MODELL: TS26
METALLDETEKTOR
Teknisk support och e-garanticertifikat www.vevor.com/support
"Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara
en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora
toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av
oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du
faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
Machine Translated by Google
Machine Translated by Google
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:
MODELL: TS26
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du
använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet
på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att
informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
BEHÖVER HJÄLP? KONTAKTA OSS!
METALLDETEKTOR
- 1 -
Machine Translated by Google
•Ljudlarm
•9V batteriströmförsörjning
•Lågt batteriindikation
•3,5 mm hörlursuttag
•Justerbar diskrimineringstyp •Auto
markbalans •Indikering av
detekteringsnivå
Drag:
INTRODUKTION
kasseras med vanligt hushållsavfall, men måste tas till en
insamlingsställe för återvinning av elektriska och elektroniska apparater
Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/
EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat
sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna
symbol. Produkter märkta som sådana kanske inte är det
Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två
villkor: (1) Den här enheten får inte orsaka skadliga störningar och (2) den här enheten
måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad
funktion.
Denna metalldetektor är designad med den senaste tekniken. Den är lätt och enkel att använda. Den har
två detekteringslägen, som är ALL METALS-läge och DISCRIMINATION-läge, och du kan välja ett önskat
läge mellan dem.
•Två detektionslägen - ALL METALS-läge och DISCRIMINATION-läge
- 2 -
Machine Translated by Google
Figur 1. Sidovy
Övervaka
Bult
Övre Stjälk
Strömbrytare
Kontrollbox
Hantera
Batterilock
Mutter
Sökspole
Spindellåsmutter
Nedre stam
STRUKTUR / MONTERINGSANVISNING
- 3 -
Machine Translated by Google
Figur 2. Ovanifrån
Hörlursuttag
ALL METALS/DISC- ratt
Batterilock
Hantera
- 4 -
Machine Translated by Google
- 5 -

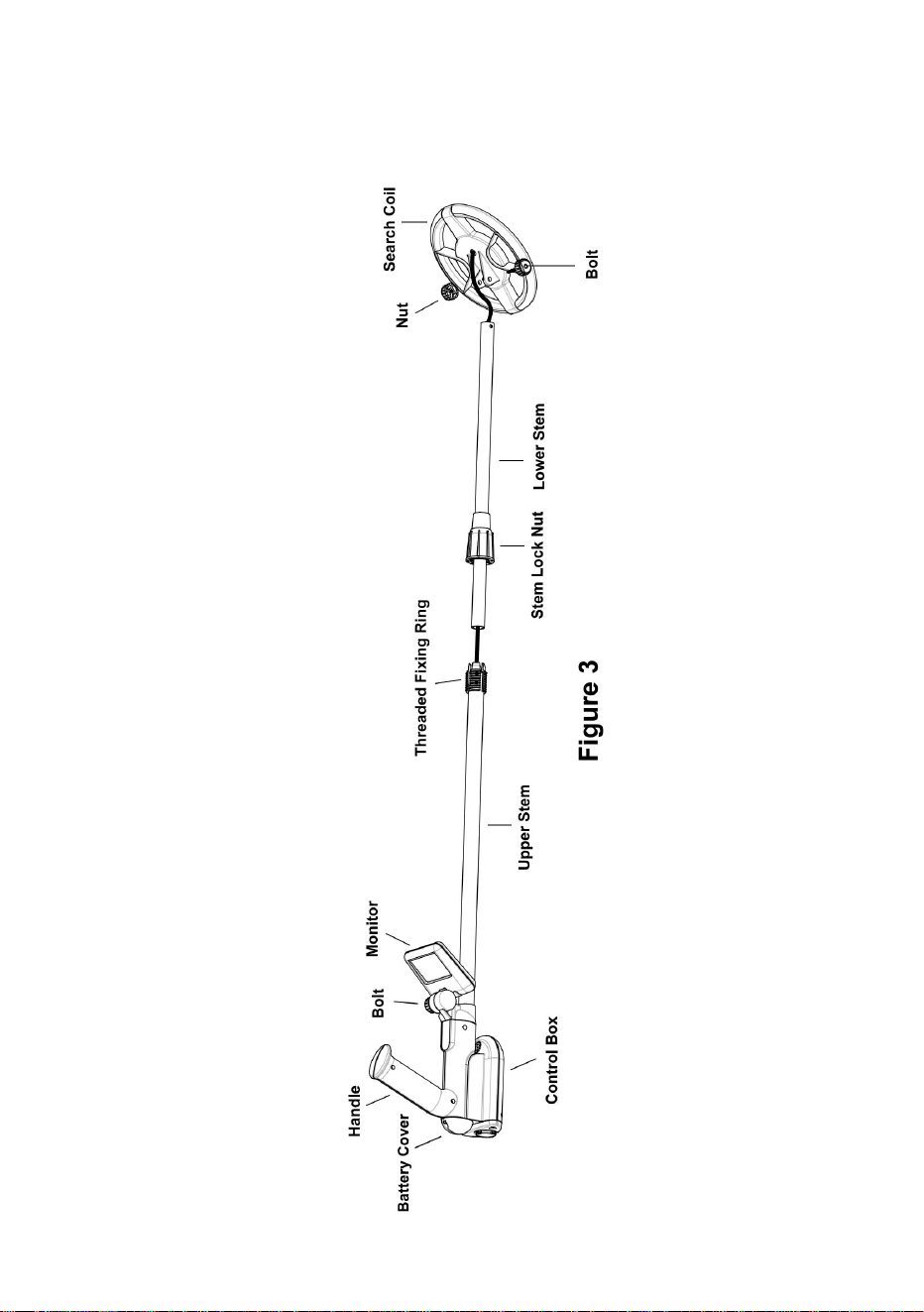

Monteringsritning
Machine Translated by Google

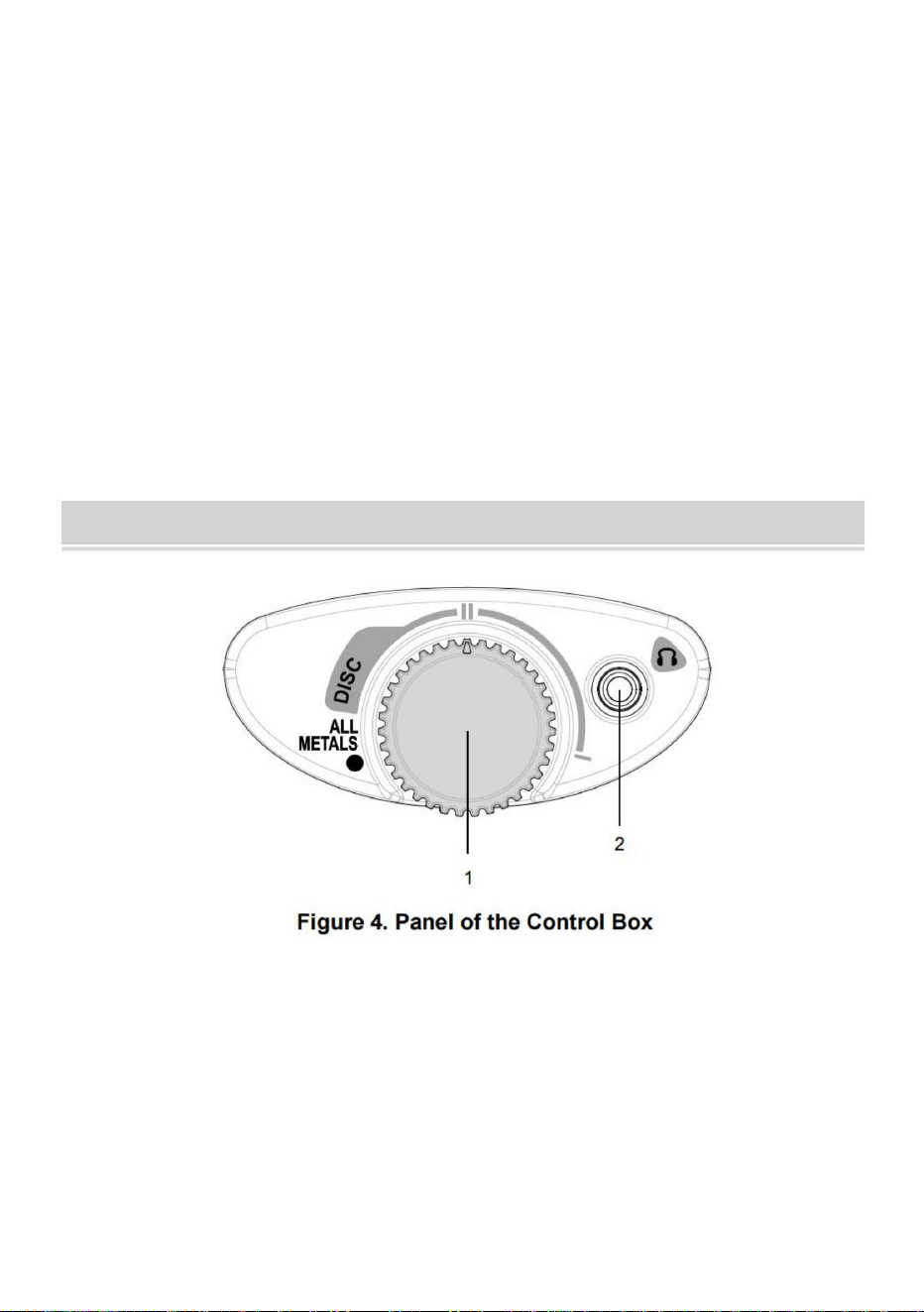

1. ALL METALS/DISC-ratt
2. Hörlursuttag
KONTROLLBOXENS PANEL
1. Se figuren ovan, fästringen är placerad runt den nedre skaftet och dess platta sida är vänd
mot den övre skaftet.
3. För att undvika skador, dra inte i detektorns kabel med våld.
2. De två utsprången på den gängade ringens insida måste passa in i de två hålen nära den
nedre änden av den övre skaftet.
Notera:
Så här justerar du längden på detektorn: 1. Vrid
spindellåsmuttern moturs tills den lossnar.
2. Tryck in den nedre skaftet eller dra ut den ett önskat avstånd.
3. Vrid spindelns låsmutter medurs tills den nedre skaftet sitter fast.
- 6 -
Knappen klickar och detektorn förblir i läget ALL METALS.
Vrid denna ALL METALS/DISC-ratt moturs till läget "ALL METALS".
När denna ratt är i läget "ALL METALS", vrider du den medurs och efter att den
klickar är detektorn i DISCRIMINATION ( DISC ) läge.
Machine Translated by Google
•En järnspik
•Ett öre (zinkmynt, efter 1982)
prover:
Innan du påbörjar en sökning utifrån, testa detektorn med följande metall
•Ett femcentsmynt (nickel)
•En 25-cents silverfjärdedel
Förberedelse före metalldetektering
DRIFTSINSTRUKTION

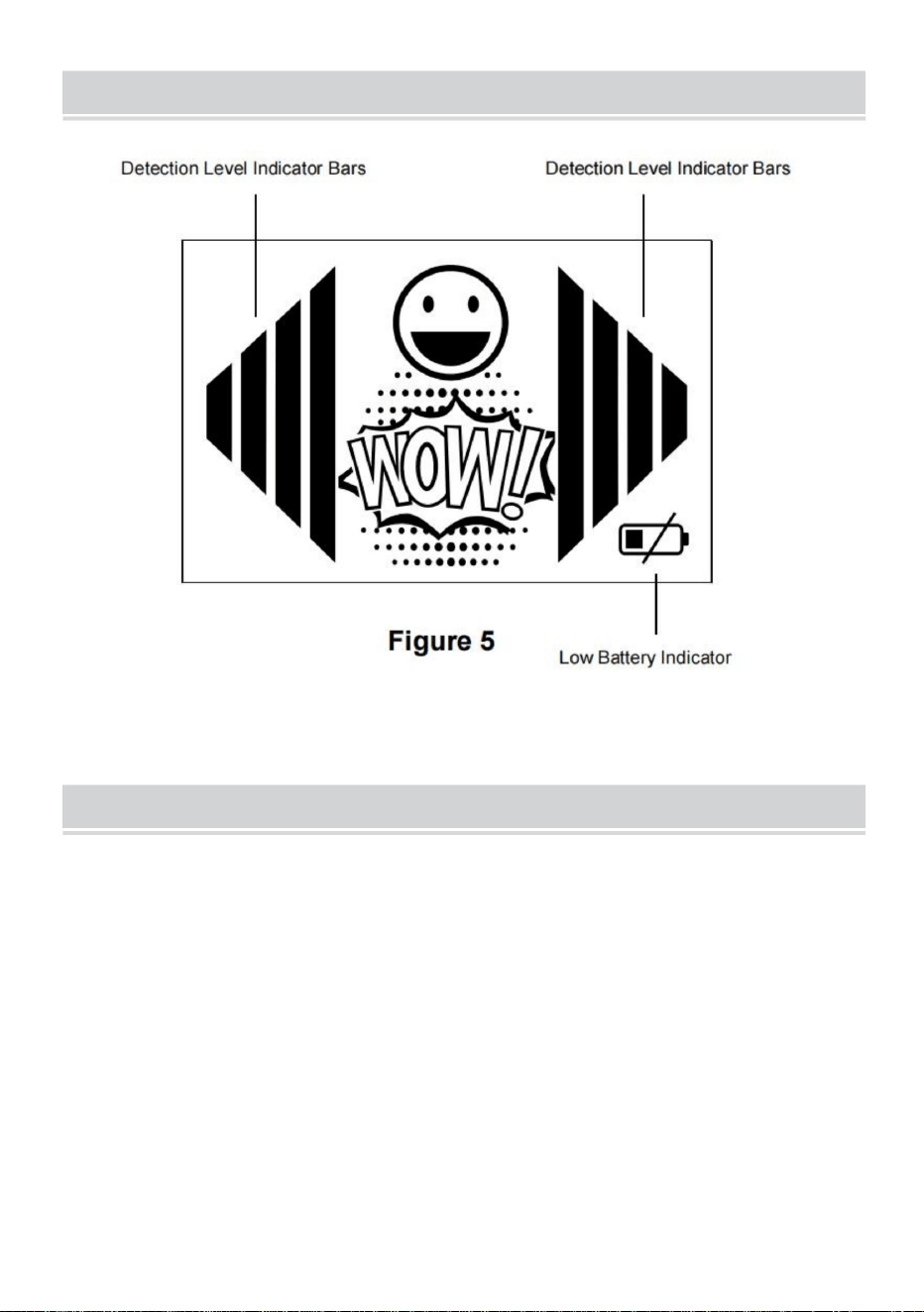

DISPLAY INSTRUKTION
- 7 -
Machine Translated by Google
- 8 -

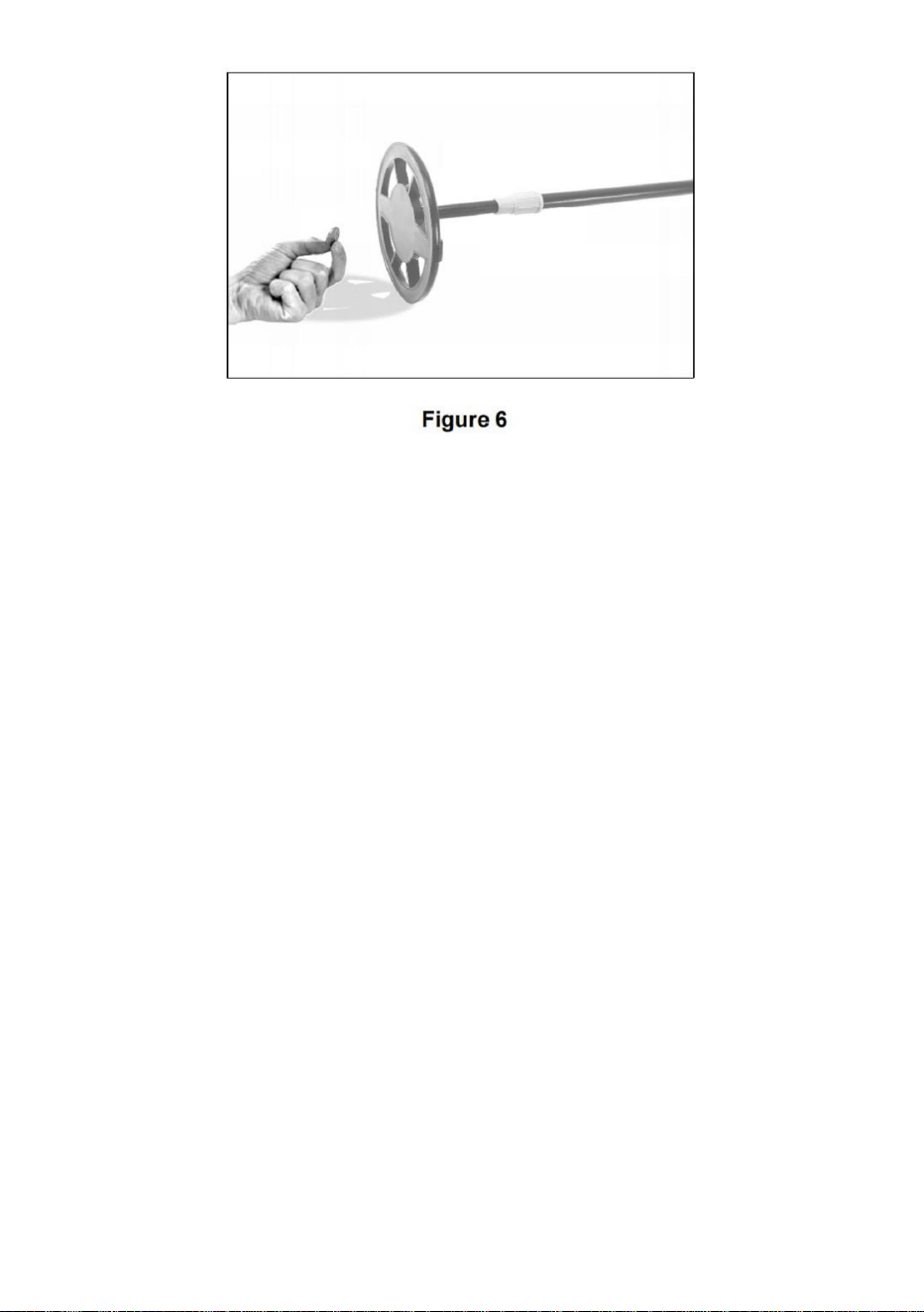

vinkelrätt mot bordsytan (se figur 6). Se till att bordet är långt borta från TV-apparater,
datorer eller andra enheter som kan orsaka elektromagnetiska störningar.
Placera metalldetektorn på ett trä- eller plastbord med sökspolen ungefär
Obs: För att undvika störningar, ta bort alla klockor, ringar eller andra metallföremål
på dina fingrar och händer.
För att slå på detektorn, skjut strömbrytaren på vänster sida av kontrollboxen till PÅ-läget.
Indikatorfältet för detekteringsnivån längst till vänster och det högra indikatorfältet för
detektionsnivån visas på displayen och blinkar sedan synkront för att indikera att detektorn
är på och att detektorn är i standby-läge.
Machine Translated by Google
- 9 -
Testar detektorn i All METALS-läget
8 cm. När något av metallproverna passerar över sökspolen, kommer detektorn

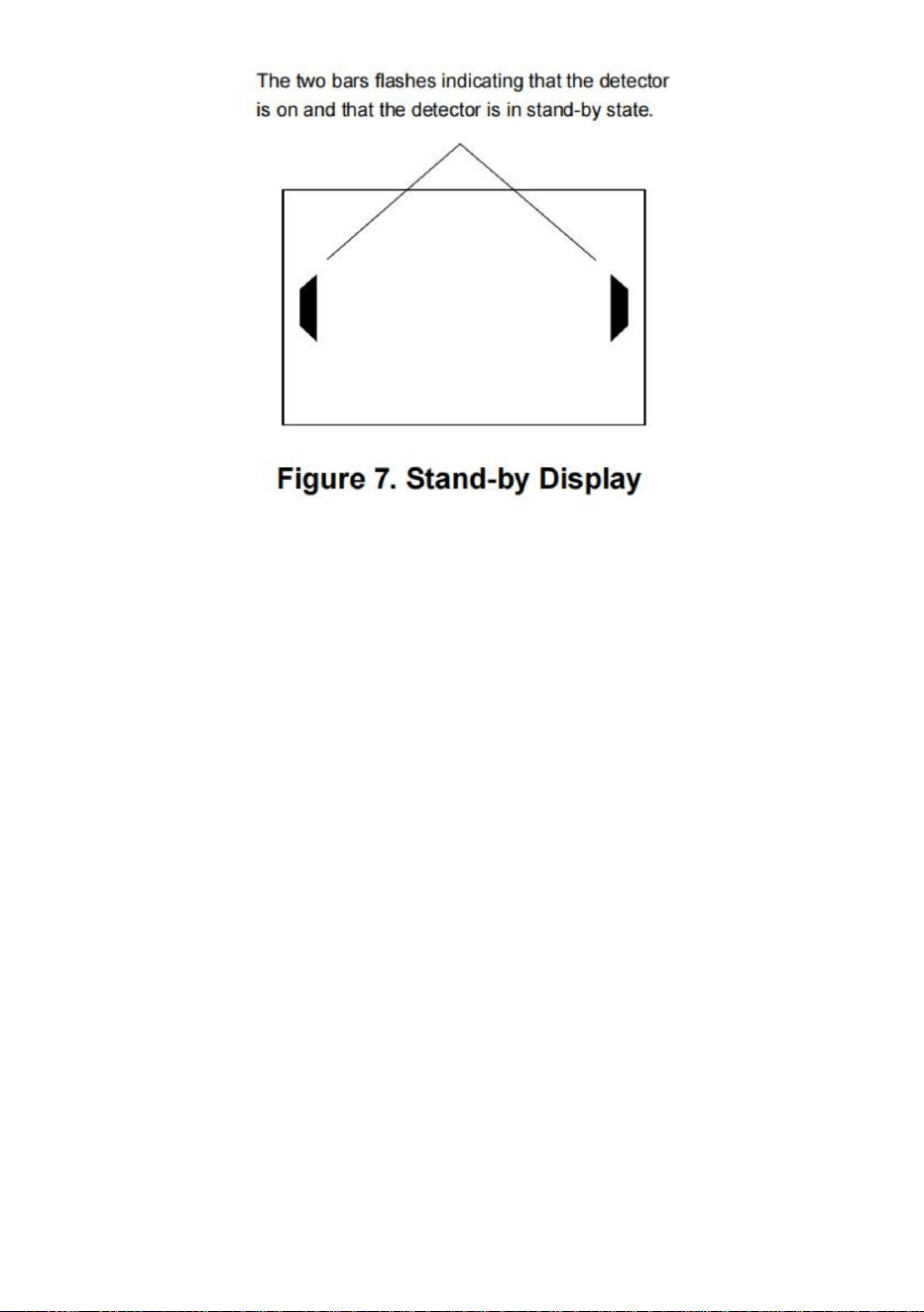

När detektorn slutar att ljuda bör monitorskärmen visa standby
visas snabbt (se figur 7).
Läget ALL METALS tillåter detektorn att uppnå maximal detektering
är i läget ALL METALS. Se figur 6, passera respektive metall
ska piper och skärmen ska visa den display som visas i figur 8.
prover ( järnspiken och 3 mynt ) över sökspolen på ett avstånd av 5 cm till
Vrid ALL METALS/DISC-ratten moturs tills det klickar. Nu detektorn
Notera:
Under testet måste metallprovet som du använder vara i rörelse; annat
detektorn kommer inte att reagera på detta metallprov.
djup möjligt.
Machine Translated by Google
- 10 -
Testar detektorn i DISCRIMINATION-läget
metaller. Om ALL METALS/DISC
positioner, kommer motsvarande
metall att ignoreras under
skanningen. Specifikationerna
eller beskrivningarna på figuren
är inte korrekta och är för

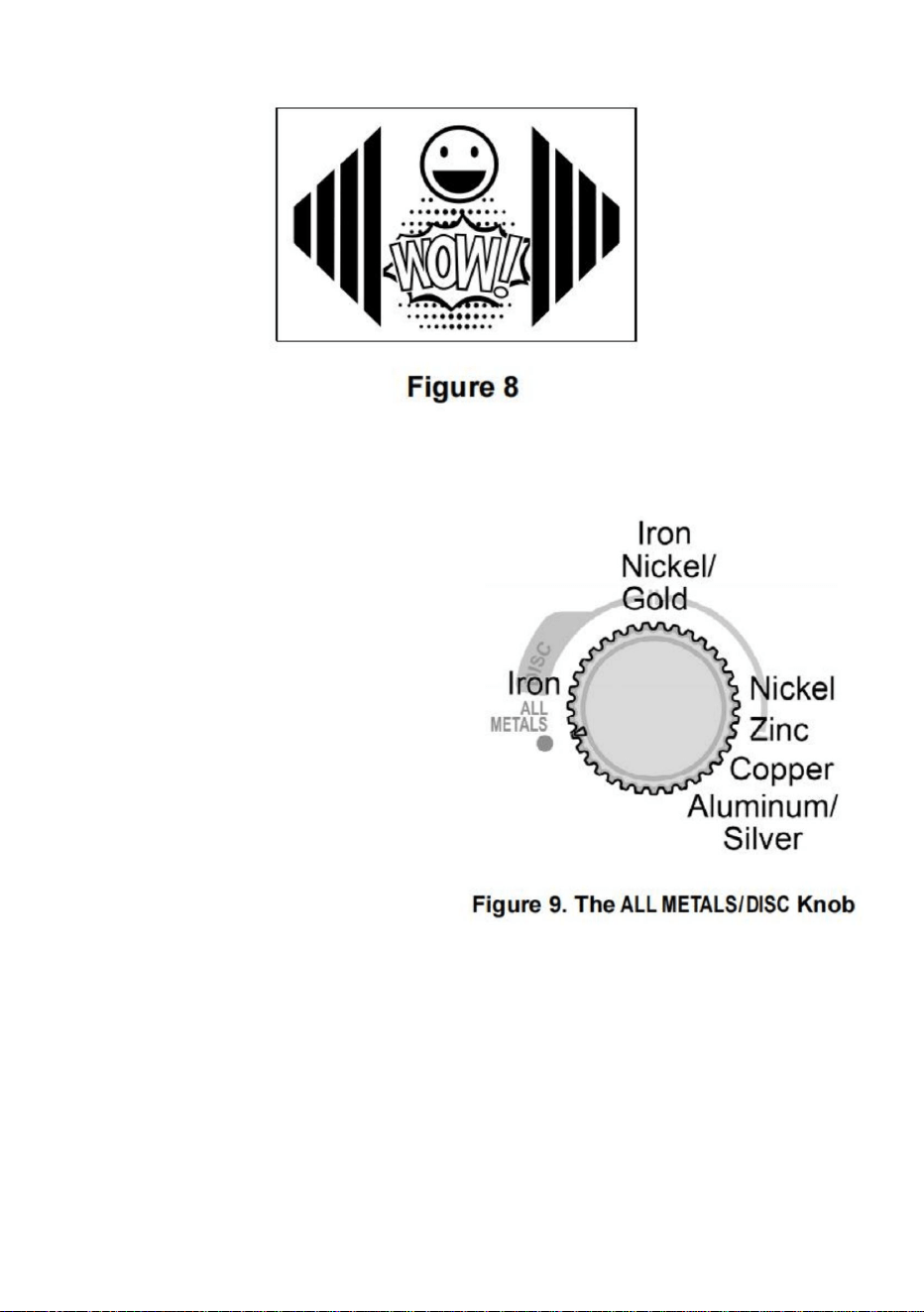

Bild 9 till höger visar vredets
lägen
ratten sitter i en av dessa
för vissa ofta stött på
Notera:
Se till att ALL METALS/DISC-ratten är i läget "ALL METALS" och vrid sedan vredet medurs
tills det klickar. Nu är detektorn redan i läget DISKRIMINERING. I det här läget
kan du använda ALL METALS/DISC-ratten för att söka efter specifika metaller genom att
låta den ignorera andra typer av metaller. Vid nuvarande rattposition, där ratten
precis klickade, kommer detektorn att reagera på ALLA metallföremål och
monitorskärmen visar displayen som visas i figur 8 när detektorn piper.
endast icke-kritisk referens.
Machine Translated by Google
2. Som ett test, svep järnspikprovet över sökspolen på ett avstånd av cirka 5 cm
till 7,5 cm, detektorn kommer inte att pipe och stand-by-displayen (se figur 7)
kommer att finnas kvar på skärmen, men andra metallprover (de tre mynten)
kommer att få detektorn att pipe och monitorskärmen visar displayen som visas i
figur 8 när de sveps över sökspolen.

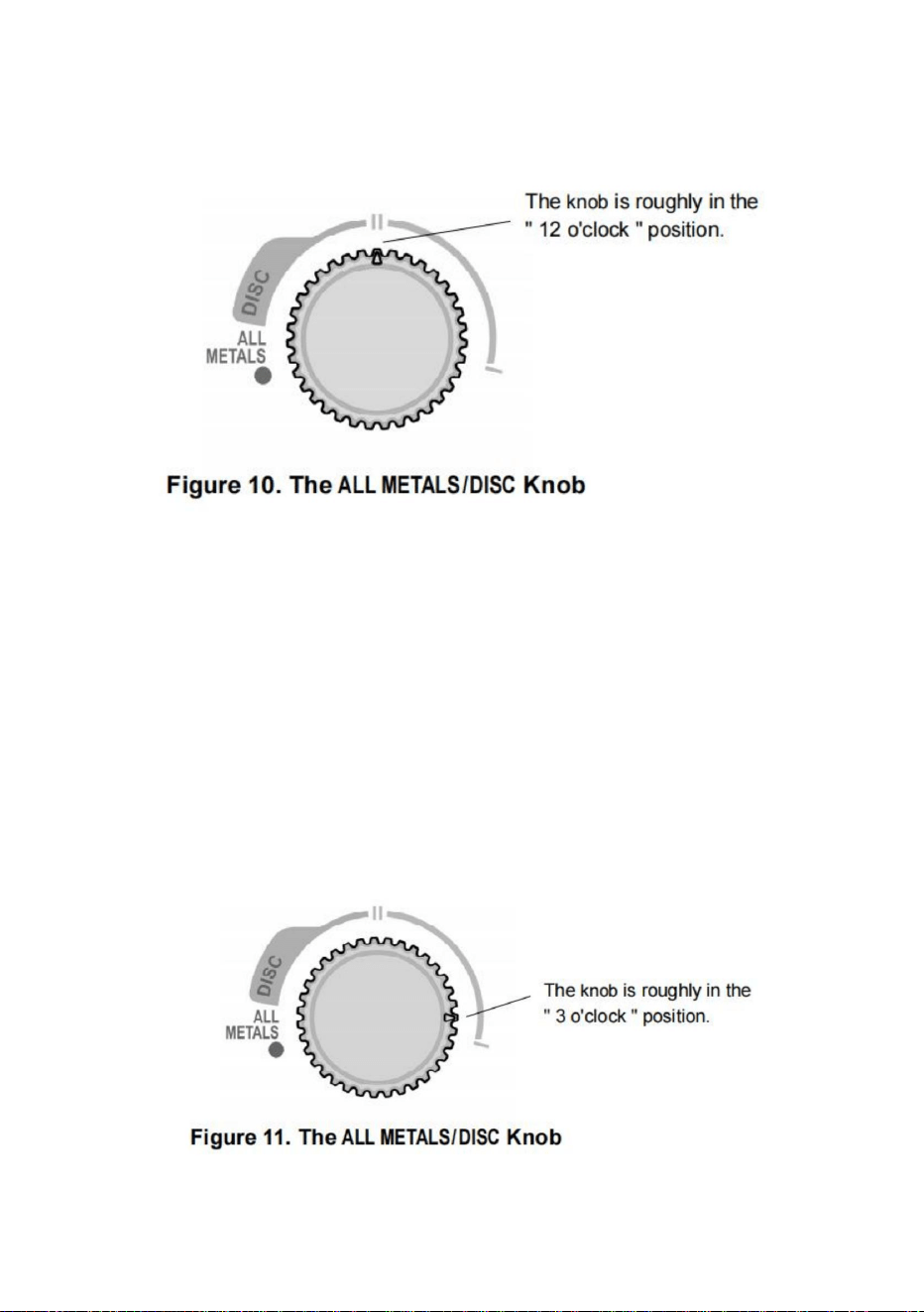

1. För att förhindra att detektorn upptäcker järnmetaller, ställ in ALL METALS/DISC-
ratten på ungefär "klockan 12". Se figur 10.
3. För att få metalldetektorn att ignorera nickelmetaller, ställ in knappen ALL
METALS/DISC på ungefär "kl. 3" (se figur 11). Svep nickel över sökspolen på ett
avstånd av cirka 5 cm till 7,5 cm; metalldetektorn reagerar inte på nickeln eller
järnspiken. Men det kommer att svara på de andra proverna.
- 11 -
Machine Translated by Google
- 12 -

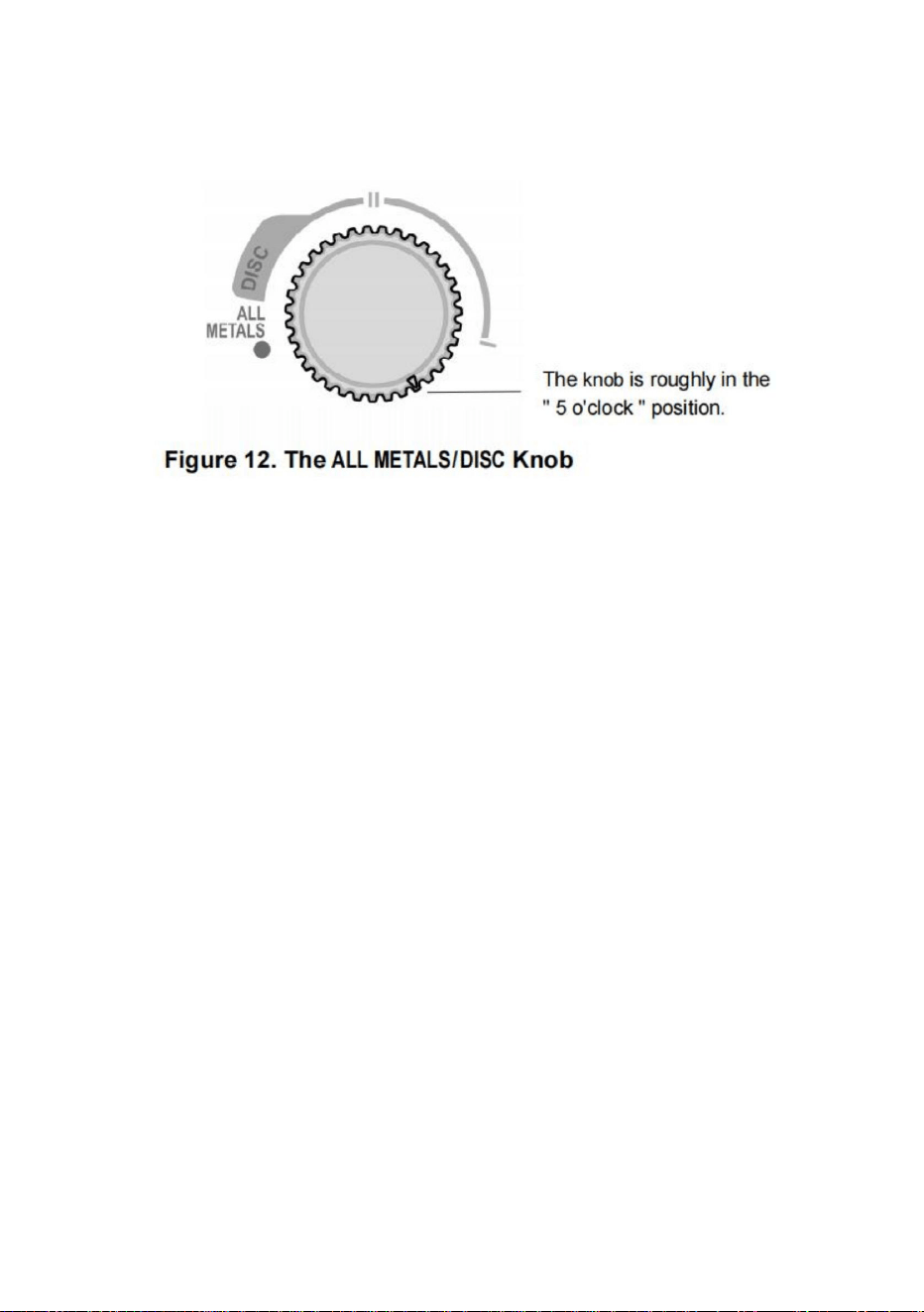

ALL METALS/DISC-ratten till ungefär "kl. 5"
(se figur 12). Vid det här laget,
4. För att förhindra att zinkpenny upptäcks, ställ in
endast 25-cents silverfjärdedel bör upptäckas.
liknande nickelinställningen.
och vet hur man använder detektorn.
metaller kommer att upptäckas samtidigt. Gulds diskrimineringsposition är
Notera: Diskrimineringspositionen för aluminium liknar den för silver. Så båda
Genom ovanstående tester kan du snabbt känna till detektorns prestanda
Tips: Under testet måste metallprovet som du använder vara i rörelse.
Machine Translated by Google

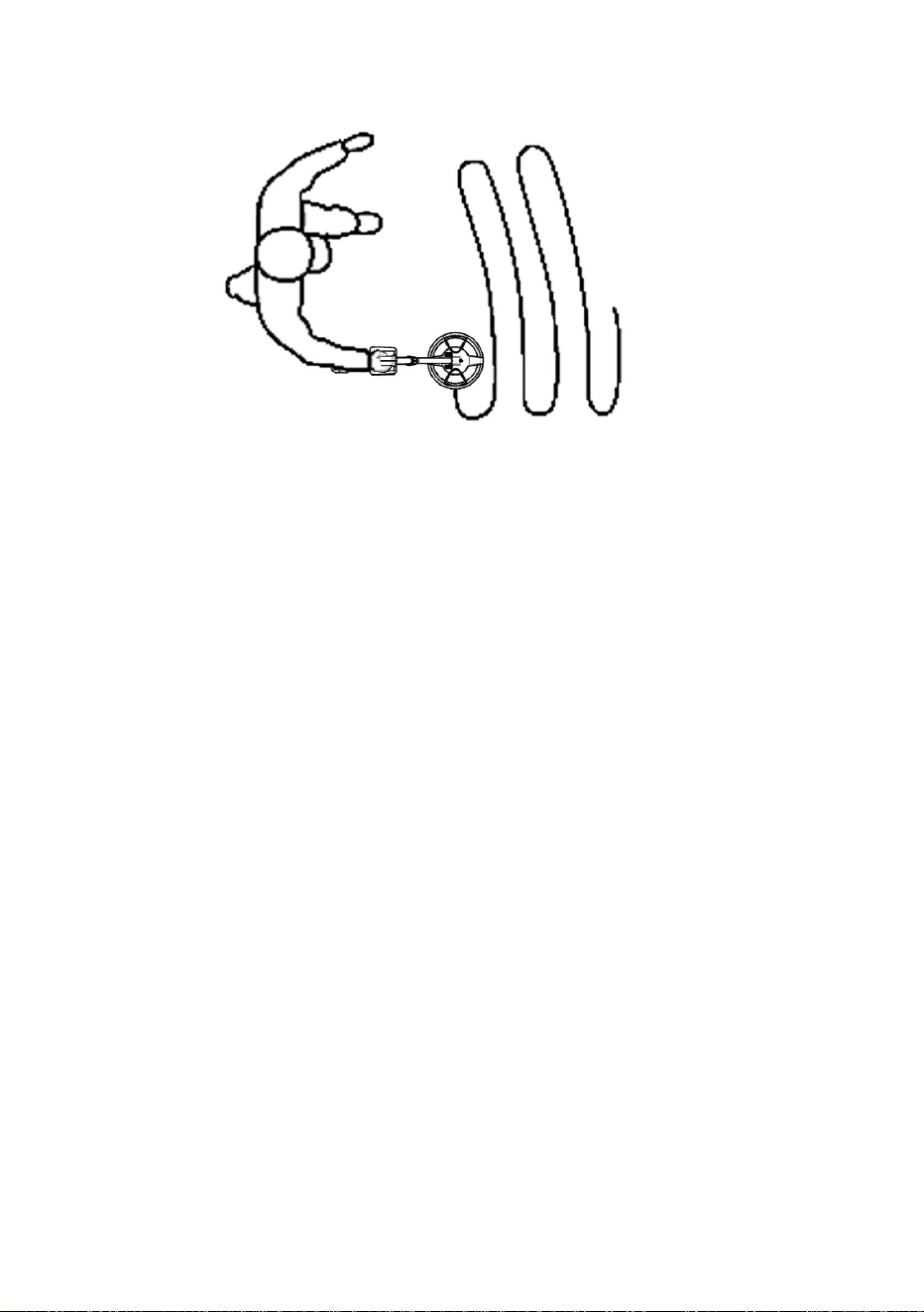

Figur 13. Detektering av metallföremål
Under detektering, håll sökspolens höjd cirka 3 cm till 5 cm över marken och parallellt med
marken hela tiden för bästa detekteringsresultat, gå långsamt medan du skannar sökspolen
långsamt i en rak linje från sida till sida.
När du upptäcker ett metallföremål kan du använda DISCRIMINATION-läget för att försöka
ytterligare identifiering eller diskriminering, om det behövs.
Slå på detektorn och ställ in den i läget ALL METALS. Och vara långt borta från externa
störningskällor.
När du är klar med alla tester som nämns ovan kan du börja upptäcka metallföremål.
Metalldetektion är ett noggrant och svårt jobb. Eftersom det kan finnas järnspik, metalloxider
och metallrester i jord, kan det vara nödvändigt att utföra detektering många gånger på
samma plats för att få ett korrekt resultat, särskilt i ett område där jorden innehåller
komplexa mineralämnen.
DETEKTERAR METALLISKT FÖREMÅL MED DETEKTORN
- 13 -
Machine Translated by Google

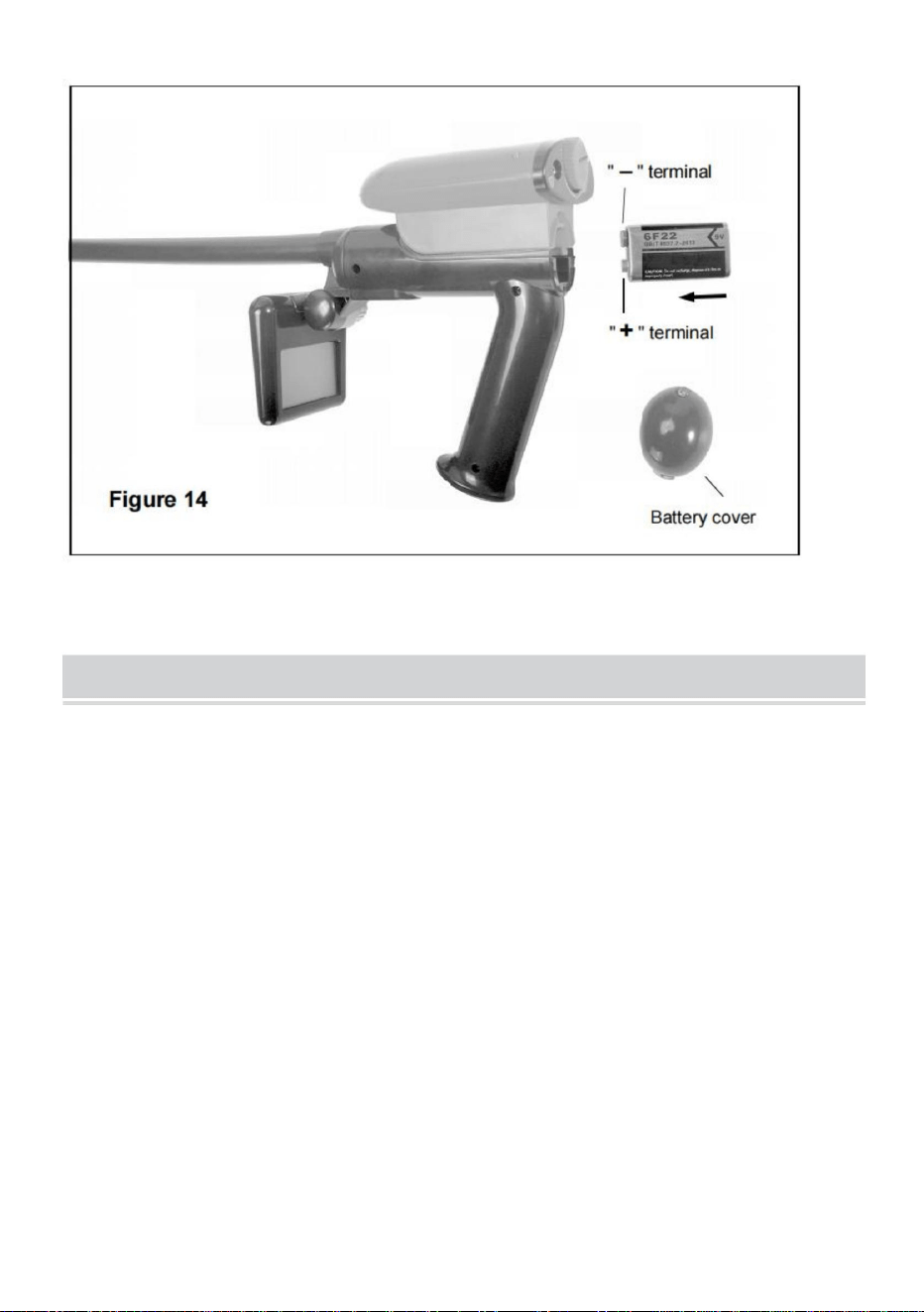

BYTE AV BATTERI
3. Detektorn kan fungera med hörlurarna (tillval). För att använda hörlurarna, bara
obekväm.
garanterat att vara korrekt.
polaritetsindikering på batterifackets innervägg, byt ut det gamla
batteri med ett nytt av samma typ, se till att polariteten ansluter
2. Under detektering måste sökspolen vara i rörelse. Om sökspolen är stilla,
För säkerhets skull, använd inte hörlurar i närheten av trafik.
i jord, markens fukthalt etc. ) kan påverka metalldetektering/identifiering i
första. Använd sedan en lämplig skruvmejsel för att skruva loss skruven på batterilocket
(se bild 1 och 2), och ta sedan bort batterilocket. Enligt
DISCRIMINATION-läge, resultaten av metallidentifiering/diskriminering är det inte
För att undvika hörselnedsättning, använd inte hörlurar om du känner dig när du använder dem
Notera:
högtalaren i kontrollboxen inaktiveras automatiskt.
sätt i hörlurarnas kontakt i hörlursuttaget på kontrollboxen
Notera:
1. Eftersom många faktorer (grad av oxidation av metallföremål, metallföroreningar
tillräckligt och måste bytas ut omedelbart.
visas på displayen, batteriet är inte högt
För att byta batteri, ställ strömbrytaren i läge OFF för att stänga av detektorn
detektorn kan inte detektera metall normalt.
"
är korrekta (se figur 14). Sätt tillbaka batterilocket och skruven.
När indikatorn för lågt batteri "
- 14 -
Machine Translated by Google
utmattad.
förlorar sin upptäcktsförmåga. Torka av pluggen efter behov.
4. Kontrollboxen är inte vattentät. Skydda kontrollboxen från vatten och gör det inte
8. Hantera detektorn försiktigt. Du får inte stöta, tappa eller misshandla detektorn.
2. Om detektorn inte kan fungera normalt är en möjlig orsak att batteriet är det
3. Skydda sökspolekabelns kontakt från fukt; annars kan detektorn
detektor när detektorn inte används.
1. För att bevara batteriets livslängd, ställ strömbrytaren i läge OFF för att stänga av
7. Dra inte i sökspolens kabel med våld.
6. Ändra inte detektorns krets.
9. Använd inte överdriven kraft när du vrider på vredet.
5. Placera inte detektorn i någon miljö med hög temperatur.
använd detektorn i regn.
NOTERA
- 15 -
Machine Translated by Google
Grävspade: 1 st
3. Stör inte någon rörledning, särskilt om den kan bära brandfarlig gas eller vätska.
4. Var rimlig försiktig när du gräver mot något mål, särskilt i områden där du är osäker på
underjordiska förhållanden.
Kratta: 1 st
Manual: 1 st
1. Sök inte i ett område där du tror att det kan finnas grunt nedgrävda underjordiska
elektriska ledningar eller rör.
för någon speciell applikation.
Handväska: 1 st
2. Undvik att träffa någon ledning som är känd för att vara eller misstänks föra elektrisk kraft.
Batteri: 9V batteri, 6F22 eller motsvarande, 1 st
Driftström: 150mA
Alla metalldetektorer kan upptäcka underjordiska kraftledningar, explosiva ämnen eller
andra föremål som kan orsaka personskador när de träffas. När du söker efter metaller,
observera dessa försiktighetsåtgärder:
1. Denna manual kan ändras utan föregående meddelande.
3. Innehållet i denna handbok kan inte användas som anledning att använda detektorn
2. Vårt företag kommer inte att ta det övriga ansvaret för eventuella förluster.
5. Följ alla nationella, statliga och lokala lagar när du upptäcker.
Batteri: 1 st
TILLBEHÖR
FÖRKLARING
TEKNISK SPECIFIKATION
VARNING
- 16 -
Machine Translated by Google
UK REP
EC REP
Importerad till USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
E-CrossStu GmbH.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD
NSW 2122 Australien
Shanghai 200000 CN.
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
YH CONSULTING LIMITED.
Tillverkad i Kina
Mainzer Landstr.69, 60329 Frankfurt am Main.
- 17 -
Machine Translated by Google
