OPERATOR’S MANUAL

GASOLINE PORTABLE GENERATOR

Record product information to reference when ordering parts or

obtaining warranty coverage.

MODEL NUMBER

P03620

Rev Level:00

Table of Contents

Introduction . . . . . . . . . . . .

Features and Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Maintenance - Storage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 9

Troubleshooting- Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

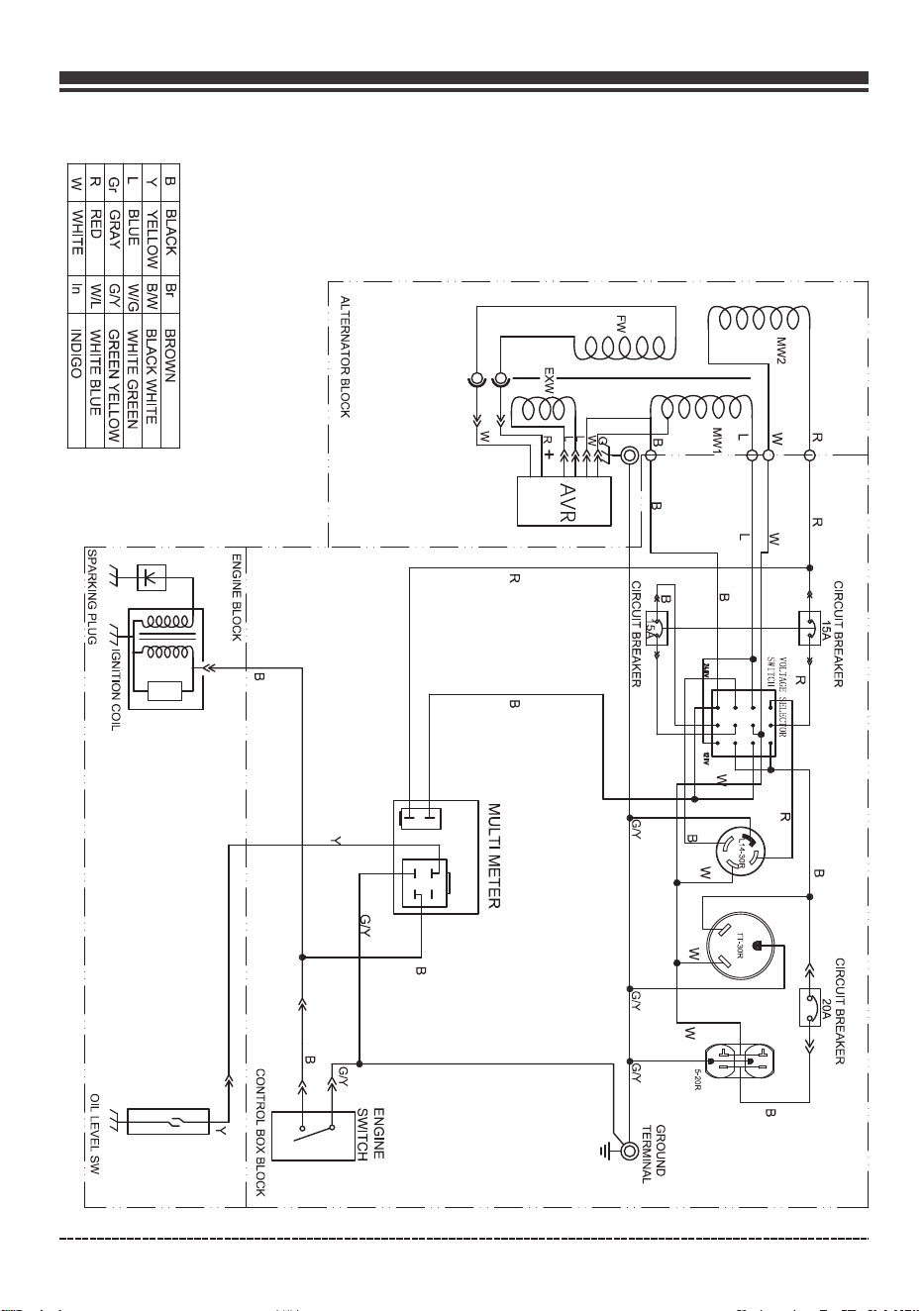

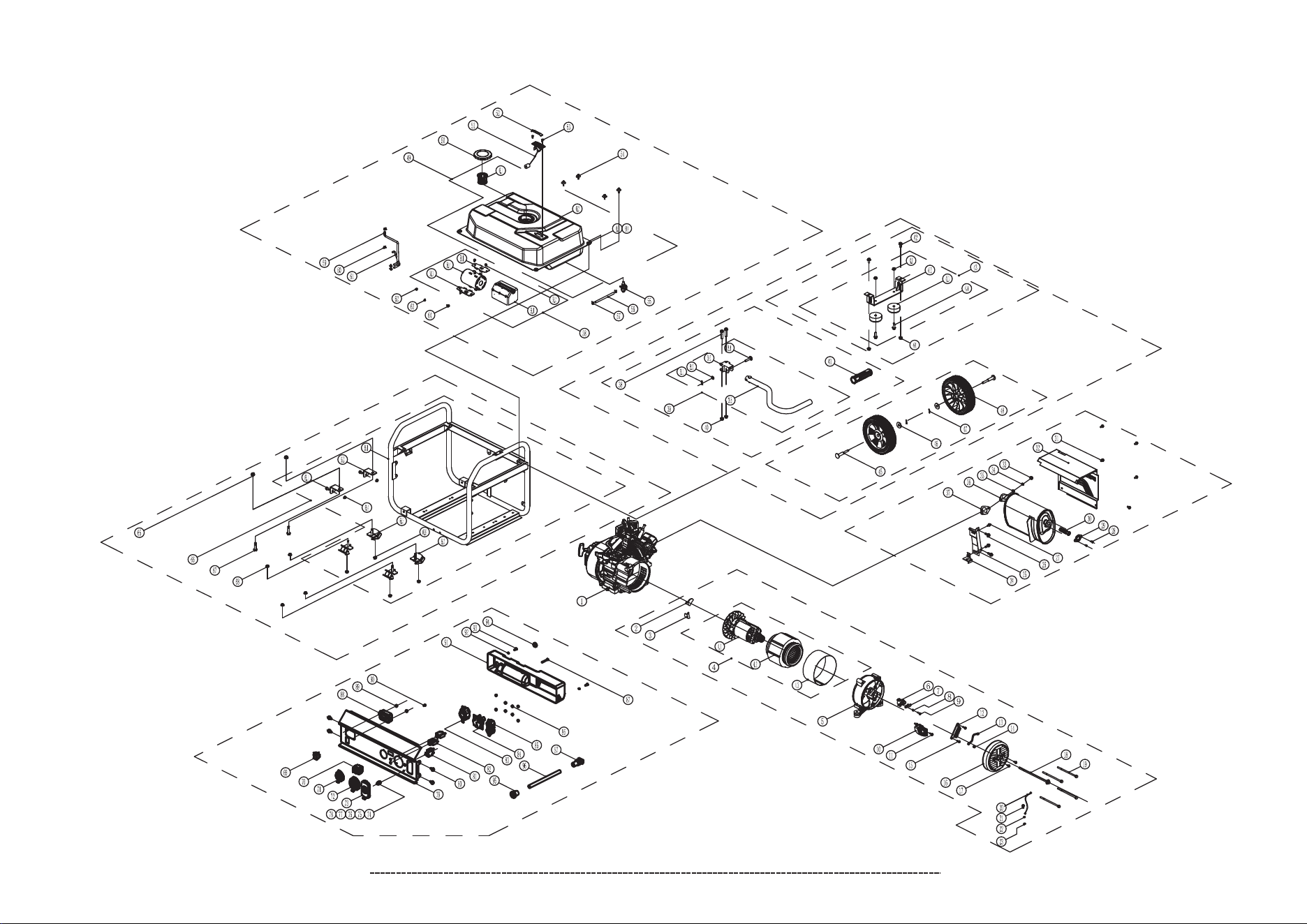

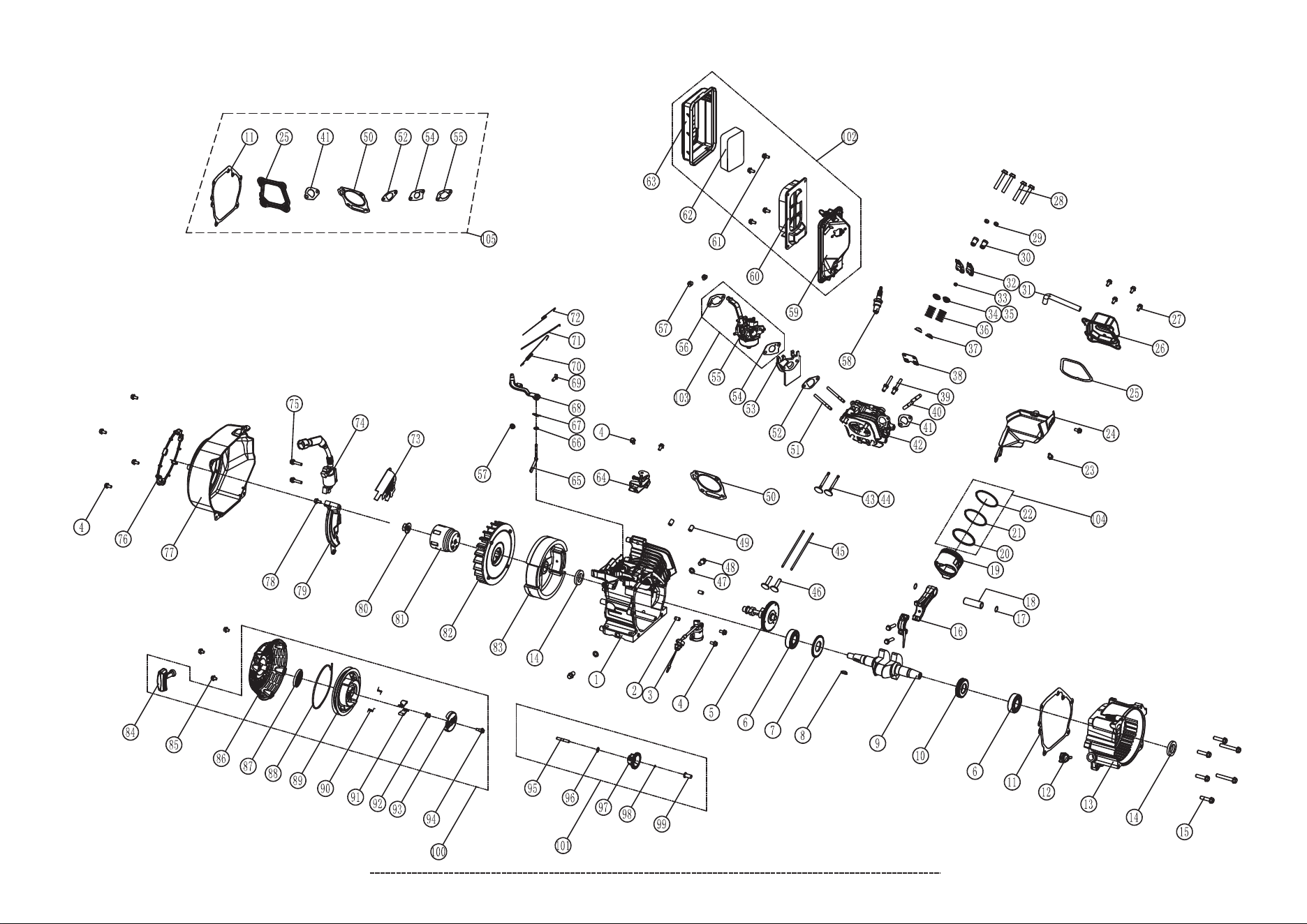

Parts Diagrams - Parts Lists - Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Service - Warranty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

REGISTER YOUR PRODUCT

Register your FIRMAN generator online at www.firmanpowerequipment.com

INTRODUCTION

Thank you for purchasing a FIRMAN generator. You have selected a high-quality, precision engineered

generator set designed and tested to give you years of satisfactory service. This generator is designed

to run only on unleaded gasoline. This generator is not intended for life safety support.

This manual contains safety information to make you aware of the hazards and risks associated

with generator products and how to avoid them. This generator is designed and intended only

for supplying electrical power for operating compatible electrical lighting, appliances, tools and

motor loads, and is not intended for any other purpose. It is important that you read and

understand these instructions thoroughly before attempting to start or operate this portable

generator. Save these original instructions for future reference.

All information in this publication is based on the latest production information available at the

time of approval for printing. The manufacturer reserves the right to change, alter or otherwise

improve the generator and this documentation at any time without prior notice.

INTRODUCTION

01

02

SIGNAL WORDS

DANGER WARNING CAUTION

Indicates a hazard

which, if not avoided,

will result in death or

serious injury.

Indicates a hazard

which, if not avoided,

could result in death

or serious injury.

Indicates a hazard

which, if not avoided,

could result in minor or

moderate injury.

Toxic Fumes- Engine exhaust contains carbon monoxide, a

poisonous gas that will kill you in minutes. You cannot smell

it or see it.

Fire- Fuel and its vapors are extremely flammable which could

cause burns or fire resulting in death or serious injury.Engine

exhaust could cause fire resulting in death or serious injury.

Hot Surface- Muffler could cause burns resulting in serious injury.

Generator could cause electrical shock resulting in death or serious

injury.

Safety Alert Symbol- Indicates a potential personal injury hazard.

Operator's Manual- Failure to follow warnings, instructions and

operator's manual could result in death or serious injury.

English Customer Service: 1-844-FIRMAN1

NOTICE

Indicates information

considered Important,

but not hazard-related.

INTRODUCTION

English Customer Service: 1-844-FIRMAN1

WARNING! This product can expose you to chemicals including gasoline engine

exhaust, which is known to the State of California to cause cancer, and carbon

monoxide, which is known to the State of California to cause birth defects or other

reproductive harm. For more information go to www.P65Warnings.ca.gov.

This outdoor generator can be used to power outdoor items using extension cords or to restore

home power using a transfer switch. A transfer switch is a separate device installed by a licensed

electrician that allows the portable generator to be cord connected, using the 120/240V

receptacle, directly into your home’s electrical system. Install a listed transfer switch as soon as

possible if this generator will be used to restore power to your home.

The generator neutral is floating, which means that the AC stator winding is isolated from the

grounding fastener and the AC receptacle ground pins. On a floating neutral generator the AC

receptacle ground pins are not functional. Electrical devices, such as a ground fault circuit

interrupter (GFCI), requiring a functioning AC receptacle ground pin will not operate.

System Ground

There may be Federal or State regulations, local codes, or ordinances that apply to the intended

use of the generator. Consult a qualified electrician, electrical inspector, or the local agency

having jurisdiction. This generator is not intended to be used at a construction site or similar

activity as defined by NFPA 70-2020 (NEC) section 590.6.

Compliance Requirements

Connections to your home’s electrical system must use a listed* transfer switch installed by a

licensed electrician. The connection must isolate the generator power from the utility power and

comply with all applicable laws and electrical codes.

To Restore Home Power Using a Listed Transfer Switch

Typical

120/240V

Outlet

Transfer

Switch

Typical Indoor Items

To Restore Power Using Extension Cords

03

INTRODUCTION

NOTICE If you have questions about intended use, contact FIRMAN customer service. This portable

generator is designed to be used only with FIRMAN authorized parts.

English Customer Service: 1-844-FIRMAN1

2. Follow cord safety instructions.

3. Install carbon monoxide alarm(s).

4. When operating portable generator with extension cords, make sure portable generator is located

in an open, outdoor area, at least 20 ft. (6 m) from occupied spaces with exhaust pointed away.

5. Extension cords running directly into your home, powering indoor items IS NOT RECOMMENDED.

Extension cords running directly into the home increase your risk of carbon monoxide

poisoning through any openings.

If an extension cord running directly into your home is used to power indoor items, the

operator recognizes that this increases the risk of CO poisoning to people inside the home

and assumes that risk.

•

DANGER! Engine exhaust contains carbon monoxide, a poisonous gas that will kill

you in minutes. You cannot smell it, see it, or taste it. Even if you do not smell exhaust

fumes, you could still be exposed to carbon monoxide gas.

04

INTRODUCTION

1. Only use grounded cords marked for outdoor use rated for your loads.

16

14

To provide power using

extension cords

Total

Amperage

Minimum Gauge, Outdoor Rated

Up to 50 FT (15m)

Up to 13A

Up to 15A

Up to 20A

Up to 30A

6. Install a listed *transfer switch as soon as possible if this or any generator will be used to restore

power to your home.

*

product safety test standards.

Certified by a Nationally Recognized Testing Laboratory that the product complies to appropriate

English Customer Service: 1-844-FIRMAN1

*We are always working to improve our products. Therefore, the enclosed product

may differ slightly from the image on this page.

05

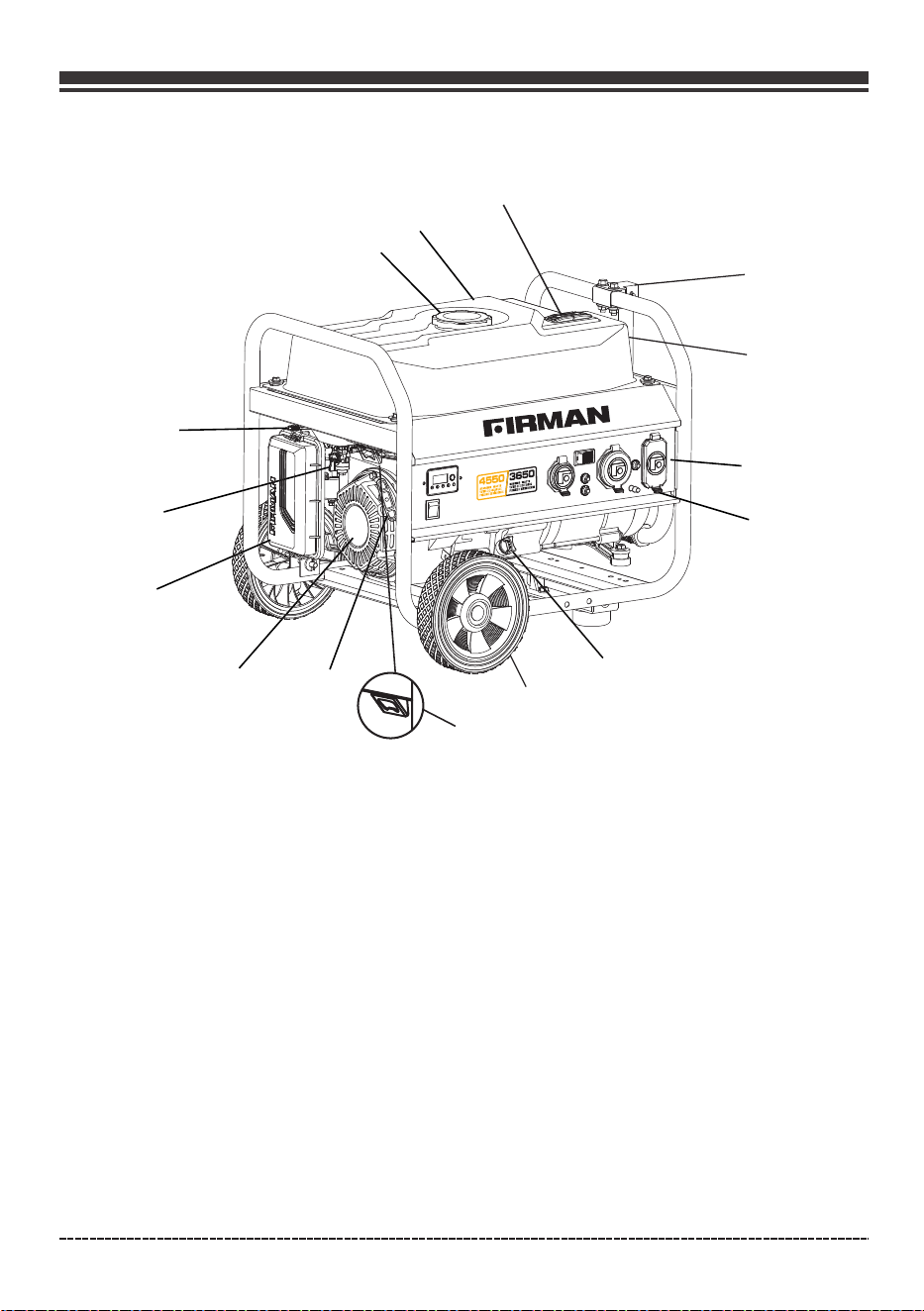

FEATURES AND CONTROLS

1- Fuel Gauge

2- 5.0 Gallon(19L) Capacity

Fuel Tank

3- Fuel Cap

5- Fuel Valve

6- Air Filter

7- 208cc FIRMAN OHV Engine

8- Recoil Starter

9- Bottle Opener

10-

11-

12-

13-

14-

8.0"(20.3cm) Flat Free Wheel

Oil Filler Cap

Outlet Cover

Control Panel

Handle

15- Data Decal/Serial Number

⑭

4- Choke Lever(behind air filter box)

1

2

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

⑪

®

⑫

⑬

⑮

English Customer Service: 1-844-FIRMAN1

06

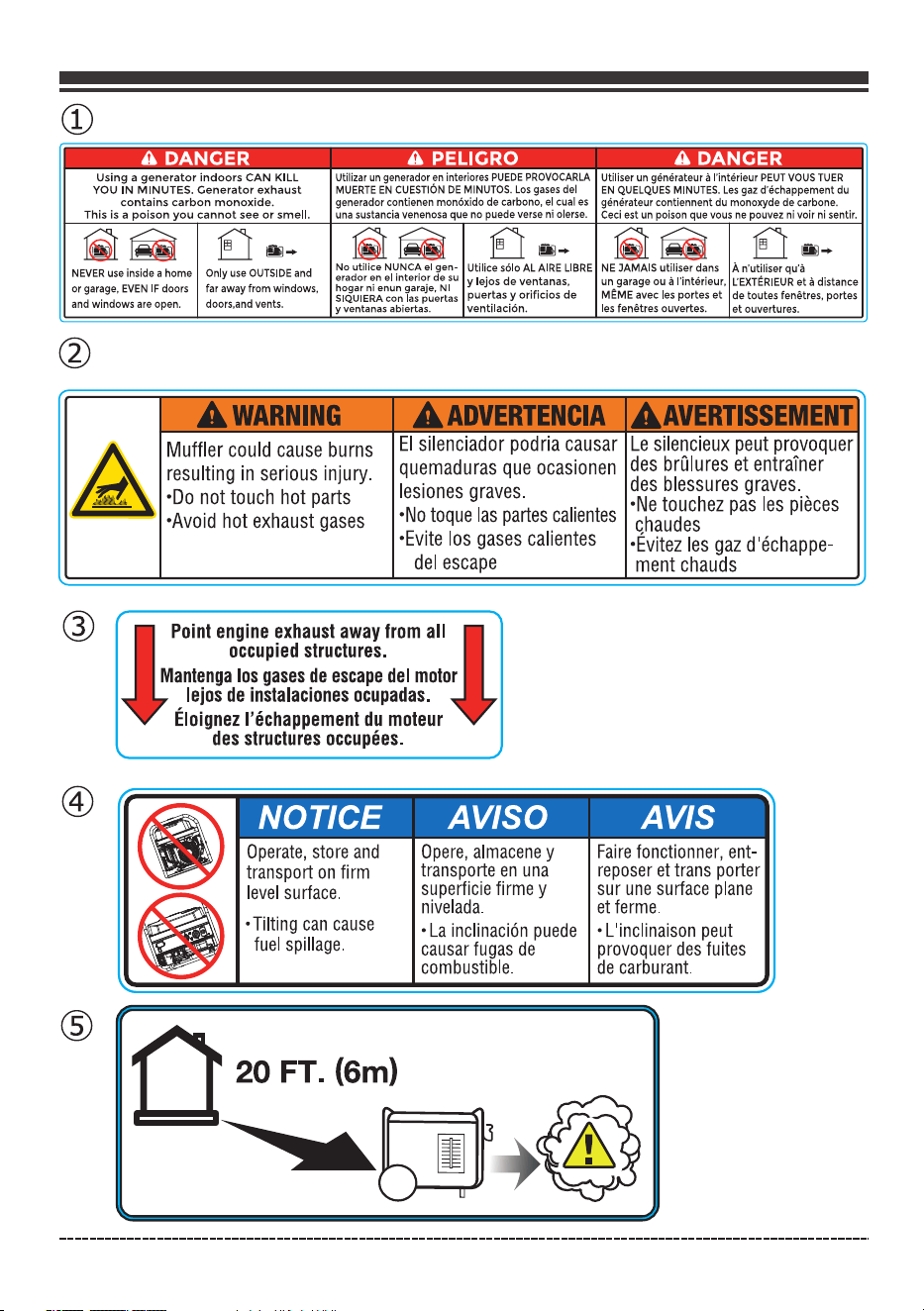

FEATURES AND CONTROLS

⑨

English Customer Service: 1-844-FIRMAN1

07

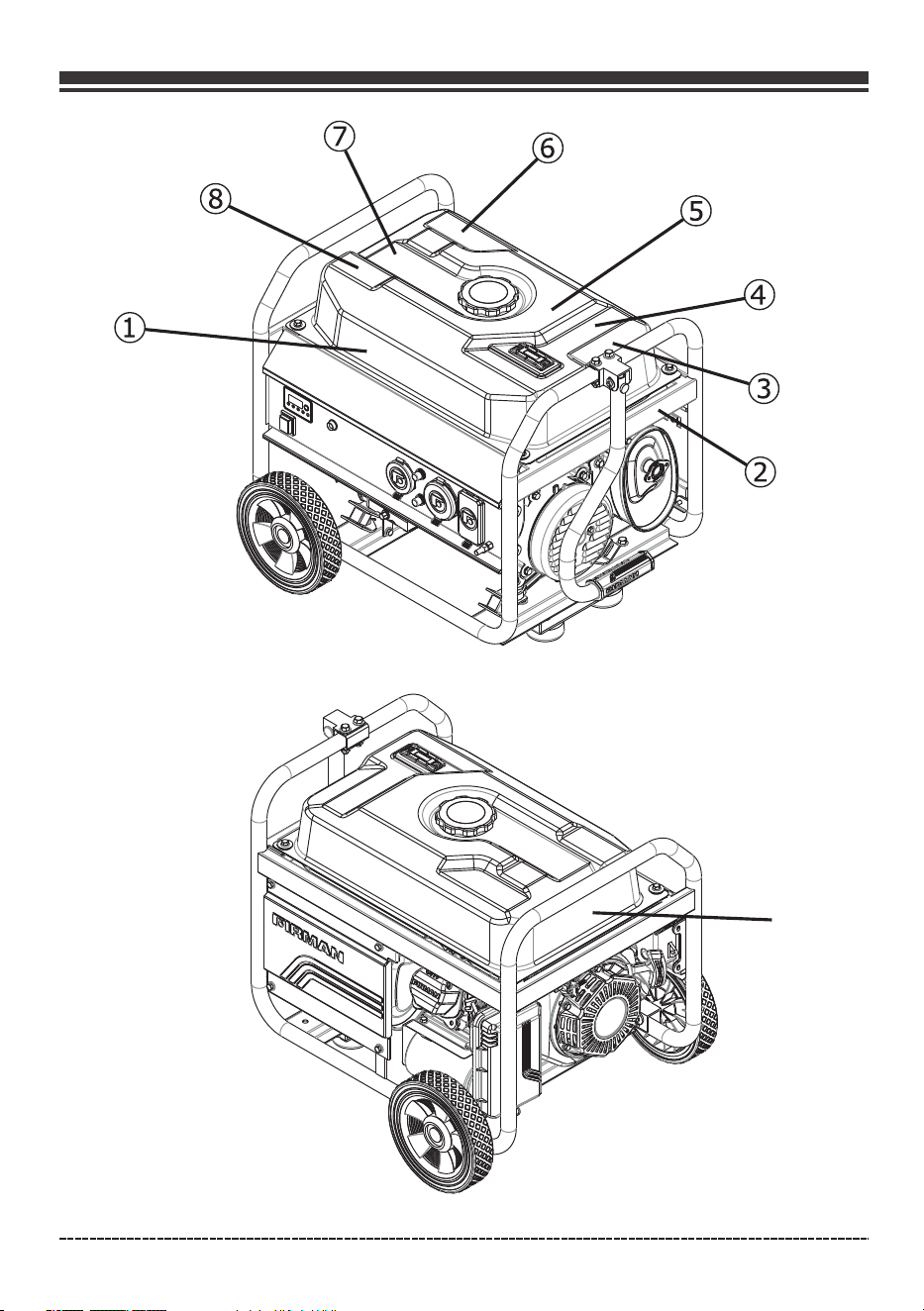

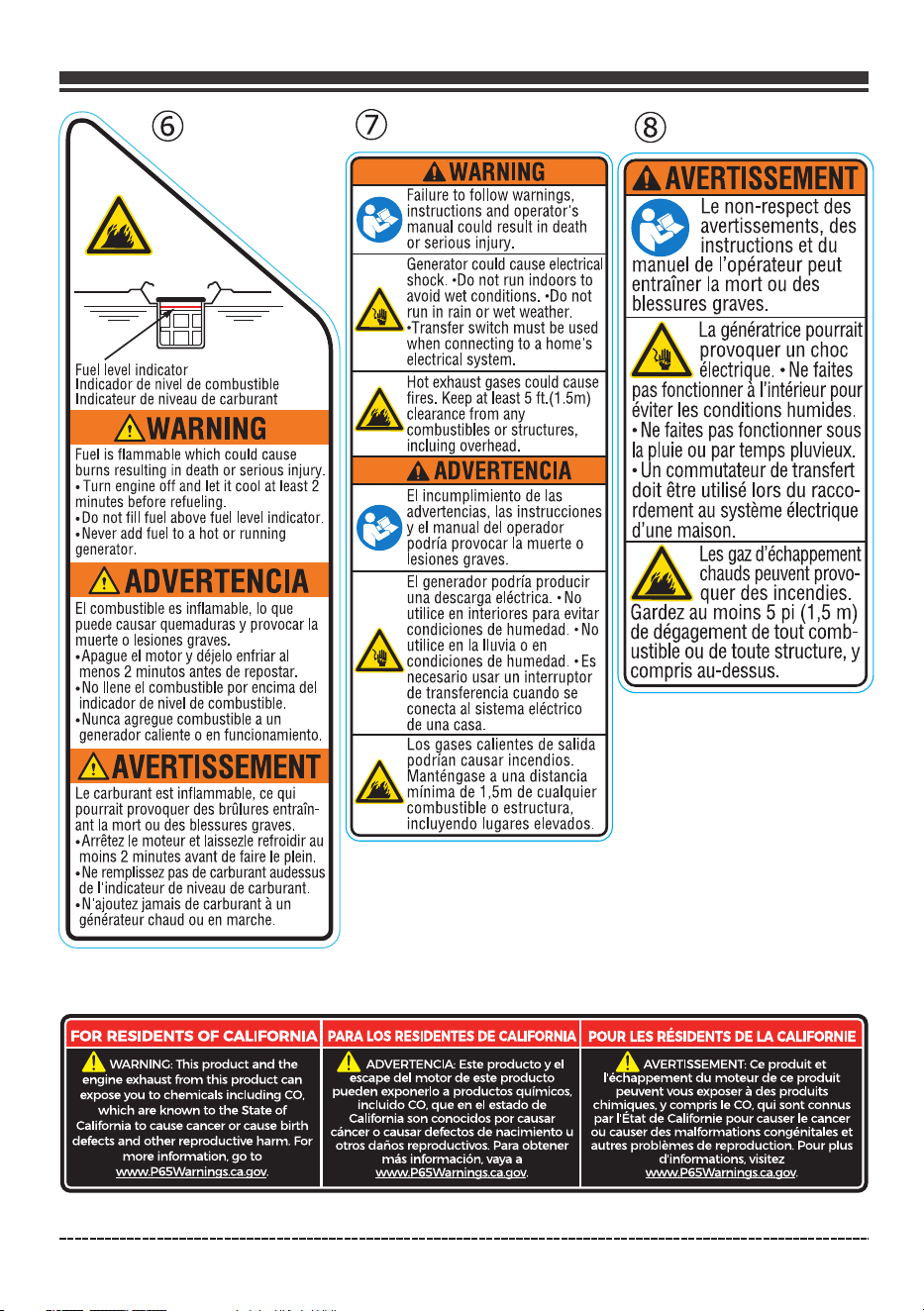

FEATURES AND CONTROLS

English Customer Service: 1-844-FIRMAN1

08

FEATURES AND CONTROLS

⑨

English Customer Service: 1-844-FIRMAN1

09

FEATURES AND CONTROLS

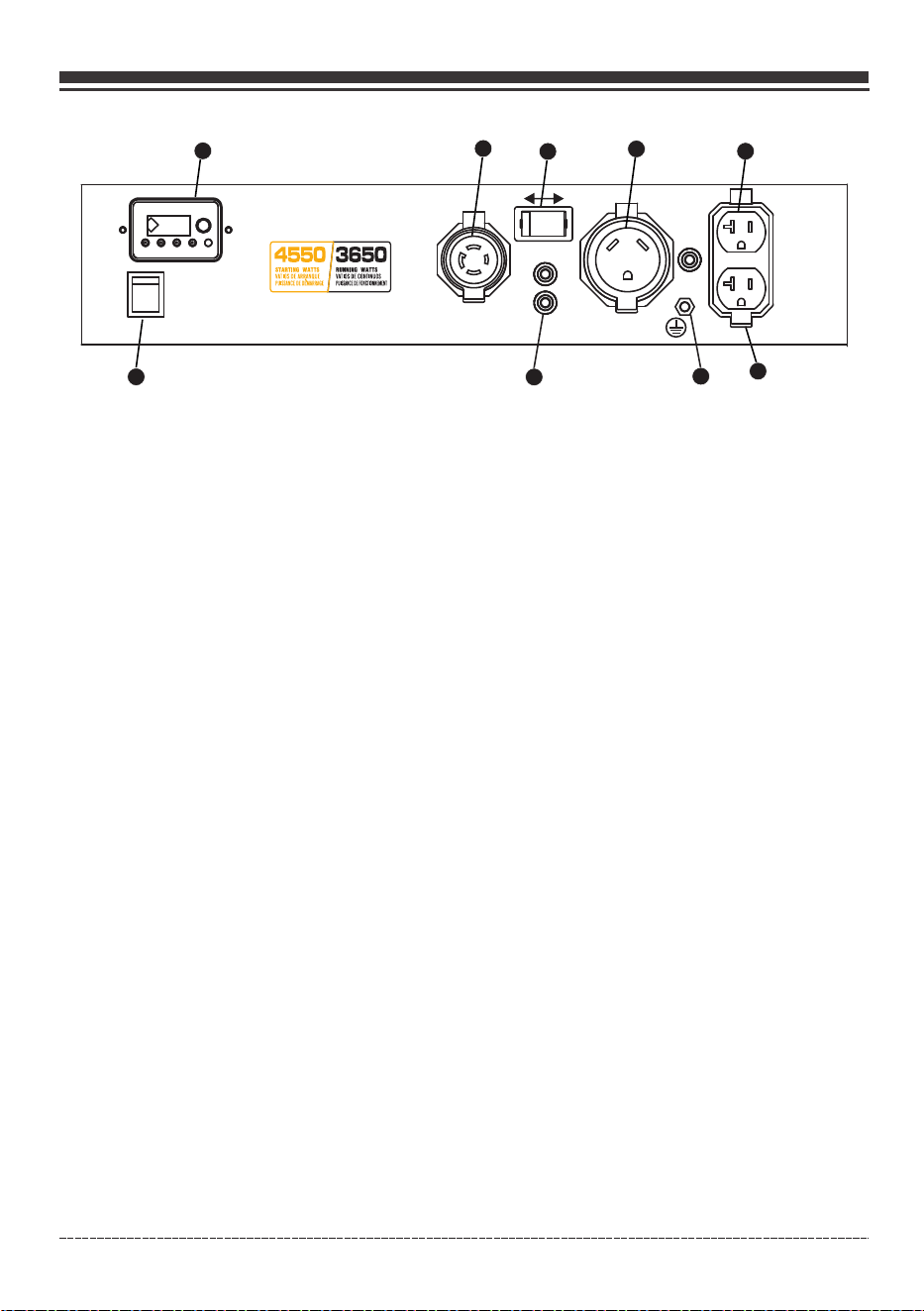

Control Panel

NOTICE Total power drawn from all receptacles must not exceed the data decal rating.

6. 120V, 20A Duplex - NEMA 5-20R (Not GFCI protected)

A maximum of 20 Amps current may be drawn from this duplex receptacle.

1. Engine Switch – Engine Switch – Flip the switch to the “ON”(l) position and pull the recoil starter to start

the generator. Turn to the “OFF”(O) position to turn off the generator.

2. 4-1 Data-Minder (Multi-Meter) – Push the SELECT button to show the Voltage, Hertz, running hours and

low oil alarm.

8. Ground Terminal – Consult an electrician or authority having jurisdiction for local grounding

requirements.

5. 120V, 30A RV – NEMA TT-30R

A maximum of 30 Amps current may be drawn from this receptacle.

7. Outlet Cover - Protects the receptacles from dust and debris.

9. Circuit Breakers – The receptacles are protected by AC circuit protectors. If the generator is

overloaded or an external short circuit occurs, a circuit protector may trip. If tripping occurs,

disconnect all electrical loads and determine the cause before attempting to continue using the

generator. Reset any tripped circuit protectors.

If multiple receptacles are used at the same time, the total current must be kept with-in the

portable generator data decal rating.

1

2

3

4

5

6

7

8

9

240V

120V

3. 120/240V, 30A Twist Lock – NEMA L14-30R

A maximum of 15.2 Amps current for 240 Volts or two independent 120 Volt loads at 15.2 Amps current each.

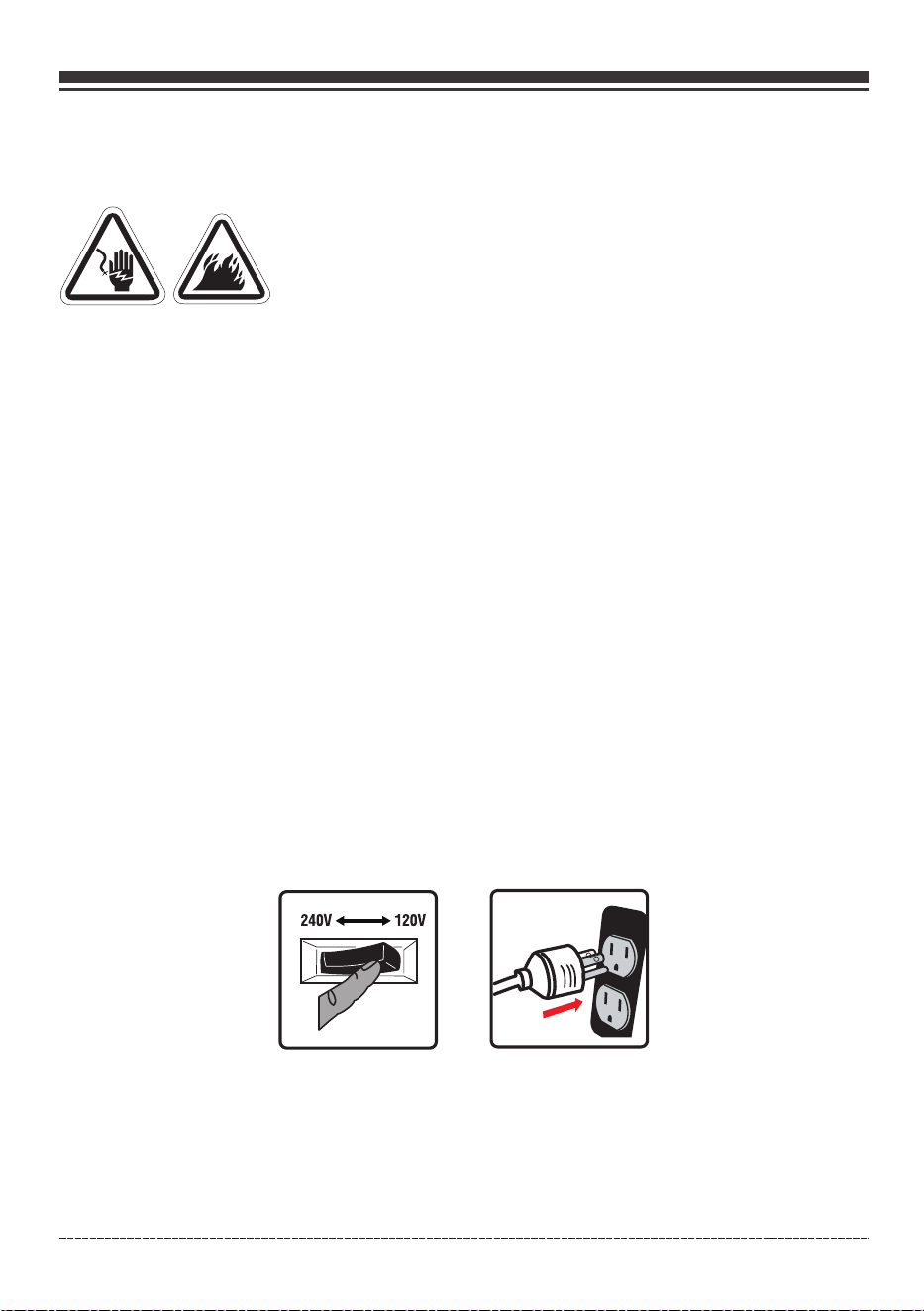

4. Voltage Selector Switch – To select between 120 Volt or 240 Volt.

English Customer Service: 1-844-FIRMAN1

10

1.Location

DANGER! Engine exhaust contains carbon monoxide, a poisonous gas that could kill

you in minutes. You CANNOT smell it, see it, or taste it. Even if you do not smell exhaust

fumes, you could still be exposed to carbon monoxide gas.

•

Operate portable generator only outdoors, at least 20 ft.(6 m) from occupied spaces with exhaust

pointed away to reduce the risk of carbon monoxide accumulating.

Install battery-operated carbon monoxide alarms or plug-in carbon monoxide alarms with

battery back-up according to the manufacturer's instructions. Smoke alarms cannot detect

carbon monoxide gas.

Do not run this portable generator inside homes, garages, basements, crawlspaces, sheds, or

other partially-enclosed spaces even if using fans or opening doors and windows for ventilation.

Carbon monoxide can quickly build up in these spaces and can linger for hours, even after this

product has shut off.

•

If you start to feel sick, dizzy, weak or your home’s carbon monoxide alarm sounds, get to fresh air

right away. Call emergency services. You may have carbon monoxide poisoning.

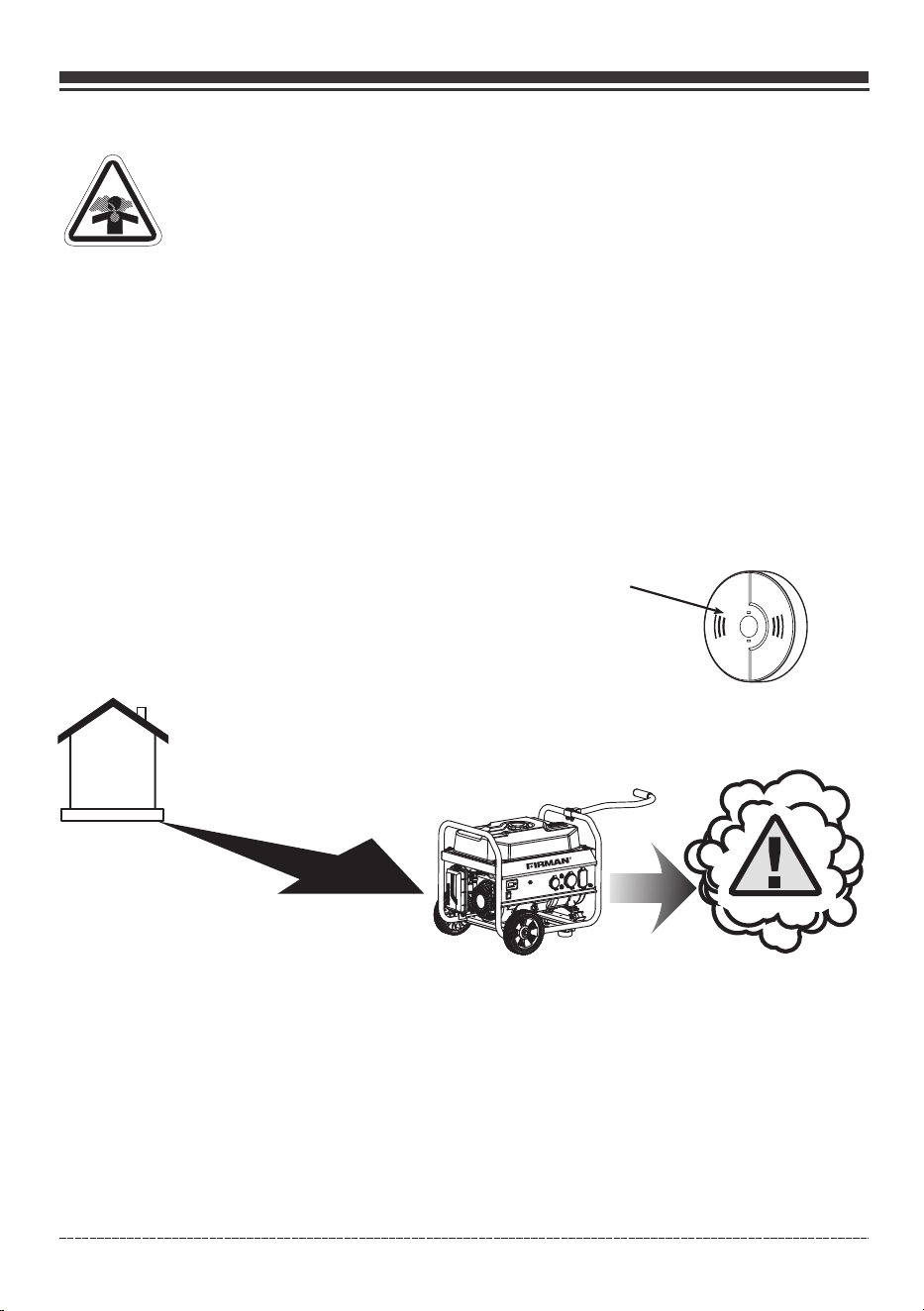

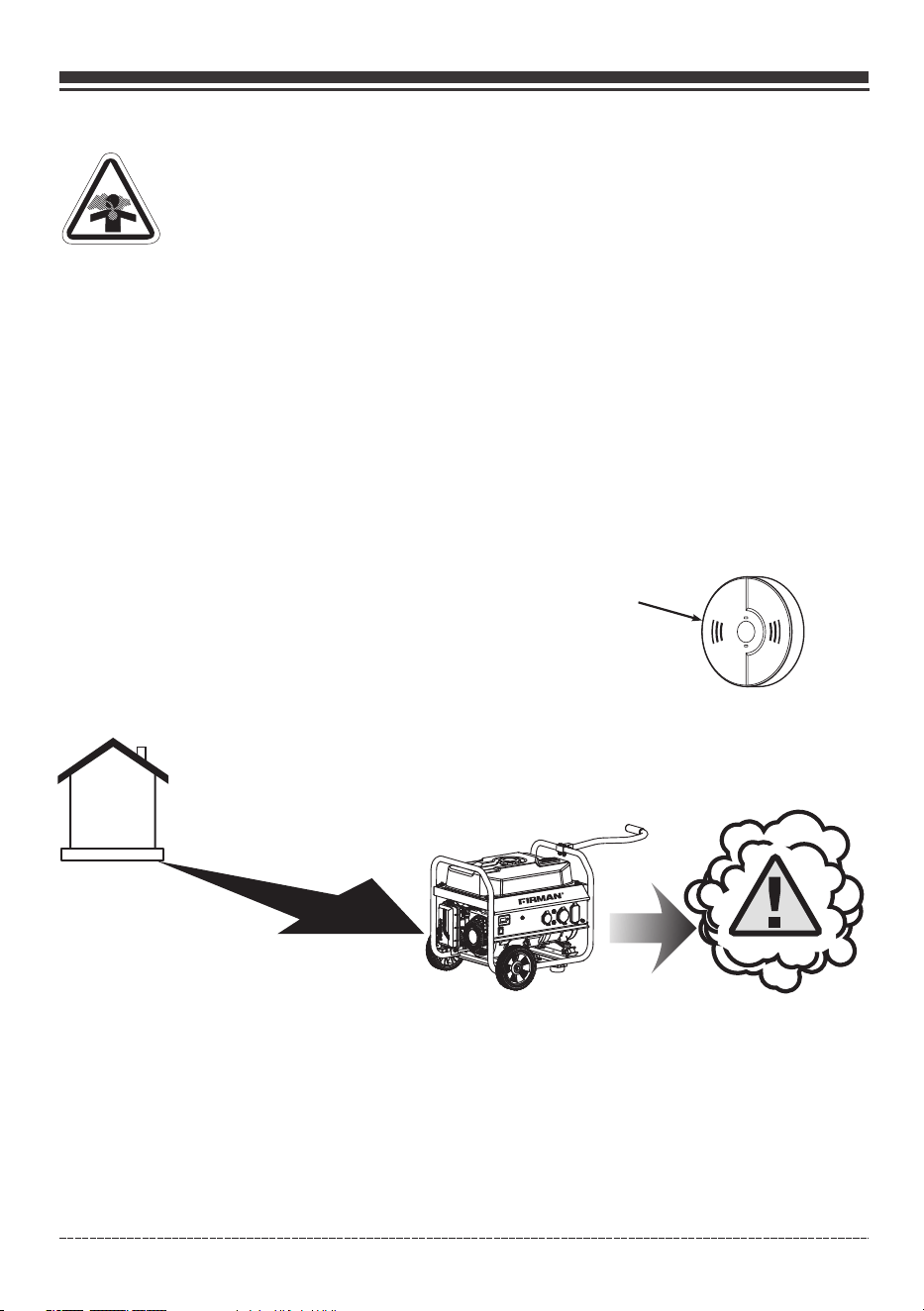

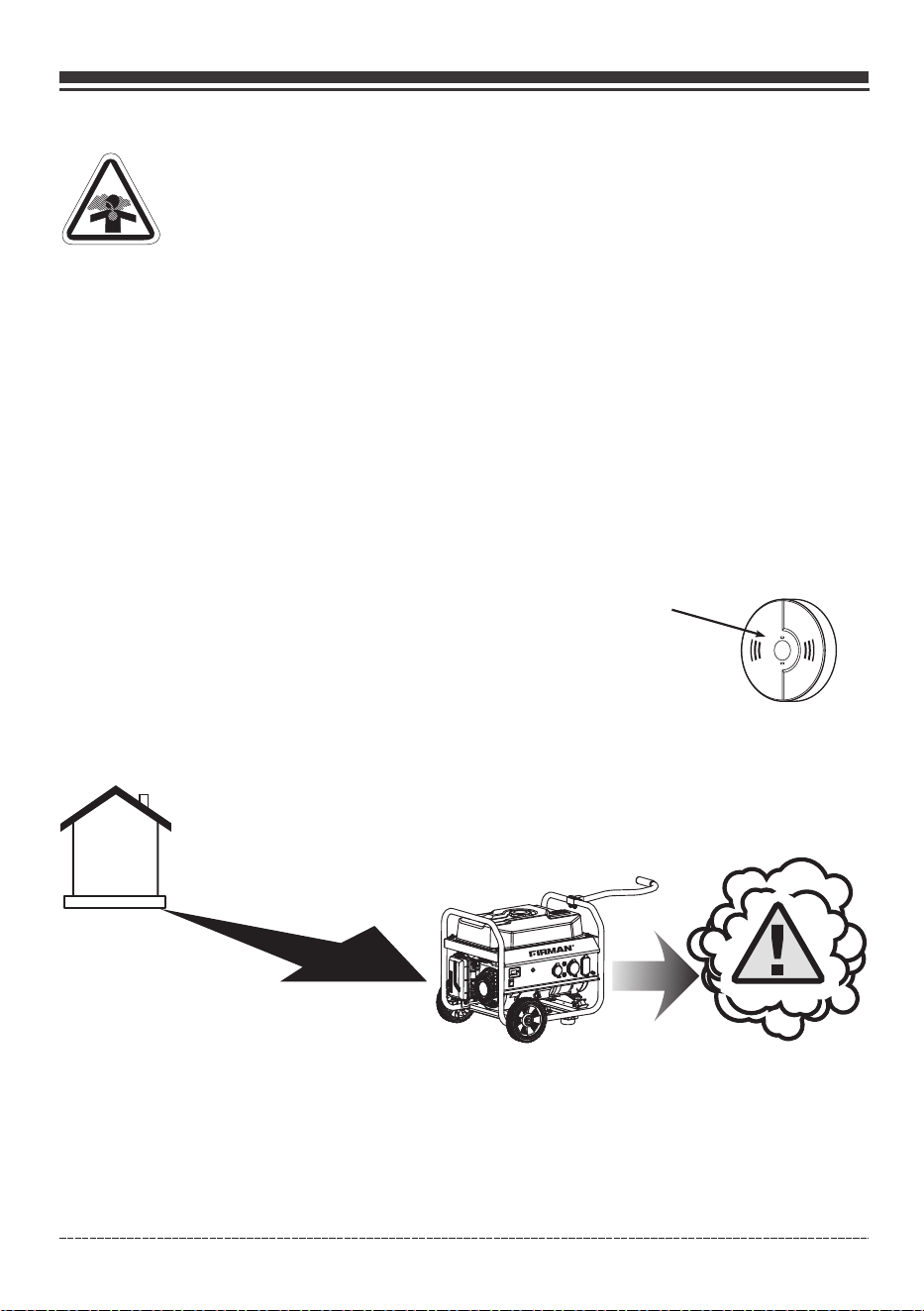

Carbon Monoxide Alarm(s)

Install carbon monoxide alarms inside your home. Without working

carbon monoxide alarms, you will not realize you are getting sick and

dying from carbon monoxide poisoning.

Prevent Carbon Monoxide (CO) Poisoning

Use outdoors at least 20 ft. (6 m) from any home.

Point exhaust away from all homes and occupied spaces.

Install CO alarms inside your home.

20 ft. (6 m) min.

To better educate yourself about all carbon monoxide risks,

go to www.takeyourgeneratoroutside.com.

OPERATION

English Customer Service: 1-844-FIRMAN1

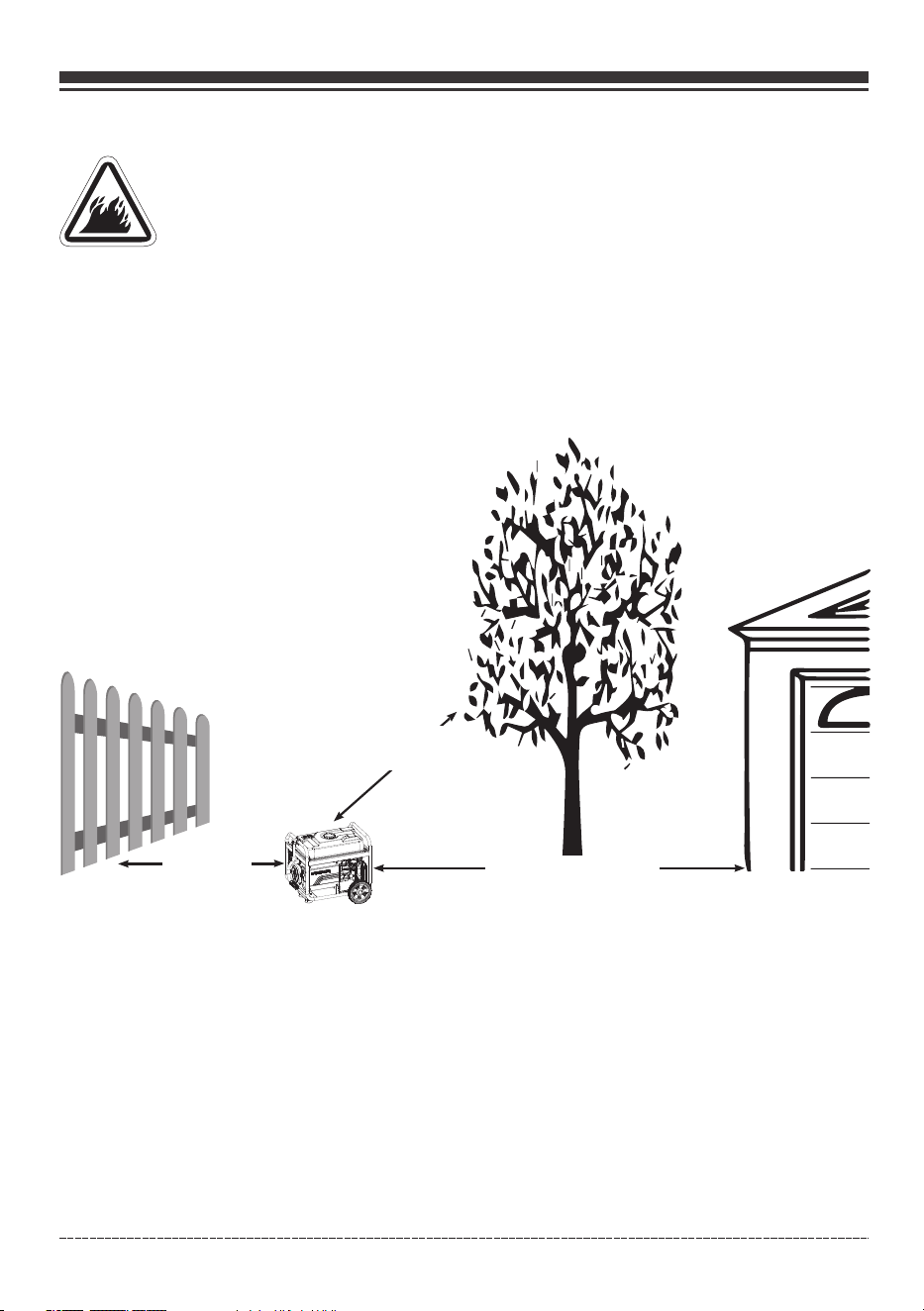

Reduce Risk of Fire

WARNING! Exhaust heat/gases could ignite combustibles, structures or damage fuel

tank causing a fire, resulting in death or serious injury.

Keep portable generator at least 5 ft. (1.5 m) from any structure, trees or vegetation over 12

in. (30 cm) in height.

•

Select an outdoor site that is dry and protected from the weather. Do not move portable

generator indoors to protect it from the weather.

Do not locate the portable generator under a deck or other similar structure that may

confine heat and airflow.

•

11

OPERATION

5 ft.(1.5 m)

min.

5 ft.(1.5 m)

min.

20 ft.(6 m) min.

English Customer Service: 1-844-FIRMAN1

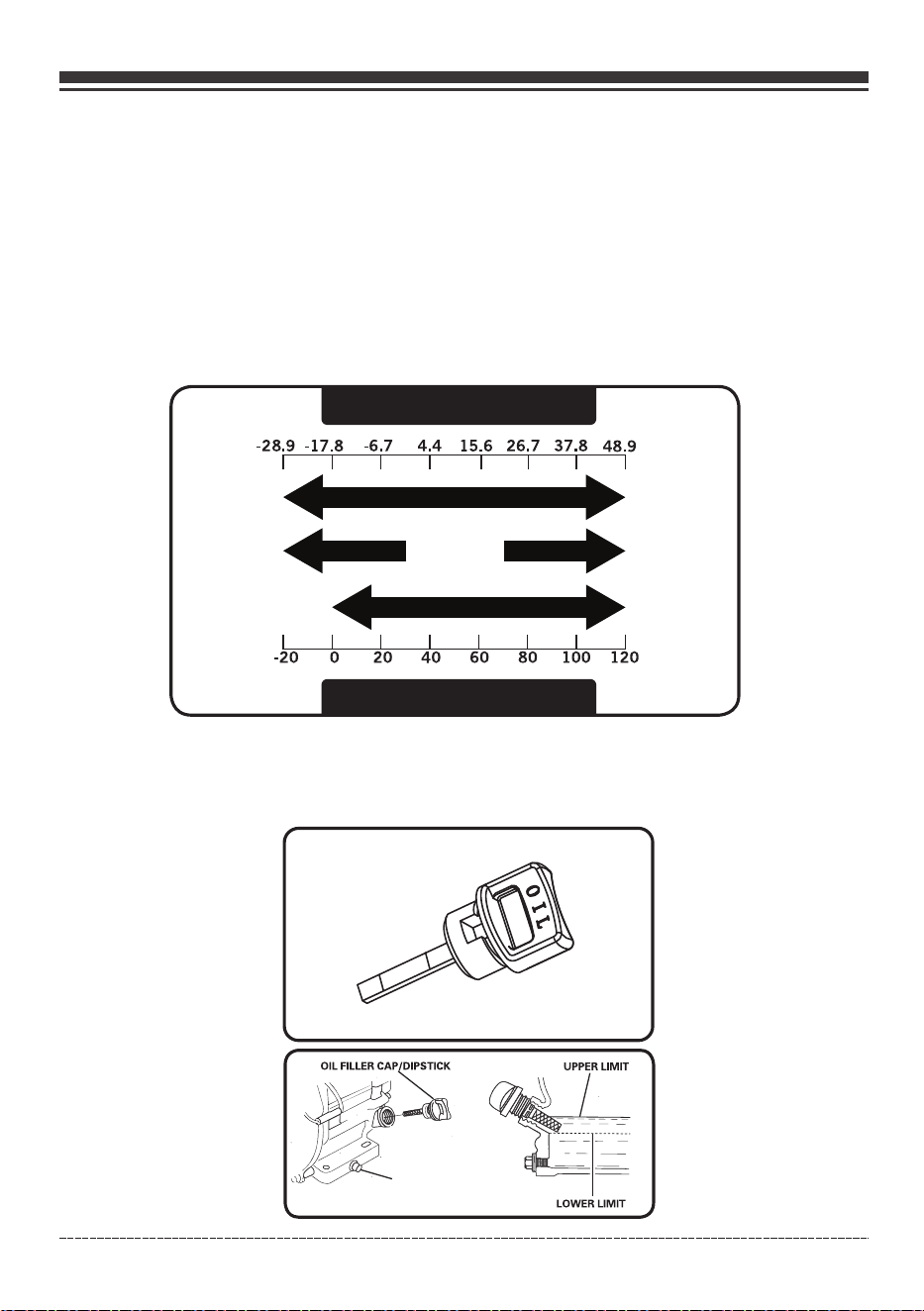

2. Oil and Gasoline

Add Engine Oil

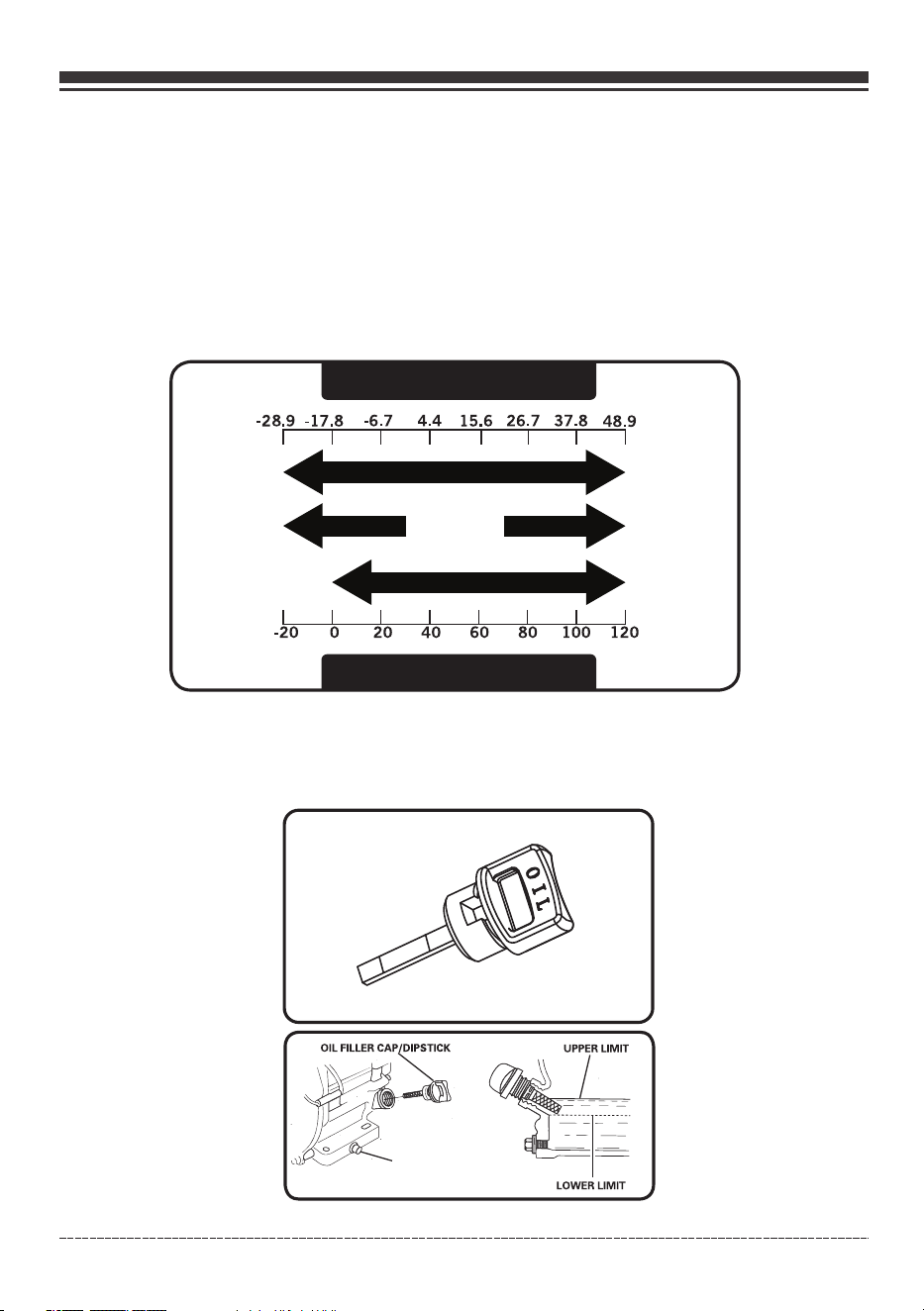

We recommend using FIRMAN SAE 10W-30 API SJ oil for best performance. Other high-quality

detergent oils (API SJ or higher) are acceptable. Do not use special additives. Ambient temperature

determines the proper oil viscosity for the engine. Use the chart to select the proper oil for the

outdoor temperature range expected.

NOTICE Do not attempt to crank or start the engine before it has been properly filled with the

recommended type and amount of oil. Damage due to operation with no oil will void your warranty.

Degrees Celsiusº(Outside)

Full Synthetic 5W-30

Degrees Fahrenheitº(Outside)

5W-30 10W-40

10W-30

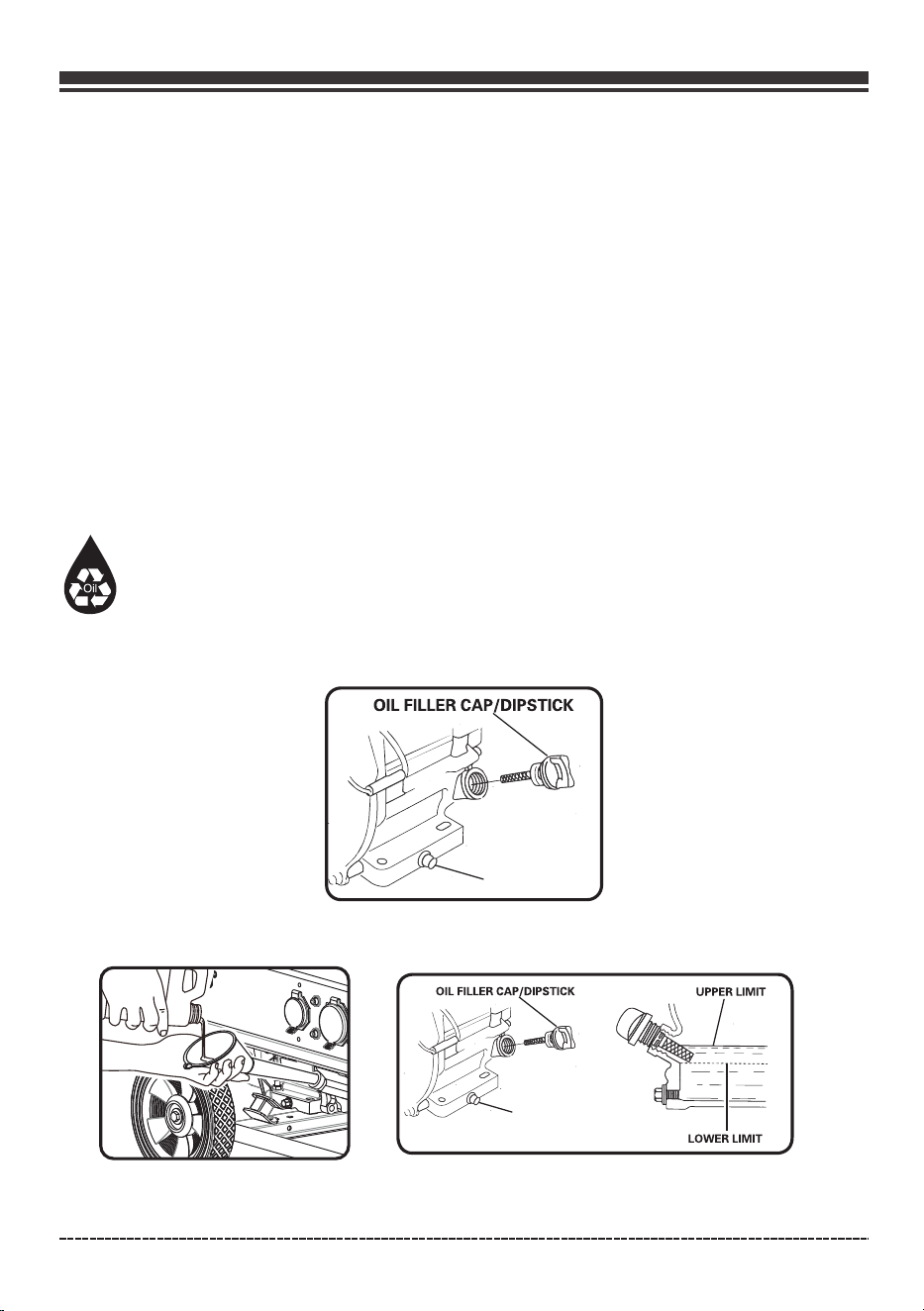

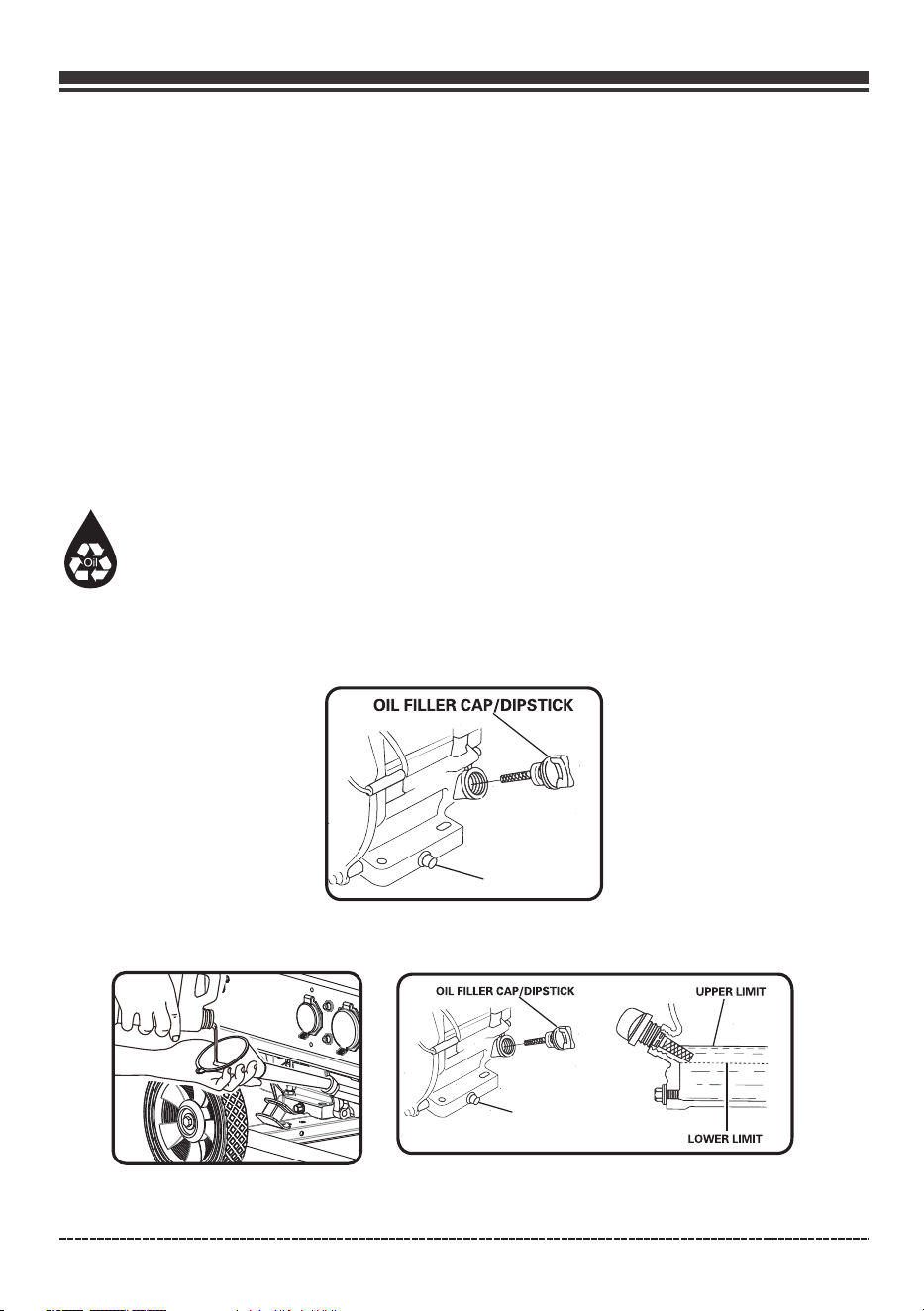

1.Place generator on a flat, level surface.

2.Clean area around oil fill and remove yellow oil fill cap/dipstick.

3.Wipe dipstick clean.

12

OPERATION

(H)

DRAIN PLUG

(L)

H

L

English Customer Service: 1-844-FIRMAN1

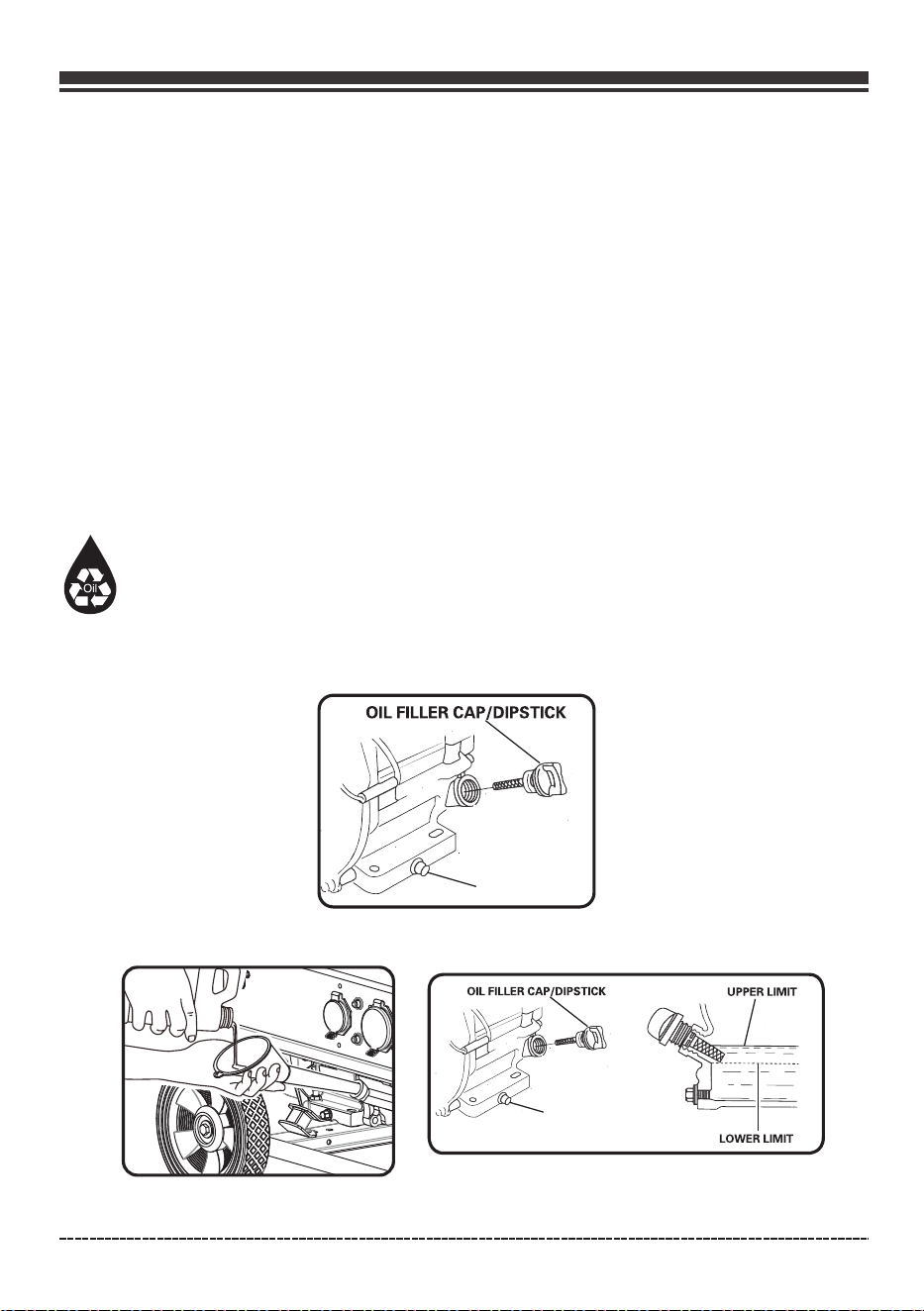

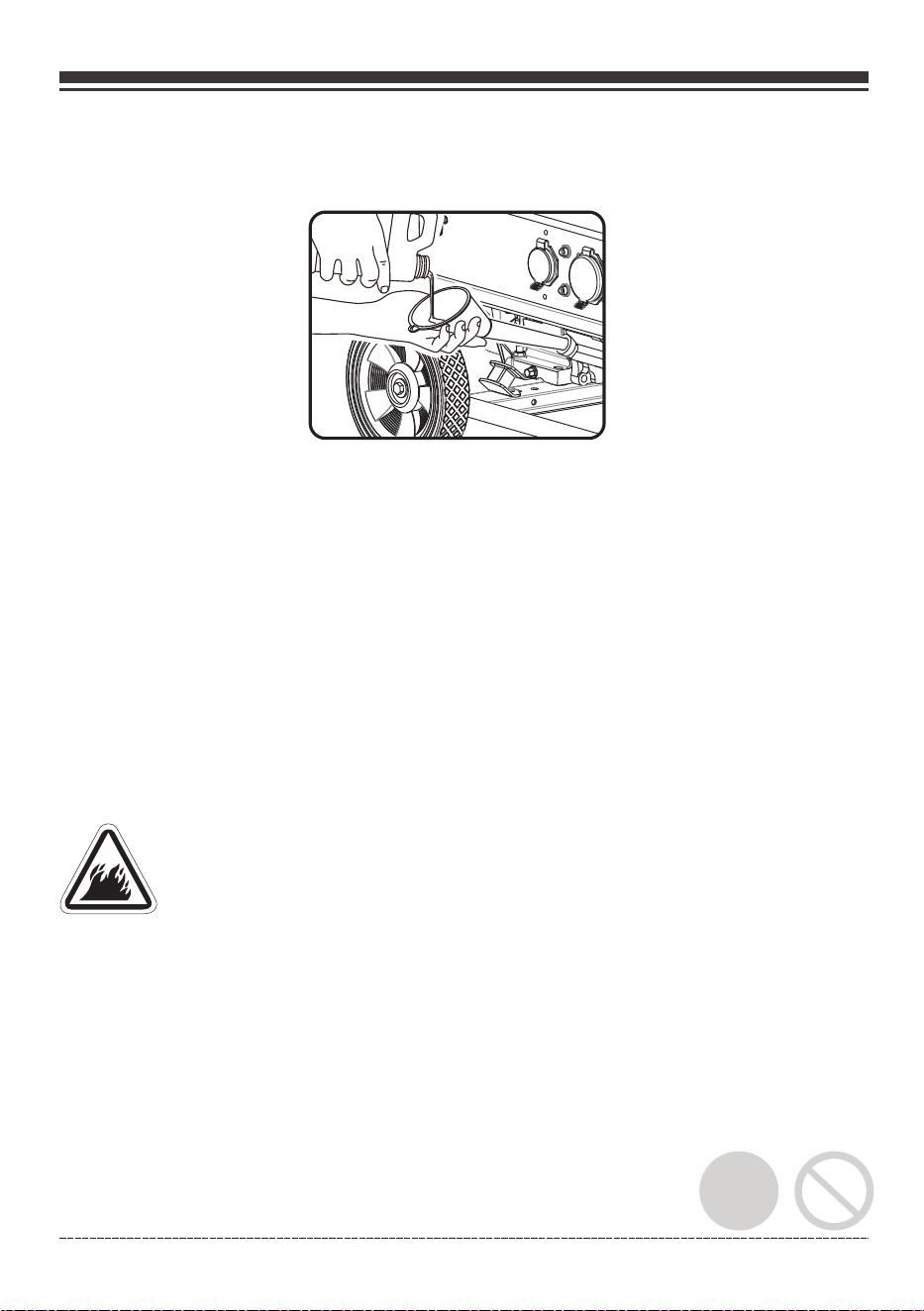

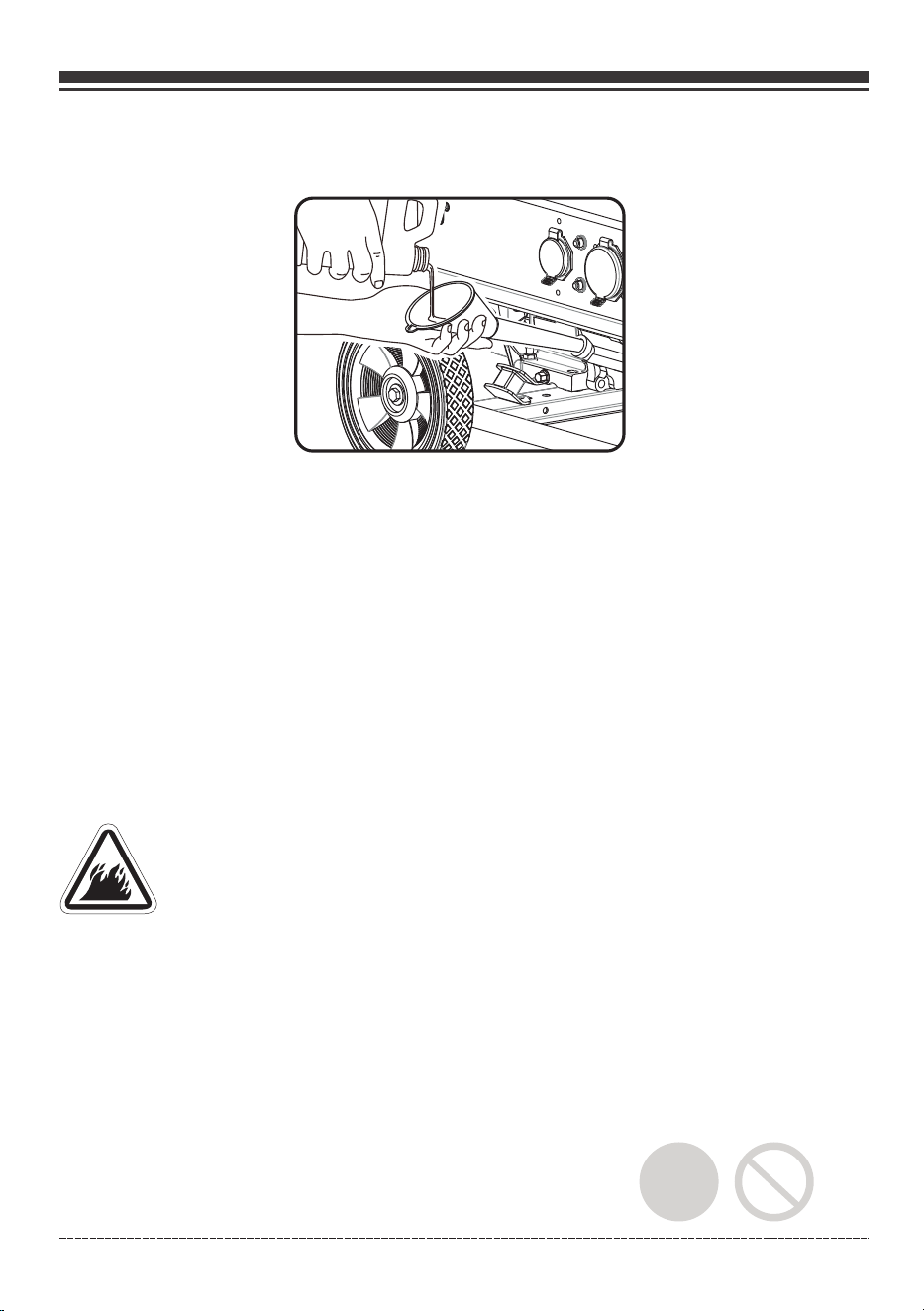

4. Using oil funnel, slowly pour contents of provided oil bottle into oil fill opening until oil reaches

upper limit "H" mark on the dipstick. Be careful not to overfill. Overfilling could cause engine

starting problems or engine damage.

5.Replace oil fill cap/dipstick and fully tighten.

6.Oil level should be checked prior to each use or at least every 8 hours of operation. Keep oil

level maintained.

The portable generator is equipped with a low oil shutdown. If the oil level drops below the

minimum required level, a sensor will activate an internal switch stopping the engine. If the

engine shuts off and the oil level is within specifications, check to see if generator is sitting at an

angle. Place portable generator on an even surface to correct this. If engine fails to start, the oil

level may not be high enough to deactivate the internal low oil level switch. Make sure the sump is

completely full of oil to the upper limit (H). Do not operate engine until oil level issue is corrected.

Contact Firman customer service.

Low Oil Shutdown

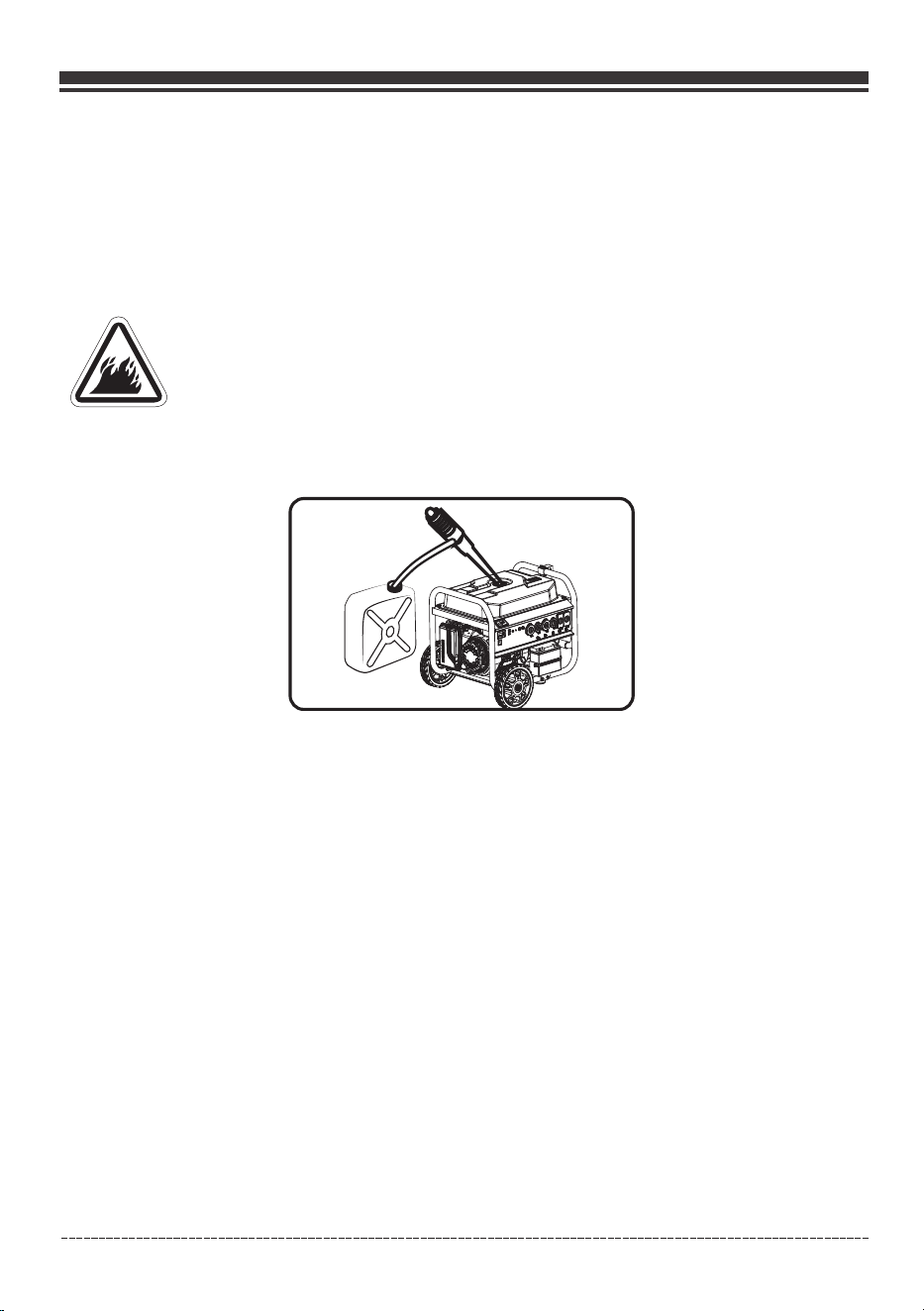

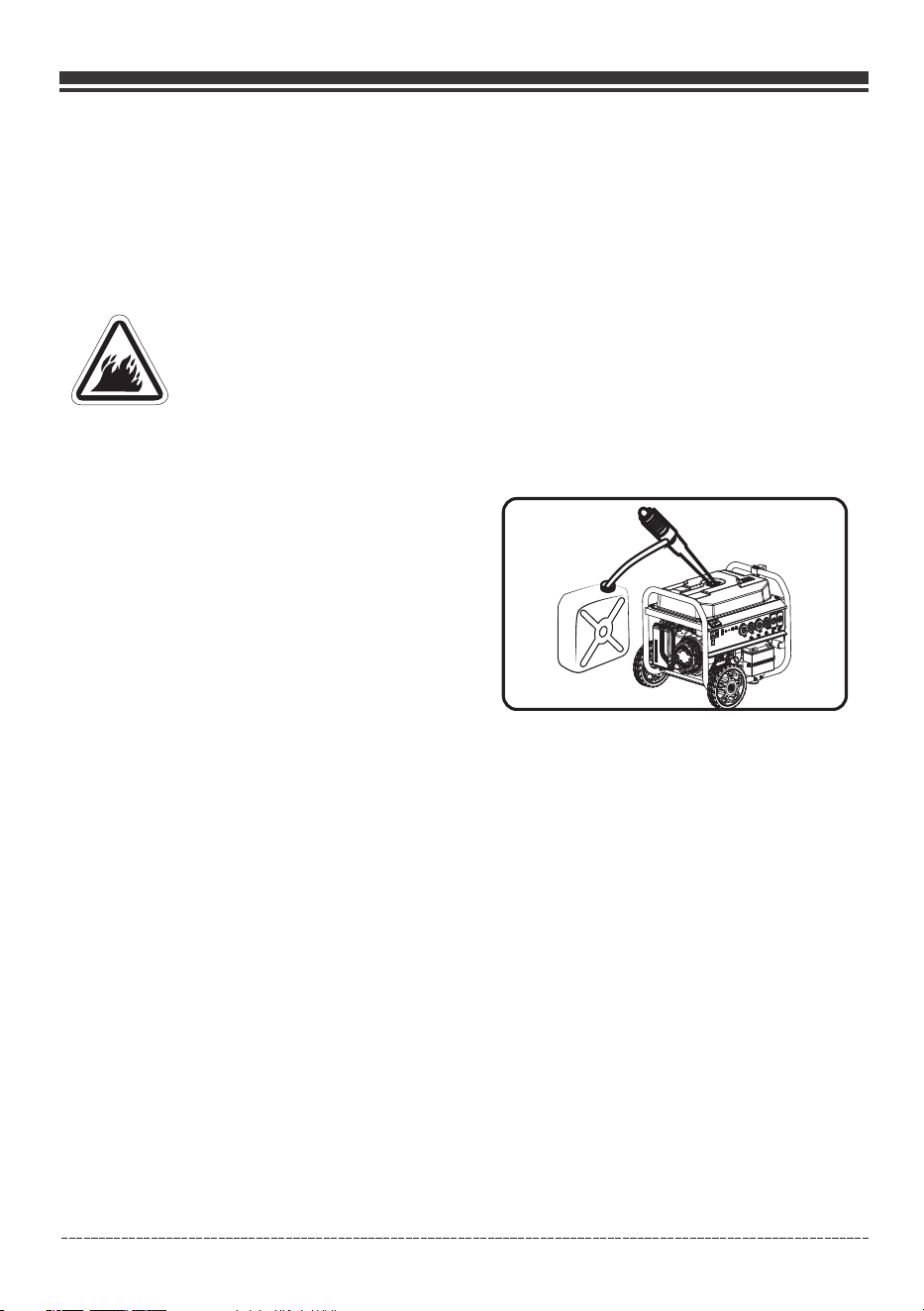

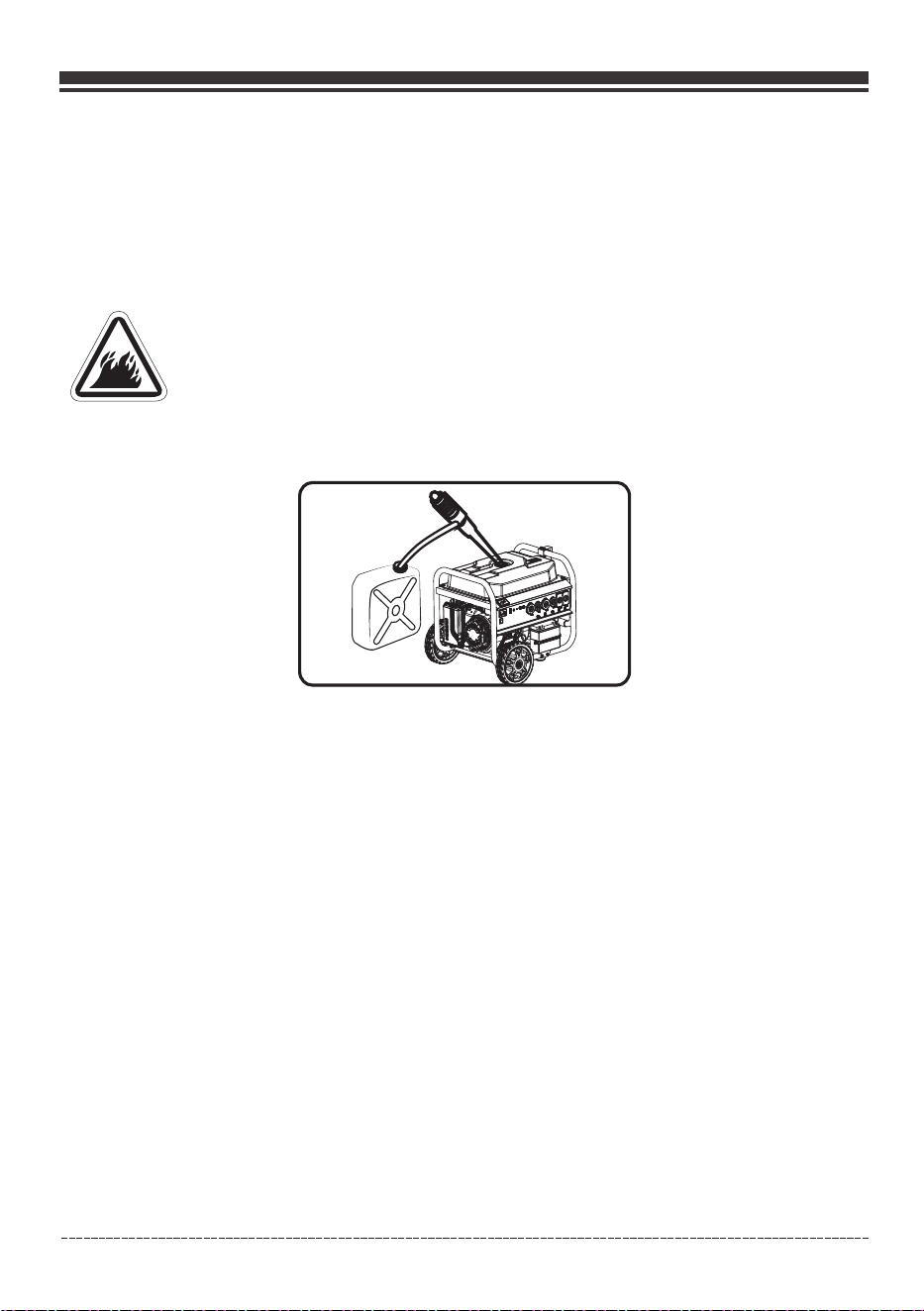

Add Gasoline

WARNING! Fuel and its vapors are extremely flammable which could cause burns or fire

resulting in death or serious injury.

Turn generator engine OFF and let it cool at least 2 minutes before removing fuel cap.

Do Not refuel or move generator when engine is running.

Move generator outdoors prior to adding or draining fuel

Keep fuel away from any ignition sources.

Do not overfill tank, allow space for fuel expansion.

If any fuel spills, wait until it evaporates before starting engine

Check and replace fuel lines, tank, cap, and fittings prior to each use if any damage or leaks

are found.

•

Fuel must meet these requirements:

Clean, fresh, unleaded gasoline with a minimum of 87 octane.

For high altitude use, see Operation at High Altitude.

Gasoline with no more than 10% ethanol is acceptable.

•

E10

E15

13

OPERATION

English Customer Service: 1-844-FIRMAN1

NOTICE Do not mix oil in gasoline or modify engine to run on alternate fuels not described in this

manual. Use of unapproved fuels could damage engine and will not be covered under warranty.

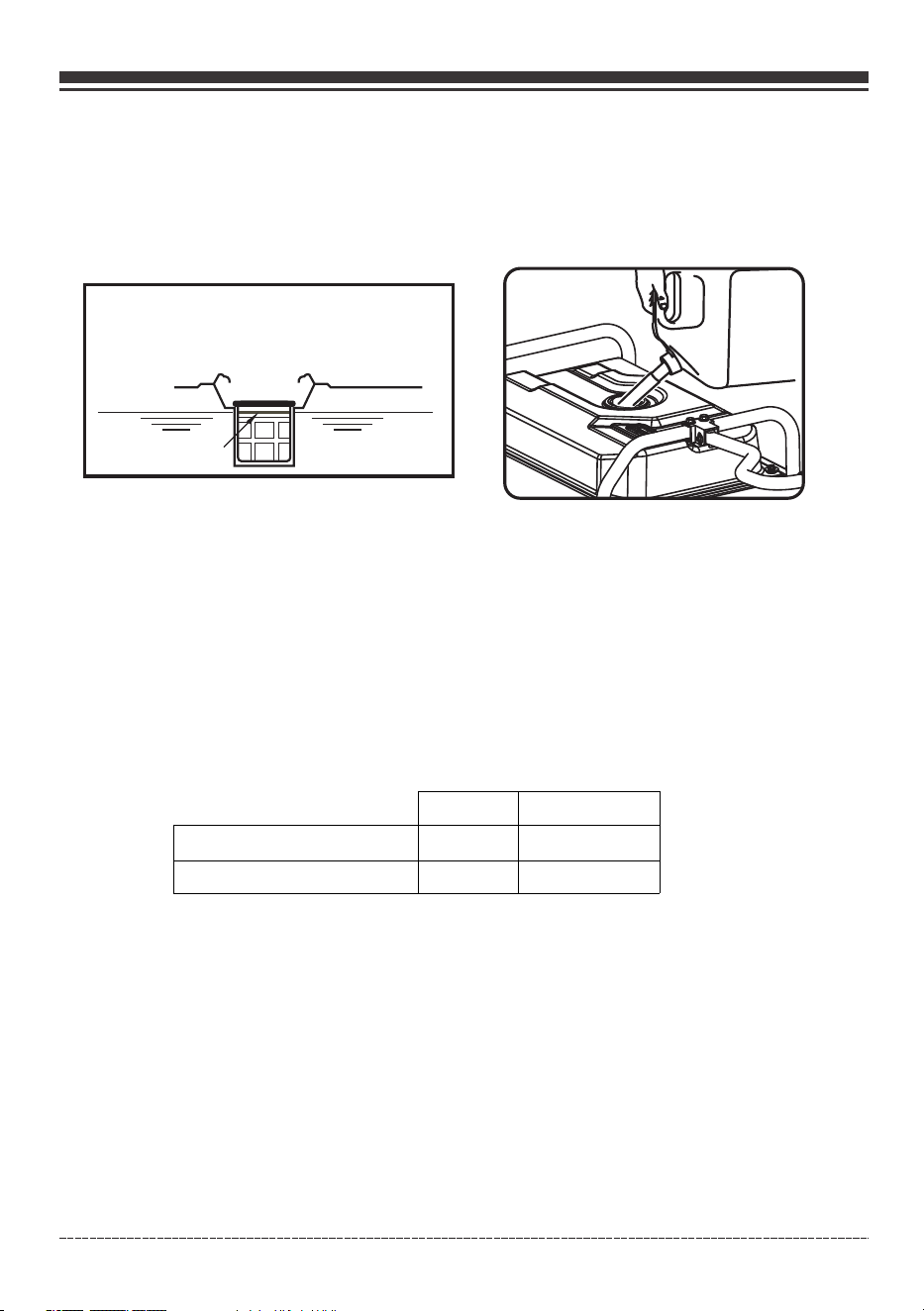

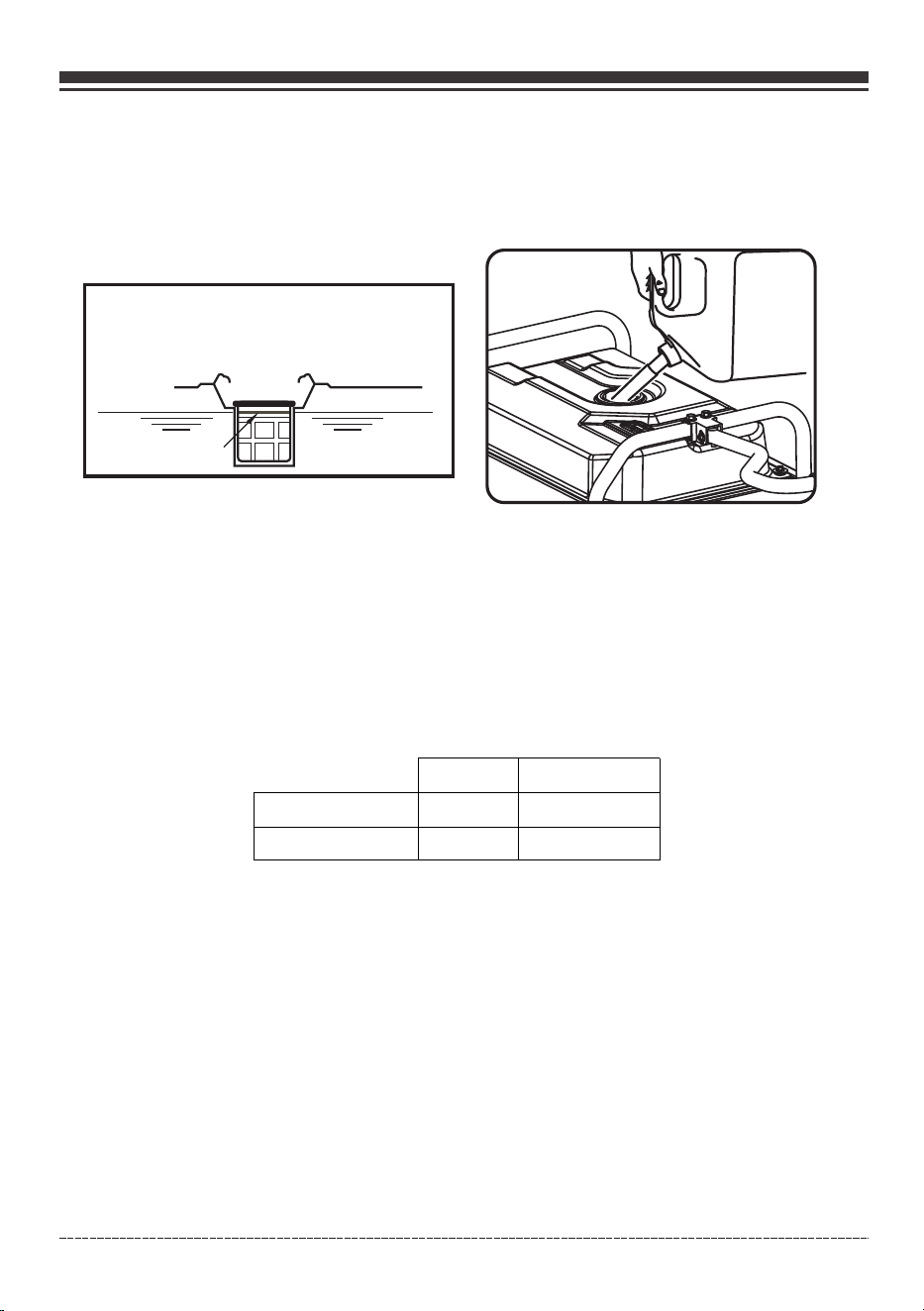

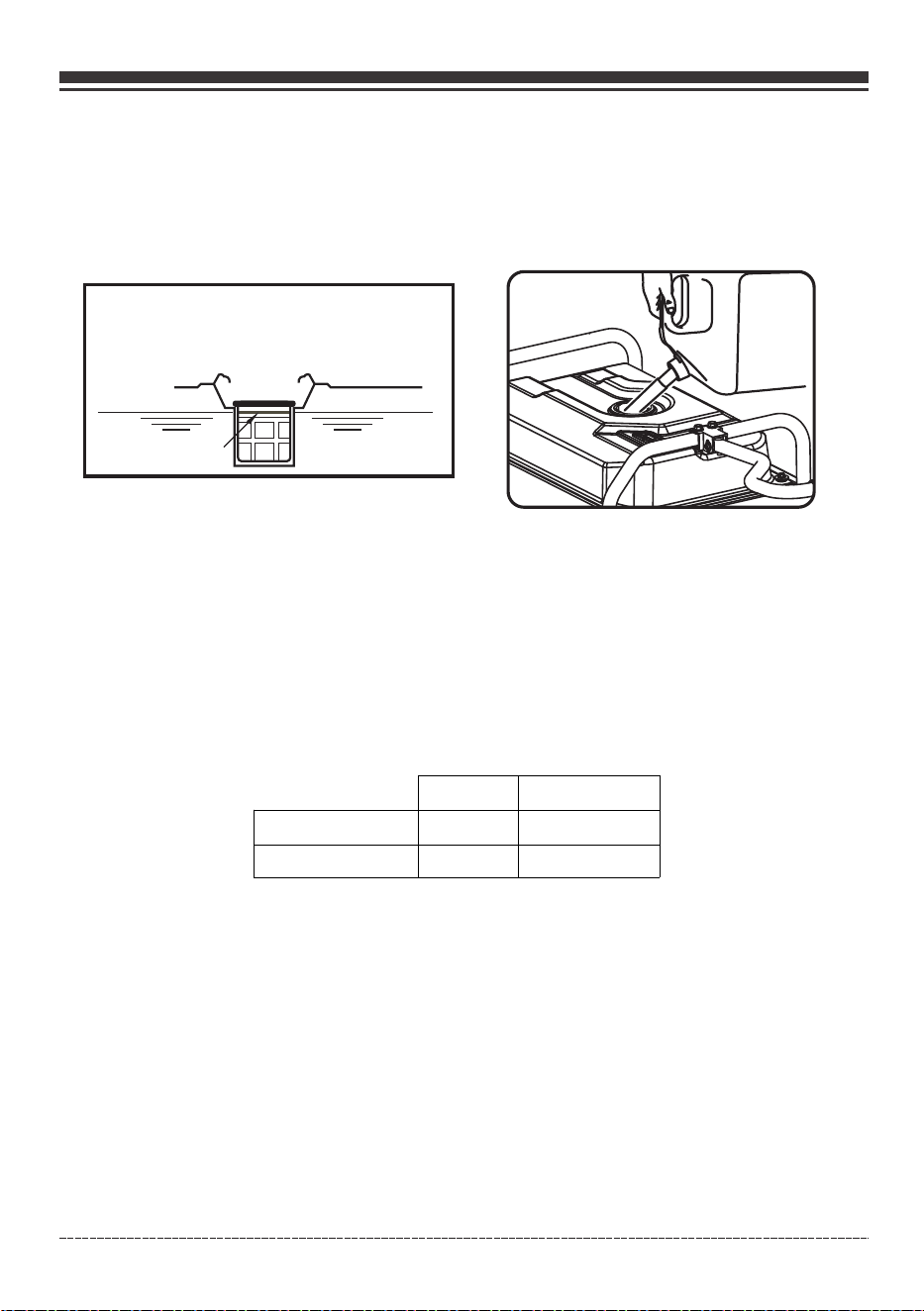

1. Clean area around fuel fill cap, remove cap.

2. Slowly add unleaded fuel to fuel tank. Be careful not to fill above the RED fuel level indicator.

This allows adequate space for fuel expansion.

Red Line Indicator

3. Install fuel cap and let any spilled fuel evaporate before starting engine.

Operation at High Altitude

At altitudes over 5,000 feet(1524 meters), a minimum 85 octane gasoline is acceptable.

Engine power and generator output will be reduced approximately 3.5% for every 1000 feet (305 m)

of elevation above sea level. High altitude may cause hard starting, increased fuel consumption

and sparkplug fouling. To operate at high altitudes FIRMAN can provide a high altitude carburetor

main jet. The alternative main jet and installation instructions can be obtained by contacting

Customer Support.

NOTICE Operation using an alternative main jet at elevations lower than the recommended

minimum altitude can damage the engine. For operation at lower elevations, the standard main

jet supplied must be used. Operating the engine with the wrong main jet may increase exhaust

emissions, fuel consumption and reduce performance.

Altitude main jet 1

Altitude main jet 2

208cc

335717002

335717003

Altitude

3000-6000Feet

6000-8000Feet

Operation at High Ambient conditions

14

OPERATION

Your Firman Power Equipment product is designed and rated for continuous operation at ambient

temperatures up to 104°F (40°C). The generator may be operated at temperatures ranging from

5°F(-15°C) to 122°F(50°C) for short periods. If the generator is exposed to temperatures outside

this range during storage, the generator should be brought back within this range before

operation. When o perated abo ve 77°F(25° C) there may be a decrease in power .

Maximum wattage and current are subject to and limited by such factors as ambient temperature,

altitude, engine conditions etc.

English Customer Service: 1-844-FIRMAN1

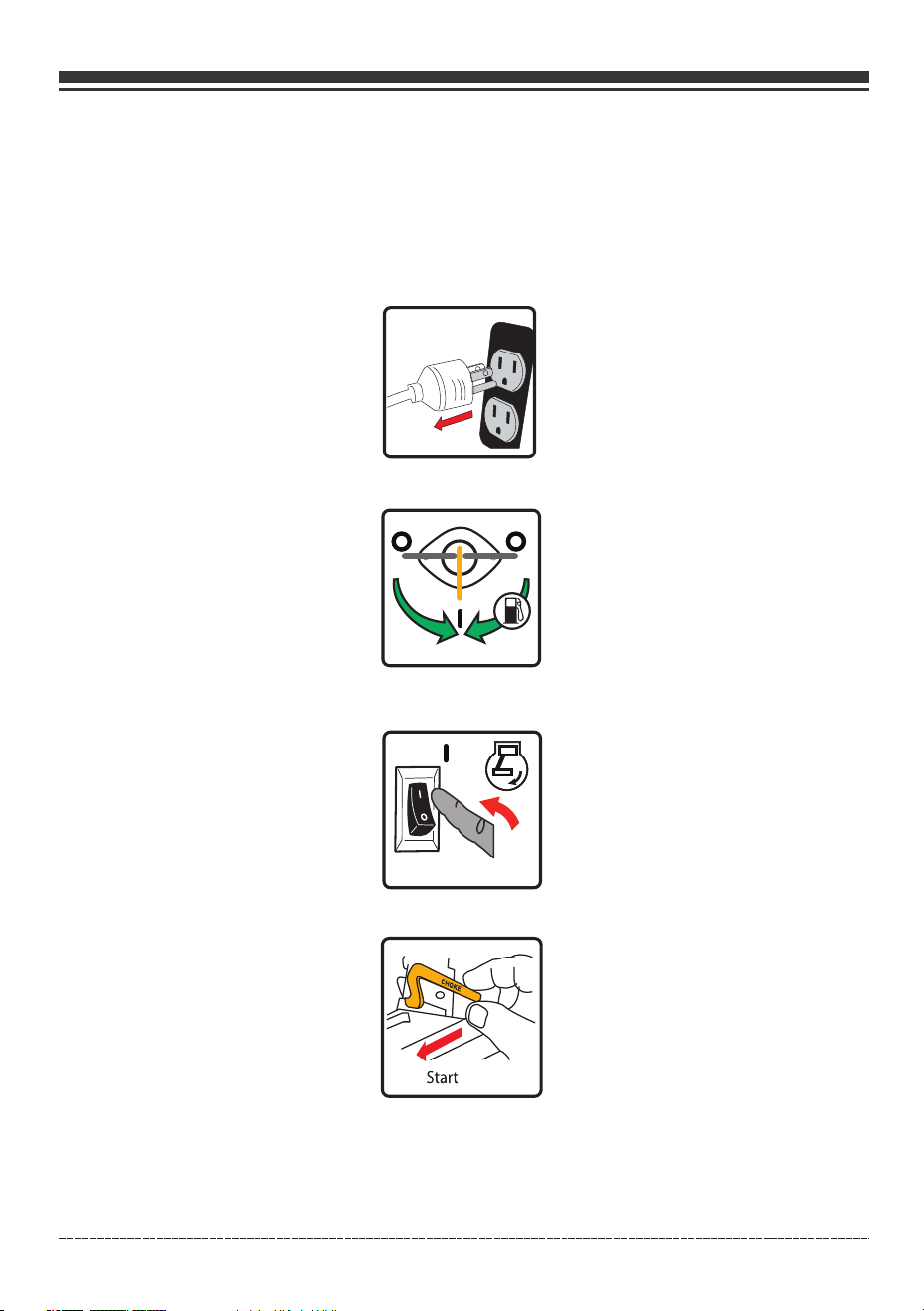

3.Starting the Generator

1. Before starting the generator, check for loose or missing parts and for any damage which may

have occurred during shipment. Ensure spark plugs, muffler, fuel cap, and air cleaner are all in place.

2. Move portable generator outdoors to safe operating location at least 20 feet from any occupied

spaces.

15

OPERATION

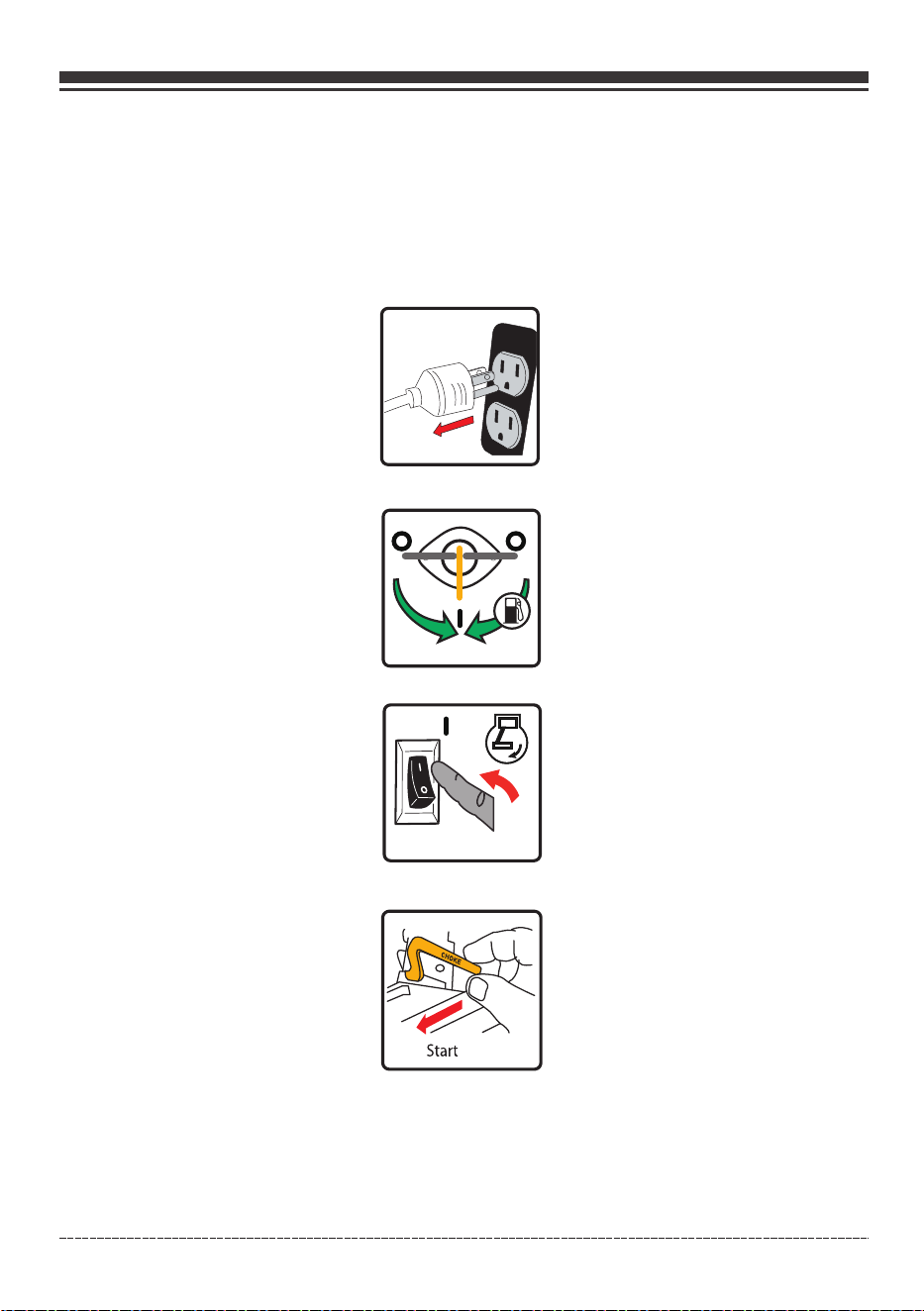

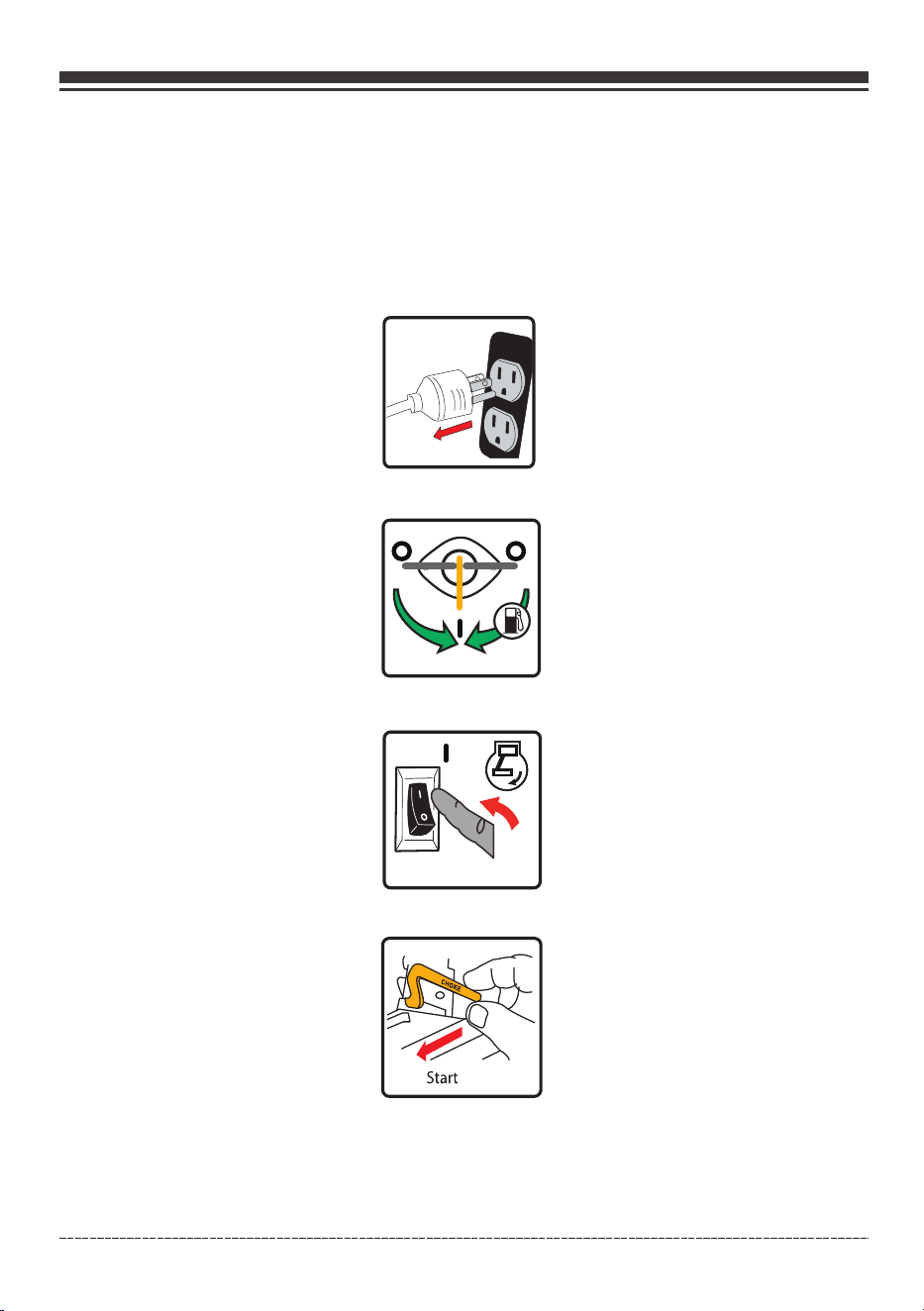

3. Disconnect all electrical loads from the generator. Never start or stop the generator with

electrical devices plugged in.

5. Flip the engine switch to the position. “ON” (l)

4. Turn the fuel valve to the “ON” (l)position.

6. Move the choke lever to the “START” position.

English Customer Service: 1-844-FIRMAN1

16

OPERATION

9. Allow portable generator to run at no load for a few minutes to stabilize before plugging in

any electrical devices.

NOTICE If engine starts but fails to run, or if portable generator shuts down during operation,

check oil level. See Low Oil Shutdown section for more information.

7. Pull the starter cord slowly until resistance is felt and then pull rapidly.

8. Do not over-choke. As soon as engine starts and warms up, move the choke lever to the “RUN”

position.

English Customer Service: 1-844-FIRMAN1

This portable generator has been pretested and adjusted to handle its full capacity. The voltage is

regulated using an automatic voltage regulator (AVR) . Readjusting the AVR will void warranty.

4. Connecting Electrical Loads

Damaged or overloaded extension cords could overheat, arc, and burn resulting death or

serious injury.

Use a ground fault circuit interrupter (GFCI) in any damp or highly conductive area, such as

metal decking.

Do not touch bare wires or receptacles.

WARNING! Generator voltage could cause electrical shock or burn

resulting in death or serious injury.

•

17

OPERATION

Do not use generator with electrical cords which are worn, frayed, bare or otherwise damaged.

Do not operate generator in the rain or wet weather.

Do not run indoors to avoid wet conditions.

Do not handle generator or electrical cords while standing in water, while barefoot, or while

hands or feet are wet.

•

Surge Protection

There is a remote chance that voltage fluctuations may impair the proper functioning of some

sensitive electronic equipment. Electronic devices, including computers and many programmable

appliances may use components that are designed to operate within a narrow voltage range and

may be affected by the portable generator’s momentary voltage fluctuations. While there is no

way to prevent all voltage fluctuations, you can take steps to protect your sensitive electronic

equipment. Install a plug-in surge suppressor on the receptacles feeding your sensitive equipment.

Surge suppressors come in single or multi-outlet styles. They are designed to protect against short

duration voltage fluctuations.

1.Ensure circuit breaker on control panel is in the closed (on) position.

2. Start the generator with no electrical load attached.

3. Allow the engine to run for several minutes to stabilize.

4. Set voltage selector switch to either 120 Volt or 240 Volt position. When 120 volts is selected

only 120 volts is available. When 240 Volt position is selected only 120/240 volts is available.

5. Plug in and turn on the first item. It is best to attach the item with the largest load first.

6. Allow the engine to stabilize.

7. Plug in and turn on the next item.

8. Allow the engine to stabilize.

9. Repeat steps 6-7 for each additional item.

English Customer Service: 1-844-FIRMAN1

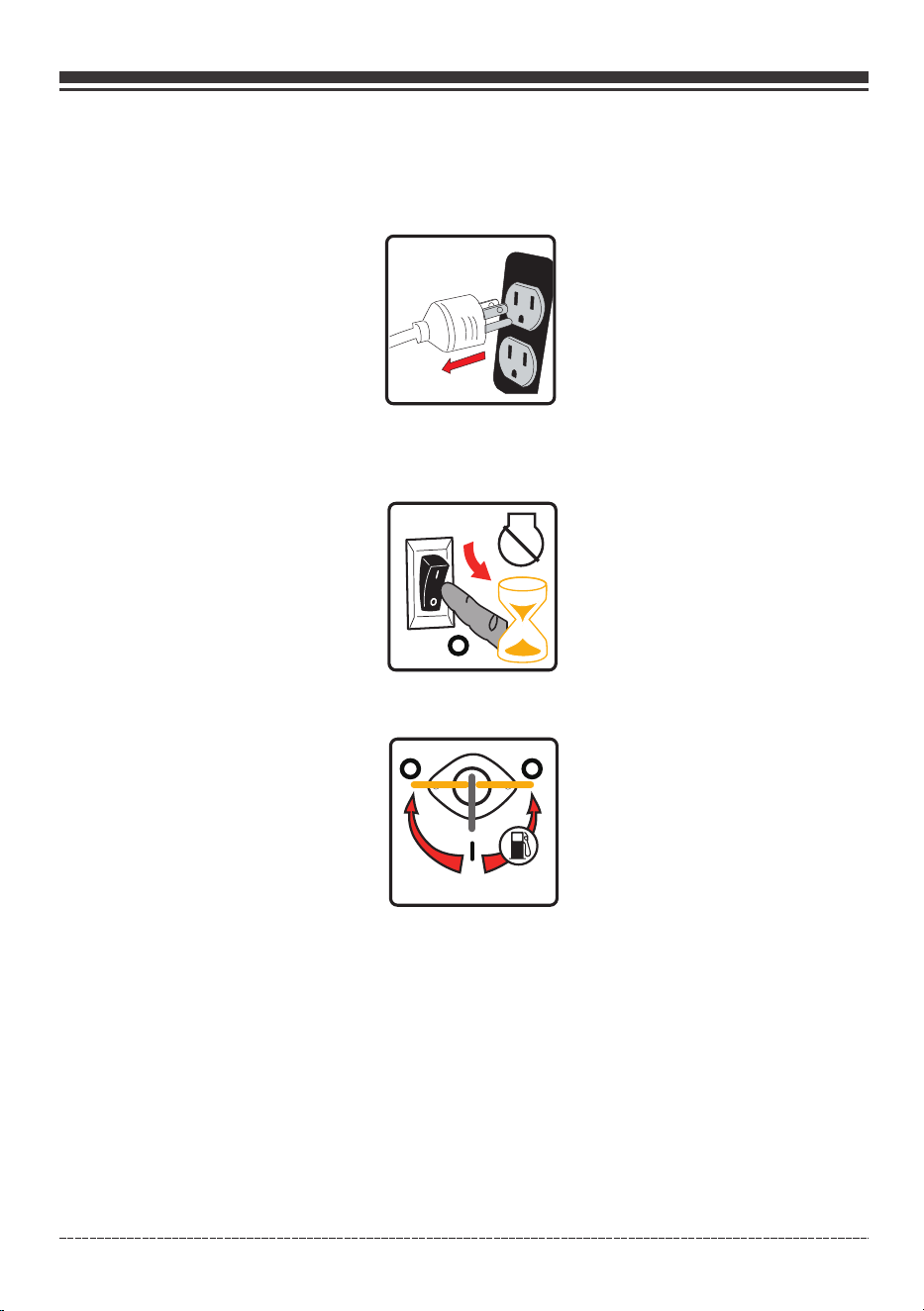

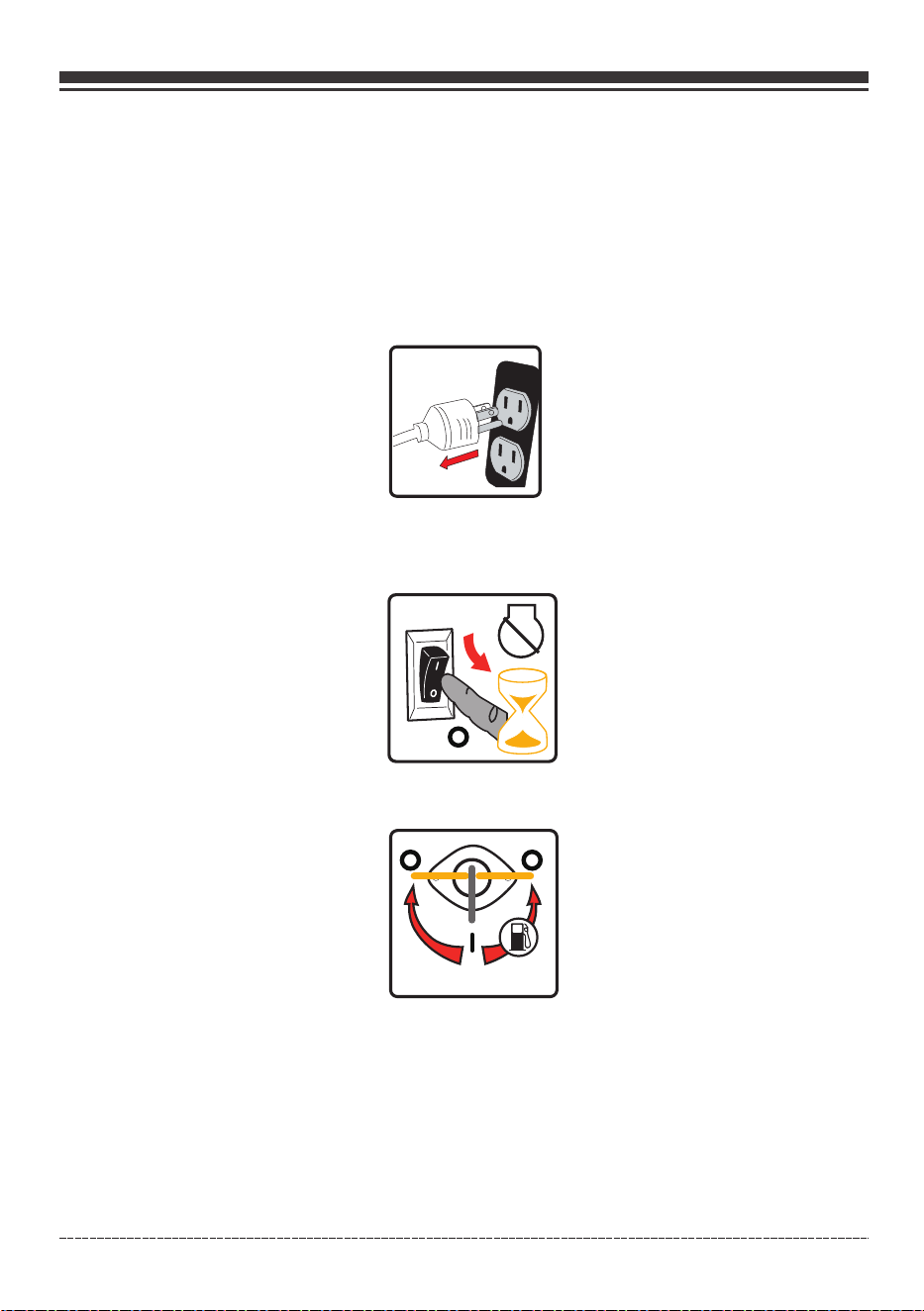

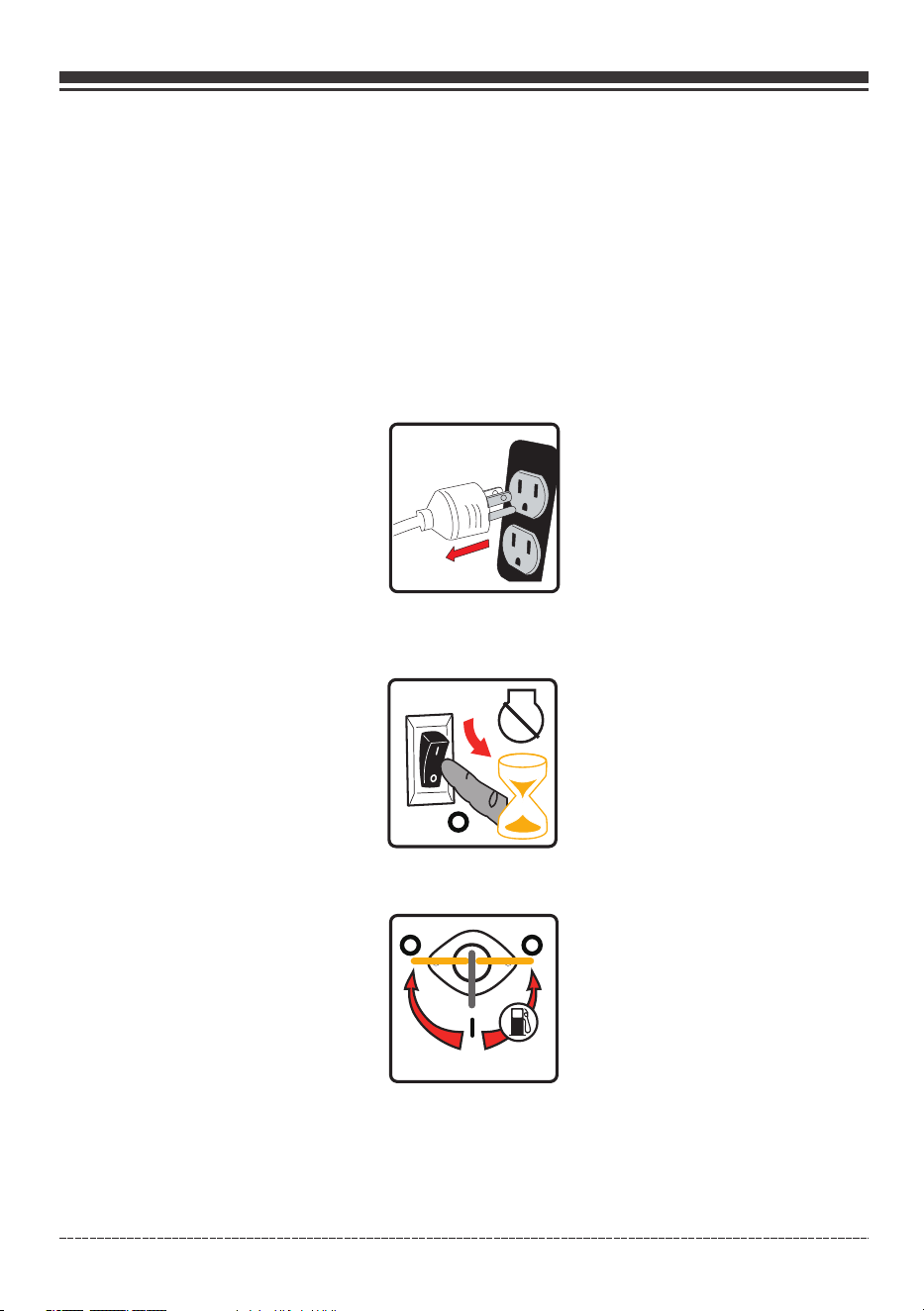

5. Stopping the generator

1. Turn off and remove all electrical loads.

Never stop the generator with electrical devices plugged in and turned on.

Never stop the engine by moving the choke to the start position.

Let the generator run at no-load for one minute to stabilize internal temperatures of the engine

and generator.

18

OPERATION

2. Flip the engine switch to“OFF”(O) position.

If a cover is used, do not install until unit has cooled.

3. Turn the fuel valve to the “OFF”(O) position.

2S

Do not leave the generator until it has completely stopped.

English Customer Service: 1-844-FIRMAN1

Maintenance - Storage

General Recommendations

Regular maintenance will improve the performance and extend the life of the generator. See any

authorized dealer for service.

The generator's warranty does not cover items that have been subjected to operator abuse or

negligence. To receive full value from the warranty, the operator must maintain the generator as

instructed in this manual.

Some adjustments will need to be made periodically to properly maintain your generator.

All service and adjustments should be made at least once each season. Follow the requirements

in the maintenanc shedule chart above.

NOTICE Once a year you should clean or replace the spark plug and replace the air filter. New

spark plug and clean air filter assure proper fuel-air mixture and help your engine run at peak

performance and last longer.

To be performed by knowledgable/experienced owner or by authorized service center.

*

MAINTENANCE SCHEDULE

ITEM NOTES

Daily(Before

operation)

Initial

25 hours

Every

50 hours

Every

100 hours

(or annual)

Fittings/

Fasteners

Spark Plug

Engine Oil

Air Filter

Fuel Line

Exhaust

System

Engine

Check condition. Adjust gap

and clean. Replace if necessary.

Check oil level.

Clean, replace if necessary.

Check for leakage. Retighten or

replace gasket if necessary.

Check adjust valve clearance.

Clean combustion chamber.

Check. Replace if necessary.

Check fuel hose for cracks or other

damage. Replace if necessary.

√

Replace.

Check spark arrester screen.

Clean/Replace if necessary.

Every

250 hours

√

*

Fuel

Clean fuel tank strainer.

Replace if necessary.

√

19

English Customer Service: 1-844-FIRMAN1

When Transporting Generator

Transport with fuel tank EMPTY or with fuel valve in OFF position.

Do not tip generator at an angle which causes fuel to spill.

ENGINE MAINTENANCE

To prevent accidental starting, remove and ground spark plug wire before performing any service.

Change Engine Oil

Change engine oil every 100 hours. (for a new engine, change oil after 25 hours.)

If you are using your generator under extremely dirty or dusty conditions, or in extremely hot

weather change the oil more often.

CAUTION! Avoid prolonged or repeated skin contact with used motor oil. Used motor oil has been

shown to cause skin cancer in certain laboratory animals. Thoroughly wash exposed areas with

soap and water.

KEEP OUT OF REACH OF CHILDREN. DON’T POLLUTE. CONSERVE RESOURCES. RETURN USED OIL

TO COLLECTION CENTERS.

NOTICE We recommend using FIRMAN SAE 10W-30 API SJ oil for best performance. Other high-

quality detergent oils (API SJ or higher) are acceptable. See Oil and Gasoline

20

Maintenance - Storage

DRAIN PLUG

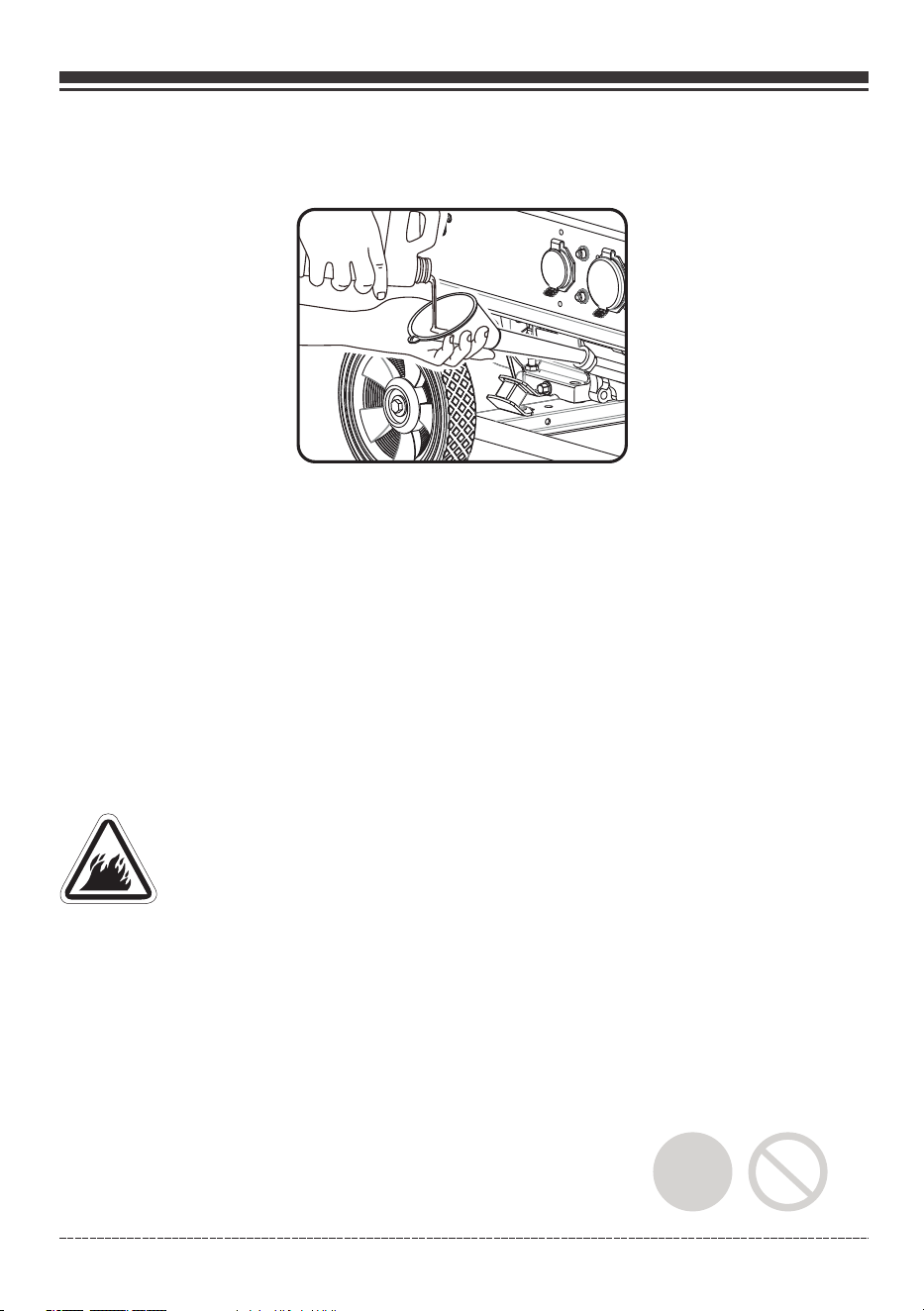

(a) On a level surface drain oil into a suitable container by removing the drain plug and the oil

filler cap while the engine is warm.

(b) Reinstall the drain plug and fill the engine with oil until it reaches the HIGH(H) level on the

oil filler dipstick.

(H)

DRAIN PLUG

(L)

English Customer Service: 1-844-FIRMAN1

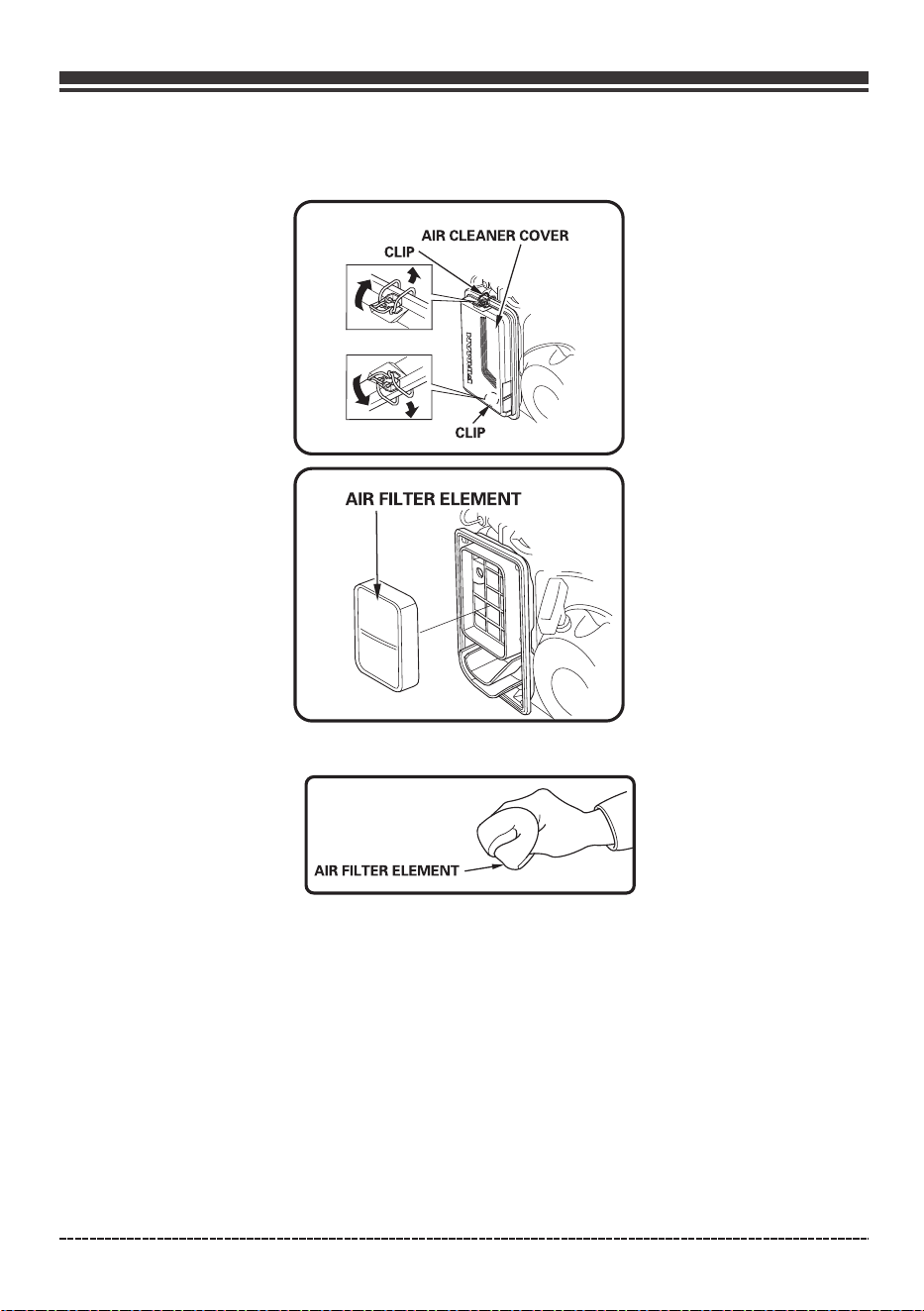

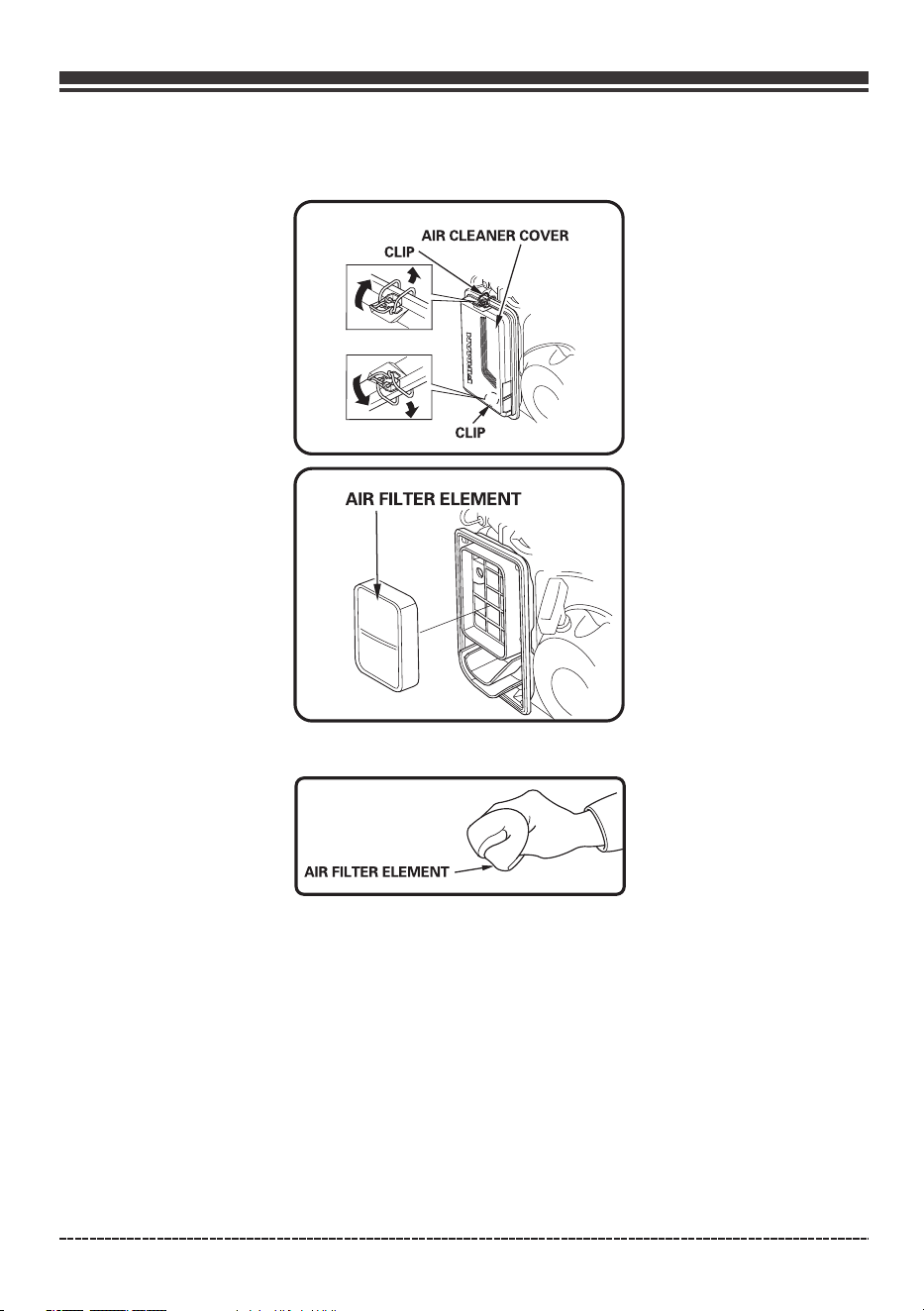

Air Filter Maintenance

(a) Carefully remove foam air filter element and wash it with liquid detergent and water only.

Squeeze dry in a clean cloth.

(b) Saturate foam air filter element with clean engine oil and squeeze in a clean cloth to remove

excess oil.

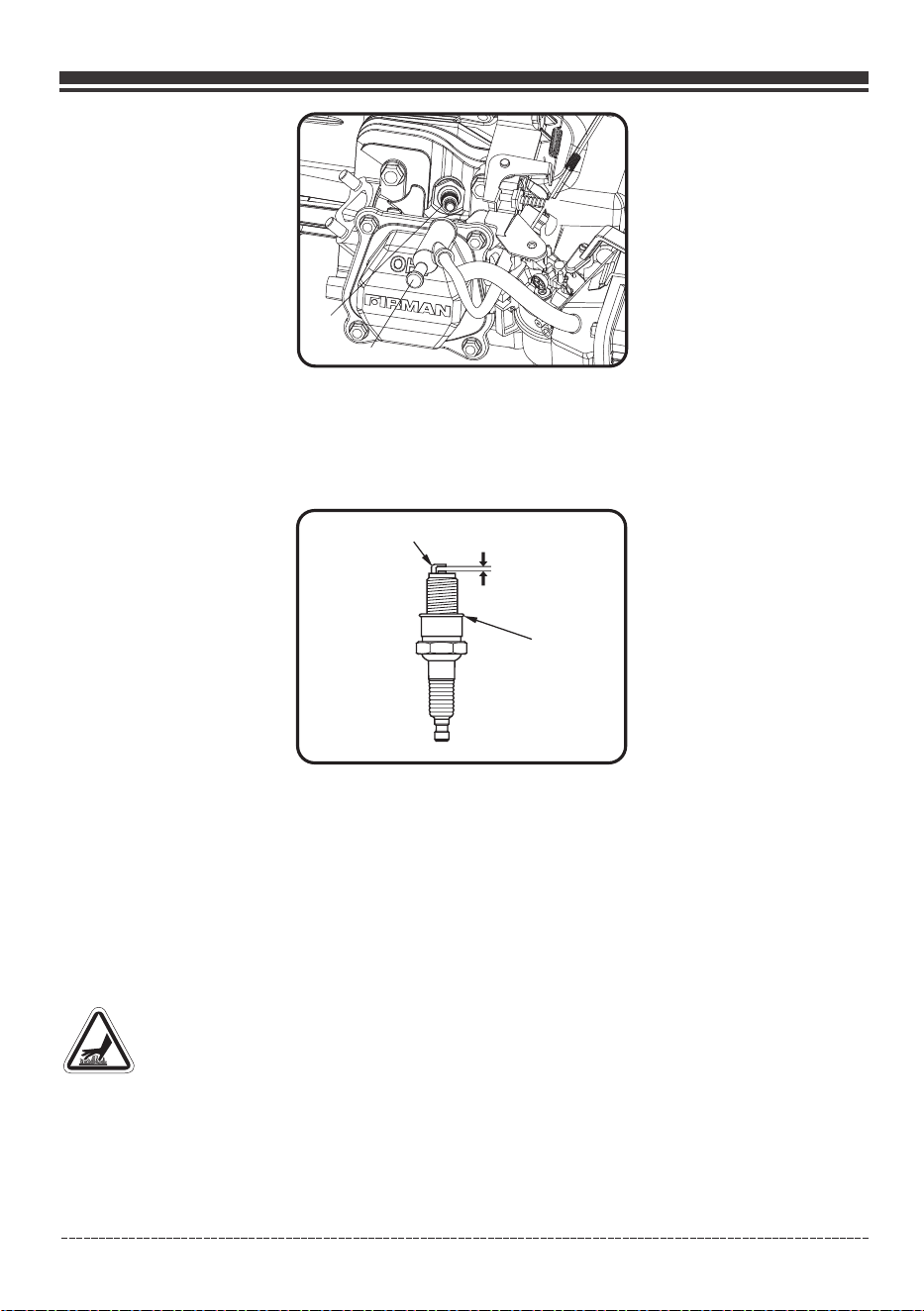

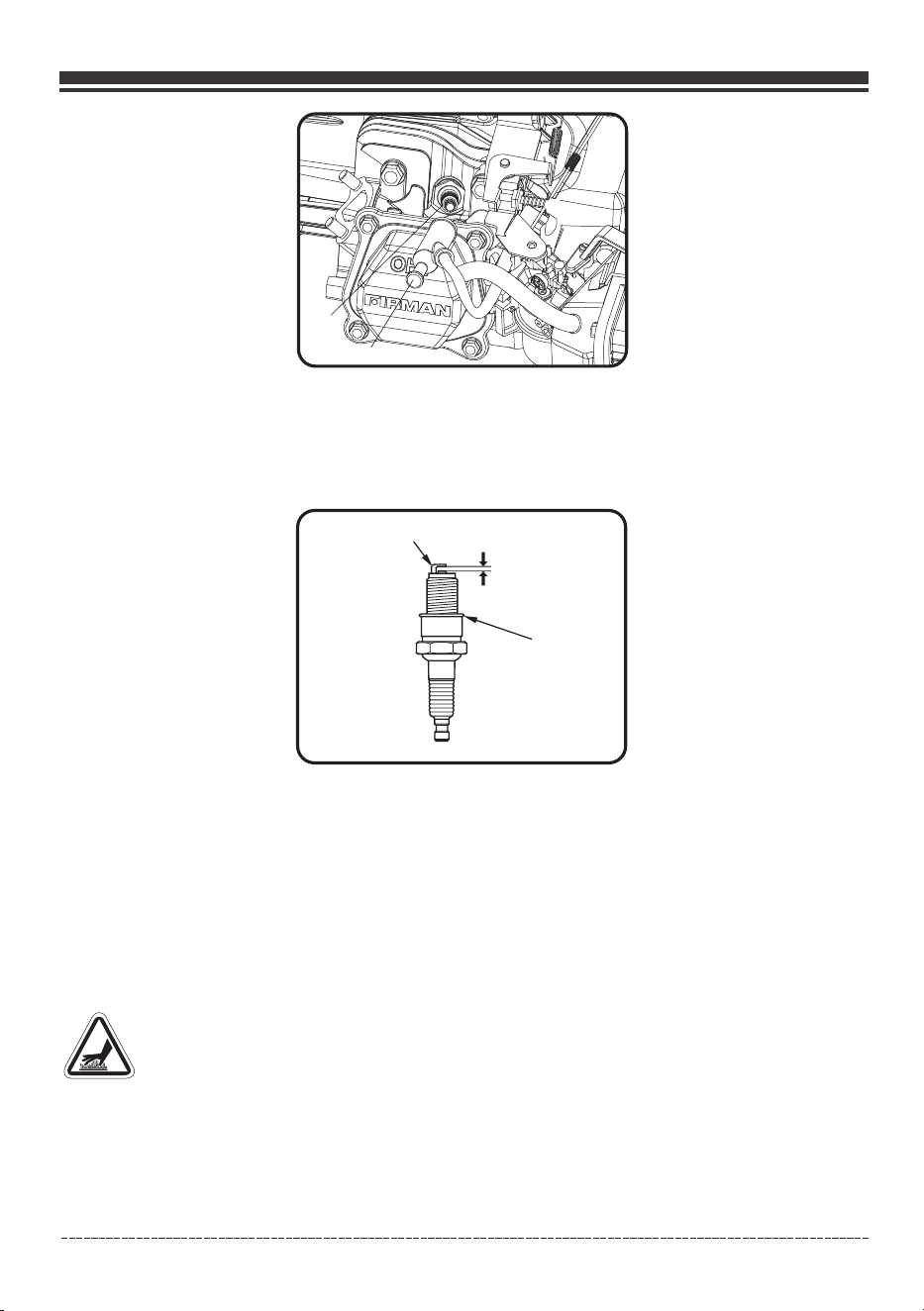

Spark Plug Maintenance

Changing the spark plug will help your engine start easier and run at peak performance.

(a) Remove the spark plug boot.

(b) Remove spark plug using provided wrench.

21

( ) Reinstall clean or new air filter element.c

Maintenance - Storage

English Customer Service: 1-844-FIRMAN1

( c) Inspect spark plug for damage and clean with a wire brush before reinstalling. Replace if

damaged.

(d) Adjust the electrode gap to 0.028 - 0.031 in. (0.7 - 0.8 mm).

(e) Seat spark plug in position and thread by hand to prevent cross threading.

(f) Tighten plug with provided wrench and put the spark plug boot back on spark plug.

SPARK PLUG: TORCH F6RTC, NGK BPR6ES, CHAMPION RN9YC or equivalent.

Maintenance Valve Clearance

Intake: ( )

Exhaust: 0.0071 – 0.0087 in. (0.18 – 0.22 mm)

0.0051 – 0.0067 in. 0.13 – 0.17 mm

Muffler and Spark Arrester

•

WARNING! Contact with muffler area could cause burns resulting in serious injury.

Do not tough hot parts.

It is a violation of California Public Resource Code, Section 4442, to use or operate the engine

on any forest-covered, brush-covered, or grass-covered land unless the exhaust system is

equipped with a spark arrester, as defined in Section 4442, maintained in effective working

order. Other states or federal jurisdictions may have similar laws, reference Federal

Regulation 36 CFR Part 261.52.

22

Maintenance - Storage

A- Spark plug

B- Spark plug boot

A

B

0.028 - 0.031 in.

(0.7 - 0.8 mm)

SIDE ELECTRODE

SEALING

WASHER

English Customer Service: 1-844-FIRMAN1

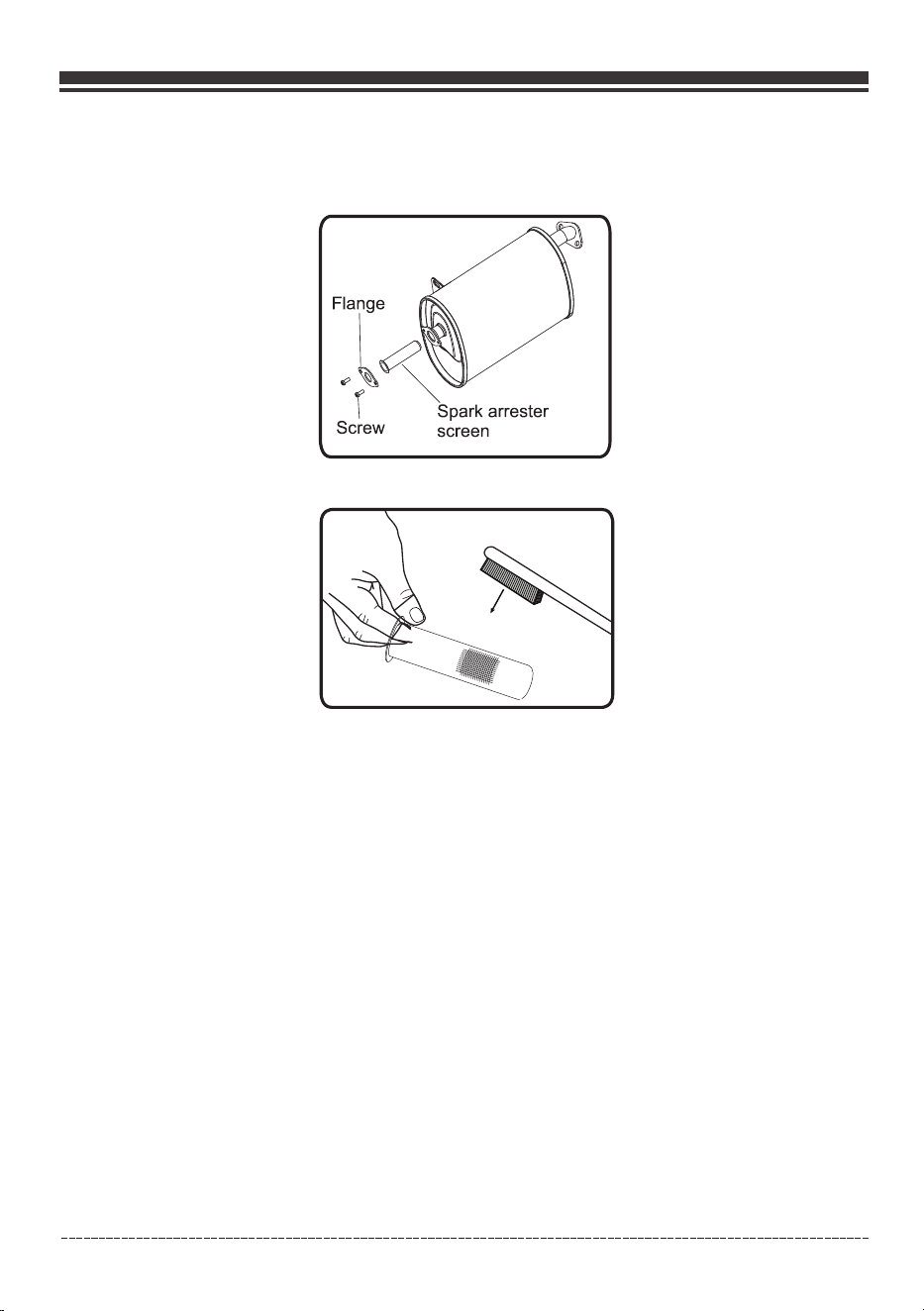

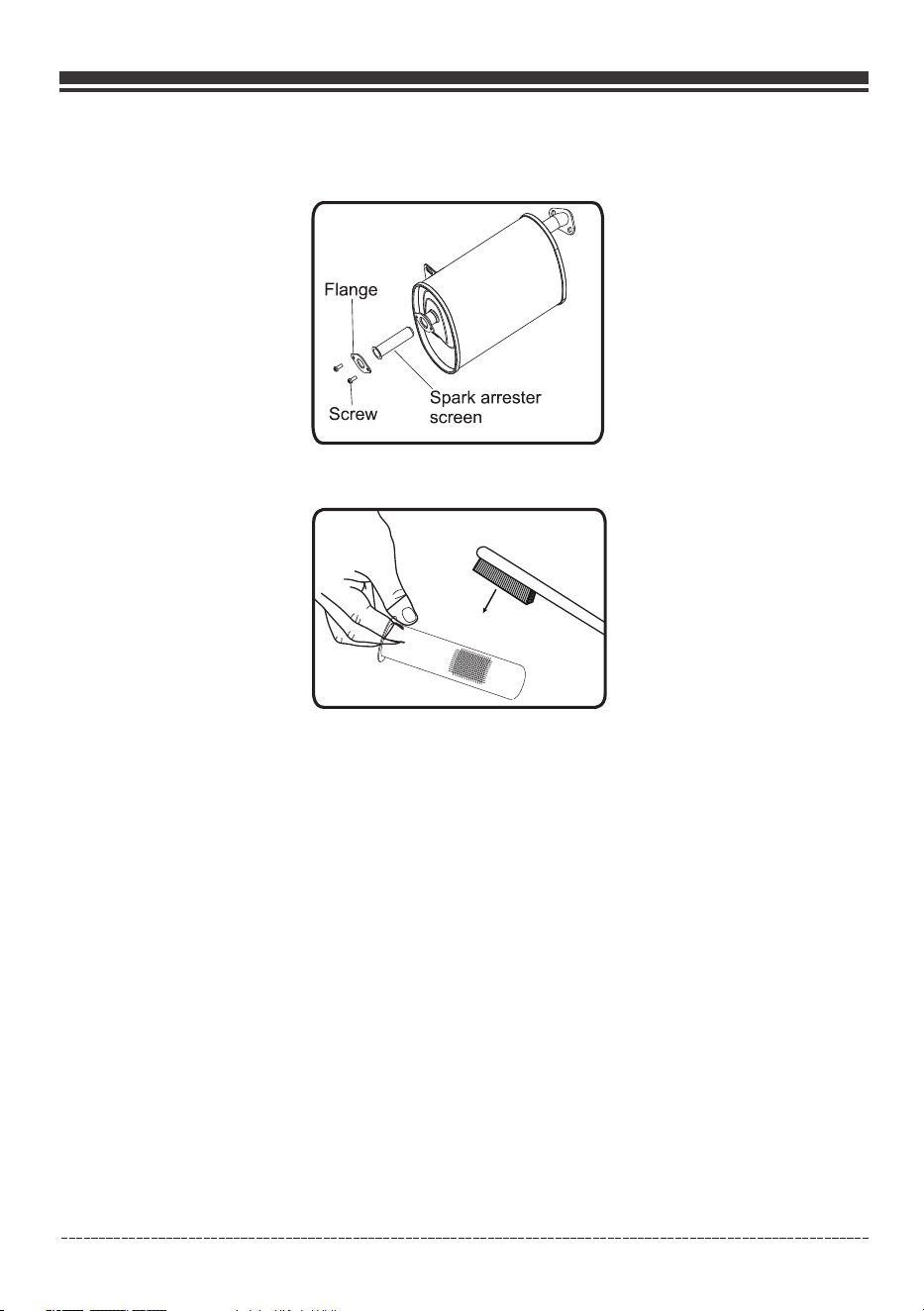

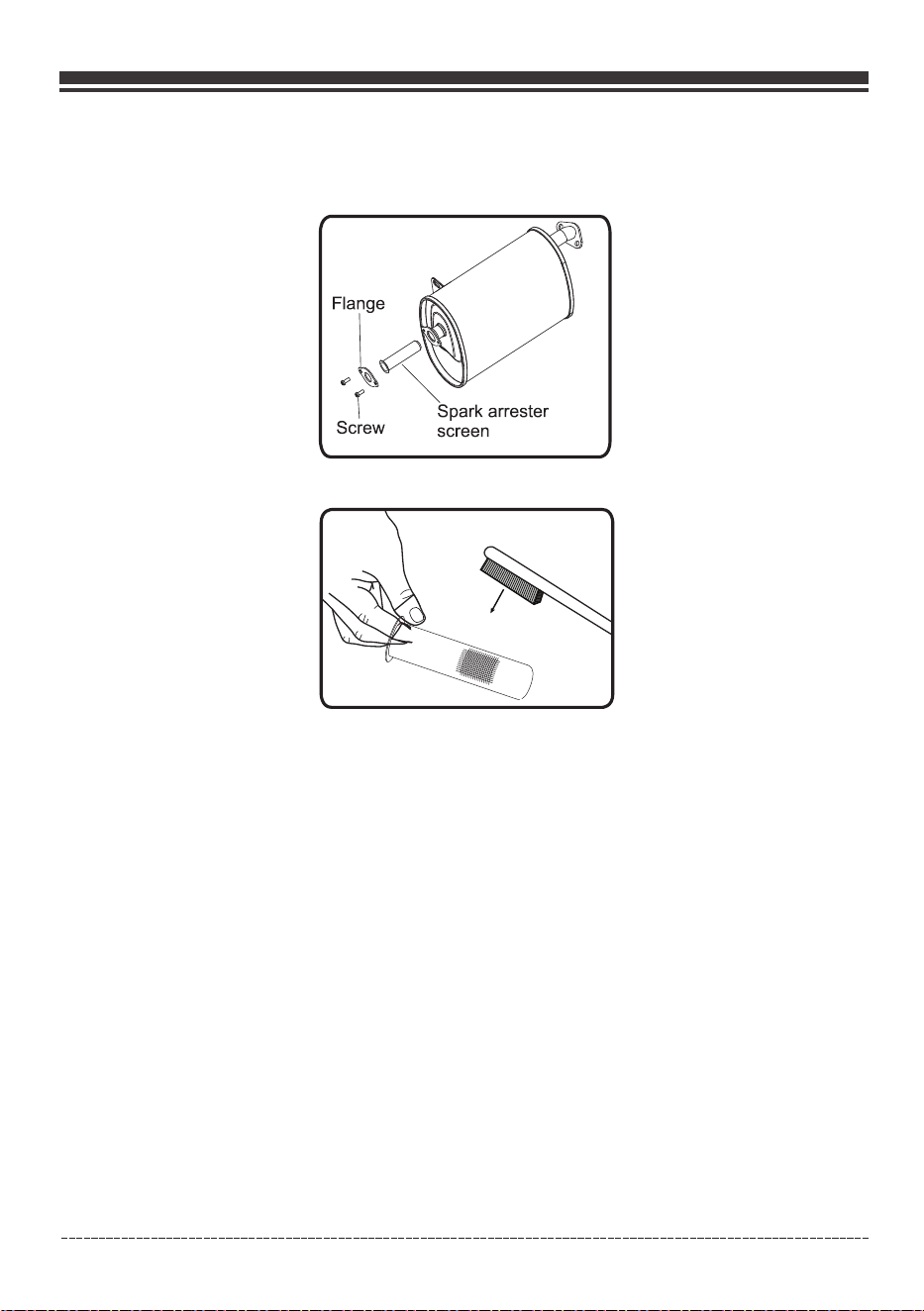

Inspect Muffler and Spark Arrester

1.Inspect the muffler for cracks, corrosion, or other damage.

2.Remove the screws securing the spark arrester in place and remove it from muffler.

3. Carefully remove the carbon deposits from the spark arrester screen with a wire brush.

4. Replace the spark arrester if it is damaged. If replacement parts are required, make sure to use

only FIRMAN original equipment replacement parts.

5. Position the spark arrester in the muffler and attach with the screws.

NOTICE Failure to clean or replace spark arrester may result in decreased engine performance.

GENERATOR MAINTENANCE

Make certain that the portable generator is kept clean and dry.

Do not expose the unit to excessive dust, dirt, moisture or corrosive vapors.

Do not insert any objects through cooling slots.

Before each use inspect underneath the generator for signs of oil or fuel. Clean any accumulated

debris. Keep area around muffler free from any debris. Use a soft bristle brush to remove dirt or

caked on oil. Use a damp cloth to clean all exterior surfaces.

23

Run the generator at least 30 minutes every month.

Maintenance - Storage

English Customer Service: 1-844-FIRMAN1

It is important to prevent gum deposits from forming in essential fuel system components such

as the carburetor, fuel hoses or tank during storage. Ethanol-blended fuels (called gasohol, ethanol

or methanol) attract moisture, which leads to separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine while in storage.

Long Term Storage

When the generator set is being stored for more than one month, follow these instructions to avoid

engine problems:

Do not store fuel near any ignition sources.

When draining fuel move generator outdoors and use a commercially available non-conductive

vacuum siphon. Fuel must be drained into an approved container.

WARNING! Fuel and its vapors are extremely flammable which could cause burns

or fire resulting in death or serious injury.

1-Treat any stored fuel with fuel stabilizer.

2-When storing generator with gasoline in fuel tank, operate the engine for 5-10 minutes to

circulate treated fuel into fuel lines and carburetor before shutdown.

3- There is no need to drain gasoline from the generator fuel tank if fuel stabilizer is added.

4-FUEL STARVATION: If you elect to drain fuel tank move generator outdoors. Once fuel tank is

drained turn fuel valve to on position. Start and run the portable generator outdoors until engine

stops from lack of gasoline. This will drain remaining gasoline from tank, fuel lines, and carburetor.

5-Always turn fuel valve to OFF position prior to storage.

6-Allow the portable generator to cool before cleaning and storage.

7-Change oil .

8-Remove spark plug boot and spark plug. Pour about one teaspoon of engine oil through the

spark plug hole, then slowly pull the recoil starter several times to distribute the oil in the cylinder

Pull recoil slowly until resistance is felt. This will close the valves so no moisture enters the engine

cylinder. Reinstall the spark plug and attach the spark plug boot.

9-Cover the portable generator and store in a clean, dry place out of direct sunlight and away from

any ignition sources.

Any damage or hazards caused by using improper fuel, improperly stored fuel, and/or improperly

formulated stabilizers, are not covered by manufacturer's warranty.

Do not store gasoline from one season to another season.

24

Maintenance - Storage

Troubleshooting – Specifications

English Customer Service: 1-844-FIRMAN1

Problem Cause Correction

Engine is running, but no

AC output is available.

1. Circuit breaker is open.

2. Fault in generator.

3. set. Poor connection or defective cord

4. Connected device is bad.

1. Reset circuit breaker.

2. Contact authorized service facility.

3. Check and repair.

4. Connect another device that is in

good condition.

Engine runs good at

no-load but “bogs down”

when loads are connected.

1. Short circuit in a connected load.

2. Engine speed is too slow.

3. Shorted generator circuit.

1. Disconnect shorted electrical load.

2. Contact authorized service facility.

3. Contact authorized service facility.

Engine will not start; starts

and runs rough or shuts

down when running.

1. Low oil level.

2. Dirty air cleaner.

3. Out of gasoline.

4. Stale gasoline.

5. Spark plug wire not connected to

spark plug.

6. Bad spark plug.

7. Water in gasoline.

8. Flooded.

9. Excessively rich fuel mixture.

1. Fill crankcase to proper level or

place generator on level surface.

2. Clean or replace air cleaner.

3. Fill fuel tank with gasoline.

4. Drain fuel tank and carburetor; fill

with fresh gasoline.

5. Connect wire to spark plug.

6. Replace spark plug.

7. Drain gas tank and carburetor; fill

with fresh gasoline.

Wait 5 minutes and re-crank engine.8.

9. Contact authorized service facility.

Engine lacks power.

1. Load is too high.

2. Dirty air filter.

1. Don't Overload Generator

2. Replace air filter.

Engine“hunts”or falters.

1. Carburetor is running too rich or too lean.

1. Contact authorized service facility.

10. Clogged or dirty fuel filter.

4. Clean or replace fuel filter.

10. Clean or replace fuel filter.

3. Clogged or dirty fuel filter.

4. Clogged spark arrester.

3. Clean or replace fuel filter.

4. Clean or replace spark arrester.

2. Clogged or dirty fuel filter.

2. Clean or replace fuel filter.

Engine shuts down when

running.

1. Out of gasoline.

2. Dirty air cleaner.

3. Low oil level.

1. Fill fuel tank with gasoline.

2. Clean or replace air cleaner.

3. Fill crankcase to proper level or place.

generator on level surface.

4. Clogged or dirty fuel filter.

For all other issues, contact authorized dealer or Firman customer service.

25

SPECIFICATIONS

Model

Rated AC Voltage

Phase

Power Factor

Voltage Regulator

Alternator Type

Running Watts*

Starting Watts

Engine

Engine Type

Displacement

Low Oil Shutdown

Ignition System

Starting System

Fuel

Capacity Fuel Tank

Lubricating Oil Capacity

Carburetor Type

Air Cleaner

P.T.O. Shaft Rotation

120/240V

P03620

3650

AVR

Single

1

Single Cylinder, 4-Stroke OHV Air Cooled

208cc

Breakless Ignition Type, Flywheel Magneto

Unleaded Automotive Gasoline

5 U.S. Gallons (19L)

20.3 oz (0.6L)

Counter Clockwise (Facing P.T.O.)

Float

Brushed

Polyurethane Type

Yes

4550

FIRMAN

Rated Fequency

60Hz

Oil Type

See “Add Engine Oil” Section

Recoil

English Customer Service: 1-844-FIRMAN1

AC Grounding System

Floating Neutral

26

Troubleshooting – Specifications

*This generator is rated in accordance with CSA (Canadian Standards Association) standard C22.2 No. 100-14.

PARTS DIAGRAM AND PART LIST

P03620 PARTS DIAGRAM

English Customer Service: 1-844-FIRMAN1

27

208cc ENGINE PARTS DIAGRAM

English Customer Service: 1-844-FIRMAN1

28

P03620 Portable Generator

English Customer Service: 1-844-FIRMAN1

29

Parts Diagrams - Parts Lists - Wiring Diagram

NO.

Part Number

Description

Qty.

336713500

336713501

336713502

336413505

336713598

336713597

336713599

336713506

336713526

336713525

357713511

336713576

336713518

336713519

336713523

336713522

336713507

336713520

336713521

336718309

336713508

336713511

336713514

336718301

336713516

336713517

336713529

336713530

336713531

336718302

336713538

336713537

336713536

336718302

336713552

336713534

336713509

336713533

336713535

336713532

336713593

336413508

336713590

336713591

336713592

336713594

336713595

336713558

336713596

336713559

336413509

336718314

336713560

336713557

336713561

336718315

336713554

336713510

336713556

336713555

336713541

336713548

336713701

336713542

357713600

336713549

336713545

336713547

336713546

393713018

336713551

336713550

336713540

336418302

336713636

380713003

336713650

336713637

336713639

336713635

330713509

336713680

336713517

336713528

336718301

336713558

336418300

336718301

336718304

336713553

336713517

336713562

336718315

336713563

336718305

336718315

336718306

336713600

336713573

336713574

336713575

336713576

336713577

336713578

336713579

336713580

336713602

336718301

336713585

336713625

336713601

336713584

336713588

336713568

336713589

336713570

336713567

336713569

336713566

330713611

336713565

336713564

336713581

336713582

336713587

1

2

3

4

4.1

4.2

4.3

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

39.1

39.2

39.3

39.4

39.5

40

41

42

43

43.1

43.2

43.3

43.4

44

45

46

47

48

49

49.1

49.2

49.3

49.4

50

51

52

53

54

55

56

57

58

58.1

58.2

58.3

58.4

58.5

59

60

61

62

63

64

65

66

66.1

66.2

66.3

66.4

66.5

66.6

66.7

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

NO.

Part Number

Description

Qty.

208cc Firman Engine

Rubber Cap 2

Rubber Cap1

Alternator Assy

Stator Assy

Rotor Assy

Stator Cover

Generator End Cover

Carbon Brush Assembly

Carbon Brush Holder

Lock Washer Ø5

Flg. Bolt M5×16(ground)

AVR

Flg. Bolt M5×16

Terminal Block

Ground Wire

Flg. Bolt M5×12

Bolt &washer Assemblies

Generator End Cover Cap

Flg. Bolt M5×12

Flange Bolt M8×252

Flange Bolt M6×179

Ground Wire

Flg. Bolt M6×12

Nut M6

Muffler Fixed Plate I (small)

Muffler Fixed Plate Ii (big)

Flg. Bolt M8×20

Flg. Bolt M6×12

Screw&washer Assy M5×14

Holder, Spark Arrester

Arrester, Spark

Flg. Bolt M6×12

Guard, Muff.

Nut M8

Lock Washer Ø8

Flat Washer Ø8

Muffler Assembly

Muffler Gasket

Flg. Bolt M8×45

Handle Assy

Pin, Shaft

Flat Pad（ø8.2×ø17×0.8）

Bracket, Handle

Pin, Handle

Handle

Nut M8

Cover, Handle

Flg. Bolt M8×16

Support Leg Assy

Nut M6

Support Leg

Rubber, Support

Flg. Bolt M6×25

Nut M8

Axle Comp

Flat Washer Ø8

Pin, Shaft

Wheel

Fuel Tank Assy.

Fuel Filter, Wire Mesh

Fuel Tank

Grommet, Fuel Tank

Bushing

Fuel Cap

Fuel Gauge Assy.

Fuel Gauge Display

Screw M5×10

Bolt M6×20

Fuel Valve

Hose, Fuel

Clamp Ø8×6

Carbon Canister Assy

Carbon Canister Board I

Flange Bolt M6×6

Carbon Canister Holder

Carbon Canister( 650cc)

Carbon Canister Board II

Pipe

Clip(Ø8.7×8)

Pipe

Nut M6

Flg. Bolt M6×8

Flg. Bolt M6×12

Nut M8

Frame

Flg. Bolt M6×12

Generator Protect Bracket

Frame

Nut M6

Isolator 1

Nut M8

Isolator 2

Flange Bolt M8×35

Nut M8

Engine Switch

Switch

Outlet Cover L14-30R

Outlet Cover Tt-30R

Outlet Cover 5-20R

Flg. Bolt M5×16(ground)

Nut M5(ground)

Nut M5

Flat Washer Ø5

Star Washer Ø5

Control Panel

Flg. Bolt M6×12

Circuit Breaker Amp 20A

Circuit Breaker Amp 15A

Receptacle L14-30R

Receptacle TT-30R

Receptacle 5-20R

Nut M4

Screw&washer Assy M5×38

Multi Meter

Nut M3

Screw&washer Assy M4×8

Control Box

Flat Washer Ø5

Screw M5×14

Sheath, Breather Tube

Grommet

Sleeve

Grommet

External Teeth Lock Washer Ø6

1

2

1

2

1

2

1

4

1

3

1

3

1

2

1

5

1

2

1

2

1

2

1

2

1

2

1

2

1

4

1

2

4

1

4

1

2

1

2

1

2

1

2

4

2

4

1

2

1

4

1

2

1

8

1

2

1

2

1

FIRMAN 208cc Engine

English Customer Service: 1-844-FIRMAN1

30

Parts Diagrams - Parts Lists - Wiring Diagram

NO.

Part Number

Description

Qty.

336723500

330723511

336723502

336723503

336723504

336723505

336723506

336723507

336723508

336723509

336723510

336723511

336723512

336723513

336723514

336723515

336723516

336723517

336723518

336723519

336723520

336723521

336723522

336723523

336723524

336723525

336723526

336723527

336723528

336723529

336723530

336723531

336723532

336723533

336723534

336723535

336723536

336723538

336723537

336723539

336713532

336723540

336723541

336723542

336723543

336723544

336723545

336723546

330723548

336723548

336723549

336723550

336723551

336723552

336723553

336723554

336723555

336723556

336723557

336723558

336723559

336723560

336723561

336723562

336723563

336723564

336723565

336723566

336723567

336723568

336723569

336723570

336723572

336765009

357723569

336723575

336723576

336723577

336723578

336723580

336723581

336723582

336723583

357723577

329713551

336723585

336723586

336723587

336723588

336723589

336723590

336723592

336723591

336723593

336723594

336723595

336723596

336723597

336723598

336423500

336423501

336423502

336423503

336423504

336423507

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

NO.

Part Number

Description

Qty.

Crankcase Comp.

Locating Pins

Sensor, Engine Oil

Flg. Bolt M6×12

Gear Assy, Governor

Bearing

Gear,crankshaft

Woodruff Key

Crankshaft

Gear,drive

Gasket, Crankcase

Oil Dipstick Assy

Cover,crankcase

Seal, Oil

Flg. Bolt M8×32

Rod, Connecting

Clip, Piston Pin

Pin, Piston

Piston

Ring Set, Oil

Ring, The Second

Ring, The First

Flg. Bolt M6×8

Air Guide Lower

Gasket, Cylinder Head Cover

Flg. Bolt M6×15

Flg. Bolt M8×55

Nut, Valve Lock

Nut Valve Adjusting

Breather Tube

Rocker, Valve

Rotator, Valve

Retainer, Intake Valve

Retainer, Exhaust Valve

Spring,valve

Oil Seal,valve

Bolt, Valve Adjusting

Exhaust Valves Stud Bolt

Auspuffdichtung

Head Subassembly, Cylinder

Valve,in.take

Valve, Exhaust

Push Rod

Tappet, Valve

Washer,drain Bolt

Bolt, Drain Plug

Locating Pins

Gasket, Cylinder Head

Stud, Intake

Gasket, Inlet

Plate, Carburetor Insulator

Gasket, Carburetor

Carburetor

Gasket, Air Cleaner

Nut M6

Spark Plug

Elbow, Air Cleaner

Clapboard

Mounting Bolt, Air Cleaner

Element, Air Cleaner

Cover, Air Cleaner

Control Assembly

Shaft, Governor Arm

Rocker Shim

Pin, Shaft

Arm, Governor

Bolt,governor Arm

Spring,governor

Rod, Governor

Wind Deflectors

Ignition Coil

Bolt

Protect Circle

Fan Cover Comp

Flg. Bolt M6×20

Air Guide, Right Side

Locknut

Pulley,starter

Cooling Fan

Flywheel Comp

Grip,starter

Bolt M6×15

Case Comp.,recoil Starter

Spring,starter Return

Cord

Pulley,recoil Starter

Spring,patchet

Patchet,starter

Clip Sprg.,pawl Guide

Pawl Guide

Screw,pawl Guide

Gov.,gear Shaft

Inner Washer,gear

Gear, Governor

Clip, Govorner Gear

Bushing, Govorner Gear

Recoil Starter Set

Governing Gear Set

Air Cleaner Set

Carburetor Set

Piston Rings Set

Gasket Set

1

2

1

8

1

2

1

2

6

1

2

1

2

1

4

2

1

2

1

2

1

2

1

2

1

2

1

3

1

4

1

2

1

3

1

2

1

Cover Subassembly, Cylinder Head

Plate Subassembly, Lifter Stopper

Spring, Throttle Valve Returning

English Customer Service: 1-844-FIRMAN1

31

Parts Diagrams - Parts Lists - Wiring Diagram

Wiring Diagram

English Customer Service: 1-844-FIRMAN1

FIRMAN Limited Warranty3 Years

Do Not Return the Unit to the Place of Purchase

Contact FIRMAN customer service and FIRMAN will troubleshoot any issue via phone or e-mail.

If the problem is not corrected by this method, FIRMAN will, at its option, authorize evaluation,

repair or replacement of the defective part or component at a FIRMAN Service Center. FIRMAN

will provide you with a case number for warranty service. Please keep it for future reference.

Repairs or replacements without prior authorization, or at an unauthorized repair facility, will

not be covered by this warranty.

Normal Wear

Your product needs periodic parts and service to perform well. This warranty does not cover

repair when normal use has exhausted the life of a part or the equipment as a whole.

FIRMAN warrants to the original purchaser that the mechanical and electrical components will be free of

defects in material and workmanship for a period of one(1) year(parts and labor) and (parts

and technical support) from the original date of purchase 90 days [parts and labor] and 180 days [parts]

for commercial & industrial use. Transportation charges on product submitted for repair or replacement

under this warranty are the sole responsibility of the purchaser . This warranty only applies to the original

purchaser and is not transferable.

3 years

Repair/Replacement Warranty

Warranty Exclusions

This warranty does not cover the following repairs and equipment.

Warranty Qualifications

FIRMAN GENERATOR will register the warranty upon receipt of your Warranty Registration Card

and a copy of your sales receipt from one of FIRMAN’s retail locations as proof of purchase. Please

submit your warranty registration and your proof of purchase within ten(10) days of the date of

purchase.

32

For service, contact FIRMAN customer service at 1-844-347-6261

or at www.firmanpowerequipment.com to obtain warranty service information or to order

replacement parts or accessories.

HOW TO ORDER REPLACEMENT PARTS

Even quality-built equipment such as this electric generator may need occasional

replacement parts to maintain it in good condition over the years. To order replacement parts,

please give the following information:

Model No. Rev. Level and Serial No. found on the data decal.

Parts number or numbers as shown in the Parts List section.

A brief description of the trouble with the generator.

•

Service – Warranty

English Customer Service: 1-844-FIRMAN1

Limits of Implied Warranty and Consequential Damage

FIRMAN disclaims any obligation to cover any loss of time, use of this product, freight, or any

incidental or consequential claim by anyone from using this product. THIS WARRANTY IS IN

LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WARRANTIES OF MERCHANT

ABLILITY OR FITNESS FOR A PARTICULAR PURPOSE.

A unit provided as an exchange will be subject to the warranty of the original unit. The length of

the warranty governing the exchanged unit will remain calculated by reference to the purchase

date of the original unit.

This warranty gives you certain legal rights which may change from state to state. Your state may

also have other rights you may be entitled to that are not listed within this warranty.

Contact Information

You may contact FIRMAN at:

Address

FIRMAN Power Equipment Inc.

Attn: Customer Service

8716 W. Ludlow Dr. Suite #6

www.firmanpowerequipment.com

Peoria, AZ 85381

We are FIRMAN POWER - And we are here for you.

33

Installation, Use and Maintenance

This warranty will not apply to parts and/or labor if your product is deemed to have been misused,

neglected, involved in an accident, abused, loaded beyond the generator's limits, modified,

installed improperly or connected incorrectly to any electrical component. Normal maintenance is

not covered by this warranty.

Other Exclusions

This warranty excludes:

– cosmetic defects such as paint, decals, etc.

– wear items

– accessory parts

– failures due to acts of God and other force majeure events beyond the manufacturer’s control

– problems caused by parts that are not original FIRMAN parts

– units used for prime power in place of existing utility power where utility is present or in place

of utility power where utility power service does not normally exist.

Service – Warranty

English Customer Service: 1-844-FIRMAN1

CALIFORNIA AND FEDERAL EXHAUST AND EVAPORATIVE EMISSIONS CONTROL WARRANTY STATEMENT

YOUR WARRANTY RIGHTS AND OBLIGATIONS

FIRMAN POWER EQUIPMENT INC.

Emission Control System Warranty

The warranty period begins on the date the engine/equipment is delivered to an ultimate purchaser. FIRMAN warrants to the ultimate

purchaser and each subsequent purchaser that the engine is:

Designed, built, and equipped so as to conform with all applicable regulations adopted by the Air Resources Board and US EPA;

and Free from defects in materials and workmanship that cause the failure of a warranted part to be identical in all material

respects to the part as described in the engine manufacturers application for certification.

The warranty on emissions-related parts is as follows:

(1) Any warranted part that is not scheduled for replacement as required maintenance in the owner's manual supplied, is

warranted for the warranty period stated above. If any such part fails during the period of warranty coverage, the part will be

repaired or replaced by FIRMAN at no charge to the owner. Any such part repaired or replaced under the warranty will be

warranted for the remaining warranty period.

(2) Any warranted part that is scheduled only for regular inspection in the owner's manual supplied, is warranted for the warranty

period stated above. Any such part repaired or replaced under warranty will be warranted for the remaining warranty period.

(3) Any warranted part that is scheduled for replacement as required maintenance in the owner's manual supplied, is warranted

for the period of time prior to the first scheduled replacement point for that part. If the part fails prior to the first scheduled

replacement, the part will be repaired or replaced by FIRMAN at no charge to the owner. Any such part repaired or replaced

under warranty will be warranted for the remainder of the period prior to the first scheduled replacement point for the part.

(4) Repair or replacement of any warranted part under the warranty must be performed at no charge to the owner at a warranty

station.

(5) Notwithstanding the provisions of Subsection (4) above, warranty services or repairs must be provided by FIRMAN that

are franchised to service the subject engines.

(6) The owner must not be charged for diagnostic labor that leads to the determination that a warranted part is in fact defective,

provided that such diagnostic work is performed at a warranty station.

(7) FIRMAN is liable for damages to other engine components proximately caused by a failure under warranty of any

warranted part.

MANUFACTURER'S WARRANTY COVERAGE:

The exhaust and evaporative emissions control system on your is warranted

for two years. If any emissions-related part on your small off-road engine and engine powered equipment is defective, the part will

be repaired or replaced by FIRMAN.

small off-road engine and engine powered equipment

The California Air Resources Board, US Environmental Protection Agency (“US EPA”) and FIRMAN POWER EQUIPMENT

INC.(FIRMAN) are pleased to explain the emissions control systems warranty on your 2020-2021 or later Small Off-Road

Engine (“SORE”) and engine powered equipment. In California, new equipment that use small off-road engines must be

designed, built and equipped to meet the State’s stringent anti-smog standards. FIRMAN must warrant the emissions control

systems on your SORE and engine powered equipment for the periods of time listed below provided there has been no abuse,

neglect or improper maintenance of your small off-road engine or equipment leading to the failure of the emissions control system.

Your emissions control system may include parts such as the carburetor or fuel-injection system, the ignition system, catalytic

converter, fuel tanks, fuel lines (for liquid fuel and fuel vapors), fuel caps, valves, canisters, filters, clamps and other associated

components. Also included may be hoses, belts, connectors, and other emission-related assemblies.

Where a warrantable condition exists, FIRMAN will repair your SORE and engine powered equipment at no cost to you

including diagnosis, parts and labor.

OWNER'S WARRANTY RESPONSIBILITIES:

As the owner, you are responsible for the performance of the required maintenance

listed in your operator's manual. FIRMAN recommends that you retain all receipts covering maintenance on your SORE and

engine powered equipment, but FIRMAN cannot deny warranty coverage solely for the lack of receipts or for your failure to

ensure the performance of all scheduled maintenance.

SORE and engine powered equipment

As the owner, you should however be aware that FIRMAN may deny you warranty

coverage if your small off-road engine or engine powered equipment or a part has failed due to abuse, neglect, or improper

maintenance or unapproved modifications.

SORE and engine powered equipment

You are responsible for presenting your to a FIRMAN distribution center

or service center as soon as the problem exists. The warranty repairs shall be completed in a reasonable amount of time,

not to exceed 30 days.

small off-road engine and engine powered equipment

If you have any questions regarding your warranty rights and responsibilities, you should contact FIRMAN at 1-844-347-6261.

FIRMAN Emission Control Defects Warranty Provisions

34

Service – Warranty

English Customer Service: 1-844-FIRMAN1

PARTS COVERED BY WARRANTY

Limitations

Listed below are the parts (if equipped) covered by the Federal and California Emission Control System Warranty.

This Emission Control System Warranty shall not cover any of the following:

(a) Consequential damages such as loss of time, inconvenience, loss of use of the engine or equipment, etc.

(b) Diagnosis and inspection fees that do not result in eligible warranty service being performed.

1. Ignition system including:

- Spark plug

- Ignition coil

2. Fuel metering system:

- Fuel tank

- Fuel cap

- Fuel lines(for liquid fuel and fuel vapors) and

related fittings/clamps

- Fuel regulator, carburetor and internal parts.

3. Catalytic muffler assembly including:

- Exhaust manifold

- Catalytic converter

- Muffler gasket

-pulse valve

4. Air induction system including:

- Intake pipe/manifold

- Air cleaner

5. Crankcase breather assembly including:

- Breather connection tube

6. Fuel tank evaporative emission control system including:

- Purge valves

- Carbon canister

- Vapor hoses and fitting/clamps

FIRMAN POWER EQUIPMENT INC.

www.firmanpowerequipment.com

(8) Throughout the emissions warranty period defined in Subsection (b)(2), FIRMAN will maintain a supply of warranted

parts sufficient to meet the expected demand for such parts.

(9) Any replacement part may be used in the performance of any warranty maintenance or repairs and must be provided without

charge to the owner. Such use will not reduce the warranty obligations of the manufacturer.

(10) Add-on or modified parts that are not exempted by the Air Resources Board may not be used. The use of any non-exempted

add-on or modified parts by the ultimate purchaser will be grounds for disallowing a warranty claim.

The manufacturer will not be liable to warrant failures of warranted parts caused by the use of a non-exempted add-on or modified

part.

35

Service – Warranty

P/N:336745469 Rev:00

without the written permission is expressly prohibited.

TM

FIRMAN POWER EQUIPMENT INC.

8716 W. LUDLOW DR. SUITE 6

PEORIA, AZ 85381

1-844-347-6261

WWW.FIRMANPOWEREQUIPMENT.COM

P/N:336745469 Rev:00

GENERADOR PORTÁTIL DE GASOLINA

MANUAL DEL OPERADOR

NÚMERO DE MODELO

P03620

Rev Nivel: 00

Registre la información del producto como referencia cuando solicite

partes u obtenga la cobertura de la garantía.

NÚMERO DE SERIE:

FECHA DE COMPRA:

01

Indice De Contenido

Introducción . . . . . . . . . . . .

Características y controles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Mantenimiento - Almacenamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . 19

Solución de problemas - Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Diagramas de partes - Listas de partes - Diagrama de cableado. . . . . . . . . . . . . . . . . . . . . 27

Servicio - Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

REGISTRE SU PRODUCTO

Registre su generador FIRMAN en línea en www.firmanpowerequipment.com

INTRODUCCIÓN

Gracias por comprar un generador FIRMAN. Ha seleccionado un generador de alta calidad y precisión

diseñado y probado para brindarle años de servicio satisfactorio. Este generador está diseñado para

funcionar exclusivamente con gasolina sin plomo. Este generador no está diseñado para el soporte de

seguridad de vida.

Este manual contiene información de seguridad para que sea consciente de los peligros y

riesgos asociados con los productos de los generadores y cómo evitarlos. Este generador está

diseñado y concebido únicamente para suministrar energía eléctrica para el funcionamiento de

iluminación eléctrica, aparatos, herramientas y cargas de motor compatibles, y no está

destinado a ningún otro fin. Es importante que lea y comprenda estas instrucciones

completamente antes de intentar encender u operar este generador portátil. Guarde estas

instrucciones originales para futuras referencias.

Toda la información de esta publicación se basa en la última información de producción

disponible en el momento de la aprobación de la impresión. El fabricante se reserva el derecho

de cambiar, alterar o mejorar el generador y esta documentación en cualquier momento sin

previo aviso.

INTRODUCCIÓN

Español Servicio de atención al cliente: 1-844-FIRMAN1

02

PALABRAS DE ADVERTENCIA

PELIGRO

ADVERTENCIA

PRECAUCIÓN

Indica un peligro que,

si no se evita, resultará

en la muerte o una

lesión grave.

Indica un peligro que,

si no se evita, podría

resultar en la muerte

o una lesión grave.

Indica un peligro que,

si no se evita, podría

resultar en una lesión

menor o moderada.

Humos tóxicos- El escape del motor contiene monóxido de

carbono, un gas venenoso que le matará en minutos. No

puedes olerlo o verlo.

Incendio- El combustible y sus vapores son extremadamente

inflamables, pudiendo causar quemaduras o incendios que

resulten en la muerte o lesiones graves. El escape del motor

podría causar un incendio y provocar la muerte o lesiones

graves.

Superficie caliente- El silenciador podría causar quemaduras que

resulten en lesiones graves.

El generador podría causar una descarga eléctrica que resultaría

en la muerte o lesiones graves.

Símbolo de alerta de seguridad-Indica un posible peligro de

lesiones personales.

Manual del operador- El incumplimiento de las advertencias,

las instrucciones y el manual del operador podría provocar la

muerte o lesiones graves.

Español Servicio de atención al cliente: 1-844-FIRMAN1

AVISO

Indica una información

considerada importante,

pero no relacionada con

el peligro.

INTRODUCCIÓN

¡ ADVERTENCIA! Este producto puede exponerle a sustancias químicas,

incluyendo los gases de escape de los motores de gasolina, los cuales son

conocidos por el estado de California como causantes de cáncer, y el monóxido

de carbono, el cual es conocido por el estado de California como causante de

defectos de nacimiento u otros daños reproductivos. Para mayor información,

visite www.P65Warnings.ca.gov.

INTRODUCCIÓN

Para Restaurar La Energía Usando Cables De Extensión

Salida

03

Español Servicio de atención al cliente: 1-844-FIRMAN1

El neutro del generador es flotante, lo que significa que el bobinado del estator de CA se encuentra

aislado de la conexión a tierra y de los pines de tierra del receptáculo de CA. En un generador de

neutro flotante, las clavijas de tierra del receptáculo de CA no funcionan. Los dispositivos eléctricos,

como un interruptor de circuito de falla a tierra (GFCI), requieren un receptáculo de CA para poder

funcionar.

Este generador para uso externo puede utilizarse para alimentar artículos de exteriores utilizando

cables de extensión o para restaurar la energía doméstica utilizando un interruptor de transferencia.

Un interruptor de transferencia es un dispositivo separado e instalado por un electricista autorizado

que permite conectar el generador portátil con un cable, usando receptáculo de 120/240V,

directamente al sistema eléctrico de su vivienda. Instale un interruptor de transferencia

listado lo antes posible si este generador se va a utilizar para restaurar la energía en su vivienda.

Sistema Puesta A Tierra

Es posible que haya reglamentos federales o estatales, códigos locales u ordenanzas que se apliquen

al uso previsto del generador. Consulte a un electricista cualificado, a un inspector eléctrico o a la

agencia local con jurisdicción. Este generador no está destinado a ser utilizado en una obra de

construcción o actividad similar, según lo definido por la norma NFPA 70-2020 (NEC), sección 590.6.

Requisitos De Cumplimiento

Las conexiones al sistema eléctrico de su vivienda deben utilizar un interruptor de transferencia

listado* instalado por un electricista autorizado. La conexión debe aislar la energía del generador

de la del servicio público y cumplir con todas las leyes y códigos eléctricos aplicables.

Para Restaurar La Energía Doméstica Usando Un Interruptor De Transferencia Listado

Salida

120 / 240V

Típico

Interruptor de

Transferencia

Artículos típicos de interior

AVISO Si tiene preguntas sobre el uso previsto, póngase en contacto con el servicio de atención al cliente

de FIRMAN. Este generador portátil está diseñado para ser utilizado solo con partes autorizadas por FIRMAN.

1. Solo use los cables con conexión a tierra indicados para uso en exteriores y clasificados para

sus cargas.

16

14

Para proporcionar energía

usando cables de extensión

Amperaje

Total

Calibre mínimo, clasificado para exteriores

Hasta 15m (50 pies)

Hasta 13A

Hasta 15A

Hasta 20A

Hasta 30A

2. Siga las instrucciones de seguridad del cable.

3. Instale la(s) alarma(s) de monóxido de carbono.

4. Cuando opere el generador portátil con cables de extensión, asegúrese de que el generador

portátil esté ubicado en un área abierta y al aire libre, por lo menos a 20 pies (6 m) de espacios

ocupados, con la salida de gases apuntando hacia afuera.

5. El uso de cables de extensión directamente en la vivienda, para alimentar artículos de interior

NO ES RECOMENDADO.

Los cables de extensión conectados directamente a la casa aumentan el riesgo de intoxicación

por monóxido de carbono a través de cualquier abertura.

Si un cable de extensión que va directamente a su vivienda se utiliza para energizar artículos

de interior, el operador reconoce que esto aumenta el riesgo de envenenamiento por CO para

las personas que están dentro de la vivienda y asume ese riesgo.

•

¡PELIGRO! El escape del motor contiene monóxido de carbono, un gas venenoso que

le matará en minutos. No puede olerlo, verlo o probarlo. Incluso si no huele los gases

de escape, podría estar expuesto al gas de monóxido de carbono.

04

INTRODUCCIÓN

Español Servicio de atención al cliente: 1-844-FIRMAN1

6. Instale un interruptor de transferencia listado* tan pronto como sea posible si este o cualquier

otro generador va a ser usado para restaurar la energía en su vivienda.

*

con los estándares de pruebas de seguridad del producto correspondiente.

Certificado por un laboratorio de pruebas nacionalmente reconocido que el producto cumple

11-

12-

13-

14-

15-

Tapón de llenado de aceite

Cubierta de salida

Panel de control

Mango

Etiqueta de datos/

Número de serie

05

1-

2-

3-

5- Válvula de Combustible

6-

7-

8-

Medidor de combustible

Tanque de combustible de 5.0

galones(19L) de capacidad

Tapa de combustible

4- Palanca del cebador (detrás de

la caja del filtro de aire)

Filtro de aire

Motor 208cc FIRMAN OHV

Arranque retráctil

9- Abrebotellas

CARACTERÍSTICAS Y CONTROLES

*Siempre estamos trabajando para mejorar nuestros productos. Así pues, el producto adjunto

puede diferir ligeramente de la imagen de esta página.

Español Servicio de atención al cliente: 1-844-FIRMAN1

10- Rueda antipinchazo 8.0"(20.3cm)

⑭

1

2

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

⑪

®

⑫

⑬

⑮

06

Español Servicio de atención al cliente: 1-844-FIRMAN1

CARACTERÍSTICAS Y CONTROLES

⑨

07

Español Servicio de atención al cliente: 1-844-FIRMAN1

CARACTERÍSTICAS Y CONTROLES

08

Español Servicio de atención al cliente: 1-844-FIRMAN1

CARACTERÍSTICAS Y CONTROLES

⑨

09

Panel de Control

CARACTERÍSTICAS Y CONTROLES

AVISO La potencia total extraída de todos los receptáculos no debe exceder la clasificación de

la placa de identificación.

2. 4-1 Recordatorio de datos (Multímetro) - Pulse el botón SELECT para mostrar el voltaje, los

hertzios, las horas de funcionamiento y alarma de bajo nivel de aceite.

9. Interruptores - Los receptáculos están protegidos por protectores de circuito de CA. Si se sobrecarga

el generador o se produce un cortocircuito externo, es posible que un protector de circuito se dispare.

Si se produce el disparo, desconecte todas las cargas eléctricas y determine la causa antes de intentar

seguir usando el generador. Reajuste cualquier protector de circuito disparado.

Si se utilizan varios receptáculos al mismo tiempo, la corriente total debe mantenerse dentro de

la clasificación de la placa de identificación del generador portátil.

8. Terminal de tierra - Consultar a un electricista o autoridad con jurisdicción para los requisitos

locales de conexión a tierra.

5. RV 120V, 30A - NEMA TT-30R (No protegido por GFCI).

De este receptáculo se puede extraer una corriente máxima de 30 amperios.

6. Dúplex 120V, 20A - NEMA 5-20R (No protegido por GFCI).

De este receptáculo dúplex puede extraerse una corriente máxima de 20 amperios.

7. Cubierta de salida - Protege los receptáculos del polvo y los escombros.

Español Servicio de atención al cliente: 1-844-FIRMAN1

1. Interruptor del Motor - Coloque el interruptor en la posición "ON"(l) y tire del arranque de

retroceso para poner en marcha el generador. Coloque el interruptor en la posición "OFF"(O)

para apagar el generador.

3. Bloqueo giratorio 120/240V, 30A - NEMA L14-30R (No protegido por GFCI). Una corriente máxima

de 15.2 amperios para 240 voltios o dos cargas independientes de 120 voltios a 15.2 amperios de

corriente cada una.

1

2

3

4

5

6

7

8

9

240V

120V

4. Interruptor selector de voltaje - Para seleccionar entre 120 voltios o 240 voltios.

10

20 ft. (6 m) min.

1.Ubicación

PELIGRO! El escape del motor contiene monóxido de carbono, un gas venenoso que le

matará en minutos. NO PUEDE olerlo, verlo o probarlo. Incluso si no huele los gases de

escape, podría estar expuesto al gas de monóxido de carbono.

•

Opere el generador portátil solo en exteriores, al menos a 20 pies de espacios ocupados, con el

escape apuntando hacia afuera para reducir el riesgo de la acumulación de monóxido de carbono.

Instale alarmas de monóxido de carbono a batería o conecte las alarmas de monóxido de

carbono con batería de respaldo de acuerdo con las instrucciones del fabricante. Los

detectores de humo no pueden detectar el gas de monóxido de carbono.

No haga funcionar este generador portátil dentro de casas, garajes, sótanos, espacios de acceso,

cobertizos u otros espacios parcialmente cerrados, incluso si utiliza ventiladores o abre puertas y

ventanas para la ventilación. El monóxido de carbono puede acumularse rápidamente en estos

espacios y puede permanecer durante horas, incluso después del apagado de este producto.

•

Si comienza a sentirse enfermo, mareado, débil o si suena la alarma de monóxido de carbono de

su vivienda, vaya a tomar aire fresco de inmediato. Llame a los servicios de emergencia. Es posible

que tenga una intoxicación por monóxido de carbono.

Alarma(s) De Monóxido De Carbono

¡

Instale alarmas de monóxido de carbono dentro de su vivienda. Si las

alarmas de monóxido de carbono no funcionan, no se dará cuenta de

que se está enfermando y muriendo por intoxicación con monóxido

de carbono.

Prevenga el envenenamiento por monóxido de carbono (CO)

Use en el exterior al menos a 20 pies (6 m) de cualquier tipo de vivienda.

Apunte el escape lejos de todas las viviendas y espacios ocupados.

Para informarse mejor sobre todos los riesgos del monóxido de

carbono, visite www.takeyourgeneratoroutside.com.

Español Servicio de atención al cliente: 1-844-FIRMAN1

OPERACIÓN

11

5 ft.(1.5 m)

min.

5 ft.(1.5 m)

min.

20 ft.(6 m) min.

Reducir El Riesgo De Incendio

ADVERTENCIA! El calor/los gases de escape podrían encender combustibles,

estructuras o dañar el tanque de combustible causando un incendio, resultando

en la muerte o lesiones graves.

Mantenga el generador portátil al menos a 1,5 m (5 pies) de cualquier estructura, árboles o

vegetación de más de 30 cm (12 in) de altura.

•

Seleccione un lugar al aire libre que sea seco y esté protegido de las condiciones climáticas.

No mueva el generador portátil al interior para protegerlo de las condiciones climáticas.

No ubique el generador portátil debajo de una plataforma u otra estructura similar que pueda

confinar el calor y el flujo de aire.

•

OPERACIÓN

¡

Español Servicio de atención al cliente: 1-844-FIRMAN1

2, Aceite y Gasolina

12

(H)

DRAIN PLUG

(L)

H

L

Añadir Aceite De Motor

Recomendamos usar el aceite SAE 10W-30 API SJ de FIRMAN para lograr el mejor rendimiento.

Otros aceites detergentes de alta calidad (API SJ o superior) son aceptables. No utilice aditivos

especiales. La temperatura ambiente determina la viscosidad adecuada del aceite para el motor.

Use la tabla para seleccionar el aceite apropiado según el rango de temperatura exterior esperado.

AVISO No intente encender o arrancar el motor antes de que este se haya llenado correctamente

con el tipo y cantidad de aceite recomendados. Los daños debidos a un funcionamiento sin aceite

anularán la garantía.

Degrees Celsiusº(Outside)

Full Synthetic 5W-30

Degrees Fahrenheitº(Outside)

5W-30 10W-40

10W-30

1. Coloque el generador en una superficie plana y nivelada.

3. Limpie la varilla.

2. Limpie el área alrededor del llenado de aceite y remueva la tapa amarilla del llenado de aceite/varilla.

OPERACIÓN

Español Servicio de atención al cliente: 1-844-FIRMAN1

4. Usando un embudo para el aceite, vierta lentamente el contenido de la botella de aceite

suministrada en la abertura de llenado de aceite hasta que el aceite alcance la marca del límite

superior "H" de la varilla. Tengan cuidado de no sobrellenarla. El sobrellenado podría causar

problemas de arranque o daños al motor.

5. Vuelva a colocar la tapa de llenado de aceite/varilla y apriétela completamente.

6. El nivel de aceite debe ser revisado antes de cada uso o al menos cada 8 horas de funcionamiento.

Mantenga el nivel de aceite.

El generador portátil está equipado con un apagado por bajo nivel de aceite. Si el nivel de aceite cae

por debajo de nivel mínimo requerido, un sensor activará un interruptor interno que detendrá el

motor. Si el motor se apaga y el nivel de aceite está dentro de las especificaciones, compruebe si el

generador está situado en un ángulo. Coloque el generador portátil en una superficie plana para

corregir esto. Si el motor no arranca, el aceite puede no ser lo suficientemente elevado como para

desactivar el interruptor interno de bajo nivel de aceite. Asegúrese de que el sumidero está

completamente lleno de aceite hasta el límite superior (H). No haga funcionar el motor hasta que se

corrija el problema del nivel de aceite. Contacte con el servicio de atención al cliente de Firman.

Apagado Por Bajo Nivel De Aceite

Añadir Gasolina

ADVERTENCIA! El combustible y sus vapores son extremadamente inflamables, lo que

podría causar quemaduras o incendios que resulten en la muerte o lesiones graves.

Apague el motor del generador y deje que se enfríe al menos 2 minutos antes de quitar la tapa

del combustible.

•

El combustible debe cumplir con estos requisitos:

Gasolina limpia, fresca y sin plomo con un mínimo de 87 octanos.

Para el uso a gran altitud, véase Operación a gran altitud.

Se acepta la gasolina con un máximo de 10% de alcohol.

•

E10

E15

13

OPERACIÓN

¡

No reabastezca de combustible ni mueva el generador cuando el motor esté funcionando.

Mueva el generador al exterior antes de agregar o drenar combustible.

Mantenga el combustible alejado de cualquier fuente de ignición.

No sobrellene el tanque, deje espacio para la expansión del combustible.

En caso de que se derrame combustible, espere a que se evapore antes de arrancar el motor.

Revise y reemplace las tuberías de combustible, el tanque, la tapa y los accesorios antes de

cada uso si se encuentra algún daño o fuga.

Español Servicio de atención al cliente: 1-844-FIRMAN1

335717002

335717003

AVISO No mezcle el aceite con la gasolina ni modifique el motor para que funcione con combustibles

alternativos que no estén descritos en este manual. El uso de combustibles no aprobados podría

dañar el motor y no estará cubierto por la garantía.

1. Limpie el área alrededor de la tapa de llenado de combustible, retire la tapa.

2. Añada lentamente combustible sin plomo al depósito de combustible. Tenga cuidado de no

llenar por encima del indicador de nivel de combustible ROJO. Esto permite un espacio adecuado

para la expansión del combustible.

Red Line Indicator

3. Coloque la tapa del combustible y deje que el combustible derramado se evapore antes de

arrancar el motor.

Operación A Gran Altitud Solo Con Gasolina

En altitudes superiores a los 1524 metros (5.000 pies), se acepta un mínimo de gasolina de 85

octanos. La potencia del motor y la salida del generador se reducirán aproximadamente un 3,5% por

cada 305 m (1000 pies) de elevación sobre el nivel del mar. La elevada altitud puede causar un

arranque difícil, un aumento del consumo de combustible y el ensuciamiento de las bujías. Para el

funcionamiento a elevadas altitudes, FIRMAN puede proporcionar un surtidor principal de carburador

para altitud elevada.El surtidor principal alternativo y las instrucciones de instalación pueden obtenerse

contactando con el servicio de atención al cliente. Las instrucciones de instalación también están

disponibles en el área del Boletín Técnico del Sitio web de FIRMAN www.firmanpowerequipment.com.

AVISO La operación con un surtidor principal alternativo en elevaciones inferiores a la altitud mínima

recomendada puede dañar el motor. Para el funcionamiento en elevaciones más bajas, debe

utilizarse el surtidor principal estándar suministrado. El funcionamiento del motor con un surtidor

principal inadecuado puede aumentar las emisiones de gases de escape, el consumo de combustible

y reducir el rendimiento.

Altitud surtidor principal 1

Altitud

3000-6000 pies

6000-8000 pies

Operación En Condiciones Ambientales Elevadas

Su producto Firman Power Equipment está diseñado y calificado para un funcionamiento continuo a

temperaturas ambientales de hasta 40°C (104°F). El generador puede operar a temperaturas de

entre -15°C (5°F) y 50°C (122°F) por períodos cortos. Si el generador es expuesto a temperaturas

fuera de este rango durante el almacenamiento, el generador debe ser puesto nuevamente dentro

de este rango antes de su operación. Cuando se opera por encima de 25ºC (77ºF) puede haber una

disminución de la potencia. La potencia y la corriente máximas están sujetas y limitadas por factores

tales como el contenido de BTU del combustible, la temperatura ambiente, la altitud, las condiciones

del motor, etc.

14

OPERACIÓN

Español Servicio de atención al cliente: 1-844-FIRMAN1

Altitud surtidor principal 2

208cc

15

OPERACIÓN

Español Servicio de atención al cliente: 1-844-FIRMAN1

4. Gire la válvula de combustible a la posición "ON" (l).

3. Arrancar El Generador Con Gasolina

1. Antes de poner en marcha el generador, compruebe si hay piezas sueltas o faltantes y si hay

algún daño que pueda haber ocurrido durante el envío. Asegúrese de que la bujía, el silenciador, la

tapa de la gasolina y el filtro de aire estén en su lugar.

3. Si está conectado, asegúrese de que la perilla del cilindro de GLP o la válvula de la fuente de gas

natural estén completamente cerrados o desconectados.

2. Mueva el generador portátil al aire libre, a un lugar de operación seguro, al menos a 20 pies de

cualquier espacio ocupado.

5. Mueva el interruptor del motor a la posición "ON (I)".

6. Mueva la palanca del cebador a la posición "START".

16

OPERACIÓN

Español Servicio de atención al cliente: 1-844-FIRMAN1

7. Tire de la cuerda de arranque lentamente hasta que sienta resistencia y luego tire rápidamente

para arrancar el motor.

9. Deje que el generador portátil opere sin carga durante unos minutos para que se estabilice

antes de enchufar cualquier dispositivo eléctrico.

AVISO Si el motor arranca pero no funciona, o si el generador portátil se apaga durante el

funcionamiento, compruebe el nivel de aceite. Vea la sección Apagado por bajo nivel de aceite

para obtener más información.

8. No cebe demasiado. Tan pronto como el motor arranque y se caliente, mueva lentamente la

palanca del cebador a la posición RUN.

17

4. Conexión De Las Cargas Eléctricas

Las extensiones eléctricas dañadas o sobrecargadas podrían sobrecalentarse, arquearse y

quemarse, provocando la muerte o lesiones graves.

Utilice un interruptor de circuito de falla a tierra (GFCI) en cualquier área húmeda o altamente

conductiva, como una cubierta metálica.

No toque los cables desnudos o los receptáculos.

ADVERTENCIA! El voltaje del generador podría causar una descarga

eléctrica o quemaduras que podrían causar la muerte o lesiones graves.

•

OPERACIÓN

¡

Este generador portátil ha sido probado y ajustado previamente para que pueda funcionar a plena

capacidad. El voltaje es regulado por medio de un regulador automático de voltaje (AVR). Al

reajustar el AVR se anulará la garantía.

No utilice el generador con cables eléctricos que estén gastados, deshilachados, desnudos o

dañados de alguna manera.

No utilice el generador bajo la lluvia o en clima húmedo.

No lo haga funcionar en interiores para evitar condiciones de humedad.

No manipule el generador o los cables eléctricos mientras esté en el agua, mientras esté descalzo

o mientras tenga las manos o pies mojados.

Use el interruptor de transferencia indicado para evitar la retroalimentación aislando el generador

de los trabajadores de la compañía eléctrica.

•

1. Asegúrese de que el interruptor del panel de control esté en la posición de cerrado (on).

2. Arranque el generador sin ninguna carga eléctrica conectada.

3. Deje que el motor funcione durante varios minutos para que se estabilice.

4. Coloque el interruptor selector de voltaje en la posición de 120 voltios o 240 voltios. Cuando se

selecciona 120 voltios, solo hay 120 voltios disponibles. Cuando se selecciona la posición de 240

voltios, solo están disponibles 120/240 voltios.

5. Enchufe y encienda el primer artículo. Es mejor conectar primero el artículo con la mayor carga.

6. Deje que el motor se estabilice.

7. Enchufe y encienda el siguiente artículo.

8. Deje que el motor se estabilice.

9. Repita los pasos 5-6 para cada artículo adicional.

Español Servicio de atención al cliente: 1-844-FIRMAN1

Protección Contra Sobrecargas

Existe la remota posibilidad de que las fluctuaciones de voltaje puedan perjudicar el buen

funcionamiento de algunos equipos electrónicos sensibles. Los dispositivos electrónicos,

incluyendo las computadoras y muchos aparatos programables, pueden utilizar componentes

diseñados para funcionar dentro de un rango estrecho de voltaje y pueden verse afectados por las

fluctuaciones momentáneas de voltaje del generador portátil. Aunque no hay manera de prevenir

todas las fluctuaciones de voltaje, puede tomar medidas para proteger su equipo electrónico

18

5. Detener El Generador

1. Apague y extraiga todas las cargas eléctricas.

Nunca detenga el generador con los dispositivos eléctricos enchufados y encendidos.

Nunca detenga el motor moviendo el cebador a la posición de arranque.

Deje que el generador funcione sin carga durante un minuto para estabilizar las temperaturas

internas del motor del generador.

Español Servicio de atención al cliente: 1-844-FIRMAN1

OPERACIÓN

sensible. Instale un supresor de sobretensiones enchufable en los receptáculos que alimentan su

equipo sensible. Los supresores de sobretensiones vienen en estilos de una o varias salidas. Están

diseñados para proteger contra fluctuaciones de voltaje de corta duración.

2. Mueva el interruptor del motor a la posición "OFF"(O).

Si se utiliza una cubierta, no la instale hasta que la unidad se haya enfriado.

3. Gire la válvula de combustible a la posición "OFF"(O).

2S

No deje el generador hasta que se haya detenido por completo.

√

19

Español Servicio de atención al cliente: 1-844-FIRMAN1

MANTENIMIENTO - ALMACENAMIENTO

Recomendaciones Generales

El mantenimiento regular mejorará el rendimiento y extenderá la vida útil del generador. Consulte a

cualquier distribuidor autorizado para el servicio.

La garantía del generador no cubre los artículos que han sido objeto de abuso por parte del operador

o negligencia. Para recibir el valor total de la garantía, el operador debe mantener el generador según

lo instruido en este manual.

Habrá que hacer algunos ajustes periódicamente para mantener apropiadamente el generador.

Todo servicio y ajustes deberán hacerse al menos una vez cada temporada. Siga los requisitos de

la tabla del programa de mantenimiento anterior.

AVISO Una vez al año debe limpiar o reemplazar la bujía y sustituir el filtro de aire. Las bujías nuevas

y el filtro de aire limpio aseguran una mezcla adecuada de combustible y aire y ayudan a que su

motor funcione al máximo de su capacidad y dure más tiempo.

Debe ser realizado por el propietario conocedor/experto o por un centro de servicio autorizado.

*

PROGRAMA DE MANTENIMIENTO

ÍTEM NOTAS

Diario (antes

del funciona

-miento)

Las primeras

25 horas

Cada 100

horas

(o anual)

Accesorios /

Sujetadores

Bujía

Aceite de

motor

Filtro de

aire

Línea de

combustible

Sistema de

escape

Motor

Verificar condición. Ajustar la

separación y limpiar. Reemplace si

es necesario.

Comprobar el nivel de aceite.

Limpiar, reemplazar si es necesario.

Comprobar si hay fugas. Reajustar o

cambiar la junta si es necesario.

Comprobar el espacio

de la válvula de ajuste.*

Limpiar la cámara de

combustión. *

Comprobar.

Reemplazar si es

necesario.

Comprobar si la manguera de

combustible tiene grietas u otros

daños. Reemplazarla si es necesario.

Reemplazar.

Revisar la pantalla del supresor de

chispas. Limpiar/reemplazar si es

necesario.

Cada

250 horas

Combustible

Limpiar el filtro del tanque de

combustible.

Reemplazarlo si es necesario.

Las primeras

50 horas

20

DRAIN PLUG

(H)

DRAIN PLUG

(L)

Al transportar El Generador

Realice el transporte con el depósito de combustible VACÍO o con la válvula principal de combustible

en posición OFF. No incline el generador en un ángulo que provoque el derrame de combustible.

Desconecte la manguera de combustible de GLP/GN y almacénela de forma segura.

MANTENIMIENTO DEL MOTOR

Para evitar un arranque accidental, retire y conecte a tierra el cable de la bujía antes de ejecutar

cualquier servicio.

Cambio de aceite del motor

Cambie el aceite del motor cada 100 horas. (Para un motor nuevo, cambie el aceite después de 25

horas.) Si está usando su generador en condiciones de extrema suciedad o polvo, o en condiciones

de calor extremo cambie el aceite más a menudo.

PRECAUCIÓN! Evite el contacto prolongado o repetido de la piel con el aceite de motor usado.

Se ha demostrado en ciertos animales de laboratorio que el aceite de motor usado causa cáncer

de piel. Lave a fondo las áreas expuestas con agua y jabón.

MANTENER FUERA DEL ALCANCE DE LOS NIÑOS. NO CONTAMINAR. CONSERVE LOS RECURSOS.

DEVUELVA EL ACEITE USADO A LOS CENTROS DE RECOLECCIÓN.

(a) En una superficie nivelada, drene el aceite en un recipiente adecuado quitando el tapón de

drenaje y el tapón de llenado de aceite mientras el motor esté caliente.

(b) Coloque nuevamente el tapón de drenaje y llene el motor con aceite hasta que alcance el nivel

ALTO (H) en la varilla de llenado de aceite.

AVISO Recomendamos usar el aceite SAE 10W-30 API SJ de FIRMAN para obtener el mejor

rendimiento. Otros aceites detergentes de alta calidad (API SJ o superior) son aceptables.

Ver Aceite y gasolina.

MANTENIMIENTO - ALMACENAMIENTO

¡

Español Servicio de atención al cliente: 1-844-FIRMAN1

21

Mantenimiento Del Filtro De Aire

(a) Retire cuidadosamente el elemento filtrante de aire de espuma y lávelo solo con detergente

líquido y agua. Exprima en un paño limpio para secarlo.

(b) Sature el elemento filtrante de aire de espuma con aceite de motor limpio y exprima en un paño

limpio para eliminar el exceso de aceite.

Mantenimiento De La Bujía

El cambio de la bujía ayudará a que el motor arranque más fácilmente y funcione a su máximo

rendimiento.

(a) Retire el tapón de la bujía.

(b) Retire la bujía con la llave suministrada.

(c)Instale de nuevo el elemento filtrante de aire limpio o nuevo.

MANTENIMIENTO - ALMACENAMIENTO

Español Servicio de atención al cliente: 1-844-FIRMAN1

BUJÍA: TORCH F6RTC, NGK BPR6ES, CHAMPION RN9YC o equivalente

22

A

B

A- Bujía

B- T de la bujíaapón

c) Inspeccione la bujía para ver si está dañada y límpiela con un cepillo de alambre antes de volver

a instalarla. Reemplace si está dañada.

(d) Ajuste la separación de los electrodos a 0,028" - 0,031" (0,7 - 0,8 mm).

(e) Coloque la bujía en posición y enrósquela a mano para evitar que se enrosque en forma torcida.

(f) Apriete la bujía con la llave suministrada y vuelva a colocar el tapón de la bujía en la bujía.

Mantenimiento De La Abertura De La Válvula

Entrada:

Escape: 0.0071 – 0.0087 in. (0.18 – 0.22 mm)

0.0051 – 0.0067 in. (0.13 – 0.17 mm)

Silenciador Y Supresor De Chispas

•

ADVERTENCIA! El contacto con el área del silenciador podría causar

quemaduras que resulten en lesiones graves.

No toque las partes calientes.

Es una violación del Código de Recursos Públicos de California, Sección 4442, usar u operar el

motor en cualquier terreno que este cubierto por bosques, arbustos o pasto, a menos que el

sistema de escape este equipado con un supresor de chispas, como se define en la Sección 4442,

mantenido en funcionamiento efectivo. Otros estados o jurisdicciones federales pueden tener

leyes similares, véase el Reglamento Federal 36 CFR Parte 261.52.

MANTENIMIENTO - ALMACENAMIENTO

(

¡

Español Servicio de atención al cliente: 1-844-FIRMAN1

0.028 - 0.031 in.

(0.7 - 0.8 mm)

SIDE ELECTRODE

SEALING

WASHER

23

MANTENIMIENTO - ALMACENAMIENTO

Inspección Del Silenciador Y Del Supresor De Chispas

1. Inspeccione el silenciador para ver si hay grietas, corrosión u otros daños.

2. Retire los tornillos que aseguran el supresor de chispas en su lugar y retírelo del silenciador.

3. Retire cuidadosamente los depósitos de carbono de la pantalla del supresor de chispas con un

cepillo de alambre.

4. Reemplace el supresor de chispas si está dañado. Si se necesitan piezas de repuesto, asegúrese

de usar solo partes de reemplazo del equipo originales FIRMAN.

5. Coloque el supresor de chispas en el silenciador y sujételo con los tornillos.

AVISO El hecho de no limpiar o sustituir el supresor de chispas puede provocar una disminución

del rendimiento del motor.

MANTENIMIENTO DEL GENERADOR

Ponga en marcha el generador al menos 30 minutos cada mes.

Asegúrese de mantener el generador portátil limpio y seco.

No exponga la unidad a un exceso de polvo, suciedad, humedad o vapores corrosivos.

No introduzca ningún objeto a través de las ranuras de refrigeración.

Antes de cada uso, inspeccione debajo del generador en busca de señales de aceite o combustible.

Limpie cualquier acumulación de escombros. Mantenga el área alrededor del silenciador libre de

cualquier tipo de desechos. Utilice un cepillo de cerdas suaves para eliminar la suciedad o

incrustación de aceite. Use un paño húmedo para limpiar todas las superficies exteriores.

Español Servicio de atención al cliente: 1-844-FIRMAN1

24

Es importante prevenir la formación de depósitos de goma en los componentes esenciales del

sistema de combustible, como el carburador, las mangueras de combustible o el tanque, durante

el almacenamiento. Los combustibles mezclados con alcohol (llamados gasohol, etanol o metanol)

atraen la humedad, lo que provoca la separación y formación de ácidos durante el almacenamiento.

El gas ácido puede dañar el sistema de combustible de un motor durante el almacenamiento.

Almacenamiento A Largo Plazo

Cuando el equipo generador vaya a ser almacenado durante más de un mes, siga estas instrucciones

para evitar problemas con el motor:

Cuando drene el combustible, mueva el generador al aire libre y utilice un sifón de vacío no

conductivo disponible en el mercado. El combustible debe ser drenado en un contenedor aprobado.

ADVERTENCIA! El combustible y sus vapores son extremadamente inflamables,

lo que podría causar quemaduras o incendios con resultado de muerte o lesiones

graves.

4-FALTA DE COMBUSTIBLE: Si elige drenar el tanque de combustible, mueva el generador al aire

libre. Una vez que el tanque de combustible se vacíe, gire la válvula de combustible a la posición

de encendido. Arranque y haga funcionar el generador portátil en el exterior hasta que el motor

se detenga por falta de gasolina. Esto drenará la gasolina restante del tanque, las líneas de

combustible y el carburador.

5-Gire siempre la válvula de combustible a la posición OFF antes de almacenar.

6-Deje que el generador portátil se enfríe antes de limpiarlo y almacenarlo.

7-Cambie el aceite.

MANTENIMIENTO - ALMACENAMIENTO

¡

No almacene combustible cerca de ninguna fuente de ignición.

1-Trate cualquier combustible almacenado con el

estabilizador de combustible.

8-Remueva el tapón de la bujía y la bujía. Vierta aproximadamente una cucharadita de aceite de

motor a través del agujero de la bujía, luego tire lentamente el arrancador de retroceso varias veces

para distribuir el aceite en el cilindro. Vuelva a instalar la bujía y coloque el tapón de la misma. Tire

del retroceso lentamente hasta que sienta resistencia. Esto cerrará las válvulas para que no entre

humedad en el cilindro del motor.

2-Cuando almacene el generador con gasolina en

el tanque de combustible, haga funcionar el

motor durante 5-10 minutos para hacer circular el

combustible tratado por las líneas de combustible

y el carburador antes de apagarse.

3- No es necesario drenar la gasolina del tanque de

combustible del generador si se añade un

estabilizador de combustible.

9-Cubra el generador portátil y almacénelo en un lugar limpio y seco, fuera de la luz solar directa

y lejos de cualquier fuente de ignición.

Cualquier daño o peligro causado por el uso de combustible inadecuado, almacenamiento

inadecuado del combustible y/o estabilizadores formulados indebidamente, no están cubiertos

por la garantía del fabricante. No almacene gasolina de una estación a otra.

Español Servicio de atención al cliente: 1-844-FIRMAN1

25

SOLUCIÓN DE PROBLEMAS - ESPECIFICACIONES

Problema Causa Corrección

El motor está funcionando,

pero no hay salida de CA

disponible.

1. El interruptor está abierto.

2. Fallo en el generador.

3. Conexión deficiente o juego de

cables defectuoso.

4. El dispositivo conectado está

defectuoso.

1. Reinicie el interruptor.

2. Contacte con el servicio técnico autorizado.

3. Compruebe y repare.

4. Conecte otro dispositivo que esté en

buenas condiciones.

El motor funciona bien

sin carga pero "se

atasca" cuando las

cargas están

conectadas.

1. Cortocircuito en una carga conectada.

2. La velocidad del motor es demasiado

lenta.

3. Cortocircuito en el generador.

4. Filtro de combustible obstruido o sucio.

1. Desconecte la carga eléctrica en cortocircuito.

2. Contacte con el servicio técnico autorizado.

3. Contacte con el servicio técnico autorizado.

4. Limpie o reemplace el filtro de combustible.

El motor no arranca;

arranca y funciona mal o

se apaga mientras está en

funcionamiento.

El motor carece de

potencia.

1. La carga es demasiado alta.

2. Filtro de aire sucio.

3. Filtro de combustible obstruido o sucio.

4. El supresor de chispas está atascado.

El motor "fluctúa" o falla.

1. El carburador está funcionando

demasiado rico o demasiado pobre.

2. Filtro de combustible obstruido o sucio.

1. Contacte con el servicio técnico autorizado.

2. Limpie o reemplace el filtro de combustible.

El motor se apaga

cuando está

funcionando.

1. Sin gasolina .

2. Limpiador de aire sucio.

3. Bajo nivel de aceite.

1. Llene el depósito de combustible con

gasolina .

2. Limpie o reemplace el filtro de aire.

3. Llene el cárter hasta el nivel adecuado o

coloque el generador en una superficie nivelada.

Para cualquier otro asunto, contacte con el distribuidor autorizado o con el servicio de atención al

cliente de Firman.

1. Bajo nivel de aceite.

2. Limpiador de aire sucio.

3. No hay gasolina.

4. Gasolina caducada.

5. El cable de la bujía no está

conectado a la bujía.

6. Bujía defectuosa.

7. Agua en la gasolina.

8. Está ahogado.

9. Mezcla de combustible

excesivamente rica.

10. Filtro de combustible obstruido

o sucio.

1. Llene el cárter hasta el nivel adecuado

o coloque el generador en una superficie

nivelada.

2. Limpie o reemplace el filtro de aire.

3. Llene el tanque de combustible con

gasolina.

4. Drene el tanque de combustible y el

carburador; llene con gasolina fresca.

5. Conecte el cable a la bujía.

6. Reemplace la bujía.

7. Drene el tanque de gasolina y el

carburador; llene con gasolina fresca.

8. Drene el tanque de gasolina y el

carburador; llene con gasolina fresca.

9. Contacte con el servicio técnico

autorizado.

10. Limpie o reemplace el filtro de

combustible.

1. No sobrecargue el generador.

2. Reemplace el filtro de aire.

3. Limpie o reemplace el filtro de combustible.

4. Limpie o reemplace el supresor de chispas.

Español Servicio de atención al cliente: 1-844-FIRMAN1

SPECIFICATIONS

AVR

1

208cc

5 (19L)Galones Americanos

Yes

FIRMAN

60Hz

26

*Este generador está clasificado de acuerdo con la norma CSA (Asociación de Normas Canadienses)

C22.2 No. 100-14.

Modelo

Voltaje Nominal De Ca

Fase

Factor De Potencia

Regulador De Voltaje

Tipo De Alternador

Vatios De Funcionamiento*

Vatios De Arranque

Motor

Tipo De Motor

Desplazamiento

Apagado Por Bajo Nivel De Aceite

Sistema De Ignición

Sistema De Arranque

Combustible

Capacidad Del Tanque De Combustible

Capacidad De Aceite Lubricante

Tipo De Carburador

Limpiador De Aire

Rotación Del Eje De La Toma De Fuerza

Una Sola

Un Solo Cilindro, 4 Tiempos OHV Refrigerado Por Aire

Tipo de ignición sin ruptura, Volante Magneto

Gasolina Automotriz Sin Plomo

En Sentido Contrario A Las Agujas Del Reloj (frente A La Toma De Fuerza)

Flotante

Tipo De Poliuretano

Frecuencia Nominal

Tipo De Aceite

Ver La Sección "añadir Aceite De Motor”

Arranque De Retroceso/Eléctrico/Remoto

Sistema De Puesta A Tierra De Ca

Neutro Flotante

De Cepillo

Español Servicio de atención al cliente: 1-844-FIRMAN1

SOLUCIÓN DE PROBLEMAS - ESPECIFICACIONES

120/240V

P03620

3650

4550

20.3 oz (0.6L)

27

DIAGRAMA DE PARTES Y LISTA DE PARTES

P03620 DIAGRAMA DE PARTES

Español Servicio de atención al cliente: 1-844-FIRMAN1

28

DIAGRAMA DE PIEZAS DEL MOTOR DE 208cc

Español Servicio de atención al cliente: 1-844-FIRMAN1

29

NO. Descripción

Generador Portátil P03620

Diagramas de partes - Listas de partes - Diagrama de cableado

Español Servicio de atención al cliente: 1-844-FIRMAN1

Número de parte

Ctd

NO. Descripción

Número de parte

Ctd

336713500

336713501

336713502

336413505

336713598

336713597

336713599

336713506

336713526

336713525

357713511

336713576

336713518

336713519

336713523

336713522

336713507

336713520

336713521

336718309

336713508

336713511

336713514

336718301

336713516

336713517

336713529

336713530

336713531

336718302

336713538

336713537

336713536

336718302

336713552

336713534

336713509

336713533

336713535

336713532

336713593

336413508

336713590

336713591

336713592

336713594

336713595

336713558

336713596

336713559

336413509

336718314

336713560

336713557

336713561

336718315

336713554

336713510

336713556

336713555

336713541

336713548

336713701

336713542

357713600

336713549

336713545

336713547

336713546

393713018

336713551

336713550

336713540

336418302

336713636

380713003

336713650

336713637

336713639

336713635

330713509

336713680

336713517

336713528

336718301

336713558

336418300

336718301

336718304

336713553

336713517

336713562

336718315

336713563

336718305

336718315

336718306

336713600

336713573

336713574

336713575

336713576

336713577

336713578

336713579

336713580

336713602

336718301

336713585

336713625

336713601

336713584

336713588

336713568

336713589

336713570

336713567

336713569

336713566

330713611

336713565

336713564

336713581

336713582

336713587

1

2

3

4

4.1

4.2

4.3

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

39.1

39.2

39.3

39.4

39.5

40

41

42

43

43.1

43.2

43.3

43.4

44

45

46

47

48

49

49.1

49.2

49.3

49.4

50

51

52

53

54

55

56

57

58

58.1

58.2

58.3

58.4

58.5

59

60

61

62

63

64

65

66

66.1

66.2

66.3

66.4

66.5

66.6

66.7

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

Motor Firman 208cc

Tapa de goma 2

Tapa de goma1

Conjunto alternador

Conjunto de estator

Conjunto de rotor

Cubierta del estator

Cubierta final del generador

Portaescobillas de carbón

Arandela de seguridad Ø5

Flg. Perno M5 × 16 (tierra)

AVR

Flg. Perno M5 × 16

Bloque de terminales

Cable de tierra

Flg. Perno M5 × 12

Perno de brida M8 × 252

Perno de brida M6 × 179

Cable de tierra

Flg. Perno M6 × 12

Tuerca M6

Silenciador fijo placa I (pequeño)

Silenciador fijo placa II (grande)

Flg. Perno M8 × 20

Flg. Perno M6 × 12

Titular, apagachispas

Arrestador, chispa

Flg. Perno M6 × 12

Guardia, Muff.

Tuerca M8

Arandela de seguridad Ø8

Arandela plana Ø8

Asamblea de silenciador

Junta de silenciador

Flg. Perno M8 × 45

Ensamble de manija

Pasador, eje

Soporte, manija

Pin, Manija

Encargarse de

Tuerca M8

Tapa, Manija

Flg. Perno M8 × 16

Conjunto de pierna de apoyo

Tuerca M6

Pierna de apoyo

Caucho, soporte

Flg. Perno M6 × 25

Tuerca M8

Eje Comp

Arandela plana Ø8

Pasador, eje

Rueda

Depósito de combustible

Ojal, tanque de combustible

Cojinete

Tapa de combustible

Tornillo M5 × 10

Perno M6 × 20

Válvula de gasolina

Manguera, combustible

Abrazadera Ø8 × 6

Junta de cartucho de carbono I

Perno de brida M6 × 6

Soporte de cartucho de carbono

Recipiente de carbono (650cc)

Junta de cartucho de carbono II

Tubo

Clip (Ø8.7 × 8)

Tubo

Tuerca M6

Flg. Perno M6 × 8

Flg. Perno M6 × 12

Tuerca M8

Cuadro

Flg. Perno M6 × 12

Cuadro

Tuerca M6

Aislador 1

Tuerca M8

Aislador 2

Perno de brida M8 × 35

Tuerca M8

Interruptor del motor

Cambiar

Tapa de salida L14-30R

Tapa de salida Tt-30R

Tapa de salida 5-20R

Flg. Perno M5 × 16 (tierra)

Tuerca M5 (tierra)

Tuerca M5

Arandela plana Ø5

Arandela Estrella Ø5

Panel de control

Flg. Perno M6 × 12

Disyuntor Amp 20A

Disyuntor Amp 15A

Receptáculo L14-30R

Receptáculo TT-30R

Receptáculo 5-20R

Tuerca M4

Multímetro

Tuerca M3

Caja de control

Arandela plana Ø5

Tornillo M5 × 14

Vaina, tubo de respiración

Ojal

Manga

Ojal

Arandela de bloqueo de dientes externos Ø6

1

2

1

2

1

2

1

4

1

3

1

3

1

2

1

5

1

2

1

2

1

2

1

2

1

2

1

2

1

4

1

2

4

1

4

1

2

1

2

1

2

1

2

4

2

4

1

2

1

4

1

2

1

8

1

2

1

2

1

Ensamblaje de escobillas de carbón

Ensambles de pernos y arandelas

Tapa de cubierta final del generador

Conjunto de tornillo y arandela M5 × 14

Almohadilla plana (ø8.2 × ø17 × 0.8)

Conjunto de tanque de combustible.

Filtro de combustible, malla de alambre

Conjunto de tornillo y arandela M5 × 38

Conjunto de tornillo y arandela M4 × 8

Soporte de protección del generador

Conjunto de cartucho de carbono

Indicador de indicador de combustible

Conjunto de indicador de combustible.

30

Español Servicio de atención al cliente: 1-844-FIRMAN1

Motor FIRMAN de 208cc

Diagramas de partes - Listas de partes - Diagrama de Cableado

336723500

336723501

336723502

336723503

336723504

336723505

336723506

336723507

336723508

336723509

336723510

336723511

336723512

336723513

336723514

336723515

336723516

336723517

336723518

336723519

336723520

336723521

336723522

336723523

336723524

336723525

336723526

336723527

336723528

336723529

336723530

336723531

336723532

336723533

336723534

336723535

336723536

336723537

336723538

336723539

336723540

336723541

336723542

336723543

336723544

336723545

336723546

336723547

336723548

336723549

336723550

336723551

336723552

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

1

2

1

8

1

2

1

2

6

1

2

1

3

1

7

4

2

1

2

1

2

1

2

1

2

1

2

1

336723553

336723554

336723555

336723556

336723557

336723558

336723559

336723560

336723561

336723562

336723563

336723564

336723565

336723566

336723567

336723568

336723569

336723570

336723571

336723572

336723573

336723574

336723575

336723576

336723577

336723578

336423505

336723580

336723581

336723582

336723583

336723584

336723585

336723586

336723587

336723588

336723589

336723590

336723591

336723592

336723593

336723594

336723595

336723596

336723597

336723598

336713532

336423500

336423501

336423502

336423503

336423504

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

1

3

1

4

1

2

1

2

1

Montaje del cárter

Sensor del nivel de aceite

Tornillos m6×12

Montaje del árbol de levas

Soportes

Engranaje del cigüeñal

Llave woodruff 4×7.5×19

Cigüeñal

Engranaje de sincronización

Junta del cárter

Tapa del cárter

Sello del aceite 25×41.3×6

Tornillos m8x32

Montaje de la varilla

Clavija de pistón

Pistón

Aro de aceite

Aro de pistón del segundo canal

Aro de pistón del primer canal

Tornillos M6x8

Tapa del aire de bajo diferencial

Junta de la válvula de la culata

Tornillos M6x15

Tornillos M8x55

Contratuerca

Tuerca de ajuste

Manguera de ventilación

Balancín de válvula

Tapa de la válvula de escape

Base de la válvula de escape

Muelle de la válvula

Sello del aceite de la válvula

Tornillo del eje del balancín

Placa guía de la barra de presión

Montaje de la culata

Válvula de entrada de aire

Válvula de escape de aire

Barra de presión

Cruceta de válvula

Tornillo para drenaje de aceite

Clavijas ø10×16

Material acolchado de la culata

Junta del carburador

Clavijas de posicionamiento Ø9×14

Ensamblaje de la varilla de medición

de aceite

Aro de pistón de retención de la clavija

Ensamblaje de la válvula del cilindro

Base de la válvula de entrada de aire

Perno de tornillo de la válvula de escape

Arandela de tornillo para drenaje de aceite

Perno de tornillo de la entrada de aire

Junta de la base de aislamiento térmico

Base de aislamiento térmico del

carburador

Conjunto del carburador

Junta del filtro de aire

Tuercas M6

Bujía

Tablilla

Perno del filtro de aire

Elemento de filtro

Tapa del filtro de aire

Conjunto del regulador

Balancín

Junta del balancín

clavija elástica

brazo de regulación

perno de regulación

Muelle regulador

Palanca reguladora

Resorte regulador

Soporte de diodo

Deflector de viento

Conjunto de ignición

M6×25

Círculo protector

M6×20

Ensamblaje de la placa de apoyo

Contratuerca

Polea de inicio

Ventilador de refrigeración

Montaje del volante

Manivela

Muelle de retorno

Cordón

Placa del cordón

Muelle de ajuste

Rueda dentada

Placa a presión

Muelle de la placa a presión

Tornillos de la placa a presión

Eje del engranaje regulador

Junta del tubo de escape

Montaje del regulador

Montaje del filtro de aire

Montaje del carburador

Ensamblaje de aros de pistón

Empaque interior del engranaje

regulador

Muelle de clavija del eje del engranaje

regulador

Montaje del engranaje regulador

Set de ejes de engranaje regulador

Equipo de montaje del inicio por tracción.

Montaje de la cubierta de la guía de

aire derecha

Montaje de la cubierta del ventilador

Montaje de la base del filtro de aire

Montaje de la cubierta de encendido

NO. Descripción

Número de parte

Ctd

NO. Descripción

Número de parte

Ctd

31

Diagramas de partes - Listas de partes - Diagrama de Cableado

Español Servicio de atención al cliente: 1-844-FIRMAN1

32

FIRMAN Tres (3) años de garantía limitada

No Devuelva La Unidad Al Lugar De Compra

Contacte con el Centro de Servicio de FIRMAN y FIRMAN resolverá cualquier problema vía

telefónica o por correo electrónico. Si el problema no se corrige por este método, FIRMAN

autorizará, a su elección, la evaluación, reparación o reemplazo de la parte o componente

defectuoso en un Centro de Servicio FIRMAN. FIRMAN le proporcionará un número de caso para

el servicio de garantía. Por favor, guárdelo para futuras referencias. Las reparaciones o reemplazos

sin autorización previa, o en un centro de reparación no autorizado, no estarán cubiertos por esta

garantía.

Desgaste Normal

Su producto necesita piezas y servicios periódicos para funcionar adecuadamente. Esta garantía

no cubre la reparación cuando el uso normal ha agotado la vida de una parte o del equipo en su

totalidad.

FIRMAN garantiza al comprador original que los componentes mecánicos y eléctricos estarán libres

de defectos de material y mano de obra durante un período de un (1) año (partes y mano de obra)

y tres (3) años(partes y soporte técnico) a partir de la fecha original de compra 90 días [partes y

mano de obra] y 180 días [partes] para uso comercial e industrial. Los gastos de transporte del

producto enviado para su reparación o reemplazo bajo esta garantía son responsabilidad exclusiva

del comprador. Esta garantía solo se aplica al comprador original y no es transferible.

Garantía De Reparación/Reemplazo

Exclusiones de la Garantía

Esta garantía no cubre las siguientes reparaciones y equipos.

Condiciones De La Garantía

FIRMAN GENERATOR registrará la garantía al recibir su tarjeta de registro de garantía y una copia

de su recibo de venta de uno de los establecimientos de FIRMAN como prueba de compra. Por

favor, presente su registro de garantía y su prueba de compra dentro de los diez (10) días de la

fecha de compra.

INFORMACIÓN DE SERVICIO CONTACTE CON EL DEPARTAMENTO DE SERVICIO DE

PRODUCTOS FIRMA AL 1-844-347-6261 .

CÓMO PEDIR PARTES DE REPUESTO

Incluso un equipo construido con calidad como este generador eléctrico puede necesitar partes de

repuesto ocasionalmente para mantenerlo en buenas condiciones a lo largo de los años. Para pedir

partes de reemplazo, por favor dé la siguiente información:

Modelo No. Rev. Nivel y No. de Serie.

•Número o números de partes como se muestra en la sección de la Lista de partes.

•Una breve descripción del problema con el generador.

•

SERVICIO - GARANTÍA

Español Servicio de atención al cliente: 1-844-FIRMAN1

33

Límites De La Garantía Implícita Y Daños Consecuentes

FIRMAN renuncia a cualquier obligación de cubrir cualquier pérdida de tiempo, uso de este

producto, flete, o cualquier reclamación incidental o consecuente de cualquier persona por el uso

de este producto. ESTA GARANTÍA SUSTITUYE A TODAS LAS DEMÁS GARANTÍAS, EXPRESAS

O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE IDONEIDAD COMERCIAL O DE APTITUD

PARA UN FIN DETERMINADO.

Una unidad proporcionada como intercambio estará sujeta a la garantía de la unidad original. La

duración de la garantía que rige la unidad intercambiada seguirá calculándose en función de la

fecha original de compra de la unidad.

Esta garantía le da ciertos derechos legales que pueden cambiar de un estado a otro. Su estado

puede también tener otros derechos a los que puede estar facultado y que no se enumeran en

esta garantía.

Información de Contacto

Puede contactar con FIRMAN en:

Dirección

FIRMAN Power Equipment Inc.

Atención: Servicio al cliente

8716 W. Ludlow Dr. Suite #6

www.firmanpowerequipment.com

Peoria, AZ 85381

Somos FIRMAN POWER - y estamos aquí para usted.

Esta garantía no se aplicará a las partes y/o a la mano de obra si se considera que su producto ha

sido mal utilizado, descuidado, involucrado en un accidente, abusado, cargado más allá de los

límites del generador, modificado, instalado incorrectamente o conectado incorrectamente a

cualquier componente eléctrico. El mantenimiento normal no está cubierto por esta garantía.

Otras Exclusiones

Esta garantía excluye:

- Defectos cosméticos como pintura, calcomanías, etc.

- Los artículos de desgaste

- Partes accesorias

- Fallas debido a actos fortuitos y otros eventos de fuerza mayor más allá del control del fabricante

- Problemas causados por partes que no son originales de FIRMAN

- Unidades utilizadas como energía primaria en lugar de la energía de la compañía eléctrica existente

donde el servicio público está presente o en lugar de energía eléctrica donde normalmente no existe

el servicio.

SERVICIO - GARANTÍA

Instalación, Uso Y Mantenimiento

Español Servicio de atención al cliente: 1-844-FIRMAN1

DECLARACIÓN DE GARANTÍA DE CONTROL DE EMISIONES DE ESCAPE Y DE EVAPORACIÓN DE CALIFORNIA

Y DEL GOBIERNO FEDERAL

SUS DERECHOS Y OBLIGACIONES DE GARANTÍA

FIRMAN POWER EQUIPMENT INC.

Garantía Del Sistema De Control De Emisiones

El período de garantía comienza en la fecha en que el motor/equipo se entrega a un comprador final. FIRMAN garantiza

al comprador final y a los compradores subsiguientes que el motor está:

Diseñado, construido y equipado para cumplir con todas las regulaciones aplicables adoptadas por la Junta de Recursos

del Aire y la EPA de los EE.UU.; y libre de defectos de materiales y mano de obra que causen que la falla de una pieza en

garantía sea idéntica en todos los aspectos materiales a las partes descritas en la solicitud de certificación de los

fabricantes de motores.

La garantía de las piezas relacionadas con las emisiones es la siguiente:

COBERTURA DE LA GARANTÍA DEL FABRICANTE:

El sistema de control de emisiones de escape y de evaporación de su pequeño motor para uso fuera de la carretera

y de su equipo motorizado tiene una garantía de dos años. Si alguna pieza de su pequeño motor para uso fuera de

la carretera o de su equipo motorizado está defectuosa, será reparada o sustituida por FIRMAN.

RESPONSABILIDADES DE GARANTÍA DEL PROPIETARIO:

Como propietario de un SORE y de un equipo con motor, usted es responsable de la realización del mantenimiento

requerido que figura en su manual de instrucciones. FIRMAN le recomienda que conserve todos los recibos que

cubran el mantenimiento de su SORE y de sus equipos con motor, pero FIRMAN no puede negar la cobertura de la

garantía únicamente por la falta de recibos o por no haber asegurado la realización de todos los mantenimientos

programados.

Disposiciones De Garantía De Defectos De Control De Emisiones De Firman

SERVICIO - GARANTÍA

El Consejo de Recursos Aéreos de California, la Agencia de Protección Ambiental de los Estados Unidos ("US EPA")

y FIRMAN POWER EQUIPMENT INC. (FIRMAN) se complacen en explicar la garantía de los sistemas de control de

emisiones de su pequeño equipo motorizado para uso fuera de carretera ("SORE") 2020-2021 o posterior.

En California, los nuevos equipos que utilizan pequeños motores para uso fuera de la carretera deben ser diseñados,

construidos y equipados para cumplir con los estrictos estándares anti-smog del Estado. FIRMAN debe garantizar

los sistemas de control de emisiones de su SORE y de los equipos accionados por motor durante los períodos de

tiempo que se indican a continuación, siempre que no haya habido abuso, negligencia o mantenimiento inadecuado

de su pequeño motor para uso fuera de la carretera o equipo que provoque el fallo del sistema de control de

emisiones. Su sistema de control de emisiones puede incluir partes como el carburador o el sistema de inyección

de combustible, el sistema de encendido, el sistema catalítico convertidor, tanques de combustible, líneas de

combustible (para combustible líquido y vapores de combustible), tapas de combustible, válvulas, bombonas, filtros,

lámparas y otros componentes asociados. También se incluyen las mangueras, correas, conectores y otros

ensamblajes relacionados con las emisiones. Cuando exista una condición cubierta por la garantía, FIRMAN

reparará su SORE y su equipo de motor sin costo alguno para usted incluyendo el diagnóstico, las partes y el trabajo

de mano de obra.

(1) Cualquier parte garantizada que no esté programada para ser reemplazada según el mantenimiento requerido

en el manual del propietario suministrado, está garantizada por el período de garantía indicado anteriormente. Si

alguna de estas partes falla durante el período de cobertura de la garantía, la pieza será reparada o reemplazada

por FIRMAN sin cargo alguno para el propietario. Cualquier pieza de este tipo que se repare o sustituya en virtud de

la garantía estará garantizada durante el período de garantía restante.

(2) Cualquier parte garantizada que esté programada solo para su inspección regular en el manual del propietario

suministrado, está garantizada por el período de garantía indicado anteriormente. Cualquier parte de este tipo

que se repare o reemplace bajo garantía estará garantizada durante el período de garantía restante.

(3) Cualquier parte garantizada que esté programada para ser reemplazada como mantenimiento requerido en el

manual del propietario suministrado, está garantizada por el período de tiempo anterior al primer punto de

sustitución programado para esa parte. Si la pieza falla antes del primer punto de sustitución programado, la pieza

será reparada o sustituida por FIRMAN sin cargo alguno para el propietario. Cualquier parte reparada o reemplazada

bajo garantía será garantizada por el resto del período anterior al primer punto de sustitución programado para la parte.

34

Español Servicio de atención al cliente: 1-844-FIRMAN1

35

Español Servicio de atención al cliente: 1-844-FIRMAN1

PIEZAS CUBIERTAS POR LA GARANTÍA

Limitaciones

A continuación se enumeran las piezas (si están equipadas) cubiertas por la Garantía del Sistema de Control de Emisiones Federal

y de California.

A continuación se enumeran las piezas (si están equipadas) cubiertas por la Garantía del Sistema de Control de

Emisiones Federal y de California. Esta Garantía del Sistema de Control de Emisiones no cubrirá ninguno de los

siguientes aspectos:

1. Sistema de ignición incluido:

- Bujía

- Bobina de ignición

2. Sistema de medición de combustible:

- Tanque de combustible

- Tapa de combustible

- Líneas de combustible (para combustible

líquido y vapores de combustible) y

accesorios/abrazaderas relacionadas

- Regulador de combustible, carburador

y partes internas.

3. Ensamble de silenciador catalítico, incluyendo:

- Sistema de escape

-

- Junta del silenciador

- Válvula de pulso

4. Sistema de inducción de aire incluido:

- Tubo/colector de entrada

- Limpiador de aire

5. Ensamble del respiradero del cárter, incluido:

- Tubo de conexión del respiradero

6. Sistema de control de las emisiones evaporativas

del tanque de combustible, incluido:

- Válvulas de purga

- Depósito de carbono

- Mangueras de vapor y pinzas de montaje.

Convertidor catalítico

FIRMAN POWER EQUIPMENT INC.

www.firmanpowerequipment.com

SERVICIO - GARANTÍA

(4) La reparación o sustitución de cualquier parte garantizada bajo la garantía debe realizarse sin cargo para el

propietario en una estación de garantía.

(5) Sin perjuicio de lo dispuesto en el apartado (4) anterior, los servicios de garantía o las reparaciones deben ser

proporcionados por FIRMAN, que tienen franquicia para dar servicio a los motores en cuestión.

(6) No se debe cobrar al propietario por el trabajo de diagnóstico que conduzca a la determinación de que una

pieza garantizada está realmente defectuosa, siempre que dicho trabajo de diagnóstico se realice en una estación

de garantía.

(7) FIRMAN es responsable de los daños a otros componentes del motor que se produzcan de forma aproximada

por un fallo en la garantía de cualquier pieza garantizada.

(8) Durante todo el período de garantía de emisiones definido en la subsección (b)(2), FIRMAN mantendrá un

suministro departes suficientes para satisfacer la demanda prevista de dichas partes.

(9) Cualquier parte de reemplazo puede ser usada en la realización de cualquier mantenimiento o reparación de

garantía y debe ser proporcionada sin cargo al propietario. Tal uso no reducirá las obligaciones de garantía del

fabricante.

(10) No podrán utilizarse piezas adicionales o modificadas que no estén exentas por la Junta de Recursos del Aire.

El uso de cualquier pieza adicional o modificada no exenta por parte del comprador final será motivo para denegar

una reclamación de garantía. El fabricante no será responsable de garantizar las fallas de las partes garantizadas

causadas por el uso de un agregado no exento o parte modificada.

El fabricante no será responsable de garantizar fallas de partes garantizadas causadas por el uso de un complemento

o parte modificada no exenta.

(a) Daños consecuentes como pérdida de tiempo, inconvenientes, pérdida de uso del motor o del equipo, etc.

(b) Tarifas de diagnóstico e inspección que no resulten en la realización de un servicio de garantía elegible.

P/N:336745469 Rev:00

prohibida la reimpresión o el uso no autorizado sin una

autorización por escrito.

SÍGUENOS EN LAS REDES SOCIALES

USO

PARA TENER LA OPORTUNIDAD DE GANAR UN SWAG DE FIRMAN

TM

FIRMAN POWER EQUIPMENT INC.

8716 W. LUDLOW DR. SUITE 6

PEORIA, AZ 85381

1-844-347-6261

WWW.FIRMANPOWEREQUIPMENT.COM

P03620

GÉNÉRATRICE PORTATIVE DE L'ESSENCE

MANUEL D’UTILISATION

NUMERO MODELE

Rév. :00

Enregistrez les informations du produit pour référence lors de la

commande de pièces ou de l’obtention d’une couverture de garantie.

P/N:336745469 Rev:00

01

Table des Matières

Introduction . . . . . . . . . . . .

Caractéristiques et commandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Entretien - Rangement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Dépannage - Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 7

Schéma de pièces – Listes de pièces - Schéma de câblage . . . . . . . . . . . . . . . . . . . . . . . . . . 2 9

Service – Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

ENREGISTREZ VOTRE PRODUIT

Enregistrez votre groupe électrogène FIRMAN en ligne sur www.firmanpowerequipment.com

INTRODUCTION

Merci d’avoir acheté un groupe électrogène FIRMAN. Vous avez choisi un produit de haute qualité,

conçu avec précision et testé pour vous offrir des années de parfait fonctionnement. Cette génératrice

est conçue pour fonctionner seulement avec l'essence sans plomb. Ce groupe électrogène n’est pas

destiné à un usage médical (pour alimenter les équipements de maintiens de la vie).

Ce manuel contient des informations de sécurité pour vous informer des dangers et des risques

associés à l’utilisation du produit et comment faire afin de les éviter. Ce groupe électrogène est

conçu et destiné uniquement à fournir de l’électricité pour faire fonctionner un éclairage, des

appareils et des outils qui sont compatibles avec, et non à d’autres fins. Il est important que vous

lisiez attentivement ce document et que vous le compreniez parfaitement avant d’essayer de

démarrer ou d’utiliser ce groupe électrogène. Conservez soigneusement ce document pour

référence future.

Toutes les informations contenues dans ce document sont basées sur les dernières informations

de production disponibles au moment de l’approbation pour l’impression. Le fabricant se réserve

le droit de changer, d’altérer ou d’autrement améliorer le groupe électrogène et ce document à

tout moment sans préavis.

INTRODUCTION

Français Service client : 1-844-FIRMAN1

02

SIGNALISATION

DANGER AVERT. ATTENTION

Indique un danger qui,

s’il n’est pas évité,

entraînera des

blessures graves, voire

la mort.

Indique un danger qui,

s’il n’est pas évité,

pourrait entraîner des

blessures graves,

voire la mort.

Indique un danger qui,

s’il n’est pas évité,

pourrait entraîner des

blessures modérées.

Fumées toxiques - Les gaz d’échappement du moteur contiennent du

monoxyde de carbone, un gaz toxique qui tue en quelques minutes.

Vous ne pouvez ni le sentir ni le voir (inodore et incolore).

Incendie - Le carburant et ses vapeurs sont extrêmement inflammables,

ce qui pourrait provoquer des brûlures ou un incendie entraînant des

blessures graves, voire la mort. L’échappement du moteur pourrait

provoquer un incendie, entraînant des blessures graves, voire la mort.

Surface chaude - Le silencieux peut provoquer des brûlures et

entraîner des blessures graves.

Le groupe électrogène peut provoquer un choc électrique entraînant des

blessures graves, voire la mort.

Symbole d’alerte de sécurité - Indique un risque potentiel de blessure

corporelle.

Manuel d’utilisation - Le non-respect des avertissements et des

instructions du manuel d’utilisation peut entraîner des blessures

graves, voire la mort.

NOTE

Indique des informations

considérées comme

importantes, mais

non liées aux dangers

INTRODUCTION

Français Service client : 1-844-FIRMAN1

AVETISSEMENT ! Ce produit peut vous exposer à des produits chimiques, y compris

les gaz d’échappement des moteurs à essence, qui sont reconnus par l’État de Californie

pour provoquer le cancer, de même que le monoxyde de carbone, qui est reconnu par

l’État de Californie pour causer des malformations congénitales ou autres troubles

de la reproduction. Pour plus d’informations, veuillez visiter www.P65Warnings.ca.gov.

03

INTRODUCTION

Ce groupe électrogène peut être utilisé pour alimenter des appareils à l’aide de cordon d’alimentation

ou pour rétablir l’alimentation domestique à l’aide d’un commutateur de transfert. Un commutateur

de transfert est un appareil séparé qui est installé par un électricien agréé et permet au groupe

électrogène d’être connecté par cordon d’alimentation, à l’aide de prise 120/240V, directement au

système électrique de la maison. Installez un commutateur de transfert certifié dès que possible si

vous comptez utiliser ce groupe électrogène pour alimenter une partie de votre maison.

Le conducteur neutre de la génératrice est flottant, ce qui signifie que l’enroulement du stator CA

est isolé de l’attache de mise à la terre et des broches de mise à la terre de la prise CA. Sur le neutre

flottant de la génératrice, les broches de mise à la terre de la prise CA ne sont pas fonctionnelles. Les

dispositifs électriques, comme un disjoncteur de fuite de terre nécessitent une prise CA fonctionnelle.

Mise À La Terre

Il peut y avoir des réglementations fédérales ou d’État, des codes locaux ou des ordonnances qui

s’appliquent à l’utilisation prévue du groupe électrogène. Consultez un électricien qualifié, un

inspecteur en électricité ou une agence locale compétente dans ce domaine pour plus d’informations.

Ce groupe électrogène n’est pas destiné à être utilisé sur un chantier de construction ou une activité

similaire telle que définie par la section 590.6 de la NFPA 70-2020 (NEC).

Exigences de Conformité

La connexion de ce groupe électrogène au système électrique de votre maison doit se faire avec

l’utilisation d’un commutateur de transfert certifié * installé par un électricien agréé. La connexion

doit isoler l’alimentation du groupe électrogène de l’alimentation secteur et respecter tous les

codes et lois électriques applicables.

Pour Restaurer L’alimentation Domestique À L’aide D’un Commutateur De Transfert Certifié

Note : Si vous avez des questions sur l’utilisation prévue de ce groupe électrogène, contactez le

service client de FIRMAN. Ce groupe électrogène est conçu pour être utilisé uniquement avec des

pièces autorisées par FIRMAN.

Prise

120/240V

Commutateur

de transfert

Articles d’intérieur typiques

Pour rétablir l’alimentation à l’aide de cordons d’alimentation

1. Utilisez uniquement des cordons d’alimentation mis à la terre, utilisables en extérieur et adaptés

à vos charges.

16

14

Pour fournir de l’énergie à l’aide

de cordon d’alimentation

Ampérage

Total

Calibre Minimal, Utilisation Extérieur

Up to 50 FT (15m)

Jusqu’à 13A

Jusqu’à 15A

Jusqu’à 20A

Jusqu’à 30A

2. Suivez les instructions de sécurité du cordon d’alimentation.

3. Installez un ou plusieurs détecteurs de monoxyde de carbone.

4. Lorsque vous utilisez un groupe électrogène avec des cordons d’alimentation, assurez-vous que

le groupe est situé dans un espace extérieur ouvert, à au moins 6 m des espaces occupés, avec

l’échappement dirigé vers l’extérieur.

5. Les cordons d’alimentation qui entrent directement dans votre maison, alimentant ainsi les

équipements intérieurs NE SONT PAS RECOMMANDES.

Les cordons d’alimentation qui entrent directement dans la maison augmentent votre risque

d’empoisonnement au monoxyde de carbone par les ouvertures.

•

DANGER ! Les gaz d’échappement contiennent du monoxyde de carbone, un gaz toxique

qui tue en quelques minutes. Vous ne pouvez ni le sentir ni le voir (inodore et incolore).

Même si vous ne sentez pas les gaz d’échappement, vous pourriez quand même être

exposé au monoxyde de carbone.

04

INTRODUCTION

Si un cordon d’alimentation est installé directement dans votre maison et utilisé pour alimenter

des équipements intérieurs, l’opérateur reconnaît que cela augmente le risque d’empoisonnement

au CO pour les personnes se trouvant à l’intérieur de la maison, et en assume pleinement les risques.

Français Service client : 1-844-FIRMAN1

6. Installez un commutateur de transfert certifié * dès que possible si un groupe électrogène est

utilisé pour rétablir l’alimentation électrique de votre maison.

*

normes de test de sécurité des produits appropriées.

Certifié par un laboratoire d’essai reconnu au niveau national que le produit est conforme aux

10-

11-

12-

13-

14-

15-

Numéro de série

Roues de 8.0"(20.3cm)

Bouchon de remplissage d’huile

Couvre prise

Panneau de contrôle

Poignée

Autocollant de données/

05

1 -

2-

3-

5- Soupape de carburant

6-

7-

8-

Jauge de carburant

Réservoir de 19 L(5 Gal)

Bouchon de réservoir

4- Levier d’étouffement

Filtre à air

Moteur FIRMAN OHV 208cc

Démarreur à rappel

9- Abrebotellas

*Nous travaillons en permanence pour améliorer nos produits. Par conséquent, le

produit joint peut différer légèrement de l’image.

CARACTERISTIQUES ET COMMANDES

Français Service client : 1-844-FIRMAN1

⑭

1

2

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

⑪

®

⑫

⑬

⑮

06

CARACTERISTIQUES ET COMMANDES

Français Service client : 1-844-FIRMAN1

⑨

07

CARACTERISTIQUES ET COMMANDES

Français Service client : 1-844-FIRMAN1

08

CARACTERISTIQUES ET COMMANDES

Français Service client : 1-844-FIRMAN1

⑨

09

6. 120V, 20A Duplex - NEMA 5-20R (Not GFCI protected)

Un courant maximum de 20 ampères peut être tiré de cette prise.

5. 120V, 30A RV – NEMA TT-30R

Un courant maximum de 30 ampères peut être tiré de cette prise.

CARACTERISTIQUES ET COMMANDES

NOTE : La puissance totale en sortie pour toutes les prises ne doit pas dépasser la valeur nominale

indiquée sur la plaque signalétique.

Panneau de Contrôle

2. Multimètre - Appuyez sur le bouton SELECT pour afficher la tension, la fréquence et les heures de

fonctionnement et alarme de bas niveau d'huile..

8. Terminal de mise à la terre – Consultez un électricien ou une autorité compétente pour les

exigences locales de mise à la terre.

9. Disjoncteurs - Les prises sont protégées par des disjoncteurs. Si le groupe électrogène est

surchargé ou si un court-circuit externe se produit, un disjoncteur peut se déclencher. Si un tel

déclenchement se produit, déconnectez toutes les prises électriques et déterminez la cause du

problème avant de continuer à utiliser le groupe électrogène. Remettez à zéro tous les disjoncteurs.

Si plusieurs prises sont utilisées en même temps, la charge totale en sortie doit être maintenue

dans la valeur nominale de la plaque signalétique du groupe électrogène.

7. Couvre prise - Protège les prises de la poussière et des débris.

Français Service client : 1-844-FIRMAN1

1. Interrupteur du moteur — Mettez l’interrupteur en position ON (l) et tirez sur le lanceur à rappel pour

démarrer la génératrice. Mettez l’interrupteur en position OFF (O) pour éteindre la génératrice.

3. 120/240V, 30A Twist Lock – NEMA L14-30R (Non protégé par GFCI)

Un courant maximum de 15.2 ampères pour 240 volts ou deux charges indépendantes de 120

volts à 15.2 ampères chacune.

1

2

3

4

5

6

7

8

9

240V

120V

4. Commutateur de sélection de tension - Pour sélectionner entre 120 volts ou 240 volts.

10

20 ft. (6 m) min.

Français Service client : 1-844-FIRMAN1

1.Emplacement

DANGER ! Les gaz d’échappement du moteur contiennent du monoxyde de carbone, un

gaz toxique qui tue en quelques minutes. Vous ne pouvez ni le sentir, ni le voir (inodore

et incolore). Même si vous ne sentez pas les gaz d’échappement, vous pourriez quand

même être exposé au monoxyde de carbone.

•

Faites fonctionner le groupe électrogène uniquement en extérieur, à au moins 6 m des espaces

occupés avec l’échappement dirigé vers l’extérieur pour réduire le risque d’accumulation de

monoxyde de carbone.

Installez des détecteurs de monoxyde de carbone. Les détecteurs de fumée ne peuvent pas

détecter le monoxyde de carbone.

Ne faites pas fonctionner ce groupe électrogène à l’intérieur des maisons, des garages, des sous-sols,

des remises ou de tout autre espace partiellement fermé, même si vous utilisez des ventilateurs

extracteurs d’air ou si vous ouvrez des portes et des fenêtres pour la ventilation. Le monoxyde de

carbone peut s’accumuler rapidement dans ces espaces et peut y rester pendant des heures, même

après l’arrêt du moteur.

•

Si vous commencez à vous sentir mal, étourdi, faible ou si l’avertisseur de monoxyde de carbone de

votre maison sonne, sortez immédiatement en extérieur et à l’air frais, puis appelez les services

d’urgence. Vous pouvez avoir un empoisonnement au monoxyde de carbone.

Détecteur de monoxyde de carbone.

Installez des détecteurs de monoxyde de carbone à l’intérieur de votre

maison. Sans détecteurs de monoxyde de carbone opérationnels, vous

ne pourrez pas vous rendre compte d’un empoisonnement au monoxyde

de carbone.

Empêcher L’empoisonnement Au Monoxyde De Carbone (co)

Utilisez à l’extérieur à au moins 6 m de toute maison.

Dirigez l'échappement loin de la maison et des espaces occupés.

Installez des détecteurs de CO à l'intérieur de votre maison.

Pour mieux vous renseigner sur tous les risques liés au monoxyde de

carbone, rendez-vous sur www.takeyourgeneratoroutside.com.

FONCTIONNEMENT

11

5 ft.(1.5 m)

min.

5 ft.(1.5 m)

min.

20 ft.(6 m) min.

Français Service client : 1-844-FIRMAN1

Réduire Les Risques D’incendie

AVERTISSEMENT! La chaleur/les gaz d’échappement pourraient enflammer des

matériaux combustibles, des structures ou endommager le réservoir de carburant,

provoquant ainsi un incendie qui pourrait entrainer des blessures graves, voire la mort.

Gardez le groupe électrogène à au moins 1.5 m de toute structure, arbre ou végétation de

plus de 30 cm de haut.

•

Choisissez un site extérieur sec et protégé des intempéries. Ne déplacez pas le groupe

électrogène en marche à l’intérieur pour le protéger des intempéries.

Ne placez pas le groupe électrogène sous un pont ou une autre structure similaire qui pourrait

confiner la chaleur et le flux d’air.

•

FONCTIONNEMENT

12

Français Service client : 1-844-FIRMAN1

(H)

DRAIN PLUG

(L)

H

L

FONCTIONNEMENT

2. Huile Et Essence

Ajout De L’huile Moteur

Nous recommandons l’utilisation de l’huile FIRMAN SAE 10W-30 API SJ pour avoir les meilleures

performances possibles. D’autres huiles de haute qualité (API SJ ou supérieures) sont également

acceptables. N’utilisez aucun additif d’huile spécial. La température ambiante détermine la viscosité

de l’huile qui est appropriée pour le moteur. Référez-vous au tableau suivant pour sélectionner l’huile

appropriée pour la plage de température extérieure.

NOTE : N’essayez pas de démarrer le moteur du groupe avant qu’il ne soit correctement rempli

avec le type et la quantité d’huile recommandés. Les dommages dus au fonctionnement sans huile

mettront fins à la garantie du produit.

Degrees Celsiusº(Outside)

Full Synthetic 5W-30

Degrees Fahrenheitº(Outside)

5W-30 10W-40

10W-30

1. Placez le groupe électrogène sur une surface plane et à niveau.

2. Nettoyez la zone autour du bouchon de remplissage d’huile et retirez le bouchon de

remplissage/jauge d’huile.

3. Nettoyez la jauge avec un chiffon propre.

13

Français Service client : 1-844-FIRMAN1

FONCTIONNEMENT

4. A l’aide d’un entonnoir, versez lentement le contenu de la bouteille d’huile fournie dans l’ouverture

du bouchon de remplissage d’huile jusqu’à ce que l’huile atteigne le marqueur supérieur (H) sur la jauge.

Faites attention afin de ne pas remplir trop d’huile. Un remplissage excessif d’huile peut entraîner des

problèmes de démarrage du moteur.

5. Replacez le bouchon de remplissage/jauge d’huile et serrez-le à fond.

6. Le niveau d’huile doit être vérifié avant chaque utilisation ou au moins toutes les 8 heures de

fonctionnement. Vous devez maintenir le bon niveau d’huile.

Le groupe électrogène est équipé d’un système d’arrêt automatique du moteur sur niveau d’huile bas.

Si le niveau d’huile est en dessous du niveau minimum requis, un capteur activera le système d’arrêt

automatique. Si le moteur s’arrête et que le niveau d’huile est conforme aux spécifications, vérifiez si

le groupe n’est pas incliné. Placez le groupe électrogène sur une surface plane pour résoudre ce

problème. Si le moteur ne démarre toujours pas, le niveau d’huile n’est peut-être pas assez élevé

pour désactiver le système d’arrête automatique. Assurez-vous que le carter est rempli d’huile

jusqu’à la limite supérieure (H). Ne faites pas fonctionner le moteur tant que le problème de niveau

d’huile n’est pas réglé. Contactez le service client Firman si nécessaire.

Arrêt Automatique Sur Niveau D’huile Bas

Ajout Du Carburant

AVERTISSEMENT ! Le carburant et ses vapeurs sont extrêmement inflammables, ce qui

pourrait provoquer des brûlures ou un incendie entraînant des blessures graves, voire la mort.

Arrêtez le moteur du groupe électrogène et laissez-le refroidir au moins 2 minutes avant de

retirer le bouchon de carburant.

Ne faites pas le plein d’essence ou déplacer le groupe électrogène lorsque le moteur tourne.

Déplacez le groupe électrogène à l’extérieur avant d’ajouter de l’essence.

Gardez l’essence à l’écart de toute source de chaleur/flamme nue.

Ne remplissez pas trop le réservoir. Laissez toujours de l’espace pour l’expansion de l’essence.

En cas de déversement de l’essence, attendez son évaporation avant de démarrer le moteur.

Vérifiez et remplacez les lignes de carburant, le réservoir, le bouchon et les raccords avant

chaque utilisation si des dommages ou des fuites sont détectés.

•

L’essence doit répondre aux exigences suivantes :

Essence propre, non périmé et sans plomb avec un minimum de 87 octanes.

Pour une utilisation en haute altitude, voir Fonctionnement en haute altitude.

L’essence avec pas plus de 10% d’alcool est acceptable.

•

E10

E15

14

Français Service client : 1-844-FIRMAN1

FONCTIONNEMENT

Note : Ne mélangez pas l’huile et l’essence et ne modifiez pas le moteur pour qu’il fonctionne avec

des carburants alternatifs non décrits dans ce manuel. L’utilisation de carburants non approuvés

peut endommager le moteur, entraînant une annulation de la garantie.

1. Nettoyez la zone autour du bouchon de remplissage de carburant, puis retirez-le.

2. Versez lentement l’essence sans plomb dans le réservoir. Veillez à ne pas remplir au-dessus de

l’indicateur de niveau de carburant ROUGE pour laisser un espace suffisant pour l’expansion du

carburant.

Red Line Indicator

3. Mettez le bouchon de carburant et laissez le carburant déversé s’évaporer avant de démarrer le moteur.

Fonctionnement En Haute Altitude

Note : L’utilisation avec un jet alternatif à des altitudes inférieures à l’altitude minimale recommandée

peut endommager le moteur. Pour un fonctionnement à basse altitude, le jet standard fourni doit être

utilisé. Faire fonctionner le moteur avec le mauvais jet peut augmenter les émissions d’échappement,

la consommation de carburant et réduire les performances.

Altitude pour Jet 1

Altitude pour Jet 2

Altitude

915 – 1 830 m

1 830 – 2 440 m

Fonctionnement Dans Des Conditions De Températures Ambiantes Élevées

Votre produit FIRMAN est conçu pour un fonctionnement continu à des températures ambiantes

allant jusqu’à 40° C. Le groupe électrogène peut fonctionner à des températures de -15° C à 50° C

pendant de courtes périodes. Si le groupe électrogène est exposé à des températures en dehors de

cette plage durant le rangement, il doit être placé dans un endroit ayant cette plage de températures

avant de le faire fonctionner.

À

La puissance du moteur et celle du groupe électrogène seront réduites d’environ 3.5% pour chaque 300 m

d’altitude au-dessus du niveau de la mer. Une altitude élevée peut entraîner un démarrage difficile du

moteur, une augmentation de la consommation de carburant et l’encrassement des bougies. Pour

un fonctionnement en haute altitude, FIRMAN peut fournir un jet de carburateur spécialement conçu

pour les hautes altitudes. Le jet alternatif et les instructions d’installation peuvent être obtenus en

contactant le support client de FIRMAN.

des altitudes supérieures à 1 500 mètres, un carburant avec un minimum de 85 octanes est acceptable.

Lorsqu’il est utilisé au-dessus de 25° C, il peut y avoir une diminution de la puissance. La puissance

et le courant maximum sont soumis à et limités par des facteurs tels que la température ambiante,

l’altitude, les conditions du moteur…etc.

208cc

335717002

335717003

15

FONCTIONNEMENT

Français Service client : 1-844-FIRMAN1

5. Appuyez sur l’interrupteur de moteur pour le mettre en position « ON » (I).

4. Tournez le robinet d’alimentation en combustible à la position « ON » (I).

3. Démarrage Du Groupe Électrogène À L’essence

1. Avant de démarrer le groupe électrogène, vérifiez qu’il n’y a pas de pièces desserrées ou manquantes

et qu’il n’y ait pas eu de dommages pendant le transport. Assurez-vous que la bougie d’allumage, le

silencieux, le bouchon de carburant et le filtre à air sont bien en place.

2. Mettez le groupe électrogène à l’extérieur à au moins 6 m de tout espace occupé.

3. Débranchez toutes les charges électriques du groupe électrogène. Ne jamais démarrer ou arrêter

le groupe électrogène avec des appareils électriques branchés dessus.

6. Déplacez l’étrangleur à la position « START ».

16

FONCTIONNEMENT

Français Service client : 1-844-FIRMAN1

7. Tirez lentement sur le cordon de démarrage jusqu’à ce qu’une résistance se fasse sentir, puis

tirez rapidement et d’un coup pour démarrer le moteur.

8. Ne pas utiliser le starter pendant longtemps. Dès que le moteur démarre et chauffe un peu,

déplacez lentement le starter vers la position RUN.

12. Laisser le groupe électrogène fonctionner sans charge pendant quelques minutes pour se

stabiliser avant de brancher tout appareil électrique dessus.

NOTE : Si le moteur démarre puis s’éteint ou si le groupe électrogène s’arrête pendant le

fonctionnement, vérifiez le niveau d’huile. Voir la section Arrêt automatique sur niveau d’huile

bas pour plus d’informations.

17

FONCTIONNEMENT

4. Connexion Des Charges Électriques

Les cordons d’alimentation endommagées ou surchargées peuvent surchauffer, former un

arc et brûler, entraînant des blessures graves, voire la mort.

Utilisez un disjoncteur différentiel de fuite à la terre (GFCI) dans toute zone humide ou

hautement conductrice en électricité, comme une terrasse métallique.

Ne touchez pas les fils ou les prises dénudés.

AVERTISSEMENT ! La tension du groupe électrogène peut provoquer

un choc électrique ou des brûlures entraînant des blessures graves,

voire la mort.

•

Ce groupe électrogène a été testé et ajusté pour gérer sa pleine charge. Le voltage est régulé à l’aide

d’un régulateur de tension automatique (AVR). Le réajustement de cet AVR mettra fin à la garantie.

N’utilisez pas le groupe électrogène par temps de pluie.

N’utilisez pas le groupe électrogène en intérieur pour éviter la pluie.

Ne manipulez pas le groupe électrogène ou les cordons d’alimentation lorsque vous vous tenez

dans l’eau, pieds nus ou lorsque vos mains ou vos pieds sont mouillés.

Utilisez le commutateur de transfert pour empêcher le retour en arrière de l’électricité en isolant

le groupe électrogène.

•

1.Assurez-vous que le disjoncteur du panneau de commande est en position fermée (marche).

2. Démarrez le groupe électrogène sans qu’il y ait un équipement électrique branché dessus.

3. Laissez le moteur tourner pendant plusieurs minutes pour se stabiliser avant d’utiliser le groupe

électrogène.

Protection Contre Les Surtensions

Il existe un faible risque que les fluctuations de tension nuisent au bon fonctionnement de certains

appareils électroniques sensibles. Les appareils électroniques, y compris les ordinateurs, peuvent

utiliser des composants conçus pour fonctionner dans une plage de tension étroite et peuvent donc

être affectés par les fluctuations de tension momentanées du groupe électrogène. Bien qu’il n’y ait

aucun moyen d’empêcher toutes fluctuations de tension, vous pouvez prendre certaines mesures

pour protéger vos appareils sensibles. Installez un suppresseur de surtension enfichable sur les prises

N’utilisez pas le groupe électrogène avec des cordons d’alimentation usés, dénudés ou endommagés.

Français Service client : 1-844-FIRMAN1

5. Branchez et allumez le premier équipement électrique. Il est préférable de brancher d’abord

l’élément avec la plus grosse charge.

6. Laissez le moteur tourner pour se stabiliser.

7. Branchez et allumez l’équipement suivant.

8. Laissez le moteur tourner pour se stabiliser.

9. Répétez les étapes 5 et 6 pour chaque appareil supplémentaire branché.

4. Réglez le sélecteur de tension sur 120 ou 240 volts. Lorsque 120 volts est sélectionné, seuls 120 volts

sont disponibles. Lorsque la position 240 Volts est sélectionnée, seuls 120/240 Volts sont disponibles.

18

FONCTIONNEMENT

5. Arrêt Du Groupe Électrogène

1. Éteignez et débranchez toutes les charges électriques (appareils).

N’arrêtez jamais le groupe électrogène avec des appareils électriques branchés et allumés.

Ne jamais arrêter le moteur en plaçant le starter en position de démarrage.

Français Service client : 1-844-FIRMAN1

Laissez le groupe électrogène fonctionner à vide pendant une minute pour que les températures

internes du moteur se stabilisent.

alimentant vos appareils sensibles. Les suppresseurs de surtension sont disponibles dans des styles

de prise à sortie unique ou multiple. Ils sont conçus pour protéger les appareils contre les fluctuations

de tension de courte durée.

2S

2. Basculez l'interrupteur du moteur en position «OFF» (O).

Ne quittez pas le générateur jusqu'à ce qu'il soit complètement arrêté.

3. Tournez le robinet d’alimentation en combustible à la position « OFF » (O).

Si un couvercle est utilisé, ne l’installez pas jusqu’à ce que l’appareil soit refroidi.

19

Entretien - Rangement

Recommandations

Un entretien régulier améliorera les performances du moteur et prolongera la durée de vie du

groupe électrogène. Consultez un centre de service agréé pour toute réparation. La garantie du

groupe électrogène ne couvre pas les pièces qui ont été soumises à un abus ou à une négligence

de la part de l’opérateur. Pour bénéficier de la garantie complète, l’opérateur doit entretenir le

groupe électrogène comme indiqué dans ce manuel. Certains ajustements devront être effectués

périodiquement pour entretenir correctement votre groupe électrogène.

Tous les services et ajustements doivent être effectués au moins une fois par saison. Suivez les

exigences du tableau des horaires d’entretien ci-dessus.

NOTE : Une fois par an, vous devez nettoyer ou remplacer la bougie d’allumage, ainsi que le filtre

à air. La nouvelle bougie d’allumage et le filtre à air assurent un mélange air-carburant optimal et

aident votre moteur à fonctionner à plein rendement et à augmenter sa durabilité.

A effectuer par un propriétaire expérimenté ou par un centre de service agréé.

*

CALENDRIER D’ENTRETIEN

PIECE NOTES

Quotidien

(avant

usage)

25

premièr

es

heures

Chaque

50

heures

Chaque

100

heures

(annuel)

Raccords/

Fixations

Bougie

d’allumage

Huile moteur

Filtre à air

Ligne de

carburant

Système

d’échappem-

ent

Moteur

Vérifiez l’état. Ajustez et nettoyez.

Remplacez si nécessaire.

Vérifier le niveau d’huile.

Nettoyez. Remplacez si nécessaire.

Vérifiez les fuites. Resserrez ou

remplacez le joint si nécessaire.

Vérifiez le réglage du jeu des

soupapes.

Nettoyer la chambre de

combustion.

Vérifiez et remplacez si nécessaire.

Vérifiez la ligne de carburant afin de

détecter des fissures ou autres

dommages. Remplacez si nécessaire.

√

Remplacez.

Vérifiez le système du pare-

étincelles. Nettoyez/remplacez

si nécessaire.

Chaque

250

heures

√

*

Carburant

Nettoyez la crépine du réservoir de

carburant.

Remplacez si nécessaire.

√

Français Service client : 1-844-FIRMAN1

20

Français Service client : 1-844-FIRMAN1

Transport Du Groupe Électrogène

Transportez le groupe électrogène avec le réservoir de carburant VIDE ou avec la vanne de carburant

principale en position fermée (OFF).

N’inclinez pas le groupe électrogène à un angle qui pourrait faire déborder ou déverser le carburant.

ENTRETIEN MOTEUR

Pour éviter un démarrage accidentel, retirez et mettez le faisceau de la bougie sur terre avant

d’effectuer tout entretien.

Changez L’huile Moteur

Changez l’huile moteur toutes les 100 heures. (Pour un nouveau moteur, changez l’huile après 25 heures.)

Si vous utilisez votre groupe électrogène dans des conditions extrêmement sales ou poussiéreuses,

ou par temps extrêmement chaud, changez l’huile plus régulièrement.

ATTENTION ! Evitez tout contact prolongé ou répété avec l’huile moteur usagée sur votre peau.

Il a été démontré que l’huile moteur usagée provoque le cancer de la peau chez certains animaux

de laboratoire. Lavez soigneusement les zones exposées à l’eau et au savon.

GARDEZ HORS DE LA PORTÉE DES ENFANTS. NE POLLUEZ PAS. CONSERVEZ LES RESSOURCES.

RETOURNEZ L’HUILE USAGÉE AUX CENTRES DE COLLECTE.

(a) Sur une surface plane, vidangez l’huile dans un récipient approprié en retirant le bouchon de

vidange et le bouchon de remplissage d’huile lorsque le moteur est chaud.

(b) Remettez le bouchon de vidange et remplissez le moteur d’huile jusqu’à ce qu’elle atteigne

le niveau (H) sur la jauge d’huile.

(H)

DRAIN PLUG

(L)

NOTE : Nous recommandons d’utiliser l’huile FIRMAN SAE 10W-30 API SJ pour de meilleures performances.

D’autres huiles de haute qualité (API SJ ou supérieures) sont acceptables. Voir Huile et essence.

VIDANGE

Entretien - Rangement

21

Entretien Du Filtre À Air

(a) Retirez soigneusement l’élément en mousse du filtre à air et lavez-le uniquement avec un

détergent liquide et de l’eau. Essorez-le et utilisez un chiffon propre pour le sécher.

(b) Saturez l’élément en mousse du filtre à air avec de l’huile moteur propre et mettez-le dans un

chiffon propre pour éliminer l’excès d’huile.

Entretien Des Bougies D’allumage

Le changement de la bougie d’allumage aidera votre moteur à démarrer plus facilement et à

fonctionner à plein rendement.

(a) Retirez le faisceau de la bougie.

(b) Retirez la bougie d’allumage à l’aide de la clé fournie.

c) Réinstallez L’élément De Filtre À Air Propre Ou Neuf.

(

Entretien - Rangement

Français Service client : 1-844-FIRMAN1

22

SPARK PLUG: TORCH F6RTC, NGK BPR6ES, CHAMPION RN9YC ou équivalent.

A

B

A- Bougie d’allumage

B- Faisceau de bougie

( c) Inspectez la bougie et nettoyez-la avec une brosse métallique avant de la réinstaller.

Remplacez si nécessaire.

(d) Ajustez l’écart des électrodes de 0.7 à 0.8 mm.

(f) Serrez la bougie avec la clé fournie et remettez le faisceau de bougie en place.

(e) Mettez la bougie d’allumage en position et serrez-la à la main pour éviter d’endommager le filetage.

Entretien Du Jeu De Soupapes

Admission :

Échappement : 0.0071 – 0.0087 in. (0.18 – 0.22 mm)

0.0051 – 0.0067 in. (0.13 – 0.17 mm)

Silencieux Et Pare-étincelles

•

AVERTISSEMENT ! Le contact avec la zone du silencieux peut provoquer des brûlures

entraînant des blessures graves.

Ne touchez pas les pièces chaudes.

C’est une violation du California Public Resource Code, Section 4442, d’utiliser ou de faire

fonctionner le moteur sur tout terrain couvert de végétation, de broussailles ou d’herbe à

moins que le système d’échappement ne soit équipé d’un pare-étincelles, tel que défini dans

la Section 4442, maintenu en bon état de fonctionnement. D’autres États ou juridictions

fédérales peuvent avoir des lois similaires. Se référer au règlement fédéral 36 CFR, partie 261.52.

Entretien - Rangement

Français Service client : 1-844-FIRMAN1

0.028 - 0.031 in.

(0.7 - 0.8 mm)

SIDE ELECTRODE

SEALING

WASHER

23

Il est important d’empêcher les dépôts de se former dans les composants essentiels du système de

carburant tels que le carburateur, les lignes de carburant ou le réservoir pendant le rangement. Les

carburants mélangés à l’alcool (appelés gasohol, éthanol ou méthanol) attirent l’humidité, ce qui

conduit à la formation d’acides pendant les longues périodes de rangement. Les gaz acides peuvent

endommager le système de carburant d’un moteur durant le rangement.

Rangement À Long Terme

Lorsque le groupe électrogène est rangé pendant plus d’un mois, suivez ces instructions pour éviter

les problèmes de moteur :

Ne laissez pas de carburant à proximité de sources de chaleur ou de flamme nue.

Lors de la vidange du carburant, déplacez le groupe électrogène à l’extérieur et utilisez un siphon

non conducteur. Le carburant doit être vidangé dans un récipient approprié.

AVERTISSEMENT ! Le carburant et ses vapeurs sont extrêmement inflammables,

ce qui pourrait provoquer des brûlures ou un incendie entraînant des blessures

graves, voire la mort.

1- Traitez tout carburant stocké et non utilisé avec un stabilisateur de carburant.

2- Lors du rangement du groupe électrogène avec du carburant encore présent dans le réservoir,

faites fonctionner le moteur pendant 5 à 10 minutes pour faire circuler le carburant traité dans

les lignes de carburant et le carburateur.

3- Il n’est pas nécessaire de vidanger l’essence du réservoir de carburant du groupe électrogène

si un stabilisateur de carburant y est ajouté.

5- Toujours placer le robinet d’alimentation en position «OFF » avant le stockage.

6- Laissez refroidir le groupe électrogène avant de le nettoyer et de le ranger.

7- Changez l’huile moteur.

4- DÉMARRAGE AU CARBURANT : Mettez le groupe électrogène à l’extérieur si vous choisissez de

vidanger le réservoir de carburant. Une fois que le réservoir de carburant est vidangé, placez le robinet

d’alimentation en position « ON ». Démarrez et faites fonctionner le groupe jusqu’à ce que le moteur

s’arrête par manque d’essence. Cela vidangera le carburant restant dans le réservoir, lignes et carburateur.

8- Retirez le faisceau de bougie et la bougie. Versez une cuillère à café d’huile moteur dans le trou

de la bougie, puis tirez lentement sur le démarreur à rappel plusieurs fois pour répartir l’huile dans

le cylindre. Réinstallez la bougie et le faisceau de bougie. Tirez lentement sur le démarreur à rappel

jusqu’à ce qu’une résistance se fasse sentir. Cela fermera les soupapes afin que l’humidité ne puisse

pas rentrer dans le cylindre.

9- Couvrez le groupe électrogène et rangez-le dans un endroit propre et sec, à l’abri de la lumière

directe du soleil et loin de toute source de chaleur et de flamme nue.

Tout dommage ou danger causé par l’utilisation inapproprié d’un carburant, d’un carburant mal

stocké et/ou de stabilisateurs mal formulés ne sont pas couverts par la garantie du fabricant.

N’utilisez pas un carburant (essence) d’une saison à l’autre.

Entretien - Rangement

Français Service client : 1-844-FIRMAN1

24

Inspectez Le Silencieux Et Le Pare-étincelles

1. Inspectez le silencieux pour d’éventuelles fissures, corrosion ou tout autre dommage.

2. Retirez les vis maintenant le pare-étincelles en place et retirez-le du silencieux.

3. Retirez soigneusement les dépôts de carbone du pare-étincelles avec une brosse métallique.

4. Remplacez le pare-étincelles si nécessaire. Si des pièces de rechange sont nécessaires,

assurez-vous d’utiliser uniquement des pièces d’origine FIRMAN.

5. Positionnez le pare-étincelles sur le silencieux et fixez-le en utilisant les vis.

NOTE Le fait de ne pas nettoyer ou remplacer le pare-étincelles peut entraîner une baisse des

performances du moteur.

:

ENTRETIEN DU GROUPE ÉLECTROGÈNE

Faites fonctionner le groupe électrogène chaque mois pendant au moins 30 minutes.

Assurez-vous que le groupe électrogène reste toujours propre et sec.

N’exposez pas le groupe électrogène à des poussières, des saletés, une humidité ou des vapeurs

corrosives excessives.

N’insérez aucun objet dans les fentes de refroidissement du groupe électrogène.

Avant chaque utilisation, inspectez le groupe pour d’éventuels signes de fuite d’huile ou de

carburant. Nettoyez également tous les débris accumulés.

Gardez la zone autour du silencieux libre de tout débris. Utilisez une douce brosse pour enlever

la saleté ou l’huile.

Utilisez un chiffon humide pour nettoyer toutes les parties extérieures du groupe électrogène.

Entretien - Rangement

Français Service client : 1-844-FIRMAN1

25

Dépannage - Spécifications

Français Service client : 1-844-FIRMAN1

Problème

Cause

Solution

Le moteur tourne, mais

aucun courant n’est

disponible en sortie.

1. Le disjoncteur est ouvert.

2. Défaut dans le groupe électrogène.

3. Mauvaise connexion ou cordon

d’alimentation défectueux.

4. L'appareil connecté est défectueux.

Le moteur manque de

puissance.

Le moteur vibre ou ne

tourne pas bien.

1. Contactez un centre de service agréé.

2. Nettoyez ou remplacez le filtre à carburant.

Le moteur s'arrête

lorsqu'il tourne.

1. Plus d'essence.

2. Filtre à air sale.

3. Niveau d'huile bas.

Pour tout autre problème, veuillez contacter un revendeur agréé ou le service client Firman.

Le moteur tourne bien

à vide mais « peine »

lorsque des appareils

sont connectés.

Le moteur ne démarre

pas ; démarre ou s’arrête

en bas régimes.

1. Refermez le disjoncteur.

2. Contactez un centre de service agréé.

3. Vérifiez et réparez.

4. Connectez un autre appareil en bon état.

2. Le régime moteur est trop faible.

3. Circuit générateur court-circuité.

4. Filtre à carburant bouché ou sale.

1. Court-circuit dans un appareil connecté.

1. Déconnectez les appareils.

2. Contactez un centre de service agréé.

3. Contactez un centre de service agréé.

4. Nettoyez ou remplacez le filtre à carburant.

1. Niveau d'huile bas.

2. Filtre à air sale.

3. Plus d'essence.

4. Essence périmé.

5. Le faisceau de bougie n'est pas connecté.

6. Mauvaise bougie d'allumage.

7. Eau dans l'essence.

8. Moteur noyé.

9. Mélange de carburant excessivement

riche.

10. Filtre à carburant bouché ou sale.

1. Remplissez le carter d’huile au niveau

approprié ou placez le groupe sur une

surface plane.

2. Nettoyez ou remplacez le filtre à air.

3. Remplissez le réservoir de carburant

avec de l'essence.

4. Vidangez le réservoir de carburant et

le carburateur, puis mettez de l'essence.

5. Connectez le faisceau de bougie.

6. Remplacez la bougie.

7. Vidangez le réservoir de carburant et

le carburateur ; puis mettez de l'essence.

8. Attendez 5 minutes et redémarrez le

moteur.

9. Contactez un centre de service agréé.

10. Nettoyez ou remplacez le filtre à carburant.

1. La charge est trop élevée.

2. Filtre à air sale.

3. Filtre à carburant bouché ou sale.

4. Pare-étincelles bouché.

1. Ne surchargez pas le groupe électrogène

2. Remplacez le filtre à air.

3. Nettoyez ou remplacez le filtre à carburant.

4. Nettoyez ou remplacez le pare-étincelles.

1. Le mélange air-carburant est trop riche

ou trop pauvre.

2. Filtre à carburant bouché ou sale.

1. Remplissez le réservoir d'essence .

2. Nettoyez ou remplacez le filtre à air.

3. Remplissez le carter d’huile au niveau approprié

et placez le groupe sur une surface plane.

SPÉCIFICATIONS

Modèle

120/240V

P03620

3650

AVR

1

Monocylindre, 4 temps OHV refroidi par air

208cc

Type d’allumage sans coupure, volant magnétique

Essence sans plomb

19L

0.6L

Dans le sens antihoraire (face à P.T.O.)

Flotteur

Brossé

Type de polyuréthane

Oui

4550

FIRMAN

60Hz

Voir la section « Ajout de l’huile moteur »

A rappel/ lectrique/reculéé

Neutre Flottant

26

*Cette génératrice est évaluée conformément à la norme CSA (Association canadienne de

normalisation) C22.2 no 100-14.

Dépannage - Spécifications

Démarrage

Carburant

Capacité du réservoir

Capacité de l’huile

Type de carburateur

Filtre à air

P.T.O. Rotation de l’arbre

Type d’huile

Système de mise à la terre

Moteur

Watts au démarrage

Watts en fonctionnement*

Tension nominale

Fréquence nominale Phase

Régulateur de tension

Puissance

Phase

Type d’alternateur

Type de moteur

Cylindré

Arrêt pour manque d’huile

Système de démarrage

Français Service client : 1-844-FIRMAN1

PARTS DIAGRAM AND PART LIST

P03620 PARTS DIAGRAM

27

Français Service client : 1-844-FIRMAN1

208cc ENGINE PARTS DIAGRAM

28

Français Service client : 1-844-FIRMAN1

Groupe électrogène P03620

29

Schéma de pièces – Liste de pièces – Schéma de câblage

Français Service client : 1-844-FIRMAN1

N°

Nb. pièce

Description

Q..

336713500

336713501

336713502

336413505

336713598

336713597

336713599

336713506

336713526

336713525

357713511

336713576

336713518

336713519

336713523

336713522

336713507

336713520

336713521

336718309

336713508

336713511

336713514

336718301

336713516

336713517

336713529

336713530

336713531

336718302

336713538

336713537

336713536

336718302

336713552

336713534

336713509

336713533

336713535

336713532

336713593

336413508

336713590

336713591

336713592

336713594

336713595

336713558

336713596

336713559

336413509

336718314

336713560

336713557

336713561

336718315

336713554

336713510

336713556

336713555

336713541

336713548

336713701

336713542

357713600

336713549

336713545

336713547

336713546

393713018

336713551

336713550

336713540

336418302

336713636

380713003

336713650

336713637

336713639

336713635

330713509

336713680

336713517

336713528

336718301

336713558

336418300

336718301

336718304

336713553

336713517

336713562

336718315

336713563

336718305

336718315

336718306

336713600

336713573

336713574

336713575

336713576

336713577

336713578

336713579

336713580

336713602

336718301

336713585

336713625

336713601

336713584

336713588

336713568

336713589

336713570

336713567

336713569

336713566

330713611

336713565

336713564

336713581

336713582

336713587

1

2

3

4

4.1

4.2

4.3

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

39.1

39.2

39.3

39.4

39.5

40

41

42

43

43.1

43.2

43.3

43.4

44

45

46

47

48

49

49.1

49.2

49.3

49.4

50

51

52

53

54

55

56

57

58

58.1

58.2

58.3

58.4

58.5

59

60

61

62

63

64

65

66

66.1

66.2

66.3

66.4

66.5

66.6

66.7

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

Moteur Firman 208cc

Capuchon en caoutchouc 2

Capuchon en caoutchouc1

Alternator Assy

Stator Assy

Rotor Assy

Couvercle de stator

Porte-balais en carbone

Rondelle frein Ø5

Flg. Boulon M5 × 16 (terre)

AVR

Flg. Boulon M5 × 16

Bornier

Fil de terre

Flg. Boulon M5 × 12

Boulon à bride M8 × 252

Boulon de bride M6 × 179

Fil de terre

Flg. Boulon M6 × 12

Écrou M6

Flg. Boulon M8 × 20

Flg. Boulon M6 × 12

Vis et rondelle Assy M5 × 14

Holder, Spark Arrester

Parafoudre, Spark

Flg. Boulon M6 × 12

Garde, manchon.

Écrou M8

Rondelle frein Ø8

Rondelle plate Ø8

Ensemble silencieux

Joint de silencieux

Flg. Boulon M8 × 45

Handle Assy

Pin, Shaft

Bracket, Handle

Broche, poignée

Manipuler

Écrou M8

Couverture, poignée

Flg. Boulon M8 × 16

Support Leg Assy

Écrou M6

Jambe de soutien

Caoutchouc, Support

Flg. Boulon M6 × 25

Écrou M8

Essieu Comp

Rondelle plate Ø8

Pin, Shaft

Roue

Réservoir d'essence

Passe-fil, réservoir de carburant

Bague

Bouchon du réservoir d'essence

Ensemble de jauge de carburant.

Affichage de la jauge de carburant

Vis M5 × 10

Boulon M6 × 20

Soupape de carburant

Tuyau, carburant

Pince Ø8 × 6

Carbon Canister Assy

Cartouche en carbone I

Boulon de bride M6 × 6

Porte-bidon en carbone

Cartouche Carbone Board II

Tuyau

Pince (Ø8.7 × 8)

Tuyau

Écrou M6

Flg. Boulon M6 × 8

Flg. Boulon M6 × 12

Écrou M8

Cadre

Flg. Boulon M6 × 12

Cadre

Écrou M6

Isolateur 1

Écrou M8

Isolateur 2

Boulon à bride M8 × 35

Écrou M8

Commutateur de moteur

Commutateur

Couvercle de sortie L14-30R

Couvercle de sortie Tt-30R

Couvercle de sortie 5-20R

Flg. Boulon M5 × 16 (terre)

Écrou M5 (rectifié)

Écrou M5

Rondelle plate Ø5

Rondelle étoile Ø5

Panneau de configuration

Flg. Boulon M6 × 12

Disjoncteur Amp 20A

Disjoncteur Amp 15A

Receptacle L14-30R

Prise TT-30R

Prise 5-20R

Écrou M4

Vis et rondelle Assy M5 × 38

Multi mètre

Écrou M3

Vis et rondelle Assy M4 × 8

Boîtier de commande

Rondelle plate Ø5

Vis M5 × 14

Gaine, tube de reniflard

Oeillet

Manche

Oeillet

Rondelle de blocage des dents externes Ø6

1

2

1

2

1

2

1

4

1

3

1

3

1

2

1

5

1

2

1

2

1

2

1

2

1

2

1

2

1

4

1

2

4

1

4

1

2

1

2

1

2

1

2

4

2

4

1

2

1

4

1

2

1

8

1

2

1

2

1

N°

Nb. pièce

Description

Q..

Couvercle d'extrémité de générateur

Ensemble de balais de charbon

Ensembles de boulons et rondelles

Capuchon de couvercle d'extrémité

Plaque fixe de silencieux I (petite)

Plaque fixe silencieux II (grand)

Tampon plat (ø8,2 × ø17 × 0,8)

Ensemble réservoir de carburant.

Filtre à carburant, treillis métallique

Cartouche de carbone (650cc)

Support de protection de générateur

FIRMAN 208cc Moteur

30

Schéma de pièces – Liste de pièces – Schéma de câblage

Français Service client : 1-844-FIRMAN1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

336723500

336723501

336723502

336723503

336723504

336723505

336723506

336723507

336723508

336723509

336723510

336723511

336723512

336723513

336723514

336723515

336723516

336723517

336723518

336723519

336723520

336723521

336723522

336723523

336723524

336723525

336723526

336723527

336723528

336723529

336723530

336723531

336723532

336723533

336723534

336723535

336723536

336723537

336723538

336723539

336723540

336723541

336723542

336723543

336723544

336723545

336723546

336723547

336723548

336723549

336723550

336723551

336723552

336723599

336723554

336723555

336723557

336723558

Sous-ensemble de carter.

Broches de positionnement

Capteur, huile moteur

Flg. Boulon M6 × 12

Assemblage d'arbre à cames.

Palier

Gear, Vilebrequin

Clé de Woodruff

Vilebrequin

Entraînement à engrenages

Joint, carter

Oil Dipstick Assy

Couvercle, carter

L'huile de phoque

Flg. Boulon M8 × 32

Rod, Connecting

Clip, axe de piston

Pin, Piston

Piston

Ensemble de bagues, huile

Ring, The Second

Ring, The First

Flg. Boulon M6 × 8

Air Guide Lower

Joint, couvercle de culasse

Flg. Boulon M6 × 15

Flg. Boulon M8 × 55

Écrou, verrouillage de soupape

Réglage de la valve d'écrou

Tube de reniflard

Rocker, Valve

Rotateur, valve

Spring, Valve

Joint d'huile, soupape

Boulon, réglage de soupape

Sous-ensemble de tête, cylindre

Soupape, admission

Échappement de soupape

Poussoir

Poussoir, soupape

Rondelle, boulon de vidange

Boulon, bouchon de vidange

Broches de positionnement

Joint, culasse

Stud, Intake

Joint, Inlet

Plaque, isolateur de carburateur

Joint, Carburateur

Carburateur

Joint, filtre à air

Écrou M6

Coude, filtre à air

Bardeau

336723559

336723560

336723561

336723556

336723600

336723601

336723602

336723603

336723604

336723605

336723562

336723563

336723564

336723565

336723566

336723567

336723568

336723569

336723570

336723572

336723573

336723574

336723606

336723607

336723575

336723608

336723609

336723610

336723611

336723612

336723580

336723581

336723582

336723613

336723614

336723584

336723585

336723586

336723587

336723588

336723589

336723590

336723591

336723592

336723593

336723594

336723595

336723596

336723597

336723598

336713532

336423500

336423501

336423502

336423506

336423504

336423507

Boulon de montage, filtre à air

Élément, filtre à air

Couvercle, filtre à air

Bougie d'allumage

Connecteur de starter

Printemps

Support de Moter Step

Step Moter

Boulon M4 × 8

Housse Moter Step

Assemblage de contrôle

Arbre, bras du gouverneur

Rocker Shim

Pin, Shaft

Arm, Governor

Bolt, Governor Arm

Spring, Governor

Rod, gouverneur

Déflecteurs de vent

Bobine d'allumage

Flg. Boulon M6 × 25

Clip de fil

Assemblage de diode

Protéger le cercle

Fan Cover Comp

Fig. Boulon M6 × 29

Broches de positionnement

Guide d'air, côté droit

Gaine, fil

Contre-écrou

Poulie, démarreur

Ventilateur

Flywheel Comp

Grip, Starter

Case Comp., Recoil Starter

Spring, Starter Return

Corde

Poulie, démarreur à rappel

Spring, Patchet

Patchet, Starter

Pawl Guide

Clip Sprg., Pawl Guide

Vis, guide à cliquet

Gouv., Arbre de transmission

Rondelle intérieure, engrenage

Gear, Governor

Clip, Govorner Gear

Bague, Govorner Gear

Auspuffdichtung

Ensemble de démarrage à recul

Jeu de gouvernants

Ensemble de filtre à air

Jeu de carburateur

Jeu de segments de piston

Jeu de joint

1

2

1

8

1

2

1

2

6

1

2

1

3

1

7

4

2

1

2

1

2

1

2

1

2

1

2

1

2

3

1

4

1

2

1

3

2

1

2

1

2

1

2

1

N°

Description

Q..

Nb. pièce

N°

Description

Q..

Nb. pièce

Sous-ensemble de couvercle, culasse

Dispositif de retenue, soupape d'admission

Dispositif de retenue, soupape d'échappement

Sous-ensemble de plaque, butée de poussoir

Boulon de goujon de soupapes d'échappement

Ressort, papillon des gaz de retour

Ensemble de moteur de démarreur

31

Schéma de pièces – Liste de pièces – Schéma de câblage

Français Service client : 1-844-FIRMAN1

32

Français Service client : 1-844-FIRMAN1

Garantie Limitée Firman De Trois (3) Ans

Ne Retournez Pas L’appareil Au Lieu D’achat

Contactez le centre de service FIRMAN et ce dernier s’efforcera de résoudre tout problème par

téléphone ou par email. Si le problème n’est pas résolu par cette méthode, FIRMAN autorisera, à

sa seule et unique décision, l’évaluation, la réparation ou le remplacement de la pièce ou du

composant défectueux dans un centre de service FIRMAN. FIRMAN vous fournira un numéro de

ticket pour le service de garantie. Veuillez le conserver pour référence future.

Usure Normale

Votre produit a besoin de pièces et d’entretien périodiques pour bien fonctionner. Cette garantie

ne couvre pas les réparations lorsque l’utilisation normale a permis d’atteindre la fin de durée de

vie d’une pièce ou de l’équipement dans son ensemble.

FIRMAN garantit à l’acheteur d’origine que les composants mécaniques et électriques seront exempts de

tout défaut de fabrication pendant une période d’un (1) an (pièces et main-d’œuvre) et de trois (3) ans

(pièces et support technique) à partir de la date d’achat originale, et de 90 jours (pièces et main d’œuvre)

et 180 jours (pièces) pour un usage commercial et industriel. Les frais de transport du produit devant être

réparé ou remplacé sous cette garantie sont à la charge exclusive de l’acheteur. Cette garantie ne s’applique

qu’à l’acheteur d’origine et n’est pas transférable à une autre personne.

Garantie de Réparation/Remplacement

Exclusions de Garantie

Cette garantie ne couvre pas les réparations et les équipements suivants.

Qualifications de Garantie

FIRMAN GENERATOR enregistrera la garantie dès la réception de votre carte d’enregistrement de

garantie et une copie de votre ticket de caisse de l’un des magasins de vente de produits FIRMAN

comme preuve d’achat. Veuillez soumettre votre enregistrement de garantie et votre preuve

d’achat dans les dix (10) jours qui suivent la date d’achat.

POUR AVOIR DES RENSEIGNEMENTS SUR LE SERVICE, VEUILLEZ CONTACTER LE DÉPARTEMENT DU

SERVICE DES PRODUITS FIRMAN AU 1-844-347-6261.

COMMENT COMMANDER DES PIÈCES DE RECHANGE

Même des équipements de qualité comme ce groupe électrogène peuvent avoir besoin de pièces

de rechange pour les maintenir en bon état au fil des années. Pour commander des pièces de

rechange, veuillez donner les informations suivantes :

N° de modèle et N° de série

Numéro de pièces comme indiqué dans la section Liste des pièces.

Une brève description du problème avec le groupe électrogène.

•

Service – Garantie

Les réparations ou remplacements sans autorisation préalable ou non effectués dans un centre

de réparation non autorisé ne seront pas couverts par cette garantie.

33

Limites De La Garantie Implicite Et Des Dommages Indirects

FIRMAN décline toute obligation de couvrir toute perte de temps, utilisation de ce produit, fret ou

toute réclamation accessoire ou consécutive par quiconque d’utiliser ce produit. CETTE GARANTIE

REMPLACE TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS LES GARANTIES

D’APTITUDE OU D’ADEQUATION DES MARCHANDS A UN USAGE PARTICULIER.

Un produit retourné pour échange sera soumis à la garantie du produit originel. La durée de la

garantie régissant le produit échangé sera calculée par référence à la date d’achat du produit originel.

Informations de contact

Vous pouvez contacter FIRMAN au :

Adresse

FIRMAN Power Equipment Inc. Attn:

Service Client

8716 W. Ludlow Dr. Suite #6

Peoria, AZ 85381

www.firmanpowerequipment.com

Nous sommes FIRMAN POWER - Et nous sommes là pour vous.

Cette garantie ne s’applique pas aux pièces et/ou à la main-d’œuvre si votre produit a été mal utilisé,

négligé, impliqué dans un accident, abusé, chargé au-delà de ses limites, modifié, installé

incorrectement ou mal connecté à un composant électrique. L’entretien normal n’est pas couvert

par cette garantie.

Autres Exclusions

Cette garantie exclut :

- défauts visuels comme peinture, décalcomanies…etc.

- usure des pièces

- pièces et accessoires

- défaillances dues à des cas de force majeure indépendants de la volonté du fabricant

- problèmes causés par des pièces qui ne sont pas d’origine FIRMAN

- produits utilisés pour l’alimentation principale à la place de l’alimentation de service public

existante ou inexistante.

Service – Garantie

Installation, Utilisation Et Entretien

Cette garantie vous donne certains droits légaux qui peuvent changer d’un Etat à un autre. Votre

Etat peut également avoir d’autres droits auxquels vous pourriez avoir droit et qui ne sont pas

énumérés dans cette garantie.

Français Service client : 1-844-FIRMAN1

34

ENONCE DE GARANTIE DE CONTROLE DES ECHAPPEMENTS ET DES EVAPORATIONS DE CALIFORNIE ET

DES ETATS FEDERAUX

VOS DROITS ET OBLIGATIONS DE GARANTIE

FIRMAN POWER EQUIPMENT INC.

Garantie Du Système De Contrôle Des Émissions

La période de garantie commence à la date de livraison du moteur/de l’équipement à l’acheteur final. FIRMAN garantit à l’acheteur

final et à chaque acheteur subséquent que le moteur est :

Conçu, fabriqué et équipé de manière à se conformer à toutes les réglementations applicables adoptées par l’Air Resources Board et

l’US EPA ; et exempt de tout défaut de fabrication pouvant provoquer la défaillance d’une pièce garantie, comme décrit dans la

demande de certification du constructeur du moteur.

La garantie sur les pièces liées aux émissions est la suivante :

COUVERTURE DE LA GARANTIE DU FABRICANT :

Le système de contrôle des émissions d’échappement et d’évaporation de votre petit moteur hors route et de votre

équipement motorisé est garanti pendant deux (02) ans. Si une pièce liée aux émissions de votre petit moteur hors

route et de l’équipement motorisé est défectueuse, la pièce sera réparée ou remplacée par FIRMAN.

La California Air Resources Board, la US Environmental Protection Agency (« US EPA ») et FIRMAN POWER EQUIPMENT

INC. (FIRMAN) sont heureux d’expliquer la garantie des systèmes de contrôle des émissions sur votre petit moteur

hors route 2020 - 2021 ou plus (appelé ci-après « SORE ») et les équipements motorisés. En Californie, les nouveaux

équipements qui utilisent de petits moteurs hors route doivent être conçus, fabriqués et équipés pour répondre

aux normes anti-pollution strictes de l’Etat. FIRMAN doit garantir les systèmes de contrôle des émissions de votre

SORE et de l’équipement à moteur pour les périodes indiquées ci-dessous, à condition qu’il n’y ait pas eu d’abus,

de négligence ou d’entretien inapproprié de votre petit moteur ou équipement hors route entraînant la défaillance

du système de contrôle des émissions.

RESPONSABILITES DE LA GARANTIE DU PROPRIETAIRE :

En tant que propriétaire de SORE et de l’équipement propulsé par un moteur, vous êtes responsable de l’exécution de l’entretien

requis indiqué dans le manuel d’utilisation. FIRMAN vous recommande de conserver tous les reçus couvrant la maintenance de

votre SORE et de l’équipement à moteur, mais FIRMAN ne peut refuser la couverture de la garantie uniquement pour le manque

de reçus ou pour votre incapacité à assurer l’exécution de tous les entretiens programmés.

Dispositions De Garantie Des Défauts De Contrôle Des Émissions De Firman

Service – Garantie

Votre système de contrôle des émissions peut comprendre des pièces telles que le carburateur ou le système

d’injection de carburant, le système d’allumage, le convertisseur catalytique, les réservoirs de carburant, les lignes

de carburant (pour le carburant liquide et les vapeurs de carburant), les bouchons de carburant, les soupapes, les

cartouches, les filtres, les colliers de serrage et autres composants associés. Les tuyaux, courroies, connecteurs et

autres assemblages liés aux émissions peuvent également être inclus.

Lorsque la garantie s’applique, FIRMAN réparera votre SORE et votre équipement à moteur sans frais, y compris le

diagnostic, les pièces et la main-d’œuvre.

En tant que propriétaire de SORE et de l’équipement propulsé par un moteur, vous devez cependant savoir que FIRMAN peut

vous refuser la couverture de la garantie si votre petit moteur ou, équipement motorisé ou une pièce est tombé en panne en

raison d’abus, de négligence, d’entretien incorrect ou de modifications non approuvées.

Il vous incombe de présenter votre petit moteur et votre équipement motorisé à un centre de distribution ou un service aprèsvente

FIRMAN dès que le problème apparait. Les réparations sous garantie doivent être effectuées dans un délai raisonnable, ne dépassant

pas les 30 jours.

Si vous avez des questions concernant vos droits et vos responsabilités en matière de garantie, veuillez contacter FIRMAN au 1-

844-347-6261 .

(1) Toute pièce garantie dont le remplacement n’est pas prévu en tant qu’entretien requis dans le manuel d’utilisation

fourni est soumise à la période de garantie indiquée ci-dessus. Si une telle pièce tombe en panne pendant la période de

de garantie, elle sera réparée ou remplacée par FIRMAN sans frais pour le propriétaire. Toute pièce réparée ou

remplacée sous la garantie sera soumise à la période de garantie restante.

(2) Toute pièce garantie qui n’est prévue que pour une inspection régulière dans le manuel d’utilisation, est garantie

pour la période de garantie indiquée ci-dessus. Toute pièce réparée ou remplacée sous garantie sera soumise à la

période de garantie restante.

(3) Toute pièce garantie dont le remplacement est prévu en tant qu’entretien requis dans le manuel d’utilisation

est garantie pendant la période précédant le premier point de remplacement prévu pour cette pièce. Si la pièce

Français Service client : 1-844-FIRMAN1

35

PIECES COUVERTES PAR LA GARANTIE

Limites

La liste ci-dessous répertorie les pièces (le cas échéant) couvertes par la garantie fédérale et californienne du système anti-pollution.

Cette garantie du système de contrôle des émissions ne couvre aucun des éléments suivants :

(a) Dommages indirects tels que perte de temps, inconvénients, perte d’utilisation du moteur ou de l’équipement…etc.

(b) Frais de diagnostic et d’inspection qui n’entraînent pas l’exécution d’un service de garantie éligible.

1. Système d'allumage comprenant :

- Bougie d'allumage

- Bobine d'allumage

2. Système de dosage de carburant :

- Réservoir de carburant

- Bouchon du réservoir

- Lignes de carburant (pour carburant liquide

et vapeurs de carburant) et raccords/colliers

associés

- Régulateur de carburant, carburateur et

pièces internes.

3. Ensemble silencieux/catalyseur comprenant

- Collecteur d'échappement

- Convertisseur catalytique

- Joint de silencieux

- Vanne d'impulsion

4. Système d'induction d'air comprenant :

- Tuyau d'admission/collecteur

- Filtre à air

5. Ensemble de reniflard de carter comprenant :

- Tube de raccordement reniflard

6. Système de contrôle des émissions par évaporation du

réservoir de carburant, y compris :

- Vannes de purge

- Cartouche de carbone

- Tuyaux de vapeur et raccords/colliers

FIRMAN POWER EQUIPMENT INC.

www.firmanpowerequipment.com

(8) Tout au long de la période de garantie des émissions définie au paragraphe (b) (2), FIRMAN maintiendra un

approvisionnement en pièces de rechanges suffisant pour répondre à la demande prévue pour ces pièces.

(9) Toute pièce de rechange peut être utilisée pour l’exécution de tout entretien ou réparation sous garantie et

doit être fournie sans frais pour le propriétaire. Une telle utilisation ne réduira pas les obligations de garantie du

fabricant.

(10) Les pièces ajoutées ou modifiées qui ne sont pas exemptées par l’Air Resources Board ne peuvent pas être

utilisées. L’utilisation ou l’ajout de toute pièce modifiée non exemptée par l’acheteur final sera un motif de rejet

d’une demande de garantie.

Le fabricant ne sera pas tenu de garantir les défaillances des pièces couvertes par la garantie causées par l’utilisation

d’une pièce ajoutée ou modifiée *.

tombe en panne avant le premier remplacement prévu, la pièce sera réparée ou remplacée par FIRMAN sans frais

pour le propriétaire. Toute pièce réparée ou remplacée sous garantie sera soumise à la période de garantie restante

précédant le premier point de remplacement prévu pour cette pièce.

(4) La réparation ou le remplacement de toute pièce garantie sous la garantie doit être effectué sans frais pour le

propriétaire.

(5) Nonobstant les dispositions du paragraphe (4) ci-dessus, les services ou réparations sous garantie doivent être

fournis par FIRMAN.

(6) Le propriétaire ne doit pas être facturé pour le travail de diagnostic qui conduit à déterminer si une pièce

garantie est défectueuse, à condition que ce travail de diagnostic soit effectué sous période de garantie.

(7) FIRMAN est responsable des dommages aux autres composants du moteur causés par une défaillance sous

garantie de toute pièce couverte par la garantie.

Service – Garantie

Français Service client : 1-844-FIRMAN1

without the written permission is expressly prohibited.

TM

P/N:336745459 Rev:00

FIRMAN POWER EQUIPMENT INC.

8716 W. LUDLOW DR. SUITE 6

PEORIA, AZ 85381

1-844-347-6261

WWW.FIRMANPOWEREQUIPMENT.COM

Firman P03620 Gas Portable Generator 4550W Recoil Start 120/240V

Product's Documents

P03620 Operators User Manual

Specifications

Firman P03620 Questions and Answers
