D DVD Car Cinema
GB DVD Car Cinema
DVD CAR CINEMA
DVD 4556 LCD
Deutsch
Inhaltsverzeichnis
Übersicht der Bedienelemente .....................................Seite 3 / 4
English
Table of Contents
Overview of the Components .......................................Page 3 / 4
2
Inhalt
DVD4556LCD_IM 16 .12.16
Geräteteile .........................................................................Seite 5
Fernbedienung .................................................................Seite 5
Technische Daten ............................................................Seite 6
Hinweis zur Richtlinienkonformität................................Seite 6
Bedienungsanleitung ...................................................... Seite 7
Sicherheitshinweise ..........................................................Seite 8
Aufstellen und Anschließen ........................................... Seite 10
Inbetriebnahme ................................................................Seite 11
Stromversorgung .............................................................Seite 11
Austausch der Sicherung beim 12 V Adapter .............Seite 12
Geräteanschlüsse ............................................................. Seite 13
Geräte einschalten ...........................................................Seite 13
Anschließen an andere Ausstattungen ....................... Seite 14
LCD Monitor - Bildschirmeinstellungen verändern ..Seite 14
Über den DVD-Player ......................................................Seite 15
Medien wiedergeben .....................................................Seite 15
Im Dateimodus arbeiten .................................................Seite 19
Voreinstellungen ändern ................................................Seite 22
Fehlerbehebung ..............................................................Seite 27
Entsorgung ........................................................................Seite 29
Garantie ..............................................................................Seite 29
OSD-Menü Übersicht ......................................................Seite 31
Device Parts ....................................................................... Page 32
Remote Control ................................................................ Page 32
Technical Data ..................................................................Page 33
Note for Conformity Declaration ..................................Page 33
Instruction Manual............................................................Page 34
Safety Instructions ............................................................Page 35
Setting Up and Connecting ...........................................Page 37
Operation ..........................................................................Page 37
Power Supply ....................................................................Page 38
Change the Fuse for 12 V Adaptor ...............................Page 39
Connections ......................................................................Page 39
Switching on the Device .................................................Page 40
Connect to Other Devices .............................................Page 40
LCD Monitor - Change Display Settings ..................... Page 40
About the DVD-Player ....................................................Page 41
Play Media .........................................................................Page 42
Work in Data Mode .........................................................Page 45
Change Default Setting ..................................................Page 47
Troubleshooting ............................................................... Page 52
Disposal .............................................................................. Page 53
OSD Menu Overview ......................................................Page 54
Übersicht der Bedienelemente
3
Overview of the Components
DVD4556LCD_IM 16 .12.16
Abb. / Fig. 1 (DVD Monitor)
Abb. / Fig. 2 (LCD Monitor)
Abb. / Fig. 3
Übersicht der Bedienelemente
4
Overview of the Components
DVD4556LCD_IM 16 .12.16
Deutsch
5
DVD4556LCD_IM 16 .12.16

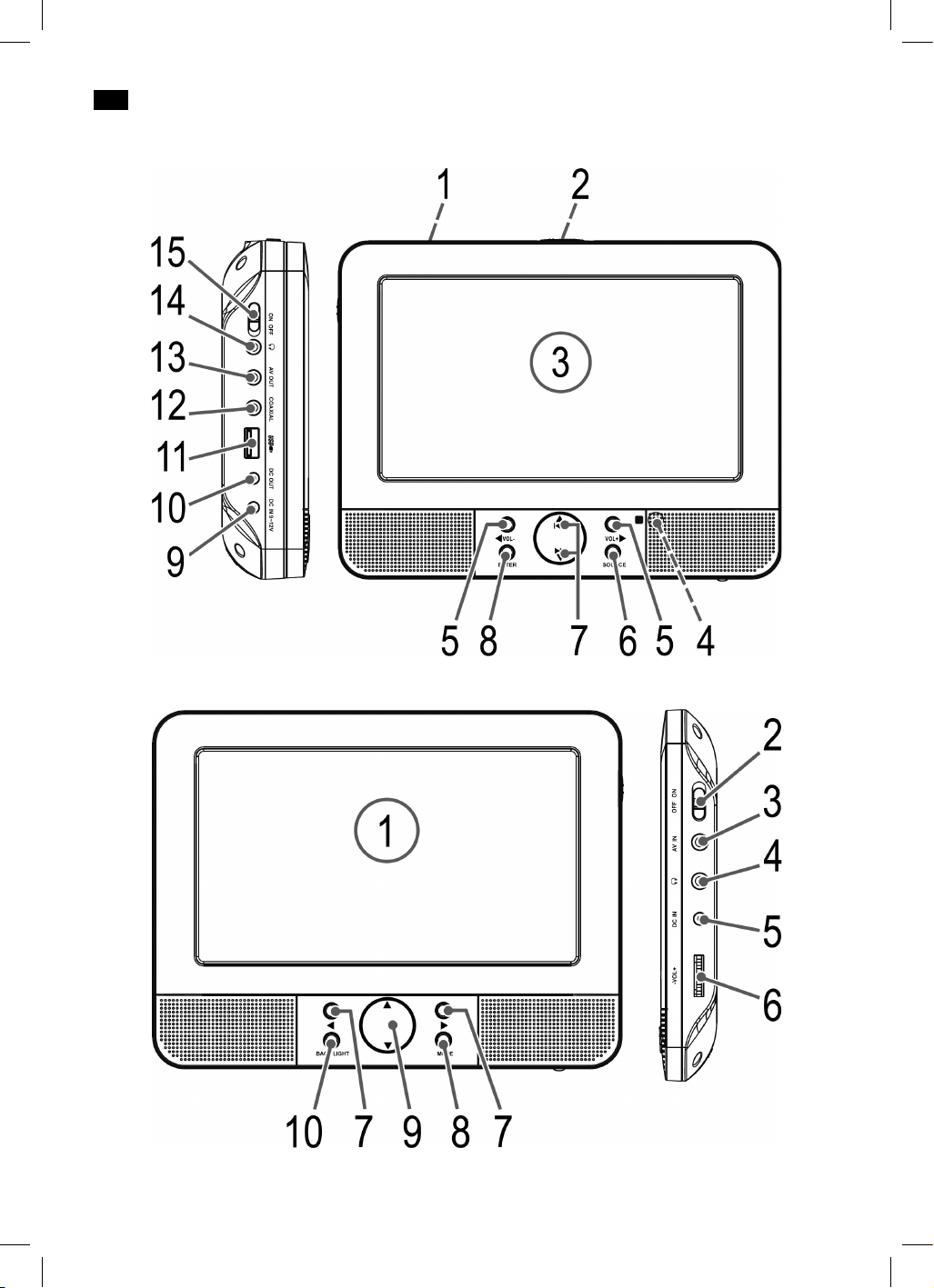

Geräteteile
(DVD Monitor) (Abb. 1)
1
SD / MS / MMC Kartenleser-Anschluss
2 Taste „Öffnen“ (OPEN)
3 LCD Display
4 IR Sensor für die Fernbedienung
5 Taste „Rechts / Lautstärke anheben“
( VOL+ )
Taste „Links / Lautstärke absenken“
( VOL– )
6 Taste „Funktion“ (SOURCE)
7 Taste „Hoch / Rückwärts“ (
/ )
Taste „Runter / Vorwärts“ ( / )
8 Taste “Bestätigen” (ENTER)
9 DC IN 9 - 12 V Buchse
10 DC OUT Buchse
11 USB-Anschluss
12 COAXIAL Buchse
13 AV OUT Buchse
14
Kopfhöreranschluss
15 Ein- / Aus-Schalter (ON / OFF)
Geräteteile
(LCD Monitor) (Abb. 2)
1 LCD Display
2 Ein- / Aus-Schalter (ON / OFF)
3 AV IN Buchse
4
Kopfhöreranschluss
5 DC IN Buchse
6 Lautstärkeregler
7 Taste „Links / Rechts“ (
/ )
8 Taste “Bildschirmeinstellung”
MODE
9 Taste „Hoch / Runter“ (
/ )
10 Taste „Bildschirm aus“
(BACK LIGHT)

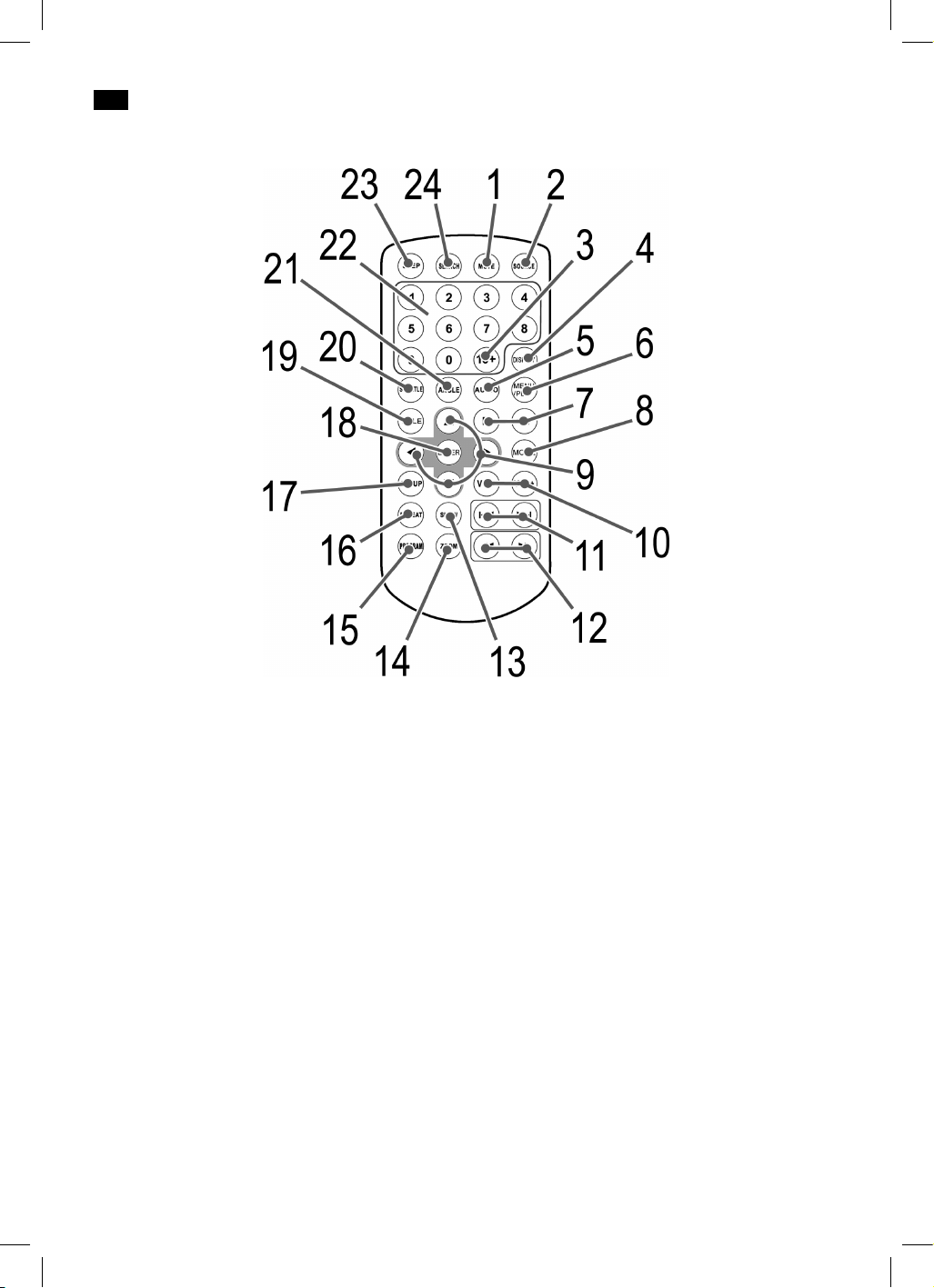

Fernbedienung
(Abb. 3)
1 MUTE: Stummschalten.
2 SOURCE: Zur Auswahl zwischen
DVD, USB und CARD.
3 10+: Zur Auswahl der Kapitel /
Tracks über 9. Erneuter Druck erhöht
um jeweils 10.
4 DISPLAY: Wiedergabestatus auf
Bildschirm anzeigen.
5 AUDIO: Audio-Einstellungen
verändern.
6 MENU / PBC: Hauptmenü der DVD/
VCD anzeigen. Playback-Control bei
VCD anzeigen.
7
: Die Wiedergabe starten. Bild
anhalten. Film weiter abspielen mit
der Taste „
“.
: Wiedergabe stoppen.
8 MODE: Blendet das Video-Einstell
-
menü ein.
9 Richtungstasten: Navigation im
Bildschirmmenü.
10 VOL+ / VOL– : Lautstärke anheben /
vermindern.
11
: Sprung zum vorherigen Kapitel
oder Lied.
: Sprung zum nächsten
Kapitel oder Lied.
12
: Schnellvorlauf.
: Schnellrücklauf.
13 SLOW: Zeitlupe. Film weiter abspie
-
len mit der Taste .
14 ZOOM: Ein- oder Auszoomen.
15 PROGRAM: Playlist aufrufen.
16 REPEAT: Titel, Kapitel, etc. wieder
-
holen.
17 SETUP: Setup-Menü starten.
18 ENTER: Die Eingabe bestätigen.
19 TITLE: Titelmenü der DVD anzeigen.
20 SUBTITLE: Untertitel anzeigen /
ausblenden.
21 ANGLE: Bildwinkel auswählen.
22 Zifferntasten: Direkte Anwahl der
Kapitel oder Lied-Nummer.
23 STEP: Bild anhalten. Erneuter Druck
zeigt das nächste Bild. Film weiter
abspielen mit der Taste
.
24 SEARCH: Passage der CD / DVD
direkt ansteuern.
6
Deutsch
DVD4556LCD_IM 16 .12.16
Technische Daten
Geräteart DVD Car Cinema
Modell DVD 4556 LCD
Stromversorgung DC 9 V, 1,5 A
AC 100 – 240 V, 50 / 60 Hz,
(Wechselstromadapter nicht im Lieferumfang enthalten)
Leistung <15 W
Abmessungen (B x H x T) DVD Monitor: 222 mm x 169 mm x 38 mm
LCD Monitor: 222 mm x 169 mm x 21 mm
Gewicht DVD Monitor: ca. 0,71 kg
LCD Monitor: ca. 0,43 kg
Laser Halbleiter-Laser
Signal PAL / NTSC
Signal-Rauschabstand >=80 dB
Video-Ausgang 1,0 V (P-P) 75
Analoger Audio-Ausgang 1,0 V (rms)
Betriebsumgebung 0 °C bis 40 °C, ebener Untergrund
Kompatible Medien ■ DVD-Video (DVD Disc, DVD
R / RW)
■ MPEG-4 Video (von CD / DVD Disc, DVD
R / RW,
CD-R / RW)
■ Audio CD (von CD Disc, CD-R / RW)
■ Video CD (von CD / DVD Disc, DVD
R / RW)
■ MP3 Dateien (von CD / DVD Disc, DVD
R / RW,
CD-R / RW)
Regionalcode 2 (= Europa, Grönland, Südafrika, Ägypten und Naher
Osten, Japan)
Zubehör Strom- / AV-Verbindungskabel, Fernbedienung (inkl.
Batterie), Kabel für die Stromversorgung am Fahrzeug
Zigarettenanzünder, 4 x Befestigungsgurte, 2 x Stereo
Kopfhörer
Hinweis zur
Richtlinienkonformität
Hiermit erklärt
der Hersteller
, dass sich das Gerät DVD 4556 LCD in Übereinstimmung mit
den folgenden Anforderungen befindet:
• Europäische Niederspannungsrichtlinie 2014 / 35 / EU
• EU-Richtlinie für elektromagnetische Verträglichkeit 2014 / 30 / EU
• Ökodesign Richtlinie 2009 / 125 / EG
• RoHS-Richtlinie 2011 / 65 / EU
Deutsch
7
DVD4556LCD_IM 16 .12.16

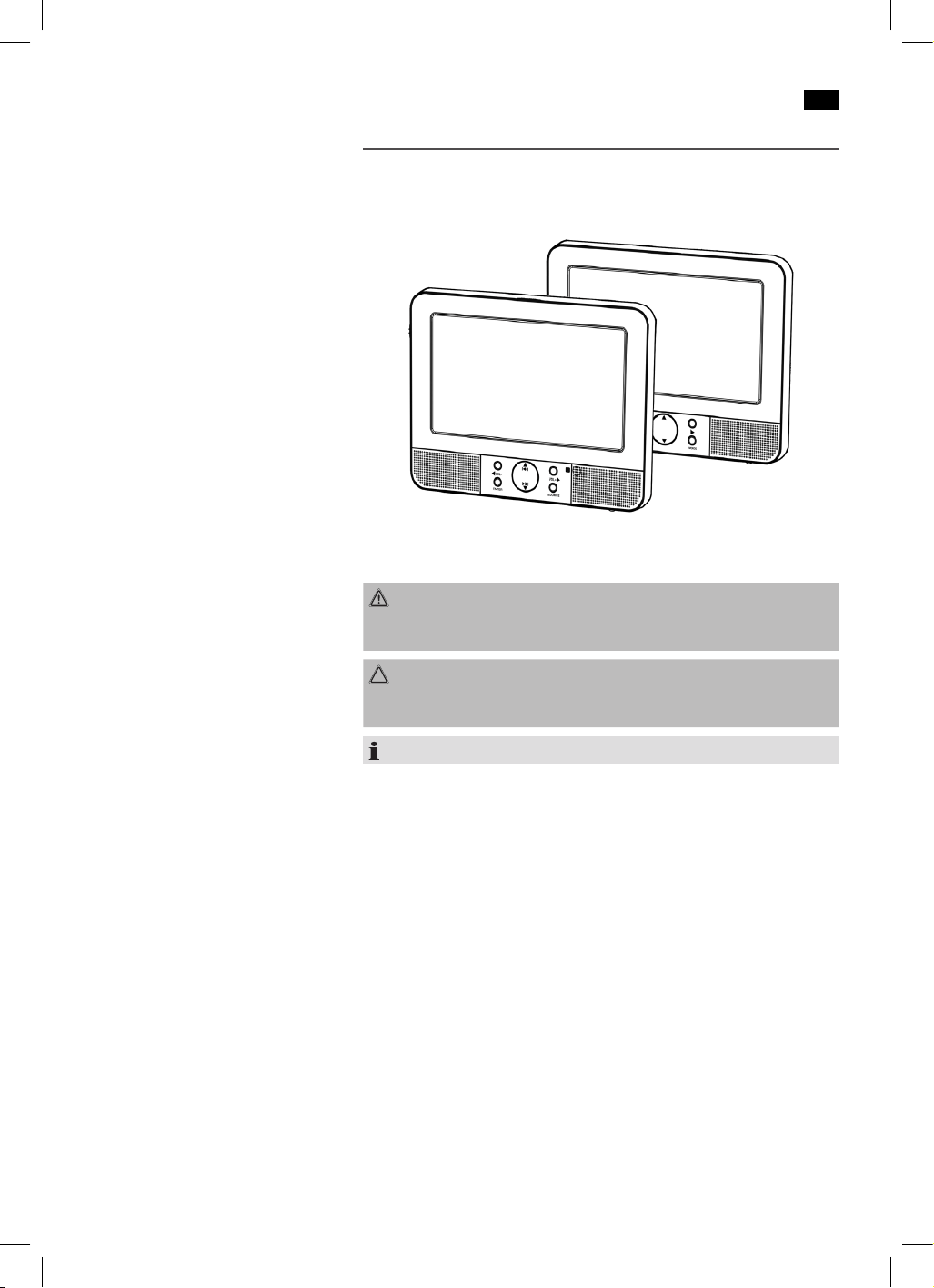

Bedienungsanleitung
Es freut uns, dass Sie sich für den DVD Car Cinema DVD 4556 LCD entschieden
haben!
Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf!
Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten
Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken
auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände
hin.
HINWEIS: Hebt Tipps und Informationen für Sie hervor.
ETV
Elektro-technische Vertriebsgesellschaft mbH
Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklun
-
gen vorbehalten.
Vielen Dank!
Symbole in dieser
Bedienungsanleitung
Hersteller
8
Deutsch
DVD4556LCD_IM 16 .12.16
Sicherheitshinweise
Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät
verwenden.
Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben,
geben Sie auch die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder
Schäden am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung
entstehen, übernehmen wir keine Haftung.
Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt werden. Es ist
für eine gewerbliche Nutzung nicht geeignet.
■ Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es nicht, wenn
Kinder oder Personen, die die Gefahren nicht einschätzen können, in der
Nähe sind.
■ Kinder oder Personen, die die Gefahren nicht einschätzen können, dürfen
das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.
■ Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es
besteht Erstickungsgefahr.
Bei der Verwendung eines externen Netzteils (nicht um Lieferumfang enthalten),
beachten Sie bitte die nachfolgenden Sicherheitshinweise:
Das Gerät wird mit elektrischem Strom betrieben, daher besteht grundsätzlich
die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgen
-
des:
■ Fassen Sie den Stecker niemals mit nassen Händen an.
■ Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie
immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte reißen.
■ Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, über
-
fahren wird, oder mit Hitzequellen in Berührung kommt.
■ Achten Sie darauf, dass das Stromkabel beim Betrieb nicht um das Gerät
gewickelt ist.
■ Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.
■ Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des
Gerätes ausgelegt sind.
■ Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.
■ Betreiben Sie das Gerät nur, wenn die auf dem Typenschild des Gerätes
angegebene elektrische Spannung mit der Spannung Ihrer Steckdose über
-
einstimmt. Eine falsche Spannung kann das Gerät zerstören.
■ Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte in das
Gerät gelangen.
■ Öffnen Sie das Gerät nicht.
■ Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht verwen
-
den.
■ Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.
Bedienungsanleitung
Kinder und gebrechliche Personen
Stromversorgung
Deutsch
9
DVD4556LCD_IM 16 .12.16
Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert. Das
zugehörige Etikett befindet sich außen auf dem Gerät. Laser-Strahlen können
die Augen schädigen. Beachten Sie daher Folgendes:
■ Öffnen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät zu
zerlegen.
■ Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur durch
den Hersteller oder seinen Kundendienst durchführen.
Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen Standort
voraus. Beachten Sie daher Folgendes:
■ Schützen Sie das Gerät vor Witterungseinflüssen.
■ Schützen Sie das Gerät vor Feuchtigkeit.
■ Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, z. B. Vasen, auf das
Gerät.
■ Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von Wärme
-
quellen wie z. B. Heizungen, Öfen etc. auf.
■ Stellen Sie das Gerät nicht in direktes Sonnenlicht.
■ Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr gewährleistet
ist. So vermeiden Sie einen Wärmestau im Inneren des Gerätes. Achten Sie
dazu darauf, dass die Lüftungsschlitze nicht blockiert werden.
■ Schützen Sie das Gerät vor mechanischen Erschütterungen.
■ Stellen Sie das Gerät immer auf eine feste, ebene Unterlage.
■ Schützen Sie die Fernbedienung vor Witterungseinflüssen, Feuchtigkeit und
hohen Temperaturen (z. B. durch direktes Sonnenlicht).
■ Das Gerät nicht während der Fahrt in einem Kfz nutzen.
■ Das Gerät kann ein Standbild unbeschränkte Zeit auf dem Fernsehschirm/
Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen.
Aktivieren Sie daher ggf. den Bildschirmschoner
Seite 24, „Allgemeines
Setup-Menü“.
■ Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage
wiedergegeben wird. Der Lautsprecher könnte beschädigt werden, wenn
plötzlich die Wiedergabe einer sehr lauten Passage beginnt.
■ Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das Gerät könnte
sonst beschädigt werden.
■ Schalten Sie das Gerät am Netz-Ein-/Aus-Schalter aus, wenn Sie es längere
Zeit nicht verwenden.
■ Ziehen Sie bei Gewitter den Netzstecker aus.
Das Gerät ist ausschließlich für die folgenden Aufgaben bestimmt:
■ Abspielen von Video-DVDs/Video CDs.
■ Abspielen von Audio-CDs.
■ Abspielen von externen Medienquellen.
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.
Laser
Standort
Betrieb
Bestimmungsgemäße
Verwendung
10
Deutsch
DVD4556LCD_IM 16 .12.16
Sollte das Gerät einmal defekt sein:
■ Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie
durch eine besondere Anschlussleitung ersetzt werden, die bei unserem
Kundendienst erhältlich ist.
■ Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät fallenge
-
lassen oder anderweitig beschädigt, muss das Gerät von einem autorisierten
Fachhändler überprüft werden. Trennen Sie das Gerät vom Stromnetz und
setzen Sie sich mit einem autorisierten Fachhändler in Verbindung.
■ Setzten Sie sich mit dem Internet-Service in Verbindung.
Seite 30, „Garan-
tieabwicklung“.
Viele Probleme können über diesen Weg gelöst werden.
Aufstellen und Anschließen
Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den Inhalt
auf Vollständigkeit.
ACHTUNG:
Transportieren / versenden Sie das Gerät grundsätzlich immer in der Original
-
verpackung, damit es keinen Schaden nimmt. Heben Sie dazu die Verpackung
auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial entsprechend
der in Ihrem Land geltenden Vorschriften.
HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an
Ihren Händler.
1. Klappen Sie den Aufsteller an der Rückseite des DVD Monitors aus.
2. Stellen Sie das Gerät auf eine stabile, waagerechte und ebene Fläche. Halten
Sie einen Abstand von mindestens 10 cm zu Wänden oder Gegenständen.
3. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Steckdose an.
4. Entfernen Sie, falls vorhanden, die Schutzfolie vom Gerät / LCD Bildschirm.

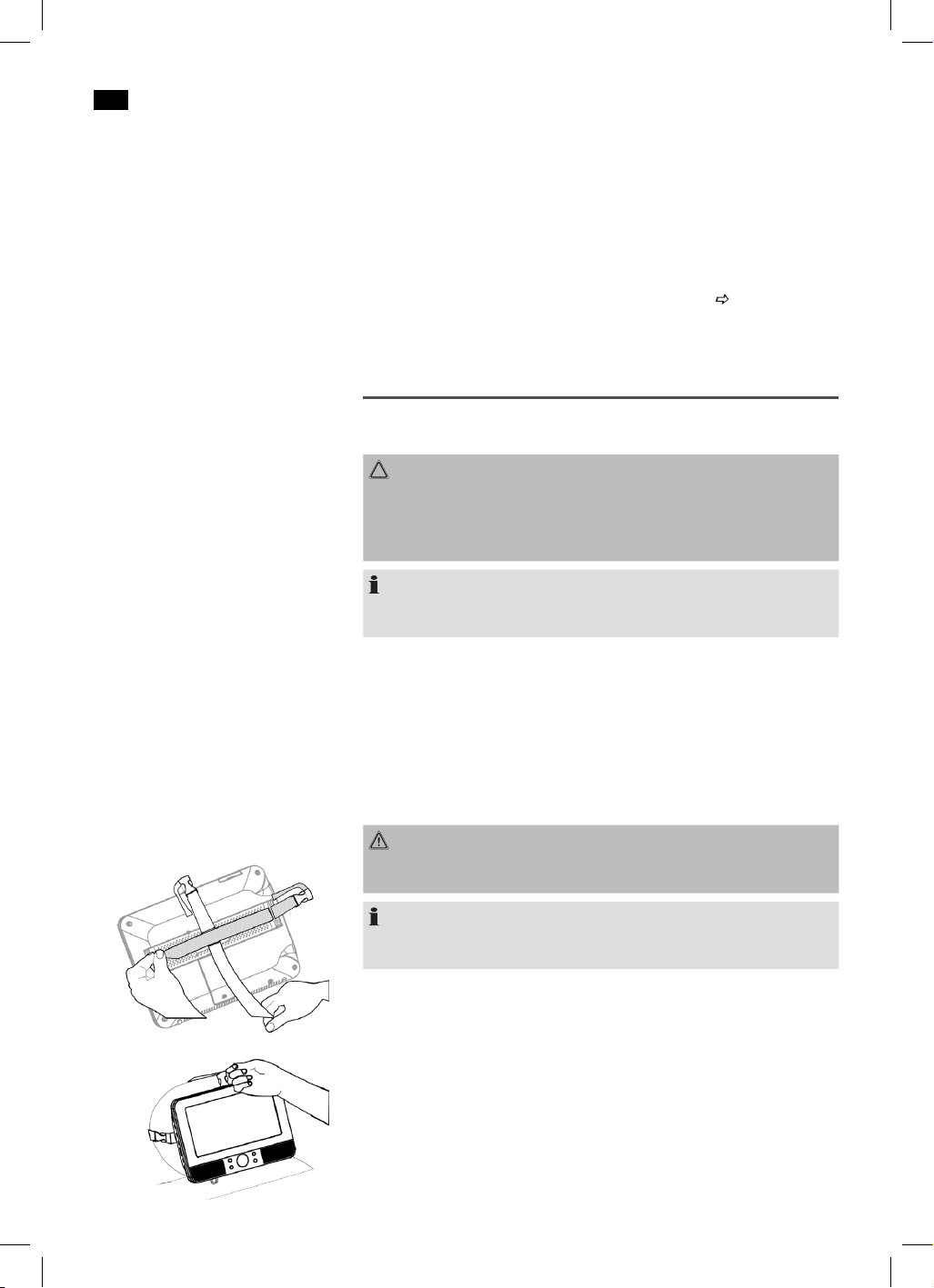

Für die Montage benötigen Sie, je Gerät, zwei Befestigungsbänder.
WARNUNG:
Für den Gebrauch während der Fahrt sind die Befestigungsbänder nicht
geeignet. Verletzungsgefahr!
HINWEIS:
Die mitgelieferten Befestigungsbänder sind nur für den stehenden Betrieb
vorgesehen.
1. Fädeln Sie ein Befestigungsband durch die Klammern an der Rückseite des
Gerätes.
2. Befestigen Sie das Gerät nun horizontal an der Rückseite der Kopfstütze.
3. Fixieren Sie das horizontale Befestigungsband mit dem anderen Befesti
-
gungsband. Führen Sie dieses vertikal um die Kopfstütze.
Defekt
Auspacken
Aufstellen
(bei Verwendung eines Wechselstrom-
adapters; nicht im Lieferumfang
enthalten)
Befestigung an der Kopfstütze
Deutsch
11
DVD4556LCD_IM 16 .12.16
Inbetriebnahme
WARNUNG:
Austretende Batteriesäure kann zu gesundheitlichen Schäden führen. Entneh
-
men Sie die Batterien aus dem Batteriefach, sobald sie verbraucht sind oder
die Fernbedienung voraussichtlich längere Zeit nicht benutzt wird. Austretende
Batteriesäure sofort mit einem Tuch entfernen. Bei Hautkontakt betroffene
Stelle sofort waschen. Bei Verschlucken sofort Arzt aufsuchen. Bei Augenkon
-
takt Augen auswaschen und Arzt aufsuchen.
ACHTUNG:
Beachten Sie beim Entsorgen alter Batterien die im jeweiligen Land geltenden
gesetzlichen Vorschriften und Umweltbestimmungen. Werfen Sie Batterien
niemals ins Feuer!
HINWEIS:
■ Die Lithium-Zelle im Batteriefach der Fernbedienung wurde für den Trans
-
port ggf. mit einer Folie gesichert. Dies verlängert die Lebensdauer der
Batterie. Vor der ersten Anwendung entfernen Sie bitte diese Folie, um die
Fernbedienung betriebsbereit zu machen.
■ Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt
verkürzt sein.
1. Öffnen Sie das Batteriefach an der Unterseite der Fernbedienung.
2. Ersetzen Sie die Zelle durch eine Batterie der gleichen Bauart (CR 2025).
Achten Sie auf die richtige Polarität.
3. Schließen Sie das Batteriefach wieder.
Wirkungskreis der Fernbedienung
Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedienungs
-
sensor an der Vorderseite des Gerätes. Der Abstand von der Fernbedienung
zum Sensor sollte 5 Meter nicht überschreiten. Der Winkel der Fernbedienung
zum Fernbedienungssensor sollte nach rechts, links, oben und unten 30° nicht
überschreiten.
HINWEIS:
Die Signale der Fernbedienung werden mit Infrarotlicht an den DVD-Player
übertragen. Achten Sie daher darauf, dass der DVD-Player nicht in direktem
Sonnenlicht steht. Die Übertragung der Signale von der Fernbedienung zum
DVD-Player könnte unmöglich sein.
Stromversorgung
HINWEIS:
Sie können das Gerät auch wahlweise mit einem Wechselstromadapter betrei
-
ben (Wechselstromadapter nicht im Lieferumfang enthalten).
Beachten Sie beim Kauf eines Wechselstromadapters die folgenden techni
-
schen Daten:
INPUT: 100 V – 240 V ~, 50 / 60 Hz, Polarität:
OUTPUT: 9 V 1,5 A
Batterien in die Fernbedienung
einsetzen / austauschen
12
Deutsch
DVD4556LCD_IM 16 .12.16
Der 12 V Zigarettenanzünderadapter wird für Fahrzeuge verwendet, die eine
12 V-Stromversorgung mit negativer Erdung haben.
1. Verbinden Sie den Stecker vom Zigatettenanzünderadapter mit der DC IN
9 – 12 V Buchse (Abb. 1/9).
Für den Betrieb beider Geräte:
- Verbinden Sie den Stecker vom Zigarettenanzünderadapter mit der DC IN
9 – 12 V Buchse (Abb. 1/9).
- Verbinden Sie das Strom-/AV-Verbindungskabel mit der Buchse DC OUT/
AVOUT vom DVD MONITOR (Abb. 1/10, 13) und der Buchse DC IN /
AVIN vom LCD MONITOR (Abb. 2/5, 3).
2. Stecken Sie anschließend den Zigarettenanzünder in die entsprechende
Buchse Ihres Fahrzeugs.
Vorsichtsmaßnahmen:
■ Dieses Gerät darf nur mit dem Original-Fahrzeugadapter verwendet werden,
ein anderer Adapter kann das Gerät beschädigen.
■ Der Original-Fahrzeugadapter darf nur für dieses Gerät verwendet werden.
Nicht für andere Geräte verwenden.
■ Das Gerät nicht während der Fahrt nutzen. Stellen Sie sicher, dass das Gerät
gut befestigt bzw. verstaut ist und bei einem Unfall nicht in das Fahrzeug
fallen kann.
HINWEIS:
Die mitgelieferten Befestigungsbänder sind nur für den stehenden Betrieb
vorgesehen.
WARNUNG:
Für den Gebrauch während der Fahrt sind die Befestigungsbänder nicht
geeignet. Verletzungsgefahr!
■ Beim Fahren im Straßenverkehr ist das Hantieren am Gerät und Anschauen
von Videos / DVDs verboten.
■ Wenn der Zigarettenanzünder verschmutzt ist, wird der Anschluss durch
schlechtes Leiten heiß. Sicherstellen, dass der Adapter nur an eine saubere
Zigarettenanzünderbuchse angesteckt wird.
■ Nach dem Gebrauch, den 12 V-Adapter wieder vom Gerät und von der
Zigarettenanzünderbuchse abstecken.
Austausch der Sicherung beim 12 V Adapter
HINWEIS:
Achten Sie darauf, dass Sie beim Ausbauen der Sicherung keine Kleinteile
verlieren. Stellen Sie außerdem sicher, dass die Kleinteile wieder an der richti
-
gen Stelle angebracht werden.
Wenn das Gerät in Verwendung mit dem 12 V Zigarettenanzünderadapter nicht
funktioniert, wechseln Sie die Sicherung aus. Diese befindet sich an der Spitze
des 12 V Adapters.

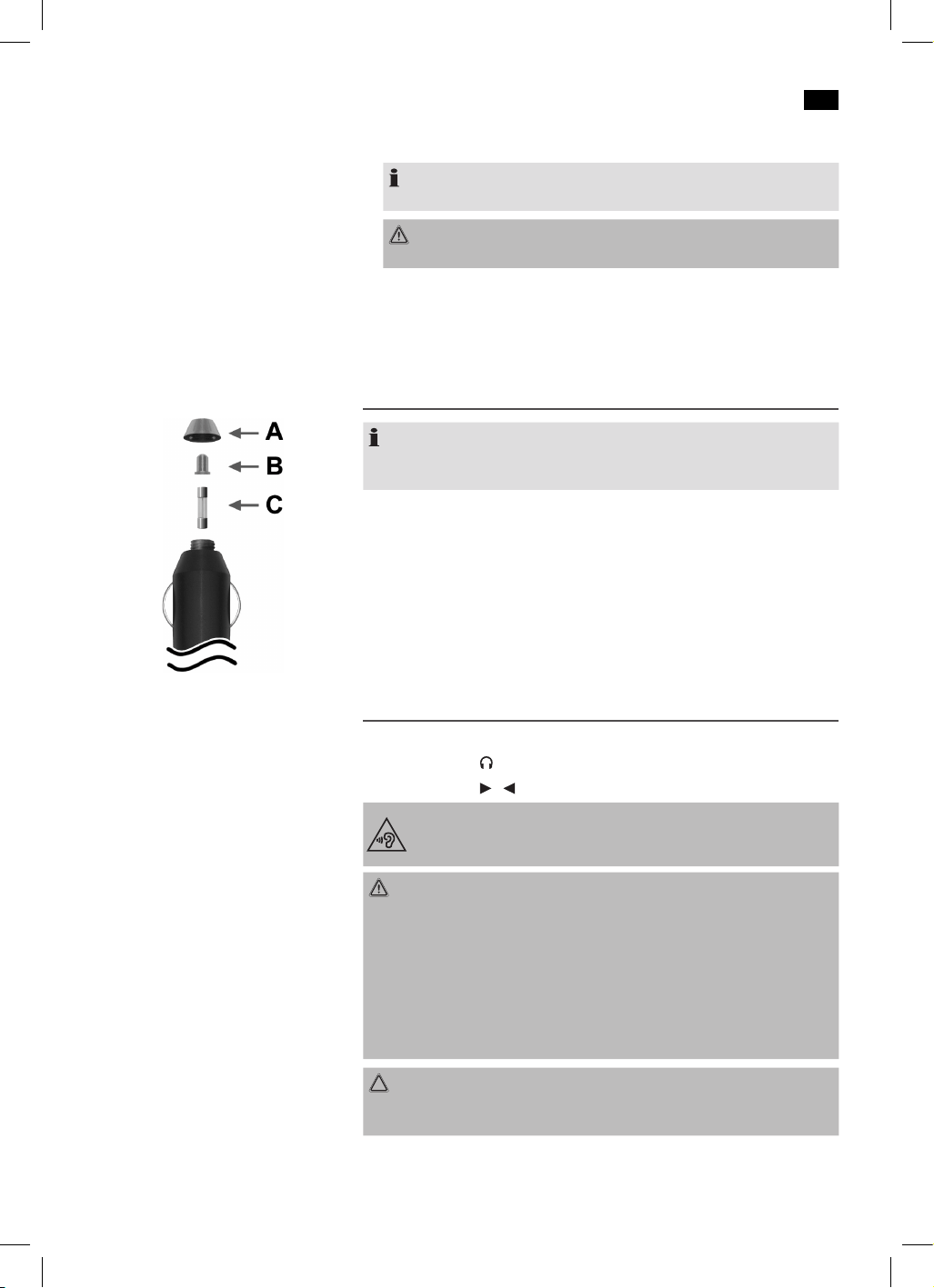

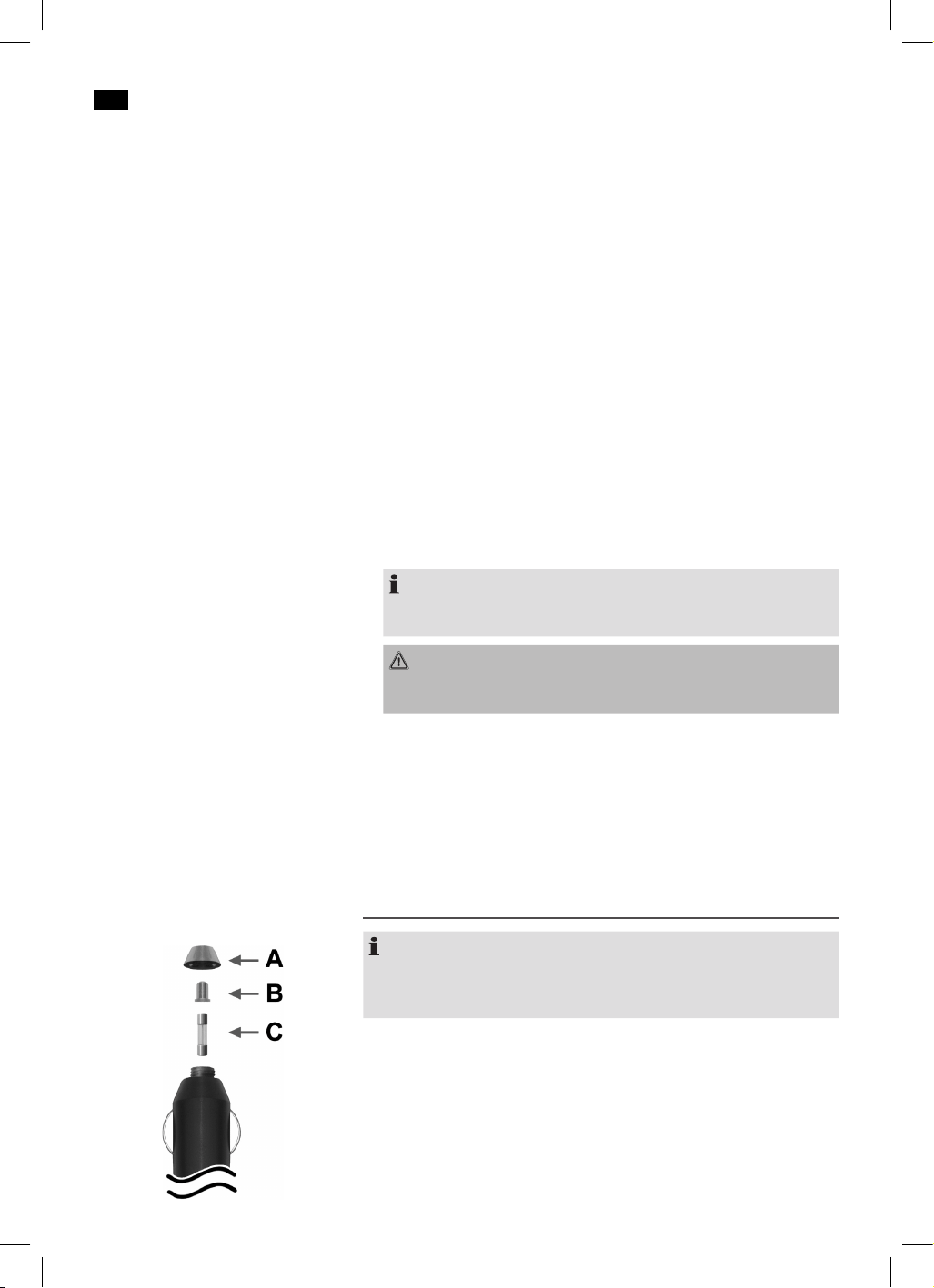

1. Schrauben Sie das silberne, runde Endstück (A) ab.
2. Entfernen Sie die Sicherung (C) und ersetzten Sie diese mit einer neuen
trägen 2 A Sicherung.
3. Stellen Sie sicher, dass die silberne Spitze (B) in das silberne Endstück gesetzt
wird. Schrauben Sie das Endstück wieder fest.
Mit dem Adapter
für den Zigarettenanzünder
Deutsch
13
DVD4556LCD_IM 16 .12.16
Geräteanschlüsse
1. Benutzen Sie für den Kopfhörerbetrieb einen Kopfhörer mit einem 3,5 mm
Stereo-Klinkenstecker, den Sie in den Kopfhöreranschluss ( ) stecken.
2. Mit den VOL+
/ VOL– Tasten stellen Sie die gewünschte Lautstärke ein.
WARNUNG:
Um einen möglichen Verlust des Hörsinns zu verhindern, vermeiden Sie
das Hören bei großem Lautstärkepegel über lange Zeiträume.
WARNUNG:
■ Bei Tinnituserkrankungen schalten Sie die Lautstärke leise ein bzw. verzich
-
ten auf die Verwendung dieses Gerätes.
■ Ohrenärzte empfehlen, Ohrhörer nicht dauerhaft über einen längeren
Zeitraum zu verwenden.
■ Die Verkehrssicherheit ist oberstes Gebot. Benutzen Sie das Gerät nicht
während Sie ein motorisiertes Fahrzeug steuern, beim Fahrrad fahren
oder Joggen auf der Straße. Stellen Sie die Lautstärke so ein, dass Sie der
aktuellen Verkehrslage gewachsen sind.
■ Verwenden Sie das Gerät nicht in Situationen, in denen ein uneinge
-
schränktes Hörvermögen erforderlich ist.
ACHTUNG:
Bewahren Sie die Kopfhörer nicht über einen längere Zeit mit gespreiztem
Bügle auf, da die Bügelspannung nachlassen kann.
USB Eingang (Abb. 1/11)
Stecken Sie ein USB-Speichermedium direkt in die entsprechende Buchse des
Gerätes.
HINWEIS:
■ Der USB Anschluss ist nicht zum Aufladen von externen Geräten geeignet.
■ Der USB Anschluss dient ausschließlich zur Medienwiedergabe von han
-
delsüblichen USB-Sticks.
Speicherkarten Einschub (Abb. 1/1)
Schieben Sie eine MMC / SD bzw. MS Speicherkarte mit dem Label nach hinten
in den Karteneinschub des Gerätes.
Für den weiteren Betrieb mit einem USB-Speichermedium oder Speicherkarte,
entnehmen Sie sich bitte dem Abschnitt
Seite 19 „Im Dateimodus arbeiten“.
Geräte einschalten (Abb. 1/15; Abb. 2/2)
Schalten Sie den Hauptschalter des Gerätes ein, indem Sie den Netz-Ein- /
Aus-Schalter „ON / OFF“ auf der Seite des Gerätes auf die Position „ON“
stellen. Die Tasten / / / (Abb. 1/7) bzw. / (Abb. 2/9) leuchten rot.
HINWEIS:
Im Dual-Betrieb muss der DVD MONITOR eingeschaltet sein, damit die
Spannungsversorgung zum zweiten Monitor weitergeleitet wird.
Gebrauch von Ohr- / Kopfhörern
(Abb. 1/14; Abb. 2/4)
Eingänge an der Geräteseite
14
Deutsch
DVD4556LCD_IM 16 .12.16
Anschließen an andere Ausstattungen
■
Um das Bild eines anderen Wiedergabegerätes (z. B. Digitalkamera) auf dem
LCD Bildschirm wiederzugeben, verbinden Sie ein Audio / Video-Kabel mit
der Buchse AV IN (Abb. 2/3) und das andere Ende mit dem Wiedergabegerät.
HINWEIS:
Ein Anschluss anderer Wiedergabegeräte ist nur am LCD Monitor (Zusatz-
monitor) möglich.
Verbinden Sie ein Koaxial-Kabel (nicht im Lieferumfang enthalten) zur Über
-
tragung des digitalen Audiosignals mit Ihrem Wiedergabegerät oder Ihrem
Verstärker.
1. Stecken Sie den Audio-Stecker in die Buchse COAXIAL des DVD-Monitors
(Abb. 1/12).
2. Stecken Sie den Audio-Stecker in die entsprechende Buchse Ihres Wiederga
-
begerätes oder Ihres Verstärkers.
Um das Bild auf einem TV Gerät wiederzugeben, verbinden Sie ein Audio / Video-
Kabel mit der Buchse AV OUT (Abb. 1/13) und das andere Ende mit dem TV
Gerät.
Schalten Sie den Fernseher auf AV IN. Beachten Sie dafür bitte die mit dem TV
Gerät mitgelieferte Bedienungsanleitung.
HINWEIS:
Sie benötigen ein Audio-Kabel mit einen 4 pol. 3,5 mm Klinkenstecker, mit
einer Stiftlänge von 15 mm, auf Cinch.
LCD Monitor - Bildschirmeinstellungen verändern
■ Drücken Sie die Taste MODE (Abb. 2/8), um das Einstellungsmenü aufzurufen.
■ Wählen Sie mit den Tasten und (Abb. 2/9) die Option aus. Mit den
Tasten und (Abb. 2/7) nehmen Sie die Einstellung vor.
HINWEIS:
Das Menü blendet sich automatisch nach kurzer Zeit aus, wenn keine Einstel
-
lung vorgenommen wird.
Im Menü „Bild“ können Sie Helligkeit, Kontrast, Farbe, OSD Sprache und das
Bildformat (FORMAT) einstellen.
Mit der Auswahl vom Menüpunkt „RESET“ können Sie die Einstellungen auf die
Werkseinstellungen zurücksetzen.
Anschließen von anderen
Wiedergabegeräten
Digitale Audioübertragung
Anschließen an ein Fernsehgerät
Deutsch
15
DVD4556LCD_IM 16 .12.16
Über den DVD-Player
Sie können mit dem DVD-Player eine Vielzahl von Datei-Formaten abspielen
Seite 6, „Technische Daten“.
Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem sogenannten
„Regionalcode“ versehen sind. Dieser gibt an, für welche Weltregion die DVD
bestimmt ist. So kennzeichnet der Regionalcode „1“ beispielsweise DVDs, die
für die USA und Kanada bestimmt sind. Der Regionalcode „2“ hingegen kenn
-
zeichnet DVD, die für Europa bestimmt sind.
HINWEIS:
Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit dem
Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl von Brenn-
und Komprimierungsverfahren als auch große Qualitätsunterschiede bei
(gebrannten) CDs / DVDs. Darüber hinaus hält die Musikindustrie keine festen
Standards beim Kopierschutz ein. Aus diesen Gründen kann es in seltenen
Fällen zu Problemen bei der Wiedergabe von CDs, DVDs und MP3 CDs
kommen. Dies ist keine Fehlfunktion des Gerätes.
Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder DVDs abzu
-
spielen, die auf einem Computer erzeugt wurden (z. B. Urlaubsbilder). Überprü-
fen Sie im Falle von Problemen die Einstellungen des DVD-Brennprogrammes
auf Ihrem Computer. Stellen Sie insbesondere sicher, dass die DVD finalisiert
wurde. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung Ihres
Aufnahmegerätes.
Eingabe nicht möglich
Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich, erscheint auf
dem Bildschirm das nebenstehend abgebildete Zeichen.
■ Track: Mit „Track“ werden die Abschnitte einer Audio-CD bezeichnet. Hierbei
kann es sich beispielsweise um ein Lied, den Satz einer Symphonie, etc.
handeln.
■ Titel / Kapitel: Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt. Ein
„Titel“ kann dabei z. B. ein bestimmter Film sein, die „Kapitel“ hingegen
Unterabschnitte dieses Films.
■ MPEG4: Ihr DVD-Player ist weiterhin für die Wiedergabe von Dateien geeig
-
net, die MPEG-4 (kurz für Moving Picture Experts Group-4) komprimiert sind.
MPEG-4 ist eine Kompressionsmethode, durch die große Datenmengen
reduziert werden können, ohne merkliche Qualitätsverluste für Bild und Ton.
HINWEIS:
Eine volle Kompatibilität zu weltweit verfügbare Kompressionsverfahren ist
nicht zu gewährleisten, insbesondere wenn mehrere Tonspuren oder Untertitel
im Spiel sind. Auch MPEG 4 Files mit integrierter Sonderfunktion wie Menü,
Untertitel etc. werden nicht immer unterstützt. Dies ist keine Fehlfunktion des
Gerätes.
Medien wiedergeben
Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist dabei
wichtig, dass das Ende der Fernbedienung in Richtung des DVD-Players zeigt.
Begriffe
Fernbedienung verwenden
16
Deutsch
DVD4556LCD_IM 16 .12.16
1. Schieben Sie am Gerät die Taste OPEN (Abb. 1/2) in Pfeilrichtung. Das CD /
DVD-Fach öffnet sich.
2. Legen Sie die CD / DVD in das Fach.
3. Schließen Sie das CD / DVD Fach wieder. Nach kurzer Zeit wird der Typ des
geladenen Mediums angezeigt (z. B. „DVD-VIDEO“).
Werden CDs abgespielt, so werden folgende Statusinformationen auf dem
Bildschirm angezeigt:
■ Aktueller Track / Gesamtanzahl der Tracks (1).
■ Zeit (2): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender
Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des aktuellen
Tracks angezeigt. Die Anzeige erfolgt in Minuten und Sekunden. Drücken Sie
einmal oder mehrfach auf die Taste DISPLAY (Abb. 3/4) der Fernbedienung,
um sich weitere Zeitanzeigen anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl:
- verbleibende Zeit bis zum Track-Ende,
- bisherige Wiedergabedauer der CD,
- verbleibende Zeit bis zum CD-Ende
Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit einem Druck
auf die Taste DISPLAY (Abb. 3/4) anzeigen lassen.
■ Aktueller Titel/Gesamtanzahl der Titel (1).
■ Aktuelles Kapitel/Gesamtanzahl der Kapitel (2).
■ Zeit (3): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender
Spielzeit.
Standardmäßig wird die bisherige Wiedergabedauer des aktuellen Titels
angezeigt.
Die Anzeige erfolgt in Stunden, Minuten und Sekunden.
Drücken Sie einmal oder mehrfach auf die Taste DISPLAY (Abb. 3/4) der
Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl:
- verbleibende Zeit bis zum Titel-Ende,
- bisherige Wiedergabedauer des Kapitels,
- verbleibende Zeit bis zum Kapitel-Ende,
- Anzeige aus.
1.
Legen Sie eine CD / DVD in das CD / DVD-Fach Seite 16, „CD / DVD laden“.
2. Drücken Sie auf die Taste „ “ (Abb. 3/7) der Fernbedienung.
HINWEIS:
Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe unbefriedi
-
gend, dann sollten Sie die Voreinstellungen des DVD-Players überprüfen.
1. Drücken Sie auf die Taste „
“ (Abb. 3/7) der Fernbedienung. Die Wieder-
gabe wird unterbrochen, das aktuell sichtbare Bild wird „eingefroren“.
2. Drücken Sie auf die Taste „
“ (Abb. 3/7) der Fernbedienung, um die „nor-
male“ Wiedergabe wieder zu starten.
CD / DVD laden
Bildschirmanzeige
CD-Menü verstehen
Bildschirmanzeige
DVD-Menü verstehen
Wiedergabe starten
Wiedergabe unterbrechen
Deutsch
17
DVD4556LCD_IM 16 .12.16
Drücken Sie mehrfach auf die Taste AUDIO (Abb. 3/5), um die Audio-Sprache
zu ändern. Die zur Auswahl stehenden Audio-Sprachen sind abhängig von der
DVD.
HINWEIS:
Sofern das Medium dies nicht unterstützt (z. B. bei einer CD), können Sie mit
dieser Taste den Audiomodus ändern und diese z. B. auf „Mono“ oder
„Stereo“ einstellen.
Drücken Sie mehrfach auf die Taste SUBTITLE (Abb. 3/20), wenn Sie die Unterti
-
telausgabe aktivieren, deaktivieren oder wenn Sie eine andere Untertitelsprache
auswählen wollen. Die zur Auswahl stehenden Untertitel-Sprachen sind abhän-
gig von der DVD.
■ Drücken Sie während der Wiedergabe auf die Taste „
“ (Abb. 3/7). Die
Wiedergabe wird angehalten.
■ Drücken Sie noch einmal auf die Taste „
“ (Abb. 3/7), um die Wiedergabe
von der letzten Position fortzusetzen.
■ Drücken Sie zweimal auf die Taste „
“ (Abb. 3/7), um die Wiedergabe
vollständig zu stoppen. Drücken Sie nun noch einmal auf die Taste „ “
(Abb. 3/7), so wird die CD / DVD von vorn abgespielt.
■ Drücken Sie die Taste „
“ (Abb. 3/11), um zum Beginn des aktuellen
Kapitels zu springen.
■ Drücken Sie die Taste „
“ (Abb. 3/11), um zum Beginn des vorherigen
Tracks zu springen.
Drücken Sie die Taste „
“ (Abb. 3/11), um zum Beginn des nächsten Kapitels
oder Tracks zu springen.
Tippen Sie die Nummer des gewünschten Kapitels / Tracks mit Hilfe der Ziffern
-
tasten der Fernbedienung ein (Abb. 3/22).
Nach kurzer Zeit wird die Wiedergabe dieses Kapitels / Tracks gestartet.
Über das Bildschirmmenü können Sie komfortabel beliebige Passagen eines
Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:
1. Wählen Sie die gewünschte Rubrik durch wiederholtes Drücken der Taste
SEARCH (Abb. 3/24) aus.
2. Wählen Sie die Rubrik mit den Richtungstasten (Abb. 3/9) aus.
3. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In
Abhängigkeit vom Typ des Mediums kann es sich dabei beispielsweise um
eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die Eingabe
nehmen Sie über die Zifferntasten (Abb. 3/22) vor. Nach kurzer Zeit beginnt
die Wiedergabe.
1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/16). Auf dem Bildschirm erscheint
die Meldung „Kapitel“.
3. Drücken Sie erneut auf die Taste REPEAT, bis Sie die Anzeige „Titel“ oder
„Alle“ auf dem Bildschirm sehen.
Audio-Sprache /
Audio-Modus ändern
Untertitel anzeigen
Wiedergabe stoppen
Vorheriges Kapitel /
Track auswählen
Nächstes Kapitel / Track auswählen
Track direkt auswählen
Passage über Menü ansteuern
DVD-Titel / Kapitel wiederholen
18
Deutsch
DVD4556LCD_IM 16 .12.16
1. Wählen Sie den Track aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/16). Auf dem Bildschirm erscheint
die Meldung „Eins“.
Drücken Sie so oft auf die Taste REPEAT (Abb. 3/16), bis auf dem Bildschirm die
Meldung „Alle“ erscheint.
Drücken Sie so oft auf die Taste REPEAT (Abb. 3/16), bis auf dem Bildschirm
keine Meldung mehr erscheint.
Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie Kapitel
auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVD-spezifi sch und
kann daher hier nicht näher beschrieben werden.
Drücken Sie auf die Taste MENU / PBC (Abb. 3/6), um das DVD-Menü zu starten.
Navigieren Sie im Menü mit den Richtungstasten (Abb. 3/9). Bestätigen Sie die
Eingabe mit der Taste ENTER (Abb. 3/18).
Befi nden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel auswäh-
len können, so können Sie dessen Nummer über die Zifferntasten (Abb. 3/22)
der Fernbedienung eingeben.
Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder Zurücklauf
durchzuführen.
1. Drücken Sie auf die Taste
bzw. (Abb. 3/12), um einen Schnellvorlauf
bzw. Schnellrücklauf zu starten. Auf dem Bildschirm wird nun die aktuelle
Wiedergaberichtung und Geschwindigkeit angezeigt, z. B. „ 2x“.
2. Drücken Sie mehrfach auf die Taste
bzw. , um die Geschwindigkeit
zu verändern. Die Geschwindigkeit kann um den Faktor 2, 4, 8, 16 oder 32
beschleunigt erfolgen.
3. Drücken Sie auf die Taste „
“ (Abb. 3/7), um beim Erreichen der gesuchten
Passage die normale Wiedergabe zu starten.
Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildausschnitt
verändern.
Drücken Sie auf die Taste ZOOM (Abb. 3/14), um den Bildausschnitt zu verän-
dern. Drücken Sie mehrfach auf die Taste, um den geeigneten Zoom-Faktor
auszuwählen bzw. um den ursprünglichen Zoom-Faktor wieder einzustellen.
HINWEIS:
Mit den Richtungstasten (Abb. 3/9) können Sie sich im gezoomten Bild
bewegen.
Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszuwählen.
Drücken Sie auf die Taste ANGLE (Abb. 3/21), um den Bildwinkel zu ändern.
HINWEIS:
Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem Bildschirm
die Meldung „
“.
Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu wählen
oder zu dem ursprünglichen Bildwinkel zurückzuspringen.
CD-Track wiederholen
CD wiederholen
Wiederholen beenden
DVD-Menü verwenden
Schnell-Vor- oder
Zurücklauf durchführen
Bildausschnitt vergrößern
Bildwinkel ändern
Deutsch
19
DVD4556LCD_IM 16 .12.16
Die gewünschte Lautstärke stellen Sie mit den Tasten VOL+ bzw. VOL– (Abb.
3/10) ein.
HINWEIS:
Wurde die Lautstärke am DVD-Monitor leise geregelt, wird an der AV OUT
Buchse (Abb. 1/13) kein Ton ausgegeben.
Unter Umständen möchten Sie die Titel z. B. einer CD nicht in der vom Hersteller
vorgegebenen Reihenfolge hören. Mit der Funktion „Playlist erstellen“ können
Sie sich eine eigene Wiedergabereihenfolge erstellen.
Gehen Sie hierzu folgendermaßen vor:

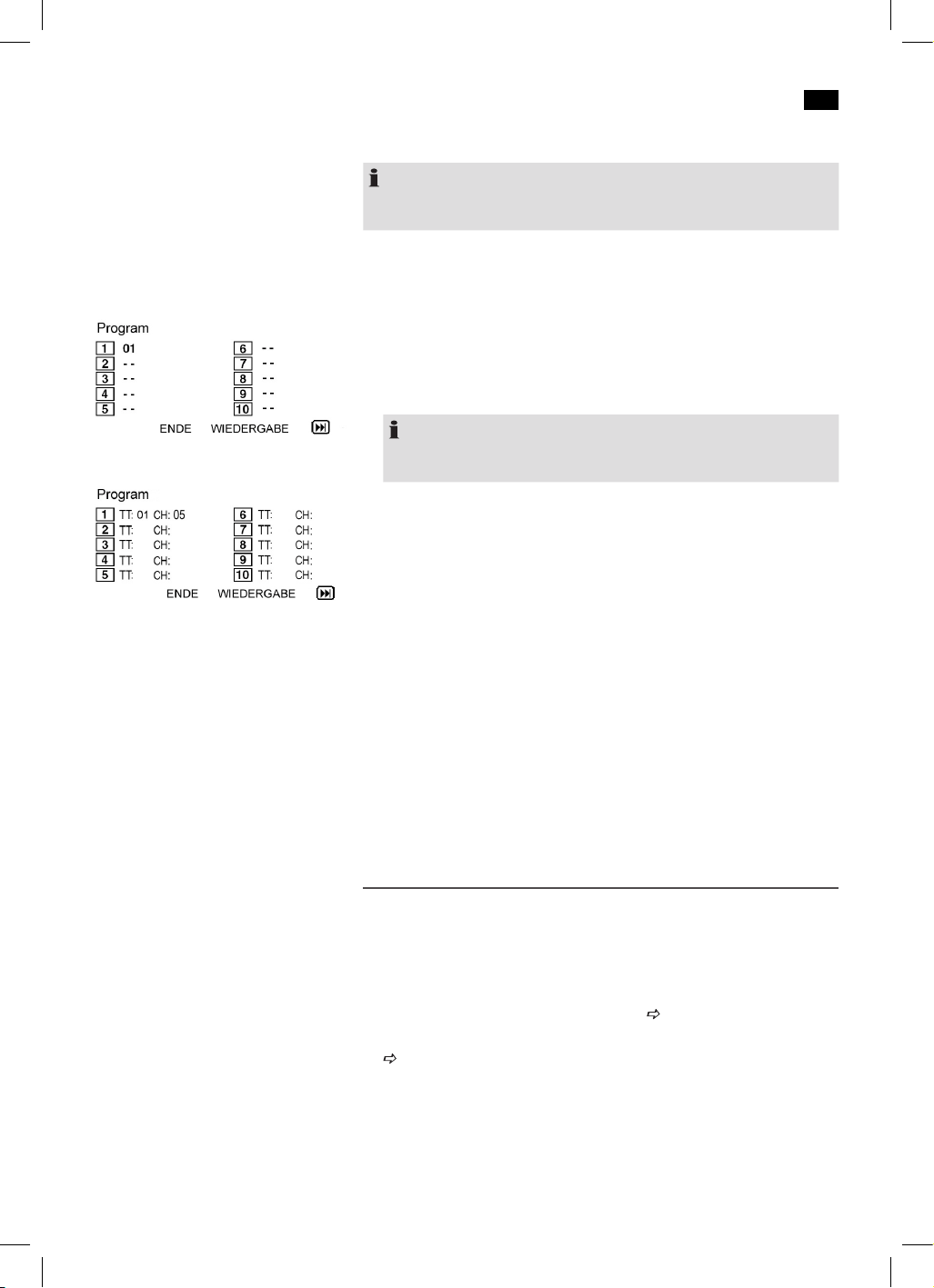

1. Drücken Sie auf die Taste PROGRAM (Abb. 3/15). Sie sehen nun eine Tabelle.
Hier geben Sie die gewünschte Reihenfolge der Tracks (bei CDs) bzw. der
Kapitel / Titel (bei DVDs) ein.
HINWEIS:
Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als auch beim
Einlegen einer neuen CD/DVD verloren.
2. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 3/9).
3. Geben Sie an der jeweiligen Tabellenposition den gewünschten Track (bei
CDs) bzw. den gewünschten Titel und das Kapitel (bei DVDs) ein. Verwenden
Sie hierzu die Zifferntasten (Abb. 3/22).
4. Speichern Sie Ihre Eingabe, indem Sie mit den Richtungstasten (Abb. 3/9)
am unteren Rand der Tabelle den Befehl „Wiedergabe“ auswählen.
5. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/18) der
Fernbedienung drücken.
1. Drücken Sie auf die Taste PROGRAM. Sie sehen nun eine Tabelle (Abb. CD
bzw. Abb. DVD).
2. Steuern Sie mit den Richtungstasten (Abb. 3/9) den Befehl „Löschen“ am
unteren Ende der Tabelle an.
3. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/18) der
Fernbedienung drücken.
4. Drücken Sie zum Beenden die Taste PROGRAM.
Im Dateimodus arbeiten
Neben der Möglichkeit, „normale“ Filme oder Musik von CDs / DVDs wiederzu-
geben, haben Sie bei diesem DVD-Player zudem die Möglichkeit Video- oder
Audio-Dateien von CDs oder DVDs, wiederzugeben, die in Dateisystemen
gespeichert sind. Solche Medien liegen häufig dann vor, wenn Sie CDs mit
Digitalfotos oder MP3-Musik auf ihrem Computer erstellen.
1. Legen Sie die CD oder DVD in das Laufwerk
Seite 16, „CD / DVD laden“.
2. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe
Seite 20, „Datei / Verzeichnis auswählen und Wiedergabe starten“.
Folgende Speicherkarten können Sie verwenden:
■ SD-Card
■ Multi Media Card
■ Memory-Stick
Lautstärke einstellen
Playlist erstellen (CD / DVD)
CD:
DVD:
Playlist löschen (CD / DVD)
Speicherkarte verwenden
20
Deutsch
DVD4556LCD_IM 16 .12.16
1. Stecken Sie die Speicherkarte mit dem Label nach hinten in den Kartenleser
(Abb. 1/1).
2. Drücken Sie auf die Taste SOURCE (Abb. 3/2) der Fernbedienung, um das
Datei-Auswahlmenü aufzurufen.
3. Mit den Richtungstasten (Abb. 3/9) wählen Sie den Modus MEDIEN/ SD
aus. Bestätigen Sie Ihre Auswahl mit der ENTER Taste (Abb. 3/18).
4. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe
Seite 20, „Datei / Verzeichnis auswählen und Wiedergabe starten“.
5. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut auf die
SOURCE Taste (Abb. 3/2) und wählen den DVD Modus mit den Richtungs
-
tasten und ENTER aus.
HINWEIS:
Um herauszufinden, welche abspielbaren Dateien hier zu finden sind, unter
-
sucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang
kann bei großen Speichermedien lange dauern.
Über den USB-Anschluss können Sie verschiedene USB-Speichermedien mit
dem DVD-Player verbinden. Beispiele für solche Geräte sind USB-Speichersticks
oder Digitalkameras.
Dieses Gerät ist nach den letzten Stand der technischen Entwicklungen im USB
Bereich entwickelt worden. Die große Anzahl von verschiedenen USB Speicher
-
medien jeglicher Art die heute angeboten werden, erlauben es leider nicht, eine
volle Kompatibilität mit allen USB Speichermedien zu gewährleisten. Aus diesem
Grund kann es in seltenen Fällen zu Problemen bei der Wiedergabe von USB
Speichermedien kommen. Dies ist keine Fehlfunktion des Gerätes. Verwenden
Sie nur handelsübliche USB-Sticks.
1. Stecken Sie ein USB-Speichermedium direkt in den entsprechenden An
-
schluss des DVD-Players (Abb. 1/11).
2. Drücken Sie auf die Taste SOURCE (Abb. 3/2) der Fernbedienung, um das
Datei-Auswahlmenü aufzurufen.
3. Mit den Richtungstasten (Abb. 3/9) wählen Sie den Modus MEDIEN/ USB
aus. Bestätigen Sie Ihre Auswahl mit der ENTER Taste (Abb. 3/18).
HINWEIS:
Um herauszufinden, welche abspielbaren Dateien hier zu finden sind,
untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser
Vorgang kann bei großen Speichermedien lange dauern.
4. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe
Seite 20, „Datei / Verzeichnis auswählen und Wiedergabe starten“.
5. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut auf die
SOURCE Taste (Abb. 3/2) und wählen den DVD Modus mit den Richtungs
-
tasten und ENTER aus.
Medien können zahlreichen Daten/Dateien und Verzeichnisse enthalten. Sie
müssen daher zunächst bestimmen, welche Dateien wiedergegeben werden
sollen.
1. Sofern dies noch nicht geschehen ist, legen Sie die CD oder DVD in das
Laufwerk oder schließen Sie ein Speichermedium an.
2. Es erscheint ein Menüfenster in dem die Verzeichnisse (wenn Verzeichnisse
vorhanden) oder die Dateien aufgelistet sind.
USB-Medium verwenden
Datei / Verzeichnis auswählen und
Wiedergabe starten
Deutsch
21
DVD4556LCD_IM 16 .12.16
3. Wählen Sie mit den Richtungstasten (Abb. 3/9) in der Liste das gewünschte
Verzeichnis oder die Datei aus.
4. Drücken Sie zur Auswahl die Taste ENTER (Abb. 3/18).
Datei: Haben Sie eine Datei angewählt wird diese nun direkt angezeigt bzw.
abgespielt.
Verzeichnis: Haben Sie ein Verzeichnis aufgerufen, öffnet sich nun eine Liste von
Dateien.
Auch hier können Sie die gewünschte Datei mit den Richtungstasten und der
Taste ENTER (Abb. 3/18) auswählen. Haben Sie eine Datei angewählt, wird diese
nun angezeigt bzw. abgespielt.
Bitte beachten Sie:
Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren, sowie Qualitäts
-
unterschiede bei CDs / DVDs und gebrannten CDs / DVDs.
Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wieder
-
gabe von Dateien kommen (Dateien werden z. B. angezeigt, können aber nicht
abgespielt werden). Dies ist keine Fehlfunktion des Gerätes.
HINWEIS:
Mit der Taste „ “ (Abb. 3/9) können Sie aus den Dateien zu den Verzeichnissen
zurückkehren.
Drücken Sie auf die Taste „ “ (Abb. 3/7) der Fernbedienung, um die Wieder-
gabe zu beenden.
Der DVD-Player ist geeignet Ihre Digitalfotos wiederzugeben. Diese Fotos
können auf einem beliebigen, vom DVD-Player unterstützen Medium (DVD, CD,
etc.), gespeichert sein.
HINWEIS:
■ Achten Sie dabei auf eine angemessene Größe der Fotos. Zu große Fotos
werden unter Umständen sehr langsam oder gar nicht angezeigt. Günstig
ist, wenn die Größe der Fotos dem Bildformat des Wiedergabegerätes
entspricht. Dieses beträgt bei Fernsehern normalerweise 1024x 576 Pixel
(Seitenverhältnis 16:9) oder 768x 576 (Seitenverhältnis 4:3).
■ Bitte beachten Sie, dass jegliche Konvertierung (Umwandlung) im Allge
-
meinen immer einen Informationsverlust, im Bezug auf das ursprüngliche
Format zur Folge hat.
Starten Sie die Bildwiedergabe, indem Sie die Datei auswählen, mit der die
Wiedergabe beginnen soll
Seite 20, „Datei / Verzeichnis auswählen und
Wiedergabe starten“.
HINWEIS:
Nach einigen Sekunden erscheint auf der rechten Seite im Menüfenster ein
Vorschaubild.
Blättern
■ Manuell: Drücken Sie auf die Taste
oder (Abb. 3/11) der Fernbedie-
nung, um vor oder zurück zu blättern.
■ Blättern unterbrechen: Drücken Sie auf die Taste
(Abb. 3/7), um den
automatischen Bildwechsel zu unterbrechen. Drücken Sie erneut auf die
Taste , um die Bildwiedergabe wieder zu starten.
Wiedergabe beenden
Bilder wiedergeben
22
Deutsch
DVD4556LCD_IM 16 .12.16
Bild drehen
Mit den Richtungstasten können Sie Bilder während der Wiedergabe drehen:
■ Vertikal spiegeln: Richtungstaste „
“
■ Horizontal spiegeln: Richtungstaste „
“
■ Um 90° im Uhrzeigersinn drehen: Richtungstaste „
“
■ Um 90° gegen den Uhrzeigersinn drehen: Richtungstaste „
“
Überblendung
Während der Bildwiedergabe können Sie zwischen verschiedenen Überblend-
effekten auswählen.
Drücken Sie wiederholt die Taste PROGRAM (Abb. 3/15).

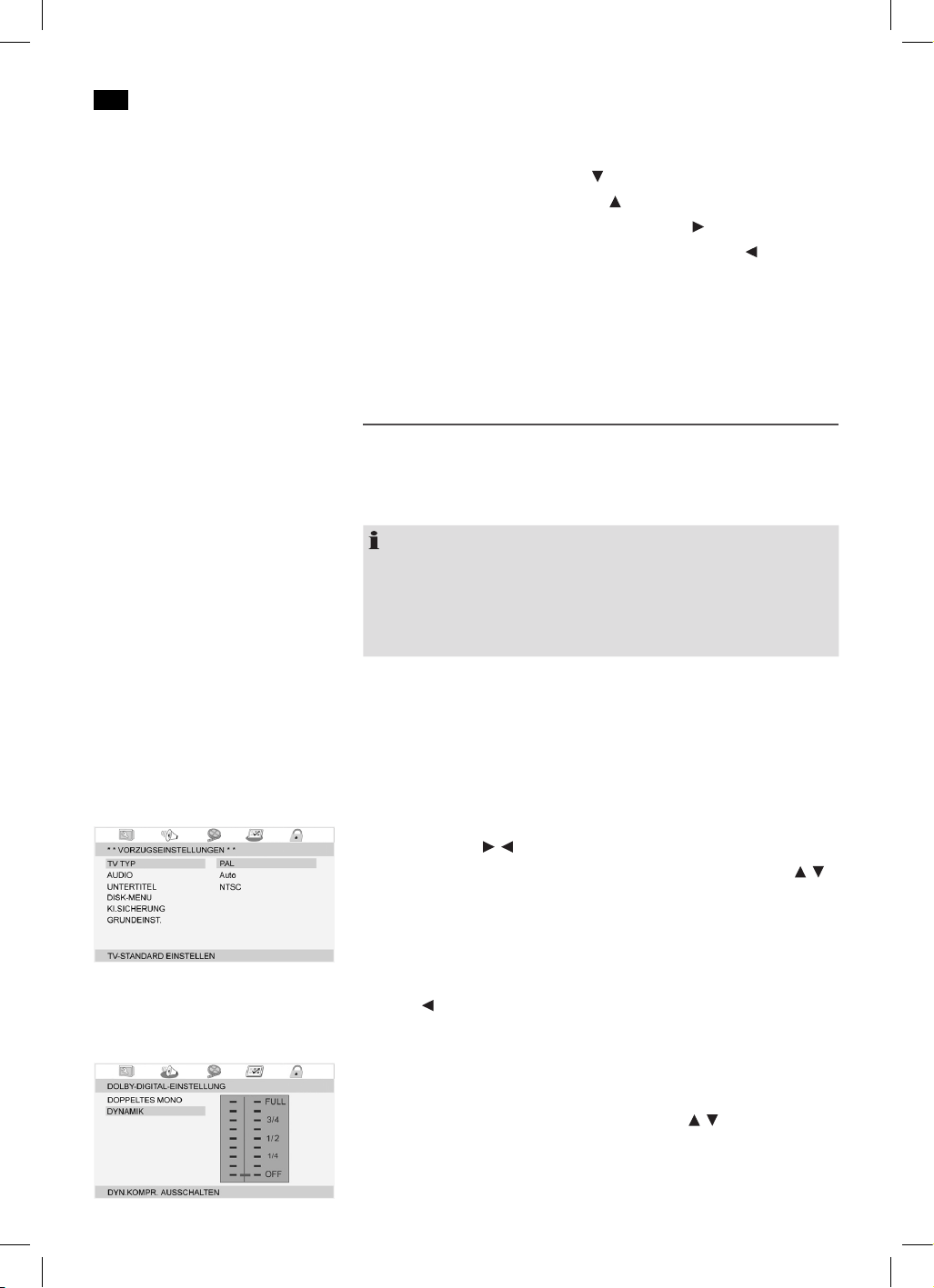

Voreinstellungen ändern
Zahlreiche Voreinstellungen können Sie komfortabel über das Bildschirm-Menü
verändern.
Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf die Taste
SETUP (Abb. 3/17) der Fernbedienung drücken.
HINWEIS:
Viele der Voreinstellungen können Sie sowohl über die Fernbedienung als
auch über das Menü ändern. Der Unterschied ist: Ändern Sie die Vorstein
-
stellungen über die Fernbedienung, so haben die Änderungen nur bis zum
Ausschalten des DVD-Players oder bis zum Entfernen der DVD Bestand.
Änderungen, die im Menü vorgenommen werden, sind hingegen dauerhaft.
Im Setup-Menü finden Sie zwei Menü-Ebenen:
■ Hauptmenü: Die Hauptebene wird durch graphische Symbole dargestellt.
■ Untermenü: Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen
Untermenüeinträge.
Navigation und Auswahl
■ Im Hauptmenü bewegen Sie sich mit den Richtungstasten (Abb. 3 /9) der
Fernbedienung (
/ ).
■ Im Untermenü hingegen bewegen Sie sich mit den Richtungstasten (
/ ).
■ Einen Menüpunkt wählen Sie mit der Taste ENTER (Abb. 3/18) aus.
■ Eine Option (z. B. „PAL“ in der Abbildung links) wählen Sie ebenfalls mit der
Taste ENTER aus. Die ausgewählte Option (im Beispiel PAL) ist nun hervor
-
gehoben.
■ Um vom Untermenü ins Hauptmenü zu wechseln, drücken Sie die Richtungs
-
taste ( ).
Schieberegler
Sie verwenden den Regler folgendermaßen:
1. Wählen Sie ihn mit der Taste ENTER aus.
2. Bewegen Sie den Regler mit den Richtungstasten (
/ ).
3. Bestätigen Sie Ihre Eingabe mit der Taste ENTER.
Menü-Aufbau verstehen
Menü verwenden
Deutsch
23
DVD4556LCD_IM 16 .12.16
■ Allgemeine Einstellungen (1)
■ Audioeinstellungen (2)
■ Videoeinstellungen (3)
■ Voreinstellungen (4)
■ Kennwort Funktionen (5)
HINWEIS:
Einige der Menüeinstellungen sind nur im Stopp-Modus anwählbar (DVD
abhängig).

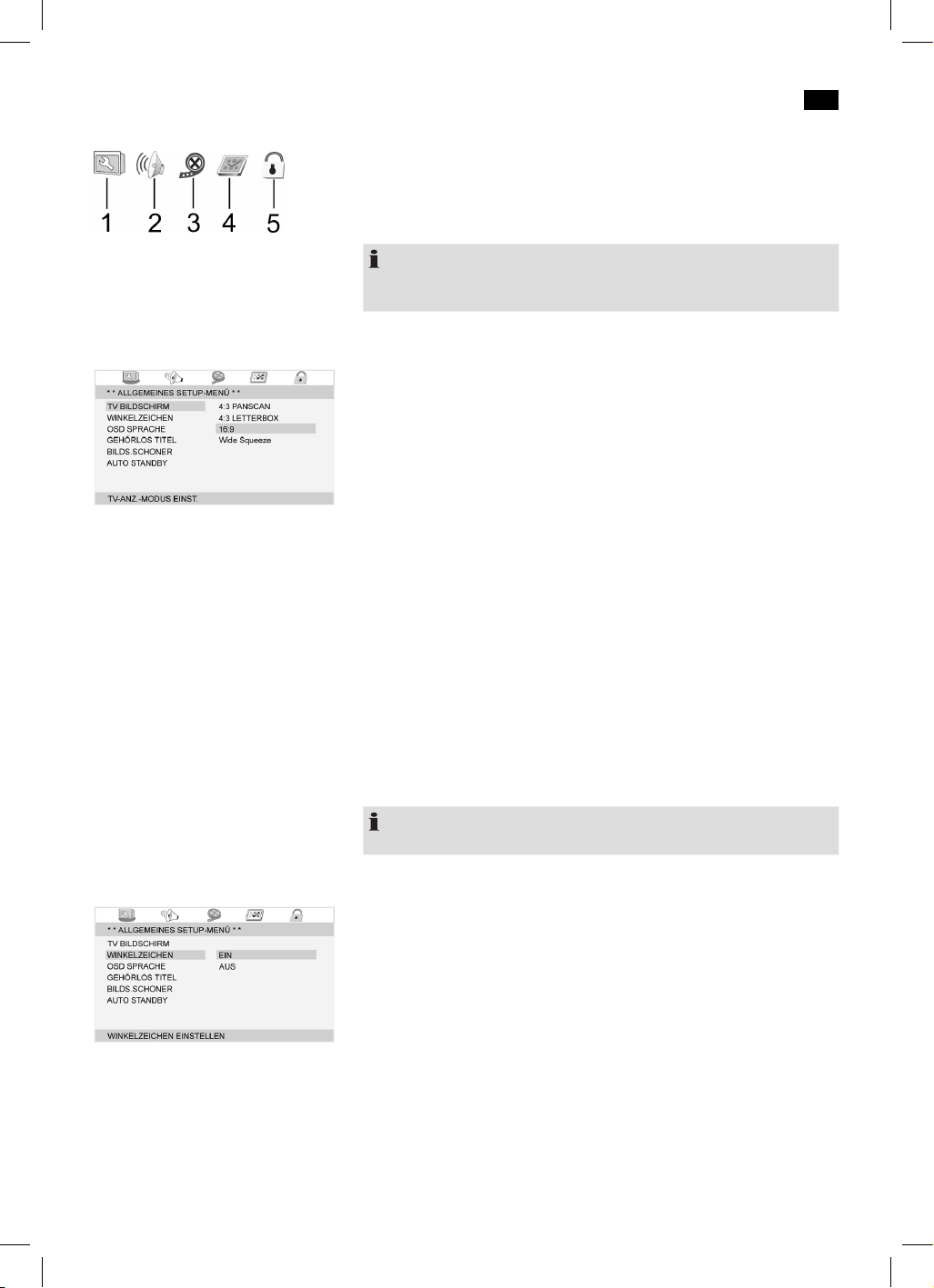

TV Bildschirm
Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis Ihres
Wiedergabegerätes anpassen.
Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben, weist Ihr
Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfilme weisen
jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also zu breit für einen
Fernseher.
Hier können Sie angeben, wie die Wiedergabe des Films an Ihr Wiedergabege
-
rät angepasst wird:
■ 4:3 Panscan: Sie sehen nur den mittleren Bereich des Films. Die Ränder
werden abgeschnitten.
■ 4:3 Letterbox: Sie sehen den gesamten Bereich des Films. Hierzu wird
dieser verkleinert, wodurch über und unter dem Film schwarze Balken
erscheinen.
■ 16:9: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher zur
Wiedergabe verwenden. Beachten Sie dabei, dass Filme, die mit einem
Seitenverhältnis von 4:3 aufgezeichnet wurden, nach wie vor im Verhältnis 4:3
angezeigt werden. Es wird also nicht die gesamte Fläche des Wide-Screen-
Fernsehers zur Wiedergabe verwendet.
■ Wide Squeeze: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernse
-
her zur Wiedergabe verwenden. Bei dieser Einstellung werden Filme im 4:3
Format an das Seitenverhältnis des Wide-Screen-Fernsehers angepasst.
HINWEIS:
Die Einstellung „4:3 PANSCAN“ wird nicht von allen DVDs unterstützt.
Winkelzeichen (Kamerawinkel)
Falls die DVD Sequenzen enthält, die von unterschiedlichen Kamerawinkeln aus
aufgenommen wurden, können Sie mittels der Taste ANGLE (Abb. 3/21) die ver
-
schiedenen Kamerawinkel auswählen. Diese Funktion steht nur zur Verfügung,
wenn die DVD Szenen mit verschiedenen Kamerawinkeln enthält.
Bevor Sie die Funktion nutzen können, müssen Sie diese zuerst aktivieren.
■ Ein: Das Winkelzeichen wird im Bildschirm angezeigt.
■ Aus: Es wird kein Winkelzeichen im Bildschirm angezeigt.
Überblick über das Hauptmenü
Allgemeine Einstellungen
24
Deutsch
DVD4556LCD_IM 16 .12.16

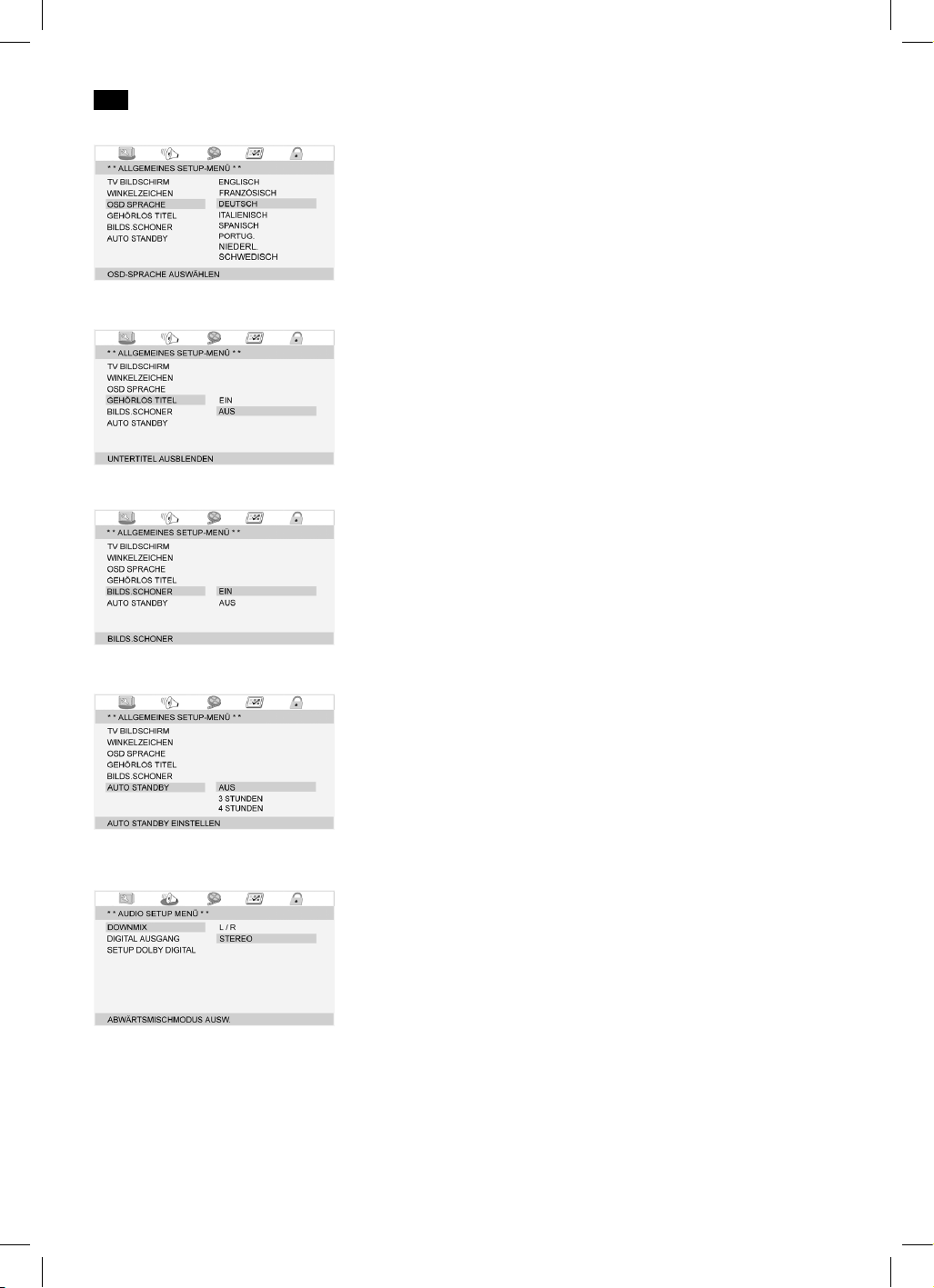

OSD Sprache
Wählen Sie hier die Sprache der Bildschirm-Anzeigen aus.
Gehörlos Titel (Kommentare)
Auf manchen DVDs befinden sich filmbegleitende Kommentare, wie z. B. Unter
-
titel für Hörgeschädigte.
■ Ein: Die Kommentare werden angezeigt.
■ Aus: Es werden keine Kommentare angezeigt.
Bildschirmschoner
Das Gerät kann ein Standbild beliebig lange auf dem Bildschirm anzeigen.
Hierbei können Schäden am Bildschirm entstehen. Es ist daher sinnvoll, den
Bildschirmschoner zu aktivieren.
Folgende Optionen stehen zur Auswahl:
■ Ein: Der Bildschirmschoner ist aktiviert (Standardeinstellung).
■ Aus: Der Bildschirmschoner ist deaktiviert.
Auto Standby
Mit dieser Funktion können Sie einstellen, ob sich das Gerät nach einer vorgege
-
ben Zeit automatisch in den Standby schalten soll.
Folgende Optionen stehen zur Auswahl:
■ Aus: Die Funktion ist deaktiviert.
■ 3 Stunden: Das Gerät schaltet sich nach 3 Stunden aus.
■ 4 Stunden: Das Gerät schaltet sich nach 4 Stunden aus.
Abwärtsmischen (Downmix)
Verändern Sie die Charakteristik der Lautsprecherausgabe:
■ L/R: Wählen Sie diese Einstellung, wenn Sie die DVD im Pro Logic Dolby
Stereoeffekt abspielen wollen. Hierdurch entsteht ein realitätsnaher 2-Kanal-
Wiedergabeeffekt.
■ Stereo: Wählen Sie diese Einstellung, wenn eine DVD, die im 5.1-Audio-
Format aufgenommen wurde, als 2-Kanal-Stereoton ausgegeben werden
soll.
Audioeinstellungen
Deutsch
25
DVD4556LCD_IM 16 .12.16

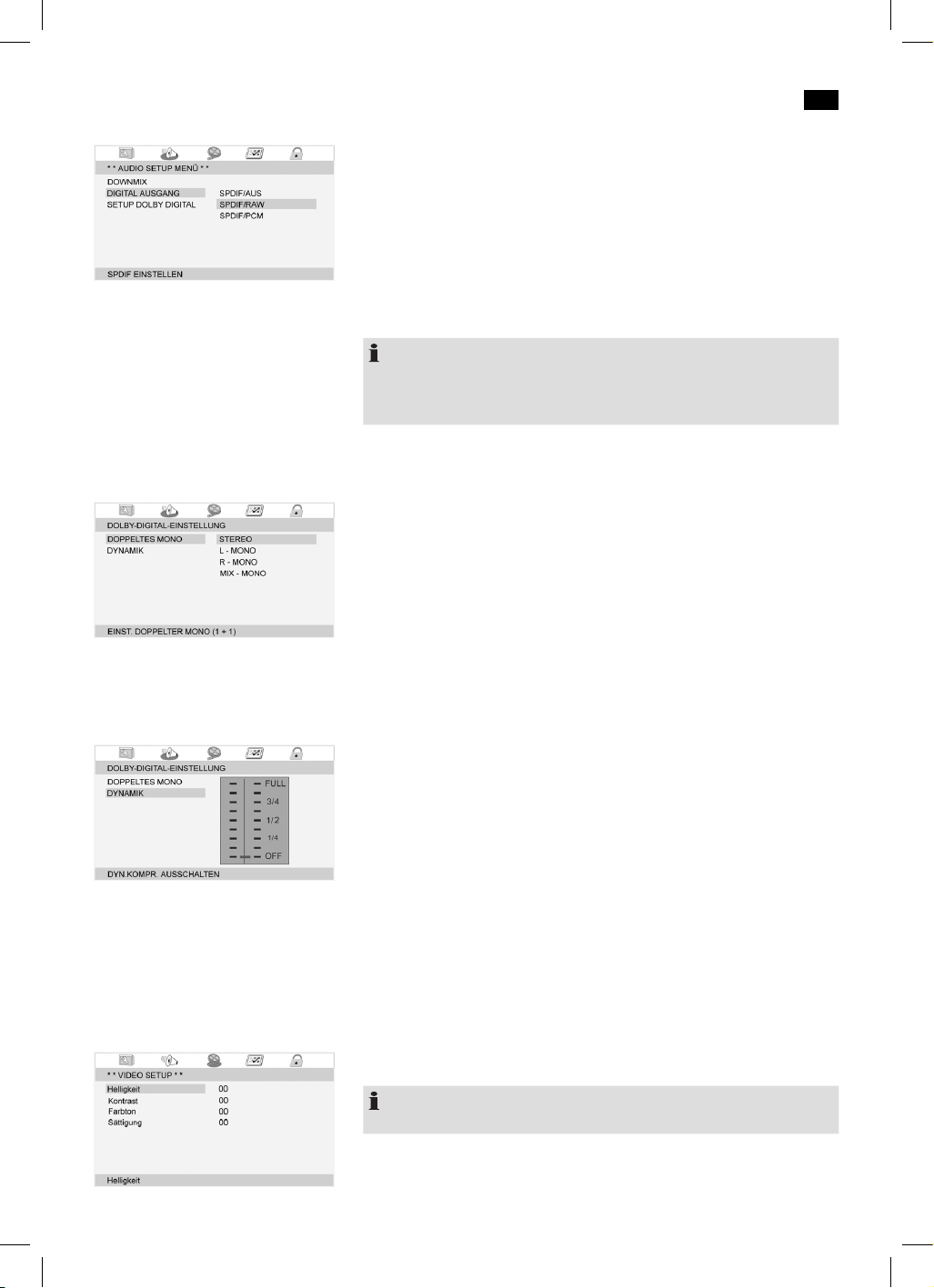

Digital Ausgang
Hier werden die Einstellungen für den digitalen Audio-Ausgang festgelegt.
■ SPDIF/Aus: Es wird ein analoges und kein digitales Audio-Signal ausgege-
ben.
■ SPDIF/RAW: Es wird ein digitales Audiosignal ausgegeben. Verwenden Sie
diese Einstellung, sofern es sich beim Verstärker nicht um einen Stereo-Zwei-
kanal-Verstärker handelt.
■ SPDIF/PCM: Es wird ein digitales Audiosignal ausgegeben, das in ein 2-Kanal-
Signal umgewandelt wird. Verwenden Sie diese Einstellung, sofern es sich
beim Verstärker um einen Stereo-Zweikanal-Verstärker handelt.
HINWEIS:
Erfolgt keine Audioausgabe, obwohl Sie den DVD-Player an einen Verstärker
angeschlossen haben, so haben Sie vermutlich für den Audio-Ausgang eine
falsche Einstellung gewählt.
Setup Dolby Digital
Doppeltes Mono
Normalerweise erfolgt die Tonausgabe als Stereo-Ausgabe. Hier haben Sie die
Möglichkeit, anstelle der Stereo-Ausgabe eine Mono-Ausgabe zu wählen.
■ Stereo: Die Ausgabe erfolgt als Stereo-Ausgabe (Voreinstellung).
■ L-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen
Lautsprechern das Signal des „linken“ Stereo-Kanals ausgegeben.
■ R-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen
Lautsprechern das Signal des „rechten“ Stereo-Kanals ausgegeben.
■ Mix Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen
Lautsprechern das Signal „beider“ Stereo-Kanäle ausgegeben.
Dynamik
Mit dem Begriff „Dynamik“ (Dynamikumfang) wird das Verhältnis vom leisesten
zum lautesten Ton beschrieben. Ist der Dynamikumfang sehr groß, so gibt es
sowohl sehr leise als auch sehr laute Töne.
Unter Umständen stellt dies ein Wiedergabeproblem dar. Angenommen, Sie
sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun
erhöhen, um auch die leisen Passagen hören zu können, was allerdings den
Nachteil hat, dass die lauten Passagen unangemessen laut werden. Sinnvoll ist
es hier, den Dynamikumfang zu komprimieren (also zu reduzieren) und zugleich
die Ausgabelautstärke zu erhöhen.
■ FULL – 1/8: Der Dynamikumfang wird etwas (1/8) bis maximal komprimiert
(FULL).
■ OFF: Der Dynamikumfang wird nicht komprimiert (Voreinstellung).
Videoausgabe Einstellungen
In diesem Menü haben Sie die Möglichkeit, diverse Einstellungen vorzunehmen,
um das Videoausgabesignal anzupassen.
HINWEIS:
Mit der Taste MODE (Abb. 3/8) können Sie dieses Menü ebenfalls aufrufen.
Videoeinstellungen
26
Deutsch
DVD4556LCD_IM 16 .12.16

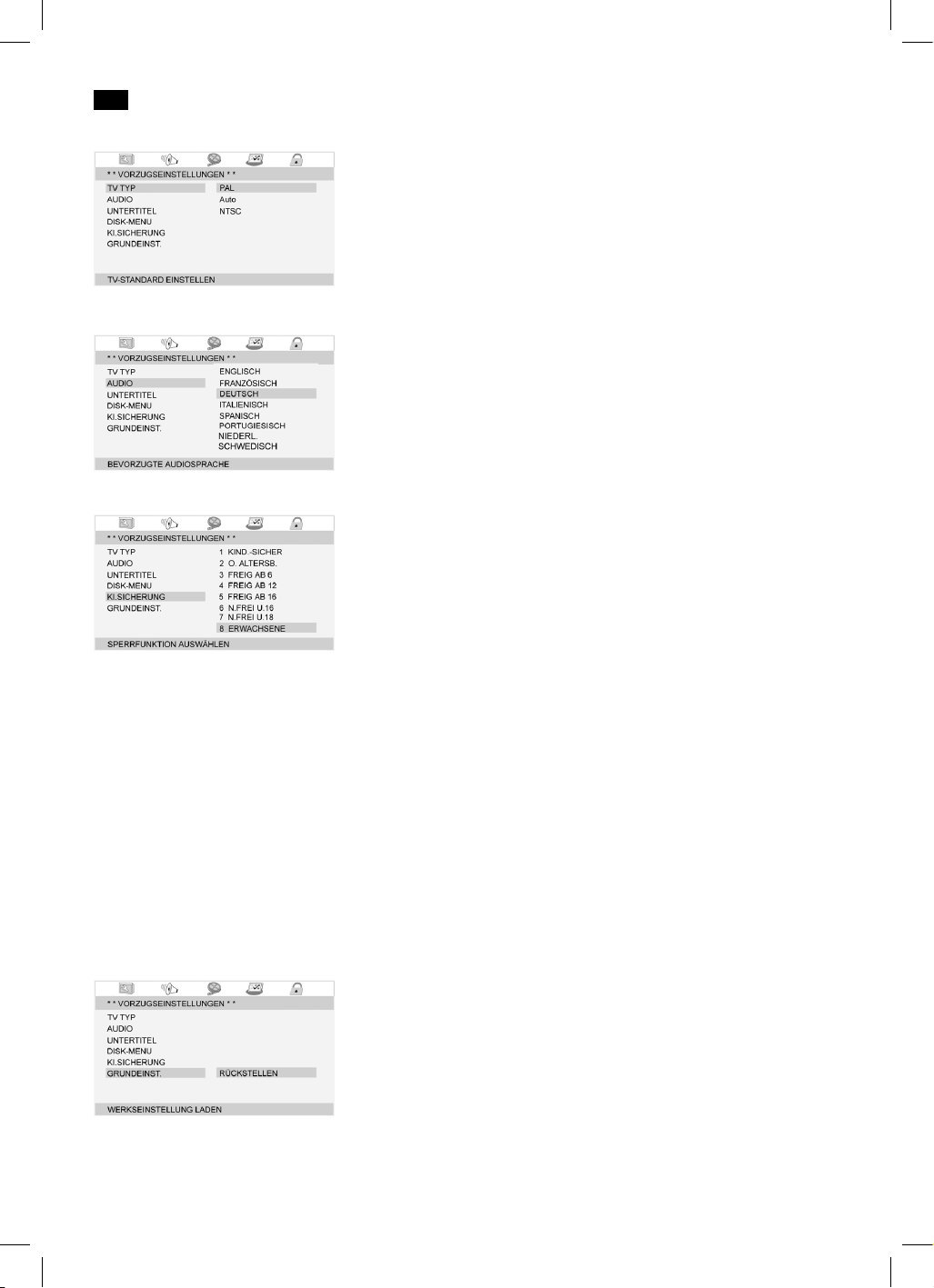

TV- Standard
Passen Sie die Ausgabe des DVD-Players an das Farbübertragungssystem Ihres
Wiedergabegerätes an. Folgende Optionen stehen zur Auswahl:
■ PAL: In Europa verbreitetes System.
■ Auto: Wählen Sie diese Einstellung, wenn es sich bei Ihrem Wiedergabegerät
um ein Multisystemgerät handelt.
■ NTSC: Primär in Nordamerika verbreitetes System.
Audiomenü; Untertitel; Disk Menü
■ Audio: Wählen Sie hier die bevorzugte Sprache der Audio-Ausgabe aus.
■ Untertitel: Wählen Sie hier die bevorzugte Sprache der filmbegleitenden
Untertitel aus.
■ Disk Menü: Wählen Sie hier die bevorzugte Sprache der DVD Menüs aus.
Kindersicherung (Jugendschutz)
Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen gleicht
hierbei der Freigabe für Kinofilme („Freigegeben ab 12 Jahren“ z. B.).
Haben Sie die Kinderschutz-Option aktiviert, so wird, sofern vorhanden, die
entsprechende Information von der DVD ausgelesen und mit dem von Ihnen
voreingestellten Wert verglichen. Ist eine DVD für eine ältere Altersgruppe vor
-
gesehen als es von Ihnen voreingestellt wurde, so kann die DVD nicht abgespielt
werden. Folgende Kinderschutz-Optionen können ausgewählt werden:
■ Kind.-sich: Kindergeeignet.
■ O.Altersb.: Für alle Altersgruppen geeignet.
■ Freig ab 6: Elterliche Begleitung wird empfohlen. Manche Passagen können
für kleine Kinder unangemessen sein.
■ Freig ab 12: Eine elterliche Begleitung wird dringend empfohlen. Manche
Passagen können für Kinder unter 12 Jahren unangemessen sein.
■ Freig ab 16: Eine elterliche Begleitung ist notwendig.
■ N.Frei u.16: Jugendliche unter 16 Jahren dürfen den Film nur in Begleitung
eines Erwachsenen sehen.
■ N.Frei u.18: Kinder und Jugendliche unter 18 Jahren dürfen den Film nicht
sehen.
■ Erwachsene: Der Film darf nur von Erwachsenen gesehen werden.
Grundeinstellung
Wählen Sie den Befehl „Werkseinstellung/ Rückstellen“, wenn Sie das Gerät
wieder auf die werkseitigen Voreinstellungen zurücksetzen möchten.
Alle Einstellungen, die von Ihnen vorgenommen wurden, gehen dabei verloren.
Voreinstellungen
Deutsch
27
DVD4556LCD_IM 16 .12.16

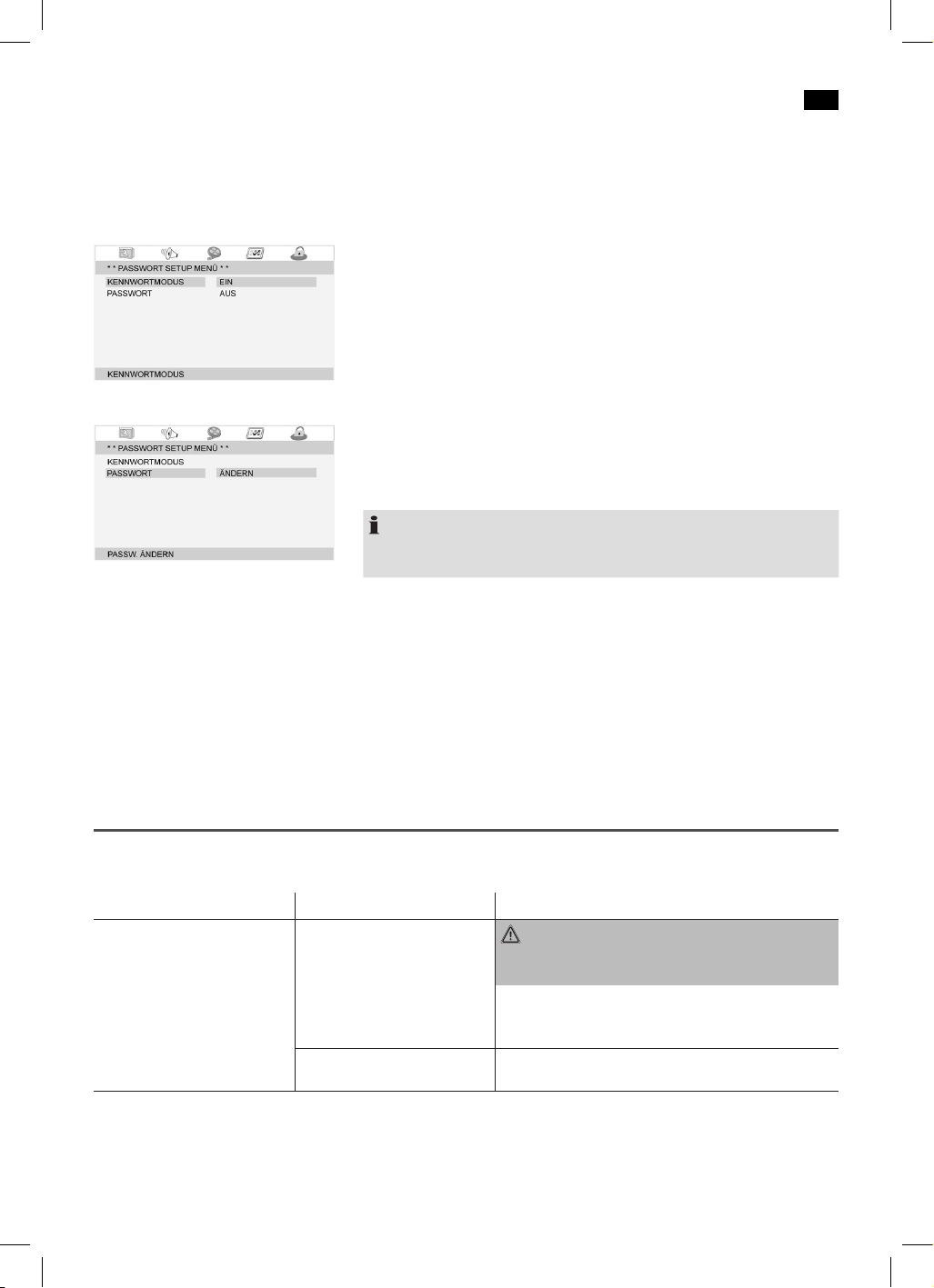

Möchten Sie den DVD-Player mit einer Kindersicherung versehen, so müssen
Sie zuvor ein Kennwort vergeben. Mit dem Kennwortschutz werden die Einstel-
lungen zur Kindersicherung geschützt, so dass diese nur von Ihnen verändert
werden können.
Kennwortmodus
■ Ein: Bei jedem Änderungswunsch der Jugendschutzfunktion wird die Eingabe
des Kennwortes verlangt.
■ Aus: Die Jugendschutzfunktion kann ohne die Eingabe eines Kennwortes
geändert werden.
Passwort
In diesem Menü haben Sie die Möglichkeit das Kennwort für die Jugendschutz
-
funktion zu ändern.
Um das Kennwort zu ändern, müssen Sie das aktuelle Kennwort eingeben. Das
Master-Kennwort ist „1369“.
HINWEIS:
Haben Sie Ihr Kennwort vergessen, so können Sie mit diesem Masterpasswort
den Jugendschutz deaktivieren.
Gehen Sie folgendermaßen vor, um das Kennwort zu ändern:
1. Geben Sie das aktuelle Kennwort, in der Zeile „Altes Passwort“, mit den
Zifferntasten (Abb. 3/22) der Fernbedienung ein.
Damit das Kennwort nicht von Unbefugten gelesen werden kann, werden auf
dem Bildschirm lediglich die Zeichen „XXXX“ angezeigt.
2. Geben Sie das neue Kennwort, in der Zeile „Neues Passwort“, mit den
Zifferntasten der Fernbedienung ein.
3. Geben Sie zur Bestätigung das neue Kennwort, in der Zeile „PW Bestätigen“,
erneut ein. Bestätigen Sie Ihre Eingabe mit der Taste ENTER (Abb. 3/18).
Kennwort Funktion
Fehlerbehebung
Bevor Sie das Gerät an den Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler selbst
beseitigen können.
Fehler Mögliche Ursache Lösung
Netzanzeige leuchtet nicht keine Stromversorgung
(Wechselstromadapter nicht im
Lieferumfang enthalten)
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie
das Gerät aus.
Setzen Sie den Netzstecker richtig ein, prüfen Sie ggf.
die Steckdose mit einem anderen Gerät auf Funktions
-
fähigkeit.
keine Stromversorgung/
Netzschalter ausgeschaltet
Schalten Sie das Gerät mit dem Netzschalter ein
(Abb. 1/15; 2/2).
28
Deutsch
DVD4556LCD_IM 16 .12.16
Fehler Mögliche Ursache Lösung
Es wird kein Bild angezeigt Bei Betrieb an einem Fern
-
sehgerät:
Videokabel nicht richtig ver
-
bunden
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie
das Gerät aus.
Überprüfen Sie den richtigen Sitz des Video-Kabels.
Stellen Sie sicher, dass die Stecker fest in den Buchsen
sitzen.
keine DVD/CD eingelegt Legen Sie eine CD/DVD ein.
DVD/CD nicht kompatibel Verwenden Sie nur kompatible Medien.
DVD/CD liegt verkehrt herum
im CD/DVD-Fach
Drehen Sie die CD/DVD herum.
CD/DVD ist verschmutzt Reinigen Sie die CD/DVD.
CD/DVD ist beschädigt Verwenden Sie eine andere CD/DVD.
Voreinstellungen falsch Überprüfen Sie die Voreinstellungen des DVD-Players.
Kindersicherung ist aktiviert Deaktivieren Sie den Kinderschutz.
Keine Reaktion auf Tastendruck Probleme mit der Stromversor
-
gung oder statische Aufladung
des Gerätes
Schalten Sie den Hauptschalter aus und trennen Sie
das Gerät von der Stromversorgung. Stellen Sie die
Stromversorgung wieder her und schalten Sie das Gerät
wieder ein.
Kein Ton Bei Betrieb an einem Fern
-
sehgerät:
Audiokabel wurde nicht ange
-
schlossen
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie
das Gerät aus.
Überprüfen Sie den richtigen Sitz des Audio-Kabels.
Stellen Sie sicher, dass die Stecker fest in den Buchsen
sitzen.
Lautstärke leise geregelt. Erhöhen Sie die Lautstärke, durch Drücken der (VOL+)
Lautstärketasten (Abb. 1/5; Abb. 3/10).
Kopfhörer nicht richtig einge
-
steckt
Überprüfen Sie den richtigen Sitz des Kopfhörersteckers.
Voreinstellungen falsch Überprüfen Sie die Voreinstellungen des DVD-Players.
Fernbedienung funktioniert
nicht
falsche Haltung Die Fernbedienung zeigt nicht auf den DVD-Player.
zu weit entfernt Stellen Sie sicher, dass die Fernbedienung nicht weiter
als 5 Meter vom Gerät entfernt ist.
Batterie leer Wechseln Sie die Batterie der Fernbedienung.
Titel werden in falscher Reihen
-
folge gespielt
Playlist wird verwendet Löschen Sie die Playlist.
DVD kann nicht abgespielt
werden
DVD nicht finalisiert Verwenden Sie eine finalisierte DVD.
Deutsch
29
DVD4556LCD_IM 16 .12.16
Entsorgung
Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen
auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den
Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen.
Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umwelt-
vorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen
entsorgt werden. Wenden Sie sich für Ratschläge bezüglich des Recyclings an
Ihre Kommunalbehörde oder Ihren Händler.
Die Batterie muss entnommen werden, bevor das Produkt in die Entsorgung
geht.
Hinweise zum Umgang mit Batterien :
■ Halten Sie Batterien von Kindern fern. Sie sind kein Spielzeug!
■ Werfen Sie Batterien niemals ins Feuer, nicht in Wasser tauchen.
■ Achten Sie beim Einlegen der Batterie auf die Polarität.
■ Öffnen Sie Batterien nicht gewaltsam.
■ Vermeiden Sie den Kontakt zu metallischen Gegenständen. (Ringe, Nägel,
Schrauben usw.) Es besteht Kurzschlussgefahr!
■ Durch einen Kurzschluss können sich Batterien stark erhitzen oder evtl. sogar
entzünden. Verbrennungen können die Folge sein.
■ Falls eine Batterien ausläuft, die Flüssigkeit nicht in die Augen oder Schleim
-
häute reiben. Bei Berührung die Hände waschen, die Augen mit klarem
Wasser spülen, und bei anhaltenden Beschwerden einen Arzt aufsuchen.
■ Verbrauchte Batterien gehören nicht in den Hausmüll. Bringen Sie alte Batte
-
rien zu einer vorgesehenen Sammelstelle.
Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:
PR = Zink-Luft-Batterie
LR = Alkaline-Batterie
SR = Silberoxid-Batterie
CR = Lithium-Batterie
Garantie
Garantiebedingungen
1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine
Garantie von 24 Monaten ab Kaufdatum.
Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf
durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein
zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich
nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in
Deutschland bei einem unserer Vertragshändler sowie die Übersendung
einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.
Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss
es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur
Verfügung gestellt werden.
Batterieentsorgungshinweis
30
Deutsch
DVD4556LCD_IM 16 .12.16
3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber
schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, ent-
scheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob
durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nicht
-
beachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder
normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner
ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder
Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht
von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht
auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung
ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen
Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minde
-
rung) werden durch diese Garantie nicht berührt.
Stand 06 2012
Garantieabwicklung
24 Stunden am Tag, 7 Tage in der Woche
Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen
die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung
über unser SLI - Internet-Serviceportal zur Verfügung.
www.sli24.de
Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal
www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmel
-
dung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten
Sie weitere Informationen zur Abwicklung Ihrer Reklamation.
Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per
E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf
unserem Serviceportal www.sli24.de online verfolgen.
Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres
gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestel
-
le der Deutschen Post/ DHL abzugeben. Der Versand erfolgt für Sie kostenlos
an unser Servicecenter bzw. Servicepartner.
So einfach kann Service sein!
1. Anmelden
2. Einpacken
3. Ab zur Post damit
Fertig, so einfach geht es!
Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon,
Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine
kostenlosen Garantieleistungen erbringen können.
Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:
• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ‘s, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops
Auch nach der Garantie sind wir für Sie da! – Kostengünstige Reparaturen
zum Festpreis!
Deutsch
31
DVD4556LCD_IM 16 .12.16
Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor.
Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen
damit erhebliche Kosten.
Stand 06 2012
OSD-Menü Übersicht
** ALLGEMEINES SETUP MENÜ **
TV BILDSCHIRM 4:3 PANSCAN
4:3 LETTERBOX
16:9
WIDE SQUEEZE
WINKELZEICHEN EIN
AUS
OSD SPRACHE
GEHÖRLOS TITEL EIN
AUS
BILDS.SCHONER EIN
AUS
AUTO STANDBY AUS
3 STUNDEN
4 STUNDEN
** AUDIO SETUP MENÜ **
DOWNMIX L/R
STEREO
DIGITAL AUSGANG SPDIF/AUS
SPDIF/RAW
SPDIF/PCM
SETUP DOLBY
DIGITAL
DOLBY-DIGITAL-EINSTELLUNG
DOPPELTES MONO STEREO
L-MONO
R-MONO
MIX-MONO
DYNAMIK
** VIDEO SETUP **
HELLIGKEIT
KONTRAST
FARBTON
SÄTTIGUNG
** VORZUGSEINSTELLUNGEN **
TV TYP PAL
AUTO
NTSC
AUDIO
UNTERTIT
DISK MENÜ
KI.SICHERUNG 1 KIND.-SICHER
2 O. ALTERSB.
3 FREI AB &
4 FREI AB 12
5 FREI AB 16
6 N.FREI U. 16
7 N.FREI U. 18
8 ERWACHSENE
GRUNDEINST. RÜCKSTELLEN
** PASSWORT SETUP MENÜ **
KENNWORTMODUS EIN
AUS
PASSWORT ÄNDERN
32
English
DVD4556LCD_IM 16 .12.16
Device Parts
(DVD Monitor) (Fig. 1)
1 SD / MS / MMC card slot
2 Button „Open“ (OPEN)
3 LCD display
4 IR Sensor for remote control
5 Button „Right / Increase volume“
( VOL+ )
Button „Left / Decrease volume“
( VOL– )
6 Button „Function selector“
(SOURCE)
7 Button „Up / Previous“ (
/ )
Button „Down / Next“ ( / )
8 Button “Confirm” (ENTER)
9 DC IN 9 - 12 V connector
10 DC OUT socket
11 USB port
12 COAXIAL socket
13 AV OUT socket
14
Earphones jack
15 ON / OFF switch
Device Parts
(LCD Monitor) (Fig. 2)
1 LCD display
2 ON / OFF switch
3 AV IN socket
4
Earphones jack
5 DC IN socket
6 Volume control
7 Button „Left / Right“ (
/ )
8 Button “Screen setup” MODE
9 Button „Up / Down“ (
/ )
10 Button „Screen off“
(BACK LIGHT)
Remote Control
(Fig. 3)
1 MUTE: Mute the sound.
2 SOURCE: Select among DVD, USB
and CARD.
3 10+: For selecting the chapter /
tracks above 9. Pressing the button
again increases the figure by 10
each time.
4 DISPLAY: Display playback mode.
5 AUDIO: Change audio settings.
6 MENU / PBC: Access DVD / VCD
main menu. Show playback control
in VCD.
7
: Start playback. Freeze image.
Press “ “ to continue.
: Stop playback.
8 MODE: Show the video setup
menu.
9 Navigation buttons: Navigate OSD
menu.
10 VOL+ / VOL– : Increase / decrease
volume.
11
: Skip to previous chapter or
song.
: Skip to next chapter or song.
12
: Fast forward.
: Rewind.
13 SLOW: Slow motion. Use the
button to continue playing the film.
14 ZOOM: Zoom in or out.
15 PROGRAM: Access playlist.
16 REPEAT: Repeat title, chapter, etc.
17 SETUP: Access setup menu.
18 ENTER: Confirm input.
19 TITLE: Display DVD title menu.
20 SUBTITLE: Show / hide subtitles.
21 ANGLE: Select camera angle.
22 Numeric buttons: Select chapter or
track number directly.
23 STEP: Pauses the display. Press
again to show the next picture. Use
the
button to continue playing
the film.
24 SEARCH: Select CD/DVD section
directly.
English
33
DVD4556LCD_IM 16 .12.16
Technical Data
Type of device DVD Car Cinema
Model DVD 4556 LCD
Power supply DC 9 V, 1.5 A
AC 100 – 240 V, 50 / 60 Hz,
(AC adapter not supplied).
Output <15 W
Dimension (L x H x W) DVD Monitor: 222 mm x 169 mm x 38 mm
LCD Monitor: 222 mm x 169 mm x 21 mm
Weight DVD Monitor: approx. 0.71 kg
LCD Monitor: approx. 0.43 kg
Laser Semi-conductor-laser
Signal PAL / NTSC
SNR >=80 dB
Video-output 1.0 V (P-P) 75
Analog audio-output 1.0 V (rms)
Operating conditions 0 °C to 40 °C, level surface
Compatible media ■ DVD-Video (DVD Disc, DVD
R / RW)
■ MPEG-4 Video (of CD / DVD Disc, DVD
R / RW,
CD-R / RW)
■ Audio CD (of CD Disc, CD-R / RW)
■ Video CD (of CD / DVD Disc, DVD
R / RW)
■ MP3 files (of CD / DVD Disc, DVD
R / RW, CD-R / RW)
Regional code 2 (= Europe, Greenland, South Africa, Egypt and Middle
East, Japan)
Accessories Mains / AV cable, remote control (incl. battery), car adaptor
cable, 4 x straps, 2 x stereo headphones
Note for
Conformity Declaration
The manufacturer hereby declares that the device DVD 4556 LCD is in conformity with the
following regulations:
• EU – Low-Voltage-Directive (LVD) 2014 / 35 / EU
• European guideline of electromagnetic compatibility (EMC) 2014 / 30 / EU
• Ecodesign-directive (ErP) 2009 / 125 / EG
• RoHS-directive 2011 / 65 / EU
34
English
DVD4556LCD_IM 16 .12.16

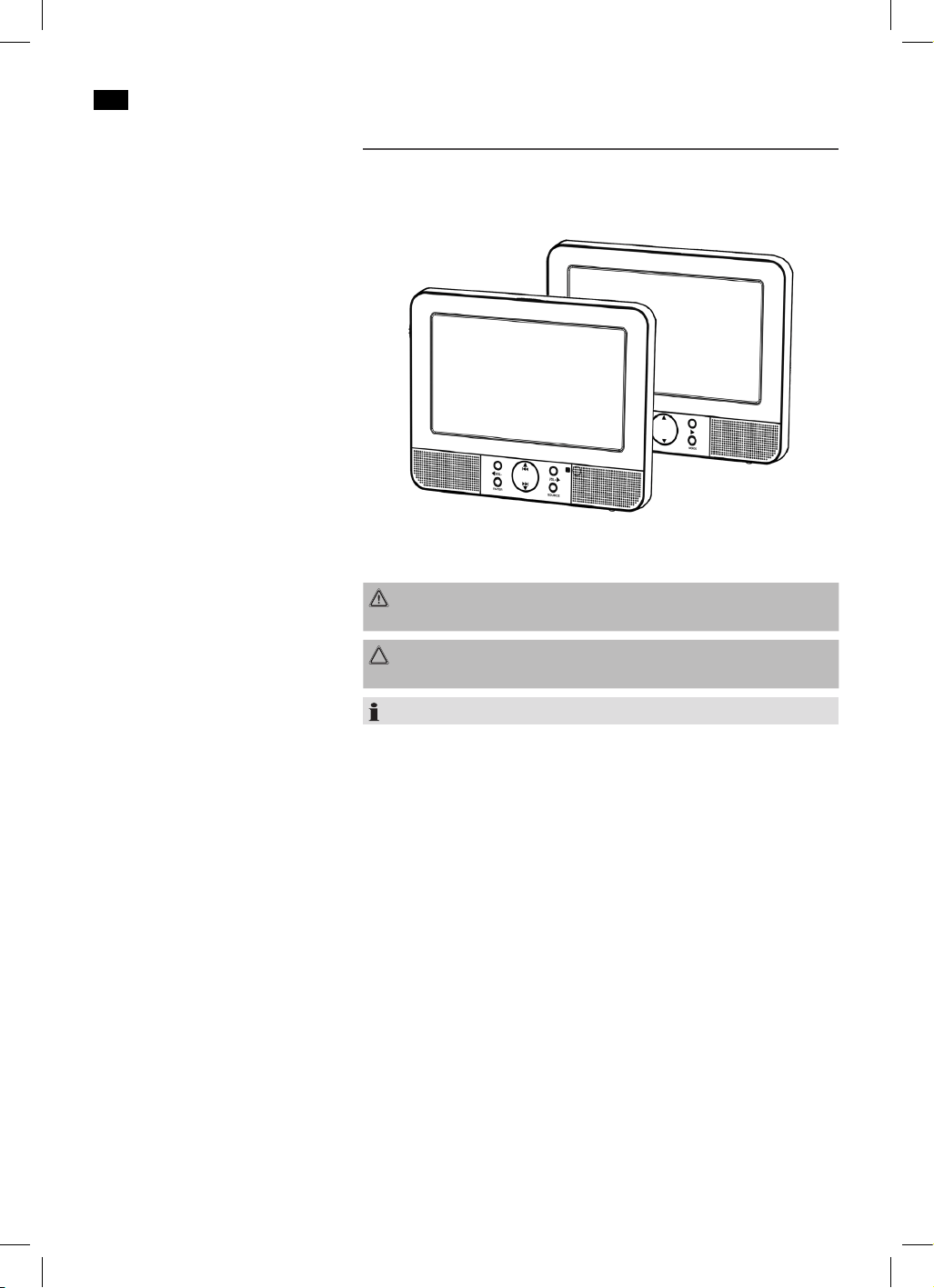

Instruction Manual
Congratulations on your purchase of the DVD Car Cinema DVD 4556 LCD!
We would like to wish you much joy with your device and thank you for your
purchase!
Important instructions for your safety are especially marked. You must follow
these instructions to avoid accidents and damage to the device:
WARNING:
Warns against dangers to your health and indicates potential risks of injury.
CAUTION:
Indicates potential hazards for the device or other objects.
NOTE: This highlights tips and information.
ETV
Elektro-technische Vertriebsgesellschaft mbH
The right to make technical and design modifications in the course of continuous
product development remains reserved.
Thank You!
Symbols in this operating manual
Manufacturer
English
35
DVD4556LCD_IM 16 .12.16
Safety Instructions
Read the complete operating manual before using the device.
Keep the manual in a safe place. If you pass the device on to a third part please
include the user manual.
Disregarding these instructions may lead to severe injury or damage to the device.
We do not accept liability for damages sustained due to disregarding of the user
manual.
The device may be utilized for personal use within a household only. It is not
suitable for commercial use.
■ Do not leave the device unattended and do not use if children or other
individuals who are unable to assess the possible endangerment are in the
vicinity.
■ Children or other individuals who are unable to assess the possible endan
-
germent should not use the device. Please store it in a manner that does not
allow access.
■ Packing materials should not be used for play, due to danger of suffocation.
When using an external power supply (not supplied), please observe the follow
-
ing safety instructions:
The device is powered electrically and therefore may lead to electric shock.
Please pay attention to the following:
■ Do not touch the plug with wet hands.
■ If you remove the plug from the outlet, always remove by pulling the plug
directly. To avoid possible breakage, never pull the cable.
■ Ensure that the mains cable is not bent, jammed, run over or is subjected to
heat sources.
■ Ensure that the cable is not wrapped around the device during use.
■ Do not place the device on top of the mains cable during use.
■ Use only extension cords that are compatible with the power input of the
device.
■ Do not expose the device to rain and moisture of any kind.
■ Operate the device only if the electrical voltage indicated on the identifi
-
cation label is compatible with the voltage of your power outlet. Incorrect
voltage may destroy the device.
■ To avoid water penetration, never place a lower vase etc., on the device.
■ Do not open the device.
■ Pull the mains plug if the device is not in use for an extended period of time.
■ Ensure that the mains cable does not project a tripping hazard.
This device is classified as a category 1 laser device. The corresponding tag may
be found on the outside surface of the device. Laser rays may cause damage to
eyes. Please pay caution to the following:
■ Do not open the device under any circumstances. Do not attempt to disas
-
semble the device.
■ To avoid endangerment: Maintenance should be performed by the manufac
-
turer or their customer service only.
Instruction Manual
Children and handicapped Persons
Power Supply
Laser
36
English
DVD4556LCD_IM 16 .12.16
Select a safe location to ensure safe operation of the device. Please pay caution
to the following:
■ Protect the device against environmental forces.
■ Protect the device from moisture.
■ Do not place any container filled with liquid substances i.e. vases, on top of
the device.
■ Never place the device on top of or in the close vicinity of heating sources
such as i.e. heaters, ovens, etc.
■ Do not expose the device to direct sunlight.
■ When placing the device ensure the location provides adequate ventilation
to avoid heat accumulation inside of the device. Ensure that ventilation slots
are not blocked.
■ Protect the device from mechanical percussions.
■ Always place the device on a sturdy flat surface.
■ Protect the remote control against environmental forces, moisture and ex
-
treme temperatures (i.e. direct sun light).
■ Do not use the device while driving a vehicle.
■ The device can display a freeze frame for unlimited time on screen. This can
cause damage to the screen. Activate the screen saver
Page 49, “General
Setup” menu
■ Do not adjust the volume in the event a low volume segment is rendered.
This may cause damage to the speaker if suddenly followed by a high
volume rendition of a following segment.
■ To avoid damage to the device place only CD’s or DVD’s into the designated
slot.
■ During longer periods of non-use turn the device off (main switch).
■ Disconnect the network plug during a thunderstorm.
The device is intended exclusively for the following tasks:
■ Play-back of video-DVD / video CD’s
■ Play-back of audio-CD.
■ Playback of external media sources.
Any other use is considered non-intended use and is prohibited.
If the device should become defective at some point:
■ If the mains cord of this device becomes damaged, it must be replaced by a
special connecting cable that can be obtained from our customer service.
■ Should fluid have seeped into the device or if the device has been dropped
down or damaged in any other way, the device must be examined by an
authorized dealer. Disconnect the device from the power supply and consult
an authorized dealer.
Location
Operation
Intended Use
Defect
English
37
DVD4556LCD_IM 16 .12.16
Setting Up and Connecting
Please unpack the device and all accessories and check the contents for com-
pleteness.
CAUTION:
Always transport / send the device in the original packing to avoid damages.
Retain the original packing materials for this purpose. Recycle useless packing
material in accordance with your countries regulations.
NOTE:
Get in touch with your dealer immediately if you notice damage caused by
transport.
1. Fold out the stand at the rear of the DVD Monitor.
2. Place the device on a stable, level and flat surface. Maintain a distance of a
minimum of 10 cm from walls and other objects.
3. Connect the device to an outlet installed according to regulations.
4. Remove protective cover from device / LCD Screen if applicable.
You will need two fastening strips to fit each device.
WARNING:
The fixing belts are not suitable for use while driving. Risk of injuries!
NOTE:
The supplied fixing belts are only intended for use while the vehicle is parked.

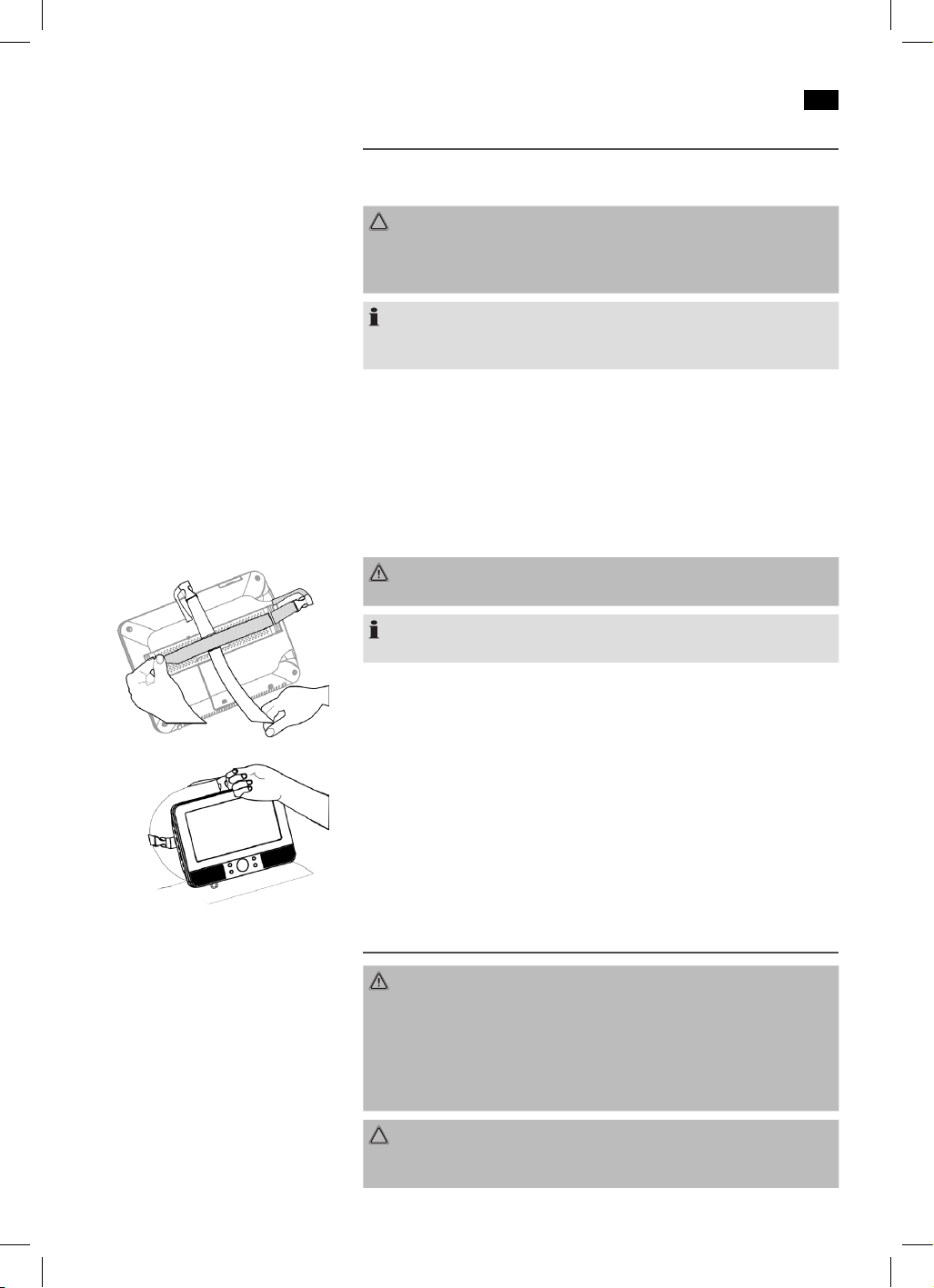

1. Thread a strap through the clamps on the back of the device.
2. Fix the device now horizontally to the back of the head-rest.
3. Fasten the horizontal strap to the other strap. Run it vertically around the
headrest.
Operation
WARNING:
Leaking battery acid may cause a health hazard. Remove batteries from the
remote control when depleted or the device is not in use for an extended
period of time. Clean up any leakage with a cloth immediately. In the event of
skin contact, rinse the affected area immediately. In case of ingestion consult
a physician immediately. In the event of eye contact, rinse eyes and consult a
physician immediately.
CAUTION:
Upon disposal, adhere to the recycle and environmental regulations of your
respective country. Never throw batteries into open fire.
Unpacking
Setting Up
(when using an AC adapter;
not included)
Head-rest Mounting
Insert / Replace Batteries into the
Remote Control
38
English
DVD4556LCD_IM 16 .12.16
NOTE:
■ The lithium cell in the battery compartment of the remote has been pro
-
tected with plastic foil for transport. This extends the lifetime of the battery.
Before initial use, please remove this foil to prepare the remote control for
use.
■ The life span of enclosed batteries may be reduced due to storage.
1. Open the battery compartment on the bottom of the remote control.
2. Replace the cell with a battery of the same type (CR 2025). Pay attention to
the polarity.
3. Close the battery compartment again.
Remote Control Range
To use the remote control point it toward the remote control sensor located at
the front of the device. The distance between remote control and sensor should
not exceed 5meters. The angle of the remote control to the sensor should not
exceed 30 degrees within right, left, above and below.
NOTE:
The signals of the remote control are transmitted to the DVD-Player by infrared
light. Ensure that the DVD-Player is not exposed to direct sunlight. This may ren-
der the signal transmittal from the remote control to the DVD-Player impossible.
Power Supply
NOTE:
You can alternatively operate the device with an AC adapter (AC adapter not
supplied).
Observe the following specifications when purchasing an AC adapter:
INPUT: 100 V – 240 V ~, 50 / 60 Hz, Polarity:
OUTPUT: 9 V 1.5 A
Use the 12 V car adaptor for vehicles with 12 V power supply, negative ground.
1. Connect the cigarette lighter adapter to the DC IN 9 – 12 V connector (Fig.
1/9).
Using both devices:
- Connect the cigarette lighter adapter plug to the DC IN 9 – 12 V connector
(Fig. 1/9).
- Connect the mains/AV cable to DC OUT / AV OUT connector from DVD
MONITOR (Fig. 1/10, 13) and DC IN / AV IN connector from LCD MONI
-
TOR (Fig. 2/5, 3).
2. Now connect the plug to the cigarette lighter of your vehicle.
Safety Precautions:
■ Only use this device with the genuine car adaptor, other adaptors can dam
-
age the device.
■ Only use the genuine car adaptor for this device. Do not use for other units.
With Car Adaptor
English
39
DVD4556LCD_IM 16 .12.16
■ Do not use the device while driving. Ensure that the device is fastened
and / or stored properly to avoid injuries in case of accident.
NOTE:
The supplied straps are only intended for use when the vehicle is parked.
WARNING:
The straps are not suitable for use when driving. Risk of injuries!
■ Handling the device and watching videos / DVDs while driving is prohibited.
■ A dirty cigarette lighter can get hot. Ensure that the car adaptor is only con
-
nected to a clean cigarette lighter.
■ Disconnect the 12 V adaptor after use from device and cigarette lighter.
Change the Fuse for 12 V Adaptor
NOTE:
Make sure that no hardware is lost when removing the fuse. Also ensure that
hardware is fitted back into the correct place.
If the device does not work when using the 12 V cigarette lighter adapter, change
the fuse. This can be found in the top of the 12 V adapter.
1. Unscrew the round, silver endpiece (A).
2. Remove the fuse (C) and replace it with a 2 A new time delay fuse.
3. Ensure that the silver tip (B) is fitted into the silver endpiece. Screw the end
-
piece back on.
Connections
1. For private listening use headphones with 3.5 mm stereo jack and connect to
earphones jack ( ).
2. Press the VOL+
/ VOL– buttons to increase or decrease the volume.
WARNING:
To prevent a possible loss of hearing, avoid listening at high volume
levels for long periods of time.
WARNING:
■ If you suffer from tinnitus, set the volume to low or do not use the device.
■ Ear specialists recommend that you do not use head-phones constantly
over long periods.
■ Safety remains paramount. Do not use the device when driving a motor
-
ised vehicle, when riding a bicycle or when jogging on the street. Adjust the
volume to match the surrounding traffic.
■ Do not use the device in situations in which you need to be able to hear
without any interference.
CAUTION:
Do not keep the headband of the headphones stretched for a long period of
time, since this may weaken the tension of the headband.
Private Listening with Earphones /
Headphones (Fig. 1/14; Fig. 2/4)
40
English
DVD4556LCD_IM 16 .12.16
USB Port (Fig. 1/11)
Plug a USB storage device directly into the correct port of the device.
NOTE:
■ The USB port is not designed for charging external devices.
■ The USB port is only intended for playing media files from commercially
available USB sticks.
Card Slot (Fig. 1/1)
Insert an MMC / SD or MS card with the label facing back in the card slot of the
device.
For further use with a USB storage device or memory card, please refer to section
Page 45 “Work in Data Mode”.
Switching on the Device (Fig. 1/15; Fig. 2/2)
Turn the device on by sliding the “ON/OFF” main switch on the side of the
device to “ON”. The buttons / / / (Fig. 1/7) and / (Fig. 2/9) light
up red.
NOTE:
In Dual mode, the DVD MONITOR must be switched on so that the power
supply is fed to the second monitor.
Connect to Other Devices
■ Connect an AV cable to the AV IN socket (Fig. 2/3) and to the playback
device to view images of another playback device (such as digital camera).
NOTE:
Other devices can only be connected to the LCD Monitor (slave monitor).
Connect a coaxial cable (not included) to transmit the digital audit signal to your
playback device or your amplifier.
1. Plug the Audio plug into the COAXIAL socket of the DVD monitor (Fig. 1/12).
2. Insert the audio plug into the corresponding socket of your playback device
or your amplifier.
Connect an A/V cable to AV OUT (Fig. 1/13) and to the TV set to view images on
the TV set.
Switch the TV set to AV IN. Observe the TV’s user manual.
NOTE:
You need an audio cable with a 4-pin 3.5 mm jack plug to cinch socket, with a
pin length of 15 mm.
LCD Monitor - Change Display Settings
■ Press the MODE button (Fig. 2/8), to display the Setup menu.
■ Use the
and buttons (Fig. 2/9) to select the option. Use the and
buttons (Fig. 2/7) to change the setting.
Side Panel Inputs
Connect Other Playback Devices
Digital Audio Transmission
Connect TV Set
English
41
DVD4556LCD_IM 16 .12.16
NOTE:
The menu hides itself automatically after a short time if no setting has been
changed.
In the “Picture” menu, you can adjust brightness, contrast, colour, OSD language
and the aspect ratio (ZOOM).
By selecting the menu item “RESET“ you can reset the settings to the factory
settings.
About the DVD-Player
You may play back a multitude of data formats with the Page 33, “Technical
Data“.
However, please note that most DVDs are furnished with a so called “regional
code”. It determines for which world region the DVD is designed. For example,
DVDs with regional code “1” are designate for the USA and Canada. DVDs
marked with the regional code “2” are designated for Europe.
NOTE:
You may only play back DVDs marked with regional code “2” on the
DVD-Player. A multitude of burn and duplication procedures as well as dif
-
ferent levels of quality of (duplicated) CDs / DVDs are available. Additionally
the music industry does not adhere to a set duplication copyright. This is the
reason playback problems of CDs, DVDs and MP3 CDs may be experienced in
isolated cases. It is not a malfunction of the device.
Further, in isolated cases problems in playing computer reproduced CDs or
DVDs. (i.e. vacation pictures). In the event of problems examine the setting of
the DVD-reproduction program on your computer. Ensure that the DVD was
finalized. Further information regarding this subject is available in the operation
manual of your recording device.
Input Not Possible
If a function or input selected by you is not possible, the adjacent symbol is
shown on the screen.
■ Track: “Track“ is the sections of an Audio-CD. This may pertain to a song, a
set of a symphony, etc.
■ Title / Chapter: Video-DVDs are compartmentalized into “title” and “chap
-
ters”. A “title”, for example may be a specific movie and “chapters” may be
sections of the movie.
■ MPEG4: Your DVD-Player is also equipped to play data compressed for
MPEG-4 (short for Moving Picture Experts Group-4) MPEG-4 compression
method that allows large amount of data to be compressed without signifi
-
cantly compromising the quality of picture and sound.
NOTE:
A full global compatibility of compression procedures is not guaranteed,
especially if multiple soundtracks and subtitles are involved. Even MPEG 4 files
with integrated special menu functions are not always supported. This is not a
malfunction of the device.
Terms
42
English
DVD4556LCD_IM 16 .12.16
Play Media
You transmit commands to the DVD-Player using the remote control. It is impor-
tant that the end of the remote control is pointed toward the DVD-Player.
1. Slide the OPEN button on the device (Fig. 1/2) in the direction of the arrow.
The CD / DVD compartment opens.
2. Insert the CD / DVD.
3. Close the CD / DVD compartment again. A moment later the loaded media
type is displayed (e.g. “DVD-VIDEO”).
For CDs the following status information is displayed:
■ Current track / total number of tracks (1).
■ Time (2): Here you find information about playing time and remaining
time. By default the elapsed playing time of the current track is displayed in
minutes and seconds. Repeatedly press the DISPLAY (Fig. 3/4) on the remote
control for further time displays.
You have the following options:
- remaining time until the end of the track,
- elapsed playing time CD,
- remaining time until the end of the CD.
You may display the screen menu for DVD use by pressing the DISPLAY button
(Fig. 3/4).
■ Current title / total number of titles (1).
■ Current chapter / total number of chapters (2).
■ Time (3): Here you find information about playing time and remaining time.
By default the elapsed playing time of the current track is displayed.
The time is displayed in hours, minutes and seconds.
Repeatedly press the DISPLAY button (Fig. 3/4) on the remote control for
further time displays.
You have the following options:
- remaining time until the end of the title,
- elapsed playing time chapter,
- remaining time until the end of the chapter,
- display off.
1.
Insert CD/DVD into CD/DVD-compartment Page 42, “Load CD / DVD“.
2. Press the “ “ button (Fig. 3/7) on the remote control.
NOTE:
If the play does not start up or the play quality is poor, check the default set
-
tings on the DVD-Players.
1. Press the “
“ (Fig. 3/7) on the remote control. The playback is interrupted
and the current image is frozen.
2. Press the “
“ button (Fig. 3/7) on the remote control, to restart “normal”
play.
Use the Remote Control
Load CD / DVD
Understanding the onscreen
CD menu
Understanding the onscreen
DVD menu
Start Playback
Pause Playback
English
43
DVD4556LCD_IM 16 .12.16
Press the AUDIO button (Fig. 3/5) repeatedly to change the audio-language.
The available languages are dependent on the DVD.
NOTE:
If the medium does not support this function, (e. g. on a CD), you can change
the audio mode with this button, e.g. set it to “mono” or “stereo”.
Press the SUBTITLE button (Fig. 3/20) repeatedly if you want to activate, deacti
-
vate or select a different subtitle language. The available subtitle languages are
dependent on the DVD.
■ During playback press “
“ button (Fig. 3/7). This will stop play.
■ Press the “
“ button (Fig. 3/7) again to continue the playback from the last
position.
■ Press the “
“ button (Fig. 3/7) twice to stop reply entirely. If you press the
“ “ button (Fig. 3/7) again, the CD/DVD will start from the beginning.
■ Press the “
“ button (Fig. 3/11) to return to the beginning of the current
chapter.
■ Press the “
“ button (Fig. 3/11) to return to the beginning of the previous
track.
Press the “
“ button (Fig. 3/11) to forward to the next chapter or track.
Enter the number of the desired chapter/track using the numeric buttons on
your remote control (Fig. 3/22).
Playback of the chapter / track starts after a short while.
For your convenience, you may select respective media passages directly from
you screen menu as follows:
1. Select the desired category by repeatedly pressing the SEARCH button
(Fig. 3/24).
2. Use the navigation buttons (Fig. 3/9) to select the category.
3. Enter the moment in time for playback to start. Depending on the media
type this can be a track number, a chapter or a time. Enter the values with the
numeric buttons (Fig. 3/22). Playback starts after a short moment.
1. Select chapter or title to be repeated.
2. Press the REPEAT button (Fig. 3/16). “Chapter“ is displayed.
3. Press the REPEAT button again until “Title“ or „All“ is displayed.
1. Select the track to be repeated.
2. Press the REPEAT button (Fig. 3/16). “Track” is displayed.
Press the REPEAT button (Fig. 3/16) again until “All” is displayed.
Repeatedly press the REPEAT button (Fig. 3/16), until the message disappears
from the screen.
Change Audio-Language /
Audio-Mode
Show Subtitles
Stop Playback
Select previous Chapter / Track
Select next Chapter / Track
Selecting track directly
Select a Passage Using the Menu
Repeat DVD-Title / Chapter
Repeat CD-Track
Repeat CD
End Repeat
44
English
DVD4556LCD_IM 16 .12.16
Ordinarily each DVD features an individual menu. Here you may select chapters,
change settings, etc. This menu is CD specifi c, therefore no additional informa-
tion is available.
Press the MENU / PBC button (Fig. 3/6), to start the DVD-menu. Navigate the
menu using the navigation buttons (Fig. 3/9). Confi rm the entry by pressing the
ENTER button (Fig. 3/18).
If you are in a menu area that enables you to select a chapter directly you may
use the numeric buttons (Fig. 3/22) on your remote control to make your selec-
tion.
The DVD-Player features a fast forward and rewind option.
1. Press the
or button (Fig. 3/12) to start fast forward or rewind. The
current direction and speed are displayed, e. g “ 2x“.
2. Press the
or button repeatedly to change the speed. The speed may
be accelerated by factor 2, 4, 8, 16 or 32.
3. Press the “
“ button (Fig. 3/7) to continue normal play upon reaching the
desired passage.
Upon viewing DVDs, VCDs or pictures you may modify the picture appearance.
Press the ZOOM button (Fig. 3/14), to modify the picture segment. Press the
button repeatedly to select the applicable zoom-factor or to return to the default
zoom-factor.
NOTE:
You may navigate within the zoomed picture using the navigation buttons
(Fig. 3/9).
Some DVDs offer the option to select the picture angle independently.
Press the ANGLE button (Fig. 3/21) to modify the picture angle.
NOTE:
If modifi cation of the picture angle is not possible the screen will display an
error message “
“.
Press the button repeatedly to select another picture angle or return to the
default picture angle.
Use the VOL+ and VOL– buttons (Fig. 3/10) to set the desired volume.
NOTE:
If the volume is set to low on the DVD monitor, there will be no sound output
from the AV OUT socket (Fig. 1/13).
You may not want to listen to titles of e. g. a CD in the order designated by the
manufacturer. The function “create playlist” enables you to create you own play
sequence as follows:
To do this, proceed as follows:
1. Press the PROGRAM button (Fig. 3/15). You will see a table.
Enter the desired track sequence (CDs) or chapter / title (of DVDs) here.
NOTE:
Your playlist will be lost upon turning of the DVD-player as well as when
inserting a new CD / DVD.
Using the DVD menu
Fast Forward or Rewind
Enlarge Picture
Change Picture Angle
Adjust Volume
Create Playlist (CD / DVD)
CD:
English
45
DVD4556LCD_IM 16 .12.16
2. Navigate within the table by using the navigation buttons (Fig. 3/9).
3. Enter the desired track (on CDs) or the chapter / title (on DVDs at the respec
-
tive table position. Use numeric buttons for entries (Fig. 3/22).
4. Use navigation buttons (Fig. 3/9) to save your entries by selecting “Start” at
the bottom edge of the table.
5. Confirm your entry by pressing the ENTER button (Fig. 3/18) on the remote
control.
1. Press the PROGRAM button. A table is displayed (Fig. CD or Fig. DVD).
2. Use the navigation buttons (Fig. 3/9) to manoeuvre to the command “Stop”
at the bottom of the table.
3. Press the ENTER button (Fig. 3/18) on the remote control to confirm.
4. Press the PROGRAM button to finish.
Work in Data Mode
In addition to play “regular” movies or music with CDs / DVDs, with this
DVD-Player you have the option to display video- or audio files of CDs or DVDs,
if stored in file systems. Such media is available if you create CDs containing
digital photos or MP3-music on your computer.
1. Insert a CD or DVD into the drive
Page 42, “Load CD / DVD“.
2. Select the desired and start play
Page 46, “Select File / Index and Start
Playback”.
You may use the following memory cards:
■ SD-Card
■ Multi Media Card
■ Memory Stick
1. Insert the memory card into the card reader with the label facing back (Fig.
1/1).
2. Press the SOURCE button (Fig. 3/2) on the remote control to access the file
menu.
3. Use the navigation buttons (Fig. 3/9) to select MEDIA/ SD mode. Press
ENTER (Fig. 3/18) to confirm.
4. Select the desired file(s) and start playback
Page 46, “Select File / Index
and Start Playback”.
5. Press the SOURCE button (Fig. 3/2) again and use the navigation buttons
and ENTER to return to DVD mode.
NOTE:
The DVD player scans the media contents to determine, which files can be
played. This process can take some time for large storage media.
A variety of USB devices can be connected to the DVD player, such as USB sticks
or digital cameras.
This device is designed according to the latest USB developments. Due to the
large number of different USB devices on the market we cannot guarantee total
compatibility with all USB devices. In some cases playback problems from USB
devices can occur. This is no malfunction of this device. Only use commercially
available USB sticks.
DVD:
Delete Playlist (CD / DVD)
Use Memory Card
Use USB Device
46
English
DVD4556LCD_IM 16 .12.16
1. Connect the USB device directly to the DVD player’s port (Fig. 1/11).
2. Press the SOURCE button (Fig. 3/2) on the remote control to access the file
menu.
3. Use the navigation buttons (Fig. 3/9) to select MEDIA/ USB mode. Press the
ENTER button (Fig. 3/18) to confirm.
NOTE:
The DVD-Player will search storage media to determine which playable
data is available. This may take a long time if a large storage media is
searched.
4. Select the desired file(s) and start playback
Page 46, “Select File / Index
and Start Playback”.
5. Press the SOURCE button (Fig. 3/2) again and use the navigation buttons
and ENTER to return to DVD mode.
Communication media may contain numerous data/files and indexes. Therefore
you must specify which files should be played.
1. If not yet done, now insert the CD or DVD into the drive or connect a device.
2. A menu window listing the directories (if directories exist) or the files appears.
3. Use the navigation buttons (Fig. 3/9) in the list to select the desired directory
or the file.
4. Press the ENTER button (Fig. 3/18) to confirm.
File: The file content is displayed or played if a file is selected.
Directory: If a directory is selected the file list opens.
Select the desired file with the navigation buttons and ENTER (Fig. 3/18). The
file content is displayed or played if a file is selected.
Please note:
Numerous reproduction and compression procedures as well as differences in
quality of CDs / DVDs and burned CDs and DVDs are available.
Because of this reason problems with the play of files, (i. e. files may be displayed
but cannot be played), may occur in isolated cases. This is not a malfunction of
the device.
NOTE:
Press the “
“ button (Fig. 3/9) to return from the file list to the directories.
Press the “
“ button (Fig. 3/7) on the remote control to exit playback.
The DVD-Player is equipped to display your digital photos. These photos may
be stored on any media supported by your DVD-player (DVD, CD, etc.).
NOTE:
■ Ensure an acceptable photo size. Very large photos may be displayed at
a very slow speed or not at all. Ideally the photo size corresponds with the
picture format of the play. In TVs this is normally 1024x 576 Pixel (size 16:9)
or 768x 576 (Size 4:3).
■ Please be aware that any conversion may lead to loss of information regard
-
ing the original format.
Start the photo display by selecting the file you would like to start the display
with
Page 46, “Select File/Index and start playback”.
Select File / Index and
Start Playback
Exit Play
Display Photos
English
47
DVD4556LCD_IM 16 .12.16
NOTE:
After a few seconds, a preview appears in the menu window on the right hand
side.
Turn Pages
■ Manual: Press the
or button (Fig. 3/11) on the remote control to scroll
forwards or back.
■ Pause paging: Press the
button (Fig. 3/7) to pause the automatic slide-
show. Press the button again to continue slideshow mode.
Rotate Pictures
You may rotate the picture during display by using the navigation buttons:
■ Rotate vertically: Navigation button “
“
■ Rotate horizontally: Navigation button “
“
■ 90° clockwise: Navigation button “
“
■ 90° counter clockwise: Navigation button “
“
Cross fade
When playing back pictures you can select between various cross fade effects.
Press the PROGRAM button repeatedly (Fig. 3/15).
Change Default Setting
A larger number of default settings can be comfortably changed via the screen
menu.
Press the SETUP button (Fig. 3/17) on the remote control to start the menu for
changing the default settings.
NOTE:
Many of this default settings can be changed using the remote control as
well as the menu. The difference is: If you change the default settings with
the remote control, the changes will reset upon turning off the DVD Player or
removal of the DVD.
Changes made using the menu are permanent.
Within the menu setup you will find two menu levels:
■ Main menu: The main menu is displayed by graphic symbols.
■ Sub-menu: Within every main menu entry you will find the corresponding
sub-menu entries.
Navigation and Selection
■ Within the main menu you will navigate using the navigation buttons (Fig.
3/9) of remote control (
/ ).
■ You can navigate the sub-menu using the navigation buttons (
/ ).
■ Select a specific menu section by pressing the ENTER button (Fig. 3/18).
■ Select an option (e.g. “PAL” in the Figure on the left) also with ENTER. The
selected option (PAL in this example) is highlighted.
■ Press the navigation button (
) to toggle between sub-menu and main
menu.
Understand Menu Structure
Using the Menu
48
English
DVD4556LCD_IM 16 .12.16

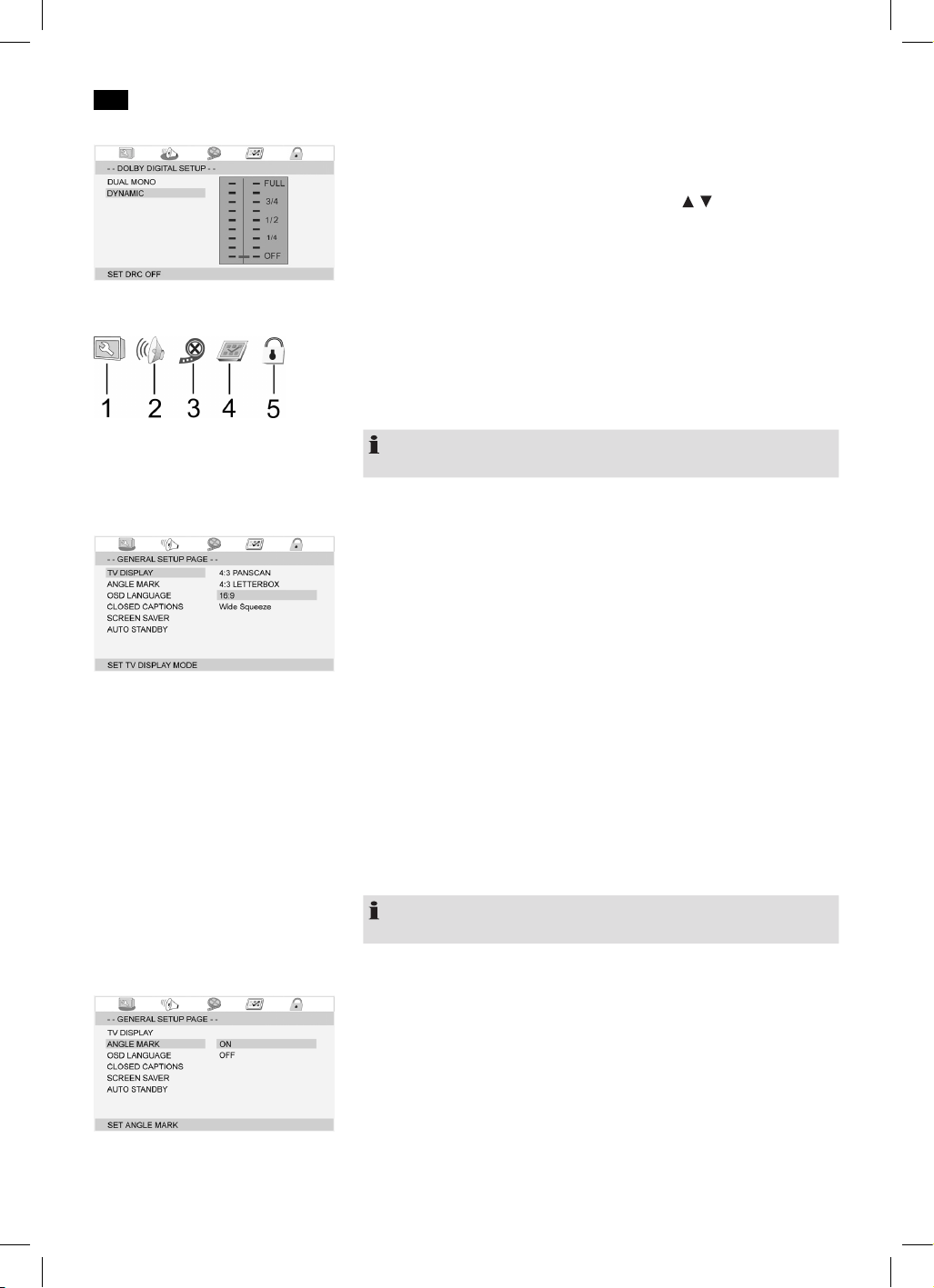

Slide Control
Please use the control as follows:
1. Select it with the ENTER button.
2. Navigate the control with the navigation buttons (
/ ).
3. Confirm with the ENTER button.
■ General Setup (1)
■ Audio Setup Page (2)
■ Video Setup Page (3)
■ Preference Page (4)
■ Password Setup Page (5)
NOTE:
Some menu settings are available in stop mode only (contingent on DVD).
TV Display
Here you may adjust the output of the DVD-Player to match the aspect ration of
your display device.
Background: Unless you have a wide-screen TV, the aspect ratio of your image
display is 4:3. Most movies however, have an aspect ratio of 16:9, therefore the
picture is to wide for TV playback.
You may select here how the playback of the movie will appear on your output
device:
■ 4:3 Panscan: You may only view the centre area of the movie. The edges are
cut off.
■ 4:3 Letterbox: You may view the entire range of the movie in a reduced
version; therefore a black bar appears on the top and bottom of the screen.
■ 16:9: Choose this option if you have a wide-screen TV. Keep in mind that
movies recorded in an aspect ratio of 4:3 will display in the same 4:3 ratio.
Therefore it will not populate the entire screen of the wide-screen TV.
■ Wide Squeeze: Select this option, if you are using a wide screen TV for
playback. This setting adjusts films in 4:3 format to the aspect ratio of the
wide screen TV.
NOTE:
The setting “4:3 PANSCAN” is not supported by all DVDs.
Angle Mark (Camera Angle)
If the DVD contains scenes shot from different angles press the ANGLE button
(Fig. 3/21) to select one of the different camera angles. This function is only
available if the DVD contains scenes shot from different camera angles.
Activate the function as follows:
■ On: The angle mark is displayed.
■ Off: The angle mark is not displayed.
Main Menu Overview
General Setup Page
English
49
DVD4556LCD_IM 16 .12.16

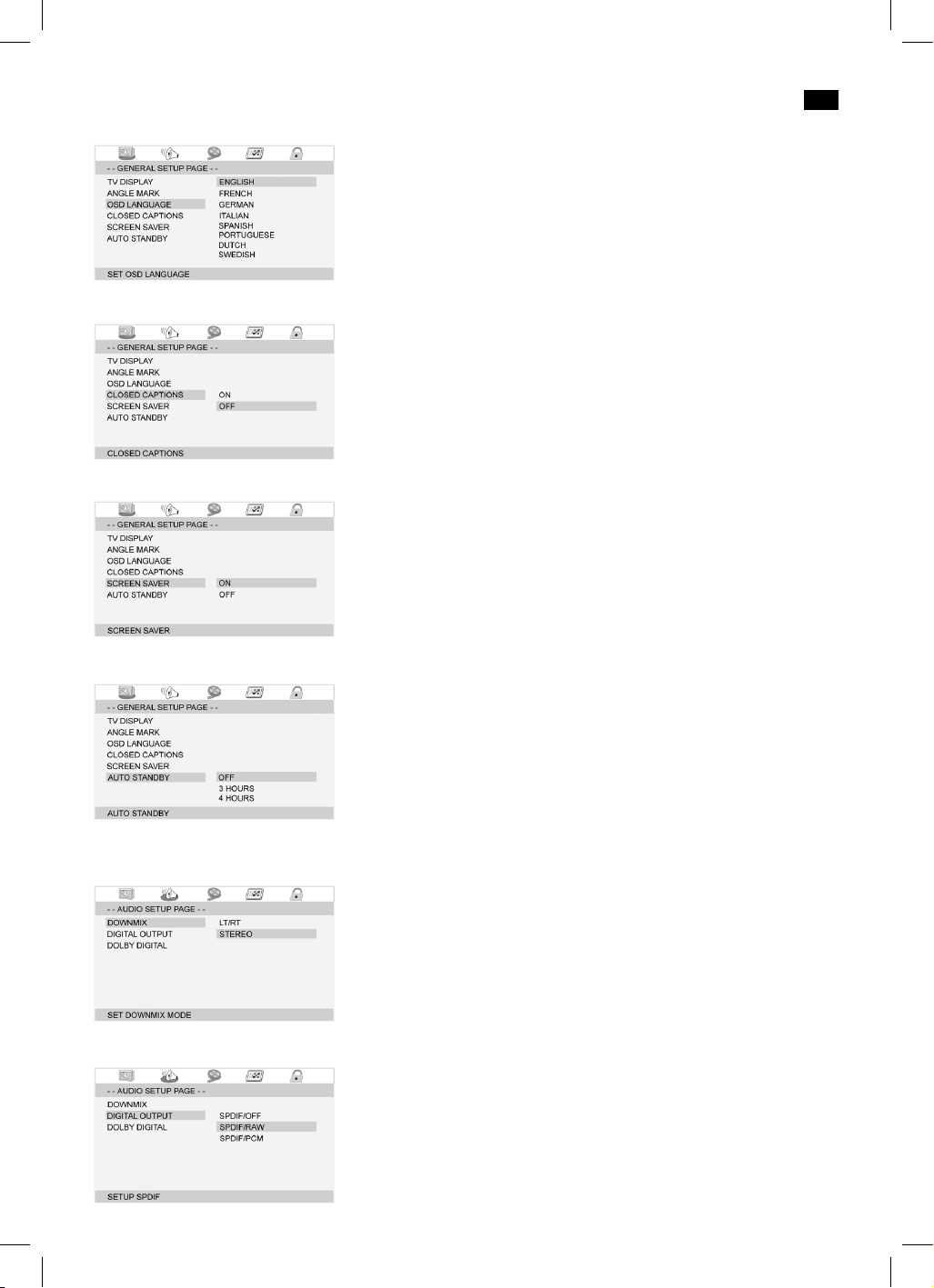

OSD Language
Here you select the OSD language.
Closed captions (comments)
Some DVDs contain closed captions, such as for hearing impaired persons.
■ On: Closed captions are displayed.
■ Off: Closed captions are not displayed.
Screen Saver
The device can display a freeze frame without a time limit. This can cause dam
-
age to the screen. Activate the screen saver to protect the screen.
Select between the following options:
■ On: Screen saver is activated (default).
■ Off: Screen saver is deactivated.
Auto Standby
With this function you can set the device to switch off automatically after a
specified time.
Select between the following options:
■ Off: The function is deactivated.
■ 3 Hours: The device turns off after 3 hours.
■ 4 Hours: The device turns off after 4 hours.
Downmix (Downmix)
Modifies the characteristic of the speaker output:
■ L/R: Select this setting to play the DVD in Pro Logic Dolby Stereo Effect. Plays
a realistic 2-channel stereo effect.
■ Stereo: Select this setting if you wish to play a DVD recorded in 5.1-audio-
format in 2-channell-stereo sound.
Digital Output
The settings for the digital audio output are defined here.
■ SPDIF/Off: An analogue and not a digital audio signal is transmitted.
■ SPDIF/RAW: A digital audio signal is transmitted. Use this setting if the
amplifier is not a stereo two channel amplifier.
■ SPDIF/PCM: A digital audio signal is transmitted, which is converted into a
2-channel signal. Use this setting if the amplifier is a stereo 2-channel amplifier.
Audio Setup Page
50
English
DVD4556LCD_IM 16 .12.16

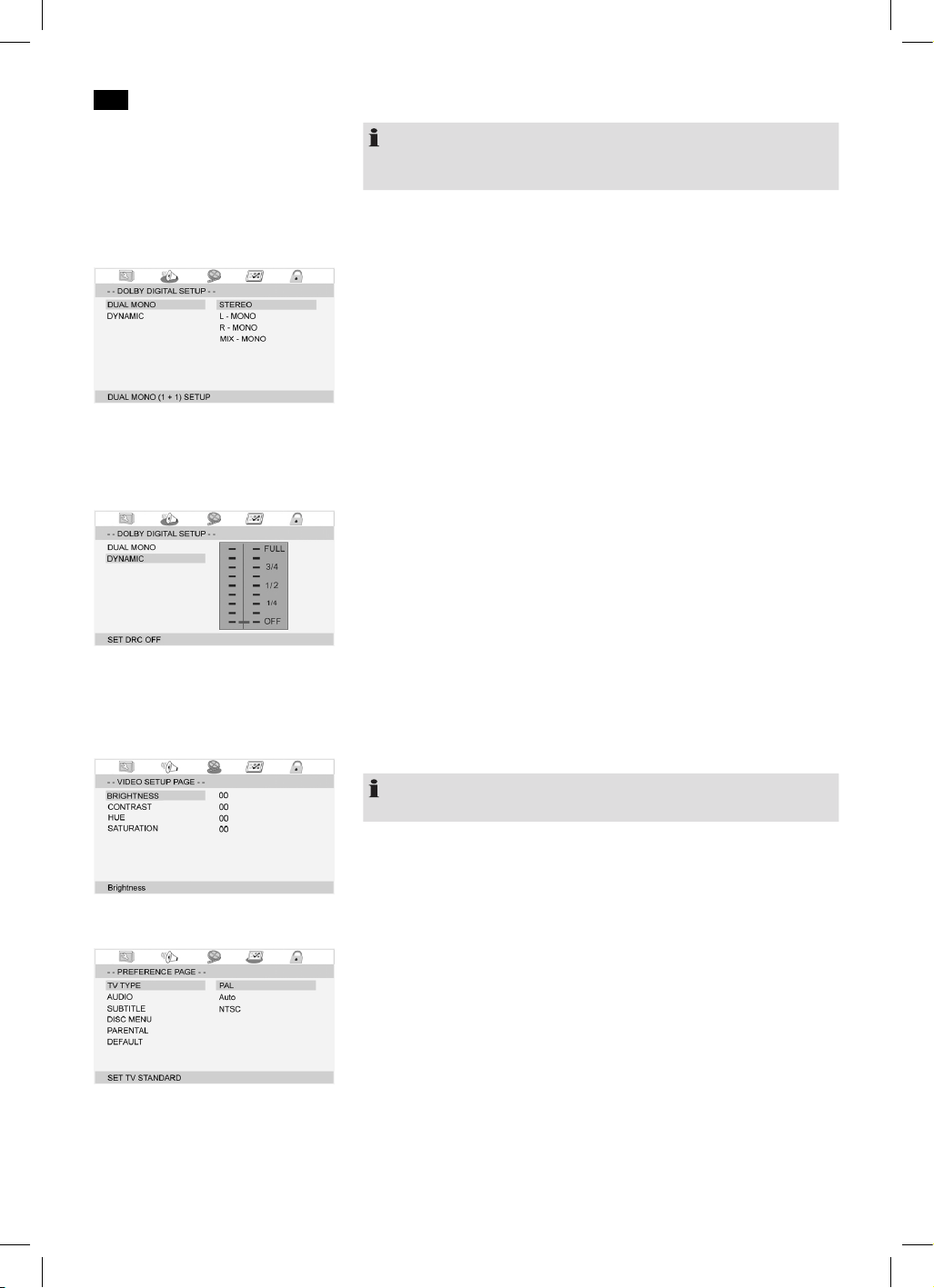

NOTE:
If there is no audio output, although you have connected the DVD player to an
amplifier, you may have selected an incorrect setting for the audio output.
Dolby Digital Setup
Dual Mono
The sound output usually takes place stereo. You may choose a mono output
instead of a stereo output
■ Stereo: The output is in stereo (default setting).
■ L-Mono: The output is in mono. On all speakers the signal is emitted from
the “left” stereo channel.
■ R-Mono: The output is in mono. On all speakers the signal is emitted from
the “right” stereo channel.
■ Mix Mono: The output is in mono. On all speakers the signal is emitted from
the “both” stereo channel.
Dynamic
This concept “Dynamic Range” describes the ratio from the lowest to the
loudest sound. With a high dynamic range very low, as well as very loud sounds
are emitted.
This may cause playback issues. In the event you view a DVD within a relatively
noisy you may adjust the volume to hear low volume passages, however, it bears
the disadvantage that louder passages are unacceptably loud. Suggestively you
may compromise (reduce) the dynamic range and increase the output volume.
■ FULL – 1/8: The dynamic ratio is compromised from 1/8 to maximum (FULL).
■ OFF: The dynamic ratio is not compromised (default setting).
Video Output Settings
In this menu you can change various settings to adjust the video output signal.
NOTE:
You can also use the MODE button (Fig. 3/8) to open this menu.
TV Type
Adjust the DVD player’s output to the colour system of your TV set. The following
options are available:
■ PAL: Primarily European system.
■ Auto: Select this setting if your TV set is a multi system device.
■ NTSC: Primarily North American system.
Video Setup Page
Preference Page
English
51
DVD4556LCD_IM 16 .12.16

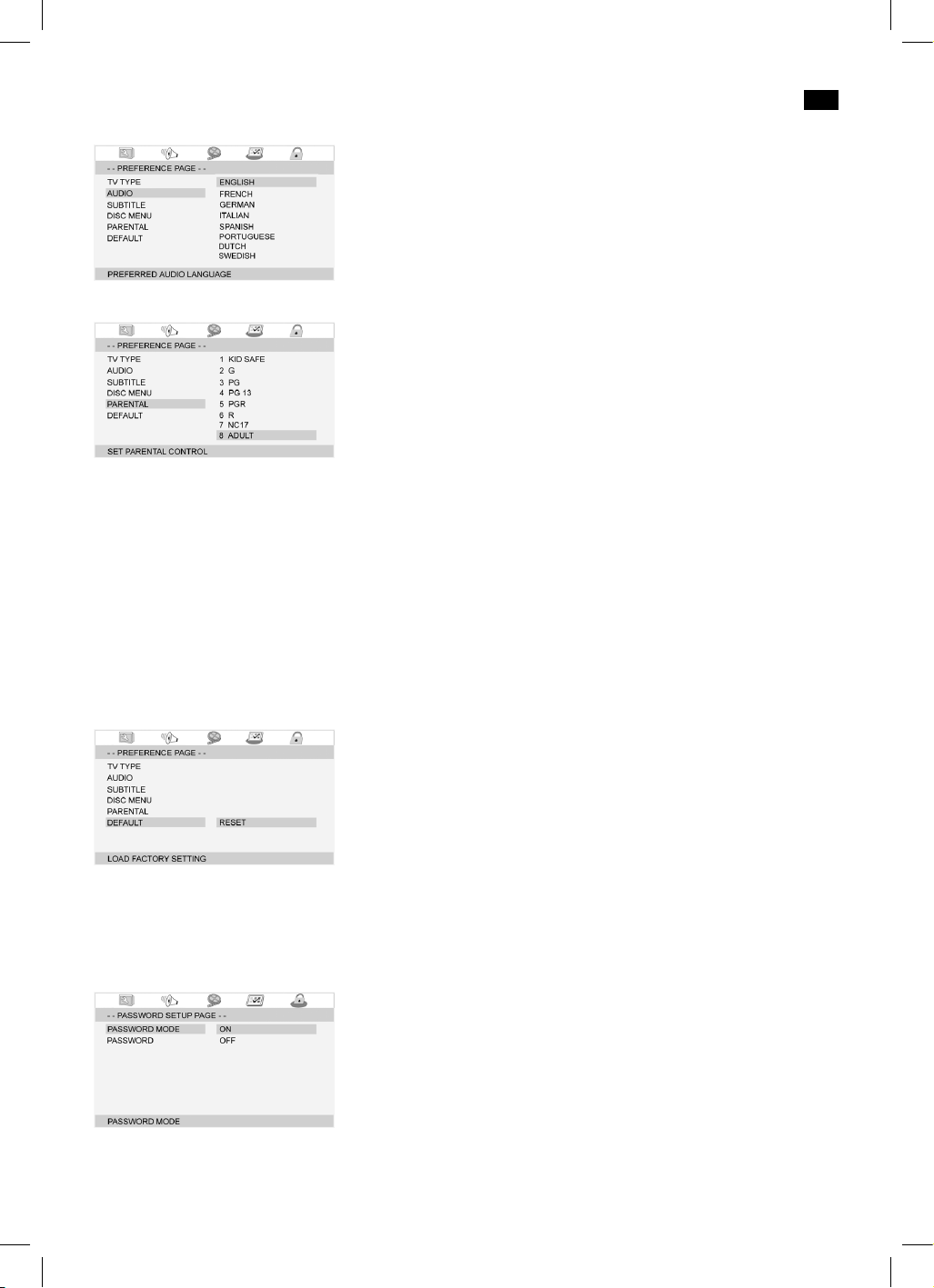

Audio; Subtitle; Disc Menu
■ Audio: Select your preferred audio language.
■ Subtitle: Select your preferred subtitle language.
■ Disc Menu: Select your preferred disc menu language.
Parental lock (Child-Welfare)
Some DVDs provide ratings for target groups. Applicable is the same standard
used for movie ratings. (i.e. “Rated 12 years of age and above”).
If you activated the child protection, if available, the information is read by the
DVD and compared to your selected setting. If the DVD is authorized for and
older age group as indicated in your settings the DVD will not play. You may
choose from following options. Select between the following parental options:
■ Kid Safe: Safe for all children.
■ G: Suitable for all age groups.
■ PG: Parental guidance is recommended. Some scenes may be unsuitable for
children.
■ PG 13: Parental guidance is strictly recommended. Some scenes may be
unsuitable for children under 12 years of age.
■ PGR: Parental guidance is necessary.
■ R: Parental guidance for juveniles under the age of 16 years.
■ NC17: Not suitable for children and juveniles under the age of 18 years.
■ Adult: Adults only.
Default
Select “Default / Reset” to reset the device to the default settings.
All personalized settings are deleted.
Enter a password first to lock your DVD player with the parental lock. The pass
-
word protects the parental settings, and can only be changed after entering the
correct password.
Password mode
■ On: The password must be entered to change the parental settings.
■ Off: The parental settings can be changed without entering the password.
Password Setup Page
52
English
DVD4556LCD_IM 16 .12.16
Password
This menu allows you to change the password for the parental lock.
To change the password first enter the old password. The master password is
“1369”.
NOTE:
In case you forget your password you can deactivate the parental lock with the
master password.
Follow these steps to change the password:
1. Enter the current password with the numeric buttons (Fig. 3/22) on the
remote control in the field “Old Password”.
The screen shows “XXXX” to avoid that unauthorized person can read the
password.
2. Enter the new password with the numeric buttons on the remote control in
the field “New password”.
3. Enter the new password again in the filed “Confirm Password”. Press the
ENTER button (Fig. 3/18) to confirm.
Troubleshooting
Consult the following table to troubleshoot errors prior to sending the device to customer service.
Errors Cause Solution
Network display light not on Lack of power supply
(AC adapter not supplied)
WARNING:
Turn off the device prior to troubleshooting.
Check if the mains plug is connected correctly. If neces
-
sary, test the outlet with another device for functionality.
No power supply/ main switch
turned off
Turn the device back on again with the main switch
(Fig. 1/15; 2/2).
No screen display TV operation:
Video cable incorrectly con
-
nected.
WARNING:
Turn of the device prior to troubleshooting.
Check the proper position of the video cable. Check if
the plug is plugged tightly into the out let.
No DVD/CD inserted Insert CD/DVD.
DVD/CD incompatible Use compatible media only.
DVD/CD placed upside down
into CD/DVD-compartment
Turn CD/DVD around.
CD/DVD is soiled Clean CD/DVD.
CD/DVD is damaged Use another CD/DVD.
Default settings incorrect Check the default settings of the DVD-Players.
Child safety is activated Deactivate child safety.
No reaction upon pressing Power supply issues or static
charge of the device.
Turn off the main switch and disconnect the device from
the power supply. Restore the power supply and switch
on the device again.
English
53
DVD4556LCD_IM 16 .12.16
Errors Cause Solution
No sound TV operation:
Audio cable not connected
WARNING:
Turn off the device prior to troubleshooting.
Ensure correct connection of the audio cable. Check if
the plug is plugged tightly into the out let.
Volume set too low. Press (VOL+) to increase the volume (Fig. 1/5; Fig. 3/10).
Headphones plugged in
incorrectly
Check for correct fit of the headphone plug.
Default settings incorrect Check the default settings of the DVD-Player.
Remote does not function Incorrect position The remote control does not point toward the
DVD-Player.
Distance too far Ensure that the distance between remote control and
device does not exceed 5 meters.
Empty battery Change battery in the remote control.
Titles are played in wrong order Playlist is used Delete playlist.
DVD does not play DVD not finalized Use a finalized DVD.
Disposal
When the device is exhausted, especially when malfunctions occur, deactivate
the device by removing the mains plug from the outlet and sever the electric
cable. Dispose of the device in accordance with the environmental regulations
applicable to your country. Electric waste may not be disposed of together with
household cable. For recycling instructions consult your community authorities
or your dealer.
The Battery must be remove before disposing of the device.
Instructions for Handling Batteries:
■ Keep batteries out of reach of children. They are not toys!
■ Never throw batteries into open fire or submerge in water.
■ Upon inserting the battery, pay attention to the polarity.
■ Do not use force to open the batteries.
■ Prevent contact with metallic items such as (rings, nails, screws etc.) This may
cause short circuit endangerment.
■ Shorted batteries may heat up significantly or may even combust, which can
lead to burns.
■ If a battery leaks, avoid contact of the liquid with eyes or membranes. Upon
contact wash hands and rinse eyes with clear water and consult a physician in
the even of persisting problems.
■ Do not place used batteries in household garbage. Take old batteries to a
designated collection site.
These symbols are displayed on pollutant containing batteries:
PR = Zinc-air battery
LR = Alkaline battery
SR = Silver oxide battery
CR = Lithium battery
Notes for Battery Disposal
54
English
DVD4556LCD_IM 16 .12.16
OSD Menu Overview
- - GENERAL SETUP PAGE - -
TV DISPLAY 4:3 PANSCAN
4:3 LETTERBOX
16:9
WIDE SQUEEZE
ANGLE MARK ON
OFF
OSD LANGUAGE
CLOSED CAPTIONS ON
OFF
SCREEN SAVER ON
OFF
AUTO STANDBY OFF
3 HOURS
4 HOURS
- - AUDIO SETUP PAGE - -
DOWNMIX L/R
STEREO
DIGITAL OUTPUT SPDIF/OFF
SPDIF/RAW
SPDIF/PCM
DOLBY DIGITAL DOLBY DIGITAL SETUP
DUAL MONO STEREO
L-MONO
R-MONO
MIX-MONO
DYNAMIC
- - VIDEO SETUP PAGE - -
BRIGHTNESS
CONTRAST
HUE
SATURATION
- - PREFERENCE PAGE - -
TV TYPE PAL
AUTO
NTSC
AUDIO
SUBTITLE
DISC MENU
PARENTAL 1 KID SAFE
2 G
3 PG
4 PG 13
5 PGR
6 R
7 NC 17
8 ADULT
DEFAULT RESET
- - PASSWORD SETUP PAGE - -
PASSWORD MODE ON
OFF
PASSWORD CHANGE
DVD4556LCD_IM 16 .12.16
DVD4556LCD_IM 16 .12.16
DVD4556LCD_IM 16 .12.16
DVD 4556 LCD
Stand 12 / 2016
DVD4556LCD_IM 16 .12.16
Elektro-technische Vertriebsges. mbH
www.etv.de
Made in P.R.C.
AEG is a registered trademark used
under license from AB Electrolux (publ)
