Ecovacs DEEBOT T50 MAX PRO OMNI Robotic Vacuum Cleaner 18 User Manual

Instruction Manual

Family

Instruction Manual ��EN I P03

Manuel d’instructions �� FR-CA I P29

Manual de instrucciones��ES-LA I P58

3 EN

1� Do not allow to be used as a toy� Close attention

is necessary when used by or near children�

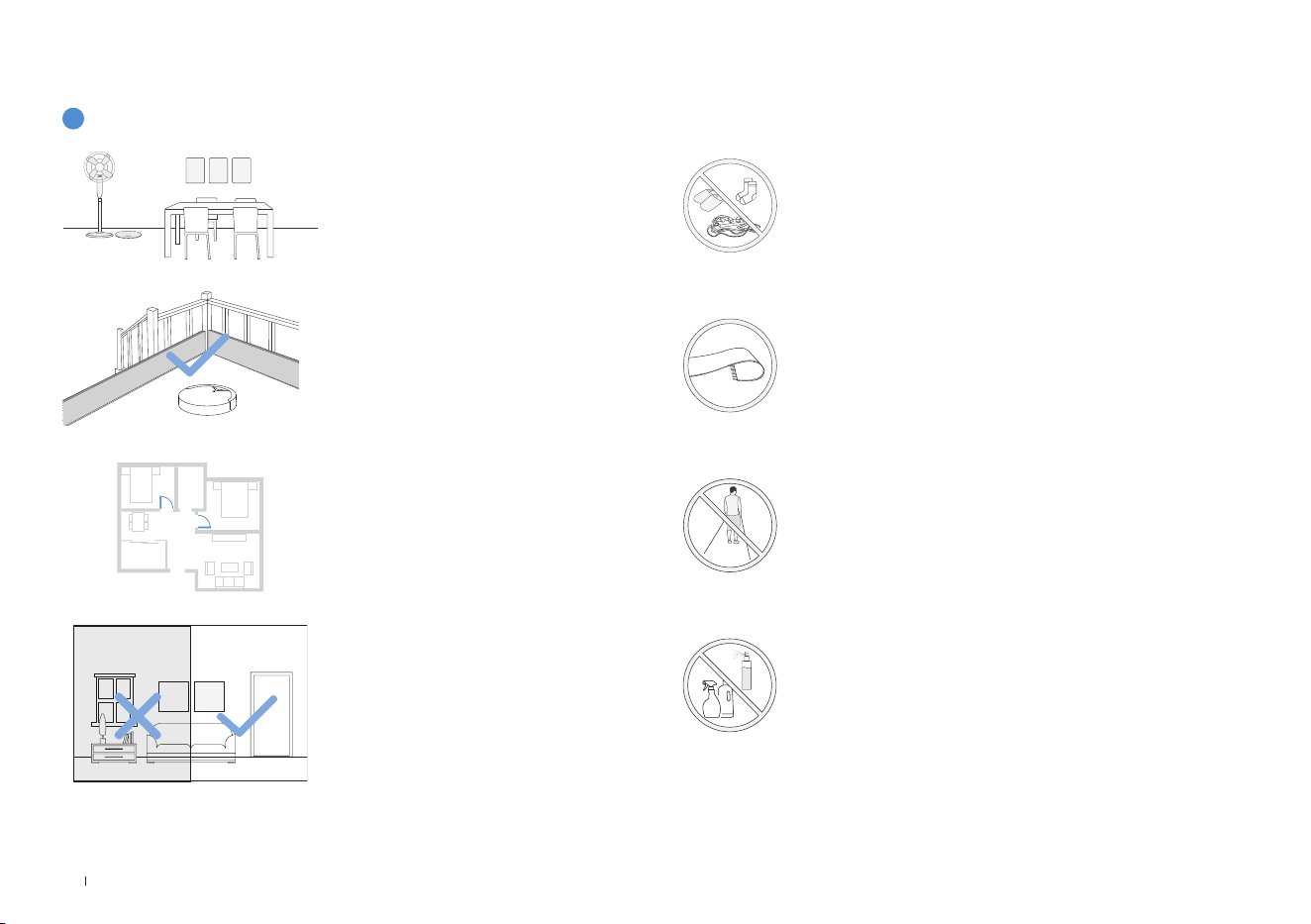

2� Clear the area to be cleaned� Remove power

cords and small objects from the oor that could

entangle the Appliance� Tuck rug fringe under

the rug base, and lift items such as curtains and

tablecloths off the oor�

3� If there is a drop off in the cleaning area due to a

step or stairs, you should operate the Appliance

to ensure that it can detect the step without

falling over the edge� It may become necessary

to place a physical barrier at the edge to keep

the unit from falling� Make sure the physical

barrier is not a trip hazard�

4� Only use as described in this manual� Only

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE

USING THIS APPLIANCE.

When using an electrical appliance, basic precautions

should always be followed, including the following:

WARNING:

Read all safety warnings and instructions�

Failure to follow the warnings and instructions may result

in electric shock, re, or serious injury�

use attachments recommended or sold by the

manufacturer�

5� Do not handle plug or appliance with wet hands�

6� Non-rechargeable batteries are prohibited�

7� Do not use without dust bin and/or lters in

place�

8� Do not operate the vacuum in an area where

there are lit candles or fragile objects on the

oor to be cleaned�

9� Do not use and store in extremely hot or

cold environments (below -5˚C /23˚F or

above 40˚C/104˚F)� Please charge the robot

in temperature above 0°C/32°F and below

40°C/104°F�

10� Keep hair, loose clothing, ngers, and all parts of

body away from any openings and moving parts�

11� Do not operate the Appliance in a room where

an infant or child is sleeping�

12� For INDOOR use ONLY� Do not use the

Appliance in outdoor, commercial or industrial

environments� Do not use Appliance on wet

surfaces or surfaces with standing water�

13� Do not allow the Appliance to pick up large

objects like stones, large pieces of paper, or any

item that may clog the Appliance�

14� Do not use to pick up ammable or combustible

4EN

materials such as gasoline, printer, or copier

toner, or use in areas where they may be present�

15� Do not pick up anything that is burning or

smoking, such as cigarettes, matches, hot

ashes, or anything that could cause a re�

16� Do not put any object into openings� Do not use

with any opening blocked; keep free of dust,

lint, hair, and anything that may reduce air ow�

17� Take care not to damage the power cord� Do

not pull on or carry the Appliance or Docking

Station by the power cord, use the power cord

as a handle, close a door on the power cord, or

pull power cord around sharp edges or corners�

Do not run Appliance and Docking station over

the power cord� Keep power cord away from hot

surfaces� Do not unplug by pulling on cord� To

unplug, grasp the plug, not the cord�

18� If the power cord is damaged, it must be

replaced by the manufacturer or its service

agent in order to avoid a hazard�

19� Do not use with a damaged power cord or plug�

Do not use the Appliance or Docking Station if

it is not working properly, has been dropped,

damaged, left outdoors, or come in contact with

water� It must be repaired by the manufacturer

or its service agent in order to avoid a hazard�

20� Turn OFF the power switch before cleaning

or maintaining the Appliance� Turn off all

controls before unplugging� Always turn off this

appliance before connecting or disconnecting

motorized nozzle�

21� Turn OFF the Power Switch before removing the

Dust Bin�

22� Remove the Appliance from the Docking

Station, and turn OFF the power switch to

the Appliance before removing the battery for

disposal of the Appliance�

23� The battery must be removed and discarded

according to local laws and regulations before

disposal of the Appliance�

24� Please dispose of used batteries according to

local laws and regulations�

25� Do not incinerate the Appliance even if it is

severely damaged� The batteries can explode in

a re�

26� When not using the Docking Station, unplug from

outlet when not in use and before servicing�

27� The Appliance must be used in accordance with

the directions in this Instruction Manual�Ecovacs

Home Service Robotics cannot be held liable or

responsible for any damages or injuries caused

by improper use�

5 EN

28� Prevent unintentional starting� Ensure the switch

is in the off position before connecting to battery

pack, picking up or carrying the appliance�

29� When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws, or other small metal objects,

that can make a connection from one terminal

to another� Shorting the battery terminals

together may cause burns or a re�

30� Under abusive conditions, liquid may be ejected

from the battery; avoid contact� If contact

accidentally occurs, ush with water� If liquid

contacts eyes, additionally seek medical help�

Liquid ejected from the battery may cause

irritation or burns�

31� Do not use a battery pack or appliance that is

damaged or modied� Damaged or modied

batteries may exhibit unpredictable behavior

resulting in re, explosion, or risk of injury�

32� Do not expose a battery pack or appliance to

re or excessive temperature� Exposure to re or

temperature above 130°C may cause explosion�

The temperature of 130°C can be replaced by

the temperature of 265°F�

33� Follow all charging instructions and do not charge

the battery pack or appliance outside of the

temperature range specied in the instructions�

Charging improperly or at temperatures outside

of the specied range may damage the battery

and increase the risk of re�

34� Have servicing performed by a qualied repair

person using only identical replacement parts�

This will ensure that the safety of the product is

maintained�

35� Do not modify or attempt to repair the appliance

or the battery pack (as applicable) except as

indicated in the instructions for use and care�

36� Place the cords from other appliances out of the

area to be cleaned�

37� Do not operate the vacuum in a room that has

lit candles on furniture that the vacuum may

accidentally hit or bump into�

38� Do not allow children to sit on the vacuum�

39� Use only as described in this manual� Use only

manufacturer’s recommended attachments�

40� Recharge only with the charger specied by the

manufacturer� A charger that is suitable for one

type of battery pack may create a risk of re

when used with another battery pack�

41� Use appliances only with specically designated

battery packs� Use of any other battery packs

may create a risk of injury and re�

6EN

42� The robot contains batteries that are only

replaceable by skilled persons� To replace the

robot’s battery, please contact Customer Service�

43� If the robot will not be used for a long time, fully

charge the robot and power OFF for storage

and unplug the Docking Station�

44� To Reduce The Risk Of Electric Shock – Do not

use on wet surfaces� Do not expose to rain�

Store indoors�

45� To Reduce The Risk Of Injury From Moving

Parts – Unplug Before Servicing�

46� Risk Of Injury� Brush May Start Unexpectedly�

Unplug Before Cleaning or Servicing�

47� To reduce the risk of injury, user must read the

Instruction Manual�

48� To Reduce The Risk Of Electric Shock – Do not

use outdoors or on wet surfaces�

49� Please make sure your power supply voltage

matches the power voltage marked on the

Docking Station�

50� Do not use the Docking Station if it is damaged�

51� The plug must be removed from the receptacle

before cleaning or maintaining the Docking Station�

52� Power Switch: “I”=ON, “O”=OFF�

53� Connect to a properly grounded outlet only� See

Grounding Instructions�

Federal Communications Commission (FCC)

Interference Statement

NOTE: This equipment has been tested and found

to comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC Rules�

These limits are designed to provide reasonable

protection against harmful interference in a residential

installation� This equipment generates, uses, and can

radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause

harmful interference to radio communications�

However, there is no guarantee that interference will

not occur in a particular installation� If this equipment

does cause harmful interference to radio or television

reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to

correct the interference by one or more of the following

measures:

Reorient or relocate the receiving antenna�

Direct current

Alternating current

This Device Complies with DHHS Radiation Rules,

21CFR Chapter 1, Subchapter J�

7 EN

Increase the separation between the equipment and

receiver�

Connect the equipment into an outlet on a circuit

different from that to which the receiver is connected�

Consult the dealer or an experienced radio/TV

technician for help�

This device complies with Part 15 of the FCC Rules�

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) this device must accept any interference received,

including interference that may cause undesired

operation�

Caution: Changes or modications to this unit not

expressly approved by the party responsible for

compliance could void the user's authority to operate the

equipment�

This device contains licence-exempt transmitter(s)/

receiver(s) that comply with Innovation, Science and

Economic Development Canada’s licence-exempt RSS(s)�

Operation is subject to the following two conditions:

(1) This device may not cause interference�

(2) This device must accept any interference, including

interference that may cause undesired operation of the

device�

RF exposure warning

This equipment complies with FCC radiation exposure

limits set forth for an uncontrolled environment�

This equipment must be installed and operated in

accordance with provided instructions and the antenna(s)

used for this transmitter must be installed to provide a

separation distance of at least 20 cm from all persons

and must not be collocated or operating in conjunction

with any other antenna or transmitter�

MPE caution (for mobile device under Part 15�247 &

15�407 device)

To satisfy FCC & IC RF exposure requirements, a

separation distance of 20 cm or moreshould be

maintained between the antenna of this device and

persons during device operation�

To ensure compliance, operations at closer than this

distance is not recommended�

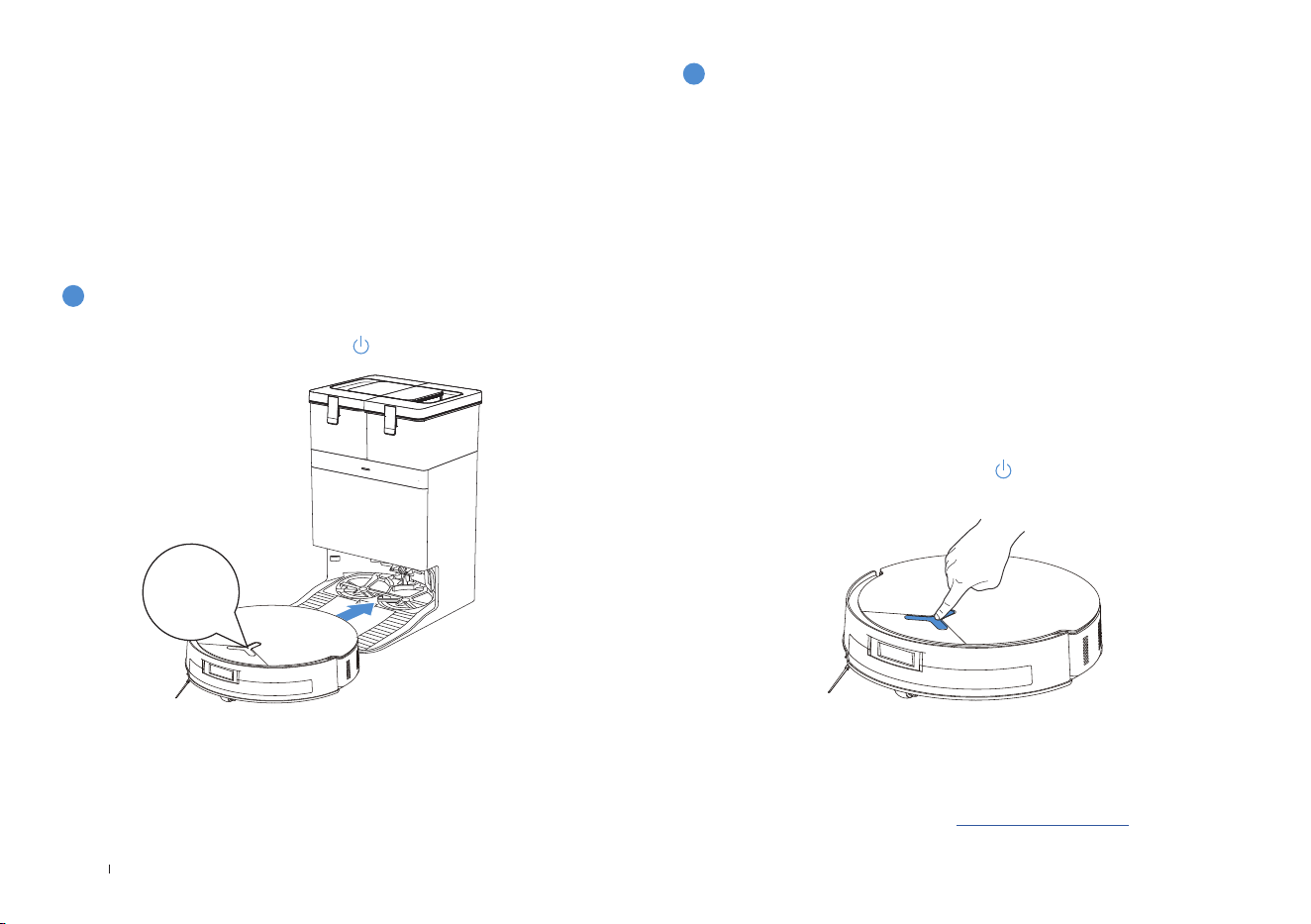

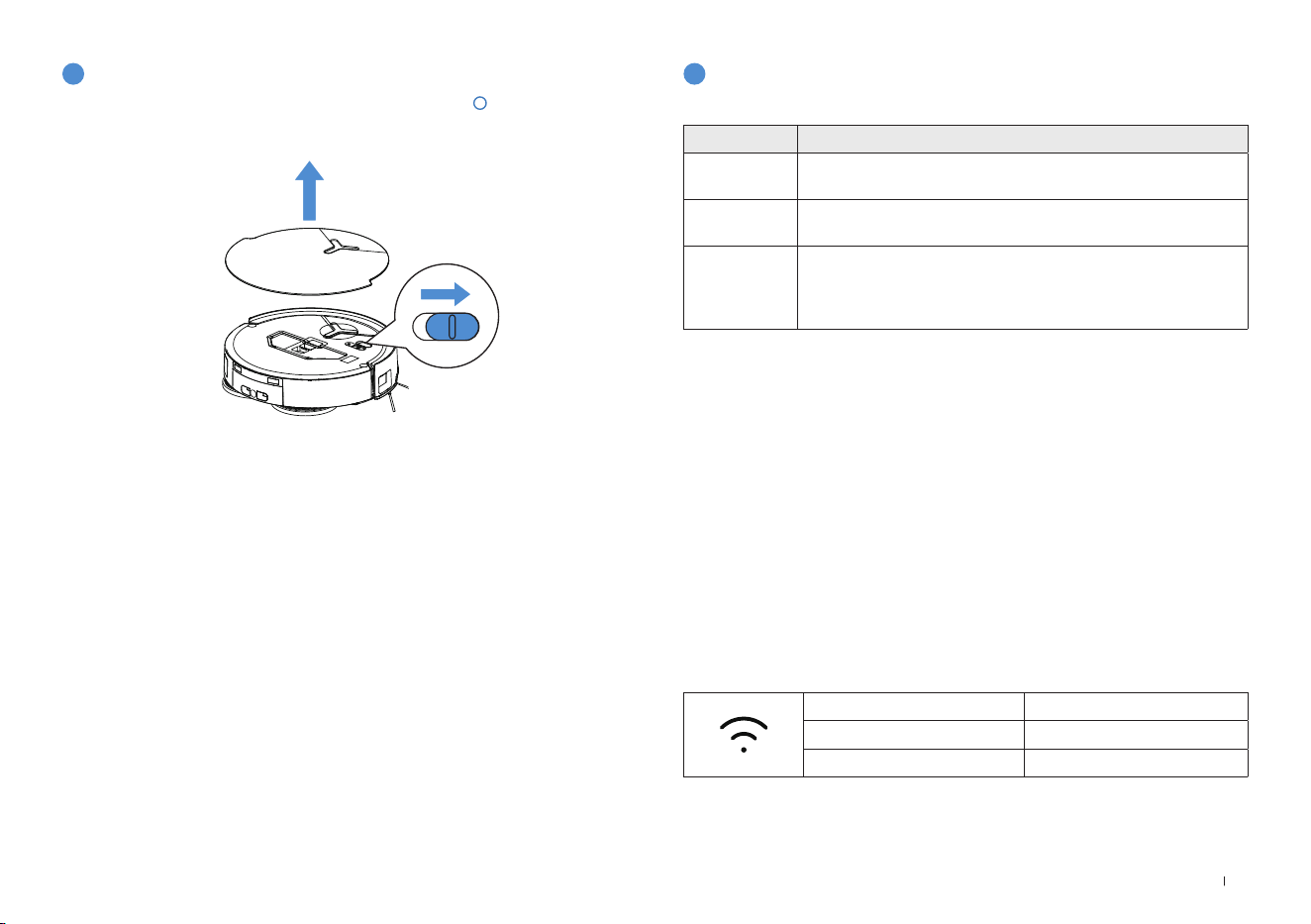

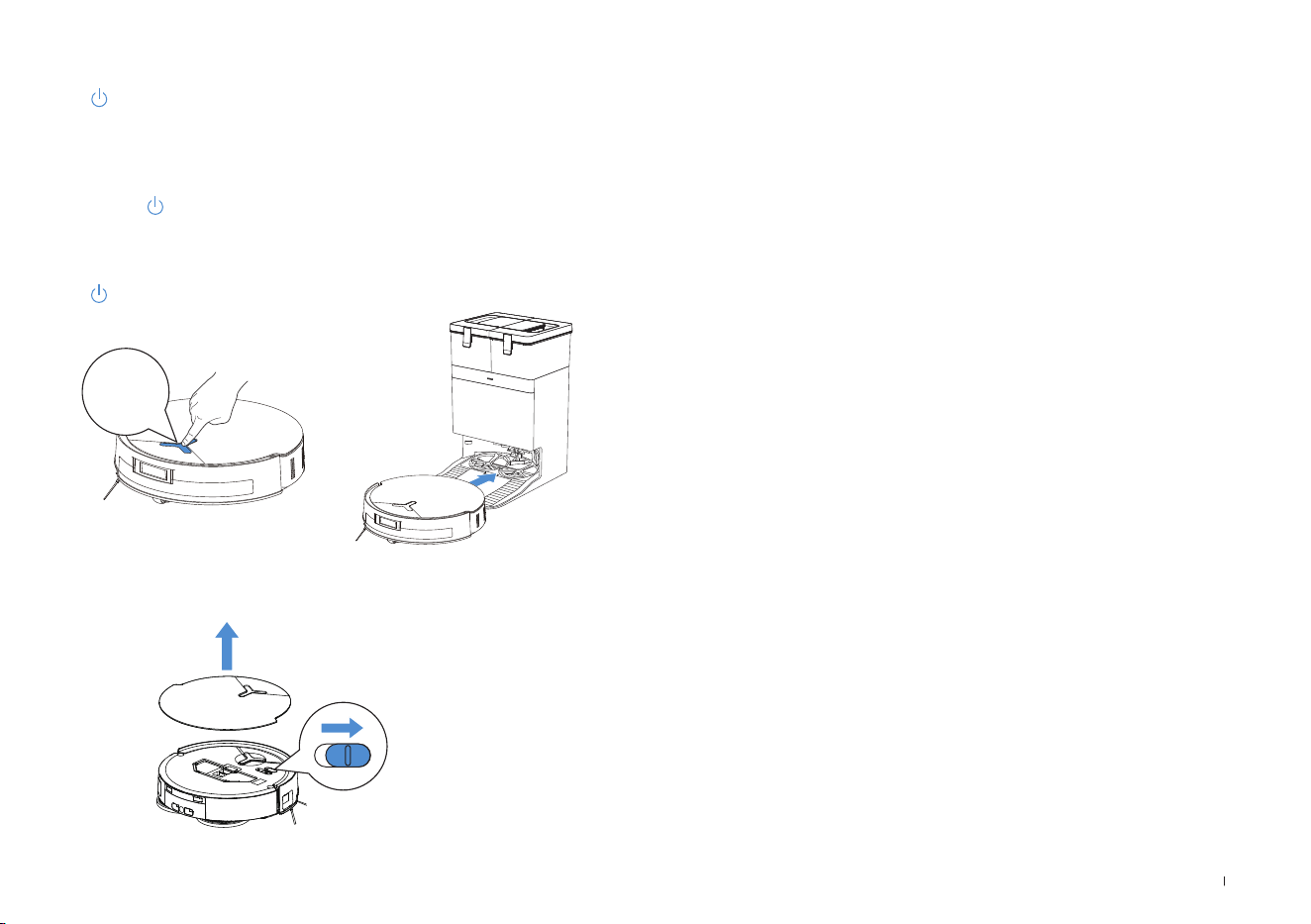

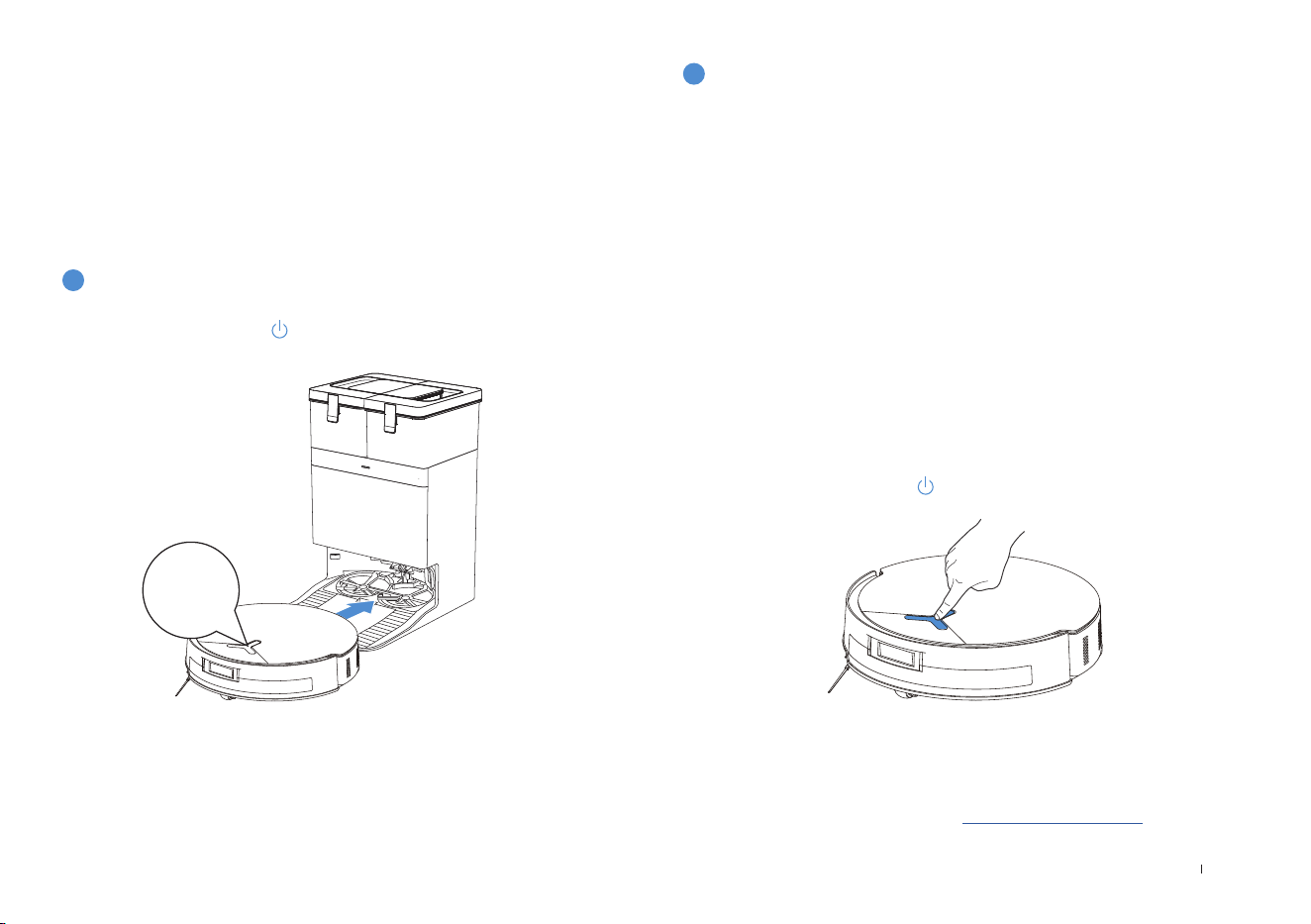

To disable the Wi-Fi module on DEEBOT, follow these

steps: power on the robot, then place it on the OMNI

Station, ensuring that the Charging Contacts on DEEBOT

and the Station are properly connected, and press and

hold the

for 30 s until you hear beeps�

To enable the Wi-Fi module on DEEBOT, please restart

the robot� Additionally, unplug and plug in the Station�

SAVE THESE INSTRUCTIONS

8EN

GROUNDING INSTRUCTIONS

This appliance must be grounded� If it should malfunction

or breakdown, grounding provides a path of least resistance

for electric current to reduce the risk of electric shock� This

appliance is equipped with a cord having an equipment-

grounding conductor and grounding plug� The plug must be

inserted into an appropriate outlet that is properly installed and

grounded in accordance with all local codes and ordinances�

WARNING – Improper connection of the equipment-

grounding conductor can result in a risk of electric shock�

Check with a qualied electrician or service person if you

are in doubt as to whether the outlet is properly grounded�

Do not modify the plug provided with the appliance – if

it will not t the outlet, have a proper outlet installed by a

qualied electrician�

This appliance is for use on a nominal 120 V circuit and has a

grounding attachment plug that looks like the plug illustrated

as the following photo� Make sure that the appliance is

connected to an outlet having the same conguration as the

plug� No adaptor should be used with this appliance�

GROUNDING PIN

GROUNDED

OUTLET

Device Update

Typically, some devices are updated bi-monthly, but not

always so specic�

Some devices, especially those that went on sale more

than three years ago, will only be updated if a critical

vulnerability is found and xed�

For INDOOR household use ONLY�

This device contains licence-exempt transmitter(s)/

receiver(s) that comply with Innovation, Science and

Economic Development Canada’s licence-exempt RSS(s)�

Operation is subject to the following two conditions:

(1) This device may not cause interference�

(2) This device must accept any interference, including

interference that may cause undesired operation of the

device�

To satisfy FCC&IC RF exposure requirements, a

separation distance of 20 cm or more should be

maintained between the antenna of this device and

persons during device operation�

To ensure compliance, operations at closer than this

distance is not recommended�

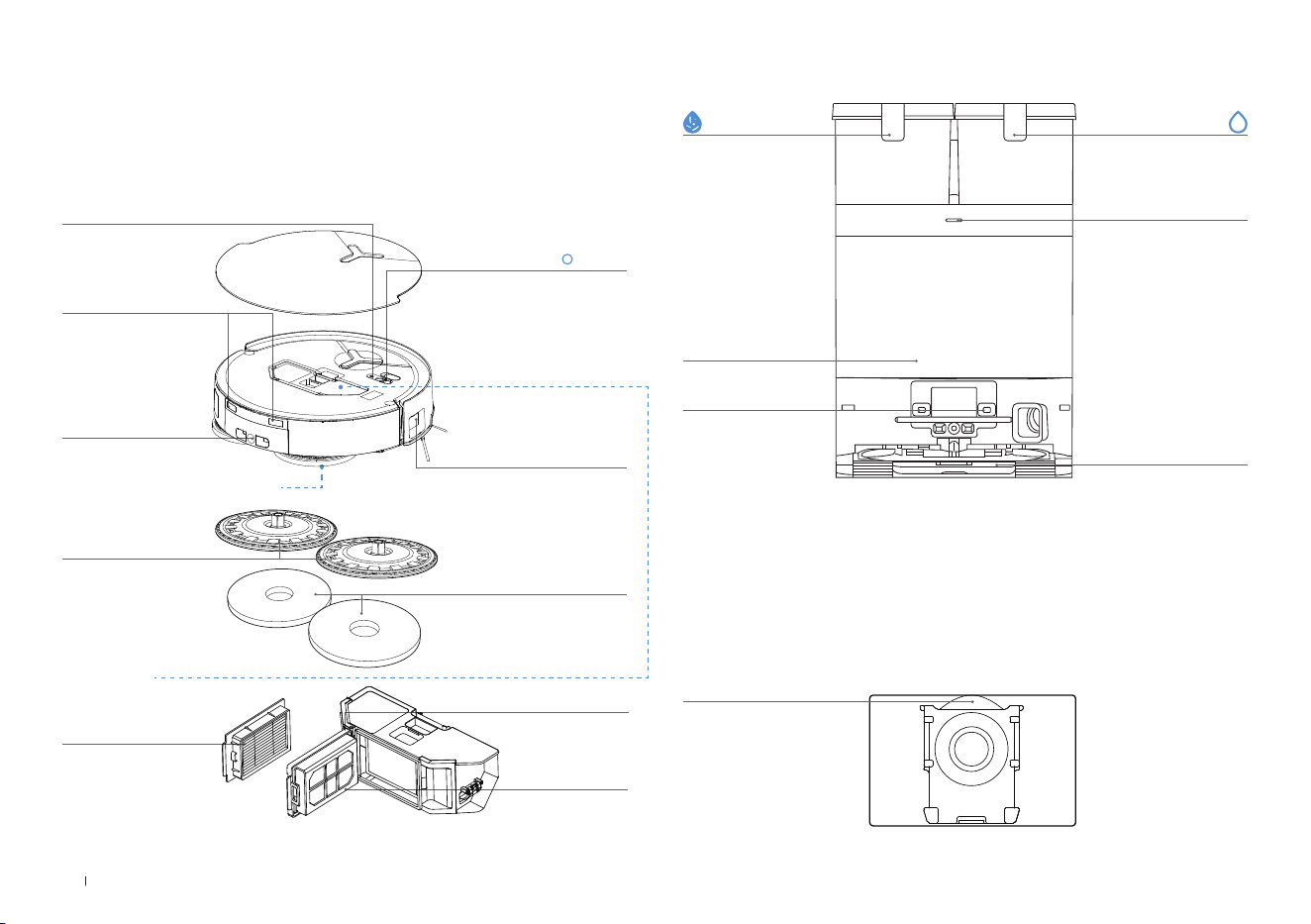

9 EN

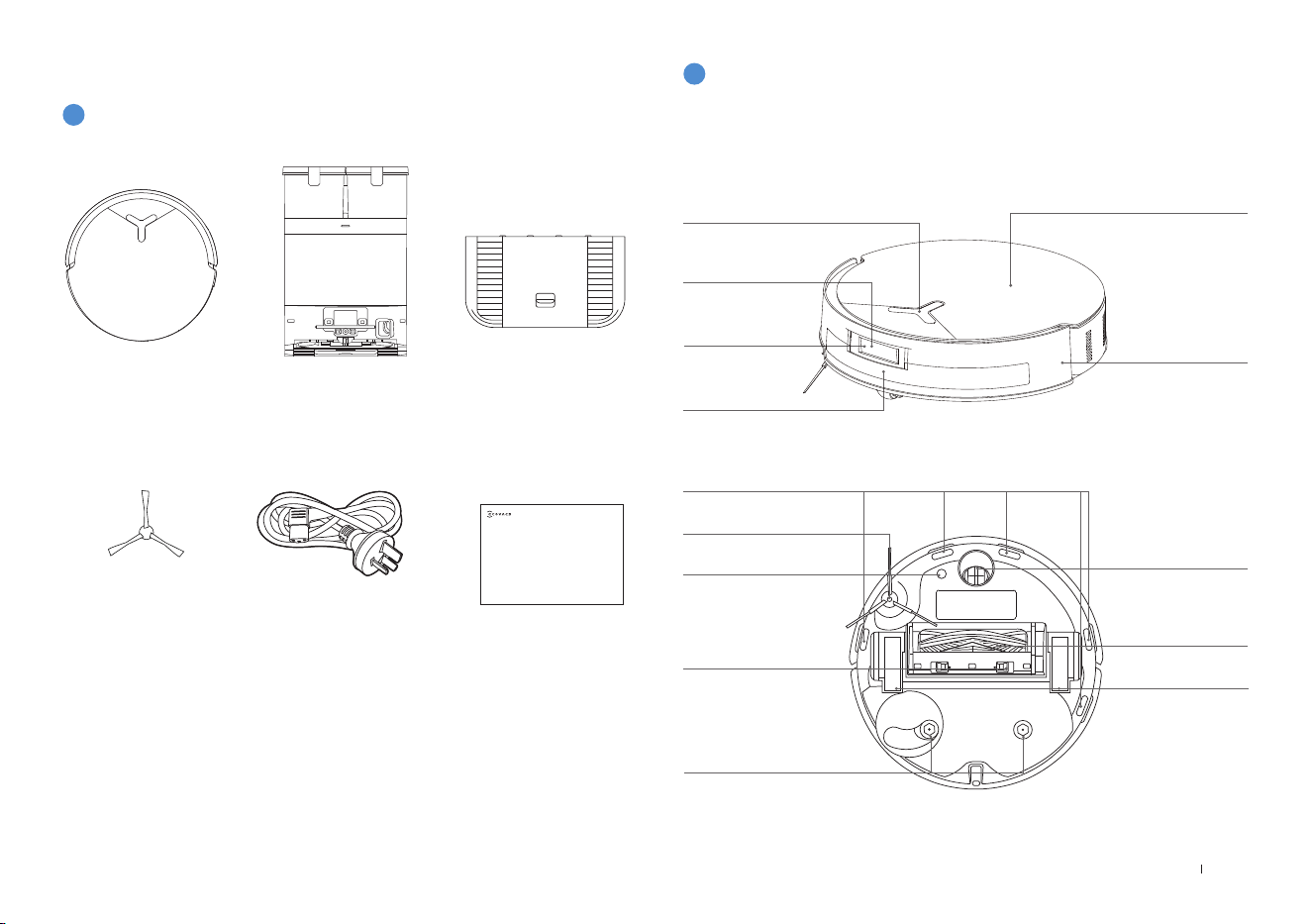

3D Structure Light

Sensor

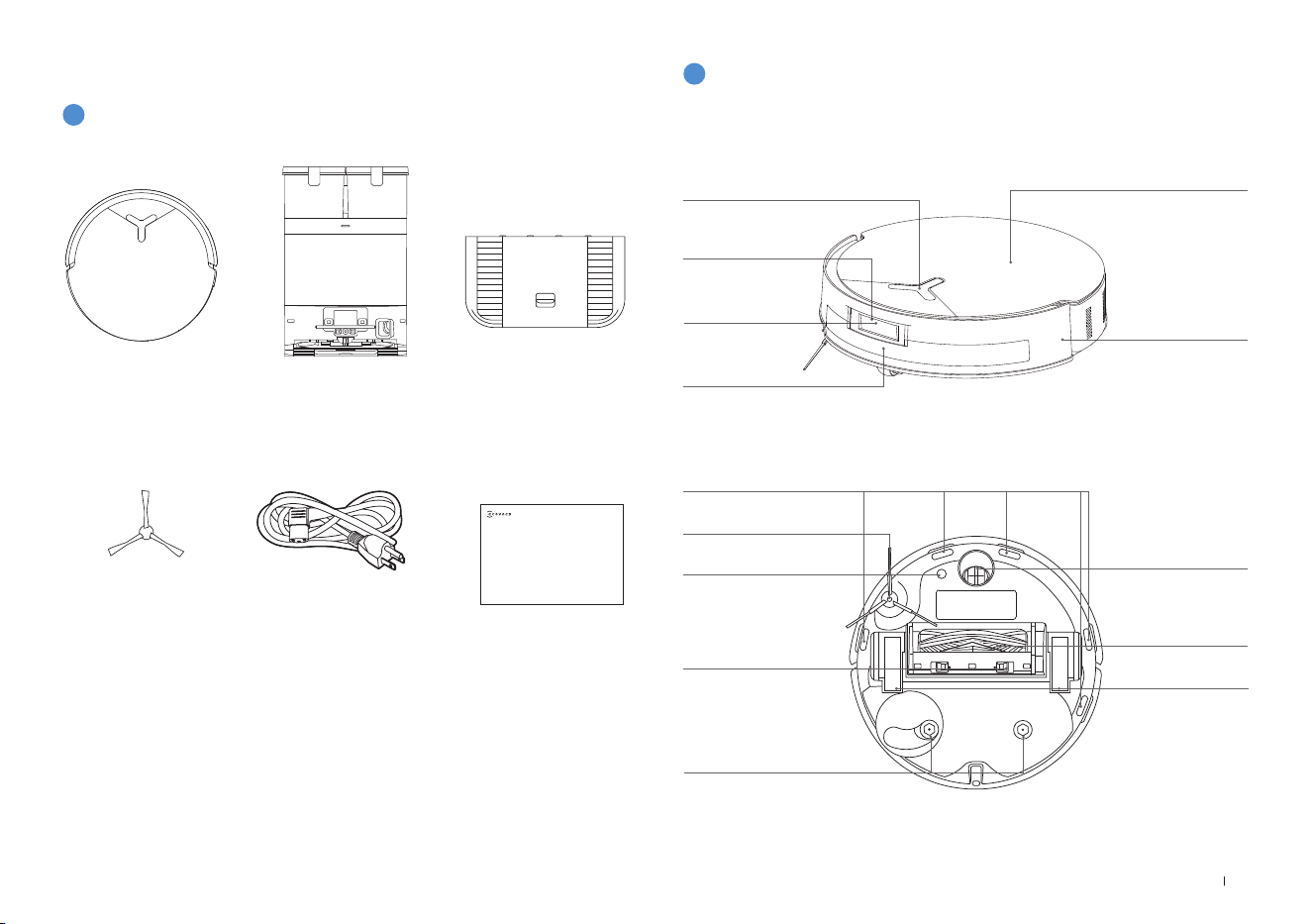

1. Robot Front View

Top Cover

Button on DEEBOT

Press: Start/Pause

Press and hold for 3s:

Return to charge

Bumper

PRODUCT DIAGRAM

d-ToF Laser Module

2. Bottom Back View

Driving Wheels

Universal Wheel

Side Brush

Carpet Detection Sensor

Roller Brush

Anti-drop Sensors

Brush Release Button

AI Camera

Mounting Slots for

Mopping Pad Assembly

Package Components

Robot OMNI Station Base

Instruction Manual

Side Brush Power Cord

PACKAGE CONTENTS

Instruction Manual

Note: Figures and illustrations are for reference only and may differ from actual product appearance�

Product design and specications are subject to changes without notice�

10EN

3. Inside the Robot

Power Switch

"I" = ON

" = OFF

RESET Button

Network Setup: Press the RESET Button and follow the voice prompt to set up

the network�

Restore to default settings: Press and hold the RESET button for 5 seconds, and

you will hear a prompt sound� After that, the startup music will play, and the robot

will be restored to default settings�

Wi-Fi Status Indicator/

RESET Button

5. Dust Bin

Water Filling Port

Edge Sensor

Charging Contacts

6. Station Front View

Dirty Water Tank

Dust

Collection Cabin

Note:

7. Dust Bag

Indicator

Mop Washing Tray

Clean Water Tank

Charging

Contacts on Station

• If the Indicator ashes red, go to the ECOVACS HOME App for details about the

malfunction�

• If the robot cannot charge, wipe the corresponding charging contacts on the

OMNI station with a dry cloth�

Dust Bag Handle

4. Mopping Pad Assembly

Mopping Pad Plates

Washable Mops

Filter

Dust Disposal Port

Release Button

11 EN

8. Station Back View

9. Indicator Light

Air Vent

Power Socket

Indicator Light Effect State

Robot

Breathing White Charging

Solid White Fully Charged/Running

Solid Red Low Battery

Flashing Red Alarm

Solid Yellow Voice Assistant Mute

Station

Solid White Standby/Running

Flashing Red Malfunction

Goes Out Power Outage/ Deep Sleep Mode

10. Sensors Overview

Name

Functional

Description

Functional Description

d-ToF

Laser

Module

Laser Ranging is applied to measure the distance between the robot

and surrounding objects based on the time difference of reection,

allowing the module to map against the objects around while the

robot is moving� The detection range is 10 m�

3D Structure

Light Sensor

Infrared ranging and similar triangles are applied to measure the

distance between the surrounding objects and the robot� When the

sensor detects an object nearby, the robot will automatically take a

turn to avoid bumping into the object� The detection range is 0�4 m�

Anti-drop

Sensors

Infrared ranging is applied by the sensor at the bottom of the robot to

measure the height between the bottom of the robot and the ground�

When there is a height difference, for example, a height above 55 mm

on white-colored ground or a height above 30 mm on black-colored

ground, the robot will stop advancing, fullling the feature of Anti-drop�

Carpet

Detection

Sensor

The ultrasound probe can emit ultrasonic waves with a frequency

of 300KHZ� The energy of the ultrasonic waves can be absorbed by

carpets� If the reected energy is below the threshold, the robot will

recognize the presence of a carpet� According to ECOVACS lab tests,

currently, over 50 types of carpets available on the market can be

identied�

Anti-collision

Sensor

When the transmitted signal is blocked by an object, the signal

receiver will not be able to receive it� With this principle, the robot will

avoid obstacles when encountering them�

Edge Sensor

With Infrared Ranging, the robot can detect the distance

between itself and objects on its right side� When there is a

wall or an obstacle on the right side, the robot will do edge

cleaning to avoid missed spots or collisions� (for model DDX 45)

With ToF distance measurement, the robot can detect the distance

between itself and objects on its right side� When there is a wall or

obstacle on the right side, the robot will perform edge cleaning to

avoid missing spots or collisions� (for model DEX 54)

AI Camera

Use AI Camera to collect images of the surroundings for video

recording, allowing distant video call via the microphone� FOV: Vertical

Span of 77°, Horizontal Span of 97°

Microphone

Human voices cause vibrations in the diaphragm of the microphone

through air� As a result, the microphone utilizes the collection and

algorithms of sound models to achieve sound recording and voice

control of the robot to complete specic tasks� The effective wake-up

distance is 5 m�

"I"=ON "O"=OFF

12EN

NOTES BEFORE CLEANING

Tidy up the area by arranging furniture

like chairs and storing low-lying items to

maximize cleaning space�

During the rst use, keep all doors open

to help the robot explore and map the

area�

Prepare the Area

Keep Doors Open to Rooms to be

Cleaned

If working near stairs or edges, place a

barrier to prevent falls�

Set up Protective Barriers

Before Cleaning

Ensure areas are well-lit to optimize the

robot's obstacle avoidance�

Provide Sufcient Lighting

Tidy up the area by arranging furniture like chairs and storing

low-lying items to maximize cleaning space�

For rugs with tassels, tuck them under the rug�

Avoid blocking narrow spaces like doorways to ensure the robot

can detect all areas�

Keep the camera lens clean with a soft cloth, avoiding cleaning

agents�

13 EN

Note: Follow the guide of the App to register, log in, and connect the product with the App�

You may scan the QR Code on the robot to download the App�

Download ECOVACS HOME App to enjoy more features�

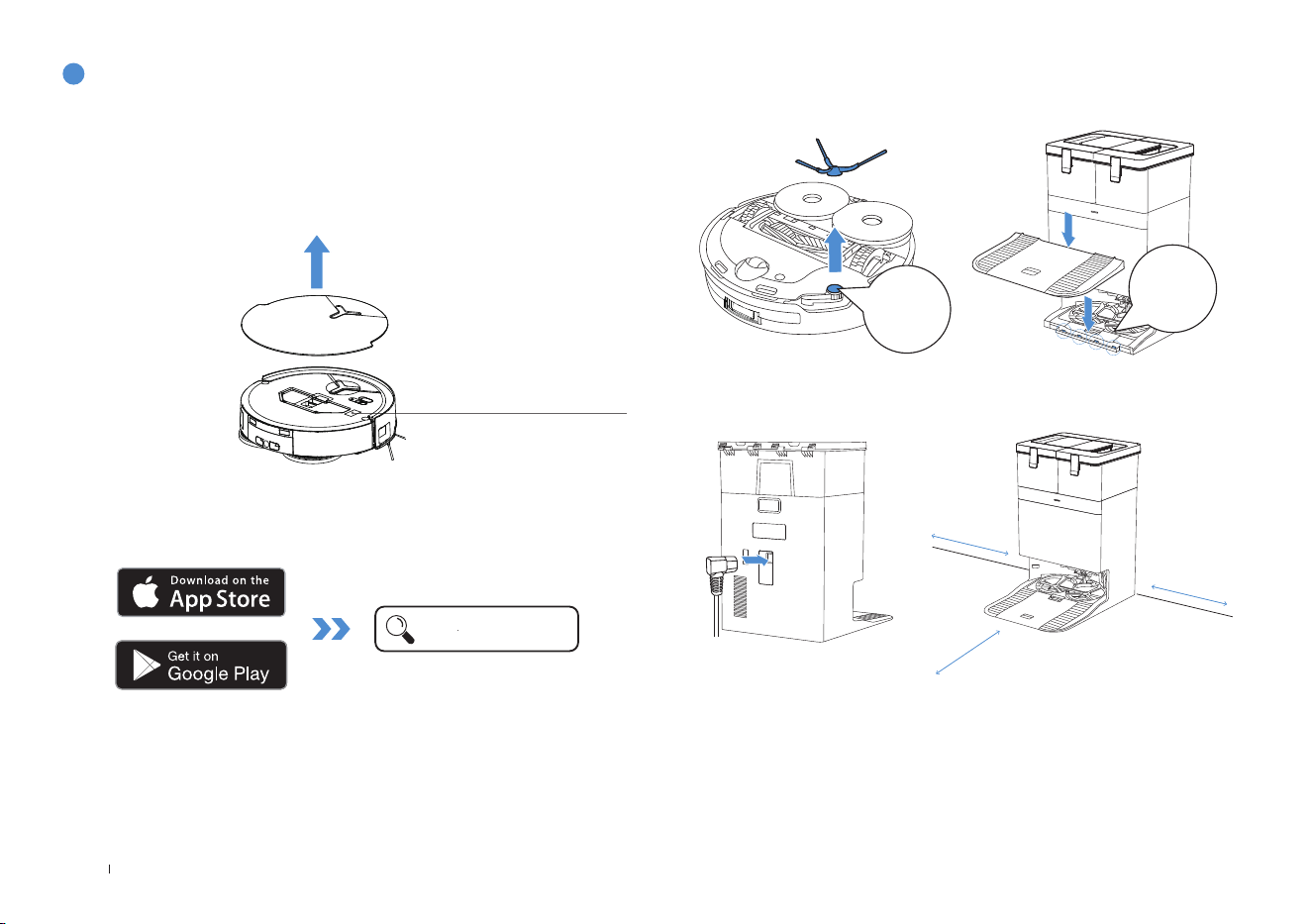

1. Download ECOVACS HOME App

Under the Top Cover

Or search for the ECOVACS HOME in your mobile app store to download the App�

ECOVACS HOME

2. Install Robot and Station

Before using, please remove all protective materials from the robot and OMNI

station�

The sound of Click indicates proper installation�

3. Place Station and Connect Power Cord

Note:

• If there are reective objects, such as mirrors, or reective skirting lines near the

station, cover them from the ground up to a height of 14 cm�

• Do not place the Station under direct sunlight�

• Place the Station in a location with a strong Wi-Fi signal�

Place the station against a wall on a level, hard ground� Ensure there are no

objects within 0�05 m on either side or 0�8 m in front of it�

≥

0.05m (0.16’)

≥

0.05m (0.16’)

≥

0.8m (2.62’)

Quick Start

click

14EN

Note:

• Use a clean, dry cloth to wipe off any water on the surface of the tank before placing it in position�

• Make sure to lock the top covers of both water tanks securely before use�

• Any water marks in the water tanks are from function testing� Please use it with condence�

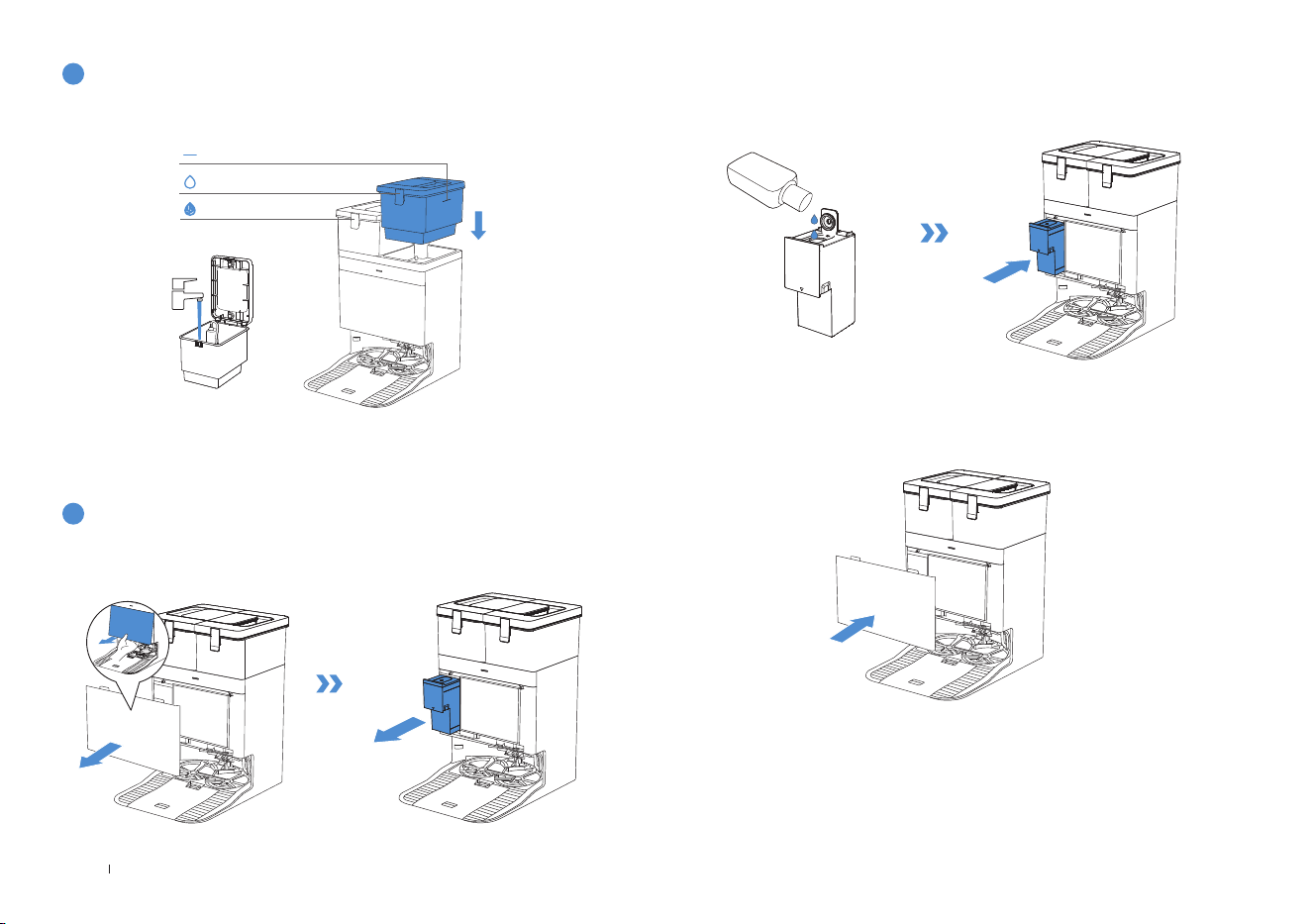

Take out the clean water tank and ll it up to the max water level� After lling the

tank, lock its cover and put it back to the station�

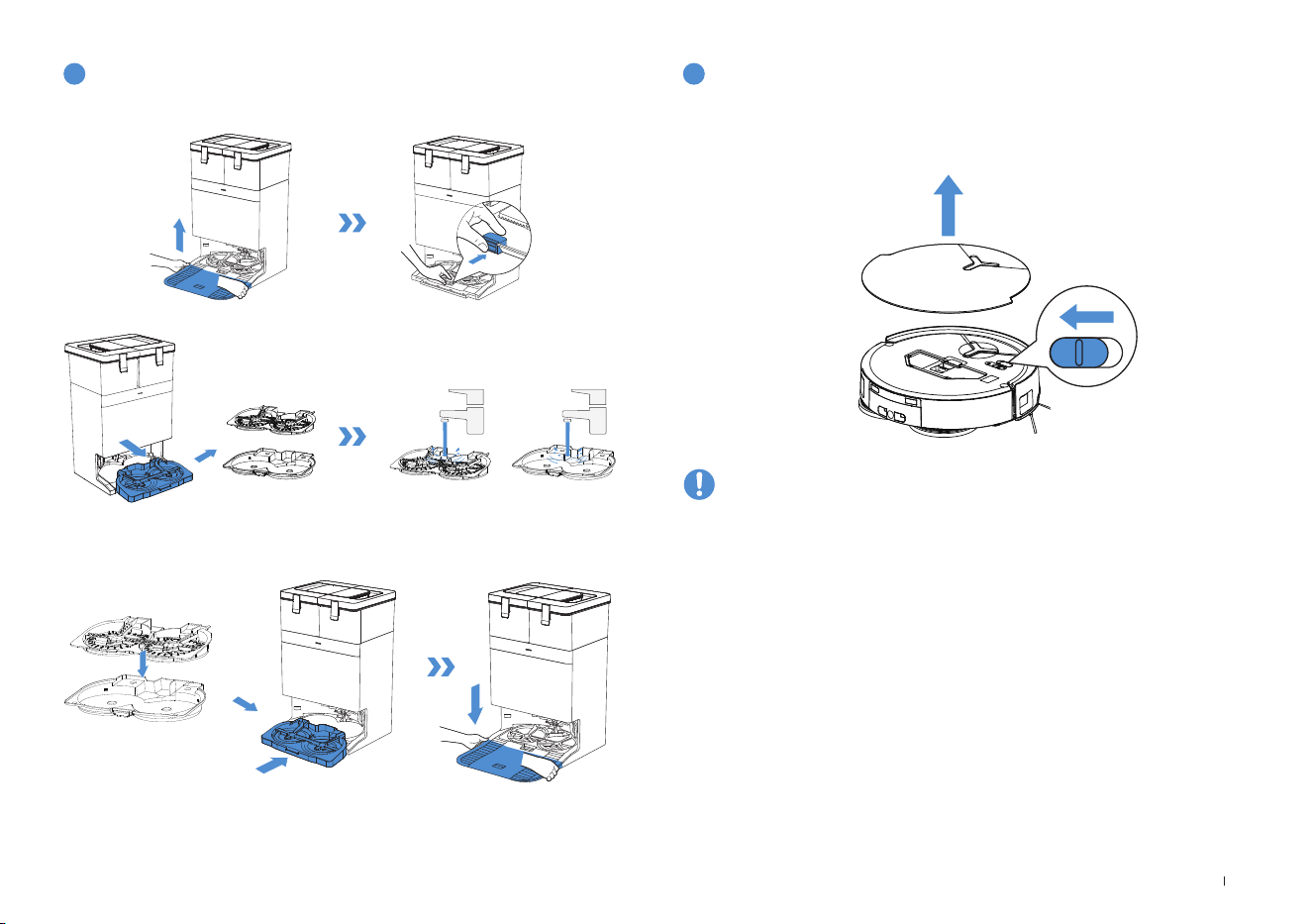

1� Take off the dust collection cabin cover, pull out the cleaning solution unit, and

place it on a level, hard surface�

Fill Clean Water Tank

Add Cleaning Solution (sold separately)

Dirty Water Tank

Clean Water Tank

Max Water Level

2� Unlid the cleaning solution unit and ll it with ECOVACS cleaning solution (sold

separately)� Put the lid on and the unit back to the station�

3� Place the t joints at the upper edge of the dust cabin cover and press the lower

part of it to install it properly�

Note:

• Cleaning Solution is pumped automatically from the cleaning solution unit� Do not add

Cleaning Solution to the water tanks�

• For better performance and longer lifespan of the product, please use ECOVACS DEEBOT

Cleaning Solution (sold separately)�

• Please make sure that no foreign objects fall into the cleaning solution unit�

15 EN

Wi-Fi Indicator Light

Network Interface Information

Slow Flashing White Disconnected from Wi-Fi

Quick Flashing White Connecting

Solid White Connected to Wi-Fi

Connect Robot to App

Wi-Fi Network Requirements:

• You are using a 2�4GHz or 2�4/5 GHz mixed network�

• Your router supports 802�11b/g/n and IPv4 protocol�

• Do not use a VPN (Virtual Private Network) or Proxy Server�

• Do not use a hidden network�

• WPA and WPA2 using TKIP, PSK, AES/CCMP encryption�

• WEP EAP (Enterprise Authentication Protocol) is not supported�

• Use Wi-Fi channels 1-11 in North America and channels 1-13 outside North

America (refer to local regulatory agency)�

• If you are using a network extender/repeater, the network name (SSID) and

password are the same as that of your primary network�

• Please enable the WPA2 on your router�

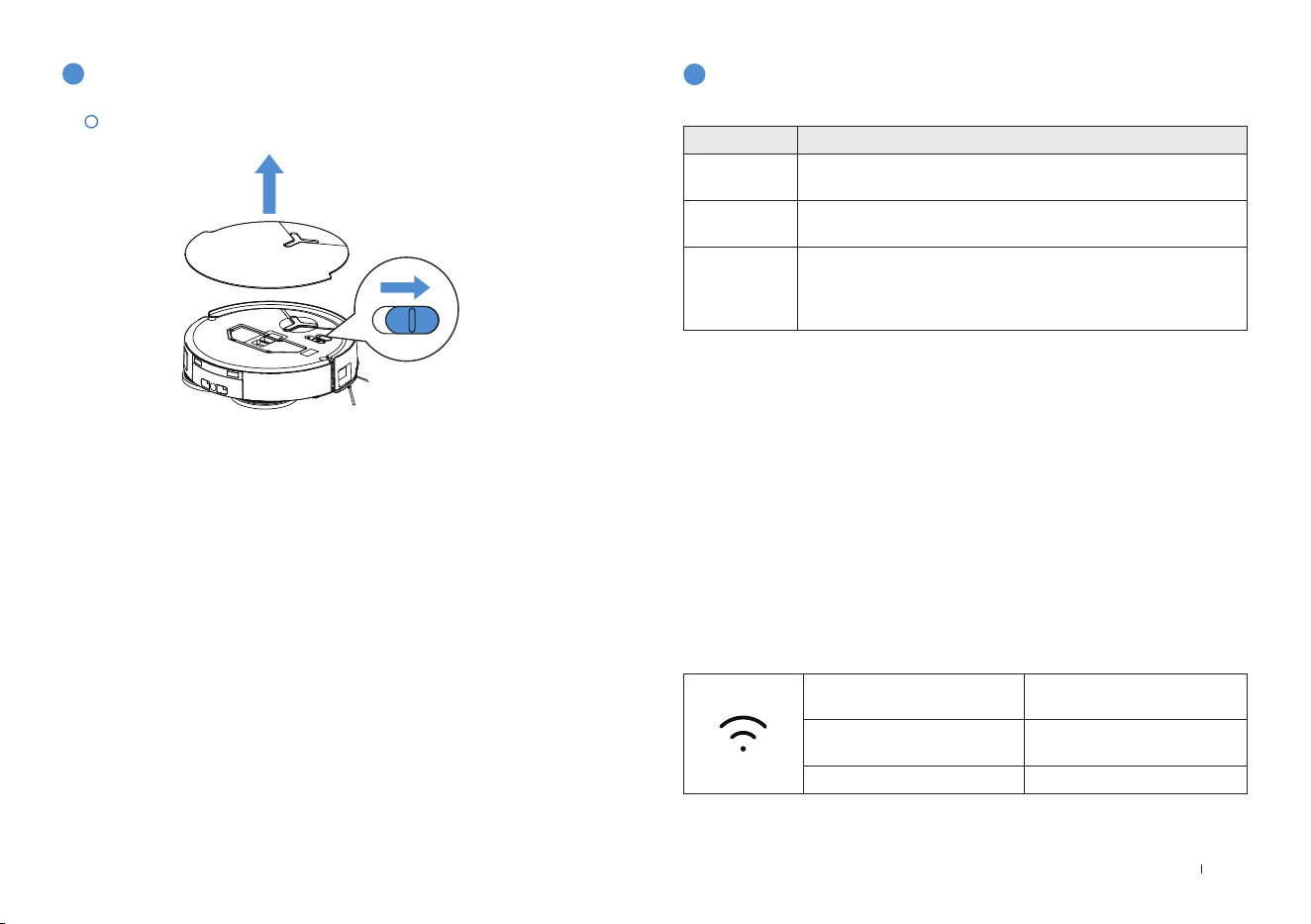

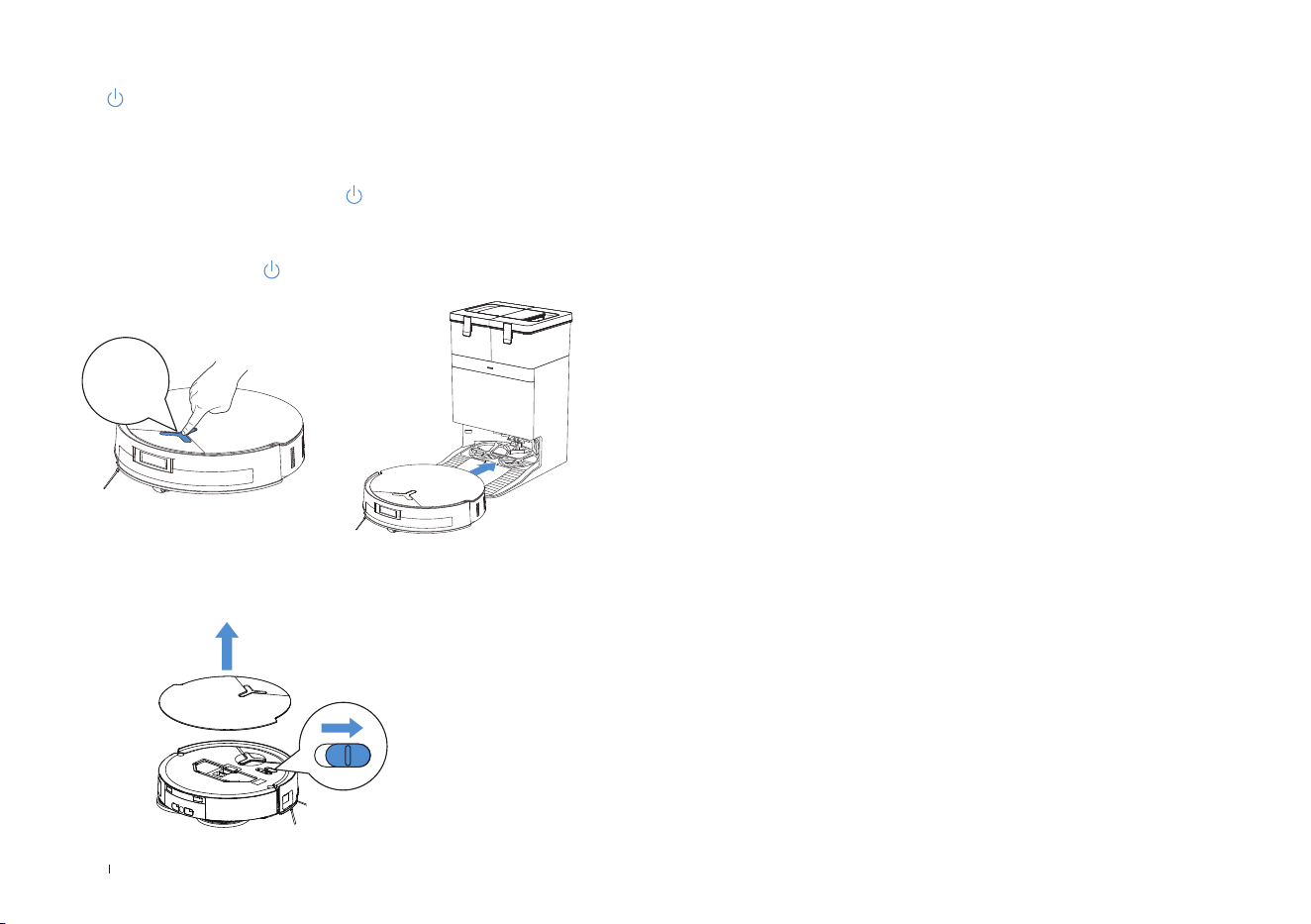

Turn on the power switch under the robot cover ("I" = ON, "

"= OFF), and place

the robot in front of the Station that is connected to power supply�

Power on Robot

Name Description

Bluetooth

Enable Bluetooth to connect the robot to the network during

the network setup process�

WI-FI*

Facilitate data transfer between the app and the robot, enabling

control of the robot through the app�

ECOVACS

HOME App

ECOVACS products offer smart functions such as network

setup, mapping, and cleaning mode selection (specic to each

product)� To utilize these features, users need to download and

use the ofcial ECOVACS Home App�

*Note: The Deebot series robotic vacuums are designed for domestic cleaning scenarios� A

home Wi-Fi network is required for operation, and anti-DDOS protection can be congured by

users through route settings�

16EN

Before cleaning for the rst time, please make sure the robot is in the Station and

fully charged� Tap

on the robot to start� You can also use the ECOVACS HOME

App or Voice Control to start�

2. Start Cleaning

1. Start Mapping

When creating a map for the rst time, please follow the robot to help resolve some

minor issues�

For instance, if the robot gets stuck in a narrow space under furniture, you may refer

to the following solutions:

①

Raise the furniture to create a passage for the robot if feasible�

②

Cover the bottom of the furniture to prevent the robot from trying to enter�

③

Set up Virtual Boundary in the App to prevent the robot from entering�

Operate Robot

• The robot's water tank is automatically relled through the Station� Manual relling

is not needed�

• When mopping, the robot will recognize oor types and is able to lift mops

automatically when encountering carpets� Please do not use the robot on shaggy

rugs or carpets with bres longer than 10 mm� It is recommended to fold up the

shaggy rugs with bres longer than 10 mm during the cleaning process, or set

the shaggy carpeted area as a no-entry zone by setting virtual boundary in the

ECOVACS HOME App�

Note:

•

Do not frequently remove washable mopping pads�

•

Do not use a rag or any other object to scratch the Moping Pad Plates�

•

When the ECOVACS HOME App prompts that the mops need to be replaced,

please replace them in time� Explore more accessories on ECOVACS HOME

App or at https://www�ecovacs�com�

Charge Robot

Please note that to access smart features such as remote startup, voice interaction,

2D/3D map display and control settings, and personalized cleaning (features may

vary depending on the product), you'll need to download and use the ECOVACS

HOME App, which receives constant updates� You must agree to our Privacy Policy

and User Agreement before we can process some of your basic and necessary

information and enable you to operate the product via the ECOVACS HOME App�

Without your agreement, some of the aforementioned smart features cannot be

accessed through the ECOVACS HOME App� Nevertheless, you can still use the

product's basic functions for manual operation�

Use the ECOVACS HOME App or voice control to recall the robot, or press and hold

the robot for 3 seconds, to allow the robot to dock for charging�

Note:

• The robot cannot be charged when the power is turned off�

• When the robot is not working, it is recommended to keep it powered ON and

charging�

• It is recommended that the robot start cleaning from the Station� Do not move the

Station while cleaning�

3 s

17 EN

Tap on the robot to pause it while it is working� You can also use the ECOVACS

HOME App or Voice Control to pause the robot�

3. Pause

After pausing for a while, all indicator lights on the robot will go out� To wake up the

robot, press

�

4. Wake up

Use the ECOVACS HOME App or Voice Control to recall the robot, or press and hold

the

button on the robot for 3 seconds, to allow the robot to dock for charging�

5. Return to Station

3 s

The robot will enter deep sleep mode to protect the battery if it stays outside the

Station for about 10 h� Please switch OFF and ON to wake up the robot�

6. Deep Sleep Mode

18EN

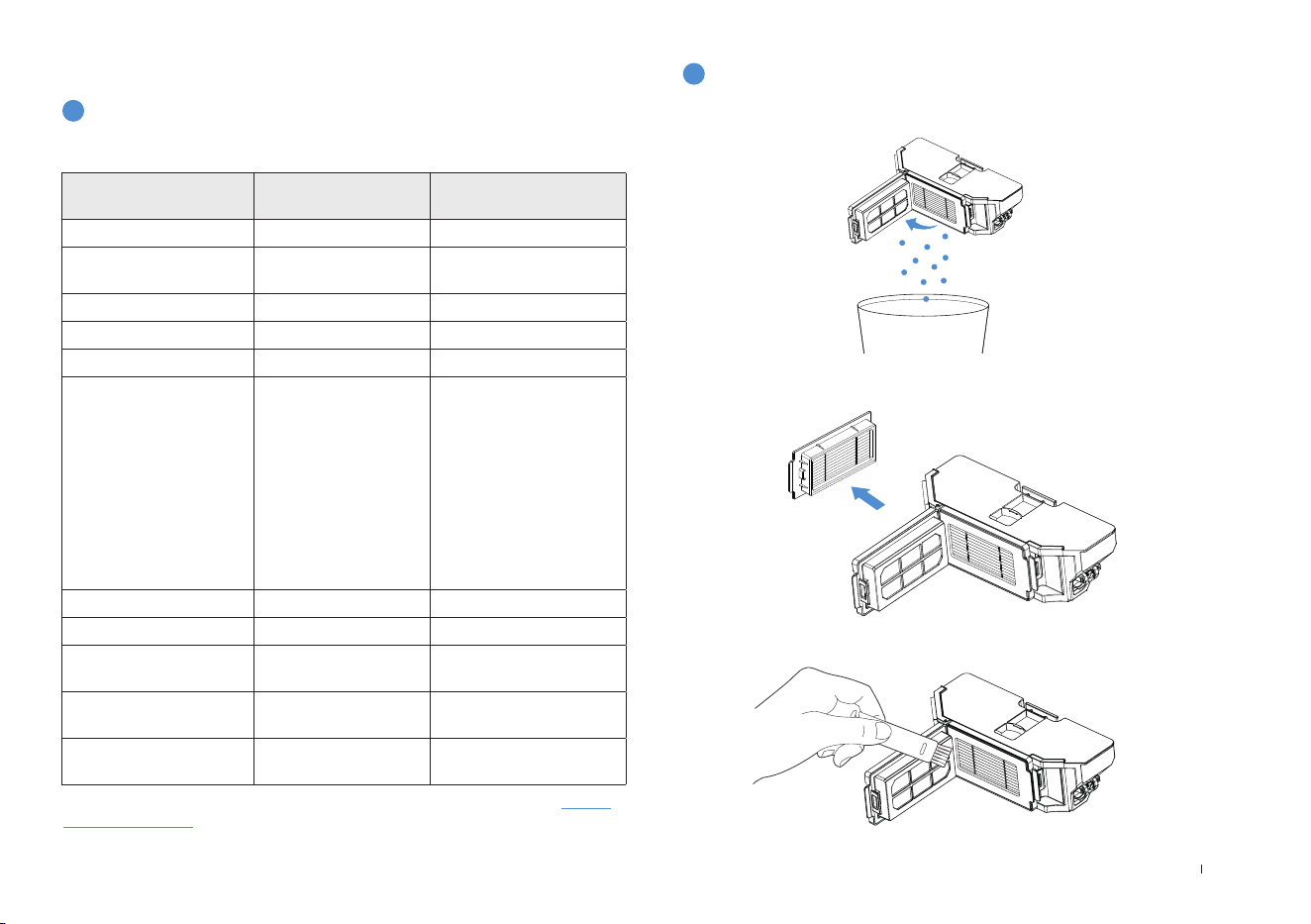

Regular Maintenance

To ensure optimal performance, maintain and replace parts at the following frequencies:

Part

Maintenance

Frequency

Replacement

Frequency

Washable Mops / Every 1-2 months

Dust Bag / When App prompts

Side Brush Every 2 weeks Every 3-6 months

Roller Brush Every week Every 6-12 months

Filter Every week Every 3-6 months

3D structure light sensor

Universal Wheel

Anti-drop Sensors

Bumper

Charging Contacts on the

robot

Charging Contacts on the

Station

d-ToF Laser Module

AI Camera

Approx� every month /

Clean Water Tank Every 3 months /

Dirty Water Tank Every month /

Dust Collection Cabin Every month /

Body and Bottom of the

Station

Every month /

Cleaning Solution Unit Every month /

Maintenance Frequency

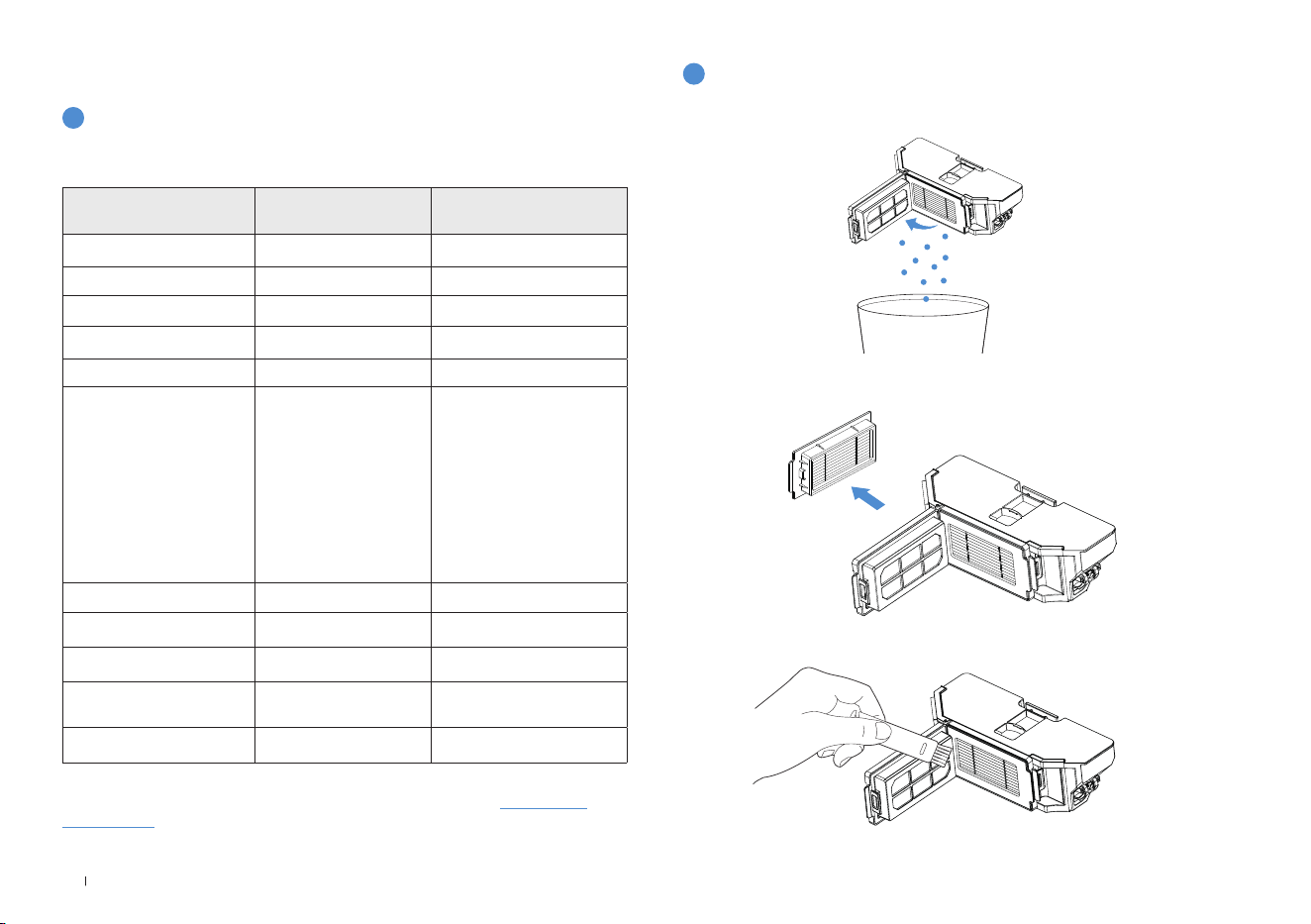

Dust Bin Maintenance

2. Take out the lter.

1. Open the cover and empty the bin.

3. Clean the dust bin.

Note: Explore more accessories at ECOVACS HOME App or at https://www�

ecovacs�com�

19 EN

Note:

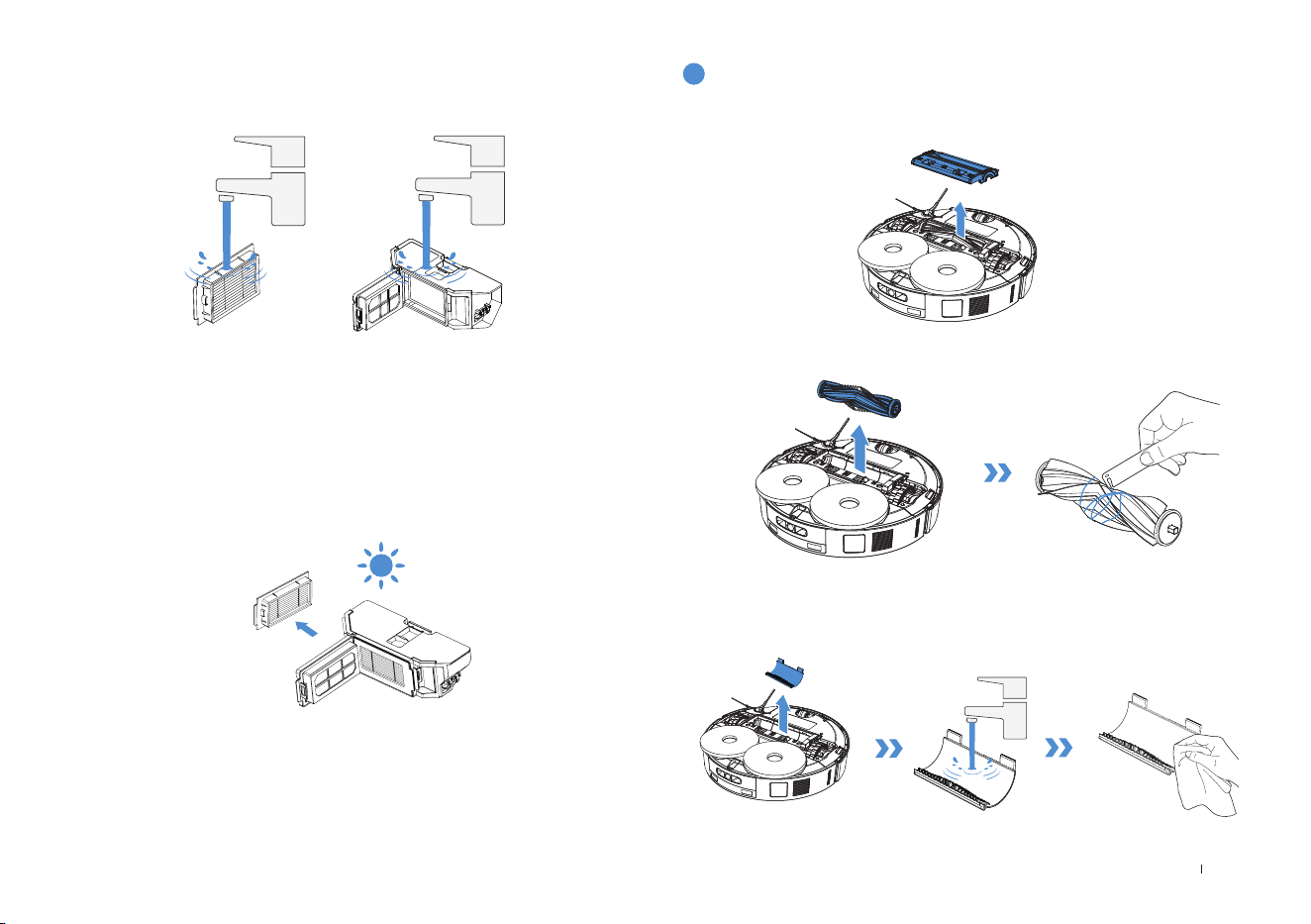

• Please rinse the lter with water�

• Do not use ngers or brushes to clean the lter�

5. Dry by airing.

4. You may wash the dust bin and the lter with running water.

Shake off the remaining water from the parts.

Clean the Roller Brush

1. Remove the cover on the roller brush.

2. Remove and clean the roller brush.

3. Remove, clean and dry the brush comb.

Roller and Side Brush Maintenance

Note: Make sure to dry the lter completely before use�

20EN

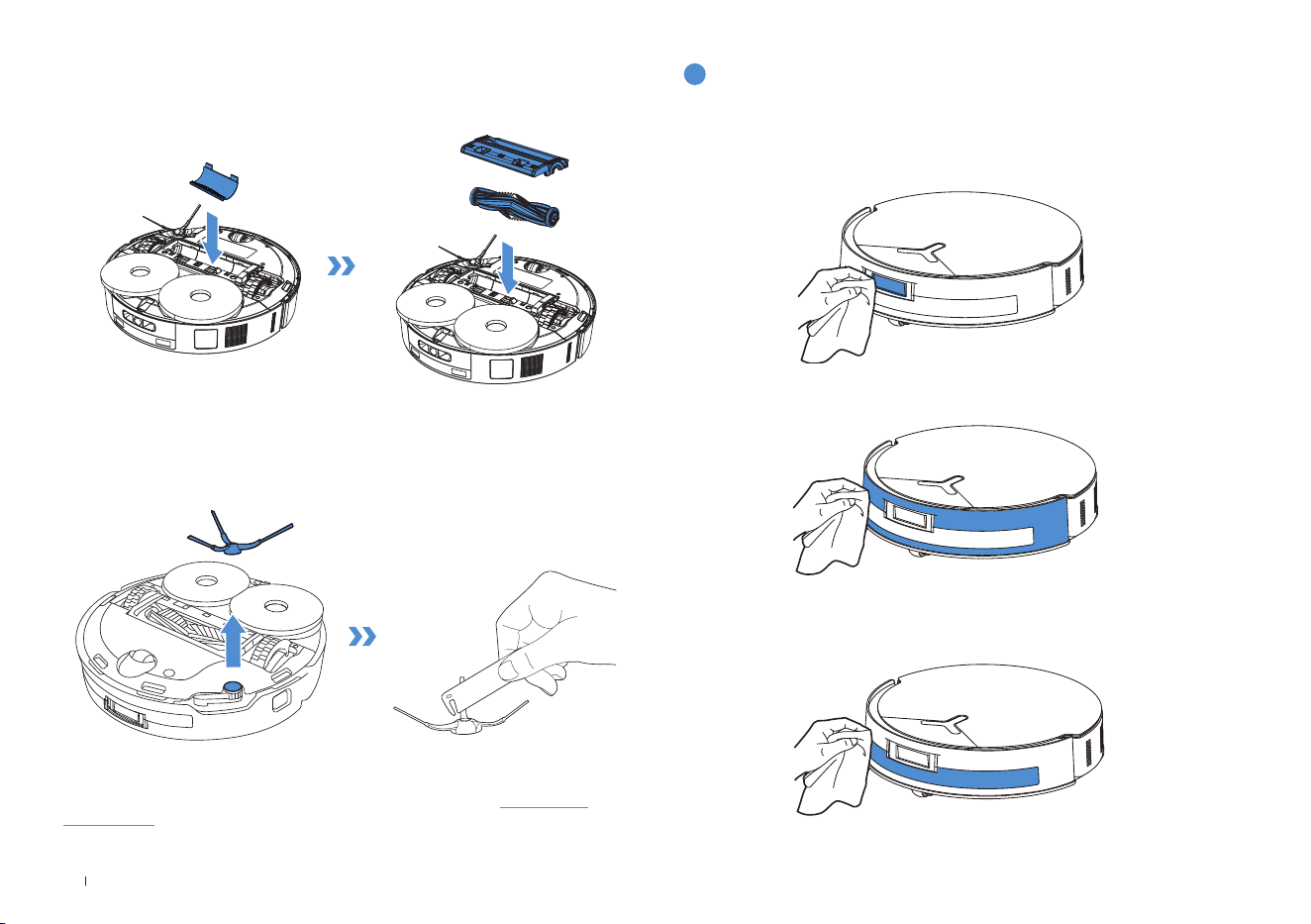

4. Install the brush comb, the roller brush and the roller brush cover.

Clean the Side Brush

Remove and clean the side brush�

Note: Explore more accessories at ECOVACS HOME App or at https://www�

ecovacs�com

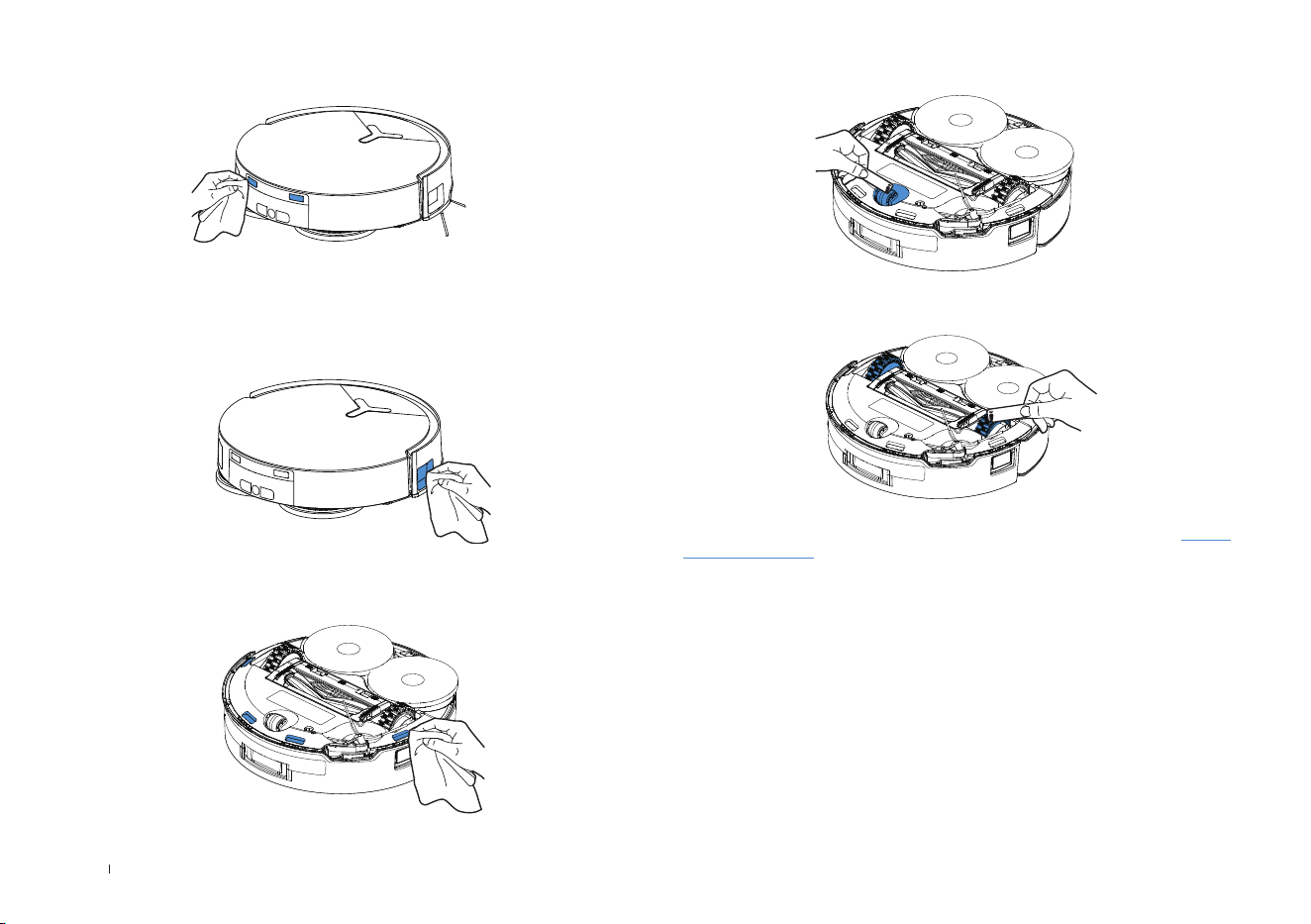

1. Clean the Sensor Lens

Maintain Other Components

2. Clean the Bumper

Note: Do not use wet cloth when cleaning the following parts to prevent water

damage�

3. Clean the d-ToF Laser Module

21 EN

4. Clean the Charging Contacts

6. Clean the Anti-drop Sensors

5. Clean the Edge Sensor

8. Clean the Driving Wheels

7. Clean the Universal Wheel

Note: Explore more accessories at ECOVACS HOME App or at https://www�

ecovacs�com

22EN

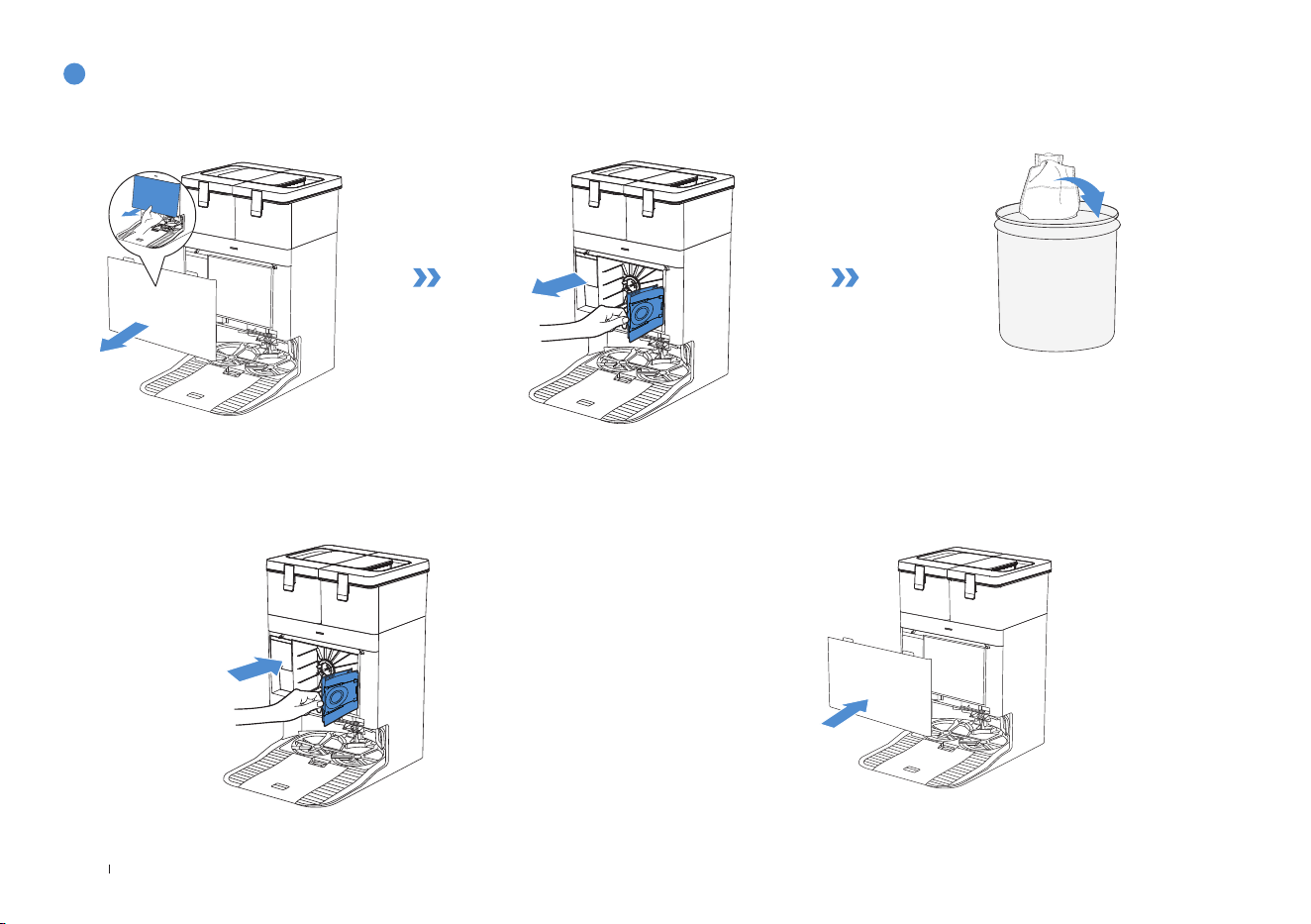

1. Discard the used dust bag.

Hold the handle to lift out the dust

bag, which can effectively prevent

dust leakage�

2. Wipe the dust collection cabin with a dry cloth and insert a new

dust bag.

3. Place the t joints at the upper edge of the dust cabin cover and

press the lower part of it to install it properly.

Dust Bag

23 EN

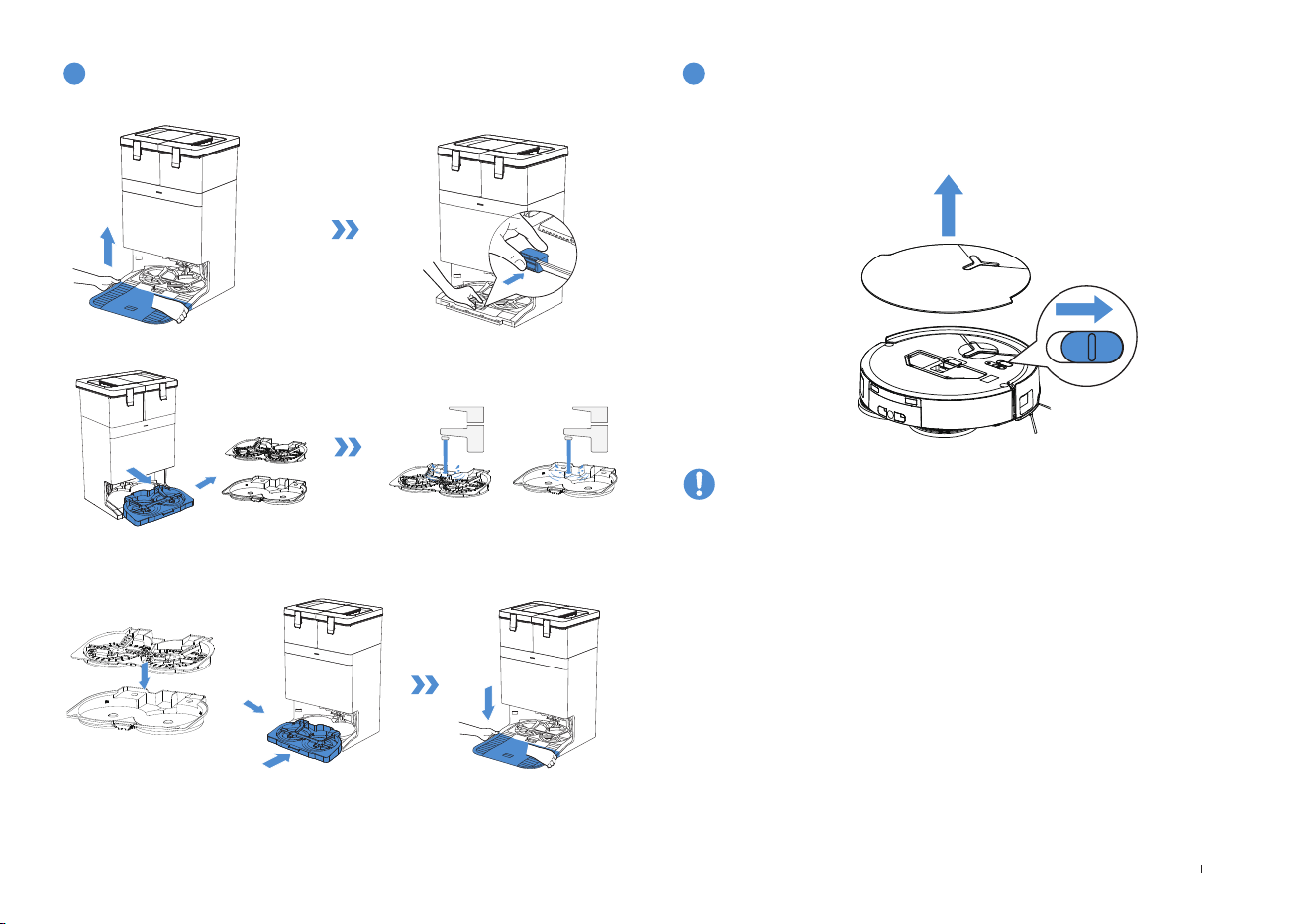

2. Install the cleaned base and mop washing tray.

1. Remove the base and mop washing tray, and clean them.

Mop Washing Tray

Note: Please install the Mop Washing Tray properly for smooth operation�

Please note that the robot cannot charge when powered OFF�

Please fully charge and switch OFF the robot before storage� Please recharge it

every 1�5 months to prevent the battery from over-discharging�

• When the robot is not working, it is recommended to keep it powered ON and

charging�

• If the battery is over-discharged or not used for a long time, the robot may not

be able to be charged� Please contact ECOVACS for help� Do not disassemble

the battery by yourself�

Storage

24EN

For any issues encountered, refer to the corresponding solutions below. If the problem persists, please contact customer service for further assistance.

No. Malfunction Possible Cause Solution

The robot is not able to

connect to the ECOVACS

HOME App�

Incorrect Wi-Fi username or password entered� Enter the correct Wi-Fi username and password�

The robot is not within range of your home Wi-Fi signal�

Make sure the robot is within range of your home Wi-Fi signal� Try to

stay as close to the router as possible�

The robot is not in the conguration state�

Press the RESET button and try to connect again� In case of failure,

follow the App to reset the connection�

There is no home Wi-Fi on the Wi-Fi list�

1� Check if the Wi-Fi name contains special characters� Please do not

use special characters like ! @#& ¥%/\�

2� Do not use a 5 Ghz network�

Incorrect App installed� Please download and install the ECOVACS HOME App�

2 The map is lost�

The map might be lost if you move the robot while

cleaning�

Move the robot back to the Station to retrieve the map�

Find the saved map in Map Management on the ECOVACS HOME App

and tap “Use This Map” to retrieve it�

If this issue persists, please restart mapping�

Unable to create the furniture

map in the App�

Moving the robot when cleaning might cause the map to

be lost�

During cleaning, do not move the robot�

Auto cleaning is not nished�

Make sure that the robot automatically returns to the station after

cleaning�

The Side Brush drops out of

place during use�

The side brush is not properly installed� Make sure the side brush clicks into place�

No signal found� Unable to

return to the station�

The Station is incorrectly placed�

Please place the station correctly according to the instructions in the

[Quick Start] section�

The station is out of power or moved�

Check whether the station is connected to the power supply�

Do not move the station�

The robot does not start cleaning from the OMNI station� It is recommended that the robot starts cleaning from the OMNI station�

The docking route is blocked� For example, the door is

closed to the room where the station is placed�

Keep the route clear�

TROUBLESHOOTING

25 EN

No. Malfunction Possible Cause Solution

The robot returns to the

station before it has nished

cleaning�

The room is so large that the robot needs to return to recharge�

Please enable auto resume� For more details, please follow the App

instructions�

In highly complex home layouts, cleaning efciency may

decrease, possibly resulting in incomplete cleaning�

Simplify your home layout�

7 The robot is unable to charge�

The robot is not switched ON� Switch ON the robot�

The robot’s charging contacts are not fully in contact with the

station's�

Make sure that the robot’s charging contacts have connected to

the station's charging contacts and

ashes� Check whether the

robot’s and OMNI station's charging contacts are dirty� Please

clean these parts according to the instructions in the [Regular

Maintenance] section�

The station is not connected to power supply� Make sure the OMNI station is connected to power supply�

The base of the station is not installed properly� Refer to the [Quick Start] section for correct installation�

The robot is very loud during

cleaning�

The roller brush/side brush is tangled, or the dust bin/lter is

blocked�

It is recommended to clean the roller brush, side brush, dust bin,

lter, etc� regularly�

The robot is in Strong Mode� Switch to Standard Mode�

The robot gets stuck while

working and stops�

The robot is tangled with objects on the oor (electrical wires,

curtains, carpet fringing, etc�)�

The robot will try various ways to free itself� If its attempts fail,

manually remove the obstacles and restart�

The robot might be stuck under furniture with an entrance of

similar height�

Please raise the furniture, set a physical barrier, or set a virtual

boundary via the ECOVACS HOME App�

The robot is stuck in a narrow area�

Tidy up your home, set a physical barrier, or set a virtual boundary

via the ECOVACS HOME App�

During cleaning, the robot

may encounter issues like

a disorderly route, biased

movement, repeated cleaning

over the same spots, and

missing small areas� (If there

is a large area that has not

been cleaned temporarily, the

robot will automatically clean

the missed area� Sometimes

the robot will re-enter a

cleaned room, which may not

be repeated cleaning, but the

robot nds any missed area�)

Objects such as wires and slippers placed on the ground block

the robot�

Before cleaning, please tidy up scattered wires, slippers, and other

objects on the ground as possibly can� If there is any area missed

during cleaning, the robot will correct it automatically� Please refrain

from interfering (such as moving the robot or blocking its route)�

The Driving Wheels may slip on the ground when the robot climbs

steps, thresholds, and door bars, which can affect its judgement

of the entire home environment�

It is recommended to close the door of the affected area and clean

it separately� After cleaning, the robot will return to its starting

location�

On freshly waxed or polished oors, as well as smooth tiles, there

may be less friction between the driving wheels and the oor�

Please wait for the wax to dry before cleaning�

Due to variations in home layouts, some areas cannot be entered

by the robot�

Tidy up your home to ensure that the robot can enter the areas to

be cleaned�

26EN

No. Malfunction Possible Cause Solution

11 Delay in remote control�

The Wi-Fi signal is poor, causing the video loading to

be slow�

Use the robot in areas with good Wi-Fi signal�

After returning to the OMNI station,

the robot does not empty its dust

bin�

The Auto-Empty function has not been turned on in the

ECOVACS HOME App�

Turn on the auto-empty function in the ECOVACS HOME App�

Dust Bag is not installed in the station� Install the dust bag, and close the dust collection cabin�

Manually moving the robot back to the station may not

trigger the auto-empty function�

It is recommended to allow the robot return to the OMNI station on

its own� Please do not manually move it�

In Do Not Disturb mode, the robot will not empty the

dust after returning back to the OMNI station�

Turn off Do Not Disturb in the ECOVACS HOME App or manually

start dust-emptying�

If the above possible causes have been ruled out,

components of the station may be abnormal�

Please contact customer service for assistance�

13 Auto-empty unsuccessful�

The station detects a decrease in empty efciency�

Replace the dust bag according to the [Regular Maintenance]

section and close the dust collection cabin� If the dust bag is not

full when prompted by the App, you can put it back again�

The outlet of the dust bin is blocked by foreign objects� Remove the dust bin and clear the foreign objects on the outlet�

The inner side of the dust

collection cabin is dirty�

Fine particles pass through the dust bag and

accumulate on the inner side of the dust collection

cabin�

Clean the inner side of the dust collection cabin�

The dust bag is broken� Check and replace the dust bag�

Dust leakage occurs while the

robot is working�

The outlet of the dust bin is blocked by foreign objects� Remove the dust bin and clear the foreign objects on the outlet�

16 Mopping pad plates will not rotate�

The mopping pad plates are not correctly installed�

Please install the mopping pad plates correctly� The sound of click

indicates proper installation�

The mopping pad plates are blocked by foreign

objects�

Clear the foreign objects�

The robot does not respond to the

station's instructions�

The robot is not in the station� Please make sure the robot is in the station�

27 EN

No. Malfunction Possible Cause Solution

18 The driving wheel is stuck�

The driving wheel is entangled or stuck due to foreign

objects�

Rotate and press the driving wheel to check for any wrapping or

obstruction by foreign objects� If any foreign objects are found,

please clean them promptly� If this issue persists, please contact

customer service for assistance�

The mop washing tray is

full of water and can't be

emptied� A voice prompt

is broadcasted to alert you

about this�

The dirty water tank is not properly installed� Tap down on the dirty water tank to ensure it is properly installed�

The sealing plugs in the Dirty Water Tank are not installed

properly�

Make sure that the two sealing plugs are properly installed�

The station cannot drain water normally�

Follow the App instructions to see if the station can drain properly�

If draining attempts fail, please check for possible foreign objects

between the dirty water tank and the Station�

The suction port of the mop washing tray is blocked by

foreign objects�

Ensure that there is no foreign object in the suction port of the mop

washing tray�

The mop washing tray is dirty� Cleaning the mop washing tray with running water�

Check if the oating ball gets stuck when there is no water

in the mop washing tray base�

Take out the mop washing tray to put the oating ball back in

place�

The voice alert persists after all the above solutions are

tried�

Power off and on the station� If this issue persists, please contact

customer service for assistance�

Please contact our customer service for assistance if the problem persists despite the recommended solutions�

28EN

Please use the mobile camera to scan the QR code and obtain the user guide.

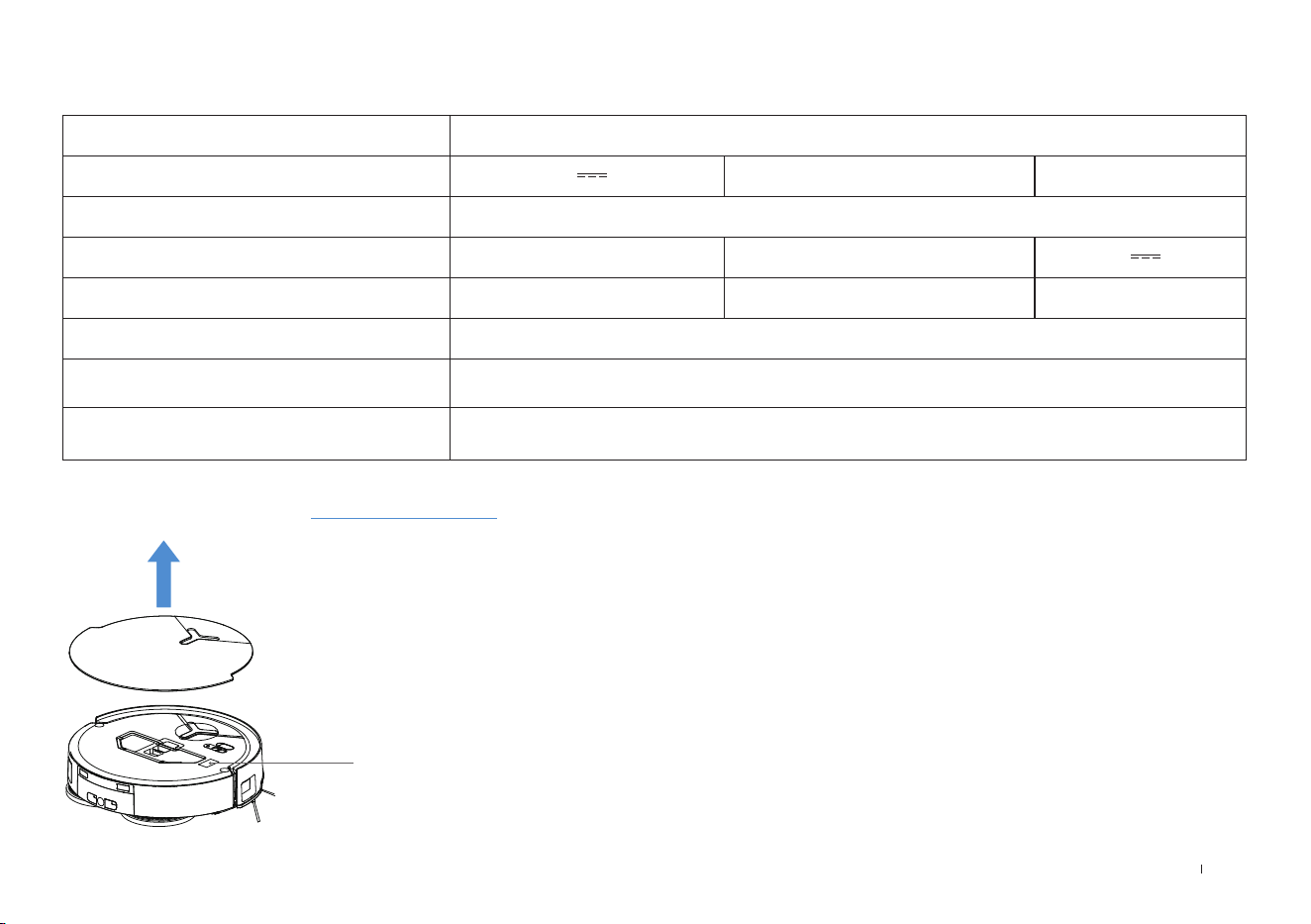

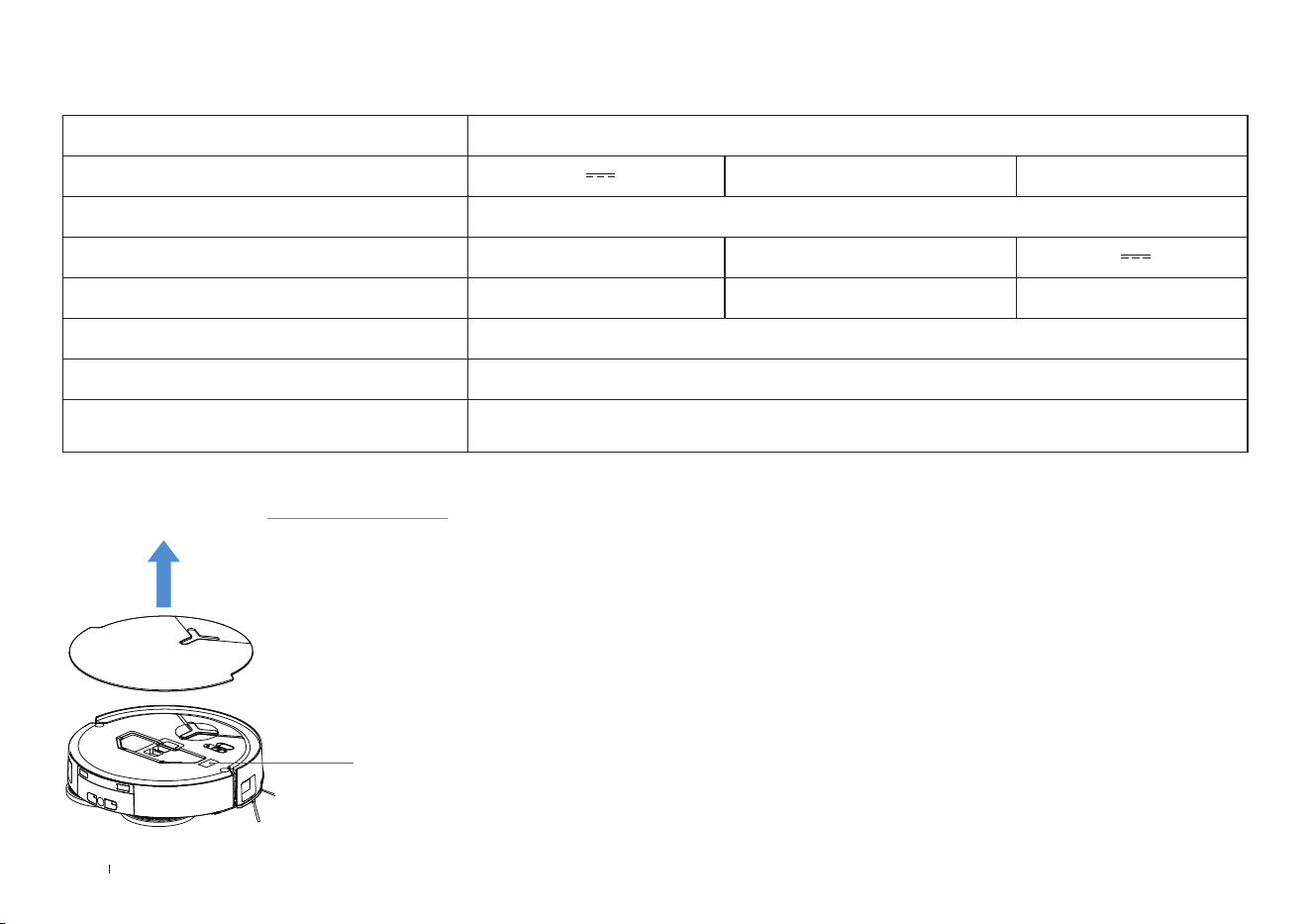

TECHNICAL SPECIFICATIONS

Output power of the wireless module is less than 100mW�

Note: Technical and design specications may be changed for continuous product improvement�

Explore more accessories at https://www�ecovacs�com�

Model DEX 54/DDX 45

Rated Input 20V

2A Charging Time About 3�5 h

Station Model CH2453I

Rated Input 110~120 V

～

50-60Hz Rated Output 20V

Rated Input Current(Charging) 1A Power(Emptying) 4�5A

Power(Hot Water Washing Mop) 12A

Robot Dimensions (L*W*H mm) 353*350*98mm

Station Dimensions (L*W*H mm)

350*477*533mm (with base)

350*294*533mm (without base)

29 FR-CA

1� L’appareil ne doit pas être utilisé comme un jouet�

Une attention particulière est nécessaire lorsqu’il

est utilisé par des enfants ou près d’eux�

2� Rangez la zone à nettoyer� Retirez les cordons

d’alimentation et les petits objets sur le plancher

qui pourraient s’enchevêtrer dans l’appareil�

Glissez les franges sous le tapis et relevez les

bouts des rideaux et des nappes pour dégager le

plancher�

3� En cas de présence d’un point de chute dans la

zone de nettoyage à cause d’une marche ou d’un

escalier, vous devriez faire fonctionner l’appareil

INSTRUCTIONS IMPORTANTES DE

SÉCURITÉ

INSTRUCTIONS IMPORTANTES DE

SÉCURITÉ

LIRE TOUTES LES INSTRUCTIONS

AVANT D’UTILISER L’APPAREIL.

Lors de l’utilisation d’un appareil électrique, les

précautions de base suivantes doivent toujours être

suivies:

AVERTISSEMENT:

Lisez tous les

avertissements et toutes les instructions de

sécurité� Le non-respect des avertissements et des

instructions peut entraîner une décharge électrique,

un incendie ou des blessures graves�

de manière à vous assurer qu’il peut détecter la

marche sans tomber� Il pourrait être nécessaire

de placer une barrière physique au bord du point

de chute pour empêcher l’appareil de tomber�

Assurez-vous que la barrière ne présente pas un

risque de trébuchement�

4� Utilisez l’appareil seulement de la manière

décrite dans ce manuel� Utilisez seulement les

accessoires recommandés ou vendus par le

fabricant�

5� Ne manipulez pas la che électrique ou l’appareil

avec des mains mouillées�

6� Les batteries non rechargeables sont interdites�

7� N’utilisez pas l’appareil si le bac à poussière ou les

ltres ne sont pas en place�

8� N’utilisez pas l’aspirateur dans un endroit où il y a

des chandelles allumées ou des objets fragiles sur

le plancher à nettoyer�

9� N’utilisez pas et ne rangez pas l’appareil dans

un environnement extrêmement chaud ou froid

(température inférieure à -5°C/23°F ou supérieure

à 40°C/104°F)� Veuillez charger le robot à une

température supérieure à 0°C/32°F et inférieure à

40°C/104°F�

10� Gardez les vêtements amples, les cheveux, les

doigts et toutes les autres parties du corps à

l’écart de toute ouverture et de toute pièce mobile�

11� N’utilisez pas l’appareil dans une pièce où dort un

nourrisson ou un enfant�

12� Pour utilisation À L’INTÉRIEUR SEULEMENT�

N’utilisez pas l’appareil à l’extérieur ou à des

30FR-CA

ns commerciales ou industrielles� N’utilisez pas

l’appareil sur des surfaces mouillées ou contenant

de l’eau stagnante�

13� Ne laissez pas l’appareil ramasser de gros objets,

comme des pierres, de grandes feuilles de papier

ou tout autre objet pouvant le boucher�

14� N’utilisez pas l’appareil pour ramasser des

produits inammables ou combustibles comme

de l’essence, ou de l’encre pour imprimante ou

photocopieur, et ne l’utilisez pas dans des endroits

où ces produits peuvent être présents�

15� N’utilisez pas l’appareil pour ramasser des objets

qui brûlent ou qui émettent de la fumée, comme

des cigarettes, des allumettes, des cendres

chaudes, ou tout autre objet pouvant causer un

incendie�

16� Ne placez pas d’objets dans les ouvertures�

N’utilisez pas l’appareil si une ouverture est

bouchée; gardez-le exempt de poussière, de

peluches, de cheveux et de tout ce qui peut

réduire l’écoulement d’air�

17� Veillez à ne pas endommager le cordon

d’alimentation� Ne tirez pas et ne transportez

pas l’appareil ou la station d’accueil par le

cordon d’alimentation, n’utilisez pas le cordon

d’alimentation comme une poignée, ne refermez

pas une porte sur le cordon d’alimentation et

ne tirez pas le cordon d’alimentation autour

de rebords ou de coins coupants� Ne faites

pas passer l’appareil ni la station d’accueil sur

le cordon d’alimentation� Gardez le cordon

d’alimentation à l’écart de toute surface chaude�

Ne débranchez pas l’appareil en tirant sur le

cordon� Pour débrancher l’appareil, saisissez la

che électrique, et non le cordon�

18� Si le cordon d’alimentation est endommagé, il doit

être remplacé par le fabricant ou par son agent du

service à la clientèle pour éviter tout danger�

19� N’utilisez pas un appareil avec une che électrique

endommagée ou un cordon d’alimentation

endommagé� N’utilisez pas l’appareil ou la station

d’accueil s’ils ne fonctionnent pas correctement,

s’ils ont été échappés, endommagés, laissés à

l’extérieur, ou s’ils sont entrés en contact avec un

liquide� Si une réparation est nécessaire, elle doit

être effectuée par le fabricant ou par son agent du

service à la clientèle pour éviter tout danger�

20� Avant de nettoyer l’appareil ou d’en faire

l’entretien, mettez-le HORS TENSION en utilisant

l’interrupteur d’alimentation� Fermez toutes les

commandes avant de le débrancher� Éteignez

toujours l’appareil avant de brancher ou de

débrancher la buse motorisée�

21� Éteignez l’interrupteur d’alimentation avant de

retirer le bac à poussière�

22� Retirez l’appareil de la station d’accueil et

mettez l’appareil HORS TENSION en utilisant

son interrupteur d’alimentation avant de retirer la

batterie pour la mise au rebut de l’appareil�

23� La batterie doit être retirée et mise au rebut

conformément aux lois et aux réglementations

locales avant la mise au rebut de l’appareil�

31 FR-CA

24� Veuillez mettre les batteries usagées au rebut

conformément aux lois et aux réglementations locales�

25� N’incinérez pas l’appareil, même s’il est gravement

endommagé� Les batteries peuvent exploser si

elles sont exposées au feu�

26� Lorsque vous n’utilisez pas la station d’accueil et

avant d’en faire l’entretien, débranchez-la de la

prise�

27� L’appareil doit être utilisé conformément aux

instructions du présent manuel d’instructions�

Ecovacs Home Service Robotics

ne saurait être

tenue responsable des blessures ou dommages

causés par une utilisation incorrecte�

28� Prévenez tout démarrage accidentel� Assurez-

vous que l’interrupteur est à la position de mise

hors tension avant de connecter l’appareil au

bloc-batterie, de le ramasser ou de le transporter�

29� Lorsque le bloc-batterie n’est pas utilisé, gardez-

le à l’écart d’autres objets métalliques comme des

trombones, des pièces de monnaie, des clés, des

vis, des clous ou d’autres petits objets métalliques

qui peuvent établir une connexion d’une borne à

l’autre� Un court-circuit des bornes de la batterie

peut causer des brûlures ou un incendie�

30� Dans des conditions abusives, du liquide peut

être éjecté de la batterie; évitez tout contact avec

ce liquide� En cas de contact accidentel, rincez

immédiatement les parties atteintes avec de

l’eau� Si du liquide entre en contact avec les yeux,

consultez également un professionnel de la santé�

Le liquide éjecté de la batterie peut causer des

irritations ou des brûlures�

31� N’utilisez pas un bloc-batterie ou un appareil

qui est endommagé ou modié� Les batteries

endommagées ou modiées peuvent avoir un

comportement imprévisible susceptible de causer

un incendie, une explosion ou des blessures�

32� N’exposez pas un bloc-batterie ou un appareil

au feu ou à une température excessive� Une

exposition au feu ou à une température supérieure

à 130°C peut causer une explosion� La

température de 130°C est équivalente à 265°F�

33� Suivez toutes les instructions de recharge et ne

rechargez pas le bloc-batterie ou l’appareil si la

température est en dehors de la plage spéciée

dans les instructions� Une recharge incorrecte ou

à une température en dehors de la plage spéciée

peut endommager la batterie et augmenter le

risque d’incendie�

34� Faites effectuer l’entretien par un réparateur

qualié, uniquement avec des pièces de rechange

identiques� Vous vous assurerez ainsi de maintenir

la sécurité du produit�

35� Ne modiez pas ou n’essayez pas de réparer

l’appareil ou le bloc-batterie (le cas échéant),

sauf de la manière indiquée dans les instructions

d’utilisation et d’entretien�

36� Enlevez les cordons des autres appareils dans la

zone à nettoyer�

37� N’utilisez pas l’aspirateur dans une pièce où il y

a des chandelles allumées sur des meubles que

l’aspirateur pourrait accidentellement heurter�

32FR-CA

38� Ne laissez pas les enfants s’asseoir sur

l’aspirateur�

39� Utilisez l’appareil seulement de la manière

décrite dans ce manuel� Utilisez seulement les

accessoires recommandés par le fabricant�

40� Ne rechargez l’appareil qu’avec le chargeur

spécié par le fabricant� Un chargeur qui est

adapté pour un type de bloc-batterie peut créer

un risque d’incendie s’il est utilisé avec un autre

bloc-batterie�

41� Utilisez les appareils uniquement avec les blocs-

batteries désignés à cette n� L’utilisation de

tout autre bloc-batterie peut créer un risque de

blessure et d’incendie�

42� Le robot contient des batteries qui ne doivent être

remplacées que par des personnes qualiées�

Pour faire remplacer la batterie du robot, veuillez

communiquer avec le service à la clientèle�

43� Si le robot ne sera pas utilisé pendant une période

prolongée, rechargez-le complètement, mettez-le

HORS TENSION pour l’entreposer et débranchez

la station d’accueil�

44� Pour réduire le risque de décharge électrique,

n’utilisez pas cet appareil sur des surfaces

mouillées� Ne l’exposez pas à la pluie� Entreposez-

le à l’intérieur�

45� Pour réduire le risque de blessure lié aux pièces

mobiles, débranchez l’appareil avant tout

entretien�

46� Risque de blessure� La brosse peut démarrer de

manière inattendue� Débranchez l’appareil avant

de procéder à son nettoyage ou à son entretien�

47� Pour réduire le risque de blessure, l’utilisateur doit

lire le manuel d’instructions�

48� Pour réduire le risque de décharge électrique,

n’utilisez pas cet appareil à l’extérieur ou sur des

surfaces mouillées�

49� Veuillez vous assurer que la tension d’alimentation

de la prise correspond à la tension d’alimentation

indiquée sur la station d’accueil�

50� N’utilisez pas la station d’accueil si elle est

endommagée�

51� Retirez la che électrique de la prise avant

d’effectuer le nettoyage ou l’entretien de la station

d’accueil�

52� Interrupteur d’alimentation «I»= mise sous

tension, «O»= mise hors tension

53� Branchez l’appareil uniquement dans une prise

correctement mise à la terre� Consultez les

instructions de mise à la terre�

33 FR-CA

Déclaration sur les interférences de la

Federal Communications Commission(FCC)

REMARQUE: Cet équipement a été testé et jugé conforme aux

limites pour appareils numériques de classeB, conformément à

la section15 des règlements de laFCC�

Ces limites sont destinées à assurer une protection raisonnable

contre les interférences nuisibles dans une installation

résidentielle� Cet équipement génère, utilise et peut émettre

de l’énergie radioélectrique et peut, en cas d’installation ou

d’utilisation non conforme aux instructions, engendrer des

interférences nuisibles aux communications radio�

Cependant, on ne peut pas garantir que des interférences ne

se produiront pas dans certaines installations� Si cet appareil

cause des interférences nuisibles à la réception des signaux de

radio ou de télévision, qui peut être déterminé en allumant et

en éteignant l’appareil, nous conseillons à l’utilisateur d’essayer

de corriger ces interférences par un ou plusieurs des moyens

suivants:

Réorienter ou repositionner l’antenne de réception�

Augmenter la distance séparant l’équipement du récepteur�

Brancher l’appareil dans une prise d’un circuit différent de

Courant continu

Courant alternatif

Cet appareil est conforme aux règlements sur les

radiations du DHHS, 21CFR chapitre 1, sous-chapitre J�

celui du récepteur�

Consulter le revendeur ou un technicien qualié spécialisé en

radio/télévision pour obtenir de l’aide�

Cet appareil est conforme à la section15 des règlements de

la FCC� L’utilisation est sous réserve des deuxconditions

suivantes:

(1)cet appareil ne doit pas engendrer des interférences

nuisibles et(2), cet appareil doit accepter toute interférence

reçue, y compris les interférences pouvant entraîner un

fonctionnement indésirable�

Avertissement: Toutes les transformations ou modications

de cet appareil non expressément autorisées par la partie

responsable de la conformité pourraient annuler le droit de

l’utilisateur à utiliser l’équipement�

Cet appareil contient des émetteurs/récepteurs exempts de

licence qui sont conformes aux normesRSS d’Innovation,

Sciences et Développement économique Canada� L’utilisation

est sous réserve des deuxconditions suivantes:

(1) Cet appareil ne doit pas causer d’interférences�

(2) Cet appareil doit accepter toute interférence, y compris les

interférences pouvant provoquer un fonctionnement indésirable

de l’appareil�

Avertissement relatif à l’exposition aux

radiofréquences

Cet équipement est conforme aux limites d’exposition aux

radiations dénies par la FCC pour un environnement non

contrôlé�

Cet équipement doit être installé et utilisé conformément

34FR-CA

aux instructions fournies, et la ou les antennes utilisées pour

cet émetteur doivent être installées de manière à fournir une

distance de séparation d’au moins 20cm de toute personne et

ne doivent pas être colocalisées ni fonctionner en combinaison

avec une autre antenne ou un autre émetteur�

Avertissement MPE (pour les appareils mobiles des

sections15�247 et15�407)

An de satisfaire aux exigences de sécurité de la FCC et

en matière d’exposition aux radiofréquences et aux circuits

intégrés, une distance d’au moins 20cm doit être maintenue

entre cet appareil et toute personne durant l’utilisation de

l’appareil�

Pour garantir la conformité, les opérations à une distance

inférieure à cette distance ne sont pas recommandées�

Pour désactiver le module Wi-Fi sur le DEEBOT, suivez ces

étapes : allumez le robot, puis placez-le sur la station OMNI,

en vous assurant que les contacts de charge sur le DEEBOT

et la station sont correctement connectés, puis appuyez et

maintenez enfoncé le bouton

pendant 30s jusqu'à ce que

vous entendiez des bips�

Pour activer le module Wi-Fi sur DEEBOT, veuillez redémarrer le

robot� En outre, débranchez et branchez le satellite�

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre� En cas de mauvais

fonctionnement ou de panne, la mise à la terre fournit un chemin

de moindre résistance pour le courant électrique an de réduire

le risque de décharge électrique� Cet appareil est équipé d’un

cordon doté d’un conducteur de mise à la terre et d’une che de

mise à la terre de l’équipement� La che doit être insérée dans une

prise appropriée qui est correctement installée et mise à la terre

conformément à toutes les ordonnances et à tous les codes locaux�

AVERTISSEMENT– Un branchement inapproprié du conducteur

de mise à la terre de l’équipement peut entraîner un risque de

décharge électrique� En cas de doute sur le caractère adéquat de

la mise à la terre de la prise, consultez un électricien qualié ou

un technicien� Ne modiez pas la che fournie avec l’appareil� Si

elle ne convient pas à la prise, faites installer une prise appropriée

par un électricien qualié�

Cet appareil doit être utilisé sur un circuit d’une tension

nominale de 120V et est équipé d’une che de mise à la terre

qui ressemble à la che illustrée sur la photo suivante� Assurez-

vous que l’appareil est branché dans une prise ayant la même

conguration que la che� Aucun adaptateur ne doit être utilisé

avec cet appareil�

BROCHE DE MISE À

LA TERRE

PRISE MISE

À LA TERRE

35 FR-CA

L’émetteur/récepteur exempt de licence contenu

dans le présent appareil est conforme aux

CNR d’Innovation, Sciences et Développement

économique Canada applicables aux appareils radio

exempts de licence� L’exploitation est autorisée aux

deux conditions suivantes :

1) L’appareil ne doit pas produire de brouillage;

2) L’appareil doit accepter tout brouillage

radioélectrique subi, même si le brouillage est

susceptible d’en compromettre le fonctionnement�

Les antennes installées doivent être situées de

facon à ce que la population ne puisse y être

exposée à une distance de moin de 20 cm� Installer

les antennes de facon à ce que le personnel ne

puisse approcher à 20 cm ou moins de la position

centrale de l’ antenne�

Mise à jour de l’appareil

En général, certains appareils sont mis à jour deuxfois

par mois, mais ce n’est pas toujours le cas�

Certains appareils, surtout ceux qui ont été mis en vente

il y a plus de troisans, ne seront mis à jour que si une

vulnérabilité critique est trouvée et corrigée�

Pour utilisation résidentielle À L’INTÉRIEUR SEULEMENT�

Cet appareil contient des émetteurs/récepteurs exempts

de licence qui sont conformes aux normesRSS

d’Innovation, Sciences et Développement économique

Canada� L’utilisation est sous réserve des deuxconditions

suivantes:

(1) Cet appareil ne doit pas causer d’interférences�

(2) Cet appareil doit accepter toute interférence, y

compris les interférences pouvant provoquer un

fonctionnement indésirable de l’appareil�

An de satisfaire aux exigences de sécurité de la FCC

et en matière d’exposition aux radiofréquences et aux

circuits intégrés, une distance d’au moins 20cm doit être

maintenue entre cet appareil et toute personne durant

l’utilisation de l’appareil�

À des ns de conformité, l’utilisation à une distance

moindre que celle-ci n’est pas recommandée�

36FR-CA

Capteur de lumière

à structure 3D

1. Vue de face du robot

Couverture supérieure

Bouton sur le DEEBOT

Pression : Démarrer/Pause

Appuyez et maintenez pendant

3 secondes : retour à la charge

Pare-chocs

DIAGRAMME DE PRODUIT

Module laser d-ToF

2. Vue de dessous arrière

Roues motrices

Roue universelle

Brosse latérale

Capteur de détection

de tapis

Brosse rotative

Capteurs anti-chute

Bouton de libération

de la brosse

Caméra IA

Fentes de montage pour

Ensemble de tampons de

nettoyage

Composants du colis

Robot Station OMNI Base

Manuel d’utilisationBrosse latérale Cordon d'alimentation

CONTENU DU COLIS

Manuel d’utilisation

Remarque : Les chi󰀨res et illustrations sont fournis à titre indicatif uniquement et peuvent

di󰀨érer de l'apparence réelle du produit. La conception et les spécications du produit sont

susceptibles d'être modiées sans préavis.

37 FR-CA

3. À l'intérieur du robot

Interrupteur

d’alimentation

« I » = MARCHE

« » = ARRÊT

Bouton RÉINITIALISER

Conguration du réseau : Appuyez sur le bouton RÉINITIALISER et suivez l'invite vocale

pour congurer le réseau.

Restaurer les paramètres par défaut : Appuyez sur le bouton RÉINITIALISER et maintenez-

le enfoncé pendant 5 secondes et vous entendrez un son d'invite. Après l’invite vocale, une

musique de démarrage joue et le robot est réinitialisé aux paramètres par défaut.

Indicateur d’état du Wi-Fi

Bouton RÉINITIALISER

5. Bac à poussière

Port de remplissage

d’eau

Capteur de bord

Contacts de charge

6. Vue de face de la station

Réservoir d’eau sale

Cabine de collecte

de la poussière

Remarque :

7. Sac à poussière

Indicateur

Bac de lavage pour

vadrouille

Réservoir d’eau propre

Recharge

Contacts sur la station

• Si le témoin lumineux clignote en rouge, consultez l’application ECOVACS HOME

pour plus de détails sur le dysfonctionnement.

• Si le robot ne peut pas se charger, essuyez les contacts de charge correspondants

sur la station OMNI avec un chi󰀨on sec.

Poignée du sac

à poussière

4. Ensemble de tampons de nettoyage

Plaques de tampons

de nettoyage

Serpillères lavables

Filtre

Port d'élimination de

la poussière

Bouton de

déverrouillage

38FR-CA

8. Vue arrière de la station

Grille d’aération

Prise de courant

«I» = MARCHE

«O» = ARRÊT

9. Témoin lumineux

Indicateur Effet lumineux État

Robot

Blanc avec effet de respiration Recharge

Blanc xe Complètement chargé/en marche

Rouge uni Batterie faible

Rouge clignotant Alarme

Jaune xe Assistant vocal mis en sourdine

Station

Blanc xe Veille/en marche

Rouge clignotant panne

S'éteint Panne de courant/mode Veille profonde

39 FR-CA

10. Vue d'ensemble des capteurs

Nom

Description

fonctionnelle

Description fonctionnelle

d-ToF

Module laser

La télémétrie laser est utilisée pour mesurer la distance entre le robot et les objets environnants en fonction de la di󰀨érence de temps de réexion,

permettant au module de cartographier les objets environnants pendant que le robot se déplace. La portée de détection est de 10 m.

Capteur de

lumière à

structure 3D

La télémétrie infrarouge et des triangles similaires sont appliqués pour mesurer la distance entre les objets environnants et le robot.

Lorsque le capteur détecte un objet à proximité, le robot fait automatiquement demi-tour pour éviter de heurter l'objet. La portée de détection est de 0,4 m.

Capteurs anti-

chute

La télémétrie infrarouge est appliquée par le capteur situé au bas du robot pour mesurer la hauteur entre le bas du robot et le sol. Lorsqu'il y a une

di󰀨érence de hauteur, par exemple une hauteur supérieure à 55 mm sur un sol de couleur blanche ou une hauteur supérieure à 30 mm sur un sol de

couleur noire, le robot arrêtera d'avancer, remplissant ainsi la fonction Anti-chute.

Capteur de

détection de

tapis

La sonde à ultrasons peut émettre des ondes ultrasonores avec une fréquence de 300 kHz. L’énergie des ondes ultrasonores peut être absorbée par les

tapis. Si l’énergie rééchie est en deçà du seuil, le robot reconnaît la présence d'un tapis. Selon les tests du laboratoire ECOVACS, il est actuellement

possible d'identier plus de 50 types de tapis disponibles sur le marché.

Capteur anti-

collision

Lorsque le signal transmis est bloqué par un objet, le récepteur du signal ne peut pas recevoir le signal. Avec ce principe, le robot évite les obstacles en cas

de collision avec eux.

Capteur de

bord

Grâce à la mesure de distance infrarouge, le robot peut détecter la distance entre lui-même et les objets situés sur son côté droit. Lorsqu'il y a un mur ou un

obstacle sur le côté droit, le robot e󰀨ectue un nettoyage des bords pour éviter les zones manquantes ou les collisions. (Pour modèle DDX 45)

Doté de la mesure de distance focale, le robot peut détecter la distance qui le sépare des objets situés sur son côté droit. Lorsqu'il y a un mur ou obstacle

sur le côté droit, le robot e󰀨ectue un nettoyage des bords pour éviter les zones manquées ou les collisions. (pour le modèle DEX 54)

Caméra IA

Utilisez la caméra AI pour collecter des images de l'environnement pour l'enregistrement vidéo, permettant un appel vidéo à distance via le microphone.

Champ de vision : Portée verticale de 77°, portée horizontale de 97°

Microphone

Les voix humaines provoquent des vibrations dans le diaphragme du microphone à travers l'air. En conséquence, le microphone utilise la collecte et les

algorithmes de modèles sonores pour réaliser l'enregistrement sonore et le contrôle vocal du robot an d'accomplir des tâches spéciques. La distance de

réveil e󰀨ective est de 5 m.

40FR-CA

REMARQUES AVANT LE NETTOYAGE

Mettez de l'ordre en rangeant les meubles

comme les chaises et les objets bas pour

maximiser l'espace de nettoyage.

Lors de la première utilisation, gardez

toutes les portes ouvertes pour aider le

robot à explorer et cartographier la zone.

Préparez la zone

Gardez les portes des pièces à

nettoyer ouvertes

Si vous travaillez près d’escaliers ou de

bords, placez une barrière pour éviter les

chutes.

Mettez en place des barrières de

protection

Avant le nettoyage

Assurez-vous que les zones sont bien

éclairées pour optimiser l'évitement des

obstacles par le robot.

Assurez un éclairage su󰀩sant

Mettez de l'ordre en rangeant les meubles comme les chaises et

les objets bas pour maximiser l'espace de nettoyage.

Glissez les glands sous le tapis, le cas échéant.

Évitez de bloquer les espaces étroits comme les portes pour

garantir que le robot puisse détecter toutes les zones.

Gardez l’objectif de la caméra propre avec un chi󰀨on doux, en

évitant les produits de nettoyage.

41 FR-CA

Remarque : Suivez le guide de l'application pour vous inscrire, vous connecter et connecter le

produit à l'application.

Vous pouvez balayer le code QR sur le robot pour télécharger l'application.

Téléchargez l’application ECOVACS HOME pour profiter de plus de

fonctionnalités.

1. Télécharger l’application ECOVACS HOME

Sous le capot supérieur

Ou recherchez ECOVACS HOME dans votre boutique d’applications mobiles pour

télécharger l'application.

ECOVACS HOME

2. In󰀬allation du robot et de la 󰀬ation

Avant utilisation, veuillez retirer tous les matériaux de protection du robot et de la

station OMNI.

Le son du clic indique une in󰀬allation correcte.

3. Placez la 󰀬ation et connectez le cordon d'alimentation

Remarque :

• S’il y a des objets rééchissants, tels que des miroirs ou des plinthes

rééchissantes à proximité de la Station, recouvrez-les du sol jusqu’à une hauteur

de 14 cm.

• Ne placez pas la station sous la lumière directe du soleil.

• Placez la station dans un endroit avec un signal Wi-Fi puissant.

Placez la 󰀬ation contre un mur sur un sol plat et dur. Assurez-vous qu'il n’y a

aucun objet à moins de 0,05 m de chaque côté ou à 0,8 m devant.

≥

0.05m (0.16’)

≥

0.05m (0.16’)

≥

0.8m (2.62’)

Démarrage rapide

clic

42FR-CA

Remarque :

• Utilisez un chi󰀨on propre et sec pour essuyer l’eau à la surface du réservoir avant de le mettre en

place.

• Assurez-vous de bien verrouiller les couvercles supérieurs des deux réservoirs d’eau avant utilisation.

• Toutes traces d’eau dans les réservoirs d’eau proviennent de tests de fonctionnement. Veuillez l'utiliser

en toute conance.

Retirez le réservoir d’eau propre et remplissez-le jusqu’au niveau d’eau maximum.

Après avoir rempli le réservoir, verrouillez son couvercle et remettez-le dans la station.

1. Retirez le couvercle de la cabine de collecte de poussière, retirez l’unité de

solution de nettoyage et placez-la sur une surface plane et dure.

Remplir le réservoir d’eau propre

Ajoutez une solution de nettoyage (vendue séparément)

Réservoir d’eau sale

Réservoir d’eau propre

Niveau d’eau maximal

2. Ouvrez le couvercle de l’unité de solution de nettoyage et remplissez-la de

solution de nettoyage ECOVACS (vendue séparément). Remettez le couvercle

et remettez l’appareil à la station.

3. Placez les joints d’ajustement sur le bord supérieur du couvercle de la cabine

à poussière et appuyez sur la partie inférieure de celui-ci pour l'installer

correctement.

Remarque :

• La solution de nettoyage est pompée automatiquement à partir de l’unité de solution de

nettoyage. N’ajoutez pas de solution de nettoyage dans les réservoirs d’eau.

• Pour de meilleures performances et une durée de vie plus longue du produit, veuillez utiliser la

solution de nettoyage ECOVACS DEEBOT (vendue séparément).

• Assurez-vous qu’aucun objet étranger ne tombe dans l’unité de solution de nettoyage.

43 FR-CA

Témoin lumineux Wi-Fi

Lumière blanche à

clignotement lent

Déconnecté du Wi-Fi

Lumière blanche à

clignotement rapide

Connexion

Blanc xe Connecté au Wi-Fi

Connectez le robot à l'application

Conguration requise pour le réseau Wi-Fi :

• Vous utilisez un réseau 2,4 GHz ou 2,4/5 GHz mixte.

• Votre routeur prend en charge les protocoles 802.11b/g/n et IPv4.

• N'utilisez pas de VPN (réseau privé virtuel) ou de serveur proxy.

• N'utilisez pas de réseau caché.

• WPA et WPA2 utilisant le cryptage TKIP, PSK, AES/CCMP.

• WEP EAP (Enterprise Authentication Protocol) n'est pas pris en charge.

• Utilisez les canaux Wi-Fi 1 à 11 en Amérique du Nord et les canaux 1 à 13 en

dehors de l’Amérique du Nord (consultez l’organisme de réglementation local).

• Si vous utilisez un prolongateur/répéteur de réseau, le nom du réseau (SSID) et

le mot de passe sont les mêmes que ceux de votre réseau principal.

• Veuillez activer le WPA2 sur votre routeur.

Allumez l'interrupteur d’alimentation sous le capot du robot (« I » = MARCHE,

» = ARRÊT), et placez le robot devant la station qui est connectée à

l'alimentation électrique.

Mettre le robot sous tension

Deebot serisi robot süpürgeler ev temizliği senaryoları için tasarlanmıştır. Çalışması

için evde Wİ-Fİ ağı gereklidir ve anti-DDOS koruması, kullanıcılar tarafından

yönlendirme ayarları aracılığıyla yapılandırılabilir.

Ağ Arayüzü Bilgileri

Adı Açıklama

Bluetooth

Ağ kurulumu işlemi sırasında robotu ağa bağlamak için

Bluetooth'u etkinleştirin.

Wİ-Fİ*

Uygulamayla robot arasında veri aktarımını kolaylaştırarak

robotun uygulama üzerinden kontrol edilebilmesini sağlayın.

ECOVACS

HOME

Uygulaması

ECOVACS ürünleri, ağ kurulumu, haritalama ve temizleme

modu seçimi (her ürüne özel) gibi akıllı işlevler sunar. Bu

özelliklerden faydalanabilmek için kullanıcıların resmi ECOVACS

Home Uygulamasını indirip kullanmaları gerekiyor.

44FR-CA

Recharge du robot

Vous devez noter que l'accès a des fonctions intelligentes telles que le démarrage

à distance, l’interaction vocale, l’a󰀩chage de cartes en 2D/3D et les paramètres de

contrôle, ainsi que le nettoyage personnalisé (en fonction des di󰀨érents produits)

nécessite que les utilisateurs téléchargent et utilisent l’application ECOVACS

HOME, qui est constamment mise à jour. Vous devez accepter notre politique

de confidentialité et notre accord d'utilisation avant que nous puissions traiter

certaines de vos informations de base et nécessaires, et vous permettre d'utiliser

le produit via l’application ECOVACS HOME. Sans votre accord, certaines

des fonctionnalités intelligentes susmentionnées ne sont pas accessibles via

l'application ECOVACS HOME. Néanmoins, vous pouvez toujours utiliser les

fonctions de base du produit pour une utilisation manuelle.

Utilisez l'application ECOVACS HOME ou le guide vocal pour rappeler le robot, ou

appuyez et maintenez le bouton du robot

pendant 3 secondes, pour permettre

au robot de s'arrimer pour se recharger.

Remarque :

• Le robot ne peut pas être chargé lorsque l’alimentation est coupée.

• Lorsque le robot ne fonctionne pas, il est recommandé de le laisser sous tension et en

charge.

• Il est recommandé que le robot commence le nettoyage à partir de la station. Ne

déplacez pas la station pendant le nettoyage.

3 s

Avant d’e󰀨ectuer une première aspiration, assurez-vous que le robot est dans la

station et complètement chargé. Appuyez sur

sur le robot pour démarrer. Vous

pouvez également utiliser l’application ECOVACS HOME ou la commande vocale

pour démarrer le DEEBOT.

2. Commencer le nettoyage

1. Commencer la cartographie

Lorsque vous créez une carte pour la première fois, suivez le robot pour résoudre certains

problèmes mineurs.

Par exemple, si le robot reste coincé sous un meuble bas, vous pouvez vous référer aux

solutions suivantes :

①

Soulevez le meuble pour créer un passage pour le robot si possible.

②

Couvrez le fond du meuble pour empêcher le robot d’y pénétrer.

③

Congurez des limites virtuelles dans l'application pour empêcher le robot d'y pénétrer.

Utiliser le robot

• Le réservoir d'eau du robot est automatiquement rempli via la Station. Le remplissage

manuel n'est pas nécessaire.

• Lors du nettoyage, le robot reconnaît les types de sol et est capable de soulever

automatiquement les balais lorsqu'il rencontre des tapis. N’utilisez pas le robot sur

des moquettes ou des tapis à poils longs présentant des bres de plus de 10 mm de

longueur. Il est recommandé de les replier pendant le processus de nettoyage, ou

de dénir la zone recouverte de moquette à poils longs comme zone d’interdiction

d’entrée en dénissant une limite virtuelle dans l’application ECOVACS HOME.

Remarque :

•

Ne retirez pas fréquemment les tampons de serpillères lavables.

•

N’utilisez pas de chi󰀨on ou tout autre objet pour rayer les plaques du tampon de

vadrouille.

•

Lorsque l’application ECOVACS HOME indique que les serpillères doivent être

remplacées, veuillez les remplacer à temps. Découvrez d'autres accessoires sur

l’application ECOVACS HOME ou sur https://www.ecovacs.com.

45 FR-CA

Appuyez sur sur le robot pour le mettre en pause pendant qu'il travaille. Vous

pouvez également utiliser l'application ECOVACS HOME ou la commande vocale

pour mettre le robot en pause.

3. Mettre en pause

Après une pause d'un instant, tous les voyants du robot s'éteignent. Pour réveiller

le robot, appuyez sur

4. Sortir de veille

Utilisez l'application ECOVACS HOME ou la commande vocale pour rappeler le

robot, ou appuyez et maintenez le bouton du DEEBOT

pendant 3 secondes,

pour permettre au robot de s'arrimer pour se recharger.

5. Retour à la station

3 s

Le robot entrera en mode Veille profonde pour protéger la batterie si le robot reste

hors de la station pendant environ 10 heures. Veuillez éteindre et rallumer le robot

pour le réveiller.

6. Mode Veille profonde

46FR-CA

Entretien régulier

Pour garantir des performances optimales, entretenez et remplacez les pièces aux

fréquences suivantes :

Partie

Fréquence

d'entretien

Fréquence de

remplacement

Serpillères lavables / Tous les 1 à 2 mois

Sac à poussière /

Lorsque l’application vous

y invite

Brosse latérale Toutes les 2 semaines Tous les 3 à 6 mois

Brosse rotative Chaque semaine Tous les 6 à 12 mois

Filtre Chaque semaine Tous les 3 à 6 mois

Capteur de lumière à

structure 3D

Roue universelle

Capteurs anti-chute

Pare-chocs

Contacts de charge sur le

DEEBOT

Contacts de charge sur la

station OMNI

Module laser d-ToF

Caméra IA

Environ tous les mois /

Réservoir d’eau propre Tous les 3 mois /

Réservoir d’eau sale Chaque mois /

Cabine de dépoussiérage Chaque mois /

Corps et fond de la station Chaque mois /

Unité de solution de

nettoyage

Chaque mois /

Fréquence d'entretien

Entretien du bac à poussière

2. Retirez le ltre.

1. Ouvrez le couvercle et videz le bac.

3. Nettoyez le bac à poussière.

Remarque : Découvrez plus d’accessoires sur l’application ECOVACS HOME ou

sur https://www.ecovacs.com.

47 FR-CA

Remarque :

• Rincez le ltre à l’eau.

• N’utilisez pas les doigts ou une brosse pour nettoyer le ltre.

5. Séchez-le en aérant.

4. Vous pouvez laver le bac à poussière et le ltre à l’eau courante.

Secouez l’eau re󰀬ante des pièces.

Nettoyer la brosse rotative

1. Retirez le couvercle de la brosse rotative

2. Retirez et nettoyez la brosse rotative.

3. Retirez et nettoyez le peigne-brosse.

Entretien du rouleau et de la brosse latérale

Remarque : Assurez-vous de sécher complètement le ltre avant utilisation.

48FR-CA

4. In󰀬allez le peigne-brosse, la brosse rotative et le couvercle de la brosse

rotative.

Nettoyez la brosse latérale

Retirez et nettoyez la brosse latérale.

Remarque : • Découvrez plus d’accessoires sur l’application ECOVACS HOME ou

sur https://www.ecovacs.com.

1. Nettoyez la lentille du capteur

Entretien des autres composants

2. Nettoyez le pare-chocs

Remarque : N'utilisez pas de chi󰀨on humide pour nettoyer les pièces suivantes an

d'éviter tout dégât des eaux.

3. Nettoyez le module laser d-ToF

49 FR-CA

4. Nettoyez les contacts de charge

6. Nettoyez les capteurs anti-chute

5. Nettoyez le capteur de bord

8. Nettoyez les roues motrices

7. Nettoyez la roue universelle

Remarque : • Découvrez plus d’accessoires sur l’application ECOVACS HOME ou

sur https://www.ecovacs.com.

50FR-CA

1. Jetez le sac à poussière.

Tenez la poignée pour soulever

le sac à poussière, ce qui peut

empêcher e󰀩cacement les fuites

de poussière.

2. Nettoyez la cabine de dépoussiérage avec un chi󰀨on sec et insérez

un nouveau sac à poussière.

3. Placez les joints d’aju󰀬ement sur le bord supérieur du couvercle

de la cabine à poussière et appuyez sur la partie inférieure de

celui-ci pour l'in󰀬aller correctement.

Sac à poussière

51 FR-CA

2. In󰀬allez la base nettoyée et le bac de lavage pour vadrouille.

1. Retirez la base et le bac de lavage de la vadrouille et nettoyez-les.

Bac de lavage pour vadrouille

Remarque : Veuillez in󰀬aller correctement le plateau de lavage pour vadrouille

pour un fonctionnement uide.

Veuillez noter que le robot ne peut pas se charger lorsqu'il est éteint.

Veuillez charger complètement et arrêter le robot avant de le ranger. Veuillez le recharger

tous les mois et demi pour éviter que la batterie ne se décharge excessivement.

• Lorsque le robot ne fonctionne pas, il est recommandé de le laisser sous tension

et en charge.

• Si la batterie est trop déchargée ou n’est pas utilisée pendant une longue

période, le robot risque de ne pas être chargé. Veuillez contacter ECOVACS

pour obtenir de l’aide. Ne démontez pas la batterie vous-même.

Rangement

52FR-CA

Pour tout problème rencontré, reportez-vous aux solutions correspondantes ci-dessous. Si ce problème persiste, veuillez contacter le service client pour obtenir de l’aide.

Numéro panne Cause possible Action corrective

Le robot ne parvient

pas à se connecter à

l’application ECOVACS

HOME.

Le nom d’utilisateur ou le mot de passe du Wi-Fi domestique

saisi est incorrect.

Saisissez le nom d’utilisateur et le mot de passe Wi-Fi domestique corrects.

Le robot n’est pas à portée de votre signal Wi-Fi domestique.

Assurez-vous que le robot est à portée de votre signal Wi-Fi domestique.

Essayer de rester aussi près que possible du routeur.

Le robot n’est pas dans l’état de conguration.

Appuyez sur le bouton RÉINITIALISER et essayez de vous connecter

à nouveau. En cas d'échec, suivez les instructions de l'application pour

réinitialiser la connexion.

Il n’y a pas de Wi-Fi domestique sur la liste des réseaux Wi-Fi.

1. Vériez si le nom du Wi-Fi contient des caractères spéciaux. N’utilisez

pas de caractères spéciaux comme ! @#& ¥%/\.

2. N’utilisez pas de réseau 5 GHz.

Application incorrecte installée. Veuillez télécharger et installer l’application ECOVACS HOME.

2 La carte est perdue.

La carte peut être perdue si vous déplacez le robot lors du

nettoyage.

Ramenez le robot à la station pour récupérer la carte.

Recherchez la carte enregistrée dans la gestion des cartes sur l'application

ECOVACS HOME et appuyez sur « Utiliser cette carte » pour la récupérer.

Si ce problème persiste, veuillez recommencer la cartographie.

Impossible de créer

une carte de meubles

sur l’application.

Le déplacement du robot lors du nettoyage peut entraîner la

perte de la carte.

Pendant le nettoyage, ne déplacez pas le robot.

Le nettoyage automatique n’est pas terminé.

Assurez-vous que le robot revient automatiquement à la station après le

nettoyage.

La brosse latérale

quitte sa position

pendant l’utilisation.

La brosse latérale n’est pas correctement installée. Assurez-vous que la brosse latérale s’enclenche en place.

Aucun signal trouvé.

Impossible de retourner

à la station.

La station est mal placée.

Veuillez placer la station correctement conformément aux instructions de la

section [Démarrage rapide].

La station est hors tension ou a été déplacée.

Vériez si la station OMNI est branchée à la prise électrique.

Ne déplacez pas la station.

Le robot ne démarre pas le nettoyage depuis la station OMNI.

Il est recommandé que le robot commence le nettoyage à partir de la

station OMNI.

La voie de recharge est bloquée. Par exemple, la porte de la

pièce dans laquelle se trouve la station est fermée.

Gardez la voie de recharge libre.

DÉPANNAGE

53 FR-CA

Numéro panne Cause possible Action corrective

Le robot revient à la station

avant d’avoir terminé le

nettoyage.

La pièce est si grande que le robot doit revenir se recharger.

Veuillez activer la reprise automatique. Pour plus de détails, veuillez

suivre les instructions de l’application.

Dans les congurations domestiques très complexes, l'e󰀩cacité

du nettoyage peut diminuer, ce qui peut entraîner un nettoyage

incomplet.

Simpliez l'aménagement de votre maison.

Le robot ne parvient pas à se

charger.

Le robot n'est pas allumé. Allumez le robot.

Les contacts de charge du robot ne sont pas entièrement en

contact avec ceux de la station.

Assurez-vous que les contacts de charge du robot sont connectés

aux contacts de charge de la station et que

clignote. Vériez si

les contacts de charge du robot et de la station OMNI sont sales.

Veuillez nettoyer ces pièces conformément aux instructions de la

section [Entretien régulier].

La station n’est pas connectée à la prise électrique. Vériez que la station OMNI est branchée à la prise électrique.

La base de la station n'est pas installée correctement.

Reportez-vous à la section [Démarrage rapide] pour une installation

correcte.

Le robot est très bruyant

pendant le nettoyage.

La brosse rotative/la brosse latérale est emmêlée ou le bac à

poussière/le ltre est bloqué.

Il est recommandé de nettoyer régulièrement la brosse latérale, le

bac à poussière, le ltre et les autres accessoires.

Le robot est en mode Fort. Passez en mode Standard.

Le robot se bloque pendant le

travail et s’arrête.

Le robot est emmêlé avec des objets sur le sol (ls électriques,

rideaux, franges de tapis, etc.)

Le robot essaie di󰀨érentes manières de se libérer. En cas d’échec,

retirez manuellement les obstacles et redémarrez.

Le robot peut être coincé sous des meubles avec une entrée de

hauteur similaire.

Veuillez soulever le meuble, poser une barrière physique ou dénir

une limite virtuelle via l’application ECOVACS HOME.

Le robot est coincé dans une zone étroite.

Veuillez ranger la maison, poser une barrière physique ou dénir

une limite virtuelle via l’application ECOVACS HOME.

54FR-CA

Numéro panne Cause possible Action corrective

Lors du nettoyage, le robot peut

rencontrer des problèmes tels

qu'un itinéraire désordonné, des

mouvements biaisés, un nettoyage

répété aux mêmes endroits et des

petites zones manquantes. (S’il y

a une grande zone qui n’a pas été

nettoyée temporairement, le robot

nettoiera automatiquement la zone

manquée. Parfois, le robot rentrera

dans une pièce nettoyée, ce qui

peut ne pas être un nettoyage

répété, mais le robot trouvera toute

zone manquée.)

Les objets tels que les ls et les pantoues placés au sol

bloquent le robot.

Avant de procéder au nettoyage, veuillez ranger autant que

possible les ls électriques, les pantoues et autres objets

éparpillés sur le sol. Si une zone est oubliée lors du nettoyage,

le robot la corrigera automatiquement. Veuillez vous abstenir

de toute interférence (par exemple en déplaçant le robot ou en

bloquant son itinéraire).

Les roues motrices peuvent glisser sur le sol lorsque le

robot monte des marches, des seuils et des barres de

porte, ce qui peut a󰀨ecter son jugement sur l'ensemble

de l'environnement domestique.

Il est recommandé de fermer la porte de la zone touchée et de la

nettoyer séparément. Après le nettoyage, le robot revient à son

emplacement de départ.

La friction entre les roues motrices et le sol peut être

réduite sur des sols fraîchement cirés et polis ou sur des

carreaux lisses.

Veuillez attendre que la cire sèche avant de la nettoyer.

En raison des variations dans l'agencement des maisons,

certaines zones ne peuvent pas être accessibles au

robot.

Rangez votre maison pour que le robot puisse accéder aux zones

à nettoyer.

Retard dans la commande à

distance.

Le signal Wi-Fi est faible, ce qui ralentit le chargement

de la vidéo.

Utilisez le robot dans les zones avec un bon signal Wi-Fi.

Après son retour à la station

OMNI, le robot ne vide pas le bac

à poussière.

La fonction de vidage automatique n’a pas été activée

dans l’application ECOVACS HOME.

Activez la fonction de vidage automatique dans l’application

ECOVACS HOME.

Le sac à poussière n’est pas installé dans la station. Installez le sac à poussière et fermez la cabine de dépoussiérage.

Le déplacement manuel du robot vers la station peut ne

pas déclencher la fonction de vidage automatique.

Il est recommandé de laisser le robot retourner seul à la station

OMNI. Ne le déplacez pas manuellement.

En mode Ne pas déranger, le robot ne vide pas la

poussière après son retour à la station OMNI.

Désactivez le mode Ne pas déranger dans l’application

ECOVACS HOME ou démarrez manuellement le vidage de la

poussière.

Si les causes possibles ci-dessus ont été écartées, il se

peut que les composants de la station soient anormaux.

Veuillez contacter le service client pour obtenir de l’aide.

55 FR-CA

Numéro panne Cause possible Action corrective

Vidange automatique

réussie.

La station détecte une diminution de l’e󰀩cacité de vidage.

Remplacez le sac à poussière conformément à la section

[Entretien régulier] et fermez la cabine de dépoussiérage. Si le

sac à poussière n’est pas plein lorsque l’application le demande,

vous pouvez le remettre en place.

La sortie du bac à poussière est bloquée par des corps

étrangers.

Retirez le bac à poussière et nettoyez les corps étrangers sur la

sortie.

L’intérieur de la cabine de

dépoussiérage est sale.

Les particules nes traversent le sac à poussière et

s’accumulent à l’intérieur de la cabine de collecte de

poussière.

Nettoyez l’intérieur de la cabine de dépoussiérage.

La sortie du bac à poussière est bloquée par des corps

étrangers.

Vériez et remplacez le sac à poussière.

Une fuite de poussière se

produit pendant que le robot

fonctionne.

La sortie du bac à poussière est bloquée par des corps

étrangers.

Retirez le bac à poussière et nettoyez les corps étrangers sur la

sortie.

Les plaques du tampon de

nettoyage ne tournent pas.

La plaque du tampon de nettoyage n’est pas correctement

installée.

Installez correctement la plaque du tampon de nettoyage. Le son

du clic indique une installation correcte.

La plaque du tampon de nettoyage est bloquée par des

corps étrangers.

Ôtez les corps étrangers.

Le robot ne répond pas aux

instructions de la station.

Le robot n’est pas dans la station. Assurez-vous que le robot se trouve dans la station.

18 La roue motrice est coincée.

La roue motrice est emmêlée ou coincée en raison d’objets

étrangers.

Faites tourner et appuyez sur les roues motrices pour vérier

qu'il n’y a pas d'enroulement ou d’obstruction par des objets

étrangers. Si des objets étrangers sont trouvés, veuillez les

nettoyer rapidement. Si ce problème persiste, veuillez contacter

le service client pour obtenir de l’aide.

56FR-CA

Numéro panne Cause possible Action corrective

Le bac de lavage pour

vadrouille est plein d'eau et

ne peut pas être vidé. Un

message vocal est di󰀨usé

pour vous alerter à ce sujet.

Le réservoir d’eau sale n’est pas correctement installé.

Appuyez sur le réservoir d’eau sale pour vous assurer qu’il est

correctement installé.

Les bouchons d’étanchéité du réservoir d’eau sale ne sont

pas installés correctement.

Assurez-vous que les deux bouchons d’étanchéité sont

correctement installés.

La station ne peut pas évacuer l’eau normalement.

Suivez les instructions de l'application pour voir si la station peut

se vider correctement. Si les tentatives de vidange échouent,

vériez s'il y a d'éventuels objets étrangers entre le réservoir

d'eau sale et la station.

L'orice d’aspiration du bac de lavage pour vadrouille est

obstrué par des corps étrangers.

Assurez-vous qu’il n’y a pas d’objet étranger dans l’orice

d’aspiration du bac de lavage pour vadrouille.

Le bac de lavage pour vadrouille est sale. Nettoyage du bac de lavage pour vadrouille à l'eau courante.

Vériez si la boule ottante reste coincée lorsqu'il n'y a pas

d'eau dans la base du plateau de lavage de la vadrouille.

Retirez le bac de lavage pour vadrouille pour remettre la boule

ottante en place.

L'alerte vocale persiste après avoir essayé toutes les

solutions ci-dessus.

Mettez la station hors tension et sous tension. Si ce problème

persiste, veuillez contacter le service client pour obtenir de l’aide.

Veuillez contacter notre service client pour obtenir de l'aide si le problème persiste malgré les solutions recommandées.

57 FR-CA

Veuillez utiliser la caméra mobile pour scanner le code QR et obtenir le guide d'utilisation.

CARACTÉRISTIQUES TECHNIQUES

La puissance de sortie du module sans l est inférieure à 100 mW.

Remarque : Les spécications techniques et de conception peuvent être modiées en vue d’une amélioration continue du produit.

Découvrez d’autres accessoires sur https://www.ecovacs.com/fr.

Modèle DEX 54/DDX 45

Entrée nominale 20 V

2 A Temps de charge Environ 3.5 h

Modèle de station CH2453I

Entrée nominale 110~120 V

～

50-60 Hz Puissance nominale 20 V

2 A

Courant d'entrée nominal (charge) 1A Puissance (Vidange) 4.5A

Puissance (vadrouille de lavage à l'eau chaude) 12A

Dimensions du robot (L x l x H mm) 353 x 350 x 98 mm

Dimensions de la station (L x l x H mm)

350 x 477 x 533 mm (avec base)

350 x 294 x 533 b mm (sans base)

58ES-LA

1� No permita que se utilice como juguete� En

caso de que un niño manipule el aparato o de

que este funcione cerca de un niño, se debe

prestar especial atención�

2� Despeje el área que se limpiará� Retire del piso

los cables de alimentación y objetos pequeños

que puedan enredar el aparato� Meta los ecos

de las alfombras debajo de estas y retire del

piso objetos como cortinas y manteles�

3� Si hay un desnivel en el área de limpieza debido

a un escalón o una escalera, debe utilizar el

aparato de manera tal que este pueda detectar

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

LEA TODAS LAS INSTRUCCIONES

ANTES DE USAR ESTE APARATO.

Cuando se utiliza un aparato eléctrico, siempre se

deben seguir las precauciones básicas, incluidas

las que se indican a continuación:

ADVERTENCIA:

Lea todas las instrucciones

y advertencias de seguridad� En caso de no seguir

las advertencias e instrucciones, pueden producirse

descargas eléctricas, incendios o lesiones graves�

el escalón sin caerse por el borde� Puede ser

necesario colocar una barrera física en el borde

para evitar que la unidad se caiga� Asegúrese

de que la barrera física no represente un peligro

de tropiezo�

4� Utilice el aparato solamente como se describe

en este manual� Utilice únicamente los

accesorios recomendados o vendidos por el

fabricante�

5� No manipule el enchufe de alimentación ni el

aparato con las manos mojadas�

6� Se prohíbe el uso de baterías no recargables�

7� No utilice el aparato sin instalar el depósito de

polvo o los ltros�

8� No utilice la aspiradora en un área con velas

encendidas u objetos frágiles dispuestos en el

piso que va a limpiar�

9� No utilice ni guarde el aparato en ambientes

extremadamente calientes o fríos (debajo de

-5°C/23°F o por encima de 40°C/104°F)�

Cargue el robot en un entorno con una

temperatura por encima de 0°C/32°F y por

debajo de 40°C/104°F�

10� Mantenga el cabello, la ropa suelta, las manos

y todas las partes del cuerpo alejados de las

aperturas y piezas móviles de la unidad�

11� No utilice el aparato en una habitación donde

haya un bebé o un niño dormido�

12� ÚNICAMENTE para uso en INTERIORES�

59 ES-LA

No utilice el aparato en entornos exteriores,

comerciales o industriales� No utilice el aparato

en supercies húmedas o supercies con agua

estancada�

13� No permita que el aparato recolecte objetos de

gran tamaño, como piedras, trozos grandes de

papel u otros objetos que puedan obstruirlo�

14� No utilice el aparato para recoger materiales

inamables o combustibles como gasolina,

tóner de impresoras o fotocopiadoras, ni lo use

en áreas donde pudiese haber estos elementos�

15� No utilice el aparato para recoger objetos que

se estén quemando o emitan humo, tales como

cigarrillos, cerillas, cenizas calientes ni nada

que pueda provocar un incendio�

16� No coloque ningún objeto en las aberturas�

No utilice la unidad con aberturas obstruidas;

manténgala libre de polvo, pelusas, pelos y

cualquier cosa que pueda reducir el ujo de aire�

17� Tenga cuidado de no dañar el cable de

alimentación� No mueva el aparato ni el puerto

de carga tirándolos del cable de alimentación�

No utilice el cable como mango, no cierre

puertas si el cable está en el umbral ni tire del

cable por bordes alados o esquinas� No pase

el aparato ni el puerto de carga por encima del

cable de alimentación� Mantenga el cable de

alimentación alejado de supercies calientes�

No desenchufe el aparato tirando del cable�

Para desenchufar el aparato, tome el cable de

alimentación desde el enchufe�

18� Si el cable de alimentación está dañado, el

fabricante o su agente de servicios deberán

reemplazarlo para evitar riesgos�

19� No utilice el aparato si el cable de alimentación

o el enchufe están dañados� No utilice el

aparato o el puerto de carga si no funcionan

correctamente, si se cayeron, si se dañaron, si

se dejaron al aire libre o si entraron en contacto

con agua� Con el n de evitar riesgos, toda

reparación debe realizarla el fabricante o su

agente de servicios�

20� APAGUE el interruptor de corriente antes

de efectuar operaciones de limpieza y

mantenimiento del aparato� Desactive todos

los controles antes de desenchufar el aparato�

Siempre apague el aparato antes de conectar o

desconectar la boquilla motorizada�

21� Apague el interruptor de alimentación antes de

retirar el depósito de polvo�

22� Retire el aparato del puerto de carga y APAGUE

el interruptor de corriente antes de quitar la

batería cuando deseche el aparato�

23� Antes de desechar el aparato, debe quitar y

desechar la batería de acuerdo con las leyes y

normativas locales�

24� Deseche las baterías usadas de acuerdo con

las leyes y normativas locales�

60ES-LA

25� No incinere el aparato, incluso si presenta un

daño grave� Las baterías pueden explotar con el

fuego�

26� Desenchufe el puerto de carga de la toma de

corriente cuando no esté en uso y antes de

realizar el mantenimiento�

27� El aparato debe utilizarse de acuerdo con las

instrucciones de este Manual de instrucciones�

Ecovacs Home Service Robotics

no se hace

responsable de los daños o lesiones causados

por el uso indebido del aparato�

28� Evite que el aparato arranque accidentalmente�

Asegúrese de que el interruptor está en la

posición de apagado antes de conectar el

aparato a la batería, levantarlo o transportarlo�

29� Cuando no esté utilizando la batería,

manténgala alejada de objetos metálicos, como

sujetapapeles, monedas, llaves, clavos, tornillos

u otros objetos pequeños de metal que puedan

hacer una conexión entre un terminal y otro�

Producir cortocircuitos en los terminales de la

batería puede causar quemaduras o incendios�

30� En condiciones indebidas, la batería puede

expulsar líquido; evite el contacto con este� En

caso de que se produzca contacto accidental,

enjuague el área afectada con agua� Si el líquido

entra en contacto con los ojos, busque, además,

atención médica� El líquido expulsado por la batería

puede causar irritación en la piel o quemaduras�

31� No utilice baterías ni aparatos que estén dañados

o se hayan modicado� Las baterías dañadas

o modicadas pueden tener comportamientos

impredecibles, que pueden causar incendios,

explosiones o riesgo de lesiones�

32� No exponga la batería o el aparato al fuego

ni a temperaturas demasiado elevadas� La

exposición al fuego o a temperaturas por

encima de 130°C puede causar una explosión�

Una temperatura de 130°C es equivalente a

265°F�

33� Siga todas las instrucciones de carga y no

cargue la batería ni el aparato si la temperatura

excede el rango de temperatura especicado en

las instrucciones� Cargar el aparato de manera

incorrecta o a temperaturas que estén fuera del

rango especicado puede dañar la batería y

aumentar el riesgo de incendio�

34� El mantenimiento debe hacerlo una persona

calicada para realizar reparaciones y que utilice

solamente piezas de reemplazo idénticas a las

originales� Esto garantizará que se preserve la

seguridad del producto�

35� No modique el aparato ni la batería (según

corresponda), ni intente repararlos, excepto

según lo indicado en las instrucciones de uso y

cuidado�

36� Coloque los cables de otros dispositivos fuera

de la zona que se va a limpiar�

61 ES-LA

37� No utilice la aspiradora en una habitación donde

haya velas encendidas sobre muebles que la

aspiradora pueda golpear o con los que pueda

chocar accidentalmente�

38� No permita que los niños se sienten sobre el

aparato�

39� Utilice el aparato tal y como se describe

en este manual� Utilice solo los accesorios

recomendados por el fabricante�

40� Recargue el aparato únicamente con el cargador

especicado por el fabricante� Un cargador que

es apto para un tipo de batería puede implicar un

riesgo de incendio si se utiliza con otra batería�

41� Utilice los aparatos solo con baterías

especícamente designadas� El uso de

cualquier otra batería puede implicar riesgo de

lesiones e incendios�

42� El robot contiene baterías que solo pueden ser

reemplazadas por personas calicadas� Para

sustituir la batería del robot, comuníquese con

el Servicio de Atención al Cliente�

43� Si no utilizará el robot por un período

prolongado, cargue la batería por completo,

APAGUE el robot para almacenarlo y

desconecte el puerto de carga�

44� Para reducir el riesgo de descarga eléctrica,

asegúrese de no utilizar el aparato en

supercies mojadas� No exponga el aparato a la

lluvia� Guárdelo en un lugar cerrado�

45� Desconecte el aparato antes de hacerle

mantenimiento a n de reducir el riesgo de

lesiones a causa del movimiento de piezas�

46� Riesgo de lesiones� El cepillo podría activarse

inesperadamente� Desconéctelo antes de

limpiarlo o hacerle mantenimiento�

47� Para reducir el riesgo de lesiones, el usuario

debe leer el manual de instrucciones�

48� Para reducir el riesgo de descarga eléctrica,

no utilice el aparato en exteriores ni supercies

mojadas�

49� Asegúrese de que el voltaje de la fuente

de alimentación coincida con el voltaje de

alimentación marcado en el puerto de carga�

50� No utilice el puerto de carga si está dañado�

51� Se debe retirar el enchufe del receptáculo

antes de efectuar operaciones de limpieza o

mantenimiento del puerto de carga�

52� Interruptor de corriente: “I”=ENCENDIDO,

“O”=APAGADO�

53� Conecte el aparato únicamente a una toma de

corriente con conexión a tierra� Consulte las

instrucciones de conexión a tierra�

62ES-LA

Declaración de interferencia de la Comisión Federal de

Comunicaciones (FCC)

NOTA: El equipo se sometió a prueba y se demostró que

cumple con los límites para un dispositivo digital de claseB,

conforme a la parte15 de las normas de la FCC�

Estos límites están diseñados para proporcionar una

protección razonable contra interferencias perjudiciales

en una instalación residencial� Este equipo genera energía

de radiofrecuencia, la utiliza y puede irradiarla, y, si no se

instala y utiliza según las instrucciones, puede provocar

interferencias perjudiciales en las comunicaciones de radio�

Sin embargo, no hay garantía de que no se producirán

interferencias en una instalación en particular� Si este

equipo causa interferencias perjudiciales para la recepción

de radio o televisión, lo cual puede determinarse apagando

y encendiendo el equipo, se recomienda al usuario que

intente corregir la interferencia mediante una o más de las

siguientes medidas:

Vuelva a orientar o ubicar la antena receptora�

Corriente continua

Corriente alterna

Este dispositivo cumple con las normas de radiación del

DHHS, título 21 del CFR, capítulo 1, subcapítulo J�

Aumente la separación entre el equipo y el receptor�

Conecte el equipo a una toma de corriente en un circuito

distinto al que está conectado el receptor�

Consulte al distribuidor o a un técnico experto en aparatos

de radio y televisión para obtener ayuda�

Este dispositivo cumple con la parte15 de las normas de

la FCC� El funcionamiento está sujeto a las siguientes dos

condiciones:

(1) este dispositivo no debe causar interferencias

perjudiciales, y (2) este dispositivo debe aceptar cualquier

interferencia recibida, incluidas las interferencias que

puedan causar un funcionamiento indeseado�

Precaución: Los cambios o las modicaciones que la

parte responsable del cumplimiento no haya aprobado

expresamente podrían anular la autoridad del usuario para

operar el equipo�

Este dispositivo contiene transmisores/receptores exentos

de licencia que cumplen con las normas RSS exentas de

licencia de Innovación, Ciencia y Desarrollo Económico de

Canadá� El funcionamiento está sujeto a las siguientes dos

condiciones:

(1) Este dispositivo no debe causar interferencias�

(2) Este dispositivo debe aceptar cualquier interferencia,

incluidas las interferencias que puedan provocar un

funcionamiento indeseado de este�

Advertencia de exposición a RF

63 ES-LA

Este equipo cumple con los límites de exposición a la

radiación establecidos por la FCC para un entorno no

controlado�

Este equipo se debe instalar y utilizar de acuerdo con las

instrucciones proporcionadas, y las antenas utilizadas para

este transmisor deben instalarse de modo de proporcionar

una distancia de separación de, al menos, 20cm de todas

las personas y no debe colocarse ni utilizarse conjuntamente

con ninguna otra antena o transmisor�

Precaución de MPE (para dispositivos móviles en la parte

15�247 y 15�407)

Para cumplir los requisitos de exposición de la FCC/IC RF,

se debe mantener una distancia de separación de 20cm o

más entre la antena de este aparato y las personas durante

el funcionamiento del aparato�

Para garantizar el cumplimiento, no se recomienda utilizarlo

a una distancia inferior a la indicada

Para desactivar el módulo Wi-Fi en el DEEBOT, siga estos

pasos: encienda el robot, luego, colóquelo en la estación

OMNI asegurándose de que los contactos de carga en el

DEEBOT y la estación estén conectados correctamente y

mantenga presionado el botón

durante 30 segundos hasta

que escuche pitidos�

Para activar el módulo Wi-Fi del DEEBOT, reinicie el robot�

Además, desconecte y conecte la estación�

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este aparato debe estar conectado a tierra� En caso de

funcionamiento incorrecto o falla, la conexión a tierra proporciona

un camino de menor resistencia para la corriente eléctrica a n de

reducir el riesgo de descarga eléctrica� Este aparato está equipado

con un cable que tiene un conductor y un enchufe de conexión

a tierra� El enchufe debe insertarse en una toma de corriente

adecuada que esté correctamente instalada y conectada a tierra

de acuerdo con todos los códigos y ordenanzas locales�

ADVERTENCIA: La conexión incorrecta del conductor de

conexión a tierra del equipo puede provocar un riesgo de

descarga eléctrica� Consulte a un electricista o técnico calicado

si tiene dudas sobre si la toma de corriente está correctamente

conectada a tierra� No modique el enchufe proporcionado con

el aparato; si no encaja en la toma de corriente, haga que un

electricista calicado instale una toma de corriente adecuada�

Este aparato está destinado para su uso en un circuito

nominal de 120V y tiene un enchufe de conexión a tierra

que se parece al enchufe que se muestra en la siguiente

foto� Asegúrese de que el aparato se conecte a una toma

de corriente con la misma conguración que el enchufe� No

utilice adaptadores con este aparato�

CLAVIJA DE

CONEXIÓN A TIERRA

SALIDA

CONECTADA

A TIERRA

64ES-LA

Actualización del dispositivo

Por lo general, algunos dispositivos se actualizan cada

dos meses, pero no siempre con tanta especicidad�

Algunos dispositivos, especialmente aquellos que se

vendían hace más de tres años, solo se actualizarán si se

encuentra una vulnerabilidad importante y se soluciona�

ÚNICAMENTE para uso doméstico en INTERIORES�

Este dispositivo contiene transmisores/receptores

exentos de licencia que cumplen con las normas RSS

exentas de licencia de Innovación, Ciencia y Desarrollo

Económico de Canadá� El funcionamiento está sujeto a

las siguientes dos condiciones:

(1) Este dispositivo no debe causar interferencias�

(2) Este dispositivo debe aceptar cualquier interferencia,

incluidas las interferencias que puedan provocar un

funcionamiento indeseado de este�

Para cumplir los requisitos de exposición de la FCC/IC

RF, se debe mantener una distancia de separación de

20cm o más entre la antena y las personas durante el

funcionamiento del aparato�

A n de garantizar el cumplimiento, no se recomienda el

funcionamiento a distancias más cortas�

65 ES-LA

Sensor de luz de

estructura 3D

1. Vista frontal del robot

Cubierta superior

Botón en DEEBOT

Al presionarlo: inicio/pausa

Al mantenerlo presionado durante

tres segundos:

regreso a la estación para cargarse

Parachoques

DIAGRAMA DEL PRODUCTO

Módulo láser d-ToF

2. Vista inferior trasera

Ruedas motrices

Rueda universal

Cepillo lateral

Sensor de detección

de alfombras

Cepillo de rodillo

Sensores anticaídas

Botón de liberación

del cepillo

Cámara IA

Ranuras de montaje para

el conjunto de las mopas

Componentes del paquete

Robot Estación OMNI Base

Manual de

instrucciones

Cepillo lateral Cable de alimentación

CONTENIDO DEL PAQUETE

Manual de instrucciones

Nota: Las guras e ilustraciones se ofrecen únicamente a modo de referencia y pueden diferir

de la apariencia real del producto� El diseño y las especicaciones del producto están sujetos a

cambios sin previo aviso�

66ES-LA

3. Interior del robot

Interruptor de

encendido

"I" = ENCENDIDO

" " = APAGADO

Botón de restablecimiento

Congurar la red: presione el botón de restablecimiento y siga las indicaciones de voz

para congurar la red�

Restaurar a los ajustes predeterminados: mantenga presionado el botón de

restablecimiento durante 5 segundos, escuchará un sonido de aviso� A continuación, se

reproducirá la música de inicio y el robot se restaurará a los ajustes predeterminados�

Indicador de estado de Wi-Fi/

Botón de restablecimiento

5. Contenedor de polvo

Puerto de llenado

de agua

Sensor de bordes

Contactos de carga

6. Vista frontal de la estación

Tanque de

agua sucia

Compartimiento

de recolección

de polvo

Nota:

7. Bolsa de polvo

Indicador

Bandeja de lavado de

las mopas

Tanque de

agua limpia

Contactos de carga

de la estación

• Si la luz indicadora parpadea en color rojo, consulte la aplicación ECOVACS

HOME para obtener detalles sobre el funcionamiento defectuoso�

• Si el robot no puede cargarse, limpie los contactos de carga correspondientes

en la estación OMNI con un paño seco�

Manija de la bolsa

de polvo

4. el conjunto de las mopas

Placas de las mopas

Mopas lavables

Filtro

Puerto de eliminación

de polvo

Botón de

liberación

67 ES-LA

8. Vista posterior de la estación

Salida de aire

Toma de corriente

"I" = ENCENDIDO;

"O" = APAGADO

9. Luz indicadora

Indicador Modo de luz Estado

Robot

Blanca intermitente Cargando

Blanca ja Carga completa/En funcionamiento

Rojo jo Batería baja

Rojo intermitente Alarma

Amarillo jo Silencio del asistente de voz

Estación

Blanca ja en espera/en ejecución

Rojo intermitente Funcionamiento defectuoso

Apagado Corte de energía/Modo de suspensión profunda

68ES-LA

9. Descripción general de los sensores

Nombre

Descripción

funcional

Descripción funcional

Módulo láser

d-ToF

Se utiliza un láser para medir la distancia entre el robot y los objetos a su alrededor en función de la diferencia de tiempo de reexión, lo que permite que

el módulo cree mapas de los objetos circundantes mientras el robot se mueve� El rango de detección es de 10 m�

Sensor de luz

de estructura

Se aplican técnicas de medición por infrarrojos y triángulos semejantes para medir la distancia entre los objetos circundantes y el robot�

Cuando el sensor detecta un objeto cercano, el robot girar automáticamente para evitar chocar con él� El rango de detección es de 0,4 m�

Sensores

anticaídas

La medición por infrarrojos se aplica mediante el sensor ubicado en la parte inferior del robot para medir la altura entre la base del robot y el suelo�

Cuando hay una diferencia de altura, por ejemplo, una altura superior a 55mm en un suelo de color blanco y una altura superior a 30mm en un suelo de

color negro, el robot deja de avanzar, de acuerdo con la función anticaídas�

Sensor de

detección de

alfombras

La sonda de ultrasonidos puede emitir ondas ultrasónicas con una frecuencia de 300kHz� Las alfombras absorben la energía de las ondas ultrasónicas�

Si la energía reejada está por debajo del umbral, el robot reconoce la presencia de una alfombra� Según las pruebas del laboratorio de ECOVACS,

actualmente se pueden identicar más de 50tipos de alfombras disponibles en el mercado�

Sensor

anticolisión

Cuando un objeto bloquea la señal transmitida, el receptor de señal no puede recibirla� Con este principio, cuando el robot se topa con un obstáculo, lo

evita�

Sensor de

bordes

Con la medición de distancia por infrarrojos, el robot puede detectar la distancia entre él mismo y los objetos a su derecha� Cuando hay una pared o un

obstáculo a la derecha del robot, este realiza una limpieza de los bordes para evitar omitir puntos o posibles colisiones� (Para el modelo DXX 45)

Con la medición de distancia ToF, el robot puede detectar la distancia entre él y los objetos a su derecha� Cuando hay una pared o un obstáculo a la

derecha del robot, este realiza una limpieza de los bordes para evitar omitir puntos o posibles colisiones� (Para el modelo DEX 54)�

Cámara IA

Puede utilizar la Cámara IA para recopilar imágenes de los alrededores y grabar videos, lo que permite realizar videollamadas a distancia a través del

micrófono� Campo de visión: Rango vertical de 77°, rango horizontal de 97°

Micrófono

Las voces humanas llegan al micrófono a través del aire y provocan vibraciones en su diafragma� Luego, el micrófono utiliza la recopilación y los

algoritmos de modelos de sonido para permitir grabar sonidos y usar el control de voz del robot para completar tareas especícas� La distancia efectiva

de activación es de 5m�

69 ES-LA

NOTAS ANTES DE COMENZAR A LIMPIAR

Ordene el área organizando los muebles,

como las sillas, y guardando los elementos

bajos para maximizar el espacio de

limpieza�

Durante el primer uso, mantenga todas

las puertas abiertas para ayudar al robot

a explorar y crear un mapa del área�

Prepare el área

Mantenga abiertas las puertas de

las habitaciones que se van a limpiar

Si la limpieza se va a realizar cerca de

escaleras o bordes, coloque barreras

para evitar caídas�

Establezca barreras protectoras

Antes de la limpieza

Asegúrese de que las áreas estén bien

iluminadas para optimizar la evitación de

obstáculos del robot�

Proporcione suciente iluminación

Ordene el área organizando los muebles, como las sillas, y

guardando los elementos bajos para maximizar el espacio de

limpieza�

Si tiene alfombras con borlas, coloca las borlas debajo de ellas�

Evite bloquear espacios estrechos, como puertas, para

garantizar que el robot pueda detectar todas las áreas�

Mantenga la lente de la cámara limpia� Límpiela con un paño

suave, sin productos de limpieza�

70ES-LA

Nota: Siga las instrucciones en la aplicación para registrarse, iniciar sesión y conectar el producto�

Puede escanear el código QR en el robot para descargar la aplicación�

Descargue la aplicación ECOVACS HOME para disfrutar de más funciones�

1. Descargue la aplicación ECOVACS HOME.

Debajo de la cubierta superior

Alternativamente, puede buscar ECOVACS HOME en la tienda de aplicaciones de

su teléfono móvil para descargar la aplicación�

ECOVACS HOME

2. Instale el robot y la estación

Antes de usar el producto, retire todos los materiales de protección del robot y de

la estación OMNI�

Cuando se instala correctamente, se oye un chasquido�

3. Ubique la estación y conecte el cable de alimentación

Nota:

• Si cerca de la estación hay objetos reectantes, como espejos o líneas de

zócalos brillantes, cúbralos desde el suelo hasta una altura de 14cm�

• No coloque la estación bajo la luz solar directa�

• Coloque la estación en un lugar con una buena señal de Wi-Fi�

Coloque la estación contra una pared sobre una supercie nivelada y dura�

Asegúrese de que no haya objetos a 0,05 m a cada lado ni a 0,8 m al frente�

≥

0.05m (0.16’)

≥

0.05m (0.16’)

≥

0.8m (2.62’)

Inicio rápido

Chasquido

71 ES-LA

Nota:

• Utilice un paño limpio y seco para limpiar el agua que pueda haber en la supercie del tanque

antes de colocarlo en su lugar�

• Cierre bien las cubiertas superiores de ambos tanques de agua antes de usar el producto�

• Pueden quedar marcas de agua en los tanques debido a la prueba de funcionamiento� Puede

usar el producto con conanza�

Retire el tanque de agua limpia y llénelo hasta el nivel máximo de agua� Luego de

llenarlo, cierre la tapa y vuelva a colocarlo en la estación�

1� Retire la cubierta del compartimiento de recolección de polvo, extraiga la unidad

de solución de limpieza y colóquela sobre una supercie dura y nivelada�

Llenado del tanque de agua limpia

Adición de solución de limpieza (se vende por separado)

Tanque de agua sucia

Tanque de agua limpia

Nivel máximo de agua

2� Abra la unidad de solución de limpieza y llénela con solución de limpieza

ECOVACS (se vende por separado)� Coloque la tapa y vuelva a colocar la unidad

en la estación�

3� Coloque las juntas de ajuste en el borde superior de la cubierta del compartimiento

de polvo y presione la parte inferior de la misma para instalarla correctamente�

Nota:

• La solución de limpieza se bombea automáticamente desde la unidad de solución de

limpieza� No agregue solución de limpieza a los tanques de agua�

• Para un mejor rendimiento y una vida útil más prolongada del producto, utilice la solución de

limpieza ECOVACS DEEBOT (se vende por separado)�

• Asegúrese de que no caigan objetos extraños en la unidad de solución de limpieza�

72ES-LA

Luz indicadora de Wi-Fi

Blanca, parpadeo lento Desconectado de Wi-Fi

Blanca, parpadeo rápido Conectando

Blanca ja Conectado a Wi-Fi

Conexión del robot con la aplicación

Requisitos de la red Wi-Fi:

• Debe utilizar una red de 2,4GHz o una red mixta de 2,4GHz/5GHz�

• Su enrutador debe admitir los protocolos 802�11b/g/n e IPv4�

• No debe utilizar VPN (redes privadas virtuales) ni servidores proxy�

• No debe usar redes ocultas�

• Debe utilizar WPA y WPA2 con cifrado TKIP, PSK, AES/CCMP�

• No se admiten WEP y EAP (protocolo de autenticación empresarial)�

• Utilice los canales Wi-Fi 1 a 11 en América del Norte y los canales 1 a 13 fuera

de América del Norte (consulte a la agencia reguladora local)�

• Si está utilizando un extensor o repetidor de red, el nombre de la red (SSID) y la

contraseña deben ser los mismos que los de su red principal�

• Habilite WPA2 en su enrutador�

Encienda el interruptor de encendido ubicado debajo de la cubierta del robot

("I" = ENCENDIDO, "

"= APAGADO) y coloque el robot frente a la estación

conectada a una fuente de alimentación�

Encendido del robot

Las aspiradoras robot de la serie Deebot están diseñadas para escenarios de

limpieza doméstica� Se requiere una red Wi-Fi doméstica para su funcionamiento�

Los usuarios pueden configurar la protección contra ataques de denegación de

servicio distribuido (DDoS) a través de la conguración del enrutador�

Información de la interfaz de red

Nombre Descripción

Bluetooth

Habilite Bluetooth para conectar el robot a la red durante el

proceso de conguración de la red�

Wi-Fi

Facilita la transferencia de datos entre la aplicación y el robot,

permitiendo controlar el robot a través de la aplicación�

Aplicación

ECOVACS

HOME

Los productos ECOVACS ofrecen funciones inteligentes, como

la conguración de la red, la creación de mapas y la selección

del modo de limpieza (especícas de cada producto)� Para

utilizar estas funciones, los usuarios deben descargar y utilizar

la aplicación ocial ECOVACS HOME�

73 ES-LA

Antes de limpiar por primera vez, asegúrese de que el robot esté en la estación

y completamente cargado� Toque

en el robot para iniciar la limpieza� También

puede hacerlo utilizando la aplicación ECOVACS HOME o el control por voz�

2. Comenzar a limpiar

1. Comenzar a crear mapas

Al crear un mapa por primera vez, siga al robot para ayudar a resolver algunos problemas

menores�

Por ejemplo, si el robot se queda atascado en un espacio reducido debajo de un mueble,

puede recurrir a las siguientes soluciones:

①

Si es posible, levante el mueble para que el robot pueda pasar�

②

Cubra la parte inferior del mueble para evitar que el robot pueda ingresar�

③

Establezca límites virtuales en la aplicación para evitar que el robot entre en el mueble�

Funcionamiento del robot

• El tanque de agua del robot se rellena automáticamente en la estación� No es

necesario rellenarlo de forma manual�

• Al fregar, el robot reconocerá los tipos de piso y podrá levantar las mopas

automáticamente cuando detecte alfombras� No utilice el robot en alfombras de

pelo largo o con bras de más de 10mm� Se recomienda doblar las alfombras

con bras de más de 10mm durante el proceso de limpieza o establecer las

áreas en las que se encuentran como zonas restringidas congurando límites

virtuales en la aplicación ECOVACS HOME�

Nota:

•

No retire las mopas lavables con frecuencia�

•

No utilice trapos ni ningún otro objeto que pueda rayar las placas de las mopas�

•

Cuando la aplicación ECOVACS HOME le indique que es necesario reemplazar

las mopas, reemplácelas de forma oportuna� Descubra más accesorios en la

aplicación ECOVACS HOME App o en https://www�ecovacs�com�

Carga del robot

Tenga en cuenta que, para acceder a las funciones inteligentes, como el inicio

remoto, la interacción por voz, la visualización de mapas 2D/3D y los ajustes de

control, y la limpieza personalizada (las funciones dependen del tipo de producto),

debe descargar y utilizar la aplicación ECOVACS HOME, que se actualiza

constantemente� Debe aceptar nuestra Política de privacidad y nuestro Acuerdo de

usuario para que podamos procesar parte de su información básica y necesaria,

y permitirle operar el producto a través de la aplicación ECOVACS HOME� Sin

su consentimiento, no podrá acceder a algunas de las funciones inteligentes

mencionadas a través de la aplicación ECOVACS HOME� De todos modos, podrá

utilizar las funciones básicas del producto para la operación manual�

Utilice la aplicación ECOVACS HOME o el control por voz para llamar al robot, o

mantenga presionado el botón

en el robot durante 3 segundos, para que el robot

se acople para cargarse�

Nota:

• El robot no se puede cargar cuando está apagado�

• Cuando el robot no esté limpiando, se recomienda mantenerlo encendido y

cargándose�

• Se recomienda que el robot comience a limpiar desde la estación� No mueva la

estación durante la limpieza�

3s

74ES-LA

Toque en el robot para pausarlo mientras está en funcionamiento� También puede

utilizar la aplicación ECOVACS HOME o el control por voz para pausar el robot�

3. Pausar

Después de una pausa prolongada, todas las luces indicadoras del robot se

apagarán� Para activar el robot, presione

�

4. Activación

Utilice la aplicación ECOVACS HOME o el control por voz para llamar al robot, o

mantenga presionado el botón

en el DEEBOT durante 3 segundos, para permitir que

el robot se acople para cargarse�

5. Regreso a la estación

3s

El robot entrará en el modo de suspensión profunda para proteger la batería si permanece

fuera de la estación durante aproximadamente 10 horas� Apague y encienda el robot para

reactivarlo�

6. Modo de suspensión profunda

75 ES-LA

Mantenimiento regular

Para garantizar un rendimiento óptimo, realice el mantenimiento y reemplace las

piezas con las siguientes frecuencias:

Pieza

Frecuencia de

mantenimiento

Frecuencia de

reemplazo

Mopas lavables / Cada 1 a 2 meses

Bolsa de polvo /

Cuando la aplicación lo

solicita

Cepillo lateral Cada 2 semanas Cada 3 a 6 meses

Cepillo de rodillo Cada semana Cada 6 a 12 meses

Filtro Cada semana Cada 3 a 6 meses

Sensor de luz de

estructura 3D

Rueda universal

Sensores anticaídas

Parachoques

Contactos de carga de

DEEBOT

Contactos de carga de la

estación OMNI

Módulo láser d-ToF

Cámara IA

Aproximadamente una

vez al mes

Tanque de agua limpia Cada 3 meses /

Tanque de agua sucia Todos los meses /

Compartimento de

recolección de polvo

Todos los meses /

Cuerpo y parte inferior de

la estación

Todos los meses /

Unidad de solución de

limpieza

Todos los meses /

Frecuencia de mantenimiento

Mantenimiento del contenedor de polvo

2. Retire el ltro.

1. Abra la tapa y vacíe el contenedor.

3. Limpie el contenedor de polvo.

Nota: Descubra más accesorios en la aplicación ECOVACS HOME o en https://

www�ecovacs�com�

76ES-LA

Nota:

• Enjuague el ltro con agua�

• No limpie el ltro con los dedos o cepillos�

5. Deje que se seque al aire libre.

4. Puede lavar el depósito de polvo y el ltro con agua corriente.

Sacuda las piezas para eliminar el agua restante.

Limpieza del cepillo de rodillo.

1� Retire la cubierta del cepillo de rodillo�

2� Retire y limpie el cepillo de rodillo�

3� Retire y limpie el cepillo de cerdas�

Mantenimiento del cepillo de rodillo y el cepillo lateral

Nota: Asegúrese de secar completamente el ltro antes de usarlo�

77 ES-LA

4� Instale el cepillo de cerdas, el cepillo de rodillo y la cubierta del cepillo

de rodillo�

Limpieza del cepillo lateral

Retire y limpie el cepillo lateral�

Nota: Descubra más accesorios en la aplicación ECOVACS HOME o en https://

www�ecovacs�com�

1. Limpie la lente del sensor

Mantenimiento de otros componentes

2. Limpie el parachoques

Nota: No utilice un paño húmedo para limpiar las siguientes piezas a n de evitar

daños por agua�

3. Limpie el módulo láser d-ToF

78ES-LA

4. Limpie los contactos de carga

6. Limpie los sensores anticaídas

5. Limpie el sensor de bordes

8. Limpie las ruedas motrices

7. Limpie la rueda universal

Nota: Descubra más accesorios en la aplicación ECOVACS HOME o en https://

www�ecovacs�com�

79 ES-LA

1. Deseche la bolsa de polvo usada.

Sujete la manija para levantar la

bolsa de polvo a n de prevenir

fugas de polvo�

2. Limpie el compartimento de recolección de polvo con un paño

seco y coloque una bolsa de polvo nueva.

3. Coloque las juntas de ajuste en el borde superior de la cubierta del

compartimiento de polvo y presione la parte inferior de la misma

para instalarla correctamente.

Bolsa de polvo

80ES-LA

2. Instale la base y la bandeja de lavado de las mopas limpias.

1. Retire la base y la bandeja de lavado de las mopas y límpielas.

Bandeja de lavado de las mopas

Nota: Instale la bandeja de lavado de las mopas correctamente para evitar

problemas de funcionamiento�

Tenga en cuenta que el robot no puede cargarse cuando está apagado�

Cargue el robot completo y apáguelo antes de guardarlo� Recárguelo cada un

mes y medio para evitar que la batería se descargue en exceso�

• Cuando el robot no esté limpiando, se recomienda mantenerlo encendido y

cargándose�

• Si la batería se descarga en exceso o no se utiliza durante un período

prolongado, es posible que el robot no se pueda cargar� Comuníquese con

ECOVACS para obtener asistencia� No desmonte la batería usted mismo�

Almacenamiento

81 ES-LA

Si detecta algún problema, consulte las soluciones correspondientes a continuación. Si el problema persiste, comuníquese con el Servicio de

atención al cliente para obtener ayuda.

N.º

Funcionamiento

defectuoso

Posibles causas Solución

El robot no puede

conectarse con la aplicación

ECOVACS HOME�

El nombre de usuario o la contraseña ingresados de la

red Wi-Fi no son correctos�

Introduzca el nombre de usuario y la contraseña correctos de la red Wi-

Fi�

El robot no se encuentra dentro del alcance de la señal

Wi-Fi de su hogar�

Asegúrese de que el robot esté dentro del alcance de la señal Wi-Fi de

su hogar� Intente mantenerlo lo más cerca posible del enrutador�

El robot no se encuentra en el estado de conguración�

Presione el botón de restablecimiento e intente conectarse nuevamente�

Si el problema persiste, siga las instrucciones en la aplicación para

restablecer la conexión�

No hay ninguna red Wi-Fi doméstica en la lista Wi-Fi�

1� Compruebe si el nombre de la red Wi-Fi contiene caracteres

especiales� No utilice caracteres especiales, como ! @#& ¥%/\�

2� No utilice redes de 5GHz�

Se instaló una aplicación incorrecta� Descargue e instale la aplicación ECOVACS HOME�

Se perdió la información del

mapa�

Si mueve el robot mientras limpia, podría perder la

información del mapa�

Lleve el robot de regreso a la estación para recuperar el mapa�

Busque el mapa guardado en Administración de mapas en la aplicación

ECOVACS HOME y toque “Usar este mapa” para recuperarlo�

Si el problema persiste, reinicie el mapeo�

No se puede crear un

mapa con muebles en la

aplicación�

Mover al robot durante la limpieza podría provocar que

pierda la información del mapa�

No mueva el robot mientras está limpiando�

La limpieza automática no ha terminado�

Asegúrese de que el robot regrese automáticamente a la estación

después de la limpieza�

El cepillo lateral se cae fuera

de su lugar durante el uso�

El cepillo lateral no está instalado correctamente� Asegúrese de que el cepillo lateral encaje en su lugar�

SOLUCIÓN DE PROBLEMAS

82ES-LA

N.º

Funcionamiento

defectuoso

Posibles causas Solución

DEEBOT no encuentra la

señal y no puede regresar a la

estación�

La estación está colocada incorrectamente�

Coloque la estación correctamente de acuerdo con las instrucciones

de la sección [Inicio rápido]�

La estación está desconectada o se movió�

Asegúrese de que la estación esté conectada a la fuente de

alimentación�

No mueva la estación�

El robot no comienza a limpiar desde la estación OMNI�

Se recomienda que el robot comience a limpiar desde la estación

OMNI�

La ruta a la estación base está bloqueada� Por ejemplo, la puerta

de la habitación donde se encuentra la estación está cerrada�

Mantenga la ruta a la estación libre�

El robot regresa a la estación

antes de terminar de limpiar�

La habitación es tan grande que el robot necesita regresar para

recargarse�

Habilite la reanudación automática� Para obtener más detalles, siga las

instrucciones en la aplicación�

En planos de casas muy complejos, la eciencia de la limpieza puede

disminuir, lo que puede provocar que la limpieza no se complete�

Simplique el plano de su casa�

7 El robot no se puede cargar�

El robot no está encendido� Encienda el robot�

Los contactos de carga del robot no entran completamente en

contacto con los de la estación�

Asegúrese de que los contactos de carga del robot se conecten a los

contactos de carga de la estación y que

parpadee� Asegúrese de

que los contactos de carga del robot y de la estación OMNI no estén

sucios� Limpie

estas piezas de acuerdo con las instrucciones de la sección

[Mantenimiento regular]�

La estación no está conectada a la fuente de alimentación�

Asegúrese de que la estación OMNI esté conectada a la fuente de

alimentación�

La base de la estación no está instalada correctamente� Consulte la sección [Inicio rápido] para instalarla correctamente�

El robot hace mucho ruido

durante la limpieza�

El cepillo de rodillo o el cepillo lateral están enredados o el contenedor

de polvo o el ltro están bloqueados�

Se recomienda limpiar periódicamente el cepillo de rodillo, el cepillo

lateral, el contenedor de polvo, el ltro, etc�

El robot está en modo fuerte� Cambie al modo estándar�

El robot se atasca y deja de

funcionar�

El robot se ha enredado con algún objeto en el piso (cables eléctricos,

cortinas, ecos de alfombras, etc�)�

El robot intentará liberarse de varias formas� Si no puede hacerlo,

elimine manualmente los obstáculos y reinícielo�

Es posible que el robot quede atascado debajo de muebles que

tengan una entrada de una altura similar�

Levante el mueble o establezca una barrera física o un límite virtual a

través de la aplicación ECOVACS HOME�

El robot se quedó atascado en un área estrecha�

Ordene su casa o establezca una barrera física o un límite virtual a través

de la aplicación ECOVACS HOME�

83 ES-LA

N.º

Funcionamiento

defectuoso

Posibles causas Solución

Durante la limpieza, el robot

tiene problemas, por ejemplo,

sigue una ruta desordenada,

realiza movimientos erráticos,

limpia repetidamente los

mismos puntos u omite áreas

pequeñas� (Si hay un área

grande que no se ha limpiado

temporalmente, el robot

limpiará automáticamente

el área omitida� A veces, el

robot volverá a ingresar a

una habitación limpia, no

para repetir la limpieza, sino

para dirigirse a una zona que

omitió)�

Hay objetos, como cables y zapatillas, en el suelo que bloquean el

robot�

Antes de limpiar, recoja los cables, las zapatillas u otros objetos esparcidos

por el suelo en la medida de lo posible� Si queda alguna zona olvidada

durante la limpieza, el robot la corregirá automáticamente� Por favor, no

interera con el robot (por ejemplo, no lo mueva ni bloquee su ruta)�

Es posible que las ruedas motrices se deslicen sobre el suelo

cuando el robot pasa por escalones, umbrales y barras para puertas,

lo que puede afectar su percepción de todo el entorno de la casa�

Se recomienda cerrar la puerta de la zona afectada y limpiarla por

separado� Después de la limpieza, el robot regresará a su ubicación inicial�

En pisos recién encerados o pulidos, o baldosas lisas, se puede

generar menos fricción entre las ruedas motrices y el piso�

Espere a que la cera se seque antes de limpiar�

Debido a las variaciones en los planos de la casa, el robot no puede

ingresar a ciertas áreas�

Ordene su casa para garantizar que el robot pueda ingresar a las zonas

para limpiarlas�

La respuesta al control

remoto es lenta�

La señal de Wi-Fi es deciente, lo que provoca que la carga de video

sea lenta�

Utilice el robot en áreas con buena señal de Wi-Fi�

Después de regresar a la

estación OMNI, el robot no

vacía el contenedor de polvo�

La función de vaciado automático no se ha activado en la aplicación

ECOVACS HOME�

Active la función de vaciado automático en la aplicación ECOVACS HOME�

La bolsa de polvo no está instalada en la estación� Instale la bolsa de polvo y cierre el compartimento de recolección de polvo�

Es posible que, al mover el robot manualmente de regreso a la

estación, no se active la función de vaciado automático�

Se recomienda dejar que el robot regrese a la estación OMNI por sí solo�

No lo mueva manualmente�

En el modo No molestar, el robot no vacía el polvo después de

regresar a la estación OMNI�

Desactive el modo No molestar en la aplicación ECOVACS HOME o inicie

el vaciado de polvo manualmente�

Si se han descartado las posibles causas anteriores, es posible que

los componentes de la estación presenten anomalías�

Comuníquese con el Servicio de atención al cliente para obtener ayuda�

El vaciado automático no se

realiza correctamente�

La estación detecta una disminución en la eciencia de vaciado�

Reemplace la bolsa de polvo de acuerdo con las instrucciones en la

sección [Mantenimiento regular] y cierre el compartimento de recolección

de polvo� Si la bolsa de polvo no está llena cuando la aplicación ECOVACS

HOME lo indica, puede volver a colocarla�

Hay objetos extraños bloqueando la salida del contenedor de polvo� Retire el contenedor de polvo y quite los objetos extraños de la salida�

84ES-LA

N.º

Funcionamiento

defectuoso

Posibles causas Solución

El lado interior del

compartimento de

recolección de polvo está

sucio�

Partículas nas pasan a través de la bolsa de polvo y

se acumulan en el lado interior del compartimiento de

recolección de polvo�

Limpie el lado interior del compartimento de recolección de polvo�

La bolsa de polvo está rota� Revise y reemplace la bolsa de polvo�

Se producen fugas de

polvo mientras el robot está

en funcionamiento�

Hay objetos extraños bloqueando la salida del contenedor

de polvo�

Retire el contenedor de polvo y quite los objetos extraños de la

salida�

Las placas de las mopas

no giran�

Las placas de las mopas no están instaladas

correctamente�

Instale las placas de las mopas correctamente� Cuando se instalan

correctamente, se oye un chasquido�

Hay objetos extraños bloqueando las placas de las mopas� Retire los objetos extraños�

El robot no responde a

las instrucciones de la

estación�

El robot no se encuentra en la estación� Asegúrese de que el robot esté en la estación�

La rueda motriz está

atascada�

La rueda motriz está enredada o atascada debido a objetos

extraños�

Gire y presione la rueda motriz para vericar si hay enredos u

objetos extraños obstruyéndola� Si encuentra algún objeto extraño,

retírelo de inmediato� Si el problema persiste, comuníquese con el

Servicio de atención al cliente para obtener ayuda�

85 ES-LA

N.º

Funcionamiento

defectuoso

Posibles causas Solución

La bandeja de lavado de

las mopas está llena de

agua y no se puede vaciar�

Se emite un aviso de voz

para alertarlo al respecto�

El tanque de agua sucia no está instalado correctamente�

Dé unos golpecitos al tanque de agua sucia para asegurarse de

que esté instalado correctamente�

Los tapones de sellado del tanque de agua sucia no están

instalados correctamente�

Asegúrese de que los tapones de sellado estén instalados

adecuadamente�

La estación drena el agua con normalidad�

Siga las instrucciones en la aplicación para comprobar si la

estación drena correctamente� Si los intentos de drenaje fallan,

verique que no haya objetos extraños entre el tanque de agua

sucia y la estación�

Hay objetos extraños bloqueando el puerto de succión de

la bandeja de lavado de las mopas�

Asegúrese de que no haya ningún objeto extraño en el puerto de

succión de la bandeja de lavado de las mopas�

La bandeja de lavado de las mopas está sucia� Limpie la bandeja de lavado de las mopas con agua corriente�

Verique que la bola otante no se atasque cuando no hay

agua en la base de la bandeja de lavado de las mopas�

Retire la bandeja de lavado de las mopas para volver a colocar la

bola otante en su lugar�

La alerta de voz persiste después de probar todas las

soluciones anteriores�

Apague y encienda la estación� Si el problema persiste,

comuníquese con el Servicio de atención al cliente para obtener

ayuda�

Comuníquese con nuestro servicio de atención al cliente para obtener ayuda si el problema persiste después de probar las soluciones recomendadas�

86ES-LA

Utilice la cámara de su teléfono para escanear el código QR y obtener la Guía del usuario.

ESPECIFICACIONES TÉCNICAS

La potencia de salida del módulo Wi-Fi es inferior a 100mW�

Nota: Las especicaciones técnicas y de diseño pueden cambiarse para la mejora continua del producto�

Descubra más accesorios en https://www�ecovacs�com�

Modelo DEX 54/DDX 45

Entrada nominal 20V

2A Tiempo de carga Aproximadamente 3�5horas

Modelo de estación CH2453I

Entrada nominal 110V - 120V

～

50Hz - 60Hz Potencia nominal 20V

2A

Corriente de entrada nominal (carga) 1A Potencia (vaciado) 4�5A

Potencia (lavado de las mopas con agua caliente) 12A

Dimensiones del robot (largo x ancho x alto, mm) 353mm * 350mm * 98mm

Dimensiones de la estación (largo x ancho x alto, mm)

350mm * 477mm * 533mm (con la base)

350mm x 294mm x 533mm (sin la base)

87 ES-LA

451-2441-0801

Ecovacs Home Service Robotics Co., Ltd.

No�518 Songwei Road, Wusongjiang Industry Park, Guoxiang Street,

Wuzhong District, Suzhou, Jiangsu, China�
