Vevor HFK-3331 Shower Wheelchair 17.5in Al Alloy Bathroom Wheelchair

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
HFK-3331 photo

User Manual

This is the main product document for model HFK-3331.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate
www.vevor.com/support
Bathroom Wheelchairs
MODEL: HFK-3331
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: HFK-3331
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Bathroom Wheelchairs
background
- 2 -
Note:When you open the packing box, please take care to protect all
the spare parts in the box. If assembled on the ground, put the paper
or carpet on the ground first to prevent scratching. Please pay
attention to distinguish the spare parts, and then put them well.
background
- 3 -

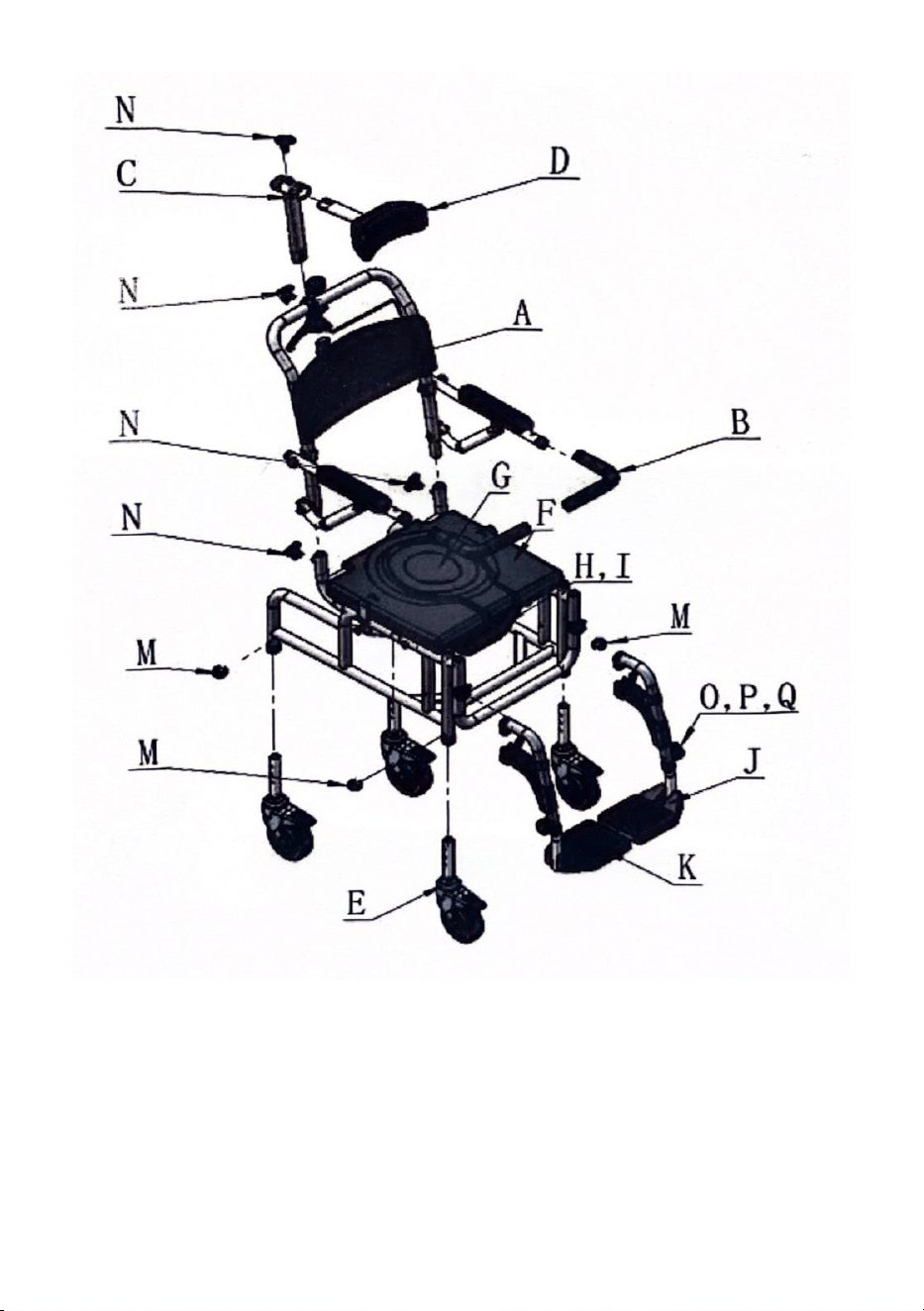

Part List
No.
Name
QTY.
A
Main Frame
1
B
Protective Handle
2
C
PU Head Pad Adjustable Set
1
D
PU Head Pad Set
1
E
Caster
4
F
Seat Pad Set
1
G
Seat Lid
1
background
- 4 -
H
Bucket Lip
1
I
Bucket
1
J
Left Footrest
1
K
Right Footrest
1
L
Winder
（Installed on Main Frame）
1
M
C-shaped Buckle
（Installed on Main Frame）
4
N
M8 Screw
4
O
M6 Screw
（Installed on Footrest）
2
P
Shim-Screw
（Installed on Footrest）
2
background
- 5 -
Q
Screw
（Installed on Footrest）
2
R
Blet
1
Assembly Description
Figure 1
Step 1: As shown in Figure 1, insert the backrest assembly in the tube hole
of the seat frame, and force them down to the end. Then lock the backrest
with the plum knob.
background
- 6 -
Figure 2

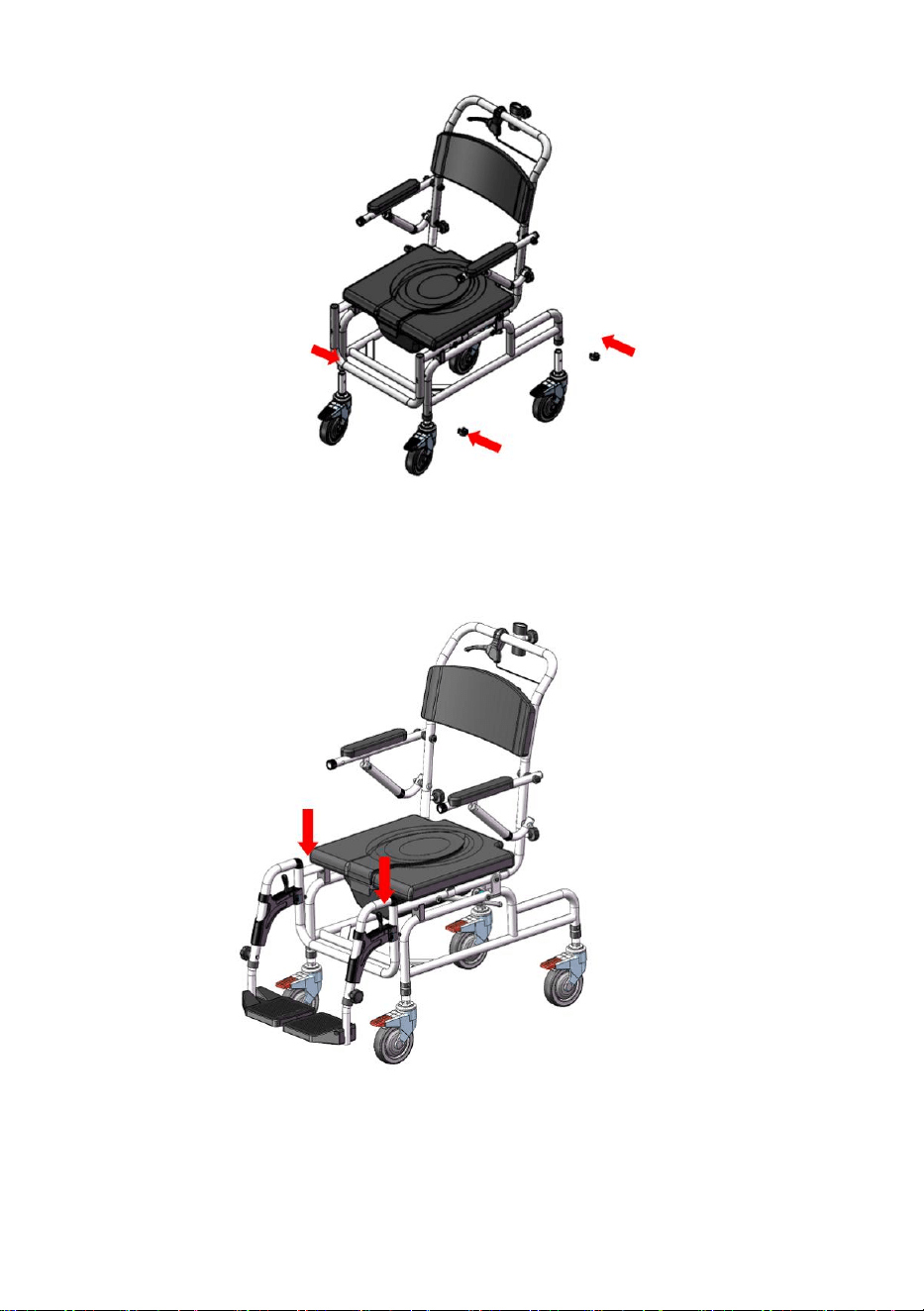

Step 2: The four casters are aligned to the corresponding holes in the tube
of the sub-frame and locked with a C-locking button as shown in Figure 2 .
Figure 3
Step 3: Lock the left and right detachable footrests against the front tube
hole of the seat frame, as shown in Figure 3.
background
- 7 -
Figure 4

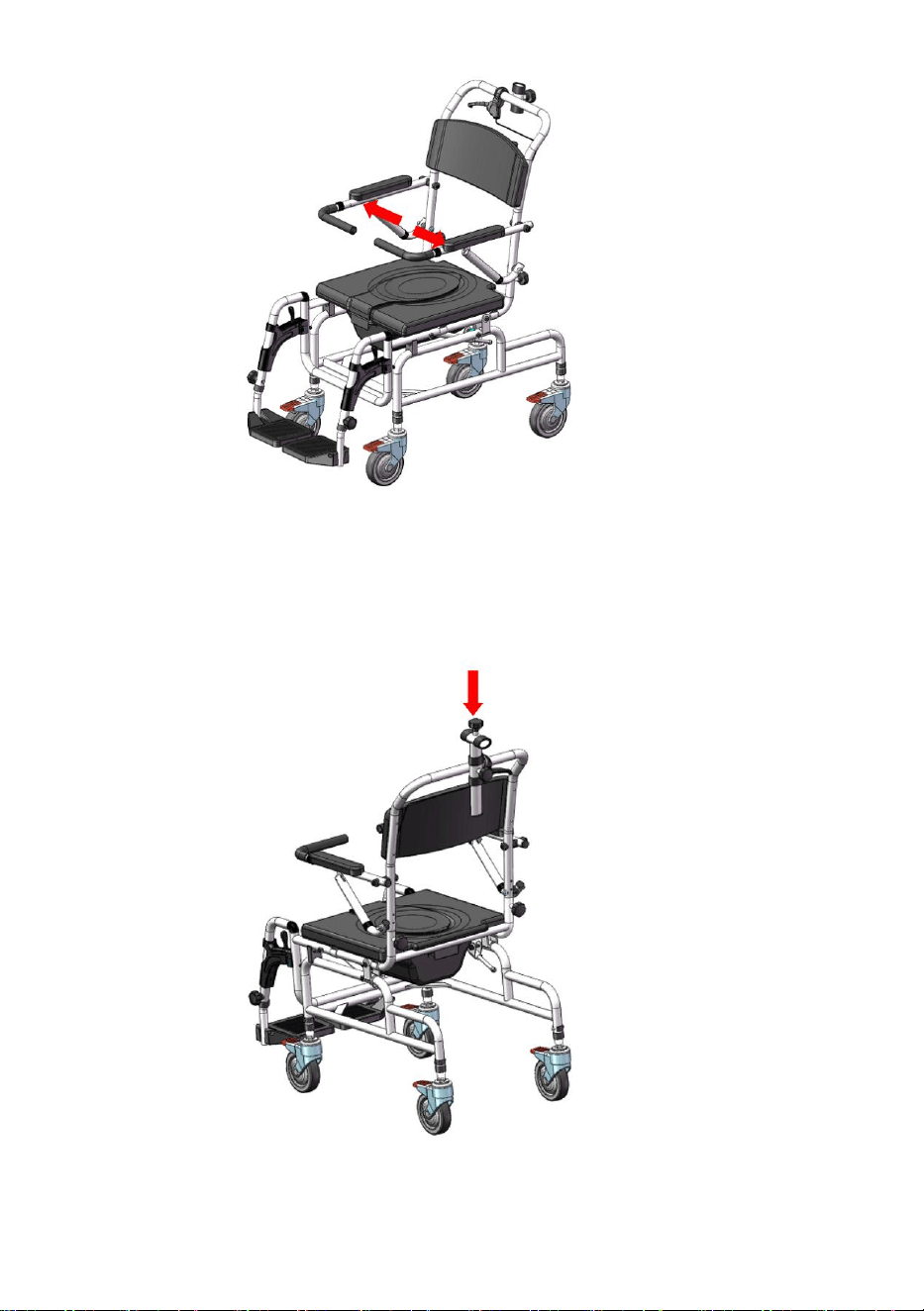

Step 4: Insert the two protective guard handles into the armrest tubes,
allowing the pinball to be aligned with the hole position, as shown in Figure
4.
Figure 5
background
- 8 -
Step 5: Insert the PU pillow adjustment component into the oval tube of the
backrest and locked with the triangle knob, as shown in figure 5.

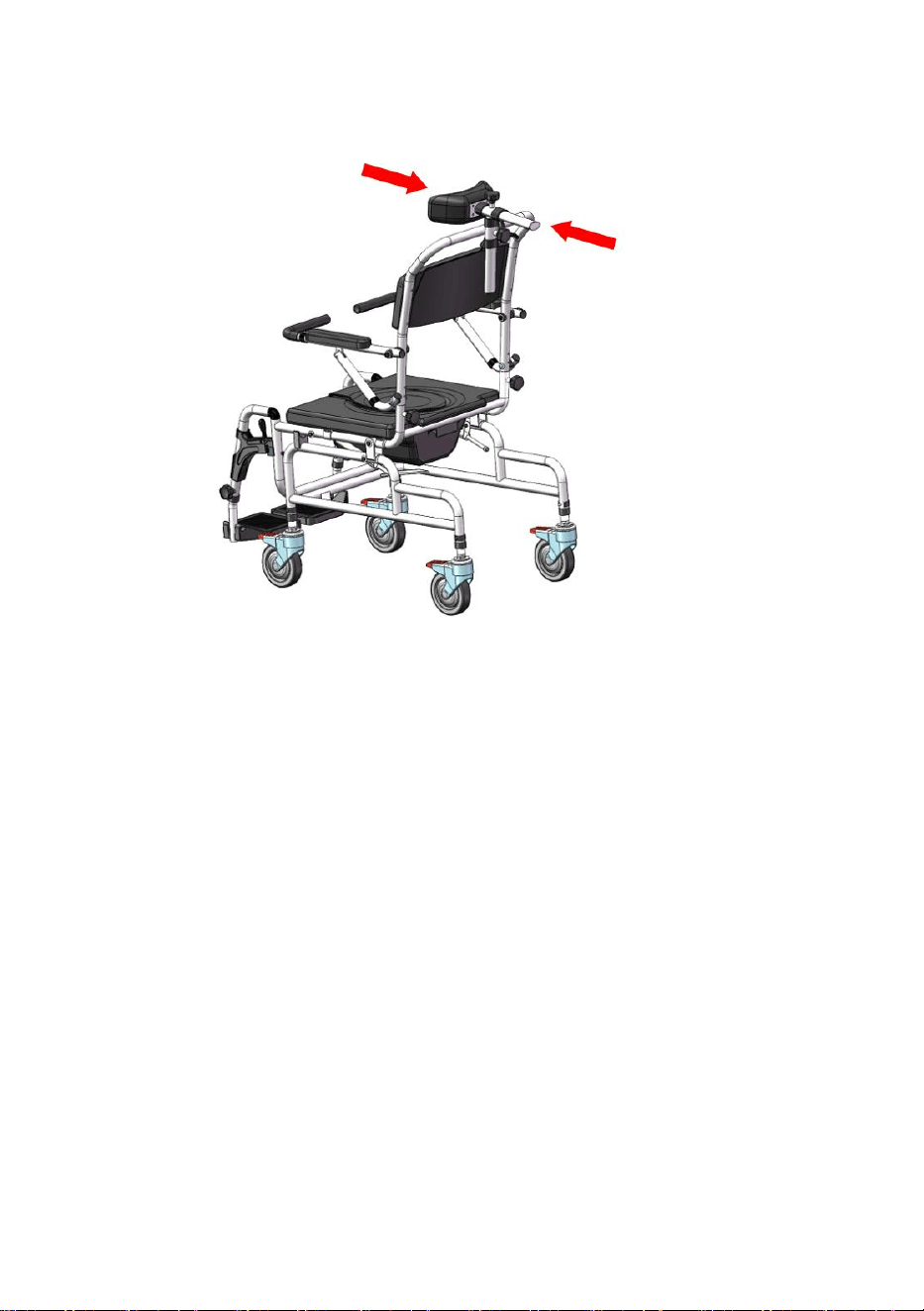

Figure 6
Step 6: Insert the PU pillow into the oval tube of the PU pillow adjustment
component and locked with the triangle knob as shown in figure 6.
Post-installation inspection:
1) Please refer to the manual diagram to check whether the installation is
correct.
2) Verify that all accessories are fully assembled.
3) Check whether there is any looseness. If so, be sure to re-tighten it.
4) Check whether the appearance of all parts is skewed and make
adjustments.

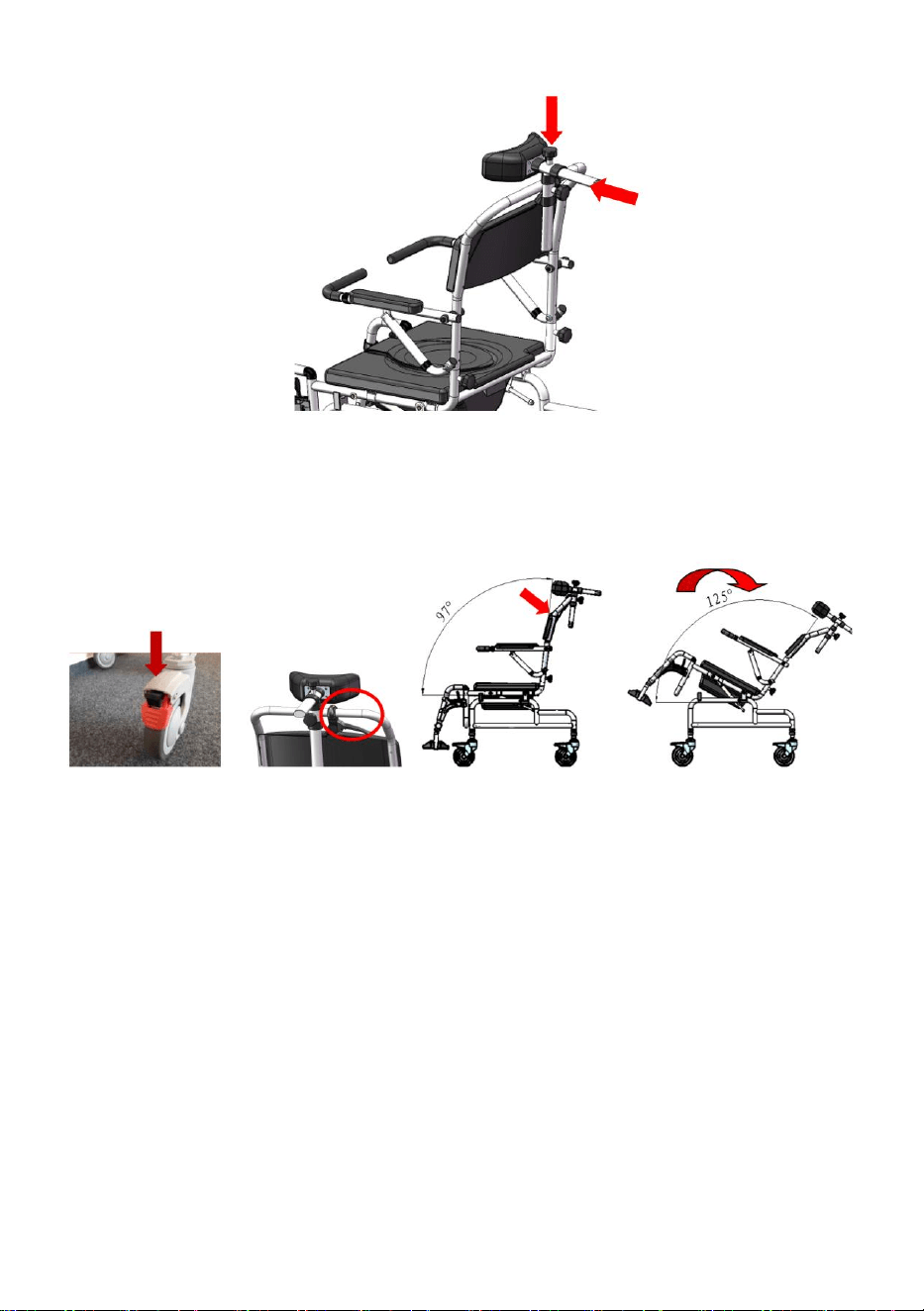

Partial component description :

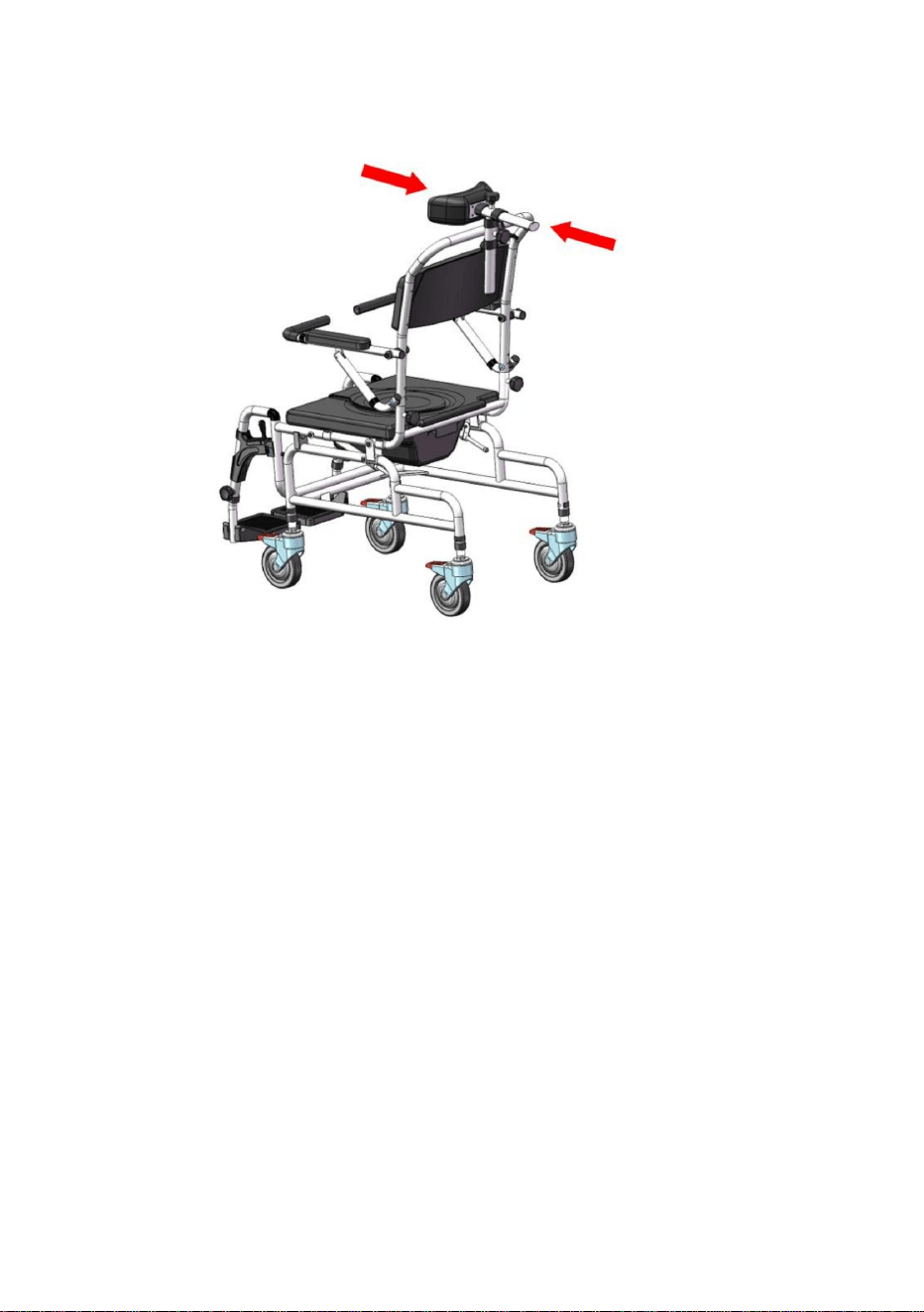

1)To adjust the PU pillow height and distance: loosen the triangle knob to
adjust the distance and then lock it .
background
- 9 -
2) If you need to wash your hair, you must press the brakes on the casters
to ensure that the chair is fixed and then press the control switch on your
back. Adjust the seat angle according to your needs as shown below:
3) When the seat is reset, press the steel balls on the left and right sides of
the armrest protection tube, and then press it back into place.
Product Maintenance:
1.Do not scratch or scratch the surface of the product to prevent material
damage.
2.Daily cleaning and maintenance with the neutral synthetic detergent,
wipe with wet cloth, then wipe with dry cloth.
3.Do not contact with strong acid or alkali to prevent corrosion.
Product Storage:
background
- 10 -
Packaged commode chairs should be stored at the temperature not
exceeding -10°C~40°C and a relative humidity not exceeding 80%. No
corrosive gases, the room is well ventilated and clean. During
transportation, it should be protected from moisture, light, and heat
sources.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
Fauteuilsroulantsdesalledebain
MODÈLE:HFK3331
Assistancetechniqueetcertificatdegarantieélectronique
www.vevor.com/support
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente
qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznouspar
rapportauxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.
parnous.Nousvousrappelonsdevérifierattentivementlorsquevouspassezunecommandechez
noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
Machine Translated by Google
background
BESOIND'AIDE?CONTACTEZNOUS!
1
Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitez
pasànous
contacter:Supporttechniqueetcertificatdegarantieélectronique
www.vevor.com/support
MODÈLE:HFK3331
Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions
dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel
d’utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez
nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesou
logiciellessurnotreproduit.
Fauteuilsroulantsdesalledebain
Machine Translated by Google
background
2
Remarque:lorsquevousouvrezlecartond'emballage,veillezàprotéger
touteslespiècesderechangecontenuesdanslecarton.S'ilestassembléau
sol,posezd'abordlepapierouletapissurlesolpouréviterlesrayures.
Veuillezfaireattentionàdistinguerlespiècesderechange,puisbienlesmettre.
Machine Translated by Google
background
3
Listedespièces
Poignéedeprotection
Nom
EnsembleréglabledecoussinetsdetêteenPU
4
Ensembledecoussinsdesiège
C
F
UN
D
g
QTÉ.
1
1
1
1
1
Cadreprincipal
EnsembledecoussinetsdetêteenPU
Couvercledesiège
Roulette
Non.
B 2
ET
Machine Translated by Google
background
(Installésurlecadreprincipal)
(Installésurlereposepieds)
(Installésurlereposepieds)
(Installésurlecadreprincipal)
4
H
K
je
Remontoir
VisM8
2
1
1
N
1
L
VisM6
P.
Seau
4
2
J.
BoucleenformedeC
Ô
Reposepiedsgauche
1
M
Visdecale
Lèvredegodet
1
Reposepiedsdroit
4
Machine Translated by Google
background
5
(Installésurlereposepieds)
R.
Blet
Figure1
Étape1:Commelemontrelafigure1,insérezl'ensembledudossierdansletroudutubedu
cadredusiègeetforcezlejusqu'aubout.Verrouillezensuiteledossieravecleboutonprune.
2
1
Q
Vis
Descriptiondel'assemblage
Machine Translated by Google
background
6
figure3
Étape2:Lesquatreroulettessontalignéessurlestrouscorrespondantsdansletubedu
souschâssisetverrouilléesavecunboutondeverrouillageenC,commeillustréàlaFigure2.
Figure2
Étape3:Verrouillezlesreposepiedsamoviblesgaucheetdroitcontreletroudutube
avantducadredusiège,commeillustréàlaFigure3.
Machine Translated by Google
background
7

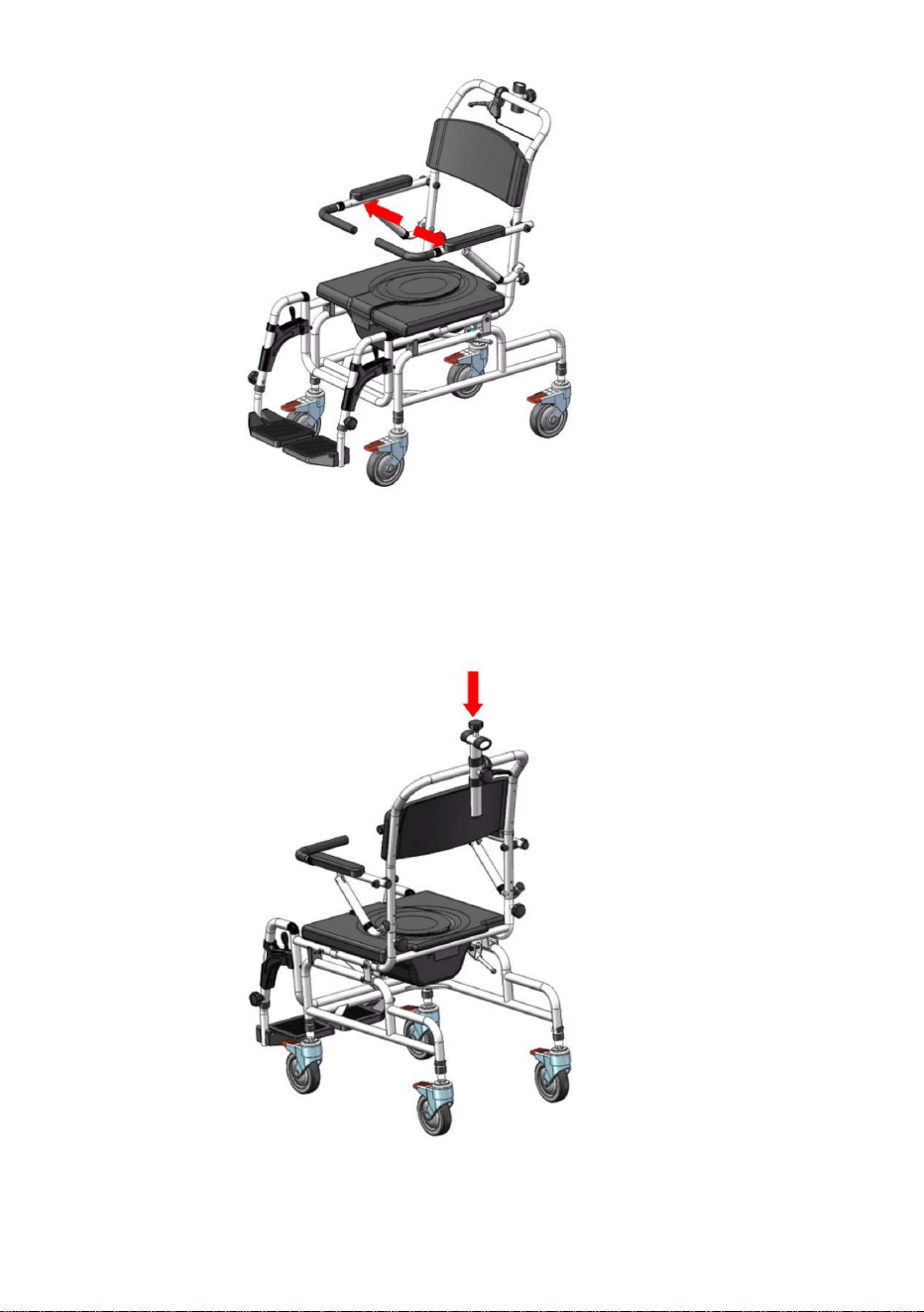

Étape4:Insérezlesdeuxpoignéesdeprotectiondanslestubesdel'accoudoir,permettantauflipperd'être
alignéaveclapositiondutrou,commeindiquésurlafigure4.
Figure4
Figure5
Machine Translated by Google
background
Descriptionpartielleducomposant:
Étape6:Insérezl'oreillerenPUdansletubeovaleduréglagedel'oreillerenPU
composantetverrouilléavecleboutontriangulairecommeindiquésurlafigure6.
1)Veuillezvousréférerauschémamanuelpourvérifiersil'installationest
correct.
dossieretverrouilléavecleboutontriangulaire,commeindiquésurlafigure5.
Inspectionaprèsinstallation:
Figure6
Étape5:Insérezlecomposantderéglagedel'oreillerenPUdansletubeovaledu
2)Vérifiezquetouslesaccessoiressontentièrementassemblés.
3)Vérifiezs'ilyadujeu.Sic'estlecas,assurezvousdeleresserrer.
4)Vérifiezsil'apparencedetouteslespiècesestfausséeetfaites
ajustements.
1)Pourréglerlahauteuretladistancedel'oreillerenPU:desserrezleboutontriangulairepour
ajustezladistancepuisverrouillezla.
8
Machine Translated by Google
background
9
3)Lorsquelesiègeestréinitialisé,appuyezsurlesbillesd'aciersurlescôtésgaucheetdroitdu
letubedeprotectiondel'accoudoir,puisappuyezdessuspourleremettreenplace.
1.Nerayezpasounerayezpaslasurfaceduproduitpourempêcherlematériau
dommage.
pourvousassurerquelefauteuilestbienfixé,puisappuyezsurl'interrupteurdecommandedevotre
Entretienduproduit:
dos.Ajustezl'angledusiègeenfonctiondevosbesoinscommeindiquécidessous:
2)Sivousdevezvouslaverlescheveux,vousdevezappuyersurlesfreinsdesroulettes
2.Nettoyageetentretienquotidiensavecundétergentsynthétiqueneutre,essuyezavecun
chiffonhumide,puisessuyezavecunchiffonsec.
3.Nepascontacteravecunacidefortouunalcalipouréviterlacorrosion.
Stockageduproduit:
Machine Translated by Google
background
REPRÉSENTANTCE
REPRÉSENTANTDUROYAUMEUNI
Leschaisesd'aisanceemballéesdoiventêtreconservéesàunetempératurenon
ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166Anaheim
transport,ildoitêtreprotégédel’humidité,delalumièreetdelachaleur
C/OYHConsultingLimitedBureau147,
CenturionHouse,LondonRoad,
StainesuponThames,Surrey,TW184AX
gazcorrosifs,lapièceestbienventiléeetpropre.Pendant
YHCONSULTINGLIMITÉE.
Fabricant:Shanghaimuxinmuyeyouxiangongsi
ECrossStuGmbH
sources.
ImportéenAustralie:SIHAOPTYLTD.1RUEROKEVAASTWOOD
Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai
200000CN.
MainzerLandstr.69,
60329FrancfortsurleMain.
dépassant10°C~40°Cetunehumiditérelativenedépassantpas80%.Non
NSW2122Australie
Lieu,RanchoCucamonga,CA91730
dix
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
Badezimmerrollstühle
MODELL: HFK-3331
Technischer Support und E-Garantiezertifikat
www.vevor.com/support
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich
eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den
großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien
abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-
Marken tatsächlich die Hälfte sparen.
Machine Translated by Google
background
BRAUCHEN SIE HILFE? KONTAKTIERE UNS!
- 1 -
Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren
Sie uns:
Technischer Support und E-Garantiezertifikat www.vevor.com/
support
MODELL: HFK-3331
Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig
durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung
unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt
ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn
es zu unserem Produkt technische oder Software-Updates gibt.
Badezimmerrollstühle
Machine Translated by Google
background
- 2 -
Hinweis: Achten Sie beim Öffnen des Verpackungskartons darauf, alle darin
enthaltenen Ersatzteile zu schützen. Wenn das Gerät auf dem Boden montiert
wird, legen Sie zuerst das Papier oder den Teppich auf den Boden, um
Kratzer zu vermeiden. Bitte achten Sie darauf, die Ersatzteile zu unterscheiden, und legen Sie sie dann gut ein.
Machine Translated by Google
background
- 3 -
Stückliste
Schutzgriff
Name
Verstellbares PU-Kopfpolster-Set
4
Sitzpolsterset
C
F
A
D
G
MENGE.
1
1
1
1
1
Hauptrahmen
PU-Kopfpolsterset
Sitzdeckel
Zauberer
NEIN.
B 2
UND
Machine Translated by Google
background
(Montiert auf der Fußstütze)
(Montiert auf der Fußstütze)
(Auf dem Hauptrahmen installiert)
(Auf dem Hauptrahmen installiert)
- 4 -
H
K
ICH
Wickler
M8-Schraube
2
1
1
N
1
L
M6-Schraube
P
Eimer
4
2
J
C-förmige Schnalle
Ö
Linke Fußstütze
1
M
Passschraube
Eimerlippe
1
Rechte Fußstütze
4
Machine Translated by Google
background
- 5 -
(Montiert auf der Fußstütze)
R
Blet
Abbildung 1
Schritt 1: Führen Sie die Rückenlehnenbaugruppe wie in Abbildung 1 gezeigt in das Rohrloch des
Sitzrahmens ein und drücken Sie sie bis zum Ende nach unten. Anschließend die Rückenlehne mit
dem Pflaumenknopf verriegeln.
2
1
Q
Schrauben
Montagebeschreibung
Machine Translated by Google
background
- 6 -
Figur 3
Schritt 2: Die vier Rollen werden an den entsprechenden Löchern im Rohr des
Unterrahmens ausgerichtet und mit einem C-Verriegelungsknopf arretiert, wie in Abbildung 2 gezeigt.
Figur 2
Schritt 3: Befestigen Sie die abnehmbaren Fußstützen links und rechts am vorderen
Rohrloch des Sitzrahmens, wie in Abbildung 3 dargestellt.
Machine Translated by Google
background
- 7 -
Schritt 4: Setzen Sie die beiden Schutzgriffe in die Armlehnenrohre ein, sodass der Flipper
an der Lochposition ausgerichtet werden kann, wie in Abbildung 4 gezeigt.
Figur 4
Abbildung 5
Machine Translated by Google
background
Teilbeschreibung der Komponenten:
Schritt 6: Setzen Sie das PU-Kissen in das ovale Rohr der PU-Kissenverstellung ein
Komponente und verriegeln Sie sie mit dem Dreiecksknopf, wie in Abbildung 6 gezeigt.
1) Bitte sehen Sie sich das Handbuchdiagramm an, um zu überprüfen, ob die Installation korrekt ist
richtig.
Abbildung 6
Inspektion nach der Installation:
Rückenlehne und verriegeln Sie sie mit dem Dreiecksknopf, wie in Abbildung 5 gezeigt.
Schritt 5: Setzen Sie die PU-Kissenverstellkomponente in das ovale Rohr des ein
Anpassungen.
3) Überprüfen Sie, ob Lockerheit vorhanden ist. Wenn ja, ziehen Sie es unbedingt wieder fest.
2) Stellen Sie sicher, dass alle Zubehörteile vollständig montiert sind.
1)Um die Höhe und den Abstand des PU-Kissens anzupassen: Lösen Sie den Dreiecksknopf
Stellen Sie den Abstand ein und verriegeln Sie ihn dann.
4) Überprüfen Sie, ob das Erscheinungsbild aller Teile verzerrt ist und korrigieren Sie es
- 8 -
Machine Translated by Google
background
3) Wenn der Sitz zurückgesetzt ist, drücken Sie auf die Stahlkugeln auf der linken und rechten Seite
das Armlehnenschutzrohr und drücken Sie es dann wieder fest.
1. Die Oberfläche des Produkts nicht zerkratzen oder zerkratzen, um Materialschäden zu vermeiden
2. Tägliche Reinigung und Pflege mit neutralem synthetischem Reinigungsmittel, mit einem feuchten
Tuch abwischen und dann mit einem trockenen Tuch abwischen.
zurück. Passen Sie den Sitzwinkel wie unten gezeigt an Ihre Bedürfnisse an:
Produktwartung:
Stellen Sie sicher, dass der Stuhl fixiert ist, und drücken Sie dann den Steuerschalter an Ihrem
2) Wenn Sie Ihre Haare waschen müssen, müssen Sie die Bremsen an den Rollen betätigen
3. Nicht mit starken Säuren oder Laugen in Kontakt bringen, um Korrosion zu verhindern.
Produktlagerung :
Schaden.
- 9 -
Machine Translated by Google
background
UK REP
EG-REP
Verpackte Toilettenstühle sollten bei der Temperatur nicht gelagert werden
In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Beim Transport sollte es vor Feuchtigkeit, Licht und Hitze geschützt werden
C/O YH Consulting Limited Büro 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
Korrosive Gase, der Raum ist gut belüftet und sauber. Während
YH CONSULTING LIMITED.
Hersteller: Shanghaimuxinmuyeyouxiangongsi
E-CrossStu GmbH
Quellen.
Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai
200000 CN.
Mainzer Landstr.69,
60329 Frankfurt am Main.
über -10°C~40°C und einer relativen Luftfeuchtigkeit von nicht mehr als 80 %. NEIN
Place, Rancho Cucamonga, CA 91730
NSW 2122 Australien
- 10 -
Machine Translated by Google
background
Technischer Support und E-Garantiezertifikat
www.vevor.com/support
Machine Translated by Google
background
Sedie a rotelle da bagno
MODELLO: HFK-3331
Supporto tecnico e certificato di garanzia elettronica
www.vevor.com/support
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta
solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai
principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti
offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai
effettivamente risparmiando la metà rispetto ai migliori marchi principali.
Machine Translated by Google
background
HO BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:
Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/
support
MODELLO: HFK-3331
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale
prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto
del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti
informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.
Sedie a rotelle da bagno
- 1 -
Machine Translated by Google
background
-2-
Nota: quando si apre la scatola di imballaggio, fare attenzione a
proteggere tutti i pezzi di ricambio nella scatola. Se montato a terra,
appoggiare prima la carta o il tappeto a terra per evitare di
graffiarsi. Si prega di prestare attenzione a distinguere i pezzi di ricambio, quindi di inserirli correttamente.
Machine Translated by Google
background
- 3 -
G
Telaio principale
Set di cuscinetti per la testa in PU
Coperchio del sedile
1
1
1
B
E
Elenco delle parti
Maniglia protettiva
Caster
2
NO.
4
Immagine
C
F
Nome
Set regolabile con imbottitura per la testa in PU
Set di cuscini per sedile
QUANTITÀ.
1
1
UN
D
Machine Translated by Google
background
ÿInstallato sul poggiapiediÿ
ÿInstallato sul telaio principaleÿ
ÿInstallato sul telaio principaleÿ
-4-
ÿInstallato sul poggiapiediÿ
Vite M6
Poggiapiedi sinistro
1
J
Fibbia a forma di C
O
1
2
H
K
M
Vite di spessore
Poggiapiedi destro
Labbro della benna
4
1
1
N
P
IO
Avvolgitore
Vite M8
Secchio
4
2
1
l
Machine Translated by Google
background
-5-
ÿInstallato sul poggiapiediÿ
R
Blet
Figura 1
Passaggio 1: come mostrato nella Figura 1, inserire il gruppo dello schienale nel foro del tubo
del telaio del sedile e spingerli verso il basso fino all'estremità. Bloccare quindi lo schienale
con il pomello color prugna.
Q
1
2
Vite
Descrizione dell'assemblaggio
Machine Translated by Google
background
-6-
Figura 3
Passo 3: Bloccare i poggiapiedi rimovibili sinistro e destro contro il foro del tubo
anteriore del telaio del sedile, come mostrato nella Figura 3.
Passo 2: Le quattro rotelle sono allineate ai fori corrispondenti nel tubo del sottotelaio e
bloccate con un pulsante di bloccaggio a C come mostrato nella Figura 2.
figura 2
Machine Translated by Google
background
-7-
Passaggio 4: inserire le due maniglie della protezione nei tubi del bracciolo, consentendo
al flipper di essere allineato con la posizione del foro, come mostrato nella Figura 4.
Figura 4
Figura 5
Machine Translated by Google
background
Descrizione parziale dei componenti:
componente e bloccato con la manopola triangolare come mostrato in figura 6.
Ispezione post-installazione:
1) Fare riferimento allo schema manuale per verificare se l'installazione è corretta
corretto.
Figura 6
Passaggio 6: inserire il cuscino in PU nel tubo ovale della regolazione del cuscino in PU
schienale e bloccato con la manopola triangolo, come mostrato in figura 5.
Passaggio 5: inserire il componente di regolazione del cuscino in PU nel tubo ovale del
2) Verificare che tutti gli accessori siano completamente assemblati.
4) Controllare se l'aspetto di tutte le parti è distorto e farlo
aggiustamenti.
regolare la distanza e quindi bloccarlo.
3) Controllare se c'è qualche allentamento. Se è così, assicurati di stringerlo nuovamente.
1) Per regolare l'altezza e la distanza del cuscino in PU: allentare la manopola triangolare su
-8-
Machine Translated by Google
background
-9-
il tubo di protezione del bracciolo, quindi reinserirlo in posizione.
Manutenzione del prodotto:
1. Non graffiare o graffiare la superficie del prodotto per evitare che si formi materiale
Conservazione del prodotto :
Indietro. Regola l'angolazione del sedile in base alle tue esigenze come mostrato di seguito:
3) Una volta ripristinato il sedile, premere le sfere d'acciaio sui lati sinistro e destro
per assicurarsi che la sedia sia fissata, quindi premere l'interruttore di controllo sulla sedia
2) Se hai bisogno di lavarti i capelli, devi premere i freni sulle rotelle
2.Pulizia e manutenzione quotidiana con detergente sintetico neutro, pulire con un panno
umido, quindi asciugare con un panno asciutto.
3. Non entrare in contatto con acidi o alcali forti per prevenire la corrosione.
danno.
Machine Translated by Google
background
REP. DEL REGNO UNITO
REP.CE
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Mainzer Landstr.69,
60329 Francoforte sul Meno.
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122Australia
Le sedie comode imballate devono essere conservate a una temperatura non elevata
Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Luogo, Rancho Cucamonga, CA 91730
superiore a -10°C~40°C e un'umidità relativa non superiore all'80%. NO
gas corrosivi, la stanza è ben ventilata e pulita. Durante
YH CONSULTAZIONE LIMITATA.
durante il trasporto, deve essere protetto dall'umidità, dalla luce e dal calore
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
fonti.
Produttore: Shanghaimuxinmuyeyouxiangongsi
E-CrossStu GmbH
- 10 -
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
Sillasderuedasdebaño
Soportetécnicoycertificadodegarantíaelectrónica
www.vevor.com/support
MODELO:HFK3331
"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo
representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen
comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas
ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente
sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.
Machine Translated by Google
background
¿NECESITASAYUDA?¡CONTÁCTENOS!
1
¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:
Soporte
técnicoycertificadodegarantíaelectrónicawww.vevor.com/support
MODELO:HFK3331
Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel
manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde
usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque
noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro
producto.
Sillasderuedasdebaño
Machine Translated by Google
background
2
Nota:Cuandoabralacajadeembalaje,tengacuidadodeprotegertodas
laspiezasderepuestoquecontiene.Silomontaenelsuelo,coloque
primeroelpapelolaalfombraenelsueloparaevitarqueseraye.
Presteatenciónparadistinguirlaspiezasderepuestoyluegocolóquelasbien.
Machine Translated by Google
background
3
CANT.
1
A
D
1
GRAMO
C
Imagen
F
Juegodealmohadillasparaasiento.
Nombre
JuegoajustabledealmohadillasparalacabezadePU
B
Listade
Mangoprotector
Y
Castor
No.
2
Marcoprincipal
JuegodealmohadillasparalacabezadePU
4
Tapadelasiento
1
1
1
Machine Translated by Google
background
(Instaladoenelreposapiés)
(Instaladoenelmarcoprincipal)
(Instaladoenelmarcoprincipal)
4
(Instaladoenelreposapiés)
Balde
2
4
1
l
TornilloM6
1
1
norte
PAG
TornilloM8
I
Devanadera
1
h
k
2
METRO
Labiodelcubo
Reposapiésderecho
Reposapiésizquierdo
1
4
Tornillodecuña
HebillaenformadeC
j
oh
Machine Translated by Google
background
5
(Instaladoenelreposapiés)
R
Figura1
1
Paso1:ComosemuestraenlaFigura1,inserteelconjuntodelrespaldoenelorificiodel
tubodelmarcodelasientoyfuerceloshaciaabajohastaelfinal.Luegobloqueeel
respaldoconlaperillaciruela.
2
blete
q
Tornillo
Descripcióndelensamblaje
Machine Translated by Google
background
6
Paso2:Lascuatroruedassealineanconlosorificioscorrespondienteseneltubodelbastidor
auxiliarysebloqueanconunbotóndebloqueoenCcomosemuestraenlaFigura2.
Paso3:Bloqueelosreposapiésdesmontablesizquierdoyderechocontraelorificiodeltubo
delanterodelmarcodelasiento,comosemuestraenlaFigura3.
figura3
Figura2
Machine Translated by Google
background
7
Figura5
Figura4
Paso4:Insertelasdosmanijasprotectorasenlostubosdelreposabrazos,permitiendo
queelpinballquedealineadoconlaposicióndelorificio,comosemuestraenlaFigura4.
Machine Translated by Google
background
8
Inspecciónposterioralainstalación:
1)Consulteeldiagramadelmanualparaverificarsilainstalaciónescorrecta.
componenteybloqueadoconlaperillatriangularcomosemuestraenlafigura6.
4)Compruebesilaaparienciadetodaslaspiezasestásesgadayhaga
Figura6
Paso6:InsertelaalmohadadePUeneltuboovaladodelajustedelaalmohadadePU
respaldoybloqueadoconlaperillatriangular,comosemuestraenlafigura5.
Paso5:InserteelcomponentedeajustedelaalmohadadePUeneltuboovaladodel
2)Verifiquequetodoslosaccesoriosesténcompletamenteensamblados.
3)Compruebesihayholgura.Siesasí,asegúresedevolveraapretarlo.
1)ParaajustarlaalturaydistanciadelaalmohadadePU:aflojelaperillatriangularpara
correcto.
ajustes.
Ajusteladistanciayluegobloquéelo.
Descripciónparcialdelcomponente:
Machine Translated by Google
background
9
Mantenimientodelproducto:
1.Norayenirayelasuperficiedelproductoparaevitarqueelmaterial
eltubodeproteccióndelreposabrazosyluegopresiónelonuevamenteensulugar.
2.Limpiezaymantenimientodiarioscondetergentesintéticoneutro,limpieconunpañohúmedo
yluegolimpieconunpañoseco.
paraasegurarsedequelasillaestéfijayluegopresioneelinterruptordecontrolensu
3)Cuandosereinicieelasiento,presionelasbolasdeaceroenlosladosizquierdoyderechode
atrás.Ajusteelángulodelasientosegúnsusnecesidadescomosemuestraacontinuación:
2)Sinecesitaslavarteelcabello,debespresionarlosfrenosdelasruedas.
3.Nocontactarconácidosoálcalisfuertesparaevitarlacorrosión.
Almacenamientodelproducto:
daño.
Machine Translated by Google
background
REPRESENTANTEDELACE
REPRESENTANTEDELREINOUNIDO
fuentes.
Fabricante:Shanghaimuxinmuyeyouxiangongsi
ECrossStuGmbH
YHCONSULTINGLIMITADO.
gasescorrosivos,lahabitaciónestábienventiladaylimpia.Durante
transporte,debeprotegersedelahumedad,laluzyelcalor.
C/OYHConsultingLimitedOficina147,
CenturionHouse,LondonRoad,
StainesuponThames,Surrey,TW184AX
NuevaGalesdelSur2122Australia
Lassillasconinodoroempaquetadasdebenalmacenarseaunatemperaturano
ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166Anaheim
superiora10°C~40°Cyunahumedadrelativanosuperioral80%.No
Lugar,RanchoCucamonga,CA91730
Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai
200000CN.
MainzerLandstr.69,
60329FráncfortdelMeno.
ImportadoaAUS:SIHAOPTYLTD.1ROKEVACALLEASTWOOD
10
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
Łazienkowe wózki inwalidzkie
MODEL: HFK-3331
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie
szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi
markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy,
aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu
z czołowymi markami.
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.
Machine Translated by Google
background
POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
- 1 -
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:
Wsparcie
techniczne i certyfikat e-gwarancji www.vevor.com/support
MODEL: HFK-3331
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne
zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej
instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę
wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś
aktualizacje technologii lub oprogramowania naszego produktu.
Łazienkowe wózki inwalidzkie
Machine Translated by Google
background
- 2 -
Uwaga: Po otwarciu pudła do pakowania należy zadbać o zabezpieczenie wszystkich
części zamiennych znajdujących się w pudełku. Jeśli zestaw jest montowany na ziemi,
najpierw połóż na nim papier lub dywan, aby zapobiec zarysowaniu. Proszę
zwrócić uwagę na rozróżnienie części zamiennych, a następnie dobrze je umieścić.
Machine Translated by Google
background
- 3 -
Lista części
Uchwyt ochronny
Nazwa
Zestaw regulowanych nakładek na głowę z PU
4
Zestaw podkładek do siedzenia
Zdjęcie
C
F
A
D
G
ILOŚĆ.
1
1
1
1
1
Główna rama
Zestaw podkładek pod głowę z PU
Pokrywa siedziska
Odlewnik
NIE.
B 2
I
Machine Translated by Google
background
Zainstalowany na podnóżku
Zainstalowany na podnóżku
Zainstalowany na ramie głównej
Zainstalowany na ramie głównej
- 4 -
H
K
I
Nawijacz
Śruba M8
2
1
1
N
1
L
Śruba M6
P
Wiaderko
4
2
J
Klamra w kształcie litery C
O
Lewy podnóżek
1
M
Śruba podkładkowa
Warga Wiadra
1
Prawy podnóżek
4
Machine Translated by Google
background
- 5 -
Zainstalowany na podnóżku
R
Blet
Rysunek 1
Krok 1: Jak pokazano na rysunku 1, włóż zespół oparcia do otworu rurowego w ramie
siedziska i dociśnij go do końca. Następnie zablokuj oparcie za pomocą pokrętła
śliwkowego.
2
1
Q
Śruba
Opis montażu
Machine Translated by Google
background
- 6 -
Rysunek 3
Krok 2: Cztery kółka są dopasowane do odpowiednich otworów w rurze ramy pomocniczej i
blokowane za pomocą przycisku blokującego C, jak pokazano na rysunku 2.
Rysunek 2
Krok 3: Zablokuj lewy i prawy zdejmowany podnóżek w przednim otworze rurowym ramy
siedziska, jak pokazano na rysunku 3.
Machine Translated by Google
background
- 7 -
Krok 4: Włóż dwa uchwyty osłon ochronnych do rurek podłokietnika, umożliwiając ustawienie
flippera w pozycji otworu, jak pokazano na rysunku 4.
Rysunek 4
Rysunek 5
Machine Translated by Google
background
Częściowy opis komponentu:
Krok 6: Włóż poduszkę PU do owalnej rurki regulacji poduszki PU
komponentu i zablokować za pomocą trójkątnego pokrętła, jak pokazano na rysunku 6.
1) Proszę zapoznać się ze schematem instrukcji, aby sprawdzić, czy instalacja jest prawidłowa
prawidłowy.
oparcia i zablokować za pomocą trójkątnego pokrętła, jak pokazano na rysunku 5.
Kontrola pomontażowa:
Rysunek 6
Krok 5: Włóż element regulujący poduszkę PU do owalnej rurki
2) Sprawdź, czy wszystkie akcesoria są w pełni zmontowane.
3) Sprawdź, czy nie ma luzów. Jeśli tak, pamiętaj o ponownym dokręceniu.
4) Sprawdź, czy wygląd wszystkich części jest przekrzywiony i poprawny
korekty.
1) Aby wyregulować wysokość i odległość poduszki PU: poluzuj trójkątne pokrętło
wyreguluj odległość, a następnie zablokuj ją.
- 8 -
Machine Translated by Google
background
- 9 -
3) Po zresetowaniu siedziska naciśnij stalowe kulki po lewej i prawej stronie
rurkę zabezpieczającą podłokietnik, a następnie wciśnij ją z powrotem na miejsce.
1. Nie drap ani nie zarysuj powierzchni produktu, aby zapobiec uszkodzeniu materiału
2. Codzienne czyszczenie i konserwacja za pomocą neutralnego syntetycznego detergentu,
przetrzyj wilgotną szmatką, a następnie wytrzyj suchą szmatką.
z powrotem. Dostosuj kąt siedziska do swoich potrzeb, jak pokazano poniżej:
Konserwacja produktu:
aby upewnić się, że krzesło jest zamocowane, a następnie naciśnij przełącznik sterowania na swoim
2) Jeśli chcesz umyć włosy, naciśnij hamulce kółek
3. Nie kontaktuj się z mocnym kwasem lub zasadą, aby zapobiec korozji.
Przechowywanie produktu :
szkoda.
Machine Translated by Google
background
REPREZENT KE
REPUBLIKA Wielkiej Brytanii
Zapakowane krzesła komodowe należy przechowywać w temperaturze nie
Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
transporcie należy je chronić przed wilgocią, światłem i ciepłem
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-
Thames, Surrey, TW18 4AX
gazów korozyjnych, pomieszczenie jest dobrze wentylowane i czyste. Podczas
YH CONSULTING SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ.
Producent: Shanghaimuxinmuyeyouxiangongsi
E-CrossStu GmbH
źródła.
Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
Mainzer Landstr.69,
60329 Frankfurt nad Menem.
przekraczającej -10°C~40°C i wilgotności względnej nieprzekraczającej 80%. NIE
Nowa Południowa Walia 2122 Australia
Place, Rancho Cucamonga, Kalifornia 91730
- 10 -
Machine Translated by Google
background
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
Machine Translated by Google
background
Badkamerrolstoelen
MODEL: HFK-3331
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.
"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt
slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in
vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden
gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons
goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.
Machine Translated by Google
background
HULP NODIG? NEEM CONTACT MET ONS OP!
- 1 -
Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:
Technische
ondersteuning en e-garantiecertificaat www.vevor.com/
support
MODEL: HFK-3331
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door
voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze
gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product
dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er
technologie- of software-updates zijn voor ons product.
Badkamerrolstoelen
Machine Translated by Google
background
- 2 -
Opmerking: Wanneer u de verpakking opent, zorg er dan voor dat u alle
reserveonderdelen in de doos beschermt. Als het apparaat op de grond wordt
gemonteerd, leg dan eerst het papier of tapijt op de grond om krassen
te voorkomen. Let erop dat u de reserveonderdelen onderscheidt en plaats ze vervolgens goed.
Machine Translated by Google
background
- 3 -
Onderdelen lijst
Beschermend handvat
Naam
Verstelbare PU-hoofdkussenset
4
Zitkussenset
Afbeelding
C
F
A
D
G
AANTAL.
1
1
1
1
1
Hoofdframe
PU-hoofdkussenset
Zitting deksel
Caster
Nee.
B 2
EN
Machine Translated by Google
background
(Geïnstalleerd op hoofdframe)
(Geïnstalleerd op voetsteun)
(Geïnstalleerd op voetsteun)
(Geïnstalleerd op hoofdframe)
- 4 -
H
K
I
Winder
M8 schroef
2
1
1
N
1
L
M6-schroef
P
Emmer
4
2
J
C-vormige gesp
O
Linker voetsteun
1
M
Shim-schroef
Emmer lip
1
Rechter voetsteun
4
Machine Translated by Google
background
- 5 -
(Geïnstalleerd op voetsteun)
R
Blet
Figuur 1
Stap 1: Zoals weergegeven in Figuur 1, steekt u de rugleuning in het buisgat van het
stoelframe en duwt u deze naar beneden tot het uiteinde. Vergrendel vervolgens de
rugleuning met de pruimenknop.
2
1
Q
Schroef
Montagebeschrijving
Machine Translated by Google
background
- 6 -
figuur 3
Stap 2: De vier zwenkwielen worden uitgelijnd met de overeenkomstige gaten in de buis
van het subframe en vergrendeld met een C-vergrendelknop, zoals weergegeven in Figuur 2.
Figuur 2
Stap 3: Vergrendel de linker en rechter afneembare voetsteunen tegen het voorste
buisgat van het stoelframe, zoals weergegeven in Figuur 3.
Machine Translated by Google
background
- 7 -
Stap 4: Steek de twee handgrepen van de beschermkap in de buizen van de armleuning,
zodat de flipperkast op één lijn komt met de gatpositie, zoals weergegeven in afbeelding 4.
Figuur 4
Figuur 5
Machine Translated by Google
background
Gedeeltelijke componentbeschrijving:
Stap 6: Steek het PU-kussen in de ovale buis van de PU-kussenverstelling
component en vergrendeld met de driehoekige knop, zoals weergegeven in afbeelding 6.
1) Raadpleeg het handmatige diagram om te controleren of de installatie correct is
juist.
Figuur 6
Inspectie na installatie:
rugleuning en vergrendeld met de driehoekige knop, zoals weergegeven in figuur 5.
Stap 5: Steek het PU-kussenverstelonderdeel in de ovale buis van de
aanpassingen.
3) Controleer of er sprake is van losheid. Als dit het geval is, zorg er dan voor dat u deze opnieuw vastdraait.
2) Controleer of alle accessoires volledig gemonteerd zijn.
1)Om de hoogte en afstand van het PU-kussen aan te passen: draai de driehoekige knop los
pas de afstand aan en vergrendel deze vervolgens.
4) Controleer of het uiterlijk van alle onderdelen scheef is en maak
- 8 -
Machine Translated by Google
background
- 9 -
3) Wanneer de stoel is gereset, drukt u op de stalen kogels aan de linker- en rechterkant
de beschermbuis van de armleuning en druk deze vervolgens weer op zijn plaats.
1. Kras of kras niet op het oppervlak van het product om materiaal te voorkomen
schade.
om er zeker van te zijn dat de stoel vaststaat en druk vervolgens op de bedieningsschakelaar op uw
Productonderhoud:
rug. Pas de zithoek aan uw wensen aan, zoals hieronder weergegeven:
2) Als u uw haar moet wassen, moet u op de rem op de zwenkwielen drukken
3. Neem geen contact op met sterk zuur of alkali om corrosie te voorkomen.
2. Dagelijkse reiniging en onderhoud met een neutraal synthetisch reinigingsmiddel, afvegen
met een natte doek en vervolgens afvegen met een droge doek.
Productopslag :
Machine Translated by Google
background
EG REP
Britse REP
Verpakte toiletstoelen moeten worden bewaard bij de temperatuur 'niet'
Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim
tijdens transport moet het worden beschermd tegen vocht, licht en hitte
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
corrosieve gassen, is de ruimte goed geventileerd en schoon. Tijdens
YH CONSULTING LIMITED.
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
E-CrossStu GmbH
bronnen.
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Mainzer Landstr.69,
60329 Frankfurt am Main.
van meer dan -10°C~40°C en een relatieve vochtigheid van niet meer dan 80%. Nee
NSW 2122 Australië
Plaats, Rancho Cucamonga, CA 91730
- 10 -
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
Badrum rullstolar
Teknisk support och e-garanticertifikat
www.vevor.com/support
MODELL: HFK-3331
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar
bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med
de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds
av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om
du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
Machine Translated by Google
background
BEHÖVS HJÄLP? KONTAKTA OSS!
- 1 -
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och
e-
garanticertifikat www.vevor.com/support
MODELL: HFK-3331
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du
använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet
på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att
informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
Badrum rullstolar
Machine Translated by Google
background
- 2 -
Obs: När du öppnar förpackningen, var noga med att skydda alla
reservdelar i kartongen. Om den monteras på marken, lägg papperet
eller mattan på marken först för att förhindra repor. Var
uppmärksam på att särskilja reservdelarna och lägg dem sedan väl.
Machine Translated by Google
background
- 3 -
1
1
1
1
Huvudram
PU Head Pad Set
Sittlock
1
Hjul
Nej.
2
4
B
Dellista
Skyddshandtag
OCH
Sittdynor set
namn
PU Head Pad justerbar set
C
A
D
F
G
ANTAL.
Machine Translated by Google
background
(Installerad på fotstöd)
(Installerad på fotstöd)
(Installerad på huvudramen)
(Installerad på huvudramen)
- 4 -
C-format spänne
J
4
O
Vänster fotstöd
1
M
Bucket Lip
Höger fotstöd
4
1
H
K
2
Shim-Screw
M8 Skruv
jag
Winder
2
1
1
1
L
N
M6 Skruv
Hink
P
Machine Translated by Google
background
- 5 -
(Installerad på fotstöd)
Blet
Figur 1
R
Steg 1: Som visas i figur 1, sätt in ryggstödsenheten i rörhålet på sitsramen och
tvinga ner dem till slutet. Lås sedan ryggstödet med plommonknoppen.
F
1
2
Skruva
Monteringsbeskrivning
Machine Translated by Google
background
- 6 -
Steg 2: De fyra hjulen riktas in mot motsvarande hål i underramens rör och
låses med en C-låsknapp som visas i figur 2 .
Figur 3
figur 2
Steg 3: Lås de vänstra och högra löstagbara fotstöden mot det främre
rörhålet på sitsramen, som visas i figur 3.
Machine Translated by Google
background
- 7 -
Steg 4: Sätt in de två skyddshandtagen i armstödsrören, så att flipperkulan kan vara i linje
med hålpositionen, som visas i figur 4.
Figur 4
Bild 5
Machine Translated by Google
background
Delvis komponentbeskrivning:
komponent och låst med triangelknappen som visas i figur 6.
Steg 6: Sätt in PU-kudden i det ovala röret på PU-kuddejusteringen
Inspektion efter installation:
2) Kontrollera att alla tillbehör är helt monterade.
ryggstödet och låst med triangelknappen, som visas i figur 5.
1) Se det manuella diagrammet för att kontrollera om installationen är
Bild 6
Steg 5: Sätt in PU-kuddejusteringskomponenten i det ovala röret på
3) Kontrollera om det finns någon löshet. Om så är fallet, se till att dra åt den igen.
4) Kontrollera om utseendet på alla delar är skevt och gör
justeringar.
1) För att justera PU-kuddens höjd och avstånd: lossa triangelknappen till
justera avståndet och lås det sedan.
korrekt.
- 8 -
Machine Translated by Google
background
- 9 -
armstödsskyddsröret och tryck sedan tillbaka det på plats.
3) När sätet är återställt, tryck på stålkulorna på vänster och höger sida av
Produktunderhåll:
skada.
tillbaka. Justera sitsvinkeln efter dina behov enligt nedan:
1. Repa eller repa inte produktens yta för att förhindra material
för att säkerställa att stolen sitter fast och tryck sedan på kontrollknappen på din
2) Om du behöver tvätta håret måste du trycka på bromsarna på hjulen
2. Daglig rengöring och underhåll med det neutrala syntetiska rengöringsmedlet, torka
av med en våt trasa och torka sedan av med en torr trasa.
3. Får inte kontakt med stark syra eller alkali för att förhindra korrosion.
Produktförvaring :
Machine Translated by Google
background
EC REP
UK REP
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Mainzer Landstr.69,
60329 Frankfurt am Main.
över -10°C~40°C och en relativ luftfuktighet som inte överstiger 80%. Nej
Place, Rancho Cucamonga, CA 91730
NSW 2122 Australien
Förpackade toalettstolar bör förvaras vid den temperatur som inte
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
transport bör den skyddas från fukt, ljus och värme
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
YH CONSULTING LIMITED.
frätande gaser, rummet är välventilerat och rent. Under
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
E-CrossStu GmbH
källor.
- 10 -
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google

Specifications

Vevor HFK-3331 Questions and Answers

Find answers or ask new question.
See other models: FL-05 4 FT V BRIDLE CHAIN BT-BPT190BL HZX-988 HS-1000A
Questions and Answers
