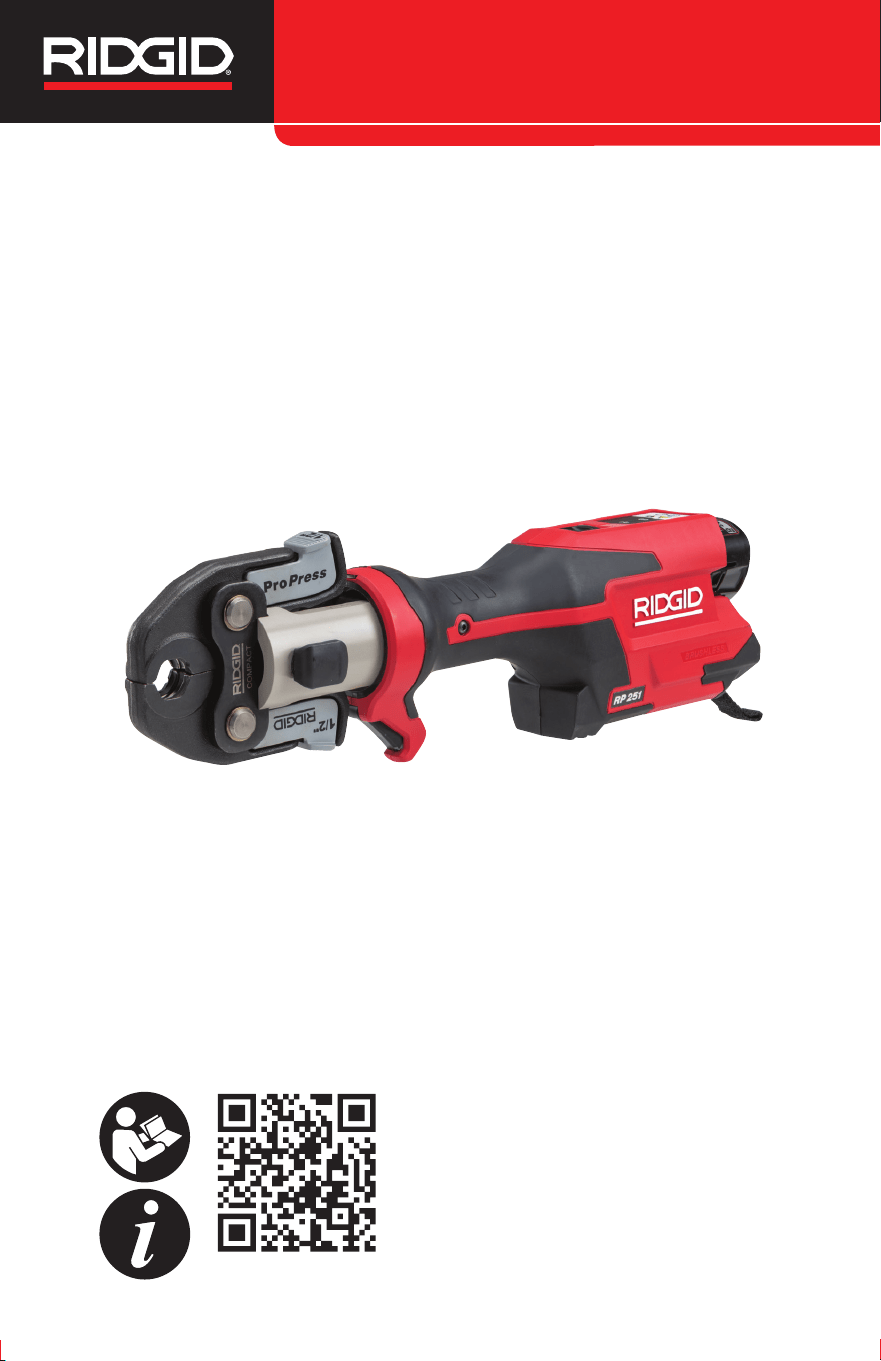

RIDGID RP 251 Press Tool User Manual

RP 251 Press Tool

• Français – 15

• Castellano – pág. 31

RP 251 Press Tool

Operator’s Manual

RIDGID.com/qr/rp251

RP 251 Press Tool

999-995-443.10_REV. A

Table of Contents

Safety Symbols .................................................................................................................... 2

General Power Tool Safety Warnings

Work Area Safety .............................................................................................................. 2

Electrical Safety ................................................................................................................ 2

Personal Safety ................................................................................................................. 3

Power Tool Use And Care ................................................................................................. 3

Battery Tool Use And Care ................................................................................................ 4

Service .............................................................................................................................. 4

Specific Safety Information

Press Tool Safety .............................................................................................................. 4

RIDGID

Contact Information .............................................................................................. 5

Description ........................................................................................................................... 5

Specifications ...................................................................................................................... 6

Standard Equipment ......................................................................................................... 7

RIDGID Link App Connection (Wireless Communication) ............................................... 7

Pre-Operation Inspection .................................................................................................... 8

Set-Up and Operation .......................................................................................................... 9

Removing/Installing Attachment ........................................................................................ 9

Preparing Connection ....................................................................................................... 9

Pressing A Fitting With Typical Scissor Jaws ................................................................... 10

Pressing A Fitting With Typical Actuator And Press Ring Set ...........................................11

Inspecting The Pressed Connection ................................................................................11

Cold Weather Operation .................................................................................................... 12

Storage ............................................................................................................................... 12

Maintenance Instructions

Cleaning And Lubrication ................................................................................................ 12

Updating Firmware ......................................................................................................... 12

Troubleshooting ......................................................................................................... 12-13

Service And Repair ......................................................................................................... 13

Optional Equipment .......................................................................................................... 13

Disposal .............................................................................................................................. 13

Electromagnetic Compatibility (EMC) ............................................................................. 14

FCC/ICES Statement ................................................................................ Inside Back Cover

Declaration of Conformity ........................................................................ Inside Back Cover

Lifetime Warranty ................................................................................................. Back Cover

Original Instructions - English

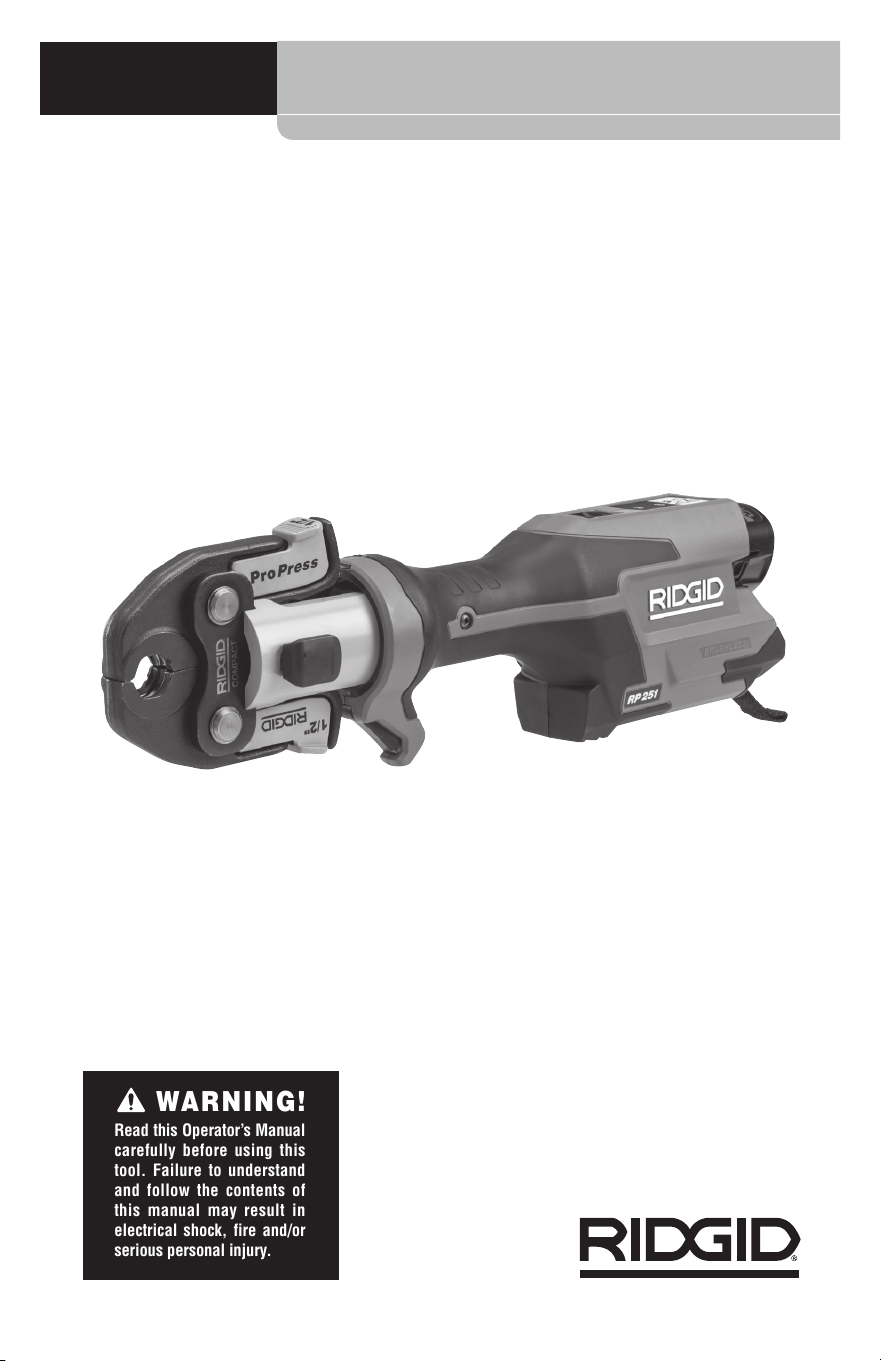

RP 251 Press Tool

WARNING!

Read this Operator’s Man ual

carefully before using this

tool. Failure to understand

and follow the contents of

this manual may result in

electrical shock, fire and/or

serious person al injury.

RP 251 Press Tool

999-995-443.10_REV. A

RP 115 Press Tool

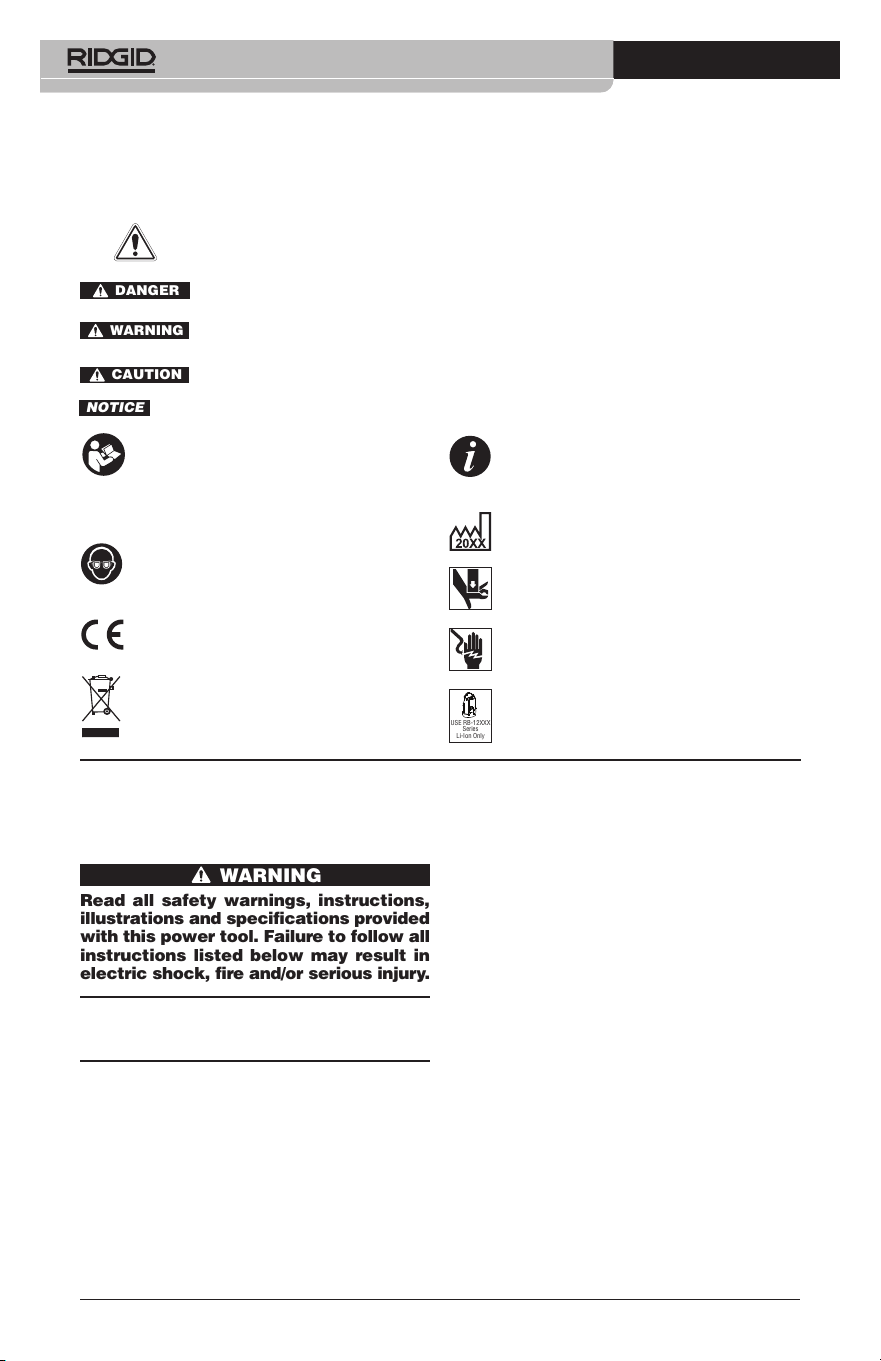

Safety Symbols

In this operator’s manual and on the product, safety symbols and signal words are used

to communicate important safety information. This section is provided to improve under-

standing of these signal words and symbols.

DANGER indicates a hazardous situation which, if not avoided, will result in death

or serious injury.

WARNING indicates a hazardous situation which, if not avoided, could result in death

or serious injury.

CAUTION indicates a hazardous situation which, if not avoided, could result in minor

or moderate injury.

NOTICE indicates information that relates to the protection of property.

• Do not operate power tools in explosive

atmospheres, such as in the presence

of flammable liquids, gases or dust.

Power tools create sparks which may

ignite the dust or fumes.

• Keep children and bystanders away

while operating a power tool. Distrac-

tions can cause you to lose control.

Electrical Safety

• Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified

plugs and matching outlets will reduce

risk of electric shock.

• Avoid body contact with earthed or

grounded surfaces, such as pipes, radi-

ators, ranges and refrigerators. There is

General Power Tool

Safety Warnings*

WARNING

Read all safety warnings, instructions,

illustrations and specifications provided

with this power tool. Failure to follow all

instructions listed below may result in

electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE!

The term “power tool” in the warnings refers

to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

Work Area Safety

• Keep work area clean and well lit. Clut-

tered or dark areas invite accidents.

NOTICE

DANGER

WARNING

CAUTION

This symbol indicates the risk of hands,

fingers or other body parts being crushed.

This symbol means read the operator’s

manual carefully before using the equip-

ment. The operator’s manual contains

important information on the safe and proper

operation of the equipment.

This symbol means always wear safety

glasses with side shields or goggles while

using this equipment to reduce the risk

of injury.

This symbol indicates the risk of electrical

shock.

This symbol indicates this is electrical

equipment meets the requirements of the

applicable EC directives.

This symbol indicates this is electrical

equipment that should not be disposed

of with household waste. See “Disposal”

section.

* The text used in the general power tool safety warnings section of this manual is verbatim, as required, from the

applicable UL/CSA/EN 62841-1 standard. This section contains general safety practices for many different types

of power tools. Not every precaution applies to every tool, and some do not apply to this tool.

This is the safety alert symbol. It is used to alert you to potential personal injury

hazards. Obey all safety messages that follow this symbol to avoid possible injury

or death.

This is information symbol and indicates

the product information available (includ-

ing operators’ manual) by scanning the

adjacent QR code.

This symbol indicates the year of manu-

facture of the product.

This symbol indicates that RIDGID

RB-12XXX series batteries (such as the

RIDGID RB1225R and RB-1225) can be

used with this equipment.

USE RB-12XXX

Series

Li-Ion Only

RP 251 Press Tool

999-995-443.10_REV. A

wrench or a key left attached to a rotating

part of the power tool may result in person-

al injury.

• Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in unexpect-

ed situations.

• Dress properly. Do not wear loose

clothing or jewelry. Keep your hair,

clothing and gloves away from moving

parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connec-

tion of dust extraction and collection

facilities, ensure these are connected

and properly used. Use of dust collection

can reduce dust-related hazards.

• Do not let familiarity gained from fre-

quent use of tools allow you to become

complacent and ignore tool safety prin-

ciples. A careless action can cause severe

injury within a fraction of a second.

Power Tool Use And Care

• Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job bet-

ter and safer at the rate for which it was

designed.

• Do not use the power tool if the switch

does not turn it ON and OFF. Any power

tool that cannot be controlled with the

switch is dangerous and must be repaired.

• Disconnect the plug from the power

source and/or remove the battery pack,

if detachable, from the power tool be-

fore making any adjustments, changing

accessories, or storing power tools.

Such preventive safety measures reduce

the risk of starting the power tool acci-

dentally.

• Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

• Maintain power tools and accessories.

Check for misalignment or binding of

moving parts, breakage of parts and

any other condition that may affect the

power tool’s operation. If damaged,

have the power tool repaired before

use. Many accidents are caused by poorly

maintained power tools.

an increased risk of electric shock if your

body is earthed or grounded.

• Do not expose power tools to rain or

wet conditions. Water entering a power

tool will increase the risk of electric shock.

• Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the

risk of electric shock.

• When operating a power tool outdoors,

use an extension cord suitable for out-

door use. Use of a cord suitable for out-

door use reduces the risk of electric shock.

• If operating a power tool in a damp

location is unavoidable, use a Ground

Fault Circuit Interrupter (GFCI) protect-

ed supply. Use of a GFCI reduces the risk

of electric shock.

• If operating a power tool in a damp lo-

cation is unavoidable, use a Residual

Current Device (RCD) protected supply.

Use of a RCD reduces the risk of electric

shock.

• It is recommended that the tool always

be supplied via a Residual Current De-

vice having a residual current of 30mA

or less.

Personal Safety

• Stay alert, watch what you are doing

and use common sense when operat-

ing a power tool. Do not use a power

tool while you are tired or under the

influence of drugs, alcohol or medica-

tion. A moment of inattention while oper-

ating power tools may result in serious

personal injury.

• Use personal protective equipment. Al-

ways wear eye protection. Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protec-

tion used for appropriate conditions will

reduce personal injuries.

• Prevent unintentional starting. Ensure

the switch is in the OFF-position before

connecting to power source and/or bat-

tery pack, picking up or carrying the

tool. Carrying power tools with your finger

on the switch or energizing power tools that

have the switch ON invites accidents.

• Remove any adjusting key or wrench

before turning the power tool ON. A

RP 115 Press Tool

RP 251 Press Tool

999-995-443.10_REV. A

ly or at temperatures outside the speci-

fied range may damage the battery and

increase the risk of fire.

Service

• Have your power tool serviced by a

qualified repair person using only iden-

tical replacement parts. This will ensure

that the safety of the power tool is main-

tained.

• Never service damaged battery packs.

Service of battery packs should only be

performed by the manufacturer or autho-

rized service providers.

Specific Safety

Information

WARNING

This section contains important safety

information that is specific to this tool.

Read these precautions carefully before

using the press tools to reduce the risk

of electrical shock, or other serious in-

jury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE!

A compartment in the tool carrying case is

included to keep this manual with the tool for

use by the operator.

Press Tool Safety

• Keep your fingers and hands away from

pressing attachments during press cy-

cle. Your fingers or hands can be crushed,

fractured or amputated if they become

caught between the attachment or be-

tween these components and any other

object.

• Never attempt to repair worn or dam-

aged pressing attachments. Discard the

entire worn or damaged attachment.

An attachment that has been welded,

ground, drilled or modified in any manner

can shatter during pressing resulting in

serious injury. Failure to replace the entire

pressing attachment may result in compo-

nent failure and serious injury.

• Large forces are generated during pro-

duct use that can break or throw parts

and cause injury. Keep unnecessary per-

sonnel away from work area. Stand clear

• Keep cutting tools sharp and clean. Pro-

perly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control.

• Use the power tool, accessories and

tool bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to

be performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

• Keep handles and grasping surfaces

dry, clean and free from oil and grease.

Slippery handles and grasping surfaces do

not allow for safe handling and control of

the tool in unexpected situations.

Battery Tool Use And Care

• Recharge only with the charger speci-

fied by the manufacturer. A charger that

is suitable for one type of battery pack

may create a risk of fire when used with

another battery pack.

• Use power tools only with specifically

designated battery packs. Use of any

other battery packs may create a risk of

injury and fire.

• When battery pack is not in use, keep

it away from other metal objects, like

paper clips, coins, keys, nails, screws

or other small metal objects that can

make a connection from one terminal

to another. Shorting the battery terminals

together may cause burns or a fire.

• Under abusive conditions, liquid may

be ejected from the battery; avoid con-

tact. If contact accidentally occurs,

flush with water. If liquid contacts eyes,

additionally seek medical help. Liquid

ejected from the battery may cause irrita-

tion or burns.

• Do not use a battery pack or tool that

is damaged or modified. Damaged or

modified batteries may exhibit unpredict-

able behavior resulting in fire, explosion or

risk of injury.

• Do not expose a battery pack or tool to

fire or excessive temperature. Exposure

to fire or temperature above 265°F (130°C)

may cause explosion.

• Follow all charging instructions and do

not charge the battery pack or tool out-

side the temperature range specified

in the instructions. Charging improper-

RP 251 Press Tool

999-995-443.10_REV. A

create a water-tight and permanent seal, such

as for plumbing, heating, air conditioning, and

refrigeration applications.

When the trigger/run switch on the press

tool is depressed, an internal electric motor

powers a hydraulic pump which sends fluid

into the cylinder of the tool, moving the ram

forward and applying force to the attachment,

pressing the fitting. The press cycle takes

approximately 4 seconds. Once the cycle

begins to deform a fitting, it will automatically

continue until completion, even if the trigger/

run switch is released.

The tool includes a second operating mode

(“Control Mode”) that can be turned on using

the RIDGID Link App. Control Mode allows

the fitting to be engaged prior to pressing to

allow confirmation of proper alignment of the

attachment, fitting and tube.

The Tool Status Lights indicate things such

as tool status, battery status, maintenance

required, or improper temperature. A work

light turns on when the trigger/run switch is

depressed to power up the tool and helps

illuminate the work area. The tool switches

OFF after 120 seconds of inactivity.

The head can be rotated 360° for better

access in tight spaces. The tool is supplied

with fabric loops that can be used with appro-

priate attachments such as shoulder straps

or tie off lines.

The press tool include wireless technology to

allow connection to smart phones and tablets.

See “RIDGID Link App Connection (Wireless

Communication)” section for details.

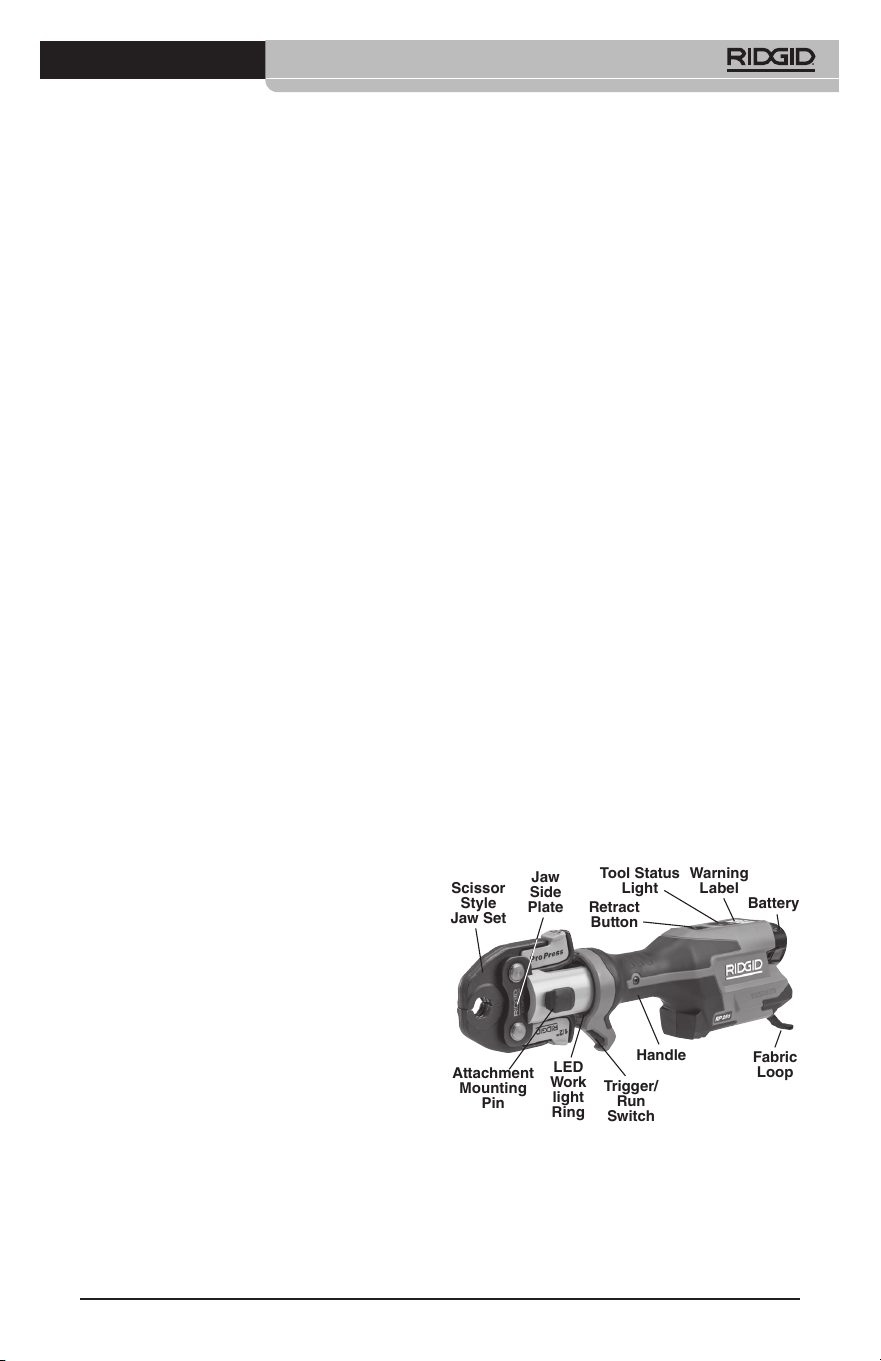

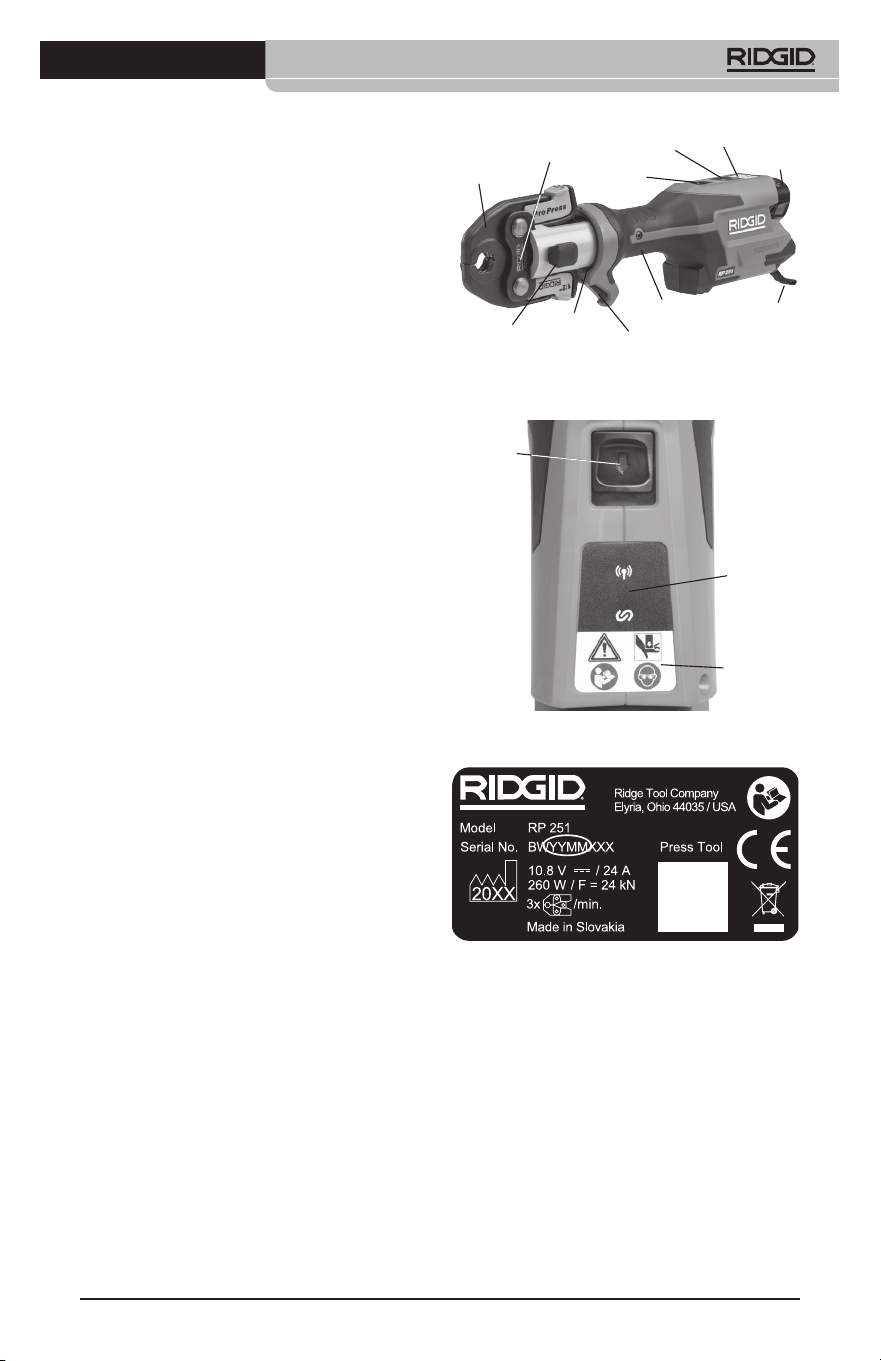

Figure 1A – RIDGID RP 251 Press Tool

during use and wear appropriate protective

equipment, including eye protection.

• One person must control work process

and tool operation. To reduce the risk of

injury, only the operator should be in the

area when the tool is running.

• Only use RIDGID

Press Tools with ap-

propriate RIDGID or RIDGID approved

Pressing attachments. Other uses or

modifying the Press Tools for other applica-

tions may damage the press tool, damage

the attachments and/or cause personal

injury.

• Use proper tool, attachment and fitting

combinations. Improper combinations

can result in an incomplete joint, which

increase the risk of leaks, equipment dam-

age and injury.

• Do not modify tool. Modifying the tool in

any manner may result in personal injury

and voidance of the tool’s warranty.

• Before operating a RIDGID

Press Tool,

read and understand:

– This operator’s manual

– The instructions for any attachments

being used

– The battery/charger manual

– The fitting manufacturer’s installation

instructions

– The instructions for any other equipment

or material used with this tool

Failure to follow all instructions and warn-

ings may result in property damage and/

or serious injury.

RIDGID Contact

Information

If you have any question concerning this

RIDGID

product:

– Contact your local RIDGID distributor.

– Visit RIDGID.com to find your local

RIDGID contact point.

– Contact Ridge Tool Technical Service

Depart ment at ProToolsTechService@

Emerson.com or in the U.S. and Canada

call 844-789-8665.

Description

The RIDGID

RP 251 Press Tool, when used

with appropriate attachments, is designed

to mechanically press fittings onto tubing to

Scissor

Style

Jaw Set

Warning

Label

Handle

Retract

Button

Fabric

Loop

Attachment

Mounting

Trigger/

Run

Switch

LED

Work

light

Ring

Battery

Tool Status

Light

Jaw

Side

Plate

RP 251 Press Tool

999-995-443.10_REV. A

Amperage.......... 24 A

Power ................ 260 Watts

Head Rotation ... 360°

Duty Cycle ......... 3 Press /min.

Power Supply .... 12V Li-ion Rechargeable

Battery Pack (RIDGID

RB-1200 Series)

Wireless Connection

Range ................ 33 ft. (10 m)

Permissible

Humidity ............ 80% maximum

Operating Temperature

Range ................ 15° F to 122° F

(-10° C to 50° C)

Storage

Temperature ...... 32° F to 113° F

(0° C to 45° C)

Weight (no battery/

Attachment) ....... 3.57 lbs. (1.62 kg)

Dimensions (no battery/

Attachment) ....... 13" x 4.3" x 2.6"

(330 mm x 109 mm x 66 mm)

Sound Pressure

PA)* .................. < 67.8 dB(A), K=2.5 dB(A)

Sound Power

PW)* ................. < 75.8 dB(A), K=2.5 dB(A)

Vibration* ........... < 0.71 m/s

, K=1.5 m/s

* Sound and Vibration measurements are measured in

accordance with a standardized test per Standard EN

62481-1.

- Vibration levels may be used for comparison with oth-

er tools and for preliminary assessment of exposure.

- Sound and vibration emissions may vary due to your

location and specific use of these tools.

- Daily exposure levels for sound and vibration need

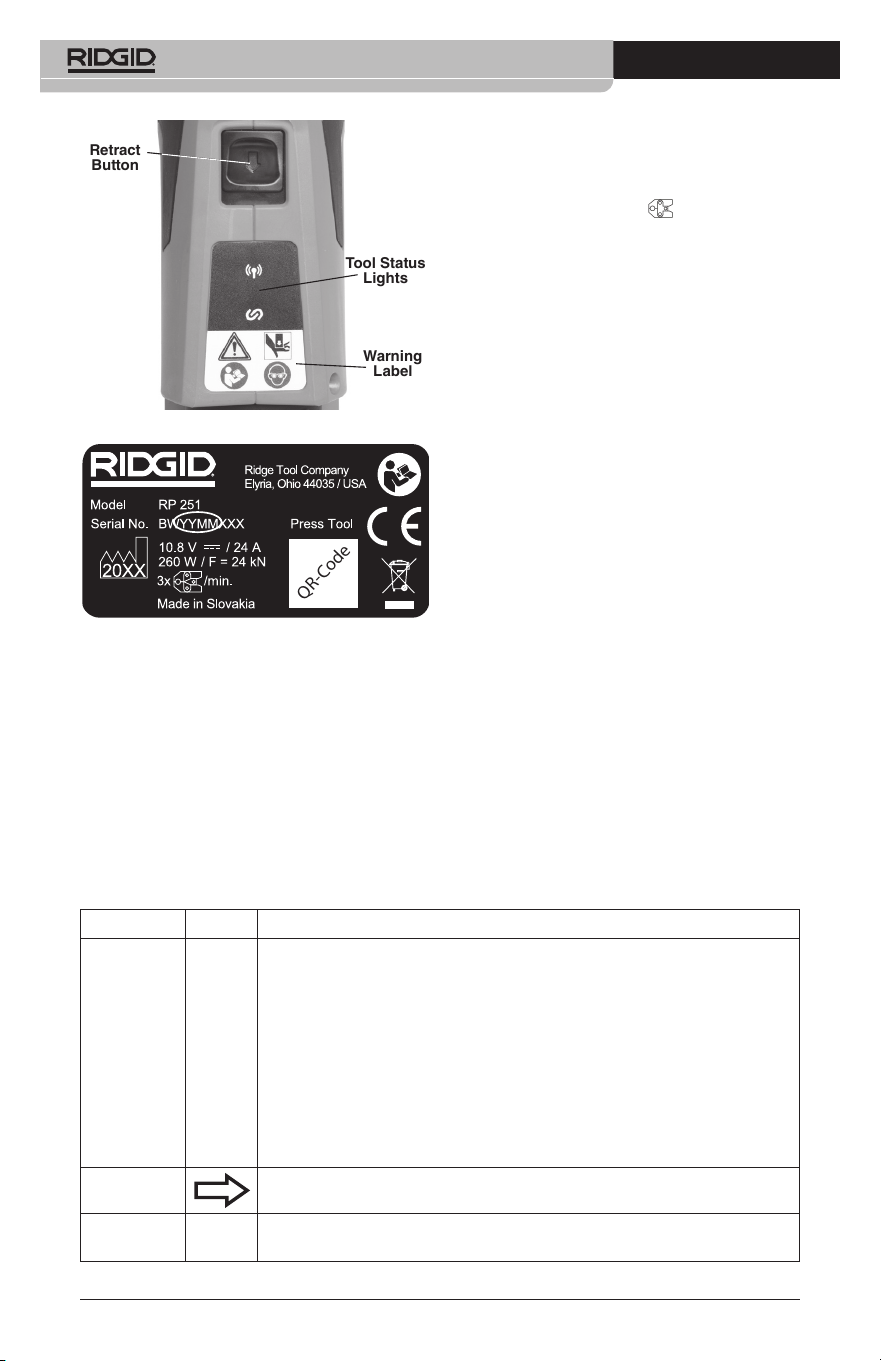

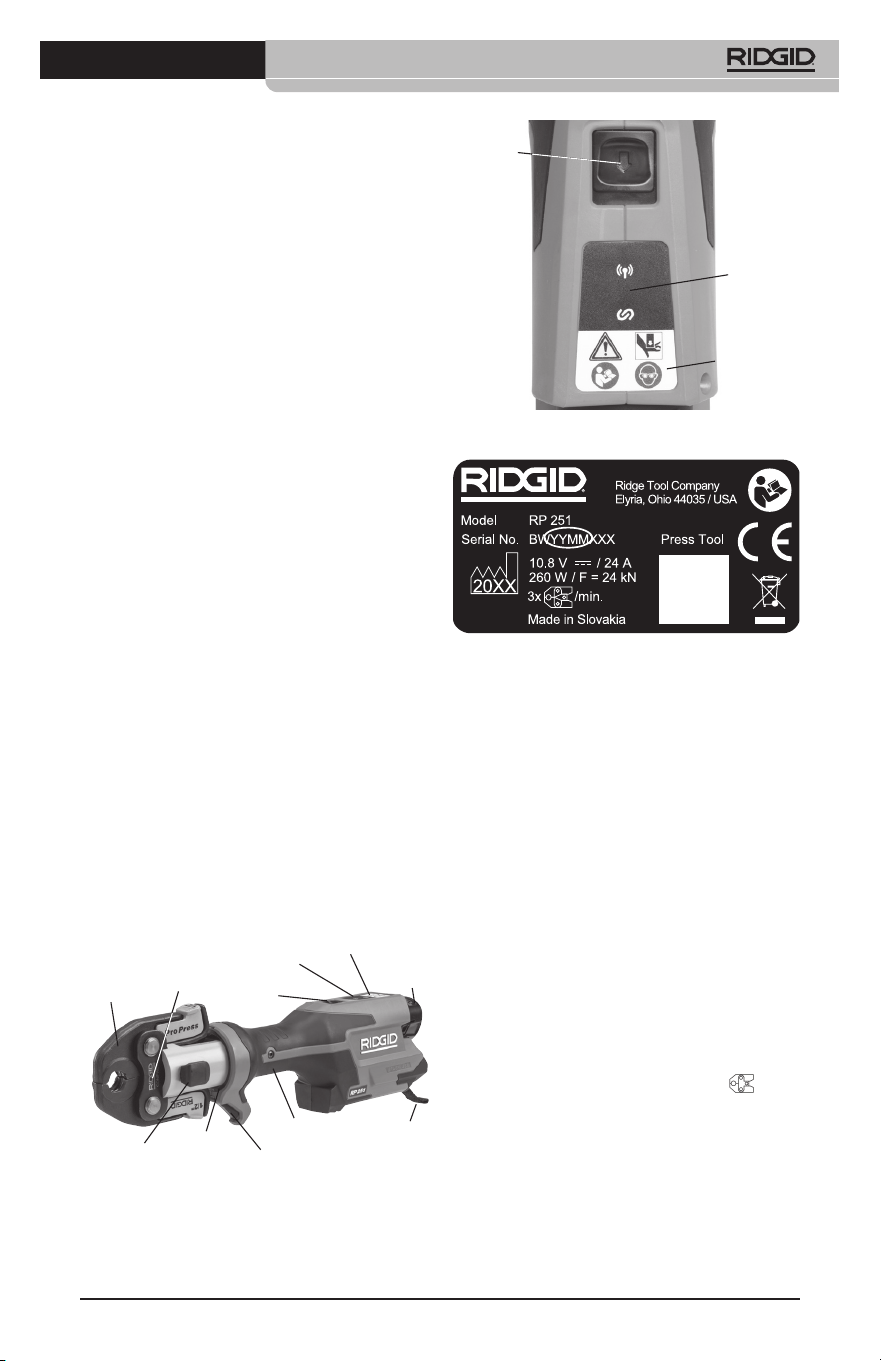

Figure 1B – Status Lights/Warning Label

Figure 2 – Machine Serial Number - Circled

digits indicate the year and month

of the manufacture. (YY = year, MM

= month, )

Specifications

Attachments ...... RIDGID Compact Series

Stroke Length .... 1.2" (30.5 mm)

Ram Force ........ 5,400 lbs. (24 kN)

Motor

Voltage .............. 10,8 V DC rated

QR-Code

Figure 3 – Controls Chart

Control Marking Description

Trigger/Run

Switch

—

Single press/release of trigger/run switch will power up the tool (LED work light ring

and Tool status light illuminated). The tool can now be used. Tool will stay powered up

and ready to use for 2 minutes. If the lights turn off, the switch will need to be pressed

again to allow tool to run.

Normal Mode: Depress run switch to start press cycle, release when tool locks on.

Normal mode is factory setting.

Control Mode: Depress run switch to engage attachment on workpiece. Make adjust-

ments as necessary. Press the run switch again to start press cycle, release when tool

locks on.

Releasing the switch will not stop the tool once it has locked on. This assures consis-

tent, repeatable press connection integrity.

Mode can be changed with RIDGID Link App, see “RIDGID Link App Connection

(Wireless Communication)” section.

Retract Button

Allows tool to be released without completing press. If used, press connection is not

complete and must be repeated.

Attachment

Mounting Pin

—

Holds attachment to tool. Must be fully inserted for tool to operate

Warning

Label

Retract

Button

Tool Status

Lights

RP 251 Press Tool

999-995-443.10_REV. A

attachment, void warranties or cause severe

personal injury.

Selection of a appropriate materials

and joining methods is the responsibility of

the system designer and/or installer. Before

any installation is attempted, careful eval-

uation of the specific service environment,

including chemical environment and service

temperature, should be completed. Consult

Press Fitting System manufacturer for selec-

tion information.

Contact the fitting manufacturer for specific

information on their system, including com-

patible tubing, materials, installation instruc-

tions, minimum distance between fittings, seal

material, inspection, testing, etc. Incorrect

installation can cause system leaks and

extensive property damage.

RIDGID Link App

Connection (Wireless

Communication)

The RIDGID

RP-251 Press Tool includes

wireless technology allowing communication

to properly equipped smartphones or tablets

to be evaluated for each application and appropriate

safety measures taken when needed. Evaluation

of exposure levels should consider the time a tool is

switched OFF and not in use. This may significantly re-

duce the exposure level over the total working period.

Standard Equipment

Refer to the RIDGID catalog for details on

equipment supplied with specific tool catalog

numbers.

NOTE! RIDGID press tool attachments are

offered in two “series”:

• Standard Series

• Compact Series

These attachment series are not interchange-

able. Standard series attachments will only

work with standard series tools (RP 350, RP

351, RP 342-XL, RP 340, RP 330, 320-E,

CT-400). Compact series attachments will

only work with compact series tools (RP 251,

RP 240, RP 241, RP 200, RP 210, 100B).

Only use RIDGID Press Tools

and RIDGID press tool attachments when

specified by the fitting manufacturer for use

with their system. Use of incorrect press

tools and/or attachments for a system can

cause system leaks, damage the press tool or

NOTICE

WARNING

Figure 4 – Tool Status Lights

Icon

Solid Light Blinking Light

Description

Blue Connection to RIDGID Link app possible.

Blue Connection to RIDGID Link app established.

Green Tool is in “Normal Mode”, standby, ready to operate.

Blue Tool is in “Control Mode”, standby, ready to operate.

Green Press cycle finished.

Red

(4 Seconds)

Press cycle interrupted (valve opened manually / too early before pres-

sure reached). Confirm proper set-up and restart use. Consult RIDGID

Link app for more information.

Red

Attachment mounting pin is not fully inserted. Tool will not operate.

Fully insert pin. If lights still on, have tool serviced.

Red

Machine has malfunctioned and will not operate. Remove battery

and allow Machine to rest, then reinsert battery. If light still ON, have

machine serviced. Consult RIDGID Link app for more information.

Yellow Battery low. Recharge battery/Insert fully charged battery.

Red + Yellow

Battery low. Tool will not operate. Recharge battery/Insert fully charged

battery.

Yellow

Tool near locking with “Theft protection”. The user can unlock the

tool through the RIDGID Link App. If it is not your tool, return it to the

Service Center or original user.

Yellow

Tool locked with “Theft protection”. The user can unlock the tool

through the RIDGID Link App. If it is not your tool, return it to the

Service Center or original user.

Red

RP 251 Press Tool

999-995-443.10_REV. A

Pre-Operation

Inspection

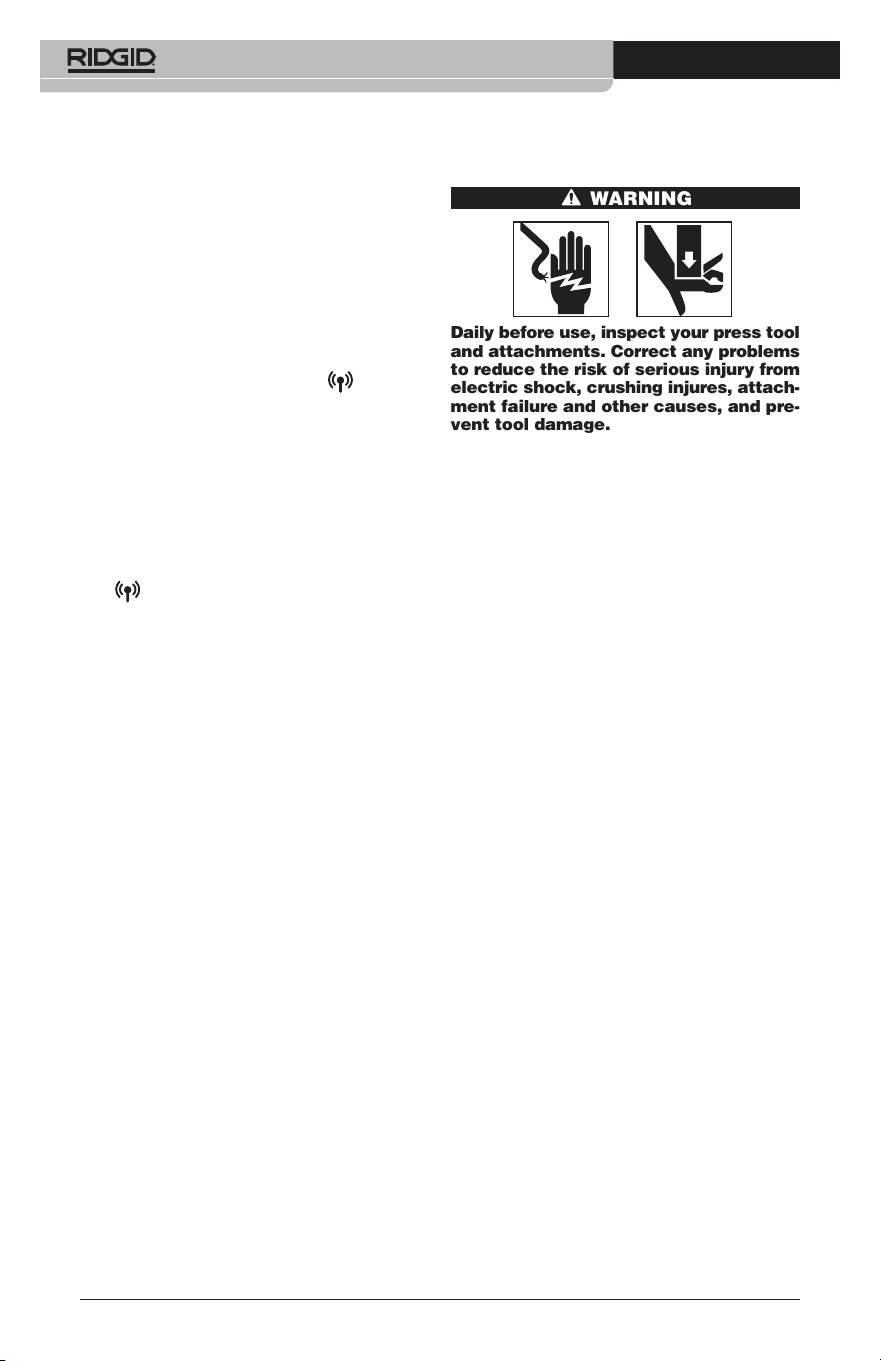

WARNING

Daily before use, inspect your press tool

and attachments. Correct any problems

to reduce the risk of serious injury from

electric shock, crushing injures, attach-

ment failure and other causes, and pre-

vent tool damage.

1. Remove battery from tool.

2. Clean any oil, grease or dirt from the

equipment, especially the handles and

controls. This aids inspection and helps

to prevent the tool or controls from slip-

ping from your grip.

3. Inspect the press tool for:

• Proper assembly, maintenance and

completeness.

• Any broken, worn, missing, misaligned

or binding parts. Confirm fabric loops

are in good condition.

• Smooth movement of attachment

mounting pin between the fully open

and fully closed position. Pin should

lock into each position. Confirm that

the trigger/run switch moves freely and

does not bind or stick.

• Presence and readability of warning

label (Figure 1A or 1B).

• Any other condition which may prevent

safe and normal operation.

Do not use the press tool until prob-

lems have been repaired.

4. Inspect and maintain tool attachments

per their instructions. Remove attachment

from the tool. Confirm that attachments

are in good condition and clearly marked

as to use.

5. Inspect and maintain any other equip-

ment being used per its instructions to

make sure it is functioning properly.

(“devices”) running iOS or Android operating

systems. This allows the user to review and

download stored job data and create reports

and update firmware. For the best user expe-

rience, it is recommended that firmware be

kept up to date. Check, and if needed, update

your tool firmware before the first use of the

product and on a regular basis thereafter.

1. Download the appropriate RIDGID

Link

app to your device by going to RIDGID.

com/apps, the Google Play Store or the

Apple App Store.

2. When the tool is ON, the Light will

blink blue when connection to a device is

possible. See Figure 4.

3. Find the RIDGID Link App icon on your

device and launch the app by selecting

the icon. Via the app, search for nearby

tools and select the desired RIDGID tool.

Refer to your device instructions for spe-

cific information on how to connect via

wireless technology. Once connected, the

Light will be lit solid blue.

After the initial pairing, most devices will

automatically connect to the machine

when the wireless technology is active

and in range and if device settings are

configured to do so. Machine should be

less than 33 ft. (10 m) from the device

to be detected. Any obstacle between

the machine and device can reduce the

operational range.

4. After pairing, the system will check for

firmware updates. Follow the app instruc-

tions to initiate the update if needed. Do

not operate the tool while updates are

in progress. While a firmware update is

in progress, no LED’s will be ON. Check

app instructions to confirm the new firm-

ware is installed.

5. Follow the app instructions for use. Do

not let the use of the app distract you

from monitoring the process. Inattention

to the process can cause you to lose

control.

6. The wireless communication turns OFF

when the main power removed. Turn

wireless communication off on the device

to reduce device battery drain.

RP 251 Press Tool

999-995-443.10_REV. A

NOTE: Do not operate tool without the attach-

ment in place, this can damage the tool.

Figure 5 – Attachment Mounting Pin

Preparing Connection

These instructions are general-

ized practices for several types of press

tool attachments. Always follow the specif-

ic instructions for the press tool attachment

being used and the fitting manufacturers’ spe-

cific installation instructions to reduce the risk

of improper press connections and extensive

property damage.

1. Prepare the press connection according

to the fitting manufacturer’s instructions.

2. With dry hands, insert a fully charged

battery into tool.

3. After inserting the battery, the tool will

not be ON until the trigger is pressed

and released to power up the tool. When

powered up the LED work light ring will

turn ON and the Tool status light will be

Green or Blue depending on Mode. The

tool can now be used.

4. After 120 sec of no operation, the tool will

power down until the trigger is pressed

to power up the tool again. The tool is

powered down if the LED work light ring

is OFF. The power up trigger press will

not activate the tool; another trigger press

is required to start the tool cycle.

Pressing A Fitting With

Typical Scissor Jaws

1. Squeeze jaw arms to open jaws. In many

cases this can be done with one hand

(see Figure 6).

Set-Up and Operation

WARNING

Keep your fingers and hands away from

pressing attachments during press

cycle. Your fingers or hands can be

crushed, fractured or amputated in the

attachment or between the attachment

and other objects (such as the tool,

workpiece and surroundings).

Large forces are generated during prod-

uct use that can break or throw parts

and cause injury. Stand clear during use

and wear appropriate protective equip-

ment, including eye protection.

Use proper tool, attachment and fitting

combinations. Improper combinations

can result in an incomplete press con-

nection, which increases the risk of

leaks, equipment damage and injury.

Follow Set-up and Operation to reduce

the risk of injury from crushing and other

causes and to prevent tool damage.

1. Confirm appropriate work area (See

General Power Tool Safety Warnings).

Operate in a clear, level, stable, dry loca-

tion. Do not use tool while standing in

water.

2. Inspect the work to be done and deter-

mine the correct RIDGID tool and

RIDGID attachment for the application

per their specifications. Using incorrect

equipment for an application can cause

injury, damage the tool and make incom-

plete connections.

3. Confirm all equipment has been inspect-

ed and set up as directed in their instruc-

tions.

Removing/Installing

Attachment

1. Remove battery from tool.

2. Fully open the attachment mounting pin.

Remove/insert the appropriate attach-

ment (Figure 5).

3. Fully close the attachment mounting

pin until it locks into the closed position.

Attachment mounting pin must be fully

closed to prevent tool damage during use.

NOTICE

RP 251 Press Tool

999-995-443.10_REV. A

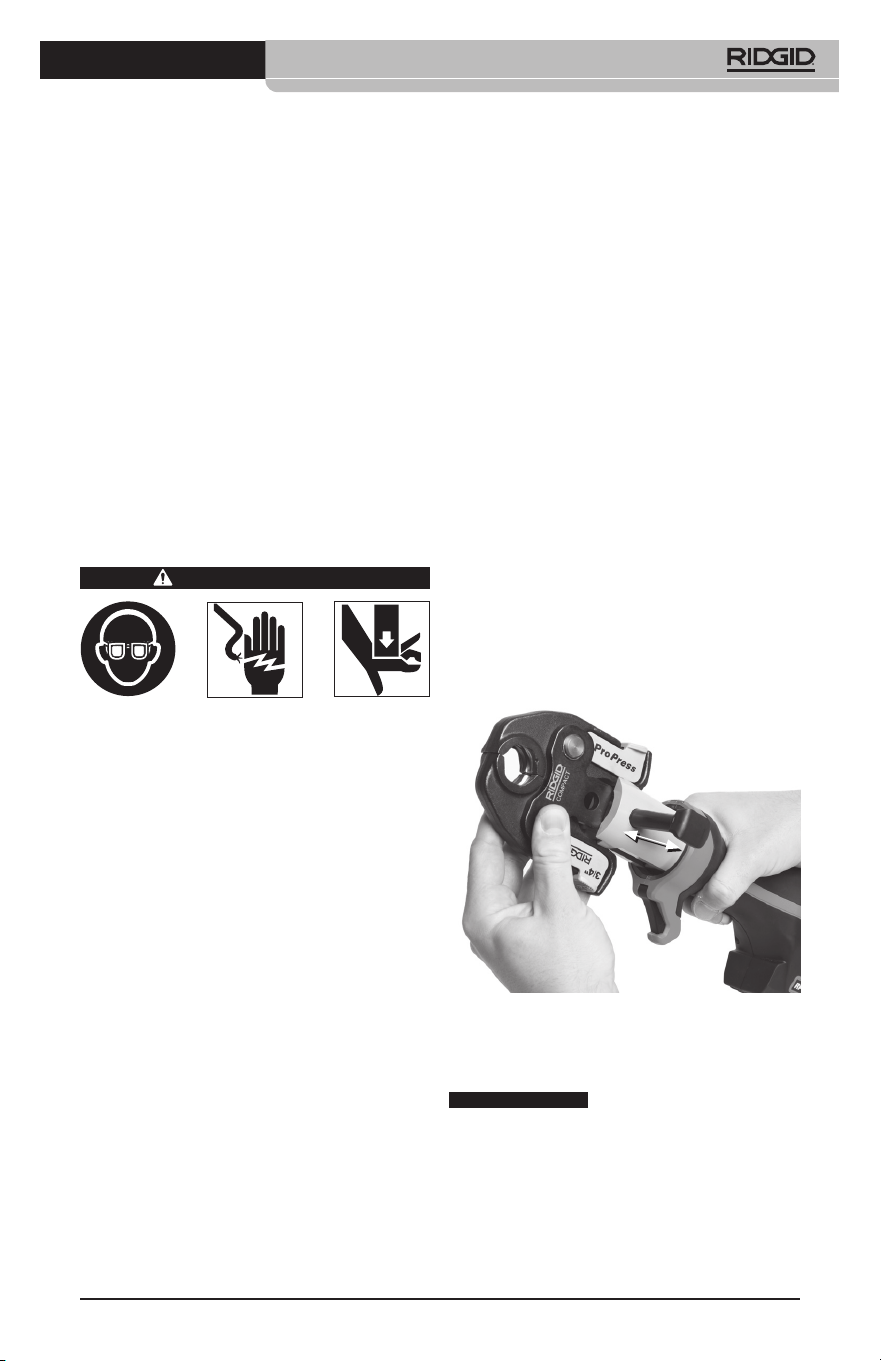

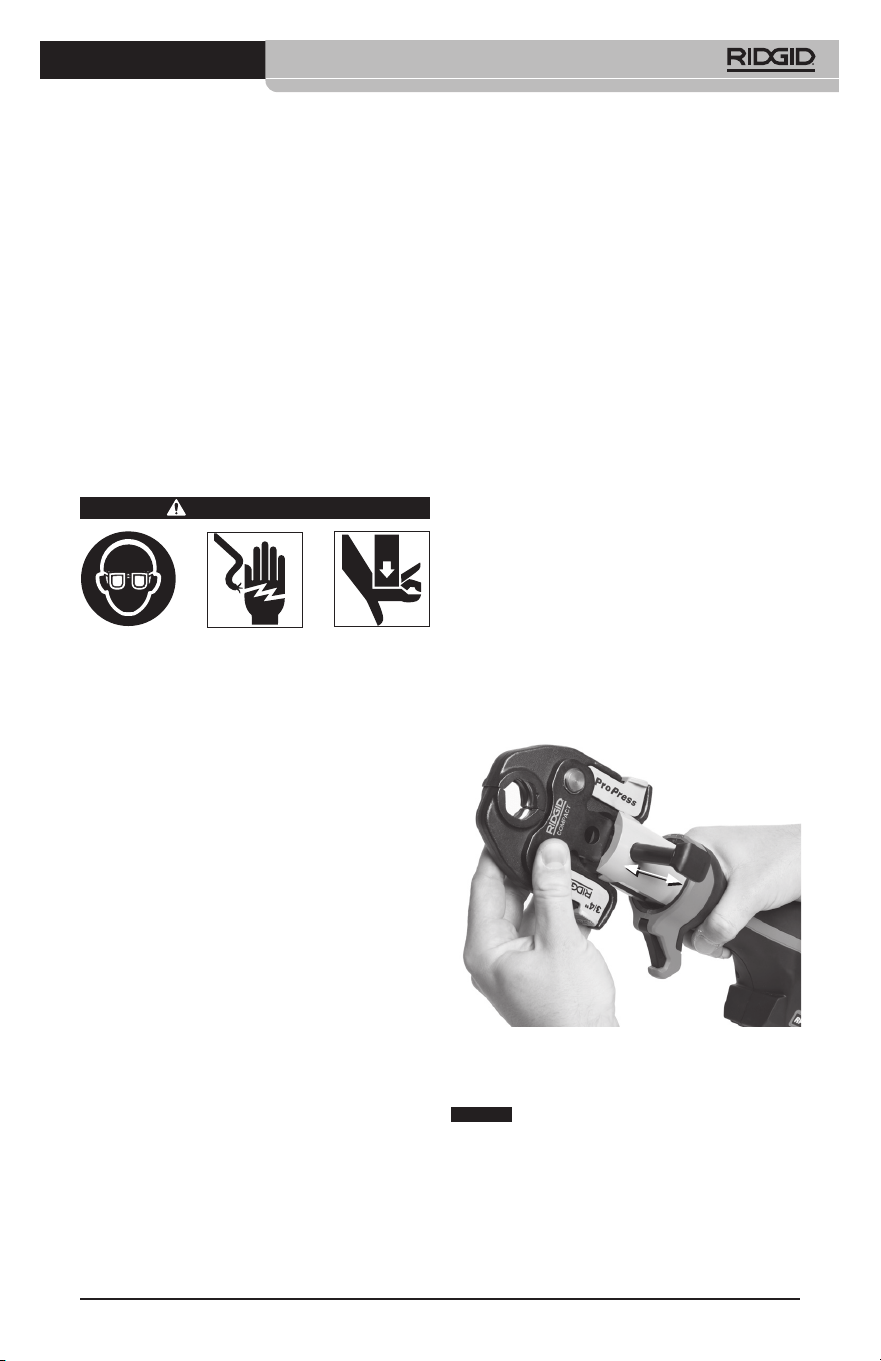

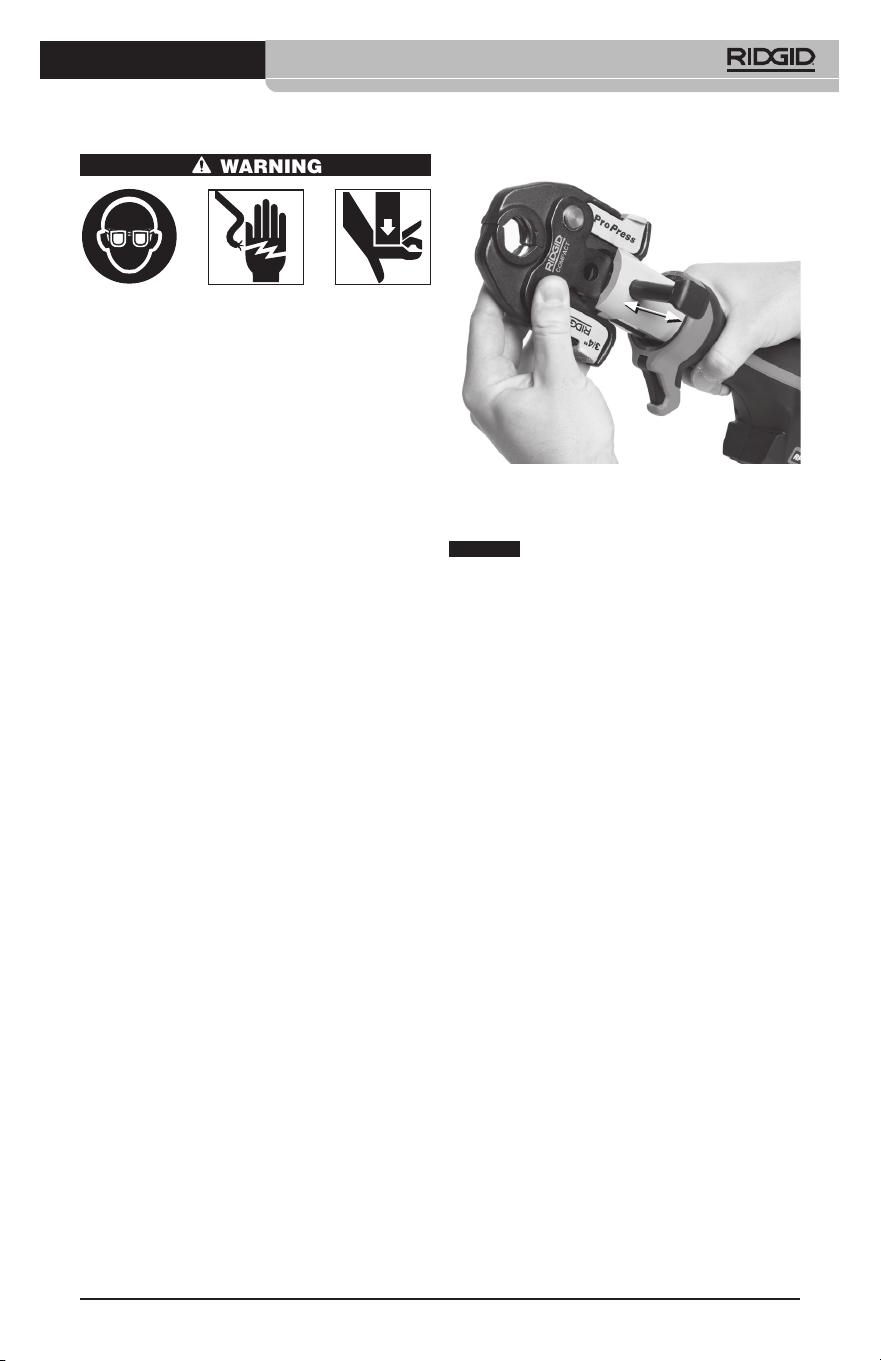

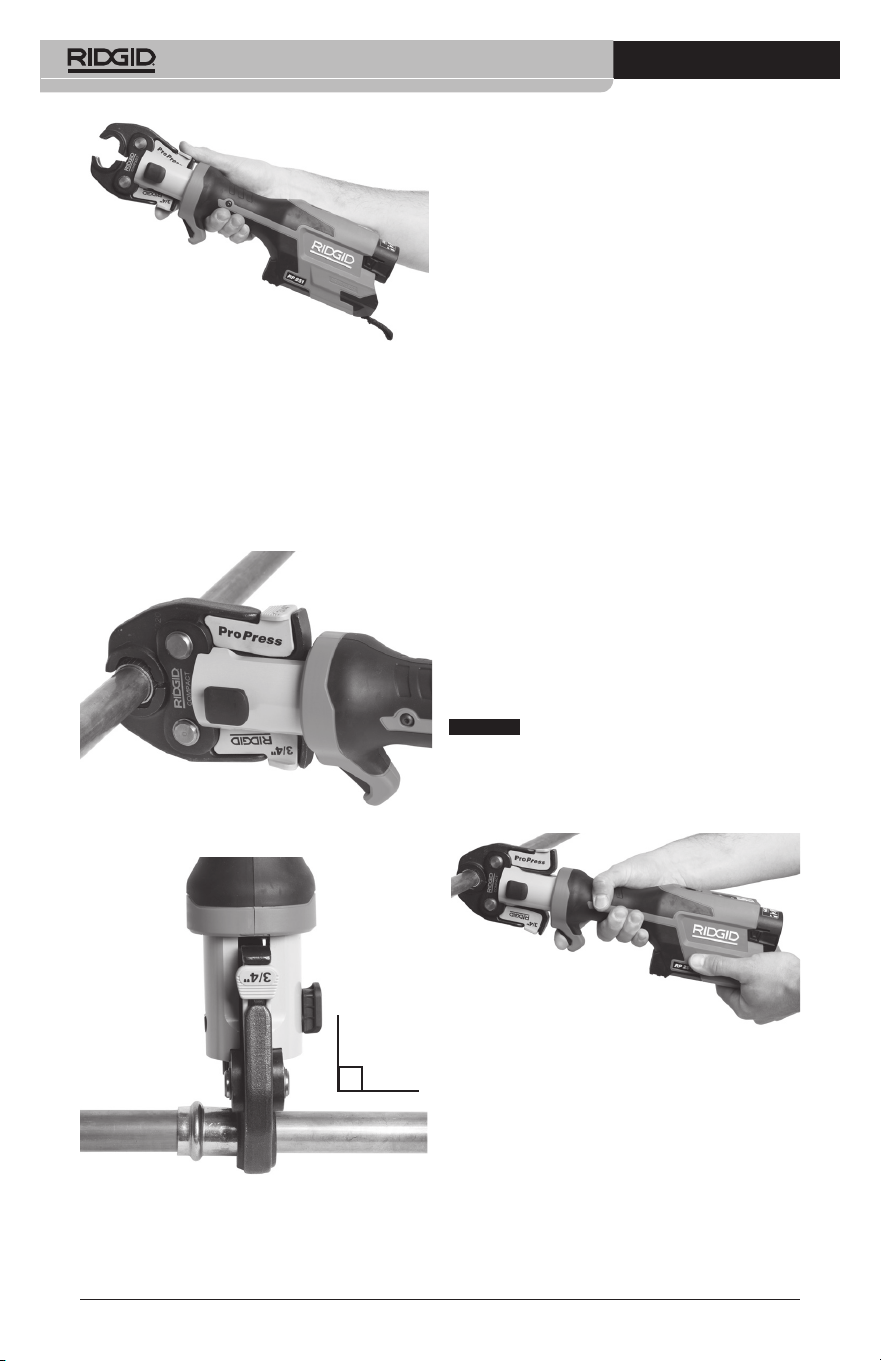

Figure 6 – Opening Jaw with One Hand

2. Place open jaws around fitting (Figure

7). Properly align jaw press profile with

contour of the fitting as specified in Fitting

Manufacturer’s Installation Instructions.

Release jaw arms to close jaws around

fitting. Do not hang jaw set from fitting.

Tool could unexpectedly drop and cause

serious injury or death.

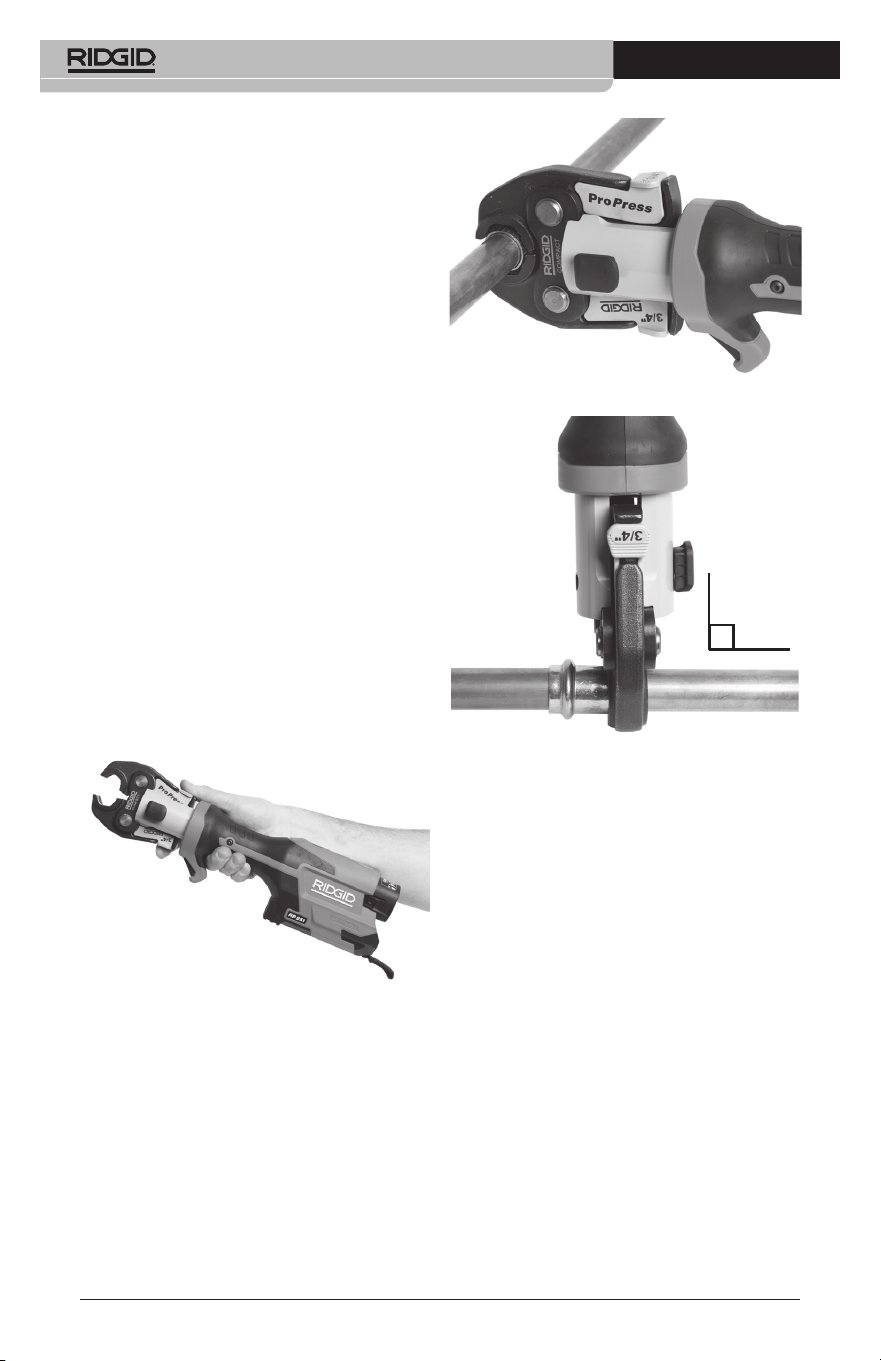

Figure 7 – Placing Scissor-Style Jaws Around

Fitting

Figure 8 – Jaws Square to Fitting

3. Confirm jaw is appropriately placed and

square to fitting (Figure 8). Keep fingers

and hands away from the jaws to avoid

crushing injuries in jaws or between jaws

and surroundings.

If the tool work light is OFF, power up the

tool by depressing and releasing the tool

switch one time. The tool is now ready to

make a press.

Normal Mode: Depress the trigger/run

switch (Figure 9). Once the tool cycle

begins and the rollers contact the jaw

arms, the tool will lock-on and auto-

matically complete the cycle. Releasing

the switch will not stop the tool once it

has locked on. This assures consistent,

repeatable press connection integrity.

Control Mode: Depress the trigger/run

switch (Figure 9). The jaws will engage

the fitting but the press connection is

not made. Make adjustments as neces-

sary. Press the run switch again, the tool

will lock-on and automatically complete

the cycle. Releasing the switch will not

stop the tool once it has locked on. This

assures consistent, repeatable press con-

nection integrity.

If tool must be removed before a con-

nection is completed, release the trigger/

run switch, depress the retract button

(Figures 1A &1B).

Any time retract button is depressed,

press is NOT complete and the connection

must be pressed again to ensure completion.

If the tool malfunctions during operation, use

this procedure.

Figure 9 – Pressing the Fitting

4. Release the trigger/run switch.

5. Squeeze jaw arms to open jaws.

6. Remove jaw from fitting. Avoid sharp

edges that may have formed on fitting

during pressing operation.

7. When operation is complete, remove bat-

tery from tool.

NOTICE

RP 251 Press Tool

999-995-443.10_REV. A

Pressing A Fitting With

Typical Actuator And Press

Ring Set

1. Open ring and place around fitting. Pro-

perly align ring press profile with con-

tour of the fitting as specified in Fitting

Manufacturer’s Installation Instructions.

Release ring to close around fitting (Fi-

gure 10).

2. Confirm appropriate actuator is properly

installed in tool. Squeeze actuator arms

to open the actuator tips. Align actuator

tips with ring pockets. Release actua-

tor arms and fully engage actuator tips

into ring pockets (Figure 10). Misaligning

actuator tip to ring pocket can damage

the ring or actuator during pressing. Do

not hang tool and actuator from press

ring. Tool could unexpectedly drop and

cause serious injury or death.

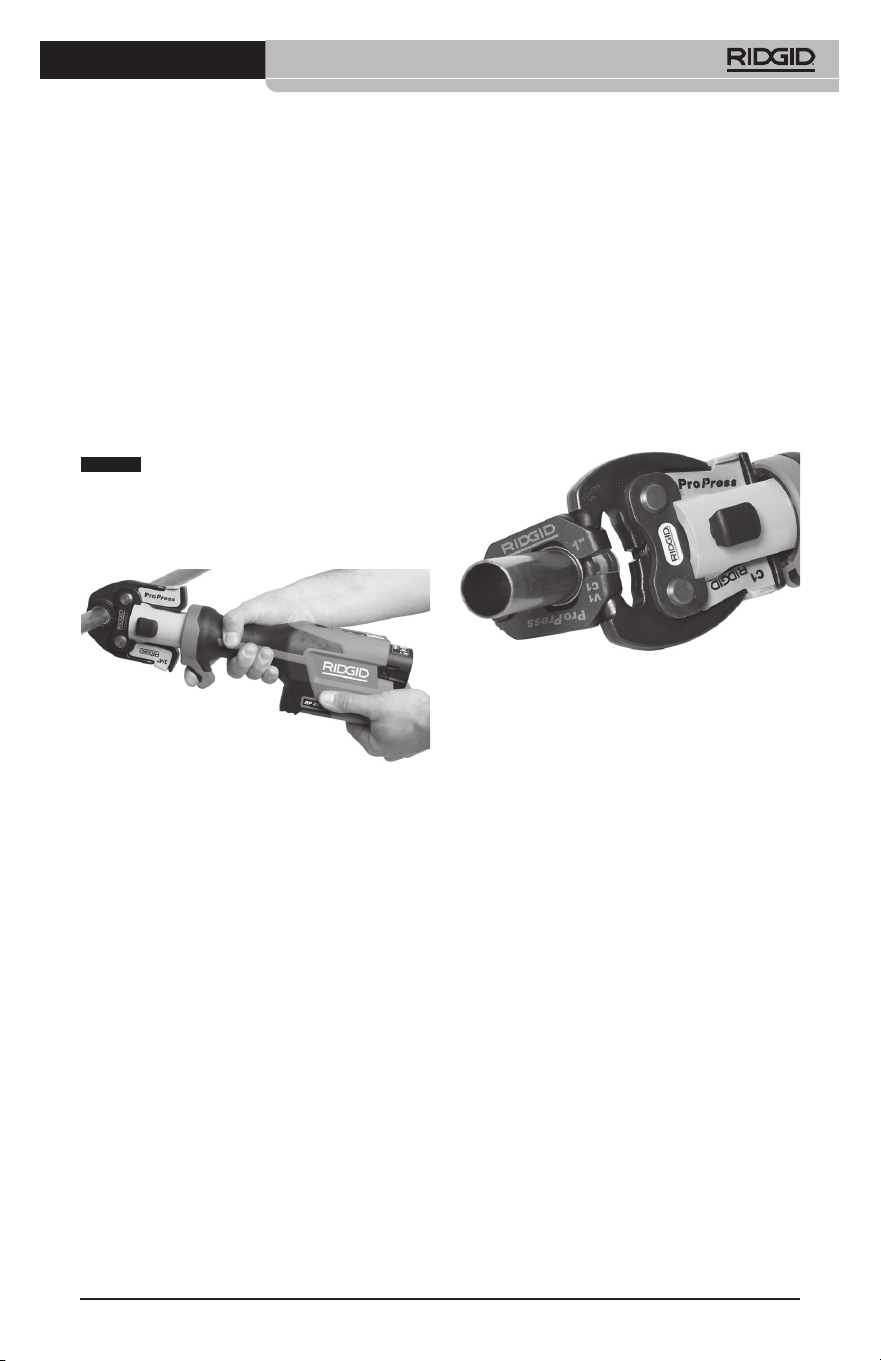

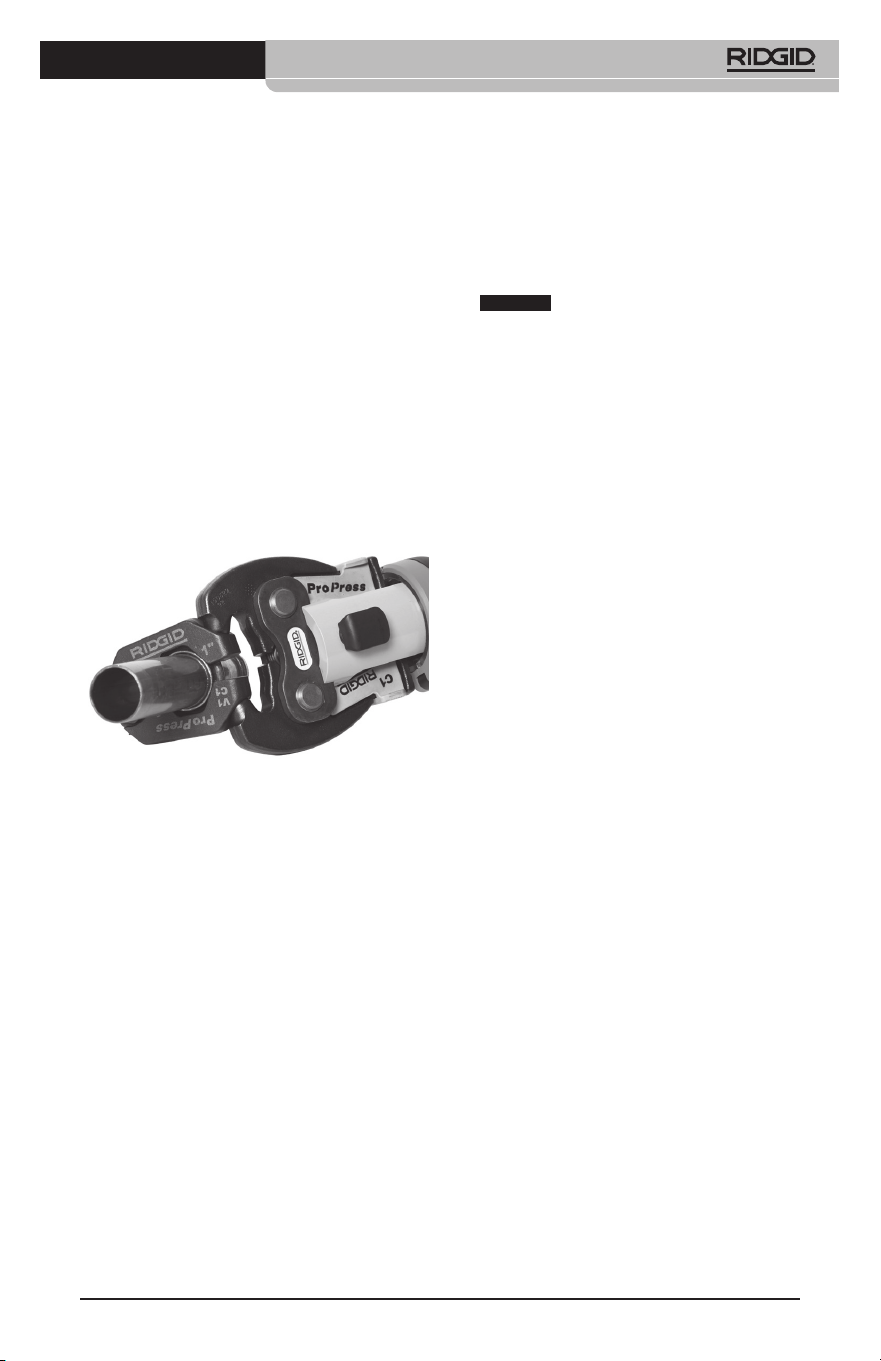

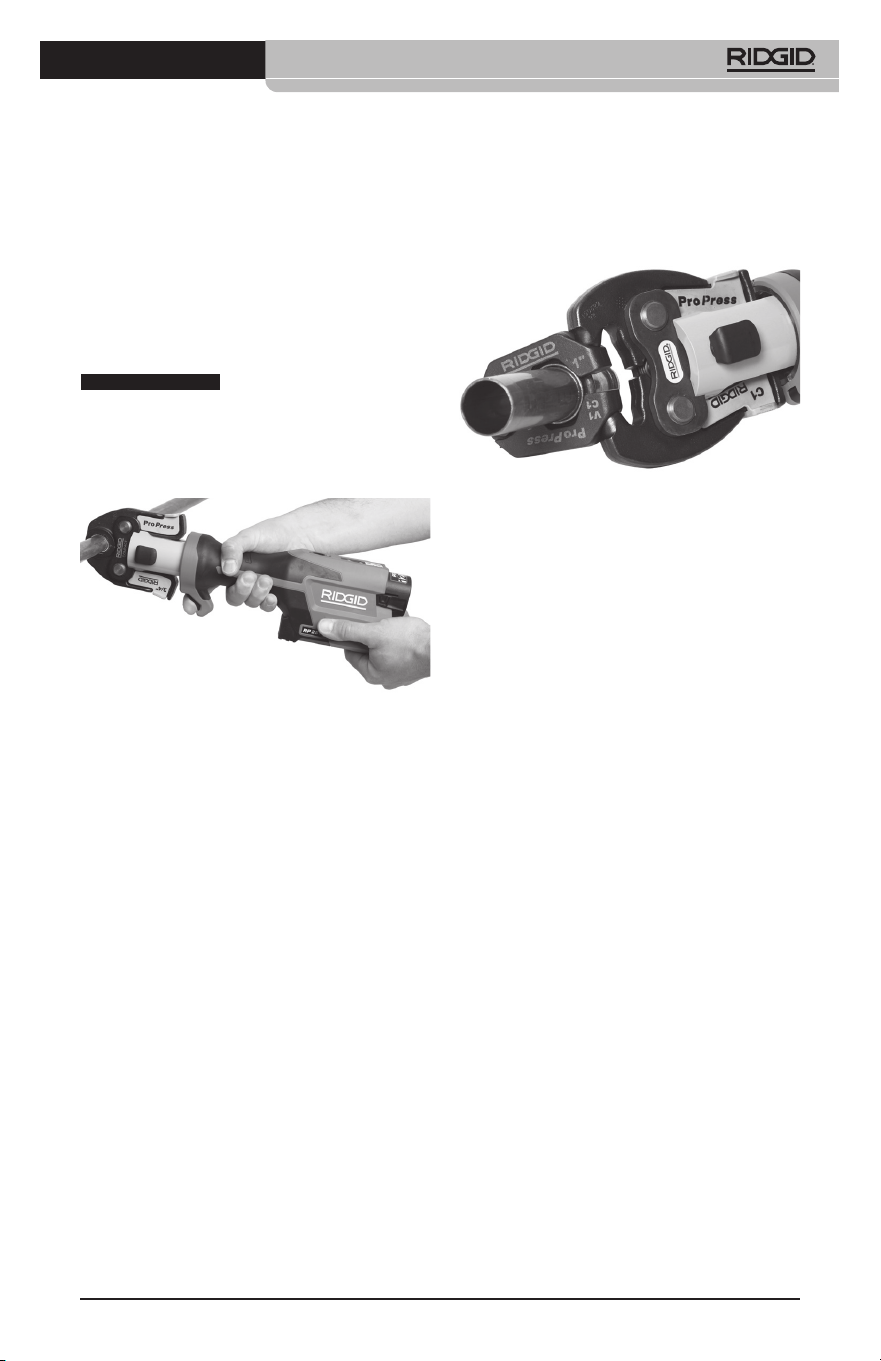

Figure 10 – Attaching Actuator to Press Ring

3. Confirm ring is appropriately placed

and square to fitting. Keep fingers and

hands away from the actuator and ring to

avoid crushing injuries in attachment or

between attachment and surroundings.

If the tool work light is OFF, wake up the

tool by depressing and releasing the tool

switch one time. The tool is now ready to

make a press.

Normal Mode: Depress the trigger/run

switch (Figure 1). Once the tool cycle

begins and the rollers contact the jaw

arms, the tool will lock-on and auto-

matically complete the cycle. Releasing

the switch will not stop the tool once it

has locked on. This assures consistent,

repeatable press connection integrity.

Control Mode: Depress the trigger/run

switch (Figure 1). The jaws will engage

the fitting but the press connection is

not made. Make adjustments as neces-

sary. Press the run switch again, the tool

will lock-on and automatically complete

the cycle. Releasing the switch will not

stop the tool once it has locked on. This

assures consistent, repeatable press con-

nection integrity.

If tool must be removed before a connec-

tion is completed, release the trigger/run

switch, depress the retract button (Figure

1).

Any time retract button is de-

pressed, press is NOT complete and the

connection must be pressed again to

ensure completion. If the tool malfunctions

during operation, use this procedure.

4. Release the trigger/run switch.

5. Squeeze actuator arms to open actuator.

Remove actuator from ring.

6. Remove ring from fitting. Avoid sharp

edges that may have formed on fitting

during pressing operation.

7. When operation is complete. Remove

battery from tool.

Inspecting The Pressed

Connection

1. Inspect the pressed fitting for:

• Full insertion of tube into fitting.

• Excessive misalignment of the tubes.

A slight amount of misalignment at a

press connection is considered normal.

• Incorrect attachment alignment with the

fitting contour. Distorted or deformed

fitting.

• Any other issues per the fitting manu-

facturer. This could include the removal

of a control ring or decal (used to indi-

cate the connection has not yet been

pressed).

If any issues are found, remove fitting

and install a new press connection.

2. Test the press connection in accordance

with connector manufacturer instructions,

normal practice and applicable codes.

Cold Weather Operation

As temperature drops, hydraulic fluid thick-

ens and battery performance degrades. To

reduce the risk of improper operation, the RP

251 Press Tool will not operate outside of the

specification temperature range as indicated

by the tool status lights (Figure 5).

When ambient conditions are outside the

specification temperature range, keep the

NOTICE

RP 251 Press Tool

999-995-443.10_REV. A

tool and batteries in a conditioned space until

ready to use.

Storage

Remove battery from the press tool. Store

press tool, attachments and battery in case.

Avoid storing in extreme heat or cold. The

tool will not turn ON if the tool is outside the

specification range.

Store tool in a dry, secured, locked area that

is out of reach of children and

people unfamiliar with the press tool. The tool

is dangerous in the hands of untrained users.

Maintenance

Instructions

WARNING

Make sure the battery is removed from

tool before performing maintenance or

making any adjustment.

Cleaning And Lubrication

1. Wipe the tool clean daily with a clean dry

cloth.

2. Inspect the attachment mounting pin and

lubricate the pin with silicone lubricant as

needed.

3. Check return springs in attachments with

each use. Attachments should open and

close freely with only moderate finger

effort required.

Updating Firmware

For the best user experience, it is recom-

mended that firmware be kept up to date.

Check, and if needed, update your tool firm-

ware before the first use of the product and on

a regular basis thereafter. See RIDGID Link

App Connection section.

WARNING

PROBLEM POSSIBLE REASON SOLUTION

Tool will not turn

ON when trigger/run

switch is pressed.

Attachment is locked

onto fitting.

The pressed connec-

tions produced are not

complete.

Oil leaks from tool.

Motor runs but tool

will not complete a

cycle.

Tool stops during

operation.

Troubleshooting

Battery is completely discharged or

battery has failed.

Battery not properly inserted into

handle of tool.

Press connection was not successfully

completed.

Used wrong jaw for the tube size or

material.

The tool was not square to the tube.

Attachment press contour was not

aligned with the fitting contour.

Tool is in need of repair.

Seal or mechanical problems.

Oil level low.

Insert fully charged battery/replace

battery.

Check to assure battery is fully

inserted.

Push pressure retract button to re-

move jaws from fitting. Inspect and

re-press fitting.

Install the correct attachment.

Redo the press connection with new

fitting and new tube. Make sure that the

tool is square to the tube.

Redo the press connection with fitting

and new tube. Make sure the attach-

ment press contour is aligned with the

fitting contour..

See Contact Information for nearest

RIDGID Authorized Independent Service

center.

See Contact Information for near-

est RIDGID Authorized Independent

Service center.

See Figure 5 for Tool Status Lights.

See RIDGID Link App Connection section for Firmware updates.

RP 251 Press Tool

999-995-443.10_REV. A

Service And Repair

WARNING

Improper service or repair can make

machine unsafe to operate.

Service and repair on the RP 251 Press Tool

must be performed by a RIDGID Authorized

Independent Press Tool Service Center.

For information on your nearest RIDGID

Authorized Independent Service Center or

any service or repair questions see Contact

Information section in this manual.

Optional Equipment

WARNING

To reduce the risk of injury, only use

equipment specifically designed and

recommended for use with the RP 251s

Press Tool, such as listed below.

Battery Pack

Battery will work with any catalog number

RBC-121 Battery Charger.

Chargers and Cords

For a complete listing of RIDGID

equipment

available for this tool, see the Ridge Tool

Catalog online at RIDGID.com or see Contact

Information.

Disposal

Parts of these tools contain valuable mate-

rials and can be recycled. There are com-

panies that specialize in recycling that may

be found locally. Dispose of the components

in compliance with all applicable regula-

tions. Contact your local waste management

authority for more information

For EC Countries: Do not dispose

of electrical equipment with house-

hold waste!

According to the European Guide-

line 2012/19/EU for Waste Electrical

and Electronic Equipment and its

implementation into national legislation, elec-

trical equipment that is no longer usable must

be collected separately and disposed of in an

environmentally correct manner.

Catalog

No. Description

78258 Carry Case, RP 251

Catalog

No. Description Capacity

55183 RB-1225R 12V 2.5Ah Li-Ion

Catalog Plug

No. Description Region Type

55193 Charger USA, Canada and Mexico A

55198 Charger Europe C

55203 Charger China A

55208 Charger Australia & Latin America I

55213 Charger Japan A

55218 Charger United Kingdom G

44798 Charger Cord North America A

44808 Charger Cord Europe C

44803 Charger Cord China A

44813 Charger Cord Australia & LA I

44818 Charger Cord Japan A

44828 Charger Cord United Kingdom G

RP 251 Press Tool

999-995-443.10_REV. A

Electromagnetic

Compatibility (EMC)

The term electromagnetic compatibility is

taken to mean the capability of the product to

function smoothly in an environment where

electromagnetic radiation and electrostatic

discharges are present and without causing

electromagnetic interference to other equip-

ment.

These tools conform to all applica-

ble EMC standards. However, the possibility

of them causing interference in other devices

cannot be precluded. All EMC related stan-

dards that have been tested are called out in

the tool’s technical document.

NOTICE

Sertisseuse RP 251

AVERTISSEMENT

Familiarisez-vous avec le manuel

ci-présent avant d’utiliser l’appareil.

L’incompréhension ou le non-respect

du contenu de ce manuel augmente-

rait les risques de choc électrique,

d’incendie et/ou de grave blessure

corporelle.

Sertisseuse RP 251

999-995-443.10_REV. A

Table des matières

Symboles de sécurité ........................................................................................................ 17

Consignes de sécurité générales applicables aux appareils électriques

Sécurité des lieux ........................................................................................................... 17

Sécurité électrique .......................................................................................................... 18

Sécurité individuelle ........................................................................................................ 18

Utilisation et entretien des appareils électriques ............................................................ 19

Utilisation et entretien des appareils à piles ................................................................... 19

Service après-vente ........................................................................................................ 19

Consignes de sécurité spécifiques

Sécurité des sertisseuses ............................................................................................... 20

Coordonnées RIDGID

....................................................................................................... 20

Description ......................................................................................................................... 20

Caractéristiques techniques ............................................................................................. 21

Equipements de base ..................................................................................................... 23

Connectivité sans fils via l’application RIDGID Link ...................................................... 24

Inspection préalable .......................................................................................................... 24

Préparation et utilisation de l’appareil ............................................................................. 25

Retrait et montage des outils de sertissage.................................................................... 25

Préparation des raccordements ...................................................................................... 25

Sertissage des raccords à l’aide de mâchoires à ciseaux typiques .................................... 26

Sertissage des raccords à l’aide d’un actionneur et d’une bague de sertissage typiques .... 27

Inspection des raccords sertis ........................................................................................ 28

Interventions par temps froid ........................................................................................... 28

Remisage ............................................................................................................................ 28

Entretien de l’appareil

Nettoyage et lubrification ................................................................................................ 28

Mise à jour du micrologiciel ............................................................................................ 28

Dépannage ..................................................................................................................... 29

Révisions et réparations ................................................................................................. 29

Accessoires .................................................................................................................. 29-30

Recyclage ........................................................................................................................... 30

Compatibilité électromagnétique ..................................................................................... 30

Déclaration FCC/ICES .................................................................... Recto de page de garde

Déclaration de conformité .............................................................Recto de page de garde

Garantie à vie .................................................................................................Page de garde

*Traduction de la notice originale

Sertisseuse RP 251

999-995-443.10_REV. A

Safety Symbols

Les symboles et mots clé de sécurité indiqués dans ce manuel et affichés sur l’appareil

servent à souligner d’importantes consignes de sécurité. Ce qui suit permettra de mieux

comprendre la signification de tels mots clés et symboles.

Le terme « DANGER » signale une situation dangereuse qui, si elle n’est pas évitée,

entrainera la mort ou de graves blessures corporelles.

Le terme « AVERTISSEMENT » signale une situation dangereuse qui, si elle

n’est pas évitée, pourrait entrainer la mort ou de graves blessures corporelles.

Le terme « PRUDENCE » indique une situation dangereuse qui, si elle n’est pas

évitée, pourrait occasionner des blessures minimales ou modérées.

Le terme « AVIS IMPORTANT » précède des informations concernant la

protection des biens.

Le terme « appareil électrique » utilisé dans

les avertissements couvre à la fois les appa-

reils sur secteur et les appareils à piles.

Sécurité des lieux

• Assurez la propreté et le bon éclairage

des lieux. Les endroits encombrés ou

sombres invitent les accidents.

• Ne pas utiliser d’appareils électriques

dans les milieux volatiles tels qu’en

présence de liquides, gaz ou pous-

sières inflammables. Les appareils élec-

triques produisent des étincelles suscep-

tibles d’enflammer les poussières ou gaz

présents.

• Eloignez les enfants et les curieux lors

de l’utilisation d’un appareil électrique.

Consignes de sécurité

générales visant les

appareils électriques*

AVERTISSEMENT

Familiarisez-vous avec l’ensemble des

consignes de sécurité, les instructions,

les illustrations et les caractéristiques

techniques visant cet appareil élec-

trique. Le non-respect de l’ensemble des

consignes ci-dessous augmenterait les

risques de choc électrique, d’incendie

et/ou de grave blessure corporelle.

Conservez l’ensemble des consignes

de sécurité et d’utilisation pour

future référence !

AVIS IMPORTANT

DANGER

AVERTISSEMENT

PRUDENCE

Ce symbole indique un risque d’écrase-

ment des mains, des doigts ou autres

membres.

Ce symbole indique la nécessité de se

familiarisez avec le mode d’emploi avant

d’utiliser le matériel. Le mode d’emploi

renferme d’importantes consignes visant la sécu-

rité et le fonctionnement du matériel.

Ce symbole indique la nécessité de por-

ter des lunettes de sécurité à visières

ou étanches et un casque anti-bruit lors

de l’utilisation de ce matériel afin de limiter les

risques de blessure.

Ce symbole indique un risque de choc

électrique.

Ce symbole indique la conformité de cet

appareil électrique aux directives CE

applicables.

Ce symbole interdit le recyclage de cet

appareil électrique avec les ordures

ménagères. Se reporter à la rubrique

« Recyclage ».

* TLorsqu’exigé, la nomenclature utilisée dans la rubrique Consignes générales de sécurité des appareils élec-

triques du manuel ci-présent et tiré textuellement de la norme UL/CSA/EN 62841-1 applicable. Cette rubrique

couvre la sécurité générale de nombreux types d’appareil électrique différents. La totalité des précautions énon-

cées ne s’applique pas nécessairement à tous les appareils couverts, et certaines d’entre-elles ne s’appliquent

pas à l’appareil ci-présent.

Ce symbole sert d’avertissement aux dangers physiques potentiels. Le respect des

consignes qui le suivent limitera les risques d’accident, dont certains pourraient être

mortels.

Ce symbole « Informations » signale que

les informations visant ce produit peuvent

être obtenues en scannant le code QR

adjacent.

Ce symbole indique l’année de fabrica-

tion du produit.

Ce symbole indique la compatibilité de

cet appareil avec les bloc-piles de la

série RIDGID® RB-12XXX telles que les

RIDGID RB1225R et RB-1225.

USE RB-12XXX

Series

Li-Ion Only

Sertisseuse RP 251

999-995-443.10_REV. A

Sertisseuse RP 251

Sécurité individuelle

• Soyez attentif, restez concentré et

faites preuve de bon sens lors de l’utili-

sation de ce type d’appareil. Ne jamais

utiliser ce matériel lorsque vous êtes

fatigué ou sous l’influence de drogues,

de l’alcool ou de médicaments. Lors de

l’utilisation d’un appareil électrique, un

instant d’inattention risque d’entraîner de

graves lésions corporelles.

• Prévoyez les équipements de protec-

tion individuelle appropriés. Portez

systématiquement une protection ocu-

laire. Selon le cas, le port d’un masque

à poussière, de chaussures de sécurité

antidérapantes, du casque ou d’une pro-

tection auriculaire peut aider à limiter les

risques de lésion corporelle.

• Evitez les démarrages accidentels.

Assurez-vous que son interrupteur est

éteint avant de brancher l’appareil, y

introduire un bloc-piles, le soulever ou

le transporter. Porter un appareil élec-

trique avec son doigt sur l’interrupteur,

voire le brancher lorsque son interrupteur

est en position « Marche » est une invita-

tion aux accidents.

• Retirez toute clé ou dispositif de réglage

éventuel avant de mettre l’appareil en

marche. Une clé ou tout autre dispositif de

réglage engagé sur un élément mécanique

pourrait provoquer un accident.

• Ne vous mettez pas en porte-à-faux.

Maintenez une bonne assiette et un

bon équilibre à tout moment. Cela

assurera un meilleur contrôle de l’appareil

en cas d’imprévu.

• Habillez-vous de manière appropriée.

Ne portez ni accessoires, ni bijoux.

Eloignez vos cheveux, vos vêtements

et vos gants des mécanismes lorsque

l’appareil fonctionne. Les foulards, les

bijoux et les cheveux longs risquent d’être

entraînés par les mécanismes en rotation.

• Vérifiez le bon raccordement et fonc-

tionnement des aspirateurs de pous-

sière éventuels. De tels aspirateurs

peuvent limiter les risques associés à la

dispersion des poussières.

• Ne permettez pas la familiarité issue

d’une utilisation fréquente de l’appa-

reil vous rendre complaisant au point

d’ignorer les principes de sécurité

applicables. La moindre inattention peut

Les distractions risquent de vous faire

perdre le contrôle de l’appareil.

Sécurité électrique

• La fiche de l’appareil électrique doit

correspondre à la prise de courant uti-

lisée. Ne jamais tenter de modifier la

fiche de manière quelconque. Ne pas

utiliser d’adaptateur sur un appareil

équipé d’une fiche de terre. Les fiches

et prises non-modifiées et adaptées les

unes aux autres limiteront les risques de

choc électrique.

• Evitez tout contact avec des surfaces

reliées à la terre ou à la masse telles

que tubeteries, radiateurs, cuisinières

ou réfrigérateurs. Tout contact du corps

avec la terre ou une masse augmente les

risques de choc électrique.

• Ne pas exposer les appareils élec-

triques à l’eau ou aux intempéries. La

pénétration d’eau à l’intérieur d’un appa-

reil électrique augmentera les risques de

choc électrique.

• Ne pas maltraiter le cordon d’alimenta-

tion. Ne jamais utiliser le cordon d’ali-

mentation de l’appareil pour le trans-

porter, le tirer ou le débrancher. Eloignez

le cordon des sources de chaleur, de

l’huile, des bords tranchants et des

mécanismes en marche. Les cordons

d’alimentation endommagés augmentent

les risques de choc électrique.

• Lors de l’utilisation de l’appareil à l’ex-

térieur, prévoyez une rallonge électrique

homologuée pour ce type d’emploi.

Cela limitera les risques de choc élec-

trique.

• Lorsqu’il est inévitable d’utiliser un

appareil électrique dans un lieu humide,

prévoyez une alimentation électrique

protégée par disjoncteur différentiel

(GFCI). La présence d’un disjoncteur diffé-

rentiel limite les risque de choc électrique.

• Lorsqu’il est inévitable d’utiliser un

appareil électrique dans un lieu humide,

prévoyez une alimentation électrique

protégée par un dispositif différentiel à

courant résiduel (DDR). La présence d’un

DDR limite les risque de choc électrique.

• Cet appareil devrait être systématique-

ment alimenté via un dispositif diffé-

rentiel à courant résiduel d’un courant

résiduel maximum de 30mA.

Sertisseuse RP 251

999-995-443.10_REV. A

Sertisseuse RP 251

l’appareil. Les poignées et surfaces glis-

santes ne permettent pas la manipulation

et contrôle appropriés de l’appareil en cas

d’imprévu.

Utilisation et entretien des

appareils à piles

• N’utilisez que le chargeur spécifié par

le fabricant. Tout chargeur inadapté aug-

menterait les risques d’incendie en cours

de charge.

• N’utilisez que les bloc-piles spécifi-

quement prévus pour l’appareil en

question. L’utilisation de tout autre type

de bloc-piles augmenterait les risques de

blessure et d’incendie.

• Eloignez tout bloc-piles non utilisé des

objets métalliques (trombones, pièces

de monnaie, clés, clous, vis, etc.) qui

risquerait de créer un court-circuit entre

les bornes du bloc-piles. Un court-cir-

cuit entre les bornes du bloc-piles pourrait

occasionner des brûlures ou un incendie.

• Sous conditions abusives, de l’électro-

lyte risque d’être éjecté du bloc-piles ;

éviter tout contact. En cas de contact

accidentel, rincer à l’eau courante. En

cas de contact oculaire, consulter éga-

lement un médecin. L’électrolyte éjecté du

bloc-piles risque d’occasionner des irrita-

tions ou des brûlures.

• Ne jamais utiliser de bloc-piles ou d’ap-

pareil endommagé ou modifié. Les bloc-

piles endommagés ou modifiés peuvent

être imprévisibles et occasionner un incen-

die, une explosion ou des blessures.

• Ne jamais exposer les bloc-piles ou

l’appareil aux flames ou à des tempé-

ratures excessives. Toute exposition aux

flames ou à des températures en excès

de 265°F (130°C) pourrait occasionner

une explosion.

• Respectez l’ensemble des consignes

de rechargement et ne chargez pas les

bloc-piles ou l’appareil à des tempéra-

tures hors des limites proscrites dans

le manuel. Tout rechargement inapproprié

ou à des températures hors des limites

proscrites risquerait d’endommager le

bloc-piles et augmenterait les risques

d’incendie.

Service après-vente

• Confiez la révision de l’appareil à un

réparateur qualifié disposant exclusive-

engendrer de graves blessures corpo-

relles dans une fraction de seconde.

Utilisation et entretien des

appareils électriques

• Ne forcez pas l’appareil. Prévoyez

l’appareil le mieux adapté aux travaux

envisagés. Un appareil adapté produi-

ra de meilleurs résultats et un meilleur

niveau de sécurité lorsqu’il fonctionne au

régime prévu.

• N’utilisez pas d’appareil dont l’inter-

rupteur marche/arrêt ne fonctionne pas

correctement. Tout appareil qui ne peut

pas être contrôlé par son interrupteur est

considéré dangereux et doit être réparé.

• Débranchez l’appareil ou retirez son

bloc-piles amovible avant tout réglage,

remplacement d’outils ou stockage. De

telles mesures préventives aideront à limi-

ter les risques de démarrage accidentel de

l’appareil.

• Rangez les appareils électriques non

utilisés hors de la portée des enfants.

L’utilisation de cet appareil doit être

exclusivement réservé à du personnel

ayant reçu une formation adéquate.

Tout appareil électrique peut devenir dan-

gereux entre les mains d’un novice.

• Assurez l’entretien régulier des appa-

reils électriques et de leurs acces-

soires. Assurez-vous de l’absence

d’éléments grippés ou endommagés,

voire toute autre anomalie susceptible

de nuire au bon fonctionnement et à

la sécurité de l’appareil. Faites réparer

tout appareil endommagé avant de le

réutiliser. De nombreux accidents sont le

résultat d’appareils mal entretenus.

• Assurez l’affutage et la propreté des

outils de coupe. Des outils de coupe

correctement entretenus et affutés sont

moins susceptibles de se gripper et sont

plus faciles à contrôler.

• Utilisez l’appareil, ses accessoires et

ses outils selon les consignes ci-pré-

sentes, tout en tenant compte des

conditions de travail existantes et de la

nature des travaux envisagés. Toute uti-

lisation de l’appareil à des fins autres que

celles prévues augmenterait les risques

d’accident.

• Assurez la parfaite propreté des poi-

gnées et surfaces de prise-en-main de

Sertisseuse RP 251

999-995-443.10_REV. A

• Utilisez exclusivement les sertisseuses

RIDGID

avec des outils de sertissage

RIDGID (ou approuvés par RIDGID) ap-

propriés. Tout autre utilisation ou la modi-

fication des sertisseuses en vue d’applica-

tions non prévues pourrait endommager la

sertisseuse et ses outils, voire occasion-

ner des blessures corporelles.

• Prévoyez la combinaison de sertis-

seuse, d’outils de sertissage et de rac-

cords appropriée. Une mauvaise com-

binaison de ceux-ci risque de produire

un sertissage incomplet, augmenter les

risques de fuites, endommager le matériel

et provoquer des blessures.

• Ne modifiez pas l’appareil. Toute modifi-

cation de l’appareil de manière quelconque

pourrait occasionner des blessures corpo-

relles et nullifier la garantie de l’appareil.

• Avant d’utiliser une sertisseuse RIDGID,

familiarisez-vous avec :

– Le manuel ci-présent

– Les instructions applicables aux outils

de sertissage utilisés

– Le manuel du chargeur

– Les instructions d’installation du fabri-

cant des raccords utilisés

– Les instructions visant tout autre matériel

ou matériaux utilisés avec cet appareil

Le non-respect de l’ensemble des con-

signes d’utilisation et de sécurité appli-

cables augmenterait les risques de dégâts

matériels et de grave blessure corporelle.

Coordonnées RIDGID

En cas de questions visant ce produit RIDGID :

– Consultez le concessionnaire RIDGID le

plus proche.

– Visitez le site RIDGID.com pour localiser

le représentant RIDGID le plus proche.

– Contactez les services techniques

Ridge Tool à ProToolsTechServices@

Emerson.com ou bien, à partir des

Etats-Unis et du Canada, en composant

le 844-789-8665.

Description

La sertisseuse RIDGID

RP 251, lorsqu’elle

est équipée des outils de sertissage appro-

priés, sert au sertissage mécanique des rac-

cords de tuyauterie pour assurer des joints

étanches et permanents dans les domaines

ment de pièces de rechange identiques

à celles d’origine. Cela assurera la sécu-

rité opérationnelle de l’appareil.

• Ne jamais tenter de réparer un bloc-

piles endommagé. La révision des bloc-

piles doit être confiée exclusivement au

fabricant ou à un réparateur autorisé.

Sécurité des

sertisseuses

AVERTISSEMENT

La rubrique suivante contient d’impor-

tantes consignes de sécurité visant ce

type d’appareil en particulier.

Lisez-les soigneusement avant d’utili-

ser cette sertisseuse afin de limiter les

risques de choc électrique et de graves

blessures corporelles.

CONSERVEZ L’ENSEMBLE DE

CES CONSIGNES POUR FUTURE

REFERENCE !

La mallette de transport de l’appareil est équi-

pée d’un porte-documents pour garder le

manuel à portée de main de l’utilisateur.

• Eloignez vos doigts et vos mains des

outils de sertissage durant le cycle

de sertissage. Les doigts et les mains

risquent d’être écrasés, fracturés ou ampu-

tés en cas de prise par l’outil de sertissage

ou celui-ci et tout autre objet.

• Ne jamais tenter de réparer un outil usé

ou endommagé. Un outil de sertissage qui

aurait été soudé, meulé, percé ou modifié

de manière quelconque risquerait d’éclater

en cours d’opération et occasionner de

graves blessures. Le non-remplacement

de l’outil de sertissage au complet pourrait

entraîner la défaillance du raccord serti et

provoquer de graves blessures corporelles.

• Cet appareil développe des forces suf-

fisamment importantes pour briser ou

projeter ses composants de manière

dangereuse. Eloignez tout personnel non

essentiel du chantier. Tenez-vous à l’écart

en cours d’utilisation et prévoyez des équi-

pements de protection individuelle, notam-

ment une protection oculaire.

• Un seul individu doit être chargé du

processus de sertissage. Afin de limiter

les risques d’accident, seul l’utilisateur de

la sertisseuse doit être présent lorsque

l’appareil tourne.

Sertisseuse RP 251

999-995-443.10_REV. A

2121

Figure 1B – Témoins d’état de fonctionne-

ment et avertissement

Figure 2 – Numéro de série de l’appareil –

chiffres encerclés indiquent l’année

et le mois de fabrication (YY =

année, MM = mois)

Caractéristiques techniques

Outils de

sertissage .......... RIDGID série Compact

Course

du piston ............ 1,2" (30.5 mm)

Force

du piston............ 5,400 lbs. (24 kN)

Moteur

Tension .............. 10,8 V (nominal)

Ampérage.......... 24 A

Puissance .......... 260 Watts

Rotation

de tête ................ 360°

Rapport

cyclique ............. 3 sertissages/min.

Alimentation ...... Bloc-piles Li-ion 12 V

rechargeable (série RIDGID

RB-1200)

Connexion sans fils

Portée ................ 33 ft. (10 m)

Humidité

maximale ........... 80%

de la plomberie, le chauffage, la climatisation

et la réfrigération.

Il s’agit d’appuyer sur sa gâchette pour qu’un

moteur électrique interne entraîne une pompe

hydraulique qui, à son tour, envoie du fluide

dans le cylindre de l’appareil pour faire avancer

son piston et l’appuyer en force contre l’outil

de sertissage qui comprime alors le raccord.

Le cycle de sertissage correspondant dure

environ 4 secondes. Une fois que le cycle

de sertissage est entamé, il continue auto-

matiquement jusqu’au sertissage complet du

raccord, même si l’on lâche la gâchette.

L’appareil comprend également un second

mode opératoire dit « Contrôlé » qui est acti-

vé via l’application RIDGID Link. Le mode

Contrôlé permet d’engager l’outil de sertissage

sur le raccord avant d’appuyer sur la gâchette

afin de pouvoir confirmer l’alignement appro-

prié de l’outil, du raccord et du tuyau.

Des témoins d’état de fonctionnement indi-

quent l’état de l’appareil et de la charge de

son bloc-piles, les révisions prévues et les

anomalies de température. Un éclairage incor-

poré s’allume dès que l’on appuy initialement

sur la gâchette pour aider à éclairer la zone

d’intervention. L’appareil s’éteint au bout de 120

secondes d’inactivité.

La tête de l’appareil peut tourner sur 360° pour

faciliter l’accès aux endroits exigus. L’appareil

est équipé d’une lanière en tissu pour l’utili-

sation d’une bandoulière ou d’une ligne de

sécurité.

La sertisseuse est équipée d’une techno-

logie sans fils qui permet sa connexion aux

portables et tablettes. Reportez-vous à la

rubrique « Connectivité sans fils via l’applica-

tion RIDGID Link » pour les détails.

Figure 1A – Sertisseuse RIDGID RP 251

Mâchoire à

ciseaux

Avertissement

Poignée

Touche de

retrait

Lanière

Broche de

fixation des

outils de

sertissage

Gâchette

Bague

d’éclairage

LED

Bloc-piles

Témoins d’état de

fonctionnement

Platine

latérale des

mâchoires

QR-Code

Avertissement

Touche de

retrait

Témoin

d’état de

la sertisseuse

Sertisseuse RP 251

999-995-443.10_REV. A

Vibrations* ......... < 0,71 m/s

, K=1,5 m/s

* Les valeurs sonores et vibratoires sont mesurées se-

lon la norme EN 62481-1.

- Les niveaux de vibrations peuvent servir de compa-

raison avec d’autres appareils et pour l’évaluation

préliminaire des taux d’exposition.

- Les émissions sonores et vibratoires peuvent varier

selon la localisation et l’utilisation spécifique de ces

appareils.

- Les taux d’exposition sonore et vibratoire quotidienne

doivent être évalués pour chaque application, avec

mesures de sécurité prises en fonction de ceux-ci.

L’évaluation des taux d’exposition doivent prendre en

compte les temps morts durant lesquels l’appareil est

éteint. Cela risque de réduire le taux d’exposition glo-

bal de manière significative.

Température ambiante

(fonctionnement) .... 15° F à 122° F

(-10° C à 50° C)

Température ambiante

(remisage) ......... 32° F à 113° F

(0° C à 45° C)

Poids (sans piles

ni outils) ............. 3,57 lbs. (1,62 kg)

Dimensions (sans piles

ni outils) ............. 13" x 4,3" x 2,6"

(330 mm x 109 mm x 66 mm)

Pression sonore

PA)* .................. < 67,8 dB(A), K=2,5 dB(A)

Puissance sonore

PW)* ................. < 75,8 dB(A), K=2,5 dB(A)

Figure 3 – Tableau des commandes

Commande Marquage Description

Gâchette

—

Appuyez momentané sur la gâchette pour mettre l’appareil en marche, activer la bague

d’éclairage LED et illuminer les témoins d’état de fonctionnement. L’appareil est alors

prêt à fonctionner. Il restera allumé et actif pendant 2 minutes. Si l’éclairage s’éteint, il

sera nécessaire d’appuyer à nouveau sur la gâchette pour que l’appareil fonctionne.

Mode « Normal » : Appuyez sur la gâchette pour lancer le cycle de sertissage, puis

lâchez-la dès que l’outil s’engage. L’appareil est livré en mode « Normal ».

Mode « Contrôlé » : Appuyez sur la gâchette pour engager l’outil de sertissage sur

le raccord. Le cas échéant, faites les réglages nécessaires. Appuyez à nouveau sur la

gâchette pour lancer le cycle de sertissage, puis lâchez-la dès que l’outil s’engage.

Le fait de lâcher la gâchette n’arrêtera pas l’appareil lorsqu’il a entamé le sertissage.

Cela assure l’uniformité et l’intégralité des sertissages.

Le mode opératoire utilisé peut être changé via l’application RIDGID Link en se report-

ant à la rubrique « Connectivité sans fils via l’application RIDGID Link.

Touche de

retrait

Celle-ci sert à ouvrir l’outil de sertissage en cours d’opération. Le cas échéant, le ser-

tissage restera incomplet et devra être répété.

Broche de

fixation des

outils de

sertissage

—

Celle-ci retient les outils de sertissage en place sur la sertisseuse. Elle doit être enfoncée à

fond pour que l’appareil puisse fonctionner.

Sertisseuse RP 251

999-995-443.10_REV. A

2323

Figure 4 – Témoins d’état de fonctionnement de l’appareil

Icone

Témoin

allumé

Témoin

clignotant

Description

Bleu Connexion avec l’application RIDGID Link disponible.

Bleu Connexion avec l’application RIDGID Link établie.

Vert Appareil en mode « Normal », en attente, prêt à fonctionner.

Bleu Appareil en mode « Contrôlé », en attente, prêt à fonctionner.

Vert Cycle de sertissage terminé.

Rouge

(4 secondes)

Cycle de sertissage interrompu (vanne ouverte manuellement ou avant

la complète pressurisation de l’appareil). Vérifiez les paramètres et

recommencez. Consultez l’application RIDGID Link pour de plus amples

renseignements.

Rouge

Broche de fixation de l’outil de sertissage mal introduite. L’appareil

ne fonctionnera pas. Introduisez la broche à fond. Si le témoin reste

allumé, faites réviser l’appareil.

Rouge

L’appareil a mal fonctionné et ne fonctionnera plus. Retirez le bloc-piles

et laissez reposer l’appareil avant de la réinsérer. Si le témoin reste

allumé, faites réviser l’appareil. Consultez l’application RIDGID Link

pour de plus amples renseignements.

Jaune

Bloc-piles déchargé. Rechargez le bloc-piles ou remplacez-le par un

bloc-piles complètement rechargé.

Rouge et jaune

Bloc-piles déchargé. L’appareil ne fonctionnera pas. Rechargez le

bloc-piles ou remplacez-le par un bloc-piles complètement rechargé.

Jaune

Appareil prêt à être verrouillé par « l’antivol ». L’utilisateur peut déver-

rouiller l’appareil via l’application RIDGID Link. S’il s’avère que l’appa-

reil n’est pas le vôtre, retournez-le au réparateur ou à son utilisateur

d’origine.

Jaune

Appareil prêt à être verrouillé par « l’antivol ». L’utilisateur peut déver-

rouiller l’appareil via l’application RIDGID Link. S’il s’avère que l’appa-

reil n’est pas le vôtre, retournez-le au réparateur ou à son utilisateur

d’origine.

Rouge

ment particulier. L’utilisation de sertisseuses

ou d’outils de sertissage inappropriés au

système de raccordement envisagé risque

d’occasionner des fuites, d’endommager la

sertisseuse ou l’outil, de nullifier les garan-

ties ou d’occasionner de graves blessures

corporelles.

Le bureau d’études et/ou

l’installateur est responsable du choix des

matériaux et des méthodes de raccordement

utilisés. Avant toute tentative d’installation,

il convient d’effectuer une étude approfon-

die des conditions d’exploitation du réseau,

notamment au niveau de la composition

chimique et de la température de son conte-

nu. Consultez le fabricant des raccords à

sertir pour les conseils de sélection.

Consultez le fabricant des raccords pour les

détails visant son système, y compris sa com-

patibilité avec divers types et compositions

de tuyaux, les méthodes d’installation appro-

priées, la distance minimale entre raccords, la

Equipements de base

Reportez-vous au catalogue RIDGID pour les

équipements fournis en fonction de la réfé-

rence spécifique de chaque type d’appareil.

NOTA ! Il existe deux « séries » d’outils de

sertissage RIDGID différentes :

• La série « Standard »

• La série « Compact »

Ces outils ne sont pas interchangeables. Les

outils de la série Standard ne peuvent fonc-

tionner qu’avec les sertisseuses de la série

Standard (RP 350, RP 351, RP342XL, RP

340, RP 330, 320-E et CT-400). Les outils

de la série Compact ne peuvent fonctionner

qu’avec les sertisseuses de la série Compact

(RP 251, RP 240, RP 241, RP 200, RP 210

et 100B).

N’utilisez les sertis-

seuses et outils de sertissage RIDGID que

lorsque ceux-ci sont spécifiés par le fabricant

des raccords pour leur système de raccorde-

AVERTISSEMENT

AVIS IMPORTANT

Sertisseuse RP 251

999-995-443.10_REV. A

mise-à-jour est en cours. Aucun témoin

LED ne sera allumé durant la mise-à-jour

du micrologiciel. Reportez-vous aux ins-

tructions de l’application pour confirmer

que le nouveau micrologiciel est installé.

5. Suivez les consignes d’utilisation de l’ap-

plication. Ne laissez pas l’utilisation de

l’application vous distraire du suivi du

processus de sertissage. L’inattention à

ce processus risque de vous faire perdre

le contrôle de l’appareil.

6. La connexion sans fils se termine dès

que l’appareil est éteint. Fermez la com-

munication au niveau du dispositif afin de

conserver sa pile.

Inspection préalable

AVERTISSEMENT

Inspectez la sertisseuse et ses outils

de sertissage quotidiennement, avant

de les utiliser. Rectifiez toute anomalie

éventuelle afin de limiter, entre-autres,

les risques de choc électrique, d’écrase-

ment des membres, de défaillance des

outils et de détérioration de l’appareil.

1. Retirez le bloc-piles de l’appareil.

2. Eliminez toutes traces d’huile, de cam-

bouis et de crasse qui pourraient se trou-

ver sur le matériel, notamment au niveau

des poignées et des commandes de l’ap-

pareil. Cela facilitera l’inspection et aidera

à éviter que l’appareil et ses commandes

s’échappe de votre prise.

3. L’inspection de la sertisseuse doit com-

prendre :

• Vérification de l’assemblage, de l’entre-

tien et de l’intégralité de l’appareil.

• Présence d’éléments brisés, usés,

manquants, désalignés ou grippés et

le bon état de la lanière en tissu.

• Le mouvement sans résistance de la

broche de fixation des outils entre sa

position ouverte et sa position fermée.

La broche doit se verrouiller dans cha-

cune des positions. Vérifiez le libre

mouvement de la gâchette, voire sans

collage ou grippage.

composition des joints, l’inspection et contrôle

du réseau, etc. Une mauvaise installation peut

entraîner des fuites et d’importants dégâts

matériaux.

Connectivité sans fils

via l’application RIDGID

Link

La sertisseuse RIDGID

RP 251 est munie

d’une connectivité sans fils qui lui permet de

communiquer avec des dispositifs (portables

et tablettes) correctement équipées et utilisant

un système opératoire iOS ou Android. Cela

permet à l’utilisateur d’obtenir et téléchar-

ger les données d’un chantier, rédiger des

comptes-rendus et mettre à jour les micro-

logiciels. Il est fortement conseillé d’assurer

la mise-à-jour régulière des micrologiciels.

Vérifiez et, au besoin, mettez le micrologiciel

de votre appareil à jour avant sa première

utilisation, puis à intervalles régulières après.

1. Téléchargez l’application RIDGID Link

appropriée en allant à RIDGID.com/apps,

au Google Play Store ou bien à l’Apple

Store.

2. Lorsque l’appareil est en marche, le

témoin se met à clignoter en bleu dès

que la connectivité avec le dispositif est

disponible (Figure 4).

3. Trouvez l’icône de l’application RIDGID

Link sur votre dispositif, puis sélection-

nez-le pour lancer l’application. Utilisez

l’application pour repérer les appareils

à proximité, puis sélectionnez l’appa-

reil RIDGID voulu. Reportez-vous aux

instructions du dispositif pour établir la

connexion sans fils. Une fois connecté, le

témoin bleu restera allumé.

Une fois la liaison initiale établie, la

majorité des dispositifs se connecteront

automatiquement à l’appareil lorsque la

connectivité sans fils est activée, que

l’appareil se trouve à sa portée et que

le dispositif est configuré de manière

appropriée. L’appareil devrait se trouver

à moins de 33 pieds (10 m) pour être

détecté. Tout obstacle entre l’appareil et

le dispositif risque de limiter cette portée

opérationnelle.

4. Une fois connecté, le système recherche-

ra d’éventuelles mises-à-jour du microlo-

giciel. Suivez les indications de l’applica-

tion pour initier cette mise à jour éven-

tuelle. Ne pas utiliser l’appareil lorsqu’une

Sertisseuse RP 251

999-995-443.10_REV. A

2525

• La présence et lisibilité de l’avertisse-

ment indiqué dans la Figure 1A ou 1B.

• Toute autre anomalie éventuelle qui

pourrait nuire à la sécurité et au fonc-

tionnement normal de l’appareil.

Ne pas utiliser la sertisseuse avant

la réparation de toute anomalie éven-

tuelle.

4. Suivez les consignes d’inspection et d’en-

tretien des outils de sertissage. Retirez

l’outil de l’appareil. Assurez-vous que l’ou-

til est en bon état de marche et que son

utilisation est clairement indiquée.

5. Inspectez et entretenez tout autre maté-

riel utilisé selon les consignes applicables

afin de vous assurer de son bon fonction-

nement.

Préparation et utilisation

de l’appareil

AVERTISSEMENT

Durant le cycle de sertissage, éloignez

vos doigts et vos mains de l’outil de

sertissage. Vos doigts ou vos mains

risquent d’être écrasés, fracturés ou

amputés par l’outil ou entre l’outil et la

conduite ou autre objet à proximité.

Le processus produit des forces suffi-

samment importantes pour briser et pro-

jeter des pièces de manière dangereuse.

Tenez-vous à l’écart en cours d’opération

et prévoyez les équipements de protec-

tion appropriés, notamment une protec-

tion oculaire.

Prévoyez la combinaison de sertisseuse,

d’outils de sertissage et de raccords

appropriée. Une mauvaise combinaison

de ceux-ci risque de produire un sertis-

sage incomplet, augmenter les risques

de fuites, endommager le matériel et

provoquer des blessures.

Respectez les consignes de préparation

et d’utilisation afin de limiter les risques

d’écrasement et autres blessures et afin

d’éviter d’endommager l’appareil.

1. Installez le chantier de manière appro-

priée en vous reportant à la rubrique

Consignes générales de sécurité visant

les appareils électriques. Prévoyez un

endroit à la fois dégagé, de niveau, stable

et au sec. Ne pas utiliser cet appareil

lorsque vous avez les pieds dans l’eau.

2. Examinez les travaux envisagés afin de

pouvoir sélectionner l’appareil et l’outil

RIDGID qui correspondent aux spécifi-

cations de l’application. L’utilisation d’un

matériel inadapté à une application don-

née risque d’occasionner des blessures,

d’endommager l’appareil et de compro-

mettre l’intégralité des raccords sertis.

3. Vérifiez que l’ensemble du matériel a été

inspecté et installé selon les consignes

correspondantes.

Retrait et montage des outils

de sertissage

1. Retirez le bloc-piles de l’appareil.

2. Ouvrez complètement la broche de fixa-

tion des outils. Retirez ou introduisez l’ou-

til de sertissage approprié (Figure 5).

3. Refermez complètement la broche de

fixation des outils jusqu’à la verrouiller en

position fermée.

NOTA : Ne jamais utiliser l’appareil en l’ab-

sence d’un outil de sertissage car cela pour-

rait l’endommager.

Figure 5 – Broche de fixation des outils de

sertissage

Préparation du raccordement

Il s’agit ici de consignes

générales applicables à plusieurs types d’ou-

tils de sertissage. Reportez-vous systémati-

quement aux consignes visant spécifiquement

l’outil de sertissage utilisé et aux consignes

d’installation spécifiques du fabricant des rac-

cords afin de limiter les risques de défaillance

des raccords sertis et de dégâts matériels

importants.

AVIS IMPORTANT

Sertisseuse RP 251

999-995-443.10_REV. A

1. Préparez le raccordement selon les ins-

tructions du fabricant des raccords.

2. Avec les mains sèches, introduisez un

bloc-piles entièrement chargé dans l’ap-

pareil.

3. Appuyez momentanément sur la gâchette

de l’appareil pour le mettre en marche.

Dès sa mise en marche, la bague d’éclai-

rage LED de l’appareil s’allumera et ses

témoins d’état de fonctionnement s’al-

lumeront en vert ou bleu selon le mode

opératoire préalablement choisi. L’appareil

est désormais prêt à fonctionner.

4. Au bout de 120 secondes d’inactivité,

l’appareil s’éteindra jusqu’à ce que vous

appuyez à nouveau sur sa gâchette pour

le réallumer. La bague d’éclairage LED

s’éteint en même temps que l’appareil. Le

fait d’appuyer à nouveau sur la gâchette

de l’appareil ne lancera pas son cycle de

sertissage ; pour ce faire, il sera néces-

saire d’y appuyer une deuxième fois.

Sertissage des raccords à

l’aide de mâchoires à ciseaux

typiques

1. Comprimez les bras de mâchoire pour

ouvrir les mâchoires. Dans de nombreux

cas, cela peut se faire d’une main (Figure

6).

Figure 6 – Ouverture des mâchoires d’une main

2. Engagez les mâchoires ouvertes autour

du raccord (Figure 7). Alignez le profil

des mâchoires sur le pourtour du rac-

cord comme indiqué par les consignes

d’installation du fabricant des raccords.

Lâchez les bras de mâchoire pour fer-

mer les mâchoires autour du raccord.

Ne tentez pas de suspendre l’appareil

par ses mâchoires, car il risquerait de

tomber sans prévenir et occasionner des

blessures potentiellement mortelles.

Figure 7 – Engagement de mâchoires à

ciseaux autour du raccord

Figure 8 – Mâchoires à l’équerre du raccord

3. Vérifiez le positionnement approprié des

mâchoires et leur équerrage vis-à-vis du

raccord (Figure 8). Eloignez vos doigts et

vos mais des mâchoires afin d’éviter les

risques d’écrasement entre les mâchoires

ou entre les mâchoires et leurs environs.

Si l’éclairage LED s’éteint, réactivez l’ap-

pareil en appuyant momentanément sur

sa gâchette. L’appareil est désormais prêt

à sertir le raccord.

Mode « Normal » : Appuyez sur la

gâchette (Figure 9). Une fois que le cycle

de sertissage commence et que les galets

de l’appareil entrent en contact avec les

bras de mâchoire, l’appareil complètera

le cycle de sertissage automatiquement.

Le fait de lâcher la gâchette n’arrêtera pas

l’appareil une fois qu’il est engagé sur le

raccord. Cela assure l’uniformité et l’inté-

gralité des sertissages.

Mode « Controlé » : Appuyez sur la

gâchette (Figure 9). Les mâchoires s’en-

gageront sur le raccord, mais sans le

Sertisseuse RP 251

999-995-443.10_REV. A

sertir. Faites les réglages éventuellement

nécessaires. Appuyez à nouveau sur la

gâchette pour que l’appareil se verrouille et

complète le cycle automatiquement. Le fait

de lâcher la gâchette n’arrêtera pas l’appa-

reil une fois qu’il est engagé sur le raccord.

Cela assure l’uniformité et l’intégralité des

sertissages.

S’il est nécessaire de retirer l’appareil en

cours de sertissage, lâchez la gâchette,

puis appuyez sur la touche de retrait

(Figures 1A et 1B).

Puisque le fait d’appuyer

sur la touche de retrait a pour effet d’interrom-

pre le cycle de sertissage, ce dernier devra

être répété pour assurer l’étanchéité du rac-

cord. Servez-vous de cette méthode en cas

de panne de l’appareil.

Figure 9 – Sertissage du raccord

4. Lâchez la gâchette.

5. Comprimez les bras de mâchoire pour

ouvrir les mâchoires.

6. Retirez les mâchoires du raccord. Eviter

les bavures tranchantes qui auraient pu se

former sur le raccord en cours d’opération.

7. En fin d’opération, retirez le bloc-piles de

l’appareil.

Sertissage des raccords à

l’aide d’un actionneur et d’une

bague de sertissage typiques

1. Ouvrez la bague et engagez-la autour du

raccord. Positionnez la bague sur le rac-

cord comme indiqué par le fabricant des

raccords. Lâchez la bague pour qu’elle se

renferme autour du raccord (Figure 10).

2. Assurez-vous que l’actionneur approprié

est monté sur l’appareil. Comprimez les

bras de l’actionneur pour l’ouvrir. Alignez

les ergots de l’actionneur sur les évide-

ments de la bague. Lâchez les bras de

l’actionneur pour engager ses ergots à

fond dans les évidements de la bague

(Figure 10). Le désalignement des ergots

par rapport aux évidements de la bague

risque d’endommager la bague ou l’ac-

tionneur durant le sertissage. Ne pas

suspendre l’appareil et l’actionneur par la

bague de sertissage. L’appareil risquerait

de tomber sans prévenir et provoquer

des blessures potentiellement mortelles.

Figure 10 – Engagement de l’actionneur sur

la bague de sertissage

3. Vérifiez le positionnement et l’équerrage

de la bague vis-à-vis du raccord. Eloignez

vos doigts et vos mains de l’actionneur

et de la bague afin d’éviter les risques

d’écrasement entre les mâchoires ou

entre les mâchoires et leurs environs.

Si la bague d’éclairage s’éteint, réveil-

lez-la en appuyant momentanément sur

la gâchette. L’appareil ne sera pas encore

prêt à sertir le raccord.

Mode « Normal » : Appuyez sur la

gâchette (Figure 1). Une fois que le cycle

de sertissage commence et que les

galets de l’appareil entrent en contact

avec les bras de mâchoire, l’appareil

complètera le cycle de sertissage auto-

matiquement. Le fait de lâcher la gâchette

n’arrêtera pas l’appareil une fois qu’il est

engagé sur le raccord. Cela assure l’uni-

formité et l’intégralité des sertissages.

Mode « Controlé » : Appuyez sur la

gâchette (Figure 1). Les mâchoires s’en-

gageront sur le raccord, mais sans le

sertir. Faites les réglages éventuellement

nécessaires. Appuyez à nouveau sur la

gâchette pour que l’appareil se verrouille

et complète le cycle automatiquement. Le

fait de lâcher la gâchette n’arrêtera pas

l’appareil une fois qu’il est engagé sur le

raccord. Cela assure l’uniformité et l’inté-

gralité des sertissages.

S’il est nécessaire de retirer l’appareil en

cours de sertissage, lâchez la gâchette,

puis appuyez sur la touche de retrait

(Figure 1).

AVIS IMPORTANT

Sertisseuse RP 251

999-995-443.10_REV. A

Puisque le fait d’ap-

puyer sur la touche de retrait a pour effet

d’interrompre le cycle de sertissage, ce

dernier devra être répété pour assurer

l’étanchéité du raccord. Servez-vous de

cette méthode en cas de panne de l’ap-

pareil.

4. Lâchez la gâchette.

5. Comprimez les bras de l’actionneur pour

l’ouvrir. Retirer l’actionneur de la bague.

6. Retirez la bague du raccord. Eviter les

bavures tranchantes qui auraient pu se

former sur le raccord en cours de sertis-

sage

7. En fin d’opération, retirez le bloc-piles de

l’appareil.

Inspection des raccords sertis

1. Inspectez le raccord serti pour :

• L’insertion complète du tuyau dans le

raccord

• Le mauvais alignement excessif des

tuyaux. Un léger désalignement au

niveau des raccords sertis est consi-

déré normal.

• Le mauvais alignement de l’outil de

sertissage sur le pourtour du raccord.

Un raccord tordu ou déformé.

• Toute autre anomalie potentielle signa-

lée par le fabricant des raccords, telle

que l’absence d’une bague ou étiquette

de contrôle indiquant que le raccord n’a

pas encore été serti.

En cas d’anomalie éventuelle, retirez

le raccord et sertissez un nouveau rac-

cord à sa place.

2. Testez le raccord serti selon les ins-

tructions du fabricant des raccords, des

règles de l’art et des normes en vigueur.

Interventions par temps

froid

La baisse des températures s’accompagne

d’un épaissement de l’huile hydraulique et

d’un affaiblissement des piles. Pour limiter

les risques d’un mauvais fonctionnement de

l’appareil, le RP 251 cesse de fonctionner

lorsque la température ambiante sort des

limites précisées, ce qui sera indiqué par les

témoins d’état de fonctionnement (Figure 5).

Lorsque les conditions ambiantes sortent

des limites de température indiquées, gardez

l’appareil et le bloc-piles dans en endroit cli-

matisé jusqu’au moment d’intervention.

Remisage

Retirez le bloc-piles de la sertisseuse. Rangez

la sertisseuse, ses outils de sertissage et le

bloc-piles dans la mallette. Evitez de rangez

ce matériel à des températures extrêmes.

L’appareil ne fonctionnera pas si la tempéra-

ture ambiante sort des limites établies. Cela

serait indiqué par les témoins d’état de fonc-

tionnement de l’appareil (Figure 5).

Rangez l’appareil dans

un endroit sec, sécurisé et sous clé qui est

hors de la portée des enfants et des individus

non familiers avec la sertisseuse. Cet appareil

serait dangereux entre les mains non-initiées.

Consignes d’entretien

AVERTISSEMENT

Retirez le bloc piles de l’appareil avant

toute intervention ou réglage.

Nettoyage et lubrification

1. Essuyez l’appareil avec un chiffon propre

et sec.

2. Inspectez la broche de montage des

outils de sertissage et lubrifiez-la au

besoin avec un lubrifiant au silicone.

3. Examinez les ressorts de rappel des

outils de sertissage lors de chaque utili-

sation. Les outils devrait s’ouvrir et fermer

librement entre vos doigts avec un mini-

mum d’effort.

Mise à jour des micrologiciels

Il est fortement conseillé d’assurer la mise-à-

jour régulière des micrologiciels. Vérifiez et,

au besoin, mettez le micrologiciel de votre

appareil à jour avant sa première utilisation,

puis à intervalles régulières après. Reportez-

vous à la rubrique « Connectivité sans fils via

l’application RIDGID Link ».

AVIS IMPORTANT

AVERTISSEMENT

Sertisseuse RP 251

999-995-443.10_REV. A

Anomalie Raison possible Solution

L’appareil ne s’allume

pas lorsque l’on appuy

sur sa gâchette.

L’outil de sertissage

reste bloqué sur le

raccord.

Le sertissage du rac-

cord est incomplet.

L’appareil a une fuite

d’huile.

Le moteur tourne

mais l’appareil ne

complète pas le cycle

de sertissage.

L’appareil s’arrête en

cours d’opération.

Dépannage

Bloc-piles complètement déchargé ou

défectueux.

Bloc-piles mal introduit dans la poi-

gnée de l’appareil.

Sertissage incomplet du raccord.

Mâchoires inadaptées à la section ou

composition du tuyau.

Sertisseuse non perpendiculaire au

tuyau.

Mâchoires mal positionnées sur le

raccord.

Appareil en besoin de révision.

Problème de joint ou problème

mécanique.

Manque d’huile.

Introduire un bloc-piles chargé ou

remplacer le bloc-piles.

Vérifier l’insertion complète du bloc-

piles.

Appuyer sur la touche de retrait pour

retirer les mâchoires du raccord.

Examiner et re-sertir le raccord.

Monter l’outil de sertissage approprié.

Refaites le sertissage en utilisant un

nouveau raccord et tuyau. S’assurer

que le profil de l’outil est aligné avec le

pourtour du raccord.

Refaites le sertissage en utilisant un

nouveau raccord et tuyau. S’assurer

que le profil de l’outil est aligné avec le

pourtour du raccord.

Se reporter à la rubrique Coordonnées

RIDGID pour localiser le réparateur

RIDGID le plus proche.

Se reporter à la rubrique Coordonnées

RIDGID pour localiser le réparateur

RIDGID le plus proche.

Se reporter à la Figure 5 pour les témoins d’état de fonctionnement de l’appareil.

Se reporter à la rubrique Connectivité sans fils via l’application RIDGID Link pour la mise à jour du

micrologiciel.

Révisions et réparations

AVERTISSEMENT

Toute révision ou réparation inappro-

priée risque de compromette la sécurité

opérationnelle de l’appareil.

Toute révision ou réparation de la sertisseuse

RP 251 doit être confié à un centre de ser-

vice des sertisseuses indépendant agréé

par RIDGID.

Pour obtenir les coordonnées du répara-

teur RIDGID le plus proche ou pour toutes

questions visant la révision ou la réparation

de l’appareil, reportez-vous à la rubrique

Coordonnées RIDGID du manuel.

Accessoires

AVERTISSMENT

Afin de limiter les risques d’accident

grave, n’utilisez que les accessoires

spécifiquement conçus et recomman-

dés pour La sertisseuse RP 251, tels

que ceux-ci-après.

Bloc-piles

Ce bloc-piles peut utiliser tout chargeur RBC-

12 1.

Réf.

catalogue Description

78258 Mallette de transport pour RP 251

Réf.

catalogue Description Capacité

55183 RB-1225R Li-ion de 12V/5Ah

Sertisseuse RP 251

999-995-443.10_REV. A

Chargeurs et cordons

Consultez le catalogue Ridge Tool en ligne à

RIDGID.com ou reportez-vous à la rubrique

Coordonnées RIDGID

pour la liste complète

des accessoires disponibles pour cet appareil.

Recyclage

Certains composants de ces appareils

contiennent des matières précieuses recy-

clables. Il est possible que certains des recy-

cleurs concernés se trouvent localement.

Disposez de ces composant selon la régle-

mentation en vigueur. Consultez le centre

de gestion des déchets local pour de plus

amples informations.

A l’attention des pays de la CE :

Ne jamais disposer de matériel

électrique dans les ordures ména-

gères !

Selon la directive européenne

2012/19/UE visant le recyclage

de matériel électrique et électronique et son

application au niveau national, tout matériel

électrique hors service doit être recueilli sépa-

rément et recyclé de manière écologiquement

responsable.

Compatibilité

électromagnétique

(EMC)

Le terme « compatibilité électromagnétique »

signifie la capacité d’un appareil de fonction-

ner normalement en présence de rayonne-

ments électromagnétiques et de décharges

électrostatiques, sans pour autant provoquer

le parasitage électromagnétique des appar-

eils environnants.

Ces appareils sont con-

formes à l’ensemble des normes EMC appli-

cables. Cependant, la possibilité du para-

sitage éventuel d’autres dispositifs ne peut

pas exclue. L’ensemble des normes de com-

patibilité électromagnétique appliques lors

des essais sont indiquées dans les docu-

ments techniques de l’appareil.

Type

Réf. de

catalogue Description Région fiche

55193 Chargeur Etats-Unis/Canda/Mexique A

55198 Chargeur Europe C

55203 Chargeur Chine A

55208 Chargeur Australie/Amérique Latine I

55213 Chargeur Japon A

55218 Chargeur Royaume-Uni G

44798 Cordon de Amérique du Nord A

chargeur

44808 Cordon de Europe C

chargeur

44803 Cordon de Chine A

chargeur

44813 Cordon de Australie/Amérique Latine I

chargeur

44818 Cordon de Japon A

chargeur

44828 Cordon de Royaume-Uni G

chargeur

AVIS IMPORTANT

Selladora RP 251

ADVERTENCIA

Antes de utilizar este aparato,

lea detenidamente su Manual del

Operario. Pueden ocurrir descar-

gas eléctricas, incendios y/o graves

lesiones personales si no se entien-

den y siguen las instrucciones de

este manual.

Selladora RP 251

999-995-443.10_REV. A

Índice de materias

Simbología de seguridad .................................................................................................. 33

Advertencias de seguridad general para máquinas eléctricas

Seguridad en la zona de trabajo ..................................................................................... 33

Seguridad eléctrica ......................................................................................................... 34

Seguridad personal......................................................................................................... 34

Uso y cuidado de las máquinas eléctricas ..................................................................... 35

Uso y cuidado de las máquinas a batería....................................................................... 35

Servicio ........................................................................................................................... 36

Información de seguridad específica

Seguridad de la selladora ............................................................................................... 36

Información de contacto RIDGID

.................................................................................... 36

Descripción ........................................................................................................................ 37

Especificaciones ............................................................................................................... 37

Equipo estándar.............................................................................................................. 39

Conexión Link App de RIDGID (comunicación inalámbrica) ......................................... 40

Inspección previa al funcionamiento ............................................................................... 40

Montaje y operación .......................................................................................................... 41

Extracción y colocación de accesorios ........................................................................... 41

Preparación de la conexión............................................................................................. 41

Selladura de un acoplamiento con mordazas de tijera típicas........................................ 42

Selladura de un acoplamiento con un conjunto típico de accionador y aro sellador ...... 43

Inspección de la junta sellada......................................................................................... 44

Funcionamiento en ambientes fríos ................................................................................ 44

Almacenamiento ................................................................................................................ 44

Instrucciones de mantenimiento

Limpieza y lubricación .................................................................................................... 44

Actualización de firmware ............................................................................................... 45

Resolución de problemas ............................................................................................... 45

Servicio y reparaciones .................................................................................................. 45

Equipos opcionales ........................................................................................................... 46

Eliminación ........................................................................................................................ 46

Compatibilidad electromagnética (CEM) ......................................................................... 46

Declaración de la FCC/ICES .................................................Interior de la carátula posterior

Declaración de conformidad ................................................Interior de la carátula posterior

Garantía de por vida ..................................................................................Carátula posterior

*Traducción del manual original

Selladora RP 251

999-995-443.10_REV. A

Simbología de seguridad

En este manual del operario y en el producto mismo encontrará símbolos y palabras de

advertencia que comunican importante información de seguridad. Para su mejor compren-

sión, en esta sección se describe el significado de estas palabras y símbolos de advertencia.

Este símbolo de PELIGRO advierte de una situación de riesgo o peligro que, si no

se evita, produce la muerte o lesiones graves.

Este símbolo de ADVERTENCIA avisa de una situación de riesgo o peligro que,

si no se evita, podría producir la muerte o lesiones graves.

Este símbolo de CUIDADO advierte de una situación de riesgo o peligro que, si no

se evita, podría producir lesiones leves o moderadas.

Un AVISO advierte de la existencia de información relacionada con la protección de un

bien o propiedad.

rriente o a la máquina eléctrica sin cordón

que funciona a batería.

Seguridad en la zona de trabajo

• Mantenga su zona de trabajo limpia y

bien iluminada. Los lugares desordena-

dos u oscuros pueden provocar accidentes.

• No haga funcionar máquinas eléctricas

en ambientes explosivos, es decir, en

presencia de líquidos, gases o polvo

inflamables. Las herramientas eléctri-

cas pueden generar chispas que podrían

encender los gases o el polvo.

• Mientras haga funcionar una máqui-

na eléctrica, mantenga alejados a los

niños y observadores. Cualquier dis-

tracción podría hacerle perder el control

del aparato.

Advertencias de

seguridad general para

máquinas eléctricas*

ADVERTENCIA

Lea todas las advertencias de seguridad,

instrucciones, ilustraciones y especifi-

caciones que se proporcionan con esta

máquina eléctrica. Si no se siguen y res-

petan todas las instrucciones siguientes,

podrían producirse descargas eléctricas,

incendios y/o lesiones graves.

¡GUARDE TODAS LAS

ADVERTENCIAS E INSTRUCCIONES

PARA SU POSTERIOR CONSULTA!

El término “máquina eléctrica” en las adver-

tencias se refiere a la máquina eléctrica con

cordón que recibe electricidad del tomaco-

AVISO

PELIGRO

ADVERTENCIA

CUIDADO

Este símbolo indica que existe riesgo de

aplastamiento de los dedos, manos y

otras partes del cuerpo.

Este símbolo significa que es necesario

leer detenidamente el manual del operario

antes de usar el equipo. El manual del

operario contiene información importante acerca

del funcionamiento apropiado y seguro del equipo.

Este símbolo indica que siempre debe

usar gafas o anteojos de seguridad con

viseras laterales cuando use este apa-

rato, para reducir el riesgo de lesiones.

Este símbolo indica que hay riesgo de

choques de electricidad.

Este símbolo indica que este aparato

eléctrico cumple con los requisitos de

las correspondientes directrices de la

Comunidad Europea.

Este símbolo indica que este es un aparato

eléctrico que no debe eliminarse con la

basura común. Vea la sección “Eliminación”.

* Como es obligatorio, el texto usado en la sección sobre Reglas de seguridad general de este manual es tras-

cripción literal de la correspondiente norma UL/CSA 62841-1. Esta sección contiene prácticas de seguridad

general para muchas herramientas eléctricas diferentes. No todas las precauciones corresponden a cada

herramienta; hay algunas que no corresponden a esta máquina.

Este símbolo es un aviso de seguridad. Se usa para advertir de peligros potenciales

de lesiones personales. Obedezca todos los mensajes de seguridad que acompañan

este símbolo para evitar posibles lesiones o la muerte.

Este es un símbolo de información e indica

que se puede acceder a la información

sobre el producto (incluyendo el manual del

operario) si se escanea el código QR adyacente.

Este símbolo indica el año de fabricación

del producto.

Este símbolo indica que con este aparato

se pueden usar baterías RIDGID

de la

serie RB-12XXX (como la RB-1225R y

RB-1225 de RIDGID).

USE RB-12XXX

Series

Li-Ion Only

Selladora RP 251

999-995-443.10_REV. A

Selladora RP 251

Seguridad personal

• Manténgase alerta, preste atención a lo

que está haciendo y use sentido común

cuando haga funcionar una máquina

eléctrica. No use ningún aparato eléctri-

co si usted está cansado o se encuentra

bajo la influencia de drogas, alcohol o

medicamentos. Tan solo un breve des-

cuido durante el funcionamiento de una

máquina eléctrica puede resultar en lesio-

nes personales graves.

• Use equipo de protección personal.

Siempre use protección para los ojos.

Según corresponda para cada situación,

póngase equipos de protección como

mascarilla para el polvo, calzado de segu-

ridad antideslizante, casco, o protección

para los oídos, con el fin de reducir las

lesiones personales.

• Evite echar a andar un aparato sin que-

rer. Asegure que el interruptor esté en

posición de apagado (OFF) antes de

conectar el aparato a la corriente eléctri-

ca o a la batería, o de tomarlo o acarrear-

lo. Se pueden producir accidentes cuando

se transporta una máquina eléctrica con

el dedo puesto sobre el interruptor, o se

la conecta a la fuente de energía con el

interruptor en posición de encendido (ON).

• Extraiga cualquier llave de ajuste que

esté acoplada al aparato antes de

encenderlo. Una llave acoplada a una

pieza o parte giratoria de la máquina eléc-

trica puede producir lesiones personales.

• No trate de extender el cuerpo para

alcanzar algo. Mantenga los pies bien

plantados y mantenga el equilibrio en

todo momento. Esto permite un mejor

control de la máquina eléctrica en situa-

ciones inesperadas.

• Vístase adecuadamente. No lleve ropa

suelta ni joyas. Mantenga su cabello,

ropa y guantes apartados de las piezas

en movimiento. La ropa suelta, las joyas

o el pelo largo pueden engancharse en las

piezas móviles.

• Si se proveen dispositivos para la

extracción y recolección del polvo, ase-

gure que estén bien conectados y que

se usen correctamente. La extracción

del polvo puede reducir los peligros que

acarrea.

• No permita que la familiarización debi-

da al uso frecuente de las herramientas

le induzca a hacer caso omiso de los

Seguridad eléctrica

• El enchufe del aparato eléctrico debe

corresponder al tomacorriente. Jamás

modifique el enchufe del aparato. No

utilice un enchufe adaptador cuando

haga funcionar una herramienta eléc-

trica provista de conexión a tierra. Los

enchufes intactos y tomacorrientes que

les corresponden reducen el riesgo de

choques de electricidad.

• Evite el contacto de su cuerpo con arte-

factos conectados a tierra tales como

cañerías, radiadores, estufas o cocinas,

y refrigeradores. Aumenta el riesgo de

choques de electricidad si su cuerpo ofre-

ce conducción a tierra.

• No exponga las máquinas eléctricas a la

lluvia ni permita que se mojen. Si entra

agua a una máquina eléctrica aumenta el

riesgo de choques de electricidad.

• No maltrate el cordón eléctrico del apa-

rato. Nunca transporte el aparato tomán-

dolo de su cordón eléctrico ni jale del

cordón para desenchufarlo del tomaco-

rriente. Mantenga el cordón alejado del

calor, aceite, bordes cortantes o piezas

móviles. Un cordón enredado o en mal

estado aumenta el riesgo de choques de

electricidad.

• Al hacer funcionar una máquina eléc-

trica a la intemperie, emplee un cordón

de extensión fabricado para uso al aire

libre. Los cordones diseñados para su

empleo al aire libre reducen el riesgo de

choques de electricidad.

• Si resulta inevitable el empleo de una

máquina eléctrica en un sitio húmedo,

enchúfela en un tomacorriente GFCI

(dotado de un Interruptor del Circuito de

Pérdida a Tierra). El interruptor GFCI redu-

ce el riesgo de choques de electricidad.

• Si resulta inevitable emplear una máqui-

na eléctrica en un lugar húmedo, use

una fuente de alimentación con pro-

tección RCD (dispositivo de protección

contra la corriente remanente). El uso de

un RCD reduce el riesgo de choques de

electricidad.

• Se recomienda que la máquina siempre

se alimente a través de un dispositivo

de protección contra la corriente rema-

nente que tenga una corriente rema-

nente de 30 mA o menos.

Selladora RP 251

999-995-443.10_REV. A

Selladora RP 251

Cuando se emplea una máquina eléctrica

para efectuar trabajos que no le son pro-

pios, se crean situaciones que podrían ser

peligrosas.

• Mantenga los mangos y superficies

de agarre secos, limpios y exentos de

aceite y grasa. Los mangos y superfi-

cies resbalosos no permiten al operario

manejar la herramienta con seguridad y

controlarla en situaciones inesperadas.

Uso y cuidado de las máquinas

a batería

• Vuelva a cargar las baterías únicamente

con el cargador que especifica el fabri-

cante. Un cargador apropiado para cierto

tipo de baterías puede causar un incendio

si se le emplea para cargar otro tipo de

baterías.

• Coloque en la máquina eléctrica sola-

mente la batería específicamente indi-

cada. El uso de baterías diferentes a las

especificadas puede causar lesiones o un

incendio.

• Cuando la batería no esté en uso,

manténgala apartada de otros objetos

metálicos tales como sujetapapeles,

monedas, llaves, clavos, tornillos o

cualquier otra cosa metálica peque-

ña que pudiera efectuar una conexión

entre un borne y el otro. Los cortocircui-

tos entre los bornes de la batería podrían

causar incendios o quemaduras.

• En condiciones extremas de uso, la

batería podría rezumar líquido. No lo

toque. Si accidentalmente lo llegara a

tocar, lávese la zona de contacto con

agua. Si el líquido entra en contacto

con sus ojos, solicite además atención

médica. El líquido que sale de una batería

puede causar irritación o quemaduras.

• No use una batería o una máquina si

están dañadas o modificadas. Las bate-

rías dañadas o modificadas pueden actuar

en forma inesperada y causar incendios,

explosiones o lesiones.

• No exponga la batería o la máquina eléc-

trica al fuego o a temperaturas excesi-

vas. La exposición al fuego o a tempera-

turas superiores a 265° F (130 °C) puede

causar una explosión.

• Siga todas las instrucciones para car-

gar la batería. No cargue la batería ni

la máquina a temperaturas que estén

fuera de los límites especificados en

principios de seguridad. Cualquier des-

cuido podría causar una lesión grave en

una fracción de segundo.

Uso y cuidado de las máquinas

eléctricas

• No fuerce las máquinas eléctricas. Use

el aparato eléctrico correcto para la

tarea que está por realizar. Hará mejor

el trabajo y en forma más segura con la

máquina eléctrica que corresponda a su

clasificación nominal.

• Si el interruptor de la máquina eléctrica

no la enciende (ON) o no la apaga (OFF),

no utilice el aparato. Cualquier máquina

eléctrica que no se pueda controlar median-

te su interruptor es un peligro y debe repa-

rarse.

• Desenchufe el aparato del tomacorriente

o extraiga la batería (si es posible) antes

de hacer ajustes, cambiar accesorios o

almacenarlo. Estas medidas de seguridad

preventiva reducen el riesgo de poner la

máquina eléctrica en marcha involuntaria-

mente.

• Almacene las máquinas eléctricas que

no estén en uso fuera del alcance de

los niños y no permita que las hagan

funcionar personas que no estén fami-

liarizadas con estas herramientas o

no hayan leído estas instrucciones de

operación. Las máquinas eléctricas en

manos de personas no capacitadas son

peligrosas.

• Efectúe el mantenimiento de las máqui-

nas eléctricas y sus accesorios. Revise

que sus piezas móviles estén bien ali-

neadas y que no se atascan. Verifique

que no tengan piezas rotas ni presen-

ten alguna condición que podría afec-

tar su funcionamiento. Si un aparato

eléctrico está dañado, hágalo reparar

antes de utilizarlo. Muchos accidentes se

deben a máquinas eléctricas que no han

recibido un mantenimiento adecuado.

• Mantenga las herramientas de cortar

afiladas y limpias. Cuando sus partes

filosas se mantienen afiladas, son menos

propensas a trabarse y más fáciles de

controlar.

• Utilice la máquina eléctrica, sus acce-

sorios, brocas, barrenas, etc. en con-

formidad con estas instrucciones,

teniendo en cuenta las condiciones

imperantes y la tarea que se realizará.

Selladora RP 251

999-995-443.10_REV. A

• Cuando este aparato está en marcha,

genera grandes fuerzas. Estas fuerzas

podrían producir la rotura o expulsión

de piezas y causar lesiones. No debe

haber personas innecesarias en la zona

de trabajo. Manténgase apartado de la

selladora durante su uso y póngase el

equipo de protección apropiado, incluso

protección para los ojos.

• Una sola persona debe controlar la

tarea y el funcionamiento del aparato.

Para reducir el riesgo de lesiones, sola-

mente el operario debe estar en la zona

cuando el aparato esté en marcha.

• Utilice selladoras RIDGID

solamen-

te con los correspondientes acceso-

rios de sellado RIDGID o accesorios

de sellado aprobados por RIDGID. Si

modifica la selladora o la utiliza para otras

tareas, podría dañar la selladora, dañar los

accesorios y/o causar lesiones personales.

• Use la combinación correcta de sellado-

ra, accesorio y acoplamiento. Las com-

binaciones mal hechas pueden producir

un sellado incompleto, lo cual aumenta el

riesgo de fugas, daño al equipo y lesiones.

• No modifique el aparato. Cualquier modifi-

cación que se le haga a la selladora podría

causar lesiones personales y anular la

garantía de la máquina.

• Antes de hacer funcionar una selladora

RIDGID

, usted debe leer y entender:

– Este manual del operario.

– Las instrucciones para cualquier acopla-

miento que utilice.

– El manual de la batería y del cargador.

– Las instrucciones de instalación del

fabricante de los acoplamientos.

– Las instrucciones de cualquier otro

equipo o material que se utilicen en

conjunto con esta herramienta.

Si no se siguen todas las instrucciones y

no se respetan las advertencias, podrían

producirse daños a la propiedad y/o lesio-

nes graves.

Información de

contacto RIDGID

Si tiene alguna pregunta acerca de este pro-

ducto RIDGID

– Comuníquese con el distribuidor RIDGID

en su localidad.

– Visite RIDGID.com para ubicar su con-

tacto local de RIDGID.

las instrucciones. Si carga la batería en

forma equivocada o a temperaturas que

están fuera de los límites especificados,

se puede dañar la batería y aumentar el

riesgo de incendio.

Servicio

• Encomiende el servicio de la máqui-

na eléctrica únicamente a técnicos de

reparación calificados que solo empleen

repuestos idénticos a las piezas origina-

les. Esto garantiza la continua seguridad

de la máquina eléctrica.

• Nunca le haga servicio a una batería

dañada. Solamente el fabricante o técni-

cos de servicio autorizados deben efec-

tuarle servicio a las baterías.

Información de

seguridad específica

ADVERTENCIA

Esta sección contiene información de

seguridad importante que es específica

para esta herramienta.

Antes de utilizar la selladora, lea estas

precauciones detenidamente para redu-

cir el riesgo de choques eléctricos o de

otras lesiones graves.

¡GUARDE TODAS LAS

ADVERTENCIAS E INSTRUCCIONES

PARA SU POSTERIOR CONSULTA!

El maletín de la selladora tiene un compar-

timiento para guardar este manual junto con

la selladora, con el fin de que el operario lo

conserve a la mano.

Seguridad de la selladora

• Mantenga los dedos y manos aparta-

dos de los accesorios durante el ciclo

de sellado. Sus dedos o manos pueden

ser aplastados, fracturados o amputados si

quedan atrapados en los accesorios o entre

estos componentes y cualquier otro objeto.

• Nunca intente reparar los accesorios de

sellado que estén dañados o desgasta-

dos. Deseche la totalidad del acceso-

rio averiado. Un accesorio que se haya

soldado, afilado, perforado o modificado

de cualquier forma podría hacerse trizas

durante una selladura y causar lesiones

graves. Si no reemplaza el accesorio com-

pleto de la selladora, los componentes

podrían fallar y causar lesiones graves.

Selladora RP 251

999-995-443.10_REV. A

3737

Figura 1 A – Selladora RP 251 de RIDGID

Figura 1 B – Luces de estado y etiqueta de

advertencias

Figura 2 – Número de serie de la máquina.

Los números encerrados en un

círculo indican el año y el mes de

fabricación (YY = año, MM = mes)

Especificaciones

Accesorios......... Serie Compact de RIDGID

Longitud de

la carrera ........... 1,2" (30,5 mm)

Fuerza del

ariete ................. 5.400 libras (24 kN)

Motor

Voltaje ................ 10,8 V CC nominal

Amperaje ........... 24 A

Potencia ............ 260 W

– Comuníquese con el Departamento

de Servicio Técnico de Ridge Tool en

ProToolsT[email protected],

o llame por teléfono desde EE. UU. o

Canadá al (844) 789-8665.

Descripción

La selladora RP 251 de RIDGID

, cuando

se usa con los acoplamientos apropiados,

está diseñada para comprimir acoplamientos

mecánicamente sobre tubos con el fin de

crear un sello hermético y permanente, como

para aplicaciones de plomería, calefacción,

aire acondicionado y refrigeración.

Al oprimirse el gatillo interruptor de operación

de la selladora, un motor eléctrico interno

impulsa una bomba hidráulica que inyecta

líquido hacia el interior del cilindro del apa-

rato. Esto impulsa al ariete o pistón hacia

delante, que aplica fuerza al accesorio y sella

el acoplamiento. El ciclo de sellado demora

aproximadamente 4 segundos. Una vez que

el ciclo inicie la deformación del acoplamien-

to, sigue automáticamente hasta completar

el ciclo, aunque se suelte el gatillo interruptor

de operación.

La máquina incluye una segunda modalidad

de operación (“Modalidad de control”) que

se puede encender mediante la aplicación

Link App de RIDGID. La modalidad de con-

trol permite una conexión con el accesorio

antes de la compresión, para poder confirmar

el alineamiento correcto del acoplamiento,

accesorio y tubo.

Las luces de estado de la selladora indican el

estado de la máquina, el estado de la batería,

necesidad de mantenimiento o temperatura

inapropiada. Se enciende una luz de trabajo

cuando se oprime el gatillo interruptor de

operación de la máquina, para iluminar el

lugar de trabajo. La selladora se apaga (OFF)

después de 120 segundos de inactividad.

El cabezal puede girar en 360º, para mejorar

el acceso en lugares estrechos. La selladora

cuenta con bucles de tela que se pueden

usar con los accesorios apropiados, tales

como correas para colgar la herramienta al

hombro o correas de amarre.

La selladora incorpora tecnología inalám-

brica que permite la conexión con teléfonos

inteligentes y tabletas. Vea los detalles en

la sección Conexión Link App de RIDGID

(comunicación inalámbrica).

Juego de

mordazas

estilo tijera

Etiqueta de

advertencias

Mango

Botón de

retracción

Bucle

de tela

Pasador de

montaje de

accesorios

Gatillo interruptor

de operación

Aro de luz

LED de

trabajo

Batería

Luces de

estado de la

selladora

Placa late-

ral de las

mordazas

QR-Code

Etiqueta de

advertencias

Botón de

retracción

Luces de

estado de

la selladora

Selladora RP 251

999-995-443.10_REV. A

Dimensiones (sin batería ni

accesorio) ......... 13" x 4,3" x 2,6"

(330 mm x 109 mm x 66 mm)

Presión de sonido

PA)* .................. < 67,8 dB(A), K=2,5 dB(A)

Potencia de sonido

PW)* ................. < 75,8 dB(A), K=2,5 dB(A)

Vibración* .......... < 0,71 m/s

, K=1,5 m/s

* Las determinaciones de sonido y vibración se hacen

de acuerdo con una prueba estandarizada conforme

a la Norma EN 62481-1.

- Los niveles de vibración se pueden usar para com-

parar con otros aparatos y para una evaluación preli-

minar de la exposición.

- Las emisiones de sonido y vibración pueden variar

según la ubicación del operario y el uso específico

de estas máquinas.

- Es necesario evaluar la exposición diaria al sonido

y vibración de acuerdo con cada aplicación, y luego

tomar las medidas de seguridad apropiadas cuando

corresponda. Cuando se evalúan los niveles de expo-

sición, es necesario tomar en cuenta el tiempo duran-

te el cual la máquina está apagada (OFF) y no está en

uso. Esto puede reducir el nivel de exposición signifi-

cativamente a lo largo del período de trabajo total.

Rotación del

cabezal .............. 360°

Ciclo de

trabajo ............... 3 selladuras/min

Alimentación...... Bloque de batería

recargable de ion Li de 12 V

(serie RB-1200 de RIDGID)

Alcance de la conexión

inalámbrica ....... 33 pies (10 m)

Humedad

permisible .......... 80% como máximo

Límites de temperatura de funciona-

miento ............... 15° F a 122° F

(-10° C a 50° C)

Temperatura de almacena-

miento ................ 32° F a 113° F

(0° C a 45° C)

Peso (sin batería ni

accesorio) ......... 3,57 libras (1,62 kg)

Figura 3 – Tabla de controles

Control Marca Descripción

Gatillo

interruptor de

operación

—

Cuando se presiona y se suelta una sola vez el gatillo interruptor de operación, se

activa la selladora; se enciende el aro de luz LED de trabajo y la luz de estado de la

máquina. En este momento la selladora está lista para utilizar. La selladora queda acti-

vada y lista para usar durante 2 minutos. Si las luces se apagan, es necesario volver a

presionar el interruptor para que pueda funcionar la máquina.

Modalidad normal: Presione el interruptor de operación para iniciar el ciclo de

compresión y suéltelo cuando la selladora esté enclavada. La modalidad normal es el

ajuste de fábrica.

Modalidad normal: Presione el interruptor de operación para conectar el accesorio

con la pieza trabajada. Haga los ajustes según sea necesario. Vuelva a presionar el

interruptor de operación para iniciar el ciclo de compresión y suéltelo cuando la sella-

dora esté enclavada.

Una vez que la selladora esté enclavada, si suelta el interruptor ya no se detiene la

máquina. Así se asegura que las selladuras tengan una integridad uniforme y repro-

ducible.

La modalidad se puede cambiar con la aplicación Link App de RIDGID. Vea la sección

Conexión Link App de RIDGID (comunicación inalámbrica).

Botón de

retracción

Permite liberar la máquina sin que se complete la selladura. Si se usa, la selladura de

la conexión no se completa y se debe repetir.

Pasador de

montaje de

accesorios

—

Sujeta el accesorio en la selladora. Debe estar encajado a fondo para que funcione la

selladora.

Selladora RP 251

999-995-443.10_REV. A

3939

Figura 4 – Luces de estado de la selladora

Ícono

Luz

constante

Luz

parpadeante

Significado

Azul Se puede hacer la conexión a Link App de RIDGID.

Azul Se ha establecido la conexión con Link App de RIDGID.

Verde La selladora está en “Modalidad normal”, en espera, lista para funcionar.

Azul

La selladora está en “Modalidad de control”, en espera, lista para

funcionar.

Verde Se ha completado el ciclo de compresión.

Roja

(4 segundos)

El ciclo de compresión se ha interrumpido (apertura manual de la

válvula, anticipadamente antes de alcanzar la presión). Confirme que

la máquina esté correctamente montada y vuelva a iniciarel uso. Para

más información, consulte Link App de RIDGID.

Roja

El pasador de montaje de accesorios no está encajado a fondo. Si aun

se enciende la luz, encomiende la selladora a servicio.

Roja

La selladora ha funcionado mal y no anda. Extraiga la batería, deje la

máquina en reposo y luego vuelva a colocar la batería. Si la luz sigue

encendida, encomiende la selladora a servicio. Para más información,

consulte Link App de RIDGID.

Amarilla

La batería tiene poca carga. Vuelva a cargar la batería. Introduzca la batería

completamente cargada.

Roja + Amarilla

La batería tiene poca carga. La selladora no anda. Vuelva a cargar la

batería. Introduzca la batería completamente cargada.

Amarilla

La selladora está por bloquearse por “Protección contra robo”. El

usuario puede desbloquear la máquina a través de Link App de RIDGID.

Si la selladora no le pertenece, devuélvala al servicentro o al usuario

original.

Amarilla

La selladora está bloqueada por “Protección contra robo”. El usuario

puede desbloquear la máquina a través de Link App de RIDGID. Si la

selladora no le pertenece, devuélvala al servicentro o al usuario original.

Roja

un sistema puede causar fugas en el siste-

ma, dañar la selladora o el accesorio, anular

garantías o causar lesiones graves.

La selección correcta de los mate-

riales y de los métodos de unión o sellado es

responsabilidad del diseñador y/o instalador

del sistema. Antes de comenzar una insta-

lación se requiere completar una cuidadosa

evaluación de las condiciones ambientales

imperantes, incluyendo las condiciones quími-

cas y la temperatura de servicio. Consulte al

fabricante del acoplamiento de sellado para

seleccionar correctamente los componentes

del sistema.

Comuníquese con el fabricante del acopla-

miento para conseguir información específica

sobre su sistema, incluyendo la compati-

bilidad de tubos, materiales, instrucciones

de instalación, distancia mínima entre aco-

plamientos, material de sellado, inspección,

pruebas, etc. Una instalación incorrecta

puede causar fugas en el sistema y cuantio-

sos daños a la propiedad.

Equipo estándar

Consulte en el catálogo RIDGID los detalles

de los equipos suministrados con números

de catálogo específicos.

¡NOTA! Los accesorios de las selladoras

RIDGID están disponibles en dos “series”:

• Serie Standard

• Serie Compact

Los accesorios de distinta serie no son

intercambiables. Los accesorios de la serie

Standard funcionan solamente con máquinas

de la serie Standard (RP 350. RP 351, RP

342-XL, RP 340, RP 330. 320-E, CT-400). Los

accesorios de la serie Compact funcionan

solamente con máquinas de la serie Compact

(RP 251, RP 240, RP 241, RP 200, RP 210,

100B).

Use solamente selladoras

RIDGID y accesorios de sellado RIDGID

cuando lo especifique el fabricante del aco-

plamiento para usar con su sistema. El uso

de selladora y/o accesorios incorrectos para

AVISO

ADVERTENCIA

Selladora RP 251

999-995-443.10_REV. A

para confirmar la instalación del nuevo

firmware.

5. Siga las instrucciones de uso de la apli-

cación. No deje que el uso de la aplica-

ción lo distraiga del control del proceso.

Si no presta atención, arriesga perder el

control.

6. La comunicación inalámbrica se suspen-

de (OFF) cuando la máquina se apaga.

Desconecte la comunicación inalámbrica

en el dispositivo para reducir el consumo

de su batería.

Inspección previa al

funcionamiento

ADVERTENCIA

Inspeccione la selladora y los accesorios

diariamente antes de su uso. Si detec-

ta algún problema, corríjalo, con el fin

de evitar lesiones graves por choques

de electricidad, aplastamiento, falla de

algún accesorio o por otras causas, y

para prevenir daños a la máquina.

1. Extraiga la batería de la selladora.

2. Limpie la selladora para quitarle el aceite,

grasa o suciedad, especialmente en el

mango y los controles. Esto facilita la ins-

pección y ayuda a evitar que la máquina

o los controles se resbalen de sus manos.

3. Inspeccione la selladora para verificar lo

• Está completa y bien ensamblada, con

el mantenimiento vigente.

• No tiene piezas rotas, desgastadas,

faltantes, mal alineadas o atascadas.

Los bucles de tela están en buenas

condiciones.

• El pasador de montaje de accesorios

se desplaza fácilmente entre la posición

completamente abierta y la posición

completamente cerrada. El pasador

debe enclavarse bien en cada posición.

Confirme que el gatillo interruptor de

operación funciona bien, sin trabarse ni

atascarse.

• La etiqueta de advertencias está adhe-

rida y es legible. Vea la Figura 1 A o la

Figura 1 B.

Conexión Link App de

RIDGID (comunicación

inalámbrica)

La selladora RP 251 de RIDGID

incorpora

tecnología inalámbrica que permite la comu-

nicación con teléfonos inteligentes o tabletas

apropiadamente equipados (“dispositivos”)

que funcionan con sistemas iOS o Android.

Así el usuario puede revisar y descargar datos

guardados acerca del trabajo, crear informes y

actualizar el firmware. Para un funcionamiento

óptimo, se recomienda mantener actualizado

el firmware. Antes de usar la máquina por

primera vez, revise el firmware y actualícelo si

fuera necesario; de ahí en adelante, actualice

el firmware con regularidad.

1. Para descargar la correcta aplicación Link

App de RIDGID

a su dispositivo, acuda

a RIDGID.com/apps, Google Play Store o

Apple App Store.

2. Cuando la selladora esté encendida

(ON), la luz empezará a parpadear

de color azul cuando sea posible la cone-

xión a un dispositivo. Vea la Figura 4.

3. Ubique el ícono Link App de RIDGID

en su dispositivo y seleccione el ícono

para lanzar la aplicación. A través de

la aplicación, busque entre las herra-

mientas y seleccione el aparato RIDGID

deseado. Consulte las instrucciones de

su dispositivo para encontrar información

específica sobre cómo hacer la conexión

mediante tecnología inalámbrica. Cuando

se haga la conexión, la luz brillará

azul en forma constante.

Una vez lograda la primera conexión, la

mayoría de los dispositivos se conectan

automáticamente con la máquina cuando

esté activada la tecnología inalámbrica y

dentro del alcance correcto, y si el disposi-

tivo está correctamente configurado. Para

que se detecte la máquina, el dispositivo

debe estar a una distancia de menos de

33 pies (10 m). Si hay algún obstáculo

entre la máquina y el dispositivo, puede

reducirse el alcance de la conexión.

4. Una vez lograda la conexión, el siste-

ma verificará si hay actualizaciones del

firmware. Siga las instrucciones de la

aplicación para iniciar la actualización,

si fuera necesario. No haga funcionar la

máquina mientras se esté realizando la

actualización. Durante la actualización del

firmware no se enciende ninguna luz LED.

Consulte las instrucciones de la aplicación

Selladora RP 251

999-995-443.10_REV. A

4141

• No existe ninguna condición que impi-

da su funcionamiento seguro y normal.

Si encuentra algún problema, no utilice

la selladora hasta que se hayan solu-

cionado las fallas.

4. Inspeccione los accesorios y hágales

mantenimiento según sus instrucciones.

Extraiga el accesorio de la máquina.

Confirme que esté en buenas condicio-

nes y que esté claramente marcado para

su uso.

5. Inspeccione y hágale mantenimiento a

todos los demás equipos que usará, con-

forme a sus instrucciones, para asegurar

su buen funcionamiento.

Montaje y operación

ADVERTENCIA

Mantenga los dedos y las manos aparta-

dos del accesorio de la selladora durante

el ciclo de sellado. Sus dedos o manos

podrían ser aplastados, fracturados o

amputados en el accesorio, o entre el

accesorio y pieza de trabajo y otros obje-

tos.

Cuando este aparato está en marcha,

genera grandes fuerzas. Estas fuerzas

podrían producir la rotura o expulsión de

piezas y causar lesiones. Manténgase

apartado de la herramienta durante su

uso y póngase el equipo de protección

apropiado, incluso gafas de seguridad.

Use la combinación correcta de sellado-

ra, accesorio y acoplamiento. Las com-

binaciones mal hechas pueden producir

un sellado incompleto, lo cual aumenta

el riesgo de fugas, daño a los equipos y

lesiones.

Siga las instrucciones de montaje y ope-

ración para reducir el riesgo de lesiones

por aplastamiento o por otras causas y

para prevenir daños a la selladora.

1. Confirme que la zona de trabajo es apro-

piada (vea Advertencias de seguridad

general para máquinas eléctricas). Haga

funcionar la selladora solamente en luga-

res despejados, nivelados, estables y

secos. No use la máquina si está parado

en un lugar con agua.

2. Inspeccione la tarea que debe realizar

y determine cuál es la herramienta y el

accesorio RIDGID que correspondan

conforme a sus especificaciones. El

uso de una máquina incorrecta para la

aplicación puede causar lesiones, dañar

la herramienta y producir conexiones

incompletas.

3. Confirme que todos los equipos estén

inspeccionados y montados según se

indica en sus instrucciones.

Extracción y colocación de

accesorios

1. Extraiga la batería de la selladora.

2. Abra completamente el pasador de mon-

taje de accesorios para extraer o colocar

el accesorio que corresponda (Figura 5).

3. Empuje el pasador de montaje de acce-

sorios para cerrarlo, hasta que quede

enclavado en la posición cerrada. El

pasador de montaje de accesorios debe

estar completamente cerrado para que la

selladora no se dañe durante el funciona-

miento.

NOTA: No haga funcionar la selladora si el

accesorio no está colocado, ya que se podría

dañar la selladora.

Figura 5 – Pasador de montaje de accesorios

Preparación de la conexión

Estas instrucciones son prácticas

generales para diversos tipos de accesorios

de selladoras. Siempre siga las instrucciones

específicas que correspondan al accesorio

de sellado en uso y las instrucciones especí-

ficas de instalación provistas por el fabricante

del acoplamiento. Así se reduce el riesgo de

producir una unión o conexión defectuosa y

causar cuantiosos daños materiales.

AVISO

Selladora RP 251

999-995-443.10_REV. A

1. Prepare la conexión de acuerdo con las

instrucciones del fabricante del acopla-

miento.

2. Con las manos secas, introduzca en la

selladora una batería completamente

cargada.

3. Después de colocar la batería, para

encender la máquina (ON) es necesario

apretar y soltar el gatillo. Cuando esté

encendida, el aro de luz LED de trabajo

se prende y la luz de estado de la máqui-

na brilla de color verde o azul, según la

modalidad. En este momento la máquina

está lista para utilizarse.

4. Si la máquina no se usa durante 120

segundos, se apaga; para encenderla

es necesario volver a apretar el gatillo.

La máquina está apagada cuando el aro

de luz LED está apagado (OFF). Apretar

el gatillo una vez no es suficiente para

activar la máquina; es necesario volver

a apretar el gatillo para iniciar el ciclo de

compresión.

Selladura de un acoplamiento

con mordazas de tijera típicas

1. Apriete los brazos de la mordaza para

abrirla. En muchos casos esto se puede

hacer con una sola mano (vea la Figura

6).

Figura 6 – Apertura de las mordazas con una

sola mano

2. Coloque las mordazas abiertas de manera

que encierren el acoplamiento (Figura 7).

El perfil de sellado de las mordazas debe

estar bien alineado con el contorno del

acoplamiento según se especifica en las

instrucciones de instalación del fabricante

del acoplamiento. Para cerrar las morda-

zas sobre el acoplamiento, suelte los bra-

zos de las mordazas. No cuelgue el juego

de mordazas del acoplamiento ya que la

selladora podría caerse inesperadamente

y causar lesiones graves o la muerte.

Figura 7 – Colocación de las mordazas para

que encierren el acoplamiento

Figura 8 – Colocación de las mordazas

perpendiculares al acoplamiento

3. Confirme que las mordazas estén bien

colocadas y perpendiculares al acopla-

miento (Figura 8). Mantenga los dedos

y las manos apartados de las mordazas

para evitar que sean aplastados por las

mordazas o entre las mordazas y algún

otro objeto.

Si la luz de trabajo de la máquina está

apagada, active la selladora: oprima y

suelte una sola vez el gatillo interruptor

de operación. Ahora la máquina está lista

para hacer una selladura.

Modalidad normal: Oprima el gatillo inte-

rruptor de operación (Figura 9). Una vez

que empiece el ciclo de compresión y los

rodillos hacen contacto con los brazos

de las mordazas, la selladora se encla-

va y automáticamente completa el ciclo.

Cuando la selladora está enclavada, la

máquina no se detiene si suelta el gatillo.

Esto asegura la integridad uniforme y

reproducible de las compresiones.

Selladora RP 251

999-995-443.10_REV. A

Modalidad de control: Oprima el gati-

llo interruptor de operación (Figura 9).

Las mordazas encierran el acoplamiento

pero no se hace la selladura. Haga los

ajustes necesarios. Vuelva a apretar el

gatillo interruptor para que la máquina se

enclave y automáticamente complete el

ciclo de compresión. Una vez que la sella-

dora está enclavada, la máquina no se

detiene si suelta el gatillo. Esto asegura la

integridad uniforme y reproducible de las

compresiones.

Si debe retirar la selladora antes de com-

pletar la conexión, suelte el gatillo inte-

rruptor de operación, y oprima el botón

de retracción (Figuras 1 A y 1 B).

Cada vez que oprima el botón retrac-

ción, significa que NO se ha completado la

selladura y la conexión debe volver a sellarse.

Si la herramienta funciona mal durante la ope-

ración, use este procedimiento.

Figura 9 – Selladura del acoplamiento

4. Suelte el gatillo interruptor de operación.

5. Apriete los brazos de las mordazas para

abrirlas.

6. Desmonte las mordazas del acopla-

miento. No toque los bordes filosos que

podrían haberse formado en el acopla-

miento durante la operación de sellado.

7. Cuando complete la operación, extraiga

la batería de la máquina.

Selladura de un acoplamiento

con un conjunto típico de

accionador y aro sellador

1. Abra el aro y colóquelo alrededor del

acoplamiento. El perfil del aro debe estar

correctamente alineado con el contorno

del acoplamiento, como se especifica en

las Instrucciones de instalación del fabri-

cante del acoplamiento. Libere el aro para

que encierre el acoplamiento (Figura 10).

2. Confirme que la selladora tenga bien ins-

talado el accionador apropiado. Apriete

los brazos del accionador para abrir las

puntas del accionador. Alinee las puntas

del accionador con las cavidades del aro.

Suelte los brazos del accionador para que

las puntas queden completamente enca-

jadas en las cavidades del aro (Figura 10).

Si las puntas del accionador no están bien

alineadas con las cavidades del aro, se

puede dañar el aro o el accionador duran-

te la compresión. No cuelgue la máquina

y el accionador del aro de compresión,

ya que la máquina se podría caer repen-

tinamente y causar lesiones graves o la

muerte.

Figura 10 – Instalación del accionador en el

aro de compresión

3. Confirme que el aro esté correctamente

colocado y a escuadra con el acopla-

miento. Aparte los dedos y la manos del

accionador y el aro, para evitar lesiones

por aplastamiento en el acoplamiento o

entre el acoplamiento y algún otro objeto.

Si la luz de trabajo de la máquina está

apagada (OFF), oprima y suelte una sola

vez el gatillo interruptor, para activar la

selladora. La selladora Ahora está lista

para hacer una compresión.

Modalidad normal: Oprima el gatillo

interruptor de operación (Figura 1). Una

vez que empiece el ciclo de compresión

y los rodillos hacen contacto con los bra-

zos de las mordazas, la selladora se

enclava y automáticamente completa el

ciclo. Cuando la selladora está enclava-

da, la máquina no se detiene si suelta el

gatillo. Esto asegura la integridad unifor-

me y reproducible de las compresiones.

Modalidad de control: Oprima el gati-

llo interruptor de operación (Figura 1).

Las mordazas encierran el acoplamiento

pero no se hace la selladura. Haga los

ajustes necesarios. Vuelva a apretar el

gatillo interruptor para que la máquina

AVISO

Selladora RP 251

999-995-443.10_REV. A

se enclave y automáticamente complete

el ciclo de compresión. Cuando la sella-

dora está enclavada, la máquina no se

detiene si suelta el gatillo. Esto asegura

la integridad uniforme y reproducible de

las compresiones.

Si debe retirar la selladora antes de com-

pletar la conexión, suelte el gatillo inte-

rruptor de operación, y oprima el botón

de retracción (Figura 1).

Cada vez que oprima el botón

retracción, significa que NO se ha com-

pletado la selladura y la conexión debe

volver a sellarse. Si la herramienta fun-

ciona mal durante la operación, use este

procedimiento.

4. Suelte el gatillo interruptor de operación.

5. Apriete los brazos del accionador para

abrirlo. Extraiga el accionador del aro.

6. Extraiga el aro del acoplamiento. No

toque los bordes filosos que podrían

haberse formado en el acoplamiento

durante la operación de sellado.

7. Cuando complete la operación, extraiga

la batería de la máquina.

Inspección de la junta sellada

1. Inspeccione el acoplamiento sellado y

verifique lo siguiente:

• El tubo está completamente insertado

en el acoplamiento.

• Los tubos no están demasiado mal

alineados. Un alineamiento ligeramen-

te malo en la conexión se considera

normal .

• El accesorio no está mal alineado

con el contorno del acoplamiento y el

acoplamiento no está distorsionado o

deforme.

• No existe ningún otro problema, según

el fabricante del acoplamiento. Esto

podría incluir la eliminación de un

anillo de control o calcomanía (usada

para indicar que la conexión todavía

no se ha sellado).

Si encuentra cualquier problema,

extraiga el acoplamiento e instale una

nueva conexión.

2. Someta la conexión a prueba según las

instrucciones del fabricante del acopla-

miento, las prácticas normales y los códi-

gos vigentes.

Funcionamiento en

ambientes fríos

Cuando baja la temperatura, aumenta la

viscosidad del líquido hidráulico y disminuye

el rendimiento de la batería. Para reducir

el riesgo de fallas, la selladora RP 251 no

funciona fuera de los límites de temperatura

indicados en la sección Especificaciones.

Cuando la temperatura ambiental está fuera

de los límites especificados, coloque la sella-

dora y las baterías en un lugar acondiciona-

do hasta el momento de utilizarlas.

Almacenamiento

Extraiga la batería de la selladora. Guarde

la selladora, los accesorios y la batería en

el maletín. Evite almacenarlas en ambientes

muy calurosos o muy fríos. La selladora no

se encenderá si la temperatura está fuera de

los límites especificados.

Almacene la selladora en

un lugar seco y resguardado, bajo llave, fuera

del alcance de niños y de personas que no

estén familiarizadas con la selladora. El apa-

rato es peligroso en manos de personas no

capacitadas.

Instrucciones de

mantenimiento

ADVERTENCIA

Asegure que se haya quitado la batería

de la selladora antes de efectuarle man-

tenimiento o hacer ajustes.

Limpieza y lubricación

1. Diariamente limpie la selladora con un

paño limpio y seco.

2. Inspeccione el pasador de montaje de

accesorios y lubríquelo con un lubricante

de silicona cuando sea necesario.

3. Revise los muelles de retorno después

de cada uso de la máquina. Las morda-

zas se deben abrir y cerrar sin atascarse

y aplicando solamente una fuerza mode-

rada con los dedos.

AVISO

ADVERTENCIA

Selladora RP 251

999-995-443.10_REV. A

PROBLEMA POSIBLES RAZONES SOLUCIÓN

La selladora no se

enciende cuando se

oprime el gatillo inte-

rruptor de operación.

El accesorio está

trabado con el

acoplamiento.

Las conexiones produ-

cidas no quedan com-

pletamente selladas.

La selladora tiene una

fuga de aceite.

El motor funciona

pero la selladora no

completa su ciclo.

La selladora se

detiene durante la

operación.

Resolución de problemas

La batería está completamente des-

cargada o ha fallado.

La batería no está bien encajada en

el mango de la selladora.

No se completó bien la selladura.

Se han usado mordazas incorrectas

para ese tamaño de tubo o para el

material.

La selladora no estaba perpendicular

al tubo.

El contorno de las mordazas no estaba

alineado con el contorno del acopla-

miento.

La selladora debe repararse.

Hay problemas de sello o problemas

mecánicos.

El nivel de aceite está bajo.

Introduzca una batería completamen-

te cargada o vuelva a cargar la batería

agotada.

Verifique que la batería esté introdu-

cida a fondo.

Oprima el botón de retracción para

separar las mordazas del acoplamien-

to. Inspeccione y repita la selladura.

Instale el accesorio correcto.

Vuelva a trabajar la conexión con un

nuevo acoplamiento y un nuevo tubo.

Asegure que la selladora forme un

ángulo recto con el tubo.

Vuelva a trabajar la conexión con un

nuevo acoplamiento y un nuevo tubo.

Asegure que el contorno del accesorio

de sellado esté alineado con el contor-

no del acoplamiento.

Vea Información de contacto para

encontrar el servicentro independiente

autorizado de RIDGID más cercano.

Vea Información de contacto para

encontrar el servicentro independiente

autorizado de RIDGID más cercano.

Vea en la Figura 4 las luces de estado de la selladora.

Vea cómo actualizar el firmware en la sección Conexión Link App de RIDGID.

Actualización del firmware

Para un funcionamiento óptimo, se recomien-

da mantener actualizado el firmware. Antes

de usar la máquina por primera vez, revise

el firmware y actualícelo si fuera necesario;

de ahí en adelante, actualice el firmware con

regularidad. Vea la sección Conexión Link

App de RIDGID.

Servicio y reparaciones

ADVERTENCIA

Es peligroso hacer funcionar una sella-

dora que ha recibido un servicio inapro-

piado o una mala reparación.

El servicio o reparación de la selladora

RP 251 debe efectuarse en un servicentro

RIDGID independiente y autorizado para

selladoras.

Si necesita información sobre el servicen-

tro autorizado independiente RIDGID más

cercano o si tiene alguna pregunta acerca

del servicio o reparaciones, vea la sección

Información de contacto en este manual.

Selladora RP 251

999-995-443.10_REV. A

Equipos opcionales

ADVERTENCIA

Con el fin de reducir el riesgo de lesio-

nes, emplee únicamente los equipos

específicamente diseñados y recomenda-

dos para usarse con la selladora RP 251,

como los que se listan a continuación.

Batería

La batería es compatible con cualquier carga-

dor de baterías RBC-121.

Cargadores y cordones

Vea la lista completa de equipos RIDGID

disponibles para esta selladora en el catálogo

de Ridge Tool en línea en RIDGID.com o vea

la Información de contacto.

N.° de Tipo de

cat. Descripción Región enchufe

55193 Cargador EE. UU., Canadá y México A

55198 Cargador Europa C

55203 Cargador China A

55208 Cargador Australia y Latinoamérica I

55213 Cargador Japón A

55218 Cargador Reino Unido G

44798 Cordón del Norteamérica A

cargador

44808 Cordón del Europa C

cargador

44803 Cordón del China A

cargador

44813 Cordón del Australia y Latinoamérica I

cargador

44818 Cordón del Japón A

cargador

44828 Cordón del Reino Unido G

cargador

Compatibilidad

electromagnética

(CEM)

El término compatibilidad electromagnética

significa la capacidad del aparato de funcio-

nar sin problemas en un entorno donde hay

radiaciones electromagnéticas y descargas

electrostáticas, y sin causar interferencia elec-

tromagnética en otros equipos.

Estas máquinas se ajustan a todas

las normas CEM correspondientes. Sin embar-

go, no puede excluirse la posibilidad de que

causen interferencias en otros aparatos. Todas

las normas con respecto a CEM que se han

probado están indicadas en el documento

técnico del aparato.

N.° de

cat. Descripción

78258 Maletín RP 251

N.° de

cat. Descripción Capacidad

55183 RB-1225R 12 V, 2,5 Ah, ion Li

Eliminación

Algunas piezas de estas herramientas contie-

nen materiales valiosos y se pueden reciclar.

Hay compañías locales que se especializan

en reciclaje. Deseche los componentes de

acuerdo con todos los reglamentos vigentes.

Para más información, comuníquese con la

agencia local de eliminación de desechos.

Para los países de la Comunidad

Europea: ¡No deseche equipos

eléctricos en la basura común!

De acuerdo con el Lineamiento

Europeo 2012/19/EU para Desechos

de Equipos Eléctricos y Electrónicos

y su implementación en la legislación nacional,

los equipos eléctricos inservibles se deben

recolectar y desechar por separado en una

forma que cumpla con las normas del medio

ambiente.

AVISO

Selladora RP 251

999-995-443.10_REV. A

FCC/ICES

FCC/ICES Statement

This device complies with Part 15 of the FCC

Rules. Operation is subject to the following

two conditions:

1. This device may not cause harmful inter-

ference.

2. This device must accept any interference

received, including interference that may

cause undesired operation.

Modifications not expressly approved by this

company could void the user’s authority to

operate the equipment.

NOTE: This equipment has been tested and

found to comply with the limits for a Class A

digital device, pursuant to part 15 of the FCC

Rules. These limits are designed to provide

reasonable protection against harmful inter-

ference when the equipment is operated in

a commercial environment. This equipment

generates, uses, and can radiate radio fre-

quency energy and, if not installed and used

in accordance with the instruction manual,

may cause harmful interference to radio com-

munications. Operation of this equipment in a

residential area is likely to cause harmful inter-

ference in which case the user will be required

to correct the interference at his own expense.

This product complies with the Canadian

ICES-003 Class A specifications. See Decla-

ration label on tool.

Déclaration FCC/ICES

Cet appareil est conforme à la partie 15 de la

réglementation FCC. Son utilisation es assu-

jettie aux deux conditions suivantes :

1. L’appareil ne doit pas produire de parasi-

tes nuisibles.

2. L’appareil doit accepter tous parasitages

reçus, y compris ceux susceptibles de

nuire à son bon fonctionnement.

Toute modification non formellement appro-

uvée par cette entreprise pourrait nullifier

l’autorisation donnée à l’utilisateur d’exploiter

ce matériel.

Nota : Le matériel concerné a été contrôlé et

déclaré conforme aux limites établies pour un

appareil Classe A selon l’Article 15 de la règle-

mentation FCC visant les dispositifs numéri-

ques. Ces limites ont été établies afin d’assurer

une protection raisonnable contre le parasitage

dans les milieux commerciaux. Le matériel

ci-présent génère, utilise et peut émettre des

fréquences radio qui, faute de l’installation et

utilisation appropriées du matériel selon les

instructions ci-présentes, risquent de nuire aux

communications hertziennes locales. L’emploi

de ce matériel au sein de quartiers résiden-

tiels produira vraisemblablement des parasites

nuisibles que, le cas échéant, l’utilisateur sera

tenu d’éliminer à ses propres frais.

Le produit ci-présent est conforme aux exi-

gences de la section Class A de la norme

ICES-003 canadienne. Reportez-vous à la

déclaration apposée sur l’appareil.

DECLARATION OF COMFORMITY

EU DECLARATION OF CONFORMITY

We declare that the machines listed above, when used in

accordance with the operator’s manual, meet the relevant

requirements of the Directives and Standards listed below.

DÉCLARATION DE CONFORMITÉ UE

Nous déclarons que lorsqu’elles sont utilisées selon leur

mode d’emploi, les machines indiquées ci-dessus répondent

aux exigences applicables des directives et normes ci-après.

DECLARACIÓN DE CONFORMIDAD DE LA UE

Declaramos que las máquinas listadas más arriba, cuando

se usan conforme al manual del operario, cumplen con los

requisitos pertinentes de las directrices y normas listadas a

continuación.

PROHLÁŠENÍ O SHODĚ UE

Prohlašujeme, že výše uvedené nástroje a zařízení splňují

při použití v souladu s jejich návodem k obsluze příslušné

požadavky níže uvedených směrnic a nařízení.

EU-OVERENSSTEMMELSESERKLÆRING

Vi erklærer, at de ovenfor anførte maskiner, ved brug i over-

ensstemmelse med brugervejledningen, opfylder de relevante

krav i de nedenfor anførte direktiver og standarder.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären, dass die oben aufgeführten Maschinen, wenn

sie entsprechend der Bedienungsanleitung verwendet

werden, die einschlägigen Anforderungen der folgenden

Richtlinien und Normen erfüllen.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕU

Δηλώνουμε ότι τα μηχανήματα που αναφέρονται παρα-

πάνω, όταν χρησιμοποιούνται σύμφωνα με το εγχειρίδιο

χειρισμού, πληρούν τις σχετικές απαιτήσεις των παρακάτω

Οδηγιών και Προτύπων.

EU-VAATIMUSTENMUKAISUUSVAKUUTUS

Vakuutamme, että edellä luetellut koneet täyttävät käyttö-

ohjekirjan mukaisesti käytettynä seuraavien direktiivien ja

standardien vaatimukset.

EZ IZJAVA O SUKLADNOSTI

Izjavljujemo da su gore navedeni strojevi, kada se koriste

u skladu s priručnikom za korisnike, sukladni s relevantnim

zah tjevima dolje navedenih direktiva i standarda.

EU MEGFELELŐSÉGI NYILATKOZAT

Kijelentjük, hogy a fent felsorolt gépek - amennyiben a kezelé-

si útmutatónak megfelelően használják őket - megfe l elnek az

alább felsorolt Irányelvek és Szabványok követel ményeinek.

DICHIARAZIONE DI CONFORMITÀ EU

Dichiariamo che le macchine elencate in alto, se utilizzate in

conformità con il manuale dell'operatore, soddisfano i relativi

requisiti delle Direttive e degli Standard specificati di seguito.

ЕО СӘЙКЕСТІК МӘЛІМДЕМЕСІ

Біз жоғарыда көрсетілген құрылғылардың пайдала-

нушы нұсқаулығына сәйкес пайдаланылған жағдайда

төменде көрсетілген Директивалар мен Стан дарт тар-

дың тиісті талаптарына жауап беретінін мәлімдейміз.

EU-CONFORMITEITSVERKLARING

Hierbij verklaren wij dat de hierboven vermelde machines,

mits gebruikt in overeenstemming met de handleiding, vol-

doen aan de relevante eisen van de hieronder vermelde

richtlijnen en normen.

EU-SAMSVARSERKLÆRING

Vi erklærer at maskinene oppført over oppfyller de relevante

kravene i direktiver og standarder oppført under dersom de

brukes i henhold til bruksanvisningen.

RIDGID

RP 251 Press Tool

DEKLARACJA ZGODNOŚCI UE

Deklarujemy, że maszyny wymienione powyżej, gdy są uży-

wane zgodnie z podręcznikiem użytkownika, spełniają właści-

we wymagania Dyrektyw i Standardów, wymienione poniżej.

DECLARAÇÃO DE CONFORMIDADE UE

Declaramos que as máquinas listadas acima, quando uti-

lizadas de acordo com o manual do operador, cumprem os

requisitos relevantes das Diretivas e Normas listadas abaixo.

DECLARAȚIE DE CONFORMITATE UE

Declarăm că mașina specificată mai jos, atunci când este

utilizată în conformitate cu manualul de exploatare, înde-

plinește cerințele relevante ale Directivelor și standardelor

specificate mai jos.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ EC

Мы заявляем, что инструменты, перечисленные выше,

при условии использования согласно руководству по

эксплуатации, отвечают соответствующим требованиям

указанных ниже директив и стандартов.

EÚ PREHLÁSENIE O ZHODE

Vyhlasujeme, že stroje uvedené vyššie spĺňajú relevantné

požiadavky smerníc a noriem uvedených nižšie, ak sa použí-

vajú podľa návodu na použitie.

IZJAVA EU O SKLADNOSTI

Izjavljamo, da zgoraj omenjeni stroji, ko se uporabljajo skladno

z uporabniškim priročnikom, izpolnjujejo relevantne zahteve

spodaj omenjenih direktiv in standardov.

EU DEKLARACIJA O USAGLAŠENOSTI

Izjavljujemo da gore navedeni strojevi, ako se koriste u skladu

s priručnikom za korisnike, zadovoljavaju relevantne zahteve

direktiva i standarda koji se navode dole.

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi meddelar att maskinen som anges ovan uppfyller de aktu-

ella kraven i de angivna direktiven och standarderna nedan

när den används enligt bruksanvisningen.

AB UYGUNLUK BEYANI

Yukarıda listelenen makinelerin, kullanıcı kılavuzuna göre kul-

lanıldığında, aşağıda listelenen Direktiflerin ve Standartların

ilgili gereksinimlerini karşıladığını beyan ederiz.

ELi VASTAVUSDEKLARATSIOON

Kinnitame, et eelpool loetletud masinad vastavad allpool

loetletud direktiivide ja standardite asjakohastele nõuetele, kui

neid kasutatakse vastavalt kasutusjuhendile.

ES ATBILSTĪBAS DEKLARĀCIJA

Mēs apliecinām, ka iepriekšminētās iekārtas, izmantojot tās

saskaņā ar operatora rokasgrāmatu, atbilst attiecīgajām tālāk

norādīto direktīvu un standartu prasībām.

ES ATITIKTIES DEKLARACIJA

Deklaruojame, kad pirmiau išvardytos mašinos, jei naudo-

jamos pagal naudotojo vadovą, atitinka atitinkamus toliau

išvardytų direktyvų ir standartų reikalavimus.

ЕC ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

Декларираме, че изброените по-горе машини, когато се

използват в съответствие с Ръководство за оператора,

отговарят на съответните изисквания на директи вите и

стандартите, изброени по-долу.

MANUFACTURER AUTHORIZED REPRESENTATIVE

RIDGE TOOL COMPANY Ridge Tool Europe NV

400 Clark Street Ondernemerslaan 5428

Elyria, Ohio 44035-6001 3800 Sint-Truiden, Belgium

U.S.A. europeproductcompliance@emerson.com

ProToolsRegulatory.C[email protected] +40 374132035

Signature:

Name: Harald Krondorfer

Qualification: V.P. Engineering

Date: 06/20/2024

2023/1230/EU, 2014/30/EU. 2014/35/EU,

2014/53/EU, 2015/863/EU

IEC 62841-1, EN 55014-1, EN 55014-2,

EN 301 489-1, EN 301 489-17

UK Importer

Ridge Tool UK (RIDGID)

70 Gracechurch Street

London EC3V 0HR, UK

E114513

Complies with UL 62841-1

CSA C22.2 No.62841-1,

47CFR15B15.107/15.109,

47CFR15C 15.205/15.209/15.247, ICES-003 issue 7

What is covered

RIDGID

tools are warranted to be free of defects in workmanship and material.

How long coverage lasts

This warranty lasts for the lifetime of the RIDGID

tool. Warranty coverage ends when the product

becomes unusable for reasons other than defects in workmanship or material.

How you can get service

To obtain the benefit of this warranty, deliver via prepaid transportation the complete product

to RIDGID c/o Emerson Professional Tools, LLC in, Elyria, Ohio, or any RIDGID

AUTHORIZED

INDEPENDENT SERVICE CENTER. Pipe wrenches and other hand tools should be returned to

the place of purchase.

What we will do to correct problems

Warranted products will be repaired or replaced, at RIDGID’s option, and returned at no charge;

or, if after three attempts to repair or replace during the warranty period the product is still

defective, you can elect to receive a full refund of your purchase price.

What is not covered

Failures due to misuse, abuse or normal wear and tear are not covered by this warranty. Seller

is not responsible for any incidental or consequential damages.

How local law relates to the warranty

Some states do not allow the exclusion or limitation of incidental or consequential damages,

so the above limitation or exclusion may not apply to you. This warranty gives you specific

rights, and you may also have other rights, which vary, from state to state, province to province,

or country to country.

No other express warranty applies

This FULL LIFETIME WARRANTY is the sole and exclusive warranty for RIDGID

products. No

employee, agent, dealer, or other person is authorized to alter this warranty or make any other

warranty on behalf of the RIDGE TOOL COMPANY.

Ce qui est couvert

Les outils RIDGID

sont garantis contre tous vices de matériaux et de main d’oeuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l’outil RIDGID

. La couverture cesse

dès lors que le produit devient inutilisable pour raisons autres que des vices de matériaux

ou de main d’oeuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d’expédier le produit complet en port

payé à la RIDGID c/o Emerson Professional Tools, LLC in (Elyria, Ohio) ou bien le remettre à

un réparateur RIDGID

indépendant agréé. Les clés à pipe et autres outils à main doivent être

ramenés au lieu d’achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGID, soit réparés ou remplacés, puis

réexpédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant

la période de validité de la garantie le produit s’avère toujours défectueux, vous aurez l’option

de demander le remboursement intégral de son prix d’achat.

Ce qui n’est pas couvert

Les défaillances dues au mauvais emploi, à l’abus ou à l’usure normale ne sont pas couvertes

par cette garantie. Le vendeur ne sera tenu responsable d’aucuns dommages directs ou

indirects.

L’inuence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l’exclusion des dommages directs ou indirects,

il se peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie

vous donne des droits spécifiques qui peuvent être éventuellement complétés par d’autres droits

prévus par votre législation locale.

Il n’existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits

RIDGID

. Aucun employé, agent, distributeur ou tiers n’est autorisé à modifier cette garantie ou

à offrir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.

Printed 8/24 999-995-443.10

ECN002810 REV. A

RIDGID and the Emerson logo are registered trademarks of Emerson Electric Co. or its subsidiaries in the US and other countries.

Any other trademarks belong to their respective holders.

Against Material Defects

& Workmanship

FULL LIFETIME

WARRANTY

RIDGID

Emerson Professional Tools, LLC

400 Clark Street

Elyria, Ohio 44035-6001

U.S.A.

Full lifetime warranty (garantie légale étendue à la durée de vie du produit,

voir conditions de garantie / legal warranty extended to the product lifecyle,

see warranty conditions)

Qué cubre

Las herramientas RIDGID

están garantizadas contra defectos de la mano de obra y de los

materiales empleados en su fabricación.

Duración de la cobertura

Esta garantía cubre a la herramienta RIDGID

durante toda su vida útil. La cobertura de la

garantía caduca cuando el producto se torna inservible por razones distintas a las de defectos

en la mano de obra o en los materiales.

Cómo obtener servicio

Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la totalidad del pro-

ducto a RIDGID c/o Emerson Professional Tools, LLC in, Elyria, Ohio, o a cualquier servicentro

independiente autorizado de RIDGID

. Las llaves para tubos y demás herramientas de mano

deben devolverse a la tienda donde se adquirieron.

Lo que hacemos para corregir el problema

El producto bajo garantía será reparado o reemplazado por otro, a discreción de RIDGID, y

devuelto sin costo; o, si aún resulta defectuoso después de haber sido reparado o sustituido

tres veces durante el período de su garantía, Ud. puede optar por recibir un reembolso por el

valor total de su compra.

Lo que no está cubierto

Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. El vendedor no se

hace responsable de daño incidental o consiguiente alguno.

Relación entre la garantía y las leyes locales

Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a daños inciden-

tales o consiguientes. Por lo tanto, puede que la limitación o restricción mencionada anterior-

mente no rija para Ud. Esta garantía le otorga derechos específicos, y puede que, además, Ud

tenga otros derechos, los cuales varían de estado a estado, provincia a provincia o país a país.

No rige ninguna otra garantía expresa

Esta GARANTIA VITALICIA es la única y exclusiva garantía para los productos RIDGID

. Ningún

empleado, agente, distribuidor u otra persona está autorizado para modificar esta garantía u

ofrecer cualquier otra garantía en nombre de RIDGE TOOL COMPANY.
