RIDGID RP 351 Press Tool User Manual

RP 350/RP 351

Press Tools

• Français – 15

• Castellano – pág. 31

RP 350/RP 351 Manual

999-995-220.10_REV. B

RP 350/RP 351 Press Tools

Table of Contents

Recording Form For Machine Serial Number ............................................................................................................1

Safety Symbols/Symbols..............................................................................................................................................2

General Power Tool Safety Warnings

Work Area Safety........................................................................................................................................................2

Electrical Safety ..........................................................................................................................................................2

Personal Safety ..........................................................................................................................................................3

Power Tool Use And Care ..........................................................................................................................................3

Battery Tool Use And Care ........................................................................................................................................3

Service ........................................................................................................................................................................4

Specific Safety Information

Press Tool Safety........................................................................................................................................................4

RIDGID

Contact Information ......................................................................................................................................4

Description ....................................................................................................................................................................4

Specifications

Standard Equipment ..................................................................................................................................................7

Pre-Operation Inspection ............................................................................................................................................7

Set-Up And Operaton ..................................................................................................................................................8

Removing/Installing Attachment ................................................................................................................................8

Preparing Connection ................................................................................................................................................8

Pressing A Fitting With Typical Scissor Jaws ............................................................................................................9

Pressing A Fitting With Typical Actuator And Press Ring Set ..................................................................................10

Inspecting The Pressed Connection ........................................................................................................................10

Bluetooth Functions (Wireless Data Transfer) ..........................................................................................................10

Cold Weather Operation ..........................................................................................................................................10

Storage ........................................................................................................................................................................11

Maintenance Instructions

Cleaning And Lubrication..........................................................................................................................................11

Service And Repair ..................................................................................................................................................11

Troubleshooting ........................................................................................................................................................12

Optional Equipment ....................................................................................................................................................12

Disposal ......................................................................................................................................................................13

Electromagnetic Compatibility (EMC) ......................................................................................................................14

FCC/ISED Statement)..................................................................................................................................................14

EC Declaration of Conformity ..........................................................................................................Inside Back Cover

Lifetime Warranty ........................................................................................................................................Back Cover

*Original Instructions - English

RP 350/RP 351 Press Tools

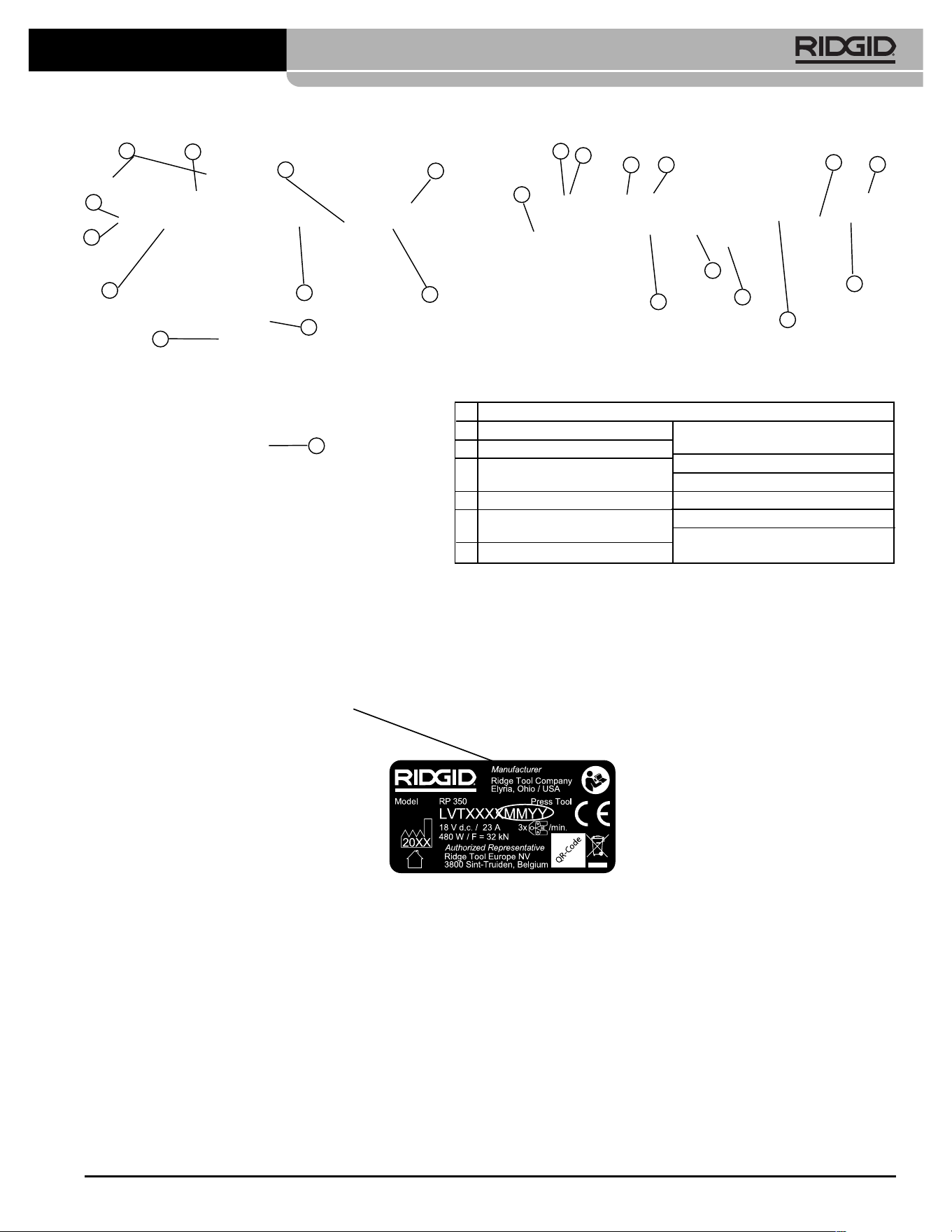

Record Serial Number below and retain product serial number which is located on nameplate.

Serial

No.

Press Tools

RP 350/RP 351

WARNING!

Read this Operator’s Manual

carefully before using this

tool. Failure to understand

and follow the contents of

this manual may result in

electrical shock, fire and/or

serious personal injury.

999-999-207.10_REV. B

RP 350/RP 351 Press Tools

General Power Tool Safety

Warnings*

WARNING

Read all safety warnings, instructions, illustrations

and specifications provided with this power tool.

Failure to follow all instructions listed below may

result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE!

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work Area Safety

• Keep your work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of flam mable

liquids, gases, or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and by-standers away while oper-

ating a power tool. Distractions can cause you to lose

control.

Electrical Safety

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adap -

ter plugs with earthed (grounded) power tools.

Un modified plugs and matching outlets will reduce

risk of electric shock.

• Avoid body contact with earthed or grounded sur-

faces such as pipes, radiators, ranges and refrig-

erators. There is an increased risk of electrical shock

if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the risk

of electrical shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of elec-

tric shock.

Safety Symbols/Symbols

In this operator’s manual and on the product, safety symbols and signal words are used to communicate important safe-

ty information. This section is provided to improve understanding of these signal words and symbols.

This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided, will result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.

NOTICE indicates information that relates to the protection of property.

This symbol means read the operator’s manual carefully

before using the equipment. The operator’s manual con-

tains important information on the safe and proper oper-

ation of the equipment.

This symbol means always wear safety glasses with side

shields or goggles when handling or using this equip-

ment to reduce the risk of eye injury.

This symbol indicates the risk of hands, fingers or other

body parts being crushed.

This symbol indicates the risk of electrical shock.

* The text used in the General Power Tool Safety Warnings section of this manual is verbatim, as required, from the applicable UL/CSA 62841-1 standard. This

section contains general safety practices for many different types of power tools. Not every precaution applies to every tool, and some do not apply to this tool.

NOTICE

DANGER

WARNING

CAUTION

This symbol indicates that the product is For Indoor Use

Only.

This symbol indicates that the product is Class II equip-

ment.

This symbol indicates the year of manufacture of the

product.

This symbol indicates this is electrical equipment that

should not be disposed of with household waste. See

“Disposal” section.

This symbol indicates this is electrical equipment meets the

requirements of the applicable EC directives.

999-999-207.10_REV. B

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of a GFCI reduces

the risk of electric shock.

Personal Safety

• Stay alert, watch what you are doing and use com-

mon sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol, or medication. A mo -

ment of inattention while operating power tools may

result in serious personal injury.

• Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the OFF-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

ON invites accidents.

• Remove any adjusting key or wrench before turning

the power tool ON. A wrench or a key left attached to a

rotating part of the power tool may result in personal

injury.

• Do not overreach. Keep proper footing and bal-

ance at all times. This enables better control of the

power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewel ry. Keep your hair, clothing, and gloves away

from moving parts. Loose clothes, jewelry, or long hair

can be caught in moving parts.

• If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection

can reduce dust-related hazards.

• Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of a second.

Power Tool Use And Care

• Do not force power tool. Use the correct power

tool for your application. The correct power tool will

do the job better and safer at the rate for which it was

designed.

• Do not use power tool if the switch does not turn it

ON and OFF. Any power tool that cannot be con-

RP 350/RP 351 Press Tools

trolled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/or

remove the battery pack from the power tool

before making any adjustments, changing acces-

sories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power

tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the pow -

er tool or these instructions to operate the power

tool. Power tools are dangerous in the hands of

untrained users.

• Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the

power tool’s op er ation. If damaged, have the power

tool repaired before use. Many accidents are caused

by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly main-

tained cutting tools with sharp cutting edges are less

likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to be

performed. Use of the power tool for operations dif-

ferent from those intended could result in a hazardous

situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

Battery Tool Use And Care

• Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another battery pack.

• Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury and fire.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or a fire.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact acciden -

tally occurs, flush with water. If liquid contacts

• Only use RIDGID

Press Tools with appropriate

RIDGID or RIDGID approved Pressing attachments

(jaws, press rings, actuators, etc.). Other uses or

modifying the Press Tools for other applications may

damage the press tool, damage the attachments

and/or cause personal injury.

• Use proper tool, attachment and fitting combina-

tions. Improper combinations can result in an incom-

plete joint, which increase the risk of leaks, equipment

damage and injury.

• Before operating a RIDGID

Press Tool, read and

understand:

– This operator’s manual

– The attachment instructions

– The battery/charger manual

– The fitting manufacturer’s installation instructions

– The instructions for any other equipment or material

used with this tool

Failure to follow all instructions and warnings may

result in property damage and/or serious injury.

RIDGID

Contact Information

If you have any question concerning this RIDGID

product:

– Contact your local RIDGID distributor.

– Visit RIDGID.com to find your local RIDGID contact

point.

– Contact Ridge Tool Technical Service De part ment at

rtctechservices@emer son.com, or in the U.S. and

Canada call (800) 519-3456.

Description

The RIDGID

RP 350 and RP 351 Press Tools, when used

with ap propriate attachments, are designed to mechani-

cally press fittings onto tubing to create a water-tight and per-

manent seal, such as for plumbing, heating, air conditioning,

and refrigeration applications. Attachments are also available

for other uses.

When the run switch on the press tool is depressed, an

internal electric motor powers a hydraulic pump which

sends fluid into the cylinder of the tool, moving the ram for-

ward and applying force to the attachment, pressing the fit-

ting. The press cycle takes approximately 4 seconds.

Once the cycle begins to deform a fitting, it will automat-

ically continue until completion, even if the run switch is

released.

The tool includes a second operating mode (“Control

Mode”) that can be turned on using the RIDGID Link App.

Control Mode allows the fitting to be engaged prior to

eyes, additionally seek medical help. Liquid ejected

from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire, explosion

or risk of injury.

• Do not expose a battery pack or tool to fire or

excessive temperature. Exposure to fire or temper-

ature above 265 °F (130 °C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specified in the instructions. Charging im -

properly or at temperatures outside the specified range

may damage the battery and increase the risk of fire.

Service

• Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

Specific Safety Information

WARNING

This section contains important safety information

that is specific to this tool.

Read these precautions carefully before using the

press tools to reduce the risk of electrical shock, or

other serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE!

A compartment in the tool carrying case is included to

keep this manual with the tool for use by the operator.

Press Tool Safety

• Keep your fingers and hands away from pressing

attachments during press cycle. Your fingers or hands

can be crushed, fractured or amputated if they become

caught between the attachment or between these com-

ponents and any other object.

• Never attempt to repair damaged pressing attach-

ments (jaws, press ring, actuator, etc.). Discard the

entire damaged attachment. An attachment that has

been welded, ground, drilled or modified in any manner

can shatter during pressing resulting in serious injury.

Failure to replace the entire pressing attachment may

result in component failure and serious injury.

• Large forces are generated during product use that

can break or throw parts and cause injury. Stand

clear during use and wear appropriate protective equip-

ment, including eye protection.

999-995-220.10_REV. B

RP 350/RP 351 Press Tools

pressing to allow confirmation of proper alignment of the

attachment, fitting and tube.

The Tool Status Lights indicate things such as tool status,

battery status, maintenance required, or improper tem-

perature. A work light turns ON when the run switch is

depressed to illuminate the work area. The head can be

rotated 360° for better access in tight spaces.

The tools are supplied with fabric loops that can be used

with appropriate attachments such as shoulder straps

or tie off lines.

The press tools include Bluetooth

* wireless technology to

allow connection to smartphones and tablets. See “Blue -

tooth Functions (Wireless Data Transfer)” section for

details.

* The Bluetooth

word mark and logos are registered trademarks by Bluetooth

SIG, inc and any use of such marks by Emerson Electric Co. is under license. Other

trademarks and trade names are those of their respective owners.

999-995-220.10_REV. B

RP 350/RP 351 Press Tools

# Description

1 Scissor Style Jaw Set

2 Attachment Mounting Pin

3 Tool Status Lights

4 ON/OFF Button

5 Warning Label

(RP 351 Underside)

6 Fabric Loop

7 Pressure Release Button

(RP 351 Far Side)

8 Handle

9 Battery

10 Run Switch

11 LED Work Light

12 Jaw Sideplate

Figure 3 – Machine Serial Number - Circled digits indicate the year and month of the manufacture. (YY = year, MM = month).

Serial No.

Figure 1 – RIDGID RP 350 Press Tool and Standard

Series Jaw

Figure 2 – RIDGID RP 351 Press Tool and Standard

Series Jaw

999-995-220.10_REV. B

RP 350/RP 351 Press Tools

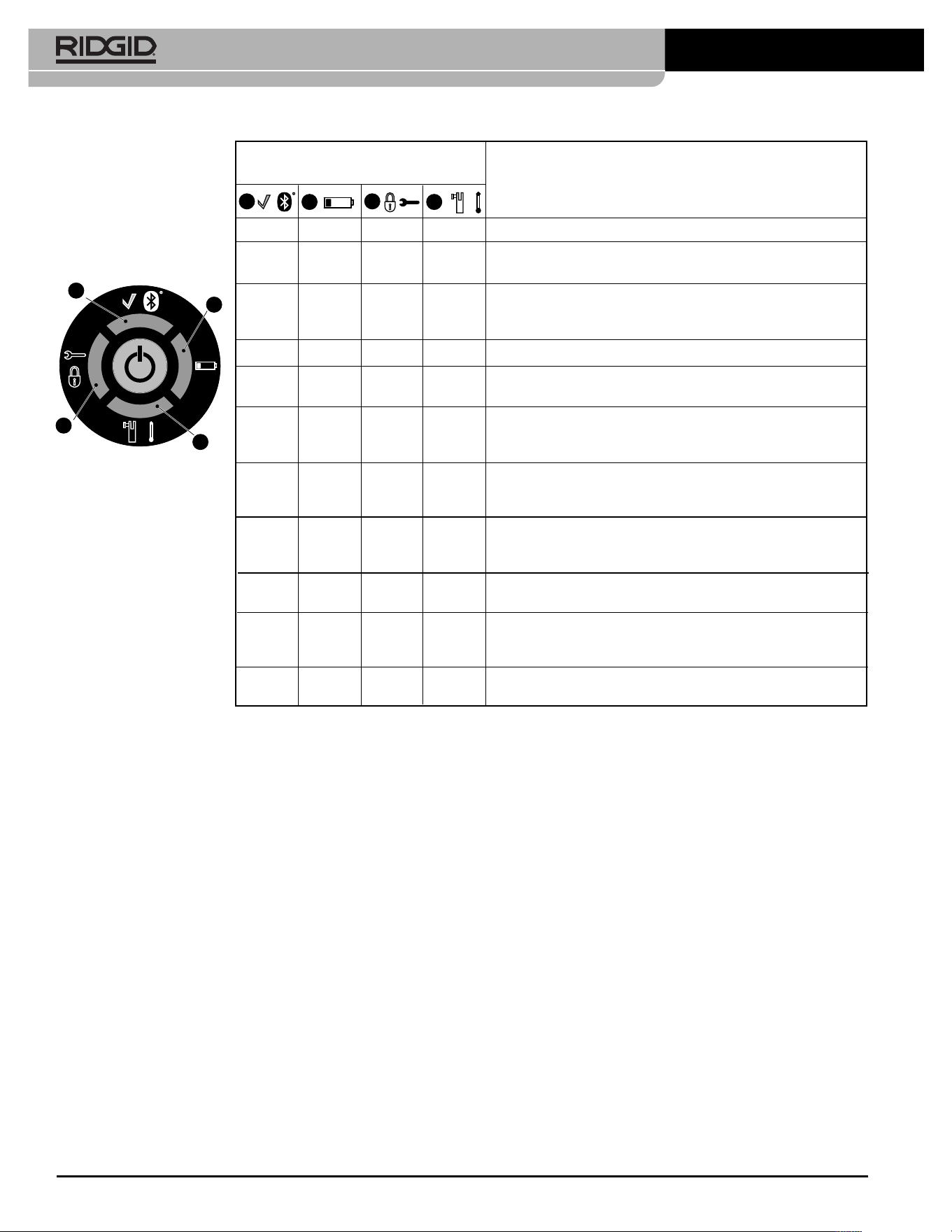

Light Segment Number

(Light Continuously On)

Description

————Press tool off (OFF).

Green Green Green Green ON button pressed, lights on 4 seconds at start up, tool in “Normal

Mode”.

Blue Blue Blue Blue

ON button pressed, lights on 4 seconds at start up, tool in "Control

Mode" - see Bluetooth Functions section to change mode.

Green ———Press tool is in Normal Mode, standby, press tool ready to operate.

Red Yellow Yellow Yellow

Tool has malfunctioned. Tool will not operate. Remove and reinsert

battery or AC Adapter. If light still on, have tool serviced.

Red ———

Tool has malfunctioned. Tool will not operate. Remove and reinsert

battery or AC Adapter. If red light still on, have tool serviced.

Yellow — Red Red

Tool and/or battery out of Specification temperature range. Tool will

not operate. Bring the tool and battery to correct operating temper-

ature range.

Yellow ——Red

Attachment mounting pin is not fully inserted. Tool will not operate.

Fully insert pin. If lights still on, have tool serviced.

Yellow Red ——

Battery low. Tool will not operate. Recharge battery/Insert fully

charged battery.

Green Blue Blue Blue

Bluetooth connection established, standby, press tool ready to

operate - For further information see section on Bluetooth

Functions.

Purple Firmware update in process, tool cannot be used while updating.

Figure 5 – Tool Status Lights

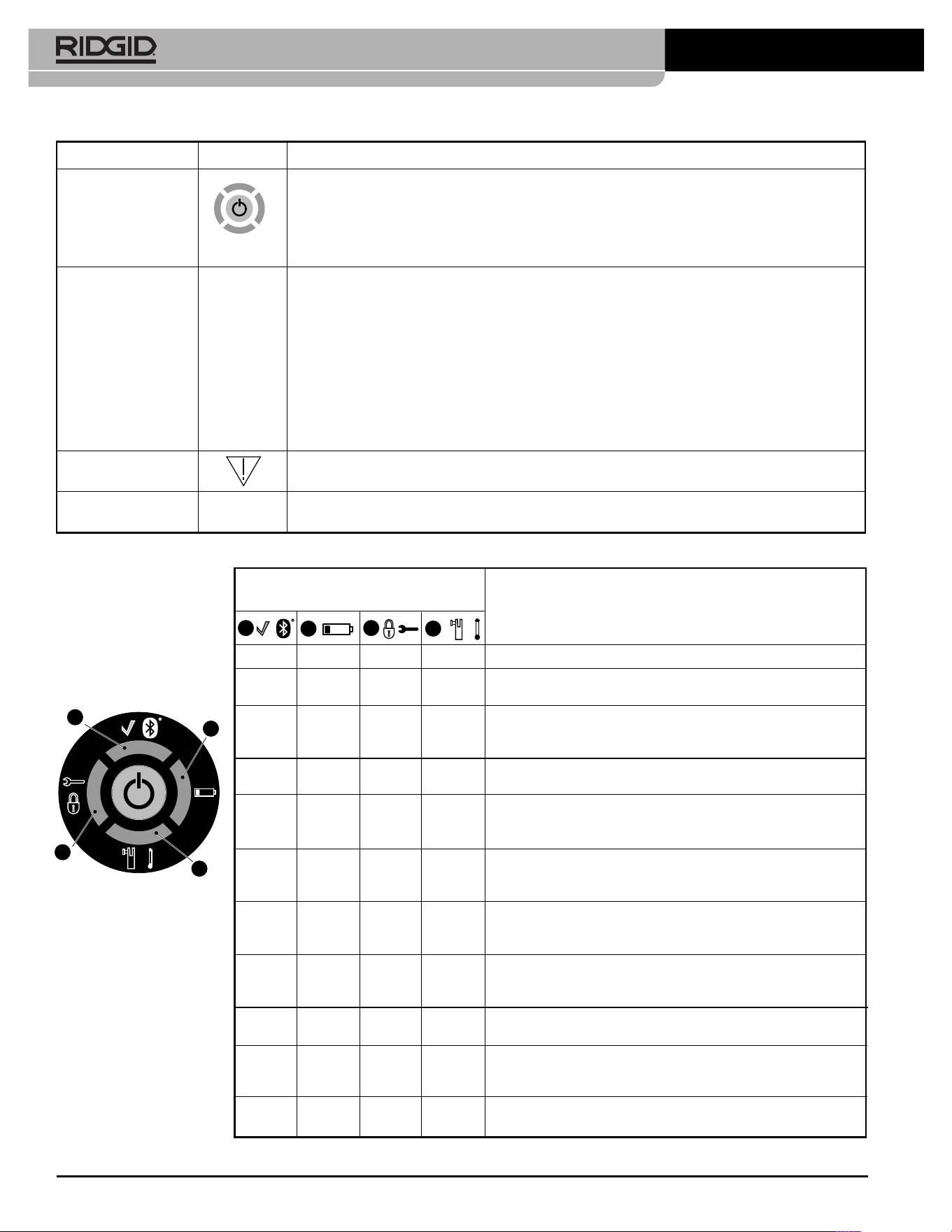

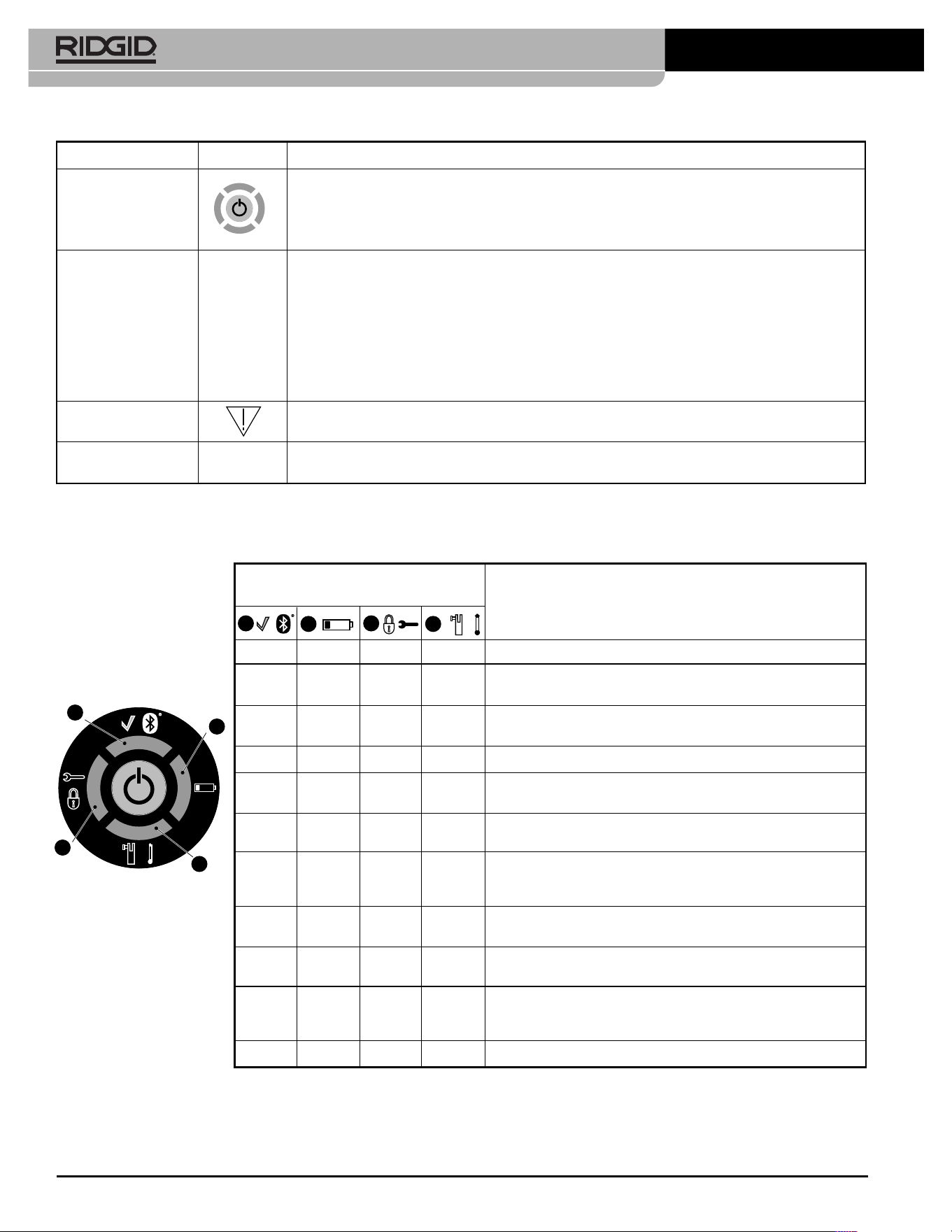

Control Marking Description

Main tool power switch. (I = ON, O = OFF).

On/Off Button

ON: Press button until light turns ON. See Figure 5 – Tool Status Lights.

OFF: Press button until light turns OFF. Tool will automatically turn OFF if left unused for ten

(10) minutes.

Run Switch —

Turn On Work Light: slightly depress run switch.

Normal Mode: Depress run switch to start press cycle, release when tool locks on. Normal

mode is factory setting.

Control Mode: Depress run switch to engage attachment on workpiece. Make adjustments

as necessary. Press the run switch again to start press cycle, release when tool locks on.

Releasing the switch will not stop the tool once it has locked on. This assures consistent,

repeatable press connection integrity.

Mode can be changed with RIDGID Link App, see Bluetooth Functions section.

Pressure Allows tool to be released without completing press. If used, press connection is not complete

Release Button and must be repeated.

Attachment

— Holds attachment to tool. Must be fully inserted for tool to operate. See Figure 6.

Mounting Pin

Figure 4 – Controls Chart

2 4

chemical environment and service temperature, should be

completed. Consult Press Fitting System manufacturer

for selection information.

Pre-Operation Inspection

WARNING

Daily before use, inspect your

press tool and cor rect any

problems to reduce the risk of

serious in jury from electric

shock, crushing injures, attach-

ment failure and other causes, and prevent tool

damage.

1. Switch OFF the tool and remove battery/AC Adapter

from tool.

2. Clean any oil, grease or dirt from the equipment,

especially the handles and controls. This aids inspec-

Specifications

Standard Equipment

Refer to the RIDGID catalog for details on equipment

supplied with specific tool catalog numbers.

NOTE! RIDGID press tool attachments are offered in two

“series”

• Standard Series

• Compact Series

These attachment series are not interchangeable. Stan dard

series attachments will only work with standard series

tools (RP 350, RP 351, RP 342-XL, RP 340, RP 330,

320-E, CT-400). Compact series attachments will only

work with compact series tools (RP 240, RP 241, RP 200,

RP 210, 100B).

Selection of appropriate materials and join-

ing methods is the responsibility of the system designer

and/or installer. Before any installation is attempted, care-

ful evaluation of the specific service environment, including

999-995-220.10_REV. B

RP 350/RP 351 Press Tools

NOTICE

RP 350 Pistol Press Tool RP 351 Inline Press Tool

Attachments.................RIDGID Standard Series RIDGID Standard Series

Stroke Length ..............1.57" (40 mm) 1.57" (40 mm)

Motor

Voltage.....................18 V DC rated 18 V DC rated

Amperage.................23 A 23 A

Power.......................480 Watts 480 Watts

Ram Force...................7,200 lbs. (32 kN) 7,200 lbs. (32 kN)

Head Rotation..............360° 360°

Duty Cycle ...................3 Press /min. 3 Press /min

Power Supply ..............RIDGID RB-18XX Series 18 V Li-Ion Battery Pack or RIDGID RPA 120/220 AC Power Adapter

(See Optional Equipment Section)

Bluetooth Range ..........33 ft. (10 m) 33 ft. (10 m)

Permissible Humidity.....80% maximum 80% maximum

Operating Temperature

Range.............................15° F to 122° F (-10° C to 50° C) 15° F to 122° F (-10° C to 50° C

Storage Temperature.....32° F to 113° F (0° C to 45° C) 32° F to 113° F (0° C to 45° C)

Weight (no battery/

attachment)....................7.83 lbs (3.55 kg) 7.83 lbs (3.55 kg)

Dimensions..................11.3" x 11.0" x 3.1" 15.7" x 4.65" x 3.1"

287 mm x 279 mm x 77 mm 398 mm x 118 mm x 77 mm

Sound Pressure (L

)*.....<74.5 dB(A), K=3 dB(A) <74.5 dB(A), K=3 dB(A)

Vibration* .....................<1.13 m/s

, K=1.5 <1.13 m/s

, K=1.5

* Sound and Vibration measurements are measured in accordance with a standardized test per Standard EN 62481-1.

- Vibration levels may be used for comparison with other tools and for preliminary assessment of exposure.

- Sound and vibration emissions may vary due to your location and specific use of these tools.

- Daily exposure levels for sound and vibration need to be evaluated for each application and appropriate safety measures taken when needed. Evaluation of exposure

levels should consider the time a tool is switched OFF and not in use. This may significantly reduce the exposure level over the total working period.

tion and helps to prevent the tool or controls from slip-

ping from your grip.

3. Inspect the press tool for:

• Proper assembly, maintenance and completeness.

• Any broken, worn, missing, misaligned or binding

parts. Confirm fabric loops are in good condition.

• Smooth movement of attachment mounting pin

between the fully open and fully closed position.

Pin should lock into each position. Confirm that the

run switch moves freely and does not bind or stick.

• Presence and readability of warning label (Figure 6).

• Any other condition which may prevent safe and nor-

mal operation.

Do not use the press tool until problems have been

repaired.

Figure 6 – Status Lights/Warning Label

4. Inspect and maintain tool attachments per their instruc-

tions. Remove attachment from the tool. Confirm that

attachments are in good condition and clearly marked

as to use.

5 Inspect and maintain any other equipment being used

per its instructions to make sure it is functioning properly.

Set-Up and Operation

WARNING

Keep your fingers

and hands away from

the tool attachment

during the press cy-

cle. Your fingers or

hands can be crushed, fractured or amputated in

the attachment, tool, between the tool and attach-

ment, work piece and other objects.

Large forces are generated during product use that

can break or throw parts and cause injury. Stand

clear during use and wear appropriate protective

equipment, including eye protection.

Use proper tool, attachment and fitting combina-

tions. Improper combinations can result in an in -

complete press connection, which increases the

risk of leaks, equipment damage and injury.

Follow Set-up and Operation to reduce the risk of

injury from crushing and other causes and to pre-

vent tool damage.

1. Confirm appropriate work area (See General Power

Tool Safety Warnings). Operate in a clear, level, sta ble,

dry location. Do not use tool while standing in water.

2. Inspect the work to be done and determine the cor-

rect RIDGID tool and RIDGID attachment for the

application per their specifications. Using incorrect

equipment for an application can cause injury, dam-

age the tool and make incomplete connections.

3. Confirm all equipment has been inspected and set up

as directed in their instructions.

Removing/Installing Attachment

1. Switch OFF the tool and remove battery/AC Adapter

from tool.

2. Fully open the attachment mounting pin. Remove/-

insert the appropriate attachment (Figure 7).

3. Fully close the attachment mounting pin until it locks

into the closed position. Attachment mounting pin

must be fully closed to prevent tool damage during

use. Tool lights will be lit to indicate, see Figure 5 for

Tool Status Lights.

NOTE! Do not operate tool without the attachment in place,

this can damage the tool.

Figure 7 – Attachment Mounting Pin

Preparing Connection

These instructions are generalized practices for

several types of press tool attachments. Always follow

the specific instructions for the press tool attachment

being used and the fitting manufacturers’ specific instal-

lation instructions to reduce the risk of improper press

connections and extensive property damage.

1. Prepare the press connection according to the fitting

manufacturer’s instructions.

999-995-220.10_REV. B

RP 350/RP 351 Press Tools

NOTICE

Warning Label

ON/OFF

Button

Tool Status

Lights

Pressure

Release

Button

999-995-220.10_REV. B

RP 350/RP 351 Press Tools

2. With dry hands, insert a fully charged battery or AC

Adapter into tool. If using the corded power adapter

with a GFCI, the GFCI (RCD) should have a rated

residual current of 30 mA or less. Depress ON/OFF

button one time to turn tool ON. All LEDs will be lit

green indicating that the tool is ready to use. See

Figure 5 – Tool Status Lights for any other light.

Pressing A Fitting With Typical Scissor

Jaws

1. Properly hold the tool with both hands.

Figure 8 – Holding the Tool

2. Squeeze jaw arms to open jaws.

3. Place open jaws around fitting (Figure 9). Properly

align jaw press profile with contour of the fitting as

specified in Fitting Manufacturer’s Installation Instruc -

tions. Release jaw arms to close jaws around fitting. Do

not hang jaw set from fitting. Tool could unexpectedly

drop and cause serious injury or death.

Figure 9 – Placing Scissor-Style Jaws Around Fitting

Figure 10 – Jaws Square to Fitting

4. Confirm jaw is appropriately placed and square to fit-

ting (Figure 10). Keep fingers and hands away from

the jaws to avoid crushing injuries in jaws or between

jaws and surroundings.

Normal Mode: Depress the run switch (Figures 1 &

2). Once the tool cycle begins and the rollers contact

the jaw arms, the tool will lock-on and automatically

complete the cycle. Releasing the switch will not

stop the tool once it has locked on. This assures

consistent, repeatable press connection integrity.

Control Mode: Depress the run switch (Figures 1 &

2). The jaws will engage the fitting but the press con-

nection is not made. Make adjustments as necessary.

Press the run switch again, the tool will lock-on and

automatically complete the cycle. Releasing the

switch will not stop the tool once it has locked on. This

assures consistent, repeatable press connection

integrity.

If tool must be removed before a press connection is

completed, depress the pressure release button

(Figures 1 & 2).

Any time release button is depressed, the

press connection is NOT complete and the fitting must be

pressed again to ensure completion. If the tool malfunc-

tions during operation, use this procedure.

5. Release the run switch.

6. Squeeze jaw arms to open jaws.

7. Remove jaw from fitting. Avoid sharp edges that may

have formed on fitting during pressing operation.

8. When operation is complete, depress ON/OFF button

one time to turn tool OFF. Remove battery or AC

Adapter from tool.

NOTICE

999-995-220.10_REV. B

RP 350/RP 351 Press Tools

Pressing A Fitting With Typical Actuator

And Press Ring Set

1. Open ring and place around fitting. Properly align ring

press profile with contour of the fitting as specified in

Fitting Manufacturer’s Installation Instructions. Release

ring to close around fitting (Figure 11).

2. Confirm appropriate actuator is properly installed in

tool. Squeeze actuator arms to open the actuator

tips. Align actuator tips with ring pockets. Release

actuator arms and fully engage actuator tips into ring

pockets (Figure 12). Mis aligning actuator tip to ring

pocket can damage the ring or actuator during press-

ing. Do not hang tool and actuator from press ring.

Tool could unexpectedly drop and cause serious

injury or death.

Figure 11 – Installing Press Ring Onto Fitting

Figure 12 – Attaching Actuator to Press Ring

3. Confirm ring is appropriately placed and square to fit-

ting. Keep fingers and hands away from the actuator

and ring to avoid crushing injuries in attachment or

between attachment and surroundings.

Normal Mode: Depress the run switch (Figures 1 & 2).

Once the tool cycle begins and the rollers contact the

jaw arms, the tool will lock-on and automatically com-

plete the cycle. Releasing the switch will not stop the

tool once it has locked on. This assures consistent,

repeatable press connection integrity.

Control Mode: Depress the run switch (Figures 1 &

2). The jaws will engage the fitting but the press con-

nection is not made. Make adjustments as neces-

sary. Press the run switch again, the tool will lock-on

and automatically complete the cycle. Releasing the

switch will not stop the tool once it has locked on.

This assures consistent, repeatable press connection

integrity.

4. If tool must be removed before a press connection is

completed, depress the pressure release button

(Figures 1 & 2).

Any time release button is depressed, the

press is NOT complete and the press connection must be

pressed again to ensure completion. If the tool malfunc-

tions during operation, use this procedure.

5. Release the run switch.

6. Squeeze actuator arms to open actuator. Remove

actuator from fitting.

7. Remove ring from fitting. Avoid sharp edges that may

have formed on fitting during pressing operation.

8. When operation is complete, depress ON/OFF button

one time to turn tool OFF. Remove battery or AC

Adapter from tool.

Inspecting The Pressed Connection

1. Inspect the pressed fitting for:

• Full insertion of tube into fitting.

• Excessive misalignment of the tubes. A slight

amount of misalignment at a press connection is

considered normal.

• Incorrect attachment alignment with the fitting con-

tour. Distorted or deformed fitting.

• Any other issues per the fitting manufacturer. This

could include the removal of a control ring or decal

(used to indicate the connection has not yet been

pressed).

If any issues are found, remove fitting and install a

new press connection.

2. Test the press connection in accordance with con-

nector manufacturer instructions, normal practice and

applicable codes.

Bluetooth Functions (Wireless Data

Transfer)

The RIDGID

RP 350 and RP 351 Press Tools include

Bluetooth

wireless technology allowing wireless data

NOTICE

transfer to properly equipped smartphones or tablets

(“devices”) running iOS or Android operating systems.

1. Download the appropriate RIDGID

Link app to your

device by going to RIDGID.com/apps, the Google

Play Store or the Apple App Store.

2. When the tool is ON, a Bluetooth wireless technology

equipped device can find and pair with the press tool.

In the Bluetooth settings of your device, select desired

RIDGID tool. Refer to your device instructions for

specific information on how to connect via Bluetooth

wireless technology. Once connected, the green-

blue-blue-blue tool status lights will be lit.

After the initial pairing, most devices will automati-

cally connect to the Tools when the Bluetooth wireless

technology is active and in range and if device settings

are configured to do so. Press tools should be less

than 33 ft. (10 m) from the device to be detected.

Any obstacle between the tool and device can reduce

the operational range.

3. Follow the app instructions for proper use. The mode

of operation can be changed via app. The app also

allows monitoring of tool cycles.

4. The wireless data transfer turns OFF when the press

tool is switched OFF. Turn Bluetooth wireless device

OFF to reduce device battery drain.

Cold Weather Operation

As temperature drops, hydraulic fluid thickens and battery

performance degrades. To reduce the risk of improper

operation, the RP 350 and RP 351 will not operate outside

of the specification temperature range as indicated by

the tool status lights (Figure 5).

When ambient conditions are outside the specification

temperature range, keep the tool and batteries in a con-

ditioned space until ready to use.

Storage

Remove battery or AC Adapter from the press tool. Store

press tool and battery in case. Avoid storing in extreme

heat or cold. The tool will not turn ON if the tool is outside

the specification range. This will be indicated by the tool

status lights. (See Figure 5)

Store tool in a dry, secured, locked area

that is out of reach of children and people unfamiliar with

the press tool. The tool is dangerous in the hands of

untrained users.

Maintenance Instructions

WARNING

Make sure tool is switched OFF and battery or AC

Adapter is removed from tool before performing

maintenance or making any adjustment.

Cleaning And Lubrication

1. Wipe the tool clean daily with a clean dry cloth.

2. Inspect the attachment mounting pin and lubricate the

pin with silicone lubricant as needed.

3. Check return springs in attachments with each use.

Attachments should open and close freely with only

moderate finger effort required.

Service And Repair

WARNING

Improper service or repair can make tool unsafe to

operate.

Service and repair on the RP 350 and RP 351 Press Tools

must be performed by a RIDGID Independent Press Tool

Service Center.

For information on your nearest RIDGID Authorized Inde-

pendent Service Center or any service or repair questions

see Contact Information section in this manual.

999-995-220.10_REV. B

RP 350/RP 351 Press Tools

WARNING

Optional Equipment

WARNING

To reduce the risk of serious injury, only use equip-

ment specifically designed and recommended for

use with the RP 350 and RP 351 Press Tools, such

as listed below.

999-995-220.10_REV. B

RP 350/RP 351 Press Tools

SYMPTOM POSSIBLE REASONS SOLUTION

Tool will not turn ON

when ON/OFF button is

pressed.

Attachment is locked

onto fitting.

The pressed connections

produced are not com-

plete.

Oil leaks from tool.

Motor runs but tool will

not complete a cycle.

Tool stops during

operation.

Troubleshooting

Battery is completely discharged or battery has

failed.

Battery not properly inserted into handle of tool

AC adapter not correctly inserted into the tool.

Press connection was not successfully completed.

Used wrong jaw for the tube size or material.

The tool was not square to the tube.

Attachment press contour was not aligned with

the fitting contour.

Tool is in need of repair.

Seal or mechanical problems.

Oil level low.

Insert fully charged battery/recharge battery.

Check to assure battery is fully inserted.

Correctly insert AC adapter into tool.

Push pressure release button to remove jaws from

fitting. Inspect and repress fitting.

Install the correct attachment.

Redo the press connection with new fitting and new

tube. Make sure that the tool is square to the tube.

Redo the joint with new tube and new fitting.

Make sure the attachment press contour is

aligned with the fitting contour.

Take for service.

See Figure 5 – Tool Status Lights

Catalog

No. Description

56513 RB-1825 18V 2.5 Ah Lithium Ion Battery

56518 RB-1850 18V 5.0 Ah Lithium Ion Battery

44468 120 AC Power Adapter – North America

43338 220 AC Power Adapter– Europe

44823 120 AC Power Adapter – China

Battery and Adapter Packs

Catalog Plug

No. Region Type

64383 RBC-30 Charger North America A

56523 RBC-30 Charger Europe C

64388 RBC-30 Charger China A

64393 RBC-30 Charger Australia I

64378 RBC-30 Charger Japan A

64398 RBC-30 Charger United Kingdom G

64173 RBC-30 Charger Cord North America A

64183 RBC-30 Charger Cord Europe C

Chargers and Cords

For a complete listing of RIDGID equipment available

for these tools, see the Ridge Tool Catalog online at

RIDGID.com or see Contact Information.

Disposal

Parts of these tools contain valuable materials and can be

recycled. There are companies that specialize in recycling

that may be found locally. Dispose of the components in

compliance with all applicable regulations. Contact your

local waste management authority for more information.

For EC Countries: Do not dispose of elec-

trical equipment with household waste!

According to the European Guideline 2012/ -

19/ EU for Waste Electrical and Electronic

Equipment and its implemen tation into nation-

al legislation, electrical equipment that is no

longer usable must be collected separately and disposed

of in an environmentally correct manner.

999-995-220.10_REV. B

RP 350/RP 351 Press Tools

Electromagnetic Compatibility

(EMC)

The term electromagnetic compatibility is taken to mean

the capability of the product to function smoothly in an

environment where electromagnetic radiation and elec-

trostatic discharges are present and without causing

electromagnet interference to other equipment.

These tools conform to all applicable EMC

standards. However, the possibility of them causing inter-

ference in other devices cannot be precluded. All EMC

related standards that have been tested are called out in

the tool's technical document.

FCC/ICES Statement

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference received,

including interference that may cause undesired oper-

ation.

Modifications not expressly approved by this company

could void the user's authority to operate the equipment.

This equipment has been tested and found to comply with

the limits for a Class A digital device, pursuant to part 15

of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference when

the equipment is operated in a commercial environment.

This equipment generates, uses, and can radiate radio fre-

quency energy and, if not installed and used in accor-

dance with the instruction manual, may cause harmful

interference to radio communications. Operation of this

equipment in a residential area is likely to cause harmful

interference in which case the user will be required to cor-

rect the interference at his own expense.

This product complies with the Canadian ICES-003 Class

A specifications. See Declaration label on tool.

999-995-220.10_REV. B

RP 350/RP 351 Press Tools

NOTICE

Sertisseuses RP 350 et RP 351

Enregistrez ci-dessous pour future référence le numéro de série de l’appareil indiqué sur sa plaque

signalétique.

N° de

série

Sertisseuses

RP 350 et RP 351

AVERTISSEMENT !

Familiarisez-vous avec le manuel ci-

présent avant d’utiliser l’appareil.

Tout écart aux consignes données

dans celui-ci augmenterait les risques

de choc électrique, d’incendie et/ou

de grave blessure corporelle.

999-995-220.10_REV. B

Sertisseuses RP 350 et RP 351

Table des matières

Fiche d’enregistrement du numéro de série de l’appareil ......................................................................................15

Symboles et symboles de sécurité............................................................................................................................17

Consignes générales de sécurité

Sécurité des lieux......................................................................................................................................................17

Sécurité électrique ....................................................................................................................................................17

Sécurité individuelle ..................................................................................................................................................18

Utilisation et entretien des appareils électriques ......................................................................................................18

Utilisation et entretien des appareils à piles..............................................................................................................19

Service après-vente ..................................................................................................................................................19

Consignes de sécurité spécifiques

Sécurité de la sertisseuse ........................................................................................................................................19

Coordonnées RIDGID

................................................................................................................................................20

Description ..................................................................................................................................................................20

Caractéristiques techniques

Equipements de série ..............................................................................................................................................23

Inspection préalable....................................................................................................................................................24

Préparation et utilisation ............................................................................................................................................24

Retrait et montage des têtes ....................................................................................................................................24

Préparation des raccords..........................................................................................................................................25

Sertissage des raccords à l’aide de mâchoires à cisaille typiques ..........................................................................25

Sertissage des raccords à l’aide d’actionneurs et jeux de bagues de sertissage typiques ......................................26

Examen des raccords sertis......................................................................................................................................27

Fonctions Bluetooth (transfert de données à distance) ............................................................................................27

Fonctionnement par temps froid ..............................................................................................................................27

Stockage ......................................................................................................................................................................28

Entretien de l’appareil

Nettoyage et lubrification ..........................................................................................................................................28

Révisions et réparations ..........................................................................................................................................28

Dépannage ..............................................................................................................................................................28

Accessoires ................................................................................................................................................................29

Recyclage de l’appareil ..............................................................................................................................................29

Compatibilité électromagnétique (EMC) ..................................................................................................................30

Enoncé FCC/ISED........................................................................................................................................................30

Déclaration de conformité CE ................................................................................................Verso de page de garde

Garantie à vie ...........................................................................................................................................Page de garde

*Traduction de la notice originale

Sertisseuses RP 350 et RP 351

999-999-207.10_REV. B

Consignes générales de sécurité

applicables aux appareils

électriques*

AVERTISSEMENT

Familiarisez-vous avec l’ensemble des illustrations,

consignes de sécurité et consignes d’utilisation

ci-présentes afin d’éviter les risques de choc élec-

trique, d’incendie et/ou de grave blessure corporelle.

Conservez l’ensemble de ces consignes et

instructions pour future référence !

Le terme « appareil électrique » utilisée dans les con-

signes de sécurité s’applique à la fois aux appareils élec-

trique sur secteur et ceux à piles.

Sécurité des lieux

• Assurez-vous de la propreté et du bon éclairage

des lieux. Les chantiers encombrés ou mal éclairés

sont une invitation aux accidents.

• N’utilisez pas d’appareils électriques en présence

de substances volatiles telles que liquides, gaz ou

poussières combustibles. Ce type de matériel risque

de produire des étincelles susceptibles d’enflammer les

poussières et émanations combustibles.

• Eloignez les enfants et les curieux durant l’utili-

sation des appareils électriques. Les distractions

risquent de vous faire perdre le contrôle de l’appareil.

Sécurité électrique

• La fiche de l’appareil doit correspondre à la prise de

courant utilisée. Ne jamais tenter de modifier la

fiche d’une manière quelconque. Ne jamais utiliser

d’adaptateur de prise sur les appareils équipés

d’une fiche avec terre. Cela limitera les risques de choc

électrique.

• Evitez tout contact physique avec des objets reliés à

la terre tels que canalisations, radiateurs, cuisinières

et réfrigérateurs. Tout contact avec la terre augmenterait

les risques de choc électrique.

• N’exposez pas les appareils électriques à la pluie

ou aux intempéries. Toute pénétration d’eau à l’in -

térieur de l’appareil augmenterait les risques de choc

électrique.

Symboles de sécurité

Les symboles et mots clés utilisés à la fois dans ce mode d’emploi et sur l’appareil lui-même servent à signaler

d’importants risques de sécurité. Ce qui suit permettra de mieux comprendre la signification de ces mots clés et symboles.

Ce symbole sert à vous avertir de risques d’accident potentiels. Le respect des consignes qui le suivent vous permettra d’éviter

les risques d’accident grave ou potentiellement mortel.

Le terme DANGER signifie une situation dangereuse qui, faute d’être évitée, provoquerait la mort ou de graves

blessures corporelles.

Le terme AVERTISSEMENT signifie une situation dangereuse potentielle qui, faute d’être évitée, serait sus-

ceptible d’entraîner la mort ou de graves blessures corporelles.

Le terme ATTENTION signifie une situation dangereuse potentielle qui, faute d’être évitée, serait susceptible

d’entraîner des blessures corporelles légères ou modérées.

Le terme AVIS IMPORTANT indique des informations concernant la protection des biens.

Ce symbole indique la nécessité de bien se familiariser

avec la notice d’emploi avant d’utiliser ce matériel. La notice

d’emploi renferme d’importantes consignes de sécurité et

d’utilisation du matériel.

Ce symbole indique la nécessité de porter des lunettes de

sécurité à œillères ou des lunettes fermées lors de la

manipulation ou utilisation de cet appareil afin de limiter les

risques de lésion oculaire.

Ce symbole signale un risque d’écrasement des doigts,

des mains ou autres membres.

Ce symbole signale un risque de choc électrique.

* Le texte utilisé dans les consignes de sécurité générales ci-présentes est tiré verbatim de la section de la norme UL/CSA 62841-1 applicable, comme l’impose

la réglementation. Lesdites consignes de sécurité générales sont sensé couvrir de nombreux types d’appareils électriques. Certaines d’entre-elles ne sont pas

applicables à l’ensemble de ces appareils, et certaines ne sont pas applicables à celui-ci.

AVIS IMPORTANT

DANGER

AVERTISSEMENT

ATTENTION

Ce symbole indique que le produit doit être utilisé

exclusivement à l’intérieur.

Ce symbole indique qu’il s’agit d’un produit catégorie II

Ce symbole indique l’année de fabrication du produit.

Ce symbole signale que le matériel en question ne doit pas

être remis aux ordures ménagères. Consultez la section

Recyclage.

Ce symbole indique que le matériel électrique en question

correspond aux normes applicables des directives de la CE.

999-999-207.10_REV. B

• Ne maltraitez pas le cordon d’alimentation de

l’appareil. Ne jamais utiliser le cordon pour porter,

tirer ou débrancher l’appareil. Eloignez le cordon

de la chaleur, des matières grasses, des objets

tranchants et des mécanismes. Les cordons d’ali-

mentation endommagés ou entortillés augmentent

les risques de choc électrique.

• Lors de l’utilisation de l’appareil à l’extérieur, pré-

voyez une rallonge électrique homologuée pour ce

type d’emploi. Cela limitera les risques de choc élec-

trique.

• S’il est inévitable d’utiliser l’appareil dans des

endroits humides, prévoyez une source d’alimen-

tation protégée par disjoncteur différentiel. La

présence d’un disjoncteur différentiel limitera les

risques de choc électrique.

Sécurité individuelle

• Soyez attentif, restez concentré et faites preuve de

bon sens lors de l’utilisation de ce type d’appareil.

Ne jamais utiliser ce matériel lorsque vous êtes

fatigué ou sous l’influence de drogues, de l’alcool ou

de médicaments. Lors de l’utilisation d’un appareil

électrique, un instant d’inattention risque d’entraîner de

graves lésions corporelles.

• Prévoyez les équipements de protection individu-

elle appropriés. Portez systématiquement une pro-

tection oculaire. Selon le cas, le port d’un masque à

poussière, de chaussures de sécurité antidérapantes,

du casque ou d’une protection auriculaire peut aider à

limiter les risques de lésion corporelle.

• Evitez les démarrages accidentels. Assurez-vous

que son interrupteur est éteint avant de brancher

l’appareil, y introduire un bloc-piles, le soulever ou

le transporter. Porter un appareil électrique avec

son doigt sur l’interrupteur, voire le brancher lorsque

son interrupteur est en position « Marche » est une

invitation aux accidents.

• Retirez toute clé ou dispositif de réglage éventuel

avant de mettre l’appareil en marche. Une clé ou

tout autre dispositif de réglage engagé sur un élément

mécanique pourrait provoquer un accident.

• Ne vous mettez pas en porte-à-faux. Maintenez une

bonne assiette et un bon équilibre à tout moment.

Cela assurera un meilleur contrôle de l’appareil en cas

d’imprévu.

• Habillez-vous de manière appropriée. Ne portez ni

accessoires, ni bijoux. Eloignez vos cheveux, vos

vêtements et vos gants des mécanismes lorsque

l’appareil fonctionne. Les foulards, les bijoux et les

Sertisseuses RP 350 et RP 351

cheveux longs risquent d’être entraînés par les mécan-

ismes en rotation.

• Vérifiez le bon raccordement et fonctionnement

des aspirateurs de poussière éventuels. De tels

aspirateurs peuvent limiter les risques associés à la dis-

persion des poussières.

• Ne permettez pas la familiarité issue d’une utili-

sation fréquente de l’appareil vous rendre com-

plaisant au point d’ignorer les principes de sécurité

applicables. La moindre inattention peut engendrer de

graves blessures corporelles dans une fraction de

seconde.

Utilisation et entretien des appareils

électriques

• Ne forcez pas l’appareil. Prévoyez l’appareil le

mieux adapté aux travaux envisagés. Un appareil

adapté produira de meilleurs résultats et un meilleur

niveau de sécurité lorsqu’il fonctionne au régime prévu.

• N’utilisez pas d’appareil dont l’interrupteur marche/

arrêt ne fonctionne pas correctement. Tout appareil

qui ne peut pas être contrôlé par son interrupteur est

considéré dangereux et doit être réparé.

• Débranchez l’appareil ou retirez son bloc-piles

avant tout réglage, remplacement d’outils ou stock-

age. De telles mesures préventives aideront à limiter

les risques de démarrage accidentel de l’appareil.

• Rangez les appareils électriques non utilisés hors

de la portée des enfants. L’utilisation de cet appareil

doit être exclusivement réservé à du personnel

ayant reçu une formation adéquate. Tout appareil

électrique peut devenir dangereux entre les mains

d’un novice.

• Assurez l’entretien régulier des appareils électriques

et de leurs accessoires. Assurez-vous de l’absence

d’éléments grippés ou endommagés, voire toute

autre anomalie susceptible de nuire au bon fonc-

tionnement et à la sécurité de l’appareil. Faites

réparer tout appareil endommagé avant de le réu-

tiliser. De nombreux accidents sont le résultat d’ap-

pareils mal entretenus.

• Assurez l’affutage et la propreté des outils de coupe.

Des outils de coupe correctement entretenus et affutés

sont moins susceptibles de se gripper et sont plus

faciles à contrôler.

• Utilisez l’appareil, ses accessoires et ses outils

selon les consignes ci-présentes, tout en tenant

compte des conditions de travail existantes et de

la nature des travaux envisagés. Toute utilisation de

l’appareil à des fins autres que celles prévues aug-

menterait les risques d’accident.

999-999-207.10_REV. B

Sertisseuses RP 350 et RP 351

Consignes de sécurité

spécifiques

AVERTISSEMENT

La section suivante contient d’importantes consignes

de sécurité visant ce type d’appareil en particulier.

Lisez-les soigneusement avant d’utiliser la sertis-

seuse afin de limiter les risques de choc électrique et

de graves blessures corporelles.

CONSERVEZ CES CONSIGNES POUR

FUTURE REFERENCE !

La mallette de l’appareil comprend un logement prévu

pour garder ce manuel à la portée de tout utilisateur

éventuel.

Sécurité de la sertisseuse

• Eloignez vos doigts et vos mains des têtes de ser-

tissage durant le cycle de fonctionnement de

l’appareil. Les doigts et les mains risquent d’être écrasés,

fracturés ou amputés s’ils se prennent dans la tête ou

entre la tête et tout autre objet.

• Ne jamais tenter de réparer d’élément de tête

(mâchoires, bagues de sertissage actionneurs,

etc.) endommagés. Remplacez l’élément endom-

magé au complet. Tout élément qui aurait été soudé,

meulé percé ou modifié de manière quelconque ris-

querait d’éclater en cours de sertissage et provoquer de

graves blessures. Le non remplacement d’un élément

de sertissage au complet pourrait entraîner la défaillance

de l’élément et de graves blessures corporelles.

• L’importance des forces générées par l’appareil est

suffisante pour briser et projeter des objets de

manière dangereuse. Tenez-vous à l’écart en cours

d’opération et prévoyez les équipements de sécurité

individuelle appropriés, protection oculaire comprise.

• N’utilisez les sertisseuses RIDGID

qu’avec des

éléments de tête (mâchoires, bagues de sertis-

sage, actionneurs, etc.) appropriés, soit fabriqués

ou approuvés par RIDGID. L’utilisation de l’appareil

à d’autres fins ou sa modification en vue d’applications

non prévues pourrait endommager la sertisseuse et sa

tête, voire occasionner des blessures corporelles.

• Utilisez les combinaisons d’appareil, d’éléments de

tête et de raccord appropriées. Une mauvaise com-

binaison de ces éléments risquerait de compromettre

l’intégralité du sertissage qui, à son tour, augmenterait

les risques de fuites et de blessure corporelle.

• Nettoyez systématiquement les poignées et autres

surfaces de prise-en-main de l’appareil. Des

poignées ou autres surfaces glissantes peuvent com-

promettre la sécurité d’utilisation de l’appareil en cas

d’imprévu.

Utilisation et entretien des appareils à

piles

• Rechargez les bloc-piles exclusivement avec le

type de chargeur spécifié par le fabricant. L’utili-

sation d’un chargeur adapté à un autre type de bloc-

piles augmenterait les risques d’incendie.

• Utilisez exclusivement le type de bloc-piles prévu

pour l’appareil en question. L’utilisation de tout autre

type de bloc-piles augmenterait les risques de blessure

et d’incendie.

• Eloignez les bloc-piles non utilisés des autres

objets métalliques tels que trombones, pièces de

monnaie, clés, clous, vis ou autres petits objets

métalliques qui risqueraient de faire contact entre

les bornes du bloc-piles. Un tel court-circuit pourrait

provoquer des brûlures ou un incendie.

• En cas d’abus, un bloc-piles risque de déverser

son électrolyte liquide. Evitez tout contact avec

celui-ci. En cas de contact accidentel avec ce liq-

uide, rincez à grande eau. En cas de contact ocu-

laire, faites appel à un médecin. L’électrolyte liquide

peut provoquer des irritations et des brûlures.

• N’utilisez pas un bloc-piles ou appareil endom-

magé ou modifié. Les bloc-piles endommagés peu-

vent réagir de manière imprévisible et provoquer des

incendies, des explosions ou des blessures corporelles.

• N’exposez ni les bloc-piles, ni l’appareil aux flammes

ou à des températures excessives. Leur exposition

aux flammes ou à des températures de plus de 265 °F

(130 °C) pourrait occasionner une explosion.

• Respectez l’ensemble des consignes de recharge-

ment et ne chargez ni le bloc-piles ni l’appareil

en-dehors des limites de température précisées ci-

après. Le rechargement inapproprié ou à des tem-

pératures hors limites pourrait endommager le

bloc-piles et augmenterait les risques d’incendie.

Service après-vente

• Confiez la révision de l’appareil à un réparateur

qualifié pouvant justifier l’emploi de pièces de

rechange d’origine. Cela assurera la sécurité opéra-

tionnelle de l’appareil.

• Avant d’utiliser une sertisseuse RIDGID, fami-

liarisez-vous avec :

– Le manuel ci-présent,

– Les instructions visant le type de tête utilisée,

– Le manuel du bloc-piles et chargeur,

– Les consignes d’installation du fabricant des rac-

cords,

– Les consignes d’utilisation de tout autre matériel

utilisé avec cet appareil.

Le non-respect de l’ensemble de ces consignes pour-

rait entraîner d’importants dégâts matériels et/ou de

graves lésions corporelles.

Coordonnées RIDGID

En cas de questions concernant ce produit RIDGID

veuillez :

– Consulter le distributeur RIDGID le plus proche ;

– Visiter le site RIDGID.com afin de localiser le représen-

tant RIDGID le plus proche ;

– Consulter les services techniques RIDGID par mail

adressé à rtctechservices@emerson.com, ou bien, à

partir des Etats-Unis ou du Canada, en composant le

800-519-3456.

Description

Equipées des éléments de tête appropriés, les sertisseuses

RIDGID

RP 350 et RP 351 assurent le sertissage étanche

et permanant des raccords de tuyaux de plomberie, de

chauffage de climatisation et de réfrigération. Il existe aussi

des éléments de tête destinés à d’autres applications.

Lorsque l’on appui sur la gâchette de la sertisseuse, son

moteur électrique interne actionne une pompe hydraulique

qui, à son tour, envoi du fluide hydraulique vers le cylindre

de l’appareil pour faire avancer le vérin contre l’accessoire

qui, lui, comprime le raccord. Ce cycle de sertissage

dure environ 4 secondes. Lorsque le cycle est entamé, il

continue automatiquement jusqu’à ce que le raccord soit

complètement serti, même si l’on lâche la gâchette.

L’appareil dispose également d’un mode opératoire de

« Contrôle » qui utilise l’application RIDGID Link pour per-

mettre le montage préalable du raccord avant son sertis-

sage afin de confirmer l’alignement de la tête avec le

raccord et le tuyau.

Le témoin d’état de fonctionnement de l’appareil indique,

entre-autre, une température hors limite, un besoin de révi-

sion ou bloc-piles déchargé. L’appareil est équipé d’un

éclairage ciblé qui s’allume dès que l’on appui sur la

gâchette. La tête de l’appareil est orientable sur 360°

afin d’en faciliter l’accès aux endroits restreints.

L’appareil est équipé d’un anneau en tissue qui peut

éventuellement servir à accrocher une bretelle ou une

lanière de sécurité appropriée.

Ces sertisseuses sont équipées du système Bluetooth

afin de permettre leur liaison aux smartphones et tablettes.

Consultez la section « Fonctions Bluetooth (transfert de

données à distance) » pour plus de détails.

* Le terme et le logo Bluetooth

sont des marques déposées par Bluetooth SIG, Inc.

et utilisées par Emerson Electric Co. sous licence. Les autres marques déposées

et désignations commerciales utilisées sont la propriété de leurs propriétaires

respectifs.

999-995-220.10_REV. B

Sertisseuses RP 350 et RP 351

# Description

1 Mâchoires à ciseaux

2 Broche de montage des accessoires

3 Témoins d’état de fonctionnement

4 Marche/Arrêt

5 Avertissement (en sous face

sur la RP 351)

6 Anneau en tissue

7 Bouton de déverrouillage

(côté opposé sur la RP 351)

8 Poignée

9 Bloc-piles

10 Gâchette

11 Eclairage LED

12 Bride de mâchoire

Figure 1 – Sertisseuse RIDGID RP 350 avec mâchoire

série Standard

Figure 2 – Sertisseuse RIDGID RP 351 avec mâchoire

série Standard

999-995-220.10_REV. B

Sertisseuses RP 350 et RP 351

Figure 3 – Numéro de série de l’appareil – Les chiffres encerclés indiquent l’année et le mois de fabrication.

(YY = année, MM = mois).

Serial No.

Commande Marquage Description

Alimentation générale de l’appareil (I = Marche, O = Arrêt)

Marche/Arrêt

Marche : Appuyez sur la touche jusqu’à ce que le témoin s’allume.

Figure 5 – Témoins d’état de fonctionnement.

Arrêt : Appuyez sur la touche jusqu’à ce que le témoin s’éteigne.

L’appareil s’éteindra automatiquement au bout de dix (10) minutes d’inactivité.

Gâchette —

Eclairage : Appuyez légèrement sur la gâchette.

Mode normal : Appuyez sur la gâchette pour entamer le cycle de sertissage, puis lâchez-la

dès que l’appareil s’engage.

Mode « Contrôle » : Appuyez sur la gâchette pour engager la tête sur le raccord. Au besoin,

faites les réglages nécessaires. Appuyez à nouveau sur la gâchette pour entamer le cycle de

sertissage, puis lâchez-la dès que l’appareil s’engage. Le fait de lâcher la gâchette n’arrêtera

pas le cycle de sertissage une fois l’appareil engagé. Cela assure l’uniformité et l’intégralité

des sertissages successifs.

Le mode opératoire peut être changé via l’application RIDGID Link comme indiqué à la

section Fonctions Bluetooth.

Bouton de Permet de relâcher l’appareil avant la fin du sertissage. Le cas échéant, le sertissage restera

déverrouillage incomplet et devra être repris.

Broche de montage

—

Fixation des têtes. Elle doit être entièrement engagée avant que l’appareil puisse fonctionner

des accessoires (Figure 6).

Figure 4 – Schéma des commandes

999-995-220.10_REV. B

Sertisseuses RP 350 et RP 351

Numéro de segment lumineux

(éclairage en continu)

Description

————Sertisseuse éteinte.

Vert Vert Vert Vert Gâchette appuyée, 4 secondes au démarrage, appareil en mode

« Normal ».

Bleu Bleu Bleu Bleu

Gâchette appuyée, 4 secondes au démarrage, appareil en mode

« Contrôle » Se reporter à la section Fonctions Bluetooth pour

changer de mode opératoire.

Vert ———Sertisseuse en mode Normal, en veilleuse, prête à fonctionner.

Rouge Jaune Jaune Jaune

Anomalie. L’appareil ne fonctionne pas. Retirez et réintroduisez le bloc

pile ou l’adaptateur. Si le témoin reste allumé, faites réparer l’appareil.

Rouge ———

Anomalie. L’appareil ne fonctionne pas. Retirez et réintroduisez le bloc

pile ou l’adaptateur. Si le témoin rouge reste allumé, faites réparer

l’appareil.

Jaune — Rouge Rouge

Appareil et/ou bloc-piles hors de la plage de température ambiante.

L’appareil ne fonctionne pas. Amenez l’appareil et le bloc-piles à

une température appropriée.

Jaune ——Rouge

Broche de montage de tête désengagée. L’appareil ne fonctionne

pas. Introduisez la broche à fond. Si le témoin reste allumé, faites

réparer l’appareil.

Jaune Rouge ——

Bloc-piles déchargé. L’appareil ne fonctionne pas. Rechargez le

bloc-piles ou introduisez un bloc-piles chargé.

Vert Bleu Bleu Bleu

Connexion Bluetooth établie, sertisseuse en veilleuse et prête à

fonctionner. Reportez-vous à la section Fonctions Bleutooth pour

de plus amples renseignements.

Violet Mise à jour du logiciel en cours. L’appareil ne peut pas fonctionner

durant sa mise-à-jour.

Figure 5 – Témoins d’état de fonctionnement

2 4

Le choix des matériaux et des méth-

odes de raccordement appropriés reste la responsabilité du

bureau d’études et/ou de l’installateur. Une étude appro-

fondie des besoins spécifiques du réseau, notamment

en matière de milieu chimique et température d’exploitation,

s’impose avant toute tentative d’installation. Consultez le

fabricant des connecteurs pour les critères de sélection

applicables.

Caractéristiques techniques

Equipements de série

Reportez-vous au catalogue RIDGID pour les détails

visant l’équipement de chaque appareil référencé.

NOTA ! Il existe deux séries de têtes de sertissage RIDGID

• Série Standard

• Série Compact

Ces deux séries de têtes ne sont pas interchangeables. Les

têtes de la série Standard ne se montent que sur les ser-

tisseuses de la série Standard (RP 350, RP 351, RP 342-

XL, RP 340, RP 330, 320-E et ct-400). Les têtes de la série

Compact ne se montent que sur les sertisseuses de la série

Compact (RP 240, RP 241, RP 200, RP 210 et 100B).

999-995-220.10_REV. B

Sertisseuses RP 350 et RP 351

AVIS IMPORTANT

Sertisseuse RP 350 Sertisseuse RP 351 droite

à poignée pistolet

Accessoires .................Série RIDGID Standard Série RIDGID Standard

Course .........................1,57" (40 mm) 1,57" (40 mm)

Moteur

Volts .........................18 V 18 V

Ampères...................23 A 23 A

Puissance.................480 Watts 480 Watts

Force du vérin..............7200 lbs. (32 kN) 7200 lbs. (32 kN)

Rotation de tête ...........360° 360°

Durée de cycle.............3 sertissages/min 3 sertissages/min

Bloc-piles .....................Bloc-piles Li-ion 18 V type RIDGID RB-18XX ou adaptateur secteur 120/220 V type RIDGID RPA

(voir la section Accessoires)

Portée Bluetooth ..........33 ft. (10 m) 33 ft. (10 m)

Humidité permissible .....80% maximum 80% maximum

Température de

fonctionnement ..............15° F à 122° F (-10° C à 50° C) 15° F à 122° F (-10° C à 50° C

Température

de remisage....................32° F à 113° F (0° C à 45° C) 32° F à 113° F (0° C à 45° C)

Poids (sans

bloc-piles ni tête)............7,83 lbs (3,55 kg) 7,83 lbs (3,55 kg)

Dimensions..................11,3" x 11,0" x 3,1" 15,7" x 4,65" x 3,1"

287 mm x 279 mm x 77 mm 398 mm x 118 mm x 77 mm

Pression sonore (L

)*...<74,5 dB(A), K=3 dB(A) <74,5 dB(A), K=3 dB(A)

Vibrations* ...................<1,13 m/s

, K=1,5 <1,13 m/s

, K=1,5

* Les valeurs sonores et vibratoires ont été mesurées selon la norme standardisée EN 62841-1.

- Les niveaux sonores peuvent servir de comparaison avec d’autres appareils et pour l’évaluation préliminaire d’exposition.

- Les niveaux sonores et vibratoires produits peuvent varier selon la localisation et l’utilisation spécifique de ces appareils.

- Les niveaux d’exposition sonore et vibratoires quotidiens doivent être évalués en fonction de chaque application afin d’établir les mesures de protection éventuellement

nécessaires. L’évaluation des niveaux d’exposition doit prendre en compte les temps morts durant lesquels l’appareil est éteint et non utilisé. Cela peut réduire les niveaux

d’exposition au cours d’une période de travail donnée de manière considérable.

Inspection préalable de l’appareil

AVERTISSEMENT

Effectuez une inspection préa-

lable quotidienne de la sertis-

seuse afin de corriger toute

anomalie éventuelle suscepti-

ble d’endommager l’appareil

ou ses têtes, voire provoquer des chocs électriques

et des blessures par écrasement ou autres causes.

1. Eteignez l’appareil et retirez son bloc-piles ou son

adaptateur d’alimentation sur secteur.

2. Eliminez toutes traces d’huile, de cambouis ou de

crasse de l’appareil et de la tête, notamment au niveau

des poignées et commandes. Cela facilitera l’inspec-

tion et améliorera la prise en main de l’appareil.

3. Lors de l’inspection de la sertisseuse, concentrez-

vous sur les points suivants :

• L’assemblage, l’état d’entretien et l’intégralité de

l’appareil.

• D’éventuelles pièces endommagées, usées, man-

quantes, désalignées ou grippées. Vérifiez le bon

état de l’anneau en tissue.

• Le libre fonctionnement de la broche de montage de

tête entre sa position entièrement ouverte et entière-

ment fermée. La broche devrait se verrouiller dans

chaque position. Vérifiez le libre fonctionnement

de la gâchette, notamment l’absence de grippage ou

d’accrochage.

• La présence et la lisibilité des avertissements

indiqués à la Figure 6.

• Toute autre anomalie qui pourrait nuire à la sécu-

rité et au fonctionnement prévu de l’appareil.

Faites corriger toute anomalie éventuelle avant de

réutiliser l’appareil.

Figure 6 – Avertissement et témoins LED

4. Examinez et entretenez les éléments de tête de

l’appareil selon les consignes correspondantes. Retirez

la tête de l’appareil. Vérifiez le bon fonctionnement de

ses éléments et la lisibilité de leurs références.

5 Examinez et entretenez tout autre matériel utilisé selon

les consignes applicables afin de vous assurer de son

bon fonctionnement.

Préparation et utilisation de

l’appareil

AVERTISSEMENT

En cours d’opération,

éloigner les doigts et

les mains de la tête

de l’appareil. Les

doigts et les mains

peuvent être écrasés, fracturés ou amputés par la

tête ou par l’appareil, voire entre l’appareil, l’ouvrage

et autres objets.

En cours d’utilisation, la force générée par l’appareil

est suffisamment importante pour briser et projeter

l’ouvrage et provoquer des blessures. Eloigner tout

personnel non essentiel de la zone d’intervention. Se

tenir à l’écart en cours d’utilisation et porter les

équipements de protection appropriés, y compris une

protection oculaire.

Utilisez la combinaison d’appareil, d’élément de tête

et de raccord appropriée. Une mauvaise combinaison

de ceux-ci pourrait produire un raccordement incom-

plet qui augmenterait les risques de fuite, de détéri-

oration du matériel et de blessure.

Respecter les consignes de préparation et d’utilisa-

tion afin de limiter les risques de blessure par écrase-

ment ou autres causes, et afin d’éviter d’endommager

l’appareil.

1. Confirmez la compatibilité des lieux (voir Consignes de

sécurité générales). Assurez-vous d’un emplacement

dégagé, de niveau, stable et sec pour l’utilisateur. Ne

jamais utiliser cet appareil avec les pieds dans l’eau.

2. Examinez les travaux envisagés afin de sélectionner

l’appareil et les éléments de tête RIDGID appro-

priés. L’utilisation d’un matériel inadapté pourrait

provoquer des blessures, endommager l’appareil et

nuire à l’intégralité des raccords.

3. Confirmez l’inspection préalable et la préparation

appropriée de l’ensemble du matériel selon les con-

signes applicables.

Retrait et montage des têtes

1. Eteignez l’appareil et retirez son bloc-piles ou son

adaptateur d’alimentation sur secteur.

2. Ouvrez la broche de montage de tête complètement.

Retirez ou introduisez la tête appropriée (Figure 7).

3. Renfoncez la broche de montage complètement afin

de la verrouiller en position fermée. La broche doit être

complètement fermée afin d’éviter d’endommager

999-995-220.10_REV. B

Sertisseuses RP 350 et RP 351

Avertissement

Touche

Marche/

Arrêt

Affichage

LED

Touche de

déverrouillage

999-995-220.10_REV. B

Sertisseuses RP 350 et RP 351

l’appareil en cours d’utilisation. Les témoins lumineux

indiqueront son état de verrouillage comme indiqué au

tableau d’état de fonctionnement de la Figure 5.

NOTA ! N’actionnez pas l’appareil sans tête car cela pour-

rait l’endommager.

Figure 7 – Broche de montage de tête

Préparation du raccord

Les consignes ci-présentes sont des

instructions générales visant plusieurs types de têtes de

sertisseuse. Respectez systématiquement les consignes

spécifiques visant la tête de sertisseuse utilisée et les

instructions d’installation spécifiques du fabricant des rac-

cords utilisés afin de limiter les risques d’un mauvais ser-

tissage et d’importants dégâts matériels.

1. Préparez le raccord selon les consignes du fabricant

des raccords.

2. Avec les mains sèches, introduisez un bloc-piles

entièrement chargé ou l’adaptateur d’alimentation sur

secteur dans l’appareil. Si vous utilisez un adaptateur

équipé d’un disjoncteur différentiel, ce dernier doit avoir

un courant résiduel nominal maximum de 30 mA.

Appuyez une fois sur la touche Marche/Arrêt pour

allumer l’appareil. Tous les témoins s’allumeront en

vert pour indiquer que l’appareil est prêt à fonctionner.

Reportez-vous à la Figure 5 – Témoins d’état de fonc-

tionnement pour la désignation des autres témoins

lumineux.

Le sertissage à l’aide de mâchoires à

cisaille typiques

1. Tenez l’appareil des deux mains.

Figure 8 – Prise en main de l’appareil

2. Comprimez les bras de mâchoire pour ouvrir les

mâchoires.

3. Engagez les mâchoires autour du tuyau (Figure 9).

Alignez le profil de sertissage des mâchoires sur le

pourtour du raccord comme indiqué dans les instruc-

tions du fabricant des raccords. Relâchez les bras de

mâchoire pour renfermer les mâchoires autour du rac-

cord. Ne suspendez pas les mâchoires par le rac-

cord. L’appareil risquerait de tomber sans préavis et

provoquer des blessures graves, voire mortelles.

Figure 9 – Engagement des mâchoires à cisaille autour

du raccord

AVIS IMPORTANT

999-995-220.10_REV. B

Sertisseuses RP 350 et RP 351

Figure 10 – Mâchoires tenues à l’équerre du raccord

4. Vérifiez que les mâchoires sont correctement posi-

tionnées et à l’équerre du raccord (Figure 10). Eloi -

gnez vos doigts et vos mains des mâchoires afin

d’éviter les risques d’écrasement entre les mâchoires

ou entre les mâchoires et les surfaces environnantes.

Mode Normal : Appuyez sur la gâchette (Figures 1 et

2). Une fois le cycle de sertissage entamé et que les

galets entrent en contact avec les bras de mâchoire,

l’appareil se verrouillera automatiquement pour com-

pléter le cycle. Le fait de relâcher la gâchette n’arrêtera

pas l’appareil une fois qu’il est engagé. Cela assure

l’uniformité et l’intégrité des sertissages successifs.

Mode Contrôle : Appuyez sur la gâchette (Figures 1

et 2). Les mâchoires s’engageront autour du rac-

cord, mais sans le sertir. Faites les réglages néces-

saires. Appuyez à nouveau sur la gâchette pour

verrouiller les mâchoires et compléter le cycle de

sertissage. Le fait de relâcher la gâchette n’arrêtera

pas l’appareil une fois qu’il est engagé. Cela assure

l’uniformité et l’intégrité des sertissages successifs.

Si l’appareil doit être retiré avec la terminaison du ser-

tissage, appuyez sur le bouton de déverrouillage

(Figures 1 et 2).

Si vous appuyez sur le bouton de

déverrouillage, le sertissage ne sera PAS complet et le

processus de raccordement devra être répété pour assur-

er l’intégralité du raccord. Utilisez cette méthode en cas de

défaillance de l’appareil en cours d’opération.

5. Lâchez la gâchette.

6. Comprimez les bras de mâchoire pour ouvrir les

mâchoires.

7. Retirez les mâchoires du raccord. Eviter de toucher

les bavures tranchantes qui auraient pu se former

autour du raccord lors de son sertissage.

8. En fin d’opération, appuyez une fois sur la touche

Marche/Arrêt pour éteindre l’appareil. Retirez le bloc-

piles de l’appareil.

Sertissage des raccords à l’aide d’un

actionneur et de bagues de sertissage

typiques

1. Ouvrez la bague de sertissage et engagez-la autour du

raccord. Alignez le profil de la bague de sertissage sur

le raccord selon les instructions du fabricant des rac-

cords. Relâchez la bague pour qu’elle se renferme

autour du raccord (Figure 11).

2. Assurez-vous que l’appareil est équipé de l’actionneur

approprié. Comprimez les bras de l’actionneur pour

l’ouvrir. Alignez les ergots de l’actionneur sur les

logements prévus dans la bague. Relâchez les bras

de l’actionneur et engagez les ergots à fond dans les

logements de la bague (Figure 12). Un mauvais

alignement des ergots vis à vis des logements de

bague pourrait endommager la bague ou l’action-

neur en cours de sertissage. Ne suspendez pas

l’appareil et l’actionneur par la bague de sertissage.

L’appareil pourrait tomber sans préavis et provoquer

des blessures graves ou mortelles.

Figure 11 – Engagement de la bague de sertissage sur

le raccord

Figure 12 – Engagement de l’actionneur sur la bague de

sertissage

AVIS IMPORTANT

3. Assurez-vous que la bague est correctement posi-

tionnée et d’équerre au raccord. Eloignez vos doigts

et vos mains de l’actionneur et de la bague afin

d’éviter leur écrasement par l’accessoire ou entre

l’accessoire et les surfaces environnantes.

Mode Normal : Appuyez sur la gâchette (Figures 1 &

2). Une fois le cycle de sertissage entamé et que les

galets entrent en contact avec les bras de mâchoire,

l’appareil se verrouillera automatiquement pour com-

pléter le cycle. Le fait de relâcher la gâchette n’arrêtera

pas l’appareil une fois qu’il est engagé. Cela assure

l’uniformité et l’intégrité des sertissages successifs.

Mode Contrôle : Appuyez sur la gâchette (Figures 1

et 2). Les mâchoires s’engageront autour du raccord,

mais sans le sertir. Faites les réglages nécessaires.

Appuyez à nouveau sur la gâchette pour verrouiller les

mâchoires et compléter le cycle de sertissage. Le fait

de relâcher la gâchette n’arrêtera pas l’appareil une fois

qu’il est engagé. Cela assure l’uniformité et l’intégrité

des sertissages successifs.

4. Si l’appareil doit être retiré avec la terminaison du ser-

tissage, appuyez sur le bouton de déverrouillage

(Figures 1 et 2).

Si vous appuyez sur le bouton de

déverrouillage, le sertissage ne sera PAS complet et le

processus de raccordement devra être répété pour assur-

er l’intégralité du raccord. Utilisez cette méthode en cas de

défaillance de l’appareil en cours d’opération.

5. Lâchez la gâchette.

6. Comprimez les bras de l’actionneur pour ouvrir

l’actionneur. Retirez l’actionneur de la bague.

7. Retirez la bague du raccord. Evitez les bavures tran-

chantes qui auraient pu se former autour du raccord

en cours de sertissage.

8. En fin d’opération, appuyez sur la touche Marche/

Arrêt pour éteindre l’appareil. Retirez le bloc-piles

ou l’adaptateur d’alimentation sur secteur de l’appareil.

Examen du raccord serti

1. Examinez le raccord serti sur les points suivants :

• Insertion complète du tuyau dans le raccord.

• Désalignement excessif des tuyaux. Un léger

déport au niveau d’un raccord est considéré normal.

• Mauvais alignement de la tête vis à vis du pourtour

du raccord. Signe d’un raccord ovalisé ou déformé.

• Tout autre point indiqué par le fabricant des rac-

cords. Cela peut comprendre le retrait d’une bague

ou étiquette de contrôle utilisée pour indiquer que le

raccord n’est pas encore serti.

En cas d’anomalie éventuelle, retirez le raccord et pré-

parez un nouveau raccordement.

2. Contrôlez le raccord selon les instructions du fabricant

des raccords, les règles de l’art et les normes en

vigueur.

Fonction Bluetooth (transfert de données

à distance)

Les sertisseuses RIDGID RP 350 et RP 351 sont équipées

de la technologie Bluetooth

qui assure le transfert à dis-

tance des données vers des smartphones ou tablettes

(« dispositifs ») compatibles utilisant un système opératoire

iOS ou Android.

1. Téléchargez l’application RIDGID

Link approprié pour

votre dispositif chez RIDGID.com/apps.

2. Dès que l’appareil est en marche, tout dispositif équipé

de la technologie Bluetooth pout reconnaitre et com-

muniquer avec la sertisseuse. Sélectionnez l’appareil

RIDGID concerné à partir des réglages Bluetooth de

votre dispositif. Reportez-vous aux instructions de

votre dispositif pour les modalités de connexion

Bluetooth correspondantes. Une fois connecté, le

témoin d’état de fonctionnement bleu restera allumé.

Une fois la connexion bilatérale initiale établie, la

majorité des dispositifs se connecteront automa-

tiquement lorsque le Bluetooth est activé et à portée,

et si le dispositif a été configuré pour ce faire. Les ser-

tisseuses devraient se trouver à moins de 33 pieds (10

m) du dispositif pour être reconnues. Tout obstacle qui

se trouve entre l’appareil et le dispositif peut réduire la

portée opérationnelle.

3. Respectez les consignes d’utilisation de l’application.

Le mode opératoire peut être changé via cette appli-

cation. L’application permet également le suivi des

cycles de fonctionnement de l’appareil.

4. Le transfert des données à distance s’éteindra dès que

l’appareil est éteint. Eteignez la fonction Bluetooth

du dispositif afin de conserver les piles.

Fonctionnement par temps froid

L’huile hydraulique s’épaissie et les piles s’affaiblissent avec

la baisse des températures. Pour limiter les risques de

défaillance, les sertisseuses RP 350 et RP 351 ne fonc-

tionneront pas hors de la plage de température prescrite,

comme le sera indiqué par les témoins d’état de fonc-

tionnement (Figure 5).

Lorsque la température ambiante est hors des limites de

température indiquées, conservez l’appareil et les bloc-piles

dans un endroit climatisé jusqu’au moment de les utiliser.

999-995-220.10_REV. B

Sertisseuses RP 350 et RP 351

AVIS IMPORTANT

Remisage

Retirez le bloc-piles ou l’adaptateur d’alimentation sur

réseau de l’appareil. Rangez la sertisseuse et son bloc-

piles dans la mallette de transport. Evitez de stocker à des

températures extrêmes. La sertisseuse ne fonctionnera pas

en dehors des limites de température indiquées. Cela

sera signalé par un témoin lumineux (Figure 5).

Rangez l’appareil dans un endroit

sec et sous clé, hors de portée des enfants et des indi-

vidus non-familiarisés avec cette sertisseuse. L’appareil

serait dangereux entre des mains novices.

Entretien

AVERTISSEMENT

Assurez-vous que l’appareil est éteint, puis retirez

systématiquement le bloc-piles ou l’adaptateur d’ali-

mentation sur secteur avant toute intervention

d’entretien ou réglage de l’appareil.

Nettoyage et lubrification

1. Essuyez l’extérieur de l’appareil au quotidien à l’aide

d’un chiffon propre et sec.

999-995-220.10_REV. B

Sertisseuses RP 350 et RP 351

SYMPTOME CAUSES POSSIBLES SOLUTION

L’appareil ne s’allume

pas lorsque l’on appui

sur la touche

Marche/Arrêt.

La tête refuse de se

libérer du raccord.

Les sertissages effec-

tués sont incomplets.

Fuite d’huile.

Le moteur tourne mais

l’appareil n’atteint pas

un cycle complet.

L’appareil s’arrête en

cours d’opération.

Dépannage

Bloc-piles déchargé ou défaillant.

Bloc-piles mal inséré.

Adaptateur d’alimentation sur secteur mal inséré

dans l’appareil.

Sertissage interrompu.

Utilisation de mâchoires inadaptées à la section

ou composition du tuyau.

Appareil non d’équerre au tuyau.

Profil de sertissage de la tête non aligné sur le

profil du raccord.

L’appareil a besoin de réparation.

Joint d’étanchéité ou problèmes mécaniques.

Manque d’huile.

Insérez un bloc-piles rechargé ou recharger le

bloc-piles existant.

Vérifiez l’insertion du bloc-piles.

Insérez l’adaptateur de manière appropriée.

Appuyez sur le bouton de déverrouillage pour libér-

er la mâchoire. Examinez et sertissez le raccord à

nouveau.

Installez les mâchoires appropriées.

Reprenez le raccordement avec un nouveau tuyau

et un nouveau raccord. Vérifiez l’équerrage de

l’appareil par rapport au tuyau.

Reprenez le raccordement avec un nouveau tuyau

et un nouveau raccord. Vérifiez l’alignement entre

le profil de mâchoire et le profil du raccord.

Consultez la section Coordonnées pour localiser

le réparateur RIDGID indépendant le plus proche.

Consulter la section Coordonnées pour localiser le

réparateur RIDGID indépendant le plus proche.

Se reporter à la Figure 5 – Témoins d’état de fonctionnement

2. Examinez la broche de montage de tête et lubrifiez-

la au besoin avec un lubrifiant à base de silicone.

3. Examinez les ressorts de rappel des éléments de tête

à chaque utilisation. Les éléments de tête devraient

s’ouvrir et se fermer librement avec une résistance

manuelle modérée.

Révisions et réparations

AVERTISSEMENT

Toute révision ou réparation mal effectuée pourrait

compromettre la sécurité de l’appareil.

La révision et réparation des sertisseuses RP 350 et RP 351

doivent être confiées à un réparateur de sertisseuses

RIDGID indépendant.

Reportez-vous à la section Coordonnées du manuel pour

localiser le réparateur agréé le plus proche ou pour toutes

questions visant la révision ou la réparation de l’appareil.

AVERTISSEMENT

Accessoires

AVERTISSEMENT

Afin de limiter les risques de blessure grave, utilisez

exclusivement les accessoires spécifiquement

prévus pour les sertisseuses RP 350 et RP 351, tels

que ceux indiqués ci-après.

999-995-220.10_REV. B

Sertisseuses RP 350 et RP 351

Réf.

catalogue Désignation

56513 Bloc-piles lithium ion 18 V/2,5 Ah type RB-1825

56518 Bloc-piles lithium ion 18 V/5 Ah type RB-1850

44468 Alimentation sur secteur 120 V – Amérique du Nord

43338 Alimentation sur secteur 220 V – Europe

44823 Alimentation sur secteur 120 V – Chine

Bloc-piles et adaptateurs

Réf. Type de

catalogue Région fiche

64383 Chargeur RBC-30 Amérique du Nord A

56523 Chargeur RBC-30 Europe C

64388 Chargeur RBC-30 Chine A

64393 Chargeur RBC-30 Australie I

64378 Chargeur RBC-30 Japon A

64398 Chargeur RBC-30 Royaume-Uni G

64173 Cordon de chargeur RBC-30 Amérique du Nord A

64183 Cordon de chargeur RBC-30 Europe C

Chargeurs et cordons d’alimentation

Pour obtenir la liste complète des accessoires RIDGID

prévus pour ces appareils, consultez le catalogue Ridge

Tool en ligne à www.RIDGID.com ou la section Coor don -

nées du manuel.

Recyclage

Certains composants de ces appareils contiennent des

matières rares et recyclables. Des sociétés de recyclage

spécialisées peuvent parfois se trouver localement.

Recyclez ce type de matériel selon la réglementation en

vigueur. Consultez les services de recyclage de votre

localité pour de plus amples renseignements.

A l’attention des pays de la CE : Ne jamais

jeter de matériel électrique dans les ordures

ménagères !

Selon la directive européenne n° 2012/19/UE

visant le recyclage des déchets électriques et

électroniques, ainsi que les diverses régle-

mentations nationales qui en découlent, tout matériel

électrique non utilisable doit être trié séparément et recy-

cle de manière écologiquement responsable.

Compatibilité électromagnétique

(EMC)

Le terme « compatibilité électromagnétique » sous-entend

le fonctionnement normal d’un appareil en présence de

radiations électromagnétiques et de décharges électro-

statiques, sans lui-même émettre de parasites électro-

magnétiques susceptibles de nuire au bon fonctionnement

des appareils environnants.

Ces appareils sont conformes à

l’ensemble des normes EMC applicables. Cependant,

la possibilité de parasitage des appareils environnants ne

peut pas être exclue. La fiche technique de chaque

appareil stipule l’ensemble des normes EMC effectivement

mises à épreuve.

Enoncé FCC/ISED

Ce dispositif est conforme à la Partie 15 des normes

FCC. Son utilisation est assujettie aux deux conditions

suivantes :

1. Ce dispositif ne doit pas créer de parasitage nuisible.

2. Ce dispositif doit accepter tout parasitage reçu, y com-

pris les parasites susceptibles de nuire à son bon

fonctionnement.

Toute modification qui n’aurait pas été formellement

approuvée par cette entreprise risquerait d’entraîner la

nullification du permis d’exploitation du matériel détenu par

l’utilisateur.

Ce matériel a été contrôlé et déclaré conforme aux limites

imposées sur les dispositifs numériques Catégorie A selon

la partie 15 des normes FCC. De telles limites sont

imposées afin d’assurer une protection raisonnable contre

le parasitage nuisible au sein des installations résiden-

tielles. Ce matériel produit, utilise et peut émettre des

radiofréquences qui, faute d’une installation et d’une utili-

sation appropriées, seraient susceptibles de nuire aux

communications hertziennes. Cependant, il n’est pas

garanti qu’une installation particulière n’occasionnera pas

de parasitage. S’il s’avère que le matériel ci-présent occa-

sionne effectivement un parasitage des voies hertziennes

ou télévisées, ce qui serait mis en évidence par la mise en

marche et l’arrêt du matériel, l’utilisateur est conseillé

d’essayer de l’éliminer en utilisant l’une ou plusieurs des

mesures suivantes : Réorientation ou déplacement de

l’antenne de réception du dispositif radio ou télévision

concerné. Accroissement de la distance entre le matériel et

le récepteur en question. Consultation du fournisseur ou

d’un technicien radio/télé.

Ce produit est conforme à la norme canadienne ICES-003,

Catégorie A. Se reporter à la Déclaration apposée sur

l’appareil.

999-995-220.10_REV. B

Sertisseuses RP 350 et RP 351

AVIS IMPORTANT

Selladoras RP 350 y RP 351

Apunte aquí el número de serie del aparato, que se encuentra en su placa de características.

Guarde el número de serie.

N° de

serie

Selladoras

RP 350/RP 351

ADVERTENCIA!

Antes de utilizar este aparato,

lea detenidamente su Manual del

Operario. Pueden ocurrir descar-

gas eléctricas, incendios y/o

graves lesiones personales si no

se entienden y siguen las instruc-

ciones de este manual.

999-995-220.10_REV. B

Selladoras RP 350 y RP 351

Índice de materias

Formulario de registro para el número de serie de la máquina..............................................................................31

Simbología de seguridad y otros símbolos..............................................................................................................33

Advertencias de seguridad general para máquinas eléctricas

Seguridad en la zona de trabajo ..............................................................................................................................33

Seguridad eléctrica ..................................................................................................................................................33

Seguridad personal ..................................................................................................................................................34

Uso y cuidado de las máquinas eléctricas................................................................................................................34

Uso y cuidado de las máquinas a batería ................................................................................................................35

Servicio ....................................................................................................................................................................35

Información de seguridad específica

Seguridad de la selladora ........................................................................................................................................35

Información de contacto RIDGID

..............................................................................................................................36

Descripción..................................................................................................................................................................36

Especificaciones

Equipo estándar........................................................................................................................................................39

Inspección previa al funcionamiento ........................................................................................................................40

Montaje y operación....................................................................................................................................................40

Extracción y colocación de accesorios ....................................................................................................................40

Preparación de la conexión ......................................................................................................................................41

Selladura de un acoplamiento con mordazas tradicionales de tipo tijera ................................................................41

Selladura de un acoplamiento con un accionador y aro sellador tradicionales ........................................................42

Inspección de la junta sellada ..................................................................................................................................43

Funciones Bluetooth (transferencia inalámbrica de datos) ......................................................................................43

Operación en ambientes fríos ..................................................................................................................................44

Almacenamiento..........................................................................................................................................................44

Instrucciones de mantenimiento

Limpieza y lubricación ..............................................................................................................................................44

Servicio y reparaciones ............................................................................................................................................44

Resolución de problemas ........................................................................................................................................45

Equipos opcionales ....................................................................................................................................................45

Eliminación ..................................................................................................................................................................46

Compatibilidad electromagnética (CEM) ..................................................................................................................46

Declaración de FCC/ICES ..........................................................................................................................................46

Declaración de conformidad de la Comunidad Europea............................................Interior de la carátula posterior

Garantía de por vida ...........................................................................................................................Carátula posterior

*Traducción del manual original

Selladoras RP 350 y RP 351

999-999-207.10_REV. B

Advertencias de seguridad

general para máquinas

eléctricas*

ADVERTENCIA

Lea todas las instrucciones, advertencias de seguri-

dad, ilustraciones y especificaciones que se incluyen

con esta máquina eléctrica. Si no se siguen y res-

petan todas las instrucciones que se indican a con-

tinuación, podrían producirse descargas eléctricas,

incendios y/o lesiones graves.

¡GUARDE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA SU POSTERIOR

CONSULTA!

El término “máquina eléctrica” en las advertencias se

refiere a la máquina eléctrica con cordón que recibe

electricidad del tomacorriente o a la máquina eléctrica sin

cordón que funciona a batería.

Seguridad en la zona de trabajo

• Mantenga su zona de trabajo limpia y bien ilumi-

nada. Los lugares desordenados u oscuros pueden

provocar accidentes.

• No haga funcionar máquinas eléctricas en ambien-

tes explosivos, es decir, en presencia de líqui-

dos, gases o polvo inflamables. Las herramientas

eléctricas pueden generar chispas que podrían encen-

der los gases o el polvo.

• Mientras haga funcionar una máquina eléctrica,

mantenga alejados a los niños y observadores.

Cualquier distracción podría hacerle perder el control

del aparato.

Seguridad eléctrica

• El enchufe del aparato eléctrico debe corresponder

al tomacorriente. Jamás modifique el enchufe del

Simbología de seguridad y otros símbolos

En este manual del operario y en el producto mismo encontrará símbolos y palabras de advertencia que comunican impor-

tante información de seguridad. Para su mejor comprensión, en esta sección se describe el significado de estas palabras

y símbolos de advertencia.

Este es el símbolo de una alerta de seguridad. Sirve para prevenir al operario de las lesiones corporales que podría sufrir. Obedezca

todas las instrucciones de seguridad que acompañan a este símbolo para evitar posibles lesiones o muerte.

Este símbolo de PELIGRO advierte de una situación de riesgo o peligro que, si no se evita, podría producir la muerte

o lesiones graves.

Este símbolo de ADVERTENCIA avisa de una situación de riesgo o peligro que, si no se evita, podría producir

la muerte o lesiones graves.

Este símbolo de CUIDADO advierte de una situación de riesgo o peligro que, si no se evita, podría producir lesiones

leves o moderadas.

Un AVISO advierte de la existencia de información relacionada con la protección de un bien o propiedad.

Este símbolo significa que es necesario leer detenida-

mente el manual del operario antes de usar el equipo. El

manual del operario contiene información importante

acerca del funcionamiento apropiado y seguro del equipo.

Este símbolo indica que siempre debe usar gafas o anteo-

jos de seguridad con viseras laterales cuando manipule o

use este aparato, para reducir el riesgo de lesión a los

ojos.

Esta símbolo indica que existe riesgo de aplastamiento de

los dedos, manos y otras partes del cuerpo.

Este símbolo indica que hay riesgo de choque de elect-

ricidad.

* Como es obligatorio, el texto usado en la sección Advertencias de seguridad general para máquinas eléctricas de este manual es transcripción literal de la co-

rrespondiente norma UL/CSA 62841-1. Esta sección contiene las prácticas de seguridad general para distintos tipos de herramientas eléctricas. No todas las

precauciones corresponden a cada herramienta; hay algunas que no le competen a estas herramientas.

AVISO

PELIGRO

ADVERTENCIA

CUIDADO

Este símbolo indica que el producto debe usarse sola-

mente bajo techo.

Este símbolo indica que el producto es un aparato de

Clase II.

Esta símbolo indica el año en que se fabricó el producto.

Este símbolo indica que este es un aparato eléctrico que no

debe eliminarse con la basura común. Vea la sección

“Eliminación”.

Este símbolo indica que este aparato eléctrico satisface

los requisitos de las correspondientes directrices de la

Comunidad Europea.

999-999-207.10_REV. B

aparato. No utilice un enchufe adaptador cuando

haga funcionar una herramienta eléctrica provista

de conexión a tierra. Los enchufes intactos y toma-

corrientes que les corresponden reducen el riesgo de

choques de electricidad.

• Evite el contacto de su cuerpo con artefactos co -

nectados a tierra tales como cañerías, radiadores,

estufas o cocinas, y refrigeradores. Aumenta el ries-

go de choques de electricidad si su cuerpo ofrece con-

ducción a tierra.

• No exponga las máquinas eléctricas a la lluvia ni

permita que se mojen. Si entra agua a una máquina

eléctrica aumenta el riesgo de choques de electricidad.

• No maltrate el cordón eléctrico del aparato. Nunca

transporte el aparato tomándolo de su cordón

eléctrico ni jale del cordón para desenchufarlo del

tomacorriente. Mantenga el cordón alejado del

calor, aceite, bordes cortantes o piezas móviles. Un

cordón enredado o en mal estado aumenta el riesgo de

choques de electricidad.

• Al hacer funcionar una máquina eléctrica a la intem-

perie, emplee un cordón de extensión fabricado

para uso al aire libre. Los cordones diseñados para su

empleo al aire libre reducen el riesgo de choques de

electricidad.

• Si resulta inevitable el empleo de una máquina

eléctrica en un sitio húmedo, enchúfela en un to -

macorriente GFCI (dotado de un Interruptor del Cir -

cuito de Pérdida a Tierra). El interruptor GFCI reduce

el riesgo de choques de electricidad.

Seguridad personal

• Manténgase alerta, preste atención a lo que está

haciendo y use sentido común cuando haga fun-

cionar una máquina eléctrica. No use ningún apara-

to eléctrico si usted está cansado o se encuentra

bajo la influencia de drogas, alcohol o medica-

mentos. Tan solo un breve descuido durante el fun-

cionamiento de una máquina eléctrica puede resultar en

lesiones personales graves.

• Use equipo de protección personal. Siempre use

protección para los ojos. Según corresponda para

cada situación, póngase equipos de protección como

mascarilla para el polvo, calzado de seguridad

antideslizante, casco o protección para los oídos, con

el fin de reducir las lesiones personales.

• Evite echar a andar un aparato sin querer. Asegure

que el interruptor esté en posición de apagado

(OFF) antes de conectar el aparato a la corriente

eléctrica y/o a la batería, o de tomarlo o acarrearlo.

Se pueden producir accidentes cuando se transporta

Selladoras RP 350 y RP 351

una máquina eléctrica con el dedo puesto sobre el

interruptor, o se la conecta a la fuente de energía con el

interruptor en posición de encendido (ON).

• Extraiga cualquier llave de ajuste que esté acoplada

al aparato antes de encenderlo. Una llave acoplada a

una pieza o parte giratoria de la máquina eléctrica puede

producir lesiones personales.

• No trate de extender el cuerpo para alcanzar algo.

Mantenga los pies bien plantados y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la máquina eléctrica en situaciones ines-

peradas.

• Vístase adecuadamente. No lleve ropa suelta ni

joyas. Mantenga su cabello, ropa y guantes aparta-

dos de las piezas en movimiento. La ropa suelta, las

joyas o el pelo largo pueden engancharse en las piezas

móviles.

• Si se proveen dispositivos para la extracción y

recolección del polvo, asegure que estén bien

conectados y que se usen correctamente. La extrac-

ción del polvo puede reducir los peligros que acarrea.

• No permita que la familiarización debida al uso

frecuente de las herramientas le induzca a hacer

caso omiso de los principios de seguridad. Cual -

quier descuido podría causar una lesión grave en una

fracción de segundo.

Uso y cuidado de las máquinas eléctricas

• No fuerce las máquinas eléctricas. Use el aparato

eléctrico correcto para la tarea que está por realizar.

Hará mejor el trabajo y en forma más segura con la

máquina eléctrica que corresponda a su clasificación

nominal.

• Si el interruptor de la máquina eléctrica no la en -

ciende (ON) o no la apaga (OFF), no utilice el apa -

rato. Cualquier máquina eléctrica que no se pueda

controlar mediante su interruptor es un peligro y debe

repararse.

• Desenchufe el aparato del tomacorriente o extraiga

la batería antes de hacer ajustes, cambiar acce-

sorios o almacenarlo. Estas medidas de seguridad

preventiva reducen el riesgo de poner la máquina

eléctrica en marcha involuntariamente.

• Almacene las máquinas eléctricas que no estén en

uso fuera del alcance de los niños y no permita que

las hagan funcionar personas que no estén fami -

liarizadas con estas herramientas o no hayan leído

estas instrucciones de operación. Las máquinas

eléctricas en manos de personas no capacitadas son

peligrosas.

999-999-207.10_REV. B

Selladoras RP 350 y RP 351

pueden actuar en forma inesperada y causar incendios,

explosiones o lesiones.

• No exponga la batería o la máquina eléctrica al

fuego o a temperaturas excesivas. La exposición al

fuego o a temperaturas superiores a 265 °F (130 °C)

puede causar una explosión.

• Siga todas las instrucciones para cargar la batería.

No cargue la batería ni la máquina a tempera turas

que estén fuera de los límites especificados en las

instrucciones. Si carga la batería en forma equivo-

cada o a temperaturas que estén fuera de los límites

especificados, se puede dañar la batería y aumentar

el riesgo de incendio.

Servicio

• Encomiende el servicio de la máquina eléctrica

únicamente a técnicos de reparación calificados

que solo empleen repuestos idénticos a las piezas

originales. Esto garantiza la continua seguridad de la

máquina eléctrica.

Información de seguridad

específica

ADVERTENCIA

Esta sección contiene información de seguridad

importante que es específica para estas herramientas.

Antes de utilizar las selladoras, lea esta información

detenidamente para reducir el riesgo de choques

eléctricos o de otras lesiones graves.

¡GUARDE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA SU POSTERIOR

CONSULTA!

El maletín de la herramienta tiene un compartimiento

para guardar este manual con el fin de que el operario lo

conserve a la mano.

Seguridad de la selladora

• Mantenga los dedos y manos apartados de los

accesorios durante el ciclo de sellado. Sus dedos o

manos pueden ser aplastados, fracturados o amputados

si quedan atrapados en los accesorios o entre estos

componentes y cualquier otro objeto.

• Nunca intente reparar los accesorios de sellado

que estén dañados (mordazas, aro sellador,

accionador, etc.). Deseche la totalidad del accesorio

averiado. Un accesorio que se haya soldado, afilado,

perforado o modificado de cualquier forma podría ha-

cerse trizas durante una selladura y causar lesiones

graves. Si no reemplaza el accesorio completo de la

selladora, los componentes podrían fallar y causar

lesiones graves.

• Efectúeles un mantenimiento correcto y oportuno

a las máquinas eléctricas y sus accesorios. Revise

que sus piezas móviles estén bien alineadas y

que no se atascan. Verifique que no tengan piezas

rotas ni presenten alguna condición que podría

afectar su funcionamiento. Si un aparato eléctrico

está dañado, hágalo reparar antes de utilizarlo.

Muchos accidentes se deben a máquinas eléctricas

que no han recibido un mantenimiento adecuado.

• Mantenga las herramientas de cortar afiladas y

limpias. Cuando sus partes filosas se mantienen

afiladas, son menos propensas a trabarse y más

fáciles de controlar.

• Utilice la máquina eléctrica, sus accesorios, brocas,

barrenas, etc. en conformidad con estas instruc-

ciones, teniendo en cuenta las condiciones impe-

rantes y la tarea que se realizará. Cuando se emplea

una máquina eléctrica para efectuar trabajos que no le

son propios, se crean situaciones peligrosas.

• Mantenga los mangos y superficies de agarre se -

cos, limpios y exentos de aceite y grasa. Los man-

gos y superficies resbalosos no permiten al operario

manejar la herramienta con seguridad en situaciones

inesperadas.

Uso y cuidado de las máquinas a batería

• Vuelva a cargar las baterías únicamente con el

cargador que especifica el fabricante. Un cargador

apropiado para cierto tipo de baterías puede causar un

incendio si se le emplea para cargar otro tipo de

baterías.

• Coloque en la máquina eléctrica solamente la ba -

tería específicamente indicada. El uso de baterías

diferentes a las especificadas puede causar lesiones o

un incendio.

• Cuando la batería no esté en uso, manténgala apar -

tada de otros objetos metálicos tales como sujeta-

papeles, monedas, llaves, clavos, tornillos o cual -

quier otra cosa metálica pequeña que pudiera efec-

tuar una conexión entre un borne y el otro. Los

cortocircuitos entre los bornes de la batería podrían

causar incendios o quemaduras.

• En condiciones extremas de uso, la batería podría

rezumar líquido. No lo toque. Si accidentalmente lo

llegara a tocar, lávese la zona de contacto con

agua. Si el líquido entra en contacto con sus ojos,

solicite además atención médica. El líquido de una

batería puede causar irritación o quemaduras.

• No use una batería o una máquina si están dañadas

o modificadas. Las baterías dañadas o modificadas

• Cuando este aparato está en marcha, genera

grandes fuerzas. Estas fuerzas podrían producir la

rotura o expulsión de piezas y causar lesiones.

Manténgase apartado de la herramienta durante su uso

y póngase el equipo de protección apropiado, incluso

gafas de seguridad.

• Utilice solamente selladoras RIDGID

con los co -

rrespondientes accesorios de sellado RIDGID o

accesorios de sellado aprobados por RIDGID (mor -

dazas, aro sellador, accionador, etc.). Si modifica la

selladora o la utiliza para otras tareas, podría dañar la

selladora, dañar los accesorios y causar lesiones per-

sonales.

• Use la combinación correcta de selladora, acce-

sorio y acoplamiento. Las combinaciones mal hechas

pueden producir un sellado incompleto, lo cual aumen-

ta el riesgo de fugas, daño al equipo y lesiones.

• Antes de hacer funcionar la selladora RIDGID

usted debe leer y entender:

– Este manual del operario.

– Las instrucciones de los accesorios.

– El manual de las baterías y del cargador.

– Las instrucciones de instalación del fabricante de los

acoplamientos.

– Las instrucciones de cualquier otro equipo o material

que se utilicen en conjunto con esta herramienta.

Si no se siguen todas las instrucciones y no se respetan

las advertencias, podrían producirse daños a la pro -

piedad y/o lesiones graves.

Información de contacto RIDGID

Si tiene alguna pregunta acerca de este producto RIDGID:

– Comuníquese con el distribuidor RIDGID en su locali-

dad.

– Visite RIDGID.com para ubicar su contacto local de

RIDGID.

– Comuníquese con el Departamento de Servicio Técnico

de Ridge Tool en rtctechservices@emerson.com, o

llame por teléfono desde EE. UU. o Canadá al (800) 519-

3456.

Descripción

La selladora RP 350 y la selladora RP 351 de RIDGID

, en

conjunción con los accesorios apropiados, están diseñadas

para engarzar mecánicamente un acoplamiento sobre un

tubo, creando entre ellos un sello permanente y hermético,

como por ejemplo para aplicaciones de plomería, calefac-

ción, aire acondicionado y refrigeración. También se dispone

de accesorios para otros usos.

Al oprimirse el interruptor de operación de la selladora, un

motor eléctrico interno impulsa una bomba hidráulica

que inyecta líquido hacia el interior del cilindro del apara-

to. Esto impulsa al ariete o pistón hacia delante, que

aplica fuerza al accesorio y sella el acoplamiento. Todo el

ciclo dura aproximadamente 4 segundos. Una vez que se

inicia la deformación del acoplamiento, el ciclo continúa

automáticamente hasta finalizar, aunque el operario

suelte el interruptor de operación.

La selladora tiene una segunda modalidad de operación

(“Modalidad de control”) que se puede encender median-

te la aplicación Link App de RIDGID. En la modalidad de

control, la selladora confirma que existe un alineamiento

correcto del accesorio, acoplamiento y tubo.

Las luces de estado de la herramienta indican problemas

que podrían existir tales como estado del aparato, estado

de la batería, necesidad de mantenimiento o temperatu-

ra inapropiada. Se enciende una luz de trabajo cuando se

oprime el interruptor de operación de la máquina, para ilu-

minar el lugar de trabajo. El cabezal es capaz de rotar en

360º, para mejorar el acceso en lugares estrechos.

Las selladoras cuentan con bucles de tela que se pueden

usar con los accesorios apropiados, tales como correas

para colgar la herramienta al hombro o correas de amarre.

Las selladoras incluyen una tecnología inalámbrica

Bluetooth

* que permite la conexión con teléfonos

Smartphone y tabletas. Vea los detalles en la sección

Funciones Bluetooth (transferencia inalámbrica de datos).

* El nombre de marca Bluetooth

y su logotipo son marcas comerciales de Bluetooth

SIG, Inc. y todo uso de dichas marcas por Emerson Electric Co. es bajo licencia.

Otras marcas comerciales y nombres comerciales corresponden a sus respectivos

titulares.

999-995-220.10_REV. B

Selladoras RP 350 y RP 351

999-995-220.10_REV. B

Selladoras RP 350 y RP 351

# Descripción

1 Juego de mordazas tipo tijera

2 Pasador de montaje de accesorios

3 Luces indicadoras del estado de

la selladora

4 Botón de encendido y apagado

5 Etiqueta de advertencias

(base de la RP 351)

6 Bucle de tela

7 Botón de liberación de presión

(extremo más alejado de la RP 351)

8 Mango

9 Batería

10 Interruptor de operación

11 Luz de trabajo LED

12 Placa lateral de la mordaza

Figura 3 – Número de serie de la máquina. Los dígitos marcados con un círculo indican el año y el mes de fabricación

(YY = año, MM = mes).

Serial No.

Figura 1 – Selladora RP 350 y mordaza de la serie

Standard de RIDGID

Figura 2 – Selladora RP 351 y mordaza de la serie

Standard de RIDGID

999-995-220.10_REV. B

Selladoras RP 350 y RP 351

No. de segmento iluminado

(luz constante)

Descripción

————La selladora está apagada (OFF).

Verde Verde Verde Verde

El botón de encendido (ON) está oprimido, luces encendidas 4

segundos al comienzo, la herramienta está en modalidad normal.

Azul Azul Azul Azul

El botón de encendido (ON) está oprimido, luces encendidas 4

segundos al comienzo, la herramienta está en modalidad de control.

Vea la sección Funciones Bluetooth para cambiar la modalidad.

Verde ———

La selladora está en modalidad normal, en espera, la herramienta

está lista para funcionar.

Rojo Amarillo Amarillo Amarillo

La selladora está averiada y no funcionará. Extraiga y vuelva a colocar

la batería o el adaptador de CA. Si las luces siguen encendidas,

encomiende la selladora a servicio.

Rojo ———

La selladora está averiada y no funcionará. Extraiga y vuelva a colocar

la batería o el adaptador de CA. Si la luz roja sigue encendida,

encomiende la selladora a servicio.

Amarillo — Rojo Rojo

La selladora o la batería están fuera de los límites de temperatura

especificada. La herramienta no funcionará. Deje que la selladora y

la batería alcancen la temperatura de funcionamiento.

Amarillo ——Rojo

El pasador de montaje del accesorio no está completamente encajado.

La herramienta no funcionará. Introduzca el pasador a fondo. Si las

luces siguen encendidas, encomiende la selladora a servicio.

Amarillo Rojo ——

Batería con poca carga. La herramienta no funcionará. Vuelva a cargar

la batería. Coloque la batería completamente cargada.

Verde Azul Azul Azul

Se ha establecido la conexión Bluetooth. La selladora está en espera y

lista para funcionar. Para más información, vea la sección Funciones

Bluetooth.

Morado

Se está actualizando el software de la máquina. La selladora no se

puede usar durante la actualización.

Figura 5 – Luces indicadoras del estado de la selladora

Control Marca Descripción

Interruptor principal de la herramienta (I = encendida, O = apagada).

Botón de encendido Encendida: Presione el botón hasta que se encienda la luz.

y apagado

Vea la Figura 5 – Luces indicadoras del estado de la selladora

Apagada: Presione el botón hasta que se apague la luz. La herramienta se apaga

automáticamente después de diez (10) minutos de no usarla.

Interruptor de —

Encienda la luz de trabajo: oprima levemente el interruptor de operación.

operación

Modalidad normal: Oprima el interruptor de operación para iniciar el ciclo de sellado y

suéltelo cuando la máquina se enclava. Esta modalidad normal viene fijada de fábrica.

Modalidad de control: Oprima el interruptor de operación para conectar con el accesorio

colocado sobre la pieza trabajada. Haga los ajustes necesarios. Vuelva a oprimir el interruptor

de operación para iniciar el ciclo de sellado y suelte el interruptor cuando la máquina se

enclava. Si suelta el interruptor después de que la máquina se enclava en el accesorio, la

máquina no deja de sellar. Esto asegura una integridad uniforme y reproducible de la selladura.

La modalidad se puede cambiar mediante la aplicación Link App de RIDGID.

Vea la sección Funciones Bluetooth.

Botón de liberación Permite suspender el ciclo sin que se complete la selladura. Si se usa, la selladura de la

de presión conexión no se completa y se debe repetir.

Pasador de montaje

—

Sujeta el accesorio en la selladora. Debe estar completamente encajado para que pueda

de accesorios funcionar la herramienta. Vea la Figura 6.

Figura 4 – Tabla de controles

2 4

Los accesorios de la serie Compact funcionan solamente

con herramientas de la serie Compact (RP 240, RP 241,

RP 200, RP 210, 100 B).

La selección de los materiales y de los métodos

de unión o sellado es responsabilidad del diseñador y/o

instalador del sistema. Antes de comenzar una insta-

lación se requiere completar una cuidadosa evaluación de

las condiciones ambientales imperantes, incluyendo las

condiciones químicas y la temperatura de servicio.

Consulte al fabricante del acoplamiento de sellado para

seleccionar correctamente los componentes del sistema.

Especificaciones

Equipo estándar

Consulte en el catálogo RIDGID los detalles de los equipos

suministrados con números de catálogo específicos.

¡NOTA! Los accesorios de las selladoras RIDGID se

ofrecen en dos series:

• Serie Standard

• Serie Compact

Los accesorios de una serie no son intercambiables con los

de otra serie. Los accesorios de la serie Standard funcionan

solamente con herramientas de la serie Standard (RP

350, RP 351, RP 342-XL, RP 340, RP 330, 320-E, CT-400).

999-995-220.10_REV. B

Selladoras RP 350 y RP 351

AVISO

Selladora de pistola RP 350 Selladora en línea RP 351

Accesorios ...................Serie Standard de RIDGID

Serie Standard de RIDGID

Longitud de la carrera...1,57" (40 mm) 1,57" (40 mm)

Motor

Voltaje ......................18 V CC nominal 18 V CC nominal

Amperaje..................23 A 23 A

Potencia ...................480 W 480 W

Fuerza del ariete..........7.200 libras (32 kN) 7.200 libras (32 kN)

Rotación del cabezal ...360° 360°

Ciclo de trabajo............3 selladuras/min 3 selladuras/min

Alimentación ................Batería de ion litio de 18 V serie RB-18XX de RIDGID, o adaptador de CA RPA 120/220 de

RIDGID. Vea la sección Equipo opcional.

Alcance Bluetooth ........33 pies (10 m) 33 pies (10 m)

Humedad permisible......80% máximo 80% máximo

Límites de temperatura de

funcionamiento ..............15° F a 122° F (-10° C a 50° C) 15° F a 122° F (-10° C a 50° C

Temperatura de

almacenamiento.............32° F a 113° F (0° C a 45° C) 32° F a 113° F (0° C a 45° C)

Peso (sin batería

ni accesorio)...................7,83 libras (3,55 kg) 7,83 libras (3,55 kg)

Dimensiones................11,3" x 11,0" x 3,1" 15,7" x 4,65" x 3,1"

287 mm x 279 mm x 77 mm 398 mm x 118 mm x 77 mm

Presión de

sonido (L

)* ...................<74.5 dB(A), K=3 dB(A) <74.5 dB(A), K=3 dB(A)

Vibración* ....................<1,13 m/s

, K=1,5 <1,13 m/s

, K=1,5

* Las determinaciones de sonido y vibración se miden según una prueba estandarizada conforme a la Norma EN 62481-1.

- Los niveles de vibración pueden usarse para hacer comparaciones con otras herramientas y para hacer una evaluación preliminar de la exposición.

- Las emisiones de sonido y vibración pueden variar según dónde se ubique el usuario y el uso específico de estos aparatos.

- La exposición diaria al sonido y a la vibración se debe evaluar para cada tarea y se deben tomar las correspondientes medidas de seguridad cuando sea necesario. La

evaluación de los niveles de exposición debe tomar en cuenta el tiempo durante el cual está apagada la herramienta y el tiempo en que no se usa. Esto puede reducir

el nivel de exposición significativamente durante todo el transcurso del período de trabajo.

Inspección previa al

funcionamiento

ADVERTENCIA

Inspeccione la selladora dia -

riamente antes de usarla. Si

detecta algún problema, corrí-

jalo, con el fin de evitar le sio -

nes graves por choques de

electricidad, aplastamiento, falla de algún acceso-

rio o por otras causas, y para prevenir daños a la he -

rramienta.

1. Apague la selladora (OFF) y extraiga la batería o el

adaptador de CA de la selladora.

2. Limpie la selladora para quitarle el aceite, grasa o

suciedad, especialmente en el mango y los controles.

Esto facilita la inspección y ayuda a evitar que la

herramienta o los controles se resbalen de sus manos.

3. Inspeccione la selladora para verificar lo siguiente:

• Está completa y bien ensamblada, con el man-

tenimiento vigente.

• No tiene piezas rotas, desgastadas, faltantes, mal

alineadas o atascadas. Los bucles de tela están en

buenas condiciones.

• El pasador de montaje de accesorios se desplaza

fácilmente entre la posición completamente abierta

y la posición completamente cerrada. El pasador

debe enclavarse bien en cada posición. Confirme

que el interruptor de operación funciona bien, sin tra-

barse ni atascarse.

• Las etiquetas de advertencia están adheridas y

son legibles. Vea la Figura 6.

• No existe ninguna condición que impida su fun-

cionamiento seguro y normal.

Si encuentra algún problema, no utilice la selladora

hasta que se hayan solucionado las fallas.

Figura 6 – Luces de estado de la selladora y etiqueta de

advertencias

4. Inspeccione y hágale mantenimiento a los accesorios

de la selladora según indican sus respectivas instruc-

ciones. Extraiga el accesorio de la selladora. Confirme

que los accesorios están en buenas condiciones y

claramente marcados para el uso indicado.

5 Inspeccione y hágales mantenimiento a todos los

demás equipos que usará, conforme a sus instruc-

ciones, para asegurar su buen funcionamiento.

Montaje y operación

ADVERTENCIA

Mantenga los dedos

y las manos aparta-

dos del accesorio de

la selladora durante

el ciclo de sellado.

Sus dedos o manos podrían ser aplastados, frac-

turados o amputados en el accesorio, la selladora o

entre el accesorio, pieza de trabajo y otros objetos.

Cuando este aparato está en marcha, genera grandes

fuerzas. Estas fuerzas podrían producir la rotura o

expulsión de piezas y causar lesiones. Manténgase

apartado de la herramienta durante su uso y póngase

el equipo de protección apropiado, incluso gafas de

seguridad.

Use la combinación correcta de selladora, accesorio

y acoplamiento. Las combinaciones mal hechas pue -

den producir un sellado incompleto, lo cual aumenta

el riesgo de fugas, daño al equipo y lesiones.

Siga las instrucciones de montaje y operación para

reducir el riesgo de lesiones por aplastamiento o

por otras causas y para prevenir daños a la selladora.

1. Confirme que la zona de trabajo es apropiada (vea

Advertencias de seguridad general para máquinas

eléctricas). Haga funcionar la selladora solamente en

lugares despejados, nivelados, estables y secos. No

use la máquina si está parado en un lugar con agua.

2. Inspeccione la tarea que debe realizar y determine

cuál es la herramienta y los accesorios RIDGID que

correspondan conforme a sus especificaciones. El

uso de una máquina incorrecta para la aplicación

puede causar lesiones, dañar la herramienta o pro-

ducir conexiones incompletas.

3. Confirme que todos los equipos estén inspeccionados

y montados según se indica en sus instrucciones.

Extracción y colocación de accesorios

1. Apague la selladora y extraiga la batería o el adapta-

dor de CA.

2. Abra completamente el pasador de montaje de acce-

sorios. Extraiga o coloque el accesorio apropiado

(Figura 7).

3. Cierre completamente el pasador de montaje de ac -

cesorios hasta que se trabe en posición cerrada. Es

necesario que esté completamente cerrado para que

999-995-220.10_REV. B

Selladoras RP 350 y RP 351

Etiqueta de advertencias

Botón de

encendido

y apagado

Luces de

estado de la

selladora

Botón de

liberación

de presión

999-995-220.10_REV. B

Selladoras RP 350 y RP 351

no se dañe la selladora durante el funcionamiento. Las

luces indicadoras del estado de la selladora se ilumi-

nan para indicar si el cierre está incompleto. Vea la

explicación en la Figura 5, Luces indicadoras del

estado de la selladora.

¡NOTA! No haga funcionar la selladora sin el accesorio, ya

que se podría dañar la selladora.

Figura 7 – Pasador de montaje de accesorios

Preparación de la conexión

Estas instrucciones son prácticas generales

para diversos tipos de accesorios de selladoras. Siempre

siga las instrucciones específicas que correspondan al

accesorio de sellado en uso y las instrucciones específicas

de instalación provistas por el fabricante del acoplamien-

to. Así se reduce el riesgo de producir una unión o conex-

ión defectuosa y causar cuantiosos daños materiales.

1. Prepare la conexión de acuerdo con las instrucciones

del fabricante del acoplamiento.

2. Con las manos secas, introduzca en la base de la se-

lladora una batería completamente cargada o un

adaptador de CA. Si está usando el adaptador con

cordón dotado de GFCI, el GFCI (RCD) debe tener

una corriente residual nominal de 30 mA o menos.

Oprima el botón de encendido y apagado una sola

vez, para encender la selladora. Todas las luces LED

deben encenderse de color verde, indicando que la

máquina está lista para usarse. Vea la Figura 5 –

Luces indicadoras del estado de la selladora para

comprender el significado de las demás luces.

Selladura de un acoplamiento con

mordazas tradicionales de tipo tijera

1. Agarre la selladora correctamente con las dos manos.

Figura 8 – Cómo agarrar la selladora

2. Apriete los brazos de la mordaza para abrirla.

3. Coloque las mordazas abiertas de manera que

encierren el acoplamiento (Figura 9). El perfil de se-

llado de las mordazas debe estar bien alineado con

el contorno del acoplamiento según se especifica

en las instrucciones de instalación del fabricante del

acoplamiento. Para cerrar las mordazas sobre el

acoplamiento, suelte los brazos de la mordaza. No

cuelgue el conjunto de mordaza del acoplamiento ya

que la selladora podría caerse inesperadamente y

causar lesiones graves o la muerte.

Figura 9 – Colocación de las mordazas tipo tijera para

que encierren el acoplamiento

AVISO

999-995-220.10_REV. B

Selladoras RP 350 y RP 351

Figura 10 – Las mordazas y el acoplamiento forman un

ángulo recto

4. Confirme que las mordazas estén bien colocadas y

perpendiculares al acoplamiento (Figura 10). Mantenga

los dedos y las manos apartados de las mordazas para

evitar que sean aplastados por las mordazas o entre

las mordazas y otras piezas.

Modalidad normal: Oprima el interruptor de ope -

ración (Figura 1 y 2). Una vez iniciado el ciclo de se -

llado y cuando los rodillos hacen contacto con los

brazos de las mordazas, la selladora se enclava y

automáticamente completa el ciclo. Aunque el oper-

ario suelte el interruptor, la selladora no se detendrá

una vez iniciado el ciclo. Esto asegura que la sella-

dora engarce juntas herméticas en forma uniforme y

reproducible.

Modalidad de control: Oprima el interruptor de

operación (Figura 1 y 2). Las mordazas encierran el

acoplamiento pero no se hace la selladura. Haga los

ajustes necesarios. Vuelva a oprimir el interruptor de

operación para que la selladora se enclave sobre el

acoplamiento y se complete el ciclo automáticamente.

Aunque el operario suelte el interruptor, la selladora no

se detendrá una vez iniciado el ciclo. Esto asegura

que la selladora engarce juntas herméticas en forma

uniforme y reproducible.

Si debe retirar la selladora antes de completar la

conexión, oprima el botón de liberación de presión

(Figura 1 y 2).

Cada vez que oprima el botón de liberación de

presión, significa que NO se ha completado la selladura

y la conexión debe volver a sellarse. Si la herramienta fun-

ciona mal durante la operación, use este procedimiento.

5. Suelte el interruptor de operación.

6. Apriete los brazos de las mordazas para abrirlas.

7. Desmonte las mordazas del acoplamiento. No toque

los bordes filosos que podrían haberse formado en el

acoplamiento durante la operación de sellado.

8. Cuando complete la operación, oprima el botón de

encendido y apagado una sola vez para apagar la

selladora. Extraiga la batería o el adaptador de CA de

la máquina.

Selladura de un acoplamiento con un

accionador y aro sellador tradicionales

1. Abra el aro sellador y móntelo para que encierre el

acoplamiento. El aro sellador debe quedar alineado con

el contorno del acoplamiento según las Instrucciones

de instalación del fabricante del acoplamiento. Suelte

el aro para que se cierre alrededor del acoplamiento

(Figura 11).

2. Confirme que la selladora tenga instalado el accionador

apropiado. Apriete los brazos del accionador para

abrir las puntas. Las puntas del accionador deben

estar alineadas con las cavidades del aro sellador.

Suelte los brazos del accionador y encaje bien las

puntas del accionador en las cavidades del aro sellador

(Figura 12). Si las puntas están mal alineadas con

respecto a las cavidades, se puede dañar el aro o el

accionador durante el ciclo de sellado. No permita

que la selladora y el accionador cuelguen del aro sel-

lador. La herramienta podría caerse inesperadamente

y causar lesiones graves o la muerte.

Figura 11 – Montaje del aro sellador en el acoplamiento

AVISO

Figura 12 – Montaje del accionador en el aro sellador

3. Confirme que el aro esté bien colocado y perpen-

dicular al acoplamiento. Mantenga los dedos y manos

alejados del accionador y del aro para evitar lesiones

por quedar aplastados en el accesorio o entre el

accesorio y otras piezas.

Modalidad normal: Oprima el interruptor de operación

(Figura 1 y 2). Una vez iniciado el ciclo de sellado,

cuando los rodillos hacen contacto con los brazos de

las mordazas, la selladora se enclava y automática-

mente completa el ciclo. Aunque el operario suelte el

interruptor, la selladora una vez enclavada ya no se

detendrá. Esto asegura que la selladora forme juntas

herméticas de manera uniforme y reproducible.

Modalidad de control: Oprima el interruptor de

operación (Figura 1 y 2). Las mordazas encierran el

acoplamiento pero no se hace la selladura. Haga los

ajustes necesarios. Vuelva a oprimir el interruptor de

operación para que la selladora se enclave sobre el

acoplamiento y se complete el ciclo automáticamente.

Aunque el operario suelte el interruptor, la selladora no

se detendrá una vez iniciado el ciclo. Esto asegura que

la selladora engarce juntas herméticas en forma uni-

forme y reproducible.

4. Si debe retirar la selladora antes de completar la

conexión, oprima el botón de liberación de presión

(Figura 1 y 2).

Cada vez que oprima el botón de liberación de

presión, significa que NO se ha completado la selladura

y la conexión debe volver a sellarse. Si la herramienta fun-

ciona mal durante la operación, use este procedimiento.

5. Suelte el interruptor de operación.

6. Apriete los brazos del accionador para abrirlo. Ex -

traiga el accionador del acoplamiento.

7. Extraiga el aro sellador del acoplamiento. No toque los

bordes filosos que podrían haberse formado en el

acoplamiento durante la operación de sellado.

8. Cuando complete la operación, oprima el botón de

encendido y apagado una sola vez para apagar la

selladora. Extraiga la batería o el adaptador de CA de

la máquina.

Inspección de la junta sellada

1. Inspeccione el acoplamiento sellado y verifique que:

• El tubo está completamente insertado en el aco -

plamiento.

• Los tubos no están demasiado mal alineados. Un

alineamiento ligeramente defectuoso en la conex-

ión se considera normal.

• El accesorio no está mal alineado con el contorno

del acoplamiento y el acoplamiento no está distor-

sionado o deforme.

• No existe ningún otro problema, según el fabricante

del acoplamiento. Esto podría incluir la eliminación

de un anillo de control o calcomanía (usada para

indicar que la conexión todavía no se ha sellado).

Si encuentra cualquier problema, extraiga el acopla-

miento e instale una nueva conexión.

2. Someta el sistema a prueba según las instrucciones

del fabricante del conector, las prácticas normales y los

códigos vigentes.

Funciones Bluetooth (transferencia

inalámbrica de datos)

Las selladoras RP 350 y RP 351 de RIDGID

incluyen tec-

nología inalámbrica Bluetooth

que permite la transfer-

encia inalámbrica de datos a teléfonos inteligentes Smart -

phone o tabletas (“dispositivos”) correctamente equipados

con sistemas de operación iOS o Android.

1. Para descargar la correspondiente aplicación Link

app de RIDGID

al dispositivo de usted, vaya a

RIDGID.com/apps, a Google Play Store o a Apple App

Store.

2. Cuando la selladora está encendida, un dispositivo

equipado con tecnología inalámbrica Bluetooth puede

localizar la selladora y conectarse con ella. En los

ajustes Bluetooth de su dispositivo, seleccione la

herramienta RIDGID que desee. Consulte las instruc-

ciones de su dispositivo para encontrar información

específica sobre la forma de hacer la comunicación

mediante la tecnología inalámbrica Bluetooth. Una vez

lograda la comunicación, se iluminarán las luces de

estado de la selladora de color verde-azul-azul-azul.

Después de la comunicación inicial, la mayoría de

los dispositivos se conectan automáticamente con la

herramienta cuando la tecnología Bluetooth está acti-

va y dentro del alcance, y si los ajustes del dispositivo

tienen la configuración necesaria. La selladora no

debe estar a más de 33 pies (10 metros) del disposi-

999-995-220.10_REV. B

Selladoras RP 350 y RP 351

AVISO

tivo para que éste la detecte. Cualquier obstáculo

entre la herramienta y el dispositivo puede reducir el

alcance de la tecnología Bluetooth.

3. Siga las instrucciones de la aplicación para usarla

correctamente. La modalidad de funcionamiento se

puede cambiar mediante la aplicación. La aplicación

también permite monitorear los ciclos de la selladora.

4. La transferencia inalámbrica de datos se apaga cuan-

do se apaga la selladora. Apague la conexión inalám-

brica Bluetooth para reducir el consumo de la batería.

Operación en ambientes fríos

Cuando disminuye la temperatura, se espesa el líquido

hidráulico y se reduce el rendimiento de la batería. Para

evitar un mal funcionamiento, las selladoras RP 350 y RP

351 dejan de funcionar si la temperatura ambiente está

fuera de los límites especificados, como indican las luces

indicadoras del estado de la selladora (Figura 5).

Cuando la temperatura ambiental esté fuera de los límites

especificados para la herramienta, guarde la herramienta

y las baterías en un lugar acondicionado hasta que estén

listas para usar.

Almacenamiento

Extraiga la batería o el adaptador de CA de la selladora.

Guarde la selladora y la batería en el maletín. Evite alma-

cenarlas en ambientes muy calurosos o muy fríos. La

selladora no se encenderá si la temperatura está fuera de

los límites especificados. Este problema lo indican las

luces de estado de la herramienta (vea la Figura 5).

Almacene la selladora en un lugar

seco y resguardado, bajo llave, fuera del alcance de

niños y de personas que no estén familiarizadas con las

selladoras. El aparato es peligroso en manos de per-

sonas no capacitadas para utilizarlo.

999-995-220.10_REV. B

Selladoras RP 350 y RP 351

Instrucciones de mantenimiento

ADVERTENCIA

Asegure que la selladora esté apagada y que se

haya quitado la batería o el adaptador de CA de la se-

lladora antes de efectuarle mantenimiento o hacer

ajustes.

Limpieza y lubricación

1. Diariamente limpie la selladora con un paño limpio y

seco.

2. Inspeccione el pasador de montaje de accesorios y

lubríquelo con un lubricante de silicona cuando sea

necesario.

3. Revise los resortes de retorno en los accesorios cada

vez que se usen. Debe ser posible abrir y cerrar los

accesorios fácilmente ejerciendo fuerza moderada

con los dedos.

Servicio y reparaciones

ADVERTENCIA

Es peligroso hacer funcionar una selladora que ha

recibido un servicio inapropiado o una mala re-

paración.

El servicio o reparación de la selladora RP 350 o la se-

lladora RP 351 deben efectuarse en un servicentro inde-

pendiente RIDGID para selladoras.

Si necesita información sobre el servicentro indepen-

diente RIDGID más cercano o si tiene alguna pregunta

acerca del servicio o reparaciones, vea la sección Infor -

mación de contacto en este manual.

ADVERTENCIA

Equipos opcionales

ADVERTENCIA

Con el fin de evitar lesiones graves, emplee única-

mente los equipos específicamente diseñados y

recomendados para usarse con las selladoras RP

350 y RP 351, como los que se listan a continuación.

Vea la lista completa de equipos RIDGID disponibles

para estas herramientas en el catálogo de Ridge Tool en

línea en RIDGID.com o vea la Información de contacto.

999-995-220.10_REV. B

Selladoras RP 350 y RP 351

SÍNTOMA POSIBLES RAZONES SOLUCIÓN

La selladora no se

enciende cuando se

oprime el botón de

encendido y apagado.

El accesorio está traba-

do con el acoplamiento.

Las conexiones produci-

das no quedan comple-

tamente selladas.

La selladora tiene una

fuga de aceite.

El motor funciona pero

la selladora no completa

su ciclo.

La selladora se detiene

durante la operación.

Resolución de problemas

La batería está completamente descargada o ha

fallado.

La batería no está bien encajada en el mango de

la selladora.

El adaptador de CA no está correctamente encajado

en la selladora.

No se completó bien la selladura.

Se ha usado un juego de mordazas equivocado

para ese tamaño de tubo o para el material.

La selladora no estaba perpendicular al tubo.

El contorno de las mordazas no estaba alineado

con el contorno del acoplamiento.

La selladora debe repararse.

Hay problemas de sello o problemas mecánicos.

El nivel de aceite está bajo.

Introduzca una batería completamente cargada o

vuelva a cargar la batería agotada.

Verifique que la batería esté bien insertada.

Encaje correctamente el adaptador de CA en la

selladora.

Oprima el botón de liberación de presión para

separar las mordazas del acoplamiento.

Inspeccione y repita la selladura.

Instale el accesorio correcto.

Vuelva a trabajar la conexión con un nuevo

acoplamiento y un nuevo tubo. Asegure que la se-

lladora forme un ángulo recto con el tubo.

Vuelva a trabajar la conexión con un nuevo

acoplamiento y un nuevo tubo. Asegure que el

contorno de las mordazas esté alineado con el

contorno del acoplamiento.

Lleve la selladora a que le hagan servicio.

Vea en la Figura 5 la explicación de las luces indicadoras del estado de la herramienta.

N°

Cat. Descripción

56513 Batería RB-1825 de ion litio de 18 V y 2,5 Ah

56518 Batería RB-1850 de ion litio de 18 V y 5,0 Ah

44468 Adaptador de CA de 120 - Norteamérica

43338 Adaptador de CA de 220 – Europa

44823 Adaptador de CA de 120 - China

Baterías y adaptadores

N° Tipo de

Cat. Región enchufe

64383 Cargador RBC-30 Norteamérica A

56523 Cargador RBC-30 Europa C

64388 Cargador RBC-30 China A

64393 Cargador RBC-30 Australia I

64378 Cargador RBC-30 Japón A

64398 Cargador RBC-30 Reino Unido G

64173 Cordón del cargador RBC-30 Norteamérica A

64183 Cordón del cargador RBC-30 Europa C

Cargadores y cordones

Compatibilidad

electromagnética (CEM)

El término compatibilidad electromagnética significa la

capacidad del aparato de funcionar sin problemas en

un entorno donde hay radiaciones electromagnéticas y

descargas electrostáticas, y sin causar interferencia elec-

tromagnética en otros equipos.

Estas máquinas se ajustan a todas las nor-

mas CEM correspondientes. Sin embargo, no puede

excluirse la posibilidad de que causen interferencias en

otros aparatos. Todas las normas con respecto a CEM

que se han probado están indicadas en el documento téc-

nico del aparato.

Declaración de FCC/ICES

Este aparato cumple con la Parte 15 de las Reglas del

FCC. Su funcionamiento está sujeto al siguiente par de

condiciones:

1. Este aparato no debe causar interferencias dañinas.

2. Este aparato debe aceptar cualquier interferencia que

reciba, inclusive interferencias que podrían causar

problemas de funcionamiento.

Cualquier modificación que no tenga la expresa apro -

bación de esta compañía podría anular el permiso del

usuario para hacer funcionar el aparato.

Este aparato ha sido probado y se ha determinado que

cumple con los límites para los aparatos digitales de

Clase A, conforme a la parte 15 de las Reglas del FCC.

Estos límites están diseñados para proporcionar una

protección razonable contra las interferencias dañinas

cuando el aparato se hace funcionar en un ambiente

comercial. Este aparato genera, usa y puede irradiar

energía de radiofrecuencia que, si no se instala y se uti-

liza conforme al manual de instrucciones, podría causar

interferencias dañinas en las radiocomunicaciones. Es

probable que el funcionamiento de este aparato en una

zona residencial cause interferencias dañinas. En ese

caso, se exige al usuario corregir la interferencia, a cuen-

ta propia.

Este producto cumple con las especificaciones de Clase

A ICES-003 de Canadá. Vea la Declaración en la etiqueta

del aparato.

Eliminación

Algunas piezas de estas herramientas contienen materia-

les valiosos y se pueden reciclar. Hay compañías locales

que se especializan en reciclaje. Deseche los compo-

nentes de acuerdo con todos los reglamentos vigentes.

Para más información, comuníquese con la agencia local

de eliminación de desechos.

Para los países de la Comunidad Europea:

¡No deseche equipos eléctricos en la basura

común!

De acuerdo con el Lineamiento Europeo

2012/19/EU para Desechos de Equipos

Eléctricos y Electrónicos y su implementación

en la legislación nacional, los equipos eléctricos inservi-

bles deben desecharse por separado en una forma

que cumpla con las normas del medio ambiente.

999-995-220.10_REV. B

Selladoras RP 350 y RP 351

AVISO

999-995-220.10_REV. B

Selladoras RP 350 y RP 351

999-995-220.10_REV. B

Selladoras RP 350 y RP 351

EC DECLARATION

EC DECLARATION OF CONFORMITY

We declare that the machines listed above, when used in accordance with

the operator’s manual, meet the relevant requirements of the Directives and

Standards listed below.

DÉCLARATION DE CONFORMITÉ CE

Nous déclarons que lorsqu’elles sont utilisées selon leur mode d’emploi, les

machines indiquées ci-dessus répondent aux exigences applicables des di-

rectives et normes ci-après.

DECLARACIóN DE CONFORMIDAD DE LA CE

Declaramos que las máquinas listadas más arriba, cuando se usan conforme

al manual del operario, cumplen con los requisitos pertinentes de las direc-

trices y normas listadas a continuación.

PROHLÁŠENÍ O SHODĚ ES

Prohlašujeme, že výše uvedené nástroje a zařízení splňují při použití v

souladu s jejich návodem k obsluze příslušné požadavky níže uvedených

směrnic a nařízení.

EF-OVERENSSTEMMELSESERKLÆRING

Vi erklærer, at de ovenfor anførte maskiner, ved brug i over ensstemmelse

med brugervejledningen, opfylder de relevante krav i de nedenfor anførte di-

rektiver og standarder.

EG KONFORMITÄTSERKLÄRUNG

Wir erklären, dass die oben aufgeführten Maschinen, wenn sie entsprechend

der Bedienungsanleitung verwendet werden, die einschlägigen Anforderungen

der folgenden Richtlinien und Normen erfüllen.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩ ΣΗΣ ΕΚ

Δηλώνουμε ότι τα μηχανήματα που αναφέρονται παραπάνω, όταν χρησι-

μοποιούνται σύμφωνα με το εγχειρίδιο χειρισμού, πληρούν τις σχετικές

απαιτήσεις των παρακάτω Οδηγιών και Προτύπων.

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Vakuutamme, että edellä luetellut koneet täyttävät käyttö ohjekirjan mukaisesti

käytettynä seuraavien direktiivien ja standardien vaatimukset.

EU IZJAVA O SUKLADNOSTI

Izjavljujemo da su gore navedeni strojevi, kada se koriste u skladu s

priručnikom za korisnike, sukladni s relevantnim zah tjevima dolje navedenih

direktiva i standarda.

EK MEGFELELŐSÉGI NYILATKOZAT

Kijelentjük, hogy a fent felsorolt gépek - amennyiben a kezelési útmutatónak

megfelelően használják őket - megfe l elnek az alább felsorolt Irányelvek és

Szabványok követel ményeinek.

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo che le macchine elencate in alto, se utilizzate in conformità con

il manuale dell'operatore, soddisfano i relativi requisiti delle Direttive e degli

Standard specificati di seguito.

ЕО СӘЙКЕСТІК МӘЛІМДЕМЕСІ

Біз жоғарыда көрсетілген құрылғылардың пайдаланушы нұсқау -

лығына сәйкес пайдаланылған жағдайда төменде көрсетілген Дирек-

тивалар мен Стан дарт тар дың тиісті талаптарына жауап беретінін

мәлімдейміз.

EG-CONFORMITEITSVERKLARING

Hierbij verklaren wij dat de hierboven vermelde machines, mits gebruikt in

overeenstemming met de handleiding, voldoen aan de relevante eisen van

de hieronder vermelde richtlijnen en normen.

CE-SAMSVARSERKLÆRING

Vi erklærer at maskinene oppført over oppfyller de relevante kravene i direk-

tiver og standarder oppført under dersom de brukes i henhold til bruksanvis-

ningen.

RIDGID

RP 350/RP 351 Press Tools

DEKLARACJA ZGODNOŚCI WE

Deklarujemy, że maszyny wymienione powyżej, gdy są używane zgodnie z

podręcznikiem użytkownika, spełniająwłaściwe wymagania Dyrektyw i Stan-

dardów, wymienione poniżej.

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos que as máquinas listadas acima, quando utilizadas de acordo

com o manual do operador, cumprem os requisitos relevantes das Diretivas

e Normas listadas abaixo.

DECLARAȚIE DE CONFORMITATE CE

Declarăm că mașina specificată mai jos, atunci când este utilizată în confor-

mitate cu manualul de exploatare, îndeplinește cerințele relevante ale Direc-

tivelor și standardelor specificate mai jos.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ EC

Мы заявляем, что инструменты, перечисленные выше, при условии ис-

пользования согласно руководству по эксплуатации, отвечают соот-

ветствующим требованиям указанных ниже директив и стандартов.

ES PREHLÁSENIE O ZHODE

Vyhlasujeme, že stroje uvedené vyššie spĺňajú relevantné požiadavky smerníc

a noriem uvedených nižšie, ak sa používajú podľa návodu na použitie.

IZJAVA ES O SKLADNOSTI

Izjavljamo, da zgoraj omenjeni stroji, ko se uporabljajo skladno z uporabniškim

priročnikom, izpolnjujejo relevantne zahteve spodaj omenjenih direktiv in stan-

dardov.

EC DEKLARACIJA O USAGLAŠENOSTI

Izjavljujemo da gore navedeni strojevi, ako se koriste u skladu s priručnikom

za korisnike, zadovoljavaju relevantne zahteve direktiva i standarda koji se

navode dole.

EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi meddelar att maskinen som anges ovan uppfyller de aktuella kraven i de

angivna direktiven och standarderna nedan när den används enligt bruksan-

visningen.

AB UYGUNLUK BEYANI

Yukarıda listelenen makinelerin, kullanıcı kılavuzuna göre kullanıldığında,

aşağıda listelenen Direktiflerin ve Standartların ilgili gereksinimlerini karşı -

ladığını beyan ederiz.

EÜ VASTAVUSDEKLARATSIOON

Kinnitame, et eelpool loetletud masinad vastavad allpool loetletud direktiivide

ja standardite asjakohastele nõuetele, kui neid kasutatakse vastavalt kasu-

tusjuhendile.

EK ATBILSTĪBAS DEKLARĀCIJA

Mēs apliecinām, ka iepriekšminētās iekārtas, izmantojot tās saskaņā ar op-

eratora rokasgrāmatu, atbilst attiecīgajām tālāk norādīto direktīvu un standartu

prasībām.

DEARBHÚ COMHRÉIREACHTA AN CE

Fógraímid go bhfuil na hinnill sa liosta thuas i gcomhréir le

riachtanais ábhartha na dTreoracha agus na gCaighdeán sa liosta thíos,

ach iad a úsáid de réir an lámhleabhair don oibreoir.

EB ATITIKTIES DEKLARACIJA

Deklaruojame, kad pirmiau išvardytos mašinos, jei naudojamos pagal nau-

dotojo vadovą, atitinka atitinkamus toliau išvardytų direktyvų ir standartų

reikalavimus.

ЕО ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

Декларираме, че изброените по-горе машини, когато се използват в

съответствие с Ръководство за оператора, отговарят на съответните

изисквания на директи вите и стандартите, изброени по-долу.

RIDGE TOOL COMPANY Ridge Tool Europe NV (RIDGID)

400 Clark Street Ondernemerslaan 5428

Elyria, Ohio 44035-6001 3800 Sint-Truiden

U.S.A. Belgium

Signature:

Name: Harald Krondorfer

Qualification: V.P. Engineering

Date: 09/01/2020

Complies with UL 62841-1

csa c22.2 No. 62841-1

2006/42/EC, 2014/30/EU, 2011/65/EU

IEC 62841-1, EN 61000-6-1, EN 61000-6-3

E114309

What is covered

RIDGID

tools are warranted to be free of defects in workmanship and material.

How long coverage lasts

This warranty lasts for the lifetime of the RIDGID

tool. Warranty coverage ends when the product

becomes unusable for reasons other than defects in workmanship or material.

How you can get service

To obtain the benefit of this warranty, deliver via prepaid transportation the complete product to

RIDGE TOOL COMPANY, Elyria, Ohio, or any RIDGID

AUTHORIZED INDEPENDENT SERVICE CEN-

TER. Pipe wrenches and other hand tools should be returned to the place of purchase.

What we will do to correct problems

Warranted products will be repaired or replaced, at RIDGE TOOL’S option, and returned at no charge;

or, if after three attempts to repair or replace during the warranty period the product is still defec-

tive, you can elect to receive a full refund of your purchase price.

What is not covered

Failures due to misuse, abuse or normal wear and tear are not covered by this warranty. RIDGE TOOL

shall not be responsible for any incidental or consequential damages.

How local law relates to the warranty

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above

limitation or exclusion may not apply to you. This warranty gives you specific rights, and you may also

have other rights, which vary, from state to state, province to province, or country to country.

No other express warranty applies

This FULL LIFETIME WARRANTY is the sole and exclusive warranty for RIDGID

products. No

employee, agent, dealer, or other person is authorized to alter this warranty or make any other war-

ranty on behalf of the RIDGE TOOL COMPANY.

Qué cubre

Las herramientas RIDGID

están garantizadas contra defectos de la mano de obra y de los

materiales empleados en su fabricación.

Duración de la cobertura

Esta garantía cubre a la herramienta RIDGID

durante toda su vida útil. La cobertura de la garantía

caduca cuando el producto se torna inservible por razones distintas a las de defectos en la mano de

obra o en los materiales.

Cómo obtener servicio

Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la totalidad del producto

a RIDGE TOOL COMPANY, en Elyria, Ohio, o a cualquier Servicentro Independiente Autorizado de

RIDGID

. Las llaves para tubos y demás herramientas de mano deben devolverse a la tienda

donde se adquirieron.

Lo que hacemos para corregir el problema

El producto bajo garantía será reparado o reemplazado por otro, a discreción de RIDGE TOOL, y

devuelto sin costo; o, si aún resulta defectuoso después de haber sido reparado o sustituido tres

veces durante el período de su garantía, Ud. puede optar por recibir un reembolso por el valor total

de su compra.

Lo que no está cubierto

Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. RIDGE TOOL no se hace

responsable de daño incidental o consiguiente alguno.

Relación entre la garantía y las leyes locales

Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a daños incidentales

o consiguientes. Por lo tanto, puede que la limitación o restricción mencionada anteriormente no rija

para Ud. Esta garantía le otorga derechos específicos, y puede que, además, Ud tenga otros dere-

chos, los cuales varían de estado a estado, provincia a provincia o país a país.

No rige ninguna otra garantía expresa

Esta GARANTIA VITALICIA es la única y exclusiva garantía para los productos RIDGID

. Ningún

empleado, agente, distribuidor u otra persona está autorizado para modificar esta garantía u ofre-

cer cualquier otra garantía en nombre de RIDGE TOOL COMPANY.

Ce qui est couvert

Les outils RIDGID

sont garantis contre tous vices de matériaux et de main d’oeuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l’outil RIDGID

. La couverture cesse dès lors que

le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d’oeuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d’expédier le produit complet en port payé

à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID

agréé. Les clés

à pipe et autres outils à main doivent être ramenés au lieu d’achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis réex-

pédiés gratuitement ; ou si, après trois tentatives de réparation ou de remplacement durant la période

de validité de la garantie le produit s’avère toujours défectueux, vous aurez l’option de demander le rem-

boursement intégral de son prix d’achat.

Ce qui n’est pas couvert

Les défaillances dues au mauvais emploi, à l’abus ou à l’usure normale ne sont pas couvertes par cette

garantie. RIDGE TOOL ne sera tenue responsable d’aucuns dommages directs ou indirects.

L’inuence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l’exclusion des dommages directs ou indirects, il se

peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des

droits spécifiques qui peuvent être éventuellement complétés par d’autres droits prévus par votre lég-

islation locale.

Il n’existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits

RIDGID

. Aucun employé, agent, distributeur ou tiers n’est autorisé à modifier cette garantie ou à offrir

une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.

Printed 9/20

999-995-220.

EC44835/11 REV. B

The Emerson logo and RIDGID logo are registered trademarks of Emerson Electric Co. or RIDGID, Inc. in the U.S. and other countries.

All other trademarks belong to their respective holders.

Against Material Defects

& Workmanship

FULL LIFETIME

WARRANTY

Ridge Tool Company

400 Clark Street

Elyria, Ohio 44035-6001

U.S.A.

Parts are available online at Store.RIDGID.com

FULL LIFETIME WARRANTY (garantie légale étendue à la durée de vie du produit,

voir conditions de garantie / legal warranty extended to the product lifecyle,

see warranty conditions)
