Crossover SR4.300.2 Audison 4-Channel D-Class Amplifier User Manual

rev. 1.0 A

USER’S

MANUAL

audison.com

User’s Manual

Index

1. PRECAUTIONS........................................................................................................................................................08

2. INSTALLATION AND SIZES .................................................................................................................................42

3. CABLE SIZE CALCULATION TABLES. 1: POWER SUPPLY / 2: SPEAKERS ........................................... 42

4. POWER SUPPLY and REMOTE IN CONNECTION / FUSE REPLACEMENT ............................................43

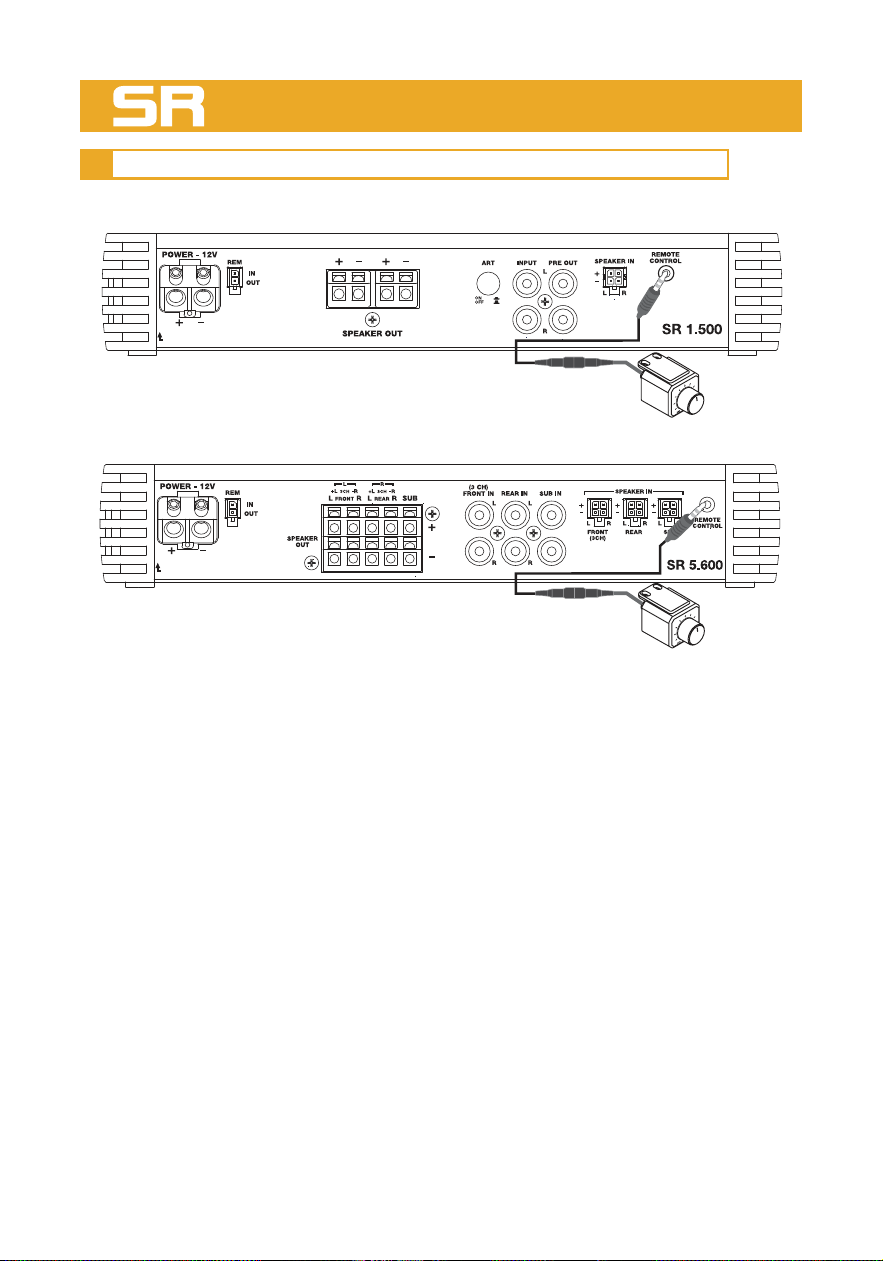

5. SUBWOOFER REMOTE VOLUME CONTROL: VCR-S1 INSTALLATION ...................................................44

6. PRE IN / SPEAKER IN / PRE OUT ......................................................................................................................45

7. AUTO TURN-ON BY SPEAKER IN (without REMOTE IN) ........................................................................... 48

8. INSTALLATION EXAMPLES:

SR 1.500:

(1CH) FILTERED SUBWOOFER 2Ω .........................................................................................51

(1CH) FILTERE D 2 x 4Ω SUBW OOF ER ..................................................................................52

SR4.300 / SR 4.500:

(4CH) A Ch + B Ch ...................................................................................................................... 53

(4CH) WOOFER + MID/HI .........................................................................................................55

(3CH) FRONT + SUB ..................................................................................................................56

(2CH) LEFT / RIGHT .................................................................................................................. 58

SR 5.600:

(5CH) FRONT + REAR + SUB ..................................................................................................59

(5CH) TWEETER +WOOFER + SUB ....................................................................................... 61

(3CH) FRONT + SUB .................................................................................................................. 62

9. BLOCK DIAGRAMS

SR1.500: ........................................................................................................................................................63

SR 4.300 / SR 4.500 ....................................................................................................................................... 64

SR 5.600: ........................................................................................................................................................65

10. TECHNICAL SPECIFICATIONS

SR 1.500: ........................................................................................................................................................66

SR 4.300 ........................................................................................................................................................66

SR 4.500: ........................................................................................................................................................67

SR 5.600: ........................................................................................................................................................67

SR 1.500

Remote

IN / OUT cable

Remote

IN / OUT cable

Remote

IN / OUT cable

Remote

IN / OUT cable

Fuse 35A

Fuse 25A

Fuse 30A

Fuse 25A

SCREWS

4,2 x 55 mm

SCREWS

4,2 x 55 mm

SCREWS

4,2 x 55 mm

SCREWS

4,2 x 55 mm

HEX KEY

2 mm

HEX KEY

2,5 mm

HEX KEY

2,5 mm

HEX KEY

2,5 mm

HEX KEY

2,5 mm

HEX KEY

2 mm

HEX KEY

2 mm

SCREWDRIVER

HEX KEY

2 mm

Speaker IN cable

x 1

x 2

x 1

x 2

x 4

x 1

x 2

x 3

SR 4.500

SR 4.300

SR 5.600

PACKAGING CONTENTS

User’s Manual

1. ПРЕДУПРЕЖДЕНИЯ

2. РАЗМЕРИ

3. ТАБЛИЦИ ЗА ИЗЧИСЛЯВАНЕ РАЗМЕРИТЕ НА

КАБЕЛИТЕ. № 1: ЗА ЕЛЕКТРОЗАХРАНВАНЕТО

№ 2: ВИСОКОГОВОРИТЕЛИТЕ

4. ЕЛЕКТРОЗАХРАНВАНЕ И ВКЛЮЧВАНЕ НА

ДИСТАНЦИОНЕН ВХОДЯЩ СИГНАЛ Б

ПОДМЯНА НА БУШОНА

ДИСТАНЦИОННО УПРАВЛЕНИЕ НА СИЛАТА НА

ЗВУКА НА СУБ-УУФЕРА: МОНТАЖ НА „VRC-S1”

6. ВХОД (PRE IN) / ВХОД ВИСОКОГОВОРИТЕЛ

(SPEAKER IN) / ИЗХОД (PRE OUT)

7. АВТОМАТИЧНО ВКЛЮЧВАНЕ ЧРЕЗ „ВХОД

ВИСОКОГОВОРИТЕЛ” (SPEAKER IN) (БЕЗ

ДИСТАНЦИОНЕН ВХОД „REMOTE IN”)

8. ПРИМЕРНИ МОНТАЖНИ РЕШЕНИЯ

9. БЛОК-ДИАГРАМИ

10. ТЕХНИЧЕСКИ СПЕЦИФИКАЦИИ

ИНДЕКС Български

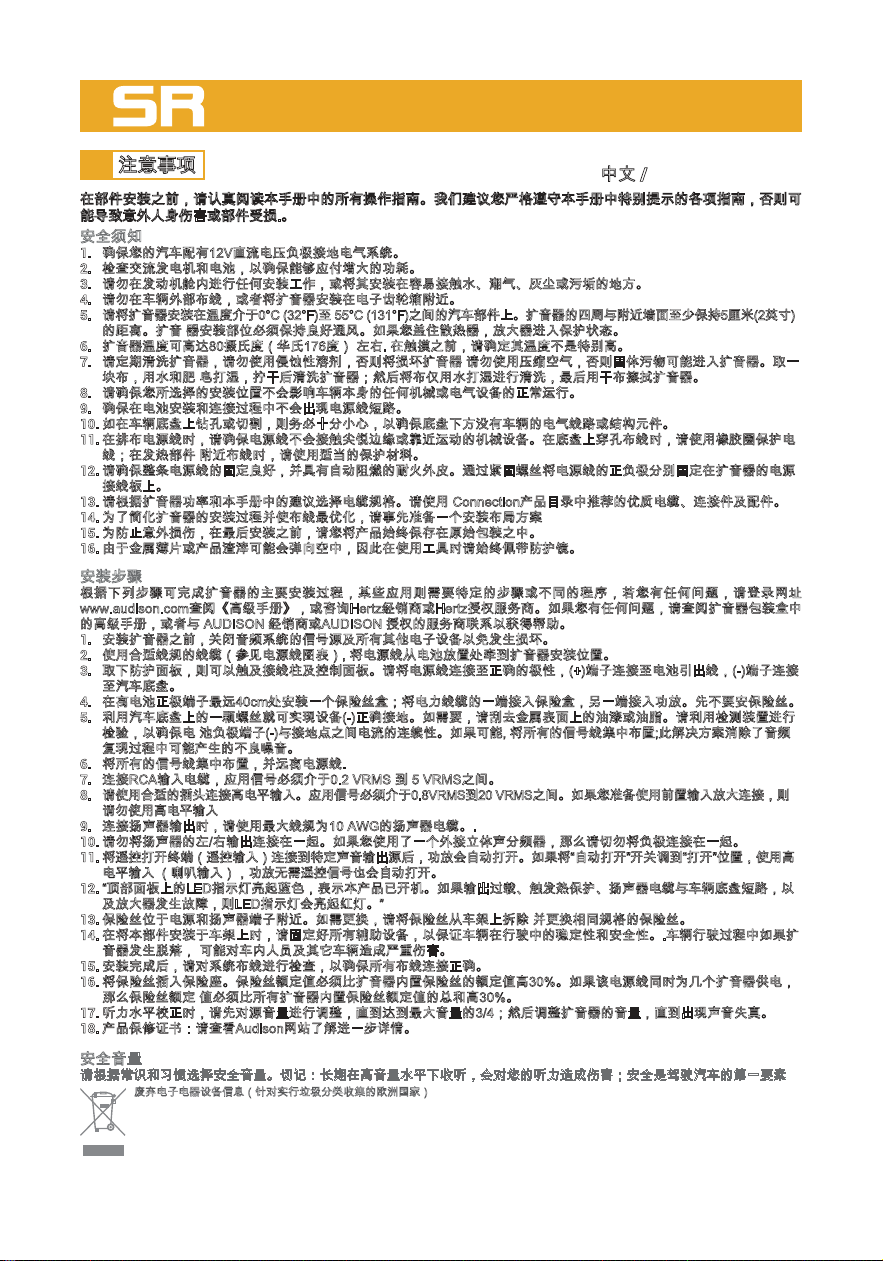

1. 注意事项

2. 规格

3. 线缆规格计算表1：电力线缆；2：喇叭线

4. 电源和遥控输入连接/保险丝配件

5. 低音喇叭遥控音量控制：VRC-S1装置

6. 前级输入/喇叭输入/前级输出

7. 喇叭输入自动打开（无需遥控输入）

8. 安装示例

9. 框图

1 0 . 技术指标

索引中文

1. 注意事項

2. 安裝與尺寸

3. 纜線尺寸計算表。1:電源/2：喇叭

4. 電源和遠端

5. 低音炮遠端音量控制：VRC-S1安裝

6. 預輸入/喇叭輸入/預輸出

7. 藉由喇叭輸入自動打開(無遠端輸入)

8 .  安裝實例：

9. 方塊圖

1 0 . 技術規格

目錄繁體中文

1. MJERE OPREZA

2. DIMENZIJE

3. TABLICEIZRAČUNADIMENZIJEKABELA

 1:NAPAJANJE2:ZVUČNICI

4. NAPAJANJEIPRIKLJUČAKDALJINSKOG

 ULAZA/ZAMJENSKIOSIGURAČ

5. DALJINSKAKONTROLAGLASNOĆE

 SUBWOOFER-a:VRC-S1INSTALACIJA

6. PREIN/ZVUČNIK/PREOUT

7. AUTOMATSKOUKLJUČIVANJEPUTEM

 SPEAKERIN(BEZREMOTEIN)

8. PRIMJERIINSTALACIJE

9. BLOKDIJAGRAMI

10.TEHNIČKIPODACI

KAZALO HRVATSKI

1. FORHOLDSREGLER

2. INSTALLATIONOGSTØRRELSER

3. TABELLEROVERBEREGNINGAFKABELSTØRRELSERNE

 1:STRØMFORSYNING/2:HØJTTALERE

4. STRØMFORSYNINGogFJERNBETJENING

5. SUBWOOFERENSLYDSTYRKEMEDFJERNBETJENING:

 VRC-S1-INSTALLATION

6. FOR-IND/HØJTTALER-IND/FOR-UD

7. AUTOMATISKOPSTARTMEDHØJTTALER-INDGANG

(udenFJERNBETJENINGSINDGANG)

8. MONTERINGSEKSEMPEL

9. BLOKDIAGRAMMER

10. TEKNISKESPECIFIKATIONER

INDEKS OVERSÆTTELSE

1. VOORZORGSMAATREGELEN

2. AFMETINGEN

3. CABLESECTIEBEREKENINGSTABELLEN

 1:VOEDING/2:LUIDSPREKERS

4. VOEDINGAANSLUITINGE

 REMOTEINZEKERINGENVERVANGEN

5. AFSTANDSBEDIENINGVOLUMEDELSUBWOOFER:

 VRC-S1INSTALLATIE

6. PREIN/SPEAKERIN/PREOUT

7. ZELFONTSTEKINGDOORLUIDSPREKERSIN

(ZONDERREMOTEIN)

8. INSTALLATIEVOORBEELDEN

9. BLOKDIAGRAMMEN

10. TECHNISCHESPECIFICATIES

INHOUD NEDERLANDS

1. BEZPEČNOSTNÍOPATŘENÍ

2. VELIKOSTI

3. VÝPOČETNÍTABULKYPROVELIKOSTI

 KABELŮ.1:NAPÁJENÍ2:REPRODUKTORY

4. NAPÁJENÍAPŘIPOJENÍDÁLKOVÉHO

 TERMINÁLUIN/VÝMĚNAPOJISTEK

5. DÁLKOVÉOVLÁDÁNÍHLASITOSTI

 SUBWOOFERU:INSTALACEVRC-S1

6. PREIN/REPRODUKTORIN/PREOUT

7. AUTOMATICKÉZAPNUTÍPROSTŘEDNICTVÍM

 REPRODUKTORUIN(BEZDÁLKOVÉHOTERMINÁLUIN)

8. PŘÍKLADYINSTALACE

9. SCHÉMATAZAPOJENÍ

10.TECHNICKÉÚDAJE

REJSTŘÍK ČESKY

User’s Manual

1. ETTEVAATUSABINÕUD

2. SUURUSED

3. KAABLISUURUSEARVUTAMISETABELID.

 1:TOITEALLIKAS2:KÕLARID

4. TOITEALLIKASJAÜHENDUSREMOTEIN/

 SULAVKAITSMEASENDAMINE

5. MADALSAGEDUSKÕLARIHELITUGEVUSE

 KONTROLLIMINEKAUGJUHTIMISEGA:

 HRC-IPAIGALDAMINE

6. PREIN/SPEAKERIN/PREOUT

7. AUTOMAATNESISSELÜLITAMINEÜHENDUSEGA

 SPEAKERIN(ILMAÜHENDUSETAREMOTEIN)

8. PAIGALDUSNÄITED

9. TULPDIAGRAMMID

10.TEHNILISEDANDMED

SISUKORD ESTIi

1. VAROITUKSET

2. KOOT

3. KAAPELIKOONLASKENTATAULUKOT.

 1:VIRRANSYÖTTÖ2:KAIUTTIMET

4. VIRRANSYÖTÖNJAKAUKO-OHJAUSSIGNAALIN

 KYTKENTÄ/SULAKKEENVAIHTO

5. SUBWOOFERINÄÄNENTASONKAUKOSÄÄTÖ:

 HRC:NASENNUS

6. ESIVAHVISTINTULO/KAIUTINTULO/

 ESIVAHVISTINLÄHTÖ

7. AUTOMAATTINENKÄYNNISTYSKAIUTINTULOSTA

 (ILMANKAUKO-OHJAUSSIGNAALIA)

8. ASENNUSESIMERKKEJÄ

9. LOHKOKAAVIOT

10.TEKNISETTIEDOT

HAKEMISTO SUOMI

1. PRÉCAUTIONS

2. TAILLES

3. TABLEAUXDECALCULDESTAILLESDECÂBLES.

 1:ALIMENTATIONÉLECTRIQUE2:HAUT-PARLEURS

4. ALIMENTATIONÉLECTRIQUEETCONNEXION

 DETÉLÉCOMMANDE/REMPLACEMENTDEFUSIBLE

5. CONTRÔLEDUVOLUMEDUCAISSONDEBASSES:

 INSTALLATIONDUHRC

6. PRÉENTRÉE/ENTRÉEHAUT-PARLEUR/PRÉSORTIE

7. MISEENMARCHEAUTOMATIQUEPARENTRÉE

 HAUT-PARLEUR(SANSTÉLÉCOMMANDE)

8. EXEMPLESD’INSTALLATION

9. DIAGRAMMES

10.SPÉCIFICATIONSTECHNIQUES

FRANÇAIS

TABLE DES

MATIÈRES

1. SICHERHEITSVORKEHRUNGEN

2. ABMESSUNGEN

3. BERECHNUNGSTABELLENFÜRKABELGRÖSSE.

 1:STROMVERSORGUNG2:LAUTSPRECHER

4. ANSCHLUSSFÜRSTROMVERSORGUNGUND

 FERNBEDIENUNGS-EINGANG/SICHERUNGSWECHSEL

5. ENTFERNTELAUTSTÄRKEREGELUNGFÜR

 SUBWOOFER:HRCINSTALLATION

6. PREEINGANG/LAUTSPRECHEREINGANG/PREAUSGANG

7. AUTOMATISCHESEINSCHALTENÜBER

 LAUTSPRECHER-EINGANG

 (OHNEFERNBEDIENUNGS-EINGANG)

8. INSTALLATIONSBEISPIELE

9. BLOCKDIAGRAMME

10.TECHNISCHEDATEN

VERZEICHNIS DEUTSCH

1. ΠΡΟΦΥΛΑΞΕΙΣ

2. ΜΕΓΕΘΗ

3. ΠΙΝΑΚΕΣ ΥΠΟΛΟΓΙΣΜΟΥ ΜΕΓΕΘΟΥΣ ΚΑΛΩΔΙΩΝ.

1: ΤΡΟΦΟΔΟΣΙΑ 2: ΗΧΕΙΑ

4. ΤΡΟΦΟΔΟΣΙΑ ΚΑΙ ΤΗΛΕΡΡΥΘΜΙΖΟΜΕΝΗ

ΣΥΝΔΕΣΗ / ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΑΣ

5. ΤΗΛΕΡΡΥΘΜΙΖΟΜΕΝΟΣ ΕΛΕΓΧΟΣ ΕΝΤΑΣΗΣ

ΦΩΝΗΣ ΜΕΓΑΦΩΝΩΝ: ΕΓΚΑΤΑΣΤΑΣΗ HRC

6. PREIN/SPEAKERIN/PREOUT

7. ΑΥΤΟΜΑΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗ ΑΠΟ ΤΗΝ ΕΙΣΟΔΟ

ΤΟΥ ΗΧΕΙΟΥ [SPEAKER IN] (ΧΩΡΙΣ

ΤΗΛΕΡΡΥΘΜΙΖΟΜΕΝΗ ΕΙΣΟΔΟ [REMOTE IN])

8. ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ

9. ΣΤΕΡΕΟΔΙΑΓΡΑΜΜΑΤΑ

10. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΠΕΡΙΕΧΟΜΕΝΑ ΕΛΛΗΝΙΚΆi

HEBREW

1. ÓVINTÉZKEDÉSEK

2. MÉRETEK

3. KÁBELMÉRET-SZÁMÍTÁSITÁBLÁZATOK.

 1:TÁPELLÁTÁS2:HANGSZÓRÓK

4. TÁPELLÁTÁSÉSTÁVOLIBECSATLAKOZÁS/

 ABIZTOSÍTÉKCSERÉJE

5. MÉLYNYOMÓTÁVOLIHANGERŐ-SZABÁLYOZÁS:

 AHRCTELEPÍTÉSE

6. ELŐBE/HANGSZÓRÓ/ELŐKI

7. AUTOMATIKUSBEKAPCSOLÁSAHANGSZÓRÓ

 BEKAPCSOLÁSAKOR(TÁVOLIBEMENETNÉLKÜL)

8. PÉLDÁKATELEPÍTÉSRE

9. BLOKKDIAGRAMOK

10.MŰSZAKIADATOK

INDEX ÚTMUTATÓ

1. TINDAKANPENCEGAHAN

2. UKURAN

3. TABELPERHITUNGANUKURANKABEL.

 1:CATUDAYA2:SPEAKER

4. CATUDAYADANSAMBUNGANJARAKJAUH/

 PENGGANTIANSEKERING

5. KONTROLVOLUMEJARAKJAUHSUBWOOFER:

 PEMASANGANHRC

6. PREIN/SPEAKERIN/PREOUT

7. AUTOTURN-ONDENGANSPEAKERIN

 (TANPAREMOTEIN)

8. CONTOHPEMASANGAN

9. DIAGRAMBLOK

10.SPESIFIKASITEKNIS

INDEKS BAHASA INDONESIA

User’s Manual

HEBREW

1. PRECAUZIONI

2. DIMENSIONI

3. TABELLECALCOLOSEZIONECAVI

 1:ALIMENTAZIONE/2:ALTOPARLANTI

4. COLLEGAMENTOALIMENTAZIONEE

 REMOTEIN/SOSTITUZIONEFUSIBILE

5. CONTROLLOREMOTOVOLUMEDEL

 SUBWOOFER:INSTALLAZIONEHRC

6. PREIN/SPEAKERIN/PREOUT

7. AUTOACCENSIONETRAMITESPEAKERSIN

 (SENZAREMOTEIN)

8. ESEMPIDIINSTALLAZIONE

9. SCHEMIABLOCCHI

10. SPECIFICHETECNICHE

INDICE ITALIANO

1. DROŠĪBASPASĀKUMI

2. UZSTĀDĪŠANAUNIZMĒRI

3. KABEĻAIZMĒRAAPRĒĶINA

TABULAS1:BAROŠANA/2:SKAĻRUŅI

4. BAROŠANAunTĀLVADĪBA

5. SABVŪFERASKAĻUMAREGULĒŠANA

 ARPULTIHRCUZSTĀDĪŠANA

6. SKAŅASIEEJA/SKAĻRUŅAIEEJA/SKAŅASIZEJA

7. AUTOMĀTISKAIESLĒGŠANAARSKAĻRUNI(bezPULTS)

8. UZSTĀDĪŠANASPIEMĒRI:

9. BLOKUSHĒMAS

10.TEHNISKĀSSPECIFIKĀCIJAS

SATURARĀDĪTĀJS LATVIAN

1. FORHOLDSREGLER

2. INSTALLASJONOGSTØRRELSER

3. BEREGNINGSTABELLERFORKABELSTØRRE

 1:STRØMFORSYNING/2:HØYTTALERE

4. STRØMFORSYNINGogFJERNKONTROLL

5. FJERNSTYRTVOLUMKONTROLLFORSUBWOOFER:

 HRC-INSTALLASJON

6. PREINN/HØYTTALERINN/PREUT

7. AUTOMATISKAKTIVERINGAVHØYTTALERINN

 (UTENREMOTEINN)

8. INSTALLASJONSEKSEMPLER:

9. BLOKKDIAGRAMMER

10. TEKNISKESPESIFIKASJONER

INDEKS NORWEGIAN

1. 注意事項

2. サイズ

3. ケーブルサイズ計算表。1:電源2：スピーカー

4. 電源、リモート入力/ヒューズ交換

5 .  サブウーファーリモートボリュームコントロール H R C

 の取り付け

6. プリ入力/スピーカー入力/プリ出力

7. スピーカー入力による自動電源オン

 （リモート入力を使用しない場合）

8. 取り付け例

9. ブロック図

10. 技術仕様

目次日本語

1. 주의

2. 크기

3. 케이블크기계산표.1:전원공급장치2:스피커

4. 전원공급장치와원격입력(REMOTEIN)연결/

 퓨즈교체

5. 서브우퍼원격볼륨조정:HRC설치

6. 프리앰프입력(PREIN)/스피커입력(SPEAKERIN)/

 프리앰프출력(PREOUT)

7. 스피커입력(원격입력없이)에의해자동켜기

8. 설치예

9. 블록도

10. 기술규격

색인 한국어

1. ATSARGUMOPRIEMONĖS

2. DYDŽIAI

3. KABELIODYDŽIOSKAIČIAVIMOLENTELĖS.

 1:MAITINIMAS2:GARSIAKALBIAI

4. MAITINIMOIRREMOTEINJUNGTIS/

 SAUGIKLIOKEITIMAS

5. ŽEMŲDAŽNIŲGARSIAKALBIONUOTOLINIS

 GARSUMOVALDYMAS:HRCMONTAVIMAS

6. PREIN/SPEAKERIN/PREOUT

7. AUTOMATINISĮSIJUNGIMASPAGALSPEAKERIN

 (BEREMOTEIN)

8. MONTAVIMOPAVYZDŽIAI

9. BLOKINĖSSCHEMOS

10.TECHNINĖSPECIFIKACIJA

RODYKLĖ ANGLŲK

User’s Manual

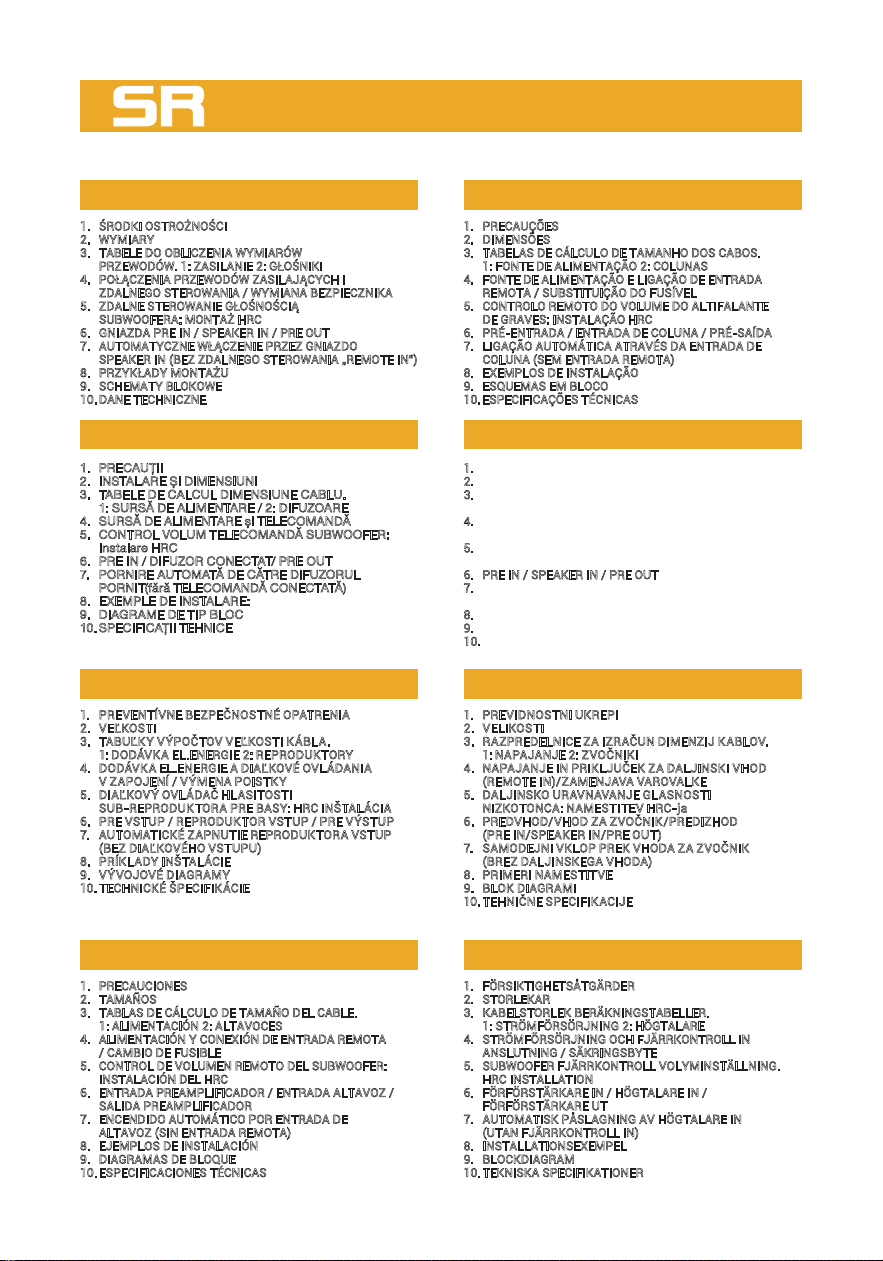

1. ŚRODKIOSTROŻNOŚCI

2. WYMIARY

3. TABELEDOOBLICZENIAWYMIARÓW

 PRZEWODÓW.1:ZASILANIE2:GŁOŚNIKI

4. POŁĄCZENIAPRZEWODÓWZASILAJĄCYCHI

 ZDALNEGOSTEROWANIA/WYMIANABEZPIECZNIKA

5. ZDALNESTEROWANIEGŁOŚNOŚCIĄ

 SUBWOOFERA:MONTAŻHRC

6. GNIAZDAPREIN/SPEAKERIN/PREOUT

7. AUTOMATYCZNEWŁĄCZENIEPRZEZGNIAZDO

 SPEAKERIN(BEZZDALNEGOSTEROWANIA„REMOTEIN”)

8. PRZYKŁADYMONTAŻU

9. SCHEMATYBLOKOWE

10. DANE TECHNICZNE

SKOROWIDZ POLSKI

1. PRECAUȚII

2. INSTALAREȘIDIMENSIUNI

3. TABELEDECALCULDIMENSIUNECABLU.

 1:SURSĂDEALIMENTARE/2:DIFUZOARE

4. SURSĂDEALIMENTAREșiTELECOMANDĂ

5. CONTROLVOLUMTELECOMANDĂSUBWOOFER:

 InstalareHRC

6. PREIN/DIFUZORCONECTAT/PREOUT

7. PORNIREAUTOMATĂDECĂTREDIFUZORUL

 PORNIT(fărăTELECOMANDĂCONECTATĂ)

8. EXEMPLEDEINSTALARE:

9. DIAGRAMEDETIPBLOC

10.SPECIFICAȚIITEHNICE

INDEX ROMANIAN

1. PRECAUÇÕES

2. DIMENSÕES

3. TABELASDECÁLCULODETAMANHODOSCABOS.

1:FONTEDEALIMENTAÇÃO2:COLUNAS

4. FONTEDEALIMENTAÇÃOELIGAÇÃODEENTRADA

REMOTA/SUBSTITUIÇÃODOFUSÍVEL

5. CONTROLOREMOTODOVOLUMEDOALTIFALANTE

DEGRAVES:INSTALAÇÃOHRC

6. PRÉ-ENTRADA/ENTRADADECOLUNA/PRÉ-SAÍDA

7. LIGAÇÃOAUTOMÁTICAATRAVÉSDAENTRADADE

COLUNA(SEMENTRADAREMOTA)

8. EXEMPLOSDEINSTALAÇÃO

9. ESQUEMASEMBLOCO

10.ESPECIFICAÇÕESTÉCNICAS

ÍNDICE PORTUGUÊS

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

2. РАЗМЕРЫ

3. ТАБЛИЦЫ РАСЧЕТА РАЗМЕРА КАБЕЛЕЙ.

1: ЭЛЕКТРОПИТАНИЕ 2: ДИНАМИКИ

4. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ И REMOTE IN /

ЗАМЕНА ПРЕДОХРАНИТЕЛЯ

5. ДИСТАНЦИОННАЯ РЕГУЛИРОВКА ГРОМКОСТИ

САБВУФЕРА: УСТАНОВКА HRC

6. PREIN/SPEAKERIN/PREOUT

7. АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ ПО SPEAKER IN

(БЕЗ REMOTE IN)

8. ПРИМЕРЫ УСТАНОВОК

9. БЛОК-ДИАГРАММЫ

10. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СОДЕРЖАНИЕ PYCCKИЙ

1. PREVENTÍVNEBEZPEČNOSTNÉOPATRENIA

2. VEĽKOSTI

3. TABUĽKYVÝPOČTOVVEĽKOSTIKÁBLA.

 1:DODÁVKAEL.ENERGIE2:REPRODUKTORY

4. DODÁVKAEL.ENERGIEADIAĽKOVÉOVLÁDANIA

 VZAPOJENÍ/VÝMENAPOISTKY

5. DIAĽKOVÝOVLÁDAČHLASITOSTI

 SUB-REPRODUKTORAPREBASY:HRCINŠTALÁCIA

6. PREVSTUP/REPRODUKTORVSTUP/PREVÝSTUP

7. AUTOMATICKÉZAPNUTIEREPRODUKTORAVSTUP

 (BEZDIAĽKOVÉHOVSTUPU)

8. PRÍKLADYINŠTALÁCIE

9. VÝVOJOVÉDIAGRAMY

10.TECHNICKÉŠPECIFIKÁCIE

INDEX SLOVENSKY

1. PREVIDNOSTNIUKREPI

2. VELIKOSTI

3. RAZPREDELNICEZAIZRAČUNDIMENZIJKABLOV.

 1:NAPAJANJE2:ZVOČNIKI

4. NAPAJANJEINPRIKLJUČEKZADALJINSKIVHOD

 (REMOTEIN)/ZAMENJAVAVAROVALKE

5. DALJINSKOURAVNAVANJEGLASNOSTI

 NIZKOTONCA:NAMESTITEVHRC-ja

6. PREDVHOD/VHODZAZVOČNIK/PREDIZHOD

 (PREIN/SPEAKERIN/PREOUT)

7. SAMODEJNIVKLOPPREKVHODAZAZVOČNIK

 (BREZDALJINSKEGAVHODA)

8. PRIMERINAMESTITVE

9. BLOKDIAGRAMI

10.TEHNIČNESPECIFIKACIJE

KAZALO SLOVENŠČINA

1. PRECAUCIONES

2. TAMAÑOS

3. TABLASDECÁLCULODETAMAÑODELCABLE.

 1:ALIMENTACIÓN2:ALTAVOCES

4. ALIMENTACIÓNYCONEXIÓNDEENTRADAREMOTA

 /CAMBIODEFUSIBLE

5. CONTROLDEVOLUMENREMOTODELSUBWOOFER:

 INSTALACIÓNDELHRC

6. ENTRADAPREAMPLIFICADOR/ENTRADAALTAVOZ/

 SALIDAPREAMPLIFICADOR

7. ENCENDIDOAUTOMÁTICOPORENTRADADE

 ALTAVOZ(SINENTRADAREMOTA)

8. EJEMPLOSDEINSTALACIÓN

9. DIAGRAMASDEBLOQUE

10.ESPECIFICACIONESTÉCNICAS

ÍNDICE ESPAÑOL

1. FÖRSIKTIGHETSÅTGÄRDER

2. STORLEKAR

3. KABELSTORLEKBERÄKNINGSTABELLER.

 1:STRÖMFÖRSÖRJNING2:HÖGTALARE

4. STRÖMFÖRSÖRJNINGOCHFJÄRRKONTROLLIN

 ANSLUTNING/SÄKRINGSBYTE

5. SUBWOOFERFJÄRRKONTROLLVOLYMINSTÄLLNING.

 HRCINSTALLATION

6. FÖRFÖRSTÄRKAREIN/HÖGTALAREIN/

 FÖRFÖRSTÄRKAREUT

7. AUTOMATISKPÅSLAGNINGAVHÖGTALAREIN

 (UTANFJÄRRKONTROLLIN)

8. INSTALLATIONSEXEMPEL

9. BLOCKDIAGRAM

10.TEKNISKASPECIFIKATIONER

INDEX SVENSKA

User’s Manual

1. ข ้อควรระวัง

2. ขนาดต่างๆ

3. ตารางคำานวณขนาดสายไฟ.

 1:อุปกรณ ์ จ ่ายไฟ(POWERSUPPLY)2:ลำาโพง

4. การต่ออุปกรณ ์ จ่ายไฟ(POWERSUPPLY)และการเช ื ่อมต ่อ

 REMOTEIN/การเปล ี ่ยนฟ ิวส ์

5. การควบคุมระดับเส ียงซ ับว ูฟเฟอร ์ (SUBWOOFER)

 จากทางไกล:การต ิดตั ้ งHCR

6. ช่องต ่อPREIN/ช่องต่อSPEAKERIN/ช่องต่อPREOUT

7. การเป ิดอัตโนมัต ิโดยSPEAKERIN(ปราศจากREMOTEIN)

8. ตัวอย ่างการต ิดตั ้ ง

9. บล ็อกไดอะแกรม(BLOCKDIAGRAMS)

10.ข ้ อม ูลทางเทคน ิคจำาเพาะ

ดัชนี ไทย

1. ÖNLEMLER

2. BOYUTLAR

3. KABLOBOYUTHESAPLAMATABLOLARI.

 1:GÜÇKAYNAĞI2:HOPARLÖRLER

4. GÜÇKAYNAĞIVEUZAKTANKUMANDAGİRİŞ

 BAĞLANTISI/SİGORTADEĞİŞİMİ

5. SUBWOOFERUZAKTANSESSEVİYESİKONTROLÜ:

 HRCKURULUMU

6. PREGİRİŞ/HOPARLÖRGİRİŞ/PREÇIKIŞ

7. HOPARLÖRGİRİŞİLEOTOMATİKAÇILMA(UZAKTAN

 KUMANDASİNYALİOLMADAN)

8. KURULUMÖRNEKLERİ

9. BLOKŞEMALAR

10.TEKNİKÖZELLİKLER

İÇİNDEKİLER TÜRKÇE

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

/ Нееналичен/ 無法使用 / 不提供 / Nije dostupno / Není dostupný / Ikke tilgængelig / Niet beschikbaar / EI ole saadaval / Ei saatavilla /

Indisponible / Nicht verfügbar / Μηδιαθεσιμο/ / Nemelérhető/ Tidak disediakan / Non disponibile / なし / 사용할수없음 / Nav pieejams / Nėra

/ Ikke tilgjengelig / /Niedostępny/ Não disponível / Indisponibil/ Недоступно/ Nie je k dispozícii / Ni na voljo / No disponible / Ej tillgänglig /

ไม่มี (NOT AVAILABLE) / Kullanilmiyor

/ Контролни елементи на

монтажа /

設定控制/ 设置控制器 / Kontrole postavljanja

Nastaveníovládacíchprvků/Opsætningafstyreknapper

/ controles instellen / Seadistamisnupud / Asetussäätimet

Contrôles de conguration / Einrichtungssteuerung /

Στοιχειαeλεγχου / / Beállító kezelőszervek

Kontrol pengaturan / Controlli di congurazione / 設

定用コントロール / 설정 제어 / Lestatījumu taustiņi /

Sąrankosvaldikliai / Oppsettkontroller /

/ Regulatory nastawcze / Controlos de conguração /

Comenzi congurare /

Управление настройками /

Kontrolkynastavenia/

Gumbi za nastavljanje / Controles

deconguración/

Inställningsreglage / ปุ่มควบคุมการตั้งค่า

(SETUPCONTROLS) / Kurulum kontrolleri

/ Контролни бутони за

настройване/

調整控制 / 调节控制器 / Kontrole podešavanja

Ovládací prvky/ Justeringsknapper / Aanpassing controle

Reguleerimisnupud / Säädön ohjaukset / Contrôles

d’ajustement /

Einstellungssteuerung / Στοιχεια

ρυθμισης /

/ Szabályozó kezelőszervek

 Kontrol penyesuaian / Controlli di settaggio / 調整

用コントロール / 조정 제어 / Regulēšanas taustiņi /

Justeringskontroller /

Reguliavimo valdikliai /

/ Pokrętła regulacyjne / Controlos de regulação /

Comenzi reglare /

Управление регулировками /

Kontrolkyúpravy /

Gumbi za prilagoditev / Controles de

ajuste /

Justeringsreglage / ปุ่มควบคุมการปรับเปลี่ยนค่า

(ADJUSTMENTCONTROLS) / Ayarkontrolleri

User’s Manual

/ Arabic

.12.

0)32

(55)131(.5)2(

80)176(.

Connection

HYPERLINK "http://

www.audison.com

AUDISON

AUDISON.

):(

..)+()-(

)-(.

..0.25.

.0.820

VRMS.

.10.

)-()-(.,

3\4,,

Audison

.30%.

30%

User’s Manual

Български / Bulgarian

Предиинсталираненакомпонентите,прочететевнимателновсичкиинструкциивтоваръководство.Препоръчителноедаследвате

внимателноподчертанитеинструкции.Неспазваненаинструкциитеможедапричиниповреданакомпонентите.

СЪОБРАЖЕНИЯ И ЗАБЕЛЕЖКИ КАСАЕЩИ СИГУРНОСТТА

1. Уверетесе,чеколатавиимаелектрическасистемана12VDC(правток)съсзаземяваненаотрицателнияполюс.

2. Проверетевашияалтернаторисъстояниетонаакумулатора,задасеуверите,чемогатдапоематувеличенатаконсумация.

3. Данесеинсталираникаквачаствотделениетозадвигателяиданесеизлаганавода,високавлажност,изложенанапрахизамърсяване.

4. Никоганепрекарвайтекабелиизвънавтомобилаинеинсталирайтетонколонатавблизостдоелектронникутиизауправление.

5. Инсталирайтеусилвателявчастотавтомобила,къдетотемпературатаварирамежду0°C(32°F)и55°C(131°F).Външниятпрофилнаусилвателятрябва

 даенанай-малко5см(2”)отвсякаквипреградиилистени.Трябвадаимадобравентилациянамястотонаинсталираненаусилвателя.Акопокриете

 радиатора,усилвателятпреминававзащитенрежим.

6. Тонколонатаможедадостигнетемператураотоколо80°C(176°F).Уверетесе,ченеемногогорещАпредидадокоснете.

7. Периодичнопочиствайтеусилвателякатонеизползватеагресивниразтварящипрепарати,коитомогатдапричинятповреди.Неизползвайтевъздух

 подналягане,защотопотозиначинтвърдитечастицищебъдатиздуханиинагнетенивътревусилвателя.Навлажнетепарчеплатвсапуненавода,

 изцедетегоипочистетеусилвателя.Следтоваизползвайтепарчеплатнавлажненосамовчиставода;акосеналага-избършетесъссухопарчеплат.

8. Уверетесе,чемястото,коетостеизбрализакомпонентите,невлияенаправилнотофункционираненамеханикатаиелектрическитесистеминаавтомобила.

9. Уверетесе,чеелектрокабеланеенакъсосъединнениеповременаинсталацияисвързванесакумулатора.

10. Бъдетеособеновнимателниприрязанеилипробиваненаплоскостивколата,уверетесеченямаелектрическикабелиилиструктурниелементиотдолу.

11. Приинсталирането,избягвайтепрекарванетонапроводницитепрез,иливърхуостриръбове,иливблизостдодвижещисемеханичничасти

 имеханизми.Използвайтегумениуплътнителнипръстенизапредпазваненапроводницитеприпрокарванетоимпрезотворивпланките,илидруги

 подходящиматериали,акопроводницитеминаватвблизостдоизлъчващитоплиначасти.

12. Уверетесе,чевсичкикабелисадобреукрепенипоцялатасидължина.Уверетесесъщотака,чевъншниятзащитенкожухнапроводницитееустойчив

 назапалванеиесамозагасяващсе.

13. Подберетеразмера/силатанакабелитевсъответствиесмощносттанаусилвателя,кактоивсъответствиеспрепоръките,коитощенамеритев

 настоящоторъководство.Използвайтевисококачественикабели,конекторииприспособленияипринадлежности,коитоможетеданамеритев

 каталогана„Connection”.

14. Планирайтепредварителноконфигурациятанавашатановатонколонаинай-подходящитеместазакабелите,заданаправитеинсталиранетолесно.

15. Задаизбегнетеслучайнаповреда,съхранявайтепродуктаворигиналнатаопаковкадокатостеготовизакрайнотоинсталиране.

16. Винагиизползвайтепредпазниочила,когатоборавитесуреди,тъйкатоповъздухаможедасепренесатстружкиилиотпадъчниматериалиотпродукта.

ТИПИЧНА ПОСЛЕДОВАТЕЛНОСТ НА ИНСТАЛИРАНЕТО

Акоиматедопълнителнивъпроси,молявижте„Наръчниказанапреднали”,койтоможетеданамеритепубликуванвИнтернетнаследнияадрес:www.

audison.comиливлезтевъввръзкасвашиядилърна„AUDISON”,илиоторизираниясервизна„AUDISON”засъдействие.

1. Предиинсталиранетонаусилвателяизключетеелектрозахранванетоивсичкиелектронниустройстваваудиосистемата,задапредотвратите

 всякаквиповреди.

2. КатоизползватекабелсдостатъчночислонаAWG(вижтаблицатаt:„Кабелзаелектрозахранване”(PowerSupplyCable),задапрокаратеелектрозахранването

отакумулаторадомястотонамонтираненаусилвателя.

3. Скачететерминала(+)скабелаидващотакумулаторанаавтомобила,атерминала(-)съсшаситонаколата.

4. Монтирайтеизолираногнездозабушоннамаксималноразстояниеот40смотположителнияполюснаакумулатораисвържетеединиякрайна

 захранващиякабелкъмнего,следкатодругиятмукрайстемонтираликъмусилвателя.Неслагайтебушонавгнездотому.

5. Зазаземяваненауреда(-)поправиленначин,използвайтеболтвъввътрешносттанапревознотосредтсво,почистетебоятаимазнинатаотметала,акое

 необходимо,катопроверитесуреддалиимавръзкамеждуотрицателниятерминалнаакумулатора(-)имястотозафиксиране.Акоевъзможно,свържете

 всичкикомпонентикъмеднаточказазаземяване;товащеосигуривъзможнонай-малкошум,койтоможедавъзникнеприаудиовъзпроизвеждането.

6. Прекарайтевсичкисигналникабелиблизоединдодругинаразстояниеотелектрокабелите.

7. СвържетевходнитеRCAкабели,приложениясигналтрябвадаемежду0.2VRMSи5VRMS.

8. Скачетевходоветезависокинивакатоизползватеправилнитещекери.Приложениясигналтрябвадаемежду0.8VRMSи20VRMS.Неизползвайте,

 аковечестеизползваливръзката„ПредиВход”предварителноусилване.

9. Свържетеизходанатонколонатачрез10AWGмакс.кабелзатонколона.

10. Нес-вързвайте(-)Ли(-)Дизходизатонколоназаедно.Акоизползватевъншнастереокръстосанавръзка,уверетесечеотрицателнитеполюсине

 сасвързанизаедн.

11. Усилвателятсевключвакатосесвържетерминалътмузадистанционновключване(REMOTEIN)къмизточникнаспецифиченизточникнаизходенсигнал.

 Усилвателятможедасевключиавтоматичноибездистанционенсигнал,акосеизползватвходнитесигнализависокитенива„Входвисокоговорител”

 (SpeakerIN)чрезпоставянетонаключаза„Автоматичновключване”(AUTOTURNON)напозиция„Включено”(ON).

12. „Светодиодътнагорнияпанелсветвавсиньо,показвайки,чепродуктътевключен.Светодиодътсветивчервено,акоизходитесепретоварват,

 акосезадействатермичнатазащита,акокабелитенависокоговорителитедаватнакъсосъединениесъсшаситонапревознотосредствоиако

 усилвателятработинеправилно.”

13. Бушонът/-итее/саразположениблизодоелектрозахранванетоитерминалитезависокоговорителите.Задагисмените,свалетебушона/-итеот

 гнездатаим.Thefuse/sis/arelocatednearthepowersupplyandspeakerterminals.Заподмянавинагиизползвайтебушонисъссъщатамощност.

14. Подсигуретевсичкиспомагателниуреди,коитопоставятезаинсталираненакомпонентитевавтомобила;товащеосигуристабилностибезопасност

 повременашофиране.Откачваненатонколонатаповременашофиранеможесериозноданаврединахоратавколата,кактоинадругипревозни

 средства.

15. Когатоприключитеинсталирането,проверетекабелитенасистематаисеуверетечевсичкивръзкисанаправенипоправиленначин.

16. Поставетебушонавгнездото/държач.Стойносттанабушонатрябвадае30%по-високаотвградениявтонколоната.Вслучай,чекабелазахранва

 няколкотонколони,стойносттанабушонатрябвадае30%по-високаотсборанастойноститенадругитебушонивтонколоната.

17. Калибрираненанивотонаслушанесеправичрезнастройканаизходнатасилазазвукадо3/4отмаксималнотониво;следтова,настройтениватана

 тонколонитедокаточуетеизкривяваненазвука.+

18. Гаранция:проверетеуебсайтанаAUDISONзадопълнителнаинформация.

БЕЗОПАСНА СИЛА НА ЗВУКА

ИЗПОЛЗВАЙТЕРАЗУМИСЛУШАЙТЕНАБЕЗОПАСНОНИВОНАЗВУКА.ПОМНЕТЕЧЕПРОДЪЛЖИТЕЛНОИЗЛАГАНЕНАПРЕКАЛЕНОВИСОКЗВУКМОЖЕ

ДАУВРЕДИСЛУХАВИ.БЕЗОПАСНОСТНАДВИЖЕНИЕТОЕНАЙ-ВАЖНА,КОГАТОШОФИРАТЕ.

Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

Продуктысмаркировкой“перечеркнутыйкрест-накрестмусорныйконтейнернаколесах”недопускаетсявыбрасыватьвместесобычнымибытовымиотходами.

Этиэлектрическиеиэлектронныепродуктыдолжныбытьутилизированывспециальныхприемныхпунктах,оснащенныхсредствамиповторнойпереработки

такихпродуктовикомпонентов.Дляполученияинформацииоместоположенииближайшегоприемногопунктаутилизации/переработкиотходовиправилах

доставкиотходоввэтотпункт,пожалуйста,обратитесьвместноемуниципальноеуправление.Повторнаяпереработкаиправильнаяутилизацияотходов

способствуютзащитеокружающейсредыипредотвращаютвредныевоздействияназдоровье.

PПРЕДУПРЕЖДЕНИЯ

User’s Manual

繁體中文 / Chinese - Mandarin

安裝組件前，請審慎閱讀本手冊內所有說明。建議審慎按照重點標示的說明處。未能遵照說明者可能對組件造成無預

警的傷害或損壞。

安全考量

1. 請確定清楚您的愛車已加裝12VDC負接地電子系統。

2. 請檢查您的交流發電機和電池狀況，以確保它們能處理漸增的耗電力。

3. 請勿在引擎內進行任何安裝動作或將其曝露在水中、過溼環境、灰塵或髒污聚集處。

4. 切勿車外運作電纜或將放大器安裝在電子齒輪箱旁。

5. 請將放大器安裝在溫度介於0°C(32°F)和55°C(131°F)之間的車輛零件內。請讓放大器外輪廓至少遠離潛伏牆5公分

 (2”)。放大器安裝處必須通風良好。如果遮蓋散熱器，放大器會進入保護狀態。

6. 放大器溫度最高可達80°C(176°F)左右。碰觸前請確認清楚並非處於危險高溫狀態。

7. 定期清潔放大器，請勿使用侵蝕性溶劑，以免損害放大器。請勿使用壓縮空氣，因其可能將固形物推入放大器內。將-塊

 布浸入肥皂水中，擰乾並清潔放大器。接著使用只浸過水的溼布；最後使用一塊乾布擦淨放大器。

8. 請確定清楚您為組作所選的位置不會影響車子機械和電子設備的正常功能運作。

9. 請確定清楚電纜在安裝與電池連接期間不會短路。

10.切斷或探鑽車牌時請務必謹慎小心，並檢查底處並未接上電子設備或結構元件。

11.定位電纜時，請避免越過尖銳邊角上方或穿透它，或靠近移動中的機械設備。穿入車牌孔或假使靠近生熱零件使用適當

 物料時，請使用橡膠墊圈保護電線。

12.請確認清楚所有電纜都已按照其原有長度適當固定。且確認清楚它們的外部保護殼是防火，可自我滅火的材質。請使用

 夾緊螺絲將正負接地纜線固定在靠近放大器個別供電端子塊處。

13.請根據放大器電力和這裡可能發現的建議說明選擇纜線規格。請使用Connection目錄裡的高品質電纜、連接器與配件。

14.請事先規劃全新放大器的組態及簡易安裝的最佳接線途徑。

15.為了避免意外損壞，請將產品放入原包裝內，直到準備好最後安裝為止。

16.使用工具時請始終戴上護目鏡，因夾板或產品殘留物可能從天而降。

典型安裝順序

如果您有任何疑問，請到www.audison.com 參閱進階手冊，或聯絡您的 AUDISON 經銷商或 AUDISON 授權服務中心尋求

幫助。

1. 安裝放大器之前，請關閉影音系統的訊號源和所有其他電子設備，以防止任何損壞。

2. 請使用配備適合AWG的纜線(請參見圖表：供電纜線），將電線從電池處走往放大器安裝處。

3. 請以正確極性連接電源。將(+)極接到來自電池的纜線，(-)極接到車子底盤。

4. 將絕緣保險絲座放在距離電池正極端子最遠40公分的地方；將電源線的另一端連接到放大器後，將電源線的一端連接於

 該處。請勿安裝保險絲。

5. 若要正確接地設備（-接地），請使用車輛底盤內的螺絲;必要時請從金屬取下所有油漆或油脂，並用測器工具檢查電池

 負極端子（-）和固定點之間是否存在導電性。如果可能，將所有組件連接到相同的接地點；此方案排除影音重現期間會

 產生的大多數噪音。

6. 將所有訊號電纜緊靠在一起並遠離電源線。

7. 連接RCA輸入電纜，適用訊號務必介於0.2VRMS和5VRMS之間。

8. 使用適當插頭連接高端輸入點。適用訊號務必介於0.8VRMS和20VRMS之間。如果您已經使用預入前置放大器連

 接，請勿使用它。

9. 請使用最大10AWG的喇叭纜線連接喇叭輸出處。

10.請勿將(-)L和(-)R的喇叭輸出點接在一起。如果使用外部立體音效分頻器，請確認清楚它的負極並未接在一起。

11.放大器可藉由將遠程開啟端子（REMOTEIN）連接到源特定輸出方式打開。放大器能不透過遠端訊號自動打開，以及

 如果藉由設定“AUTOTURNON”開關到ON位置，使用高端輸入點(喇叭IN)也能打開放大器。

12.面板頂部的LED燈亮起呈藍色，表示產品已開啟。如果輸出負荷過大，如果觸發高溫保護，如果在車子底盤處的喇叭纜

 線短線，以及如果放大器功能運作異常，LED燈會亮起呈紅色。

13.保險絲位於電源和喇叭端子旁。若要更換，請將保險絲從外殼移除。始終以相同評級的保險絲更換。

14.將安裝組件所建立的所有配屬設備固定在車子結構上；這能確保行駛期間的穩定性和安全性。行駛期間放大器的鬆脫會

 嚴重傷害到車內的人與其他車輛。

15.安裝完畢後，請檢查系統接線並確認所有接線均已正確執行。

16.將保險絲放入保險絲座內。保險絲數值將必須比放大器內建保險絲高30%。如果纜線供應數只放大器電源，保險絲數值

 必須比放大器內其他所有保險絲數值總和高30%。

17.聆聽級數校正是藉由調整源音量達3/4方式進行；接著調整放大器級數直到聽到聲音失真為止。

18.保固證明：請查看Audison網站以獲取更多資訊。

安全聲明

請合理判斷並實行安全聲明。請記住，長時間曝露在過高的壓力環境下可能會損害您的聽力。前排駕駛必須確保安全無虞。

關於電氣和電子設備廢物的信息（對於那些管理收集廢物的歐洲國家）

標示X的輪式垃圾箱的產品不能與普通的垃圾一起處理。這些電氣和電子產品必須在適當的設施被回收且能夠管理這些產品和部件的處理。

為了了解何處以及如何將這些產品交付給最近的回收/處置場所，請聯繫當地市政府。以適當的方式回收和處理廢物有助於保護環境並防止對

健康的有害影響。

注意事項

User’s Manual

中文 / Chinesesimplied

在部件安装之前，请认真阅读本手册中的所有操作指南。我们建议您严格遵守本手册中特别提示的各项指南，否则可

能导致意外人身伤害或部件受损.。

安全须知

1. 确保您的汽车配有12V直流电压负极接地电气系统。

2. 检查交流发电机和电池，以确保能够应付增大的功耗。

3. 请勿在发动机舱内进行任何安装工作，或将其安装在容易接触水、潮气、灰尘或污垢的地方。

4. 请勿在车辆外部布线，或者将扩音器安装在电子齿轮箱附近。

5. 请将扩音器安装在温度介于0°C(32°F)至55°C(131°F)之间的汽车部件上。扩音器的四周与附近墙面至少保持5厘米(2英寸)

的距离。扩音器安装部位必须保持良好通风。如果您盖住散热器，放大器进入保护状态。

6. 扩音器温度可高达80摄氏度（华氏176度）左右.在触摸之前，请确定其温度不是特别高。

7. 请定期清洗扩音器，请勿使用侵蚀性溶剂，否则将损坏扩音器请勿使用压缩空气，否则固体污物可能进入扩音器。取一

 块布，用水和肥皂打湿，拧干后清洗扩音器；然后将布仅用水打湿进行清洗，最后用干布擦拭扩音器。

8. 请确保您所选择的安装位置不会影响车辆本身的任何机械或电气设备的正常运行。

9. 确保在电池安装和连接过程中不会出现电源线短路。

10. 如在车辆底盘上钻孔或切割，则务必十分小心，以确保底盘下方没有车辆的电气线路或结构元件。

11. 在排布电源线时，请确保电源线不会接触尖锐边缘或靠近运动的机械设备。在底盘上穿孔布线时，请使用橡胶圈保护电

 线；在发热部件附近布线时，请使用适当的保护材料。

12. 请确保整条电源线的固定良好，并具有自动阻燃的耐火外皮。通过紧固螺丝将电源线的正负极分别固定在扩音器的电源

 接线板上。

13. 请根据扩音器功率和本手册中的建议选择电缆规格。请使用Connection产品目录中推荐的优质电缆、连接件及配件。

14. 为了简化扩音器的安装过程并使布线最优化，请事先准备一个安装布局方案

15. 为防止意外损伤，在最后安装之前，请您将产品始终保存在原始包装之中。

16. 由于金属薄片或产品渣滓可能会弹向空中，因此在使用工具时请始终佩带防护镜。

安装步骤

根据下列步骤可完成扩音器的主要安装过程，某些应用则需要特定的步骤或不同的程序，若您有任何问题，请登录网址

www.audison.com查阅《高级手册》，或咨询Hertz经销商或Hertz授权服务商。如果您有任何问题，请查阅扩音器包装盒中

的高级手册，或者与AUDISON经销商或AUDISON授权的服务商联系以获得帮助。

1. 安装扩音器之前，关闭音频系统的信号源及所有其他电子设备以免发生损坏。

2. 使用合适线规的线缆（参见电源线图表）,将电源线从电池放置处牵到扩音器安装位置。

3. 取下防护面板，则可以触及接线柱及控制面板。请将电源线连接至正确的极性，(+)端子连接至电池引出线，(-)端子连接

 至汽车底盘。

4. 在离电池正极端子最远40cm处安装一个保险丝盒；将电力线缆的一端接入保险盒，另一端接入功放。先不要安保险丝。

5. 利用汽车底盘上的一颗螺丝就可实现设备(-)正确接地。如需要，请刮去金属表面上的油漆或油脂。请利用检测装置进行

 检验，以确保电池负极端子(-)与接地点之间电流的连续性。如果可能,将所有的信号线集中布置;此解决方案消除了音频

 复现过程中可能产生的不良噪音。

6. 将所有的信号线集中布置，并远离电源线.

7. 连接RCA输入电缆，应用信号必须介于0.2VRMS到5VRMS之间。

请使用合适的插头连接高电平输入。应用信号必须介于0.8VRMS到20VRMS之间。如果您准备使用前置输入放大连接，则

 请勿使用高电平输入

9. 连接扬声器输出时，请使用最大线规为10AWG的扬声器电缆。.

10. 请勿将扬声器的左/右输出连接在一起。如果您使用了一个外接立体声分频器，那么请切勿将负极连接在一起。

11. 将遥控打开终端（遥控输入）连接到特定声音输出源后，功放会自动打开。如果将“自动打开”开关调到“打开”位置，使用高

 电平输入（喇叭输入），功放无需遥控信号也会自动打开。

12. “顶部面板上的LED指示灯亮起蓝色，表示本产品已开机。如果输出过载、触发热保护、扬声器电缆与车辆底盘短路，以

 及放大器发生故障，则LED指示灯会亮起红灯。”

13. 保险丝位于电源和扬声器端子附近。如需更换，请将保险丝从车架上拆除并更换相同规格的保险丝。

14. 在将本部件安装于车架上时，请固定好所有辅助设备，以保证车辆在行驶中的稳定性和安全性。.车辆行驶过程中如果扩

 音器发生脱落，可能对车内人员及其它车辆造成严重伤害。

15. 安装完成后，请对系统布线进行检查，以确保所有布线连接正确。

16. 将保险丝插入保险座。保险丝额定值必须比扩音器内置保险丝的额定值高30%。如果该电源线同时为几个扩音器供电，

 那么保险丝额定值必须比所有扩音器内置保险丝额定值的总和高30%。

17. 听力水平校正时，请先对源音量进行调整，直到达到最大音量的3/4；然后调整扩音器的音量，直到出现声音失真。

18.产品保修证书：请查看Audison网站了解进一步详情。

安全音量

请根据常识和习惯选择安全音量。切记：长期在高音量水平下收听，会对您的听力造成伤害；安全是驾驶汽车的第一要素

废弃电子电器设备信息（针对实行垃圾分类收集的欧洲国家）

产品上带有打叉（X）带轮垃圾桶标识的不得混入一般生活垃圾处理。此类电子电器产品必须在能处理这种产品和部件的适当装置内回收。

关于如何将这些产品送至最近的回收和处理，请联系当地市政机构。垃圾的恰当回收和处理有利于保护环境和防止对人类健康构成伤害。

注意事项

User’s Manual

Hrvatski / Croatian

Prijenegosastavitedijeloveuređaja, molimo pažljivopročitajteovauputstvazauporabu.Preporučavamo da pažljivo

slijeditenaznačenauputstva.Ukolikosenepridržavateovoguputstva,možetenenamjernouzrokovatištetuilikvarna

dijelovimauređaja.

SIGURNOSNA PITANJA

1. Provjeritedalivašautomobilima12VDCelektričnisustavnegativnimpolomnamasi.

2. Provjeriteukakvomsustanjubaterijaialternatordabiseuvjerilidamogupodnijetipovećanupotrošnjustruje.

3. Nemojteizvoditinikakveinstalacijeunutarpregrademotoranitiizlagativodi,prekomjernojvlagi,prašiniiliprljavštini.

4. Nemojtespajatikablovevanvozilailiinstaliratipojačaloblizuelektronskihuređaja.

5. Postavitepojačaloudijelovevozilagdjejetemperaturaizmeđu0°C(32°F)i55°C(131°F).Nekavanjskiprofilpojačalabudeudaljennajmanje5cm

 (2”)odmogućihzidova.Namjestugdjejepostavljenopojačalopotrebanjedobarprotokzraka.Akoprekrijeterashladnotijelo,proraditćetermička

 zaštitapojačala.

6. Pojačalosemožezagrijatido80°C(176°F).Provjeritedalijepojačalovrućeprijenegogadodirnete.

7. Povremenoočistitepojačalobezkorištenjaagresivnihotapalakojabigamoglaoštetiti.Nekoristitekomprimiranizrak,jerbimogaouguratikrute

 dijeloveupojačalo.Navlažitekomadkrperastvoromvodeisapuna,iscijeditejeiočistitepojačalo.Zatimuzmitekomadkrpenavlažensamo

 vodom;nakrajuočistitepojačalokomadomsuhekrpe.

8. Voditeračunadakomponentemorajubitipostavljenetamogdjenećeometatinormalanradmehaničkihielektričnihuređajavozila.

9. Provjeritedakabelzanapajanjenijeukratkospojenzavrijemeugradnjeipriključivanjanabateriju.

10.Buditeposebnoopreznikadarežeteilibušiteploćunaautu,provjeritedaliseubliziniiliispodnalazeelektričnežiceilistrukturalnidio.

11.Pripostavljanjukabelazaelektričnonapajanje,izbjegavajteprelazakkablaprekoilikrozoštreruboveiliublizinipokretnihmehaničkihuređaja.

 Koristitegumeneprovodneprstenekakobistezaštitilikabelakoprođekrozrupuulimuiliodgovarajućemmaterijaluakojepreblizudijelovakoji

 stvarajutoplinu.

12.Uvjeritesedasusvikablovipravilnoučvršćenicijelomsvojomduljinom.Također,pripazitedanjihovvanjskizaštitniomotačbudeotporanna

 plamenidajesamogasiv.Koristitevijakzastezanjekakobistepričvrstilipozitivneinegativnekabloveneposrednouzodgovarajućepriključkeza

 napajanjepojačala.

13.Izaberitedebljinukablauskladusasnagompojačalaipremaprijedlozimakojemožetepronaćiovdje.Koristitekablovevisokekvalitete,konektore

 idodatke,kaoštomožetepronaćiukataloguConnection.

14.IsplanirajtekonfiguracijuVašegnovogpojačalainačinspajanjažicaunaprijeddabiolakšaliinstalaciju.

15.Danebidošlodooštećenja,čuvajteovajproizvoduoriginalnojambalažiprijezavršneinstalacije.

16.Obveznonositezaštitnenaočalekadakoristitealatjeriverjeiostatcimoguuletjetiuoči.

UOBIČAJENI REDOSLIJED MONTAŽE

UslučajubilokakvihpitanjapogledajteuNaprednipriručnikkojisenalazinawww.audison.comilikontaktirajtevašegprodavačaAUDISONili

ovlašteniservisAUDISONradieventualnepomoći.

1. Prijeinstaliranjapojačalaisključiteizvornapajanjaisvedrugeelektričneuređajeuaudiosustavukakobistespriječilinastanakbilokakvogoštećenja.

2. Koristitekabelodgovarajućegpoprečnogpresjeka(pogledajtetablicu:Kabelzaelektričnonapajanje),proveditekabelzanapajanjeizakumulatora

 domjestaugradnjepojačala.

3. Priključiteelektričnonapajanjesispravnimpolaritetom.Priključitestezaljku(+)nakabelkojidolazisakumulatoraistezaljku(-)nakaroserijuautomobila

4. Izoliraninosačosiguračapostavitenajviše40cmudaljenodpozitivnogpolabaterije;jedankrajkabelanapajanjaspojitenanjunakonspajanja

 drugogkrajanapojačalo.Nemojteugraditiosigurač.

5. Kakobiispravnouzemljiliuređaj(-),koristiteodvijačnašasijivozila;sastrugajtebojuilimasnoćusmetalnepovršineukolikojepotrebno,provjerite

 dalijepovezannegativnipolbaterije(-)saučvršćenimdijelom.Ukolikojemoguće,spojitesvekomponenteuistouzemljenje;ovimrješenjem

 potiskujesevećinašumakojinastajezavrijemeaudioreprodukcije.

6. Postvaitesvesignalnekabloveblizujedandrugomeidalekoodkablovazastruju.

7. UkljućiteRCAkablove,signalmorabitiizmeđu0.2VRMSi5VRMS.

8. Ulazevisokerazinepriključiteodgovarajućimutikačem.Dovedenisignalmorabitiuopseguod0.8VRMSdo20VRMS.Nemojtekoristititajulaz

 akovećkoristitepriključakPreInspretpojačanjem.

9. Uulazzazvučnikuključite10AWGkabal.

10.Nemojtespajati(-)Li(-)Rizlazezazvučnikzajedno.Ukolikokoristitestespojlivanjskestereokablove,voditeračunadasenegativnipolovinespajaju.

11.Pojačaloseuključujespajanjemstezaljkedaljinskoguključivanja(REMOTEIN)naodređeniizlazizvora.Pojačaloseuključujeautomatski,bez

 daljinskogsignala,takođeriakosekoristeulazivisokerazine(SpeakerIN)postavljanjem“AUTOTURNON”prekidačaupoložajON.

12.“LEDnagornjempanelusvijetliuplavojbojištoindiciradajeproizvoduključen.LEDsvijetliucrvenojbojiakosuizlazipreopterećeni,akoje

 termalnazaštitaoštećena,akosukablovizvučnikaukratkomspojusašasijomvozilaiakojepojačaloukvaru.”

13.Osigurač(i)senalazi(e)pokrajelektričnognapajanjaipriključakazazvučnike.Prizamjeni,izvaditeosigurač(e)izkućišta.Osiguračuvijekzamijenite

 novimkojiimajednaketehničkepodatke.

14.Zaštititesvepomoćneuređajekojestepostavilidabiinstaliralikomponenteustrukturuvozila;ovoomogućavastabilnostisigurnostprivožnji.

 Ukolikoseuvožnjiotkaćipojačalo,možedoćidoozljedeputnikauvoziluidrugihvozila.

15.Kadajeinstalacijagotova.Provjeritesustavžicaiprovjeritejesulisvežiceispravnospojene.

16.Gurniteosiguračudržačosigurača.Vrijednostosiguračamorabiti30%većaodpojačala.Ukolikokabalnapajanekolikopojačala,vrijednost

 osiguračamorabiti30%većaodukupnesumevrijednostisvihostalihosiguračanapojačalima.

17.Provjeritekvalitetzvukatakoštopojačatezvukdo3/4maksimalnesnage,zatimpodesitenivozvukana.pojačaludoknečujetenepravilanzvuk.

18.Certifikatojasmtvu:višeinformacijapotražitenaweb-stranicizaAUDISON

UPOZORENJE

OSLANJAJTE SE NA VLASTITI SLUH I TESTIRAJTE ZVUK MOLIMO IMAJTE NA UMU DA STALNO IZLAGANJE VISOKIM TONOVIMA MOŽE

UZROKOVATI OŠTEĆENJE SLUHA. ZA VRIJEME VOŽNJE, SIGURNOST MORA BITI NA PRVOM MJESTU.

Informaceolikvidacielektrickéhoaelektronickéhoodpadu(prozeměEU,kterépoužívajísystémtříděníodpadu)

Produktyobsahující symbol(přeškrtnutýodpadkovýkontejner) nesmíbýtlikvidovány jakodomácíodpad.Elektrický aelektronickýodpad mábýt recyklovánvzařízení

určenémpromanipulacistěmitopředmětyajejichkomponenty.Kontaktujtesvůjmístnísprávníúřadohledněumístěnínejbližšíhotakovéhozařízení.Správnárecyklacea

tříděníodpadunapomůžezachovánípřírodníchzdrojů,stejnějakoochraněnašehozdravíaživotníhoprostředípředškodlivýmivlivy.

MJERE OPREZA

User’s Manual

Česky/ Czech Republic

Před instalací komponent si prosím pečlivě přečtěte veškeré pokyny obsažené v tomto manuálu. Je vhodné pečlivě

dodržovatzvýrazněnéinstrukce.Nedodrženítěchtopokynůmůžezapříčinitneúmyslnézničenínebopoškozeníkomponent.

BEZPEČNOSTNÍ POKYNY

1. Ujistětese,ževášautomobilmá12-tivoltovýstejnosměrnýelektrickýsystémsuzemněnímzápornéhopólu.

2. Zkontrolujtestavalternátoruabaterie,abystezajistili,žeunesouzvýšenouspotřebu.

3. Nemontujtesoučástkydovnitřprostorumotorunebojevystavítevlivuvody,přílišnévlhkosti,prachunebošpíny.

4. Nikdyneveďtekabelyzvnějšístranyvozidlanebonainstalujtezesilovačvedlemechanickýchneboelektronickýchpřístrojů.

5. Zesilovač instalujte v částech vozidla, kde se udržuje teplota mezi 0°C (32°F) a 55°C (131°F). Tento procesor musí mít vzdálenost

 minimálně5cm(2”)odjakékolivkonstrukce.Okolopodstavcemusíbýtdobréprouděnívzduchu.

6. Zesilovačmůžedosahovatteplotokolo80°C(176°F).Předdotykemseujistěte,ženenínebezpečněhorký.

7. Zesilovač čistěte pravidelně bez použití agresivních ředidel, které by ho mohly poškodit. Nepoužívejte stlačený vzduch, protože by mohl

 zatlačit pevné částice do zesilovače. Navlhčete kousek hadříku vodou a mýdlem, vyždímejte ho a očistěte zesilovač. Potom použijte

 hadříknavlhčenýpouzevevodě,eventuálnězesilovačvytřetedosuchaměkkýmasuchýmhadrem.

8. Ujistětese,žemísto,kteréjstevybraliprotytokomponenty,neovlivnísprávnoufunkčnostmechanickýchaelektrickýchzařízenívozidla.

9. Běhemmontážeazapojováníseujistěte,ženapájecíkabelnenízkratován.

10.Při vrtání nebo řezání plechů automobilu buďte nanejvýš opatrní a ověřte si, že se pod nimi nenachází žádná elektrická kabeláž nebo

 konstrukčníprvek.

11.Při kladení napájecího kabelu neveďte kabel přes ostré hrany nebo v blízkosti pohybujících se mechanických částí. Používejte pryžové

 průchodky,abystekabelychránili,jestližeprocházíotvoryvkaroseriinebojestližejsouvblízkostiteplogenerujícíchčástí.

12.Ujistěte se, že jsou všechny kabely správně zabezpečeny po celé jejich délce. Také se ujistěte, že jejich vnější ochranné pláště jsou

 odolnéplamenům a samohasící. Použijte upínací šroub, abystezabezpečilipozitivnía negativní kabely v blízkosti zesilovače, respektive

 vblízkostisvorkovnicenapájení.

13.Vyberte měřicí přístroj na kabely pomocí výkonu zesilovače a podle návrhů zde uvedených. Používejte vysoce kvalitní kabely, konektory

 apříslušenství,kterélzenajívkataloguConnection.

14. Prousnadněnímontážesipředempromysleteuspořádánísvéhonovéhozesilovačeanejlepšímístakvedeníkabeláže.

15.Abystezabránilinechtěnémupoškození,uchovávejtevýrobekvesvémpůvodnímobalu,dokudnejstepřipraveninazávěrečnoumontáž.

16.Připoužívánínářadísivždychraňtezrak,protožemohoulétatvzduchemúlomkynebozbytkyzvýroby.

TYPICKÝ POSTUP INSTALACE

Jestližebudetemítjakékolivotázky,prosímpodívejtesedoRozšířenéhonávodu,kterýnaleznetenastránkáchwww.audison.com,nebokontaktujte

prodejceAUDISONneboautorizovanéservisnístřediskoAUDISON.

1. Předinstalacízesilovačevypnětezdrojaveškerádalšíelektronickázařízenívsystémuaudio,abystepředešlijakémukolipoškození.

2. PoužitímkabelusodpovídajícímAWG(vizschéma:Napájecíkabel),veďtevýkonovýkabelzbateriedomontážníhomístazesilovače.

3. Připojtenapájení,zachovejtesprávnoupolaritu.Připojtekoncovku(+)dokabelupřicházejícíhozbateriea(-)koncovkukekaroseriiauta.

4. Vložte izolovaný držák pojistky maximálně 40cm daleko od kladného pólu baterie; Připojte k němu jeden konec napájecího kabelu po

 připojenídruhéhokoncekzesilovači.Nepřipojujtepojistku.

5. Pro správné ukostření přístroje (-) použijte šroub na karoserii vozidla; dle potřeby seškrábejte všechnu barvu nebo mastnotu z kovové

 částiaověřtezkoušečkouelektrickouprůchodnost mezizáporným pólembaterie(-)abodem ukostření.Je-li tomožné,zapojtevšechny

 komponentydostejnéhoboduukostření;totořešenípotlačujenejvícerušení,kteréjetvořenoběhempřehrávánízvuku.

6. Všechnyvodičesesignálemveďtespolečněavevzdálenostiodnapájecíchkabelů.

7. ZapojtepřívodníRCAkabely,připojenýsignálmusíbýtmezi0.2VRMSa5VRMS.

8. Připojte vysokoúrovňové vstupy pomocí správných banánků. Dodávaný signál musí být mezi 0.8 VRMS a 20 VRMS Nepoužívejte je,

 pokudjstejižpoužilipřipojenípředzesilovačePreIn.

9. Zapojtevýstupyreproduktorůpomocímax10AWGreproduktorovýchvodičů.

10.Nezapojujte výstupy reproduktorů (-) L a (-) R společně. Jestliže použijeteexternístereospojku,ujistětese,žejejí záporné póly nejsou

 zapojenydohromady.

11. Zesilovač se zapne prostřednictvím dálkového terminálu pro zapnutí (REMOTE IN) ke specifickému výstupu zdroje. Zesilovač se

 automatickyzapne, bez dálkového signálu,taképři použití vstupu vysoké úrovně(ReproduktoryIN) nastavením spínače “AUTOMATICKÉ

 ZAPNUTÍ”dopolohyZAP.

12. „LED-diodanahornímpaneluserozsvítímodře,cožznamená,ževýrobekjezapnutý.LED-diodaserozsvítíčerveně,pokudbudenavýstupech

 přetížení,pokudbudespuštěnatepelnáochrana,pokudbudoukabelyreproduktoruzkratovanéspodvozkemvozidlaapokudbudemít

 zesilovačporuchu.”

13.Pojistka/y je/jsou umístěny poblížkoncoveknapájení a reproduktorů. Provýměnu,vyjmětepojistku/pojistky z jejichdržáku.Vždyměňte

 pojistkuzatu,stejnéhotypu.

14.Připevněte všechna pomocná zařízení, která jste zabudovali kvůli montáži komponent do vozidla, na pevnou část vozidla; tím se

 zajistístabilitaabezpečnostpřijízdě.Uvolněnízesilovačeběhemjízdymůževážnězranitosobyvevozidleijinýchautomobilech.

15.Podokončenímontážesepřesvědčte,žekabelážsystémuavšechnazapojeníbylaprovedenasprávně.

16.Vložte pojistkudo držákuna pojistky.Hodnota pojistkymusíbýto30%vyššínežuté,kterájezapojenávzesilovači.Vpřípadě,žekabel

 napájíněkolikzesilovačů,musíbýthodnotapojistkyo30%vyšší,nežjesoučethodnotvšechpojistekvzesilovačích.

17. Vyvážení hladiny poslechu se provede při nastavení hlasitosti zdroje až po 3/4 své maximální úrovně; pak upravujte úrovně zesilovače,

 dokudneuslyšítezkreslení.

18. Záručnícertifikát:ProvíceinformacínavštivtewebovoustránkuAUDISON.

BEZPEČNOSTNÍ ZVUK

POUŽIJTE PRAKTICKÝ SMYSL A VYZKOUŠEJTE BEZPEČNOSTNÍ ZVUK. PROSÍM PAMATUJTE, ŽE DLOUHÁ EXPOZICE TLAKU Z DŮVODU

NADMĚRNĚVYSOKÉFREKVENCEZVUKUMŮŽEPOŠKODITVÁŠSLUCH.PŘIŘÍZENÍMUSÍBÝTZACHOVÁNAPŘEDEVŠÍMBEZPEČNOST

Podacioelektričnomielektroničkomotpadu(zaonečlaniceeuropskeunijekojeorganizirajuodvojenoskupljanjeotpada)

Proizvodikoji suoznačeni prekriženomkantom zasmeće nakotačimane smijuse odlagatizajedno skućnim otpadom.Ovielektrični ielektronički proizvodimoraju

serecikliratiuodgovarajućimpostrojenjimakojamoguzbrinjavatiotpadovih proizvoda ikomponenata.Kakobisteznali gdjesenalazevamanajbliža takva mjestaza

recikliranje/zbrinjavanjeobratiteselokalnimgradskimvlastima.Recikliranjemizbrinjavanjemotpadanaprikladannačindoprinositezaštitiokolišaisprječavanjuštetnih

utjecajazazdravlje.

BEZPEČNOSTNÍ OPATŘENÍ

User’s Manual

Oversættelse / Danish

Læs venligst alle instruktionerne i denne vejledning, før du installerer komponenterne. Det anbefales at følge de

fremhævedeinstruktioneromhyggeligt.Manglendeoverholdelseafdisseinstruktioner,kanføretilutilsigtetskadereller

beskadigelse af komponenterne.

SIKKERHEDSANVISNINGER

1. Sørgfor,atdinbilharetnegativtjordforbundet12Vjævnstrømssystem.

2. Kontrollervekselstrømsgeneratorenogbatterietstilstandforatsikre,atdekanholdetildetøgedeforbrug.

3. Installerikkenogenkomponenterimotorrummetellerudsætdemforvand,forhøjluftfugtighed,støvellersnavs.

4. Føraldrigkablerudenforkøretøjet.Oginstallerikkeforstærkerenvedsidenafelektroniskegearkasser.

5. Installerforstærkerenikøretøjetsdele,hvortemperaturenermellem0°Cog55°C(131°F).Sørgfor,atforstærkerensydreprofilermindst5cmvæk

 franogenvægge.Derskalværegodluftcirkulationder,hvorforstærkerenerinstalleret.Hvisdudækkervarmeaflederen,beskyttesforstærkeren.

6. Forstærkerenkancanåoppå80°C(176°F).Sørgfor,atdenikkeerfaretruendevarmt,førdurørerden.

7. Rengørforstærkerenregelmæssigtudenbrugafaggressiveopløsningsmidler,derkanbeskadigeden.Brugikketrykluft,dadettekanløsne

 fastsiddendedeleiforstærkerne.Fugtenkludmedvandogsæbe,opvriddenogrengørforstærkeren.Brugderefterenklud,derkunerfugtetmed

 vand,ogtørtilsidstforstærkerenrenmedentørklud.

8. Sørgfor,atstedet,hvorkomponenteninstalleres,ikkepåvirkerkøretøjetsmekaniskeogelektriskeenheder.

9. Sørgfor,atstrømkabletikkekortslutterunderinstallationogtilslutningtilbatteriet.

10.Værekstremforsigtig,nårduskærerellerboreribilenskarosseri,ogsørgfor,atderikkeerledningerellerstrukturelementerbagved.

11.Undladatførestrømforsyningskablet,skalduundgåatføredetoverellergennemskarpekanterellertætpåbevægeligemekaniskeenheder.Brug

 gummibåndtilatbeskyttekablet,hvisdetløbergennemethulpåpladenellerbrugderigtigematerialer,hvisdetertætpåvarmegenererendedele.

12.Sørgfor,atallekablerfastgøresordentligtlangshelelængden.Sørgogsåfor,atderesydrebeskyttelseselementerflammebestandigog

 selvslukkede.Brugenklemskruetilatfastgørepositiveognegativekablertætpåforstærkerensrespektivestrømforsyningsterminaler.

13.Vælgkabelmålerenihenholdtilforstærkerenogtilforslagene,dukanfindeher.Brughøjkvalitetskabler,stikogtilbehør,somdukanfindei

 katalogetConnection

14.Planlægkonfigurationenafdinnyeforstærker,ogfinddebedsteledningsruter,såinstallationenbliverlettere.

15. Foratundgåuønskedeskader,skaldubeholdeproduktetidenoriginaleemballage,indtilduerklartildenendeligeinstallation.

16. Brugaltidbeskyttelsesbrillervedbrugafværktøj,dasplinterellerproduktresterkanbliveluftbårne.

TYPISK INSTALLATIONSRÆKKEFØLGE

Hvisduharspørgsmål,bedesdusedenavanceredevejledning,somkanfindespåwww.audison.comellerkontaktdinAUDISON-forhandlereller

AUDISON-autoriseretservicecenterforhjælp.

1. Indenduinstallererdinforstærker,skalduslukkeforkildenogalleandreelektroniskeenhederilydsystemetfor,atundgåmuligeskader.

2. BrugetkabelmedenpassendeAWG-klassificering(sediagram:Strømforsyningskabel).Førstrømkabletfrabatteristedettilforstærkerensmonteringssted.

3. Tilslutstrømforsyningenmeddenrigtigepolaritet.Tilslut(+)terminalentilkablet,derkommerfrabatterietog(-)terminalentilbilenskarrosseri.

4. Putenisoleretsikringsholder,dermaks.måvære40cmvækfrabatterietspositiveterminal.Forbinddeneneendeafstrømkablettilden,nårdu

 harforbundetdensandenendetilforstærkeren.Monterikkesikringen.

5. Foratjordforbindeenheden(-)pådenrigtigemåde,skaldubrugeenskrueikøretøjetskarrosseri.Skrabalmalingellerfedtafmetallet,hvis

 nødvendigt.Kontrollermedentester,atdererforibndelsemellembatterietsnegativeklemme(-)ogfastgørelsespunktet.Tilslutallekomponenter

 tilsammejordforbundetpunkt,hvismuligt.Pådennemådeundgårdubedststøj,derkanopståunderlydgengivelsen.

6. Førallesignalkablertætsammenogvækfrastrømkabler.

7. TilslutRCA-indgangskablerne.Detpåførtesignalskalværemellem0,2VRMSog5VRMS.

8. Tilsluthøjniveauindgangenemeddetrigtigestik.Detpåførtesignalskalværemellem0,8VRMSog20VRMS.Brugikkedenneforstærker,hvisdu

 alleredebrugerenforudinstalleretforstærker.

9. Tilsluthøjttalerudgangenmedethøjttalerkabel,dermaks.er10AWG.

10. Tilslutikke(-)Log(-)Rhøjttalerudgangenesammen.Hvisdubrugereneksternstereoovergang,skaldusørgefor,atdensnegativepolerikke

 tilsluttessammen.

11. Forstærkerentændesvedattilsluttefjernbetjeningen(fjernbetjeningsindgang)tildenkildespecifikkeudgang.Forstærkerentænderautomatisk,

 udenfjernbetjening,ogsåvedbrugafhøjniveauindgange(højttalerindgang)vedattændeknappen“AUTOTURNON”.

12.Lysindikatorenpåtoppaneletlyserblå,hvilketangiver,atproduktetertændt.Lysindikatorenlyserrødt,hvisudgangeneoverbelastesog

 varmebeskyttelsesmekanismenudløses,hvishøjttalerkablernekortsluttermedkøretøjetskarrosseri,oghvisforstærkerenikkefungererkorrekt.

13. Sikringerneerplaceretinærhedenafstrømforsyningenoghøjttalerterminalerne.Foratskiftedem,skaldufjernesikringernefrakabinettet.Skift

 altidsikringenmedenafsammeklassificering.

14. Fastgøralleekstreenheder,somduharbygget,foratinstallerekomponenternetilkøretøjetsstruktur.Dettesikrerstabilitetogsikkerhedunder

 kørslen.Hvisforstærkerenløsnersigunderkørsel,kandetføretilalvorligeskaderforpersonerneikøretøjetogiandrebiler.

15. Nårinstallationenerfærdig,skaldukontrolleresystemetsledningerogsørgeforatalletilslutningererudførtpådenrigtigemåde.

16. Sætsikringenisikringsholderen.Sikringsværdienskalvære30%højereendden,dererindbyggetiforstærkeren.Hviskabletforsynerflere

 forstærkere,skalsikringsværdienvære30%højereendsummenafværdierneforalleandresikringeriforstærkerne.

17. Kalibreringaflytteniveauforetagesvedatjusterekildenslydstyrkeoptil3/4afdenmaksimalelydstyrke.Indstilderefterforstærkerniveauerne,indtil

 duhøreenforvrængning.

18. Garantibevis:SevenligstAudisonshjemmesideforyderligereoplysninger

SIKKER LYD

BRUG DIN SUNDE FORNUFT OG BRUG EN SIKKER LYD. HUSK, AT LÆNGEREVARIG UDSÆTTELSE FOR EKSTREMT HØJE LYDTRYK, KAN

BESKADIGEDINHØRELSE.SIKKERHEDENSKALALTIDVÆREFØRSTEPRIORITETUNDERKØRSEL.

Oplysninger om affald fra elektrisk og elektronisk udstyr (for de europæiske lande, der organiserer den separate indsamling af affald)

ProduktermarkeretmedenskraldespandpåhjulmedetXhenovermåikkebortskaffessammenmeddetalmindelighusholdningsaffald.Disseelementerskalafleverespå

engenbrugsstation.Erduitvivlomdinlokalegenbrugsstationmodtagerdisseelementer,kontaktdaentenkommunenellergenbrugsstationenselv.Genbrugogkorrekt

bortskaffelsebidragertilbeskyttelsenafmiljøetogforhindrerskadeligevirkningerpåsundheden.

ORHOLDSREGLER

User’s Manual

Lees vóór de installatie van de onderdelen de instructies in deze handleiding zorgvuldig door. We raden u aan de

gemarkeerdeinstructies zorgvuldigtevolgen.Alsudezeinstructiesnietvolgt,dankanditperongelukverwondingen

veroorzaken,ofschadeaandeonderdelen.

VEILIGHEIDSMAATREGELEN

1. Zorgervoordatuwautoovereen12VoltDCnegatiefgeaardelektrischsysteembeschikt.

2. Controleerdestaatvanuwdynamoenaccuomzekertezijndatzehetverhoogdestroomverbruikaankunnen.

3. Installeergeenonderdelenonderdemotorkap,enlaatzenietincontactkomenmetwater,extremevochtigheid,stofofvuil.

4. Laatnooitsnoerenaandebuitenkantvandeautolopen,eninstalleerdeversterkernietnaastelektronischeversnellingsbakken.

5. Installeerdeversterkerineendeelvandeautowaardetemperatuurtussende0°C(32°F)en55°C(131°F)ligt.Zorgdatdebuitenkantvande

 versterkertenminste5cm(2”)vanafdezijkantenblijft.Erdientgoedeluchtcirculatietezijnronddeplaatswaardeversterkerisgeplaatst.Als

 uhetkoelblokafdekt,gaatdeversterkerinbeschermendestand.

6. Deversterkerkantemperaturenvanwel80°C(176°F)bereiken.Zorgdathijnietgevaarlijkheetisvooruhemaanpakt.

7. Maakdeversterkerregelmatigschoonzondergebruikttemakenvanagressieveoplosmiddelendiehemkunnenbeschadigen.Gebruikgeen

 perslucht,omdatditvastedeeltjesindeversterkersblaast.Bevochtigeendoekjemeteensopje,wringhetuitenveegdeversterkerschoon.

 Neemdaneendoekjemetalleenwater;maaktotslotdeversterkerschoonmeteendroogdoekje.

8. Zorgervoordatdedoorugekozenlocatievoorhetcomponentdejuistewerkingvandemechanischeenelektrischesystemeninhetvoertuig

 nietbeïnvloedt.

9. Zorgdatdestroomkabelgeenkortsluitingveroorzaakttijdensdeinstallatieenhetaansluitenopdeaccu.

10.Letheelerggoedopbijzagenofboreninhetplaatwerkvandeauto,zorgervoordatergeenelektrischebedradingofstructureleonderdelen

 onderzitten.

11.Bijhetplaatsenvandevoedingskabeldientutevoorkomendatdezeoveroflangsscherperandenofbewegendemechanischeonderdelen

 loopt.Gebruikrubberringenomdekabeltebeschermenalsdezedooreengatinhetplaatwerklooptofgeschiktematerialenalsdezeindebuurt

 vanwarmteopwekkendeonderdelenloopt.

12. Zorgervoordatallesnoerenoverhungehelelengtegoedvastzitten.Zorgerookvoordatdebuitenstebeschermlaagbrandwerendenvlamdovend

is.Gebruikeenkabelklemschroefomdepositieveennegatievekabeldichtbijdevoedingsaansluitingenvandeversterkertebevestigen.

13.Kiesdedoorsnedevandekabelvolgenshetvermogenvandeversterkerendehiergenoemdesuggesties.Gebruiksnoeren,aansluitingenen

 accessoiresvanhogekwaliteit,zoalsudezevindtindeaansluitcatalogus.

14. Plandeconfiguratievanuwnieuweversterkerendebestebedradingsroutevooruitomdeinstallatietevereenvoudigen.

15. Omincidenteleschadetevoorkomenhoudtuhetproductindeorigineleverpakkingtotuklaarbentomhettegaaninstalleren.

16.Draagaltijdeenveiligheidsbrilbijhetgebruikvangereedschapomdatersplintersofstukjesvanhetproductafkunnenschieten.

TYPISCHE INSTALLATIEVOLGORDE

Alsuvragenheeft,raadpleegdandeHandleidingvoorGevorderdendieukuntvindenopwww.audison.com,ofneemvoorassistentiecontactop

metuwAUDISONdealerofeendoorAUDISONgeautoriseerdreparatiecentrum.

1. Zethetbronapparaatenalleandereelektronischeapparatuurvanhetgeluidssysteemuitvoordatumetdeinstallatiebegint,ommogelijke

 schadetevoorkomen.

2. GebruikeenkabelmetvoldoendeAWG(zieoverzicht:Voedingskabel),voerdestroomkabelvandeaccunaardeplaatswaardeversterkergemonteerdis.

3. Sluitdevoedingsspanningaanmetdejuistepolariteit.Sluitde(+)aansluitingaanopdekabeldievandeaccuafkomt,ende(-)aansluitingophetchassis.

4. Plaatseengeïsoleerdezekeringhoudermax.40cmvanafdepositieveaccu-aansluiting;sluithierheteneeindevandestroomkabelopaan

 nadathetandereeindeisaangeslotenopdeversterker.Monteerdezekeringniet.

5. Omhetapparaatteaarden(-)opdejuistemanier,gebruiktueenschroefinhetchassis;schraapindiennodigalleverfenvetvanhetmetaal,

 controleermeteenmeteroferverbindingistussendenegatievepoolvandeaccu(-)enhetgekozenaansluitpunt.Indienmogelijk,sluitdan

 alleonderdelenaanophetzelfdeaardepunt;ditvermindertongewensteruisdiekanoptredenbijdegeluidsproductie.

6. Leidallesignaalkabelsdichtbijelkaar,enuitdebuurtvanstroomkabels.

7. Sluitdetulpingangskabelsaan,hetaangebodensignaalmoetliggentussen0,2VRMSen5VRMS.

8. Sluitdehighlevelingangenaanmetdejuistestekker.Hetaangebodensignaalmoetliggentussen0,8VRMSen20VRMS.Gebruikditnietals

 udePreinvoorversterkteaansluitingalgebruikt.

9. Sluitdeluidsprekeraanmet10AWGmaxluidsprekerkabel.

10. Sluitdeluidsprekeruitgangen(-)Len(-)Rnietopelkaaraan.Alsueenexternestereocrossovergebruikt,zorgervoordatdenegatievepolen

 nietmetelkaarzijnverbonden.

11. Deversterkergaataandoordeinschakel-aansluiting(REMOTEIN)aantesluitenopdebetreffendeuitgangvanhetbronapparaat.Deversterker

 gaatookautomatischaan,zonderinschakelsignaal,alsdehighlevelingangen(SpeakerIN)gebruiktwordendoorde“AUTOTURNON”schakelaar

 opdeONstandtezetten.

12.“DeLEDophetbovenpaneelbrandtblauwomaantegevendathetproductisingeschakeld.DeLEDbrandtroodalsdeuitgangenoverbelast

 raken,alsdethermischebeveiliginggeactiveerdwordt,alsdeluidsprekerkabelskortsluitingmakenmethetchassisvanhetvoertuigenalsde

 versterkernietgoedwerkt.”

13. Dezekering(en)bevind(en)(t)zichbijdevoedingsaansluitingendeluidsprekeraansluitingen.Omdezetevervangenverwijdertudezekering(en)

 uitdebehuizing.Altijddezelfdewaardezekeringgebruiken.

14. Maakalleextraapparatentijdensdeinstallatievastaandestructuurvanhetvoertuig;ditzorgtvoorstabiliteitenveiligheidtijdenshetrijden.

 Hetlosrakenvandeversterkertijdenshetrijdenkanmenseninhetvoertuigenandereauto’sernstigverwonden.

15. Alsdeinstallatieklaaris,controleerdandebedradingvanhetsysteemenverzekeruervandatalleaansluitingencorrectgemaaktzijn.

16.Plaatsdezekeringindezekeringhouder.Dezekeringdienteen30%hogerewaardetehebbendandezekeringindeversterker.Wanneerdekabel

 meerdereversterkersvoedt,dientdezekeringeen30%hogerewaardetehebbendandeopgeteldewaardevanallezekeringenindeversterkers.

17. Hetafstellenvanhetluisterniveauwordtgedaandoorhetbronvolumeop3/4vanhetmaximumtezetten;steldanhetversterkerniveaubijtot

 uvervorminghoort.

18. Garantiecertificaat:raadpleegdeAUDISON-websitevoormeerinformatie.

VEILIG GELUID

GEBRUIKGEZONDVERSTANDENGEBRUIKVEILIGGELUID.DENKERAANDATLANGDURIGEBLOOTSTELLINGAANEXTREEMHARDGELUIDUW

GEHOORKANBESCHADIGEN.VEILIGHEIDMOETTIJDENSHETRIJDENVOOROPSTAAN.

Informatie over afgedankte elektrische en elektronische apparatuur (voor Europese landen die de gescheiden inzameling van afval organiseren)

ProductendiezijngemarkeerdmeteenafvalcontainermeteenXerdoorheen,kunnennietsamenmetgewoonhuishoudelijkafvalwordenweggegooid.Dezeelektrischeen

elektronischeproductenmoetenwordengerecycledindejuistefaciliteitendieinstaatzijnomdeafvoervandezeproductenencomponententebeheren.Alsuwiltweten

waarenhoeudezeproductennaardedichtstbijzijnderecycling/stortplaatskuntbrengen,neemtucontactopmetuwplaatselijkegemeente.Recyclingenafvoerenvan

afvalopeenjuistemanierdraagtbijaandebeschermingvanhetmilieuenhetvoorkomenvanschadelijkeeffectenopdegezondheid.

Nederlands /

Dutch

VOORZORGSMAATREGELEND

User’s Manual

English / English

Beforeinstallingthecomponents,pleasecarefullyreadalloftheinstructionscontainedinthismanual.Itisadvisableto

carefullyfollowthehighlightedinstructions.Failuretorespecttheseinstructionsmaycauseunintentionalharmordamage

to the components.

SAFETY CONSIDERATIONS

1. Makesureyourcarhas12VDCvoltagenegativegroundelectricsystem.

2. Checkyouralternatorandbatteryconditiontoensuretheycanhandletheincreasedconsumption.

3. Donotcarryoutanyinstallationinsidetheenginecompartmentorexposedtowater,excessivehumidity,dustordirt.

4. Neverruncablesoutsidethevehicleorinstalltheamplifiernexttoelectronicgearcases.

5. Installtheamplifierinthevehiclepartswheretemperatureisbetween0°C(32°F)and55°C(131°F).Lettheamplifierouterprofilebeatleast5cm(2”)far

 frompossiblewalls.Theremustbegoodaircirculationwheretheamplifierisinstalled.Ifyoucovertheheatsink,theamplifiergoesinprotection.

6. Theamplifiercanreachtemperaturesofaround80°C(176°F).Makesureitisnotdangerouslyhotbeforetouchingit.

7. Periodicallycleantheamplifierwithoutusingaggressivesolventsthatmightdamageit.Don’tusecompressedair,sinceitwouldpushsolidparts

 intheamplifiers.Dampenapieceofclothwithwaterandsoap,wringitandcleantheamplifier.Thenuseapieceofclothdampenedwithwateronly;

 eventuallycleantheamplifierwithadrypieceofcloth.

8. Makesurethelocationyouchoseforthecomponentsdoesnotaffectthecorrectfunctioningofthevehiclemechanicalandelectricaldevices.

9. Makesurepowercableisnotshortcircuitedduringinstallationandconnectionwiththebattery.

10. Useextremecautionwhencuttingordrillingthecarplate,checkingtherearenoelectricalwiringorstructuralelementunderneath.

11.Whenpositioningthepowersupplycable,avoidtorunthewireoverorthroughsharpedgesorclosetomovingmechanicaldevices.Userubber

 grommetstoprotectthewireifitrunsinaholeoftheplateorpropermaterialsifitisclosetoheat-generatingparts.

12.Makesureallthecablesareproperlysecuredallalongtheirlength.Also,makesuretheirouterprotectivejacketisflameresistantandself

 extinguishing.Useaclampingscrewtosecurepositiveandnegativecablesjustclosetotheamplifierrespectivepowersupplyterminalblocks.

13. Choosethecablegaugeaccordingtotheamplifierpowerandtothesuggestionsyoucanfindhere.Usehighqualitycables,connectorsand

 accessories,asyoucanfindintheConnectioncatalogue.

14. Pre-plantheconfigurationofyournewamplifierandthebestwiringroutestoeaseinstallation.

15.Inordertoavoidincidentaldamage,keeptheproductintheoriginalpackaginguntilyouarereadyforthefinalinstallation.

16.Alwayswearprotectiveeyewearwhenusingtools,assplintsorproductresiduemaybecomeairborne.

TYPICAL INSTALLATION SEQUENCE

IfyouhaveanyquestionspleaserefertotheAdvancedManualyoucanfindavailableonwww.audison.comorcontactyourAUDISONdealeror

AUDISONauthorizedserviceforassistance.

1. Beforeinstallingtheamplifierturnoffthesourceandallotherelectronicdevicesintheaudiosystemtopreventanydamages.

2. UsingacablewithadequateAWG(seechart:PowerSupplyCable),runthepowerwirefromthebatterylocationtotheamplifiermountinglocation.

3. Connectthepowersupplywiththecorrectpolarity.connect(+)terminaltothecablecomingfromthebatteryand(-)terminaltothecarchassis.

4. Putaninsulatedfuseholder40cmmaxfarfromthebatterypositiveterminal;connectoneendofthepowercabletoitaftertheotherendtothe

 amplifier.Donotmountthefuse.

5. Togroundthedevice(-)intherightway,useascrewinthevehiclechassis;scrapeallpaintorgreasefromthemetalifnecessary,checkingwith

 atesterthatthereiscontinuitybetweenthebatterynegativeterminal(-)andthefixingpoint.Ifpossible,connectallcomponentstothesame

 groundpoint;thissolutionrejectsmostnoisewhichcanbegeneratedduringtheaudioreproduction.

6. Routeallsignalcablesclosetogetherandawayfrompowercables.

7. ConnecttheRCAinputcables,theappliedsignalmustbebetween0.2VRMSand5VRMS.

8. Connectthehighlevelinputsusingtheproperplug.Appliedsignalmustbebetween0.8VRMSand20VRMS.Don’tuseitifyouarealreadyusing

 PreInpreamplifiedconnection.

9. Connectthespeakeroutputusing10AWGmaxspeakercable.

10.Don’tconnect(-)Land(-)Rspeakeroutputstogether.Ifyouuseanexternalstereocrossover,makesurethatitsnegativepolesarenotconnectedtogether.

11.Theamplifierturnsonbyconnectingtheremoteturnonterminal(REMOTEIN)tothesourcespecificoutput.Theamplifierturnsonautomatically,

 withoutremotesignal,alsoifusinghighlevelinputs(SpeakerIN)bysettingthe“AUTOTURNON”switchtopositionON.

12. TheLEDonthetoppanellightsupblueindicatingthattheproductison.TheLEDlightsuprediftheoutputsgoonoverload,ifthethermalprotection

 istriggered,ifthespeakercablesshortcircuitwiththevehiclechassisandiftheamplifierismalfunctioning.

13.Thefuse/sis/arelocatednearthepowersupplyandspeakerterminals.Toreplace,removethefuse/sfromthehousing.Alwaysreplacethefuse

 ofthesamerating.

14.Secureallauxiliarydevicesyoubuilttoinstallthecomponentstothevehiclestructure;thisinsuresstabilityandsafetywhiledriving.Theamplifier

 detachmentwhiledrivingcanseriouslydamagethepeopleinthevehicleandothercars.

15.Wheninstallationisover,checkthesystem’swiringandmakesureallconnectionsweredoneintherightway.

16.Putthefuseintothefuseholder.Thefusevaluewillhavetobe30%higherthantheamplifierbuilt-inone.Incasethecablesuppliesseveral

 amplifiers,thefusevaluewillhavetobe30%higherthanthesumofthevaluesofallotherfusesintheamplifiers.

17.Listeninglevelcalibrationismadebyadjustingthesourcevolumeupto3/4ofitsmaximumlevel;then,adjusttheamplifierlevelsuntilyouheardistortion.

18. WarrantyCertificate:pleasecheckouttheAUDISONwebsiteforfurtherinformation.

SAFE SOUND

USECOMMONSENSE ANDPRACTICE SAFESOUND.PLEASE REMEMBERTHATLONGEXPOSURETO EXCESSIVELYHIGHSOUND PRESSURE

LEVELSMAYDAMAGEYOURHEARING.SAFETYMUSTBEATTHEFOREFRONTWHILEDRIVING

Information on electrical and electronic equipment waste (for those European countries which organize the separate collection of waste)

ProductswhicharemarkedwithawheeledbinwithanXthroughitcannotbedisposedoftogetherwithordinarydomesticwaste.Theseelectricalandelectronicproducts

mustberecycledinproperfacilities,capableofmanagingthedisposaloftheseproductsandcomponents.Inordertoknowwhereandhowtodelivertheseproductstothe

nearestrecycling/disposalsitepleasecontactyourlocalmunicipaloffice.Recyclinganddisposingofwasteinaproperwaycontributestotheprotectionoftheenvironment

andtopreventharmfuleffectsonhealth.

PRECAUTIONS

User’s Manual

Esti / Estonian

Enne osade paigaldamist lugege tähelepanelikult kõiki käesolevas juhendis antud juhiseid. Esiletõstetud juhiseid on

soovitatav täpselt järgida. Nende juhiste mittejärgimisel võite osi tahtmatult kahjustada või vigastada.

TURVANÕUDED

1. Veenduge,etteiesõidukitoitepingeon12Valalisvoolujanegatiivneklemmühendatudmaandusega.

2. Kontrolligevahelduvvoolugeneraatorijaakuseisukordaningveenduge,etneedtaluvadsuurenenudtarbimist.

3. Võimenditepaigalduskohteitohiasudamootoriruumisningpeabolemakaitstudvee,niiskuse,tolmujamustuseeest.

4. Kaableidtohibvedadaainultautosalongisees;keelatudonvõimendipaigaldamineelektroonilistekäigukastidelähedusse.

5. Võimendipaigalduskohatemperatuurpeabjääma0°C(32°F)ja55°C(131°F)vahele.Võimendivälisprofiilijavõimalikenendelähedusesolevate

 seintevahelepeabjäämavähemalt5cm(2”).Võimendipaigalduskohaspeabolemapiisavõhutus.Jahutikatmisekorrallähebvõimendikaitserežiimi.

6. võimendikorpusetemperatuurvõibtõustakuni80°C(176°F).Ennesellepuudutamistveenduge,etkorpuspoleliigatuline.

7. Võimendittulebperioodiliseltpuhastada,kasutadespehmeidpuhastusvahendeid,missedaeikahjusta.Suruõhukasutamineonkeelatud,kuna

 seevõibmustuseosakesedvõimendisissepuhuda.Puhastagevõimenditpesuvahendigavettekastetudjakuivaksväänatudlapiga.Seejärelkäige

 seeüleainultvettekastetudlapiga;vajadusekorralpühkigevõimenditlõpukskakuivalapiga.

8. Veenduge,etvalitudpaigalduskohteihäirikssõidukimehhaanilistejaelektriseadmetetööd.

9. Veenduge,ettoitejuheeisatukspaigaldamisejaakugaühendamiseajallühisesse.

10.Erititähelepaneliktulebollaautokerelõikamiselvõisellesseaukudepuurimisel-kontrollige,etplekiallpolekselektrijuhtmeidegastruktuurielemente.

11.Toitejuhtmepaigaldamiseajalvältigejuhtmetevedamistületeravateservadevõinendevaheltläbivõiliikuvatemehhaanilisteseadmetelähedalt.

 Kuijuheviiakseläbiautokeressetehtudaukude,tulebsellekaitsekskasutadakummitihenditvõisobivaidmaterjale,kuijuhejääbkuumust

 kiirgavateosadelähedusse.

12.Kontrollige,etkõikjuhtmedoleksidtäisepikkuseskorralikultkinnitatud.Samutitulebkontrollida,etnendeväliskateolekstulekindeljaisekustuv.

 Pluss-jamiinuskaabeltulebvõimenditoiteklemmilevõimalikultlähedalpitskruvigakinnitada.

13.Juhtmejämeduspeabvastamavõimendivõimsuselejasiintoodudnäpunäidetele.Kasutagekõrgekvaliteedilisijuhtmeid,liitmikkejatarvikuid,

 milleleiatemuuhulgasConnectiontoodetehulgast.

14.Koostagepaigaldamiselihtsustamiseksvõimendipaigaldusskeemningmärkigeüles,kuidastuleksjuhtmedvedada.

15.Tootelaitmatuseisundigaranteerimakshoidkesedaoriginaalpakendiskunihetkeni,miltesedategelikkusespaigaldamaasute.

16.Tööriistadekasutamiseltulebalatikandakaitseprillevms.,kunatöötadesvõibõhkupaiskudametalli-jamuidosakesi.

TÜÜPILINE PAIGALDUSE KÄIK

Kui teil on küsimusi, vaadake palun täielikku kasutusjuhendit aadressilt www.audison.com või võtke abi saamiseks ühendust AUDISON

edasimüüjavõiAUDISONvolitatudteenindusega

1. Ennevõimendipaigaldamistlülitageväljaaudioallikasjakõikselleelektroonilisedlisad,etvältidasüsteemikahjustusi.

2. ViigesobivatAWG-kaablitkasutades(vttabel:Toitejuhe),kasutadestoitejuheakujuurestvõimendipaigalduskohta.

3. Ühendagetoiteplokkõigepolaarsusega.Ühendage(+)klemmakusttulevakaabligaja(-)klemmautošassiiga.

4. Pangeisoleeritudkaitsmehoidikakupositiivsestklemmistmaksimaalselt40cmkaugusele,ühendagesellegaükstoitejuhtmeotspärastteiseotsa

 ühendamistvõimendiga.Ärgekinnitagesulavkaitset.

5. Seadmemaanduse(-)ühendamisekskasutagesõidukikerekülgekeeratavatkruvi;eemaldagevajadusekorralvärvvõimääreningkontrollige

 testriabilpidevustakumiinusklemmi(-)jakinnituskohavahel.Võimalusekorralühendagekõikelemendidühtemaanduspunkti,seelahendus

 elimineeribenamusemürast,misvõibhelitaasesitamiseltekkida.

6. Vedagekõiksignaalikaablidkoosjavõimalikultkaugemalvoolukaablitest.

7. ÜhendageRCAsisendid;rakendatudsignaalipeabjääma0.2VRMSja5VRMSvahele.

8. Ühendagekõrgetasemelisedsisendidkasutadessobivatpistikut.Rakendatavsignaalpeabolemavahemikus0.8VRMSja20VRMS.Ärgekasutage

 seda,kuitejubakasutatePreIneelvõimendiühendust.

9. Ühendagemaksimaalselt10AWGsuurusekõlarikaabligakõlariväljund.

10.Kõlari(-)Lja(-)Rväljundeideitohikokkuühendada.Juhulkuistereosüsteemilonvälinesagedusjaotusfilter,kontrollige,etsellenegatiivsed

 poolusedpolekokkuühendatud.

11. Võimendilülitubsisse,kuiühendatekauglülitusklemmi(REMOTEIN)allikalevastavaväljundiga.Võimendilülitubsisseautomaatseltilma

 kaugsignaalitakasiis,kuikasutataksekõrgetasemelisisisendeid(SpeakerIN),sättideslüliti„AUTOTURNON”asendisseON.

12.„ÜlemiselpaneelilolevLEDsüttibsinisena,misnäitab,ettoodeonsisselülitatud.LEDhakkabpõlemapunaselt,kuiväljundidonülekoormatud,

 termokaitseonsisselülitunud,kõlarikaablidonlühisessõidukikeregajakuivõimendipoletöökorras.“

13.Kaitsmedasuvadtoiteallikajakõlariklemmideläheduses.Asendamisekseemaldagekaitsmedhoidikust.Alatiasendagesamadenimiandmetega

 kaitsmevastu.

14.Kinnitagekõikseadmetealuseksautossepaigaldatudlisaelemendidšassiikülge;seesuurendabsõitesautostabiilsustjaturvalisust.Kuivõimendi

 tulebsõiduajallahti,võibseepõhjustadatõsiseidvigastusisõitjatelejamateriaalsetkahjuteistelesõidukitele.

15.Pärastpaigaldustkontrolligekõikisüsteemijuhtmeidjaveenduge,kasnadonõigestiühendatud.

16.Pangekaitsekaitsmepesasse.Kaitsmeväärtuspeabolema30%kõrgemkuivõimendisisseehitatudkaitsmeoma.Juhulkuikaabligaühendatakse

 mituvõimendit,peabkaitsmeväärtusolema30%kõrgemkuikõigivõimenditesisekaitsmetesumma.

17.Helitasemekalibreerimiseksseadkepõhiseadmehelitugevuskolmveerandinimaksimumistjasiisseadistagereguleerigevõimendihelitasetseni,

 kunihakkatekuulmahelimoonutust.

18. Garantiikaart:LisainfotleiateAudisoniveebilehelt.

OHUTU HELI

KASUTAGEMÕISTLIKULTOHUTUTHELI. PIDAGE MEELES,ETPIKAAJALINEVÄGA TUGEVA HELIRÕHUGAHELIKUULAMINEVÕIB KUULMIST

KAHJUSTADA.SÕIDUKIJUHTIMISELONESMATÄHTISOHUTUS.

Teave elektriliste ja elektroonikajäätmete kohta (nendele Euroopa riikidele, mis korraldavad sorteeritud jäätmete kogumist)

Tooted,misonmärgistatudläbikriipsutatud(X)ratastelprügikonteinerimärgiga,eivõiutiliseeridakoosteisetavapärasteolmejäätmetega.Neidelektrilisijaelektroonilisi

tooteidtulebümbertöödeldasobivatestehastes,misonsuutelisedneidtooteidjakomponenteutiliseerima.Võtkeühendustomakohalikuomavalitsusega,etteadasaada

kuhuja kuidastuleks neidtooteid lähimasseümbertöötlemis/utiliseerimisjaama toimetada.Jäätmete sobivümbertöötlemine jautiliseerimine aitabkaasa keskkonna

kaitsmiselejaennetabohtlikkemõjusidtervisele.

ETTEVAATUSABINÕUD

User’s Manual

Suomi / Finnish

Ennen komponenttien asennusta lue huolellisesti kaikki tässä ohjekirjassa olevat ohjeet. On suositeltavaa noudattaa

korostettuja ohjeita huolellisesti. Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa komponenteille vahinkoa.

TURVALLISUUSNÄKÖKOHDAT

1. Varmista,ettäautossasion12voltintasavirtajärjestelmä,jossamaadoitusonnegatiivinen.

2. Tarkistaajoneuvonlaturijaakku,jottanekestävätlisääntyneenkulutuksen.

3. Äläasennakomponenttejamoottoritilansisääntaialtistaniitävedelle,kosteudelle,pölylletailialle.

4. Äläkoskaanvedäkaapeleitaajoneuvonulkopuolelletaiasennavahvistintasähköistenvaihteistojenviereen.

5. Asennavahvistinsellaiseenajoneuvonosaan,jossalämpötilaon0-55°C.Jätävähintään5cmrakovahvistimenulkoprofiilinjareunojenväliin.

 Vahvistimenasennuspaikassatuleeollahyväilmankierto.Jospeitätjäähdytyssiilin,vahvistinmeneesuojaustilaan.

6. Vahvistinvoisaavuttaajopa80°Clämpötiloja.Varmistaennenkoskemista,etteiseolevaarallisenkuuma.

7. Puhdistaajoittainvahvistinkäyttämättävoimakkaitaliuottimia,jotkavoivatvahingoittaasitä.Äläkäytäpaineilmaa,silläsetyöntääkiinteitäosia

 vahvistimensisään.Kostutakankaanpalavedelläjasaippualla,väännäsekuivaksijapuhdistavahvistin.Käytäsittenvainvedelläkostutettua

 kangastajapyyhilopuksivahvistinkuivallakankaanpalalla.

8. Varmista,ettäkomponentillevalitsemasipaikkaeivaikutaajoneuvonmekaanistenjasähköistenlaitteidenoikeaantoimintaan.

9. Varmista,etteivirtakaapelimeneoikosulkuunasennuksenjaakkukytkennänaikana.

10.Oleerittäinvarovainen,kunleikkaattaiporaatautonkoria.Tarkista,etteiallaolesähköjohtojatairakenteellisiaelementtejä.

11. Virtakaapeliaasennettaessavältäkaapelinvetämistäterävienreunojenylitailäheltäliikkuviamekaanisialaitteita.Suojaajohtoakumitiivisteillä

 läpivienneissäjakäytäasiaankuuluvialämpöeristeitälämpenevienosienlähellä.

12.Varmista,ettäkaapelitonkiinnitettykunnollakokopituudeltaan.Varmistamyös,ettäniidenulompisuojakuorionliekinkestäväjaitsestään

 sammuva.Varmistaplus-jamiinuskaapeleidenkiinnityskiristinruuvillalähellävahvistimenvirransyötönliitinlohkoa.

13. Valitsekaapelinpaksuusvahvistimentehonjatässäannettujensuositustenperusteella.Käytälaadukkaitakaapeleita,liittimiäjalisävarusteita,

 kutenConnection-luettelontuotteita.

14.Voithelpottaaasennusta,kunsuunnitteletvahvistimenkokoonpanonjaparhaatjohtojenvetoreititennakkoon.

15. Jottavältetäänvaurioituminenvahingossa,pidätuotealkuperäisessäpakkauksessaankunnesoletvalmislopulliseenasennukseen.

16.Käytäainasuojalasejatyökalujakäyttäessäsi,silläkappaleestavoiirrotailmaantikkujataituotepölyä.

TYYPILLINEN ASENNUS

Jossinullaonkysyttävää,katsoedistynyttäohjekirjaaosoitteestawww.audison.comtaiotayhteysAUDISON-jälleenmyyjääsitaivaltuutettuun

AUDISON-huoltoon.

1. Ennenvahvistimenasennustasammutalähdejakaikkimuutäänijärjestelmänsähkölaitteet,jottavältetäänmahdollisetvahingot.

2. VedävirtajohtoakultavahvistimenasennuspaikkaankäyttämälläAWG-arvoltaanriittävääkaapelia(ks.kaavio:virtakaapeli).

3. Kytkevirransyöttöoikeallanapaisuudella.Liitä(+)-liitinakustatulevaankaapeliinja(-)-liitinautonkoriin.

4. Asennaeristettysulakerasiaenintään40cmpäähänakunplus-navasta;kytkevirtakaapelintoinenpääsiihenkytkettyäsitoisenpäänvahvistimeen.

 Äläasennasulaketta.

5. Maadoitalaite(-)käyttämälläruuviaajoneuvonkorissa;poistametallistatarvittaessamaalijarasvajatarkistayleismittarilla,ettävalittukiinnityspiste

 onyhteydessäakunmiinusnapaan(-).Josmahdollista,kytkekaikkikomponentitsamaanmaadoituspisteeseen.Näinvoidaanpoistaasuurinosa

 äänentoistossasyntyvästähaitallisestakohinasta.

6. Vedäkaikkisignaalikaapelityhdessäjaerilläänvirtakaapeleista.

7. KytkeRCA-tulokaapelit;tulosignaalintuleeollaväliltä0,2-5VRMS.

8. Kytkekorkeantasontulotkäyttämälläoikeaaliitintä.Signaalintuleeolla0.8-20VRMS.Äläkäytätätäliitäntää,joskäytössäonesivahvistinliitäntä.

9. Kytkekaiutinlähtökäyttäenenintään10AWGkaiutinjohtoa.

10.Äläkytkekaiutinlähtöjä(-)Lja(-)Ryhteen.Joskäytätulkoistajakosuodinta,varmista,ettäsennegatiivisianapojaeiolekytkettyyhteen.

11.Vahvistinkäynnistyy,kunlähteenkauko-ohjaussignaali(REMOTEIN)kytketäänlähteentuloon.Vahvistinkäynnistyymyösautomaattisestiilman

 kauko-ohjaussignaalia,joskäytössäovatkorkeantasontulot(SpeakerIN)jaetupaneelinkytkin”AUTOTURNON”kytketäänasentoonON.

12. ”YläpaneelinLEDsyttyypalamaansinisenäilmaisten,ettälaiteonpäällä.LEDpalaapunaisena,joslähdötylikuormittuvat,joslämpösuojaus

 laukeaa,joskaiutinkaapelitovatoikosulussaajoneuvonkorinkanssajajosvahvistimessaontoimintahäiriö.”

13.Sulake/sulakkeetsijaitsevatvirrantulonjakaiutinterminaalienlähellä.Vaihdasulakeirrottamallasekotelosta.Käytäainaarvoiltaanvastaavaasulaketta.

14. Kiinnitäainakaikkilaitteidenasennustavartenrakentamasilaitteetajoneuvonrunkoon.Näinvarmistetaanvakausjaturvallisuusajonaikana.

 Irrallaanolevavahvistinvoivahingoittaavakavastisekätässäettämuissaajoneuvoissamatkustaviaihmisiä.

15.Asennuksenjälkeentarkistajärjestelmänjohdotusjavarmista,ettäkaikkikytkennätontehtyoikein.

16. Asetasulakepidikkeeseensä.Sulakkeenarvontulisiolla30%korkeampikuinvahvistimensisäänrakennetunsulakkeenarvo.Joskaapelisyöttää

 useitasähkölaitteita,tuleesulakkeenarvonolla30%korkeampikuinkaikkiensähkölaitteidensulakkeidenarvojensumma.

17. Kuuntelutasonkalibrointitehdäänsäätämällälähteenäänenvoimakkuuskolmeenneljäsosaanenimmäistasostaan.Säädäsittenvahvistimen

 tasoa,kunnesäänisäröytyy.

18. Takuutodistus:LisätietojaonAUDISON-sivustossa.

SAFE SOUND -FILOSOFIA

KÄYTÄ TERVETTÄ JÄRKEÄ JA SAFE SOUND -FILOSOFIAA. MUISTA, ETTÄPITKÄAIKAINENALTISTUSERITTÄINKORKEALLEÄÄNENPAINEEN

TASOLLEVOIVAHINGOITTAAKUULOASI.TURVALLISUUDENTULEEOLLAETUSIJALLAAJAESSA.

Tietoasähkö-jaelektroniikkaromusta(koskeeEuroopanmaita,joissako.romukerätäänerikseen)

Tuotteita,joissa onroskakorin kuvaja senpäällä X-merkki,ei saahävittää muunkotitalousjätteen seassa.Nämä sähkö-ja elektroniikkalaitteettulee kierrättääniille

tarkoitetuissapalveluissa, jotkapystyväthuolehtimaan niidenhävittämisestä.Saat paikallisiltaviranomaisilta tietoasiitä,minne jamitennämä laitteettuleetoimittaa

kierrätystävarten.Jätteenoikeakierrättäminenjahävittäminenauttaasuojelemaanympäristöäsekäehkäisemäänhaittavaikutuksiaterveydelle.

VAROITUKSET

User’s Manual

Français/ French

Avantd’installer lescomposants,veuillezlire attentivementtouteslesinstructions decemanuel.Ilest recommandéde

soigneusement suivre les instructions soulignées. Le non respect de ces instructions peut causer un endommagement

involontaire des composants.

MESURES DE SÉCURITÉ

1. Assurez-vousquevotrevoiturecomporteunsystèmedevoltage12VDCavecuneprisedeterrenégative.

2. Vérifiezl’étatdevotrealternateuretdevotrebatteriepourvousassurerqu’ilspeuventsupporterlaconsommationaccrue.

3. Neprocédezàaucuneinstallationdanslecompartimentmoteur,etéviteztouteexpositionàl’eau,àunehumiditéexcessive,àdelapoussière

 ouàdelasaleté.

4. Nelaissezpastraînerlescâblesendehorsduvéhiculeetn’installezpasl’amplificateurprèsdelaboîteàvitesseélectronique.

5. Installezl’amplificateurdanslespartiesduvéhiculeoùlatempératureestcompriseentre0°C(32°F)et55°C(131°F).Laissezleprofilextérieur

 del’amplificateurdépasserd’aumoins5cm(2”)loindesmurs.Lacirculationdel’airdoitêtrebonneàl’endroitoùl’amplificateurestinstallé.

 Sivouscouvrezledissipateurthermique,l’amplificateurpasseenmodedeprotection.

6. L’amplificateurpeutatteindredestempératuresautourde80°C(176°F).Assurez-vousqu’ilnesoirpastropchaudavantdeletoucher.

7. Nettoyezrégulièrementl’amplificateursansutiliserdedétergentsagressifsquirisqueraientdel’abîmer.N’utilisezpasd’aircomprimé,car

 despiècessolidesrisqueraientd’êtrepousséesdansl’amplificateur.Humidifiezunchiffonavecdel’eausavonneuse,essorez-lepuisnettoyez

 l’amplificateur.Puisutilisezunchiffonquin’aétéhumidifiéqu’avecdel’eau;enfin,nettoyezl’amplificateuravecunchiffonsec.Sileconduit

 d’airchaudestcouvert,l’amplificateurentreenmodedeprotection.

8. Assurez-vousquelalocationchoisiepourlescomposantsn’affectepaslefonctionnementnormaldelamécaniqueduvéhiculeetdesappareilsélectriques.

9. Assurez-vousquelecabled’alimentationn’estpasencourt-circuitlorsdel’installationetdubranchementaveclabatterie.

10.Utilisezuneextrêmeprécautionlorsquevouscoupezouvouspercezl’armaturedelavoiture,envérifiantqu’iln’yapasdecâblesélectriques

 oud’élémentsdestructuresdessous.

11. Lorsdupositionnementducâbled’alimentation,évitezdefairepasserlecâblesurouautourd’anglesaiguisésouàproximitéd’appareillages

 mécaniques.Utilisezdesprotectionsencaoutchoucpourprotégerlaprisesiellepasseparuntrououl’intégralitédel’équipements’ilsetrouve

 àproximitédedispositifsgénérateursdechaleur.

12. Pendantl’installation,évitezdefairepasserlecâblesurouàtraversdesobjetscoupantsouprèsd’appareilsmécaniquesenfonctionnement.

 Utilisezdesoeilletsengommepourprotégerlecâbles’ilpassedansuntrououunmatérieladaptés’ilsetrouveprèsd’objetsgénérantdelachaleur.

13. Choisissezlecalibreducâbleenfonctiondelapuissancedel’amplificateurvouspourreztrouverdessuggestionsici.Utilisezdescâbles,

 connecteursetaccessoiresdebonnequalité,CommevoustrouverezdanslecatalogueConnection.

14.Pré-planifiezlaconfigurationdevotrenouvelamplificateuretlesmeilleurscâblagespourrendrel’installationplusfacile.

15.Afind’évitertoutendommagementaccidentel,gardezleproduitdanssonemballaged’originejusqu’àcequevoussoyezprèspourl’installationfinale.

16.Utiliseztoujoursdesprotectionspourlesyeuxlorsquevousutilisezlesoutils,cardesboutsdeboisoudesrésidusduproduitpeuventêtredansl’air.

SÉQUENCE D’INSTALLATION TYPIQUE

Pourtoutesquestions,mercideconsulterleManuelAvancédisponiblesurwww.audison.comoucontactezvotrerevendeurAUDISONouleservice

d’assistanceAUDISON.

1. Avantd’installerl’amplificateur,éteignezlasourceettouslesautresappareilsélectroniquesdanslesystèmeaudioafind’évitertoutdommage.

2. Àl’aided’uncâbleadaptéAWG(voir:Câbled’alimentation),faitespasserlecâbled’alimentationdepuisl’endroitousesituelabatteriejusqu’à

 l’endroitouesteffectuélemontagedel’amplificateur.

3. Branchezl’alimentationenrespectantlapolarité.Connectezleterminal(+)aucâbleprovenantdelabatterieetleterminal(-)auchâssisdelavoiture.

4. Placezunsupportdefusibleà40cmauplusdelabornedepositifdelabatterie,connectez-yuneextrémitéducâbled’alimentationaprèsavoir

 connectél’autreextrémitéàl’amplificateur.Nemontezpaslefusible.

5. Pourinstallerl’appareil(-)correctement,utilisezunevisduchâssisduvéhicule;retireztoutepeintureougraissedumétalsinécessaire,en

 vérifiantavecuntesteurqu’ilyadelacontinuitéentreleterminalnégatifetlabatterie(-)etlepointdefixage.Connectezsipossibletousles

 composantsaumêmepointdeterre;Cettesolutionpermetd’éliminerlaplupartdesbruitspouvantêtregénéréslorsdelareproductionaudio.

6. Placeztouslescâblesdesignalprochelesunsdesautresetloindescâblesd’alimentationélectrique.

7. Connectezlescâblesd’entréeRCA,lesignalappliquédoitêtrecomprisentre0.2VRMSet5VRMS.

8. Connectezlesentréeshautniveauenutilisantlabonneprise.Lesignalappliquédoitêtreentre0.8VRMSet20VRMS.Nel’utilisezpassivous

 utilisezdéjàuneconnexionpréamplifiéePreIn.

9. Connectezlehaut-parleurenutilisantdescâblesdehaut-parleurmax10AWG.

10. Neconnectezpaslessortieshaut-parleur(-)Let(-)Rensemble.Sivousutilisezunestéréoexternecroisée,assurez-vousquesespôle

 négatifsnesoientpasconnectésensemble.

11. L’amplificateurestmisenmarcheenconnectantlabornedemiseenmarcheàdistance(ENTRÉETÉLÉCOMMANDE)àlasortiespécifique

 delasource.L’amplificateursemetenmarcheautomatiquement,sanssignaldistant,enutilisantégalementlesentréeshautniveau(Speaker

 IN-Entréehaut-parleur),enpositionnantl’interrupteur«AUTOTURNON»(miseenmarcheautomatique)surlaposition«ON»(marche).

12. “LevoyantLEDsurlepanneausupérieurs’illumineenbleupourindiquerqueleproduitestactivé.LevoyantLEDs’illumineenrougeencasde

 surcharge,silaprotectionthermiqueestdéclenchée,silescâblesduhaut-parleursontencourt-circuitaveclechâssisduvéhiculeetencas

 depannedel’amplificateur.”

13.Le/sfusible/sest/sontsituésprèsdel’alimentationetdesterminauxdeshaut-parleurs.Pourremplacerlesfusibles,retirezle/sfusible/sdu

 compartiment.Remplaceztoujoursparunfusibledelamêmecatégorie.

14. Sécuriseztouslesappareilsauxiliairesquevousavezconstruitpourinstallerlescomposantsdelastructureduvéhicule;ceciassurela

 stabilitéetlasécuritélorsdelaconduite.Ledétachementdel’amplificateurlorsdelaconduitepeutprovoquerdessérieuxdommagessurles

 personnesàbordetsurlesautresvéhicules.

15. Unefoisl’installationterminée,vérifiezquelesbranchementsdusystèmeontétécorrectementexécutés.

16. Mettezlefusibledansleporte-fusible.Lavaleurdufusibledoitêtrede30%supérieuràceluiintégrédansl’amplificateur.Danslecasoùlecâble

 alimenteplusieursamplificateurs,lavaleurdufusibledoitêtrede30%supérieuràlasommedesvaleursdesautresfusiblesdel’amplificateur.

17. Lacalibrationduniveaud’écoutesefaitenajustantlevolumesourceàunniveaumaximaleallantjusqu’à3/4duniveaumaximal;puis,ajustez

 leniveaudel’amplificateurjusqu’àcequevousentendezdeladistorsion.

18. Certificatdegarantie:Pourdeplusamplesinformations,veuillezvisiterlesiteInternetAudison.

SURETE DE SON

UTILISERVOTREPROPRESENSETVOTREPRATIQUEZUNESURETEDESON.VEUILLEZVOUSRAPPELERQU’UNELONGUEEXPOSITIONÀUN

NIVEAUDEPRESSIONSONORETROPELEVEEPEUTENDOMMAGERVOTRESÉCURITÉD’ECOUTE.LASECURITEDOITETREMISENAVANTLORS

DELACONDUITE.

Informationsrelativesauxdéchetsélectriquesetélectroniques(pourlespayseuropéensassurantletrisélectifdesdéchets)

Les produits comportant un logo composé d’une poubelle barrée d’une croix doivent être éliminés séparément des ordures ménagères. Ces produits utilisent des

composantsélectriquesouélectroniquesquidoiventêtrerecyclésparlesdéchetteriecommunaleouuncentrederecyclagecapablesdetraitercesproduitsetcomposants.

Nousvousinvitonsàcontactervotremairieafindesavoircommentamenercesproduitsdanslecentrederecyclageleplusprochedevotredomicile.Lerecyclageetune

miseaurebutadaptéecontribuentàlapréservationdel’environnementetàlapréventioncontretouteffetnocifpourlasanté.

PRÉCAUTIONS

User’s Manual

Deutsch / German

Vor Installation der Komponenten lesen Sie bitte die Bedienungsanleitung aufmerksam durch und befolgen die Anleitungen.

Nichtbeachtung kann zu Verletzung oder Beschädigung der Komponenten führen.

SICHERHEITSHINWEISE

1. VergewissernSiesich,dassIhrFahrzeugein12VGleichspannungssystembesitzt.

2. ÜberprüfenSiedenWechselstromgeneratorunddenBatteriezustand,umsicherzugehen,dassdererhöhteStromverbrauchkeineProblemdarstellt.

3. InstallierensienichtsimMotorraumoderanWasser,starkerFeuchtigkeit,StauboderSchmutzausgesetztenStellen.

4. VerlegenSieniemalsLeitungenanderAußenseitedesFahrzeugundinstallierenSiedenVerstärkerniemalsnebenelektronischenGetrieben.

5. BauenSiedasGerätnuranStellenein,andenenTemperaturenzwischen0°und55°Cherrschen.DieAußenseitedesVerstärkerssolltesich

 mindestens5cmvoneventuellenWändenbefinden.UmdenVerstärkerherummusseineguteLuftzirkulationgarantiertsein.Wennder

 Kühlkörperabgedecktwird,wirddieAbsicherungdesVerstärkersaktiviert.

6. DerVerstärkerkannTemperaturenvonca.80°Cerreichen.VergewissernSiesich,dassesnichtzuheißes,wennSiedenVerstärkeranfassen.

7. ReinigensiedenVerstärkervonZeitzuZeit,allerdingsohnescharfeReinigungsmittel.ArbeitenSiedabeinichtmitDruckluft,dadiesdie

 TeiledesVerstärkersverschiebenkönnte.FeuchtenSieeinTuchmitWasserundSeifean,wringensieesausundreinigenSiesodenVerstärker.

 NehmensiedanacheinnurmitWasserangefeuchtetesTuch;trocknenSiedenVerstärkerbeiBedarfmiteinemtrockenenTuchab.

8. VergewissernSiesich,dassderInstallationsortderKomponentennichtdienormaleFunktionsweisedermechanischenundelektrischen

 ElementedesFahrzeugsbeeinträchtigt.

9. WährendInstallationundAnschlussanderBatteriedarfdasStromkabelnichtkurzgeschlossenwerden.

10. GehenSiebesondersvorsichtigvor,wennSieVeränderungenundBohrungenanderKarosserievornehmen.VergewissernSiesich,dasssich

 keineelektrischenLeitungenodertragendeElementedarunterbefinden.

11.BeimPositionierendesStromkabelsdaraufachten,achtenSiedarauf,dassdasKabelnichtüberscharfeKantenoderinderNähemechanischer

 Gerätegezogenwird.SchützenSiedasKabeldurcheineGummiummantelungwennesdurchdeinLochineinemBlechoderanderen

 MaterialiengeführtwerdenmussoderaberinderNähevonWärmeabgebendenTeilenverläuft.

12. AchtenSiedarauf,dassKabelüberdiegesamteLängehinreichendgesichertsind.Vergewissernsiesich,dassdieverwendetenKabelhüllenfeuerfest

 undselbstlöschendsind.BefestigenSiepositiveundnegativeAnschlusskabelamVerstärkerbzwderAnschlussblockmitHilfevonKlemmen.

13.WählenSieentsprechendeinKabelentsprechendderLeistungIhresVerstärkersundnachfolgenderHinweise.VerwendenSienurhochwertige

 Kabel,KlemmenundZubehör,wiesieesimConnectionfinden.

14.PlanenSieimvorausdenAufstellungsortIhresneuenVerstärkersundbestenKabelroutenfüreineeinfacheInstallation.

15.ZurVermeidungvonSchädenamProduktsollteesbiszurInstallationinderOriginalverpackunggelassenwerden.

16. BenutzenSiestetsAugenschutzbeiderBenutzungvonWerkzeugen,daTeileamProduktoderFahrzeugabsplitternkönnten.

NORMALE EINBAUWEISE

BeiFragenschlagenSiebitteinderausführlichenOnline-Anleitungunterwww.audison.comnachoderwendenSiesichanIhrenAUDISONHändler

oderautorisiertenAUDISONKundendienst.

1. BevorSiedenVerstärkeranschließen,schaltenSieumSchädenvorzubeugenalleanderenandasAudiosystemangeschlossenenelektronischenGeräteaus.

2. EinKabelmitgeeignetemAWGverwenden(sieheTabelle:Stromkabel),führenSiedasAnschlusskabelvondemPlatzfürdieBatteriezurBefestigungsstelle.

3. SchließenSiedieStromversorgungunterBeachtungderkorrektenPolaritätan.VerbindenSiedas(+)-EndemitdemBatteriekabelunddas

 (-)-EndemitdemAutochassis.

4. LegenSieeinenisoliertenSicherungshaltermiteinemAbstandvonmax.40cmnebendenPluspolderBatterie;verbindenSiedamiteinEnde

 desNetzkabels,nachdemSiedasandereEndeamVerstärkerangeschlossenhaben.DieSicherungnichtinstallieren.

5. UmdasGerät(-)aufdierichtigeWeisezuerden,benutzenSieeineSchraubeinderKarosseriedesWagens.KratzenSiebeiBedarfdieFarbebzw.

 SchmierölvomMetallab.ÜberprüfenSiedieKontinuitätzwischendemErdungspunktunddemnegativenBatteriepol(-).Fallsmöglich,solltenSie

 alleKomponentenmitdemgleichenErdungspunktverbinden,ummöglichstwenigInterferenzenzuerzeugen,daswährendderAudiowiedergabe

 erzeugtwerdenkann.

6. LeitenSiealleSignalkabeldichtzusammenundsoweitentferntwiemöglichvondenStromkabeln.

7. VerbindenSiedieRCA-Eingangskabel.DasAnschlusssignalmusszwischen0.2VRMSund5VRMSaufweisen.

8. SchließenSiediePlus-EingängemitdemrichtigenSteckeran.DasAnschlusssignalmusszwischen0.8und20VRMSliegen.Nichtverwenden,

 wennSieschonan„Prein“einenVorverstärkerangeschlossenhaben.

9. VerbindenSiedenLautsprecherausgangmiteinem10AWGmaxLautsprecherkabel.

10. VerbindenSieniemalsdie(-)Lund(-)RLautsprecherausgängemiteinander.WennSieeinenexternenStereo-Crossoverbenutzen,vergewissern

 Siesich,dassdienegativenPolenichtmiteinanderverbundenwerden.

11. DerVerstärkerschaltetsichein,wenndasentfernteEndgerätamspezifischenAusgangderQuelleangeschlossenwird(FERNBEDIENUNGS-EINGANG).

Der

 VerstärkerschaltetsichohneentferntesSignalauchmithilfederHochpegeleingänge(LautsprecherEIN)ein,wennderSchalter“AUTOMATISCHES

 EINSCHALTEN”aufEINgestelltwird.

12.„DieLEDaufderOberseiteleuchtetblauundweistdaraufhin,dassdasProdukteingeschaltetist.DieLEDleuchtetrot,wenndieAusgänge

 überlastetsind,dieWärmeschutzvorrichtungausgelöstwurde,esdurchBerührungderLautsprecherkabelmitdemFahrgestellzueinem

 KurzschlusskommtoderderVerstärkereinenDefektaufweist.”

13.DieSicherung(en)befindet/befindensichinderNähederStromversorgungs-undLautsprecheranschlussklemmen.ZumAustauschen

 entfernenSiedieSicherung(en)vomSicherungshalteramGehäuse.SetzenSiestetseineSicherungmitdengleichenWertenein.

14. SichernSiealleZusatzgeräte,dieSiezurInstallationderKomponentenbenutzthaben,umStabilitätundSicherheitwährenddesFahrenszu

 gewährleisten.EinHerabfallendesVerstärkerswährendderFahrtkannzuernstPersonenschädenundUnfällenführe.

15. ÜberprüfenSienachderInstallationdasKabelsystemundvergewissernSiesich,dassalleAnschlüsserichtiggetätigtwurden.

16.SteckenSiedenSteckerindenSicherungshalter.DieBelastbarkeitderSicherungmussmindestens30%überderBelastbarkeitdereingebauten

 SicherungdesVerstärkersliegen.WenndasKabelzurStromversorgungvonmehrerenVerstärkernbenutztwird,mussdieBelastbarkeitder

 Sicherungmindestens30%überderBelastbarkeitderSummeallereingebautenSicherungenderVerstärkerliegen.

17. ZurKalibrationdesLautstärkeniveaussolltedieAusgangslautstärkeauf¾desMaximumsgestelltwerdenunddannamVerstärkersolange

 erhöhtwerden,bisVerzerrungenerkennbarwerden.

18. Garantieschein:BesuchenSiefürweitereInformationendieAUDISON-Website.

SICHERER SOUND

BENUTZEN SIE GESUNDEN MENSCHENVERSTAND FÜR SICHEREN SOUND. DENKEN SIE DARAN, DASS HOHER SCHALLDRUCK ÜBER EINEN

LÄNGERENZEITRAUMZUGEHÖRSCHÄDENFÜHRENKANN.BEIMFAHRENKOMMTDIESICHERHEITZUERST.

InformationzuElektro-undElektronikaltgeräten(gültigfürdieeuropäischenLänder,dieeineAbfalltrennungdurchführen).

Produkte,diemiteinemdurchgestrichenenMülltonnensymbolgekennzeichnetsind,dürfennicht mit demnormalenHausmüllentsorgtwerden.Diese elektrischen und

elektronischenProduktemüsseningeeignetenEinrichtungen,diefürdiefachgerechteEntsorgungdieserProdukteundKomponentenqualifiziertsind,wiederverwertet

werden.WendenSiesichbitteanIhrörtlichesGemeindeamt,umzuerfahren,wodienächstgelegeneEinrichtungfürRecyclingoderEntsorgungistundwiedieseProdukte

dortabgegebenwerdenkönnen.DiekorrekteWiederverwertungundEntsorgungvonAbfallleisteteinenBeitragzumUmweltschutzundbeugtGesundheitsschädenvor.

SICHERHEITSVORKEHRUNGEN

User’s Manual

Ελληνικά/ Greek

Πρινεγκαταστήσετεταεξαρτήματα,παρακαλείστεναδιαβάσετεπροσεκτικάόλεςτιςοδηγίεςπουπεριέχονταισεαυτό

τοεγχειρίδιο.Συνίσταταιναακολουθείτεπροσεκτικάτιςεπιφωτισμένεςοδηγίες.Σεπερίπτωσηπουδενακολουθήσετε

αυτέςτιςοδηγίεςμπορείναπροκληθείσταεξαρτήματαακούσιαβλάβη.

ΘΕΩΡΉΣΕΙΣ ΑΣΦΑΛΕΊΑΣ

1. Βεβαιωθείτε ότι το αυτοκίνητό σας έχει ηλεκτρικό σύστημα 12 VDC αρνητικά γειωμένο.

2. Ελέγξτε τη γεννήτρια συνεχούς τάσης (δυναμό) και την ισχύ της μπαταρίας για να βεβαιωθείτε ότι θα υπάρξει ανταπόκριση στην αυξημένη ζήτηση

τροφοδοσίας ρεύματος.

3. Μη κάνετε καμία εγκατάσταση μέσα στο διαμέρισμα του κινητήρα ή σε έκθεση σε νερό, υπερβολική υγρασία, σκόνη ή ρύπους.

4. Ποτέ μην απλώνετε καλώδια εξωτερικά του οχήματος ή μην εγκαταστείτε τον ενισχυτή σε κοντινή απόσταση με ηλεκτρονικά κιβώτια ταχυτήτων.

5. Εγκαταστήστε τον ενισχυτή σε μέρη του οχήματος όπου η θερμοκρασία είναι ανάμεσα σε 0°C (32°F) και 55°C (131°F). Αφήστε το εξωτερικό μέρος

του ενισχυτή σε απόσταση τουλάχιστον 5 cm (2”) από πιθανούς τοίχους. Πρέπει να υπάρχει καλή κυκλοφορία αέρα εκεί που εγκαθίσταται ο

ενισχυτής. Αν καλύψετε τον απαγωγέα θερμότητας, επιτυγχάνεται προστασία του ενισχυτή.

6. Ο ενισχυτής μπορεί να θερμανθεί περίπου στους 80°C (176°F). Βεβαιωθείτε ότι δεν καίει πριν τον αγγίξετε.

7. Καθαρίστε τον ενισχυτή σε τακτή βάση δίχως να χρησιμοποιείτε δυνατά απορρυπαντικά που μπορούν να του προκαλέσουν ζημιά. Μη χρησιμοποιείτε

συμπιεσμένο αέρα επειδή μπορεί να ωθήσει στερεά σωματίδια μέσα στους ενισχυτές. Υγράνατε ένα κομμάτι ύφασμα με νερό και σαπούνι, στύψτε

το και καθαρίστε τον ενισχυτή. Χρησιμοποιείστε ύστερα ένα κομμάτι ύφασμα βρεγμένο μόνο με νερό, καθαρίστε ύστερα τον ενισχυτή με ένα

στεγνό κομμάτι υφάσματος.

8. Βεβαιωθείτε ότι τα σημεία που επιλέξατε για τα εξαρτήματα δεν επηρεάζουν την σωστή λειτουργία μηχανικών και ηλεκτρικών συσκευών του οχήματος.

9. Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας δεν έχει βραχυκυκλωσει κατά τη διάρκεια της εγκατάστασης και της σύνδεσης με την μπαταρία.

10. Μεγάλη προσοχή όταν κόβετε ή τρυπάτε σε επιφάνειες του αυτοκινήτου, ελέγξτε την πιθανότητα καλωδίων ή άλλων κρυφών εξαρτημάτων.

11. Όταν τοποθετείτε το καλώδιο τροφοδοσίας, αποφύγετε τη διέλευση του καλωδίου πάνω από αιχμηρές ακμές ή μέσω αυτών ή κοντά σε κινούμενες

μηχανικές διατάξεις. Χρησιμοποιήστε δακτύλιους στερέωσης από καουτσούκ για να προστατεύσετε το σύρμα αν διέρχεται μέσω μιας οπής της

πλάκας ή τα κατάλληλα υλικά αν είναι κοντά σε έξαρτήματα που παράγουν θερμότητα.

12. Βεβαιωθείτε ότι όλα τα καλώδια είναι καλά ασφαλισμένα καθόλο το μήκος τους. Βεβαιωθείτε επίσης ότι το εξωτερικό προστατευτικό τους κάλυμμα

είναι ανθεκτικό στις φλόγες και ότι σβήνειαπό μόνο του. Χρησιμοποιήστε ένα κοχλία σύσφιγξης γα να ασφαλίσετε τα θετικά και αρνητικά καλώδια

που βρίσκονται πολύ κοντά στα μπλοκ ακροδεκτών του αντίστοιχου τροφοδοτικού του ενισχυτή.

13. Επιλέξτε το πλάτος του καλωδίου σύμφωνα με την ισχύ του ενισχυτή και τις υποδείξεις, τις οποίες μπορείτε να βρείτε εδώ. Χρησιμοποιείστε

καλώδια υψηλής ποιότητας, ακροδέκτες και εξαρτήματα, όπως μπορείτε να βρείτε στον κατάλογο συνδέσεων της Connection.

14. Προ-αποφασίστε την τοποθέτηση του νέου σας ενισχυτή και τα σημεία στα οποία θα σταθεροποιήσετε τα καλώδια για εύκολη εγκατάσταση.

15. Για να αποφύγετε επιβλαβή ατυχήματα, κρατήστε το προϊόν στην αρχική συσκευασία μέχρι την τελική εγκατάσταση.

16. Φοράτε πάντα προστατευτικό εξοπλισμό για τα μάτια όταν χρησιμοποιείτε εργαλεία, καθώς αγκίδες ή κατάλοιπα άλλων προϊόντων ίσως εκσφενδονιστούν.

ΣΥΝΉΘΗΣ ΑΚΟΛΟΥΘΟΎΜΕΝΗ ΔΙΑΔΙΚΑΣΊΑ ΓΙΑ ΤΗΝ ΕΓΚΑΤΆΣΤΑΣΗ

Αν έχετε τις οποιεσδήποτε ερωτήσεις παρακαλείστε να ανατρέξετε στο Προχωρημένο Εγχειρίδιο που μπορείτε να βρείτε στο δικτυακό τόπο www.audison.com

ή να επικοινωνήσετε με τον αντιπρόσωπό σας της AUDISON ή με το εγκεκριμένο κέντρο τεχνικής εξυπηρέτησης της AUDISON για βοήθεια.

1. Πριν εγκαταστήσετε τον ενισχυτή, σβήστε την πηγή και όλες τις ηλεκτρονικές συσκευές του ηχητικού συστήματος για να αποφύγετε τις οποιεσδήποτε βλάβες.

2. Χρησιμοποιώντας ένα καλώδιο με κατάλληλη AWG (βλέπε χάρτη Καλωδίων Τροφοδοσίας), φέρτε το σύρμα τροφοδοσίας από το μέρος που

βρίσκεται η μπαταρία στο μέρος που είναι τοποθετημένος ο ενισχυτής.

3. Συνδέστε το τροφοδοτικό με τη σωστή πολικότητα. Συνδέστε το τερματικό (+) στο καλώδιο που έρχεται από τη μπαταρία και το τερματικό (-) στο

σασί του αυτοκινήτου.

4. Τοποθετήστε μια μονωμένη ασφαλειολαβή το μέγιστο 40 εκ. μακριά από το θετικό πόλο της μπαταρίας, συνδέστε το ένα άκρο του καλωδίου

τροφοδοσίας στην ασφαλειολαβή, αφού συνδέσετε το άλλο άκρο του στον ενισχυτή. Μην σηκώσετε την ασφάλεια.

5. Για να γειώσετε τη συσκευή (-) με τον σωστό τρόπο, χρησιμοποιήστε ένα κατσαβίδι με σταυρό για τον σκελετό του οχήματος. Ξύστε τη μπογιά

σε ένα μεταλλικό σημείο εάν είναι απαραίτητο, ελέγχοντας με ένα δοκιμαστικό τάσεως ρεύματος τη γείωση μεταξύ το αρνητικού πόλου (-) και του

σημείου σταθεροποίησης. Εάν είναι δυνατόν, συνδέστε όλα τα εξαρτήματα στο ίδιο σημείο γείωσης; η λύση αυτή απορρίπτει το μεγαλύτερο μέρος

του θορύβου που μπορεί να παραχθεί κατά την αναπαραγωγή ήχου.

6. Δρομολογήστε όλα τα καλώδια σήματος ομαδικά και μακριά από τα καλώδια τροφοδοσίας ρεύματος.

7. Συνδέστε τα καλώδια εισόδου RCA, το τροφοδοτούμενο σήμα πρέπει να κυμαίνεται μεταξύ 0.2 VRMS και 5 VRMS.

8. Συνδέστε τις εισόδους υψηλού επιπέδου χρησιμοποιώντας το κατάλληλο βύσμα. Το τροφοδοτούμενο σήμα πρέπει να κυμαίνεται μεταξύ 0.8 VRMS

και 20 VRMS. Μην το χρησιμοποιείτε εάν ήδη χρησιμοποιείτε προ-ενισχυμένη σύνδεση Pre In.

9. Συνδέστε την έξοδο του μεγαφώνου χρησιμοποιώντας καλώδιο μεγαφώνου μέγιστης τιμής 10 AWG.

10. Μην συνδέσετε τις εξόδους του μεγαφώνου (-) L και (-) R μεταξύ τους. Εάν χρησιμοποιείτε εξωτερική συσκευή στερεοφωνικής σύζευξης,

βεβαιωθείτε ότι οι αρνητικοί πόλοι δεν είναι συνδεδεμένοι μεταξύ τους.

11. Ο ενισχυτής μπαίνει σε λειτουργία εάν συνδέσετε τον απομακρυσμένο πόλο ενεργοποίησης (REMOTE IN) στην ειδική έξοδο της πηγής. Ο ενισχυτής τίθεται

σε λειτουργία αυτόματα, χωρίς σήμα τηλερρύθμισης, καθώς επίσης και εάν χρησιμοποιήσετε εισόδους υψηλής συχνότητας (Speaker IN) ρυθμίζοντας

το διακόπτη “ΑΥΤΟΜΑΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗ” [“AUTO TURN ON”] στη θέση ON.

12. «Η LED στο πάνω ταμπλό ανάβει μπλε υποδεικνύοντας ότι το προϊόν είναι ενεργοποιημένο. Η LED ανάβει κόκκινη εάν οι έξοδοι έχουν υπερφόρτωση,

εάν ενεργοποιηθεί η θερμική προστασία, εάν υπάρξει βραχυκύκλωμα μεταξύ καλωδίων ηχείου και αμαξώματος και εάν ο ενισχυτής δυσλειτουργεί.»

13. Η ασφάλεια/ασφάλειες βρίσκεται/βρίσκονται κοντά στην τροφοδοσία και στα τερματικά των μεγάφωνων. Για αντικατάσταση, αφαιρέστε την

ασφάλεια/ασφάλειες από τον υποδοχέα. Αντικαταστήστε πάντα με ασφάλεια της ίδιας διαβάθμισης.

14. Ασφαλίστε όλες τις περιφεριακές συσκευές που τοποθετήσατε στον εξοπλισμό του οχήματος. Η αποσύνδεση του ενισχυτή κατά την οδήγηση

μπορεί να επιφέρει σοβαρή ζημιά στους ανθρώπους στο όχημα και σε άλλα αυτοκίνητα.

15. Όταν η εγκατάσταση έχει τελειώσει, ελέγξτε την καλωδίωση του συστήματος και βεβαιωθείτε ότι όλες οι συνδέσεις έχουν γίνει με τον σωστό τρόπο.

16. Βάλτε την ασφάλεια στον υποδοχέα ασφάλειας. Η ανοχή της ασφάλειας πρέπει να είναι 30% υψηλότερη από αυτήν του ενισχυτή. Σε περίπτωση όπου

το καλώδιο τροφοδοτεί άλλους ενισυχτές, η ανοχή της ασφάλειας πρέπει να είναι 30% υψηλότερη του συνόλου ανοχής κάθε ασφάλειας των ενισχυτών.

17. Η ρύθμιση ακουστικής ηχώς επιτυγχάνεται με τη ρύθμιση της κύριας έντασης ήχου στα 3/4 της μέγιστης έντασης. Κατόπιν, ρυθμίστε τον ενισχυτή

μέχρι να ακούσετε οποιαδήποτε παραμόρφωση στον ήχο.

18. Πιστοποιητικό εγγύησης: Για περισσότερες πληροφορίες επισκεφτείτε την ιστοσελίδα της Audison.

ΑΣΦΑΛΗΣ ΗΧΟΣ

ΜΕ ΒΑΣΗ ΤΗ ΚΟΙΝΗ ΛΟΓΙΚΗ ΚΡΑΤΗΣΤΕ ΤΗΝ ΕΝΤΑΣΗ ΤΟΥ ΗΧΟΥ ΣΕ ΕΠΙΠΕΔΑ ΑΝΟΧΗΣ. ΘΥΜΗΘΕΙΤΕ ότι ΠΑΡΑΤΕΤΑΜΕΝΗ ΕΚΘΕΣΗ ΣΕ

ΕΞΑΙΡΕΤΙΚΑ ΥΨΗΛΗΣ ΕΝΤΑΣΗΣ ΕΠΙΠΕΔΑ ΗΧΗΤΙΚΗΣ ΠΙΕΣΗΣ ΜΠΟΡΕΙ ΝΑ ΒΛΑΨΕΙ ΤΗΝ ΑΚΟΗ ΣΑΣ. Η ΑΣΦΑΛΕΙΑ ΣΑΣ ΠΡΟΕΧΕΙ ΕΝΟΣΩ ΟΔΗΓΕΙΤΕ.

Πληροφορίεςσχετικάμετηναπόρριψηηλεκτρικούκαιηλεκτρονικούεξοπλισμού(γιατιςΕυρωπαϊκέςχώρεςπουέχουνοργανώσειτηνξεχωριστήσυλλογήτωναπορριμμάτωναυτών)

Τα προϊόντα τα οποία φέρουν σήμανση ένα τροχήλατο κάδο με ένα Χ πάνω σε αυτό δεν μπορούν να απορριφθούν μαζί με τα καθημερινά οικιακά απορρίμματα. Αυτά τα

ηλεκτρικά και ηλεκτρονικά προϊόντα πρέπει να ανακυκλώνονται σε κατάλληλες εγκαταστάσεις, ικανές να διαχειρίζονται την απόρριψη αυτών των προϊόντων και εξαρτημάτων

τους. Για να γνωρίζετε που και πως θα παραδόσετε αυτά τα προϊόντα στην πλησιέστερη υπηρεσία ανακύκλωσης / απόρριψης παρακαλούμε απευθυνθείτε στο τοπικό δημοτικό

γραφείο. Η ανακύκλωση και η απόρριψη των απορριμμάτων με κατάλληλο τρόπο συνεισφέρει στην προστασία του περιβάλλοντος και στην πρόληψη βλαβερών συνεπειών

στην υγεία.

ΠΡΟΦΥΛΑΞΕΙΣ

User’s Manual

/ Hebrew

www.audison.com

Audison

User’s Manual

Útmutató / Hungarian

Kérjük,hogyazalkatrészekbeszerelésegyelmesenolvassaelazösszesutasítást,amelyebbenazútmutatóbanszerepel.

Ajánlatosgondosankövetniakiemeltutasításokat.Haezekneknemteszeleget,akaratlanulisazalkatrészekkárosodását

okozhatja.

BIZTONSÁGI MEGFONTOLÁSOK

1. Ellenőrizze,hogyazautójábannegatívtestelésű12V-osegyenáramúáramellátástalálható.

2. Ellenőrizzeagenerátorésazakkumulátorállapotát,hogybiztosítsákamegnövekedőfogyasztást.

3. Nevégezzensemmilyenszereléstamotortérbenvagyvíznek,túlzottpáratartalomnak,pornakvagykosznakkitetthelyen.

4. Sohanevezesseakábeleketagépkocsinkívülilletveneszereljeazerősítőtelektronikussebességváltókmellé.

5. Azerősítőtajárműolyanrészébeszerelje,aholahőmérséklet0°C(32°F)és55°C(131°F)közötti.Azerősítőkülsőprofiljánaklegalább5cm-re

 (2”)kelllennieazesetlegesfalaktól.Azerősítőfelszerelésénekhelyénjólégkeringésnekkelllennie.Haletakarjaahűtőbordát,azerősítővédett

 üzemmódbakapcsol.

6. Azerősítő80°C(176°F)körülihőmérsékletetiselérhet.Ügyeljenarra,hogynelegyenveszélyesenforró,amikormegérinti.

7. Rendszeresentisztítsamegazerősítőt,denehasználjonerőstisztítószereket,amelyekkárosíthatnák.Nehasználjonsűrítettlevegőt,mertaz

 szilárdrészecskéketjuttathatazerősítőbe.Nedvesítsenmegegydarabtörlőruhátvízzelésszappannal,csavarjaki,majdtisztítsamegaz

 erősítőt.Ezutánhasználjonegycsakvízbemártottruhadarabot,majdtisztítsamegazerősítőtegyszárazronggyal.

8. Ügyeljenarra,hogyahely,amelyetazalkatrészekhezkiválaszt,nebefolyásoljaajárműmechanikuséselektromoseszközeinekmegfelelőműködését.

9. Beszereléskorésazakkumulátorhozvalócsatlakoztatáskorügyeljenarra,hogyatápkábelnelegsenrövidrezárva.

10.Különlegesgonddalvágjavagyfúrjaagépkocsilemezét,ellenőrizve,hogynincs-ealattaszerkezetielemvagyhuzalozás.

11.Atápkábelelhelyezésekor,nevezesseavezetéketélesszélekenátvagyfölött,vagymozgómechanikusberendezésekhezközel.Használjon

 gumidugókat,haavezetékazalvázvalamilyenfuratánhaladát,ésmegfelelőszigetelőanyagokat,hafelmelegedőalkatrészekközelében.

12.Ellenőrizze,hogyakábelekvégigmegfelelőenvannakrögzítve.Emellettügyeljenrá,hogyakülsőszigetelésüktűzállóésnemgyúlékony

 anyagbóllegyen.Egyrögzítőcsavarralrögzítseapozitívésnegatívkábeleketazerősítőáramellátástbiztosítókivezetéseiközelében.

13.Akábelméretétazerősítőtteljesítményének,ésazitttalálhatójavaslatoknakmegfelelőenválasszameg.Magasminőségűkábeleket,csatlakozókatés

 kiegészítőkethasználjon,amelyeketazConnectionkatalógusábantalál.

14.Előzetesentervezzemegazújerősítőjekonfigurációjátésalegjobbhuzalozásiútvonalakat,hogymegkönnyítseabeszerelést.

15.Véletlenkárosodáselkerüléséretartsaaterméketazeredeticsomagolásában,amígÖnfelnemkészültabeszerelésre.

16.Mindigviseljenvédőszemüveget,amikorszerszámokathasznál,mivelaforgácsokvagyatermékekmaradványaielszabadulhatnak.

TIPIKUS BESZERELÉSI ELJÁRÁS

Hakérdésevan,nézzemegaRészletesútmutatót,amitawww.audison.comwebhelyenérhetel,vagykérjensegítségetaAUDISONforgalmazótól

vagyaAUDISONhivatalosszervizképviselettől.

1. Azerősítőbeszerelésénekmegkezdéseelőttkapcsoljakiaforrástésmindenmáselektronikusberendezéstahangrendszerben,nehogykárosodjanak.

2. MegfelelőAWGméretűkábelthasználva(lásdaTápkábeltáblázatot),segítségévelvezesseatápellátásvezetéketazakkumulátortólazerősítő

 felszerelésihelyéig.

3. Csatlakoztassaatápfeszültségetahelyespolaritással.Csatlakoztassaa(+)végpontotazakkumulátorbólérkezővezetékhez,a(-)végpontot

 pedigagépjárműkarosszériájához.

4. Helyezzenelegyszigeteltbiztosítéktartólegfeljebb40cm-reazakkumulátorpozitívsarkától;csatlakoztassaatápkábelegyikvégétehhez

 azután,hogycsatlakoztattaamásikvégétazerősítőhöz.Nehelyezzebeabiztosítékot.

5. Akészülékmegfelelőleföldeléséhez(-)alkalmazzonegycsavartagépkocsialvázában;szükségeseténkaparjonlebármilyenfestéketvagy

 zsírtafémről,egytesztelővelellenőrizvehogyfolytonosságvananegatívpólus(-)ésarögzítésipontközött.Halehetséges,csatlakoztassaaz

 összesalkatrésztugyanahhozaföldelésiponthoz;ezamegoldáskiküszöböliahanglétrehozásasoránfellépőnemkívánatoszajnagyrészét.

6. Vezesseazösszesjelkábeltegymáshozközelésazelektromosáramkábelektőltávol.

7. CsatlakoztassaazRCAbemeneti(input)kábeleket,azalkalmazottjelnek0.2VRMSés5VRMSközöttkelllennie.

8. Amagasszintűbemenőcsatornátamegfelelődugaszsegítségévelcsatlakoztassa.Abemenetijelnek0.8VRMSés20VRMSközöttkelllennie.

 Nehasználja,hamáralkalmazPreInelőerősítettcsatlakozást.

9. Csatlakoztassaahangszórókimeneteket(output)a10AWGmaxspeaker(hangszóró)kábelalkalmazásával.

10.Necsatlakoztassaa(-)L(bal)és(-)R(jobb)hangszórókimeneteketegyütt.Haegykülsősztereokeresztezést(crossover)alkalmaz,győződjön

 megarról,hogyanegatívsarkainelegyenekegymáshozcsatlakoztatva.

11.Azerősítőatávolibekapcsoláskapocsnak(TÁVOLIBE)aforrásáltalmeghatározottkimenethezvalócsatlakoztatásakorkapcsolbe.Azerősítő

 automatikusanbekapcsol,ehheznincsszükségtávolijelre,hamagasszintűbemeneteket(HangszóróBE)használnakBEállásbakapcsolt

 “AUTOMATIKUSBEKAPCSOLÁS”kapcsolómellett.

12.“AfelsőműszerfalonaLEDkékszínbenvilágítésjelzi,hogyatermékbevankapcsolva.ALEDpirosfénybenvilágít,haakimenettúlterhelődik,

 haahővédelembeindul,haamikrofonkábelekrövidzárlatotcsinálnakajárműalvázávaléshaazerősítőhibásanműködik.”

13.Abiztosíték(ok)atápfeszültségésahangszóróvégpontokközelébentalálható(k).Biztosítékcsereeseténabiztosítékot/biztosítékokatvegyekia

 foglalatból.Abiztosítékotmindigmegegyezőértékűrecserélje.

14.Rögzítseazösszeskiegészítőt,amelyetbeépítettazalkatrészekösszeszereléséhez,agépkocsiszerkezetéhez;ezbiztosítjaastabilitástés

 biztonságotavezetésközben.Azerősítőelszabadulásaazautózásközbensúlyossérüléstokozhatajárműbenésmáskocsikbanülőembereknek.

15.Amikoraszereléskészenvan,ellenőrizzearendszerhuzalozását,hogyacsatlakoztatásokrendbentörténtek-emeg.

16.Helyezzebeabiztosítékotabiztosítéktartóba.Abiztosítékértékelegyen30%-almagasabb,mintazerősítőbeépítetté.Amennyibenakábel

 többerősítőttáplál,abiztosítékértékelegyen30%-kalmagasabb,mintazösszestöbbibiztosítékéazerősítőkben.

17. Ahallgatásszintjénekkalibrálásáhozállítsaaforráshangerőtamaximumának¾-ére;majdállítsabeazerősítésiszinteket,amígtorzulástnemhall.

18. Garanciajegy:TovábbiinformációkértlátogassonelaAUDISONweboldalára.

BIZTONSÁGOS HANG

ALKALMAZZAAJÓZANÉSZTÉSALKALMAZZAABIZTONSÁGOSHANGOT.KÉRJÜK,NEFELETSE,HOGYHAÖNTIGENNAGYEREJŰHANGNYOMÁS

ÉRIHOSSZÚIDŐNÁT,AHALLÁSAKÁROSODHAT.ABIZTONSÁGLEGYENAZELSŐVEZETÉSKÖZBEN.

Használtelektromoskészülékekelhelyezésehulladékként(aszelektívhulladékgyűjtéstalkalmazóEU-tagországokszámára)

Az ezzel a szimbólummal (kereszttel áthúzott szemetes) megjelölt termékeket nem szabad háztartási hulladékként kezelni. Régi elektromos és elektronikus

berendezéseitvigyeazecélrakijelöltújrahasznosítótelepre,aholazilyentermékeketésazokalkatrészeitisképesekszakszerűenkezelni.Alegközelebbiilyenjellegű

hulladékhasznosítótelep helyérőla helyiönkormányzattól kaphatfelvilágosítást.E készülékszakszerű megsemmisítésévelsegíthet abban,hogymegelőzzük azta

környezetreésazemberiegészségregyakoroltnegatívhatást,amiahelytelenhulladékkezelésbőladódik.

ÓVINTÉZKEDÉSEK

User’s Manual

Bahasa Indonesia / Indonesian

Sebelum instalasi komponen, Anda diharapkan untuk membaca semua petunjuk yang ada dalam manual ini dengan

seksama. Dan sebaiknya ikuti dengan hati-hati petunjuk-petunjuk yang digarisbawahi. Jika Anda tidak mengikuti

petunjuk-petunjuk ini dapat mengakibatkan kecelakaan atau merusak komponen.

PETUNJUK KEAMANAN

1. PastikanmobilAndamemilikisistemgroundinglistiknegatifsebesar12VDC.

2. CekkondisialternatordanbateraiAndaagarsaatterjadipeningkatanpenggunaan,mampudiatasi.

3. Janganmelakukaninstalasiapapundidalamkompartemenmesinatauterpaparair,kelembapanberlebih,debuataukotoran.

4. Janganpernahmemasangkabelkeluarkendaraanataumemasangamplifierdekatdengangearcaseelektronik.

5. Pasangamplifierpadabagian-bagiankendaraandimanatemperaturnyaberkisarantara0°C(32°F)dan55°C(131°F).Biarkanprofilluaran

 amplifierberadadalamjarakpalingtidak5cm(2”)daridindingyangada.Tempat-tempatdimanaamplifierdipasanginiharusmemilikisirkulasi

 udarayangbaik.ApabilaAndamenutupiheatsink,amplifierakanmasukdalammodeperlindungan.

6. Amplifierbisamencapaisuhusekitar80°C(176°F).Jadisebelummenyentuhnya,pastikanpanasnyatidakmembahayakan.

7. Bersihkanamplifiersecaraberkalatanpamenggunakanlarutanagresifyangbisamerusaknya.Janganmenggunakanudaraterkompresi,

 karenaakanmendorongbenda-bendapadatmasukkedalamamplifier.Basahiselembarkaindenganairdansabun,perasdanbersihkan

 amplifier.Kemudiangunakankainyangtelahdibasahihanyadenganair;danakhirnyabersihkanamplifierdengansecarikkainkering.

8. PastikanlokasiyangAndapilihuntukpemasangankomponentidakmempengaruhikerjamesinkendaraandanalat-alatlistrik.

9. Pastikankabellistriktidakkonsletsaatinstalasidandihubungkandenganbaterai.

10. Andaharussangatberhati-hatisaatmemotongataumengeborpelatmobil,pastikanbenar-benartidakadasambungankabellistrikatau

 elemenstrukturdibawahnya.

11. Saatmemposisikankabelsuplaidaya,hindarimemasangkabeldiatasataumelaluitepi-tepianyangtajamataudekatdenganperalatan

 mekanikyangbergerak.Gunakankaretgrommetuntukmelindungikabeljikadipasangdisebuahlubangpelatataumateripadatjikadekat

 denganbagianpenghasilpanas.

12.Pastikankabelterpasangdenganbaikdisepanjangsisinya.Danjuga,pastikanjaketpelindungluarnyatahanapidanbisamemadamkanapi

 dengansendirinya.Gunakansekruppenjepituntukmemasangkabelpositifdannegatifcukupdekatdenganblokterminalpowersupplyamplifier.

13.PilihlahpengukurkabelyangsesuaidengandayaamplifierdansesuaisaranyangAndabisatemukandisini.Gunakankabel,konektordan

 aksesoriberkualitastinggi,sebagaimanabisaAndatemukandalamkatalogConnection.

14.RencanakanterlebihdahulukonfigurasiamplifierbaruAndadanrutekabelyangterbaikuntukmemudahkaninstalasi.

15. Untukmenghindarikerusakanyangtidakdisengaja,biarkanproduktetapberadadalamkemasanaslinyasampaiAndasiapuntukinstalasiakhir.

16.Selalugunakanpelindungmatasaatmenggunakanperalatan,karenaserpihanatausisa-sisaprodukbisabeterbangandiudara.

SEKUEN INSTALASI UMUM

ApabilaAndamemilikipertanyaansilahkanlihatPanduanLanjutanyangadapadawww.audison.comatauhubungidealerAUDISONAndaatau

layananresmiAUDISONuntukmendapatkanbantuan.

1. Sebelummemasangamplifier,matikansumberdansemuaperalatanelektroniklainnyadalamsistemaudiountukmenghindarikerusakanapapun.

2. DenganmenggunakankabeldenganAWGyangsesuai,pasangkabeldayadarilokasibateraikelokasipenempatanamplifier.

3. Hubungkanpowersupply(penyediadaya)kekutub-kutubyangbenar.Hubungkankutub(+)kekabelyangdatangdariakidankutub(-)kecasismobil.

4. Masukkanpenahansekeringberisolasimaks40cmjauhdariterminalpositifbaterai;sambungkanujungyangsatudarikabeldayaketerminal

 setelahmenyambungkanujungyanglainkeamplifier.Janganpasangsekering.

5. Untukmemasangperalatan(-)dengancarayangtepat,gunakanobengyangadapadacasiskendaraan;gosoksemuacatataupelumas

 besijikaperlu,cekdenganalatpengetes(tester)bahwatidakadaaliranlistrikantarakutubnegatifbaterai(-)dengantitikpemasangannya.

 Jikamemungkinkan,sambungkansemuakomponenketitikpemasanganyangsama;dengansolusiinikebanyakangangguansuarayangbisa

 dihasilkanselamareproduksiaudiobisadiatasi.

6. Buatlahrutesemuakabelsinyaldekatantarasatudenganyanglaindanjauhdarikabel-kabellistrik.

7. HubungkankabelinputRCA.Sinyalyangdipasangharusberadadiantara0.2VRMSdan5VRMS.

8. Hubungkaninputtingkattinggimenggunakancolokanyangsesuai.Sinyalyangdiaplikasikanharuslahberadadiantara0.8VRMSdan20VRMS.

 JangangunakanjikaAndasudahmenggunakansambunganpreamplified.

9. Sambungkanoutputspeakerdenganmenggunakankabelspeakermaks10AWG.

10. Janganmenghubungkanoutputspeaker(-)Ldan(-)Rbersamaan.JikaAndamenggunakansebuahcrossoverstereoeksternalpastikan

 kutub-kutubnegatifnyatidaktersambungbersama.

11. Amplifierhidupdenganmenyambungkanterminalyangdihidupkanjarakjauh(REMOTEIN)keoutputsumberkhusus.Amplifierhidupsecara

 otomatis,tanpasinyaljarakjauh,jugajikamenggunakaninputtingkattinggi(SpeakerIN)denganmengaturtombol“AUTOTURNON”keposisiON.

12. “LEDpadapanelatasmenyalabiruyangmenandakanprodukdalamkeadaanmenyala.LEDmenyalamerahjikaoutputnyaberlebihan,jika

 perlindungantermalterpicu,jikakabelspeakerkorsletingpadasasiskendaraan,danjikaamplifiertidakberfungsi.”

13. Sekring(satuataulebih)beradadidekatsumberlistrikdankutub-kutubspeaker.Untukmenggantinya,keluarkansekringdarihousing-nya.

 Selalugantisekringdengansekringyangratingnyasama.

14.AmankansemuaperalatantambahanyangAndarakituntukpemasangankomponenkestrukturkendaraan;haliniakanmenjaminstabilitas

 dankeamanaansaatberkendara.Membongkaramplifiersaatberkendarabisabenar-benarmencelakakanpenumpangdidalammobilserta

 kendaraanyanglain.

15. Jikainstalasisudahselesai,ceksistemsambungankabelsistemdanpastikansemuasambungantelahdilakukandengancarayangbenar.

16. Letakkansekringkedalampemegangsekring.Nilaisekringharus30%lebihtinggidarinilaiamplifierrakitan.Apabilakabelmensuplaibeberapa

 amplifier,nilaisekringharus30%lebihtinggidarijumlahnilaidarisemuasekringpadaamplifier.

17. Kalibrasitingkatpendengarandibuatdenganmengaturvolumesumbersampaidengan¾batasmaksimumnya;kemudian,aturbatasamplifier

 sampaiAndamendengardistorsi.

18. KartuGaransi:UntukinformasilebihlanjutkunjungisituswebAUDISON.

SUARA YANG AMAN

PIKIRKANDANBUATLAHSUARAYANGAMAN.MOHONDIINGATBAHWAJIKAANDABERADAPADATINGKATTEKANANSUARAYANGLUARBIASA

TINGGIDALAMWAKTUYANGCUKUPLAMA,HALINIDAPATMERUSAKPENDENGARANANDA.KEAMANANHARUSDIUTAMAKANSAATBERKENDARA.

Informasitentanglimbahperalatanlistrikdanelektronik(baginegara-negaraEropayangmengumpulkanlimbahsecaraterpisah)Produk-produkbertandatongsampah

berodayangdisilangtidakbisadibuangbersamadengansampahrumahtanggabiasa.Produk-produklistrikdanelektronikiniharusdidaurulangmenggunakanfasilitas

yangsesuai,yangmampumenanganipembuanganprodukdankomponenini. Untukmengetahuidimanadan bagaimanamengirimproduk-produktersebutketempat

pembuangan/daur ulang terdekat, silahkan hubungi kantor walikota setempat Anda. Dengan mendaur ulang dan membuang limbah dengan cara yang tepat akan

membantupelestarianlingkungandanmencegahefek-efekyangberbahayabagikesehatan.

TINDAKAN PENCEGAHAN

User’s Manual

Italiano / Italian

Prima di procedere all’installazione leggete con attenzione tutte le indicazioni contenute in questo manuale. E’ opportuno

prestare attenzione alle indicazioni riportate. La mancata osservanza di tali istruzioni potrebbe causare lesioni involontarie

o danni all’apparecchio.

AVVERTENZE GENERALI

1. Verificatechel’impiantoelettricodelveicoloabbiaunatensionedialimentazionedi12VDCconnegativoamassa.

2. ControllatelecondizionidialternatoreebatteriaperassicurarVichesianoingradodisopportarel’incrementodiassorbimentochecomportano

 gliamplificatoridipotenza.

3. Nonrealizzatealcuntipodiinstallazioneall’internodelvanomotoreeinposizioniesposteadacqua,umiditàeccessiva,polvereesporco.

4. Nonfatepassaremaiicaviall’esternodelveicolooinprossimitàdicentralineelettroniche.

5. Installatel’amplificatoreinzonedelveicoloovelatemperaturanonscendasottogli0°C(32°F)enoneccedai55°C(131°F).Lasciateintorno

 all’amplificatorealmeno5cm(2”)dispazio,lazonadiinstallazionedeveavereun’adeguatacircolazioned’aria.Lacoperturadellasuperficie

 provocal’entratainprotezionetermicaanticipatadell’amplificatore.

6. L’amplificatorepuòraggiungeretemperaturedi80°C(176°F).Accertatevichelatemperaturanonsiapericolosamenteelevataprimaditoccarloamaninude.

7. Sottoponeteapuliziaperiodical’amplificatoreevitandol’usodisolventiaggressivichepotrebberodanneggiarnelepartiedevitatel’usodiaria

 compressaperchéspingerebbeidetritiall’interno.Utilizzateunpannoinumiditoconacquaesapone,strizzateloepulitel’amplificatore.

 Ripassateconunpannoinumiditoconsolaacqua,infinepassateunpannoasciutto.

8. Assicuratevicheilposizionamentopresceltononinterferiscaconilcorrettofunzionamentodeidispositivimeccanicioelettricidellavettura.

9. Assicuratevidinoncortocircuitareilcavodialimentazionedurantel’installazioneeilcollegamentoconlabatteria.

10.Prestateestremaattenzionenelpraticareforiotaglisullalamiera,verificandochenellazonainteressatanonvisiaalcuncavoelettricoo

 elementostrutturaledell’autovettura.

11.Nelposizionamentodelcavodialimentazione,evitatelavicinanzadiorganimeccaniciinmovimentoeproteggeteilcavoconduttoreconun

 anelloingommasepassainunforodellalamieraoconappositimaterialisescorrevicinoapartichegeneranocalore.

12.Assicuratevicheicavisianoadeguatamentefissatipertuttalalunghezzaechelaguainaprotettiva,utilizzataperproteggereicontatti,siadi

 tipoautoestinguenteallafiamma.Bloccateicaviinprossimitàdellemorsettiere.

13.Lasezionedeicavideveesseredimensionatainmodoadeguatoallapotenzaealladistanzadicollegamento.Utilizzatecavi,connettorie

 accessoridialtaqualità,comequellidisponibilinelcatalogoCONNECTION.

4.Perfacilitarel’installazione,primadituttoprogrammatelaconfigurazionedelVostronuovoamplificatoreefatepassareicavinelmodomigliorepossibile.

15.Riponete,quandoèpossibile,ilprodottonell’imballoperevitaredanniaccidentalidurantel’installazione.

16.Indossatesempreocchialiprotettividurantel’utilizzodiattrezzichepossonogenerarescheggeoresiduidilavorazione.

SEQUENZA DI INSTALLAZIONE TIPO

Perqualsiasinecessitàfateriferimentoall’AdvancedWebManualpresentesulsitowww.audison.comocontattateilVostrocentrospecializzato

autorizzatoAUDISON.

1. Primadell’installazionespegnetelasorgenteetuttigliapparatielettronicidelsistemaaudioperevitarequalsiasipossibiledanno.

2. Fatepassareuncavodialimentazionedeldiametroadeguato(veditabella:powersupplycable)dallabatteriaall’amplificatore.

3. Collegateiterminalidialimentazionefacendoattenzioneallapolaritàdiconnessione.Collegareilterminale(+)alcavoprovenientedalla

 batteriaedil(-)allochassisdell’autovettura.

4. Applicateunportafusibileisolatoanonpiùdi40cmdalmorsettopositivodellabatteriaecollegatesudiessoilcavodialimentazionedopo

 avernecollegatal’altraestremitàall’amplificatore.Nonmontareilfusibile.

5. Perfissareilcollegamentodimassa(-)inmodocorrettousateunavitegiàpresentesullapartemetallicadelveicolo;rimuoveteogniresiduo

 diverniceograssosenecessario,assicurandoviconuntesterchevisiacontinuitàtrailterminalenegativo(-)dellabatteriaeilpuntodi

 fissaggio.Sepossibile,collegatetuttiicomponentiallostessopuntodimassa,poichéquestasoluzioneserveperabbatterelamaggiorparte

 deirumorichepossonoinsorgerenellariproduzioneacustica.

6. Fatepassareicavidisegnaletuttiinsiememalontanodaicavid’alimentazione.

7. CollegategliingressidisegnaleabassolivellousandocaviterminaticonconnettoriRCA.Ilsegnaledaapplicaredeveavereunlivellocompreso

 tra0.3VRMSe5VRMS.

8. Collegategliingressidisegnaleadaltolivello(SpeakerIN)usandol’appositoconnettore.Ilsegnaledaapplicaredeveavereunlivellocompreso

 tra0.8VRMSe20VRMS.Nonutilizzarequestiingressisesiusalaconnessionepreamplificata.

9. Collegateleuscitedipotenzaaglialtoparlanticoncavispelatideldiametromassimodi10AWG.

10.Leuscitedipotenzacontrassegnateda(-)Le(-)Rnondebbonoesserecollegatetradiloro.Nelcasosiutilizziunfiltrocrossoverstereoesterno,

 accertarsichenonabbiainegativiincomune.

11.L’amplificatoresiaccendecollegandoilmorsettoperl’accensioneremota(REMOTEIN)allaspecificauscitadellasorgente.L’amplificatoresi

 accendeautomaticamente,senzasegnalediremote,ancheusandogliingressiadaltolivello(SpeakerIN),impostandoloswitcht“AUTOTURNON”

 nellaposizioneON.

12.IlLedpostosulpannellosuperiore,siilluminadicolorebluperindicarel’accensionedelprodotto.IlLEDsiilluminadicolorerossoincasodisovraccarico

 delleuscite,diinterventodellaprotezionetermica,incasodicortocircuitoversolochassisdell’autodeicavideglialtoparlantieincasodiguasto

 dell’amplificatore

13.Persostituireil/ifusibile/iènecessarioestrarlo/idallasedepostainprossimitàdellamorsettieradialimentazioneerimpiazzarlicondeiparivalore.

14.Fissateivaricomponentiallastrutturadelveicoloinmodosolidoeaffidabile.Installatenellostessomodotuttelestrutturesupplementari

 realizzate,perassicurarestabilitàesicurezza.Ildistaccamentodalfissaggiodurantelamarciadell’autovetturapuòcausaregravedannoper

 lepersonetrasportateeperglialtriveicoli.

15.Afineinstallazionericontrollatel’interocablaggiodelsistemaeassicuratevidiavereseguitotuttiicollegamentiinmanieracorretta.

16.Inseriteilfusibilenelrelativoportafusibile.Ilvaloredelfusibiledovràesseresuperioredel30%rispettoaquellopostoall’internodell’amplificatore.Nel

 casoilcavoalimentipiùamplificatori,ilfusibiledovràavereunvaloresuperioredel30%rispettoallasommadeivaloridituttiifusibilipresenti

 sugliamplificatori.

17.Lataraturadellivellodiascoltosieffettuaregolandoillivellodell’apparecchiosorgentefinoa3/4dellivellomassimo;successivamente,

 regolareilivellidell’amplificatorefinoadudireiprimifenomenididistorsione.

18. Certificatodigaranzia:PermaggioriinformazionivisitateilsitoAUDISON.

SAFE SOUND

UTILIZZATEEQUILIBRIOEBUONSENSONELL’ASCOLTO,RICORDATECHEPROLUNGATEESPOSIZIONIADUNLIVELLOECCESSIVODIPRESSIONE

ACUSTICAPOSSONOPRODURREDANNIALVOSTROUDITO.LASICUREZZADURANTELAGUIDADEVERESTARESEMPREALPRIMOPOSTO

Informazioni per lo smaltimento di apparecchiature elettroniche ed elettriche (per i paesi europei che dispongono di sistemi di raccolta separata)

IprodotticontrassegnaticonilsimbolodelcontenitoreperrifiutisuruotebarratodaunaXnonpossonoesseresmaltitiinsiemeainormalirifiutidomestici.Questiprodotti

elettriciedelettronicidevonoesserericiclatipressounastrutturaadeguata,ingradoditrattareiprodottistessieilorocomponenti.Perconosceredoveecomerecapitare

taliprodottinelcentropiùvicino,contattarel’appositoufficiocomunale.Ilriciclaggioelosmaltimentocorrettocontribuisceatutelarel’ambienteeadevitareeffettidannosi

allasalute.

PRECAUZIONI

User’s Manual

日本語 / Japanese

コンポーネント取付け前に、本マニュアルに記載されているすべての注意書きをよく読んでください。とくに強調されて

いる部分をよくお読みになることをお勧めします。指示にしたがわない場合、予期しない事故やコンポーネントの損傷が

生じる恐れがあります。

安全上の注意事項

1. お客様の自動車が12VDC電圧でマイナス側が接地された電気システムであることを確認してください。

 消費電流が増加しても処理できることを保証するために発電機とバッテリの条件をチェックします。

 エンジンルーム内または水のかかる場所、湿度、ほこり、土の多い場所には何も設置しないでください。.

 決してケーブルを車外に配線したり、アンプを電子ギヤケースの傍に設置したりしないでください。

 アンプは車両内の温度が0℃(32°F)から55℃(131°F)の場所に設置してください。アンプの端部は壁（もしあれば）から5cm(2”)

 以上離してください。アンプが設置された場所は空気の循環が良くなければなりません。ヒートシンクを覆った場合、アンプ

 はプロテクトモードになります。

 アンプは温度が約80°C(176°F)に達することがあります。アンプに触れる場合はその前にそれが危険なほど熱くないことを確

 認してください。.

 アンプを損傷する恐れのある強力な溶剤を使用せずに、定期的にアンプをクリーニングしてください。固形物をアンプの中へ

 押し込む可能性があるので圧縮空気を使用しないでください。布切れを水と石鹸で湿らせ、絞ってからアンプをクリーニング

 してください。その後、布切れを水だけで湿らせてクリーニングし、最後は乾いた布切れで拭き取ってください。.

8. コンポーネント取り付けに選択した場所は自動車の正しい機械的および電気的動作に影響しないことを確認してください。

9. 取り付け・バッテリ接続時、電源ケーブルが短絡していないことを確認します。

10. 車両のシャーシに切断やドリル加工をするときは十分に注意して、その下に電線や構造エレメントがないかどうかチェックしてください。

11. 電源ケーブル配線時、尖った端部や機械装置の可動部の近くに配線することは避けてください。プレートの穴を通る配線はゴ

 ムのグロメットで保護し、熱を発生するパーツの近くでは他の適切な材料を使用します。

12.

電源ケーブルはその全体が正しく安全に配線されていることを確認してください。また、電源ケーブルの保護被覆は難燃性で

 自己消火性であることを確認してください。正負のケーブルをアンプのそれぞれの電源供給端子ブロック近傍に締付ねじで固

 定してください。

13.

アンプのパワーとここで見られる提案に従ってケーブルのゲージを選んでください。Connection接続品カタログの中から選

 択して非常に高品質のケーブル、コネクタおよび付属品を使用してください。

14.

設置を容易にするためにお客様の新しいアンプの構成と最適な配線ルートを予め計画しておきます。

15.

発生しがちな損傷を防止するために最終的な設置準備ができるまで、製品は元のパッケージに保管しておきます。

16.

破片または製品の残留物が飛散することがあるので、工具を使用するときはいつでも保護眼鏡を着用します。

標準的な取付け手順

詳細については、www.audison.comのアドバンスマニュアルをご覧になるか、AUDISONディーラーもしくはAUDISON認定サー

ビスセンターにお問い合わせください。

 すべての損傷を防止するためにアンプに電源ケーブルを接続する前に、オーディオシステムの電源および他のすべての電子機

 器のスイッチを切ってください。

2. 適切なAWGのケーブルを使用し（参考図：電源ケーブル）、電源線をバッテリの位置からアンプの取り付け位置まで配線します。

3. 極性を合わせて電源を接続します。(+)端子をバッテリからのケーブルに、(–)端子を車のシャシーに接続します。

 絶縁ヒューズホールダを電池の正極から最大40cm離します。電源ケーブルの一端をアンプに接続し、その後もう一端を電池の

 正極に接続します。ヒューズは取り付けないでください。

 デバイスを正しく接地（-）するために車両のシャーシのねじを使用し、必要に応じて金属部からすべての塗料やグリースを除

 去し、テスターを使用してバッテリの負端子（-）と固定点の間に導通があることをチェックします。可能であればすべてのコ

 ンポーネントを同一の接地点に接続します。これにより、オーディオ再生時に発生する不要なノイズのほとんどを防げます。

 すべての信号ケーブルを接近させて電源ケーブルから離して配線します。

 RCA入力ケーブルを接続します。印加信号は0.2VRMSと5VRMSの間にある必要があります。

 正規のプラグを使いハイレベル入力を接続します。入力信号は0.8～20VRMSでなければなりません。すでにPreInプリアンプ

 接続を行っている場合、これは使用しないでください。

 最大10AWGのスピーカケーブルを使用してスピーカ出力を接続します。

10.

スピーカ出力の(-)Lと(-)Rを一緒に接続しないでください。外部ステレオクロスオーバを使用する場合は、その負極が一緒に

 接続されていないことを確認します。

11.

アンプは、リモート電源オン端子（リモート入力）をソース専用出力に接続することによってオンになります。また、“自動電

 源オン”スイッチをオン位置にセットしてハイレベル入力（スピーカー入力）を使う場合、リモート信号がなくても、アンプは

 自動的にオンになります。

12.

 トップパネルのLEDが青色に点灯していると、製品に電源が入っていることを示しています。出力が過負荷になったり、サーマ

 ルプロテクションが作動したり、スピーカーケーブルが車体とショートしたり、アンプが誤動作すると、LEDが赤く点灯します。

13.ヒューズは電源とスピーカーの端子の近くにあります。交換するには、ハウジングからヒューズを取り外します。ヒューズは

 常に同じ定格のものと交換してください。

14.コンポーネントを設置するために作成したすべての補助デバイスを車体構造に固定します。これによって走行中

の安定性と安

 全性を確保します。運転中のアンプの取り外しは、車内および他の車の乗員にまで危害を加える可能性があります。

15.取り付けが終了したら、システムの配線をチェックし、すべて正しく接続されていることを確認します。

16.

ヒューズホルダーにヒューズを取り付けます。ヒューズの値はアンプ組込みの値よりも30%大きくする必要があります。電源

 ケーブルが複数のアンプに電源を供給している場合は、ヒューズの値はアンプの中のすべての他のヒューズの値の和より

 も30％大きくする必要があります。

17. 聴き取りレベルの校正はソースボリュームを最大レベルの3/4まで回し、アンプレベルを歪が聴こえるまで調整して実行します。

18. 保証書:詳しくはAudisonウェブサイトを参照してください。

音量は安全なレベルで

常識の範囲内で安全なレベルの音量でお楽しみください。極端に高い音圧レベルで長時間聞き続けると、聴覚が低下する可能性が

あります。運転中は、安全を最優先してください。

電気・電子機器の廃棄物に関する情報(廃棄物の分別回収を組織化しているヨーロッパ各国用)

Xを入れた輪のごみ箱のマークが付いた製品は普通の家庭用のごみと一緒に処理することはできません。このような電気・電子機器の廃棄物は、これらの製品やコンポー

ネントを処理できる相応の施設でリサイクルしなければいけません。これらの製品をどこでどのようにして最も近いリサイクル/処理場まで運べばよいかを知るために、

お客様の地域の地方自治体事務所に連絡をお取り下さい。廃棄物を相応の方法でリサイクルや処理することは、環境の保護と健康に害のある影響を防止することに貢献し

ます。

注意事項

User’s Manual

한국어 / Korean

구성품을설치하기전에본설명서에기재된모든지침을읽고숙지하십시오.강조표시된지침은주의깊게읽어야

합니다.지침을따르지않을경우예상하지못한사고나구성품의손상이초래될수있습니다.

안전지침

1. 차량에12VDC마이너스접지전기시스템이갖춰져있는지확인하십시오.

2. 교류발전기와배터리상태가증가하는전력소비량을처리할수있는지확인하십시오.

3. 구성품을엔진내부에설치하거나물이있는곳,습도가높은곳,먼지가많은곳에두지마십시오.

4. 절대로케이블을차량외부에배선하거나앰프를기어케이스부근에설치해서는안됩니다.

5. 온도가0°C-55°C인차량부품에앰프를설치하십시오.앰프외부프로파일은벽에서5cm(2”)이상거리를두고

 설치하십시오.앰프는환기가잘되는곳에설치해야합니다.방열기를덮어두면앰프가보호됩니다.

6. 앰프의온도는80°C정도까지올라갈수있습니다.앰프를만지지전에열이너무높지않은지확인하십시오.

7. 앰프를정기적으로청소할때에는앰프에손상을주지않는용제를사용하십시오.압축공기는앰프에단단히고정되어

 있는부품들이손상을입을수있으므로사용하지마십시오.깨끗한천에물을적셔비누칠을하고짜낸다음앰프를

 닦으십시오.물을적신천으로닦은다음마른천으로앰프를닦으십시오.

8. 구성품설치위치가차량의기계및전자장치의올바른작동을방해하지않도록하십시오.

9. 전원케이블이설치과정에서단락되지않았는지,배터리와제대로연결되어있는지확인하십시오.

10. 차량섀시를절단하거나드릴로구멍을뚫을때그부근에전선이나주요부품이없는지각별한주의를기울여

 확인하십시오.

11. 전원공급케이블을배선할경우케이블이날카로운모서리나움직이는장치에닿지않도록주의하십시오.전선을

 금속판의구멍으로배선할경우에는고무그로밋을사용해전선을보호하고열발생장치에가깝게배선할경우적절한

 보호재를사용하십시오.

12. 모든케이블이길이에맞게제대로연결되었는지확인하십시오.또한케이블의외부재킷은난연성및자소성이있는

 제품을사용하십시오.클램프스크류를사용해양극/음극케이블을각앰프의전원공급단자대에가깝게고정시키십시오.

13. 앰프전력과본설명서에기재된권장사항에따라케이블게이지를선택하십시오.연결카탈로그에있는고품질의

 케이블,커넥터및액세서리를사용하십시오.

14. 새로운앰프구성과설치를손쉽게할수있는가장좋은배선방식을미리계획해두십시오.

15. 갑작스런사고를방지하려면설치를완료할때까지제품포장박스에넣어두십시오.

16. 부목과같은도구를사용할경우에는도구파편이공중으로비산될수있으므로항상보호안경을착용하십시오.

일반적인설치순서

설치 순서에 대한 자세한 내용은 www.audison.com 에서 제공하는 고급 설명서를 참조하거나 AUDISON 대리점 또는

AUDISON공인서비스센터에문의하시기바랍니다.

1. 앰프를설치하기전에소스와오디오시스템에탑재된모든전자장치의전원을꺼손상을방지하십시오.

2. AWG에맞는케이블전원공급케이블참조)을사용해배터리위치에서앰프장착위치까지배선하십시오.

3. 전원공급장치를올바른극성에연결하고배터리에연결된케이블에(+)단자를연결하고차량섀시에(-)단자를연결하십시오.

4. 절연된퓨즈홀더를배터리양극단자에서최대40cm떨어지게놓고한쪽끝을증폭기에연결한후반대쪽끝을전원

 케이블에연결합니다.퓨즈를장착하지마십시오.

5. 장치를올바르게접지(-)하려면테스터로배터리음극(-)단자와고정포인트간연결상태를확인하면서차량섀시의

 나사를사용해금속부분에있는페인트나그리스를제거하십시오.가능한한모든구성품은동일한접지포인트에

 연결하십시오.이렇게하면오디오재생과정에서생성될수있는잡음이대부분차단됩니다.

6. 신호케이블은모두가깝게배선하고전원케이블과는거리를두고배선하십시오.

7. RCA입력케이블을연결하십시오.적용신호는0.2VRMS~5VRMS의범위에있어야합니다.

8. 적적한플러그를사용해하이레벨입력을연결하십시오.적용신호는0.8VRMS~20VRMS의범위에있어야합니다.

 PreIn사전증폭연결을사용할경우에는플러그를사용하지마십시오.

9. 최대10AWG스피커케이블을사용해스피커출력을연결하십시오.

10. (-)L과(-)R스피커출력을함께연결하지마십시오.외부스테레오크로스오버를사용할경우음극은함께연결하지

 마십시오.

11. 증폭기는원격켜기단자(REMOTEIN)를음원전용출력에연결하면켜집니다.“AUTOTURNON”스위치를ON위치로

 설정하고하이레벨입력(SpeakerIN)도사용하면원격신호가없어도증폭기가자동으로켜집니다.

12. “상단패널의LED가파란색으로켜져제품이켜져있음을나타냅니다.출력부에과부하가걸리거나,과열보호기능이

 트리거되거나,스피커케이블이차량섀시와닿아단락되거나,증폭기가오작동할경우LED가빨간색으로켜집니다.”

13. 퓨즈는전원공급장치와스피커단자근처에있습니다.교환하려면하우징에서퓨즈를제거하십시오.동일한규격의

 퓨즈로교체하십시오.

14. 구성품을차량에설치하려면설치한모든보조장치를단단히고정시켜운전시안정성과안전을확보하십시오.운전

 중에앰프를때어낼경우귀하의차량은물론다른차량도사고를일으킬수있습니다.

15. 설치가완료되면시스템의배선상태를확인하고모든배선이제대로되어있는지확인하십시오.

16. 퓨즈를퓨즈홀더에끼우십시오.퓨즈값은앰프에있는퓨즈값보다30%이상높아야합니다.케이블을하나이상의

 앰프에연결할경우,퓨즈값은각앰프에있는퓨즈값보다30%이상높아야합니다.

17. 소스볼륨을최대레벨의3/4까지조정해듣기레벨을보정한다음왜곡이들릴때까지앰프레벨을조정하십시오.

18. 품질보증:자세한내용은AUDISON웹사이트에서확인할수있습니다.

SAFESOUND

일반적인방식으로SAFESOUND를실행해보십시오.장시간과도한압력레벨로사운드를들을경우청각기능에손상을

입을수있습니다.운전시안전을최우선으로지켜야합니다

전기또는전자장치폐기물정보(폐기물분리수거를시행하는유럽국가에해당)

분리배출표시(X표시있음)가있는제품은가정용쓰레기와함께버릴수없습니다.이러한전기/전자제품은폐기물관리하는적절한시설을통해재활용되어야합니다.

이러한제품을보낼재활용/폐기물처리시설에대한자세한정보는가까운지자체관련기관에문의하시기바랍니다.폐기물을올바른방식으로재활용및처리하는것은

환경을보호하고건강에유해한물질을막는데중요한역할을합니다.

주의

User’s Manual

Latvijas / Latvian

Pirmskomponentuuzstādīšanas,lūdzu,uzmanīgiizlasietšoinstrukcijuunievērojietvisasinstrukcijāsniegtāsnorādes.

Irieteicamsīpaširūpīgiievērotiekrāsotāsinstrukcijas.Gadījumā,jašajāinstrukcijāsniegtienorādījuminetiekievēroti,

pastāvkomponentubojājumurisks.

DROŠĪBAS NOTEIKUMI

1. Pārliecinieties,kajūsuautomašīnaiir12VDCspriegumanegatīvaiezemējumaelektriskāsistēma.

2. Pārbaudietsavamaiņstrāvasģeneratoraunakumulatorastāvokli,lainodrošinātu,katievarizturētpatēriņapieaugumu.

3. Neveicietnekādusuzstādīšanasdarbusmotoranodalījumāvaitādosapstākļos,kurirsaskarearūdenipārmērīgumitrumu,putekļiemvainetīrumiem.

4. Nekadnevelcietvadusārpusautomašīnasunneuzstādietpastiprinātājulīdzāselektroniskāmpārnesumkārbām.

5. Uzstādietpastiprinātājutādāsvietāstransportlīdzeklī,kurtemperatūrairstarp0°C(32°F)un55°C(131°F)grādiem.Atstājietvismaz5cm(2”)atstatumu

 starppastiprinātājaārējoprofiluuniespējamajāmsienām.Vietā,kuruzstādītspastiprinātājs,jābūtlabaicirkulācijai.Jatiekaizsegtassiltuma

 atveres,pastiprinātājamieslēdzasdrošībasrežīms.

6. Pastiprinātājsvaruzkarstlīdzapmēram80°C(176°F).Pirmsaizskaratto,pārliecinieties,katasnavbīstamikarsts.

7. Regulāritīrietpastiprinātāju,neizmantojotagresīvusšķīdinātājus,kastovarsabojāt.Neizmantojietsaspiestugaisu,jotaspastiprinātājaatverēs

 iepūtīscietasdaļiņas.Saslapinietdrāniņuarūdeniunziepēm,izgrieziettounnotīrietpastiprinātāju.Pēctamizmantojiettikaiūdenīsamitrinātu

 drāniņu;beigāsnoslaukietpastiprinātājuarsausudrāniņu.

8. Pārliecinieties,kakomponentuuzstādīšanaizvēlētajāvietānetraucētransportlīdzekļamehāniskounelektriskoierīčupareizaidarbībai.

9. Pārliecinieties,ka,veicotuzstādīšanuunpieslēgšanuakumulatoram,barošanasvadānavradiesīsslēgums.

10.Esietārkārtīgipiesardzīgi,griežotvaiurbjotautomašīnasplāksni;pārliecinieties,kaapakšānavvaduunkonstrukcijaselementu.

11.Novietojotbarošanasvadu,nevelciettopārivaicauriasāmmalāmvaikustīgumehāniskuierīčutuvumā.Izmantojietgumijasstarpgredzenus,

 laiaizsargātuvadu,jatasietiekšācaurumā,vaiatbilstošusmateriālus,jatasatrodastuvudetaļām,kasradasiltumu.

12.Pārliecinieties,kavisivadiirkārtīginostiprinātivisāgarumā.Tāpatpārliecinieties,katoārējaisaizsargslānisirugunsdrošsunpašdzēsošs.

 Izmantojietspailesskrūvi,lainostiprinātupozitīvosunnegatīvosvadustiešipiepastiprinātājaatbilstošajiembarošanasspaiļublokiem.

13.Izvēlietiesvadakalibruatbilstošipastiprinātājajaudaiunieteikumiem,kovaratatrastšeit.Izmantojietaugstaskvalitātesvadus,savienotājus

 unaksesuārus,kovaratatrastSavienojumukatalogā.

14.Laiatvieglotuuzstādīšanu,iepriekšizplānojietsavajaunāpastiprinātājakonfigurācijuunlabākosvadojumaceļus.

15.Lainovērstunejaušusbojājumus,uzglabājietproduktuoriģinālajāiepakojumā,līdzesatgataviveiktuzstādīšanu.

16.Strādājotarinstrumentiem,vienmērizmantojietaizsargbrilles,jopagaisuvarlidotskaidasvaiproduktadaļiņas.

PARASTĀ UZSTĀDĪŠANAS SECĪBA

Ja jums ir kādi jautājumi, lūdzu, skatiet Detalizēto instrukciju,kaspieejamavietnēwww.audison.com,vaivērsietiespēcpalīdzībaspiesava

AUDISONdīleravaiAUDISONpilnvarotāservisacentrā.

1. Laiizvairītosnobojājumiem,pirmspastiprinātājauzstādīšanasizslēdzietskaņasavotuunvisaspārējāselektroniskāsierīcesaudiosistēmā.

2. IzmantojotvaduaratbilstošuAWG(skatiettabulu:Barošanasvads),novelcietvadunoakumulatoraatrašanāsvietaslīdzpastiprinātāja

 uzstādīšanasvietai.

3. Savienojietbarošanasvaduarpareizāspolaritātesspaili:(+)spailevadam,kasnāknoakumulatora,un(-)spailitam,kasnāknoautomašīnasšasijas.

4. Novietojietizolētudrošinātājaturētājunevairākkā40cmattālumānoakumulatorapozitīvāsspailes;pievienojiettamvienubarošanasvada

 galu,betotrugalupastiprinātājam.Nenostiprinietdrošinātāju.

5. Laipareiziiezemētuierīci(-),izmantojietskrūvitransportlīdzekļašasijā;janepieciešams,noskrāpējietnometālavisukrāsuvaieļļu,ar

 testeripārbaudot,vaistarpakumulatoranegatīvospaili(-)unstiprinājumapunktuirnepārtrauktssavienojums.Jaiespējams,pievienojietvisus

 komponentuspievienauntāpašazemējumapunkta;šādsrisinājumsnovērštroksni,kasvarrastiesaudioreproducēšanaslaikā.

6. Izvietojietsignālavadusvisuskopāunatsevišķinobarošanasvadiem.

7. PieslēdzietRCAieejasvadus;signālamjābūtstarp0.2VRMSun5VRMS.

8. Pieslēdzietaugstalīmeņaieejasvadus,izmantojotatbilstošuspraudni.Signālamjābūtstarp0.8VRMSun20VRMS.Neizmantojietto,jajau

 lietojatPreIniepriekšpastiprinātosavienojumu.

9. Pieslēdzietskaļruņaizejasvadu,izmantojotmaks.10AWGskaļruņavadu.

10.Nesavienojietkopā(-)Lun(-)Rskaļruņaizejasvadus.Jaizmantojatārējustereopārvienojumu,pārliecinieties,katānegatīviepolinavsavienotikopā.

11.Pastiprinātājsieslēdzas,pievienojottālvadībasieslēgšanasspaili(REMOTEIN)pieskaņasavotaizejas.Jaslēdzis“AUTOTURNON”iriestatīts

 pozīcijāON,pastiprinātājsieslēdzasautomātiskibezpults,patjatiekizmantotiaugstalīmeņaieejasvadi(SpeakerIN).

12.LEDdiodeuzaugšējāpaneļaiedegaszilākrāsā,norādot,kaierīceirieslēgta.LEDdiodeiedegassarkanākrāsā,janotiekpārslodze,jaiedarbojas

 termiskāaizsardzība,jastarpskaļruņavadiemuntransportlīdzekļašasijunotiekīssavienojumsunjapastiprinātājsdarbojasnepareizi.

13.Drošinātājs(-i)atrodaslīdzāsbarošanasunskaļruņaspailēm.Lainomainītudrošinātāju(-s),izņemietto(-s)noietvara.Vienmērnomainietar

 tādapašaveidadrošinātāju.

14.Nostiprinietvisaspalīgierīces,koiebūvējāt,laiuzstādītukomponentuspieautomašīnaskonstrukcijas;tasnodrošināsstabilitātiundrošību

 braukšanaslaikā.Pastiprinātājanokrišanabraukšanaslaikāvarnopietnitraumētautomašīnāesošoscilvēkus,kāarīsabojātcitasautomašīnas.

15.Kaduzstādīšanairpabeigta,pārbaudietsistēmasvadojumuunpārliecinieties,kavisisavienojumiirpareizi.

16. Ieliecietdrošinātājuturētājā.Drošinātājavērtībaijābūtpar30%lielākainekāpastiprinātājaiebūvētajaivērtībai.Gadījumā,javadstieklietotsar

 vairākiempastiprinātājiem,drošinātājavērtībaijābūtpar30%lielākainekāsumma,koveidovisupastiprinātājudrošinātājuvērtībaskopā.

17. Skaļumalīmeņakalibrēšanatiekveikta,noregulējotskaņasavotaskaļumuuz3/4nomaksimālālīmeņa;pēctamnoregulējietpastiprinātāja

 skaļumu,līdzdzirdatskaņasizkropļojumu.

18.Garantijasapliecība:sīkākuinformāciju,lūdzu,skatietAUDISONinternetavietnē.

DROŠA SKAŅA

IEVĒROJIET SAPRĀTĪGU SKAĻUMA LĪMENI UN DROŠU SKAŅU. LŪDZU, ATCERIETIES, KA ILGSTOŠA AUGSTA LĪMEŅA SKAŅAS SPIEDIENA

IEDARBĪBAVARNEGATĪVIIETEKMĒTJŪSUDZIRDI.BRAUCIENALAIKĀDROŠĪBAIIRJĀBŪTPIRMAJĀVIETĀ.

Informācijaparelektriskounelektroniskokomponenšuatkritumiem(Eiropasvalstīs,kurtiekorganizētaatkritumušķirošana)

Produktus,kuriatzīmētiarpārsvītrotu(X)atkritumuurnu,nedrīkstizmestkopāarsadzīvesatkritumiem.Šīeelektriskieunelektroniskieproduktiirjāpārstrādākatrāvalstī

noteiktajākārtībā. Laiuzzinātu,kā unkur varnogādātšāda tipaproduktusuz tuvējoatkritumuapsaimniekošanas/pārstrādes vietu,sazinieties arvietējopašvaldību.

Atbilstošaatkritumušķirošanaunpārstrādesaglabāsvidiunnovērsīsnegatīvoietekmiuzjūsuveselību.

DROŠĪBAS PASĀKUMI

User’s Manual

Anglųk/Lithuanian

Priešinstaliuodamivisasdalis,prašomeatidžiaiperskaitytišiojeknygelėjeesančiasinstrukcijas.Patartinafriežtailaikytis

pažymėtųinstrukcijų.Šiųinstrukcijųnesilaikymasgalisukeltiįrangosaratskirųjosdaliųgedimą.

SAUGOS REIKALAVIMAI

1. Įsitikinkite,arjūsųautomobilisturi12VDCvoltųneigiamąįžemintąelektrossistemą.

2. Patikrinkitebateriją,kadįsitikintumėte,jogšigaliatlaikytididesnįkrūvį.

3. Nemontuokitestiprintuvošaliavariklioartosevietose,įkuriaspatenkavanduo,jaučiasipernelygdidelėdrėgmė,dulkėsarpurvas.

4. Niekadanemontuokitelaidųautomobilioišorėje,irnetvirtinkitestiprintuvošaliaelektroslaidų.

5. Stiprintuvąmontuokitetojetransportopriemonėsvietoje,kuriojetemperatūrayratarp0°C(32°F)ir55°C(131°F).Palikitestiprintuvoišorinędalį

 mažiausiai5cm(2”)atstumunuogalimųsienelių.Stiprintuvomontavimovietojeturibūtigeraorocirkuliacija.Jeiuždengsitešilumokaitį,

 įsijungsstiprintuvoapsaugosrežimasirprietaisasišsijungs.

6. Stiprintuvasgalipasiektiapie80°C(176°F)temperatūrą.Įsitikinkitearjisnėrapernelygkarštaspriešliesdami.

7. Periodiškaivalykitestiprintuvą,nenaudodamistipriųtirpiklių,kuriegalijįsugadinti.Nenaudokitesuspaustooro,kadangijisįstumsdalisį

 stiprintuvus.Sudrėkinkitešluostėsskiautęvandeniuirmuilu,išgręžkitejąirnuvalykitestiprintuvą.Tadanaudokitetikvandeniusudrėkintą

 šluostę;galiausiainuvalykitestiprintuvąsausašluoste.Jeiguuždengsitekarščioišėjimovietą,įsijunksstiprintuvoapsauga.

8. Įsitikinkite,kadvieta,kuriąpasirinkoteįrangosmontavimui,nemaišoautomobiliomechaniniųbeielektrosdaliųveikimui.

9. Saugokitės,kadinstaliuojantirprijungiantlaiduspriebaterijos,neįvyktųtrumpasissujungimas.

10.Būkiteitinatsargūspjaudamiargręždamiautomobiliorėmą,įsitikinkite,kadpojuonėraelektroslaidųarkitųsvarbiųstruktūriniųelementų.

11.Tiesdamimaitinimolaidusbūkiteatidūs,jieneturiliestisprieaštriųbriaunųirbesisukančiųmechaniniųdetalių.Kadapsaugotumėtelaidą,

 verdamijįperskylesmetale,naudokiteguminesįvores,otiesdamiartikarštįspinduliuojančiųprietaisų,naudokiteatitinkamasizoliacinesmedžiagas.

12.Įsitikinkite,kadvisilaidaiyratinkamaiapsaugotipervisąsavoilgį.Taippatįsitikinkite,kadjųišorinisapsaugosgaubtasyraatsparusliepsnai

 irnedegantis.Naudokitegnybtinįvaržtą,kadapsaugotumėteteigiamusirneigiamuslaidus,esančiusšaliastiprintuvoelektrostiekimoįvadųblokų.

13.Pasirinkitelaidą,pagalstiprintuvogalingumąirpasiūlymus,kuriuosgaliterastičia.Naudokiteaukštoskokybėslaidus,jungikliusirpriedus,

 kuriuosgaliterasti„Connection“kataloge.

14.Kadpalengvintumėteinstaliaciją,išankstosusiplanuokitelaidųsujungimotakus.

15. Norėdamiišvengtiatsitiktiniogedimo,saugokiteįrangąįpakavimetol,kolbūsitepasiruošęjąinstaliuoti.

16.Naudodamiesiįranga,visadaužsidėkiteapsauginiusakinius,neskenksmingosaraštriosdalysgalipatektiįakis.

MONTAVIMO EIGA

Daugiauinformacijosrasite Detaliamevadove,publikuojamame interneteadresuwww.audison.com, oprireikuspagalbos, kreipkitėsįoficialų

AUDISONatstovąarAUDISONįgaliotątechninėspriežiūrosspecialistą.

1. Priešmontuodamistiprintuvą,išjunkitemagnetofonąirvisukituselektroniniusgarsosistemosprietaisustam,kadišvengtumėtebetkokiųgedimų.

2. Nuobaterijosikistiprintuvonuveskitespecialiaitamskirtą,reikiamoskersmensAWGelektroslaidą(žr.lentelę“Maitinimolaidai“).

3. Maitinimošaltinįsujunkitesuteisingupoliumi.(+)gnybtąsujunkitesulaiduišeinančiuišbaterijos,o(-)gnybtą-suautomobiliovažiuokle.

4. Izoliuotąsaugikliolaikiklįįdėkitenedidesniunei40cmatstumunuoakumuliatoriausteigiamojokontakto;pirmiausiavienąmaitinimokabelio

 galąprijunkitepriestiprintuvo,tadakitąjogaląprijunkiteprielaikiklio.Saugiklionedėkite.

5. Norėdamiteisingaiįžemintiįrangą(-),naudokiteautomobiliocentrinėjeašyjeesantįvaržtą,jeireikia,nuvalykitedažusarnešvarumus,testerio

 pagalbapatikrinkiteartarpbaterijosneigiamoterminalo(-)irpritvirtinimotaškoyratęstinumas.Jeiįmanoma,visasdalispritvirtinkiteprieprie

 topatiestaško;taipišvengsitedaugumosgarsoiškraipymų,atsirandančiųatkuriantgarsoįrašus.

6. Sujunkitekartuvisusgarsoperdavimolaidus,irkuotoliaunuoelektroslaidų.

7. PajunkiteRCAlaidus,ateinantisgarsasturibūtitarp0.2VRMSir5VRMS.

8. Aukštolygioįvestissujunkitenaudodamitinkamąkiðtuką.Naudojamassignalasturibūtitarp0.8VRMSir20VRMS.Nenaudokite,jeijau

 naudojatePreInpradiniostiprintuvojungtį.

9. Pajunkitegarsiakalbįnaudodami10AWGmaxgarsiakalbiolaidą.

10. Nesujunkitekartu(-)Lir(-)Rgarsiakalbių.Jeinaudojateišorinęaudiosistemą,įsitikinkite,kadjosnegaltyvūspoliainebūtųsujungtikartu.

11.Stiprintuvasįsijungianuotolinioįjungimokontaktą(REMOTEIN)sujungdamassukonkrečiušaltinioišėjimu.Stiprintuvasįsijungiaautomatiškai,

 benuotoliniosignalo,taippatjeinaudojamiaukštolygioįėjimai(SpeakerIN)nustačiusjungiklį„AUTOTURNON“įpadėtįON.

12. “SkydelioviršujeesantisLEDužsidegamėlynai,taipnurodant,kadproduktasveikia.Išvesčiųperkrovosatveju,jeiįsijungiaterminėapsauga,jei

 atsirandagarsiakalbiokabeliųtrumpasisjungimassutransportopriemonėsvažiuokleirjeistiprintuvasimaneveikti,LEDužsidegaraudonai.”

13.Saugiklis,-iaiyrašaliamaitinimošaltinioirgarsiakalbiųgnybtų.Norėdamipakeisti,išimkitesaugiklį,-iusišstovo.Visadanaudokitetopačio

 pajėgumosaugiklius.

14.Sutvirtinkitevisusprietaisuspriekuriųpritvirtinsiteįrangą;taigarantuojastabilumąirsaugumąvairuojant.Važiavimometuatsijungęs

 stiprintuvasgalismarkiaisužalotiJūsųkeleiviusirpakenktiJūsųautomobiliuiarkitomsmašinoms.

15.Baigęinstaliavimą,patikrinkitesistemoslaidusirįsitikinkite,kadvisisujungimaiatliktitinkamai.

16. Įkiškitelydųjįsaugiklįįjolaikiklį.Laidogaliaturibūti30%aukštesnėneiįtaisytastiprintuve.Jeilaidaspalaikokeletąstiprintuvų,laidogaliaturės

 būti30%aukštesnėneivisųlaidųgaliųsuma.

17.Klausymosigarsokalibravimąnustatykitemaksimaliu(iki3/4)lygiu,tadanustatykiteirstiprintuvolygius,kolpasigirsgarsotrikdžius.

18. Garantijossertifikatas:Daugiauinformacijosrasite„AUDISON“internetiniametinklapyje.

SAUGUS GARSAS

VADOVAUKITES SVEIKA NUOVOKA IR KLAUSYKITĖS LEISTINO GARSO. PRAŠOME NEPAMIRŠTI, KAD ILGAS YPATINGAI DIDELIO GARSO

KLAUSYMASISGALIPAKENKTIJŪSŲKLAUSAI.VAIRUOJANTSAUGUMASTURIBŪTIPIRMOJEVIETOJE.

Informacijaapieelektrosirelektroniniųprietaisųatliekas(skirtatomsEuroposšalims,kuriosorganizuojarūšiuotųatliekųsurinkimą)

Produktai,antkuriųpažymėtasiksu(X)perbrauktaskonteinerissuratukais,negalibūtiišmestikartusukitomisįprastomisbuitinėmisatliekomis.Šieelektrosirelektroninių

prietaisųproduktaituribūtirūšiuojamiatitinkamuoseįstaigose,galinčioseorganizuotišiųproduktųirjųkomponentųišmetimą.Norėdamisužinoti,kurirkaippristatyti

šiuosproduktusįartimiausiąrūšiavimo/išmetimovietą,prašomekreiptisįvietossavivaldybes.Tinkamasatliekųrūšiavimasirperdirbimas,padedaaplinkosapsaugaiir

mažinažalingąpoveikįjūsųsveikatai.

ATSARGUMO PRIEMONĖS

User’s Manual

Norsk /Norwegian

Før du installerer komponentene, les nøye gjennom alle instruksjonene i denne håndboken.Det anbefales å følge de

uthevedeinstruksjonenenøye.Manglendeoverholdelseavdisseinstruksjonenekanføretilutilsiktetskadeellerskade

påkomponentene.

SIKKERHETHENSYN

1. Kontrolleratbilendinharetnegativt12VDCvoltselektriskjordingssystem.

2. Kontrollervekselstrømsgeneratorenogbatteritilstandenforåsikreatdekanhåndteredetøkteforbruket.

3. Ikkeutførnoeninstallasjonimotorrommetellerutsettdemforvann,overdrevenfuktighet,støvellersmuss.

4. Føraldrikablerutenforkjøretøyetellerinstallerforsterkerenvedsidenavelektroniskeenheter.

5. Installerforsterkerenikjøretøysdelenenårtemperaturenermellom0°C(32°F)og55°C(131°F).Laforsterkerensytreprofilværeminst5cm

 (2tommer)framuligevegger.Detmåværegodluftsirkulasjonnåforsterkerenerinstallert.Hvisdudekkerkjøleribben,gårforsterkereninni

 beskyttelsestilstand.

6. Forsterkerenkannåtemperaturerpårundt80°C(176°F).Passpåatdetikkeerfarligvarmtførduberørerden.

7. Rengjørforsterkerenregelmessigutenåbrukeskurendeløsemidlersomkanskadeden.Ikkebruktrykkluft,dadetvillepressefastedeleri

 forsterkerne.Fuktetstykkeklutmedvannogsåpe,vridenogrengjørforsterkeren.Brukderetteretstykkeklutfuktetmedbarevann,ogrengjør

 tilsluttforsterkerenmedettørtstykkeklut.

8. Kontrolleratstedetduvelgeråplasserekomponentenikkepåvirkerriktigfunksjonavkjøretøyetsmekaniskeogelektriskeenheter.

9. Kontrolleratstrømkabelenikkekortslutterunderinstallasjonogtilkoblingmedbatteriet.

10.Værekstremtforsiktignårdukutterellerboreribilensplate,ogkontrolleratdetikkeerledningsnettellerstrukturelementerunderplaten.

11.Nårduplassererstrømforsyningskabelen,måduunngååføreledningenoverellergjennomskarpekanterellerinærhetenavbevegelige

 mekaniskeenheter.Brukgummipropperforåbeskytteledningenhvisdengårinniethulliplatenelleregnedematerialerhvisdenerinærheten

 avvarmegenererendeenheter.

12.Kontrolleratallekableneerordentligfestetlangshelelengden.Sørgogsåforatderesytrebeskyttelseskappeerflammebestandigog

 selvslukkende.Brukenklemskrueforåsikrepositiveognegativekablerlikeinærhetenavforsterkerensrespektivestrømterminalblokker.

13.Velgkabelmålerenihenholdtilforsterkerkraftenogdeforslagenedufinnerher.Brukhøykvalitetskabler,kontakterogtilbehør,somdufinneri

 tilkoblingskatalogen.

14.Planleggkonfigurasjonenavdennyeforsterkerenogdebesteledningsrørenepåforhåndforågjøreinstallasjonenenklere.

15.Foråunngåuhell,holdproduktetioriginalemballasjentilduerklarfordenendeligeinstallasjonen.

16. Brukalltidvernebrillernårdubrukerverktøy,ettersomsplinterellerproduktresterkanbliluftbårne.

TYPISK INSTALLASJONSREKKEFØLGE

Hvisduharspørsmål,vennligstsedenavansertehåndbokensomdufinnerpåwww.audison.com,ellerkontaktdinAUDISON-forhandlerellerditt

AUDISON-autoriserteservicesenterforåfåhjelp.

1. Førduinstallererforsterkeren,slårduavkildenogalleandreelektroniskeenheterilydsystemetforåunngåmuligeskader.

2. BrukenkabelmedtilstrekkeligAWG(sediagrammet:Strømforsyningskabel)tilåførestrømledningenfrabatteristedettilmonteringsstedetfor

 forsterkeren.

3. Kobletilstrømforsyningenmedriktigpolaritet.Koble(+)-terminalentilkabelensomkommerfrabatterietog(-)-terminalentilbilchassiset.

4. Kobleenisolertsikringsholdermedenlengdepåmaksimalt40cmlangtfrabatterietspositiveterminal;kobledeneneendenavstrømkabelen

 tildenetterdenandreendentilforsterkeren.Ikkefestsikringen.

5. Foråjordeenheten(-),brukenskrueibilenschassis;skrapallmalingellerfettframetalletomnødvendig,kontrollermedentesteratdeter

 kontinuitetmellombatterietsnegativeterminal(-)ogfestepunkt.Hvismulig,kobleallekomponentertilsammebakkepunkt;denneLøsningen

 eliminererdetmesteavuønsketstøysomkangenereresunderlydgjengivelsen.

6. Førallesignalkablertettsammenogvekkfrastrømkabler.

7. KobletilRCA-inngangskablene.Detanvendtesignaletmåværemellom0.2VRMSog5VRMS.

8. Kobletilhøynivåinngangenevedhjelpavriktigstøpsel.Anvendtsignalmåværemellom0.8VRMSog20VRMS.Ikkebrukdenhvisduallerede

 brukerdenforhåndsforsterkedetilkoblingenPreInn.

9. Kobletilhøyttalerutgangenmedhøyttalerkabelpå10AWGmaks.

10.Kobleikketil(-)L-og(-)R-høyttalerutgangenesammen.Hvisdubrukereneksternstereoovergang,mådukontrollereatdenegativepolene

 ikkeerkobletsammen.

11.Forsterkerenslåspåvedåkobleterminalenforfjernaktivering(REMOTEIN)tilkildespesifikkutgang.Forsterkerenslåspåautomatisk,uten

 fjerntsignal,ogsåvedbrukavhøynivåinnganger(SpeakerIN)vedåsettebryteren“AUTOTURNON”(AUTOMATISKAKTIVERING)tilstillingON(PÅ).

12. LED-pærenpåtoppaneletlyserblått,noesomindikereratprodukteterpå.LED-pærenlyserrødthvisutgangeneoverbelastes,hvistermisk

 beskyttelseutløses,hvishøyttalerkablenekortsluttesmedbilenschassisoghvisforsterkerensvikter.

13. Sikringen(e)sliggerinærhetenavstrømforsyningenoghøyttalerterminalene.Foråskifteut,fjernsikringen(e)frahuset.Byttalltidsikringenav

 sammennominelleffekt.

14. Sikrealletilleggsenheterduharbyggetforåinstallerekomponentenetilkjøretøyetsstruktur.Dettesikrerstabilitetogsikkerhetunderkjøring.

 Forsterkerensløsrivelseunderkjøringkanskademenneskeneibilenogandrebiler.

15.Nårinstallasjonenerover,kontrollersystemetsledningerogsørgforatalletilkoblingerergjortpåriktigmåte.

16.Settsikringenisikringsholderen.Sikringsverdienmåvære30%høyereennfordensomerinnebygdiforsterkeren.Hviskabelenforsynerflere

 forsterkere,måsikringsverdienvære30%høyereennsummenavverdieneforalleandresikringeriforsterkerne.

17. Lyttenivåkalibreringskjervedåjusterekildevolumetopptil3/4avmaksimalnivået;Justerderetterforsterkernivåenetilduhørerforvrengning.

18. Garantisertifikat:TaentittpåAudisonsnettstedforytterligereinformasjon.

TRYGG LYD

BRUK SUNN OG SIKKER LYD. HUSK AT LANGVARIG EKSPONERING FOR EKSTREMT HØYE LYDTRYKKNIVÅER KAN SKADE HØRSELEN DIN.

SIKKERHETSKALVÆREFØRSTEPRIORITETUNDERKJØRING.

Informasjonvedrørendeelektroniskavfall

Produkter som er merket med en søppelkasse skal ikke kastes sammen med vanlig husholdningsavfall. Disse elektroniske produktene skal gjenvinnes hos de rette instansene

som er kapabel til å håndtere kassering av disse produktene. Kontakt din lokale myndighet for informasjon om nærliggende gjenvinningsstasjoner. Gjenvinning og korrekt

kassering av avfall bidrar til å beskytte miljøet og forhindrer skadelige effekter på vår helse.

FORHOLDSREGLER

User’s Manual

www.audison.com

Audison

.10

.11

.12

.13

.14

.15

.16

.10

.11

.12

.13

.14

.15

.16

.17

.18

فارسی / Farsi

User’s Manual

Polski / Polish

Przedmontażemczęścinależyuważnieprzeczytaćwszystkieinstrukcjezawartewniniejszympodręczniku.Wskazanejest

dokładnewykonaniezaznaczonychinstrukcji.Niestosowaniesiędonichmożebyćprzyczynąprzypadkowegozniszczenia

lubuszkodzeniaczęści.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

1. Upewnijsię,żesamochódposiadasystemelektrycznyznapięciem12VDCiminusemnamasie.

2. Sprawdźstanakumulatoraialternatora,abyocenić,czyutrzymajązwiększonypobórmocy.

3. Nienależyprzeprowadzaćinstalacjiwkomorzesilnikalubwmiejscachnarażonychnadziałaniewody,wysokiejwilgotności,kurzuibrudu.

4. Nigdynieużywajkablipozapojazdeminieinstalujwzmacniaczawpobliżuelektronicznychskrzynibiegów.

5. Wzmacniacznależyzainstalowaćwtakiejczęścisamochodu,gdzietemperaturawynosiod0°C(32°F)do55°C(131°F).Profilzewnętrzny

 wzmacniaczapowinienznajdowaćsięprzynajmniej5cm(2”)odwszelkichścianek.Wmiejscumontażuwzmacniaczamusiistniećdobra

 cyrkulacjapowietrza.Pozakryciurozpraszaczaciepła,uruchomisięfunkcjaochronnawzmacniacza.

6. Wzmacniaczmożeosiągnąćtemperaturęokoło80°C(176°F).Przeddotknięciemgosprawdź,czyniejestzanadtogorący.

7. Należyregularnieczyścićwzmacniaczbezużyciażrącychrozpuszczalników,któremogłybygouszkodzić.Nienależystosowaćsprężonego

 powietrza,ponieważmogłobyonowepchnąćosadydownętrzawzmacniacza.Namoczyćszmatkęwodązmydłem,wycisnąćjąiwyczyścić

 wzmacniacz.Następnieużyćszmatkizamoczonejwczystejwodzie;wkońcuwytrzećwzmacniaczsuchąszmatką.Jeślizasłoniętoradiator,

 wzmacniaczprzejdziewtrybochrony.

8. Sprawdź,czymiejscewybranedomontażukomponentówniezakłócaprawidłowegofunkcjonowaniamechanicznychielektrycznychurządzeńwpojeździe

9. Podczasinstalowaniaorazpodłączaniadoakumulatora,upewnićsię,żekabelzasilaczaniemazwarcia.

10.Zachowajszczególnąostrożnośćpodczaswierceniaotworówlubcięciatablicysamochodowej,sprawdzającczypodspodemniema

 przewodówanielementówstrukturalnychpojazdu.

11.Wczasierozmieszczaniakablazasilacza,należyunikaćprowadzeniagoponadlubprzezostrekrawędziealbowpobliżuruchomychurządzeń

 mechanicznych.Należystosowaćgumoweprzelotki,wceluochronyprzewodubiegnącegoprzezotwórwpłytce,alboteżodpowiednie

 materiały,jeśliprzewódznajdujesiębliskoczęściemitującychciepło.

12. Upewnićsię,żewszystkieprzewodyzostałyprawidłowozabezpieczone,nacałejdługości.Pozatym,należyupewnićsię,czyichosłona

 zewnętrznajestognioodpornaisamogasząca.Przypomocyśrubyzaciskowej,zabezpieczyćprzewodyujemneidodatnie,znajdującesięw

 pobliżuodpowiednichblokówzaciskowychzasilaniawzmacniacza.

13.Wybraćprzewodyzgodnezmocąwzmacniaczaorazpodanymitutajsugestiami.Należystosowaćprzewody,złączaiakcesoriawysokiej

 jakości,wybranezkataloguConnection.

14.Należywstępniezaplanowaćkonfiguracjęnowegowzmacniaczainajlepszemiejscadoumieszczeniaprzewodów.

15.Abyuniknąćprzypadkowychuszkodzeń,należyprzechowywaćproduktworyginalnymopakowaniudomomenturozpoczęciainstalacji.

16.Chrońoczypodczaskorzystaniaznarzędzi,ponieważdrzazgilubinnedrobneelementyproduktumogąbyćprzenoszoneprzezwiatr.

TYPOWA PROCEDURA INSTALACYJNA

WprzypadkuwątpliwościnależysprawdzićPodręcznikUżytkownika,któryjestdostępnynastroniewww.audison.comlubskontaktowaćsięz

dileremAUDISONlubautoryzowanymserwisemAUDISON.

1. Przedrozpoczęcieminstalowaniawzmacniacza,wyłączyćźródłoiwszystkiepozostałeurządzeniaelektronicznewsystemieaudio,abyuniknąćszkód.

2. ZapomocąprzewoduoodpowiednimparametrzeAWG,(patrzwykres:Zasilacz)poprowadzićprzewódzasilaniaodakumulatoradomiejsca

 montażuwzmacniacza.

3. Podłączyćuzyskaćdostępdozaciskówzłączylubpanelukontrolnego,należyzdjąćpanelochronny.Podłączyćzasilaniedopoprawnej

 polaryzacji.Podłączyćzacisk(+)doprzewoduwychodzącegozakumulatora,azacisk(-)dopodwoziasamochodu.

4. Zamontowaćizolowanyuchwytbezpiecznikowyniedalejniż40cmodplusowegozaciskuakumulatora;jedenkoniecprzewoduzasilającego

 podłączyćdouchwytu,adrugikoniecdowzmacniacza.Niemontowaćbezpiecznika.

5. Abyuziemićurządzenie(-)wewłaściwysposób,użyjśrubywpodwoziupojazdu,usuwająccałąfarbęlubsmarzczęścimetalowychwazie

 potrzeby,sprawdzajączapomocąsondy,czymiędzyujemnymzaciskiemakumulatora(-)apunktemmocowaniazachowanajestciągłość.

 Jeślijesttomożliwe,podłączwszystkiekomponentydotegosamegopunktuuziemienia,dziękitemuniwelowanajestwiększośćhałasu,który

 możepowstawaćpodczasodtwarzaniadźwięku.

6. Przeprowadźwszystkiekablebliskosiebieizdalaodkablizasilania.

7. PodłączkablewejścioweRCA,zastosowanysygnałwahasięmiędzy0.2VRMSa5VRMS.

8. Podłączyćwejściapoziomuwysokiegoprzypomocyodpowiedniejwtyczki.Sygnałczynnymusiznajdowaćsięwzakresiepomiędzy0.8-20VRMS.

 Niestosować,jeśliużywanejestjużpołączeniezprzedwzmacniaczemPreIn.

9. Podłączwyjściegłośnikaużywająckablagłośnikamaks.10AWG.

10.Niełączrazemwyjśćgłośnika(-)Loraz(-)R.Jeślikorzystaszzzewnętrznejzwrotnicystereo,sprawdź,czyjejbiegunyujemneniesąrazempołączone.

11.Wzmacniaczwłączasięprzezpodłączeniezdalnejkońcówki(REMOTEIN)dookreślonegowyjściaurządzeniaźródłowego.Wzmacniacz

 równieżwłączasięsamoczynnie,bezsygnałuzdalnego,wykorzystującwysokoprogowewejścia(SpeakerIN)poustawieniuprzełącznika

 „AUTOTURNON”wpozycjęON.

12.“LEDznajdującysięwgórnejczęścipaneluzaświecisięnaniebieskosygnalizującpracęproduktu.LEDzapalasięnaczerwono,jeżeliwyjścia

 sąprzeciążone,wraziewyzwoleniaochronytermicznej,wraziezwarciaprzewodówgłośnikaznadwoziempojazduorazbłędnegodziałania

 wzmacniacza.”

13.Bezpiecznik/-iznajduje/-jąsięobokprzyłączyzasilaniaigłośników.Abygo/jewymienić,należywyjąćbezpiecznik/-izobudowy.Zawsze

 wymieniaćbezpiecznikinatakieotejsamejwartościznamionowej.

14.Należyzabezpieczyćwszystkiedodatkoweurządzenia,abyzainstalowaćkomponentywstrukturzepojazdu;gwarantujetostabilnośćibezpieczeństwo

 podczasjazdy.Odłączeniesięwzmacniaczapodczasjazdymożespowodowaćpoważneobrażeniapasażerówiuszkodzeniainnychsamochodów.

15.Pozakończeniuinstalacji,sprawdźokablowaniesystemuorazpoprawnośćwykonaniawszelkichpołączeń.

16.Włóżbezpiecznikdozaciskubezpiecznika.Wartośćbezpiecznikamusibyć30%wyższaniżwartośćbezpiecznikawbudowanegowewzmacniaczu.Wprzypadku,

 gdykabelzasilawielewzmacniaczy,wartośćbezpiecznikamusibyć30%wyższanićsumawartościwszystkichinnychbezpiecznikówwewzmacniaczach.

17.Kalibracjapoziomusłuchaniadokonywanajestzapomocąregulacjigłośnościurządzeniaźródłowegodo3/4poziomumaksymalnego;

 następniedostosujkolejnepoziomywzmacniaczaażdopojawieniasięzniekształceń.

18. Potwierdzeniegwarancji:WięcejinformacjinastronieinternetowejfirmyAUDISON.

BEZPIECZNY DŹWIĘK

NALEŻY KIEROWAĆSIĘROZSĄDKIEM I STOSOWAĆ BEZPIECZNYPOZIOMDŹWIĘKU. NALEŻY PAMIĘTAĆ, ŻEDŁUGOTRWAŁENARAŻENIENA

BARDZOWYSOKIEPOZIOMYCIŚNIENIAAKUSTYCZNEGOMOŻEUSZKODZIĆSŁUCH.PODCZASJAZDYSAMOCHODEMBEZPIECZEŃSTWOMUSI

ZAJMOWAĆPIERWSZEMIEJSCE.

Informacjaousuwaniuzużytegosprzętuelektrycznegoielektronicznego(dotyczącakrajówUniiEuropejskiej,któreprzyjęłysystemsortowaniaśmieci)

Produktyzsymbolemprzekreślonegośmietnikanakółkach,niemogąbyćwyrzucanezezwykłymidomowymiśmieciami.Zużytysprzętelektrycznyielektronicznypowinien

byćprzetwarzanywfirmiemającejmożliwośćsortowaniatychurządzeńiichczęści.Skontaktujsięzlokalnymiwładzami,wsprawieszczegółówlokalizacjinajbliższego

miejscaprzeróbki.Przetwarzanieiwłaściweskładowanieśmieci,przyczyniasiędoochronyśrodowiskaizapobieganiaskutkomszkodliwymdlazdrowia.

ŚRODKI OSTROŻNOŚCI

User’s Manual

Português / Portuguese

Antes de instalar os componentes, leia atentamente as instruções indicadas no presente manual. Recomenda-se que

executecuidadosamenteasinstruçõesrealçadas.Onão cumprimento destas instruções poderá resultar em danos não

intencionais dos componentes.

CONSIDERAÇÕES SOBRE SEGURANÇA

1. Certifique-sedequeoseuveículodispõedeumsistemaeléctricodeterracom12VDCdetensãonegativa.

2. Verifiqueascondiçõesdabateriaedoalternador,certificando-sedequeestespossuemcapacidadeparaoaumentodoconsumodeenergia.

3. Nãoefectuenenhumainstalaçãonointeriordocompartimentodomotorouexposiçãoaágua,humidadeexcessiva,póousujidade.

4. Nuncafaçapassaroscabospeloexteriordoveículoneminstaleoamplificadorjuntodecaixasdevelocidadeselectrónicas.

5. Instaleoamplificadornaspartesdoveículoondeatemperaturaestejaentreos0°C(32°F)eos55°C(131°F).Deixepelomenos5cm(2pol.)

 dedistânciaentreoperfilexteriordoamplificadorepossíveisparedes.Devehaverumaboacirculaçãodoarondeoamplificadoréinstalado.

 Secobrirodissipador,oamplificadorentraemprotecção.

6. Oamplificadorpodeatingirtemperaturasdecercade80°C(176°F).Antesdetocarnoamplificador,certifique-sedequeestenãoestádemasiadoquente.

7. Limperegularmenteoamplificadorsemutilizarsolventesabrasivosqueopossamdanificar.Nãoutilizearcomprimido,umavezquepoderáextrair

 peçassólidasdoamplificador.Humedeçaumpanoemáguaesabão,esprema-oelimpeoamplificador.Aseguir,utilizeumpanohumedecido

 sóemáguaenumaeventualidadelimpeoamplificadorcomumpanoseco.

8. Certifique-sedequealocalizaçãoseleccionadaparaoscomponentesnãoafectaofuncionamentocorrectodosdispositivosmecânicoseeléctricosdoveículo.

9. Certifique-sedequeocabodealimentaçãonãosofrecurto-circuitoduranteainstalaçãoeligaçãocomabateria.

10. Tenhabastantecuidadoaocortaroufurarachapadoveículo,certificando-sedequenãoexistemelementosestruturaisoudeligaçãoporbaixo.

11.Quandoposicionarocabodealimentação,evitepassarocabosobreouatravésdemargenspontiagudasoupertodedispositivosmecânicos

 amovíveis.Utilizeilhosesdeborrachaparaprotegerocaboseestepassarporumorifíciodaplacaoumateriaisadequadossepassarpertode

 peçasqueproduzamcalor.

12.Certifique-sedequetodososcabosestãoadequadamentesegurosaolongodoseucomprimento.Certifique-setambémdequeacapade

 protecçãoéresistentecontrachamaequeseextingueautomaticamente.Utilizeumparafusodefixaçãoparaseguraroscabospositivoe

 negativomesmojuntodosblocosterminaisdafontedealimentaçãodoamplificadorrespectivo.

13.Seleccioneomedidordocabodeacordocomatensãodoamplificadoreasindicaçõessugeridasquesãopossíveisdeencontraraí.Utilize

 cabos,conectoreseacessóriosdealtaqualidade,taiscomoaquelesquepodeencontrarnocatálogodaConnection.

14. Parafacilitarainstalação,planeiepreviamenteaconfiguraçãodonovoamplificador,bemcomoosmelhorespercursosparaoscabos.

15.Paraevitardanos,mantenhaoprodutonaembalagemoriginalatéàinstalaçãodefinitiva.

16.Utilizesempreequipamentodeprotecçãoocularquandousarferramentas,umavezquepodemexistirfragmentosouresíduosdoprodutonoar.

SEQUÊNCIA TÍPICA DE INSTALAÇÃO

Setiveralgumaquestão,consulteoManualAvançado,quepoderáencontraremwww.audison.comoucontacteoseurepresentanteAUDISONou

agenteautorizadodaAUDISONparaassistência.

1. Antesdeinstalaroamplificadordesligueafontedealimentaçãoetodososoutrosdispositivoselectrónicosnosistemaáudioparaevitarquaisquerdanos.

2. UtilizandoumcabocomAWGadequado(consultartabela:CabodeAlimentação),passeocabodetensãodolocaldabaterianolocalde

 montagemdoamplificador.

3. Ligueafontedealimentaçãocomapolaridadecorrecta.Ligueoterminal(+)aocaboquevemdabateriaeoterminal(-)aochassisdocarro.

4. Coloqueumporta-fusíveisisoladoa,nomáximo,40cmdoterminalpositivodabateria,ligueumaextremidadedocabodealimentaçãoao

 mesmodepoisdeligaraoutraextremidadeaoamplificador.Nãoinstaleofusível.

5. Paraligarodispositivoàterra(-)deformacorrecta,utilizeumparafusonochassisdoveículo.Senecessário,raspetodaatintaougorduradometale,

 utilizandoumdispositivodeteste,verifiqueseexistecontinuidadeentreoterminalnegativodabateria(-)eopontodefixação.Sepossível,ligue

 todososcomponentesaomesmopontodeterra.Estasoluçãoevitaamaiorpartedoruídoquepodesergeradoduranteareproduçãodeáudio.

6. Mantenhatodososcabosdesinaljuntoseoriente-osparalongedoscabosdealimentação.

7. LigueoscabosdeentradaRCA.Osinalaplicadotemdesituar-seentre0.2VRMSe5VRMS.

8. Ligueasentradasdenívelelevadoutilizandoafichacorrecta.Osinalaplicadodeveestarentre0.8VRMSe20VRMS.Nãoasutilizesejáestiver

 autilizarumaligaçãopré-amplificadapré-integrada.

9. Ligueasaídadacolunacomumcabodecolunade10AWG,nomáximo.

10.Nãoligueassaídasdecolunaesquerda(-)edireita(-)emconjunto.Seutilizarumaconvergênciaestéreoexterior,certifique-sedequeospólos

 negativosdamesmanãosãoligadosemconjunto.

11.Paraligaroamplificador,ligueoterminaldeactivaçãoremota(ENTRADAREMOTA)àsaídaespecíficadeorigem.Oamplificadortambémseliga

 automaticamente,

semsinalremoto,seforemutilizadasentradasdealtonível(ENTRADAdecoluna),colocandoointerruptor“LIGAÇÃOAUTOMÁTICA”

 naposiçãoLIGADO.

12. “OLEDnopainelsuperioracendeumaluzazulaindicarqueoprodutoestáligado.OLEDacendeumaluzvermelhaseassaídasficarem

 sobrecarregadas,seaproteçãotérmicaforacionada,seoscabosdoaltifalanteentrarememcurto-circuitocomochassisdoveículoeseoamplificador

 estiverafuncionarincorretamente.”

13. O(s)fusível(eis)está(estão)situado(s)pertodafontedealimentaçãoedosterminaisdosaltifalantes.Parasubstituir,removao(s)fusível(eis)

 daestrutura.Substituasempreofusívelporoutrodamesmapotêncianominal.

14.Fixetodososdispositivosauxiliaresquecriouparainstalaroscomponentesàestruturadoveículo,demodoagarantirestabilidadeesegurança

 duranteacondução.Seoamplificadorsesoltarduranteacondução,existeapossibilidadedeprovocardanossériosnaspessoasnointeriordoveículo

 enoutroscarros.

15.Quandoainstalaçãoterminar,verifiqueacablagemdosistemaecertifique-sedequetodasasligaçõesforamefectuadasdeformacorrecta.

16.Coloqueofusívelnosuportedofusível.Ovalordofusíveltemdeser30%superioraodofusívelincorporadodoamplificador.Casoocabo

 forneçaalimentaçãoaváriosamplificadores,ovalordofusíveltemdeser30%superioràsomadosvaloresdetodososoutrosfusíveisdos

 amplificadores.

17.

Paracalibraroníveldeaudição,ajusteovolumeorigematé3/4donívelmáximo.Emseguida,ajusteosníveisdoamplificadoratéouvirdistorção.

18.

Certificadodegarantia:Paraobtermaisinformações,visiteowebsitedaAUDISON.

SOM SEGURO

UTILIZESENSOCOMUMEPRATIQUEUMSOMEMSEGURANÇA.TENHA EMATENÇÃOQUEAEXPOSIÇÃO PROLONGADAANÍVEISDEPRESSÃODE

SOMEXCESSIVAMENTEELEVADOPODEPREJUDICARASUAAUDIÇÃO.DURANTEACONDUÇÃO,ASEGURANÇATEMDEESTAREMPRIMEIROLUGAR.

Informaçãosobreaeliminaçãodeequipamentoeléctricoeelectrónico(paraospaíseseuropeusqueconstituíramsistemasderecolhadelixoseparados)

OsprodutoscomosímbolodocaixotedolixocomumXnãopodemsereliminadosjuntamentecomolixodomésticonormal.Estesprodutoseléctricoseelectrónicos

deverãosereliminadosempontosadequadoscapazesdetratarestetipodeprodutosecomponentes.Afimdesaberondeecomodepositarestesprodutosnoponto

derecolha/reciclagemmaispróximodesi,entreemcontactocomasautoridadeslocaiscompetentes.Areciclagemeaeliminaçãocorrectascontribuemparaprotegero

ambienteeevitarefeitosprejudiciaisparaasaúde.

PRECAUÇÕES

User’s Manual

Română/ Romanian

Înaintedeinstalareacomponentelor,citițicuatențietoateinstrucțiuniledinacestmanual.Esterecomandabil

săurmațicuatențieinstrucțiunileevidențiate.Nerespectareaacestorinstrucțiunipoatecauzavătămărisau

deteriorărineintenționatealecomponentelor.

CONSIDERENTEDESIGURANȚĂ

1. Asigurați-văcămașinadvs.areunsistemelectricde12VCCnegativlasol.

2. Verificațistareaalternatoruluișiabaterieipentruavăasiguracăpotsuportaconsumulcrescut.

3. Nuinstalațicomponenteîninteriorulcompartimentuluimotoruluișinuleexpunețilaapă,umiditateexcesivă,prafsaumurdărie.

4. Nutrageținiciodatăcabluriînafaravehicululuișinumontațiamplificatorulînapropiereadispozitivelormecanicesauelectronice.

5. Instalațiamplificatoruldoarinpieselevehicululuiundetemperaturaestecuprinsăîntre0°C(32°F)și55°C(131°F).Permitețicaprofilulexterior

 alamplificatoruluisăfielacelpuțin5cm(2”)departedepereți.Trebuiesăexisteocirculațiebunăaaeruluiacoloundeesteinstalatamplificatorul.

 Dacăacoperițiradiatorul,amplificatorulintrăînprotecție.

6. Amplificatorulpoateatingetemperaturideaproximativ80°C(176°F).Asigurați-văcănuestepericulosdefierbinteînaintedeaîlatinge.

7. Curățațiperiodicamplificatorulfărăautilizasolvențiagresivicarel-arputeadeteriora.Nuutilizațiaercomprimat,deoarecearîmpingepărți

 solideînamplificatoare.Umezițiobucatădepânzăcuapășisăpun,stoarceți-oșicurățațiamplificatorul.Apoifolosițiobucatădepânză

 umezitănumaicuapă;înceledinurmăcurățațiamplificatorulcuobucatădepânzăuscată.

8. Asigurați-văcălocațiapecareațiales-opentrucomponentenuafecteazăfuncționareacorectăadispozitivelormecaniceșielectricealevehiculului.

9. Asigurați-văcăcabluldealimentarenuestescurtcircuitatîntimpulinstalăriișiconectăriicubateria.

10.Avețigrijădeosebităatuncicândtăiațisauforațiplăcuțamașinii,verificândsănuexistecablurielectricesauelementestructuralededesubt.

11.Cândpoziționațicabluldealimentare,evitațirulareafiruluipestesauprinmuchiiascuțitesauaproapededispozitivelemecaniceînmișcare.

 Utilizațigarnituridecauciucpentruaprotejafiruldacăacestasedeplaseazăîntr-ogaurăaplăcuțeisaumaterialeadecvatedacăesteaproape

 depărțilecaregenereazăcăldură.

12.Asigurați-văcătoatecablurilesuntfixatecorespunzătorde-alungulîntregiilungimi.Deasemenea,asigurați-văcămantauaprotectoare

 exterioarăesterezistentălaflacărășisestingeautomat.Utilizațiunșurubdefixarepentruafixacablurilepozitiveșinegativedoarînapropierea

 blocurilorterminalealesurseidealimentareaamplificatorului.

13.Alegețigrosimeacabluluiconformputeriiamplificatoruluișisugestiilorpecareleputețigăsiaici.Folosițicabluri,conectorișiaccesoriideînaltă

 calitate,așacumvețigăsiîncatalogulConnection.

14.Planificațiînainteconfigurareanouluidvs.amplificatorșicelemaibunetraseedecablarepentruaușurainstalarea.

15.Pentruaevitaavariereaaccidentală,păstrațiprodusulînambalajuloriginalpânăcândsuntețipregătitpentruinstalareafinală.

16.Folosițiîntotdeaunaochelarideprotecțiecândutilizațiuneltele,deoareceașchiilesaureziduurileprodusuluisepotridicaînaer.

SECVENȚĂTIPICĂDEINSTALARE

Dacăavețioricefeldeîntrebări, consultațimanualulavansatpecareîlputețigăsidisponibilpewww.audison.comsaucontactațidistribuitorul

AUDISONsaucentruldeserviceautorizatpentruasistență.

1. Înaintedeainstalaamplificatorul,oprițisursașitoatecelelaltedispozitiveelectronicedinsistemulaudiopentruapreveniposibilelepagube.

2. UtilizareaunuicablucuAWGadecvat(asevedeagraficul:Cabludealimentare),rulațicabluldealimentaredinloculbaterieipânălalocațiade

 montareaamplificatorului.

3. Conectațisursadealimentarecupolaritateacorectă.conectațiborna(+)lacablulcarevinedinbaterieșiborna(-)lașasiulmașinii.

4. Conectațiunsuportdesiguranțeizolatlamaximum40cmdebornapozitivăabateriei;conectațiuncapătalcabluluidealimentarelael,după

 conectareaceluilaltcapătlaamplificator.Numontațisiguranța.

5. Pentruaîmpământadispozitivul(-)înmodcorect,utilizațiunșurubînșasiulvehiculului;ștergețitoatevopselelesaugrăsimiledinmetal,dacă

 estenecesar,verificândcuuntestercăexistăocontinuitateîntrebornanegativăabateriei(-)șipunctuldefixare.Dacăesteposibil,conectați

 toatecomponentelelaacelașipunctdelasol;aceastăsoluțierespingecelmaiputerniczgomotcarepoatefigeneratîntimpulreproduceriiaudio.

6. Tragețitoatecabluriledesemnalîmpreunpșidepartedecabluriledealimentare.

7. ConectațicabluriledeintrareRCA,semnalulaplicattrebuiesăfieîntre0.2VRMSși5VRMS.

8. Conectațiintrăriledenivelînaltfolosindconectorulcorespunzător.Semnalulaplicattrebuiesăfiecuprinsîntre0.8VRMSși20VRMS.Nuîl

 utilizațidacăfolosițidejaconexiuneapreamplificată.

9. Conectațiieșireadifuzoruluiutilizândcabluldifuzoruluide10AWGmax.

10.NuconectațiieșiriledifuzoarelorL(-)șiR(-)împreună.Dacăutilizațiointerfațăstereoexternă,asigurați-văcăpoliinegativinusuntconectațiîmpreună.

11.Amplificatorulseporneșteconectândfiruldepebornă(REMOTEIN)laieșireaspecificăsursei.Amplificatorulseporneșteautomat,fărăsemnal

 deladistanță,deasemenea,dacăseutilizeazăintrăridenivelridicat(SpeakerIN)prinsetareacomutatorului“AUTOTURNON”înpozițiaON.

12.LED-uldepepanoulsuperiorseaprindeînalbastru,indicândfaptulcăprodusulestepornit.LED-ulseaprinderoșudacăieșirilesuntsuprasolicitate,

 dacăprotecțiatermicăestedeclanșată,dacăcabluriledifuzoruluisuntscurtcircuitatecușasiulvehicululuișidacăamplificatorulfuncționeazădefectuos.

13.Siguranțelesuntsituateînapropiereaterminalelorsurseidealimentareșiadifuzoarelor.Pentruînlocuire,scoatețisiguranța/siguranțeledin

 carcasă.Înlocuițiîntotdeaunasiguranțacuaceeașiclasificare.

14.Asigurați-vătoatedispozitiveleauxiliarepecarele-ațiconstruitpentruainstalacomponentelepestructuravehiculului;acestlucruasigurăstabilitateași

 siguranțaîntimpulconducerii.Detașareaamplificatoruluiîntimpulconduceriipoaterăniseriospersoaneledinvehiculșidinalteautovehicule.

15.Cândinstalareas-aterminat,verificațicablajulsistemuluișiasigurați-văcătoateconexiunileaufostefectuatecorect.

16.Punețisiguranțaînsuportuldesiguranțe.Valoareasiguranțeitrebuiesăfiecu30%maimaredecâtceaaamplificatoruluiîncorporat.Încazulîn

 carecablulfurnizeazămaimulteamplificatoare,valoareasiguranțeitrebuiesăfiecu30%maimaredecâtsumavalorilortuturorcelorlalte

 siguranțedinamplificatoare.

17.Calibrareaniveluluideascultaresefaceprinajustareavolumuluisurseipânăla3/4dinnivelulsăumaxim;apoireglaținivelulamplificatorului

 pânăcândauzițidenaturarea.

18.Certificatdegaranție:consultațisite-ulAUDISONpentrumaimulteinformații

SUNETSIGUR

FACEȚIUZDEBUNSIMTȘIPRACTICAȚIUNSUNETSIGUR.REȚINEȚICĂEXPUNEREAPRELUNGITĂLANIVELURIEXCESIVEDEPRESIUNE

ACUSTICĂVĂPOATEAFECTAAUZUL.SIGURANȚATREBUIESĂFIEPEPRIMULPLANÎNTIMPULCONDUCERII.

Informații privind deșeurile de echipamente electrice și electronice (pentru acele țări europene care organizează colectarea separată a deșeurilor)

Produsele care sunt marcate cu un coș cu roți cu un X prin acesta nu pot  aruncate împreună cu deșeurile menajere obișnuite. Aceste produse electrice și electronice

trebuie să e reciclate în instalații adecvate, capabile să gestioneze. Eliminarea acestor produse și componente. Pentru a aa unde și cum să livrați aceste produse către

cel mai apropiat site de reciclare / eliminare, vă rugăm să contactați biroul local municipal. Reciclarea și eliminarea deșeurilor într-un mod adecvat contribuie la protecția

mediului și la prevenirea efectelor nocive asupra sănătății.

PRECAUŢIE

User’s Manual

Pycckий/Russian

Перед установкой компонентов, пожалуйста, прочитайте внимательно все инструкции в данном

руководстве.Вособенностирекомендуетсяточноследоватьвыделеннымуказаниям.Впротивном

случаеможетслучитьсянепреднамеренноеповреждениекомпонентов.

МЕРЫ БЕЗОПАСНОСТИ

1. Убедитесь,чтовашавтомобильимеетэлектросистемунапряжением12VDCсзаземлениемотрицательногополюса.

 ПроверьтесостояниеВашегогенераторапеременноготокаибатареи,чтобыубедитьсявтом,чтоонивыдержатповышенноепотребление.

3. Невыполняйтеустановкувнутридвигательногоотсека,атакжевместах,подверженныхвоздействиюводы,повышеннойвлажности,пылиилигрязи.

4. Никогданепротягивайтепроводаснаружиавтомобиляинеустанавливайтеусилительрядомскоробкойпередач.

5. Устанавливайтеусилительвтехчастяхавтомобиля,гдетемпературасоставляетот0°C(32°F)до55°C(131°F).Внешнийпрофиль

 усилителядолженнаходитьсянарасстоянииминимум5см(2”)отлюбыхстенок.Вместеустановкиусилителядолжнабытьхорошая

 циркуляциявоздуха.Еслинакрытьрадиатор,усилительперейдетврежимзащиты.

6. Усилительможетдостигнутьтемпературыоколо80°C(176°F).Передтем,кактрогатьего,убедитесьвтом,чтооннеперегрет,чтоможет

 бытьопасным.

7. Периодическивыполняйтеочисткуусилителябезиспользованиясильнодействующихрастворителей,которыемогутповредитьустройство.

 Неиспользуйтесжатыйвоздух,посколькувнутрьусилителямогутпроникнутьтвердыечастицы.Смочитетканьводойcмылом,отожмитеееи

 очиститеусилитель.Послеэтогопротритеусилительтканью,смоченнойчистойводой;взаключениепротритеусилительсухойтканью.

8. Убедитесьвтом,чтовыбранноеВамиместорасположениякомпонентовненарушаетправильнуюработумеханическихиэлектрических

 устройствавтомобиля.

9. Убедитесьвтом,чтововремяустановкииподключенияаккумуляторасиловойкабельнезамкнутнакоротко.

10.Будьтеоченьосторожныивнимательныприрезкеилисверлениикорпусаавтомобиля,проверяйте,чтоподместомпроведенияработ

 ненаходятсяниэлектропроводка,ниэлементыконструкции.

11.Приразмещениисиловогокабелянельзяпрокладыватьпроводрядомсострымикраямииливблизидвижущихсямеханических

 устройств.Длязащитыпроводовиспользуйтерезиновыепрокладки(еслипроводидетчерезотверстиевпластине)илидругие

 подобныематериалы,еслионпролагаетрядомсчастями,подверженныминагреву.

12.Убедитесь,чтовсекабелизафиксированыповсейдлине.Такжеубедитесь,чтоихвнешняязащитнаяоболочкаявляетсянегорючейисамозатухающей.

 Спомощьювинтовогозажимазакрепитеположительныйиотрицательныйкабелирядомссоответствующимиклеммамиусилителя.

13.Выберитеразмеркабелявсоответствиисмощностьюусилителяиданнымиздесьрекомендациями.Используйтевысококачественные

 кабели,соединителииаксессуары,которыевынайдетевкаталогеConnection.

14.ЗаранеезапланируйтеконфигурациюВашегоновогоусилителяинаилучшиепутипрокладкиэлектропроводкидлятого,чтобыупростить

 процедуруустановки.

15. Воизбежаниеслучайныхповреждений,хранитепродуктвисходнойупаковкедотехпор,покаВынебудетеокончательноготовыкустановке.

16.Всегданадевайтезащитныеочкиприработесинструментами,таккакосколкилибоостаткипродуктовмогутприсутствоватьввоздухе.

ТИПОВАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ УСТАНОВКИ

ВслучаевозникновениявопросовобращайтеськПолномуркуоводствупоадресуwww.audison.com,либодляполученияпомощисвяжитесь

сВашимдилеромкомпанииAUDISONилиавторизованнымсервисомкомпанииAUDISON.

1. Передустановкойусилителявоизбежаниеповрежденийотключитеисточникивседругиеэлектронныеустройстваваудиосистеме.

2. СпомощьюкабеляснадлежащимнорморазмеромAWG(см.таблицу:Силовойкабель)пуститепроводпитанияотместарасположения

 аккумуляторакместумонтажаусилителя.

3. Подсоединитеэлектропитание,соблюдаяполярность.Подсоединитеклемму(+)ккабелю,идущемуотаккумулятора,аклемму(-)к

 шассиавтомобиля.

4. Расположитеизолированныйпатронпредохранителянедалее40смотположительнойклеммыбатареи,подключитеодинконец

 сетевогокабелякнемупослеподключениядругогоконцакусилителю.Неустанавливайтепредохранитель.

5. Дляправильногозаземленияустройства(-),используйтевинтвшассиавтомобиля;отскоблитекраскуисмазкуотметалла,еслиэтонеобходимо,

 проверяяприпомощитестеранепрерывностьмеждуотрицательнойклеммойбатареи(-)иточкойкрепления.Еслиэтовозможно,

 подсоединитевсекомпонентыкоднойточкезаземления;такоерешениепозволяетустранитьбольшуючастьшумов,создаваемыхво

 времявоспроизведениязвука.

6. Прокладывайтевсесигнальныекабелирядомдругсдругомиотдельноотсиловыхкабелей.

7. ПодсоединитепроводавходаRCA,прикладнойсигналдолженбытьмежду0.2VRMSи5VRMS.

8. Подсоединитевходывысокогоуровняприпомощиподходящегоштепселя.Прикладнойсигналдолженбытьмежду0.2VRMSи20VRMS.

 Этонетребуетсявтомслучае,еслиужеиспользуетсяпредварительноусиленноесоединениеPreIn.

9. Подсоединитевыходгромкоговорителейприпомощикабелямакс.10AWG.

10.Неподсоединяйтелевый(-)и(-)правыйгромкоговорителивместе.ЕслиВыиспользуетевнешнийстереокроссовер,убедитесьвтом,

 чтоегоотрицательныеполюсынесоединенывместе.

11.Усилительвключитсяпослеподключенияклеммыудаленноговключения(REMOTEIN)кособомувыходуисточника.Усилительвключится

 автоматически,безудаленногосигнала,такжеприиспользованиивходоввысокогоуровня(SpeakerIN),установивпереключатель

 “AUTOTURNON”вположениеВКЛ.

12. “Светодиоднаверхнейпанелизагоритсяголубымцветом,отмечаявключениеустройства.Светодиодзагоритсякраснымцветомприперегрузке

 выходов,притриггерномсрабатываниитепловойзащиты,прикороткомзамыканиикабелейдинамиканашассиавтомобиляипринеправильной

 работеусилителя”.

13. Предохранитель(-ли)располагаютсярядомсразъемамиэлектропитанияигромкоговорителя.Длязаменыпредохранителейизвлеките

 ихизкорпуса.Обязательноустанавливайтепредохранительтогоженоминала.

14.Хорошозакрепляйтевсевспомогательныеустройствавовремяустановкикомпонентовккорпусуавтомобиля;этообеспечиваетстабильность

 ибезопасностьвовремявождения.Еслиусилительотсоединитсявовремяезды,онможетнанестисерьезныеповрежденияпассажирам

 автомобиляилидругимавтомобилям.

15.Позавершенииустановкипроверьтеэлектропроводкусистемыиубедитесьвтом,чтовсеподключениябыливыполненыправильно.

16.Установитепредохранительвдержательпредохранителя.Значениеплавкогопредохранителядолжнобытьна30%выше,чемзначение

 встроенногопредохранителяусилителя.Вслучае,есликабельподводитэлектропитаниекнесколькимусилителям,значениеплавкого

 предохранителядолжнобытьна30%выше,чемсуммазначенийвсехпредохранителейвусилителях.

17.Калибровкауровнязвукапроизводитсяпутемнастройкиуровнягромкостиисточникана3/4егомаксимальногоуровня;затем,путем

 настройкиуровняусилителядотехпор,покаВынеуслышитеискажение.

18.Гарантийныйсертификат:Дляполучениядополнительнойинформациипосетитевеб-сайткорпорацииAUDISON.

БЕЗОПАСНЫЙ ЗВУК

РУКОВОДСТВУЙТЕСЬ ЗДРАВЫМ СМЫСЛОМ И ПРАКТИКУЙТЕ БЕЗОПАСНЫЙ ЗВУК ПОМНИТЕ, ЧТО ПОДВЕРГАЯСЬ ДЛИТЕЛЬНОМУ

ВОЗДЕЙСТВИЮСЛИШКОМВЫСОКОГОУРОВНЯЗВУКА,ВЫМОЖЕТЕПОВРЕДИТЬВАШСЛУХ.БЕЗОПАСНОСТЬВОВРЕМЯВОЖДЕНИЯ

АВТОМОБИЛЯ-ПРЕЖДЕВСЕГО.

Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор

отходов)

Продукты смаркировкой “перечеркнутый крест-накрест мусорныйконтейнер на колесах”не допускается выбрасывать вместес обычными бытовымиотходами. Эти

электрическиеиэлектронныепродуктыдолжныбытьутилизированывспециальныхприемныхпунктах,оснащенныхсредствамиповторнойпереработкитакихпродуктов

икомпонентов.Дляполученияинформацииоместоположенииближайшегоприемногопунктаутилизации/переработкиотходовиправилахдоставкиотходоввэтотпункт,

пожалуйста,обратитесьв местноемуниципальноеуправление.Повторная переработка иправильнаяутилизацияотходов способствуютзащите окружающейсредыи

предотвращаютвредныевоздействияназдоровье.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

User’s Manual

Slovensky / Slovak

Predmontážoukomponentovsi prosímpozorneprečítajtevšetkypokyny nachádzajúce sa vtomtomanuály.Jevhodné

pozorne dodržiavať zvýraznené inštrukcie. Nedodržanie týchto pokynov môže zapríčiniť neúmyselné zničenie alebo

poškodenie komponentov.

BEZPEČNOSTNÉ OPATRENIA

1. Ubezpečtesa,žeVášautomobilmá12voltovýjednosmernýelektrickýobvod.

2. Skontrolujtestavalternátoraabatérie,abystezabezpečili,žeznesúzvýšenýodberprúdu.

3. Neinštalujtekomponentydomotorovéhopriestoru,anidoprašnéhoaleboznečistenéhoprostrediaanevystavujteichvodeanadmernejvlhkosti.

4. Nikdyneveďtekabelážmimoautomobiluaneinštalujtevýrobokvblízkostimechanickýchaleboelektronickýchzariadení.

5. Zosilňovačinštalujtenamiesto,kdejezabezpečenádobrácirkuláciavzduchuateplotamedzi0°Ca55°C.Vokolíchladiacichotvorov

 zosilňovačaapojehostranáchzabezpečteminimálne5cmvoľnýpriestor.

6. Zosilňovačmôžedosiahnuťteplotypribližne80/90°C.Predkontaktomsozosilňovačomsapresvedčte,činiejenebezpečnehorúci.

7. Pravidelnečistitezosilňovačkúskomhandričkynamočenejvmydlovomroztoku,následnenavlhčenejibavovodeanakoniecvysuštesuchou

 handričkou.Nepoužívajteagresívnerozpúštadlá,ktorébymohlizosilňovačpoškodiť.Nepoužívajtestlačenývzduch,ktorýmôženafúkaťpevné

 časticedozosilňovača.Akprekryjetechladiacučasť,zosilňovačsaprepnedoochrannéhorežimu.

8. Ubezpečtesa,žemiesto,ktoréstevybralipremontážkomponentu,žiadnymspôsobomneobmedzujesprávnufunkčnosťmechanickýcha

 elektrickýchzariadeníautomobilu.

9. Počasmontážeazapojeniasaubezpečte,ženapájacíkábelniejevskrateaniejepripojenýkbatérii.

10. Venujtevysokúmierubezpečnostiprirezaníavŕtanídošasiautomobilu,abystenenarušiliskrytúelektrickúkabelážalebokonštrukčnýprvok.

11.Priumiestnenínapájaciehokáblasavyhnitevedeniukáblacezostréhranyaalebovblízkostipohyblivýchmechanickýchzariadení.Používajte

 gumovéochrannéprechodkyvprípade,ževedietekáblecezkovovéotvoryataktiežzodpovedajúceochrannémateriályvprípade,žekáblesú

 vedenévblízkostizariadení,ktorévyžarujúteplo.

12.Ubezpečtesa,ževšetkykáblesúnáležitozabezpečenépocelejichdĺžkeachránenénehorľavýmizolačnýmmateriálom.Zapojtekáblenatesno

 kterminálomzapomocisvoriekapások.

13.Používajtevysokokvalitnévodiče,konektoryapríslušenstvo,ktorénájdetevkatalóguCONNECTION.

14.DôkladnesinaplánujtezapojenieVášhozosilňovačaataktiežčonajlepšievedeniekabeláže.

15.Abystepredišlinechcenémupoškodeniuvýrobku,ponechajtehovoriginálnomobaleaždomomentu,keďsahorozhodnetenamontovať.

16.Pripoužívanínáradiasivždychráňtezrak,pretoževzduchommôžulietaťúlomky,alebozbytkymateriálu.

TYPICKÝ MONTÁŽNY POSTUP

Nasledujúcepríkladyreprezentujúhlavnékrokyprimontážizosilňovača.Vniektorýchsituáciáchbudúpožadovanéšpeciálnekroky,aleboodlišné

postupy.VprípadeakýchkoľvekotázoksiprečítajteNávodkobsluheprepokročilých,ktorýnájdetenawww.audison.comalebokontaktujteVášho

predajcuAUDISON,resp.autorizovanýservisAUDISONpreposkytnutierady.

1. Predinštalovanímzosilňovačavypnitevšetkyzdrojesignáluaostatnéelektronickézariadeniaaudiosystému,čímpredídetemožnémupoškodeniu.

2. PoužiteprimeranedimenzovanýkábelAWG(pozrigraf:Napájacíkábel)odpriestorubatériedopriestoruzosilňovača.

3. Ksprístupneniupripojovacíchterminálovaovládaciehopaneluzosilňovačaodklopteveko.Pripojtenapájaniesprávnoupolaritou.Pripojte(+)

 terminálkukábluprichádzajúcehozbatériea(-)terminálkukábluprichádzajúcemuodšasiautomobilu.

4. Dajtedržiakizolovanejpoistkymaximálne40cmodterminálubatériekladnéhopólu;zapojtejedenkoniecelektrickéhokáblael.energiedoneho

 aažpozapojenídruhéhokoncadozosilňovača.Nemontujtepoistku.

5. Ksprávnemuuzemneniuzariadenia(-)použiteuzemňovacíbodnakarosériiautomobilu,pričomznehoodstrántefarbuamastnotu.Následne

 použitímvoltmetraodskúšajte,čijeuzemňovacíbodsúčasťouelektrickéhoobvodu.Aksteúspešnenašliuzemňovacíbod,podľamožnostinaň

 pripojtemínusovévodičevšetkýchaudiokomponentov,čímznížitemierurušenia,generovanévpriebehureprodukciezvuku,naminimum.

6. Všetkysignálovévodičeveďtevovzájomnejblízkostiačonajďalejodnapájacíchkáblov.

7. ZapojteprivedenéRCAsignálovévodiče.Signálmusíbyťmedzi0.2VRMSa5VRMS.

8. Zapojtevysokoúrovňovévodiče(ibaaknevyužívateRCAPreInvstup)použitímvhodnýchkonektorov.Signálmusíbyťmedzi0.8VRMSa20VRMS.

9. Nareproduktorovévýstupyzosilňovačapripojtereproduktorovékáble,pričompoužitemax.10AWGkábel.

10. Nezapájajtereproduktorovévýstupy(-)La(-)Rspoločne.Akpoužijeteexternústereovýhybku,uistitesa,ženegatívnepólyniesúzapojenéspoločne.

11.Zosilňovačsazapnezapojenímdiaľkovéhoovládanianatermináli(DIAĽKOVÝVSTUP)dozdrojovéhošpeciálnehovýstupu.Zosilňovačsa

 zapínaautomaticky,bezdiaľkovéhosignálu,taktiežaksapoužívajúvstupnévysokéúrovne(ReproduktorVSTUP)nastavením“AUTO

 ZAPNUTIA”spínačanaZAPNUTÉ.

12. „NahornompanelisvietimodráLEDdióda,čoznamená,žesvietidlojezapnuté.ČerevenáLEDdiódasvietivtedy,keďsúpreťaženévýstupy,keď

 jeaktivovanátepelnáochrana,keďrámvozidlaskratujekáblereproduktoraakeďnefungujezosilňovač.“

13. Poistka/poistkysanachádza/nachádzajúvblízkostinapájacíchterminálovzosilňovača.Privýmenevytiahnitepoistkuzdrážkyanahraďtejunovou s

 rovnakouhodnotou.

14.Mechanickyzaistitevšetkynainštalovanézariadeniaprispôsobenímkštruktúreauta-zabezpečítostabilituabezpečnosťpočasjazdy,

 vopačnomprípadehrozízranenie.

15.Podokončenímontážesapresvedčte,žekabelážsystémuavšetkyzapojeniaboliprevedenésprávne.

16. Vložtepoistkudopoistkovéhopúzdra.Hodnotapoistkymusíbyťo30%vyššiaakojehodnotapoistkyvzosilňovači.Vprípade,žekábel

 napájaviaczosilňovačov,hodnotapoistkymusíbyťo30%vyššiaakojesúčethodnôtvšetkýchpoistiekvzosilňovačoch.

17.Kalibráciahladinyposluchusaprevedienastavenímhlasitostizdrojasignálu(rádio)na3/4maximálnejúrovne;následnezvyšovanímúrovne

 ziskuzosilňovačaažkýmnebudetepočutskreslenie.

18. Záručnýlist:ViacinformáciínájdetenawebovejstránkespoločnostiAUDISON.

BEZPEČNÝ ZVUK

RIAĎTE SA SVOJIMI ZMYSLAMI A VYSKÚŠAJTE SI BEZPEČNÝ ZVUK. PAMÄTAJTE, ŽE DLHODOBÉ VYSTAVENIE VÁŠHO SLUCHU VYSOKÉMU

AKUSTICKÉMUTLAKUMÔŽESPÔSOBIŤJEHOPOŠKODENIE.BEZPEČNOSŤMUSÍBYŤNAPRVOMMIESTEPOČASJAZDY.

Informácieolikvidáciistaréhoelektrickéhoaelektronickéhovybavenia(prekrajinyEU,ktoréprevzalisystémtriedeniaodpadu)

Produktyobsahujúcesymbol(preškrknutýodpadkovýkontajner)nesmúbyťlikvidovanéadodomáciodpad.Staréelektrickéaelektronickévybaveniemábyťrecyklovanév

zariadeníurčenompremanipuláciustýmitopredmetmiaichzvyškovýmiproduktami.Kontaktujtesvojmiestnysprávnyorgánohladomumiestneniatakéhotozariadenia.

Správnarecykláciaatriedenieodpadunapomáhazachovaniuprírodnýchzdrojov,rovnakoadoochranenášhozdraviaaživotnéhoprostrediapredškodlivýmivplyvmi.

PREVENTÍVNEBEZPEČNOSTNÉOPATRENIA

User’s Manual

Slovenščina/Slovenian

Predenzačneteznamestitvijokomponent,pozornopreberitevsanavodilavpriročniku.Svetujemovam,dapozornosledite

navodilom.Neupoštevanjenavodillahkopovzročinenamernoškodoalipoškodujekomponente.

VARNOSTNA OPOZORILA

1. Preverite,čejeenosmernanapetost(DC)vavtomobilu12Vinčejenegativnipolelektričnegasistemaozemljen.

2. Preveritestanjealternatorjainakumulatorja,terzagotovite,dabostakospovečaniporabi.

3. Ojačevalnikanenamestitevmotorniprostoralinamesta,kjerbilahkobilizpostavljenivodi,velikivlagi,prahualiumazaniji.

4. Kablovnikolinespeljujtepozunanjistranivozilaalinamestiteojačevalecblizuelektronskeopreme.

5. Ojačevalniknamestitesamonamestihnavozilu,kjerjetemperaturamed0°C(32°F)in55°C(131°F).Zunanjiprofilojačevalnikanajboodstenoddaljen

 vsaj5cm(2”).Namestunamestitveojačevalnikamorabitizagotovljenodobrokroženjezraka.Čebosteoviralihladilnotelonaprave,boojačevalnik

 prešelvvarnodelovanje.

6. Ojačevalnikselahkosegrejejonapribližno80°C(176°F).Nedotikajtesega,česenisteprejprepričali,daninevarnovroč.

7. Ojačevalnikobčasnoočistitebrezagresivnihčistil,kibinapravolahkopoškodovala.Medčiščenjemneuporabljajtestisnjenegazraka,kerbitadelce

 umazanijepotisnilvojačevalnik.Krponavlažitezvodoinmilom,joožemiteinočistiteojačevalnik.Natogaočistiteskrponavlaženosamozvodo;na

 koncuojačevalnikočistitessuhokrpo.

8. Poskrbite,damesto,kigabosteizbralizanamestitevkomponent,nebooviralanormalnegadelovanjamehanskihalielektronskihnapravvozila.

9. Poskrbite,damednamestitvijoinpriključitvijozbaterijonepovzročitekratkegastika.

10.Medrezanjeminvrtanjemlukenjvpločevinoavtomobilaboditeizrednoprevidni;preverite,čejeslučajnospodajspeljanaelektričnanapeljavaalisotam

 nosilnielementi.

11.Mednamestitvijonapajalnegakablanespeljitečezaliskoziostrerobovealivbližinogibljivihmehanskihdelov.Uporabitegumijasteobročkezazaščito

 kablov,česotispeljaniskoziluknjevpločevinioz.izolacijskimaterialaličesovbližinivročihdelov.

12.Prepričajtesealisovsikablipocelotnidolžinidobropritrjeni.Zunanjazaščitakablovmorabitiiznegorljivegainsamougasljivegamateriala.Zavarujte

 pozitivneinnegativnekable,kisoblizunapajalnikaojačevalnikaspomočjopritrdilnegavijaka.

13.Debelinokablaizberitegledenemočojačevalnikainpredlogevtehnavodilih.Uporabitekakovostnekable,priključkeindodatke;kistejihizbraliv

 kataloguConnection.

14.Dabipoenostavilinamestitev,pripravitepodrobennačrtsvojekonfiguracijezanoviojačevalnikinposkrbite,dasokablivarnoinnatančnospeljani.

15.Dapreprečitenenamernoškodo,hraniteizdelekvoriginalniembalaži,doklernebostepripravljeninanamestitev.

16.Meduporaboorodijnositezaščitnaočala,kerlahkodeliodletijoinvaspoškodujejo.

ZAPOREDJE NAMESTITVE

Čeimatedodatnavprašanja,preberitePriročnikzanaprednouporabo(AdvancedManual),kijenavoljonanaslovuwww.audison.com,alipaseobrnitena

svojegaprodajalcaAUDISONalinapooblaščeniservisAUDISON.

1. Prednamestitvijoojačevalnikaizklopitevoziloinvseostaleelektronskenapravevavdiosistemu,dapreprečitemožnostipoškodb.

2. UporabitekabelzustreznimpremeromAWG(glejterazpredelnico:Napajalnikabel)odbaterijedomestanamestitveojačevalnika.

3. Priključiteelektričnonapajanjeinupoštevajtepravilnopolarnost.Pozitivni(+)polpriključitenakabel,kiprihajaizakumulatorja,negativni(-)polpana

 šasijoavtomobila.

4. Izoliranodržalovarovalkevstavitenajveč40cmstranodpozitivnegapolabaterije;priključiteenkonecnapajalnegakablananjo,predtempa

 drugikonecpriključitenaojačevalnik.Varovalkeneobešajte.

5. Dapravilnoozemljitenapravo(-),uporabitevijaknašasijivozila,čejepotrebno,odstranitebarvoalimastspločevine,preveriteznapravo,daobstaja

 tokmednegativnimpolom(-)naakumulatorjuinmestomozemljitve.Čejemožno,povežitevsekomponentenaistotočkoozemljitve;tarešitev

 zmanjšavečinošumov,kilahkonastanejomedreprodukcijozvoka.

6. Speljitevsesignalnekableskupajinstranodnapajalnihkablov.

7. PriključitevhodnekableRCA,signalmorabitimed0.2VRMS(efektivnavrednost)in5VRMS(efektivnavrednost).

8. Zustreznimipriključkipriključitevisokonivojskevhode.Signalmorabitimed0.8VRMSin20VRMS.Tehpriključkovneuporabljajte,čežeuporabljate

 predojačanpriključek(»PreIn«).

9. Priključitekablenaizhodzazvočnikeskablomvrste10AWGmax(AWG-AmericanWireGuage).

10.Nepovežiteskupajizhodovzazvočnike(-)Lin(-)R.Čebosteuporabljalizunanjistereokabel(crossover),poskrbite,danegativnipoliniso

 povezaniskupaj.

11.Ojačevalniksevključi,kopovežeteterminalzadaljinskivklop(REMOTEIN)zizhodomzaspecifičnivir.Ojačevalniksevključisamodejnotudi

 brezoddaljenegasignala,čeuporabljateojačanevhode(highlevelinput)(SpeakerIN),takodastikalo„AUTOTURNON“prestavitevpoložajON.

12.“LED-diodanazgornjiploščizasvetimodroinnakazuje,dajeizdelekvklopljen.LED-diodazasvetirdeče,česeizhodipreobremenijo,čese

 sprožitoplotnazaščita,čepridedokratkegastikakablovzvočnikasšasijovozilainčeojačevalniknedelujepravilno.”

13.Varovalke(enaaliveč)sozravenpriključkovelektričneganapajalnikainzvočnikov.Čejihželitemenjati,jihodstraniteizohišja.Varovalkovedno

 zamenjajtezvarovalkozenakimnazivnimtokom.

14.Dazagotovitestabilnostinvarnostmedvožnjo,trdnopritrditevsedodatnenaprave,kistejihnamestili,navozilo.Česeojačevalnikmedvožnjoodtrga,

 lahkohudopoškodujepotnikevvoziluindrugavozila.

15. Ponamestitvipreveritesistemskenapeljaveinseprepričajte,dastevsepovezaveizvedlipravilno.

16.Varovalkovstavitevdržalovarovalke.Nazivnitokvarovalkemorabiti30%višjikotjenavarovalki,kijevgrajenavojačevalnik.Vprimerih,kokabel

 napajavečojačevalnikov,morabitinazivnitok30%višjikotjeseštevekvsehvarovalkvojačevalnikih.

17.Umerjanjeravniposlušanjaseopraviznastavitvijoglasnostivirana3/4maksimalnevrednosti;potemnastaviteojačevalnikdoklerneslišitepopačenjezvoka.

18.

Garancijskilist:ZavečinformacijobiščitespletnomestopodjetjaAUDISON.

BEZPEČNÝ ZVUK

RIAĎTESASVOJIMIZMYSLAMIAVYSKÚŠAJTESI BEZPEČNÝZVUK. PAMÄTAJTE,ŽEDLHODOBÉVYSTAVENIEVÁŠHOSLUCHUVYSOKÉMU

AKUSTICKÉMUTLAKUMÔŽESPÔSOBIŤJEHOPOŠKODENIE.BEZPEČNOSŤMUSÍBYŤNAPRVOMMIESTEPOČASJAZDY

Informácieolikvidáciistaréhoelektrickéhoaelektronickéhovybavenia(prekrajinyEU,ktoréprevzalisystémtriedeniaodpadu)

PREVIDNOSTNI UKREPI

User’s Manual

Español / Spanish

Antesdeinstalarloscomponentes,leaatentamentetodaslasinstruccionescontenidasenestemanual.Esrecomendable

seguir atentamente las instrucciones remarcadas. No respetar estas instrucciones puede provocar daños no deseados o

dañar los componentes.

CONSIDERACIONES DE SEGURIDAD

1. Asegúresedequesucochetengaunsistemaeléctricode12VCCcontierranegativa.

2. Compruebesualternadoryestadodelabateríaparagarantizarquepuedancubrirelaumentodeconsumo.

3. Norealiceningunainstalaciónenelcompartimientodelmotorniexpuestaalagua,humedadexcesiva,polvoosuciedad.

4. Nopasenuncacablesporelexteriordelvehículoniinstaleelamplificadorcercadecambiosdemarchaelectrónicos.

5. Instaleelamplificadorenzonasdelvehículoenlasquelatemperaturaseadeentre0ºC(32ºF)y55ºC(131ºF).Dejequeelperfilexternodel

 amplificadorestéalmenosa5cm(2”)deposiblesparedes.Debehaberunabuenacirculacióndeairedondeestéinstaladoelamplificador.Si

 cubreelradiador,elamplificadorpasaráaprotección.

6. Elamplificadorpuedealcanzartemperaturasdeunos80°C(176°F).Asegúresedequenoestépeligrosamentecalienteantesdetocarlo.

7. Limpieperiódicamenteelamplificadorsinusardisolventesagresivosquepuedandañarlo.Nouseairecomprimido;presionaríalaspiezas

 sólidasdelosamplificadores.Humedezcauntrozodetelaconaguayjabón,exprímaloylimpieelamplificador.Luego,useuntrozodetela

 humedecidoconagua;paraterminar,limpieelamplificadoruntrozodetelaseco.

8. Asegúresedequeellugarqueelijaparaloscomponentesnoafectealcorrectofuncionamientodelosdispositivosmecánicosyeléctricosdelvehículo.

9. Asegúresedequeelcabledealimentaciónnosecortocircuitedurantelainstalaciónyconexiónconlabatería.

10.Tengamuchocuidadocuandocorteotaladrelaplanchadelvehículo,comprobandoquenohayacableadoeléctricooelementosestructuralesdebajo.

11.Cuandocoloqueelcabledealimentación,evitepasarelcableporencimaoatravésdebordesafilados,nicercadedispositivosmecánicos

 móviles.Useojalesdegomaparaprotegerelcablecuandolopaseporagujerosenelmetal,yuselosmaterialesadecuadoscercadedispositivos

 quegenerencalor.

12.Asegúresedequetodosloscablesesténadecuadamenteaseguradosentodasulongitud.Además,asegúresedequesucubiertaprotectora

 searesistenteallamasyseapagueporsimisma.Useuntornillodefijaciónparaasegurarloscablespositivoynegativocercadelosbloques

 terminalesdealimentacióncorrespondientesdelamplificador.

13. Elijauncalibredecablecorrespondientealapotenciadelamplificadoryalassugerenciasqueencontraráaquí.Usecables,conectoresy

 accesoriosdealtacalidad,comolosquepuedeencontrarenelcatálogodeConnection.

14.Planifiquelaconfiguracióndesuamplificadorylasmejoresrutasparaelcableporadelantadoparafacilitarlainstalación.

15. Paraevitardañosaccidentales,mantengaelproductoensuembalajeoriginalhastaqueestépreparadoparalainstalacióndefinitiva.

16.Llevesiempregafasprotectorascuandouseherramientas,yaquelosfragmentosdemetaloresiduosdelproductopuedensaltaralaire.

SECUENCIA HABITUAL DE INSTALACIÓN

Sitienedudas consulteel Manualavanzadoque podráencontrarenwww.audison.como contacteconsu distribuidorAUDISON ocentrode

servicioautorizadoporAUDISONparaobtenerasistencia.

1. Antesdeinstalarelamplificador,apaguelafuenteyotrosdispositivoselectrónicosdelsistemaaudioparaevitardaños.

2. UsandouncableconAWGadecuado(vertabla:Cabledealimentación),paseelcabledealimentacióndelabateríaalaposicióndemontajedelamplificador.

3. Conectelaalimentacióndecorrienteconlapolaridadcorrecta.Conecte(+)elterminalalcablequesaledelabateríayelterminal(-)alchasisdelcoche.

4. Coloqueunportafusiblesaisladoaunmáximode40cmdelterminalpositivodelabatería.Conecteunextremodelcabledealimentaciónaéste

 trasconectarelotroextremoalamplificador.Nomonteelfusible.

5. Paraunatomadetierracorrectadeldispositivo(-),useuntornilloenelchasisdelvehículo;retiretodalapinturaograsasiesnecesario,

 comprobandoconuntesterquehayacontinuidadentreelterminalnegativodelabatería(-)yelpuntodefijación.Siesposible,conectetodos

 loscomponentesalmismopuntodetierra;estasolucióneliminalamayorpartedelruidoquepuedegenerarsedurantelareproduccióndeaudio.

6. Pasetodosloscablesdeseñaljuntos,lejosdecablesdealimentación.

7. ConecteloscablesdeentradaRCA,laseñalaplicadadebeserdeentre0.2VRMSy5VRMS.

8. Conectelasentradasdenivelaltousandolaclavijaadecuada.Laseñalaplicadadebeestarentre0.8VRMSy20VRMS.Noloutilicesiyaestá

 utilizandounaconnexionpreamplificadaPreIn.

9. Conectelasalidadelaltavozusandouncabledealtavozdeunmáximode10AWG.

10. Noconectelassalidadealtavoz(-)Iy(-)Djuntas.Siusauncruceestéreoexterno,asegúresedequesuspolosnegativosnoesténconectadosjuntos.

11. Elamplificadorseenciendeconectandoelterminaldeencendidoremoto(ENTRADAREMOTA)alasalidaespecíficadelafuente.Elamplificadorse

 enciendeautomáticamente,sinseñalremota,ysiusaentradadealtonivel(Entradaaltavoz)poniendoelinterruptor“ENCENDIDOAUTOMÁTICO”

 enACTIVADO.

12.ElLEDenelpanelsuperiorseiluminaráenazul,indicandoqueelproductoestáencendido.ElLEDseiluminaráenrojosilassalidastienensobrecarga,

 siseactivalaproteccióntérmica,siloscablesdelaltavozcortocircuitanconelchasisdelvehículoysielamplificadorfuncionaincorrectamente.”

13.Losfusiblesestáncolocadoscercadelaalimentaciónylosterminalesdelaltavoz.Parareemplazarlo,retirelosfusiblesdelacarcasa.

 Reemplacesiempreelfusibleconotrodelmismorégimennominal.

14.Fijetodoslosdispositivosauxiliaresquehayacreadoparainstalarloscomponentesalaestructuradelvehículo;deestemodogarantizala

 estabilidadyseguridadalconducir.Sielamplificadorsesueltacuandoconduceelvehículopuededañargravementealaspersonasdentrodel

 vehículoyotrosvehículos.

15.Cuandolainstalaciónestéterminada,compruebeelcableadodelsistemayasegúresedequetodaslasconexionessehayanrealizadocorrectamente.

16.Pongaelfusibleenelsoportedefusibles.Elvalordelfusibledebeserun30%superioraldelintegradoenelamplificador.Sielcablealimenta

 amúltiplesamplificadores,elvalordelfusibledebeserun30%superioralasumadetodoslosfusiblesdelosamplificadores.

17.Lacalibracióndelniveldeescuchaserealizaajustandoelvolumendelafuentea3/4desunivelmáximo;luego,ajustelosnivelesdel

 amplificadorhastaqueescuchedistorsiones.

18. Certificadodegarantia:Paramásinformación,visitelapáginawebdeAUDISON.

SONIDO SEGURO

UTILICEELSENTIDOCOMÚNYPRACTIQUEELSONIDOSEGURO.RECUERDEQUEUNAEXPOSICIÓNPROLONGADAANIVELESDEPRESIÓNSONORA

EXCESIVAMENTEELEVADOSPUEDEDAÑARSUOÍDO.LASEGURIDADDEBEESTARANTETODODURANTELACONDUCCIÓN

Informaciónsobrelaeliminacióndeaparatoselectrónicosyeléctricos(paralospaíseseuropeosquehanconstituidosistemasdegestiónseparada

de residuos)

Los productosque lleven impresoel símbolo del cubo debasura tachado nopueden ser eliminadosjunto con losresiduos domésticos normales. Estos productos

electrónicosyeléctricosdebensereliminadoseninstalacionesadecuadas,capacesdegestionarlaeliminacióndeestosproductosycomponentes.Parasaberdónde

ycómoentregarestosproductosalcentrodereciclaje/eliminaciónmáscercano,contacteconsuoficinamunicipal.Elreciclajeylaeliminaciónderesiduosdelaforma

adecuadacontribuyenalaproteccióndelmedioambienteyaevitarefectosdañinosenlasalud.

PRECAUCIONES

User’s Manual

Svenska /Swedish

Innan du installerar komponenterna är det viktigt att du först noggrant läser igenom hela manualen, särskilt alla

instruktionerna.Virekommenderarattduföljerdessainiminstadetalj.Skulleduinstallerakomponenternapåannatsätt

såkandessataskada.

SÄKERHETSFÖRESKRIFTER

1. Setillsåattdinbilharett12VCDvoltsnegativtgrundadelektrisktsystem.

2. Kollaskicketpåbatterietochalternatornförattvarasäkerpåattdeklararavökadbeslastning.

3. Utföringainstallationerundermotorhuvenellerpåplatserutsattaförvatten,högluftfuktighet,smutsellerdamm.

4. Draaldrignågrakablarpåutsidanavfordonetochinstalleraaldrigförstärkarennäraelektroniskaväxellådor.

5. Installeraförstärkarenifordonetpåplatservarstemperaturliggermellan0°C(32°F)och55°C(131°F).Låtförstärkarensyttreprofilvaraminst5cm(2”)

 frånallamöjligaväggar.Luftcirkulationenmåstevaragoddärförstärkarenärinstallerad.Omdutäckeröverdetvärmeabsorberandelagret

 kommerförstärkarenattgåneriskyddsläge.

6. Förstärkarenkanblimyckethet,uppmot80°C(176°F).Setillsåattdeninteärfarligthetdåduvidrörden.

7. Rengörförstärkarenregelbundetmenanvändingastarkarengöringsmedelsomkanskadaden.Användintetryckluftdådennakantryckatill

 delarinneiförstärkaren.Fuktaentrasamedvattenochdiskmedel,vridurdenochrengörsedanförstärkaren.Användsedanentrasaendast

 fuktadmedvattenochrengörigen.Tillsistskadutorkaavförstärkarenmedentorrtrasa.

8. Setillsåattplatsenduinstallerarkomponenternapåintepåverkarandrarörligaellerfastadelarifordonet,inklusiveallaelektoniska

 mekanismerochenheter.

9. Kontrollerasåattströmkablarnaintekortslutsunderinstallationenochvidanslutningtillbatteriet.

10. Varextremtförsiktigdåduskärellerborraribilensskal.Setillsåattduintekommeråtelektriskakablarellerandraviktigaelement.

11.Vidplaceringavströmkablarnaskadusetillattinteplacerademövervassakanterellerinärhetenavrörligamekaniskadelar.Använd

 gummiskyddshylsorförattskyddakabelnomdendrasgenomhåliplåtenochanvändordentligtskyddsmaterialomkabelnärinärhetenav

 värmealstrandedelar.

12. Setillsåattallakablarärsäkradelängsheladerasdragning.Seocksåtillsåattkablarnasytteranslutningaräricke-antändligaochsläckersig

 själva.Användenfästskruvföratthållafastpositivaochnegativakablarnäraförstärkarenrespektiveströmterminalblocken.

13. Väljenkabelbreddsompassartilldinförstärkareochienlighetmedderekommendationerdufinnerhär.Användkablarihögkvalitet.Samma

 sakgällerförtillbehörochanslutare.DuhittardessaiConnectionAnslutningskatalog.

14.Förplanerainställningarnapåförstärkarenochbästasättetattdrakablarnainnandupåbörjarinstallationen.

15.Förattundvikaolyckorärdetmycketviktigtattdubehållerproduktenioriginalförpackningenframtillsdessattduärredoattinstalleraden.

16.Haalltidpådigskyddsglasögondåduanvänderverktygdåsplitterochandraskarpamaterialkanbliluftburnaochskadadinaögon.

TYPICAL INSTALLATION SEQUENCE

Omduharnågrafrågor, seefter idenavancerade manualensom finnspåwww.audison.comellerkontakta dinAUDISON-återförsäljareeller

AUDISONauktoriseradeservicecenterförhjälp.

1. Innanduinstallerarförstärkarenskaduslåavströmkällantilldenochallaandraanslutnaelektroniskaenheteriljudsystemetförattundvika

 eventuellaskador.

2. AnvändenkabelmedtillräckligAWG(setabell:Strömkabel)ochdraströmkabelnfrånbatteriettillanslutningenpåförstärkaren.

3. Anslutströmmenmedkorrektpolaritet.Anslut(+)terminalentillkabelnfrånbatterietoch(-)terminalentillbilenschassi.

4. Placeraenisoleradsäkringshållarepåmax40cmavståndfrånbatterietspluspol,anslutenaändenavnätsladdentilldenefterattduanslutit

 andraändentillförstärkaren.Sättinteisäkringen.

5. Förattjordaenheten(-)pårättsätt,användenskruvifordonschassit.Skrapabortallfärgocholjafrånmetallenomnödvändigt.Testamed

 entestareattdetfinnstillräckligkontinualitetmellanbatterietsnegativaterminal(-)ochfixeringspunktendennalösninggörattdetmestaav

 deoönskadeljudstörningarsomkanuppståvidljuduppspelningförsvinner.

6. Draallasignalkablarnäravarandraochmedettvisstavståndfrånelkablarna.

7. AnslutRCAingångskablarna.Signalstyrkanmåsteliggapåmellan0.2VRMSoch5VRMS.

8. Ansluthögnivåmottagningenmedkorrektkontakt.Användsignalmåstevaramellan0.8VRMSoch20VRMS.Använddeninteomduredan

 använderförförstärkare.

9. Ansluthögtalarensutgångmeden10AWGmaxhögtalarkabel.

10. Anslutinte(-)Loch(-)Rhötalarnasutgångartillsammans.Omduanvänderenexternstereoövergång,sedåtillattderasnegativapolerinte

 äranslutnatillvarandra.

11. Förstärkarenstartargenomattanslutafjärrstartsanslutningen(FJÄRRKONTROLLIN)tillkällansspecifikautgång.Förstärkarenslåspå

 automatiskt,utanfjärrsignal,ävenomduanvänderhögnivåingångar(HögtalareIN)genomattställa“AUTOTURNON”-omkopplarenilägeON.

12. ”LED:enpådenövrepanelenlyserblått,vilketvisarattproduktenärpå.LED:enlyserröttomoutputenöverbelastas,omtermisktskyddhat

 utlösts,omhögtalarkablarnakortslutermedfordonetschassiochomdetuppståttettteknisktfelhosförstärkaren.”

13. Säkringarnaärplaceradenäraströmkällanochhögtalarterminalerna.Förattbyta,avlägsnasäkringenfrånhöljet.Bytalltidtillensäkringmed

 sammanivå.

14.Säkraallaauxilläraenheterdubyggtförattinstallerakomponenternaifordonetsgrundstruktur.Dettaledertillökadstabilitetochsäker

 framförselavfordonet.Omförstärkarenlossnarunderkörningkandenorsakaallvarligaskadorpåmänniskorifordonetochandrafordon.

15. Närinstallationenärfärdigkontrollerarduattallakablarochanslutningarisystemetärkorrektutförda.

16.Sättisäkringenisäkringshållaren.Säkringsvärdetmåstevara30%högreänförstärkarensinbyggdavärdenavallaandrasärkingari

 förstärkarnatillsammans.

17.Dukaliberarljudetgenomattjusterakällvolymenupptill3/4avdenmaximalanivån.Sedanjusterarduförstärkarentillsdukanhöraatt

 störningaruppkommer.

18. Garanticertifikat:Förmerinformation,besökAUDISONwebbplats.

SÄKER LJUDÅTERGIVNING

ANVÄNDSUNTFÖRNUFTOCHHÅLLLJUDETPÅENSÄKERNIVÅ.KOMIHÅGATTOMDUUTSÄTTERDIGSJÄLVFÖRHÖGALJUDNIVÅERUNDER

LÅNGTIDKANDETTASKADADINHÖRSEL.SÄKERHETENMÅSTEKOMMAIFÖRSTAHANDVIDKÖRNING.

Informationgällandeelektrisktochelektronisktavfall(FördeländerinomEUsomåtskildinsamlingavavfall)

Produktermärktamedsymbolenavenöverkorsadsoptunnaskaintekasserastillsammansmedvanligthushållsavfall.Dessaelektriskaochelektroniskaproduktermåste

återvinnasvidenanläggningsomärkapabelatthanterakasseringenavdessaprodukterochkomponenter.Kontaktadinlokalamyndighetförinformationomnärliggande

återvinningsstationer.Återvinningochkorrektkasseringavavfallbidrartillattskyddamiljönochförhindrarskadligaeffekterpåvårhälsa.

FÖRSIKTIGHETSÅTGÄRDER

User’s Manual

ไทย / Thai

ก่อนการติดตั้งส่วนประกอบนี้กรุณาอ่านคำาสั่งทั้งหมดในคู่มือนี้อย่างระมัดระวังแนะนำาให้ปฏิบัติตามคำาสั่งที่สำาคัญการไม่ปฏิบัติตามคำาสั่งอาจ

จะทำาให้เกิดอันตรายโดยไม่ได้ตั้งใจหรือก่อให้เกิดความเสียหายต่อส่วนประกอบ

การคำานึงเรื่องความปลอดภัย

1. ทำาให้แน่ใจว่ารถยนต์ของคุณมีระบบอิเล็กทรอนิกที่ต่อลงพื้นดินแรงดันกระแสไฟฟ้าลบ12VDCโวลต์

2. ตรวจเช็คดูตัวกำาเนิดไฟฟ้ากระแสสลับของคุณและสภาวะแบตเตอรี่ที่จะทำาให้แน่ใจเขาสามารถจัดการเพิ่มเมื่อการใช้หมดไป

3. ห้ามทำาการติดตั้งภายในห้องเครื่องยนต์หรือออกไปที่น้ำาความชื้นมากเกินไปฝุ่นหรือสิ่งสกปรก

4. ไม่ดำาเนินการสายเคเบิลภายนอกพาหนะหรือติดตั้งเครื่องขยายเสียงข้างๆกระปุกเกียร์อิเล็กทรอนิกส์

5. ติดตั้งเครื่องขยายเสียงในส่วนยานพาหนะที่มีอุณหภูมิระหว่าง0°C(32°F)และ55°C(131°F)ให้เครื่องข

 ยายเสียงมีกรอบภายนอกอย่างน้อย5ซม(2”)ออกจากผนังต้องมีอากาศไหลเวียนดีที่มีการติดตั้งเครื่องขยายเสียง

 ถ้าคุณปิดแท่งระบายความร้อนเครื่องขยายเสียงจะได้รับการปกป้องจากความเสียหาย

6. เครื่องขยายเสียงสามารถเอื้อมถึงอุณหภูมิรอบๆ80องศาเซลเซียส(176องศาฟาเรนไฮน์)ให้แน่ใจว่ามันไม่เป็นอันตราย

 ไม่ร้อนก่อนการสัมผัสมัน

7. ทำาความสะอาดเครื่องขยายเสียงเป็นระยะๆโดยไม่ใช้เครื่องละลายล้างที่รุนแรงที่อาจจะทำาให้เกิดความเสียหาย

 ห้ามใช้อากาศที่มีความกดดันเนื่องจากอาจจะทำาให้ไปดันส่วนที่แข็งในเครื่องขยายเสียงนำาผ้าชุบน้ำาและสบู่

 บิดหมาดๆและทำาความสะอาดเครื่องขยายเสียงจากนั้นใช้ผ้าที่หมาดๆด้วยน้ำาอย่างเดียว;สุดท้ายให้ทำาความสะอาดด้วยผ้าแห้ง

8. ให้แน่ใจว่าตำาแหน่งที่คุณเลือกสำาหรับส่วนประกอบไม่กระทบการทำางานที่ถูกต้องของช่างพาหนะและอุปกรณ์เกี่ยวกับไฟฟ้า

9. ตรวจสอบให้แน่ใจว่าสายเคเบิ้ลไฟไม่เกิดไฟฟ้าลัดวงจรในระหว่างการติดตั้งและการต่อสายเข้ากับแบตเตอรี

10.ใช้คำาเตือนที่ร้ายแรงมากเมื่อตัดหรือการเจาะด้วยแผ่นโลหะที่ใช้เป็นเครื่องป้องกันตรวจเช็คดูว่าไม่มีการวางสายโลหะไฟฟ้า

 หรือโครงสร้างส่วนประกอบข้างใต้

11. เมื่อคุณจัดวางตำาแหน่งสายส่งไฟลีกเลี่ยงที่จะเอาสายข้ามหรือผ่านขอบที่คมหรือใกล้กับอุปกรณ์เครื่องจักรกลที่มีทำางานเคลื่อ

 นไหวไม่ใช้ห่วงยางในการป้องกันสายถ้าผ่านในรูของแผ่นโลหะหรือวัตถุที่เหมาะสมถ้าใกล้กับส่วนที่สร้างความร้อน

12.ทำาให้แน่ใจว่าสายทั้งหมดมีการป้องกันอย่างปลอดภัยที่เหมาะสมตลอดความยาว ทำาให้แน่ใจเช่นกันว่าป ลอกด้านนอกที่ป้องกันทนไฟและสามารถดับไฟ

 ได้เองใช้ตะปูควงที่ทำาให้ติดแน่นเข้าด้วยกันเพื่อป้องกันสายบวกและลบใกล้กับจุดกั้นกำาลังไฟเครื่องขยายเสียง

13.เลือกขนาดสายตามกำาลังเครื่องขยายเสียงและคำาแนะนำาที่คุณสามารถหาได้ที่นี่ใช้สายคุณภาพสูงตัวเชื่อมต่อและอุปกรณ์เสริม

 ที่คุณสามารถหาได้ในแคตตาล็อกการเชื่อมต่อออดิสัน

14. เตรียมวางแผนค่าที่ตั้งไว้ของเครื่องขยายเสียงใหม่ของคุณและการกำาหนดเส้นทางการวางสายโลหะที่ดีที่สุดที่จะติดตั้ง

15.เพื่อที่จะหลีกเลี่ยงความเสียหายโดยบังเอิญเก็บผลิตภัณฑ์ในรูปแบบของห่อที่เป็นแบบเดิมจนกระทั่งคุณพร้อมสำาหรับการติดตั้งครั้งสุดท้าย

16.สวมแว่นตานิรภัยตลอดเวลาเพื่อป้องกันเมื่อใช้เครื่องมือเพราะแผ่นไม้เบาๆหรือที่เศษตกค้างอาจจะร่อนโดยทางอากาศได้

ลำาดับการติดตั้งตามปกติ

ถ้าคุณมีคำาถามกรุณาอ้างถึงคู่มือการใช้งานขั้นสูง ซึ่งคุณสามารถพบได้ที่ www.audison.com หรือติดต่อตัวแทนจำาหน่าย AUDISON หรือ ศูนย์บริการที่ได้รับ

อนุญาตของAUDISONเพื่อขอความช่วยเหลือ.

1. ก่อนการติดตั้งเครื่องขยายเสียงให้ปิดเครื่องมือหรืออุปกรณ์อิเล็กทรอนิกทั้งหมดอื่นๆในระบบออดิโอเพื่อป้องกันความเสียหาย

2. ใช้สายใช้สายเคเบิ้ลที่รองรับAWGได้เพียงพอ(ดูชาร์ต:PowerSupplyCable)

 เปิดสายกำาลังไฟฟ้าจากตำาแหน่งแบตเตอรี่ไปที่ตำาแหน่งเครื่องขยายเสียงที่สูงขึ้นไป

3. เชื่อมต่อพาว์เวอร์ซัพพลายกับขั้วกระแสไฟฟ้าที่ถูกต้องเชื่อมต่อขั้วปลายสายไฟฟ้า(+)ไปที่สายที่มาจากแบตเตอรี่และขั้วปลายสายไฟฟ้า(-)ไปที่โครงรถยนต์

4. ติดตั้งขั้วรับฟิวส์ที่หุ้มฉนวน ให้ห่างได้มากที่สุด 40 เซนติเมตรจากแบตเตอรี่ขั้วบวก; ให้ต่อปลายข้างหนึ่งของสายไฟเข้าที่ขั้วรับฟิวส์นั้นหลังจากต่อปลาย

 อีกข้างเข้ากับแอมพลิไฟเออร์(Amplifier)เรียบร้อยแล้วอย่าเพิ่งประกอบฟิวส์เข้าไป

5. การฝังอุปกรณ์สายดิน(-)ในทางที่เหมาะสมให้ใช้การขันสกรูในโครงรถยนต์การขูดสีทั้งหมดหรือน้ำามันหล่อลื่นจากโลหะถ้าจำาเป็น

 ตรวจเช็คกับผู้ทดสอบว่ามีความต่อเนื่องกันระหว่างแบตเตอรี่จุดปลายทางที่เป็นลบ(-)และจุดที่ซ่อมแซมแก้ไขถ้าเป็นไปได้

 เชื่อมต่อส่วนประกอบทั้งหมดที่จุดพื้นเดียวกันวิธีการนี้จะไม่ทำาให้เกิดเสียงรบกวนอันไม่พึงประสงค์ส่วนใหญ่

 ซึ่งเกิดขึ้นในระหว่างการผลิตเสียงซ้ำา(audioreproduction).

6. วางเส้นทางสัญญาณสายเคเบิลทั้งหมดใกล้กันและห่างจากสายพลังเคเบิล

7. เชื่อมต่อสายเคเบิลที่นำาเข้าRCAที่ใช้เป็นสัญญาณจำาเป็นต้องอยู่ระหว่าง0.2VRMSและ5VRMS

8. เชื่อมต่ออินพุทระดับสูงโดยใช้ปลั๊กที่เหมาะสมสัญญาณที่ใช้ต้องเป็นระหว่าง0.8VRMSและ20VRMS

 ห้ามใช้ถ้าคุณพร้อมโดยการใช้การเชื่อมต่อก่อนเข้าสู่การขยายเสียง

9. เชื่อมต่อลำาโพงโดยการใช้10AWGสายเคเบิลลำาโพงสูงสุด

10.อย่าเชื่อมต่อลำาโพง(-)ด้านซ้ายและ(-)ด้านขวาเข้าด้วยกันถ้าคุณใช้จุดข้ามสเตอริโอภายนอกให้แน่ใจว่าขั้วที่เป็นลบไม่ได้รับการเชื่อมต่อเข้าด้วยกัน

11. แอมพลิไฟเออร์จะเปิดขึ้น โดยการต่ออุปกรณ์รับสัญญาณเปิดจากระยะทางไกล (ช่อง REMOTE IN) เข้ากับสัญญาณออก(output) จากแหล่งเฉพาะ แอม

 พลิไฟเออร์จะเปิดขึ้นโดยอัตโนมัติ โดยปราศจากสัญญาณรีโมท หรือเมื่อใช้สัญญาณเข้า (inputs) ระดับสูง (ช่อง Speaker IN) โดยการตั้งค่าสวิตช์

 “AUTOTURNON”ให้อยู่ในตำาแหน่ง“ON”

12. “ไฟLEDที่แผงบนติดขึ้นเป็นสีฟ้าเพื่อแสดงว่าผลิตภัณฑ์เปิดอยู่ไฟLEDติดขึ้นเป็นสีแดงหากเอาท์พุตโอเวอร์โหลดหากระบบป้องกันอุณหภูมิเริ่มทำางานหาก

 สายลำาโพงลัดวงจรกับตัวถังรถและหากแอมพลิฟายเออร์ทำางานผิดปกติ”

13. ฟิวส์อยู่ในตำาแหน่งใกล้กับพาว์เวอร์ซัพพลายและขั้วปลายสายไฟฟ้าลำาโพงเพื่อแทนที่ให้ย้ายฟิวส์ออกจากหม้อครอบให้แทนที่ฟิวส์ในอัตราเดียวกันเสมอ

14.อุปกรณ์เสริมทั้งหมดให้ความปลอดภัยแก่คุณเพื่อการติดตั้งส่วนประกอบของพาหนะซึ่งสิ่งนี้รับประกันได้ถึงความมั่นคงและความปลอดภัยขณะที่ขับขี่การหลุด

 ออกของเครื่องขยายเสียงในขณะขับรถสามารถสร้างความเสียหายอย่างร้ายแรงแก่ผู้โดยสารในพาหนะและรถคันอื่นๆ

15.เมื่อการติดตั้งสิ้นสุดลง,กรุณาตรวจสอบการเดินสายไฟของระบบและตรวจสอบให้แน่ใจว่ามีการเชื่อมต่อสายทุกจุดอย่างถูกต้อง.

16.ใส่ฟิวส์เข้าไปที่ด้ามค่าของฟิวส์จำาเป็นต้อง30%สูงกว่าเครื่องขยายเสียงแบบฝังถ้าสายเคเบิลจำานวนหลายเครื่องขยายเสียง

 ค่าฟิวส์จะต้อง30%สูงกว่าค่ารวมของฟิวส์อื่นๆทั้งหมดในเครื่องขยายเสียง

17.เครื่องหมายการวัดระดับที่ฟังทำาโดยการปรับระดับเสียงที่ต้นกำาเนิดสูงถึง3/4ของระดับสูงที่สุดของมันต่อมาปรับระดับเครื่องขยายเสียง

 จนกระทั่งคุณได้ยินเสียงบิดเบือน

เสียงที่ปลอดภัย

ใช้วิจารณญาณและใช้เสียงที่ปลอดภัยให้ตระหนักว่าการอยู่กับระดับความกดดันของเสียงสูงมากๆเป็นเวลานานอาจจะทำาลายการได้ยินของคุณปลอดภัยไว้ก่อนขณะขับข.

ข้อมูลของเสียอุปกรณ์ไฟฟ้าอิเล็กทรอนิกส์(สำาหรับประเทศยุโรปซึงจัดระบบการแยกการรวบรวมของเสีย)

ผลิตภัณฑ์ซึ่งทำาเครื่องหมายด้วยถังขยะที่มีล้อพร้อมทั้งกากบาท X ผ่านไม่สามารถถูกกำาจัดด้วยกันกับขยะบ้านปกติ ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ต้องถูกนำามาหมุนเวียนกลับมาใช้ใหม่ใน

สถานที่ที่เหมาะสม สามารถที่จะจัดการกับการกำาจัดผลิตภัณฑ์และส่วนประกอบเหล่านี้ได้ ในการที่จะรู้ว่าที่ไหนหรือวิธีการใดที่จะส่งผลิตภัณฑ์เหล่านี้ไปสถานที่การนำามาหมุนเวียนกลับมาใช้

ใหม่/การกำาจัด กรุณาติดต่อสำานักงานเทศบาลท้องถิ่น การนำามาหมุนเวียนกลับมาใช้ใหม่และการกำาจัดของเสียในวิธีการที่เหมาะสมเป็นการแสดงการปกป้องสิ่งแวดล้อมและป้องกันผลกระทบที่

เป็นอันตรายต่อสุขภาพ

ข้อควรระวัง

User’s Manual

Türkçe/Turkish

Bileşenlerikurmadanevvel,lütfenbukılavuzdakitalimatlarıdikatleokuyunuz.İşaretedilennoktalarıdikkatleuygulayınız.Bu

talimatlaraaykırıdavranırsanızbeklenmeyenhasarveyacihazarızalarınasebepolabilirsiniz.

GÜVENLIK ÖNLEMLERI

1. Arabanız’da12VDCeksitoprakelektriksitemiolduğundaneminolunuz.

2. Artangüçtüketiminikarşılamaküzerealternatörveakünüzündurumunukontrolediniz.

3. Motorbölmesineveyasu,aşırınem,tozveyakiraltındakalanyerlerehiçbirşeytakmayınız.

4. Kablolarıaslaaracınızındışındanveyaelektronikdevrelerinbulunduğukısımlardangeçirmeyiniz.

5. Yükseticiyiaracınızdasıcaklığın0°C(32°F)ve55°C(131°F)aralığındaolduğubiryeretakınız.Yükselticinindışprofiliileetrafındakiolasıduvarlar

 arasındaasgari5cm(2”)boşlukbırakınız.Yükselticiyitaktığınızyerdehavadolaşımıiyiolmalıdır.Soğutucuyuörterseniz,yükselticikoruma

 modunagirer.

6. Amfininsıcaklığı80°C(176°F)dereceyekadarçıkabilir.Amfiyedokunmadanevvelaşırısıcakmıkontrolediniz.

7. Yükselticiyi,hasarverebilecekzararlıçözücülerkullanmadandüzenliaralıklardatemizleyiniz.Katıparçalarıyükselticiiçineitebileceğiiçin

 basınçlıhavakullanmayınız.Sabunvesuylaıslatılmışvesıkılmışbirbezparçasıileyükselticiyisiliniz.Dahasonrasadecesuylaıslatılmışbir

 bezkullanınızvesonolarakkurubirbezlesiliniz.Soğutucuyuörtersenizyükselticiyikorumuşolursunuz.

8. Cihazıkuracağınızyerinaracınızınelektrikliparçaveyamekanikaksamınçalışmasınıengellemeyecekbiryerlmasınadikkatediniz.

9. Güçkablosununkurulumsırasındavepilbağlantısıilekısadevreyapmadığındaneminolun.

10.Aracınızıngövdesinidelerkenveyakeserkenoldukçadikkatliolunuz,altkısımlardaherhangibirkabloveyakurulummalzemesiolmamasına

 dikkatediniz.

11.Güçkaynağıkablosunuyerleştirirkenkabloyukeskinkenarlardanveyahareketlimekanikparçalarınyakınındangeçirmemeyeözengösterin.

 Kablobirsacınüzerindekibirdeliktengeçeceğindekabloyukorumakiçinlastikrondelalarkullanın.Kabloısıüretenparçalaraçokyakınsauygun

 koruyucumalzemelerkullanın.

12.Tümkablolarınboylarıncauygunbirşekildekorunduğundaneminolunuz.Aynızamandadışkoruyucukılıflarınınateşedayanıklıvekendiliğinden

 sönücünitelikteolduğundaneminolunuz.Akününartıveeksiuçlarınabağlanankablolarıyükselticiyakınındakelepçelividakullanaraksıkıca

 tutturunuz.

13.Yükselticigücüneveburadaönerileneuygunkalınlıktakablokullanınız.Connectionkataloğundabulabileceğinizyüksekkalitedekablo,

 bağlayıcıveeklentilerkullanınız.

14.Yeniamfiniziçinbirkurulumplanıyapınızvekurulumukolaylaştırmakiçinuygunbirgüzergahbelirleyiniz.

15.Kazarahasarlarıönlemekiçin,kurulumahazırhalegelinceyekadarparçalarıkutularındamuhafazaediniz.

16. Aletlerikullanırkendaimakoruyucubirgözlükkullanınız,ziraçalışırkenzararlıgazlarortayaçıkar.

TIPIK KURULUM IŞLEM SIRALAMASI

Sorularınıziçin lütfenwww.audison.comadresindebulabileceğinizGelişmişKılavuz’abaşvurunveyadestekiçinAUDISONbayinizveyayetkili

AUDISONservisiileiletişimkurun.

1. Herhangibirhasarıönlemekiçinyükselticiyikurmadanöncekaynağıvesessistemindekitümdiğerelektronikcihazlarıkapatınız.

2. YeterliAWGdeğerinesahipbirkablokullanarak(GüçKaynağıKablosutablosunabakınız)güçhattınıakübölgesindenyükselticinintakıldığı

 bölgeyeuzatınız.

3. Bağlayınnoktalarınavekumandapanelineerişmekiçinkoruyucupaneliçıkarınız.Güçkaynağınıdoğrukutuplarabağlayınız.(+)ucuaküden

 gelenkabloyave(-)ucuaraçşasisinebağlayınız.

4. Kadarpilinpozitifterminalindenmaksimum40cmuzağayalıtılmışbirsigortatutucukoyun;güçkablosununbirucunuamplifikatörebağladıktan

 sonradiğerucunusigortatutucuyabağlayın.Sigortayıtakmayın.

5. Cihazı(-)doğrutopraklamakiçin,aracınızınşasisindekividalarıkullanınız;gerekiyorsaboyavediğermaddelerdenarındırınız,bununlaberaber

 birtestcihazıyardımıylaakününeksikutbuile(-)bağlantınoktasıarasındaakımvarmıbakınız.Eğermümkünse,tümparçalarıaynıopraklama

 noktasınabağlayınız;buçözümsesüretimisırasındaoluşabilecekgürültününçoğunuönler.

6. Bütünsinyalkablolarınıyanyanaveceryankablosundanuzaktadöşeyiniz.

7. RCAgirişkablolarınıtakınız,yükseltilmişsinyal0.2VRMSila5VRMSarasındaolmalıdır.

8. Doğrufişikullanarakyüksekseviyegirişlerinibağlayınız.Yükseltilmişsinyal0.8VRMSila20VRMSarasındaolmalıdır.HalihazırdaPreInön

 yükseltilmişbağlantıkullanıyorsanızbunukullanmayınız.

9. Enfazla10AWGhoparlörkablosukullanarakhoparlörçıkışınıbağlayınız.

10. (-)Lve(-)Rhoparlörçıkışlarınıberaberbağlamayınız.Haricistereobirgeçişdevresikullanacaksanız,eksikutuplarınbiribirinebağlanmamasınısağlayınız.

11. Amplifikatör,uzaktankumandayıaçmaterminalini(REMOTEIN[UzaktanKumandaGiriş])kaynağıbelirliçıkışabağlayarakaçılır.Amplifikatör,

 ayrıca“AUTOTURNON[OtomatikAçma]”anahtarınıON[Açık]konumunagetirerekdahayüksekseviyegirişler(SpeakerIN[HoparlörGiriş])

 kullanılıyorsa,uzaktankumandasinyaliolmadanotomatikolarakdaaçılır.

12.“ÜstpaneldekiLED,ürününaçıkolduğunugösterirşekildemavirenkteyanar.Çıkışlaraşırıyükleniyor,termalkorumatetikleniyor,hoparlör

 kablosuaraçşasisiilekısadevreyapıyorveamplifikatörarızalanıyorise,LEDkırmızıyanar.”

13. Sigorta(lar)güçkaynağınınvehoparlörfişlerininyanındadır.Sigortayıdeğiştirmekiçinyuvasındançıkarınız.Herzamanaynıdeğerdesigortatakınız.

14.Aracınızıngövdesinebağladığınızbileşenlerinkurulmasınayardımcıolancihazlarınemniyetinisağlayınız;busayedesürüşemniyetiverahatlığı

 sağlamışolursunuz.Sürüşsırasındayükselticininyerindençıkmasıaraçtakiyolcularıciddişekildeyaralayabilirvediğeraraçlarahasarverebilir.

15.Montajtamamlandığında,sisteminkablobağlantılarınıkontroledinvetümbağlantılarındoğruolarakyapıldığındaneminolun.

16.Sigortayısigortaduyunayerleştiriniz.Sigortanındeğeriamfidekisigortadeğerinden30%dahayüksekolmalıdır.Kablonunbirdenfazlaamfiye

 bağlanmasıdurumunda,sigortadeğerininamfinintoplamsigortadeğerlerinden30%dahayüksekolmasıgerekmektedir.

17. Dinlemedüzeyiniayarlamakiçinkaynağınsesinienfazla3/4seviyesindeayalayabilirsiniz;sonada,gürültüyüduyuncayakadaramfinin

 düzeyiniayarlayınız.

EMNİYETLİ SES

HİSLERİNİZİ KULANARAKA UYGUN SES SEVİYESİNİ AYARLAYINIZ. LÜTFEN UNUTMAYINIZ UZUN SÜRELİ YÜKSEK SES SEVİYESİNE MARUZ

KALMAKKULAĞINIZAZARARVEREBİLİR.SÜRÜŞESNASINDAEMNİYETİNİZBİRİNCİDERECEÖNEMLİDİR.

ElektrikveeIektronikaletlerinatılmasınailişkinbilgi(atıklarıayretentoplayanAvrupaülkeleriiçin)

TekerlekliçöpkutusuresmiüzerindebirXilegösterilenürünlernormlatıklargibiatılmamalıdıranlamınagelir.Buelektrikveelektronikaletlerinbuürünlerinveaksamının

belirlikurallardahilindeçalışanuyguntesislerdegeridönüştürülmesigerekmektedir.Enyakıngeridönüştürme/atıkmerkezinebuürünlerinasılbırakacağınızıöğrenmekiçin

lütfenbelediyenizlebağlantıyageçiniz.Ürünlerinuygunatıkyollarıylageridönüştürülmelerinisağlamaklaçevreyebüyükbirkatkıdabulunmuşvesağlığazaarlıolmalarının

önünegeçmişolursunuz.

ÖNLEMLER

User’s Manual

1: Power supply cable 2: Speakers cable

3. CABLE SIZE CALCULATION TABLES:

1: Power supply cable / 2: Speakers cable

Applied power

Cable diameter

Connection length

*Current Draw I (A)

Cable Length (m)

D C

A B C D E

SR 1.500

264 234 155 135 47,5

10.39 9.21 6.1 5.31 1.87

in.

SR 4.300

190 160 155 135 47,5

7.48 6.3 6.1 5.31 1.87

in.

SR 4.500

264 234 155 135 47,5

10.39 9.21 6.1 5.31 1.87

in.

SR 5.600

294 264 155 135 47,5

11.57 10.39 6.1 5.31 1.87

in.

INSTALLATION AND SIZES

User’s Manual

APPLY A FUSE CLOSE

TO BATTERY POSITIVE POLE

TO PROTECT BATTERY CABLE

REMOTE

OUT

SOURCE

BATTERY

MAX 20 cm / 7.9 in.

12 V

FUSE

GND

WARNING

BATTERY

12 V

GND

FUSE

SR 1.500

2 x 35A

SR 4.300

1 x 30A

SR 4.500

2 x 25A

SR 5.600

2 x 25A

POSI

TIVE

15 mm / 0.6 in

8 AWG

NEGA

TIVE

15 mm / 0.6 in

POWER SUPPLY

BATTERY

12 V

FUSED HOLDER

GND GND

GND

POWER SUPPLY and REMOTE IN CONNECTION /FUSE REPLACEMENT

Rem OUT

Rem IN

REMOTE CABLE CONNECTION

User’s Manual

REMOTE

VOLUME

CONTROL

OPTIONAL

VCR-S1

REMOTE

VOLUME

CONTROL

OPTIONAL

VCR-S1

FUSE 2 x 35A

FUSE 2 x 25A

SR 1.500

SR 5.600

SUBWOOFER REMOTE VOLUME CONTROL: VCR-S1 INSTALLATION

User’s Manual

HI-PASS pre out @ 12 dB/Oct.

50 250

PRE OUT

0°

180°

PHASE

Hz50 250

LO-PASS @ 24 dB/Oct.

AMP OUT

500 Hz

25 Hz @ 24 dB/Oct.

25 500

SUB SONIC AMP OUT

FILTER OFF

500

250

FILTER ON

LO-PASS @ 24 dB/Oct.

AMP OUT

BOOST

+12

Hz50

0.2 V (Max) 5 V (Min)

LEVEL

FUSE 2 x 35A

SR 1.500

PRE

OUT

SPEAKER IN

HI-LEVEL OUT

PRE OUT

PRE IN

SOURCE

USEPRE-IN OR

SPEAKER IN:

NOT BOTH

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

POWER ON

LEDBlue

LEDRed

CHECK

graygray/black

whitewhite/black

FRONT VIEW

gray

gray/black

white

white/black

Wire size: 20 AWG

320mm / 12.6 in

PRE IN / SPEAKER IN / PRE OUT

User’s Manual

SR 4.300 / SR 4.500

BOOST

+12

HI-PASS x 1 @ 12 dB/Oct.

50 3,2k

LO-PASS @ 12 dB/Oct.

3,2K

AMP OUT CHA / CHB

CHA / CHB OUTPUTS

AMP OUT

HI-PASS @ 12 dB/Oct.

50 3,2k Hz

AMP OUT

LO-PASS @ 12 dB/Oct.

50 3,2k

PRE OUT

FULL RANGE

20k Hz

PRE OUT

FULL RANGE

20k Hz

PRE OUT

FULL RANGE

20k Hz

AMP OUT

FULL RANGE

20k Hz

LEVELS

0.2 V

(Max)

5 V

(Min)

PRE OUT

SPEAKER IN

A CH

SPEAKER IN

B CH

HI-LEVEL OUT

PRE OUT

PRE IN

A CH

PRE IN

B CH

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

FOREACHINPUT

(A CH - B CH )

USE PRE-IN

OR SPEAKER IN

NOT BOTH

If using

A CH

only, select:

If using

B CH

select:

L L

R R

SOURCE

graygray/black

whitewhite/black

FRONT VIEW

gray

gray/black

white

white/black

Wire size: 20 AWG

320mm / 12.6 in

POWER ON

LEDBlue

LEDRed

CHECK

ONOFF

User’s Manual

SR 5.600

SUB SONIC AMP OUT

25 Hz @ 24 dB/Oct.

25 500

BOOST

+12

HI-PASS @12 dB/Oct.

50 500

REAR HI-PASS

LO-PASS @ 12 dB/Oct.

50 500

LO-PASS @ 12 dB/Oct.

500 5000

FRONT HI-PASS

x 10x 1

FRONT MODE

20k Hz

FULL RANGE

HI-PASS @12 dB/Oct.

50 500

LEVEL SUB

0.2 V

(Max)

5 V

(Min)

HI-PASS @12 dB/Oct.

50 500

20k Hz

FULL RANGE

REAR MODE

BAND @12 dB/Oct.

50 500

FUSE 2 x 25A

LEVEL

CH A / CH B

0.2 V

(Max)

5 V

(Min)

SPEAKER IN

FRONT

SPEAKER IN

REAR

SPEAKER IN

SUB

HI-LEVEL OUT

PRE OUT

PRE IN

FRONT

PRE IN

REAR

PRE IN

SUB

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

FOREACHINPUT

(FRONT - REAR -SUB )

USE PRE-IN

OR SPEAKER IN

NOT BOTH

WARNING: Using3CHmodeREARINPUTisnotavailable

L L L

R R R

SUB INPUT

OFF

If using FRONT CH

only, select:

If using SUB INPUT

select:

NOTE

REAR INPUT

If using FRONT CH

only, select:

If using REAR CH

select:

NOTE

SOURCE

graygray/black

whitewhite/black

FRONT VIEW

gray

gray/black

white

white/black

Wire size: 20 AWG

320mm / 12.6 in

POWER ON

LEDBlue

LEDRed

CHECK

OFF

User’s Manual

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

SR 1.500

FUSE 2 x 35A

REMOTE IN

REMOTE OUT

Available

SPEAKER IN

ART (AUTO TURN ON)

enable SPEAKER IN

SOURCE

AUTO TURN ON BY SPEAKER IN (without REMOTE IN)

User’s Manual

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

SR 4.300 / SR 4.500

FUSE 1 x 30A

REMOTE IN

REMOTE OUT

Available

SOURCE

ART (AUTO TURN ON)

enable SPEAKER IN

SPEAKER IN

IN A

User’s Manual

FUSE 2 x 25A

REMOTE IN

REMOTE OUT

Available

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

SR 5.600

SOURCE

ART (AUTO TURN ON)

enable SPEAKER IN

SPEAKER IN

FRONT

User’s Manual

SR 1.500

FUSE 2 x 35A

INPUT

SPEAKER IN

to OTHER

AMPLIFIERS

USEPRE-IN

OR SPEAKER IN:

NOT BOTH

SUBWOOFERmin2Ω

SOURCE

1CH: FILTERED SUBWOOFER

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

SPEAKERS CABLE

16 mm / 0.62 in.

SUB

LEVEL

SUB

LO PASS

INSTALLATION EXAMPLES

User’s Manual

SR 1.500

FUSE 2 x 35A

INPUT

SUBWOOFERmin4Ω

SOURCE

1CH:FILTERED2X4ΩSUBWOOFER

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

SUB

LEVEL

to OTHER

AMPLIFIERS

SUB

LO PASS

SPEAKERS CABLE

16 mm / 0.62 in.

SPEAKER IN

USEPRE-IN

OR SPEAKER IN:

NOT BOTH

L R

User’s Manual

FUSE 1 x 30A

4CH: A Ch + B Ch

INPUTS:

OUTPUTS

SR 4.300 / SR 4.500

OFF

R R

L L

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

B Ch

LEVELS HI-PASS

A Ch

LEVELS HI-PASS

SPEAKERIN

IN A

A Ch

OUTPUT

A Ch

INPUT

* COAXIAL

SPEAKERS

B Ch

OUTPUT

SOURCE

* *

to OTHER

AMPLIFIERS

SPEAKERS CABLE

16 mm / 0.62 in.

USEPRE-IN

OR SPEAKER IN:

NOT BOTH

User’s Manual

FUSE 1 x 30A

OUTPUTS

UsingalsoB INPUTS:

SR 4.300 / SR 4.500

OFF

L LR R

SPEAKERIN

IN A

SPEAKERIN

IN B

activate

B Ch

INPUT

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

SOURCE

R R

A Ch

OUTPUT

* COAXIAL

SPEAKERS

B Ch

OUTPUT

* *

to OTHER

AMPLIFIERS

SPEAKERS CABLE

16 mm / 0.62 in.

4CH: A Ch + B Ch

USEPRE-IN

OR SPEAKER IN:

NOT BOTH

A Ch

INPUT

B Ch

INPUT

User’s Manual

FUSE 1 x 30A

SPEAKERIN

IN A

4CH: WOOFER + MID/HI SR 4.300 / SR 4.500

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

A Ch

INPUT

WOOFER

MID/HI

MID/HI

LEVELS HI-PASS

WOOFER

LEVELS LO-PASS

OUTPUTS

OFF

OFF OFF

SOURCE

to OTHER

AMPLIFIERS

SPEAKERS CABLE

16 mm / 0.62 in.

USEPRE-IN

OR SPEAKER IN:

NOT BOTH

User’s Manual

FUSE 1 x 30A

3CH: FRONT + SUB SR 4.300 / SR 4.500

L R

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

SPEAKERIN

IN A

A Ch

INPUT

PASSIVEFILTER

SUBWOOFERmin2Ω

(L+R)

MID/HI

LEVELS HI-PASS

SUBWOOFER

LEVELS LO-PASS

OUTPUTS

OFF

OFF OFF

SOURCE

to OTHER

AMPLIFIERS

SPEAKERS CABLE

16 mm / 0.62 in.

USEPRE-IN

OR SPEAKER IN:

NOT BOTH

INPUT:

User’s Manual

FUSE 1 x 30A

3CH: FRONT + SUB

OFF

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

UsingalsoBINPUTStodriveSUBWOOFER:

SR 4.300 / SR 4.500

L R

SPEAKER IN

IN B

SPEAKER IN

IN A

A Ch

INPUT

B Ch

INPUT

PASSIVEFILTER

SUBWOOFERmin2Ω

(L+R)

OUTPUTS

SOURCE

activate

B Ch

INPUT

SPEAKERS CABLE

16 mm / 0.62 in.

USEPRE-IN

OR SPEAKER IN:

NOT BOTH

User’s Manual

FUSE 1 x 30A

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

2CH: BRIDGE LEFT + RIGHT SR 4.300 / SR 4.500

L L

L R

R R

SPEAKER IN

IN B

SPEAKER IN

IN A

A Ch

INPUT

B Ch

INPUT

PASSIVEFILTER

OUTPUTS

ON ON

SOURCE

LEVELS HI-PASS

SPEAKERS CABLE

16 mm / 0.62 in.

USEPRE-IN

OR SPEAKER IN:

NOT BOTH

User’s Manual

FUSE 2 x 25A

5CH: FRONT + REAR + SUB SR 5.600

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

SPEAKER IN

FRONT

INPUT

FRONT REAR

SUBWOOFER

min2Ω(L+R)

OUTPUTS

OFF

OFFX1

5 CH

SOURCE

REAR

LEVELS HI-PASS

FRONT

LEVELS HI-PASS

SPEAKERS CABLE

16 mm / 0.62 in.

* PASSIVE

FILTER

* *

USEPRE-IN

OR SPEAKER IN:

NOT BOTH

INPUTS:

SUB

LO-PASS LEVEL

User’s Manual

FUSE 2 x 25A

UsingalsoREAR / SUB INPUTS:

SR 5.600

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

L L L

R R R

SPEAKER IN

REAR

SPEAKER IN

SUB

SPEAKER IN

FRONT

REAR

INPUT

FRONT

INPUT

SUB

INPUT

FRONT REAR

SUBWOOFERmin

2Ω(L+R)

OUTPUTS

SOURCE

Activate

SUBINPUT

Activate

REARINPUT

5CH: FRONT + REAR + SUB

SPEAKERS CABLE

16 mm / 0.62 in.

USEPRE-IN

OR SPEAKER IN:

NOT BOTH

User’s Manual

FUSE 2 x 25A

5CH: 2 WAY FRONT + SUB SR 5.600

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

WOOFER

L R

SPEAKER IN

FRONT

INPUT

TWEETER

SUBWOOFER

min2Ω(L+R)

OUTPUTS

HI OFF

OFF

X10

5 CH

SOURCE

WOOFER

LEVELS HI-PASS LO-PASS

TWEETER

LEVELS HI-PASS

SUB

LO-PASS LEVEL

BAND

SPEAKERS CABLE

16 mm / 0.62 in.

USEPRE-IN

OR SPEAKER IN:

NOT BOTH

User’s Manual

FUSE 2 x 25A

3CH: FRONT + SUB SR 5.600

Adjustment

CONTROLS

Not

AVAILABLE

Set-up

CONTROLS

FRONT

INPUT

PASSIVEFILTERS

FRONT

SUBWOOFERmin2Ω

SOURCE

OUTPUTS

OFF

3CH

FRONT

LEVELS HI-PASS

SUB

LO-PASS LEVEL

SPEAKER IN

FRONT

SPEAKERS CABLE

16 mm / 0.62 in.

USEPRE-IN

OR SPEAKER IN:

NOT BOTH

User’s Manual

SR 1.500

OUT

AMP

AUTO

TURN ON

to REMOTE IN

OFF

250

24 dB

LO-PASS

RCA prot

INPUT

PRE-IN

HI-IN

(0,6 - 5V)

(1,5 - 12V)

PREOUT

250

12 dB

HI-PASS

L+R

FILTER

OFF

+120

BOOST

180

Deg.

PHASE

SUBSONIC

OFF +6dB

0 dB

REMOTE

VCR - S1

(optional)

CONTROL

SUB Volume

LEVEL

MAX

MIN

VCA

OFF

25Hz

24 dB

ART

BLOCK DIAGRAMS

User’s Manual

SR 4.300 / SR 4.500

OFF

LEVELS

MAX

MIN

REAR IN

RCA prot

REAR IN

PRE-IN

HI-IN

(0.6 - 5V)

(1.5 - 12V)

(L - MONO IN)

PREOUT

3.2k

12 dB

FILTER

RCA prot

FRONT IN

PRE-IN

HI-IN

(0.6 - 5V)

(1.5 - 12V)

AUTO

TURN ON

to REMOTE IN

OFF

(IN L) MONO

OFF

PASS MODE

FULL

LEVELS

MAX

MIN

3.2k

12 dB

FILTER

(IN L) MONO

OFF

PASS MODE

FULL

+120

BOOST 50Hz

50 Hz

ART

(FRONT) (FRONT) (FRONT) (FRONT)

(REAR) (REAR) (REAR) (REAR) (REAR) (REAR)

OUT

RIGHT

OUT

LEFT

AMP

FRON

OUT

RIGHT

OUT

LEFT

AMP

REAR

User’s Manual

SR 5.600

REAR

LEFT

OUT

RIGHT

OUT

500

12 dB

HI-PASS

FRONT

LEFT

5CH:

OUT

RIGHT

SUB

OUT

OFF +6dB

0 dB

REMOTE

VCR - S1

(optional)

CONTROL

SUB Volume

VCA

LEVEL

MAX

MIN

LEVELS

MAX

MIN

AMP

500

24 dB

LO-PASS

L+R

MIX

RCA prot

SUB IN

PRE-IN

HI-IN

(0.6 - 5V)

(1.5 - 12V)

RCA prot

REAR IN

PRE-IN

HI-IN

(0.6 - 5V)

(1.5 - 12V)

RCA prot

FRONT IN

PRE-IN

HI-IN

(0.6 - 5V)

(3CH IN)

(1.5 - 12V)

500

12 dB

HI-PASS

BAND: LO-PASS

(FRONT)

(FRONT) (FRONT) (FRONT)

(REAR)(REAR) (REAR) (REAR)

(SUB)(SUB) (SUB) (SUB) (SUB)

BAND: HI-PASS

MULTIPLIER MODE

LEVELS

MAX

MIN

MODE AMP MODE

BAND

FULL

+120

BOOST

50 Hz

FULL

3ch

5ch

SUBSONIC

INPUT

OFF

INPUT

OFF

AUTO

TURN ON

to REMOTE IN

OFF

3CH:

(NC)

OFF

25Hz

24 dB

x 10

x 1

Frequencyes

ART

User’s Manual

SR 1.500 SR 4.300

POWER SUPPLY

Nominal power supply voltage / fuse 11 ÷ 15 VDC / 2 x 35 A

Pulse Operating voltage 6.5 ÷ 17 VDC

Idling current 0.8 A

Idling current when off 0.02 mA

Consumption @ 14.4 VDC, MIN load

impedance (Max Musical Power)

40 A

Remote IN 6.5 ÷ 15 VDC (1 mA)

Remote OUT 6.5 ÷ 15 VDC (150 mA)

ART - Automatic Remote Turn on/off

from OUTPUT BTL speakers

1.5 ÷ 7 VDC

AMPLIFIER STAGE

Distortion - THD @ 100 Hz, 4Ω,

70% Rated Power

0.1%

Damping factor @ 100 Hz, 4Ω, 2 VRMS > 300

Bandwidth @ -3 dB 10 Hz ÷ 500 Hz

S/N ratio (A weighted @ 1 V Input) 100 dBA

Pre-In sensitivity 0.2 ÷ 5 VRMS

Speaker-In sensitivity 0.8 ÷ 20 VRMS

Minimum load impedance 1Ω

Output power (RMS) @14.4 VDC, 1% THD:

1Ch 500 W x 1 (4Ω)

1Ch 800 W x 1 (2Ω)

1Ch 1000 W x 1 (1Ω)

INPUTS / OUTPUTS / FILTERS

Inputs Pre-In / Speaker-In

PRE OUT Hi-Pass ltered 50 ÷ 250Hz @ 12 dB/Oct.

Filters

Full

LP 50 ÷ 250Hz @ 24 dB/Oct.

Phase (adjustable) (0 ÷ 180) deg

Bass Boost 50Hz (adjustable) (0 ÷ 12) dB

SUBSONIC (on/off) 25 Hz @ 24 dB/Oct.

SUB Remote Volume Control (-20 ÷ 6) dB

CEA SPECIFICATION

Output power @ 4Ω

1% THD+N, 14.4 V

500 W x 1 Ch

SN ratio (ref. 1 W output) 75 dBA

SIZE

Max size (mm/inch) 264 x 155 x 47,5 / 10.39 x 6.10 x 1.87

Weight (kg/lbs) 2,23 / 4.91

POWER SUPPLY

Nominal power supply voltage / fuse 11 ÷ 15 VDC / 1 x 30 A

Pulse Operating voltage 6.5 ÷ 17 VDC

Idling current 1.6A

Idling current when off 0.03 mA

Consumption @ 14.4 VDC, MIN load

impedance (Max Musical Power)

25A

Remote IN 6.5 ÷ 15 VDC (1 mA)

Remote OUT 6.5 ÷ 15 VDC (150 mA)

ART - Automatic Remote Turn on/off

from OUTPUT BTL speakers

1.5 ÷ 7 VDC

AMPLIFIER STAGE

Distortion - THD @ 1 kHz, 4Ω, 70% Rated Power 0.03 %

Damping factor @ 1 kHz, 4Ω, 2 VRMS 150

Bandwidth @ -3 dB 10 Hz ÷ 35 kHz

S/N ratio (A weighted @ 1 V Input) 100 dBA

Pre-In sensitivity 0.2 ÷ 5 VRMS

Speaker-In sensitivity 0.8 ÷ 20 VRMS

Minimum load impedance

@ 4Ch: 2Ω

@ 3Ch: 2Ω + 2Ω + 4Ω

@ 2Ch: 4Ω

Output power (RMS) @14.4 VDC, 1% THD:

4Ch 85 W x 4 (4Ω)

4Ch 130 W x 4 (2Ω)

3Ch 80 W x 2 (4Ω) + 250 W x 1 (4Ω)

3Ch 130W x 2 (2Ω) + 260 W x 1 (4Ω)

2Ch 250 W x 2 (4Ω)

INPUTS / OUTPUTS / FILTERS

Inputs Pre-In / Speaker-In

Outputs PRE OUT full range (Input A)

A Ch Filters:

Full

Hi-pass: 50 ÷ 3.2k Hz @ 12 dB/Oct.

Lo-pass: 50 ÷ 3.2k Hz @ 12 dB/Oct.

B Ch Filters:

Full

Hi-pass: 50 ÷ 3.2k Hz @ 12 dB/Oct.

Lo-pass: 50 ÷ 3.2k Hz @ 12 dB/Oct.

A Ch MONO IN (on/off) Yes

B Ch MONO IN (on/off) Yes

Bass Boost 50Hz (adjustable) B Ch (0 ÷12) dB.

CEA SPECIFICATION

Output power @ 4Ω

1% THD+N, 14.4 V

75 W x 4 Ch

SN ratio (ref. 1 W output) 82 dBA

SIZE

Max size (mm/inch) 190 x 155 x 47,5 / 7.48 x 6.10 x 1.87

Weight (kg/lbs) 1,56 / 3.44

TECHNICAL SPECIFICATIONS

User’s Manual

SR 4.500 SR 5.600

POWER SUPPLY

Nominal power supply voltage / fuse 11 ÷ 15 VDC / 2 x 25A

Pulse Operating voltage 6.5 ÷ 17 VDC

Idling current 1.7 A

Idling current when off 0.09 mA

Consumption @ 14.4 VDC, MIN load

impedance (Max Musical Power)

40 A

Remote IN 6.5 ÷ 15 VDC (1 mA)

Remote OUT 6.5 ÷ 15 VDC (150 mA)

ART - Automatic Remote Turn on/off

from OUTPUT BTL speakers

1.5 ÷ 7 VDC

POWER SUPPLY

Nominal power supply voltage / fuse 11 ÷ 15 VDC / 2 x 25A

Pulse Operating voltage 6.5 ÷ 17 VDC

Idling current 2.2 A

Idling current when off 0.04 mA

Consumption @ 14.4 VDC, MIN load

impedance (Max Musical Power)

44 A

Remote IN 6.5 ÷ 15 VDC (1 mA)

Remote OUT 6.5 ÷ 15 VDC (150 mA)

ART - Automatic Remote Turn on/off

from OUTPUT BTL speakers

1.5 ÷ 7 VDC

AMPLIFIER STAGE

Distortion - THD @ 1 kHz, 4Ω, 70% Rated Power 0.08 %

Damping factor @ 1 kHz, 4Ω, 2 VRMS 200

Bandwidth @ -3 dB 10 Hz ÷ 35 kHz

S/N ratio (A weighted @ 1 V Input) 105 dBA

Pre-In sensitivity 0.2 ÷ 5 VRMS

Speaker-In sensitivity 0.8 ÷ 20 VRMS

Minimum load impedance

@ 4Ch: 2Ω

@ 3Ch: 2Ω + 2Ω + 4Ω

@ 2Ch: 4Ω

Output power (RMS) @14.4 VDC, 1% THD:

4Ch 130 W x 4 (4Ω)

4Ch 220 W x 4 (2Ω)

3Ch 120 W x 2 (4Ω) + 480 W x 1 (4Ω)

3Ch 220 W x 2 (2Ω) + 440 W x 1 (4Ω)

2Ch 450 W x 2 (4Ω)

AMPLIFIER STAGE

Distortion - THD @ 100 Hz , 4Ω, 70% Rated Power 0.02 %

Damping factor @ 1 kHz, 4Ω, 2 VRMS FRONT / REAR 100

Damping factor @ 100 Hz, 4Ω, 2 VRMS SUB 300

Bandwidth @ -3 dB FRONT / REAR; SUB

10Hz ÷ 35kHz

10Hz ÷

500Hz

S/N ratio (A weighted @ 1 V Input) 105 dBA

Pre-In sensitivity 0.2 ÷ 5 VRMS

Speaker-In sensitivity 0.8 ÷ 20 VRMS

Minimum load impedance

5 Ch: 2Ω

3 Ch: 4Ω + 4Ω + 2Ω

Output power (RMS) @14.4 VDC, 1% THD:

5Ch 75 W x 4 + 330 W x 1 (4Ω)

5Ch 115 W x 4 + 550 W x 1 (2Ω)

3Ch 230 W x 2 (4Ω) + 310 W x 1 (4Ω)

3Ch 230 W x 2 (4Ω) + 550 W x 1 (2Ω)

INPUTS / OUTPUTS / FILTERS

Inputs Pre-In / Speaker-In

Outputs PRE OUT full range (Input A)

A Ch Filters:

Full

Hi-pass: 50 ÷ 3.2k Hz @ 12 dB/Oct.

Lo-pass: 50 ÷ 3.2k Hz @ 12 dB/Oct.

B Ch Filters:

Full

Hi-pass: 50 ÷ 3.2k Hz @ 12 dB/Oct.

Lo-pass: 50 ÷ 3.2k Hz @ 12 dB/Oct.

A Ch MONO IN (on/off) Yes

B Ch MONO IN (on/off) Yes

Bass Boost 50Hz (adjustable) B Ch (0 ÷12) dB.

INPUTS / OUTPUTS / FILTERS

Inputs Pre-In / Speaker-In

Front Ch Filters:

Full

Hi-pass: 50 ÷ 5k Hz @ 12 dB/Oct.

Rear Ch Filters:

Full

Hi-pass: 50 ÷ 5k Hz @ 12 dB/Oct.

Band-pass: 50 ÷ 500 Hz (Hi) @ 12 dB/Oct.

50 ÷ 5 kHz (Lo) @ 12 dB/Oct.

SUB Ch Filters: Lo-pass: 50 ÷ 500 Hz @ 24 dB/Oct.

Bass Boost 50Hz (adjustable) (0 ÷12) dB

SUBSONIC (on/off) 25 Hz @ 24 dB/Oct.

SUB Volume Remote Control (-20 ÷ 6) dB

CEA SPECIFICATION

Output power @ 4Ω

1% THD+N, 14.4 V

125 W x 4 Ch

SN ratio (ref. 1 W output) 83 dBA

CEA SPECIFICATION

Output power @ 4Ω

1% THD+N, 14.4 V

75 W x 4 Ch + 300 W x 1 Ch

SN ratio (ref. 1 W output)

75 W: 84 dBA

300 W: 75 dBA

SIZE

Max size (mm/inch) 264 x 155 x 47,5 / (10.39 x 6.10 x 1.87)

Weight (kg/lbs) 2,12 / 4.67

SIZE

Max size (mm/inch) 294 x 155 x 47,5 / 11.57 x 6.10 x 1.87

Weight (kg/lbs) 2,42 / 5.33

Allspecicationssubjecttochangewithoutnotice

PART OF ELETTROMEDIA

62018 Potenza Picena (MC) Italy

T +39 0733 870 870 - F +39 0733 870 880

www.elettromedia.it

audison.com

DAF011B_19.REV.1A

Crossover SR4.300.2 Audison 4-Channel D-Class Amplifier

Product's Documents

Owner's Manual

Specifications

Crossover SR4.300.2 Questions and Answers
