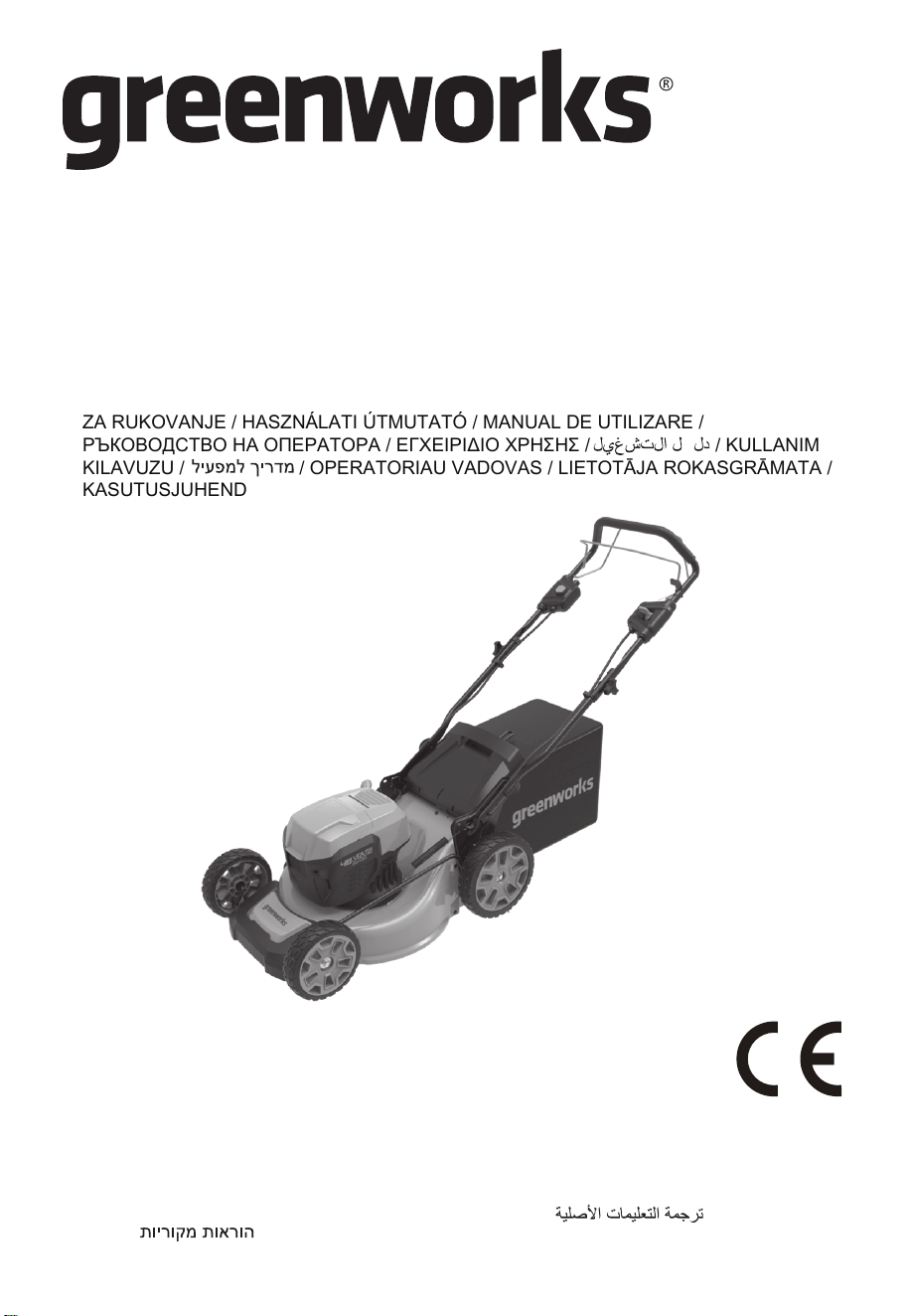

Greenworks 2512807UD 24V+24V Lawn Mower SP 46cm

GD24X2LM46SP

LME470

OPERATOR MANUAL / BEDIENUNGSHANDBUCH / MANUAL DEL OPERARIO /

MANUALE DELL’OPERATORE / MANUEL OPÉRATEUR / MANUAL DE UTILIZAÇÃO /

GEBRUIKSAANWIJZING / KÄYTTÖOPAS /ANVÄNDARHANDBOK /

BRUKERVEILEDNING / BRUGSVEJLEDNING / INSTRUKC / JAUŻYTKOWNIKA /

NÁVOD K OBSLUZE / NÁVOD NA OBSLUHU / Uporabniški priročnik / PRIRUČNIK

ZA RUKOVANJE / HASZNÁLATI ÚTMUTATÓ / MANUAL DE UTILIZARE /

РЪКОВОДСТВО НА ОПЕРАТОРА / ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ / / KULLANIM

KILAVUZU / / OPERATORIAU VADOVAS / LIETOTĀJA ROKASGRĀMATA /

KASUTUSJUHEND

Original Instructions / Übersetzung der Originalanweisungen / Traducción de las instrucciones originales / Traduzione delle istruzioni originali / Traduction des

instructions d'origine / Traduzido a partir das instruções originais / Vertaling van de originele gebruiksaanwijzing /

Alkuperäisten ohjeiden käännös

Översättning av originalinstruktionerna / Produsentens instruksjoner / Oversættelse af de originale vej

ledninger / Tłumaczenie

oryginalnej instrukcji /

Překlad originálního návodu / Preklad originálneho návodu / Prevod originalnih navodil / Prijevod izvornih uputa / Az eredeti utasítás

fordítása /

Traducere a instrucțiunilor originale / Превод на оригиналните инструкции / Αυθεντικές οδηγίες / / Orijinal

Talimatların

Tercümesi / / Originalių instrukcijų vertimas / Instrukciju tulkojums no oriģinālvalodas / Originaalkasutusjuhendi tõlge

• is in conformity with the relevant provisions of the Supply of Machinery (Safety) Regulations 2008.

• is in conformity with the provisions of the following other UK legislation:

• Electromagnetic Compatibility Regulations 2016

• Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001

• The Restriction of the Use of Certain Hazardous

• ubstances in Electrical and Electronic Equipment Regulations 2012

Furthermore, we declare that the following standard have been used:

BS EN 60335-1, BS EN 60335-2-77, BS EN 62233, BS EN 55014-1, BS EN 55014-2,

BS EN ISO 3744, ISO 11094, BS EN 62321-3-1, BS EN 62321-4, BS EN 62321-5,

BS EN 62321-6, BS EN 62321-7-1, BS EN 62321-7-2, BS EN 62321-8

Conformity assessment method to SCHEDULE 9 Noise Emission in the Environment by Equipment

for use Outdoors Regulations 2001.

Notified body involved:

Name: Intertek Testing & Certification Ltd

Address: 9 Brook St, Brentwood CM14 5NQ United Kingdom

Measured sound power level 90 dB(A)

Guaranteed sound power level 92 dB(A)

Place, date: Christchurch, Dorset, UK 07.06.2021 Signature: Ted Qu, Quality Director

DECLARATION OF CONFORMITY (UK)

Name and address of the manufacturer:

Name: Globe Technologies Europe GmbH

Address: Brunnenweg 17, 64331 Weiterstadt, Germany

Name and address of the Authorized representative:

Name: Garden Equipment Ltd

Address: First Floor, 3a Groveley Road, Christchurch, Dorset, BH23 3HB, UK

Name and address of the person authorised to compile the technical file:

Name: Simon Del-Nevo

Address: First Floor, 3a Groveley Road, Christchurch, Dorset, BH23 3HB, UK

Here with we declare that the product

Category: Lawn Mower

Model: GD24X2LM46SP (LME470)

Serial number: See product rating label

Year of Construction: See product rating label

1 Description...................................4

1.1 Purpose......................................................4

1.2 Overview.................................................... 4

2 Safety............................................4

3 Installation................................... 4

3.1 Unpack the machine...................................4

3.2 Unfold the lower handle..............................4

3.3 Install the upper handle .............................4

3.4 Install the grass catcher............................. 5

3.5 Install the mulch plug..................................5

3.6 Install the side discharge chute..................5

3.7 Set the blade/cutting height........................5

3.8 Install the battery pack............................... 5

3.9 Remove the battery pack........................... 5

4 Operation..................................... 5

4.1 Start the machine....................................... 5

4.2 Stop the machine....................................... 5

4.3 Operate the self-propel system.................. 6

4.4 Empty the grass catcher.............................6

4.5 Operate on slopes......................................6

4.6 Operation tips.............................................6

5 Maintenance.................................6

5.1 General maintenance.................................6

5.2 Replace the blade...................................... 7

5.3 Store the machine...................................... 7

5.4 Stand the machine on end......................... 7

6 Troubleshooting.......................... 8

7 Technical data..............................8

8 Warranty....................................... 8

9 EC Declaration of conformity.....9

English

1 DESCRIPTION

1.1 PURPOSE

This machine is used for domestic lawn mowing. The

cutting blade must be approximately parallel to the

ground. All four wheels must touch the ground while

mowing.

1.2 OVERVIEW

Figure 1~12

Bail switch

Start button

Upper handle

Lower handle

Rear discharge flap

Height adjustment lever

Battery compartment flap

Side discharge flap

Self-propel drive lever

Speed control button

Grass catcher

Lower handle knob

Mulch plug

Side discharge chute

Bolt

Upper handle knob

Battery pack

Battery release button

Safety key

Mounting screw

Spacer

Blade

Grass catcher hook

Storage switch

2 SAFETY

WARNING

Make sure that you follow all safety instructions.

Refer to Safety Manual.

3 INSTALLATION

WARNING

Do not use accessories that are not recommended by

the manufacturer.

WARNING

Do not put in the safety key or the battery pack until

you finalised the assembly of all the parts.

3.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine

before use.

WARNING

• If parts of the machine are damaged, do not use

the machine.

• If you do not have all the parts, do not operate the

machine.

• If parts are damaged or missing, contact the

service center.

1. Open the package.

2. Read the documentation provided in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and packing material in compliance

with local regulations.

WARNING

For your personal safety, do not insert battery before

the tool is assembled completely.

3.2 UNFOLD THE LOWER HANDLE

Figure 2

1. Pull and turn the handle knobs 90°.

2. Unfold the lower handle.

3. Line up the handle knobs in one of the three

positions on the brackets.

4. Turn the handle knobs 90° until they engage the

holes in the brackets.

NOTE

Make sure that the two handle knobs are in the same

position.

WARNING

Do not make damage to the cables when you fold or

unfold the handle.

3.3 INSTALL THE UPPER HANDLE

Figure 3

1. Align the holes in the upper handle and the lower

handle.

2. Put the bolts through the holes.

English

3. Tighten the knobs onto the bolts.

4. Do the same operation on the other side.

3.4 INSTALL THE GRASS CATCHER

Figure 4

1. Remove the mulch plug.

2. Remove the side discharge chute.

3. Open the rear discharge flap and hold it.

4. Hold the the grass catcher by its handle and engage

the hooks on the door rod.

5. Close the rear discharge flap.

3.5 INSTALL THE MULCH PLUG

Figure 5.

1. Remove the grass catcher.

2. Open the rear discharge flap and hold it.

3. Hold the mulch plug by its handle and fit it in the

discharge chute.

4. Close the rear discharge flap.

3.6 INSTALL THE SIDE DISCHARGE

CHUTE

Figure 6

CAUTION

When you use the side discharge chute,

• Do not install the grass catcher.

• Keep the mulch plug installed.

1. Open the side discharge flap and hold it.

2. Line up the recesses of the side discharge chute

below the pivot.

3. Close the side discharge flap.

3.7 SET THE BLADE/CUTTING

HEIGHT

The machine can be set to different blade/cutting

heights.

Figure 7

1. Pull the height adjustment lever rearward to

increase the blade/cutting height.

2. Push the height adjustment lever forward to

decrease the blade/cutting height.

3.8 INSTALL THE BATTERY PACK

Figure 8

WARNING

• If the battery pack or charger is damaged, replace

the battery pack or the charger.

• Stop the machine and wait until the engine stops

before you install or remove the battery pack.

• Read, know, and follow the instructions in the

battery and charger manual.

WARNING

USE ONLY 24V BATTERY. DO NOT USE DUAL-

VOLTAGE 24/48V BATTERY.

NOTE

Both batteries should be installed into the

compartments in order to start the machine.

1. Open the battery flap.

2. Align the lift ribs on the battery pack with the

grooves in the battery compartment.

3. Push the battery pack into the battery compartment

until the battery pack locks into place.

4. When you hear a click, the battery pack is installed.

5. Do the same operation with the other battery.

6. Close the battery flap.

NOTE

The motor starts only when you put in the safety key.

3.9 REMOVE THE BATTERY PACK

Figure 8

1. Open the battery compartment flap

2. Remove the safety key.

3. Push and hold the battery release button.

4. Remove the battery pack from the machine.

4 OPERATION

WARNING

Wear eye protection during operation.

4.1 START THE MACHINE

Figure 9

1. Put in the safety key.

2. Push and hold the start button.

3. While you hold the start button, pull the bail switch in

the direction of the handle bar.

4. Release the start button to start the machine.

4.2 STOP THE MACHINE

1. Release the bail switch to stop the machine.

English

WARNING

Wait until the blades fully stop before you start the

machine again. Do not quickly turn the machine off

and on.

WARNING

Always remove the safety key and battery pack after

you complete the work.

4.3 OPERATE THE SELF-PROPEL

SYSTEM

Figure 10

1. Start the machine.

2. While you hold the bail switch, push the self-propel

lever in the direction of the handle bar.

3. Hold the bail switch and the self-propel lever at the

same time with your right hand.

4. Adjust the speed control button with your left hand.

• Push the speed control button in the direction of

the Cougar Symbol to increase the speed.

• Pull the speed control button in the direction of

the Turtle Symbol to decrease the speed.

5. Release the self-propel lever to close the self-propel

system.

4.4 EMPTY THE GRASS CATCHER

1. Stop the machine.

2. Remove the safety key.

3. Remove the battery pack.

4. Open the rear discharge flap and hold it.

5. Hold the grass catcher by its handle and unhook it

from the door rod.

6. Close the rear discharge flap.

7. Empty the grass catcher.

4.5 OPERATE ON SLOPES

WARNING

Do not mow on the slopes with incline more than 15°.

If you are not comfortable, do not mow on a slope.

WARNING

Please keep a low self-propelled speed when you

mow on a slope.

• Do not go up and down on a slope, mow across the

face of the slope. Be careful when you change the

direction on a slope.

• Monitor the holes, ruts, rocks, and other hidden

objects that can cause you to fall. Remove all

obstacles such as rocks and tree limbs.

• Make sure that your footing is stable. If you are out

of balance, release the bail switch immediately.

• Do not mow near drop-offs, ditches, or

embankments.

4.6 OPERATION TIPS

• Do not try to override the operation of the start

button or bail switch.

• Do not tilt the machine when you start it.

• Do not put hands or feet near or below the turning

parts.

• Keep the discharge chute clean.

• Do not cut wet grass.

• Higher blade height is necessary for new or thick

grass.

• Clean the bottom of the mower deck after each

use. Remove grass clippings, leaves, dirt, and other

debris.

5 MAINTENANCE

WARNING

Remove the safety key and battery pack from the

machine before maintenance.

WARNING

Keep the motor and battery pack free from grass,

leaves or too much grease.

CAUTION

Use only approved replacement parts.

CAUTION

Do not let brake fluids, gasoline, petroleum-based

materials touch the plastic parts. Chemicals can

cause damage to the plastic, and make the plastic

unserviceable.

CAUTION

Do not use strong solvents or detergents on the plastic

housing or components.

NOTE

Recommended tightening torque (blade): 33-37 Nm.

5.1 GENERAL MAINTENANCE

• Before each use, examine the machine for

damaged, missing, or loose parts such as screws,

nuts, bolts and caps.

• Tighten correctly all the fasteners and caps.

• Clean the machine with a dry cloth. Do not use

water.

English

5.2 REPLACE THE BLADE

Figure 11

WARNING

Use only approved replacement blades.

WARNING

Wear heavy gloves or wind cloth around the blade

when you touch the blade.

1. Stop the machine.

2. Make sure that the blades fully stop.

3. Remove the safety key and battery pack.

4. Turn the machine to its side.

5. Use a piece of wood to prevent the movement of the

blade.

6. Remove the mounting screw and spacer with a

wrench or socket.

7. Remove the blade.

8. Install the new blade. Make sure that the arrows

engage the holes in the blade.

9. Put in the mounting screw and spacer and tighten

them.

5.3 STORE THE MACHINE

• Remove the safety key.

• Remove the battery pack(s).

• Clean the machine before storage.

• Make sure the motor is not hot when you store the

machine.

• Make sure that the machine does not have loose

or damaged parts. If it is necessary, follow these

instructions:

• Replace the damaged parts.

• Tighten the bolts.

• Speak to a person at an approved service

center.

• Store the machine in a dry area.

• Make sure that children cannot come near the

machine.

5.4 STAND THE MACHINE ON END

Figure 12

1. Remove the grass catcher.

2. Pull and turn the handle knobs 90°.

3. Fold down the handle.

4. Turn the handle knobs 90° to lock the handle into

position.

5. Stand the machine on end and make sure that the

brackets touch the floor.

Storage Switch

The machine has a storage switch that prevents its

startup in the storage position.

It is necessary to remove the safety key and the battery

pack to prevent accidental startup or unapproved use.

The storage switch does not replace this function.

English

6 TROUBLESHOOTING

Problem Possible cause Solution

The handle is

not in position.

The bolts are not

engaged correct-

ly.

Adjust the height

of the handle

and make sure

that the knobs

and bolts are

aligned correctly.

The machine

does not start.

The battery ca-

pacity is low.

Charge the bat-

tery pack.

The bail switch is

defective.

Replace the bail

switch.

The safety key is

not put in.

Put in the safety

key.

The machine

cuts grass un-

evenly.

The lawn is

rough.

Examine the

mowing area.

The blade height

is not set cor-

rectly.

Adjust the blade/

cutting height to

a higher position.

The machine

does not mulch

correctly.

Wet grass clip-

pings attach to

the deck.

Wait until the

grass dries be-

fore mowing.

The mulch plug

is missing.

Install the mulch

plug.

The machine is

hard to push.

The grass is too

tall, or the blade

height is too low.

Increase the

blade/cutting

height.

The grass catch-

er and the blade

drags in thick

grass.

Empty the grass

clippings from

the grass catch-

er.

There is a high

vibration in the

machine.

The blade is un-

balanced and

worn.

Replace the

blade.

The motor shaft

is bent.

1. Stop the mo-

tor.

2. Remove the

safety key

and battery

pack.

3. Inspect for

damage.

4. Repair the

machine be-

fore you start

it again.

The machine

stops during

mowing.

The blade height

is too low.

Increase the

blade/cutting

height.

Problem Possible cause Solution

The battery pack

is out of power.

Charge the bat-

tery pack.

The grass clip-

pings attach to

the deck or the

blade.

Remove the bat-

tery pack and

check the deck.

Operation tem-

perature of the

machine is too

high.

Cool the ma-

chine.

* If you cannot find the solution to these problems, go to

the service center.

7 TECHNICAL DATA

Voltage 48 V

No load speed 2800 / min

Cut width 460 mm

Cut height 25 - 80 mm

Self-propelled speed 0.7-1.3 m/s

Grass catcher capacity 55 L

Weight (without battery

pack)

27.5 kg

Measured sound pressure

level

= 78.1 dB(A) , K = 3

dB(A)

Guaranteed sound power

level

WA.d

= 92 dB(A)

Vibration ≤ 2.5 m/s

, K = 1.5 m/s

Battery model G24B4/G24B2 and other

BAG series

Charger model G24X2UC2/G24X2UC4/

G24X2C and other CAG

series

Double-insulated con-

struction

IPX IPX4

8 WARRANTY

(The full warranty terms and conditions can be found on

Greenworks website https://www.greenworkstools.eu)

The Greenworks warranty is 3 years on the product,

and 2 years on batteries (consumer/private usage)

from the date of purchase. This warranty covers

manufacturing faults. A faulty product under warranty

might be either repaired or replaced. A unit that has

been misused or used in other ways then described

English

in the owner’s manual might be rejected for warranty.

Normal wear, and wear parts are not considered as

warranty. The original manufacturer warranty is not

affected by any additional warranty offered by a dealer

or retailer.

A faulty product must be returned to the point of

purchase in order to claim for warranty, together with

the proof of purchase (receipt).

9 EC DECLARATION OF

CONFORMITY

Name and address of the manufacturer:

Name: Globe Technologies Europe GmbH

Address: Brunnenweg 17, 64331 Weiterstadt, Ger-

many

Name and address of the person authorised to compile

the technical file:

Name: Ralf Pankalla

Address: Brunnenweg 17, 64331 Weiterstadt, Ger-

many

Herewith we declare that the product

Category: Lawn Mower

Model: GD24X2LM46SP (LME470)

Serial number: See product rating label

Year of Construc-

tion:

See product rating label

• is in conformity with the relevant provisions of the

Machinery Directive 2006/42/EC.

• is in conformity with the provisions of the following

other EC-Directives:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Furthermore, we declare that the following parts,

clauses of harmonised standards have been used:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2. IEC

62321-8

Conformity assessment method to Annex VI Directive

2000/14/EC.

Measured sound power level

: 90 dB(A)

Guaranteed sound power level L

WA.d

: 92 dB(A)

Notified body involved:

Name: Intertek Deutschland GmbH (Notified Body

0905)

Address: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germany

Place, date: Weiter-

stadt, 08.08.2021

Signature: Ted Qu, Quality Di-

rector

English

1 Beschreibung.............................11

1.1 Verwendungszweck..................................11

1.2 Übersicht...................................................11

2 Sicherheit................................... 11

3 Montage......................................11

3.1 Maschine auspacken................................11

3.2 Unteren Griff ausklappen..........................11

3.3 Den oberen Griff montieren...................... 11

3.4 Grasfangvorrichtung montieren................12

3.5 Mulcher montieren....................................12

3.6 Seitenauswurfschacht montieren............. 12

3.7 Messer-/Schnitthöhe einstellen................ 12

3.8 Akkupack einsetzen................................. 12

3.9 Akkupack entfernen..................................12

4 Bedienung..................................12

4.1 Maschine starten......................................13

4.2 Maschine anhalten................................... 13

4.3 Bedienung des Selbstfahrersystems........13

4.4 Grasfangvorrichtung entleeren.................13

4.5 Betrieb an Hängen................................... 13

4.6 Tipps zur Bedienung.................................13

5 Wartung und Instandhaltung....13

5.1 Allgemeine Wartung................................. 14

5.2 Messer ersetzen.......................................14

5.3 Maschine lagern.......................................14

5.4 Die Maschine hochkant aufstellen............14

6 Fehlerbehebung........................ 15

7 Technische Daten......................16

8 Garantie......................................16

9 EG-Konformitätserklärung....... 16

Deutsch

1 BESCHREIBUNG

1.1 VERWENDUNGSZWECK

Diese Maschine wird für das Rasenmähen im privaten

Umfeld. Das Schneidmesser muss sich etwa parallel

zum Boden befinden. Alle vier Räder müssen beim

Mähen den Boden berühren.

1.2 ÜBERSICHT

Abbildung 1~12

Bügelschalter

Start-Taste

Oberer Griff

Unterer Griff

Heckauswurfklappe

Höhenverstellhebel

Akkufachklappe

Seitenauswurfklappe

Selbstfahrerhebel

Geschwindigkeitsregler

Grasfangvorrichtung

Unterer Griffknopf

Mulcher

Seitenauslaufschacht

Schraube

Oberer Griffknopf

Akkupack

Batterieentriegelungstaste

Sicherheitsschlüssel

Befestigungsschraube

Abstandhalter

Messer

Grasfanghaken

Schalter für die sichere Lagerung

2 SICHERHEIT

WARNUNG

Stellen Sie sicher, dass Sie alle Sicherheitshinweise

befolgen.

Siehe Sicherheitshandbuch.

3 MONTAGE

WARNUNG

Verwenden Sie kein Zubehör, das nicht vom Hersteller

empfohlen wird.

WARNUNG

Legen Sie den Sicherheitsschlüssel oder den

Akkupack erst dann ein, wenn Sie alle Teile

zusammengebaut haben.

3.1 MASCHINE AUSPACKEN

WARNUNG

Vergewissern Sie sich, dass Sie die Maschine vor

dem Gebrauch richtig montiert haben.

WARNUNG

• Bei beschädigten Maschinenteilen dürfen Sie die

Maschine nicht verwenden.

• Wenn Sie nicht alle Teile haben, dürfen Sie die

Maschine nicht in Betrieb nehmen.

• Wenn Teile beschädigt sind oder fehlen, wenden

Sie sich an die Servicestelle.

1. Öffnen Sie die Verpackung.

2. Lesen Sie die beiliegende Dokumentation.

3. Entnehmen Sie alle unmontierten Teile aus dem

Karton.

4. Nehmen Sie die Maschine aus dem Karton.

5. Entsorgen Sie den Karton und das

Verpackungsmaterial gemäß den örtlichen

Vorschriften.

WARNUNG

Zu Ihrer eigenen Sicherheit dürfen Sie den Akkupack

nicht einsetzen, bevor das Werkzeug vollständig

zusammengebaut ist.

3.2 UNTEREN GRIFF AUSKLAPPEN

Abbildung 2

1. Ziehen und drehen Sie die Griffknaufe um 90°.

2. Den unteren Griff ausklappen.

3. Richten Sie die Griffknaufe in einer der drei

Positionen auf den Halterungen aus.

4. Drehen Sie die Griffknaufe um 90°, bis sie in den

Löcher der Halterungen einrasten.

HINWEIS

Achten Sie darauf, dass sich die beiden Griffknaufe in

der gleichen Position befinden.

WARNUNG

Beschädigen Sie die Kabel nicht, wenn Sie den Griff

aus- oder zusammenklappen.

3.3 DEN OBEREN GRIFF MONTIEREN

Abbildung 3

Deutsch

1. Richten Sie die Löcher im oberen und unteren Griff

aus.

2. Stecken Sie die Schrauben durch die Löcher.

3. Ziehen Sie die Handgriffe mit den Schrauben fest.

4. Wiederholen Sie den Vorgang auf der anderen

Seite.

3.4 GRASFANGVORRICHTUNG

MONTIEREN

Abbildung 4

1. Entfernen Sie den Mulcher.

2. Entfernen Sie den seitlichen Auslaufschacht.

3. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

4. Halten Sie die Grasfangvorrichtung am Griff und

rasten Sie die Haken an der Klappenstange ein.

5. Schließen Sie die Heckauswurfklappe.

3.5 MULCHER MONTIEREN

Abbildung 5.

1. Entfernen Sie die Grasfangvorrichtung.

2. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

3. Halten Sie den Mulcher am Griff fest und setzen Sie

ihn in den Auswurfschacht ein.

4. Schließen Sie die Heckauswurfklappe.

3.6 SEITENAUSWURFSCHACHT

MONTIEREN

Abbildung 6

VORSICHT

Wenn Sie den Seitenauswurfschacht verwenden,

• Die Grasfangvorrichtung darf nicht montiert

werden.

• Der Mulcher muss montiert bleiben.

1. Öffnen Sie die Seitenauswurfklappe und halten Sie

sie fest.

2. Richten Sie die Aussparungen des

Seitenauswurfschachts unter dem Drehpunkt aus.

3. Schließen Sie die Seitenauswurfklappe.

3.7 MESSER-/SCHNITTHÖHE

EINSTELLEN

Die Maschine kann auf verschiedene Messer-/

Schnitthöhen eingestellt werden.

Abbildung 7

1. Ziehen Sie den Höhenverstellhebel nach hinten, um

die Messer-/Schnitthöhe zu erhöhen.

2. Drücken Sie den Höhenverstellhebel nach vorne,

um die Messer-/Schnitthöhe zu verringern.

3.8 AKKUPACK EINSETZEN

Abbildung 8

WARNUNG

• Wenn der Akkupack oder das Ladegerät

beschädigt ist, ersetzen Sie den Akkupack oder

das Ladegerät.

• Stoppen Sie die Maschine und warten Sie, bis der

Motor stoppt, bevor Sie den Akkupack einsetzen

oder entnehmen.

• Lesen, kennen und befolgen Sie die Anweisungen

im Handbuch für Akku und Ladegerät.

WARNUNG

VERWENDEN SIE NUR 24V-AKKUS. VERWENDEN

SIE KEINE 24/48V-AKKUS MIT DOPPELTER

SPANNUNG.

HINWEIS

Zum Starten der Maschine sollten beide Akkus in die

Akkufächer eingesetzt werden.

1. Öffnen Sie die Akkufachklappe.

2. Richten Sie die Hubrippen am Akkupack mit den

Nuten im Akkufach aus.

3. Schieben Sie den Akkupack in das Akkufach, bis er

einrastet.

4. Wenn Sie ein Klicken hören, ist der Akkupack

eingesetzt.

5. Wiederholen Sie den Vorgang mit dem anderen

Akku.

6. Schließen Sie die Akkufachklappe.

HINWEIS

Der Motor startet erst, wenn Sie den

Sicherheitsschlüssel einstecken.

3.9 AKKUPACK ENTFERNEN

Abbildung 8

1. Öffnen Sie die Akkufachklappe.

2. Ziehen Sie den Sicherheitsschlüssel ab.

3. Drücken und halten Sie die Akkuentriegelungstaste.

4. Nehmen Sie den Akkupack aus der Maschine.

4 BEDIENUNG

WARNUNG

Während des Betriebes Augenschutz tragen.

Deutsch

4.1 MASCHINE STARTEN

Abbildung 9

1. Legen Sie den Sicherheitsschlüssel ein.

2. Halten Sie die Starttaste gedrückt.

3. Während Sie die Starttaste gedrückt halten, ziehen

Sie den Bügelschalter in Richtung Griffstange.

4. Lassen Sie die Starttaste los, um die Maschine zu

starten.

4.2 MASCHINE ANHALTEN

1. Den Bügelschalter loslassen, um die Maschine

anzuhalten.

WARNUNG

Warten Sie, bis die Messer vollständig zum Stillstand

gekommen sind, bevor Sie die Maschine erneut

starten. Schalten Sie die Maschine nicht schnell aus

und wieder ein.

WARNUNG

Entfernen Sie immer den Sicherheitsschlüssel und

den Akkupack, nachdem Sie die Arbeit beendet

haben.

4.3 BEDIENUNG DES

SELBSTFAHRERSYSTEMS

Abbildung 10

1. Starten Sie die Maschine.

2. Während Sie den Bügelschalter halten, drücken Sie

den Selbstfahrerhebel in Richtung Griffstange.

3. Den Bügelschalter und den Selbstfahrerhebel

gleichzeitig mit der rechten Hand halten.

4. Stellen Sie den Geschwindigkeitsregler mit der

linken Hand ein.

• Drücken Sie den Geschwindigkeitsregler

in Richtung des Pumasymbols, um die

Geschwindigkeit zu erhöhen.

• Ziehen Sie den Geschwindigkeitsregler in

Richtung des Schildkrötensymbols, um die

Geschwindigkeit zu verringern.

5. Lassen Sie den Selbstfahrerhebel los, um das

Selbstfahrersystem abzuschalten.

4.4 GRASFANGVORRICHTUNG

ENTLEEREN

1. Stoppen Sie die Maschine.

2. Ziehen Sie den Sicherheitsschlüssel ab.

3. Entfernen Sie den Akkupack.

4. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

5. Halten Sie die Grasfangvorrichtung an ihrem Griff

und haken Sie sie von der Klappenstange ab.

6. Schließen Sie die Heckauswurfklappe.

7. Entleeren Sie die Grasfangvorrichtung.

4.5 BETRIEB AN HÄNGEN

WARNUNG

Mähen Sie nicht an Hängen mit einem Gefälle von

mehr als 15°. Wenn Sie sich damit nicht sicher fühlen,

mähen Sie nicht am Hang.

WARNUNG

Bitte halten Sie beim Mähen am Hang eine niedrige

Selbstfahrgeschwindigkeit ein.

• Mähen Sie stets horizontal zum Hang. Seien Sie

vorsichtig, wenn Sie an Hängen die Arbeitsrichtung

ändern.

• Achten Sie auf Löcher, Furchen, Felsen und andere

versteckte Objekte, die Sie zum Fallen bringen

können. Entfernen Sie alle Hindernisse wie Steine

und Äste.

• Achten Sie auf einen stabilen Stand. Sollten

Sie das Gleichgewicht verlieren, lassen Sie den

Bügelschalter sofort los.

• Mähen Sie nicht in der Nähe von Steilhängen,

Gräben oder Böschungen.

4.6 TIPPS ZUR BEDIENUNG

• Versuchen Sie nicht, die Funktion der Start-Taste

oder des Bügelschalters außer Kraft zu setzen.

• Kippen Sie die Maschine nicht, wenn Sie sie starten.

• Hände oder Füße nicht in die Nähe von oder unter

rotierende Teile bringen.

• Halten Sie den Auswurfschacht sauber.

• Nicht nasses Gras mähen.

• Bei neuem oder dickem Gras ist eine höhere

Messerhöhe erforderlich.

• Reinigen Sie den Boden des Mähwerks nach jedem

Einsatz. Entfernen Sie Grasreste, Blätter, Schmutz

und andere Ablagerungen.

5 WARTUNG UND

INSTANDHALTUNG

WARNUNG

Entnehmen Sie vor der Wartung den

Sicherheitsschlüssel und den Akkupack aus der

Maschine.

WARNUNG

Halten Sie den Motor und den Akkupack frei von Gras,

Laub oder zu viel Fett.

Deutsch

VORSICHT

Verwenden Sie nur zugelassene Ersatzteile.

VORSICHT

Lassen Sie Bremsflüssigkeiten, Benzin und

mineralölbasierte Materialien nicht mit den

Kunststoffteilen in Berührung kommen. Chemikalien

können den Kunststoff beschädigen und ihn

unbrauchbar machen.

VORSICHT

Verwenden Sie keine starken Lösungsmittel oder

Reinigungsmittel auf dem Kunststoffgehäuse oder den

Bauteilen.

HINWEIS

Empfohlenes Anziehdrehmoment (Messer): 33-37

Nm.

5.1 ALLGEMEINE WARTUNG

• Prüfen Sie die Maschine vor jedem Einsatz

auf beschädigte, fehlende oder lose Teile wie

Schrauben, Muttern, Bolzen und Kappen.

• Ziehen Sie alle Befestigungen und Kappen richtig

an.

• Reinigen Sie die Maschine mit einem trockenen

Tuch. Verwenden Sie kein Wasser.

5.2 MESSER ERSETZEN

Abbildung 11

WARNUNG

Nur zugelassene Ersatzmesser verwenden.

WARNUNG

Tragen Sie strapazierfähige Handschuhe oder wickeln

Sie ein Tuch um das Messer, wenn Sie es berühren.

1. Stoppen Sie die Maschine.

2. Vergewissern Sie sich, dass die Messer zum

Stillstand kommen.

3. Entfernen Sie den Sicherheitsschlüssel und den

Akkupack.

4. Legen Sie die Maschine auf die Seite.

5. Verwenden Sie ein Stück Holz, um die Bewegung

des Messers zu verhindern.

6. Entfernen Sie die Befestigungsschraube und den

Abstandhalter mit einem Schraubenschlüssel oder

einem Steckschlüssel.

7. Entfernen Sie das Messer.

8. Installieren Sie das neue Messer. Achten Sie darauf,

dass die Richtungspfeile mit den Löchern im Messer

übereinstimmen.

9. Setzen Sie die Befestigungsschraube und den

Abstandhalter ein und ziehen Sie sie fest.

5.3 MASCHINE LAGERN

• Ziehen Sie den Sicherheitsschlüssel ab.

• Entfernen Sie den/die Akkupack(s).

• Reinigen Sie die Maschine vor der Lagerung.

• Stellen Sie sicher, dass der Motor nicht heiß ist,

wenn Sie die Maschine einlagern.

• Stellen Sie sicher, dass die Maschine keine losen

oder beschädigten Teile aufweist. Wenn nötig,

führen Sie die folgenden Anweisungen aus:

• Tauschen Sie die beschädigten Teile aus.

• Ziehen Sie die Schrauben an.

• Sprechen Sie mit einem Mitarbeiter in einem

zugelassenen Servicezentrum.

• Verstauen Sie die Maschine an einem trockenen

Ort.

• Stellen Sie sicher, dass Kinder nicht in die Nähe der

Maschine kommen können.

5.4 DIE MASCHINE HOCHKANT

AUFSTELLEN

Abbildung 12

1. Entfernen Sie die Grasfangvorrichtung.

2. Ziehen und drehen Sie die Griffknaufe um 90°.

3. Klappen Sie den Griff nach unten.

4. Drehen Sie die Griffknäufe um 90°, um den Griff in

der gewünschten Position zu verriegeln.

5. Stellen Sie die Maschine hochkant auf und achten

Sie darauf, dass die Halterungen den Boden

berühren.

Schalter für die sichere Lagerung

Die Maschine verfügt über einen Schalter für die sichere

Lagerung, der das Starten in der Lagerungsposition

verhindert.

Es ist notwendig, den Sicherheitsschlüssel und den

Akkupack zu entfernen, um eine versehentliche

Inbetriebnahme oder unzulässige Nutzung zu

verhindern. Der Schalter für die sichere Lagerung

ersetzt diese Funktion nicht.

Deutsch

6 FEHLERBEHEBUNG

Problem Mögliche Urs-

ache

Lösung

Der Griff ist nicht

in Position.

Die Schrauben

sind nicht richtig

eingerastet.

Stellen Sie die

Höhe des Griffs

ein und achten

Sie darauf, dass

die Knäufe und

Schrauben rich-

tig ausgerichtet

sind.

Die Maschine

startet nicht.

Die Akkuleistung

ist schwach.

Laden Sie den

Akkupack auf.

Der Bügelschal-

ter ist defekt.

Ersetzen Sie den

Bügelschalter.

Der Sicher-

heitsschlüssel ist

nicht einges-

teckt.

Stecken Sie den

Sicherheitss-

chlüssel ein.

Die Maschine

mäht das Gras

ungleichmäßig.

Der Rasen ist

rau.

Untersuchen Sie

den Mähbereich.

Die Messerhöhe

ist nicht richtig

eingestellt.

Stellen Sie eine

höhere Messer-/

Schnitthöhe ein.

Die Maschine

mulcht nicht rich-

tig.

Nasser Grass-

chnitt klebt am

Mähwerk.

Warten Sie, bis

das Gras ge-

trocknet ist, bev-

or Sie mähen.

Der Mulcher

fehlt.

Installieren Sie

den Mulcher.

Die Maschine

lässt sich nur

schwer schie-

ben.

Das Gras ist zu

hoch oder die

Messerhöhe zu

niedrig.

Erhöhen Sie die

Messer-/Schnit-

thöhe.

Die Grasfangvor-

richtung und das

Messer ziehen

dickes Gras ein.

Entleeren Sie

den Grasschnitt

aus der Gras-

fangvorrichtung.

Die Maschine vi-

briert sehr stark.

Das Messer ist

nicht ausge-

wuchtet oder

verschlissen.

Tauschen Sie

das Messer aus.

Problem Mögliche Urs-

ache

Lösung

Die Motorwelle

ist verbogen.

1. Stoppen Sie

den Motor.

2. Entfernen

Sie den Si-

cherheitss-

chlüssel und

den Akku-

pack.

3. Auf Schäden

untersuchen.

4. Reparieren

Sie die Ma-

schine, bevor

Sie sie wied-

er in Betrieb

nehmen.

Die Maschine

stoppt während

des Mähens.

Die Messerhöhe

ist zu niedrig.

Erhöhen Sie die

Messer-/Schnit-

thöhe.

Der Akkupack ist

leer.

Laden Sie den

Akkupack auf.

Der Grasschnitt

klebt am Mäh-

werk oder am

Messer.

Nehmen Sie den

Akkupack her-

aus und überprü-

fen Sie das Mäh-

werk.

Die Betriebstem-

peratur der Ma-

schine ist zu

hoch.

Maschine abküh-

len lassen.

* Wenn Sie keine Lösung für diese Probleme finden,

wenden Sie sich an das Service-Center.

Deutsch

7 TECHNISCHE DATEN

Spannung 48 V

Leerlaufdrehzahl 2800 / min

Schnittbreite 460 mm

Schnitthöhe 25 - 80 mm

Selbstfahrgeschwindigkeit 0,7-1,3 m/s

Grasfangkapazität 55 L

Gewicht (ohne Akkupack) 27,5 kg

Gemessener Schalldruck-

pegel

= 78,1 dB(A), K = 3

dB(A)

Garantierter Schallleis-

tungspegel

WA.d

= 92 dB(A)

Vibration ≤ 2,5 m/s

, K = 1,5 m/s

Akkupack-Modell G24B4/G24B2 und an-

dere BAG-Baureihen

Ladegerät-Modell G24X2UC2/G24X2UC4/

G24X2C und andere

CAG-Baureihen

Doppelt isolierte Konstruk-

tion

IPX IPX4

8 GARANTIE

(Die vollständigen Garantiebedingungen finden

Sie auf der Website von Greenworks https://

www.greenworkstools.eu)

Die Greenworks-Garantie beträgt 3 Jahre auf

das Produkt und 2 Jahre auf die Akkus (Käufer/

Privatgebrauch) ab Kaufdatum. Diese Garantie deckt

Herstellungsfehler ab. Ein im Rahmen der Garantie

fehlerhaftes Produkt kann entweder repariert oder

ersetzt werden. Ein Gerät, das missbräuchlich oder

auf andere Weise als zu in der Bedienungsanleitung

beschrieben Zwecken verwendet wurde, kann von

der Garantie ausgeschlossen werden. Normaler

Verschleiß und Verschleißteile sind von der Garantie

ausgeschlossen. Die ursprüngliche Herstellergarantie

wird durch eine zusätzliche Garantie eines Händlers

oder Einzelhändlers nicht beeinträchtigt.

Ein fehlerhaftes Produkt muss zusammen mit

dem Kaufnachweis (Quittung) an die Verkaufsstelle

zurückgeschickt werden, um Garantieansprüche

geltend zu machen.

9 EG-

KONFORMITÄTSERKLÄRUNG

Name und Anschrift des Herstellers:

Name:

Globe Technologies Europe GmbH

Adresse: Brunnenweg 17, 64331 Weiterstadt,

Deutschland

Name und Anschrift der Person, die zur Erstellung der

technischen Unterlagen berechtigt ist:

Name: Ralf Pankalla

Adresse: Brunnenweg 17, 64331 Weiterstadt,

Deutschland

Hiermit erklären wir, dass das Produkt

Kategorie: Rasenmäher

Modell: GD24X2LM46SP (LME470)

Seriennummer: Siehe Produktetikett

Baujahr: Siehe Produktetikett

• den einschlägigen Bestimmungen der

Maschinenrichtlinie 2006/42/EG entspricht.

• den Bestimmungen der folgenden anderen EG-

Richtlinien entspricht:

• 2014/30/EU

• 2000/14/EG & 2005/88/EG

• 2011/65/EU & 2015/863/EU

Darüber hinaus erklären wir, dass die folgenden

Teile/Klauseln von harmonisierten Normen verwendet

wurden:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Konformitätsbewertungsmethode nach Anhang VI der

Richtlinie 2000/14/EG.

Gemessener Schallleistungspe-

gel

: 90 dB(A)

Garantierter Schallleistungspe-

gel

WA.d

: 92 dB(A)

Beteiligte benannte Stelle:

Name: Intertek Deutschland GmbH (benannte Stelle

0905)

Adresse: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Deutschland

Deutsch

Ort, Datum: Weiter-

stadt, 08.08.2021

Unterschrift: Ted Qu, Qualität-

sleiter

Deutsch

1 Descripción................................19

1.1 Finalidad...................................................19

1.2 Perspectiva general..................................19

2 Seguridad...................................19

3 Instalación..................................19

3.1 Desembalaje de la máquina.....................19

3.2 Desplegado del asa inferior......................19

3.3 Instalación del asa superior .....................19

3.4 Instalación del recogehierba.................... 20

3.5 Instalación del tapón de mulching............20

3.6 Instalación del conducto de descarga

lateral........................................................20

3.7 Ajuste de la altura de cuchilla/corte..........20

3.8 Instalación de la batería........................... 20

3.9 Retirada de la batería...............................20

4 Funcionamiento.........................20

4.1 Puesta en marcha de la máquina.............20

4.2 Detención de la máquina..........................21

4.3 Funcionamiento del sistema de

autopropulsión..........................................21

4.4 Vaciado del recogehierba.........................21

4.5 Funcionamiento en pendientes................ 21

4.6 Consejos de funcionamiento....................21

5 Mantenimiento........................... 21

5.1 Mantenimiento general.............................22

5.2 Sustitución de la cuchilla..........................22

5.3 Almacenamiento de la máquina...............22

5.4 Colocación de la máquina sobre un

extremo.................................................... 22

6 Solución de problemas.............23

7 Datos técnicos...........................24

8 Garantía......................................24

9 Declaración de conformidad

CE............................................... 24

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

Esta máquina se utiliza para el corte de césped

doméstico. La cuchilla de corte debe estar

aproximadamente paralela al suelo. Las cuatro ruedas

deben tocar el suelo al segar.

1.2 PERSPECTIVA GENERAL

Figura 1~12

Interruptor de seguridad

Botón de puesta en marcha

Asa superior

Asa inferior

Puerta de descarga trasera

Palanca de ajuste de altura

Puerta de la batería

Puerta de descarga lateral

Palanca de accionamiento de autopropulsión

Botón de control de velocidad

Recogehierba

Mando de asa inferior

Tapón de mulching

Conducto de descarga lateral

Perno

Conjunto de asa superior

Batería

Botón de desbloqueo de la batería

Llave de seguridad

Tornillo de montaje

Espaciador

Cuchilla

Gancho del recogehierba

Interruptor de almacenamiento

2 SEGURIDAD

AVISO

Asegúrese de seguir todas las instrucciones de

seguridad.

Consulte el manual de seguridad.

3 INSTALACIÓN

AVISO

No utilice accesorios que no sean los recomendados

por el fabricante.

AVISO

No coloque la llave de seguridad ni la batería hasta

que no haya finalizado el montaje de todas las piezas.

3.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes

del uso.

AVISO

• Si las piezas de la máquina presentan daños, no

utilice la máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, contacte

con el centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se proporciona en la

caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el material de embalaje de

conformidad con los reglamentos locales.

AVISO

Por su seguridad personal, no inserte la batería antes

de haber montado la herramienta por completo.

3.2 DESPLEGADO DEL ASA

INFERIOR

Figura 2

1. Tire de los mandos del asa y gírelos 90°.

2. Despliegue el asa inferior.

3. Alinee los mandos de las asas en una de las tres

posiciones en los soportes.

4. Gire los mandos de las asas 90° hasta que encajen

en los orificios de los soportes.

NOTA

Asegúrese de que los dos mandos de las asas estén

en la misma posición.

AVISO

No dañe los cables cuando pliegue o despliegue el

asa.

3.3 INSTALACIÓN DEL ASA

SUPERIOR

Figura 3

1. Alinee los orificios del asa superior y el asa inferior.

Español

2. Introduzca los pernos por los orificios.

3. Apriete los mandos en los pernos.

4. Realice la misma operación en el otro lado.

3.4 INSTALACIÓN DEL

RECOGEHIERBA

Figura 4

1. Retire el tapón de mulching.

2. Retire el conducto de descarga lateral.

3. Abra la aleta de descarga trasera y sujétela.

4. Sostenga el recogehierba por el asa y enganche los

ganchos en la varilla de la puerta.

5. Cierre la aleta de descarga trasera.

3.5 INSTALACIÓN DEL TAPÓN DE

MULCHING

Figura 5.

1. Retire el recogehierba.

2. Abra la aleta de descarga trasera y sujétela.

3. Sujete el tapón de mulching por su asa y colóquelo

en el conducto de descarga.

4. Cierre la aleta de descarga trasera.

3.6 INSTALACIÓN DEL CONDUCTO

DE DESCARGA LATERAL

Figura 6

PRECAUCIÓN

Cuando utilice el conducto de descarga lateral,

• No instale el recogehierba.

• Mantenga instalado el tapón de mulching.

1. Abra la aleta de descarga lateral y sujétela.

2. Alinee los huecos del conducto de descarga lateral

debajo de la articulación.

3. Cierre la aleta de descarga lateral.

3.7 AJUSTE DE LA ALTURA DE

CUCHILLA/CORTE

La máquina puede ajustarse a distintas alturas de

cuchilla/corte.

Figura 7

1. Tire hacia atrás de la palanca de ajuste de altura

para aumentar la altura de cuchilla/corte.

2. Empuje hacia delante la palanca de ajuste de altura

para disminuir la altura de cuchilla/corte.

3.8 INSTALACIÓN DE LA BATERÍA

Figura 8

AVISO

• Si la batería o el cargador ha sufrido daños,

sustituya la batería o el cargador.

• Detenga la máquina y espere hasta que el motor

se pare antes de instalar o retirar la batería.

• Debe leer, conocer y seguir las instrucciones del

manual de la batería y el cargador.

AVISO

UTILICE ÚNICAMENTE UNA BATERÍA DE 24V. NO

UTILICE UNA BATERÍA DE DOBLE TENSIÓN DE

24/48V.

NOTA

Ambas baterías deben instalarse en los

compartimentos para poder poner en marcha la

máquina.

1. Abra la aleta de la batería.

2. Alinee las nervaduras de elevación de la batería con

las ranuras del compartimento de la batería.

3. Introduzca la batería en el compartimento de la

batería hasta que encaje en su posición.

4. Cuando escuche un clic, la batería está instalada.

5. Realice la misma operación con la otra batería.

6. Cierre la aleta de la batería.

NOTA

El motor arranca solo cuando se introduce la llave de

seguridad.

3.9 RETIRADA DE LA BATERÍA

Figura 8

1. Apertura de la aleta del compartimento de la batería

2. Retire la llave de seguridad.

3. Pulse y mantenga pulsado el botón de desbloqueo

de la batería.

4. Retire la batería de la máquina.

4 FUNCIONAMIENTO

AVISO

Lleve protección ocular durante el funcionamiento.

4.1 PUESTA EN MARCHA DE LA

MÁQUINA

Figura 9

1. Introduzca la llave de seguridad.

2. Pulse y mantenga pulsado el botón de puesta en

marcha.

Español

3. Mientras mantiene pulsado el botón de puesta en

marcha, tire del interruptor de seguridad en la

dirección del manillar.

4. Suelte el botón de puesta en marcha para poner en

marcha la máquina.

4.2 DETENCIÓN DE LA MÁQUINA

1. Suelte el interruptor de seguridad para detener la

máquina.

AVISO

Espere hasta que las cuchillas se detengan por

completo antes de volver a poner en marcha

la máquina. No apague y encienda la máquina

rápidamente.

AVISO

Retire siempre la llave de seguridad y la batería tras

finalizar el trabajo.

4.3 FUNCIONAMIENTO DEL SISTEMA

DE AUTOPROPULSIÓN

Figura 10

1. Ponga en marcha la máquina.

2. Mientras mantiene pulsado el interruptor de

seguridad, tire de la palanca de autopropulsión en

la dirección del manillar.

3. Sujete el interruptor de seguridad y la palanca

de autopropulsión al mismo tiempo con la mano

derecha.

4. Ajuste el botón de control de velocidad con la mano

izquierda.

• Empuje el botón de control de velocidad en la

dirección del símbolo del puma para aumentar la

velocidad.

• Tire del botón de control de velocidad en

la dirección del símbolo de la tortuga para

disminuir la velocidad.

5. Suelte la palanca de autopropulsión para cerrar el

sistema de autopropulsión.

4.4 VACIADO DEL RECOGEHIERBA

1. Detenga la máquina.

2. Retire la llave de seguridad.

3. Retire la batería.

4. Abra la aleta de descarga trasera y sujétela.

5. Sostenga el recogehierba por el asa y

desengánchelo de la varilla de la puerta.

6. Cierre la aleta de descarga trasera.

7. Vacíe el recogehierba.

4.5 FUNCIONAMIENTO EN

PENDIENTES

AVISO

No siegue en pendientes con una inclinación superior

a 15°. Si no está cómodo, no siegue en una

pendiente.

AVISO

Mantenga una velocidad de autopropulsión baja

cuando siegue en una pendiente.

• No suba y baje en una pendiente, siegue

transversalmente la superficie de la misma. Tenga

cuidado al cambiar de dirección en una pendiente.

• Supervise los orificios, surcos, piedras y otros

objetos ocultos que pueden hacer que se caiga.

Elimine todos los obstáculos como piedras y ramas

de árboles.

• Asegúrese de tener un equilibrio estable. Si pierde

el equilibrio, suelte el interruptor de seguridad

inmediatamente.

• No siegue cerca de precipicios, zanjas o

terraplenes.

4.6 CONSEJOS DE

FUNCIONAMIENTO

• No intente anular el funcionamiento del botón de

puesta en marcha o el interruptor de seguridad.

• No incline la máquina cuando la ponga en marcha.

• No ponga las manos ni los pies cerca o debajo de

las piezas giratorias.

• Mantenga limpio el conducto de descarga.

• No corte hierba mojada.

• Es necesaria una mayor altura de la cuchilla para

césped nuevo o denso.

• Limpie la parte inferior de la plataforma del

cortacésped después de cada uso. Retire los

recortes de hierba, las hojas, la suciedad y otros

residuos.

5 MANTENIMIENTO

AVISO

Retire la llave de seguridad y la batería de la máquina

antes de realizar tareas de mantenimiento.

AVISO

Mantenga el motor y la batería libres de hierba, hojas

o un exceso de grasa.

PRECAUCIÓN

Utilice únicamente piezas de repuesto aprobadas.

Español

PRECAUCIÓN

No permita que líquidos de frenos, gasolina y otros

derivados del petróleo toquen las piezas de plástico.

Las sustancias químicas pueden dañar el plástico y

hacer que quede inservible.

PRECAUCIÓN

No utilice disolventes o detergentes fuertes en la

carcasa o los componentes de plástico.

NOTA

Par de apriete recomendado (cuchilla): 33-37 Nm.

5.1 MANTENIMIENTO GENERAL

• Antes de cada uso, examine la máquina para

comprobar si hay piezas dañadas, ausentes o

sueltas como tornillos, tuercas, pernos y tapas.

• Apriete correctamente todos los elementos de

fijación y las tapas.

• Limpie la máquina con un paño seco. No utilice

agua.

5.2 SUSTITUCIÓN DE LA CUCHILLA

Figura 11

AVISO

Utilice únicamente cuchillas de repuesto aprobadas.

AVISO

Lleve guantes gruesos o enrolle un trapo alrededor de

la cuchilla cuando la toque.

1. Detenga la máquina.

2. Asegúrese de que las cuchillas se detengan por

completo.

3. Retire la llave de seguridad y la batería.

4. Apoye la máquina sobre un lateral.

5. Utilice un trozo de madera para impedir el

movimiento de la cuchilla.

6. Retire el tornillo de montaje y el espaciador con una

llave o una llave de tubo.

7. Retire la cuchilla.

8. Instale la cuchilla nueva. Asegúrese de que las

flechas se acoplen en los orificios de la cuchilla.

9. Coloque el tornillo de montaje y el espaciador y

apriételos.

5.3 ALMACENAMIENTO DE LA

MÁQUINA

• Retire la llave de seguridad.

• Retire la(s) batería(s).

• Limpie la máquina antes del almacenamiento.

• Asegúrese de que el motor no esté caliente cuando

almacene la máquina.

• Asegúrese de que la máquina no tenga piezas

sueltas o dañadas. Si es necesario, siga estas

instrucciones:

• Sustituya las piezas dañadas.

• Apriete los pernos.

• Hable con una persona de un centro de servicio

aprobado.

• Almacene la máquina en una zona seca.

• Asegúrese de que los niños no puedan acercarse a

la máquina.

5.4 COLOCACIÓN DE LA MÁQUINA

SOBRE UN EXTREMO

Figura 12

1. Retire el recogehierba.

2. Tire de los mandos del asa y gírelos 90°.

3. Pliegue el asa.

4. Gire los mandos del asa 90° para bloquear el asa

en su posición.

5. Coloque la máquina sobre un extremo y asegúrese

de que los soportes toquen el suelo.

Interruptor de almacenamiento

La máquina tiene un interruptor de almacenamiento

que impide su puesta en marcha en la posición de

almacenamiento.

Es necesario quitar la llave de seguridad y la batería

para evitar la puesta en marcha accidental o el uso

no autorizado. El interruptor de almacenamiento no

sustituye a esta función.

Español

6 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

El asa no está

en posición.

Los pernos no

se han acoplado

correctamente.

Ajuste la altura

del asa y ase-

gúrese de que

los mandos y los

pernos se hayan

alineado correc-

tamente.

La máquina no

se pone en

marcha.

La capacidad de

la batería está

baja.

Cargue la bate-

ría.

El interruptor de

seguridad está

defectuoso.

Sustituya el in-

terruptor de se-

guridad.

La llave de se-

guridad no se ha

introducido.

Introduzca la

llave de seguri-

dad.

La máquina cor-

ta la hierba irreg-

ularmente.

El césped es

agreste.

Examine la su-

perficie de sega-

do.

La altura de la

cuchilla no se ha

ajustado correc-

tamente.

Ajuste la altura

de cuchilla/corte

a una posición

más alta.

La función de

mulching de la

máquina no se

realiza correcta-

mente.

Hay recortes de

hierba mojada

adheridos a la

plataforma.

Espere hasta

que la hierba se

seque antes de

segar.

Falta el tapón de

mulching.

Instale el tapón

de mulching.

Es difícil empujar

la máquina.

La hierba está

demasiado alta o

la altura de la

cuchilla es de-

masiado baja.

Aumente la al-

tura de cuchilla/

corte.

El recogehierba

y la cuchilla ar-

rastran cuando

se trabaja en hi-

erba densa.

Vacíe los re-

cortes de hierba

del recogehier-

ba.

Hay una vibra-

ción elevada en

la máquina.

La cuchilla está

desequilibrada y

desgastada.

Sustituya la cu-

chilla.

Problema Posible causa Solución

El eje del motor

está doblado.

1. Detenga el

motor.

2. Retire la

llave de se-

guridad y la

batería.

3. Inspeccione

si hay daños.

4. Repare la

máquina an-

tes de volver

a ponerla en

marcha.

La máquina se

detiene durante

el segado.

La altura de la

cuchilla es de-

masiado baja.

Aumente la al-

tura de cuchilla/

corte.

La batería se ha

agotado.

Cargue la bate-

ría.

Hay recortes de

hierba adheridos

a la plataforma o

a la cuchilla.

Retire la batería

y compruebe la

plataforma.

La temperatura

de funciona-

miento de la má-

quina es dema-

siado alta.

Deje enfriar la

máquina.

* Si no puede encontrar la solución a estos problemas,

vaya al centro de servicio.

Español

7 DATOS TÉCNICOS

Tensión 48 V

Velocidad sin carga 2800 / min

Anchura de corte 460 mm

Altura de corte 25 - 80 mm

Velocidad autopropulsada 0,7-1,3 m/s

Capacidad del recogehier-

55 L

Peso (sin batería) 27,5 kg

Nivel de presión acústica

medida

= 78,1 dB(A) , K = 3

dB(A)

Nivel de potencia acústica

garantizada

WA.d

= 92 dB(A)

Vibración ≤ 2,5 m/s

, K = 1,5 m/s

Modelo de batería G24B4/G24B2 y otras ser-

ies BAG

Modelo de cargador G24X2UC2/G24X2UC4/

G24X2C y otras series

CAG

Estructura con doble ai-

slamiento

IPX IPX4

8 GARANTÍA

(La totalidad de las condiciones de la garantía puede

encontrarse en el sitio web de Greenworks https://

www.greenworkstools.eu)

La garantía de Greenworks es de 3 años para el

producto y 2 años para las baterías (uso privado /

del consumidor) a partir de la fecha de compra. Esta

garantía cubre defectos de fabricación. Un producto

defectuoso en garantía puede ser reparado o sustituido.

Una unidad que haya sido mal utilizada o utilizada

de modo distinto al que se describe en el manual

del propietario puede no tener derecho a garantía.

El desgaste normal y las piezas de desgaste no

están cubiertos por la garantía. La garantía original

del fabricante no se ve afectada por ninguna garantía

adicional ofrecida por un distribuidor o minorista.

Un producto defectuoso debe devolverse al punto

de compra para reclamar la garantía, junto con el

comprobante de compra (ticket).

9 DECLARACIÓN DE

CONFORMIDAD CE

Nombre y dirección del fabricante:

Nombre:

Globe Technologies Europe GmbH

Dirección: Brunnenweg 17, 64331 Weiterstadt, Ale-

mania

Nombre y dirección de la persona autorizada para

compilar el archivo técnico:

Nombre: Ralf Pankalla

Dirección: Brunnenweg 17, 64331 Weiterstadt, Ale-

mania

Por la presente declaramos que el producto

Categoría: Cortacésped

Modelo: GD24X2LM46SP (LME470)

Número de serie: Véase la etiqueta de clasifica-

ción del producto

Año de construc-

ción:

Véase la etiqueta de clasifica-

ción del producto

• es conforme con las disposiciones pertinentes de la

Directiva relativa a las máquinas: 2006/42/CE.

• es conforme con las disposiciones de las siguientes

Directivas CE:

• 2014/30/UE

• 2000/14/CE y 2005/88/CE

• 2011/65/UE y 2015/863/UE

Adicionalmente, declaramos que se han utilizado

las siguientes partes o cláusulas de las normas

armonizadas:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Método de evaluación de conformidad según el anexo

VI / Directiva 2000/14/CE.

Nivel de potencia acústica med-

ida

: 90 dB(A)

Nivel de potencia acústica ga-

rantizada

WA.d

: 92 dB(A)

Organismo notificado competente:

Nombre: Intertek Deutschland GmbH (Organismo

notificado 0905)

Dirección: Stangenstr. 1, 70771 Leinfelden-

Echterdingen, Alemania

Español

Lugar, fecha: Wei-

terstadt, 08.08.2021

Firma: Ted Qu, Director de cali-

dad

Español

1 Descrizione................................ 27

1.1 Destinazione d'uso................................... 27

1.2 Panoramica.............................................. 27

2 Sicurezza....................................27

3 Assemblaggio............................27

3.1 Disimballaggio dell'apparecchio............... 27

3.2 Apertura del manubrio inferiore................27

3.3 Installazione dell'impugnatura

superiore ................................................. 27

3.4 Installazione del contenitore dell'erba...... 28

3.5 Installazione dell'accessorio per

pacciamatura............................................28

3.6 Installazione dello scivolo di scarico

laterale......................................................28

3.7 Impostazione dell'altezza di taglio............28

3.8 Installazione del gruppo batteria ............. 28

3.9 Rimozione del gruppo batteria................. 28

4 Utilizzo........................................28

4.1 Avvio dell'apparecchio..............................29

4.2 Arresto dell'apparecchio...........................29

4.3 Funzionamento del sistema di

avanzamento automatico......................... 29

4.4 Svuotare il sacco di raccolta.....................29

4.5 Utilizzo su terreni in pendenza................. 29

4.6 Suggerimenti per l'uso..............................29

5 Manutenzione............................ 29

5.1 Manutenzione generale............................30

5.2 Sostituzione della lama............................ 30

5.3 Conservazione dell'apparecchio...............30

5.4 Rimessaggio in posizione verticale.......... 30

6 Risoluzione dei problemi..........31

7 Specifiche tecniche...................32

8 Garanzia..................................... 32

9 Dichiarazione di conformità

CE............................................... 32

Italiano

1 DESCRIZIONE

1.1 DESTINAZIONE D'USO

Questo apparecchio è destinato al taglio di erba in

ambienti domestici. La lama deve essere circa parallela

al terreno. Tutte le quattro ruote devono essere a

contatto con il terreno durante il taglio.

1.2 PANORAMICA

Figura 1~12

Barra di avanzamento

Pulsante di avvio

Manubrio superiore

Manubrio inferiore

Sportello dello scarico posteriore

Leva di regolazione dell'altezza di taglio

Sportello del vano batteria

Sportello dello scarico laterale

Leva di avanzamento automatico

Selettore della velocità

Contenitore dell'erba

Manopola del manubrio inferiore

Accessorio per pacciamatura

Scivolo di scarico laterale

Bullone

Manopola del manubrio superiore

Gruppo batteria

Pulsante di rilascio della batteria

Chiave di sicurezza

Vite di fissaggio

Distanziatore

Lama

Gancio del contenitore dell'erba

Pulsante di rimessaggio

2 SICUREZZA

AVVERTIMENTO

Rispettare e applicare tutte le avvertenze di sicurezza.

Fare riferimento alle avvertenze di sicurezza.

3 ASSEMBLAGGIO

AVVERTIMENTO

Non usare accessori non raccomandati dal

costruttore.

AVVERTIMENTO

Non inserire la chiave di sicurezza o il gruppo batteria

finché tutte le parti non sono state assemblate.

3.1 DISIMBALLAGGIO

DELL'APPARECCHIO

AVVERTIMENTO

Assicurarsi di assemblare correttamente l'apparecchio

prima dell'uso.

AVVERTIMENTO

• Se una parte della macchina è danneggiata, non

usare l'apparecchio.

• Se uno o più componenti sono mancanti, non

usare l'apparecchio.

• In caso di componenti danneggiati o mancanti,

contattare il centro di assistenza.

1. Aprire l'imballaggio.

2. Leggere i documenti contenuti nell'imballaggio.

3. Estrarre gli accessori dall'imballaggio.

4. Estrarre l'apparecchio dall'imballaggio.

5. Smaltire l'imballaggio conformemente alle normative

locali.

AVVERTIMENTO

Per motivi di sicurezza, non inserire la batteria prima

che l’utensile sia completamente assemblato.

3.2 APERTURA DEL MANUBRIO

INFERIORE

Figura 2

1. Tirare e ruotare le manopole del manubrio a 90°.

2. Aprire il manubrio inferiore.

3. Allineare le manopole del manubrio con una delle

tre posizioni sui supporti.

4. Ruotare le manopole del manubrio a 90° finché non

si incastrano nei fori dei supporti.

NOTA

Assicurarsi che le due manopole del manubrio siano

nella stessa posizione.

AVVERTIMENTO

Prestare attenzione a non danneggiare i cavi durante

l'apertura o la chiusura del manubrio.

3.3 INSTALLAZIONE

DELL'IMPUGNATURA SUPERIORE

Figura 3

Italiano

1. Allineare i fori sul manubrio superiore e sul

manubrio inferiore.

2. Inserire i bulloni attraverso i fori.

3. Serrare le manopole sui bulloni.

4. Ripetere questa operazione sull'altro lato.

3.4 INSTALLAZIONE DEL

CONTENITORE DELL'ERBA

Figura 4

1. Rimuovere l'accessorio per pacciamatura

2. Rimuovere lo scivolo di scarico laterale.

3. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

4. Tenere il contenitore dell'erba tramite l'impugnatura

e fissare i ganci al perno dello sportello.

5. Chiudere lo sportello dello scarico posteriore.

3.5 INSTALLAZIONE

DELL'ACCESSORIO PER

PACCIAMATURA

Figura 5.

1. Rimuovere il contenitore dell'erba.

2. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

3. Tenere il contenitore dell'erba tramite l'impugnatura

e inserilo nello scivolo di scarico.

4. Chiudere lo sportello dello scarico posteriore.

3.6 INSTALLAZIONE DELLO SCIVOLO

DI SCARICO LATERALE

Figura 6

AVVERTENZA

Durante l'uso dello scivolo di scarico laterale,

• non installare il contenitore dell'erba;

• mantenere installato l'accessorio per

pacciamatura.

1. Aprire lo sportello dello scarico laterale e tenerlo

aperto.

2. Allineare le rientranze dello scivolo di scarico laterali

sotto il perno.

3. Chiudere lo sportello dello scarico laterale.

3.7 IMPOSTAZIONE DELL'ALTEZZA DI

TAGLIO

Il tosaerba è dotato di diverse altezze di taglio.

Figura 7.

1. Tirare la leva di regolazione dell'altezza all'indietro

per aumentare l'altezza di taglio.

2. Tirare la leva di regolazione dell'altezza in avanti per

ridurre l'altezza di taglio.

3.8 INSTALLAZIONE DEL GRUPPO

BATTERIA

Figura 8

AVVERTIMENTO

• Se il gruppo batteria o il caricabatteria sono

danneggiati, sostituirli.

• Arrestare l'apparecchio e attendere che il motore

si arresti prima di installare o rimuovere il gruppo

batteria.

• Leggere, comprendere e rispettare le istruzioni

riportate nel manuale della batteria e del

caricabatteria.

AVVERTIMENTO

1. UTILIZZARE ESCLUSIVAMENTE BATTERIE 24 V.

NON UTILIZZARE BATTERIE A DOPPIA TENSIONE

24/48 V.

NOTA

Entrambe le batterie devono essere inserite negli

appositi alloggi per poter avviare l'apparecchio.

1. Aprire lo sportello del vano batteria.

2. Allineare le sporgenze sul gruppo batteria con le

scanalature sul vano batteria.

3. Fare scorrere la batteria nel vano batteria finché non

si blocca in posizione.

4. WDeve emettere un "clic".

5. Eseguire la stessa operazione con l'altra batteria.

6. Chiudere lo sportello del vano batteria.

NOTA

Il motore si avvia esclusivamente quando viene

inserita la chiave di sicurezza.

3.9 RIMOZIONE DEL GRUPPO

BATTERIA

Figura 8

1. Aprire lo sportello del vano batteria.

2. Rimuovere la chiave di sicurezza.

3. Tenere premuto il pulsante di rilascio della batteria.

4. Rimuovere il gruppo batteria dall'apparecchio.

4 UTILIZZO

AVVERTIMENTO

Indossare protezioni per gli occhi durante l'uso.

Italiano

4.1 AVVIO DELL'APPARECCHIO

Figura 9

1. Inserire la chiave di sicurezza.

2. Tenere premuto il pulsante di avvio.

3. Tenendo premuto il pulsante di avvio, tirare la barra

di avanzamento verso l'impugnatura del manubrio.

4. Rilasciare il pulsante di avvio per avviare

l'apparecchio.

4.2 ARRESTO DELL'APPARECCHIO

1. Rilasciare la barra di avanzamento per arrestare

l'apparecchio.

AVVERTIMENTO

Attendere che le lame si arrestino completamente

prima di riavviare l'apparecchio. Non accendere e

spegnere l'apparecchio in rapida successione.

AVVERTIMENTO

Rimuovere sempre la chiave di sicurezza e il gruppo

batteria al termine dell'uso.

4.3 FUNZIONAMENTO DEL SISTEMA

DI AVANZAMENTO AUTOMATICO

Figura 10

1. Avviare l'apparecchio.

2. Tenendo la barra di avanzamento, spingere la leva

di avanzamento automatico verso l'impugnatura del

manubrio.

3. Tenere la barra di avanzamento e la leva di

avanzamento automatico contemporaneamente con

la mano destra.

4. Regolare la velocità con l'apposito selettore con la

mano sinistra.

• Portare il selettore di velocità verso il simbolo

della pantera per aumentare la velocità.

• Portare il selettore di velocità verso il simbolo del

tartaruga per diminuire la velocità.

5. Rilasciare la leva di avanzamento automatico per

disattivare il sistema di avanzamento automatico.

4.4 SVUOTARE IL SACCO DI

RACCOLTA.

Figura 10.

1. Arrestare l'apparecchio

2. Rimuovere la chiave di sicurezza.

3. Rimuovere il gruppo batteria.

4. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

5. Tenere il contenitore dell'erba tramite l'impugnatura

e sganciarlo dal perno dello sportello.

6. Chiudere lo sportello dello scarico posteriore.

7. Svuotare il contenitore dell'erba.

4.5 UTILIZZO SU TERRENI IN

PENDENZA

AVVERTIMENTO

Non usare l'apparecchio su terreni con pendenza

superiore a 15°. Se non ci si sente sicuri, non usare

l'apparecchio su terreni in pendenza.

AVVERTIMENTO

Mantenere una velocità ridotta in caso di

avanzamento automatico su terreni in pendenza.

• Sui terreni in pendenza, lavorare sempre

perpendicolarmente alla discesa, mai verso l'alto

o verso il basso. Prestare attenzione quando si

cambia direzione su un terreno in pendenza.

• Prestare attenzione alla presenza di fossi, pietre e

altri oggetti nascosti che possono causare cadute.

Rimuovere tutti gli ostacoli come pietre e rami.

• Assicurarsi di mantenere l'equilibrio. Se si perde

l'equilibrio, rilasciare immediatamente la barra di

avanzamento.

• Non usare l'apparecchio in prossimità di fossati,

discese ripide o scarpate.

4.6 SUGGERIMENTI PER L'USO

• Non tentare di disabilitare il funzionamento del

pulsante di avvio o della barra di avanzamento.

• Non inclinare l'apparecchio durante l'avvio.

• Non posizionare mani o piedi in prossimità o sotto le

parti rotanti.

• Mantenere pulito lo scivolo di scarico.

• Non tagliare erba bagnata.

• Per erba nuova o folta è necessaria un'altezza di

taglio maggiore.

• Pulire la parte inferiore dell'unità tagliaerba dopo

ogni utilizzo. Rimuovere residui di erba, foglie,

sporcizia e altri detriti.

5 MANUTENZIONE

AVVERTIMENTO

Rimuovere la chiave di sicurezza e il gruppo batteria

dall'apparecchio prima di sottoporlo a manutenzione.

AVVERTIMENTO

Mantenere il motore e il gruppo batteria privi di erba,

foglie o grasso in eccesso.

Italiano

AVVERTENZA

Utilizzare esclusivamente parti di ricambio omologate.

AVVERTENZA

Evitare che le parti in plastica entrino a contatto con

olio dei freni, benzina e materiali a base di petrolio.

Gli agenti chimici possono danneggiare la plastica e

renderla inservibile.

AVVERTENZA

Non usare detergenti o solventi aggressivi sulle parti

in plastica.

NOTA

Coppia di serraggio raccomandata (Lama): 33-37

(Nm)

5.1 MANUTENZIONE GENERALE

• Prima di ogni utilizzo, ispezionare viti, bulloni, dadi e

cappucci per assicurarsi che non siano danneggiati,

mancanti o allentati.

• Serrare correttamente tutti i dispositivi di fissaggio e

i cappucci.

• Pulire l'apparecchio con un panno asciutto. Non

usare acqua.

5.2 SOSTITUZIONE DELLA LAMA

Figure 11

AVVERTIMENTO

Utilizzare esclusivamente lame di ricambio omologate.

AVVERTIMENTO

Indossare guanti robusti o avvolgere un panno intorno

alla lama prima di toccarla.

1. Arrestare l'apparecchio.

2. Assicurarsi che le lame siano completamente ferme.

3. Rimuovere la chiave di sicurezza e il gruppo

batteria.

4. Posizionare l'apparecchio su un lato.

5. Usare un pezzo di legno per bloccare il movimento

della lama.

6. Rimuovere la vite di fissaggio e il distanziatore con

una chiave o una chiave a tubo.

7. Rimuovere la lama.

8. Installare la lama nuova. Assicurarsi che le frecce si

incastrino nei fori della lama.

9. Infilare la vite di fissaggio e il distanziatore e serrarli.

5.3 CONSERVAZIONE

DELL'APPARECCHIO

• Rimuovere la chiave di sicurezza.

• Rimozione del gruppo batteria.

• Pulire l'apparecchio prima di riporlo.

• Assicurarsi che il motore sia freddo prima di riporre

l'apparecchio.

• Assicurarsi che l'apparecchio non presenti parti

allentate o danneggiate. Se necessario, procedere

come descritto di seguito.

• Sostituire i componenti danneggiati.

• Serrare i bulloni.

• Contattare un centro di assistenza autorizzato.

• Riporre l'apparecchio in un luogo asciutto.

• Assicurarsi che i bambini non possano avvicinarsi

all'apparecchio.

5.4 RIMESSAGGIO IN POSIZIONE

VERTICALE

Figura 12

1. Rimuovere il contenitore dell'erba.

2. Tirare e ruotare le manopole del manubrio a 90°.

3. Piegare il manubrio.

4. Ruotare le manopole del manubrio di 90° per

bloccarlo in posizione.

5. Posizionare l'apparecchio in verticale e assicurarsi

che le staffe tocchino il pavimento.

Pulsante di rimessaggio

Il pulsante di rimessaggio evita l'avvio dell'apparecchio

quando è in posizione verticale.

È necessario rimuovere la chiave di sicurezza e

il gruppo batteria per evitare l'avvio accidentale o

l'uso non autorizzato. Il pulsante di rimessaggio non

sostituisce tale funzione.

Italiano

6 RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione

Il manubrio non

è in posizione.

I bulloni non so-

no posizionati

correttamente.

Regolare l'altez-

za del manubrio

e assicurarsi che

le manopole e i

bulloni siano alli-

neati corretta-

mente.

L'apparecchio

non si avvia.

Il gruppo batteria

è scarico.

Ricaricare il

gruppo batteria.

La barra di avan-

zamento è difet-

tosa.

Sostituire la bar-

ra di avanza-

mento.

La chiave della

batteria non è

stata inserita.

Inserire la chiave

della batteria.

L'apparecchio

non taglia l'erba

in modo uni-

forme.

Il prato è acci-

dentato.

Ispezionare l'ar-

ea di taglio.

L'altezza di taglio

non è impostata

correttamente.

Portare le ruote

in una posizione

superiore.

L'apparecchio

non esegue una

corretta paccia-

matura.

Sulla parte inferi-

ore dell'unità to-

saerba sono pre-

senti residui di

erba bagnata.

Attendere che

l'erba si asciughi

prima di tagliarla.

L'accessorio per

pacciamatura è

assente.

Installare l'ac-

cessorio per

pacciamatura.

L'apparecchio è

difficile da spin-

gere.

L'erba è troppo

alta, o l'altezza di

taglio è troppo

bassa.

Aumentare l'al-

tezza di taglio.

Il contenitore

dell'erba e la la-

ma vengono

trascinati dall'er-

ba folta.

Svuotare il con-

tenitore dell'erba.

L'apparecchio

presenta forti vi-

brazioni.

La lama è sbilan-

ciata e usurata.

Sostituire la la-

ma.

Problema Possibile causa Soluzione

L'albero motore

è piegato.

1. Arrestare il

motore.

2. Rimuovere la

chiave di si-

curezza e il

gruppo batte-

ria.

3. Scollegare il

cavo di ali-

mentazione

dalla presa di

corrente.

4. Verificare

l'assenza di

danni.

5. Riparare l'ap-

parecchio

prima di riav-

viarlo.

L'apparecchio si

arresta durante il

taglio.

L'altezza di taglio

è troppo bassa.

Aumentare l'al-

tezza di taglio.

Il gruppo batteria

è scarico.

Ricaricare il

gruppo batteria.

Sull'unità tosaer-

ba o sulla lama

sono presenti re-

sidui di erba.

Rimuovere il

gruppo batteria e

controllare l'unità

tosaerba.

La temperatura

di funzionamento

dell'apparecchio

è troppo alta.

Lasciare raffred-

dare l'apparec-

chio.

* Se non è possibile trovare la soluzione al proprio

problema, recarsi presso un centro di assistenza.

Italiano

7 SPECIFICHE TECNICHE

Tensione 48 V

Velocità a vuoto 2800 / min

Ampiezza di taglio 460 mm

Altezza di taglio 25 - 80 mm

Velocità di avanzamento

automatico

0,7-1,3 m/s

Capacità del contenitore

dell'erba

55 L

Peso (senza gruppo batte-

ria)

27,5 kg

Livello di pressione so-

nora misurato

= 78,1 dB(A) , K = 3

dB(A)

Livello di potenza sonora

garantito

WA.d

= 92 dB(A)

Vibrazioni ≤ 2,5 m/s

, K = 1,5 m/s

Modello batteria G24B4/G24B2 e altre ser-

ie BAG

Modello caricabatteria G24X2UC2/G24X2UC4/

G24X2C e altre serie CAG

Apparecchio dotato di

doppio isolamento.

IPX IPX4

8 GARANZIA

(I termini e le condizioni integrali della garanzia

sono consultabili sul Greenworks sito web https://

www.greenworkstools.eu.)

Greenworks offre una garanzia di 3 anni per il prodotto

e di 2 anni per le batterie (uso domestico/privato)

dalla data di acquisto. La garanzia copre i difetti di

fabbricazione. I prodotti difettosi in garanzia possono

essere riparati o sostituiti. L'uso del prodotto in modo

improprio o diverso da come descritto nel manuale

di istruzioni può invalidare la garanzia. La normale

usura del prodotto e degli accessori non è coperta

dalla garanzia. La garanzia del fabbricante non è

influenzata da eventuali garanzie supplementari offerte

dal rivenditore o dal fornitore.

Per inoltrare una richiesta di riparazione in garanzia, i

prodotti difettosi devono essere riportati presso il punto

vendita insieme alla prova di acquisto (ricevuta).

9 DICHIARAZIONE DI

CONFORMITÀ CE

Nome e indirizzo del fabbricante:

Nome:

Globe Technologies Europe GmbH

Indirizzo: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Nome e indirizzo della persona autorizzata a compilare

il fascicolo tecnico:

Nome: Ralf Pankalla

Indirizzo: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Con la presente si dichiara che il prodotto

Categoria: Tosaerba

Modello: GD24X2LM46SP (LME470)

Numero di serie: Vedere l’etichetta nominale del

prodotto

Anno di fabbrica-

zione:

Vedere l’etichetta nominale del

prodotto

• è conforme ai requisiti pertinenti della direttiva

Macchine 2006/42/CE.

• è conforme ai requisiti delle seguenti direttive

europee:

• 2014/30/UE

• 2000/14/CE e 2005/88/CE

• 2011/65/UE e 2015/863/UE

Inoltre, si dichiara di aver utilizzato le seguenti parti e

clausole degli standard armonizzati:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metodo di valutazione della conformità conforme

all'allegato VI della direttiva 2000/14/CE.

Livello di potenza sonora misur-

ato

: 90 dB(A)

Livello di potenza sonora garan-

tito

WA.d

: 92 dB(A)

Organismo notificato:

Nome: Intertek Deutschland GmbH (Organismo

notificato 0905)

Indirizzo: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germania

Italiano

Luogo, data: Weiter-

stadt, 08.08.2021

Firma: Ted Qu, Direttore Qualità

Italiano

1 Description.................................35

1.1 Objet.........................................................35

1.2 Aperçu...................................................... 35

2 Sécurité...................................... 35

3 Installation................................. 35

3.1 Déballage de la machine..........................35

3.2 Dépliage de poignée inférieure................ 35

3.3 Installation de poignée supérieure .......... 36

3.4 Installation de collecteur d'herbe..............36

3.5 Installation de l'insert mulching.................36

3.6 Installation de rampe de décharge

latérale......................................................36

3.7 Réglage de hauteur de coupe /lame........ 36

3.8 Installation de pack-batterie..................... 36

3.9 Retrait de pack-batterie............................36

4 Fonctionnement........................ 36

4.1 Démarrage de la machine........................37

4.2 Arrêt de la machine.................................. 37

4.3 Action du système d'autopropulsion.........37

4.4 Vidage du collecteur d'herbe.................... 37

4.5 Travail en pente........................................37

4.6 Conseils d'utilisation.................................37

5 Maintenance...............................37

5.1 Maintenance générale..............................38

5.2 Remplacement de lame........................... 38

5.3 Stockage de la machine...........................38

5.4 Placez la machine à la verticale...............38

6 Dépannage................................. 39

7 Données techniques................. 40

8 Garantie......................................40

9 Déclaration de conformité CE.. 40

Français

1 DESCRIPTION

1.1 OBJET

Cette machine est destinée à la tonte du

gazon domestique. La lame de coupe doit être

approximativement parallèle au sol. Les quatre roues

doivent toutes toucher le sol pendant la tonte.

1.2 APERÇU

Figure 1~12

Interrupteur à étrier

Bouton de démarrage

Poignée supérieure

Poignée inférieure

Trappe de décharge arrière

Levier d'ajustement de hauteur

Porte de batterie

Trappe de décharge latérale

Levier d'entraînement d'autopropulsion

Bouton de commande de vitesse

Collecteur d'herbe

Molette de poignée inférieure

Insert mulching

Rampe de décharge latérale

Boulon

Molette de poignée supérieure

Pack-batterie

Bouton de libération de batterie

Clé de sécurité

Vis de montage

Espaceur

Lame

Crochet de collecteur d'herbe

Interrupteur de rangement

2 SÉCURITÉ

AVERTISSEMENT

Suivez toutes les instructions de sécurité.

Voir le Manuel de sécurité.

3 INSTALLATION

AVERTISSEMENT

N'utilisez pas des accessoires non recommandés par

le fabricant.

AVERTISSEMENT

Ne mettez pas la clé de sécurité ou le pack-batterie

avant d'avoir finalisé l'assemblage de toutes les

pièces.

3.1 DÉBALLAGE DE LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine

avant son usage.

AVERTISSEMENT

• Si des pièces de la machine sont endommagées,

n'utilisez pas la machine.

• Si des pièces manquent, n'utilisez pas la machine.

• Si des pièces sont endommagées ou manquantes,

contactez le centre d'entretien.

1. Ouvrez l'emballage.

2. Lisez la documentation fournie dans la boîte.

3. Retirez toutes les pièces non-assemblées de la

boîte.

4. Retirez la machine de la boîte.

5. Mettez la boîte et le matériau d'emballage au rebut

dans le respect de la réglementation locale.

AVERTISSEMENT

Pour votre sécurité personnelle, n'insérez pas la

batterie avant que l'outil ne soit complètement

assemblé.

3.2 DÉPLIAGE DE POIGNÉE

INFÉRIEURE

Figure 2

1. Tirez et tournez les molettes de poignée à 90°.

2. Dépliez la poignée inférieure.

3. Alignez les molettes de poignée sur l'une des trois

positions des supports.

4. Tournez les molettes de poignée à 90° pour les

engager dans les orifices des supports.

REMARQUE

Assurez-vous que les deux molettes de poignée sont

identiquement positionnées.

AVERTISSEMENT

N'endommagez pas les câbles en pliant /dépliant la

poignée.

Français

3.3 INSTALLATION DE POIGNÉE

SUPÉRIEURE

Figure 3

1. Alignez les orifices de la poignée supérieure avec

ceux de la poignée inférieure.

2. Placez les boulons dans les orifices.

3. Serrez les molettes sur les boulons.

4. Faites de même pour l'autre côté.

3.4 INSTALLATION DE COLLECTEUR

D'HERBE

Figure 4

1. Retirez l'insert mulching.

2. Retirez la rampe de décharge latérale.

3. Ouvrez le volet de décharge arrière sans le relâcher.

4. Tenez le collecteur d'herbe par sa poignée et

engagez les crochets dans la tige de trappe.

5. Fermez le volet de décharge arrière.

3.5 INSTALLATION DE L'INSERT

MULCHING

Figure 5.

1. Retirez le collecteur d'herbe.

2. Ouvrez le volet de décharge arrière sans le relâcher.

3. Tenez l'insert mulching par sa poignée et installez-le

dans la rampe de décharge.

4. Fermez le volet de décharge arrière.

3.6 INSTALLATION DE RAMPE DE

DÉCHARGE LATÉRALE

Figure 6

AVERTISSEMENT

Lorsque vous utilisez la rampe de décharge latérale,

• N'installez pas le collecteur d'herbe.

• Maintenez l'insert mulching en place.

1. Ouvrez le volet de décharge latérale sans le

relâcher.

2. Alignez les encoches dans la rampe de décharge

latérale sous le pivot.

3. Fermez le volet de décharge latéral.

3.7 RÉGLAGE DE HAUTEUR DE

COUPE /LAME

La machine peut être réglée sur différentes hauteurs de

coupe / lames.

Figure 7

1. Tirez en arrière le levier d'ajustement de hauteur

pour augmenter la hauteur de coupe /lame.

2. Poussez en avant le levier d'ajustement de hauteur

pour réduire la hauteur de coupe /lame.

3.8 INSTALLATION DE PACK-

BATTERIE

Figure 8

AVERTISSEMENT

• Si le pack-batterie ou le chargeur est endommagé,

remplacez-le.

• Arrêtez la machine et attendez que le moteur

s'arrête avant d'installer ou de retirer le pack-

batterie.

• Lisez, apprenez et appliquez les instructions du

manuel de batterie et de chargeur.

AVERTISSEMENT

UTILISEZ UNIQUEMENT UNE BATTERIE 24V.

N'UTILISEZ PAS UNE BATTERIE DOUBLE

TENSION 24/48V.

REMARQUE

Les deux batteries devraient être installées dans les

compartiments afin de démarrer la machine.

1. Ouvrez le volet de batterie.

2. Alignez les ailettes de levage sur le pack-batterie

avec les rainures dans le compartiment de batterie.

3. Poussez le pack-batterie dans le compartiment de

batterie jusqu'à le verrouiller en place.

4. Au clic audible, le pack-batterie est installé.

5. Faites de même pour l'autre batterie.

6. Fermez le volet de batterie.

REMARQUE

Le moteur démarre uniquement lorsque vous installez

la clé de sécurité.

3.9 RETRAIT DE PACK-BATTERIE

Figure 8

1. Ouverture du volet de compartiment de batterie

2. Retirez la clé de sécurité.

3. Appuyez sur le bouton de libération de batterie sans

le relâcher.

4. Retirez le pack-batterie de la machine.

4 FONCTIONNEMENT

AVERTISSEMENT

Portez une protection oculaire durant le travail.

Français

4.1 DÉMARRAGE DE LA MACHINE

Figure 9

1. Insérez la clé de sécurité.

2. Appuyez sur le bouton de démarrage sans le

relâcher.

3. Tout en maintenant le bouton de démarrage, tirez

sur l'interrupteur à étrier dans le sens de la barre de

poignée.

4. Relâchez le bouton de démarrage afin de démarrer

la machine.

4.2 ARRÊT DE LA MACHINE

1. Relâchez l'interrupteur à étrier pour arrêter la

machine.

AVERTISSEMENT

Attendez l'arrêt complet des lames avant de

redémarrer la machine. N'effectuez pas un cycle

rapide d'arrêt et de démarrage de la machine.

AVERTISSEMENT

Retirez systématiquement la clé de sécurité et le

pack-batterie une fois le travail terminé.

4.3 ACTION DU SYSTÈME

D'AUTOPROPULSION

Figure 10

1. Démarrez la machine.

2. Tout en tenant l'interrupteur à étrier, poussez le

levier d'autopropulsion dans le sens du guidon.

3. Tenez l'interrupteur à étrier et le levier

d'autopropulsion simultanément de votre main

droite.

4. Ajustez le bouton de commande de vitesse de votre

main gauche.

• Poussez le bouton de commande de vitesse

dans le sens du symbole de Cougar pour

accélérer.

• Tirez le bouton de commande de vitesse dans le

sens du symbole de Tortue pour ralentir.

5. Relâchez le levier d'autopropulsion pour fermer le

système d'autopropulsion.

4.4 VIDAGE DU COLLECTEUR

D'HERBE

1. Arrêtez la machine.

2. Retirez la clé de sécurité.

3. Retirez le pack-batterie.

4. Ouvrez le volet de décharge arrière sans le relâcher.

5. Tenez le collecteur d'herbe par sa poignée et

décrochez-le de la tige de trappe.

6. Fermez le volet de décharge arrière.

7. Videz le collecteur d'herbe.

4.5 TRAVAIL EN PENTE

AVERTISSEMENT

Ne tondez pas sur les pentes inclinées au-delà de 15°.

Si vous n'êtes pas à votre aise, ne tondez pas sur une

pente.

AVERTISSEMENT

Pour une tonte en pente, maintenez une vitesse

d’autopropulsion basse.

• Ne montez et ne descendez pas une pente.

Tondez transversalement à la pente. Attention aux

changements de direction en pente.

• Faites attention aux trous, ornières, rochers et

autres objets masqués pouvant vous faire chuter.

Retirez tous les obstacles comme les pierres et les

branches d'arbre.

• Assurez-vous de rester bien campé. En cas de

déséquilibre, relâchez immédiatement l'interrupteur

à étrier.

• Ne tondez pas à proximité des pentes prononcées,

fossés ou remblais.

4.6 CONSEILS D'UTILISATION

• Ne tentez pas de mettre en dérivation le

fonctionnement du bouton de démarrage ou de

l'interrupteur à étrier.

• N'inclinez pas la machine lorsque vous la démarrez.

• Ne placez pas les mains ou les pieds à proximité ou

sous les pièces en rotation.

• Préservez la propreté de la rampe de décharge.

• Ne coupez pas l'herbe mouillée.

• Une hauteur de lame supérieure est nécessaire

pour l'herbe nouvelle ou drue.

• Nettoyez le fond du carter de la tondeuse après

chaque usage. Retirez les résidus herbeux, feuilles,

salissures et autres débris.

5 MAINTENANCE

AVERTISSEMENT

Retirez la clé de sécurité et le pack-batterie de la

machine avant la maintenance.

AVERTISSEMENT

Débarrassez le moteur et le pack-batterie de l'herbe,

des feuilles et de l'excès de graisse.

Français

AVERTISSEMENT

Utilisez uniquement des pièces de remplacement

agréées.

AVERTISSEMENT

Ne laissez pas le liquide de frein, l'essence et

les substances à base de pétrole toucher les

pièces en plastique. Les produits chimiques peuvent

endommager le plastique et rendre son entretien

impossible.

AVERTISSEMENT

N'utilisez pas de détergents ou de solvants puissants

sur les composants ou le boîtier en plastique.

REMARQUE

Couple de serrage recommandé (lame): 33-37 Nm.

5.1 MAINTENANCE GÉNÉRALE

• Avant chaque usage, examinez la machine pour

identifier les pièces endommagées, manquantes

ou desserrées ainsi les vis, écrous, boulons et

bouchons.

• Serrez correctement toutes les fixations et

bouchons.

• Nettoyez la machine avec un chiffon sec. N'utilisez

pas d'eau.

5.2 REMPLACEMENT DE LAME

Figure 11

AVERTISSEMENT

Utilisez uniquement des lames de remplacement

agréées.

AVERTISSEMENT

Portez des gants résistants ou enveloppez un chiffon

autour de la lame si vous la touchez.

1. Arrêtez la machine.

2. Assurez-vous que les lames sont complètement

arrêtées.

3. Retirez la clé de sécurité et le pack-batterie.

4. Retournez la machine sur le flanc.

5. Utilisez un morceau de bois afin d'éviter tout

mouvement de la lame.

6. Retirez la vis de montage et l'espaceur avec une clé

ou une clé à douille.

7. Retirez la lame.

8. Installez la nouvelle lame. Assurez-vous que les

flèches s'engagent dans les orifices de la lame.

9. Installez la vis de montage et l'espaceur et serrez-

les.

5.3 STOCKAGE DE LA MACHINE

• Retirez la clé de sécurité.

• Retirez le ou les pack-batteries.

• Nettoyez la machine avant son stockage.

• Assurez-vous que le moteur n'est pas chaud lorsque

vous rangez la machine.

• Assurez-vous que la machine ne présente aucune

pièce endommagée ou manquante. Si nécessaire,

suivez ces instructions :

• Remplacez les pièces endommagées.

• Serrez les boulons.

• Parlez à un représentant d'un centre d'entretien

agréé.

• Rangez la machine dans un endroit sec.

• Assurez-vous que les enfants ne peuvent pas

s'approcher de la machine.

5.4 PLACEZ LA MACHINE À LA

VERTICALE

Figure 12

1. Retirez le collecteur d'herbe.

2. Tirez et tournez les molettes de poignée à 90°.

3. Pliez la poignée.

4. Tournez les molettes de poignée à 90° pour

verrouiller la poignée en position.

5. Placez la machine à la verticale et assurez-vous

que les supports touchent le sol.

Interrupteur de rangement

La machine comporte un interrupteur de rangement

qui empêche son démarrage une fois en position de

rangement.

Il est nécessaire de retirer la clé de sécurité et le

pack-batterie pour éviter un démarrage accidentel ou un

usage sans autorisation. L'interrupteur de rangement ne

remplace pas cette fonction.

Français

6 DÉPANNAGE

Problème Cause possible Solution

La poignée n'est

pas positionnée.

Les boulons sont

mal engagés.

Ajustez la hau-

teur de la poign-

ée et assurez-

vous que les mo-

lettes et boulons

sont correcte-

ment alignés.

La machine ne

démarre pas.

La capacité de la

batterie est fai-

ble.

Chargez le pack-

batterie.

L'interrupteur à

étrier est défec-

tueux.

Remplacez l'in-

terrupteur à

étrier.

La clé de sécur-

ité n'est pas in-

sérée.

Insérez la clé de

sécurité.

La machine ne

tond pas l'herbe

uniformément.

L'herbe est diffi-

cile.

Examinez la

zone de tonte.

La hauteur de la

lame est mal ré-

glée.

Ajustez la hau-

teur de coupe /

lame sur une po-

sition supérieure.

Le mulching de

la machine est

incorrect.

Des touffes

d'herbe mouillée

adhèrent sur le

carter.

Attendez que

l'herbe sèche

avant de tondre.

L'insert mulching

manque.

Installez l'insert

mulching.

La machine est

dure à pousser.

L'herbe est trop

haute ou la lame

est trop basse.

Augmentez la

hauteur de

coupe /lame.

Le collecteur

d'herbe et la

lame ont du mal

avec l'herbe

épaisse.

Videz les touffes

d'herbe du col-

lecteur d'herbe.

La machine pré-

sente des vibra-

tions élevées.

La lame est dé-

séquilibrée et

usée.

Remplacez la

lame.

Problème Cause possible Solution

L'arbre du mo-

teur est déformé.

1. Arrêtez le

moteur.

2. Retirez la clé

de sécurité et

le pack-batt-

erie.

3. Recherchez

les dommag-

es.

4. Réparez la

machine

avant de la

redémarrer.

La machine s'ar-

rête pendant la

tonte.

La lame est trop

basse.

Augmentez la

hauteur de

coupe /lame.

Le pack-batterie

est épuisé.

Chargez le pack-

batterie.

Des touffes

d'herbe adhèrent

sur le carter ou

la lame.

Retirez le pack-

batterie et ob-

servez le carter.

La température

de fonctionne-

ment de la ma-

chine est trop él-

evée.

Refroidissez la

machine.

* Si vous ne trouvez aucune solution à ces problèmes,

rendez-vous au centre d'entretien.

Français

7 DONNÉES TECHNIQUES

Tension 48 V

Vitesse à vide 2800 /min

Largeur de coupe 460 mm

Hauteur de coupe 25 - 80 mm

Vitesse autopropulsée 0,7-1,3 m/s

Capacité de collecteur

d'herbe

55 L

Poids (sans pack-batterie) 27,5 kg

Niveau de pression

acoustique mesuré

= 78,1 dB(A) , K = 3

dB(A)

Niveau de puissance

acoustique garanti

WA.d

= 92 dB(A)

Vibration ≤ 2,5 m/s

, K = 1,5 m/s

Modèle de batterie G24B4/G24B2 et autre

séries BAG

Modèle de chargeur G24X2UC2/G24X2UC4/

G24X2C et autre séries

CAG

Structure à double isola-

tion

IPX IPX4

8 GARANTIE

(Les conditions générales complètes de la garantie

se trouvent sur le site web de Greenworks https://

www.greenworkstools.eu)

La garantie Greenworks est de 3 ans sur le produit et

de 2 ans sur les batteries (usage de consommateur /

privé) à compter de la date d'achat. Cette garantie

couvre les défauts de fabrication. Un produit défaillant

sous garantie peut être réparé ou remplacé. La garantie

d'une unité qui a fait l'objet d'abus ou d'un usage

différent de celui décrit dans le manuel du propriétaire

peut être refusée. L'usure normale et les pièces d'usure

ne sont pas couvertes par la garantie. La garantie du

fabricant d'origine n'est pas affectée par toute garantie

additionnelle offerte par un distributeur ou un revendeur.

Un produit défaillant doit être retourné au point d'achat,

accompagné de sa preuve d'achat (reçu), afin de

prétendre à la garantie.

9 DÉCLARATION DE

CONFORMITÉ CE

Nom et adresse du fabricant :

Nom :

Globe Technologies Europe GmbH

Adresse : Brunnenweg 17, 64331 Weiterstadt, Alle-

magne

Nom et adresse de la personne autorisée à compiler le

dossier technique :

Nom : Ralf Pankalla

Adresse : Brunnenweg 17, 64331 Weiterstadt, Alle-

magne

Nous déclarons ici que le produit

Catégorie : Tondeuse à gazon

Modèle : GD24X2LM46SP (LME470)

Numéro de série : Voir étiquette de caractéristiques

du produit

Année de construc-

tion :

Voir étiquette de caractéristiques

du produit

• est en conformité avec les dispositions pertinentes

de la Directive Machine 2006/42/CE.

• est en conformité avec les dispositions des autres

Directives CE suivantes :

• 2014/30/UE

• 2000/14/CE & 2005/88/CE

• 2011/65/UE & 2015/863/UE

En outre, nous déclarons que les parties /clauses

suivantes des normes harmonisées ont été appliquées :

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Méthode d'appréciation de la conformité selon l'Annexe

VI/ Directive 2000/14/CE.

Niveau de puissance acous-

tique mesuré

: 90 dB(A)

Niveau de puissance acous-

tique garanti

WA.d

: 92 dB(A)

Organisme notifié impliqué :

Nom : Intertek Deutschland GmbH (Organisme notifié

0905)

Adresse : Stangenstr. 1, 70771 Leinfelden-

Echterdingen, Allemagne

Lieu et date : Wei-

terstadt, 08.08.2021

Signature : Ted Qu, Directeur

Qualité

Français

1 Descrição................................... 43

1.1 Intuito........................................................43

1.2 Vista pormenorizada.................................43

2 Segurança.................................. 43

3 Instalação...................................43

3.1 Retire a máquina da caixa........................43

3.2 Desdobrar a pega inferior.........................43

3.3 Instalar a pega superior ...........................43

3.4 Instalar o saco de recolha da relva.......... 44

3.5 Instalar a tampa de adubar...................... 44

3.6 Instalar a saída lateral de descarga......... 44

3.7 Definir a altura da lâmina......................... 44

3.8 Instalar a bateria.......................................44

3.9 Retirar a bateria........................................44

4 Funcionamento..........................44

4.1 Ligar a máquina........................................44

4.2 Parar a máquina.......................................45

4.3 Utilizar o sistema de impulso

automático................................................45

4.4 Esvaziar o saco de recolha da relva........ 45

4.5 Utilização em encostas............................ 45

4.6 Dicas de funcionamento...........................45

5 Manutenção............................... 45

5.1 Manutenção geral.....................................46

5.2 Substituição da lâmina............................. 46

5.3 Guardar a máquina.................................. 46

5.4 Suportar a máquina na extremidade........46

6 Resolução de Problemas..........47

7 Características técnicas........... 48

8 Garantia......................................48

9 Declaração de Conformidade

CE............................................... 48

Português

1 DESCRIÇÃO

1.1 INTUITO

Esta máquina foi criada para cortar a relva em relvados

domésticos. A lâmina de corte deve estar aproximada e

paralela ao chão. As quatro rodas deverão estar a tocar

no chão durante o corte.

1.2 VISTA PORMENORIZADA

Imagem 1~12

Interruptor de asa

Botão de iniciar

Pega superior

Pega inferior

Aba de descarga traseira

Alavanca de ajuste da altura

Aba do compartimento da bateria

Aba de descarga lateral

Alavanca impulsionada automaticamente

Botão de controlo da velocidade

Saco de recolha da relva

Manípulo da pega inferior

Tampa de adubar

Saída lateral de descarga

Parafuso

Manípulo da pega superior

Bateria

Botão de libertação da bateria

Chave de segurança

Parafuso de fixação

Espaçador

Lâmina

Gancho do saco de recolha da relva

Interruptor de arrumação

2 SEGURANÇA

AVISO

Certifique-se de que segue todas as instruções de

segurança.

Consulte o manual de segurança.

3 INSTALAÇÃO

AVISO

Não utilize acessórios que não sejam recomendados

pelo fabricante.

AVISO

Não coloque a chave de segurança na bateria até

montar todas as peças.

3.1 RETIRE A MÁQUINA DA CAIXA.

AVISO

Certifique-se de que monta corretamente a máquina

antes da utilização.

AVISO

• Se houver peças danificadas, não use a máquina.

• Se não tiver todas as peças, não utilize a

máquina.

• Se houver peças danificadas ou em falta, contacte

o centro de reparação.

1. Abra a caixa.

2. Leia a documentação existente na caixa.

3. Retire todas as peças desmontadas da caixa.

4. Retire a máquina da caixa.

5. Elimine a caixa e o material de empacotamento de

acordo com as normas locais.

AVISO

Para sua segurança, não insira a bateria antes de

montar a ferramenta por completo.

3.2 DESDOBRAR A PEGA INFERIOR

Imagem 2

1. Puxe e rode os manípulos da pega 90º.

2. Desdobre a pega inferior.

3. Alinhe os manípulos da pega numa das três

posições dos suportes.

4. Rode os manípulos da pega 90º até encaixar os

orifícios nos suportes.

NOTA

Certifique-se de que os dois manípulos da pega se

encontram na mesma posição.

AVISO

Não danifique os cabos quando dobrar ou desdobrar

a pega.

3.3 INSTALAR A PEGA SUPERIOR

Imagem 3

1. Alinhe os orifícios na pega superior e inferior.

2. Insira os parafusos através dos orifícios.

3. Aperte os manípulos nos parafusos.

Português

4. Proceda do mesmo modo no outro lado.

3.4 INSTALAR O SACO DE RECOLHA

DA RELVA

Imagem 4

1. Retire a ligação de adubar.

2. Retire a saída lateral de descarga.

3. Abra a porta de descarga traseira e segure-a.

4. Segure o saco de recolha da relva pela pega e fixe

os ganchos na haste da porta.

5. Feche a porta de descarga traseira.

3.5 INSTALAR A TAMPA DE ADUBAR

Imagem 5.

1. Retire o saco de recolha da relva.

2. Abra a porta de descarga traseira e segure-a.

3. Segure a tampa de adubar pela pega e encaixe na

saída de descarga.

4. Feche a porta de descarga traseira.

3.6 INSTALAR A SAÍDA LATERAL DE

DESCARGA

Imagem 6

CUIDADO

Quando usar a saída lateral de descarga,

• não instale o saco de recolha da relva.

• mantenha a tampa de adubar instalada.

1. Abra a porta de descarga lateral e segure-a.

2. Alinhe os recessos na saída lateral de descarga por

baixo do eixo.

3. Feche a porta de descarga lateral.

3.7 DEFINIR A ALTURA DA LÂMINA

A máquina pode ser definida para diferentes alturas da

lâmina.

Imagem 7.

1. Puxe a alavanca de ajuste da altura para trás para

aumentar a altura da lâmina.

2. Puxe a alavanca de ajuste da altura para a frente

para diminuir a altura da lâmina.

3.8 INSTALAR A BATERIA

Imagem 8

AVISO

• Se a bateria ou carregador estiver danificado,

proceda à sua substituição.

• Pare a máquina e espere que o motor pare por

completo antes de instalar ou retirar a bateria.

• Leia, compreenda e siga as instruções no manual

da bateria e do carregador.

AVISO

USE APENAS A BATERIA DE 24V. NÃO USE

BATERIAS DE DUPLA VOLTAGEM 24/48V.

NOTA

Ambas as baterias deverão ser instaladas nos

compartimentos para ligar a máquina.

1. Abra a tampa do compartimento da bateria.

2. Alinhe as nervuras salientes da bateria com as

ranhuras no compartimento da bateria.

3. Pressione a bateria para o respetivo compartimento,

até ficar fixada no lugar.

4. Quando ouvir um clique, significa que a bateria está

instalada.

5. Faça a mesma operação com a outra bateria.

6. Feche a tampa do compartimento da bateria.

NOTA

O motor só liga quando colocar a chave de

segurança.

3.9 RETIRAR A BATERIA

Imagem 8

1. Abra a tampa do compartimento da bateria.

2. Retire a chave de segurança.

3. Prima e mantenha premido o botão de libertação da

bateria.

4. Retire a bateria da máquina.

4 FUNCIONAMENTO

AVISO

Use proteção ocular durante o funcionamento.

4.1 LIGAR A MÁQUINA

Imagem 9

1. Insira a chave de segurança.

2. Prima e mantenha premido o botão de iniciar.

3. Enquanto mantém o botão de iniciar premido, puxe

o interruptor de asa na direção do guiador.

4. Liberte o botão de iniciar para ligar a máquina.

Português

4.2 PARAR A MÁQUINA

1. Liberte o interruptor de asa para parar a máquina.

AVISO

Espere até que as lâminas parem por completo antes

de voltar a ligar a máquina. Não ligue e desligue

rapidamente a máquina de cortar relva.

AVISO

Retire sempre a chave de segurança e a bateria após

terminar o trabalho.

4.3 UTILIZAR O SISTEMA DE

IMPULSO AUTOMÁTICO

Imagem 10

1. Ligue a máquina.

2. Enquanto mantém o interruptor de asa

premido, pressione a alavanca impulsionada

automaticamente na direção do guiador.

3. Segure o interruptor de asa e a alavanca

impulsionada automaticamente em simultâneo com

a mão direita.

4. Ajuste os botões de controlo da velocidade com a

mão esquerda.

• Pressione o botão de controlo da velocidade na

direção do símbolo do Puma para aumentar a

velocidade.

• Puxe o botão de controlo da velocidade na

direção do símbolo da Tartaruga para diminuir

a velocidade.

5. Liberte a alavanca impulsionada automaticamente

para fechar o sistema de impulsão automática.

4.4 ESVAZIAR O SACO DE RECOLHA

DA RELVA

Imagem 10.

1. Pare a máquina.

2. Retire a chave de segurança.

3. Retire a bateria.

4. Abra a porta de descarga traseira e segure-a.

5. Segure o saco de recolha da relva pela pega e

liberte-o da haste da porta.

6. Feche a porta de descarga traseira.

7. Esvazie o saco de recolha da relva.

4.5 UTILIZAÇÃO EM ENCOSTAS

AVISO

Não corte a relva em encostas com uma inclinação

superior a 15º. Se não se sentir confortável, não corte

a relva em encostas.

AVISO

Mantenha uma velocidade impulsionada

automaticamente baixa quando cortar a relva em

encostas.

• Não suba e desça numa encosta quando cortar a

frente da encosta. Tenha cuidado quando mudar de

direção numa encosta.

• Procure por buracos, raízes, rochas e outros

objetos escondidos que o possam fazer cair. Retire

todos os obstáculos, como rochas e ramos de

árvores.

• Certifique-se de que mantém uma postura

equilibrada. Se ficar desequilibrado, liberte

imediatamente o interruptor de asa.

• Não corte a relva perto de fossos, valas ou aterros.

4.6 DICAS DE FUNCIONAMENTO

• Não tente anular o funcionamento do botão de

iniciar nem do interruptor de asa.

• Não incline a máquina quando a ligar.

• Não coloque as mãos ou pés perto ou debaixo das

peças rotativas.

• Mantenha a saída de descarga limpa.

• Não corte erva molhada.

• É necessária uma altura superior da lâmina para

relva nova ou grossa.

• Limpe o fundo da máquina de cortar relva após

cada utilização. Retire a relva cortada, folhas,

sujidade e outros resíduos.

5 MANUTENÇÃO

AVISO

Retire a chave de segurança e a bateria da máquina

antes de proceder à manutenção.

AVISO

Mantenha o motor e o compartimento da bateria sem

erva, folhas ou lubrificação excessiva.

CUIDADO

Use apenas peças sobresselentes aprovadas.

Português

CUIDADO

Não permita que fluido dos travões, gasolina,

materiais à base de petróleo toquem nas peças de

plástico. Os químicos podem causar danos no plástico

e torná-lo irreparável.

CUIDADO

Não utilize solventes fortes ou detergentes na

estrutura de plástico ou componentes.

NOTA

Binário de aperto recomendado (Lâmina): 33-37 (Nm)

5.1 MANUTENÇÃO GERAL

• Antes de cada utilização, inspecione a máquina

quanto a peças danificadas, em falta ou soltas,

como parafusos, porcas, tampas, etc.

• Aperte corretamente todos os fixadores e tampas.

• Limpe a máquina com um pano seco. Não use

água.

5.2 SUBSTITUIÇÃO DA LÂMINA

Imagem 11

AVISO

Use apenas lâminas sobresselentes aprovadas.

AVISO

Use luvas resistentes ou um pano quando precisar de

tocar na lâmina.

1. Pare a máquina.

2. Certifique-se de que as lâminas param por

completo.

3. Retire a chave de segurança e a bateria.

4. Vire a máquina de cortar relva de lado.

5. Use um pedaço de madeira para evitar o

movimento da lâmina.

6. Retire o parafuso de fixação e o espaçador com

uma chave.

7. Retire a lâmina.

8. Instale uma nova lâmina. Certifique-se de que as

setas encaixam nos orifícios da lâmina.

9. Insira o parafuso de fixação e o espaçador e aperte.

5.3 GUARDAR A MÁQUINA

• Retire a chave de segurança.

• Retirar a bateria.

• Limpe a máquina antes de a guardar.

• Certifique-se de que o motor não está quente

quando guardar a máquina.

• Certifique-se de que a máquina não tem peças

soltas ou danificadas. Se for necessário, efetue

estes passos/instruções:

• Substitua todas as peças danificadas.

• Aperte os parafusos.

• Fale com alguém de um centro de reparação

aprovado.

• Guarde a máquina num local seco.

• Certifique-se de que as crianças não se conseguem

aproximar da máquina.

5.4 SUPORTAR A MÁQUINA NA

EXTREMIDADE

Imagem 12

1. Retire o saco de recolha da relva.

2. Puxe e rode os manípulos da pega 90º.

3. Dobre a pega.

4. Rode os manípulos da pega 90º para bloquear a

pega na respetiva posição.

5. Suporte a máquina numa extremidade e certifique-

se de que os suportes tocam no chão.

Interruptor de arrumação

A máquina tem um interruptor de arrumação que

previne o seu arranque na posição de arrumação.

É necessário retirar a chave de segurança e a bateria

para evitar o arranque acidental ou a utilização sem

autorização. O interruptor de arrumação não substitui

esta função.

Português

6 RESOLUÇÃO DE PROBLEMAS

Problema Causa possível Solução

A pega não está

na devida posi-

ção.

Os parafusos

não estão en-

caixados corre-

tamente.

Ajuste a altura

da pega e certifi-

que-se de que

os parafusos fi-

cam alinhados

corretamente.

A máquina não

liga.

A bateria está

fraca.

Carregue a bate-

ria.

O interruptor de

asa tem um de-

feito.

Substitua o inter-

ruptor de asa.

A chave da bate-

ria não está in-

serida.

Insira a chave da

bateria.

A máquina não

corta a relva uni-

formemente.

A relva está ás-

pera.

Examine a área

de corte.

A altura da lâmi-

na não foi defini-

da corretamente.

Mova as rodas

para uma posi-

ção mais eleva-

da.

A máquina de

cortar relva não

aduba correta-

mente.

A relva cortada

fica colada no

fundo da máqui-

na.

Espere que a re-

lva seque antes

de cortar.

A tampa de adu-

bar está em fal-

ta.

Instale a tampa

de adubar.

É difícil empurrar

a máquina.

A relva está mui-

to alta, ou a al-

tura da lâmina

está muito baixa.

Aumente a altura

da lâmina.

O saco de recol-

ha da relva e a

lâmina arrastam

a relva grossa.

Esvazie o saco

de recolha da re-

lva.

A máquina vibra

muito.

A lâmina está

desequilibrada e

gasta.

Substitua a lâmi-

na.

Problema Causa possível Solução

O eixo do motor

está dobrado.

1. Pare o motor.

2. Retire a

chave de se-

gurança e a

bateria.

3. Desligue a

fonte de ali-

mentação.

4. Verifique se

existem da-

nos.

5. Repare a

máquina an-

tes de a vol-

tar a ligar.

A máquina pára

durante o corte.

A altura da lâmi-

na é demasiado

baixa.

Aumente a altura

da lâmina.

A bateria está

descarregada.

Carregue a bate-

ria.

A relva cortada

fica colada no

fundo da máqui-

na ou na lâmina.

Retire a bateria

e verifique o fun-

do da máquina.

A temperatura

de funcionamen-

to da máquina é

demasiado alta.

Deixe a máquina

arrefecer.

* Se não conseguir encontrar a solução para estes

problemas, contacte o centro de reparação.

Português

7 CARACTERÍSTICAS

TÉCNICAS

Voltagem 48 V

Velocidade sem carga 2800 / min

Largura de corte 460 mm

Altura de corte 25 - 80 mm

Velocidade impulsionada

automaticamente

0,7-1,3 m/s

Capacidade do saco de

recolha da relva

55 L

Peso (sem a bateria) 27,5 kg

Nível de pressão do som

medido

= 78,1 dB(A) , K = 3

dB(A)

Nível de potência do som

garantido

WA.d

= 92 dB(A)

Vibração ≤ 2,5 m/s

, K = 1,5 m/s

Modelo da bateria G24B4/G24B2 e outras

séries BAG

Modelo do carregador G24X2UC2/G24X2UC4/

G24X2C e outras séries

CAG

Construção com isola-

mento duplo

IPX IPX4

8 GARANTIA

(Os termos e condições da garantia pode ser

encontrados na Greenworks página web https://

www.greenworkstools.eu)

A Greenworks garantia é de 3 anos sobre o produto,

e 2 anos sobre as baterias (consumidor/uso privado)

a partir da data da compra. Esta garantia abrange

defeitos de fabrico. Um produto danificado ao abrigo

da garantia pode ser reparado ou substituído. Uma

unidade que tenha sido mal utilizada ou usada de

outro modo para além do descrito no manual de

utilização pode ser rejeitada para garantia. O desgaste

normal e peças gastas não é considerado para a

garantia. A garantia original do fabricante não é

afetada por qualquer garantia adicional oferecida por

um revendedor.

Um produto danificado tem de ser devolvido no local

onde o comprou, de modo a pedir a ativação da

garantia, juntamente com a prova de compra (recibo).

9 DECLARAÇÃO DE

CONFORMIDADE CE

Nome e morada do fabricante:

Nome: Globe Technologies Europe GmbH

Morada: Brunnenweg 17, 64331 Weiterstadt, Ale-

manha

Nome e morada da pessoa autorizada a compilar o

ficheiro técnico:

Nome: Ralf Pankalla

Morada: Brunnenweg 17, 64331 Weiterstadt, Ale-

manha

Declaramos por este meio que o produto

Categoria: Máquina de Cortar Relva

Modelo: GD24X2LM46SP (LME470)

Número de série: Consulte a etiqueta das especifi-

cações do produto

Ano de fabrico: Consulte a etiqueta das especifi-

cações do produto

• encontra-se em conformidade com as provisões

relevantes da Diretiva Máquinas 2006/42/CE.

• encontra-se em conformidade com as provisões das

seguintes diretivas europeias:

• 2014/30/UE

• 2000/14/CE e 2005/88/CE

• 2011/65/UE e 2015/863/UE

Além disso, declaramos que as seguintes normas

harmonizadas partes ou cláusulas foram usadas:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Método de avaliação da conformidade com o anexo VI,

Diretiva 2000/14/CE.

Nível de potência do som medi-

: 90 dB(A)

Nível de potência do som ga-

rantido

WA.d

: 92 dB(A)

Organismo notificado envolvido:

Nome: Intertek Deutschland GmbH (Organismo

notificado 0905)

Morada: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Alemanha

Português

Local, data: Weiter-

stadt, 08.08.2021

Assinatura: Ted Qu, Diretor da

Qualidade

Português

1 Beschrijving...............................51

1.1 Doel..........................................................51

1.2 Overzicht.................................................. 51

2 Veiligheid....................................51

3 Installatie....................................51

3.1 Het gereedschap uitpakken......................51

3.2 Vouw het onderste handvat open.............51

3.3 Installeer de bovenste handgreep ...........51

3.4 Installeer de grasopvanger.......................52

3.5 Plaats de snipper-stekker.........................52

3.6 Plaats de zijkoker..................................... 52

3.7 Stel de meshoogte in................................52

3.8 Het accupack installeren.......................... 52

3.9 Het accupack verwijderen........................ 52

4 Gebruik.......................................52

4.1 Het gereedschap starten..........................52

4.2 Het gereedschap stoppen........................ 53

4.3 Bedien het zelfaandrijvingssysteem.........53

4.4 Maak de opvangzak leeg ........................ 53

4.5 Gebruik op hellingen................................ 53

4.6 Gebruikstips............................................. 53

5 Onderhoud................................. 53

5.1 Algemeen onderhoud...............................54

5.2 Vervang het mes...................................... 54

5.3 Het gereedschap opbergen......................54

5.4 Zet het gereedschap overeind..................54

6 Probleemoplossing................... 55

7 Technische gegevens............... 56

8 Garantie......................................56

9 EG-conformiteitsverklaring...... 56

Engels

1 BESCHRIJVING

1.1 DOEL

Dit gereedschap wordt gebruikt voor huishoudelijk

grasmaaien. Het snijmes moet ongeveer evenwijdig aan

de grond zijn. Alle vier de wielen moeten de grond

raken terwijl u maait.

1.2 OVERZICHT

Afbeelding 1~12

Borgschakelaar

Start-knop

Bovenste handgreep

Onderste handgreep

Achterste uitwerpklep

Hendel voor de hoogteaanpassing

Klep van het accuvak

Zij-uitworpklep

Hendel voor de zelfaandrijving

Snelheidsregelknop

Grasopvanger

Knop onderste handgreep

Snipper-stekker

Zijkoker

Bout

Knop bovenste handgreep

Accupack

Accu-ontgrendelingsknop

Veiligheidssleutel

Bevestigingsschroef

Afstandshouder

Mes

Haak van de grasopvanger

Opslagschakelaar

2 VEILIGHEID

WAARSCHUWING

Zorg ervoor dat u alle veiligheidsinstructies in acht

neemt.

Raadpleeg het veiligheidshandboek.

3 INSTALLATIE

WAARSCHUWING

Gebruik geen accessoires die niet door de fabrikant

worden aanbevolen.

WAARSCHUWING

Steek de veiligheidssleutel of het accupack pas erin

als u klaar bent met de montage van alle onderdelen.

3.1 HET GEREEDSCHAP UITPAKKEN

WAARSCHUWING

Zorg ervoor dat u de machine correct monteert voor

gebruik.

WAARSCHUWING

• Gebruik de machine niet als er onderdelen

beschadigd zijn.

• Als u niet over alle onderdelen beschikt, mag u het

gereedschap niet gebruiken.

• Als er onderdelen beschadigd zijn of ontbreken,

neem dan contact op met het servicecentrum.

1. Open de verpakking.

2. Lees de documentatie in de doos.

3. Haal de nog niet gemonteerde onderdelen uit de

doos.

4. Haal het gereedschap uit de doos.

5. Voer de doos en verpakking af in overeenstemming

met de plaatselijke voorschriften.

WAARSCHUWING

Voor uw persoonlijke veiligheid, installeer de accu pas

wanneer het gereedschap volledig in elkaar is gezet.

3.2 VOUW HET ONDERSTE HANDVAT

OPEN

Afbeelding 2

1. Trek aan de hendelknoppen en draai ze 90°.

2. Vouw het onderste handvat open.

3. Plaats de hendelknoppen in één van de drie posities

op de beugels.

4. Draai de hendelknoppen 90° totdat ze in de gaten

van de beugels grijpen.

OPMERKING

Zorg ervoor dat de twee hendelknoppen zich in

dezelfde positie bevinden.

WAARSCHUWING

Beschadig de kabels niet tijdens het uitklappen of

inklappen van de handgreep.

3.3 INSTALLEER DE BOVENSTE

HANDGREEP

Afbeelding 3

Engels

1. Breng de gaten van de bovenste handgreep in één

lijn met die van de onderste handgreep.

2. Steek de bouten door de gaten.

3. Draai de knoppen vast op de bouten.

4. Doe hetzelfde aan de andere kant.

3.4 INSTALLEER DE

GRASOPVANGER

Afbeelding 4

1. Verwijder de snipper-stekker.

2. Verwijder de zijkoker.

3. Open de achterklep en houd deze vast.

4. Houd de grasopvanger vast aan de handgreep en

bevestig de haken op de deurstang.

5. Sluit de achterklep.

3.5 PLAATS DE SNIPPER-STEKKER

Afbeelding 5.

1. Verwijder de grasopvanger.

2. Open de achterklep en houd deze vast.

3. Houd de snipper-stekker aan de greep vast en

plaats deze in de afvoergoot.

4. Sluit de achterklep.

3.6 PLAATS DE ZIJKOKER.

Afbeelding 6

LET OP!

Wanneer u de zijkoker gebruikt,

• mag u de grasopvanger niet plaatsen.

• laat de snipper-stekker geïnstalleerd.

1. Open de klep voor de zijkoker en houd hem vast.

2. Breng de uitsparingen in één lijn met de zijkoker

onder de spil.

3. Sluit de klep van de zijkoker.

3.7 STEL DE MESHOOGTE IN

De meshoogte van het gereedschap kan op

verschillende hoogtes worden ingesteld.

Afbeelding 7.

1. Trek de instelhendel voor de hoogte naar achteren

om de hoogte van het mes te vergroten.

2. Trek de instelhendel voor de hoogte naar voren om

de hoogte van het mes te verminderen.

3.8 HET ACCUPACK INSTALLEREN

Afbeelding8

WAARSCHUWING

• Als het accupack of de lader is beschadigd, dient u

het accupack of de lader te vervangen.

• Stop het gereedschap en wacht tot de motor stopt

voordat u het accupack installeert of verwijdert.

• Lees, ken en volg de instructies in de handleiding

van de accu en de lader op.

WAARSCHUWING

GEBRUIK UITSLUITEND EEN 24V BATTERIJ.

GEBRUIK GEEN BATTERIJ MET DUBBELE

SPANNING 24/48V.

OPMERKING

Beide batterijen moeten in de batterijvakken worden

geplaatst om de machine te kunnen starten.

1. Open de deur voor de accu.

2. Breng de staafjes op het accupack in één lijn met de

groeven op het accuvak-compartiment.

3. Duw het accupack in het accuvak-compartiment

totdat het accupack op zijn plek vergrendelt.

4. Als u een klik hoort, is het accupack geïnstalleerd.

5. Voer dezelfde handeling uit met de andere batterij.

6. Sluit de deur voor de accu.

OPMERKING

De motor start alleen als u de veiligheidssleutel erin

steekt.

3.9 HET ACCUPACK VERWIJDEREN

Afbeelding 8

1. Open de deur voor de accu.

2. Verwijder de veiligheidssleutel.

3. Houd de ontgrendelingsknop van het accupack

ingedrukt.

4. Verwijder het accupack uit de machine.

4 GEBRUIK

WAARSCHUWING

Draag oogbescherming tijdens gebruik.

4.1 HET GEREEDSCHAP STARTEN

Afbeelding 9

1. Plaats de veiligheidssleutel.

2. Druk de startknop en houd hem ingedrukt.

3. Terwijl u de startknop ingedrukt houdt, trekt u de

borgschakelaar in de richting van de handgreep.

4. Laat de startknop los om het gereedschap te

starten.

Engels

4.2 HET GEREEDSCHAP STOPPEN

1. Laat de borgschakelaar los om het gereedschap uit

te schakelen.

WAARSCHUWING

Wacht totdat de messen volledig stoppen voordat u

het gereedschap opnieuw start. Zet het gereedschap

niet snel uit en aan.

WAARSCHUWING

Verwijder altijd de veiligheidssleutel en het accupack

nadat u klaar bent met de werkzaamheden.

4.3 BEDIEN HET

ZELFAANDRIJVINGSSYSTEEM

Afbeelding 10

1. Start het gereedschap.

2. Terwijl u de borgschakelaar vasthoudt, drukt u de

hendel voor de zelfaandrijving in de richting van de

handgreep.

3. Houd de borgschakelaar en de hendel voor de

zelfaandrijving gelijktijdig vast met de rechterhand.

4. Stel de snelheidsregelknop in met uw linkerhand.

• Druk de snelheidsregelknop in de richting van

het poemasymbool om de snelheid te verhogen.

• Trek de snelheidsregelknop in de richting

van het schildpadsymbool om de snelheid te

verlagen.

5. Laat de hendel van de zelfaandrijving los om het

zelfaandrijvingssysteem uit te schakelen.

4.4 MAAK DE OPVANGZAK LEEG

Afbeelding 10.

1. Schakel het gereedschap uit.

2. Verwijder de veiligheidssleutel.

3. Verwijder de accu.

4. Open de achterklep en houd deze vast.

5. Houd de grasopvanger vast aan het handvat en

maak hem los van de deurstang.

6. Sluit de achterklep.

7. Maak de opvangzak leeg.

4.5 GEBRUIK OP HELLINGEN

WAARSCHUWING

Maai niet op hellingen met een helling van meer dan

15°. Als u zich niet op uw gemak voelt, maai dan niet

op een helling.

WAARSCHUWING

Houd een lage snelheid van het

zelfaandrijvingssysteem als u op een helling maait.

• Ga niet omhoog en omlaag op een helling

wanneer u over het vlak van de helling maait.

Wees voorzichtig als u de richting op een helling

verandert.

• Houd de gaten, sporen, stenen en andere

verborgen voorwerpen waardoor u kunt vallen in

de gaten. Verwijder alle obstakels zoals stenen en

takken.

• Zorg voor een stabiele stand. Als u niet in balans

bent, laat dan onmiddellijk de borgschakelaar los.

• Maai niet in de buurt van steile hellingen, sloten of

taluds.

4.6 GEBRUIKSTIPS

• Probeer niet de werking van de startknop of

veiligheidsschakelaar te overbruggen.

• Kantel het gereedschap niet wanneer u het start.

• Houd uw handen en voeten uit de buurt van de

draaiende onderdelen.

• Houd de koker schoon.

• Snijd geen nat gras.

• Een hogere meshoogte is nodig voor nieuw of dik

gras.

• Reinig de onderkant van de grasmaaier na

elk gebruik. Verwijder grasresten, bladeren,

verontreinigingen en ander vuil.

5 ONDERHOUD

WAARSCHUWING

Verwijder de veiligheidssleutel en het accupack uit het

gereedschap voordat u onderhoud uitvoert.

WAARSCHUWING

Zorg dat de motor en het accupack vrij zijn van gras,

bladeren of te veel vet.

LET OP!

Gebruik alleen goedgekeurde reserveonderdelen.

LET OP!

Zorg dat de kunststof onderdelen niet in contact

komen met remvloeistoffen, benzine of producten op

basis van aardolie. Chemicaliën kunnen het kunststof

beschadigen en het kunststof onbruikbaar maken.

Engels

LET OP!

Maak de kunststof behuizing of onderdelen

niet schoon met agressieve oplosmiddelen of

schoonmaakmiddelen.

OPMERKING

Aanbevolen aandraaimoment (Mes): 33-37(Nm).

5.1 ALGEMEEN ONDERHOUD

• Voor elk gebruik dient u het complete gereedschap

op beschadigingen, missende of los zittende

onderdelen zoals schroeven, moeren, bouten en

doppen te controleren.

• Draai alle bevestigingen en doppen goed vast.

• Maak het gereedschap schoon met een droge doek.

Gebruik geen water.

5.2 VERVANG HET MES

Afbeelding 11

WAARSCHUWING

Gebruik alleen goedgekeurde vervangende messen.

WAARSCHUWING

Draag zware handschoenen of draai een doek om het

mes als u het mes aanraakt.

1. Schakel het gereedschap uit.

2. Zorg ervoor dat de messen volledig stoppen.

3. Verwijder de veiligheidssleutel en het accupack.

4. Draai het gereedschap op de zijkant.

5. Gebruik een stuk hout om te voorkomen dat het

mes beweegt.

6. Verwijder de montageschroef en sluitring met een

sleutel of contact.

7. Verwijder het mes.

8. Installeer het nieuwe mes. Zorg ervoor dat de pijlen

in de gaten van het mes grijpen.

9. Breng de bevestigingsschroef en sluitring aan en

draai ze vast.

5.3 HET GEREEDSCHAP OPBERGEN

• Verwijder de veiligheidssleutel.

• Het accupack verwijderen.

• Reinig het gereedschap vóór het opbergen.

• Zorg ervoor dat de motor niet heet is wanneer u het

gereedschap opbergt.

• Zorg ervoor dat het gereedschap geen losse of

beschadigde onderdelen heeft. Als het nodig is,

voert u deze stappen/instructies uit:

• Vervang de beschadigde onderdelen.

• Draai de bouten vast.

• Neem contact op met een persoon van een

erkend servicecentrum.

• Berg het gereedschap op in een droge ruimte.

• Zorg ervoor dat kinderen niet in de buurt van het

gereedschap kunnen komen.

5.4 ZET HET GEREEDSCHAP

OVEREIND

Afbeelding 12

1. Verwijder de grasopvanger.

2. Trek aan de hendelknoppen en draai ze 90°.

3. Klap de greep naar beneden.

4. Draai de greepknoppen 90° om de greep te

vergrendelen in deze positie.

5. Zet het gereedschap overeind en zorg ervoor dat de

beugels de grond raken.

Opslagschakelaar

Het gereedschap heeft een opslagschakelaar die

verhindert dat het gereedschap wordt gestart in de

opslagpositie.

Het is noodzakelijk om de veiligheidssleutel

en het accupack te verwijderen om onbedoeld

starten of ongeoorloofd gebruik te voorkomen. De

opslagschakelaar vervangt deze functie niet.

Engels

6 PROBLEEMOPLOSSING

Probleem Mogelijke oor-

zaak

Oplossing

De handgreep

bevindt zich niet

op de juiste posi-

tie.

De bouten zijn

niet correct bev-

estigd.

Pas de hoogte

van de hand-

greep aan en

zorg ervoor dat

de knoppen en

bouten goed zijn

uitgelijnd.

Het gereedschap

start niet.

De accu is bijna

leeg.

Laad het accu-

pack op.

De borgschake-

laar is defect.

Vervang de

borgschakelaar.

De accusleutel is

niet geplaatst.

Plaats de accus-

leutel.

Het gereedschap

maait het gras

ongelijk.

Het gazon is

ruw.

Bekijk het maai-

gebied.

De meshoogte is

niet goed inges-

teld.

Verplaats de

wielen naar een

hogere positie.

Het gereedschap

versnippert niet

goed.

Natte grassnip-

pers blijven aan

het gereedschap

kleven.

Wacht totdat het

gras droog is

voordat u het

maait.

De snipper-stek-

ker ontbreekt.

Plaats de snip-

per-stekker.

Het gereedschap

laat zich moeilijk

duwen.

Het gras is te

hoog of de me-

shoogte is te

laag.

Vergroot de me-

shoogte.

De grasopvang-

er en het mes

slepen in dik

gras.

Verwijder het ge-

maaide gras uit

de grasopvang-

er.

Het gereedschap

trilt sterk.

Het mes is uit

balans en ver-

sleten.

Vervang het

mes.

Probleem Mogelijke oor-

zaak

Oplossing

De motoras is

verbogen.

1. Stop de mo-

tor.

2. Verwijder de

veiligheids-

sleutel en het

accupack.

3. Koppel de

stroombron

los.

4. Controleer

op beschadi-

gingen.

5. Repareer het

gereedschap

voordat u het

opnieuw

start.

Het gereedschap

stopt tijdens het

maaien.

Het mes zit te

laag.

Vergroot de me-

shoogte.

Het accupack is

ontladen.

Laad de accu

op.

Het gemaaide

gras blijft kleven

aan het gereed-

schap of het

mes.

Verwijder het ac-

cupack en con-

troleer het ger-

eedschap.

Bedrijfstempera-

tuur van het ger-

eedschap is te

hoog.

Laat het gereed-

schap afkoelen.

* Als u de oplossing voor deze problemen niet kunt

vinden, neem dan contact op met het servicecentrum.

Engels

7 TECHNISCHE GEGEVENS

Spanning 48 V

Snelheid zonder belasting 2800 /min

Maaibreedte 460 mm

Maaihoogte 25 - 80 mm

Zelfaandrijving snelheid 0,7-1,3 m/s

Grasopvangcapaciteit 55 L

Gewicht (zonder accu-

pack)

27,5 kg

Gemeten geluidsdrukni-

veau

= 78,1 dB(A) , K = 3

dB(A)

Gewaarborgd geluidsver-

mogensniveau

WA.d

= 92 dB(A)

Trilling ≤ 2,5 m/s

, K = 1,5 m/s

Accumodel G24B4/G24B2 en andere

BAG series

Opladermodel G24X2UC2/G24X2UC4/

G24X2C en andere CAG

series

Dubbel geïsoleerde con-

structie

IPX IPX4

8 GARANTIE

(De volledige garantievoorwaarden zijn terug

te vinden op de Greenworks website https://

www.greenworkstools.eu)

De Greenworks garantie bedraagt 3 jaar op het

product en 2 jaar op batterijen (consument/privégebruik)

vanaf de datum van aankoop. Deze garantie dekt

fabricagefouten. Een defect product dat onder de

garantie valt kan worden gerepareerd of vervangen.

Een apparaat dat op andere manieren is misbruikt

of op andere manieren is gebruikt dan beschreven

in de gebruiksaanwijzing, kan worden uitgesloten

van de garantie. Normale slijtage en aan slijtage

onderhevige onderdelen vallen niet onder de garantie.

De oorspronkelijke fabrieksgarantie wordt niet beïnvloed

door enige aanvullende garantie die door een dealer of

verkoper wordt geboden.

Een defect product moet worden geretourneerd naar

het verkooppunt om aanspraak te maken op de

garantie, samen met het aankoopbewijs (kassabon).

9 EG-

CONFORMITEITSVERKLARIN

Naam en adres van de fabrikant:

Naam: Globe Technologies Europe GmbH

Adres: Brunnenweg 17, 64331 Weiterstadt, Duits-

land

Naam en adres van de persoon die het technisch

dossier heeft samengesteld:

Naam: Ralf Pankalla

Adres: Brunnenweg 17, 64331 Weiterstadt, Duits-

land

Hierbij verklaren wij dat het product

Categorie: Grasmaaier

Model: GD24X2LM46SP (LME470)

Serienummer: Zie typeplaatje

Jaar van fabricage: Zie typeplaatje

• is vervaardigd in overeenstemming met de

bepalingen van de machinerichtlijn 2006/42/EC.

• is vervaardigd in overeenstemming met de volgende

EC-richtlijnen

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Voorts verklaren wij dat de volgende geharmoniseerde

normen zijn gebruikt:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Beoordelingsmethode overeenkomstig bijlage VI bij

Richtlijn 2000/14/EG.

Gemeten geluidsvermogen

: 90 dB(A)

Gegarandeerde geluidsdruk L

WA.d

: 92 dB(A)

Betrokken instantie:

Naam: Intertek Deutschland GmbH (aangemelde

instantie 0905)

Adres: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Duitsland

Engels

Plaats, datum: Wei-

terstadt, 08.08.2021

Handtekening: Ted Qu, Directeur

Kwaliteit

Engels

1 Kuvaus....................................... 59

1.1 Käyttötarkoitus..........................................59

1.2 Yleiskatsaus............................................. 59

2 Turvallisuus................................59

3 Asennus..................................... 59

3.1 Pura kone pakkauksesta..........................59

3.2 Taivuta alempi kahva auki........................ 59

3.3 Ylemmän kahvan asentaminen ...............59

3.4 Ruohonkerääjän asentaminen................. 60

3.5 Silppuriosan asentaminen........................60

3.6 Sivussa olevan poistokourun

asentaminen.............................................60

3.7 Terän korkeuden säätäminen...................60

3.8 Akun asentaminen....................................60

3.9 Akun irrottaminen..................................... 60

4 Käyttö......................................... 60

4.1 Koneen käynnistäminen...........................60

4.2 Koneen pysäyttäminen.............................61

4.3 Itseveto-ominaisuuden käyttäminen.........61

4.4 Ruohonkerääjän tyhjentäminen................61

4.5 Rinteissä käyttäminen.............................. 61

4.6 Käyttövinkkejä.......................................... 61

5 Kunnossapito............................ 61

5.1 Yleinen kunnossapito............................... 62

5.2 Terän vaihtaminen....................................62

5.3 Koneen varastointi....................................62

5.4 Seiso koneen takana................................62

6 Vianmääritys.............................. 63

7 Tekniset tiedot........................... 63

8 Takuu.......................................... 63

9 EU-

vaatimustenmukaisuusvakuu

tus............................................... 64

Suomi

1 KUVAUS

1.1 KÄYTTÖTARKOITUS

Tämä kone on tarkoitettu kotinurmikoiden

leikkaamiseen. Leikkuuterän on oltava suunnilleen

maanpinnan suuntaisesti. Kaikkien neljän pyörän on

kosketettava maata leikkaamisen aikana.

1.2 YLEISKATSAUS

Kuva 1~12

Sankakytkin

Käynnistyspainike

Ylempi kahva

Alempi kahva

Takana oleva poistoläppä

Korkeuden säätövipu

Akkulokeron läppä

Sivussa oleva poistoläppä

Itsevedon käyttövipu

Nopeuden säätöpainike

Ruohonkerääjä

Alemman kahvan nuppi

Silppuriosa

Sivussa oleva poistokouru

Pultti

Ylemmän kahvan nuppi

Akku

Akun vapautuspainike

Turva-avain

Kiinnitysruuvi

Välilevy

Terä

Ruohonkerääjän koukku

Säilytyskytkin

2 TURVALLISUUS

VAROITUS

Varmista, että noudatat kaikkia turvallisuusohjeita.

Katso Turvallisuusopas.

3 ASENNUS

VAROITUS

Älä käytä lisävarusteita, joita valmistaja ei ole

suositellut.

VAROITUS

Älä aseta turva-avainta tai akkua ennen kuin olet

viimeistellyt kaikkien osien kokoamisen.

3.1 PURA KONE PAKKAUKSESTA

VAROITUS

Varmista, että kokoat koneen oikein ennen käyttöä.

VAROITUS

• Jos koneen osissa on vaurioita, älä käytä konetta.

• Jos kaikkia osia ei ole, älä käytä konetta.

• Jos osat ovat vaurioituneet tai niitä puuttuu, ota

yhteyttä huoltoliikkeeseen.

1. Avaa pakkaus.

2. Lue laatikon sisällä oleva dokumentaatio.

3. Poista kaikki irralliset osat laatikosta.

4. Poista kone laatikosta.

5. Hävitä laatikko ja pakkaus paikallisten määräysten

mukaan.

VAROITUS

Älä aseta akkua oman turvallisuutesi takia ennen kuin

työkalu on täydellisesti koottu.

3.2 TAIVUTA ALEMPI KAHVA AUKI

Kuva 2

1. Vedä ja käännä kahvan nuppeja 90°.

2. Taivuta alempi kahva auki.

3. Kohdista kahvan nupit johonkin kolmesta asennosta

kiinnittimessä.

4. Käännä kahvan nuppeja 90°, kunnes ne asettuvat

kiinnittimen reikiin.

HUOMAA

Varmista, että kumpikin kahvan nuppi on samalla

kohdalla.

VAROITUS

Älä vaurioita kaapeleita, kun taivutat kahvaa auki tai

kiinni.

3.3 YLEMMÄN KAHVAN

ASENTAMINEN

Kuva 3

1. Kohdista ylemmän kahvan ja alemman kahvan reiät.

2. Työnnä pultit reikien läpi.

3. Kiristä nupit pultteihin.

4. Tee sama toisella puolella.

Suomi

3.4 RUOHONKERÄÄJÄN

ASENTAMINEN

Kuva 4

1. Poista silppuriosa.

2. Poista sivussa oleva poistokouru.

3. Avaa takana oleva poistoluukku ja pidä sitä auki.

4. Pidä ruohonkerääjää kahvasta ja kiinnitä koukun

luukun tankoon.

5. Sulje takana oleva poistoluukku.

3.5 SILPPURIOSAN ASENTAMINEN

Kuva 5.

1. Poista ruohonkerääjä.

2. Avaa takana oleva poistoluukku ja pidä sitä auki.

3. Pidä ruohonkerääjää kahvasta ja kiinnitä se

poistokouruun.

4. Sulje takana oleva poistoluukku.

3.6 SIVUSSA OLEVAN

POISTOKOURUN ASENTAMINEN

Kuva 6

VARO

Jos käytät sivussa olevaa poistokourua,

• älä asenna ruohonkerääjää.

• Pidä silppuriosa asennettuna.

1. Avaa sivussa oleva poistoluukku ja pidä sitä auki.

2. Kohdista sivussa olevan poistokourun syvennykset

nivelen alla.

3. Sulje sivussa oleva poistoluukku.

3.7 TERÄN KORKEUDEN

SÄÄTÄMINEN

Koneen terä voidaan säätää eri korkeuksiin.

Kuva 7.

1. Nosta terää vetämällä korkeuden säätövipua

taaksepäin.

2. Laske terää vetämällä korkeuden säätövipua

eteenpäin.

3.8 AKUN ASENTAMINEN

Kuva 8

VAROITUS

• Jos akku tai laturi on vaurioitunut, vaihda akku tai

laturi.

• Pysäytä kone ja odota moottorin pysähtymistä

ennen kuin asennat tai poistat akun.

• Lue ja ymmärrä kaikki akun ja laturin käyttöoppaan

ohjeet sekä noudata niitä.

VAROITUS

KÄYTÄ VAIN 24 V:N AKKUA. ÄLÄ KÄYTÄ

KAKSIJÄNNITTEISTÄ 24/48 V:N AKKUA.

HUOMAA

Molemmat akut on asennettava paikoilleen, jotta kone

käynnistyy.

1. Avaa akkulokeron kansi.

2. Kohdista akun ylösnousevat ulokkeet akkulokeron

uriin.

3. Työnnä akkua akkulokeroon, kunnes akku lukittuu

paikalleen.

4. Kun kuulet napsahduksen, akku on asennettu.

5. Tee sama toimenpide toisen akun kanssa.

6. Sulje akkulokeron kansi.

HUOMAA

Moottori käynnistyy vasta, kun olet asettanut turva-

avaimen paikoilleen.

3.9 AKUN IRROTTAMINEN

Kuva 8

1. Avaa akkulokeron kansi.

2. Irrota turva-avain.

3. Paina akun vapautuspainiketta ja pidä sitä

painettuna.

4. Irrota akku koneesta.

4 KÄYTTÖ

VAROITUS

Käytä suojalaseja käytön aikana.

4.1 KONEEN KÄYNNISTÄMINEN

Kuva 9

1. Aseta turva-avain.

2. Paina käynnistyspainiketta ja pidä sitä painettuna.

3. Samalla kun pidät käynnistyspainiketta vedä

sankakytkintä kahvatangon suuntaan.

4. Käynnistä kone vapauttamalla käynnistyspainike.

Suomi

4.2 KONEEN PYSÄYTTÄMINEN

1. Pysäytä kone vapauttamalla sankakytkin.

VAROITUS

Odota, kunnes terät ovat täysin pysähtyneet ennen

koneen uudelleen käynnistämistä. Älä käynnistä ja

sammuta konetta nopeasti peräkkäin.

VAROITUS

Irrota aina turva-avain ja akku, kun lopetat

työskentelyn.

4.3 ITSEVETO-OMINAISUUDEN

KÄYTTÄMINEN

Kuva 10

1. Käynnistä kone.

2. Samalla kun pidät sankakytkintä vedä itsevetovipua

kahvatangon suuntaan.

3. Pidä sankakytkintä ja itsevetovipua samanaikaisesti

oikealla kädelläsi.

4. Säädä nopeudensäätöpainiketta vasemmalla

kädellä.

• Lisää nopeutta työntämällä nopeuden

säätöpainiketta puuman kuvaa kohti.

• Pienennä nopeutta vetämällä nopeuden

säätöpainiketta kilpikonnan kuvaa kohti.

5. Pysäytä itseveto vapauttamalla itsevetovipu.

4.4 RUOHONKERÄÄJÄN

TYHJENTÄMINEN

Kuva 10.

1. Pysäytä kone.

2. Irrota turva-avain.

3. Irrota akku.

4. Avaa takana oleva poistoluukku ja pidä sitä auki.

5. Pidä ruohonkerääjää kahvasta ja irrota koukku

luukun tangosta.

6. Sulje takana oleva poistoluukku.

7. Tyhjennä ruohonkerääjä.

4.5 RINTEISSÄ KÄYTTÄMINEN

VAROITUS

Älä leikkaa rinteissä, joiden kaltevuus on yli 15°. Jos

rinteet huolestuttavat sinua, älä leikkaa rinteissä.

VAROITUS

Leikkaa rinteissä aina hitaalla itsevetonopeudella.

• Leikkaa ruoho rinteissä poikittain eikä koskaan

ylös ja alas. Ole varovainen, kun vaihdat suuntaa

rinteessä.

• Tarkkaile koloja, uria, kiviä ja piilossa olevia esteitä,

joihin saatat kompastua. Poista kaikki esteet kuten

kivet ja puiden oksat.

• Seiso aina vakaasti. Jos menetät tasapainon,

vapauta sankakytkin välittömästi.

• Älä leikkaa ruohoa jyrkänteiden, ojien tai pengerten

vierestä.

4.6 KÄYTTÖVINKKEJÄ

• Älä yritä ohittaa käynnistyspainikkeen tai

sankakytkimen toimintaa.

• Älä kallista konetta käynnistäessä sitä.

• Älä laita käsiä tai jalkoja pyörivien osien lähelle tai

niiden alle.

• Pidä poistokouru puhtaana.

• Älä leikkaa märkää ruohoa.

• Uusi tai tiheä ruoho saattaa vaatia korkeamman

terän korkeuden.

• Puhdista ruohonleikkurin kotelon pohja jokaisen

käyttökerran jälkeen. Poista leikkuujätteet, lehdet,

lika ja muut roskat.

5 KUNNOSSAPITO

VAROITUS

Irrota turva-avain ja akku koneesta ennen

kunnossapitotoimia.

VAROITUS

Pidä moottori ja akku puhtaina ruohosta, lehdistä ja

liiallisesta rasvasta.

VARO

Käytä vain hyväksyttyjä varaosia.

VARO

Älä anna jarrunesteiden, bensiinin, öljypohjaisten

tuotteiden päästä kosketuksiin muoviosien kanssa.

Kemikaalit voivat vaurioittaa muovia ja tehdä muovista

käyttökelvottoman.

VARO

Älä käytä voimakkaita liuottimia tai puhdistusaineita

muoviseen runkoon tai muovisiin osiin.

HUOMAA

Suositeltu kiristysmomentti (Terän) : 33-37(Nm)

Suomi

5.1 YLEINEN KUNNOSSAPITO

• Ennen jokaista käyttökertaa tarkista kone

kokonaisuudessaan vahingoittuneiden, puuttuvien

tai löystyneiden osien varalta, kuten ruuvit, mutterit,

pultit ja tulpat.

• Kiristä kaikki liittimet ja tulpat kunnolla.

• Puhdista kone kuivalla liinalla. Älä käytä vettä.

5.2 TERÄN VAIHTAMINEN

Kuva 11

VAROITUS

Käytä vain hyväksyttyjä vaihtoteriä.

VAROITUS

Käytä paksuja käsineitä tai kiedo liina terän ympärille,

kun kosket terään.

1. Pysäytä kone.

2. Varmista, että terät ovat täysin pysähtyneet.

3. Irrota turva-avain ja akku.

4. Käännä kone kyljelleen.

5. Käytä puupalikkaa estämässä terän liikkeet.

6. Irrota kiinnitysruuvi ja aluslevy kiinto- tai

holkkiavaimella.

7. Irrota terä.

8. Asenna uusi terä. Varmista, että nuolet menevät

terän reikiin.

9. Aseta kiinnitysruuvi ja aluslevy paikalleen ja kiristä

ne.

5.3 KONEEN VARASTOINTI

• Irrota turva-avain.

• Akun irrottaminen.

• Puhdista kone ennen säilytykseen laittamista.

• Varmista, ettei moottori ole kuuma, kun laitat koneen

varastoon.

• Varmista, ettei koneessa ole löystyneitä tai

vaurioituneita osia. Mikäli tarpeen, suorita seuraavat

vaiheet/ohjeet:

• Vaihda vaurioituneet osat.

• Kiristä pultit.

• Ota yhteys valtuutettuun huoltoliikkeeseen.

• Säilytä konetta kuivassa paikassa.

• Varmista, että lapset eivät pääse lähelle konetta.

5.4 SEISO KONEEN TAKANA

Kuva 12

1. Poista ruohonkerääjä.

2. Vedä ja käännä kahvan nuppeja 90°.

3. Taita kahva kokoon.

4. Käännä kahvan nuppeja 90°, jotta kahva lukittuu

paikalleen.

5. Seiso koneen takana ja varmista, että kiinnittimet

osuvat lattiaan.

Säilytyskytkin

Koneessa on säilytyskytkin, joka estää tahattoman

käynnistymisen säilytysasennossa.

Turva-avain ja akku on ehdottomasti poistettava

tahattoman käynnistymisen tai luvattoman käytön

estämiseksi. Säilytyskytkin ei korvaa näitä toimenpiteitä.

Suomi

6 VIANMÄÄRITYS

Ongelma Mahdollinen

syy

Ratkaisu

Kahva ei ole oi-

keassa asennos-

sa.

Pultteja ei ole

asetettu oikein.

Säädä kahvan

korkeus ja var-

mista, että nupit

ja pultit on koh-

distettu oikein.

Kone ei käynnis-

ty.

Akun varaus on

vähäinen.

Lataa akku.

Sankakytkin on

viallinen.

Vaihda sankakyt-

kin.

Akun avain ei ole

paikoillaan.

Aseta akun

avain pai-

koilleen.

Kone leikkaa

ruohon epätasai-

sesti.

Nurmikko on kar-

keaa.

Tarkista leik-

kuualue.

Terän korkeutta

ei ole asetettu oi-

kein.

Siirrä pyörät kor-

keampaan asen-

toon.

Laite ei silppua

kunnolla.

Märät leikkuujät-

teet tarttuvat ko-

teloon.

Odota ruohon

kuivumista en-

nen leikkaamis-

ta.

Silppuamisosa

puuttuu.

Asenna silppua-

misosa.

Konetta on ras-

kas työntää.

Ruoho on liian

pitkää tai terä on

liian matalalla.

Nosta terän kor-

keutta.

Ruohonkerääjä

ja terä laahautu-

vat tiheää ruo-

hoa leikatessa.

Tyhjennä leik-

kuujäte ruohon-

kerääjästä.

Kone tärisee ko-

vasti.

Terä on epätasa-

painossa tai ku-

lunut.

Vaihda terä.

Moottorin akseli

on taipunut.

1. Pysäytä

moottori.

2. Irrota turva-

avain ja ak-

ku.

3. Irrota virta-

lähde.

4. Tarkasta vau-

riot.

5. Korjaa kone

ennen uu-

delleen käyn-

nistämistä.

Ongelma Mahdollinen

syy

Ratkaisu

Kone sammuu

leikkaamisen ai-

kana.

Terä on liian

matalalla.

Nosta terän kor-

keutta.

Akussa ei ole vir-

taa.

Lataa akku.

Leikkuujätteet

tarttuvat kote-

loon tai terään.

Irrota akku ko-

neesta ja tarkas-

ta kotelo.

Koneen käyttö-

lämpötila on liian

korkea.

Anna koneen

jäähtyä.

* Jos et löydä ratkaisua ongelmaasi, ota yhteyttä

huoltoliikkeeseen.

7 TEKNISET TIEDOT

Jännite 48 V

Joutokäyntinopeus 2800 / min

Leikkuuleveys 460 mm

Leikkuukorkeus 25 - 80 mm

Itsevetonopeus 0,7-1,3 m/s

Ruohonkerääjän tilavuus 55 L

Paino (ilman akkua) 27,5 kg

Mitattu äänenpainetaso L

= 78,1 dB (A) , K = 3

dB (A)

Taattu äänitehotaso L

WA.d

= 92 dB (A)

Tärinä ≤ 2,5 m/s

, K = 1,5 m/s

Akun malli G24B4/G24B2 ja muut

BAG sarjat

Laturin malli G24X2UC2/G24X2UC4/

G24X2C ja muut CAG

sarjat

Kaksinkertainen eristys

IPX IPX4

8 TAKUU

(Täydelliset takuuehdot löytyvät Greenworks

verkkosivustolta https://www.greenworkstools.eu)

. Greenworks Takuu tuotteelle on 3 vuotta ja akuille 2

vuotta (kuluttaja-/yksityiskäytössä) ostopäivästä alkaen.

Takuu kattaa valmistusvirheet. Takuun aikana viallinen

tuote voidaan joko korjata tai vaihtaa. Laitteen, jota

on käytetty väärin tai jota käytetään muulla tavoin

kuin käyttöoppaassa kuvatulla tavalla, takuu voidaan

mitätöidä. Takuu ei korvaa normaalia kulumista tai

Suomi

kuluvia osia. Jälleenmyyjän tarjoama lisätakuu ei

vaikuta alkuperäisen valmistajan takuuseen.

Takuukorvaus vaatii viallisen tuotteen palauttamisen

ostopaikkaan yhdessä ostotodistuksen (kuitin) kanssa.

9 EU-

VAATIMUSTENMUKAISUUSVA

KUUTUS

Valmistajan nimi ja osoite:

Nimi: Globe Technologies Europe GmbH

Osoite: Brunnenweg 17, 64331 Weiterstadt, Saksa

Sen henkilön nimi ja osoite, joka on valtuutettu

kokoamaan teknisen tiedoston:

Nimi: Ralf Pankalla

Osoite: Brunnenweg 17, 64331 Weiterstadt, Saksa

Täten vakuutamme, että tuote

Luokka: Ruohonleikkuri

Malli: GD24X2LM46SP (LME470)

Sarjanumero: Katso tuotteen tyyppikilpi

Valmistusvuosi: Katso tuotteen tyyppikilpi

• täyttää konedirektiivin 2006/42/EY olennaiset

vaatimukset.

• täyttää seuraavien muiden EU-direktiivien

vaatimukset:

• 2014/30/EU

• 2000/14/EY JA 2005/88/EY

• 2011/65/EU JA (EU)2015/863

Lisäksi vakuutamme, että seuraavien

yhdenmukaistettujen standardien osia/artikloja on

käytetty:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Vaatimustenmukaisuuden arviointi on tehty direktiivin

2000/14/EY liitteen VI mukaisesti.

Mitattu äänitehotaso

: 90 dB(A)

Taattu äänitehotaso L

WA.d

: 92 dB(A)

Ilmoitettu mukana oleva laitos:

Nimi: Intertek Deutschland GmbH (ilmoitettu laitos

0905)

Osoite: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Saksa

Paikka, päiväys:

Weiterstadt,

08.08.2021

Allekirjoitus: Ted Qu, laatujohtaja

Suomi

1 Beskrivning................................66

1.1 Syfte......................................................... 66

1.2 Översikt.................................................... 66

2 Säkerhet..................................... 66

3 Installation................................. 66

3.1 Packa upp maskinen................................66

3.2 Vik ut den nedre delen av handtaget........66

3.3 Montera det övre handtaget .................... 66

3.4 Installera gräsuppsamlaren......................67

3.5 Installera kompostpluggen....................... 67

3.6 Installera sidoutmatningstratten............... 67

3.7 Ställ in kniv-/klipphöjden...........................67

3.8 Montera batteripaketet............................. 67

3.9 Ta ut batteripaketet...................................67

4 Användning................................67

4.1 Starta maskinen....................................... 67

4.2 Stänga av maskinen.................................67

4.3 Manövrera framdrivningssystemet........... 68

4.4 Tömma gräsuppsamlaren........................ 68

4.5 Klippa i sluttningar....................................68

4.6 Tips vid användning..................................68

5 Underhåll....................................68

5.1 Allmänt underhåll......................................68

5.2 Byta ut kniven...........................................68

5.3 Förvara maskinen.....................................69

5.4 Ställ maskinen på högkant....................... 69

6 Felsökning................................. 70

7 Tekniska data.............................70

8 Garanti........................................70

9 EG-försäkran om

överensstämmelse.................... 71

Svenska

1 BESKRIVNING

1.1 SYFTE

Maskinen används för icke-professionell gräsklippning.

Kniven måste vara ungefär parallellt med marken. Alla

fyra hjul måste vidröra marken under klippningen.

1.2 ÖVERSIKT

Figur 1~12

Säkerhetsbrytare

Start-knapp

Övre handtag

Nedre handtag

Bakre tömningsdörr

Höjdjusteringsspak

Batteridörr

Sidoutmatningsdörr

Framdrivningsspak

Hastighetsreglage

Gräsuppsamlare

Nedre handtagsratt

Kompostplugg

Sidoutmatningstratt

Bult

Övre handtagsratt

Batteripaket

Knapp för att lossa batteriet

Säkerhetsnyckel

Monteringsskruv

Distans

Kniv

Gräsuppsamlarens krok

Förvaringsbrytare

2 SÄKERHET

VARNING

Se till att följa alla säkerhetsanvisningar.

Se säkerhetshandboken.

3 INSTALLATION

VARNING

Använd inte tillbehör som inte rekommenderas av

tillverkaren.

VARNING

Sätt inte i säkerhetsnyckeln eller batteripaketet innan

alla delar har monterats.

3.1 PACKA UPP MASKINEN

VARNING

Kontrollera att maskinen är rätt monterad före

användning.

VARNING

• Om delar av maskinen är skadade, använd inte

maskinen.

• Använd inte maskinen om någon del saknas.

• Om delar är skadade eller saknas, kontakta

servicecenter.

1. Öppna förpackningen.

2. Läs igenom dokumentationen som medföljer i

förpackningen.

3. Ta ut alla omonterade delar från förpackningen.

4. Ta ut maskinen från förpackningen.

5. Avfallshantera lådan och förpackningsmaterialet

enligt lokala regler.

VARNING

För din personliga säkerhet, sätt inte i batteriet innan

verktyget är helt monterat.

3.2 VIK UT DEN NEDRE DELEN AV

HANDTAGET

Figur 2

1. Dra och vrid handtagsrattarna 90°.

2. Vik upp den nedre delen av handtaget.

3. Placera handtagsrattarna i en av de tre lägena på

fästena.

4. Vrid handtagsrattarna 90° tills de hakar i hålen i

fästena.

NOTERA

Kontrollera att de två handtagsrattarna är i samma

position.

VARNING

Skada inte kablarna när handtaget fälls in eller ut.

3.3 MONTERA DET ÖVRE

HANDTAGET

Figur 3

1. Rikta in hålen i det övre och det nedre handtaget.

2. Sätt i bultarna i hålen.

3. Dra åt rattarna på bultarna.

4. Gör samma sak på andra sidan.

Svenska

3.4 INSTALLERA

GRÄSUPPSAMLAREN

Figur 4

1. Avlägsna kompostpluggen.

2. Avlägsna sidoutmatningstratten.

3. Öppna den bakre utmatningsklaffen och håll den.

4. Håll gräsuppsamlaren med handtaget och haka i

krokarna på luckans pivåstång.

5. Stäng den bakre utmatningsklaffen.

3.5 INSTALLERA KOMPOSTPLUGGEN

Figur 5.

1. Avlägsna gräsuppsamlaren.

2. Öppna den bakre utmatningsklaffen och håll den.

3. Håll kompostpluggen med handtaget och sätt den in

i utmatningstratten.

4. Stäng den bakre utmatningsklaffen.

3.6 INSTALLERA

SIDOUTMATNINGSTRATTEN

Figur 6

OBSERVERA

När sidoutmatningstratten användas,

• Installera inte gräsuppsamlaren.

• Låt kompostpluggen vara installerad.

1. Öppna sidoutmatningsklaffen och håll den.

2. Placera fördjupningarna på sidoutmatningstratten

under tappen.

3. Stäng sidoutmatningsklaffen.

3.7 STÄLL IN KNIV-/KLIPPHÖJDEN

Maskinen kan ställas in på olika kniv-/klipphöjder.

Figur 7

1. Dra höjdjusteringsspaken bakåt för att öka kniv-/

klipphöjden.

2. Tryck höjdjusteringsspaken framåt för att minska

kniv-/klipphöjden.

3.8 MONTERA BATTERIPAKETET

Figur 8

VARNING

• Byt batteripaketet eller laddaren, om de är

skadade.

• Stäng av maskinen och vänta tills motorn stannat

innan du monterar eller tar bort batteripaketet.

• Läs, förstå och följ instruktionerna i batteriets och

laddarens handbok.

VARNING

ANVÄND ENDAST 24 V BATTERI. ANVÄND INTE

24/48 V BATTERI MED DUBBEL SPÄNNING.

NOTERA

Båda batterierna ska installeras i utrymmena för att

starta maskinen.

1. Öppna batterifacksklaffen.

2. Placera ribborna på batteripaketet i linje med

ursparingarna i batteriutrymmet.

3. Tryck in batteripaketet i batteriutrymmet tills

batteripaketet låses fast.

4. Batteripaketet har installerats när det hörs ett klick.

5. Gör samma sak med det andra batteriet.

6. Stäng batterifacksklaffen.

NOTERA

Motorn startar bara när säkerhetsnyckeln sätts i.

3.9 TA UT BATTERIPAKETET

Figur 8

1. Öppna batterifacksklaffen

2. Ta ut säkerhetsnyckeln.

3. Tryck in och håll in knappen för att frigöra batteriet.

4. Ta ut batteripaketet från maskinen.

4 ANVÄNDNING

VARNING

Bär ögonskydd under användning.

4.1 STARTA MASKINEN

Figur 9

1. Sätt i säkerhetsnyckeln.

2. Tryck på och håll in startknappen.

3. Samtidigt som startknappen hålls inne drar du

säkerhetsbrytaren mot handtagsstången.

4. Släpp startknappen för att starta maskinen.

4.2 STÄNGA AV MASKINEN

1. Släpp säkerhetsbrytaren för att stoppa maskinen.

VARNING

Vänta tills knivarna stoppar helt innan maskinen

startas igen. Stäng inte av och sätt på maskinen

snabbt.

Svenska

VARNING

Avlägsna alltid säkerhetsnyckeln och batteripaketet

efter att arbetet har avslutats.

4.3 MANÖVRERA

FRAMDRIVNINGSSYSTEMET

Figur 10

1. Starta maskinen.

2. Samtidigt som säkerhetsbrytaren hålls inne skjuter

du framdrivningsspaken mot handtagsstången.

3. Håll in säkerhetsbrytaren och framdrivningsspaken

samtidigt med höger hand.

4. Justera hastighetsreglaget med vänster hand.

• Skjut hastighetsreglaget i riktning mot

pumafiguren för att öka hastigheten.

• Dra hastighetsreglaget i riktning mot

sköldpaddsfiguren för att minska hastigheten.

5. Släpp framdrivningsspaken för att stoppa

framdrivningssystemet.

4.4 TÖMMA GRÄSUPPSAMLAREN

1. Stäng av maskinen.

2. Ta ut säkerhetsnyckeln.

3. Ta ut batteripaketet.

4. Öppna den bakre utmatningsklaffen och håll den.

5. Håll gräsuppsamlaren med handtaget och haka loss

krokarna från luckans pivåstång.

6. Stäng den bakre utmatningsklaffen.

7. Töm gräsuppsamlaren.

4.5 KLIPPA I SLUTTNINGAR

VARNING

Klipp inte i sluttningar med en lutning över 15°. Om du

känner dig obekväm, klipp inte i en sluttning.

VARNING

Håll en låg självgående hastighet när du klipper i en

sluttning.

• Gå inte upp- och nedför i en sluttning, klipp i sidled

i sluttningen. Var försiktig när du byter riktning i en

sluttning.

• Kontrollera att det inte finns hål, hjulspår och stenar

eller andra dolda objekt som kan göra att du ramlar.

Avlägsna alla hinder som stenar och grenar.

• Se till att du står stadigt. Om du tappar balansen,

släpp säkerhetsbrytaren på en gång.

• Klipp inte nära lutningar, diken eller upphöjningar.

4.6 TIPS VID ANVÄNDNING

• Använd alltid startknappen eller säkerhetsbrytaren.

• Luta inte maskinen när den startas.

• Placera aldrig händer eller fötter nära eller under

roterande delar.

• Håll utmatningstratten ren.

• Klipp inte blött gräs.

• Högre knivhöjd krävs för nytt och tjockt gräs.

• Rengör undersidan av klippdäcket efter varje

användning. Avlägsna klippt gräs, löv, smuts eller

annat skräp.

5 UNDERHÅLL

VARNING

Avlägsna säkerhetsnyckeln och batteripaketet ur

maskinen innan underhåll utförs.

VARNING

Håll motor och batteripaketet fria från gräs, löv och för

mycket smörja.

OBSERVERA

Använd endast godkända reservdelar.

OBSERVERA

Se till att bromsvätska, bensin och petroleumbaserade

ämnen inte kommer i kontakt med plastdelarna.

Kemikalier kan skada plasten och göra den

oanvändbar.

OBSERVERA

Använd inte starka lösnings- eller rengöringsmedel på

plasthöljet eller komponenter.

NOTERA

Rekommenderat åtdragningsmoment (kniv): 33-37

Nm.

5.1 ALLMÄNT UNDERHÅLL

• Före varje användning, undersök maskinen efter

skada, delar som saknas eller lösa delar som

skruvar, muttrar, bultar och lock.

• Dra åt alla fästen och lock.

• Rengör maskinen med en torr trasa. Använd inte

vatten.

5.2 BYTA UT KNIVEN

Figur 11

Svenska

VARNING

Använd endast godkända ersättningsknivar.

VARNING

Använd tjocka handskar eller linda en trasa runt

kniven när du tar på den.

1. Stäng av maskinen.

2. Se till att knivarna har stannat helt.

3. Avlägsna säkerhetsnyckeln och batteripaketet.

4. Lägg maskinen på sidan.

5. Använd en träbit för att förhindra att kniven rör på

sig.

6. Ta bort monteringsskruven och avståndsbrickan

med en nyckel eller hylsa.

7. Avlägsna kniven.

8. Installera den nya kniven. Se till att pilarna hakar i

hålen i kniven.

9. Sätt i monteringsskruven och avståndsbrickan och

dra åt dem.

5.3 FÖRVARA MASKINEN

• Ta ut säkerhetsnyckeln.

• Ta ut batteripaketet/-paketen.

• Rengör maskinen innan den ställs undan för

förvaring.

• Kontrollera att motorn inte är varm när du ställer

undan maskinen.

• Se till att maskinen inte har några lösa eller skadade

delar. Följ dessa instruktioner om det är nödvändigt:

• Byt skadade delar.

• Dra åt skruvarna.

• Tala med någon från ett godkänt servicecenter.

• Förvara maskinen i ett torrt utrymme.

• Säkerställ att barn inte kan komma nära maskinen.

5.4 STÄLL MASKINEN PÅ HÖGKANT

Figur 12

1. Avlägsna gräsuppsamlaren.

2. Dra och vrid handtagsrattarna 90°.

3. Fäll ned handtaget.

4. Vrid handtagsrattarna 90° för att låsa handtaget i

läget.

5. Ställ maskinen på högkant och se till att beslagen

vidrör marken.

Förvaringsbrytare

Maskinen är försedd med en förvaringsbrytare som

säkerställer att den inte kan startas i förvaringsläget.

Det är nödvändigt att avlägsna säkerhetsnyckeln

och batteriet för att förhindra uppstart av misstag

eller missbruk. Förvaringsbrytaren ersätter inte denna

funktion.

Svenska

6 FELSÖKNING

Problem Möjlig orsak Lösning

Handtaget är

inte i position.

Bultarna är inte

ihakade riktigt.

Justera höjden

på handtaget

och se till att rat-

tarna och bultar-

na är korrekt in-

riktade.

Maskinen startar

inte.

Batterikapacitet-

en är låg.

Ladda batteriet.

Säkerhetsbryta-

ren är trasig.

Byt ut säkerhets-

brytaren.

Säkerhetsnyck-

eln sitter inte i.

Sätt i säkerhets-

nyckeln.

Maskinen klipper

gräs ojämnt.

Gräsmattan är

ojämn.

Undersök klip-

pområdet.

Knivhöjden är

inte riktigt in-

ställd.

Justera kniv-/

klipphöjden till

en högre posi-

tion.

Maskinen kom-

posterar inte rik-

tigt.

Klippt vått gräs

sitter fast på

däcket.

Vänta tills gräset

har torkat innan

det klipps.

Kompostpluggen

saknas.

Installera kom-

postpluggen.

Det går trögt att

köra maskinen

framåt.

Gräset är för

högt eller kniv-

höjden är för låg.

Öka kniv-/klip-

phöjden.

Gräsuppsamla-

ren och kniven

drar in tjockt

gräs.

Töm det klippta

gräset från grä-

suppsamlaren.

Maskinen vibrer-

ar högt.

Kniven är oba-

lanserad och ut-

sliten.

Byt ut kniven.

Motoraxeln är

böjd.

1. Stoppa mo-

torn.

2. Avlägsna sä-

kerhetsnyck-

eln och bat-

teripaketet.

3. Kontrollera

om det finns

några ska-

dor.

4. Reparera

maskinen in-

nan den star-

tas igen.

Problem Möjlig orsak Lösning

Maskinen stop-

par under klipp-

ningen.

Knivhöjden är för

låg.

Öka kniv-/klip-

phöjden.

Batteripaketet är

urladdat.

Ladda batteriet.

Klippt gräs sitter

fast på däcket el-

ler kniven.

Ta ut batteripa-

ketet och kon-

trollera däcket.

Maskinens drift-

temperatur är för

hög.

Låt maskinen

svalna.

* Om du inte hittar en lösning på dessa problem, lämna

in den i ett servicecenter.

7 TEKNISKA DATA

Spänning 48 V

Obelastad hastighet 2800 / min

Klippbredd 460 mm

Klipphöjd 25 - 80 mm

Framdrivningshastighet 0,7-1,3 m/s

Gräsuppsamlarens kapa-

citet

55 L

Vikt (utan batteripacket) 27,5 kg

Uppmätt ljudtrycksnivå L

= 78,1 dB(A) , K = 3

dB(A)

Garanterad ljudeffektnivå L

WA.d

= 92 dB(A)

Vibration ≤ 2,5 m/s

, K = 1,5 m/s

Batterimodell G24B4/G24B2 och andra

BAG serier

Laddarmodell G24X2UC2/G24X2UC4/

G24X2C och andra CAG

serier

Dubbelisolerad konstruk-

tion

IPX IPX4

8 GARANTI

(Fullständiga garantivillkor återfinns på webbplats

Greenworks https://www.greenworkstools.eu)

Greenworks garanti gäller i 3 år för produkten och 2

år för batterierna (konsument-/privat bruk) räknat från

inköpsdatum. Denna garanti gäller tillverkningsfel. En

felaktig produkt som omfattas av garantin kan antingen

repareras eller bytas ut. För en enhet som använts

på fel sätt eller på andra sätt än som beskrivs i

ägarens bruksanvisning kan krav enligt garantin komma

Svenska

att avvisas. Normalt slitage och slitdelar omfattas inte

av garantin. Tillverkarens ursprungliga garanti påverkas

inte av ytterligare garanti lämnad av återförsäljare.

Vid krav enligt garantin måste den felaktiga produkten

returneras till inköpsstället tillsammans med bevis på

inköp (kvitto).

9 EG-FÖRSÄKRAN OM

ÖVERENSSTÄMMELSE

Tillverkarens namn och adress:

Namn: Globe Technologies Europe GmbH

Adress: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Namn och adress till personen med behörighet att

sammanställa den tekniska filen:

Namn: Ralf Pankalla

Adress: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Härmed försäkras att produkten

Kategori: Gräsklippare

Modell: GD24X2LM46SP (LME470)

Serienummer: Se produktens typskylt

Tillverkningsår: Se produktens typskylt

• är i överensstämmelse med relevanta bestämmelser

i Maskindirektivet 2006/42/EG.

• är i överensstämmelse med bestämmelserna i

följande EG-direktiv:

• 2014/30/EU

• 2000/14/EG & 2005/88/EG

• 2011/65/EU & 2015/863/EU

Dessutom försäkrar vi att följande delar, klausuler av

harmoniserade standarder har använts:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metod för överensstämmelsebedömning till Bilaga VI i

direktiv 2000/14/EG.

Uppmätt ljudeffektnivå

: 90 dB(A)

Garanterad ljudeffektnivå L

WA.d

: 92 dB(A)

Meddelat berört organ:

Namn: Intertek Deutschland GmbH (Anmält organ

0905)

Adress: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Tyskland

Ort, datum: Weiter-

stadt, 08.08.2021

Signatur: Ted Qu, Kvalitetschef

Svenska

1 Beskrivelse................................ 73

1.1 Formål...................................................... 73

1.2 Oversikt.................................................... 73

2 Sikkerhet.................................... 73

3 Installasjon.................................73

3.1 Pakk ut maskinen..................................... 73

3.2 Fold ut nedre håndtak.............................. 73

3.3 Installer øvre håndtak ..............................73

3.4 Installer oppsamleren...............................74

3.5 Installer biopluggen.................................. 74

3.6 Installer sideutkastet.................................74

3.7 Still inn knivbladets høyde........................74

3.8 Installer batteripakken.............................. 74

3.9 Ta ut batteripakken...................................74

4 Betjening.................................... 74

4.1 Starte maskinen....................................... 74

4.2 Stopp maskinen........................................74

4.3 Betjene det selvdrevne systemet............. 75

4.4 Tømme oppsamleren............................... 75

4.5 Betjening i skråninger...............................75

4.6 Tips for bruk..............................................75

5 Vedlikehold................................ 75

5.1 Generelt vedlikehold.................................75

5.2 Bytte knivblad........................................... 76

5.3 Sette bort maskinen til oppbevaring.........76

5.4 Plasser maskinen på enden.....................76

6 Problemløsning......................... 77

7 Tekniske data.............................78

8 Garanti........................................78

9 EF-samsvarserklæring..............78

Norsk

1 BESKRIVELSE

1.1 FORMÅL

Denne maskinen er beregnet på plenklipping til

husholdninger. Knivbladet må være omtrent parallelt

med bakken. All fire hjul må berøre bakken når du

kjører gressklipperen.

1.2 OVERSIKT

Figur 1~12

Koplingshåndtak

Startknapp

Øvre håndtak

Nedre håndtak

Bakre utkastklaff

Høydejusteringsspak

Batteriholderlokk

Utkastklaff på siden

Selvdrevet drivspak

Hastighetsknapp

Gressoppsamler

Nedre håndtaksknott

Bioplugg

Sideutkast

Bolt

Øvre håndtaksknott

Batteripakke

Batteriutløserknapp

Sikkerhetsnøkkel

Monteringsskrue

Mellomlegg

Knivblad

Krok til gressoppsamler

Lagringsbryter

2 SIKKERHET

ADVARSEL

Pass på at du følger alle sikkerhetsinstrukser.

Slå opp i sikkerhetshåndboken.

3 INSTALLASJON

ADVARSEL

Ikke bruk tilbehør dersom dette ikke blir anbefalt av

produsenten.

ADVARSEL

Ikke sett inn sikkerhetsnøkkel eller batteripakke før du

har montert alle delene.

3.1 PAKK UT MASKINEN

ADVARSEL

Sørg for at maskinen monteres korrekt før du benytter

den.

ADVARSEL

• Du må ikke bruke maskinen hvis noen deler av

maskinen er defekte.

• Ikke bruk maskinen hvis du ikke har alle delene.

• Hvis deler mangler eller er skadet, kontakt

servicesenteret.

1. Åpne pakken.

2. Les dokumentasjonen i esken.

3. Ta alle de umonterte delene ut av esken.

4. Ta maskinen ut av esken.

5. Kast esken og emballasjen i henhold til lokale lover

og regler.

ADVARSEL

For din personlige sikkerhet, ikke sett inn batteriet før

verktøyet er satt sammen fullstendig.

3.2 FOLD UT NEDRE HÅNDTAK

Figur 2

1. Dra og drei på håndtaket 90°.

2. Fold ut nedre håndtak.

3. Sett gripeknottene i en av tre posisjoner på

konsollene.

4. Drei på gripeknottene 90° til de kommer i inngrep

med hullene på konsollene.

MERK

Pass på at de to gripeknottene er i samme posisjon.

ADVARSEL

Unngå å skade ledningene når du folder håndtaket inn

eller ut.

3.3 INSTALLER ØVRE HÅNDTAK

Figur 3

1. Juster hullene i øvre og nedre håndtak så de er på

linje.

2. Sett skruene inn i hullene.

3. Stram til knottene på skruene.

Norsk

4. Gjenta operasjonen på den andre siden.

3.4 INSTALLER OPPSAMLEREN

Figur 4

1. Ta ut biopluggen.

2. Ta av utkastet.

3. Åpne luken til bakre utkast og hold den oppe.

4. Ta tak i oppsamlerhåndtaket og hekt krokene på

dørstangen.

5. Lukk luken til bakre utkast.

3.5 INSTALLER BIOPLUGGEN

Figur 5:

1. Ta ut oppsamleren.

2. Åpne luken til bakre utkast og hold den oppe.

3. Hold biopluggen i håndtaket og sett den inn i

utkastet.

4. Lukk luken til bakre utkast.

3.6 INSTALLER SIDEUTKASTET

Figur 6

FORSIKTIG

Når du bruker sideutkastet,

• skal du ikke sette på oppsamleren.

• La biopluggen sitte i.

1. Åpne luken til sideutkastet og hold den oppe.

2. Plasser fordypningene på sideutkastet under

vippestangen.

3. Lukk luken til sideutkastet.

3.7 STILL INN KNIVBLADETS HØYDE

Maskinen kan stilles inn med ulike høyder på

knivbladet.

Figur 7.

1. Dra høydejusteringsspaken bakover for å øke

høyden på knivbladet.

2. Dra høydejusteringsspaken forover for å redusere

høyden på knivbladet.

3.8 INSTALLER BATTERIPAKKEN

Figur8

ADVARSEL

• Hvis batteripakke eller lader er skadet, må denne

byttes ut.

• Stans maskinen og vent til motoren har stoppet

helt før du installerer eller tar ut batteripakken.

• Les, forstå og følg instruksjonene i batteri- og

laderhåndboken.

ADVARSEL

BRUK KUN 24 V BATTERI. IKKE BRUK BATTERI

MED TO SPENNINGSNIVÅER PÅ 24 / 48 V.

MERK

Begge batterier må være satt i holderne for å starte

maskinen.

1. Åpne batterilokket.

2. Sørg for at rillene i batteripakken er på linje med

innhakkene på batteriholderen.

3. Skyv batteripakken inn i batteriholderen til

batteripakken låses på plass.

4. Når du hører et klikk, er batteripakken riktig

installert.

5. Gjør den samme operasjonen med det andre

batteriet.

6. Lukk batterilokket.

MERK

Motoren starter bare når du har satt inn

sikkerhetsnøkkelen.

3.9 TA UT BATTERIPAKKEN.

Figur 8

1. Åpne batterilokket.

2. Ta ut sikkerhetsnøkkelen.

3. Skyv og hold på utløserknappen til batteriet.

4. Ta batteripakken ut av maskinen.

4 BETJENING

ADVARSEL

Bruk alltid vernebriller når du bruker gressklipperen.

4.1 STARTE MASKINEN

Figur 9

1. Sett inn sikkerhetsnøkkelen.

2. Skyv og hold på startknappen.

3. Mens du holder startknappen, drar du i

koplingshendelen i retning håndtaket.

4. Slipp utløserknappen for å starte maskinen.

4.2 STOPP MASKINEN

1. Slipp koplingshendelen for å stanse maskinen.

ADVARSEL

Vent til knivbladene har stoppet helt opp før du starter

maskinen på nytt. Unngå å slå maskinen raskt av og

på igjen.

Norsk

ADVARSEL

Ta alltid ut sikkerhetsnøkkelen og batteripakken når du

er ferdig med arbeidet.

4.3 BETJENE DET SELVDREVNE

SYSTEMET

Figur 10

1. Starte maskinen.

2. Mens du holder koplingshendelen, skyver du den

selvdrevne spaken i retning håndtaket.

3. Hold koplingshendelen og den selvdrevne spaken

samtidig med høyre hånd.

4. Juster hastighetsknappen med venstre hånd.

• Trykk på hastighetskontrollknappen i

pumasymbolets retning for å øke hastigheten.

• Skyv hastighetsknappen i retning

skilpaddesymbolet for å minske hastigheten.

5. Slipp den selvdrevne spaken for å stoppe det

selvdrevne systemet.

4.4 TØMME OPPSAMLEREN

Figur 10:

1. Stopp maskinen.

2. Ta ut sikkerhetsnøkkelen.

3. Ta ut batteripakken.

4. Åpne luken til bakre utkast og hold den oppe.

5. Ta tak i oppsamlerhåndtaket og hekt den av

dørstangen.

6. Lukk luken til bakre utkast.

7. Tøm oppsamleren.

4.5 BETJENING I SKRÅNINGER

ADVARSEL

Du må ikke klippe gress i bakker og skråninger med

en helling på mer enn 15°. Hvis du ikke føler deg

komfortabel med det, skal du ikke klippe gress i

skråninger.

ADVARSEL

Sett maskinen på lav hastighet når du klipper gress i

en skråning.

• Ikke gå rett opp og ned en skråning når du bruker

gressklipperen. Vær forsiktig når du skifter retning i

en skråning.

• Vær på utkikk etter hull, hjulspor, steiner og andre

skjulte objekter som kan få deg til å falle. Fjern alle

hindringer som steiner og greiner.

• Pass på at du står stabilt. Hvis du mister balansen,

må du slippe koplingshendelen umiddelbart.

• Unngå å klippe gress i nærheten av bratte skrenter,

grøfter eller fyllinger.

4.6 TIPS FOR BRUK

• Ikke forsøk å overstyre driften av startknappen eller

dødmannsknappen.

• Unngå å sette maskinen på skrå når du starter den.

• Ikke plasser hender eller føtter under eller i

nærheten av roterende deler.

• Hold utkastet fri for gress og planterester.

• Ikke klipp gress som er vått.

• Det er nødvendig å bruke høy skjæreavstand ved

klipping av nytt eller tykt gress.

• Rengjør bunnen av gressklipperen hver gang du har

brukt den. Fjern gressavklipp, blader, skitt og annet

rusk.

5 VEDLIKEHOLD

ADVARSEL

Ta sikkerhetsnøkkel og batteripakke ut av maskinen

før vedlikehold.

ADVARSEL

Hold motoren og batteripakken fri for gress, blader

eller store mengder olje.

FORSIKTIG

Bruk bare godkjente reservedeler.

FORSIKTIG

Ikke la bremsevæske, bensin eller oljebaserte

substanser komme i kontakt med plastdeler.

Kjemikalier kan skade plasten og gjøre den umulig å

reparere.

FORSIKTIG

Unngå å bruke sterke oppløsninger eller vaskemidler

på plasthus eller deler.

MERK

Anbefalt tiltrekkingsmoment (Knivblad): 33-37(Nm)

5.1 GENERELT VEDLIKEHOLD

• Før du bruker produktet, må du kontrollere om det

har skader, mangler eller løse deler, for eksempel

skruer, muttere, bolter og hetter.

• Stram alle festemekanismer og hetter riktig.

• Rengjør maskinen med en tørr klut. Unngå bruk av

vann.

Norsk

5.2 BYTTE KNIVBLAD

Figur 11

ADVARSEL

Bruk bare godkjente reserveblader.

ADVARSEL

Ha på solide hansker eller bruk et stykke tøy rundt

knivbladet når du tar på det.

1. Stopp maskinen.

2. Forsikre deg om at knivbladene har stoppet helt

opp.

3. Ta alltid ut sikkerhetsnøkkelen og batteripakken.

4. Legg maskinen på siden.

5. Bruk et trestykke for å hindre at knivbladet beveger

seg.

6. Ta ut monteringsskruen og avstandsstykket ved

hjelp av en unbraconøkkel eller pipenøkkel.

7. Ta av knivbladet.

8. Installer det nye knivbladet. Pass på at pilene

kommer i inngrep med hullene i bladet.

9. Sett inn monteringsskruen og avstandsstykket og

stram den.

5.3 SETTE BORT MASKINEN TIL

OPPBEVARING

• Ta ut sikkerhetsnøkkelen.

• Ta ut batteripakken.

• Rengjør maskinen før den settes til oppbevaring.

• Pass på at motoren ikke er varm når du setter

maskinen til oppbevaring.

• Pass på at maskinen ikke har løse eller ødelagte

deler. Hvis nødvendig, følg disse instruksjonene:

• Bytt ødelagte deler.

• Stram til skruene.

• Ta kontakt med en medarbeider på et godkjent

servicesenter.

• Oppbevar maskinen på et tørt sted.

• Pass på at barn ikke kommer i nærheten av

maskinen.

5.4 PLASSER MASKINEN PÅ ENDEN

Figur 12

1. Ta ut oppsamleren.

2. Dra og drei på håndtaket 90°.

3. Brett ned håndtaket.

4. Vri håndtaksknottene 90° for å låse håndtaket på

plass.

5. Plasser maskinen på enden og sørg for at

brakettene berører gulvet.

Lagringsbryter

Maskinen har en lagringsbryter som forhindrer oppstart i

lagringsposisjon.

Det er nødvendig å fjerne sikkerhetsnøkkelen og

batteripakken for å forhindre utilsiktet oppstart eller

uautorisert bruk. Lagringsbryteren erstatter ikke denne

funksjonen.

Norsk

6 PROBLEMLØSNING

Problem Mulig årsak Løsning

Håndtaket står

ikke i riktig posis-

jon.

Skruene er ikke

satt riktig inn.

Reguler høyden

på håndtaket, og

pass på at knot-

ter og skruer er

justert i forhold til

hverandre.

Maskinen vil ikke

starte.

Det er lite strøm

på batteriet.

Lad opp batteri-

pakken.

Koplingshende-

len er defekt.

Bytt kopling-

shendelen.

Batterinøkkelen

er ikke satt inn.

Sett inn batter-

inøkkelen.

Maskinen klipper

gresset ujevnt.

Plenen er ujevn. Undersøk klip-

peområdet.

Høyden på kniv-

bladet er ikke

stilt inn riktig.

Flytt hjulene til

en høyere stil-

ling.

Maskinen strør

ikke løv og av-

klipp på en or-

dentlig måte.

Vått gressavklipp

klistrer seg til

dekket.

Vent til gresset

har tørket opp

før du klipper

det.

Biopluggen man-

gler.

Installer bioplug-

gen.

Maskinen er

hard å skyve på.

Gresset er for

høyt eller

høyden på kniv-

bladet er for lavt.

Øk høyden på

knivbladet.

Oppsamleren og

knivbladet dras

bortover i tykt

gress.

Tøm oppsamle-

ren for gressav-

klipp.

Maskinen vibrer-

er mye.

Knivbladet er

ubalansert og

slitt.

Bytt knivbladet.

Problem Mulig årsak Løsning

Motorakselen er

bøyd.

1. Stopp moto-

ren.

2. Ta alltid ut

sikker-

hetsnøkkelen

og batteri-

pakken.

3. Koble

strømlednin-

gen fra stik-

kontakten.

4. Sjekk om det

finnes skad-

er.

5. Reparer

maskinen før

du starter

den igjen.

Maskinen stop-

per under klip-

ping.

Knivbladet står

for lavt.

Øk høyden på

knivbladet.

Batteripakken er

utladet.

Lad opp batteri-

pakken.

Gressavklipp

klistrer seg på

dekket eller kniv-

bladet.

Ta ut batteri-

pakken og kon-

troller dekket.

Driftstemperatu-

ren til maskinen

er for høy.

La maskinen

avkjøles.

* Hvis du ikke finner løsningen på problemene, kontakt

servicesentret.

Norsk

7 TEKNISKE DATA

Spenning 48 V

Hastighet uten belastning 2800 /min

Kuttebredde 460 mm

Kuttehøyde 25 - 80 mm

Selvdrevet hastighet 0,7-1,3 m/s

Kapasitet på oppsamler 55 L

Vekt (uten batteripakke) 27,5 kg

Målt lydtrykknivå L

= 78,1 dB(A) , K =3

dB(A)

Garantert lydeffektnivå L

WA.d

= 92 dB(A)

Vibrasjon ≤ 2,5 m/s

, K = 1,5m/s

Batterimodell G24B4/G24B2 og andre

BAG serier

Ladermodell G24X2UC2/G24X2UC4/

G24X2C og andre CAG

serier

Dobbeltisolert konstruks-

jon

IPX IPX4

8 GARANTI

(Du finner alle garantivilkår og -betingelser på

Greenworks nettsiden https://www.greenworkstools.eu)

Garantien Greenworks er 3 år for produktet, og 2 år

for batterier (forbruker / privat bruk) fra kjøpsdatoen.

Denne garantien dekker produksjonsfeil. Et defekt

produkt under garanti kan enten repareres eller

erstattes. Garantier som er misbrukt eller brukt på

andre måter enn som beskrevet i brukerhåndboken kan

ugyldiggjøres. Normal slitasje og slitte deler dekkes ikke

av garantien. Den originale produsentgarantien påvirkes

ikke av tilleggsgaranti fra en forhandler eller forhandler.

Et defekt produkt må returneres til kjøpsstedet for å

kreve garanti, sammen med kjøpsbevis (kvittering).

9 EF-SAMSVARSERKLÆRING

Navn og adresse til produsenten:

Navn:

Globe Technologies Europe GmbH

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Navn og adresse til person med autorisasjon til å

utarbeide den tekniske dokumentasjonen:

Navn:

Ralf Pankalla

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Vi erklærer herved at produktet

Kategori: Gressklipper

Modell: GD24X2LM46SP (LME470)

Serienummer: Se typeetikett på produkt

Produksjonsår: Se typeetikett på produkt

• er i samsvar med de relevante bestemmelsene i

maskindirektivet 2006/42/EF.

• er i samsvar med bestemmelsene i følgende andre

EF-direktiver:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU OG (EU)2015/863

I tillegg erklærer vi at følgende deler/paragrafer i de

harmoniserte standardene er brukt:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metode for samsvarsvurdering for Annex VI, direktiv

2000/14/EC.

Målt lydeffektnivå L

: 90 dB(A)

Garantert lydeffektnivå L

WA.d

: 92 dB(A)

Varslet organ involvert:

Navn: Intertek Deutschland GmbH (varslede

myndigheter 0905)

Adresse: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Tyskland

Sted, dato: Weiter-

stadt, 08.08.2021

Signatur: Ted Qu, Kvalitetsdir-

ektør

Norsk

1 Beskrivelse................................ 80

1.1 Formål...................................................... 80

1.2 Oversigt.................................................... 80

2 Sikkerhed................................... 80

3 Installation................................. 80

3.1 Pak maskinen ud......................................80

3.2 Træk det nederste håndtag ud................. 80

3.3 Monter det øverste håndtag .................... 80

3.4 Monter græsfangeren...............................81

3.5 Sæt proppen i...........................................81

3.6 Monter sideudstødningen.........................81

3.7 Indstil af klingens højde............................81

3.8 Sæt batteripakken i.................................. 81

3.9 Fjern batteripakken...................................81

4 Betjening.................................... 81

4.1 Start maskinen......................................... 81

4.2 Stop maskinen..........................................81

4.3 Brug af det selvkørende system...............82

4.4 Tøm græsfangeren...................................82

4.5 Brug af græsslåmaskinen på skråninger..82

4.6 Tips til brug...............................................82

5 Vedligeholdelse......................... 82

5.1 Generel vedligeholdelse...........................82

5.2 Skift klingen..............................................82

5.3 Opbevaring af maskinen.......................... 83

5.4 Stil maskinen på højkant.......................... 83

6 Fejlfinding.................................. 84

7 Tekniske data.............................85

8 Garanti........................................85

9 EF-

overensstemmelseserklæring..85

Dansk

1 BESKRIVELSE

1.1 FORMÅL

Denne maskine bruges til, at slå græsset til private

hjem. Klingen skal ca. være parallelt med jorden. Alle

fire hjul skal røre jorden, når græsset slås.

1.2 OVERSIGT

Figur 1~12

Afbryder

Startknap

Øvre håndtag

Nedre håndtag

Flap til udstødning på bagsiden

Højdejusteringshåndtag

Flap til batterirum

Flap til udstødning på siden

Håndtag til selvkørsel

Hastighedsknap

Græsfanger

Knop til nedre håndtag

Prop

Sideudkast

Bolt

Knop til øvre håndtag

Batteripakke

Knap til frigørelse af batteri

Sikkerhedsnøgle

Monteringsskrue

Spændskive

Klinge

Krog til græsfanger

Opbevaringskontakt

2 SIKKERHED

ADVARSEL

Sørg for, at følge alle sikkerhedsanvisningerne.

Se sikkerhedsvejledningen.

3 INSTALLATION

ADVARSEL

Tilbehør, der ikke anbefales af fabrikanten, må ikke

bruges.

ADVARSEL

Sikkerhedsnøglen eller batteriet må ikke sættes i

produktet, før alle delene er samlet.

3.1 PAK MASKINEN UD

ADVARSEL

Sørg for, at samle maskinen korrekt før brug.

ADVARSEL

• Hvis dele af maskinen beskadiges, må den ikke

bruges.

• Hvis du ikke har alle delene, må maskinen ikke

bruges.

• Hvis nogle dele er beskadiget eller mangler, skal

du kontakte servicecentret.

1. Åbn pakken.

2. Læs dokumentationen i pakken.

3. Tag alle ikke-monterede dele ud af pakken.

4. Tag maskinen ud af pakken.

5. Bortskaf pakken og emballagen i overensstemmelse

med lokale bestemmelser.

ADVARSEL

Af hensyn tli din sikkerhed, må batteriet ikke sættes i,

før værktøjet er samlet helt.

3.2 TRÆK DET NEDERSTE HÅNDTAG

Figur 2

1. Træk i drejehåndtagene og drej dem 90°.

2. Fold det nederste håndtag ud.

3. Sæt drejehåndtagene i en af de tre indstillinger på

beslagene.

4. Drej drejehåndtagene 90°, indtil de sidder i hullerne i

beslagene.

BEMÆRK

Sørg for, at de to drejehåndtag er i samme indstilling.

ADVARSEL

Undgå, at beskadige kablerne, når du folder håndtaget

ind og ud.

3.3 MONTER DET ØVERSTE

HÅNDTAG

Figur 3

1. Sæt hullerne på det øverste håndtag sammen med

hullerne i det nederste håndtag.

2. Stik boltene gennem hullerne.

3. Spænd spændeknoppen på boltene.

4. Gør det samme på den anden side.

Dansk

3.4 MONTER GRÆSFANGEREN

Figur 4

1. Fjern proppen.

2. Fjern sideudstødningen.

3. Åbn lågen til bagudstødningen, og hold den.

4. Hold græsfangeren i håndtaget, og tag fat i krogen

på lågestangen.

5. Luk lågen til bagudstødningen.

3.5 SÆT PROPPEN I

Figur 5.

1. Fjern græsfangeren.

2. Åbn lågen til bagudstødningen, og hold den.

3. Hold proppen i håndtaget, og sæt den i

udstødningsrøret.

4. Luk lågen til bagudstødningen.

3.6 MONTER SIDEUDSTØDNINGEN

Figur 6

FORSIGTIG

Når sideudstødningen bruges,

• må græsfangeren ikke monteres.

• Hold proppen i.

1. Åbn lågen til sideudstødningen, og hold den.

2. Hold fordybningerne på sideudstødningen under

drejetappen.

3. Luk lågen til sideudstødningen.

3.7 INDSTIL AF KLINGENS HØJDE

Klingen på maskinen kan indstilles til forskellige højder.

Figur 7.

1. Træk højdejusteringshåndtaget bagud for, at hæve

klingehøjden.

2. Tryk højdejusteringshåndtaget fremad for, at sænke

klingehøjden.

3.8 SÆT BATTERIPAKKEN I

Figur 8

ADVARSEL

• Hvis batteriet eller opladeren er beskadiget, skal

du skifte batteriet eller opladeren.

• Stop maskinen og vent, indtil motoren stopper, før

du sætter batteriet i eller tager det ud.

• Læs, forstå og følg instruktionerne i batteri- og

opladervejledningen.

ADVARSEL

BRUG KUN 24 V BATTERIER. BRUG IKKE

BATTERIER MED DOBBELT-SPÆNDING 24/48 V.

BEMÆRK

Begge batterier skal sætte i batterikammeret, før

apparatet kan startes.

1. Åbn batteridækslet.

2. Sæt løfteribberne på batteripakken sammen med

rillerne i batterirummet.

3. Tryk batteriet ind i batterirummet, indtil batteripakken

låses på plads.

4. Når du hører et klik, er batteripakken sat i.

5. Udfør den samme handling med det andet batteri.

6. Luk batteridækslet.

BEMÆRK

Motoren kan kun starte, når sikkerhedsnøglen er sat i.

3.9 FJERN BATTERIPAKKEN

Figur 8

1. Åbn lågen til batterirummet.

2. Tag sikkerhedsnøglen ud.

3. Hold batteriudløserknappen nede.

4. Tag batteripakken ud af maskinen.

4 BETJENING

ADVARSEL

Brug øjenbeskyttelse under brug.

4.1 START MASKINEN

Figur 9

1. Sæt sikkerhedsnøglen i.

2. Hold startknappen nede.

3. Mens du holder startknappen nede, skal du trække

afbryderen i retning af håndtaget.

4. Slip startknappen, for at starte maskinen.

4.2 STOP MASKINEN

1. Slip afbryderen, for at stoppe maskinen.

ADVARSEL

Vent, indtil klingerne stopper helt, inden du starter

maskinen igen. Maskinen må ikke slukkes og tændes

lige efter hinanden.

Dansk

ADVARSEL

Tag altid sikkerhedsnøglen og batteriet ud, når du er

færdig med at bruge maskinen.

4.3 BRUG AF DET SELVKØRENDE

SYSTEM

Figur 10

1. Start maskinen.

2. Mens du holder afbryderen, skal du trykke

håndtaget til selvkørsel mod håndtagsstangen.

3. Hold i afbryderen og håndtaget til selvkørsel på

samme tid med højre hånd.

4. Juster hastighedsknappen med venstre hånd.

• Tryk hastighedsknappen mod puma-symbolet,

for at øge hastigheden.

• Træk hastighedsknappen mod skildpadde-

symbolet, for at reducere hastigheden.

5. Slip håndtaget til selvkørsel, for at afbryde det

selvkørende system.

4.4 TØM GRÆSFANGEREN

1. Stop maskinen.

2. Tag sikkerhedsnøglen ud.

3. Fjern batteripakken.

4. Åbn lågen til bagudstødningen, og hold den.

5. Hold græsfangeren i håndtaget, og tag den af

lågestangen.

6. Luk lågen til bagudstødningen.

7. Tøm græsfangeren.

4.5 BRUG AF GRÆSSLÅMASKINEN

PÅ SKRÅNINGER

ADVARSEL

Græsslåmaskinen må ikke bruges på skråninger over

15°. Hvis du ikke er sikker på, hvordan en skråning

skal klippes, skal du ikke klippe skråningen.

ADVARSEL

Hold en lav selvkørende hastighed, når du slår græs

på en skråning.

• Gå ikke op og ned, når græsset på en skråning slås.

Pas på, når du skifter retningen på en skråning.

• Hold øje med eventuelle hullerne, ujævnheder, sten

og andre skjulte genstande, som du kan falde over.

Fjern alle forhindringer, såsom sten og træstykker.

• Sørg for, at have et stabilt fodfæste. Hvis du

kommer ud af balance, skal du straks slippe

afbryderen.

• Undgå, at slå græs i nærheden af lodrette

klippesider, grøfter og dæmninger.

4.6 TIPS TIL BRUG

• Prøv ikke at omgå startknappens eller

sikkerhedskontaktens funktion.

• Vip ikke maskinen, når du starter den.

• Anbring ikke hænder eller fødder nær eller under

drejende dele.

• Hold udkastet rent.

• Slå ikke vådt græs.

• På nyt eller tykt græs, skal knivhøjden hæves.

• Rengør bunden på klippeaggregatet efter hver brug.

Fjern græs, blade, snavs og andet skidt.

5 VEDLIGEHOLDELSE

ADVARSEL

Tag batteriet og sikkerhedsnøglen ud af maskinen

inden vedligeholdelse.

ADVARSEL

Hold motoren og batteripakken fri for græs, blade eller

for meget fedt.

FORSIGTIG

Brug kun godkendte reservedele.

FORSIGTIG

Lad ikke bremsevæske, benzin, råoliebaserede

materialer røre ved plastdelene. Kemikalier kan

forårsage skader på plastik, og gøre den ubrugelig.

FORSIGTIG

Brug ikke stærke opløsningsmidler eller

rengøringsmidler på plastikkabinettet eller

komponenterne.

BEMÆRK

Anbefalet spændingsmoment (Klinge): 33-37(Nm)

5.1 GENEREL VEDLIGEHOLDELSE

• Inden hver brug, skal maskinen undersøges for

beskadigede, manglende eller løse dele, såsom

skruer, møtrikker, bolte og hætter.

• Spænd alle skruer og hætter ordentligt.

• Rengør maskinen med en tør klud. Brug ikke vand.

5.2 SKIFT KLINGEN

Figur 11

Dansk

ADVARSEL

Brug kun godkendte reserveklinger.

ADVARSEL

Brug kraftige handsker eller vikl en klud om klingen,

når den håndteres.

1. Stop maskinen.

2. Sørg for, at klingen stopper helt.

3. Tag sikkerhedsnøglen og batteripakken ud.

4. Vend maskinen om på siden.

5. Sæt klingen i spænd med et stykke træ, så den ikke

drejer rundt.

6. Fjern monteringsskruen og spændskiven med en

skruenøgle eller topnøgle

7. Tag klingen af.

8. Sæt den nye klinge på. Sørg for, at pilene går ind i

hullerne på klingen.

9. Sæt monteringsskruen og spændskiven på og

spænd den.

5.3 OPBEVARING AF MASKINEN

• Tag sikkerhedsnøglen ud.

• Fjern batteripakken.

• Rengør maskinen før opbevaring.

• Sørg for, at motoren ikke er varm, når du pakker

maskinen væk.

• Sørg for, at maskinen ikke har løse eller

beskadigede dele. Hvis nødvendigt, skal du udføre

disse trin/instruktioner:

• Udskift de beskadigede dele.

• Spænd boltene.

• Forhør dig hos en person på et autoriseret

servicecenter.

• Opbevar maskinen et tørt sted.

• Sørg for, at børn ikke kommer i nærheden af

maskinen.

5.4 STIL MASKINEN PÅ HØJKANT

Figur 12

1. Fjern græsfangeren.

2. Træk i håndtagsknopperne og drej dem 90°.

3. Fold håndtaget ned.

4. Drej håndtagsknopperne 90° for at låse håndtaget i

stillingen.

5. Stil maskinen på højkant, og sørg for at beslagene

berører underlaget.

Opbevaringskontakt

Maskinen har en opbevaringskontakt, der hindrer, at

maskinen starter under opbevaring.

Det er nødvendigt at fjerne sikkerhedsnøglen og

batteripakken for at hindre utilsigtet start eller

uautoriseret benyttelse. Opbevaringskontakten erstatter

ikke denne funktion.

Dansk

6 FEJLFINDING

Problem Mulig årsag Løsning

Håndtaget er

ikke på plads.

Boltene er ikke

strammet orden-

tligt.

Juster håndta-

gets højde og

sørg for, at

spændeknop-

perne og boltene

strammes orden-

tligt.

Maskinen starter

ikke.

Batteriniveauet

er lavt.

Oplad batteriet.

Afbryderen er

defekt.

Skift afbryderen.

Batteri-nøglen er

ikke sat i.

Sæt batteri-

nøglen i.

Maskinen slår

græsset ujævnt.

Plænen er ru. Undersøg græ-

sområdet, der

skal slås.

Klingehøjden er

ikke indstillet

korrekt.

Sæt hjulene

højere op.

Maskinen slår

ikke græsset or-

dentligt.

Vådt græs har

sat sig fast på

klippeaggrega-

tet.

Vent med at slå

græsset indtil det

er tørt.

Proppen man-

gler.

Sæt proppen på.

Maskinen er

svær at skubbe.

Græsset er for

højt, eller klin-

gehøjden er for

lav.

Hæv klin-

gehøjden.

Græsfangeren

og klingen er

fanget i tykt

græs.

Tøm græsfange-

ren for græs.

Maskinen vibrer-

er meget.

Klingen er ude af

balance og slidt.

Skift klingen.

Problem Mulig årsag Løsning

Motorakslen er

bøjet.

1. Stop maski-

nen.

2. Tag sikker-

hedsnøglen

og batteri-

pakken ud.

3. Afbryd

strømkilden.

4. Se maskinen

efter for

skader.

5. Reparer

maskinen, in-

den den

startes igen.

Maskinen stop-

per, når græsset

slås.

Klingehøjden er

for lav.

Hæv klin-

gehøjden.

Batteriet er ude

af drift.

Oplad batteriet.

Græs sidder fast

i klippeaggrega-

tet eller på klin-

gen.

Tag batteripakk-

en ud, og kon-

troller klippeag-

gregatet.

Maskinens drift-

stemperatur er

for høj.

Nedkøl maski-

nen.

* Hvis du ikke kan finde løsningen på disse problemer,

skal du kontakte et servicecenter.

Dansk

7 TEKNISKE DATA

Spænding 48 V

Hastighed uden belast-

ning

2800 o./min

Klippebredde 460 mm

Klippehøjde 25 - 80 mm

Hastigheder på

selvkørende funktion

0,7-1,3 m/s

Græsfangerens kapacitet 55 l

Vægt (uden batteripakke) 27,5 kg

Målt lydtrykniveau L

= 78,1 dB (A) , K = 3

dB (A)

Garanteret lydeffektniveau L

WA.d

= 92 dB (A)

Vibration ≤ 2,5 m/s

, K = 1,5 m/s

Batterimodel G24B4/G24B2 og andre

BAG serier

Opladermodel G24X2UC2/G24X2UC4/

G24X2C og andre BAG

serier

Dobbeltisoleret konstruk-

tion

IPX IPX4

8 GARANTI

(Alle vilkårene og betingelserne for garantien

kan findes på Greenworks hjemmesiden https://

www.greenworkstools.eu)

Garantien Greenworks gælder i 3 år for produktet og

2 år for batterier (forbruger/privat brug) fra købsdatoen.

Denne garanti dækker produktionsfejl. Et defekt produkt

under garantien kan enten repareres eller udskiftes.

En enhed, der er blevet misbrugt eller brugt på andre

måder, end beskrevet i brugervejledningen, dækkes

ikke af garantien. Normalt slid og slid af dele betragtes

dækkes ikke af garantien. Den originale garanti fra

producenten påvirkes ikke af andre garantier fra en

forhandler.

Et defekt produkt skal returneres til købsstedet

(kvittering) sammen med købsbevis, for at bruge

garantien.

9 EF-

OVERENSSTEMMELSESERKL

ÆRING

Navn og adresse på fabrikanten:

Navn:

Globe Technologies Europe GmbH

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Navn og adresse på den person, der er bemyndiget til

at udarbejde den tekniske fil:

Navn: Ralf Pankalla

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Heraf erklærer vi, at produktet

Kategori: Græsslåmaskine

Model: GD24X2LM46SP (LME470)

Serienummer: Se typeskiltet på produktet

Produktionsår: Se typeskiltet på produktet

• er i overensstemmelse med de relevante

bestemmelser i maskindirektivet 2006/42/EF.

• er i overensstemmelse med bestemmelserne i

følgende andre EF-direktiver:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Desuden erklærer vi, at følgende dele, klausuler af

harmoniserede standarder er blevet brugt:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Overensstemmelsesvurderingsmetode i henhold til:

bilag VI i direktiv 2000/14/EF.

Målt lydeffektniveau

: 90 dB(A)

Garanteret lydeffektniveau L

WA.d

: 92 dB(A)

Notificeret myndighed involveret:

Navn: Intertek Deutschland GmbH (anmeldt organ

0905)

Adresse: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Tyskland

Sted, dato: Weiter-

stadt, 08.08.2021

Underskrift: Ted Qu, kvalitetsdir-

ektør

Dansk

1 Opis............................................ 87

1.1 Cel............................................................ 87

1.2 Informacje ogólne.....................................87

2 Bezpieczeństwo.........................87

3 Instalacja.................................... 87

3.1 Rozpakuj urządzenie................................87

3.2 Rozłóż dolną rękojeść.............................. 87

3.3 Zainstaluj górną rękojeść ........................ 87

3.4 Zainstaluj zbiornik na trawę......................88

3.5 Zainstaluj zatyczkę wylotu do

mulczowania.............................................88

3.6 .Wyjmij boczną rynnę wyrzutową............. 88

3.7 Ustaw wysokość ostrzy............................ 88

3.8 Zainstalować akumulator..........................88

3.9 Wyjmij akumulator.................................... 88

4 Działanie.....................................88

4.1 Włącz urządzenie.....................................88

4.2 Wyłącz urządzenie................................... 89

4.3 Włącz system samonapędzający..............89

4.4 Opróżniaj pojemnik na trawę....................89

4.5 Koszenie na zboczach............................. 89

4.6 Rady dotyczące działania.........................89

5 Konserwacja.............................. 89

5.1 Ogólna konserwacja.................................90

5.2 Wymień ostrze..........................................90

5.3 Przechowuj urządzenie............................ 90

5.4 Ustaw urządzenie na końcówce...............90

6 Rozwiązywanie problemów...... 91

7 Dane techniczne........................ 92

8 Gwarancja.................................. 92

9 Deklaracja zgodności WE.........92

angielski

1 OPIS

1.1 CEL

Urządzenie to jest przeznaczone do koszenia trawników

przydomowych. Ostrze tnące musi być ustawione w

przybliżeniu równolegle do ziemi. Wszystkie cztery koła

muszą dotykać ziemi podczas koszenia.

1.2 INFORMACJE OGÓLNE

Rysunek 1~12

Przełącznik sterowania

Przycisk Start

Górna część uchwytu

Dolna część uchwytu

Tylna klapa wyrzutu trawy

Dźwignia regulacji wysokości

Klapa komory na baterie

Boczna klapa wyrzutu trawy

Dźwignia samonapędzająca

Regulacja prędkości

Pojemnik na trawę

Pokrętło dolnego uchwytu

Zatyczka wylotu do mulczowania

Boczny wylot

Śruba

Pokrętło górnej części uchwytu

Komplet akumulatora

Przycisk zwalniający akumulatora

Klucz zabezpieczający

Śruba montażowa

Dystansownik

Ostrze

Hak pojemnika na trawę

Przechowywanie przełącznika

2 BEZPIECZEŃSTWO

OSTRZEŻENIE

Upewnij się, że postępujesz zgodnie ze wszystkimi

instrukcjami bezpieczeństwa.

Zapoznaj się z Instrukcjami bezpieczeństwa.

3 INSTALACJA

OSTRZEŻENIE

Nie używaj akcesoriów, które nie są zalecane przez

producenta.

OSTRZEŻENIE

Klucz zabezpieczający oraz komplet akumulatora

należy włożyć po zakończeniu montażu wszystkich

części.

3.1 ROZPAKUJ URZĄDZENIE

OSTRZEŻENIE

Make sure that you correctly assemble the machine

before use.

OSTRZEŻENIE

• Upewnij się, że urządzenie zostało poprawnie

złożone przed użyciem.

• Jeśli części urządzenia są uszkodzone, nie

używać urządzenia.

• Jeśli części są uszkodzone, lub brakuje części,

skontaktuj się do punktu serwisowego.

1. Otwórz opakowanie.

2. Przeczytaj dokumentację w pudełku.

3. Wyjmij wszystkie niezłożone części z pudełka.

4. Wyjmij urządzenie z pudełka.

5. Wyrzuć pudełko i opakowanie zgodnie z lokalnymi

rozporządzeniami.

OSTRZEŻENIE

Dla własnego bezpieczeństwa nie należy wkładać

baterii przed całkowitym montażem narzędzia.

3.2 ROZŁÓŻ DOLNĄ RĘKOJEŚĆ

Rysunek 2

1. Pociągnij i przekręć pokrętła rękojeści o 90°.

2. Rozłóż dolną rękojeść.

3. Wyrównaj pokrętła rękojeści w jednej z trzech

pozycji na wspornikach.

4. Obróć pokrętła rękojeści o 90°.aż się znajdą w

otworach na wspornikach.

UWAGA

Upewnij się, że oba pokrętła znajdują się w

identycznej pozycji.

OSTRZEŻENIE

Uważaj, by nie uszkodzić przewodów podczas

składania lub rozkładania rękojeści.

3.3 ZAINSTALUJ GÓRNĄ RĘKOJEŚĆ

Rysunek 3

1. Wyrównaj otwory na górnej i dolnej rękojeści.

2. Włóż śruby do otworów.

angielski

3. Przykręć pokrętła na śrubach.

4. Wykonaj to samo działanie z drugiej strony.

3.4 ZAINSTALUJ ZBIORNIK NA

TRAWĘ

Rysunek 4

1. Wyjmij zatyczkę wylotu do mulczowania.

2. Wyjmij boczną rynnę wyrzutową.

3. Otwórz tylne drzwiczki wyrzutu trawy i przytrzymaj

je.

4. Przytrzymaj zbiornik na trawę za pomocą uchwytu i

załóż haki na pręt drzwiczek.

5. Zamknij tylne drzwiczki wyrzutu trawy.

3.5 ZAINSTALUJ ZATYCZKĘ WYLOTU

DO MULCZOWANIA

Rysunek 5.

1. Zdjąć zbiornik na trawę.

2. Otwórz tylne drzwiczki wyrzutu trawy i przytrzymaj

je.

3. Przytrzymaj zatyczka wylotu do mulczowania za

pomocą uchwytu i włóż do rynny wyrzutowej.

4. Zamknij tylne drzwiczki wyrzutu trawy.

3.6 .WYJMIJ BOCZNĄ RYNNĘ

WYRZUTOWĄ.

Rysunek 6

PRZESTROGA

Podczas używania bocznej rynny wyrzutowej,

• nie zakładaj zbiornika na trawę.

• uważaj, by zatyczka wylotu do mulczowania była

zainstalowana.

1. Otwórz boczne drzwiczki wyrzutu trawy i przytrzymaj

je.

2. Wyrównaj wgłębienia bocznej rynny wyrzutowej pod

czopem.

3. Zamknij boczne drzwiczki wyrzutu trawy.

3.7 USTAW WYSOKOŚĆ OSTRZY

W urządzeniu można ustawić różne wysokości ostrzy.

Rysunek 7.

1. Pociągnij dźwignię ustawiania wysokości do tyłu, by

zwiększyć wysokość.

2. Pociągnij dźwignię ustawiania wysokości do przodu,

by zmniejszyć wysokość.

3.8 ZAINSTALOWAĆ AKUMULATOR

Rysunek8

OSTRZEŻENIE

• Jeśli akumulator lub ładowarka są uszkodzone,.

wymień je.

• Wyłącz urządzenie i odczekaj, aż silnik zatrzyma

się zanim zainstalujesz lub wyjmiesz akumulator.

• Przeczytaj, zapoznaj się i wykonuj instrukcje w

podręczniku akumulatora i ładowarki.

OSTRZEŻENIE

UŻYWAJ TYLKO BATERII 24V NIE UŻYWAJ

BATERII Z PODWÓJNYM NAPIĘCIEM 24/48V.

UWAGA

Obie baterie powinny być zainstalowane w schowkach

na baterie, aby uruchomić urządzenie.

1. Otwórz schowek na akumulator.

2. Wyrównaj wzmocnione prowadnice z rowkami w

schowku na baterie.

3. Włóż akumulator do schowka na baterie aż do

zablokowania się w miejscu.

4. Akumulator jest zainstalowany, jeśli usłyszysz

kliknięcie.

5. Wykonaj tę samą operację z drugim akumulatorem.

6. Zamknij drzwiczki schowka na akumulator.

UWAGA

Silnik zacznie działać dopiero po włożeniu klucza

zabezpieczającego.

3.9 WYJMIJ AKUMULATOR.

Rysunek 8

1. Otwórz schowek na akumulator.

2. Wyjmij klucz zabezpieczający.

3. Popchnij i przytrzymaj przycisk zwolnienia

akumulatora.

4. Wyjmij akumulator z urządzenia.

4 DZIAŁANIE

OSTRZEŻENIE

Podczas pracy załóż okulary ochronne.

4.1 WŁĄCZ URZĄDZENIE

Rysunek 9

1. Włóż klucz zabezpieczający.

2. Popchnij i przytrzymaj przycisk startu.

3. Gdy przytrzymujesz przycisk startu, pociągnij

przełącznik sterowania w kierunku pręta rękojeści.

4. Zwolnij przycisk start, by uruchomić urządzenie.

angielski

4.2 WYŁĄCZ URZĄDZENIE

1. Zwolnienie przełącznika sterowania zatrzymuje

pracę urządzenia.

OSTRZEŻENIE

Odczekaj, aż ostrza całkowicie się zatrzymają przed

ponownym uruchomieniem urządzenia. Nie wyłączaj i

nie włączaj kosiarki w krótkich odstępach.

OSTRZEŻENIE

Zawsze wyjmuj klucz zabezpieczający i akumulator po

zakończeniu pracy.

4.3 WŁĄCZ SYSTEM

SAMONAPĘDZAJĄCY.

Rysunek 10

1. Włącz urządzenie.

2. Gdy przytrzymujesz przełącznik sterowania,

pociągnij dźwignię samonapędzającą w kierunku

pręta rękojeści.

3. Przytrzymaj przełącznik sterowania i dźwignię

samonapędzającą jednocześnie prawą ręką.

4. Ustaw przycisk kontroli prędkości lewą ręką.

• Wciśnij przycisk kontroli prędkości w kierunku

symbolu pumy, by zwiększyć prędkość.

• Pociągnij przycisk kontroli prędkości w kierunku

symbolu żółwia, by zmniejszyć prędkość.

5. Zwolnij dźwignię samonapędzającą, by wyłączyć

system samonapędzający.

4.4 OPRÓŻNIAJ POJEMNIK NA

TRAWĘ

Rysunek 10.

1. Wyłącz urządzenie.

2. Wyjmij klucz zabezpieczający.

3. Wyjmij akumulator.

4. Otwórz tylne drzwiczki wyrzutu trawy i przytrzymaj

je.

5. Przytrzymaj zbiornik na trawę za pomocą uchwytu i

zdejmij haki z pręta drzwiczek.

6. Zamknij tylne drzwiczki wyrzutu trawy.

7. Opróżnij zbiornik na trawę.

4.5 KOSZENIE NA ZBOCZACH

OSTRZEŻENIE

Nie koś na zboczach ze spadkiem wyższym niż 15°.

Jeśli nie czujesz się na siłach, nie koś na zboczach.

OSTRZEŻENIE

Zachowaj niską prędkość samonapędzającą podczas

koszenia na zboczach.

• Nie idź w górę ani nie schodź po zboczu podczas

koszenia powierzchni zbocza. Zachowaj ostrożność,

gdy zmieniasz kierunek na zboczu.

• Kontroluj otwory, koleiny, skały i inne ukryte

przedmioty, które mogą spowodować Twój upadek.

Usuń wszystkie przedmioty, takie jaki kamienie i

kłody drzew.

• Upewnij się, że masz stabilne oparcie dla nóg. Jeśli

tracisz równowagę, natychmiast zwolnij przełącznik

sterowania.

• Nie należy kosić w pobliżu urwisk, kanałów lub

nasypów.

4.6 RADY DOTYCZĄCE DZIAŁANIA

• Nie próbuj przeszkadzać w działaniu przycisku

uruchamiania lub przełącznika sterowania.

• Nie przechylać urządzenia włączając je.

• Nie wolno przybliżać rąk ani nóg do ruchomych

części.

• Zachowaj rynnę wyrzutową w czystości.

• Nie koś mokrej trawy.

• Wysokie ustawienie ostrzy jest potrzebne do

koszenia nowej lub grubej trawy.

• Wyczyść dno pokrywy kosiarki po każdym

użyciu. Usuń skoszoną trawę, liście, brud i inne

zanieczyszczenia.

5 KONSERWACJA

OSTRZEŻENIE

Wyjmij klucz bezpieczeństwa i akumulator z

urządzenia przed konserwacją.

OSTRZEŻENIE

Z silnika i akumulatora należy usuwać trawę, liście i

zbyt duże ilości smaru.

PRZESTROGA

Należy używać wyłącznie zalecanych części

zamiennych.

PRZESTROGA

Uważaj, by płyny hamulcowe, benzyna oraz

materiały,w których składa wchodzi ropa naftowa nie

dotykały plastikowych części. Środki chemiczne mogą

uszkodzić tworzywo sztuczne i sprawić, że będzie

nieużyteczne.

angielski

PRZESTROGA

Nie używaj silnych rozpuszczalników ani detergentów

na plastikowej obudowie lub elementach.

UWAGA

Zalecany moment dokręcania (Ostrze): 33-37 Nm.

5.1 OGÓLNA KONSERWACJA

• Przed każdym użyciem należy sprawdzić, czy żadne

części nie są uszkodzone, nie brakuje ich lub nie są

poluzowane, np. śruby, nakrętki, sworznie.

• Dokręć odpowiednio wszystkie połączenia i

sworznie.

• Urządzenie należy czyścić suchą szmatką. Nie

używaj wody.

5.2 WYMIEŃ OSTRZE.

Rysunek 11

OSTRZEŻENIE

Należy używać wyłącznie zalecanych ostrzy

zamiennych.

OSTRZEŻENIE

Włóż wytrzymałe rękawice i szmatkę wokół ostrza,

gdy dotykasz ostrza.

1. Wyłącz urządzenie.

2. Upewnij się, że ostrza się całkowicie zatrzymały.

3. Wyjmij klucz bezpieczeństwa i akumulator.

4. Obróć urządzenie na bok.

5. Użyj kawałka drewna,m by zapobiec ruchom ostrza.

6. Wyjmij śrubę montażową i dystansownik za pomocą

klucza imbusowego lub nasadki.

7. Wyjmij ostrza.

8. Zainstaluj nowe ostrze. Upewnij się, że strzałki

znajdują się w otworach ostrza.

9. Włóż śrubę montażową i dystansownik i dokręć je.

5.3 PRZECHOWUJ URZĄDZENIE

• Wyjmij klucz zabezpieczający.

• Wyjmij akumulator.

• Wyczyść urządzenie przed przechowywaniem.

• Upewnij się, że silnik nie jest gorący, gdy

przechowujesz urządzenie.

• Upewnij się, że w urządzeniu nie ma

luźnych ani uszkodzonych części. Jeśli jest to

konieczne, postępuj zgodnie z następującymi

krokami/instrukcjami:

• Wymień uszkodzone części.

• Wkręć śruby.

• Skontaktuj się z upoważnionym punktem

serwisowym.

• Przechowuj urządzenie w suchym miejscu.

• Upewnij się, że dzieci nie mogą się zbliżyć do

urządzenia.

5.4 USTAW URZĄDZENIE NA

KOŃCÓWCE.

Rysunek 12

1. Zdjąć zbiornik na trawę.

2. Pociągnij i przekręć pokrętła rękojeści o 90°.

3. Złóż uchwyt.

4. Obróć pokrętła uchwytu o 90°, by zablokować

uchwyt.

5. Ustaw urządzenie na końcówce i upewnij się, że

wsporniki dotykają podłoża.

Przełącznik przechowywania

Urządzenie jest wyposażone w przełącznik

przechowywania, który zapobiega uruchomieniu

podczas przechowywania.

Należy wyjąć klucz bezpieczeństwa i akumulator,

by uniknąć przypadkowego uruchomienia lub

niewłaściwego użycia, Przełącznik przechowywania nie

zastępuje tej funkcji.

angielski

6 ROZWIĄZYWANIE

PROBLEMÓW

Problem Możliwa przyc-

zyna

Rozwiązanie

Uchwyt nie jest

w poprawnej po-

zycji.

Śruby nie są po-

prawnie wło-

żone.

Ustaw wysokość

uchwytu i upew-

nij się, że pokręt-

ła i śruby są po-

prawnie wyrów-

nane.

Urządzenie nie

włącza się.

Niski poziom

akumulatora.

Naładować aku-

mulator.

Przełącznik ster-

owania est wa-

dliwy.

Wymień prze-

łącznik sterowa-

nia.

Klucz akumula-

tora nie jest

włożony.

Włóż klucz aku-

mulatora.

Urządzenie nier-

ówno kosi trawę.

Trawnik jest nier-

ówny.

Skontroluj ob-

szar koszenia.

Wysokość ostrza

nie jest popraw-

nie ustawiona.

Przesuń koła do

wyższej pozycji.

Kosiarka niew-

łaściwie mulc-

zuje.

Przycinana mok-

ra trawa przyc-

zepiła się do

pokrywy.

Odczekaj, aż tra-

wa wyschnie

przed kosze-

niem.

Brakuje zatyczki

wylotu do mulc-

zowania.

Zainstaluj za-

tyczkę wylotu do

mulczowania.

Trudności z

pchaniem kosiar-

ki.

Trawa jest zbyt

wysoka lub wy-

sokość ostrza

jest zbyt niska.

Zwiększ wyso-

kość ostrzy.

Zbiornik na

trawę i ostrze

ciągną się po

grubej trawie.

Usuń przyciętą

trawę ze zbiorni-

ka.

W urządzeniu są

duże drgania.

Ostrze nie jest

wyrównane i jest

zużyte.

Wymień ostrze.

Problem Możliwa przyc-

zyna

Rozwiązanie

Wał silnika jest

wygięty.

1. Wyłącz silnik

2. Wyjmij klucz

bezpiec-

zeństwa i

akumulator.

3. Odłącz z sie-

ci.

4. Sprawdź, czy

nie jest usz-

kodzone.

5. Napraw ur-

ządzenie

przed po-

nownym uru-

chomieniem.

Urządzenie zatr-

zymuje się podc-

zas koszenia.

Wysokość ostrza

zbyt niska.

Zwiększ wyso-

kość ostrzy.

Niski poziom

akumulatora.

Naładować aku-

mulator.

Przycinana mok-

ra trawa przyc-

zepiła się do

pokrywy lub ostr-

za.

Wyjmij akumula-

tor i skontroluj

pokrywę.

Zbyt wysoka

temperatura

działania urząd-

zenia.

Ochłódź urząd-

zenie.

*jeśli nie możesz znaleźć rozwiązania na te problemy,

skontaktuj się z punktem serwisowym.

angielski

7 DANE TECHNICZNE

Napięcie 48 V

Prędkość bez obciążenia 2800 / min

Szerokość koszenia 460 mm

Wysokość koszenia 25 - 80 mm

Prędkość samonapędza-

nia

0,7-1,3 m/s

Pojemność zbiornika na

trawę

55 L

Waga (bez akumulatora) 27,5 kg

Mierzony poziom ciśnienia

akustycznego

= 78,1 dB(A) , K = 3

dB(A)

Gwarantowany poziom

mocy akustycznej

WA.d

= 92 dB(A)

Drgania ≤ 2,5 m/s

, K = 1,5 m/s

Model akumulatora G24B4/G24B2 i inne serie

BAG

Model ładowarki G24X2UC2/G24X2UC4/

G24X2C i inne serie CAG

Struktura z podwójną izo-

lacją

IPX IPX4

8 GWARANCJA

(Pełne warunki gwarancji znajdują się

na stronie Greenworks internetowej https://

www.greenworkstools.eu)

Produkt Greenworks objęty jest trzyletnią gwarancją

a baterie - dwuletnią (klient/prywatne użytkowanie)

obowiązującą od daty zakupu. Gwarancja obejmuje

wady fabryczne. Wadliwy produkt objęty gwarancją

może być naprawiony lub wymieniony. Urządzenie

niewłaściwie używane lub używane w sposób inny od

opisanego w niniejszej instrukcji traci gwarancję. Zwykłe

zużycie oraz zużyte części nie są objęte gwarancją. Na

oryginalną gwarancję producenta nie wpływają żadne

dodatkowe gwarancje proponowane przez dystrybutora

lub sprzedawcę.

Wadliwy produkt wraz z dowodem zakupu (paragon)

należy odesłać do punktu zakupu, w celu reklamacji z

tytułu gwarancji

9 DEKLARACJA ZGODNOŚCI

Nazwa i adres producenta:

Nazwa:

Globe Technologies Europe GmbH

Adres: Brunnenweg 17, 64331 Weiterstadt, Niem-

Nazwisko i adres osoby upoważnionej do sporządzenia

dokumentacji technicznej:

Nazwa: Ralf Pankalla

Adres: Brunnenweg 17, 64331 Weiterstadt, Niem-

My niżej podpisani oświadczamy, że produkt

Kategoria: Kosiarka do trawy

Model: GD24X2LM46SP (LME470)

Numer seryjny: Zobacz tabliczkę znamionową

na produkcie

Rok produkcji: Zobacz tabliczkę znamionową

na produkcie

• jest zgodny z odnośnymi przepisami Dyrektyw w

sprawie maszyn 2006/42/WE.

• spełnia wymogi określone w następujących innych

dyrektywach europejskich:

• 2014/30/UE

• 2000/14/WE i 2005/88/WE

• 2011/65/UE i 2015/863/UE

Ponadto oświadczamy, że użyto następujących

elementów, klauzul zharmonizowanych norm:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metoda oceny zgodności w Aneksie VI Dyrektywy

2000/14/WE.

Zmierzony poziom mocy akus-

tycznej

: 90 dB(A)

Gwarantowany poziom mocy

akustycznej

WA.d

: 92 dB(A)

Jednostka notyfikowana:

Nazwa: Intertek Deutschland GmbH (Jednostka

notyfikowana 0905)

Adres: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Niemcy

Miejsce, data: Wei-

terstadt, 08.08.2021

Podpis: Ted Qu, Dyrektor ds ja-

kości

angielski

1 Popis...........................................95

1.1 Účel.......................................................... 95

1.2 Popis........................................................ 95

2 Bezpečnost................................ 95

3 Instalace..................................... 95

3.1 Rozbalení zařízení................................... 95

3.2 Odklopení dolní rukojeti ...........................95

3.3 Instalace horní rukojeti ............................ 95

3.4 Instalace zachytávače trávy..................... 96

3.5 Instalace mulčovací zátky........................ 96

3.6 Instalace bočního výpustného žlabu........ 96

3.7 Nastavte výšku nože/sekání.....................96

3.8 Instalace akumulátoru.............................. 96

3.9 Vyjmutí akumulátoru.................................96

4 Provoz........................................ 96

4.1 Spuštění stroje......................................... 96

4.2 Zastavení stroje........................................96

4.3 Ovládání systému samohybného

pohonu..................................................... 97

4.4 Vyprázdnění zachytávače trávy................97

4.5 Práce ve svahu.........................................97

4.6 Provozní tipy.............................................97

5 Údržba........................................ 97

5.1 Celková údržba........................................ 97

5.2 Výměna čepele.........................................97

5.3 Skladování stroje......................................98

5.4 Postavení stroje do svislé polohy.............98

6 Odstraňování problémů............98

7 Technické údaje.........................99

8 Záruka.........................................99

9 ES prohlášení o shodě..............99

Česky

1 POPIS

1.1 ÚČEL

Tento stroj se používá k sekání trávníků v domácnosti.

Řezací čepel musí být přibližně rovnoběžně se zemí.

Všechna čtyři kola se musí při sekání dotýkat země.

1.2 POPIS

Obrázek 1~12

Pákový spínač

Startovací tlačítko

Horní rukojeť

Dolní rukojeť

Zadní výstupní klapka

Páka pro nastavení výšky

Klapka přihrádky na akumulátor

Boční výstupní klapka

Páčka samohybného pohonu

Volič rychlosti

Zachytávač trávy

Knoflík spodní rukojeti

Mulčovací zátka

Boční deflektor

Šroub

Knoflík horní rukojeti

Akumulátor

Tlačítko pro uvolnění akumulátoru

Bezpečnostní klíč

Montážní šroub

Rozpěrka

Čepel

Háček zachytávače trávy

Spínač pro skladování

2 BEZPEČNOST

VAROVÁNÍ

Dodržujte všechny bezpečnostní pokyny.

Viz Bezpečnostní příručka.

3 INSTALACE

VAROVÁNÍ

Nepoužívejte příslušenství, které výrobce

nedoporučuje.

VAROVÁNÍ

Nevkládejte bezpečnostní klíč nebo akumulátor, dokud

nedokončíte montáž všech dílů.

3.1 ROZBALENÍ ZAŘÍZENÍ

VAROVÁNÍ

Ujistěte se před použitím, že jste řádně sestavili stroj.

VAROVÁNÍ

• Pokud jsou součásti stroje poškozené, stroj

nepoužívejte.

• Pokud nemáte všechny součásti, stroj

nepoužívejte.

• Pokud jsou součásti poškozené nebo chybějící,

obraťte se na servisní středisko.

1. Otevřete obal.

2. Přečtěte si dokumentaci přiloženou v krabici.

3. Vyjměte z krabice všechny nesestavené součásti.

4. Vyjměte stroj z obalu.

5. Zlikvidujte krabici a balící materiály v souladu s

místními předpisy.

VAROVÁNÍ

Z důvodu své osobní bezpečnosti nevkládejte baterii,

dokud není nářadí úplně smontované.

3.2 ODKLOPENÍ DOLNÍ RUKOJETI

Obrázek2

1. Vytáhněte a otočte knoflíky na rukojeti o 90 °.

2. Odklopte dolní rukojeť.

3. Zarovnejte knoflíky na rukojeti do jedné ze tří poloh

na konzolách.

4. Otočte knoflíky na rukojeti o 90 °, dokud

nezapadnou do otvorů v konzolách.

POZNÁMKA

Ujistěte se, že oba knoflíky na rukojeti jsou ve stejné

poloze.

VAROVÁNÍ

Nepoškoďte kabely při sklápění nebo odklápění

rukojeti.

3.3 INSTALACE HORNÍ RUKOJETI

Obrázek 3

1. Zarovnejte otvory v horní rukojeti a spodní rukojeti.

2. Vložte šrouby do otvorů.

3. Utáhněte knoflíky na šrouby.

4. Proveďte stejnou operaci na druhé straně.

Česky

3.4 INSTALACE ZACHYTÁVAČE

TRÁVY

Obrázek 4

1. Odstraňte mulčovací zátku.

2. Odstraňte boční deflektor.

3. Otevřete zadní výstupní dvířka a podržte je.

4. Přidržte zachytávač trávy na jeho rukojeti a

zahákněte háky na dveřní tyč.

5. Zavřete zadní výstupní dvířka.

3.5 INSTALACE MULČOVACÍ ZÁTKY

Obrázek 5.

1. Odstraňte zachytávač trávy.

2. Otevřete zadní výstupní dvířka a podržte je.

3. Uchopte mulčovací zátku za její rukojeť a vložte ji do

vyhazovacího tunelu.

4. Zavřete zadní výstupní dvířka.

3.6 INSTALACE BOČNÍHO

VÝPUSTNÉHO ŽLABU

Obrázek 6

UPOZORNĚNÍ

Při použití bočního deflektoru,

• Ninstalujte zachytávač trávy.

• Ponechte nainstalovanou mulčovací zátku.

1. Otevřete boční výstupní dvířka a podržte je.

2. Zarovnejte výstupky bočního deflektoru pod čep.

3. Zavřete boční výstupní dvířka.

3.7 NASTAVTE VÝŠKU NOŽE/SEKÁNÍ

Stroj lze nastavit na různé výšky nože/sekání.

Obrázek 7

1. Vytáhněte páčku pro nastavení výšky směrem

dozadu pro zvýšení výšky nože/sekání.

2. Zatlačením páčky pro nastavení výšky dopředu

snížíte výšku nože/sekání.

3.8 INSTALACE AKUMULÁTORU

Obrázek 8

VAROVÁNÍ

• Pokud je akumulátor nebo nabíječka poškozena,

vyměňte akumulátor nebo nabíječku.

• Před instalací nebo vyjmutím akumulátoru

zastavte stroj a počkejte, až se motor zastaví.

• Přečtěte si, obeznamte se a dodržujte pokyny

uvedené v příručce pro baterii a nabíječku.

VAROVÁNÍ

1. POUŽÍVEJTE POUZE 24 V AKUMULÁTOR.

NEPOUŽÍVEJTE AKUMULÁTOR S DVOJITÝM

NAPĚTÍM 24/48 V.

POZNÁMKA

Oba akumulátory vložte do přihrádek, aby se stroj

mohl spustit.

1. Otevřete dvířka prostoru pro baterie.

2. Zarovnejte žebra na akumulátoru s drážkami v

prostoru pro baterie.

3. Zatlačte akumulátor do prostoru pro baterie, dokud

akumulátor nezapadne na místo.

4. Když uslyšíte kliknutí, akumulátor je nainstalován.

5. Stejnou operaci proveďte s druhou baterií.

6. Zavřete kryt prostoru pro baterie.

POZNÁMKA

Motor se spustí pouze po vložení bezpečnostního

klíče.

3.9 VYJMUTÍ AKUMULÁTORU

Obrázek 8

1. Otevřete kryt přihrádky na akumulátor

2. Vyjměte bezpečnostní klíč.

3. Stiskněte a podržte tlačítko pro uvolnění

akumulátoru.

4. Vyjměte akumulátor ze stroje.

4 PROVOZ

VAROVÁNÍ

Při práci používejte ochranu očí.

4.1 SPUŠTĚNÍ STROJE

Obrázek 9

1. Vložte bezpečnostní klíč.

2. Stiskněte a podržte startovací tlačítko.

3. Zatímco držíte startovací tlačítko zmáčknuté,

posuňte pákový spínač ve směru řídítek.

4. Uvolněte startovací tlačítko pro nastartovaní stroje.

4.2 ZASTAVENÍ STROJE

1. Uvolněte pákový spínač pro zastavení stroje.

VAROVÁNÍ

Před opětovným spuštěním stroje počkejte, až se

čepele zcela zastaví. Stroj rychle nevypínejte a

nezapínejte.

Česky

VAROVÁNÍ

Po ukončení práce vždy vyjměte bezpečnostní klíč a

akumulátor.

4.3 OVLÁDÁNÍ SYSTÉMU

SAMOHYBNÉHO POHONU

Obrázek 10

1. Zapněte stroj.

2. Zatímco držíte pákový spínač zmáčknutý, posuňte

páčku samohybného pohonu ve směru řídítek.

3. Podržte současně pákový spínač a páčku

samohybného pohonu s pravou rukou.

4. Volič rychlosti nastavte levou rukou.

• Pro zvýšení rychlosti potáhněte volič rychlosti ve

směru symbolu pumy.

• Pro snížení rychlosti potáhněte volič rychlosti ve

směru symbolu želvy.

5. Uvolněte páčku samohybného pohonu pro

zastavení systému samohybného pohonu.

4.4 VYPRÁZDNĚNÍ ZACHYTÁVAČE

TRÁVY

1. Zastavte stroj.

2. Vyjměte bezpečnostní klíč.

3. Vyjměte akumulátor.

4. Otevřete zadní výstupní dvířka a podržte je.

5. Přidržte zachytávač trávy na jeho rukojeti a

odhákněte jej z dveřní tyče.

6. Zavřete zadní výstupní dvířka.

7. Vyprázdněte zachytávač trávy.

4.5 PRÁCE VE SVAHU

VAROVÁNÍ

Nesekejte ve svahu se sklonem větším než 15 °.

Pokud se ve svahu necítíte pohodlně, nesekejte ve

svahu.

VAROVÁNÍ

Během sekání ve svahu udržujte nízkou rychlost

samohybného pohonu.

• Nejezděte po svahu nahoru a dolů, když sekáte

napříč svahem. Buďte opatrní při změně směru ve

svahu.

• Sledujte díry, vyjeté koleje, skály a další skryté

předměty, které mohou způsobit pád. Odstraňte

všechny překážky, jako jsou kameny a větve stromů.

• Ujistěte se, že máte stabilní postoj. Pokud jste v

nerovnováze, okamžitě uvolněte pákový spínač.

• Nesekejte v blízkosti výsypů, příkopů nebo násypů.

4.6 PROVOZNÍ TIPY

• Nepokoušejte se přemostit funkci startovacího

tlačítka nebo pákového spínače.

• Při spouštění stroj nenaklánějte.

• Nestrkejte ruce ani nohy do blízkosti nebo pod

rotující části.

• Udržujte vyhazovací tunel čistý.

• Nesekejte mokrou trávu.

• Vyšší výška čepele je nutná pro novou nebo hustou

trávu.

• Po každém použití vyčistěte spodní část sekačky.

Odstraňte odřezky trávy, listy, nečistoty a další

pozůstatky.

5 ÚDRŽBA

VAROVÁNÍ

Před údržbou odstraňte ze zařízení bezpečnostní klíč

a akumulátor.

VAROVÁNÍ

Udržujte motor a akumulátor bez trávy, listů nebo

přílišné mastnoty.

UPOZORNĚNÍ

Používejte pouze schválené náhradní díly.

UPOZORNĚNÍ

Nedovolte, aby brzdové kapaliny, benzín nebo

materiály na bázi ropy přišly do kontaktu s plastovými

díly. Chemikálie mohou způsobit poškození plastů a

znemožnit jejich použití.

UPOZORNĚNÍ

Na plastový kryt nebo součásti nepoužívejte silná

rozpouštědla ani čistící prostředky.

POZNÁMKA

Doporučený utahovací moment (čepele): 33-37 Nm.

5.1 CELKOVÁ ÚDRŽBA

• Před každým použitím zkontrolujte celý výrobek,

zda není poškozen, nechybí nebo nejsou uvolněné

žádné díly, jako např. šrouby, matice, čepy a krytky

atd.

• Správně utáhněte všechny spojovací prvky a

uzávěry.

• Čistěte stroj suchým hadříkem. Nepoužívejte vodu.

5.2 VÝMĚNA ČEPELE

Obrázek 11

Česky

VAROVÁNÍ

Používejte pouze schválené náhradní čepele.

VAROVÁNÍ

Vždy si chraňte ruce pevnými rukavicemi nebo

zabalením čepelí hadrem, když se jich dotýkáte.

1. Zastavte stroj.

2. Ujistěte se, že se čepele zcela zastaví.

3. Vyjměte bezpečnostní klíč a akumulátor.

4. Převraťte sekačku na boční stranu.

5. K zabránění pohybu čepele použijte kus dřeva.

6. Odstraňte montážní šroub a podložku pomocí klíče

nebo nástavce.

7. Vyjměte čepel.

8. Nainstalujte novou čepel. Ujistěte se, že šipky

zapadnou do otvorů v čepeli.

9. Vložte montážní šroub a podložku a utáhněte.

5.3 SKLADOVÁNÍ STROJE

• Vyjměte bezpečnostní klíč.

• Vyjměte akumulátory.

• Před skladováním stroj vyčistěte.

• Před skladováním stroje se ujistěte, že motor není

horký.

• Ujistěte se, že stroj nemá uvolněné nebo poškozené

součásti. Pokud je to nutné, postupujte takto:

• Poškozené díly vyměňte.

• Utáhněte šrouby.

• Promluvte si s osobou ze schváleného

servisního střediska.

• Skladujte stroj v suchém prostoru.

• Ujistěte se, že se děti nemohou přiblížit k zařízení.

5.4 POSTAVENÍ STROJE DO SVISLÉ

POLOHY

Obrázek 12

1. Odstraňte zachytávač trávy.

2. Vytáhněte a otočte knoflíky na rukojeti o 90 °.

3. Sklopte rukojeť dolů.

4. Otočte knoflíky rukojeti o 90° a zajistěte rukojeť v

dané poloze.

5. Postavte stroj do svislé polohy a ujistěte se, že se

držáky dotýkají podlahy.

Spínač pro skladování

Stroj má spínač pro skladování, který zabraňuje

spuštění stroje v poloze pro skladování.

Je nutné vyjmout bezpečnostní klíč a akumulátor, aby

nedošlo k náhodnému spuštění nebo neoprávněnému

použití. Spínač pro skladování tuto funkci nenahrazuje.

6 ODSTRAŇOVÁNÍ PROBLÉMŮ

Problém Možná příčina Řešení

Rukojeť není

ve správné po-

loze.

Šrouby nejsou

správně osa-

zené.

Nastavte výšku

rukojeti a ujistěte

se, že knoflíky a

šrouby jsou

správně zarov-

nány.

Stroj se nespus-

tí.

Kapacita akumu-

látoru je nízká.

Nabijte akumulá-

tor.

Pákový spínač je

vadný.

Vyměňte pákový

spínač.

Bezpečnostní

klíč není vložen.

Vložte bezpeč-

nostní klíč.

Stroj řeže trávu

nerovnoměrně.

Trávník je hrbo-

latý.

Zkontrolujte ob-

last sečení.

Výška čepele

není nastavena

správně.

Posuňte kola do

vyšší polohy.

Stroj správně

nemulčuje.

Odřezky mokré

trávy se nalepují

na sekačku.

Před sečením

počkejte, dokud

tráva neuschne.

Chybí mulčovací

zátka.

Nainstalujte mul-

čovací zátku.

Stroj se těžko

tlačí.

Tráva je příliš vy-

soká nebo je vý-

ška čepele příliš

nízká.

Zvyšte nastavení

výšky čepele.

Zachytávač trávy

a čepel se táh-

nou v tlusté

trávě.

Odstraňte odřez-

ky trávy ze za-

chytávače trávy.

Na stroji dochází

k vysokým vibra-

cím.

Čepel je nevyvá-

žená a opotřebo-

vaná.

Vyměňte čepel.

Hřídel motoru je

ohnutá.

1. Motor

ochlaďte.

2. Vyjměte bez-

pečnostní

klíč a akumu-

látor.

3. Odpojte na-

pájecí zdroj.

4. Zkontrolujte

poškození.

5. Opravte stroj

dříve, než jej

znovu spus-

títe.

Česky

Problém Možná příčina Řešení

Stroj se zastaví

během sečení.

Výška čepele je

příliš nízká.

Zvyšte nastavení

výšky čepele.

Akumulátor je

vybitý.

Nabijte akumulá-

tor.

Odřezky mokré

trávy se nalepují

na sekačku nebo

čepel.

Vyjměte akumu-

látor a zkontro-

lujte sekačku.

Provozní teplota

stroje je příliš vy-

soká.

Stroj ochlaďte.

* Pokud řešení těchto problémů nemůžete najít, obraťte

se na servisní středisko.

7 TECHNICKÉ ÚDAJE

Napětí 48 V

Otáčky naprázdno 2800 / min

Záběr 460 mm

Výška sečení 25 - 80 mm

Rychlost s vlastním poho-

nem

0,7-1,3 m/s

Kapacita zachytávače

trávy

55 L

Hmotnost (bez akumulá-

toru)

27,5 kg

Měřená hladina akustické-

ho tlaku

= 78,1 dB(A) , K = 3

dB(A)

Garantovaná hladina

akustického výkonu

WA.d

= 92 dB(A)

Vibrace ≤ 2,5 m/s

, K = 1,5 m/s

Akumulátor G24B4/G24B2 a další

řady BAG

Typ nabíječky G24X2UC2/G24X2UC4/

G24X2C a další řady CAG

Konstrukce se zdvojenou

izolací

IPX IPX4

8 ZÁRUKA

(Úplné záruční podmínky naleznete na

webové stránce společnosti Greenworks https://

www.greenworkstools.eu)

Záruka Greenworks je 3 roky na výrobek a 2 roky

na akumulátor (spotřební / soukromé použití) od data

zakoupení. Tato záruka se vztahuje na výrobní závady.

Vadný výrobek v záruce může být buď opraven

nebo vyměněn. Přístroj, který byl zneužitý nebo

použitý jinými způsoby, než popsanými v uživatelské

příručce, může být odmítnut pro uplatnění záruky. Na

normální opotřebení a opotřebované součásti se záruka

nevztahuje. Původní záruka výrobce není ovlivněna

žádnou dodatečnou zárukou, kterou nabízí prodejce

nebo obchodník.

Vadný výrobek spolu s dokladem o koupi (pokladniční

stvrzenka) musí být vrácen na místo zakoupení pro

uplatnění záručního nároku.

9 ES PROHLÁŠENÍ O SHODĚ

Název a adresa výrobce:

Název: Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Něm-

ecko

Název a adresa společnosti oprávněné vypracovat

soubor technické dokumentace:

Název: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Něm-

ecko

Tímto prohlašujeme, že výrobek

Kategorie: Sekačka na trávu

Model: GD24X2LM46SP (LME470)

Výrobní číslo: Viz štítek s označením výrobku

Rok výroby: Viz štítek s označením výrobku

• je v souladu s příslušnými ustanoveními směrnice o

strojních zařízeních 2006/42/ES.

• je v souladu s následujícími směrnicemi ES:

• 2014/30/EU

• 2000/14/ES & 2005/88/ES

• 2011/65/EU & 2015/863/EU

Kromě toho prohlašujeme, že byly použity následující

evropské harmonizované normy (jejich části / doložky):

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metoda posouzení shody s přílohou VI směrnice

2000/14/ES.

Měřená hladina akustického vý-

konu

: 90 dB(A)

Garantovaná hladina akustické-

ho výkonu

WA.d

: 92 dB(A)

Česky

Zapojený oznámený subjekt:

Název: Intertek Deutschland GmbH (Oznámený subjekt

0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Německo

Místo, datum: Wei-

terstadt, 08.08.2021

Podpis: Ted Qu, ředitel pro kvali-

100

Česky

1 Popis.........................................102

1.1 Účel........................................................ 102

1.2 Prehľad...................................................102

2 Bezpečnosť..............................102

3 Inštalácia.................................. 102

3.1 Rozbalenie stroja....................................102

3.2 Vyklopenie dolnej rukoväte.....................102

3.3 Inštalácia hornej rukoväte ..................... 102

3.4 Inštalácia zachytávača trávy.................. 103

3.5 Inštalácia mulčovacej zátky....................103

3.6 Inštalácia bočného výpustného žľabu.... 103

3.7 Nastavenie výšky čepele/kosenia.......... 103

3.8 Inštalácia akumulátora........................... 103

3.9 Vybratie akumulátora..............................103

4 Obsluha.................................... 103

4.1 Spustenie stroja......................................103

4.2 Zastavenie stroja....................................104

4.3 Ovládanie systému samohybného

pohonu................................................... 104

4.4 Vyprázdnenie zachytávača trávy............104

4.5 Práca na svahu...................................... 104

4.6 Prevádzkové tipy....................................104

5 Údržba...................................... 104

5.1 Celková údržba...................................... 105

5.2 Výmena čepele.......................................105

5.3 Uskladnenie prístroja..............................105

5.4 Postavenie stroja do zvislej polohy........ 105

6 Riešenie problémov................ 106

7 Technické údaje.......................106

8 Záruka.......................................106

9 Vyhlásenie ES o zhode........... 107

101

Slovenčina

1 POPIS

1.1 ÚČEL

Tento stroj sa používa na kosenie trávnikov v

domácnosti. Rezacia čepeľ musí byť približne

rovnobežne so zemou. Všetky štyri kolesá sa musia pri

kosení dotýkať zeme.

1.2 PREHĽAD

Obrázok 1~12

Pákový spínač

Štartovacie tlačidlo

Horná rukoväť

Dolná rukoväť

Zadná výstupná klapka

Páka pre nastavenie výšky

Kryt priestoru pre akumulátor

Bočná výstupná klapka

Páčka samohybného pohonu

Volič rýchlosti

Zachytávač trávy

Gombík dolnej rukoväte

Mulčovacia zátka

Bočný deflektor

Skrutka

Gombík hornej rukoväte

Akumulátor

Tlačidlo uvoľnenia akumulátora

Bezpečnostný kľúč

Upevňovacia skrutka

Rozpera

Nôž

Háčik zachytávača trávy

Spínač skladovania

2 BEZPEČNOSŤ

VAROVANIE

Nezabúdajte na dodržiavanie bezpečnostných

pokynov.

Pozrite si Bezpečnostnú príručku.

3 INŠTALÁCIA

VAROVANIE

Nepoužívajte príslušenstvo, ktoré výrobca

neodporúča.

VAROVANIE

Nevkladajte bezpečnostný kľúč alebo akumulátor, kým

nedokončíte montáž všetkých častí.

3.1 ROZBALENIE STROJA

VAROVANIE

Pred použitím sa uistite, že ste správne zostavili stroj.

VAROVANIE

• Ak sú diely poškodené, stroj nepoužívajte.

• Ak nemáte k dispozícii všetky súčasti, prístroj

nepoužívajte.

• Ak sú súčasti poškodené alebo chýbajú, obráťte

sa na servisné stredisko.

1. Otvorte obal.

2. Prečítajte si dokumentáciu priloženú v krabici.

3. Zo škatule vyberte všetky nezmontované diely.

4. Vyberte stroj z obalu.

5. Zlikvidujte škatuľu a obalový materiál v súlade s

miestnymi predpismi.

VAROVANIE

V záujme vašej osobnej bezpečnosti akumulátor do

nástroja nevkladajte skôr, ako je úplne zmontovaný.

3.2 VYKLOPENIE DOLNEJ

RUKOVÄTE

Obrázok 2

1. Vytiahnite a otočte tlačidlá na rukoväti o 90 °.

2. Vyklopte dolnú rukoväť.

3. Zarovnajte tlačidlá na rukoväte do jednej z troch

polôh na konzolách.

4. Otočte tlačidlá na rukoväti o 90 °, kým nezapadnú

do otvorov v konzolách.

POZNÁMKA

Uistite sa, že obidve tlačidlá na rukoväti sú v rovnakej

polohe.

VAROVANIE

Nepoškoďte káble pri sklápaní alebo vyklápaní

rukoväti.

3.3 INŠTALÁCIA HORNEJ RUKOVÄTE

Obrázok 3

1. Zarovnajte otvory v hornej a spodnej rukoväti.

2. Vložte skrutky do otvorov.

3. Dotiahnite gombíky na skrutky.

102

Slovenčina

4. Urobte rovnakú operáciu na druhej strane.

3.4 INŠTALÁCIA ZACHYTÁVAČA

TRÁVY

Obrázok 4

1. Odstráňte mulčovaciu zátku.

2. Odstráňte bočný deflektor.

3. Otvorte zadné výstupné dvierka a podržte ich.

4. Pridržte zachytávač trávy na jeho rukoväti a

zaháknite háky na dverovú tyč.

5. Zatvorte zadné výstupné dvierka.

3.5 INŠTALÁCIA MULČOVACEJ

ZÁTKY

Obrázok5.

1. Odstráňte zachytávač trávy.

2. Otvorte zadné výstupné dvierka a podržte ich.

3. Uchopte mulčovaciu zátku za jej rukoväť a vložte ju

do vyhadzovacieho tunela.

4. Zatvorte zadné výstupné dvierka.

3.6 INŠTALÁCIA BOČNÉHO

VÝPUSTNÉHO ŽĽABU

Obrázok 6

VÝSTRAHA

Pri použití bočného výpustného žľabu

• Neinštalujte zachytávač trávy.

• Ponechajte nainštalovanú mulčovaciu zátku.

1. Otvorte bočné výstupné dvierka a podržte ich.

2. Zarovnajte výstupky bočného deflektora pod čap.

3. Zatvorte bočné výstupné dvierka.

3.7 NASTAVENIE VÝŠKY ČEPELE/

KOSENIA

Výšku čepele stroja/kosenia je možné nastaviť na rôzne

hodnoty.

Obrázok 7

1. Ak chcete výšku čepele/kosenia zvýšiť, vytiahnite

páku nastavenia výšky smerom dozadu.

2. Ak chcete výšku čepele/kosenia znížiť, posuňte

páku nastavenia výšky čepele/kosenia smerom

dopredu.

3.8 INŠTALÁCIA AKUMULÁTORA

Obrázok8

VAROVANIE

• Ak je akumulátor alebo nabíjačka poškodená,

vymeňte batériu alebo nabíjačku.

• Pred inštaláciou alebo vybratím akumulátora

zastavte stroj a počkajte, kým sa motor zastaví.

• Prečítajte si, oboznámte sa a dodržujte pokyny

uvedené v príručke pre batériu a nabíjačku.

VAROVANIE

POUŽÍVAJTE IBA 24 V AKUMULÁTOR.

NEPOUŽÍVAJTE AKUMULÁTOR S DUÁLNYM

NAPÄTÍM 24/48 V.

POZNÁMKA

Oba akumulátory nainštalujte do priehradiek pre

uvedenie stroja do prevádzky.

1. Otvorte dvierka priestoru pre batérie.

2. Zarovnajte rebrá na akumulátore s drážkami v

priestore pre batérie.

3. Zatlačte akumulátor do priestoru pre batérie, kým

batéria nezapadne na miesto.

4. Keď budete počuť kliknutie, akumulátor je

nainštalovaný.

5. Rovnakú operáciu vykonajte aj s druhou batériou.

6. Zatvorte kryt pre batérie.

POZNÁMKA

Motor sa spustí iba po vložení bezpečnostného kľúča.

3.9 VYBRATIE AKUMULÁTORA

Obrázok 8

1. Otvorte kryt priestoru na akumulátor

2. Vyberte bezpečnostný kľúč.

3. Stlačte a podržte tlačidlo pre uvoľnenie

akumulátora.

4. Vyberte akumulátor zo stroja.

4 OBSLUHA

VAROVANIE

Pri práci používajte ochranu očí.

4.1 SPUSTENIE STROJA

Obrázok 9

1. Vložte bezpečnostný kľúč.

2. Stlačte a podržte štartovacie tlačidlo.

3. Počas držania štartovacieho tlačidla, posuňte

pákový spínač v smere riadidiel.

4. Uvoľnite štartovacie tlačidlo pre naštartovanie stroja.

103

Slovenčina

4.2 ZASTAVENIE STROJA

1. Uvoľnite pákový spínač pre zastavenie stroja.

VAROVANIE

Pred opätovným spustením stroja počkajte, až sa

čepele celkom zastavia. Stroj rýchlo nevypínajte a

nezapínajte.

VAROVANIE

Po ukončení práce vždy vyberte bezpečnostný kľúč a

akumulátor.

4.3 OVLÁDANIE SYSTÉMU

SAMOHYBNÉHO POHONU

Obrázok 10

1. Zapnite stroj.

2. Pokým držíte pákový spínač stlačený, posuňte

páčku samohybného pohonu v smere riadidiel.

3. Podržte pákový spínač a páčku samohybného

pohonu súčasne s pravou rukou.

4. Volič rýchlosti nastavte ľavou rukou.

• Pre zvýšenie rýchlosti potiahnite volič rýchlosti v

smere symbolu pumy.

• Pre zníženie rýchlosti potiahnite volič rýchlosti v

smere symbolu korytnačky.

5. Uvoľnite páčku samohybného pohonu pre

zastavenie systému samohybného pohonu.

4.4 VYPRÁZDNENIE ZACHYTÁVAČA

TRÁVY

1. Stroj zastavte.

2. Vyberte bezpečnostný kľúč.

3. Vyberte akumulátor.

4. Otvorte zadné výstupné dvierka a podržte ich.

5. Pridržte zachytávač trávy za jeho rukoväť a

odháknite ho z dverovej tyče.

6. Zatvorte zadné výstupné dvierka.

7. Vyprázdnite zachytávač trávy.

4.5 PRÁCA NA SVAHU

VAROVANIE

Nekoste na svahu so sklonom, ktorý presahuje 15 °.

Ak sa na svahu necítite pohodlne, nekoste na svahu.

VAROVANIE

Počas kosenia na svahu udržujte nízku rýchlosť

samohybného pohonu.

• Nejazdite po svahu hore a dole, keď kosíte naprieč

svahom. Buďte opatrní pri zmene smeru na svahu.

• Sledujte diery, vyjazdené koľaje, skaly a ďalšie

skryté predmety, ktoré môžu spôsobiť pád.

Odstráňte všetky prekážky, ako sú kamene a konáre

stromov.

• Uistite sa, že máte stabilný postoj. Ak ste v

nerovnováhe, okamžite uvoľnite pákový spínač.

• Nekoste v blízkosti výsypov, priekop alebo násypov.

4.6 PREVÁDZKOVÉ TIPY

• Nepokúšajte sa premostiť funkciu štartovacieho

tlačidla alebo pákového spínača.

• Pri spúšťaní stroj nenakláňajte.

• Nestrkajte ruky ani nohy do blízkosti alebo pod

rotujúce časti.

• Udržujte výpustný žľab čistý.

• Nekoste mokrú trávu.

• Vyššia výška čepele je potrebná pre novú alebo

hrubú trávu.

• Po každom použití vyčistite spodnú časť kosačky.

Odstráňte odrezky trávy, listy, nečistoty a ďalšie

pozostatky.

5 ÚDRŽBA

VAROVANIE

Pred údržbou odstráňte zo zariadenia bezpečnostný

kľúč a akumulátor.

VAROVANIE

Udržujte motor a akumulátor bez trávy, listov alebo

prílišnej mastnoty.

VÝSTRAHA

Používajte iba schválené náhradné diely.

VÝSTRAHA

Nedovoľte, aby brzdové kvapaliny, benzín alebo

materiály na báze ropy prišli do kontaktu s plastovými

dielmi. Chemikálie môžu spôsobiť poškodenie plastov

a znemožniť ich používanie.

VÝSTRAHA

Na plastový kryt alebo súčasti nepoužívajte silné

rozpúšťadlá ani čistiace prostriedky.

POZNÁMKA

Odporúčaný uťahovací moment (čepele): 33-37 Nm

104

Slovenčina

5.1 CELKOVÁ ÚDRŽBA

• Pred každým použitím skontrolujte stroj, či nie je

poškodený, nechýbajú alebo nie sú uvoľnené žiadne

diely, ako napr. skrutky, matice a uzávery.

• Správne dotiahnite všetky spojovacie prvky a

uzávery.

• Čistite iba suchou handričkou. Nepoužívajte vodu.

5.2 VÝMENA ČEPELE

Obrázok 11

VAROVANIE

Používajte iba schválené náhradné čepele.

VAROVANIE

Vždy si chráňte ruky pevnými rukavicami alebo

zabalením čepelí handrou, keď sa ich dotýkate.

1. Stroj zastavte.

2. Uistite sa, že sa čepele celkom zastavia.

3. Vyberte bezpečnostný kľúč a akumulátor.

4. Prevráťte kosačku na bočnú stranu.

5. Pre zabránenie pohybu čepele použite kus dreva.

6. Odstráňte montážnu skrutku a rozperu pomocou

kľúča alebo nadstavca.

7. Vyberte čepeľ.

8. Nainštalujte novú čepeľ. Uistite sa, že šípky

zapadnú do otvorov v čepeli.

9. Vložte montážnu skrutku a rozperu a dotiahnite.

5.3 USKLADNENIE PRÍSTROJA

• Vyberte bezpečnostný kľúč.

• Vyberte akumulátory.

• Pred skladovaním vyčistite stroj.

• Pred skladovaním stroja sa uistite, že motor nie je

horúci.

• Uistite sa, že stroj nemá uvoľnené alebo poškodené

súčasti. Ak je to nutné, postupujte takto:

• Vymeňte poškodené diely.

• Utiahnite skrutky.

• Poraďte sa s osobou zo schváleného servisného

strediska.

• Skladujte stroj v suchom priestore.

• Uistite sa, že sa deti nemôžu priblížiť k stroju.

5.4 POSTAVENIE STROJA DO

ZVISLEJ POLOHY

Obrázok 12

1. Odstráňte zachytávač trávy.

2. Vytiahnite a otočte gombíky na rukoväti o 90°.

3. Sklopte rukoväť.

4. Otočením tlačidiel rukoväte o 90° zaistíte rukoväť v

požadovanej polohe.

5. Postavte stroj do zvislej polohy a uistite sa, že sa

držiaky dotýkajú podlahy.

Spínač skladovania

Stroj má spínač pre skladovanie, ktorý zabraňuje

spusteniu stroja v polohe pre skladovanie.

Je nutné vybrať bezpečnostný kľúč a akumulátor, aby

nedošlo k náhodnému spusteniu alebo neoprávnenému

použitiu. Spínač skladovania túto funkciu nenahrádza.

105

Slovenčina

6 RIEŠENIE PROBLÉMOV

Problém Možná príčina Riešenie

Rukoväť nie je v

správnej polohe.

Skrutky nie sú

správne osa-

dené.

Nastavte výšku

rukoväti a skon-

trolujte, či sú

otočné gombíky

a skrutky

správne zarov-

nané.

Stroj sa nespus-

tí.

Kapacita batérie

je nízka.

Nabite akumulá-

tor.

Pákový spínač je

chybný.

Vymeňte pákový

spínač.

Bezpečnostný

kľúč nie je vlože-

ný.

Vložte bezpeč-

nostný kľúč.

Stroj kosí trávu

nerovnomerne.

Trávnik je hrbo-

ľatý.

Skontrolujte ob-

lasť kosenia.

Výška čepele nie

je správne nas-

tavená.

Posuňte kolesá

do vyššej polohy.

Stroj správne

nemulčuje.

Odrezky mokrej

trávy sa lepia na

kosačku.

Pred kosením

počkajte, kým

tráva uschne.

Chýba mulčova-

cia zátka.

Nainštalujte mul-

čovaciu zátku.

Stroj sa ťažko

tlačí.

Tráva je príliš vy-

soká alebo je vý-

ška čepele príliš

nízka.

Zvýšte nastave-

nie výšky čepele.

Zachytávač trávy

a čepeľ sa ťaha-

jú v hrubej tráve.

Odstráňte odrez-

ky trávy zo za-

chytávača trávy.

Na stroji dochád-

za k vysokým vi-

bráciám.

Čepeľ je nevyvá-

žená a opotrebo-

vaná.

Vymeňte nôž.

Hriadeľ motora

je ohnutý.

1. Nechajte mo-

tor vychlad-

núť.

2. Vyberte bez-

pečnostný

kľúč a aku-

mulátor.

3. Odpojte na-

pájací zdroj.

4. Skontrolujte

poškodenie.

5. Opravte stroj

predtým, ako

ho znovu

spustíte.

Problém Možná príčina Riešenie

Stroj sa zastaví

počas kosenia.

Výška čepele je

príliš nízka.

Zvýšte nastave-

nie výšky čepele.

Akumulátor je

vybitý.

Nabite akumulá-

tor.

Odrezky mokrej

trávy sa lepia na

kosačku alebo

čepeľ.

Vyberte akumu-

látor a skontro-

lujte kosačku.

Prevádzková te-

plota stroja je

príliš vysoká.

Stroj ochlaďte.

* Ak riešenie týchto problémov nemôžete nájsť, obráťte

sa na servisné stredisko.

7 TECHNICKÉ ÚDAJE

Napätie 48 V

Rýchlosť bez zaťaženia 2800 / min

Záber 460 mm

Výška kosenia 25 - 80 mm

Rýchlosť s vlastným poho-

nom

0,7-1,3 m/s

Kapacita zachytávača

trávy

55 L

Hmotnosť (bez akumulá-

tora)

27,5 kg

Meraná hladina akustické-

ho tlaku

= 78,1 dB(A) , K = 3

dB(A)

Garantovaná hladina

akustického výkonu

WA.d

= 92 dB(A)

Vibrácie ≤ 2,5 m/s

, K = 1,5 m/s

Akumulátor G24B4/G24B2 a ďalšie

série BAG

Typ nabíjačky G24X2UC2/G24X2UC4/

G24X2C a ďalšie série

CAG

Konštrukcia s dvojitou izo-

láciou

IPX IPX4

8 ZÁRUKA

(Úplné záručné podmienky nájdete na

webovej Greenworks stránke spoločnosti https://

www.greenworkstools.eu)

Záruka Greenworks 3 roky na výrobok a 2 roky

na akumulátor (spotrebné / súkromné používanie)

106

Slovenčina

od dátumu zakúpenia. Táto záruka sa vzťahuje na

výrobné chyby. Chybný výrobok v záruke môže byť

buď opravený alebo vymenený. Prístroj, ktorý bol

zneužitý alebo použitý inými spôsobmi, než popísanými

v používateľskej príručke, môže byť odmietnutý na

uplatnenie záruky. Na normálne opotrebovanie a

opotrebované súčasti sa záruka nevzťahuje. Pôvodná

záruka výrobcu nie je ovplyvnená žiadnou dodatočnou

zárukou, ktorú ponúka predajca alebo obchodník.

Chybný výrobok spolu s dokladom o zakúpení

(pokladničný blok) musí byť vrátený na miesto

zakúpenia pre uplatnenie záručného nároku.

9 VYHLÁSENIE ES O ZHODE

Názov a adresa výrobcu:

Názov: Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nem-

ecko

Názov a adresa spoločnosti oprávnenej vypracovať

súbor technickej dokumentácie:

Názov: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nem-

ecko

Týmto prehlasujeme, že výrobok

Skupina: Kosačka na trávu

Model: GD24X2LM46SP (LME470)

Výrobné číslo: Pozrite si štítok s označením

výrobku

Rok výroby: Pozrite si štítok s označením

výrobku

• je v súlade s príslušnými ustanoveniami smernice o

strojných zariadeniach 2006/42/ES.

• je v súlade s nasledujúcimi smernicami ES:

• 2014/30/EÚ

• 2000/14/ES & 2005/88/ES

• 2011/65/EÚ & 2015/863/EÚ

Ďalej vyhlasujeme, že sa použili nasledujúce (časti/

doložky) Európskych harmonizovaných štandardov:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metóda posudzovania zhody s prílohou VI smernice

2000/14/ES.

Meraná hladina akustického vý-

konu

: 90 dB(A)

Garantovaná hladina akustické-

ho výkonu

WA.d

: 92 dB(A)

Príslušný notifikovaný orgán:

Názov: Intertek Deutschland GmbH (notifikovaný orgán

0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Nemecko

Miesto, dátum: Wei-

terstadt, 08.08.2021

Podpis: Ted Qu, riaditeľ kvality

107

Slovenčina

1 Opis.......................................... 109

1.1 Namen....................................................109

1.2 Pregled...................................................109

2 Varnost..................................... 109

3 Namestitev............................... 109

3.1 Razpakiranje naprave............................ 109

3.2 Razpiranje spodnjega ročaja..................109

3.3 Namestitev zgornjega ročaja .................109

3.4 Nameščanje košare za travo..................110

3.5 Namestitev vtiča za mulčenje.................110

3.6 Namestitev žleba za stranski izmet........ 110

3.7 Namestitev višine rezila..........................110

3.8 Namestitev akumulatorja........................110

3.9 Odstranitev akumulatorja........................110

4 Delovanje..................................110

4.1 Zagon naprave........................................110

4.2 Zaustavitev naprave................................111

4.3 Delovanje sistema na lastni pogon......... 111

4.4 Praznjenje košare za travo..................... 111

4.5 Košnja na pobočjih..................................111

4.6 Nasveti za delovanje...............................111

5 Vzdrževanje.............................. 111

5.1 Splošno vzdrževanje...............................112

5.2 Zamenjava rezila.................................... 112

5.3 Skladiščenje naprave............................. 112

5.4 Napravo postavite na konec...................112

6 Odpravljanje napak................. 113

7 Tehnični podatki...................... 113

8 Garancija.................................. 113

9 Izjava ES o skladnosti............. 114

108

Slovenščina

1 OPIS

1.1 NAMEN

Kosilnica je namenjena košnji trave na domačih

zelenicah in tratah. Rezilo kosilnice mora biti približno

vzporedno s tlemi. Med košnjo se morajo vsa štiri

kolesa dotikati tal.

1.2 PREGLED

Slika 1~12

Stikalo za izpust

Gumb za zagon

Zgornji ročaj

Spodnji ročaj

Loputa za izmet zadaj

Ročica za nastavitev višine

Loputa prostora za akumulator

Zavihek za izmet pri strani

Vzvod z lastnim pogonom

Gumb za upravljanje hitrosti

Košara za travo

Spodnji gumb ročaja

Vtič za mulčenje

Žleb za stranski izmet

Sornik

Zgornji gumb ročaja

Akumulator

Gumb za sprostitev akumulatorja

Varnostni ključ

Pritrdilni vijak

Distančnik

Rezilo

Kavelj košare za travo

Stikalo za varno shranjevanje

2 VARNOST

OPOZORILO

V celoti upoštevajte varnostna navodila.

Oglejte si varnostni priročnik.

3 NAMESTITEV

OPOZORILO

Ne uporabite dodatne opreme, ki je ni priporočil

proizvajalec.

OPOZORILO

Varnostnega ključa ali akumulatorja ne smete vstaviti,

dokler niste sestavili vseh delov.

3.1 RAZPAKIRANJE NAPRAVE

OPOZORILO

Pred uporabo se prepričajte, da je naprava pravilno

sestavljena.

OPOZORILO

• Če so deli orodja poškodovani, električnega orodja

ne uporabljajte.

• Če nimate vseh delov, naprave ne uporabljajte.

• Če so deli poškodovani ali manjkajo, se obrnite na

servisni center.

1. Odprite embalažo.

2. Preberite dokumente v škatli.

3. Iz škatle odstranite vse nesestavljene dele.

4. Napravo odstranite iz škatle.

5. Zavrzite škatlo in embalažo v skladu z lokalnimi

predpisi.

OPOZORILO

Zaradi lastne varnosti baterije ne vstavljajte, dokler

orodje ni popolnoma sestavljeno.

3.2 RAZPIRANJE SPODNJEGA

ROČAJA

Slika 2

1. Povlecite in zavrtite gumbe na ročaju za 90°.

2. Razprite spodnji ročaj.

3. Poravnajte gumbe na ročaju v enega od treh

položajev na nosilcih.

4. Gumbe za ročaju zavrtite za 90°, dokler ne sedejo v

luknje v nosilcih.

OPOMBA

Prepričajte se, da sta dva gumba na ročaju v enakem

položaju.

OPOZORILO

Pazite, da med razpiranjem in zlaganjem ročaja ne

poškodujete kablov.

3.3 NAMESTITEV ZGORNJEGA

ROČAJA

Slika 3

1. Poravnajte luknje v zgornjem in spodnjem ročaju.

2. Skozi luknjice vstavite vijake.

109

Slovenščina

3. Na vijake privijte gumbe.

4. Postopek ponovite na drugi strani.

3.4 NAMEŠČANJE KOŠARE ZA

TRAVO

Slika 4

1. Odstranite vtič za mulčenje.

2. Odstranite žleb za stranski izmet.

3. Odprite vrata za izmet zadaj in jih pridržite.

4. Primite košaro za travo za njen ročaj in aktivirajte

kavlje na drogu vrat.

5. Zaprite vrata za izmet zadaj.

3.5 NAMESTITEV VTIČA ZA

MULČENJE

Slika 5

1. Odstranite košaro za travo.

2. Odprite vrata za izmet zadaj in jih pridržite.

3. Primite vtič za mulčenje za njegov ročaj in ga

namestite v izmetni žleb.

4. Zaprite vrata za izmet zadaj.

3.6 NAMESTITEV ŽLEBA ZA

STRANSKI IZMET

Slika 6

PREVIDNO

Če uporabljate žleb za stranski izmet,

• ne morate namestiti košare za travo.

• Vtič za mulčenje naj bo nameščen.

1. Odprite vrata za stranski izmet in jih pridržite.

2. Poravnajte vdolbine žleba za stranski izmet pod

sornikom.

3. Zaprite vrata za stranski izmet.

3.7 NAMESTITEV VIŠINE REZILA

Rezila vrtne kosilnice lahko nastavite na različne višine.

Slika 7

1. Za dvig rezila povlecite ročico za nastavitev višine

nazaj.

2. Za spust rezila povlecite ročico za nastavitev naprej.

3.8 NAMESTITEV AKUMULATORJA

Slika 8

OPOZORILO

• Če je akumulator ali polnilec poškodovan, ga

zamenjajte.

• Zaustavite napravo in počakajte, da se motor

povsem ustavi, preden namestite ali odstranite

akumulator.

• Temeljito preberite in upoštevajte navodila glede

akumulatorja in polnilnika.

OPOZORILO

UPORABLJAJTE LE 24-V BATERIJO. NE

UPORABLJAJTE BATERIJE Z DVOJNO

NAPETOSTJO – 24/48 V.

OPOMBA

Obe bateriji morate vstaviti v predalčka, da boste

lahko zagnali stroj.

1. Odprite vrata akumulatorja.

2. Dvižne zavihke na akumulatorju poravnajte z utori

na akumulatorju.

3. Akumulator potisnite v prostor za akumulator, dokler

se ne usede na svoje mesto.

4. Ko slišite klik, je akumulator nameščen.

5. Ponovite enako z drugo baterijo.

6. Zaprite vrata akumulatorja.

OPOMBA

Motor se zažene šele takrat, ko vstavite varnosti ključ.

3.9 ODSTRANITEV AKUMULATORJA

Slika 8

1. Odprite vrata akumulatorja.

2. Izvlecite varnosti ključ.

3. Potisnite in držite gumb za sprostitev akumulatorja.

4. Odstranite akumulator iz naprave.

4 DELOVANJE

OPOZORILO

Med košnjo trave nosite zaščitna očala.

4.1 ZAGON NAPRAVE

Slika 9

1. Vstavite varnosti ključ.

2. Pritisnite in pridržite gumb za zagon kosilnice.

3. Medtem ko držite gumb za zagon, povlecite stikalo

za izpust v smeri krmila.

4. Spustite gumb za zagon, da zaženete kosilnico.

110

Slovenščina

4.2 ZAUSTAVITEV NAPRAVE

1. Spustite stikalo za izpust, da zaustavite napravo.

OPOZORILO

Preden znova zaženete napravo, počakajte, da se

rezila popolnoma zaustavijo. Naprave ne smete hitro

izklopiti in jo znova vklopiti.

OPOZORILO

Po končanem opravilu vedno odstranite varnostni ključ

in akumulator.

4.3 DELOVANJE SISTEMA NA LASTNI

POGON

Slika 10

1. Zaženite žago.

2. Medtem ko držite stikalo za izpust, potisnite vzvod z

lastnim pogonom v smeri krmila.

3. Stikalo za izpust in vzvod z lastnim pogonom držite

hkrati z desno roko.

4. Z levo roko nastavite gumb za upravljanje hitrosti.

• Gumb za upravljanje hitrosti potisnite proti

simbolu pume, da povečate hitrost.

• Gumb za upravljanje hitrosti povlecite proti

simbolu želve, da zmanjšate hitrost.

5. Spustite vzvod z lastnim pogonom, da izklopite

sistem na lastni pogon.

4.4 PRAZNJENJE KOŠARE ZA TRAVO

Slika 10

1. Zaustavite napravo.

2. Izvlecite varnosti ključ.

3. Odstranite baterijo.

4. Odprite vrata za izmet zadaj in jih pridržite.

5. Primite košaro za travo za ročaj in so snemite z

droga vrat.

6. Zaprite vrata za izmet zadaj.

7. Izpraznite košaro za travo.

4.5 KOŠNJA NA POBOČJIH

OPOZORILO

Ne kosite na pobočjih, če je naklon večji od 15°. Če

vam košnja na pobočjih predstavlja težave, tega ne

počnite.

OPOZORILO

Pobočja kosite pri nizki hitrosti.

• Na pobočju ne kosite v smeri navzgor in navzdol. Ko

spreminjate smer na pobočju, bodite zelo previdni.

• Bodite pozorni na luknje, korenine, kamne in

druge skrite predmete, zaradi katerih lahko padete.

Odstranite vse ovire, kot so skale in drevesne veje.

• Prepričajte se, da stojite trdno na tleh. Če izgubite

ravnotežje, takoj spustite stikalo za izpust.

• Ne kosite v bližini depojev, jarkov ali nasipov.

4.6 NASVETI ZA DELOVANJE

• Ne poskušajte spremeniti delovanja gumba za

zagon ali stikala za izpust.

• Ko zaženete kosilnico, je ne nagibajte.

• Rok in stopal ne postavljajte v bližino ali pod vrteče

se dele kosilnice.

• Žleb za izmet mora biti čist.

• Če je trava mokra, je ne kosite.

• Če kosite novo ali gosto posajeno travo, nastavite

rezilo višje.

• Po vsaki uporabi očistite dno kosišča kosilnice.

Odstranite odrezano travo, listje, umazanijo in druge

ostanke.

5 VZDRŽEVANJE

OPOZORILO

Pred vzdrževanjem odstranite varnostni ključ in

akumulator iz naprave.

OPOZORILO

Poskrbite, da v motorju in prostoru za akumulator ni

trave, listja ali preveč olja.

PREVIDNO

Uporabite le odobrene nadomestne dele.

PREVIDNO

Pazite, da plastični deli ne pridejo v stik z zavorno

tekočino, bencinom ter materiali na naftni osnovi.

Kemikalije lahko plastiko poškodujejo do te mere, da

je ni več mogoče popraviti.

PREVIDNO

Na plastičnem ohišju ali drugih sestavnih delih ne

uporabljajte močnih topil ali čistil.

OPOMBA

Priporočen zatezni navor (Rezila): 33-37 Nm.

111

Slovenščina

5.1 SPLOŠNO VZDRŽEVANJE

• Pred vsako uporabo preverite, ali je kosilnica

poškodovana, ali kateri deli, kot so vijaki, matice in

pokrovčki, manjkajo oz. so zrahljani.

• Vse vezi in pokrovčke ustrezno zategnite.

• Kosilnico očistite s suho krpo. Ne uporabljajte vode.

5.2 ZAMENJAVA REZILA

Slika 11

OPOZORILO

Uporabite le odobrena nadomestna rezila.

OPOZORILO

Ko se dotaknete rezila, nosite debele rokavice ali okoli

rezila ovijte krpo.

1. Zaustavite napravo.

2. Prepričajte se, da so se razila popolnoma ustavila.

3. Odstranite varnosti ključ in akumulator.

4. Nagnite kosilnico vstran.

5. Premikanje rezila preprečite s kosom lesa.

6. S ključem ali z obojko odstranite pritrdilni vijak in

distančnik.

7. Odstranite rezilo.

8. Namestite novo rezilo. Prepričajte se, da puščice

sedejo v odprtine v rezilu.

9. Vstavite pritrdilni vijak in distančnik ter ju privijte.

5.3 SKLADIŠČENJE NAPRAVE

• Izvlecite varnosti ključ.

• Odstranitev akumulatorja.

• Pred skladiščenjem napravo očistite.

• Pri skladiščenju naprave se prepričajte, da je motor

povsem hladen.

• Prepričajte se, da naprava nima zrahljanih ali

poškodovanih delov. Po potrebi opravite naslednje

korake:

• Zamenjajte poškodovane dele.

• Privijte vijake.

• Obrnite se na pooblaščen servisni center.

• Napravo shranite na suhem mestu.

• Prepričajte se, da otroci ne morejo dostopati do

naprave.

5.4 NAPRAVO POSTAVITE NA

KONEC.

Slika 12

1. Odstranite košaro za travo.

2. Povlecite in gumbe na ročaju zavrtite za 90°.

3. Zložite ročaj.

4. Gumba na ročaju obrnite za 90°, da ročaj zaklenete

v položaj.

5. Napravo postavite na en konec, tako da se nosilci

dotikajo tal.

Stikalo za shranjevanje

Naprava ima stikalo za shranjevanje, ki preprečuje

zagon naprave, kadar je shranjena.

Da preprečite nenamerni zagon ali neodobreno

uporabo, odstranite varnostni ključ in akumulator.

Stikalo za shranjevanje ne nadomešča te funkcije.

112

Slovenščina

6 ODPRAVLJANJE NAPAK

Težava Možen vzrok Rešitev

Ročaj ni v us-

treznem položaju

Vijaki niso pravil-

no nameščeni.

Nastavite višino

ročaja in se pre-

pričajte, da so

gumbi in vijaki

ustrezno porav-

nani.

Naprava se ne

zažene.

Akumulator je

skoraj prazen.

Napolnite aku-

mulator.

Stikalo za izpust

je okvarjeno.

Zamenjajte stika-

lo za izpust.

Ključ akumula-

torja ni vstavljen.

Vstavite ključ

akumulatorja.

Kosilnica reže

travo neenako-

merno.

Trava je groba. Preglejte ob-

močje za košnjo.

Višina rezila ni

nastavljena pra-

vilno.

Prestavite koles-

ca na višji polo-

žaj.

Kosilnica ne mul-

či pravilno.

Odrezana mokra

trava se je prile-

pila na kosišče.

Pred košnjo po-

čakajte, da se

trava posuši.

Vtič za mulčenje

manjka.

Namestite vtič za

mulčenje.

Premikanje kosil-

nice je oteženo.

Trava je previso-

ka ali pa je rezilo

nastavljeno pre-

nizko.

Nastavite rezilo

višje.

Košara za travo

in rezilo poteg-

neta noter debe-

lo travo.

Odstranite odre-

zano travo iz ko-

šare za travo.

Kosilnica se

močno trese.

Rezilo ni uravno-

teženo in je ob-

rabljeno.

Zamenjajte rezi-

lo.

Ojnica motorja je

ukrivljena.

1. Zaustavite

motor.

2. Odstranite

varnosti ključ

in akumula-

tor.

3. Prekinite

električno na-

pajanje.

4. Preglejte, ali

je ojnica poš-

kodovana.

5. Preden zno-

va zaženete

motor, ga po-

pravite.

Težava Možen vzrok Rešitev

Kosilnica med

košnjo preneha

delovati.

Rezilo je nastavl-

jeno prenizko.

Nastavite rezilo

višje.

Akumulator je

prazen.

Napolnite aku-

mulator.

Odrezana trava

se je prilepila na

kosišče ali rezilo.

Odstranite aku-

mulator iz pre-

glejte kosišče.

Delovna temper-

atura kosilnice je

previsoka.

Počakajte, da se

kosilnica ohladi.

* Če s temi rešitvami ne odpravite obstoječe težave, se

obrnite za pooblaščeni servis.

7 TEHNIČNI PODATKI

Napetost 48 V

Št. vrtljajev v prostem teku 2800 /min

Širina reza 460 mm

Višina reza 25 - 80 mm

Hitrost lastnega pogona 0,7-1,3 m/s

Prostornina košare za

travo

55 l

Teža (brez akumulatorja) 27,5 kg

Izmerjena raven hrupa L

= 78,1 dB(A) , K = 3

dB(A)

Zajamčena raven zvočne

moči

WA.d

= 92 dB(A)

Vibracije ≤ 2,5 m/s

, K = 1,5 m/s

Model akumulatorja G24B4/G24B2 in druge

serije BAG

Modela polnilca G24X2UC2/G24X2UC4/

G24X2C in druge serije

CAG

Dvojno izolirana konstruk-

cija

IPX IPX4

8 GARANCIJA

(Pogoji za polno garancijo so navedeni na Greenworks

spletni strani https://www.greenworkstools.eu)

Garancija Greenworks je za izdelke triletna, za

baterije pa dvoletna (za potrošnika/zasebno uporabo)

od datuma nabave. Ta garancija pokriva napake

proizvodnje. Izdelek z napako, ki je pod garancijo,

lahko popravimo ali zamenjamo. Garancija ne velja v

primeru napačne uporabe ob neupoštevanju priročnika

113

Slovenščina

za uporabnike. Garancija ne pokriva običajne obrabe in

obrabljenih delov. Dodatna garancija, ki jo lahko nudi

prodajalec, ne vliva na garancijo proizvajalca.

Za uveljavljanje garancije mora biti izdelke vrnjen

na mesto prodaje, s priloženim dokazilom o nakupu

(potrdilom o plačilu).

9 IZJAVA ES O SKLADNOSTI

Naziv in naslov proizvajalca:

Ime: Globe Technologies Europe GmbH

Naslov: Brunnenweg 17, 64331 Weiterstadt, Nem-

čija

Ime in naslov osebe, ki je pooblaščena za sestavljanje

tehnične dokumentacije:

Ime: Ralf Pankalla

Naslov: Brunnenweg 17, 64331 Weiterstadt, Nem-

čija

Izjavljamo, da je izdelek

Kategorija: Vrtna kosilnica

Model: GD24X2LM46SP (LME470)

Serijska številka: Glejte nalepko s podatki o izdel-

Leto izdelave: Glejte nalepko s podatki o izdel-

• v skladu z ustreznimi določbami Direktive o strojih

2006/42/ES.

• v skladu z določbami naslednjih direktiv ES:

• 2014/30/EU

• 2000/14/ES in 2005/88/ES

• 2011/65/EU in 2015/863/EU

Poleg tega izjavljamo, da so bili upoštevani ti usklajeni

standardi deli, klavzule:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Način ugotavljanja skladnosti po Aneksu VI Direktive

2000/14/ES.

Izmerjena raven zvočne moči

: 90 dB(A)

Zajamčena raven zvočne moči L

WA.d

: 92 dB(A)

Zadevni priglašeni organ:

Ime: Intertek Deutschland GmbH (Priglašeni organ

0905)

Naslov: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Nemčija

Kraj, datum: Weiter-

stadt, 08.08.2021

Podpis: Ted Qu, direktor za ka-

kovost

114

Slovenščina

1 Opis...........................................116

1.1 Svrha...................................................... 116

1.2 Pregled................................................... 116

2 Sigurnost..................................116

3 Postavljanje..............................116

3.1 Vađenje stroja iz ambalaže.....................116

3.2 Rasklopite donju ručku........................... 116

3.3 Montirajte gornju ručku ..........................116

3.4 Ugradnja hvatača za travu......................117

3.5 Ugradnja zatvarača za malčiranje.......... 117

3.6 Ugradnja bočnog izlaznog nastavka.......117

3.7 Podešavanje visine noža........................117

3.8 Umetnite bateriju.....................................117

3.9 Uklonite baterijski modul.........................117

4 Rukovanje................................ 117

4.1 Pokrenite stroj.........................................117

4.2 Zaustavite stroj....................................... 118

4.3 Upotreba sustava s vlastitim pogonom...118

4.4 Pražnjenje hvatača za travu................... 118

4.5 Upotreba na nizbrdici..............................118

4.6 Savjeti za rad..........................................118

5 Održavanje............................... 118

5.1 Općenito održavanje...............................119

5.2 Zamjena noža.........................................119

5.3 Skladištenje stroja...................................119

5.4 Postavite uređaj na rub...........................119

6 Otklanjanje problema..............120

7 Tehnički podaci........................121

8 Jamstvo....................................121

9 EZ izjava o sukladnosti...........121

115

Hrvatski

1 OPIS

1.1 SVRHA

Ovaj stroj koristi se za košenje trave u domaćinstvu.

Rezni nož mora biti u približno usporednom položaju u

odnosu na tlo. Sva četiri kotača moraju dodirivati tlo dok

kosite.

1.2 PREGLED

Slika 1~12

Sigurnosna sklopka

Gumb za pokretanje

Gornja ručka

Donja ručka

Zaklopka stražnjeg ispusta

Poluga za podešavanje visine

Poklopac pretinca za baterije

Zaklopka bočnog ispusta

Poluga samohodnog pogona

Gumb za regulaciju brzine

Hvatač trave

Okretni gumb donje ručke

Zatvarač za malčiranje

Bočni izlazni nastavak

Matični vijak

Okretni gumb gornje ručke

Baterijski modul

Gumb za oslobađanje baterije

Sigurnosni ključ

Montažni vijak

Odstojnik

Nož

Kuka hvatača trave

Prekidač za skladištenje

2 SIGURNOST

UPOZORENJE

Pazite da se pridržavate svih upute u vezi sigurnosti.

Pogledajte priručnik za sigurnost.

3 POSTAVLJANJE

UPOZORENJE

Nemojte upotrebljavati pribor koji proizvođač nije

preporučio.

UPOZORENJE

Nemojte umetati sigurnosni ključ ili baterijski modul

dok ne završite sa sastavljanjem svih dijelova.

3.1 VAĐENJE STROJA IZ AMBALAŽE

UPOZORENJE

Pobrinite se da propisno sklopite stroj prije upotrebe.

UPOZORENJE

• Stroj nemojte upotrebljavati ako su dijelovi stroja

oštećeni.

• Ako nemate sve dijelove, nemojte upotrebljavati

stroj.

• Ako su dijelovi oštećeni ili ako nedostaju, obratite

se servisnom centru.

1. Otvorite pakiranje.

2. Pročitajte dokumentaciju koju ste dobili u pakiranju.

3. Izvadite sve nesastavljene dijelove iz kutije.

4. Izvadite stroj iz kutije.

5. Kutiju i pakiranje zbrinite u skladu s lokalnim

propisima.

UPOZORENJE

Radi vaše osobne sigurnosti nemojte umetati bateriju

prije nego u cijelosti sastavite alat.

3.2 RASKLOPITE DONJU RUČKU

Slika 2

1. Povucite i okrenite gumbe ručke za 90°.

2. Rasklopite donju ručku.

3. Poravnajte gumbe ručke u jednom od tri položaja na

nosačima.

4. Okrenite gumbe ručke za 90° tako da se blokiraju u

rupama u nosačima.

NAPOMENA

Pazite da dva gumba ručke budu u istom položaju.

UPOZORENJE

Pazite da ne oštetite kabele dok preklapate ili

rasklapate ručku.

3.3 MONTIRAJTE GORNJU RUČKU

Slika 3

1. Poravnajte rupe na gornjoj ručki i donjoj ručki.

2. Provedite vijke kroz rupe.

3. Stegnite gumbe na vijke.

4. Provedite istu radnju na drugoj strani.

116

Hrvatski

3.4 UGRADNJA HVATAČA ZA TRAVU

Slika 4

1. Uklonite zatvarač za malčiranje.

2. Uklonite bočni izlazni nastavak.

3. Otvorite vrata stražnjeg ispusta i zadržite ih u tom

položaju.

4. Rukom za ručku držite hvatač trave i aktivirajte kuke

na šipci vrata.

5. Zatvorite vrata stražnjeg izlaza.

3.5 UGRADNJA ZATVARAČA ZA

MALČIRANJE

Slika 5.

1. Uklonite hvatač za travu.

2. Otvorite vrata stražnjeg ispusta i zadržite ih u tom

položaju.

3. Držite zatvarač za malčiranje za ručku i postavite ga

u izlazni nastavak.

4. Zatvorite vrata stražnjeg izlaza.

3.6 UGRADNJA BOČNOG IZLAZNOG

NASTAVKA

Slika 6

OPREZ

Kada koristite bočni izlazni nastavak,

• nemojte ugraditi hvatač za travu.

• neka zatvarač za malčiranje ostane ugrađen.

1. Otvorite vrata bočnog ispusta i zadržite ih u tom

položaju.

2. Poravnajte udubljenja na bočnom izlaznom

nastavku ispod okretnog elementa.

3. Zatvorite vrata bočnog izlaza.

3.7 PODEŠAVANJE VISINE NOŽA

Nož na stroju može se podesiti na različite visine.

Slika 7.

1. Povucite polugu za podešavanje visine unatrag

kako biste povećali visinu noža.

2. Gurnite polugu za podešavanje visine prema

naprijed kako biste smanjili visinu noža.

3.8 UMETNITE BATERIJU

Slika 8

UPOZORENJE

• Ako su baterijski modul ili punjač oštećeni,

zamijenite baterijski modul ili punjač.

• Zaustavite stroj i pričekajte da se motor zaustavi

prije ugradnje ili uklanjanja baterijskog modula.

• Pročitajte, upoznajte i slijedite upute za baterijski i

punjač.

UPOZORENJE

UPOTREBLJAVAJTE SAMO BATERIJU OD 24

V. NEMOJTE UPOTREBLJAVATI BATERIJU S

DVOSTRUKIM NAPONOM 24/48 V.

NAPOMENA

Za pokretanje stroja obje je baterije potrebno staviti u

pretince.

1. Otvorite pretinac baterije.

2. Poravnajte izbočenja na baterijskom modulu sa

žljebovima u odjeljku za bateriju.

3. Gurnite baterijski modul u odjeljak za bateriju tako

da baterijski modul uskoči na svoje mjesto.

4. Kad začujete klik, baterijski modul je ugrađen.

5. Učinite isti postupak s drugom baterijom.

6. Zatvorite vratašca za baterije.

NAPOMENA

Motor će se pokrenuti samo kada je umetnut

sigurnosni ključ.

3.9 UKLONITE BATERIJSKI MODUL

Slika 8

1. Otvorite pretinac baterije.

2. Izvadite sigurnosni ključ.

3. Pritisnite i držite gumb za oslobađanje baterije.

4. Izvadite baterijski modul iz stroja.

4 RUKOVANJE

UPOZORENJE

Nosite zaštitu za oči tijekom rada.

4.1 POKRENITE STROJ

Slika 9

1. Utaknite sigurnosni ključ.

2. Pritisnite i držite gumb za pokretanje.

3. Dok držite pritisnutim gumb za pokretanje, povucite

sigurnosnu sklopku u smjeru šipke ručke.

4. Otpustite gumb za pokretanje da biste pokrenuli

stroj.

117

Hrvatski

4.2 ZAUSTAVITE STROJ

1. Otpustite sigurnosnu sklopku da zaustavite rad

stroja.

UPOZORENJE

Pričekajte da se noževi do kraja zaustave, tek tada

ponovno pokrenite stroj. Nemojte isključiti kosilicu pa

ju odmah uključiti.

UPOZORENJE

Izvadite sigurnosni ključ i baterijski modul kada

završite s radom.

4.3 UPOTREBA SUSTAVA S

VLASTITIM POGONOM

Slika 10

1. Pokrenite stroj.

2. Dok držite pritisnutom sigurnosnu sklopku, gurnite

ručicu samostalnog pogona u smjeru šipke ručke.

3. Istovremeno desnom rukom držite sigurnosnu

sklopku i ručicu samostalnog pogona.

4. Prilagodite gumb za regulaciju brzine koristeći lijevu

ruku.

• Gurnite gumb za regulaciju brzine u smjeru

simbola Pume kako biste povećali brzinu.

• Pomaknite gumb za regulaciju brzine u smjeru

simbola kornjače kako biste smanjili brzinu.

5. Otpustite ručicu samostalnog pogona kako biste

zatvorili sustav samostalnog pogona.

4.4 PRAŽNJENJE HVATAČA ZA

TRAVU

Slika 10.

1. Zaustavite rad stroja.

2. Izvadite sigurnosni ključ.

3. Uklonite baterijski modul.

4. Otvorite vrata stražnjeg ispusta i zadržite ih u tom

položaju.

5. Rukom držite dršku hvatača trave i otkvačite ga sa

šipke vrata.

6. Zatvorite vrata stražnjeg izlaza.

7. Ispraznite hvatač za travu.

4.5 UPOTREBA NA NIZBRDICI

UPOZORENJE

Nemojte kositi na nizbrdici s nagibom većim od

15°. Ako se ne osjećate ugodno, nemojte kositi na

nizbrdici.

UPOZORENJE

Držite nisku brzinu samostalnog pogona kada kosite

na nizbrdici.

• Nemojte se pomicati gore-dolje po kosini kada

kosite poprečno na nizbrdici. Budite pažljivi kad

mijenjate smjer na nizbrdici.

• Pazite na rupe, korijenje, kamenje i druge skrivene

predmete zbog kojih možete pasti. Uklonite

prepreke kao što je kamenje i granje drveta.

• Pazite da stojite u stabilnom položaju. Ako izgubite

ravnotežu, odmah otpustite sigurnosnu sklopku.

• Ne kosite blizu strmina, kanala ili nasipa.

4.6 SAVJETI ZA RAD

• Ne pokušavajte zaobići rad gumba za pokretanje i

sigurnosne sklopke.

• Nemojte naginjati stroj za vrijeme pokretanja.

• Nemojte stavljati ruke ili stopala blizu ili ispod

okretnih dijelova.

• Izlazni nastavak mora biti čist.

• Nemojte kositi mokru travu.

• Veća visina noža potrebna je za novu i debelu travu.

• Nakon svake upotrebe, očistite dno trupa kosilice.

Uklonite ostatke trave, lišće, prljavštinu i ostale

nečistoće.

5 ODRŽAVANJE

UPOZORENJE

Prije održavanja iz stroja izvadite sigurnosni ključ i

baterijski modul.

UPOZORENJE

Na motoru i baterijskom modulu ne smije biti trave,

čišća i previše masti.

OPREZ

Koristite samo odobrene zamjenske dijelove.

OPREZ

Pazite da kočiona tekućina, benzin i materijali na

bazi nafte ne dođu u kontakt s plastičnim dijelovima.

Kemijske tvari mogu izazvati oštećenja na plastici i

dovesti ju u neupotrebljivo stanje.

OPREZ

Nemojte upotrebljavati jaka otapala ili deterdžente na

plastičnim kućištima ili dijelovima.

NAPOMENA

Preporučeni moment zatezanja (Noža ): 33-37Nm.

118

Hrvatski

5.1 OPĆENITO ODRŽAVANJE

• Prije svake upotrebe, pregledajte ima li na stroju

oštećenih, nedostajućih ili labavih dijelova kao što

su vijci, matice i čepovi/poklopci.

• Pravilno stegnite sve vijke i čepove.

• Očistite stroj suhom krpom. Nemojte koristiti vodu.

5.2 ZAMJENA NOŽA

Slika 11

UPOZORENJE

Upotrijebite samo odobrene zamjenske noževe.

UPOZORENJE

Nosite čvrste rukavice ili omotajte krpu oko noža prije

nego ga dodirujete.

1. zaustavite rad stroja.

2. Uvjerite se da su se noževi potpuno zaustavili.

3. Uklonite sigurnosni ključ i baterijski modul.

4. Okrenite stroj na bok.

5. Koristeći komad drveta, onemogućite pomicanje

noža.

6. Uklonite vijak za ugradnju i odstojnik koristeći ključ

ili sličan alat.

7. Uklonite nož.

8. Ugradite novi nož. Pobrinite se da su se strelice

zahvaćaju rupe na nožu.

9. Postavite vijak za ugradnju s odstojnikom i stegnite

ih.

5.3 SKLADIŠTENJE STROJA

• Izvadite sigurnosni ključ.

• Uklonite baterijski modul.

• Očistite stroj prije skladištenja.

• Pazite da motor nije vruć kada spremate stroj.

• Pazite da na stroju nema olabavljenih ili oštećenih

dijelova. Ako je potrebno, provedite ovaj postupak/

slijedite upute:

• Zamijenite oštećene dijelove.

• Stegnite vijke.

• Razgovarajte s osobom u ovlaštenom servisnom

centru.

• Stroj uskladištite u suhom području.

• Pobrinite se da djeca ne mogu pristupiti u blizinu

stroja.

5.4 POSTAVITE UREĐAJ NA RUB

Slika 12

1. Uklonite hvatač za travu.

2. Povucite i okrenite gumbe ručke za 90°.

3. Rasklopite dršku.

4. Okrenite gumbe ručke za 90° kako biste fiksirali

položaj ručke.

5. Postavite uređaj na rub i pobrinite se da nosači

dodiruju pod.

Sklopka za skladištenje

Stroj sadrži sklopku za skladištenje koja u položaju za

skladištenje onemogućuje samostalno pokretanje.

Potrebno je ukloniti sigurnosni ključ i baterijski

modul kako ne bi došlo do slučajnog pokretanja ili

neovlaštenog korištenja. Sklopka za skladištenje ne

zamijenjuje ovu funkciju.

119

Hrvatski

6 OTKLANJANJE PROBLEMA

Problem Mogući uzrok Rješenje

Ručka nije na

svom mjestu.

Vijci nisu pravil-

no stegnuti.

Prilagodite visinu

ručke i pobrinite

se da su vijci i

gumbi pravilno

poravnati.

Stroj se ne može

pokrenuti.

Kapacitet bater-

ije je nizak.

Napunite baterij-

ski modul.

Sigurnosna

sklopka je ošte-

ćena.

Zamijenite sigur-

nosnu sklopku.

Ključ baterije nije

umetnut.

Utaknite ključ za

bateriju.

Stroj neravnom-

jerno sječe travu.

Travnjak je nera-

van.

Pregledajte po-

dručje košnje.

Visina noža nije

propisno pode-

šena.

Premjestite ko-

tače na viši polo-

žaj.

Stroj ne obavlja

malčiranje kako

treba.

Mokri ostaci

trave zalijepljeni

su za trup.

Pričekajte da se

trava posuši, za-

tim nastavite s

košnjom.

Nema zatvarača

za malčiranje.

Ugradite čep za

malčiranje.

Stroj se teško

gura.

Trava je previso-

ka ili je premala

visina noža.

Povećajte visinu

noža.

Hvatač trave i

nož zastaju u de-

beloj travi.

Ispraznite os-

tatke pokošene

trave iz hvatača

za travu.

Na stroju se jav-

ljaju jake vibra-

cije.

Nož je neuravno-

težen i istrošen.

Zamijenite nož.

Problem Mogući uzrok Rješenje

Vratilo motora je

savijeno.

1. Zaustavite

rad motora.

2. Uklonite si-

gurnosni

ključ i baterij-

ski modul.

3. Odvojite iz-

vor električ-

nog napajan-

ja.

4. Pregledom

potražite mo-

guća ošte-

ćenja.

5. Otklonite

kvar stroja

prije njegova

ponovnog

pokretanja.

Stroj se zaus-

tavlja za vrijeme

košenja.

Visina noža je

preniska.

Povećajte visinu

noža.

Baterijski modul

je prazan.

Napunite baterij-

ski modul.

Ostavi trave zali-

jepljeni su za

trup ili nož.

Izvadite baterij-

ski modul i prov-

jerite platformu.

Radna tempera-

tura stroja je pre-

visoka.

Ohladite stroj.

* Ako ne možete pronaći rješenje za te probleme, otiđite

u servisni centar.

120

Hrvatski

7 TEHNIČKI PODACI

Napon 48 V

Brzina bez opterećenja 2800 /min

Širina reza 460 mm

Visina reza 25 - 80 mm

Brzina s vlastitim pogo-

nom

0,7-1,3 m/s

Volumen hvatača za travu 55 L

Težina (bez baterijskog

modula)

27,5 kg

Izmjerena razina tlaka

zvuka

= 78,1 dB(A) , K = 3

dB(A)

Zajamčena razina snage

zvuka

WA.d

= 92 dB(A)

Vibracije ≤ 2,5 m/s

1,5 m/s

Model baterije G24B4/G24B2 i druge

BAG serije

Model punjača G24X2UC2/G24X2UC4/

G24X2C i druge CAG ser-

ije

Konstrukcija s dvostrukom

izolacijom

IPX IPX4

8 JAMSTVO

(Potpuni uvjeti i odredbe jamstva mogu se

pronaći na Greenworks web stranici https://

www.greenworkstools.eu)

Greenworks Jamstvo koje vrijedi 3 godine za proizvod

i 2 godine za baterije (potrošačka/osobna upotreba) od

datuma kupnje. Ovim jamstvom obuhvaćene su greške

u proizvodnji. Neispravan proizvod u okviru jamstva

možete se popraviti ili zamijeniti novim. Uređaj koji se

koristio na nepropisni način ili na način koji nije opisan

u vlasničkom priručniku možda neće biti obuhvaćen

ovim jamstvom. Normalno trošenje i potrošni dijelovi

nisu obuhvaćeni jamstvom. Na originalno jamstvo

proizvođača ne utječu dodatna jamstva koja daje

predstavnik ili prodavač.

Neispravan proizvod mora se vratiti na mjesto kupnje

radi ostvarenja popravka u okviru jamstva zajedno s

dokazom o kupnji (računom).

9 EZ IZJAVA O SUKLADNOSTI

Naziv i adresa proizvođača:

Ime:

Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nje-

mačka

Ime, prezime i adresa osobe ovlaštene da sastavi

tehničku datoteku:

Ime: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nje-

mačka

Ovim izjavljujemo da je proizvod

Kategorija: Kosilica

Model: GD24X2LM46SP (LME470)

Serijski broj: Pogledajte natpisnu pločicu

Godina proizvodnje: Pogledajte natpisnu pločicu

• u sukladnosti s relevantnim propisima Direktive o

strojevima 2006/42/EZ.

• u sukladnosti s propisima sljedećih EZ Direktiva:

• 2014/30/EU

• 2000/14/EZ i 2005/88/EZ

• 2011/65/EU i 2015/863/EU

Nadalje izjavljujemo da su korišteni sljedeći dijelovi u

skladu s usklađenim normama:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metoda procjene sukladnosti prema Dodatku VI

direktive 2000/14/EZ.

Izmjerena razina zvučne snage

: 90 dB(A)

Zajamčena razina zvučne

snage

WA.d

: 92 dB(A)

Obaviješteno tijelo:

Ime: Intertek Deutschland GmbH (Obaviješteno tijelo

0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Njemačka

Mjesto, datum: Wei-

terstadt, 08.08.2021

Potpis: Ted Qu, direktor za kvali-

tetu

121

Hrvatski

1 Leírás........................................123

1.1 Cél.......................................................... 123

1.2 Áttekintés................................................123

2 Biztonság................................. 123

3 Telepítés................................... 123

3.1 A gép kicsomagolása............................. 123

3.2 Hajtsa ki az alsó fogantyút..................... 123

3.3 Helyezze fel a felső fogantyút ............... 124

3.4 Fűgyűjtő felhelyezése.............................124

3.5 A védőborítás csatlakozó felhelyezése.. 124

3.6 Az oldalsó fűgyűjtő rekesz felhelyezése.124

3.7 Penge magasságának beállítása........... 124

3.8 Az akkumulátoregység behelyezése......124

3.9 Az akkumulátoregység kivétele..............124

4 Üzemeltetés............................. 125

4.1 A gép elindítása......................................125

4.2 A gép leállítása.......................................125

4.3 Az önműködő rendszer működtetése.....125

4.4 Fűgyűjtő kiürítése................................... 125

4.5 Működtetés lejtőkön............................... 125

4.6 Tippek a működtetéshez........................ 125

5 Karbantartás............................ 125

5.1 Általános karbantartás............................126

5.2 A kés cseréje..........................................126

5.3 A gép tárolása........................................ 126

5.4 Állítsa fel a gépet....................................126

6 Hibaelhárítás............................127

7 Műszaki adatok........................128

8 Jótállás..................................... 128

9 EK megfelelőségi nyilatkozat.128

122

Magyar

1 LEÍRÁS

1.1 CÉL

Ez a gép házi fűnyírásra készült. A vágópengének

körülbelül párhuzamosnak kell lennie a talajjal. Mind

a négy keréknek hozzá kell érnie a talajhoz fűnyírás

közben.

1.2 ÁTTEKINTÉS

1~12. ábra

Fogantyú kapcsoló

Indítógomb

Felső fogantyú

Alsó fogantyú

Hátsó kidobó ajtó

Magasság beállító kar

Akkumulátortartó ajtó

Oldalsó kidobó ajtó

Önműködő hajtókar

Sebességszabályozó gomb

Fűgyűjtő

Alsó fogantyú gomb

Apríték csatlakozó

Oldalsó kidobó csúszda

Csavar

Felső fogantyú gomb

Akkumulátoregység

Akkumulátor kioldó gomb

Biztonsági kulcs

Rögzítőcsavar

Távtartó

Penge

Fűgyűjtő akasztó

Tároló kapcsoló

2 BIZTONSÁG

FIGYELMEZTETÉS

Tartson be minden biztonsági utasítást.

Lásd a biztonsági útmutatót.

3 TELEPÍTÉS

FIGYELMEZTETÉS

Ne használjon olyan tartozékokat, amelyeket a gyártó

nem javasol.

FIGYELMEZTETÉS

Ne dugja be a biztonsági kulcsot vagy az

akkumulátoregységet, amíg minden alkatrészt össze

nem szerelt.

3.1 A GÉP KICSOMAGOLÁSA

FIGYELMEZTETÉS

Használat előtt ellenőrizze, hogy megfelelően

szerelte-e össze a gépet.

FIGYELMEZTETÉS

• Amennyiben a gép alkatrészei megsérültek, akkor

ne használja a gépet.

• Ha nincs meg minden alkatrész, ne működtesse a

gépet.

• Ha alkatrészek sérültek vagy hiányoznak, akkor

vegye fel a kapcsolatot a szervizközponttal.

1. Nyissa ki a csomagolást.

2. Olvassa el a dobozban lévő dokumentációt.

3. Vegyen ki minden nem összeszerelt alkatrészt a

dobozból.

4. Vegye ki a gépet a dobozból.

5. A dobozt és a csomagolást a helyi szabályoknak

megfelelően ártalmatlanítsa.

FIGYELMEZTETÉS

A saját biztonsága érdekében ne helyezze be az

akkumulátort addig, amíg a szerszám nincsen teljes

összeszerelve.

3.2 HAJTSA KI AZ ALSÓ FOGANTYÚT

2.ábra

1. Húzza ki és fordítsa el a fogantyú gombokat 90°-kal.

2. Hajtsa ki az alsó fogantyút.

3. Állítsa a fogantyú gombokat a konzolokon lévő

három pozíció egyikébe.

4. Fordítsa el a fogantyú gombokat 90°-kal, amíg a

konzolokon lévő lyukakba nem rögzülnek.

MEGJEGYZÉS

Ellenőrizze, hogy a két fogantyú gomb ugyanabban az

állásban van-e.

FIGYELMEZTETÉS

A kábelek ne sérüljenek meg, amikor összecsukja

vagy kinyitja a fogantyút.

123

Magyar

3.3 HELYEZZE FEL A FELSŐ

FOGANTYÚT

3.ábra

1. Illessze a lyukakat a felső és alsó fogantyúhoz.

2. Dugja át a csavarokat a lyukakon.

3. Húzza meg a gombokat a csavarokkal.

4. Ismételje meg ugyanezt a műveletet a másik

oldalon.

3.4 FŰGYŰJTŐ FELHELYEZÉSE

4.ábra

1. Vegye le a védőborítás csatlakozót.

2. Vegye le az oldalsó fűgyűjtő rekeszt.

3. Nyissa ki a hátsó fűgyűjtő ajtót, és tartsa meg.

4. Tartsa a fűgyűjtőt a fogantyúnál fogva, és akassza

be a kampókat az ajtó rúdba.

5. Zárja le a hátsó fűgyűjtő rekesz ajtót.

3.5 A VÉDŐBORÍTÁS CSATLAKOZÓ

FELHELYEZÉSE

5. ábra

1. Vegye le a fűgyűjtőt.

2. Nyissa ki a hátsó fűgyűjtő ajtót, és tartsa meg.

3. Tartsa a védőborítás csatlakozót a fogantyúnál

fogva, és illessze a fűgyűjtő rekeszbe.

4. Zárja le a hátsó fűgyűjtő rekesz ajtót.

3.6 AZ OLDALSÓ FŰGYŰJTŐ

REKESZ FELHELYEZÉSE

6.ábra

VIGYÁZAT

Ha az oldalsó fűgyűjtő rekeszt használja,

• akkor ne helyezze fel a fűgyűjtőt.

• a védőborítás csatlakozó maradjon felhelyezve.

1. Nyissa ki az oldalsó fűgyűjtő ajtót, és tartsa meg.

2. Állítsa az oldalsó fűgyűjtő rekesz nyílásait a

csapszeg alá.

3. Zárja le az oldalsó fűgyűjtő rekesz ajtót.

3.7 PENGE MAGASSÁGÁNAK

BEÁLLÍTÁSA

A gépen különböző penge magasságok állíthatók be.

7. ábra

1. Húzza hátrafelé a magasság beállító kart a penge

magasságának növeléséhez.

2. Tolja előrefelé a magasság beállító kart a penge

magasságának csökkentéséhez.

3.8 AZ AKKUMULÁTOREGYSÉG

BEHELYEZÉSE

8 ábra

FIGYELMEZTETÉS

• Ha az akkumulátoregység vagy a töltő sérült,

akkor cserélje ki az akkumulátoregységet vagy a

töltőt.

• Állítsa le a gépet, és várjon, amíg a

motor leáll, mielőtt felhelyezi vagy leveszi az

akkumulátoregységet.

• Olvassa el, ismerje meg, és tartsa be akkumulátor

és a töltő használati útmutatójában lévő

utasításokat.

FIGYELMEZTETÉS

CSAK 24 V-OS AKKUMULÁTORT HASZNÁLJON.

NE HASZNÁLJON KETTŐS FESZÜLTSÉGŰ 24/48

V-OS AKKUMULÁTORT.

MEGJEGYZÉS

A gép indításához mindkét akkumulátort be kell

helyezni a tartóba.

1. Nyissa ki az akkumulátortartó ajtaját.

2. Illessze az akkumulátoregységen lévő

emelőbordákat az akkumulátortartóban lévő

hornyokba.

3. Tolja be akkumulátoregységet az

akkumulátortartóba, amíg az akkumulátoregység a

helyére nem rögzül.

4. Amikor kattanást hall, az akkumulátoregység be van

helyezve.

5. Ugyanezt a műveletet hajtsa végre a másik

akkumulátorral is.

6. Zárja le az akkumulátortartó ajtaját.

MEGJEGYZÉS

A motor csak akkor indul el, ha bedugja a biztonsági

kulcsot.

3.9 AZ AKKUMULÁTOREGYSÉG

KIVÉTELE

Ábra 8

1. Nyissa ki az akkumulátortartó ajtaját.

2. Húzza ki a biztonsági kulcsot.

3. Nyomja meg, és tartsa lenyomva az akkumulátor

kioldó gombot.

4. Vegye ki az akkumulátoregységet a gépből.

124

Magyar

4 ÜZEMELTETÉS

FIGYELMEZTETÉS

Működtetés közben viseljen védőszemüveget.

4.1 A GÉP ELINDÍTÁSA

9.ábra

1. Dugja be a biztonsági kulcsot.

2. Nyomja meg, és tartsa lenyomva az indítógombot.

3. Miközben az indítógombot lenyomva tartja, tolja a

fogantyú kapcsolót a kormányrúd irányába.

4. A gép elindításához engedje el az indítógombot.

4.2 A GÉP LEÁLLÍTÁSA

1. A gép leállításához engedje el a fogantyú kapcsolót.

FIGYELMEZTETÉS

Várjon, amíg a pengék teljesen leállnak, mielőtt újból

elindítja a gépet. Ne kapcsolgassa gyorsan ki és be a

gépet.

FIGYELMEZTETÉS

Mindig vegye ki a biztonsági kulcsot és az

akkumulátoregységet a munka befejezése után.

4.3 AZ ÖNMŰKÖDŐ RENDSZER

MŰKÖDTETÉSE

10.ábra

1. Indítsa el a gépet.

2. Miközben a fogantyú kapcsolót tartja, tolja az

önműködő kart a kormányrúd irányába.

3. Jobb kézzel egyszerre tartsa a fogantyú kapcsolót

és az önműködő kart.

4. Bal kézzel állítson a sebességszabályozó gombon.

• Tolja a sebességszabályozó gombot a Puma

szimbólum irányába a sebesség növeléséhez.

• Tolja a sebességszabályozó gombot a

Teknős szimbólum irányába a sebesség

csökkentéséhez.

5. Engedje el az önműködő kart az önműködő

rendszer bezáráshoz.

4.4 FŰGYŰJTŐ KIÜRÍTÉSE

10. ábra

1. Állítsa le a gépet.

2. Húzza ki a biztonsági kulcsot.

3. Vegye le az akkumulátoregységet.

4. Nyissa ki a hátsó fűgyűjtő ajtót, és tartsa meg.

5. Tartsa a fűgyűjtőt a fogantyúnál fogva, és akassza ki

a kampókat az ajtó rúdból.

6. Zárja le a hátsó fűgyűjtő rekesz ajtót.

7. Ürítse ki a fűgyűjtőt.

4.5 MŰKÖDTETÉS LEJTŐKÖN

FIGYELMEZTETÉS

Ne nyírjon füvet 15°-nál nagyobb lejtőkön. Ha nem

kényelmes, ne nyírjon füvet lejtőn.

FIGYELMEZTETÉS

Kérjük, az alacsony önműködő sebességet használja,

amikor lejtőn nyír füvet.

• A lejtőn ne fel és le nyírja a füvet, hanem

keresztirányban. Legyen óvatos, amikor irányt vált

a lejtőn.

• Figyeljen a gödrökre, kövekre és más rejtett

tárgyakra, amelyek miatt eleshet. Távolítson el

minden akadályt, például követ és ágakat.

• Mindig stabilan lépjen. Ha egyensúlyát veszti,

azonnal engedje el a fogantyú kapcsolót.

• Ne nyírjon füvet szakadékok, árkok vagy gátak

közelében.

4.6 TIPPEK A MŰKÖDTETÉSHEZ

• Ne próbálja kikerülni az indítógomb vagy a fogantyú

kapcsoló működtetését.

• Ne döntse meg a gépet, amikor elindítja.

• Ne tegye kezét vagy lábát a forgó alkatrészek alá.

• Tartsa tisztán a kidobó csúszdát.

• Ne nyírjon nedves füvet.

• Új vagy vastag fűhöz magasabb penge magasság

szükséges.

• Minden használat után tisztítsa meg a fűnyíró fedél

alját. Távolítsa el a fűdarabkákat, leveleket, koszt és

más szennyeződéseket.

5 KARBANTARTÁS

FIGYELMEZTETÉS

Karbantartás előtt vegye ki a biztonsági kulcsot és az

akkumulátoregységet a gépből.

FIGYELMEZTETÉS

Tartsa szabadon a motort és az akkumulátoregységet

fűtől, levelektől vagy túlzott kenőanyagtól.

VIGYÁZAT

Csak jóváhagyott cserealkatrészeket használjon.

125

Magyar

VIGYÁZAT

Ne hagyja, hogy a fékfolyadék, gázolaj, petróleum

alapú anyagok a műanyag alkatrészekhez érjenek.

A vegyszerek megrongálhatják a műanyagot, és

javíthatatlanná teszik ezeket.

VIGYÁZAT

Ne használjon erős oldószereket vagy tisztítószereket

a műanyag burkolaton vagy a komponenseken.

MEGJEGYZÉS

Ajánlott meghúzási nyomaték (Kést): 33-37Nm.

5.1 ÁLTALÁNOS KARBANTARTÁS

• Minden használat előtt ellenőrizze a gépet

sérülések, hiányzó vagy laza alkatrészek, pl.

csavarok, anyák, alátétek és sapkák szempontjából.

• Minden rögzítőt és sapkát megfelelően húzzon meg.

• A gép tisztítását csak egy nedves ruhával végezze.

Ne használjon vizet.

5.2 A KÉS CSERÉJE

11.ábra

FIGYELMEZTETÉS

Csak jóváhagyott csere-pengéket használjon.

FIGYELMEZTETÉS

Viseljen erős kesztyűt, vagy tekerjen ruhát a penge

köré, amikor a pengéhez ér.

1. Állítsa le a gépet.

2. Ellenőrizze, hogy a pengék teljesen leálltak-e.

3. Vegye ki a biztonsági kulcsot és az

akkumulátoregységet.

4. Fordítsa az oldalára a gépet.

5. Használjon egy darab fát a penge mozgásának

megakadályozásához.

6. Távolítsa el a rögzítőcsavart és az alátétet egy

csavarkulccsal vagy dugókulccsal.

7. Vegye le a pengét.

8. Helyezze fel az új pengét. Ellenőrizze, hogy a nyilak

a penge nyílása felé mutatnak-e.

9. Helyezze fel a rögzítőcsavart és az alátétet, és

húzza meg őket.

5.3 A GÉP TÁROLÁSA

• Húzza ki a biztonsági kulcsot.

• Az akkumulátoregység kivétele.

• Tárolás előtt tisztítsa meg a gépet.

• Ellenőrizze, hogy a motor nem forró-e, amikor

elteszi a gépet.

• Ellenőrizze, hogy a gépen nincsenek-e laza vagy

sérült alkatrészek. Szükség esetén hajtsa végre a

következő lépéseket/utasításokat:

• Cserélje ki a sérült alkatrészeket.

• Húzza meg a csavarokat.

• Forduljon a hivatalos szervizközpontban dolgozó

személyhez.

• A gépet száraz helyen tárolja.

• Ügyeljen rá, hogy gyermekek ne tudjanak a gép

közelébe kerülni.

5.4 ÁLLÍTSA FEL A GÉPET

12.ábra

1. Vegye le a fűgyűjtőt.

2. Húzza ki és fordítsa el a fogantyú gombokat 90°-kal.

3. Hajtsa össze a fogantyút.

4. Fordítsa el a fogantyú gombokat 90°-kal, hogy a

fogantyú a megfelelő pozícióba kerüljön.

5. Állítsa fel a gépet, és bizonyosodjon meg róla, hogy

a tartókeretek a földön vannak.

Tároló kapcsoló

A gép rendelkezik egy olyan tároló kapcsolóval, amely

megakadályozza a beindítását tárolási pozícióban.

A véletlen beindítás vagy nem engedélyezett használat

megelőzése érdekében el kell távolítani a biztonsági

kulcsot és az akkumulátoregységet. A tároló kapcsoló

nem helyettesíti ezt a funkciót.

126

Magyar

6 HIBAELHÁRÍTÁS

Probléma Lehetséges ok Megoldás

A penge nem

megfelelő pozí-

cióban van.

A csavarok nem

megfelelően ill-

eszkednek.

Állítsa be a fo-

gantyú magas-

ságát, és elle-

nőrizze, hogy a

gombok és a

csavarok megfe-

lelően illeszked-

nek-e.

A gép nem indul

el.

Az akkumulátor

kapacitása alac-

sony.

Töltse fel az ak-

kumulátoregysé-

get.

A fogantyú kapc-

soló hibás.

Cserélje ki a fo-

gantyú kapcso-

lót.

Az akkumulátor

kulcs nincs bed-

ugva.

Dugja be az ak-

kumulátor kulc-

sot.

A gép nem

egyenletesen

nyírja a füvet.

A fű durva. Vizsgálja át a

nyírandó terüle-

tet.

A penge magas-

sága nincs meg-

felelően beállít-

va.

Állítsa a kereke-

ket magasabb

pozícióba.

A gép nem meg-

felelően nyír.

Nedves fű for-

gácsok tapadtak

a fedélhez.

Fűnyírás előtt

várjon, amíg a fű

megszárad.

A védőborítás

csatlakozó hiá-

nyzik.

Helyezze fel a

védőborítás

csatlakozót.

A gépet nehéz

tolni.

A fű túl magas,

vagy a penge

magassága túl

alacsony.

Növelje a penge

magasságát.

A fűgyűjtő és a

penge beakad a

vastag fűbe.

Távolítsa el a fű

forgácsokat a fű-

gyűjtőről.

A gép nagyon vi-

brál.

A penge kie-

gyensúlyozatlan

és elhasználó-

dott.

Cserélje ki a

pengét.

Probléma Lehetséges ok Megoldás

A motor tengely

hajlott.

1. Állítsa le a

motort.

2. Vegye ki a

biztonsági

kulcsot és az

akkumulátor-

egységet.

3. Válassza le a

hálózati alj-

zatról.

4. Ellenőrizze a

sérüléseket.

5. Javítsa meg

a gépet, mie-

lőtt újból eli-

ndítja.

A gép nyírás

közben leáll.

A penge magas-

sága túl alacso-

ny.

Növelje a penge

magasságát.

Az akkumulátor-

egység lemerült.

Töltse fel az ak-

kumulátoregysé-

get.

Fű forgácsok ta-

padtak a fedél-

hez vagy a pen-

géhez.

Vegye ki az ak-

kumulátoregysé-

get, és ellenőr-

izze a fedelet.

A gép működte-

tési hőmérsé-

klete túl magas.

Hűtse le a gépet.

* Ha nem tud megoldást találni ezekre a problémákra,

akkor forduljon a szervizközponthoz.

127

Magyar

7 MŰSZAKI ADATOK

Feszültség 48 V

Üresjárati sebesség 2800 /perc

Vágás szélessége 460 mm

Vágás magassága 25 - 80 mm

Önműködő sebesség 0,7-1,3 m/s

Fűgyűjtő kapacitása 55 liter

Súly (akkumulátoregység

nélkül)

27,5 kg

Mért hangnyomásszint L

= 78,1 dB(A) , K = 3

dB(A)

Garantált hangteljesítmé-

nyszint

WA.d

= 92 dB(A)

Rezgés ≤ 2,5 m/s

, K = 1,5 m/s

Akkumulátor modell G24B4/G24B2 és más

BAG sorozat

Töltő modell G24X2UC2/G24X2UC4/

G24X2C és más CAG sor-

ozat

Kettős szigetelésű szerke-

zet

IPX IPX4

8 JÓTÁLLÁS

(A jótállási feltételek megtalálhatóak a Greenworks

weboldalon https://www.greenworkstools.eu)

A Greenworks Jótállás a termékre 3 év, míg az

akkumulátorokra 2 év (fogyasztói/otthoni használat) a

vásárlás időpontjától számítva. Ez a jótállás kiterjed

a gyártási hibákra. A jótállás hatálya alá eső hibás

termék javítható vagy cserélhető. A helytelenül vagy

nem a kezelői kézikönyvben leírtak szerint használt

egység elveszítheti a jótállását. A normál kopás és

kopóalkatrészek nem képezik a jótállás tárgyát. Az

eredeti gyártói jótállást nem befolyásolja egy esetleges

kereskedői vagy viszonteladói extra jótállás.

A jótállási követelés benyújtásához a hibás terméket a

vásárlást igazoló szelvénnyel együtt (nyugta) vissza kell

vinni a vásárlás helyére.

9 EK MEGFELELŐSÉGI

NYILATKOZAT

A gyártó neve és címe:

Név:

Globe Technologies Europe GmbH

Cím: Brunnenweg 17, 64331 Weiterstadt, Néme-

tország

A műszaki fájl szerkesztésére felhatalmazott személy

neve és címe:

Név: Ralf Pankalla

Cím: Brunnenweg 17, 64331 Weiterstadt, Ném-

etország

Ezennel kijelentjük, hogy a termék

Kategória: Fűnyíró

Modell: GD24X2LM46SP (LME470)

Sorozatszám: Lásd a termék típustábláját

Gyártás éve: Lásd a termék típustábláját

• megfelel a gépekről szóló 2006/42/EK irányelv

alapvető követelményeinek.

• megfelel a következő egyéb EU irányelvek

követelményeinek:

• 2014/30/EU

• 2000/14/EK és 2005/88/EK

• 2011/65/EU és 2015/863/EU

Továbbá kijelentjük, hogy a következő harmonizált

szabványokat alábbi részeit, záradékait alkalmaztuk:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Megfelelőségértékelési módszer a 2000/14/EK irányelv

VI. melléklete szerint.

Mért hangteljesítményszint

: 90 dB(A)

Garantált hangteljesítményszint L

WA.d

: 92 dB(A)

Részt vevő bejelentett szerv:

Név: Intertek Deutschland GmbH (Bejelentett szerv

0905)

Cím: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Németország

Hely, dátum: Weiter-

stadt, 08.08.2021

Aláírás: Ted Qu, minőségbiztosí-

tási vezető

128

Magyar

1 Descriere.................................. 130

1.1 Scop....................................................... 130

1.2 Prezentare generală...............................130

2 Siguranță..................................130

3 Instalarea..................................130

3.1 Dezambalarea mașinii............................130

3.2 Deplierea mânerului inferior................... 130

3.3 Instalarea mânerului superior ................130

3.4 Instalarea colectorului de iarbă.............. 131

3.5 Instalarea dopului de oprire a resturilor

vegetale..................................................131

3.6 Instalarea jgheabului de evacuare

laterală....................................................131

3.7 Setarea înălțimii lamei............................131

3.8 Instalarea setului de acumulatori............131

3.9 Scoaterea setului de acumulatori...........131

4 Funcționare..............................132

4.1 Pornirea mașinii......................................132

4.2 Oprirea mașinii....................................... 132

4.3 Funcționarea sistemului de

autopropulsare....................................... 132

4.4 Golirea colectorului de iarbă...................132

4.5 Funcționarea pe pante........................... 132

4.6 Recomandări privind funcționarea..........132

5 Întreținere.................................132

5.1 Întreţinere generală................................ 133

5.2 Înlocuirea lamei...................................... 133

5.3 Depozitarea mașinii................................133

5.4 Așezați mașina pe partea posterioară....133

6 Depanare.................................. 134

7 Date tehnice............................. 135

8 Garanție....................................135

9 Declarație de conformitate

CE............................................. 135

129

Română

1 DESCRIERE

1.1 SCOP

Această mașină se utilizează la tunderea ierbii în

gospodărie. Lama de tăiere trebuie să fie aproximativ

paralelă cu solul. Toate cele patru roţi trebuie să atingă

solul în timpul tunderii ierbii.

1.2 PREZENTARE GENERALĂ

Figura 1~12

Bară de comutare

Buton de pornire

Mâner superior

Mâner inferior

Trapă posterioară de evacuare

Manetă de reglare pe înălţime

Trapă compartiment acumulator

Trapă laterală de evacuare

Manetă de autopropulsare

Buton de comandă a vitezei

Colector de iarbă

Buton mâner inferior

Dop tocător de resturi vegetale

Jgheab de evacuare laterală

Bolț

Buton mâner superior

Set de acumulatori

Buton de detașare acumulator

Cheie de siguranță

Şurub de asamblare

Distanțier

Lamă

Cârlig al colectorului de iarbă

Întrerupător depozitare

2 SIGURANȚĂ

AVERTISMENT

Asigurați-vă că respectați toate instrucțiunile de

siguranță.

Consultați Manualul de siguranță.

3 INSTALAREA

AVERTISMENT

Nu utilizaţi accesorii care nu sunt recomandate de

producător.

AVERTISMENT

Nu introduceți cheia de siguranță sau setul

de acumulatori până când nu asamblați toate

componentele.

3.1 DEZAMBALAREA MAȘINII

AVERTISMENT

Asigurați-vă că ați asamblat corect mașina înainte de

utilizare.

AVERTISMENT

• Dacă mașina comportă piese deteriorate, nu

utilizați mașina.

• Dacă nu aveți toate piesele, nu utilizați mașina.

• Dacă piesele sunt deteriorate sau lipsesc,

contactați centrul de service.

1. Deschideţi ambalajul.

2. Citiți documentația din cutie.

3. Scoateţi toate piesele neasamblate din cutie.

4. Scoateţi mașina din cutie.

5. Eliminați cutia și ambalajul în conformitate cu

reglementările locale.

AVERTISMENT

Pentru siguranța dumneavoastră, nu introduceți

bateria înainte de a asambla complet scula.

3.2 DEPLIEREA MÂNERULUI

INFERIOR

Figura 2

1. Trageți și rotiți butoanele mânerului la 90°.

2. Depliați mânerul inferior.

3. Aliniați butoanele mânerului într-una din cele trei

poziții ale suporturilor.

4. Rotiți butoanele mânerului cu 90° până când

acestea se cuplează în orificiile din suporturi.

NOTĂ

Asigurați-vă că cele două butoane sunt în aceeași

poziție.

AVERTISMENT

Nu deteriorați cablurile atunci când pliați sau depliați

mânerul.

3.3 INSTALAREA MÂNERULUI

SUPERIOR

Figura 3

130

Română

1. Aliniați găurile din mânerul superior și mânerul

inferior.

2. Introduceți șuruburi prin găuri.

3. Strângeți butoanele pe șuruburi.

4. Procedaţi la fel şi pe partea cealaltă.

3.4 INSTALAREA COLECTORULUI DE

IARBĂ

Figura 4

1. Scoateţi dopul de oprire a resturilor vegetale.

2. Scoateți jgheabul de descărcare laterală.

3. Deschideți ușa de evacuare din spate și țineți-o.

4. Țineți colectorul de iarbă de mânerul acestuia și

fixați cârligele pe tija ușii.

5. Închideți uşa de evacuare din spate.

3.5 INSTALAREA DOPULUI DE

OPRIRE A RESTURILOR

VEGETALE

Figura 5.

1. Scoateți colectorul de iarbă.

2. Deschideți ușa de evacuare din spate și țineți-o.

3. Țineți dopul de oprire a resturilor vegetale de mâner

și fixați-l în jgheabul de evacuare.

4. Închideți uşa de descărcare din spate.

3.6 INSTALAREA JGHEABULUI DE

EVACUARE LATERALĂ

Figura 6

ATENȚIE

Când utilizați jgheabul de evacuare laterală,

• nu instalați colectorul de iarbă.

• Mențineți instalat dopul de oprire a resturilor

vegetale.

1. Deschideți ușa de evacuare laterală și țineți-o.

2. Aliniați adânciturile jgheabului de evacuare laterală

sub pivot.

3. Închideți uşa de descărcare laterală.

3.7 SETAREA ÎNĂLȚIMII LAMEI

Mașina poate fi setată la înălțimi diferite ale lamei.

Figura 7.

1. Trageți maneta de reglare a înălțimii înapoi pentru a

mări înălțimea lamei.

2. Trageți în sus maneta de reglare a înălțimii pentru a

reduce înălțimea lamei.

3.8 INSTALAREA SETULUI DE

ACUMULATORI

Figura 8

AVERTISMENT

• Dacă setul de acumulatori sau încărcătorul este

deteriorat, înlocuiți setul de acumulatori sau

încărcătorul.

• Opriți mașina și așteptați până când motorul se

oprește înainte de a instala sau a scoate setul de

acumulatori.

• Citiți, cunoașteți și urmați instrucțiunile din

manualul setului de acumulatori și al

încărcătorului.

AVERTISMENT

A SE UTILIZA NUMAI ACUMULATOR DE 24V. A

NU SE UTILIZA UN ACUMULATOR CU TENSIUNEA

DUALĂ 24/48V.

NOTĂ

Ambii acumulatori trebuie instalați în compartimente

pentru ca mașina să pornească.

1. Deschideţi capacul compartimentului pentru

acumulator.

2. Aliniați nervurile de ridicare ale setului de

acumulatori cu canelurile din compartimentul setului

de acumulatori.

3. Împingeți setul de acumulatori în compartimentul

acestuia până când setul de acumulatori se

blochează în poziție.

4. Când auziți un clic, setul de acumulatori este

instalat.

5. Faceți aceeași operație cu cealaltă baterie.

6. Închideţi capacul compartimentului pentru baterii.

NOTĂ

Motorul pornește numai când introduceți cheia de

siguranță.

3.9 SCOATEREA SETULUI DE

ACUMULATORI

Figura 8

1. Deschideţi capacul compartimentului pentru

acumulator.

2. Îndepărtaţi cheia de siguranță.

3. Apăsați și mențineți apăsat butonul de eliberare a

setului de acumulatori.

4. Scoateţi setul de acumulatori din mașină.

131

Română

4 FUNCȚIONARE

AVERTISMENT

Purtaţi ochelari de protecţie în timpul funcționării.

4.1 PORNIREA MAȘINII

Figura 9

1. Introduceți cheia de siguranță.

2. Apăsaţi şi ţineţi apăsat butonul de pornire.

3. În timp ce țineți apăsat butonul de pornire, trageți

bara de comutare în direcția mânerului.

4. Eliberați butonul de pornire pentru a porni mașina.

4.2 OPRIREA MAȘINII

1. Eliberaţi bara de comutare pentru a opri mașina.

AVERTISMENT

Așteptați până când lamele se opresc complet înainte

de a porni din nou mașina. Nu opriți și nu porniți rapid

mașina.

AVERTISMENT

Scoateți întotdeauna cheia de siguranță și

acumulatorul după ce ați terminat lucrarea.

4.3 FUNCȚIONAREA SISTEMULUI DE

AUTOPROPULSARE

Figura 10

1. Pornirea mașinii.

2. În timp ce țineți bara de comutare, împingeți maneta

de autopropulsare în direcția mânerului.

3. Țineți bara de comutare și maneta de

autopropulsare în același timp cu mâna dreaptă.

4. Reglați butonul de comandă a vitezei cu mâna

stângă.

• Apăsați pe butonul de comandă a vitezei în

direcția simbolului de pumă pentru a crește

viteza.

• Trageți de butonul de comandă a vitezei în

direcția simbolului de broască țestoasă pentru a

reduce viteza.

5. Eliberați maneta de autopropulsare pentru a închide

sistemul de autopropulsare.

4.4 GOLIREA COLECTORULUI DE

IARBĂ

Figura 10.

1. Opriţi mașina.

2. Îndepărtaţi cheia de siguranță.

3. Îndepărtaţi setul de acumulatori.

4. Deschideți ușa de evacuare din spate și țineți-o.

5. Țineți colectorul de iarbă de mâner și scoateți-l din

tija ușii.

6. Închideți uşa de descărcare din spate.

7. Goliți colectorul de iarbă.

4.5 FUNCȚIONAREA PE PANTE

AVERTISMENT

Nu tundeți iarba pe pante cu înclinare mai mare de

15°. Dacă nu vă simțiți în largul dvs., nu tundeți iarba

pe o pantă.

AVERTISMENT

Mențineți o viteză de autopropulsare scăzută atunci

când tundeți iarba pe o pantă.

• Nu mergeți în jos și în jos pe o pantă atunci când

tundeți iarba de pe suprafața pantei. Aveți grijă când

schimbați direcția pe o pantă.

• Monitorizați gropile, rădăcinile, pietrele și alte

obiecte ascunse care vă pot provoca căderea.

Îndepărtați toate obstacolele, cum ar fi pietrele și

crengile copacilor.

• Asigurați-vă că vă mențineți o poziție stabilă. Dacă

nu vă aflați în echilibru, eliberați imediat bara de

comutare.

• Nu tundeţi iarba în apropierea denivelărilor abrupte,

a şanţurilor sau a terasamentelor.

4.6 RECOMANDĂRI PRIVIND

FUNCȚIONAREA

• Nu încercați să șuntați funcționarea butonului de

siguranță și a manetei întrerupătoare.

• Nu înclinați mașina atunci când o porniți.

• Nu puneţi mâinile sau picioarele în apropierea sau

dedesubtul pieselor rotative.

• Mențineți jgheabul de evacuare curat.

• Nu tundeţi iarbă udă.

• Este necesară o înălțime mai mare a lamei pentru

iarbă nouă sau deasă.

• Curăţaţi partea inferioară a mașinii de tuns iarba

după fiecare utilizare. Scoateți resturile de iarbă,

frunzele, murdăria și alte resturi.

5 ÎNTREȚINERE

AVERTISMENT

Scoateţi cheia de siguranță și setul de acumulatori din

mașină înainte de efectuarea întreținerii.

132

Română

AVERTISMENT

Nu permiteţi pătrunderea ierbii, a frunzelor sau a

excesului de vaselină în motor şi în acumulator.

ATENȚIE

Folosiţi numai piese de schimb aprobate.

ATENȚIE

Nu lăsați componentele din plastic să intre în contact

cu lichid de frână, benzină, materiale pe bază de

petrol. Produsele chimice pot provoca deteriorarea

materialului plastic și îl pot face neutilizabil.

ATENȚIE

Nu utilizați solvenți sau detergenți puternici pe carcasa

sau componentele din plastic.

NOTĂ

Cuplu de strângere recomandat (Lamei): 33-37Nm.

5.1 ÎNTREŢINERE GENERALĂ

• Înainte de fiecare utilizare, examinați mașina

pentru eventuale piese avariate, absente sau fixate

defectuos, precum şuruburi, piuliţe și capace.

• Strângeți corect toate dispozitivele de fixare și

capacele.

• Curățați mașina cu o cârpă uscată. Nu utilizaţi apă.

5.2 ÎNLOCUIREA LAMEI

Figura 11

AVERTISMENT

Folosiţi numai lame de schimb aprobate.

AVERTISMENT

Purtați mănuși pentru condiții grele de lucru sau

înfășurați o cârpă în jurul lamei când atingeți lama.

1. Opriţi mașina.

2. Asigurați-vă că lamele se opresc complet.

3. Scoateți cheia de siguranță și acumulatorul.

4. Întoarceți maşina de tuns iarbă pe o parte laterală.

5. Utilizați o bucată de lemn pentru a preveni mișcarea

lamei.

6. Scoateți șurubul de fixare și distanțierul cu o cheie

fixă sau tubulară.

7. Îndepărtaţi lama.

8. Instalaţi noua lamă. Asigurați-vă că săgețile

cuplează găurile din lamă.

9. Montați șurubul de fixare și distanțierul și strângeți-

le.

5.3 DEPOZITAREA MAȘINII

• Îndepărtaţi cheia de siguranță.

• Scoaterea setului de acumulatori.

• Curățați mașina înainte de depozitare.

• Asigurați-vă că motorul nu este fierbinte când

depozitați mașina.

• Asigurați-vă că mașina nu are piese desfăcute sau

deteriorate. Dacă este necesar, efectuați acești pași/

aceste instrucțiuni:

• Înlocuiţi piesele deteriorate.

• Strângeţi șuruburile.

• Vorbiți cu o persoană dintr-un centru de service

autorizat.

• Depozitați mașina într-un loc uscat.

• Asigurați-vă că este într-o zonă inaccesibilă copiilor.

5.4 AȘEZAȚI MAȘINA PE PARTEA

POSTERIOARĂ

Figura 12

1. Scoateți colectorul de iarbă.

2. Trageți și rotiți butoanele mânerului la 90°.

3. Pliați în jos mânerul.

4. Rotiți butoanele mânerului la 90° pentru a bloca

mânerul în poziție.

5. Așezați mașina pe partea posterioară și asigurați-vă

că consolele ating podeaua.

Comutatorul depozitare

Mașina este echipată cu un comutator de depozitare

care previne pornirea mașinii când aceasta se află în

poziția de depozitare.

Este nevoie să îndepărtaţi cheia de siguranță și setul

de acumulatori pentru a preveni pornirea accidentală

sau utilizarea neautorizată. Comutatorul de depozitare

nu înlocuiește această funcție.

133

Română

6 DEPANARE

Problemă Cauză posibilă Soluție

Mânerul nu este

corect poziţionat.

Șuruburile nu

sunt angrenate

corect.

Reglaţi înălţimea

mânerului şi asi-

guraţi-vă că bu-

toanele și şuru-

burile sunt alini-

ate corespunză-

tor.

Maşina nu por-

neşte.

Capacitatea se-

tului de acumula-

tori este scăzută.

Încărcați setul de

acumulatori.

Bara de comu-

tare este defec-

tă.

Înlocuiți bara de

comutare.

Cheia acumula-

torului nu este

introdusă.

Introduceți cheia

acumulatorului.

Mașina taie iarba

neuniform.

Iarba este tare. Examinați zona

de tuns iarba.

Înălțimea lamei

nu este reglată

corect.

Deplasaţi roţile

într-o poziţie mai

înaltă.

Maşina nu prelu-

crează corect re-

sturile vegetale.

Resturile de iar-

bă umedă aderă

la platformă.

Aşteptaţi până

când se usucă

iarba înainte de

a o tunde.

Dopul de oprire

a resturilor vege-

tale lipsește.

Instalați dopul de

oprire a resturilor

vegetale.

Mașina este

greu de împins.

Iarba este prea

înaltă sau înălți-

mea lamei este

prea mică.

Măriți înălțimea

lamei.

Colectorul de iar-

bă și lama se

agață în iarbă

deasă.

Goliți resturile de

iarbă din colec-

torul de iarbă.

Există o vibrație

ridicată în

mașină.

Lama este deze-

chilibrată și uza-

tă.

Înlocuiți lama.

Problemă Cauză posibilă Soluție

Arborele motoru-

lui este îndoit.

1. Opriţi motor-

ul.

2. Scoateți

cheia de si-

guranță și

acumulatorul.

3. Deconectați

sursa de ali-

mentare

electrică.

4. Inspectaţi

pentru depis-

tarea deterio-

rărilor.

5. Reparați

mașina în-

ainte de a o

porni din

nou.

Mașina se

oprește în timpul

funcționării.

Înălțimea lamei

este prea scăzu-

tă.

Măriți înălțimea

lamei.

Setul de acumu-

latori nu este în-

cărcat.

Încărcați setul de

acumulatori.

Resturile de iar-

bă aderă la plat-

formă sau la la-

mă.

Scoateți setul de

acumulatori și

verificați platfor-

ma.

Temperatura de

funcționare a

mașinii este prea

ridicată.

Lăsați mașina să

se răcească.

* Dacă nu găsiți soluția la aceste probleme, adresați-vă

unui centru de service.

134

Română

7 DATE TEHNICE

Tensiune 48 V

Turaţie de mers în gol 2800 / min

Lățime de tăiere 460 mm

Înălțime de tăiere 25 - 80 mm

Viteză de autopropulsare 0,7-1,3 m/s

Capacitate colector de iar-

bă

55 L

Greutate (fără setul de

acumulatori)

27,5 kg

Nivel de presiune sonoră

măsurat

= 78,1 dB(A) , K = 3

dB(A)

Nivel de putere acustică

garantat

WA.d

= 92 dB(A)

Vibrații ≤ 2,5 m/s

, K = 1,5 m/s

Model de acumulator G24B4/G24B2 și alte

game BAG

Model de încărcător G24X2UC2/G24X2UC4/

G24X2C și alte game

CAG

Construcţie dublu-izolată

IPX IPX4

8 GARANȚIE

(Lista completă a termenilor și condițiilor garanției

poate fi consultată Greenworks pe website https://

www.greenworkstools.eu)

Garanția Greenworks este de 3 ani pentru produs și de

2 ani pentru baterii (consumat/uz personal) începând

de la data cumpărării. Această garanție acoperă toate

defectele de fabricație. Un produs defect aflat sub

garanție poate fi reparat sau înlocuit. Unei unități

utilizate greșit sau utilizate în alte moduri decât cele

descrise în manualul de instrucțiuni se poate respinge

garanția. Gradul de uzură și părțile uzate nu sunt

acoperite de garanție. Garanția originală oferită de

către fabricant nu este afectată de către nicio garanția

suplimentară oferită de furnizor sau de magazin.

Un produs defect trebuie predat punctului de vânzare

pentru a solicita aplicarea garanției, împreună cu

dovada achiziției (chitanță).

9 DECLARAȚIE DE

CONFORMITATE CE

Numele și adresa producătorului:

Numele:

Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Numele și adresa persoanei autorizate să compileze

dosarul tehnic:

Numele: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Prin prezenta, declarăm că produsul

Categorie: Maşină de tuns iarba

Model: GD24X2LM46SP (LME470)

Număr de serie: A se vedea eticheta cu caracter-

istici tehnice

Anul fabricării: A se vedea eticheta cu caracter-

istici tehnice

• este în conformitate cu prevederile relevante ale

Directivei 2006/42/CE privind mașinile.

• este în conformitate cu prevederile următoarelor

directive ale CE:

• 2014/30/UE

• 2000/14/CE și 2005/88/CE

• 2011/65/UE și 2015/863/UE

În plus, declarăm că au fost utilizate următoarele părți/

clauze ale standardelor armonizate:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metoda de evaluare a conformităţii la Anexa VI Directiva

2000/14/CE.

Nivel de putere acustică măsur-

: 90 dB(A)

Nivel de putere acustică garan-

tat

WA.d

: 92 dB(A)

Organism notificat implicat:

Numele: Intertek Deutschland GmbH (Organism

notificat 0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germania

135

Română

Locul, data: Weiter-

stadt, 08.08.2021

Semnătura: Ted Qu, Director

Calitate

136

Română

1 Описание.................................138

1.1 Цел.........................................................138

1.2 Преглед................................................. 138

2 Безопасност............................138

3 Монтаж.....................................138

3.1 Разопаковане на машината................. 138

3.2 Разгъване на долната ръкохватка.......138

3.3 Монтиране на горната ръкохватка. .... 139

3.4 Монтиране на коша за трева .............. 139

3.5 Монтиране на вложката за торене......139

3.6 Монтиране на страничния отвеждащ

улей........................................................139

3.7 Настройте височината на ножа........... 139

3.8 Монтиране на акумулаторната

батерия..................................................139

3.9 Смяна на акумулаторната батерия..... 139

4 Работа...................................... 140

4.1 Стартиране на машината.....................140

4.2 Спиране на машината..........................140

4.3 Работа със системата за

самостоятелно задвижване................. 140

4.4 Изпразване на коша за трева.............. 140

4.5 Работа под наклон................................140

4.6 Съвети за работа..................................140

5 Поддръжка..............................141

5.1 Обща поддръжка.................................. 141

5.2 Подмяна на ножа.................................. 141

5.3 Съхранение на машината....................141

5.4 Изключване на машината.................... 141

6 Отстраняване на

неизправности....................... 142

7 Технически данни.................. 143

8 Гаранция..................................143

9 Декларация за

съответствие на ЕО...............143

137

Английски език

1 ОПИСАНИЕ

1.1 ЦЕЛ

Тази машина се използва за косене на трева при

домашни условия. Режещите ножове трябва да

бъдат приблизително успоредни на земята. Всички

четири колела трябва да докосват земята докато

косите.

1.2 ПРЕГЛЕД

Фигура 1~12

Дръжка превключвател

Старт бутон

Горна ръкохватка

Долна ръкохватка

Задна изпускателна клапа

Лост за регулиране на височината

Капак на отделението на акумулатора

Странична изпускателна клапа

Лост за самостоятелно задвижване

Бутон за управление на скоростта

Кош за трева

Бутон на долната ръкохватка

Приставка за събиране на окосената трева

Страничен отвеждащ улей

Болт

Бутон на горната ръкохватка

Акумулаторна батерия

Бутон за освобождаване на акумулаторната

батерия

Ключ за безопасност

Монтажен винт

Разделител

Нож

Кука на коша за трева

Превключвател за съхранение

2 БЕЗОПАСНОСТ

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че следвате всички инструкции за

безопасност.

Обърнете се към ръководството за безопасност.

3 МОНТАЖ

ПРЕДУПРЕЖДЕНИЕ

Не използвайте аксесоари, които не са

препоръчани от производителя.

ПРЕДУПРЕЖДЕНИЕ

Не поставяйте ключа за безопасност или

акумулаторната батерия, докато не сте

приключили със сглобяването на всички части.

3.1 РАЗОПАКОВАНЕ НА МАШИНАТА

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че сте сглобили машината по

подходящ начин преди употреба.

ПРЕДУПРЕЖДЕНИЕ

• Ако части от машината са повредени, не

използвайте машината.

• Ако не разполагате с всички части, не работете

с машината.

• Ако частите са повредени или липсват,

свържете се със сервизния център.

1. Отворете опаковката.

2. Прочетете документацията в кутията.

3. Извадете всички части, които не са сглобени, от

кутията.

4. Извадете машината от кутията.

5. Изхвърлете кутията и опаковката в съответствие

с местните регулации.

ПРЕДУПРЕЖДЕНИЕ

За Вашата лична безопасост, не поставяйте

батерията, преди инструментът да е сглобен

напълно.

3.2 РАЗГЪВАНЕ НА ДОЛНАТА

РЪКОХВАТКА

Фигура 2

1. Издърпайте и завъртете копчето на ръкохватката

на 90°.

2. Разгънете долната ръкохватка.

3. Подравнете копчетата на ръкохватката в една от

трите позиции на скобите.

4. Завъртете копчетата на ръкохватката на 90°,

докато те не зацепят в отворите на скобата.

БЕЛЕЖКА

Уверете се, че двете копчета на ръкохватката са на

еднакви позиции.

ПРЕДУПРЕЖДЕНИЕ

Не правете щети по кабелите, когато сгъвате или

разгъвате ръкохватката.

138

Английски език

3.3 МОНТИРАНЕ НА ГОРНАТА

РЪКОХВАТКА.

Фигура 3

1. Подравнете отворите на горната ръкохватка и

долната ръкохватка.

2. Поставете болтове през отворите.

3. Затегнете копчето в болтовете.

4. Направете същото действие от другата страна.

3.4 МОНТИРАНЕ НА КОША ЗА

ТРЕВА

Фигура 4

1. Извадете вложката за торене.

2. Премахнете страничния отвеждащ улей.

3. Отворете задната изпускателна врата и я

задръжте.

4. Дръжте коша за трева за ръкохватките и

закачете куките на пръта на вратата.

5. Затворете задната изпускателна врата.

3.5 МОНТИРАНЕ НА ВЛОЖКАТА ЗА

ТОРЕНЕ.

Фигура 5.

1. Извадете коша за трева

2. Отворете задната изпускателна врата и я

задръжте.

3. Дръжте вложката за торене за ръкохватките и я

поставете в отвеждащия улей.

4. Затворете задната изпускателна врата.

3.6 МОНТИРАНЕ НА СТРАНИЧНИЯ

ОТВЕЖДАЩ УЛЕЙ.

Фигура 6

ВНИМАНИЕ

Когато използвате страничния отвеждащ улей,

• не монтирайте коша за трева.

• Дръжте монтирана вложката за торене.

1. Отворете страничната изпускателна врата и я

задръжте.

2. Подравнете вдлъбнатините на страничния

изпускателен улей под шарнира.

3. Затворете страничната изпускателна врата.

3.7 НАСТРОЙТЕ ВИСОЧИНАТА НА

НОЖА.

Машината може да бъде настроена за различни

височини на ножа.

Фигура 7.

1. Издърпайте лоста за контролиране на

височината назад, за да увеличите височината на

ножа.

2. Издърпайте лоста за контролиране на

височината напред, за да намалите височината

на ножа.

3.8 МОНТИРАНЕ НА

АКУМУЛАТОРНАТА БАТЕРИЯ

Фигура 8

ПРЕДУПРЕЖДЕНИЕ

• Ако акумулаторната батерия или зарядното

устройство са повредени, подменете

акумулаторната батерия или зарядното

устройство.

• Спрете машината и изчакайте, докато

двигателят не спре преди монтиране или

снемане на акумулаторната батерия.

• Прочетете, запознайте се и спазвайте

инструкциите в ръководството и на

акумулатора и зарядното устройство.

ПРЕДУПРЕЖДЕНИЕ

1. ДА СЕ ИЗПОЛЗВА САМО БАТЕРИЯ ОТ 24V. ДА

НЕ СЕ ИЗПОЛЗВА БАТЕРИЯ С ДВОЕН ВОЛТАЖ

24/48V.

БЕЛЕЖКА

И двете батерии трябва да са поставени в

отделенията, за да може машината да стартира.

1. Отворете вратата на акумулатора.

2. Подравнете ребрата за повдигане на

акумулаторната батерия с жлебовете в

отделението на акумулатора.

3. Натиснете акумулаторната батерия в

отделението на акумулатора, докато

акумулаторната батерия не се заключи в

мястото.

4. Когато чуете щракване, акумулаторната батерия

е монтирана.

5. Направете същата операция с другата батерия.

6. Затворете вратата на акумулатора.

БЕЛЕЖКА

Двигателят стартира единствено, когато вкарате

ключа за безопасност.

3.9 СМЯНА НА АКУМУЛАТОРНАТА

БАТЕРИЯ

Фигура 8

139

Английски език

1. Отворете вратата на акумулатора.

2. Извадете ключа за безопасност.

3. Натиснете и задръжте бутона за освобождаване

на акумулатора.

4. Снемете акумулаторната батерия от машината.

4 РАБОТА

ПРЕДУПРЕЖДЕНИЕ

Носете защита за очите по време на работа.

4.1 СТАРТИРАНЕ НА МАШИНАТА

Фигура 9

1. Поставете ключа за безопасност.

2. Натиснете и задръжте старт бутона.

3. Докато сте задържали старт бутона, издърпайте

дръжката за превключване по посока на

кормилния лост.

4. Освободете старт бутона за да стартирате

машината.

4.2 СПИРАНЕ НА МАШИНАТА

1. Освободете превключвателната дръжка за да

спрете машината.

ПРЕДУПРЕЖДЕНИЕ

Изчакайте докато ножът спре напълно преди да

стартирате отново машината. Не включвайте и

изключвайте бързо машината.

ПРЕДУПРЕЖДЕНИЕ

Винаги изваждайте ключа за безопасност и

акумулатора, когато приключите работа.

4.3 РАБОТА СЪС СИСТЕМАТА

ЗА САМОСТОЯТЕЛНО

ЗАДВИЖВАНЕ

Фигура 10

1. Стартирайте машината.

2. Докато сте задържали дръжката превключвател,

избутайте лоста за самостоятелно задвижване

по посока на кормилния лост.

3. Задръжте дръжката превключвател и лоста

за самостоятелно задвижване едновременно с

вашата дясна ръка.

4. Настройте бутона за управление на скоростта с

вашата лява ръка.

• Натиснете бутона за управление на скоростта

по посока на символа с кугуар, за да

увеличите скоростта.

• Издърпайте бутона за управление на

скоростта по посока на символа с костенурка

за да намалите скоростта.

5. Освободете лоста за самостоятелно задвижване

за да затворите системата за самостоятелно

задвижване.

4.4 ИЗПРАЗВАНЕ НА КОША ЗА

ТРЕВА

1. Спрете машината.

2. Извадете ключа за безопасност.

3. Премахнете акумулаторната батерия.

4. Отворете задната изпускателна врата и я

задръжте.

5. Дръжте коша за трева за ръкохватката и го

откачете от пръта на вратата.

6. Затворете задната изпускателна врата.

7. Изпразнете коша за трева.

4.5 РАБОТА ПОД НАКЛОН

ПРЕДУПРЕЖДЕНИЕ

Не косете по склонове с наклон повече от 15°. Ако

не се чувствате удобно не косете по склонове.

ПРЕДУПРЕЖДЕНИЕ

Моля, поддържайте ниска скорост на

самостоятелно задвижване, когато косите под

наклон.

• Не отивайте нагоре или надолу по наклона,

когато косите по напречно по неговото

продължение. Внимавайте, когато сменяте

посоката на наклона.

• Наблюдавайте за дупки, корени, камъни и други

скрити обекти, които могат да причинят падане.

Премахнете всички препятствия, като камъни и

клони от дървета.

• Уверете се, че краката ви са стабилни. Ако сте

извън баланс незабавно освободете дръжката

превключвател.

• Не косете в близост до пропадания, канавки или

насипи.

4.6 СЪВЕТИ ЗА РАБОТА

• Не се опитвайте да заобиколите работата

на бутона за стартиране или дръжката

превключвател.

• Не накланяйте машината, когато я стартирате.

• Не поставяйте ръцете или краката си в близост

или под въртящите се части.

• Поддържайте чист отвеждащия улей.

• Не косете мокра трева.

140

Английски език

• Необходима е по-висока височина на ножа за

нова или дебела трева.

• Почистете дъното на платформата на косачката

след всяка употреба. Отстранете изрязаната

трева, листата, калта и другите отпадъци.

5 ПОДДРЪЖКА

ПРЕДУПРЕЖДЕНИЕ

Извадете ключа за безопасност и акумулаторната

батерия от машината преди поддръжка.

ПРЕДУПРЕЖДЕНИЕ

Поддържайте двигателя и акумулатора чисти от

трева, листа или твърде много грес.

ВНИМАНИЕ

Използвайте единствено одобрени резервни части.

ВНИМАНИЕ

Не позволявайте спирачни течности, бензин и

материали на петролна основа да докосват

пластмасовите части. Химикалите могат да

предизвикат повреда на пластмасата и да

направят пластмасата неизползваема.

ВНИМАНИЕ

Не използвайте силни разтворители или препарати

за почистване по пластмасовия корпус или

компонентите.

БЕЛЕЖКА

Препоръчителен момент на затяганеb (ножа):

33-37 Нм.

5.1 ОБЩА ПОДДРЪЖКА

• Преди всяка употреба, проверете машината за

повредени, липсващи или разхлабени части, като

винтове, гайки, болтове и капачки.

• Затегнете правилно всички закопчалки и капачки.

• Почистете машината със суха кърпа. Не

използвайте вода.

5.2 ПОДМЯНА НА НОЖА

Фигура 11

ПРЕДУПРЕЖДЕНИЕ

Използвайте единствено одобрени резервни

ножове.

ПРЕДУПРЕЖДЕНИЕ

Носете дебели ръкавици или намотайте плат около

ножа, когато го докосвате.

1. Спрете машината.

2. Уверете се, че ножът е напълно спрял.

3. Извадете безопасния ключ и акумулатора.

4. Завъртете машината на страна.

5. Използвайте парче дърво за да предотвратите

движение на ножа.

6. Отстранете монтажния винт и дистанциращия

елемент с гаечен ключ или гнездов ключ.

7. Извадете ножа.

8. Монтирайте нов нож. Уверете се, че стрелките

зацепват в отворите на ножа.

9. Поставете монтажния винт и дистанциращия

елемент и затегнете.

5.3 СЪХРАНЕНИЕ НА МАШИНАТА

• Извадете ключа за безопасност.

• Смяна на акумулаторната батерия.

• Почиствайте машината преди съхранение.

• Уверете се, че двигателят не е горещ, когато

прибирате машината.

• Уверете се, че по машината няма разхлабени

или повредени детайли. Ако е необходимо,

извършете тези стъпки/инструкции:

• Подменете повредените детайли.

• Затегнете болтовете.

• Обърнете се към лице в одобрен сервизен

център.

• Съхранявайте машината в суха зона.

• Уверете се, че деца не могат да доближат до

машината.

5.4 ИЗКЛЮЧВАНЕ НА МАШИНАТА

Фигура 12

1. Извадете коша за трева

2. Издърпайте и завъртете копчето на ръкохватката

на 90°.

3. Сгънете ръкохватката.

4. Завъртете копчетата на ръкохватката на 90°, за

да фиксирате ръкохватката на място.

5. Изключете машината и се уверете че скобите

докосват пода.

Превключвател за съхранение

Машината има превключвател за съхранение, който

предотвратява нейното пускане в положение за

съхранение.

Необходимо е да отстраните ключа за безопасност

и акумулаторната батерия, за да предотвратите

141

Английски език

пускане по невнимание и неразрешена употреба.

Превключвателят за съхранение не замества тази

функция.

6 ОТСТРАНЯВАНЕ НА

НЕИЗПРАВНОСТИ

Проблем Възможна

причина

Решение

Ръкохватката

не е в позиция.

Болтовете не са

правилно

зацепени.

Регулирайте

височината на

ръкохватката се

уверете, че

копчетата и

болтовете са

правилно

подравнени.

Машината не

стартира.

Акумулаторната

батерия е

изтощена.

Заредете

акумулаторната

батерия.

Ръкохватката

превключвател

е повредена.

Подменете

ръкохватката

превключвател.

Ключът на

акумулатора не

е поставен.

Поставете

ключа на

акумулатора.

Машината реже

трева

неравномерно.

Тревната площ

е груба.

Проверете

зоната за

косене.

Височината на

ножа не е

настроена

правилно.

Преместете

колелата до по-

висока позиция.

Машината не

тори правилно.

Отрязъци мокра

трева са се

закрепили към

платформата.

Изчакайте

докато тревата

се изсуши

преди косене.

Вложката за

торене липсва.

Монтирайте

вложката за

торене.

Машината е

трудна за

бутане.

Тревата е

твърде висока

или височината

на ножа е

твърде ниска.

Увеличете

височината на

ножа.

Кошът за трева

и ножът се

затрудняват в

дебелата трева.

Изпразнете

изрязаната

трева от коша

за трева.

Има силни

вибрации в

машината.

Ножът е

небалансиран и

износен.

Подменете

ножа.

Проблем Възможна

причина

Решение

Валът на

мотора е

изкривен.

1. Спрете

двигателя.

2. Извадете

безопасния

ключ и

акумулатора

3. Разединете

източника на

захранване.

4. Проверете

за повреда.

5. Поправете

машината

преди

отново да я

стартирате.

Машината

спира по време

на косене.

Височината на

ножа е твърде

ниска.

Увеличете

височината на

ножа.

Акумулаторната

батерия е

изтощена.

Заредете

акумулаторната

батерия.

Отрязъци трева

са се закрепили

по платформата

или по ножа.

Извадете

акумулатора и

проверете

платформата.

Работната

температура на

машината е

твърде висока.

Охладете

машината.

* Ако не можете да намерите решение на тези

проблеми, отидете в сервизен център.

142

Английски език

7 ТЕХНИЧЕСКИ ДАННИ

Напрежение 48 V

Скорост без

натоварване

2800 / мин

Ширина на рязане 460 мм

Височина на рязане 25 - 80 мм

Скорост при

самостоятелно

задвижване

0,7-1,3 м/сек

Обем на коша за трева 55 L

Тегло (без

акумулаторната батерия)

27,5 кг

Измерено ниво на

звуково налягане

= 78,1 dB(A) , K = 3

dB(A)

Гарантирано ниво на

сила на звука

WA.d

= 92 dB(A)

Вибрации ≤ 2,5 м/сек

, K = 1,5 м/

сек

Модел на акумулатора G24B4/G24B2 и други

серии BAG

Модел на зарядно

устройство

G24X2UC2/G24X2UC4/

G24X2C и други серии

CAG

Двойно изолирана

конструкция

IPX IPX4

8 ГАРАНЦИЯ

(Пълните гаранционни срокове и условия могат

да бъдат намерени на Greenworks уебстраницата

https://www.greenworkstools.eu)

Гаранцията Greenworks е 3 години за продукта

и 2 години за батериите (потребителска/частна

употреба) от датата на закупуване. Гаранцията

покрива производствени дефекти. Дефектен продукт

по гаранцията може да бъде или поправен, или

подменен. Уред, с който е било злоупотребено

или е използван по начин различен от описания

в ръководството на потребителя, гаранцията може

да бъде анулирана. Нормалното износване и

износване на части не се покриват от гаранцията.

Оригиналната гаранция на производителя не се

влияе от каквато и да било допълнителна гаранция

предлагана от дистрибутора или търговеца на

дребно.

Един дефектен продукт трябва да бъде върнат до

точката на закупуване, за да се направи рекламация

по гаранцията, заедно с доказателство за покупката

(касова бележка).

9 ДЕКЛАРАЦИЯ ЗА

СЪОТВЕТСТВИЕ НА ЕО

Име и адрес на производителя:

Име: Globe Technologies Europe GmbH

Aдрес: Brunnenweg 17, 64331 Weiterstadt,

Германия

Име и адрес на упълномощеното лица за съставяне

техническия файл:

Име: Ralf Pankalla

Aдрес: Brunnenweg 17, 64331 Weiterstadt,

Германия

С настоящото декларираме, че продуктът

Категория: Косачка за трева

Модел: GD24X2LM46SP (LME470)

Сериен номер: Виж етикета с номинални

стойности на продукта

Година на

конструиране:

Виж етикета с номинални

стойности на продукта

• е в съответствие със съответните разпоредби на

Директивата за машините 2006/42/EО.

• е в съответствие с разпоредбите на следните

други директиви на ЕО:

• 2014/30/ЕС

• 2000/14/EО и 2005/88/EО

• 2011/65/ЕС и 2015/863/ЕС

Освен това декларираме, че са използвани следните

части и клаузи от хармонизирани стандарти:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Метод за оценка на съответствието на приложение

VI към директива 2000/14/EC.

Измерено ниво на сила на

звука

: 90 dB(A)

Гарантирано ниво на сила на

звука

WA.d

: 92 dB(A)

Участващ нотифициран орган:

Име: Intertek Deutschland GmbH (Нотифициран орган

0905)

143

Английски език

Aдрес: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Германия

Място, дата: Wei-

terstadt, 08.08.2021

Подпис: Тед Чу (Ted Qu),

директор по качеството

144

Английски език

1 Περιγραφή................................146

1.1 Σκοπός................................................... 146

1.2 Επισκόπηση........................................... 146

2 Ασφάλεια..................................146

3 Εγκατάσταση........................... 146

3.1 Αφαιρέστε το μηχάνημα από τη

συσκευασία............................................ 146

3.2 Ξεδιπλώστε την κάτω λαβή.................... 146

3.3 Εγκαταστήστε την άνω λαβή ................. 147

3.4 Εγκαταστήστε τον συλλέκτη χόρτου....... 147

3.5 Εγκαταστήστε την τάπα κάλυψης

εδάφους..................................................147

3.6 Εγκαταστήστε τη χοάνη πλευρικής

εξαγωγής................................................147

3.7 Ρύθμιση του ύψους λεπίδας...................147

3.8 Τοποθετήστε την μπαταρία.....................147

3.9 Αφαιρέστε την μπαταρία.........................147

4 Λειτουργία................................ 147

4.1 Έναρξη λειτουργίας του μηχανήματος....148

4.2 Διακοπή λειτουργίας του μηχανήματος...148

4.3 Λειτουργία του αυτοκινούμενου

συστήματος............................................ 148

4.4 Αδειάστε τον συλλέκτη χόρτου............... 148

4.5 Λειτουργία σε πλαγιές............................ 148

4.6 Συμβουλές λειτουργίας........................... 148

5 Συντήρηση............................... 149

5.1 Γενική συντήρηση...................................149

5.2 Αντικαταστήστε τη λεπίδα.......................149

5.3 Αποθήκευση μηχανήματος.....................149

5.4 Τοποθετήστε το μηχάνημα όρθιο............149

6 Αντιμετώπιση προβλημάτων. 150

7 Τεχνικά δεδομένα.................... 151

8 Εγγύηση................................... 151

9 Δήλωση συμμόρφωσης ΕΕ....151

145

Ελληνικά

1 ΠΕΡΙΓΡΑΦΉ

1.1 ΣΚΟΠΌΣ

Το παρόν μηχάνημα χρησιμοποιείται για κοπή γρασιδιού

σε οικίες. Η λεπίδα κοπής πρέπει να είναι σχεδόν

παράλληλη με το έδαφος. Και οι τέσσερις τροχοί πρέπει

να αγγίζουν το έδαφος ενώ κόβετε.

1.2 ΕΠΙΣΚΌΠΗΣΗ

Εικόνα 1~12

Διακόπτης εκκένωσης

Κουμπί εκκίνησης

Επάνω χειρολαβή

Κάτω χειρολαβή

Πίσω καπάκι εξαγωγής

Μοχλός ρύθμισης ύψους

Καπάκι θήκης μπαταρίας

Πλαϊνό καπάκι εξαγωγής

Αυτοκινούμενος μοχλός οδήγησης

Κουμπί ελέγχου ταχύτητας

Συλλέκτης χόρτου

Κουμπί κάτω χειρολαβής

Τάπα κάλυψης εδάφους

Χοάνη πλευρικής εξαγωγής

Μπουλόνι

Κουμπί επάνω χειρολαβής

Συστοιχία μπαταριών

Κουμπί απελευθέρωσης μπαταρίας

Κλειδί ασφαλείας

Βίδα τοποθέτησης

Αποστάτης

Λεπίδα

Γάντζος συλλέκτη χόρτου

Διακόπτης αποθήκευσης

2 ΑΣΦΆΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Εξασφαλίζετε την τήρηση όλων των οδηγιών

ασφαλείας.

Ανατρέξτε στο εγχειρίδιο ασφαλείας.

3 ΕΓΚΑΤΆΣΤΑΣΗ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μη χρησιμοποιείτε αξεσουάρ τα οποία δεν

συστήνονται από τον κατασκευαστή.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μην τοποθετείτε το κλειδί ασφαλείας ή τη

συστοιχία μπαταριών μέχρι να ολοκληρώσετε τη

συναρμολόγηση όλων των εξαρτημάτων.

3.1 ΑΦΑΙΡΈΣΤΕ ΤΟ ΜΗΧΆΝΗΜΑ ΑΠΌ

ΤΗ ΣΥΣΚΕΥΑΣΊΑ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Βεβαιωθείτε ότι έχετε συναρμολογήσει σωστά το

μηχάνημα πριν από τη χρήση.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

• Εάν τμήματα του μηχανήματος έχουν φθορές, μη

χρησιμοποιήσετε το μηχάνημα.

• Εάν δεν έχετε όλα τα μέρη, μη θέσετε σε

λειτουργία το μηχάνημα.

• Εάν τμήματα έχουν φθορές ή λείπουν,

επικοινωνήστε με το κέντρο εξυπηρέτησης.

1. Ανοίξτε τη συσκευασία.

2. Διαβάστε τα έγγραφα της κούτας.

3. Αφαιρέστε όλα τα μη συναρμολογημένα μέρη από

την κούτα.

4. Αφαιρέστε το μηχάνημα από την κούτα.

5. Η απόρριψη της κούτας και της συσκευασίας

πρέπει να γίνεται σε συμμόρφωση με τους τοπικούς

κανονισμούς.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Για την προσωπική σας ασφάλεια μην εισάγετε

την μπαταρία προτού συναρμολογηθεί πλήρως το

εργαλείο.

3.2 ΞΕΔΙΠΛΏΣΤΕ ΤΗΝ ΚΆΤΩ ΛΑΒΉ

Εικόνα 2

1. Τραβήξτε και γυρίστε τα κουμπιά λαβής 90°.

2. Ξεδιπλώστε την κάτω λαβή.

3. Ευθυγραμμίστε τα κουμπιά λαβής σε μια από τις

τρεις θέσεις στα στηρίγματα.

4. Γυρίστε τα κουμπιά λαβής 90° μέχρι να εμπλέξουν

τις οπές στα στηρίγματα.

ΣΗΜΕΊΩΣΗ

Εξασφαλίστε ότι τα δύο κουμπιά λαβής βρίσκονται

στην ίδια θέση.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μην προκαλέσετε ζημιές στα καλώδια όταν διπλώνετε

ή ξεδιπλώνετε τη λαβή.

146

Ελληνικά

3.3 ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΗΝ ΆΝΩ ΛΑΒΉ

Εικόνα 3

1. Ευθυγραμμίστε τις οπές στην άνω λαβή και στην

κάτω λαβή.

2. Τοποθετήστε τα μπουλόνια μέσα από τις οπές.

3. Σφίξτε τα κουμπιά επάνω στα μπουλόνια.

4. Κάντε το ίδιο στην άλλη πλευρά.

3.4 ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΟΝ ΣΥΛΛΈΚΤΗ

ΧΌΡΤΟΥ

Εικόνα 4

1. Απομακρύνετε την τάπα κάλυψης εδάφους.

2. Απομακρύνετε τη χοάνη πλευρικής εξαγωγής.

3. Ανοίξτε την πίσω θύρα εξαγωγής και κρατήστε την.

4. Κρατήστε τον συλλέκτη χόρτου από τη λαβή του και

εμπλέξτε τα άγκιστρα στη ράβδο θύρας.

5. Κλείστε την πίσω θύρα εξαγωγής.

3.5 ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΗΝ ΤΆΠΑ

ΚΆΛΥΨΗΣ ΕΔΆΦΟΥΣ.

Εικόνα 5.

1. Απομακρύνετε τον συλλέκτη χόρτου.

2. Ανοίξτε την πίσω θύρα εξαγωγής και κρατήστε την.

3. Κρατήστε την τάπα κάλυψης εδάφους από τη λαβή

της και στερεώστε την στη χοάνη εξαγωγής.

4. Κλείστε την πίσω θύρα εξαγωγής.

3.6 ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΗ ΧΟΆΝΗ

ΠΛΕΥΡΙΚΉΣ ΕΞΑΓΩΓΉΣ.

Εικόνα 6

ΠΡΟΣΈΞΤΕ

Όταν χρησιμοποιείτε την χοάνη πλευρικής εξαγωγής,

• μην εγκαθιστάτε τον συλλέκτη χόρτου.

• διατηρείτε τοποθετημένη την τάπα κάλυψης

εδάφους.

1. Ανοίξτε την πλαϊνή θύρα εξαγωγής και κρατήστε την.

2. Ευθυγραμμίστε τις εσοχές της χοάνης πλευρικής

εξαγωγής κάτω από τον άξονα.

3. Κλείστε την πλαϊνή θύρα εξαγωγής.

3.7 ΡΎΘΜΙΣΗ ΤΟΥ ΎΨΟΥΣ ΛΕΠΊΔΑΣ

Το μηχάνημα μπορεί να ρυθμιστεί σε διάφορα ύψη

λεπίδας.

Εικόνα 7.

1. Τραβήξτε τον μοχλό ρύθμισης ύψους προς τα πίσω

για να αυξήσετε το ύψος λεπίδας.

2. Τραβήξτε τον μοχλός ρύθμισης ύψους προς τα

εμπρός για να μειώσετε το ύψος λεπίδας.

3.8 ΤΟΠΟΘΕΤΉΣΤΕ ΤΗΝ ΜΠΑΤΑΡΊΑ

Εικόνα 8

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

• Εάν η μπαταρία ή ο φορτιστής έχουν φθορές,

αντικαταστήστε την μπαταρία ή τον φορτιστή.

• Διακόψτε τη λειτουργία του μηχανήματος και

περιμένετε να σταματήσει το μοτέρ για να

εγκαταστήσετε ή να αφαιρέσετε την μπαταρία.

• Διαβάστε, μάθετε και ακολουθήστε τις οδηγίες στο

εγχειρίδιο της μπαταρίας και του φορτιστή.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ ΜΠΑΤΑΡΙΑ 24V. ΜΗ

ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΠΑΤΑΡΙΑ ΔΥΟ ΤΑΣΕΩΝ

24/48V.

ΣΗΜΕΊΩΣΗ

Και οι δύο μπαταρίες πρέπει να έχουν τοποθετηθεί

μέσα στους αντίστοιχους χώρους ώστε να εκκινηθεί το

μηχάνημα.

1. Ανοίξτε τη θύρα μπαταρίας.

2. Ευθυγραμμίστε τις γραμμώσεις στο αριστερό μέρος

της μπαταρίας με τις εγκοπές στο διαμέρισμα της

μπαταρίας.

3. Σπρώξτε την μπαταρία μέσα στο διαμέρισμα

μπαταρίας μέχρι να ασφαλίσει στη θέση της.

4. Όταν ακούσετε το κλικ, θα σημαίνει ότι η μπαταρία

έχει τοποθετηθεί.

5. Κάντε την ίδια λειτουργία με την άλλη μπαταρία.

6. Κλείστε τη θύρα μπαταρίας.

ΣΗΜΕΊΩΣΗ

Ο κινητήρας ξεκινάει μόνο όταν εισάγετε το κλειδί

ασφαλείας.

3.9 ΑΦΑΙΡΈΣΤΕ ΤΗΝ ΜΠΑΤΑΡΊΑ.

Εικόνα 8

1. Ανοίξτε τη θύρα μπαταρίας.

2. Αφαιρέστε το κλειδί ασφάλειας.

3. Πατήστε και κρατήστε πατημένο το κουμπί

απελευθέρωσης μπαταρίας.

4. Αφαιρέστε τη μπαταρία από το μηχάνημα.

4 ΛΕΙΤΟΥΡΓΊΑ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Φοράτε προστατευτικά γυαλιά κατά τη λειτουργία.

147

Ελληνικά

4.1 ΈΝΑΡΞΗ ΛΕΙΤΟΥΡΓΊΑΣ ΤΟΥ

ΜΗΧΑΝΉΜΑΤΟΣ

Εικόνα 9

1. Εισαγάγετε το κλειδί ασφαλείας.

2. Πιέστε και διατηρήστε πιεσμένο το κουμπί

εκκίνησης.

3. Ενώ κρατάτε πατημένο το κουμπί εκκίνησης,

τραβήξτε τον διακόπτη εκκένωσης στην κατεύθυνση

της χειρολαβής.

4. Απελευθερώστε το κουμπί εκκίνησης για να

εκκινήσετε το μηχάνημα.

4.2 ΔΙΑΚΟΠΉ ΛΕΙΤΟΥΡΓΊΑΣ ΤΟΥ

ΜΗΧΑΝΉΜΑΤΟΣ

1. Απελευθερώστε τον διακόπτη εκκένωσης για να

απενεργοποιήσετε το μηχάνημα.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Περιμένετε μέχρι οι λεπίδες να σταματήσουν

πλήρως προτού επανεκκινήσετε το μηχάνημα. Μην

απενεργοποιείτε και ενεργοποιείτε το μηχάνημα

γρήγορα.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Απομακρύνετε πάντα το κλειδί ασφαλείας και τη

συστοιχία μπαταριών μετά την ολοκλήρωση της

εργασίας.

4.3 ΛΕΙΤΟΥΡΓΊΑ ΤΟΥ

ΑΥΤΟΚΙΝΟΎΜΕΝΟΥ

ΣΥΣΤΉΜΑΤΟΣ

Εικόνα 10

1. Εκκινήστε τη λειτουργία του μηχανήματος.

2. Ενώ κρατάτε πατημένο τον διακόπτη εκκένωσης,

ωθήστε τον αυτοκινούμενο μοχλό στην κατεύθυνση

της χειρολαβής.

3. Κρατήστε τον διακόπτη εκκένωσης και τον

αυτοκινούμενο μοχλό ταυτόχρονα με το δεξί σας

χέρι.

4. Ρυθμίστε το κουμπί ελέγχου ταχύτητας με το

αριστερό σας χέρι.

• Ωθήστε το κουμπί ελέγχου ταχύτητας στην

κατεύθυνση του συμβόλου με το κούγκαρ, για να

αυξήσετε την ταχύτητα.

• Τραβήξτε το κουμπί ελέγχου ταχύτητας στην

κατεύθυνση του συμβόλου χελώνας για να

μειώσετε την ταχύτητα.

5. Αποδεσμεύστε τον αυτοκινούμενο μοχλό για να

κλείσετε το αυτοκινούμενο σύστημα.

4.4 ΑΔΕΙΆΣΤΕ ΤΟΝ ΣΥΛΛΈΚΤΗ

ΧΌΡΤΟΥ

1. Διακόψτε τη λειτουργία του μηχανήματος.

2. Αφαιρέστε το κλειδί ασφάλειας.

3. Αφαιρέστε τη συστοιχία μπαταριών.

4. Ανοίξτε την πίσω θύρα εξαγωγής και κρατήστε την.

5. Κρατήστε τον συλλέκτη χόρτου από τη λαβή του και

απεμπλέξτε τον από τη ράβδο θύρας.

6. Κλείστε την πίσω θύρα εξαγωγής.

7. Αδειάστε τον συλλέκτη χόρτου.

4.5 ΛΕΙΤΟΥΡΓΊΑ ΣΕ ΠΛΑΓΙΈΣ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μην θέτετε σε λειτουργία σε πλαγιές με κλίση

μεγαλύτερη των 15°. Εάν δεν αισθάνεστε άνετα, μην

κόβετε σε πλαγιές.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Διατηρείτε μια χαμηλή ταχύτητα αυτοκινούμενου όταν

χειρίζεστε το μηχάνημα σε πλαγιά.

• Μην ανεβαίνετε και κατεβαίνετε σε μια πλαγιά

όταν κουρεύετε οριζόντια σε αυτήν. Προσέχετε όταν

αλλάζετε κατεύθυνση στην πλαγιά.

• Παρατηρείτε οπές, αυλάκια, πέτρες και άλλα

κρυμμένα αντικείμενα τα οποία μπορεί να σας

κάνουν να πέσετε. Απομακρύνετε όλα τα εμπόδια

όπως πέτρες και κλαδιά δέντρων.

• Εξασφαλίζετε ότι πατάτε σταθερά. Εάν χάσετε

την ισορροπία σας, αποδεσμεύστε αμέσως τον

διακόπτη εκκένωσης.

• Μην κουρεύετε κοντά σε τμήματα πτώσης, χαντάκια

ή αναχώματα.

4.6 ΣΥΜΒΟΥΛΈΣ ΛΕΙΤΟΥΡΓΊΑΣ

• Μην προσπαθείτε να παρακάμπτετε τη λειτουργία

του κουμπιού εκκίνησης ή του διακόπτη εκκένωσης.

• Μην γέρνετε το μηχάνημα όταν το εκκινείτε.

• Μην τοποθετείτε τα χέρια ή τα πόδια κοντά σε ή

κάτω από περιστρεφόμενα εξαρτήματα.

• Διατηρείτε τη χοάνη εξαγωγής καθαρή.

• Μην κουρεύετε υγρό γρασίδι.

• Απαιτείται μεγαλύτερο ύψος λεπίδας για νέο ή παχύ

γρασίδι.

• Καθαρίζετε το κάτω μέρος της βάσης χλοοκοπτικού

μηχανήματος μετά από κάθε χρήση. Απομακρύνετε

αποκόμματα χόρτου, φύλλα, βρόμες και άλλα

υπολείμματα.

148

Ελληνικά

5 ΣΥΝΤΉΡΗΣΗ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Αφαιρέστε το κλειδί ασφάλειας και την μπαταρία από

το μηχάνημα πριν από τη συντήρηση.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Διατηρείτε τον κινητήρα και τη συστοιχία μπαταριών

ελεύθερη από γρασίδι, φύλλα ή πολύ γράσο.

ΠΡΟΣΈΞΤΕ

Χρησιμοποιείτε μόνο εγκεκριμένα ανταλλακτικά.

ΠΡΟΣΈΞΤΕ

Μην επιτρέπετε σε υγρά φρένων, βενζίνη και υλικά

με βάση το πετρέλαιο να αγγίζουν τα πλαστικά μέρη.

Τα χημικά μπορεί να προκαλέσουν τέτοια ζημιά στο

πλαστικό και να μην είναι δυνατή η επισκευή του.

ΠΡΟΣΈΞΤΕ

Μη χρησιμοποιείτε ισχυρούς διαλύτες ή καθαριστικά

στο πλαστικό περίβλημα ή τα πλαστικά μέρη.

ΣΗΜΕΊΩΣΗ

Συνιστώμενη ροπή σύσφιγξης (λεπίδα ) : 33-37Nm.

5.1 ΓΕΝΙΚΉ ΣΥΝΤΉΡΗΣΗ

• Πριν από κάθε χρήση ελέγχετε το μηχάνημα για

φθαρμένα, ελλιπή ή χαλαρά εξαρτήματα όπως βίδες,

παξιμάδια, μπουλόνια και πώματα.

• Σφίγγετε σωστά όλους τους σφιγκτήρες και τα

πώματα.

• Καθαρίζετε το μηχάνημα με ένα στεγνό πανί. Μη

χρησιμοποιείτε νερό.

5.2 ΑΝΤΙΚΑΤΑΣΤΉΣΤΕ ΤΗ ΛΕΠΊΔΑ

Εικόνα 11

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Χρησιμοποιείτε μόνο εγκεκριμένες ανταλλακτικές

λεπίδες.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Φοράτε ανθεκτικά γάντια ή τυλίγετε πανιά γύρω από

τη λεπίδα όταν την αγγίζετε.

1. Διακόψτε τη λειτουργία του μηχανήματος.

2. Εξασφαλίστε ότι οι λεπίδες έχουν σταματήσει

εντελώς.

3. Αφαιρέστε το κλειδί ασφάλειας και τη συστοιχία

μπαταριών.

4. Γυρίστε το μηχάνημα στα πλάγια.

5. Χρησιμοποιήστε ένα κομμάτι ξύλο για να εμποδίσετε

κίνηση της λεπίδας.

6. Απομακρύνετε τη βίδα τοποθέτησης και τους

αποστάτες με ένα κλειδί ή καρυδάκι.

7. Αφαιρέστε τη λεπίδα.

8. Εγκαταστήστε τη νέα λεπίδα. Εξασφαλίστε ότι τα

βέλη εμπλέκονται στις οπές στη λεπίδα.

9. Τοποθετήστε τη βίδα τοποθέτησης και τον αποστάτη

και σφίξτε τα.

5.3 ΑΠΟΘΉΚΕΥΣΗ ΜΗΧΑΝΉΜΑΤΟΣ

• Αφαιρέστε το κλειδί ασφάλειας.

• Αφαιρέστε την μπαταρία.

• Καθαρίστε το μηχάνημα πριν από την αποθήκευση.

• Βεβαιωθείτε ότι το μοτέρ δεν είναι ζεστό κατά την

αποθήκευση του μηχανήματος.

• Βεβαιωθείτε ότι το μηχάνημα δεν έχει χαλαρά μέρη ή

μέρη που να έχουν υποστεί φθορές. Εάν χρειάζεται,

ακολουθήστε τα παρακάτω βήματα/οδηγίες:

• Αντικαταστήστε τα φθαρμένα μέρη.

• Σφίξτε τις βίδες.

• Μιλήστε σε κάποιον εκπρόσωπο εγκεκριμένου

κέντρου εξυπηρέτησης.

• Αποθηκεύστε το μηχάνημα σε στεγνό μέρος.

• Βεβαιωθείτε ότι τα παιδιά δεν μπορούν να

πλησιάσουν το μηχάνημα.

5.4 ΤΟΠΟΘΕΤΉΣΤΕ ΤΟ ΜΗΧΆΝΗΜΑ

ΌΡΘΙΟ

Εικόνα 12

1. Απομακρύνετε τον συλλέκτη χόρτου.

2. Τραβήξτε και γυρίστε τα κουμπιά λαβής 90°.

3. Διπλώστε κάτω την χειρολαβή.

4. Γυρίστε τα κουμπιά λαβής κατά 90°για να

ασφαλίσετε τη χειρολαβή στη θέση της.

5. και εξασφαλίστε ότι τα στηρίγματα αγγίζουν το

δάπεδο.

Διακόπτης αποθήκευσης

Το μηχάνημα έχει έναν διακόπτη αποθήκευσης που

εμποδίζει την εκκίνηση του όταν είναι σε θέση

αποθήκευσης.

Πρέπει να απομακρύνετε το κλειδί ασφάλειας και

τη συστοιχία μπαταρίας ώστε να εμποδίζετε τυχαία

εκκίνηση ή με εγκεκριμένη χρήση. Ο διακόπτης

αποθήκευσης δεν αντικαθιστά αυτή τη λειτουργία.

149

Ελληνικά

6 ΑΝΤΙΜΕΤΏΠΙΣΗ

ΠΡΟΒΛΗΜΆΤΩΝ

Πρόβλημα Πιθανή αιτία Αντιμετώπιση

Η λαβή δεν είναι

στη σωστή θέση.

Τα μπουλόνια

δεν έχουν

εμπλακεί σωστά.

Ρυθμίστε το

ύψος της λαβής

και εξασφαλίστε

ότι τα κουμπιά

και τα μπουλόνια

έχουν

ευθυγραμμιστεί

σωστά.

Το μηχάνημα δεν

ξεκινάει.

Η απόδοση

μπαταρίας είναι

χαμηλή.

Φορτίστε την

μπαταρία.

Ο διακόπτης

εκκένωσης είναι

ελαττωματικός.

Αντικαταστήστε

το διακόπτη

εκκένωσης.

Το κλειδί

μπαταρίας δεν

έχει εισαχθεί.

Εισαγάγετε το

κλειδί μπαταρίας.

Το μηχάνημα

κουρεύει το

γρασίδι

ανομοιόμορφα.

Το γρασίδι είναι

άγριο.

Εξετάστε το

χώρο που θα

κουρέχετε.

Το ύψος λεπίδας

δεν έχει

ρυθμιστεί

σωστά.

Μετακινήστε

τους τροχούς σε

υψηλότερη θέση.

Το μηχάνημα δεν

κάνει σωστή

κάλυψη

εδάφους.

Υγρά

αποκόμματα

χόρτου κολλάνε

στη βάση.

Περιμένετε έως

ότου το γρασίδι

στεγνώσει

προτού κόψετε.

Λείπει η τάπα

κάλυψης

εδάφους.

Εγκαταστήστε

την τάπα

κάλυψης

εδάφους.

Το μηχάνημα

ωθείται με

δυσκολία.

Το γρασίδι είναι

πολύ ψηλό ή το

ύψος λεπίδας

είναι πολύ

χαμηλό.

Αυξήστε το ύψος

λεπίδας.

Ο συλλέκτης

χόρτου και η

λεπίδα τραβάνε

παχύ γρασίδι.

Αδειάστε τα

αποκόμματα

χόρτου από τον

συλλέκτη

χόρτου.

Το μηχάνημα

παρουσιάζει

δυνατούς

κραδασμούς.

Η λεπίδα δεν

είναι

ισορροπημένη

και έχει φθαρεί.

Αντικαταστήστε

τη λεπίδα.

Πρόβλημα Πιθανή αιτία Αντιμετώπιση

Ο άξονας

κινητήρα έχει

λυγίσει.

1. Διακόψτε τη

λειτουργία

του κινητήρα.

2. Αφαιρέστε το

κλειδί

ασφάλειας

και τη

συστοιχία

μπαταριών.

3. Αποσυνδέστε

την πηγή

ισχύος.

4. Ελέγξτε για

ζημιά.

5. Επισκευάστε

το μηχάνημα

πριν το

επανεκκινήσε

τε.

Το μηχάνημα

σταματάει κατά

τη διάρκεια του

κουρέματος.

Το ύψος λεπίδας

είναι πολύ

χαμηλό.

Αυξήστε το ύψος

λεπίδας.

Η μπαταρία δεν

είναι φορτισμένη.

Φορτίστε την

μπαταρία.

Τα υγρά

αποκόμματα

χόρτου κολλάνε

στη βάση ή σε

λεπίδα.

Αφαιρέστε τη

συστοιχία

μπαταριών και

ελέγξτε τη βάση.

Η θερμοκρασία

λειτουργίας του

μηχανήματος

είναι πολύ

υψηλή.

Αφήστε το

μηχάνημα να

κρυώσει.

* Εάν δεν βρίσκετε λύση σε αυτά τα προβλήματα,

επικοινωνήστε με το κέντρο σέρβις.

150

Ελληνικά

7 ΤΕΧΝΙΚΆ ΔΕΔΟΜΈΝΑ

Τάση 48 V

Ταχύτητα χωρίς φορτίο 2800 /λεπτό

Πλάτος κοπής 460 χιλ.

Ύψος κοπής 25 - 80 χιλ.

Ταχύτητα αυτοκινούμενου 0,7-1,3 m/s

Χωρητικότητα συλλέκτη

χόρτου

55 L

Βάρος (χωρίς την

μπαταρία)

27,5 kg

Μέτρηση στάθμης

ακουστικής πίεσης

= 78,1 dB(A) , K = 3

dB(A)

Εγγυημένη στάθμη

ακουστικής ισχύος

WA.d

= 92 dB(A)

Δόνηση ≤ 2,5 m/s

, K = 1,5 m/s

Μοντέλο μπαταρίας G24B4/G24B2 και άλλες

σειρές BAG

Μοντέλο φορτιστή G24X2UC2/G24X2UC4/

G24X2C και άλλες σειρές

CAG

Κατασκευή με διπλή

μόνωση

IPX IPX4

8 ΕΓΓΎΗΣΗ

(Οι πλήρεις όροι και προδιαγραφές είναι

διαθέσιμα στην Greenworks ιστοσελίδα https://

www.greenworkstools.eu)

Η Greenworks εγγύηση είναι 3 χρόνια για το προϊόν

και 2 χρόνια για τις μπαταρίες (καταναλωτική/ιδιωτική

χρήση) από την ημερομηνία της αγοράς. Η παρούσα

εγγύηση καλύπτει τις κατασκευαστικές βλάβες. Ένα

ελαττωματικό προϊόν που καλύπτεται από την εγγύηση

μπορεί επιδιορθωθεί ή να αντικατασταθεί. Μια μονάδα

που έχει χρησιμοποιηθεί λανθασμένα ή που δεν

έχει χρησιμοποιηθεί σύμφωνα με τις περιγραφές στο

εγχειρίδιο χρήστη ενδέχεται να μην καλυφθεί από την

εγγύηση. Η φυσιολογική φθορά και τα ανταλλακτικά

λόγω φθοράς δεν θεωρούνται εγγύηση. Η αρχική

εγγύηση του κατασκευαστή δεν επηρεάζεται από

οποιαδήποτε επιπλέον εγγύηση προσφέρεται από το

κατάστημα ή τον πωλητή.

Ένα ελαττωματικό προϊόν πρέπει να επιστρέφεται στο

σημείο αγοράς για τη διεκδίκηση της εγγύησης, μαζί με

το αποδεικτικό αγοράς (απόδειξη).

9 ΔΉΛΩΣΗ ΣΥΜΜΌΡΦΩΣΗΣ ΕΕ

Όνομα και διεύθυνση κατασκευαστή:

Όνομα:

Globe Technologies Europe GmbH

Διεύθυνσ

η:

Brunnenweg 17, 64331 Weiterstadt,

Γερμανία

Όνομα και διεύθυνση του εξουσιοδοτημένου ατόμου

σύνταξης του τεχνικού αρχείου:

Όνομα: Ralf Pankalla

Διεύθυνσ

η:

Brunnenweg 17, 64331 Weiterstadt,

Γερμανία

Στο παρόν δηλώνουμε ότι το προϊόν

Κατηγορία: Χλοοκοπτική μηχανή

Μοντέλο: GD24X2LM46SP (LME470)

Αριθμός σειράς: Ανατρέξτε στην ετικέτα του

προϊόντος

Έτος κατασκευής: Ανατρέξτε στην ετικέτα του

προϊόντος

• Συμμορφώνεται με τις σχετικές διατάξεις της

Οδηγίας 2006/42/EC για τα μηχανήματα.

• Συμμορφώνεται με τις διατάξεις των υπόλοιπων

παρακάτω ευρωπαϊκών οδηγιών:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Επιπλέον, δηλώνουμε ότι έχουν χρησιμοποιηθεί

τα παρακάτω μέρη, ρήτρες των εναρμονισμένων

ευρωπαϊκών προτύπων:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Μέθοδος αξιολόγησης συμμόρφωσης σύμφωνα με το

Παράρτημα VI της Οδηγίας 2000/14/EC.

Μετρημένη στάθμη ακουστικής

ισχύος

: 90 dB(A)

Εγγυημένη στάθμη ακουστικής

ισχύος

WA.d

: 92 dB(A)

Κοινοποιημένος οργανισμός

Όνομα: Intertek Deutschland GmbH (Κοινοποιημένος

οργανισμός 0905)

Διεύθυνση: Stangenstr. 1, 70771 Leinfelden-

Echterdingen, Γερμανία

151

Ελληνικά

Τοποθεσία,

ημερομηνία: Weiter-

stadt, 08.08.2021

Υπογραφή: Ted Qu, Διευθυντής

Ποιότητας

152

Ελληνικά

1فصولا.....................................154

1.1ضرغلا................................................154

1.2ةرظن ةماع.............................................154

2ةمسلا.....................................154

3بيصنتلا....................................154

3.1

كف فيلغت ةلا........................................154

3.2كف يط ضبقملا يلفسلا...............................154

3.3بيكرت ضبقملا يولعلا ..............................154

3.4بيكرت طق بشعلا...................................154

3.5بيكرت ةدادس عيزوت بشعلا زوزجملا ىلع ضرا155

3.6بيكرت بوبنأ غيرفتلا يبناجلا........................155

3.7طبض عافترا ةرفشلا...................................155

3.8بيكرت ةعومجم ةيراطبلا.............................155

3.9علخ ةعومجم ةيراطبلا................................155

4ليغشتلا.....................................155

4.1ءدب ليغشت ةلا........................................155

4.2فاقيإ ةلا.............................................155

4.3ليغشت ماظنلا يتاذ عفدلا..............................155

4.4غيرفت طق بشعلا.....................................155

4.5ليغشتلا ىلع تاردحنملا..............................156

4.6حئاصن ليغشتلا........................................156

5ةنايصلا.....................................156

5.1ةنايصلا ةماعلا.........................................156

5.2لادبتسا ةرفشلا.........................................156

5.3نيزخت ةلا............................................156

5.4فاقيإ ةلا ىلع اهترخؤم.............................156

6فاشكتسا لاطعا اهحصإو............157

7تانايبلا ةينفلا..............................157

8نامضلا.....................................158

9رارق قفاوتلا عم ريياعم داحتا

يبوروا...................................158

153

English

1فصولا

1.1ضرغلا

هذه ةلا ةدعم زجل شئاشحلا ةيلزنملا .بجي نأ نوكت ةرفش عطقلا ةيزاوم ا

بيرقت

ضرل .بجي ىلع تجعلا عبرا اهلك نأ سمت ضرا ءانثأ ك

زج

شئاشحلل.

1.2ةرظن ةماع

لكشلا

1~12

حاتفم ضبقملا

رز ءدبلا

ضبقملا يولعلا

ضبقملا يلفسلا

ناسل غيرفتلا يفلخلا

ةعفار ليدعت عافترا

ناسل ةريجح ةيراطبلا

ناسل غيرفتلا يبناجلا

ةعفار دومع ةرادا يتاذ عفدلا

رز مكحتلا يف ةعرسلا

طق بشعلا

ةركب ضبقملا يلفسلا

ةدادس عيزوت بشعلا زوزجملا ىلع ضرا

بوبنأ غيرفتلا يبناجلا

رامسم بلولم

ةركب ضبقملا يولعلا

ةعومجم ةيراطبلا

رز ريرحت ةيراطبلا

حاتفم ناما

رامسم تيبثت

لزاع

ةرفشلا

فاطخ طق بشعلا

حاتفم ةلاح نيزختلا

2ةمسلا

ريذحت

صرحا ىلع عابتا عيمج تاميلعت ةمسلا.

عجار ليلد ناما.

3بيصنتلا

ريذحت

 مدختست يأ تاقحلم مل يصوت ةكرش عينصتلا اهب.

ريذحت

 مقت بيكرتب حاتفم ناما وأ ةعومجم ةيراطبلا إ دعب نأ يهتنت نم عيمجت

عيمج ءازجا.

3.1

كف فيلغت ةلا

ريذحت

صرحا ىلع عيمجت ةلا

لكشب حيحص لبق مادختسا.

ريذحت

•اذإ تناك ءازجأ نم ةلا ،ةفلات  مدختست ةلا.

•نإ مل نكت كيدل عيمج ،ءازجا  مقت ليغشتب ةلا.

•اذإ تناك ءازجا ةفلات وأ ريغ ،ةدوجوم لصاوت عم زكرم ةنايصلا.

1.حتفا ةوبع فيلغتلا.

2.أرقا تادنتسملا ةدوجوملا يف قودنصلا.

3.جرخأ عيمج ءازجا ريغ ةب

كر

ملا نم قودنصلا.

4.جرخأ ةلا نم قودنصلا.

5.صلخت نم قودنصلا تانوكمو فيلغتلا ا

قفو نيناوقلل ةيلحملا.

ريذحت

كتمسل ،ةيصخشلا  مقت بيكرتب ةيراطبلا لبق عيمجت ةلا لماكلاب.

3.2كف يط ضبقملا يلفسلا

لكشلا

1.بحسا تاركب ضبقملا اهردأو ةيوازب 90 ةجرد.

2.كف يط ضبقملا يلفسلا.

3.مق ةاذاحمب تاركب ضبقملا يف دحأ عضاوملا ةثثلا ةدوجوملا لماوحلاب.

4.ردأ تاركب ضبقملا ةيوازب 90 ةجرد ىلإ نأ متي اهقيشعت عم تاحتفلا

ةدوجوملا يف لماوحلا.

ةظحم

دكأت نم دجاوت يتركب ضبقملا يف سفن عضوملا.

ريذحت

صرحا ىلع مدع قاحلإ ررضلا تباكلاب دنع يط ضبقملا وأ كف هيط.

3.3بيكرت ضبقملا يولعلا

كشلا

1.مق ةاذاحمب تاحتفلا ةدوجوملا ضبقملاب يولعلا ضبقملاو يلفسلا.

2.لخدأ ريماسملا ربع تاحتفلا.

3.طبرا تاركبلا ىلع ريماسملا.

4.ذفن سفن ةيلمعلا ىلع بناجلا رخا.

3.4

بيكرت طق بشعلا

لكشلا

1.علخا ةدادس عيزوت بشعلا زوزجملا ىلع ضرا.

2.علخا بوبنأ غيرفتلا يبناجلا.

3.حتفا باب غيرفتلا يفلخلا هكسمأو.

4.كسمأ طق بشعلا نم هضبقم كبشاو فيطاطخلا ىلع بيضق بابلا.

5.قلغأ باب غيرفتلا يفلخلا.

154

English

3.5بيكرت ةدادس عيزوت بشعلا زوزجملا ىلع ضرا

لكشلا

1.علخا طق بشعلا.

2.حتفا باب غيرفتلا يفلخلا هكسمأو.

3.كسمأ ةدادس عيزوت بشعلا زوزجملا ىلع ضرا نم اهضبقم اهب

كرو يف

بوبنأ غيرفتلا.

4.قلغأ باب غيرفتلا يفلخلا.

3.6بيكرت بوبنأ غيرفتلا يبناجلا

لكشلا

ريذحت

دنع مادختسا بوبنأ غيرفتلا ،يبناجلا

• مقت بيكرتب طق بشعلا.

•كرتا ةدادس عيزوت بشعلا زوزجملا ىلع ضرا يف اهناكم.

1.حتفا باب غيرفتلا يبناجلا هكسمأو.

2.مق ةاذاحمب فيواجتلا ةدوجوملا بوبنأب غيرفتلا يبناجلا ىندأ روحم ريودتلا.

3.قلغأ باب غيرفتلا يبناجلا.

3.7طبض عافترا ةرفشلا

نكمي طبض ةلا ىلع عافترا ةفلتخم ةرفشلل.

لكشلا

1.بحسا ةعفار ليدعت عافترا فلخلل ةدايزل عافترا ةرفشلا.

2.بحسا ةعفار ليدعت عافترا مامل ضفخل عافترا ةرفشلا.

3.8بيكرت ةعومجم ةيراطبلا

لكشلا

ريذحت

•اذإ تناك ةعومجم ةيراطبلا وأ نحاشلا ،نيفلات لدبتساف فلاتلا امهنم.

•فقوأ ةلا رظتناو ىلإ نأ فقوتي كرحملا لبق كبيكرت ةعومجمل

ةيراطبلا وأ اهعلخ.

•أرقا تاميلعتلا ف

رعتو اهيلع اهذ

فنو يف ليلد ةيراطبلا نحاشلاو.

ريذحت

مدختسا طقف ةيراطب 24 تلوف . مدختست ةيراطب دهجب يئابرهك جودزم

24/48 تلوف.

ةظحم

بجي بيكرت نيتيراطبلا يف تارجحلا ةصصخملا اهل ءدبل ليغشت ةلا.

1.حتفا باب ةيراطبلا.

2.مق ةاذاحمب تاماعد عفرلا ةدوجوملا ةعومجمب ةيراطبلا عم فيواجتلا

ةدوجوملا يف ةريجح ةيراطبلا.

3.عفدا ةعومجم ةيراطبلا يف ةريجح ةيراطبلا ىلإ نأ تبثت ةعومجملا يف

اهناكم حيحصلا.

4.امدنع عمست توص ،ةرقن اذهف هانعم ه

نأ دق مت بيكرت ةعومجم ةيراطبلا يف

اهناكم حيحصلا.

5.مق سفنب ةيلمعلا عم ةيراطبلا ىرخا.

قلغأ باب ةيراطبلا.

ةظحم

 لمعي كرحملا إ دعب كعضو حاتفمل ناما يف ةلا.

3.9علخ ةعومجم ةيراطبلا

لكشلا

1.حتفا باب ةيراطبلا.

2.لزأ حاتفم ناما.

3.طغضا ىلع رز ريرحت ةيراطبلا عم تيبثتلا.

4.علخا ةعومجم ةيراطبلا نم ةلا.

4ليغشتلا

ريذحت

دترا تاودأ ةيامح نينيعلا ءانثأ ليغشتلا.

4.1ءدب ليغشت ةلا

لكشلا

1.ب

كر حاتفم ناما يف هناكم.

2.طغضا ىلع رز ءدبلا عم تيبثتلا.

3.ءانثأ كتيبثت رزل ،ءدبلا بحسا حاتفم ضبقملا يف هاجتا بيضق ضبقملا.

4.كرتا رز ءدبلا ءدبل ليغشت ةلا.

4.2فاقيإ ةلا

1.كرتا حاتفم ضبقملا فاقي ةلا.

ريذحت

رظتنا ىلإ نأ فقوتت تارفشلا ا

مامت لبق نأ أدبت ليغشت ةلا ةرم ىرخأ .

مقت فاقيإب ةلا اهليغشتو ةعرسب.

ريذحت

مق ا

مئاد علخب حاتفم ناما ةعومجمو ةيراطبلا دعب كئاهتنا نم لمعلا.

4.3ليغشت ماظنلا يتاذ عفدلا

لكشلا

1.أدبا ليغشت ةلا.

2.ءانثأ كتيبثت حاتفمل ،ضبقملا بحسا ةعفارلا ةيتاذ عفدلا يف هاجتا بيضق

ضبقملا.

3.كسمأ حاتفم ضبقملا ةعفارلاو ةيتاذ عفدلا يف سفن تقولا كديب ىنميلا.

4.طبضا رز مكحتلا يف ةعرسلا كديب ىرسيلا.

•عفدا رز مكحتلا يف ةعرسلا يف هاجتا زمر دسا يكيرما ةدايزل

ةعرسلا.

•بحسا رز مكحتلا يف ةعرسلا يف هاجتا زمر ةافحلسلا ضفخل

ةعرسلا.

5.كرتا ةعفارلا ةيتاذ عفدلا قغ ماظنلا يتاذ عفدلا.

4.4

غيرفت طق بشعلا

1.مق فاقيإب ةلا.

155

English

2.لزأ حاتفم ناما.

3.عزنا ةدحو ةيراطبلا.

4.حتفا باب غيرفتلا يفلخلا هكسمأو.

5.كسمأ طق بشعلا نم هضبقم كفو فيطاطخلا نع بيضق بابلا.

6.قلغأ باب غيرفتلا يفلخلا.

7.غرفأ ام يف طق بشعلا.

4.5ليغشتلا ىلع تاردحنملا

ريذحت

 مقت

زجب شئاشحلا ىلع تاردحنملا يتلا ديزت ةيواز اهليم نع 15 ةجرد.

نإ مل نكت ،ا

حاترم  مقت

زجلاب ىلع ردحنم.

ريذحت

ىجر

ي ةظفاحملا ىلع ةعرس ةضفخنم ةيتاذ عفدلا دنع

زجلا ىلع ردحنم.

• بهذت ىلع لفسو ىلع ردحنم دنع ك

زج ىلع هجو ردحنملا .نك

صيرح دنع رييغت هاجتا ىلع ردحنم.

•هبتنا تاحتفلل ديداخاو روخصلاو ءايشاو ةيفخملا ىرخا يتلا دق ببستت

يف كطوقس .صلخت نم عيمج قئاوعلا لثم روخصلا عرفأو رجشلا.

•دكأت نم تابث كمادقأ ىلع ضرا .اذإ ترعش مدعب نزاوتلا كرتاف حاتفم

ضبقملا ىلع روفلا.

• مقت

زجب شئاشحلا برقلاب نم تاردحنملا وأ قدانخلا وأ روسجلا.

4.6حئاصن ليغشتلا

• لواحت زواجت ليغشت رز ءدبلا وأ حاتفم ضبقملا.

• مقت ةلامإب ةلا دنع ءدب اهليغشت.

• عضت نيديلا وأ نيمدقلا برقلاب نم ءازجا ةكرحتملا وأ اهلفسأ.

•ظفاح ىلع ةفاظن بوبنأ غيرفتلا.

• مقت

زجب شئاشحلا ةبطرلا.

• دب نأ نوكي عافترا ةرفشلا ىلعأ دنع

زج شئاشحلا ةديدجلا وأ ةفيثكلا.

•فظن بناجلا يلفسلا رهظل ةزا

زجلا دعب لك مادختسا .مق ةلازإب اياقب

شئاشحلا قاروأو راجشا خاسواو قلاوعلاو ىرخا.

5ةنايصلا

ريذحت

جرخأ حاتفم ناما ةعومجمو ةيراطبلا نم ةلا لبق ءارجإ لامعأ ةنايصلا.

ريذحت

ظفاح ىلع ةفاظن كرحملا ةعومجمو ةيراطبلا نم شئاشحلا قاروأو راجشا

وأ تايمك محشلا ةدئازلا.

ريذحت

مدختسا عطق رايغلا ةيلصا طقف.

ريذحت

 عدت لئاوس ةلمرفلا وأ نيزنبلا وأ داوملا ةمئاقلا ىلع لورتبلا سمت

ءازجا ةيكيتسبلا .ثيح

نأ داوملا ةيئايميكلا دق ببستت يف فلت ءازجا

ةيكيتسبلا اهلعجو ريغ ةلباق ةنايصلل.

ريذحت

 مدختست ليلاحم وأ تافظنم ةيوق ىلع لكيهلا يكيتسبلا وأ تانوكملا

ةيكيتسبلا.

ةظحم

33-37：مزع طبرلا ىصوملا هب) نتوين رتم(

5.1ةنايصلا ةماعلا

•لبق لك ،مادختسا صحفا ةلا ا

ثحب نع ءازجا ةفلاتلا وأ ةدوقفملا وأ

،ةكوكفملا لثم ريماسملا ةبلولملا ليماوصلاو ريماسملاو ةيطغاو.

•مق طبرب عيمج رصانع تيبثتلا ةيطغاو ماكحإب.

•فظن ةلا ةعطقب شامق ةفاج . مدختست ءاملا.

5.2لادبتسا ةرفشلا

لكشلا

ريذحت

مدختسا تارفشلا ةليدبلا ةيلصا طقف.

ريذحت

لمعتسا تازافق ةنيتم وأ

فل ةعطق شامق ىلع ةرفشلا دنع كتسمم اهل.

1.مق فاقيإب ةلا.

2.دكأت نم فقوتلا ماتلا تارفشلل.

3.لزأ حاتفم ناما ةعومجمو ةيراطبلا.

4.بلقا ةلا ىلع اهبناج.

5.مدختسا ةعطق ةيبشخ عنمل ةكرح ةرفشلا.

كف رامسم تيبثتلا لزاعلاو حاتفمب طبر وأ ةمقل طبر.

7.علخا ةرفشلا.

8.ب

كر ةرفشلا ةديدجلا .دكأت نم قيشعت مهسا تاحتفلل يف ةرفشلا.

9.عض رامسم تيبثتلا ،لزاعلاو مهطبراو.

5.3

نيزخت ةلا

•لزأ حاتفم ناما.

•علخ ةعومجم ةيراطبلا.

•ف

ظن ةلا لبق نيزختلا.

•دكأت نم

نأ كرحملا ريغ نخاس دنع كنيزخت ةلل.

•دكأت نم مدع دوجو ءازجأ ةكوكفم وأ ةفلات يف ةلا .اذإ مزل ،رما ذ

فن هذه

تاوطخلا وأ تاميلعتلا:

•لدبتسا ءازجا ةفلاتلا.

•طبرا ريماسملا ماكحإب.

•ثدحت عم صخش يف زكرم ةنايص دمتعم.

•يغبني نيزخت ةلا يف ناكم فاج.

•صرحا ىلع مدع بارتقا لافطا نم ةلا.

5.4

فاقيإ ةلا ىلع اهترخؤم

لكشلا

1.علخا طق بشعلا.

2.بحسا تاركب ضبقملا اهردأو ةيوازب 90 ةجرد.

156

English

3.وطا ضبقملا لفس.

4.ردأ تاركب ضبقملا ةيوازب 90 ةجرد تيبثتل ضبقملا يف هعضوم

بسانملا.

5.مق فاقيإب ةلا ىلع اهترخؤم صرحاو ىلع ةسمم تاماعدلا ةيضرل.

حاتفم ةلاح نيزختلا

ةلا اهب حاتفم ةلاح ،نيزختلا يذلاو عنمي ءدب ليغشت ةلا يهو يف عضوم

نيزختلا.

نم يرورضلا علخ حاتفم ناما ةعومجمو ةيراطبلا عنمل ءدب ليغشتلا ضراعلا

وأ مادختسا ريغ حرصملا هب .حاتفم ةلاح نيزختلا نيزختلا سيل

يدب نع هذه

ةفيظولا.

6فاشكتسا لاطعا اهحصإو

ةلكشملاببسلا لمتحملالحلا

ضبقملا سيل يف

هعضوم حيحصلا.

ريماسملا ريغ ةطوبرم

لكشب حيحص.

طبضا عافترا ضبقملا

دكأتو نم

نأ تاركبلا

ريماسملاو ةيذاحتم

لكشب حيحص.

ةلا  أدبت لمعلا.ىوتسم نحش ةيراطبلا

ضفخنم.

نحشا ةعومجم

ةيراطبلا.

حاتفم ضبقملا بوطعم.لدبتسا حاتفم ضبقملا.

مل متي بيكرت حاتفم

ةيراطبلا.

كر حاتفم ةيراطبلا يف

هناكم.

موقت ةلا

زجب شئاشحلا

لكشب ريغ يواستم.

بشعلا نشخ.صحفا ةقطنم

زجلا.

مل متي طبض عافترا

ةرفشلا

لكشب حيحص.

لقنا تجعلا ىلإ

عضوم رثكأ ا

عافترا.

 موقت ةلا عيزوتب

بشعلا زوزجملا ىلع

ضرا

لكشب حيحص.

قلعت شئاشحلا ةبطرلا

ةزوزجملا رهظب

ةزا

زجلا.

رظتنا ىتح فافج

شئاشحلا لبق اه

زج.

ةدادس عيزوت بشعلا

زوزجملا ىلع ضرا

ريغ ةدوجوم.

مق بيكرتب ةدادس عيزوت

بشعلا زوزجملا ىلع

ضرا.

بعصي عفد ةلا.بشعلا ليوط ،ةياغلل وأ

نأ عافترا ةرفشلا

ضفخنم ةياغلل.

دز نم عافترا ةرفشلا.

كرحتي طق بشعلا

ةرفشلاو ءطبب يف

شئاشحلا ةفيثكلا.

صلخت نم شئاشحلا

ةزوزجملا ةدوجوملا

طقب بشعلا.

كانه تازازتها ةدئاز

يف ةلا.

ةرفشلا ريغ ةنزاوتم

ةلكآتمو.

لدبتسا ةرفشلا.

ةلكشملاببسلا لمتحملالحلا

دومع كرحملا ينثم.1.فقوأ كرحملا.

2.لزأ حاتفم ناما

ةعومجمو

ةيراطبلا.

3.مق لصفب ردصم

ةقاطلا.

4.صحفا ةلا ا

ثحب

نع يأ ضارعأ

ررضلل.

5.حلصأ ةلا لبق ءدب

اهليغشت ةرم

ىرخأ.

فقوتت ةلا ءانثأ

زجلا.عافترا ةرفشلا ضفخنم

ةياغلل.

دز نم عافترا ةرفشلا.

ةعومجم ةيراطبلا

ةغراف ةنحشلا.

نحشا ةدحو ةيراطبلا.

قلعت شئاشحلا

ةزوزجملا رهظب

ةزا

زجلا وأ ةرفشلاب.

علخا ةعومجم ةيراطبلا

صحفاو رهظ ةزا

زجلا.

ةجرد ةرارح ليغشت

ةلا ةعفترم ةياغلل.

كرتا ةلا دربت.

*نإ مل دجت لحلا هذهل ،لكاشملا بهذا ىلإ زكرم ةنايصلا.

7تانايبلا ةينفلا

دهجلا يبرهكلا48 V

ةعرسلا نودب لمح2800 /ةقيقد

ضرع عطقلا460 مم

لوط عطقلا25 -80 مم

ةعرسلا ةيتاذ عفدلا0,7-1,3 م/ةيناث

ةعس طق بشعلا55 رتل

نزولا) نودب ةعومجم ةيراطبلا(27,5 مجك

ىوتسم طغض توصلا ر

دق

ملاL

= 78,1 لبيسيد)A , (K =

3لبيسيد)A(

ىوتسم ةوق توصلا نومضملاL

WA.d

= 92 لبيسيد)A(

زازتها≥ 2,5 م/ةيناث

,K = 1,5م/ةيناث

زارط ةيراطبلاG24B4/G24B2 لسسو BAG

ىرخا

زارط نحاشلاG24X2UC2/G24X2UC4/

G24X2C لسسو CAG

ىرخا

لكيه يئانث لزعلا

IPXIPX 4

157

English

8نامضلا

)مكنكمي روثعلا ىلع طورش ماكحأو نامضلا ةلماكلا ىلع Greenworks

ةحفص بيولا https://www.greenworkstools.eu(

نامضلا Greenworks هتدم 3 تاونس ىلع ،جتنملا ناتنسو ىلع تايراطبلا

)مادختسا كلهتسملا/مادختسا صاخلا (نم خيرات ءارشلا .اذه نامضلا يطغي

بويع ةعانصلا .دق متي حصإ وأ لادبتسا جتنملا بوطعملا بجومب نامضلا.

امأ مادختسا جتنملا

لكشب ئطاخ وأ همادختسا ضارغ ةفلتخم نع كلت ةروكذملا

يف ليلد كلاملا دق يدؤي ىلإ ءاغلإ نامضلا .لكآتلا لعفب لماوعلا ةيعيبطلا

ءازجاو ةلكآتملا  متي اهرابتعا لخاد نامضلا . رثأتي نامضلا يلصا

ةكرشلل ةعناصلا يأب نامض يفاضإ متي هميدقت ةطساوب ليكو وأ عئاب ةئزجت.

بجي ةداعإ جتنملا بوطعملا ىلإ ةطقن ءارشلا ةبلاطملل ،نامضلاب نأو رضحت

كعم ليلد ءارشلا) ةروتافلا.(

9رارق قفاوتلا عم ريياعم داحتا يبوروا

مسا ناونعو ةكرشلا ةعناصلا:

مسا:Globe Technologies Europe GmbH

ناونعلا:Brunnenweg 17, 64331 Weiterstadt ,ايناملأ

مسا ناونعو صخشلا ل

وخ

ملا هل عمج فلملا ينفلا:

مسا:Ralf Pankalla

ناونعلا:Brunnenweg 17, 64331 Weiterstadt ,ايناملأ

بجومب كلذ نلعن

نأ جتنملا

ةئفلا:ةزازج شئاشحلا

زارطلا:GD24X2LM46SP (LME470)

مقرلا يلسلستلا:عجار ةعقر مييقت جتنملا

ةنس ميمصت جتنملا:عجار ةعقر مييقت جتنملا

•قفاوتم عم ماسقا تاذ ةلصلا نم هيجوت تا 2006/42/EC.

•قفاوتم عم ماسقأ تاهيجوت داحتا يبوروا ىرخا ةيلاتلا:

•2014/30/EU

•2000/14/EC & 2005/88/EC

•2011/65/EU & (EU)2015/863

ةفاضاب ىلإ ،كلذ نلعن نأ ءازجا تارقفلاو ةيلاتلا نم ريياعملا ةقسنملا يتلا مت

اهمادختسا يه:

•EN 60335-1. EN 60335-2-77. EN 62233. EN ISO

3744. EN 55014-1. EN 55014-2. ISO 11094. IEC

62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

ةقيرط مييقت قفاوتلا قحلملاب VI هيجوتلاب 2000/14/EC.

ىوتسم

ةوق توصلا ر

دق

ملاL

: 90 لبيسيد)A(

ىوتسم ةوق توصلا نومضملاL

WA.d

: 92 لبيسيد)A(

ةئيهلا ةكراشملا يتلا مت اهغبإ:

مسا

:Intertek Deutschland GmbH )ةهج قيدصت نم داحتا

يبوروا مقرب 0905(

ناونعلا :Stangenstr. 1, 70771 Leinfelden-Echterdingen,

ايناملأ

ناكملا خيراتلاو :Weiter-

stadt, 08.08.2021

عيقوتلا :ديت ،ويك ريدم مسق ةدوجلا

158

English

1 Açıklama...................................160

1.1 Amaç...................................................... 160

1.2 Genel bakış............................................ 160

2 Güvenlik................................... 160

3 Kurulum....................................160

3.1 Makineyi paketinden çıkarın...................160

3.2 Alt tutma yerini açın................................160

3.3 Üst tutma yerini monte edin ...................160

3.4 Çim toplayıcıyı takın............................... 161

3.5 Malç fişini takın.......................................161

3.6 Yan boşaltma oluğunu takın................... 161

3.7 Bıçak yüksekliğini ayarlayın................... 161

3.8 Aküyü takın.............................................161

3.9 Aküyü çıkarın..........................................161

4 Çalışma.....................................161

4.1 Makineyi çalıştırın...................................161

4.2 Makineyi durdurun..................................161

4.3 Kendinden tahrikli sistemi çalıştırın........162

4.4 Çim toplayıcıyı boşaltın.......................... 162

4.5 Yamaçlarda kullanma............................. 162

4.6 Çalışma ipuçları......................................162

5 Bakım........................................162

5.1 Genel bakım........................................... 162

5.2 Bıçağı değiştirin......................................162

5.3 Makineyi depolayın.................................163

5.4 Makineyi sonuna kadar tutun................. 163

6 Sorun Giderme........................ 164

7 Teknik veriler............................164

8 Garanti......................................164

9 AB Uygunluk beyanı............... 165

159

Türkçe

1 AÇIKLAMA

1.1 AMAÇ

Bu makine evsel amaçlı çim biçme işi için kullanılır.

Kesme bıçağı yere yaklaşık olarak paralel olmalıdır.

Biçme yaparken dört tekerleğin de yere değmesi

gerekir.

1.2 GENEL BAKIŞ

Şekil 1~12

Askılı anahtar

Çalıştırma düğmesi

Üst tutma yeri

Alt tutma yeri

Arka boşaltım kapağı

Yükseklik ayar kolu

Akü bölmesi kapağı

Yan boşaltım kapağı

Kendinden tahrik kolu

Hız kontrol düğmesi

Çim toplayıcı

Alt tutma yeri topuzu

Malç fişi

Yan boşaltım oluğu

Cıvata

Üst tutma yeri topuzu

Akü

Akü çıkarma düğmesi

Emniyet anahtarı

Montaj vidası

Rondela

Bıçak

Çim toplayıcı kancası

Depolama anahtarı

2 GÜVENLIK

UYARI

Tüm güvenlik talimatlarına uyduğunuzdan emin olun.

Güvenlik Kılavuzuna bakın.

3 KURULUM

UYARI

Üretici tarafından tavsiye edilmeyen aksesuarları

kullanmayın.

UYARI

Tüm parçaları monte edene kadar emniyet anahtarını

veya aküyü takmayın.

3.1 MAKINEYI PAKETINDEN ÇIKARIN

UYARI

Makineyi kullanmadan önce doğru şekilde monte

ettiğinizden emin olun.

UYARI

• Makine parçaları hasarlı ise makineyi kullanmayın.

• Tüm parçalara sahip değilseniz, makineyi

kullanmayın.

• Parçalar hasarlı veya eksikse, servis merkezine

başvurun.

1. Paketi açın.

2. Kutunun içindeki belgeleri okuyun.

3. Tüm birleştirilmemiş parçaları kutudan çıkarın.

4. Makineyi kutudan çıkarın.

5. Kutuyu ve paketi yerel düzenlemelere uygun olarak

atın.

UYARI

Kişisel güvenliğiniz için aleti tamamen birleştirmeden

önce aküyü takmayın.

3.2 ALT TUTMA YERINI AÇIN

Şekil 2

1. Tutma yeri topuzlarını çekin ve 90° döndürün.

2. Alt tutma yerini açın.

3. Tutma yeri topuzlarını braketlerdeki üç konumdan

birinde hizalayın.

4. Tutma yeri topuzlarını, braketlerin içindeki deliklere

oturana kadar 90° çevirin.

NOT

İki tutma yeri topuzlarının aynı konumda olduğundan

emin olun.

UYARI

Tutma yerini katlarken veya açarken kablolara zarar

vermeyin.

3.3 ÜST TUTMA YERINI MONTE EDIN

Şekil 3

1. Üst tutma yerindeki deliklerle alt tutma yerindeki

delikleri hizalayın.

2. Cıvataları deliklerden geçirin.

3. Topuzları cıvataların üzerinde sıkın.

160

Türkçe

4. Diğer tarafta aynı işlemi yapın.

3.4 ÇIM TOPLAYICIYI TAKIN

Şekil 4

1. Malç fişini çıkartın.

2. Yan tahliye oluğunu sökün.

3. Arka tahliye kapağını açın ve tutun.

4. Çim toplayıcıyı tutma yerinden tutun ve kapı

çubuğundaki kancaları takın.

5. Arka boşaltım kapısını kapatın.

3.5 MALÇ FIŞINI TAKIN

Şekil 5.

1. Çim toplayıcıyı çıkartın.

2. Arka tahliye kapağını açın ve tutun.

3. Malç fişini tutma yerinden tutun ve tahliye oluğuna

takın.

4. Arka boşaltım kapısını kapatın.

3.6 YAN BOŞALTMA OLUĞUNU TAKIN

Şekil 6

İKAZ

Yan boşaltma oluğunu kullandığınızda,

• çim toplayıcıyı monte etmeyin.

• malç fişini takılı tutun.

1. Yan tahliye kapısını açın ve tutun.

2. Pivotun altındaki yan tahliye oluğunun girintilerini

hizalayın.

3. Yan boşaltım kapısını kapatın.

3.7 BIÇAK YÜKSEKLIĞINI AYARLAYIN

Makine farklı bıçak yüksekliklerine ayarlanabilir.

Şekil 7.

1. Bıçak yüksekliğini arttırmak için yükseklik ayar

kolunu arkaya doğru çekin.

2. Bıçak yüksekliğini azaltmak için yükseklik ayar

kolunu ileri doğru çekin.

3.8 AKÜYÜ TAKIN

Şekil8

UYARI

• Akü veya şarj cihazı hasarlıysa, aküyü veya şarj

cihazını değiştirin.

• Makineyi durdurun ve aküyü takmadan veya

çıkarmadan önce motorun durmasını bekleyin.

• Akü ve şarj cihazının kılavuzundaki talimatları

okuyun, öğrenin ve uygulayın.

UYARI

SADECE 24V PİL KULLANIN. ÇİFT VOLTAJLI

24/48V PİL KULLANMAYIN.

NOT

Makineyi başlatmak için her iki pil de bölmelerine

konmalıdır.

1. Akü kapısını açın.

2. Aküdeki kaldırma çubuklarını akü bölmesindeki

oluklarla hizalayın.

3. Aküyü yerine oturana kadar akü bölmesine doğru

itin.

4. Bir tık sesi duyduğunuzda, akü takılıdır.

5. Aynı işlemi diğer pille de yapın.

6. Akü kapısını kapatın.

NOT

Motor sadece güvenlik anahtarını taktığınızda

çalışmaya başlar.

3.9 AKÜYÜ ÇIKARIN

Şekil 8

1. Akü kapısını açın.

2. Emniyet anahtarını çıkarın.

3. Akü çıkarma düğmesine basın ve basılı tutun.

4. Aküyü makineden çıkarın.

4 ÇALIŞMA

UYARI

Çalışma sırasında göz koruması takın.

4.1 MAKINEYI ÇALIŞTIRIN

Şekil 9

1. Emniyet anahtarını takın.

2. Başlatma düğmesine basın ve basılı tutun.

3. Başlatma düğmesini basılı tutarken, askılı anahtarı

tutma yeri çubuğunun yönünde çekin.

4. Programı başlatmak için başlatma düğmesini

serbest bırakın.

4.2 MAKINEYI DURDURUN

1. Makineyi durdurmak için askılı anahtarı serbest

bırakın.

UYARI

Makineyi tekrar çalıştırmadan önce bıçakların

tamamen durmasını bekleyin. Makineyi hızla açıp

kapatmayın.

161

Türkçe

UYARI

İşi tamamladıktan sonra daima emniyet anahtarını ve

aküyü çıkarın.

4.3 KENDINDEN TAHRIKLI SISTEMI

ÇALIŞTIRIN

Şekil 10

1. Makineyi çalıştırın.

2. Askılı anahtarı basılı tutarken, kendinden tahrik kolu

tutma yeri çubuğuna doğru çekin.

3. Sağ elinizle askılı anahtarı ve kendinden tahrikli

tutma yerini aynı anda tutun.

4. Sol elinizle hız kontrol düğmesini ayarlayın.

• Hızı artırmak için hız kontrol düğmesini Panter

Simgesi yönünde itin.

• Hızı azaltmak için hız kontrol düğmesini

Kaplumbağa Simgesi yönünde çekin.

5. Kendinden tahrikli sistemi kapatmak için kendinden

tahrikli kolu serbest bırakın.

4.4 ÇIM TOPLAYICIYI BOŞALTIN

Şekil 10.

1. Makineyi durdurun.

2. Emniyet anahtarını çıkarın.

3. Aküyü çıkarın.

4. Arka tahliye kapağını açın ve tutun.

5. Çim toplayıcıyı tutma yerinden tutun ve kapı

çubuğundan çıkarın.

6. Arka boşaltım kapısını kapatın.

7. Çim toplayıcıyı boşaltın.

4.5 YAMAÇLARDA KULLANMA

UYARI

15° den fazla eğimli yamaçlarda biçmeyin. Rahat

değilseniz, yamaçta biçmeyin.

UYARI

Yamaçta biçerken lütfen düşük bir kendinden tahrikli

hızda çalışın.

• Eğimin yüzü boyunca biçerken yokuş aşağı inmeyin.

Eğimde yön değiştirdiğinizde dikkatli olun.

• Düşmenize neden olabilecek delikleri, parçaları,

kayaları ve diğer gizli nesnelere dikkat edin. Kayalar

ve ağaç dalları gibi tüm engelleri kaldırın.

• Bastığınız yerin sabit olduğundan emin olun.

Dengenizi kaybederseniz hemen askılı anahtarı

serbest bırakın.

• Hendekler, kanallar ve toprak dolgularının yakınında

çim biçmeyin.

4.6 ÇALIŞMA IPUÇLARI

• Başlatma düğmesinin veya askılı anahtarın

çalışmasını geçersiz kılmaya çalışmayın.

• Makineyi çalıştırdığınızda eğmeyin.

• Ellerinizi veya ayaklarınızı dönen parçaların

yakınına ya da altına koymayın.

• Boşaltma oluğunu temiz tutun.

• Islak çimi kesmeyin.

• Yeni veya kalın çim için daha yüksek bıçak

yüksekliği gereklidir.

• Her kullanımdan sonra çim biçme makinesinin

tabanını temizleyin. Çim kırpıntılarını, yaprakları, kiri

ve diğer kalıntıları temizleyin.

5 BAKIM

UYARI

Bakımdan önce makineden emniyet anahtarını ve

aküyü çıkarın.

UYARI

Motoru ve aküyü, çim, yaprak veya fazla yağdan

koruyun.

İKAZ

Sadece onaylanmış yedek parçaları kullanın.

İKAZ

Fren sıvılarının, benzin, petrol bazlı malzemelerin

plastik parçalara temas etmesine izin vermeyin.

Kimyasallar plastiğe zarar verebilir ve plastik maddeyi

hizmet dışı bırakabilir.

İKAZ

Plastik muhafaza veya parçalarda güçlü solvent veya

deterjanlar kullanmayın.

NOT

Tavsiye edilen sıkma torku (Bıçağı): 33-37 Nm.

5.1 GENEL BAKIM

• Her kullanımdan önce, makineyi vida, somun, cıvata

ve kapak gibi hasarlı, eksik veya gevşek parçalar

için inceleyin.

• Tüm bağlantı elemanlarını ve kapakları doğru

şekilde sıkın.

• Makineyi kuru bir bezle temizleyin. Su kullanmayın.

5.2 BIÇAĞI DEĞIŞTIRIN

Şekil 11

162

Türkçe

UYARI

Sadece onaylanmış yedek bıçakları kullanın.

UYARI

Bıçağa dokunacağınızda iş eldiveni giyin veya bıçağın

etrafına bez sarın.

1. Makineyi durdurun.

2. Bıçakların tamamen durduğundan emin olun.

3. Güvenlik anahtarını ve aküyü çıkarın.

4. Makineyi yana çevirin.

5. Bıçağın hareketini önlemek için bir parça tahta

kullanın.

6. Montaj vidasını ve rondelayı bir anahtar veya

soketle sökün.

7. Bıçağı çıkarın.

8. Yeni bıçağı takın. Okların, bıçaktaki deliklere

takıldığından emin olun.

9. Montaj vidasını ve rondelayı takın ve sıkın.

5.3 MAKINEYI DEPOLAYIN

• Emniyet anahtarını çıkarın.

• Aküyü çıkarın.

• Makineyi depolamadan önce temizleyin.

• Makineyi depolarken motorun sıcak olmadığından

emin olun.

• Makinenin gevşek veya hasarlı parçalarının

olmadığından emin olun. Eğer gerekli ise, bu

adımları/talimatları uygulayın:

• Hasarlı parçaları değiştirin.

• Cıvataları sıkın.

• Onaylanmış bir servis merkezinden biriyle

konuşun.

• Makinenizi kuru bir alanda saklayın.

• Çocukların makinenin yanına gelemediğinden emin

olun.

5.4 MAKINEYI SONUNA KADAR

TUTUN

Şekil 12

1. Çim toplayıcıyı çıkartın.

2. Tutma yeri topuzlarını çekin ve 90° döndürün.

3. Tutma yerini aşağı katlayın.

4. Tutma yerini kilitlemek için tutma yeri topuzlarını 90°

çevirin.

5. Makineyi sonuna kadar tutun ve desteklerin zemine

temas ettiğinden emin olun.

Depolama anahtarı

Makine, depolama pozisyonunda devreye girmesini

önleyen bir depolama anahtarına sahiptir.

Kazara başlatma veya onaylanmayan kullanımı

önlemek için güvenlik anahtarını ve aküyü çıkarmak

gerekir. Depolama anahtarı bu işlevin yerini almaz.

163

Türkçe

6 SORUN GIDERME

Sorun Olası neden Çözüm

Tutma yeri doğru

konumda değil.

Cıvatalar doğru

şekilde takılma-

mış.

Tutma yüksekliği

ayarlayın ve top-

uzların ve cıvata-

ların doğru şe-

kilde hizalan-

dığından emin

olun.

Makine çalışmıy-

or.

Akü kapasitesi

düşük.

Aküyü şarj edin.

Askılı anahtar

arızalı.

Askılı anahtarı

değiştirin.

Askılı anahtar ta-

kılı değil.

Akü anahtarını

takın.

Makine çimi eşit

kesmiyor.

Çim pürüzlüdür. Biçme alanını in-

celeyin.

Bıçak yüksekliği

doğru ayarlan-

mamış.

Tekerlekleri daha

yüksek bir konu-

ma getirin.

Makine doğru

şekilde malçla-

ma yapmıyor.

Kesilen ıslak

çimler makinenin

üzerine yapışıy-

or.

Çim biçme işle-

minden önce çim

kuruyana kadar

bekleyin.

Malç fişi eksik. Malç fişini takın.

Makineyi itmesi

çok zor.

Çim çok uzun

veya bıçak yük-

sekliği çok alçak.

Bıçak yükse-

kliğini artırın.

Çim toplayıcı ve

bıçak kalın çim-

lerde sürükleniy-

or.

Çim toplayıcılar-

daki kesilen çim-

leri boşaltın.

Makinede yük-

sek titreşim var.

Bıçak dengesiz

ve aşınmış.

Bıçağı değiştirin.

Motor şaftı bü-

külmüş.

1. Motoru dur-

durun.

2. Güvenlik

anahtarını ve

aküyü çıkar-

ın.

3. Güç kay-

nağını ayırın.

4. Hasar olup

olmadığını

kontrol edin.

5. Makineyi tek-

rar çalıştır-

madan önce

onarın.

Sorun Olası neden Çözüm

Makine biçme

sırasında duruy-

or.

Bıçak yüksekliği

çok düşük.

Bıçak yükse-

kliğini artırın.

Akünün şarjı bit-

miş.

Aküyü şarj edin.

Kesilen çimler

üstüne veya bı-

çağa yapışır.

Aküyü makine-

den çıkarın ve

üstünü kontrol

edin.

Makinenin çalış-

ma sıcaklığı çok

yüksek.

Makineyi

soğutun.

* Bu sorunlara çözüm bulamazsanız, servis merkezine

gidin.

7 TEKNIK VERILER

Voltaj 48 V

Yüksüz hız 2800 / dak

Kesim genişliği 460 mm

Kesim yüksekliği 25 - 80 mm

Kendinden tahrikli hız 0,7-1,3 m/sn

Çim toplayıcı kapasitesi 55 L

Ağırlık (akü hariç) 27,5 kg

Ölçülen ses basınç düzeyi L

= 78,1 dB(A) , K = 3

dB(A)

Garanti edilen ses güç dü-

zeyi

WA.d

= 92 dB(A)

Titreşim ≤ 2,5 m/sn

, K = 1,5m/sn

Akü modeli G24B4/G24B2 ve diğer

BAG serileri

Şarj cihazı modeli G24X2UC2/G24X2UC4/

G24X2C ve diğer CAG

serileri

Çift yalıtımlı yapı

IPX IPX4

8 GARANTI

(Tam garanti şartları ve koşulları Greenworks internet

sayfasında bulunabilir https://www.greenworkstools.eu)

Garanti Greenworks satın alma tarihinden itibaren

ürün için 3 yıl ve aküler için 2 yıl (tüketici/özel

kullanım) geçerlidir. Bu garanti, üretim hatalarını kapsar.

Garanti kapsamında olan hatalı bir ürün onarılmış veya

değiştirilmiş olabilir. Hatalı veya kullanım kılavuzunda

açıklanandan başka şekillerde kullanılmış üniteye ilişkin

164

Türkçe

garanti talebi reddedilebilir. Normal aşınma ve aşınma

parçaları garanti kapsamında kabul edilmez. Orijinal

üretici garantisi, bir satıcı veya perakendeci tarafından

sunulan herhangi bir ek garantiden etkilenmez.

Hatalı bir ürün, garanti talebinde bulunmak için satın

alma kanıtı (fatura) ile birlikte satın alma noktasına iade

edilmelidir.

9 AB UYGUNLUK BEYANI

Üreticinin adı ve adresi:

Ad: Globe Technologies Europe GmbH

Adres: Brunnenweg 17, 64331 Weiterstadt, Alma-

nya

Teknik dosyayı derlemeye yetkili kişinin adı ve adresi:

Ad: Ralf Pankalla

Adres: Brunnenweg 17, 64331 Weiterstadt, Alma-

nya

İşbu belge ile bu ürüne ilişkin olarak aşağıdakileri beyan

ederiz

Kategori: Çim Biçme Makinesi

Model: GD24X2LM46SP (LME470)

Seri numarası: Ürün derecelendirme etiketine

bakın

Yapım Yılı: Ürün derecelendirme etiketine

bakın

• 2006/42/EC sayılı Makine Direktifinin ilgili

hükümlerine uygundur.

• aşağıdaki diğer AB Direktiflerinin hükümlerine

uygundur:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Ayrıca, uyumlaştırılmış standartların aşağıdaki

bölümlerinin ve maddelerinin kullanıldığını beyan ederiz:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Uyum değerlendirme metodu Ek VI Direktifi

2000/14/EC.

Ölçülen ses gücü seviyesi

: 90 dB(A)

Garanti edilen ses gücü seviyesi L

WA.d

: 92 dB(A)

İlgili onaylanmış kuruluş:

Ad: Intertek Deutschland GmbH (Onaylanmış Kuruluş

0905)

Adres: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Almanya

Yer, tarih: Weiter-

stadt, 08.08.2021

İmza: Ted Qu, Kalite Direktörü

165

Türkçe

1רואית.....................................167

1.1הרטמ.................................................167

1.2טבמ יללכ............................................167

2תוחיטב..................................167

3הנקתה...................................167

3.1רסה תא רישכמה הזיראהמ....................167

3.2רושיי תידיה הנותחתה...........................167

3.3תנקתה תידיה הנוילעה .........................167

3.4תנקתה דכול אשדה..............................167

3.5תנקתה חתפה רוזיפל הבבג...................168

3.6תנקתה חתפ הטילפה ידדצה..................168

3.7תעיבק הבוג בהלה................................168

3.8ןקתה תא זראמ הללוסה........................168

3.9תאצוה זראמ הללוסה............................168

4לועפת....................................168

4.1תלעפה ילכה........................................168

4.2יוביכ רישכמה.......................................168

4.3תלעפה תכרעמ הענהה תימצעה.............168

4.4ןוקיר דכול אשדה..................................169

4.5הלעפה ןורדמב.....................................169

4.6תוצע הלעפהל......................................169

5הקוזחת..................................169

5.1הקוזחת תיללכ.....................................169

5.2תפלחה בהלה......................................169

5.3ןוסחא הנוכמה......................................170

5.4בצה תא הנוכמה לע הצק.......................170

6תולקת....................................170

7טרפמ ינכט.............................171

8תוירחא...................................171

9תרהצה תומיאת תושירדל

דוחיאה יפוריאה.......................171

166

תירבע

1רואית

1.1הרטמ

תחסכמ אשד וז הדעונ שומישל תוניגב תויטרפ .בהל ךותיחה בייח

תויהל ליבקמ עקרקל טעמכ ירמגל .ןמזב חוסיכה ,לכ תעברא

םילגלגה םיבייח תעגל עקרקב.

1.2טבמ יללכ

רויא 1~12

גתמ הרקב

ןצחל הענתה

תידי הנוילע

תידי הנותחת

ףדמ הטילפ ירוחא

תידי ןונווכ הבוג

ףדמ את הללוסה

ףדמ הטילפ ידדצ

תידי הענה הפיחדב תימצע

רותפכ תוסיו תוריהמ

דכול אשד

לגלג תידי הנותחת

חתפ רוזיפל הבבג

חתפ הטילפ ידדצ

גרוב

לגלג תידי הנוילע

זראמ הללוס

רותפכ רורחש הללוס

חתפמ תוחיטב

גרוב רוביח

תיקסד חוור

בהל

וו דכול אשדה

גתמ ןוסחא

2תוחיטב

הרהזא

אנא דפקה תייצל לכל תוארוה תוחיטבה.

ןייע ךירדמב תוחיטבה.

3הנקתה

הרהזא

ןיא שמתשהל םירזיבאב םניאש םיצלמומ לע ידי ןרציה.

הרהזא

ןיא סינכהל תא חתפמ תוחיטבה וא תא זראמ הללוסה ינפל םויס

תבכרה לכ םיקלחה.

3.1רסה תא רישכמה הזיראהמ

הרהזא

ינפל שומישה אדוו תבכרהש תא רישכמה שרדנכ.

הרהזא

•םא םיקלח םימיוסמ לש רישכמה םימוגפ ,לא שמתשת

רישכמב.

•םא ןיא ךל תא לכ םיקלחה ,לא ליעפת תא רישכמה.

•םא םיקלחה םימוגפ וא םירסח ,הנפ זכרמל תורישה.

1.חתפ תא הזיראה.

2.ןייע םיכמסמב הליכמש הזיראה.

3.רסה תא לכ םיקלחה אלה םיבכרומ הזיראהמ.

4.רסה תא רישכמה הזיראהמ.

5.שי ךילשהל תא הספוקה תאו ירמוח הזיראה םאתהב תונקתל

תוימוקמה.

הרהזא

ןעמל ךתוחיטב ,לא סינכת תא הללוסה ינפל ילכהש בכרומ ןפואב

אלמ.

3.2רושיי תידיה הנותחתה

רויא 2

1.ךושמ בבוסו תא ירותפכ תידיה ב-90°.

2.רשיי תא תידיה הנותחתה.

3.סנכה תא ירותפכ תידיה דחאל תשולשמ םיבצמה לעש

תובשותה.

4.בבוס תא ירותפכ תידיה ב-90° דע וסנכייש םירוחל לעש

תובשותה.

םיש בל

אדו ינשש ירותפכ תידיה וסנכוה םירוחל םיליבקמ.

הרהזא

ןמזב לופיק וא רושיי תידיה ,רהזיה אל םורגל קזנ םילבכל.

3.3תנקתה תידיה הנוילעה

רויא 3

1.םאתה תא םירוחה תידיב הנוילעה ךכ ויהיש לומ םירוחה

תידיב הנותחתה.

2.סנכה תא םיגרבה ךרד םירוחה.

3.קדה תא םיגרבה תרזעב םירותפכה.

4.עצב תא התוא הלועפ דצב ינשה.

3.4

תנקתה דכול אשדה

רויא 4

1.קרפ תא חתפה רוזיפל הבבג.

2.קרפ תא חתפ הטילפה ידדצה.

167

תירבע

3.חתפ תא חתפ הטילפה ירוחאה קזחהו ותוא חותפ.

4.זוחא דכולב אשדה תרזעב תידיה ולש בלשו תא םיווה לעש

טומ תלדה.

5.רוגס תא תלד הטילפה תירוחאה.

3.5תנקתה חתפה רוזיפל הבבג

רויא 5.

1.קרפ תא דכול אשדה.

2.חתפ תא חתפ הטילפה ירוחאה קזחהו ותוא חותפ.

3.זוחא תא חתפה רוזיפל הבבג תידיב ולש רבחו ותוא חתפל

הטילפה.

4.רוגס תא תלד הטילפה תירוחאה.

3.6תנקתה חתפ הטילפה ידדצה

רויא 6

הרהזא

ןמזב שומיש חתפב הטילפה ידדצה,

•ןיא ןיקתהל תא דכול אשדה.

•ראשה תא חתפה רוזיפל הבבג רבוחמ.

1.חתפ תא חתפ הטילפה ידדצה קזחהו ותוא חותפ.

2.רבח תא םיעקשה לעש חתפ הטילפה ידדצה ריצל.

3.רוגס תא תלד הטילפה תידדצה.

3.7תעיבק הבוג בהלה

ןתינ עובקל םיהבג םינוש לש בהלה.

רויא 7.

1.ךושמ תא תידי ןונווכ הבוגה הרוחא ידכ לידגהל תא הבוג

בהלה.

2.ךושמ תא תידי ןונווכ הבוגה המידק ידכ ןיטקהל תא הבוג

בהלה.

3.8

ןקתה תא זראמ הללוסה

רויא 8

הרהזא

•םא זראמ הללוסה וא ןעטמה םימוגפ ,ףלחה תא זראמ

הללוסה וא תא ןעטמה.

•הבכ תא רישכמה הכחו דע תריצעל עונמה ינפל הנקתה וא

קוריפ לש זראמ הללוסה.

•ךילע אורקל ,ריכהל עצבלו תא תוארוהה תועגונה הללוסל

ןעטמלו.

הרהזא

שמתשה קר תללוסב 24V .ןיא שמתשהל הללוסב תלעב

זטלוו ‘לופכ 24/28V.

םיש בל

שי ןיקתהל תא יתש תוללוסה ךותב םיאתה לע תנמ ליעפהל תא

רישכמה.

1.חתפ תא הסכמ הללוסה.

2.םאתה תא תועלצה לש זראמ הללוסה םיצירחל אתב הללוסה.

3.ףוחד תא הללוסה לא ךות את הללוסה דע זראמש הללוסה

לעניי.

4.עמשתשכ קילק ,הז רמוא זראמש הללוסה ןקתומ ומוקמב.

5.עצב תא התוא הלועפ םע הללוסה תרחאה.

6.רוגס תא הסכמ הללוסה.

םיש בל

רשפא עינתהל תא עונמה קר רחאל תסנכה חתפמ תוחיטבה.

3.9תאצוה זראמ הללוסה

רויא 8

1.חתפ תא הסכמ הללוסה.

2.אצוה תא חתפמ תוחיטבה.

3.ץחל הציחל תכשוממ לע רותפכ רורחש הללוסה.

4.קרפל תא זראמ הללוסה ילכהמ.

4לועפת

הרהזא

שובח יפקשמ הנגה ןמזב תלעפה ילכה.

4.1תלעפה ילכה

רויא 9

1.סנכה תא חתפמ תוחיטבה.

2.ץחל הציחל הכורא לע ןצחל הענתהה.

3.ךות ידכ תקזחה ןצחל הענתהה ץוחל ,ךושמ תא גתמ הרקבה

ןוויכל טומ תידיה.

4.ררחש תא ןצחל הענתהה ידכ עינתהל תא ילכה.

4.2

יוביכ רישכמה

1.ררחש תא גתמ הרקבה ידכ תובכל תא ילכה.

הרהזא

ןתמה דע בהלהש רוצעי ןפואב אלמ ינפל הענתה תרזוח לש

תחסכמה .לא קילדת הבכתו תא ילכה תוריהמב.

הרהזא

אצוה דימת תא חתפמ תוחיטבה תאו זראמ הללוסה רחאל םויס

הדובעה.

4.3תלעפה תכרעמ הענהה תימצעה

רויא 10

1.ענתה תא ילכה.

2.ךות ידכ תקזחה גתמ הרקבה ץוחל ,ץחל לע תידי הענהה

תימצעה ןוויכל טומ תידיה.

3.קזחה תא גתמ הרקבה תאו תידי הענהה תימצעה וב-ןמזב

דיב ןימי.

168

תירבע

4.ןנווכ תא רותפכ תוסיו תוריהמה דיב לאמש.

•ץחל לע רותפכ תוסיו תוריהמה ןוויכל למס המופה ידכ

לידגהל תא תוריהמה.

•ץחל לע רותפכ תוסיו תוריהמה ןוויכל למס בצה ידכ

ןיטקהל תא תוריהמה.

5.ררחש תא תידי הענהה תימצעה ידכ תובכל תא תכרעמ

הענהה תימצעה.

4.4ןוקיר דכול אשדה

רויא 10.

1.רוצע תא רישכמה.

2.אצוה תא חתפמ תוחיטבה.

3.אצוה תא הללוסה.

4.חתפ תא חתפ הטילפה ירוחאה קזחהו ותוא חותפ.

5.זוחא דכולב אשדה תרזעב תידיה ולש ררחשו תא םיווה טוממ

תלדה.

6.רוגס תא תלד הטילפה תירוחאה.

7.ןקור תא דכול אשדה.

4.5הלעפה ןורדמב

הרהזא

ןיא חסכל אשד ןורדמב לולת רתוי מ-15° .םא ךניא שח חונב ,לא

חסכת אשד ןורדמב.

הרהזא

ןמזב חוסיכ אשד ןורדמב ,רומש לע תוריהמ הענה תימצע הכומנ.

•ןמזב חוסיכ ןורדמב ,לא דובעת ןוויכב הלעמ-הטמ .דפקה לע

תוריהז ןמזב יוניש ןוויכ ןורדמב.

•םיש בל תומוגל ,םישרושל ,םיעלסל םימצעלו םירתסנ םירחא

םילולעש לישכהל ךתוא .קחרה תא לכ םילושכמה ,ןוגכ םיעלס,

םינבא יעזגו םיצע.

•אדו ךילגרש תוביצי לע עקרקה .הרקמב לש רסוח ןוזיא ,ררחש

דימ תא גתמ הרקבה.

•לא חסכת אשד דיל םיקוצ/םילולתמ ,תוחוש וא תודג לחנ.

4.6

תוצע הלעפהל

•לא הסנת ףוקעל תא תלועפ ןצחל הענתהה וא גתמ הרקבה.

•ןמזב תענתה ילכה ,לא הטת ותוא הדיצה.

•לא חינת םיידי וא םיילגר דיל םיקלחה םיבבותסמה וא

םתחתמ.

•רומש לע ןויקינ חתפ הטילפה.

•לא חסכת אשד בוטר.

•ידכ חסכל אשד שדח וא ךימס ,בהלה ךירצ תויהל בצמב הובג.

•הקנ תא תיתחת ףוג תחסכמה רחאל לכ שומיש .רסה תוסיפ

אשד ,םילע ,קבא ךולכלו גוסמ רחא.

5הקוזחת

הרהזא

אצוה תא חתפמ תוחיטבה תאו זראמ הללוסה ילכהמ ינפל עוציב

תדובע הקוזחת.

הרהזא

רומש לע ןויקינ עונמה זראמו הללוסה הקנו םהמ תוסיפ אשד,

םילע וא ףדוע זירג.

הרהזא

שמתשה קר םיפלחב םירשואמ.

הרהזא

לא רשפאת ילזונל םימלב ,ןיזנבל םירמוחלו יססובמ-טפנ תעגל

יקלחב קיטסלפה .םילקימיכ םילולע םורגל קזנ קיטסלפל ךופהלו

ותוא יתלבל שימש.

הרהזא

לא שמתשת ירמוחב יוקינ וא םיסממ םיקזח לע ףוג קיטסלפה

יביכרו קיטסלפה.

םיש בל

33-37:טנמומ קודיה ץלמומ) רטמוננ(

5.1הקוזחת תיללכ

•ינפל לכ שומיש ,קודב ןיאש הב םיקלח וקוזינש ,םירסח וא

םיפפור ןוגכ םיגרב ,םימוא וא םיסכמ/םיקקפ.

•קדה בטיה תא לכ יעצמא קודיהה םיסכמהו/םיקקפ.

•הקנ תא ילכה תילטמב השבי .לא שמתשת םימב.

5.2

תפלחה בהלה

רויא 11

הרהזא

שמתשה קר םיבהלב םירשואמ.

הרהזא

ינפל העיגנה בהלב ,שבל תופפכ הדובע תודבכ וא ףוטע ותוא

דבב הבע.

1.הבכ תא רוסמה.

2.אדו בהלהש קיספה בבותסהל ירמגל.

3.אצוה תא חתפמ תוחיטבה תאו זראמ הללוסה.

4.הטה תא ילכה לע ודיצ.

5.שמתשה תסיפב ץע ידכ עונמל לכ העונת לש בהלה.

6.ררחש תא גרוב רוביחה תאו דירפמה תרזעב חתפמ םיגרב.

7.קרפ תא בהלה.

8.ןקתה תא בהלה שדחה .אדו םיצחהש םיסנכנ םירוחל לעש

בהלה.

169

תירבע

9.גרבה הרזחב תא גרוב רוביחה תאו דירפמה קדהו םתוא.

5.3ןוסחא הנוכמה

•אצוה תא חתפמ תוחיטבה.

•תאצוה זראמ הללוסה.

•הקנ תא ילכה ינפל ונוסחא.

•אדוו עונמהש ונניא םח רשאכ התא ןסחאמ תא הנוכמה.

•אדו ןיאש רישכמב םיקלח םיפפור וא םימוגפ .יפל ךרוצה ,עצב

תא תוארוהה/םידעצה םיאבה:

•ףלחה תא םיקלחה םימוגפה.

•קדה תא םיגרבה.

•רבד םע םדא זכרמב תוריש רשואמ.

•ןסחא תא ילכה רוזאב שבי.

•ןסחא קחרה גשיהמ םדי לש םידלי.

5.4בצה תא הנוכמה לע הצק

רויא 12

1.קרפ תא דכול אשדה.

2.ךושמ בבוסו תא ירותפכ תידיה ב-90°.

3.לפק תא תידיה.

4.בבוס תא ירותפכ תידיה ידכ לוענל תא תידיה המוקמב.

5.בצה תא הנוכמה לע הצק אדוו תורגסמהש תועגונ הפצרב.

גתמ ןוסחא

הנוכמה תדיוצמ גתמב ןוסחא תענומה תא התלעפה בצמב

ןוסחאה.

שי איצוהל תא חתפמ תוחיטבה תאו זראמ רבצמה ידכ עונמל

הלעפה יתלב תנווכמ וא שומיש יתלב השרומ .גתמ ןוסחאה וניא

ףילחמ היצקנופ וז.

6תולקת

היעבהביס תירשפאןורתפ

תידיה הניא

המוקמב.

םיגרבה םניא

םירבוחמ יוארכ.

ןנווכ תא הבוג

תידיה אדוו

םירותפכהש

םיגרבהו םימאתומ

הז הזל.

רישכמה אל ליחתמ

דובעל.

הללוסה השלח ידמ.ןעט תא זראמ

הללוסה.

גתמ הרקבה

לקלוקמ.

ףלחה תא גתמ

הרקבה.

חתפמ תוחיטבה אל

סנכוה.

סנכה תא חתפמ

תוחיטבה.

חוסיכ אשדה השענ

ןפואב אל ןזואמ.

האשדמה הסג.קודב תא רוזא

חוסיכה.

הבוג בהלה אל

רדגוה יוארכ.

הבגה תא םילגלגה.

ילכה וניא קסרמ תא

אשדה הבבגל.

שי תוסיפ אשד

ודמצנש ףוגל

תחסכמה.

ןתמה דע אשדהש

שבייתי ינפל

חוסיכה.

היעבהביס תירשפאןורתפ

רסח חתפה רוזיפל

הבבג.

ןקתה תא חתפה

רוזיפל הבבג.

השק ףוחדל תא

ילכה.

אשדה וניא הובג

קיפסמ ,וא בהלהש

ךומנ ידמ.

הבגה תא בהלה.

דכול אשדה בהלהו

םיעקתנ אשדב

ךימס.

ןקור תא תוסיפ

אשדה דכולמ

אשדה.

ילכה טטור הקזוחב.בהלה קוחש וניאו

ןזואמ.

ףלחה תא בהלה.

לג עונמה ףפוכמ.1.הבכ תא

עונמה.

2.אצוה תא

חתפמ

תוחיטבה תאו

זראמ הללוסה.

3.קתנ תא רוקמ

חתמה.

4.קודב םא םרגנ

קזנ והשלכ.

5.ןקת תא ילכה

ינפל הענתה

תפסונ ולש.

ילכה רצוע ינפל

חוסיכה.

בהלה ךומנ ידמ.הבגה תא בהלה.

זראמ הללוסה

ןקורתה.

ןעט תא זראמ

הללוסה.

תוסיפ אשדה

תודמצנ ףוגל

תחסכמה וא בהלל.

קרפ תא זראמ

הללוסה קודבו תא

ףוג תחסכמה.

תרוטרפמט הלועפה

לש ילכה ההובג

ידמ.

ררק תא ילכה.

*םא אל חילצת אוצמל ןורתפ תויעבל ולא ,הנפ זכרמל תורישה.

170

תירבע

7טרפמ ינכט

חתמ48 V

תוריהמ אלל סמוע2800 /הקדל

בחור ךותיחה460 מ"מ

הבוג ךותיחה25 -80 מ"מ

תוריהמ הענה תימצע0,7-1,3 מ/'היינש

תלוביק דכול אשדה55 L

לקשמ) אלל זראמ הללוסה(27,5 ק"ג

תמר ץחל לוקה תדדמנהL

= 78,1 dB(A) , K = 3

dB(A)

תמר תמצוע לוקה תחטבומהL

WA.d

= 92 dB(A)

טטר≥ 2,5 מ/'היינש

,K = 1,5

מ/'היינש

םגד הללוסהG24B4/G24B2 תורדסו

BAG תופסונ

םגד ןעטמהG24X2UC2/G24X2UC4/

G24X2C תורדסו CAG

תופסונ

הנבמ םע דודיב לופכ

IPXIPX4

8תוירחא

)םיאנתה תוינתההו םיאלמה לש תוירחאה םיאצמנ Greenworks

ףד טנרטניאה https://www.greenworkstools.eu(

תוירחאה Greenworks הניה ל-3 םינש לע רצומה ו-2 םינש לע

תוללוסה ) שומיש ינכרצ/ישיא (ךיראתמ השיכרה .תוירחא וז הסכמ

םימגפ רוצייב .רישכמ םוגפ תחת תוירחאה יושע תויהל ןקותמ וא

ףלחומ .הדיחי רשא השענ הב שומיש אל םלוה םינפואב םירחא

ולאמ םיראותמה ךירדמב שמתשמל םייושע תוחדיהל תוירחאהמ.

יאלב ליגר ,םיקלחו ולבתהש םניא םיבשחנ תוירחאב .תוירחא

ןרציה תירוקמה הניא תעפשומ לכמ תוירחא תפסונ תעצומה לע ידי

רחוס וא יאנועמק.

שי ריזחהל רצומ םוגפ תדוקנל השיכרה ידכ עובתל ןיגב תוירחא,

דחי םע תחכוה השיכרה) הלבק.(

9תרהצה תומיאת תושירדל דוחיאה

יפוריאה

םש תבותכו ןרציה:

םש

:Globe Technologies Europe GmbH

תבותכ:Brunnenweg 17, 64331 Weiterstadt, Ger-

many

םש תבותכו םרוגה ךמסומה תכירעל טרפמה ינכטה:

םש

:Ralf Pankalla

תבותכ:Brunnenweg 17, 64331 Weiterstadt, Ger-

many

ונא םיריהצמ תאזב יכ רצומה

הירוגטק:תחסכמ אשד

םגד:GD24X2LM46SP (LME470)

רפסמ ירודיס:האר תא תיוות גוריד רצומה

תנש רוצייה:האר תא תיוות גוריד רצומה

•דמוע תושירדב תויטנוולרה לש תייחנה דויצה 2006/42/EC.

•דמוע תושירדב תויחנהה תואבה לש דוחיאה יפוריאה:

•2014/30/EU

•2000/14/EC ו-2005/88/EC

•2011/65/EU ו)-EU(2015/863

רתי לע ןכ ,ונא םיריהצמ ונססבתהש לע) םיקלחה/םיפיעסה(

םיאבה לש םיטרדנטסה םימאותמה:

•EN 60335-1. EN 60335-2-77. EN 62233. EN ISO

3744. EN 55014-1. EN 55014-2. ISO 11094. IEC

62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

תטיש תכרעה תומיאת ל-Annex VI Directive 2000/14/EC.

תמר תמצוע לוקה תדדמנהL

: 90 dB(A)

תמר תמצוע לוקה תחטבומהL

WA.d

: 92 dB(A)

ףוגה עדוימה ברועמה:

םש :Intertek Deutschland GmbH )ףוג ךמסומ 0905(

תבותכ :Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germany

םוקמ

,ךיראת :Weiter-

stadt, 08.08.2021

המיתח :דט וּק ,יארחא תוכיא

171

תירבע

1 Aprašymas............................... 173

1.1 Paskirtis..................................................173

1.2 Apžvalga.................................................173

2 Sauga........................................173

3 Montavimas..............................173

3.1 Įrenginio išpakavimas.............................173

3.2 Atlenkite apatinę rankeną.......................173

3.3 Viršutinės rankenos tvirtinimas ..............173

3.4 Žolės rinktuvo tvirtinimas........................173

3.5 Mulčiavimo įtaiso tvirtinimas...................174

3.6 Šoninio išmetimo lovelio tvirtinimas........174

3.7 Peilio aukščio nustatymas......................174

3.8 Akumuliatoriaus įstatymas......................174

3.9 Sudėtinės baterijos išėmimas.................174

4 Darbas...................................... 174

4.1 Įrenginio paleidimas............................... 174

4.2 Įrenginio sustabdymas........................... 174

4.3 Savosios eigos sistemos įjungimas........175

4.4 Žolės rinktuvo tuštinimas........................175

4.5 Darbas šlaituose.....................................175

4.6 Patarimai dėl darbo................................ 175

5 Techninė priežiūra...................175

5.1 Bendroji priežiūra................................... 175

5.2 Peilio keitimas........................................ 176

5.3 Mašinos laikymas...................................176

5.4 Paverskite įrenginį ant galo.................... 176

6 Trikčių šalinimas..................... 177

7 Techniniai duomenys..............178

8 Garantija...................................178

9 EB atitikties deklaracija.......... 178

172

Lietuvių k.

1 APRAŠYMAS

1.1 PASKIRTIS

Šis įrenginys skirtas vejai pjauti namuose. Pjovimo peilis

turi būti lygiagretus žemės paviršiui. Pjovimo metu visi

keturi vejapjovės ratai turi liesti žemę.

1.2 APŽVALGA

1~12 paveikslas

Svirtinis jungiklis

Paleidimo mygtukas

Viršutinė rankena

Apatinė rankena

Galinio išmetimo skydelis

Aukščio reguliavimo svirtis

Baterijos skyriaus skydelis

Šoninio išmetimo skydelis

Savosios eigos pavaros įjungimo svirtis

Greičio reguliatorius

Žolės rinktuvas

Apatinės rankenos rankenėlė

Mulčiavimo įtaisas

Šoninio išmetimo lovelis

Varžtas

Viršutinės rankenos rankenėlė

Sudėtinė baterija

Baterijos atjungimo mygtukas

Apsauginis raktas

Tvirtinimo varžtas

Poveržlė

Peilis

Žolės rinktuvo kablys

Sandėliavimo padėties įjungimo jungiklis

2 SAUGA

ĮSPĖJIMAS

Privaloma laikytis visų saugos instrukcijų.

Žr. saugos vadovą.

3 MONTAVIMAS

ĮSPĖJIMAS

Nenaudokite gamintojo nerekomenduojamų priedų.

ĮSPĖJIMAS

Kol nesurinkote visų dalių, neįstatykite apsauginio

rakto ir sudėtinės baterijos.

3.1 ĮRENGINIO IŠPAKAVIMAS

ĮSPĖJIMAS

Prieš naudodami įsitikinkite, ar tinkamai surinkote

įrenginį.

ĮSPĖJIMAS

• Jeigu yra pažeistų dalių, įrenginio nenaudokite.

• Jeigu dalių trūksta, įrenginio nenaudokite.

• Jeigu dalys pažeistos arba jų trūksta, kreipkitės į

techninės priežiūros centrą.

1. Atidarykite pakuotę.

2. Perskaitykite dėžėje esančius dokumentus.

3. Iš dėžės išimkite visas nesumontuotas dalis.

4. Išimkite įrenginį iš dėžės.

5. Dėžę ir pakuotę išmeskite laikydamiesi atitinkamų

reikalavimų.

ĮSPĖJIMAS

Dėl savo saugumo bateriją prijunkite tik iki galo

surinkę visą įrankį.

3.2 ATLENKITE APATINĘ RANKENĄ.

pav 2

1. Patraukite ir pasukite rankenos rankenėles 90°.

2. Atlenkite apatinę rankeną.

3. Įstatykite rankenos rankenėles į vieną iš trijų

padėčių laikikliuose.

4. Pasukite rankenos rankenėles 90°, kad jos

užsifiksuotų laikiklių skylėse.

PASTABA

abi rankenos rankenėlės turi būti toje pačioje padėtyje.

ĮSPĖJIMAS

atlenkdami arba sulenkdami rankeną nepažeiskite

kabelių.

3.3 VIRŠUTINĖS RANKENOS

TVIRTINIMAS

pav 3

1. Viršutinės rankenos skyles sulyginkite su apatinės

rankenos skylėmis.

2. Įstatykite į skyles varžtus.

3. Priveržkite ant varžtų rankenėles.

4. Tokią pačią procedūrą atlikite ir kitoje pusėje.

3.4 ŽOLĖS RINKTUVO TVIRTINIMAS

pav 4

173

Lietuvių k.

1. Ištraukite mulčiavimo įtaisą.

2. Nuimkite šoninio išmetimo lovelį.

3. Atidarykite ir laikykite atidarę galinio išmetimo

dureles.

4. Laikykite žolės rinktuvą už rankenos ir užkabinkite jo

kabliukus už durelių strypo.

5. Uždarykite galinio išmetimo dureles.

3.5 MULČIAVIMO ĮTAISO

TVIRTINIMAS

5 pav.

1. Nuimkite žolės rinktuvą.

2. Atidarykite ir laikykite atidarę galinio išmetimo

dureles.

3. Laikydami mulčiavimo įtaisą už rankenos, įstatykite į

išmetimo lovelį.

4. Uždarykite galinio išmetimo dureles.

3.6 ŠONINIO IŠMETIMO LOVELIO

TVIRTINIMAS

pav 6

PERSPĖJIMAS

kai naudojate šoninį išmetimo lovelį,

• netvirtinkite žolės rinktuvo;

• mulčiavimo įtaisą palikite sumontuotą.

1. Atidarykite ir laikykite atidarę šoninio išmetimo

dureles.

2. Įstatykite šoninio išmetimo lovelio griovelius po

ašimi.

3. Uždarykite šoninio išmetimo dureles.

3.7 PEILIO AUKŠČIO NUSTATYMAS

Įrenginyje galima nustatyti skirtingą peilio aukštį.

7 pav.

1. Patraukite aukščio reguliavimo svirtį atgal, jei peilį

norite pakelti.

2. Pastumkite aukščio reguliavimo svirtį į priekį, jei peilį

norite nuleisti.

3.8 AKUMULIATORIAUS ĮSTATYMAS

pav.8

ĮSPĖJIMAS

• Jei sugadintas akumuliatorius arba įkroviklis,

pakeiskite akumuliatorių arba įkroviklį.

• Prieš įstatydami arba išimdami akumuliatorių

sustabdykite įrenginį ir palaukite ko variklis sustos.

• Perskaitykite, supraskite ir vadovaukitės

akumuliatoriaus ir įkroviklio vadovo instrukcijomis.

ĮSPĖJIMAS

NAUDOKITE TIK 24 V BATERIJAS. NENAUDOKITE

DVEJOPOS ĮTAMPOS 24 / 48 V BATERIJŲ.

PASTABA

Kad įrankį paleistumėte, abi baterijos turi būti įstatytos

į savo skyrius.

1. Atidarykite akumuliatoriaus skyriaus dureles.

2. Sulyginkite akumuliatoriaus briauneles su

akumuliatoriaus skyriaus grioveliais.

3. Įstatykite akumuliatorių į akumuliatorių skyrių iki

galo, iki jis užsifiksuos.

4. Kai išgirsite spragtelėjimą, tai reikš, kad

akumuliatorius įsistatė.

5. Atlikite tą patį veiksmą su kita baterija.

6. Uždarykite akumuliatoriaus skyriaus dureles.

PASTABA

Variklis įsijungs tik tuomet, kai įstatysite apsauginį

raktą.

3.9 SUDĖTINĖS BATERIJOS

IŠĖMIMAS

Paveikslas 8

1. Atidarykite baterijos skyriaus dureles.

2. Ištraukite apsauginį raktą.

3. Paspauskite ir laikykite nuspaudę baterijos

atkabinimo mygtuką.

4. Išimkite iš įrenginio sudėtinę bateriją.

4 DARBAS

ĮSPĖJIMAS

darbo metu dėvėkite apsauginius akinius.

4.1 ĮRENGINIO PALEIDIMAS

Paveikslas 9

1. Įstatykite apsauginį raktą.

2. Paspauskite ir laikykite nuspaudę paleidimo

mygtuką.

3. Laikydami nuspaustą paleidimo mygtuką, pritraukite

prie rankenos svirtinį jungiklį.

4. Atleiskite paleidimo mygtuką, kad paleistumėte

įrenginį.

4.2 ĮRENGINIO SUSTABDYMAS

1. Atleiskite svirtinį perjungiklį, kad įrenginį

sustabdytumėte.

174

Lietuvių k.

ĮSPĖJIMAS

Prieš įrenginį vėl paleisdami palaukite, kol peilis

visiškai sustos. Neskubėkite įrenginį greitai paleisti po

sustabdymo.

ĮSPĖJIMAS

Baigę darbą visada ištraukite apsauginį raktą ir

sudėtinę bateriją.

4.3 SAVOSIOS EIGOS SISTEMOS

ĮJUNGIMAS

Paveikslas 10

1. Paleiskite įrenginį.

2. Laikydami prispaustą svirtinį jungiklį, prispauskite

prie rankenos ir savosios eigos įjungimo svirtį.

3. Dešine ranka laikykite prie rankenos prispaudę

svirtinį jungiklį ir savosios eigos įjungimo svirtį.

4. Kaire ranka greičio reguliatoriumi nustatykite greitį.

• Stumkite greičio reguliatorių link pumos simbolio,

jei greitį norite didinti.

• Traukite greičio reguliatorių link vėžlio simbolio,

jei greitį norite mažinti.

5. Atleiskite savo eigos įjungimo svirtį, jei sistemą

norite išjungti.

4.4 ŽOLĖS RINKTUVO TUŠTINIMAS

10 pav.

1. Sustabdykite įrenginį.

2. Ištraukite apsauginį raktą.

3. Išimkite sudėtinę bateriją.

4. Atidarykite ir laikykite atidarę galinio išmetimo

dureles.

5. Laikykite žolės rinktuvą už rankenos ir atkabinkite jį

nuo durelių strypo.

6. Uždarykite galinio išmetimo dureles.

7. Ištuštinkite žolės rinktuvą.

4.5 DARBAS ŠLAITUOSE

ĮSPĖJIMAS

nepjaukite žolės šlaituose, kurių nuolydis viršija 15°.

Jeigu jums nepatogu pjauti – šlaite žolės nepjaukite.

ĮSPĖJIMAS

pjaudami žolę šlaite sumažinkite vejapjovės savosios

eigos greitį iki minimumo.

• Žole šlaite pjaukite skersai šlaito, o ne aukštyn ir

žemyn. Būkite atsargūs apsisukdami su žoliapjove

šlaite.

• Saugokitės duobių, provėžų, akmenų ir kitų paslėptų

kliūčių, už kurių užkliuvę galite nukristi. Pašalinkite

visas kliūtis, pvz., akmenis ir medžių šakas.

• Tvirtai stovėkite ant žemės. Praradę pusiausvyrą

nedelsdami atleiskite svirtinį jungiklį.

• Nepjaukite žolės šalia įgriuvų, griovių ar krantinių.

4.6 PATARIMAI DĖL DARBO

• Nebandykite apeiti paleidimo mygtuko ar svirtinio

jungiklio darbo kontūro.

• Paleisdami įrenginį jo nepaverskite.

• Nekiškite rankų ir kojų prie sukamųjų dalių.

• Išmetimo loveliai turi būti neužsikimšę.

• Nepjaukite šlapios žolės.

• Peilį pakelkite aukščiau, kai pjaunate naują ar tankią

žolę.

• Kiekvieną kartą po naudojimo nuvalykite vejapjovės

dugną. Pašalinkite žolės nuopjovas, lapus, purvą ir

kitas šiukšles.

5 TECHNINĖ PRIEŽIŪRA

ĮSPĖJIMAS

prieš vykdydami techninę priežiūrą, ištraukite iš

įrenginio apsauginį raktą ir sudėtinę bateriją.

ĮSPĖJIMAS

ant variklio ir sudėtinės baterijos neturi būti žolės, lapų

ar pernelyg didelio tepalo kiekio.

PERSPĖJIMAS

naudokite tik patvirtintas atsargines dalis.

PERSPĖJIMAS

saugokite plastikines dalis, kad ant jų nepatektų

stabdžių skysčio, benzino, naftos pagrindu pagamintų

medžiagų. cheminės medžiagos gali pažeisti

plastikines dalis ir jas sugadinti.

PERSPĖJIMAS

nevalykite plastikinio korpuso ir dalių koncentruotais

tirpikliais ar plovimo priemonėmis.

PASTABA

Rekomenduojamas priveržimo sukimo momentas

(Peilio): 33-37Nm.

5.1 BENDROJI PRIEŽIŪRA

• Kiekvieną kartą prieš naudodami įrenginį

patikrinkite, ar tokios dalys, kaip varžtai, veržlės

ir dangteliai yra savo vietose, neatsipalaidavę ir

nepamestos.

175

Lietuvių k.

• Tinkamai priveržkite visas tvirtinimo detales ir

dangtelius.

• Nuvalykite įrenginį sausa šluoste. Nenaudokite

vandens.

5.2 PEILIO KEITIMAS

Paveikslas 11

ĮSPĖJIMAS

Naudokite tik patvirtintus atsarginius peilius.

ĮSPĖJIMAS

Tvarkydami peilį užsidėkite tvirtas apsaugines

pirštines arba peilį apsukite audeklu.

1. Sustabdykite įrenginį.

2. Palaukite, kol peilis visiškai sustos.

3. Ištraukite apsauginį raktą ir sudėtinę bateriją.

4. Paverskite įrenginį ant šono.

5. Medine trinkele užblokuokite peilį, kad jis nesisuktų.

6. Veržliarakčiu atsukite ir išimkite tvirtinimo varžtą su

tarpikliu.

7. Nuimkite peilį.

8. Uždėkite naują peilį. Briaunos turi įsistatyti į peilio

skyles.

9. Įsukite tvirtinimo varžtą su tarpikliu ir priveržkite.

5.3 MAŠINOS LAIKYMAS

• Ištraukite apsauginį raktą.

• Sudėtinės baterijos išėmimas.

• Prieš sandėliavimą įrenginį nuvalykite.

• Padedant įrenginį į sandėlį įsitikinkite, kad jo variklis

yra atvėsęs.

• Patikrinkite, ar įrenginio dalys neatsipalaidavę ir

nepažeistos. Jei reikia, atlikite toliau pateikiamus

žingsnius / instrukcijas:

• Pakeiskite sugadintas dalis.

• Priveržkite varžtus.

• Susisiekite su patvirtintu techninės priežiūros

centru.

• Įrenginį laikykite sausoje vietoje.

• Laikykite vaikams neprieinamoje vietoje.

5.4 PAVERSKITE ĮRENGINĮ ANT

GALO.

Paveikslas 12

1. Nuimkite žolės rinktuvą.

2. Patraukite ir pasukite rankenos rankenėles 90°.

3. Nulenkite rankeną.

4. Pasukite rankenos rankenėles 90°, kad rankeną

užfiksuotumėte.

5. Paverskite įrenginį ant galo taip, kad laikytuvai liestų

žemę.

Laikymo jungiklis

Įrenginyje sumontuotas laikymo jungiklis, apsaugantis

nuo įjungimo įrenginio laikymo padėtyje.

Norint apsaugoti įrenginį nuo netyčinio paleidimo ar

neteisėto naudojimo, būtina ištraukti apsauginį raktą

ir sudėtinę bateriją. Laikymo jungiklis nepakeičia šios

funkcijos.

176

Lietuvių k.

6 TRIKČIŲ ŠALINIMAS

Problema Galima priežas-

tis

Sprendimas

Rankena persik-

reipusi.

Tinkamai neįsta-

tyti varžtai.

Nusistatykite

rankenos aukštį

ir patikrinkite, ar

tinkamai įstatyti

varžtai ir ranke-

nėlės.

Įrenginio negali-

ma paleisti.

Žema baterijos

įkrova.

Įkraukite sudė-

tinę bateriją.

Sugedęs svirtinis

jungiklis.

Pakeiskite svir-

tinį jungiklį.

Neįstatytas ap-

sauginis bateri-

jos raktas.

Įstatykite bateri-

jos raktą.

Įrenginys žolę

pjauna nelygiai.

Vejos paviršius

nelygus.

Patikrinkite pjovi-

mo zoną.

Netinkamai nus-

tatytas peilio

aukštis.

Pakelkite ratus į

aukštesnę pa-

dėtį.

Įrenginys netin-

kamai mulčiuoja.

Prie vejapjovės

dugno prilipusios

drėgnos žolės

nuopjovos.

Prieš pjaudami

žolę palaukite,

kol ji išdžius.

Neįstatytas mul-

čiavimo įtaisas.

Įstatykite mulčia-

vimo įtaisą.

Įrenginį sunku

stumti.

Žolė per aukšta

arba vejapjovės

peilis nuleistas

per žemai.

Pakelkite peilį į

aukštesnę pa-

dėtį.

Žolės rinktuvas ir

peilis kliūna už

tankios žolės.

Ištuštinkite žolės

rinktuvą.

Įrenginys labai

vibruoja.

Peilis nesubalan-

suotas arba nu-

dilęs.

Pakeiskite peilį.

Problema Galima priežas-

tis

Sprendimas

Sulenktas vari-

klio velenas.

1. Sustabdykite

variklį.

2. Ištraukite ap-

sauginį raktą

ir sudėtinę

bateriją.

3. Atjunkite

įtampos šalt-

inį.

4. Patikrinkite,

ar nėra pa-

žeidimų.

5. Suremontuo-

kite įrenginį,

prieš vėl jį

paleisdami.

Įrenginys sustoja

pjovimo metu.

Peilis nuleistas

pernelyg žemai.

Pakelkite peilį į

aukštesnę pa-

dėtį.

Sudėtinė baterija

išsikrovusi.

Įkraukite sudė-

tinę bateriją.

Žolės nuopjovos

prilipę prie įre-

nginio dugno ar

peilio.

Išimkite sudėtinę

bateriją ir patik-

rinkite vejap-

jovės dugną.

Įrenginys darbo

metu pernelyg

įkaito.

Atvėsinkite įre-

nginį.

* Jeigu patys šių problemų negalite išspręsti, kreipkitės į

techninės priežiūros centrą.

177

Lietuvių k.

7 TECHNINIAI DUOMENYS

Įtampa 48 V

Variklio sūkių skaičius be

apkrovos

2800 /min.

Pjovimo plotis 460 mm

Pjovimo aukštis 25 - 80 mm

Savosios eigos greitis 0,7-1,3 m/s

Žolės rinktuvo talpa 55 L

Svoris (be akumuliator-

iaus)

27,5 kg

Išmatuotas garso slėgio

lygis

= 78,1 dB(A) , K = 3

dB(A)

Garantuotas garso galios

lygis

WA.d

= 92 dB(A)

Vibracija ≤ 2,5 m/s

, K = 1,5 m/s

Baterijos modelis G24B4/G24B2 ir kiti BAG

modeliai

Įkroviklio modelis G24X2UC2/G24X2UC4/

G24X2C ir kiti CAG mod-

eliai

Dviguba konstrukcijos izo-

liacija

IPX IPX4

8 GARANTIJA

(Visas garantijos sąlygas galite rasti Greenworks

svetainėje https://www.greenworkstools.eu)

. Greenworks Gaminiui taikoma 3 metų garantija, o

akumuliatoriui 2 metų garantija (naudotojui / privačiam

naudojimui), kuri skaičiuojama nuo gaminio įsigijimo

datos. Ši garantija apima gamybos defektus. Garantinis

gaminys su defektais gali būti suremontuotas arba

pakeistas. Jeigu gaminys buvo naudojamas netinkamai

arba naudojama kitiems tikslams nei nurodyta

naudotojo vadove, garantija gali būti panaikinta.

Įprastam susidėvėjimui, bei eksploatacinėms dalims

garantija nėra taikoma. Originalios gamintojo garantijos

neįtakoja jokia papildoma pasiūlyta atstovo arba

pardavėjo garantija.

Gaminys su defektu privalo būti grąžintas į įsigijimo

vietą, kad galėtumėte pateikti garantinę pretenziją.

9 EB ATITIKTIES DEKLARACIJA

Gamintojo pavadinimas ir adresas:

Pavadini-

mas:

Globe Technologies Europe GmbH

Adresas: Brunnenweg 17, 64331 Weiterstadt, Vokie-

tija

Vardas, pavardė ir adresas asmens, įgalioto parengti

techninę dokumentaciją:

Vardas,

pavardė:

Ralf Pankalla

Adresas: Brunnenweg 17, 64331 Weiterstadt, Vokie-

tija

Šiuo pareiškiame, kad gaminys

Kategorija: vejapjovė

Modelis: GD24X2LM46SP (LME470)

Serijos Nr.: Žr. gaminio techninių duomenų

plokštelę

Pagaminimo metai: Žr. gaminio techninių duomenų

plokštelę

• atitinka susijusias Mašinų direktyvos 2006/42/EB

nuostatas;

• atitinka šių kitų EB direktyvų nuostatas:

• 2014/30/ES

• 2000/14/EB & 2005/88/EB

• 2011/65/ES IR (ES)2015/863

Be to, patvirtiname, kad buvo vadovaujamasi šių

darniųjų standartų dalimis ir straipsniais:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Atitikties įvertinimo metodas pagal 2000/14/EB

direktyvos VI priedą.

Išmatuotas garso galios lygis

: 90 dB(A)

Garantuotas garso galios lygis L

WA.d

: 92 dB(A)

Notifikuotoji įstaiga:

Pavadinimas: „Intertek Deutschland GmbH“ (notifikuotoji

įstaiga 0905)

Adresas: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Vokietija

Vieta, data: Weiter-

stadt, 08.08.2021

Parašas: Ted Qu, kokybės direk-

torius

178

Lietuvių k.

1 Apraksts................................... 180

1.1 Paredzētais lietojums............................. 180

1.2 Overview................................................ 180

2 Drošība..................................... 180

3 Uzstādīšana............................. 180

3.1 Iekārtas izpakošana............................... 180

3.2 Apakšējā roktura atlocīšana...................180

3.3 Augšējā roktura uzstādīšana .................180

3.4 Zāles savācējgroza uzstādīšana............181

3.5 Mulčēšanas ieliktņa ievietošana.............181

3.6 Sānu izlādes teknes ievietošana............181

3.7 Asmens augstuma noregulēšana...........181

3.8 Ievietojiet akumulatoru bloku..................181

3.9 Akumulatoru bloka izņemšana............... 181

4 Ekspluatācija........................... 181

4.1 Mašīnas ieslēgšana................................182

4.2 Pļaujmašīnas apturēšana.......................182

4.3 Pļaušana ar pašgājēja sistēmu.............. 182

4.4 Zāles savācējgroza iztukšošana............ 182

4.5 Zāles pļaušana slīpumā......................... 182

4.6 Ieteikumi mašīnas lietošanā...................182

5 Apkope..................................... 182

5.1 Vispārējā apkope....................................183

5.2 Asmens nomainīšana.............................183

5.3 Darbmašīnas uzglabāšana.....................183

5.4 Pļaujmašīnas novietošana

uzglabāšanas pozīcijā............................183

6 Problēmu novēršana...............184

7 Tehniskie dati...........................185

8 Garantija...................................185

9 ES atbilstības deklarācija....... 185

179

Latviešu

1 APRAKSTS

1.1 PAREDZĒTAIS LIETOJUMS

Šī mašīna ir paredzēta zāles pļaušanai mājas

apstākļos. Pļaušanas laikā griezējasmenim ir jāatrodas

gandrīz paralēli zemei. Tāpat pļaušanas laikā visiem

četriem riteņiem ir jāpieskaras zemei.

1.2 OVERVIEW

Figure 1~12

Bail switch

Start button

Upper handle

Lower handle

Rear discharge flap

Height adjustment lever

Battery compartment flap

Side discharge flap

Self-propel drive lever

Speed control button

Grass catcher

Lower handle knob

Mulch plug

Side discharge chute

Bolt

Upper handle knob

Battery pack

Battery release button

Safety key

Mounting screw

Spacer

Blade

Grass catcher hook

Storage switch

2 DROŠĪBA

BRĪDINĀJUMS

Ievērojiet visus drošības norādījumus.

Izlasiet drošības instrukciju rokasgrāmatu.

3 UZSTĀDĪŠANA

BRĪDINĀJUMS

Neizmantojiet citus piederumus, kurus nav ieteicis

ražotājs.

BRĪDINĀJUMS

Neielieciet drošības atslēgu vai akumulatoru bloku,

kamēr nav samontētas visas daļas.

3.1 IEKĀRTAS IZPAKOŠANA

BRĪDINĀJUMS

Pirms sākat lietot iekārtu, pārliecinieties, vai tā ir

pareizi salikta.

BRĪDINĀJUMS

• Neizmantojiet iekārtu, ja tās daļas ir bojātas.

• Nedarbiniet iekārtu, ja trūkst kādas daļas.

• Ja trūkst kādas daļas vai tās ir bojātas, sazinieties

ar servisa centru.

1. Atveriet iepakojumu.

2. Izlasiet komplektācijas kārbā iekļauto

dokumentāciju.

3. Izņemiet no komplektācijas kārbas visas

nesamontētās daļas.

4. Izņemiet no komplektācijas kārbas iekārtu.

5. Atbrīvojieties no kārbas un iepakojuma atbilstoši

vietējiem noteikumiem.

BRĪDINĀJUMS

Jūsu drošības labad neievietojiet akumulatoru

instrumentā, kamēr tas nav pilnībā samontēts.

3.2 APAKŠĒJĀ ROKTURA

ATLOCĪŠANA

attēls 2

1. Atvelciet un pagrieziet roktura pogas par 90°.

2. Atlokiet apakšējo rokturi.

3. Iestatiet roktura pogas kādā no trim kronšteina

pozīcijām.

4. Pagrieziet roktura pogas par 90°, līdz tās nofiksējas

kronšteina caurumiņos.

PIEZĪME

Abām roktura pogām ir jāatrodas vienādā stāvoklī.

BRĪDINĀJUMS

Nesabojājiet kabeļus, uzlokot vai atlokot rokturus.

3.3 AUGŠĒJĀ ROKTURA

UZSTĀDĪŠANA

attēls 3

1. Salāgojiet augšējā roktura caurumiņus ar apakšējā

roktura caurumiņiem.

180

Latviešu

2. Ievietojiet caurumiņos bultskrūves.

3. Pievelciet bultskrūvju pogas.

4. Atkārtojiet to pašu arī otrā pusē.

3.4 ZĀLES SAVĀCĒJGROZA

UZSTĀDĪŠANA

attēls 4

1. Izņemiet mulčēšanas ieliktni.

2. Izņemiet sānu izlādes tekni.

3. Atveriet un pieturiet aizmugurējās izlādes durtiņas.

4. Satveriet zāles savācējgrozu aiz roktura un

aizāķējiet āķus aiz durtiņu stieņa.

5. Aizveriet aizmugurējās izlādes durtiņas.

3.5 MULČĒŠANAS IELIKTŅA

IEVIETOŠANA

5. attēls

1. Izņemiet zāles savācējgrozu.

2. Atveriet un pieturiet aizmugurējās izlādes durtiņas.

3. Satveriet mulčēšanas ieliktni aiz roktura un

ievietojiet izlādes teknē.

4. Aizveriet aizmugurējās izlādes durtiņas.

3.6 SĀNU IZLĀDES TEKNES

IEVIETOŠANA

attēls 6

PIESARDZĪBU

Ja izmantojat sānu izlādes tekni,

• neuzstādiet zāles savācējgrozu.

• Atstājiet mašīnā mulčēšanas ieliktni.

1. Atveriet un pieturiet sānu izlādes durtiņas.

2. Salāgojiet zem šarnīra sānu izlādes teknes

padziļinājuma vietas.

3. Aizveriet sānu izlādes durtiņas.

3.7 ASMENS AUGSTUMA

NOREGULĒŠANA

Mašīnas asmeni var noregulēt dažādos augstumos.

7. attēls

1. Lai noregulētu augstāku asmens pļaušanas stāvokli,

pavelciet augstuma regulēšanas sviru virzienā uz

aizmuguri.

2. Lai noregulētu zemāku asmens pļaušanas stāvokli,

pavelciet augstuma regulēšanas sviru virzienā uz

priekšu.

3.8 IEVIETOJIET AKUMULATORU

BLOKU

8 attēls

BRĪDINĀJUMS

• Ja akumulatoru bloks vai lādētājs ir bojāts, tie ir

jānomaina.

• Pirms akumulatoru bloka ievietošanas vai

izņemšana iekārta ir jāaptur, un jāuzgaida, kamēr

apstājas motors.

• Izlasiet, noskaidrojiet un izpildiet akumulatora un

lādētāja rokasgrāmatā esošos norādījumus.

BRĪDINĀJUMS

IZMANTOT TIKAI 24 V AKUMULATORU.

NEIZMANTOT DIVU SPRIEGUMU 24/48V

AKUMULATORU.

PIEZĪME

Lai iedarbinātu iekārtu, abiem akumulatoriem ir jābūt

ievietotiem nodalījumos.

1. Atveriet akumulatora nodalījuma vāciņu.

2. Salāgojiet akumulatoru bloka pacelšanas ribas ar

rievām akumulatora nodalījumā.

3. Spiediet akumulatoru bloku uz iekšu akumulatora

nodalījumā, līdz akumulatoru bloks nofiksējas

vajadzīgajā stāvoklī.

4. Akumulators būs pilnībā ievietots tad, kad būs

dzirdama klikšķa skaņa.

5. Veiciet to pašu darbību ar otru akumulatoru.

6. Aizveriet akumulatora nodalījuma vāciņu.

PIEZĪME

Motors ieslēgsies tikai tad, ja būs ievietota drošības

atslēga.

3.9 AKUMULATORU BLOKA

IZŅEMŠANA

Attēls Nr. 8

1. Atveriet akumulatora nodalījuma vāciņu.

2. Izņemiet drošības atslēgu.

3. Nospiediet un pieturiet akumulatora atbrīvošanas

pogu.

4. Izņemiet no pļaujmašīnas akumulatoru bloku.

4 EKSPLUATĀCIJA

BRĪDINĀJUMS

Pļaušanas laikā valkājiet acu aizsardzības līdzekļus.

181

Latviešu

4.1 MAŠĪNAS IESLĒGŠANA

Attēls Nr. 9

1. Ielieciet drošības atslēgu.

2. Nospiediet un pieturiet iedarbināšanas pogu.

3. Pieturot nospiestu iedarbināšanas pogu, pavelciet

drošības slēdzi stūres virzienā.

4. Lai iedarbinātu pļaujmašīnu, atlaidiet barošanas

pogu.

4.2 PĻAUJMAŠĪNAS APTURĒŠANA

1. Lai apturētu pļaujmašīnu, atlaidiet drošības slēdzi.

BRĪDINĀJUMS

Pirms vēlreiz iedarbināt pļaujmašīnu pagaidiet,

kamēr asmeņi ir pilnībā apstājušies. Neizslēdziet un

neieslēdziet pļaujmašīnu ātri.

BRĪDINĀJUMS

Kad darbs ir galā, vienmēr izņemiet drošības atslēgu

un akumulatoru bloku.

4.3 PĻAUŠANA AR PAŠGĀJĒJA

SISTĒMU

Attēls Nr. 10

1. Iedarbiniet mašīnu.

2. Pieturot nospiestu drošības slēdzi, pavelciet

pašgājēja funkcijas sviru stūres virzienā.

3. Ar labo roku turiet vienlaikus nospiestu drošības

slēdzi un pašgājēja sviru.

4. Ar kreiso roku regulējiet ātruma pogu.

• Lai palielinātu ātrumu, pabīdiet ātruma

regulēšanas pogu virzienā uz simbolu ar

kuguāru.

• Lai samazinātu ātrumu, pabīdiet ātruma

regulēšanas pogu virzienā uz simbolu ar

bruņurupuci.

5. Lai izslēgtu pašgājēja sistēmu, atlaidiet pašgājēja

funkcijas sviru.

4.4 ZĀLES SAVĀCĒJGROZA

IZTUKŠOŠANA

10. attēls

1. Apturiet mašīnu.

2. Izņemiet drošības atslēgu.

3. Izņemiet akumulatoru bloku.

4. Atveriet un pieturiet aizmugurējās izlādes durtiņas.

5. Pieturiet zāles savācējgrozu aiz roktura un atāķējiet

no durtiņu stieņa.

6. Aizveriet aizmugurējās izlādes durtiņas.

7. Iztukšojiet zāles savācējgrozu.

4.5 ZĀLES PĻAUŠANA SLĪPUMĀ

BRĪDINĀJUMS

Nepļaujiet vietās, kuras slīpākas vairāk par 15°. Ja

nejūtaties ērti, pļaujot slīpumā, pārstājiet pļaut.

BRĪDINĀJUMS

Pļaujot slīpumā, saglabājiet zemu pašgājēja ātrumu.

• Kad pļaujat slīpumā, nestumiet mašīnu uz augšu un

leju. Mainot virzienu slīpumā, rīkojieties uzmanīgi.

• Apskatiet, vai zemē nav kādu caurumu, grambu,

akmeņu un citu paslēptu priekšmetu, aiz kuriem

varat paklupt. Aizvāciet projām visus šķēršļus,

piemēram, akmeņus un koku zarus.

• Saglabājiet stabilu stāju. Ja jūtat, ka zaudējat

līdzsvaru, nekavējoties atlaidiet drošības slēdzi.

• Nekad nepļaujiet tuvu pie nomalēm, grāvjiem, vai

aizsprostiem.

4.6 IETEIKUMI MAŠĪNAS LIETOŠANĀ

• Nekādā gadījumā nemēģiniet izmainīt ieslēgšanas

pogas un drošības slēdža darbību.

• Nesagāziet mašīnu iedarbināšanas laikā.

• Neturiet plaukstas vai pēdas rotējošu daļu tuvumā

vai zem tām.

• Uzturiet izlādes tekni tīru.

• Nepļaujiet mitru zāli.

• Jaunas vai biezas zāles pļaušanai asmens ir

jāuzstāda augstāk.

• Notīriet pļaušanas bloku pēc katras lietošanas

reizes. Izņemiet nopļauto zāli, lapas, netīrumus un

citus gružus.

5 APKOPE

BRĪDINĀJUMS

Pirms apkopes veikšanas no mašīnas ir jāizņem

drošības atslēga un akumulatoru bloks.

BRĪDINĀJUMS

Raugiet, lai motorā un akumulatoru blokā neuzkrātos

zāle, lapas vai pārlieku daudz smērvielas.

PIESARDZĪBU

Izmantojiet tikai apstiprinātas rezerves daļas.

PIESARDZĪBU

Bremžu šķidrumi, benzīns, naftas bāzes materiāli

nedrīkst nonākt saskarē ar plastmasas daļām.

Ķimikālijas var izraisīt plastmasas bojājumus un

padarīt plastmasu par lietošanai nederīgu.

182

Latviešu

PIESARDZĪBU

Nelietojiet plastmasas korpusa vai detaļu tīrīšanai

spēcīgus šķīdinātājus vai tīrīšanas līdzekļus.

PIEZĪME

Leteicamais pievilkšanas griezes moments

(Asmeņus): 33-37Nm.

5.1 VISPĀRĒJĀ APKOPE

• Pirms katras lietošanas reizes rūpīgi apskatiet, vai

mašīnai nav radušies bojājumi, vai tai netrūkst

kādas detaļas un vai tai nav atskrūvējušās,

piemēram, skrūves, uzgriežņi, bultskrūves, vāciņi

utt.

• Kārtīgi pieskrūvējiet visus stiprinājumus un vāciņus.

• Notīriet mašīnu ar sausu lupatiņu. Neizmantojiet

ūdeni.

5.2 ASMENS NOMAINĪŠANA

Attēls Nr. 11

BRĪDINĀJUMS

Izmantojiet tikai apstiprinātus rezerves asmeņus.

BRĪDINĀJUMS

Ja pieskarsieties asmenim, vispirms aptiniet ap to

lupatiņu un uzvelciet izturīgus cimdus.

1. Apturiet pļaujmašīnu.

2. Pārliecinieties, vai asmeņi ir pilnībā pārstājuši

griezties.

3. Izņemiet drošības atslēgu un akumulatoru bloku.

4. Pagrieziet mašīnu uz sāniem.

5. Izmantojiet koka gabalu, lai neļautu asmenim

griezties.

6. Izmantojot uzgriežņu atslēgu, atskrūvējiet montāžas

skrūvi un noņemiet paplāksni.

7. Noņemiet asmeni.

8. Uzlieciet jaunu asmeni. Pārliecinieties, vai bultiņas ir

vērstas iepretim asmens caurumiņiem.

9. Ielieciet atpakaļ montāžas skrūvi un paplāksni un

pievelciet.

5.3 DARBMAŠĪNAS UZGLABĀŠANA

• Izņemiet drošības atslēgu.

• Akumulatoru bloka izņemšana.

• Darbmašīna pirms uzglabāšanas ir jānotīra.

• Pirms novietojat darbmašīnu uzglabāšanā,

pārliecinieties, vai tās motors nav sakarsis.

• Pārbaudiet, vai mašīnai nav atskrūvējusies

vai sabojājusies kāda detaļa. Nepieciešamības

gadījumā rīkojieties šādi:

• Nomainiet bojātās detaļas.

• Pieskrūvējiet skrūves.

• Sazinieties ar autorizēta servisa pārstāvi.

• Glabājiet darbmašīnu sausā telpā.

• Raugiet, lai bērni nevarētu piekļūt darbmašīnai.

5.4 PĻAUJMAŠĪNAS NOVIETOŠANA

UZGLABĀŠANAS POZĪCIJĀ

Attēls Nr. 12

1. Izņemiet zāles savācējgrozu.

2. Atvelciet un pagrieziet roktura pogas par 90°.

3. Nolaidiet rokturi.

4. Lai bloķētu rokturi vajadzīgajā pozīcijā, pagrieziet to

par 90°.

5. Novietojiet pļaujmašīnu uzglabāšanas pozīcijā un

pārliecinieties, vai skavas pieskaras grīdai.

Uzglabāšanas pozīcijas slēdzis

Pļaujmašīnai ir uzglabāšanas pozīcijas slēdzis, kas

novērš nejaušas ieslēgšanās iespējamību, pļaujmašīnai

atrodoties uzglabāšanas pozīcijā.

Lai novērstu nejaušas ieslēgšanās iespējamību vai

neatļautu lietošanu, nepieciešams izņemt drošības

atslēgu un akumulatoru bloku. Uzglabāšanas pozīcijas

slēdža izmantošana vien neaizstāj šo funkciju.

183

Latviešu

6 PROBLĒMU NOVĒRŠANA

Problēma Iespējamais cē-

lonis

Risinājums

Rokturis neatro-

das pareizā stā-

voklī.

Bultskrūves nav

pareizi ieskrūvē-

tas.

Pielāgojiet rok-

tura augstumu

un pārlieciniet-

ies, vai pogas ir

pareizi salāgotas

ar bultskrūvēm.

Mašīnu nevar ie-

darbināt.

Zems akumula-

tora uzlādes

līmenis.

Uzlādējiet aku-

mulatoru bloku.

Bojāts drošības

slēdzis.

Nomainiet drošī-

bas slēdzi.

Nav ievietota at-

slēga.

Ielieciet atslēgu.

Mašīna pļauj zāli

nelīdzeni.

Zāliens ir raupjš. Izvērtējiet, kādā

stāvoklī ir pļau-

šanas zona.

Nav pareizi uz-

stādīts asmens

augstums.

Uzstādiet riteņus

augstākā pozīci-

jā.

Mašīna neveic

mulčēšanu par-

eizi.

Pļaušanas blo-

kam pielipusi

slapja zāle.

Pagaidiet, kamēr

nožūst zāle, un

tikai tad sāciet

pļaut.

Trūkst mulčēša-

nas ieliktņa.

Ielieciet mulčē-

šanas ieliktni.

Mašīnu ir grūti

pastumt.

Zāle ir pārāk ga-

ra, vai asmens

augstums ir pār-

āk zems.

Uzstādiet asme-

ni augstāk.

Zāles savācēj-

grozs un asmens

ierauj biezo zāli.

Izņemiet no

zāles savācēj-

groza nopļauto

zāli.

Mašīnai parādī-

jusies liela vibrā-

cija.

Asmens nav sa-

balansēts un ir

nodilis.

Nomainiet asme-

ni.

Problēma Iespējamais cē-

lonis

Risinājums

Saliekta motora

vārpsta.

1. Apturiet mo-

toru.

2. Izņemiet dro-

šības atslēgu

un akumula-

toru bloku.

3. Atvienojiet no

barošanas

avota.

4. Pārbaudiet,

vai nav radu-

šies bojāju-

mi.

5. Mašīna pirms

nākamās lie-

tošanas re-

izes ir jāsala-

bo.

Pļaušanas laikā

mašīna pēkšņi

apstājas.

Pārāk zems as-

mens augstums.

Uzstādiet asme-

ni augstāk.

Akumulatoru

bloks ir izlādēj-

ies.

Uzlādējiet aku-

mulatoru bloku.

Pļaušanas blo-

kam vai asme-

nim pielipusi

slapja zāle.

Izņemiet no ma-

šīnas akumula-

toru un apskatiet

bloku.

Pārāk augsta

mašīnas darba

temperatūra.

Ļaujiet mašīnai

atdzist.

* Ja nevarat novērst problēmu, nogādājiet mašīnu uz

servisa centru.

184

Latviešu

7 TEHNISKIE DATI

Spriegums 48 V

Ātrums bez noslodzes 2800 /min.

Pļaušanas platums 460 mm

Pļaušanas augstums 25 - 80 mm

Pašgājēja funkcijas

ātrums

0,7-1,3 m/s

Zāles savācējgroza ietilpī-

55 L

Svars (bez akumulatoru

bloka)

27,5 kg

Izmērītais skaņas spiedie-

na līmenis

= 78,1 dB(A) , K = 3

dB(A)

Garantētais skaņas inten-

sitātes līmenis

WA.d

= 92 dB(A)

Vibrācija ≤ 2,5 m/s

, K = 1,5 m/s

Akumulatora modelis G24B4/G24B2 un citas

BAG sērijas

Lādētāja modelis G24X2UC2/G24X2UC4/

G24X2C un citas CAG

sērijas

Divkāršas izolācijas kon-

strukcija

IPX IPX4

8 GARANTIJA

(Visus garantijas noteikumus un nosacījumus

var izlasīt Greenworks tīmekļa lapā https://

www.greenworkstools.eu).

Ierīcei Greenworks ir 3 gadu garantija, bet

akumulatoriem — 2 gadu garantija (izmantojot patēriņa/

privātiem mērķiem), skaitot no iegādes datuma. Šī

garantija attiecas uz ražošanas defektiem. Garantijas

laikā var salabot vai nomainīt bojātu izstrādājumu.

Garantija nebūs spēkā tad, ja ierīce netiks pareizi

lietota vai tiks izmantota citiem mērķiem, kas nav

aprakstīti šajā lietotāja rokasgrāmatā. Šī garantija

neattiecas uz dabisko nolietošanos un nodilumam

pakļautajām detaļām. Ražotāja sākotnējā garantija nav

saistīta ar papildu garantijām, ko piedāvā dīleris vai

mazumtirgotājs.

Lai pieprasītu garantiju, bojātais izstrādājums ir jāatgriež

iegādes vietā, uzrādot pirkuma apliecinājumu (čeku).

9 ES ATBILSTĪBAS

DEKLARĀCIJA

Ražotāja nosaukums un adrese:

Vārds un

uzvārds:

Globe Technologies Europe GmbH

Adrese: Brunnenweg 17, 64331 Weiterstadt, Vācija

Personas, kura pilnvarota sastādīt tehnisko

dokumentāciju, vārds, uzvārds un adrese:

Nosau-

kums:

Ralf Pankalla

Adrese: Brunnenweg 17, 64331 Weiterstadt, Vācija

Ar šo mēs apliecinām, ka izstrādājums

Kategorija: Zāles pļāvējs

Modelis: GD24X2LM46SP (LME470)

Sērijas numurs: Skatīt izstrādājuma marķējuma

plāksnīti

Iekārtas izlaides

gads:

Skatīt izstrādājuma marķējuma

plāksnīti

• atbilst Direktīvas Nr. 2006/42/EK par mašīnām

attiecīgajiem noteikumiem.

• atbilst sekojošu EK direktīvu noteikumiem:

• 2014/30/ES

• 2000/14/EK UN 2005/88/EK

• 2011/65/ES UN (ES) 2015/863

Turklāt mēs apliecinām, ka ir izmantotas šādas

saskaņoto standartu daļas un klauzulas:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Direktīvas Nr. 2000/14/EK VI pielikumā paredzētā

atbilstības novērtējuma metode.

Izmērītais skaņas intensitātes

līmenis

: 90 dB(A)

Garantētais skaņas intensitātes

līmenis

WA.d

: 92 dB(A)

Iesaistītā paziņotā institūcija:

Vārds, uzvārds: Intertek Deutschland GmbH (Paziņotā

iestāde 0905)

Adrese: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Vācija

185

Latviešu

Vieta, datums: Wei-

terstadt, 08.08.2021

Paraksts: Kvalitātes daļas direk-

tors Ted Qu

186

Latviešu

1 Kirjeldus................................... 188

1.1 Eesmärk................................................. 188

1.2 Ülevaade................................................ 188

2 Ohutus......................................188

3 Paigaldus................................. 188

3.1 Seadme lahtipakkimine.......................... 188

3.2 Voltige alumine käepide lahti..................188

3.3 Paigaldage ülemine käepide ................. 188

3.4 Paigaldage murukoguja..........................189

3.5 Paigaldage multšimise sulgur.................189

3.6 Paigaldage külgväljalaske suunaja........ 189

3.7 Seadistage tera kõrgus.......................... 189

3.8 Paigaldage akuplokk.............................. 189

3.9 Akuploki eemaldamine........................... 189

4 Kasutamine.............................. 189

4.1 Käivitage seade......................................189

4.2 Peatage seade....................................... 189

4.3 Kasutage iseveo süsteemi..................... 190

4.4 Tühjendage murukoguja.........................190

4.5 Töötamine kallakutel.............................. 190

4.6 Praktilised nõuanded..............................190

5 Hooldus.................................... 190

5.1 Üldhooldus............................................. 190

5.2 Vahetage tera......................................... 191

5.3 Seadme hoiustamine..............................191

5.4 Pange seade selle otsa peale................ 191

6 Veaotsing................................. 192

7 Tehnilised andmed.................. 193

8 Garantii.....................................193

9 EÜ Vastavusdeklaratsioon..... 193

187

Eesti keel

1 KIRJELDUS

1.1 EESMÄRK

See seade on mõeldud muru niitmiseks

kodumajapidamises. Lõiketera peab olema maapinnaga

enamvähem paralleelne. Kõik neli ratast peavad

niitmise ajal vastu maad olema.

1.2 ÜLEVAADE

Joonis 1~12

Turvalüliti

Käivitusnupp

Ülemine käepide

Alumine käepide

Tagumise väljalaske luuk

Kõrguse reguleerimise kang

Akupesa luuk

Külgmise väljalaske luuk

Iseveoajami kang

Kiiruse reguleerimise nupp

Murukoguja

Alumise käepideme nupp

Multšimise sulgur

Külgväljalaske suunaja

Polt

Ülemise käepideme nupp

Akuplokk

Akuvabastusnupp

Turvavõti

Paigalduskruvi

Vahepuks

Tera

Murukoguja konks

Hoiustamise lüliti

2 OHUTUS

HOIATUS

Järgige kindlasti kõiki ohutusjuhiseid.

Lugege kasutusjuhendit.

3 PAIGALDUS

HOIATUS

Ärge kasutage tarvikuid, mis ei ole tootja poolt

soovitatud.

HOIATUS

Ärge pange turvavõtit või akuplokki seadmele enne,

kui kõik osad on korrektselt seadmele paigaldatud.

3.1 SEADME LAHTIPAKKIMINE

HOIATUS

Enne kasutamist pange seade korrektselt kokku.

HOIATUS

• Ärge kasutage seadet, kui seadme osad on

kahjustunud.

• Ärge kasutage seadet, kui mõned osad on puudu.

• Kui osad on kahjustunud või puudu, võtke

ühendust teenindusega.

1. Avage pakend.

2. Lugege kastis leiduvaid dokumente.

3. Võtke kõik osad kastist välja.

4. Võtke seade kastist välja.

5. Visake kast ja pakend ära vastavalt kohalikele

eeskirjadele.

HOIATUS

Ohutuse huvides ärge paigaldage akut enne, kui

tööriist on täielikult kokku pandud.

3.2 VOLTIGE ALUMINE KÄEPIDE

LAHTI

Joonis 2

1. Tõmmake ja pöörake käepideme nuppe 90°.

2. Voltige alumine käepide lahti.

3. Joondage käepideme nupud klambritele ühte

kolmest asendist.

4. Keerake käepideme nuppe 90°, kuni need

kinnituvad klambrite avadesse.

MÄRKUS

Veenduge, et mõlemad käepideme nupud on samas

asendis.

HOIATUS

Käepideme kokku- või lahtivoltimisel vältige juhtmete

kahjustamist.

3.3 PAIGALDAGE ÜLEMINE KÄEPIDE

Joonis 3

1. Joondage ülemise käepideme ja alumise käepideme

avad.

2. Pange poldid avadest läbi.

188

Eesti keel

3. Keerake nupud poltidele kinni.

4. Teostage sama toiming teisel poolel.

3.4 PAIGALDAGE MURUKOGUJA

Joonis 4

1. Eemaldage multšimise sulgur.

2. Eemaldage külgväljalaske suunaja.

3. Avage tagumise väljalaske luuk ja hoidke seda.

4. Hoidke murukogujat selle käepidemest ja kinnitage

selle konksud luugi varda külge.

5. Sulgege tagumise väljalaske luuk.

3.5 PAIGALDAGE MULTŠIMISE

SULGUR

Joonis 5.

1. Eemaldage murukoguja.

2. Avage tagumise väljalaske luuk ja hoidke seda.

3. Hoidke multšimise sulgurit selle käepidemest ja

paigaldage see väljalaske suunajasse.

4. Sulgege tagumise väljalaske luuk.

3.6 PAIGALDAGE KÜLGVÄLJALASKE

SUUNAJA

Joonis 6

ETTEVAATUST

Kui kasutate külgväljalaske suunajat,

• ärge paigaldage murukogujat.

• jätke multšimise sulgur seadme külge.

1. Avage külgväljalaske luuk ja hoidke seda.

2. Paigutage külgväljalaske suunaja süvendid

pöördetapist allapoole.

3. Sulgege külgväljalaske luuk.

3.7 SEADISTAGE TERA KÕRGUS

Seadme tera saab seadistada erinevatele kõrgustele.

Joonis 7.

1. Tera kõrguse tõstmiseks tõmmake kõrguse

reguleerimise kangi tahapoole.

2. Tera kõrguse vähendamiseks tõmmake kõrguse

reguleerimise kangi ettepoole.

3.8 PAIGALDAGE AKUPLOKK

Joonis8

HOIATUS

• Kui akuplokk või laadija on kahjustatud, vahetage

akuplokk või laadija välja.

• Enne akuploki paigaldamist või eemaldamist

peatage seade ja oodake, kuni mootor seiskub.

• Lugege, teadke ja järgige aku ja laadija

kasutusjuhendis esitatud juhiseid.

HOIATUS

KASUTAGE AINULT 24V AKUT. ÄRGE KASUTAGE

KAKSIKPINGEGA 24/48V AKUT.

MÄRKUS

Seadme käivitamiseks tuleb mõlemad akud

pesadesse paigaldada.

1. Avage aku pesa kate.

2. Joondage akuploki sakid akupesa soontega.

3. Lükake akuplokk akupesasse nii kaugele, et

akuplokk lukustub oma kohale.

4. Akuplokk on paigas, kui kuulete klõpsatust.

5. Tehke sama toimingut teise akuga.

6. Sulgege aku pesa kate.

MÄRKUS

Mootor käivitub alles siis, kui panete seadmesse

turvavõtme.

3.9 AKUPLOKI EEMALDAMINE

Joonis 8

1. Avage aku pesa kate.

2. Eemaldage turvavõti.

3. Vajutage ja hoidke aku vabastamise nuppu all.

4. Ühendage seadme akuplokk lahti.

4 KASUTAMINE

HOIATUS

Kandke seadmega töötamisel silmakaitsevahendeid.

4.1 KÄIVITAGE SEADE

Joonis 9

1. Pange turvavõti seadmesse.

2. Vajutage ja hoidke käivitusnuppu all.

3. Käivitusnuppu all hoides tõmmake turvalülitit

käepideme suunas.

4. Seadme käivitamiseks vabastage käivitusnupp.

4.2 PEATAGE SEADE.

1. Seadme peatamiseks vabastage turvalüliti.

189

Eesti keel

HOIATUS

Enne seadme uuesti käivitamist oodake, kuni terad

täielikult seiskuvad. Ärge lülitage seadet kiiresti sisse

ja välja.

HOIATUS

Pärast töö lõpetamist eemaldage alati turvavõti ja

akuplokk.

4.3 KASUTAGE ISEVEO SÜSTEEMI

Joonis 10

1. Käivitage seade.

2. Turvalülitit all hoides lükake iseveo kangi käepideme

suunas.

3. Hoidke turvalülitit ja iseveo kangi mõlemat parema

käega.

4. Vasaku käega seadistage kiiruse reguleerimise

nuppu.

• Kiiruse tõstmiseks lükake kiiruse reguleerimise

nuppu puuma sümboli suunas.

• Kiiruse langetamiseks tõmmake kiiruse

reguleerimise nuppu kilpkonna sümboli suunas.

5. Iseveo süsteemi peatamiseks vabastage iseveo

kang.

4.4 TÜHJENDAGE MURUKOGUJA

Joonis 10.

1. Peatage seade.

2. Eemaldage turvavõti.

3. Eemaldage akuplokk.

4. Avage tagumise väljalaske luuk ja hoidke seda.

5. Hoidke murukogujat selle käepidemest ja

eemaldage selle konksud luugi varda küljest.

6. Sulgege tagumise väljalaske luuk.

7. Tühjendage murukoguja.

4.5 TÖÖTAMINE KALLAKUTEL

HOIATUS

Ärge niitke kallakutel, mille kalle on rohkem kui 15°.

Kui te ei tunne ennast mugavalt, siis ärge niitke

kallakutel.

HOIATUS

Kallakutel liikudes hoidke aeglast iseveo kiirust.

• Kui niidate kallaku püstisel osal, siis ärge liikuge

kallakut mööda üles ja alla. Olge kallakul suuna

muutmisel väga ettevaatlik.

• Jälgige auke, vagusid, kive ja teisi peidetud objekte,

mis võivad põhjustada kukkumist. Eemaldage kõik

takistused, nt. kivid ja puuoksad.

• Veenduge, et jalgealune on kindel. Tasakaalu

kaotamisel vabastage turvalüliti viivitamatult.

• Ärge niitke järsakute, kraavide või kaldapealsete

lähedal.

4.6 PRAKTILISED NÕUANDED

• Ärge üritage muuta toitenupu või turvalüliti

funktsiooni.

• Seadme käivitamisel ärge kallutage seda.

• Ärge pange käsi ega jalgu pöörlevate osade

lähedusse või alla.

• Hoidke väljalaske suunaja puhtana.

• Ärge lõigake niisket muru.

• Uue ja tiheda muru jaoks on vaja tõsta tera kõrgust.

• Puhastage niiduki korpuse alust pärast iga

kasutuskorda. Eemaldage murulõiked, lehed, muld

ja muu praht.

5 HOOLDUS

HOIATUS

Enne hooldustoiminguid eemaldage turvavõti ja

akuplokk seadme küljest.

HOIATUS

Hoidke mootor ja akuplokk murust, lehtedest ja liigsest

määrdeainest puhtana.

ETTEVAATUST

Kasutage ainult heakskiidetud varuosi.

ETTEVAATUST

Vältige pidurivedelike, bensiini ja naftapõhiste

materjalide kokkupuudet seadme plastikosadega.

Kemikaalid võivad plastikut kahjustada ja selle

kasutuskõlbmatuks muuta.

ETTEVAATUST

Ärge kasutage plastmasskorpuse või -komponentide

puhastamiseks tugevatoimelisi lahusteid või

puhastusaineid.

MÄRKUS

Soovituslik pingutusmoment (Tera): 33-37 Nm.

5.1 ÜLDHOOLDUS

• Enne iga kasutuskorda kontrollige, et seadmel ei

esineks kahjustunud, puuduvaid või lahtisi osi, nt.

kruve, mutreid, polte või korke.

190

Eesti keel

• Keerake kõik kinnitusvahendid ja korgid korralikult

kinni.

• Puhastage seadet kuiva lapiga. Ärge kasutage vett.

5.2 VAHETAGE TERA

Joonis 11

HOIATUS

Kasutage ainult heakskiidetud varuterasid.

HOIATUS

Tera puudutamisel kandke tugevast materjalist kindaid

või kerige tera ümber lapp.

1. Peatage seade.

2. Veenduge, et terad on täielikult seiskunud.

3. Eemaldage turvavõti ja akuplokk.

4. Keerake seade külili.

5. Terade liikumise ennetamiseks kasutage puutükki.

6. Eemaldage paigalduskruvi ja vahepuks mutrivõtme

või otsmutrivõtme abil.

7. Eemaldage lõiketera.

8. Paigaldage uus tera. Veenduge, et nooled jäävad

tera avadesse.

9. Paigaldage paigalduskruvi ning vaherõngas ja

keerake need kinni.

5.3 SEADME HOIUSTAMINE

• Eemaldage turvavõti.

• Akuploki eemaldamine.

• Enne hoiustamist puhastage seade.

• Enne seadme hoiustamist veenduge, et mootor ei

ole kuum.

• Kontrollige, et seadme osad ei ole lahti tulnud või

kahjustunud. Vajadusel järgige neid juhiseid.

• Vahetage kahjustunud osad välja.

• Keerake poldid kinni.

• Võtke ühendust volitatud teeninduse töötajaga.

• Hoiustage seadet kuivas kohas.

• Jälgige, et seade oleks lastele kättesaamatus

kohas.

5.4 PANGE SEADE SELLE OTSA

PEALE.

Joonis 12

1. Eemaldage murukoguja.

2. Tõmmake ja pöörake käepideme nuppe 90°.

3. Voltige käepide alla.

4. Käepideme õigesse asendisse seadmiseks pöörake

käepideme nuppe 90°.

5. Pange seade selle otsa peale ja veenduge, et

klambrid jäävad põranda vastu.

Hoiustamise lüliti

Seadmel on hoiustamise lüliti, mis ennetab juhuslikku

käivitumist hoiustamise asendis.

Juhusliku käivitumise või volitamata kasutamise

ennetamiseks eemaldage turvavõti ja akuplokk.

Hoiustamise lüliti ei asenda seda funktsiooni.

191

Eesti keel

6 VEAOTSING

Probleem Võimalik põh-

jus

Lahendus

Käepide ei ole

õiges asendis.

Poldid ei ole õi-

gesti kinni.

Reguleerige käe-

pideme kõrgust

ja veenduge, et

nupud ja poldid

on korrektselt

joondatud.

Seade ei käivitu. Aku täituvus on

madal.

Laadige akuplok-

ki.

Turvalüliti on de-

fektne.

Vahetage turva-

lüliti välja.

Turvavõti ei ole

seadmesse pan-

dud.

Pange turvavõti

seadmesse.

Seade lõikab

muru ebaühtla-

selt.

Muru on tugev. Uurige niidetavat

ala.

Tera kõrgus ei

ole õige.

Liigutage rattad

kõrgemasse

asendisse.

Seade ei multši

õigesti.

Niisked muru-

lõiked jäävad

korpuse külge

kinni.

Enne niitmist oo-

dake, kuni muru

kuivab.

Multšimise sul-

gur on puudu.

Paigaldage mult-

šimise sulgur.

Seadet on raske

lükata.

Muru on liiga

kõrge või tera

kõrgus on liiga

madal.

Tõstke tera kõr-

gust.

Murukoguja ja

tera jäävad tihe-

dasse murusse

kinni.

Eemaldage mur-

ulõiked muruko-

gujast.

Seade vibreerib

kõvasti.

Tera ei ole tasa-

kaalus ja on ku-

lunud.

Vahetage tera

välja.

Probleem Võimalik põh-

jus

Lahendus

Mootori võll on

paindunud.

1. Seisake

mootor.

2. Eemaldage

turvavõti ja

akuplokk.

3. Ühendage

toiteallikas

lahti.

4. Kontrollige

kahjustusi.

5. Enne

seadme

taaskäivita-

mist remon-

tige seda.

Seade peatub

niitmise ajal.

Tera kõrgus on

liiga madal.

Tõstke tera kõr-

gust.

Akuplokk on tühi. Laadige akuplok-

ki.

Niisked muru-

lõiked jäävad

korpuse või tera

külge kinni.

Eemaldage aku-

plokk ja kontrol-

lige korpust.

Seadme töötem-

peratuur on liiga

kõrge.

Jahutage sea-

det.

* Kui te ei leia nendele probleemidele lahendust, siis

pöörduge teenindusse.

192

Eesti keel

7 TEHNILISED ANDMED

Pinge 48 V

Koormuseta kiirus 2800 / min

Lõikelaius 460 mm

Lõikekõrgus 25 - 80 mm

Iseveo kiirus 0,7-1,3 m/s

Murukoguja mahutavus 55 L

Kaal (ilma akuplokita) 27,5 kg

Mõõdetud helirõhu tase L

= 78,1 dB(A) , K = 3

dB(A)

Garanteeritud helivõim-

suse tase

WA.d

= 92 dB(A)

Vibratsioonitase ≤ 2,5 m/s

, K = 1,5 m/s

Aku mudel G24B4/G24B2 ja teised

BAG seeriad

Laadija mudel G24X2UC2/G24X2UC4/

G24X2C ja teised CAG

seeriad

Topeltisolatsiooniga kon-

struktsioon

IPX IPX4

8 GARANTII

(Täielikud garantiitingimused on leitavad Greenworks

veebilehel https://www.greenworkstools.eu)

. Greenworks Garantii kehtib tootele 3 aastat ja akudele

(tarbijad - erakasutus) 2 aastat alates ostukuupäevast.

Garantii kehtib tootja vigadele. Garantii alusel võidakse

toode remontida või välja vahetada. Garantii ei kehti,

kui toodet on väärkasutatud või seda on kasutatud

vastuolus omaniku käsiraamatu juhistega. Garantii ei

kehti normaalsele kulumisele. Edasimüüjate pakutavad

täiendavad garantiid ei mõjuta algset tootjagarantiid.

Garantiinõude esitamiseks tagastage vigane toode

ostukohta koos ostu tõendava dokumendiga (tšekiga).

9 EÜ

VASTAVUSDEKLARATSIOON

Tootja nimi ja aadress:

Nimi:

Globe Technologies Europe GmbH

Aadress: Brunnenweg 17, 64331 Weiterstadt, Sak-

samaa

Tehnilise toimiku koostamise volitustega isiku nimi ja

aadress:

Nimi:

Ralf Pankalla

Aadress: Brunnenweg 17, 64331 Weiterstadt, Sak-

samaa

Käesolevaga kinnitame, et toode

Liik: Muruniiduk

Mudel: GD24X2LM46SP (LME470)

Seerianumber: Vt toote andmesilti

Tootmise aasta: Vt toote andmesilti

• vastab masinadirektiivi 2006/42/EÜ asjakohastele

nõuetele;

• vastab teiste järgnevate EÜ direktiivide nõuetele:

• 2014/30/EL;

• 2000/14/EÜ JA 2005/88/EÜ;

• 2011/65/EL JA (EL) 2015/863.

Lisaks kinnitame, et on kasutatud harmoneeritud

standardite järgmiseid osi ja punkte:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Vastavuse hindamise meetod vastavalt direktiivi

2000/14/EÜ lisale VI.

Mõõdetud helivõimsuse tase L

: 90 dB(A)

Garanteeritud helivõimsuse tase L

WA.d

: 92 dB(A)

Kaasatud teavitatud asutus:

Nimi: Intertek Deutschland GmbH (teavitatud asutus

0905)

Aadress: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Saksamaa

Koht, kuupäev: Wei-

terstadt, 08.08.2021

Allkiri: Ted Qu, kvaliteedijuht

193

Eesti keel

www.greenworkstools.eu

P0803119-03 Rev B
