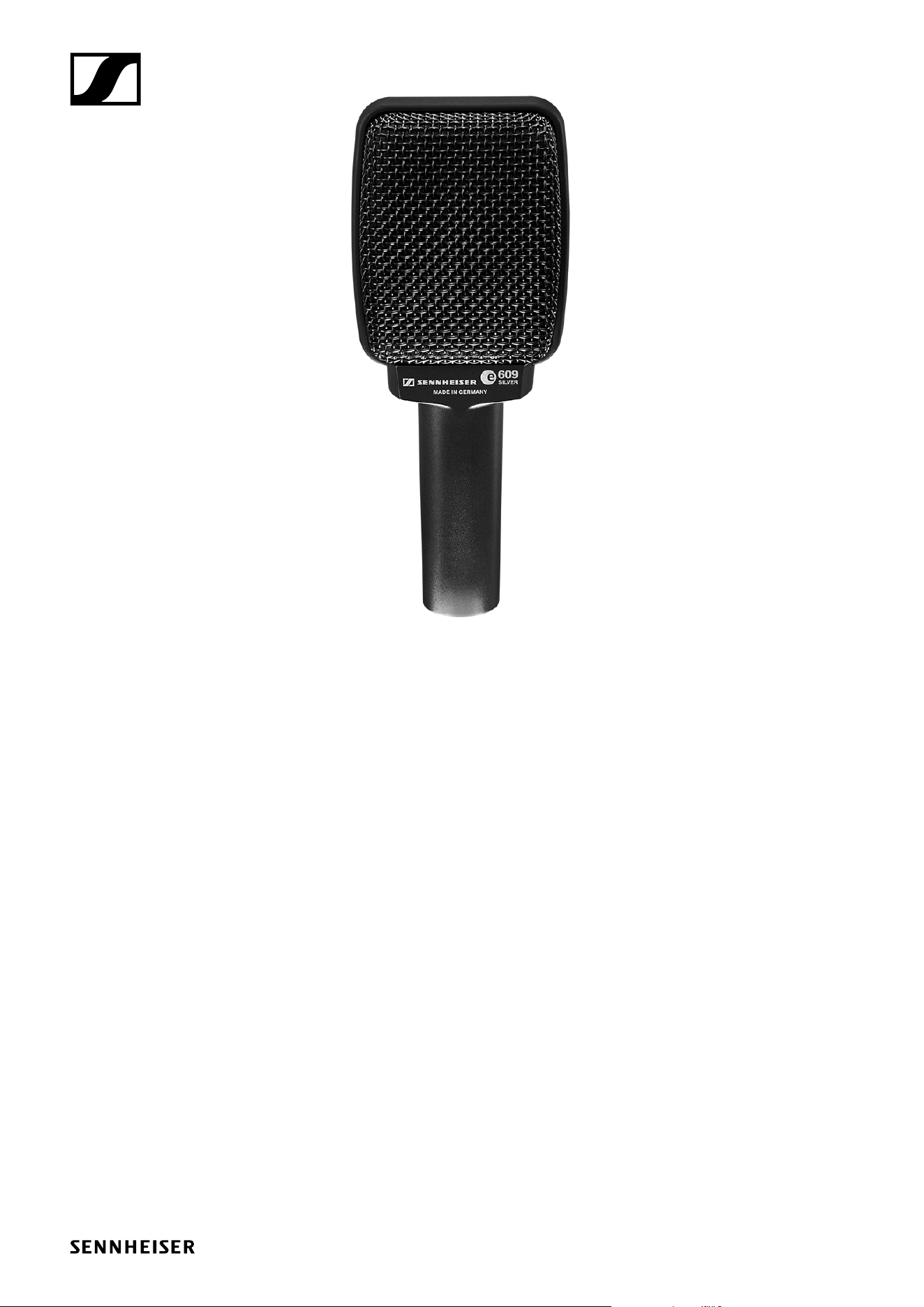

e 609 silver
Bedienungsanleitung
e 609 | 2/7
Lieferumfang
Lieferumfang
• e 609 silver
• Tasche
• Kurzanleitung
• Sicherheitshinweise

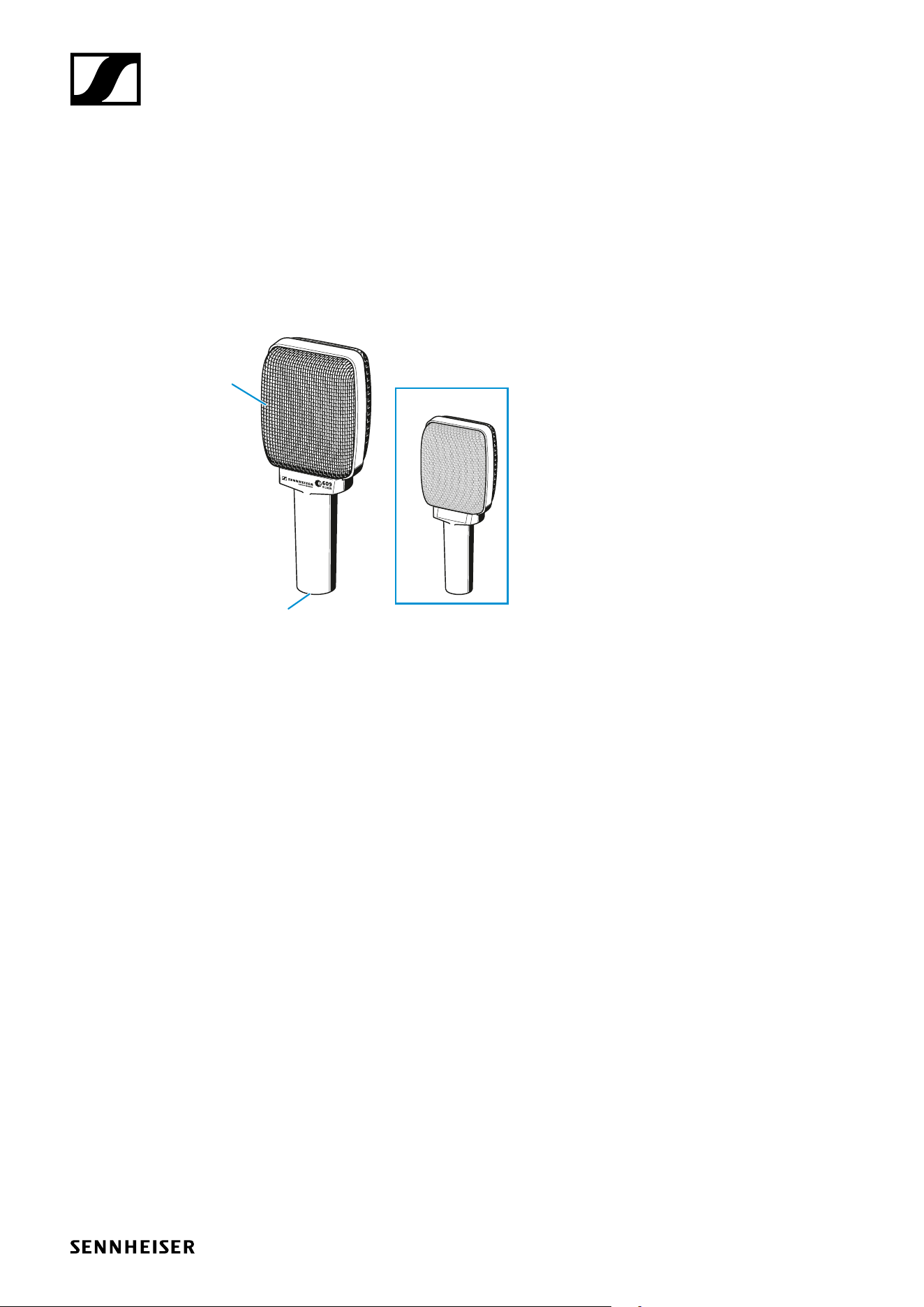

Produktübersicht
FRONT
2
1
3
1. Einsprachekorb
2. XLR-3-Buchse
3. Vorderseite
e 609 | 3/7

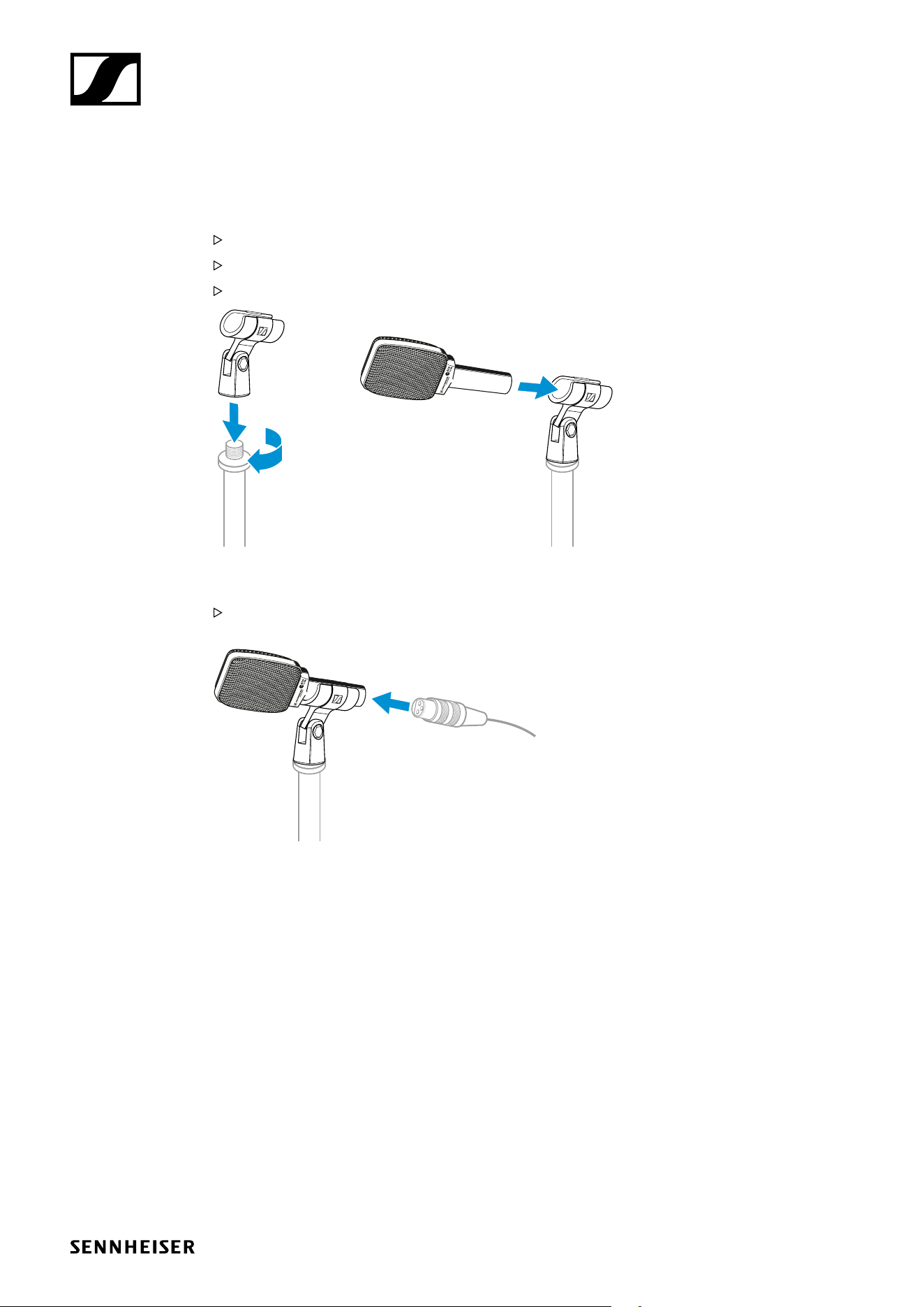

Installation
Installation
Mikrofon montieren
Schrauben Sie die Mikrofonklammer auf ein Stativ.
Stecken Sie das Mikrofon mit dem hinteren Ende auf die Mikrofonklammer.
Richten Sie das Mikrofon mit der Mikrofonklammer aus.
Mikrofon anschließen
Verbinden Sie die XLR-3-Buchse des Mikrofonkabels (optionales Zubehör) mit der XLR-3-Buchse
des Mikrofons.
e 609 | 4/7

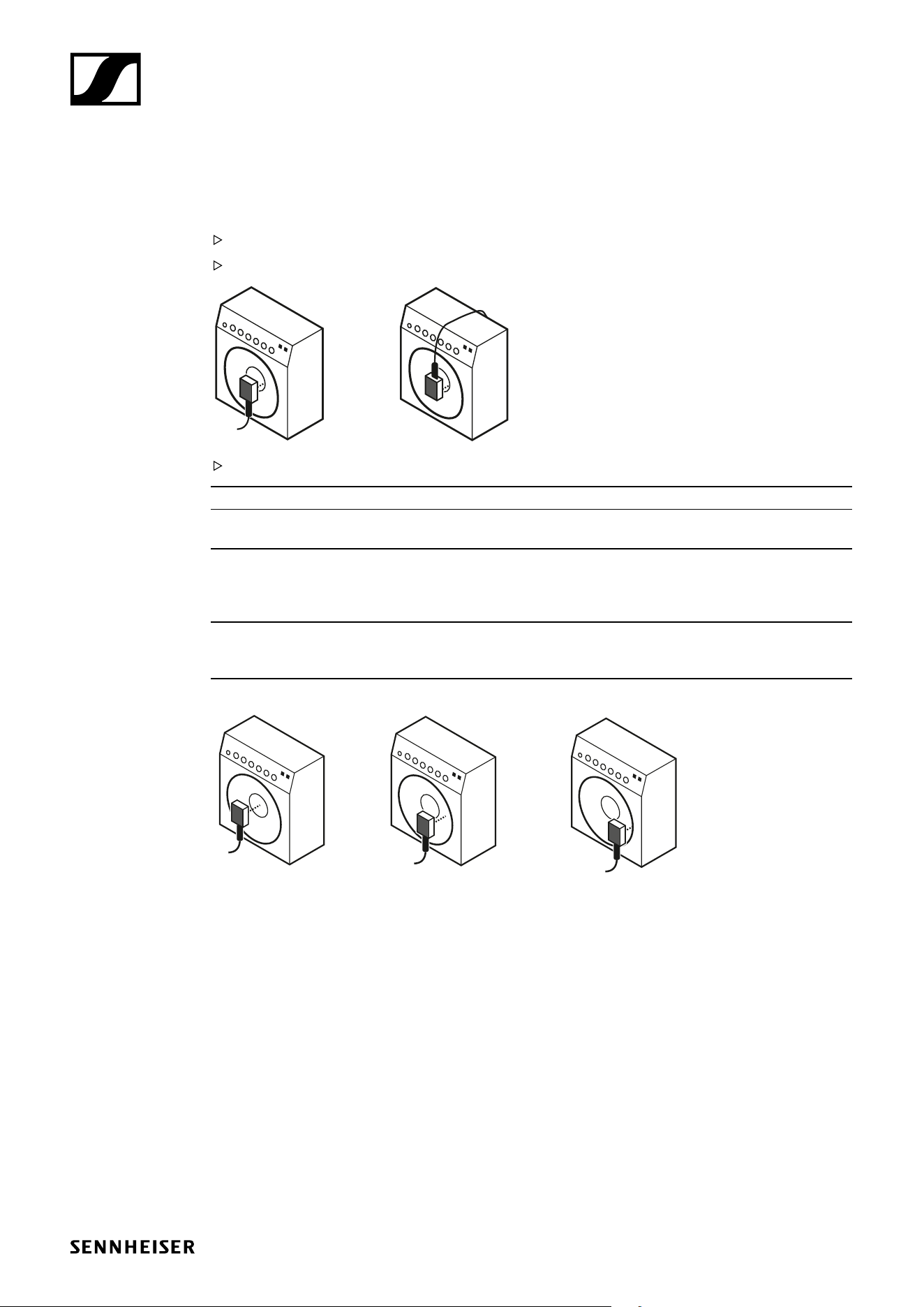

Bedienung
Bedienung
Am einem Lautsprecher befestigen
Positionieren Sie das Mikrofon zwischen Kalotte und Sicke.
Die Vorderseite muss zum Lautsprecher zeigen
Beachten Sie unbedingt folgende Hinweise:
Position Klangresultat Anmerkung
A sehr viele Höhen
aggressiver Sound
Ausrichtung auf die Kalotte des Lautsprechers
B weniger Höhen, mehr untere
Mitten, weicherer Sound
ausgewogener, natürlicher
Sound
gute Ausgangsposition:
Ausrichtung auf die Mitte zwischen Kalotte und Sicke
evtl. das Mikrofon ca. 30° in Richtung Sicke drehen
C weniger Höhen,
mehr untere Mitten,
weicherer Sound
Ausrichtung auf die Sicke des Lautsprechers
A B C
e 609 | 5/7
E 609 silver reinigen und pflegen

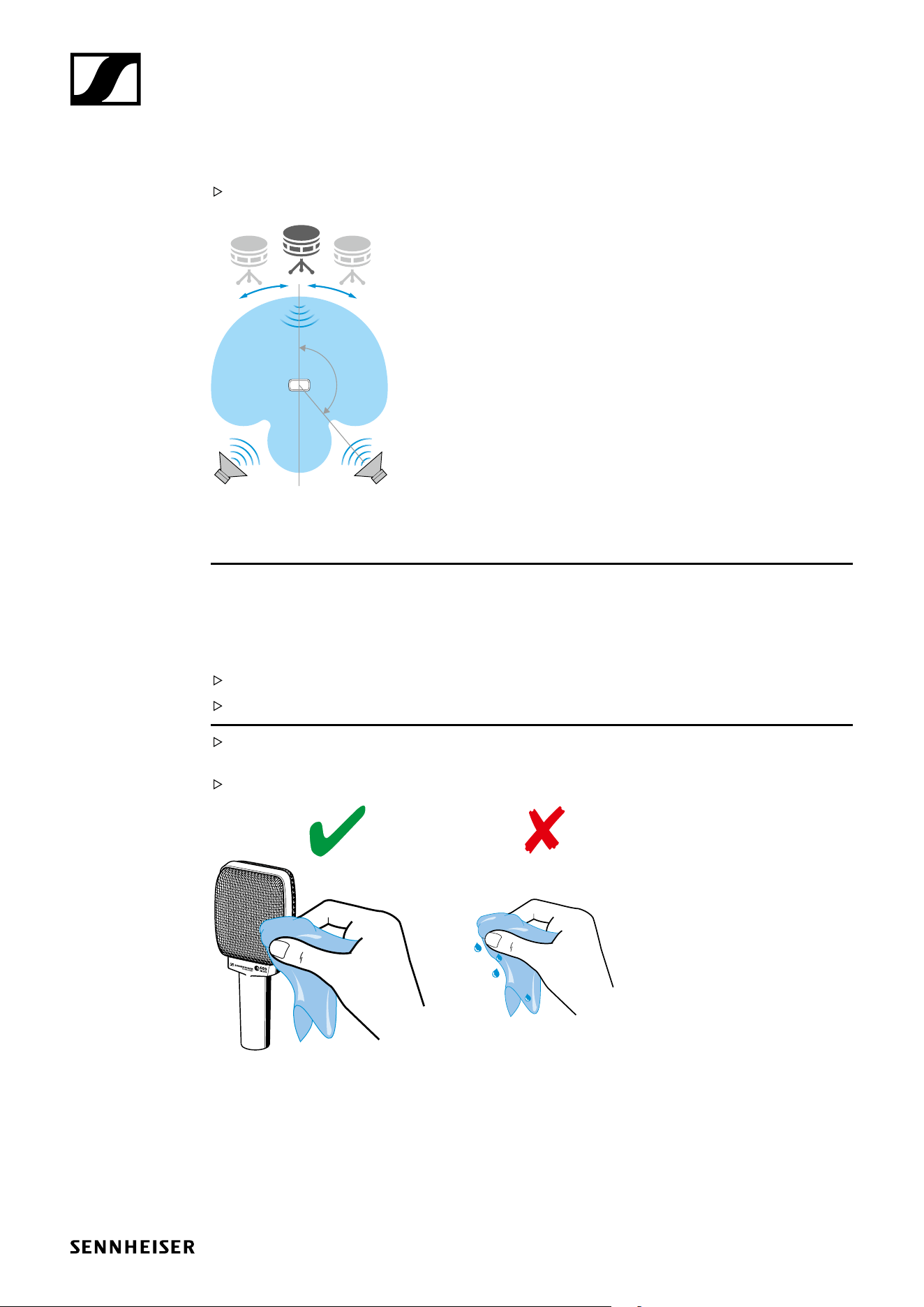

Monitorlautsprecher platzieren
Positionieren Sie Ihre Monitorlautsprecher im Winkelbereich der größten Auslöschung (135°, ver-
gleich „Polardiagramm“), um Rückkopplungen und Übersprechen zu vermeiden.
135°
E 609 silver reinigen und pflegen
VORSICHT
FLÜSSIGKEIT KANN DIE ELEKTRONIK DER PRODUKTE ZERSTÖREN!
Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurzschluss in der Elektronik
verursachen.
Halten Sie Flüssigkeiten jeder Art von den Produkten fern.
Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.
Trennen Sie gegebenenfalls die Produkte vom Stromnetz und entnehmen Sie gegebenenfalls Ak-
kus und Batterien, bevor Sie mit der Reinigung beginnen.
Reinigen Sie alle Produkt ausschließlich mit einem weichen, trockenen/leicht feuchtem Tuch.
e 609 | 6/7

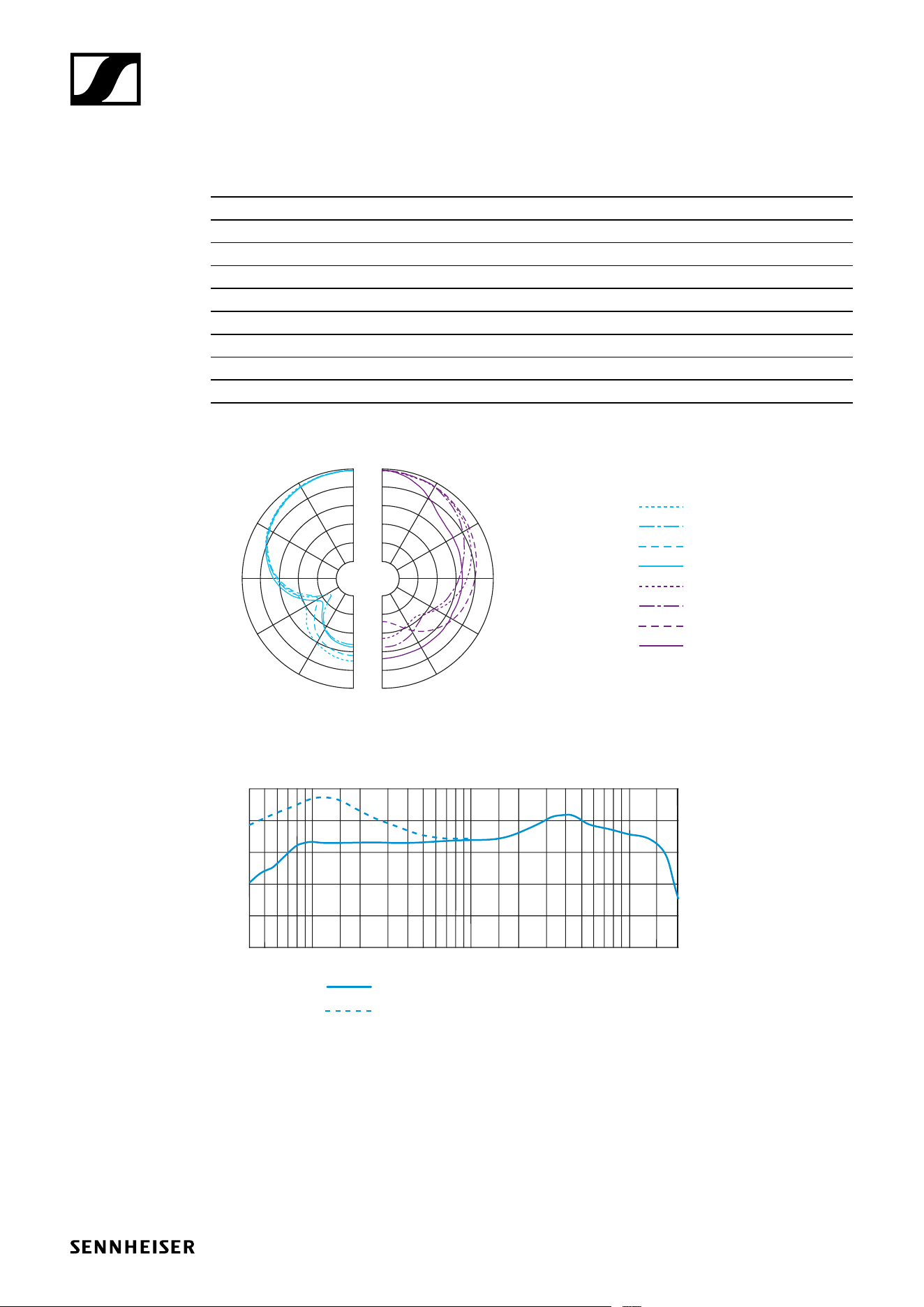

Technische Daten
Technische Daten
Wandlerprinzip dynamisch
Übertragungsbereich 40 - 15.000 Hz
Richtcharakteristik Superniere
Freifeld-Leerlauf-Übertragungsfaktor 1,5 mV/Pa
Nennimpedanz (bei 1 kHz) 350 Ω
Min. Abschlussimpedanz 1 kΩ
Stecker XLR-3
Abmessungen 55 x 34 x 134 mm
Gewicht 140 g
Polardiagramm
30°
0°
180°
150°
120°
60°
90°
0
5
10
15
20
25
dB
30°
0°
180°
150°
120°
60°
90°
125 Hz
250 Hz
500 Hz
1,000 Hz
2,000 Hz
4,000 Hz
8,000 Hz
16,000 Hz
Frequenzgang
dBV
50
100
200
500
1,000
2,000
5,000
10,000
20,000
Hz
- 50
- 60
- 70
- 80
- 90
- 40
0°, 1 m
0°, 5 cm
e 609 | 7/7

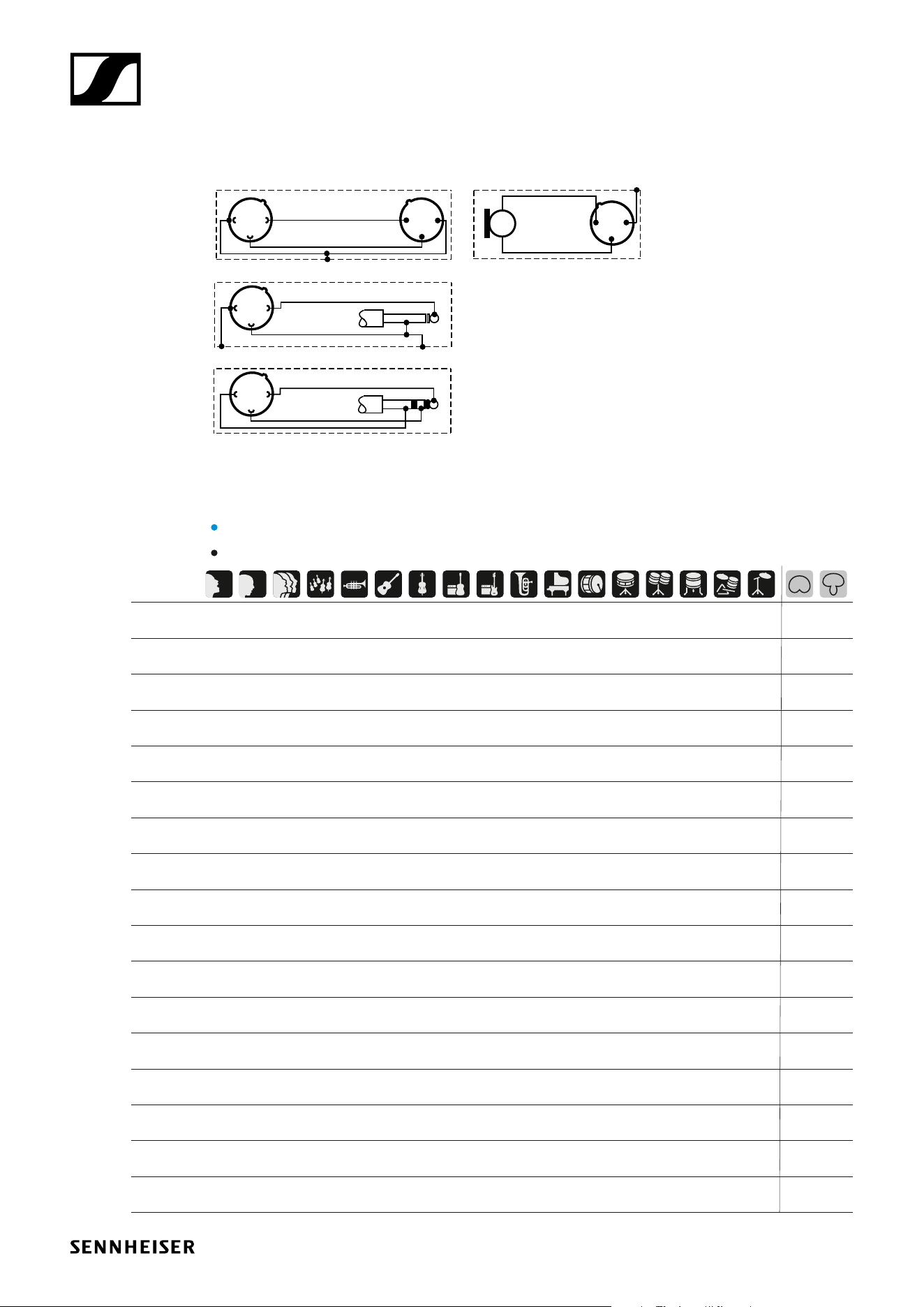

Übersicht der Anwendungen
Anschlussbelegung
12
3
+
+
12
3
1
2
3
+ +
1
2
3
+
+
1
2
3
+
+
XLR 6.3 mm
XLR
6.3 mm
XLR
XLR
XLR
UNBALANCED
BALANCED
Übersicht der Anwendungen
Hauptanwendung
Nebenanwendung
•••• •
••
• •••
••
• ••
••
• • ••• •
•• • •• • • •
•• •
•• •
•• •
• • •
•• •
••
• •••
••
• • ••• •
••
••• •
• • • •• • • •
• •
• •
• •• ••
e 602 II
e 604
e 608
e 609
silver
e 614
e 835
e 845
e 865
e 901
e 902
e 904
e 906
e 908
e 914
e 935
e 945
e 965
