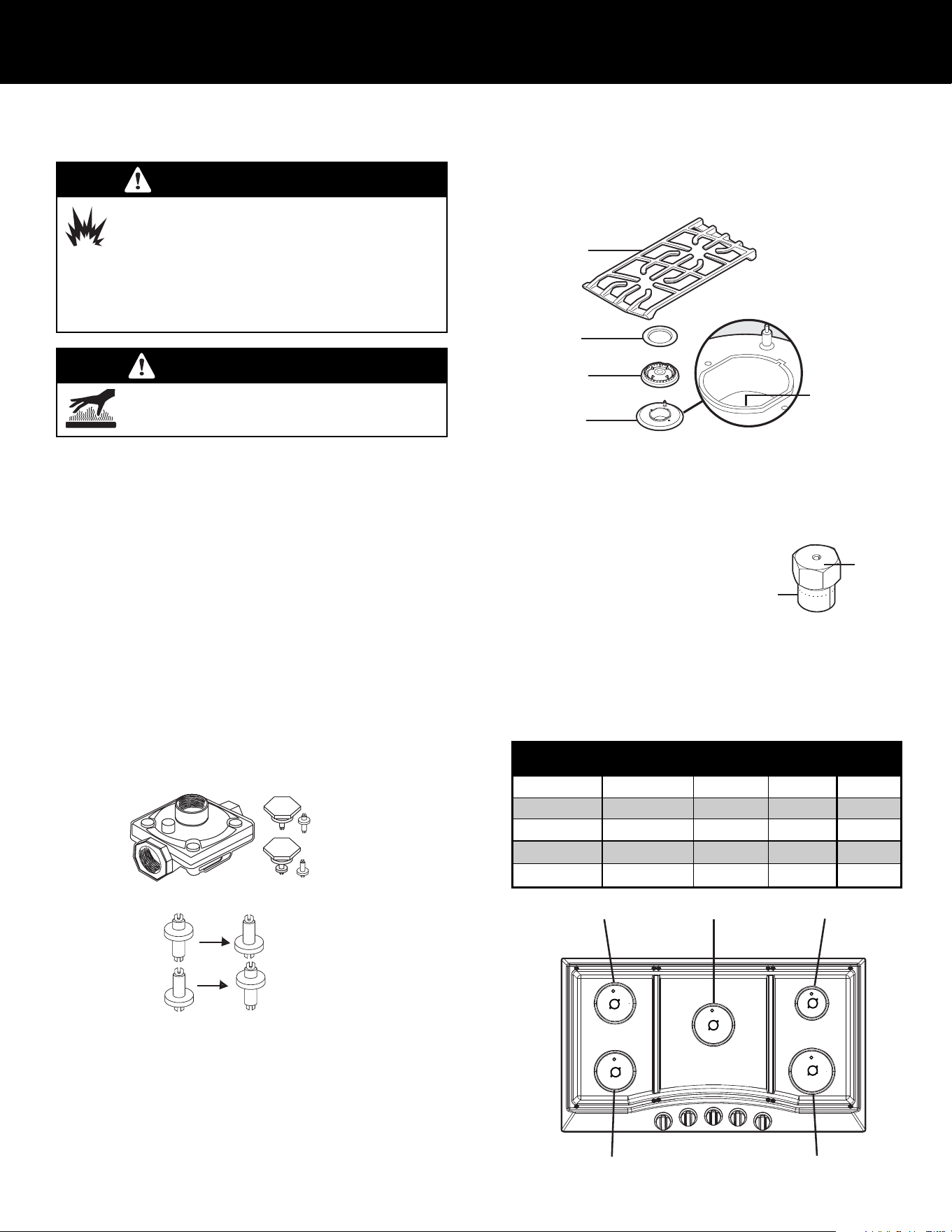

The pressure regulator and the burner orifices are set for Natural
gas. To use Liquid Propane gas, the regulator and burner orifices
must be converted.
To covert the cooktop to LP gas, follow these instructions:
1. Disconnect all electrical power at the main circuit breaker or
fuse box.
2. Shut off the gas supply to the cooktop by closing the manual
shut-off valve.
Converting the Pressure Regulator
1. Locate the pressure regulator which can be found underneath
the cooktop on the back right hand side, if the unit has
already been installed, otherwise it will be packed separately
with the unit.
2. Unscrew the hex nut cap from the top of the regulator.
3. Unsnap the plastic plunger from the hex nut.
4. Reverse the plunger and reinstall onto the hex nut by
pressing firmly.
Note: Plunger is marked “Nat” and “LP”. Converted fuel type will
be shown on the lower portion of the plunger.
Note: To convert the cooktop back to Natural gas, reverse the
instructions given for making the LP gas adjustments.
Note: When the LP/Propane conversion is finished, complete the
enclosed conversion label and place it next to the rating label.
Converting the Surface Burners
1. Remove the top grates, burner caps, and burner heads.
2. Using a 9/32” or 7 mm nut driver remove the top burner
orifices. These may be accessed through the opening in the
burner base.
Note: Save these orifices for future
conversion back to Natural gas.
3. Locate the proper LP surface burner
orifices included with the kit
according to the diagram listed
below.
4. Install the orifices in their correct location. To prevent leakage,
make sure the orifice spuds are securely screwed into the
burner base. In some cases, foreign particles in the gas line
may cause an orange flame at first but this will soon disappear.
WARNING
The conversion must be performed by a qualified
installer or gas supplier in accordance with the
manufacturer’s instructions and all codes and
requirements of the authority having jurisdiction. Failure to
follow ALL instructions could result in serious injury or
property damage. The qualified agency performing this
work assumes responsibility for this conversion.
LP
Orientation
NAT
LP
Natural
Orientation
NAT
LP
Apply sideways finger pressure
to remove pin from cap.
NAT
LP
conversion
conversion
Orifice
spud
Burner
cap
Burner
grate
Burner
head
Burner
base
Orifice
stamp
0.79
Orifice
Part Number Burner BTU Rate
Dia
mm
Orifice
Stamp
057740-901
Left front (A)
8,500
0.85 85
057740-901
Left rear (B)
8,500
0.85
85
057740-902
Center (C) 13,000 1.07 107
057740-904
Right rear (D) 5,000 0.67 67
057740-903
Right front (E) 10,000 0.97 97
RLPKC1 LP Conversion Kit Instructions for RVGC3301/3361 Gas Cooktops
B
A
E
C
D
WARNING
If you attempt to measure the inner cone of the
flame, please use caution as burns could result.

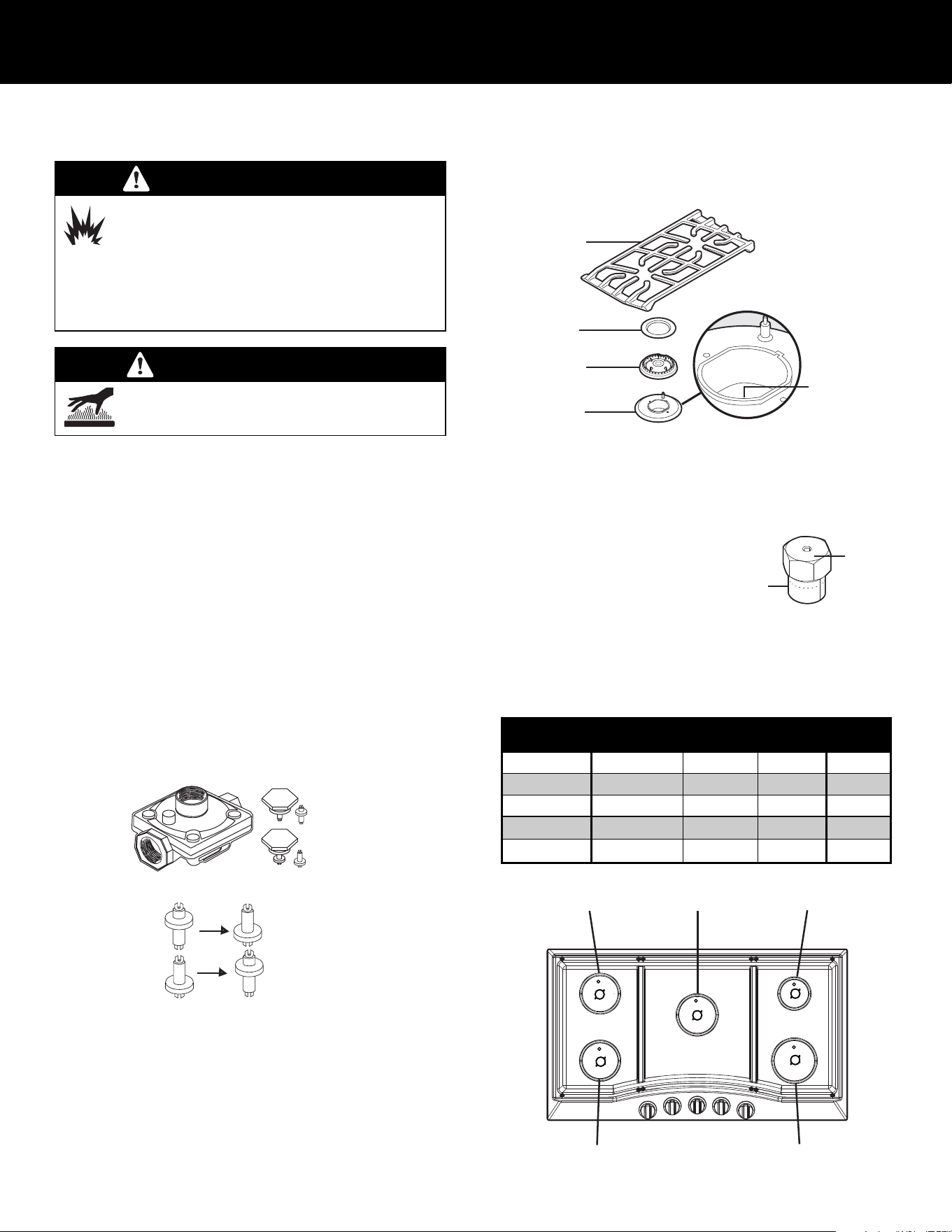

The pressure regulator and the burner orifices are set for
LP/Propanel gas. To use Natural gas, the regulator and burner
orifices must be converted.
To covert the cooktop to NAT gas, follow these instructions:
1. Disconnect all electrical power at the main circuit breaker or
fuse box.
2. Shut off the gas supply to the cooktop by closing the manual
shut-off valve.
Converting the Pressure Regulator
1. Locate the pressure regulator which can be found underneath
the cooktop on the back right hand side, if the unit has
already been installed, otherwise it will be packed separately
with the unit.
2. Unscrew the hex nut cap from the top of the regulator.
3. Unsnap the plastic plunger from the hex nut.
4. Reverse the plunger and reinstall onto the hex nut by
pressing firmly.
Note: Plunger is marked “Nat” and “LP”. Converted fuel type will
be shown on the lower portion of the plunger.
Note: To convert the cooktop back to LP gas, reverse the
instructions given for making the LP gas adjustments.
Note: When the natural conversion is finished, complete the
enclosed conversion label and place it next to the rating label.
Converting the Surface Burners
1. Remove the top grates, burner caps, and burner heads.
2. Using a 9/32” or 7 mm nut driver remove the top burner
orifices. These may be accessed through the opening in the
burner base.
Note: Save these orifices for future conversion back to LP gas.
3. Locate the proper natural surface
burner orifices included with the
kit according to the diagram
listed below.
4. Install the orifices in their correct location. To prevent leakage,
make sure the orifice spuds are securely screwed into the burner
base. In some cases, foreign particles in the gas line may cause
an orange flame at first but this will soon disappear.
WARNING
The conversion must be performed by a qualified
installer or gas supplier in accordance with the
manufacturer’s instructions and all codes and
requirements of the authority having jurisdiction. Failure to
follow ALL instructions could result in serious injury or
property damage. The qualified agency performing this
work assumes responsibility for this conversion.
LP
Orientation
NAT
LP
Natural
Orientation
NAT
LP
Apply sideways finger pressure
to remove pin from cap.
NAT
LP
conversion
conversion
Orifice
spud
Burner
cap
Burner
grate
Burner
head
Burner
base
Orifice
stamp
0.79
Orifice
RNKC1 Nat Conversion Kit Instructions for RVGC3301/3361 Gas Cooktops
B
A
E
C
D
WARNING
If you attempt to measure the inner cone of the
flame, please use caution as burns could result.
057757-000 EN (093015)
VIKING RANGE, LLC
111 Front Street • Greenwood, Mississippi
38930 USA • (662) 455-1200
Part Number Burner BTU Rate
Dia
mm
Orifice
Drill
057746-901
Left front (A)
9,100
1.36 136
057746-901
Left rear (B)
9,100
1.36
136
057746-902
Center (C) 17,000 1.90 190
057746-904
Right rear (D) 5,000 1.01 101
057746-903
Right front (E) 12,000 1.60 160

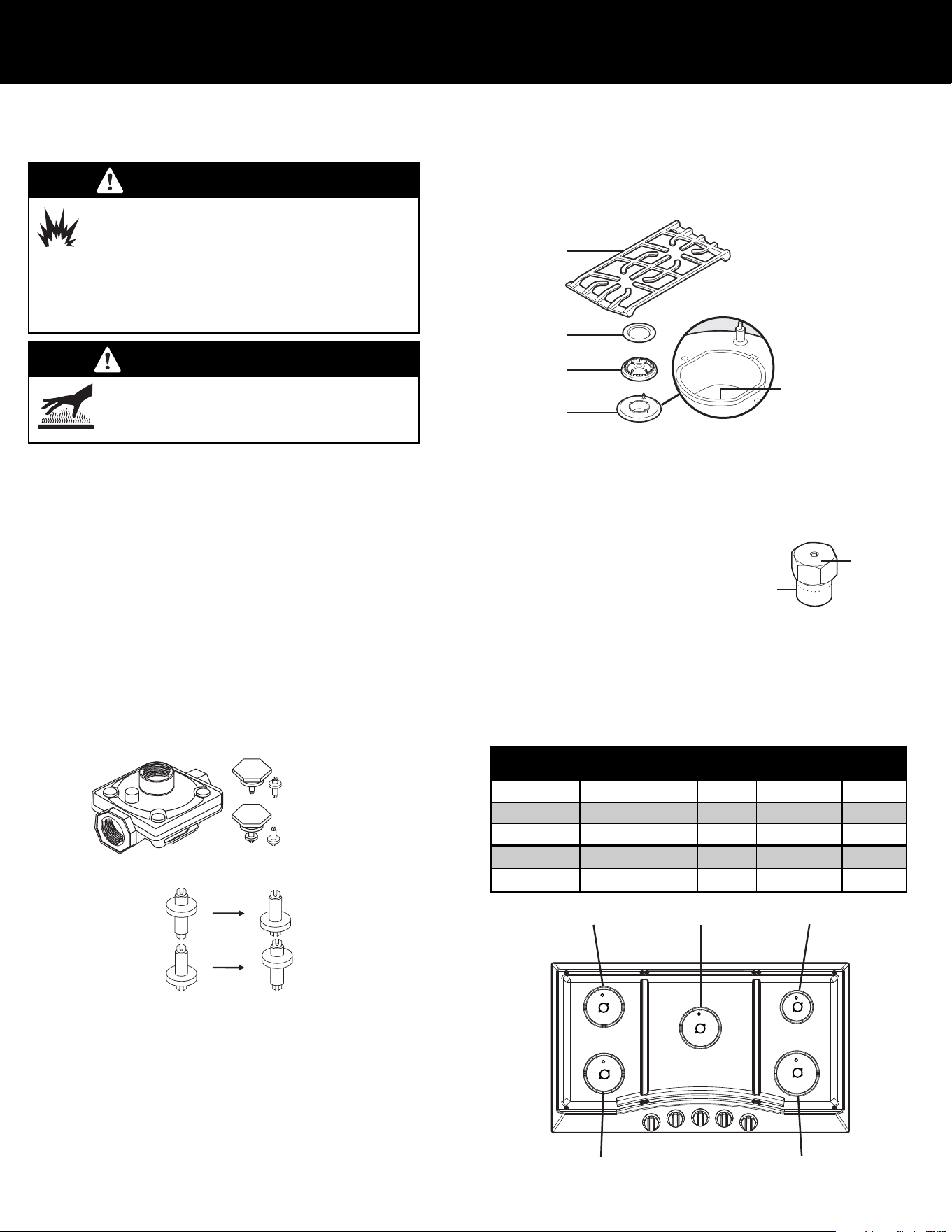

Les orifices du détendeur et du brûleur sont réglés pour le gaz
naturel. Pour utiliser du gaz propane liquide, les orifices du détendeur
et du brûleur doivent être convertis.
Pour convertir de cuisson au gaz PL, suivez ces instructions :
1. Débranchez toute l’alimentation électrique au disjoncteur
général ou à la boîte à fusibles.
2. Coupez l’arrivée de gaz en fermant le robinet d’arrêt manuel.
Conversion du détendeur
1. Situez le détendeur sous la plaque de cuisson à l'arrière
droite, si l'appareil a déjà été installé ; sinon il est fourni avec
l'appareil et emballé séparément.
2. Dévissez l’écrou borgne à six pans du dessus du détendeur.
3. Détachez le piston plongeur en plastique de l’écrou.
4. Retournez le piston plongeur et réinstallez-le sur l’écrou en
pressant fermement.
Remarque : Le piston plongeur est marqué « Nat » et « LP ». Le
type de combustible converti apparaîtra sur la partie inférieure du
piston plongeur.
Remarque : Pour effectuer la reconversion au gaz naturel,
procédez inversement.
Remarque : Une fois la conversion LP/Propane terminée,
remplissez l’étiquette de conversion et placez-la à côté de
l’étiquette des valeurs nominales.
Conversion des brûleurs de surface
1. Enlevez les grilles supérieures, les chapeaux de brûleur et les têtes
de brûleur.
2. À l’aide d’un tourne-écrou de 9/32 po ou 7 mm, enlevez les orifices
supérieurs du brûleur. Vous pouvez y accéder par l’ouverture dans la
base du brûleur.
Remarque : Mettez ces orifices de côté pour une reconversion future
au gaz naturel.
3. Localisez les orifices de brûleur PL corrects
inclus avec l’ensemble, conformément à la
liste ci-dessus.
4. Installez les orifices au bon endroit. Pour
éviter les fuites, assurez-vous que l’embase des orifices est
solidement vissée sur la base du brûleur. Dans certains cas, des
particules étrangères dans la conduite de gaz peuvent causer une
flamme orange au départ, laquelle disparaîtra peu après.
LP
NAT
LP
NAT
LP
Appuyez sur le côté avec le doigt pour
enlever la goupille du chapeau
Gaz naturel
NAT
LP
Conversion
Conversion
0.79
rifice
Timbre
de l'orifice
RLPKC1 Instructions du kit de conversion au PL pour les plaques de
cuisson au gaz CRVGC3301/3361
B
A
E
C
D
AVERTISSEMENT
La conversion doit être confiée à un installateur
qualifié ou un fournisseur de gaz conformément
aux instructions du fabricant et à tous les codes et
exigences de l’autorité ayant juridiction. Le non-respect de
TOUTES les instructions peut causer des blessures graves
ou des dégâts matériels. L’agence qualifiée réalisant le
travail endosse la responsabilité de cette conversion.
AVERTISSEMENT
Si vous essayez de mesurer le cône interne de
la flamme, usez de prudence, car vous risquez
de vous brûler.
Embase
d'orifice
Chapeau de
brûleur
Grille de
brûleur
Tête de
brûleur
Base de
brûleur
Numéro de
piècer
Brûleur BTU
Diamètre
mm
Timbre de
l’orifice
057740-901
Avant gauche (A)
8,500
0.85 85
057740-901
Arrière gauche (B)
8,500
0.85
85
057740-902
Centre (C) 13,000 1.07 107
057740-904
Arrière droit (D) 5,000 0.67 67
057740-903
Arrière droit (E) 10,000 0.97 97

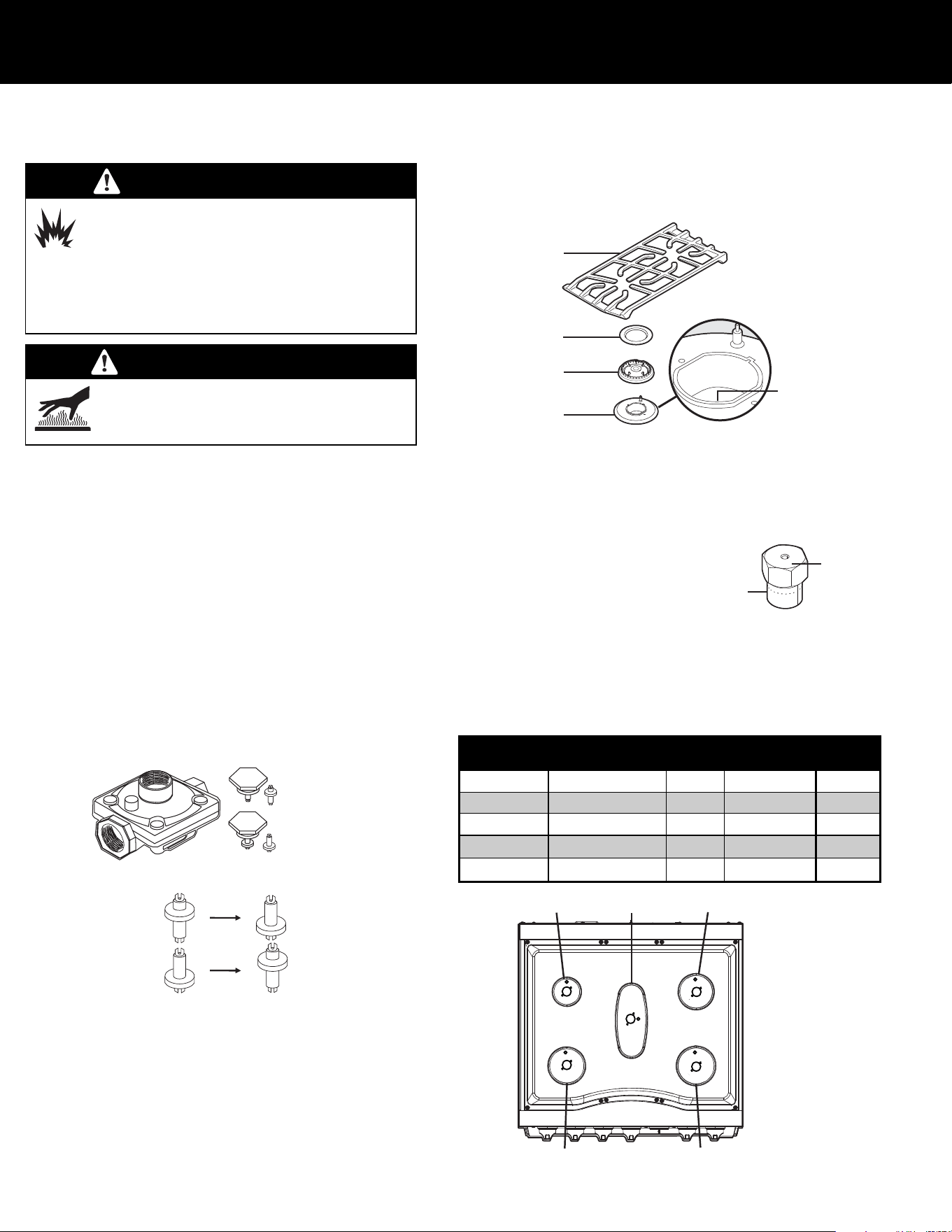

Les orifices du détendeur et du brûleur sont réglés pour le gaz
propane liquide.. Pour utiliser du gaz naturel, les orifices du
détendeur et du brûleur doivent être convertis.
Pour convertir de cuisson au gaz naturel, suivez ces instructions :
1. Débranchez toute l’alimentation électrique au disjoncteur
général ou à la boîte à fusibles.
2. Coupez l’arrivée de gaz en fermant le robinet d’arrêt manuel.
Conversion du détendeur
1. Situez le détendeur sous la plaque de cuisson à l'arrière
droite, si l'appareil a déjà été installé ; sinon il est fourni avec
l'appareil et emballé séparément.
2. Dévissez l’écrou borgne à six pans du dessus du détendeur.
3. Détachez le piston plongeur en plastique de l’écrou.
4. Retournez le piston plongeur et réinstallez-le sur l’écrou en
pressant fermement.
Remarque : Le piston plongeur est marqué « Nat » et « LP ». Le
type de combustible converti apparaîtra sur la partie inférieure du
piston plongeur.
Remarque : Pour effectuer la reconversion au gaz propane
liquide, procédez inversement.
Remarque : Une fois la conversion naturel terminée, remplissez
l’étiquette de conversion et placez-la à côté de l’étiquette des
valeurs nominales.
Conversion des brûleurs de surface
1. Enlevez les grilles supérieures, les chapeaux de brûleur et les
têtes de brûleur.
2. À l’aide d’un tourne-écrou de 9/32 po ou 7 mm, enlevez les
orifices supérieurs du brûleur. Vous pouvez y accéder par
l’ouverture dans la base du brûleur.
Remarque : Mettez ces orifices de côté pour une reconversion
future au gaz propane liquide..
3. Localisez les orifices de brûleur
naturel corrects inclus avec
l’ensemble, conformément à la liste
ci-dessus. Le timbre de l'orifice
peut être diamètre métrique perceuse ou la taille de foret.
4. Installez les orifices au bon endroit. Pour éviter les fuites,
assurez-vous que l’embase des orifices est solidement vissée
sur la base du brûleur. Dans certains cas, des particules
étrangères dans la conduite de gaz peuvent causer une flamme
orange au départ, laquelle disparaîtra peu après.
LP
NAT
LP
NAT
LP
Appuyez sur le côté avec le doigt pour
enlever la goupille du chapeau
Gaz naturel
NAT
LP
Conversion
Conversion
0.79
Orifice
Timbre
de l'orific
B
A
E
CD
057757-000 FR (093015)
VIKING RANGE, LLC
111 Front Street • Greenwood,
Mississippi 38930 USA • (662) 455-1200
AVERTISSEMENT
La conversion doit être confiée à un installateur
qualifié ou un fournisseur de gaz conformément
aux instructions du fabricant et à tous les codes et
exigences de l’autorité ayant juridiction. Le non-respect de
TOUTES les instructions peut causer des blessures graves
ou des dégâts matériels. L’agence qualifiée réalisant le
travail endosse la responsabilité de cette conversion.
AVERTISSEMENT
Si vous essayez de mesurer le cône interne de
la flamme, usez de prudence, car vous risquez
de vous brûler.
Embase
d'orifice
Chapeau de
brûleur
Grille de
brûleur
Tête de
brûleur
Base de
brûleur
RNKC1 Instructions du kit de conversion au NAT pour les plaques de
cuisson au gaz CRVGC3301/3361
Numéro de
piècer
Brûleur BTU
Diamètre
mm
Timbre de
l’orifice
057746-901
Avant gauche (A)
9,100
1.36 136
057746-901
Arrière gauche (B)
9,100
1.36
136
057746-902
Centre (C) 17,000 1.90 190
057746-904
Arrière droit (D) 5,000 1.01 101
057746-903
Arrière droit (E) 12,000 1.60 160
