RIDGID R8654B 18V OCTANE Brushless Cordless 7-1/4 in. User Manual

To register your RIDGID

product, please visit:

http://register.RIDGID.com

Pour enregistrer votre

produit de RIDGID,

s’il vous plaît la visite :

http://register.RIDGID.com

Para registrar su producto

de RIDGID, por favor visita:

http://register.RIDGID.com

INCLUDES: Circular Saw, Blade, Blade

Wrench, Vacuum Attachment, Rafter Hook,

Operator’s Manual

TABLE OF CONTENTS

****************

 General Power Tool Safety

Warnings .........................................2-3

 Circular Saw Safety Warnings .........3-4

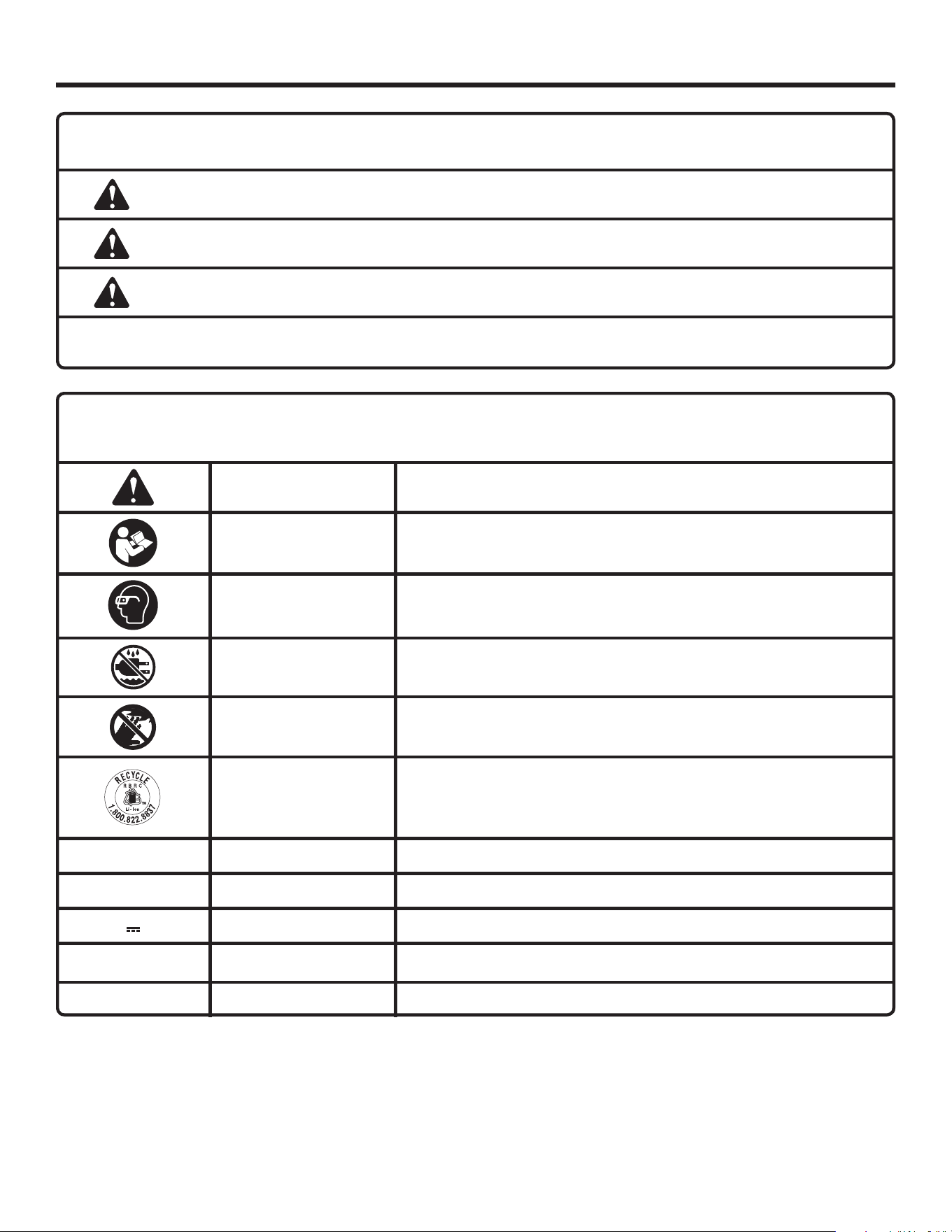

 Symbols ..............................................5

 Features ..............................................6

 Assembly ............................................ 6

 Operation .......................................7-11

 Adjustments ................................11-12

 Maintenance ..................................... 12

 Accessories ......................................12

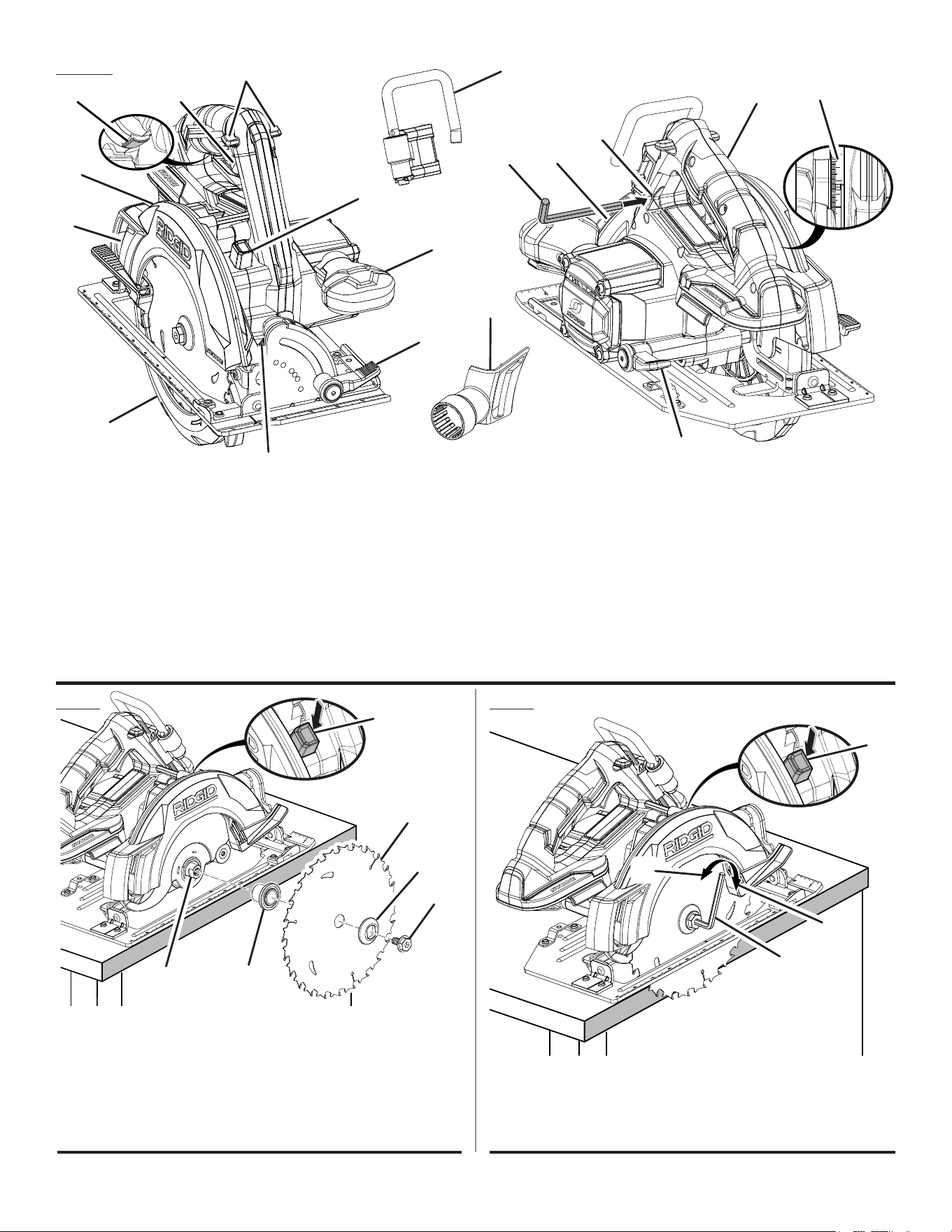

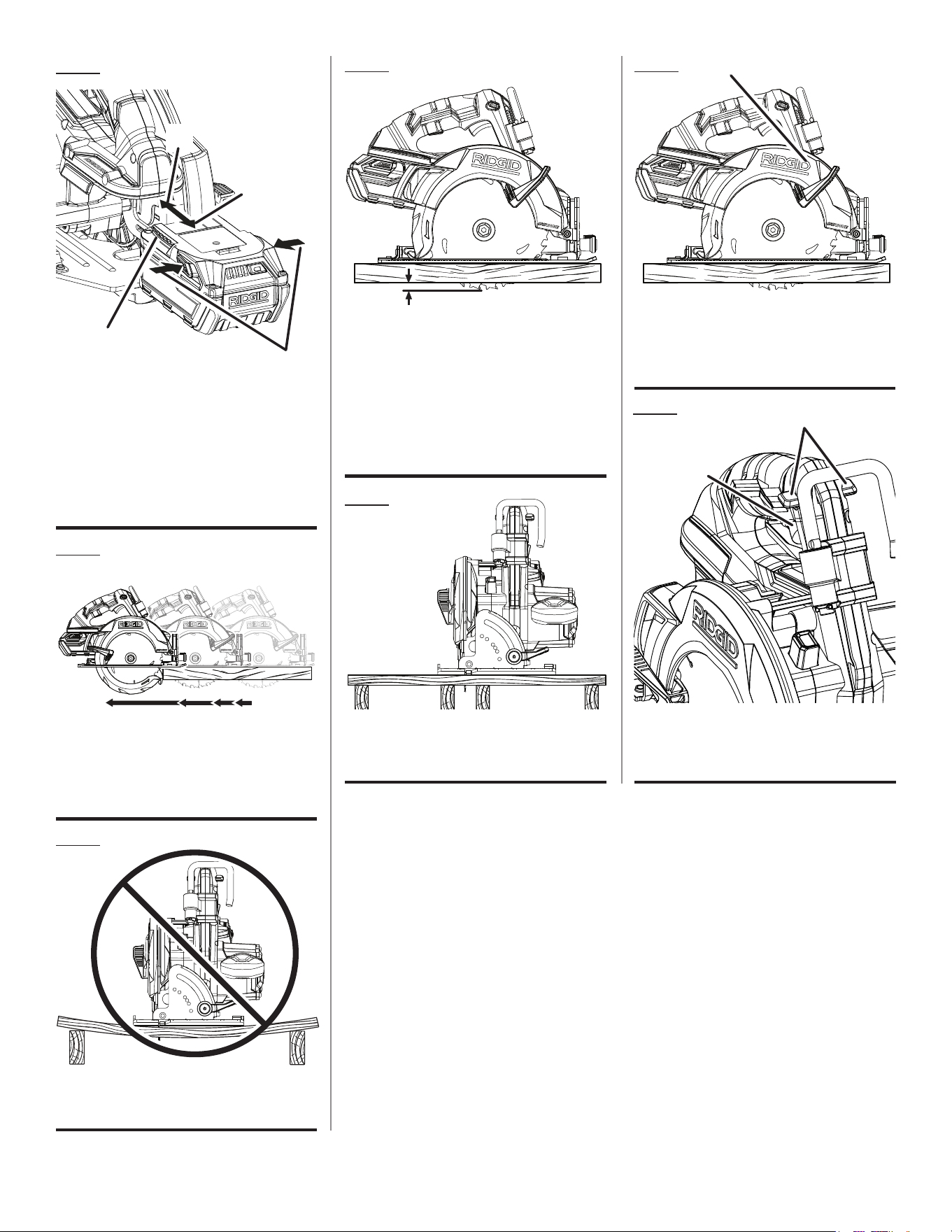

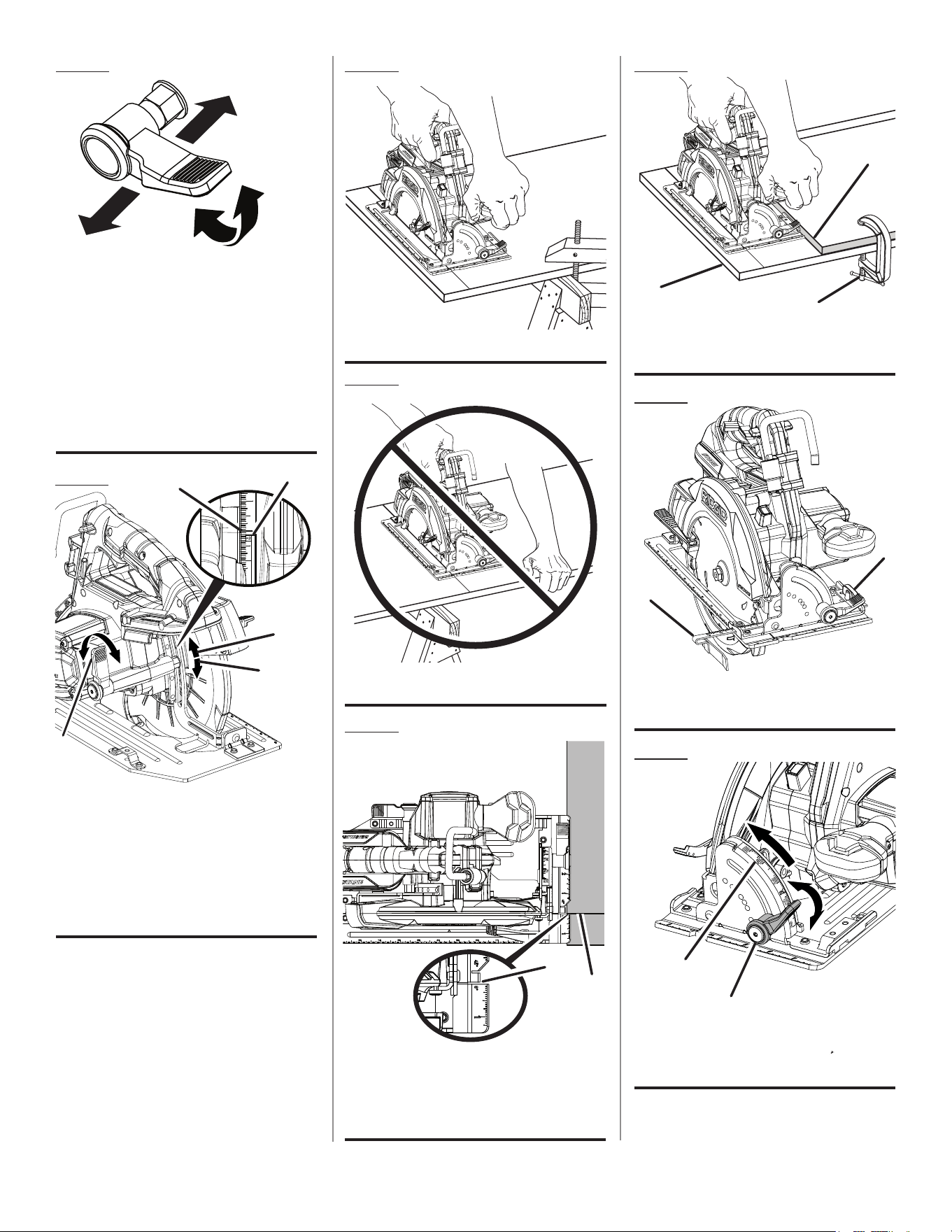

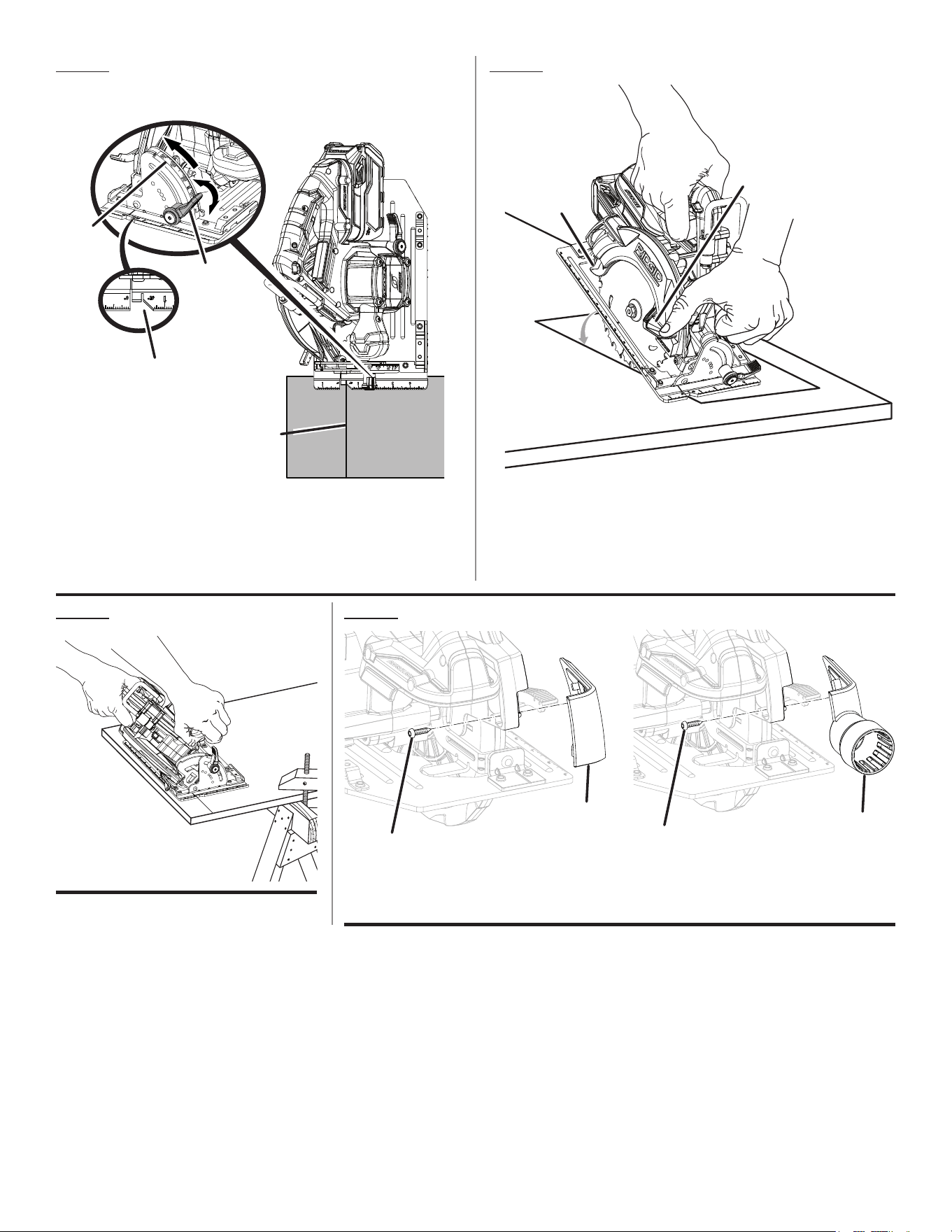

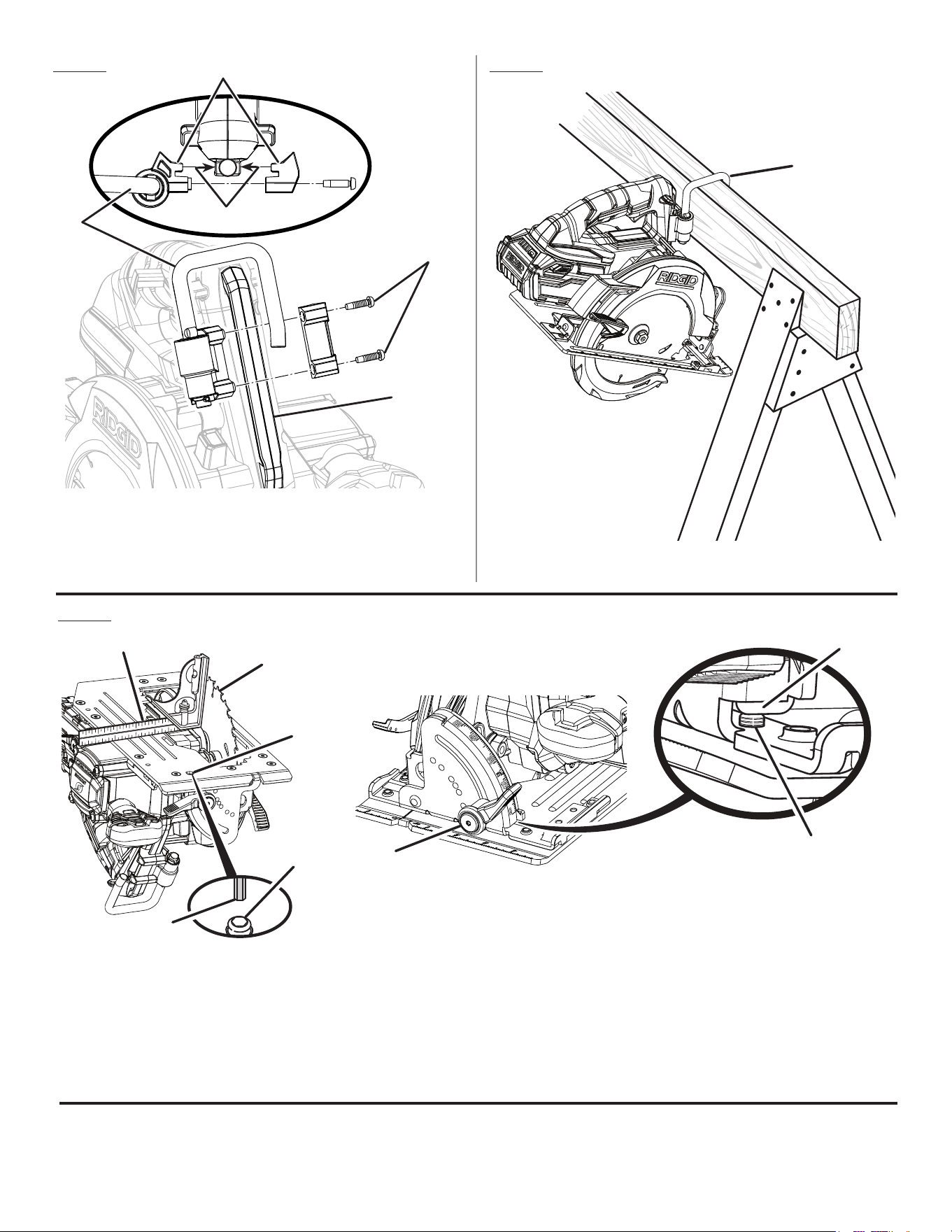

 Illustrations ..................................13-17

 Parts Ordering and

Service ................................Back page

INCLUT : Scie circulaire, lame, clé à lame,

accessoire d’aspiration, crochet pour

chevron, manual del utilisation

TABLE DES MATIÈRES

****************

 Avertissements de sécurité

relatives aux outils électriques ........2-3

 Avertissements de sécurité

relatifs au scie circulaire ..................3-4

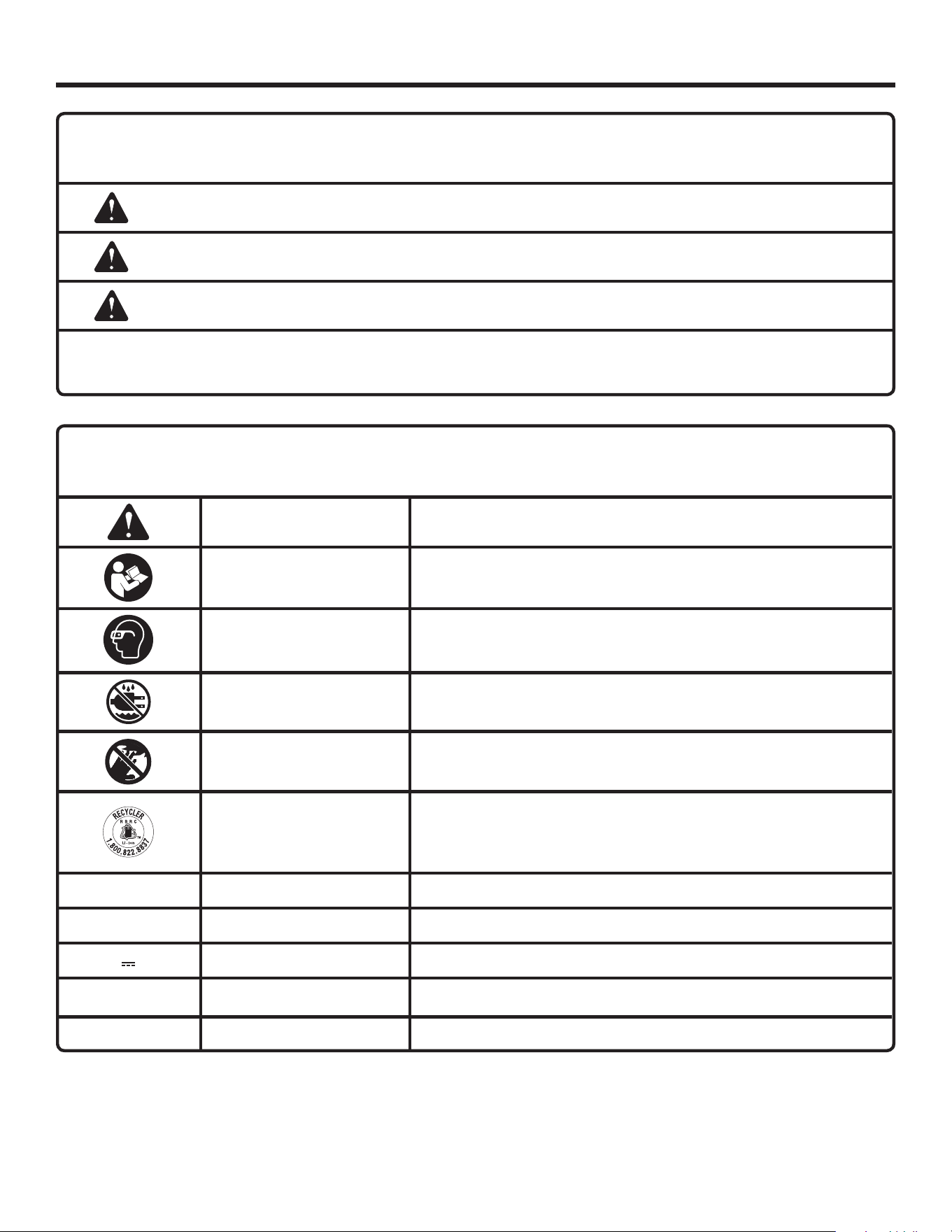

 Symboles ............................................5

 Caractéristiques .................................6

 Assemblage ........................................6

 Utilisation .......................................7-11

 Réglages ......................................11-12

 Entretien ...........................................12

 Accessoires ......................................12

 Illustrations ..................................13-17

 Commande de pièces

et réparation ......................Page arrière

INCLUYE: Sierra circular, hoja, llave de la

hoja, accesorio para aspiradora, gancho

de la viga, manual del operador

ÍNDICE DE CONTENIDO

****************

 Advertencias de seguridad

para herramientas eléctricas ...........2-3

 Advertencias de seguridad

sierra circular ...................................3-4

 Símbolos ............................................5

 Características ...................................6

 Armado ............................................... 6

 Funcionamiento .............................7-11

 Ajustes ..............................................12

 Mantenimiento ..................................12

 Accesorios ........................................12

 Ilustraciones ................................13-17

 Pedidos de piezas

y servicio ....................... Pág. posterior

WARNING:

To reduce the risk of injury,

the user must read and un-

derstand the operator’s man-

ual before using this product.

AVERTISSEMENT :

Pour réduire les risques de

blessures, l’utilisateur doit lire

et veiller à bien comprendre

le manuel d’utilisation avant

d’utiliser ce produit.

ADVERTENCIA:

Para reducir el riesgo de

lesiones, el usuario debe leer

y comprender el manual del

operador antes de usar este

producto.

OPERATOR’S MANUAL

MANUEL D’UTILISATION

MANUAL DEL OPERADOR

7-1/4 in. 18 V BRUSHLESS CIRCULAR SAW

184 mm (7-1/4 po) 18 V SCIE CIRCULAIRE

À MOTEUR SANS BALAI

184 mm (7-1/4 pulg.) 18 V SIERRA

CIRCULAR SIN ESCOBILLAS

R8654

SAVE THIS MANUAL FOR

FUTURE REFERENCE

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

2 - English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/

or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

power tool.

WORK AREA SAFETY

Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases

or dust. Power tools create sparks which may ignite the

dust or fumes.

Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body

is earthed or grounded.

Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away

from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock.

When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of a GFCI reduces the risk

of electric shock.

 Use this product only with batteries and chargers

listed in tool/appliance/battery pack/charger correla-

tion supplement 988000-302.

PERSONAL SAFETY

Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power

tool while you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention while

operating power tools may result in serious personal injury.

Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask, non-

skid safety shoes, hard hat, or hearing protection used

for appropriate conditions will reduce personal injuries.

Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source and/

or battery pack, picking up or carrying the tool. Carrying

power tools with your finger on the switch or energizing

power tools that have the switch on invites accidents.

Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal injury.

Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

Dress properly. Do not wear loose clothing or jewelry.

Keep your hair, clothing and gloves away from moving

parts. Loose clothes, jewelry or long hair can be caught

in moving parts.

If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection

can reduce dust-related hazards.

Do not let familiarity gained from frequent use of tools

allow you to become complacent and ignore tool

safety principles. A careless action can cause severe

injury within a fraction of a second.

Do not wear loose clothing or jewelry. Contain long hair.

Loose clothes, jewelry, or long hair can be drawn into air vents.

Do not use on a ladder or unstable support. Stable

footing on a solid surface enables better control of the

power tool in unexpected situations.

POWER TOOL USE AND CARE

Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the

power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power tool

accidentally.

Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool

or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may affect the power tool’s operation. If damaged,

have the power tool repaired before use. Many

accidents are caused by poorly maintained power tools.

Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to

bind and are easier to control.

Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to be

performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

3 - English

CUTTING PROCEDURES

DANGER:

Keep hands away from cutting area and the

blade. Keep your second hand on auxiliary

handle, or motor housing. If both hands are

holding the saw, they cannot be cut by the blade.

 Do not reach underneath the workpiece. The guard

can not protect you from the blade below the workpiece.

 Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth

should be visible below the workpiece.

 Never hold workpiece in your hands or across your

leg while cutting. Secure the workpiece to a stable

platform. It is important to support the work properly to

minimize body exposure, blade binding, or loss of control.



Hold the power tool by insulated gripping surfaces,

when performing an operation where the cutting tool

may contact hidden wiring.

Contact with a “live” wire will

also make exposed metal parts of the power tool “live”

and could give the operator an electric shock.

 When ripping, always use a rip fence or straight edge

guide. This improves the accuracy of cut and reduces

the chance of blade binding.

 Always use blades with correct size and shape (dia-

mond versus round) of arbour holes. Blades that do

not match the mounting hardware of the saw will run

eccentrically, causing loss of control.

 Never use damaged or incorrect blade washers or

bolt. The blade washers and bolt were specially designed

for your saw, for optimum performance and safety of

operation.

KICKBACK CAUSES AND RELATED WARNINGS

 Kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw to

lift up and out of the workpiece toward the operator;

 When the blade is pinched or bound tightly by the kerf

closing down, the blade stalls and the motor reaction

drives the unit rapidly back toward the operator;

 If the blade becomes twisted or misaligned in the cut,

the teeth at the back edge of the blade can dig into the

top surface of the wood causing the blade to climb out

of the kerf and jump back toward the operator.

Kickback is the result of saw misuse and/or incorrect operat-

ing procedures or conditions and can be avoided by taking

proper precautions as given below:

 Maintain a firm grip with both hands on the saw and

position your arms to resist kickback forces. Position

your body to either side of the blade, but not in line

with the blade. Kickback could cause the saw to jump

backwards, but kickback forces can be controlled by the

operator, if proper precautions are taken.

 When blade is binding, or when interrupting a cut

for any reason, release the trigger and hold the saw

motionless in the material until the blade comes to a

complete stop. Never attempt to remove the saw from

the work or pull the saw backward while the blade is

GENERAL POWER TOOL SAFETY WARNINGS

CIRCULAR SAW SAFETY WARNINGS

Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the

tool in unexpected situations.

BATTERY TOOL USE AND CARE

Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another battery pack.

Use power tools only with specifically designated

battery packs. Use of any other battery packs may create

a risk of injury and fire.

When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or a fire.

Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally

occurs, flush with water. If liquid contacts eyes,

additionally seek medical help. Liquid ejected from the

battery may cause irritation or burns.

Do not use a battery pack or tool that is damaged or

modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion, or risk

of injury.

Do not expose a battery pack or tool to fire or

excessive temperature. Exposure to fire or temperature

above 265° F may cause explosion.

Follow all charging instructions and do not charge the

battery pack or tool outside the temperature range

specified in the instructions. Charging improperly or at

temperatures outside the specified range may damage

the battery and increase the risk of fire.

SERVICE

Have your power tool serviced by a qualified repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

4 - English

in motion or kickback may occur. Investigate and take

corrective actions to eliminate the cause of blade binding.

 When restarting a saw in the workpiece, centre the

saw blade in the kerf and check that saw teeth are

not engaged into the material. If saw blade is binding, it

may walk up or kickback from the workpiece as the saw

is restarted.

 Support large panels to minimise the risk of blade

pinching and kickback. Large panels tend to sag under

their own weight. Supports must be placed under the

panel on both sides, near the line of cut and near the

edge of the panel.

 Do not use dull or damaged blades. Unsharpened or

improperly set blades produce narrow kerf causing ex-

cessive friction, blade binding and kickback.

 Blade depth and bevel adjusting locking levers must

be tight and secure before making cut. If blade ad-

justment shifts while cutting, it may cause binding and

kickback.

 Use extra caution when sawing into existing walls or

other blind areas. The protruding blade may cut objects

that can cause kickback.

LOWER GUARD FUNCTION

 Check lower guard for proper closing before each

use. Do not operate the saw if lower guard does not

move freely and close instantly. Never clamp or tie

the lower guard into the open position. If saw is ac-

cidentally dropped, lower guard may be bent. Raise the

lower guard with the retracting handle and make sure it

moves freely and does not touch the blade or any other

part, in all angles and depths of cut.

 Check the operation of the lower guard spring. If the

guard and the spring are not operating properly, they

must be serviced before use. Lower guard may operate

sluggishly due to damaged parts, gummy deposits, or a

build-up of debris.

 The lower guard may be retracted manually only for

special cuts such as “plunge cuts” and “compound

cuts.” Raise lower guard by retracting handle and as

soon as blade enters the material, the lower guard

must be released. For all other sawing, the lower guard

should operate automatically.

 Always observe that the lower guard is covering the

blade before placing saw down on bench or floor. An

unprotected, coasting blade will cause the saw to walk

backwards, cutting whatever is in its path. Be aware of the

time it takes for the blade to stop after switch is released.

CIRCULAR SAW SAFETY WARNINGS

ADDITIONAL SAFETY WARNINGS



Use clamps or other practical way to secure and sup-

port the workpiece to a stable platform. Holding the

work by hand or against your body is unstable and may

lead to loss of control.

 Always wear eye protection with side shields marked

to comply with ANSI Z87.1 when assembling parts,

operating the tool, or performing maintenance. Fol-

lowing this rule will reduce the risk of serious personal

injury.

 Protect your lungs. Wear a face or dust mask if the

operation is dusty. Following this rule will reduce the risk

of serious personal injury.

 Protect your hearing. Wear hearing protection during

extended periods of operation. Following this rule will

reduce the risk of serious personal injury.

 Battery tools do not have to be plugged into an elec-

trical outlet; therefore, they are always in operating

condition. Be aware of possible hazards when not

using your battery tool or when changing accessories.

Following this rule will reduce the risk of electric shock,

fire, or serious personal injury.

 Do not place battery tools or their batteries near fire

or heat. This will reduce the risk of explosion and possibly

injury.

 Do not crush, drop or damage battery pack. Do not

use a battery pack or charger that has been dropped

or received a sharp blow. A damaged battery is subject

to explosion. Properly dispose of a dropped or damaged

battery immediately.

 Batteries can explode in the presence of a source

of ignition, such as a pilot light. To reduce the risk of

serious personal injury, never use any cordless product

in the presence of open flame. An exploded battery can

propel debris and chemicals. If exposed, flush with water

immediately.

 Do not charge battery tool in a damp or wet location.

Do not use, store, or charge battery packs or products

in locations where the temperature is less than 50°F

or more than 100°F. Do not store outside or in vehicles.

 Under extreme usage or temperature conditions, bat-

tery leakage may occur. If liquid comes in contact with

your skin, wash immediately with soap and water. If

liquid gets into your eyes, flush them with clean water

for at least 10 minutes, then seek immediate medical

attention. Following this rule will reduce the risk of seri-

ous personal injury.

 Save these instructions. Refer to them frequently and

use them to instruct others who may use this tool. If you

loan someone this tool, loan them these instructions also.

5 - English

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper

interpretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s

Manual

To reduce the risk of injury, user must read and understand operator’s

manual before using this product.

Eye Protection

Always wear eye protection with side shields marked to comply with

ANSI Z87.1.

Wet Conditions Alert Do not expose to rain or use in damp locations.

No Hands Symbol

Failure to keep your hands away from the blade will result in serious

personal injury.

Recycle Symbol

This product uses lithium-ion (Li-ion) batteries. Local, state or federal

laws may prohibit disposal of batteries in ordinary trash. Consult your

local waste authority for information regarding available recycling and/

or disposal options.

V Volts Voltage

min Minutes Time

Direct Current Type or a characteristic of current

No Load Speed Rotational speed, at no load

.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

Indicates a hazardous situation, which, if not avoided, will result in death or

serious injury.

WARNING:

Indicates a hazardous situation, which, if not avoided, could result in death or

serious injury.

CAUTION:

Indicates a hazardous situation, that, if not avoided, may result in minor or

moderate injury.

NOTICE:

(Without Safety Alert Symbol) Indicates information considered important, but

not related to a potential injury (e.g. messages relating to property damage).

SYMBOLS

6 - English

FEATURES

PRODUCT SPECIFICATIONS

Blade Diameter ....................................................... 7-1/4 in.

Blade Arbor ............................................................... 5/8 in.

Cutting Depth at 0º ............................................. 2-11/16 in.

Cutting Depth at 45º ............................................... 1-7/8 in.

Cutting Depth at 56º ............................................. 1-7/16 in.

No Load Speed (RPM) .......................................5,600 /min

 Remove the battery pack.

 Remove the blade wrench (6 mm hex key) from the

storage area.

 Depress the spindle lock button and remove the blade

screw and outer blade washer.

NOTE: Turn the blade screw counterclockwise to remove.

NOTICE:

To prevent damage to the spindle or spindle lock,

always allow motor to come to a complete stop

before engaging spindle lock.

NOTE: Do not run the circular saw with spindle lock engaged.

Wipe a drop of oil onto the inner blade washer and outer

blade washer where they contact the blade.

WARNING:

If inner blade washer has been removed, replace

it before placing blade on spindle. Failure to do

so could cause an accident since blade will not

tighten properly.

 Raise the lower blade guard.

Fit the saw blade inside the lower blade guard and onto

the spindle.

NOTE: The saw teeth point upward at the front of the

saw.

Replace the outer blade washer.

Depress the spindle lock button, then replace the blade

screw. Tighten the blade screw securely by turning it

clockwise.

Return the blade wrench to the storage area.

REMOVING THE BLADE

See Figure 2, page 13.

 Remove the battery pack.

Remove the blade wrench from the storage area.

Position the saw as shown. Depress the spindle lock

button, and remove the blade screw by turning it

counterclockwise.

Remove outer blade washer.

Lift lower blade guard.

Remove blade.

ASSEMBLY

UNPACKING

This product requires assembly.

 Carefully remove the tool and any accessories from the

box. All items listed in the Includes section must be

included at the time of purchase.

WARNING:

Do not use this product if any parts on the Includes

List are already assembled to your product when

you unpack it. Parts on this list are not assembled

to the product by the manufacturer and require

customer installation. Use of a product that may

have been improperly assembled could result in

serious personal injury.

 If any parts are damaged or missing, please call

1-866-539-1710 for assistance.

WARNING:

If any parts are damaged or missing do not oper-

ate this product until the parts are replaced. Use of

this product with damaged or missing parts could

result in serious personal injury.

WARNING:

Do not attempt to modify this product or create

accessories not recommended for use with this

product. Any such alteration or modification is

misuse and could result in a hazardous condition

leading to possible serious personal injury.

ATTACHING THE BLADE

See Figure 1, page 13.

WARNING:

A 7-1/4 in. blade is the maximum blade capacity of

the saw. Never use a blade that is too thick to allow

outer blade washer to engage with the flats on the

spindle. Larger blades will come in contact with the

blade guard, while thicker blades will prevent blade

screw from securing blade on spindle. Either of

these situations could result in a serious accident.

7 - English

OPERATION

DANGER:

Keep hands away from cutting area and the blade.

Keep your second hand on auxiliary handle, or

motor housing. If both hands are holding the saw,

they cannot be cut by the blade.

WARNING:

Do not allow familiarity with this product to make

you careless. Remember that a careless fraction

of a second is sufficient to inflict serious injury.

WARNING:

Always remove battery pack from the tool when

you are assembling parts, making adjustments,

cleaning, or when not in use. Removing battery

pack will prevent accidental starting that could

cause serious personal injury.

WARNING:

Always wear eye protection with side shields

marked to comply with ANSI Z87.1. Failure to do

so could result in objects being thrown into your

eyes and other possible serious injuries.

WARNING:

Do not use any attachments or accessories not

recommended by the manufacturer of this product.

The use of attachments or accessories not recom-

mended can result in serious personal injury.

APPLICATIONS

You may use this tool for the following purposes:

 Cutting all types of wood products (lumber, plywood,

paneling)

 Cross cutting/rip cutting wood products

 Bevel cutting wood products

 Pocket cutting wood products

WARNING:

Never use abrasive cut-off wheels of any kind with

this saw. Use of non wood cutting blades can result

in property damage or serious personal injury.

INSTALLING/REMOVING THE BATTERY PACK

See Figure 3, page 14.

 Place the battery pack in the saw. Align the raised rib

on the battery pack with the groove inside the saw, then

slide the battery pack into the saw.

 Make sure the latches on each side of the battery pack

snap into place and the battery pack is secured in the

saw before beginning operation.

 Depress the latches to remove the battery pack.

For complete charging instructions, see the operator’s

manuals for your battery pack and charger.

WARNING:

Battery tools are always in operating condition.

Therefore, switch should always be locked when

not in use or carrying at your side.

RECOMMENDED BATTERY PACKS

OCTANE

™

tools are compatible with all RIDGID® 18 Volt

battery packs, but tool performance is maximized with

OCTANE

™

battery packs.

If you experience frequent shutoffs due to overload

protection, try using an OCTANE

™

battery pack.

KICKBACK

See Figures 4 - 7, page 14.

Kickback occurs when the blade stalls rapidly and the saw

is driven back towards you. Blade stalling is caused by any

action which pinches the blade in the wood.

WARNING:

Release switch immediately if blade binds or saw

stalls. Kickback could cause you to lose control

of the saw. Loss of control can lead to serious

personal injury.

To guard against kickback, avoid dangerous practices

such as the following:

Setting blade depth incorrectly.

Sawing into knots or nails in workpiece.

Twisting the blade while making a cut.

Making a cut with a dull, gummed up, or improperly set

blade.

Supporting the workpiece incorrectly.

Forcing a cut.

Cutting warped or wet lumber.

Operating the tool incorrectly or misusing the tool.

8 - English

OPERATION

To lessen the chance of kickback, follow these safety

practices:

Keep the blade at the correct depth setting. Less than a

full tooth of the blade teeth should be visible below the

workpiece.

Inspect the workpiece for knots or nails before cutting.

Never saw into a knot or nail.

Make straight cuts. Always use a straight edge guide

when rip cutting. This helps prevent twisting the blade.

Use clean, sharp, and properly set blades. Never make

cuts with dull blades.

Support and clamp the workpiece properly before

beginning a cut.

Use steady, even pressure when making a cut. Never

force a cut.

Do not cut warped or wet lumber.

Always let the blade reach full speed before beginning a

cut.

Hold the saw firmly with both hands and keep your body

in a balanced position so as to resist the forces if kickback

should occur.

WARNING:

When using the saw, always stay alert and exercise

control. Do not remove the saw from the workpiece

while the blade is moving.

SAW BLADES

The best of saw blades will not cut efficiently if they are not

kept clean, sharp, and properly set. Using a dull blade will

place a heavy load on the saw and increase the danger of

kickback. Keep extra blades on hand, so that sharp blades

are always available.

Gum and wood pitch hardened on blades will slow the

saw down. Remove saw blade from the saw and use gum

and pitch remover, hot water, or kerosene to remove these

accumulations. DO NOT USE GASOLINE.

BLADE GUARD SYSTEM

See Figure 8, page 14.

The lower blade guard attached to your circular saw is there

for your protection and safety. Do not alter it for any reason.

If it becomes damaged, do not operate the saw until you

have the guard repaired or replaced. Always leave guard in

operating position when using the saw.

DANGER:

When sawing through work, lower blade guard

does not cover blade on the underside of work.

Since blade is exposed on underside of work, keep

hands and fingers away from cutting area. Any part

of your body coming in contact with moving blade

will result in serious injury.

WARNING:

To avoid possible serious injury, never use saw

when guard is not operating correctly. Check the

guard for correct operation before each use. The

guard is operating correctly when it moves freely,

and instantly returns to the closed position. If you

drop the saw, check the lower blade guard and

bumper for damage at all depth settings before

reuse.

WARNING:

Never tie the lower blade guard in a raised posi-

tion. Leaving the blade exposed could lead to

serious injury.

If at any time the lower blade guard does not snap closed,

remove the battery from the saw. Exercise the lower guard by

moving it rapidly back and forth from the full open position to

the closed position several times. Normally this will restore

the guard to its normal operating condition. If it does not

correct a slow or sluggish closing lower guard, do not use the

saw. Take it to an authorized factory service center for repair.

LOCK-OFF BUTTON

See Figure 9, page 14.

The lock-off button reduces the possibility of accidental

starting. The lock-off button is located on the handle above

the switch trigger. The lock-off button must be depressed

before you pull the switch trigger. The lock resets each time

the trigger is released.

NOTE: You can depress the lock-off button from either the

left or right side.

STARTING/STOPPING THE SAW

See Figure 9, page 14.

To start the saw:

 Depress the lock-off button.

 Depress the switch trigger.

Always let the blade reach full speed, then guide the saw

into the workpiece.

9 - English

WARNING:

The blade coming in contact with the workpiece

before it reaches full speed could cause the saw to

“kickback” towards you resulting in serious injury.

To stop the saw, release the switch trigger.

After you release the switch trigger, allow the blade to come

to a complete stop. Do not remove the saw from the

workpiece while the blade is moving.

INDEXABLE LEVERS

See Figure 10, page 15.

The lock levers on the saw consist of a repositionable lever

and locking hex screw. The levers can be repositioned

without moving the hex screw for the best tightening

orientation.

To reposition the lever:

 With the lever seated against the hex screw, rotate the

lever clockwise to lock the hex screw as tightly as pos-

sible with the lever in the current position.

 Pull the lever away from the saw to disengage it from the

hex screw.

 Keep a steady pull on the lever, then rotate the lever as

needed to the desired position on the hex screw.

 Release the lever so that it snaps into place on the hex

screw.

NOTE: The lever may rotate slightly after release as it

properly seats on the hex screw.

ADJUSTING BLADE DEPTH

See Figure 11, page 15.

Always keep correct blade depth setting. Less than a

full tooth of the blade teeth should be visible below the

workpiece. More blade depth will increase the chance of

kickback and cause the cut to be rough.

 Remove the battery pack.

 Rotate depth lock lever away from the base.

 Determine the desired depth of cut.

NOTE: Common depths are detented for convenience.

 Hold base flat against the workpiece and raise or lower

saw until the index point or mark on the saw aligns with

the desired depth on the scale.

 Rotate depth lock lever toward the base to lock into

position.

NOTE: If the lever contacts the base prior to the base

being fully locked into position, refer to Indexable Levers

earlier in this manual to adjust the lever counterclockwise

on the hex screw.

NOTE: If the lever contacts the motor housing prior to the

base being loosened, refer to Indexable Levers earlier

in this manual to adjust the lever clockwise on the hex

screw.

OPERATION

OPERATING THE SAW

See Figures 12 - 13, page 15.

It is important to understand the correct method for operating

the saw. Refer to the figures in this section to learn the correct

and incorrect ways for handling the saw.

DANGER:

When lifting the saw from the workpiece, the blade

is exposed on the underside of the saw until the

lower blade guard closes. Make sure the lower

blade guard is closed before setting the saw down.

WARNING:

To make sawing easier and safer, always maintain

proper control of the saw by holding the saw with

two hands. Loss of control could cause an acci-

dent resulting in possible serious injury.

WARNING:

Use clamps or other practical ways to secure

and support the workpiece to a stable platform.

Holding the work by hand or against your body

is unstable and may lead to loss of control which

could cause possible serious injury.

To make the best possible cut:

 Hold the saw firmly with both hands.

 Avoid placing your hand on the workpiece while making

a cut.

 Support the workpiece so that the cut (kerf) is always to

your side.

 Support the workpiece near the cut.

 Clamp the workpiece securely so that the workpiece will

not move during the cut.

 Always place the saw on the workpiece that is supported,

not the “cut off” piece.

 Place the workpiece with the “good” side down.

 Draw a guideline along the desired line of cut before

beginning your cut.

CROSS CUTTING/RIP CUTTING

See Figures 14 - 15, page 15.

When making a cross cut or rip cut, align your line of cut

with the 0º blade guide notch on the saw base.

10 - English

OPERATION

Since blade thicknesses vary, always make a trial cut in

scrap material along a guideline to determine how much, if

any, the guideline must be offset to produce an accurate cut.

NOTE: The distance from the line of cut to the guideline is

the amount you should offset the guide.

 Secure the workpiece.

 Clamp a straight edge to the workpiece using C-clamps.

 Depress the lock-off button and squeeze the switch

trigger to start the saw. Always let the blade reach full

speed then saw along the straight edge to achieve a

straight rip cut.

NOTE: Do not bind the blade in the cut.

USING OPTIONAL EDGE GUIDE

See Figure 16, page 15.

Use an edge guide when making long or wide rip cuts

with the saw. The edge guide is purchased separately; see

Accessories later in this manual.

 Remove the battery pack.

 Place the edge guide through the slots in the saw base.

 Adjust the edge guide to the width needed.

 Tighten the wing screw securely.

When using an edge guide, position the face of the edge

guide firmly against the edge of workpiece. This makes for

a true cut without pinching the blade. The guiding edge of

the workpiece must be straight for your cut to be straight.

Use caution to prevent the blade from binding in the cut.

BEVEL CUTTING

See Figures 17 - 19, pages 15 and 16.

The angle of cut of the saw may be adjusted to any desired

setting between zero and 56°.

NOTE: When making cuts at 56°, the blade should be set

at full depth of cut.

Since blade thicknesses vary and different angles require

different settings, always make a trial cut in scrap material

along a guideline to determine how much you should offset

the guideline on the board to be cut.

When making a bevel cut, hold the saw firmly with both

hands.

Rest the front edge of the base on the workpiece. Depress

the lock-off button and squeeze the switch trigger to start

the saw. Always let the blade reach full speed, then guide

the saw into the workpiece.

WARNING:

The blade coming in contact with the workpiece

before it reaches full speed could cause saw to

“kickback” toward you resulting in serious injury.

After you complete your cut release the trigger and allow

the blade to come to a complete stop. After the blade has

stopped, lift the saw from the workpiece.

TO ADJUST BEVEL SETTING

See Figure 18, page 16.

 Remove the battery pack.

Rotate bevel lock lever counterclockwise until the motor

housing moves freely.

Raise the motor housing end of the saw until you reach

the desired angle setting on the bevel scale (0-56°).

NOTE: There are detents in the bevel scale to make it

easier to set the blade angle at 45°, 30°, 22.5°, or 15°.

Rotate the bevel lock lever clockwise until the motor

housing is securely locked in place.

NOTE: If the lever contacts the base prior to the base

being fully locked in position, refer to Indexable Levers

earlier in this manual to adjust the lever counterclockwise

on the hex screw.

NOTE: If the lever contacts the base prior to the base

being loosened, refer to Indexable Levers earlier in this

manual to adjust the lever clockwise on the hex screw.

WARNING:

Attempting a bevel cut without having the bevel

lock lever securely locked in place can result in

serious injury.

POCKET CUTTING

See Figure 20, page 16.

WARNING:

Always adjust bevel setting to zero before making

a pocket cut. Attempting a pocket cut at any other

setting can result in loss of control of the saw pos-

sibly causing serious injury.

 Adjust the bevel setting to zero.

 Set the blade to the correct blade depth setting.

 Swing the lower blade guard up using the lower blade

guard handle.

NOTE: Always raise the lower blade guard with the handle

to avoid serious injury.

 Hold the lower blade guard by the handle.

WARNING:

Never extend your fingers while holding the lower

blade guard handle. Extending your fingers may

result in contact with the blade, causing serious

injury.

11 - English

OPERATION

POSITIVE 0° BEVEL STOP

See Figure 24, page 17.

The saw has a positive 0° bevel stop that has been factory

adjusted to assure 0° angle of the saw blade when making

0° cuts. However, misalignment can occur during shipping.

ADJUSTMENTS

 Rest the front of the base flat against the workpiece with

the rear handle raised so the blade does not touch the

workpiece.

DANGER:

Always check to insure that your fingers are clear

of the blade before depressing the switch trigger.

Contact with the blade will cause serious injury.

 Depress the lock-off button and squeeze the switch trigger

to start the saw. Always let the blade reach full speed

then slowly lower blade into the workpiece until base is

flat against workpiece.

 Guide the saw into the workpiece and make the cut.

WARNING:

Always cut in a forward direction when pocket cut-

ting. Cutting in the reverse direction could cause

the saw to climb up on the workpiece and back

toward you.

 Release the trigger and allow the blade to come to a

complete stop.

 Lift the saw from the workpiece.

 Clear corners out with a hand saw or jig saw.

VACUUM ATTACHMENT

See Figure 21, page 16.

The vacuum attachment replaces the dust chute, located

on the upper blade guard, to allow connection to a 1-1/4 or

1-7/8 vacuum hose.

NOTE: Always connect the vacuum attachment to a standard

vacuum hose.

To attach the vacuum attachment:

 Remove the battery pack.

 Remove the screw and set aside. Remove the dust chute.

 Position the vacuum attachment to fit into the dust chute

opening on upper blade guard.

 Using the screw, secure the vacuum attachment.

 Attached the vacuum hose to the vacuum attachment.

NOTE: A 1-1/4 in. vacuum hose will fit inside the vacuum

attachment, a 1-7/8 in. vacuum hose will fit over the

vacuum attachment.

NOTE: Remove the vacuum attachment and reinstall the

dust chute when not using a vacuum.

To remove the vacuum attachment:

 Remove the battery pack.

 Remove the screw and set aside. Remove the vacuum

attachment.

 Position the dust chute to fit into the dust chute opening

on upper blade guard.

 Using the screw, secure the dust chute.

INSTALLING/USING THE RAFTER HOOK

See Figures 22 - 23, page 17.

WARNING:

Do not use the rafter hook to hang the tool from

your body. Do not suspend the tool overhead.

Suspend only from stable and secure locations.

To install the rafter hook:

 Remove the battery pack.

 Using a Torx bit, remove the two screws that hold the

rafter hook clamp together.

 Postion the rafter hook on the rail at the front of the rear

handle, toward the top of the saw. Make sure the tabs

on the rafter hook fit in the slots on the rail and the hook

is facing up.

 Replace the screws and tighten securely.

Using the rafter hook:

 Release the switch trigger and allow the blade to come

to a complete stop.

Swing the rafter hook out and hang the tool on a suitable,

stable structure when not in use.

To check positive 0° bevel stop:

 Remove the battery pack.

 Place the saw in an upside down position on a workbench.

 Move the lower blade guard out of the way so that the

saw blade is exposed.

 Check the squareness of the saw blade to the base of

the saw using a combination square.

12 - English

Look for these accessories where you purchased this product:

Edge Guide ........................................................................................................................................................202050004

WARNING:

Current attachments and accessories available for use with this tool are listed above. Do not use any attachments

or accessories not recommended by the manufacturer of this tool. The use of attachments or accessories not

recommended can result in serious personal injury.

ACCESSORIES

MAINTENANCE

ILLUSTRATIONS START ON PAGE 13 AFTER FRENCH AND

SPANISH LANGUAGE SECTIONS.

This product has a 90-day satisfaction guarantee policy, as well as a

three-year limited warranty. For warranty and policy details, please go to

www.RIDGID.com or call (toll free) 1-866-539-1710.

WARNING:

When servicing, use only identical replacement

parts. Use of any other parts may create a hazard

or cause product damage.

WARNING:

Always wear eye protection with side shields

marked to comply with ANSI Z87.1. Failure to do

so could result in objects being thrown into your

eyes resulting in possible serious injury.

WARNING:

To avoid serious personal injury, always remove the

battery pack from the product when cleaning or

performing any maintenance.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most

plastics are susceptible to damage from various types of

commercial solvents and may be damaged by their use. Use

clean cloths to remove dirt, dust, oil, grease, etc.

WARNING:

Do not at any time let brake fluids, gasoline,

petroleum-based products, penetrating oils, etc.,

come in contact with plastic parts. Chemicals can

damage, weaken or destroy plastic which may

result in serious personal injury.

ADJUSTMENTS

To adjust positive 0° bevel stop:

 Remove the battery pack.

 Rotate the bevel lock lever counterclockwise to release.

 Insert a 2.5 mm hex key (not provided) through the screw

hole in the saw base.

 Turn adjustment screw and adjust base until it is square

with the saw blade.

 Securely lock the bevel lock lever.

WARNING:

Attempting a bevel cut without having the bevel

lock lever securely locked in place can result in

serious injury.

2 - Français

AVERTISSEMENTS DE SÉCURITÉ RELATIVES AUX OUTILS

ÉLECTRIQUES

AVERTISSEMENT

Lire les avertissements de sécurité, les instructions

et les précisions et consulter les illustrations

fournis avec cet outil électrique. Le fait de ne pas se

conformer à l’ensemble des consignes présentées ci-

dessous risque d’entraîner des décharges électriques,

un incendie et/ou des blessures graves.

Conserver les avertissements et les instructions à des fins

de référence ultérieure. Le terme «

outil électrique

», utilisé dans

tous les avertissements ci-dessous désigne tout outil fonctionnant

sur secteur (câblé) ou sur piles (sans fil).

SÉCURITÉ DU LIEU DE TRAVAIL

Garder le lieu de travail propre et bien éclairé. Les endroits

encombrés ou sombre s sont propices aux accidents.

Ne pas utiliser d’outils électriques dans des atmosphères

explosives, par exemple en présence de liquides, gaz ou

poussières inflammables. Les outils électriques produisent

des étincelles risquant d’enflammer les poussières ou vapeurs.

Garder les enfants et badauds à l’écart pendant l’utilisation

d’un outil électrique. Les distractions peuvent causer une

perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

Les fiches des outils électriques doivent correspondre à

la prise secteur utilisée. Ne jamais modifier la fiche, de

quelque façon que ce soit. Ne jamais utiliser d’adaptateurs

de fiche avec des outils mis à la terre. Les fiches et prises

non modifiées réduisent le risque de choc électrique.

Éviter tout contact du corps avec des surfaces mises

à la terre, telles que tuyaux, radiateurs, cuisinières et

réfrigérateurs. Le risque de choc électrique est accru lorsque

le corps est mis à la terre.

Ne pas exposer les outils électriques à l’eau ou l’humidité.

La pénétration d’eau dans ces outils accroît le risque de choc

électrique.

Ne pas maltraiter le cordon d’alimentation. Ne jamais

utiliser le cordon d’alimentation pour transporter l’outil et

ne jamais débrancher ce dernier en tirant sur le cordon.

Garder le cordon à l’écart de la chaleur, de l’huile, des

objets tranchants et des pièces en mouvement. Un cordon

endommagé ou emmêlé accroît le risque de choc électrique.

Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet effet. Utiliser un cordon conçu

pour l’usage extrérieur pour réduire les risques de choc

électrique.

S’il est nécessaire d’utiliser l’outil électrique dans un

endroit humide, employer un dispositif interrupteur de

défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le risque

de décharge électrique.

Utiliser ce produit seulement avec la piles et le chargeurs

indiqués dans le supplément de raccordement pour

chargeur/outils/piles/appareil n˚ 988000-302.

SÉCURITÉ PERSONNELLE

Rester attentif, prêter attention au travail et faire preuve

de bon sens lors de l’utilisation de tout outil électrique. Ne

pas utiliser cet outil en état de fatigue ou sous l’influence

de l’alcool, de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique peut

entraîner des blessures graves.

Utiliser l’équipement de sécurité. Toujours porter une

protection oculaire. L’équipement de sécurité, tel qu’un

masque filtrant, de chaussures de sécurité, d’un casque

ou d’une protection auditive, utilisé dans des conditions

appropriées réduira le risque de blessures.

Éviter les démarrages accidentels. S’assurer que le

commutateur est en position d’arrêt avant de brancher

l’outil. Porter un outil avec le doigt sur son commutateur ou

brancher un outil dont le commutateur est en position de

marche peut causer un accident.

Retirer les clés de réglage avant de mettre l’outil en

marche. Une clé laissée sur une pièce rotative de l’outil peut

causer des blessures.

Ne pas travailler hors de portée. Toujours se tenir bien

campé et en équilibre. Ceci permettra de mieux contrôler

l’outil en cas de situation imprévue.

Porter une tenue appropriée. Ne porter ni vêtements

amples, ni bijoux. Garder les cheveux, les vêtements et les

gants à l’écart des pièces en mouvement. Les vêtements

amples, bijoux et cheveux longs peuvent se prendre dans les

pièces en mouvement.

Si les outils sont équipés de dispositifs de dépoussiérage,

s’assurer qu’ils sont connectés et correctement utilisés.

L’usage de ces dispositifs de dépoussiérage peut réduire les

dangers présentés par la poussière.

Malgré votre expérience acquise par l’utilisation fréquente

des outils, soyez toujours vigilant et respectez les

principes de sécurité relatifs aux outils. Il s’agit d’une

fraction de seconde pour qu’un geste irréfléchi puisse causer

de graves blessures.

Ne porter ni vêtements amples, ni bijoux. Attacher ou couvrir

les cheveux longs. Les vêtements amples, bijoux et cheveux

longs peuvent se prendre dans les ouïes d’aération.

Ne pas utiliser l’outil sur une échelle ou un support instable.

Une bonne tenue et un bon équilibre permettent de mieux

contrôler l’outil en cas de situation imprévue.

UTILISATION ET ENTRETIEN DES OUTILS

ÉLECTRIQUES

Ne pas forcer l’outil. Utiliser l’outil approprié pour

l’application. Un outil approprié exécutera le travail mieux et de

façon moins dangereuse s’il est utilisé dans les limites prévues.

Ne pas utiliser l’outil si le commutateur ne permet pas de le

mettre en marche ou de l’arrêter. Tout outil qui ne peut pas

être contrôlé par son commutateur est dangereux et doit être

réparé.

Débrancher l’outil et/ou retirer le bloc-piles avant d’effectuer

des réglages, de changer d’accessoire ou de remiser l’outil.

Ces mesures de sécurité préventives réduisent les risques de

démarrage accidentel de l’outil.

Ranger les outils motorisés hors de la portée des enfants

et ne laisser personne n’étant pas familiarisé avec l’outil ou

ces instructions utiliser l’outil. Dans les mains de personnes

n’ayant pas reçu des instructions adéquates, les outils sont

dangereux.

Entretenir les outils motorisés et accessoires. Vérifier

qu’aucune pièce mobile n’est mal alignée ou bloquée,

qu’aucune pièce n’est brisée et s’assurer qu’aucun autre

problème ne risque d’affecter le bon fonctionnement de

l’outil. En cas de dommages faire réparer l’outil avant de

l’utiliser de nouveau. Beaucoup d’accidents sont causés par

des outils mal entretenus.

3 - Français

AVERTISSEMENTS DE SÉCURITÉ RELATIVES AUX OUTILS

ÉLECTRIQUES

MÉTHODE DE COUPE

DANGER :

Garder les mains à l’écart de la zone de coupe et

de la lame. Garder la deuxième main sur la poignée

auxiliaire ou le boîtier du moteur. Lorsque les mains

sont utilisées pour tenir la scie, elle ne risquent pas

d’être coupées par la lame.

 Ne pas passer les mains au-dessous de la pièce à couper.

La garde de lame n’offre aucune protection au-dessous de la

pièce à couper.

 Ajuster la profondeur de coupe en fonction de l’épaisseur

de la pièce à travailler. Sous la pièce à travailler, on devrait

pouvoir distinguer moins d’une dent entière parmi celles de

la lame.

 Ne jamais tenir la pièce de travail dans vos mains ou sur

votre jambe pendant que vous la coupez. Immobiliser la

pièce à travailler sur une surface stable. Il est essentiel de

soutenir correctement la pièce à couper pour éviter les risques

de coupure, de blocage de la lame et de perte du contrôle.



Tenir l’outil par ses surfaces de préhension isolées lors

des opérations pendant lesquelles l’accessoire de coupe

peut entrer en contact avec du câblage caché.

Le contact

avec un fil sous tension « électrifie » les pièces métalliques

exposées de l’outil, ce qui peut électrocuter l’utilisateur.

 Pour la refente, toujours utiliser un guide longitudinal ou

une règle. Ceci accroît la précision de la coupe et réduit le

risque de blocage de la lame.

 Toujours utiliser des lames dont l’alésage central est de

dimension et de forme adéquates (ruban à tranchant au

diamant ou lame ronde). Une lame incompatible avec la

quincaillerie de montage de la scie tournerait en faux rond,

causant la perte du contrôle.

 Ne jamais utiliser de rondelles ou boulon de lame

incorrects ou endommagés. Les rondelles et boulon de lame

fournis sont conçus spécialement pour assurer une efficacité

et une sécurité maximum.

CAUSES DES EFFETS DE REBOND ET AUTRES

AVERTISSEMENTS

 Le rebond est une réaction soudaine, causée par une lame

coincée, bloquée ou mal alignée et projetant la scie hors de

la pièce coupée vers le haut, en direction de l’opérateur;

 Lorsque la lame est pincée ou bloquée par la fermeture du

trait de coupe, elle se bloque et la force du moteur projette

la scie en direction de l’opérateur;

 Si la lame dévie dans le trait de coupe, les dents de l’arrière

risquent de mordre la surface de la planche, causant la

projection de la lame hors du bois, en direction de l’opérateur.

Une mauvaise utilisation de la scie peut entraîner un rebond.et/

ou des méthodes de travail incorrectes et il peut être évité en

prenant les précautions suivantes :

AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU SCIE CIRCULAIRE

Garder les outils bien affûtés et propres. Des outils

correctement entretenus et dont les tranchants sont bien affûtés

risquent moins de se bloquer et sont plus faciles à contrôler.

Utiliser l’outil, les accessoires et embouts, etc. conformément

à ces instrutions pour les applications pour lesquelles ils

sont conçus, en tenant compte des conditions et du type

de travail à exécuter. L’usage d’un outil motorisé pour des

applications pour lesquelles il n’est pas conçu peut être

dangereux.

Gardez les poignées et les surfaces de prise sèches,

propres et exemptes d’huile et de graisse. Des poignées et

des surfaces de prise glissantes empêchent la manipulation

et le contrôle sécuritaires de l’outil dans des circonstances

imprévues.

UTILISATION ET ENTRETIEN DE LA PILE

Ne recharger qu’avec l’appareil spécifié par le fabricant. Un

chargeur approprié pour un type de pile peut créer un risque

d’incendie s’il est utilisé avec un autre type de pile.

Utiliser exclusivement le bloc-pile spécifiquement indiqué

pour l’outil. L’usage de tout autre bloc peut créer un risque de

blessures et d’incendie.

Lorsque le bloc-piles n’est pas en usage, le garder à l’écart

d’articles tels qu’attaches trombones, pièces de monnaie,

clous, vis ou autres petits objets métalliques risquant

d’établir le contact entre les deux bornes. La mise en court-

circuit des bornes de piles peut causer des étincelles, des

brûlures ou un incendie.

En cas d’usage abusif, du liquide peut s’échapper des

piles. Éviter tout contact avec ce liquide. En cas de contact

accidentel, rincer immédiatement les parties atteintes avec

de l’eau. En cas d’éclaboussure dans les yeux consulter un

médecin. Le liquide s’échappant des piles peut causer des

irritations ou des brûlures.

Ne pas utiliser un bloc-piles ou un outil endommagé ou

modifié. Les piles endommagées ou modifiées peuvent produire

un comportement imprévisible pouvant provoquer un incendie,

une explosion ou des blessures.

Ne pas exposer le bloc-piles ou l’outil près d’un incendie

ou à une température extrême. L’exposition à un incendie ou

à une température supérieure à 130 °C (265 °F) représente un

risque d’explosion.

Suivre toutes les instructions afférentes à la recharge et ne

pas recharger le bloc-piles ou l’outil hors des températures

spécifiées dans les instructions. Une recharge incorrecte ou

hors des températures spécifiées peut endommager la pile et

augmenter les risques de feu.

DÉPANNAGE

Les réparations doivent être confiées à un technicien

qualifié, utilisant exclusivement des pièces identiques à

celles d’origine. Ceci assurera le maintien de la sécurité de

l’outil.

Ne réparez jamais de blocs-piles endommagés. Seuls

le fabricant et les fournisseurs de service autorisés doivent

effectuer la réparation ou l’entretien des blocs-piles.

4 - Français

 Tenir fermement la scie avec les deux mains et positionner

les bras de manière à pouvoir résister aux rebonds. Se

tenir d’un côté de lame, et non dans la trajectoire de celle-

ci. Le rebond peut causer un recul brutal de la scie, mais s’il

prend les précautions nécessaires, l’utilisateur peut contrôler

la force du rebond.

 Si la lame se bloque ou si la coupe est interrompue pour

une raison quelconque, relâcher la gâchette et maintenir

la lame dans le trait de coupe jusqu’à ce qu’elle ait

complètement cessé de tourner. Pour éviter un rebond, ne

jamais essayer de retirer la scie de la pièce ou de la tirer

en arrière pendant que la lame est en rotation. Déterminer

et éliminer la cause du blocage de la lame.

 Avant de remettre la scie en marche en cours de coupe,

centrer la lame dans le trait de scie et s’assurer que les

dents ne mordent pas dans le bois. Si la lame est bloquée,

elle peut causer un rebond et l’éjection du trait de coupe

lorsque la scie est remise en marche.

 Soutenir les planches longues afin d’éviter les risques

de pincement de la lame et de rebond. Les planches de

grande taille ont tendance à ployer sous leur propre poids.

Des supports doivent être placés sous la planche, de chaque

côté, près du trait de coupe et du bord de la planche.

 Ne pas utiliser de lames émoussées ou endommagées.

Une lames émoussée ou incorrectement réglée produit un trait

de scie étroit, causant le pincement de la lame et le rebond.

 Les leviers de réglage de profondeur et d’angle de coupe

doivent être fermement serrés et assujettis avant de

commencer la coupe. Si la lame se dérègle en cours de

coupe, elle peut se bloquer et causer un rebond.

 Soyez particulièrement prudent lors du sciage dans des

murs existants ou dans d’autres endroits obscures. La

lame peut heurter des objets ou matériaux causant un rebond.

FONCTION DE L’ÉCRAN PROTECTEUR

INFÉRIEUR

 Avant chaque utilisation, s’assurer que la garde inférieure

se ferme correctement avant chaque utilisation. Ne pas

utiliser la scie si la garde ne fonctionne pas librement

ou ne se ferme pas instantanément. Ne jamais bloquer

la garde inférieure en position ouverte. En cas de chute

accidentelle de la scie, la garde inférieure peut se déformer.

Relever la garde inférieure avec la poignée de rétraction et

vérifier qu’elle fonctionne librement et ne touche ni la lame, ni

aucune autre pièce, quelle que soit l’angle ou la profondeur

de coupe.

 Vérifier le fonctionnement du ressort de la garde

inférieure. Tout problème de fonctionnement de la garde

et du ressort doit être corrigé avant d’utiliser la scie.

Des pièces endommagées, des résidus gommeux et les

accumulations de débris peuvent ralentir le fonctionnement

de la garde inférieure.

 La garde doit être rétractée manuellement seulement pour

des coupes spéciales comme des « coupes plongeantes

» ou des « coupes combinées. » Relever le protège-lame

avec la poignée de rétraction puis relâcher-le dès que la

lame pénètre dans le matériau. La garde inférieure opérera

automatiquement pour toutes les autres coupes.

 Toujours s’assurer que la garde inférieure couvre la lame

avant de poser la scie sur le sol ou un établi. Une lame non

protégée tournant en roue libre causerait un mouvement en

arrière de la scie, qui couperait tout ce qui se trouve sur son

AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU SCIE CIRCULAIRE

passage. Tenir compte du temps nécessaire à l’arrêt complet

de la lame une fois que la gâchette est relâchée.

RÈGLES SUPPLÉMENTAIRES DE SÉCUIRITÉ



Utiliser des serre-joint ou un autre système approprié pour

maintenir fermement la pièce sur une surface stable. Une

pièce tenue à la main ou contre son corps est instable et peut

causer une perte de contrôle.

 Toujours porter une protection oculaire munie d’écrans

latéraux certifiée conforme à la norme ANSI Z87.1 lors du

montage des pièces, du fonctionnement de l’outil ou au

moment de l’entretien. Le respect de cette consigne réduira

les risques de blessures graves.

 Protection respiratoire. Porter un masque facial ou un

masque anti-poussière si le travail produit de la poussière.

Le respect de cette consigne réduira les risques de blessures

graves.

 Protection auditive. Porter une protection auditive lors de

l’utilisation prolongée. Le respect de cette règle réduira les

risques de blessures graves.

 Les outils fonctionnant sur batteries n’ayant pas besoin

d’être branchés sur une prise secteur, ils sont toujours

en état de fonctionnement. Tenir compte des dangers

possibles lorsque l’outil n’est pas en usage et lors du

remplacement des batteries. Le respect de cette règle

réduira les risques d’incendie, de choc électrique et de

blessures graves.

 Ne pas placer les outils électriques sans fil ou leurs

batteries à proximité de flammes ou d’une source de

chaleur. Ceci réduira les risques d’explosion et de blessures.

 Ne pas écraser, faire tomber ou endommager le bloc-

piles. Ne jamais utiliser un bloc-piles ou un chargeur

qui est tombé, a été écrasé, a reçu un choc violent ou a

été endommagé de quelque façon que ce soit. Une pile

endommagée risque d’exploser. Éliminer immédiatement

toute pile endommagée, selon une méthode appropriée.

 Les piles peuvent exploser en présence d’une source

d’allumage comme la veilleuse d’allumage. Pour réduire

les risques de blessures graves, ne jamais utiliser un appareil

sans fil, quel qu’il soit, en présence d’une flamme vive. En

explosant, une batterie peut projeter des débris et des produits

chimiques. En cas d’exposition, rincer immédiatement les

parties atteintes avec de l’eau.

 Ne pas recharger un outil fonctionnant sur piles dans un

endroit humide ou mouillé. Ne pas utiliser, remiser ou

charger le bloc-piles ou produits dans des emplacements

où la température est inférieure 10 °C (50 °F) à ou

supérieure à 38 °C (100 °F). Ne pas ranger l’outil à l’extérieur

ou dans un véhicule.

 Si l’outil est utilisé de façon intensive ou sous des

températures extrêmes, une fuite de la pile peut

se produire. Laver immédiatement tout liquide en

contact avec la peau avec de l’eau et du savon. En

cas d’éclaboussure dans les yeux, les rincer à l’eau

fraîche pendant au moins 10 minutes, puis consulter

immédiatement un médecin. Le respect de cette consigne

réduira les risques de blessures graves.

 Conserver ces instructions. Les consulter fréquemment et

les utiliser pour instruire les autres utilisateurs éventuels. Si cet

produit est prêté, il doit être accompagné de ces instructions.

5 - Français

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.

Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de

sécurité

Indique un risque de blessure potentiel.

Lire le manuel

d’utilisation

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à

bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Protection oculaire

Toujours porter une protection oculaire avec écrans latéraux certifiée

conforme à la norme ANSI Z87.1.

Avertissement

concernant l’humidité

Ne pas exposer à la pluie ou l’humidité.

Symbole Mains à l’écart

Le non-respect de cette mise en garde peut entraîner des blessures

graves.

Symbole de recyclage

Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations

locales ou gouvernementales peuvent interdire de jeter les piles dans

les ordures ménagères. Consulter les autorités locales compétentes

pour les options de recyclage et/ou l’élimination.

V Volts Tension

min Minutes Temps

Courant continu Type ou caractéristique du courant

Vitesse à vide Vitesse de rotation à vide

.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à

l’utilisation de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour

conséquences des blessures graves ou mortelles.

AVERTISSEMENT :

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures graves ou mortelles.

ATTENTION :

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît

entraîner des blessures légères ou de gravité modérée.

AVIS :

(Sans symbole d’alerte de sécurité) Indique les informations jugées

importantes sans toutefois représenter un risque de blessure (ex. :

messages concernant les dommages matériels).

SYMBOLES

6 - Français

CARACTÉRISTIQUES

FICHE TECHNIQUE

Diamètre de la lame.................................... 184 mm (7-1/4 po)

Axe de lame ......................................................16 mm (5/8 po)

Profondeur de coupe à 0 ° .................... 68,3 mm (2-11/16 po)

Profondeur de coupe à 45 ° ...................... 47,6 mm (1-7/8 po)

Profondeur de coupe à 56 ° .................... 36,5 mm (1-7/16 po)

Vitesse à vide (RPM) ................................................5 600 /min

 Retirer le bloc-pile de la scie.

 Retirer la clé de lame (clé hexagonale de 6 mm) du

compartiment de rangement.

 Appuyer sur le bouton de verrouillage de la broche retirer le

boulon de lame et la rondelle extérieure.

NOTE : Tourner le boulon de lame vers la gauche pour le retirer.

AVIS :

Pour éviter des dommages à la broche et à son

verrouillage, toujours laisser le moteur s’arrêter

complètement avant d’engager le verrouillage.

NOTE : Ne pas utiliser la scie circulaire avec le verrouillage de

broche engagé.

Appliquer une mince couche d’huile sur la surface de contact

des rondelles intérieure et extérieure avec la lame.

AVERTISSEMENT :

Si la rondelle de lame intérieure a été retirée, la

remettre en place avant d’installer la lame sur la

broche. L’absence de cette pièce pourrait causer

un accident, car la lame ne serait pas correctement

serrée.

 Relever la garde de lame inférieure.

Engager la lame dans la garde inférieure et sur la broche.

NOTE : Les dents doivent être orientées vers le haut à l’avant

de la scie.

Remettre la rondelle de lame extérieure en place.

Appuyer sur le bouton de verrouillage de la broche et

réinstaller le boulon de lame. Serrer fermement le bouton

en le tournant vers la droite.

Retourner la clé de lame de son compartiment.

RETRAIT DE LA LAME

Voir la figure 2, page 13.

 Retirer le bloc-pile de la scie.

Retirer la clé de lame de son compartiment.

Positionner la scie comme illustré, appuyer sur le bouton

de verrouillage de la broche retirer le boulon de lame en le

tournant vers la gauche.

Retirer la rondelle extérieure de la lame.

Relever la garde de lame inférieure.

Retirer la lame.

ASSEMBLAGE

DÉBALLAGE

Ce produit doit être assemblé.

 Avec précaution, sortir l’outil et les accessoires de la boîte.

S’assurer que toutes les pièces figurant sur la liste de

contrôle sont incluses.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous

constatez que des éléments figurant dans la liste

de inclut sont déjà assemblés. Certaines pièces

figurant sur cette liste n’ont pas été assemblées par

le fabricant et exigent une installation. Le fait d’utiliser

un produit qui a été assemblé de façon inadéquate

peut entraîner des blessures.

 Si des pièces sont manquantes ou endommagées, appeler

le 1-866-539-1710.

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées,

ne pas utiliser cet outil avant qu’elles aient été

remplacées. Le fait d’utiliser ce produit même s’il

contient des pièces endommagées ou s’il lui manque

des pièces peut entraîner des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des

accessoires non recommandés pour l’outil. De telles

altérations ou modifications sont considérées comme

un usage abusif et peuvent créer des conditions

dangereuses pouvant entraîner des blessures graves.

INSTALLATION DE LA LAME

Voir la figure 1, page 13.

AVERTISSEMENT :

La taille maximum de lame pouvant être utilisée

sur cette scie est de 184 mm (7-1/4 po). Ne jamais

utiliser une lame trop épaisse pour permettre à

la rondelle extérieure de la lame de s’engager

sur les méplats de la broche. Des lames de

plus grand diamètre toucheraient la garde et

des lames trop épaisses ne pourraient pas être

maintenues sur la broche par le boulon. Ces deux

situations peuvent causer un accident grave.

7 - Français

UTILISATION

DANGER :

Garder les mains à l’écart de la zone de coupe et

de la lame. Garder la deuxième main sur la poignée

auxiliaire ou le boîtier du moteur. Lorsque les mains

sont utilisées pour tenir la scie, elle ne risquent pas

d’être coupées par la lame.

AVERTISSEMENT :

Ne pas laisser la familiarité avec l’outil faire oublier la

prudence. Ne pas oublier qu’une fraction de seconde

d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours retirer la bloc-pile de l’outil au moment

d’assembler des pièces, d’effectuer des réglages

et de procéder au nettoyage, ou lorsque l’outil n’est

pas utilisé. Si cette précaution n’est pas prise, des

objets peuvent être projetés dans les yeux et causer

des lésions graves.

AVERTISSEMENT :

Toujours porter une protection oculaire certifiée

conforme à la norme ANSI Z87.1 ainsi. Si cette

précaution n’est pas prise, des objets peuvent être

projetés dans les yeux et causer d’autres blessures

graves.

AVERTISSEMENT :

Ne pas utiliser d’produits ou accessoires non

recommandés par le fabricant pour cet outil.

L’utilisation de pièces et accessoires non

recommandés peuvant entraîner des blessures

graves.

APPLICATIONS

Cet outil peut être utilisé pour les applications ci-dessous :

 Coupe de tous types de produits du bois (planches, contre-

plaqué, lambrissage)

 Coupes transversales et refente de produits du bois

 Coupes en biseau de produits du bois

 Évidements de produits du bois

AVERTISSEMENT :

Ne jamais utiliser aucune sorte de meules abrasives

avec cette scie. L’utilisation de lames autres que pour

le bois peut causer des dommages à la propriété ou

des blessures graves.

INSTALLATION / RETRAIT DU BLOC-PILE

Voir la figure 3, page 14.

 Insérer le bloc-pile dans la scie. Aligner la nervure du bloc-

pile sur la rainure intérieure de la scie et insérer le bloc-pile

dans l’outil.

 S’assurer que ses deux loquets latéraux s’engagent

correctement et vérifier que le bloc est solidement assujetti

avant d’utiliser l’outil.

 Relâcher les loquets pour retirer le bloc-pile.

Pour prendre connaissance des consignes de chargement,

consulter le manuel d’utilisation des piles et des chargeurs.

AVERTISSEMENT :

Les outils à piles sont toujours en état de

fonctionnement. Il est donc nécessaire de toujours

verrouiller la gâchette lorsque l’outil n’est pas en

usage et pendant son transport.

BLOC-PILES RECOMMANDÉS

Les outils à l’OCTANE

™

sont compatibles avec tous les bloc-

piles 18 V de RIDGID®, mais la performance de l’outil sera

optimisée avec un bloc-piles OCTANE

™

Si vous éprouvez des arrêts fréquents en raison de la

protection de surcharge, essayer d’utiliser un bloc-piles

OCTANE

™

REBOND

Voir les figures 4 à 7, les page 14.

On appelle rebond la projection brusque de la scie en direction

de l’opérateur, causée par un blocage soudain de la lame. Le

blocage de la lame est causée par son pincement dans le bois.

AVERTISSEMENT :

Si la lame se bloque ou la scie cale, relâcher

immédiatement la gâchette. Un rebond peut causer

la perte de contrôle de la scie. La perte du contrôle

peut entraîner des blessures graves.

Pour réduire les risques de rebond, éviter les actions

dangereuses, telles que celles décrites ci-dessous :

Réglage incorrect de la profondeur de coupe.

Sciage de noeuds ou de clous dans le bois.

Déviation de la lame en cours de coupe.

Coupe avec une lame émoussée, encrassée ou mal réglée.

Support incorrect de la pièce à couper.

Coupe forcée.

Coupe de planches humides ou voilées.

Utilisation incorrecte ou abusive de l’outil.

Pour réduire les risques de rebond, prendre les précautions

suivantes :

Maintenir un réglage de profondeur de coupe correct. Sous

la pièce à travailler, on devrait pouvoir distinguer moins d’une

dent entière parmi celles de la lame.

8 - Français

UTILISATION

S’assurer de l’absence de nœuds ou de clous dans le bois

avant de scier. Ne jamais scier de nœuds ou de clous.

Effectuer des coupes droites. Toujours utiliser un guide pour

le sciage en long. Ceci évite la déviation de la lame.

Utiliser des lames propres, bien affûtées et correctement

réglées. Ne jamais couper avec une lame émoussée.

Soutenir et bloquer la pièce avant de commencer la coupe.

Appliquer une pression constante et régulière sur la scie. Ne

jamais forcer la scie.

Ne pas couper de planches humides ou voilées.

Toujours laisser la lame parvenir à sa vitesse maximum avant

de commencer la coupe.

Tenir la scie fermement à deux mains et se tenir bien campé

afin de pouvoir la maîtriser en cas de rebond.

AVERTISSEMENT :

Lors de l’utilisation de la scie, toujours être attentif

en en contrôle de la scie. Ne pas retirer la scie de la

pièce avant arrêt complet de la lame.

LAMES DE SCIE

La meilleure des lames ne coupera efficacement que si elle est

propre, bien affûtée et correctement installée. L’usage d’une

lame émoussée impose une forte charge sur la scie et accroît

le risque de rebond. Garder des lames de rechange à portée

de la main afin de toujours disposer d’un outil affûté.

Les résidus gommeux et la résine séchés sur la lame causent

également un ralentissement de la scie. Retirer la lame de la scie

et éliminer ces résidus avec un produit spécialement conçu à

cet effet, de l’eau chaude ou du kérosène. NE PAS UTILISER

DE L’ESSENCE.

SYSTÈME DE GARDE DE LAME

Voir la figure 8, page 14.

La garde de lame inférieure de la scie circulaire est conçue

pour assurer la protection et la sécurité de l’utilisateur. Ne

pas la modifier, pour quelque raison que ce soit. Si elle est

endommagée, ne plus utiliser la scie jusqu’à ce qu’elle ait été

réparée ou remplacée. Toujours laisser la garde en position de

fonctionnement lors de l’utilisation de la scie.

DANGER :

Lors de la coupe traversante, la garde inférieure

ne protège pas la partie de la lame se trouvant au-

dessous de la planche. De ce fait, il est impératif de

garder les mains à l’écart de la zone de coupe et de

la lame. Le contact de toute partie du corps avec la

lame peut causer des blessures graves.

AVERTISSEMENT :

Pour éviter des blessures graves, ne jamais

utiliser la scie si la garde ne fonctionne pas

correctement. Vérifier le fonctionnement de la

lame avant chaque utilisation. La garde fonctionne

correctement lorsqu’elle pivote librement et retourne

immédiatement en position fermée. En cas de chute

de la scie, examiner la garde de lame inférieure et le

butoir, ainsi que les réglages de profondeur de coupe

avant de l’utiliser de nouveau.

AVERTISSEMENT :

Ne jamais bloquer la garde en position relevée. La

lame exposée pourrait infliger des blessures graves.

Si, quelle que soient les circonstances, la garde ne se referme

pas instantanément, retirer le bloc de piles de la scie. Ouvrir

et fermer complètement et rapidement la garde plusieurs

fois. Normalement cela rétablit son bon fonctionnement. Si le

problème n’est pas corrigé et si la garde se referme lentement,

ne pas utiliser la scie. La confier à un centre de réparations

agréé.

BOUTON DE VERROUILLAGE

Voir la figure 9, page 14.

Cette scie est équipée d’un bouton de verrouillage pour réduire

le risque de démarrage accidentel. Ce bouton se trouve sur la

poignée, au-dessus de la gâchette. Le bouton de verrouillage

doit être verrouillé avant d’appuyer sur la gâchette. Le bouton se

désengage automatiquement lorsque la gâchette est relâchée.

NOTE : Le bouton de verrouillage peut être appuyé par la droite

ou la gauche.

MISE EN MARCHE ET ARRÊT DE LA SCIE

Voir la figure 9, page 14.

Pour mettre la scie en marche :

 Appuyer sur le bouton de verrouillage.

 Appuyer sur la gâchette.

Toujours laisser la lame parvenir à sa vitesse maximum avant

de l’engager dans le bois.

AVERTISSEMENT :

La mise en contact avec le bois d’une lame ne

tournant pas à pleine vitesse peut causer un rebond

risquant d’entraîner des blessures graves.

Pour arrêter la scie, relâcher la gâchette.

Une fois la gâchette relâchée laisser la lame parvenir à l’arrêt

complet. Ne pas retirer la scie de la pièce avant arrêt complet

de la lame.

9 - Français

LEVIERS D’INDEXATION

Voir la figure 10, page 15.

Les leviers de blocage de la scie sont composés d’un levier

de repositionnement et d’une vis de blocage hexagonale.

Ces leviers peuvent être repositionnés sans avoir à déplacer

la vis hexagonale pour maintenir l’orientation de serrage

optimale.

Pour repositionner le levier :

 Alors que le levier repose contre la vis hexagonale, faire

tourner le levier vers la droite pour serrer la vis de blocage

le plus possible et le levier à sa position actuelle.

 Éloigner le levier de la scie pour le déclencher de la vis

hexagonale.

 Tirer constamment sur le levier puis tourner le levier de

manière à obtenir la position désirée sur la vis hexagonale.

 Relâcher et enclencher le levier en place sur la vis

hexagonale.

NOTE : Le levier doit tourner légèrement après

son dégagement et reposer correctement sur la vis

hexagonale.

RÉGLAGE DE LA PROFONDEUR DE COUPE

Voir la figure 11, page 15.

Toujours maintenir un réglage de profondeur de coupe correct.

Sous la pièce à travailler, on devrait pouvoir distinguer moins

d’une dent entière parmi celles de la lame. Un dépassement

plus important augmente le risque de rebond et nuit à la netteté

de la coupe.

 Retirer le bloc-pile de la scie.

 Tourner le levier de verrouillage de profondeur vers l’extérieur

de la base.

 Déterminer la profondeur de coupe voulue.

NOTE : Les profondeurs courantes sont crantées pour des

raisons de commodité.

 Tenir la base à plat contre la planche à couper et élever ou

abaisser la scie de manière à ce que le repère du support

s’aligne sur indication de profondeur ou le marque de la garde.

 Tourner le levier de verrouillage de profondeur vers la base

pour le verrouiller en place.

NOTE :Si le levier touche la base avant que cette dernière

ne soit immobilisée en place, consulter le chapitre antérieur

« Leviers indexables » de ce manuel pour régler le levier

à la gauche de la vis hexagonale.

NOTE : Si le levier touche la boîtier de moteur avant d’avoir

relâché cette dernière, consulter le chapitre antérieur

« Leviers indexables » de ce manuel pour régler le levier

à la droite de la vis hexagonale.

UTILISATION DE LA SCIE

Voir les figures 12 et 13, page 15.

Il est essentiel de comprendre la méthode correcte d’utilisation

de la scie. Voir les illustrations de cette section montrant les

façons correctes et incorrectes d’utiliser la scie.

UTILISATION

DANGER :

Lorsque la scie est retirée de la planche, la partie

inférieure de la lame reste exposée jusqu’à ce que

la garde inférieure se ferme. S’assurer que la garde

inférieure est fermée avant de poser la scie.

AVERTISSEMENT :

Toujours garder le contrôle de la scie en tenant la scie

avec les deux mains pour faciliter le travail et assurer

la sécurité. Une perte de contrôle peut entraîner des

blessures graves.

AVERTISSEMENT :

Utiliser des serre-joint ou un autre système approprié

pour maintenir fermement la pièce sur une surface

stable. Soutenir une pièce avec une main ou contre

le corps ne procure pas de stabilité et peut provoquer

une perte de contrôle et occasionner des blessures

graves.

Pour obtenir une qualité de coupe maximum :

 Tenir la scie fermement, à deux mains.

 Éviter de placer la main sur la pièce pendant la coupe.

 Soutenir la planche de manière à ce le trait de scie se trouve

toujours sur le côté du corps.

 Soutenir la pièce à couper près du trait de scie.

 Assujettir la pièce solidement, afin qu’elle ne risque pas de

bouger pendant la coupe.

 Toujours placer la scie sur la partie soutenue, pas sur la

« chute ».

 Placer la pièce avec la « bonne » face vers le bas.

 Tracer la ligne de coupe désirée avant de commencer le

travail.

COUPE TRANSVERSALE ET REFENTE

Voir les figures 14 et 15, page 15.

Pour effectuer une coupe transversale ou une refente, aligner

la ligne de coupe sur l’encoche extérieure du guide de lame

sur la base de la scie.

Différentes lames étant d’épaisseurs différentes, toujours

effectuer un essai de coupe sur une chute le long d’un guide

de coupe, afin de déterminer le déport éventuel du guide

nécessaire pour obtenir une coupe précise.

NOTE : La distance séparant la ligne de coupe du guide est la

distance dont le guide doit être déplacé.

 Immobiliser la pièce à travailler.

 Assujettir une règle sur la pièce à couper, au moyen de

serre-joints.

 Enfoncer le bouton de verrouillage et serrer l’interrupteur

à gâchette pour démarrer la scie. Toujours laisser la lame

atteindre sa pleine vitesse puis scier le long du bord droit

pour réaliser une coupe longitudinale droite.

NOTE : Ne pas coincer la lame dans le trait de scie.

10 - Français

UTILISATION

UTILISANT UN GUIDE DE CHANT EN OPTION

Voir la figure 16, page 15.

Utiliser un guide de chant pour effectuer les coupes de grande

longueur ou de grande largeur. Le guide parallèle est vendu

séparément; voir la section Accessoires qui se trouve plus loin

dans ce manuel.

 Retirer le bloc-pile.

 Insérer le guide de chant dans les fentes de la base de la

scie.

 Régler le guide de chant sur la largeur requise.

 Serrer fermement la vis papillon.

Lors de l’utilisation d’un guide de chant, positionner la face

du guide de chant fermement contre le bord de la pièce. Ceci

permet d’obtenir une coupe droite sans pincer la lame. Le bord

de guidage de la pièce doit être droit pour que la coupe soit

droite. Veiller à éviter que la lame ne se coince dans la coupe.

COUPE EN BISEAU

Voir les figures 17 à 19, pages 15 et 16.

L’angle de coupe de la scie peut être réglé comme désiré, ente

0 et 56 °.

NOTE : Lors des coupes à 56º, la lame doit être réglée à la

profondeur de coupe maximum.

Différentes lames étant d’épaisseurs différentes, et des angles

différents nécessitant des réglages différents, toujours effectuer

un essai de coupe sur une chute le long d’un guide de coupe,

afin de déterminer le déport éventuel du guide nécessaire pour

obtenir une coupe précise.

Tenir la scie fermement, à deux mains, lors de l’exécution de

coupes en biseau.

Poser le bord avant de la base sur la pièce à couper. Appuyer

sur le bouton de déverrouillage puis appuyer sur la gâchette

pour mettre la scie en fonctionnement. Toujours laisser la lame

parvenir à sa vitesse maximum avant de l’engager dans le bois.

AVERTISSEMENT :

La mise en contact avec le bois d’une lame ne

tournant pas à pleine vitesse peut causer un rebond

risquant d’entraîner des blessures graves.

Une fois la coupe terminée, relâcher la gâchette et laisser la

lame parvenir à l’arrêt complet. Une fois la lame arrêtée, retirer

la scie de la pièce.

RÉGLAGE DE COUPE EN BISEAU

Voir la figure 18, page 16.

 Retirer le bloc-pile.

Tourner le levier de verrouillage de biseau dans le sens

antihoraire jusqu’à ce que le boîtier du moteur bouge

librement.

Relever le côté boîtier du moteur de façon à obtenir l’angle

désiré, indiqué par l’échelle graduée de la garde (0 - 56 °).

NOTE : L’échelle de biseau comprend des crans d’arrêt qui

permettent de régler plus facilement la lame à un angle de

45 °, 30 °, 22.5 °, ou 15 °.

Tourner le levier de verrouillage de biseau pour verrouiller le

boîtier du moteur solidement en place.

NOTE :Si le levier touche la base avant que cette dernière

ne soit immobilisée en place, consulter le chapitre antérieur

« Leviers indexables » de ce manuel pour régler le levier

à la gauche de la vis hexagonale.

NOTE : Si le levier touche la base avant d’avoir

relâché cette dernière, consulter le chapitre antérieur

« Leviers indexables » de ce manuel pour régler le levier

à la droite de la vis hexagonale.

AVERTISSEMENT :

Ne pas essayer de pratiquer une coupe en biseau

sans avoir vérifié que le levier de verrouillage de

biseau est solidement verrouillé, sous peine de

blessures graves.

ÉVIDEMENTS

Voir la figure 20, page 16.

AVERTISSEMENT :

Toujours mettre le réglage de biseau sur zéro avant de

pratiquer un évidement. La découpe d’un évidement

avec un quelconque autre réglage peut causer la

perte de contrôle de la scie et entraîner des blessures

graves.

 Régler l’angle de biseau sur zéro.

 Régler la lame sur la profondeur de coupe correcte.

 Relever la garde de lame inférieure au moyen de la poignée

de la garde de lame inférieure.

NOTE : Toujours utiliser la poignée pour relever la garde de

lame inférieure, pour éviter des blessures.

 Tenir le protège-lame inférieur par la poignée.

AVERTISSEMENT :

Ne jamais s’étendre les doigts pendant que tenant la

poignée de garde de lame plus basse. Etendre vos

doigts peuvent avoir pour résultat le contact avec la

lame entraîner des blessures graves.

 Placer le devant de la base contre la pièce à couper et relever

l’arrière de la scie pour empêcher que la lame ne touche le

bois.

DANGER :

Toujours s’assurer que les doigts sont éloignés de

la lame au moment d’appuyer sur la gâchette. Le

contact avec la lame peut entraîner des blessures

graves.

11 - Français

UTILISATION

RÉGLAGE DE LA BUTÉE FIXE DE BISEAU À 0°

Voir le figure 24, page 17.

La scie est dotée d’une butée de biseau positive de 0 ˚ qui a

été réglée par le fabricant pour que l’angle de la lame soit à

0 ˚ lors des coupes à 0 ˚. L’outil peut toutefois être désaligné

pendant le transport.

RÉGLAGES

Vérification de la butée à 0 ° :

 Retirer le bloc-pile.

 Poser la scie à l’envers sur un établi.

 Écarter la garde de lame inférieure pour exposer la lame.

 Vérifier que la lame est à angle droit par rapport à la base

de la scie au moyen d’une équerre combinée.

 Appuyer sur le bouton de déverrouillage puis appuyer sur

la gâchette pour mettre la scie en fonctionnement. Toujours

laisser la lame parvenir à sa vitesse maximum puis l’abaisser

doucement dans la pièce jusqu’à ce que la base repose à

plat sur la pièce.

 Engager la scie dans la pièce et effectuer la coupe.

AVERTISSEMENT :

Toujours couper vers l’avant lors des évidements. La

coupe en arrière pourrait causer la projection de la

scie en arrière, en direction de l’opérateur.

 Relâcher la gâchette et laisser la lame parvenir à l’arrêt

complet.

 Retirer la scie de la pièce.

 Finir les coins avec une scie à main ou une scie sauteuse.

ACCESSOIRE D’ASPIRATION

Voir la figure 21, page 16.

L’accessoire d’aspiration remplace le conduit d’éjection

de poussières situé sur le protège-lame supérieur afin de

permettre la connexion à un tuyau d’aspiration de 31,75 mm

(1-1/4 po) ou 47,63 mm (1-7/8 po).

NOTE : Toujours connecter l’accessoire d’aspiration à un

tuyau d’aspiration standard.

Attacher l’accessoire d’aspiration :

 Enlever le bloc-pile.

 Enlever la vis et la mettre de côté. Enlever le conduit

d’éjection de poussières.

 Positionner l’accessoire d’aspiration pour l’ajuster à

l’ouverture du conduit d’éjection de poussières situé sur

le protège-lame supérieur.

 À l’aide de la vis, fixer l’accessoire d’aspiration.

 Attacher le tuyau d’aspiration à l’accessoire d’aspiration.

NOTE : Un tuyau d’aspiration de 31,75 mm (1-1/4

po) s’ajustera dans la partie intérieure de l’accessoire

d’aspiration. Un tuyau d’aspiration de 47,63 mm (1-7/8

po) s’ajustera sur la partie extérieure de l’accessoire

d’aspiration.

NOTE : Enlever l’accessoire d’aspiration et réinstaller le

conduit d’éjection de poussières lorsqu’aucun dispositif

d’aspiration n’est utilisé.

Pour enlever l’accessoire d’aspiration :

 Enlever le bloc-pile.

 Enlever la vis et la mettre de côté. Enlever l’accessoire

d’aspiration.

 Positionner le conduit d’éjection de poussières pour

l’ajuster à l’ouverture du conduit d’éjection de poussières

situé sur le protège-lame supérieur.

 À l’aide de la vis, fixer le conduit d’éjection de poussières.

INSTALLER/UTILISER LE CROCHET POUR

CHEVRONS

Voir lea figures 22 et 23, page 17.

AVERTISSEMENT :

Ne pas utiliser le crochet pour chevrons pour

suspendre l’outil sur votre corps. Ne pas suspendre

l’outil en hauteur. Ne suspendre l’outil qu’à partir

d’emplacements stables et sécuritaires.

Pour installer le crochet pour chevrons :

 Enlever le bloc-pile.

 À l’aide d’un embout Torx, enlever les deux vis qui

maintiennent ensemble la bride du crochet pour chevrons.

 Positionner le crochet pour chevrons sur le rail situé

à l’avant de la poignée arrière, vers le haut de la scie.

S’assurer que les languettes situées sur le crochet pour

chevrons s’ajustent bien dans les fentes du rail et que le

crochet est orienté vers le haut.

 Réinstaller les vis et serrer fermement.

Utiliser le crochet pour chevrons :

 Relâcher l’interrupteur à gâchette et permettre à la lame

de s’arrêter complètement.

 Faire pivoter le crochet pour chevrons et suspendre l’outil

sur une structure stable et convenable lorsque l’outil n’est

pas utilisé.

12 - Français

Pour obtenir ces accessoires, s’adresser au revendeur après duquel vous avez acheté ce produit.

Guide de chant ............................................................................................................................................................ 202050004

AVERTISSEMENT :

Les outils et accessoires disponibles actuellement pour cet outil sont listés ci-dessus. Ne pas utiliser d’outils ou

accessoires non recommandés pour cet outil. L’utilisation de pièces et accessoires non recommandés peut entraîner

des blessures graves.

ACCESSOIRES

ILLUSTRATIONS COMMENÇANT SUR 13 DE PAGE APRÈS

LA SECTION ESPAÑOL.

Ce produit est accompagné d’une politique de satisfaction de 90 jours et d’une garantie

limitée de trois (3) ans.

Pour obtenir les détails de la garantie et de la politique, visiter le site www.RIDGID.com ou

appeler (sans frais) au 1-866-539-1710.

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les

réparations. L’usage de toute autre pièce pourrait

créer une situation dangereuse ou endommager

l’outil.

AVERTISSEMENT :

Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ANSI Z87.1

ainsi qu’un protection auditive. Le respect de cette

consigne réduira les risques de blessures graves.

AVERTISSEMENT :

Pour empêcher un démarrage accidentel pouvant

entraîner des blessures graves, toujours retirer le

bloc de piles de l’outil avant tout nettoyage ou

entretien.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en

plastique. La plupart des matières plastiques peuvent être

endommagées par divers types de solvants du commerce.

Utiliser un chiffon propre pour éliminer la saleté, la poussière,

l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de

freins, l’essence, les produits à sabot de pétrole,

les huiles pénétrantes, etc., entrer en contact avec

les pièces en plastique. Les produits chimiques

peuvent endommager, affaiblir ou détruire le

plastique, ce qui peut entraîner des blessures

graves.

RÉGLAGES

Réglage de la butée de biseau à 0 ° :

 Retirer le bloc de piles de la scie.

 Tourner le levier de verrouillage de biseau dans le sens

antihoraire pour débloquer le mécanisme.

 Insérer le clé hexagonale de 2,5 mm (non fournie) dans le

orifice de las vis sur la base de la scie.

 Tourner la vis de réglage et ajuster la lame à la rendre

perpendiculaire à la base.

 Bloquer fermement de levier de verrouillage de biseau.

AVERTISSEMENT :

Ne pas essayer de pratiquer une coupe en biseau

sans avoir vérifié que le levier de verrouillage de

biseau est solidement verrouillé, car cela présenterait

des risques de blessures graves.

2 - Español

ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA

Lea todas las advertencias, instrucciones,

ilustraciones y especificaciones proporcionadas con

esta herramienta eléctrica. No seguir las instrucciones

indicadas a continuación puede provocar descargas

eléctricas, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para consultarlas

en el futuro. El término “herramienta eléctrica” en las advertencias

se refiere a las herramientas eléctricas que funcionan con corriente

(con cordón) o las que funcionan con batería (inalámbricas).

ÁREA DE TRABAJO

Mantenga limpia y bien iluminada el área de trabajo. Un área

de trabajo mal despejada o mal iluminada propicia accidentes.

No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor de líquidos, gases y

polvos inflamables. Las herramientas eléctricas generan chispas

que pueden encender el polvo y los vapores inflamables.

Mantenga alejados a los niños y circunstantes al maniobrar

una herramienta eléctrica. Toda distracción puede causar la

pérdida del control de la herramienta.

SEGURIDAD ELÉCTRICA

Las clavijas de las herramientas eléctricas deben

corresponder a las tomas de corriente donde se conectan.

Nunca modifique la clavija de ninguna forma. No utilice

ninguna clavija adaptadora con herramientas eléctricas

dotadas de contacto a tierra. Conectando las clavijas originales

en las tomas de corriente donde corresponden se disminuye el

riesgo de una descarga eléctrica.

Evite el contacto del cuerpo con las superficies de objetos

conectados a tierra, como las tuberías, radiadores, estufas y

refrigeradores. Existe un mayor riesgo de descargas eléctricas

si el cuerpo está haciendo tierra.

No exponga las herramientas eléctricas a la lluvia ni a

condiciones de humedad. La introducción de agua en una

herramienta eléctrica aumenta el riesgo de descargas eléctricas.

No maltrate el cordón eléctrico. Nunca utilice el cordón para

trasladar, desconectar o tirar de la herramienta eléctrica.

Mantenga el cordón lejos del calor, aceite, bordes afilados y

piezas móviles. Los cordones eléctricos dañados o enredados

aumentan el riesgo de descargas eléctricas.

Al utilizar una herramienta eléctrica a la intemperie, use

un cordón de extensión apropiado para el exterior. Usando

un cordón adecuado para el exterior se disminuye el riesgo de

descargas eléctricas.

Si debe operar una herramienta en lugares húmedos, use

un suministro protegido por un interruptor de circuito con

pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo de

descargas eléctricas.

Usar este producto únicamente con la baterías y el cargadors

indicados en el folleto de la herramienta/aparato/paquete de

baterías/cargador complementario 988000-302.

SEGURIDAD PERSONAL

Permanezca alerta, preste atención a lo que esté haciendo y

aplique el sentido común al utilizar herramientas eléctricas.

No utilice la herramienta eléctrica si está cansado o se

encuentra bajo los efectos de alguna droga, alcohol o

medicamento. Un momento de inatención al utilizar una

herramienta eléctrica puede causar lesiones corporales serias.

Utilice protección el equipo otros. Siempre póngase

protección ocular. El uso de equipo protector como mascarilla

para el polvo, calzado de seguridad, casco y protección para

los oídos en las circunstancias donde corresponda disminuye

el riesgo de lesiones.

Evite que la herramienta se active accidentalmente.

Asegúrese de que el interruptor esté en la posición de

apagado antes de conectar la herramienta a un suministro

de corriente o de colocar un paquete de baterías. Transportar

herramientas eléctricas con el dedo en el interruptor o enchufar

herramientas eléctricas que tienen el interruptor encendido puede

ocasionar accidentes.

Retire toda llave o herramienta de ajuste antes de encender

la herramienta eléctrica. Toda llave o herramienta de ajuste

dejada en una pieza giratoria de la herramienta eléctrica puede

causar lesiones.

No estire el cuerpo para alcanzar mayor distancia. Mantenga

una postura firme y buen equilibrio en todo momento. De esta

manera se logra un mejor control de la herramienta eléctrica en

situaciones inesperadas.

Vístase adecuadamente. No vista ropas holgadas ni joyas.

Mantenga el cabello, la ropa y los guantes alejados de las

piezas móviles. Las ropas holgadas y las joyas, así como el

cabello largo, pueden engancharse en las piezas móviles.

Si se suministran dispositivos para conectar mangueras de

extracción y captación de polvo, asegúrese de que éstas

estén bien conectadas y se usen correctamente. El uso de la

captación de polvo puede reducir los peligros relacionados con

éste.

No permita que la familiaridad obtenida por el uso frecuente

de las herramientas lo vuelva complaciente e ignore los

principios de seguridad de las herramientas. Una acción

descuidada puede causar lesiones graves en una fracción de

segundo.

No vista ropas holgadas ni joyas. Recójase el cabello si está

largo. Las ropas holgadas y las joyas, así como el cabello largo,

pueden resultar atraídas hacia el interior de las aberturas de

ventilación.

No utilice la unidad al estar en una escalera o en un

soporte inestable. Una postura estable sobre una superficie

sólida permite un mejor control de la herramienta eléctrica en

situaciones inesperadas.

EMPLEO Y CUIDADO DE LA HERRAMIENTA

ELÉCTRICA

No fuerce la herramienta eléctrica. Utilice la herramienta

eléctrica adecuada para cada trabajo. La herramienta eléctrica

adecuada efectúa mejor y de manera más segura el trabajo, si

además se maneja a la velocidad para la que está diseñada.

No utilice la herramienta si el interruptor no enciende o no

apaga. Cualquier herramienta eléctrica que no pueda controlarse

con el interruptor es peligrosa y debe repararse.

Desconecte el enchufe de la fuente de alimentación o retire

el paquete de baterías, si es desmontable, de la herramienta

eléctrica antes de realizar ajustes, cambiar accesorios

o almacenar herramientas eléctricas. Tales medidas

preventivas de seguridad reducen el riesgo de poner en marcha

accidentalmente la herramienta.

Guarde las herramientas eléctricas desocupadas fuera del

alcance de los niños y no permita que las utilicen personas

no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas en manos de personas

no capacitadas en el uso de las mismas.

Mantenimiento de las herramientas eléctricas y accesorios.

Revise para ver si hay desalineación o atoramiento de piezas

móviles, ruptura de piezas o toda otra condición que pueda

afectar el funcionamiento de la herramienta eléctrica. Si

está dañada la herramienta eléctrica, permita que la reparen

3 - Español

PROCEDIMIENTOS DE CORTE

PELIGRO:

Mantenga las manos alejadas del área de corte y de

la hoja. Mantenga la otra mano en el mango auxiliar

o en el alojamiento del motor. Si ambas manos están

sujetando la sierra, la hoja de corte no puede lesionarlas.



No trate de alcanzar nada bajo la pieza de trabajo. La

protección no puede proteger al operador de la hoja bajo la pieza

de trabajo.



Ajuste la profundidad de corte al espesor de la pieza de

trabajo. Por debajo de la pieza de trabajo, debe verse menos de

un diente completo de la hoja.



Nunca sostenga la pieza de trabajo con las manos o a lo largo

de la pierna cuando corte. Asegure la pieza de trabajo en una

plataforma estable. Es importante apoyar correctamente la pieza

para reducir al mínimo la exposición del cuerpo, el atoramiento

de la hoja y la pérdida de control.



Sostenga la herramienta eléctrica desde las superficies de

empuñadura aisladas cuando ejecute una operación en la

que la herramienta de corte pudiera entrar en contacto con

cables ocultos. El contacto con un cable “vivo” también hará que

las piezas metálicas expuestas de la herramienta eléctrica “tomen

corriente” y el operador sufrirá una descarga eléctrica.



Al cortar al hilo, siempre utilice una guía de corte al hilo o

una guía recta. Esto mejora la precisión del corte y reduce la

posibilidad de que la hoja se atasque.





Use siempre hojas con orificios del árbol del tamaño y la

forma correctos (con forma de diamante o redonda). Las

hojas que no coinciden con los elementos de montaje de la

sierra funcionarán de forma excéntrica, ocasionando la pérdida

de control.





Nunca utilice un perno o arandelas de la hoja que estén

dañados o sean incorrectos. Las arandelas y el perno de

la hoja fueron diseñados especialmente para su sierra, para

ofrecer un rendimiento óptimo y seguridad en el funcionamiento.

CAUSAS DE CONTRAGOLPE Y ADVERTENCIAS

RELACIONADAS

 El contragolpe es una reacción súbita a un pellizcamiento,

atoramiento o desalineación de la hoja de la sierra, lo cual causa

el descontrol, levantamiento y salida de la misma de la pieza

de trabajo, hacia el operador.

 Cuando el corte al irse cerrando pellizca o atora ajustadamente

la hoja de corte, ésta tiende a detenerse y la reacción del motor

impulsa de forma rápida y violenta la unidad hacia el operador.

 Si la hoja se tuerce o desalinea en el corte, los dientes situados

en el borde posteriro de la hoja pueden encajarse en la superficie

externa de la madera, causando de esta manera la salida de la

hoja fuera del corte y un salto de la misma hacia el operador.

El mal uso de la sierra ocasionará un contragolpe y/o de

procedimientos o condiciones de trabajo incorrectas, y puede

evitarse tomando las medidas de precaución adecuadas, como

las señalas abajo:

ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIAS DE SEGURIDAD SIERRA CIRCULAR

antes de usarla. Numerosos accidentes son causados por

herramientas eléctricas mal cuidadas.

Mantenga las herramientas de corte afiladas y limpias. Las

herramientas de corte bien cuidadas y con bordes bien afilados,

tienen menos probabilidad de atascarse en la pieza de trabajo y

son más fáciles de controlar.

Use la herramienta eléctrica, los accesorios, las brocas,

etc. según estas instrucciones, teniendo en cuenta las

condiciones de trabajo y la tarea que se va a realizar. Si se

utiliza la herramienta eléctrica para operaciones diferentes de las

indicadas podría originar una situación peligrosa.

Mantenga los mangos y superficies de agarre limpias y libres

de aceite y grasa. Los mangos y superficies de agarre resbalosas

no permiten la manipulación y control seguro de la herramienta

en situaciones inesperadas.

EMPLEO Y CUIDADO DE LA HERRAMIENTA DE

BATERÍAS

Sólo cargue el paquete de baterías con el cargador

especificado por el fabricante. Un cargador adecuado para un

tipo paquete de baterías puede significar un riesgo de incendio

si se emplea con un paquete de baterías diferente.

Utilice las herramientas eléctricas sólo con los paquetes de

baterías específicamente indicados. El empleo de paquetes

de baterías diferentes puede presentar un riesgo de incendio.

Cuando no esté utilizándose el paquete de baterías,

manténgalo lejos de otros objetos metálicos, como clips,

monedas, llaves, clavos, tornillos o otros objetos metálicos,

pequeños que puedan establecer conexión entre ambas

terminales. Establecer una conexión directa entre las dos

terminales de las baterías puede causar quemaduras o incendios.

Si se maltratan las baterías, puede derramarse líquido de las

mismas; evite todo contacto con éste. En caso de contacto,

lávese con agua. Si el líquido llega a tocar los ojos, además

busque atención médica. El líquido de las baterías puede causar

irritación y quemaduras.

No utilice un paquete de baterías o una herramienta que esté

dañado o modificado. Las baterías dañadas o modificadas

pueden tener un funcionamiento impredecible que provoque

incendios, explosiones o riesgo de lesiones.

No exponga el paquete de baterías o una herramienta al

fuego o a temperaturas excesivas. La exposición al fuego

o a temperatura sobre los 130 °C (265 °F) puede provocar

explosiones.

Siga todas las instrucciones de carga y no cargue el paquete

de baterías ni la herramienta fuera del rango de temperaturas

especificado en las instrucciones. Si realiza la carga en forma

incorrecta o fuera de las temperaturas del rango especificado

puede dañar la batería y aumentar el riesgo de incendios.

SERVICIO

Permita que un técnico de reparación calificado preste

servicio a la herramienta eléctrica, y sólo con piezas de

repuesto idénticas. De esta manera se mantiene la seguridad

de la herramienta eléctrica.

Nunca repare paquetes de baterías dañados. La reparación de

paquetes de baterías solo puede ser realizada por el fabricante

o proveedores de servicio autorizados.

4 - Español

 Sujete firmemente la sierra con ambas manos y coloque sus

brazos de manera tal que resista la fuerza del contragolpe.

Coloque su cuerpo a un costado de la hoja y no alineado

con ésta. El contragolpe puede ocasionar que la sierra salte

hacia atrás. Sin embargo, el operador puede controlar la fuerza

del contragolpe si toma las precauciones apropiadas.

 Cuando esté atorándose la hoja, o esté interrumpiéndose el

corte por alguna razón, suelte el gatillo y mantenga inmóvil

la sierra en el material hasta que se detenga completamente

la sierra. Nunca intente retirar la sierra de la pieza de trabajo

ni tirar de la misma hacia atrás mientras esté en movimiento

la hoja de corte, ya que puede ocasionar un contragolpe.

Investigue y tome las medidas correctivas adecuadas para

eliminar la causa del atoramiento de la hoja.

 Al volver a arrancar la sierra en la pieza de trabajo, centre la

hoja en el corte y verifique que los dientes de la misma no

estén encajados en el material. Si la sierra está atorándose,

puede salirse de la pieza de trabajo o dar un contragolpe al

volverse a rearrancar.

 Apoye debidamente los paneles grandes para reducir al

mínimo el riesgo de un pellizcamiento de la hoja de corte y

de un contragolpe. Los paneles grandes tienden a combarse

bajo su propio peso. Deben colocarse soportes bajo ambos

lados del panel, cerca de la línea de corte y de la orilla del

mismo.

 No utilice hojas de corte desafiladas o dañadas. Las hojas de

corte desafiladas o triscadas de forma incorrecta producen un

corte angosto con la consiguiente fricción excesiva, atoramiento

de la hoja misma y contragolpe.

 Las palancas de bloqueo de ajuste de profundidad y de

biselado deben estar apretadas y aseguradas antes de

efectuarse el corte. Si cambia el ajuste de la hoja durante

el corte, puede causarse el atoramiento de la misma y un

contragolpe.

 Tenga sumo cuidado cuando corte en paredes existentes

o en otros puntos ciegos. La parte sobresaliente de la hoja

puede cortar objetos que pueden causar un contragolpe.

FUNCIÓN DE PROTECCIÓN INFERIOR

 Cada vez antes de utilizar la unidad verifique que cierre

correctamente la protección inferior. No utilice la sierra si

la protección inferior no se mueve libremente y no cierra

instantáneamente. Nunca asegure de ninguna forma la

protección inferior en la posición abierta. Si se deja caer

accidentalmente la sierra, la protección inferior puede sufrir un

doblamiento. Suba la protección inferior con el mango retractor y

asegúrese de que se mueve libremente y no toca la hoja de corte ni

ninguna otra parte, en todos los ángulos y profundidades de corte.

 Verifique el funcionamiento del resorte de la protección

inferior. Si la protección y el resorte no funcionan

correctamente, debe proporcionárseles servicio antes

de utilizar la unidad. La protección inferior puede moverse

con lentitud debido a piezas dañadas, depósitos gomosos o

acumulación de desechos.

 El protector inferior se deberá retraer manualmente sólo en

el caso de cortes especiales como “cortes de penetración” y

“cortes compuestos”. Levante el protector inferior retrayendo

el mango y, ni bien la hoja ingrese en el material, libere el

protector inferior. Para todas las demás operaciones de aserrado,

el protector inferior se deberá operar automáticamente.

 Siempre asegúrese de que la protección inferior esté

cubriendo la hoja de corte antes de colocar la sierra en un

ADVERTENCIAS DE SEGURIDAD SIERRA CIRCULAR

banco de trabajo o en el piso. Si la hoja no está protegida y

está aún en movimiento, la sierra avanza hacia atrás y corta

cualquier objeto situado en su trayecto. Tenga presente el tiempo

requerido por la hoja para detenerse después de soltarse el

interruptor.

REGLAS ADICIONALES DE SEGURIDAD



Utilice prensas o cualquier otro medio práctico de asegurar

y sostener la pieza de trabajo en una plataforma segura.

Sostener la pieza con la mano o contra el cuerpo lo hace

inestable y puede causar una pérdida de control.

 Siempre póngase protección ocular con protectores

laterales con la marca de cumplimiento de la norma

ANSI Z87.1 junto con protección para los oídos. Con el

cumplimiento de esta regla se reduce el riesgo de lesiones

corporales serias.

 Protéjase los pulmones. Use una careta o mascarilla

contra el polvo si la operación genera mucho polvo. Con

el cumplimiento de esta regla se reduce el riesgo de lesiones

serias.

 Protéjase los oídos. Durante períodos prolongados de

utilización del producto, póngase protección para los

oídos. Con el cumplimiento de esta regla se reduce el riesgo

de lesiones corporales serias.

 No se necesita conectar a una toma de corriente las

herramientas de baterías; por lo tanto, siempre están en

condiciones de funcionamiento. Esté consciente de los

posibles peligros cuando no esté usando la herramienta

de baterías o cuando esté cambiando los accesorios de la

misma. Con el cumplimiento de esta regla se reduce el riesgo

de una descarga eléctrica, incendio o lesión corporal seria.

No coloque herramientas de baterías ni las baterías mismas

cerca del fuego o del calor. De esta manera se reduce el riesgo

de explosiones y de lesiones.

 No aplaste, deje caer ni dañe el paquete de baterías. No use

un paquete de baterías o un cargador que se haya caído o

haya recibido un golpe fuerte. Las baterías dañadas pueden

sufrir explosiones. Deseche de inmediato toda batería que haya

sufrido una caída o cualquier daño.

Las baterías pueden explotar en presencia de una fuente

de ignición, como una luz piloto. Para reducir el riesgo de

lesiones corporales serias, nunca use un producto inalámbrico

en presencia de llamas vivas. Una batería que explotó puede

expulsar escombros y productos químicos. Si ha quedado

expuesto a la explosión de una pila, lávese de inmediato con

agua.

No cargue herramientas de baterías en lugares mojados

o húmedos. No lo utilice, guarde o cargue la paquete de

baterías o la unidad en lugares donde la temperatura sea

inferior a 10 °C (50 °F) o superior a 38 °C (100 °F). No guarde

la herramienta a la intemperie ni en el interior de vehículos.

En condiciones extremas de uso o temperatura, la batería

puede presentar fugas. Si el líquido entra en contacto

con la piel, lávese inmediatamente con agua y jabón. Si le

entra líquido en los ojos, láveselos con agua limpia por lo

menos 10 minutos, y después busque de inmediato atención

médica. Con el cumplimiento de esta regla se reduce el riesgo

de lesiones personales serias.

 Guarde estas instrucciones. Consúltelas con frecuencia y

empléelas para instruir a otras personas que puedan utilizar esta

herramienta. Si le presta esta herramienta a alguien, facilítele

también las instrucciones.

5 - Español

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su

significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales

Lea manual del

operador

Para reducir el riesgo de lesiones, el usuario debe leer y comprender

el manual del operador antes de usar este producto.

Protección para los

ojos

Siempre póngase protección ocular con la marca de cumplimiento de

la norma ANSI Z87.1.

Alerta de condiciones

húmedas

No exponga la unidad a la lluvia ni la use en lugares húmedos.

Símbolo de no acercar

las manos

Si no mantiene las manos alejadas de la hoja de corte, se causará

serias lesiones corporales.

Símbolo de reciclado

Este producto utiliza baterías de iones de litio (Li-ion). Es posible que

algunas leyes municipales, estatales o federales prohíban desechar las

baterías en la basura normal. Consulte a las autoridades reguladoras

de desechos para obtener información en relación con las alternativas

de reciclado y desecho disponibles.

V Volts Voltaje

min Minutos Tiempo

Corriente continua Tipo o característica de corriente

Velocidad en vacío Velocidad de rotación, en vacío

.../min Por minuto

Revoluciones, carreras, velocidad superficial, órbitas, etc.,

por minuto

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con

este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

Indica una situación peligrosa, la cual, si no se evita, causará la muerte o

lesiones serias.

ADVERTENCIA:

Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte

o lesiones serias.

PRECAUCIÓN:

Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones

menores o leves.

AVISO:

(Sin el símbolo de alerta de seguridad) Indica la información que se considera

importante, pero no relacionada con lesiones potenciales (por ej. en relación

a daños a la propiedad).

SÍMBOLOS

6 - Español

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Diámetro de la hoja ......................................184 mm (7-1/4 pulg.)

Árbol de la hoja de corte ................................... 16 mm (5/8 pulg.)

Profundidad de corte a 0º .......................68,3 mm (2-11/16 pulg.)

Profundidad de corte a 45º .........................47,6 mm (1-7/8 pulg.)

Profundidad de corte a 45º .......................36,5 mm (1-7/16 pulg.)

Velocidad en vacío (RPM) ............................................. 5 600 /min

 Retire de la sierra el paquete de baterías.

 Retire de su lugar de almacenamiento la llave de la hoja (la llave

hexagonal de 6 mm).

 Oprima el seguro del husillo y retire el tornillo y la arandela

exterior de la hoja.

NOTA: Gire el tornillo de la hoja hacia la izquierda para retirarlo.

AVISO:

Para evitar dañar el husillo o el seguro del mismo,

siempre deje que el motor se detenga completamente

antes de enganchar el seguro.

NOTA: No ponga a funcionar la sierra circular con el seguro del

husillo puesto.

Unte una gota de aceite en las arandelas interior y exterior de

la hoja, donde tocan ésta.

ADVERTENCIA:

Si retiró la arandela interior de la hoja, vuelva a colocarla

antes de instalar la hoja en el husillo. Si no lo hace podría

producirse un accidente ya que la hoja no se apretaría

correctamente.

 Suba la protección inferior de la hoja.

Acomode la hoja de la sierra dentro de la protección inferior, y

luego móntela en el husillo.

NOTA: Los dientes de la sierra apuntan hacia arriba en la parte

delantera de la sierra.

Vuelva a colocar la arandela exterior de la hoja.

Oprima el botón del seguro del husillo y vuelva a colocar el

tornillo de la hoja hacia la derecha.

Regrese la llave de la hoja al compartimiento.

DESMONTAJE DE LA HOJA

Vea la figura 2, página 13.

 Retire de la sierra el paquete de baterías.

Retire de su lugar de almacenamiento la llave de la hoja.

Coloque la sierra como se muestra, oprima el botón del seguro

del husillo, y retire el tornillo de la hoja girándolo a la izquierda.

Retire la arandela exterior de la hoja.

Levante la protección inferior de la hoja.

Retire la hoja.

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.

 Extraiga cuidadosamente de la caja la herramienta y los

accesorios.Asegúrese de que estén presentes todos los

artículos enumerados en la lista de empaquetado.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la

lista de incluye ya está ensamblada al producto cuando

lo desempaqueta. El fabricante no ensambla las piezas

de esta lista en el producto. Éstas deben ser instaladas

por el usuario. El uso de un producto que puede haber

sido ensamblado de forma inadecuada podría causar

lesiones personales graves.

 Si hay alguna parte dañada o faltante, llame al 1-866-539-1710,

donde le brindaremos asistencia.

ADVERTENCIA:

Si hay piezas dañadas o faltantes, no utilice esta

producto sin haber reemplazado todas las piezas. Usar

este producto con partes dañadas o faltantes puede

causar lesiones serias al operador.

ADVERTENCIA:

No intente modificar esta producto ni hacer accesorios

no recomendados para la misma. Cualquier alteración

o modificación constituye maltrato el cual puede causar

una condición peligrosa, y como consecuencia posibles

lesiones corporales serias.

MONTAJE DE LA HOJA

Vea la figura 1, pãgina 13.

ADVERTENCIA:

La máxima capacidad de diámetro de hoja de la

sierra es 184 mm (7-1/4 pulg.). Nunca utilice una

hoja tan gruesa que la arandela exterior de la hoja

no se enganche en las partes planas del husillo. Las

hojas más grandes tocan la protección de la hoja, y

las más gruesas impiden asegurarlas con el perno

correspondiente en el husillo. Cualquiera de estas

dos situaciones puede causar un accidente serio.

7 - Español

FUNCIONAMIENTO

PELIGRO:

Mantenga las manos alejadas del área de corte y de la

hoja. Mantenga la otra mano en el mango auxiliar o en el

alojamiento del motor. Si ambas manos están sujetando

la sierra, la hoja de corte no puede lesionarlas.

ADVERTENCIA:

No permita que su familarización con las herramientas lo

vuelva descuidado. Tenga presente que un descuido de

un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre retire el paquete de baterías de la herramienta

cuando esté ensamblando partes, realizando ajustes,

limpiando o cuando ésta no esté en uso. Retirando el

paquete de baterías se evita arrancar accidentalmente

la unidad, lo cual puede causar lesiones serias.

ADVERTENCIA:

Siempre póngase protección ocular con la marca

de cumplimiento de la norma ANSI Z87.1. No seguir

esta advertencia podría provocar que salgan objetos

despedidos hacia sus ojos y otras lesiones graves.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado

por el fabricante de esta producto. El empleo de

aditamentos o accesorios no recomendandos podría

causar lesiones serias.

APLICACIONES

Esta herramienta puede emplearse para los fines siguientes:

 Corte de todos tipos de productos de madera (tablas,

contrachapada y paneles)

 Cortes transversales y al hilo en los productos de madera

 Cortes a bisel en los productos de madera

 Cortes en cavidad en los productos de madera

ADVERTENCIA:

Nunca utilice discos de trocear abrasivos de ninguna

clase con esta sierra. De usarse hojas de corte no

diseñadas para madera puede ocasionar daños físicos

o graves lesiones personales.

INSTALACIÓN/DESMONTAR DEL PAQUETE DE

BATERÍAS

Vea la figura 3, página 14.

 Coloque el paquete de baterías en la sierra. Alinee la costilla

realzada del paquete de baterías con la ranura existente en el

interior de la sierra, y después introduzca el paquete en la sierra.

 Asegúrese de que los pestillos situados en ambos lados del

paquete de baterías entren completamente en su lugar con un

chasquido y de que el paquete quede bien fijo en la motosierra

antes de empezar a utilizar la unidad.

 Oprima los pestillos para extraer el paquete de baterías.

Para obtener instrucciones específicas de carga, lea el manual del

operador que se incluye con el cargador y la batería.

ADVERTENCIA:

Las herramientas de baterías siempre están en

condiciones de funcionamiento. Por lo tanto, siempre

debe estar asegurado el interruptor cuando no esté

usándose o el operador lo lleve por un lado.

PAQUETES DE BATERÍAS RECOMENDADOS

Las herramientas de OCTANE

™

son compatibles con todos los

paquetes de baterías RIDGID® de 18 V, pero el rendimiento

de la herramienta se maximiza con los paquetes de baterías

OCTANE

™

Si experimenta interrupciones frecuentes debido a la

protección de sobrecarga, intente usar un paquete de baterías

OCTANE

™

CONTRAGOLPE

Vea las figuras 4 a 7, página 14.

El contragolpe sucede cuando la hoja se detiene rápidamente y la

sierra sale empujada hacia el operador. El atoramiento de la hoja

es causado por cualquier acción que produzca el pellizcamiento de

la hoja en la madera.

ADVERTENCIA:

Si la hoja pierde velocidad o se atora, suelte de inmediato

el interruptor. El contragolpe podría causar la pérdida de

control de la sierra. La pérdida de control puede originar

lesiones serias.

Para protegerse y evitar contragolpes, evite prácticas peligrosas

como las siguientes:

Ajustar de forma incorrecta la profundidad de la hoja

Cortar nudos o clavos presentes en la pieza de trabajo

Torcer la hoja al efectuar un corte

Cortar con una hoja desafilada, mal triscada o cubierta de goma

Apoyar de forma incorrecta la pieza de trabajo

Efectuar cortes forzados

Cortar madera combada o húmeda

Utilizar la herramienta de forma incorrecta o para un uso

inadecuado

8 - Español

FUNCIONAMIENTO

Para disminuir el peligro de un contragolpe, siga estas prácticas

de seguridad:

Mantenga la hoja a un ajuste de profundidad correcto. Por debajo

de la pieza de trabajo, debe verse menos de un diente completo

de la hoja.

Inspeccione la pieza de trabajo para ver si contiene nudos o

clavos. Nunca corte nudos ni clavos.

Corte en línea recta. Siempre utilice una guía recta al efectuar

cortes al hilo. Esto ayuda a evitar el torcimiento de la hoja.

Use hojas limpias, afiladas y triscadas correctamente. Nunca

efectúe cortes con hojas desafiladas.

Apoye y sujete la pieza de trabajo antes de iniciar un corte.

Aplique una presión estable y uniforme al efectuar el corte.

Nunca efectúe cortes forzados.

No corte madera combada o húmeda.

Siempre permita que la hoja alcance su velocidad máxima

antes de iniciar un corte.

Sujete firmemente la sierra con ambas manos y mantenga

el cuerpo en una postura bien equilibrada de manera que

pueda resistir las fuerzas de un contragolpe si llegara a

ocurrir.

ADVERTENCIA:

Al utilizar la sierra siempre permanezca alerta y en

control de la herramienta. No retire la sierra de la

pieza de trabajo mientras continúe en movimiento

la hoja.

HOJAS DE LA SIERRA

Incluso las mejores hojas para sierra no cortan eficientemente

si no se mantienen, limpias, afiladas y debidamente triscadas.

Si se utiliza una hoja desafilada se le impone una carga muy

pesada a la sierra y se aumenta el peligro de un contragolpe.

Mantenga hojas extra a la mano, de manera que siempre haya

hojas afiladas disponibles.

La goma y la resina endurecidas en las hojas hacen más

lenta la sierra. Retire la hoja de la sierra y utilice limpiador de

goma y de resina, agua caliente o queroseno para limpiar la

acumulación de aquéllas. NO UTILICE GASOLINA.

SISTEMA DE PROTECCIÓN DE LA HOJA

Vea la figura 8, pãgina 14.

La protección inferior montada en la sierra circular es para

protegerlo a usted y para su seguridad. No la altere de ninguna

forma. Si se daña, no utilice la sierra hasta que haya reparado

o reemplazado la protección, según sea necesario. Siempre

deje la protección en la posición de trabajo al utilizar la sierra.

PELIGRO:

Al cortar de lado a lado, la protección inferior no

cubre la hoja por dicho lado de la pieza de trabajo.

Puesto que la hoja queda expuesta por la parte

inferior de la pieza de trabajo, mantenga las manos

y los dedos alejados del área de corte. Cualquier

parte del cuerpo que toque la hoja en movimiento

puede resultar lesionada seriamente.

ADVERTENCIA:

Para evitar posibles lesiones serias, nunca utilice la

sierra cuando no esté funcionando correctamente

la protección. Siempre verifique el funcionamiento

de la protección antes de utilizar la herramienta.

La protección funciona correctamente cuando se

mueve librememente y regresa de inmediato a la

posición cerrada. Si deja caer la sierra, revise la

protección inferior de la hoja y el parachoques

para ver si tienen daños en todos los ajustes de la

profundidad antes de volver a usar la unidad.

ADVERTENCIA:

Nunca fije la protección inferior de la hoja en la

posición elevada. Si se deja expuesta la hoja

pueden originarse lesiones serias.

Si en cualquier momento la protección inferior de la hoja no

cierra de inmediato, retire el paquete de baterías de la sierra.

Ponga en movimiento la protección inferior moviéndola

rápidamente de atrás hacia adelante, de la posición abierta

a la cerrada, varias veces. Normalmente de esta manera se

restablece el funcionamiento normal de la protección. No con

esto no se corrige la lentitud o falta de libertad del movimiento

de cierre de la protección inferior, no utilice la sierra. Llévela

a un centro de servicio autorizado por la fábrica para su

reparación.

BOTÓN DEL SEGURO DE APAGADO

Vea la figura 9, pãgina 14.

El botón del seguro de apagado reduce la posibilidad

de arrancar accidentalmente la unidad. El botón del

seguro de apagado se encuentra en el mango, arriba del

gatillo del interruptor. Debe oprimir el botón del seguro

de apagado antes de oprimir el gatillo del interruptor.

El seguro se reajusta cada vez que se suelta el gatillo.

NOTA: El botón del seguro de apagado puede oprimirse

desde el lado izquierdo o el derecho.

ENCENDIDO Y APAGADO DE LA SIERRA

Vea la figura 9, pãgina 14.

Para arrancar la sierra:

 Oprima el botón del seguro de apagado.

 Oprima el gatillo del interruptor.

Siempre permita que la hoja alcance su velocidad máxima, y

hasta después introdúzcala en la pieza de trabajo.

9 - Español

ADVERTENCIA:

Si la hoja toca la pieza de trabajo antes de alcanzar

la velocidad máxima, podría causar un contragolpe

de la sierra hacia usted y podría producirle lesiones

graves.

Para apagar la sierra, suelte el gatillo del interruptor.

Después de soltar el gatillo del interruptor permita que se

detenga completamente la hoja de corte. No retire la sierra

de la pieza de trabajo mientras continúe en movimiento

la hoja.

PALANCAS MARCADORAS

Vea la figura 10, pãgina 15.

Las palancas de bloqueo de la sierra se componen de

una palanca que puede cambiar de posición y un tornillo

hexagonal de fijación. Las palancas pueden cambiar de

posición sin mover el tornillo hexagonal para una orientación

de sujeción óptima.

Para cambiar la posición de la palanca:

 Con la palanca asentada contra el tornillo hexagonal, gire

la palanca en el sentido de las agujas del reloj para fijar el

tornillo hexagonal lo más ajustado posible con la palanca

en la posición actual.

 Tire de la palanca hacia afuera de la sierre para

desengancharla del tornillo hexagonal.

 Tire de la palanca en forma uniforme y, luego, gire la

palanca según sea necesario hasta la posición deseada

en el tornillo hexagonal.

 Suelte la palanca de manera que encaje en su lugar en el

tornillo hexagonal.

NOTA: La palanca puede girar levemente después de

soltarla a medida que se asienta.

AJUSTE DE LA PROFUNDIDAD DE LA HOJA

Vea la figura 11, pãgina 15.

Siempre mantenga la hoja a un ajuste de profundidad correcto.

Por debajo de la pieza de trabajo, debe verse menos de un

diente completo de la hoja. Cuanto mayor es la profundidad

de la hoja mayor es la posibilidad de un contragolpe y de un

corte áspero.

 Retire el paquete de baterías de la sierra.

 Gire la palanca de fijación de profundidad para alejarla de

la base.

 Determine la profundidad de corte deseada.

NOTA: Las profundidades comunes tienen topes de retención

que otorgan practicidad.

 Mantenga horizontal la base contra la pieza de trabajo

y suba o baje la sierra hasta que la punto indcador o la

marca se alinee con la escala de profundidad de corte.

 Gire la palanca de fijación de profundidad hacia la base

para que quede fija en la posición.

FUNCIONAMIENTO

NOTA: Si la palanca entra en contacto con la base antes

de fijar la base completamente en posición, consulte la

sección Palancas indizables anteriormente en este manual

para ajustar la palanca en el sentido contrario a las agujas

del reloj sobre el tornillo hexagonal.

NOTA: Si la palanca entra en contacto con la alojamiento

del motor antes de que se afloje la base, consulte la sección

Palancas indizables anteriormente en este manual para

ajustar la palanca en el sentido de las agujas del reloj sobre

el tornillo hexagonal.

UTILIZACIÓN DE LA SIERRA

Vea las figuras 12 y 13, pãgina 15.

Es importante comprender la forma correcta de utilizar la

sierra. Consulte las figuras de esta sección para ver las formas

correctas e incorrectas de manejar la sierra.

PELIGRO:

Al levantar la sierra de la pieza de trabajo, la hoja

queda expuesta en la parte inferior de la sierra

hasta que cierra la protección inferior de la hoja.

Asegúrese de que la protección inferior cierre antes

de dejar en reposo la sierra.

ADVERTENCIA:

Para efectuar los cortes de forma más fácil y más

segura, siempre mantenga un control adecuado de

la sierra sosteniéndola con ambas manos. La pérdida

de control podría causar un accidente, y como

consecuencia posibles lesiones corporales serias.

ADVERTENCIA:

Utilice prensas o cualquier otro medio práctico

de asegurar y sostener la pieza de trabajo en una

plataforma segura. Sostener la pieza de trabajo

con la mano o contra el cuerpo es una práctica

que genera inestabilidad y puede hacer que pierda

el control de la herramienta, lo que podría causar

graves lesiones.

Para efectuar el mejor corte que sea posible:

 Sujete la sierra firmemente con ambas manos.

 Evite colocar la mano sobre la pieza de trabajo al efectuar

un corte.

 Apoye la pieza de trabajo de manera que el corte (la ranura)

le quede siempre al lado de usted.

 Apoye la pieza de trabajo cerca del corte.

 Sujete firmemente la pieza de trabajo con prensas de

manera que no se mueva durante el trabajo.

 Siempre coloque la sierra en la sección apoyada de la

pieza de trabajo, no en la que va a desecharse.

 Coloque la pieza de trabajo con el lado “bueno” hacia abajo.

 Trace una línea guía a lo largo de la línea de corte antes

de iniciar éste.

10 - Español

FUNCIONAMIENTO

CORTES TRANSVERSALES Y AL HILO

Vea las figuras 14 y 15, pãgina 15.

Al efectuar un corte transversal o al hilo, alinee la línea de corte

con la muesca guía exterior de la base.

Puesto que el espesor de las hojas varía, siempre efectúe un

corte de prueba en material desechable a lo largo de una línea

guía para determinar qué tanto debe desplazar la línea guía para

producir un corte preciso.

NOTA: La distancia existente de la línea de corte a la línea guía

es la distancia que debe desplazar la guía.

 Asegure la pieza de trabajo.

 Sujete una regla (pieza recta) a la pieza de trabajo mediante

prensas de mano.

 Presione el botón del seguro de apagado y, luego, el gatillo

del interruptor para iniciar la sierra. Permita siempre que la

hoja llegue a máxima velocidad y, luego, corte a lo largo de

la pieza recta para lograr un corte recto.

NOTA: No permita que se atore la hoja en el corte.

UTILIZANDO LA GUÍA DE BORDES OPCIONAL

Vea la figura 16, pãgina 15.

Use la guía de bordes cuando haga cortes largos o anchos con

su sierra. La guía de bordes se compra por separado. Consulte

“Accesorios” más adelante en este manual.

 Retire de la sierra el paquete de baterías.

 Coloque la guía para cantos a través de las ranuras de la base

de la sierra.

 Ajuste la guía para cantos a la anchura necesaria.

 Apriete firmemente el tornillo de mariposa.

Cuando utilice una guía para cantos, coloque la cara de la misma

firmemente contra el canto de la pieza de trabajo. Esto permite

efectuar un corte recto sin pellizcar la hoja. El canto de guía de

la pieza de trabajo debe estar recto para poder dejar recto el

corte. Tenga cuidado y evite el atoramiento de la hoja en el corte.

CORTE A BISEL

Vea las figuras 17 a 19, pãginas 15 y 16.

El ángulo de corte de la sierra puede ajustarse a cualquier grado

deseado entre cero y 56°.

NOTA: Al efectuar cortes a 56°, debe ajustarse la hoja a la

profundidad máxima de corte.

Puesto que el espesor de las hojas varía, y para diferentes

ángulos se requieren diferentes ajustes, siempre efectúe un

corte de prueba en material desechable a lo largo de una línea

guía para determinar qué tanto debe desplazar la línea guía en

la tabla por cortar.

Al efectuar cortes a bisel, sujete la sierra firmemente con ambas

manos.

Deje descansar el borde frontal de la base en la pieza de trabajo.

Para encender la sierra, oprima primero el botón del seguro de

apagado y luego el gatillo. Siempre permita que la hoja alcance su

velocidad máxima, y hasta después guía la sierra introduciéndola

en la pieza de trabajo.

ADVERTENCIA:

Si la hoja toca la pieza de trabajo antes de alcanzar la

velocidad máxima, podría causar un “contragolpe” de

la sierra hacia usted y podría producirle lesiones graves.

Después de terminar el corte, suelte el gatillo y permita que se

detenga completamente la hoja de corte. Después de haberse

detenido la hoja, levante la sierra de la pieza de trabajo.

PARA AJUSTAR EL ÁNGULO DE BISELADO

Vea la figura 18, pãgina 16.

 Retire de la sierra el paquete de baterías.

Gire la palanca de fijación del bisel a la izquierda hasta que

el alojamiento del motor se mueva libremente.

Suba el alojamiento del motor hasta que alcance el ángulo

deseado en la escala del ángulo de bisel (0-56°).

NOTA: Hay retenes en la escala de bisel para que sea más

fácil ajustar el ángulo de la hoja a 45°, 30°, 22,5° o 15°.

Gire la palanca de fijación del bisel a la derecha hasta que el

alojamiento del motor quede bien trabado en su lugar.

NOTA: Si la palanca entra en contacto con la base antes de

fijar la base completamente en posición, consulte la sección

Palancas indizables anteriormente en este manual para ajustar

la palanca en el sentido contrario a las agujas del reloj sobre

el tornillo hexagonal.

NOTA: Si la palanca entra en contacto con la base antes de

que se afloje la base, consulte la sección Palancas indizables

anteriormente en este manual para ajustar la palanca en el

sentido de las agujas del reloj sobre el tornillo hexagonal.

ADVERTENCIA:

Intentar efectuar un corte a bisel sin tener la palanca

de fijación del bisel del mismo fija firmemente en su

lugar puede producir lesiones serias.

CORTE EN CAVIDAD

Vea la figura 20, pãgina 16.

ADVERTENCIA:

Siempre ajuste el ángulo de biselado a cero antes de

efectuar un corte en cavidad. Si se intenta efectuar un

corte en cavidad a cualquier ángulo puede producirse

una pérdida de control de la sierra, y por consecuencia

posibles lesiones serias.

 Ajuste el ángulo de biselado a cero.

 Ajuste la hoja a la profundidad correcta.

 Suba la protección inferior de la hoja con la manija

correspondiente.

NOTA: Siempre suba la protección inferior de la hoja con la

manija para evitar lesiones serias.

 Sostenga la protección inferior de la hoja con la manija.

11 - Español

FUNCIONAMIENTO

ADVERTENCIA:

Nunca extienda los dedos al tener el asidero más

bajo de guardia de hoja. Extender los dedos pueden

tener como resultado el contacto con la hoja, por

consecuencia posibles lesiones serias.

 Deje descansar la parte frontal de la base contra la pieza de

trabajo, con la parte posterior del mango elevada de manera

que la hoja no toque la pieza de trabajo.

PELIGRO:

Asegúrese de colocar los dedos alejados de la hoja

antes de oprimir el gatillo del interruptor. El contacto

con la hoja causará lesiones graves.

 Para encender la sierra, oprima primero el botón del seguro

de apagado y luego el gatillo. Siempre permita que la hoja

alcance su velocidad máxima, y después baje la sierra

lentamente introduciéndola en la pieza de trabajo hasta que

la base quede abatida contra la pieza de trabajo.

 Guíe la sierra introduciéndola en la pieza de trabajo y efectúe

el corte.

ADVERTENCIA:

Siempre corte avanzando hacia adelante al efectuar

cortes en cavidad. Si corta retrocediendo la sierra

podría subirse a la pieza de trabajo y lanzarse contra

usted.

 Suelte el gatillo y permita que se detenga completamente la

hoja de corte.

 Levante la sierra de la pieza de trabajo.

 Termine las esquinas con una sierra de mano o con una de

vaivén.

ACCESORIO DE ASPIRADORA

Vea la figura 21, pãgina 16.

El accesorio de aspiradora sustituye al vertedero de polvo,

ubicado en el protector superior de la hoja, para permitir la

conexión a una manguera de aspiradora de 31,75 o 47,63

mm (1-1/4 o 1-7/8 pulg.).

NOTA: Conecte siempre el accesorio de aspiradora a una

manguera de aspiradora estándar.

Para conectar el accesorio de aspiradora, siga estos

pasos:

 Retire el paquetes de baterías.

 Quite el tornillo y déjelo a un lado. Quite el vertedero de

polvo.

 Coloque el accesorio de aspiradora de modo que encaje

en la abertura del vertedero de polvo en el protector

inferior de la hoja.

 Con el tornillo, asegure el accesorio de aspiradora.

 Conecte la manguera de aspiradora al accesorio de

aspiradora.

NOTA: Una manguera de aspiradora de 31,75 mm (1-1/4

pulg.) encajará dentro del accesorio de aspiradora. Si

coloca una manguera de 47,63 mm (1-7/8 pulg.), encajará

sobre el accesorio de aspiradora.

NOTA: Retire el accesorio de aspiradora y vuelva a colocar

el vertedero de polvo cuando no use una aspiradora.

Para extraer el accesorio de aspiradora, siga estos

pasos:

 Retire el paquetes de baterías.

 Quite el tornillo y déjelo a un lado. Retire el accesorio de

aspiradora.

 Coloque el vertedero de polvo de modo que encaje en la

abertura del vertedero de polvo en el protector superior

de la hoja.

 Con el tornillo, asegure el vertedero de polvo.

INSTALLING/USING THE RAFTER HOOK

Vea las figuras 22 - 23, pãgina 17.

ADVERTENCIA:

No use el gancho para viga para colgarse

la herramienta en el cuerpo. No suspenda

la herramienta sobre su cabeza. Colóquela

solamente sobre superficies estables y seguras.

Para instalar el gancho para viga, siga estos pasos:

 Retire el paquetes de baterías.

 Con una punta Torx, extraiga los dos tornillos que

sostienen la abrazadera del gancho para viga.

 Coloque el gancho para viga en el riel en la parte delantera

del mango trasero, hacia la parte superior de la sierra.

Asegúrese de que las lengüetas del gancho para viga

encajen en las ranuras del riel y que el gancho quede

orientado hacia arriba.

 Vuelva a colocar los tornillos para asegurar el gancho

para viga con firmeza.

Cómo usar el gancho para viga:

 Suelte el gatillo del interruptor y deje que la hoja se

detenga por completo.

 Gire el gancho para vigas hacia fuera y cuelgue la

herramienta en una estructura adecuada y estable cuando

no la use.

12 - Español

Busque estos accesorios donde adquirió este producto.

Guía para cantos ...............................................................................................................................................202050004

ADVERTENCIA:

Arriba se señalan los aditamentos y accesorios disponibles para usarse con esta herramienta. No utilice ningún

aditamento o accesorio no recomendado por el fabricante de esta herramienta. El empleo de aditamentos o

accesorios no recomendandos podría causar lesiones serias.

ACCESORIOS

Este producto tiene una política de satisfacción garantizada de 90 días y una

garantía limitada de tres años. Para obtener detalles sobre la garantía y la

política de satisfacción garantizada, diríjase a www.RIDGID.com o llame sin

cargo al 1-866-539-1710.

MANTENIMIENTO

ADVERTENCIA:

Para el servicio de la unidad sólo utilice piezas de

repuesto idénticas. El empleo de piezas diferentes

puede causar un peligro o dañar el producto.

ADVERTENCIA:

Siempre póngase protección ocular con la marca

de cumplimiento de la norma ANSI Z87.1 junto con

protección para los oídos. La inobservancia de esta

advertencia puede permitir que los objetos lanzados

hacia los ojos y otros provocarle lesiones graves.

ADVERTENCIA:

Para evitar lesiones corporales serias, siempre

retire el paquete de baterías de la herramienta al

limpiarla o darle mantenimiento.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico.

La mayoría de los plásticos son susceptibles a diferentes

tipos de solventes comerciales y pueden resultar dañados.

Utilice paños limpios para eliminar la suciedad, el polvo, el

aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para

frenos, gasolina, productos a base de petróleo,

aceites penetrantes, etc., lleguen a tocar las piezas

de plástico. Las sustancias químicas pueden

dañar, debilitar o destruir el plástico, lo cual a su

vez puede producir lesiones corporales serias.

TOPE DE BISEL A 0°

Vea la figura 24, pãgina 17.

La sierra dispone de un tope de bisel a 0° ajustado en la fábrica

con el fin de asegurar un ángulo de 0° al efectuar cortes a 0°. No

obstante, puede ocurrir una desalineación durante el transporte.

Para verificar el tope de bisel a 0°:

 Retire de la sierra el paquete de baterías.

 Coloque la sierra en posición invertida sobre el banco de

trabajo.

 Desplace la protección inferior para dejar expuesta la hoja

de la sierra.

 Con una escuadra combinada verifique la

perpendicularidad de la hoja con respecto a la base.

AJUSTES

Para ajustar el tope de bisel a 0°:

 Retire de la sierra el paquete de baterías.

 Gire la palanca de fijación del bisel a la izquierda para aflojar.

 Coloque la llave hexagonal de 2,5 mm (no incluida) en el

agujero del tornillo de la base.

 Gire el tornillo de ajuste y ajuste la base hasta dejarla a

escuadra con la hoja de la sierra.

 Fije firmemente la palanca de fijación del bisel del ángulo

de biselado.

ADVERTENCIA:

Intentar efectuar un corte a bisel sin tener la palanca

de fijación del bisel del mismo fija firmemente en su

lugar puede producir lesiones serias.

A - Lock-off button (bouton de verrouillage, botón del seguro de apagado)

B - Spindle lock (verrouillage de broche, seguro del husillo)

C - LED light (lampe à DEL, diodo luminiscente)

D - Front handle (poignée avant, mango delantero)

E - Grip light switch (interrupteur de la lampe de la poignée, interruptor de

luz en el mango)

F - Bevel lock lever (levier de verrouillage de biseau, palanca de fijación del

bisel)

G - Bevel scale (échelle de biseau, escala de bisel)

H - Lower blade guard (garde de lame inférieure, protección inferior de la

hoja)

I - Upper blade guard (garde de lame supérieure, protector superior de la

hoja)

R8654

Fig. 1 Fig. 2

A - Spindle lock (verrouillage de broche, seguro del husillo)

B - Spindle (broche, husillo)

C - Blade (lame, hoja)

D - Blade screw (vis de lame, tornillo de la hoja)

E - Outer blade washer (rondelle de lame extérieure, arandela exterior de la

hoja)

F - Inner blade washer (rondelle de lame intérieure, arandela interior de la

hoja)

A - Spindle lock (verrouillage de broche, seguro del husillo)

B - Blade wrench (clé de lame, llave de hoja)

C - To tighten (pour serrer, para apretar)

D - To loosen (pour desserrer, para aflojar)

J - Switch trigger (gâchette de commutateur, gatillo del interruptor)

K - Rear handle (poignée arrière, mango trasero)

L - Depth of cut scale (l’échelle de profondeur de coupe, escala de

profundidad de corte)

M - Depth lock lever (levier de verrouillage de profondeur, palanca de

fijación de profundidad)

N - 6 mm blade wrench (clé de lame de 6 mm, llave de hoja de 6 mm)

O - Blade wrench storage (rangement de la clé de lame, lugar de guardar

la llave de la hoja)

P - Dust chute (éjecteur de sciure, vertedero de aserrín)

Q - Rafter hook (crochet pour chevron, gancho de la viga)

R - Vacuum attachment (accessoire d’aspiration, accesorio para aspiradora)

Fig. 3

Fig. 4

Fig. 9

A - To install (pour installer, para instalar)

B - To remove (pour retirer, para desmontar)

C - Depress latches to release battery pack

(appuyer sur les loquets pour libérer le

bloc-piles; para soltar el paquete de baterías

oprima los pestillos)

D - Raised rib (nervure en saillie, costilla

realzada)

A - Lock-off button (bouton de verrouillage,

botón del seguro de apagado)

B - Switch trigger (gâchette de commutateur,

gatillo del interruptor)

A - Kickback - blade set too deep (rebond -

réglage incorrect de la profondeur de coupe,

contragolpe - la hoja se ajustó muy profunda)

Fig. 5

A - Incorrect support (support incorrect, soporte

incorrecto)

Fig. 6

A - Correct blade depth setting = less than a full

tooth of the blade teeth should be visible

below the workpiece (Réglage de profondeur

de coupe correct = sous la pièce à travailler,

on devrait pouvoir distinguer moins d’une

dent entière parmi celles de la lame; Ajuste

correcto de la profundidad de la hoja = por

debajo de la pieza de trabajo, debe verse

menos de un diente completo de la hoja)

Fig. 7

A - Correct support (support correct, soporte

correcto)

Fig. 8

A - Lower blade guard is in up position when

making a cut (pendant la coupe, la garde

inférieure est relevée, la protección inferior

de la hoja está en la posición elevada al

efectuarse cortes)

Fig. 11

Fig. 14

A - Index point (indication de profondeur, punto

indicador)

B - Depth of cut scale (levier de réglage de

profondeur, palanca de ajuste de profundidad)

C - Depth lock lever (levier de verrouillage

de profondeur, palanca de fijación de

profundidad)

D - Raise the saw (relever la scie, levante la sierra)

E - Lower the saw (abaisser la scie, baje la sierra)

A - Top view of saw (vue de dessus de la scie,

vista superior de la sierra)

B - Guideline (ligne de guidage, línea guía)

C - 0° blade guide notch (encoche de guide de

lame à 0 °, muesca guía de la hoja a 0 °)

Fig. 17

A - Bevel scale (échelle de biseau, escala de

bisel)

B - Bevel lock lever (levier de verrouillage de

biseau, palanca de fijación del bisel)

Fig. 10

A - Pull the lever out to rotate (tirer le levier vers

l’extérieur pour tourner, tire de la palanca

hacia afuera para girar)

B - Rotate to the desired position (turner jusqu’à

la position désirée, rote hasta la posición

deseada)

C - Release the lever to lock (relâcher le

levier pour bloquer, suelte la palanca para

bloquear)

Fig. 12

Fig. 13

RIGHT / CORRECT / FORMA CORRECTA

WRONG / INCORRECT / FORMA

INCORRECTA

Fig. 15

A - Straight edge (règle, pieza recta)

B - C-clamps (serre-joint, prensa en C)

C - Workpiece (pièce, pieza de trabajo)

Fig. 16

A - Wing screw (vis papillon, tornillo de

mariposa)

B - Edge guide (guide de chant, guía de bordes)

Fig. 19

Fig. 18

A - Guideline (ligne de guidage, línea guía)

B - Bevel scale (échelle de biseau, escala de bisel)

C - Bevel lock lever (levier de verrouillage de biseau, palanca de fijación del

bisel)

D - 45° blade guide notch (encoche de guide de lame à 45°, muesca guía

de la hoja a 45°)

Fig. 20

A - Lower blade guard (garde de lame inférieure, protección inferior de la

hoja)

B - Lower blade guard handle (poignée de garde de lame inférieure, manija

de la protección inferior de la hoja)

Fig. 21

A - Screw (vis, tornillo)

B - Dust chute (éjecteur de sciure, vertedero de aserrín)

C - Vacuum attachment (accessoire d’aspiration, accesorio para aspiradora)

Fig. 24

A - Combination square (équerre combinée, escuadra de carpintero)

B - Blade (lame, hoja)

C - Screw hole (orifice de las vis, agujero del tornillo)

D - Adjustment screw (vis de réglage, tornillo de ajuste)

E - 2.5 mm hex key (not included) [clé hexagonale de 2,5 mm (non inclus), llave hexagonal de 2,5 mm (no incluida)]

F - Bevel lock lever (levier de verrouillage de biseau, palanca de fijación del bisel)

G - Positive 0º bevel stop (butée fixe de biseau à 0°, tope de bisel a 0°)

Fig. 22

A - Rafter hook (crochet pour chevron, gancho de la viga)

Fig. 23

A - Rafter hook (crochet pour chevron, gancho de la viga)

B - Slots (fentes, ranuras)

C - Screws (vis, tornillo)

D - Tabs (languettes, orejetas)

E - Rail (rail, carril)

995000738

12-11-18 (REV:04)

OPERATOR’S MANUAL

MANUEL D’UTILISATION

MANUAL DEL OPERADOR

7-1/4 in. 18 V BRUSHLESS CIRCULAR SAW

184 mm (7-1/4 po) 18 V SCIE CIRCULAIRE À MOTEUR SANS BALAI

184 mm (7-1/4 pulg.) 18 V SIERRA CIRCULAR SIN ESCOBILLAS

R8654

ONE WORLD TECHNOLOGIES, INC.

P.O. Box 1427

Anderson, SC 29622 USA

1-866-539-1710  www.RIDGID.com

RIDGID is a registered trademark of RIDGID, Inc., used under license.

Customer Service Information:

For parts or service, do not return this product to the store. Contact your nearest

RIDGID® authorized service center. Be sure to provide all relevant information when

you call or visit. For the location of the authorized service center nearest you, please

call 1-866-539-1710 or visit us online at www.RIDGID.com.

MODEL NO. ____________________SERIAL NO._______________________________

Service après-vente :

Pour acheter des pièces ou pour un dépannage, ne pas retourner ce produit au

magasin. Contacter le centre de réparations RIDGID® agréé le plus proche. Veiller à

fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite.

Pour obtenir l’adresse du centre de réparations agréé le plus proche, téléphoner au

1-866-539-1710 ou visiter notre site www.RIDGID.com.

NO. DE MODÈLE _______________ NO. DE SÉRIE _____________________________

Información sobre servicio al consumidor:

Para piezas de repuesto o servicio, no devuelva este producto a la tienda. Comuníquese

con el centro de servicio autorizado de productos RIDGID® de su preferencia.

Asegúrese de proporcionar todos los datos pertinentes al llamar o al presentarse

personalmente. Para obtener información sobre el centro de servicio autorizado más

cercano a usted, le suplicamos llamar al 1-866-539-1710 o visitar nuestro sitio en la

red mundial, en la dirección www.RIDGID.com.

NÚM. DE MODELO _____________ NÚM. DE SERIE ___________________________

RIDGID R8654B 18V OCTANE Brushless Cordless 7-1/4 in. Circular Saw Tool Only

Product's Documents

Use and Care Manual

Specifications

RIDGID R8654B Questions and Answers
