Bedienungsanleitung
SKM 2000
1
Inhalt
Inhalt
Wichtige Sicherheitshinweise ........................................................................... 2
Der Handsender SKM 2000 ............................................................................... 3
Einsatzbereiche ................................................................................................ 3
Das Kanalbank-System ................................................................................... 4
Lieferumfang ........................................................................................................ 5
Produktübersicht ................................................................................................. 6
Übersicht Handsender SKM 2000 ................................................................. 6
Übersicht der Anzeigen .................................................................................. 7
Handsender in Betrieb nehmen ....................................................................... 8
Batterien/Akkupack einsetzen und wechseln ........................................... 8
Akkupack laden ................................................................................................ 9
Mikrofonmodul wechseln ............................................................................ 10
Farbring wechseln ........................................................................................ 11
Handsender bedienen ..................................................................................... 11

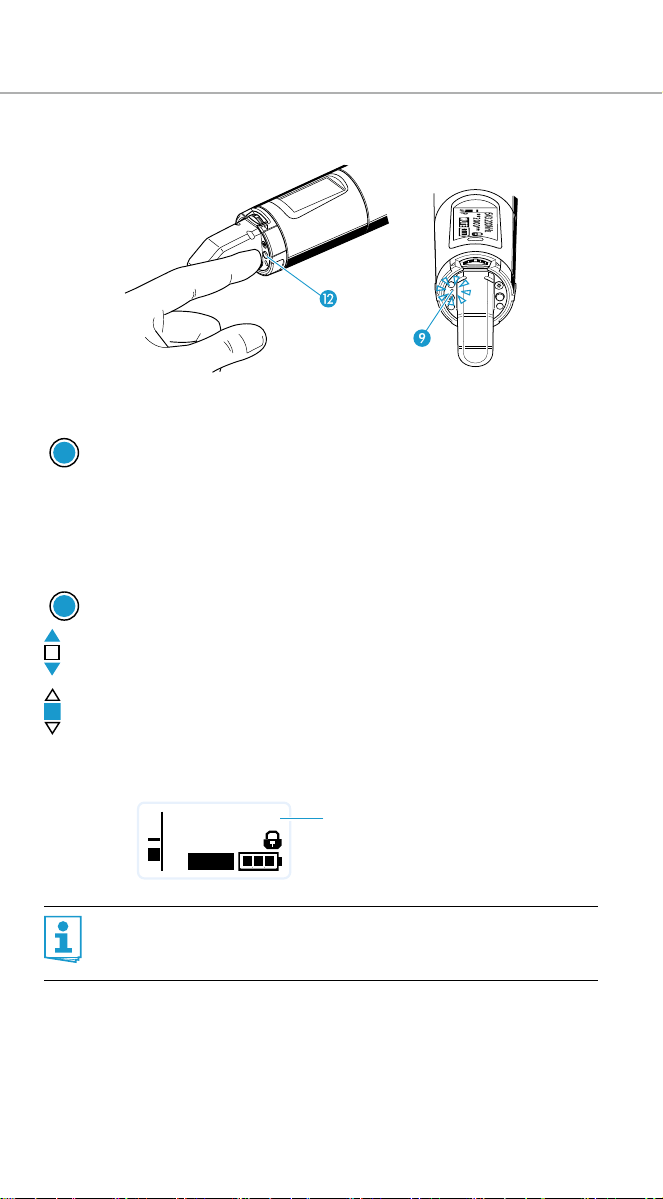

Handsender ein-/ausschalten .................................................................... 12
Tastensperre vorübergehend ausschalten .............................................. 13
Audiosignal stummschalten oder Funksignal deaktivieren ................. 14
Eine Standardanzeige auswählen ............................................................. 14
Menü bedienen ................................................................................................. 15
Die Tasten ...................................................................................................... 15
Übersicht über das Bedienmenü ................................................................ 15
So arbeiten Sie mit dem Bedienmenü ...................................................... 17
Handsender auf Empfänger abstimmen ..................................................... 19
Handsender reinigen und pflegen ................................................................ 20
Wenn Störungen auftreten ............................................................................ 21
Technische Daten .............................................................................................. 22
Weitergehende Erläuterungen zu den einzelnen Punkten
dieser Bedienungsanleitung finden Sie auf unserer Inter-
netseite zum Produkt unter www.sennheiser.com.
2
Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise
• Lesen Sie diese Bedienungsanleitung.
• Bewahren Sie diese Bedienungsanleitung auf. Geben Sie das Gerät an
andere Nutzer stets zusammen mit dieser Bedienungsanleitung weiter.
• Beachten Sie alle Warnhinweise, befolgen Sie alle Anweisungen in dieser
Bedienungsanleitung.
• Reinigen Sie das Gerät nur mit einem leicht feuchten Tuch.
• Legen Sie das Gerät nicht in die Nähe von Wärmequellen wie Radiatoren,
Öfen oder anderen Apparaten (einschließlich Verstärkern), die Wärme
erzeugen.
• Verwenden Sie nur die von Sennheiser empfohlenen Zusatzgeräte/
Zubehörteile.
• Verwenden Sie ausschließlich Ersatzteile, die Sennheiser empfiehlt oder
solche Ersatzteile, die dieselben Eigenschaften wie die Originalteile
aufweisen. Unzulässige Ersatzteile können zu Bränden oder elektri-
schen Schlägen führen oder andere Risiken bergen.
• Lassen Sie alle Wartungsarbeiten von qualifiziertem Wartungspersonal
durchführen.
Wartungsarbeiten sollten durchgeführt werden, wenn das Gerät auf
irgendeine Weise beschädigt wurde, wenn beispielsweise Flüssigkeiten
oder Objekte in das Gerät gelangt sind, das Gerät Regen ausgesetzt war,
es nicht fehlerfrei funktioniert oder fallen gelassen wurde.
• WARNUNG: Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Es besteht die
Gefahr von Kurzschlüssen.
Bestimmungsgemäßer Gebrauch
Der bestimmungsgemäße Gebrauch des Handsenders SKM 2000 schließt
ein, dass Sie:
• diese Anleitung und insbesondere das Kapitel „Wichtige Sicherheits-
hinweise“ gelesen haben,
• das Gerät innerhalb der Betriebsbedingungen nur so einsetzen, wie in
dieser Bedienungsanleitung beschrieben.
Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie das Gerät anders
als in dieser Bedienungsanleitung beschrieben einsetzen oder die
Betriebsbedingungen nicht einhalten.
3
Der Handsender SKM 2000
Der Handsender SKM 2000
Dieser Handsender gehört zur Serie 2000. Diese Serie besteht aus
modernen und technisch ausgereiften Hochfrequenz-Übertragungs-
anlagen mit hoher Betriebssicherheit sowie einfacher und komfortabler
Bedienung. Die jeweiligen Sender und Empfänger bieten drahtlose Audio-
übertragung in Studioqualität.
Merkmale der Serie 2000:
• optimierte PLL-Synthesizer- und Mikroprozessor-Technik
• Rauschunterdrückungsverfahren HDX
• Pilotton-Übertragung für sichere Squelch-Funktion
• True-Diversity-Technik
• Schaltbandbreite von bis zu 75 MHz
• Erhöhte Sicherheit vor Intermodulationen und Interferenzen im
Multikanalbetrieb
Einsatzbereiche
Der Handsender ist mit dem stationären Empfänger EM 2000 bzw.
EM 2050 kombinierbar. Diese Empfänger sind in denselben Frequenz-
bereichs-Varianten erhältlich und verfügen über das gleiche Kanalbank-
System. Dies hat den Vorteil, dass:
• eine Übertragungsstrecke schnell und einfach betriebsbereit ist,
• sich mehrere parallele Übertragungsstrecken nicht gegenseitig stören
(intermodulationsfrei).
Handsender
Wechselbare
Mikrofonmodule
Empfänger
SKM 2000
BK (schwarz)
NI (nickelfarben)
MMD 835-1 Empfänger EM 2000
Doppelempfänger EM 2050
MMD 845-1
MME 865-1
MMD 935-1
MMD 945-1
MMK 965-1
MD 9235
543.200
B.Ch: 20.64
PEAK
MUTE
EQ:
+ 12dB
P
-10
040
30
20
10
-20
-30
-40
AF
RF
MHz
True Diversity Receiver EM 2000
**2000**
SKM2000
543.200
**2000** **2000**
B.Ch: 20.64
PEAK
MUTE
EQ:
+ 12dB
P
-10
040
30
20
10
-20
-30
-40
AF
RF
MHz
543.200
B.Ch: 20.64
PEAK
MUTE
EQ:
+ 12dB
P
-10
040
30
20
10
-20
-30
-40
AF
RF
MHz
True Diversity Receiver EM 2050
SKM2000 SKM2000
4
Der Handsender SKM 2000
Das Kanalbank-System
Für die Übertragung stehen im UHF-Band 5 Frequenzbereiche mit je bis
zu 3000 Sendefrequenzen zur Verfügung. Die Geräte sind in folgenden
Frequenzbereichs-Varianten erhältlich:
Jeder Frequenzbereich (Aw–Dw, Gw, GBw) hat 26 Kanalbänke mit bis zu
64 Kanälen:
In den Kanalbänken „1“ bis „20“ sind werkseitig Frequenz-Presets
(feststehende Frequenzen) voreingestellt. Innerhalb einer Kanalbank sind
die Frequenz-Presets untereinander intermodulationsfrei. Sie sind nicht
veränderbar.
Eine Übersicht der Frequenz-Presets finden Sie auf dem Frequenzbeiblatt
(Lieferumfang). Aktualisierte Versionen des Frequenzbeiblatts können Sie
auf der Internetseite zum Produkt unter www.sennheiser.com herunter-
laden.
In den Kanalbänken „U1“ bis „U6“ können Sie Sendefrequenzen frei
einstellen und abspeichern. Diese sind unter Umständen nicht inter-
modulationsfrei.
500 600 700 800
Bereich Gw:
558 – 626
Bereich Bw:
626 – 698
Bereich Cw:
718 – 790
Bereich Dw:
790 – 865
516 – 558
Bereich Aw:
Bereich
GBw
:
606 – 678
Kanalbank 1 ... 20
Kanalbank U1 ... U6
Kanal 64 – Frequenz-Preset
Kanal 1 – Frequenz-Preset
Kanal 2 – Frequenz-Preset
Kanal 64 – frei wählbare Frequenz
Kanal 1 – frei wählbare Frequenz
Kanal 2 – frei wählbare Frequenz
5
Lieferumfang
Lieferumfang
Zum Lieferumfang des Handsenders SKM 2000 gehören:
1 Handsender SKM 2000
2 Batterien 1,5 V Mignon AA
1 Mikrofonklemme
8 Farbringe
1 Tasche
1 Bedienungsanleitung
1 Frequenzbeiblatt
1 HF-Leistungsbeiblatt
Sie benötigen zusätzlich 1 Mikrofonmodul.
6
Produktübersicht
Produktübersicht

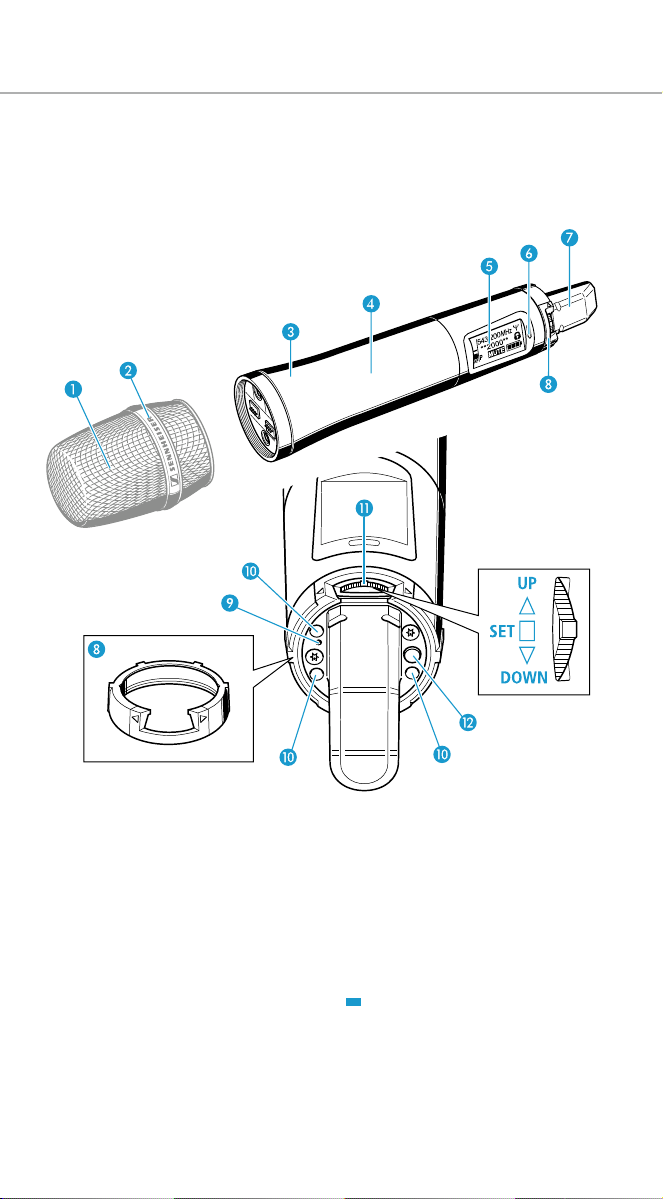

Übersicht Handsender SKM 2000
쐃 Mikrofonmodul (wechselbar)
쐇 Bezeichnung und Richtcharakte-
ristik des Mikrofonmoduls
쐋 Griff des Handsenders
쐏 Batteriefach
(von außen nicht sichtbar)
쐄 Display, orange hinterleuchtet
쐂 Infrarot-Schnittstelle
쐆 Antenne
쐊 Farbring (in verschiedenen
Farben erhältlich)
쐎 Betriebs- und Batterieanzeige,
rote LED:
leuchten = ON
blinken = LOW BATT
쐅 Ladekontakte
쐈 Multifunktionsschalter:
(UP)
(DOWN)
(SET)
쐉 Taste ON/OFF
mit ESC-Funktion (Abbrechen)
im Bedienmenü
7
Produktübersicht

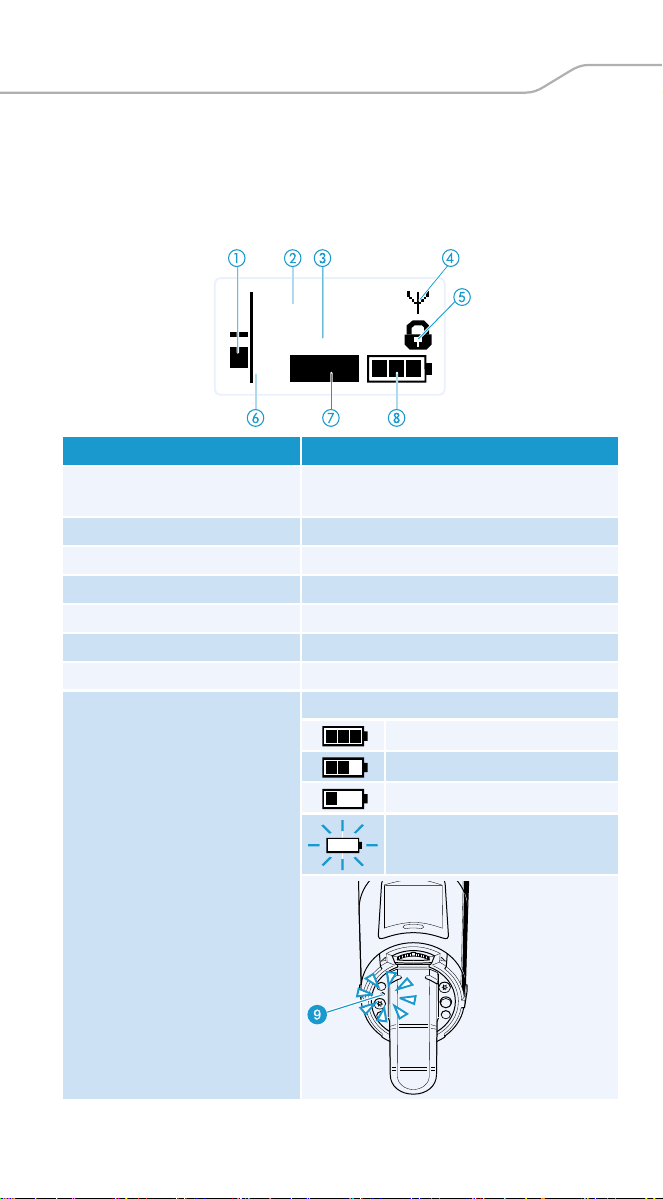

Übersicht der Anzeigen
Nach dem Einschalten zeigt der Handsender die Standard
anzeige
„Frequenz/Name“ an. Alternative Darstellungen finden Sie auf Seite 14.
Die Hinterleuchtung der Anzeige wird nach ca. 20 s automatisch reduziert.
Anzeige Bedeutung
햲 Audio-Pegel „AF“ Aussteuerung des Handsenders mit
Peak-Hold-Funktion
햳 Frequenz eingestellte Sendefrequenz
햴 Name des Handsenders individuell eingestellter Name
햵 Sendeanzeige Funksignal wird gesendet
햶 Tastensperre Tastensperre eingeschaltet
햷 „P“ (Pilot) Pilotton-Übertragung eingeschaltet
햸 „MUTE“ Audiosignal stummgeschaltet
햹 Batteriezustand Ladezustand:
ca. 100 %
ca. 70 %
ca. 30 %
kritischer
Ladezustand, die
rote LED LOW BATT 쐎
blinkt:
MHz
543.200
**2000**
MUTE
P
AF
8
Handsender in Betrieb nehmen
Handsender in Betrieb nehmen

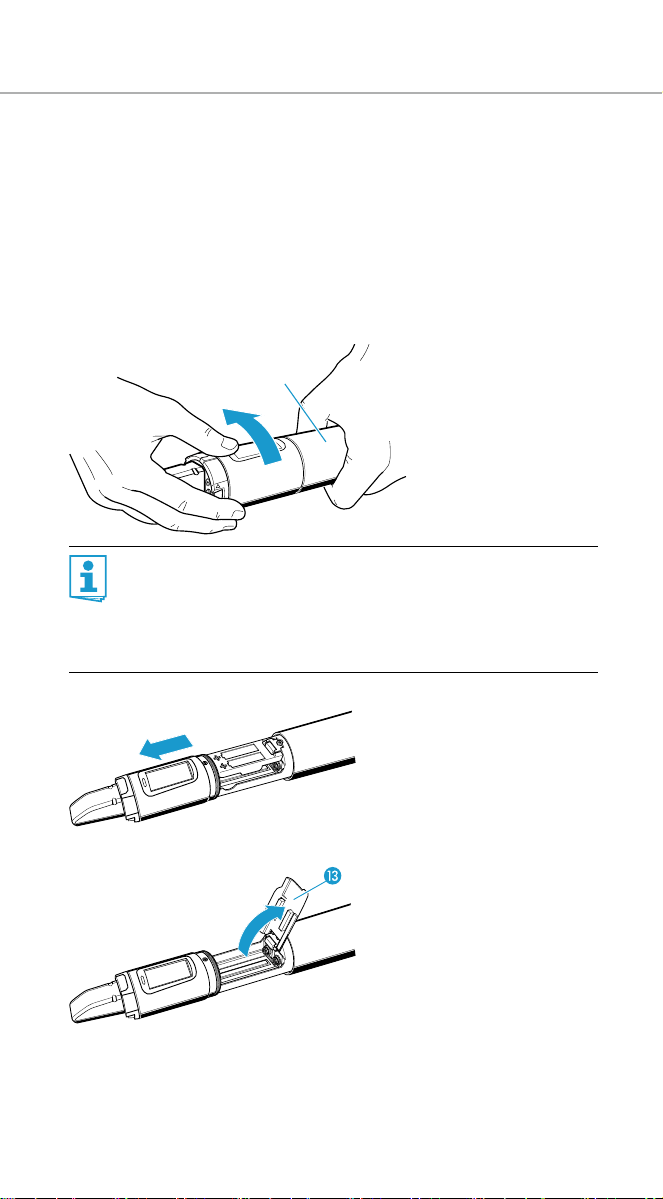

Batterien/Akkupack einsetzen und wechseln
Sie können den Handsender entweder mit Batterien (Typ Mignon AA,
1,5 V) oder mit dem wiederaufladbaren Sennheiser-Akkupack BA 2015
betreiben.
Schrauben Sie den hinteren Teil des Handsenders in Pfeilrichtung
(gegen den Uhrzeigersinn) vom Griff 쐏 des Handsenders ab.
Ziehen Sie den hinteren Teil des Handsenders bis zum Anschlag heraus.
Öffnen Sie die Abdeckung 씈 des Batteriefachs.
Wenn Sie den Handsender während des Betriebs auf-
schrauben, wird die Stummschaltung automatisch aktiviert.
In der Anzeige erscheint „MUTE“.
Wenn Sie das Mikrofon wieder zusammenschrauben, wird die
Stummschaltung automatisch aufgehoben.
쐏
9
Handsender in Betrieb nehmen

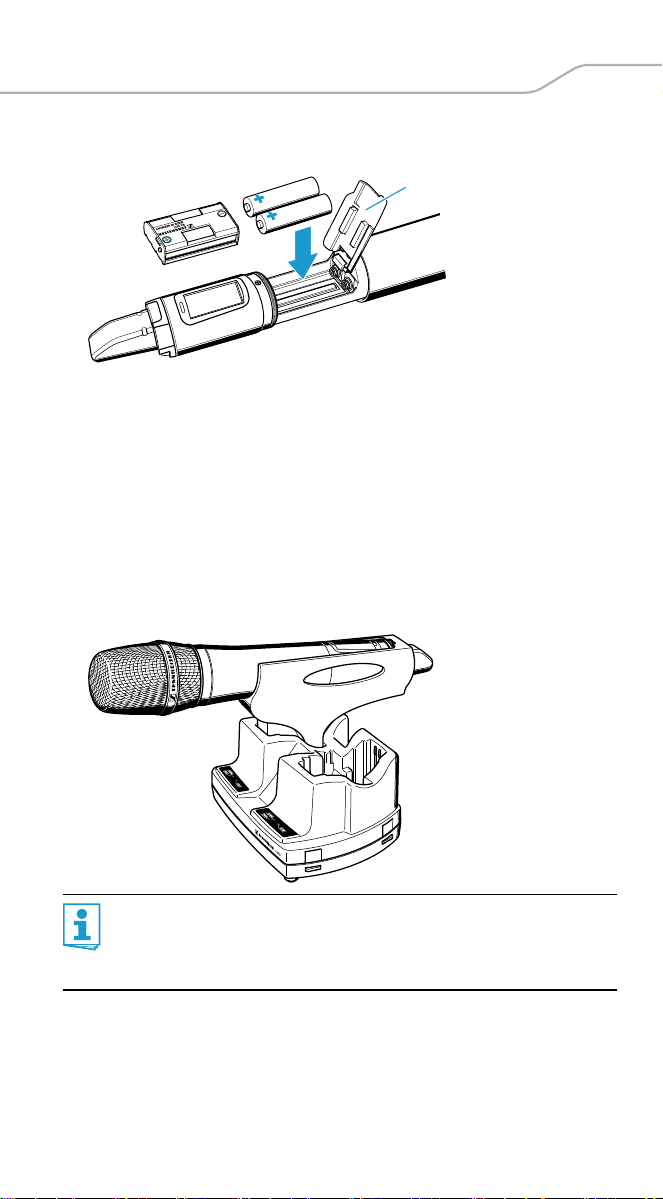

Legen Sie die Batterien oder das Akkupack BA 2015 ein, wie auf dem
Batteriefach abgebildet. Achten Sie beim Einsetzen auf die Polarität.
Schließen Sie die Abdeckung 씈.
Schieben Sie das Batteriefach in den Griff des Handsenders ein.
Verschrauben Sie den hinteren Teil des Handsenders wieder mit dem
Griff 쐏.
Akkupack laden
Um den Akkupack BA 2015 (optionales Zubehör) im Handsender zu laden:
Schieben Sie den Handsender mit Hilfe des Ladeadapters LA 2 in das
Ladegerät L 2015 (beides optionales Zubehör, Informationen dazu
finden Sie auf unserer Internetseite unter www.sennheiser.com).
Mit dem Ladegerät L 2015 kann – in Verbindung mit dem Lade-
adapter LA 2 – nur die Kombination Akkupack BA 2015/Hand-
sender geladen werden. Batterien oder Akku-Einzelzellen werden
nicht geladen.
씈
10
Handsender in Betrieb nehmen

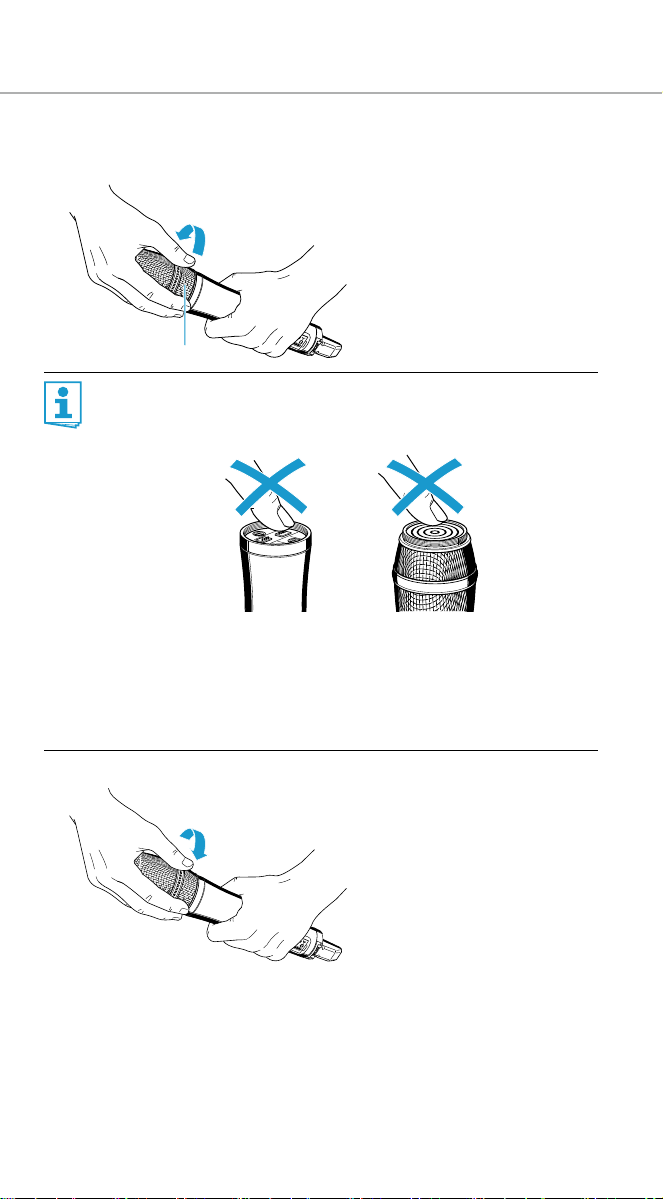

Mikrofonmodul wechseln
Schrauben Sie das Mikrofonmodul 쐃 ab.
Schrauben Sie das gewünschte Mikrofonmodul auf.
Der Handsender ist wieder betriebsbereit.
Berühren Sie weder die Kontakte des Handsenders noch die des
Mikrofonmoduls 쐃. Sie könnten sie dabei verschmutzen oder
verbiegen.
Wenn Sie das Mikrofonmodul 쐃 während des Betriebs
abschrauben, wird die automatische Stummschaltung aktiviert.
In der Anzeige erscheint „MUTE“.
Wenn Sie das Mikrofonmodul wieder anschrauben, wird die
Stummschaltung aufgehoben.
쐃
11
Handsender bedienen

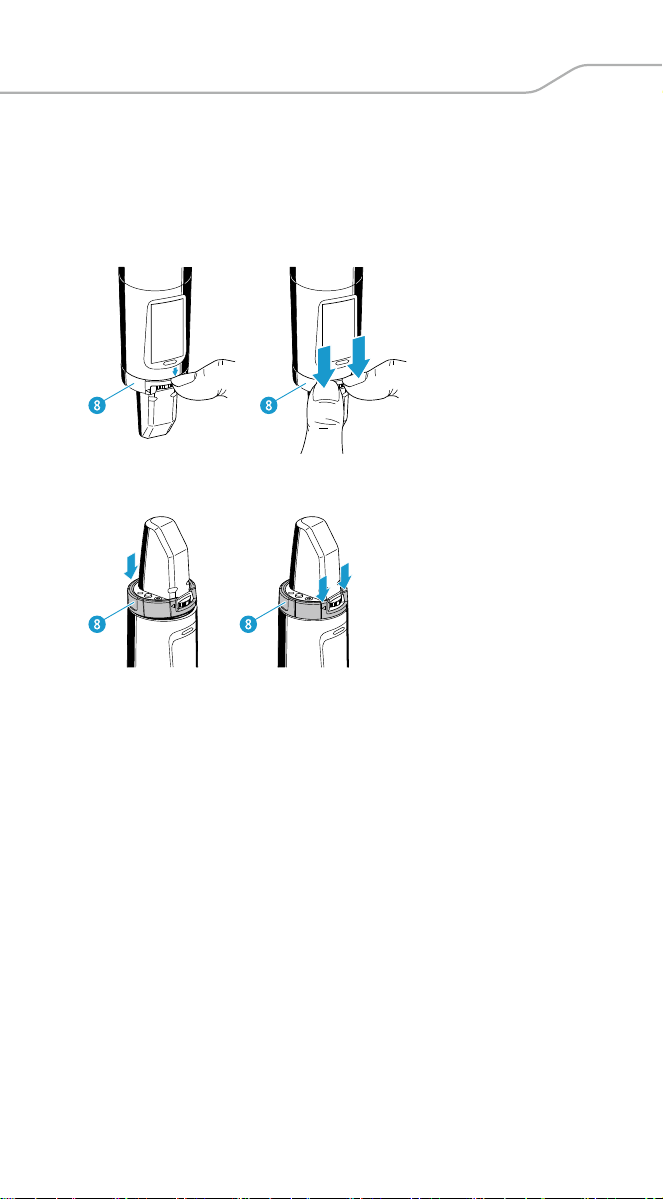

Farbring wechseln
Der Farbring 쐊 schützt den Multifunktionsschalter 쐈 vor versehentlicher
Bedienung. Sie können den Farbring 쐊 in weiteren Farben als Zubehör
erwerben. Damit ist es möglich, die Handsender farblich zu kennzeichnen.
Ziehen Sie den Farbring 쐊 ab, wie in der Abbildung gezeigt.
Bringen Sie einen Farbring 쐊 in der von Ihnen gewünschten Farbe an,
wie in der Abbildung gezeigt.
Handsender bedienen
Um eine Funkverbindung herzustellen, gehen Sie wie folgt vor:
1. Schalten Sie den Empfänger ein (siehe die Bedienungsanleitung des
Empfängers).
2. Schalten Sie den Handsender ein (siehe unten).
Die Verbindung wird aufgebaut, die Hinterleuchtung des Empfänger-
displays wechselt von Rot nach Orange.
12
Handsender bedienen
Handsender ein-/ausschalten
Um den Handsender einzuschalten (Online-Betrieb):
Um den Handsender einzuschalten und das Funksignal beim Einschalten
zu deaktivieren (Offline-Betrieb):
Drücken Sie kurz die Taste ON/OFF 쐉.
Die rote LED ON 쐎 leuchtet und die Standardanzeige
„Frequenz/Name“ erscheint. Die Sendeanzeige 햵 leuchtet.
Der Handsender sendet ein Funksignal.
Halten Sie die Taste ON/OFF 쐉 so lange gedrückt, bis
„RF Mute Off?“ erscheint.
Bewegen Sie den Multifunktionsschalter.
In der Anzeige erscheint „RF Mute On?“.
Drücken Sie den Multifunktionsschalter.
Die Sendefrequenz wird angezeigt, der Handsender sendet
jedoch kein Funksignal. Die Sendeanzeige 햵 leuchtet nicht.
Wenn bei Funkmikrofon und Empfänger der Pilotton einge-
schaltet ist, erscheint am Empfänger die Anzeige „RF Mute“.
Nutzen Sie diese Funktion, wenn Sie im Live-Betrieb einen Hand-
sender für den Einsatz vorbereiten möchten, ohne bestehende
Übertragungsstrecken zu stören.
ON/OFF
ON/OFF
MHz
543.200
**2000**
MUTE
P
AF
햵
13
Handsender bedienen
Um das Funksignal zu aktivieren:
Um den Handsender auszuschalten:
Heben Sie ggf. die Tastensperre auf (siehe Seite 13).
Tastensperre vorübergehend ausschalten
Die automatische Tastensperre können Sie im Menü „Auto Lock“
einstellen. Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie
vorübergehend ausschalten, um den Handsender zu bedienen:
Während sich die Tastensperre wieder einschaltet, blinkt das Symbol für
die Tastensperre 햶.
Drücken Sie kurz die Taste ON/OFF.
In der Anzeige erscheint der Schriftzug „RF Mute On?“.
Bewegen Sie den Multifunktionsschalter.
In der Anzeige erscheint „RF Mute Off?“.
Drücken Sie den Multifunktionsschalter.
Die Sendeanzeige 햵 leuchtet wieder. Der Handsender sendet
ein Funksignal.
Halten Sie die Taste ON/OFF 쐉 so lange gedrückt, bis in der
Anzeige der Schriftzug „OFF“ erscheint. Die rote LED ON 쐎
erlischt, das Display schaltet sich ab.
Innerhalb des Bedienmenüs hat die Taste ON/OFF 쐉 eine ESC-
Funktion. Sie brechen die aktuelle Eingabe ab und kehren zurück
zur aktuellen Standardanzeige.
Drücken Sie den Multifunktionsschalter oder die Taste ON/OFF.
In der Anzeige erscheint „Locked“.
Bewegen Sie den Multifunktionsschalter nach oben/unten.
In der Anzeige erscheint „Unlock?“.
Drücken Sie den Multifunktionsschalter.
– Wenn Sie im Bedienmenü arbeiten, wird die Tastensperre
so lange ausgeschaltet, bis Sie das Bedienmenü verlassen.
– Wenn eine Standardanzeige aktiv ist, schaltet sich die
Tastensperre automatisch nach 10 Sekunden wieder ein.
ON/OFF
ON/OFF
ON/OFF
543.200
B.Ch: 20.64
PEAK
MUTE
EQ:
+ 12dB
-10
040
30
20
10
-20
-30
-40
AF
RF
MHz
**2000**
SKM2000
P
14
Handsender bedienen
Audiosignal stummschalten oder Funksignal
deaktivieren
Funksignal beim Einschalten deaktivieren
Informationen zum Deaktivieren des Funksignals beim Einschalten finden
Sie im Kapitel „Handsender ein-/ausschalten“ auf Seite 12.
Funksignal während des Betriebs deaktivieren
Funksignal wieder aktivieren
Eine Standardanzeige auswählen
Drücken Sie in der aktuellen Standardanzeige kurz die Taste
ON/OFF.
Die Anzeige „RF Mute On?“ erscheint.
Drücken Sie den Multifunktionsschalter, um die Eingabe zu
bestätigen.
Drücken Sie in der aktuellen Standardanzeige kurz die Taste
ON/OFF.
Die Anzeige „RF Mute Off?“ erscheint.
Drücken Sie den Multifunktionsschalter, um die Eingabe zu
bestätigen.
Bewegen Sie den Multifunktionsschalter, um eine Standard-
anzeige auszuwählen.
Standardanzeige Darstellung
„Frequenz/Name“
„Kanal/Frequenz“
„Name/Kanal“
ON/OFF
ON/OFF
**2000**
MHz
543.200
MUTE
P
AF
MHz
543.200
B.Ch: 20.64
MUTE
P
AF
B.Ch: 20.64
MUTE
P
AF
**2000**
15
Menü bedienen
Menü bedienen
Die Tasten
Übersicht über das Bedienmenü
Tasten Funktionen der Taste
Taste ON/OFF drücken • Handsender ein- und ausschalten
•ESC-Funktion:
Eingabe abbrechen und zur aktuellen
Standardanzeige zurückkehren
• Funksignal aktivieren/deaktivieren
(Sonderfunktion, siehe Seite 14)
Multifunktionsschalter
drücken
• von der aktuellen Standardanzeige ins
Bedienmenü wechseln
• einen Menüpunkt aufrufen
• in ein Untermenü wechseln
• Einstellungen speichern und zum
Bedienmenü zurückkehren
Multifunktionsschalter
bewegen
• eine Standardanzeige auswählen
• zum vorherigen oder nächsten Menüpunkt
wechseln
• Werte für einen Menüpunkt ändern
ON/OFF
Hauptmenü
„Menu“
Sensitivity
Frequency Preset
Name
Low Cut
Auto Lock
Advanced
Exit
Tune
RF Power
Pilot Tone
LCD Contrast
Reset
Software Revision
Exit
Erweitertes Menü
„Advanced“
16
Menü bedienen
Anzeige Bedeutung
Hauptmenü „Menu“
Sensitivity Audio-Pegel „AF“ einstellen
Frequency Preset Kanalbank und Kanal wechseln
Name individuellen Namen für den Handsender eingeben/
verändern
Low Cut Trittschallfilter aktivieren/deaktivieren
Auto Lock Tastensperre ein-/ausschalten
Advanced erweitertes Menü „Advanced Menu“ aufrufen
Exit Menü verlassen und zur aktuellen Standardanzeige
zurückkehren
Erweitertes Menü „Advanced Menu“
Tune Sendefrequenz für die Kanalbänke „U1“ bis „U6“
einstellen
Sonderfunktion: Kanal und Sendefrequenz für die
Kanalbänke „U1“ bis „U6“ einstellen
RF Power Sendeleistung einstellen
Pilot Tone
Pilotton-Übertragung ein-/ausschalten
LCD Contrast Anzeigekontrast einstellen
Reset Handsender zurücksetzen
Software Revision aktuelle Software Revision anzeigen
Exit erweitertes Menü „Advanced Menu“ verlassen und
zum Hauptmenü zurückkehren
17
Menü bedienen
So arbeiten Sie mit dem Bedienmenü
In diesem Abschnitt wird am Beispiel des Menüpunkts „Sensitivity“
beschrieben, wie Sie im Bedienmenü Einstellungen vornehmen.
Von einer Standardanzeige ins Bedienmenü wechseln
Menüpunkt wählen
Einstellungen ändern und speichern
Sie müssen ggf. die Tastensperre ausschalten, um mit dem
Bedienmenü zu arbeiten (siehe Seite 13).
Drücken Sie den Multifunktionsschalter
.
Sie wechseln ins Hauptmenü.
Der zuletzt aufgerufene Menüpunkt wird angezeigt.
Bewegen Sie den Multifunktionsschalter, um zum Menü-
punkt „Sensitivity“ zu wechseln.
In der Anzeige sehen Sie die aktuelle Einstellung des Menü-
punkts:
Drücken Sie den Multifunktionsschalter, um den Menüpunkt
aufzurufen.
Bewegen Sie den Multifunktionsschalter, um die Eingangs-
empfindlichkeit einzustellen.
Drücken Sie den Multifunktionsschalter, um die Eingabe zu
speichern.
Menu
Sensitivity
–12 dB
Menu
–12 dB
Sensitivity
– 12 dB
Sensitivity
–36 dB
Sensitivity
„Stored“
„Sensitivity“
aufrufen
„Sensitivity“
einstellen
Eingabe speichern
18
Menü bedienen
Eingabe abbrechen
Um anschließend zum zuletzt bearbeiteten Menüpunkt zurückzukehren:
Menü verlassen
Um direkt in die aktuelle Standardanzeige zu gelangen:
Drücken Sie die Taste ON/OFF, um die Eingabe abzubrechen.
Die aktuelle Standardanzeige erscheint.
Drücken Sie den Multifunktionsschalter
so oft, bis der zuletzt
bearbeitete Menüpunkt erscheint.
Wählen Sie den Menüpunkt „Exit“.
Bestätigen Sie Ihre Auswahl.
Sie gelangen in die nächsthöhere Menüebene.
Drücken Sie die Taste ON/OFF.
ON/OFF
Menu
Exit
ON/OFF
19
Handsender auf Empfänger abstimmen
Handsender auf Empfänger abstimmen
Beachten Sie Folgendes, wenn Sie den Handsender auf einen Empfänger
abstimmen:
Verwenden Sie ausschließlich Handsender und Empfänger aus dem-
selben Frequenzbereich (siehe Typenschild des Handsenders und des
Empfängers).
Stellen Sie sicher, dass die gewünschten Frequenzen in dem bei-
liegenden Frequenzbeiblatt aufgeführt sind.
Stellen Sie sicher, dass die gewünschten Frequenzen in Ihrem Land
zugelassen sind und beantragen Sie ggf. eine Betriebserlaubnis.
Handsender auf Empfänger abstimmen – Einzelbetrieb
Im Auslieferungszustand sind Handsender und Empfänger aufeinander
abgestimmt. Wenn Sie Handsender und Empfänger nicht verbinden
können, stimmen Sie die Kanäle der Geräte aufeinander ab.
Informationen zur automatischen Abstimmung des Handsenders auf den
Empfänger im Einzelbetrieb finden Sie in der Bedienungsanleitung Ihres
Empfängers. Sie sind mit dem -Symbol gekennzeichnet.
Alternativ dazu können Sie den Kanal am Handsender manuell einstellen:
Stellen Sie sicher, dass Sie den Handsender auf dieselbe Kanalbank und
denselben Kanal einstellen wie den Empfänger.
Wenn Sie dennoch keine Verbindung aufbauen können, lesen Sie das
Kapitel „Wenn Störungen auftreten“ auf Seite 21.
Handsender auf Empfänger abstimmen – Multikanalbetrieb
Der Handsender SKM 2000 ist geeignet, um zusammen mit Empfängern
der Serie 2000 Übertragungsstrecken für Multikanalanlagen aufzubauen.
Um eine intermodulationsfreie Übertragung sicherzustellen, verwenden
Sie für alle Funkstrecken dieselbe Kanalbank.
Informationen zur automatischen Abstimmung von Handsendern und
Empfängern im Multikanalbetrieb finden Sie in der Bedienungsanleitung
Ihres Empfängers. Weitere Informationen zum Multikanalbetrieb finden
Sie auf unserer Internetseite zum Produkt unter www.sennheiser.com.
20
Handsender reinigen und pflegen
Handsender reinigen und pflegen
Reinigen Sie den Handsender von Zeit zu Zeit mit einem leicht feuchten
Tuch. Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.
Um den Einsprachekorb hin und wieder zu reinigen:
Schrauben Sie den oberen Einsprachekorb vom Mikrofonmodul ab,
indem Sie ihn gegen den Uhrzeigersinn drehen (siehe Abbildung).
Entfernen Sie den Schaumstoff-Einsatz.
Um den Einsprachekorb zu reinigen, haben Sie 2 Möglichkeiten:
– Reinigen Sie den oberen Einsprachekorb mit einem leicht feuchten
Tuch von innen und außen
– oder verwenden Sie eine Bürste und spülen Sie mit klarem Wasser nach.
Reinigen Sie den Schaumstoff-Einsatz ggf. mit einem milden Spülmittel
oder wechseln Sie den Schaumstoff-Einsatz.
Trocknen Sie den oberen Einsprachekorb.
Trocknen Sie den Schaumstoff-Einsatz.
Setzen Sie den Schaumstoff-Einsatz wieder ein.
Schrauben Sie den Einsprachekorb wieder auf das Mikrofonmodul auf.
Von Zeit zu Zeit sollten Sie zusätzlich die Schleifringbahnen des Mikrofon-
moduls reinigen:
Wischen Sie die Schleifringbahnen des Mikrofonmoduls mit einem
trockenen Tuch ab.
VORSICHT!
Flüssigkeit kann die Elektronik des Handsenders zerstören!
Flüssigkeit kann in das Gehäuse des Geräts eindringen und
einen Kurzschluss in der Elektronik verursachen.
Halten Sie Flüssigkeiten jeglicher Art vom Handsender
fern.
VORSICHT! Zerstörung des Mikrofonmoduls durch Flüssigkeit!
Das Mikrofonmodul wird durch Flüssigkeit zerstört.
Reinigen Sie ausschließlich den oberen Einsprachekorb.
21
Wenn Störungen auftreten
Wenn Störungen auftreten
Nehmen Sie Kontakt zu Ihrem Sennheiser-Partner auf, wenn mit Ihrer
Übertragungsanlage Probleme auftreten, die nicht in der Tabelle stehen,
oder sich die Probleme nicht mit den in der Tabelle aufgeführten Lösungs-
vorschlägen beheben lassen.
Den Partner Ihres Landes finden Sie auf www.sennheiser.com unter
„Service & Support“.
Problem Mögliche Ursache Mögliche Abhilfe
Handsender kann
nicht bedient werden,
„Locked“ erscheint in
der Anzeige
Tastensperre
eingeschaltet
Tastensperre ausschalten
(siehe Seite 13)
keine Betriebs-
anzeige
verbrauchte
Batterien oder
leeres Akkupack
Batterien austauschen
oder Akkupack laden
(siehe Seite 8)
kein Funksignal am
Empfänger
Handsender und
Empfänger nicht
auf demselben
Kanal
Handsender mit
Empfänger synchroni-
sieren (siehe Seite 19)
an Handsender und
Empfänger denselben
Kanal einstellen
Reichweite der
Funkstrecke ist
überschritten
Einstellung der Rausch-
sperren-Schwelle (Squelch)
am Empfänger prüfen
Abstand zwischen
Empfangsantenne und
Handsender verringern
Sendeleistung erhöhen
Funksignal deakti-
viert („RF Mute“)
Funksignal aktivieren
(siehe Seite 14)
Funksignal
vorhanden, kein
Tonsignal, in der
Anzeige leuchtet
„MUTE“
Rauschsperren-
Schwelle am
Empfänger ist zu
hoch eingestellt
Einstellung der Rausch-
sperren-Schwelle (Squelch)
am Empfänger vermindern
Handsender sendet
keinen Pilotton
Pilotton-Übertragung
einschalten oder
ausschalten
Tonsignal ist
verrauscht oder
verzerrt
Aussteuerung des
Handsenders ist zu
niedrig/hoch
Eingangsempfindlichkeit
anpassen
22
Technische Daten
Technische Daten
Hochfrequenzeigenschaften
Niederfrequenzeigenschaften
Gesamtgerät
Modulationsart Breitband-FM
Frequenzbereiche 516–558, 558–626, 606–678, 626–698,
718–790, 790–865 MHz
(Aw bis Dw, Gw, GBw, siehe Seite 4)
Sendefrequenzen bis zu 3000 Frequenzen,
abstimmbar in 25-kHz-Schritten
20 Kanalbänke mit jeweils bis zu
64 voreingestellten Kanälen
6 Kanalbänke mit jeweils bis zu
64 frei durchstimmbaren Kanälen
Schaltbandbreite bis zu 75 MHz
Nennhub/Spitzenhub ±24 kHz / ±48 kHz
Frequenzstabilität ≤ ±15 ppm
HF-Ausgangsleistung an 50 Ω umschaltbar:
typ. 10 mW (Low)
typ. 30 mW (Standard)
typ. 50 mW (High)
Pilotton-Squelch abschaltbar
Kompandersystem Sennheiser HDX
NF-Übertragungsbereich 80–18000 Hz
Signal/Rauschabstand
(1 mV, Spitzenhub) ≥ 120 dBA
Klirrfaktor ≤ 0,9 %
Einstellbereich für Eingangs-
empfindlichkeit („Sensitivity“)
48 dB
in 6-dB-Schritten einstellbar
Temperaturbereich –10 °C bis +55 °C
Spannungsversorgung 2 Batterien Typ Mignon AA, 1,5 V oder
Akkupack BA 2015
Nennspannung 2,4 V
23
Technische Daten
In Übereinstimmung mit
Zugelassen für
Mikrofonmodule
Stromaufnahme:
• bei Nennspannung
• bei ausgeschaltetem
Handsender
typ. 180 mA (30 mW)
≤ 25 μA
Betriebszeit typ. 8h
Abmessungen
ca.
∅ 50 x 265 mm
Gewicht (inkl. Batterien) ca. 380 g
Europa EMV EN 301489-1/-9
Funk EN 300422-1/-2
Sicherheit EN 60065
EN
62311
(SAR)
Kanada: Industry Canada RSS 210
IC: 2099A-SKM2000
limited to 806 MHz
USA: FCC-Part 74
FCC-ID: DMOSKM2000/
limited to 698 MHz
Bezeich-
nung
Mikrofontyp
Empfind-
lichkeit
Richtcha-
rakteristik
Max. Schall-
druckpegel
MMD 835-1 dynamisch 2,1 mV/Pa Niere 154 dB SPL
MMD 845-1 dynamisch 1,6 mV/Pa Superniere 154 dB SPL
MME 865-1 dauerpolarisiert 1,6 mV/Pa Superniere 152 dB SPL
MMD 935-1 dynamisch 2,5 mV/Pa Niere 154 dB SPL
MMD 945-1 dynamisch 1,8 mV/Pa Superniere 154 dB SPL
MMK 965-1 extern polarisiertes
Doppelmembran
Kondensatormikrofon
5,7 mV/Pa
1,8 mV/Pa
Niere/
Superniere
schaltbar
144 dB SPL
154 dB SPL
MD 9235 dynamisch 1,8 mV/Pa Niere 163 dB SPL
Sennheiser electronic GmbH & Co. KG
Am Labor 1, 30900 W
edemark, Germany
www.sennheiser.com
Publ. 12
/16, 549121
