18641
18633
18632
PAPINT

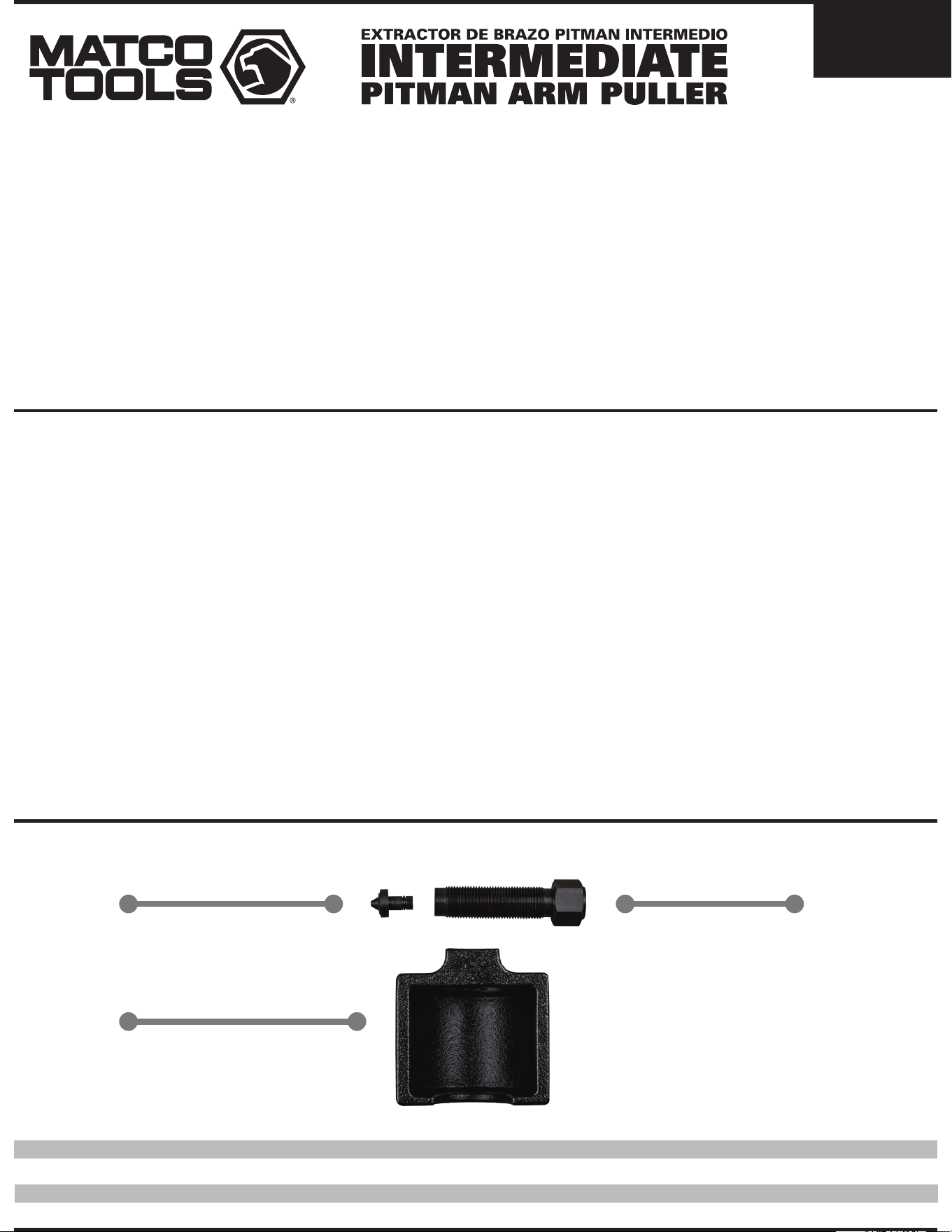

Parts Breakdown:
Part Number Description Qty.
18641 Body Intermediate 1
18632 Forcing Screw M110 1
18633 Push Cone/W O-Ring M110 1
2104101-17
Safety Warning:
Read all instructions and warnings before attempting to use this product.
Failure to comply can result in damage, injury, or possibly death.
Consult the vehicle’s service manual before using this product for specific removal instructions.
Note: Hammering this tool will void the warranty.
Operating Instructions:
• Stay alert! Be aware of your surroundings and use
common sense when operating this tool.
• Inspect tool for damage prior to using; do not use if
tool is in unsafe condition.
• Always use safety equipment. Approved face and eye
protection must be worn in the work area at all times.
• Keep hair, clothing, jewelry, and gloves away from any
moving parts at all times.
1. Remove the fasteners and any locking retainers from the sector shaft.
2. Lubricate the center screw threads and the point of contact where the center screw
and the sector shaft will meet.
3. Reverse the center screw, allowing enough space for the cup to go over the pitman arm,
then slide the tool over the pitman arm.
4. Tighten the center screw by hand, keeping it aligned with the sector shaft, and ensuring
the cup remains in complete contact with the pitman arm.
5. While maintaining proper alignment, turn the center screw with an 1/2" drive impact to
remove the arm from the sector shaft.
18641
18633
18632
PAPINT
Cuerpo intermedio
Tornillo de fijación M110
Cono de presión con junta tórica M110
Desglose de Piezas:
Número de la Pieza Descripción Cantidad
18641 1
18632 1
18633 1
2104101-17
Advertencias de Seguridad:
Lea todas las instrucciones y advertencias antes de intentar utilizar este producto.
El incumplimiento de ellas puede provocar daños, lesiones o posiblemente la muerte.
Consulte el manual de servicio del vehículo antes de usar este producto para obtener
instrucciones específicas de extracción.
Nota: Martillar esta herramienta anulará la garantía.
Instrucciones de Uso:
• ¡Manténgase alerta! Esté consciente de su entorno y
use el sentido común al operar esta herramienta.
• Inspeccione la herramienta en busca de daños antes
de usarla; no utilice la herramienta si no está en
condiciones seguras.
• Utilice siempre equipo de seguridad. Se debe usar en
todo momento protección facial y ocular aprobada en
el área de trabajo.
• Mantenga el cabello, la ropa, las joyas y los guantes
alejados de las piezas móviles en todo momento.
1. Retirar los sujetadores y cualquier retén de bloqueo del eje del sector.
2. Lubricar los hilos de roscado del centro y el punto de contacto en el que el tornillo
del centro y el eje del sector se unen.
3. Invertir el tornillo del centro para permitir que quede suficiente espacio para que la taza
pase por encima del brazo auxiliar. A continuación, deslizar la herramienta sobre el brazo auxiliar.
4. Ajustar el tornillo del centro a mano; mantenerlo alineado con el eje del sector, y garantizar que la
taza permanezca en total contacto con el brazo auxiliar.
5. Al tener una alineación correcta, girar el tornillo del centro con un impacto de tracción de 1/2" para
retirar el brazo del eje del sector.
18641
18633
18632
PAPINT
Corps intermédiaire
Vis de force M110
Cône de poussée/avec joint torique M110
Répartition des pièces :
Numéro de pièce Description Qté.
18641 1
18632 1
18633 1
2104101-17
Avertissement de sécurité :
Lisez toutes les instructions et avertissements avant d'essayer d'utiliser ce produit.
Le non-respect de cette consigne peut entraîner des dommages, des blessures ou
éventuellement la mort.
Consultez le manuel d’entretien du véhicule avant d’utiliser ce produit pour obtenir
des instructions de retrait spécifiques.
Remarque : Marteler cet outil annulera la garantie.
Instructions de fonctionnement :
• Restez attentif! Soyez conscient de votre environnement
et faites preuve de bon sens lorsque vous utilisez cet outil.
• Inspectez l'outil pour déceler tout dommage avant de
l'utiliser; ne pas utiliser si l'outil est dans des conditions
dangereuses.
• Utilisez toujours un équipement de sécurité. Une
protection du visage et des yeux approuvée doit être
portée à tout moment dans la zone de travail.
• Gardez les cheveux, les vêtements, les bijoux et les gants
éloignés de toute pièce en mouvement à tout moment.
1. Retirez les attaches et tous les dispositifs de retenue de verrouillage de l'arbre du secteur.
2. Lubrifiez les filetages de la vis centrale et le point de contact où la vis centrale et l'arbre
du secteur se rencontreront.
3. Inversez la vis centrale en laissant suffisamment d'espace pour que la coupelle passe sur le
bras pitman, puis faites glisser l'outil sur le bras pitman.
4. Serrez la vis centrale à la main, en la gardant alignée avec l'axe du secteur, et en vous assurant
que la coupelle reste en contact complet avec le bras pitman.
5. Tout en maintenant un alignement correct, tournez la vis centrale avec un impact d'entraînement
de 1/2" pour retirer le bras de l'arbre du secteur.
