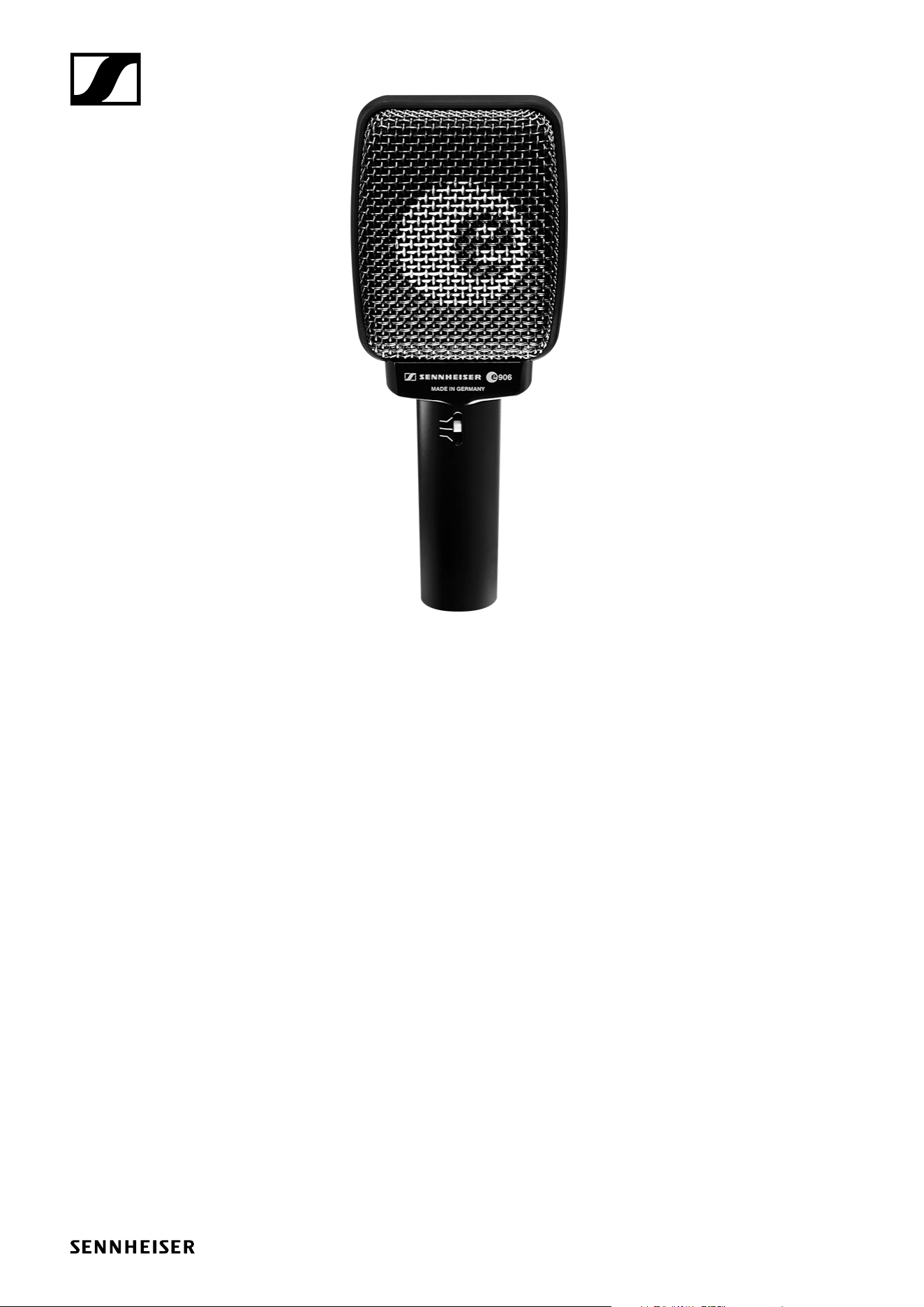

e 906
Bedienungsanleitung
Sennheiser electronic GmbH & Co.KG
Am Labor 1 · 30900 Wedemark · Germany
www.sennheiser.com
Publ. 07/2020
e 906 | 2/8
Lieferumfang
Lieferumfang
• e 906
• Mikrofonklemme MZQ 100
• Tasche
• Kurzanleitung
• Sicherheitshinweise
Produktübersicht
FRONT
4
2
3
1
1. Einsprachekorb
2. Schiebe-Schalter zur Anpassung des Präsenzfilters
3. XLR-3-Buchse
4. Vorderseite
e 906 | 3/8
Installation
Installation

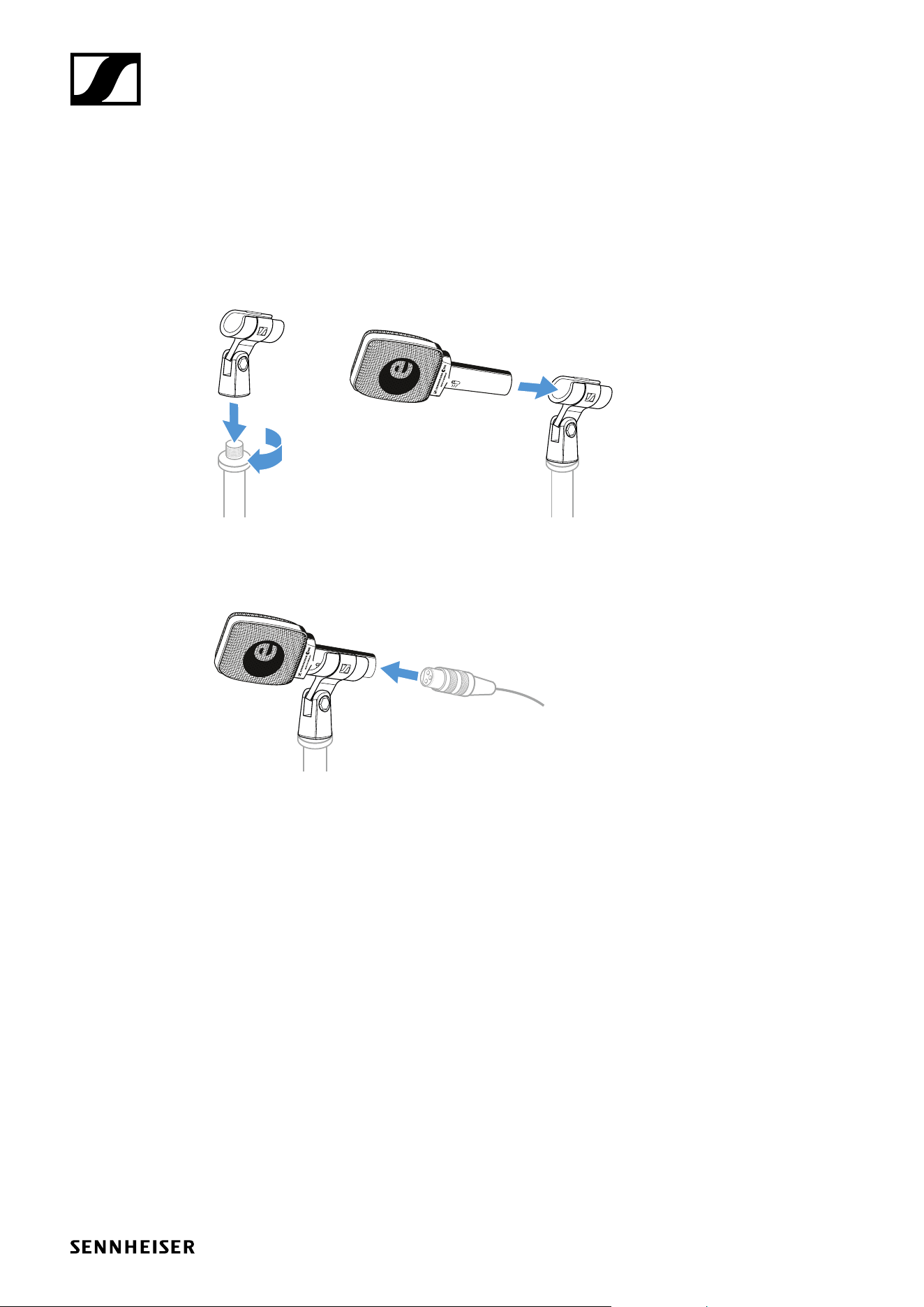

Mikrofon montieren
f Schrauben Sie die Mikrofonklammer auf ein Stativ.
f Stecken Sie das Mikrofon mit dem hinteren Ende auf die Mikrofonklammer.
f Richten Sie das Mikrofon mit der Mikrofonklammer aus.
Mikrofon anschließen
f Verbinden Sie die XLR-3-Buchse des Mikrofonkabels (optionales Zubehör) mit der XLR-3-Buchse
des Mikrofons.
e 906 | 4/8
Bedienung
Bedienung
Mikrofon vor dem Lautsprecher eines Gitarrenverstärkers platzieren
f Die Vorderseite des Mikrofons muss zum Gitarrenverstärker zeigen.
A B C
f Beachten Sie unbedingt folgende Hinweise:
Position Klangresultat Anmerkung
A sehr viele Höhen
aggressiver Sound
Ausrichtung auf die Kalotte des Lautsprechers
B weniger Höhen, mehr untere
Mitten, weicherer Sound
ausgewogener, natürlicher
Sound
gute Ausgangsposition:
Ausrichtung auf die Mitte zwischen Kalotte und Sicke
evtl. das Mikrofon ca. 30° in Richtung Sicke drehen
C weniger Höhen,
mehr untere Mitten,
weicherer Sound
Ausrichtung auf die Sicke des Lautsprechers
Vor einer Trommel platzieren
f Die Vorderseite des Mikrofons muss zur Trommel zeigen.
D E
f Beachten Sie unbedingt folgende Hinweise:
Position Klangresultat Anmerkung
D viel Grundton
wenig Obertöne
Positionierung an der Trommel
• 3 bis 5 cm über dem Fell
• Ausrichtung zur Fellmitte
Das Verhältnis von Grundton zu Obertönen lässt
sich mit dem Winkel einstellen. Die ausgewogensten
Ergebnisse erreicht man mit einem Winkel von 30 bis
60°.
E wenig Grundton
viel Obertöne
e 906 | 5/8
Bedienung
Monitorlautsprecher platzieren
f Positionieren Sie Ihre Monitorlautsprecher im Winkelbereich der größten Auslöschung (120°, ver-
gleich „Polardiagramm“), um Rückkopplungen und Übersprechen zu vermeiden.
120°
Klangcharakteristik anpassen
Das e 906 ist mit einem schaltbaren Präsenzfilter ausgestattet. Damit können Sie das Mikrofon an
verschiedene klangliche Anforderungen und Stilrichtungen anpassen (vergleich Frequenzgang).
f Stellen Sie den Schiebe-Schalter mit einem spitzen Gegenstand wie z. B. einem kleinen Schrau-
bendreher in die gewünschte Position.
Position Einstellung Eingung
Anhebung des Präsenzbe-
reichs
z. B. für aggressive Metal-Rhythm-Guitar
Mittelstellung z. B. für Classic Rock
Absenkung des Präsenzbe-
reichs
z. B. für warme und weiche Jazz und Blues-Sounds
Die Mittenfrequenz des Präsenzfilters ist 4,2 kHz.
e 906 | 6/8
E 906 reinigen und pflegen
E 906 reinigen und pflegen
VORSICHT
FLÜSSIGKEIT KANN DIE ELEKTRONIK DER PRODUKTE ZERSTÖREN!
Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurzschluss in der Elektronik
verursachen.
f Halten Sie Flüssigkeiten jeder Art von den Produkten fern.
f Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.
f Trennen Sie gegebenenfalls die Produkte vom Stromnetz und entnehmen Sie gegebenenfalls Ak-
kus und Batterien, bevor Sie mit der Reinigung beginnen.
f Reinigen Sie alle Produkt ausschließlich mit einem weichen, trockenen/leicht feuchtem Tuch.
Technische Daten
Wandlerprinzip dynamisch
Übertragungsbereich 40 - 18.000 Hz
Richtcharakteristik Superniere
Freifeld-Leerlauf-Übertragungsfaktor 2,2 mV/Pa
Nennimpedanz (bei 1 kHz) 350 Ω
Min. Abschlussimpedanz 1 kΩ
Stecker XLR-3
Abmessungen 55 x 34 x 134 mm
Gewicht 140 g
e 906 | 7/8
Technische Daten
Polardiagramm
125 Hz
250 Hz
500 Hz
1,000 Hz
2,000 Hz
4,000 Hz
8,000 Hz
16,000 Hz
30°
0°
180°
150°
120°
60°
90°
0
5
10
15
20
25
dB
30°
0°
180°
150°
120°
60°
90°
Frequenzgang
-40
-50
-60
-70
-80
-90
50
100
200
500
1,000
2,000
5,000
10,000
20,000
Hz
dBV
(0°, 1 m)
Anschlussbelegung
12
3
+
+
12
3
1
2
3
+ +
1
2
3
+
+
1
2
3
+
+
XLR 6.3 mm
XLR
6.3 mm
XLR
XLR
XLR
UNBALANCED
BALANCED
e 906 | 8/8
Übersicht der Anwendungen
Übersicht der Anwendungen
Hauptanwendung
Nebenanwendung
•••• •
••
• •••
••
• ••
••
• • ••• •
•• • •• • • •
•• •
•• •
•• •
• • •
•• •
••
• •••
••
• • ••• •
••
••• •
• • • •• • • •
• •
• •
• ••
••
e 602 II
e 604
e 608
e 609
silver
e 614
e 835
e 845
e 865
e 901
e 902
e 904
e 906
e 908
e 914
e 935
e 945
e 965
