Installation, Operations, and Maintenance Manual

Manuel d’installation, de fonctionnement et de maintenance

ATMO™ Series

Fresh Air Appliance (FAA)

Appareil à air frais (AAF)

Literature Item #: 463913

Rev date: 07-26-2023

No. d'article #: 463913

Date de revision: 07-26-2023

Your ventilation system should be installed in conformance with the appropriate provincial requirements or, in the absence of

such requirements, with the current edition of the National Building Code, and / or ASHRAE’s “Good Engineering Practices”.

Votre système de ventilation doit être installé conformément aux exigences de la province où vous habitez ou, à défaut de

telles exigences, conformément à l’édition actuelle du Code national du bâtiment du Canada ou aux « méthodes d’ingénierie

appropriées » de l’ASHRAE.

Fantech reserves the right to modify, at any time and without notice, any or all of its products’ features, designs,

components and specifications to maintain their technological leadership position.

Please visit our website www.fantech.net for more detailed technical information.

Fantech se réserve le droit de modifier partiellement ou entièrement, en tout moment et sans préavis, les

caractéristiques, la conception, les composants et les spécifications de ses produits, afin de conserver sa

position de leader de technologie.

S'il vous plaît visitez notre site siteweb www.fantech.net pour des informations techiques plus détaillées.

United States

10048 Industrial Blvd., Lenexa, KS, 66215

Tel.: 800.747.1762 • Fax: 800.487.9915

Canada

50 Kanalflakt Way, Bouctouche, NB, E4S 3M5

Tel.: 800.565.3548 • Fax: 877.747.8116

PARTS IN THE BOX

Fresh Air Appliance, 1 pc

Hanging Chain Kit, 1 pc

Hardware Kit, 1 pc

Drain Hose Kit, 1 pc

External Damper Wire harness, 1 pc

Operation and Installation Manual, 1 pc

PIÈCES DANS LA BOÎTE

Appareil à air frais, 1 pc

Kit de suspension, 1 pc

Vis et matériel d'assemblage, 1 pc

Tuyau d’évacuation, 1 pc

Faisceau de câbles de clapet externe, 1 pc

Manuel d'installation, 1 pc

ATMO 150H

is not

ENERGY STAR

listed.

Note Warning/

Important

note

Information Technical

information

Practical tip

PLEASE READ AND SAVE THESE INSTRUCTIONS

Before installation careful consideration must be given to how this system will operate if connected to

any other piece of mechanical equipment, i.e. a forced air furnace or air handler operating at a higher

static pressure. After installation, the compatibility of the two pieces of equipment must be conrmed by

measuring the airow of the Fresh Air Applliance (FAA) using the balancing procedure found in this manual.

It is always important to assess how the operation of any FAA may interact with vented combustion equipment (i.e.

Gas Furnaces, Oil Furnaces, Wood Stoves, etc.)

Products are designed and manufactured to provide reliable performance, but they are not guaranteed to be 100%

free of defects. Even reliable products will experience occasional failures, and this possibility should be recognized

by the user. If these products are used in a life support ventilation system where failure could result in loss or injury,

the user should provide adequate back-up ventilation, supplementary natural ventilation or failure alarm system, or

acknowledge willingness to accept the risk of such loss or injury.

Your ventilation system should be installed in accordance with the local building code that is in effect, in absence

of such requirements, it is recommenced to check with local authorities having jurisdiction in your area prior to

installing this product.

TABLE OF CONTENTS

DETERMINING YOUR AIRFLOW REQUIREMENT ..................................................... 4

INSTALLATION EXAMPLES

Fully dedicated system ................................................................ 5

Partially dedicated system .............................................................. 6

Simplified Installation ................................................................. 7

EXTERIOR DUCTING INSTALLATION

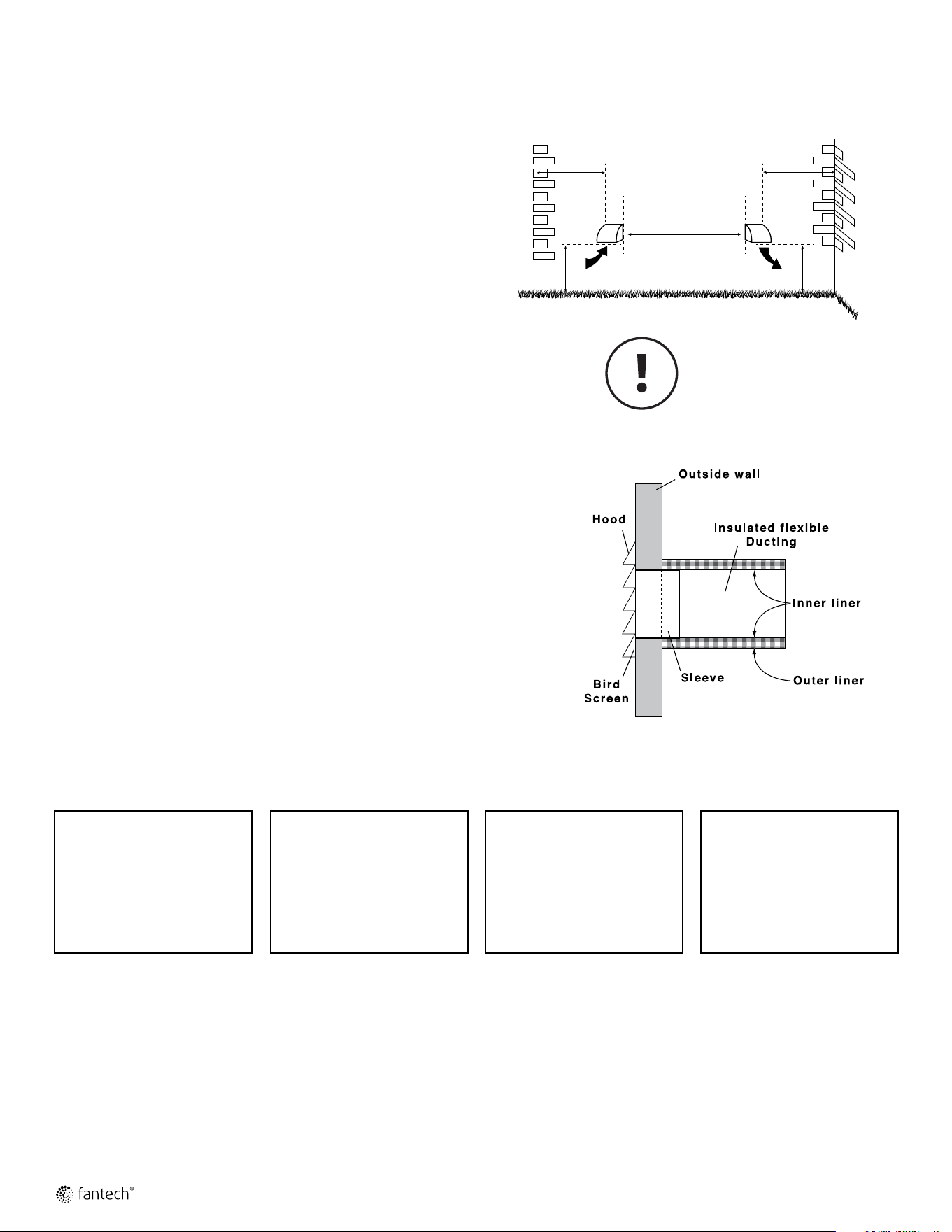

Weatherhood Location ................................................................. 8

Installing the ducting to the weatherhood ................................................... 8

INTERIOR DUCTING INSTALLATION

General Tips ........................................................................ 9

Installing duct to FAA.................................................................. 9

Supply & Exhaust Air Grilles Location....................................................... 9

FAA INSTALLATION ......................................................................... 10

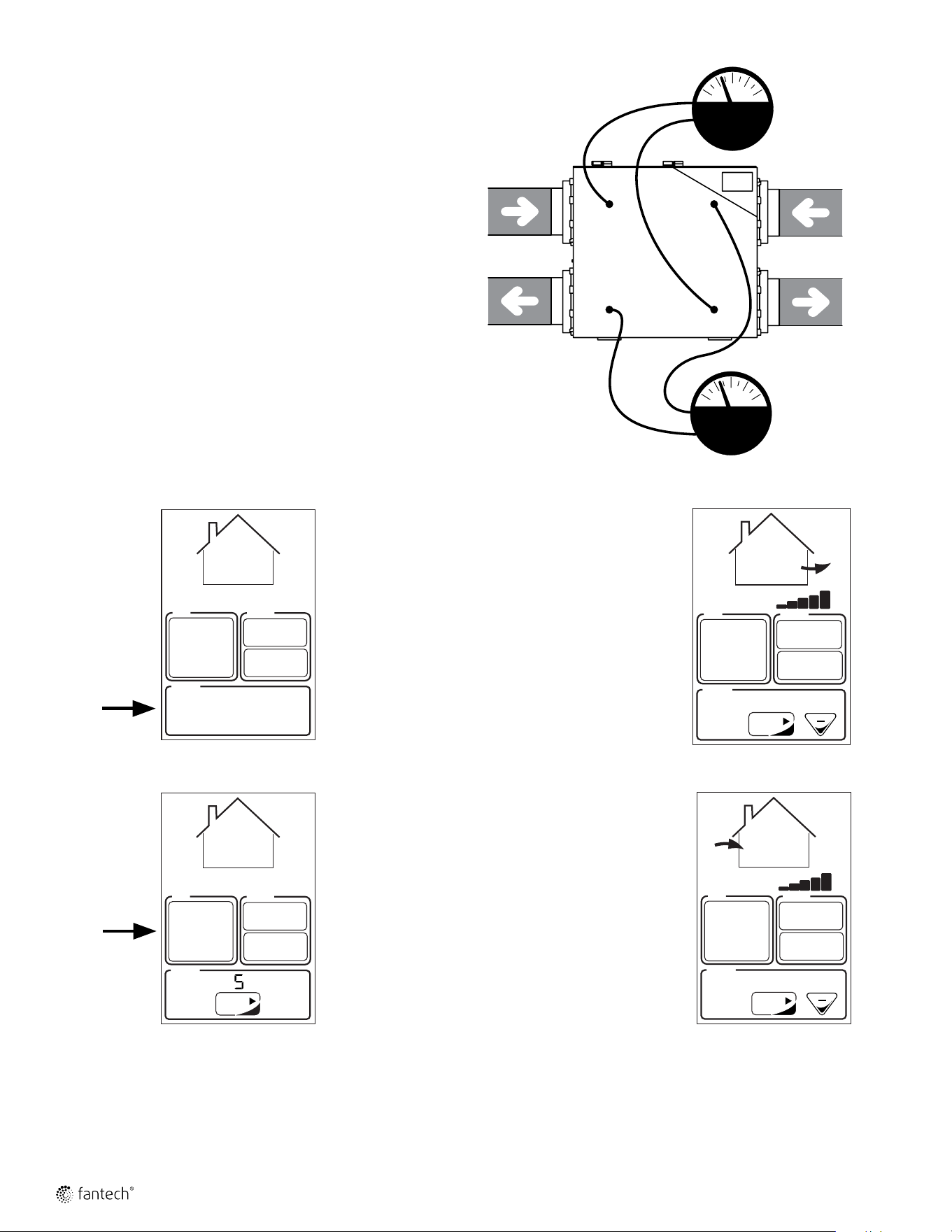

AIRFLOW ADJUSTMENT & BALANCING ...........................................................12

LOW VOLTAGE CONTROL SYSTEMS ............................................................. 13

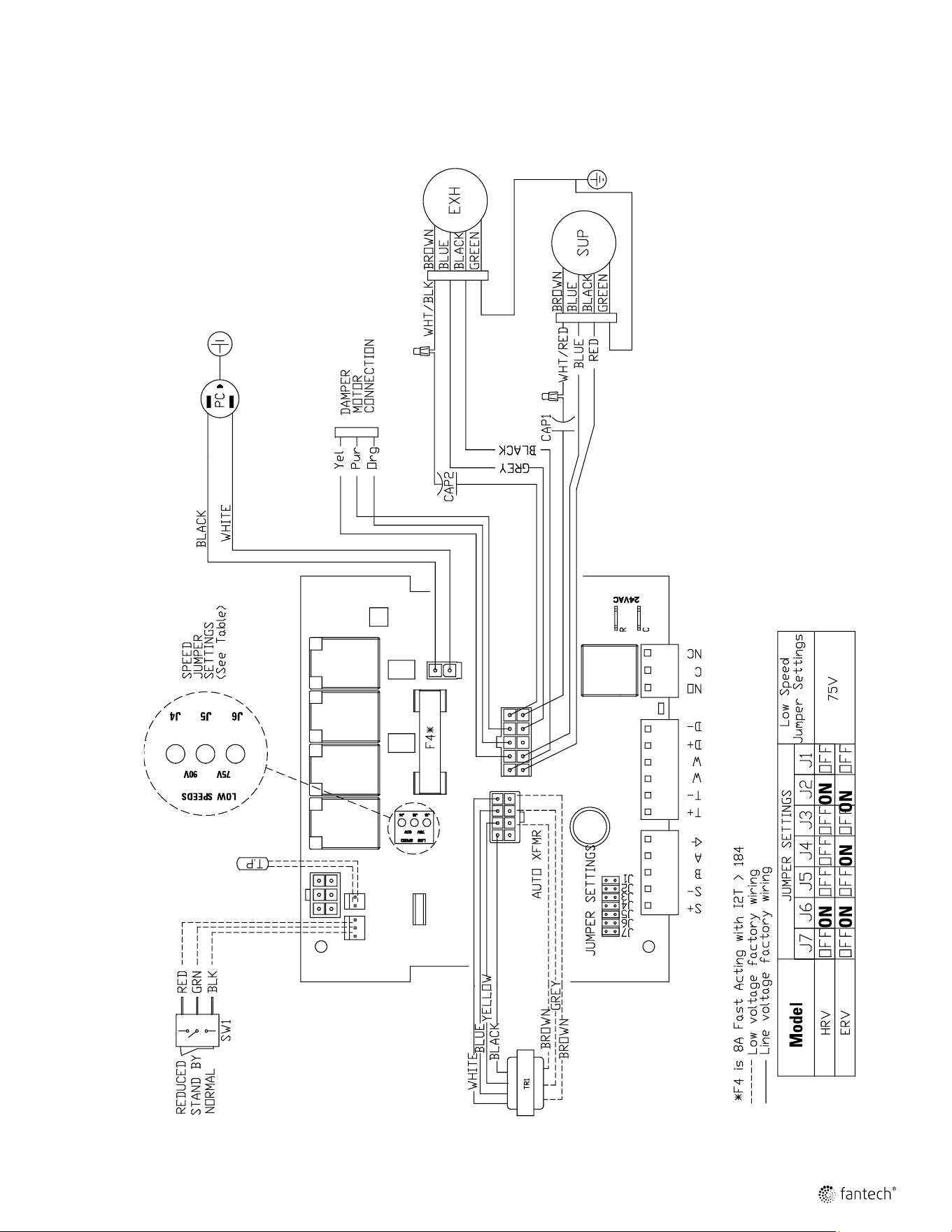

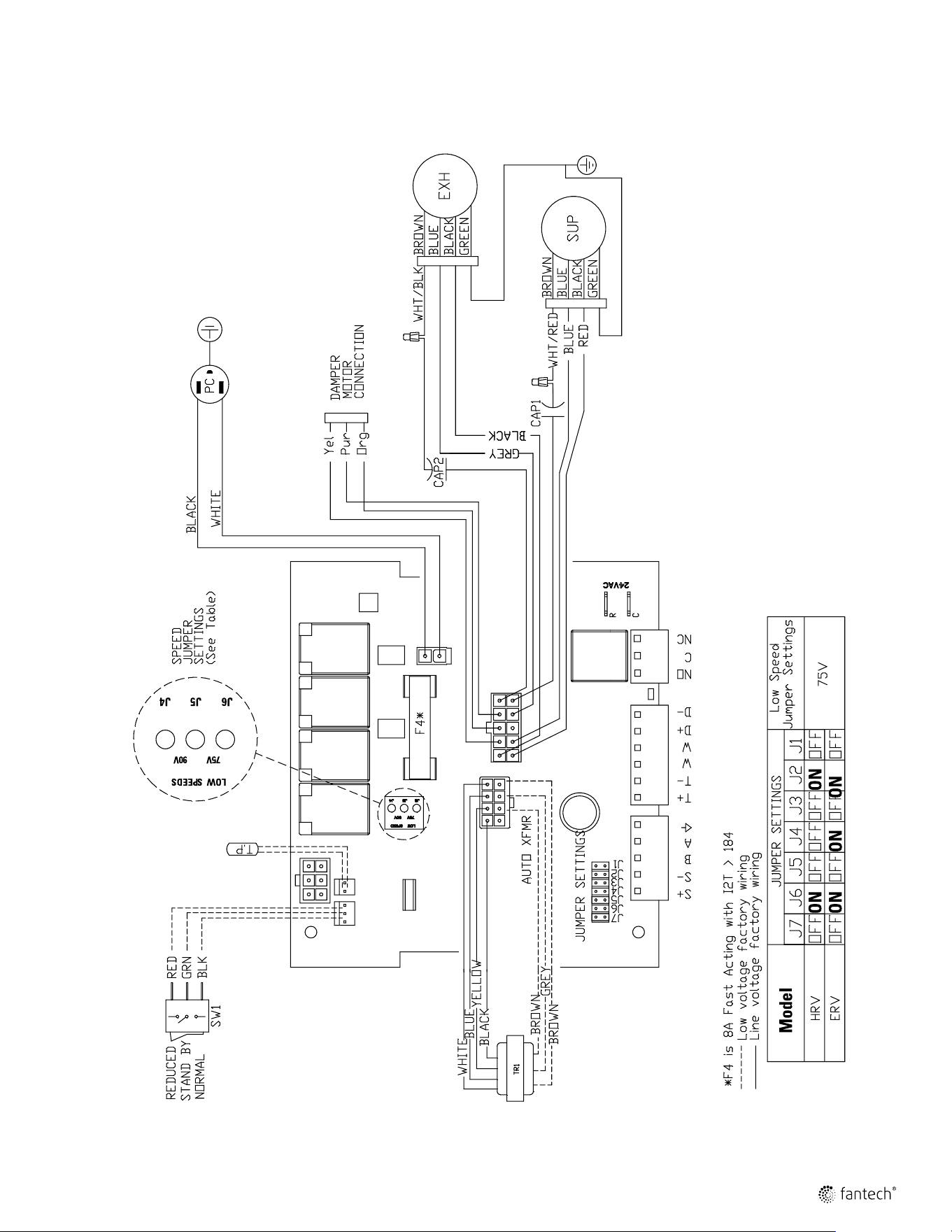

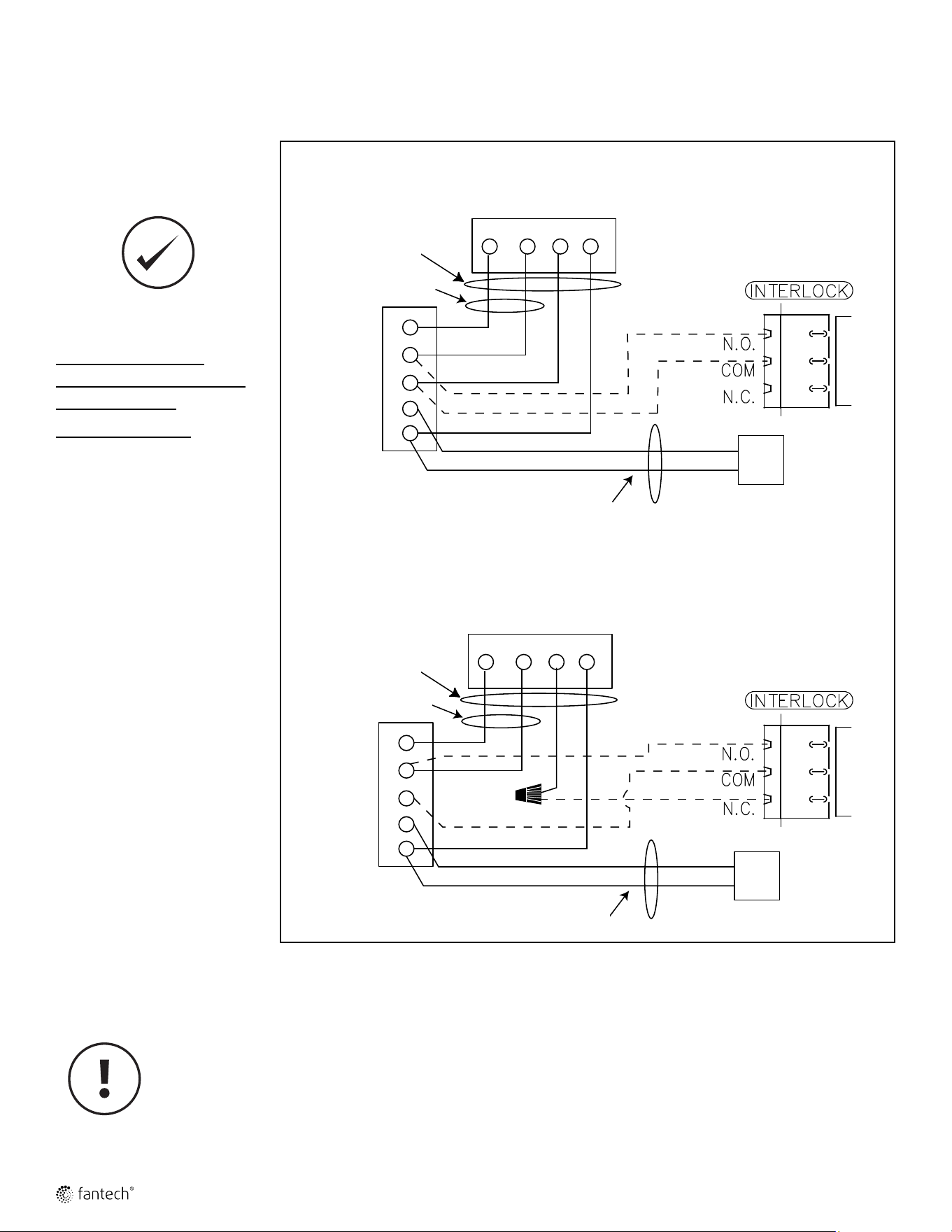

WIRING DIAGRAM ......................................................................... 15

TROUBLESHOOTING .........................................................................17

FAA MAINTENANCE CHART....................................................................18

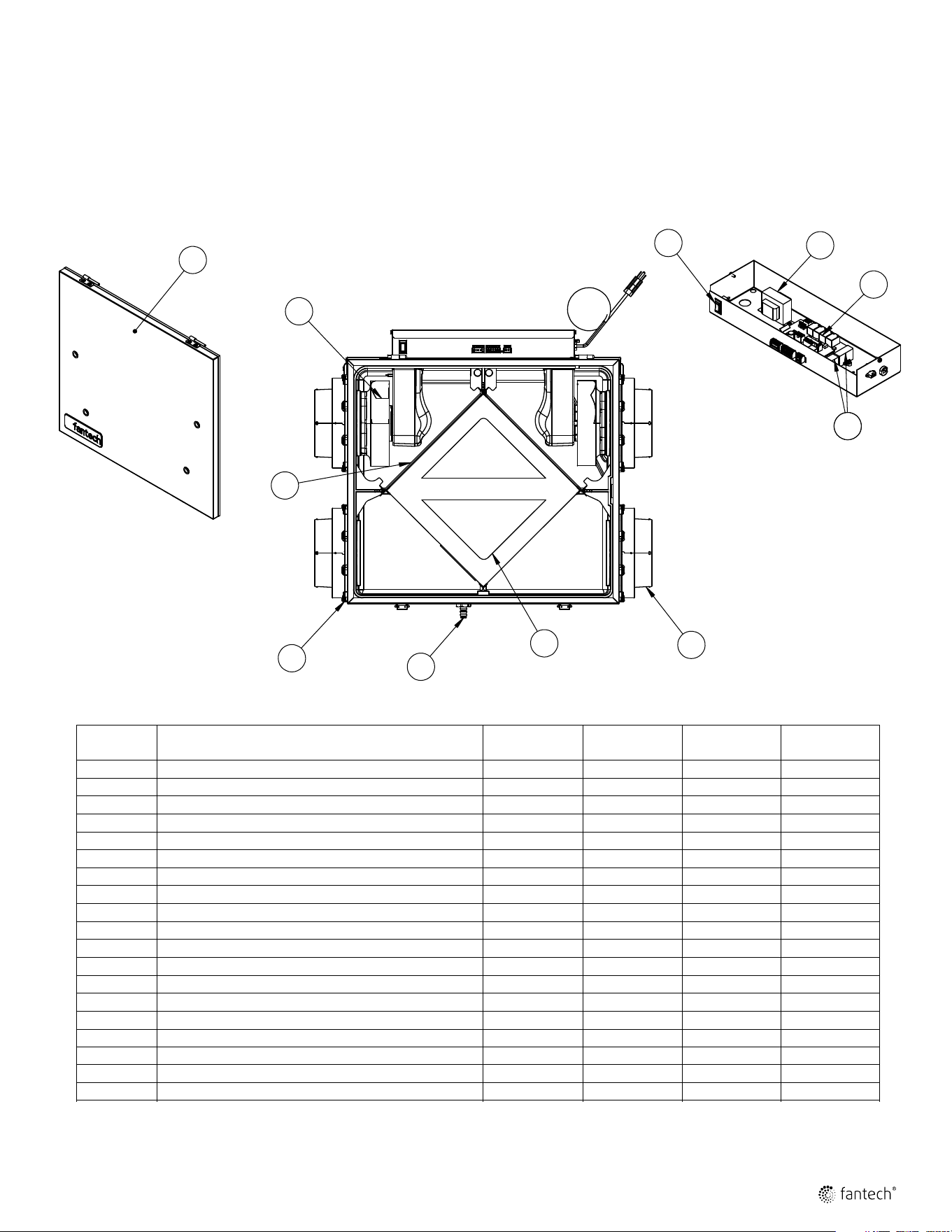

PARTS LIST ...............................................................................37

Room classification Number of rooms CFM (L/s)

CFM Required

Master bedroom x 10 L/s (20 CFM) =

Basement yes or no =

Bedrooms x 5 L/s (10 CFM) =

Living room x 5 L/s (10 CFM) =

Others x 5 L/s (10 CFM) =

Kitchen x 5 L/s (10 CFM) =

Bathroom x 5 L/s (10 CFM) =

Laundry room x 5 L/s (10 CFM) =

Utility room x 5 L/s (10 CFM) =

Total Ventilation Requirements (add last column ) =

if yes add 10 L/s (20 CFM)

if no = 0

1 CFM = 0.47 L/s

1 L/s = 2.13 CFM

Room Count Method

DETERMINING YOUR AIRFLOW REQUIREMENT

ASHRAE method

Ventilation Air requirements

Floor area Bedrooms

1 2 3 4 5

CFM L/s CFM L/s CFM L/s CFM L/s CFM L/s

<500 <47 30 128 38 18 45 21 53 25 60 28

501-1000 47-93 45 21 53 24 60 28 68 31 75 35

1001-1500 94-139 60 28 68 31 75 35 83 38 90 42

1501-2000 140-186 75 35 83 38 90 42 98 45 105 49

2001-2500 187-232 90 42 98 45 105 49 113 52 120 56

2501-3000 233-279 105 49 113 52 120 56 128 59 135 63

3001-3500 280-325 120 56 128 59 135 63 143 66 150 70

3501-4000 326-372 135 63 143 66 150 70 158 73 165 77

4001-4500 373-418 150 70 158 73 165 77 173 80 180 84

4501-5000 419-465 165 77 173 80 180 84 188 87 195 91

* ASHRAE 62.2-2016 Table 4.1, Ventilation and Acceptable Indoor Air Quality in Low-Rise Residential Buildings.

Bathroom: If the FAA is going to provide the required local exhaust ventilation for each bathroom with each a continuous 20 CFM

(10 L/s), this ventilation rate can be considered as part of the whole-building ventilation rate.

INSTALLATION EXAMPLES

The way your heat/energy-recovery ventilator is installed can make a significant difference to the electrical

energy you use. To minimize the electricity use of the heat/energy-recovery ventilator, a stand-alone fully

ducted installation is recommended. If you choose a simplified installation that operates your furnace air

handler for room-to-room ventilation, an electrically efficient furnace that has an electronically commutated

(EC) variable speed blower motor will minimize your electrical energy consumption and operating cost.

Example only – duct configuration may differ depending on the model.

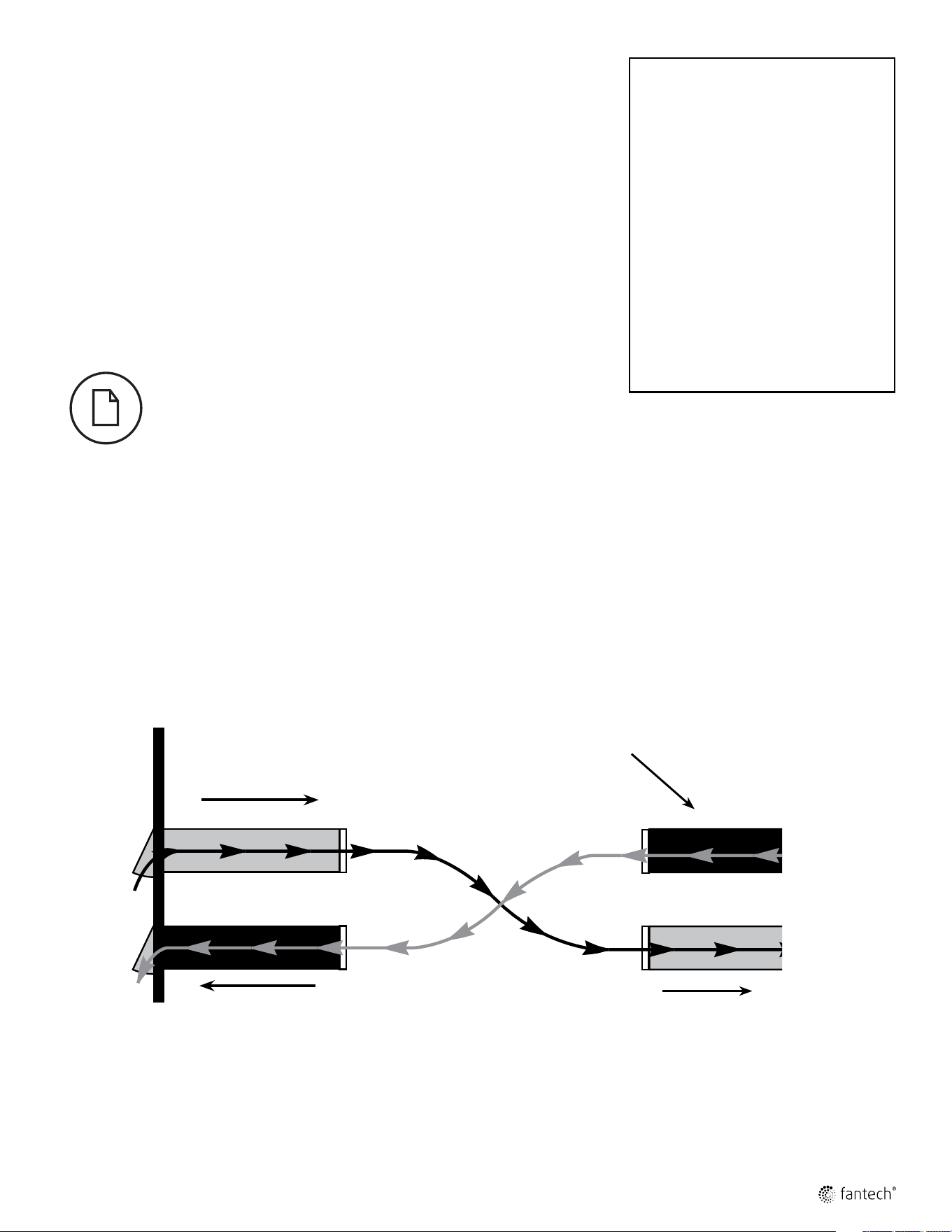

FULLY DEDICATED SYSTEM

BEST FOR NEW CONSTRUCTION

1. Stale air is drawn from

key areas of the home

requiring local exhaust

(bathroom, kitchen,

laundry room).

2. Fresh air is distributed

directly to habitable

rooms in the house

(bedrooms, living room)

3. The FAA’s airflow must

be balanced after

installation using the

procedure found in the

section “AIRFLOW

BALANCING”

Suggested installation for:

• Hydronic baseboard

• Inoor heating

• Electric baseboard

• Mini split heat pump

Benets: Provides the best

fresh air distribution in the

house; lowest operation cost

since the furnace/air handler

unit is not needed.

FAA ducting for fully Dedicated System

* Ductwork layout may dif-

fer depending on model

Air from inside

* Unit air flow should be balanced while FAA is on "Normal" speed and

furnace blower is running.

Stale air to

outside

Fresh air from

outside

Fresh air to

living areas

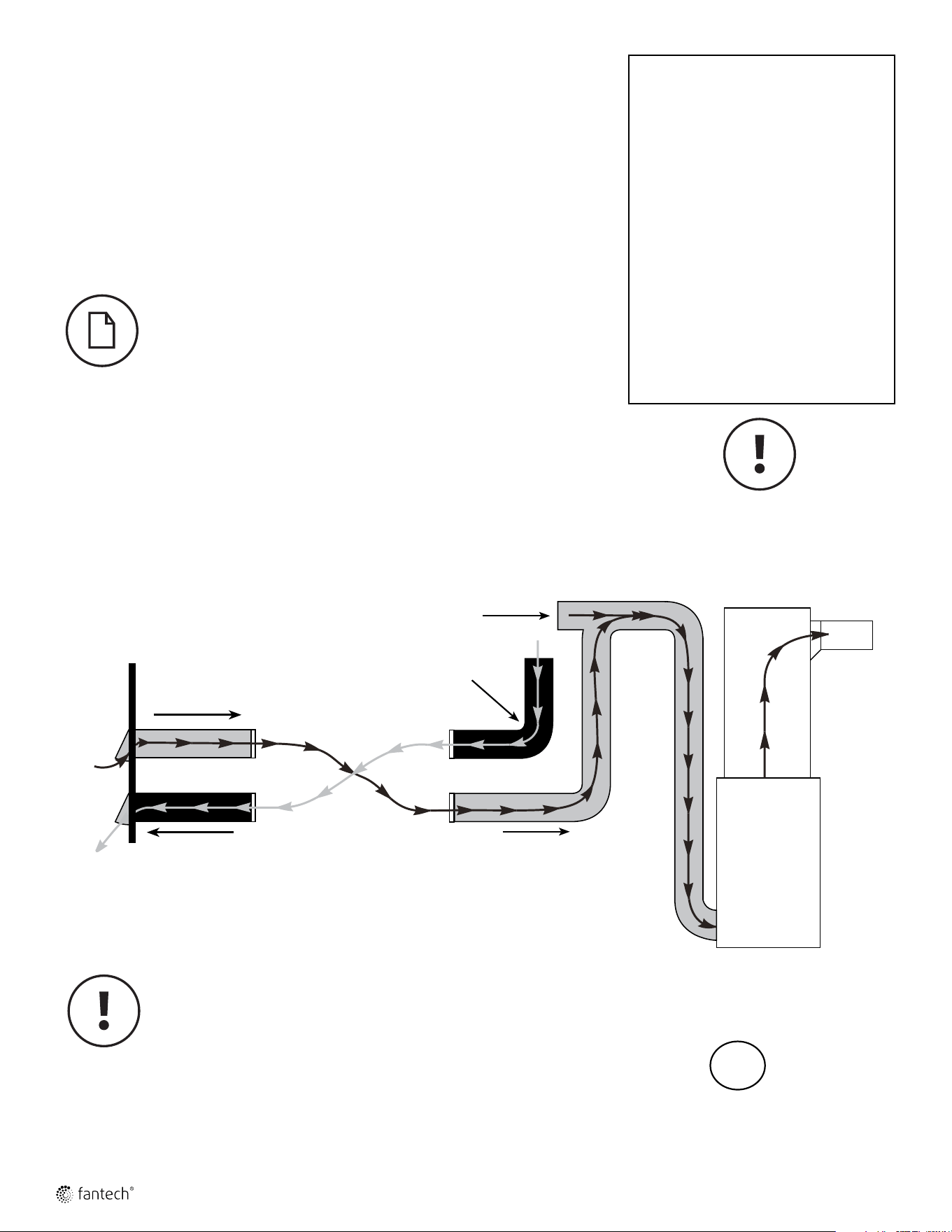

INSTALLATION EXAMPLES (CONT'D)

DIRECT CONNECTION of the FRESH air to living area to the RETURN PLENUM

of the AIR HANDLER (Stale air drawn from key areas of home)

PARTIALLY DEDICATED SYSTEM (BETTER)

Suggested installation for:

• Central furnace (air

handling unit or central air

conditioners)

• When ducting fresh air to

living area is not possible or

practical, i.e. expensive or

when the central AHU will

operate year-round.

Benets: Conditions the fresh

air prior to

distributing it throughout the

house

1. In order to provide proper distribution of the fresh air, it is

recommended that the furnace blower be set to run continuously or

interconnected with FAA.

See furnace electrical connection on page

16.

2. Stale air is drawn from key areas of the home (bathroom, kitchen,

laundry room).

3. Fresh air is supplied to the return air plenum of the furnace.

4. Due to the difference in pressure between the FAA and the equipment

it is being connected to the FAA's airflow must be balanced on site,

using the procedure found in the section “AIRFLOW BALANCING”

* In the case of a multi-zone system, please contact Fantech customer

service prior to installing any installation type requiring the use of the

furnace interlock"

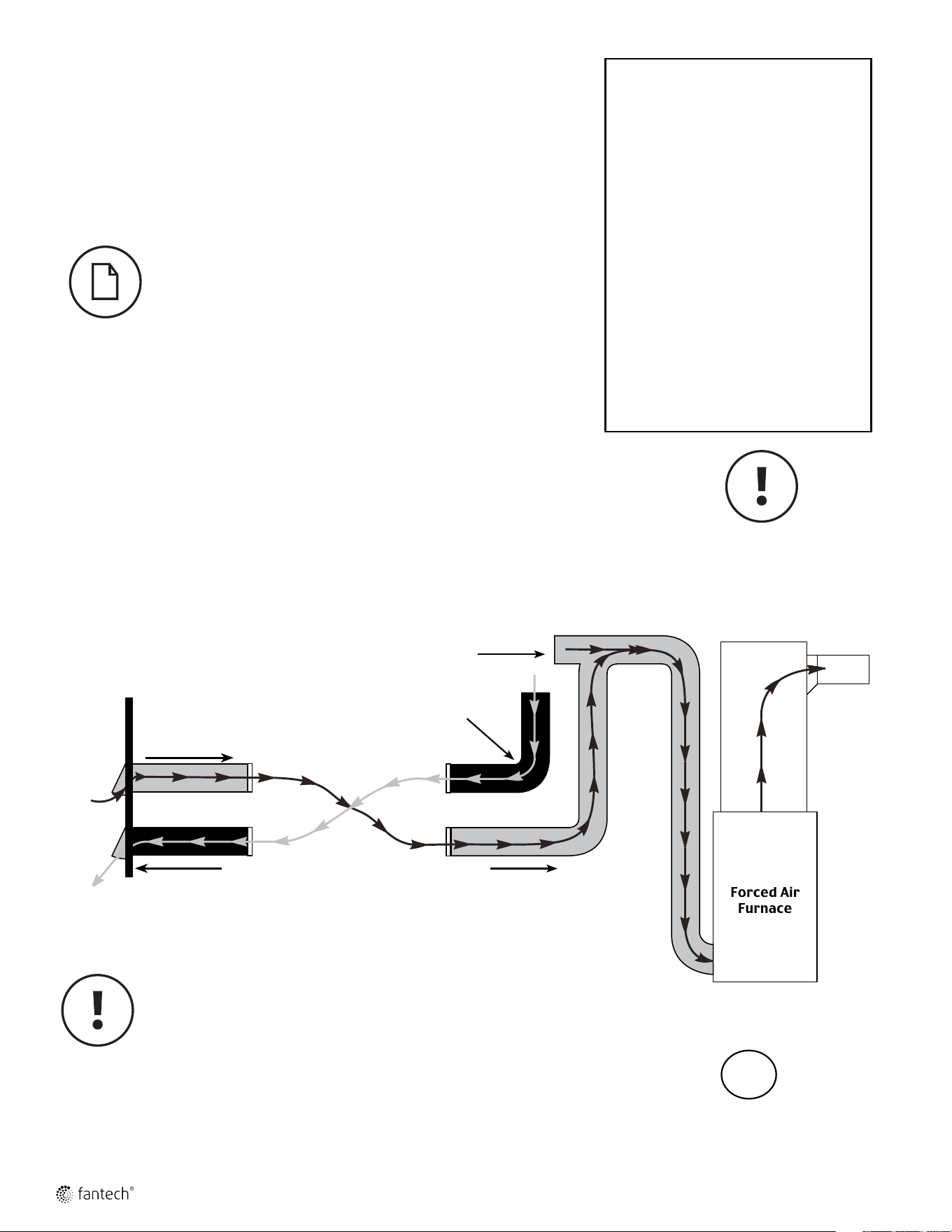

FAA/Furnace ducting for Partially Dedicated System

Air from inside

* Unit air flow should be balanced while FAA is on "Normal" speed and

furnace blower is running.

Air return

Cold air

return

* Ductwork layout may dif-

fer depending on model

Stale air to

outside

Fresh air from

outside

Fresh air to

living areas

Make sure the FAA is

capable of meeting the

required airow rate.

For Fresh Air Appliances (FAAs) that do not include an outdoor air motorized damper: If

you are using a partially dedicated or simplied installation, i.e. connecting the FAA supply

air duct to a furnace's return air duct, the FAA must operate continuously. When the FAA

is turned off, no warm exhaust air will ow through the FAA but the furnace's fan will

continue to draw in outdoor air directly into the furnace. If it's cold outside, cold air will be

introduced, without re-heating, directly into the furnace.

If the FAA is installed such that the homeowner may turn off the FAA during the winter, we

recommend installing a motorized damper between the FAA's supply air and the furnace's

return air duct that closes when the FAA is not operating. To install a damper accessory to

the product, locate the auxiliary connector on the side of the electrical box. See Figure 1.

Using the included wire harness, connect the damper accessory to the product.

Figure 1

*Auxiliary connector for external damper wire

harness, damper motor not included.

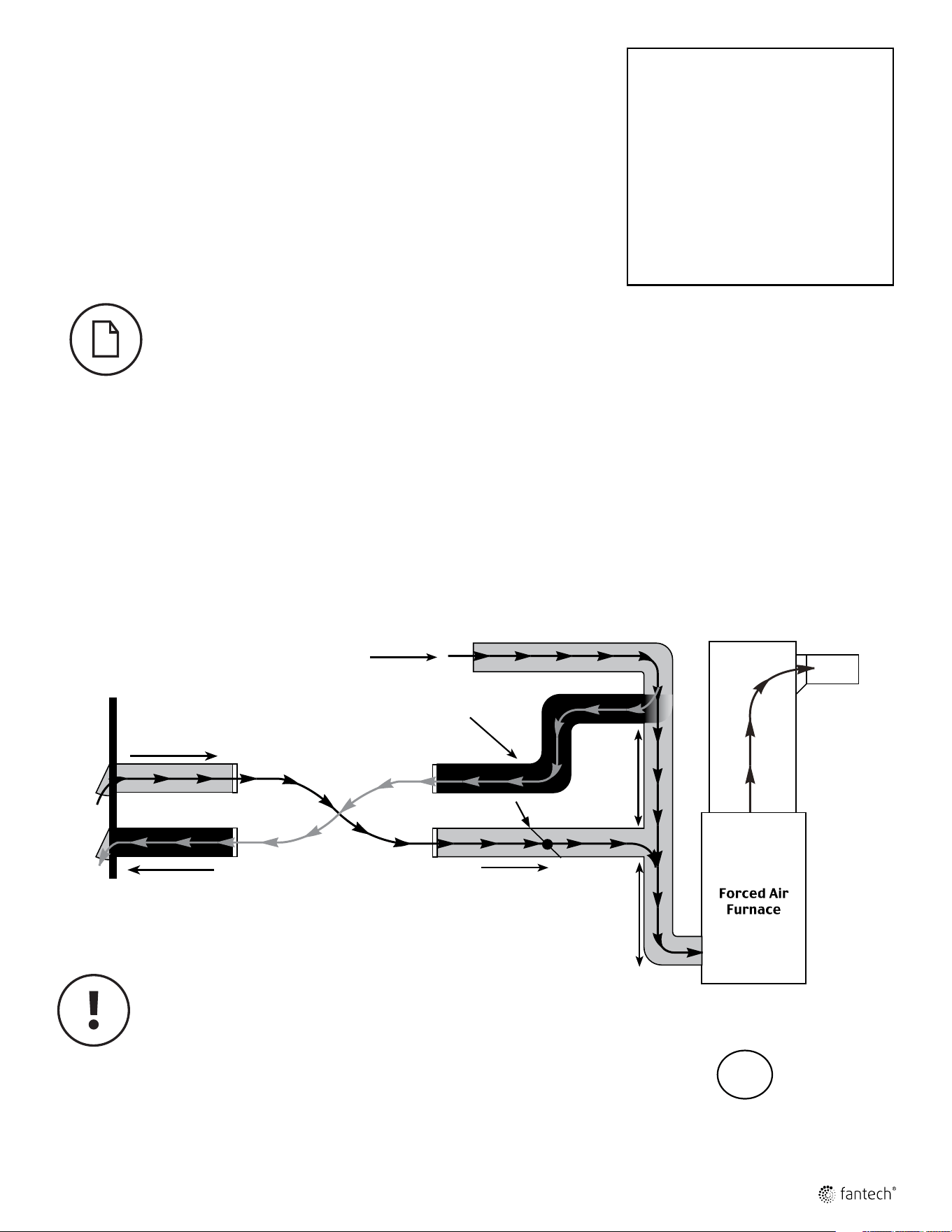

INSTALLATION EXAMPLES (CONT'D)

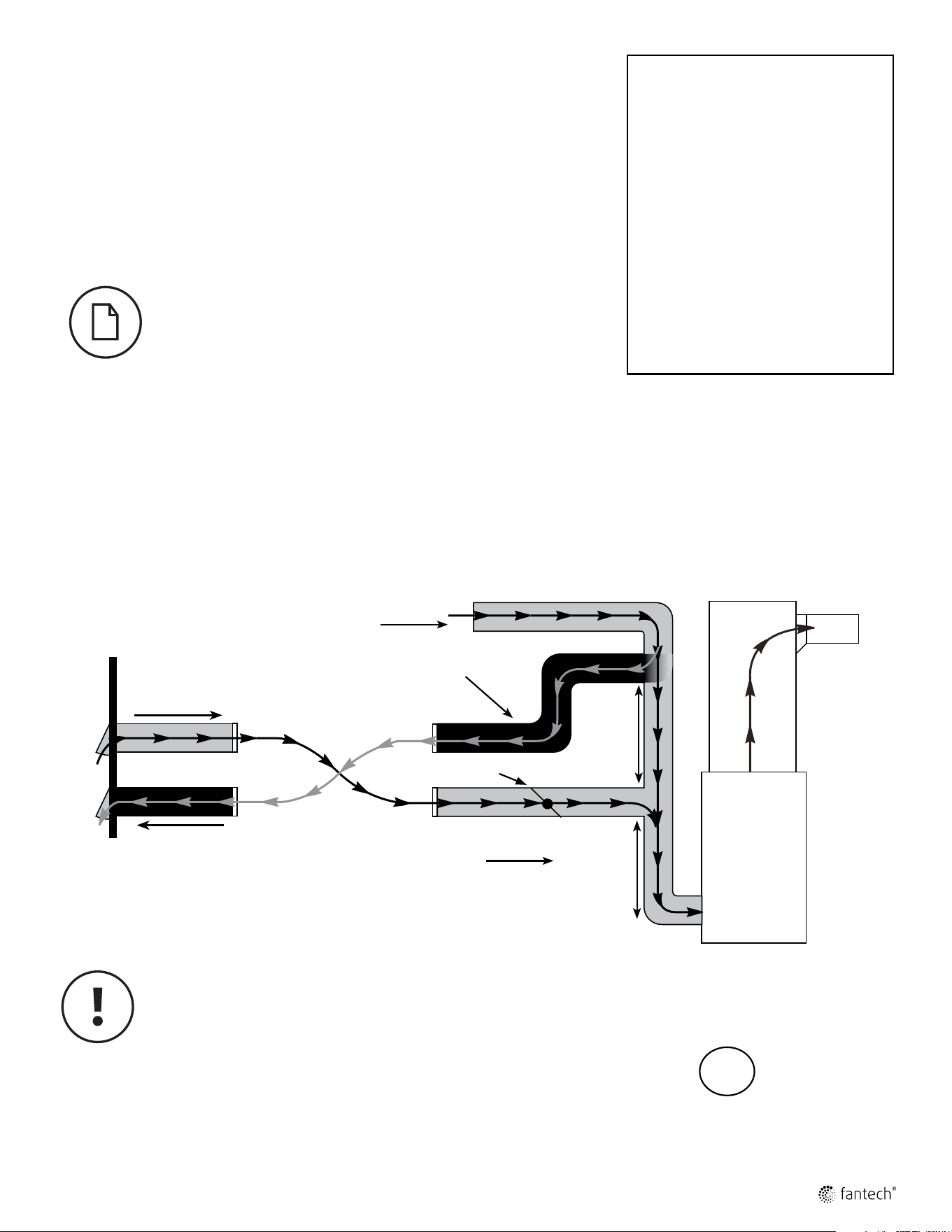

DIRECT CONNECTION of both the FAA SUPPLY AIR STREAM and EXHAUST AIR STREAM

to the FURNACE COLD AIR RETURN

SIMPLIFIED INSTALLATION

(GOOD)

(RETURN/RETURN METHOD)

Suggested installation for:

• When bathroom and kitchen

already have local exhaust

system

• May be suitable for

retrotting

Benets: Least expensive

installation type

1. Furnace blower must operate when ventilation from FAA is required. The furnace should

be set to run continuously or interlocked with FAA.

See furnace electrical connection

on page 16.

2. A minimum separation of 1m (39’’) is recommended between the two direct

connections.

3. In order to prevent exhausting any fresh air, the FAA's exhaust air connection should be

upstream of the FAA's supply air connection when ducting to the furnace’s cold air return.

4. Due to the difference in pressure between the FAA and the equipment it is being

connected to the FAA's airflow must be balanced on site, using the procedure found in the

section “AIRFLOW BALANCING”

* In the case of a multi-zone system, please contact Fantech customer

service prior to installing any installation type requiring the use of the

furnace interlock"

Air from inside

* Unit air flow should be balanced while FAA is on "Normal" speed and

furnace blower is running.

1 m (3' 3")

min.

recommended

* Ductwork layout may dif-

fer depending on model

FAA/Furnace ducting for Simplified Installation

Stale air to

outside

Fresh air from

outside

Fresh air to

living areas

Motorized

damper

1 m (3' 3")

min.

recommended

Air return

For Fresh Air Appliances (FAAs) that do not include an outdoor air motorized damper: If

you are using a partially dedicated or simplied installation, i.e. connecting the FAA supply

air duct to a furnace's return air duct, the FAA must operate continuously. When the FAA

is turned off, no warm exhaust air will ow through the FAA but the furnace's fan will

continue to draw in outdoor air directly into the furnace. If it's cold outside, cold air will be

introduced, without re-heating, directly into the furnace.

If the FAA is installed such that the homeowner may turn off the FAA during the winter, we

recommend installing a motorized damper between the FAA's supply air and the furnace's

return air duct that closes when the FAA is not operating. To install a damper accessory to

the product, locate the auxiliary connector on the side of the electrical box. See Figure 1.

Using the included wire harness, connect the damper accessory to the product.

Figure 1

*Auxiliary connector for external damper wire

harness, damper motor not included”

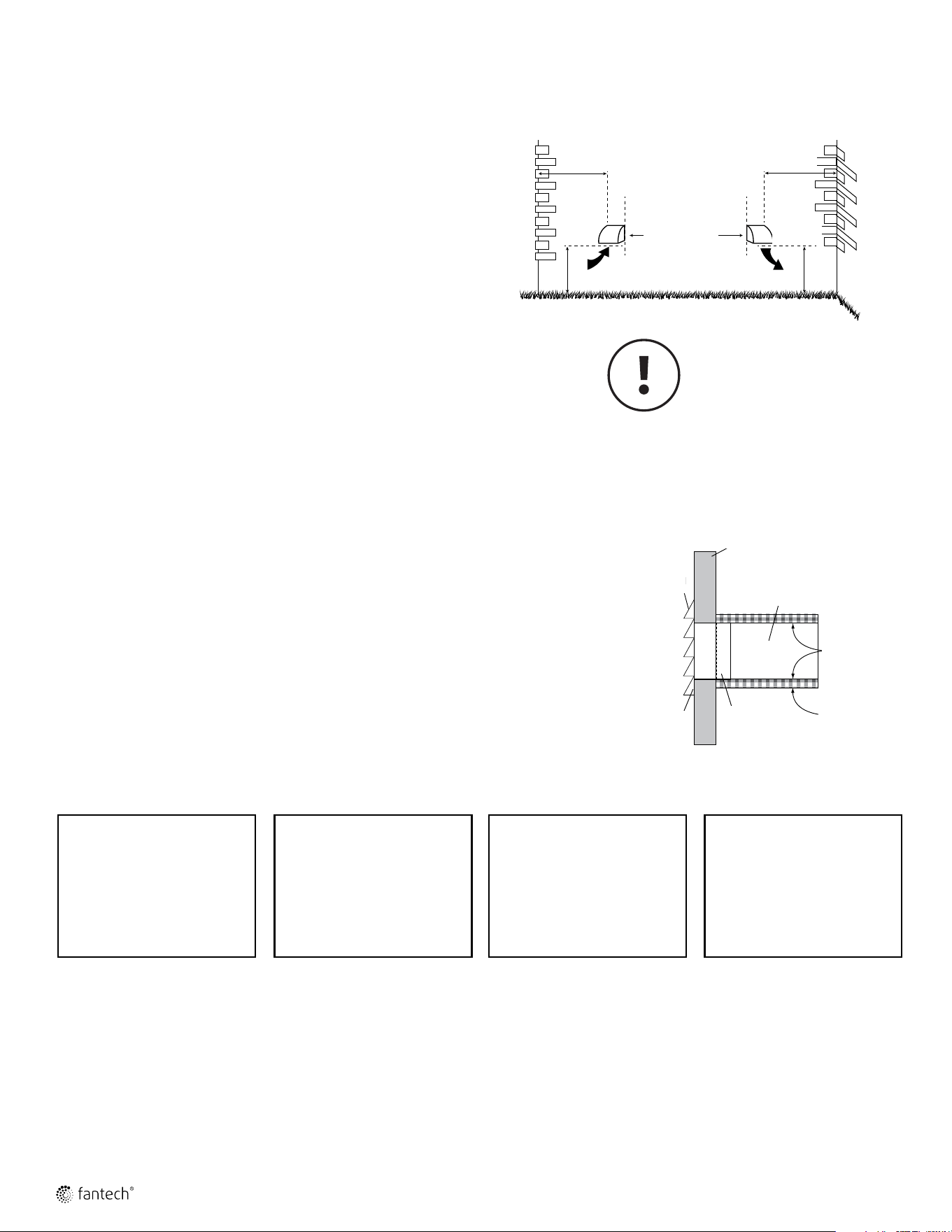

EXTERIOR DUCTING INSTALLATION

WEATHERHOOD LOCATION

• Decide where your intake and exhaust hoods will be located.

Locating the Intake Weatherhood

• Should be located upstream (if there are prevailing winds) from the

exhaust outlet.

• At a minimum distance to 900 mm (3') away from dryer vents and furnace

exhaust (medium or high efficiency furnaces), driveways, oil fill pipes, gas

meters, or garbage containers.

• At a minimum height of 460mm (18’’) above the ground, or above the level

of expected snow accumulation.

• Ideally, keep weatherhoods 1m (3') from corners.

• Do not locate in the garage, attic, crawl space, or underneath deck.

Locating the Exhaust Weatherhood

• At least 460mm (18") above ground or above the depth of expected snow accumulation

• Ideally, keep weatherhoods 1m (3') from corners.

• Not near a gas meter, electric meter or a walkway where fog or ice could create a hazard

• Do not locate in a garage, workshop or other unheated space

INSTALLING THE DUCTING TO THE WEATHERHOODS

A well designed and installed ducting system will allow the FAA to operate at its

maximum efficiency. The inner liner of the flexible insulated duct must be secured to the

sleeve of the weatherhood (as close to the outside as possible) and to the appropriate duct

connection on the FAA. The insulation should remain full and not crushed. The outer liner,

which acts as a vapor barrier, must be completely sealed to the outer wall and the FAA

using tape and/or caulking. A good bead of high quality caulking (preferably acoustical

sealant) will seal the inner flexible duct to both the FAA duct connection and the

weatherhood prior to securing them.

To minimize airflow restriction, the flexible insulated duct that connects the two outside

weatherhoods to the FAA should be stretched tightly and be as short as possible.

Twisting or folding the duct will severely restrict airflow.

See “Installation Diagram Examples” for installation examples.

1 Using the duct connection of

the outside hood, outline the

intake & exhaust holes to be

cut. The holes should be slightly

larger than the duct connection

to allow for the thickness of the

insulated flexible duct. Cut a

hole for both the intake and

exhaust hoods.

3 Push the hood into the opening

and then attach the hood to the

outside wall with mounting

screws.

Repeat the installation

procedure for both the supply

and exhaust hoods.

2 Pull the insulated flexible duct

through the opening until it is

well extended and straight.

Slide the duct’s inner vinyl sleeve

over the hood duct connection

and secure. Pull the insulation

over the duct and pull the vapor

barrier over the sleeve. Secure

with appropriate tape or

sealant.

4 Using a caulking gun, seal

around both hoods to prevent

any leaks.

STEPS FOR HOOD INSTALLATION:

36" (1m)

INTAKE

OUTSIDE CORNER INSIDE CORNER

EXHAUST

18" (460mm)

3' (900mm)

min.

36” (1m)

REQUIRES A WEATHERHOOD

WITH A BACKDRAFT

DAMPER ON THE EXHAUST

SIDE.

INTERIOR DUCTING INSTALLATION

• To maximize airflow through the ductwork system, all ducts should be kept short and have as few bends or elbows as possible.

• 45º elbows are preferable to 90º.

• Use “Y“ ducts instead of “T” ducts whenever possible.

• All duct joints must be fastened with screws or duct sealant and wrapped with aluminum foil duct tape to prevent leakage.

• Galvanized ducting from the FAA to the living areas in the house is recommended whenever possible, although flexible ducting

can be used in moderation when necessary.

• To avoid possible noise transfer through the ductwork system, a short length (approximately 300 mm, 12’’) of nonmetallic flexible

insulated duct should be connected between the FAA and the supply/exhaust ductwork system.

• The main supply and return line to/from the FAA must have the same diameter as the duct connection or larger.

• Branch lines to the individual rooms may be as small as 100 mm (4’’).

Installing ducting to FAA

Warning: Always fix and secure the 6" collars with the screws supplied. Avoiding this critical step the unit will accumulate condensation.

Tip to Installer: To ensure a better installation and to avoid an undesired bend in the duct, align the duct with the collar before securing over the four

hooks.

The fresh air from outside and the Exhaust air to outside from the termination ducts to the FAA must be fully insulated of thermal insulation ducts to

minimize heat loss and gain. All tapes, mastics, and nonmetallic clamps used for field installation of flexible ducts shall be listed and labeled to Standard

UL 181B - Closure Systems for Use With Flexible Air Ducts and Air Connectors.

Air Connector A category of flexible duct not meeting the requirements of an Air Duct per UL 181 Standard (not tested for flame penetration, puncture

and impact) and having limitations on use, length and location as defined by NFPA 90A and 90B. Air Connectors are identified by a “round shape” listing

label of the listing agency.

Air Duct A category of flexible duct tested and classified as to the Surface Burning Characteristics in accordance with the UL 181 Standard. Air Ducts

are identified by a “rectangular shape” listing label of the listing agency.

To ensure quiet operation of ENERGY STAR qualified FAA, each product should be installed using sound attenuation techniques appropriate for the

installation. Once insulated flex is attached to the collar, slide collar in keeper section, fixed collar to the unit with four screws supplied in installation

kit to insure a proper seal.

Warning: To reduce air leakage in the final installation always seal the joint between all collars and keepers with aluminum tape or mastic.

Supply air grilles location

In homes without a forced air furnace, fresh air should be supplied to all habitable rooms, including bedrooms and living areas. It should be supplied

from high wall or ceiling locations. Grilles that diffuse the air comfortably are recommended. In homes with a forced air furnace, you may want to connect

the FAA to the furnace ductwork (see information below).

Exhaust air grilles location

The stale air exhaust system is used to draw air from the points in the house where the worst air quality problems occur. It is recommended that return

air ducts be installed in the bathroom, kitchen, and laundry room. Additional return air ducts from strategic locations may be installed. The furnace

return duct may also be used to exhaust from. In this method, the exhaust air is not ducted back from bathrooms, kitchens, etc to the HRV with

“dedicated lines”.

Insert vinyl duct over the hooks

and seal with a Tie wrap

Insert insulation inside the double

collar.

Finish by taping the vapor

barrier to the collar to insure

proper seal.

Slide collar on the unit. Fix and secure with four screws supplied

and seal all joints.

As per building codes and installation requirements for combustion appliances:

Air return ducts, or openings for air return, should not be placed in enclosed spaces containing combustion

appliances that are subject to spillage.

FAA INSTALLATION

LOCATION

The FAA must be located in a conditioned space where it will be possible to conveniently service the unit. Typically

the FAA would be located in the mechanical room or an area close to the outside wall where the weatherhoods will

be mounted. If a basement area is not convenient or does not exist, a utility room may be used.

Attic installation must meet the following conditions:

• Attic temperature must be above freezing conditions at all times and for best performance should be 12°C

(54 °F).

• The condensate drain (if included) must be installed so that the condensate drains and is protected from freezing.

• The attic is easily accessible for equipment maintenance and inspection.

Connecting appliances to the FAA is not recommended. These include:

• Clothes dryer

• Range top

• Stovetop fan

• Central vacuum system

• Bathroom exhaust fans unless they are specifically designed for this purpose

These appliances may cause lint, dust or grease to collect in the FAA, damaging the unit.

Connecting any of these types of appliances to the

FAA will void your warranty.

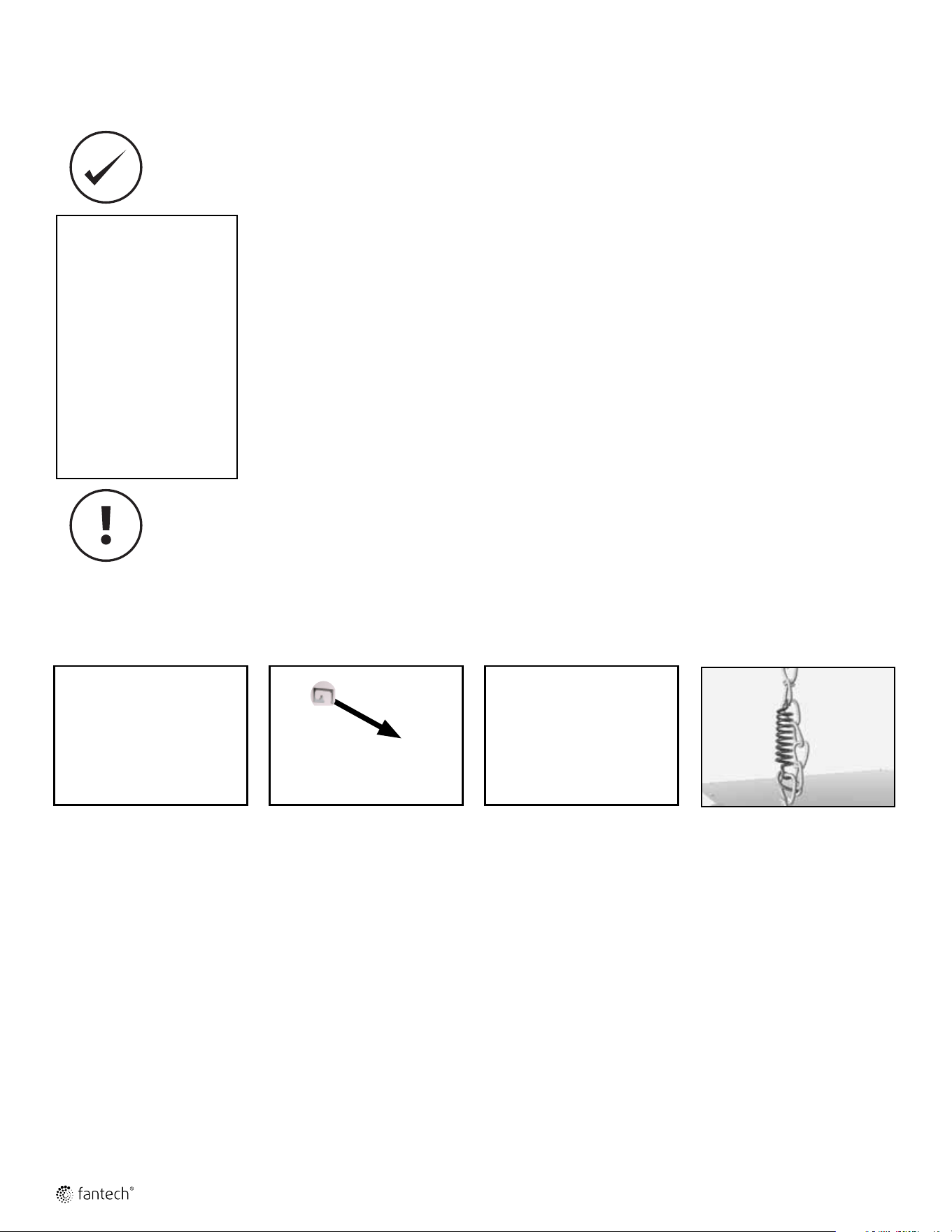

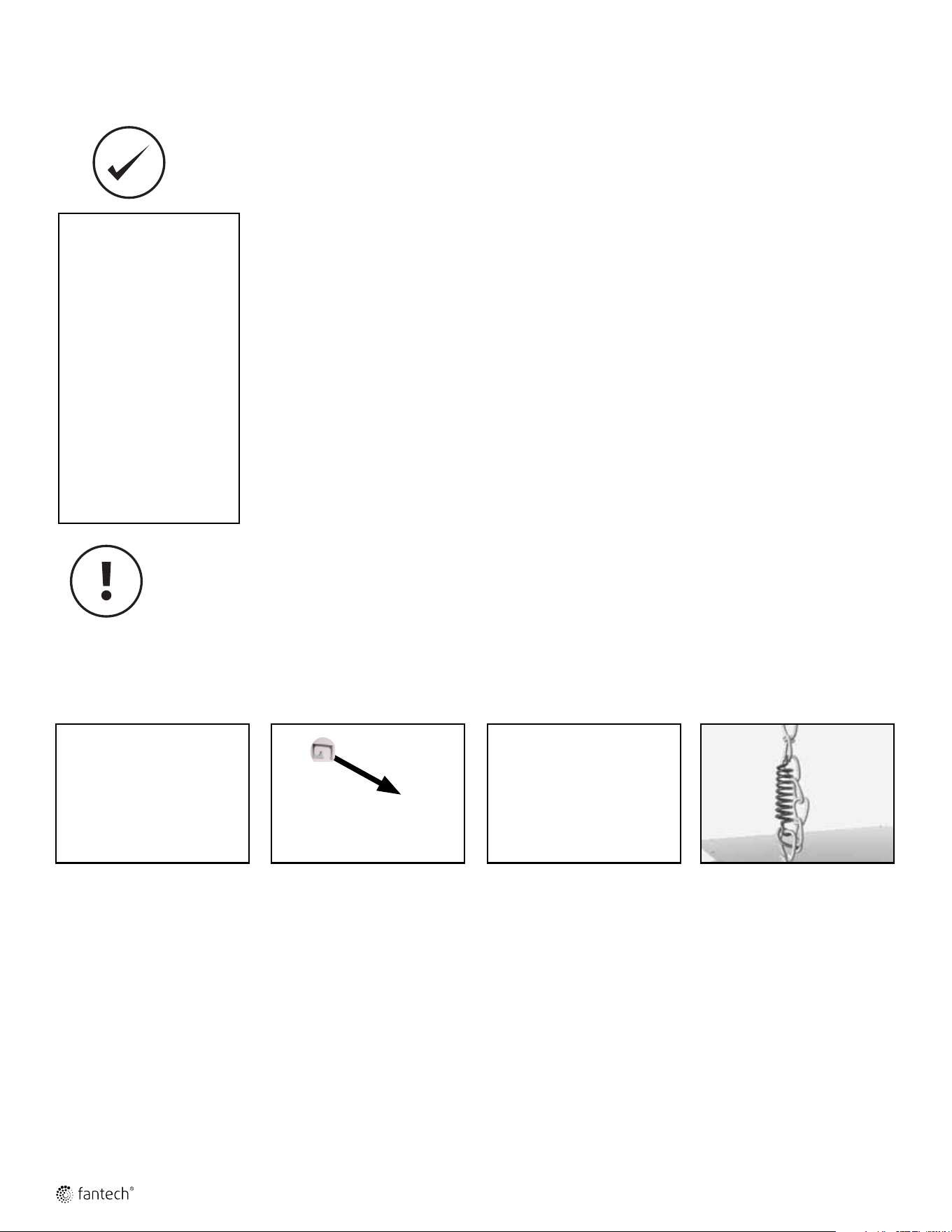

Mounting- Chain mount

• Have a nearby power supply

(120 volts, 60Hz)

• Choose a location which

allows the possibility

of mounting the unit to

supporting beams.

• The unit should be level

in order to allow proper

condensate drainage

• To minimize noise, do not

install unit in living area

• Ensure proper drainage

1 Place fastening hooks on

the strapping board or

the oor joists.

2 Take at screwdriver and

slightly pull on punched out

tab. Put chain link under

hook.

4 Install a spring on each

chain. Hook the spring

in the links so a loop is

created in the chain. The

spring will then support the

unit's weight and absorb

vibrations.

3 Hang the unit by slipping

a link onto the hanging

hooks, making sure the

unit is level.

INSTALLING DRAIN LINE

Insert the threaded drain adapter thru the bottom of the FAA and hand tighten the plastic nut, and with a wrench tighten the nut another half turn to assure a

better seal.

Install the condensate line (included in drain kit). Insert condensate tubing by pushing clear plastic line over drain adapter. Make condensate trap by

looping the clear plastic tubing. This procedure is to avoid foul odor to enter the FAA.

The drain nipple is placed upside down in the unit to prevent it being damaged during shipping or the installation of the unit.

The Switch on the electrical box is used to toggle between STANDBY, REDUCED speed and NORMAL speed modes.

Place the unit in NORMAL speed to perform the balancing.

Make a loop in condensate line, not be subject to

freezing temperatures.

Use a condensate pump if you don’t have access to a drain.

CAUTION

A Drain and Tubing (included) must be installed for all HRV units. For ERV units, drain is not required, however, it is recommended for

climates where outdoor temperatures typically remain below -25°C (-13°F) combined with an indoor relative humidity higher than 40%

for a period of 24 hours or serveral days in a row.

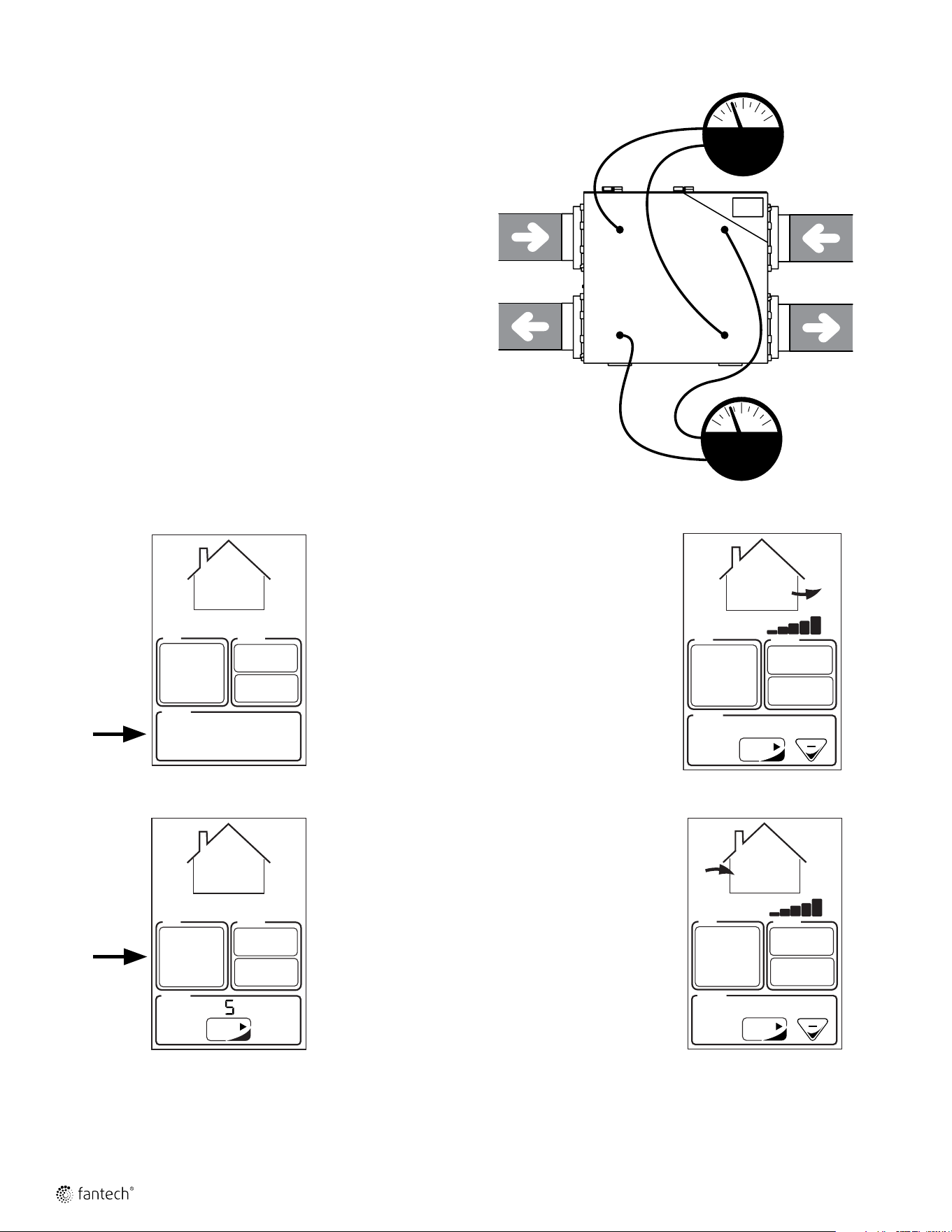

Airflow balancing

Balancing must be completed using the Fantech ECO-Touch

Programmable Touch Screen Wall Control

ENTERING BALANCING MODE

In the options menu during the initial 5 second countdown

sequence, long press on "ECO" area for 5 seconds to

enter basic balancing mode. The supply and exhaust

fans are adjusted on high speed only and the offsets

are proportionally applied to the medium and low speed

automatically.

STAGE 1

(ADJUST LEVEL OF EXHAUST FAN IN HIGH

SPEED):

• In this step, balance exhaust fan and

measure airow on the exhaust air side

• Pressing on "up" or "down" will adjust the fan

speed in increments of 1%.

• Once the desired exhaust airow is reached,

press on "next" and move on to the next

stage.

STAGE 2

(BALANCE SUPPLY FAN ONLY IN HIGH

SPEED):

• In this step, balance supply fan and measure

airow on the supply air side

• Pressing on "up" or "down" will adjust the fan

speed in increments of 1%.

• Once happy with the outcome, press on

"next" to complete balancing

• The supply and exhaust offset values will be

proportionally applied to low and medium

speed as well.

Fresh Air

from Outside

Stale Air

to Outside

Stale Air

from Home

Fresh

Air

Stale

Air

Fresh Air

to Home

Remove all four (4)

nylon knock out seals.

Do not discard.

LOW

HIGH

Aspiration

d'air frais

Évacuation

d'air vicié

Aspiration

d'air vicié

Air frais

Air vicié

Distribution

d'air frais

BASBASBAS

BAS

BASBAS

HAUT

HAUTHAUT

HAUT

HAUTHAUT

Enlever les quatre (4)

bouchons de nylon.

Ne pas les jeter.

Pressure / Pression Fresh air / Air frais Stale air / Air vicié

IN. W.G. Pascal CFM

L/s

CFM

L/s

PO. d’eau (Pa) PCM PCM

0.36 90 216 102 - -

0.34 85 209 99 222 105

0.32 80 200 94 214 101

0.30 75 192 91 207 98

0.28 70 183 86 198 93

0.26 65 173 82 189 89

0.24 60 163 77 180 85

0.22 55 153 72 170 80

0.20 50 142 67 159 75

0.18 45 131 62 148 70

0.16 40 119 56 136 64

0.14 35 107 50 124 59

0.12 30 95 45 111 52

0.10 25 82 39 97 46

0.08 20 68 32 83 39

0.06 15 55 26 69 33

0.04 10 55 26 54 25

Balancing chart 2.0Balancing chart 1.5

Pressure / Pression Fresh air / Air frais Stale air / Air vicié

IN. W.G. Pascal CFM

L/s

CFM

L/s

PO. d’eau (Pa) PCM PCM

0.60 149 186 88 187 88

0.58 144 182 86 184 87

0.56 139 177 84 180 85

0.54 135 172 81 176 83

0.52 130 167 79 173 82

0.50 125 162 76 169 80

0.48 120 157 74 165 78

0.46 115 152 72 161 76

0.44 110 146 69 156 74

0.42 105 141 67 152 72

0.40 100 136 64 147 69

0.38 95 130 61 143 67

0.36 90 125 59 138 65

0.34 85 119 56 133 63

0.32 80 113 53 128 60

0.30 75 107 50 123 58

0.28 70 102 48 117 55

0.26 65 96 45 112 53

0.24 60 90 42 106 50

0.22 55 84 40 100 47

0.20 50 78 37 94 44

0.18 45 71 34 88 42

0.16 40 65 31 82 39

0.14 35 59 28 76 36

0.12 30 52 25 69 33

0.10 25 46 22 62 29

0.08 20 39 18 56 26

0.06 15 33 16 49 23

AUTO MANUAL

OPTIONS

AUTO MANUAL

OPTIONS

AUTO MANUAL

OPTIONS

0 %

ADJUST

AUTO MANUAL

OPTIONS

0 %

BALANCE

WALL CONTROLS

CENTRAL CONTROLS

These cannot be used with another central control

*Maintain polarity between control and FAA

(+ → + ; - → -)

ECO SERIES* FEATURES CONNECT TO

ECO-Touch®

• Our most complete, yet easy-to-use control system

• Sleek design with backlight touchscreen LCD

• ECO mode selects the best operating mode and speed for the season, minimizing energy use associated with

ventilation

• Set preferred indoor relative humidity range and ventilation mode for day and night conditions

• No battery to replace, all programmed settings are retained during power outages

• Maintenance reminder indicator

• Error code messages reduce troubleshooting time

→

D+

ECO-Touch

IAQ

• Integrated VOC Sensor

• Our most complete, yet easy-to-use control system

• Sleek design with backlight touchscreen LCD

• ECO mode selects the best operating mode and speed for the season, minimizing energy use associated with

ventilation

• Set preferred indoor relative humidity range and ventilation mode for day and night conditions

• No battery to replace, all programmed settings are retained during power outages

• Maintenance reminder indicator

• Error code messages reduce troubleshooting time

ECO-Feel

• ECO mode selects the best operating mode and speed for the season, minimizing energy use associated with

ventilation

• Integrated VOC Sensor

• No battery to replace, all programmed settings are retained during power outages

1. Ensure that unit is not plugged when connecting the control

2. Recirculation mode is only available with the Flex100H ES, HERO series and the models with the “R” sufx at the end of the model

number.

The wiring connectors can be removed for easier connection.

* Please see instruction manuals for individual controls for proper wiring and set up of control systems.

Installation of a user-accessible control with your product model will improve comfort and may significantly reduce the product model’s energy use

AUXILIARY CONTROL –These controls can be paired with central controls or combined together.

*Maintain polarity between control and FAA

(+ → + ; - → -)

RTS SERIES FEATURES CONNECTS TO

• Wireless timer

• Can only be paired with the ECO-Touch

IAQ

• 20/40/60 minute timer with LED light

• Boosts system to high speed with the touch of a button

• Up to 5 can be used in one system

• Use in bathroom, kitchen, laundry room

Connects wireleslly to the

RTS2*

• 20- minute timer with LED light

• Boosts system to high speed with the touch of a button

• Up to 5 can be used in one system

• Use in bathroom, kitchen, laundry room

-T

RTS5* • 20/40/60 minute timer with LED light

• Boosts system to high speed with the touch of a button

• Up to 5 can be used in one system

• Use in bathroom, kitchen, laundry room

WALL CONTROLS (CONT'D)

MDEH SERIES FEATURES CONNECT TO

MDEH1

• Rotary dial Dehumidistat

• Multiple units can be used

• We recommend setting the relative humidity above 80% during the summer

EDF SERIES FEATURES CONNECTS TO

EDF8

• MODE button provides 3 modes of operations: Ventilation , Recirculation and Standby

• User selected fan speed: Reduced, Medium, Normal and 20 minutes per hour

• AUTO setting allows the homeowner to deactivate the dehumidistat

• When the humidity exceeds the desired setpoint, the ventilation system operates at normal speed

• Once the desired humidity level is achieved, your ventilation system resumes to its previous mode of

operation.

EDF3 • Press button once for ECONO mode: continuous low or medium speed.

• Press button twice for 20 MIN/H mode: the unit will cycle 20 minutes ON/40 minutes OFF at intermit-

tent speed and repeat.

• Press button three times for CONT mode: the unit will run continuously in ventilation or recirculation on

HIGH speed.

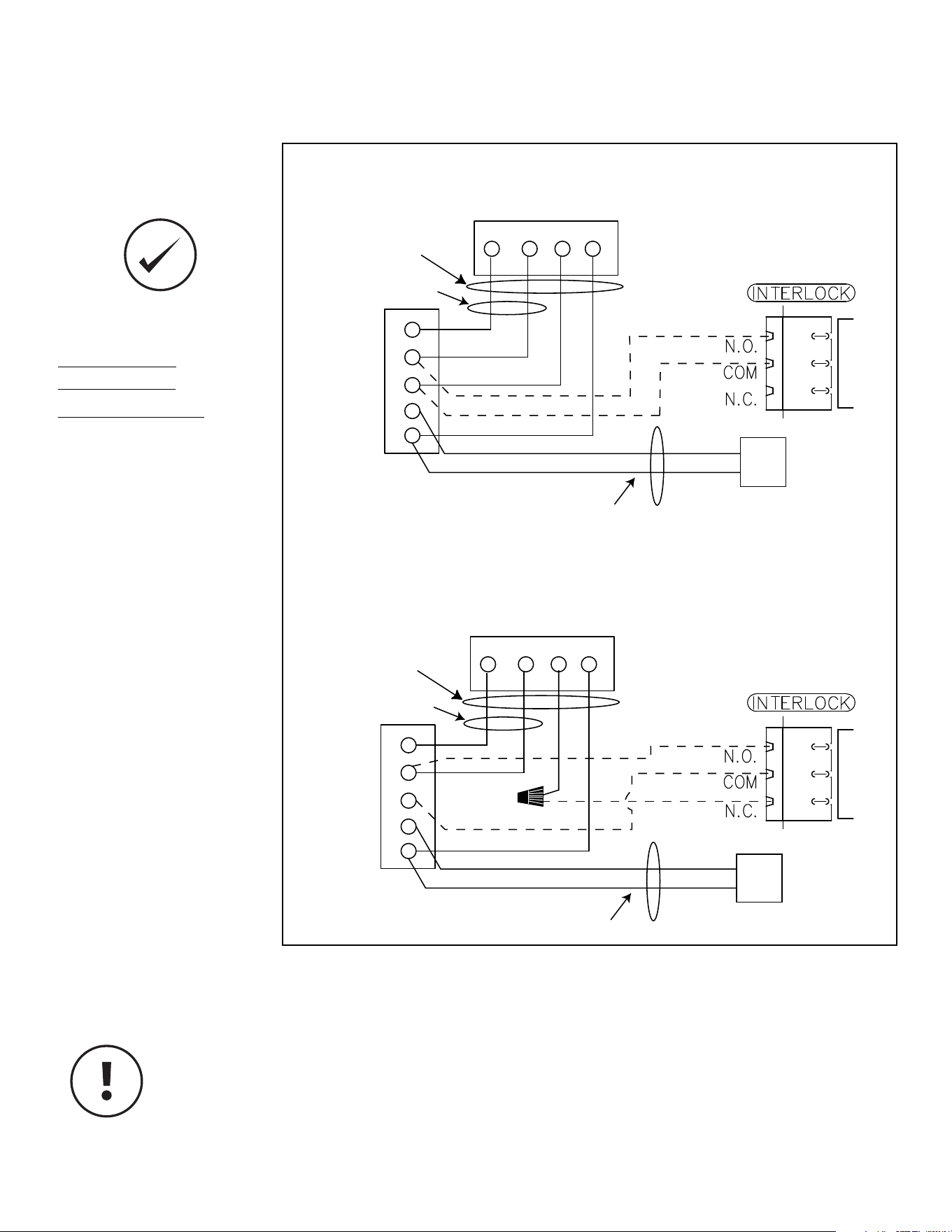

WIRING DIAGRAM - ATMO PRODUCT LINE

Observe polarity on all accessory

controls where applicable.

R G

Standard Furnace Interlock Wiring

THERMOSTAT

TERMINALS

FURNACE

24-VOLT

TERMINAL BLOCK

FOUR

WIRE

TWO WIRE

heating only

TWO

WIRE

COOLING SYSTEM

R G

Alternate Furnace Interlock Wiring

THERMOSTAT

TERMINALS

FURNACE

24-VOLT

TERMINAL BLOCK

FOUR

WIRE

TWO WIRE

heating only

TWO

WIRE

COOLING SYSTEM

WIRE JOINT

WIRING DIAGRAM (CONT'D)

WIRING DIAGRAM TO

FURNACE

FOR A FURNACE

CONNECTION TO

A COOLING SYSTEM:

On some newer furnaces and older

thermostats, energizing the R and

G terminal at the furnace has the

effect of energizing the Y at the

thermostat and thereby turning on

the cooling system. If you identify this

type of thermostat, you must use the

“Alternate Furnace Interlock Wiring”

Standard Accessory Control Contact

Alternative Accessory Control Contact

As per building codes and installation requirements for combustion appliances:

Air return ducts, or openings for air return, should not be placed in enclosed spaces containing combustion

appliances that are subject to spillage.

TROUBLESHOOTING

Problem Causes Solutions

Air is too dry Dehumidistat control is set too low Increase the desired level of humidity. Change ventilation mode from

continuous mode to standby.

FAA out of balance Have contractor balance FAA airows

Air is too humid Dehumidistat control is set too high Reduce the desired level of humidity. Combine this with the use of continuous

exchange mode.

Sudden change in temperature Wait until outside temperature stabilizes (winter). Heating will also improve

situation.

Storing too much wood for heating Store a majority of your wood outside. Even dried, a cord of wood contains

more than 20 gallons of water.

Dryer vent exhaust is inside home Make sure the dryer vent is exhausting outside.

Poor air circulation near windows Open curtains or blinds.

FAA out of balance Have contractor balance FAA airows

Well sealed basement door is closed Open the door or install a grill on the door.

Failed damper system may be stuck in recirculation

mode

Check defrost damper. If damper is always blocking incoming fresh air, have

contractor verify damper system.

Persistent condensation

on window

Improper adjustment of dehumidistat control Reduce the desired level of humidity. Combine this step with use of continuous

exchange mode.

FAA out of balance Have contractor balance FAA

Poor air circulation near windows Open curtains or blinds.

Poor Air Flows 1/4" (6mm) mesh on the outside hoods is plugged Clean exterior hoods or vents

Filters plugged Remove and clean lter

Core obstructed Remove and clean core

Indoor grilles closed or blocked Check and open grilles

Inadequate power supply at site Have electrician check supply voltage

Ductwork is restricting airow Check duct installation

Improper speed control setting Increase the speed of the FAA (i.e. change unit control from REDUCED to NORMAL

speed)

FAA airow improperly balanced Have contractor balance FAA airows

Ducting has fallen down or been disconnected from FAA Have contractor reconnect ducting

Supply air feels cold Poor location of supply grilles, the airow may irritate

the occupant

Locate the grilles high on the walls or under the baseboards, install ceiling

mounted diffuser or grilles so as not to directly spill the supply air on the

occupant (eg. Over a sofa)

Turn down the FAA supply speed. A small duct heater (1kw) could be used to

temper the supply air

Placement of furniture or closed doors is restricting the movement of air in

the home

Outdoor temperature extremely cold If supply air is ducted into furnace return, the furnace fan may need to run

continuously to distribute ventilation air comfortably

FAA and/or Ducts frosting up FAA air ows are improperly balanced Have HVAC contractor balance the FAA airows

Malfunction of the FAA defrost system Note: minimal frost build-up is expected on the core before unit initiates

defrost cycle functions

Condensation or Ice Build Up in

Insulated Duct to the Outside

Incomplete vapor barrier around insulated duct Tape and seal all joints

A hole or tear in outer duct covering Tape any holes or tears made in the outer duct covering

Ensure that the vapor barrier is completely sealed.

LED is ashing Everything is in good operations

LED is not ashing No Power is being transmitted to the Control Board Make sure unit is plugged.

Transformer may need replacing.

Note: It is best to get the unit checked by a certied HVAC Contractor/Technician.

FAA MAINTENANCE CHART

Maintenance Required Recommended Frequency Date Maintenance Performed

Check and Clean Filters Every 3 months or if

dirty

Check Heat Recovery

Core

Every 6 months

Check Drain Pan and

Lines

Every 3 months

Vacuum the Inside of the

Unit

Annually

Clean and Un-block

Outside

Hoods

Annually

Clean and Inspect Duct

Work

Annually

General Servicing by a

Qualied Contractor

Annually

* Schedule may be altered to meet your own needs. More frequent servicing may be required depending on the

severity of your home's indoor and outdoor environments.

Contractor Telephone Number Date Serviced

Make a scan of the QR code above to access

Fantech’s warranty in English, French, or

Spanish. Includes a 7y Motor, 5y on Electri-

cal components and Core limited warranty.

If additional support is needed to retrieve the war-

ranty, visit fantech.net; call (800) 747–1762 (US),

(800) 565–3548 (Canada), or +52 55 1328–7328

(Latin America); email [email protected]; or mail

us at 10048 Industrial Blvd, Lenexa, KS 66215

United States or at 50 Kanalläkt Way, Bouctouche,

NB E4S 3M5 Canada.

Scannez le code QR ci-dessus pour accéder à

la garantie de Fantech en anglais, français ou

espagnol. Garantie limitée du Moteur 7 ans,

composants électriques et noyau 5 ans inclue.

Si vous avez besoin d'une assistance supplémen-

taire pour récupérer la garantie, visitez fantech.net;

appelez au (800) 747-1762 (États-Unis), (800) 565-

3548 (Canada) ou +52 55 1328-7328 (Amérique

latine); envoyez un courriel à [email protected];

ou envoyez-nous un courrier à 10048 Industrial Blvd,

Lenexa, KS 66215 États-Unis ou à 50 Kanalläkt Way,

Bouctouche, NB E4S 3M5 Canada.

Manuel d’installation, de fonctionnement et de maintenance

ATMO

Series

Appareil à air frais (AAF

No. d'article #: 463913

Date de révision: 2023-07-26

Votre système de ventilation doit être installé conformément aux exigences de la province où vous habitez ou, à défaut de

telles exigences, conformément à l’édition actuelle du Code national du bâtiment du Canada ou aux « méthodes d’ingénierie

appropriées » de l’ASHRAE.

Fantech se réserve le droit de modifier partiellement ou entièrement, en tout moment et sans préavis, les

caractéristiques, la conception, les composants et les spécifications de ses produits, afin de conserver sa

position de leader de technologie.

S'il vous plaît visitez notre site siteweb www.fantech.net pour des informations techiques plus détaillées.

United States

10048 Industrial Blvd., Lenexa, KS, 66215

Tél.: 800.747.1762 • Fax: 800.487.9915

Canada

50 Kanalflakt Way, Bouctouche, NB, E4S 3M5

Tél.: 800.565.3548 • Fax: 877.747.8116

PIÈCES DANS LA BOÎTE

Appareil à air frais, 1 pc

Kit de suspension, 1 pc

Vis et matériel d'assemblage, 1 pc

Tuyau d’évacuation, 1 pc

Faisceau de câbles de clapet externe, 1 pc

Manuel d'installation, 1 pc

ATMO 150H

n'est pas

Homologué

ENERGY STAR.

Note Avertissement/

Note importante

Information Information

technique

Conseil

pratique

VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS

Avant de procéder à l’installation, examinez avec soin la façon dont le système fonctionnera s’il est relié à tout

autre appareil mécanique, notamment une fournaise à air pulsé ou un appareil de traitement d’air dont la pression

statique est plus élevée. Une fois l’installation terminée, la compatibilité des deux appareils doit être conrmée en

mesurant le débit d’air du appareil à air frais (AAF) au moyen de la procédure d’équilibrage du présent manuel. Il

importe de toujours évaluer l’interaction du AAF avec les appareils de chauffage à évacuation

(fournaise à gaz, fournaise à mazout, poêle à bois, etc.)

Les produits sont conçus et fabriqués pour fournir une performance able, mais ils ne sont pas garantis à 100%

sans défaut. Même les produits ont des pannes occasionnelles et cette possibilité devrait être reconnue par

l'utilisateur. Si ces produits sont utilisés dans un système de ventilation qui maintien des fonctions vitales où une

défaillance pourrait entraîner des pertes ou des blessures, l'utilisateur doit fournir une ventilation de secours

adéquate, une ventilation supplémentaire naturelle, un système d'alarme de défaillance ou d'accepter les risques

de pertes ou de blessures.

Votre système de ventilation doit être installé en conformité avec le code du bâtiment local qui est en vigueur, en

l’absence de telles exigences, il est recommandé de vérier auprès des autorités locales ayant juridiction dans

votre région avant d’installer ce produit.

TABLE DES MATIÈRES

DÉTERMINER VOS BESOINS DE VENTILATION ..................................................... 22

EXEMPLES D'INSTALLATION

Système entièrement spécialisé ......................................................... 23

Système partiellement spécialisé ........................................................ 24

Installation simplifiée ................................................................ 25

INSTALLATION DES CONDUITS EXTÉRIEURS

Emplacement des hottes .............................................................. 26

Installation de l'ensemble des conduits avec hottes ........................................... 26

INSTALLATION DES CONDUITS INTÉRIEURS

Conseils pratiques................................................................... 27

Installation des conduits sur le AAF....................................................... 27

Emplacement des grilles d'approvisionnement et d'évacuation .................................... 27

INSTALLATION DU AAF ...................................................................... 28

ÉQUILIBRAGE DU DÉBIT D'AIR ..................................................................30

SYSTÈMES DE CONTRÔLE À BASSE TENSION...................................................... 31

SCHÉMAS ÉLECTRIQUES ..................................................................... 33

DÉPANNAGE...............................................................................35

TABLEAU D'ENTRETIEN DU AAF .................................................................36

LISTE DES COMPOSANTES ....................................................................37

Liste des pièces Nombre de pièces Pi

/min (L/s)

PCM Required

Chambre principale x 10 L/s (20 pi

/min) =

Sous-sol oui ou no =

Chambre à coucher x 5 L/s (10 pi

/min) =

Salon x 5 L/s (10 pi

/min) =

Autres x 5 L/s (10 pi

/min) =

Cuisine x 5 L/s (10 pi

/min) =

Salle de bain x 5 L/s (10 pi

/min) =

Buanderies x 5 L/s (10 pi

/min) =

Lingerie x 5 L/s (10 pi

/min) =

Ventilation total nécessaire (La somme des chiffres de la dernière colonne ) =

Si oui, ajoutez 10 L/s (20

/min

)

Sinon = 0

1 pi

/min = 0.47 L/s

1 L/s = 2.13 pi

/min

Méthode compte de pièces

DÉTERMINER VOS BESOINS DE VENTILATION

Méthode ASHRAE

Débit d'air recommandé

Supercie Chambre à coucher

1 2 3 4 5

/min L/s Pi

/min L/s

<500 <47 30 128 38 18 45 21 53 25 60 28

501-1000 47-93 45 21 53 24 60 28 68 31 75 35

1001-1500 94-139 60 28 68 31 75 35 83 38 90 42

1501-2000 140-186 75 35 83 38 90 42 98 45 105 49

2001-2500 187-232 90 42 98 45 105 49 113 52 120 56

2501-3000 233-279 105 49 113 52 120 56 128 59 135 63

3001-3500 280-325 120 56 128 59 135 63 143 66 150 70

3501-4000 326-372 135 63 143 66 150 70 158 73 165 77

4001-4500 373-418 150 70 158 73 165 77 173 80 180 84

4501-5000 419-465 165 77 173 80 180 84 188 87 195 91

* ASHRAE 62.2-2016 Table 4.1, Ventilation and Acceptable Indoor Air Quality in Low-Rise Residential Buildings.

Salle de bain: Si le AAF fournit la ventilation d’échappement locale requise pour chaque salle de bain avec chacun un 20 PCM

continue (10L/s), ce taux de ventilation peut être considéré comme faisant partie du débit de ventilation de tout le bâtiment.

EXEMPLES D'INSTALLATION

La manière dont on a installé votre VRC/VRE peut faire une différence considérable quant à l’énergie

électrique que vous utilisez. Afin de réduire la consommation d’électricité du VRC/VRE, on recommande

une installation autonome entièrement canalisée. Si vous choisissez une installation simplifiée qui actionne

l’appareil de traitement d’air de votre générateur d’air chaud aux fins d’une ventilation de pièce en pièce,

un générateur d’air chaud qui consomme peu d’électricité et qui est muni d’un moteur de ventilation à

vitesse variable et à commutation électronique vous permettra de réduire votre consommation d’énergie

électrique ainsi que vos coûts d’exploitation

Exemple seulement – la configuration des conduits peut être différente selon le modèle.

SYSTÈME ENTIÈREMENT SPÉCIALISÉ

(NOUVELLE CONSTRUCTION)

Installation suggérée pour:

• Plinthe à eau chaude

• Plancher chauffant

• Plinthe électriques

• Thermopompe mural bibloc

Avantages: Fourni la meilleure

répartition de l’air frais dans

la maison; les coûts de

fonctionnement plus faibles,

puisque l’unité de traitement

d’air/ fournaise n’est pas

nécessaire

* Les raccords de conduit

peuvent être différents

selon le modèle.

Air frais distribué à

l'intérieur

Air vicié évacué

à l'extérieur

Air frais provenant

de l'extérieur

*L’appareil est équilibré à vitesse normale et pendant que le

ventilateur de la fournaise est en marche.

Air vicié provenant de l'intérieur

1. L’air vicié est aspiré

à partir des

endroits clés de la

maison (salle de

bains, cuisine,

buanderie).

2. L’air frais est

distribué parmi les

pièces habitables

(chambres à

coucher, salon).

3. Le débit d’air du

AAF doit être

confirmé sur place

au moyen de la

procédure

d’équilibrage du

présent manuel

d’installation.

Fournaise à

air pulsé

EXEMPLES D'INSTALLATION (SUITE)

RACCORDEMENT DIRECT du FLUX D’AIR D’APPROVISIONNEMENT à la BOUCHE DE REPRISE

D’AIR DE LA FOURNAISE

(L’air vicié est aspiré à partir des endroits clés de la maison.)

SYSTÈME PARTIELLEMENT SPÉCIALISÉ

1. Pour assurer une bonne distribution de l’air, il est nécessaire de faire

fonctionner le ventilateur de la fournaise pendant que le AAF est en

marche. Voir connexion électrique de la fournaise à la page 34.

2. Air vicié est aspiré à des endroits clés de la maison (salle de bain,

cuisine, buanderie).

3. L’air frais est fourni au plénum de retour d’air de la fournaise.

4. En raison de l’écart de pression entre le AAF et l’équipement auquel il

est raccordé, le débit d’air du AAF doit être équilibré sur place au

moyen de la procédure dans la section "équilibrage du débit d’air".

* Dans le cas d'un système multi-zone, s'il vous plaît contacter le service à la

clientèle de Fantech avant d'installer tout type d'installation nécessitant

l'utilisation synchronisé de la fournaise "

Conduit d’air frais/Fournaise pour Système partiellement spécialisé

*L’appareil est équilibré à vitesse normale et pendant

que le ventilateur de la fournaise est en marche.

Extérieur

Air frais

distribué à

l'intérieur

Air vicié provenant de l'intérieur

Retour d'air

* Les raccords de conduit

peuvent être différents

selon le modèle

Air vicié

évacué à

l'extérieur

Air frais provenant

de l'extérieur

Installation suggérée pour:

• Fournaise centrale (unité

de traitement d’air, air

climatisé central)

• Lorsque l’installation des

endroits habitable n’est

pas possible ou pratique,

dispendieux ou lorsque

l’unité de traitement d’air

fonctionnera toute l’année.

Avantages: Conditionne l’air

frais avant de la distribuer

dans la maison

S’assurer que le AAF

est dans la possibilité

de rencontrer le débit

d’air recommandé

Pour les Appareils à Air Frais (AAF) qui ne comprennent pas un volet motorisé pour l'air

extérieur: Si vous utilisez une installation partiellement spécialisé ou simpliée, où le

conduit d'alimentation d'air de l'AAF est relier au conduit de retour d'une fournaise, l'AAF

doit fonctionner en continu. Lorsque l'AAF est éteint, l'air d'évacuation chaud ne circule

pas à travers l'AAF mais le ventilateur de la fournaise continuera à aspirer l'air extérieur

directement dans la fournaise. S'il fait froid dehors, l'air froid sera introduit, sans être

réchauffé, directement dans la fournaise.

Si l'AAF est installé de manière à ce que le propriétaire puisse éteindre l'AAF

pendant l'hiver, nous recommandons d'installer un volet d'arrêt mécanique entre l'air

d'alimentation de l'AAF et le conduit d'air de retour de la fournaise qui se ferme lorsque

l'AAF ne fonctionne pas. Pour installer un volet d'arrêt mécanique sur le produit, localisez

le connecteur auxiliaire sur le côté du boîtier électrique. Voir Figure 1. À l'aide du faisceau

de câbles inclus, connectez l'accessoire au produit.

Figure 1

* Connecteur auxiliaire pour faisceau de câbles pour acces-

soir de volet d'arrêt mécanique, accessoire non inclus.

Retour

d'air frais

EXEMPLES D'INSTALLATION (SUITE)

RACCORDEMENT DIRECT du FLUX D’AIR D’APPROVISIONNEMENT et du FLUX D’AIR ÉVACUÉ DU AAF

à la BOUCHE D’AIR DE LA FOURNAISE

INSTALLATION SIMPLIFIÉE

(BONNE)

(MÉTHODE RETOUR / RETOUR)

1. Pour assurer une bonne distribution de l’air, le ventilateur de la fournaise doit

fonctionner continuellement, ou bien le fonctionnement du AAF doit être

synchronisé avec le ventilateur de la fournaise. Voir connexion électrique de

la fournaise à la page 34.

2. Une séparation minimum de 1m (36 po) est recommandée entre les

deux connexions directes.

3. Afin d’éviter l’évacuation d’air frais, la connexion d’évacuation du AAF devrait être située en amont de la connexion

d’approvisionnement du AAF lorsqu’on les branche à la bouche de reprise d’air de la fournaise.

4. En raison de l’écart de pression entre le AAF et l’équipement auquel il est raccordé, le débit d’air du AAF doit être équilibré sur place

au moyen de la procédure détaillée dans la section " Équilibrage du débit d’air".

* Dans le cas d'un système multi-zone, s'il vous plaît contacter le service à la clientèle de Fantech avant d'installer tout type

d'installation nécessitant l'utilisation synchronisé de la fournaise "

Air vicié provenant de l'intérieur

Extérieur

1 m (3 pi

3po) min.

recommandé

Retour

d'air frais

* Les raccords de conduit

peuvent être différents

selon le modèle.

Conduit d’air frais/Fournaise pour Installation simplifiée

Fournaise à

air pulsé

Air frais distribué à

l'intérieur

Air vicié évacué

à l'extérieur

Air frais provenant

de l'extérieur

*L’appareil est équilibré à vitesse normale et pendant que le

ventilateur de la fournaise est en marche.

Installation suggérée pour:

• Lorsque la salle de bain

et la cuisine ont déjà un

système d’échappement

• Peut convenir pour la

modernisation

Avantages: Type d’installation

le moins dispendieux à mettre

en place

Volet

motorisé

1 m (3 pi

3po) min.

recommandé

Retour d'air

Pour les Appareils à Air Frais (AAF) qui ne comprennent pas un volet motorisé pour l'air

extérieur: Si vous utilisez une installation partiellement spécialisé ou simpliée, où le

conduit d'alimentation d'air de l'AAF est relier au conduit de retour d'une fournaise, l'AAF

doit fonctionner en continu. Lorsque l'AAF est éteint, l'air d'évacuation chaud ne circule

pas à travers l'AAF mais le ventilateur de la fournaise continuera à aspirer l'air extérieur

directement dans la fournaise. S'il fait froid dehors, l'air froid sera introduit, sans être

réchauffé, directement dans la fournaise.

Si l'AAF est installé de manière à ce que le propriétaire puisse éteindre l'AAF

pendant l'hiver, nous recommandons d'installer un volet d'arrêt mécanique entre l'air

d'alimentation de l'AAF et le conduit d'air de retour de la fournaise qui se ferme lorsque

l'AAF ne fonctionne pas. Pour installer un volet d'arrêt mécanique sur le produit, localisez

le connecteur auxiliaire sur le côté du boîtier électrique. Voir Figure 1. À l'aide du faisceau

de câbles inclus, connectez l'accessoire au produit

Figure 1

* Connecteur auxiliaire pour faisceau de câbles pour acces-

soir de volet d'arrêt mécanique, accessoire non inclus.

INSTALLATION DES CONDUITS EXTÉRIEURS

EMPLACEMENT DES HOTTES

• Décidez de l’emplacement des hottes d’aspiration et d’évacuation.

Emplacement de la hotte d’aspiration

• Doit être située en amont de la sortie d’évacuation (en présence de vents

dominants).

• Doit être située à une distance minimum de 900 mm (3 pi) de la hotte

d’évacuation, des évents de la sécheuse et de l’évacuation de la fournaise à

air pulsé (fournaise à moyen ou à haut rendement).

• Doit être montée à au moins 460 mm (18 po) au-dessus du sol ou

au-dessus de la couche de neige prévue.

• Idéalement, gardez les hottes à 1m (3 pi) des coins.

• Ne doit jamais être située dans un garage, un grenier, vide sanitaire ou sous un patio.

Emplacement de la hotte d’évacuation

• Doit être située à au moins 2m (6 pi) de la prise d’air de ventilation.

• Doit être montée à au moins 460 mm (18 po) au-dessus du sol ou au-dessus de la couche

de neige prévue.

• Idéalement, gardez les hottes à 1m (3 pi) des coins.

• Ne doit pas être située à proximité d’un compteur de gaz, d’un compteur d’électricité ou d’une allée où le brouillard et la glace peuvent

constituer un danger

• Ne doit jamais être située dans un garage, un atelier ou un espace non chauffé.

INSTALLATION DE L’ENSEMBLE DE CONDUITS AVEC LES HOTTES

Le rendement maximum du AAF est assuré par un ensemble de conduits d’évacuation de haute

qualité technique qui est bien installé. Le revêtement intérieur des conduits flexibles isolés doit être

encastré dans un manchon des hottes de protection contre les intempéries (aussi près que possible

de l’extérieur) et dans l’orifice approprié du AAF. Assurez-vous que l’isolation demeure entièrement

et qu’elle n’est pas écrasée. Le revêtement extérieur, qui joue le rôle de parevapeur, doit être

complètement scellé sur le mur extérieur et le AAF à l’aide de ruban ou de produit de calfeutrage.

Déposez un cordon de produit de calfeutrage de première qualité (du mastic d’isolation acoustique

de préférence) pour sceller le conduit flexible intérieur à l’orifice du AAF et à la hotte de protection

avant de procéder à l’encastrement. Pour réduire au minimum la restriction de débit d’air, le conduit

flexible isolé qui relie les deux hottes de protection extérieures du AAF doit être bien tendu et le

plus court possible. Des conduits tordus ou pliés réduisent fortement le débit d'air.

Reportez-vous aux exemples illustrés dans la section "Exemples d’installation"

1 Tracez le contour du collet de la

hotte externe pour découper les

trous d’aspiration et

d’évacuation. Le diamètre des

trous doit être un peu plus

grand que celui du collet, pour

tenir compte de l’épaisseur du

conduit flexible isolé. Percez un

trou pour la hotte d’aspiration

et un trou pour la hotte

d'échappement

3 Enfoncez la hotte dans

l’ouverture. Fixez la hotte sur le

mur extérieur en utilisant des

vis de montage. Répétez la

procédure d’installation pour la

hotte d’aspiration et la hotte

d’évacuation.

2 Faites passer le conduit flexible

isolé dans l’ouverture jusqu’à ce

qu’il soit bien tendu et droit.

Faites glisser le manchon en

vinyle interne du conduit sur le

collet avec l’isolation et placez le

parevapeur sur le manchon.

Fixez à l’aide de ruban adhésif

en toile.

4 À l’aide d’un pistolet à

calfeutrer, calfeutrez les deux

hottes pour empêcher les

fuites.

ÉTAPES DE L’INSTALLATION DE LA HOTTE:

36" (1m)

INTAKE

OUTSIDE CORNER INSIDE CORNER

EXHAUST

18" (460mm)

3' (900mm)

min.

36” (1m)

Coin extéreur Coin intérieur

36po (1m) 36po (1m)

3pi (900 mm)

min.

Apport

d'air

Évacuation

d'air

18po (460mm)

Mur extérieur

Conduit exible isolé

Chemise

intérieur

Chemise

extérieur

Manche

Grillage à

oiseaux

Hotte

REQUIERT UNE HOTTE

AVEC CLAPET ANTI-

REFOULEMENT SUR LE CÔTÉ

D'ÉVACUATION.

Installation des conduits intérieurs

• Pour maximiser le débit d’air dans le réseau de conduits, assurez-vous que tous les conduits sont le plus court et le plus droit

possible.

• Il est préférable d’utiliser des coudes de 45 degrés plutôt que des coudes de 90 degrés.

• Dans la mesure du possible, utilisez des raccords en Y plutôt que des raccords en T.

• Pour éviter les fuites, fixez tous les joints des conduits en utilisant des vis ou un produit d’étanchéité pour conduits puis recouvrez-

les d’un ruban adhésif en toile de qualité.

• Dans la mesure du possible, utilisez un ensemble de conduits galvanisés entre le AAF et les pièces d’habitation de la maison; il est

également possible d’utiliser des conduits flexibles en modération.

• Pour éviter que le bruit ne se propage dans le réseau de conduits, reliez le AAF au réseau de conduits d’aspiration/d’évacuation par

un court conduit flexible isolé non métallique (environ 300 mm [12 po]).

• Les conduits principales d'alimentation et de retour de AAF doivent avoir le même diamètre ou plus grand que les connexion.

• Les branchements qui aboutissent dans chaque pièce peuvent mesurer aussi peu que 100 mm (4 po).

Installation des conduits sur le AAF

Avertissement: Toujours utiliser les écrous fournient dans la trousse d’installation afin de fixer le système de collet ISFTM. Ceci pour assurer un

fonctionnement optimal du système de ventilation et éliminer les chances de condensation du cabinet du système de ventilation.

Note à l’installateur: Pour assurer une installation optimale et pour ne pas nuire à la trajectoire du conduit flexible, nous vousrecommandons d’aligner

le conduit à l’unité avant de l’installer par-dessus les quatres agraffes de fixation.

Installation adéquate de revêtement isolant autour du ventilateur pour minimiser la perte ou l’accroissement de chaleur entre l’air frais provenant de

l’extérieur et de l’air vicié évacué à l’extérieur et le VRC ou VRE. Toutes les bandes, mastics et pinces métalliques utilisés pour l'installation des

conduits flexibles doivent être énumérés et hormolorgué UL 181B - systèmes de fermeture pour utilisation avec conduits d'Air flexibles et raccords

d'Air.

Raccords d’Air Flexible ne répond pas aux exigences d'un conduit d'Air par rapport au Standard UL 181 catégorie de conduit d'air (n'est pas à

l'épreuve de la pénétration de la flamme, de la perforation et la résistance à l'impact) et ayant des limitations sur l'utilisation, la longueur et la

localisation défini par 90 b et NFPA 90 a.Les raccords d’Air Flexible sont identifiés par une étiquette « forme rond » selon les exigences et des

spécifications du Standard UL.

Conduits d’Air Flexible répond aux exigences en référence des caractéristiques de combustion à la norme UL 181. Les conduits d'air sont identifiés

par une étiquette « rectangulaire » selon les exigences et des spécifications du Standard UL.

Afin d’assurer le fonctionnement silencieux des VRC/VRE homologués ENERGY STAR, chaque produit doit être installé avec les techniques

d’atténuation du son appropriées.

Emplacement des grilles d'approvisionnement

Dans les maisons non munies d’une fournaise à air pulsé, il faut distribuer de l’air frais dans toutes les pièces d’habitation, y compris les chambres à

coucher. L’air devrait provenir de la partie supérieure d’un mur ou du plafond. Il est recommandé d’utiliser des grilles qui distribuent l’air

confortablement. Dans les maisons pourvues d’une fournaise à air pulsé, il est possible de relier le AAF au réseau de conduits de la fournaise.

Emplacement des grilles d'évacuation

Le système d’évacuation de l’air vicié sert à aspirer l’air des endroits de la maison où la qualité d’air est la moins bonne. Il est recommandé

d’installer les conduits de retour d’air dans la salle de bains, la cuisine et la buanderie. Il est également possible d’installer des conduits

supplémentaires de retour d’air dans des endroits stratégiques. Le conduit de retour de la fournaise peut également servir de conduit d’évacuation.

Ainsi, l’air évacué des salles de bain, cuisine, etc. ne retourne pas au AAF par des «conduits spécialisées».

Insérer le conduit en vinyl par-

dessus les quatres agraffes de

xation et serrer avec un collet

de serrage (30 po).

Insérer la gaine isolante à l’intérieur

de la double paroie du collet amovible.

Terminer par sceller le coupe

vapeur au collet avec du

ruban.

Glisser le collet sur l’unité. Fixez et xez avec les quatre vis fournies et

scellez tous les joints.

Selon les codes du bâtiment et les codes d’installation des appareils de combustion, il est interdit de poser des

grilles de reprise d’air ou de percer une ouverture pour une prise d’air dans une pièce close où se trouvent des

appareils à combustion sujets à des déversements.

INSTALLATION

EMPLACEMENT

Le AAF doit être situé dans un endroit chauffé où il sera possible d’en effectuer l'entretient convenablement.

Généralement, le AAF doit être situé dans la chambre des appareils mécaniques ou à proximité. S’il n’y a pas de

sous-sol ou si le sous-sol ne convient pas, il est possible d’installer l’appareil dans la lingerie ou dans la buanderie.

Installation dans un grenier doit remplir les conditions suivantes:

• La température du grenier doit être soit au-dessus des conditions de gel en tout temps et pour une meilleur

performance devrait être 12°C (54 °F).

• L'évacuation des condensats (si inclus) doit être installé de telle sorte que les drains de condensat et est protégé

contre le gel.

• Le grenier est facilement accessible pour l'entretien du matériel et de l'inspection.

Il n’est pas recommander de raccorder des appareils électroménagers au AAF, notamment:

• Sécheuse de linge;

• Table de cuisson;

• Ventilateur de cuisinière;

• Système d’aspirateur central.

Ces électroménagers peuvent entraîner l’accumulation de charpie, de poussière ou de graisse dans le AAF et

l’endommager.

MONTAGE- CHAINES

• Assurez-vous d'avoir une

source d'alimentation près.

(120 volts, 60Hz)

• Choisissez un emplacement

où il y a possibilité de

montage à des poutres de

support.

• L'unité doit être au niveau

an d'assurer un drainage

approprié.

• An de minimiser le bruit, ne

pas installer l'appareil à un

endroit habitable.

• Assurez un drainage

approprié

Le raccordement de n’importe quel type d’appareils

électroménagers au AAF annule la garanti

1 Installez les crochets de xation

sur la fourrure ou les solives de

plancher.

2 Utilisez un tournevis plat

et tirez légèrement sur la

languette perforée. Mettez le

maillon de la chaîne sous le

crochet.

4 Installez un ressort sur chaque

chaîne. Accrochez le ressort de

sorte qu'une boucle est créée

dans la chaîne. Le ressort

supportera le poids du AAF et

absorbera les vibrations.

3 Suspendez le AAF en faisant

glisser un maillon de la

chaîne dans les crochets de

suspension et assurez vous

que l’appareil est de niveau.

Procédure de démarrage

L'interrupteur du coffret électrique permet de basculer entre les modes VEILLE, vitesse REDUITE et vitesse NORMALE.

Placez l'appareil à vitesse normale pour effectuer l'équilibrage.

INSTALLATION DU TUYAU D'ÉCOULEMENT

Une longueur de tuyau de drain de 10 pi est fournie avec l’unité. Installer tout d’abord l’adapteur de drain dans le trou au fond de l’appareil puis xer en utilisant

l’écrou. Serrer l’adapteur de drain à la main, ensuite avec une clé anglaise faite un demi tour pour assurer l’étenchité.

Installer du tuyau de drain. Former un siphon avec le conduit pour éviter que les odeurs ne remontent dans le système. (Mauvaises odeurs peu probables à

l’intérieur du cabinet car l’appareil fonctionnera en pression positive.)

Le raccord de vidange est placé à l'envers dans l'appareil pour éviter qu'elle ne soit endommagée lors du transport ou de

l'installation de l'appareil.

Former un siphon dans le conduit.

Ensuite, raccorder au renvoi ou à la pompe de condensation si vous

n’avez pas accès au drain du plancher.

Mise en garde: Vers le drain Un drain et une tubulure (inclus) doivent être installés pour toutes les unités VRC. Pour les unités VRE, le

drainage n'est pas requis, cependant, il est recommandé pour les climats où la température extérieure reste généralement inférieure à

-25 ° C (-13 ° F) combinée à une humidité relative intérieure supérieure à 40% pendant une période de 24 heures ou plusieurs jours

d'affilée.

ÉQUILIBRAGE

L’équilibrage doit être réalisé à l’aide de la commande murale à écran tactile programmable Fantech ECO-Touch

Ajustement des débits d'air

ACCÉDER AU MODE D’ÉQUILIBRAGE

Dans le menu d’options, lors de la séquence de décompte

initiale de 5secondes, appuyez sur la zone «ECO» pendant

5secondes pour accéder au mode d’équilibrage de base.

Les ventilateurs d’alimentation et d’évacuation sont réglés

à vitesse élevée seulement, et les décalages sont appliqués

proportionnellement aux vitesses moyenne et faible

automatiquement.

Fresh Air

from Outside

Stale Air

to Outside

Stale Air

from Home

Fresh

Air

Stale

Air

Fresh Air

to Home

Remove all four (4)

nylon knock out seals.

Do not discard.

LOW

HIGH

Aspiration

d'air frais

Évacuation

d'air vicié

Aspiration

d'air vicié

Air frais

Air vicié

Distribution

d'air frais

BASBASBAS

BAS

BASBAS

HAUT

HAUTHAUT

HAUT

HAUTHAUT

Enlever les quatre (4)

bouchons de nylon.

Ne pas les jeter.

Pressure / Pression Fresh air / Air frais Stale air / Air vicié

IN. W.G. Pascal CFM

L/s

CFM

L/s

PO. d’eau (Pa) PCM PCM

0.36 90 216 102 - -

0.34 85 209 99 222 105

0.32 80 200 94 214 101

0.30 75 192 91 207 98

0.28 70 183 86 198 93

0.26 65 173 82 189 89

0.24 60 163 77 180 85

0.22 55 153 72 170 80

0.20 50 142 67 159 75

0.18 45 131 62 148 70

0.16 40 119 56 136 64

0.14 35 107 50 124 59

0.12 30 95 45 111 52

0.10 25 82 39 97 46

0.08 20 68 32 83 39

0.06 15 55 26 69 33

0.04 10 55 26 54 25

Balancing chart 2.0Balancing chart 1.5

Pressure / Pression Fresh air / Air frais Stale air / Air vicié

IN. W.G. Pascal CFM

L/s

CFM

L/s

PO. d’eau (Pa) PCM PCM

0.60 149 186 88 187 88

0.58 144 182 86 184 87

0.56 139 177 84 180 85

0.54 135 172 81 176 83

0.52 130 167 79 173 82

0.50 125 162 76 169 80

0.48 120 157 74 165 78

0.46 115 152 72 161 76

0.44 110 146 69 156 74

0.42 105 141 67 152 72

0.40 100 136 64 147 69

0.38 95 130 61 143 67

0.36 90 125 59 138 65

0.34 85 119 56 133 63

0.32 80 113 53 128 60

0.30 75 107 50 123 58

0.28 70 102 48 117 55

0.26 65 96 45 112 53

0.24 60 90 42 106 50

0.22 55 84 40 100 47

0.20 50 78 37 94 44

0.18 45 71 34 88 42

0.16 40 65 31 82 39

0.14 35 59 28 76 36

0.12 30 52 25 69 33

0.10 25 46 22 62 29

0.08 20 39 18 56 26

0.06 15 33 16 49 23

AUTO MANUAL

OPTIONS

AUTO MANUAL

OPTIONS

AUTO MANUAL

OPTIONS

0 %

ADJUST

AUTO MANUAL

OPTIONS

0 %

BALANCE

ÉTAPE1

(RÉGLER LE NIVEAU LE VENTILATEUR

D'ÉV

ACUATION À VITESSE ÉLEVÉE):

• À cette étape-ci, équilibrez le ventilateur

d’évacuation et mesurez le débit d’air du

côté de l’évacuation.

• Appuyez sur «plus» ou «moins»pour régler

la vitesse par tranches de1%.

• Une fois que le débit d’air d’évacuation

souhaité est atteint, appuyez sur«NEXT»

et passez à la prochaine étape.

ÉTAPE2

(ÉQUILIBRER LE VENTILATEUR

D’ALIMENTATION SEULEMENT À

VITESSE ÉLEVÉE):

• À cette étape-ci, équilibrez le ventilateur

d’alimentation et mesurez le débit d’air du

côté de l’alimentation.

• Appuyez sur «plus» ou «moins»pour

régler la vitesse par tranches de 1%.

• Lorsque vous êtes satisfait du résultat,

appuyez sur «NEXT» pour terminer

l’équilibrage.

• Les valeurs de décalage de l’alimentation

et l’évacuation seront appliquées

proportionnellement aux vitesses moyenne

et faible aussi.

COMMANDES MURALES

COMMANDES CENTRALES

Ceux-ci ne peuvent pas être utilisés avec une autre commande centrale

*Conserver la polarité entre la commande et le AAF

→

+ ; -

→

SÉRIE ECO* CARACTÉRISTIQUES CONNEXIONS

ECO-Touch®

• Notre système de commande le plus complet, mais toujours convivial.

• Modèle élégant avec écran ACL tactile rétroéclairé.

• Mode ECO choisissant le mode de fonctionnement et la vitesse optimaux pour la saison, minimisant la

consommation énergétique associée à la ventilation.

• Réglage de la plage d’humidité intérieure relative et du mode de ventilation favoris pour le jour et la nuit.

• Aucune pile à remplacer, tous les réglages programmés sont conservés en cas de panne de courant.

• Indicateur de rappel d’entretien.

• Messages d’erreur réduisant le temps de dépannage.

→

D+

ECO-Touch

IAQ

• Capteur COV intégré

• Notre système de commande le plus complet, mais toujours convivial.

• Modèle élégant avec écran ACL tactile rétroéclairé.

• Mode ECO choisissant le mode de fonctionnement et la vitesse optimaux pour la saison, minimisant la

consommation énergétique associée à la ventilation.

• Réglage de la plage d’humidité intérieure relative et du mode de ventilation favoris pour le jour et la nuit.

• Aucune pile à remplacer, tous les réglages programmés sont conservés en cas de panne de courant.

• Indicateur de rappel d’entretien.

• Messages d’erreur réduisant le temps de dépannage.

ECO-Feel

• Mode ECO choisissant le mode de fonctionnement et la vitesse optimaux pour la saison, minimisant la

consommation énergétique associée à la ventilation.

• Capteur COV intégré

• Aucune pile à remplacer, tous les réglages programmés sont conservés en cas de panne de courant.

1. Assurez-vous que l’appareil n’est pas branché lorsque vous reliez la commande.

2. Le mode de recirculation n’est offert que sur les modèles Flex100H ES, Série HERO et les modèles dont le numéro de modèle comporte le

sufxe «R» à la n.

Les raccords de câblage peuvent être retirés pour faciliter le branchement.

* Veuillez consulter les manuels d’instructions des dispositifs de commande individuels pour connaître la bonne configuration de câblage et l’installation adéquate

des systèmes de commande.

L’installation d’une commande accessible aux utilisateurs sur le modèle de produit améliore le confort et pourrait considérablement réduire la con-

sommation d’énergie du produit.

COMMANDE AUXILIAIRE – Ces commandes peuvent être associées à des commandes centrales ou combinées ensemble.

*Conserver la polarité entre la commande et le AAF (+ → + ; - → -)

SÉRIE RTS

CARACTÉRISTIQUES RELIER À

RTS-W • Minuterie sans fil

• Ne peut être jumelé qu'avec l'ECO-Touch

IAQ

• Minuterie de 20/40/60 minutes avec voyant à DEL.

• Fait passer le système à la vitesse élevée à l’aide d’un bouton.

• Jusqu’à 5 commandes peuvent être utilisées sur un système.

• Pour la salle de bains, la cuisine et la salle de lavage.

Se connecte sans l au

RTS2*

• Minuterie de 20 minutes avec voyant à DEL.

• Fait passer le système à la vitesse élevée à l’aide d’un bouton.

• Jusqu’à 5 commandes peuvent être utilisées sur un système.

• Pour la salle de bains, la cuisine et la salle de lavage.

-T

RTS5* • Minuterie de 20/40/60 minutes avec voyant à DEL.

• Fait passer le système à la vitesse élevée à l’aide d’un bouton.

• Jusqu’à 5 commandes peuvent être utilisées sur un système.

• Pour la salle de bains, la cuisine et la salle de lavage.

WALL CONTROLS (CONT'D)

SÉRIE MDEH

CARACTÉRISTIQUES RELIER À

MDEH1 • Déshumidistat à molette.

• Plusieurs commandes peuvent être utilisées.

• Nous recommandons de fixer le taux d’humidité relative au-delà de 80 %

l’été.

SÉRIE EDF

CARACTÉRISTIQUES RELIER À

EDF8

• BOUTON DE SÉLECTION offrant 3 modes de fonctionnement : ventilation, recirculation et attente.

• Vitesse du ventilateur sélectionnée par l’utilisateur : réduite, moyenne, ordinaire et 20 minutes par

heure.

• Mode AUTO permettant au propriétaire de désactiver le déshumidistat.

• Lorsque l’humidité excède le point de fixation désiré, le système de ventilation fonctionne à vitesse

ordinaire.

• Lorsque le degré d’humidité souhaité est atteint, le système de ventilation retourne au mode de fonc-

tionnement précédent.

EDF3 • Appuyez une fois sur le bouton pour le mode ECONO : vitesse continue basse ou moyenne.

• Appuyez deux fois sur le bouton pour le mode 20 MIN/H : la centrale effectuera un cycle de 20 minutes

ON (marche)/40 minutes OFF (arrêt) à une vitesse intermittente et le répétera.

• Appuyez trois fois sur le bouton pour le mode CONT : la centrale fonctionnera en continu en ventilation

ou en recirculation sur la vitesse HIGH (rapide).

Respectez la polarité sur tous les acces-

soires de contrôles. Le cas échéant.

SCHÉMAS ÉLECTRONIQUES

R G

Standard Furnace Interlock Wiring

THERMOSTAT

TERMINALS

FURNACE

24-VOLT

TERMINAL BLOCK

FOUR

WIRE

TWO WIRE

heating only

TWO

WIRE

COOLING SYSTEM

R G

Alternate Furnace Interlock Wiring

THERMOSTAT

TERMINALS

FURNACE

24-VOLT

TERMINAL BLOCK

FOUR

WIRE

TWO WIRE

heating only

TWO

WIRE

COOLING SYSTEM

WIRE JOINT

SCHÉMAS ÉLECTRONIQUES (SUITE)

CONNEXION ÉLECTRIQUE

À UNE FOURNAISE

DANS LE CAS D'UNE

FOURNAISE RACCORDÉE À

UN SYSTÈME DE

REFROIDISSEMENT

Sur certaines nouvelles fournaises, et

certains thermostats plus anciens,

l’excitation des bornes R et G de

la fournaise provoque l’excitation

de la borne Y du thermostat et

conséquemment la mise sous tension

du système de refroidissement. Si

votre système est muni d’un tel type

de thermostat, vous devez respecter le

câblage de verrouillage de la fournaise

secondaire.

Câblage standard de synchronisation avec une fournaise

Contact de commande des accessoires secondaires

Ne raccordez jamais un courant alternatif de 120V aux bornes de synchronisation de la fournaise. N'utilisez que le

conduit basse tension de classe 2 de la commande du ventilateur de la fournaise.

BORNES DU

TERMINALS

QUATRE FILS

DEUX FILS

chauffage seulement

DEUX FILS

SYSTÈME DE

REFROIDISSEMENT

BORNIER DE 24 V

DE LA FOURNAISE

BORNES DU

TERMINALS

QUATRE FILS

DEUX FILS

chauffage seulement

DEUX FILS

SYSTÈME DE

REFROIDISSEMENT

BORNIER DE 24 V

DE LA FOURNAISE

Joint de ls

DÉPANNAGE

Problème Causes Solutions

L’air est trop sec – Le déshumidistat est réglé trop bas – Augmentez le niveau voulu d’humidité. Faites passer le mode de ventilation

de « continu » à « attente ».

– Le AAF est déséquilibré – Équilibrez le AAF.

L’air est trop humide – Le déshumidistat est réglé trop haut – Réduisez le niveau voulu d’humidité. Combinez cette méthode avec le

fonctionnement de l’appareil en mode d’échange « continu ».

– Brusque changement de température – En hiver, attendez que la température extérieure se stabilise. Le chauffage

permettra également d’améliorer la situation.

– Entreposage d’une trop grande quantité de bois de

chauffage

– Entreposez la plus grande partie du bois de chauffage à l’extérieur. Même

lorsque le bois est sec, une corde peut contenir plus de 20 gallons d’eau.

– L’évent de la sécheuse est à l’intérieur de la maison – Posez l’évent de la sécheuse à l’extérieur.

– Mauvaise circulation d’air près des fenêtres – Ouvrez les rideaux ou les stores.

– Le AAF est déséquilibré – Équilibrez le AAF.

– La porte du sous-sol est fermée – Ouvrez la porte ou posez une grille sur la porte.

– Le registre du système de dégivrage fait défaut et

demeure en mode de recirculation

– Vériez le registre. S'il demeure bloqué et ne laisse pas entrer l'air frais,

demander au contracteur de vérier le système de dégivrage.

Condensation permanente

sur les vitres

– Mauvais réglage du déshumidistat – Réduisez le niveau voulu d’humidité. Combinez cette méthode avec le

fonctionnement de l’appareil en mode d’échange « continu ».

– Le AAF est déséquilibré – Équilibrez le AAF.

– Mauvaise circulation d'air près des fenêtres – Ouvrez les rideaux ou les stores

Mauvaise circulation d’air – Les mailles de 6mm (1/4 po) de la grille des hottes

extérieures sont bouchées

– Nettoyez les hottes extérieures ou les évents.

– Les ltres sont colmatés – Enlevez le ltre et nettoyez-le.

– Le noyau est obstrué – Enlevez le noyau et nettoyez-le.

– Les grilles de la maison sont fermées ou bloquées – Vériez les grilles et ouvrez-les.

– Alimentation inadéquate sur place – Demandez à un électricien de vérier la tension d’alimentation de la maison.

– Le réseau de conduits limite l’efcacité du AAF – Vériez le réseau de conduits.

– Mauvais réglage de la commande de vitesse – Augmentez la vitesse du AAF (i.e. changez la vitesse de l'appareil de vitesse

RÉDUITE à vitesse NORMALE avec le contrôle)

– Déséquilibre du débit d’air du AAF – Demandez au contracteur d’équilibrer le AAF

– Les conduits ont tombé ou ne sont plus branchés au AAF – Demandez au contracteur de replacer les conduits.

L’air fourni est froid – L’emplacement des grilles d’aspiration n’est pas

approprié et, par conséquent, le débit d’air peut

agacer les occupants de la maison

– Posez les grilles à une bonne hauteur sur les murs ou sous les plinthes chauffan-

tes; posez un diffuseur ou des grilles au plafond de sorte que l’air fourni ne soit

pas soufé directement sur les occupants (p. ex. au-dessus d’un sofa).

– Diminuez la vitesse du ventilateur d’approvisionnement du AAF. Il est possible

d’utiliser un petit chauffe-conduit (1 kW) pour tempérer l’air fourni.

– La circulation de l’air dans la maison est fonction de la disposition du

mobilier ou de l’ouverture ou de la fermeture des portes

– La température extérieure est extrêmement froide – Si l’air fourni est acheminé dans la conduite de retour de la fournaise, il

peut être nécessaire de faire fonctionner continuellement le ventilateur de

fournaise

Le AAF et/ou les conduits se givrent – Le débit d’air du AAF est déséquilibré – Demandez au contracteur en CVC d’équilibrer le AAF.

– Le système de dégivrage du AAF est défectueux – Note : Il est prévu qu’une mince couche de givre s’accumule sur le noyau

avant que l’appareil active son cycle de dégivrage.

Accumulation de condensation ou

de glace sur le conduit isolé don-

nant sur l’extérieur

– Le pare-vapeur autour du conduit isolé est seulement

partiellement

– Entourez tous les joints d’un ruban adhésif et scellez-les.

– L’enveloppe du conduit extérieur est percée ou

déchirée

– Réparez les trous ou les déchirures dans l’enveloppe du conduit extérieur

à l’aide de ruban adhésif.

– Assurez-vous que le pare-vapeur est complètement étanche.

DEL clignote – État normal - Bon état de fonctionnement

DEL ne clignote pas – La plaquette électronique n'est pas alimentée – S'assurer que la plaquette est branchée

– Remplacer le transformateur si nécessaire.

Note: Il est toujours recommandé de faire vérier l'appareil par un Contracteur/Technicien certié en CVC

TABLEAU D'ENTRETIEN DU AAF

Entretien requis Fréquence recommandée Date de l'entretien

Vériez et nettoyez les

ltres

à chaque 3 mois, ou s'ils

sont sales

Vériez le noyau récupé-

rateur de chaleur

À chaque 6 mois

Vériez le bac de récu-

pération et les tuyaux

d'échappement

À chaque 3 mois

Nettoyez l'intérieur de

l'appareil à l'aspirateur

À chaque année

Nettoyez et débloquez

les hottes extérieurs

À chaque année

Inspectez et nettoyez le

système de conduits

À chaque année

Entretien général par un

contracteur certié

À chaque année

* L'horaire peut être modiée au besoin. Un entretien plus fréquent pourrait être nécessaire selon la sévérité des environnements internes et externes de votre maison.

Contracteur Numéro de téléphone Date de l'entretien

Scannez le code QR ci-dessus pour accéder à

la garantie de Fantech en anglais, français ou

espagnol. Garantie limitée du Moteur 7 ans,

composants électriques et noyau 5 ans inclue.

Si vous avez besoin d'une assistance supplémen-

taire pour récupérer la garantie, visitez fantech.net;

appelez au (800) 747-1762 (États-Unis), (800) 565-

3548 (Canada) ou +52 55 1328-7328 (Amérique

latine); envoyez un courriel à [email protected];

ou envoyez-nous un courrier à 10048 Industrial Blvd,

Lenexa, KS 66215 États-Unis ou à 50 Kanalläkt Way,

Bouctouche, NB E4S 3M5 Canada.

SERVICE MANUAL

SERVICE MANUEL

SERVICE MANUAL ATMO SERIES

1 6/15/2021

BOM #

Description

ATMO 150H

(463888)

Motor

428515

MERV3, Electrostatic Filter Kit

463939

Heat or Energy Exchanger Cell

463098

Capacitor 6uF

411222

PC Board

428252

Speed Switch

410213

Transformer

411963

Drain Fitting Kit

463088

6” Dia. Plastic Collar

463102

6” Dia. Plastic Keeper

463103

Door Kit, ATMO Series

463941

Fuse, 8A, 250 VAC 3AB 3AG

414736

Temp Probe

461102

Kit, Chain

404261

Kit, Wall Bracket

463942

Wiring Diagram

463927

Installation Manual

463913

Filter MERV 8 (Pack of 2)

463943

Filter MERV 13 (Pack of 2)

463944

Kit, AUX. 24V Damper

463947

ATMO 200H

(463889)

428515

463940

463097

411222

428252

410213

411963

463088

463102

463103

463948

414736

461102

404261

463942

463927

463913

463945

463946

463947

ATMO 150E

(463890)

428515

463939

463937

411222

428252

410213

411963

463088

463102

463103

463948

414736

461102

404261

463942

463927

463913

463943

463944

463947

ATMO 200E

(463891)

428515

463940

463938

411222

428252

410213

411963

463088

463102

463103

463948

414736

461102

404261

463942

463927

463913

463945

463946

463947

NOTE

Fantech reserves the right to make technical changes.

For updated documentation please refer to www.fantech.net

Fantech®

Fantech se réserve le droit de faire des changements tech-

niques. Pour de la documentation à jour, s'il vous plaît se

référer au www.fantech.net

Fantech 463891 ATMO 200E Energy Recovery Ventilator 6-Inch Side Ports

Product's Documents

Owner's Manual

Specifications

Fantech 463891 Questions and Answers
