MICROWAVE OVEN HOOD COMBINATION OWNER’S

MANUAL MANUEL DE L’UTILISATEUR DE

L’ENSEMBLE FOUR À MICRO-ONDES/HOTTE

Table of Contents/Table des matières

MICROWAVE OVEN SAFETY.............................................2

Microwave Oven Safety ..................................................2

MICROWAVE OVEN MAINTENANCE AND CARE..................4

General Cleaning...........................................................4

INSTALLATION INSTRUCTIONS ........................................4

REQUIREMENTS.............................................................4

Tools and Parts .............................................................4

Parts Supplied...............................................................5

Location Requirements ...................................................6

Product Dimensions .......................................................6

Installation Dimensions ...................................................6

Electrical Requirements ..................................................7

INSTALLATION ...............................................................7

Prepare Microwave Oven Hood Combination.......................7

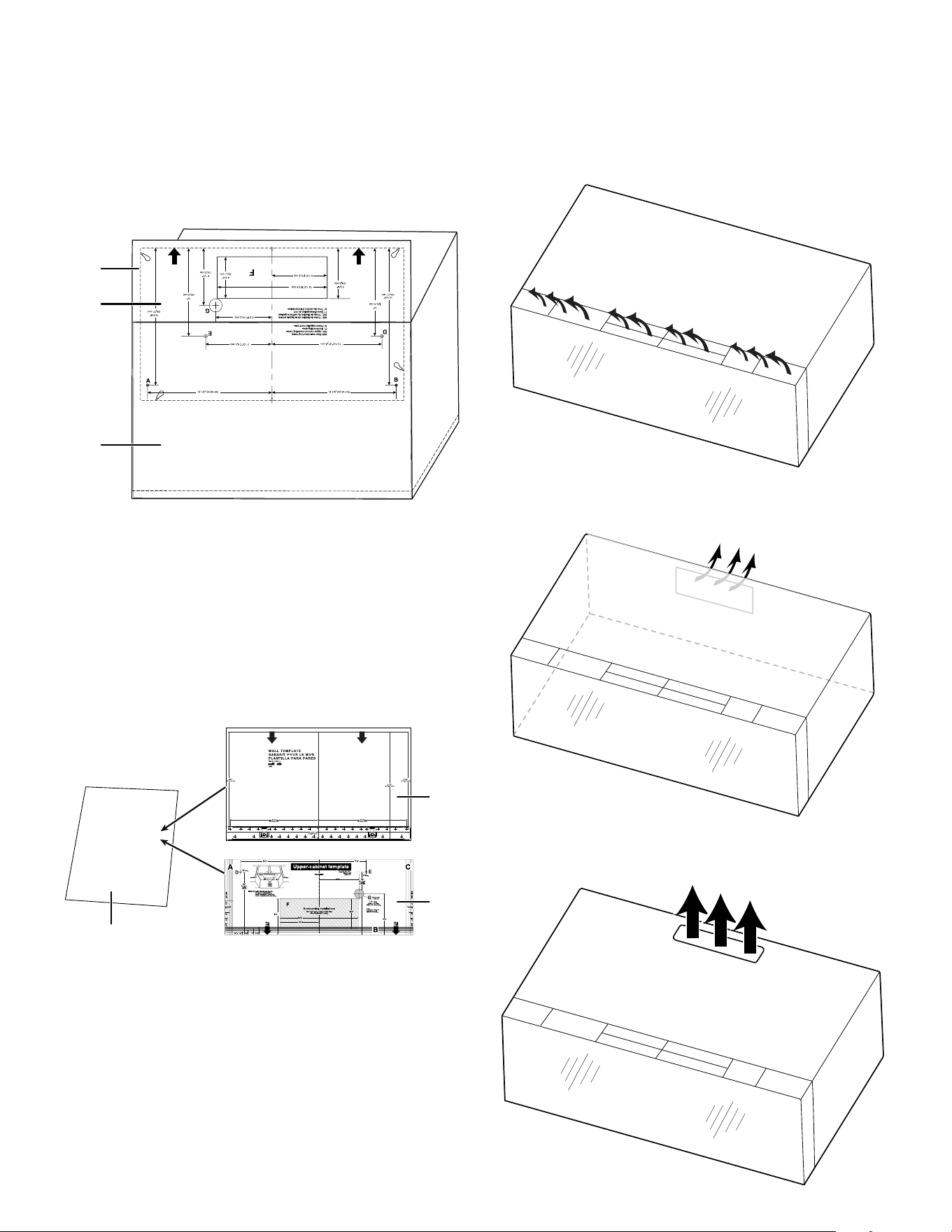

Separate Cardboard Templates (On some models) ...............8

Find the Installation Template (On some models) ..................8

Installation Types ...........................................................8

Find the Wall Stud(s) ......................................................9

Mark and Drill Upper Cabinet.......................................... 10

Mark and Drill Rear Wall ................................................ 11

Attach Mounting Plate to Wall ......................................... 11

Rotate Blower Motor..................................................... 12

Install Damper Assembly ............................................... 15

Install the Microwave Oven ............................................ 16

Complete Installation .................................................... 17

VENTING DESIGN SPECIFICATIONS................................ 17

SÉCURITÉ DU FOUR À MICRO-ONDES ............................ 20

Sécurité du four à micro-ondes ....................................... 20

ENTRETIEN ET RÉPARATION DU FOUR À MICRO-

ONDES ........................................................................ 22

Nettoyage général........................................................ 22

INSTRUCTIONS D’INSTALLATION ................................... 22

SPÉCIFICATIONS .......................................................... 22

Outils et Pièces ........................................................... 22

Pièces fournies............................................................ 23

Exigences d’Emplacement............................................. 24

Dimensions du produit .................................................. 24

Dimensions d’installation ............................................... 25

Spécifications électriques .............................................. 25

INSTALLATION ............................................................. 26

Préparation de l’ensemble four à micro-ondes/hotte ............ 26

Séparer le gabarit en carton (sur certains modèles)............. 26

Trouver le gabarit d’installation (sur certains modèles) ......... 27

Type d’installation ........................................................ 27

Trouver les montants de cloison ...................................... 28

Marquage et perçage de l’armoire supérieure .................... 29

Marquage et perçage du mur arrière ................................ 30

Fixation de la plaque de montage au mur .......................... 31

Réorientation du moteur du ventilateur ............................. 32

Installation du clapet antiretour ....................................... 35

Installation du four à micro-ondes .................................... 35

Achever l’installation..................................................... 36

SPÉCIFICATION DE LA CONCEPTION DU CIRCUIT

D’ÉVACUATION............................................................. 37

IMPORTANT:

Save for local electrical inspector’s use.

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

MICROWAVE OVEN SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER

You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

When using electrical appliances basic safety precautions should be followed, including the following:

WARNING: To reduce the risk of burns, electric shock, fire, injury to persons, or exposure to excessive microwave energy:

� Read all instructions before using the appliance.

� Read and follow the specific “PRECAUTIONS TO AVOID

POSSIBLE EXPOSURE TO EXCESSIVE MICROWAVE

ENERGY” found in this manual.

� This appliance must be grounded. Connect only to properly

grounded outlet. See “GROUNDING INSTRUCTIONS”

found in this section.

� Install or locate this appliance only in accordance with the

provided Installation Instructions.

� Some products such as whole eggs and sealed containers -

for example, closed glass jars - are able to explode and

should not be heated in this oven.

� Use this appliance only for its intended use as described in

the manual. Do not use corrosive chemicals or vapors in

this appliance. This type of oven is specifically designed to

heat, cook, or dry food. It is not designed for industrial or

laboratory use.

� HOT CONTENTS CAN CAUSE SEVERE BURNS. DO

NOT ALLOW CHILDREN TO USE THE MICROWAVE. Use

caution when removing hot items.

� Do not operate this appliance if it has a damaged cord or

plug, if it is not working properly, or if it has been damaged

or dropped.

� This appliance should be serviced only by qualified service

personnel. Contact nearest authorized service facility for

examination, repair, or adjustment.

� Do not cover or block any openings on the appliance.

� Do not store this appliance outdoors. Do not use this

product near water – for example, near a kitchen sink, in a

wet basement, near a swimming pool, or similar locations.

� Do not immerse cord or plug in water.

� Keep cord away from heated surfaces.

� Do not let cord hang over edge of table or counter.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at

home using a 3D printer).

� See door surface cleaning instructions in the “Microwave

Oven Maintenance and Care” section.

� Liquids, such as water, coffee, or tea are able to be

overheated beyond the boiling point without appearing to

be boiling. Visible bubbling or boiling when the container is

removed from the microwave oven is not always present.

THIS COULD RESULT IN VERY HOT LIQUIDS

SUDDENLY BOILING OVER WHEN THE CONTAINER IS

DISTURBED OR A UTENSIL IS INSERTED INTO THE

LIQUID.

� Do not operate any heating or cooking appliance beneath

this appliance.

� Do not mount unit over or near any portion of a heating or

cooking appliance.

� Do not mount over a sink.

� Do not store anything directly on top of the appliance

surface when the appliance is in operation.

� Clean Ventilating Hoods Frequently - Grease should not be

allowed to accumulate on hood or filter.

� When flaming foods under the hood, turn the fan on.

� Suitable for use above both gas and electric cooking

equipment.

� Intended to be used above ranges with maximum width of

36" (91.44 cm).

� Use care when cleaning the vent-hood filter. Corrosive

cleaning agents, such as lye-based oven cleaners, may

damage the filter.

� To reduce the risk of fire in the oven cavity:

• Do not overcook food. Carefully attend appliance when

paper, plastic, or other combustible materials are placed

inside the oven to facilitate cooking.

• Remove wire twist-ties from paper or plastic bags before

placing bag in oven.

• If materials inside the oven ignite, keep oven door

closed, turn oven off, and disconnect the power cord, or

shut off power at the fuse or circuit breaker panel.

• Do not use the cavity for storage purposes. Do not leave

paper products, cooking utensils, or food in the cavity

when not in use.

SAVE THESE INSTRUCTIONS

PRECAUTIONS TO AVOID POSSIBLE EXPOSURE TO

EXCESSIVE MICROWAVE ENERGY

(a) Do not attempt to operate this oven with the door open since

open-door operation can result in harmful exposure to

microwave energy. It is important not to defeat or tamper with

the safety interlocks.

(b) Do not place any object between the oven front face and the

door or allow soil or cleaner residue to accumulate on sealing

surfaces.

important that the oven door close properly and that there is

no damage to the:

(1) Door (bent),

(2) Hinges and latches (broken or loosened),

(3) Door seals and sealing surfaces

(d) The oven should not be adjusted or repaired by anyone

except properly qualified service personnel.

MICROWAVE OVEN

MAINTENANCE AND CARE

General Cleaning

IMPORTANT: Before cleaning, make sure all controls are off and

the microwave oven is cool. Always follow label instructions on

cleaning products.

Soap, water, and a soft cloth or sponge are suggested first, unless

otherwise noted.

STAINLESS STEEL AND BLACK STAINLESS

STEEL (on some models)

NOTE: To avoid damage to stainless steel surfaces, do not use

soap-filled scouring pads, abrasive cleaners, Cooktop Cleaner,

steel-wool pads, gritty washcloths, or abrasive paper towels.

Damage may occur to stainless steel surfaces, even with one-time

or limited use.

Rub in direction of grain to avoid damaging.

Cleaning Method:

� Affresh

✝

Stainless Steel Cleaners Part Number W10355016

(not included) or affresh

Stainless Steel Cleaning Wipes Part

Number W1055049 (not included):

See the Quick Start Guide for ordering information.

� Vinegar for hard water spots.

MICROWAVE OVEN DOOR EXTERIOR

Cleaning Method:

� Glass cleaner and a soft cloth or sponge: Apply glass cleaner

to soft cloth or sponge, not directly on panel.

� Affresh

Kitchen Appliance Cleaners Part Number

W10355010 (not included): See “Online Ordering Information”

section from Quick Start Guide to order.

NONSTICK CAVITY COATING (on some models)

To avoid damage to the microwave oven cavity, do not use metal

or sharp utensils or scrapers or any type of abrasive cleanser or

scrubbers.

MICROWAVE OVEN CAVITY

To avoid damage to the microwave oven cavity, do not use

soap-filled scouring pads, abrasive cleaners, steel-wool pads,

gritty washcloths, or some paper towels.

On stainless steel models, rub in direction of grain to avoid

damaging.

The area where the microwave oven door and frame touch when

closed should be kept clean.

Cleaning Method:

Average soil

� Mild, nonabrasive soaps and detergents:

Rinse with clean water and dry with soft, lint-free cloth.

Heavy soil

� Mild, nonabrasive soaps and detergents:

Heat 1 cup (250 mL) of water for 2 to 5 minutes in microwave

oven. Steam will soften soil. Rinse with clean water and dry

with soft, lint-free cloth.

Odors

� Lemon juice or vinegar:

Heat 1 cup (250 mL) of water with 1 tablespoon (15 mL) of

either lemon juice or vinegar for 2 to 5 minutes in microwave

oven.

GREASE FILTERS

� Mild cleanser and scouring pad

� Dishwasher

INSTALLATION INSTRUCTIONS

REQUIREMENTS

Tools and Parts

Tools Needed

� Measuring tape

� Pencil

� Scissors

� Masking tape or thumbtacks

� Drill

� No. 2 Phillips screwdriver

� Stud finder

� No. 3 Phillips screwdriver for 1/4-20 x 3" (76 mm) bolts

� 3/16" (5 mm), 3/8" (10 mm), 5/8" (16 mm) drill bits

� 3/4" (19 mm) hole saw

� Keyhole saw

� Diagonal wire cutting pliers

� 7/16" (11 mm) socket wrench (or box wrench) for 1/4" x 2"

(6.4 mm x 51 mm) lag screws

� 1

" (38 mm) diameter hole drill bit for wood or metal cabinet

� Caulking gun and weatherproof caulking compound

� Duct tape.

Materials Needed

� Standard fittings for wall or roof venting. See the “Venting

Design Specifications” section.

✝affresh

is a registered trademark of Whirlpool, U.S.A.

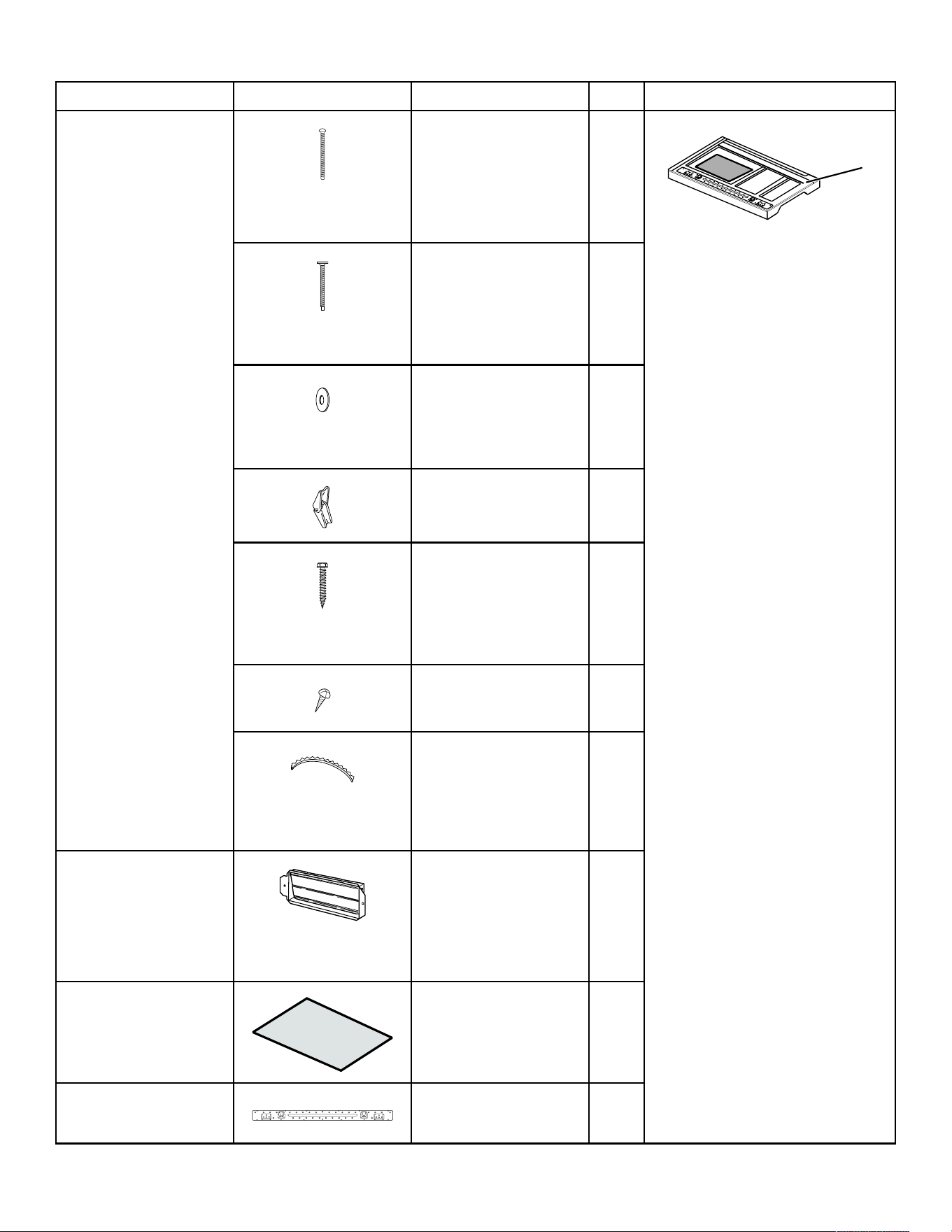

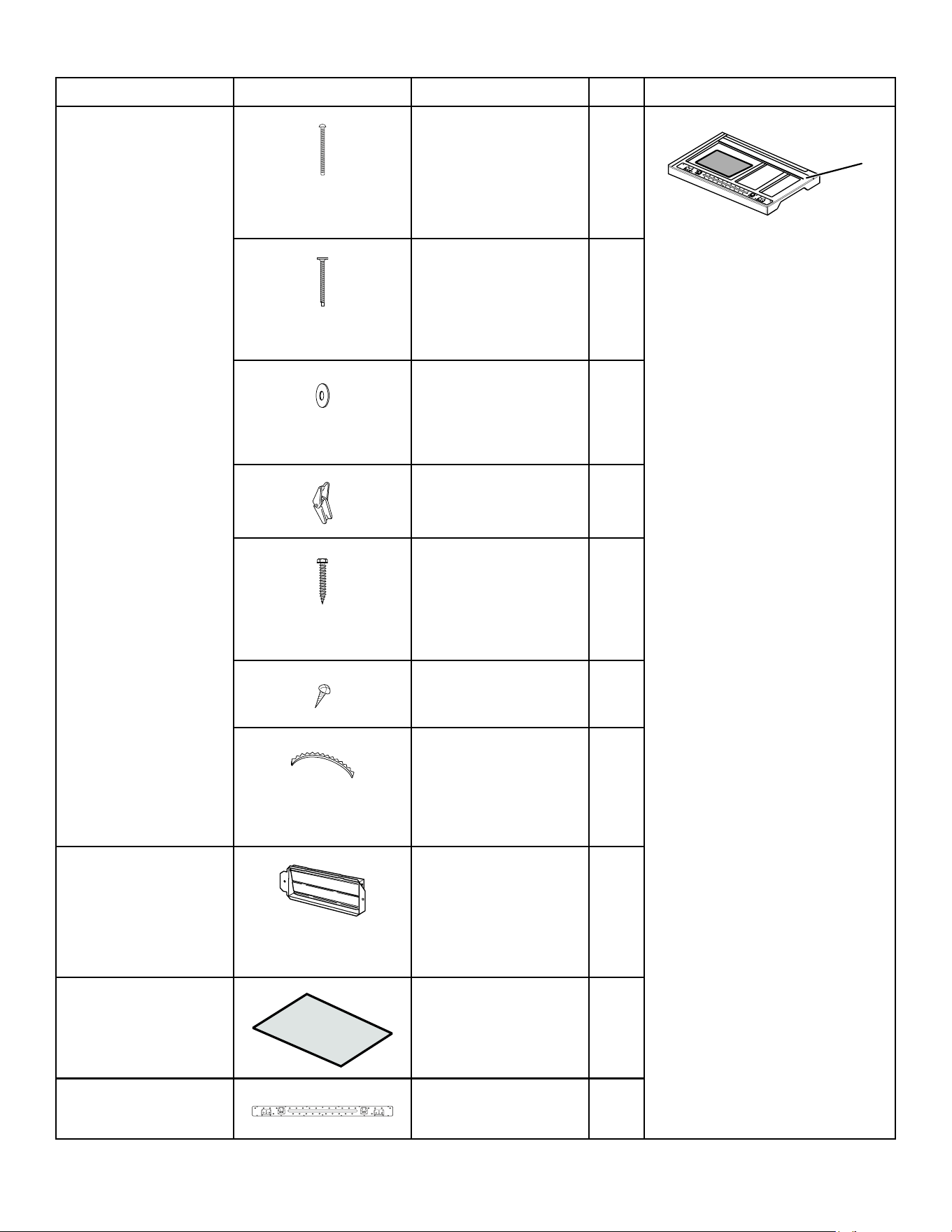

Parts Supplied

Part Drawing Description Qty Where can find?

3/16-24 x 3" round-head

bolts

A. Outer foam in the carton box

1/4-20 x 3" flat-head bolts 2

Washers 2

3/16" toggle nuts 2

1/4" x 2" lag screws 2

#6 x 3/8" Sheet metal

screws

Power supply cord

bushing

Damper for wall or roof

venting

Literature 1

Mounting plate 1

Screw Pack

Damper

Literature Pack

Mounting Plate

Check local codes. Check existing electrical supply. See “Electrical Requirements”.

It is recommended that all electrical connections be made by a licensed, qualified electrical installer.

NOTE:

� The hardware items listed here are for wood studs. For other types of wall structures, be sure to use appropriate fasteners.

� Be sure to purchase only Whirlpool factory-certified parts and accessories for your appliance. Your installation may require additional

parts. To order, see the “Online Ordering Information” section of the Quick Start Guide.

Location Requirements

Check the opening where the microwave oven will be installed.

The location must provide:

� Minimum installation dimensions. See the “Installation

Dimensions” illustration.

� Minimum one 2" x 4" (5.1 x 10.2 cm) wood wall stud and

minimum 3/8" (1 cm) thickness drywall or plaster/lath within

cabinet opening.

� Support for weight of 150 lbs (68 kg) which includes

microwave oven and items placed inside the microwave oven

and upper cabinet.

� Grounded electrical outlet inside upper cabinet. See the

“Electrical Requirements” section.

NOTE:

� If installing the microwave oven near a left sidewall, make sure

there is at least 6" (15.2 cm) of clearance between the wall and

the microwave oven so that the door can open fully.

� Some models have a pocket handle. If installing the

microwave near a right side wall, make sure there is at least 3"

(7.6 cm) of clearance between wall and microwave oven so

you can grab the handle integrated inside the door.

� Some cabinet and building materials are not designed to

withstand the heat produced by the microwave oven for

cooking. Check with your builder or cabinet supplier to make

sure that the materials used will not discolor, delaminate, or

sustain other damages.

Special Requirements

For Wall Venting Installation Only:

� Cutout must be free of any obstructions so that the vent fit

properly and the damper blade opens freely and fully.

For Roof Venting Installation Only:

� If you are using a rectangular-to-round transition piece, the 3"

(7.6 cm) clearance needs to exist above the microwave oven

so that the damper blade can open freely and fully. See

“Rectangular to Round Transition” illustration in the “Venting

Design Specifications” section.

Product Dimensions

(41.6 cm)

(43.5 cm)

" (76 cm)

Up to 17

(45.4 cm

) *

*Overall depth of product will vary slightly depending on door

design.

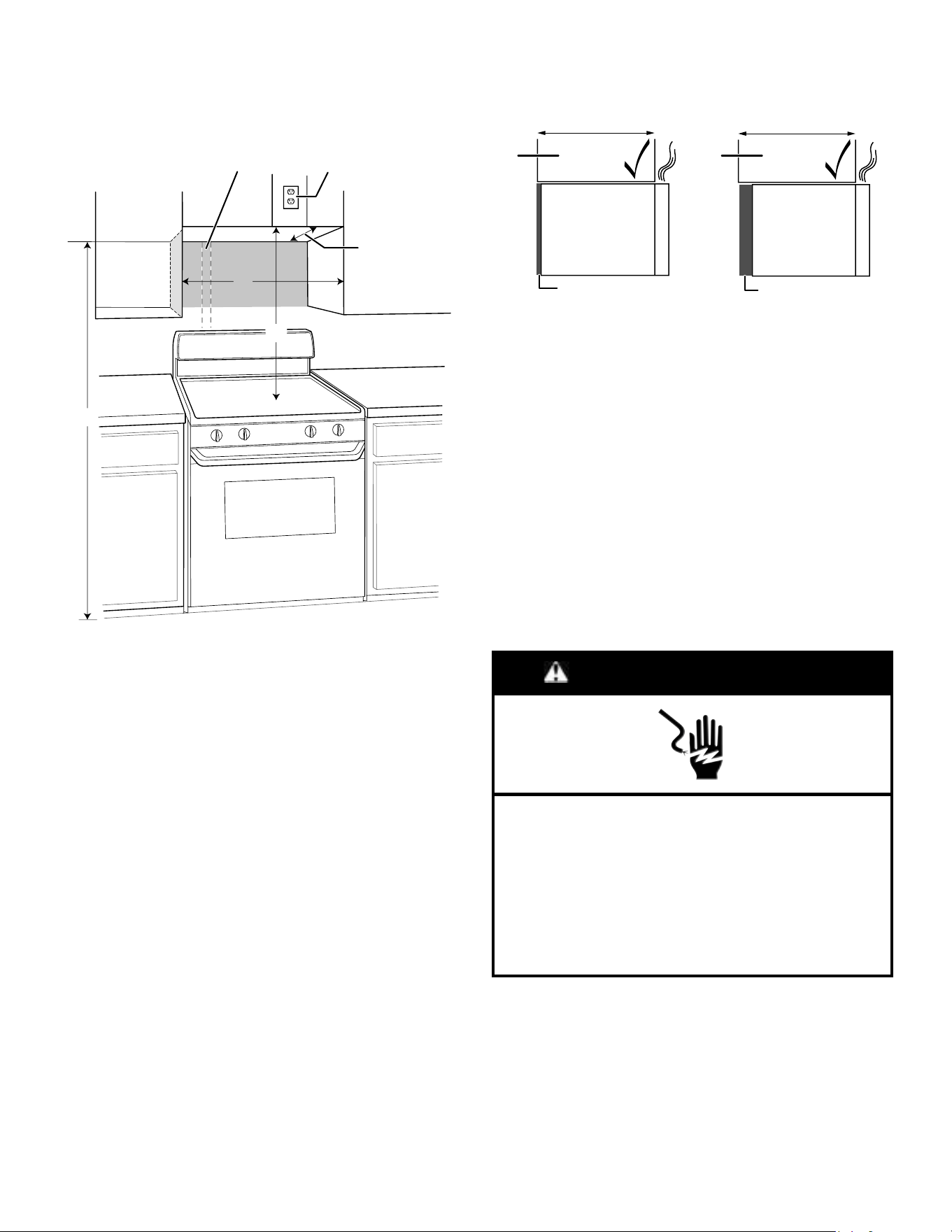

Installation Dimensions

NOTE: The grounded 3 prong outlet must be inside the upper

cabinet. See the “Electrical Requirements” section.

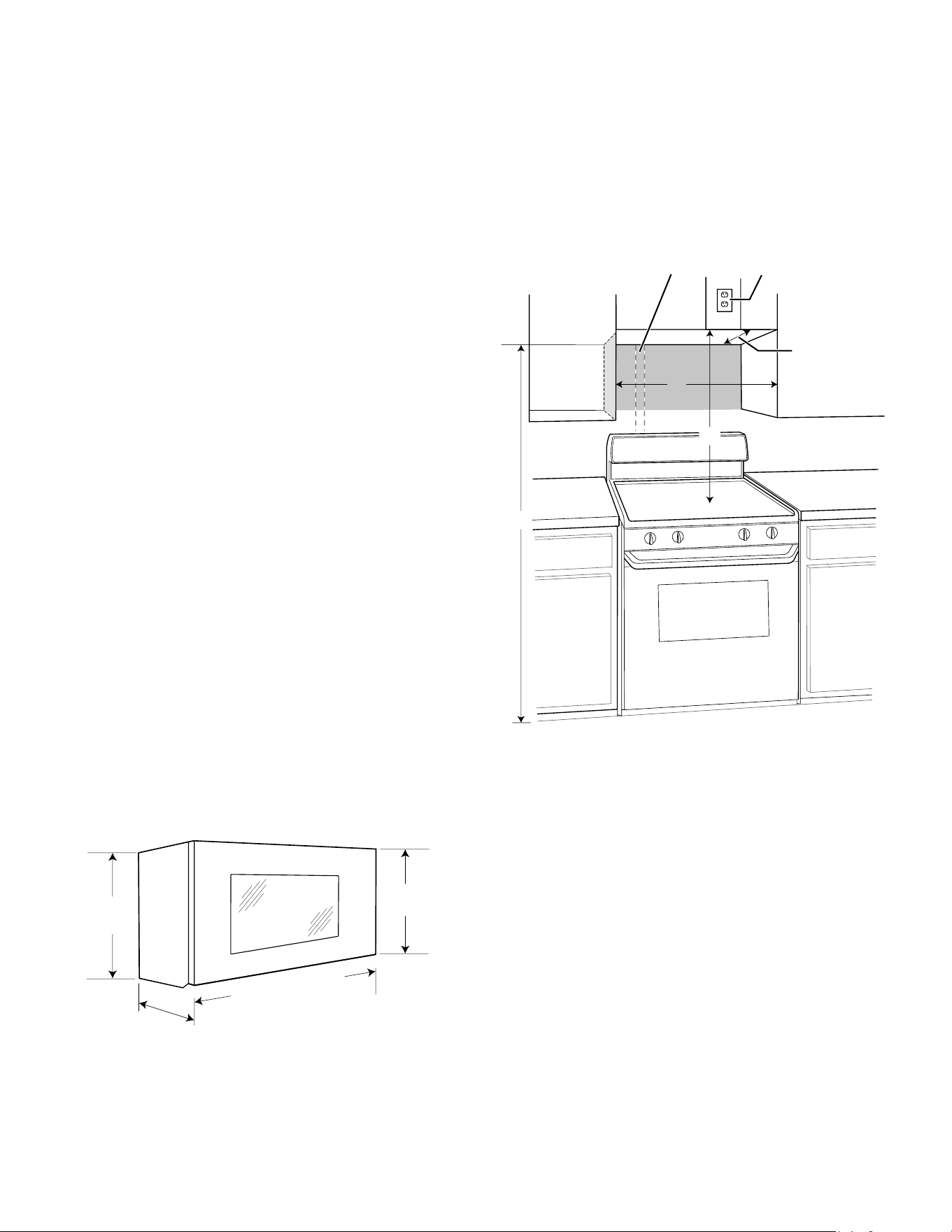

A. 2" x 4" (5.1 cm x 10.2 cm)

wall stud

B. Grounded 3 prong outlet

C. 12" (30.5 cm) minimum,

14" (35.6 cm) maximum*

D. 30" (76.2 cm) typical**

E. 30" (76.2 cm) minimum

F. 66" (167.6 cm) minimum

Exact dimensions may vary depending on type of range/cooktop

below.

*Upper cabinet and side cabinet depth: 12" (30.5 cm) minimum,

14" (35.6 cm) maximum*

**30" (76.2 cm) is typical for 66" (167.6 cm) installation height.

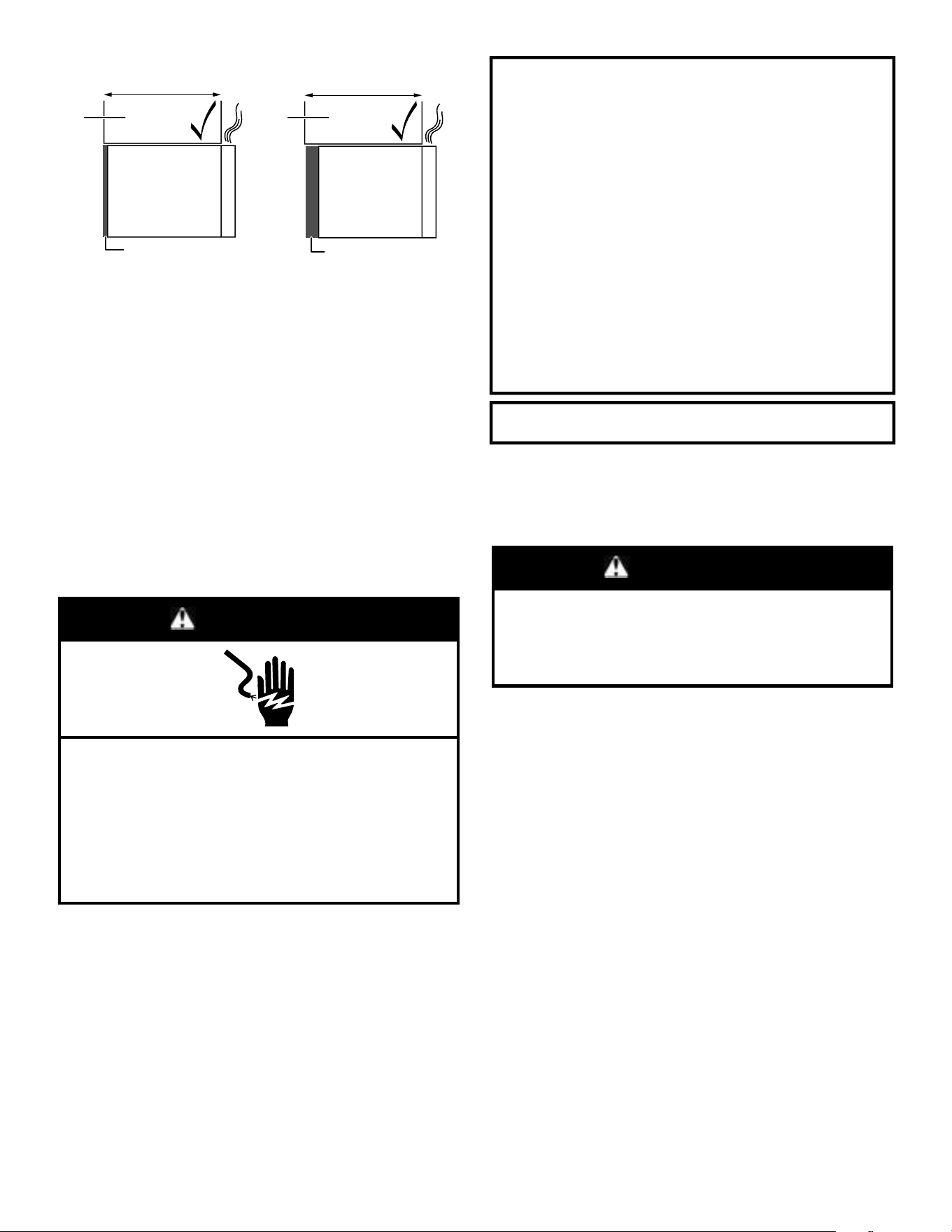

B B

A. 12" (30.5 cm) to 14" (35.6 cm) depth of cabinet

B. Cabinet

C. Mounting plate

D. 14" (35.6 cm) to 15" (38.1 cm) depth of cabinet

E. Bump out mounting kit

NOTE: To ensure good performance, do not obstruct top vent

airflow. If cabinets are larger than 14" (35.6 cm) but no more than

15" (38.1 cm), use the bump out mounting kit replacing the

mounting plate from the wall. The bump out mounting kit

(part # W11185746) is not provided but can be purchased from

Whirlpool.

To order, see the “Online Ordering Information” section of the

Quick Start Guide.

For cabinets with other dimension’s, we suggest selecting other

Whirlpool Products.

Electrical Requirements

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Observe all governing codes and ordinances.

Required:

� A 120 V, 60 Hz, AC only, 15 A or 20 A electrical supply with a

fuse or circuit breaker.

Recommended:

� A time-delay fuse or time-delay circuit breaker.

� A separate circuit serving only this microwave oven.

GROUNDING INSTRUCTIONS

For a grounded, cord-connected appliance:

This appliance must be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk of

electric shock by providing a path of least resistance for

electric current. This appliance is equipped with a cord having

an equipment-grounding conductor and a grounding plug.

The plug must be plugged into an appropriate outlet that is

properly installed and grounded in accordance with all local

codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or serviceman if you are in

doubt as to whether the appliance is properly grounded. Do

not modify the plug provided with the appliance: if it will not fit

the outlet, have a proper outlet installed by a qualified

electrician.

SAVE THESE INSTRUCTIONS

This device complies with Industry Canada ICES-001.

INSTALLATION

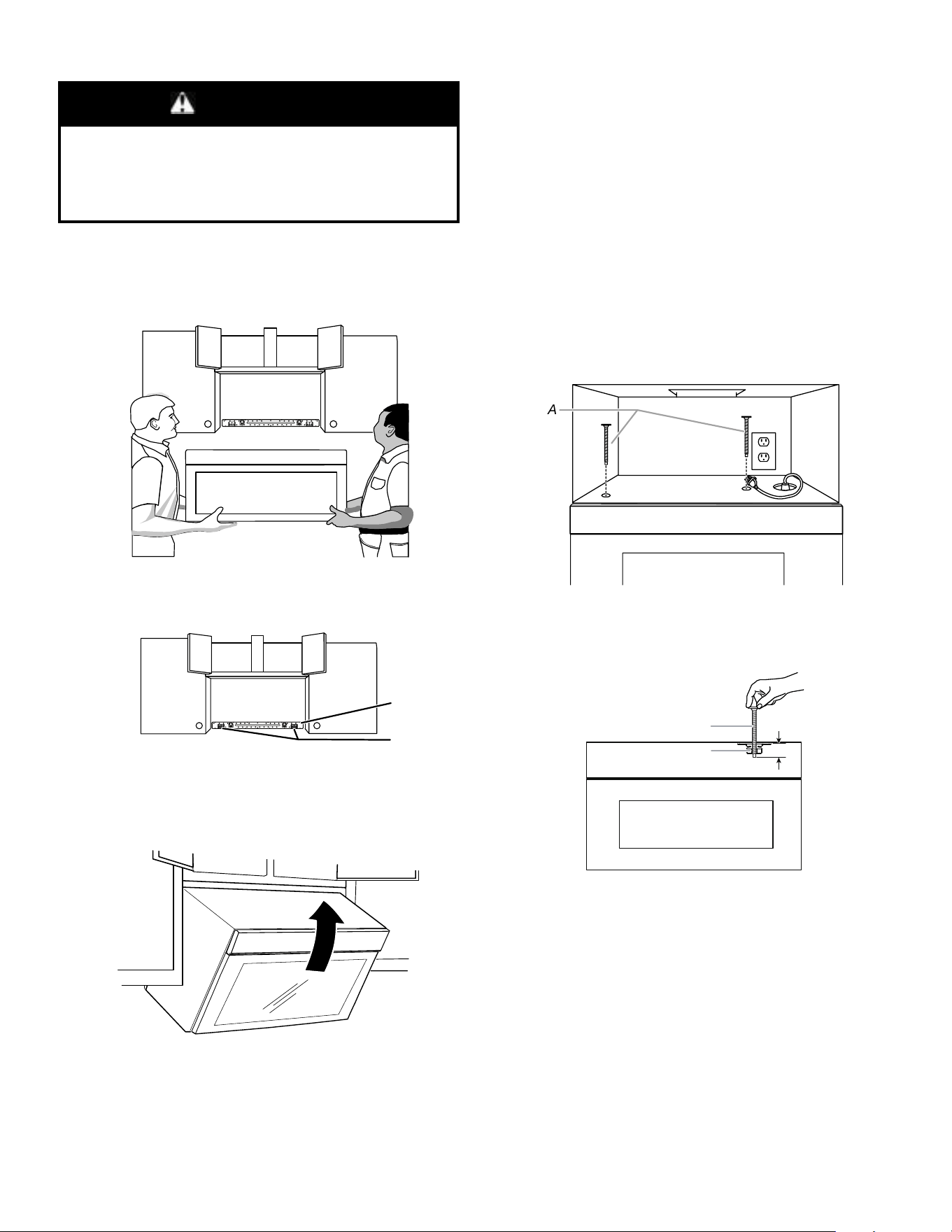

Prepare Microwave Oven Hood

Combination

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

1. To avoid possible damage to the work surface, cover the work

surface.

2. Separate cardboard template from the carton box, see the

“Separate cardboard template” section for details.

3. Remove the screw pack from the outer foam in the carton.

4. Remove the damper from the outer foam in the carton.

5. Remove the literature pack from the outer foam in the carton.

6. Remove shipping materials, tape and film from microwave.

7. Remove the mounting plate from the outer foam in the carton.

8. Tape the microwave oven door closed so that the door does

not swing open while the microwave oven is being handled.

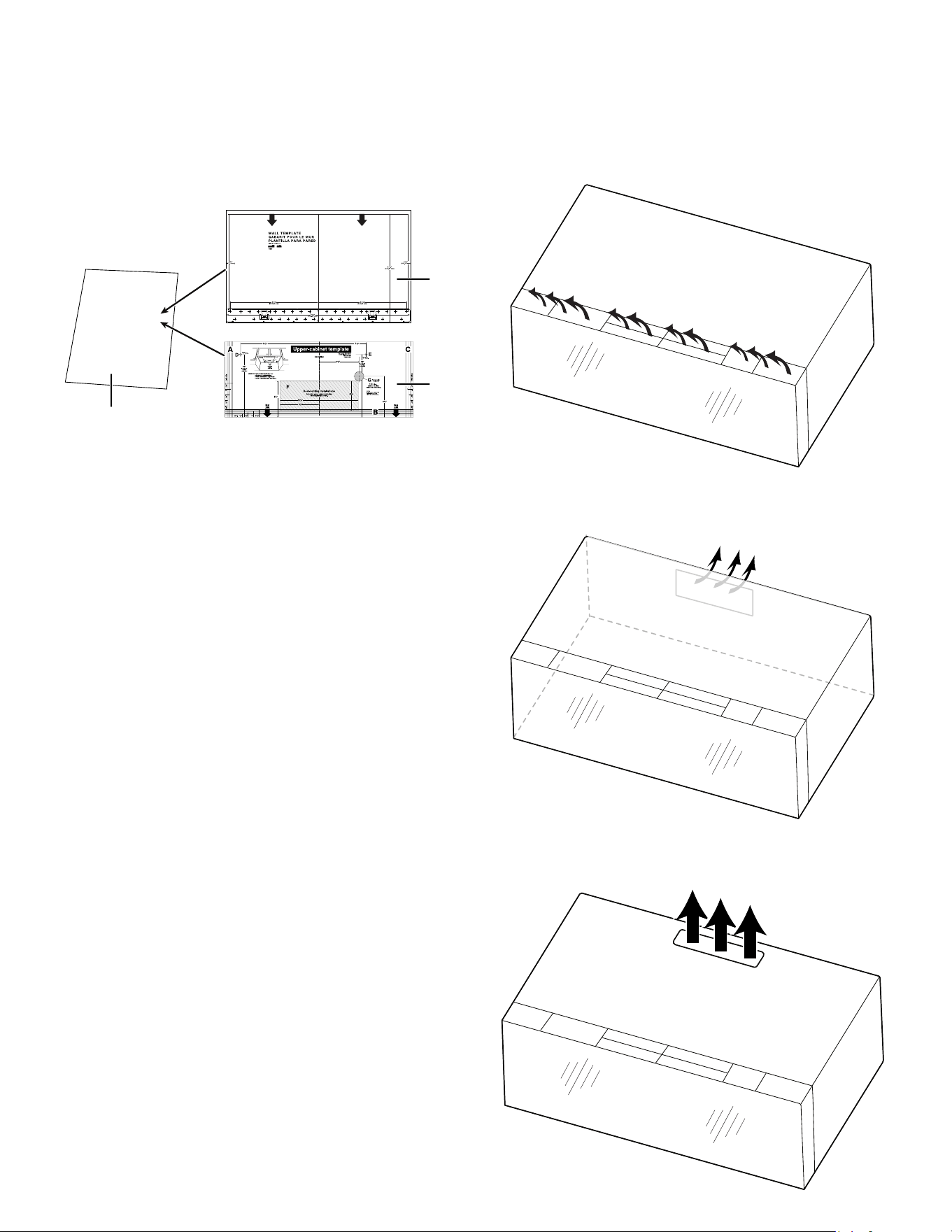

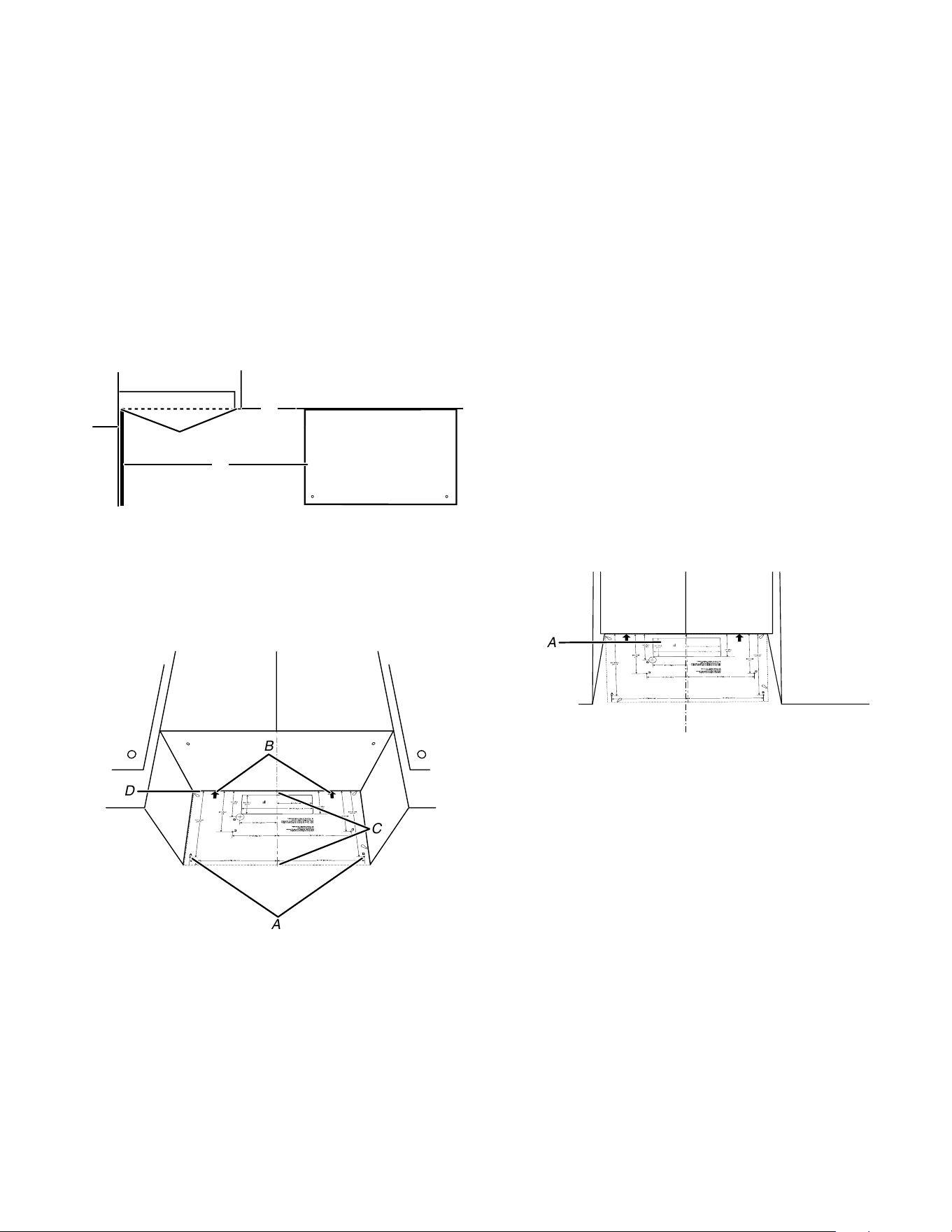

Separate Cardboard Templates (On

some models)

Depending on your model, some models use the individual paper

wall template and paper upper cabinet template for installation,

then you can skip this section.

1. Cut along the dotted line to separate the cardboard template

from the backside of the carton box. Set the cardboard

template to the side and refer to it during the “Mark Rear Wall”

and “Prepare Upper Cabinet” parts of installation.

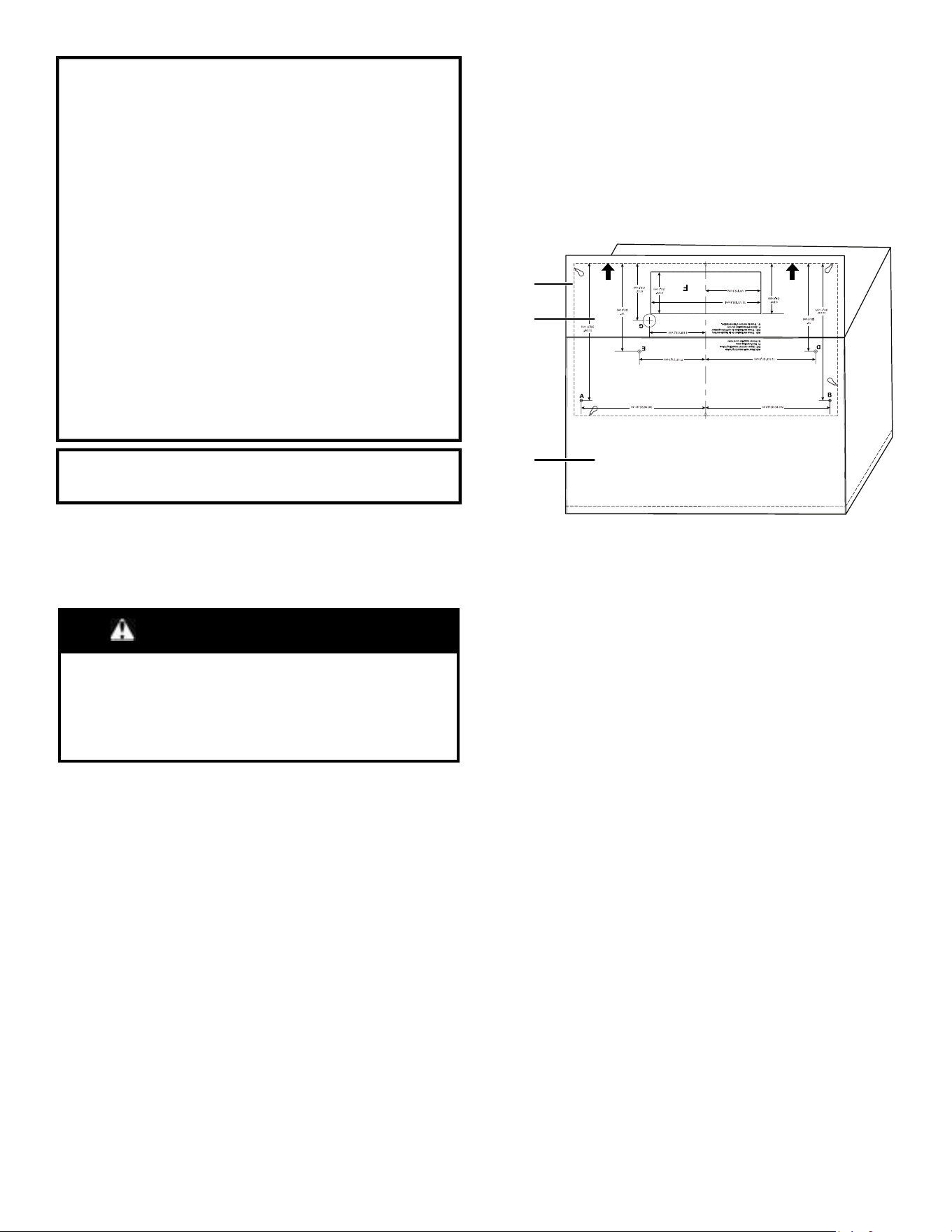

A. Backside of the carton box

B. Cardboard template (Including Rear Wall template

and Upper Cabinet template)

C. Dotted line

Find the Installation Template (On

some models)

For some model, the paper wall template and upper cabinet

template are provided for installation. Find them in the literature

pack before install the microwave oven, the literature pack is

located outer foam in the carton box, see the "Parts Supplied"

section for details.

A. Literature pack

B. Wall template

C. Upper cabinet template

Installation Types

This microwave oven is designed for adaptation to the following

three types of ventilation, choose one type before installation.

Recirculation

(Factory Default Setting)

Wall Venting

Roof Venting

Find the Wall Stud(s)

NOTE: If no wall studs exist within the cabinet opening, do not install the microwave oven.

See illustrations in “Possible Wall Stud Configurations.”

1. Using a stud finder, locate the edges of the wall stud(s) within the opening.

2. Mark the center of each stud, and draw a plumb line down each stud center. See illustrations in “Possible Wall Stud Configurations.”

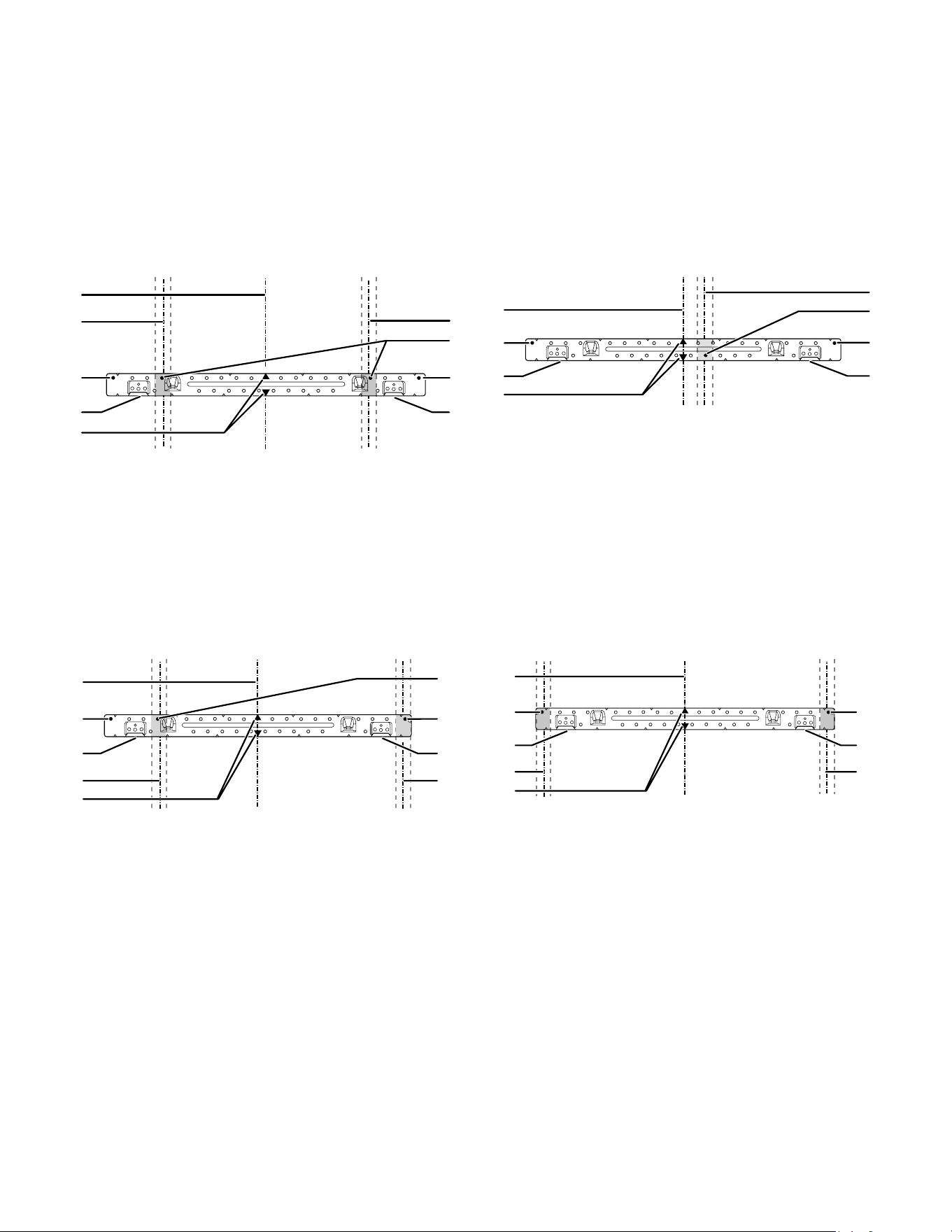

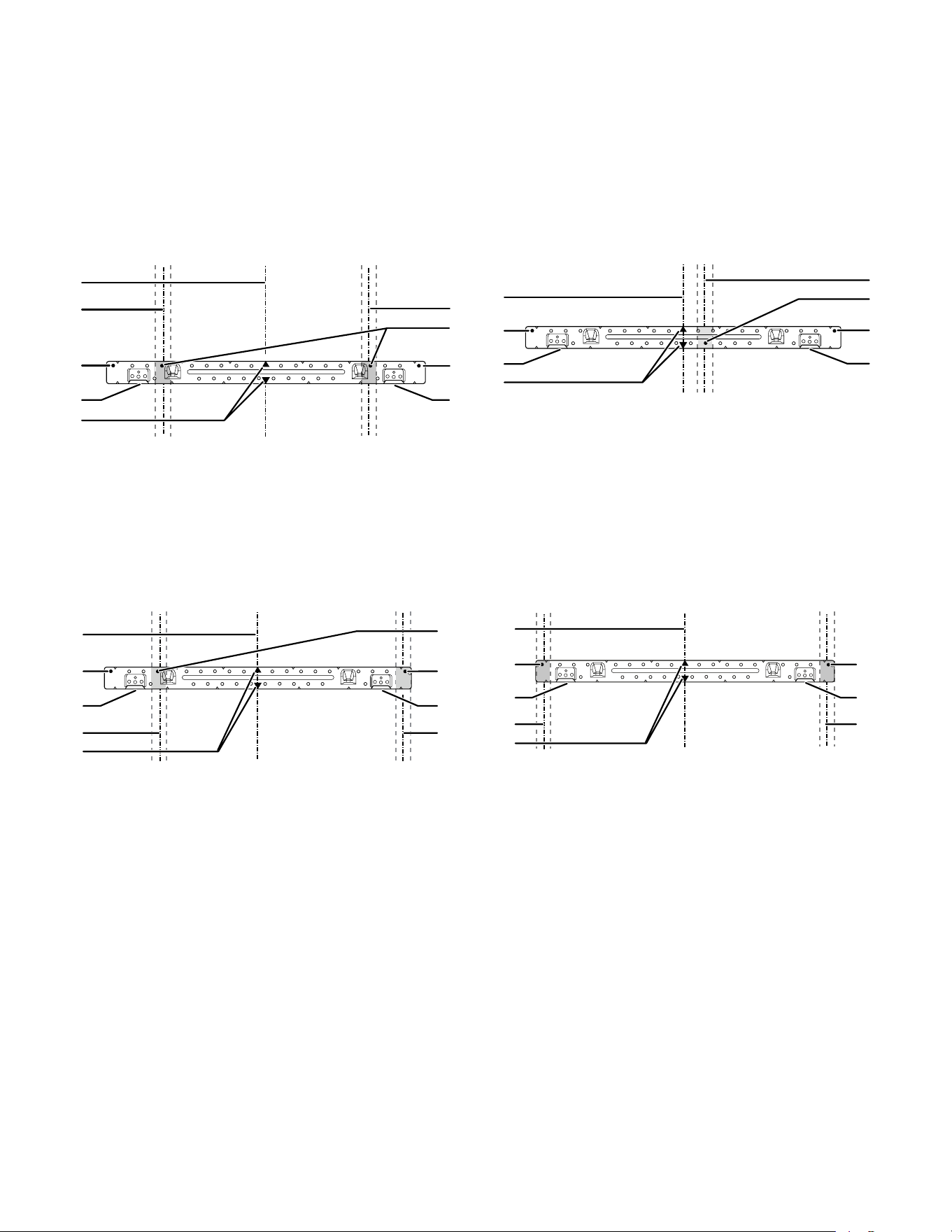

Possible Wall Stud Configurations

These depictions show examples of preferred installation configurations with the mounting plate.

No Wall Studs at End Holes

Figure 1

A. End holes (on mounting

plate)

B. Cabinet opening vertical

centerline

C. Wall stud centerlines

30" (76.2 cm) minimum

D. Holes for lag screws

E. Support tabs

F. Mounting plate center

markers

No Wall Studs at End Holes

Figure 2

NOTE: If wall stud is within 6" (15.2 cm) of the vertical centerline

(see the “Mark Rear Wall” section), only recirculation or roof

venting installation can be done.

A. End holes (on mounting

plate)

B. Cabinet opening vertical

centerline

C. Wall stud centerlines

D. Holes for lag screws

E. Support tabs

F. Mounting plate center

markers

Wall Stud at End Holes

Figure 3

A,D

A. End holes (on mounting

plate)

B. Cabinet opening vertical

centerline

C. Wall stud centerlines

D. Holes for lag screws

E. Support tabs

F. Mounting plate center

markers

Wall Stud at End Holes

Figure 4

A,D

A. End holes (on mounting

plate)

B. Cabinet opening vertical

centerline

C. Wall stud centerlines Holes

for lag screws

D. Holes for lag screws

E. Support tabs

F. Mounting plate center

markers

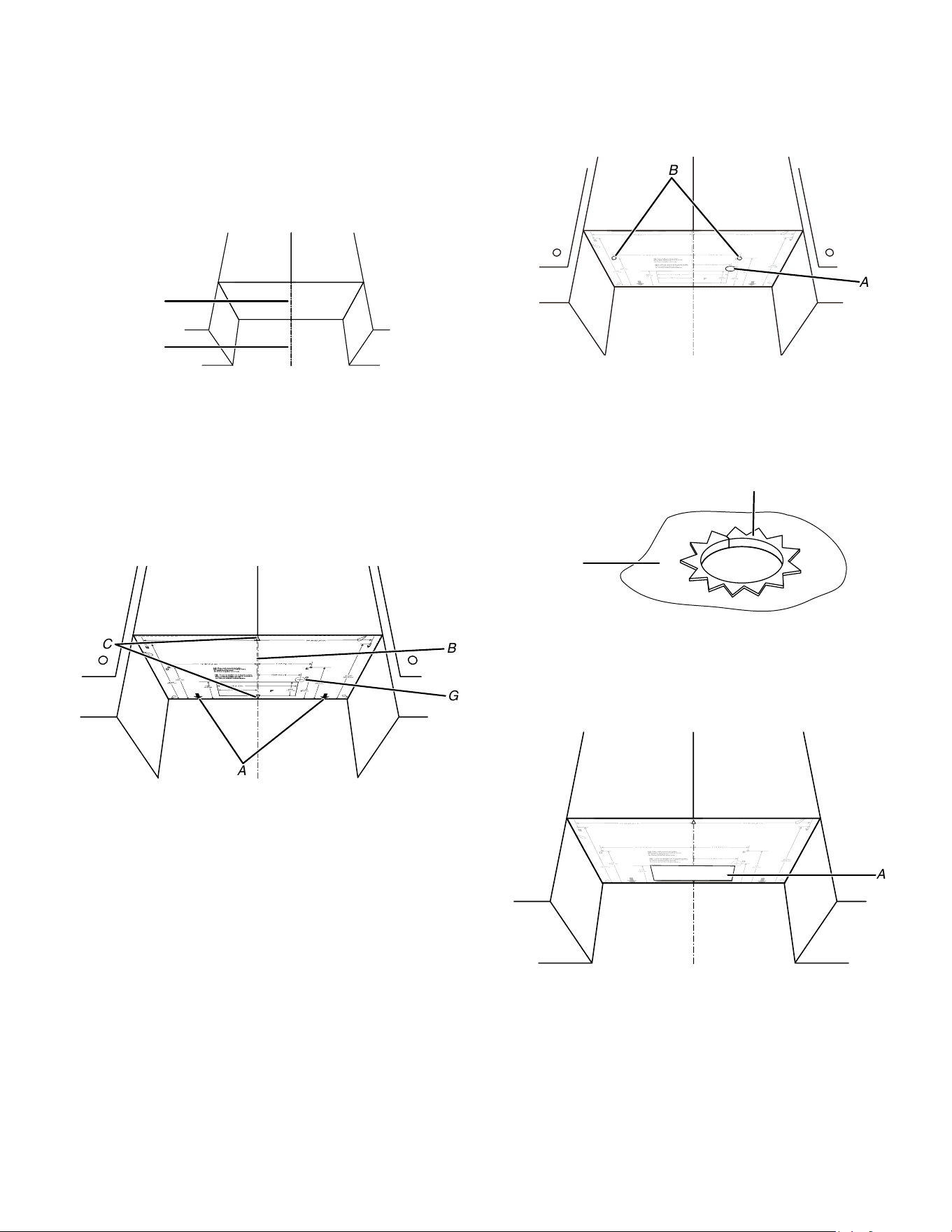

Mark and Drill Upper Cabinet

1. Disconnect power to outlet.

2. Remove all contents from upper cabinet.

3. Using a tape, measure clearly and mark the vertical centerline

of the opening. Make sure it aligns with the vertical wall

centerline. Use a pencil to draw the centerlines on the upper

cabinet and wall.

A. Upper Cabinet Centerline

B. Wall Centerline

NOTE: The cardboard template or upper cabinet template is

fit for depth of 12" to 14" (30.5 cm to 35.6 cm) cabinet

installation, if cabinets are larger than 14" (35.6 cm), and up to

15" (38.1 cm), using the bump out mounting kit, replacing the

mounting plate supplied with the product. The bump out

mounting kit (part#- W11185746) is not provided. To order, see

the “Online Ordering Information” section of the Quick Start

Guide.

A. Arrows to wall

B. Upper cabinet centerline

C. Center marks on cardboard template or upper

cabinet template

4. Placing the cardboard template or upper cabinet template

against the bottom of the upper cabinet. Make sure the

cardboard template or upper cabinet template centerline

aligns with the centerline on the upper cabinet which drew in

step 3. And the Arrows to wall (A) must be against the rear

wall so that the holes cut into the upper cabinet align with the

holes in the top of the microwave oven.

NOTE: If the wall behind the microwave oven (as installed)

has a partial wall covering (for example, tile back splash), be

sure the “Rear Wall” arrows align to the thickest part of the

rear wall (for example, the thickness of the tiles rather than the

drywall).

5. Using a drill and the 3/4" (1.9 cm) hole saw cut out the power

cord hole power supply hole (G on cardboard template or

upper cabinet template).

6. Drill two mounting nut holes (B), which are 3/8" (10 mm) holes

at points “D” and “E” on the cardboard template or upper

cabinet template. These are for two 1/4-20 x 3" bolts and

washers used to secure the microwave oven to the upper

cabinet.

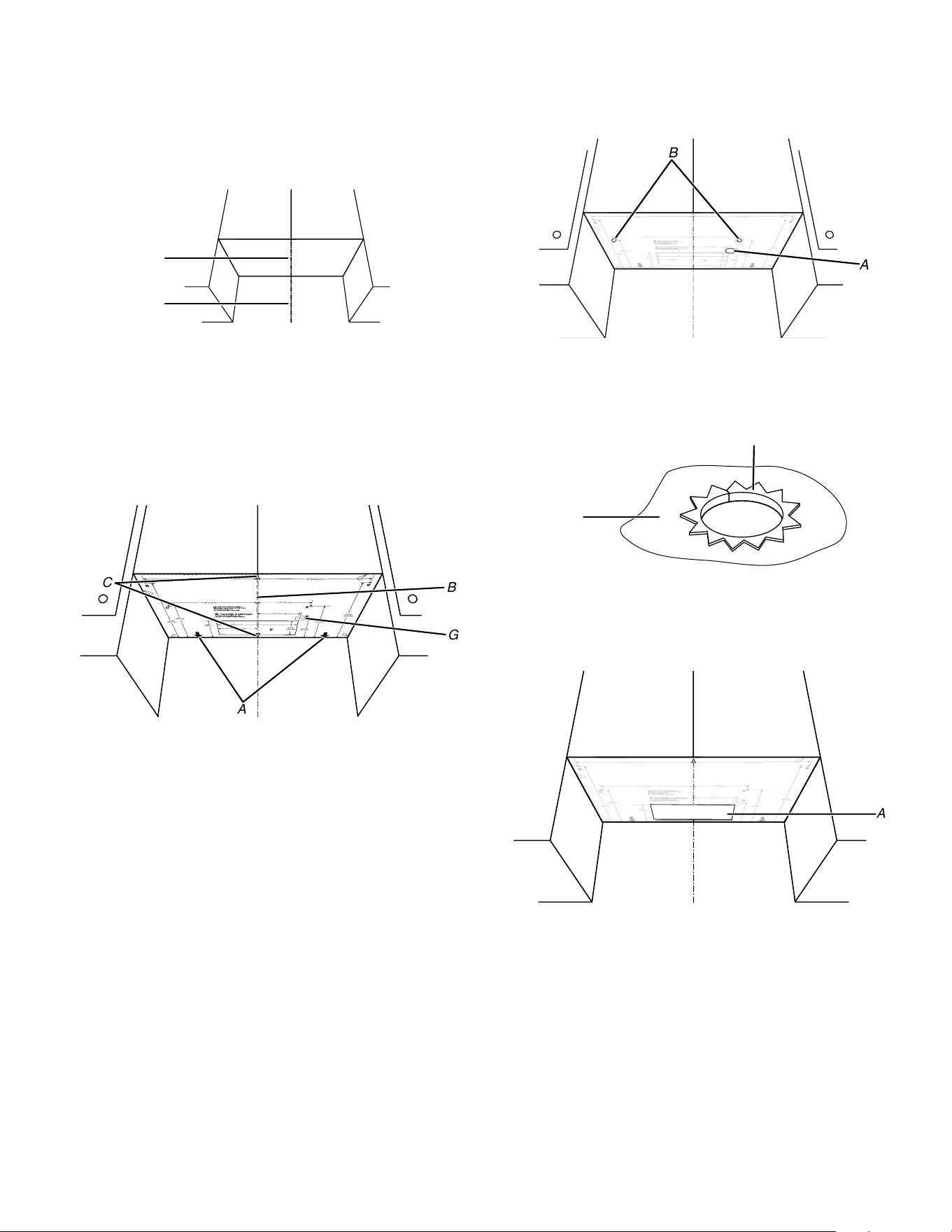

A. Power cord hole (G)

B. Mounting nut holes (D and E)

NOTE: If upper cabinet is metal, the supply cord bushing

needs to be installed around the supply cord hole as shown.

A. Metal cabinet

B. Power supply cord bushing

7. Using a keyhole saw, cut out the rectangular roof venting

cutout area. Skip this step if for recirculation venting or wall

venting installation.

A. Roof Venting Cutout Area

Mark and Drill Rear Wall

The microwave oven must be installed on a minimum of 1 wall

stud, preferably 2, using a minimum of 1 lag screw, preferably 2.

See “Find the Wall Stud(s)” section for find the wall studs.

Align the center markers on the cardboard template or wall

template, to the centerline on the wall, making sure it is level, and

that the top of the cardboard template or wall template is butted up

against the back edge of the upper cabinet. (See following NOTE

before making marks).

1. Attach the cardboard template or wall template to wall, Align

the center markers on the cardboard template or wall

template, to the centerline on the wall, making sure it is level,

and that the top of the cardboard template or wall template is

butted up against the back edge of the upper cabinet. (See

following NOTE before making marks).

NOTE: If the front edge of the upper cabinet is lower than the

back edge, lower the cardboard template or wall template so

that its top is level with the front edge of the cabinet.

A. Rear wall

B. Cardboard template or wall template

C. Top of cardboard template or wall template must

align with front edge of cabinet.

D. Front edge of the upper cabinet

2. Drill holes at A (A and B marks on the cardboard template or

wall template), if the Wall studs are not located A and B hole,

do not drill A and B hole, and follow the below instruction

A. A and B holes

B. Arrows to upper cabinet

C. Center marks on cardboard template or wall template

D. Back edge of upper cabinet

3. In addition to being installed on at least 1 wall stud, the

mounting plate must attach to the wall at both end holes. If the

end holes are not over wall studs, use two 3/16-24 x 3" round

head bolts with toggle nuts; if 1 end hole is over a wall stud,

use 1 lag screw and one 3/16-24 x 3" round-head bolt with

toggle nut; or if both end holes are over wall studs, use 2 lag

screws. Following are 3 installation configurations.

Installation for No Wall Studs at End Holes (Figures 1 and

2 in Find the Wall Stud(s) section)

1. Drill 5/8" (1.6 cm) holes through the wall at both end holes

marked in Step 3 of the “Mark Rear Wall.”

2. Drill 3/16" (5 mm) hole(s) into the wall stud(s) at the

hole(s) marked in step 6 of the “Mark Rear Wall.” Refer to

figures 1 and 2 in “Possible Wall Stud Configurations” in

the “Locate Wall Studs(s)” section.

Installation for Wall Stud at One End Hole (Figure 3 in

Find the Wall Stud(s) section)

1. Drill a 3/16" (5 mm) hole into the wall stud at the end hole

marked in Step 3 of the “Mark Rear Wall.”

2. If installing on a second wall stud, drill a 3/16" (5 mm) hole

into the wall stud at the other hole marked in Step 6 of the

“Mark Rear Wall.” Refer to Figure 3 in “Possible Wall Stud

Configurations” in the “Locate all Stud(s)” section.

3. Drill a 5/8" (1.6 cm) hole through the wall at the other end.

Installation for Wall Studs at Both End Holes (Figure 4 in

Find the Wall Stud(s) section)

1. Drill 3/16” (5 mm) holes into the studs at the end holes

marked in Step 3 of the “Mark Rear Wall.”

2. Using a keyhole saw, cut out the rectangular wall venting

cutout area. Skip this step if for recirculation venting or roof

venting installation.

A. Wall Venting Cutout Area

Attach Mounting Plate to Wall

1. Position mounting plate on the wall.

2. Secure the mounting plate to the wall at both end holes drilled

into the wall studs and/or drywall using either 3/16-24 x 3"

round-head bolts and toggle nuts or 1/4 x 2" lag screws.

Refer to illustrations in “Possible Wall Stud Configurations” in

the “Locate Wall Stud(s)” section, and the following sections

“No Wall Studs at End Holes (Figures 1 and 2 in Find the Wall

Stud(s) section)” or “ Wall Stud at One End Hole (Figure 3 in

Find the wall Stud(s) section)”.

3. Insert lag screws into both end holes.

4. Check alignment of mounting plate, making sure it is level.

5. Secure the two end hole screws.

Installation for No Wall Studs at End Holes

(Figures 1 and 2 in Find the Wall Stud(s) section)

NOTE: The mounting plate must be secured to the wall on at

least 1 wall stud as well as at both ends.

1. With the support tabs of the mounting plate facing forward,

insert 3/16-24 x 3" round-head bolts through both end holes of

mounting plate.

2. Start toggle nuts on bolts from the back of the mounting plate.

Leave enough space for the toggle nuts to go through the wall

and to open.

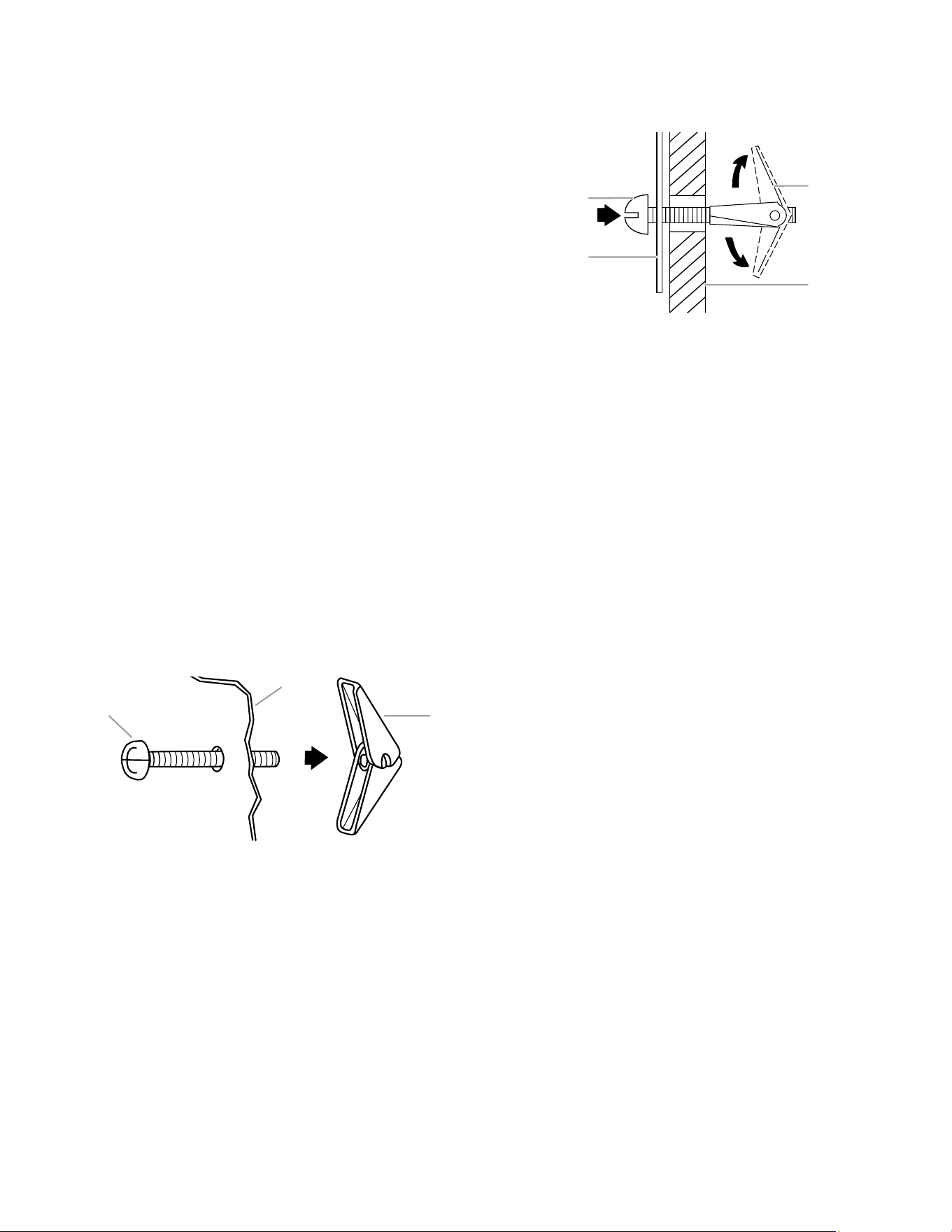

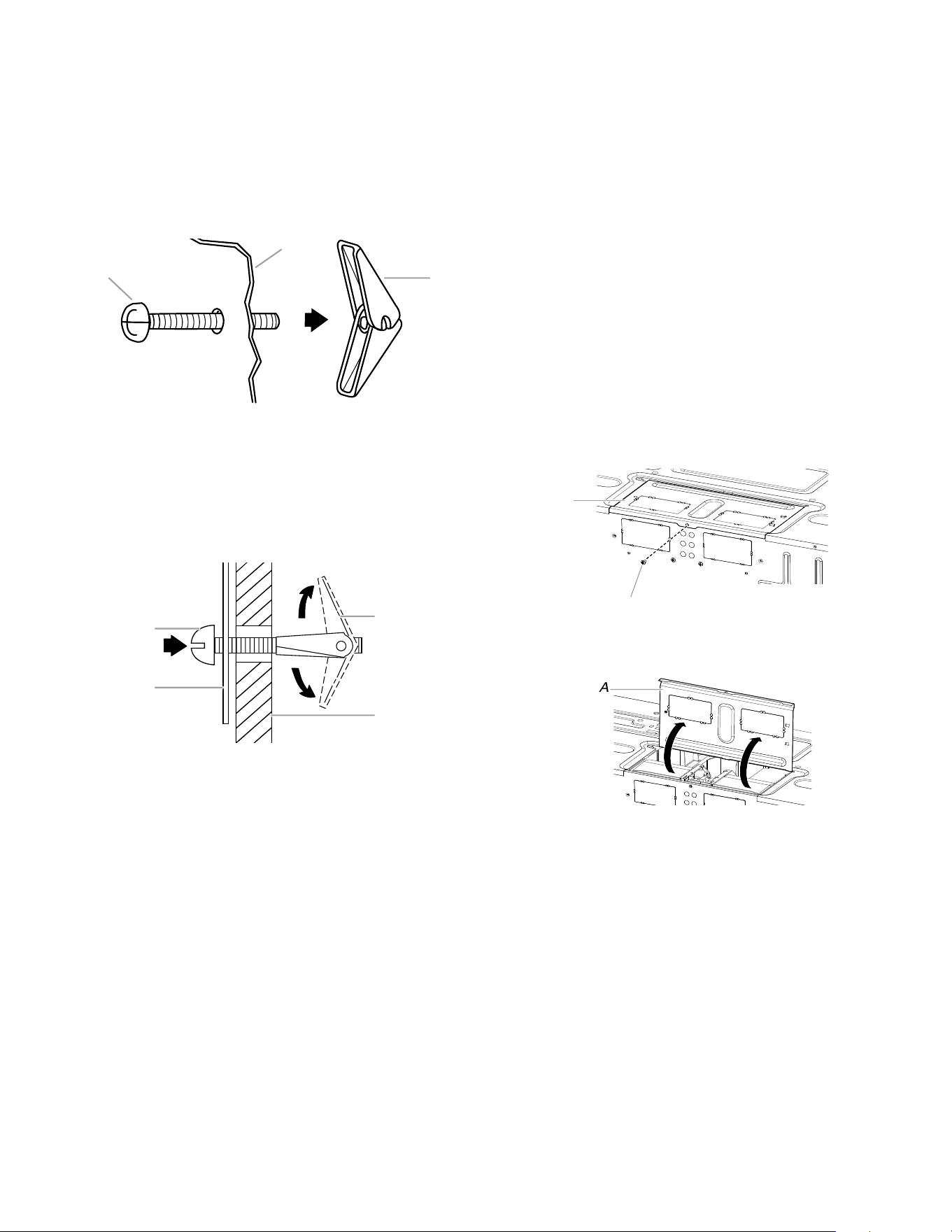

A. 3/16-24 x 3" round-head bolt

B. Mounting plate

C. Spring toggle nut

3. Position mounting plate on the wall.

4. Push the 2 bolts with toggle nuts through the drywall, and

finger tighten the bolts to make sure toggle nuts have opened

against drywall.

A. 3/16-24 x 3" round-head bolt

B. Mounting plate

C. Spring toggle nut

D. Drywall

5. Insert lag screw(s) into the hole(s) drilled into wall stud(s) in

Step 2 of “Installation for No Wall Studs at End Holes” in the

“Drill Holes in Rear Wall” section.

6. Check alignment of mounting plate, making sure it is level.

7. Securely tighten all lag screws and bolts.

Wall Stud at One End Hole (Figure 3 in Find the

Wall Stud(s) section)

1. With the support tabs of the mounting plate facing forward,

insert a 3/16-24 x 3" round-head bolt through the end hole that

fits over the 5/8" (16 mm) hole drilled in step 3 of “Installation

for Wall Stud at One End Hole” in the “Drill Holes in Rear Wall”

section.

2. Start a toggle nut on the bolt from the back of the mounting

plate. Leave enough space for the toggle nut to go through the

wall and to open.

3. Position mounting plate on the wall.

4. Push the bolt with toggle nut through the drywall, and finger

tighten the bolt to make sure toggle nut has opened against

drywall.

5. Insert a lag screw into the remaining end hole.

6. If installing on a second wall stud, insert a lag screw into the

other hole drilled in Step 2 of “Installation for Wall Stud at One

End Hole” in the “Drill Holes in Rear Wall” section. Check

alignment of mounting plate, making sure it is level.

7. Securely tighten the lag screw(s) and bolt.

Wall Studs at Both End Holes (Figure 4)

1. Position mounting plate on the wall.

2. Insert lag screws into both end holes.

3. Check alignment of mounting plate, making sure it is level.

4. Securely tighten the lag screws.

Rotate Blower Motor

This section include wall and roof venting installation, both venting

installation need rotate blower motor, select one ventilation type

before install the microwave oven. And follow the propriated

instruction to rotate the blower motor. If for recirculation

installation, no need to rotate the blower motor, this section can be

skip.

Rotate Blower Motor for Wall Venting Installation

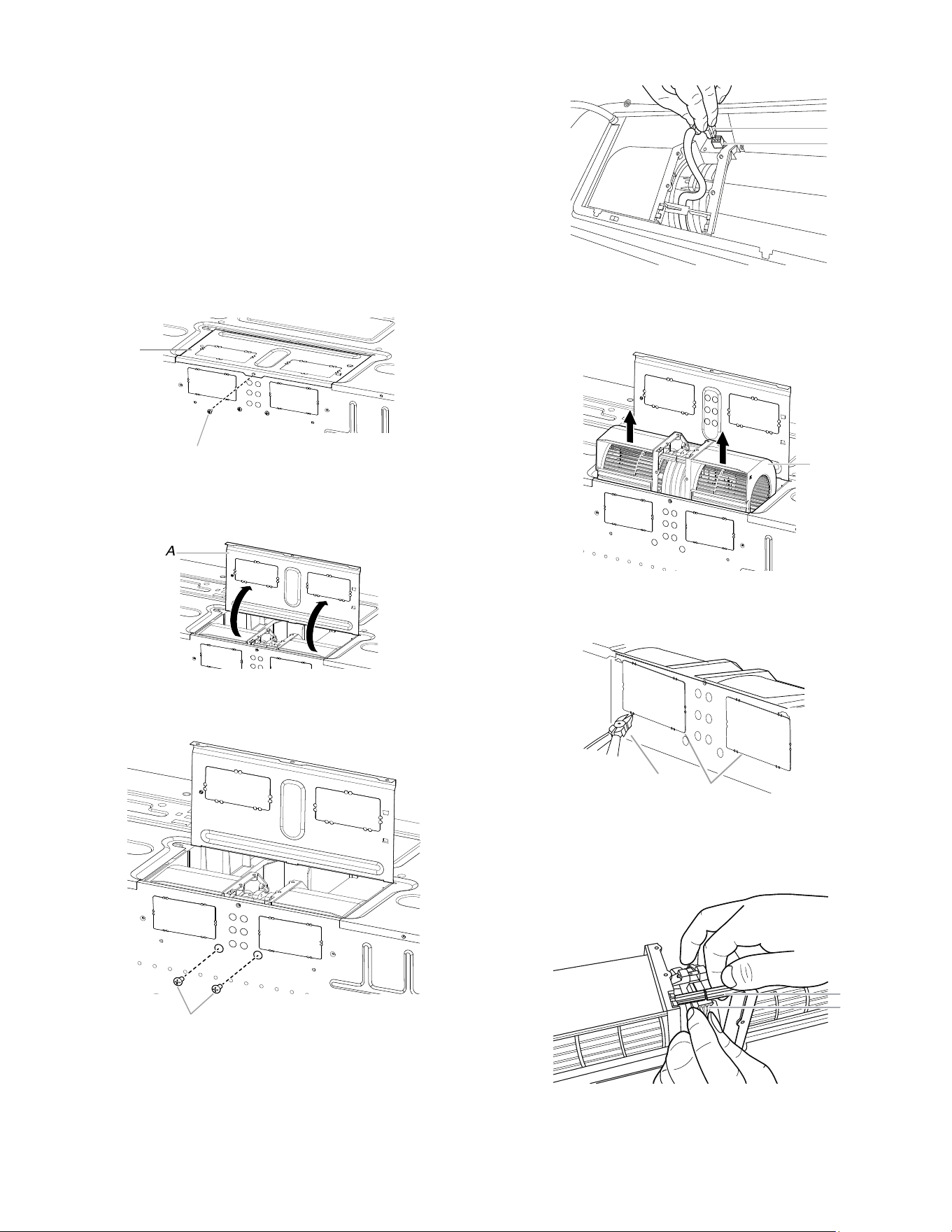

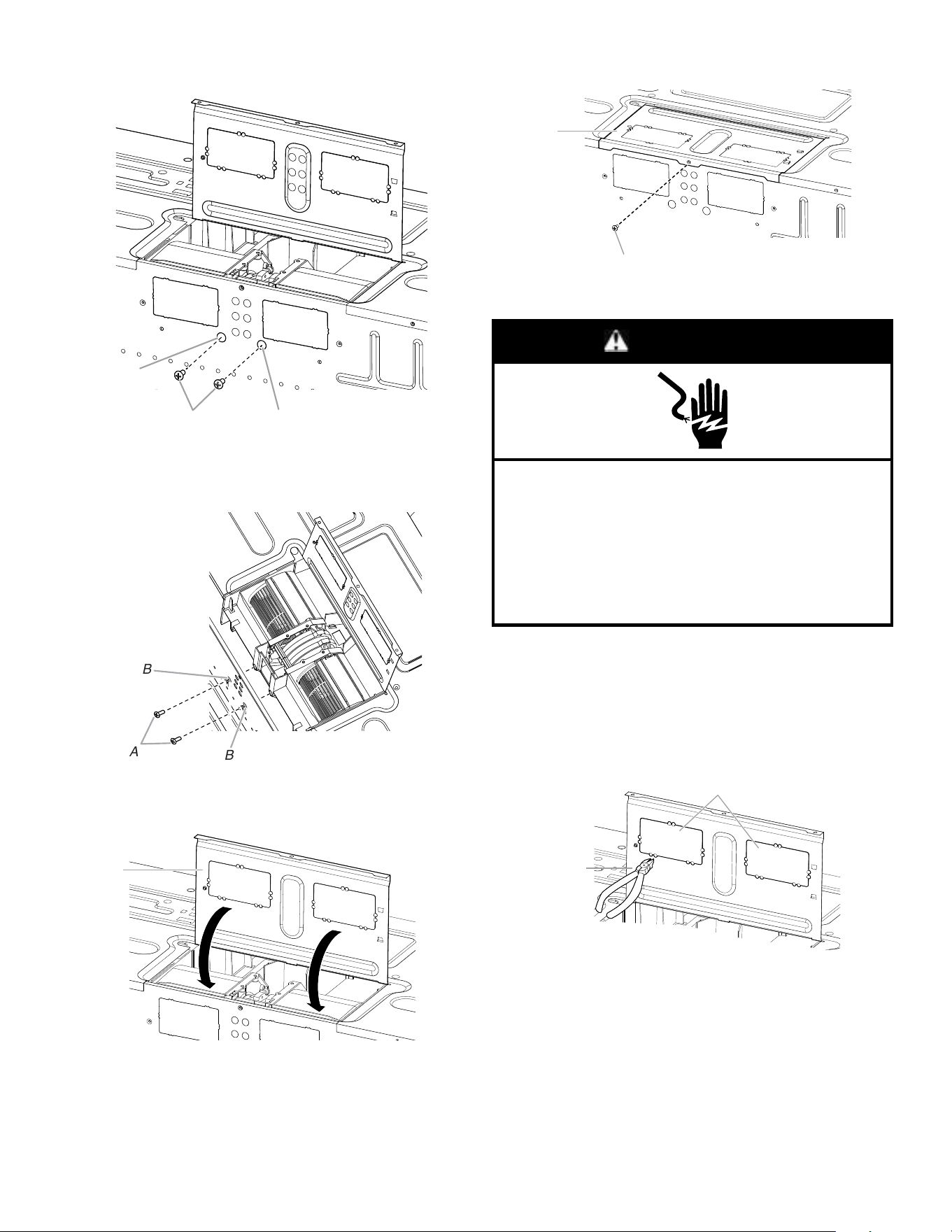

1. Remove screws attaching damper plate to back of microwave

oven, set the screws aside.

A. Damper plate

B. Screw

2. Turn and hold the damper plate vertically as shown.

A. Damper plate

3. Remove 2 blower screws attaching blower motor to the

microwave oven, and set aside.

A. Blower screws

4. Disconnect the blower motor wire from the connector.

A. Blower motor wire

B. Connector

5. Lift blower motor out of microwave oven, and set aside.

A. Blower motor

6. Using diagonal wire cutting pliers, gently snip out the

rectangular damper vent covers at the perforations.

A. Diagonal wire cutting pliers

B. Rectangular damper vent cover

7. Hold the blower motor wire, put the wire through the blower

motor bridge.

A. Blower motor bridge

B. Blower motor wire

8. Lower blower motor back into the microwave oven. Exhaust

ports face the back of the microwave oven.

A. Exhaust Port

9. Reconnect the blower motor wire into the connector.

A. Blower motor wire

B. Connector

10. Reattach the 2 blower screws into the recessed holes in the

back of the microwave.

A. Screws

B. Holes

11. Check to make sure the 2 screws are secured properly in the

blower motor screw holes, so that the motor cannot move.

A. Screws

B. Blower motor screw holes

12. Return the damper plate to its original horizontal position.

A. Damper plate

13. Secure damper plate with 2 screws removed in Step 1.

A. Damper plate

B. Screw

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

14. Plug in the microwave oven. Check if the vent fan runs with

abnormal sounds, go back through the steps to see which

step was skipped.

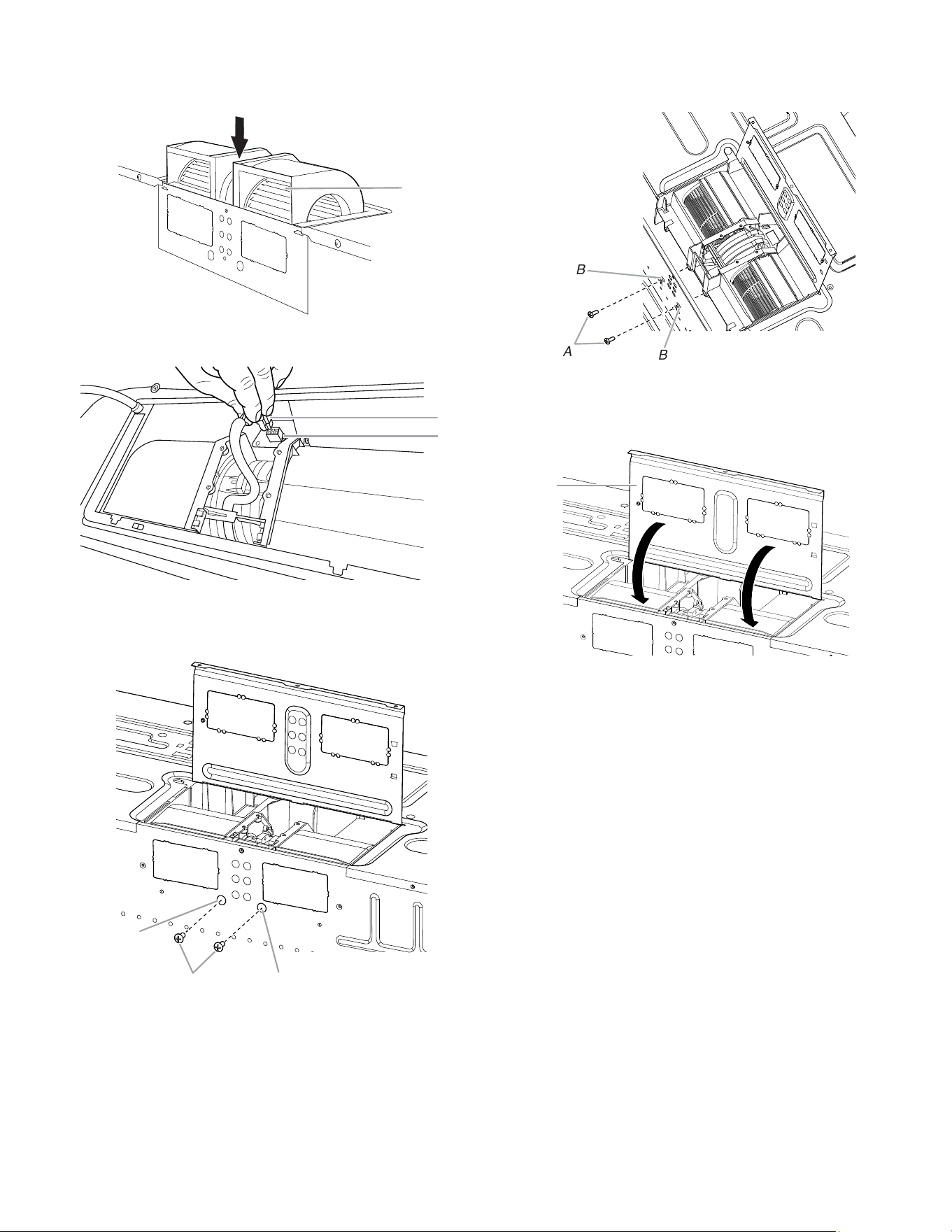

Rotate Blower Motor for Roof Venting Installation

1. Repeat Steps 1 to 5 from “Wall Venting Installation Only.”

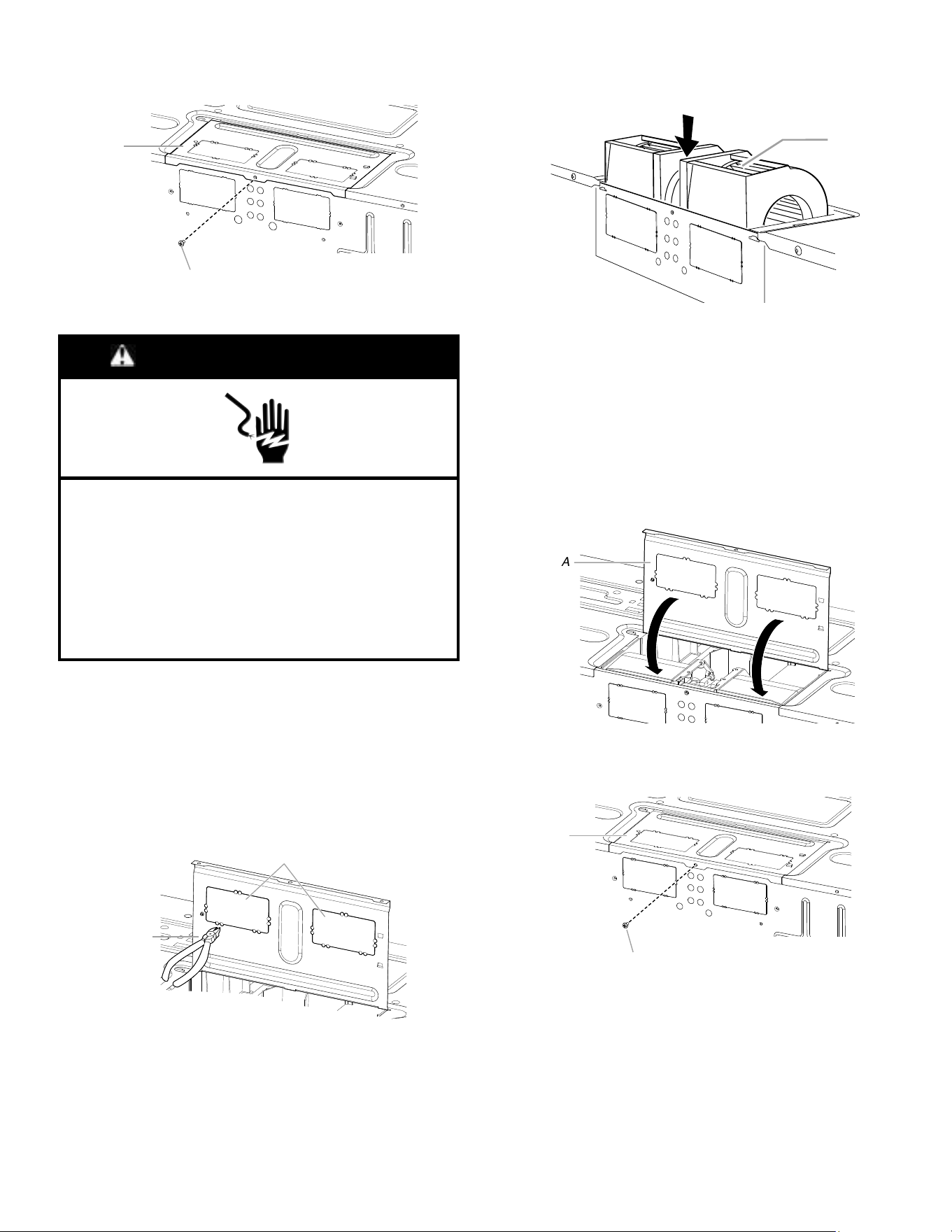

2. Using diagonal wire cutting pliers, gently snip out the

rectangular vent covers on the damper plate at the

perforations.

A. Rectangular vent covers

B. Diagonal wire cutting pliers

3. Lower blower motor back into microwave oven. Exhaust ports

face the top of microwave oven.

A. Exhaust port

IMPORTANT: If blower motor is not positioned with flat side

facing the back of the microwave oven (as shown),

performance will be poor.

4. Reconnect the blower motor wire into the connector.

5. Reattach the 2 blower screws into the recessed holes in the

back of the microwave.

6. Check to make sure the 2 screws are secured properly in the

blower motor screw holes, so that the motor cannot move.

7. Return the damper plate to its original horizontal position.

A. Damper plate

8. Secure damper plate with screw removed in Step 1.

A. Damper plate

B. Screw

9. Repeat Step 14 from “Wall Venting Installation Only.”

Install Damper Assembly

If for recirculation installation, no need to install the damper

assembly, this section can be skip. And save it for future use.

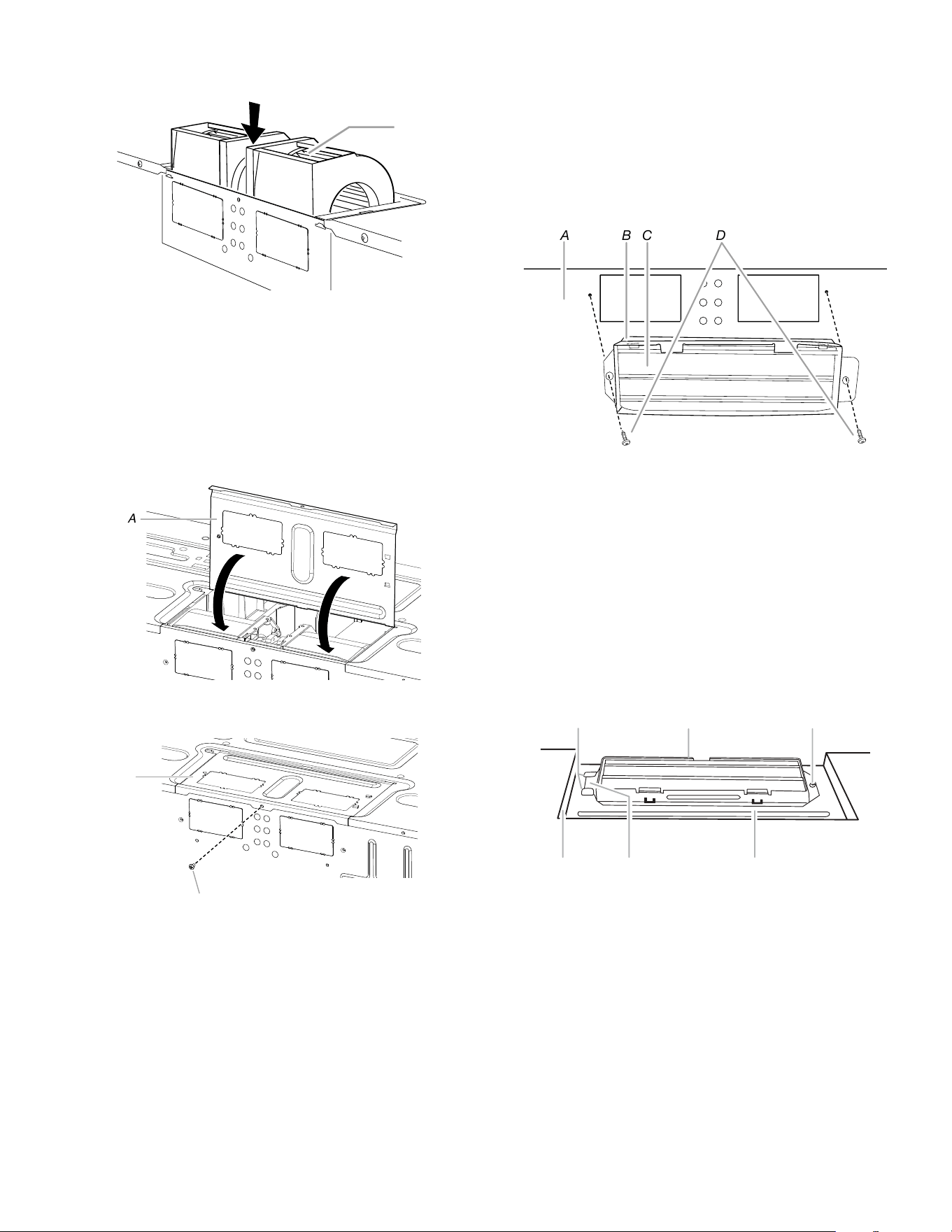

Install Damper (For Wall Venting)

1. Find the damper in outer foam in the carton.

2. Check that damper blade moves freely, and opens fully.

3. Position the damper assembly on the back of the microwave

oven so that the damper blade hinge is at the top, and the

damper blade opens away from the microwave oven.

A B C D

A. Back of microwave oven

B. Damper assembly

C. Damper blade

D. #6 x 3/8" Sheet metal

screws (in the screw pack)

4. Secure damper assembly with two #6 x 3/8" sheet metal

screws, see above illustration.

Install Damper (For Roof Venting)

1. Find the damper in outer foam in the carton.

2. Check that damper blade moves freely and opens fully.

3. Insert damper assembly through the cabinet cutout so that the

long tab of the damper assembly slides under the raised tabs

of the damper plate. Then secure with #6 x 3/8" sheet metal

screw.

NOTE: The screw cannot be installed if the damper assembly

is not positioned as shown.

A B C

D E F

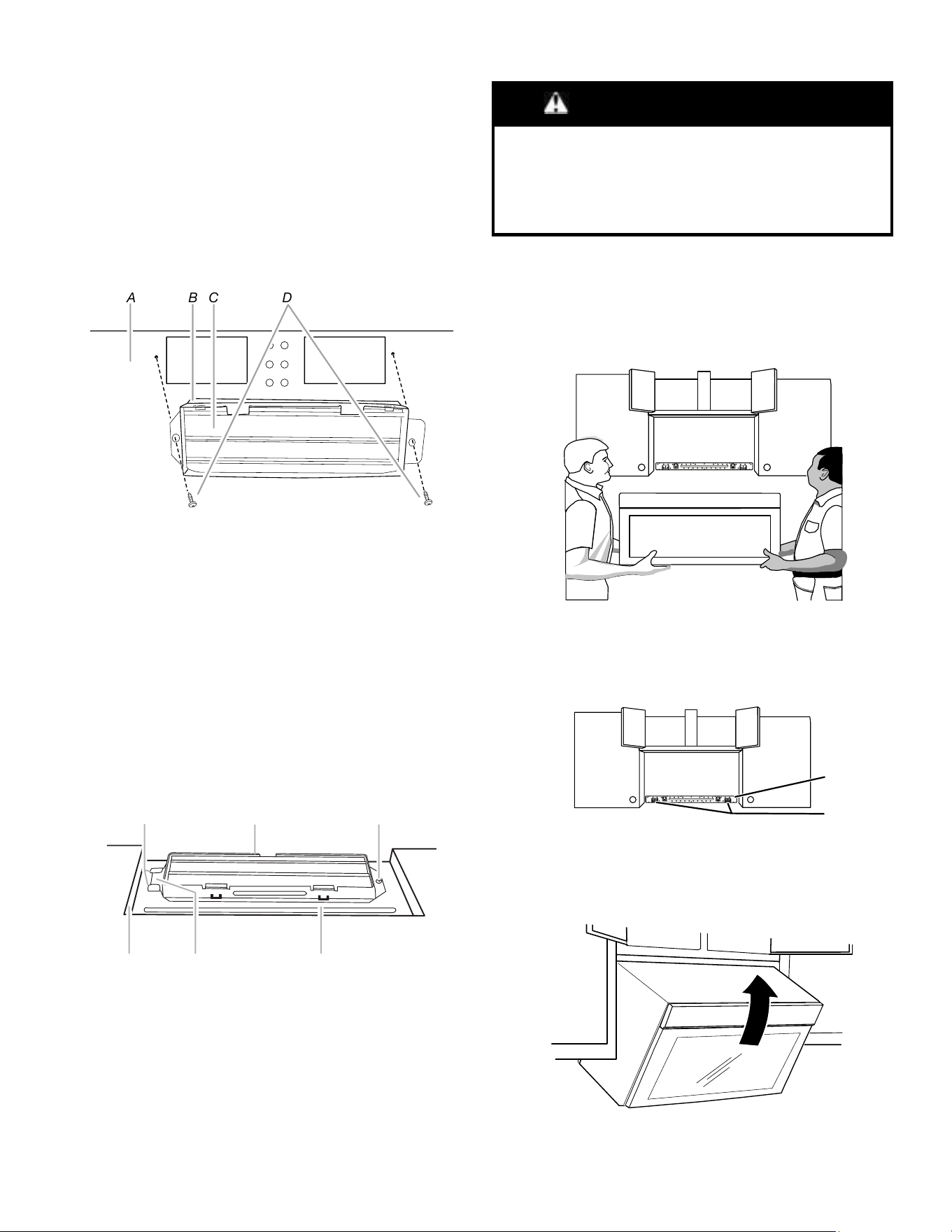

A. Raised tabs

B. Damper assembly

C. #6 x 3/8" Sheet metal

screws

D. Upper cabinet cutout

E. Long tab

F. Damper plate

Install the Microwave Oven

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

IMPORTANT: The control side of the microwave oven is the heavy

side. Handle the microwave oven gently.

1. Place a washer on each 1/4–20 x 3" (7.6 cm) flat-head bolt

and place inside upper cabinet near the 3/8" (9.5 mm) holes.

2. Make sure the microwave oven door is closed and taped shut.

3. Using 2 or more people, lift microwave oven and hang it on

support tabs at the bottom of mounting plate.

NOTE: To avoid damage to the microwave oven, do not grip

or use the door or while the microwave oven is being handled.

A. Mounting plate

B. Support tabs

4. With front of microwave oven still tilted, thread power supply

cord through the power supply cord hole in the bottom of the

upper cabinet.

5. Rotate microwave oven up toward upper cabinet.

NOTE: If venting through the wall, make sure the damper

assembly fits easily into the vent in the wall cutout.

6. Push microwave oven against mounting plate and hold in.

NOTE: If microwave oven does not need to be adjusted, skip

steps 7 through 9.

7. If adjustment is required, rotate microwave oven downward.

Using 2 or more people, lift microwave oven off of mounting

plate and set aside on a covered surface.

8. Loosen mounting plate screws. Adjust mounting plate and

re-tighten screws.

9. Repeat steps 3 through 6.

10. With the microwave oven centered, and with at least one

person holding it in place, insert bolts through upper cabinet

into microwave oven. Tighten bolts until there is no gap

between upper cabinet and microwave oven.

NOTE:

� Some upper cabinets may require bolts longer or shorter than

3" (7.6 cm). Longer or shorter bolts are available at most

hardware stores.

� Overtightening bolts may warp the top of the microwave oven.

To avoid warping, wood filter blocks (installer to provide) may

be added. The blocks must be the same thickness as the

space between the upper cabinet bottom and the microwave

oven.

A. Bolts

� Avoid damage to the mounting nut, screw the bolts into the

mounting nut holes around 15–20 mm by hand first, make sure

the bolts thread in properly. Then tighten with tools.

15-20 mm

A. Bolt

B. Mounting Nut

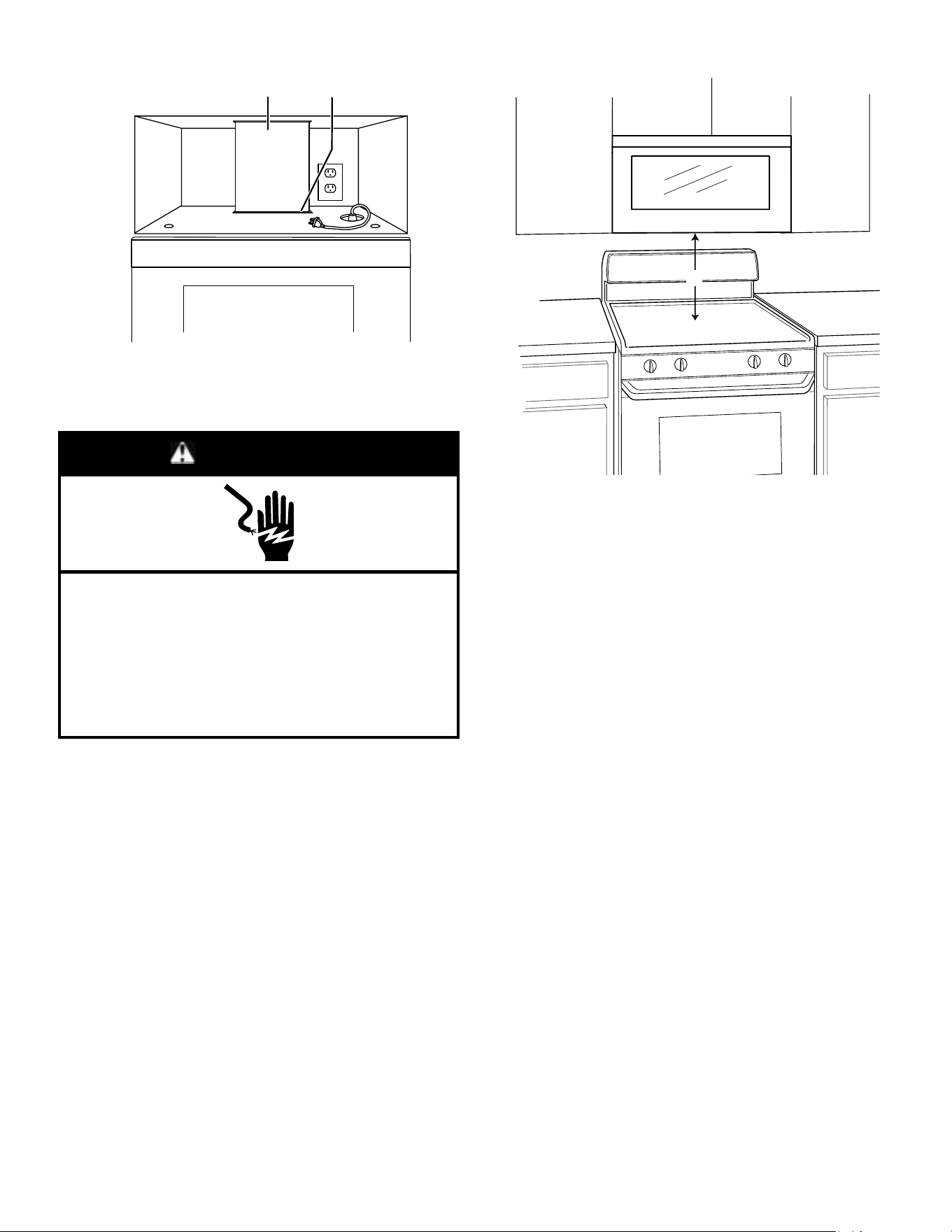

11. Connect vent to damper assembly.

A B

A. Vent

B. Damper assembly (under vent) Compact

Complete Installation

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug microwave oven into grounded 3 prong outlet.

2. Reconnect power.

3. Check the operation of microwave oven by placing

1 cup (250 mL) of water on the turntable and programming a

cook time of 1 minute at 100% power. Test vent fan and

exhaust by operating the vent fan.

4. If the microwave oven does not operate:

� Check that a household fuse has not blown, or that a

circuit breaker has not tripped. Replace the fuse or reset

the circuit breaker. If the problem continues, call an

electrician.

� Check that the power supply cord is plugged into a

grounded 3 prong outlet.

5. See the Quick Start Guide for more informations.

The installation is now complete.

Save this owner manual for future use.

A. 12

" (33 cm) is the height from the highest point of the

stove to the bottom of the microwave oven.

VENTING DESIGN

SPECIFICATIONS

This section is intended for architectural designer and

builder/contractor reference only.

NOTES:

� Vent materials needed for installation are not provided with

microwave hood combination.

� We do not recommend using a flexible metal vent.

� To avoid possible product damage, be sure to vent air outside,

unless using recirculation installation. Do not vent exhaust air

into concealed spaces, such as spaces within walls or ceilings,

attics, crawl spaces or garages.

For optimal venting installation, we recommend:

� Using roof or wall caps that have backdraft dampers.

� Using a rigid metal vent.

� Using the most direct route by minimizing the length of the vent

and number of elbows to provide efficient performance.

� Using uniformly sized vents.

� Using duct tape to seal all joints in the vent system.

� Using caulking compound to seal exterior wall or roof opening

around cap.

� Not installing 2 elbows together, for optimal hood performance.

If venting through the wall, be sure that there is proper clearance

within the wall for the damper to open fully.

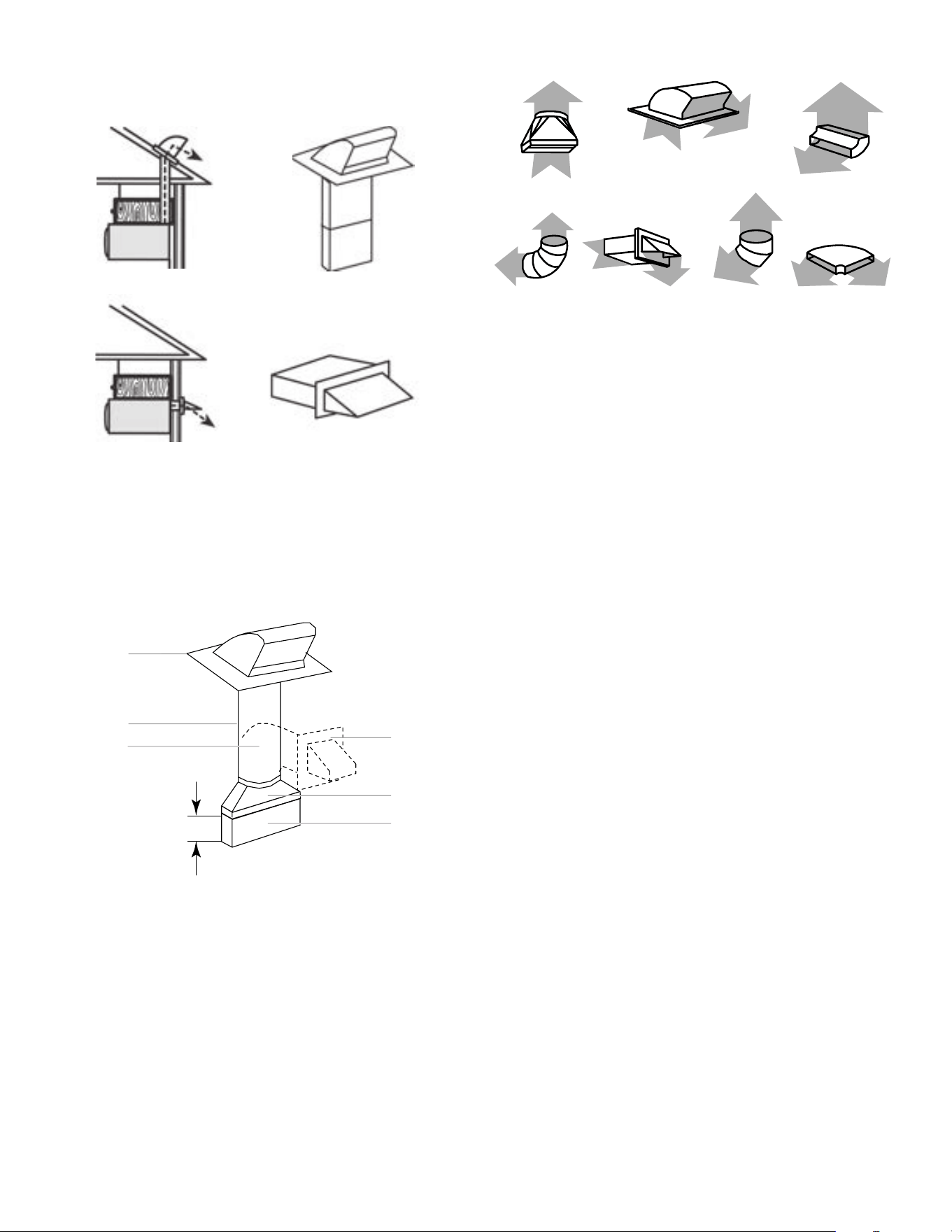

If venting through the roof, and rectangular-to-round transition is

used, be sure there are at least 3" (7.6 cm) of clearance between

the top of the microwave oven and the transition piece. See

“Rectangular-to-Round Transition” illustration.

A. Roof venting

B. Roof cap

C. Wall venting

D. Wall cap

Rectangular-to-Round Transition

NOTE: The minimum 3" (7.6 cm) clearance must exist between

the top of the microwave oven and the rectangular-to-round

transition piece so that the damper can open freely and fully.

A. Roof cap

B. 6" (152 mm) minimum diameter round vent

C. Elbow (for wall venting only)

D. Wall cap

E. 3

" x 10" to 6" (8.3 x 25.4 cm to 15.2 cm) a

rectangular-to-round transition piece

F. Vent extension piece, at least 3" (7.6 cm) high

G. 3" (7.6 cm)

Recommended Standard Fittings

NOTE: The minimum 3" (7.6 cm) clearance must exist between

the top of the microwave oven and the rectangular-to-round

transition piece so that the damper can open freely and fully.

A B C

D E F G

A. Rectangular-to-round transition piece: 3

" x 10" to 6" = 5 ft

(8.3 x 25.4 cm to 15.2 cm = 1.5 m)

B. Roof cap: 3

" x 10" = 24 ft (8.3 x 25.4 cm = 7.3 m)

C. 90° elbow: 3

" x 10" = 25 ft (8.3 x 25.4 cm = 7.6 m)

D. 90° elbow: 6" = 10 ft (15.2 cm = 3 m)

E. Wall cap: 3

" x 10" = 40 ft (8.3 x 25.4 cm = 12.2 m)

F. 45° elbow: 6" = 5 ft (15.2 cm = 1.5 m)

G. 90° flat elbow: 3

" x 10" = 10 ft (8.3 x 25.4 cm = 3 m)

Recommended Vent Length

A 3

" x 10" (8.3 x 25.4 cm) rectangular or 6" (15.2 cm) round

vent should be used.

The total length of the vent system including straight vent,

elbow(s), transitions and wall or roof caps must not exceed the

equivalent of 140 ft (42.7 m) for either type of vent. See the

“Recommended Standard Fittings” section for equivalent lengths.

For best performance, use no more than three 90° elbows.

To calculate the length of the system you need, add the equivalent

lengths of each vent piece used in the system. See the following

examples:

"x 10" (8.3 x 25.4 cm) vent system = 73 ft (22.2 m) total

A B

A. One 3

" x 10" (8.3 x 25.4 cm) 90° elbow= 25 ft (7.6 m)

B. 1 wall cap = 40 ft (12.2 m)

C. 2 ft (0.6 m) + 6 ft (1.8 m) straight = 8 ft (2.4 m)

D. 6 ft (1.8 m)

E. 2 ft (0.6 m)

6" (152 mm) vent system = 73 ft (22.2 m) total

C D

A. Two 90° elbows = 20 ft (6.1 m)

B. 1 wall cap = 40 ft (12.2 m)

C. 1 rectangular-to-round transition piece = 5 ft (1.5 m)

D. 2 ft (0.6 m) + 6 ft (1.8 m) straight = 8 ft (2.4 m)

E. 6 ft (1.8 m)

F. 2 ft (0.6 m)

If the existing vent is round, a rectangular to round transition piece

must be used. In addition, a rectangular 3" (7.6 cm) extension

vent between the damper assembly and rectangular to round

transition piece must be installed to keep the damper from

sticking.

SÉCURITÉ DU FOUR À MICRO-ONDES

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire

tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou

« AVERTISSEMENT ». Ces mots signifient :

DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne

suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

Lors de l’utilisation d’appareils électriques, il faut toujours observer certaines précautions élémentaires de sécurité, y compris les

suivantes :

AVERTISSEMENT : Pour réduire les risques de brûlure, de décharges électriques, d’incendie, de blessures ou d’exposition à un

rayonnement excessif de micro-ondes :

� Lire toutes les instructions avant d’utiliser l’appareil.

� Lire et respecter les « PRÉCAUTIONS POUR ÉVITER LES

EXPOSITIONS POSSIBLES À UN RAYONNEMENT

EXCESSIF AUX MICRO-ONDES » spécifiques de ce

manuel.

� Cet appareil doit être relié à la terre. Brancher uniquement

dans une prise reliée à la terre. Consulter le point

« INSTRUCTIONS DE LIAISON À LA TERRE » de cette

section.

� Installer ou placer cet appareil en respectant toutes les

instructions d’installation fournies.

� Certains produits comme les œufs entiers et les contenants

scellés, comme un pot en verre fermé, peuvent exploser et

ne devraient pas être chauffés dans ce four.

� Utiliser cet appareil uniquement dans le cadre de l’usage

auquel il se destine comme décrit dans le manuel. Ne pas

utiliser de produits chimiques corrosifs ou dégageant des

vapeurs dans cet appareil. Ce type de four est

spécialement conçu pour chauffer, cuire ou sécher des

aliments. Il n’est pas conçu pour une utilisation à des fins

industrielles ou en laboratoires.

� LE CONTENU CHAUD PEUT PROVOQUER DES

BRÛLURES GRAVES. NE PAS LAISSER LES ENFANTS

UTILISER LE FOUR À MICRO-ONDES. Retirer les

aliments chauds avec prudence.

� Ne pas utiliser ce produit si la fiche ou le cordon est

endommagé, s’il ne fonctionne pas correctement ou s’il a

subi une chute ou a été endommagé de quelque façon que

ce soit.

� Seule une personne qualifiée est habilitée à effectuer une

intervention d’entretien sur cet appareil. Communiquer

avec l’entreprise de service autorisé la plus près de chez

vous pour la vérification, la réparation et le réglage.

� Ne pas couvrir ou obstruer les ouvertures de l’appareil.

� Ne pas ranger l’appareil à l’extérieur. Ne pas utiliser ce

produit près d’une source d’eau comme un évier de cuisine,

un sous-sol humide, une piscine ou tout autre

emplacement semblable.

� Ne pas immerger le cordon ou la fiche dans l’eau.

� Maintenir le cordon à l’écart de toute surface chaude.

� Ne pas laisser le cordon pendre par-dessus le bord d’une

table ou d’un comptoir.

� Ne pas utiliser de pièces de remplacement qui n’ont pas

été recommandées par le fabricant (c.-à-d., des pièces

fabriquées à la maison à l’aide d’une imprimante 3D).

� Voir les instructions de nettoyage de la surface de la porte

dans la » section « Entretien et réparation du four à micro-

ondes ».

� Les liquides, comme l’eau, le café ou le thé, peuvent être

chauffés au-delà du point d’ébullition sans pour autant avoir

l’air de bouillir. Des bulles ou une ébullition lorsque le

contenant est sorti du four à micro-ondes ne sont pas

toujours visibles. LE CONTENU LIQUIDE TRÈS CHAUD

PEUT AINSI SOUDAINEMENT BOUILLIR LORSQUE LE

CONTENANT EST DÉPLACÉ OU SI UN USTENSILE EST

INSÉRÉ DANS LE LIQUIDE.

� Ne pas utiliser un appareil de chauffage ou de cuisson sous

cet appareil.

CONSERVER CES INSTRUCTIONS

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

Lors de l’utilisation d’appareils électriques, il faut toujours observer certaines précautions élémentaires de sécurité, y compris les

suivantes :

AVERTISSEMENT : Pour réduire les risques de brûlure, de décharges électriques, d’incendie, de blessures ou d’exposition à un

rayonnement excessif de micro-ondes :

� Ne pas fixer l’appareil au-dessus ou près d’un appareil de

chauffage ou de cuisson.

� Ne pas installer au-dessus d’un évier.

� Ne rien placer directement sur le dessus de l’appareil

lorsque ce dernier est utilisé.

� Nettoyer régulièrement les hottes de ventilation – Ne pas

laisser la graisse s’accumuler dans la hotte ou le filtre.

� Lorsque des aliments sont flambés sous la hotte, mettre le

ventilateur en marche.

� Peut être placé au-dessus d’un équipement de cuisson

électrique ou au gaz.

� Conçu pour être utilisé au-dessus d’une cuisinière d’une

largeur maximum de 36 po (91,44 cm).

� Nettoyer le filtre de la hotte d’extraction en faisant attention.

Des agents nettoyants corrosifs, comme du nettoyant à

four à basse de soude peut endommager le filtre.

� Pour réduire les risques d’incendie dans la cavité du four :

• Ne pas trop faire cuire les aliments. Surveiller

attentivement l’appareil lorsque du papier, du plastique

ou d’autres matériaux combustibles sont placés à

l’intérieur pour faciliter la cuisson.

• Retirer les attaches des sacs en papier ou en plastique

avant de placer le sac dans le four.

• Si des matériaux prennent en feu dans le four, garder la

porte du four fermée, éteindre le four et débrancher le

cordon d’alimentation ou fermer l’alimentation au fusible

ou disjoncteur.

• Ne pas utiliser la cavité comme remisage. Ne pas laisser

de produits en papier, d’ustensiles de cuisson ou

d’aliments dans la cavité lorsque l’appareil n’est pas

utilisé.

CONSERVER CES INSTRUCTIONS

PRÉCAUTIONS POUR ÉVITER TOUTE EXPOSITION

ÉVENTUELLE AU RAYONNEMENT EXCESSIF DE MICRO-

ONDES ET UTILISER L’APPAREIL SANS DANGER

(a) Ne pas tenter de faire fonctionner ce four lorsque la porte est

ouverte puisque l’utilisation la porte ouverte peut entraîner

une exposition dangereuse au rayonnement des micro-

ondes. Il est important de ne pas modifier ou contourner le

verrouillage de sécurité.

(b) Ne placer aucun objet entre le devant du four à micro-ondes

et la porte ou ne pas permettre à de la saleté ou des résidus

de nettoyage de s’accumuler sur les surfaces des joints

d’étanchéité.

très important que la porte du four ferme correctement et qu’il

n’y ait pas de dommage à :

(1) la porte (tordue);

(2) les charnières et loquets (brisées ou lâches);

(3) les joints d’étanchéité de la porte et leur surface.

(d) Le four ne doit pas être réglé ou réparé par une personne

autre qu’une personne d’entretien qualifiée.

ENTRETIEN ET RÉPARATION DU

FOUR À MICRO-ONDES

Nettoyage général

IMPORTANT : Avant le nettoyage, s’assurer que toutes les

commandes sont désactivées et que le four à micro-ondes est

froid. Toujours suivre les instructions figurant sur les étiquettes

des produits de nettoyage.

L’usage de savon, d’eau et d’un chiffon doux ou d’une éponge est

suggéré en priorité, sauf indication contraire.

ACIER INOXYDABLE ET ACIER INOXYDABLE

NOIR (sur certains modèles)

REMARQUE : Afin d’éviter d’endommager les surfaces en acier

inoxydable, ne pas utiliser de tampons à récurer savonneux, de

nettoyants abrasifs, de crème à polir pour table de cuisson, de

tampons en laine d’acier, de chiffons de lavage rêches ou

d’essuie-tout abrasifs. Ils peuvent endommager les surfaces en

acier inoxydable, même après une seule application ou quelques-

unes.

Frotter dans la direction du grain pour éviter les dommages.

Méthode de Nettoyage :

� Affresh

✝

Nettoyant pour acier inoxydable – numéro de

pièce W10355016 (vendu séparément) ou chiffons pour acier

inoxydable affresh

– numéro de pièce W1055049 (vendu

séparément) :

Consulter le Guide de démarrage rapide pour les informations

de commande.

� Vinaigre pour les taches d’eau dure.

EXTÉRIEUR DE LA PORTE DU FOUR À MICRO-

ONDES

Méthode de Nettoyage :

� Nettoyant à vitre et chiffon doux ou éponge : Appliquer le

nettoyant à vitre sur un chiffon doux ou une éponge et non

directement sur le tableau.

� Nettoyant affresh

pour appareils de la cuisine – numéro de

pièce W10355010 (vendu séparément) : Voir la section

« Information de commande en ligne » du Guide de

démarrage rapide pour commander.

REVÊTEMENT INTÉRIEUR ANTIADHÉSIF (sur

certains modèles)

Pour éviter d’endommager l’intérieur du four à micro-ondes, ne

pas utiliser d’ustensiles en métal ou tranchants, de grattoirs, de

nettoyants abrasifs ou d’autres accessoires de récurage.

CAVITÉ DU FOUR À MICRO-ONDES

Afin d’éviter d’endommager la cavité du four à micro-ondes, ne

pas utiliser de tampons à récurer savonneux, de nettoyants

abrasifs, de tampons en laine d’acier, de chiffons de lavage

rêches ou certains essuie-tout.

Sur les modèles en acier inoxydable, frotter dans le sens du grain

pour éviter d’endommager le fini.

La zone de contact entre la porte fermée et le cadre du four à

micro-ondes doit être maintenue propre.

Méthode de Nettoyage :

Saleté moyenne

� Savons et détergents doux, non abrasifs :

Rincer à l’eau propre et sécher avec un chiffon doux sans

charpie.

Saleté tenace

� Savons et détergents doux, non abrasifs :

Faire chauffer une tasse (250 mL) d’eau pendant 2 à 5

minutes dans le four à micro-ondes. La vapeur amollira la

saleté. Rincer à l’eau propre et sécher avec un chiffon doux

sans charpie.

Odeurs

� Jus de citron ou vinaigre :

Faire chauffer une tasse (250 mL) d’eau avec 1 c. à Cuillère à

table (15 mL) de jus de citron ou de vinaigre pendant 2 à 5

minutes dans le four à micro-ondes.

FILTRES À GRAISSE

� Nettoyant doux et tampon à récurer

� Lave-vaisselle

INSTRUCTIONS D’INSTALLATION

SPÉCIFICATIONS

Outils et Pièces

Outils nécessaires

� Ruban à mesurer

� Crayon

� Ciseaux

� Ruban-cache ou punaises

� Perceuse

� Tournevis à tête cruciforme no 2

� Détecteur de montant

� Tournevis à tête cruciforme no 3 pour les vis de 1/4 – 20 x 3 po

(76 mm)

� Mèche de 3/16 po (5 mm), 3/8 po (10 mm), 5/8 po (16 mm)

� Scie-cloche de 3/4 po (19 mm)

� Scie à guichet

� Pince coupante

� Clé à douille (ou clé polygonale) de 7/16 po (11 mm) pour

tirefonds de 1/4 po x 2 po (6,4 mm x 51 mm)

� Scie à trou de 1

po (38 mm) pour armoire de bois ou de

métal

� Pistolet à calfeutrage et calfeutrant étanche

� Ruban adhésif pour conduit.

Matériaux nécessaires

� Composants standard pour évacuation à travers le mur ou à

travers le toit. Voir la section « Spécifications/conception du

circuit d’évacuation ».

✝affresh

est une marque déposée de Whirlpool, É-U.

Pièces fournies

Pièce Dessin Description Qté Où puis-je trouver?

Paquet de vis

Vis à tête ronde de 3/16 –

24 x 3 po

A. Mousse extérieure dans la boîte de

carton

Vis à tête plate de 1/4 –

20 x 3 po

Rondelles 2

Écrou à bascule de 3/16

Tirefonds de 1/4 po x 2 po 2

Vis à tôle no 6 x 3/8 po 2

Bague de cordon

d’alimentation électrique

Clapet

Clapet antiretour pour

évacuation par le mur ou

le toit

Documentation

Documentation 1

Plaque de montage

Plaque de montage 1

Consulter les codes locaux. Vérifier l’alimentation électrique existante. Consulter les « Spécifications électriques ».

Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié agréé.

REMARQUE :

� Les articles de quincaillerie suivants sont destinés à l’utilisation sur un montant de bois. En présence d’une structure de mur différent,

utiliser les éléments de fixation appropriés.

� S’assurer d’acheter uniquement des pièces et des accessoires Whirlpool certifiés par le fabricant de l’appareil. Il se peut que

l’installation nécessite des pièces supplémentaires. Pour commander, voir la section « Information de commande en ligne » du Guide

de démarrage rapide.

Exigences d’Emplacement

Inspecter l’ouverture où le four à micro-ondes sera installé.

L’emplacement doit comporter les caractéristiques suivantes :

� Dimensions minimales à respecter lors de l’installation. Voir

l’illustration « Dimensions à respecter lors de l’installation ».

� Au moins un montant de cloison en bois de 2 po x 4 po

(5,1 x 10,2 cm) et parement de plâtre/support d’enduit ou

panneau de gypse d’une épaisseur de 3/8 po (1 cm) ou plus

dans l’ouverture de l’armoire.

� Capacité de support de charge de 150 lb (68 kg), ceci inclut le

four à micro-ondes et les articles placés à l’intérieur du four à

micro-ondes et de l’armoire supérieure.

� Prise de courant électrique reliée à la terre à l’intérieur de

l’armoire supérieure. Voir la section « Spécifications

électriques ».

REMARQUE :

� Dans le cas de l’installation du four à micro-ondes à proximité

d’une paroi latérale sur le côté gauche, laisser un espace libre

de 6 po (15,2 cm) ou plus entre le mur et le four à

micro-ondes, pour permettre la manœuvre d’ouverture

complète de la porte.

� Certains modèles sont munis d’une poignée dissimulée. Dans

le cas de l’installation du four à micro-ondes près d’une paroi

latérale sur le côté droit, laisser un espace libre de 3 po

(7,6 cm) ou plus entre le mur et le four à micro-ondes pour

permettre d’agripper la poignée intégrée à la porte.

� Les matériaux de certaines armoires et certains matériaux de

construction peuvent ne pas résister à la chaleur émise par le

four à micro-ondes lors des opérations de cuisson. Consulter

le constructeur de la maison ou le fabricant des armoires pour

déterminer si les matériaux utilisés pourraient subir un

changement de couleur, une déstratification ou d’autres

dommages.

Exigences spéciales

Pour une installation avec décharge murale seulement :

� L’ouverture découpée doit être exempte d’obstruction pour

l’ajustement adéquat du conduit d’évacuation et pour que la

plaque du clapet puisse s’ouvrir complètement et librement.

Pour une installation avec décharge à l’extérieur à travers le

toit seulement :

� Si on utilise un raccord de transition rectangulaire/rond, on doit

disposer d’un espace libre de 3 po (7,6 cm) au-dessus du four

à micro-ondes afin que la plaque du clapet puisse s’ouvrir

complètement et librement. Voir l’illustration « Raccord de

transition rectangulaire/rond » dans la section « Spécifications/

conception du circuit d’évacuation ».

Dimensions du produit

(41.6 cm)

(43.5 cm)

" (76 cm)

Up to 17

(45.4 cm

) *

*La profondeur totale du produit varie légèrement selon la

conception de la porte.

Dimensions d’installation

REMARQUE : La prise de courant à 3 alvéoles reliée à la terre

doit être située à l’intérieur de l’armoire supérieure. Voir la section

« Spécifications électriques ».

A. Évacuation rectangulaire

murale de 2 po x 4 po

(5,1 cm x 10,2 cm)

B. Prise à 3 alvéoles reliée à la

terre

C. Minimum de 12 po (30,5 cm),

maximum de

14 po (35,6 cm)*

D. 30 po (76,2 cm) typique**

E. 30 po (76,2 cm) minimum

F. 66 po (167,6 cm) minimum

Les dimensions exactes peuvent varier en fonction du type de

cuisinière/table de cuisson ci-dessous.

* Profondeur de l’armoire supérieure et de l’armoire latérale :

Minimum de 12 po (30,5 cm), maximum de 14 po (35,6 cm)*

**30 po (76,2 cm) est habituel pour une hauteur d’installation de

66 po (167,6 cm).

B B

A. Profondeur de l’armoire : 12 po (30,5 cm) à 14 po (35,6 cm)

B. Armoire

C. Plaque de montage

D. Profondeur de l’armoire : 14 po (35,6 cm) à 15 po (38,1 cm)

E. Ensemble de montage de bourrelet

REMARQUE : Pour garantir de bons résultats, ne pas obstruer

l’ouverture d’évacuation supérieure. Si la largeur des armoires est

de plus de 14 po (35,6 cm), mais pas plus de 15 po (38,1 cm),

utiliser l’ensemble de montage de bourrelet pour remplacer la

plaque de montage sur le mur. L’ensemble de montage de

bourrelet (numéro de pièce W11185746) n’est pas fourni, mais

peut être acheté de Whirlpool.

Pour commander, voir la section « Information de commande en

ligne » du Guide de démarrage rapide.

Pour d’autres dimensions d’armoire, nous suggérons de

sélectionner d’autres produits Whirlpool.

Spécifications électriques

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Observer les dispositions de tous les codes et règlements en

vigueur.

Exigences :

� Alimentation de 120 V, 60 Hz, CA seulement, et protégée par

un fusible ou un disjoncteur temporisé de 15 A ou 20 A.

Recommandation :

� Fusible ou disjoncteur temporisé.

� Circuit distinct exclusif au four à micro-ondes.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour un appareil avec liaison à la terre et cordon

d’alimentation :

Cet appareil doit être relié à la terre. En cas d’anomalie de

fonctionnement ou de panne, la liaison à la terre réduira le

risque de décharge électrique en offrant au courant électrique

un itinéraire d’évacuation de moindre résistance. L’appareil

est doté d’un cordon électrique comportant un conducteur de

mise à la terre d’équipement et une fiche de branchement de

liaison à la terre. La fiche doit être branchée sur une prise de

courant appropriée qui soit bien installée et reliée à la terre

conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Un raccordement inapproprié du

conducteur de mise à la terre de l’équipement peut causer un

risque de décharge électrique. En cas de doute quant à la

qualité de la mise à la terre de l’appareil, consulter un

électricien ou un technicien d’entretien qualifié. Ne pas

modifier la fiche fournie avec cet appareil; si elle ne

correspond pas à la prise de sortie, faire installer une prise

appropriée par un électricien qualifié.

CONSERVER CES INSTRUCTIONS

Cet appareil est conforme à la norme ICES-001 d’Industrie

Canada.

INSTALLATION

Préparation de l’ensemble four à

micro-ondes/hotte

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

1. Couvrir la surface de travail pour éviter de l’endommager.

2. Séparer le gabarit en carton de la boîte en carton, voir la

section « Séparer le gabarit en carton » pour plus de détails.

3. Retirer le paquet de vis de la mousse extérieure du carton.

4. Retirer le clapet de la mousse extérieure du carton.

5. Retirer la documentation de la mousse extérieure dans la

boîte.

6. Retirer les matériaux d’emballage, le ruban adhésif et la

pellicule protectrice du four à micro-ondes.

7. Retirer la plaque de montage de la mousse extérieure dans la

boîte.

8. Utiliser du ruban adhésif pour immobiliser la porte fermée du

four à micro-ondes, pour qu’elle ne puisse pas s’ouvrir durant

les manutentions du four.

Séparer le gabarit en carton (sur

certains modèles)

En fonction de votre modèle, certains modèles utilisent le gabarit

mural en papier et le gabarit pour l’armoire supérieure en papier

pour l’installation, vous pouvez alors sauter cette section.

1. Découper le long de la ligne pointillée pour séparer le gabarit

en carton du dos de la boîte en carton. Mettre le gabarit de

carton de côté et s’y référer lors des étapes d’installation

« Marquage du mur arrière » et « Préparation de l’armoire

supérieure ».

A. Côté arrière de la boîte en carton

B. Gabarit en carton (y compris le gabarit pour mur

arrière et le gabarit pour armoire supérieure)

C. Ligne en pointillés

Trouver le gabarit d’installation (sur

certains modèles)

Pour certains modèles, le gabarit en papier de la paroi et le

gabarit de l’armoire supérieure sont fournis pour l’installation. Ils

se trouvent dans la documentation et doivent être utilisés avant

d’installer le four à micro-ondes. La documentation se trouve dans

la mousse extérieure de la boîte en carton, voir la section

« Pièces fournies » pour plus de détails.

A. Documentation

B. Gabarit mural

C. Gabarit pour armoire supérieure

Type d’installation

Ce four à micro-ondes est conçu pour s’adapter aux trois types de

ventilation suivantes, choisir un type avant l’installation.

Recirculation

(Configuration d’usine par défaut)

Évacuation par le mur

Évacuation par le toit

Trouver les montants de cloison

REMARQUE : S’il n’y a aucun montant de cloison dans l’ouverture d’encastrement de l’armoire, ne pas installer le four à micro-ondes.

Voir les illustrations dans « Configurations possibles des montants de cloison ».

1. Utiliser un détecteur de montant pour localiser dans l’ouverture les bords des montants de cloison.

2. Marquer la position du centre de chaque montant de cloison et tracer l’axe de chaque montant à l’aide d’un fil à plomb. Voir les

illustrations dans « Configurations possibles des montants de cloison ».

Configurations possibles des montants de cloison

Les illustrations ci-dessous présentent des exemples des configurations préférentielles d’installation avec la plaque de montage.

Aucun montant de cloison à la position des trous d’extrémité

Illustration 1

A. Trous d’extrémité (sur la

plaque de montage)

B. Axe vertical central de

l’ouverture dans l’armoire

C. Axe vertical de montant de

cloison, 30 po (76,2 cm)

minimum

D. Trous pour tirefonds

E. Pattes de support

F. Marquage du centre sur

plaque de montage

Aucun montant de cloison à la position des trous d’extrémité

Illustration 2

REMARQUE : Si les montants de cloison se trouvent à moins de

6 po (15,2 cm) de l’axe central vertical (voir la section « Tracé sur

le mur arrière »), seule une installation sans décharge à

l’extérieur ou une installation avec décharge par le toit peut être

réalisée.

A. Trous d’extrémité (sur la

plaque de montage)

B. Axe vertical central de

l’ouverture dans l’armoire

C. Axe vertical de montant de

cloison

D. Trous pour tirefonds

E. Pattes de support

F. Marquage du centre sur

plaque de montage

Montant de cloison à la position des trous d’extrémité

Illustration 3

A,D

A. Trous d’extrémité (sur la

plaque de montage)

B. Axe vertical central de

l’ouverture dans l’armoire

C. Axe vertical de montant de

cloison

D. Trous pour tirefonds

E. Pattes de support

F. Marquage du centre sur

plaque de montage

Montant de cloison à la position des trous d’extrémité

Illustration 4

A,D

A. Trous d’extrémité (sur la

plaque de montage)

B. Axe vertical central de

l’ouverture dans l’armoire

C. Trous pour vis d’ancrage

dans l’axe vertical de montant

de cloison

D. Trous pour tirefonds

E. Pattes de support

F. Marquage du centre sur

plaque de montage

Marquage et perçage de l’armoire

supérieure

1. Interrompre l’alimentation électrique.

2. Retirer tout le contenu de l’armoire supérieure.

3. Utiliser un ruban à mesurer pour mesurer et marquer

clairement la position de l’axe central vertical de l’ouverture.

S’assurer qu’elle s’aligne avec l’axe central vertical au mur.

Utiliser un crayon pour tracer les lignes médianes sur

l’armoire supérieure et le mur.

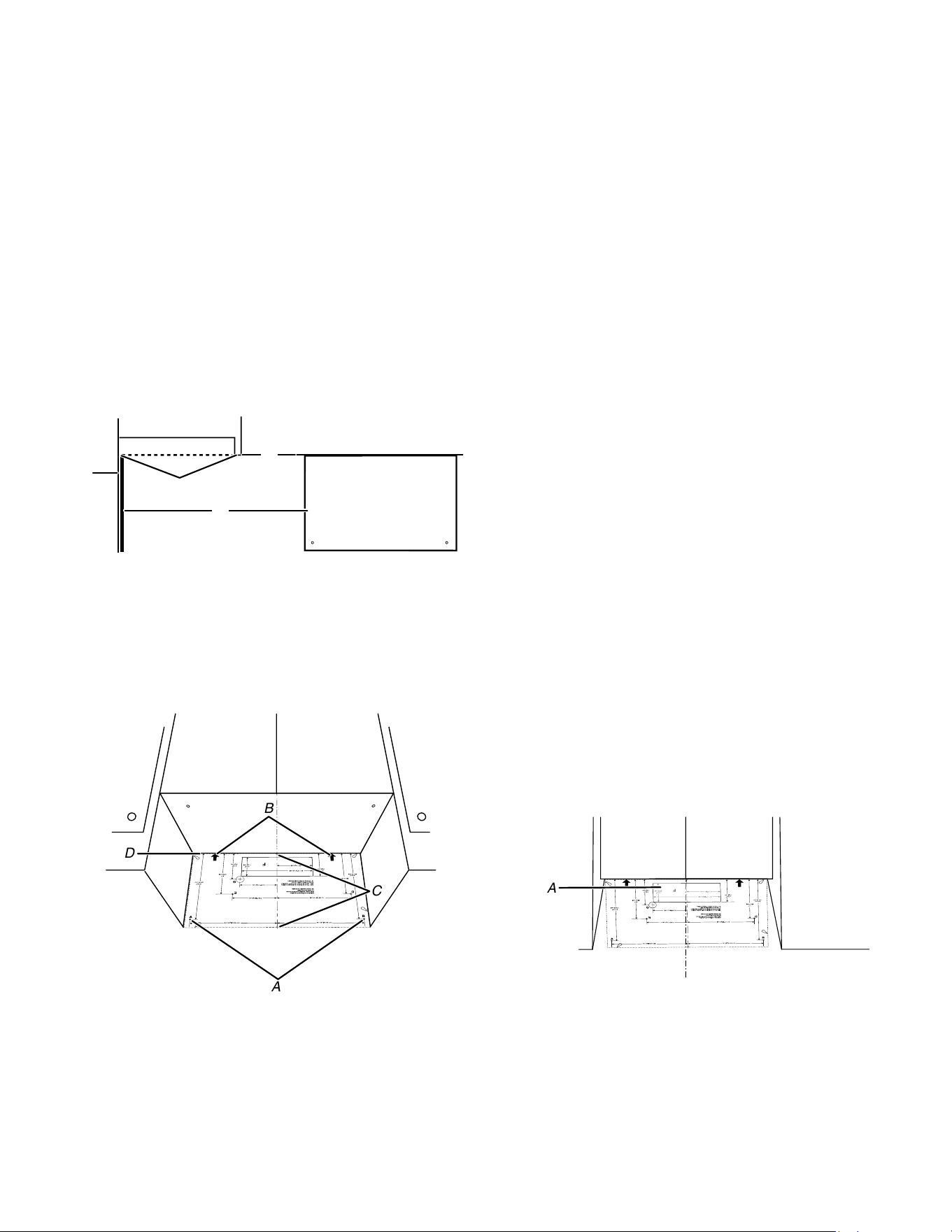

A. Axe central de l’armoire supérieure

B. Axe central au mur

REMARQUE : Le gabarit en carton ou le gabarit mural est

adapté à l’installation d’armoires d’une profondeur de 12 po à

14 po (30,5 cm à 35,6 cm), si les armoires sont plus grandes

que 14 po (35,6 cm), et jusqu’à 15 po (38,1 cm), utiliser

l’ensemble de montage en saillie, qui remplace la plaque de

montage fournie avec le produit. L’ensemble de montage de

bourrelet (numéro de pièce – W11185746) n’est pas fourni.

Pour commander, voir la section « Information de commande

en ligne » du Guide de démarrage rapide.

A. Flèches vers le mur

B. Axe central de l’armoire supérieure

C. Centrer les marques sur le gabarit en carton ou le

gabarit pour l’armoire supérieure

4. Placer la ou le gabarit en carton ou le gabarit pour l’armoire

supérieure contre le fond de l’armoire supérieure. S’assurer

que l’axe du gabarit de carton ou du gabarit pour l’armoire

supérieure est aligné avec l’axe de l’armoire supérieure qui a

été dessiné à l’étape 3. Et les flèches vers le mur (A) doivent

être contre le mur arrière afin que les trous découpés dans

l’armoire supérieure s’alignent avec les trous dans la partie

supérieure du four à micro-ondes.

REMARQUE : Si le mur derrière le four à micro-ondes

(comme installé) comporte un revêtement mural partiel (par

exemple, dosseret de carreaux), assurez-vous que les flèches

« rear wall/mur arrière » s’alignent sur la partie la plus épaisse

du mur arrière (par exemple l’épaisseur des carreaux plutôt

que le panneau de gypse).

5. Découper le trou (G sur ou le gabarit en carton ou le gabarit

pour l’armoire supérieure) pour cordon d’alimentation à l’aide

d’une perceuse et d’une scie-cloche de 3/4 po (1,9 cm).

6. Percer deux trous pour écrou de montage (B) de 3/8 po

(10 mm) aux points « D » et « E » du ou le gabarit de carton

ou le gabarit pour armoire supérieure. Ces trous sont utilisés

pour le passage de deux vis de 1/4-20 x 3 po avec rondelles

qui sont utilisées pour la fixation du four à micro-ondes contre

l’armoire supérieure.

A. Trou du cordon d’alimentation (G)

B. Trous des écrous de montage (D et E)

REMARQUE : Si l’armoire supérieure est métallique, la

garniture du cordon d’alimentation nécessite d’être installée

autour du trou de passage du cordon d’alimentation – voir

l’illustration.

A. Armoire métallique

B. Bague de cordon d’alimentation électrique

7. À l’aide d’une scie à guichet, découper la zone rectangulaire

pour le passage du conduit d’évacuation par le toit. Passer

cette étape si l’appareil est installé avec une recirculation ou

une évacuation par le mur.

A. Zone de coupe pour l’évacuation par le toit

Marquage et perçage du mur arrière

Le four à micro-ondes doit être fixé sur au moins 1 montant de

cloison, mais de préférence sur 2 montants; on utilise pour cela au

moins 1 vis d’ancrage, mais de préférence 2. Voir la section

« Trouver les montants de cloison » pour trouver les montants de

cloison.

Aligner le marquage central du gabarit de carton ou le gabarit

mural avec l’axe central sur le mur, en faisant attention qu’il soit

bien de niveau et que le haut du gabarit de carton soit bien

positionné bout à bout avec le bord arrière de l’armoire. (Voir la

REMARQUE ci-dessous avant de tracer).

1. Fixer le gabarit en carton ou le gabarit mural au mur, en

alignant les repères centraux du gabarit en carton ou du

gabarit mural sur l’axe central du mur, en veillant à ce qu’il soit

de niveau et que le haut du gabarit en carton ou du gabarit

mural soit accolé au bord arrière de l’armoire supérieure. (Voir

la REMARQUE ci-dessous avant de tracer).

REMARQUE : Si le bord avant de l’armoire supérieure est

plus bas que le bord arrière, abaisser le gabarit de carton ou

le gabarit mural de manière à ce que son sommet soit au

même niveau que le bord avant de l’armoire.

A. Mur arrière

B. Gabarit de carton ou gabarit mural

C. Le sommet du gabarit de carton ou gabarit mural doit

être aligné avec le bord avant de l’armoire.

D. Bord avant de l’armoire supérieure

2. Percer des trous à A (marques A et B sur le gabarit de carton

ou le gabarit mural), si les montants de cloison ne se trouvent

pas au niveau des trous A et B, ne pas percer des trous aux

points A et B et suivre les instructions ci-dessous.

A. Trous A et B

B. Flèches vers l’armoire supérieure

C. Centrer les marques sur le gabarit en carton ou le

gabarit mural

D. Bord arrière de l’armoire supérieure

3. En plus d’être fixé sur au moins un montant de cloison, on doit

également fixer la plaque de montage sur le mur au niveau

des deux trous d’extrémité. Si la position des trous ne

coïncide pas avec des montants de la cloison, utiliser deux vis

à tête ronde de 3/16-24 x 3 po avec écrou articulé; s’il y a un

trou d’extrémité qui coïncide avec les montants de la cloison,

utiliser une vis d’ancrage et une vis à tête ronde de

3/16-24 x 3 po avec écrou articulé; si les deux trous coïncident

avec les montants de la cloison, utiliser deux vis d’ancrage.

Voici 3 configurations d’installation.

Installation s’il n’y a aucun montant de cloison aux trous

d’extrémités (illustrations 1 et 2 de la section trouver les

montants de cloison)

1. Percer des trous de 5/8 po (1,6 cm) à travers le mur à

l’emplacement des deux trous d’extrémité marqués à

l’étape 3 de la section « Tracé sur le mur arrière ».

2. Percer des trous de 3/16 po (5 mm) dans les montants de

cloison à l’emplacement des trous marqués à l’étape 6 de

la section « Marque sur le mur arrière. » Voir les

illustrations 1 et 2 du point « Configurations possibles des

montants de cloison » à la section « Identifier la position

des montants de cloison ».

Installation s’il y a un montant de cloison à un trou

d’extrémité (illustration 3 de la section trouver les

montants de cloison)

1. Percer un trou de 3/16 po (5 mm) à travers le montant à

l’emplacement du trou d’angle marqué à l’étape 3 dans

« Tracé sur le mur arrière ».

2. Si on souhaite fixer l’appareil sur un second montant de

cloison, percer un trou de 3/16 po (5 mm) dans le montant

à l’emplacement de l’autre trou marqué à l’étape 6 dans

« Tracé sur le mur arrière ». Voir la figure 3 de la partie

« Configurations possibles des montants de cloison » de

la section « Identifier la position des montants de la

cloison ».

3. Percer un trou de 5/8 po (1,6 cm) à travers le mur, à

l’autre extrémité.

Installation s’il y a un montant de cloison aux deux trous

d’extrémités (illustration 4 de la section trouver les

montants de cloison)

1. Percer des trous de 3/16 po (5 mm) à travers le montant à

l’emplacement des trous d’angle marqués à l’étape 3 dans

« Marque sur le mur arrière ».

4. À l’aide d’une scie à guichet, découper la zone rectangulaire

pour le passage du conduit d’évacuation par le mur. Passer

cette étape si l’appareil est installé avec une recirculation ou

une évacuation par le plafond.

A. Zone de coupe pour l’évacuation par le mur

Fixation de la plaque de montage au

mur

1. Positionner la plaque de montage sur le mur.

2. Fixer la plaque de montage sur le mur; utiliser les organes de

fixation appropriés dans les deux trous d’extrémité percés

dans les montants de cloison ou à travers le panneau de

gypse – vis à tête ronde de 3/16 – 24 x 3 po avec écrou

articulé ou tirefond de 1/4 po x 2 po.

Voir les illustrations du point « Configurations possibles du

colombage mural » dans la section « Identification de la

position des montants de cloison » et suivre les sections

suivantes « Aucun montant de cloison ne coïncide avec les

trous d’extrémité (illustrations 1 et 2 de la section trouver les

montants de cloison) » ou « montant de cloison à un trou

d’extrémité (illustration 3 dans la section trouver les montants

de cloison) ».

3. Insérer les vis d’ancrage dans les deux trous d’extrémité.

4. Contrôler l’alignement de la plaque de montage; veiller à

établir un bon aplomb.

5. Placer les vis des deux trous d’extrémités.

Installation s’il n’y a aucun montant de cloison

aux trous d’extrémités

(illustration 1 et 2 dans la section trouver les

montants de cloison)

REMARQUE : La plaque de montage doit être fixée sur le mur à

au moins un montant de cloison, ainsi qu’aux deux extrémités.

1. Alors que les pattes de support de la plaque de montage sont

orientées vers l’avant, insérer des vis à tête ronde de

3/16-24 x 3 po dans les deux trous d’extrémité de la plaque de

montage.

2. Engager un écrou articulé sur chaque vis par l’arrière de la

plaque de montage. Veiller à disposer de suffisamment

d’espace pour que les écrous articulés puissent traverser le

panneau de gypse et se déployer à l’intérieur de la cavité

murale.

A. Vis à tête ronde de 3/16 – 24 x 3 po

B. Plaque de montage

C. Écrou articulé

3. Positionner la plaque de montage sur le mur.

4. Pousser les deux vis

avec écrou articulé à travers le panneau

de gypse; visser les vis à la main pour vérifier que chaque

écrou articulé s’est déployé et prend appui contre le panneau

de gypse.

A. Vis à tête ronde de 3/16 – 24 x 3 po

B. Plaque de montage

C. Écrou articulé

D. Panneau de gypse

5. Insérer les tirefonds dans les trous percés dans les montants

de cloison à l’étape 2 du paragraphe « Installation

lorsqu’aucun montant de cloison ne coïncide avec les trous

d’extrémité » de la section « Perçage des trous dans le mur

arrière ».

6. Contrôler l’alignement de la plaque de montage; veiller à

établir un bon aplomb.

7. Serrer solidement tous les écrous et tirefonds.

Un montant de cloison à un trou d’extrémité

(illustration 3 dans la section trouver les montants

de cloison)

1. Alors que les pattes de support de la plaque de montage sont

orientées vers l’avant, insérer une vis à tête ronde de 3/16-24

x 3 po dans le trou d’angle coïncidant avec le trou de 5/8 po

(16 mm) percé à l’étape 3 du paragraphe « Installation avec

un montant de cloison coïncident avec un trou d’extrémité »

de la section « Perçage des trous dans le mur arrière ».

2. Engager un écrou articulé sur la vis par l’arrière de la plaque

de montage. Veiller à disposer de suffisamment d’espace

pour que l’écrou articulé puisse traverser le panneau de gypse

et se déployer à l’intérieur de la cavité murale.

3. Positionner la plaque de montage sur le mur.

4. Pousser la vis avec écrou articulé à travers le panneau de

gypse; visser la vis à la main pour vérifier que chaque écrou

articulé s’est déployé et prend appui contre le panneau de

gypse.

5. Insérer un tirefond dans le trou d’extrémité restant.

6. S’il est possible de fixer également l’appareil sur un second

montant de cloison, insérer une vis d’ancrage dans l’autre trou

percé à l’étape 2 du paragraphe « Installation avec un

montant de cloison coïncidant avec un trou d’extrémité » de la

section « Perçage des trous dans le mur arrière ». Contrôler

l’alignement de la plaque de montage; veiller à établir un bon

aplomb.

7. Serrer solidement toutes les pièces d’ancrage.

Montants de cloison en coïncidence avec deux

trous d’extrémité (illustration 4)

1. Positionner la plaque de montage sur le mur.

2. Insérer les vis d’ancrage dans les deux trous d’extrémité.

3. Contrôler l’alignement de la plaque de montage; veiller à

établir un bon aplomb.

4. Serrer solidement les vis d’ancrage.

Réorientation du moteur du

ventilateur

Cette section comprend l’installation avec évacuation par le mur

ou le toit. Ces deux installations demandent de réorienter le

moteur du ventilateur. Sélectionner un type d’évacuation avant

d’installer le four à micro-ondes. Suivre les instructions

appropriées pour réorienter le moteur du ventilateur. Pour une

installation avec recirculation, le moteur du ventilateur n’a pas

besoin d’être réorienté, cette section peut être passée.

Réorientation du moteur du ventilateur pour une

installation avec évacuation par le mur

1. Ôter les vis fixant la plaque de support du clapet à la partie

arrière du four à micro-ondes et les garder pour plus tard.

A. Plaque de support du clapet

B. Introduire

2. Tourner et maintenir la plaque de support du clapet à la

verticale, comme illustré.

A. Plaque de support du clapet

3. Retirer 2 vis de ventilateur fixant le moteur du ventilateur au

four à micro-ondes et les garder pour plus tard.

A. Vis du ventilateur

4. Débrancher le fil du moteur de ventilateur du connecteur.

A. Fil du moteur de ventilateur

B. Connecteur

5. Sortir le moteur du four à micro-ondes et le garder pour plus

tard.

A. Moteur de ventilateur

6. Utiliser une pince coupante pour découper doucement les

points de fixation rectangulaires des couvercles de fermeture.

A. Pince coupante

B. Couvercles de fermeture rectangulaire du clapet

antiretour

7. Tenir le fil du moteur, placer le fil à travers le pont du moteur

de ventilateur.

A. Pont du moteur de ventilateur

B. Fil du moteur de ventilateur

8. Abaisser le moteur de ventilateur pour le réinsérer dans le

four à micro-ondes. L’orifice de sortie fait face vers l’arrière du

four à micro-ondes.

A. Orifice de sortie

9. Rebrancher le fil du moteur de ventilateur dans le connecteur.

A. Fil du moteur de ventilateur

B. Connecteur

10. Fixer de nouveau les 2 vis du ventilateur dans les trous

encastrés situés à l’arrière du four à micro-ondes.

A. Vis

B. Trous

11. S’assurer que les 2 vis sont bien fixées dans les trous de vis

du moteur de ventilateur pour que le moteur ne puisse pas

bouger.

A. Vis

B. Trous de vis du moteur de ventilateur

12. Remettre la plaque de support du clapet à sa position

horizontale d’origine.

A. Plaque de support du clapet

13. Fixer la plaque de support du clapet à l’aide des 2 vis qui ont

été retirées à l’étape 1.

A. Plaque de support du clapet

B. Introduire

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

14. Brancher le four à micro-ondes. Vérifier si le ventilateur

produit un son anormal, passer en revue les différentes

étapes pour découvrir laquelle aurait été oubliée.

Réorientation du moteur du ventilateur pour une

installation avec évacuation par le toit

1. Répéter les étapes 1 à 5 du point « Installation avec décharge

murale uniquement. »

2. Utiliser une pince coupante diagonale pour découper

doucement les couvercles du conduit rectangulaire aux

perforations du clapet antiretour.

A. Couvercles de fermeture rectangulaire

B. Pince coupante

3. Abaisser le moteur de ventilateur pour le réinsérer dans le

four à micro-ondes. Les orifices de sortie font face vers le haut

du four à micro-ondes.

A. Orifice de sortie

IMPORTANT : Si le moteur du ventilateur n’est pas positionné

avec le côté plat orienté vers l’arrière du four à micro-ondes

(comme illustré), le rendement sera médiocre.

4. Rebrancher le fil du moteur de ventilateur dans le connecteur.

5. Fixer de nouveau les 2 vis du ventilateur dans les trous

encastrés situés à l’arrière du four à micro-ondes.

6. S’assurer que les 2 vis sont bien fixées dans les trous de vis

du moteur de ventilateur pour que le moteur ne puisse pas

bouger.

7. Remettre la plaque de support du clapet à sa position

horizontale d’origine.

A. Plaque de support du clapet

8. Fixer la plaque de support du clapet à l’aide de la vis retirée à

l’étape 1.

A. Plaque de support du clapet

B. Introduire

9. Répéter l’étape 14 du point « Installation avec décharge

murale uniquement ».

Installation du clapet antiretour

Si l’installation s’effectue avec une recirculation, le clapet

antiretour n’est pas nécessaire, cette section peut être sautée. Le

garder pour une utilisation ultérieure.

Installation du clapet (pour une évacuation par le

mur)

1. Trouver le clapet dans la mousse extérieure dans le carton.

2. Vérifier que la plaque du clapet manœuvre librement et

s’ouvre complètement.

3. Positionner le clapet antiretour sur le dos du four à micro-

ondes de manière à ce que la charnière de la lame du clapet

antiretour soit en haut et que le clapet antiretour s’ouvre à

l’écart du four à micro-ondes.

A B C D

A. Arrière du four à micro-

ondes

B. Clapet antiretour

C. Lame du clapet antiretour

D. Vis à tôle no 6 x 3/8 po

(dans l’emballage des vis)

4. Fixer le clapet à l’aide de deux vis de tôlerie no 6 x 3/8 po, voir

l’illustration ci-dessus.

Installation du clapet (pour une évacuation par le

toit)

1. Trouver le clapet dans la mousse extérieure dans le carton.

2. Vérifier que la plaque du clapet s’ouvre librement et

complètement.

3. Insérer le clapet par l’ouverture découpée dans l’armoire, de

telle manière que la patte longue du clapet puisse glisser sous

les pattes d’arrimage relevées de la plaque du clapet. Fixer

ensuite le clapet avec une vis à tôle no 6 x 3/8 po.

REMARQUE : Il n’est pas possible d’installer la vis si le clapet

n’est pas positionné comme on le voit sur l’illustration.

A B C

D E F

A. Pattes relevées

B. Clapet antiretour

C. Vis à tôle no 6 x 3/8 po

D. Ouverture découpée dans

l’armoire supérieure

E. Patte longue

F. Plaque de support du

clapet

Installation du four à micro-ondes

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

IMPORTANT : Le côté de l’appareil où se trouve la commande est

le plus lourd. Manipuler le four à micro-ondes délicatement.

1. Placer une rondelle sur chaque vis à tête plate de 1/4 – 20 x

3 po (7,6 cm); placer les vis à l’intérieur de l’armoire

supérieure, à proximité des trous de 3/8 po (9,5 mm).

2. Vérifier que la porte du four à micro-ondes est fermée, et

qu’elle est immobilisée par du ruban adhésif.

3. À l’aide de 2 personnes ou plus, soulever le four à micro-

ondes et le suspendre aux pattes de support situées en bas

de la plaque de montage.

REMARQUE : Pour éviter d’endommager le four à micro-

ondes, ne pas saisir et utiliser la porte ou la porte pendant la

manipulation du four à micro-ondes.

A. Plaque de montage

B. Pattes de support

4. Alors que l’avant du four à micro-ondes est encore incliné,

enfiler le cordon d’alimentation à travers le trou de passage

percé dans le fond de l’armoire supérieure.

5. Redresser le four à micro-ondes vers l’armoire supérieure.

REMARQUE : En cas d’évacuation à travers le mur, veiller à ce

que le clapet s’insère facilement dans le conduit dans l’ouverture

du mur.

6. Pousser le four à micro-ondes contre la plaque de montage;

maintenir le four en place.

REMARQUE : Si aucun autre ajustement de la position du four à

micro-ondes n’est nécessaire, passer les étapes 7 à 9.

7. Si un ajustement est nécessaire, faire pivoter le four à micro-

ondes vers le bas. À l’aide de 2 personnes ou plus, soulever

le four à micro-ondes et le dégager de la plaque de montage;

placer le four à part sur une surface protégée.

8. Desserrer les vis de la plaque de montage. Ajuster la plaque

de montage et resserrer les vis.

9. Répéter les étapes 3 à 6.

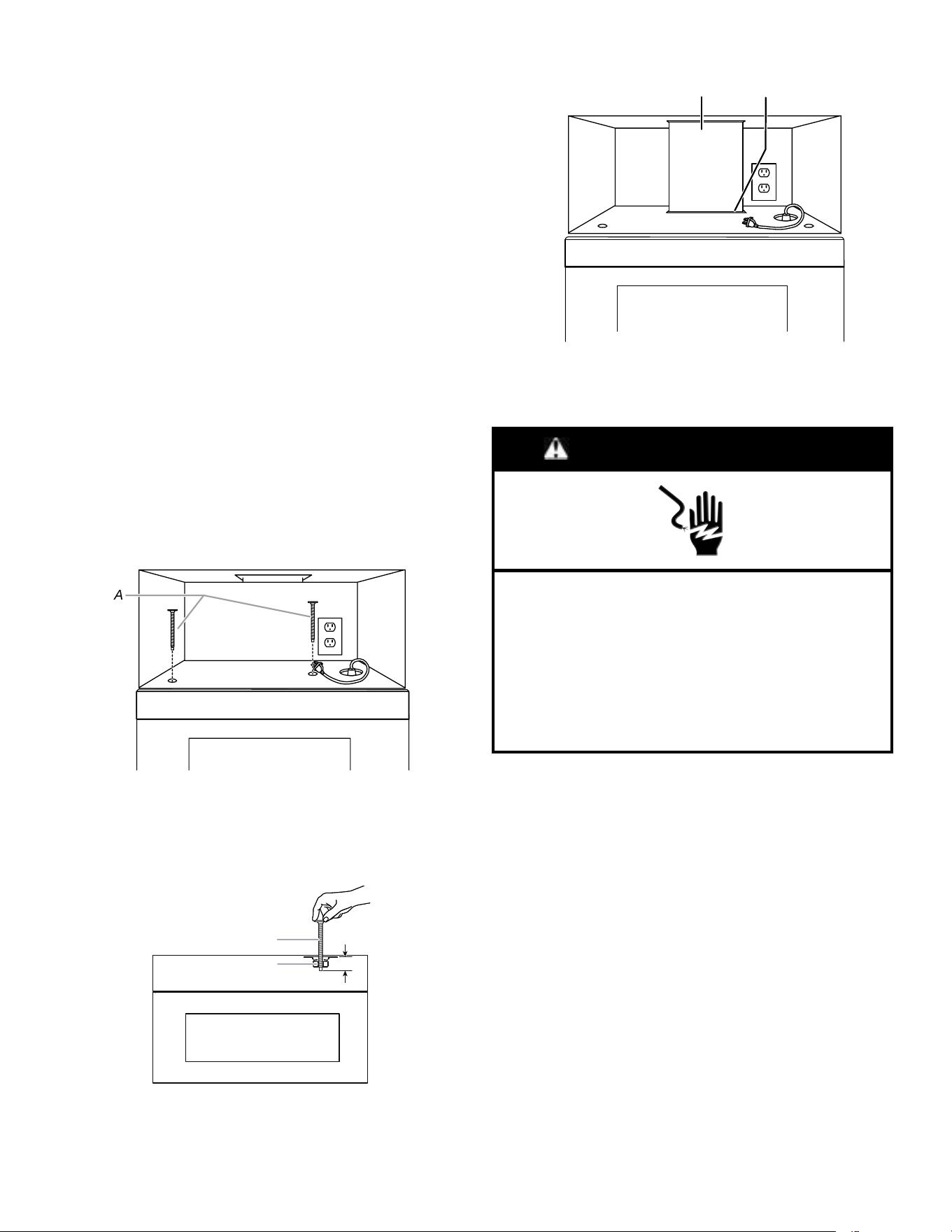

10. Alors que le four à micro-ondes est centré, et tandis qu’au

moins une personne le maintient en place, insérer les vis à

travers l’armoire supérieure et dans le four à micro-ondes.

Serrer les vis jusqu’à ce qu’il ne reste aucun espace entre

l’armoire supérieure et le four à micro-ondes.

REMARQUE :

� Certaines configurations des armoires supérieures nécessitent

l’emploi de vis plus longues ou plus courtes que 3 po (7,6 cm).

Acheter les vis nécessaires (plus longues ou plus courtes)

dans une quincaillerie locale.

� Un serrage excessif des vis peut provoquer une déformation

(gauchissement) du sommet du four à micro-ondes. Pour

éviter un gauchissement, on peut ajouter des cales d’appui en

bois (l’installateur les fournit). L’épaisseur des cales doit

correspondre à l’épaisseur de l’espace résiduel entre le fond

de l’armoire supérieure et le four à micro-ondes.

A. Vis

� Pour éviter d’endommager l’écrou de montage, vissez d’abord

les vis dans les trous d’écrou de montage à la main de

profondeur d’environ de 15 à 20 mm, en veillant à ce que les

vis s’enfilent correctement. Serrer ensuite les vis à l’aide d’un

outil.

15-20 mm

A. Vis

B. Écrou de montage

11. Connecter le conduit d’évacuation au clapet.

A B

A. Système d’extraction

B. Clapet (sous le conduit d’évacuation) – compact

Achever l’installation

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

1. Brancher le four à micro-ondes sur une prise à trois alvéoles

reliée à la terre.

2. Rebrancher l’alimentation.

3. Contrôler le fonctionnement du four à micro-ondes : placer 1

récipient contenant 250 mL d’eau sur le plateau rotatif et

programmer une période de chauffage de 1 minute à la

puissance maximale 100 %. Faire fonctionner le ventilateur

d’extraction pour tester son fonctionnement.

4. Si le four à micro-ondes ne fonctionne pas :

� Déterminer si un fusible est grillé ou si un disjoncteur est

déclenché. Remplacer le fusible ou réenclencher le

disjoncteur. Si le problème persiste, appeler un électricien.

� Vérifier que le cordon d’alimentation est correctement

branché sur une prise à 3 alvéoles reliée à la terre.

5. Consulter le Guide de démarrage rapide pour obtenir plus

d’informations.

L’installation est maintenant terminée.

Conserver ce manuel du propriétaire pour référence future.

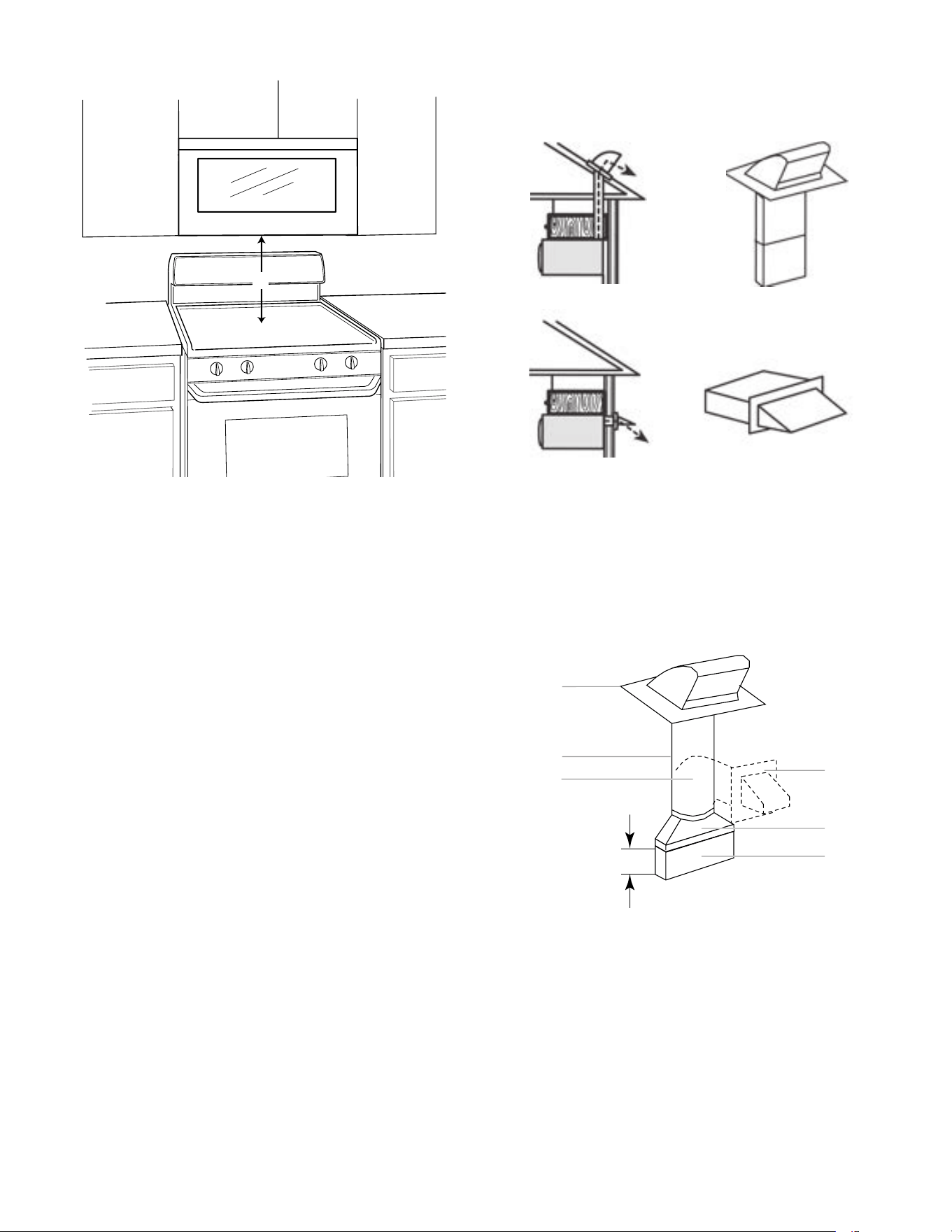

A. La hauteur entre le point le plus élevé de la cuisinière et

le bas du four à micro-ondes doit être de 12 7/8 po

(33 cm).

SPÉCIFICATION DE LA

CONCEPTION DU CIRCUIT

D’ÉVACUATION

Cette section présente de l’information de référence uniquement,

à l’attention des architectes/concepteurs et constructeurs.

REMARQUES :

� Les matériaux du circuit d’évacuation nécessaires à

l’installation ne sont pas fournis avec l’ensemble four à micro-

ondes/hotte.

� On déconseille l’emploi d’un conduit métallique flexible.

� Pour éviter d’éventuelles détériorations du produit, veiller à ce

que l’air aspiré soit déchargé à l’extérieur sauf dans le cas

d’une installation avec recyclage. Veiller à ce que l’air aspiré

ne soit pas déchargé dans espace fermé dissimulé (cavité

dans une cloison), au-dessus du plafond, grenier, vide

sanitaire ou garage.

Recommandations pour un circuit d’évacuation optimal :

� Utiliser une bouche de décharge (murale ou sur toit)

comportant un clapet antirefoulement.

� Utiliser un conduit métallique rigide.

� Utiliser l’itinéraire d’acheminement le plus direct; réduire la

longueur du circuit et le nombre de coudes pour obtenir un

fonctionnement efficace.

� Utiliser des conduits de taille uniforme.

� Assurer l’étanchéité de toutes les jointures des conduits avec

du ruban adhésif pour conduits.

� Utiliser un composé de calfeutrage pour assurer l’étanchéité

autour de la bouche de décharge (murale ou sur toit).

� Ne pas connecter ensemble 2 raccords coudés, pour optimiser

la performance de la hotte.

Dans le cas de la décharge à travers le mur, veiller à disposer de

l’espace libre suffisant à l’intérieur du mur pour que la plaque du

clapet puisse s’ouvrir complètement.

Dans le cas de la décharge à travers le toit, si on doit utiliser un

raccord de transition (de rectangulaire à rond), veiller à disposer

d’un espace libre d’au moins 3 po (7,6 cm) entre le sommet du

four à micro-ondes et le raccord de transition. Voir l’illustration

« Raccord de transition rectangulaire/rond ».

A. Évacuation par le toit

B. Bouche de décharge sur toit

C. Évacuation par le mur

D. Bouche de décharge murale

Raccord de transition rectangulaire/rond

REMARQUE : On doit disposer d’un espace libre de 3 po (7,6 cm)

ou plus entre le sommet du four à micro-ondes et le raccord de

transition rectangulaire/– rond – pour que le clapet antiretour

puisse bouger librement et complètement.

A. Bouche de décharge sur toit

B. Conduit rond dia. 6 po (152 mm) minimum

C. Coude (pour décharge murale uniquement)

D. Bouche de décharge murale

E. Raccord de transition rectangulaire/rond de

po x 10 po à diamètre de 6 po (8,3 x 25,4 cm à

15,2 cm)

F. Raccord d’extension, longueur de 3 po (7,6 cm) min.

G. 3 po (7,6 cm)

W11737968A

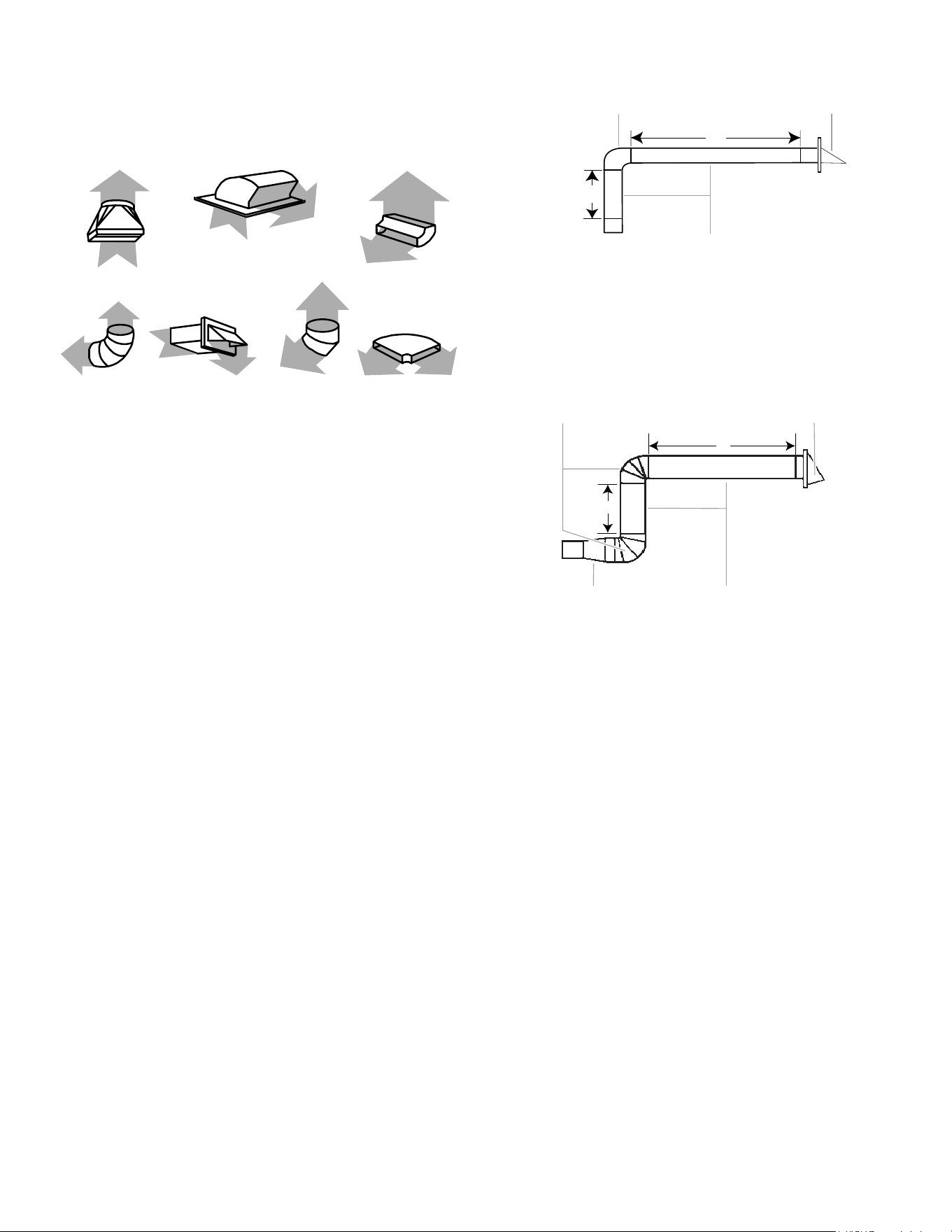

Raccords standard recommandés

REMARQUE : On doit disposer d’un espace libre de 3 po (7,6 cm)

ou plus entre le sommet du four à micro-ondes et le raccord de

transition rectangulaire/– rond – pour que le clapet antiretour

puisse bouger librement et complètement.

A B C

D E F G

Raccord de transition rectangulaire/rond : 3

⁄

po x 10 po vers 6 po =

5 pi (8,3 x 25,4 cm vers 15,2 cm = 1,5 m)

Bouche de décharge sur toit : 3

⁄

po x 10 po = 24 pi

(8,3 x 25,4 cm = 7,3 m)

C. Coude à 90° : 3

⁄

po x 10 po = 25 pi (8,3 x 25,4 cm = 7,6 m)

D. Coude à 90° : 6

po = 10 pi (15,2 cm = 3 m)

E. Bouche de décharge murale : 3

⁄

po x 10 po = 40 pi

(8,3 x 25,4 cm = 12,2 m)

F. Coude à 45° : 6 po = 5 pi (15,2 cm = 1,5 m)

G. Coude à 90° plat : 3

⁄

po x 10 po = 10 pi (8,3 x 25,4 cm = 3 m)

Longueur recommandée du circuit d’évacuation

On devrait utiliser un conduit rectangulaire de 3

po x 10 po

(8,3 x 25,4 cm), ou un conduit rond de 6 po (15,2 cm) de diamètre.

La longueur équivalente totale du circuit d’évacuation, ceci

incluant les sections de conduit rectilignes, coude(s), raccords de

transition et bouche de décharge murale ou sur toit, ne doit pas

dépasser 140 pi (42,7 m), quel que soit le type de conduit. Les

longueurs équivalentes des divers composants sont mentionnées

au tableau « Raccords standard recommandés ».

Pour optimiser la performance, ne pas utiliser plus de trois coudes

à 90°.

Pour calculer la longueur équivalente du système nécessaire,

additionner les valeurs de longueurs équivalentes pour tous les

composants utilisés dans le circuit. Voir les exemples suivants :

Conduit de 3

⁄

po x 10 po (8,3 x 25,4 cm) = longueur totale

73 pi (22,2 m)

A B

A. Un coude 90° 3

⁄

po x 10 po (8,3 x 25,4 cm) = 25 pi

(7,6 m)

B. 1 bouche de décharge murale = 40 pi (12,2 m)

C. Sections de conduit rectiligne 2 pi (0,6 m) + 6 pi

(1,8 m) = 8 pi (2,4 m)

D. 6 pi (1,8 m)

E. 2 pi (0,6 m)

Conduit d’un diamètre de 6 po (152 mm) = longueur totale

73 pi (22,2 m)

C D

A. Deux coudes 90° = 20 pi (6,1 m)

B. 1 bouche de décharge murale = 40 pi (12,2 m)

C. 1 raccord de transition de conduit rectangulaire/conduit

rond = 5 pi (1,5 m)

D. Sections de conduit rectiligne 2 pi (0,6 m) + 6 pi (1,8 m) =

8 pi (2,4 m)

E. 6 pi (1,8 m)

F. 2 pi (0,6 m)

Si le circuit d’évacuation existant est fait de conduit rond, on doit

utiliser un raccord de transition de conduit rectangulaire à conduit

rond. De plus on devra utiliser une extension de conduit

rectangulaire de 3 po (7,6 cm) entre le clapet et le raccord de

transition rectangulaire/rond, pour éviter toute entrave à

l’ouverture de la plaque du clapet.

NOTES

KitchenAid KMMS130RPS Over-The-Range Microwave Oven Stylish Design Durable Build Convenient Features

Product's Documents

Owner's Manual

Specifications

KitchenAid KMMS130RPS Questions and Answers
