TABLE SAW MITER GAUGE

MODEL:N-1122A, TN-1122B, N-1122C, TN-1122D

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:N-1122A, TN-1122B, N-1122C, TN-1122D

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

TABLE SAW MITER

GAUGE

- 2 -

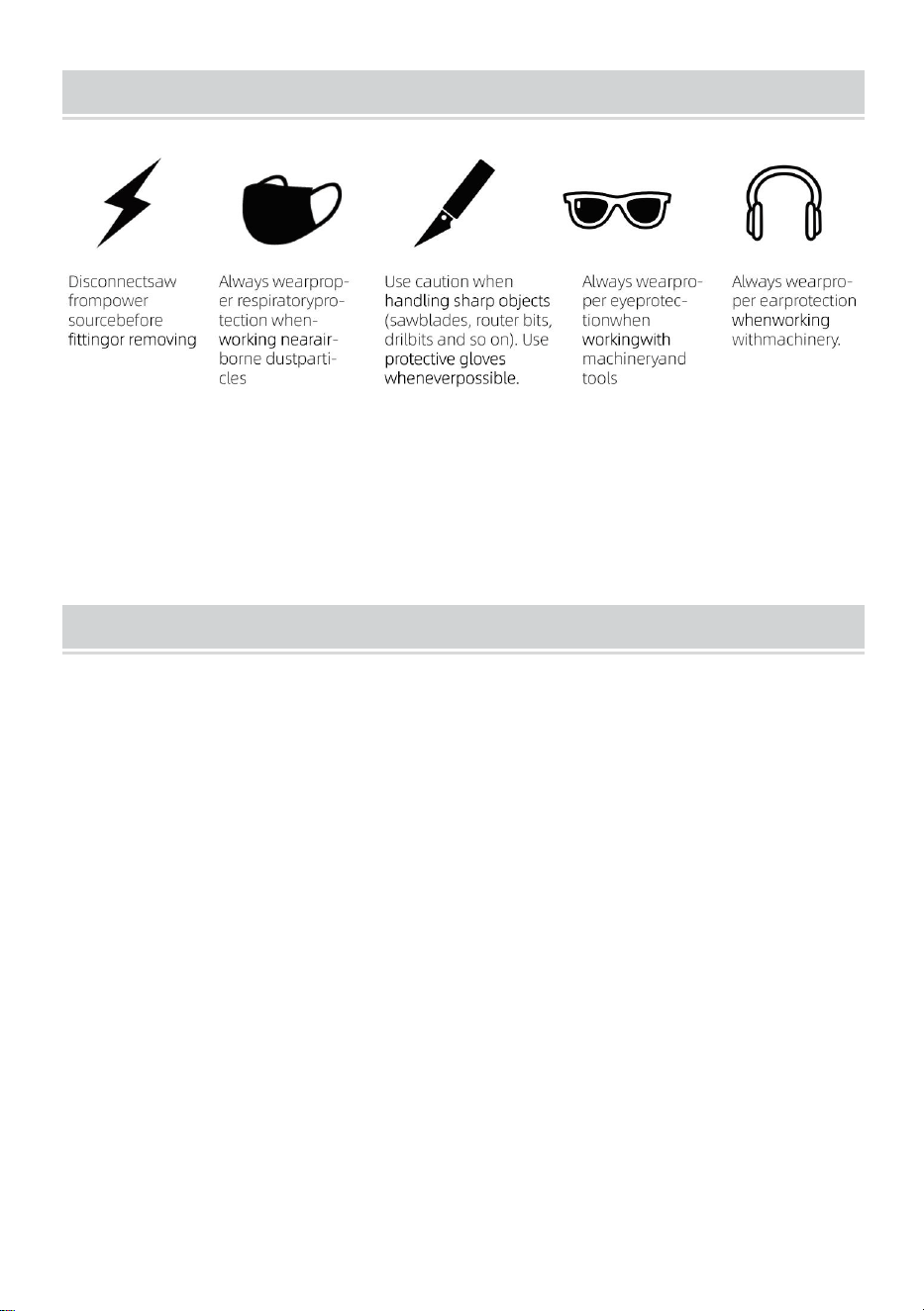

SAFETY FIRST

Please read and fully understand any and all safety materials that came

with your power tools or machinery before operation.

Always follow all safety guidelines set in place by the power tool or

machine manufacturer.

SAFETY GUIDELINES

WARNING! To reduce the risk of injury, user must read the instruction

manual.

WARNING! Read all instructions. Failure to follow all instructions listed

below may result in electric shock fire and/or serious injury. The term

"power tool" in all of the warnings listed below refers to your

mains-operated (corded) power tool or battery-operated (cordless) power

tool.

SAVE THESE INSTRUCTIONS

1) Work area safety

a) Keep work area clean and well lit. Cluttered or dark areas invite

accidents.

b) Don't use power tools in a dangerous environment. Don't use power

tools in damp or wet locations, or expose them to rain.

c) Do not operate power tools in explosive atmospheres, such as in the

- 3 -

presence of flammable liquids, gases, or dust. Power tools create sparks

that may ignite the dust or fumes.

d) Keep children and bystanders away while operating a power tool.

Distractions can cause you to lose control.

e) Make your workshop child-proof with padlocks, master switches, or by

removing starter keys.

2) Electrical safety

a)Power tool plugs must match the outlet. Never modify the plug in any

way. Do not use any adapter plugs with earthed grounded) power

tools. Unmodified plugs and matching them out will reduce risk of electric

shock

b)Ground electric tools. If the tool is equipped with a three-prong plug, it

should only be plugged into a grounded three-hole electrical outlet. If the

more pro outlet is not available, have it installed by a qualified electrician.

Never remove the third prong or modify the provided plug in any way

c)Avoid body contact with earthed or grounded surfaces such as pipes,

radiators, ranges and refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded

d) Do not expose power tools to rain or wet conditions. Water entering a

power tool will increase the risk of electric shock

e) Do not abuse the cord. Never use the cord for carrying, pulling, or

unplugging the power tool. Keep the cord away from heat, oil, sharp edges,

or moving parts. Damaged or entangled cords increase the risk of electric

shock.

f )Use a proper extension cord and make sure it is in good condition. When

using an extension cord, be sure to use one heavy enough to carry the

current your machine draws. An undersized cord causes a drop in line

voltage, resulting in loss of power and overheating. When operating a

power to outdoors, use an extension cord suitable for outdoor use

3) Additional safety rules for the Precision Miter Gauge System

a) Read this manual and these safety guidelines. Follow the

manufacturer's safety guidelines for the tool on which you are using this

- 4 -

accessory, and learn the applications and imitations of the tool as well as

the hazards specific to it. Operating the power tool before understanding

safe and proper use could result in personal injury

b) Ensure that the handle is tight and the fence extrusion T-knobs are

secure prior to starting the power tool.

c) Keep your hands away from a moving blade or bit when operating the

machine. Never reach near a moving blade or bit to clear debris.Turn off

the power tool and watch for the blade or bit to come to a complete stop.

d) Always support long boards on both the infeed and the outfeed ends.

e) Always securely hold workpieces against the machine table and miter

gauge or fence.

f)This miter-gauge system is designed for a specific application. Do not

modify and/or use it for any other application. If you have questions about

the miter gauge.

WARNING:

This product can expose you to chemicals including Acrylonitrile and other

chemicals, which are known to the State of California to cause cancer and

reproductive harm.

For more information go to www.P65Warnings.ca.gov.

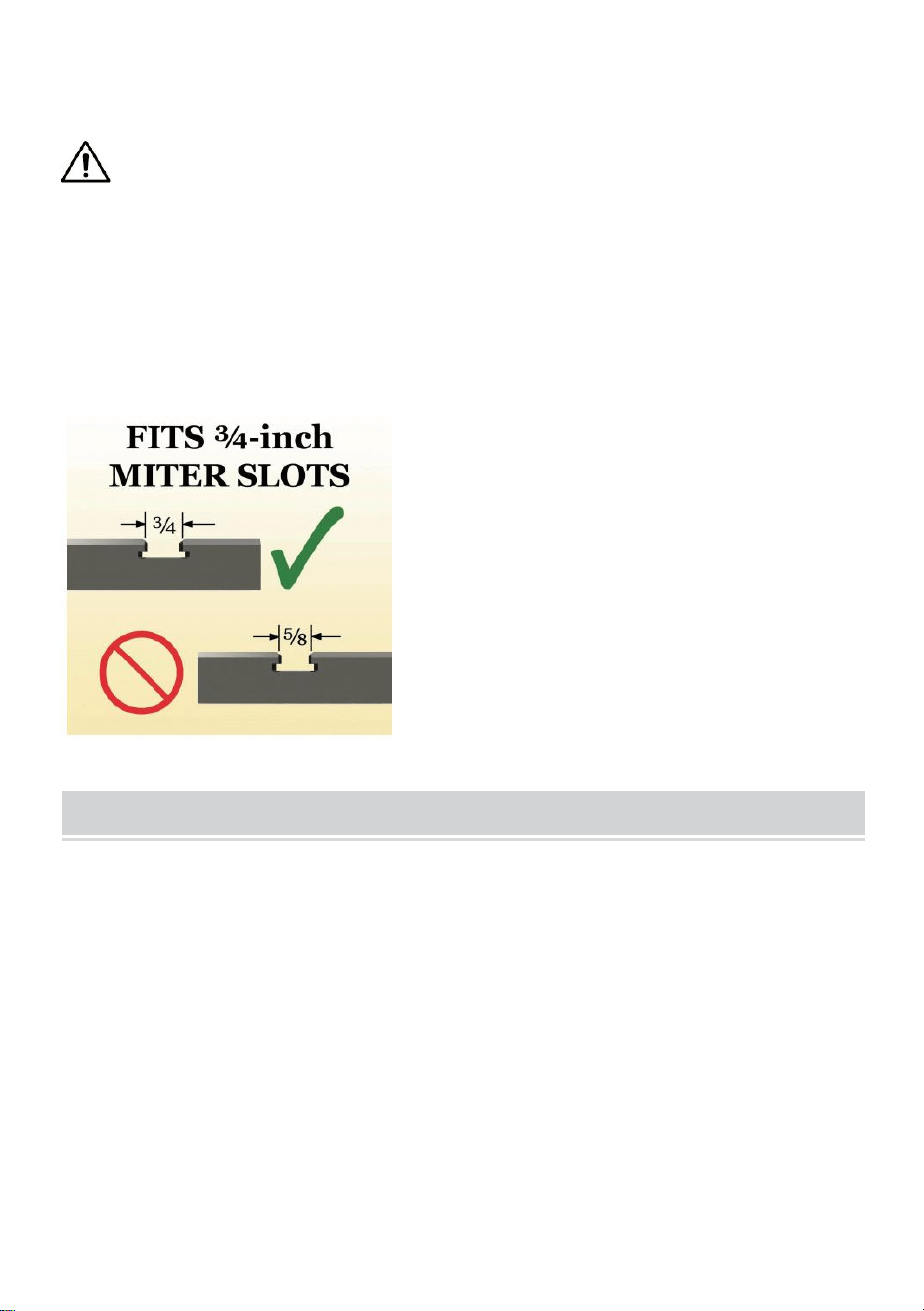

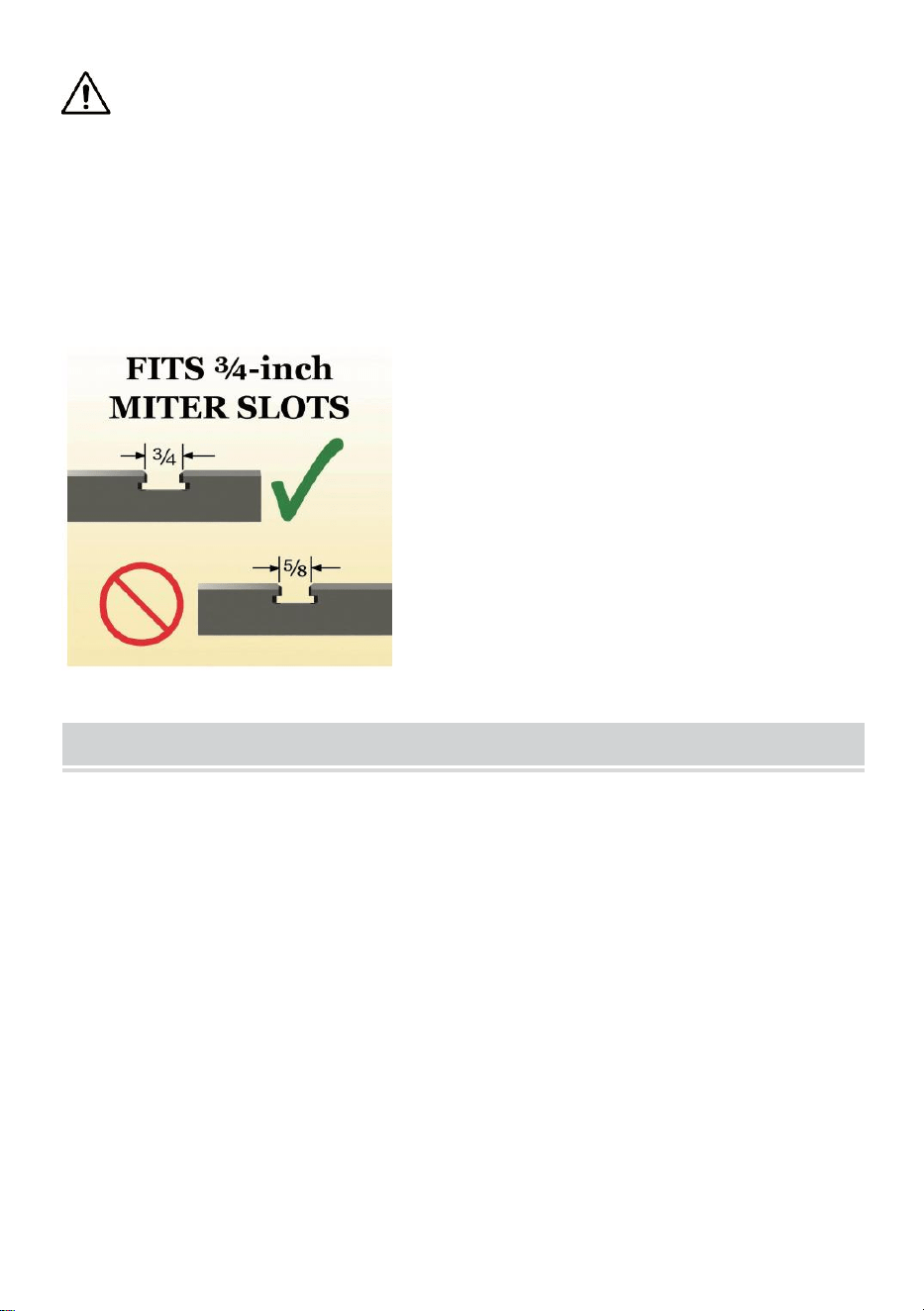

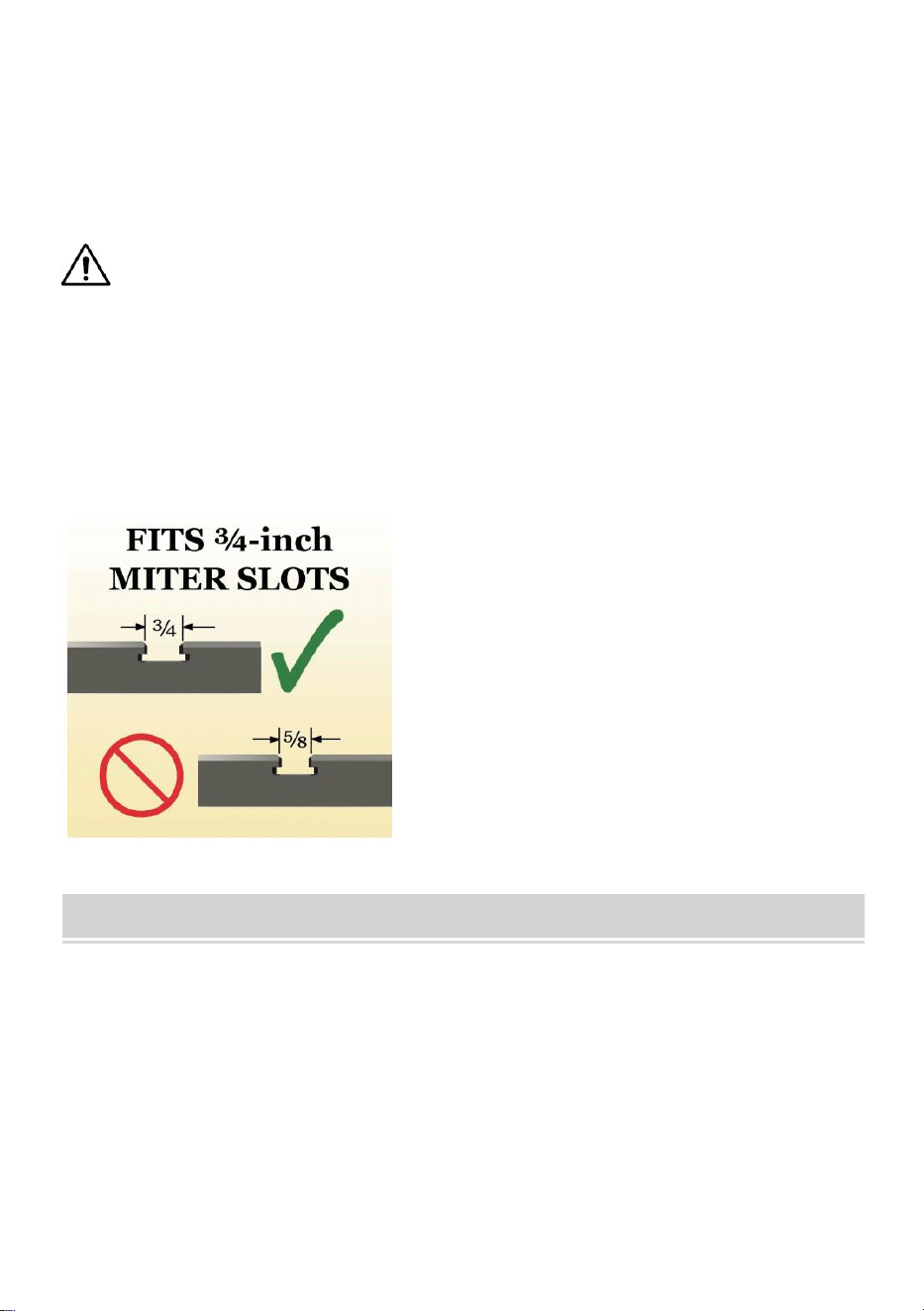

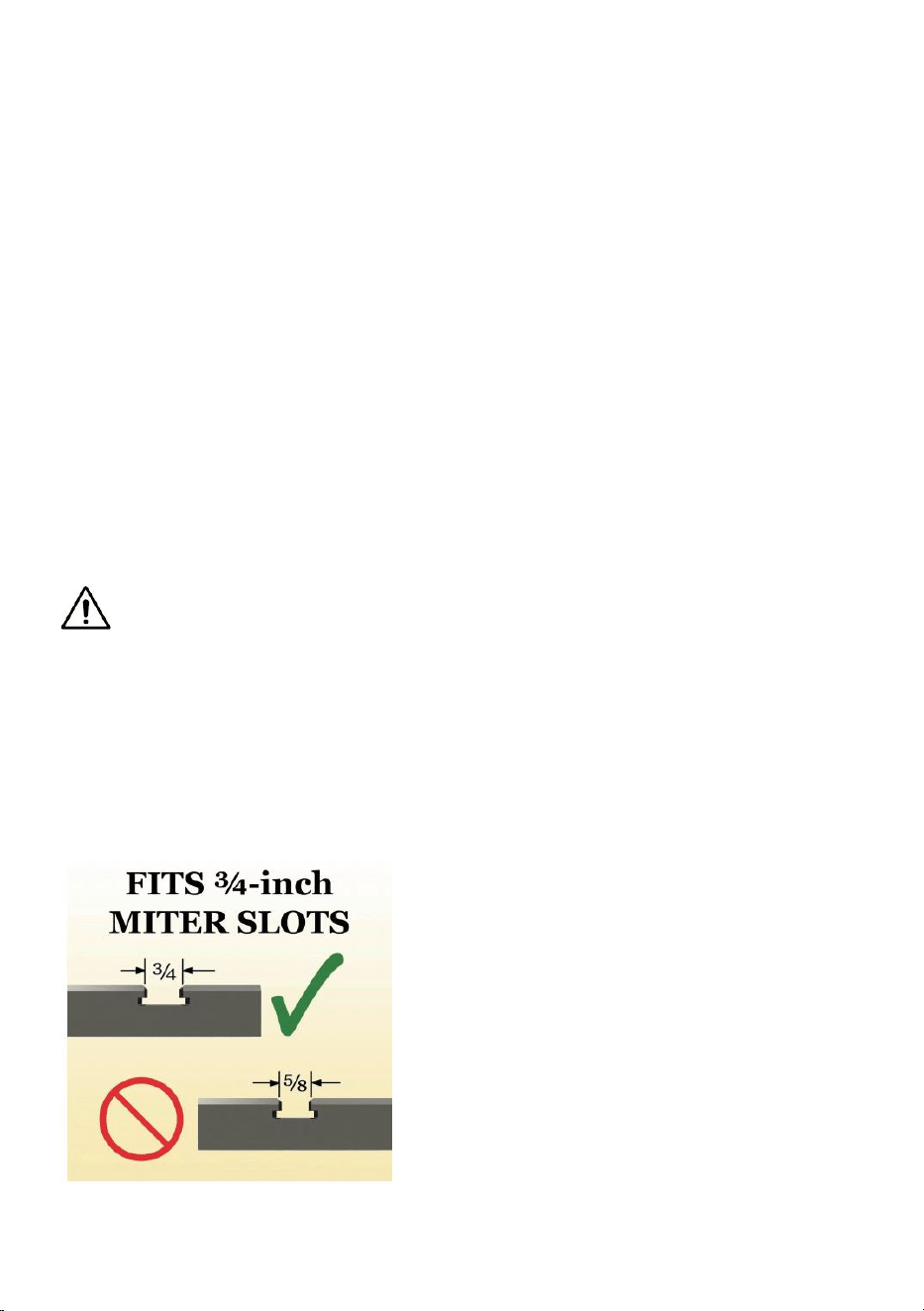

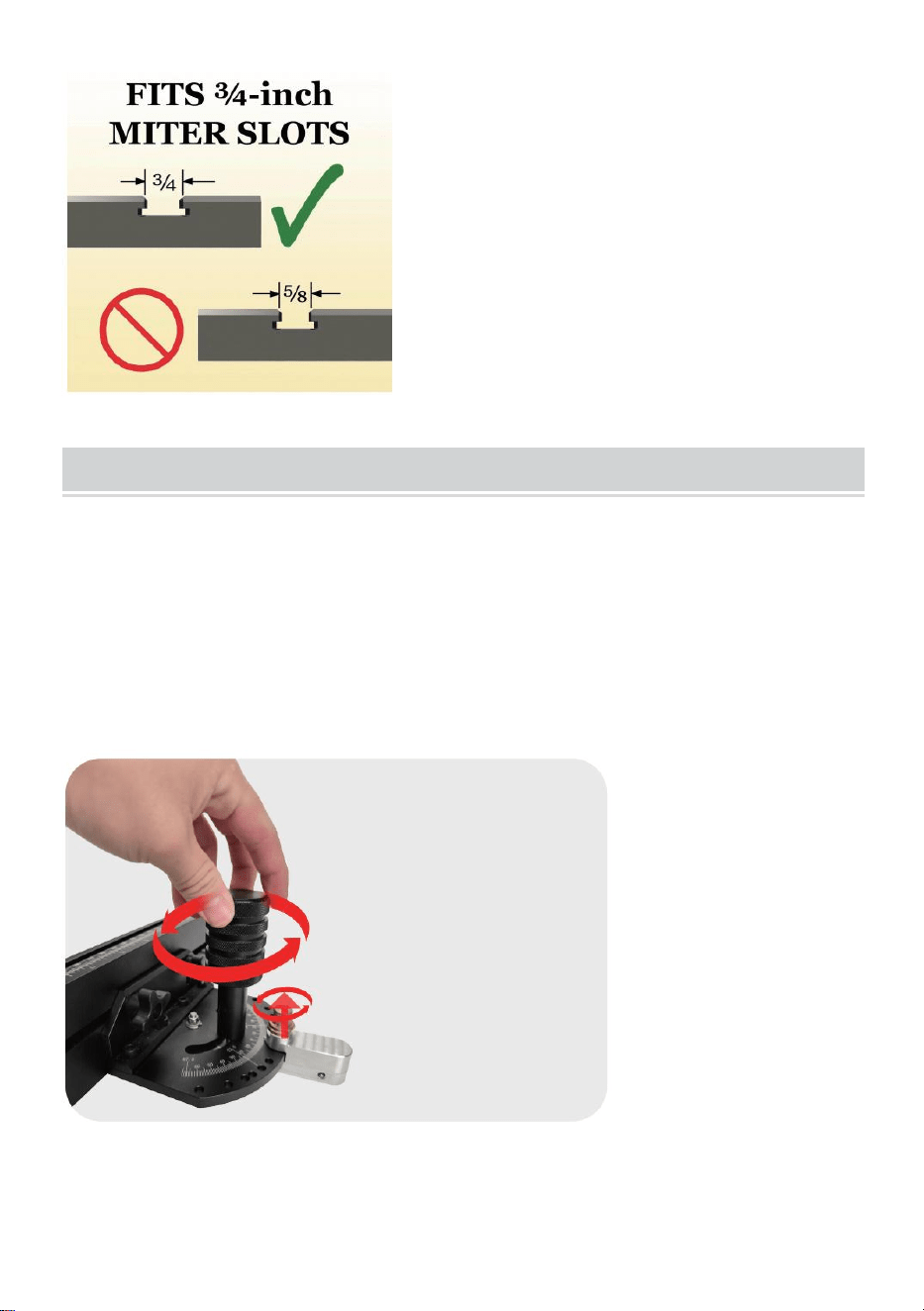

This product is only suitable for 3/4 inch diagonal grooves

- 5 -

CALIBRATE IF NEEDED

Generally, the Miter Gauge is ready to go right out of the box. In the off

chance that the miter gauge needs to be calibrated. Read the following

steps to correctly and precisely align and calibrate your new miter gauge.

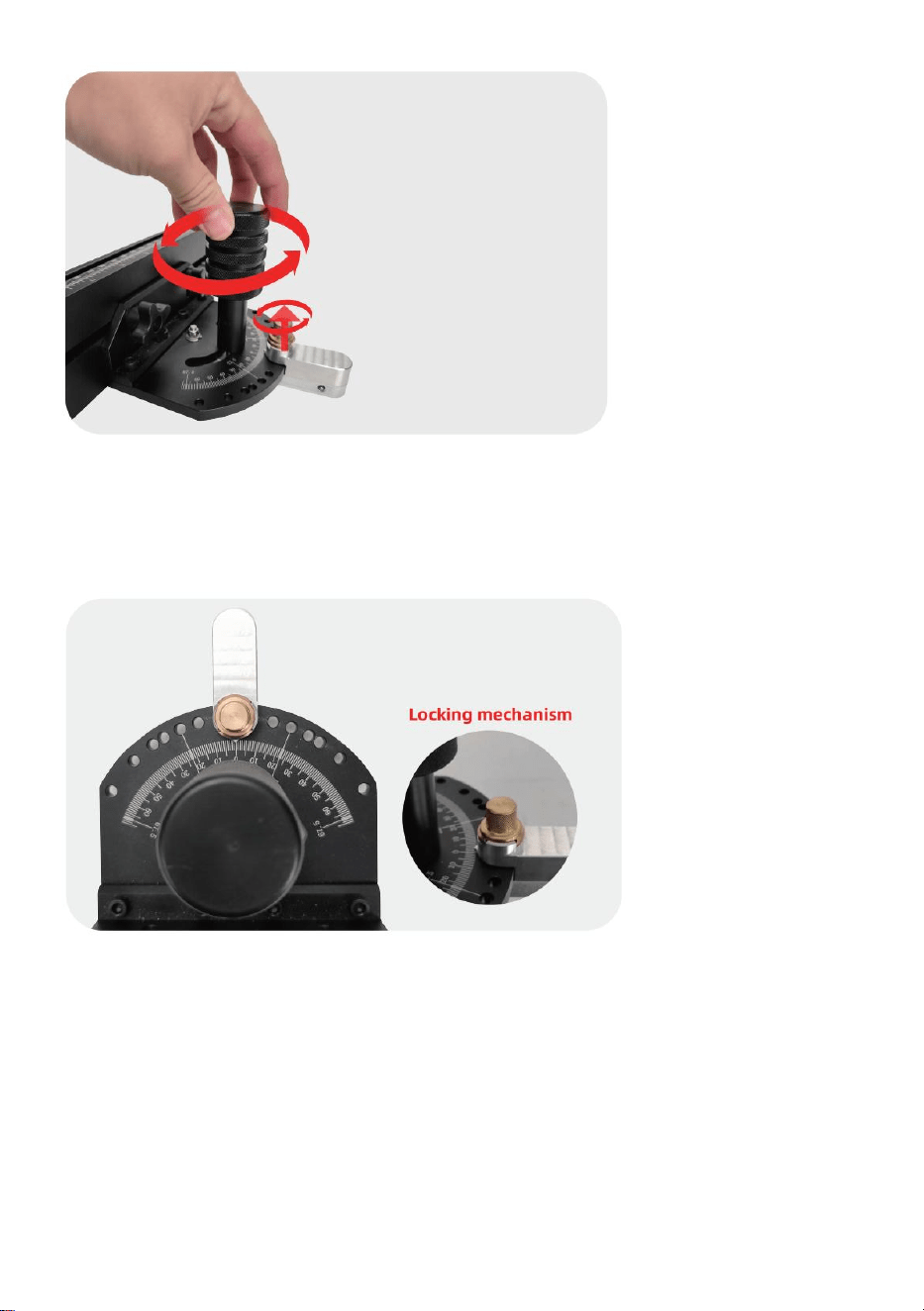

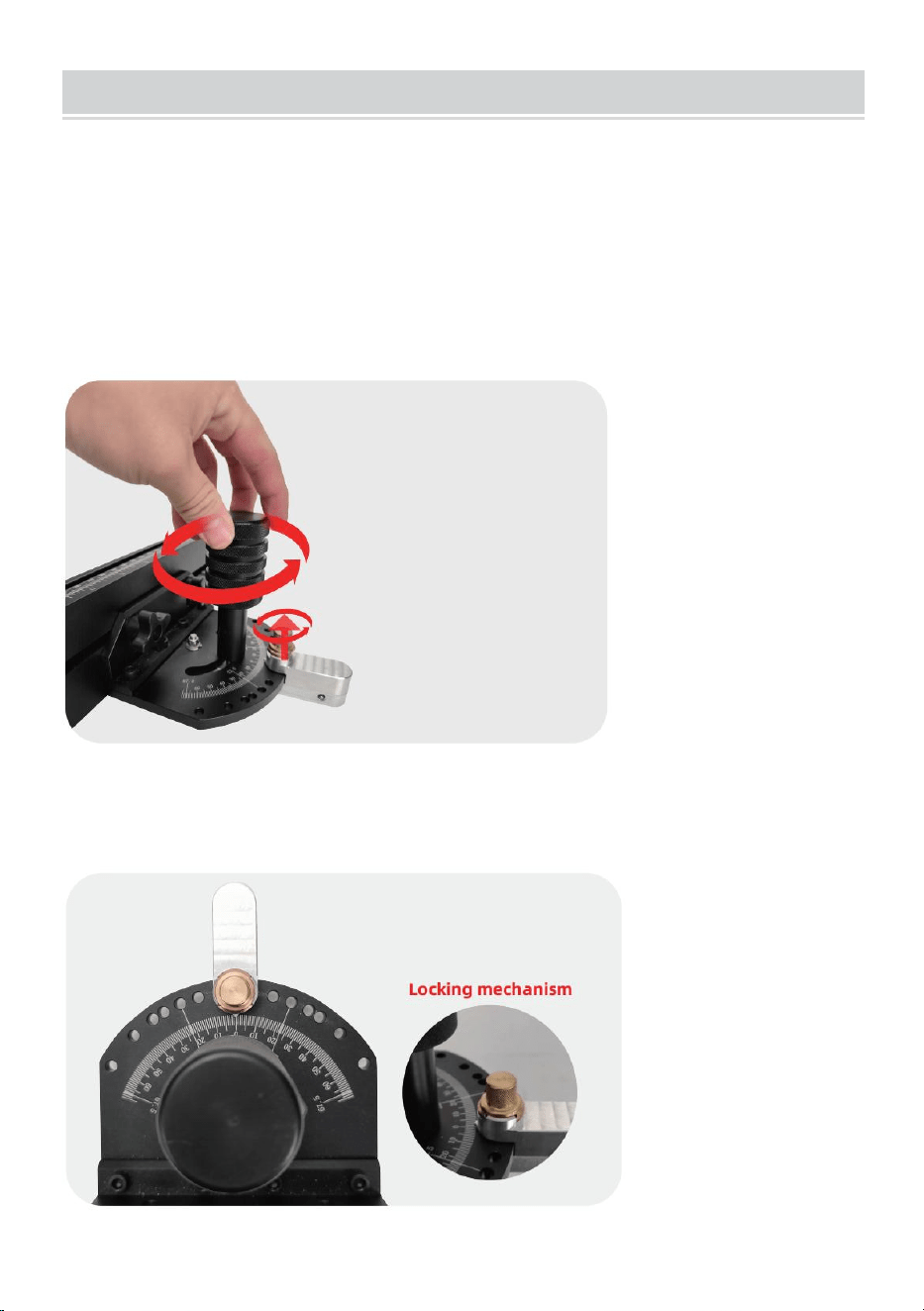

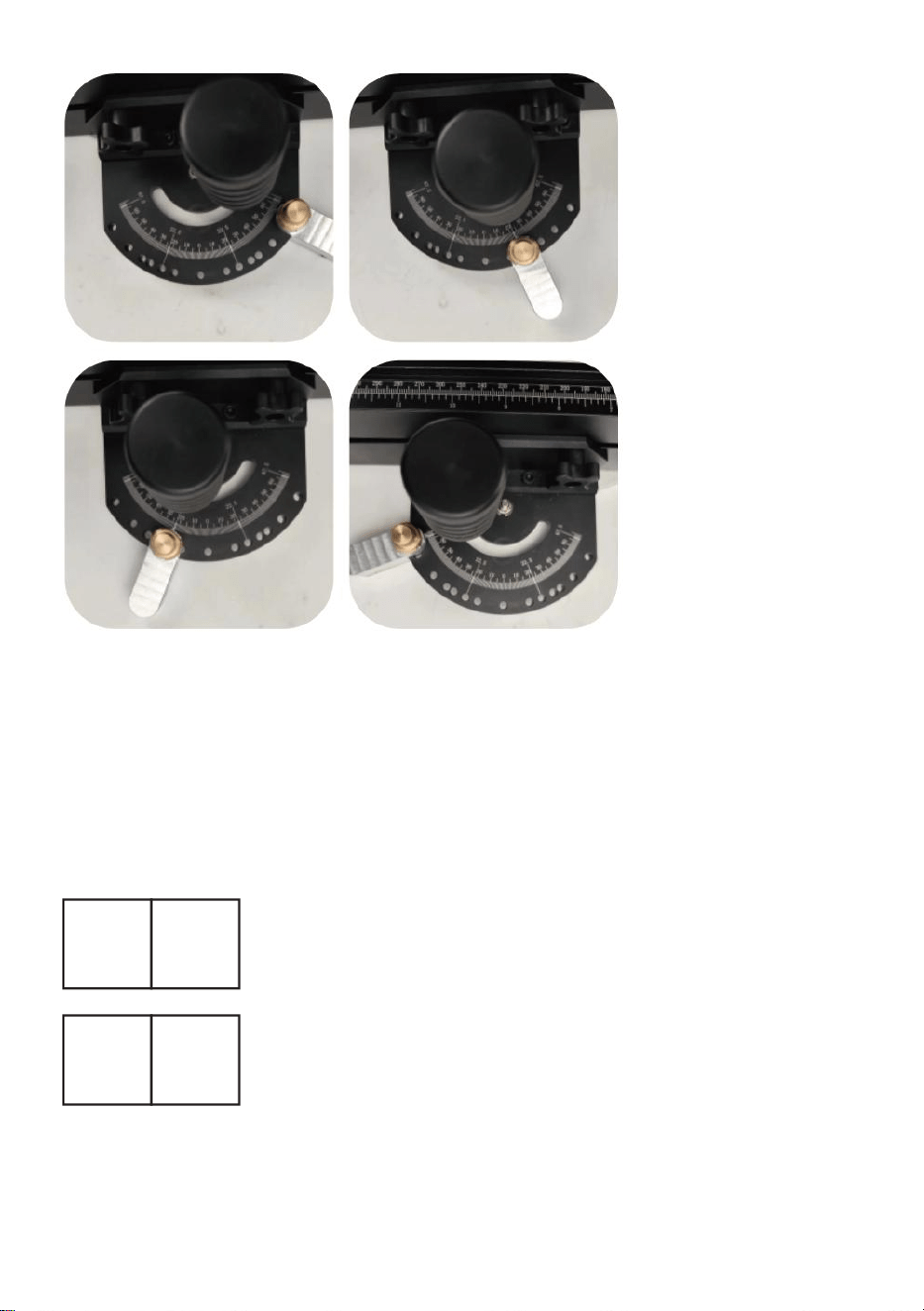

1. Release the fixed knob and handle

Loosen the handle of the slope gauge counterclockwise, lift the metal knob

and rotate it 90 ° to release it

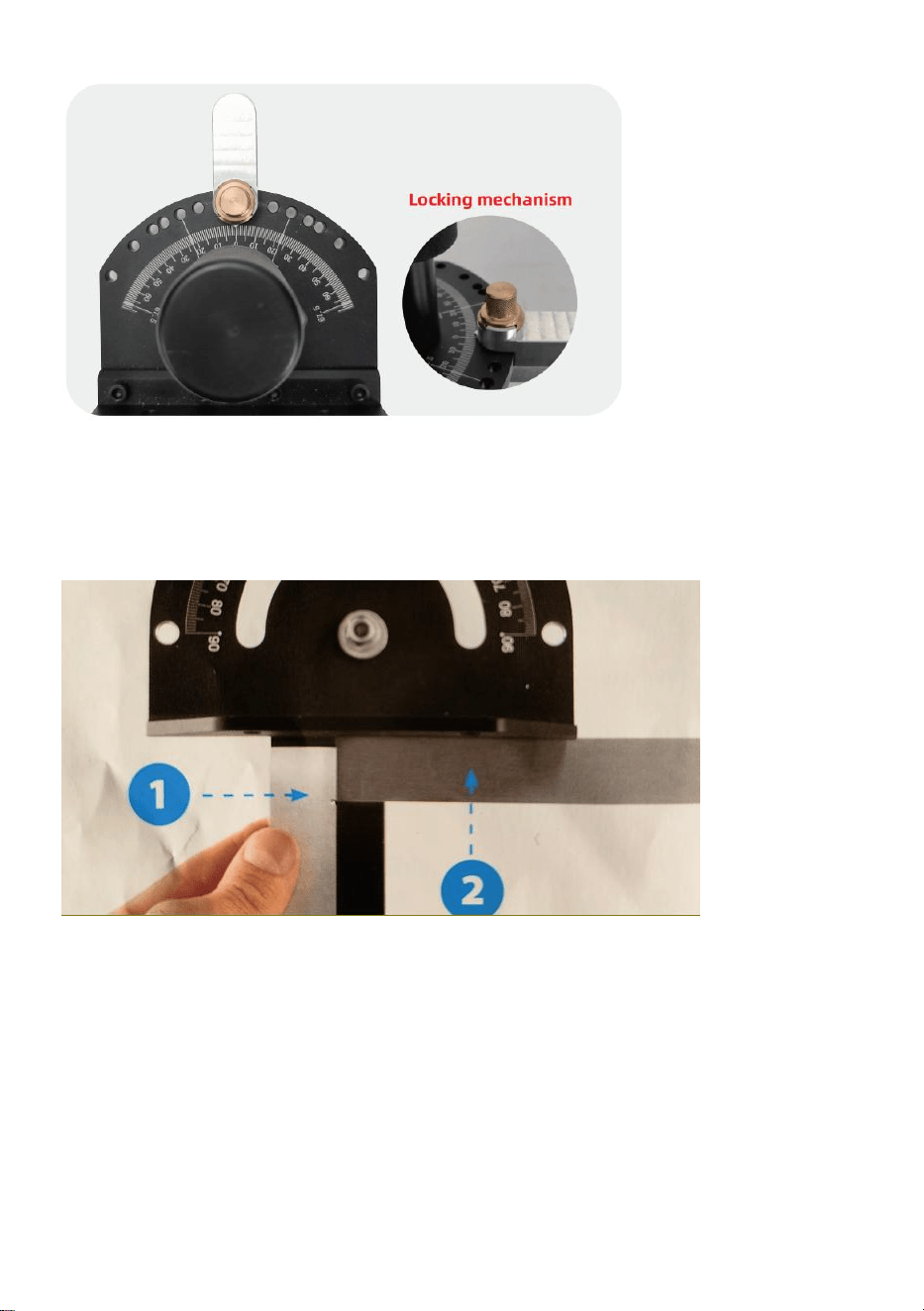

2. Set Index to Zero

With the locking pin engaged(lowered and locked to the zero positive stop

position) adjust the miter gauge head to zero on the index point as shown.

- 6 -

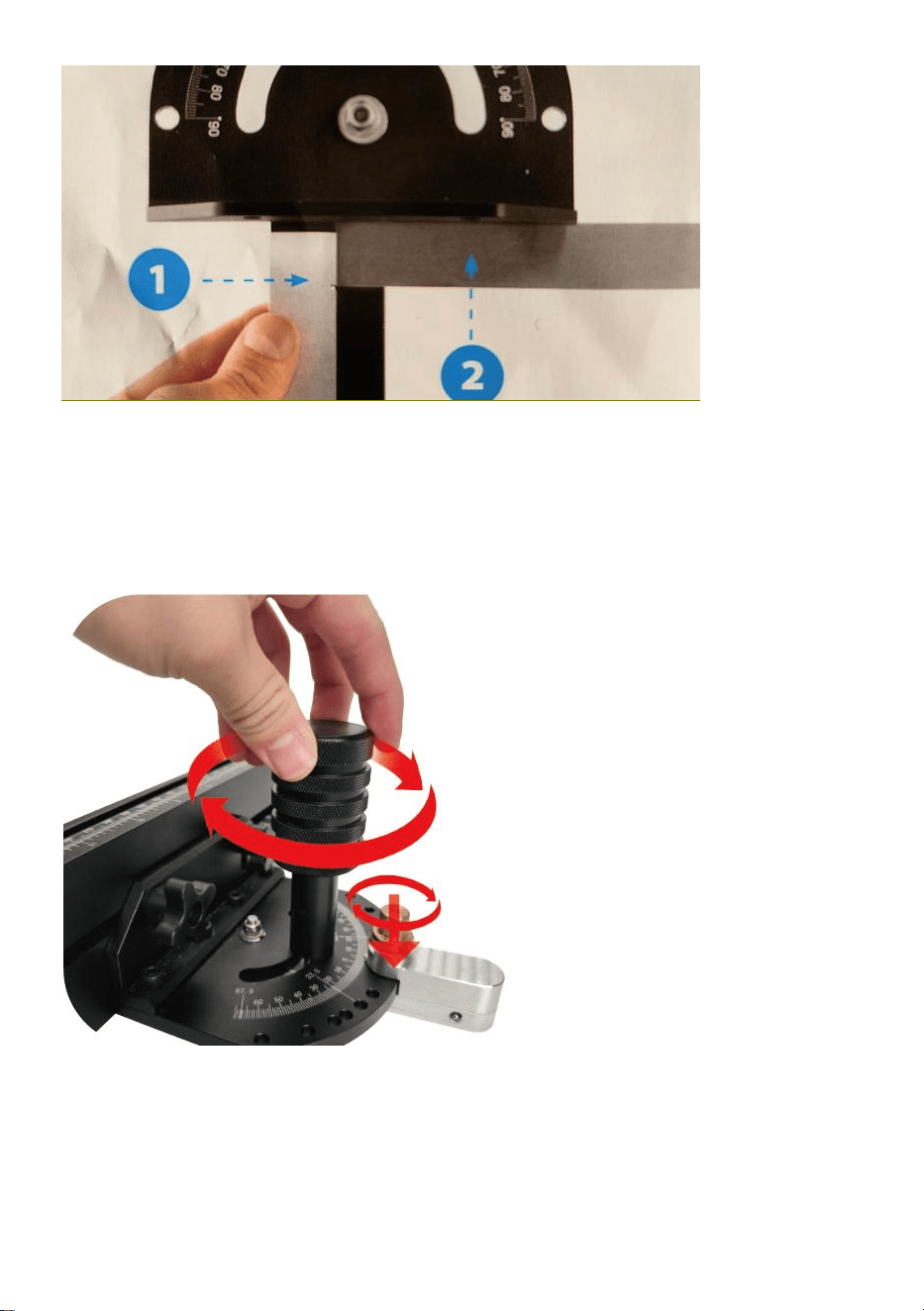

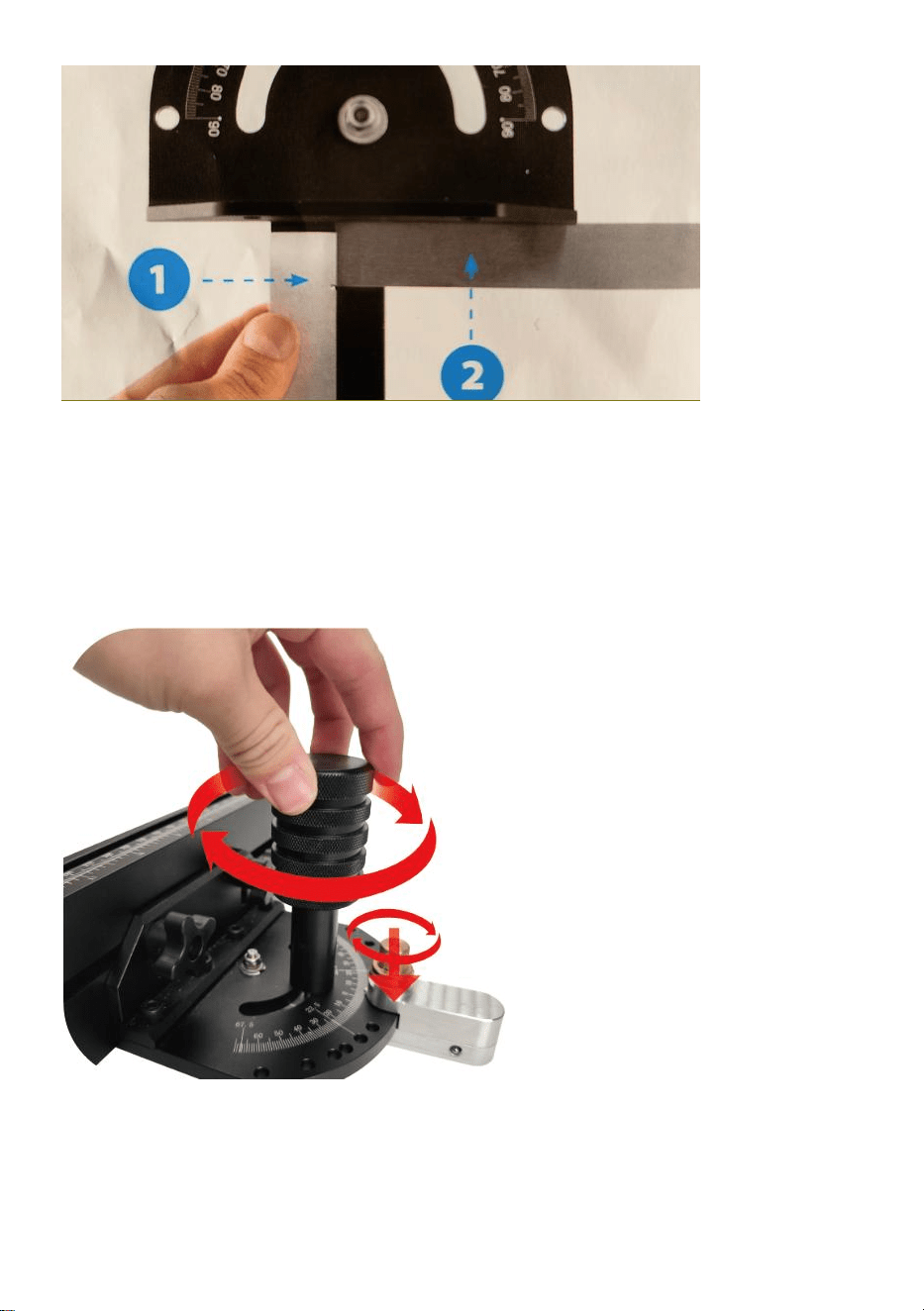

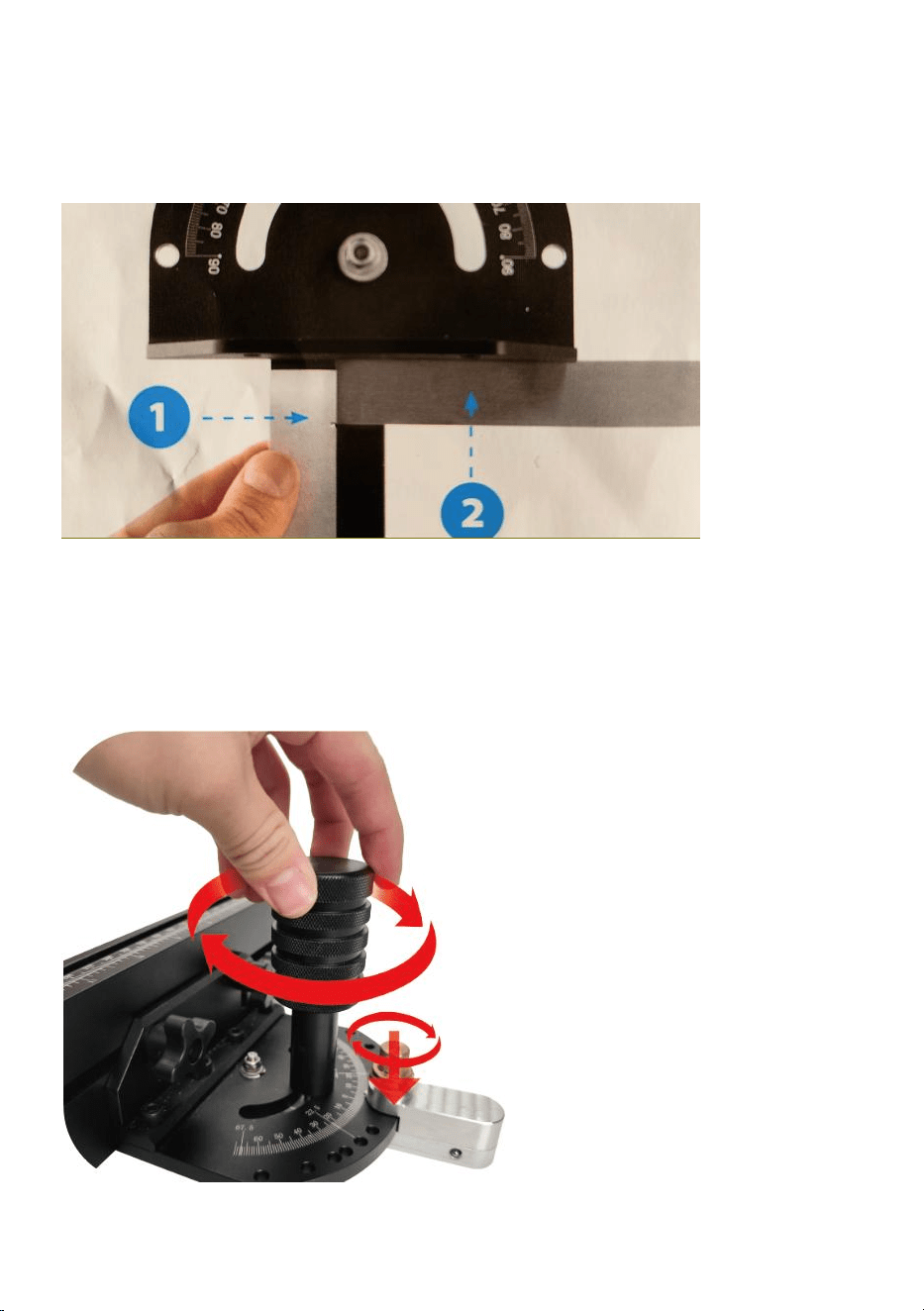

3. Square it Up

Place a square up and against the miter bar (1), next,slide it up against the

face of the miter gauge (2). Set the face of the miter gauge so that it is 90

degrees to the miter bar.

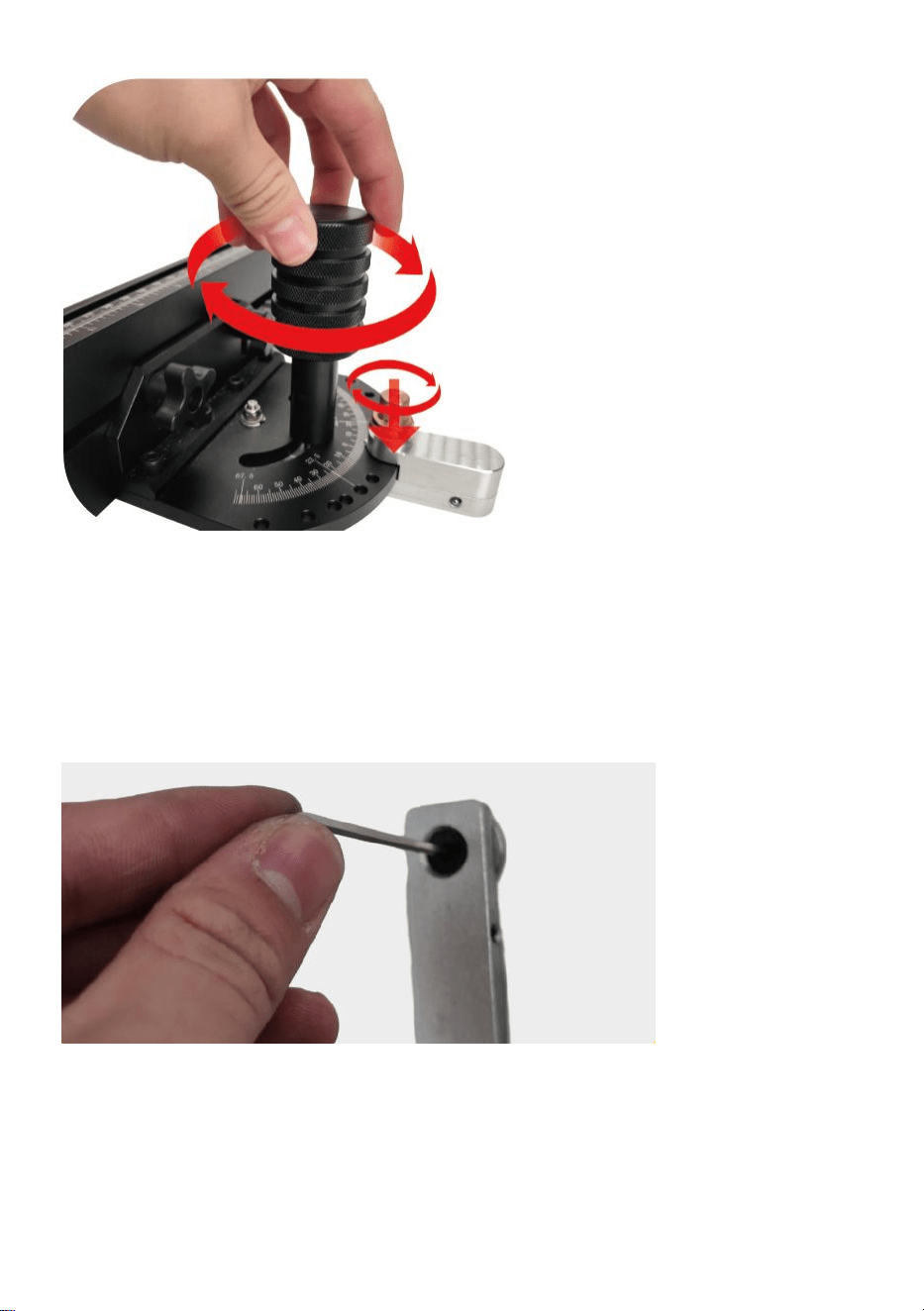

4. Lock the knob mechanism and tighten the

Once you have set the working surface to 90 °, first tighten the handle to

maintain the pan tilt position, and secondly, rotate the metal knob into the

card slot

- 7 -

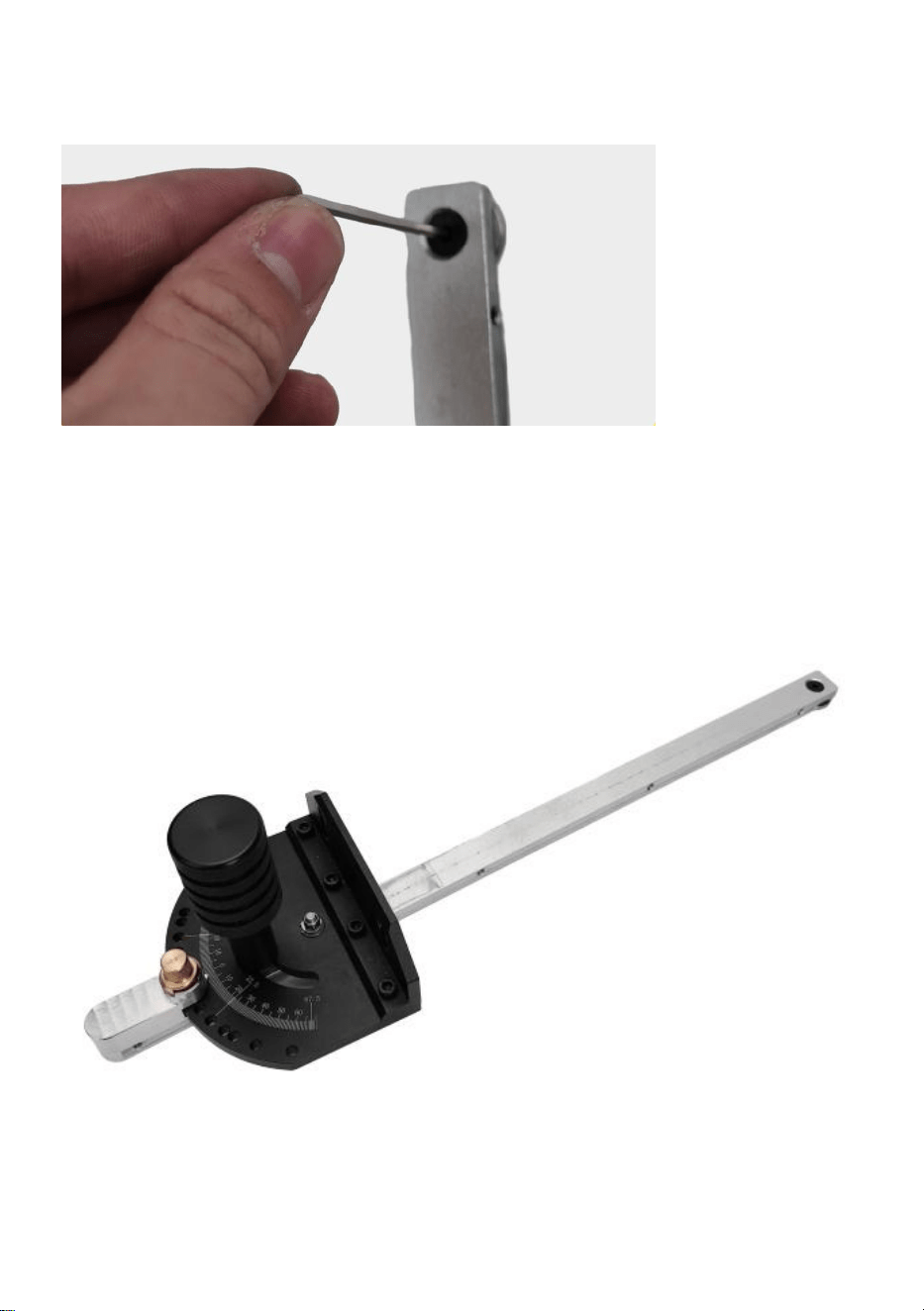

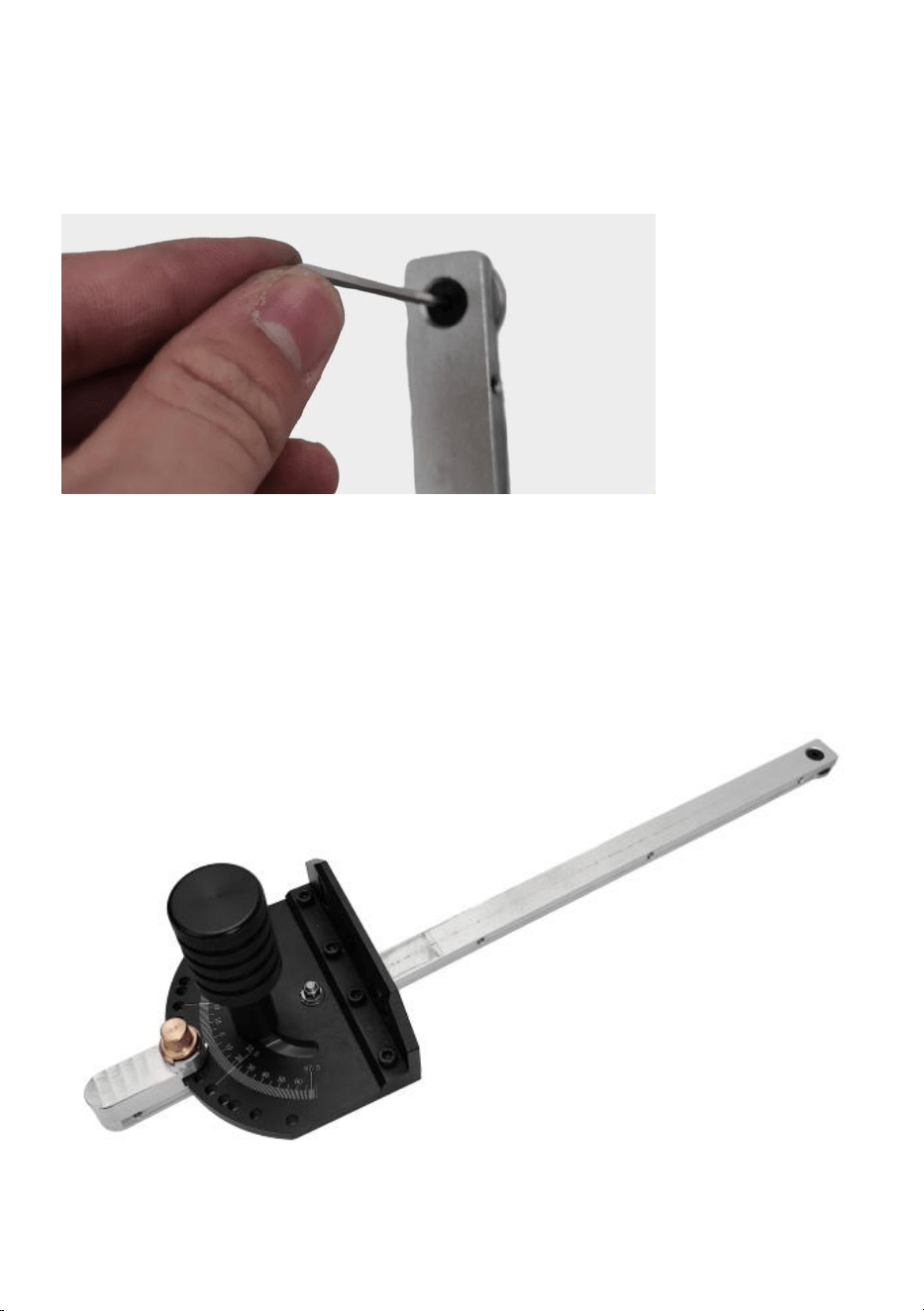

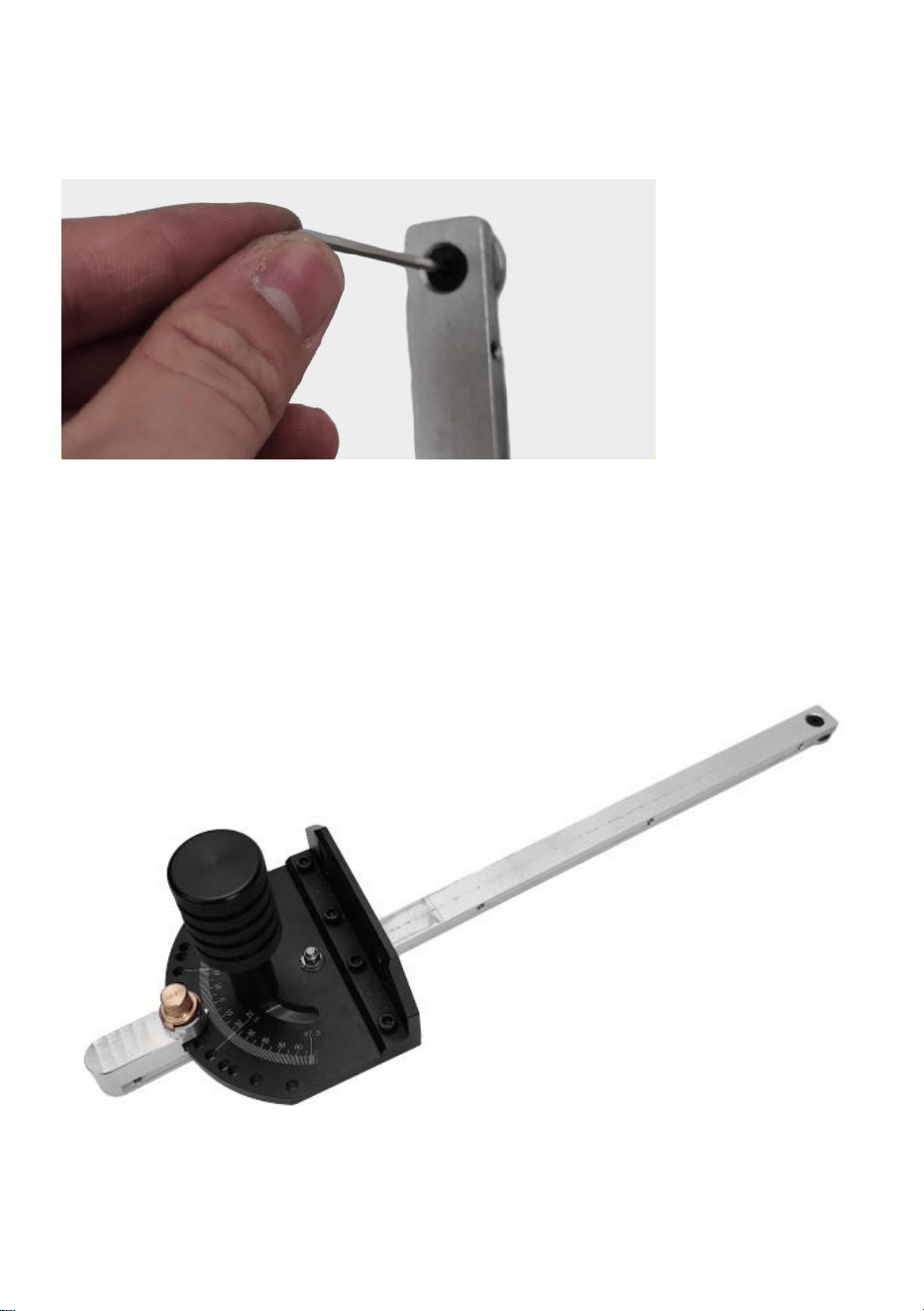

5. Adjust The Plungershandle

Depending on your table saw slot, you may want to adjust the spring

loaded plungers on the miter bar. Simply use a hex key wrench to push the

plungers outward or draw them inward until you achieve just the right fit.

Comment:

When adjusting the plungers do not over extend them.Doing so

will prevent the miter bar from sliding smoothly and could

possibly damage the plungers.

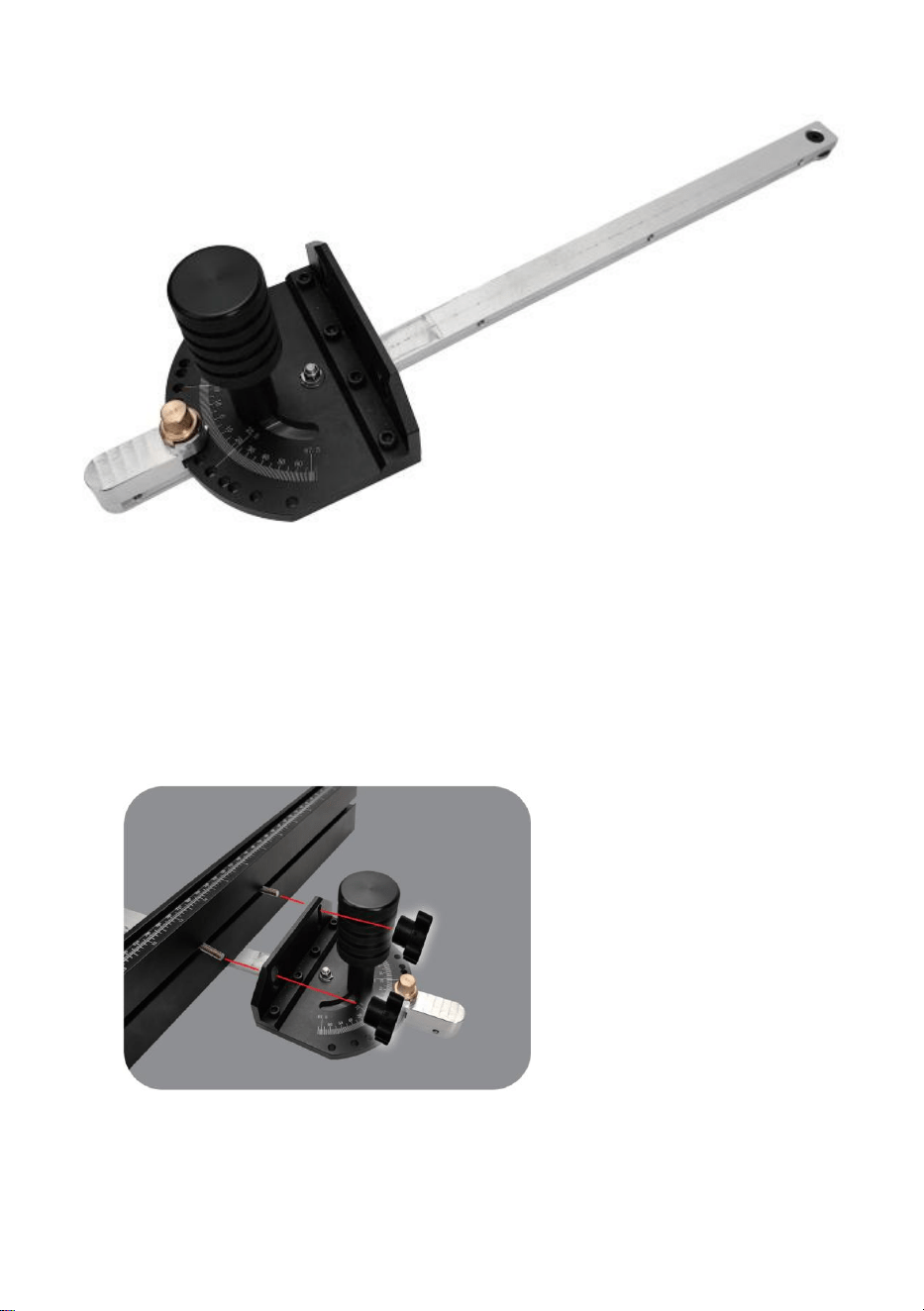

6. You're Ready to Go!

Your new Miter Gauge is now calibrated and ready for use.

- 8 -

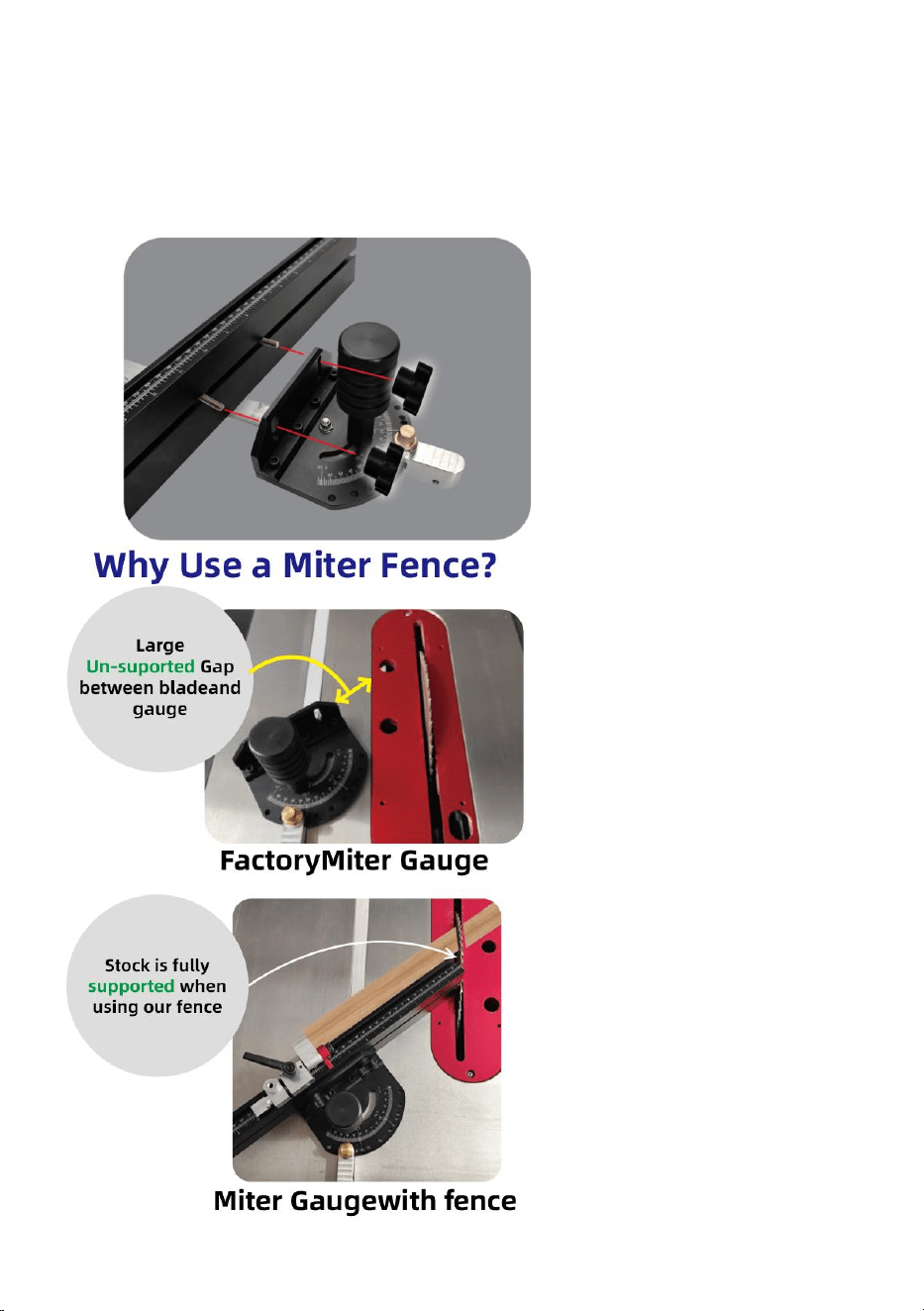

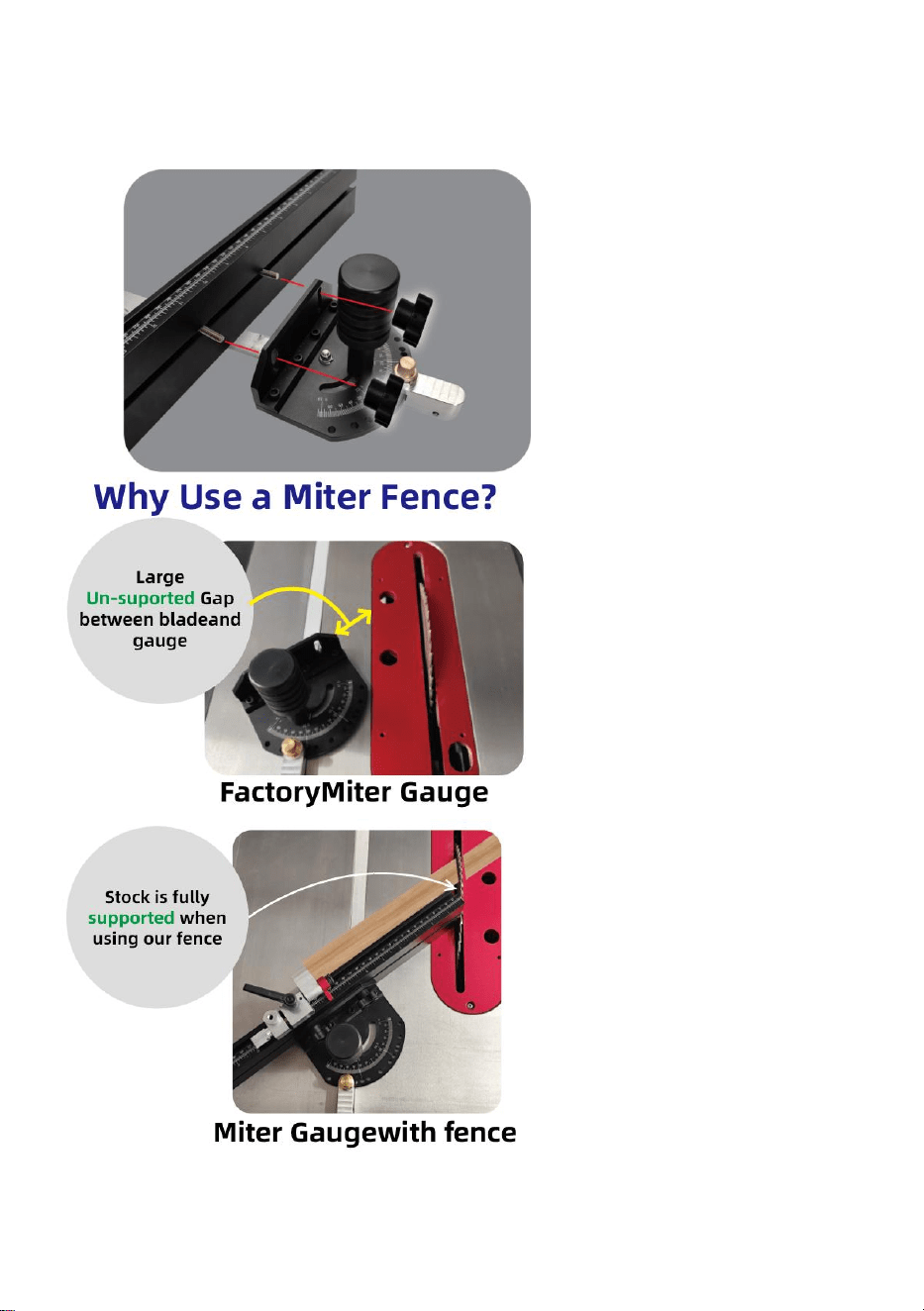

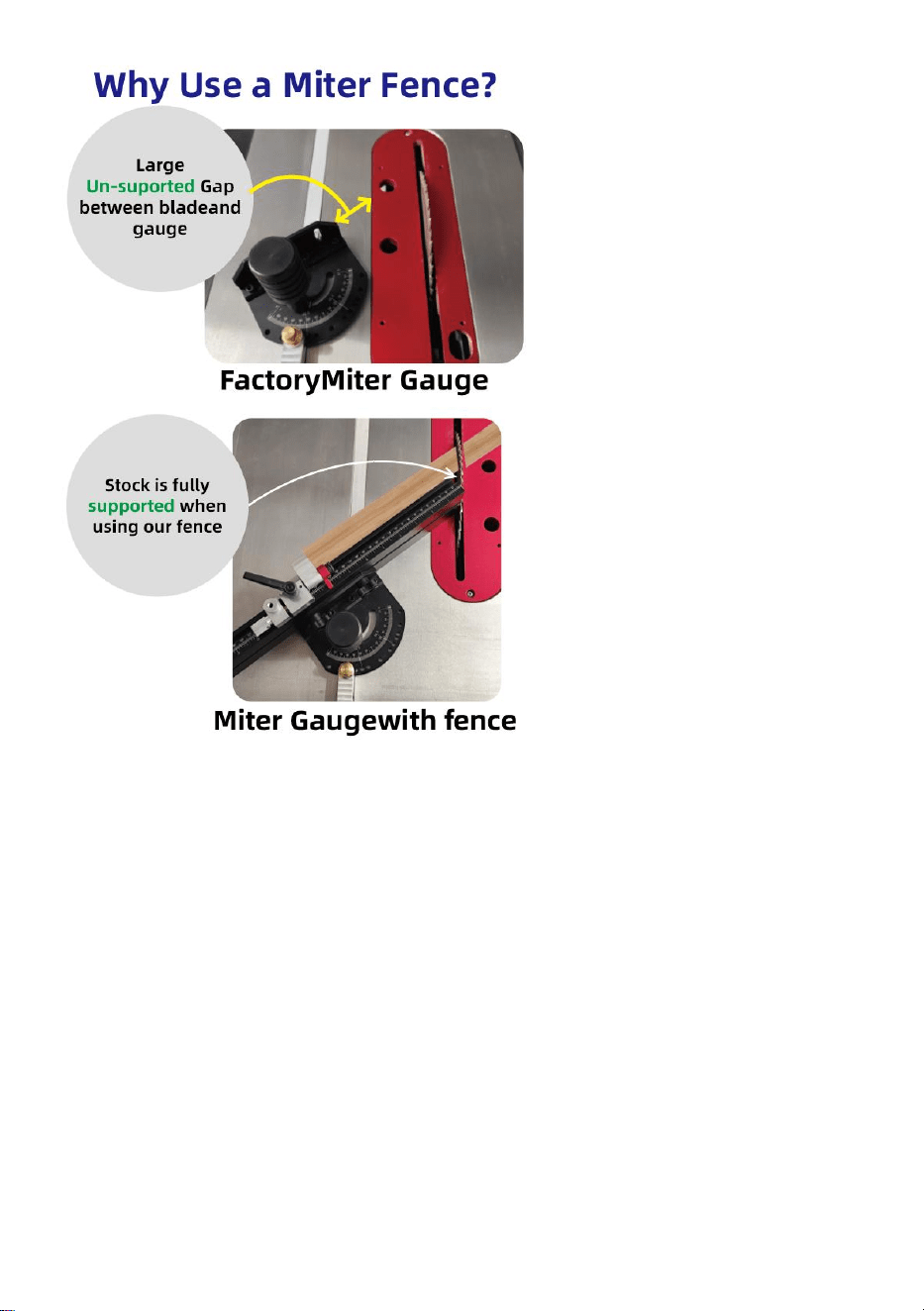

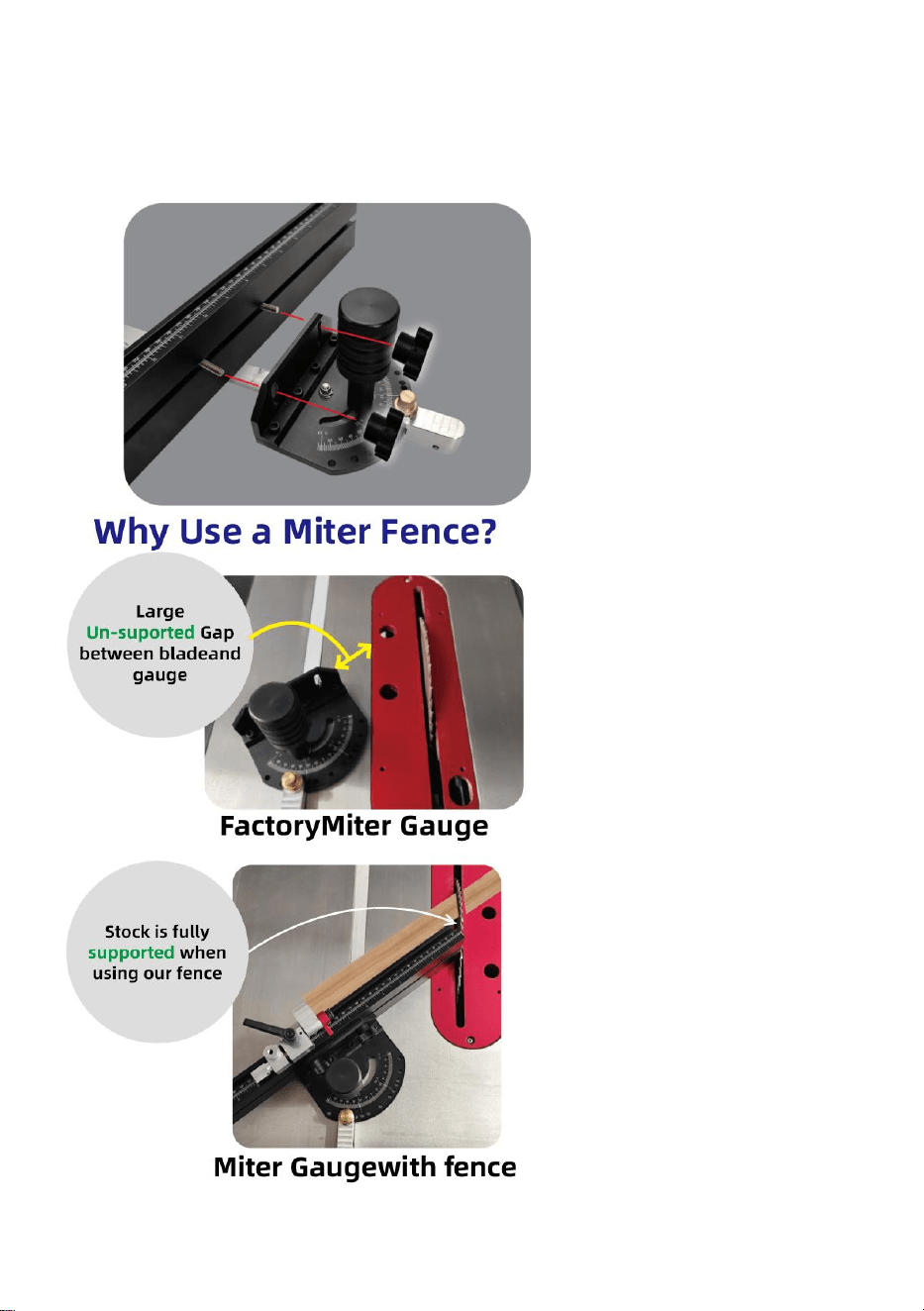

7. Aluminum Miter Fence Installation handle

Many modern precision miter gauges are pre-drilled at a standard height to

accept miter fences. Simply align the bolts with the holes, and secure the

fence to the gauge using the supplied bolts, washers and t-knobs as shown

above.

- 9 -

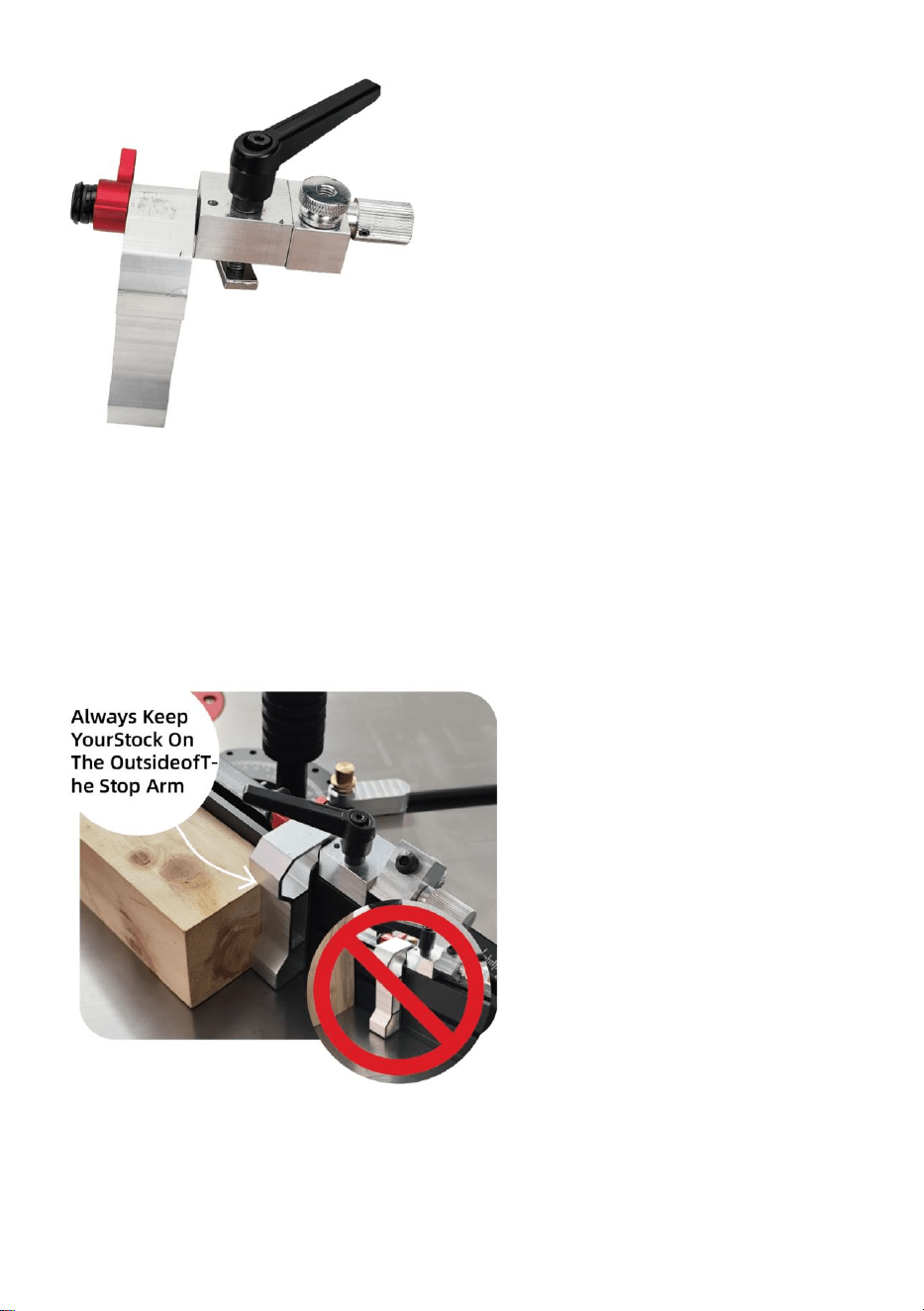

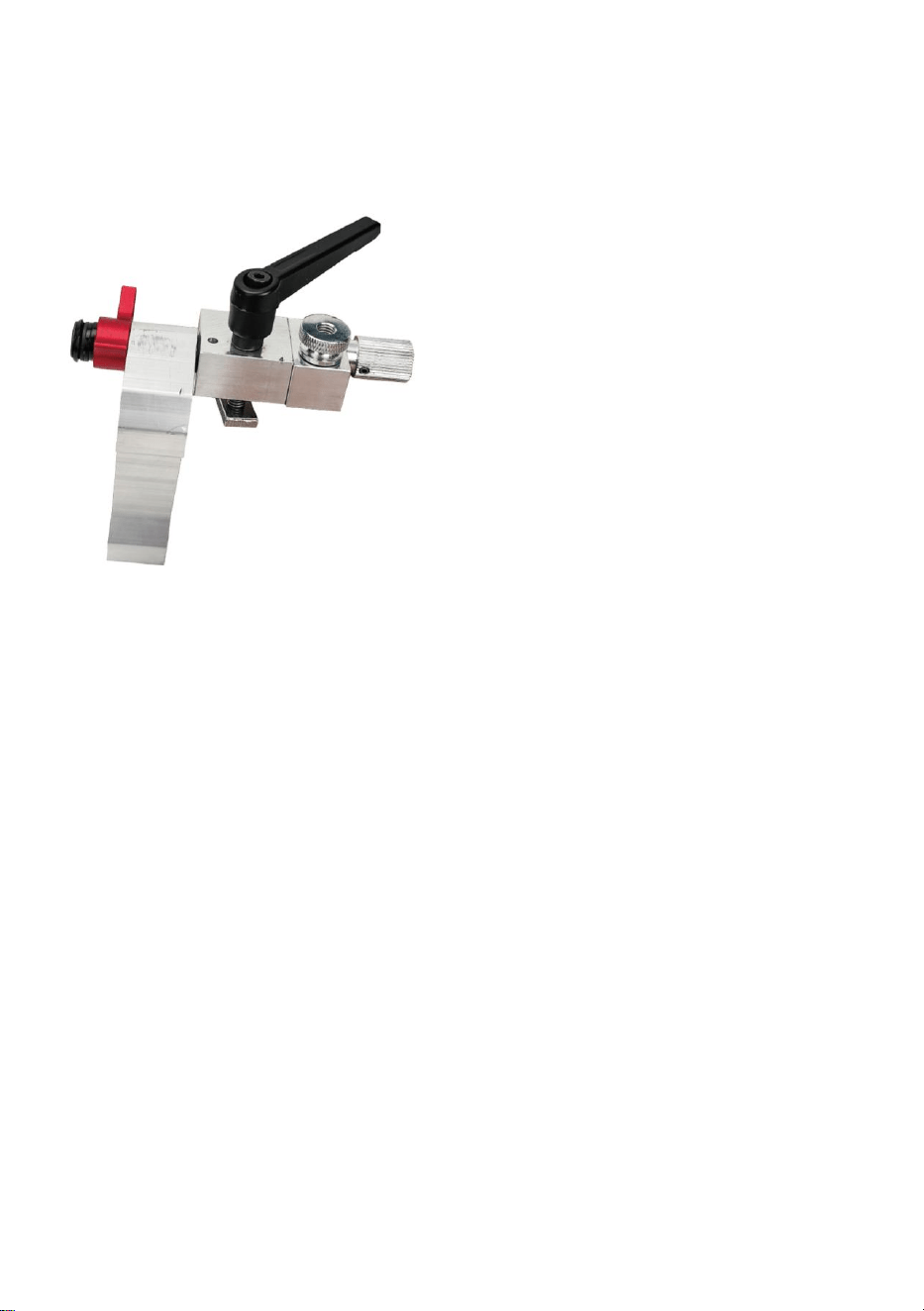

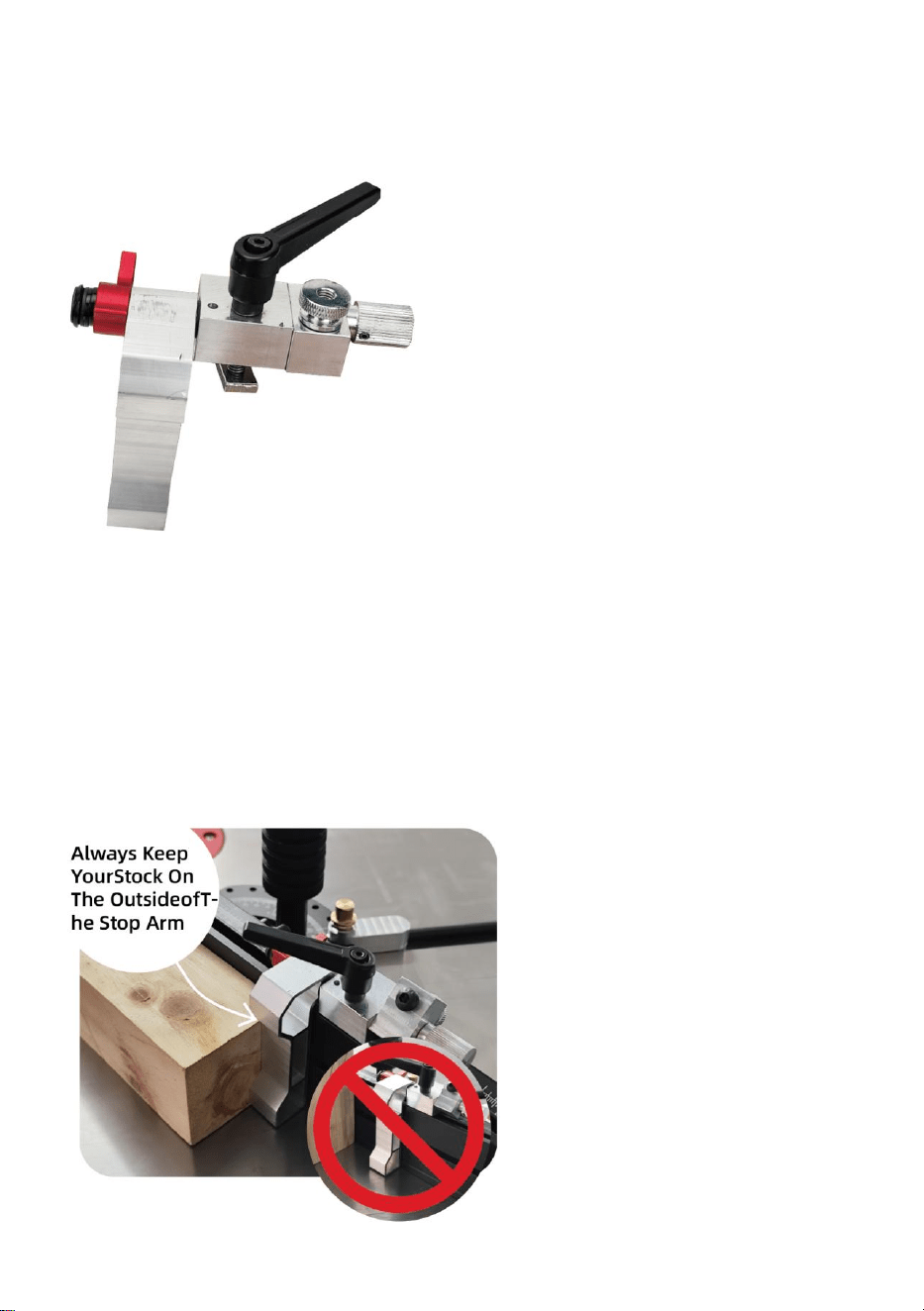

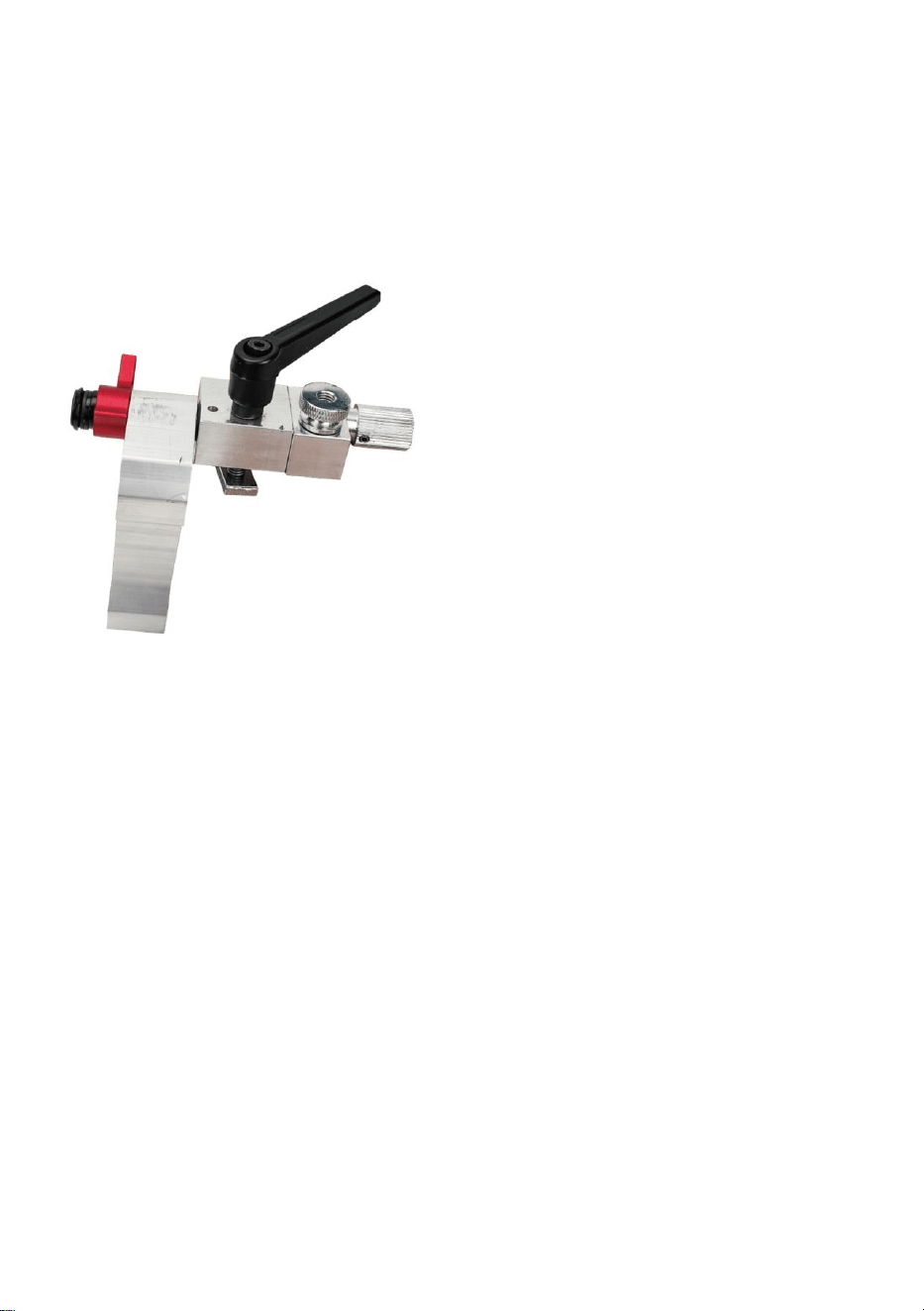

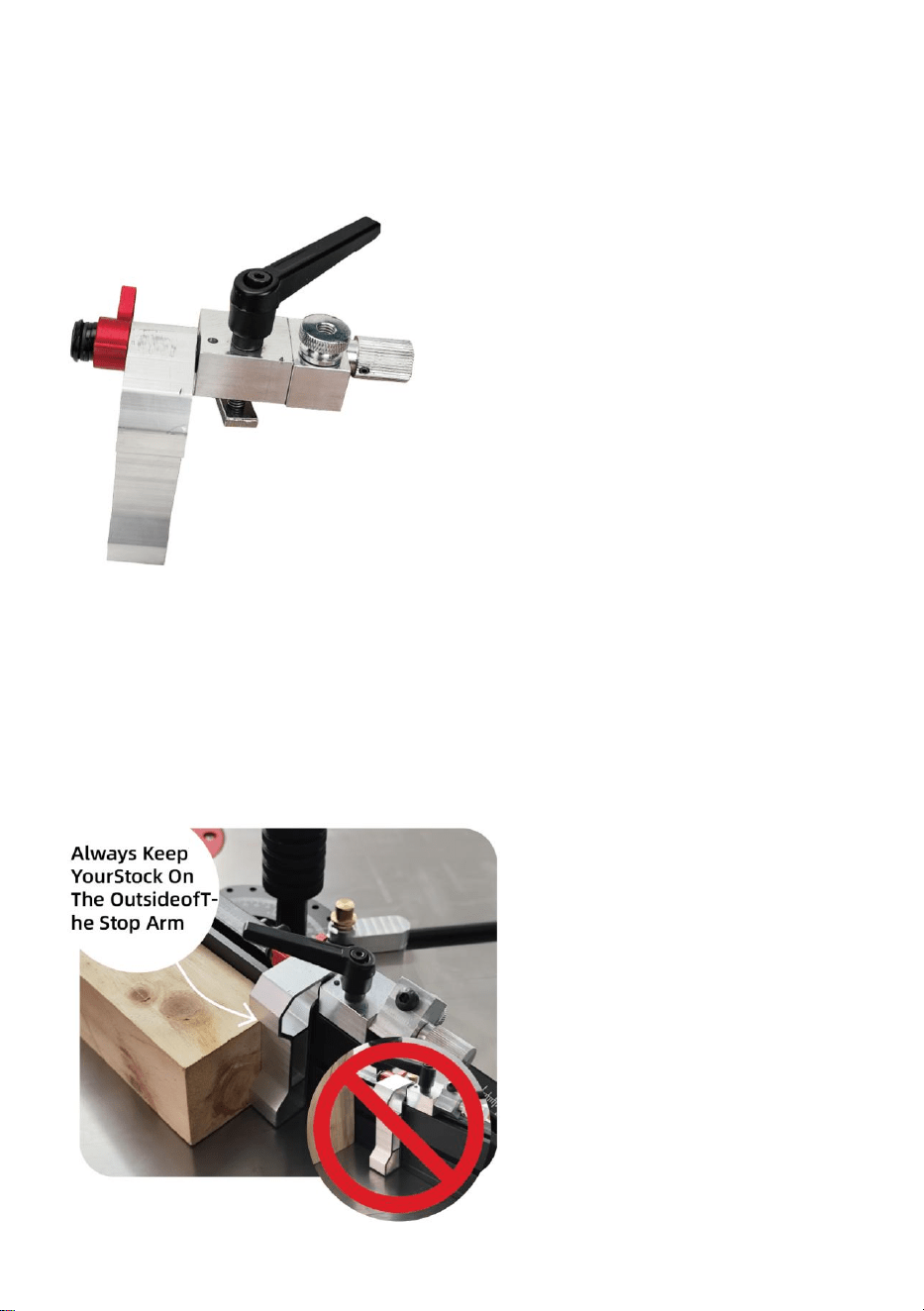

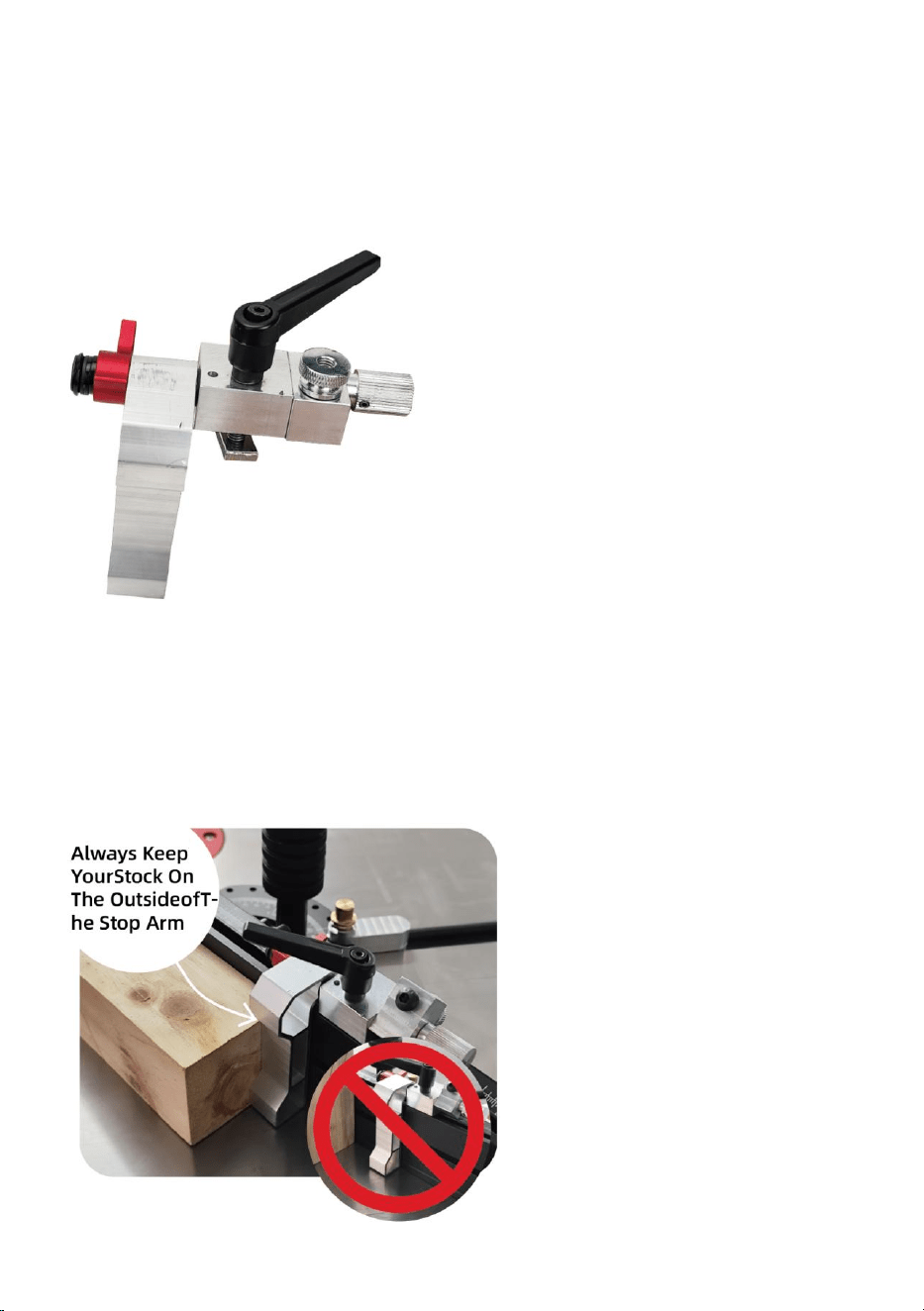

Flip Stop Installation

The ideal solution for repetitive length cuts on your table saw, the flip stop

quickly and easily slides right into the top track on the aluminum fence and

is secured in place by tightening the t-knob

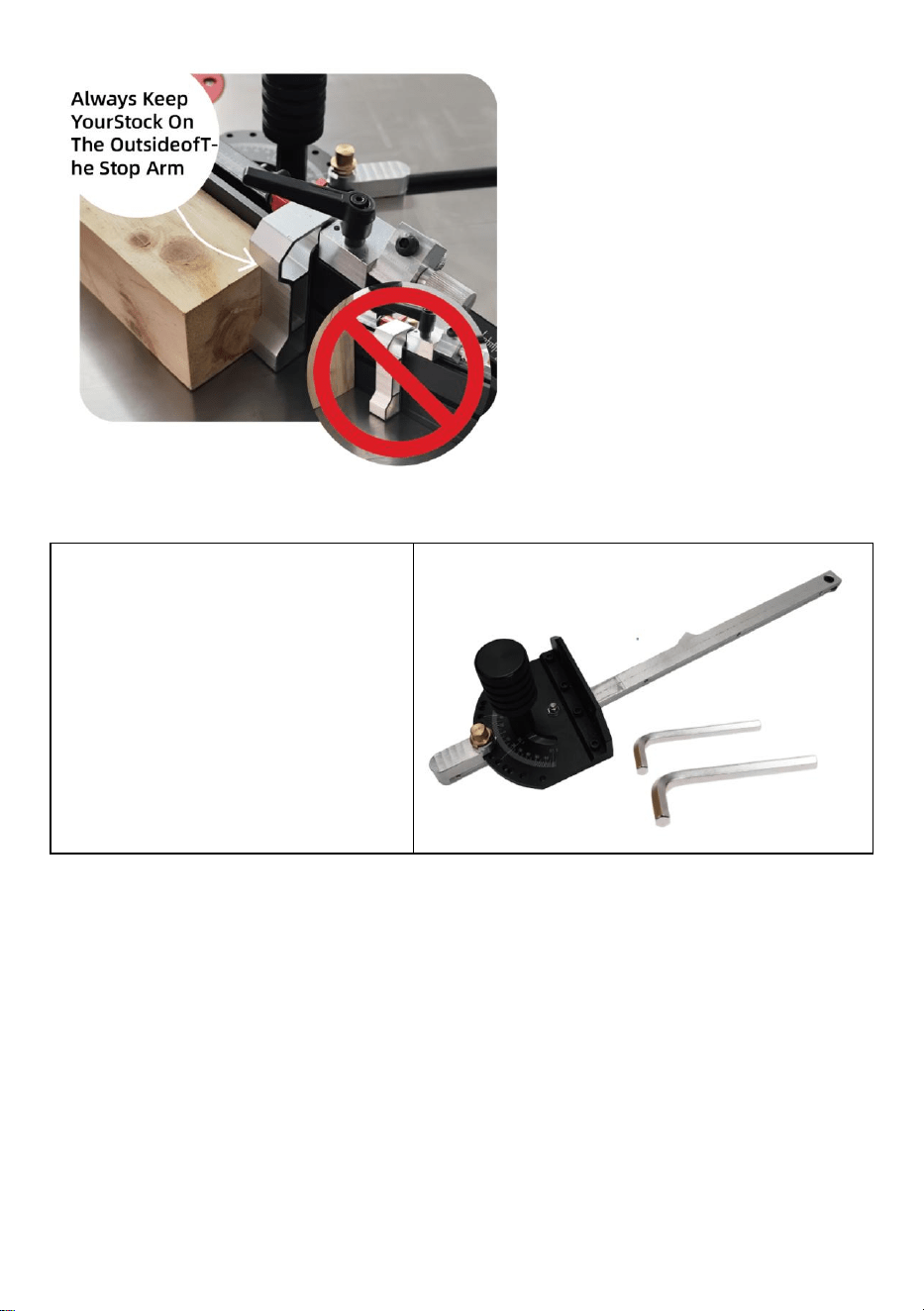

Depending on which side of the blade you are cutting on, your stock must

Always contact the flip stop on the outside of the arm. This ensures that the

flip stop will hold your stock in place with minimal play. The Flip Stop may

be used on either side of the blade while on the aluminum fence. If

necessary,the Flip Stop can be reversed by disassembling the unit, placing

the arm on the other side of the stop and then reassembling the unit.

- 10 -

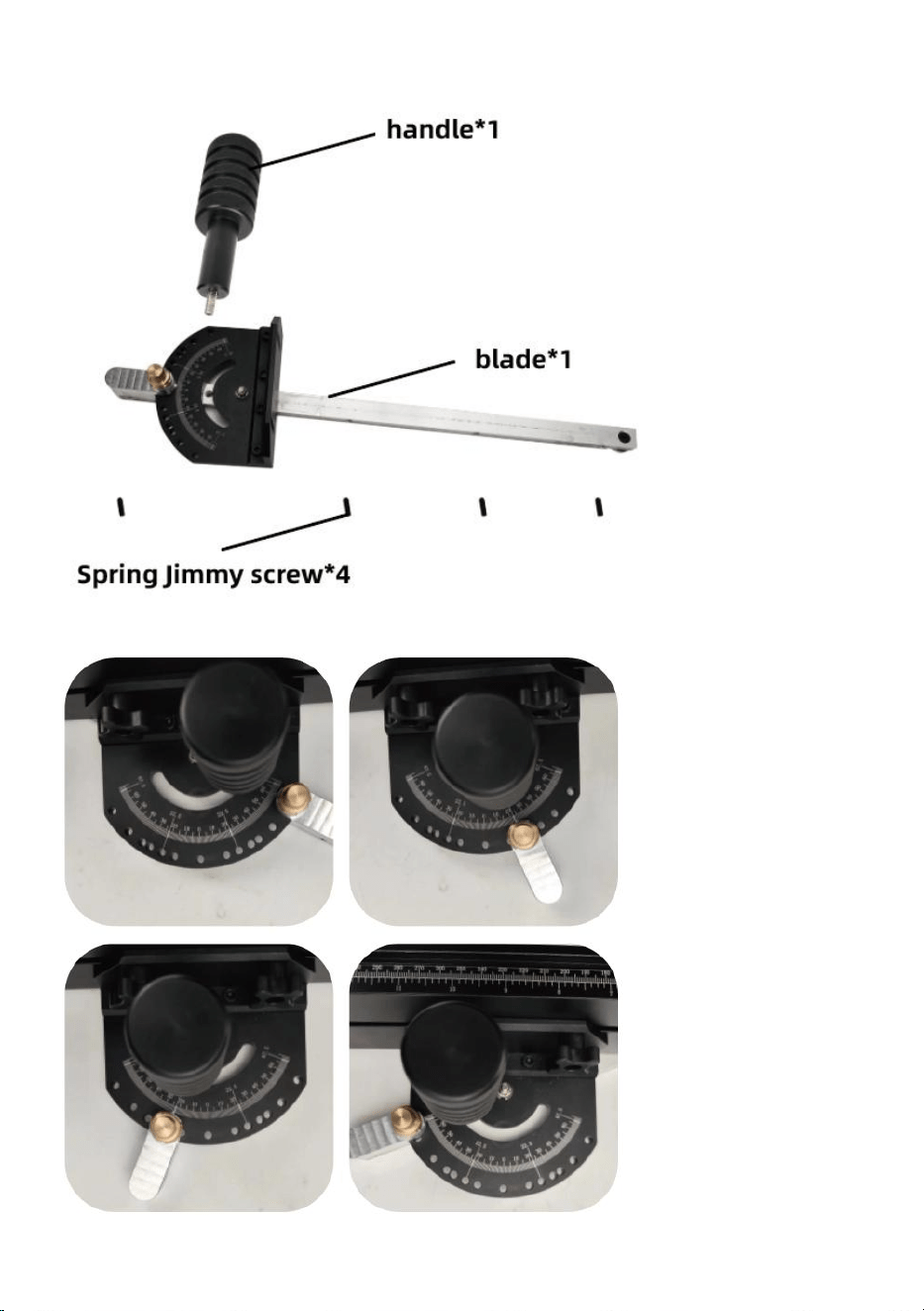

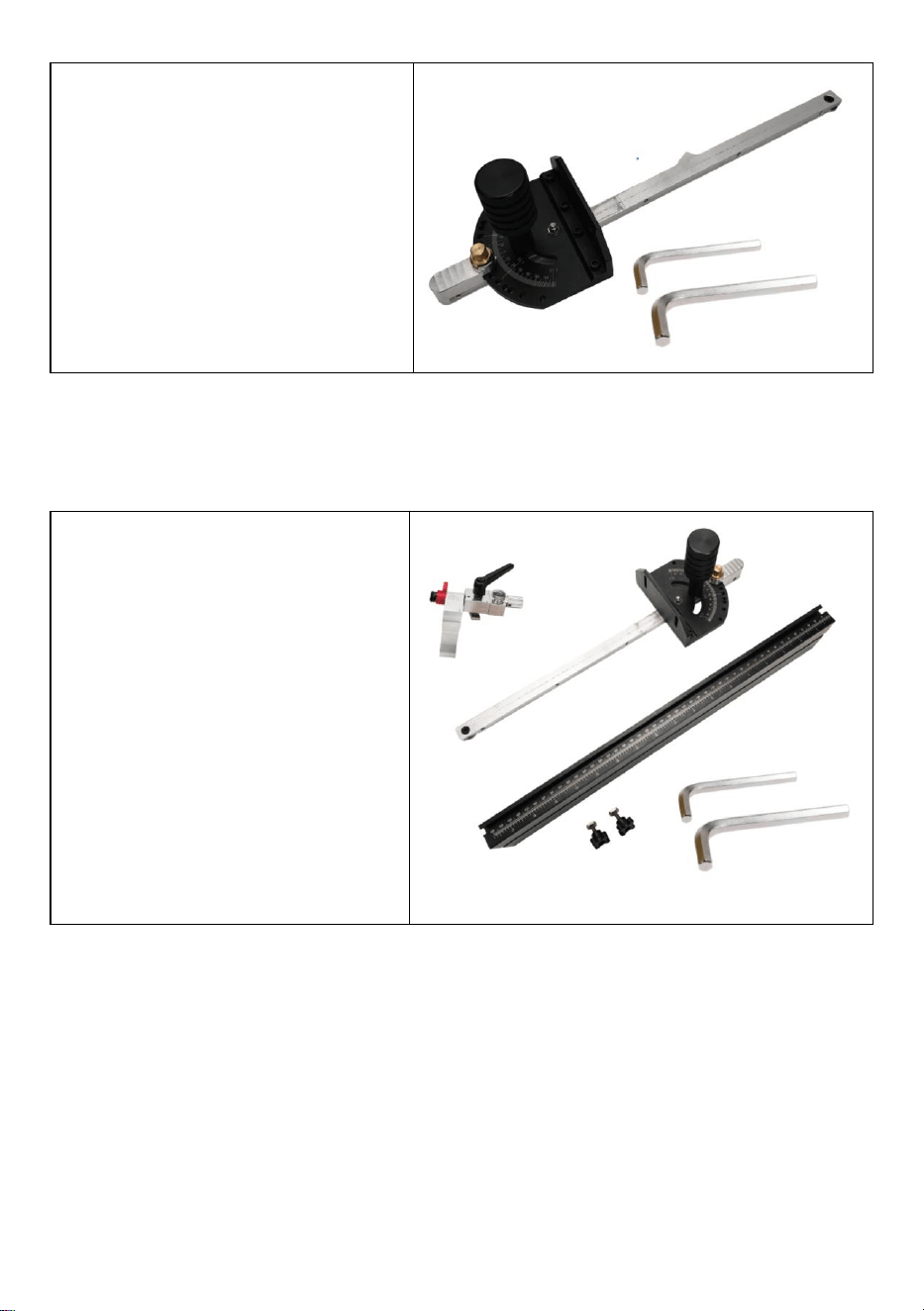

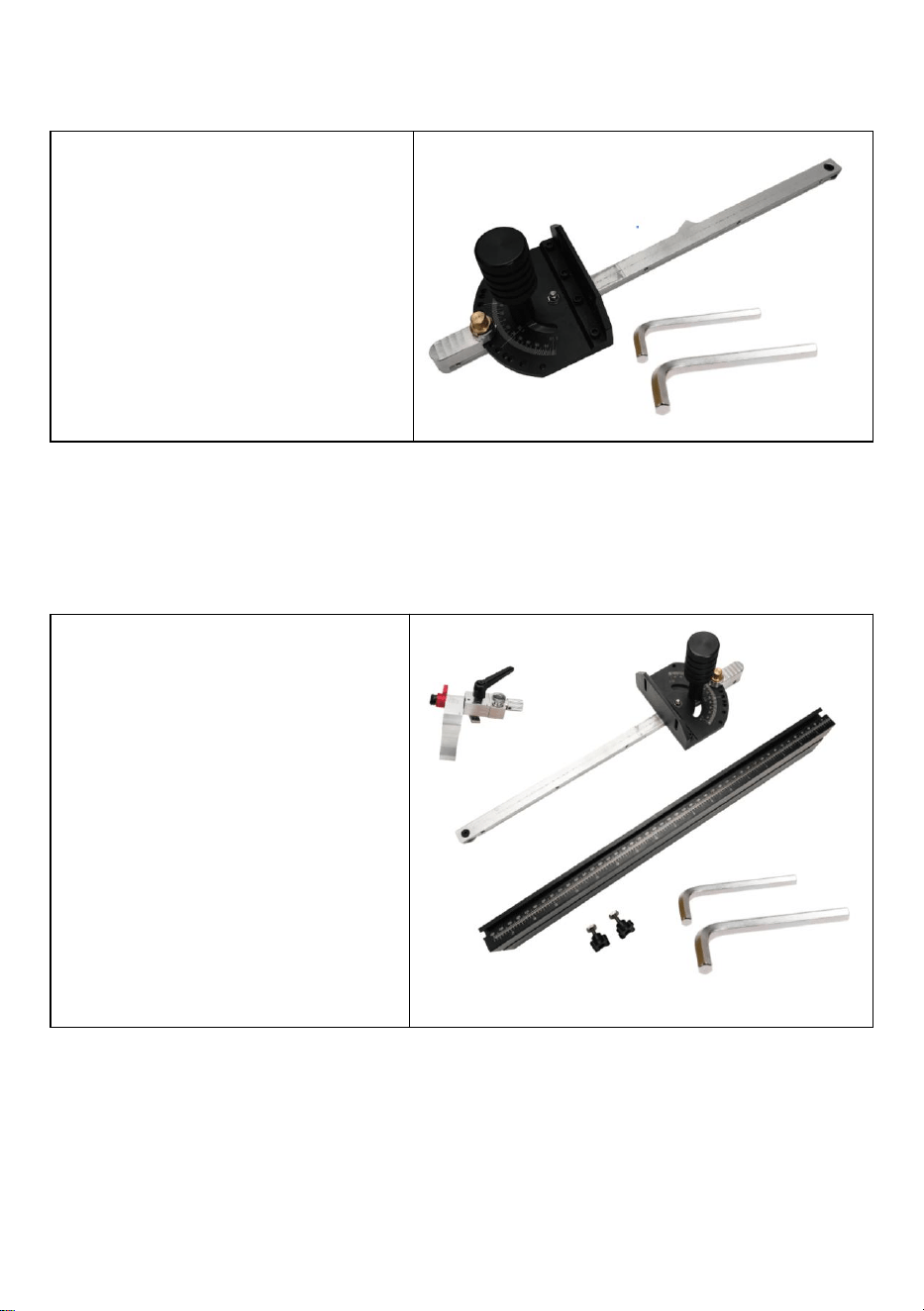

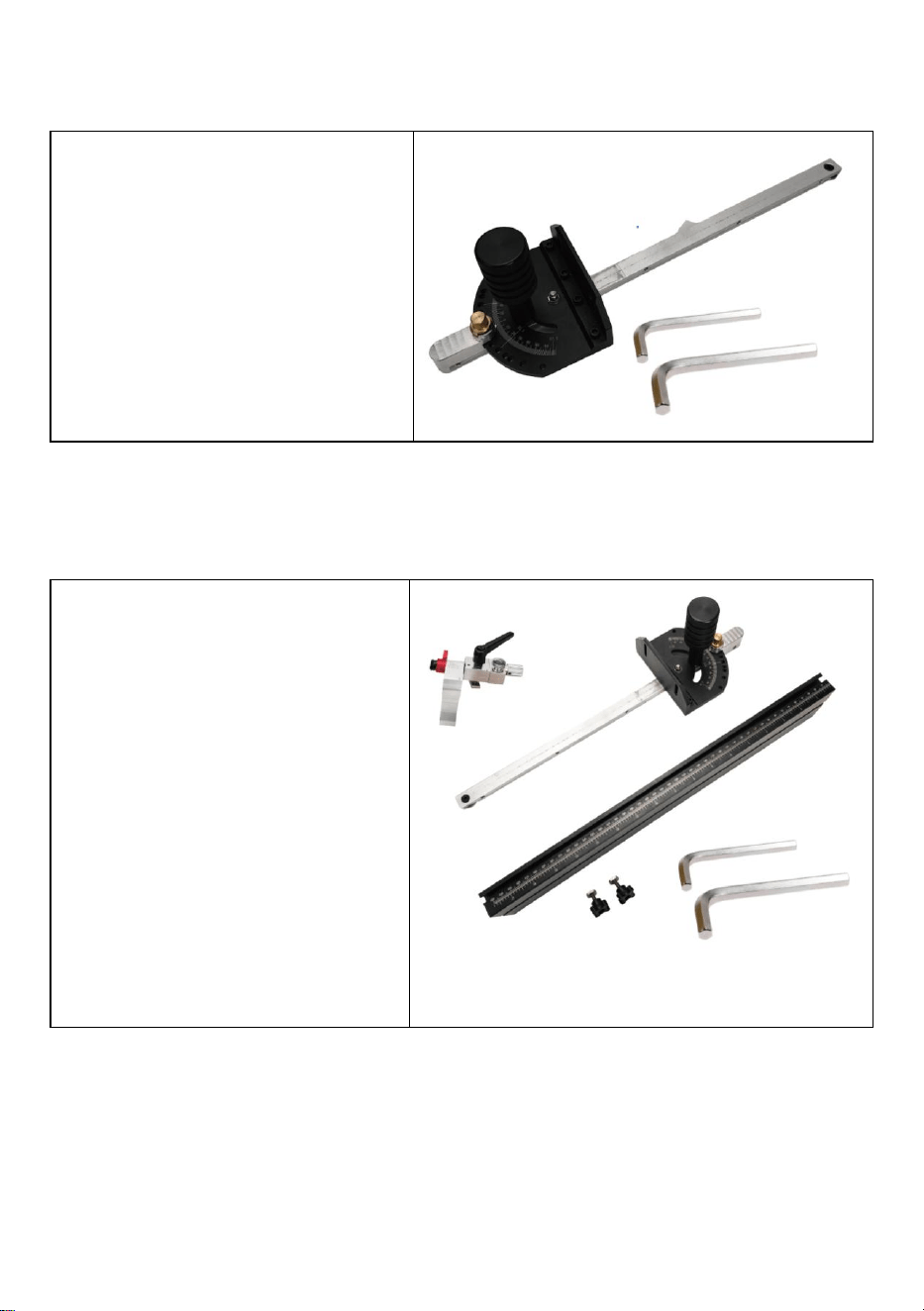

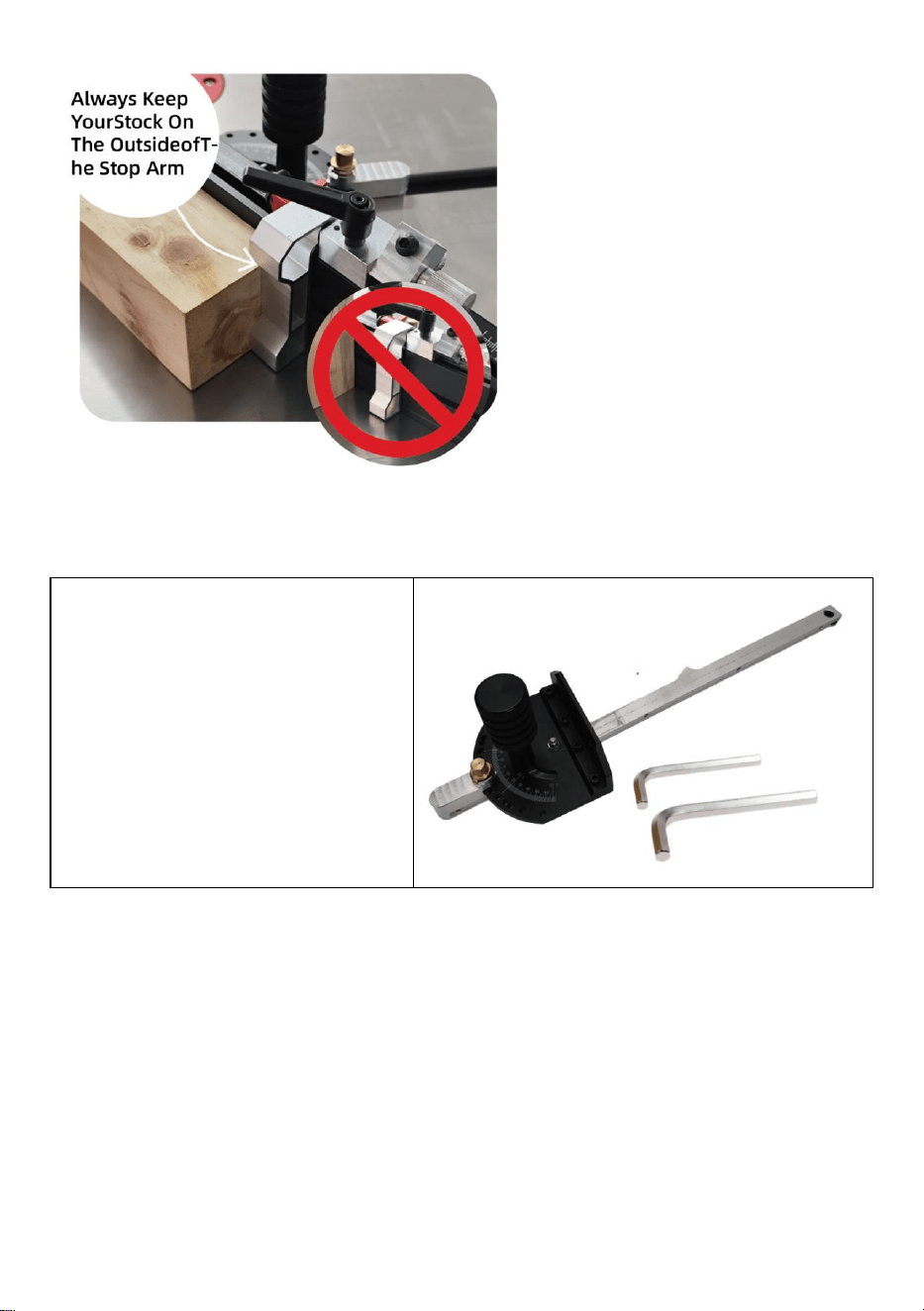

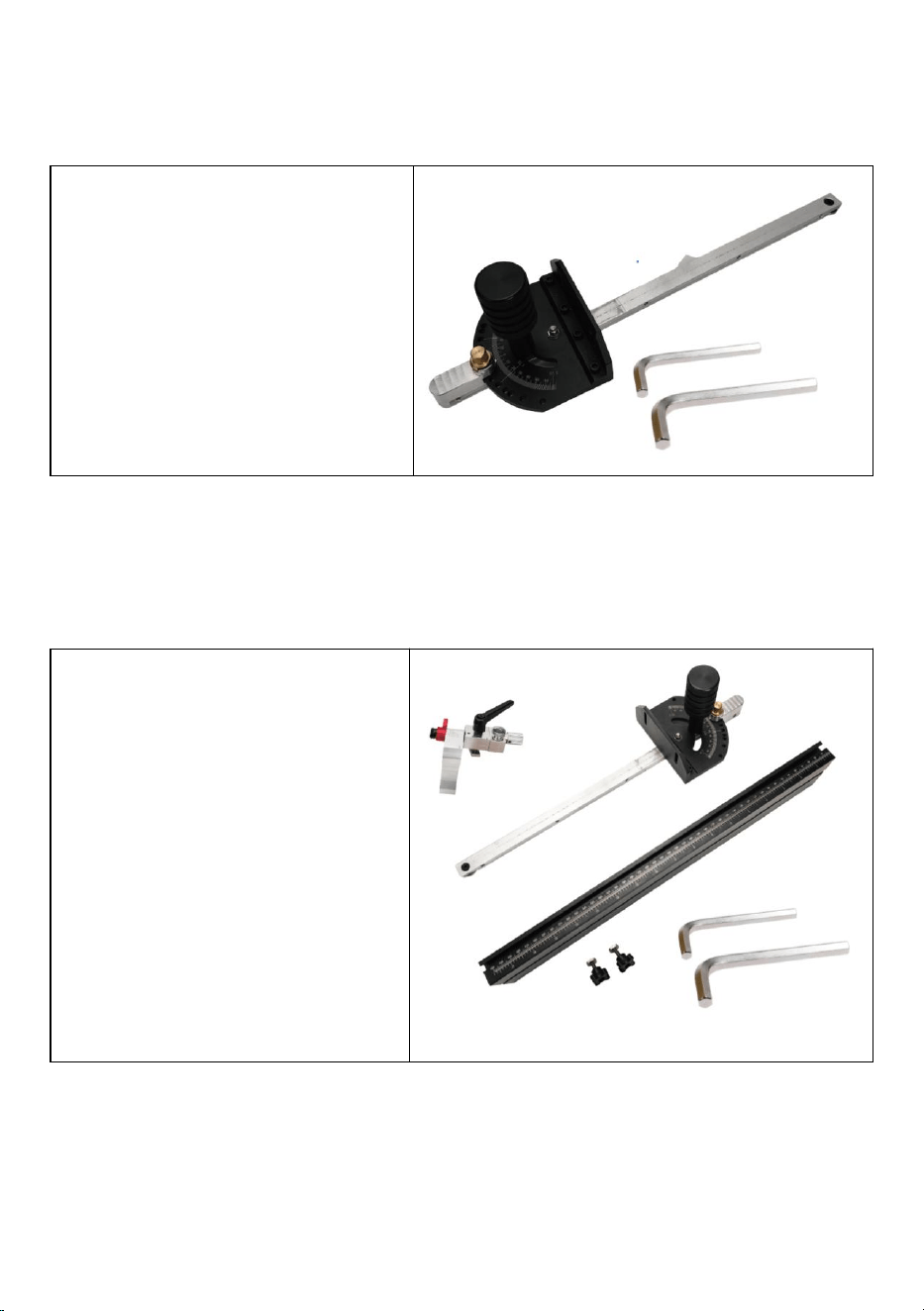

SKU1.

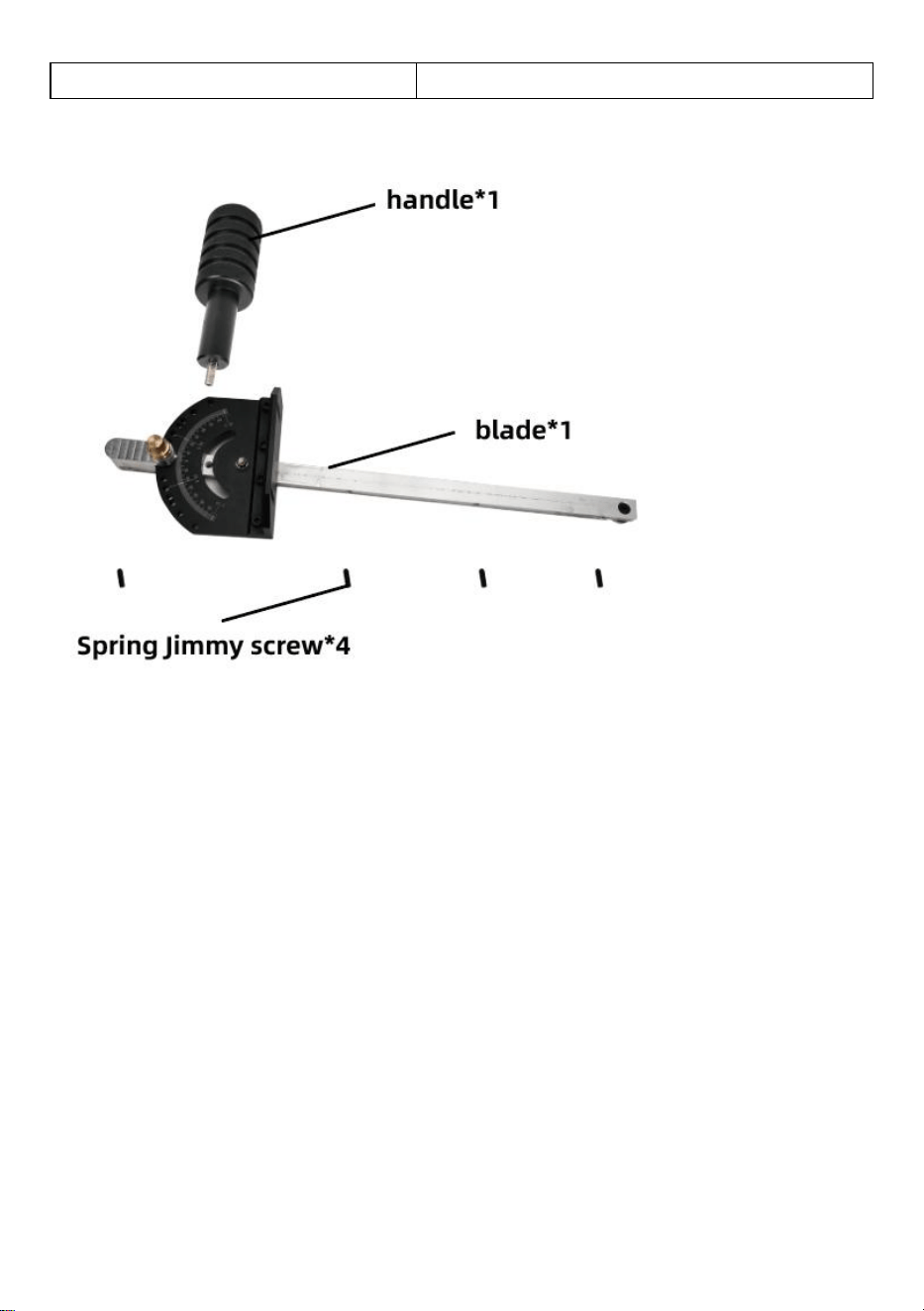

Table saw oblique cutting gauge without support -60 ° to+60 ° without

charge

Inventory:

adjustment plate&sliding bar,

assembled)

Handle * 1

grating limiter * 1

hex wrench (4mm) * 1

hex wrench (2mm) * 1

instruction manual * 1

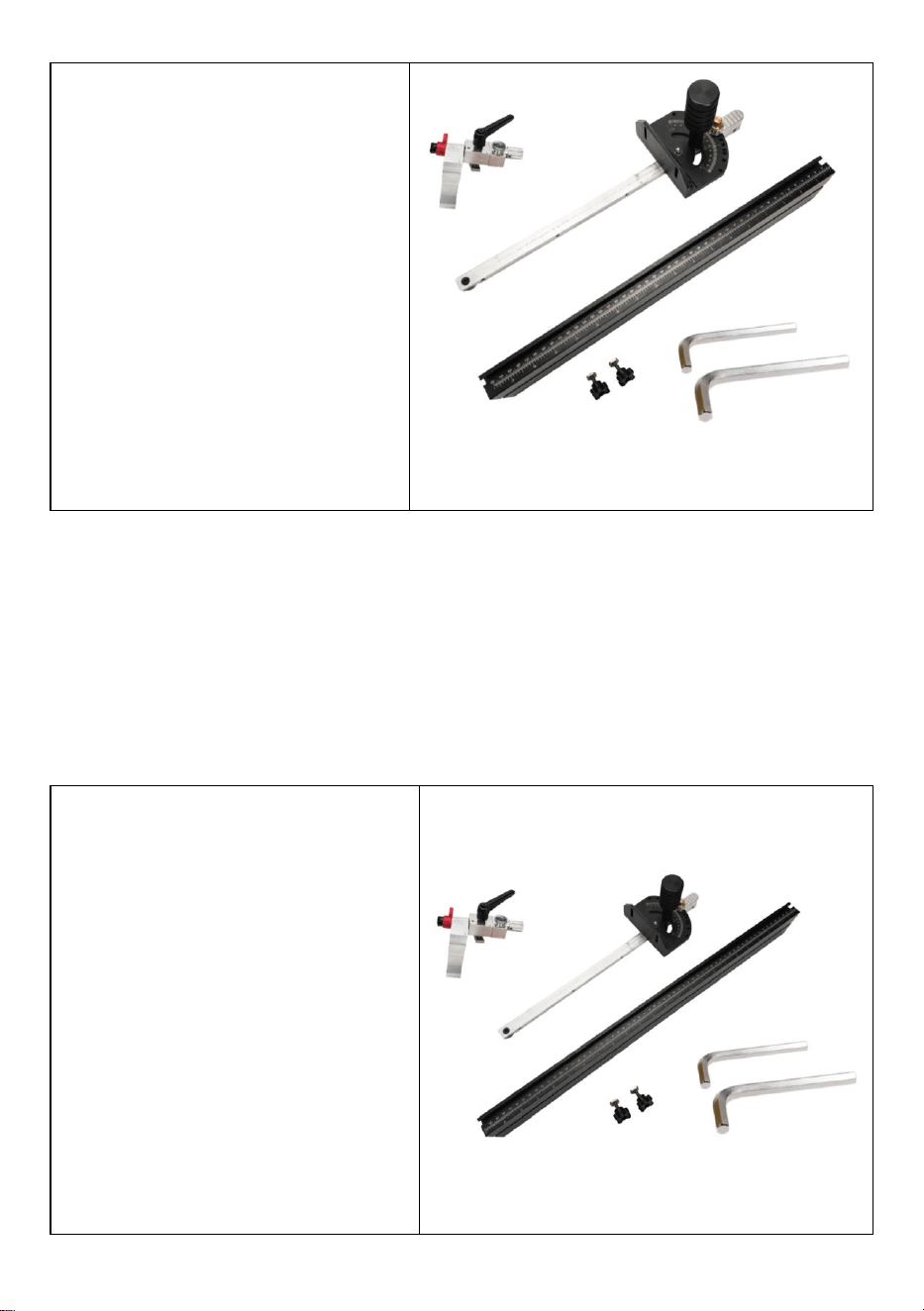

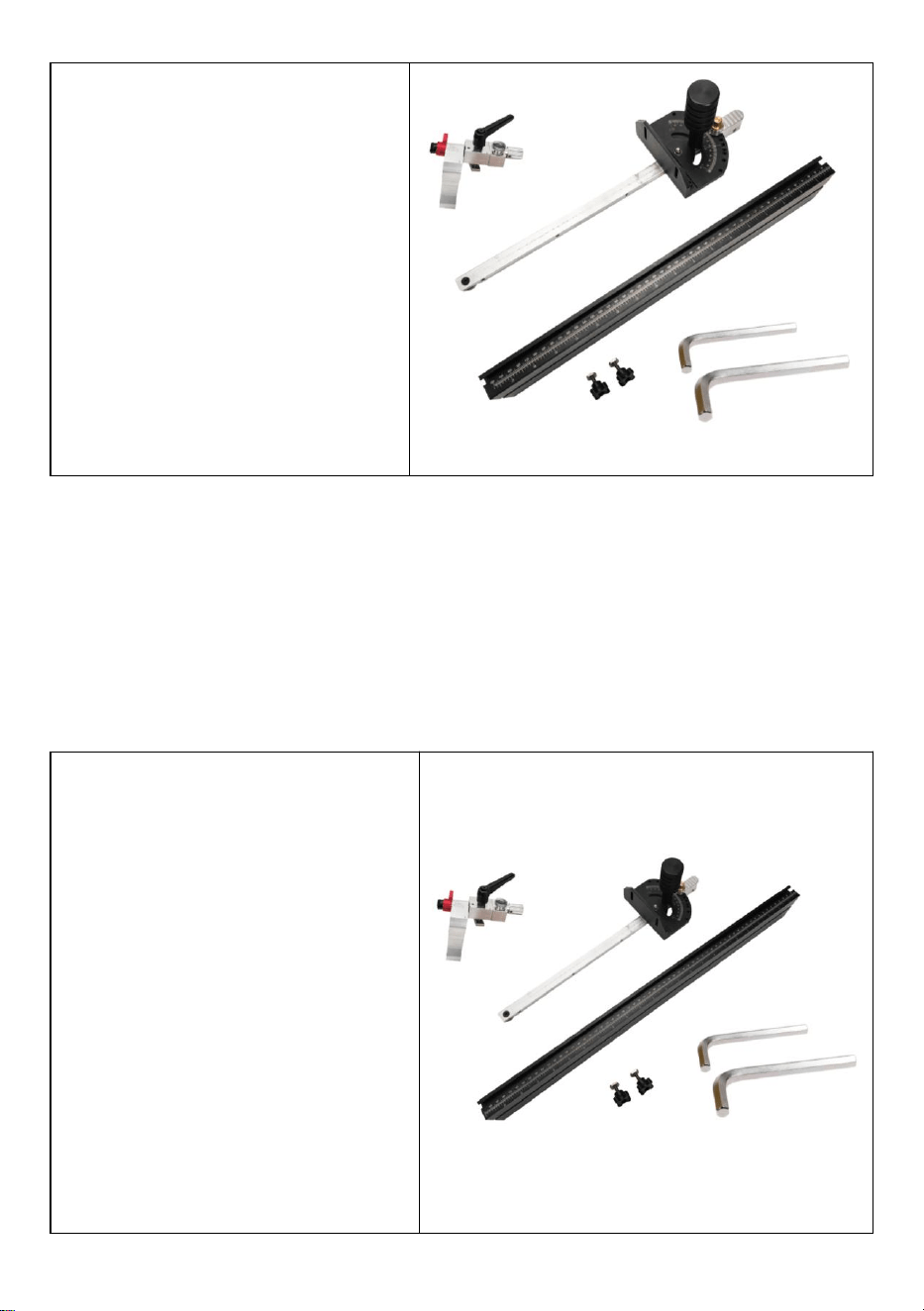

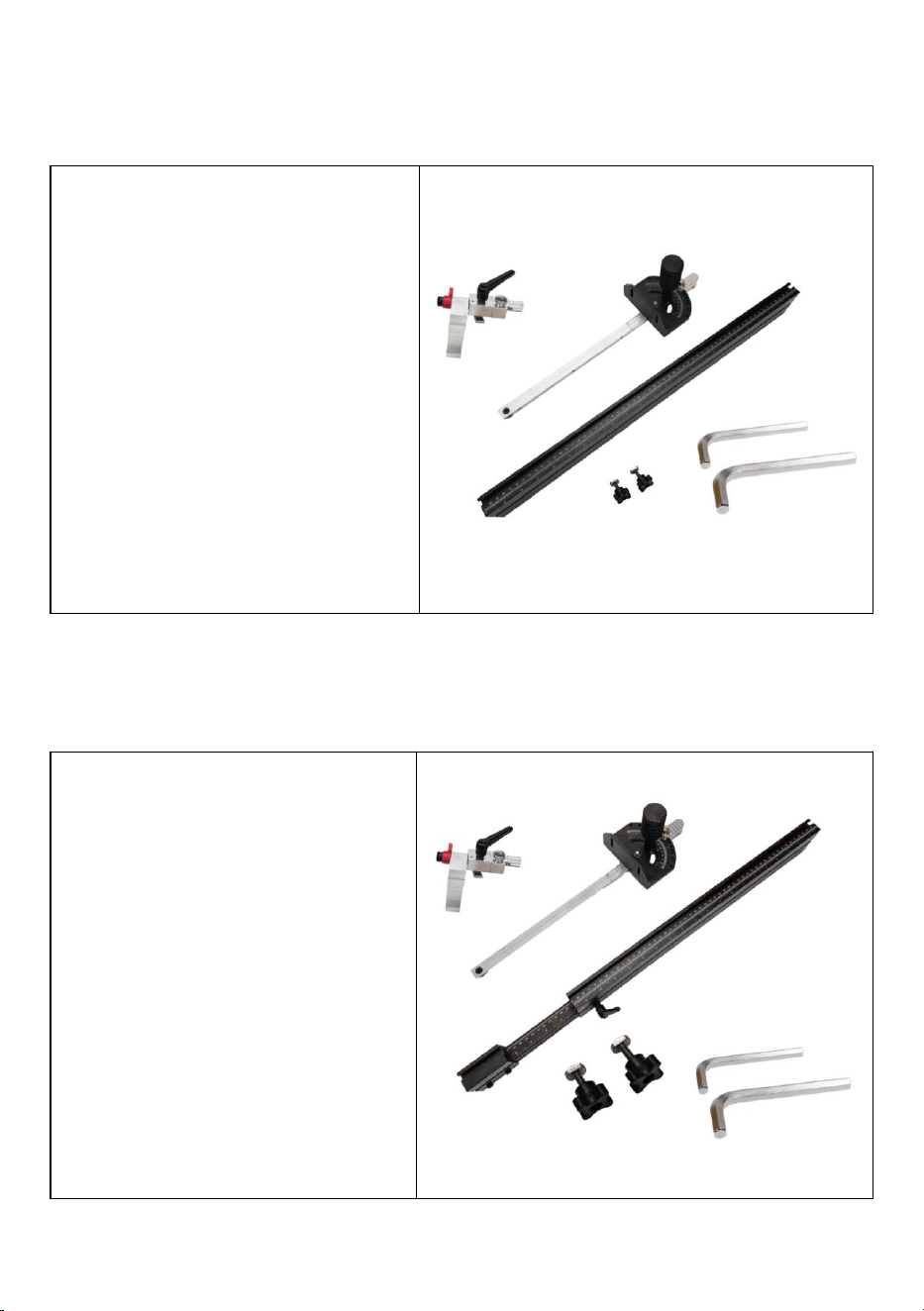

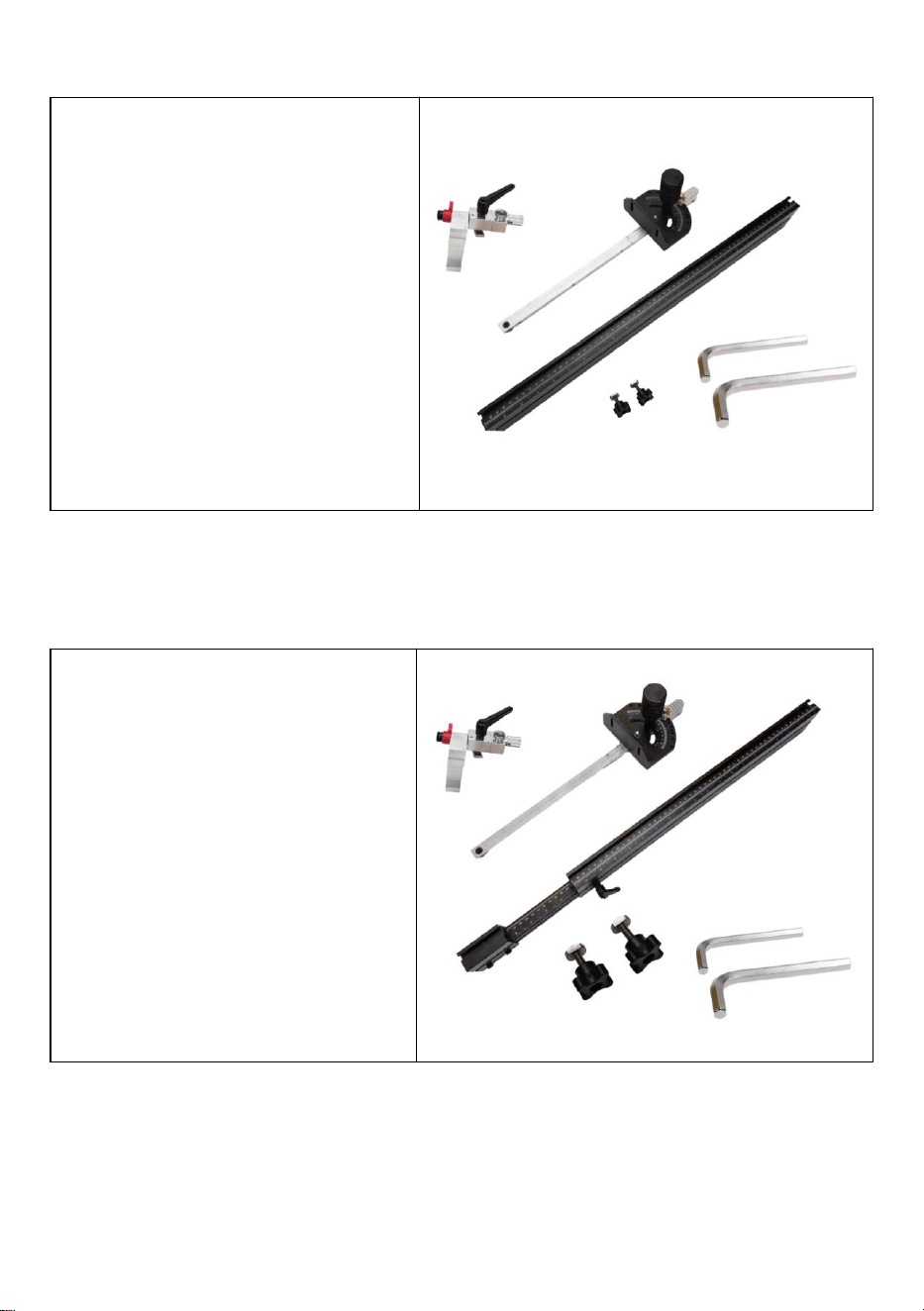

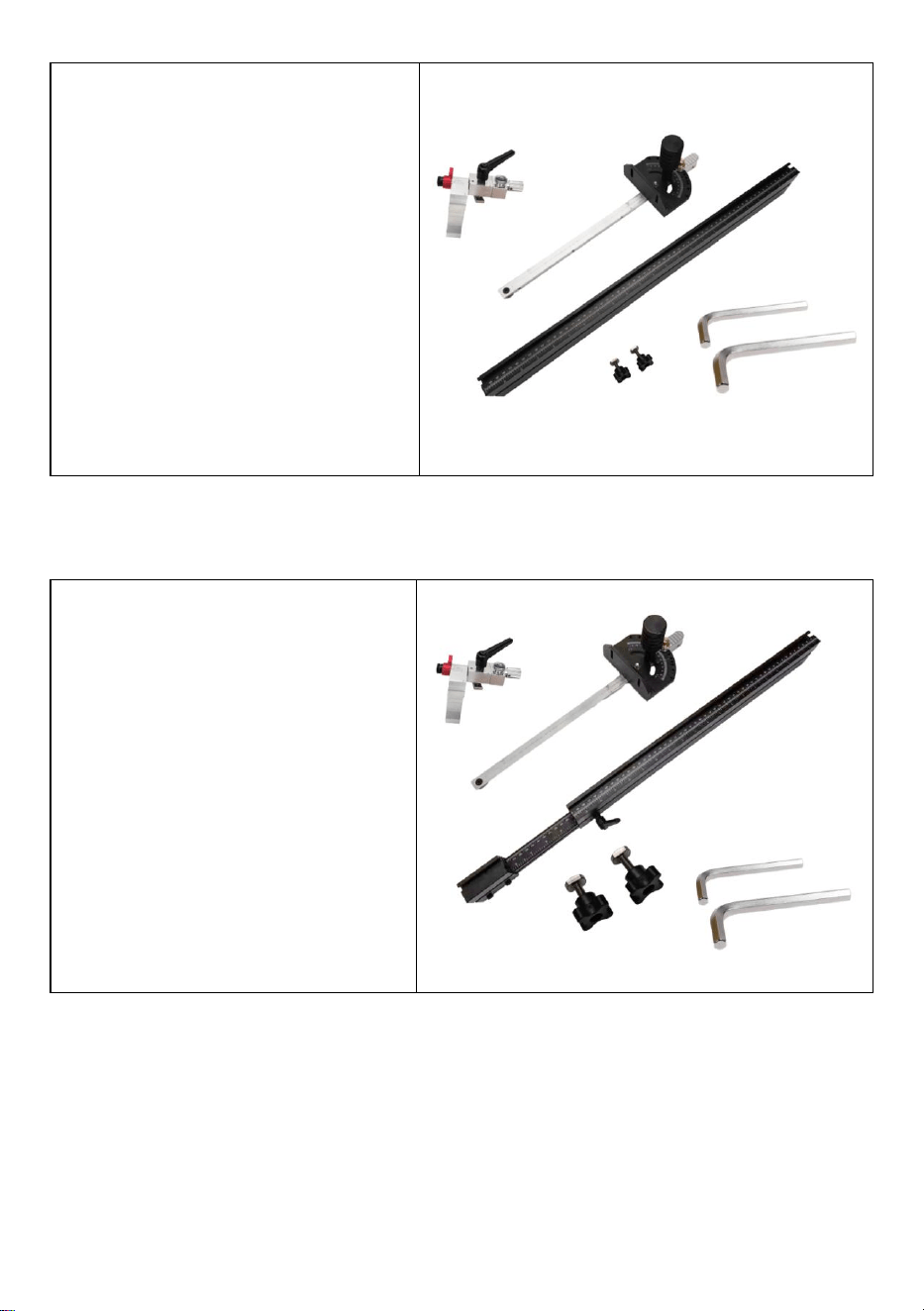

SKU2.

Table saw oblique cutting gauge with support -60 ° to+60 ° 18 inch non

charged

Inventory:

Backing Mountain * 1

Diagonal cutting gauge * 1

(metal adjustment plate &

sliding bar, assembled)

Handle * 1

grating limiter * 1

hex wrench (4mm) * 1

hex wrench (2mm) * 1

instruction manual * 1

Backing length:

18"(460mm)

- 11 -

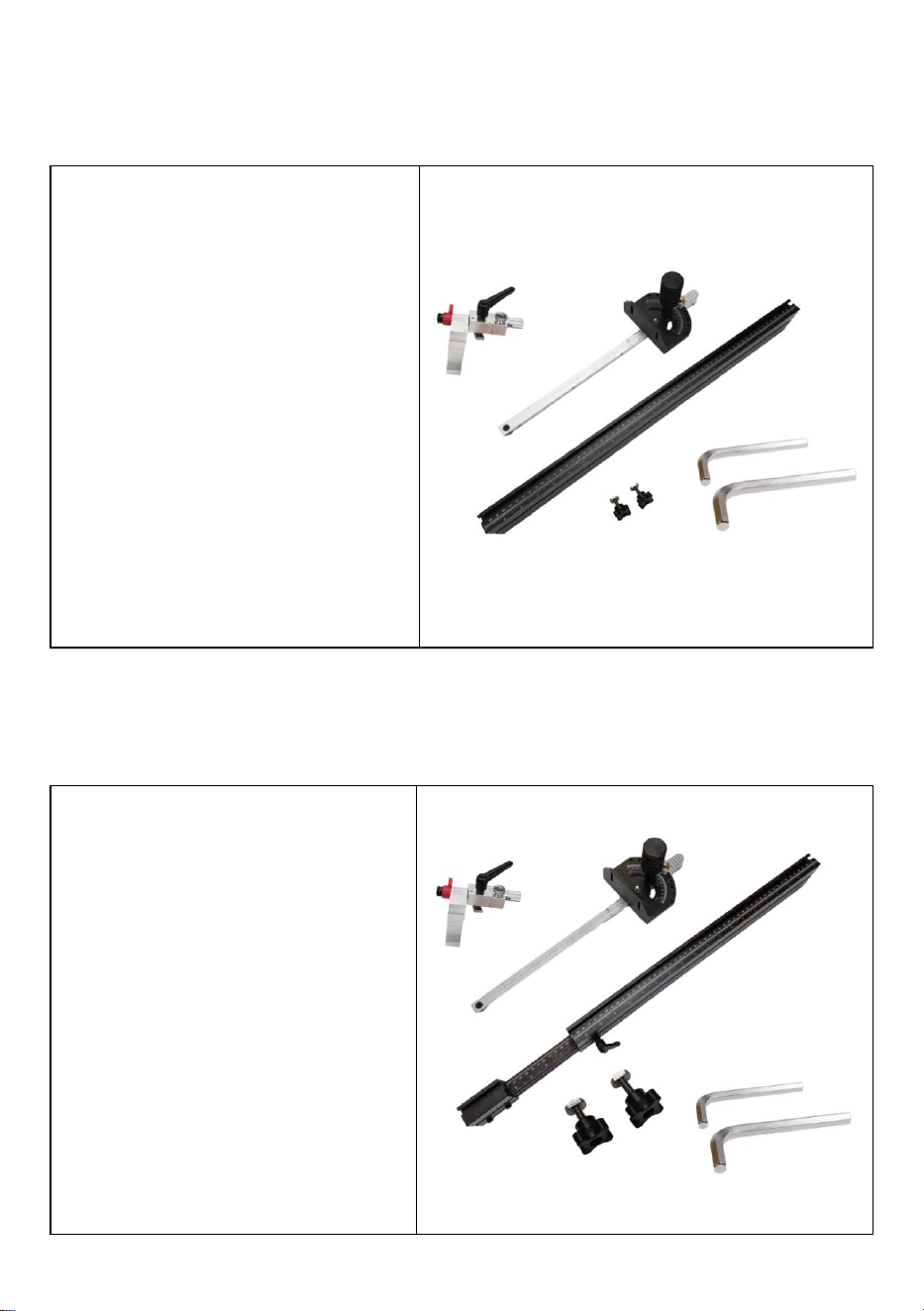

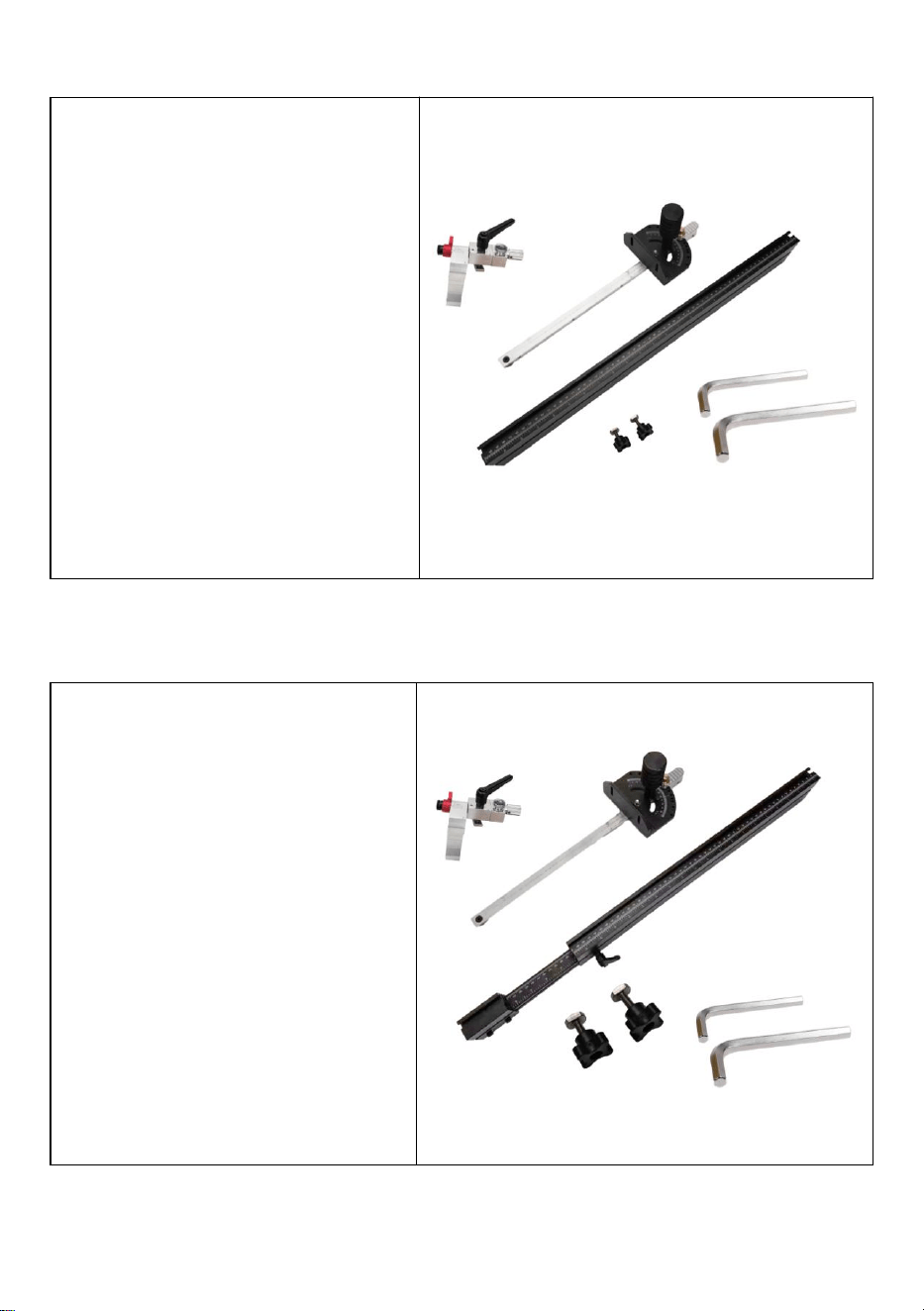

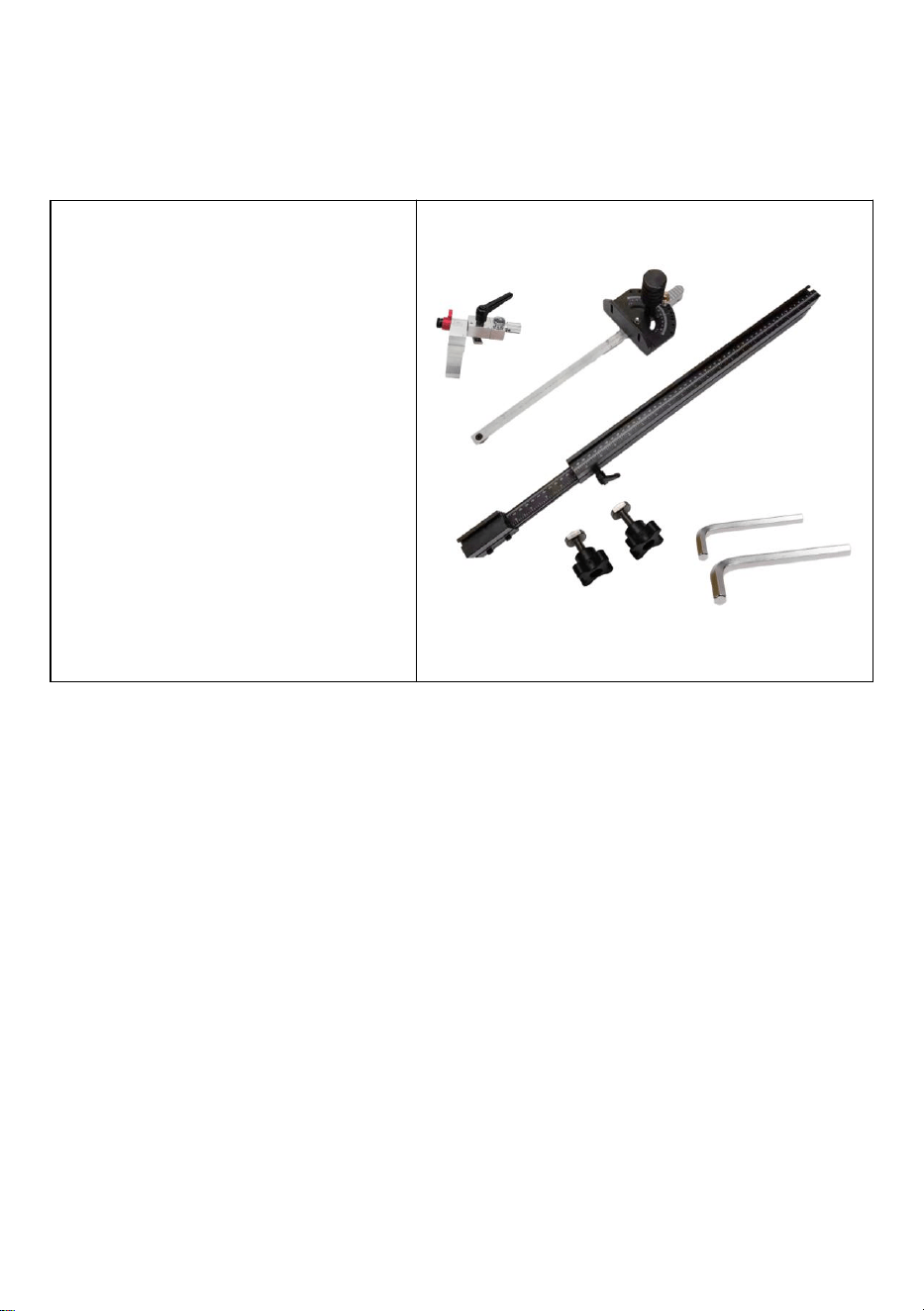

SKU3.

Table saw oblique cutting gauge with support -60 ° to+60 ° 26 inches

without charge

Inventory:

Backing Mountain * 1

Diagonal cutting gauge *

1(metal

adjustment plate&sliding bar,

assembled)

Handle * 1

grating limiter * 1

hex wrench (4mm) * 1

hex wrench (2mm) * 1

instruction manual * 1

Backing length:

24"(610mm)

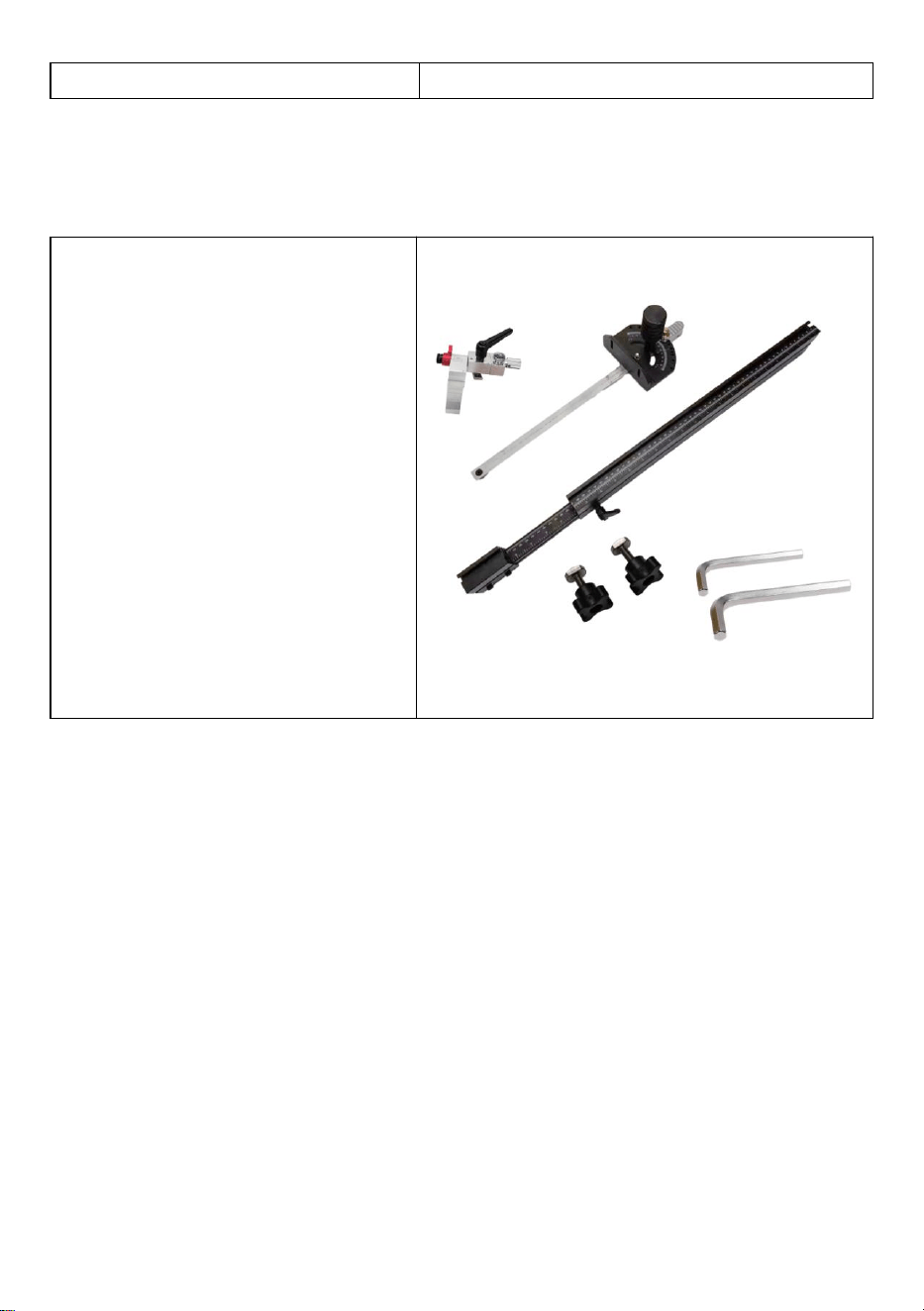

SKU4.

Table saw oblique cutting gauge with support -60 ° to+60 ° 18-35 inches

non charged

Inventory:

Backing Mountain * 1

Diagonal cutting gauge *

1(metal

adjustment plate&sliding bar,

assembled)

Handle * 1

grating limiter * 1

hex wrench (4mm) * 1

hex wrench (2mm) * 1

instruction manual * 1

Backing length:

19-35"(490-890mm)

- 12 -

Disassembled diagram of herringbone scale parts

Display of the range of division values for the herringbone scale

- 13 -

Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Made In China

Technical Support and E-Warranty Certificate

www.vevor.com/support

Technique Assistance et certificat de garantie électronique

www.vevor.com/support

JAUGE À ONGLETS POUR SCIE À TABLE

MODÈLE : N-1122A , TN-1122B, N-1122C, TN-1122D

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODÈLE : N-1122A, TN-1122B, N-1122C, TN-1122D

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

TABLE SAW MITER

GAUGE

- 2 -

SAFETY FIRST

Veuillez lire et comprendre pleinement tous les documents de sécurité

fournis avec vos outils électriques ou vos machines avant de les utiliser.

Suivez toujours toutes les consignes de sécurité mises en place par le

fabricant de l’outil électrique ou de la machine.

SAFETY GUIDELINES

AVERTISSEMENT! Pour réduire le risque de blessure, l'utilisateur doit

lire le manuel d'instructions.

AVERTISSEMENT! Lisez toutes les instructions. Non-respect de toutes

les instructions répertoriées ci-dessous peut entraîner un incendie par

électrocution et/ou des blessures graves. Le terme « outil électrique »

dans tous les avertissements répertoriés ci-dessous fait référence à votre

outil électrique fonctionnant sur secteur (avec fil) ou à votre outil électrique

fonctionnant sur batterie (sans fil).

CONSERVEZ CES INSTRUCTIONS

1) Sécurité de la zone de travail

a) Gardez la zone de travail propre et bien éclairée . Les zones

encombrées ou sombres invitent

les accidents.

b) N'utilisez pas d'outils électriques dans un environnement dangereux.

- 3 -

N'utilisez pas de pouvoir

outils dans des endroits humides ou mouillés, ou exposez-les à la pluie.

c) N'utilisez pas d'outils électriques dans des atmosphères explosives,

comme dans les

présence de liquides, de gaz ou de poussières inflammables. Les outils

électriques créent des étincelles qui peuvent enflammer la poussière ou

les fumées .

d) Éloignez les enfants et les spectateurs lorsque vous utilisez un outil

électrique.

Les distractions peuvent vous faire perdre le contrôle.

e) Rendez votre atelier à l'épreuve des enfants avec des cadenas, des

interrupteurs principaux ou en retirer les clés de démarrage.

2) Sécurité électrique

a) Les fiches des outils électriques doivent correspondre à la prise. Ne

modifiez jamais la fiche

chemin . _ N'utilisez aucun fiches d'adaptateur avec mise à la terre)

alimentation

outils. Non modifié les fiches et les faire correspondre réduiront le risque

de choc électrique

b) Outils électriques au sol. Si l'outil est équipé d'une fiche à trois broches,

il ne doit être branché que sur une prise électrique à trois trous mise à la

terre. Si la prise la plus professionnelle n'est pas disponible, faites-la

installer par un électricien qualifié. Ne retirez jamais la troisième broche et

ne modifiez jamais la fiche fournie de quelque manière que ce soit.

c) Évitez tout contact corporel avec des surfaces mises à la terre ou mises

à la terre telles que des tuyaux,

radiateurs, cuisinières et réfrigérateurs. Il existe un risque accru de choc

électrique si votre corps est mis à la terre ou mis à la terre .

d) N'exposez pas les outils électriques à la pluie ou à des conditions

humides. L'eau entrant dans un

l'outil électrique augmentera le risque de choc électrique

e) N'abusez pas du cordon. N'utilisez jamais le cordon pour transporter,

tirer ou débrancher l'outil électrique. Gardez le cordon à l'écart de la

- 4 -

chaleur, de l'huile, des bords tranchants ou des pièces mobiles. Les

cordons endommagés ou emmêlés augmentent le risque de choc

électrique.

f) Utilisez une rallonge appropriée et assurez-vous qu'elle est en bon état.

Lorsque vous utilisez une rallonge, assurez-vous d’en utiliser une

suffisamment lourde pour supporter le courant consommé par votre

machine. Un cordon sous-dimensionné provoque une chute de tension

secteur, entraînant une perte de puissance et une surchauffe. Lorsque

vous utilisez une alimentation à l'extérieur, utilisez une rallonge adaptée à

une utilisation en extérieur.

3) Règles de sécurité supplémentaires pour le système de jauge à

onglets de précision

a ) Lisez ce manuel et ces consignes de sécurité. Suivez les consignes de

sécurité du fabricant de l'outil sur lequel vous utilisez cet accessoire et

découvrez les applications et les imitations de l'outil ainsi que les dangers

qui lui sont spécifiques. Utiliser l'outil électrique avant de comprendre une

utilisation sûre et appropriée pourrait entraîner des blessures corporelles.

b) Assurez-vous que la poignée est serrée et que les boutons en T de

l'extrusion du guide sont

sécurisé avant de démarrer l’outil électrique.

c) Gardez votre mains éloignées d'une lame ou d'un foret en mouvement

lorsque vous utilisez le

machine. Ne vous approchez jamais d'une lame ou d'un foret en

mouvement pour éliminer les débris. Éteignez l'outil électrique et surveillez

l'arrêt complet de la lame ou du foret.

d) Soutenez toujours les planches longues aux extrémités d'entrée et de

sortie .

e) Maintenez toujours solidement les pièces contre la table de la machine

et l'onglet.

jauge ou clôture.

f) Ce système de jauge à onglets est conçu pour une application spécifique.

Ne pas

le modifier et/ou l'utiliser pour toute autre application. Si vous avez des

- 5 -

questions sur la jauge à onglets .

AVERTISSEMENT:

Ce produit peut vous exposer à des produits chimiques, notamment

l'acrylonitrile et d'autres produits chimiques reconnus par l'État de

Californie comme étant cancérigènes et les dommages à la reproduction.

Pour plus d’informations, rendez-vous sur www.P65Warnings.ca.gov.

Ce produit convient uniquement aux rainures diagonales de 3/4 pouces

CALIBRATE IF NEEDED

Généralement, la jauge à onglets est prête à aller à droite hors de la boîte.

Au cas où le guide à onglets doit être calibré. Lisez les étapes suivantes

pour aligner et calibrer correctement et précisément votre nouvel onglet.

jauge.

8. Relâchez le bouton fixe et la poignée

Desserrez la poignée du jauge de pente dans le sens inverse des aiguilles

d'une montre, soulevez le bouton métallique et tournez-le de 90° pour le

libérer

- 6 -

9. Définir l'index sur zéro

Avec la goupille de verrouillage engagée (abaissée et verrouillée au zéro

position d'arrêt positive) régler le la tête du guide à onglets à zéro sur le

point d'index, comme illustré.

10. Mettez-le au carré

Placez un carré vers le haut et contre la barre à onglets (1), puis faites-le

glisser contre la face de la jauge à onglets (2). Met le face de la jauge à

onglets pour qu'elle soit à 90

degrés au barre à onglet.

- 7 -

11. Verrouillez le mécanisme du bouton et serrez le

Une fois que vous avez réglé la surface de travail à 90°, serrez d'abord la

poignée pour maintenir la position panoramique, et deuxièmement, faites

pivoter le bouton métallique dans la fente pour carte.

12. Ajustez la poignée du piston

En fonction de la fente de votre scie à table, vous souhaiterez peut-être

ajuster les pistons à ressort sur la barre à onglets. Simplement utilisez une

clé hexagonale pour pousser le

- 8 -

pistons vers l'extérieur ou tirez-les vers l’intérieur jusqu’à ce que vous

obteniez le bon ajustement.

Commentaire:

Lors du réglage des pistons, ne les étendez pas trop. Cela

empêcherait la barre à onglet de glisser en douceur. et pourrait

éventuellement endommager les pistons.

13. Vous êtes prêt à partir !

Votre nouvelle jauge à onglets est maintenant calibrée et prêt à l'emploi.

14. Installation de clôture à onglets en aluminium poignée

De nombreuses jauges à onglets de précision modernes sont pré-percées

- 9 -

à une hauteur standard pour accepter les clôtures à onglets. Alignez

simplement les boulons avec les trous et fixez le guide au jauge à l'aide

des boulons, rondelles et boutons en T fournis Comme montré ci-dessus.

Installation de l'arrêtoir

- 10 -

La solution idéale pour les coupes de longueur répétitives sur votre scie à

table, le retournez, arrêtez-vous rapidement et glisse facilement jusqu'au

sommet trace sur la clôture en aluminium et est sécurisé en place en

serrant le bouton en T

Selon de quel côté de la lame que vous coupez allumé, votre stock doit

Toujours contacter le flip stop à l'extérieur du bras. Ce garantit que la butée

du retournement maintenez votre stock en place avec un minimum jouer.

Le Flip Stop peut être utilisé de chaque côté du lame lorsque vous êtes sur

la clôture en aluminium . Si nécessaire, le Flip Stop peut être inversé en

démontant le l'unité , en plaçant le bras de l'autre côté de l'unité. arrêter

puis remonter l'unité.

- 11 -

SKU1.

Scie à table gabarit de coupe oblique sans support -60° à+60° sans frais

Inventaire :

plaque de réglage et barre

coulissante,

assemblé)

Poignée * 1

limiteur de réseau * 1

clé hexagonale (4mm) * 1

clé hexagonale (2 mm) * 1

manuel d'instructions * 1

SKU2.

Jauge de coupe oblique pour scie à table avec support -60° à +60° 18

pouces non chargée

Inventaire :

Montagne de soutien * 1

Jauge de coupe diagonale * 1

( plaque de réglage métallique

et barre coulissante,

assemblées)

Poignée * 1

limiteur de réseau * 1

clé hexagonale (4mm) * 1

clé hexagonale (2 mm) * 1

manuel d'instructions * 1

Longueur du support :

18"(460 mm)

- 12 -

UGS3.

Jauge de coupe oblique pour scie à table avec support -60° à +60° 26

pouces sans frais

Inventaire :

Montagne de soutien * 1

Jauge de coupe diagonale * 1

(métal

plaque de réglage et barre

coulissante,

assemblé)

Poignée * 1

limiteur de réseau * 1

clé hexagonale (4mm) * 1

clé hexagonale (2 mm) * 1

manuel d'instructions * 1

Longueur du support :

24"(610mm)

UGS4.

Jauge de coupe oblique pour scie à table avec support -60° à +60° 18-35

pouces non chargée

Inventaire :

Montagne de soutien * 1

Jauge de coupe diagonale * 1

(métal

plaque de réglage et barre

coulissante,

assemblé)

Poignée * 1

limiteur de réseau * 1

clé hexagonale (4mm) * 1

clé hexagonale (2 mm) * 1

manuel d'instructions * 1

Longueur du support :

- 13 -

19-35"(490-890 mm)

Schéma démonté des pièces de l'échelle à chevrons

Affichage de la plage de valeurs de division pour l'échelle à

chevrons

- 14 -

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREETASTWOOD

NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166

Anaheim Place, Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Fabriqué en Chine

- 15 -

Technique Assistance et certificat de garantie électronique

www.vevor.com/support

Technisch Support- und E-Garantiezertifikat

www.vevor.com/support

GEHRUNGSLEHRE FÜR

TISCHKREISSÄGEN

MODELL: N-1122A , TN-1122B, N-1122C, TN-1122D

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELL: N-1122A, TN-1122B, N-1122C, TN-1122D

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

TABLE SAW MITER

GAUGE

- 2 -

SAFETY FIRST

Bitte lesen Sie vor der Inbetriebnahme alle Sicherheitshinweise, die Ihren

Elektrowerkzeugen oder Maschinen beiliegen, und machen Sie sich mit

deren Inhalt vertraut.

Befolgen Sie stets alle Sicherheitsrichtlinien des Elektrowerkzeug- oder

Maschinenherstellers.

SAFETY GUIDELINES

WARNUNG! Um das Verletzungsrisiko zu verringern, muss der Benutzer

die Bedienungsanleitung lesen.

WARNUNG! Lies alle Anweisungen. Nichtbeachtung aller aufgeführten

Anweisungen Die folgenden Vorsichtsmaßnahmen können zu

Stromschlägen, Bränden und/oder schweren Verletzungen führen. Der

Begriff „ Elektrowerkzeug“ in allen unten aufgeführten Warnhinweisen

bezieht sich auf Ihr netzbetriebenes (kabelgebundenes) Elektrowerkzeug

oder batteriebetriebenes (kabelloses) Elektrowerkzeug.

ANLEITUNG AUFBEWAHREN

1) Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich sauber und gut beleuchtet . Überladene

oder dunkle Bereiche laden dazu ein

Unfälle.

- 3 -

b) Benutzen Sie Elektrowerkzeuge nicht in einer gefährlichen Umgebung.

Benutzen Sie keinen Strom

Bewahren Sie Werkzeuge an feuchten oder nassen Orten auf und setzen

Sie sie nicht dem Regen aus.

Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie z

Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe

entzünden können .

d) Halten Sie Kinder und Unbeteiligte fern, während Sie ein

Elektrowerkzeug bedienen.

Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

e) Machen Sie Ihre Werkstatt mit Vorhängeschlössern, Hauptschaltern usw.

kindersicher Entfernen des Anlasserschlüssels.

2) Elektrische Sicherheit

a) Die Stecker des Elektrowerkzeugs müssen zur Steckdose passen.

Modifizieren Sie niemals den Stecker

Weg . _ Benutzen Sie keine Adapterstecker mit geerdetem

Stromanschluss

Werkzeuge. Unverändert Wenn Sie die richtigen Stecker verwenden und

sie aufeinander abstimmen, verringert sich das Risiko eines Stromschlags

b)Erden Sie Elektrowerkzeuge. Wenn das Werkzeug mit einem dreipoligen

Stecker ausgestattet ist, darf es nur an eine geerdete Dreiloch-Steckdose

angeschlossen werden. Wenn die More-Pro-Steckdose nicht verfügbar ist,

lassen Sie sie von einem qualifizierten Elektriker installieren. Entfernen Sie

niemals den dritten Stift und modifizieren Sie den mitgelieferten Stecker

niemals in irgendeiner Weise

c) Vermeiden Sie Körperkontakt mit geerdeten oder geerdeten

Oberflächen wie Rohren,

Heizkörper, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko eines

Stromschlags , wenn Ihr Körper geerdet oder geerdet ist

d) Setzen Sie Elektrowerkzeuge weder Regen noch Nässe aus. Wasser

dringt ein

Elektrowerkzeug erhöht das Risiko eines Stromschlags

- 4 -

e) Missbrauchen Sie das Kabel nicht. Benutzen Sie das Kabel niemals

zum Tragen, Ziehen oder Ausstecken des Elektrowerkzeugs. Halten Sie

das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern.

Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines

Stromschlags.

f)Verwenden Sie ein geeignetes Verlängerungskabel und stellen Sie sicher,

dass es in gutem Zustand ist. Wenn Sie ein Verlängerungskabel

verwenden, achten Sie darauf, dass es schwer genug ist, um den Strom zu

tragen, den Ihr Gerät verbraucht. Ein unterdimensioniertes Kabel führt zu

einem Abfall der Netzspannung, was zu Stromausfall und Überhitzung

führt. Wenn Sie eine Stromversorgung im Freien betreiben, verwenden Sie

ein für den Außenbereich geeignetes Verlängerungskabel

3) Zusätzliche Sicherheitsregeln für das

Präzisions-Gehrungsanschlagsystem

a ) Lesen Sie dieses Handbuch und diese Sicherheitsrichtlinien. Befolgen

Sie die Sicherheitsrichtlinien des Herstellers des Werkzeugs, an dem Sie

dieses Zubehör verwenden, und informieren Sie sich über die Verwendung

und Nachahmungen des Werkzeugs sowie über die damit verbundenen

Gefahren. Der Betrieb des Elektrowerkzeugs ohne Kenntnis der sicheren

und ordnungsgemäßen Verwendung kann zu Verletzungen führen

b) Stellen Sie sicher, dass der Griff und die T-Knöpfe des Zaunprofils fest

sitzen

Sichern Sie es, bevor Sie das Elektrowerkzeug starten.

c) Behalten Sie Ihre Halten Sie beim Betrieb des Geräts Ihre Hände von

einer sich bewegenden Klinge oder einem Bohrer fern

Maschine. Greifen Sie niemals in die Nähe einer sich bewegenden Klinge

oder eines Bohrers, um Schmutz zu entfernen. Schalten Sie das

Elektrowerkzeug aus und achten Sie darauf, dass die Klinge oder der

Bohrer vollständig zum Stillstand kommen.

d) Stützen Sie lange Bretter immer sowohl am Einlauf- als auch am

Auslaufende ab .

e) Werkstücke stets sicher am Maschinentisch und auf Gehrung halten

Messgerät oder Zaun.

- 5 -

f) Dieses Gehrungsanschlagsystem ist für eine bestimmte Anwendung

konzipiert. Nicht

modifizieren und/oder für andere Zwecke verwenden. Wenn Sie Fragen

zum Gehrungsanschlag haben .

WARNUNG:

Dieses Produkt kann Sie Chemikalien wie Acrylnitril aussetzen und andere

Chemikalien, von denen im US-Bundesstaat Kalifornien bekannt ist, dass

sie Krebs verursachen und Fortpflanzungsschäden.

Weitere Informationen finden Sie unter www.P65Warnings.ca.gov.

Dieses Produkt ist nur für 3/4 Zoll Diagonalnuten geeignet

CALIBRATE IF NEEDED

Im Allgemeinen ist die Gehrungslehre betriebsbereit aus der Box. In der

Off-Chance, dass die Gehrungslehre muss kalibriert werden. Lesen Sie die

folgenden Schritte, um Ihre neue Gehrung richtig und präzise auszurichten

und zu kalibrieren Messgerät.

15. Lösen Sie den festen Knopf und Griff

Lösen Sie den Griff des Neigungsmessers gegen den Uhrzeigersinn,

heben Sie den Metallknopf an und drehen Sie ihn um 90°, um ihn zu lösen

- 6 -

16. Setzen Sie den Index auf Null

Mit eingerastetem Sicherungsstift (abgesenkt und auf Null verriegelt).

Festanschlagposition) einstellen Stellen Sie den Gehrungsmesskopf am

Indexpunkt auf Null, wie gezeigt.

17. Richten Sie es aus

Legen Sie einen Winkel nach oben und gegen die Gehrungsstange (1) und

schieben Sie ihn anschließend nach oben gegen die Fläche der

Gehrungslehre (2). Stellen Sie die ein Seite der Gehrungslehre so, dass

sie 90 beträgt

Grad zum Gehrungsstange.

- 7 -

18. Verriegeln Sie den Knopfmechanismus und ziehen Sie ihn

fest

Sobald Sie die Arbeitsfläche auf 90° eingestellt haben, ziehen Sie zunächst

den Griff fest, um die Schwenkposition beizubehalten, und drehen Sie

zweitens den Metallknopf in den Kartenschlitz

19. Passen Sie den Kolbengriff an

Abhängig von Ihrem Tischkreissägenschlitz möchten Sie möglicherweise

die federbelasteten Stößel an der Gehrungsstange anpassen. Einfach

- 8 -

Verwenden Sie zum Drücken einen Inbusschlüssel

Kolben nach außen bzw Ziehen Sie sie nach innen, bis Sie genau die

richtige Passform erreicht haben.

Kommentar:

Ziehen Sie die Stößel beim Einstellen nicht zu weit heraus.

Dadurch wird verhindert, dass die Gehrungsstange reibungslos

gleitet und könnte möglicherweise die Kolben beschädigen.

20. Sie können loslegen!

Ihr neues Gehrungsmessgerät ist jetzt kalibriert und bereit zum Benutzen.

21. Installation eines Aluminium-Gehrungszauns handhaben

- 9 -

Viele moderne Präzisions-Gehrungslehren sind vorgebohrt eine

Standardhöhe zur Aufnahme von Gehrungszäunen. Einfach ausrichten

Setzen Sie die Bolzen mit den Löchern ein und befestigen Sie den Zaun

daran Befestigen Sie das Messgerät mit den mitgelieferten Schrauben,

Unterlegscheiben und T-Knöpfen wie oben gezeigt.

- 10 -

Flip-Stop-Installation

Die ideale Lösung für sich wiederholende Längenschnitte Ihre

Tischkreissäge, die Flip stoppt schnell und lässt sich leicht verschieben

ganz nach oben Schiene am Alu-Zaun befestigt und gesichert durch

Festziehen des T-Knopfes an Ort und Stelle

Je nachdem auf welcher Seite der Klinge, die Sie schneiden an, Ihr Vorrat

muss

Stets Kontakt zum Flip-Stop herstellen an der Außenseite des Arms. Das

sorgt dafür, dass der Flip-Stopp funktioniert Halten Sie Ihren Lagerbestand

mit minimalem Aufwand an Ort und Stelle spielen. Der Flip Stop kann auf

beiden Seiten des verwendet werden Sägeblatt auf dem

Aluminiumanschlag . Bei Bedarf kann der Flip Stop durch Demontage

umgedreht werden Gerät , indem Sie den Arm auf die andere Seite des

Geräts legen anhalten und dann wieder zusammenbauen die Einheit.

- 11 -

SKU1.

Tischkreissägen-Schrägschnittlehre ohne Stütze -60° bis+60° ohne

Aufpreis

Inventar :

Einstellplatte und

Schiebestange,

gebaut)

Griff * 1

Gitterbegrenzer * 1

Inbusschlüssel (4 mm) * 1

Inbusschlüssel (2 mm) * 1

Bedienungsanleitung * 1

SKU2.

Tischsägen-Schrägschnittlehre mit Unterstützung -60 ° bis +60 ° 18 Zoll

ohne Ladung

- 12 -

Inventar :

Backing Mountain * 1

Diagonalschnittlehre * 1 (Metall

-Einstellplatte und

Schiebestange, montiert)

Griff * 1

Gitterbegrenzer * 1

Inbusschlüssel (4 mm) * 1

Inbusschlüssel (2 mm) * 1

Bedienungsanleitung * 1

Trägerlänge :

18"(460mm)

SKU3.

Tischkreissägen-Schrägschnittlehre mit Unterstützung -60° bis +60° 26

Zoll ohne Aufpreis

Inventar :

Backing Mountain * 1

Diagonalschnittlehre * 1

(Metall).

Einstellplatte und

Schiebestange,

gebaut)

Griff * 1

Gitterbegrenzer * 1

Inbusschlüssel (4 mm) * 1

Inbusschlüssel (2 mm) * 1

Bedienungsanleitung * 1

Trägerlänge :

24"(610mm)

- 13 -

SKU4.

Tischsägen-Schrägschnittlehre mit Unterstützung -60 ° bis +60 ° 18-35 Zoll

ohne Ladung

Inventar :

Backing Mountain * 1

Diagonalschnittlehre * 1

(Metall).

Einstellplatte und

Schiebestange,

gebaut)

Griff * 1

Gitterbegrenzer * 1

Inbusschlüssel (4 mm) * 1

Inbusschlüssel (2 mm) * 1

Bedienungsanleitung * 1

Trägerlänge :

19–35 Zoll (490–890 mm)

Zerlegtes Diagramm der Teile der Fischgrätenwaage

- 14 -

Anzeige des Bereichs der Teilungswerte für die

Fischgrätenskala

- 15 -

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

In China hergestellt

Technisch Support- und E-Garantiezertifikat

www.vevor.com/support

Tecnico Supporto e certificato di garanzia elettronica

www.vevor.com/support

CALIBRO PER SEGA DA TAVOLO

MODELLO:N-1122A , TN-1122B, N-1122C, TN-1122D

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELLO:N-1122A, TN-1122B, N-1122C, TN-1122D

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

TABLE SAW MITER

GAUGE

- 2 -

SAFETY FIRST

Si prega di leggere e comprendere appieno tutti i materiali di sicurezza

forniti con gli utensili elettrici o i macchinari prima dell'uso.

Seguire sempre tutte le linee guida di sicurezza stabilite dal produttore

dell'utensile elettrico o della macchina.

SAFETY GUIDELINES

AVVERTIMENTO! Per ridurre il rischio di lesioni, l'utente deve leggere il

manuale di istruzioni.

AVVERTIMENTO! Leggi tutte le istruzioni. Mancata osservanza di tutte

le istruzioni elencate di seguito potrebbe provocare incendi da scossa

elettrica e/o lesioni gravi. Il termine " utensile elettrico" in tutte le

avvertenze elencate di seguito si riferisce all'utensile elettrico alimentato

dalla rete elettrica (con cavo) o all'utensile elettrico alimentato a batteria

(senza cavo).

CONSERVA QUESTE ISTRUZIONI

1) Sicurezza sul posto di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata . Le aree disordinate o

buie invitano

incidenti.

b) Non utilizzare utensili elettrici in un ambiente pericoloso. Non usare

- 3 -

energia

gli strumenti in luoghi umidi o bagnati, né esporli alla pioggia.

c) Non utilizzare gli apparecchi elettrici in atmosfere esplosive, come ad

esempio

presenza di liquidi, gas o polveri infiammabili. Gli utensili elettrici creano

scintille che possono incendiare la polvere o i fumi .

d) Tenere lontani i bambini e gli astanti durante l'utilizzo dell'utensile

elettrico.

Le distrazioni possono farti perdere il controllo.

e) Rendi la tua officina a prova di bambino con lucchetti, interruttori

generali o tramite rimozione delle chiavi di avviamento.

2) Sicurezza elettrica

a) Le spine dell'utensile elettrico devono corrispondere alla presa. Non

modificare mai la spina

modo . _ Non usarne nessuno spine adattatrici con messa a terra)

alimentazione

utensili. Non modificato le spine e il loro abbinamento ridurrà il rischio di

scosse elettriche

b)Utensili elettrici da terra. Se l'utensile è dotato di una spina a tre poli,

deve essere collegato solo a una presa elettrica a tre fori con messa a

terra. Se la presa More Pro non è disponibile, farla installare da un

elettricista qualificato. Non rimuovere mai il terzo polo né modificare in

alcun modo la spina fornita

c) Evitare il contatto del corpo con superfici messe a terra come tubi,

radiatori, cucine e frigoriferi. Il rischio di scosse elettriche aumenta se il

corpo è collegato a terra

d) Non esporre gli utensili elettrici alla pioggia o al bagnato. Acqua che

entra a

l'utensile elettrico aumenterà il rischio di scosse elettriche

e) Non abusare del cavo. Non utilizzare mai il cavo per trasportare, tirare o

scollegare l'utensile elettrico. Tenere il cavo lontano da fonti di calore, olio,

spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati

aumentano il rischio di scosse elettriche.

- 4 -

f) Utilizzare una prolunga adeguata e assicurarsi che sia in buone

condizioni. Quando usi una prolunga, assicurati di usarne una abbastanza

pesante da sopportare la corrente assorbita dalla tua macchina. Un cavo

sottodimensionato provoca un calo della tensione di linea, con

conseguente perdita di potenza e surriscaldamento. Quando si utilizza

l'alimentazione all'esterno, utilizzare una prolunga adatta all'uso esterno

3) Norme di sicurezza aggiuntive per il sistema di misurazione

obliqua di precisione

a ) Leggere questo manuale e queste linee guida sulla sicurezza. Seguire

le linee guida di sicurezza del produttore per lo strumento su cui si utilizza

questo accessorio e apprendere le applicazioni e le imitazioni dello

strumento, nonché i rischi specifici ad esso. L'utilizzo dell'utensile elettrico

prima di averne compreso l'uso sicuro e corretto potrebbe causare lesioni

personali

b) Assicurarsi che la maniglia sia ben salda e che le manopole a T

dell'estrusione della guida lo siano

fissarlo prima di avviare l'utensile elettrico.

c) Conserva il tuo tenere le mani lontane dalla lama o dalla punta in

movimento durante l'utilizzo

macchina. Non avvicinarsi mai a una lama o a una punta in movimento per

rimuovere i detriti. Spegnere l'utensile elettrico e verificare che la lama o la

punta si fermi completamente.

d) Sostenere sempre le tavole lunghe sia sull'estremità di ingresso che su

quella di uscita .

e) Tenere sempre saldamente i pezzi in lavorazione contro il tavolo della

macchina e l'angolo obliquo

calibro o recinzione.

f)Questo sistema di misura obliqua è progettato per un'applicazione

specifica. Non

modificarlo e/o utilizzarlo per qualsiasi altra applicazione. Se hai domande

sul misuratore obliquo .

- 5 -

AVVERTIMENTO:

Questo prodotto può esporvi a sostanze chimiche tra cui l'acrilonitrile e

altre sostanze chimiche che, secondo lo Stato della California, causano il

cancro e danno riproduttivo.

Per ulteriori informazioni visitare il sito www.P65Warnings.ca.gov.

Questo prodotto è adatto solo per scanalature diagonali da 3/4 pollici

CALIBRATE IF NEEDED

Generalmente, il Mitre Gauge è pronto per andare a destra fuori dalla

scatola. Nella remota possibilità che il misuratore obliquo deve essere

calibrato. Leggi i seguenti passaggi per allineare e calibrare correttamente

e con precisione la tua nuova mitra misura.

22. Rilasciare il pomello fisso e la maniglia

Allentare la maniglia del misuratore di pendenza in senso antiorario,

sollevare la manopola metallica e ruotarla di 90° per sbloccarla

- 6 -

23. Imposta l'indice su zero

Con il perno di bloccaggio inserito (abbassato e bloccato a zero posizione

di arresto positiva) regolare la testa del calibro obliquo a zero sul punto

indice come mostrato.

24. Piazza tutto

Posizionare un quadrato sopra e contro la barra obliqua (1), quindi farlo

scorrere verso l'alto contro la superficie del misuratore obliquo (2).

Impostare il faccia della guida obliqua in modo che sia 90

gradi al barra di mitra.

- 7 -

25. Bloccare il meccanismo della manopola e serrare

Dopo aver impostato la superficie di lavoro a 90°, stringere innanzitutto la

maniglia per mantenere la posizione di inclinazione panoramica e, in

secondo luogo, ruotare la manopola di metallo nello slot della scheda

26. Regolare la maniglia dello stantuffo

A seconda della fessura della sega da tavolo, potresti voler regolare gli

stantuffi caricati a molla sulla barra obliqua. Semplicemente utilizzare una

chiave esagonale per spingere il

- 8 -

stantuffi verso l'esterno o disegnali verso l'interno finché non raggiungi la

giusta misura.

Commento:

Quando si regolano gli stantuffi, non estenderli eccessivamente.

Ciò impedirebbe alla barra di scorrere agevolmente e potrebbe

danneggiare gli stantuffi.

27. Sei pronto per partire!

Il tuo nuovo mitrametro è ora calibrato e pronto per l'uso.

28. Installazione di recinzione obliqua in alluminio maniglia

Molti moderni calibri obliqui di precisione sono preforati un'altezza

- 9 -

standard per accettare recinzioni oblique. Basta allineare i bulloni con i fori

e fissare la recinzione al manometro utilizzando i bulloni, le rondelle e le

manopole a T in dotazione come mostrato sopra.

Installazione del flip stop

- 10 -

La soluzione ideale per tagli longitudinali ripetitivi il tuo tavolo ha visto, il

capovolgi fermati rapidamente e scorre facilmente proprio in alto traccia

sulla recinzione in alluminio ed è fissata in posizione stringendo la

manopola a T

A seconda di quale lato della lama che stai tagliando acceso, le tue azioni

devono

Sempre contattare il flip stop all'esterno del braccio. Questo assicura che il

flip si fermi mantieni le tue scorte in posizione con il minimo giocare. Il Flip

Stop può essere utilizzato su entrambi i lati del lama mentre si trova sulla

recinzione in alluminio . Se necessario, il Flip Stop può essere invertito

smontando il unità , posizionando il braccio sull'altro lato del fermarsi e poi

rimontare l'unità.

- 11 -

SKU1.

Sega da banco con calibro di taglio obliquo senza supporto da -60° a+60°

senza sovrapprezzo

Inventario :

piastra di regolazione e barra

scorrevole,

assemblato)

Maniglia * 1

limitatore di griglia * 1

chiave esagonale (4 mm) * 1

chiave esagonale (2 mm) * 1

manuale di istruzioni * 1

SKU2.

Sega da tavolo calibro di taglio obliquo con supporto da -60° a+60° 18

pollici non caricato

- 12 -

Inventario :

Montagna di sostegno * 1

Calibro di taglio diagonale * 1

( piastra di regolazione in

metallo e barra scorrevole,

assemblata)

Maniglia * 1

limitatore di griglia * 1

chiave esagonale (4 mm) * 1

chiave esagonale (2 mm) * 1

manuale di istruzioni * 1

Lunghezza del supporto :

18"(460 mm)

SKU3.

Sega da tavolo calibro di taglio obliquo con supporto da -60° a+60° 26

pollici senza sovrapprezzo

Inventario :

Montagna di sostegno * 1

Calibro di taglio diagonale * 1

(metallo

piastra di regolazione e barra

scorrevole,

assemblato)

Maniglia * 1

limitatore di griglia * 1

chiave esagonale (4 mm) * 1

chiave esagonale (2 mm) * 1

manuale di istruzioni * 1

Lunghezza del supporto :

- 13 -

24 pollici (610 mm)

SKU4.

Sega da tavolo calibro di taglio obliquo con supporto da -60° a+60° 18-35

pollici non caricato

Inventario :

Montagna di sostegno * 1

Calibro di taglio diagonale * 1

(metallo

piastra di regolazione e barra

scorrevole,

assemblato)

Maniglia * 1

limitatore di griglia * 1

chiave esagonale (4 mm) * 1

chiave esagonale (2 mm) * 1

manuale di istruzioni * 1

Lunghezza del supporto :

19-35"(490-890mm)

Schema smontato delle parti della scala a spina di pesce

- 14 -

Visualizzazione dell'intervallo dei valori di divisione per la scala

a spina di pesce

- 15 -

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166

Anaheim Place, Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Made in China

Tecnico Supporto e certificato di garanzia elettronica

www.vevor.com/support

Técnico Certificado de soporte y garantía electrónica

www.vevor.com/support

MEDIDOR DE INGLETES PARA SIERRA

DE MESA

MODELO: N-1122A , TN-1122B, N-1122C, TN-1122D

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELO:N-1122A, TN-1122B, N-1122C, TN-1122D

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

TABLE SAW MITER

GAUGE

- 2 -

SAFETY FIRST

Lea y comprenda completamente todos los materiales de seguridad que

vienen con sus herramientas o maquinaria eléctrica antes de utilizarlas.

Siga siempre todas las pautas de seguridad establecidas por el fabricante

de la máquina o herramienta eléctrica.

SAFETY GUIDELINES

¡ADVERTENCIA! Para reducir el riesgo de lesiones, el usuario debe

leer el manual de instrucciones.

¡ADVERTENCIA! Lee todas las instrucciones. No seguir todas las

instrucciones enumeradas a continuación puede provocar una descarga

eléctrica, un incendio y/o lesiones graves. El término " herramienta

eléctrica" en todas las advertencias enumeradas a continuación se refiere

a su herramienta eléctrica alimentada por red (con cable) o a batería

(inalámbrica).

GUARDA ESTAS INSTRUCCIONES

1) Seguridad en el área de trabajo

a) Mantener el área de trabajo limpia y bien iluminada . Las zonas

desordenadas u oscuras invitan

accidentes.

b) No utilice herramientas eléctricas en un entorno peligroso. No uses el

- 3 -

poder

herramientas en lugares húmedos o mojados, ni exponerlas a la lluvia.

c) No opere herramientas eléctricas en atmósferas explosivas, como en el

Presencia de líquidos, gases o polvos inflamables. Las herramientas

eléctricas crean chispas que pueden encender el polvo o los vapores .

d) Mantenga alejados a los niños y a otras personas mientras opera una

herramienta eléctrica.

Las distracciones pueden hacer que pierdas el control.

e) Haga su taller a prueba de niños con candados, interruptores maestros

o mediante quitar las llaves de arranque.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas deben coincidir con el

tomacorriente. Nunca modifique el enchufe en ningún

forma . _ No utilices ningún enchufes adaptadores con conexión a tierra)

alimentación

herramientas. Sin modificar Los enchufes y su combinación reducirán el

riesgo de descarga eléctrica.

b) Herramientas eléctricas terrestres. Si la herramienta está equipada con

un enchufe de tres clavijas, sólo debe enchufarse a un tomacorriente

eléctrico de tres orificios con conexión a tierra. Si el tomacorriente más

profesional no está disponible, haga que un electricista calificado lo instale.

Nunca retire la tercera clavija ni modifique el enchufe provisto de ninguna

manera.

c)Evite el contacto del cuerpo con superficies conectadas a tierra o

puestas a tierra, como tuberías,

radiadores, cocinas y refrigeradores. Existe un mayor riesgo de sufrir una

descarga eléctrica si su cuerpo está conectado a tierra o a tierra .

d) No exponga las herramientas eléctricas a la lluvia o condiciones

húmedas. agua que entra en un

La herramienta eléctrica aumentará el riesgo de descarga eléctrica.

e) No abuse del cable. Nunca utilice el cable para transportar, tirar o

desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor,

aceite, bordes afilados o piezas móviles. Los cables dañados o enredados

- 4 -

aumentan el riesgo de descarga eléctrica.

f )Utilice un cable de extensión adecuado y asegúrese de que esté en

buenas condiciones. Cuando utilice un cable de extensión, asegúrese de

utilizar uno lo suficientemente pesado como para transportar la corriente

que consume su máquina. Un cable de tamaño insuficiente provoca una

caída en el voltaje de la línea, lo que resulta en pérdida de energía y

sobrecalentamiento. Cuando opere una fuente de alimentación al aire libre,

use un cable de extensión adecuado para uso en exteriores.

3) Reglas de seguridad adicionales para el sistema de calibre de

ingletes de precisión

a ) Lea este manual y estas pautas de seguridad. Siga las pautas de

seguridad del fabricante para la herramienta en la que esté utilizando este

accesorio y conozca las aplicaciones e imitaciones de la herramienta, así

como los peligros específicos de ella. Operar la herramienta eléctrica

antes de comprender el uso seguro y adecuado podría provocar lesiones

personales.

b) Asegúrese de que la manija esté apretada y que las perillas en T de

extrusión de la guía estén

asegurar antes de poner en marcha la herramienta eléctrica.

c) Mantenga su Mantenga las manos alejadas de una cuchilla o broca en

movimiento al operar la

máquina. Nunca se acerque a una hoja o broca en movimiento para

limpiar los escombros. Apague la herramienta eléctrica y observe si la hoja

o la broca se detiene por completo.

d) Siempre apoye tablas largas tanto en el extremo de entrada como en el

de salida .

e) Sujete siempre de forma segura las piezas de trabajo contra la mesa de

la máquina y

calibre o cerca.

f) Este sistema de calibre de ingletes está diseñado para una aplicación

específica. No

modificarlo y/o utilizarlo para cualquier otra aplicación. Si tiene preguntas

sobre el calibre de ingletes .

- 5 -

ADVERTENCIA:

Este producto puede exponerlo a sustancias químicas, incluido el

acrilonitrilo. y otras sustancias químicas que el estado de California

reconoce como causantes de cáncer. y daños reproductivos.

Para obtener más información, visite www.P65Warnings.ca.gov.

Este producto sólo es adecuado para ranuras diagonales de 3/4 de

pulgada.

CALIBRATE IF NEEDED

Generalmente, el calibre de ingletes está listo para funcionar a la derecha.

fuera de la caja. En el caso improbable de que el calibre de ingletes

necesita ser calibrado. Lea los siguientes pasos para alinear y calibrar de

forma correcta y precisa su nueva inglete indicador.

29. Suelte la perilla fija y la manija.

Afloje la manija del medidor de pendiente en el sentido contrario a las

agujas del reloj, levante la perilla de metal y gírela 90° para liberarla.

- 6 -

30. Establecer índice en cero

Con el pasador de bloqueo enganchado (bajado y bloqueado en el cero)

posición de parada positiva) ajuste el cabeza del calibre de ingletes a cero

en el punto índice como se muestra.

31. Cuadrarlo

Coloque una escuadra hacia arriba y contra la barra de ingletes (1), luego

deslícela contra la cara del calibre de ingletes (2). Selecciona el cara del

calibre de ingletes para que esté a 90

grados a la barra de inglete.

- 7 -

32. Bloquee el mecanismo de la perilla y apriete el

Una vez que haya configurado la superficie de trabajo a 90°, primero

apriete la manija para mantener la posición de inclinación panorámica y,

en segundo lugar, gire la perilla de metal hacia la ranura para tarjetas.

33. Ajuste el mango del émbolo

Dependiendo de la ranura de su sierra de mesa, es posible que desee

ajustar los émbolos con resorte en la barra de inglete. Simplemente Utilice

una llave hexagonal para empujar el

- 8 -

émbolos hacia afuera o llévelos hacia adentro hasta lograr el ajuste

perfecto.

Comentario:

Al ajustar los émbolos, no los extienda demasiado. Hacerlo

evitará que la barra de inglete se deslice suavemente. y

posiblemente podría dañar los émbolos.

34. ¡Usted está listo para ir!

Su nuevo calibre de ingletes ahora está calibrado y Listo para usar.

35. Instalación de cerca de inglete de aluminio manejar

Muchas guías de ingletes de precisión modernas están preperforadas en

- 9 -

una altura estándar para aceptar cercas de inglete. Simplemente alinee los

pernos con los agujeros y asegure la guía a la calibre usando los pernos,

arandelas y perillas en T suministrados como se muestra arriba.

Instalación de tope abatible

- 10 -

La solución ideal para cortes de longitud repetitivos en su sierra de mesa,

la voltear parada rápidamente y se desliza fácilmente justo en la cima vía

en la valla de aluminio y está asegurada en su lugar apretando la perilla en

Dependiendo de qué lado de la hoja que estás cortando encendido, sus

acciones deben

Siempre Póngase en contacto con la parada flip en la parte exterior del

brazo. Este asegura que el tope giratorio mantenga su stock en su lugar

con un mínimo jugar. El Flip Stop se puede utilizar en cualquier lado del

hoja mientras está en la cerca de aluminio . Si es necesario, el Flip Stop se

puede invertir desmontando el unidad , colocando el brazo en el otro lado

de la parar y luego volver a montar la unidad.

- 11 -

SKU1.

Sierra de mesa calibre corte oblicuo sin soporte -60° a+60° sin cargo

Inventario :

placa de ajuste y barra

deslizante,

ensamblado)

Mango * 1

limitador de rejilla * 1

llave hexagonal (4 mm) * 1

llave hexagonal (2 mm) * 1

manual de instrucciones * 1

SKU2.

Sierra de mesa calibre de corte oblicuo con soporte -60° a+60° 18

pulgadas sin carga

- 12 -

Inventario :

Montaña de respaldo * 1

Calibre de corte diagonal * 1

( placa de ajuste de metal y

barra deslizante,

ensambladas)

Mango * 1

limitador de rejilla * 1

llave hexagonal (4 mm) * 1

llave hexagonal (2 mm) * 1

manual de instrucciones * 1

Longitud del respaldo :

18"(460 mm)

SKU3.

Sierra de mesa calibre de corte oblicuo con soporte -60° a+60° 26

pulgadas sin cargo

Inventario :

Montaña de respaldo * 1

Calibre de corte diagonal * 1

(metal

placa de ajuste y barra

deslizante,

ensamblado)

Mango * 1

limitador de rejilla * 1

llave hexagonal (4 mm) * 1

llave hexagonal (2 mm) * 1

manual de instrucciones * 1

Longitud del respaldo :

- 13 -

24"(610 mm)

SKU4.

Sierra de mesa calibre de corte oblicuo con soporte -60° a+60° 18-35

pulgadas sin carga

Inventario :

Montaña de respaldo * 1

Calibre de corte diagonal * 1

(metal

placa de ajuste y barra

deslizante,

ensamblado)

Mango * 1

limitador de rejilla * 1

llave hexagonal (4 mm) * 1

llave hexagonal (2 mm) * 1

manual de instrucciones * 1

Longitud del respaldo :

19-35"(490-890 mm)

Diagrama desmontado de piezas de escala en espiga.

- 14 -

Visualización del rango de valores de división para la escala de

espina de pescado

- 15 -

Dirección: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importado a AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Hecho en china

Técnico Certificado de soporte y garantía electrónica

www.vevor.com/support

Techniczny Certyfikat wsparcia i e-gwarancji

www.vevor.com/support

WSKAŹNIK UKOŚNOŚCI PIŁY STOŁOWEJ

MODELU:N-1122A , TN-1122B, N-1122C, TN-1122D

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELU:N-1122A, TN-1122B, N-1122C, TN-1122D

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

TABLE SAW MITER

GAUGE

- 2 -

SAFETY FIRST

Przed rozpoczęciem pracy należy przeczytać i w pełni zrozumieć wszelkie

materiały dotyczące bezpieczeństwa dołączone do elektronarzędzi lub

maszyn.

Zawsze postępuj zgodnie ze wszystkimi wytycznymi bezpieczeństwa

określonymi przez producenta elektronarzędzia lub maszyny.

SAFETY GUIDELINES

OSTRZEŻENIE! Aby zmniejszyć ryzyko obraże

, użytkownik musi

zapoznać się z instrukcją obsługi.

OSTRZEŻENIE! Przeczytaj wszystkie instrukcje. Niezastosowanie się do

wszystkich wymienionych instrukcji poniżej może spowodować porażenie

prądem, pożar i/lub poważne obrażenia. Termin „ elektronarzędzie ” we

wszystkich ostrzeżeniach wymienionych poniżej odnosi się do

elektronarzędzia zasilanego z sieci (przewodowego) lub elektronarzędzia

zasilanego akumulatorem (bezprzewodowego).

ZACHOWAJ TE INSTRUKCJE

1) Bezpieczeństwo w miejscu pracy

a) Utrzymuj miejsce pracy w czystości i dobrze oświetlone . Zagracone lub

ciemne obszary zapraszają

Wypadki.

- 3 -

b) Nie używaj elektronarzędzi w niebezpiecznym środowisku. Nie używaj

mocy

narzędzi w wilgotnych lub mokrych miejscach ani nie wystawiaj ich na

działanie deszczu.

c) Nie używaj urządzeń zasilanych w atmosferze wybuchowej, np

obecność łatwopalnych cieczy, gazów lub pyłów. Elektronarzędzia

wytwarzają iskry, które mogą spowodować zapalenie pyłu lub oparów .

d) Trzymaj dzieci i osoby postronne z daleka podczas obsługi

elektronarzędzia.

Rozproszenie uwagi może spowodować utratę kontroli.

e) Zabezpiecz swój warsztat przed dziećmi za pomocą kłódek,

wyłączników głównych lub za pomocą wyjmowanie kluczyków startowych.

2) Bezpieczeństwo elektryczne

a) Wtyczki elektronarzędzi muszą pasować do gniazdka. Nigdy nie

modyfikuj żadnej wtyczki

sposób . _ Nie używaj żadnego wtyczki adaptera z uziemieniem) zasilania

narzędzia. Niemodyfikowany wtyczki i dopasowanie ich do siebie

zmniejszy ryzyko porażenia prądem

b)Uziemić narzędzia elektryczne. Jeśli narzędzie jest wyposażone we

wtyczkę z trzema bolcami, należy je podłączyć wyłącznie do uziemionego

gniazdka elektrycznego z trzema otworami. Jeśli gniazdko bardziej pro nie

jest dostępne, zleć jego instalację wykwalifikowanemu elektrykowi. Nigdy

nie usuwaj trzeciego styku ani nie modyfikuj w żaden sposób dostarczonej

wtyczki

c) Unikaj kontaktu ciała z uziemionymi powierzchniami, takimi jak rury,

grzejniki, kuchenki i lodówki. Istnieje zwiększone ryzyko porażenia prądem,

jeśli ciało jest uziemione

d) Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Dopływ

wody a

elektronarzędzia zwiększa ryzyko porażenia prądem

e) Nie nadużywaj przewodu. Nigdy nie używaj przewodu do przenoszenia,

ciągnięcia lub odłączania elektronarzędzia. Trzymaj przewód z dala od

źródeł ciepła, oleju, ostrych krawędzi i ruchomych części. Uszkodzone lub

- 4 -

splątane przewody zwiększają ryzyko porażenia prądem.

f) Użyj odpowiedniego przedłużacza i upewnij się, że jest w dobrym stanie.

Jeśli używasz przedłużacza, pamiętaj, aby był on wystarczająco ciężki,

aby wytrzymać prąd pobierany przez urządzenie. Zbyt mały rozmiar

przewodu powoduje spadek napięcia sieciowego, co skutkuje utratą mocy i

przegrzaniem. W przypadku zasilania na zewnątrz należy używać

przedłużacza odpowiedniego do użytku na zewnątrz

3) Dodatkowe zasady bezpieczeństwa dotyczące systemu Precision

Mitre Gauge

a ) Przeczytaj niniejszą instrukcję i niniejsze wytyczne dotyczące

bezpieczeństwa. Postępuj zgodnie ze wskazówkami bezpieczeństwa

producenta narzędzia, w którym używasz tego akcesorium, i poznaj

zastosowania i imitacje narzędzia, a także związane z nim zagrożenia.

Obsługa elektronarzędzia przed zrozumieniem zasad bezpiecznego i

prawidłowego użytkowania może spowodować obrażenia ciała

b) Upewnij się, że uchwyt jest dokręcony, a pokrętła w kształcie litery T

prowadnicy są prawidłowo zamocowane

zabezpieczyć przed uruchomieniem elektronarzędzia.

c) Zachowaj swoje ręce z dala od poruszającego się ostrza lub wiertła

podczas obsługi

maszyna. Nigdy nie zbliżaj się do ruchomego ostrza lub wiertła, aby

usunąć zanieczyszczenia. Wyłącz elektronarzędzie i poczekaj, aż ostrze

lub wiertło całkowicie się zatrzyma.

d) Zawsze podpieraj długie deski zarówno po stronie wejściowej, jak i

wyjściowej .

e) Zawsze bezpiecznie trzymaj obrabiane przedmioty przy stole maszyny i

ukosie

miernik lub płot.

f) Ten system mierników kątowych został zaprojektowany do konkretnego

zastosowania. Nie rób

modyfikować i/lub używać go do jakichkolwiek innych zastosowań. Jeśli

masz pytania dotyczące miernika ukośnego .

- 5 -

OSTRZEŻENIE:

Ten produkt może narazić Cię na działanie substancji chemicznych, w tym

akrylonitrylu i inne chemikalia, o których w stanie Kalifornia wiadomo, że

powodują raka i szkody reprodukcyjne.

Więcej informacji można znaleźć na stronie www.P65Warnings.ca.gov.

Ten produkt nadaje się wyłącznie do rowków ukośnych 3/4 cala

CALIBRATE IF NEEDED

Ogólnie rzecz biorąc, Mitre Gauge jest gotowy do pracy po wyjęciu z

pudełka. W przypadku małej szansy, że miernik ukośny wymaga kalibracji.

Przeczytaj poniższe kroki, aby prawidłowo i precyzyjnie ustawić i

skalibrować nową skos miernik.

36. Zwolnij stałe pokrętło i uchwyt

Poluzuj uchwyt miernika nachylenia w kierunku przeciwnym do ruchu

wskazówek zegara, podnieś metalowe pokrętło i obróć je o 90°, aby je

zwolnić

- 6 -

37. Ustaw indeks na zero

Z włączonym sworzniem blokującym (opuszczonym i zablokowanym w

pozycji zerowej). dodatnia pozycja zatrzymania) wyreguluj głowicę

miernika kątowego ustawić na zero w punkcie indeksowym, jak pokazano.

38. Wyrównaj to

Umieść kwadrat w górę i naprzeciw pręta ukośnego (1), następnie przesuń

go w górę w stosunku do czoła miernika ukośnego (2). Ustaw czoło

miernika kątowego, tak aby wynosił 90

stopni do drążek ukośny.

- 7 -

39. Zablokuj mechanizm pokrętła i dokręć

Po ustawieniu powierzchni roboczej na 90° najpierw dokręć uchwyt, aby

utrzymać pozycję pochylenia pan, a następnie obróć metalowe pokrętło w

gniazdo karty

40. Wyreguluj uchwyt tłoka

W zależności od szczeliny piły stołowej, możesz chcieć wyregulować

sprężynowe tłoczki na listwie ukośnej. Po prostu użyj klucza imbusowego,

aby wcisnąć

- 8 -

tłoczki na zewnątrz lub wciągnij je do środka, aż uzyskasz odpowiednie

dopasowanie.

Komentarz:

Podczas regulacji tłoków nie należy ich nadmiernie rozciągać.

Zapobiegnie to płynnemu przesuwaniu się pręta ukośnego i

może uszkodzić tłoki.

41. Jesteś gotowy do pracy!

Twój nowy miernik kąta jest teraz skalibrowany i gotowy do użycia.

42. Montaż aluminiowego ogrodzenia ukośnego uchwyt

Wiele nowoczesnych precyzyjnych mierników kątowych jest wstępnie

- 9 -

nawierconych standardowa wysokość dostosowana do płotków ukośnych.

Po prostu wyrównaj śruby z otworami i przymocuj ogrodzenie do miernika

za pomocą dostarczonych śrub, podkładek i pokręteł typu T jak pokazane

powyżej.

Instalacja Flip Stop

- 10 -

Idealne rozwiązanie do powtarzalnych cięć długości twoja piła stołowa,

zatrzymaj się szybko i łatwo się ślizga prosto w górę tor na aluminiowym

płocie i jest zabezpieczony na miejscu, dokręcając pokrętło

W zależności od której strony ostrza, które przecinasz włączone, Twoje

zapasy muszą

Zawsze skontaktuj się z flip-stopem na zewnętrznej stronie ramienia. Ten

gwarantuje, że przerzutnik zadziała trzymaj swoje zapasy na miejscu przy

minimalnym wysiłku grać. Flip Stop może być używany po obu stronach

ostrze na aluminiowym ogrodzeniu . W razie potrzeby Flip Stop można

odwrócić, demontując jednostki , umieszczając ramię po drugiej stronie

zatrzymać, a następnie złożyć ponownie jednostka.

- 11 -

SKU1.

Pilarka stołowa do cięcia ukośnego bez podpórki -60° do +60° bez wsadu

Spis :

płyta regulacyjna i drążek

przesuwny,

zmontowane)

Uchwyt * 1

ogranicznik rusztu * 1

Klucz sześciokątny (4mm) * 1

Klucz sześciokątny (2mm) * 1

instrukcja obsługi * 1

SKU2.

Pilarka stołowa ukośna z podporą -60° do +60° 18 cali, nienaładowana

Spis :

Góra Tylna * 1

Wskaźnik cięcia ukośnego * 1

(metalowa płytka regulacyjna i

drążek przesuwny,

zmontowane)

Uchwyt * 1

ogranicznik rusztu * 1

Klucz sześciokątny (4mm) * 1

Klucz sześciokątny (2mm) * 1

instrukcja obsługi * 1

Długość podkładu :

18" (460mm)

SKU3.

- 12 -

Pilarka stołowa ukośna z podporą -60° do +60° 26 cali bez wsadu

Spis :

Góra Tylna * 1

Wskaźnik cięcia ukośnego * 1

(metal

płyta regulacyjna i drążek

przesuwny,

zmontowane)

Uchwyt * 1

ogranicznik rusztu * 1

Klucz sześciokątny (4mm) * 1

Klucz sześciokątny (2mm) * 1

instrukcja obsługi * 1

Długość podkładu :

24 cale (610 mm)

SKU4.

Pilarka stołowa ukośna z podporą -60° do +60° 18-35 cali, nienaładowana

Spis :

Góra Tylna * 1

Wskaźnik cięcia ukośnego * 1

(metal

płyta regulacyjna i drążek

przesuwny,

zmontowane)

Uchwyt * 1

ogranicznik rusztu * 1

Klucz sześciokątny (4mm) * 1

Klucz sześciokątny (2mm) * 1

instrukcja obsługi * 1

Długość podkładu :

19–35 cali (490–890 mm)

Zdemontowany schemat części w kształcie jodełki

- 13 -

Wyświetlanie zakresu wartości podziału dla skali jodełkowej

- 14 -

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Szanghaj

Import do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Import do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Wyprodukowano w Chinach

Techniczny Certyfikat wsparcia i e-gwarancji

www.vevor.com/support

Technisch Ondersteuning en e-garantiecertificaat

www.vevor.com/support

TAFELZAAG VERSTEKMETER

MODELLEN: N-1122A , TN-1122B, N-1122C, TN-1122D

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELLEN: N-1122A, TN-1122B, N-1122C, TN-1122D

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

TABLE SAW MITER

GAUGE

- 2 -

SAFETY FIRST

Lees en begrijp alle veiligheidsmaterialen die bij uw elektrisch

gereedschap of machine zijn geleverd, voordat u ermee aan de slag gaat.

Volg altijd alle veiligheidsrichtlijnen die zijn opgesteld door de fabrikant van

het elektrisch gereedschap of de machine.

SAFETY GUIDELINES

WAARSCHUWING! Om het risico op letsel te verminderen, moet de

gebruiker de instructiehandleiding lezen.

WAARSCHUWING! Lees alle instructies. Het niet opvolgen van alle

vermelde instructies hieronder kan leiden tot een elektrische schok, brand

en/of ernstig letsel. De term ' elektrisch gereedschap' in alle onderstaande

waarschuwingen verwijst naar uw elektrisch gereedschap dat op

netvoeding (met snoer) of op batterijen werkt (snoerloos).

BEWAAR DEZE INSTRUCTIES

1) Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht . Rommelige of donkere

gebieden nodigen uit

ongelukken.

b) Gebruik geen elektrisch gereedschap in een gevaarlijke omgeving.

Gebruik geen stroom

- 3 -

gereedschap op vochtige of natte locaties, of stel ze bloot aan regen.

c) Gebruik geen stroomtoevoer in explosieve atmosferen, zoals in de

aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrisch

gereedschap veroorzaakt vonken die het stof of de dampen kunnen doen

ontbranden .

d) Houd kinderen en omstanders uit de buurt tijdens het gebruik van

elektrisch gereedschap.

Afleiding kan ertoe leiden dat u de controle verliest.

e) Maak uw werkplaats kindveilig met hangsloten, hoofdschakelaars of

door startsleutels verwijderen.

2) Elektrische veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen.

Wijzig nooit de stekker

manier . _ Gebruik er geen adapterstekkers met geaarde (geaarde) stroom

hulpmiddelen. Ongewijzigd stekkers en het op elkaar afstemmen ervan

vermindert het risico op een elektrische schok

b)Elektrisch gereedschap aarden. Als het gereedschap is uitgerust met

een driepolige stekker, mag deze alleen worden aangesloten op een

geaard stopcontact met drie gaten. Als het meer professionele stopcontact

niet beschikbaar is, laat het dan installeren door een gekwalificeerde

elektricien. Verwijder nooit het derde tandje en wijzig de meegeleverde

stekker op geen enkele manier

c)Vermijd lichaamscontact met geaarde of geaarde oppervlakken zoals

buizen,

radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico op een

elektrische schok als uw lichaam geaard is

d) Stel elektrisch gereedschap niet bloot aan regen of natte

omstandigheden. Water dat binnenkomt a

elektrisch gereedschap verhoogt het risico op een elektrische schok

e) Maak geen misbruik van het snoer. Gebruik het snoer nooit om het

elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het

stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe

randen of bewegende delen. Beschadigde of verwarde snoeren vergroten

- 4 -

het risico op een elektrische schok.

f) Gebruik een geschikt verlengsnoer en zorg ervoor dat dit in goede staat

verkeert. Als u een verlengsnoer gebruikt, zorg er dan voor dat u er een

gebruikt die zwaar genoeg is om de stroom te dragen die uw machine trekt.

Een te klein snoer veroorzaakt een daling van de lijnspanning, wat

resulteert in stroomverlies en oververhitting. Wanneer u een

stroomvoorziening buitenshuis gebruikt, gebruik dan een verlengsnoer dat

geschikt is voor gebruik buitenshuis

3) Aanvullende veiligheidsregels voor het

precisieverstekmeetsysteem

a ) Lees deze handleiding en deze veiligheidsrichtlijnen. Volg de

veiligheidsrichtlijnen van de fabrikant voor het gereedschap waarop u dit

accessoire gebruikt, en leer de toepassingen en imitaties van het

gereedschap kennen, evenals de specifieke gevaren ervan. Het bedienen

van het elektrische gereedschap voordat u het veilige en correcte gebruik

begrijpt, kan leiden tot persoonlijk letsel

b) Zorg ervoor dat de handgreep goed vastzit en dat de T-knoppen van de

extrusie van het hek aanwezig zijn

vast voordat u het elektrisch gereedschap start.

c) Bewaar uw handen uit de buurt van een bewegend mes of bit wanneer u

de machine bedient

machine. Reik nooit in de buurt van een bewegend mes of bit om vuil te

verwijderen. Schakel het elektrische gereedschap uit en kijk of het mes of

bit volledig tot stilstand komt.

d) Ondersteun lange planken altijd aan zowel de invoer- als de

uitvoerzijde .

e) Houd werkstukken altijd stevig tegen de machinetafel en het verstek

meter of hek.

f)Dit verstekmeetsysteem is ontworpen voor een specifieke toepassing.

Niet doen

wijzigen en/of gebruiken voor een andere toepassing. Als u vragen heeft

over de verstekmeter .

- 5 -

WAARSCHUWING:

Dit product kan u blootstellen aan chemicaliën, waaronder acrylonitril en

andere chemicaliën waarvan in de staat Californië bekend is dat ze kanker

veroorzaken en reproductieve schade.

Ga voor meer informatie naar www.P65Warnings.ca.gov.

Dit product is alleen geschikt voor diagonale groeven van 3/4 inch

CALIBRATE IF NEEDED

Over het algemeen is de verstekmeter klaar om naar rechts te gaan uit de

doos. In het onwaarschijnlijke geval dat de verstekmeter moet worden

gekalibreerd. Lees de volgende stappen om uw nieuwe verstek correct en

nauwkeurig uit te lijnen en te kalibreren graadmeter.

43. Laat de vaste knop en handgreep los

Draai de hendel van de hellingsmeter linksom los, til de metalen knop op

en draai hem 90 ° om hem los te maken

- 6 -

44. Zet Index op nul

Met de borgpen ingeschakeld (neergelaten en vergrendeld op nul positieve

stoppositie) pas de aan verstekmeetkop op nul op het indexpunt, zoals

weergegeven.

45. Maak het vierkant

Plaats een winkelhaak omhoog en tegen de verstekbalk (1), schuif hem

vervolgens omhoog tegen de voorkant van de verstekgeleider (2). Stel de

voorkant van de verstekgeleider zodat deze 90 is

graden naar de verstek staaf.

- 7 -

46. Vergrendel het knopmechanisme en draai het vast

Zodra u het werkoppervlak op 90° heeft ingesteld, draait u eerst de hendel

vast om de pan-kantelpositie te behouden en draait u vervolgens de

metalen knop in de kaartsleuf

47. Pas de plunjerhandgreep aan

Afhankelijk van de gleuf van uw tafelzaag, wilt u wellicht de veerbelaste

plunjers op de verstekbalk afstellen. Gewoon gebruik een inbussleutel om

- 8 -

plunjers naar buiten of trek ze naar binnen totdat je precies de juiste

pasvorm hebt bereikt.

Opmerking:

Wanneer u de plunjers afstelt, moet u ze niet te ver uitstrekken.

Hierdoor kan de verstekbalk niet soepel glijden en kan mogelijk

de plunjers beschadigen.

48. Je bent klaar om te gaan!

Uw nieuwe verstekmeter is nu gekalibreerd en klaar om te gebruiken.

49. Installatie van aluminium verstekhekken hendel

Veel moderne precisie-verstekmeters zijn voorgeboord een

- 9 -

standaardhoogte voor verstekhekken. Gewoon uitlijnen de bouten met de

gaten en bevestig het hek aan de peil met behulp van de meegeleverde

bouten, ringen en T-knoppen zoals hierboven getoond.

Installatie van Flip Stop

- 10 -

De ideale oplossing voor herhaalde lengtesneden uw tafelzaag, de snel

stoppen en glijdt gemakkelijk recht naar boven rail op het aluminium

hekwerk en is vastgezet op zijn plaats door de T-knop vast te draaien

Afhankelijk van welke kant van het mes dat u snijdt op, uw voorraad moet

Altijd contact opnemen met de flip-stop aan de buitenkant van de arm. Dit

zorgt ervoor dat de flip-stop dat doet houd uw voorraad op zijn plaats met

minimaal toneelstuk. De Flip Stop kan aan beide zijden van de tafel

worden gebruikt mes terwijl u zich op het aluminium hek bevindt . Indien

nodig kan de Flip Stop worden omgedraaid door de demontage eenheid ,

waarbij u de arm aan de andere kant van de arm plaatst stoppen en dan

weer in elkaar zetten de eenheid.

- 11 -

SKU1.

Tafelzaag schuine zaagmaat zonder steun -60 ° tot +60 ° zonder kosten

Inventaris :

aanpassingsplaat en

schuifbalk,

gemonteerd)

Handvat * 1

roosterbegrenzer * 1

inbussleutel (4 mm) * 1

inbussleutel (2 mm) * 1

handleiding * 1

SKU2.

Tafelzaag schuine zaagmaat met steun -60° tot+60° 18 inch niet

opgeladen

Inventaris :

Achterberg * 1

Diagonale snijmaat * 1

(metalen verstelplaat &

schuifbalk, gemonteerd)

Handvat * 1

roosterbegrenzer * 1

inbussleutel (4 mm) * 1

inbussleutel (2 mm) * 1

handleiding * 1

Lengte achterkant :

18"(460mm)

SKU3.

- 12 -

Tafelzaag schuine snijmaat met steun -60 ° tot +60 ° 26 inch zonder kosten

Inventaris :

Achterberg * 1

Diagonale snijmaat * 1 (metaal

aanpassingsplaat en schuifbalk,

gemonteerd)

Handvat * 1

roosterbegrenzer * 1

inbussleutel (4 mm) * 1

inbussleutel (2 mm) * 1

handleiding * 1

Lengte achterkant :

24"(610mm)

SKU4.

Tafelzaag schuine snijmaat met steun -60 ° tot +60 ° 18-35 inch niet

opgeladen

Inventaris :

Achterliggende berg * 1

Diagonale snijmaat * 1 (metaal

aanpassingsplaat en schuifbalk,

gemonteerd)

Handvat * 1

roosterbegrenzer * 1

inbussleutel (4 mm) * 1

inbussleutel (2 mm) * 1

handleiding * 1

Lengte achterkant :

19-35 "(490-890 mm)

Gedemonteerd diagram van visgraatschaalonderdelen

- 13 -

Weergave van het bereik van de deelwaarden voor de

visgraatschaal

- 14 -

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166

Anaheim Place, Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Gemaakt in China

Technisch Ondersteuning en e-garantiecertificaat

www.vevor.com/support

Teknisk Support och e-garanticertifikat

www.vevor.com/support

GERINGSMÄTARE FÖR BORDSSÅG

MODELL: N-1122A , TN-1122B, N-1122C, TN-1122D

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODELL: N-1122A, TN-1122B, N-1122C, TN-1122D

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

TABLE SAW MITER

GAUGE

- 2 -

SAFETY FIRST

Vänligen läs och förstå till fullo alla säkerhetsmaterial som följde med dina

elverktyg eller maskiner innan du använder dem.

Följ alltid alla säkerhetsriktlinjer som fastställts av elverktygs- eller

maskintillverkaren.

SAFETY GUIDELINES

VARNING! För att minska risken för skador måste användaren läsa

bruksanvisningen.

VARNING! Läs alla instruktioner. Underlåtenhet att följa alla instruktioner

som anges nedan kan resultera i elektriska stötar och/eller allvarliga

skador. Termen "elverktyg" i alla varningar som anges nedan hänvisar till

ditt nätdrivna (sladd) elverktyg eller batteridrivna (sladdlösa) elverktyg .

SPARA DESSA INSTRUKTIONER

1) Säkerhet på arbetsplatsen

a) Håll arbetsområdet rent och väl upplyst . Röriga eller mörka områden

inbjuder

olyckor.

b) Använd inte elverktyg i en farlig miljö. Använd inte ström

verktyg på fuktiga eller våta platser, eller utsätt dem för regn.

c) Använd inte ström till oljor i explosiva miljöer, såsom i

- 3 -

närvaro av brandfarliga vätskor, gaser eller damm. Elverktyg skapar

gnistor som kan antända damm eller ångor .

d) Håll barn och åskådare borta när du använder ett elverktyg.

Distraktioner kan få dig att tappa kontrollen.

e) Gör din verkstad barnsäker med hänglås, huvudströmbrytare eller vid ta

bort startnycklar.

2) Elsäkerhet

a) Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten i

någon

väg . _ Använd inga adapterkontakter med jordad) ström

verktyg. Oförändrad kontakter och att matcha dem minskar risken för

elektriska stötar

b)Slipade elektriska verktyg. Om verktyget är utrustat med en

trestiftskontakt, ska den endast anslutas till ett jordat eluttag med tre hål.

Om det mer professionella uttaget inte är tillgängligt, låt en behörig

elektriker installera det. Ta aldrig bort det tredje stiftet eller modifiera den

medföljande kontakten på något sätt

c) Undvik kroppskontakt med jordade eller jordade ytor såsom rör,

radiatorer, spisar och kylskåp. Det finns en ökad risk för elektriska stötar

om din kropp är jordad eller jordad

d) Utsätt inte elverktyg för regn eller våta förhållanden. Vatten som kommer

in i en

elverktyg ökar risken för elektriska stötar

e) Missbruk inte sladden. Använd aldrig sladden för att bära, dra eller

koppla ur elverktyget. Håll sladden borta från värme, olja, vassa kanter

eller rörliga delar. Skadade eller trasslade sladdar ökar risken för elektriska

stötar.

f )Använd en ordentlig förlängningssladd och se till att den är i gott skick.

När du använder en förlängningssladd, se till att använda en som är

tillräckligt tung för att bära den ström som din maskin drar. En

underdimensionerad sladd orsakar ett fall i nätspänningen, vilket resulterar

i strömförlust och överhettning. Använd en förlängningssladd som är

lämplig för utomhusbruk när du använder en strömförsörjning utomhus

- 4 -

3) Ytterligare säkerhetsregler för Precision Mitre Gauge System

a ) Läs denna handbok och dessa säkerhetsriktlinjer. Följ tillverkarens

säkerhetsriktlinjer för det verktyg som du använder detta tillbehör på, och

lär dig verktygets tillämpningar och imitationer samt de faror som är

specifika för det. Att använda elverktyget innan du förstår säker och korrekt

användning kan leda till personskada

b) Se till att handtaget är åtdraget och att stängslets

extruderings-T-knoppar är det

säkra innan du startar elverktyget.

c) Behåll din händer borta från ett rörligt blad eller en bit när du använder

den

maskin. Räck dig aldrig i närheten av ett rörligt blad eller en bit för att rensa

bort skräp. Stäng av elverktyget och se till att bladet eller biten stannar helt.

d) Stöd alltid långa brädor på både inmatnings- och utmatningsändarna .

e) Håll alltid arbetsstyckena säkert mot maskinbordet och geringen

mätare eller staket.

f) Detta geringsmätsystem är designat för en specifik tillämpning. Låt bli

ändra och/eller använda den för andra applikationer. Om du har frågor om

geringsmätaren .

VARNING:

Denna produkt kan utsätta dig för kemikalier inklusive akrylonitril och andra

kemikalier, som är kända för delstaten Kalifornien för att orsaka cancer och

reproduktionsskador.

För mer information gå till www.P65Warnings.ca.gov.

Denna produkt är endast lämplig för 3/4 tums diagonala spår

- 5 -

CALIBRATE IF NEEDED

Generellt är geringsmätaren redo att gå åt höger utanför lådan. I off chans

att geringsmätaren behöver kalibreras. Läs följande steg för att korrekt och

exakt justera och kalibrera din nya gering mätare.

50. Släpp det fasta vredet och handtaget

Lossa handtaget på lutningsmätaren moturs, lyft metallvredet och vrid det

90° för att frigöra det

51. Ställ index på noll

Med låsstiftet inkopplat (sänkt och låst till noll). positivt stoppläge) justera

geringsmätarhuvudet till noll på indexpunkten enligt bilden.

- 6 -

52. Square it Up

Placera en fyrkant upp och mot geringsstången (1), skjut sedan upp den

mot geringsmätarens yta (2). Ställ in ytan på geringsmåttet så att det är 90

grader till geringsstång.

53. Lås rattmekanismen och dra åt

När du har ställt in arbetsytan på 90°, dra först åt handtaget för att behålla

pannlutningsläget, och sedan vrider du metallvredet i kortfacket

- 7 -

54. Justera kolvhandtaget

Beroende på ditt sågspår för bord, kanske du vill justera de fjäderbelastade

kolvarna på geringsstången. Helt enkelt använd en insexnyckel för att

trycka på

kolvar utåt eller dra dem inåt tills du får precis rätt passform.

Kommentar:

När du justerar kolvarna ska du inte förlänga dem för mycket.

Om du gör det förhindrar du att geringsstången glider smidigt

och kan eventuellt skada kolvarna.

- 8 -

55. Du är redo att gå!

Din nya geringsmätare är nu kalibrerad och redo för användning.

56. Installation av stängsel av aluminium hantera

Många moderna precisionsgeringsmätare är förborrade vid en

standardhöjd för att acceptera geringsstängsel. Justera helt enkelt bultarna

med hålen, och fäst staketet till mäta med de medföljande bultarna,

brickorna och t-rattarna som visas ovan.

- 9 -

Flip Stop Installation

Den idealiska lösningen för repetitiva längdklipp på din bordsåg, den vänd

stopp snabbt och glider lätt ända in i toppen spår på aluminiumstängslet

och är säkrad på plats genom att dra åt t-ratten

- 10 -

Beroende på vilken sida av bladet du skär på, ditt lager måste

Alltid kontakta vippstoppet på utsidan av armen. Detta säkerställer att

vippstoppet kommer håll ditt lager på plats med minimalt spela. Flip Stop

kan användas på vardera sidan av blad medan du är på

aluminiumstängslet . Vid behov kan flipstoppet vändas genom att

demontera enhet , placera armen på andra sidan av stoppa och sedan

återmontera enheten.

SKU1.

Bordssåg snedsåg utan stöd -60° till+60° utan laddning

- 11 -

Inventering :

justeringsplatta & glidstång,

monterad)

Handtag * 1

gallerbegränsare * 1

sexkantnyckel (4 mm) * 1

sexkantsnyckel (2 mm) * 1

bruksanvisning * 1

SKU2.

Bordssåg snedsåg med stöd -60° till +60° 18 tum utan laddning

Inventering :

Backing Mountain * 1

Diagonal skärmätare * 1

( justerplatta och skjutstång i

metall , monterad)

Handtag * 1

gallerbegränsare * 1

sexkantnyckel (4 mm) * 1

sexkantsnyckel (2 mm) * 1

bruksanvisning * 1

Rygglängd :

18" (460 mm)

SKU3.

Bordssåg snedsåg med stöd -60 ° till +60 ° 26 tum utan kostnad

- 12 -

Inventering :

Backing Mountain * 1

Diagonal skärmätare * 1(metall

justeringsplatta & glidstång,

monterad)

Handtag * 1

gallerbegränsare * 1

sexkantnyckel (4 mm) * 1

sexkantsnyckel (2 mm) * 1

bruksanvisning * 1

Rygglängd :

24" (610 mm)

SKU4.

Bordssåg snedsåg med stöd -60° till +60° 18-35 tum utan laddning

Inventering :

Backing Mountain * 1

Diagonal skärmätare * 1(metall

justeringsplatta & glidstång,

monterad)

Handtag * 1

gallerbegränsare * 1

sexkantnyckel (4 mm) * 1

sexkantnyckel (2 mm) * 1

bruksanvisning * 1

Rygglängd :

19-35" (490-890 mm)

Demonterat diagram över fiskbensfjälldelar

- 13 -

Visning av intervallet för delningsvärden för fiskbensskalan

- 14 -

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Tillverkad i Kina

Teknisk Support och e-garanticertifikat

Vevor TN-1122C Precision Miter Gauge Adjustable Plunger, 24 in Grating, and 15 Angle Stops for Woodworking

Product's Documents

User Manual

Specifications

Vevor TN-1122C Questions and Answers
