US Stove AW2520E-P 750 Sq. Ft. Tiny Wood Stove User Manual

853954 rev K

TH100

Model:

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

227 Industrial Park Rd., South Pittsburg, TN 37380 Ph. 800-750-2723

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

Save These Instructions In A Safe Place For Future Reference.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury, or

even death. Improper Installation Will Void Your Warranty!

This manual describes the installation and operation of the USSC TH100 wood heater. This heater meets the 2020

U.S. Environmental Protection Agency’s cordwood emission limits for wood heaters sold after May 15, 2020. Under

specific test conditions this heater has been shown to deliver heat at rates ranging from 10,652 to 26,028 Btu/hr with

1.7 g/hr and 75% eciency. Note: The BTU ratings mentioned above are based on the EPA test protocol under specific

test conditions. Our advertised BTU’s are based on the first hour of operation at high burn rate burning dry cordwood.

Report Number: F22-781

Tested Per EPA Methods 28R and ASTME2515 and ASTME2780

and CSAB415.1 Certified to UL 1482-2022 and ULC-S627:2023

Mobile home/transportable building approved

INTRODUCTION

SAFETY NOTICE: If this heater is not properly installed, a house fire may result.

For your safety, follow the installation instructions. Never use make-shift

compromises during the installation of this heater. Contact local building or fire

ocials about permits, restrictions and installation requirements in your area.

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals including carbon

monoxide, which is known to the State of California to cause

cancer, birth defects, and/or other reproductive harm. For

more information, go to www.P65warnings.ca.gov

U.S. Environmental

Protection Agency

Certified to comply with 2020

particulate emissions standards.

CAUTIONS:

• HOT WHILE IN OPERATION. KEEP CHILDREN, CLOTHING AND FURNITURE AWAY. CONTACT MAY CAUSE

SKIN BURNS.

• DO NOT USE CHEMICALS OR FLUIDS TO IGNITE THE FIRE.

• DO NOT LEAVE THE STOVE UNATTENDED WHEN THE DOOR IS SLIGHTLY OPENED.

• DO NOT BURN GARBAGE, FLAMMABLE FLUID SUCH AS GASOLINE, NAPHTHA OR MOTOR OIL.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION DUCT OR SYSTEM.

• ALWAYS CLOSE THE DOOR AFTER THE IGNITION.

Note: Register your product by using your smart phone with the QR code. Save your receipts

with your records for any warranty claims.

You can also register your product online at www.usstove.com/support/product-registration /

OR by downloading the US Stove Company app available for iOS and Android.

WARRANTY REGISTRATION

INSTALLATION CHECKLIST

Your Wood Stove should be installed by a qualified installer only. An NFI qualified Installer can be found at;

www.nficertified.org/public/find-an-nfi-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This checklist is to be completed in full by the qualified person who installs this unit. Keep this page for future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist will

invalidate the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: __________________________________________________________________________________

Chimney System: New Chimney System Yes No If yes, Brand _________________________________________

If no, Date of inspection of the existing chimney system: __________________________________________________________

COMMISSIONING

Confirm hearth pad installation as per installation instructions ....................................................................................................

Confirm proper placement of internal parts ..........................................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................................

Confirm clearances to combustibles as per installation instructions in this manual ..............................................................

Check the operations of the air controls .................................................................................................................................................

Confirm all flue pipe and chimney system are secure and sealed ..................................................................................................

Confirm the stove properly drafts when fired .......................................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional ............................................................

Explain the safe operation, proper fuel usage, cleaning and routine maintenance requirements ........................................

Declaration of Completion: As the qualified person responsible for the work described above, I confirm that the appliance

as associated work has been installed as per manufacturer’s instructions and following any applicable building and

installation codes.

Signed: ______________________________________ Print Name: __________________________________Date: ______________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

ASSEMBLY INSTRUCTIONS

TOOLS AND MATERIALS

You will need the following items for installation:

• A drill phillips head screwdriver.

• A ratchet wrench with a 7/16” and 1/2” sockets or

wrenches to install flue collar and leg assembly to the

unit.

• An 1/8” drill bit to drill pilot holes into the vent pipe for

securing each section.

• A non-combustible floor protector as specified in this

manual.

• All chimney and chimney connector components for

your particular chimney installation.

• Additional items for Mobile home/transportable

buildings may be needed. See “For use in Mobile home/

transportable buildings” section of this manual.

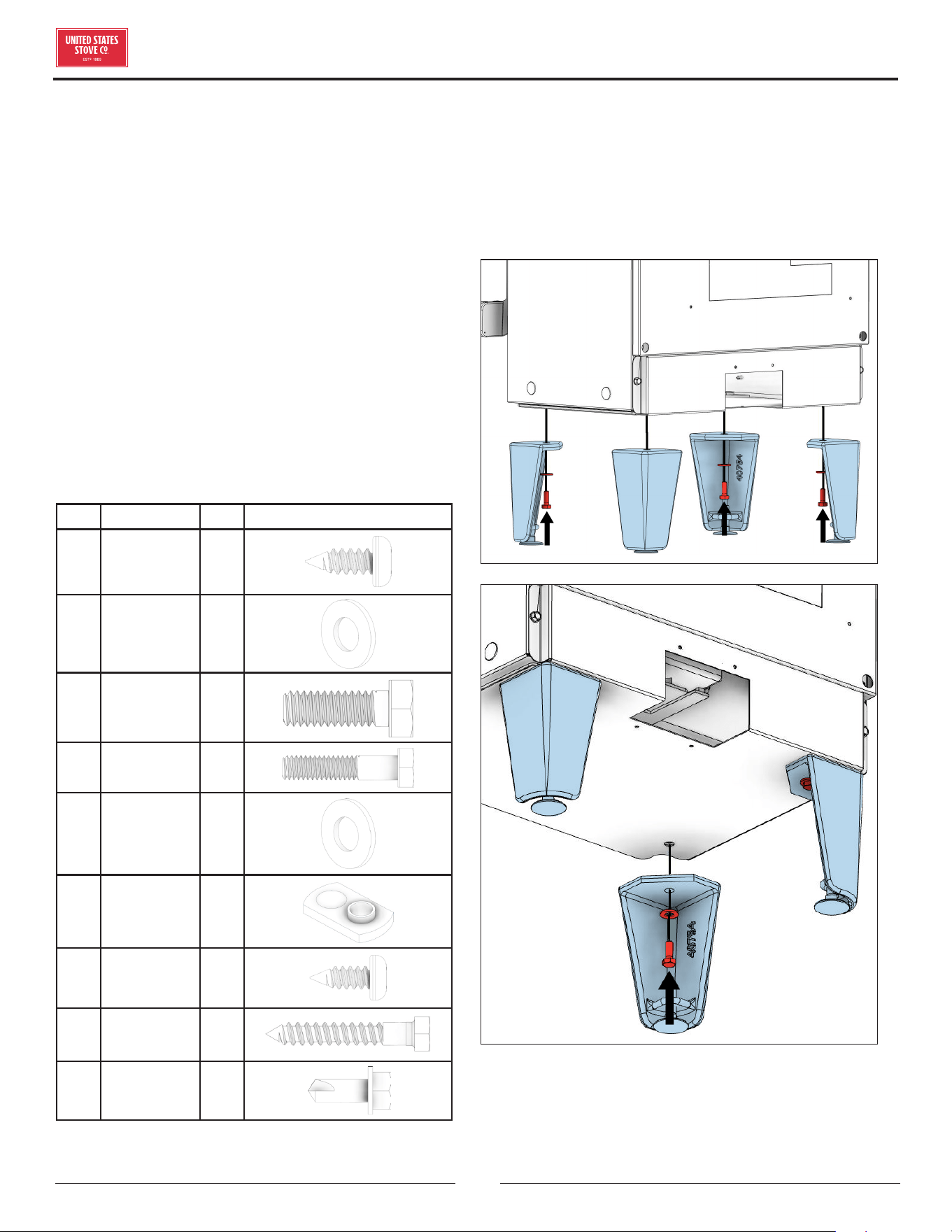

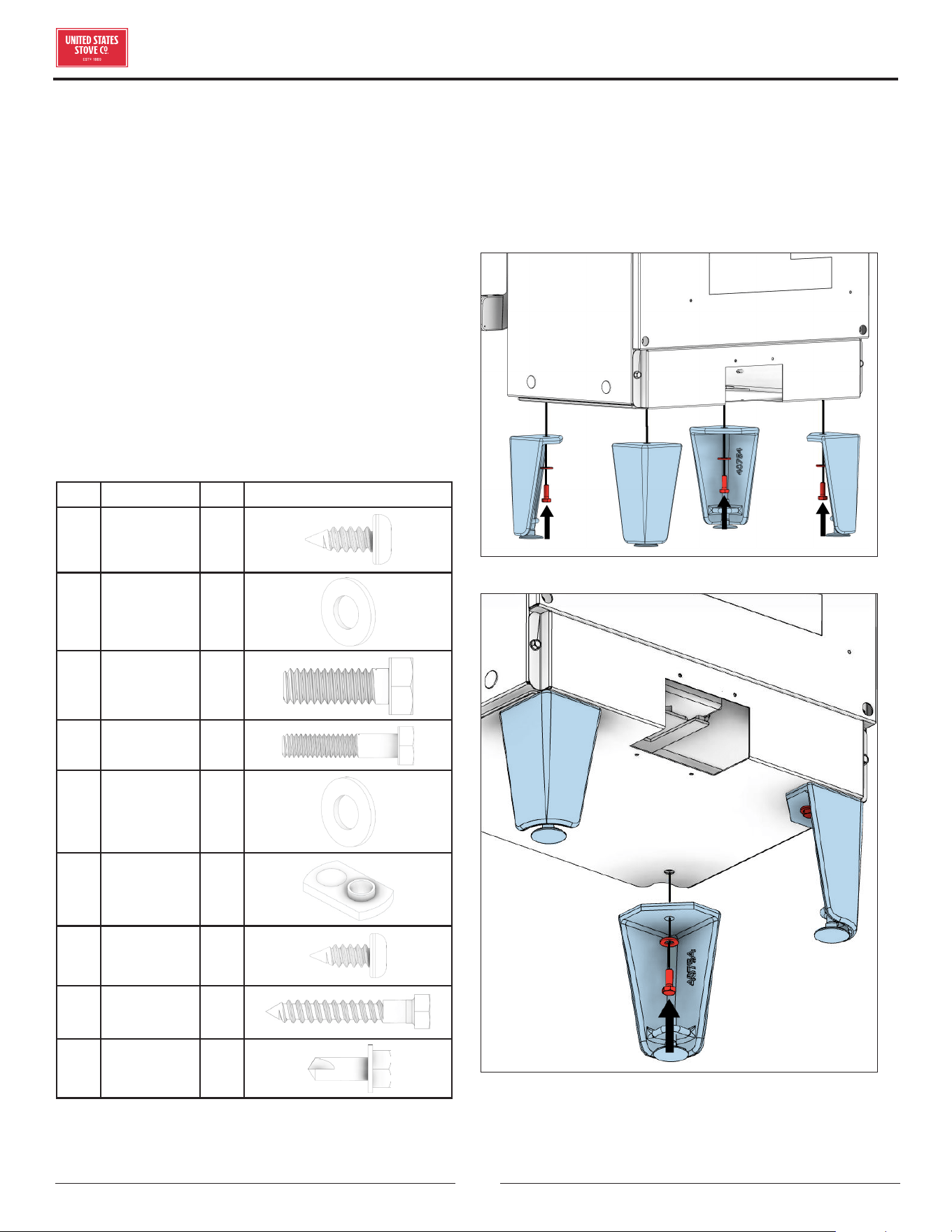

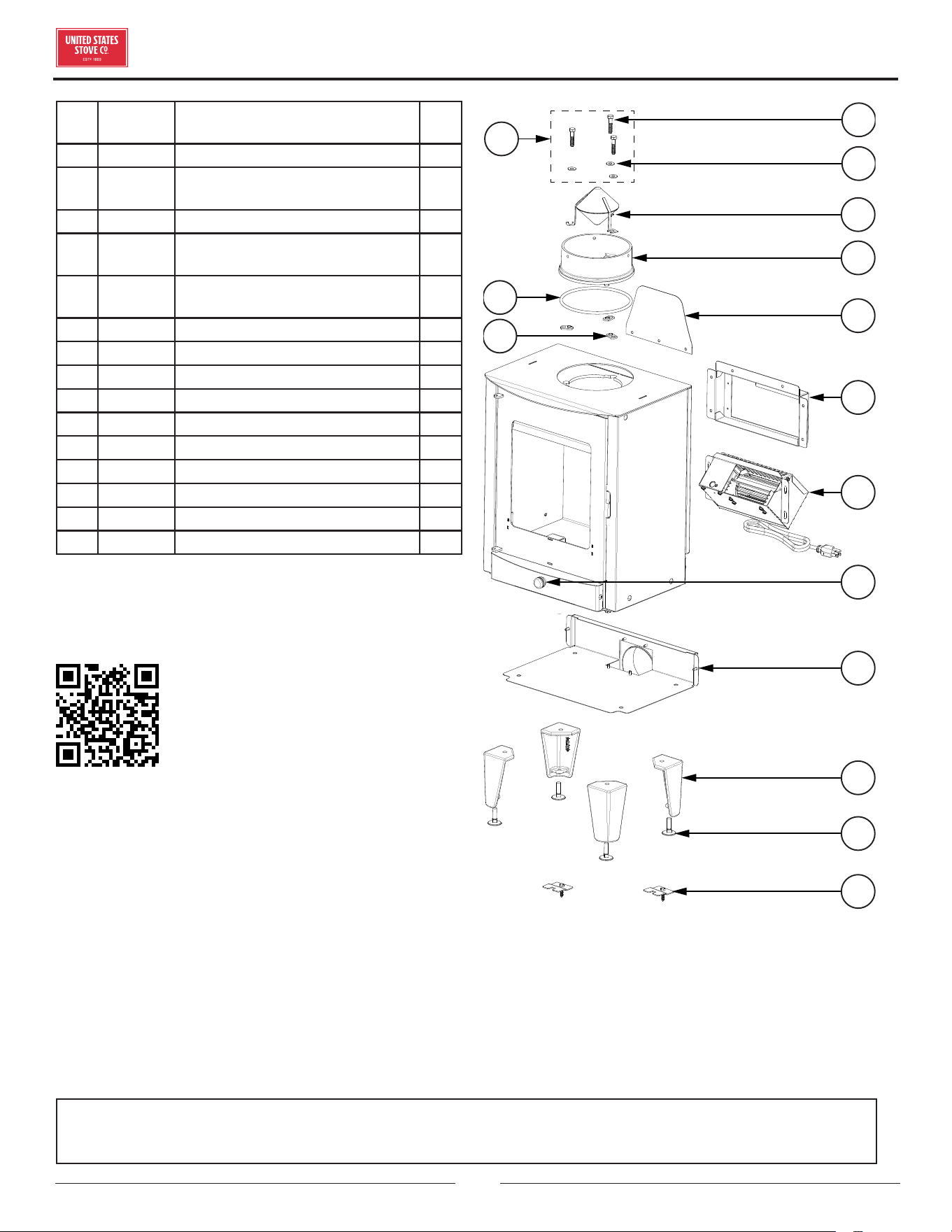

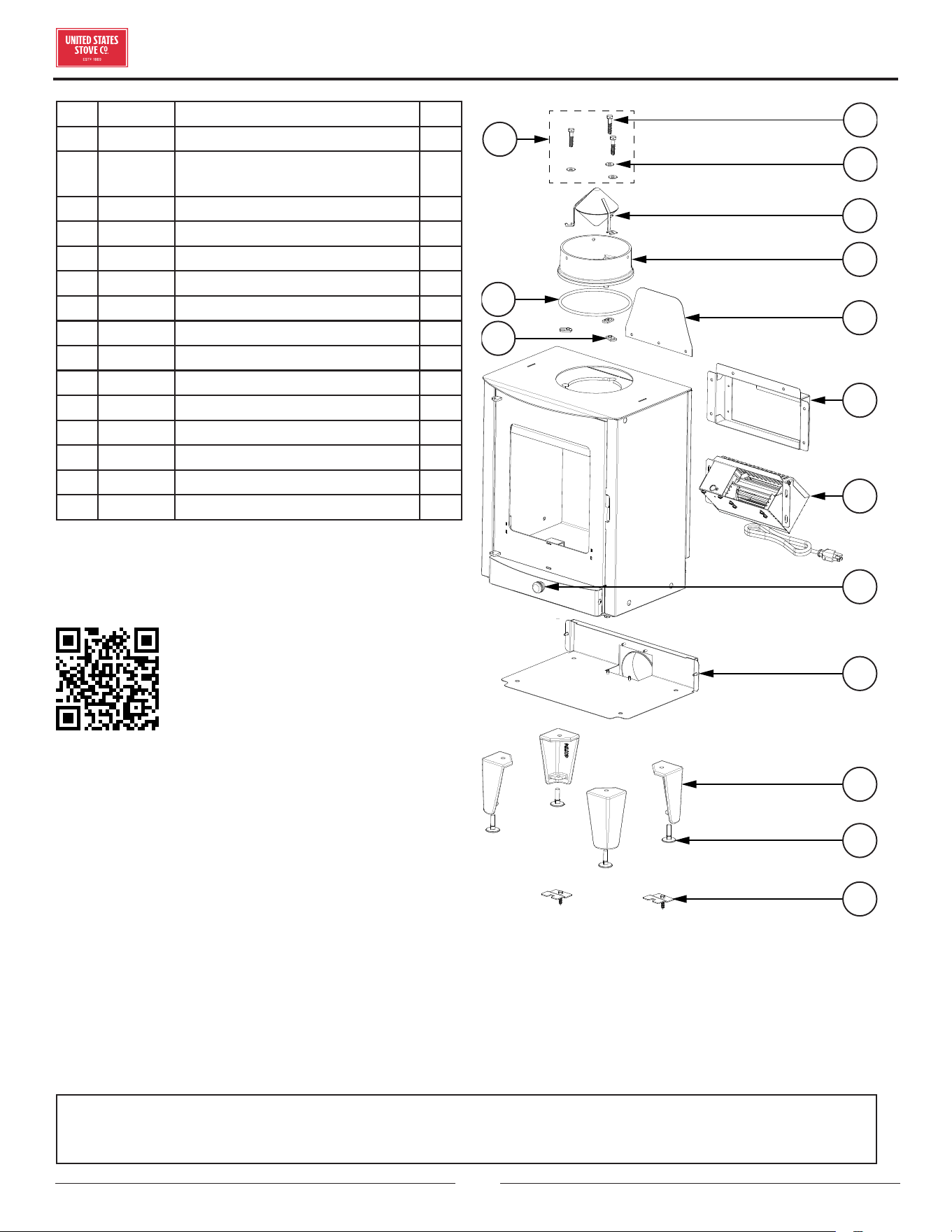

Key Description Qty

# 10 Sheet

Metal

Screw

b Washer 4

1/4-20 Hex

Bolt

5/16-18 x

1-1/2 Bolt

e Washer 3

f Weld Tab 3

Sheet Metal

Screw

1/4 x 1-1/2

Lag Screw

#10 x 1/2

HX HD

LEG INSTALLATION

Carefully lay the heater on its back and install all four legs

using a total of four (4) 1/4-20 hex bolts (c) and four (4)

washers (b). Note: To prevent scratching lay cardboard

down before placing the heater on its back.

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

ASSEMBLY INSTRUCTIONS

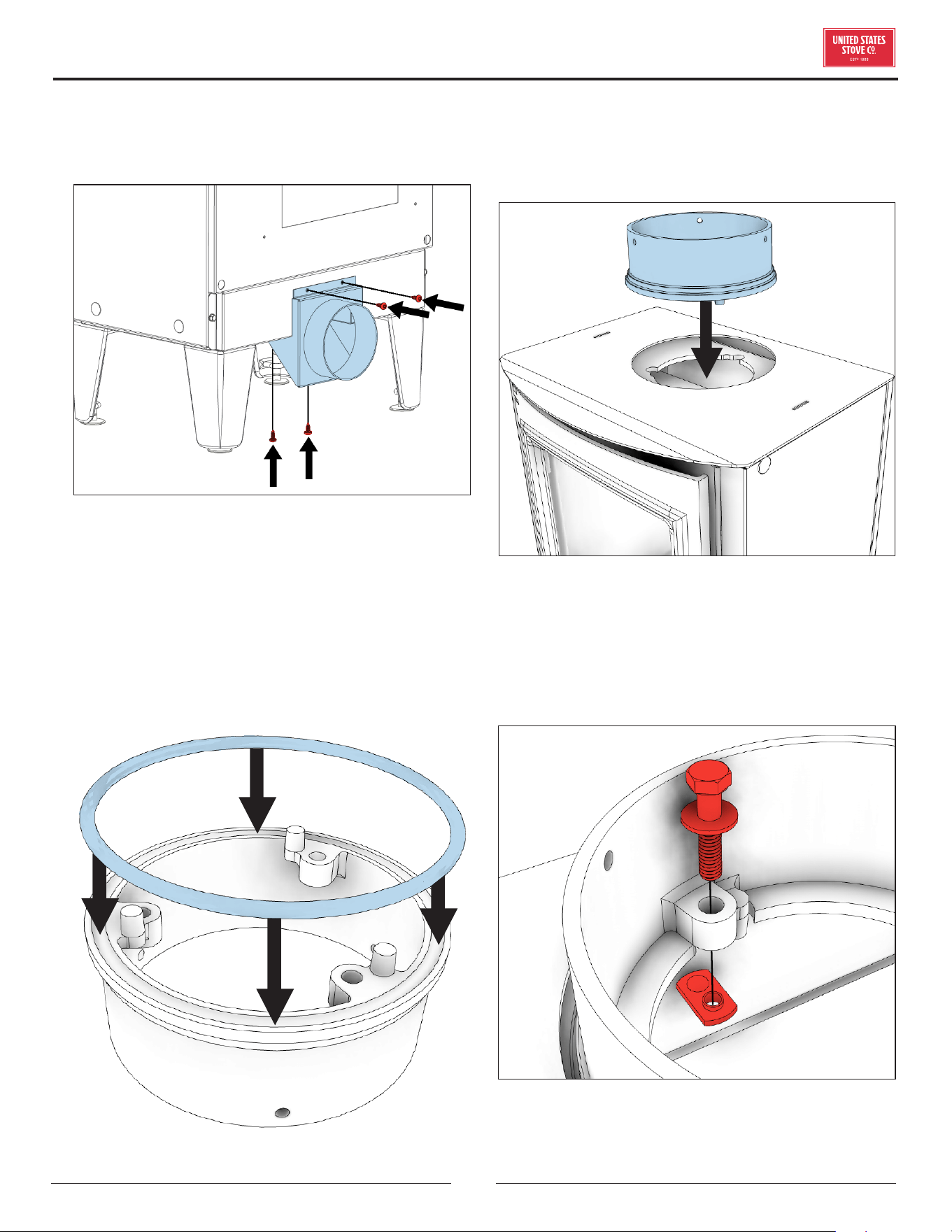

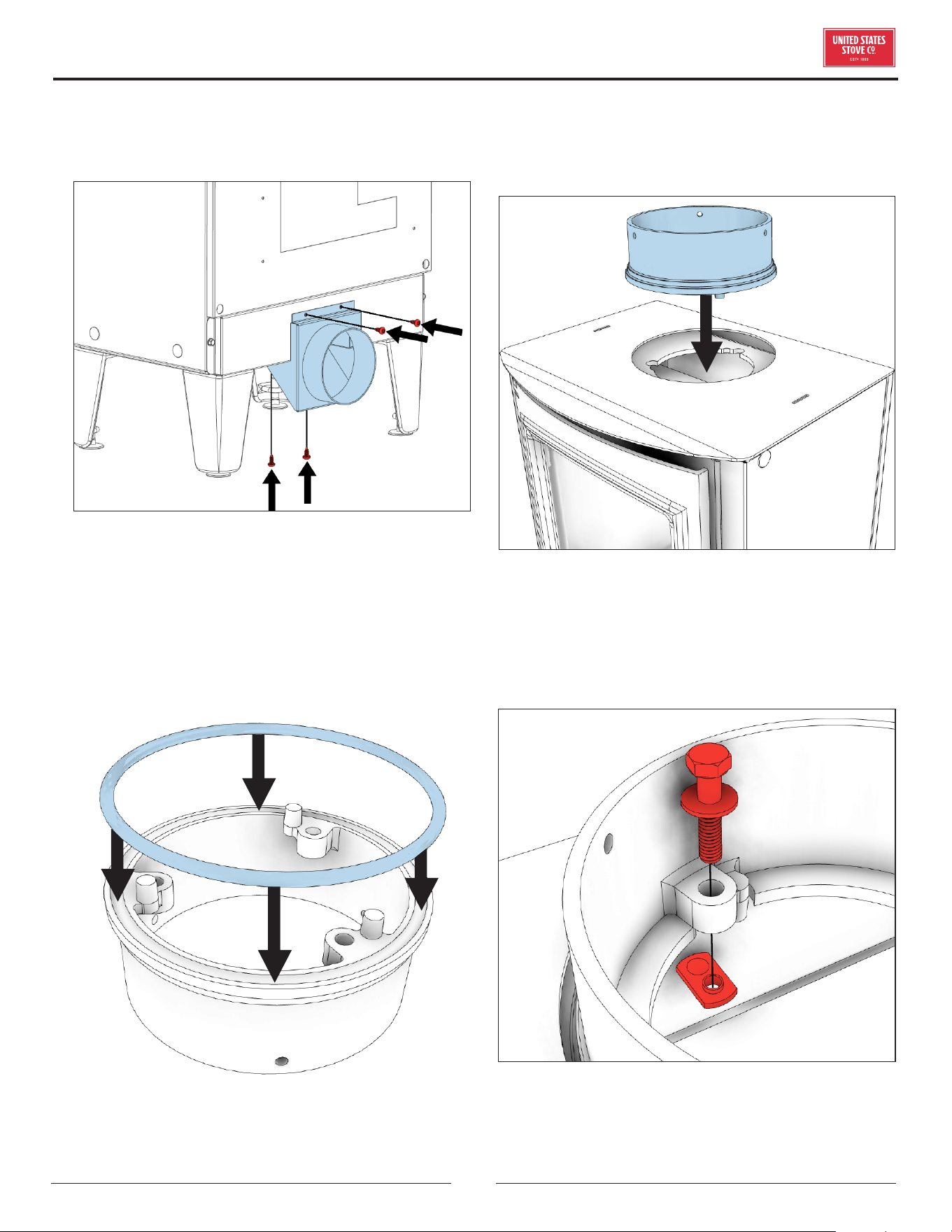

50FAK AIR INTAKE

Attach the 50FAK air intake using the four (4) sheet

metal screws (g) provided.

FLUE COLLAR ASSEMBLY

Mount the flue collar to the top of the unit as shown in

the following steps using the three (3) 5/16-18 x 1-1/2

bolts (d), three (3) washers (e), and three (3) weld tabs

(f) provided in the parts box.

1. The rope groove is located on the bottom section of

the flue collar. Remove the paper backing from the

rope gasket. Press the rope gasket firmly into rope

groove.

2. Place the flue collar onto the main weldment by

aligning the pegs located on the bottom of the flue

collar to the holes located at the top of the main

weldment.

3. Place one washer onto each bolt and insert it into

the corresponding bolt hole located in the flue

collar. Once the washers and bolts are in position

start threading one weld tab onto each of the bolts.

NOTE: Leave the weld tabs loose DO NOT tighten the

weld tabs onto the bolts.

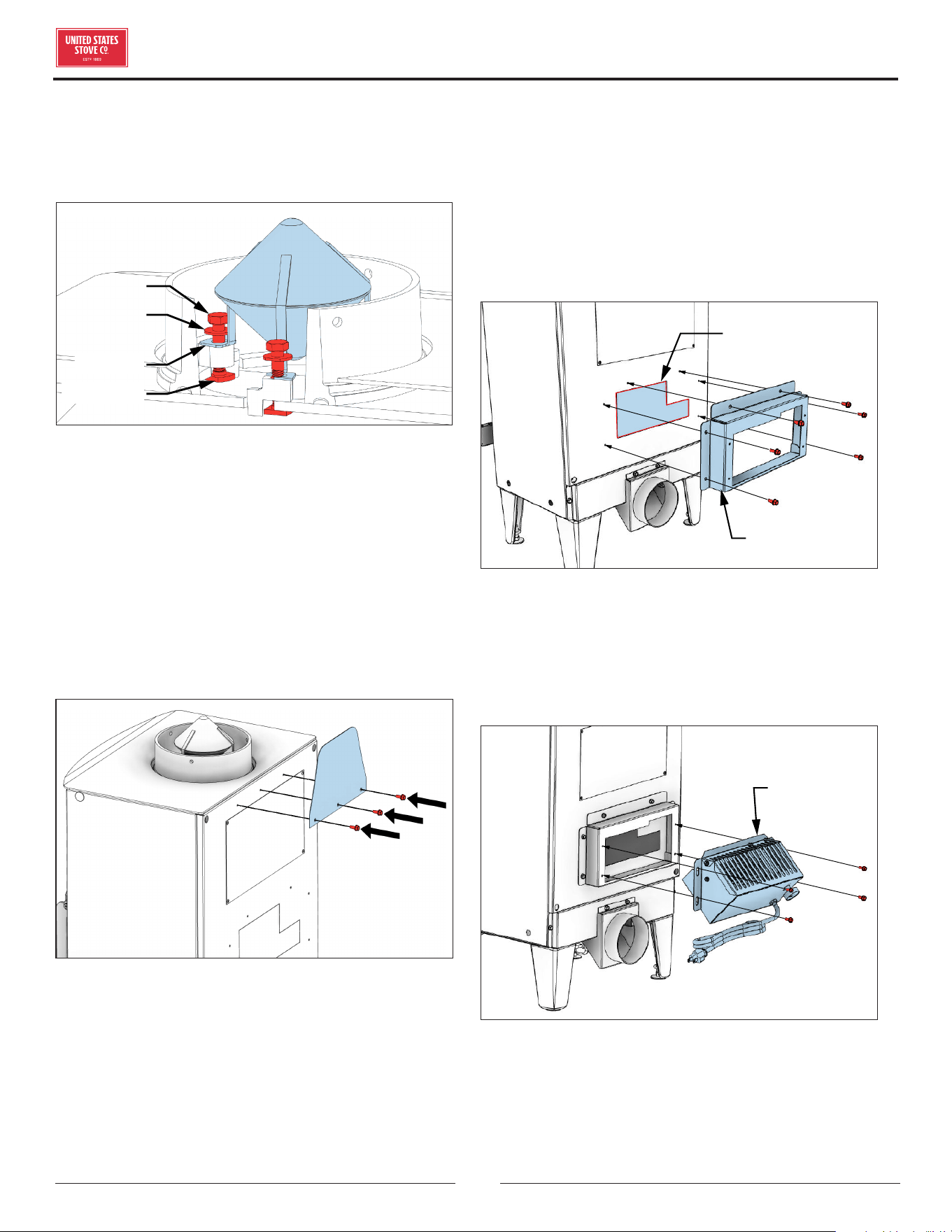

4. Slide the slotted legs of the diuser onto each bolt.

Ensure the washers are above the slotted legs of the

diuser as shown. Use a socket and ratchet to tighten

the flue collar assembly to the unit.

Bolt

Washer

Diffuser

Weld Tabs

Above is an illustration of the installation of the flue collar

and diuser. The installation of this diuser is critical for

the proper functionality of the stove as well as achieving

the cleanest burning fires possible. Failure to install

this diuser can result in a possible over fire situation.

FAILURE TO INSTALL THE DIFFUSER CAN RESULT IN

FIRE, PROPERTY DAMAGE AND/OR DEATH.

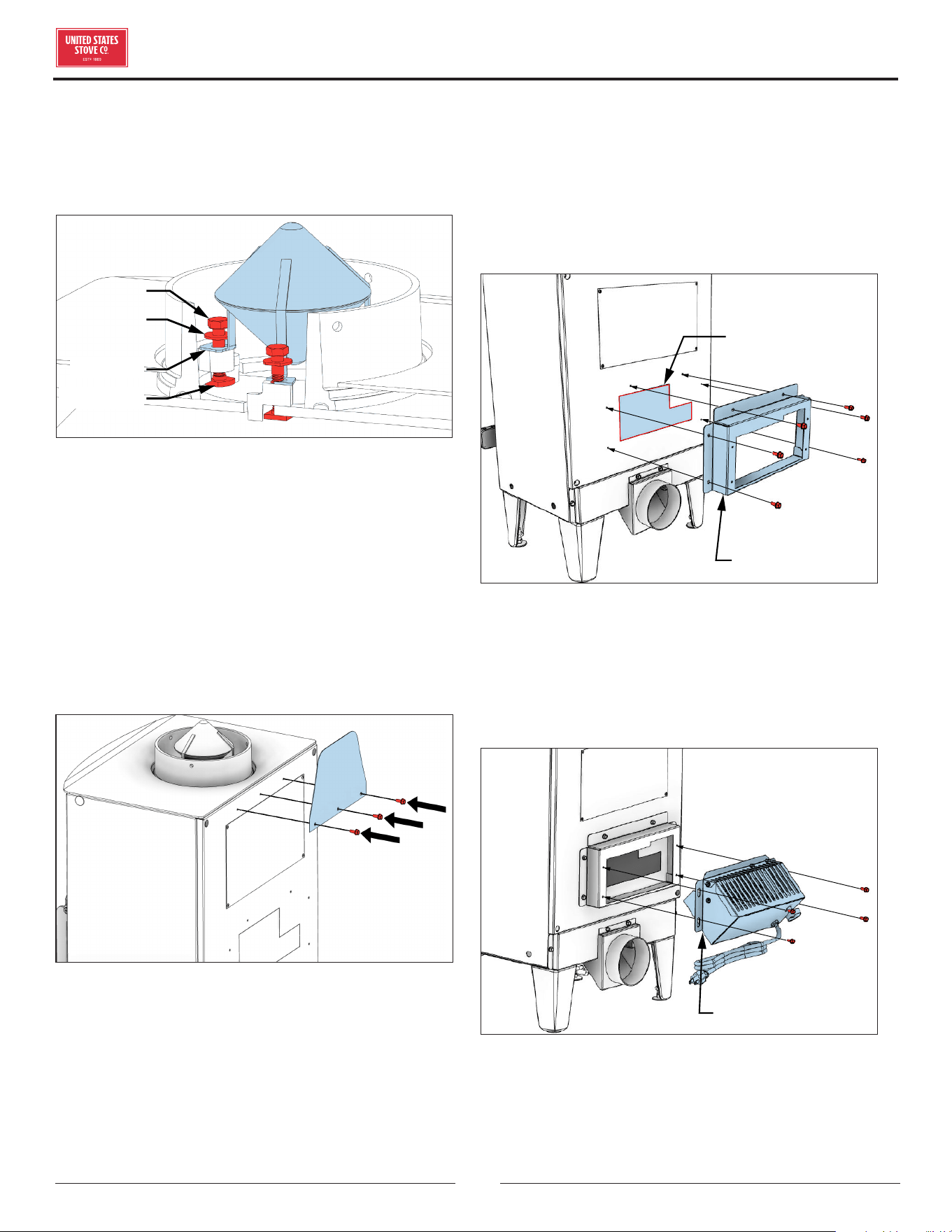

HEAT SHIELD

Attach the heat shield using the three (3) provided #10 x

1/2 HX HD (j) screws.

BLOWER MOUNTING BRACKET

(INCLUDED)

A blower mounting bracket is required for this unit when

installing the CB36 blower Kit.

1. Remove blank from back panel of the heater.

2. Use the provided six (6) sheet metal screws (g) to

attach the blower mounting bracket to the rear of the

stove.

Step 1: Remove

Step 2: Attach

BLOWER ASSEMBLY

When installing the CB36 blower assembly, refer to the

instructions included with the kit.

1. Attach the CB36 blower assembly to the blower

bracket.

Step 3: Attach

Optional

ASSEMBLY INSTRUCTIONS

INSTALLATION

SAFETY NOTICE

• DO NOT INSTALL IN AN ALCOVE

• THIS ROOM HEATER SHALL NOT BE INSTALLED

IN A FACTORY-BUILT FIREPLACE.

• IF THIS STOVE IS NOT PROPERLY INSTALLED,

A HOUSE FIRE MAY RESULT. TO REDUCE THE

RISK OF FIRE, FOLLOW THE INSTALLATION

INSTRUCTIONS.

• CONSULT YOUR MUNICIPAL BUILDING

DEPARTMENT OR FIRE OFFICIALS ABOUT

PERMITS, RESTRICTIONS AND INSTALLATIONS

REQUIREMENTS IN YOUR AREA.

• USE SMOKE DETECTORS IN THE ROOM WHERE

YOUR STOVE IS INSTALLED.

• KEEP FURNITURE AND DRAPES WELL AWAY

FROM THE STOVE.

• NEVER USE GASOLINE, GASOLINE-TYPE

LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR LIQUIDS TO START

OR “FRESHEN UP” A FIRE IN THIS HEATER.

KEEP ALL SUCH LIQUIDS WELL AWAY FROM

THE HEATER WHILE IT IS IN USE.

• IN THE EVENT OF A CHIMNEY FIRE, PUSH THE

AIR CONTROL FULL CLOSED TO DEPRIVE THE

FIRE OF OXYGEN. CALL THE FIRE DEPARTMENT.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION

DUCT OR SYSTEM.

• A SOURCE OF FRESH AIR INTO THE ROOM OR

SPACE HEATED SHALL BE PROVIDED WHEN

REQUIRED.

• THIS ROOM HEATER SHALL NOT BE INSTALLED

IN A FACTORY BUILT FIREPLACE.

Your heater should be installed by a qualified NFI (US) or

WETT (Canada) technician. To find the nearest qualified

installer, go to:

https://nficertified.org,

https://www.wettinc.ca/

POSITIONING THE STOVE

It is very important to position the wood stove as close

as possible to the chimney, and in an area that will favor

the most ecient heat distribution possible throughout

the house. The stove must therefore be installed in the

room where the most time is spent, and in the most

spacious room possible. Recall that wood stoves produce

radiating heat, the heat we feel when we are close to a

wood stove. A wood stove also functions by convection,

that is through the displacement of hot air accelerated

upwards and its replacement with cooler air. If necessary,

the hot air distribution from the stove may be facilitated

by the installation of a blower. The wood stove must not

be hooked up to a hot air distribution system since an

excessive accumulation of heat may occur. A wood stove

must never be installed in a hallway or near a staircase,

since it may block the way in case of fire or fail to respect

required clearances.

Dimensions

Overall: Depth x Width x Height:

DEPTH WIDTH HEIGHT

13”

(330 mm)

16.4”

(417 mm)

26.75”

(680 mm)

INSTALLATION

FLOOR PROTECTOR

This heater must have a non-combustible floor protector,

UL 1618 listed or equal, with an R-Value of at least

2.8 installed beneath it if the floor is constructed of

combustible material. The floor protector should be large

enough to extend under the stove and beyond each side

as indicated below. If there is a horizontal run of chimney

connector pipe, there needs to be floor protection under

it that extends two inches beyond either side of the pipe.

REAR

FRONT

SIDE

Front 18” (457 mm)

Sides 8” (204 mm)

Rear 2” (51 mm)

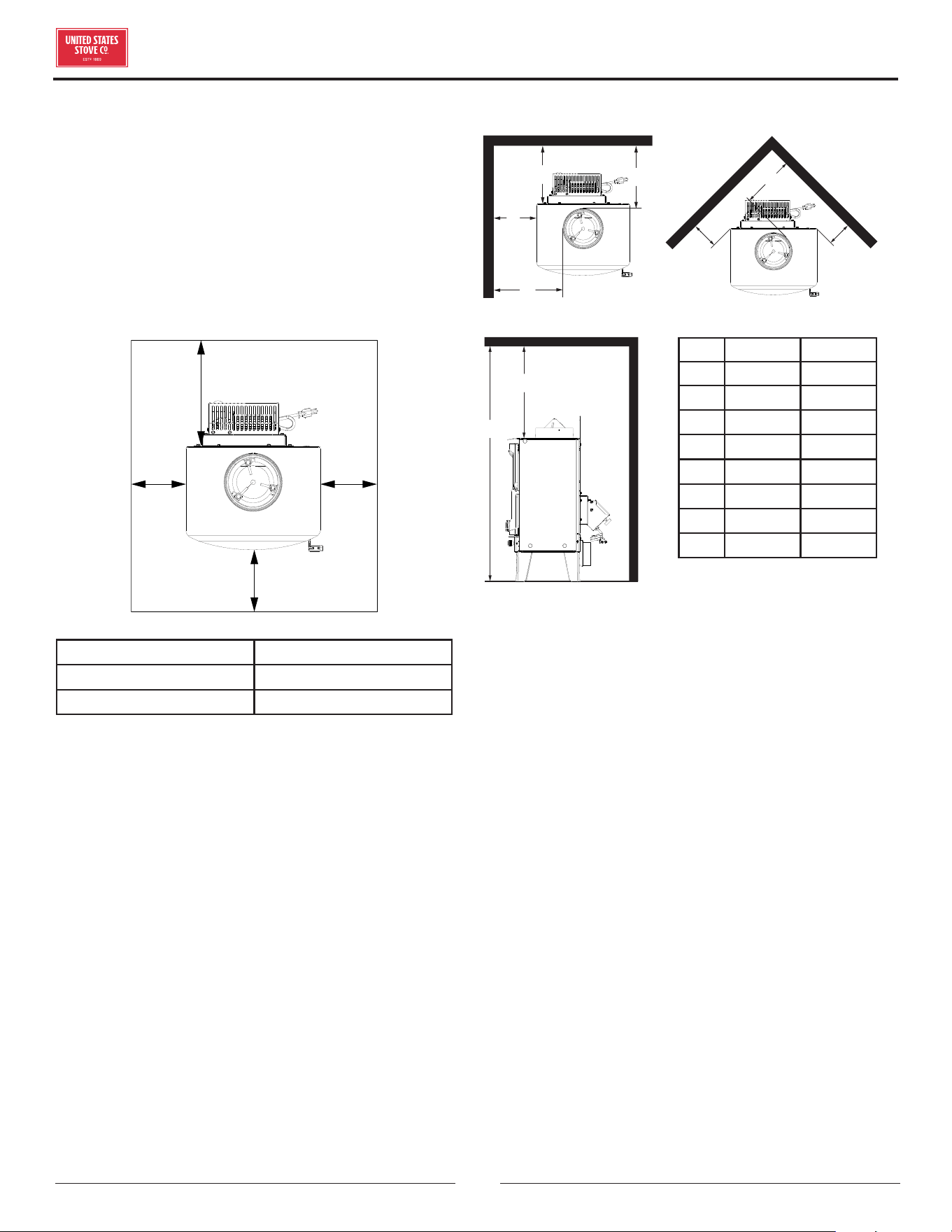

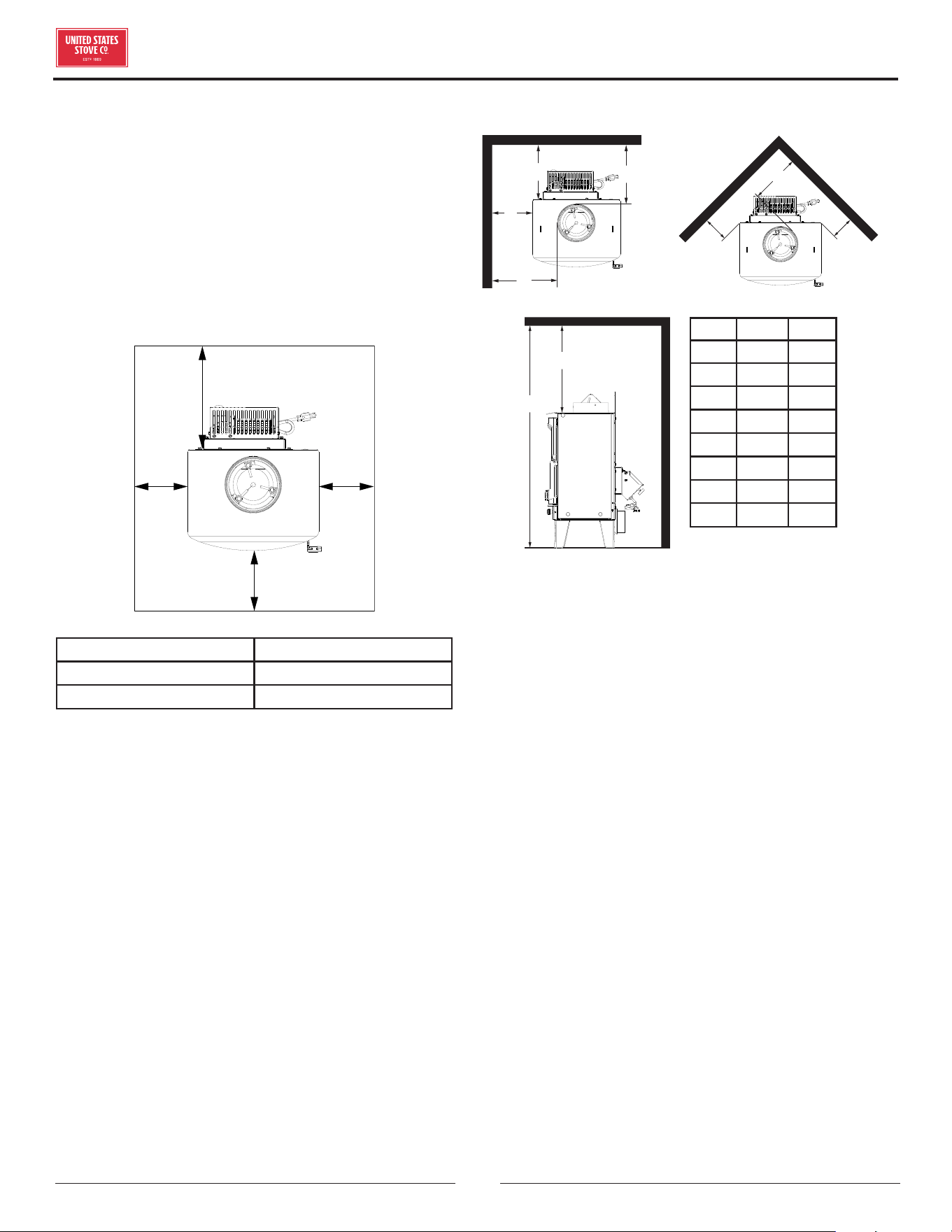

CLEARANCES TO COMBUSTIBLES

It is of utmost importance that the clearances to

combustible materials be strictly adhered to during

installation of the stove.

• Do not place any combustible material within 18” (458

mm) of the front of the unit.

• The clearance between the flue pipe and a wall are valid

only for vertical walls and for vertical flue pipe.

• The chimney connector must not pass through an attic

or roof space, closet or similar concealed space, a floor,

or a ceiling.

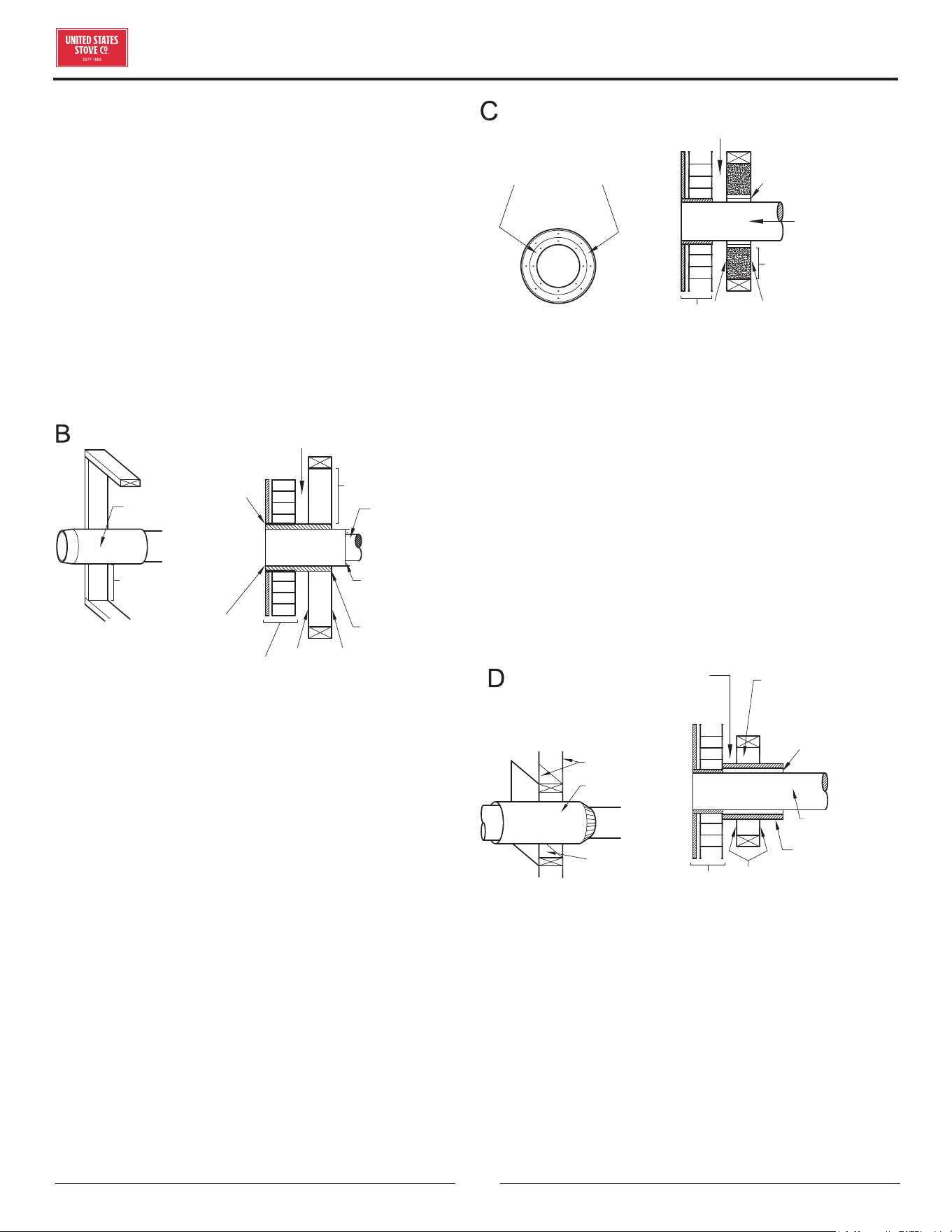

• For Canadian installations, where passage through a

wall, or partition of combustible construction is desired,

the installation must conform to CAN/CSA-B365.

• To reduce flue clearances from combustible materials,

contact your local safety department.

• Floor to ceiling height must be at least 7’ (2.13m).

Key in mm

A 13 331

B 13 331

C 14.5 369

D 18 458

E 10 254

F 15.5 394

G 60 1524

H 84 2134

OUTSIDE COMBUSTION AIR

Your wood stove is approved to be installed with an

outside air intake (4FAK) which is necessary for a mobile

home/transportable building. This type of installation is

also required in air tight houses and houses with negative

pressure problems. You can purchase this option through

your heater dealer. Make sure to specify the part number

mentioned in this booklet. Installation instructions are

supplied with the air intake kit. Outside combustion air

may be required if:

1. Your stove does not draw steadily, smoke roll-out

occurs, wood burns poorly, or back-drafts occur

whether or not there is combustion present.

2. Existing fuel-fired equipment in the house, such as

fireplaces or other heating appliances, smell, do

not operate properly, suer smoke roll-out when

opened, or back-drafts occur whether or not there is

combustion present.

3. Opening a window slightly on a calm (windless) day

alleviates any of the above symptoms.

4. The house is equipped with a well-sealed vapor

barrier and tight fitting windows and/or has any

powered devices that exhaust house air.

5. There is excessive condensation on windows in the

winter.

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

INSTALLATION

6. A ventilation system is installed in the house.

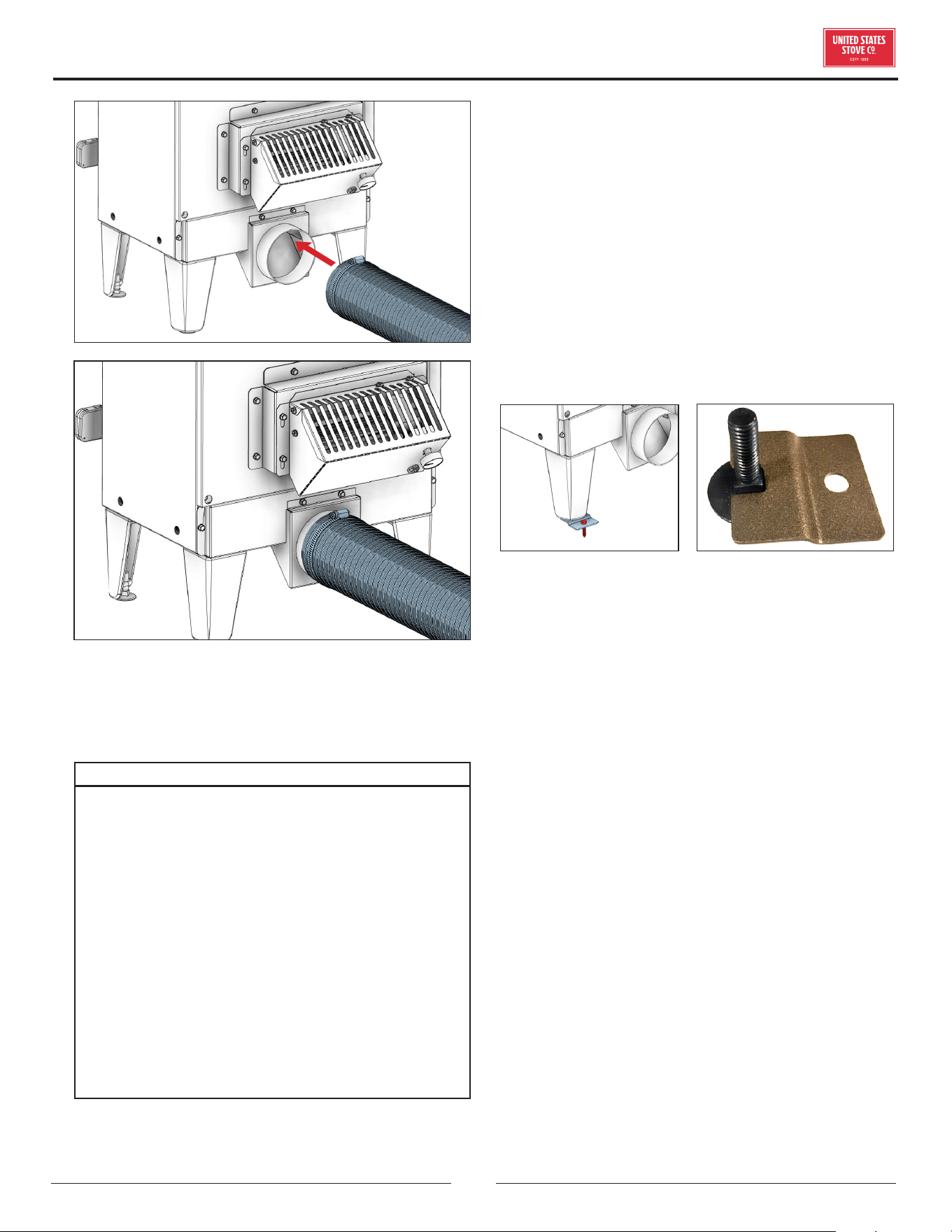

Slide the hose clamp over the aluminium flex pipe.

Then slide the flex pipe over the air intake tube of the

stove. Next tighten the hose clamp over the end of the

aluminium flex hose.

FOR USE IN MOBILE HOME/TRANSPORTABLE

BUILDINGS

• WARNING! DO NOT INSTALL IN SLEEPING

ROOM.

• CAUTION! THE STRUCTURAL INTEGRITY

OF THE MOBILE HOME/TRANSPORTABLE

BUILDING FLOOR, WALL, AND CEILING/ROOF

MUST BE MAINTAINED.

• INSTALL IN ACCORDANCE WITH 24 CFR, PART

3280 (HUD).

• USE A FACTORY BUILT CHIMNEY THAT

COMPLIES WITH UL 103 STANDARDS;

THEREFORE IT MUST BE A TYPE HT (2100°F).

• USE A SPARK ARRESTER.

• THE STOVE MUST BE ATTACHED TO THE

STRUCTURE OF THE MOBILE HOME/

TRANSPORTABLE BUILDING.

SECURING APPLIANCE’S WITH LEGS TO

THE FLOOR

1. The bracket engages around the square extrusion of

the leveling bolt inserted into the leg.

2. Once appliance is leveled, position the bracket and

attach to the floor using the two (2) provided 1/4 x

1-1/2 lag screws (h) to secure the unit to the floor.

NOTE: The two (2) provided 1/4 x 1-1/2 lag screws

(h) may not be suitable for installation in your mobile

home / transportable building. Refer to local codes to

determine what requirements are required for your

unit.

3. Install one bracket per leg or consult your local

authority having jurisdiction to determine how many

points of attachment are required.

In addition to the previously detailed installation

requirements, mobile home/transportable building

installations must meet the following requirements:

• The space heater is to be connected to a factory-built

chimney conforming to UL 103, Standard for 650°C

Factory-Built Chimneys.

• The heater must be permanently attached to the floor.

There are two holes in the pedestal base, use 3/8” bolts

through the floor.

• The heater must be electrically grounded to the steel

chassis of the mobile home/transportable building

with 8 GA copper wire using a serrated or star washer

to penetrate paint or protective coating to ensure

grounding.

• When moving your mobile home/transportable

building, all exterior venting must be removed while the

mobile home/transportable building is being relocated.

After relocation, all venting must be reinstalled and

securely fastened.

• Outside Air is mandatory for mobile home/transportable

building installation. See your dealer for purchasing.

• Check with your local building ocials as other codes

may apply.

• Only use the specified components listed in this manual

for this unit. The use of components that are not meant

for this unit can cause unsafe conditions.

INSTALLATION

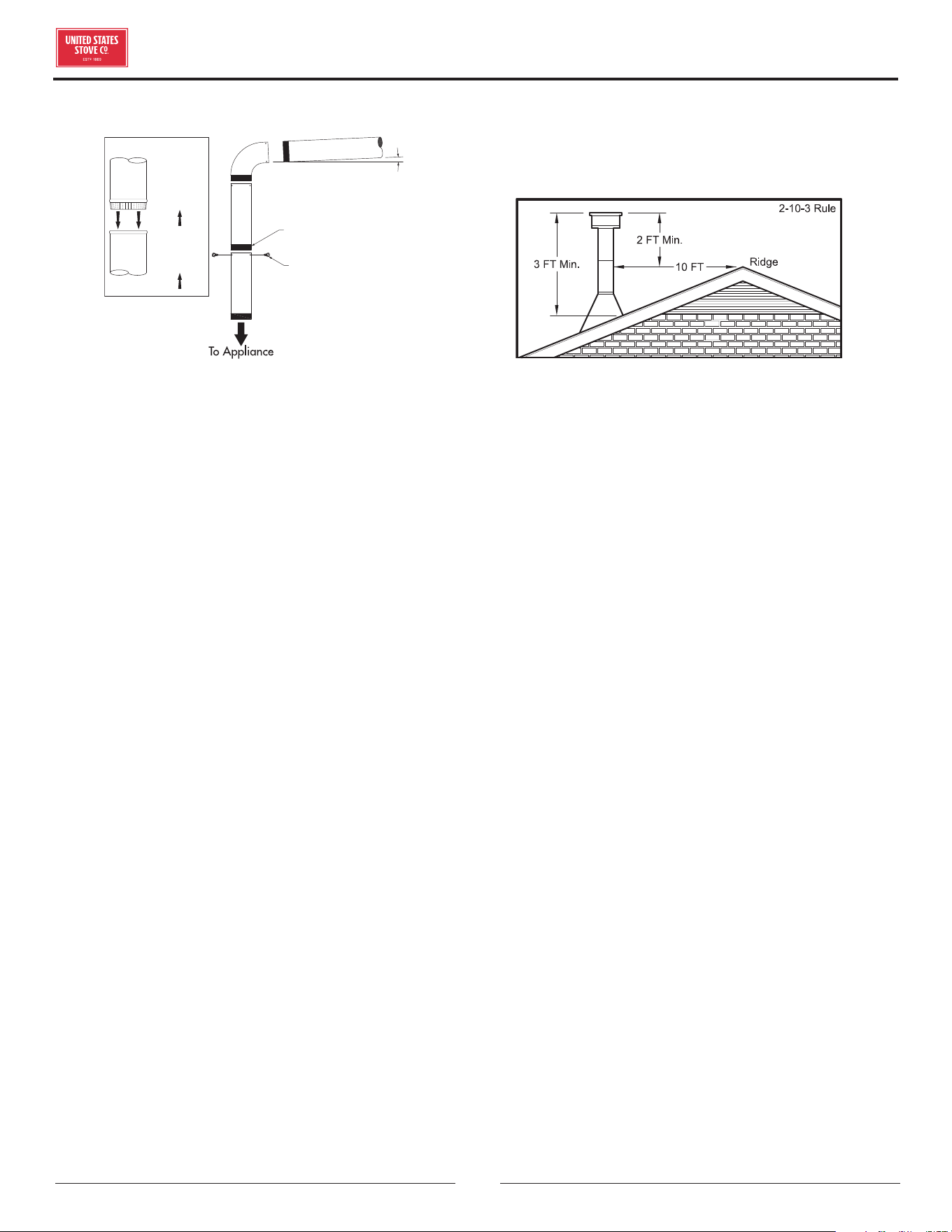

CHIMNEY CONNECTOR (STOVE PIPE)

3 screws

Flow

Direction

of Flue

Gases

Install

crimped

end

towards

stove.

Male Part Downwards

1/4” slope per foot

The chimney connector and chimney must have the same

diameter as the stove outlet (6”). If this is not the case,

we recommend you contact your dealer to ensure there

will be no problem with the draft. The stovepipe must be

made of aluminized or cold roll steel and have a minimum

thickness of 0.021” or 0.53 mm. It is strictly forbidden

to use galvanized steel. The smoke pipe should be

assembled to promote the male section (crimped end) of

the pipe to be faced down. Attach each section to another

with three metal screws spaced an equal distance apart.

The pipe must be short and straight. All sections installed

horizontally must slope at least 1/4 inch per foot, with

the upper end of the section toward the chimney. Any

installation with a horizontal run of chimney pipe must

conform to NFPA 211. To ensure a good draft, the total

length of the coupling pipe should never exceed 8’ to 10’

(2.4m to 3.04m). Except for cases of vertical installation,

in a cathedral-roof style where the smoke exhaust

system can be much longer and connected without

problem to the chimney at the ceiling of the room. There

should never be more than two 90 degrees elbows in the

smoke exhaust system. The installation of a “barometric

draft stabilizer” (fireplace register) on a smoke exhaust

system is prohibited. Furthermore, the installation of

a draft damper is not recommended. With a controlled

combustion wood stove, the draft is regulated upon

intake of the combustion air in the stove and not at the

exhaust.

IMPORTANCE OF PROPER DRAFT

Draft is a force that moves air from the appliance up

through the chimney. The amount of draft in your chimney

depends on the length of the chimney, local geography,

nearby obstructions and other factors. Too much draft

may cause excessive temperatures in the appliance. An

inadequate draft may cause back-pung into the room

and “plugging” of the chimney. An inadequate draft

will cause the appliance to leak smoke into the room

through appliance and chimney connector joints. An

uncontrollable burn or excessive temperature indicates

an excessive draft.

CHIMNEY

Your wood stove may be hooked up with a 6” factory-

built or masonry chimney. If you are using a factory-built

chimney, it must comply with UL 103 or CAN/ULC-S629

standard; therefore it must be a Type HT (2100°F).

It must be installed according to the manufacturer’s

specifications. Take into account the chimney’s location

to ensure it is not too close to neighbors or in a valley which

may cause unhealthy or nuisance conditions. If you are

using a masonry chimney, it must be built in compliance

with the specifications of the National Building Code. It

must be lined with firebricks, metal or clay tiles sealed

together with fire cement. Round flues are the most

ecient. The interior diameter of the chimney flue must

be identical to the stove smoke exhaust. A flue which is

too small may cause draft problems, while a large flue

favors rapid cooling of the gas, and hence the build-up

of creosote and the risk of chimney fires. Note that it is

the chimney and not the stove which creates the draft

eect; your stove’s performance is directly dependent

on an adequate draft from your chimney. Do not connect

this unit to a chimney flue serving another appliance.

The following recommendations may be useful for the

installation of your chimney:

1. It must rise above the roof at least 3’ (0.9m) from the

uppermost point of contact.

2. The chimney must exceed any part of the building or

other obstruction within a 10’ (3.04m) distance by a

height of 2’ (0.6m).

3. The installation of an interior chimney is always

preferable to an exterior chimney. Indeed, the interior

chimney will, by definition, be hotter than an exterior

chimney, being heated up by the ambient air in the

house. Therefore the gas which circulates will cool

more slowly, thus reducing the build-up of creosote

and the risk of chimney fires.

4. The draft caused by the tendency for hot air to rise

will be increased with an interior chimney.

INSTALLATION

5. Using a fire screen at the extremity of the chimney

requires regular inspection to ensure that it is not

obstructed thus blocking the draft, and it should be

cleaned when used regularly.

6. Minimum Chimney Height: 12’ (3.7 m)

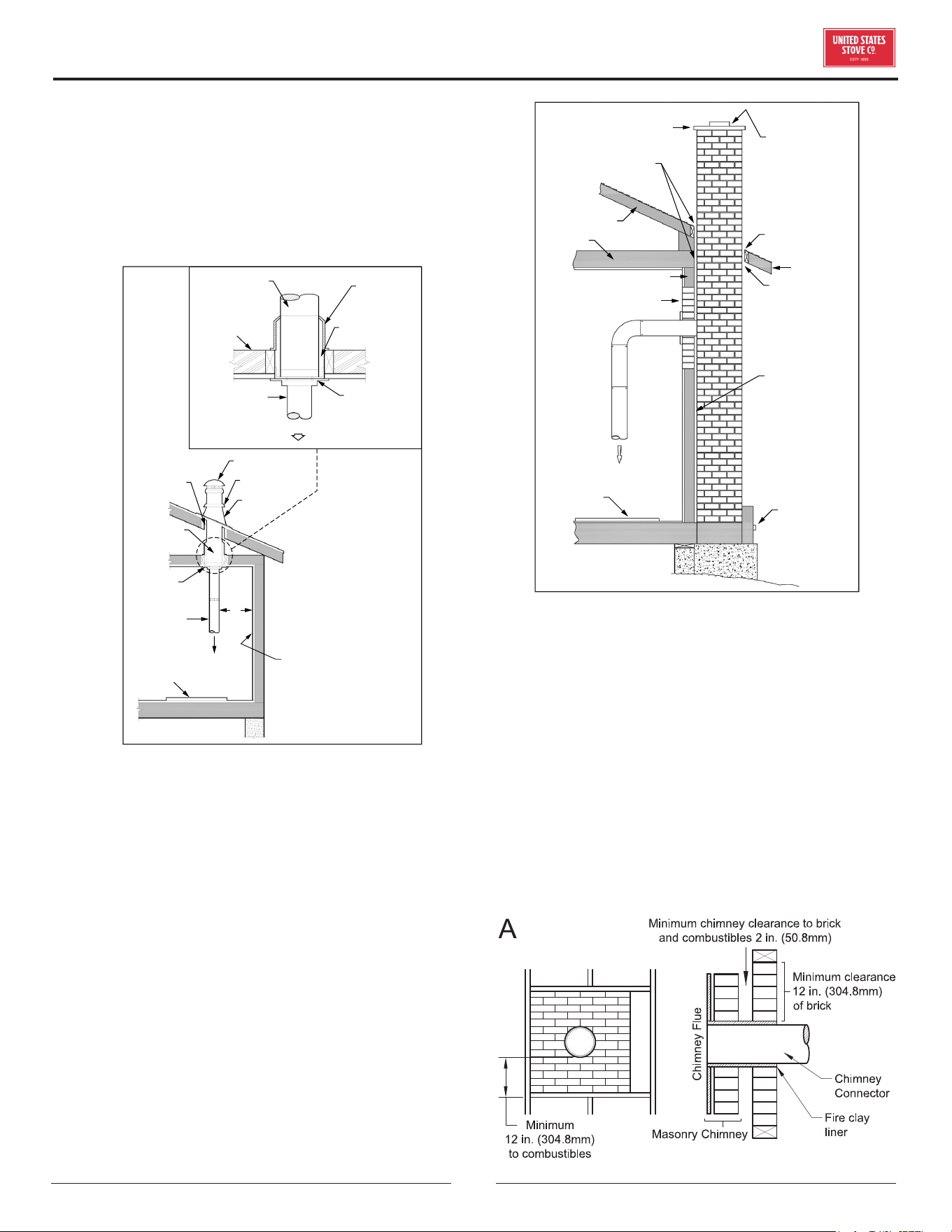

FACTORY BUILT CHIMNEY

Listed Cap

Maintain 2”

Clearance

Listed

Chimney

Ceiling

Support

Ceiling

Support

Chimney

Connector

* Refer to Clearance

to Combustibles

Combustible Wall

Floor

Protector

To Stove

Storm Collar

Flashing

Listed

Chimney

Attic

Insulation

Sheild

Specified

Clearance

Chimney

Connector

Combustible

Ceiling Joists

To Stove

When a metal prefabricated chimney is used, the

manufacturer’s installation instructions must be

followed. You must also purchase (from the same

manufacturer) and install the ceiling support package

or wall pass-through and “T” section package, firestops

(where needed), insulation shield, roof flashing, chimney

cap, etc. Maintain proper clearance to the structure as

recommended by the manufacturer. The chimney must be

the required height above the roof or other obstructions

for safety and proper draft operation.

MASONRY CHIMNEY

Ensure that a masonry chimney meets the minimum

standards of the National Fire Protection Association

(NFPA) by having it inspected by a professional. Make

sure there are no cracks, loose mortar or other signs

of deterioration and blockage. Be sure to the chimney

cleaned before the stove is installed and operated. When

connecting the stove through a combustible wall to a

masonry chimney, special methods are needed.

Sheathing

Airtight

Cleanout

Door

Floor

Protector

Thimble

12” of Brick

Combustible Wall

1” Clearance

with Firestop

Rafter

Concrete Cap

Flashing

To Stove

1” Clearance

Eave

Flashing

Fireclay Flue

Liner With

Airspace

COMBUSTIBLE WALL CHIMNEY

CONNECTOR PASS-THROUGHS

METHOD A - 12” (304.8 mm) Clearance to Combustible

Wall Member: Using a minimum thickness 3.5” (89 mm)

brick and a 5/8” (15.9 mm) minimum wall thickness clay

liner, construct a wall pass-through. The clay liner must

conform to ASTM C315 (Standard Specification for

Clay Fire Linings) or its equivalent. Keep a minimum of

12” (304.8 mm) of brick masonry between the clay liner

and wall combustibles. The clay liner shall run from the

brick masonry outer surface to the inner surface of the

chimney flue liner but not past the inner surface. Firmly

grout or cement the clay liner in place to the chimney flue

liner.

INSTALLATION

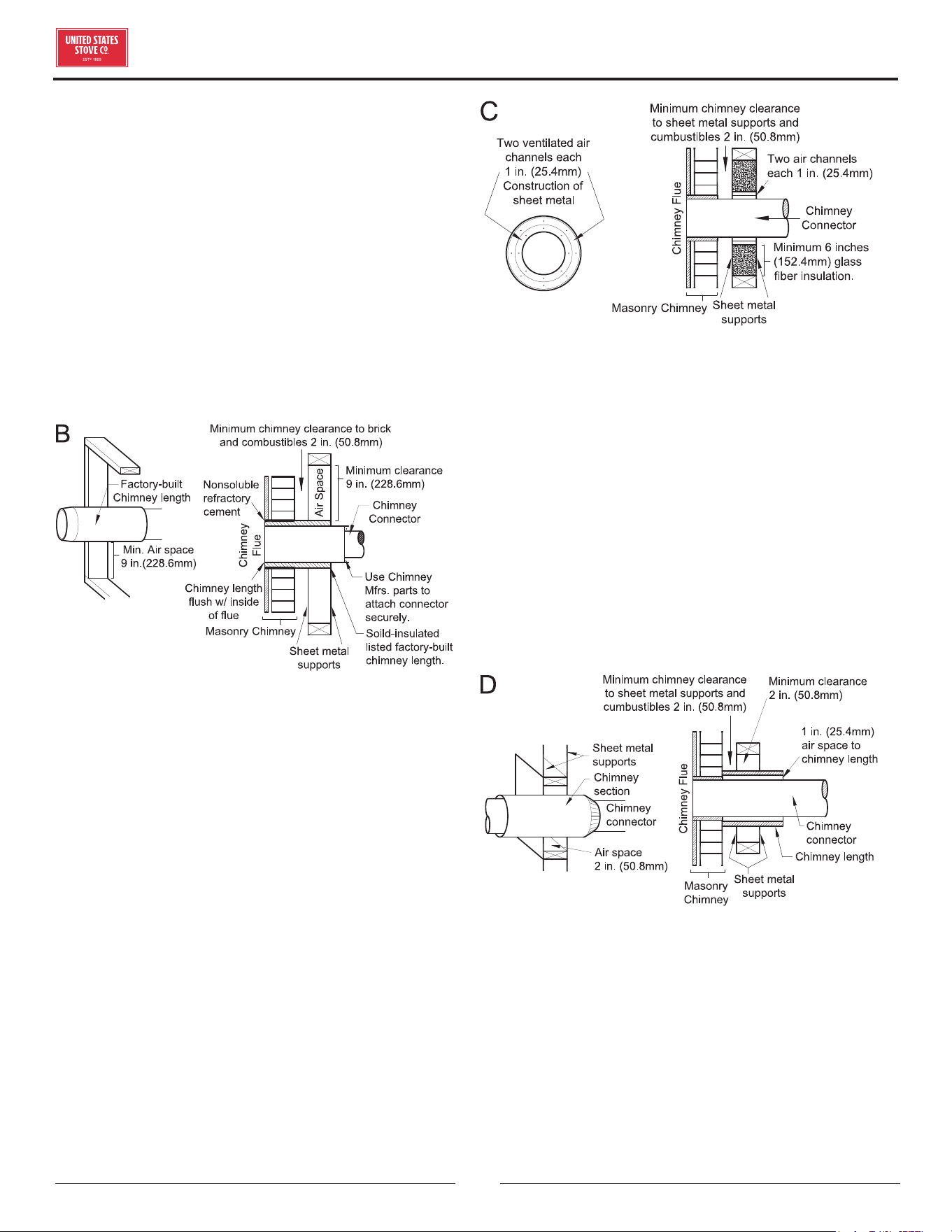

METHOD B - 9” (228.6 mm) Clearance to Combustible

Wall Member: Using a 6” (152.4 mm) inside diameter,

listed, factory-built Solid-Pak chimney section with

insulation of 1” (25.4 mm) or more, build a wall pass-

through with a minimum 9” (228.6 mm) air space

between the outer wall of the chimney length and wall

combustibles. Use sheet metal supports fastened

securely to wall surfaces on all sides, to maintain the

9” (228.6 mm) air space. When fastening supports to

chimney length, do not penetrate the chimney liner (the

inside wall of the Solid-Pak chimney). The inner end of

the Solid-Pak chimney section shall be flush with the

inside of the masonry chimney flue, and sealed with a

non-water soluble refractory cement. Use this cement to

also seal to the brick masonry penetration.

METHOD C - 6” (152.4 mm) Clearance to Combustible

Wall Member: Starting with a minimum 24 gage (.024”

[.61 mm]) 6” (152.4 mm) metal chimney connector, and

a minimum 24 gage ventilated wall thimble which has

two air channels of 1” (25.4 mm) each, construct a wall

pass-through. There shall be a minimum 6” (152.4 mm)

separation area containing fiberglass insulation, from the

outer surface of the wall thimble to wall combustibles.

Support the wall thimble, and cover its opening with a

24-gage minimum sheet metal support. Maintain the 6”

(152.4 mm) space. There should also be a support sized

to fit and hold the metal chimney connector. See that

the supports are fastened securely to wall surfaces on

all sides. Make sure fasteners used to secure the metal

chimney connector do not penetrate chimney flue liner.

METHOD D - 2” (50.8 mm) Clearance to Combustible

Wall Member: Start with a solid-pak listed factory

built chimney section at least 12” (304 mm) long, with

insulation of 1” (25.4 mm) or more, and an inside diameter

of 8” (2 inches [51 mm] larger than the 6” [152.4 mm]

chimney connector). Use this as a pass-through for a

minimum 24-gauge single wall steel chimney connector.

Keep solid-pak section concentric with and spaced 1”

(25.4 mm) o the chimney connector by way of sheet

metal support plates at both ends of chimney section.

Cover opening with and support chimney section on both

sides with 24 gage minimum sheet metal supports. See

that the supports are fastened securely to wall surfaces

on all sides. Make sure fasteners used to secure chimney

flue line do not penetrate the inner liner.

NOTES:

• Connectors to a masonry chimney, excepting method

B, shall extend in one continuous section through the

wall pass-through system and the chimney wall, to but

not past the inner flue liner face.

• A chimney connector shall not pass through an attic or

roof space, closet or similar concealed space, or a floor,

or ceiling.

OPERATION INSTRUCTIONS

CAUTIONS: HOUSE FIRE HAZARDS

• DO NOT STORE WOOD ON FLOOR PROTECTOR,

UNDERNEATH STOVEPIPE(S) OR ANYWHERE

WITHIN CLEARANCES TO COMBUSTIBLE

SURFACES SPECIFIED FOR THIS APPLIANCE.

• NEVER OPERATE WITH SECONDARY TUBES,

FIBERBOARD, OR INSULATION REMOVED.

OPERATING SAFETY PRECAUTIONS

• NEVER OVERFIRE THIS APPLIANCE BY

BUILDING EXCESSIVELY HOT FIRES AS A

HOUSE/BUILDING FIRE MAY RESULT. YOU ARE

OVERFIRING THE APPLIANCE IF IT BEGINS TO

GLOW OR TURN RED.

• NEVER BUILD EXCESSIVELY LARGE FIRES IN

THIS TYPE OF APPLIANCE AS DAMAGE TO THE

FIREBOX OR SMOKE LEAKAGE MAY RESULT.

• DO NOT BUILD FIRE TOO CLOSE TO THE GLASS.

• HOT WHILE IN OPERATION. KEEP CHILDREN,

CLOTHING, AND FURNITURE AWAY. CONTACT

MAY CAUSE SKIN BURNS. DO NOT TOUCH THE

APPLIANCE UNTIL IT HAS COOLED.

• PROVIDE ADEQUATE AIR FOR COMBUSTION

TO THE ROOM WHERE THE APPLIANCE IS

INSTALLED.

• INSPECT CHIMNEY LINER EVERY 60 DAYS.

REPLACE LINER IMMEDIATELY IF IT IS RUSTING

OR LEAKING SMOKE INTO THE ROOM.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT

RATES THAT EXCEED HEATER DESIGN

SPECIFICATIONS CAN RESULT IN PERMANENT

DAMAGE TO THE HEATER.

WARNING: EXPLOSION HAZARD

• NEVER USE CHEMICALS, GASOLINE, GASOLINE-

TYPE LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR FLAMMABLE

LIQUIDS TO START OR “FRESHEN UP” A FIRE IN

THE APPLIANCE.

• KEEP ALL FLAMMABLE LIQUIDS, ESPECIALLY

GASOLINE, OUT OF THE VICINITY OF THE

APPLIANCE - WHETHER IN USE OR IN STORAGE.

WOOD STOVE UTILIZATION

Your heating appliance was designed to burn well

seasoned natural wood only; no other materials should

be burned. Any type of well seasoned natural wood

may be used in your stove, but specific varieties have

better energy yields than others. Higher eciencies and

lower emissions generally result when burning air dried

seasoned hardwoods, as compared to softwoods or too

green or freshly cut hardwoods. The following resources

can assist in learning the burn characteristics of various

species of wood:

http://firewoodresource.com/firewood-btu-ratings/; or

https://forestry.usu.edu/forest-products/wood-heating

The operation of this wood heater in a manner

inconsistent with the owner’s manual will void your

warranty and is also against federal regulations. Waste

and other flammable materials should not be burned in

your stove. DO NOT BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

5. Waste petroleum products, paints or paint thinners,

or asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Saltwater driftwood or other previously salt water-

saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or particleboard.

The prohibition against burning these materials does

not prohibit the use of fire starters made from paper,

cardboard, sawdust, wax, and similar substances to

start a fire in an aected wood heater.

Burning these materials may result in the release of toxic

fumes or render the heater ineective and cause smoke.

Deadwood lying on the forest floor should be considered

wet and requires full seasoning time. Standing deadwood

can usually be considered to be about 2/3 seasoned.

Smaller pieces of wood will dry faster. All logs exceeding

6” in diameter should be split. The wood should not be

stored directly on the ground. Air should circulate through

the logs. A 24” to 48” air space should be left between

each row of logs, which should be placed in the sunniest

location possible. The upper layer of wood should be

protected from the element but not the sides. A good

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

OPERATION INSTRUCTIONS

indicator of if the wood is ready to burn is to check the

piece ends. If cracks are radiating in all directions from

the center then the wood should be dry enough to burn.

If your wood sizzles in the fire, even though the surface

is dry, it may not be fully cured and should be seasoned

longer. It is EXTREMELY IMPORTANT that you use DRY

WOOD only in your wood stove. The wood should have

dried for 9 to 15 months, such that the humidity content

(in weight) is reduced below 20% of the weight of the log.

It is very important to keep in mind that even if the wood

has been cut for one, two, or even more years, it is not

necessarily dry, if it has been stored in poor conditions.

Under extreme conditions, it may rot instead of drying.

This point cannot be overstressed; the vast majority of

the problems related to the operation of a wood stove is

caused by the fact that the wood used was too damp or

had dried in poor conditions. These problems can be:

• ignition problems

• creosote build-up causing chimney fires

• low energy yield

• blackened windows

• incomplete log combustion

Do not burn manufactured logs made of wax

impregnated sawdust or logs with any chemical

additives.

TESTING YOUR WOOD

• When the stove is thoroughly warmed, place one piece

of split wood (about five inches in diameter) parallel to

the door on the bed of red embers.

• Keep the air control fully open and close the door. If

the wood ignites within 90 seconds from the time it

was placed in the stove, your wood is correctly dried. If

ignition takes longer, your wood is damp.

• If your wood hisses and water or vapor escapes at

the ends of the piece, your wood is soaked or freshly

cut (green). Do not use this wood in your stove. Large

amounts of creosote could be deposited in your

chimney, creating potential conditions for a chimney

fire.

• Maximum Log Length: 11” (279 mm)

TAMPER WARNING

This wood heater has a manufacturer-set minimum low

burn rate that must not be altered. It is against federal

regulations to alter this setting or otherwise operate this

wood heater in a manner inconsistent with operating

instructions in this manual.

EFFICIENCIES

Eciencies can be based on either the lower heating

value (LHV) or the higher heating value (HHV) of the

fuel. The lower heating value is when water leaves the

combustion process as a vapor, in the case of woodstoves

the moisture in the wood being burned leaves the stove

as a vapor. The higher heating value is when water leaves

the combustion process completely condensed. In the

case of woodstoves this would assume the exhaust gases

are room temperature when leaving the system, and

therefore calculations using this heating value consider

the heat going up the chimney as lost energy. Therefore,

eciency calculated using the lower heating value of

wood will be higher than eciency calculated using the

higher heating value. The best way to achieve optimum

eciencies is to learn the burn characteristic of you

appliance and burn well-seasoned wood. Higher burn

rates are not always the best heating burn rates; after a

good fire is established a lower burn rate may be a better

option for ecient heating. A lower burn rate slows the

flow of usable heat out of the home through the chimney,

and it also consumes less wood.

NOTICE - INITIAL BURNS TO CURE PAINT

BECAUSE OF THE HIGH OPERATING TEMPERATURES,

THIS APPLIANCE IS COATED WITH A SPECIAL HIGH

TEMP PAINT WHICH REQUIRES A SERIES OF LOW TO

MEDIUM BURNS TO FULLY CURE FOR DURABILITY

AND A LIFETIME OF SERVICE.

Proper curing of the high-temp paint requires a series of

three initial burns. The appliance should be allowed to

cool o between each burn. The first two burns should

be small fires and low temperatures (250°F) for a

duration of 20 minutes each. The third fire should be at

a temperature of approximately 500°F for 20 minutes.

Provide adequate cross ventilation to clear any smoke or

odor caused by initial firings.

Notice: Use solid wood fuel only! Do not burn garbage,

or flammable fluids. Do not use coal. This appliance

is not designed to accommodate the air flow (draft)

required to properly burn coal or coal products. Do

not elevate the fire using grates or irons. Build the fire

directly on the refractory.

FUELING INSTRUCTIONS

This wood stove has been certified by the US EPA

to meet strict 2020 guidelines. To ensure this unit

produces the optimal minimum emissions it is critical

that only well-seasoned cordwood is burned (see the

“Fuel Recommendations” section of this manual).

Burning unseasoned wet wood only hurts your stoves

OPERATION INSTRUCTIONS

eciency and leads to accelerated creosote buildup in

your chimney. Be considerate of the environment and

only burn dry wood.

CAUTION:

DO NOT LEAVE APPLIANCE UNATTENDED THE

WITH DOOR OPEN.

WARNINGS:

• NEVER OVERFIRE YOUR STOVE. IF ANY PART

OF THE STOVE STARTS TO GLOW RED, OVER

FIRING IS HAPPENING. READJUST THE AIR

INTAKE CONTROL AT A LOWER SETTING.

• THE INSTALLATION OF A LOG CRADLE OR

GRATES IS NOT RECOMMENDED IN YOUR

WOOD STOVE. BUILD FIRE DIRECTLY ON

REFRACTORY.

• NEVER PUT WOOD ABOVE THE REFRACTORY

LINING OF THE FIREBOX.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT

RATES THAT EXCEED HEATER DESIGN

SPECIFICATIONS CAN RESULT IN PERMANENT

DAMAGE TO THE HEATER.

IGNITION

After making sure that the stove air intake controls are

fully open (completely pull-out towards you), The top

down method of fire building is recommended for this

appliance. After making sure that the stove air intake

controls are fully open (completely pull-out towards

you), Place the largest pieces of wood on the bottom, laid

in parallel and close together. Smaller pieces are placed in

a second layer, crossways to the first.

A third layer of still smaller pieces is laid crossways

to the second, this time with some spaces between.

Then a fourth layer of loose, small kindling and twisted

newspaper sheets tops o the pile.

Before igniting the paper and kindling wood, it is

recommended that you warm up the chimney. This is

done in order to avoid back draft problems often due to

negative pressure in the house. If such is the case, open

a window slightly near the stove and twist together a few

sheets of newspaper into a torch. Light up this paper torch

and hold it as close as possible to the mouth of the pipe

inside the combustion chamber to warm up the chimney.

Once the updraft movement is initiated, you are ready to

ignite the stove by lighting the paper and kindling wood

inside the combustion chamber. When you have achieved

a good bed of hot embers, we recommend the following

burn procedures:

HIGH

LOW

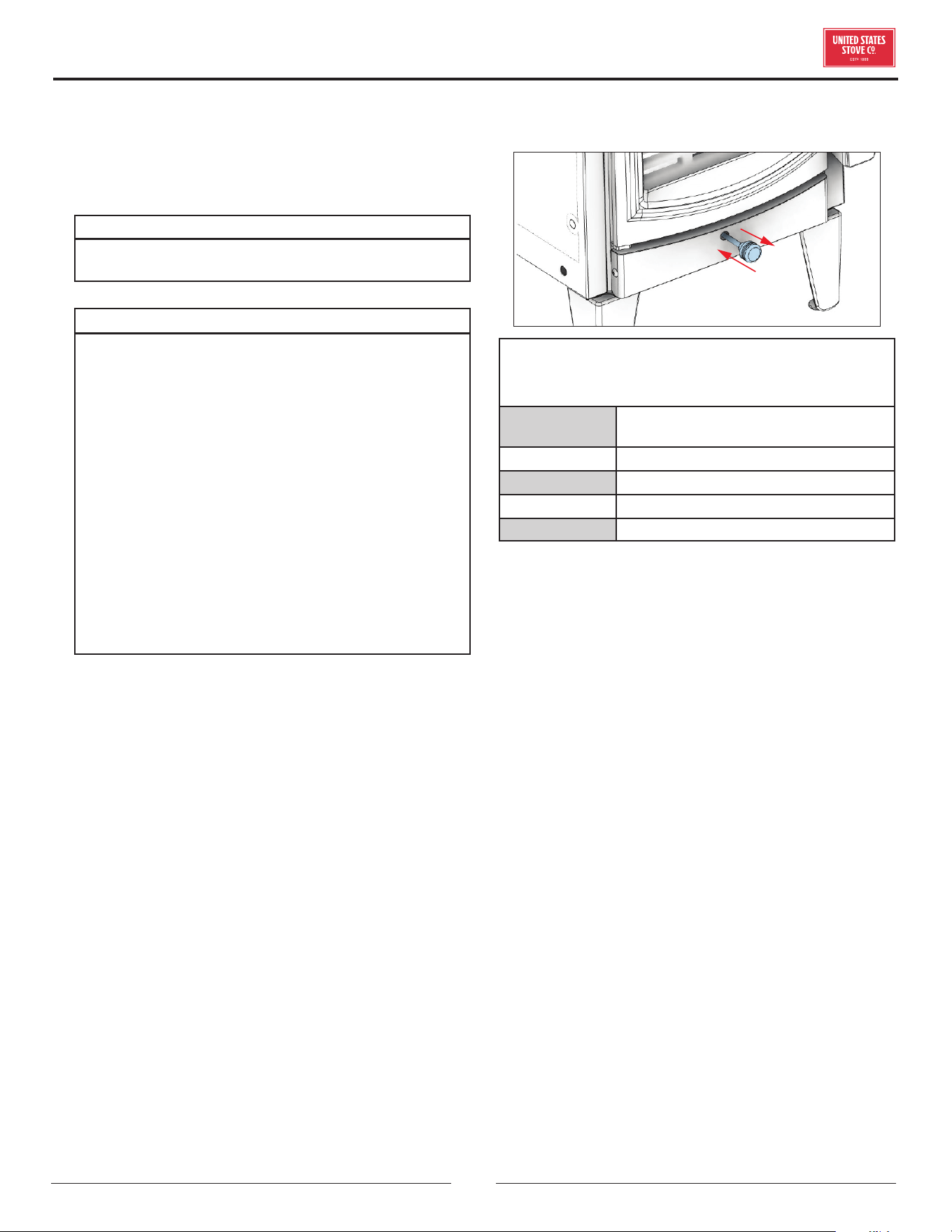

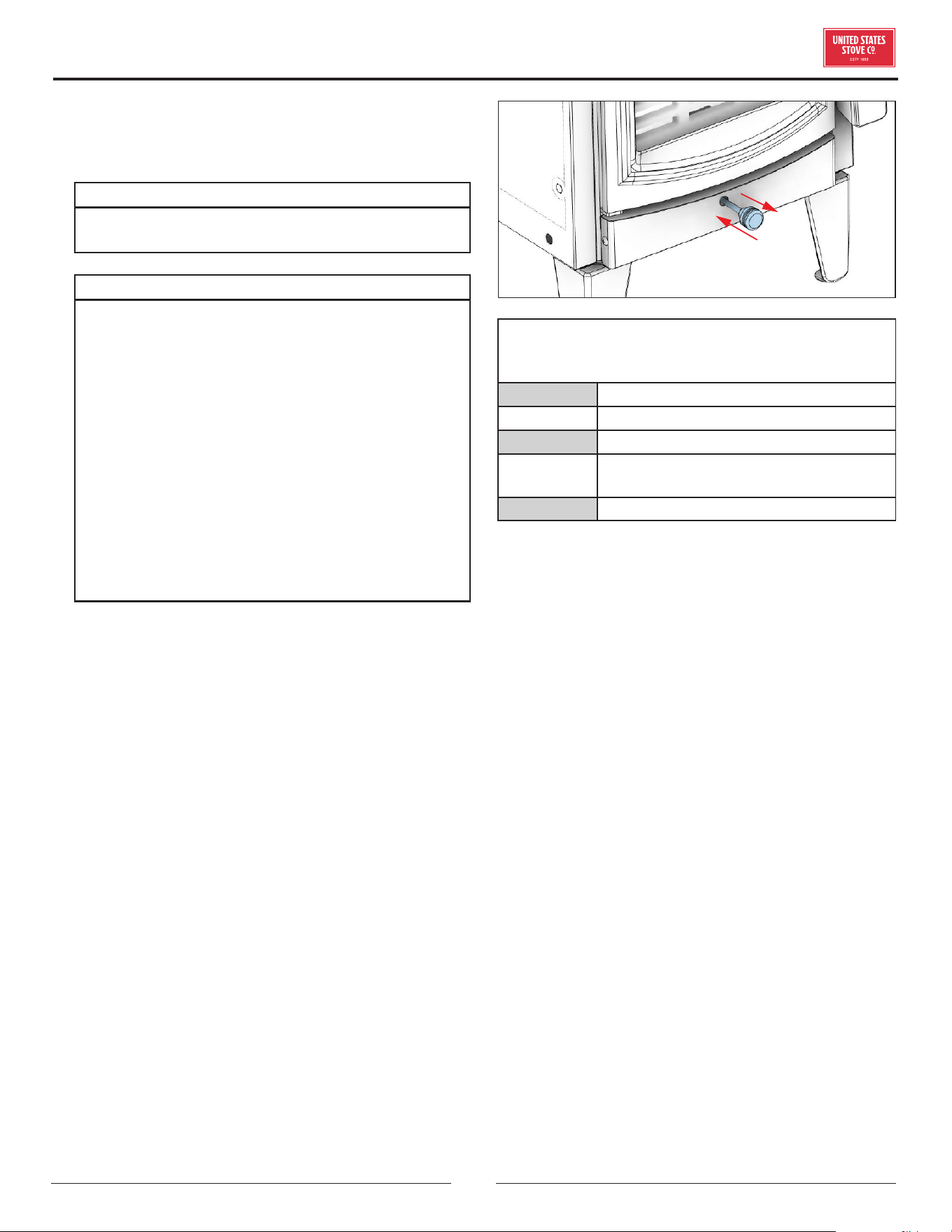

Primary Air Settings (Slide Damper is located in center

of stove under hearth plate) (Damper Adjustment:

Pulling out on damper increases air)

Burn Rate Adjust Damper From Fully Closed

Low Closed

Medium 1/8” (3.18mm)

Medium -

High

1/2” (12.7mm)

High Pull Rod Out Fully

VISIBLE SMOKE

The amount of visible smoke being produced can be

an eective method of determining how eciently the

combustion process is taking place in the given settings.

Visible smoke consists of unburned fuel and moisture

leaving your stove. Learn to adjust the air settings of your

specific unit to produce the smallest amount of visible

smoke. Wood that has not been seasoned properly and

has a high wood moisture content will produce excess

visible smoke and burn poorly.

AIR TUBES

The air tubes assembled in this unit are designed to

provide an accurate mix of secondary air to ensure the

highest eciency. Any damage or deterioration of these

tubes may reduce the eciency of combustion.

BLOWER OPERATION

The variable-speed blower circulates air warmed by the

firebox into the living area to distribute the heat more

evenly. The blower control knob is located on the side

of the blower housing. Turn the knob clockwise to turn

the blower on. The speed is controlled by turning the

knob clockwise for slower speeds and counter-clockwise

for faster speeds. To turn the blower o, turn the speed

control knob fully counter-clockwise. It is recommended

to turn the blower o when the unit is not in operation.

The blower should be removed at the beginning of every

“burn” season and air-blown clean, removing any dust or

build-up.

CHIMNEY MAINTENANCE

CAUTION:

DO NOT OVERFIRE APPLIANCE. YOU ARE

OVERFIRING IF ANY PART OF THE APPLIANCE

GLOWS RED. CLOSE THE DOOR AND SHUT DAMPER

IMMEDIATELY TO REDUCE THE AIR SUPPLY AND

SLOW DOWN THE FIRE.

CAUTION:

SLOW BURNING FIRES FOR EXTENDED USE OR

BURNING GREEN WOOD MAY CAUSE EXCESSIVE

CREOSOTE BUILD-UP. IGNITION OF CREOSOTE

OR OVERFIRING COULD CAUSE A CHIMNEY

FIRE. CHIMNEY FIRES BURN EXTREMELY HOT

AND MAY IGNITE SURROUNDING COMBUSTIBLE

MATERIALS. IN CASE OF A CHIMNEY FIRE, CALL

THE FIRE DEPARTMENT IMMEDIATELY!

CREOSOTE FORMATION AND NEED FOR

REMOVAL

When wood is burned slowly, it produces tar and other

organic vapors, which combine with expelled moisture

to form creosote. The creosote vapors condense in the

relatively cool chimney flue of a slow-burning fire. As a

result, creosote residue accumulates on the flue lining.

When ignited this creosote makes an extremely high

temper fire. The chimney connector and chimney should

be inspected at least once every two months during the

heating season to determine if a creosote build-up has

occurred. If creosote has accumulated (3 mm or more),

it should be removed to reduce the risk of a chimney fire.

We strongly recommend that you install a magnetic

thermometer on your smoke exhaust pipe, approximately

18” above the stove. This thermometer will indicate the

temperature of your gas exhaust fumes within the smoke

exhaust system. The ideal temperature for these gases

is somewhere between 275°F and 500°F. Below these

temperatures, the build-up of creosote is promoted.

Above 500°F, heat is wasted since a too large quantity is

lost into the atmosphere.

TO PREVENT CREOSOTE BUILD UP

• Always burn dry wood. This allows clean burns and

higher chimney temperatures, therefore less creosote

deposit.

• Leave the air control fully open for about 5 min. every

time you reload the stove to bring it back to proper

operating temperatures. The secondary combustion

can only take place if the firebox is hot enough.

• Always check for creosote deposit once every two

months and have your chimney cleaned at least once

a year.

• If a chimney or creosote fire occurs, close all dampers

immediately. Wait for the fire to go out and the heater

to cool, then inspect the chimney for damage. If no

damage results, perform a chimney cleaning to ensure

no more creosote deposits is remaining in the chimney.

CAUTION:

A CHIMNEY FIRE MAY CAUSE IGNITION OF WALL

STUDS OR RAFTERS WHICH WERE ASSUMED TO

BE A SAFE DISTANCE AWAY FROM THE CHIMNEY.

IF A CHIMNEY FIRE OCCURS, HAVE YOUR

CHIMNEY INSPECTED BY A QUALIFIED EXPERT

BEFORE USING AGAIN.

ASH REMOVAL & DISPOSAL

Whenever ashes get 3 to 4 inches deep in your firebox,

and when the fire has burned down and cooled, remove

excess ashes. Leave an ash bed approximately 1 inch deep

on the firebox bottom to help maintain a hot charcoal bed.

Ashes should be placed in a metal container with a tight-

fitting lid. The closed container of ashes should be placed

on a non-combustible floor or the ground, away from all

combustible materials, pending final disposal. The ashes

should be retained in the closed container until all cinders

have thoroughly cooled.

CAUTIONS:

• ASHES COULD CONTAIN HOT EMBERS EVEN

AFTER TWO DAYS WITHOUT OPERATING THE

STOVE.

• THE ASH PAN CAN BECOME VERY HOT. WEAR

GLOVES TO PREVENT INJURY.

• NEVER BURN THE STOVE WITH THE ASH TRAP

OPEN. THIS WOULD RESULT IN OVER FIRING

THE STOVE. DAMAGE TO THE STOVE AND EVEN

HOUSE FIRE MAY RESULT.

SMOKE & CO MONITORS

Burning wood naturally produces smoke and carbon

monoxide(CO) emissions. CO is a poisonous gas when

exposed to elevated concentrations for extended

periods. While the modern combustion systems in

heaters drastically reduce the amount of CO emitted

out the chimney, exposure to the gases in closed or

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

CHIMNEY MAINTENANCE

confined areas can be dangerous. Make sure your stove

gaskets and chimney joints are in good working order

and sealing properly to ensure unintended exposure. It is

recommended that you use both smoke and CO monitors

in areas having the potential to generate CO.

GLASS CARE

• Inspect and clean the glass regularly to detect any

cracks. If you spot one, turn the stove o immediately.

Do not abuse the glass door by striking or slamming

shut. Do not use the stove if the glass is broken.

• If the glass on your stove breaks, replace only with

the glass supplied from your heater dealer. Never

substitute other materials for the glass.

• To replace the glass, remove the screws retaining the

glass moldings inside the door. Remove the moldings

and replace the damaged piece with a new one.

Perform the procedure backward after replacing it.

When replacing the glass, you should change the glass

gasket to make sure you keep it sealed.

• Never wash the glass with a product that may scratch.

Use a specialized product, available in the stores where

wood stoves are sold. The glass should be washed only

when cold.

GASKET CARE

WARNING:

NEVER OPERATE THE STOVE WITHOUT THE

GASKET OR WITH A DAMAGED OR BROKEN

GASKET. OPERATING WITHOUT A GASKET OR

DAMAGED GASKET WILL RESULT IN DAMAGE TO

YOUR STOVE AND CAN RESULT IN A HOUSE FIRE.

This unit’s door uses a 5/8” diameter rope gasket. It is

recommended that you change the door gasket (which

makes your stove door air tight) once a year, in order

to ensure good control over the combustion, maximum

eciency and security. To change the door gasket, simply

remove the damaged one. Carefully clean the available

gasket groove, apply a high temperature silicone sold for

this purpose, and install the new gasket. You may light

up your stove again approximately 24 hours after having

completed this operation.

ATTENTION:

THIS WOOD HEATER NEEDS PERIODIC INSPECTION

AND REPAIR FOR PROPER OPERATION. IT IS

AGAINST FEDERAL REGULATIONS TO OPERATE

THIS WOOD HEATER IN A MANNER INCONSISTENT

WITH OPERATING INSTRUCTIONS IN THIS

MANUAL.

INSTRUCTIONS SPECIFIC FOR CANADIAN

INSTALLATIONS

Do not obstruct the space under the heater and do not

obstruct the combustion air openings.

Refer to the chimney manufacturer’s instructions for

disassembling the chimney for transportation of a

transportable building.

This heater meets the requirements of CAN/ULC-S627

and is suitable for installation on a combustible floor and

does not require radiant floor protection.

The parts or materials to be employed for ember

protectors and the minimum areas to be covered and

their relation to the space heater, as well as the notice:

“In Canada, to comply with CSA B365, Installation Code

for Solid-Fuel-Burning Appliances and Equipment, any

combustible covering beneath the appliance and/or

within the area extending horizontally at least 450 mm

(18 in) beyond the appliance on any side equipped with a

door, and at least 200 mm (8 in) beyond the appliance on

other sides, shall be protected by a continuous, durable,

non-combustible pad that will provide ember protection.

The 450 mm (18 in) ember protection required on any

side with a door shall extend for the full width of the

appliance plus the 200 mm (8 in) required on each side

of the appliance without a door. Where an appliance is

installed less than 200 mm (8 in) from a wall, the ember

pad need only extend to the base of the wall. An ember

pad shall not be placed on top of a carpet unless the pad

is structurally supported to prevent displacement and

distortion.

Note: Do not install the chimney directly at the outlet

of the appliance. A chimney connector (flue pipe) is

required.

If this appliance is installed in a transportable building,

removal of the chimney is required for transportation of

the building.

DO NOT INSTALL IN AN ALCOVE

DO NOT INSTALL IN ANY FIREPLACE

HOW TO ORDER REPAIR PARTS

For Parts Assistance, Call 800-750-2723 ext 5051 or Email: parts@usstove.com , or order at

www.myreplacementparts.com

The information in this owner’s manual is specific to your unit. When ordering replacement parts the information

in this manual will help to ensure the correct items are ordered. Before contacting customer service write down the

model number and the serial number of this unit. That information can be found on the certification label attached

to the back of the unit. Other information that may be needed would be the part number and part description of the

item(s) in question. Part numbers and descriptions can be found in the “Repair Parts” section of this manual. Once

this information has been gathered you can contact customer service by phone 1-800-750-2723 Ext 5051 or Email

parts@usstove.com.

Model Information

Model Number

Serial Number

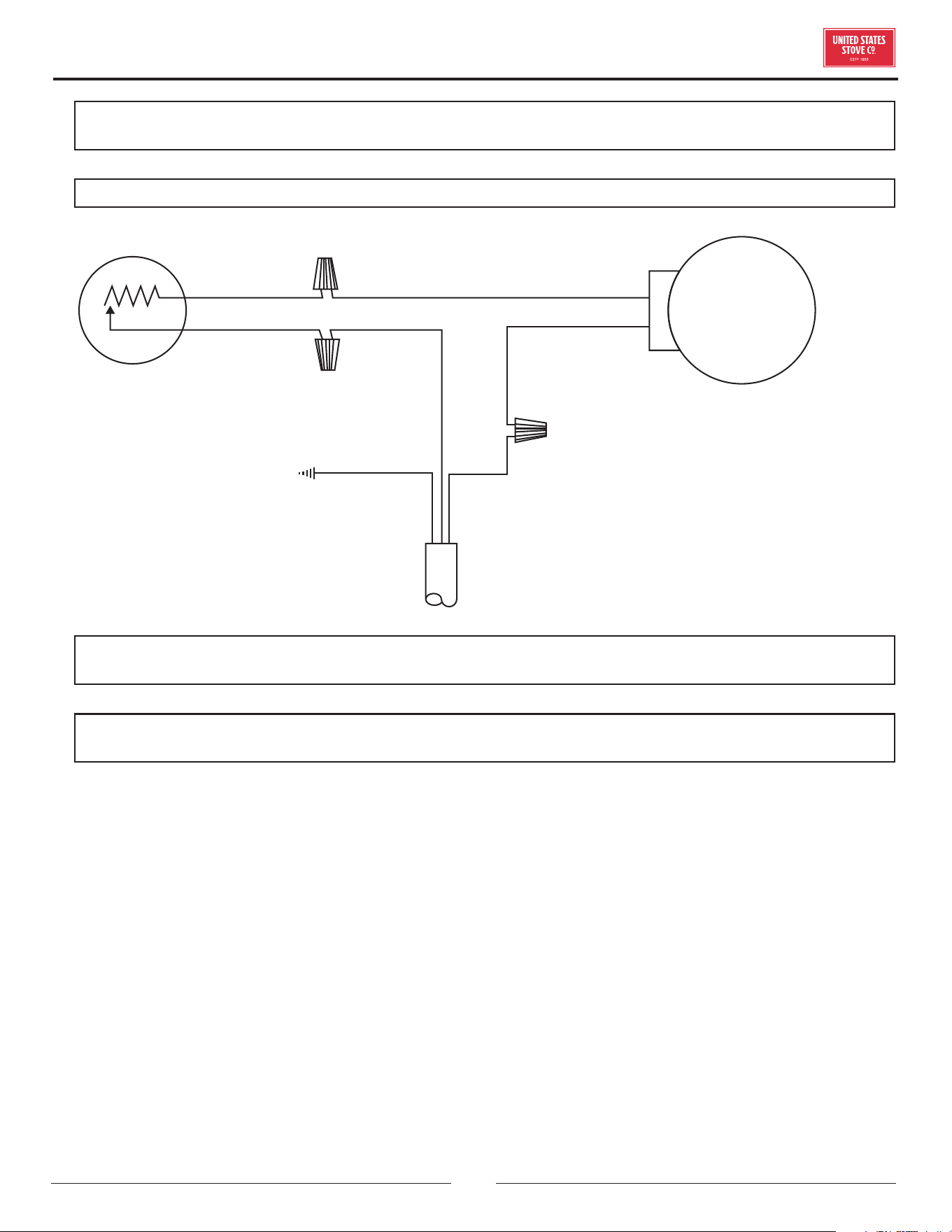

OPTIONAL CB36 BLOWER WIRING DIAGRAM

WHITE /

BLANC

GREEN /

VERT

WHITE /

BLANC

BLACK /

NOIR

BLACK /

NOIR

BLACK /

NOIR

BLOWER

RHEOSTAT /

RHÉOSTAT DU

VENTILATEUR

BLOWER MOTOR

BLOWER SPECS: 120VAC, 60 Hz AC,0.55amp /

MTEUR DU

VENTILATEUR

DÉTAILS TECHNIQUES: 120VAC, 60 Hz CA,0,55AMP

BLACK /

NOIR

BLACK /

NOIR

NOTICE: DO NOT ALLOW THE POWER CORD TO TOUCH HOT SURFACES! KEEP THE POWER CORD AT LEAST

12”/30.5CM FROM THE STOVE OR PIPE SURFACES.

DANGER: SHOCK HAZARD DISCONNECT POWER SOURCE BEFORE INSTALLATION AND WHENEVER

SERVICING BLOWER ASSEMBLY.

CAUTION: MOVING PARTS CAN CAUSE INJURY. DO NOT OPERATE WITH COVER REMOVED.

NOTICE: ANY REPLACEMENT WIRING MUST HAVE EQUIVALENT INSULATION AND TEMPERATURE RATING

(105° C).

Electrical: 120VAC, 0.55A, 60Hz

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL

MANUFACTURERS PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE

MANUFACTURER. USE OF THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

REPAIR PARTS

Key Part # Description Qty

1 83432 5/16-18 X 1-1/2 HX HD C/S PL 3

2 83045

Washer, 5/16”ID X 3/4” OD X

1/16 THK

3 893719 Diuser 1

4 40292A 6” Flue Collar 1

5 88042 1/4” Rope Gasket 1

6 83431 Weld Tab 3

7 894180 Heat Shield 1

8 50BK Blower Kit 1

9 CB36 Blower Assembly 1

10 893162 Knob, Wooden 1

11 50FAK Fresh Air Kit 1

12 40754 Leg, 8KW 4

13 83525 Elevator Bolt 4

14 29104 Leg Fastener 2

15 69782 Hardware Pack 1

To order parts:

Call 1-800-750-2723 Ext 5051 or

www.MyReplacementParts.com

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL

MANUFACTURERS PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE

MANUFACTURER. USE OF THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

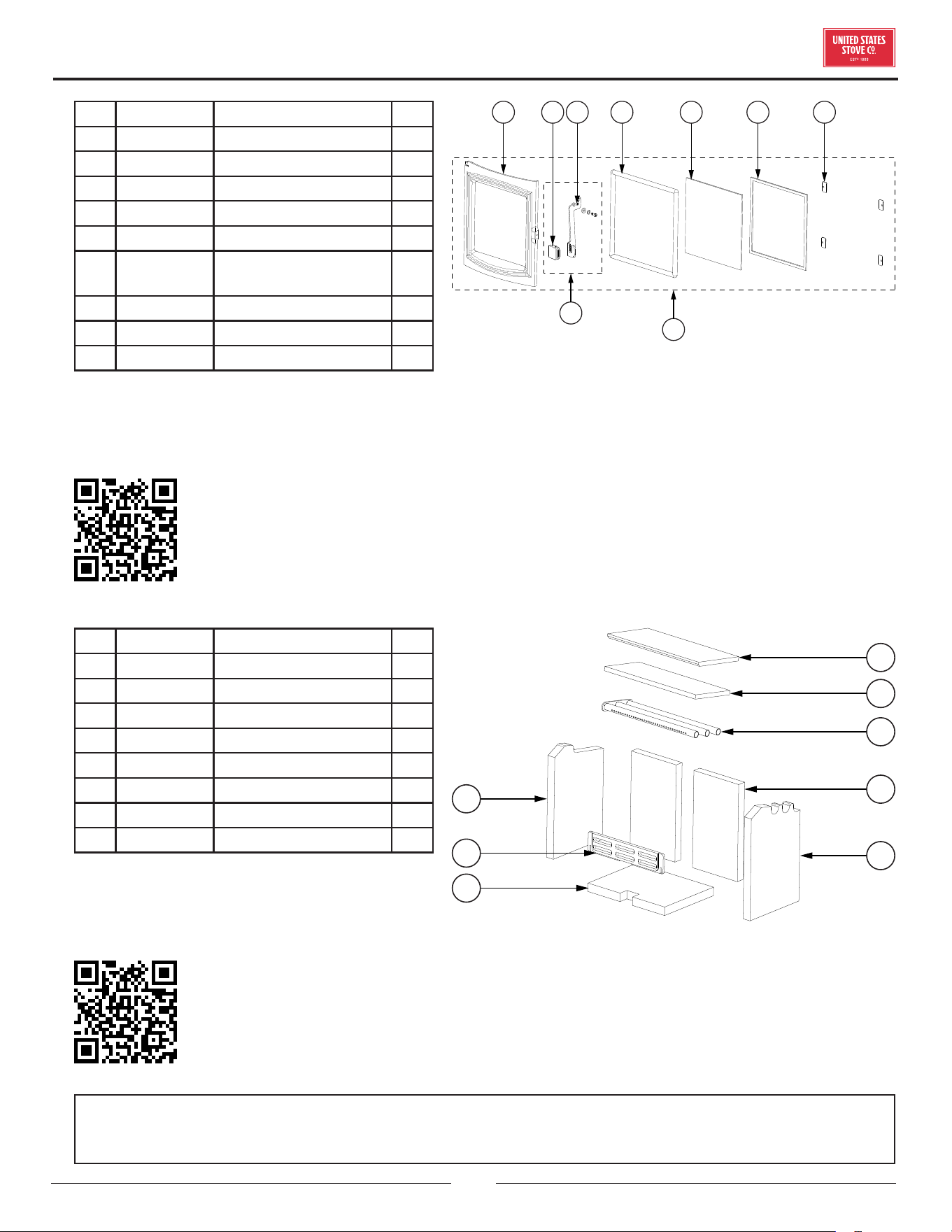

REPAIR PARTS

Key Part # Description Qty

1 40909 Door 1

2 893910 Wooden Scale Handle 1

3 893730 Handle 1

4 88126 5/8” Rope Gasket 1

5 893718 Main Glass 1

6 88174

Gasket - Flat, Glass

(3/16T x 3/8W)

7 893731 Glass Clamp 4

8 893979 Door Handle Kit 1

9 893980 Complete Door Assy. 1

1 2 3

4 5 6 7

Key Part # Description Qty

1 893716 Top Bae 1

2 893711 Bottom Bae 1

3 893717 Tube Assembly 1

4 893713 Back Liner 2

5 893715 Right Liner 1

6 893712 Left Liner 1

7 40911 Log Guard 1

8 893714 Bottom Liner 1

To order parts:

Call 1-800-750-2723 Ext 5051 or

www.MyReplacementParts.com

To order parts:

Call 1-800-750-2723 Ext 5051 or

www.MyReplacementParts.com

SERVICE RECORD

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval Record is

completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described in

the manufacturer’s instructions. Always use the manufacturer's specified spare part when replacement is necessary.

Service 01 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 03 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 05 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 07 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 02 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 04 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 06 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 08 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Numéro De Modèle:

TH100

227 Industrial Park Rd., South Pittsburg, TN 37380 Ph. 800-750-2723

* Toutes les images de ce manuel sont à des fins d’illustration uniquement. Le produit réel peut varier.

CE MANUEL EST SUJET À MODIFICATION SANS PRÉAVIS.

Manuel d’instructions et d’utilisation du propriétaire

Conservez ces instructions dans un endroit sûr pour référence ultérieure.

MISE EN GARDE! Veuillez lire l’intégralité de ce manuel avant d’installer ou d’utiliser votre

nouveau radiateur. Le non-respect des instructions peut entraîner des dommages matériels,

des blessures corporelles ou même la mort. Une installation incorrecte pourrait annuler votre

garantie!

Ce manuel décrit l'installation et l'utilisation du chauage au bois USSC TH100. Cet appareil de chauage est conforme aux limites

d'émission de bois de corde de 2020 de l'Agence américaine de protection de l'environnement pour les appareils de chauage

au bois vendus après le 15 mai 2020. Sous des conditions spécifiques de test, ce chauage a oert des rendements calorifiques

entre 10 652 et 26 028 BTU/h avec 1,7 g/h et 75 % de rendement. Remarque : Les cotes BTU mentionnées ci-dessus sont basées

sur le protocole de test EPA dans des conditions de test spécifiques. Nos BTU annoncés sont basés sur la première heure de

fonctionnement à vitesse de combustion élevée brûlant du bois de corde sec.

INTRODUCTION

BREVET

EN INSTANCE

ENREGISTREMENT DE GARANTIE

MISES EN GARDE:

• CHAUD LORS DU FONCTIONNEMENT. GARDEZ LES ENFANTS, LES VÊTEMENTS ET LES MEUBLES ÉLOIGNÉS DE

L’APPAREIL. UN CONTACT PEUT CAUSER DES BRÛLURES À LA PEAU.

• N’UTILISEZ PAS DE PRODUITS CHIMIQUES OU DE FLUIDES POUR ALLUMER LE FEU.

• NE LAISSEZ JAMAIS LE POÊLE SANS SURVEILLANCE LORSQUE LA PORTE EST OUVERTE, MÊME LÉGÈREMENT.

• NE BRÛLEZ PAS DE DÉCHETS OU DE FLUIDES INFLAMMABLES TELS L’ESSENCE, LE NAPHTA OU L’HUILE À MOTEUR.

• NE CONNECTEZ PAS CE POÊLE SUR DES CONDUITS OU UN SYSTÈME DE DISTRIBUTION D’AIR.

• REFERMEZ TOUJOURS LA PORTE APRÈS L’ALLUMAGE.

Remarque: Enregistrez votre produit en utilisant votre téléphone intelligent avec le code QR. Conservez vos

reçus avec vos dossiers pour toute réclamation au titre de la garantie.

Vous pouvez également enregistrer votre produit en ligne sur www.usstove.com/support/product-registration

/ OU en téléchargeant l’application US Stove Company disponible pour iOS et Android.

Testé selon les méthodes EPA 28R et ASTME2515 et ASTME2780

et CSAB415.1 Certifié selon la norme UL 1482-2022 et

ULC-S627:2023

Maisons mobiles/bâtiments portatifs approuvée

Signaler Le Numéro: F22-781

AGENCE AMÉRICAINE DE PROTECTION

DE L’ENVIRONNEMENT

Certifié conforme aux normes d’émissions

de particules 2020.

AVIS DE SÉCURITÉ: Si ce radiateur n’est pas correctement installé, un incendie peut en

résulter. Pour votre sécurité, suivez les instructions d’installation. N’utilisez jamais de

compromis de fortune lors de l’installation de ce radiateur. Contactez les responsables

locaux du bâtiment ou des pompiers pour connaître les permis, les restrictions et les

exigences d’installation dans votre région. NE JAMAIS UTILISER CE PRODUIT SANS

SURVEILLANCE.

AVERTISSEMENT SUR LA PROPOSITION 65 DE

LA CALIFORNIE:

Ce produit peut vous exposer à des produits chimiques, y

compris le monoxyde de carbone, qui est connu dans l’État

de Californie pour provoquer le cancer, des anomalies

congénitales et / ou d’autres troubles de la reproduction.

Pour plus d’informations, visitez www.P65warnings.ca.gov

LISTE DE VÉRIFICATION DE L’INSTALLATION

Votre poêle à bois doit être installé par un installateur qualifié. Vous trouverez un(e) installateur(trice) qualifié(e) NFI à l'adresse

www.nficertified.org/public/find-an-nfi-pro/

SERVICE À LA CLIENTÈLE

1-800-750-2723 poste 5050

Envoyez un SMS au 423-301-5624

Envoyez un courriel à : Customerservice@usstove.com

LISTE DE VÉRIFICATION DE MISE EN SERVICE

Cette liste de vérification doit être remplie intégralement par la personne qualifiée qui installe cet appareil. Conservez cette page

pour consultation ultérieure.

Le non-respect de l’installation et de la mise en service conformément aux instructions du fabricant et la non-exécution de cette liste

de vérification annuleront la garantie.

Veuillez imprimer

Nom du client/de la cliente : Numéro de téléphone :

Adresse :

Modèle :

Numéro de série :

Nom de l’entreprise d’installation : Numéro de téléphone :

Nom du(de la) technicien(ne) d’installation : Numéro de permis :

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé : ___________________________________________________________________________________________

Système de cheminée : Nouveau système de cheminée

Oui Non Si oui, marque _____________________________________

Si non, date d’inspection du système de cheminée existant : ____________________________________________________________________

MISE EN SERVICE

Confirmez l’installation du tapis d’âtre conformément aux instructions d’installation ...................................................................................

Confirmez le placement correct des pièces internes ..................................................................................................................................................

Vérifiez la solidité du joint d’étanchéité et des joints de porte .................................................................................................................................

Confirmez les dégagements aux combustibles conformément aux directives d’installation de ce manuel ..............................................

Vérifiez le fonctionnement des contrôles d’air ..............................................................................................................................................................

Confirmez que le conduit de fumée et le système de cheminée sont bien fixés et scellés .............................................................................

Confirmez que le poêle tire correctement lorsqu’il est allumé .................................................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes de construction locaux et qu’il est fonctionnel ..........

Expliquez les exigences relatives à l’utilisation sûre, au bon usage du carburant, au nettoyage et à l’entretien de routine .................

Déclaration d’achèvement des travaux : En tant que personne qualifiée responsable des travaux décrits ci-dessus, je confirme

que l’appareil, en tant que travail associé, a été installé conformément aux instructions du fabricant et en suivant les codes

de construction et d’installation applicables.

Signature : ________________________________________ Nom en lettres moulées : ___________________________ Date : _______________

Propriétaire du logement : CONSERVEZ CES INFORMATIONS POUR CONSULTATION ULTÉRIEURE

INSTRUCTIONS D'ASSEMBLAGE

OUTILS ET MATÉRIAUX

Vous aurez besoin des éléments suivants pour l’installation :

• Un tournevis cruciforme.

• Une clé à cliquet avec des douilles ou des clés de 7/16 po et

1/2 po pour installer la buse et le pied sur l’appareil.

• Un foret de 1/8 po pour percer des avant-trous dans le tuyau

d’évent pour fixer chaque section.

• Un protecteur de sol incombustible tel que spécifié dans ce

manuel.

• Tous les composants de cheminée et de connecteur de

cheminée pour votre installation de cheminée particulière.

• Des articles supplémentaires pour les maisons mobiles/

bâtiments portatifs peuvent être nécessaires. Voir la section

« Pour une utilisation dans les maisons mobiles/bâtiments

portatifs » de ce manuel.

Clé Description Qté

Vis à tôle n°

Machine à

laver

Boulon

hexagonal

1/4-20

Boulon 5/16-

18 x 1-1/2

Machine à

laver

Onglet

Soudure

g Vis à tôle 10

Vis tire-fond

1/4 x 1-1/2

#10 x 1/2 HX

INSTALLATION DES JAMBES

Posez soigneusement le radiateur sur le dos et installez les

quatre pieds à l’aide d’un total de quatre (4) boulons hexagonaux

1/4-20 (c) et quatre (4) rondelles (b). Remarque : Pour éviter de

rayer, posez le carton avant de placer le radiateur sur le dos.

POUR LE SERVICE À LA CLIENTÈLE, APPELEZ : 800-750-2723 POSTE 5050

INSTRUCTIONS D'ASSEMBLAGE

PRISE D’AIR 50FAK

Fixez la prise d’air 50FAK à l’aide des quatre (4) vis à tôle (g)

fournies.

ASSEMBLAGE DE COLLET DE CONDUIT

Montez le collier de fumée sur le dessus de l’appareil comme

indiqué à l’aide des (3) boulons 5/16-18 x 1-1/2 (d), (3) rondelles

(e) et (3) languettes à souder (f). fourni dans la boîte de pièces.

1. La rainure du câble est située sur la partie inférieure de

la buse. Retirez le support en papier du joint de corde.

Appuyez fermement sur le joint de corde dans la rainure de

corde.

2. Placez le collier de fumée sur la construction soudée

principale en alignant les chevilles situées au bas du collier

de fumée avec les trous situés en haut de la construction

soudée principale.

3. Placez une rondelle sur chaque boulon et insérez-la dans le trou

de boulon correspondant situé dans le collier de cheminée.

Une fois les rondelles et les boulons en place, commencez

à enfiler une languette à souder sur chacun des boulons.

REMARQUE : laissez les languettes de soudure desserrées.

NE serrez PAS les languettes de soudure sur les boulons.

INSTRUCTIONS D'ASSEMBLAGE

4. Faites glisser les pieds fendus du diuseur sur chaque

boulon. Assurez-vous que les rondelles sont au-dessus

des pieds fendus du diuseur, comme illustré. Utilisez une

douille et un cliquet pour serrer l’ensemble de collier de

fumée à l’unité.

Boulon

Machine

à laver

Diffuseur

Onglets de

soudure

Ci-dessus, une illustration de l’installation du conduit de fumée

et du diuseur. L’installation de ce diuseur est essentielle au

bon fonctionnement du poêle ainsi qu’à l’obtention des feux les

plus propres possibles. Le fait de ne pas installer ce diuseur

peut entraîner une éventuelle situation de sur-incendie LE

DÉFAUT D’INSTALLATION DU DE L’INSTALLATION PEUT

PROVOQUER UN INCENDIE, DES DOMMAGES À LA

PROPRIÉTÉ ET/OU LA MORT.

BOUCLIER THERMIQUE

Fixez l’écran thermique à l’aide des trois (3) vis n° 10 x 1/2 HX

HD (j) fournies.

SUPPORT DE MONTAGE DU VENTILATEUR

(INCLUS)

Un support de montage de ventilateur est requis pour cette

unité lors de l’installation du kit de ventilateur CB36.

1. Retirez le cache du panneau arrière du radiateur.

2. Utilisez les six (6) vis à tôle fournies (g) pour fixer le support

de montage du ventilateur à l’arrière du poêle.

Étape 1 : Supprimer

Étape 2 : Attachez

ASSEMBLAGE DU VENTILATEUR

Lors de l’installation de l’ensemble ventilateur CB36, reportez-

vous aux instructions fournies avec le kit.

1. Fixez l’ensemble de ventilateur CB36 au support de

ventilateur.

Étape 3 : Attachez

Facultatif

INSTALLATION

AVIS DE SÉCURITÉ

• NE PAS INSTALLER DANS UNE ALCÔVE

• CET APPAREIL DE CHAUFFAGE NE DOIT PAS ÊTRE

INSTALLÉ DANS UN FOYER PRÉFABRIQUÉ EN USINE.

• SI CE POÊLE N'EST PAS CORRECTEMENT INSTALLÉ,

UN INCENDIE PEUT SE PRODUIRE DANS LA MAISON.

POUR RÉDUIRE LE RISQUE D'INCENDIE, SUIVEZ LES

INSTRUCTIONS D'INSTALLATION.

• CONSULTEZ VOTRE SERVICE DE BÂTIMENT

MUNICIPAL OU VOS RESPONSABLES D'INCENDIE AU

SUJET DES PERMIS, RESTRICTIONS ET EXIGENCES

D'INSTALLATION DE VOTRE RÉGION.

• UTILISEZ DES DÉTECTEURS DE FUMÉE DANS

LA PIÈCE OÙ VOTRE POÊLE EST INSTALLÉ.

• ÉLOIGNEZ LES MEUBLES ET LES RIDEAUX DU POÊLE.

• N'UTILISEZ JAMAIS DE L'ESSENCE, DE L'HUILE

DE LAMPE DE TYPE GAZOLE, DU KÉROSÈNE, DU

LIQUIDE D'ALLUMAGE DE CHARBON DE BOIS OU

DES LIQUIDES SIMILAIRES POUR DÉMARRER CET

APPAREIL OU LE RALLUMER. GARDEZ TOUS CES

LIQUIDES LOIN DU CHAUFFAGE QUAND IL EST EN

MARCHE.

• EN CAS D'INCENDIE DE CHEMINÉE, POUSSEZ LE

CONTRÔLE D'AIR COMPLÈTEMENT FERMÉ POUR

PRIVER L'INCENDIE D'OXYGENE. APPELLEZ LES

POMPIERS.

• NE PAS BRANCHER SUR UN CONDUIT OU UN

SYSTÈME DE DISTRIBUTION D’AIR.

• UNE SOURCE D'AIR FRAIS DANS LA PIÈCE OU LE

LOCAL CHAUFFÉ DOIT ÊTRE FOURNIE EN CAS

DE BESOIN.

• CET APPAREIL DE CHAUFFAGE DE PIÈCE NE DOIT

PAS ÊTRE INSTALLÉ DANS UN FOYER PRÉFABRIQUÉ.

Nous recommandons que nos produits de foyer

des

au Canada par le

programme de formation

technique en énergie

du bois (WETT).

CERTIFIÉ

Votre appareil de chauage doit être installé par un technicien

qualifié NFI (États-Unis) ou WETT (Canada). Pour trouver

l’installateur qualifié le plus proche, rendez-vous sur :

https://nficertified.org,

https://www.wettinc.ca/

PLACEMENT DU POÊLE

Il est très important de positionner le poêle à bois le plus près

possible de la cheminée, et dans une zone qui favorisera la

distribution de chaleur la plus ecace possible dans toute

la maison. Le poêle doit donc être installé dans la pièce où le

plus de temps est passé, et dans la pièce la plus spacieuse

possible. Rappelez-vous que les poêles à bois produisent de

la chaleur rayonnante, la chaleur que nous ressentons lorsque

nous sommes près d'un poêle à bois. Un poêle à bois fonctionne

également par convection, c'est-à-dire par le déplacement de

l'air chaud accéléré vers le haut et son remplacement par de

l'air plus froid. Si nécessaire, la distribution d'air chaud à partir

du poêle peut être facilitée par l'installation d'une souante.

Le poêle à bois ne doit pas être raccordé à un système de

distribution d'air chaud car une accumulation excessive de

chaleur pourrait se produire. Un poêle à bois ne doit jamais

être installé dans un couloir ou près d'un escalier, car il peut

bloquer le chemin en cas d'incendie ou ne pas respecter les

dégagements requis.

Dimensions

(Général : Profondeur x Largeur x Hauteur)

PROFONDEUR LARGEUR HAUTEUR

330 mm

(13 po)

417 mm

(16,4 po)

680 mm

(26,75 po)

INSTALLATION

PROTECTEUR DE PLANCHER

Ce radiateur doit être équipé d’un protecteur de sol non

combustible, homologué UL 1618 ou équivalent, avec une

valeur R d’au moins 2,8 installé en dessous si le sol est construit

en matériau combustible. La protection de sol doit être

susamment grande pour s’étendre sous le poêle et au-delà

de chaque côté, comme indiqué ci-dessous. S’il y a un tronçon

horizontal de tuyau de raccordement de cheminée, il doit y avoir

une protection de sol en dessous qui s’étend de deux pouces de

chaque côté du tuyau.

ARRIÈRE

CÔTÉ CÔTÉ

AVANT

Avant 457mm (18 po)

Côtés 204 mm (8 po)

Arrière 51 mm (2 po)

DÉGAGEMENTS PAR RAPPORT AUX

COMBUSTIBLES

Il est de la plus haute importance que les dégagements par

rapport aux matériaux combustibles soient strictement

respectés lors de l'installation du poêle.

• Ne placez aucun matériau combustible dans un rayon de 458

mm (18 po) à l'avant.

• Le jeu entre le conduit de fumée et une paroi n'est valable que

pour les parois verticales et pour le conduit de fumée vertical.

• Le conduit de raccordement de cheminée ne doit pas passer

par un grenier ou un espace de toit, un placard ou un espace

caché similaire, un plancher ou un plafond.

• Pour les installations canadiennes, lorsque le passage

à travers un mur ou une cloison de construction combustible

est souhaité, l'installation doit être conforme à la norme

CAN/CSA-B365.

• Pour réduire les distances entre le conduit de fumée et les

matériaux combustibles, contactez votre service de sécurité

local.

• La hauteur du sol au plafond doit être d'au moins 2,13 m (7 pi).

Clé po mm

A 13 331

B 13 331

C 14,5 369

D 18 458

E 10 254

F 15,5 394

G 60 1524

H 84 2134

AIR DE COMBUSTION EXTÉRIEUR

Votre poêle à bois est approuvé pour être installé avec une

prise d'air extérieur (4FAK) qui est nécessaire pour une

maisons mobiles/bâtiments portatifs. Ce type d'installation est

également nécessaire dans les maisons étanches à l'air et les

maisons avec des problèmes de pression négative. Vous pouvez

acheter cette option auprès de votre revendeur de chauage.

Assurez-vous de spécifier le numéro de pièce mentionné dans

ce livret. Les instructions d'installation sont fournies avec le

kit d'admission d'air. De l'air extérieur de combustion peut être

nécessaire si :

1. Votre poêle n'attire pas régulièrement, la fumée se

déploie, le bois brûle mal, ou des courants d'air arrières se

produisent, qu'il y ait ou non combustion présente.

2. Les appareils de chauage à combustible existants

dans la maison, tels que les foyers ou autres appareils

de chauage, sentent mauvais, ne fonctionnent pas

correctement, sont exposés à la fumée lorsqu'ils sont

ouverts ou à des courants arrière, qu'il y ait ou non

combustion.

3. L'ouverture d'une fenêtre pendant une journée calme (sans

vent) allège les symptômes indiqués ci-dessus.

4. La maison est équipée d'un pare-vapeur correctement

scellé et de fenêtres bien étanches et/ou possède des

appareils alimentés qui évacuent de l'air vers l'extérieur.

5. Une très forte condensation est présente sur les fenêtres

pendant l'hiver.

6. Un système de ventilation est installé dans la maison.

POUR LE SERVICE À LA CLIENTÈLE, APPELEZ : 800 750-2723 POSTE 5050

INSTALLATION

Faites glisser le collier de serrage sur le tuyau flexible en

aluminium. Ensuite, faites glisser le tuyau flexible sur le tube

d'admission d'air du poêle. Ensuite, serrez le collier de serrage

au-dessus de l'extrémité du tuyau flexible en aluminium.

POUR UNE UTILISATION DANS DES MAISONS MOBILES

• AVERTISSEMENT! NE PAS INSTALLER DANS

LA CHAMBRE À COUCHER.

• ATTENTION! L'INTÉGRITÉ STRUCTURALE DU

PLANCHER, DES MURS ET DU PLAFOND/TOITURE

DE LA MAISONS MOBILES/BÂTIMENTS PORTATIFS

DOIT ÊTRE MAINTENUE.

• INSTALLER CONFORMÉMENT À 24 CFR, PIÈCE 3280

(HUD).

• UTILISEZ UNE CHEMINÉE CONSTRUITE EN USINE

QUI EST CONFORME AUX NORMES UL 103 ; PAR

CONSÉQUENT, ELLE DOIT ÊTRE DE TYPE HT

(1150 °C/2100 °F).

• UTILISEZ UN PARE-ÉTINCELLES.

• LE POÊLE DOIT ÊTRE ATTACHÉ À LA STRUCTURE DE

LA MAISONS MOBILES/BÂTIMENTS PORTATIFS.

FIXATION DE L'APPAREIL AVEC LES

JAMBES AU SOL

1. Le support s'engage autour de l'extrusion carrée du boulon

de mise à niveau inséré dans la jambe.

2. Une fois l’appareil de niveau, positionnez le support et

fixez-le au sol à l’aide des deux (2) tire-fonds 1/4 x 1-1/2

(h) fournis pour fixer l’appareil au sol. REMARQUE : Les

deux (2) tire-fonds 1/4 x 1-1/2 (h) fournis peuvent ne pas

convenir à une installation dans votre maison mobile/

bâtiment transportable. Reportez-vous aux codes locaux

pour déterminer les exigences requises pour votre unité.

3. Installez un support par jambe ou consultez votre autorité

locale compétente pour déterminer combien de points

de fixation sont nécessaires.

En plus des exigences d'installation détaillées précédemment,

les installations de maisons mobiles doivent respecter les

exigences suivantes :

• Le radiateur doit être raccordé à une cheminée préfabriquée,

en conformité avec la norme UL 103, pour les cheminées

préfabriquées de 650 °C.

• Le radiateur doit être fixé de façon permanente au sol. Il

y a deux trous dans la base du piédestal, utilisez des boulons

de 3/8 po à travers le sol.

• Le chauage doit être relié électriquement au châssis en

acier de la maisons mobiles/bâtiments portatifs avec un fil

de cuivre de 8 GA à l'aide d'une rondelle dentelée ou en étoile

pour pénétrer dans la peinture ou le revêtement de protection

pour assurer la mise à la terre.

• Lors du déplacement de la maisons mobiles/bâtiments

portatifs, tous les conduits de ventilation extérieurs doivent

être retirés pendant le déplacement de la maisons mobiles/

bâtiments portatifs. Après le déplacement, tous les conduits

doivent être réinstallés et solidement fixés.

• L'air extérieur est obligatoire pour l'installation dans une

maisons mobiles/bâtiments portatifs. Adressez-vous à votre

concessionnaire pour l'achat de votre produit.

• Vérifiez auprès de vos responsables locaux du bâtiment que

d'autres codes peuvent s'appliquer.

• N'utilisez que les composants spécifiés dans ce manuel

pour cet appareil. L'utilisation de composants qui ne sont

pas destinés à cet appareil peut entraîner des conditions

dangereuses.

INSTALLATION

CONDUIT DE RACCORDEMENT CHEMINÉE

(TUYAU DE POÊLE)

Installez

l’extrémité

sertie vers

le foyer.

Direction

du flux des

gaz de

combustion

Vers l’appareil

pente de 1/4 po par pied

Pièce mâle orientée

vers le bas

3 vis

Le conduit de raccordement de cheminée et la cheminée

doivent avoir le même diamètre que la sortie du poêle 15,2

cm (6 po). Si ce n'est pas le cas, nous vous recommandons

de contacter votre revendeur pour vous assurer qu'il n'y aura

pas de problème avec le brouillon. Le tuyau de poêle doit être

en acier aluminisé ou laminé à froid et avoir une épaisseur

minimale de 0,021 po ou 0,53 mm. Il est strictement interdit

d'utiliser de l'acier galvanisé. Le tuyau de fumée doit être

assemblé pour favoriser la section mâle (extrémité sertie) du

tuyau à faire face vers le bas. Attachez chaque section à une

autre avec trois vis métalliques espacées d'une distance égale.

Le tuyau doit être court et droit. Toutes les sections installées

à l’horizontale doivent avoir une pente d’au moins 6,35 mm

(1/4 po) sur 304,8 mm (1 pi), avec l’extrémité supérieure de la

section orientée vers la cheminée. Toute installation avec un

tuyau de cheminée horizontal doit être conforme à la NFPA 211.

Pour assurer un bon tirant d'eau, la longueur totale du tuyau

d'accouplement ne doit jamais dépasser 2,4 à 3,04 m (8 à 10

pi). Excepté les cas d'installation verticale, dans un style de toit

cathédrale où le système d'évacuation des fumées peut être

beaucoup plus long et connecté sans problème à la cheminée au

plafond de la pièce. Il ne doit jamais y avoir plus de deux coudes

à 90 degrés dans le système d'échappement des fumées. Il est

interdit d'installer un « stabilisateur de tirage barométrique »

(registre de foyer) sur un système d'évacuation des fumées.

En outre, l'installation d'un amortisseur de tirage n'est pas

recommandée. Avec un poêle à bois à combustion contrôlée, le

tirage est régulé lors de l'admission de l'air de combustion dans

le poêle et non à l'échappement.

L’IMPORTANCE D’UN BON TIRAGE D’AIR

Il s'agit d'une force qui fait remonter l'air de l'appareil à travers

la cheminée. La quantité de courant d'air dans votre cheminée

dépend de la longueur de la cheminée, de la géographie locale,

des obstructions à proximité et d'autres facteurs. Trop de

courant d'air peut provoquer des températures excessives

dans l'appareil. Un tirage inadéquat peut provoquer un

refoulement dans la pièce et un « bouchage » de la cheminée.

Un tirage inadéquat provoquera la fuite de fumée de l'appareil

dans la pièce à travers les joints de l'appareil et du conduit de

raccordement de la cheminée. Une brûlure incontrôlable ou une

température excessive indique un tirage excessif.

CHEMINÉE

règle 2-10-3

0,6 M (2 PI) Min.

3 M (10 PI)

0,9 M (3 PI) Min.

Crête

Votre poêle à bois peut être raccordé à une cheminée

préfabriquée ou en maçonnerie de 6 pouces. Si vous utilisez

une cheminée préfabriquée, elle doit être conforme à la norme

UL 103 ou CAN/ULC-S629 ; il doit donc s’agir d’un type

HT (2100°F). Il doit être installé selon les spécifications du

fabricant. Tenez compte de l’emplacement de la cheminée pour

vous assurer qu’elle n’est pas trop proche des voisins ou dans un

vallon qui pourrait engendrer des conditions insalubres ou des

nuisances. Si vous utilisez une cheminée en maçonnerie, elle

doit être construite conformément aux spécifications du Code

national du bâtiment. Il doit être revêtu de briques réfractaires,

de tuiles métalliques ou d’argile scellées ensemble avec du

ciment réfractaire. Les conduits ronds sont les plus ecaces. Le

diamètre intérieur du conduit de cheminée doit être identique à

celui de l’évacuation des fumées du poêle. Un conduit trop petit

peut engendrer des problèmes de tirage, tandis qu’un conduit

de grande taille favorise un refroidissement rapide du gaz, d’où

l’accumulation de créosote et les risques de feux de cheminée.

A noter que c’est la cheminée et non le poêle qui crée l’eet de

tirage ; la performance de votre poêle dépend directement d’un

tirage adéquat de votre cheminée. Ne connectez pas cette

unité à un conduit de fumée utilisé par un autre appareil.

Les recommandations suivantes peuvent être utiles pour

l'installation de votre cheminée :

1. Elle doit s'élever au-dessus du toit à au moins 0,9 m (3 pi)

du point de contact le plus haut.

2. La cheminée doit dépasser n'importe quelle partie du

bâtiment ou autre obstacle à une distance de 3,04 m (10

pi) par une hauteur de 0,6 m (2 pi).

3. L'installation d'une cheminée intérieure est toujours

préférable à une cheminée extérieure. En eet, la cheminée

intérieure sera, par définition, plus chaude qu'une cheminée

extérieure, chauée par l'air ambiant de la maison. Par

conséquent, le gaz qui circule se refroidira plus lentement,

réduisant ainsi l'accumulation de créosote et le risque de

feux de cheminée.

4. Le courant d'air provoqué par la tendance à la montée d'air

chaud augmentera avec une cheminée intérieure.

5. L'utilisation d'un écran coupe-feu à l'extrémité de la

cheminée nécessite une inspection régulière pour s'assurer

qu'il n'est pas obstrué, bloquant ainsi le tirage, et il doit être

nettoyé lorsqu'il est utilisé régulièrement.

6. Hauteur minimale de la cheminée : 3,7 m (12 pi)

INSTALLATION

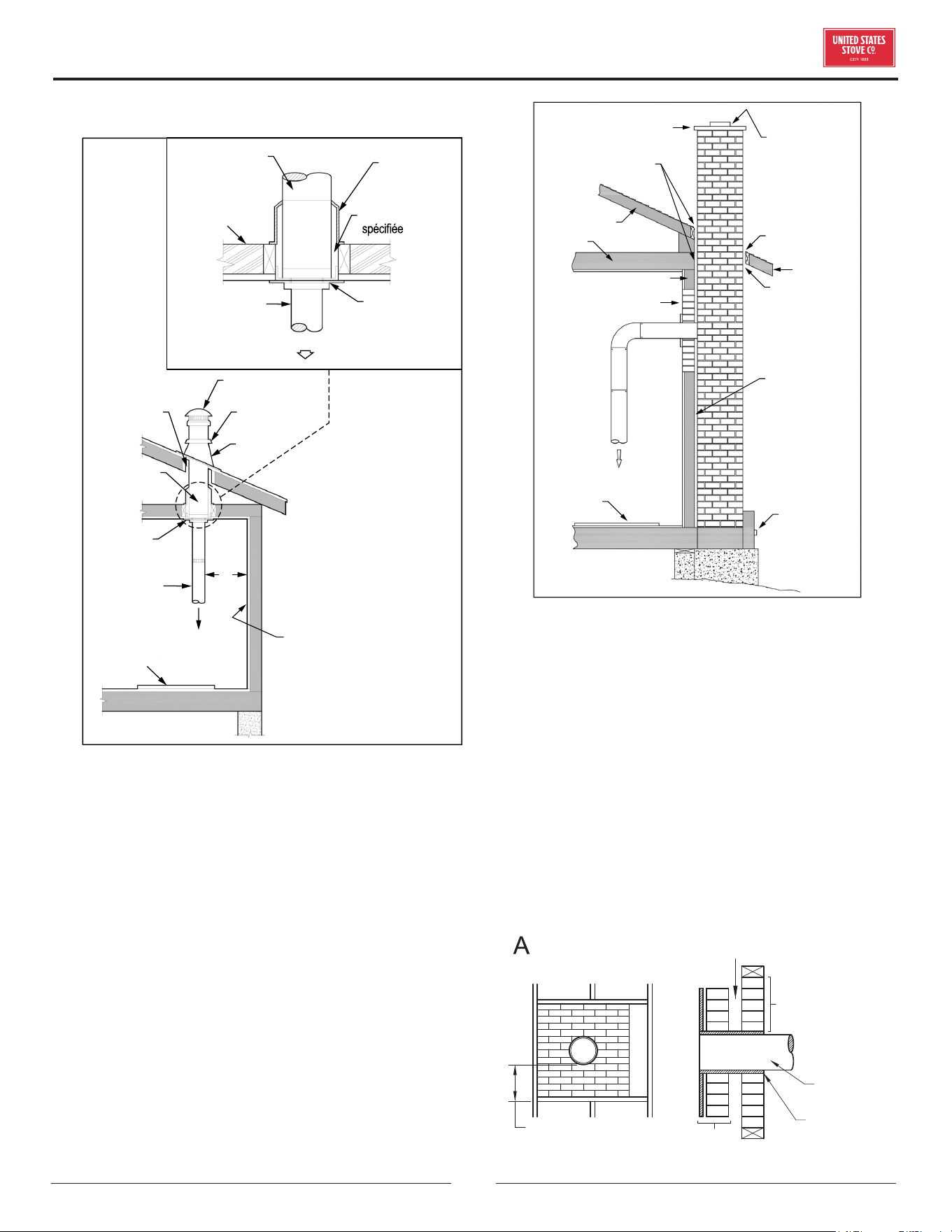

CHEMINÉE PRÉFABRIQUÉE

Cheminée

homologuée

Solives de plafond

combustibles

Conduit de

raccordement

Vers le foyer

Support

de plafond

Autorisation

Gaine isolée

du grenier

Maintenir un

dégagement

de 5 cm (2 po)

Cheminée

homologuée

Support de

plafond

Conduit de

raccordement

Vers le foyer

Protecteur de

plancher

*Se référer à la section

Dégagement aux combustibles

Paroi combustible

Capuchon

homologué

Collet

d’étanchéité

Solin

Lorsqu'une cheminée préfabriquée en métal est utilisée, les

instructions d'installation du fabricant doivent être suivies.

Vous devez aussi acheter (auprès du même fabricant) et

installer l’ensemble du support de plafond ou un manchon

de raccordement et une section en « T », des pare-feu (là où

requis), un écran d’isolation, un solin de toit, un chapeau de

cheminée, etc. Maintenez les dégagements adéquats par

rapport à la construction, comme recommandé par le fabricant.

La cheminée doit être à la hauteur requise au-dessus du toit ou

d'autres obstructions pour la sécurité et le bon fonctionnement

de l'enfoncement.

CHEMINÉE DE MAÇONNERIE

Assurez-vous qu'une cheminée en maçonnerie répond aux

normes minimales de la National Fire Protection Association

(NFPA) en la faisant inspecter par un professionnel. S'assurer

qu'il n'y a pas de fissures, de mortier lâche ou d'autres signes

de détérioration et de blocage. Assurez-vous que la cheminée

est nettoyée avant d'installer et d'opérer le poêle. Lors de la

connexion du poêle à travers un mur combustible à une cheminée

en maçonnerie, des méthodes spéciales sont nécessaires.

Capuchon en béton

Dégagement d’un

pouce avec le coupe-feu

Chevron

Solin

Paroi combustible

Virole 30,5 cm (12 po)

de brique

Vers le foyer

Protecteur

de plancher

Revêtement

en argile réfractaire

avec vide d’air.

Solin

Avant-toit

Espace de

dégagement de

2,54 cm (1 po)

Revêtement

Porte de

nettoyage

étanche

TRAVERSÉES DU CONDUIT DE

RACCORDEMENT DE CHEMINÉE MURALE

COMBUSTIBLE

MÉTHODE A – Dégagement de 30,48 cm (12 po) par rapport à

l’élément du mur combustible : À l'aide d'une épaisseur minimale

de 89 mm (3,5 po) de brique et d'un revêtement d'argile d'une

épaisseur minimale de 15,9 mm (5/8 po), construisez un

manchon de raccordement. Le boisseau d’argile doit respecter

la norme ASTM C315 (normes de spécification des boisseaux

d’argile réfractaire) ou son équivalent. Maintenez un minimum

de 30,48 cm (12 po) de briquetage entre le boisseau d’argile

et les matériaux combustibles du mur. Le boisseau d’argile

doit passer de la surface extérieure du briquetage à la surface

intérieure du doublage du conduit de fumée, sans dépasser la

surface intérieure. Fermez le coulis ou cimentez le revêtement

d'argile en place au revêtement de conduit de cheminée.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

30 cm (304,8 mm, 12 po)

minimum aux matériaux

combuﬆibles

Cheminée en

maçonnerie

Conduit de cheminée

Doublage en

argile réfractaire

Conduit de

raccordement

Dégagement minimum

de 30 cm (12 po,

304,8 mm)

des briques

INSTALLATION

MÉTHODE B - Dégagement de 228,6 mm (9 po) par rapport à

l'élément de paroi combustible : À l'aide d'une cheminée Solid-

Pak de 152,4 mm (6 po) de diamètre intérieur, répertoriée et

construite en usine avec une isolation de 25,4 mm (1 po) ou plus,

construisez un manchon de raccordement avec un espace d'air

minimum de 228,6 mm (9 po) entre la paroi extérieure de la

cheminée et les combustibles muraux. Utilisez des supports de

tôle métallique fermement fixés aux surfaces murales sur tous

les côtés afin de maintenir un espace d’air de 22,86 cm (9 po).

Lorsque vous fixez les supports à la longueur de la cheminée,

faites attention de ne pas perforer la doublure de la cheminée

(le mur intérieur de la cheminée Solid-Pak). L’extrémité interne

de la section de la cheminée Solid-Pak doit être ajustée à

l’intérieur du conduit de fumée en maçonnerie, et être scellée

avec un ciment réfractaire soluble à base d’un autre liquide

que l’eau. Utilisez ce ciment pour sceller à la pénétration de la

maçonnerie de brique.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Conduit de

cheminée

Conduit de

raccordement

Dégagement

minimum de 5 cm

(9 po) (228,6 mm)

Nonsoluble

refractory

cement

Supports de

tôle d'acier

Cheminée en

maçonnerie

Utiliser des pièces

de cheminée

fabriquées pour

le ﬁxer solidement

au raccordement.

Vide d’air

Longueur de

cheminée

préfabriquée et

répertoriée, à

isolant solide.

Minimum Vide d’air

de 5 cm (9 po)

(228,6 mm)

Longueur de

cheminée

préfabriquée

Longueur de cheminée

à égalité avec le conduit

de fumée intérieur

MÉTHODE C - Dégagement de 152,4 mm (6 po) par rapport

à l'élément de paroi combustible : À partir d'un cronduit de

raccordement de cheminée métallique d'au moins 24 jauges

(0,024 po [0,61 mm]) de 152,4 mm (6 po) et d’un coupe-feu

mural ventilé d'au moins 24 jauges qui a deux canaux d'air de 1 po

(25,4 mm) chacun, construisez un manchon de raccordement.

Une aire de séparation avec un isolant en fibre de verre d’un

minimum de 15,24 cm (6 po) devra séparer la surface externe

du coupe-feu mural et les matériaux combustibles. Supporter le

coupe-feu mural, et couvrez les extrémités avec un support en

tôle métallique de gabarit 24. Maintenez l’espace de 15,24 cm

(6 po). Il faudra aussi que le support soit d'une taille adaptée au

conduit de raccordement en métal. Veillez à ce que les supports

soient solidement fixés aux surfaces murales sur tous les côtés

S'assurer que les fixations utilisées pour fixer le conduit de

raccordement de cheminée métallique ne pénètrent pas dans le

revêtement de conduit de cheminée.

Cheminée en

maçonnerie

Supports de

tôle d'acier

Conduit de cheminée

Conduit de

raccordement

Le dégagement minimum de la cheminée aux

supports en tôle d’acier et aux matériaux

combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun (25,4 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun. (25,4 mm)

Fabriqués en

tôle d’acier

Isolant de ﬁbre de

verre d’un minimum

de 152,4 mm (6 po)

MÉTHODE D - Dégagement de 50,8 mm (2po) par rapport à

l'élément de paroi combustible : Commencez avec une section

de cheminée construite en usine d'au moins 304 mm (12 po) de

long, avec une isolation de 25,4 mm (1 po) ou plus et un diamètre

intérieur de 20 cm (8 po) (51 mm (2po)) de plus que le conduit

de raccordement de cheminée de 152,4 mm (6 po). Utilisez

ceci comme passage mural pour un conduit de raccordement

en métal à simple paroi d’un calibre minimum 24. Gardez la

section solid-pak concentrique et espacée de 2,54 cm (1 po) du

conduit de raccordement de la cheminée par des plaques de tôle

métallique aux extrémités de la section de la cheminée. Couvrez

les ouvertures et la section de support de la cheminée aux

extrémités; utilisez des supports de tôle métallique de gabarit

24. Veillez à ce que les supports soient solidement fixés aux

surfaces murales sur tous les côtés S'assurer que les fixations

utilisées pour fixer la conduite de cheminée ne pénètrent pas

dans le revêtement intérieur.

Le dégagement minimum de la

cheminée aux supports en tôle

d’acier et aux matériaux combuﬆibles

eﬆ de5 cm (2 po) (51 mm)

Conduit de

raccordement

Conduit de cheminée

Cheminée

en maçonnerie

Supports de

tôle d'acier

Conduit de

raccordement

Supports de

tôle d'acier

Vide d’air de

5 cm (2 po)

(51 mm)

Longueur de

la cheminée

Section de

cheminée

1 po Vide d’air

de (26 mm) à

la longueur de

cheminée

Dégagement minimum

de 5 cm (2 po) (51 mm)

REMARQUES :

• Les raccords à une cheminée de maçonnerie, à l'exception de

la méthode B, doivent s'étendre dans une section continue

à travers le système de passage intramural et le mur de

la cheminée, mais pas au-delà de la face intérieure du

revêtement de conduit de fumée.

• Un conduit de raccordement ne doit pas passer à travers le

grenier ou le toit, le placard ou tout espace fermé similaire, le

plancher ou le plafond.

INSTRUCTIONS DE FONCTIONNEMENT

PRÉCAUTIONS : RISQUES D’INCENDIE DANS LA MAISON

• NE PAS ENTREPOSER LE BOIS SUR LE PROTECTEUR

DE PLANCHER, SOUS LE(S) TUYAU(X) DE POÊLE

OU À TOUT AUTRE ENDROIT À L’INTÉRIEUR DES

DÉGAGEMENTS AUX SURFACES COMBUSTIBLES

SPÉCIFIÉS POUR CET APPAREIL.

• NE JAMAIS FAIRE FONCTIONNER L'APPAREIL SI LES

TUBES SECONDAIRES, LES PANNEAUX DE FIBRES

OU L'ISOLATION ONT ÉTÉ RETIRÉS.

PRÉCAUTIONS DE SÉCURITÉ DE FONCTIONNEMENT

• NE JAMAIS SURCHAUFFER CET APPAREIL EN

FAISANT DES FEUX EXCESSIVEMENT CHAUDS, CAR

CELA POURRAIT PROVOQUER UN INCENDIE DANS

LA MAISON OU LE BÂTIMENT. VOUS SURCHAUFFEZ

L’APPAREIL S’IL COMMENCE À BRILLER OU À

DEVENIR ROUGE.

• NE JAMAIS FAIRE DE FEUX TROP IMPORTANTS

DANS CE TYPE D’APPAREIL CAR CELA POURRAIT

ENDOMMAGER LA BOÎTE À COMBUSTION OU

PROVOQUER DES FUITES DE FUMÉE.

• NE PAS FAIRE DE FEU TROP PRÈS DE LA VITRE.

• CHAUD LORSQU’IL FONCTIONNE. GARDER LES

ENFANTS, LES VÊTEMENTS ET LES MEUBLES

À DISTANCE. LE CONTACT PEUT ENTRAÎNER

DES BRÛLURES DE LA PEAU. NE PAS TOUCHER

L’APPAREIL AVANT QU’IL AIT REFROIDI.

• FOURNIR UN AIR SUFFISANT POUR LA COMBUSTION

DANS LA PIÈCE OÙ L’APPAREIL EST INSTALLÉ.

• INSPECTER LA DOUBLURE DE CHEMINÉE TOUS

LES 60 JOURS. REMPLACEZ IMMÉDIATEMENT LA

DOUBLURE EN CAS DE ROUILLE OU DE FUITE DE

FUMÉE DANS LA PIÈCE.

• LES TENTATIVES D'ATTEINDRE DES TAUX DE SORTIE

DE CHALEUR QUI DÉPASSENT LES SPÉCIFICATIONS

DE CONCEPTION DU RÉCHAUFFEUR PEUVENT

ENTRAÎNER DES DOMMAGES PERMANENTS AU

RÉCHAUFFEUR.

AVERTISSEMENT : RISQUE D’EXPLOSION

• NE JAMAIS UTILISER DE PRODUITS CHIMIQUES,

D’ESSENCE, DE COMBUSTIBLE POUR LANTERNE DE

TYPE ESSENCE, DE KÉROSÈNE, D’ALLUME-FEU POUR

CHARBON DE BOIS OU DE LIQUIDES INFLAMMABLES

SIMILAIRES POUR ALLUMER OU « RAFRAÎCHIR » UN

FEU DANS L’APPAREIL.

• ÉLOIGNER TOUS LES LIQUIDES INFLAMMABLES,

EN PARTICULIER L'ESSENCE, DU VOISINAGE DE

L'APPAREIL, QUE CE SOIT EN COURS D'UTILISATION

OU DE STOCKAGE.

UTILISATION DU POÊLE À BOIS

Votre appareil de chauage a été conçu pour brûler uniquement

du bois naturel bien sec; aucun autre matériau ne doit être

brûlé. Tout type de bois naturel bien séché peut être utilisé dans

votre poêle, mais certaines variétés ont un meilleur rendement

énergétique que d’autres. Des rendements plus élevés et des

émissions plus faibles résultent généralement de la combustion

de bois feuillus séchés à l’air par rapport aux bois tendres ou aux

bois feuillus trop verts ou fraîchement coupés. Les ressources

suivantes peuvent aider à apprendre les caractéristiques

de combustion de diverses espèces de bois :

http://firewoodresource.com/firewood-btu-ratings/; ou

https://forestry.usu.edu/forest-products/wood-heating

Le fonctionnement de ce chauage au bois d'une manière

incompatible avec le manuel du propriétaire annulera votre

garantie et contreviendra également aux réglementations

fédérales. Les déchets ou autres matières inflammables

ne doivent pas être brûlés dans votre poêle. NE PAS BRÛLER :

1. des ordures;

2. des déchets de tonte ou résidus de jardin;

3. des matériaux contenant du caoutchouc, incluant les

pneus;

4. des matériaux contenant du plastique;

5. des déchets de produits du pétrole, des peintures ou

diluants à peinture, ou des produits d’asphalte;

6. des matériaux contenant de l’amiante;

7. des débris de construction ou de démolition;

8. des traverses de voie ferrée ou du bois traité sous pression;

9. du fumier ou des restes d’animaux;

10. du bois flotté salé ou d’autres matériaux précédemment

saturés d’eau salée;

11. du bois non séché; ou

12. Produits de papier, carton, contreplaqué ou panneau

de particules. L'interdiction de brûler ces matériaux

n'empêche pas l'utilisation d'allume-feu composés de

papier, de carton, de sciure, de cire et autres substances

similaires afin d'allumer un feu dans un appareil de

chauage au bois.

Brûler ces matériaux peut causer l'émission de fumées

toxiques ou rendre l'appareil de chauage inecace et causer

de la fumée. Le bois mort gisant sur le sol de la forêt doit être

considéré comme humide et nécessite un temps de maturation

complet. On peut généralement considérer que le bois mort

sur pied a séché aux 2/3 environ. De plus petits morceaux de

bois sècheront plus rapidement. Toutes les bûches excédant

15,2 cm (6 po) de diamètre doivent être fendues. Le bois ne

doit pas être entreposé directement sur le sol. L’air doit pouvoir

circuler à travers la corde de bois. Un espace de 61 à 121,9 cm

(24 à 48 po) doit être laissé entre chaque rangée de bûches,

NE JAMAIS FAIRE FONCTIONNER CE PRODUIT SANS SURVEILLANCE

INSTRUCTIONS DE FONCTIONNEMENT

qui doivent être placées dans un endroit comportant le plus

d’ensoleillement possible. La couche externe du bois doit être

protégée des éléments, mais pas la surface latérale. Pour savoir

si le bois est prêt à brûler, il sut de vérifier les extrémités

des pièces. Si des fentes rayonnent dans toutes les directions

à partir du centre, le bois est sans doute assez sec pour être

brûlé. Si votre bois grésille quand il brûle, même si la surface est

sèche, il n’est peut-être pas entièrement sec et doit être laissé

à sécher plus longtemps. Il est EXTRÊMEMENT IMPORTANT

d’utiliser uniquement du BOIS SEC dans votre poêle à bois. Le

bois doit avoir séché pendant 9 à 15 mois afin que la teneur en

humidité (en poids) soit réduite à moins de 20 % du poids de

la bûche. Il est très important de garder à l’esprit que même

si le bois est coupé depuis un, deux ou même trois ans, il n’est

pas nécessairement sec et a peut-être été entreposé dans des

conditions médiocres. Sous des conditions extrêmes, il peut

pourrir au lieu de sécher. On ne saurait trop insister sur ce point :

la grande majorité des problèmes liés au fonctionnement d’un

poêle à bois sont dus à l’utilisation d’un bois trop humide ou

séché dans de mauvaises conditions. Ces problèmes peuvent

être :

• problèmes d’allumage

• accumulation de créosote causant des feux de cheminée

• faible rendement énergétique

• noircissement des fenêtres

• combustion incomplète des bûches

Ne brûlez pas de bûches fabriquées à partir de sciure

imprégnée de cire ou de bûches contenant des additifs

chimiques.

TESTER VOTRE BOIS

• Lorsque le poêle est complètement chaué, placez un

morceau de bois fendu (environ cinq pouces de diamètre)

parallèle à la porte sur le lit de braises rouges.

• Gardez le contrôle de l'air complètement ouvert et fermez

la porte. Si le bois s'enflamme dans les 90 secondes à partir

du moment où il a été placé dans le poêle, votre bois est

correctement séché. Si l'inflammation est plus longue, votre

bois est humide.

• Si votre bois sie et que de l’eau ou de la vapeur s’échappe aux

extrémités du morceau, votre bois est trempé ou fraîchement

coupé (vert). N’utilisez jamais ce bois dans votre poêle. De

grandes quantités de créosote pourraient être déposées dans

votre cheminée, créant ainsi des conditions potentielles pour

un feu de cheminée.

• Longueur maximale des bûches : 279 mm (11 po)

AVERTISSEMENT DE SABOTAGE

Cet appareil de chauage au bois possède un taux de

combustion réduit minimum prédéfini par le fabricant qui ne

doit pas être altéré. Modifier ce réglage ou autrement utiliser

cet appareil de chauage au bois sans respecter les directives

du présent manuel, contrevient aux réglementations fédérales.

RENDEMENTS

L’ecacité peut être basée sur le pouvoir calorifique inférieur

(PCI) ou le pouvoir calorifique supérieur (PCS) du combustible.

Le pouvoir calorifique inférieur, c’est lorsque l’eau quitte le

processus de combustion sous forme de vapeur; dans le cas

des poêles à bois, c’est l’humidité dans le bois brûlé qui quitte

le poêle sous forme de vapeur. Le pouvoir calorifique supérieur,

c’est lorsque l’eau quitte le processus de combustion sous

forme entièrement condensée. Dans le cas des poêles à bois,

ceci voudrait dire que les gaz d’évacuation sont à la température

de la pièce en quittant le système, et donc, les calculs utilisant

cette valeur de chaleur considèrent l’élévation de la chaleur

dans la cheminée comme une perte d’énergie. Ainsi, l’ecacité

calculée en utilisant le pouvoir calorifique inférieur du bois sera

plus élevée que celle calculée en utilisant le pouvoir calorifique

supérieur. La meilleure façon d’atteindre des ecacités

optimales est d’apprendre les caractéristiques de brûlage de

votre appareil et du bois bien séché. Des taux de combustion

plus élevés ne sont pas toujours meilleurs; après qu’un bon feu

est établi, un taux de combustion plus bas peut être la meilleure

option pour un chauage ecace. Un taux de combustion plus

bas ralentit la sortie du flux de chaleur utilisable hors de la

maison par la cheminée, et il consume également moins de bois.

AVIS – BRÛLAGES INITIAUX POUR DURCIR

LA PEINTURE

EN RAISON DES TEMPÉRATURES DE FONCTIONNEMENT

ÉLEVÉES, CET APPAREIL EST RECOUVERT D’UNE PEINTURE

SPÉCIALE HAUTE TEMPÉRATURE QUI NÉCESSITE UNE

SÉRIE DE BRÛLAGES FAIBLES À MOYENS POUR DURCIR

COMPLÈTEMENT AFIN D’ASSURER SA DURABILITÉ ET SA

DURÉE DE VIE.

Le durcissement correct de la peinture haute température

nécessite une série de trois brûlages initiaux. Il faut laisser

refroidir l’appareil entre chaque brûlage. Les deux premiers

brûlages doivent être de petits feux à basse température

(120 °C/250 °F) d’une durée de 20 minutes chacun.

Le troisième feu doit être à une température d’environ

260 °C/500 °F pendant 20 minutes. Prévoyez une ventilation

transversale adéquate pour évacuer toute fumée ou odeur

causée par les premiers feux.

Remarque : utilisez uniquement du bois de chauﬀage solide!

Ne brûlez pas de déchets ou de liquides inflammables.

N’utilisez pas de charbon. Cet appareil n’est pas conçu

pour accueillir le débit d’air (tirage) requis pour brûler

correctement du charbon ou des produits à base de charbon.

N’élevez pas le feu à l’aide de grilles ou de fers. Allumez le feu

directement sur le réfractaire.

INSTRUCTIONS POUR LE

RAVITAILLEMENT EN CARBURANT

Ce poêle à bois a été certifié par l'US EPA pour répondre aux

directives strictes de 2020. Pour s'assurer que cette unité

produit les émissions minimales optimales, il est essentiel que

seul du bois de corde bien assaisonné soit brûlé (voir la section

INSTRUCTIONS DE FONCTIONNEMENT

« Recommandations de carburant » de ce manuel). Brûler

du bois humide non séché ne fait que nuire à l'ecacité de

vos poêles et accélère l'accumulation de créosote dans votre

cheminée. Soyez respectueux de l'environnement et brûlez

uniquement du bois sec.

AVERTISSEMENT :

NE LAISSEZ PAS L'APPAREIL SANS SURVEILLANCE

LORSQUE LA PORTE EST OUVERTE.

AVERTISSEMENTS :

• NE JAMAIS SURCHAUFFER VOTRE POÊLE. SI

DES PARTIES DE CE POÊLE COMMENÇAIENT

À ROUGEOYER, IL S’AGIT D’UNE SURCHAUFFE.

RÉAJUSTER LE CONTRÔLE DE PRISE D’AIR À UN

RÉGLAGE INFÉRIEUR.

• L'INSTALLATION D'UN BERCEAU À BÛCHES OU DE

GRILLES N'EST PAS RECOMMANDÉE DANS VOTRE

POÊLE À BOIS. FAITES DU FEU DIRECTEMENT SUR

LE RÉFRACTAIRE.

• NE JAMAIS METTRE DE BOIS AU-DESSUS DU

REVÊTEMENT RÉFRACTAIRE DE LA BOÎTE À FOYER.

• LES TENTATIVES D'ATTEINDRE DES TAUX DE SORTIE

DE CHALEUR QUI DÉPASSENT LES SPÉCIFICATIONS

DE CONCEPTION DU RÉCHAUFFEUR PEUVENT

ENTRAÎNER DES DOMMAGES PERMANENTS

AU RÉCHAUFFEUR.

ALLUMAGE

Après s'être assuré que les commandes d'admission d'air du

poêle sont complètement ouvertes (tirant complètement vers

vous), la méthode du haut vers le bas du bâtiment coupe-feu

est recommandée pour cet appareil. Après vous être assuré que

les commandes d'admission d'air du poêle sont complètement

ouvertes (tirant complètement vers vous), placez les plus gros

morceaux de bois sur le fond, posés en parallèle et rapprochés.

Les secondes pièces sont placées en une seconde couche, en

travers aux premières.

Une troisième couche de plus petites pièces est déposée en

travers de la seconde, cette fois avec un certain espace entre

elles. Ensuite, une quatrième couche de feuilles de journaux

lâches, petites et tordues s'éloigne de la pile.

Avant d'allumer le papier et le bois d'allumage, il est recommandé

de réchauer la cheminée. Cela est fait afin d'éviter les

problèmes de contrebande souvent dus à une pression négative

dans la maison. Si tel est le cas, ouvrez une fenêtre légèrement

près du poêle et tournez ensemble quelques feuilles de journal

dans une torche. Allumez cette torche en papier et tenez-la

aussi près que possible de l'embouchure du tuyau à l'intérieur

de la chambre de combustion pour réchauer la cheminée. Une

fois le mouvement du courant ascendant amorcé, vous êtes

prêt à allumer le poêle en allumant le papier et en allumant le

bois à l'intérieur de la chambre de combustion. Lorsque vous

avez atteint un bon lit de braises chaudes, nous recommandons

les procédures de brûlure suivantes :

FAIBLE

HAUT

Paramètres d'air primaire (L'amortisseur à glissière est situé

au centre du poêle sous la plaque d’âtre) (Réglage du registre

de tirage: Tirer sur le registre augmente l'air)

Taux de

combustion

Régler l'amortisseur à partir de la position

complètement fermé

FAIBLE Fermé

Moyen 3,18 mm (1/8 po)

Moyen - élevé 12,7 mm (1/2 po)

Élevé Retirer complètement la tige

FUMÉE VISIBLE

La quantité de fumée visible produite peut être une méthode

ecace pour déterminer l'ecacité du processus de

combustion dans les contextes donnés. La fumée visible est

constituée de combustible imbrûlé et d'humidité sortant de

votre poêle. Apprenez à régler les réglages d'air de votre unité

spécifique pour produire la plus petite quantité de fumée

visible. Le bois qui n'a pas été correctement séché et qui a une

teneur élevée en humidité du bois produira un excès de fumée

visible et brûlera mal.

TUBES D'AIR

Les conduits d’air assemblés dans cette unité sont conçus pour

orir un mélange précis d’air secondaire et assurer une plus

grande ecacité. Tout dommage ou détérioration de ces tubes

peut réduire l'ecacité de la combustion.

FONCTIONNEMENT DU VENTILATEUR

Le ventilateur à vitesse variable fait circuler l'air réchaué

par la boîte à feu dans le salon pour répartir la chaleur plus

uniformément. Le bouton de commande du ventilateur est situé

sur le côté du boîtier. Tournez le bouton dans le sens horaire

pour allumer le ventilateur. La vitesse est contrôlée en tournant

le bouton dans le sens horaire pour des vitesses plus lentes et

dans le sens antihoraire pour des vitesses plus rapides. Pour

éteindre le ventilateur, tournez le bouton de commande de

vitesse complètement dans le sens inverse des aiguilles d'une

montre. Il est recommandé d'éteindre le ventilateur lorsque

l'unité ne fonctionne pas. Le ventilateur doit être retiré au début

de chaque saison de « combustion » et purifié par souage

d'air, en éliminant toute poussière ou accumulation.

ENTRETIEN DE LA CHEMINÉE

ATTENTION :

NE PAS SURCHAUFFER L’APPAREIL. SI UNE PARTIE DE

L’APPAREIL EST ROUGE, C’EST QU’IL Y A SURCHAUFFE.

FERMEZ LA PORTE ET FERMEZ IMMÉDIATEMENT LE

REGISTRE POUR RÉDUIRE L'ALIMENTATION EN AIR ET

RALENTIR LE FEU.

ATTENTION :

LES FEUX À COMBUSTION LENTE POUR UNE

UTILISATION PROLONGÉE OU LA COMBUSTION DE BOIS

VERT PEUVENT PROVOQUER UNE ACCUMULATION

EXCESSIVE DE CRÉOSOTE. L’ALLUMAGE DE CRÉOSOTE

OU LA SURCHAUFFE PEUVENT PROVOQUER UN

FEU DE CHEMINÉE. LES FEUX DE CHEMINÉE SONT

EXTRÊMEMENT CHAUDS ET SUSCEPTIBLES

D’ENFLAMMER LES MATÉRIAUX COMBUSTIBLES

ENVIRONNANTS. EN CAS DE FEU DE CHEMINÉE,

APPELEZ LES POMPIERS IMMÉDIATEMENT!

FORMATION DE CRÉOSOTE ET

NETTOYAGE NÉCESSAIRE

Quand le bois brûle lentement, il crée du goudron et d'autres

vapeurs organiques qui se combinent avec l'humidité expulsée

et forment du créosote. Les vapeurs de créosote se condensent

dans le conduit de fumée lorsqu’il est relativement froid,

par exemple lorsque le feu vient d’être allumé ou que le feu

brûle lentement. Par conséquent, les résidus de créosote

s'accumulent sur le revêtement du conduit de fumée. Si le

créosote prend feu, il crée un feu extrêmement tempéré. Le

conduit de raccordement de cheminée et la cheminée doivent

être inspectés au moins une fois tous les deux mois pendant

la saison de chauage pour déterminer si une accumulation de

créosote s'est produite. Si un dépôt de créosote (3 mm ou plus),

il doit être enlevé pour diminuer le risque de feu de cheminée.

Nous vous recommandons vivement d'installer un thermomètre

magnétique sur votre tuyau d'évacuation des fumées, à environ

45 cm (18 pouces) au-dessus du poêle. Ce thermomètre

indiquera la température de vos fumées d’évacuation, dans le

système d’évacuation des fumées. La température idéale pour

ces gaz est comprise entre 135°C et 260°C (275°F et 500°F).

En dessous de ces températures, l'accumulation de créosote est

favorisée. Au-dessus de 260°C (500°F), la chaleur est gaspillée

car une trop grande quantité est perdue dans l'atmosphère.

POUR ÉVITER L'ACCUMULATION DE

CRÉOSOTE

• Brûlez toujours du bois sec. Cela permet des brûlages propres

et des températures de cheminée plus élevées, donc moins

de dépôts de créosote.

• Laissez le contrôle de l'air complètement ouvert pendant

environ 5 min. chaque fois que vous rechargez le poêle pour

le ramener à des températures de fonctionnement correctes.

La combustion secondaire ne peut avoir lieu que si la boîte à

combustion est susamment chaude.

• Vérifiez toujours la présence de dépôts de créosote une fois

tous les deux mois et faites nettoyer votre cheminée au moins

une fois par an.

• Si un feu de cheminée ou de créosote survient, fermez

immédiatement tous les registres. Attendez que le feu

s'éteigne et que le chauage refroidisse, puis inspectez la

cheminée pour détecter tout dommage. Si aucun dommage

n'est constaté, eectuez un nettoyage de la cheminée pour

vous assurer qu'il ne reste plus de dépôts de créosote dans

la cheminée.

ATTENTION :

UN FEU DE CHEMINÉE PEUT CAUSER L’ALLUMAGE DES

GOUJONS DE MUR OU DES CHEVRONS CENSÉS SE

TROUVER À UNE DISTANCE SÛRE DE LA CHEMINÉE.

SI UN INCENDIE DE CHEMINÉE SE PRODUIT, FAITES

INSPECTER VOTRE CHEMINÉE PAR UN EXPERT

QUALIFIÉ AVANT DE L'UTILISER À NOUVEAU.

ENLÈVEMENT ET ÉLIMINATION DES

CENDRES

Chaque fois que les cendres atteignent 7,6 cm à 10,2 cm (3

à 4 pouces) de profondeur dans votre boîte à combustion, et

lorsque le feu a brûlé et refroidi, retirez l'excès de cendres.

Laissez un lit de cendres d'environ 2,5 cm (1 po) de profondeur

sur le fond de la boîte à combustion pour aider à maintenir un

lit de charbon chaud. Les cendres doivent être placées dans

un récipient en métal recouvert d'un couvercle bien ajusté.

Le récipient de cendres fermé doit être placé sur un plancher

incombustible ou sur le sol, loin des matériaux combustibles,

en attendant sa mise au rebut finale. Les cendres doivent être

conservées dans le récipient fermé jusqu'à ce que toutes les

cendres aient complètement refroidi.

PRÉCAUTIONS :

• LES CENDRES PEUVENT CONTENIR DES BRAISES

CHAUDES MÊME APRÈS DEUX JOURS SANS

UTILISATION DU POÊLE.

• LE BAC À CENDRES PEUT DEVENIR TRÈS CHAUD.

ENFILEZ DES GANTS POUR ÉVITER LES BLESSURES.

• NE BRÛLEZ JAMAIS LE POÊLE LORSQUE LA TRAPPE

À CENDRES EST OUVERTE. CELA ENTRAÎNERAIT

UNE SURCHAUFFE DU POÊLE. LE POÊLE PEUT ÊTRE

ENDOMMAGÉ ET MÊME UN INCENDIE PEUT SE

PRODUIRE DANS LA MAISON.

NE JAMAIS FAIRE FONCTIONNER CE PRODUIT SANS SURVEILLANCE

ENTRETIEN DE LA CHEMINÉE

MONITEURS DE FUMÉE ET DE MONOXYDE

DE CARBONE (CO)

Le bois brûlé produit naturellement des émissions de fumée et

de monoxyde de carbone (CO). Le CO est un gaz toxique lorsqu'il

est exposé à des concentrations élevées pendant des périodes

prolongées. Alors que les systèmes de combustion modernes

dans les appareils de chauage réduisent drastiquement la

quantité de CO émise par la cheminée, l'exposition aux gaz dans

des zones fermées ou confinées peut être dangereuse. Assurez-

vous que les joints d’étanchéité de votre poêle et les joints de

la cheminée soient en bon état et qu’ils scellent correctement,

évitant les expositions indésirables. Il est recommandé

d'utiliser des moniteurs de fumée et de CO dans les zones ayant

le potentiel de générer du CO.

ENTRETIEN DE LA VITRE

• Inspectez et nettoyez régulièrement la vitre pour

détecter toute fissure. Si vous en apercevez une, éteignez

immédiatement le poêle. N'abusez pas de la porte vitrée en

frappant ou en claquant. Ne pas utiliser le poêle si le verre

est cassé.

• En cas de bris de la vitre de votre poêle, remplacez-la

uniquement par la vitre fournie par votre revendeur. Ne

remplacez jamais le verre par d'autres matériaux.

• Pour remplacer la vitre, retirez les vis retenant les moulures

de vitre à l'intérieur de la porte. Retirez les moulures et

remplacez la pièce endommagée par une nouvelle. Eectuer

la procédure en arrière après l'avoir remplacée. Lors du

remplacement du verre, vous devez changer le joint de verre

pour vous assurer de le garder scellé.

• Ne lavez jamais la vitre avec un produit susceptible de rayer.

Utilisez un produit spécialisé, disponible dans les magasins

où les poêles à bois sont vendus. Le verre ne doit être lavé

qu'à froid.

ENTRETIEN DES JOINTS

AVERTISSEMENT :

NE JAMAIS FAIRE FONCTIONNER LE POÊLE SANS LE

JOINT OU AVEC UN JOINT ENDOMMAGÉ OU CASSÉ.

LE FONCTIONNEMENT SANS JOINT D’ÉTANCHÉITÉ OU

ENDOMMAGÉ ENDOMMAGERA VOTRE POÊLE ET PEUT

CAUSER UN INCENDIE.

La porte de cette unité utilise un joint de câble de 5/8 po de

diamètre. Il est recommandé de changer le joint d'étanchéité de

la porte (ce qui rend votre porte de poêle étanche à l'air) une

fois par an, afin d'assurer un bon contrôle de la combustion,

une ecacité et une sécurité maximales. Pour changer le joint

d'étanchéité de la porte, retirez simplement le joint endommagé.

Nettoyez ensuite avec soin la rainure du joint, appliquez un

silicone à haute température vendu à cette fin et installez le

nouveau joint. Vous pouvez rallumer votre poêle environ 24

heures après avoir terminé cette opération.

ATTENTION :

CET APPAREIL DE CHAUFFAGE À GRANULÉS NÉCESSITE

DES INSPECTIONS ET DES RÉPARATIONS PÉRIODIQUES

POUR UN FONCTIONNEMENT ADÉQUAT. IL EST

CONTRAIRE AUX RÉGLEMENTATIONS FÉDÉRALES

D'UTILISER CE CHAUFFAGE AU BOIS DE MANIÈRE NON

CONFORME AUX INSTRUCTIONS D'UTILISATION DE CE

MANUEL.

INSTRUCTIONS SPÉCIFIQUES AUX INSTALLATIONS CANADIENNES

N’obstruez pas l’espace sous l’appareil de chauage et

n’obstruez pas les ouvertures d’air de combustion.

Reportez-vous aux instructions du fabricant de la cheminée

pour le démontage de la cheminée pour le transport d’un

bâtiment transportable.

Cet appareil de chauage répond aux exigences de la norme

CAN/ULC-S627 et convient à une installation sur un plancher

combustible et ne nécessite pas de protection de plancher

radiant.

Les pièces ou matériaux à utiliser pour les protecteurs de

braises et les surfaces minimales à couvrir et leur relation

avec le radiateur d’appoint, ainsi que l’avis : « Au Canada, pour

se conformer à la norme CSA B365, Code d’installation des

appareils à combustible solide et équipement, tout revêtement

combustible sous l’appareil et/ou dans la zone s’étendant

horizontalement à au moins 450 mm (18 po) au-delà de

l’appareil de tout côté équipé d’une porte, et à au moins 200

mm (8 po) au-delà de l’appareil de l’autre côtés, doivent être

protégés par un tampon continu, durable et incombustible qui

fournira une protection contre les braises. La protection contre

les braises de 450 mm (18 po) requise de tous les côtés avec

un porte doit s’étendre sur toute la largeur de l’appareil plus les

200 mm (8 po) requis de chaque côté de l’appareil sans porte.

Lorsqu’un appareil est installé à moins de 200 mm (8 po) d’un

mur, le tampon de braises ne doit s’étendre que jusqu’à la base

du mur. Un tampon de braises ne doit pas être placé sur un tapis

à moins que le tampon ne soit structurellement soutenu pour

empêcher le déplacement et la distorsion.

Remarque : Ne pas installer la cheminée directement à la sortie

de l’appareil. Un connecteur de cheminée (conduit de fumée)

est nécessaire.

Si cet appareil est installé dans un bâtiment transportable,

l’enlèvement de la cheminée est requis pour le transport du

bâtiment.

NE PAS INSTALLER DANS UNE ALCÔVE

NE PAS INSTALLER DANS AUCUN FOYER

COMMANDE DE PIÈCES DE RECHANGE

Les informations contenues dans ce manuel du propriétaire sont spécifiques à votre appareil. Lors de la commande de pièces de

rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont commandés. Avant

de contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil. Cette information se trouve sur

l’étiquette de certification apposée à l’arrière de l’appareil. D’autres informations qui pourraient être nécessaires sont le numéro de

pièce et la description de l’article en question. Les références et les descriptions se trouvent dans la section «Pièces de réparation»

de ce manuel. Une fois ces informations recueillies, vous pouvez contacter le service client par téléphone au 1-800-750-2723,

poste 5051 ou par e-mail à parts@usstove.com.

Informations sur le modèle

Numéro de modèle

Numéro de série

Pour une assistance pièces, appelez le 800-750-2723 poste 5051 ou envoyez un e-mail : parts@usstove.com, ou commandez

sur www.myreplacementparts.com

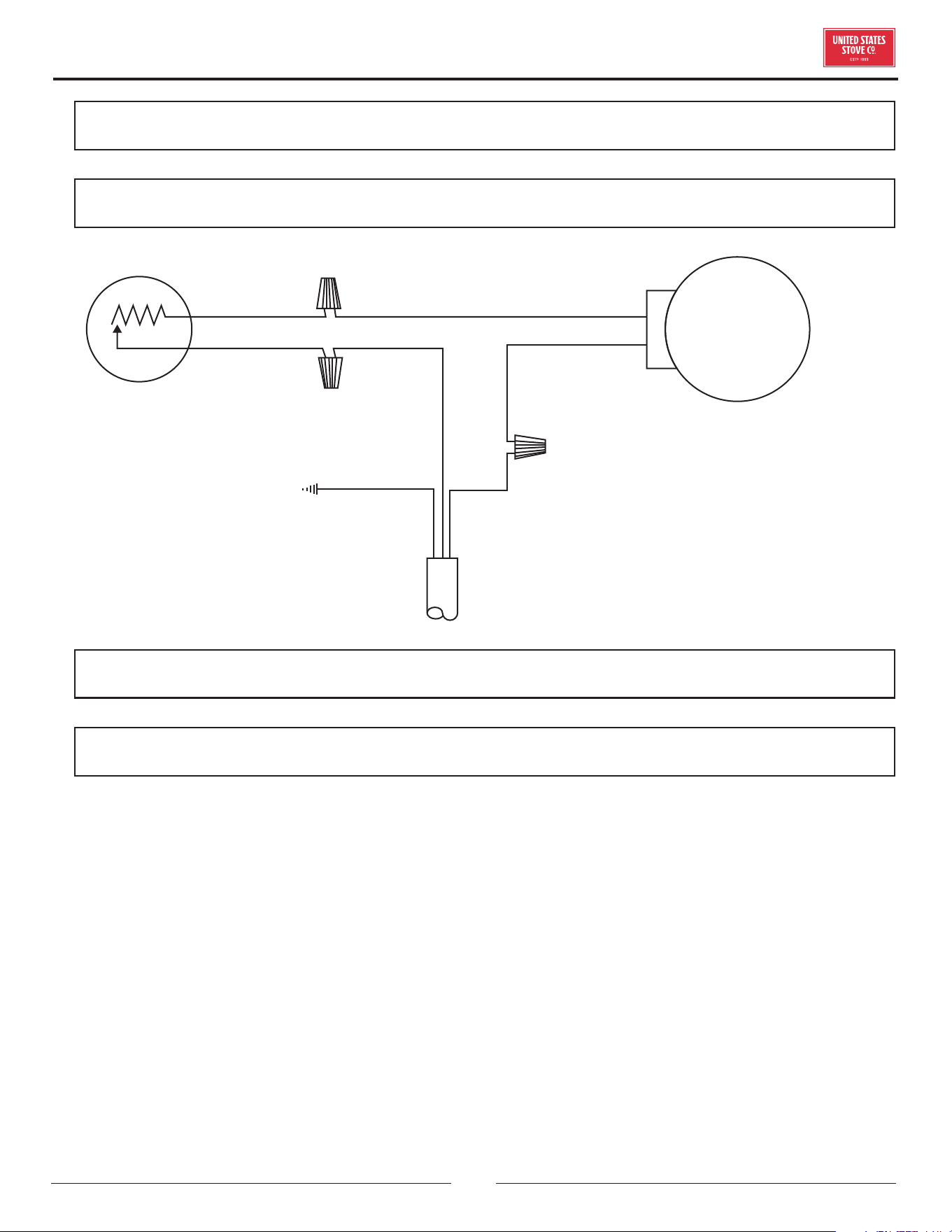

SCHÉMA DE CÂBLAGE DU VENTILATEUR CB36

WHITE /

BLANC

GREEN /

VERT

WHITE /

BLANC

BLACK /

NOIR

BLACK /

NOIR

BLACK /

NOIR

BLOWER

RHEOSTAT /

RHÉOSTAT DU

VENTILATEUR

BLOWER MOTOR

BLOWER SPECS: 120VAC, 60 Hz AC,0.55amp /

MOTEUR DE VENTILATEUR

SPÉCIFICATIONS DU VENTILATEUR : 120 V CA,

60 hz CA, 0,55 AMP

BLACK /

NOIR

BLACK /

NOIR

AVIS : NE LAISSEZ PAS LE CORDON D'ALIMENTATION TOUCHER LES SURFACES CHAUDES! GARDEZ

LE CORDON D'ALIMENTATION À AU MOINS 30,5 CM (12 PO) DES SURFACES DU POÊLE OU DU TUYAU.

DANGER : RISQUE D’ÉLECTROCUTION - DÉBRANCHEZ LA SOURCE D'ALIMENTATION AVANT L'INSTALLATION ET

LORS DE L'ENTRETIEN DE LA SOUFFLERIE.

ATTENTION : LES PIÈCES MOBILES PEUVENT PROVOQUER DES BLESSURES. NE PAS FAIRE FONCTIONNER AVEC LE

COUVERCLE RETIRÉ.

AVIS : TOUT CÂBLAGE DE REMPLACEMENT DOIT AVOIR UNE ISOLATION ÉQUIVALENTE ET UNE TEMPÉRATURE

NOMINALE (105° C).

Électrique : 120 V CA, 0,55 A, 60 Hz

AFIN DE CONSERVER LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE

DU FABRICANT ACHETÉES AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL.

L’UTILISATION DE COMPOSANTES PROVENANT DE TIERS ANNULERA LA GARANTIE.

PIÈCES DE RECHANGE

Clé

Nº de

pièce

Description Qté

1 83432 5/16-18 X 1-1/2 HX HD C/S PL 3

2 83045

Rondelle, 5/16 po ID X 3/4 po OD X

1/16 po THK

3 893719 Diuseur 1

4 40292A

Collet de conduit de fumée de 15 cm

(6 po)

5 88042

Joint d’étanchéité de 6,35 mm

(1/4 po)

6 83431 Languette de soudure 3

7 894180 Bouclier thermique 1

8 50BK Kit de ventilateur 1

9 CB36 Assemblage du ventilateur 1

10 893162 Bouton, en bois 1

11 50FAK Trousse d’air frais 1

12 40754 Pied, 8KW 4

13 83525 Boulon d'ascenseur 4

14 29104 Fixation de jambe 2

15 69782 Pack matériel 1

Comment eectuer la commande de pièces de réparation

1 800 750-2723 poste 5051 ou;

envoyez un courriel à : www.MyReplacementParts.com

AFIN DE CONSERVER LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE

DU FABRICANT ACHETÉES AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL.

L’UTILISATION DE COMPOSANTES PROVENANT DE TIERS ANNULERA LA GARANTIE.

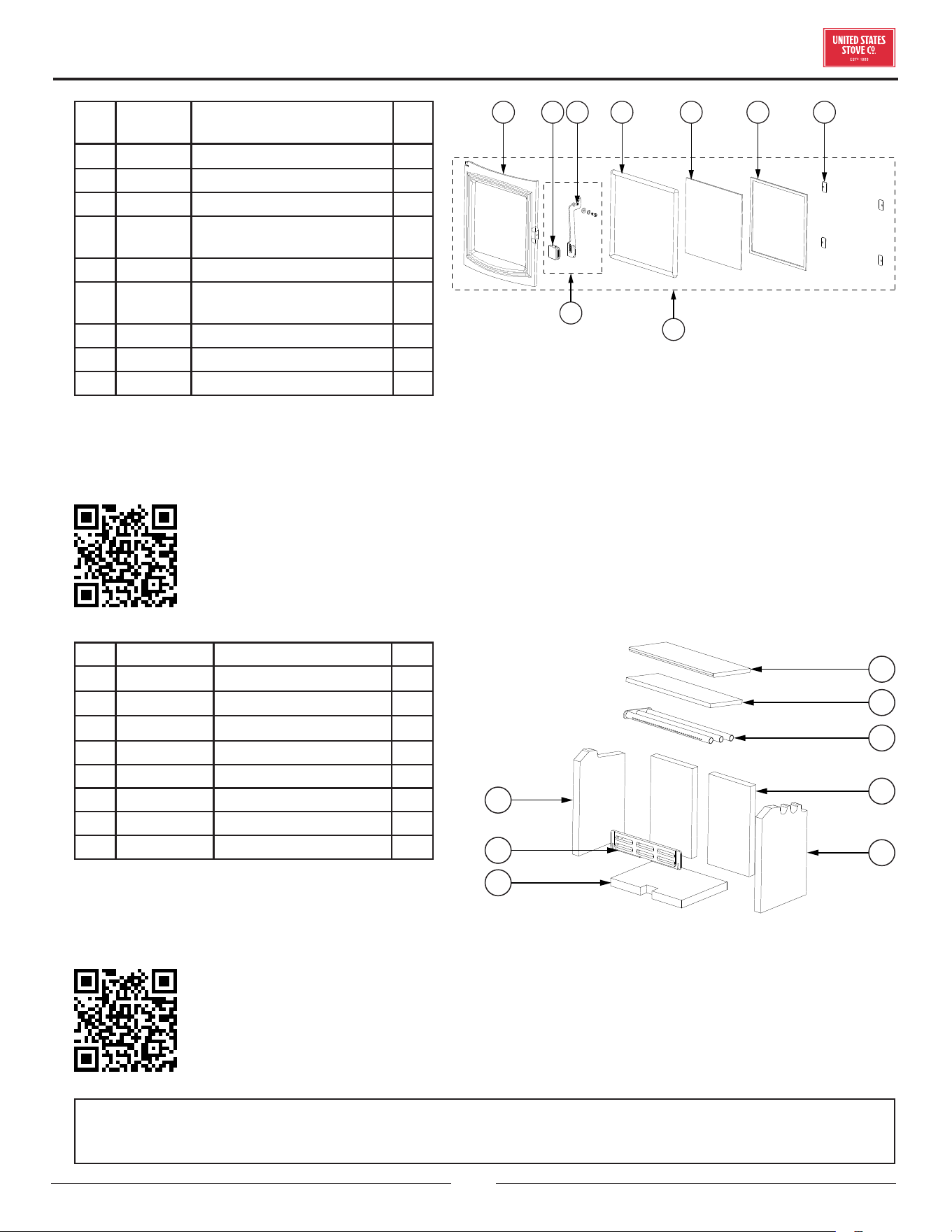

PIÈCES DE RECHANGE

Clé

Nº de

pièce

Description Qté

1 40909 Porte 1

2 893910 Poignée en bois pour écailles 1

3 893730 Poignée 1

4 88126

Joint d'étanchéité de corde

de 1,5 cm (5/8 po)

5 893718 Verre principal 1

6 88174

Joint - Plat, verre (3/16T x

3/8W)

7 893731 Pince à verre 4

8 893979 Kit de poignée de porte 1

9 893980 Ensemble de porte complet 1

Clé Nº de pièce Description Qté

1 893716 Déflecteur supérieur 1

2 893711 Déflecteur inférieur 1

3 893717 Assemblage de tube 1

4 893713 Doublure arrière 2

5 893715 Doublure droite 1

6 893712 Doublure gauche 1

7 40911 Protection de bûche 1

8 893714 Revêtement de fond 1

1 2 3

4 5 6 7

Comment eectuer la commande de pièces de réparation

1 800 750-2723 poste 5051 ou;

envoyez un courriel à : www.MyReplacementParts.com

Comment eectuer la commande de pièces de réparation

1 800 750-2723 poste 5051 ou;

envoyez un courriel à : www.MyReplacementParts.com

FICHE D’ENTRETIEN

Il est recommandé d’eectuer l’entretien régulier de votre système de chauage et de compléter le Registre des intervalles de service.

FOURNISSEUR DE SERVICE

Avant de compéter la fiche de service ci-dessous, assurez-vous d’avoir eectué le service tel que décrit dans les instructions du

fabricant. Utilisez toujours la pièce de rechange spécifiée par le fabricant lorsque le remplacement est nécessaire.

Service 01 Date : ______________________

Nom de l'ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté :

Cheminée nettoyée :

Articles remplacés _________________________________

Service 03 Date : ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté :

Cheminée nettoyée :

Articles remplacés : ________________________________

Service 05 Date : ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté :

Cheminée nettoyée :

Articles remplacés : ________________________________

Service 07 Date : ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté :

Cheminée nettoyée :

Articles remplacés : ________________________________

Service 02 Date : ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté :

Cheminée nettoyée :

Articles remplacés : ________________________________

Service 04 Date : ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté :

Cheminée nettoyée :

Articles remplacés : ________________________________

Service 06 Date: ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté :

Cheminée nettoyée :

Articles remplacés : ________________________________

Service 08 Date : ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté :

Cheminée nettoyée :

Articles remplacés : ________________________________

US Stove AW2520E-P 750 Sq. Ft. Tiny Wood Stove

Product's Documents

TH 100 Owners Manual

Specifications

US Stove AW2520E-P Questions and Answers
