Behringer 921B OSCILLATOR 921B Voltage-Controlled User Manual

Quick Start Guide

921B OSCILLATOR

Legendary Analog VCO Module for Eurorack

V 3.0

(EN) Safety Instruction

1. Please read and follow all

instructions.

2. Keep the apparatus away from

water, except for outdoor products..

3. Clean only with a dry cloth.

4. Do not block any ventilation

openings. Install in accordance with the

manufacturer’s instructions.

5. Do not install near any heat

sources such as radiators, heat

registers, stoves or other apparatus

(including ampliers) that

produce heat.

6. Use only attachments/accessories

specied by the manufacturer.

7. Use only

specied carts,

stands, tripods,

brackets, or tables.

Use caution to

prevent tip-over

when moving the cart/apparatus

combination.

8. Avoid installing in conned spaces

like bookcases.

9. Do not place near naked ame

sources, such as lighted candles.

10. Operating temperature range 5°

to 45°C (41° to 113°F).

LEGAL DISCLAIMER

Music Tribe accepts no liability for

any loss which may be suered by

any person who relies either wholly

or in part upon any description,

photograph, or statement contained

herein. Technical specications,

appearances and other information

are subject to change without notice.

All trademarks are the property

of their respective owners. Midas,

Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston

Microphones and Coolaudio are

trademarks or registered trademarks

of Music Tribe Global Brands Ltd.

LIMITED WARRANTY

For the applicable warranty terms

and conditions and additional

information regarding Music Tribe’s

Limited Warranty, please see

complete details online at community.

musictribe.com/support.

(ES)

Instrucción de seguridad

1. Por favor, lea y siga todas las

instrucciones.

2. Mantenga el aparato alejado

del agua, excepto para productos

destinados al uso en exteriores.

3. Limpie solo con un paño seco.

4. No bloquee ninguna abertura de

ventilación. Instale de acuerdo con las

instrucciones del fabricante.

5. No instale cerca de fuentes de

calor como radiadores, registros

de calor, estufas u otros aparatos

(incluyendo amplicadores) que

generen calor.

6. Utilice solo accesorios

especicados por el fabricante.

7. Use solo

carros, soportes,

trípodes, soportes

o mesas

especicados.

Tenga precaución

para evitar el vuelco al mover la

combinación carro/aparato.

8. Evite la instalación en espacios

connados como estanterías.

9. No colocar cerca de fuentes de

llama desnuda, como velas encendidas.

10. Rango de temperatura de

funcionamiento de 5° a 45° C

(41° a 113° F).

NEGACIÓN LEGAL

Music Tribe no admite ningún tipo

de responsabilidad por cualquier

daño o pérdida que pudiera sufrir

cualquier persona por conar total

o parcialmente en la descripciones,

fotografías o armaciones

contenidas en este documento.

Las especicaciones técnicas,

imágenes y otras informaciones

contenidas en este documento están

sujetas a modicaciones sin previo

aviso. Todas las marcas comerciales

que aparecen aquí son propiedad

de sus respectivos dueños. Midas,

Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston

Microphones y Coolaudio son marcas

comerciales o marcas registradas

de Music Tribe Global Brands Ltd.

2024 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y

condiciones aplicables de la garantía

así como información adicional sobre

la Garantía limitada de Music Tribe,

consulte online toda la información

en la web community.musictribe.

com/support.

(FR) Consignes de sécurité

1. Veuillez lire et suivre toutes les

instructions.

2. Gardez l'appareil éloigné de l'eau,

sauf pour les produits destinés à une

utilisation en extérieur.

3. Nettoyez uniquement avec un

chion sec.

4. Ne bloquez aucune ouverture de

ventilation. Installez conformément

aux instructions du fabricant.

5. N'installez pas près de sources de

chaleur telles que radiateurs, grilles de

chaleur, cuisinières ou autres appareils

(y compris les amplicateurs) qui

produisent de la chaleur.

6. Utilisez uniquement les

accessoires spéciés par le fabricant.

7. Utilisez

uniquement des

chariots, des

supports, des

trépieds, des

supports ou des

tables spéciés. Faites attention pour

éviter le renversement lors du

déplacement de la combinaison

chariot/appareil.

8. Évitez l'installation dans

des espaces connés comme les

bibliothèques.

9. Ne pas placer près de sources

de amme nue, telles que des

bougies allumées.

10. Plage de température de

fonctionnement de 5° à 45° C

(41° à 113)

DÉNI LÉGAL

Music Tribe ne peut être tenu pour

responsable pour toute perte pouvant

être subie par toute personne se

ant en partie ou en totalité à

toute description, photographie

ou armation contenue dans ce

document. Les caractéristiques,

l’apparence et d’autres informations

peuvent faire l’objet de modications

sans notication. Toutes les marques

appartiennent à leurs propriétaires

respectifs. Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones

et Coolaudio sont des marques ou

marques déposées de Music Tribe

Global Brands Ltd. © Music Tribe Global

GARANTIE LIMITÉE

Pour connaître les termes et conditions

de garantie applicables, ainsi que

les informations supplémentaires et

détaillées sur la Garantie Limitée de

Music Tribe, consultez le site Internet

community.musictribe.com/support.

(DE) Wichtige

Sicherheitshinweise

1. Bitte lesen Sie alle Anweisungen

sorgfältig durch und befolgen

Sie diese.

2. Halten Sie das Gerät von Wasser

fern, außer für Produkte, die für den

Außeneinsatz vorgesehen sind.

3. Reinigen Sie es nur mit einem

trockenen Tuch.

4. Blockieren Sie keine

Belüftungsönungen. Installieren

Sie gemäß den Anweisungen

des Herstellers.

5. Installieren Sie nicht in der Nähe

von Wärmequellen wie Heizkörpern,

Heizregistern, Öfen oder anderen

Geräten (einschließlich Verstärkern),

die Wärme erzeugen.

6. Verwenden Sie nur Zubehörteile,

die vom Hersteller angegeben sind.

7. Verwenden

Sie nur

spezizierte

Wagen, Ständer,

Stative,

Halterungen oder

Tische. Achten Sie darauf, beim

Bewegen der Wagen-Geräte-

Kombination ein Umkippen

zu vermeiden.

8. Vermeiden Sie die Installation in

beengten Räumen wie Bücherregalen.

9. Nicht in der Nähe von oenen

Flammenquellen platzieren,

wie brennende Kerzen.

10. Betriebstemperaturbereich von 5°

bis 45°C (41° bis 113°F).

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung

für Verluste, die Personen entstanden

sind, die sich ganz oder teilweise auf

hier enthaltene Beschreibungen,

Fotos oder Aussagen verlassen haben.

Technische Daten, Erscheinungsbild

und andere Informationen können

ohne vorherige Ankündigung

geändert werden. Alle Warenzeichen

sind Eigentum der jeweiligen

Inhaber. Midas, Klark Teknik, Lab

Gruppen, Lake, Tannoy, Turbosound,

TC Electronic, TC Helicon, Behringer,

Bugera, Aston Microphones und

Coolaudio sind Warenzeichen oder

eingetragene Warenzeichen der

Music Tribe Global Brands Ltd.

BESCHRÄNKTE GARANTIE

Die geltenden Garantiebedingungen

und zusätzliche Informationen

bezüglich der von Music Tribe

gewährten beschränkten Garantie

nden Sie online unter community.

musictribe.com/support.

(PT) Instruções de

Seguranç Importantes

1. Por favor, leia e siga todas as

instruções.

2. Mantenha o aparelho longe da

água, exceto para produtos destinados

ao uso externo.

3. Limpe apenas com um pano seco.

4. Não bloqueie nenhuma abertura

de ventilação. Instale de acordo com as

instruções do fabricante.

5. Não instale próximo a fontes

de calor, como radiadores, grelhas

de calor, fogões ou outros aparelhos

(incluindo amplicadores) que

gerem calor.

6. Use apenas acessórios

especicados pelo fabricante.

7. Use apenas

carrinhos,

suportes, tripés,

suportes ou mesas

especicados.

Tenha cuidado

para evitar tombamentos ao mover a

combinação carrinho/aparelho.

8. Evite instalar em espaços

connados, como estantes.

9. Não coloque perto de fontes de

chama nua, como velas acesas.

10. Intervalo de temperatura de

operação de 5° a 45° C (41° a 113° F).

LEGAL RENUNCIANTE

O Music Tribe não se responsabiliza

por perda alguma que possa ser

sofrida por qualquer pessoa que

dependa, seja de maneira completa

ou parcial, de qualquer descrição,

fotograa, ou declaração aqui

contidas. Dados técnicos, aparências

e outras informações estão sujeitas

a modicações sem aviso prévio.

Todas as marcas são propriedade

de seus respectivos donos. Midas,

Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

2 3Quick Start Guide921B OSCILLATOR

TC Helicon, Behringer, Bugera,

Aston Microphones e Coolaudio

são marcas ou marcas registradas

do Music Tribe Global Brands Ltd.

GARANTIA LIMITADA

Para obter os termos de garantia

aplicáveis e condições e informações

adicionais a respeito da garantia

limitada do Music Tribe, favor vericar

detalhes na íntegra através do website

community.musictribe.com/support.

(IT) Istruzioni di sicurezza

importanti

1. Per favore, leggere e seguire tutte

le istruzioni.

2. Mantenere l'apparecchio lontano

dall'acqua, tranne per i prodotti

destinati all'uso all'aperto.

3. Pulire solo con un panno asciutto.

4. Non ostruire alcuna apertura di

ventilazione. Installare in conformità

alle istruzioni del produttore.

5. Non installare vicino a fonti di

calore come termosifoni, bocchette

di calore, fornelli o altri apparecchi

(compresi gli amplicatori) che

producono calore.

6. Utilizzare solo accessori specicati

dal produttore.

7. Usare solo

carrelli, supporti,

treppiedi, stae o

tavoli specicati.

Prestare

attenzione per

evitare il ribaltamento durante lo

spostamento della combinazione

carrello/apparecchio.

8. Evitare l'installazione in spazi

connati come librerie.

9. Non posizionare vicino a fonti di

amma nude, come candele accese.

10. Intervallo di temperatura

di funzionamento da 5° a 45° C

(41° a 113° F)

DISCLAIMER LEGALE

Music Tribe non si assume alcuna

responsabilità per eventuali danni che

possono essere subiti da chiunque si

affidi in tutto o in parte a qualsiasi

descrizione, fotografia o dichiarazione

contenuta qui. Specifiche tecniche,

aspetti e altre informazioni sono

soggette a modifiche senza preavviso.

Tutti i marchi sono di proprietà

dei rispettivi titolari. Midas, Klark

Teknik, Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones

e Coolaudio sono marchi o marchi

registrati di Music Tribe Global Brands

Ltd. © Music Tribe Global Brands Ltd.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia

applicabili e le informazioni aggiuntive

relative alla garanzia limitata di Music

Tribe, consultare online i dettagli

completi su community.musictribe.

com/support.

(NL) Belangrijke

veiligheidsvoorschriften

1. Lees alsjeblieft alle instructies en

volg deze op.

2. Houd het apparaat uit de buurt

van water, behalve voor producten die

bedoeld zijn voor buitengebruik.

3. Reinig alleen met een droge doek.

4. Blokker geen ventilatieopeningen.

Installeer volgens de instructies van de

fabrikant.

5. Installeer niet in de buurt van

warmtebronnen zoals radiatoren,

warmte registers, fornuizen of andere

apparaten (inclusief versterkers) die

warmte produceren.

6. Gebruik alleen accessoires die

door de fabrikant zijn gespeciceerd.

7. Gebruik

alleen

gespeciceerde

karren, standaards,

statieven, beugels

of tafels. Wees

voorzichtig om kantelen te voorkomen

bij het verplaatsen van de kar/

apparaatcombinatie.

8. Vermijd installatie in afgesloten

ruimtes zoals boekenkasten.

9. Plaats niet in de buurt

van naakte vlambronnen,

zoals brandende kaarsen.

10. Bedrijfstemperatuurbereik van 5°

tot 45°C (41° tot 113°F).

WETTELIJKE ONTKENNING

Music Tribe aanvaardt geen

aansprakelijkheid voor enig verlies

dat kan worden geleden door een

persoon die geheel of gedeeltelijk

vertrouwt op enige beschrijving,

foto of verklaring hierin. Technische

specicaties, verschijningen en andere

informatie kunnen zonder voorafgaande

kennisgeving worden gewijzigd. Alle

handelsmerken zijn eigendom van hun

respectievelijke eigenaren. Midas, Klark

Teknik, Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones

en Coolaudio zijn handelsmerken of

gedeponeerde handelsmerken van

Music Tribe Global Brands Ltd. © Music

Tribe Global Brands Ltd. 2024 Alle

rechten voorbehouden.

BEPERKTE GARANTIE

Voor de toepasselijke

garantievoorwaarden en aanvullende

informatie met betrekking tot de

beperkte garantie van Music Tribe,

zie de volledige details online op

community.musictribe.com/support.

(SE) Viktiga

säkerhetsanvisningar

1. Vänligen läs och följ alla

instruktioner noggrant.

2. Håll apparaten borta från vatten,

förutom för utomhusprodukter.

3. Rengör endast med en torr trasa.

4. Blockera inte några

ventilationsöppningar. Installera enligt

tillverkarens anvisningar.

5. Installera inte nära några

värmekällor som element,

värmeregistrar, spisar eller andra

apparater (inklusive förstärkare) som

genererar värme.

6. Använd endast tillbehör som

anges av tillverkaren.

7. Använd

endast

specicerade

vagnar, ställ, stativ,

fästen eller bord.

Var försiktig för att

undvika att vagnen/

apparatkombinationen tippar när

den yttas.

8. Undvik installation i trånga

utrymmen som bokhyllor.

9. Placera inte nära öppen låga,

såsom tända ljus.

10. Driftstemperaturområde 5° till

45° C (41° till 113° F).

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar för

någon förlust som kan drabbas av

någon person som helt eller delvis

förlitar sig på någon beskrivning,

fotogra eller uttalande som nns här.

Tekniska specikationer, utseenden

och annan information kan ändras

utan föregående meddelande. Alla

varumärken tillhör respektive ägare.

Midas, Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera,

Aston Microphones och Coolaudio

är varumärken eller registrerade

varumärken som tillhör Music Tribe Global

Brands Ltd. © Music Tribe Global Brands

Ltd. 2024 Alla Rättigheter reserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor och

ytterligare information om Music Tribes

begränsade garanti, se fullständig

information online på community.

musictribe.com/support.

(PL) Ważne informacje o

bezpieczeństwie

1. Proszę przeczytać i ścisłe

przestrzegać wszystkich instrukcji.

2. Trzymaj urządzenie z dala

od wody, z wyjątkiem produktów

przeznaczonych do użytku na

zewnątrz.

3. Czyść tylko suchą szmatką.

4. Nie blokuj żadnych otworów

wentylacyjnych. Instaluj zgodnie z

instrukcjami producenta.

5. Nie instaluj w pobliżu źródeł

ciepła, takich jak grzejniki, rejestratory

ciepła, kuchenki lub inne urządzenia

(w tym wzmacniacze), które generują

ciepło.

6. Używaj tylko akcesoriów

określonych przez producenta.

7. Używaj tylko

określonych

wózków, stojaków,

statywów,

uchwytów lub

stołów. Uważaj,

aby zapobiec przewróceniu się wózka/

aparatu podczas przemieszczania.

8. Unikaj instalacji w ciasnych

miejscach, takich jak regały na książki.

9. Nie umieszczaj w pobliżu

źródeł otwartego ognia, takich jak

zapalone świeczki.

10. Zakres temperatury pracy od 5°

do 45°C (41° do 113°F).

ZASTRZEŻENIA PRAWNE

Music Tribe nie ponosi

odpowiedzialności za jakiekolwiek

straty, które mogą ponieść osoby,

które polegają w całości lub w

części na jakimkolwiek opisie,

fotograi lub oświadczeniu

zawartym w niniejszym dokumencie.

Specykacje techniczne, wygląd i

inne informacje mogą ulec zmianie

bez powiadomienia. Wszystkie

znaki towarowe są własnością ich

odpowiednich właścicieli. Midas,

Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston

Microphones i Coolaudio są znakami

towarowymi lub zastrzeżonymi

znakami towarowymi rmy Music

Tribe Global Brands Ltd. © Music Tribe

Global Brands Ltd. 2024 Wszystkie

prawa zastrzeżone.

OGRANICZONA GWARANCJA

Aby zapoznać się z obowiązującymi

warunkami gwarancji i dodatkowymi

informacjami dotyczącymi

ograniczonej gwarancji Music Tribe,

zapoznaj się ze wszystkimi szczegółami

w trybie online pod adresem

community.musictribe.com/support.

(JP) 安全指示

すべての指示を読んで、

従ってください。

2. 屋外の製品を除き、機器

を水から遠ざけてください。

3. 乾いた布でのみ清掃して

ください。

4. 通気口を塞がないでくだ

さい。メーカーの指示に従っ

てインストールしてください。

5. 暖房器、ヒートレジスタ

ー、ストーブなどの発熱機器

（アンプを含む）の近くには

取り付けないでください。

6. メーカーが指定したアタ

ッチメント/アクセサリーのみ

使用してください。

7. 指定され

たカート、スタ

ンド、三脚、ブ

ラケット、また

はテーブルの

み使用してく

ださい。カート / 機器の組み合

わせを移動する際には、転倒

を防ぐよう注意してくだ

さい。

8. 書棚などの密閉された

空間には設置しないでくだ

さい。

9. 裸火のような火の元の近

くに置かないでください。

4 5Quick Start Guide921B OSCILLATOR

10. 動作温度範囲は摂氏 5

度から 45 度 (華氏 41 度から

113 度) です。

法的放棄

ここに含まれる記述、

写真、意見の全体または一

部に依拠して､いかなる人

が損害を生じさせた場合に

も､

MUSIC Tribe は一切の賠償

責任を負いません。技術仕

様､外観およびその他の情報

は予告なく変更になる場合

があります。商標はすべて､

それぞれの所有者に帰属し

ます。

Midas､Klark Teknik､

Lab Gruppen､Lake､Tannoy､

Turbosound､TC Electronic､

TC Helicon､Behringer､Bugera､

Aston

Microphones

および Coolaudio は

Music Tribe Global Brands Ltd. の商標

または登録商標です。

Tribe Global Brands Ltd. 2024

無断転

用禁止。

限定保証

適用される保証条件と

Music Tribe の限定保証に関

する概要については、オン

ライン上

community.musictribe.

com/support

にて詳細をご確認

ください。

(CN) 安全须知

请阅读, 保存, 遵守所有

的说明, 注意所有的警示。

2. 请勿在靠近水的地方使用

本产品。

3. 请用干布清洁本产品。

4. 请只使用厂家指定的附属

设备和配件。不要堵塞任何

通风口。按照制造商的说明进

行安装。

5. 请只使用厂

家指定的或随

货销售的手推

车, 架子, 三角

架, 支架和桌

子等。若使用手推车来搬运设

备, 请注意安全放置设备, 以

避免手推车和设备倾倒而

受伤。

6. 请勿安装在密闭空间, 如书

柜或类似装置。

7. 请勿将本产品安装在热源

附近, 如暖气片, 炉子或其它产

生热量的设备 (包括功放器)

。产品上不要放置裸露的火焰

源, 如点燃的蜡烛。

8. 如果液体流入或异物落入

设备内, 设备遭雨淋或受潮, 设

备不能正常运作或被摔坏等,

设备受损需进行维修时, 所有

维修均须由合格的维修人员

进行维修。

法律声明

对于任何因在此说明书提到

的全部或部份描述、图片或

声明而造成的损失,

Music Tribe

不负任何责任。技术参数和

外观若有更改, 恕不另行通

知。所有的商标均为其各自所

有者的财产。

Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones

和 Coolaudio 是 Music Tribe Global

Brands Ltd.

公司的商标或注册

商标。

Ltd. 2024

保修条款

有关音乐集团保修的适用条

款及其它相关信息, 请登陆

community.musictribe.com/support

网站查看完整的详细信息。

6 7Quick Start Guide921B OSCILLATOR

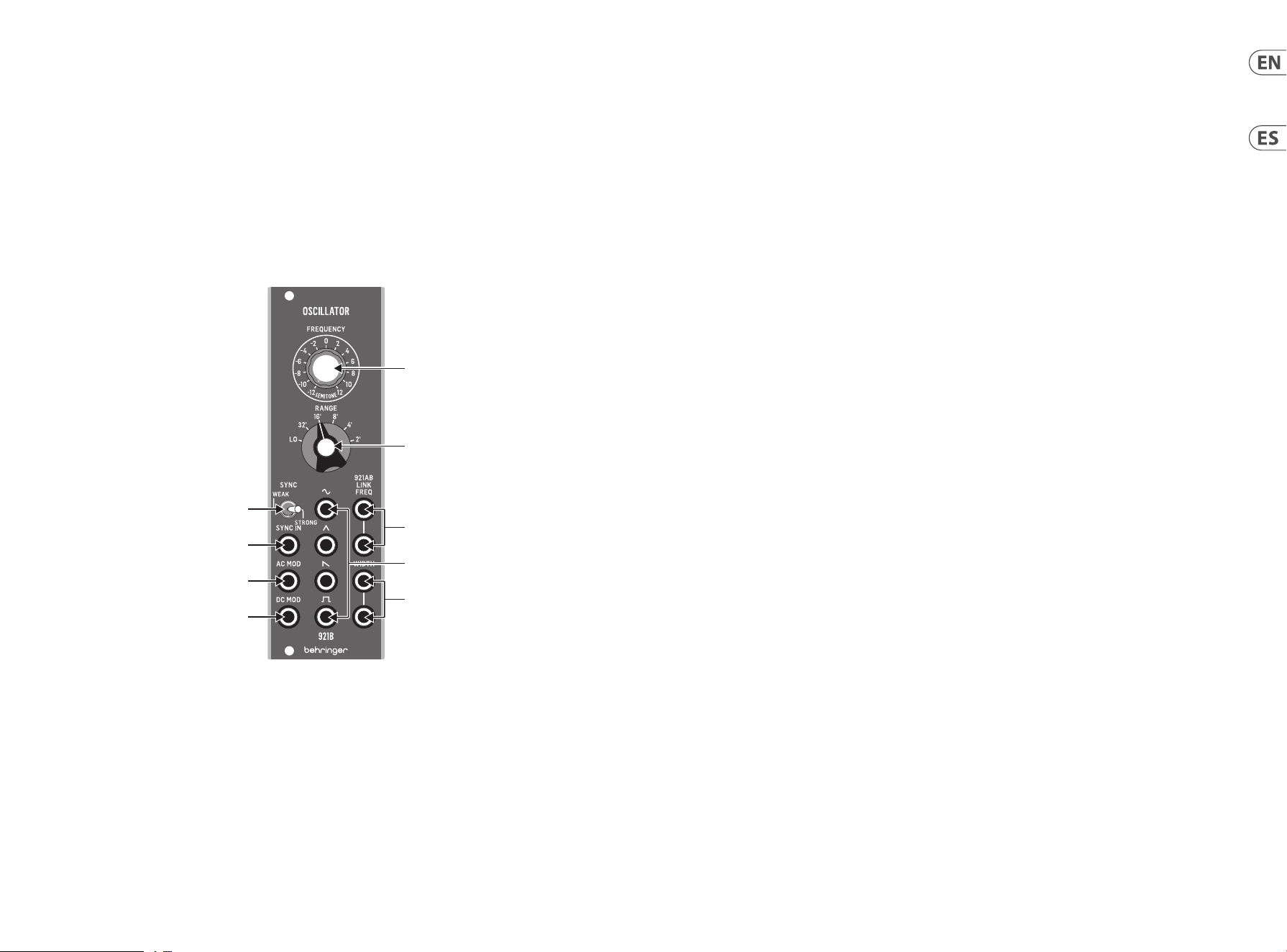

(EN) Controls

(1) FREQUENCY - This knob manually adjusts the frequency

in semitones for the 921B oscillator circuit. This oscillator

can generate both audio and sub-audio frequencies for

control or audio.

(2) RANGE - This knob sets the general frequency range of

the oscillator in octaves, numbered to match pipe organ

notations, which can then be adjusted up or down by

semitones with the FREQUENCY knob.

(3) 921AB LINK FREQ - These parallel jacks accept frequency

control voltage signals from a 921A module via cables with

3.5 mm TS connectors. The parallel wiring of the jacks also

allows a control voltage signal to be sent through and back

out to drive additional 921B modules.

(4) 921AB LINK WIDTH - These parallel jacks accept 921A

control voltage signals for the rectangular wave width

parameter via cables with 3.5 mm TS connectors. The

parallel wiring of the jacks also allows a control voltage

signal to be sent through and back out to drive additional

921B modules.

NOTE: If the 921B input voltage exceeds the range of 0 to

+6 V, the excess voltage could result in the width being

0% or 100%, which means no waveform will be present

at the square wave output until the control voltage is

returned to the normal range. When using 921B with a

921A driver, the 921A’s WIDTH OF RECTANGULAR WAVE

knob can oset the control voltage output from 921A to

compensate. For example, when 921A’s WIDTH knob is set

to 50%, the 921A’s normal control voltage range into 921B

becomes -3 V to +3 V.

(5) SYNC WEAK/OFF/STRONG - Use this switch to set how

closely 921B follows the sync signal routed in via the SYNC

IN jack. If the SYNC IN input is not required, select the

center OFF switch position.

(6) SYNC IN - Use this jack to route an external sync

signal into the 921B module via cables with 3.5 mm TS

connectors. A sawtooth waveform is recommended to

produce the best sync results.

(7) AC MOD - Use this AC-coupled input jack to control

frequency modulation via a control signal.

(8) DC MOD - Use this DC-coupled input jack to control

frequency modulation via a control signal.

(9) WAVEFORM OUTPUTS - Use these jacks to route oscillator

signals out of the module via cables with 3.5 mm jacks.

Four waveforms are available: sine, triangular, sawtooth

and rectangular.

(6)

(7)

(8)

(5)

(1)

(2)

(3)

(4)

(9)

921B OSCILLATOR Controls

(ES) Controles

(1) FREQUENCY - Esta perilla ajusta manualmente la

frecuencia en semitonos para el circuito del oscilador

921B. Este oscilador puede generar frecuencias de audio

y sub-audio para control o audio.

(2) RANGE - Esta perilla establece el rango de frecuencia

general del oscilador en octavas, numeradas para que

coincidan con las notaciones de los órganos de tubos,

que luego se pueden ajustar hacia arriba o hacia abajo en

semitonos con la perilla FREQUENCY.

(3) 921AB LINK FREQ - Estas tomas paralelas aceptan señales

de voltaje de control de frecuencia de un módulo 921A a

través de cables con conectores TS de 3,5 mm. El cableado

paralelo de los enchufes también permite que se envíe

una señal de voltaje de control a través y de regreso para

impulsar módulos 921B adicionales.

(4) 921AB LINK WIDTH - Estas tomas paralelas aceptan

señales de voltaje de control 921A para el parámetro

de ancho de onda rectangular a través de cables con

conectores TS de 3,5 mm. El cableado paralelo de los

enchufes también permite que se envíe una señal de

voltaje de control a través y de regreso para impulsar

módulos 921B adicionales.

NOTA: Si el voltaje de entrada del 921B excede el rango de

0 a +6 V, el exceso de voltaje podría resultar en un ancho de

0% o 100%, lo que signica que no habrá forma de onda en

la salida de onda cuadrada hasta que el voltaje de control

regrese a la rango normal. Cuando se usa el 921B con un

controlador 921A, la perilla WIDTH OF RECTANGULAR WAVE

del 921A puede compensar la salida de voltaje de control de

921A para compensar. Por ejemplo, cuando la perilla WIDTH

del 921A se establece en 50%, el rango de voltaje de control

normal del 921A en 921B se convierte en -3 V a +3 V.

(5) SYNC WEAK/OFF/STRONG - Utilice este conmutador

para establecer qué tan cerca sigue el 921B la señal de

sincronización enrutada a través del conector SYNC IN.

Sino se requiere la entrada SYNC IN, seleccione la posición

del interruptor central OFF.

(6) SYNC IN - Utilice este conector para enrutar una señal de

sincronización externa al módulo 921B a través de cables

con conectores TS de 3,5 mm. Se recomienda una forma

de onda de diente de sierra para producir los mejores

resultados de sincronización.

(7) AC MOD - Utilice este conector de entrada acoplado a CA

para controlar la modulación de frecuencia a través de una

señal de control.

(8) DC MOD - Utilice este conector de entrada acoplado a CC

para controlar la modulación de frecuencia a través de una

señal de control.

(9) WAVEFORM OUTPUTS - Utilice estas tomas para enrutar

las señales del oscilador fuera del módulo a través de

cables con tomas de 3,5 mm. Hay cuatro formas de onda

disponibles: sinusoidal, triangular, de diente de sierra

yrectangular.

8 9Quick Start Guide921B OSCILLATOR

921B OSCILLATOR Controls

(FR) Réglages

(1) FREQUENCY - Ce bouton règle manuellement la fréquence

en demi-tons pour le circuit de l’oscillateur 921B. Cet

oscillateur peut générer à la fois des fréquences audio et

sous-audio pour le contrôle ou l’audio.

(2) RANGE - Ce bouton règle la plage de fréquences générale

de l’oscillateur en octaves, numérotées pour correspondre

aux notations des orgues à tuyaux, qui peut ensuite être

ajustée vers le haut ou vers le bas par

demi-tons avec le bouton FREQUENCY.

(3) 921AB LINK FREQ - Ces prises parallèles acceptent les

signaux de tension de contrôle de fréquence d’un module

921A via des câbles avec connecteurs TS 3,5 mm. Le câblage

parallèle des prises permet également d’envoyer et de

retirer un signal de tension de commande pour piloter

des modules 921B supplémentaires.

(4) 921AB LINK WIDTH - Ces prises parallèles acceptent les

signaux de tension de commande 921A pour le paramètre de

largeur d’onde rectangulaire via des câbles avec connecteurs

TS 3,5 mm. Le câblage parallèle des prises permet également

d’envoyer et de retirer un signal de tension de commande pour

piloter des modules 921B supplémentaires.

REMARQUE: Si la tension d’entrée 921B dépasse la plage

de 0 à +6 V, la tension excessive peut entraîner une largeur

de 0% ou 100%, ce qui signie qu’aucune forme d’onde

ne sera présente à la sortie d’onde carrée jusqu’à ce que

la tension de commande soit renvoyée au plage normale.

Lors de l’utilisation du 921B avec un pilote 921A, le bouton

WIDTH OF RECTANGULAR WAVE du 921A peut compenser

la sortie de tension de commande de 921A pour compenser.

Par exemple, lorsque le bouton WIDTH du 921A est réglé

sur 50%, la plage de tension de commande normale

du 921A en 921B devient -3 V à +3 V.

(5) SYNC WEAK/OFF/STRONG - Utilisez ce commutateur

pour régler la distance entre le 921B et le signal de

synchronisation acheminé via la prise SYNC IN. Si l’entrée

SYNC IN n’est pas requise, sélectionnez la position

de l’interrupteur central OFF.

(6) SYNC IN - Utilisez cette prise pour acheminer un signal

de synchronisation externe dans le module 921B via des

câbles avec connecteurs TS 3,5 mm. Une forme d’onde

en dents de scie est recommandée pour produire

les meilleurs résultats de synchronisation.

(7) AC MOD - Utilisez cette prise d’entrée couplée

CA pour contrôler la modulation de fréquence

via un signal de commande.

(8) DC MOD - Utilisez cette prise d’entrée à couplage

CC pour contrôler la modulation de fréquence

via un signal de commande.

(9) WAVEFORM OUTPUTS - Utilisez ces prises pour acheminer

les signaux de l’oscillateur hors du module via des câbles

avec des prises de 3,5 mm. Quatre formes d’onde sont

disponibles: sinusoïdale, triangulaire, en dents de scie

et rectangulaire.

(DE) Bedienelemente (IT) Controlli

(1) FREQUENCY - Dieser Regler stellt die Frequenz

in Halbtönen für die 921B-Oszillatorschaltung manuell

ein. Dieser Oszillator kann sowohl Audio- als auch

Sub-Audio-Frequenzen zur Steuerung oder für

Audio erzeugen.

(2) RANGE - Mit diesem Regler wird der allgemeine

Frequenzbereich des Oszillators in Oktaven eingestellt,

die entsprechend den Noten der Pfeifenorgel nummeriert

sind. Diese können dann mit dem FREQUENCY-Regler

durch Halbtöne nach oben oder unten eingestellt werden.

(3) 921AB LINK FREQ - Diese parallelen Buchsen

akzeptieren Frequenzsteuerspannungssignale von

einem 921A-Modul über Kabel mit 3,5-mm-TS-Steckern.

Durch die parallele Verdrahtung der Buchsen kann auch

ein Steuerspannungssignal durch und zurück gesendet

werden, um zusätzliche 921B-Module anzusteuern.

(4) 921AB LINK WIDTH - Diese parallelen Buchsen akzeptieren

921A-Steuerspannungssignale für den Parameter

Rechteckwellenbreite über Kabel mit 3,5-mm-TS-Steckern.

Durch die parallele Verdrahtung der Buchsen kann auch ein

Steuerspannungssignal durch und zurück gesendet werden,

um zusätzliche 921B-Module anzusteuern.

HINWEIS: Wenn die 921B-Eingangsspannung den Bereich

von 0 bis +6 V überschreitet, kann die Überspannung dazu

führen, dass die Breite 0% oder 100% beträgt, was bedeutet,

dass am Rechteckwellenausgang keine Wellenform

vorhanden ist, bis die Steuerspannung an die zurückgegeben

wird Normalbereich. Bei Verwendung von 921B mit einem

921A-Treiber kann der WIDTH OF RECTANGULAR WAVE-Regler

des 921A die von 921A ausgegebene Steuerspannung zur

Kompensation versetzen. Wenn beispielsweise der WIDTH-

Regler des 921A auf 50% eingestellt ist, beträgt der normale

Steuerspannungsbereich des 921A für 921B -3 V bis +3 V.

(5) SYNC WEAK/OFF/STRONG - Verwenden Sie diesen

Schalter, um einzustellen, wie genau 921B dem über die

SYNC IN-Buchse eingespeisten Synchronisationssignal

folgt. Wenn der SYNC IN-Eingang nicht erforderlich ist,

wählen Sie die Position des mittleren AUS-Schalters.

(6) SYNC IN - Verwenden Sie diese Buchse, um ein

externes Synchronisationssignal über Kabel mit

3,5-mm-TS-Steckern in das 921B-Modul zu leiten. Eine

Sägezahnwellenform wird empfohlen, um die besten

Synchronisationsergebnisse zu erzielen.

(7) AC MOD - Verwenden Sie diese AC-gekoppelte

Eingangsbuchse, um die Frequenzmodulation über

ein Steuersignal zu steuern.

(8) DC MOD - Verwenden Sie diese DC-gekoppelte

Eingangsbuchse, um die Frequenzmodulation über

ein Steuersignal zu steuern.

(9) WAVEFORM OUTPUTS - Verwenden Sie diese Buchsen,

um Oszillatorsignale über Kabel mit 3,5-mm-Buchsen aus

dem Modul zu leiten. Es stehen vier Wellenformen zur

Verfügung: Sinus, Dreieck, Sägezahn und Rechteck.

(1) FREQUENCY - Questa manopola regola manualmente la

frequenza in semitoni per il circuito dell’oscillatore 921B.

Questo oscillatore può generare frequenze sia audio che

sub-audio per il controllo o l’audio.

(2) RANGE - Questa manopola imposta l’intervallo di

frequenza generale dell’oscillatore in ottave, numerate in

modo da corrispondere alle notazioni dell’organo a canne,

che possono quindi essere regolate verso l’alto o verso il

basso di semitoni con la manopola FREQUENCY.

(3) 921AB LINK FREQ - Questi jack paralleli accettano segnali

di tensione di controllo della frequenza da un modulo

921A tramite cavi con connettori TS da 3,5 mm. Il cablaggio

in parallelo dei jack consente anche l’invio e il ritorno

di un segnale di tensione di controllo per pilotare moduli

921B aggiuntivi.

(4) 921AB LINK WIDTH - Questi jack paralleli accettano

segnali di tensione di controllo 921A per il parametro di

larghezza d’onda rettangolare tramite cavi con connettori

TS da 3,5 mm. Il cablaggio in parallelo dei jack consente

anche l’invio e il ritorno di un segnale di tensione di

controllo per pilotare moduli 921B aggiuntivi.

NOTA: Se la tensione di ingresso del 921B supera

l’intervallo da 0 a +6 V, la tensione in eccesso potrebbe

comportare una larghezza dello 0% o del 100%, il che

signica che nessuna forma d’onda sarà presente all’uscita

dell’onda quadra no a quando la tensione di controllo

non viene restituita al intervallo normale. Quando si

utilizza il 921B con un driver 921A, la manopola WIDTH OF

RECTANGULAR WAVE del 921A può compensare l’uscita

della tensione di controllo da 921A per compensare.

Ad esempio, quando la manopola WIDTH del 921A è

impostata al 50%, il normale intervallo di tensione di

controllo del 921A in 921B diventa da -3 V a +3 V.

(5) SYNC WEAK/OFF/STRONG - Usa questo interruttore per

impostare la precisione con cui il 921B segue il segnale

di sincronizzazione inviato tramite il jack SYNC IN. Se

l’ingresso SYNC IN non è richiesto, selezionare la posizione

dell’interruttore OFF centrale.

(6) SYNC IN - Utilizzare questo jack per instradare un segnale

di sincronizzazione esterno nel modulo 921B tramite

cavi con connettori TS da 3,5 mm. Si consiglia una forma

d’onda a dente di sega per ottenere i migliori risultati

di sincronizzazione.

(7) AC MOD - Utilizzare questo jack di ingresso accoppiato in

CA per controllare la modulazione di frequenza tramite un

segnale di controllo.

(8) DC MOD - Utilizzare questo jack di ingresso accoppiato in

CC per controllare la modulazione di frequenza tramite un

segnale di controllo.

(9) WAVEFORM OUTPUTS - Utilizzare questi jack per

instradare i segnali dell’oscillatore fuori dal modulo

tramite cavi con jack da 3,5 mm. Sono disponibili quattro

forme d’onda: sinusoidale, triangolare, a dente di sega

e rettangolare.

(PT) Controles

(1) FREQUENCY - Este botão ajusta manualmente a

frequência em semitons para o circuito do oscilador 921B.

Este oscilador pode gerar frequências de áudio e sub-áudio

para controle ou áudio.

(2) RANGE - Este botão ajusta a faixa de frequência geral do

oscilador em oitavas, numeradas para corresponder às

notações do órgão de tubos, que podem ser ajustadas para

cima ou para baixo em semitons com o botão FREQUÊNCIA.

(3) 921AB LINK FREQ - Esses conectores paralelos aceitam

sinais de tensão de controle de frequência de um módulo

921A por meio de cabos com conectores TS de 3,5 mm.

A ação paralela dos conectores também permite que um

sinal de tensão de controle seja enviado e enviado de volta

para os módulos 921B adicionais.

(4) 921AB LINK WIDTH - Esses conectores paralelos aceitam

sinais de tensão de controle 921A para o parâmetro

de largura de onda retangular por meio de cabos com

conectores TS de 3,5 mm. A ação paralela dos conectores

também permite que um sinal de tensão de controle seja

enviado e enviado de volta para os módulos

921B adicionais.

NOTA: Se a tensão de entrada do 921B exceder a faixa de

0 a +6 V, o excesso de tensão pode resultar na largura

de 0% ou 100%, o que signica que nenhuma forma de

onda estará presente na saída de onda quadrada até que

a tensão de controle seja retornada ao intervalo normal.

Ao usar o 921B com um driver 921A, o botão WIDTH OF

RECTANGULAR WAVE do 921A pode compensar a saída de

tensão de controle de 921A para compensar. Por exemplo,

quando o botão WIDTH do 921A é denido para 50%,

a faixa de tensão de controle normal do 921A em

921B torna-se -3 V a +3 V.

(5) SYNC WEAK/OFF/STRONG - Use esta chave para denir

o quão próximo o 921B segue o sinal de sincronização

roteado por meio do conector SYNC IN. Se a entrada

SYNCIN não for necessária, selecione a posição central da

chaveOFF.

(6) SYNC IN - Use este conector para rotear um sinal de

sincronização externo no módulo 921B por meio de cabos

com conectores TS de 3,5 mm. Uma forma de onda dente de

serra é recomendada para produzir os melhores resultados

de sincronização.

(7) AC MOD - Use este conector de entrada CA para controlar a

modulação de frequência por meio de um sinal de controle.

(8) DC MOD - Use este conector de entrada DC-acoplado para

controlar a modulação de frequência por meio de um sinal

de controle.

(9) WAVEFORM OUTPUTS - Use esses conectores para rotear

os sinais do oscilador para fora do módulo por meio de

cabos com conectores de 3,5 mm. Quatro formas de onda

estão disponíveis: senoidal, triangular, dente de serra

eretangular.

10 11Quick Start Guide921B OSCILLATOR

921B OSCILLATOR Controls

(NL) Bediening

(1) FREQUENCY - Deze knop past de frequentie handmatig

aan in halve tonen voor het 921B-oscillatorcircuit.

Deze oscillator kan zowel audio- als subaudiofrequenties

genereren voor controle of audio.

(2) RANGE - Deze knop stelt het algemene frequentiebereik

van de oscillator in in octaven, genummerd om overeen

te komen met pijporgelnotaties, die vervolgens met de

FREQUENCY-knop met halve tonen omhoog of omlaag

kunnen worden aangepast.

(3) 921AB LINK FREQ - Deze parallelle aansluitingen

accepteren frequentiebesturingsspanningssignalen van

een 921A-module via kabels met 3,5 mm TS-connectoren.

Door de parallelle bedrading van de aansluitingen kan

ook een stuurspanningssignaal door en weer naar buiten

worden gestuurd om extra 921B-modules aan te sturen.

(4) 921AB LINK WIDTH - Deze parallelle aansluitingen

accepteren 921A-stuurspanningssignalen voor de

parameter rechthoekige golfbreedte via kabels met

3,5 mm TS-connectoren. Door de parallelle bedrading

van de aansluitingen kan ook een stuurspanningssignaal

door en weer naar buiten worden gestuurd om extra

921B-modules aan te sturen.

OPMERKING:Als de ingangsspanning van de 921B

het bereik van 0 tot +6 V overschrijdt, kan de overtollige

spanning resulteren in een breedte van 0% of 100%,

wat betekent dat er geen golfvorm aanwezig zal zijn op de

blokgolfuitgang totdat de stuurspanning is teruggekeerd

naar de normaal bereik. Bij gebruik van de 921B met een

921A-driver, kan de WIDTH OF RECTANGULAR WAVE-knop

van de 921A de uitgangsspanning van 921A compenseren.

Als de WIDTH-knop van de 921A bijvoorbeeld is ingesteld

op 50%, wordt het normale stuurspanningsbereik

van de 921A in 921B -3 V tot +3 V.

(5) SYNC WEAK/OFF/STRONG - Gebruik deze schakelaar

om in te stellen hoe nauwkeurig de 921B het sync-

signaal volgt dat via de SYNC IN-aansluiting wordt

binnengevoerd. Als de SYNC IN-ingang niet vereist is,

selecteert u de middelste UIT-schakelaarstand.

(6) SYNC IN - Gebruik deze aansluiting om een extern

synchronisatiesignaal naar de 921B-module te

leiden via kabels met 3,5 mm TS-connectoren. Een

zaagtandgolfvorm wordt aanbevolen om de beste

synchronisatieresultaten te produceren.

(7) AC MOD - Gebruik deze AC-gekoppelde ingangsaansluiting

om de frequentiemodulatie te regelen via een stuursignaal.

(8) DC MOD - Gebruik deze DC-gekoppelde ingang om de

frequentiemodulatie via een stuursignaal te regelen.

(9) WAVEFORM OUTPUTS - Gebruik deze jacks om

oscillatorsignalen uit de module te leiden via kabels met

3,5 mm jacks. Er zijn vier golfvormen beschikbaar: sinus,

driehoekig, zaagtand en rechthoekig.

(SE) Kontroller (JP) コントロール

(1) FREQUENCY - Denna knapp justerar manuellt frekvensen

i halvtoner för 921B-oscillatorkretsen. Denna oscillator

kan generera både ljud- och subljudfrekvenser för kontroll

eller ljud.

(2) RANGE - Denna ratt ställer in det allmänna

frekvensområdet för oscillatorn i oktaver, numrerade för

att matcha rörorgans noteringar, som sedan kan justeras

upp eller ner med halvtoner med FREQUENCY-ratten.

(3) 921AB LINK FREQ - Dessa parallella uttag accepterar

frekvensstyrningsspänningssignaler från en 921A-

modul via kablar med 3,5 mm TS-kontakter. Jackarnas

parallella ledningar gör det också möjligt att sända en

styrspänningssignal genom och tillbaka

för att driva ytterligare 921B-moduler.

(4) 921AB LINK WIDTH - Dessa parallella uttag accepterar

921A styrspänningssignaler för den rektangulära

vågbreddsparametern via kablar med 3,5 mm TS-kontakter.

Jackarnas parallella ledningar gör det också möjligt att

sända en styrspänningssignal genom och tillbaka för att

driva ytterligare 921B-moduler.

NOTERA: Om ingångsspänningen 921B överstiger

området 0 till +6 V, kan överspänningen resultera i

att bredden är 0% eller 100%, vilket innebär att ingen

vågform kommer att nnas vid fyrkantvågsutgången

tills styrspänningen återgår till normal räckvidd. När

du använder 921B med en 921A-drivrutin, kan 921A:

s VIDD AV REKTANGULÄR WAVE-ratten kompensera

styrspänningsutgången från 921A för att kompensera.

Till exempel när 921A: s WIDTH-ratt är inställd på 50%,

blir 921A: s normala styrspänningsområde till 921B

-3 V till +3 V.

(5) SYNC WEAK/OFF/STRONG - Använd den här

omkopplaren för att ställa in hur nära 921B följer den

synkroniseringssignal som dirigeras via SYNC IN-uttaget.

Om SYNC IN-ingången inte är nödvändig, välj mitt OFF-läge.

(6) SYNC IN - Använd detta uttag för att dirigera en extern

synkroniseringssignal till 921B-modulen via kablar med

3,5 mm TS-kontakter. En sågtandvågform rekommenderas

för att ge bästa synkroniseringsresultat.

(7) AC MOD - Använd denna AC-kopplade ingång för att styra

frekvensmodulering via en styrsignal.

(8) DC MOD - Använd denna DC-kopplade ingång för att styra

frekvensmodulering via en styrsignal.

(9) WAVEFORM OUTPUTS - Använd dessa uttag för att

dirigera oscillatorsignaler från modulen via kablar med

3,5 mm-uttag. Fyra vågformer nns tillgängliga: sinus,

triangulär, sågtand och rektangulär.

(1) FREQUENCY –このノブは、921B オシレーター回路

の周波数を半音単位で手動で調整します。この

オシレーターは、コントロールまたはオーディオ

用にオーディオ周波数とサブオーディオ周波数

の両方を生成できます。

(2) RANGE –このノブは、パイプオルガンの表記に一

致するように番号が付けられたオクターブ単位

のオシレーターの一般的な周波数範囲を設定し

ます。これは、FREQUENCY ノブを使用して半音ず

つ上下に調整できます。

(3) 921AB LINK FREQ – これらの並列ジャックは、

3.5mm TS コネクタ付きのケーブルを介して 921A

モジュールからの周波数制御電圧信号を受け入

れます。ジャックの並列配線により、制御電圧信

号を送受信して、追加の 921B モジュールを駆動

することもできます。

(4) 921AB LINK WIDTH –これらの並列ジャックは、

3.5 mm TSコネクタ付きのケーブルを介して、方形

波幅パラメータの 921A 制御電圧信号を受け入れ

ます。ジャックの並列配線により、制御電圧信号

を送受信して、追加の 921B モジュールを駆動す

ることもできます。

注意：921B の入力電圧が 0〜 + 6 V の範囲を超え

ると、過剰な電圧によって幅が 0% または 100%

になる可能性があります。つまり、制御電圧が

正常範囲。921A ドライバーで 921B を使用する

場合、921A の WIDTH OF RECTANGULAR WAVE

ノブは、921Aから出力される制御電圧をオフセッ

トして補正することができます。たとえば、921A

の WIDTH ノブが 50% に設定されている場合、

921B への 921A の通常の制御電圧範囲は

-3 V〜+ 3V になります。

(5) SYNC WEAK/OFF/STRONG – このスイッチを使用し

て、921B が SYNCIN ジャックを介してルーティング

された同期信号にどれだけ厳密に従うかを設定

します。SYNC IN 入力が不要な場合は、中央の OFF

スイッチ位置を選択してください。

(6) SYNC IN –このジャックを使用して、3.5 mm TS

コネクタ付きのケーブルを介して外部同期信号を

921B モジュールにルーティングします。最良の同

期結果を得るには、のこぎり波をお勧めします。

(7) AC MOD –この AC 結合入力ジャックを使用して、

制御信号を介して周波数変調を制御します。

(8) DC MOD –この DC 結合入力ジャックを使用して、

制御信号を介して周波数変調を制御します。

(9) WAVEFORM OUTPUTS –これらのジャックを使用

して、3.5mm ジャック付きのケーブルを介してモ

ジュールから発振器信号をルーティングします。

正弦波、三角関数、のこぎり波、長方形の 4 つの

波形を使用できます。

(PL) Sterowanica

(1) FREQUENCY - To pokrętło ręcznie reguluje częstotliwość

w półtonach dla obwodu oscylatora 921B. Ten oscylator

może generować zarówno częstotliwości audio, jak i sub-

audio do sterowania lub audio.

(2) RANGE - To pokrętło ustawia ogólny zakres częstotliwości

oscylatora w oktawach, ponumerowanych tak, aby

pasowały do notacji organów piszczałkowych, które można

następnie regulować w górę lub w dół o pół tony za pomocą

pokrętła FREQUENCY.

(3) 921AB LINK FREQ - Te równoległe gniazda akceptują

sygnały napięcia sterującego częstotliwością z modułu

921A za pośrednictwem kabli ze złączami TS 3,5 mm.

Równoległe okablowanie gniazd umożliwia również

przesyłanie i wycofywanie sygnału napięcia sterującego

w celu sterowania dodatkowymi modułami 921B.

(4) 921AB LINK WIDTH - Te gniazda równoległe akceptują

sygnały napięcia sterującego 921A dla parametru

szerokości fali prostokątnej za pośrednictwem kabli ze

złączami TS 3,5 mm. Równoległe okablowanie gniazd

umożliwia również przesyłanie i wycofywanie sygnału

napięcia sterującego w celu sterowania dodatkowymi

modułami 921B.

UWAGA:Jeśli napięcie wejściowe 921B przekracza zakres

od 0 do +6 V, nadmierne napięcie może skutkować

szerokością wynoszącą 0% lub 100%, co oznacza, że na

wyjściu fali prostokątnej nie będzie żadnego przebiegu,

dopóki napięcie sterujące nie powróci do normalny zakres.

Podczas używania 921B ze sterownikiem 921A, pokrętło

WIDTH OF RECTANGULAR WAVE 921A może przesunąć

napięcie sterujące z 921A w celu kompensacji. Na przykład,

gdy pokrętło WIDTH 921A jest ustawione na 50%,

normalny zakres napięcia sterującego 921A w 921B

wynosi od -3 V do +3 V.

(5) SYNC WEAK/OFF/STRONG - Użyj tego przełącznika,

aby ustawić, jak blisko 921B podąża za sygnałem

synchronizacji kierowanym przez gniazdo SYNC IN. Jeśli

wejście SYNC IN nie jest wymagane, wybierz położenie

środkowego przełącznika OFF.

(6) SYNC IN - Użyj tego gniazda, aby skierować zewnętrzny

sygnał synchronizacji do modułu 921B za pomocą kabli

ze złączami TS 3,5 mm. Aby uzyskać najlepsze wyniki

synchronizacji, zaleca się przebieg piłokształtny.

(7) AC MOD - Użyj tego gniazda wejściowego sprzężonego

z prądem przemiennym, aby sterować modulacją

częstotliwości za pomocą sygnału sterującego.

(8) DC MOD - Użyj tego gniazda wejściowego sprzężonego z

prądem stałym, aby sterować modulacją częstotliwości za

pomocą sygnału sterującego.

(9) WAVEFORM OUTPUTS - Użyj tych gniazd do kierowania

sygnałów oscylatora z modułu za pomocą kabli z wtykami

3,5 mm. Dostępne są cztery przebiegi: sinusoidalny,

trójkątny, piłokształtny i prostokątny.

12 13Quick Start Guide921B OSCILLATOR

Power Connection

The 921B OSCILLATOR module comes with the required power cable for connecting to a standard Eurorack power supply

system. Follow these steps to connect power to the module. It is easier to make these connections before the module has

been mounted into a rack case.

1. Turn the power supply or rack case power o and disconnect the power cable.

2. Insert the 16-pin connector on the power cable into the socket on the power supply or rack case. The connector has a

tab that will align with the gap in the socket, so it cannot be inserted incorrectly. If the power supply does not have a

keyed socket, be sure to orient pin 1 (-12 V) with the red stripe on the cable.

3. Insert the 10-pin connector into the socket on the back of the module. The connector has a tab that will align with

the socket for correct orientation.

4. After both ends of the power cable have been securely attached, you may mount the module in a case and turn on

the power supply.

Installation

The necessary screws are included with the module for mounting in a Eurorack case. Connect the power cable

beforemounting.

Depending on the rack case, there may be a series of xed holes spaced 2 HP apart along the length of the case, or a track

that allows individual threaded plates to slide along the length of the case. The free-moving threaded plates allow precise

positioning of the module, but each plate should be positioned in the approximate relation to the mounting holes in your

module before attaching the screws.

Hold the module against the Eurorack rails so that each of the mounting holes are aligned with a threaded rail or threaded

plate. Attach the screws part way to start, which will allow small adjustments to the positioning while you get them all

aligned. After the nal position has been established, tighten the screws down.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

921B OSCILLATOR Controls

(CN) 控制

(1) FREQUENCY – 该旋钮可手动调整 921B 振荡器电

路的半音频率。该振荡器可以生成音频和次音频

频率，以进行控制或音频。

(2) RANGE – 此旋钮将振荡器的常规频率范围设置

为八度，编号以匹配管风琴符号，然后可以使用

FREQUENCY 旋钮通过半音上下调整。

(3) 921AB LINK FREQ – 这些并行插孔通过带有 3.5 毫米

TS 连接器的电缆接受 921A 模块的频率控制电压

信号。插孔的并行布线还允许控制电压信号通过

和返回发送出去，以驱动其他 921B 模块。

(4) 921AB LINK WIDTH – 这些并行插孔通过带有 3.5

mm TS 连接器的电缆接受矩形波宽度参数的 921A

控制电压信号。插孔的并行布线还允许控制电压

信号通过和返回发送出去，以驱动其他 921B 模块。

笔记：如果 921B 输入电压超出 0 到 +6 V 的范围，

则过大的电压可能导致宽度为 0% 或 100%，这意

味着方波输出端将不存在波形，直到控制电压返

回至输出电压为止。普通范围。当将 921B 与 921A

驱动器一起使用时， 921A 的 WIDTH OF RECTANGULAR

WAVE 旋钮可以补偿 921A 的输出控制电压，以进行

补偿。例如，当 921A 的 WIDTH 旋钮设置为 50% 时，

921A 到 921B 的正常控制电压范围为 -3 V 至 +3V。

(5) SYNC WEAK/OFF/STRONG – 使用此开关设置 921B

跟随通过 SYNC IN 插孔输入的同步信号的接近

程度。如果不需要 SYNC IN 输入，请选择中间 OFF

开关位置。

(6) SYNC IN – 使用此插孔通过 3.5 毫米 TS 连接器的电

缆将外部同步信号路由到 921B 模块。建议使用锯

齿波形以产生最佳同步结果。

(7) AC MOD – 使用此交流耦合输入插孔通过控制信

号控制频率调制。

(8) DC MOD – 使用此直流耦合输入插孔通过控制信

号控制频率调制。

(9) WAVEFORM OUTPUTS – 使用这些插孔通过带有

3.5毫米插孔的电缆将振荡器信号路由出模块。

有四种波形可用：正弦波，三角波，锯齿波和矩形波。

14 15Quick Start Guide921B OSCILLATOR

Connexion Électrique

Le module 921B OSCILLATOR est livré avec le câble d’alimentation requis pour la connexion à un système d’alimentation

Eurorack standard. Suivez ces étapes pour connecter l’alimentation au module. Il est plus facile d’eectuer ces connexions

avant que le module n’ait été monté dans un boîtier de rack.

1. Mettez le bloc d’alimentation ou le boîtier de rack hors tension et débranchez le câble d’alimentation.

2. Insérez le connecteur à 16 broches du câble d’alimentation dans la prise du bloc d’alimentation ou du boîtier du rack.

Le connecteur a une languette qui s’alignera avec l’espace dans la prise, de sorte qu’il ne peut pas être inséré de

manière incorrecte. Si le bloc d’alimentation n’a pas de prise à clé, veillez à orienter la broche 1 (-12 V) avec la bande

rouge sur le câble.

3. Insérez le connecteur à 10 broches dans la prise à l’arrière du module. Le connecteur a une languette qui s’alignera

avec la prise pour une orientation correcte.

4. Une fois que les deux extrémités du câble d’alimentation ont été solidement xées, vous pouvez monter le module

dans un boîtier et allumer l’alimentation.

Installation

Les vis nécessaires sont incluses avec le module pour le montage dans un boîtier Eurorack. Connectez le câble

d’alimentation avant le montage.

Selon le cas de rack, il peut y avoir une série de trous xes espacés de 2 HP sur la longueur du cas, ou une piste qui permet

aux plaques letées individuelles de glisser le long de la longueur du cas. Les plaques letées à déplacement libre

permettent un positionnement précis du module, mais chaque plaque doit être positionnée approximativement par

rapport aux trous de montage de votre module avant de xer les vis.

Maintenez le module contre les rails Eurorack de sorte que chacun des trous de montage soit aligné avec un rail leté ou

une plaque letée. Fixez les vis partiellement pour commencer, ce qui permettra de petits ajustements au positionnement

pendant que vous les alignerez tous. Une fois la position nale établie, serrez les vis vers le bas.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Conexión Eléctrica

El módulo 921B OSCILLATOR viene con el cable de alimentación necesario para conectarse a un sistema de alimentación

estándar Eurorack. Siga estos pasos para conectar la alimentación al módulo. Es más fácil realizar estas conexiones antes de que

el módulo se haya montado en una caja de rack.

1. Apague la fuente de alimentación o la caja del bastidor y desconecte el cable de alimentación.

2. Inserte el conector de 16 clavijas del cable de alimentación en la toma de la fuente de alimentación o en la caja del

bastidor. El conector tiene una pestaña que se alineará con el espacio en el zócalo, por lo que no se puede insertar

incorrectamente. Si la fuente de alimentación no tiene un enchufe con llave, asegúrese de orientar el pin 1 (-12 V) con

la raya roja en el cable.

3. Inserte el conector de 10 pines en el zócalo en la parte posterior del módulo. El conector tiene una pestaña que se

alineará con el enchufe para una orientación correcta.

4. Una vez que ambos extremos del cable de alimentación se hayan conectado de forma segura, puede montar el

módulo en una caja y encender la fuente de alimentación.

Instalación

Los tornillos necesarios se incluyen con el módulo para el montaje en una caja Eurorack. Conecte el cable de alimentación

antes del montaje.

Dependiendo de la caja del bastidor, puede haber una serie de oricios jos separados 2 HP a lo largo de la caja, o una

pista que permita que las placas roscadas individuales se deslicen a lo largo de la caja. Las placas roscadas de movimiento

libre permiten un posicionamiento preciso del módulo, pero cada placa debe colocarse en una relación aproximada con los

oricios de montaje en su módulo antes de colocar los tornillos.

Sostenga el módulo contra los rieles Eurorack de modo que cada uno de los oricios de montaje esté alineado con un riel o

placa roscada. Coloque los tornillos parcialmente para comenzar, lo que permitirá pequeños ajustes en la posición mientras

los alinea todos. Una vez establecida la posición nal, apriete los tornillos.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

16 17Quick Start Guide921B OSCILLATOR

Conexão de Força

Omódulo 921B OSCILLATOR vem com o cabo de alimentação necessário para conectar a um sistema de fonte de alimentação

Eurorack padrão. Siga estas etapas para conectar a alimentação ao módulo. É mais fácil fazer essas conexões antes que o

módulo seja montado em um gabinete de rack.

1. Desligue a fonte de alimentação ou o gabinete do rack e desconecte o cabo de alimentação.

2. Insira o conector de 16 pinos do cabo de alimentação no soquete da fonte de alimentação ou no gabinete do rack.

Oconector possui uma aba que se alinhará com a lacuna no soquete, portanto, não pode ser inserido incorretamente.

Seafonte de alimentação não tiver um soquete chaveado, certique-se de orientar o pino 1 (-12 V) com a faixa

vermelha no cabo.

3. Insira o conector de 10 pinos no soquete na parte traseira do módulo. O conector possui uma guia que se alinha ao

soquete para orientação correta.

4. Depois que ambas as extremidades do cabo de alimentação forem conectadas com segurança, você pode montar o

módulo em uma caixa e ligar a fonte de alimentação.

Instalação

Os parafusos necessários estão incluídos com o módulo para montagem em uma caixa Eurorack. Conecte o cabo de

alimentação antes da montagem.

Dependendo da caixa do rack, pode haver uma série de orifícios xos espaçados de 2 HP ao longo do comprimento da caixa,

ou um trilho que permite que placas roscadas individuais deslizem ao longo do comprimento da caixa. As placas roscadas

de movimento livre permitem o posicionamento preciso do módulo, mas cada placa deve ser posicionada em uma relação

aproximada com os orifícios de montagem em seu módulo antes de prender os parafusos.

Segure o módulo contra os trilhos Eurorack de forma que cada um dos orifícios de montagem quem alinhados com

um trilho ou placa rosqueada. Prenda os parafusos parcialmente para começar, o que permitirá pequenos ajustes no

posicionamento enquanto você os alinha. Depois de estabelecida a posição nal, aperte os parafusos.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Netzanschluss

Das 921B OSCILLATOR-Modul wird mit dem erforderlichen Stromkabel für den Anschluss an ein Standard-Eurorack-

Stromversorgungssystem geliefert. Befolgen Sie diese Schritte, um das Modul mit Strom zu versorgen. Es ist einfacher,

diese Verbindungen herzustellen, bevor das Modul in einem Rackgehäuse montiert wurde.

1. Schalten Sie das Netzteil oder das Rackgehäuse aus und ziehen Sie das Netzkabel ab.

2. Stecken Sie den 16-poligen Stecker am Netzkabel in die Buchse am Netzteil oder im Rack-Gehäuse. Der Anschluss

verfügt über eine Lasche, die an der Lücke in der Buchse ausgerichtet ist, sodass sie nicht falsch eingesetzt werden

kann. Wenn das Netzteil keine Schlüsselbuchse hat, achten Sie darauf, Pin 1 (-12 V) mit dem roten Streifen am Kabel

auszurichten.

3. Stecken Sie den 10-poligen Stecker in die Buchse auf der Rückseite des Moduls. Der Anschluss verfügt über eine

Lasche, diezur korrekten Ausrichtung an der Buchse ausgerichtet wird.

4. Nachdem beide Enden des Netzkabels fest angeschlossen wurden, können Sie das Modul in einem Gehäuse

montieren und die Stromversorgung einschalten.

Installation

Die erforderlichen Schrauben sind im Lieferumfang des Moduls für die Montage in einem Eurorack-Gehäuse enthalten.

Schließen Sie das Netzkabel vor der Montage an.

Abhängig vom Rack-Gehäuse kann es eine Reihe von festen Löchern geben, die entlang der Länge des Gehäuses 2 PS

voneinander entfernt sind, oder eine Schiene, mit der einzelne Gewindeplatten entlang der Länge des Gehäuses gleiten

können. Die frei beweglichen Gewindeplatten ermöglichen eine präzise Positionierung des Moduls. Jede Platte sollte

jedoch in der ungefähren Beziehung zu den Befestigungslöchern in Ihrem

Modul positioniert werden, bevor Sie die Schrauben anbringen.

Halten Sie das Modul so gegen die Eurorack-Schienen, dass jedes der Befestigungslöcher mit einer Gewindeschiene oder

einer Gewindeplatte ausgerichtet ist. Bringen Sie die Schrauben teilweise an, um zu beginnen. Dadurch können Sie die

Position geringfügig anpassen, während Sie alle ausrichten. Ziehen Sie die Schrauben fest, nachdem die endgültige

Position festgelegt wurde.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

18 19Quick Start Guide921B OSCILLATOR

Stroomaansluiting

De 921B OSCILLATOR-module wordt geleverd met de benodigde voedingskabel voor aansluiting op een standaard Eurorack-

voedingssysteem. Volg deze stappen om de module van stroom te voorzien. Het is gemakkelijker om deze aansluitingen te

maken voordat de module in een rekbehuizing is gemonteerd.

1. Schakel de voeding of de rekbehuizing uit en koppel de voedingskabel los.

2. Steek de 16-pins connector van de voedingskabel in de aansluiting op de voedingseenheid of rekbehuizing.

Deconnectorheeft een lipje dat wordt uitgelijnd met de opening in de socket, zodat deze niet verkeerd kan worden

geplaatst. Alsde voeding geen contactdoos met sleutel heeft, zorg er dan voor dat pen 1 (-12 V) met de rode streep

op de kabel wordtgeoriënteerd.

3. Steek de 10-pins connector in de aansluiting aan de achterkant van de module. De connector heeft een lipje dat

uitgelijnd is met de aansluiting voor de juiste oriëntatie.

4. Nadat beide uiteinden van de voedingskabel stevig zijn bevestigd, kunt u de module in een hoesje monteren en de

voeding inschakelen.

Installatie

De benodigde schroeven worden bij de module geleverd voor montage in een Eurorack-koer. Sluit de voedingskabel aan

voor montage.

Afhankelijk van de rackbehuizing kan er een reeks vaste gaten zijn die 2 HP uit elkaar liggen over de lengte van de

behuizing, of een rail waarmee afzonderlijke platen met schroefdraad langs de lengte van de behuizing kunnen

schuiven. De vrij bewegende plaatjes met schroefdraad maken een nauwkeurige positionering van de module mogelijk,

maar elke plaat moet ongeveer in verhouding tot de montagegaten in uw module worden geplaatst voordat u de

schroevenbevestigt.

Houd de module tegen de Eurorack-rails zodat elk van de montagegaten is uitgelijnd met een rail met schroefdraad of

een plaat met schroefdraad. Bevestig de schroeven halverwege om te beginnen, waardoor kleine aanpassingen aan

de positionering mogelijk zijn terwijl u ze allemaal uitgelijnd krijgt. Nadat de denitieve positie is bepaald, draait u de

schroeven vast.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Connessione di Alimentazione

Il modulo 921B OSCILLATOR viene fornito con il cavo di alimentazione necessario per il collegamento a un sistema di

alimentazione Eurorack standard. Seguire questi passaggi per collegare l’alimentazione al modulo. È più facile eettuare

questi collegamenti prima che il modulo sia stato montato in un case rack.

1. Spegnere l’alimentatore o il case del rack e scollegare il cavo di alimentazione.

2. Inserire il connettore a 16 pin del cavo di alimentazione nella presa sull’alimentatore o sulla custodia del rack.

Ilconnettore ha una linguetta che si allineerà con lo spazio nella presa, quindi non può essere inserito in modo errato.

Se l’alimentatore non dispone di una presa con chiave, assicurarsi di orientare il pin 1 (-12 V) con la striscia rossa

sulcavo.

3. Inserire il connettore a 10 pin nella presa sul retro del modulo. Il connettore ha una linguetta che si allineerà con la

presa per un corretto orientamento.

4. Dopo che entrambe le estremità del cavo di alimentazione sono state ssate saldamente, è possibile montare il

modulo in una custodia e accendere l’alimentatore.

Installazione

Le viti necessarie sono incluse con il modulo per il montaggio in una custodia Eurorack. Collegare il cavo di alimentazione

prima del montaggio.

A seconda del case del rack, potrebbero esserci una serie di fori ssi distanziati di 2 HP l’uno dall’altro lungo la lunghezza

del case, o un binario che consente alle singole piastre lettate di scorrere lungo la lunghezza del case. Le piastre lettate

a movimento libero consentono un posizionamento preciso del modulo, ma ciascuna piastra deve essere posizionata in

relazione approssimativa con i fori di montaggio nel modulo prima di ssare le viti.

Tenere il modulo contro le guide Eurorack in modo che ciascuno dei fori di montaggio sia allineato con una guida lettata o

una piastra lettata. Attacca le viti in parte per iniziare, il che consentirà piccoli aggiustamenti al posizionamento mentre le

fai allineare tutte. Dopo aver stabilito la posizione nale, serrare le viti.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

20 21Quick Start Guide921B OSCILLATOR

Podłączenie Zasilania

Moduł 921B OSCILLATOR jest dostarczany z wymaganym kablem zasilającym do podłączenia do standardowego systemu

zasilania Eurorack. Wykonaj poniższe czynności, aby podłączyć zasilanie do modułu. Łatwiej jest wykonać te połączenia

przed zamontowaniem modułu w obudowie rack.

1. Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.

2. Włóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu lub w szae typu rack. Złącze ma wypustkę,

którabędzie wyrównana ze szczeliną w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli zasilacz nie ma

gniazdaz kluczem, należy zorientować styk 1 (-12 V) z czerwonym paskiem na kablu.

3. Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę, która będzie wyrównana z gniazdem,

abyzapewnić prawidłową orientację.

4. Po solidnym zamocowaniu obu końców kabla zasilającego można zamontować moduł w obudowie i włączyć zasilacz.

Instalacja

Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack. Podłącz kabel zasilający przed montażem.

W zależności od obudowy szafy może występować szereg stałych otworów rozmieszczonych w odstępach 2 HP na całej

długości obudowy lub prowadnica, która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej obudowy.

Swobodnie poruszające się gwintowane płytki umożliwiają precyzyjne ustawienie modułu, ale każda płyta powinna być

ustawiona w przybliżeniu w stosunku do otworów montażowych w module przed przykręceniem śrub.

Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych był wyrównany z szyną gwintowaną lub

płytą gwintowaną. Wkręć śruby częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie zostaną

wyrównane. Po ustaleniu ostatecznego położenia dokręcić śruby.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Strömanslutning

921B OSCILLATOR-modulen levereras med den strömkabel som krävs för att ansluta till ett vanligt Eurorack-nätaggregat.

Följ dessa steg för att ansluta ström till modulen. Det är lättare att göra dessa anslutningar innan modulen har monterats i

ett rackfodral.

1. Stäng av strömmen eller rackhöljet och koppla bort strömkabeln.

2. Sätt i den 16-poliga kontakten på strömkabeln i uttaget på nätaggregatet eller rackfodralet. Kontaktdonet har en ik

som kommer i linje med springan i uttaget så att den inte kan sättas in felaktigt. Om strömförsörjningen inte har ett

nyckeluttag, se till att orientera stift 1 (-12 V) med den röda remsan på kabeln.

3. Sätt i 10-polig kontakt i uttaget på baksidan av modulen. Kontaktdonet har en ik som kommer i linje med uttaget

för korrekt orientering.

4. När båda ändarna av strömkabeln har anslutits ordentligt kan du montera modulen i ett fodral och slå

påströmförsörjningen.

Installation

De nödvändiga skruvarna ingår imodulen för montering i ett Eurorack-fodral. Anslut strömkabeln föremontering.

Beroende på stativhöljet kan det nnas en serie fasta hål som är åtskilda 2 hk längs höljets längd eller ett spår som gör att

enskilda gängade plattor kan glida längs höljets längd. De fritt rörliga gängade plattorna möjliggör exakt positionering av

modulen, men varje platta bör placeras i ungefärlig relation till monteringshålen i din modul innan skruvarna fästs.

Håll modulen mot Eurorack-skenorna så att var och en av monteringshålen ligger i linje med en gängad skena eller gängad

platta. Fäst skruvarna delvis för att börja, vilket gör det möjligt att justera små positioner medan du justerar dem alla. När

den slutliga positionen har fastställts drar du åt skruvarna.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

22 23Quick Start Guide921B OSCILLATOR

电源连接

921B OSCILLATOR 模块随附所需的电源线，用于连接到标准 Eurorack 电源系统。请按照以下步骤将电源连

接到模块。在将模块安装到机架盒中之前，进行这些连接会更容易。

1. 关闭电源或机架式机箱的电源, 然后断开电源线的连接。

2. 将电源线上的 16 针连接器插入电源或机架盒上的插座。该连接器具有一个卡舌, 该卡舌将与插

槽中的间隙对齐, 因此不会被错误地插入。如果电源没有键控插座, 请确保将插针 1 (-12 V) 的方向

与电缆上的红色条纹对准。

3. 将 10 针连接器插入模块背面的插槽中。连接器具有一个卡舌, 该卡舌将与插座对齐以正确定向。

4. 在牢固连接电源线的两端之后, 您可以将模块安装在盒中并打开电源。

安装

模块随附了必要的螺钉，用于将其安装在 Eurorack 箱中。安装前，请先连接电源线。

根据机架机箱的不同，可能会有一系列沿机箱长度方向相距 2 HP 的固定孔，或者是一条允许单个螺

纹板沿机箱长度方向滑动的导轨。可以自由移动的螺纹板可以精确定位模块，但是在安装螺钉之前，

应将每个板的位置与模块上的安装孔大致成一定关系。

将模块靠在 Eurorack 导轨上，以使每个安装孔都与螺纹导轨或螺纹板对齐。从头开始固定螺丝，在对

齐时可以对位置进行细微调整。确定最终位置后，拧紧螺钉。

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

電源接続

921B OSCILLATOR モジュールには、標準の Eurorack 電源システムに接続するために必要な電源ケーブルが

付属しています。次の手順に従って、モジュールに電源を接続します。モジュールをラックケースに取り

付ける前に、これらの接続を行う方が簡単です。

1. 電源装置またはラックケースの電源を切り、電源ケーブルを外します。

2. 電源ケーブルの 16 ピンコネクタを電源装置またはラックケースのソケットに挿入します。コネク

タにはソケットの隙間に合うタブが付いているので、間違って挿入することはできません。電源

装置にキー付きソケットがない場合は、必ずピン 1 (-12 V) をケーブルの赤いストライプに向けてく

ださい。

3. モジュールの背面にあるソケットに 10 ピンコネクタを挿入します。コネクタには、正しい方向に向

けてソケットと位置合わせするタブがあります。

4. 電源ケーブルの両端をしっかりと取り付けたら、モジュールをケースに取り付けて電源を入れます。

インストール

必要なネジは、ユーロラックケースに取り付けるためのモジュールに含まれています。取り付ける前に

電源ケーブルを接続してください。

ラックケースによっては、ケースの長さに沿って 2 HP 間隔で配置された一連の固定穴、または個々のネ

ジ付きプレートをケースの長さに沿ってスライドできるトラックが存在する場合があります。自由に動

くネジ付きプレートにより、モジュールを正確に配置できますが、ネジを取り付ける前に、各プレート

をモジュールの取り付け穴とほぼ同じ位置に配置する必要があります。

モジュールを Eurorack レールに押し付けて、各取り付け穴がネジ付きレールまたはネジ付きプレートと

揃うようにします。開始の途中でネジを取り付けます。これにより、すべてのネジを揃えながら、位置

を微調整できます。最終位置が決まったら、ネジを締めます。

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

24 25Quick Start Guide921B OSCILLATOR

(EN) This procedure tunes the 921B OSCILLATOR module’s “octave

scaling” to an exact 1 V/oct. calibration to facilitate precise control.

1. Power up the 921B module and allow it to warm up

for a few minutes.

2. Prepare the following control settings on 921B:

a. Set the SYNC toggle switch to the center

OFF position.

b. Set the RANGE switch to 2’.

c. Set the FREQUENCY control knob to exactly

0 on the scale.

d. Make sure no 921AB LINK FREQ jacks are connected.

Note: All adjustment trimmers are accessible from the 921B

module’s underside. Note the positions of the FREQ ADJ, SCALE,

HI ADJ multi-turn trimmers and the OCT ADJ single-turn trimmer.

Make sure you have suitable tools to adjust the trimmers

if required.

3. Carry out an initial FREQUENCY control calibration by

adjusting the FREQ ADJ trimmer so that the 921B sawtooth

output shows exactly 640 Hz when checked with an

accurate frequency meter.

4. Fine-tune the 921B oscillator’s low-frequency scaling via

the following steps:

a. Make sure the FREQUENCY control knob remains at 0

on the scale during this procedure.

b. Apply exactly -2 V to a 921AB LINK FREQ input jack.

(A 921A module can be used to supply the -2 V or use

a similar low-impedance stable-voltage source.)

c. Trim the SCALE trimmer to set 160 Hz, then remove

the -2 V input and readjust the FREQ ADJ trimmer

to 640 Hz.

d. Repeat this cycle until both 160 Hz and 640 Hz are

accurate to ±1 Hz when the -2 V is plugged in and

out of the 921AB LINK FREQ input jack.

5. Fine-tune the 921B oscillator’s high-frequency scaling via

the following steps:

a. With no 921AB LINK FREQ jack connected, check the

frequency is still set for 640 Hz output, then apply

exactly +5 V to the 921AB LINK FREQ input.

b. Trim the HI ADJ trimmer to set the 921B sawtooth

output to exactly 20.48 kHz.

c. Re-check that 640 Hz is still correct when the +5 V

input is removed.

d. Repeat as required.

6. Make a nal ne-tune of the RANGE rotary switch scaling,

if required, via the following steps:

a. With no 921AB LINK FREQ jack connected, check the

frequency is still set to 640 Hz on the RANGE knob

2’ setting.

b. Set the RANGE switch to 32’ and adjust the OCT ADJ

trimmer for 40 Hz at the 921B sawtooth output.

c. Re-check to make sure that 2’ = 640 Hz and

adjust the FREQ ADJ trimmer if required.

d. Repeat as required.

(ES) Este procedimiento sintoniza el “escalado de octavas” del

módulo OSCILLATOR del 921B a un 1 V / oct exacto. Calibración para

facilitar un control preciso.

1. Encienda el módulo 921B y deje que se caliente durante

unos minutos.

2. Prepare los siguientes ajustes de control en el 921B:

a. Coloque el interruptor de palanca SYNC en la

posición central de APAGADO.

b. Coloque el interruptor RANGE en 2’.

c. Fije la perilla de control FREQUENCY exactamente

en 0 en la escala.

d. Asegúrese de que no haya conectores 921AB LINK

FREQ conectados.

Note: Todos los potenciómetros de ajuste son accesibles desde la parte

inferior del módulo 921B. Observe las posiciones de los potenciómetros

multivueltas FREQ ADJ, SCALE, HI ADJ y del potenciómetro OCT ADJ de

una sola vuelta. Asegúrese de tener las herramientas adecuadas para

ajustar los recortadores si es necesario.

3. Realice una calibración inicial del control de FRECUENCIA

ajustando el potenciómetro FREQ ADJ de modo que la salida

de diente de sierra del 921B muestre exactamente 640 Hz

cuando se verique con un medidor de frecuencia preciso.

4. Ajuste la escala de baja frecuencia del oscilador 921B

mediante los siguientes pasos:

a. Asegúrese de que la perilla de control

FREQUENCY permanezca en 0 en la escala durante

este procedimiento.

b. Aplique exactamente -2 V a una toma de entrada

921AB LINK FREQ. (Se puede usar un módulo 921A

para suministrar los -2 V o usar una fuente similar de

voltaje estable de baja impedancia).

c. Ajuste el potenciómetro SCALE para establecer

160 Hz, luego retire la entrada -2 V y reajuste el

potenciómetro FREQ ADJ a 640 Hz.

d. Repita este ciclo hasta que tanto 160 Hz como

640 Hz tengan una precisión de ± 1 Hz cuando se

conecten y desconecten -2 V del conector de entrada

921AB LINK FREQ.

921B OSCILLATOR Tuning Procedure

5. Ajuste la escala de alta frecuencia del oscilador 921B mediante

los siguientes pasos:

a. Sin un conector 921AB LINK FREQ conectado,

verique que la frecuencia aún esté congurada para

una salida de 640 Hz, luego aplique exactamente +5

V a la entrada 921AB LINK FREQ.

b. Ajuste el potenciómetro HI ADJ para ajustar la salida

de diente de sierra del 921B a exactamente 20,48 kHz.

c. Vuelva a comprobar que 640 Hz sigue siendo correcto

cuando se quita la entrada de +5 V.

d. Repita según sea necesario.

6. Realice un ajuste no nal de la escala del interruptor giratorio

RANGE, si es necesario, mediante los siguientes pasos:

a. Sin un conector 921AB LINK FREQ conectado,

verique que la frecuencia aún esté congurada

en 640 Hz en el ajuste de la perilla RANGE 2’.

b. Coloque el interruptor RANGE en 32’ y ajuste

el trimmer OCT ADJ a 40 Hz en la salida de diente

de sierra del 921B.

c. Vuelva a vericar para asegurarse

de que 2’ = 640 Hz y ajuste el trimmer

FREQ ADJ si es necesario.

d. Repita según sea necesario.

(FR) Lette procédure règle la «mise à l’échelle d’octaves» du module

921B OSCILLATOR à un 1 V / oct exact. étalonnage pour faciliter un

contrôle précis.

1. Mettez le module 921B sous tension et laissez-le se

réchauer pendant quelques minutes.

2. Préparez les paramètres de contrôle suivants sur le 921B:

a. Réglez l’interrupteur à bascule SYNC sur la position

centrale OFF.

b. Réglez le commutateur RANGE sur 2’.

c. Réglez le bouton de commande FREQUENCY

sur exactement 0 sur l’échelle.

d. Assurez-vous qu’aucune prise 921AB LINK FREQ

n’est connectée.

Noter: Tous les trimmers de réglage sont accessibles depuis

le dessous du module 921B. Notez les positions des trimmers

multitours FREQ ADJ, SCALE, HI ADJ et du trimmer monotour

OCT ADJ. Assurez-vous que vous disposez des outils appropriés

pour régler les coupe-bordures si nécessaire.

3. Eectuez un étalonnage initial du contrôle de FRÉQUENCE

en ajustant le trimmer FREQ ADJ de sorte que la sortie en

dents de scie 921B ache exactement 640 Hz lorsqu’elle est

vériée avec un fréquencemètre précis.

4. Ajustez la mise à l’échelle des basses fréquences de

l’oscillateur 921B en procédant comme suit:

a. Assurez-vous que le bouton de commande FREQUENCY

reste à 0 sur l’échelle pendant cette procédure.

b. Appliquez exactement -2 V à une prise d’entrée

921AB LINK FREQ. (Un module 921A peut être utilisé

pour fournir le -2 V ou utiliser une source de tension

stable à faible impédance similaire.)

c. Ajustez le trimmer SCALE pour régler 160 Hz,

puis retirez l’entrée -2 V et réajustez le trimmer

FREQ ADJ sur 640 Hz.

d. Répétez ce cycle jusqu’à ce que 160 Hz et 640 Hz

soient précis à ± 1 Hz lorsque le -2 V est branché sur

et hors de la prise d’entrée 921AB LINK FREQ.

5. Ajustez la mise à l’échelle haute fréquence de l’oscillateur

921B via les étapes suivantes:

a. Sans prise 921AB LINK FREQ connectée, vériez que

la fréquence est toujours réglée pour la sortie 640

Hz, puis appliquez exactement +5 V à l’entrée 921AB

LINK FREQ.

b. Coupez le trimmer HI ADJ pour régler la sortie en

dents de scie 921B à exactement 20,48 kHz.

c. Vériez à nouveau que 640 Hz est toujours correct

lorsque l’entrée +5 V est supprimée.

d. Répétez au besoin.

6. Eectuez un dernier réglage n de la mise à l’échelle du

commutateur rotatif RANGE, si nécessaire, en suivant les

étapes suivantes:

a. Si aucune prise 921AB LINK FREQ n’est connectée,

vériez que la fréquence est toujours réglée sur 640

Hz sur le réglage du bouton RANGE 2’.

b. Réglez le commutateur RANGE sur 32’ et ajustez

la tondeuse OCT ADJ sur 40 Hz à la sortie en dents

descie 921B.

c. Vériez à nouveau que 2’ = 640 Hz et ajustez

le trimmer FREQ ADJ si nécessaire.

d. Répétez au besoin.

26 27Quick Start Guide921B OSCILLATOR

(DE) Durch dieses Verfahren wird die „Oktavskalierung“

des 921B OSCILLATOR-Moduls auf genau 1 V / Okt eingestellt.

Kalibrierung zur Erleichterung einer präzisen Steuerun.

1. Schalten Sie das 921B-Modul ein und lassen Sie es einige

Minuten lang warmlaufen.

2. Bereiten Sie die folgenden Steuerungseinstellungen

für 921B vor:

a. Stellen Sie den SYNC-Kippschalter auf die mittlere

AUS-Position.

b. Stellen Sie den RANGE-Schalter auf 2’.

c. Stellen Sie den FREQUENCY-Regler auf der Skala

auf genau 0.

d. Stellen Sie sicher, dass keine 921AB LINK FREQ-

Buchsen angeschlossen sind.

Hinweis: Alle Einstellschneider sind von der Unterseite

des 921B-Moduls zugänglich. Beachten Sie die Positionen der

Multi-Turn-Trimmer FREQ ADJ, SCALE, HI ADJ und des Single-Turn-

Trimmers OCT ADJ. Stellen Sie sicher, dass Sie über geeignete

Werkzeuge verfügen, um die Trimmer bei Bedarf einzustellen.

3. Führen Sie eine erste Kalibrierung der Frequenzsteuerung

durch, indem Sie den FREQ ADJ-Trimmer so einstellen,

dass der Sägezahnausgang 921B bei Überprüfung mit

einem genauen Frequenzmesser genau 640 Hz anzeigt.

4. Optimieren Sie die Niederfrequenzskalierung des

921B-Oszillators mithilfe der folgenden Schritte:

a. Stellen Sie sicher, dass der FREQUENCY-Regler

während dieses Vorgangs auf der Skala auf 0 bleibt.

b. Legen Sie genau -2 V an eine 921AB LINK FREQ-

Eingangsbuchse an. (Ein 921A-Modul kann zur

Versorgung der -2 V oder zur Verwendung einer

ähnlichen niederohmigen stabilen Spannungsquelle

verwendet werden.)

c. Trimmen Sie den SCALE-Trimmer auf 160 Hz,

entfernen Sie dann den -2-V-Eingang und stellen Sie

den FREQ ADJ-Trimmer erneut auf 640 Hz ein.

d. Wiederholen Sie diesen Zyklus, bis sowohl 160 Hz als

auch 640 Hz auf ± 1 Hz genau sind, wenn die -2 V in

die Eingangsbuchse 921AB LINK FREQ eingesteckt

und wieder herausgezogen werden.

5. Stellen Sie die Hochfrequenzskalierung des 921B-Oszillators

über die folgenden Schritte ein:

a. Trimmen Sie den HI ADJ-Trimmer, um den

Sägezahnausgang 921B auf genau 20,48 kHz

einzustellen.

b. Überprüfen Sie erneut, ob 640 Hz noch korrekt sind,

wenn der +5 V-Eingang entfernt wird..

c. Re-check that 640 Hz is still correct when the +5 V

input is removed.

d. Wiederholen Sie diesen Vorgang nach Bedarf.

6. Nehmen Sie bei Bedarf eine abschließende Feinabstimmung

der Skalierung des RANGE-Drehschalters vor, indem Sie die

folgenden Schritte ausführen:

a. Wenn keine 921AB LINK FREQ-Buchse angeschlossen

ist, überprüfen Sie, ob die Frequenz in der Einstellung

des RANGE-Reglers 2 ‘immer noch auf 640 Hz

eingestellt ist.

b. Stellen Sie den RANGE-Schalter auf 32’ und

stellen Sie den OCT ADJ-Trimmer für 40 Hz am

Sägezahnausgang 921B ein.

c. Überprüfen Sie erneut, ob 2’ = 640 Hz ist, und

stellen Sie den FREQ ADJ-Trimmer bei Bedarf ein.

d. Wiederholen Sie diesen Vorgang nach Bedarf.

(PT) Este procedimento ajusta a “octavescaling” do módulo

OSCILLATOR 921B para um exato 1 V / oit. calibração para facilitar

o controle preciso.

1. Ligue o módulo 921B e deixe-o aquecer por alguns minutos.

2. Prepare as seguintes congurações de controle no 921B:

a. Coloque a chave seletora SYNC na posição

central OFF.

b. Dena a chave RANGE para 2’.

c. Ajuste o botão de controle de FREQÜÊNCIA para

exatamente 0 na escala.

d. Certique-se de que não há tomadas

921AB LINK FREQ conectadas.

Observação: Todos os trimmers de ajuste são acessíveis

pela parte inferior do módulo 921B. Observe as posições dos

aparadores multi-voltas FREQ ADJ, SCALE, HI ADJ e do aparador de

uma volta OCT ADJ Certique-se de ter as ferramentas adequadas

para ajustar os aparadores, se necessário.

3. Execute uma calibração de controle de FREQÜÊNCIA inicial

ajustando o trimmer FREQ ADJ de modo que a saída dente

de serra do 921B mostre exatamente 640 Hz quando

vericado com um medidor de freqüência preciso.

4. Faça o ajuste no da escala de baixa frequência do oscilador

921B por meio das seguintes etapas:

a. Certique-se de que o botão de controle de

FREQÜÊNCIA permaneça em 0 na escala durante

este procedimento.

b. Aplique exatamente -2 V a um conector de entrada

921AB LINK FREQ. (Um módulo 921A pode ser usado

para fornecer -2 V ou usar uma fonte de tensão

estável de baixa impedância semelhante.)

c. Ajuste o trimmer SCALE para denir 160 Hz,

então remova a entrada -2 V e reajuste o trimmer

FREQ ADJ para 640 Hz.

d. Repita este ciclo até que 160 Hz e 640 Hz

tenhamprecisão de ± 1 Hz quando -2 V é

conectado e desconectado do conector de

entrada921ABLINKFREQ.

921B OSCILLATOR Tuning Procedure

5. Faça o ajuste no da escala de alta frequência do oscilador

921B através das seguintes etapas:

a. Sem o conector 921AB LINK FREQ conectado,

verique se a frequência ainda está denida para a

saída de 640 Hz e, em seguida, aplique exatamente

+5 V à entrada 921AB LINK FREQ.

b. Ajuste o aparador HI ADJ para denir a saída dente

de serra 921B para exatamente 20,48 kHz.

c. Verique novamente se 640 Hz ainda está correto

quando a entrada de +5 V é removida.

d. Repita conforme necessário.

6. Faça um ajuste nal da escala da chave rotativa RANGE, se

necessário, por meio das seguintes etapas:

a. Sem o conector 921AB LINK FREQ conectado,

verique se a frequência ainda está denida para

640 Hz na conguração do botão giratório RANGE 2’.

b. Dena a chave RANGE para 32’ e ajuste o trimmer

OCT ADJ para 40 Hz na saída dente de serra 921B.

c. Verique novamente para se certicar de que

2’ = 640 Hz e ajuste o trimmer FREQ ADJ se necessário.

d. Repeat as required.

(IT) Questa procedura regola l ‘”ottavescaling” del modulo 921B

OSCILLATOR su un esatto 1 V / ott. calibrazione per facilitare un

controllo preciso.

1. Accendi il modulo 921B e lascialo riscaldare p

er alcuni minuti.

2. Preparare le seguenti impostazioni di controllo sul 921B:

a. Impostare l’interruttore a levetta SYNC sulla

posizione centrale OFF.

b. Impostare l’interruttore RANGE su 2 ‘.

c. Impostare la manopola di controllo della FREQUENZA

esattamente su 0 sulla scala.

d. Assicurarsi che non sia collegata alcuna presa

921ABLINK FREQ.

Nota: Tutti i trimmer di regolazione sono accessibili dalla parte

inferiore del modulo 921B. Notare le posizioni dei trimmer

multigiro FREQ ADJ, SCALE, HI ADJ e del trimmer monogiro

OCTADJ. Assicurati di avere strumenti adatti per regolare i

trimmer, se necessario.

3. Eseguire una calibrazione iniziale del controllo di

FREQUENZA regolando il trimmer FREQ ADJ in modo che

l’uscita a dente di sega del 921B mostri esattamente 640 Hz

se controllata con un frequenzimetro accurato.

4. Ottimizza il ridimensionamento delle basse frequenze

dell’oscillatore 921B tramite i seguenti passaggi:

a. Assicurarsi che la manopola di controllo della

FREQUENZA rimanga a 0 sulla scala durante

questa procedura.

b. Applicare esattamente -2 V a un jack di ingresso

921AB LINK FREQ. (È possibile utilizzare un modulo

921A per fornire -2 V o utilizzare una sorgente di

tensione stabile a bassa impedenza simile.)

c. Regolare il trimmer SCALE per impostare 160 Hz,

quindi rimuovere l’ingresso -2 V e regolare

nuovamente il trimmer FREQ ADJ su 640 Hz.

d. Ripetere questo ciclo no a quando sia 160 Hz

che 640 Hz sono precisi a ± 1 Hz quando il -2 V è

collegato e scollegato dal jack di ingresso

921AB LINK FREQ.

5. Ottimizza lo scaling delle alte frequenze dell’oscillatore

921B tramite i seguenti passaggi

a. Senza la presa 921AB LINK FREQ collegata,

controllare che la frequenza sia ancora impostata per

l’uscita a 640 Hz, quindi applicare esattamente +5 V

all’ingresso 921AB LINK FREQ.

b. Regolare il trimmer HI ADJ per impostare l’uscita a

dente di sega del 921B esattamente a 20,48 kHz.

c. Ricontrolla che 640 Hz sia ancora corretto quando

l’ingresso +5 V viene rimosso.

d. Ripeti come richiesto.

6. Eettuare una regolazione ne nale della scala

dell’interruttore rotante RANGE, se necessario, tramite i

seguenti passaggi:

a. Senza la presa 921AB LINK FREQ collegata,

controllare che la frequenza sia ancora impostata su

640 Hz nell’impostazione della manopola RANGE 2’.

b. Impostare l’interruttore RANGE su 32 ‘e regolare il

trimmer OCT ADJ su 40 Hz all’uscita a dente di sega

del 921B.

c. Ricontrolla per assicurarti che 2 ‘= 640 Hz e regola il

trimmer FREQ ADJ se necessario.

d. Ripeti come richiesto.

28 29Quick Start Guide921B OSCILLATOR

(NL) Deze procedure stemt de “octavescaling” van de 921B

OSCILLATOR-module af op exact 1 V / oct. kalibratie om

nauwkeurige controle

te vergemakkelijken.

1. Schakel de 921B-module in en laat deze een

paar minuten opwarmen.

2. Bereid de volgende besturingsinstellingen voor op de 921B:

a. Zet de SYNC-tuimelschakelaar in de middelste

UIT-stand.

b. Zet de RANGE-schakelaar op 2’.

c. Zet de FREQUENCY-regelknop op exact

0 op de schaal.

d. Zorg ervoor dat er geen 921AB LINK FREQ-

aansluitingen zijn aangesloten.

Opmerking: Alle afsteltrimmers zijn toegankelijk vanaf de

onderkant van de 921B-module. Let op de posities van de FREQ

ADJ, SCALE, HI ADJ multi-turn trimmers en de OCT ADJ single-turn

trimmer. Zorg ervoor dat u geschikt gereedschap heeft om de

trimmers indien nodig af te stellen.

3. Voer een eerste FREQUENCY-controlekalibratie uit door de

FREQ ADJ-trimmer zo af te stellen dat de zaagtandoutput

van de 921B exact 640 Hz aangeeft wanneer deze wordt

gecontroleerd met een nauwkeurige frequentiemete.

4. Stel de laagfrequente schaling van de 921B-oscillator

nauwkeurig af via de volgende stappen:

a. Zorg ervoor dat de FREQUENCY-regelknop tijdens

deze procedure op 0 op de weegschaal blijft staan.

b. . Pas precies -2 V toe op een 921AB LINK FREQ input

jack. (Een 921A-module kan worden gebruikt om

de -2 V te leveren of om een vergelijkbare bron met

lage impedantie en stabiele spanning te gebruiken.)

c. Trim de SCALE-trimmer om 160 Hz in te stellen,

verwijder vervolgens de -2 V-ingang en stel de FREQ

ADJ-trimmer opnieuw in op 640 Hz.

d. Herhaal deze cyclus totdat zowel 160 Hz als 640 Hz

nauwkeurig zijn tot ± 1 Hz wanneer de -2 V in en uit

de 921AB LINK FREQ-ingang wordt gestoken.

5. Stel de hoogfrequente schaling van de 921B-oscillator

nauwkeurig af via de volgende stappen:

a. Als er geen 921AB LINK FREQ-aansluiting is aangesloten,

controleer dan of de frequentie nog steeds is ingesteld

op 640 Hz-uitvoer en pas vervolgens precies +5 V toe op

de 921AB LINK FREQ-invoer.

b. Trim de HI ADJ-trimmer om de 921B-zaagtanduitgang

in te stellen op exact 20,48 kHz.

c. Controleer opnieuw of 640 Hz nog steeds correct is

wanneer de +5 V-ingang is verwijderd.

d. Herhaal indien nodig.

6. Maak een laatste afstelling van de schaalverdeling van de

RANGE-draaischakelaar, indien nodig, via de volgende stappen:

a. Als er geen 921AB LINK FREQ-aansluiting is

aangesloten, controleert u of de frequentie nog

steeds is ingesteld op 640 Hz met de instelling van

de RANGE-knop 2’.

b. Zet de RANGE-schakelaar op 32 ‘en stel de OCT ADJ-

trimmer in op 40 Hz op de 921B zaagtanduitgang.

c. Controleer nogmaals om er zeker van te zijn dat

2’ = 640 Hz en pas indien nodig de FREQ ADJ-

trimmer aan.

d. Herhaal indien nodig.

(SE) Denna procedur ställer in 921B OSCILLATOR-modulens

“oktavskalning” till exakt 1 V / okt. kalibrering för att underlätta

exakt kontroll.

1. Starta 921B-modulen och låt den värmas upp

i några minuter.

2. Förbered följande kontrollinställningar på 921B:

a. Ställ vippomkopplaren SYNC i läget mitt i OFF.

b. Ställ RANGE-omkopplaren på 2’.

c. Ställ FREQUENCY-kontrollreglaget på exakt

0 på skalan..

d. Se till att inga 921AB LINK FREQ-uttag är anslutna.

Notera: Alla justeringstrimmare är åtkomliga från

921B-modulens undersida. Lägg märke till lägena för FREQ ADJ,

SCALE, HI ADJ-trimmer och OCT ADJ-trimmer. Se till att du har

lämpliga verktyg för att justera trimmerna om det behövs.

3. Genomför en första FREQUENCY-kontrollkalibrering

genom att justera FREQ ADJ-trimmern så att

921B-sågtandsutgången visar exakt 640 Hz när den

kontrolleras med en exakt frekvensmätare.

4. Finjustera 921B-oscillatorns lågfrekventa skalning via

följande steg:

a. Se till att FREQUENCY-kontrollreglaget förblir

på 0 på skalan under denna procedur.

b. Anslut exakt -2 V till ett 921AB LINK FREQ-ingång.

(En 921A-modul kan användas för att mata

-2 V eller använda en liknande lågimpedans

stabil spänningskälla.)

c. Trimma SCALE-trimmern för att ställa in 160 Hz, ta

sedan bort -2 V-ingången och justera FREQ ADJ-

trimmern till 640 Hz.

d. Upprepa denna cykel tills både 160 Hz och 640 Hz är

korrekta till ± 1 Hz när -2 V är inkopplad och ut ur

921AB LINK FREQ-ingången.

921B OSCILLATOR Tuning Procedure

5. Finjustera 921B-oscillatorns högfrekventa skalning

via följande steg:

a. Om inget 921AB LINK FREQ-uttag är anslutet,

kontrollera att frekvensen fortfarande är inställd för

640 Hz-utgång, och använd sedan exakt +5 V

på 921AB LINK FREQ-ingången.

b. Trimma HI ADJ-trimmern för att ställa in

921B-sågtandens utgång till exakt 20,48 kHz.

c. Kontrollera om 640 Hz fortfarande är korrekt när

+5 V-ingången tas bort.

d. Upprepa efter behov.

6. Gör en slutgiltig njustering av RANGE-vridomkopplarens

skalning, om det behövs, via följande steg:

a. Med inget 921AB LINK FREQ-uttag anslutet,

kontrollera att frekvensen fortfarande är inställd

på 640 Hz på RANGE-ratten 2 ‘.

b. Ställ RANGE-omkopplaren på 32 ‘och

justera OCT ADJ-trimmern för 40 Hz vid

921B-sågtandsutgången.

c. Kontrollera om 2 ‘= 640 Hz och justera

FREQ ADJ-trimmern om det behövs.

d. Upprepa efter behov.

(PL) Ta procedura dostraja „skalowanie oktawowe” modułu

921B OSCILLATOR do dokładnego 1 V / okt. kalibracja ułatwiająca

precyzyjną kontrolę.

1. Włącz moduł 921B i pozwól mu się rozgrzać przez

kilka minut.

2. Przygotuj następujące ustawienia sterowania w 921B:

a. Ustaw przełącznik SYNC w środkowej pozycji OFF.

b. Ustaw przełącznik RANGE na 2’.

c. Ustaw pokrętło FREQUENCY na dokładnie 0 na skali.

d. Upewnij się, że nie są podłączone żadne gniazda

921AB LINK FREQ.

Uwaga: Wszystkie trymery regulacyjne są dostępne od

spodu modułu 921B. Zwróć uwagę na położenie trymerów

wieloobrotowych FREQ ADJ, SCALE, HI ADJ oraz trymerów

jednoobrotowych OCT ADJ. Upewnij się, że masz odpowiednie

narzędzia do regulacji trymerów w razie potrzeby.

3. Przeprowadź wstępną kalibrację sterowania FREQUENCY,

ustawiając trymer FREQ ADJ tak, aby wyjście piłokształtne

921B pokazywało dokładnie 640 Hz, gdy jest sprawdzane

za pomocą dokładnego miernika częstotliwości.

4. Dostrój skalowanie niskich częstotliwości oscylatora 921B,

wykonując następujące kroki:

a. Upewnij się, że pokrętło FREQUENCY pozostaje w

pozycji 0 na skali podczas tej procedury.

b. Zastosuj dokładnie -2 V do gniazda wejściowego

921AB LINK FREQ. (Moduł 921A może być użyty do

zasilania -2 V lub użyć podobnego źródła stabilnego

napięcia o niskiej impedancji).

c. Ustaw trymer SCALE na 160 Hz, następnie usuń

wejście -2 V i ustaw trymer FREQ ADJ na 640 Hz.

d. Powtarzaj ten cykl, aż 160 Hz i 640 Hz osiągną

dokładność ± 1 Hz, gdy -2 V jest podłączane i

odłączane od gniazda wejściowego 921AB LINK

FREQ.

5. Dostrój skalowanie wysokiej częstotliwości oscylatora

921B, wykonując następujące czynności:

a. Bez podłączonego gniazda 921AB LINK FREQ,

sprawdź, czy częstotliwość jest nadal ustawiona

na 640 Hz, a następnie podłącz dokładnie +5 V do

wejścia 921AB LINK FREQ.

b. Przytnij trymer HI ADJ, aby ustawić wyjście

piłokształtne 921B na dokładnie 20,48 kHz.

c. Sprawdź ponownie, czy 640 Hz jest nadal

prawidłowe po odłączeniu wejścia +5 V.

d. W razie potrzeby powtórz.

6. W razie potrzeby dokonaj ostatecznego dostrojenia

skalowania przełącznika obrotowego RANGE, wykonując

następujące czynności:

a. Bez podłączonego gniazda 921AB LINK FREQ,

sprawdź, czy częstotliwość jest nadal ustawiona na

640 Hz za pomocą pokrętła RANGE 2’.

b. Ustaw przełącznik RANGE na 32 ‘i ustaw trymer OCT

ADJ na 40 Hz na wyjściu piłokształtnym 921B.

c. Sprawdź ponownie, aby upewnić się, że 2 ‘= 640 Hz i

wyreguluj trymer FREQ ADJ, jeśli to konieczne.

d. W razie potrzeby powtórz.

30 31Quick Start Guide921B OSCILLATOR

(JP) この手順では、921B OSCILLATOR モジュールの「オクタ

ーブスケーリング」を正確に 1V / oct に調整します。正確な

制御を容易にするためのキャリブレーション。

1. 921B モジュールの電源を入れ、数分間ウォームア

ップします。

2. 921B で次の制御設定を準備します。

a. SYNC トグルスイッチを中央のオフ位置に設

定します。

b. RANGE スイッチを 2 ‘に設定します。

c. FREQUENCY コントロールノブをスケール上で

正確に 0 に設定します。

d. 921AB LINK FREQ ジャックが接続されていない

ことを確認してください。

注意：すべての調整トリマーは、921B モジュールの下側か

らアクセスできます。FREQ ADJ、SCALE、HI ADJ マルチターン

トリマーおよび OCT ADJ シングルターントリマーの位置に

注意してください。必要に応じて、トリマーを調整するた

めの適切なツールがあることを確認してください。

3. 正確な周波数計でチェックしたときに 921B 鋸歯

状出力が正確に 640Hz を示すように、FREQ ADJ トリ

マーを調整して、初期周波数制御キャリブレーシ

ョンを実行します。

4. 次の手順で、921B オシレータの低周波スケーリン

グを微調整します。

a. この手順の間、FREQUENCY コントロールノブ

がスケール上で 0 のままであることを確認し

てください。

b. 921AB LINK FREQ 入力ジャックに正確に -2V

を印加します。(921Aモジュールを使用して

-2 V を供給するか、同様の低インピーダンス

の安定した電圧源を使用できます。)

c. SCALE トリマーをトリムして 160Hz に設定して

から、-2 V入力を削除し、FREQ ADJ トリマーを

640 Hz に再調整します。

d. 160Hz と 640Hz の両方が -2 V が接続されてい

る場合、±1Hzの精度で 921AB LINK FREQ 入力ジ

ャックから。

5. 次の手順で、921B オシレーターの高周波スケーリ

ングを微調整します。

a. 921AB LINK FREQ ジャックが接続されていない

状態で、周波数が 640 Hz 出力に設定されて

いることを確認してから、921AB LINK FREQ入

力に正確に+ 5Vを印加します。

b. HI ADJ トリマーをトリミングして、921B 鋸歯

状出力を正確に 20.48 kHz に設定します。

c. +5 V 入力を取り外しても、640 Hz が正しいこ

とを再確認してください。

d. 必要に応じて繰り返します。

6. 必要に応じて、次の手順で RANGE ロータリースイ

ッチのスケーリングを最終的に微調整します。

a. 921AB LINK FREQ ジャックが接続されていない

状態で、RANGEノブ 2‘ 設定で周波数が

640 Hz に設定されていることを確認します。

b. RANGE スイッチを 32 ‘に設定し、921B 鋸歯状出

力で OCT ADJ トリマーを 40Hz に調整します。

c. 2‘= 640 Hz であることを再確認し、必要に応

じて FREQ ADJ トリマーを調整します。

d. 必要に応じて繰り返します。

921B OSCILLATOR Tuning Procedure

(CN) 此过程将 921B OSCILLATOR 模块的 “八度缩放” 调整为精

确的 1 V /八度。校准以利于精确控制。

1. 接通 921B 模块的电源，并使其预热几分钟。

2. 在 921B 上准备以下控制设置：

a. 将 SYNC 拨动开关设置到中间 OFF 位置。

b. 将 RANGE 开关设置为 2’。

c. 将 FREQUENCY 控制旋钮精确设置为 0。

d. 确保未连接 921AB LINK FREQ 插孔。

笔记：可从 921B 模块的下面访问所有调节微调器。注意

FREQ ADJ， SCALE， HI ADJ 多圈微调器和 OCT ADJ 单圈微调器的

位置。如果需要，请确保您有合适的工具来调整修剪器。

3. 通过调节 FREQ ADJ 微调器进行初始的 FREQUENCY

控制校准，以便在使用精密频率表检查时 921B

锯齿输出精确显示为 640 Hz。

4. 通过以下步骤微调 921B 振荡器的低频缩放比例：

a. 在此过程中，请确保“频率”控制旋钮在刻度

上保持为 0。

b. 精确地将 -2 V 施加到 921AB LINK FREQ 输入

插孔。（一个 921A 模块可用于提供 -2 V 电源或

使用类似的低阻抗稳定电压源。）

c. 调整 SCALE 微调器以设置 160 Hz，然后移除

-2 V 输入，并将FREQ ADJ 微调器重新调整为

640 Hz。

d. 重复此循环，直到将 -2 V 插入和退出 921AB

LINK FREQ 输入插孔时， 160 Hz 和 640 Hz 都精

确到 ±1 Hz。

5. 通过以下步骤微调 921B 振荡器的高频缩放比例：

a. 在未连接 921AB LINK FREQ 插孔的情况下，检查

仍为 640 Hz 输出设置频率，然后将准确的

+5 V 施加到 921AB LINK FREQ 输入上。

b. 修剪 HI ADJ 修剪器，将 921B 锯齿输出设置为

正好为 20.48 kHz。

c. 移除 +5 V 输入后，重新检查 640 Hz 是否仍

然正确。

d. 根据需要重复。

6. 如果需要，可以通过以下步骤对 RANGE 旋转开关

比例进行最终的微调：

a. 在未连接 921AB LINK FREQ 插孔的情况下，

检查 RANGE 旋钮 2’ 设置上的频率是否仍设

置为 640 Hz。

b. 将 RANGE 开关设置为 32’，并在 921B 锯齿输出

处将 OCT ADJ 微调器调整为 40 Hz。

c. 重新检查以确保 2’= 640 Hz ，并根据需要调整

FREQ ADJ 微调器。

d. 根据需要重复。

32 33Quick Start Guide921B OSCILLATOR

Specications 技术参数

信号连接

频率控制链接输入

2 x 3.5 mm 插孔，

1 V/oct

输入阻抗

100 kΩ，不平衡

最大输入电平

-6 V 至 +6 V

频率范围

<1 Hz 至 > 40 kHz

矩形宽度链接输入

2 x 3.5 mm 并口，

1 V/16%

输入阻抗

100 kΩ，不平衡

最大输入电平

0 V至+6 V

宽度范围

<10% 至 > 90%

同步输入

1 x 3.5 mm 插孔，

交流耦合

同步输入阻抗

1.5 kΩ，不平衡

同步输入锁定范围

±6 个半音

同步输入响应

10 Hz 至 20 kHz，

> -10 dBu

最大输入电平

+15 dBu

AC / DC MOD 输入

2 个 3.5 mm 插孔，

AC/DC 耦合

AC / DC MOD 输入阻抗

100 kΩ，不平衡

AC / DC MOD 响应

10 Hz 至 10 kHz，

> -10 dBu

最大输入电平

+4 dBu

波形输出

4 x 3.5 mm 插孔，

单声道

波形图

正弦波，三角形，

锯齿形，矩形

输出阻抗

<800 Ω，不平衡

输出水平

通常为 -4 dBu

控制项

频率

1 个旋钮

± 12 半音，可选

范围

1 x旋转开关

LO / 32'/ 16'/ 8'/ 4'/ 2'，

可选

同步选择器

1 x 3 位拨动开关

弱/关/强，可选

功率

电源供应

Eurorack

电流消耗

45 mA (+12 V),

45 mA (-12 V)

物理的

尺寸 (H x W x D)

58 x 40 x 129 mm

(2.3 x 1.6 x 5.1")

机架单位

8 HP

重量

0.14 kg (0.31 lbs)

34 35Quick Start Guide921B OSCILLATOR

Signal Connections

Frequency control

link inputs

2 x 3.5 mm jacks, 1 V/oct.

Input Impedance 100 kΩ, unbalanced

Maximum input level -6 V to +6 V

Frequency range < 1 Hz to > 40 kHz

Rectangular width

link inputs

2 x 3.5 mm parellel jacks,

1 V/16%

Input Impedance 100 kΩ, unbalanced

Maximum input level 0 V to +6 V

Width range < 10% to > 90%

Sync input

1 x 3.5 mm jack, AC

coupled

Sync input impedance 1.5 kΩ, unbalanced

Sync input lock range ± 6 semitones

Sync input response 10 Hz to 20 kHz, > -10 dBu

Maximum input level +15 dBu

AC / DC mod input

2 x 3.5 mm jacks,

AC/DC coupled

AC / DC mod

input impedance

100 kΩ, unbalanced

AC / DC mod response 10 Hz to 10 kHz, > -10 dBu

Maximum input level +4 dBu

Waveform outputs 4 x 3.5 mm jacks, mono

Waveforms

Sine, triangular,

sawtooth, rectangular

Output Impedance < 800 Ω, unbalanced

Output level Typically -4 dBu

Controls

Frequency

1 x rotary knob

±12 semitone, selectable

Range

1 x rotary switch

LO / 32' / 16' / 8' / 4' / 2',

selectable

Sync selector

1 x 3-position toggle

switch

Weak / o /

strong, selectable

Power

Power supply Eurorack

Current draw

45 mA (+12 V),

45 mA (-12 V)

Physical

Dimensions

58 x 40 x 129 mm

(2.3 x 1.6 x 5.1")

Rack units 8 HP

Weight 0.14 kg (0.31 lbs)

FEDERAL COMMUNICATIONS

COMMISSION COMPLIANCE

INFORMATION

Behringer

921B OSCILLATOR

Responsible Party Name: Music Tribe Commercial NV Inc.

Address: 122 E. 42nd St.1,

8th Floor NY, NY 10168,

United States

Email Address: [email protected]

921B OSCILLATOR

This equipment has been tested and found to comply with

the limits for a Class B digital device, pursuant to part

15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in

a residential installation. This equipment generates,

uses and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the

equipment o and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

• • Reorient or relocate the receiving antenna.

• • Increase the separation between the equipment and receiver.

• • Connect the equipment into an outlet on a circuit dierent

from that to which the receiver is connected.

• • Consult the dealer or an experienced radio/TV

technician for help.

This equipment complies with Part 15 of the FCC rules. Operation

is subject to the following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including

interference that may cause undesired operation.

Important information:

Changes or modications to the equipment not expressly

approved by Music Tribe can void the user’s authority to

use the equipment.

Hereby, Music Tribe declares that this product is in compliance

with Directive 2014/30/EU, Directive 2011/65/EU and Amendment

2015/863/EU, Directive 2012/19/EU, Regulation 519/2012 REACH

SVHC and Directive 1907/2006/EC.

Full text of EU DoC is available at https://community.musictribe.com/

EU Representative: Music Tribe Brands DK A/S

Address: Gammel Strand 44, DK-1202 København K, Denmark

UK Representative: Music Tribe Brands UK Ltd.

Address: 8

Floor, 20 Farringdon Street London EC4A 4AB,

United Kingdom

Correct disposal of this product: This symbol

indicates that this product must not be

disposed of with household waste, according

to the WEEE Directive (2012/19/EU) and your

national law. This product should be taken to

a collection center licensed for the recycling

of waste electrical and electronic equipment

(EEE). The mishandling of this type of waste

could have a possible negative impact on the environment

and human health due to potentially hazardous substances

that are generally associated with EEE. At the same time, your

cooperation in the correct disposal of this product will contribute

to the ecient use of natural resources. For more information

about where you can take your waste equipment for recycling,

please contact your local city oce, or your household waste

collection service.

型号: 921B OSCILLATOR 合成器与采样器

制造商: Empower Tribe Commercial FZE –

Made in China 中国制造

CAN ICES–003 (B)/NMB–003 (B)

36 37Quick Start Guide921B OSCILLATOR
