USE AND CARE GUIDE
BOSWELL QUARTER 5-LIGHT LINEAR CHANDELIER
Item #1002 961 607
1003 202 199
1003 202 196
1004 368 049
Model #
7965HDC
7965HDCGLDI
7965HDCVBDI
7965HDCDBDI
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday – Friday, 9 a.m. – 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
7965HBDBDI
1005 451 815
7965HBBN
DI
1002 961 607
2
Table of Contents
Table of Contents .......................................................... 2
Safety Information ......................................................... 2
Warranty ......................................................................... 2
Pre-Installation .............................................................. 3
Planning Installation ................................................................3
Tools Required .........................................................................3
Hardware Included ...................................................................3
Package Contents ....................................................................4
Installation ..................................................................... 5
Care and Maintenance ................................................. 8
Troubleshooting ............................................................ 8
Safety Information
Read and under
s
tand this e
n
tire manual before you attempt
t
o
assemble, install, or operate this product.
WARNING: Read instructions carefully and turn off the
electricity at the main circuit breaker panel before you
begin this installation.
WARNING: If any special control devices are used with
this fixture, follow the instructions carefully to assure full
compliance with N.E.C. requirements. If there are any
questions, contact a qualified electrical contractor.
WARNING: Hanging length of lamp cord should be longer
than chain length.
WARNING: This product can expose you to chemicals
including lead and lead compounds, which are known to the
state of California to cause cancer and birth defects or other
reproductive harm. For more information go to
www.p65warnings.ca.gov.
WARNING: Risk of fire. 90°C supply conductors. Consult
a qualified electrician to ensure the correct branch circuit
conductor.
Warranty
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of three (3) years from
the date of purchase. This warranty applies only to the original consumer purchaser and only to products used in normal use and service. If
this product is found to be defective, the manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the
product at the manufacturer’s discretion, provided that the product has not been damaged through misuse, abuse, accident, modifications,
alterations, neglect, or mishandling. This warranty shall not apply to any product that is found to have been improperly installed, set-up, or
used in any way not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of material or
workmanship. This warranty shall not apply to the finish on any portion of the product, such as surface and/or weathering, as this is
considered normal wear and tear. The manufacturer does not warrant and specially disclaims any warranty, whether express or implied, of
fitness for a particular purpose, other than the warranty contained herein. The manufacturer specifically disclaims any liability and shall not
be liable for any consequential or incidental loss or damage, including but not limited to any labor / expense costs involved in the
replacement or repair of said product.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit www.HAMPTONBAY.com.
3

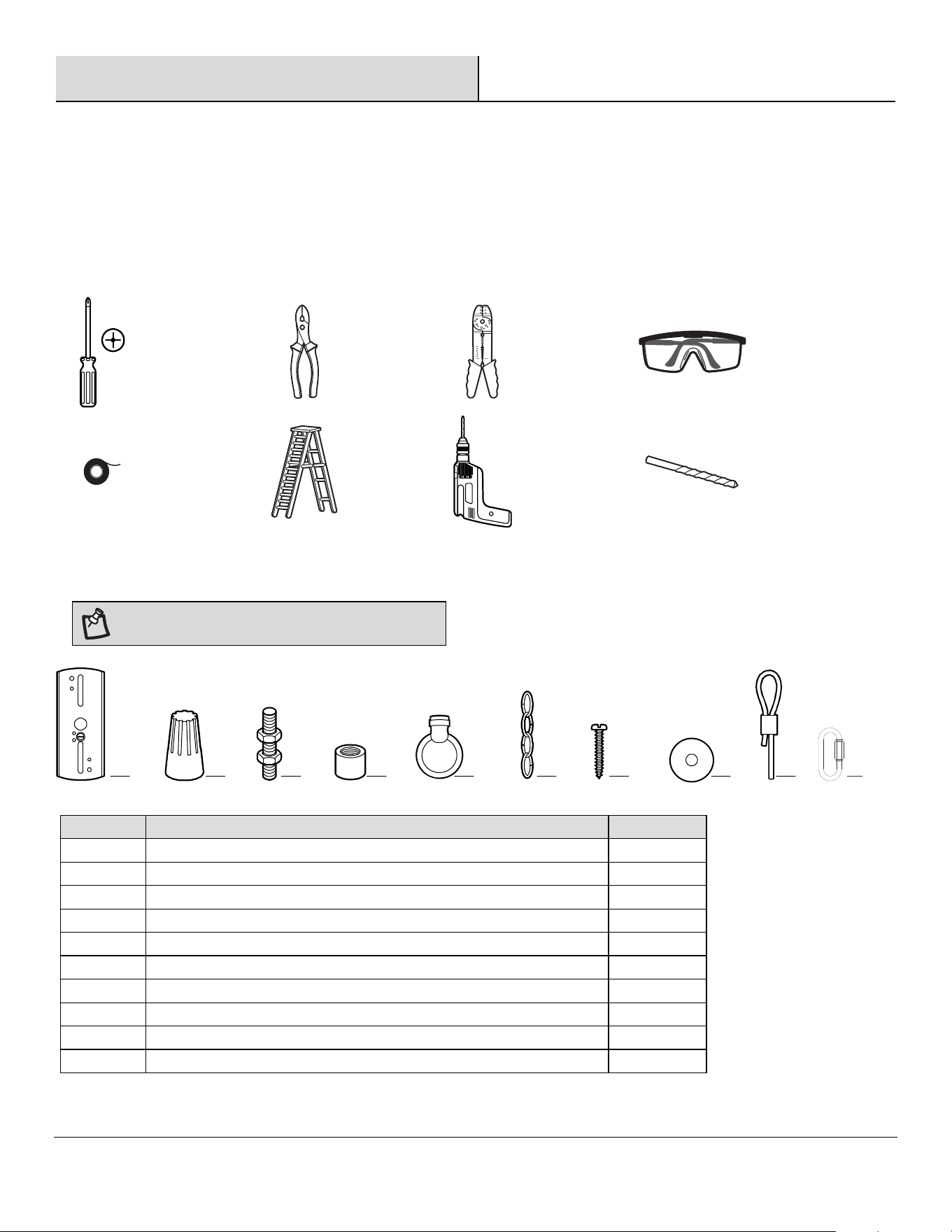

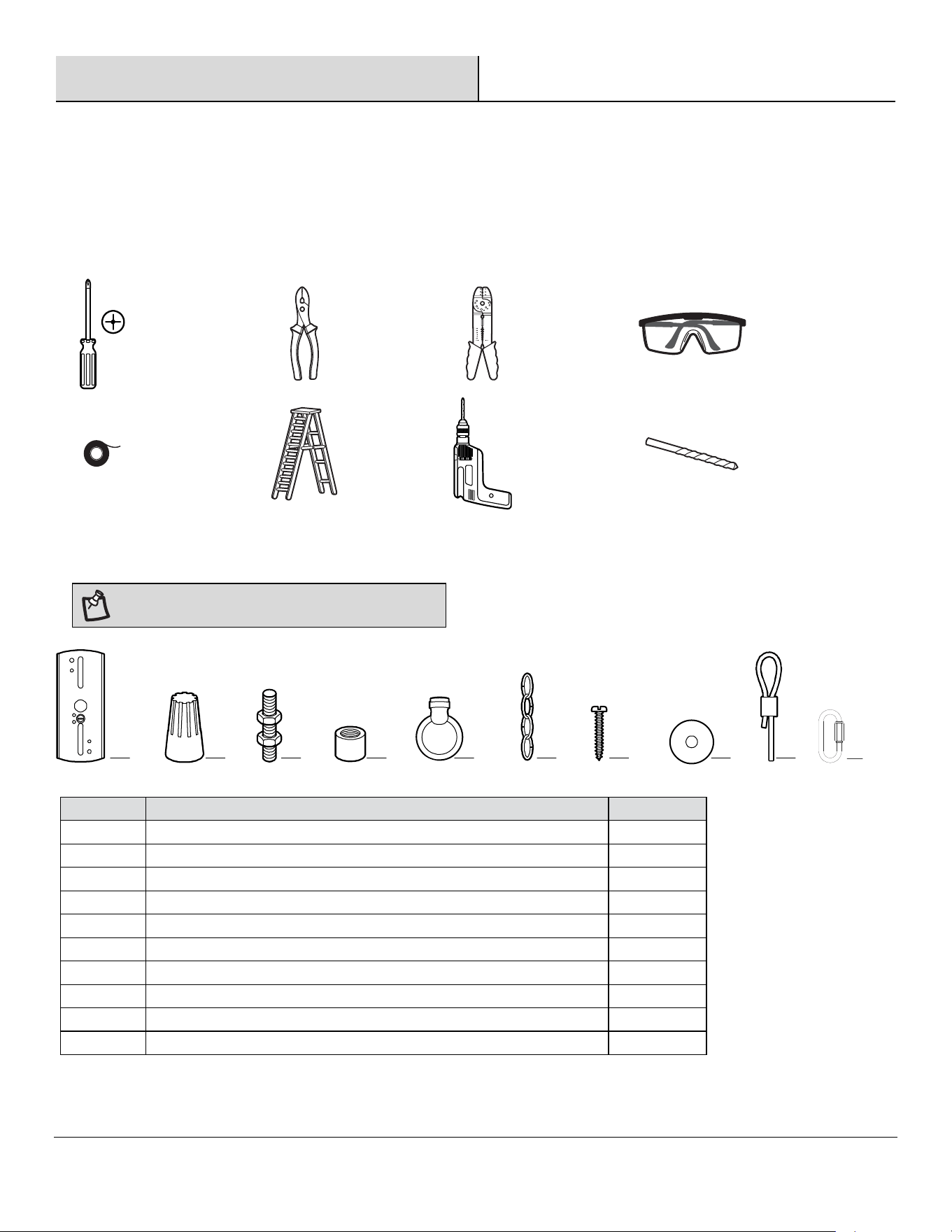

Pre-installation
PLANNING INSTALLATION
Before beginning installation, make sure all parts are included using the Hardware Included and Package Contents sections. If any part is
missing or damaged, do not attempt to assemble, install, or operate the product.
To avoid damaging this product, place it on a soft, non-abrasive surface, such as carpet or cardboard.

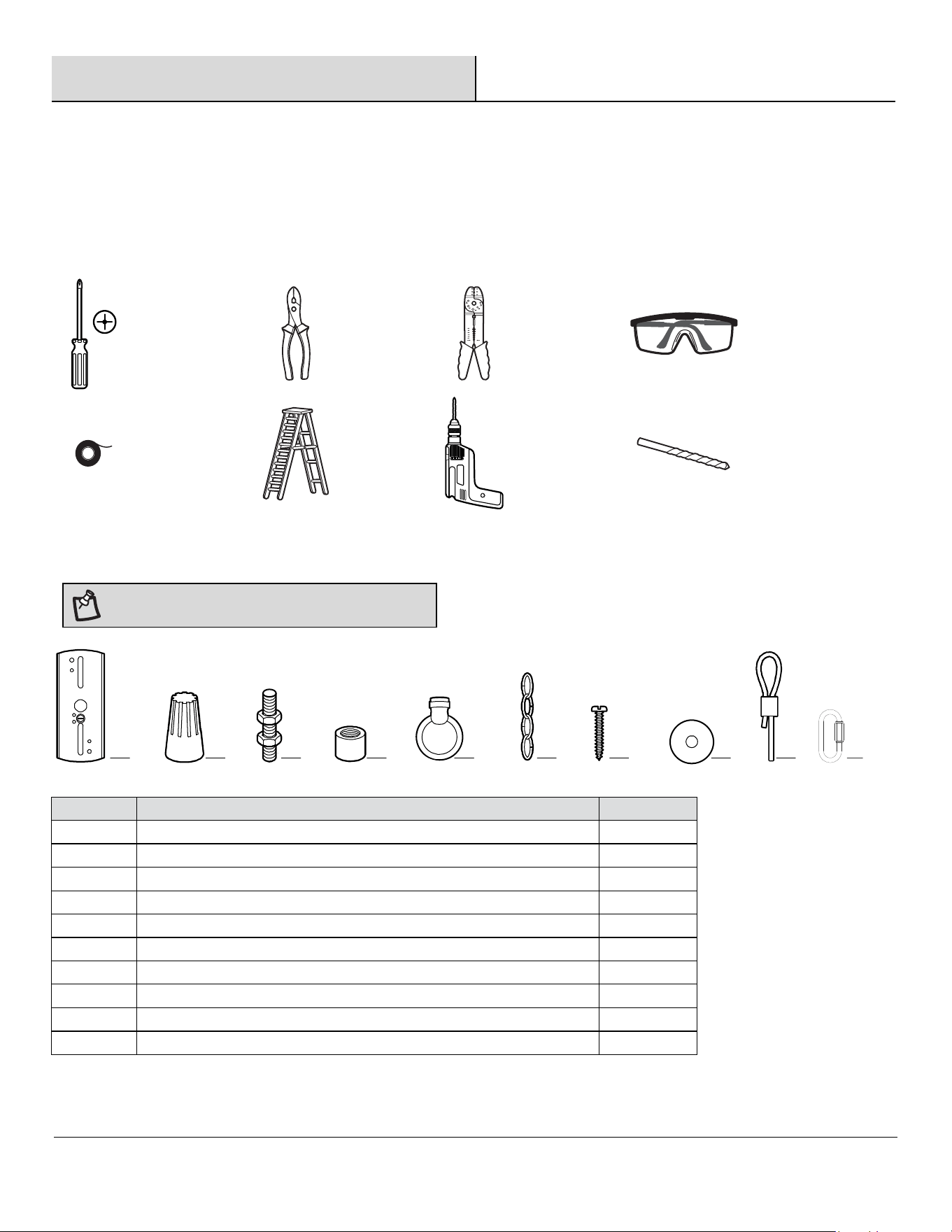

TOOLS REQUIRED
Phillips
screwdriver
Pliers Wire stripper Safety glasses
Electrical tape Ladder Drill
1/8 in. and 3/8 in.
Drill bits
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
AA BB CC GGDD EE FF HH II
JJ
Part Description Quantity
A
A
Mounting strap 1
BB Wire nut 3
CC Nipple with hex nuts (preassembled) 1
DD Finial 1
EE Chain loop (preassembled) 4
FF Chain 2
GG
#
8 x 11/16 screw 1
HH Flat washer 1
II Support cable (preassembled on Canopy (A)) 1
JJ Quick link 2
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
4
Pre-installation (continued)

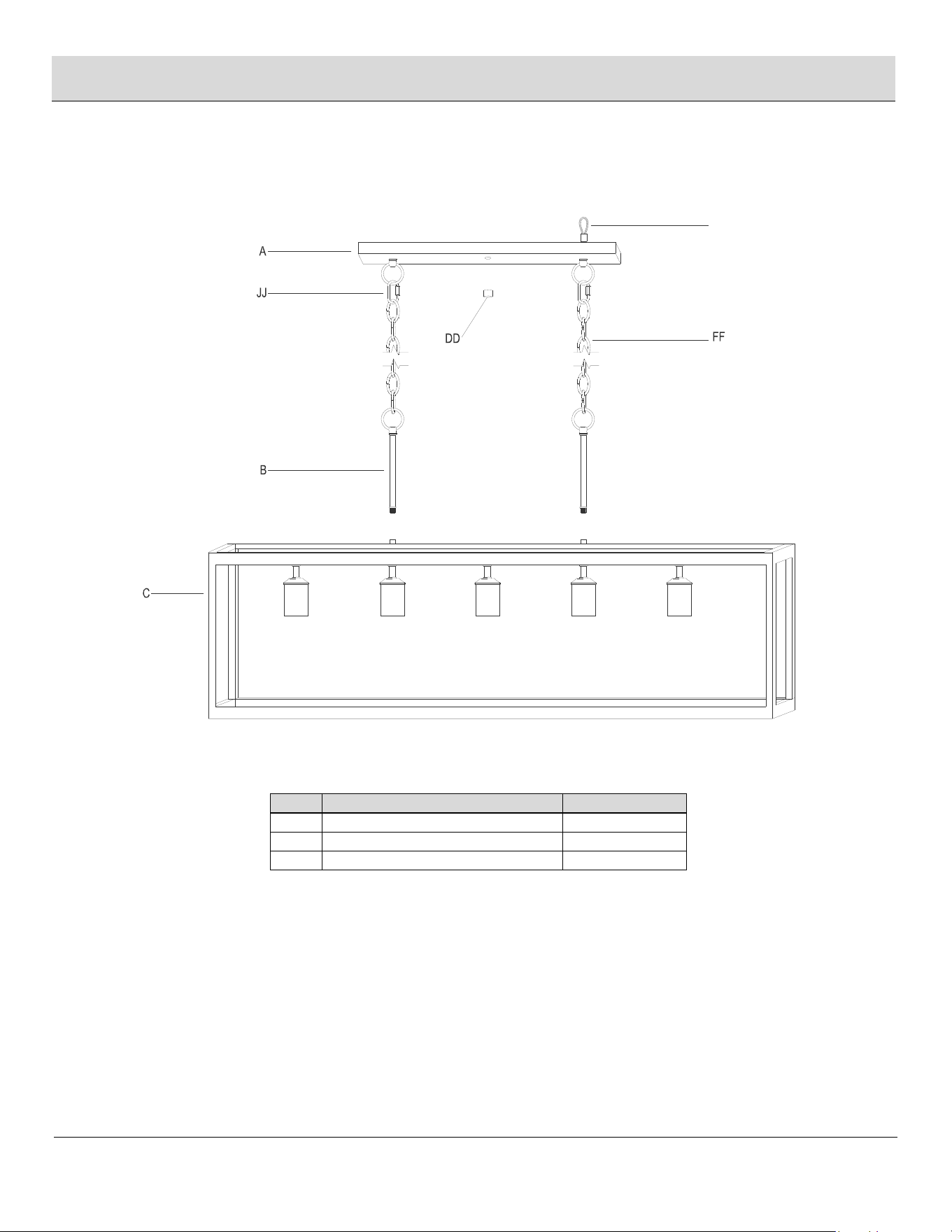

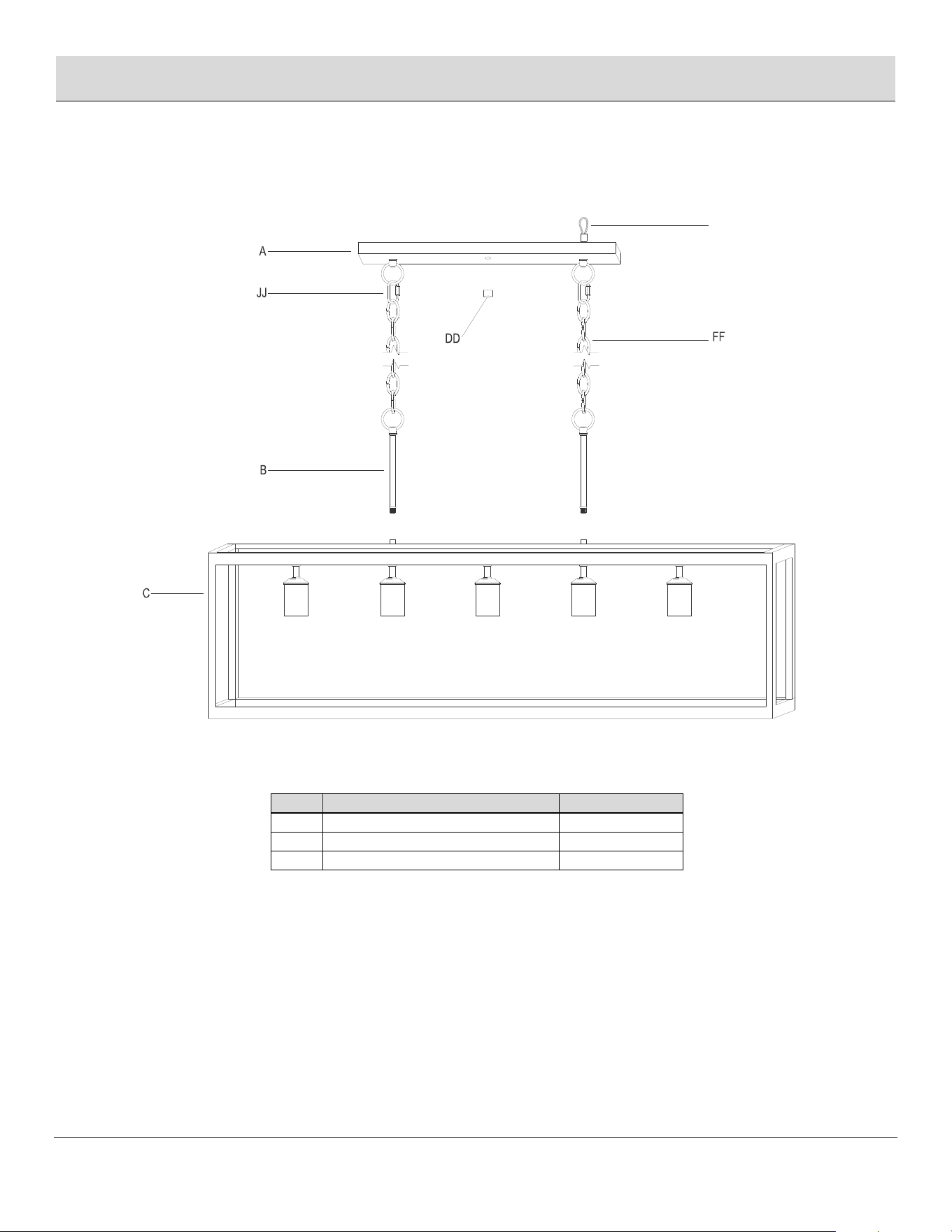

PACKAGE CONTENTS
II
Part Description Quantity
A
Canopy 1
B Stems 2
C Fixture body 1
5

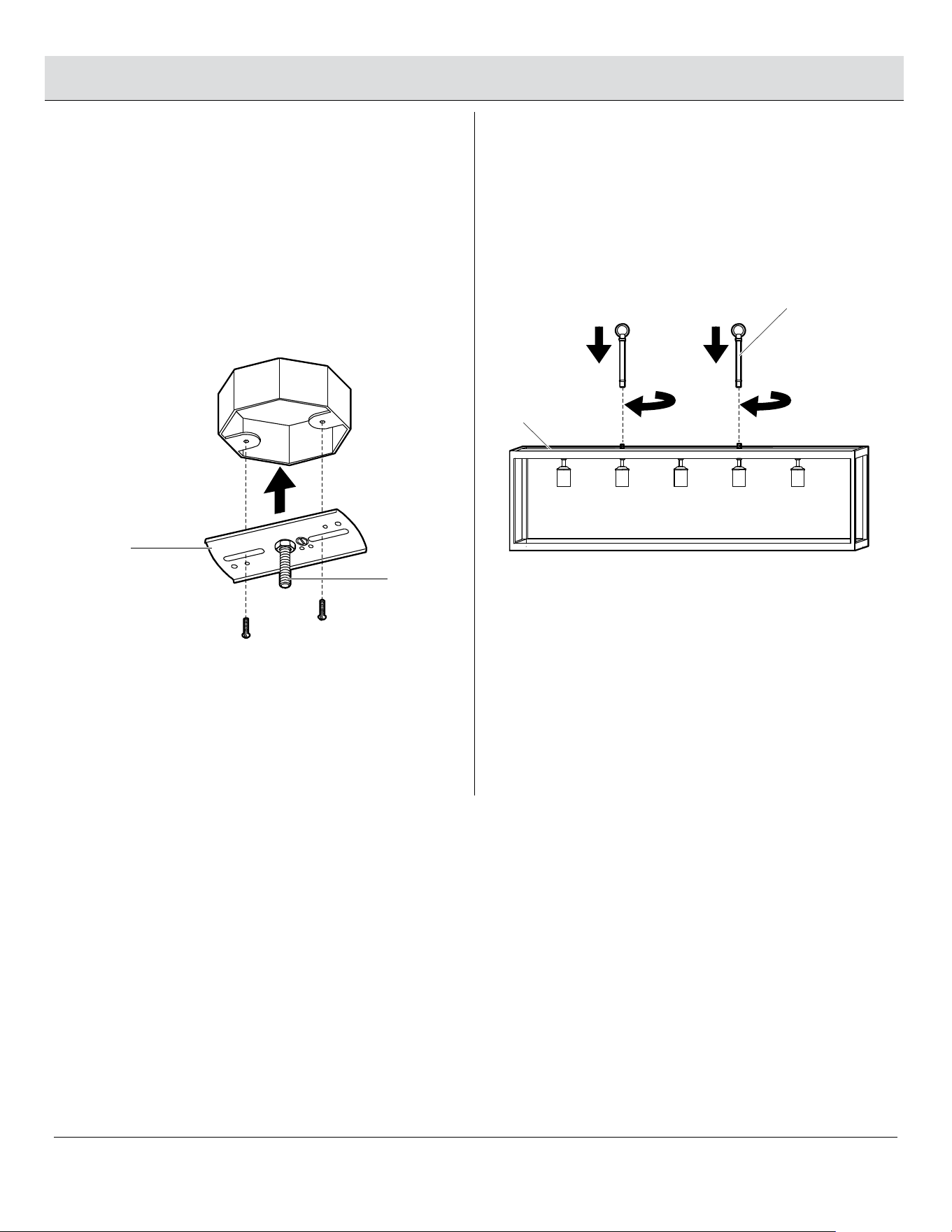

Installation

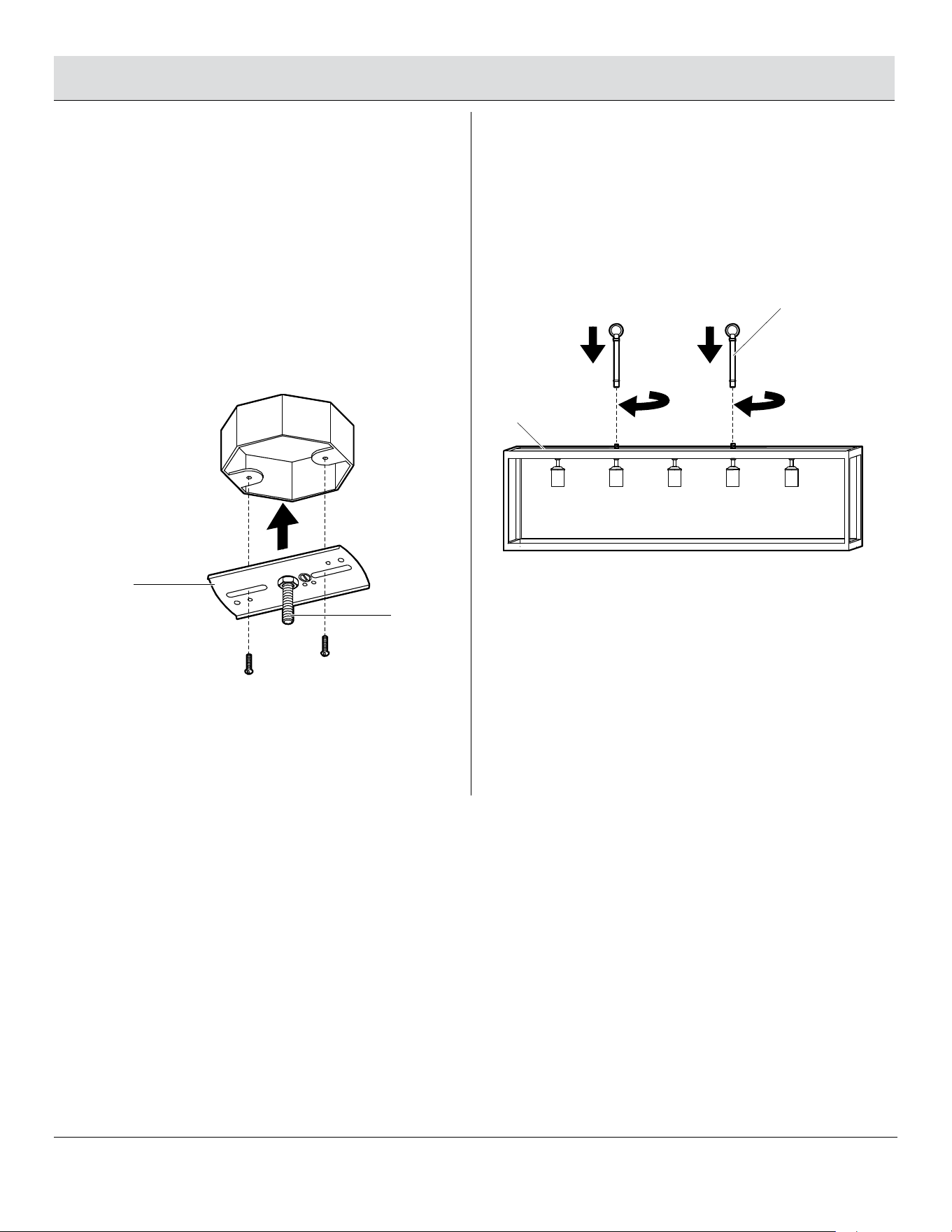

1
Installing the mounting strap
2
Assembling the fixture
□ The nipple with hex nuts (CC) is preassembled on the
mounting strap (AA). Ensure the nipple with hex nuts (CC) is
tightened securely to the mounting strap (AA).
□ Install the mounting strap (AA) to the junction box using the
junction box screws (not provided). Ensure the nipple (CC)
protrudes away from the junction box as shown.
C
C
AA
□ Screw the stems (B) into the fixture body (C). Secure the
stems tightly.
B
C
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
6

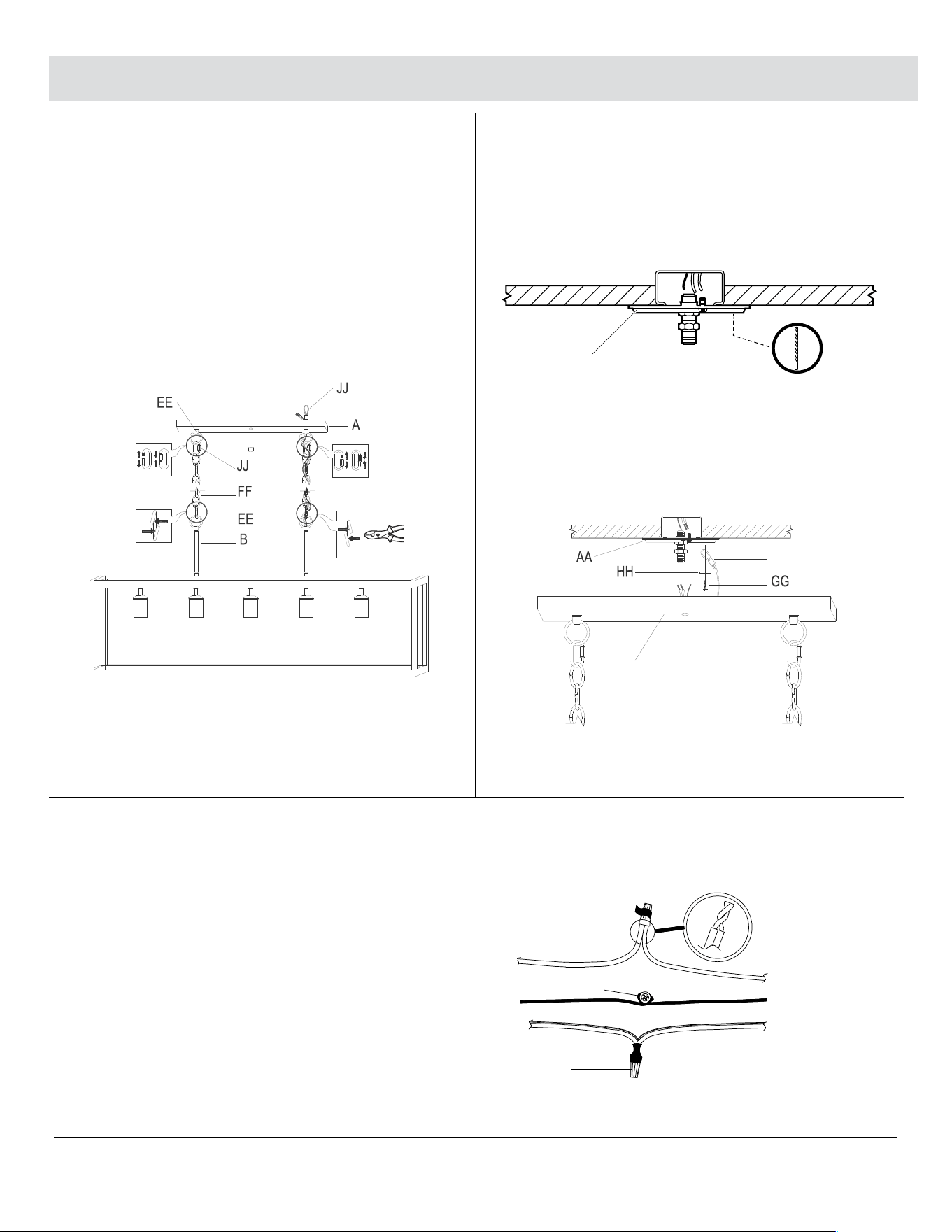

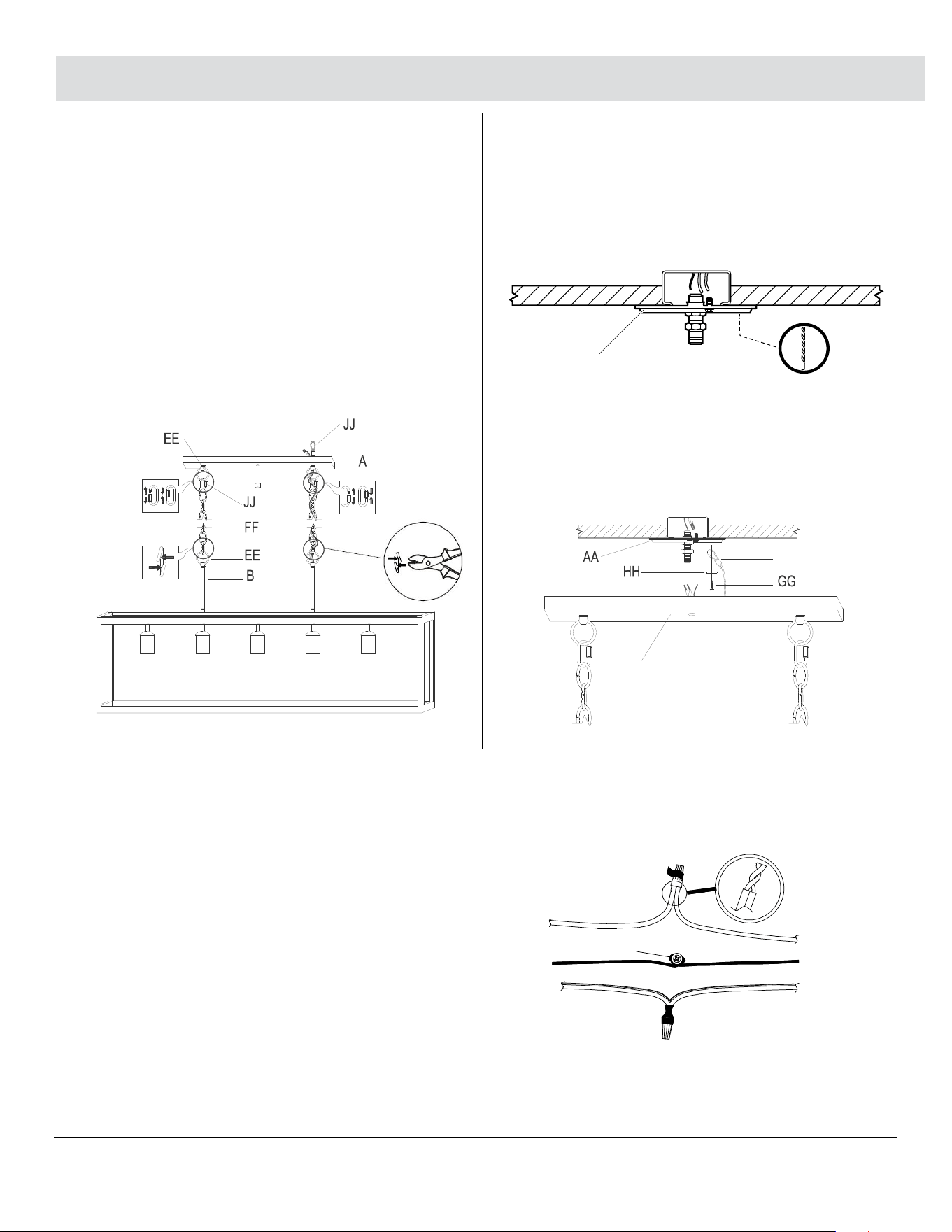

Installation (continued)
3

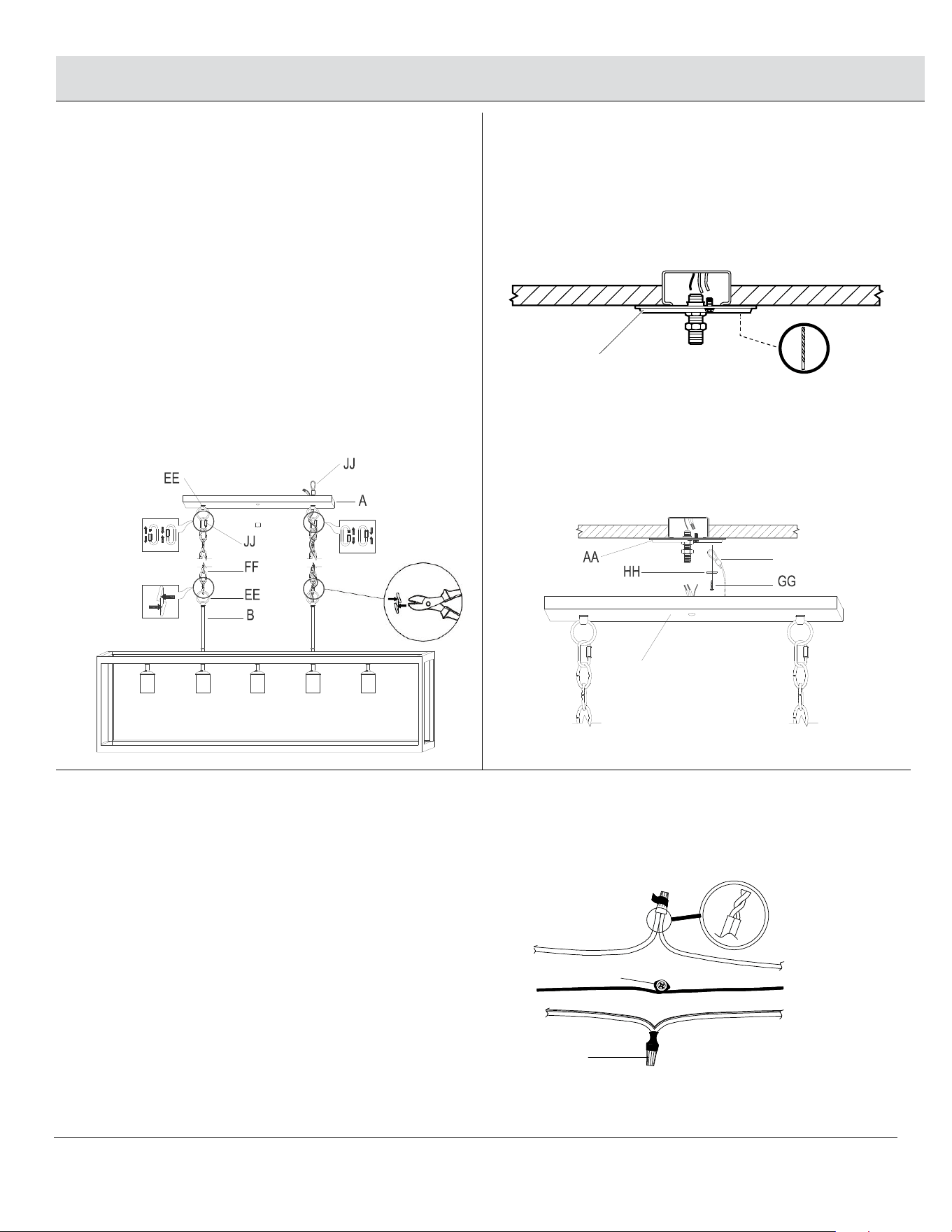

Preparing the wires, chains and
canopy
4
Installing the support cable
□ (optional) Shorten the chain length and wires to your
desired hanging length.
□ Weave the wires through the chain (FF), quick link (JJ),
chain loop (EE), and canopy (A). Open one end of the chain
(FF) and attach it to the chain loop (EE) pre-attached at the
fixture stem (B). Close the chain link. Open the quick link
(JJ) and attach to the chain loops (EE) pre-attached at the
canopy (A). Close the quick link.
□ The quick links must be fully closed while using.
□ Using a 1/8 in. drill bit, drill a pilot hole for the cable
support screw (GG) in the ceiling. See reference dimension
for estimate location.
AA
□ Next, assemble the screw (GG) into the flat washer (HH) and
through the loop in the support cable (II) and install into the
previously drilled pilot hole in the ceiling.
II
A
5
Connecting the wires
□ Strip 3/8 in. of insulation from the wire ends of the fixture.
□ Using wire nuts (BB), connect the RIBBED (With N label
mark) fixture wire to the white (neutral) supply wire from
the junction box. Then connect the SMOOTH (With H label
mark) fixture wire to the black (live) supply wire from the
junction box.
□ Connect the ground wire from the junction box and the
ground wire from the fixture to the ground screw on the
mounting strap (AA). Tighten the ground screw to secure
both ground wir
es to the mount
ing strap (AA).
□ Wrap electrical tape (not included) around the wire nuts
(BB), and ensure they are secu
re. Then push a
ll wire
connections into the outlet box.
Smooth
Ribbed
BB
Ground screw
(With H label mark)
(With N label mark)
7
Installation (continued)
6
Hanging the fixture on the ceiling
7
Installing the bulbs

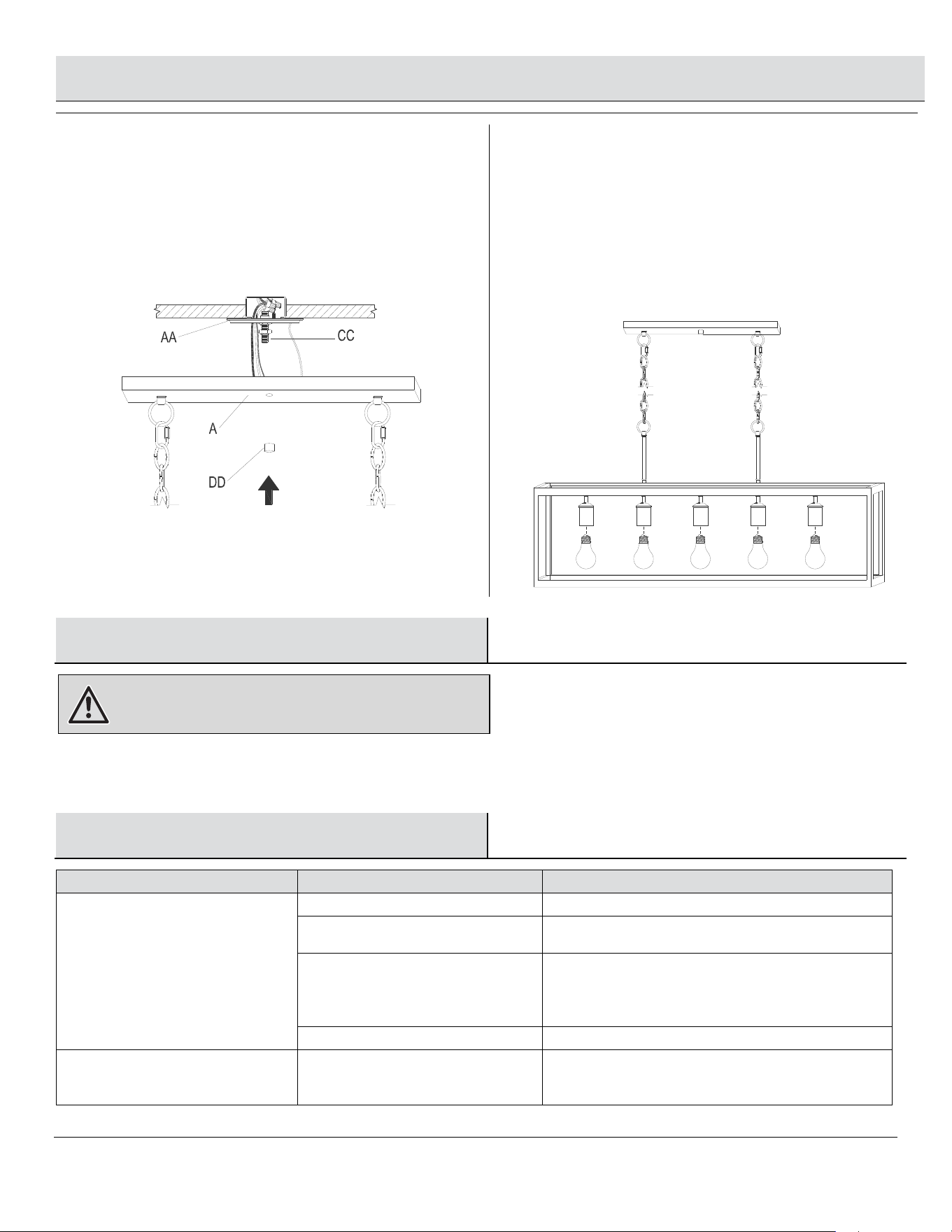

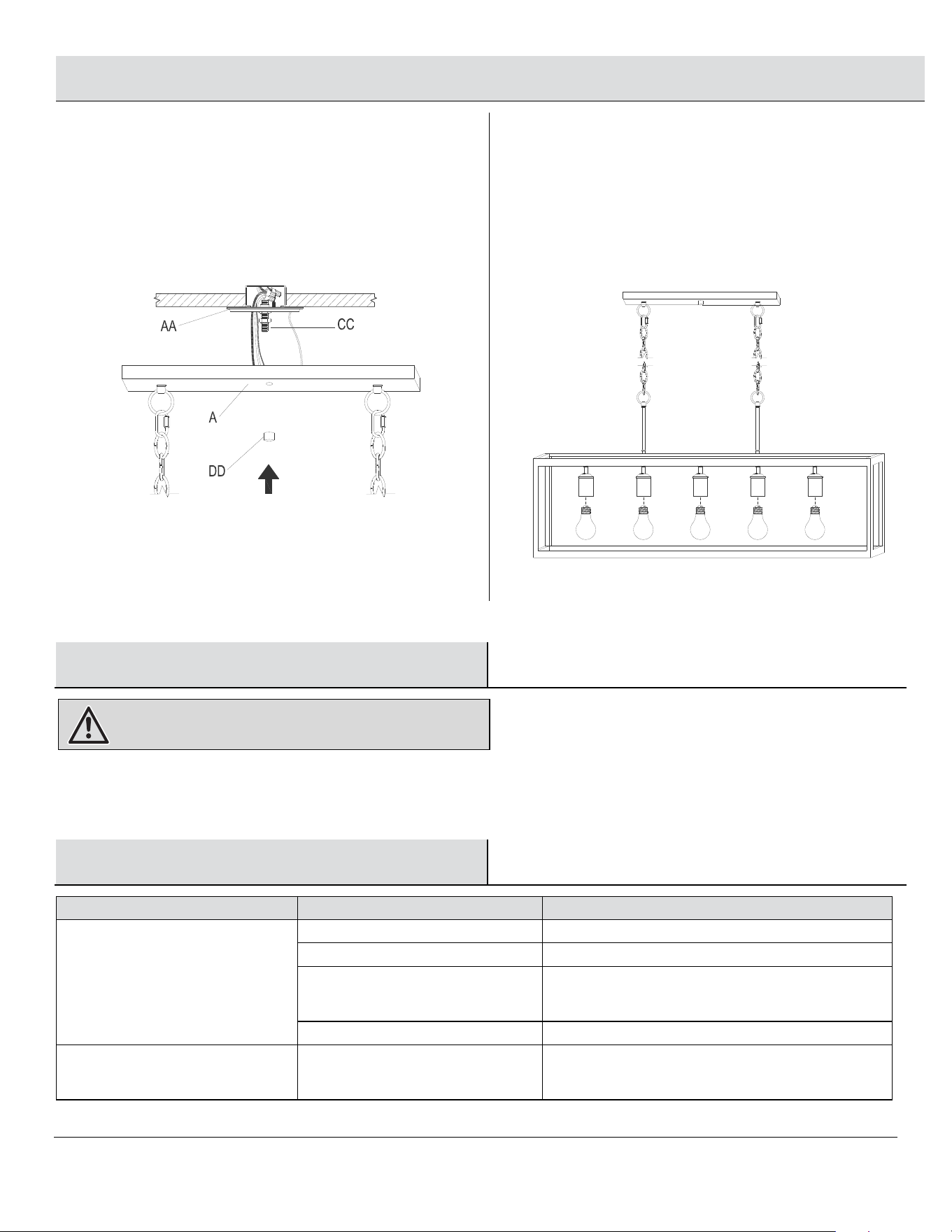

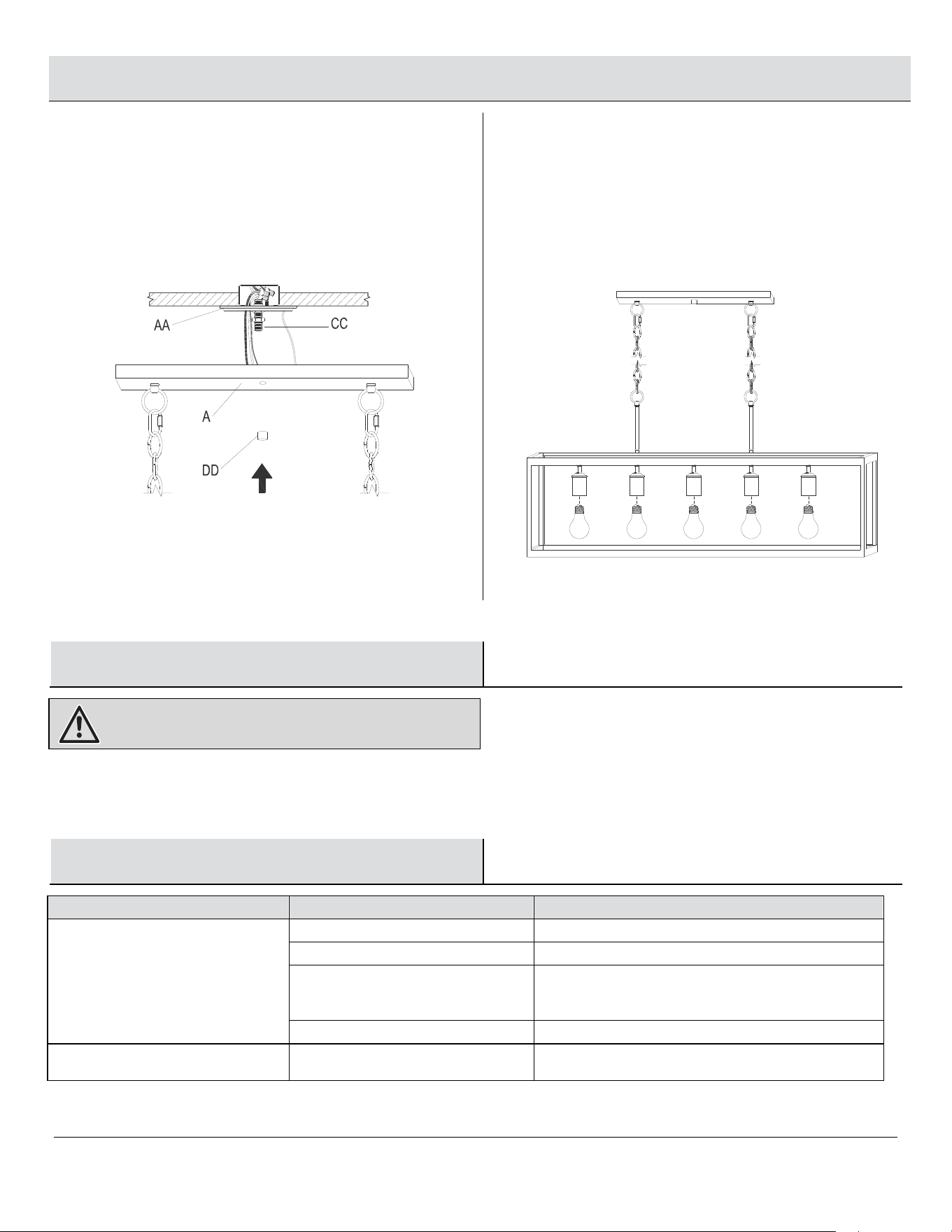

□ Attach the fixture canopy (A) onto the nipple (CC) protruding
from the mounting strap (AA) and secure tightly to the
ceiling using the finial (DD).
□ Screw bulbs (not included) into the fixture sockets. This
fixture uses 100-watt MAX, incandescent, medium-base,
SBCFL or SBLED bulbs. Ensure that you do not exceed the
recommended wattage.
Care and Maintenance
WARNING: Before you perform any cleaning or maintenance
work, turn off the electricity at the main circuit breaker panel.
□ Wipe the fixture with a damp, soft cloth. Do not use any abrasive cleaners or cleaners that contain alcohol.
□ When replacing bulbs, use 100-watt MAX, incandescent, medium-base, SBCFL or SBLED bulbs.
Troubleshooting
Problem Possible Cause Solution
The light will not turn on. A bulb is burned out. Replace the bulb.
The power is off. Ensure the power supply is on.
There is a faulty wire connection. Check the wiring.
Contact a qualified and licensed electrician if you are
not comfortable troubleshooting wiring problems.
There is a faulty switch. Test or replace the switch.
The fuse blows or the circuit breaker
trips when the light is turned on.
There are crossed wires or the power
wire is grounding out.
Discontinue use of the fixture. Check the wire
connections or contact a qualified electrician.
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. – 7 p.m., EST, Monday – Friday, 9 a.m. – 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.
