Aspire P5-P4A, Aspire PE5-P4A
EN Operator's manual 11-32
BG Ръководство за експлоатация 33-58
EL Οδηγίες χρήσης 59-83
IT Manuale dell'operatore 84-107
DE Bedienungsanweisung 108-133
FR Manuel d'utilisation 134-157
NL Gebruiksaanwijzing 158-181
RO Instrucţiuni de utilizare 182-205
ES Manual de usuario 206-229
PT Manual do utilizador 230-253
TR Kullanım kılavuzu 254-275
SV Bruksanvisning 276-297
DA Brugsanvisning 298-319
NO Bruksanvisning 320-340
FI Käyttöohje 341-362
ET Kasutusjuhend 363-383
LV Lietošanas pamācība 384-406
LT Operatoriaus vadovas 407-429
HR Priručnik za korištenje 430-450
CS Návod k použití 451-472
SK Návod na obsluhu 473-495
PL Instrukcja obsługi 496-520
HU Használati utasítás 521-543
JA 取扱説明書 544-564
UK Посібник користувача 565-589
18
24
3
6
4
22
10
25
20
12
13
11
8
17
19
1
9
14
9
15
16
21
2
5
9
7
23
1
2 3 4 5 6 7
8 9 10 11 12 13
14 15 16 17 18 19
20
21
yyyywwxxxxx
22 23
24 25 26
27 28
29 30
31 32
33 34
35
A
C
B
36
37 38
39 40
41 42
43 44
45 46
47
A
B
C
48
B
A
49
A
B
50
A
B
51 52
53 54
A
B
55 56
57 58
A
B
C
59
A
B
60
61 62
63 64
65 66
67 68
69
A
D
F
B
E
C
70
71
PITCH =
D
D
2
72
73 74
75 76
77 78
79 80
81 82
83 84
85
Contents
Introduction...................................................................11
Safety............................................................................13
Assembly Aspire PE5-P4A........................................... 19
Operation......................................................................20
Maintenance................................................................. 22
Troubleshooting............................................................25
Transportation and storage...........................................26
Technical data.............................................................. 27
Accessories.................................................................. 28
Declaration of Conformity............................................. 29
Licenses........................................................................31
Introduction
Product description
The product Husqvarna Aspire P5-P4A is a battery
pruner.
The product Husqvarna Aspire PE5-P4A is a battery
pole pruner with telescopic function.
Work is constantly in progress to increase your safety
and efficiency during operation. Speak to your servicing
dealer for more information.
Intended use
Use the product to cut branches and twigs. Do not use
the product for other tasks.
Quick guide
Scan the QR code for advice on how to use the product.
(Fig. 27)
Product overview
(Fig. 1)
1. Pruner
2. Saw chain guard
3. Guide bar
4. Locking knob for protective cover
5. Power trigger lockout, pruner
6. Power trigger, pruner
7. User interface
8. Main handle, pruner
9. Battery
10. Locking knob for pruner
11. Shaft
12. Telescopic function
13. Lock button
14. Power trigger, pole pruner
15. Power trigger lockout, pole pruner
16. Battery release button
17. Connector
18. Battery charger
19. Power on and warning indicator
20. Transport guard
21. Operator's manual
22. Hook for pruner, screws and wall plugs
23. Hook for pole pruner, screws and wall plugs
24. Bio chain oil
25. Hex key
Symbols on the product
(Fig. 2)
WARNING: This product can be
dangerous and cause serious injury or
death to the operator or others. Be careful
and use the product correctly.
(Fig. 3)
Read the operator's manual carefully
and make sure that you understand the
instructions before you use the product.
(Fig. 4)
For Aspire P5-P4A: Use approved eye
protection.
(Fig. 5)
For Aspire PE5-P4A: Use a protective
helmet in locations where objects can fall
on you. Use approved hearing protection.
Use approved eye protection.
(Fig. 6)
Use approved protective gloves.
(Fig. 7)
Use heavy-duty slip-resistant boots. (Only
applicable for the pole pruner.)
(Fig. 8)
Direct current.
(Fig. 9)
Rated voltage, V
(Fig. 10)
Do not expose to rain.
(Fig. 11)
Chain oil fill.
1867 - 007 - 10.01.2024 11
(Fig. 12)
Direction of rotation, saw chain.
(Fig. 13)
Risk of injury. Keep hands away from saw
chain.
(Fig. 14)
Turn left to loose the knob, turn right to
tighten the knob.
(Fig. 15)
The product complies with the applicable
EU directives.
(Fig. 16)
This product conforms to the applicable
UK regulations.
(Fig. 17)
Noise emission to the environment
label as per EU and UK directives
and regulations, and New South Wales
legislation "Protection of the Environment
Operations (Noise Control) Regulation
2017". The guaranteed sound power level
of the product is specified in Technical
data on page
Technical data on page 27
and on the label.
(Fig. 18)
The product or package of the product
is not domestic waste. Recycle it at
a recycling station for electrical and
electronic equipment.
(Fig. 21) This product is not electrically insulated. If the product touches or comes close
to high-voltage power lines it could lead to death or serious injury. Electricity can
jump from one point to another by arcing. The higher the voltage, the greater
the distance electricity can jump. Electricity can also travel through branches and
other objects, especially if they are wet. Always keep a distance of at least 10
m between the product and high-voltage power lines and/or any objects that are
touching them. If you have to work within this safe distance you should always
contact the relevant power company to make sure the power is switched off
before you start work.
The operator of the product must ensure, while working, that no persons or
animals come closer than 15 meters. (Only applicable for the pole pruner.)
(Fig. 22) The rating plate or the laser printing shows the serial number. yyyy is the produc-
tion year and ww is the production week.
Note: Other symbols/decals on the product refer to
special certification requirements for certain markets.
Symbols on the battery and/or on the
battery charger
(Fig. 23)
Recycle this product
at a recycling sta-
tion for electrical and
electronic equipment.
(Applies to Europe
only)
(Fig. 24) Use the battery on-
ly in products from
POWER FOR ALL
System partners.
(Fig. 25) Protect the battery against heat, e.g.
against continuous intense sunlight, fire,
dirt, water and moisture. There is a risk
of explosion and short-circuiting.
(Fig. 26)
(Fig. 19)
Use and keep the battery charger indoors
only.
(Fig. 20)
Double insulation.
Product damage
We are not responsible for damages to our product if:
• the product is incorrectly repaired.
• the product is repaired with parts that are not
from the manufacturer or not approved by the
manufacturer.
• the product has an accessory that is not from the
manufacturer or not approved by the manufacturer.
• the product is not repaired at an approved service
center or by an approved authority.
Manufacturer
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
12 1867 - 007 - 10.01.2024
Safety
Safety definitions
Warnings, cautions and notes are used to point out
specially important parts of the manual.
WARNING: Used if there is a risk of
injury or death for the operator or bystanders
if the instructions in the manual are not
obeyed.
CAUTION: Used if there is a risk of
damage to the product, other materials or
the adjacent area if the instructions in the
manual are not obeyed.
Note: Used to give more information that is necessary
in a given situation.
General power tool safety warnings
WARNING: Read all safety warnings
and all instructions. Failure to follow the
warnings and instructions may result in
electric shock, fire and/or serious injury.
Note: Save all warnings and instructions for future
reference. The term "power tool" in the warnings refers
to your mains-operated (corded) power tool or battery-
operated (cordless) power tool.
Work area safety
• Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
• Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
• Keep children and bystanders away while operating
a power tool. Distractions can cause you to lose
control.
Electrical safety
• Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power tools.
Unmodified plugs and matching outlets will reduce
risk of electric shock.
• Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
•
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
• Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk
of electric shock.
• When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of
electric shock.
• If operating a power tool in a damp location is
unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of an GFCI reduces
the risk of electric shock.
Personal safety
• Danger! Do not operate near electrical power
lines.The unit has not been designed to provide
protection from electric shock in the event of contact
with overhead electric lines. Consult local regulations
for safe distances from overhead electric power lines
and ensure that the operating position is safe and
secure before operating the saw chain pole pruner.
• Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment
of inattention while operating power tools may result
in serious personal injury.
• Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personal injuries.
• Prevent unintentional starting. Ensure the switch is
in the OFF-position before connecting to a power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your finger on the
switch or energising power tools that have the switch
on invites accidents.
• Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached
to a rotating part of the power tool may result in
personal injury.
• Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power
tool in unexpected situations.
• Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewellery or long
hair can be caught in moving parts.
• If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
1867 - 007 - 10.01.2024
13
connected and properly used. Use of dust collection
can reduce dust-related hazards.
• Do not let familiarity gained from frequent use of
tools allow you to become complacement and ignore
tool safety principles. A careless action can cause
severe injury within a fraction of a second.
• The vibration emission during actual use of the
power tool can differ from the declared total value
depending on the ways in which the tool is used.
Operators should identify safety measures to protect
themselves that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it is
running idle in addition to the trigger).
Power tool use and care
• Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it
was designed.
• Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired.
• Disconnect the plug from the power source and/or
the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety
measures reduce the risk of starting the power tool
accidentally.
• Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained
users.
• Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool´s
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools.
• Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
• Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations
different from those intended could result in a
hazardous situation.
• Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations.
Battery tool use and care
• Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used
with another battery pack.
• Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury and fire.
• When battery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys,
nails, screws or other small metal objects, that can
make a connection from one terminal to another.
Shorting the battery terminals together may cause
burns or a fire.
• Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes,
additionally seek medical help. Liquid ejected from
the battery may cause irritations or burns.
• Do not use a battery pack or tool that is damaged or
modified. Damaged or modified batteries may exhibit
unpredictable behaviour resulting in fire, explosion or
risk of injury.
• Do not expose a battery pack or tool to fire
or excessive temperature. Exposure to fire or
temperature above 130 °C / 266 °F may cause
explosion.
• Follow all charging instructions and do not charge
the battery pack or tool outside the temperature
range specified in the instructions. Charging
improperly or at temperatures outside the specified
range may damage the battery and increase the risk
of fire.
Service
• Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool is
maintained.
• Never service damaged battery packs. Service of
battery packs should only be performed by the
manufacturer or authorized service providers.
Pole pruner safety warnings - personal safety
• Keep all parts of the body away from the saw
chain when using the pole pruner. Before you start
the pole pruner, make sure the saw chain is not
contacting anything. A moment of inattention while
operating pole pruners may cause entanglement of
your clothing or body with the saw chain.
• Always hold the pole pruner with your right hand
on the rear handle and your left hand on the front
handle. Holding the chain saw with a reversed hand
configuration increases the risk of personal injury
and should never be done.
• Hold the pole pruner by insulated gripping surfaces
only, because the saw chain may contact hidden
wiring or its own cord. Saw chains contacting a "live"
wire may make exposed metal parts of the pole
pruner "live" and could give the operator an electric
shock.
• Wear eye protection. Further protective equipment
for hearing, head, hands, legs and feet is
14
1867 - 007 - 10.01.2024
recommended. Adequate protective equipment will
reduce personal injury from flying debris or
accidental contact with the saw chain.
• Always keep proper footing and operate the chain
saw only when standing on fixed, secure and level
surface. Slippery or unstable surfaces may cause a
loss of balance or control of the pole pruner.
• When cutting a limb that is under tension, be alert
for spring back. When the tension in the wood fibres
is released, the spring loaded limb may strike the
operator and/or throw the pole pruner out of control.
• Use extreme caution when cutting brush and
saplings. The slender material may catch the pole
pruner and be whipped toward you or pull you off
balance.
• Follow instructions for lubricating, chain tensioning
and changing the bar and chain. Improperly
tensioned or lubricated chain may either break or
increase the chance for kickback.
• Carry the pole pruner by the front handle with the
pole pruner switched off and away from your body.
When transporting or storing the pole pruner, always
fit the guide bar cover. Proper handling of the pole
pruner will reduce the likelihood of accidental contact
with the moving saw chain.
• Cut wood only. Do not use pole pruner for purposes
not intended. For example: do not use pole pruner
for cutting metal, plastic, masonry or non-wood
building materials. Use of the pole pruner for
operations different than intended could result in a
hazardous situation.
• Keep handles dry, clean and free from oil and
grease. Greasy, oily handles are slippery causing
loss of control.
• Do not attempt to fell a tree until you have
an understanding of the risks and how to avoid
them. Serious injury could occur to the operator or
bystanders while felling a tree.
• This pole pruner is not intended for tree felling.Use
of the pole pruner for operations different than
intended could result in serious injury to the operator
or bystanders.
• We strongly recommend that first time users practice
sawing logs on a saw horse or cradle.
General pole pruner safety warnings
Follow all instructions when clearing jammed material,
storing or servicing the pole pruner. Make sure
the switch is off and the battery pack is removed.
Unexpected actuation of the pole pruner while clearing
jammed material or servicing may result in serious
personal injury.
General safety instructions
WARNING:
Read the warning
instructions that follow before you use the
product.
• Remove the battery to prevent the product from
being started by accident.
• This product is a dangerous tool if you are not
careful or if you use the product incorrectly. This
product can cause serious injury or death to the
operator or others.
• Do not use the product if it is changed from its initial
specification. Do not change a part of the product
without approval from the manufacturer. Only use
parts that are approved by the manufacturer.
Injury or death is a possible result of incorrect
maintenance.
• Do a check of the product before use. See,
Safety devices on the product on page 17
and
Maintenance on page 22
. Do not use a product that
is damaged or does not operate correctly. Do the
safety checks, maintenance and service instructions
described in this manual.
• Children should be supervised to ensure that they
do not play with the product. Never allow children or
other persons not trained in the use of the product
and/or the battery to use or service it. Local laws
may regulate the age of the user.
• Keep the product in a locked area to prevent access
for children or persons that are not approved.
• Store the product out of reach of children.
• Under no circumstances may the design of the
product be modified without the permission of the
manufacturer. Always use original accessories. Non-
authorized modifications and/or accessories can
result in serious personal injury or the death of the
operator and others.
Note:
National or Local laws can regulate the use.
Comply to given regulations.
Safety instructions for operation
WARNING:
Read and obey the
warning instructions that follow before you
use the product.
• Ensure that no people or animals come closer
than 15 m (50 ft.) while you work. When several
operators are working in the same area the safety
distance should be at least 15 m. Otherwise there
is a risk of serious personal injury. Stop the product
immediately if anyone approaches. Never swing the
product around without first checking behind you to
make sure that no one is within the safety zone.
• Never use the product in bad weather, for instance in
dense fog, in heavy rain, strong winds, intense cold,
etc. Extremely hot weather may cause overheating
of the product. Working in bad weather is tiring
and often brings added risks, such as icy ground,
unpredictable felling direction, etc.
• Do not allow children to use or be in the vicinity
of the product. Since the product is easy to start,
children may be able to start it if they are not kept
1867 - 007 - 10.01.2024
15
under full surveillance. This can mean a risk of
serious personal injury. Disconnect the battery when
the product is not under close supervision.
• Ensure that people, animals or other things can
not affect your control of the product or that they
do not come in contact with the cutting attachment
or loose objects that are thrown out by the cutting
attachment.
• Listen out for warning signals or shouts when
you wear hearing protection. Always remove your
hearing protection as soon as the product stops.
• Overexposure to vibration can lead to circulatory
damage or nerve damage in persons who have
poor circulation. Speak to your physician if you
experience symptoms of overexposure to vibration.
Such symptoms include numbness, loss of feeling,
tingling, pricking, pain, loss of strength, changes in
skin colour or condition. These symptoms usually
show in the fingers, hands or wrists.
• Never use a cutting attachment without an approved
guard. If an incorrect or faulty guard is fitted this can
cause serious personal injury.
• Always stop the product, remove the battery
and make sure that the cutting equipment stops
completely before you start to do any work on the
product. Departure from the sharpening instructions
conciderably increase the risk of kickback.
• If you encounter a situation where you are uncertain
how to proceed you should ask an expert. Contact
your dealer or your service workshop. Avoid all
usage which you consider to be beyond your
capability.
• Avoid all usage which you consider to be beyond
your capability.
• Never use the product if you are fatigued, while
under the influence of alcohol or drugs, medication
or anything that could affect your vision, alertness,
coordination or judgment.
• The product can be thrown violently to the side when
the tip of the guide bar comes in contact with a fixed
object. This is called kickback. A kickback can be
violent enough to cause the product/operator to be
propelled in any direction, and possibly lose control
of the product. Avoid cutting with the guide bar tip.
• Do not use the product unless you are able to call for
help in case of an accident.
• Keep a good balance and a firm foothold. Make
sure that you can move and stand safely. Check
the area around you for possible obstacles (roots,
rocks, branches, ditches, etcetera) in case you have
to move suddenly. Take great care when you work
on sloping ground.
• Take great care when cutting a tree that is in
tension. A tree that is in tension may spring back
to its normal position before or after being cut. If you
position yourself incorrectly or make the cut in the
wrong place the tree may hit you or the product and
cause you to lose control. Both situations can cause
serious personal injury.
• Use the harness to support the weight of the product
and make it easier to handle.
• For Aspire P5-P4A: Hold the product with your right
or left hand. Keep hands and other body parts away
from the saw chain.
(Fig. 28)
• For Aspire PE5-P4A: Always hold the product with
both hands. Hold the product on the right side of
your body.
(Fig. 29)
• Before you remove unwanted materials from the
product, stop the motor and make sure that the saw
chain does not turn.
• Stop the product before you move to another
area. Attach the transport guard before carrying or
transporting the product any distance.
• Never put the product down when it is activated
unless you have it in clear sight.
• If the product is operated at temperatures below
-10°C the product and the battery must be stored in
a heated space for at least 24 hours before starting
work.
• Never stand directly under underneath a branch that
is being cut. This could lead to serious or even fatal
personal injury.
• Observe the applicable safety regulations for work in
the vicinity of overhead power lines.
• This product is not electrically insulated. If the
product touches or comes close to high-voltage
power lines it could lead to death or serious bodily
injury. Electricity can jump from one point to another
by arcing. The higher the voltage, the greater the
distance electricity can jump. Electricity can also
travel through branches and other objects, especially
if they are wet. Always keep a distance of at least 10
m between the product and high voltage power lines
and/or objects that are touching them. If you have
to work within this safe distance you should always
contact the relevant power company to make sure
the power is switched off before you start work.
• A dull saw chain may increase the risk of accidents.
Personal protective equipment
WARNING:
Read the warning
instructions that follow before you use the
product.
• Always use approved personal protective equipment
when you use the product. Personal protective
equipment cannot fully prevent injury but it
decreases the degree of injury if an accident does
occur. Let your dealer help you select the right
equipment.
• Use a helmet if it is possible that objects can fall on
you.
(Fig. 30)
16
1867 - 007 - 10.01.2024
• Use approved hearing protection.
(Fig. 31)
• Use approved eye protection. If you use a visor,
you must also use approved protective goggles.
Approved protective goggles must agree with the
ANSI Z87.1 standard in the USA or EN 166 in EU
countries.
(Fig. 32)
• Use gloves when it is necessary, for example when
you attach, examine or clean the cutting equipment.
(Fig. 33)
• Use protective boots, or shoes, with non-slip soles.
(Fig. 34)
• Use pants with saw protection.
• Use clothing made of a strong fabric. Always use
heavy, long pants and long sleeves. Do not use
loose clothing that can catch on twigs and branches.
Do not wear jewelry, short pants, open shoes or go
with bare feet. Put your hair up safely above your
shoulders.
• Keep first aid equipment close at hand.
(Fig. 35)
Safety devices on the product
WARNING: Read the warning
instructions that follow before you use the
product.
In this section the product’s safety features, its purpose
and how checks and maintenance should be carried
out to ensure that it operates correctly. See instructions
under the heading
Product overview on page 11
to find
where these parts are located on your product.
The life span of the product can be reduced and the risk
of accidents can increase if product maintenance is not
carried out correctly and if service and/or repairs are not
carried out professionally. If you need further information
please contact your nearest servicing dealer.
WARNING:
Never use a product with
damaged safety components. The product's
safety equipment must be inspected and
maintained as described in this section.
If your product fails any of these checks,
contact your service agent to get it repaired.
CAUTION: All servicing and repair work
on the machine requires special training.
This is especially true of the machine′s
safety equipment. If your machine fails
any of the checks described below you
must contact your service agent. When
you buy any of our products we guarantee
the availability of professional repairs and
service. If the retailer who sells your
machine is not a servicing dealer, ask him
for the address of your nearest service
agent.
To do a check of the user interface Aspire P5-P4A
The green LEDs (A) show the state of charge. The
green LEDs also show that the product is on.
1. Push and hold the on/off button (B). (Fig. 36)
a) The product is on when the green LEDs (A) are
on.
b) The product is off when the green LEDs (A) are
off.
2. Refer to
Troubleshooting on page 25
if the warning
indicator (C) flashes.
To do a check of the power trigger lockout
The power trigger lockout prevents accidental operation.
When you release the handle, the power trigger and the
power trigger lockout move back to their initial position.
1. For Aspire PE5-P4A: Push the lock button forward.
(Fig. 37)
2. Make sure that the power trigger is locked when the
power trigger lockout is in its initial position.
a) For Aspire P5-P4A: (Fig. 38)
b) For Aspire PE5-P4A: (Fig. 39)
3. Push the power trigger lockout on one side, and then
on the other side. Make sure that the power trigger
lockout moves back to its initial position.
a) For Aspire P5-P4A: (Fig. 40)
b) For Aspire PE5-P4A: (Fig. 41)
4. Make sure that the power trigger and the power
trigger lockout move freely and that the return spring
operates correctly.
a) For Aspire P5-P4A: (Fig. 42)
b) For Aspire PE5-P4A: (Fig. 43)
5. Start the product, refer to
Operation on page 20
.
6. Apply full speed.
7. Release the power trigger and make sure that the
saw chain stops fully.
Safety instructions for the cutting
equipment
WARNING:
Read the warning
instructions that follow before you use the
product.
• Only use approved guide bar/saw chain
combinations and filing equipment. Refer to
Maintenance on page 22
for instructions.
• Use protective gloves when you use or do
maintenance on the saw chain. A saw chain that
does not move can also cause injuries.
1867 - 007 - 10.01.2024
17
• Keep the cutting teeth correctly sharpened. Obey the
instructions and use the recommended file gauge. A
saw chain that is damaged or incorrectly sharpened
increases the risk of accidents.
(Fig. 44)

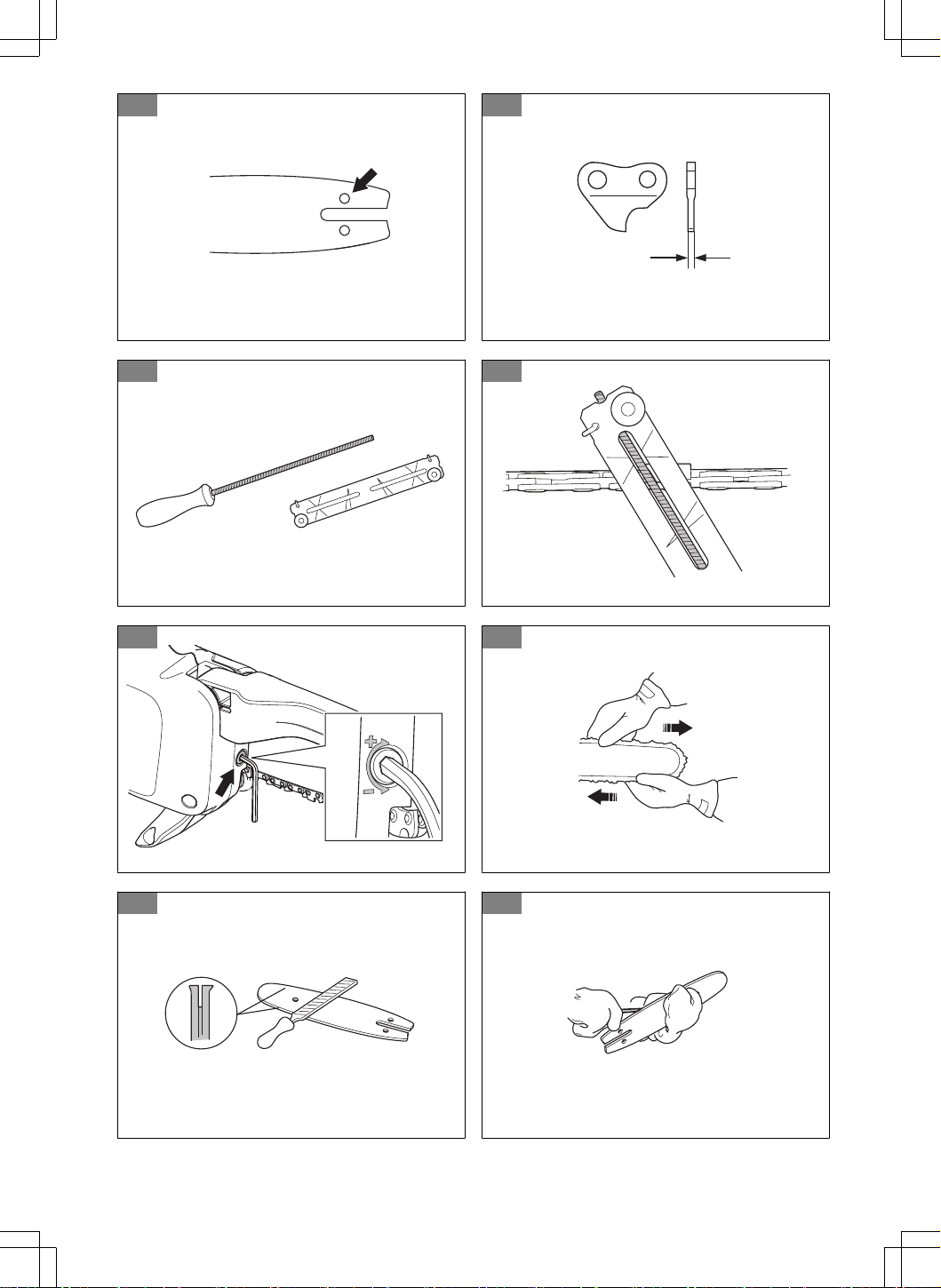

• Keep the correct depth gauge setting. Obey the
instructions and use the recommended depth gauge
setting. Too large depth gauge setting increases the
risk of kickback.
(Fig. 45)
• Make sure that the saw chain has the correct
tension. If the saw chain is not tight against the guide
bar, the saw chain can derail. An incorrect saw chain
tension increases wear on the guide bar, saw chain
and chain drive sprocket. Refer to
Accessories on
page 28
.
(Fig. 46)
• Do maintenance on the cutting equipment regularly
and keep it correctly lubricated. Lubricate the saw
chain before each operation. If the saw chain is not
correctly lubricated, the risk of wear on the guide
bar, saw chain and chain drive sprocket increases.
(Fig. 47)
Battery safety
WARNING: Read all the safety and
general instructions. Failure to observe the
safety and general instructions may result
in electric shock, fire and / or serious injury.
Keep all the safety information and general
instructions for future reference.
• These safety instructions apply only to 18V Li-ion
rechargeable batteries for the POWER FOR ALL
system.
• Use the rechargeable battery only in products
from POWER FOR ALL System partners. 18 V
rechargeable batteries labelled with POWER FOR
ALL are fully compatible with the following products:
– All products of the 18V POWER FOR ALL battery
system.
– All 18 V products from POWER FOR ALL System
partners.
• Observe the battery recommendations in the
operating manual of your product. Only this way
can the rechargeable battery and the product be
operated without danger and the rechargeable
batteries protected from hazardous overloading.
• Only charge the batteries using chargers
recommended by the manufacturer or by POWER
FOR ALL system partners. A charger that is suitable
for one type of battery may pose a fire risk when
used with a different battery.
• The battery is supplied partially charged. To ensure
full battery capacity, fully charge the battery in the
charger before using your power tool for the first
time.
• Keep battery packs out of the reach of children.
• Do not open the battery. There is a risk of
shortcircuiting.
• In case of damage and improper use of the battery,
vapours may be emitted. The battery can set alight
or explode. Ensure the area is well ventilated
and seek medical attention should you experience
any adverse effects. The vapours may irritate the
respiratory system.
• If used incorrectly or if the battery is damaged,
flammable liquid may be ejected from the battery.
Contact with this liquid should be avoided. If contact
accidentally occurs, rinse off with water. If the liquid
comes into contact with your eyes, seek additional
medical attention. Liquid ejected from the battery
may cause irritation or burns.
• If the battery is damaged liquid can be ejected and
cover nearby surfaces. Check affected parts. Clean
these parts or change them if necessary.
• Do not short-circuit the battery pack. When the
battery pack is not in use, keep it away from other
metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make
a connection from one terminal to another. Shorting
the battery terminals together may cause burns or a
fire.
• The battery can be damaged by pointed objects
such as nails or screwdrivers or by force applied
externally. An internal short circuit may occur,
causing the battery to burn, smoke, explode or
overheat.
• Never service damaged battery packs. Service of
battery packs should only be performed by the
manufacturer or authorized service providers.
• Protect the battery against heat, e. g. against
continuous intense sunlight, fire, dirt, water and
moisture. There is a risk of explosion and short-
circuiting.
• Use the battery in the product only when the ambient
temperature is between -5 °C – 40 °C.
• Only store the battery at an ambient temperature
between -20 °C – 50 °C. Do not leave the
battery in your car in the summer, for example.
At temperatures of < 0 °C some devices may
experience a loss of power.
• Only charge the battery at an ambient temperature
which is between 0 °C – +35 °C. Charging outside
of this temperature range can increase the risk of
damage to the battery and pose a fire hazard.
Battery charger safety
WARNING:
Read all the safety and
general instructions. Failure to observe the
safety and general instructions may result in
electric shock, fire and / or serious injury.
Store these instructions in a safe place.
Only use the charger if you can fully
18 1867 - 007 - 10.01.2024
evaluate all functions and carry them out
without restrictions, or if you have received
corresponding instructions.
• This charger is not intended for use by children or
persons with physical, sensory or mental limitations
or a lack of experience or knowledge. This charger
can be used by children aged 8 or older and
by persons who have physical, sensory or mental
limitations or a lack of experience or knowledge
if a person responsible for their safety supervises
them or has instructed them in the safe operation
of the charger and they understand the associated
dangers. Otherwise, there is a risk of operating
errors and injuries.
• Supervise children during use, cleaning and
maintenance. This will ensure that children do not
play with the charger.
• Only charge 18V POWER FOR ALL system
batteries with a capacity of 1.5 Ah and above. The
battery voltage must match the battery charging
voltage of the charger. Do not charge any non-
rechargeable batteries. Otherwise there is a risk of
fire and explosion.
• Only use the charger in enclosed spaces and do not
expose it to wet conditions. Water entering a power
tool will increase the risk of electric shock.
• Keep the charger clean. Dirt poses a risk of electric
shock.
• Always check the charger, cable and plug before
use. Stop using the charger if you discover any
damage. Do not open the charger yourself, and
have it repaired only by Husqvarna or by an
authorised after-sales service centre using only
original replacement parts. Damaged chargers,
cables and plugs increase the risk of electric shock.
• Do not operate the charger on an easily ignited
surface (e. g. paper, textiles, etc.) or in a flammable
environment. There is a risk of fire due to the
charger heating up during operation.
• Do not cover the ventilation slots of the charger.
Otherwise, the charger may overheat and no longer
function properly.
• Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used
with another battery pack.
• In case of damage and improper use of the battery,
vapours may also be emitted. Ensure the area is well
ventilated and seek medical attention should you
experience any adverse effects. The vapours may
irritate the respiratory system.
• Under abusive conditions, liquid may be ejected
from the battery. Contact with this liquid should be
avoided. If contact accidentally occurs, rinse off with
water. If the liquid comes into contact with your eyes,
seek additional medical attention. Liquid ejected
from the battery may cause irritation or burns.
• Products sold in GB only: Your product is fitted with
an BS 1363/A approved electric plug with internal
fuse (ASTA approved to BS 1362). If the plug is
not suitable for your socket outlets, it should be cut
off and an appropriate plug fitted in its place by an
authorised customer service agent. The replacement
plug should have the same fuse rating as the original
plug. The severed plug must be disposed of to
avoid a possible shock hazard and should never be
inserted into a mains socket elsewhere.
Safety instructions for maintenance
WARNING: Read the warning
instructions that follow before you do
maintenance on the product.
• Remove the battery before you do maintenance,
other checks or assemble the product.
• The operator must only do the maintenance and
servicing shown in this operator's manual. Turn to
your servicing dealer for maintenance and servicing
of a larger extension.
• Do not clean the battery or the battery charger with
water. Strong detergent can cause damage to the
plastic.
• If you do not do maintenance, it decreases the
life cycle of the product and increases the risk of
accidents.
• Special training is necessary for all servicing and
repair work, especially for the safety devices on the
product. If not all checks in this operator's manual
are approved after you have done maintenance, turn
to your servicing dealer. We guarantee that there are
professional repairs and servicing available for your
product.
• Only use original spare parts.
Assembly Aspire PE5-P4A
Introduction
WARNING: Read and understand the
safety chapter before you assemble the
product.
To attach the pruner to the telescopic
shaft
1. Attach the pruner (A) to the telescopic shaft (B). The
pruner must move into the holder on the telescopic
shaft easily, if not, it is not installed correctly. (Fig.
48)
1867 - 007 - 10.01.2024 19
2. Tighten the knob (C).
Note: When the pruner is attached to the
telescopic shaft, the user interface of the pruner is
disconnected.
To adjust the length of the telescopic
shaft
1. Loosen the screw handle on the shaft (A). (Fig. 49)
2. Adjust the shaft to an applicable length.
3. Tighten the screw handle (B).
To install the hook on the wall
• Install the hook indoors.
• Keep the hook out of sunlight and in ambient
temperature of -10°C to 70°C.
• Install the hook on a drywall, wood or concrete wall.
CAUTION: Make sure that the wall
can hold loads of minimum 30 kg.
• Install the hook on the wall with the 3 screws (A).
Use wall plugs (B) if it is necessary.
CAUTION: Make sure that the
screws are applicable for your wall type.
a) For Aspire P5-P4A: (Fig. 50)
b) For Aspire PE5-P4A: (Fig. 51)
• Speak to your Husqvarna service agent for
information about available storage accessories for
your product.
To hang the product on the hook
• Hang the pruner on the hook as shown in the
illustration. (Fig. 52)
• Hang the pole on the hook as shown in the
illustration. (Fig. 53)
Operation
To do a function check before you use
the product
1. Examine the air intake for dirt and damage. Remove
dirt and unwanted material from the product with a
brush.
2. Tighten all nuts and screws.
3. Make sure that the pruner is attached correctly.
4. Examine the pruner for damages, for example,
cracks. Replace pruner if it is damaged.
5. Make sure that the covers are attached correctly and
not damaged.
6. Make sure that the product operates correctly.
Battery
WARNING: Before you use the battery,
you must read and understand the safety
chapter. You must also read and understand
the operator's manual for the battery and the
battery charger.
Keep the battery and the battery charger in correct
ambient temperatures.
Ambient temperature
Operation of the bat-
tery in the product
-5 °C – 40 °C
Ambient temperature
Charging of the bat-
tery
0 °C – 35 °C
To charge the battery
Charge the battery before the first use.
Note: The charging process is only possible when
the temperature of the battery is within the permitted
charging temperature range (0 °C – 35 °C).
1. Connect the power cord for the battery charger in a
grounded mains.
CAUTION: Make sure that the
mains has the correct voltage and
frequency.
2. Put the battery in the battery charger. The battery
is connected to the battery charger when the green
LED flashes. (Fig. 54)
3. The battery is fully charged when the green LED
on the battery charger is on. Charge the battery for
maximum 24 hours.
4. Disconnect the battery charger from the mains.
CAUTION: Do not pull the power
cord.
5. Remove the battery from the battery charger.
20
1867 - 007 - 10.01.2024
Battery status LED on the battery charger
The red LED (A) and the green LED (B) on battery
charger show the battery status. Refer to
To charge the
battery on page 20
.
(Fig. 55)
LED Battery status
The green LED flashes
quickly.
The battery is charging.
The green LED flashes
slowly.
The battery is 80% charg-
ed.
The green LED is on. The battery is fully charg-
ed.
The red LED is on. Refer to
Troubleshooting
of the battery charger on
page 25
.
The red LED flashes
quickly.
Refer to
Troubleshooting
of the battery charger on
page 25
.
Battery status LED on the product
When the battery is installed in the product, the LEDs on
the product show the battery status.
(Fig. 56)
LED
Battery status
LED 1, 2 and 3 are
lit.
Fully charged.
LED 1 and 2 are lit. Sufficiently charged
LED 1 is lit. The battery power is low.
LED 1 flashes. The battery is empty. The bat-
tery status indicator flashes.
Charge the battery. Refer to
To
charge the battery on page 20
.
To connect the battery to the product
WARNING:
Only use lithium-ion
batteries of the POWER FOR ALL system
P4A 18 V in the product.
1. Make sure that the battery is fully charged.
2. Put the battery into the battery holder of the product.
The battery must move into the holder easily, if not, it
is not installed correctly.
a) For Aspire P5-P4A: (Fig. 57)
b) For Aspire PE5-P4A: (Fig. 58)
3. Push the battery fully into the battery holder. The
battery locks into position when you hear a click.
4. Make sure that the latch locks in position correctly.
To start the product Aspire P5-P4A
1. Push the on/off button on the user interface (A). The
LED lights come on. (Fig. 59)
2. Push the power trigger lockout (B) from the left or
the right side, and hold the power trigger (C).
To start the product Aspire PE5-P4A
1. Push the lock button forward. (Fig. 37)
2. Push the power trigger lockout (A) from the left or
the right side, and hold the power trigger (B). (Fig.
60)
To cut branches
WARNING: Observe great care when
working close to overhead power lines.
Falling branches can result in short
circuiting.
• Whenever possible, position yourself so that you can
make the cut at right angles to the branch. (Fig. 61)
• Cut large branches in sections so that you have
better control over where they fall. You should also
pay attention to the fact that falling branches can
bounce in the direction of the user after hitting
ground. (Fig. 62)
• Never cut through the swelling at the root of the
branch as this will slow down healing and increase
the risk of fungal attack. (Fig. 63)
• Use the stop at the base of the cutting head to
provide support during cutting. This will help prevent
the cutting attachment from bouncing on the branch.
(Fig. 64)
• Make an initial cut on the underside of the branch
before cutting through the branch. This will prevent
tearing of the bark, which could lead to slow healing
and cause permanent damage to the tree. The cut
should not be deeper than ⅓ of the branch thickness
to prevent jamming. Keep the chain running while
you withdraw the cutting attachment from the branch
to prevent it jamming. (Fig. 65)
• Make sure you have a firm footing and that you can
work without being hampered by branches, stones
and trees.
WARNING:
Never activate the power
trigger without having the cutting attachment
in full view.
To stop the product Aspire P5-P4A
1. Release the power trigger.
2. Push the on/off button on the user interface. The
LED lights go off.
3. Push the release button and pull out the battery.
(Fig. 66)
1867 - 007 - 10.01.2024
21
To stop the product Aspire PE5-P4A
1. Release the power trigger.
2. Push the lock button for the power trigger lockout
rearward to lock the product.
3. Push the battery release button and pull out the
battery. (Fig. 67)
4. If it is necessary, remove the telescopic shaft from
the product.
Maintenance
Introduction
WARNING: Read and understand the
safety chapter before you do maintenance
work on the product.
WARNING: Remove the battery before
you do maintenance on the product.
Maintenance schedule
Maintenance Daily Weekly Monthly
Clean the external parts of the product with a
dry cloth. Do not use water.
X
Make sure that the start and stop button op-
erate correctly and are not damaged.
X
Make sure that the power trigger and the
power trigger lockout operate correctly from
a safety point of view.
X
Make sure that all controls operate correctly
and are not damaged.
X
Keep the handles dry and clean. Makes sure
that that there is no oil and grease on the
handles.
X
Make sure that the saw chain cover is not
damaged. Replace the saw chain cover if it is
damaged.
X
Make sure that the screws and nuts are tight. X
Make sure that the battery release buttons
on the battery operate correctly and lock the
battery in the product.
X
Make sure that the battery charger operates
correctly.
X
Make sure that the battery is not damaged. X
Make sure that the battery is charged. X
Make sure that the battery charger is not
damaged.
X
Do a check of the saw chain. X
Sharpen the saw chain. X
Do a check of the tension in the saw chain. X
Lubricate the saw chain. X
22 1867 - 007 - 10.01.2024
Maintenance Daily Weekly Monthly
Make sure that the saw chain does not turn
without operation of the power trigger.
X
Examine all cables, couplings and connec-
tions. Make sure that there is no damage or
dirt.
X
Clean the saw chain cover. X
Remove burrs from the edges of the guide
bar.
X
Do a check of the connections between the
battery and the product. Do a check of the
connection between the battery and the bat-
tery charger.
X
Make sure that the pruner is not damaged.
Replace the pruner if it is damaged.
An approved Husqvarna dealer must do all servicing on the pruner.
Examine the wear of the chain drive sprock-
et.
Replace the chain drive sprocket after approximately 20 hours of
operation or more frequently if it is necessary.
To examine the cutting equipment
1. Make sure that there are no cracks in rivets and
links and that no rivets are loose. Replace if it is
necessary. (Fig. 68)
2. Make sure that the saw chain is easy to bend.
Replace the saw chain if it is rigid.
3. Compare the saw chain with a new saw chain to
examine if the rivets and links are worn.
4. Replace the saw chain when the longest part of the
cutting tooth is less than 4 mm/0.16 in. Also replace
the saw chain if there are cracks on the cutters. (Fig.
69)
To replace the guide bar and the saw
chain
1. Turn the locking knob counterclockwise and remove
the protective cover (A). (Fig. 70)
2. Remove the guide bar with the saw chain attached.
3. Remove the saw chain from the guide bar.
4. Put a new saw chain in the groove of the guide bar.
5. Install the new guide bar with the groove (B) onto the
bolt (E) and the hole (D) onto the guide bar pin (F).
6. Install the saw chain around the drive sprocket (G).
Make sure that the cutting teeth point in the direction
away from the drive sprocket (C).
7. Install the protective cover (A) and turn the locking
knob clockwise.
8. Tighten the saw chain. Refer to
To adjust the tension
of the saw chain on page 24
for instructions.
To sharpen the saw chain
Information about the guide bar and saw chain
WARNING: Use protective gloves
when you use or do maintenance on the
saw chain. A saw chain that does not move
can also cause injuries.
Replace a worn or damaged guide bar or saw chain with
the guide bar and saw chain combination recommended
by Husqvarna. This is necessary to keep the safety
functions of the product. Refer to
Accessories on
page 28
, for a list of replacement bar and chain
combinations that we recommend.
• Guide bar length, in/cm. Information about the guide
bar length and chain type can usually be found on
the rear end of the guide bar.
(Fig. 71)
• Chain pitch, in. The distance between the drive links
of the saw chain must align with the distance of the
teeth on the bar tip sprocket and drive sprocket.
(Fig. 72)
• Number of drive links. The number of drive links is
decided by the type of guide bar.
(Fig. 73)
• Bar groove width, in/mm. The groove width in guide
bar must be the same as the chain drive links width.
(Fig. 74)
• The guide bar must align with product.
(Fig. 75)
1867 - 007 - 10.01.2024
23
• Drive link width, mm/in.
(Fig. 76)
General information about how to sharpen the
cutters
Do not use a blunt saw chain. If the saw chain is blunt,
you must apply more pressure to push the guide bar
through the wood. If the saw chain is very blunt, there
will be no wood chips but sawdust.
A sharp saw chain eats through the wood and the wood
chips becomes long and thick.
WARNING: The force of the kickback
increases a lot if you do not follow the
sharpening instructions.
Note: Refer to
To sharpen the cutters on page 24
for
information about sharpening of the saw chain.
To sharpen the cutters
1. Use a round file and a file gauge to sharpen the
cutting teeth. (Fig. 77)
Note: Refer to
Accessories on page 28
for
information about which file and file gauge that
Husqvarna recommends for your saw chain.
2. Apply the file gauge correctly on to the cutter. Refer
to the instruction supplied with the file gauge.
3. Move the file from the inner side of the cutting teeth
and out. Decrease the pressure on the pull stroke.
(Fig. 78)
4. Remove material from one side of all the cutting
teeth.
5. Turn the product around and remove material on the
other side.
6. Make sure that all cutting teeth are the same length.
To adjust the tension of the saw chain
WARNING:
A saw chain with an
incorrect tension can come loose from the
guide bar and cause serious injury or death.
A saw chain becomes longer when you use it. It is
important to adjust the tension of the saw chain regularly
to make sure that it is correct. Do a check of the tension
of the saw chain before you operate the product. Tighten
the saw chain as tightly as possible, but it must be
possible to pull the saw chain around freely by hand.
Note:
A new saw chain has a running-in period. Do a
check of the tension more frequently during this period.
1. Turn the chain tension adjuster clockwise to tighten
the saw chain. Apply as much tension to the saw
chain as possible. It must be tight against the guide
bar. (Fig. 79)
Note: Turn the adjuster up (+) for more tension
and down (-) for less tension. The saw chain is
tightened correctly when you can turn it easily by
hand but it is tight against the guide bar.
2. Make sure that you can pull the saw chain around
freely by hand and that it does not hang from the
guide bar. (Fig. 80)
To lubricate cutting equipment
WARNING: Poor lubrication of cutting
equipment may cause the chain to snap,
which could lead to serious, even fatal
injuries.
WARNING: Do not use waste oil!
Waste oil is dangerous for persons, the
product and for the environment.
Saw chain oil
• Use saw chain oil of good adherence to the saw
chain. The saw chain oil must keep its viscosity in
all weather, for example, during hot summer or cold
winter.
• Use Husqvarna chain oil for maximum saw chain life
and to keep environmental damage to a minimum.
If Husqvarna saw chain oil is not available, use a
standard saw chain oil.
• In areas where oil for lubrication of saw chains is not
available, use X-Guard BIO chain oil.
• Make sure that the lubrication of the saw chain
works correctly. Fill with saw chain oil and examine
the saw chain lubrication if it is necessary.
To do a check of the guide bar
1. Examine if there are burrs on the edges of the guide
bar. Remove the burrs using a file. (Fig. 81)
2. Clean the groove in the guide bar. (Fig. 82)
3. Examine the groove in the guide bar for wear.
Replace the guide bar if it is necessary. (Fig. 83)
4. Examine if the guide bar tip is rough or very worn.
(Fig. 84)
5. Turn the guide bar daily to extend its life cycle. (Fig.
85)
To clean the product, the battery and
the battery charger
1. Clean the product with a dry cloth after use.
2. Clean the battery and battery charger with a dry
cloth. Keep the battery guide tracks clean.
24
1867 - 007 - 10.01.2024
3. Make sure that the terminals on the battery and the
battery charger are clean before use.
4. Clean the inner surface of the protective cover with a
brush.
To examine the battery and the battery
charger
1. Examine the battery for damages, for example
cracks.
2. Examine the battery charger for damages, for
example cracks.
3. Make sure that the connection cord of the battery
charger is not damaged and that there are no cracks
in it.
Troubleshooting
User interface Aspire P5-P4A
Problem Possible faults Possible solution
Green start LED
flashes.
Low battery voltage. Charge the battery.
Red error LED flash-
es.
Overload. The cutting attachment is blocked. stop the
product. Remove the battery. Clean the cut-
ting attachment from unwanted materials.
Loosen the chain.
Temperature deviation. Let the product become cool.
The power trigger and the start button are
pushed at the same time.
Release the power trigger and push the start
button.
Green LED and red
LED flash alternately.
The battery is empty. Charge the battery.
The battery is damaged. Speak to your servicing agent.
Troubleshooting of the battery charger
LED on the battery
charger
Cause Solution
The green LED is
on and the red LED
flashes.
The battery is not correctly instal-
led in the battery charger.
Remove the battery from the charger and install the bat-
tery in the battery charger again.
The battery connectors are dirty. Clean the battery connectors.
The ambient temperature is too
high or too low.
Use the battery charger in temperatures between 0 °C –
+35 °C.
The battery is damaged. Replace the battery.
1867 - 007 - 10.01.2024 25
LED on the battery
charger
Cause Solution
The green LED and
the red LED are off.
The battery charger is not cor-
rectly connected to the mains
outlet.
Connect the battery charger to a mains outlet.
Faulty mains outlet. Connect the battery charger to the voltage and frequency
that is specified on the rating plate.
The battery charger cable is
damaged.
Speak to an approved service agent.
The battery charger is damaged.
Other errors.
If other errors occur, make sure that the product is off, remove the battery and speak to an
approved service agent.
Transportation and storage
Transportation and storage
• The supplied Li-ion batteries obey the Dangerous
Goods Legislation requirements.
• Obey the special requirement on package and labels
for commercial transportation, including by third
parties and forwarding agents.
• Speak to a person with special training in dangerous
material before you send the product. Obey all
applicable national regulations.
• Use tape on open contacts when you put the battery
in a package. Put the battery in the package tightly
to prevent movement.
• Remove the battery for storage or transportation.
• Put the battery and the battery charger in a space
that is dry and free from moisture and frost.
• Do not keep the battery in an area where static
electricity can occur. Do not keep the battery in a
metal box.
• Put the battery in storage where the temperature
is between -20°C/-4°F and +50°C/122°F and away
from open sunlight.
• Put the battery charger in storage where the
temperature is between 5 °C/41 °F and 45°C/113°F
and away from open sunlight.
• Use the battery charger only when the surrounding
temperature is between 0°C/32°F and 35°C/95°F.
• Put the product in storage where the temperature is
between -40°C/-40°F to +60C°/140°F.
• Charge the battery 30% to 50% before you put it in
storage for long periods.
• Put the battery charger in storage in a space that is
closed and dry.
• Keep the battery away from the battery charger
during storage. Do not let children and other not
approved persons to touch the equipment. Keep the
equipment in a space that you can lock.
• Clean the product and do a full servicing before you
put the product in storage for a long time.
• Use the transportation guard on the product to
prevent injuries or damage on the product during
transportation and storage.
• Attach the product safely during transportation.
Disposal of the battery, battery charger
and product
The symbol below means that the product is not
domestic waste. Recycle it at a recycling station
for electrical and electronic equipment. This helps to
prevent damage to the environment and to persons.
Speak to local authorities, domestic waste service or
your dealer for more information.
(Fig. 23)
Note: The symbol shows on the product or package of
the product.
26 1867 - 007 - 10.01.2024
Technical data
Technical data
Aspire P5-P4A Aspire PE5-P4A
Motor
Type PMDC 18V PMDC 18V
Chain speed, m/sec 4.9 4.9
Weight
Without battery, kg/lb 1.6/3.5 3.1/6.8
Noise emissions
1
Sound power level, measured dB(A) 88 88
Sound power level, guaranteed L
WA
dB(A) 91 90
Sound levels
2
Equivalent sound pressure level at the operator's ear, dB(A) 75 74
Vibration levels
3
Vibration levels at handles, measured according to ISO 22867, m/s
2
Collapsed, front handle/rear handle – 0.5/0.5
Extended, front handle/rear handle – 0.3/0.3
Main handle/Auxiliary handle 0.8/0.4 –
Approved batteries
This product can be operated with all POWER FOR ALL
batteries. For best performance it is recommended to
use batteries with a minimum of 4.0 Ah.
Battery P4A 18-B45 P4A 18-B72
Type Lithium-ion Lithium-ion
Battery capacity, Ah 2.5 4.0
Nominal voltage, V 18 18
Weight, kg 0.35 0.65
1
Noise emissions in the environment measured as sound power (L
WA
) in conformity with EC directive
2000/14/EC. The difference between guaranteed and measured sound power is that guaranteed sound power
also includes dispersion in the measurement result and the variations between different products of the same
model refer to Directive 2000/14/EC.
2
Equivalent sound pressure level, according to ISO 22868, is calculated as the time-weighted energy total for
different sound pressure levels under various working conditions. Typical statistical dispersion for equivalent
sound pressure level is a standard deviation of 3 dB (A).
3
Reported data for equivalent vibration level has a typical statistical dispersion (standard deviation) of 1.5 m/s
2
.
1867 - 007 - 10.01.2024 27
Battery P4A 18-B45 P4A 18-B72
Number of cells (Li-Ion) 5 10
Approved battery chargers
Battery charger P4A 18-C70
Input voltage, V Refer to charger rating information.
Frequency, Hz 50–60
Power, W 70
Accessories
Guidebar and saw chain combinations
The following combinations are CE approved.
Guide bar Saw chain
Length, inch Pitch, inch Gauge, mm Type
Length, number of
drive links
5 1/4″ 1.1 SP11G 32
Saw chain filing and file gauge
Use the recommended file gauge to get the correct
filing angles. We recommend you to always use the
recommended file gauge to restore the sharpness of the
saw chain.
If you do not know which saw chain you have on your
product, speak to your servicing dealer.
mm/in mm/in
SP11G 3.5 / 9/64 60° 30° 0° 0.4/0.016 5299371-01
28 1867 - 007 - 10.01.2024
Declaration of Conformity
EU Declaration of Conformity
We, Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel:
+46-36-146500, declare on our sole responsibility that
the product:
Description Battery-operated pruner and pole pruner
Brand Husqvarna
Type / Model Aspire P5-P4A, Aspire PE5-P4A
Identification Serial numbers dating from 2022 and onwards
complies fully with the following EU directives and
regulations:
Directive/Regulation Description
2006/42/EC "relating to machinery"
2014/30/EU ”relating to electromagnetic compatibility”
2011/65/EU
“on the restriction of the use of certain hazardous substances in electrical and electronic
equipment”
2000/14/EC "relating to the noise emissions in the environment"
and that the following standards and/or technical
specifications are applied: EN 62841-1:2015/A11:2022,
EN ISO 11680-1:2021, EN ISO 12100:2010, EN
IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158,
has carried out voluntary EC type examination in
accordance with machinery directive's (2006/42/EC)
article 12, point 3b. The certificate for EC type
examination has the number: 4815039.22006.
Applied conformity assessment procedure in
accordance with Directive 2000/14/EC, Annex V.
For information relating to noise emissions, refer to
Technical data on page 27
.
Huskvarna, 2022-06-22
Claes Losdal, R&D Manager, Husqvarna AB
Responsible for technical documentation
1867 - 007 - 10.01.2024 29
UK Declaration of Conformity
We, Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel:
+46-36-146500, declare on our sole responsibility that
the product:
Description Battery-operated pruner and pole pruner
Brand Husqvarna
Type / Model Aspire P5-P4A, Aspire PE5-P4A
Identification Serial numbers dating from 2022 and onwards
complies fully with the following UK regulations:
Description
The Supply of Machinery (Safety) Regulations 2008
Electromagnetic Compatibility Regulations 2016
The Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001
The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations
2012
and that the following standards and/or technical
specifications are applied: EN 62841-1:2015/A11:2022,
EN ISO 11680-1:2021, EN ISO 12100:2010, EN
IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
Technology International (Europe) Limited, 56
Shrivenham Hundred Business Park, Shrivenham,
Swindon, SN6 8TY, United Kingdom, 0673 has
carried out type examination. The certificate for type
examination has the number: TI(E) / SOMSR(08) –
UKTE / 96 / 16032023. Applied conformity assessment
procedure in accordance with UK regulations Noise
Emission in the Environment by Equipment for Use
Outdoors Regulations 2001, Schedule 8.
For information relating to noise emissions, refer to
Technical data on page 27
.
Huskvarna, 2022-06-22
Claes Losdal, R&D Manager, Husqvarna AB
Responsible for technical documentation
UK Importer:
Husqvarna UK Ltd
Preston Road, Co. Durham
DL5 6UP
30 1867 - 007 - 10.01.2024
Licenses
Copyright
©
2012–2020 STMicroelectronics
The warranty does not cover defects which are the
result of normal wear and tear, negligence, defective
use, unauthorised repair or the suction apparatus being
connected to the incorrect voltage.
All rights reserved.
Redistribution and use in source and binary forms, with
or without modification, are permitted provided that the
following conditions are met:
• Redistributions of source code must retain the above
copyright notice, this list of conditions and the
following disclaimer.
• Redistributions in binary form must reproduce the
above copyright notice, this list of conditions and
the following disclaimer in the documentation and/or
other materials provided with the distribution.
• Neither the name of STMicroelectronics nor the
names of its contributors may be used to endorse or
promote products derived from this software without
specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT
HOLDERS AND CONTRIBUTORS "AS IS" AND ANY
EXPRESS OR IMPLIED WARRANTIES, INCLUDING,
BUT NOT LIMITED TO, THE IMPLIED WARRANTIES
OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE ARE DISCLAIMED. IN NO
EVENT SHALL THE COPYRIGHT OWNER OR
CONTRIBUTORS BE LIABLE FOR ANY DIRECT,
INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY,
OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT
NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE
GOODS OR SERVICES; LOSS OF USE, DATA,
OR PROFITS; OR BUSINESS INTERRUPTION)
HOWEVER CAUSED AND ON ANY THEORY OF
LIABILITY, WHETHER IN CONTRACT, STRICT
LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR
OTHERWISE) ARISING IN ANY WAY OUT OF THE
USE OF THIS SOFTWARE, EVEN IF ADVISED OF
THE POSSIBILITY OF SUCH DAMAGE.
Apache 2.0 License
Copyright
©
2009-2019 Arm Limited. All rights reserved.
Version 2.0, January 2004 http://www.apache.org/
licenses/
TERMS AND CONDITIONS FOR USE,
REPRODUCTION, AND DISTRIBUTION
1. Definitions.
"License" shall mean the terms and conditions for use,
reproduction, and distribution as defined by Sections 1
through 9 of this document. "Licensor" shall mean the
copyright owner or entity authorized by the copyright
owner that is granting the License. "Legal Entity" shall
mean the union of the acting entity and all other
entities that control, are controlled by, or are under
common control with that entity. For the purposes of
this definition, "control" means (i) the power, direct or
indirect, to cause the direction or management of such
entity, whether by contract or otherwise, or (ii) ownership
of fifty percent (50%) or more of the outstanding
shares, or (iii) beneficial ownership of such entity.
"You" (or "Your") shall mean an individual or Legal
Entity exercising permissions granted by this License.
"Source" form shall mean the preferred form for making
modifications, including but not limited to software
source code, documentation source, and configuration
files. "Object" form shall mean any form resulting from
mechanical transformation or translation of a Source
form, including but not limited to compiled object code,
generated documentation, and conversions to other
media types. "Work" shall mean the work of authorship,
whether in Source or Object form, made available under
the License, as indicated by a copyright notice that
is included in or attached to the work (an example is
provided in the Appendix below). "Derivative Works"
shall mean any work, whether in Source or Object form,
that is based on (or derived from) the Work and for
which the editorial revisions, annotations, elaborations,
or other modifications represent, as a whole, an original
work of authorship. For the purposes of this License,
Derivative Works shall not include works that remain
separable from, or merely link (or bind by name) to the
interfaces of, the Work and Derivative Works thereof.
"Contribution" shall mean any work of authorship,
including the original version of the Work and any
modifications or additions to that Work or Derivative
Works thereof, that is intentionally submitted to Licensor
for inclusion in the Work by the copyright owner or
by an individual or Legal Entity authorized to submit
on behalf of the copyright owner. For the purposes of
this definition, "submitted" means any form of electronic,
verbal, or written communication sent to the Licensor
or its representatives, including but not limited to
communication on electronic mailing lists, source code
control systems, and issue tracking systems that are
managed by, or on behalf of, the Licensor for the
purpose of discussing and improving the Work, but
excluding communication that is conspicuously marked
or otherwise designated in writing by the copyright
owner as "Not a Contribution." "Contributor" shall mean
Licensor and any individual or Legal Entity on behalf of
whom a Contribution has been received by Licensor and
subsequently incorporated within the Work.
2. Grant of Copyright License.
Subject to the terms and conditions of this License, each
Contributor hereby grants to You a perpetual, worldwide,
non-exclusive, no-charge, royalty-free, irrevocable
copyright license to reproduce, prepare Derivative
Works of, publicly display, publicly perform, sublicense,
and distribute the Work and such Derivative Works in
Source or Object form.
1867 - 007 - 10.01.2024
31
3. Grant of Patent License.
Subject to the terms and conditions of this License, each
Contributor hereby grants to You a perpetual, worldwide,
nonexclusive, no-charge, royalty-free, irrevocable
(except as stated in this section) patent license to make,
have made, use, offer to sell, sell, import, and otherwise
transfer the Work, where such license applies only to
those patent claims licensable by such Contributor that
are necessarily infringed by their Contribution(s) alone
or by combination of their Contribution(s) with the Work
to which such Contribution(s) was submitted. If You
institute patent litigation against any entity (including a
crossclaim or counterclaim in a lawsuit) alleging that
the Work or a Contribution incorporated within the Work
constitutes direct or contributory patent infringement,
then any patent licenses granted to You under this
License for that Work shall terminate as of the date such
litigation is filed.
4. Redistribution.
You may reproduce and distribute copies of the Work or
Derivative Works thereof in any medium, with or without
modifications, and in Source or Object form, provided
that You meet the following conditions:
• You must give any other recipients of the Work or
Derivative Works a copy of this License; and
• You must cause any modified files to carry
prominent notices stating that You changed the files;
and – You must retain, in the Source form of any
Derivative Works that You distribute, all copyright,
patent, trademark, and attribution notices from the
Source form of the Work, excluding those notices
that do not pertain to any part of the Derivative
Works; and
• If the Work includes a "NOTICE" text file as part
of its distribution, then any Derivative Works that
You distribute must include a readable copy of the
attribution notices contained within such NOTICE
file, excluding those notices that do not pertain to
any part of the Derivative Works, in at least one
of the following places: within a NOTICE text file
distributed as part of the Derivative Works; within the
Source form or documentation, if provided along with
the Derivative Works; or, within a display generated
by the Derivative Works, if and wherever such third-
party notices normally appear. The contents of the
NOTICE file are for informational purposes only
and do not modify the License. You may add Your
own attribution notices within Derivative Works that
You distribute, alongside or as an addendum to the
NOTICE text from the Work, provided that such
additional attribution notices cannot be construed
as modifying the License. You may add Your own
copyright statement to Your modifications and may
provide additional or different license terms and
conditions for use, reproduction, or distribution of
Your modifications, or for any such Derivative Works
as a whole, provided Your use, reproduction, and
distribution of the Work otherwise complies with the
conditions stated in this License.
5. Submission of Contributions.
Unless You explicitly state otherwise, any Contribution
intentionally submitted for inclusion in the Work by
You to the Licensor shall be under the terms and
conditions of this License, without any additional
terms or conditions. Notwithstanding the above, nothing
herein shall supersede or modify the terms of any
separate license agreement you may have executed
with Licensor regarding such Contributions.
6. Trademarks.
This License does not grant permission to use the trade
names, trademarks, service marks, or product names
of the Licensor, except as required for reasonable and
customary use in describing the origin of the Work and
reproducing the content of the NOTICE file.
7. Disclaimer of Warranty.
Unless required by applicable law or agreed to in writing,
Licensor provides the Work (and each Contributor
provides its Contributions) on an "AS IS" BASIS,
WITHOUT WARRANTIES OR CONDITIONS OF ANY
KIND, either express or implied, including, without
limitation, any warranties or conditions of TITLE, NON-
INFRINGEMENT, MERCHANTABILITY, or FITNESS
FOR A PARTICULAR PURPOSE. You are solely
responsible for determining the appropriateness of
using or redistributing the Work and assume any risks
associated with Your exercise of permissions under this
License. 8. Limitation of Liability. In no event and under
no legal theory, whether in tort (including negligence),
contract, or otherwise, unless required by applicable
law (such as deliberate and grossly negligent acts) or
agreed to in writing, shall any Contributor be liable to
You for damages, including any direct, indirect, special,
incidental, or consequential damages of any character
arising as a result of this License or out of the use or
inability to use the Work (including but not limited to
damages for loss of goodwill, work stoppage, computer
failure or malfunction, or any and all other commercial
damages or losses), even if such Contributor has been
advised of the possibility of such damages.
9. Accepting Warranty or Additional Liability.
While redistributing the Work or Derivative Works
thereof, You may choose to offer, and charge a fee
for, acceptance of support, warranty, indemnity, or other
liability obligations and/or rights consistent with this
License. However, in accepting such obligations, You
may act only on Your own behalf and on Your sole
responsibility, not on behalf of any other Contributor,
and only if You agree to indemnify, defend, and hold
each Contributor harmless for any liability incurred by, or
claims asserted against, such Contributor by reason of
your accepting any such warranty or additional liability.
END OF TERMS AND CONDITIONS
32
1867 - 007 - 10.01.2024
Съдържание
Въведение................................................................... 33
Безопасност.................................................................35
Монтиране – Aspire PE5-P4A..................................... 44
Операция..................................................................... 44
Поддръжка...................................................................46
Отстраняване на проблеми........................................50
Транспорт и съхранение............................................ 51
Технически данни....................................................... 52
Принадлежности......................................................... 53
Декларация за съответствие......................................55
Лицензи........................................................................56
Въведение
Описание на продукта
Продуктът Husqvarna Aspire P5-P4A е акумулаторна
ножица.
Продуктът Husqvarna Aspire PE5-P4A е акумулаторна
прътова ножица с телескопична функция.
Ние работим постоянно, за да увеличаваме Вашата
безопасност и ефективност по време на работа.
Говорете с Вашия сервизен дилър за повече
информация.
Предназначение
Използвайте продукта за изрязване на клони и
вейки. Не използвайте продукта за други задачи.
Бързо ръководство
Сканирайте QR кода за съвет как да използвате
продукта.
(Фиг. 27)
Общ преглед на продукта
(Фиг. 1)
1. Ножица
2. Предпазител за веригата на триона
3. Направляваща шина
4. Фиксатор за заключване на защитния капак
5. Блокировка на захранващия спусък, ножица
6. Захранващ спусък, ножица
7. Потребителски интерфейс
8. Основна ръкохватка, ножица
9. Акумулаторна батерия
10. Фиксатор за заключване на ножицата
11. Двусекционен вал
12. Телескопична функция
13. Бутон за заключване
14. Захранващ спусък, прътова ножица
15. Блокировка на захранващия спусък, прътова
ножица
16. Бутон за освобождаване на акумулаторната
батерия
17. Конектор
18. Зарядно устройство за акумулатора
19. Индикатор за включено състояние и
предупредителен индикатор
20. Предпазител за транспортиране
21. Ръководство за оператора
22. Кука за ножицата, винтове и дюбели
23. Кука за прътовата ножица, винтове и дюбели
24. Верижно биомасло
25. Шестостенен ключ
Символи върху продукта
(Фиг. 2)
ПРЕДУПРЕЖДЕНИЕ: този продукт
може да бъде опасен и да причини
сериозно нараняване или смърт на
оператора или други хора. Внимавайте
и използвайте продукта правилно.
(Фиг. 3)
Прочетете внимателно ръководството
за оператора и се уверете, че
разбирате инструкциите, преди да
използвате продукта.
(Фиг. 4)
За Aspire P5-P4A: Използвайте
одобрени защитни средства за очите.
(Фиг. 5)
За Aspire PE5-P4A: Използвайте
предпазна каска на местата, където
върху Вас могат да паднат предмети.
Използвайте одобрена защита на
слуха. Използвайте одобрени защитни
средства за очите.
(Фиг. 6)
Използвайте одобрени защитни
ръкавици.
(Фиг. 7)
Използвайте устойчиви на плъзгане
ботуши за тежък режим на работа.
(Приложимо само за прътовата
ножица.)
(Фиг. 8)
Прав ток.
1867 - 007 - 10.01.2024 33
(Фиг. 9)
Номинално напрежение, V
(Фиг. 10)
Не излагайте на дъжд.
(Фиг. 11)
Наливане на верижно масло.
(Фиг. 12)
Посока на въртене, верига на триона.
(Фиг. 13)
Риск от нараняване. Дръжте ръцете си
далеч от веригата на триона.
(Фиг. 14)
Завъртете наляво, за да разхлабите
фиксатора, и надясно, за да го
затегнете.
(Фиг. 15)
Продуктът отговаря на изискванията на
приложимите директиви на EС.
(Фиг. 16)
Този продукт съответства на
приложимите регламенти на
Обединеното кралство.
(Фиг. 17)
Етикет за шумовите емисии
за околната среда съгласно
директивите и регламентите на
ЕС и Обединеното кралство и
законодателството на Нов Южен Уелс
"Регламент 2017 относно защитата
от дейности, оказващи влияние на
околната среда (контрол на шума)".
Гарантираното ниво на звуковата
мощност на продукта е посочено
в „Технически характеристики“ на
страница
Технически данни на
страница 52
и на етикета.
(Фиг. 18)
Продуктът или опаковката на продукта
не е битов отпадък. Рециклирайте
го в станция за рециклиране за
електрическо и електронно оборудване.
(Фиг. 21) Този продукт не е електрически изолиран. Ако продуктът се докосне или се
приближи до електропроводи с високо напрежение, това може да доведе до
смърт или сериозно нараняване. Електричеството може да прескача от една
точка до друга посредством електрическа дъга. Колкото е по-високо напре-
жението, толкова на по-голямо разстояние може да прескочи електричество-
то. Електричеството също така може да преминава през клони и други пред-
мети, особено ако те са мокри. Винаги дръжте продукта на разстояние от
най-малко 10 m от електропроводите с високо напрежение и/или предмети,
които ги докосват. Ако трябва да се работи по-близо от това безопасно
разстояние, трябва винаги да се свързвате със съответната електроснабди-
телна фирма, за да се уверите, че електрозахранването е изключено, преди
да започнете работа.
По време на работа операторът на продукта трябва да увери, че лица или
животни не се приближават на по-малко от 15 метра. (Приложимо само за
прътовата ножица.)
(Фиг. 22) На табелката с данни или с лазерен печат е изписан серийният номер. yyyy
е годината на производство, а ww – седмицата на производство.
Забележка: Останалите символи/стикери със
символи върху машината се отнасят за специфични
изисквания по отношение на сертификати за
определени пазари.
Символи върху акумулаторната
батерия и/или зарядното устройство
за акумулаторни батерии
(Фиг. 23)
Рециклирайте този
продукт в пункт
за рециклиране
за електрическо и
електронно оборуд-
ване. (валидно само
за Европа)
34 1867 - 007 - 10.01.2024
(Фиг. 24) Използвайте акуму-
латорната батерия
само с продукти от
партньори на систе-
мата POWER FOR
ALL.
(Фиг. 25) Пазете акумулаторната батерия от
топлина, напр. от продължително из-
лагане на интензивна слънчева свет-
лина, огън, замърсявания, вода и
влага. Съществува риск от експлозия
и късо съединение.
(Фиг. 26)
(Фиг. 19)
Използвайте и дръжте зарядното
устройство на акумулаторни батерии
само на закрито.
(Фиг. 20)
Двойна изолация.
Повреда на продукта
Ние не носим отговорност за повреди по нашия
продукт, ако:
• продуктът е неправилно ремонтиран.
• продуктът е ремонтиран с части, които не
са от производителя или не са одобрени от
производителя.
• продуктът има принадлежност, която не е
от производителя или не е одобрена от
производителя.
• продуктът не е ремонтиран в одобрен сервизен
център или от одобрен орган.
Производител
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Безопасност
Дефиниции за безопасност
Предупреждения, знаци за внимание и бележки се
използват за указване на особено важни части на
инструкцията.
ПРЕДУПРЕЖДЕНИЕ: Използва
се, ако има опасност от нараняване или
смърт за оператора или за околните,
ако не се спазват инструкциите в
ръководството.
ВНИМАНИЕ: Използва се, ако има
опасност от повреждане на машината,
други материали или съседната зона,
ако не се спазват инструкциите в
ръководството.
Забележка: Използва се за предоставяне на
повече информация, която е необходима в дадена
ситуация.
Общи предупреждения за
безопасност за силови инструменти
ПРЕДУПРЕЖДЕНИЕ: Прочетете
внимателно всички предупреждения
за безопасността и инструкции.
Неспазването на инструкциите и на
предупрежденията за безопасност може
да доведе до електрически удар, пожар
и/или сериозни наранявания.
Забележка: Запазете всички предупреждения
и инструкции за бъдещи справки. Терминът
"електрически инструмент" в предупрежденията се
отнася за електрически управлявания (кабелен)
електрически инструмент или такъв на батерии
(безжичен).
Безопасност на работната област
• Поддържайте работната област чиста и добре
осветена. Мръсните и тъмните области са по-
предразполагащи към инциденти.
• Не работете с електрически инструменти
в експлозивна среда, като например в
присъствието на запалителни течности, газове
или прах. Електрическите инструменти създават
искри, които може да възпламенят праха или
дима.
• Дръжте децата и наблюдателите далеч,
докато работите с електрически инструмент.
Разсейването може да доведе до загуба на
контрол.
Електрическа безопасност
• Щепселите на електрическите инструменти
трябва да съответстват на контакта. Никога не
променяйте щепсела по какъвто и да било начин.
Не използвайте никакви адаптерни щепсели
със заземени електрически инструменти.
Немодифицираните щепсели и съответстващите
им изходи ще намалят риска от електрически
удар.
• Избягвайте контакт на тялото със заземени
повърхности, като например тръби, радиатори и
1867 - 007 - 10.01.2024
35
хладилници. Има повишен риск от електрически
удар, ако Вашето тяло е заземено или замасено.
• Не излагайте електрическите инструменти на
дъжд или влажни условия. Навлизането на вода
в електрически инструмент ще увеличи риска от
токов удар.
• Не насилвайте шнура. Никога не използвайте
шнура за носене, дърпане или изключване
от контакта на електрическия инструмент.
Дръжте шнура далеч от топлинни източници,
масло, остри ръбове или движещи се части.
Повредените или оплетени шнурове повишават
риска от електрически удар.
• Когато работите с електрически инструмент на
открито, използвайте удължителен шнур, който е
подходящ за употреба на открито. Използването
на шнур, който е подходящ за употреба на
открито, намалява риска от електрически удар.
• Ако работата с електрически инструмент
на влажно място е неизбежна, използвайте
захранване със защита от прекъсвач на верига,
задействан от грешки в заземяването (GFCI).
Използването на GFCI намалява риска от
електрически удар.
Лична безопасност
• Опасност! Не работете близо до
електропроводи.Уредът не е предназначен да
осигурява защита от електрически удар в случай
на контакт с въздушни електропроводи. Преди
работа с прътовия верижен трион проверете в
местните разпоредби за безопасните разстояния
от въздушните електропроводи и се уверете, че
работното положение е безопасно и сигурно.
• Бъдете нащрек, внимавайте какво правите
и бъдете разсъдливи, когато работите с
електрически инструмент. Не използвайте
електрически инструмент, когато сте изморени
или когато сте под влиянието на наркотици,
алкохол или лекарства. Един миг на невнимание
по време на работа с електрически инструменти
може да доведе до сериозна телесна повреда.
• Използвайте лични предпазни средства. Винаги
носете защитни средства за очите. Предпазните
средства като респираторна маска, непързалящи
се предпазни обувки, твърда каска или антифони,
използвани за съответните условия, ще намалят
телесните повреди.
• Не допускайте нежелано стартиране. Уверете се,
че ключът е в позиция ИЗКЛ., преди да свържете
към източник на мощност и/или батериите, когато
вземате или носите инструмента. Носенето на
електрически инструменти, докато пръстът Ви е
на превключвателя, или включването в мрежата
на инструменти, чийто прекъсвач е в позиция
ВКЛ., предразполага към злополуки.
• Извадете всички настройващи ключове
или гаечни ключове, преди да включите
електрическия инструмент. Гаечен ключ или
ключ, оставен закачен за въртящата се част на
електрически инструмент, може да доведе до
телесна повреда.
• Не се протягайте прекалено надалеч, докато
работите. Поддържайте съответната стъпка и
баланс през цялото време. Това позволява по-
добър контрол на електрическия инструмент в
неочаквани ситуации.
• Обличайте се подходящо. Никога не носете
широки дрехи или украшения. Дръжте косата си,
дрехите и ръкавиците си далеч от движещите се
части на инструмента. Развети дрехи, бижута или
дълга коса могат да бъдат закачени в движещите
се части.
• Ако са предоставени устройства за свързване
на изсмукване на прах и съдове за събиране,
уверете се, че те са свързани и се използват
правилно. Използването на съдове за събиране
на прах може да намали опасностите, свързани с
праха.
• Не позволявайте на натрупания опит от честата
употреба на инструменти да Ви вдъхне излишна
увереност и да игнорирате принципите за
безопасна употреба на инструменти. Едно
нехайно действие може да причини сериозно
нараняване за част от секундата.
• Вибрационните емисии по време на
действителна употреба на електрическия
инструмент може да се различават от обявената
обща стойност в зависимост от начините
на използване на инструмента. Операторите
трябва да установят защитни мерки, за да
се предпазват. Те трябва да са базирани на
изчислението на излагане в действителните
условия на употреба (като се вземат предвид
всички елементи на работния цикъл, като
времето, когато инструментът е изключен, както
и кога работи на празен ход в допълнение на
времето при натиснат спусък).
Употреба и грижа за електрическия
инструмент
• Не насилвайте електрическия инструмент.
Използвайте подходящия електрически
инструмент за Вашето приложение. Правилният
електрически инструмент ще свърши работата
по-добре и по-безопасно със скоростта, за която
е бил създаден.
• Не използвайте електрическия инструмент, ако
фиксаторът не го включва и изключва. Всеки
електрически инструмент, който не може да бъде
управляван с фиксатора, е опасен и трябва да
бъде поправен.
• Откачете кабела от електрическия източник
и/или батериите от електрическия инструмент,
преди да правите настройки, да сменяте
принадлежности или да съхранявате
електрически инструменти. Тези предпазни мерки
намаляват риска от нежелано стартиране на
електрическия инструмент.
36
1867 - 007 - 10.01.2024
• Съхранявайте неизползваните електрически
инструменти далеч от достъпа на деца и не
разрешавайте на хора, които не са запознати с
електрическия инструмент или тези инструкции,
да работят с него. Електрическите инструменти
са опасни в ръцете на необучени потребители.
• Поддържайте електрическите инструменти.
Проверявайте за неправилно поставяне или
застъпване на движещите се части, счупени
части или друго състояние, което може да
се отрази на работата на електрическия
инструмент. Ако електрическият инструмент бъде
повреден, дайте го на поправка, преди да го
използвате. Много инциденти възникват с лошо
поддържани електрически инструменти.
• Поддържайте режещите инструменти остри
и чисти. Правилно поддържаните режещи
инструменти с остри режещи краища са по-
трудни за огъване и се контролират по-лесно.
• Използвайте електрическия инструмент,
принадлежностите, приставките и т. н.
в съответствие с тези инструкции, като
имате предвид условията и естеството на
работата, която извършвате. Използването на
електрическия инструмент за операции, различни
от тези, за които е предназначен, може да доведе
до опасни ситуации.
• Поддържайте ръкохватките и повърхностите
за хващане сухи, чисти и без масло и
грес. Хлъзгавите ръкохватки и повърхности за
захващане не позволяват безопасно боравене
и контрол над инструмента при непредвидени
ситуация.
Употреба и грижа за инструмента –
акумулаторната батерия
• Презареждайте само със зарядно устройство,
определено от производителя. Зарядно
устройство, което е подходящо за един
вид акумулаторна батерия, може да създаде
опасност от злополука, когато се използва с
друга акумулаторна батерия.
• Използвайте електрическите инструменти само
със специално определените акумулаторни
батерии. Използването на други акумулаторни
батерии може да създаде риск от нараняване и
пожар.
• Когато акумулаторната батерия не е в употреба,
я дръжте далеч от други метални предмети, като
кламери, монети, ключове, пирони, винтове или
други малки предмети, които могат да образуват
връзка между едната клема и другата. Окъсяване
на изводите на акумулаторната батерия може да
предизвика изгаряния или пожар.
• При злоупотреба от акумулаторната батерия
може да бъде изхвърлена течност – избягвайте
допир. При възникване на случаен контакт
изплакнете с вода. Ако течността попадни
в очите, потърсете допълнителна медицинска
помощ. Течност, изхвърлена от акумулаторната
батерия, може да причини раздразнения или
изгаряния.
• Не използвайте акумулаторна батерия или
инструмент, който е повреден или модифициран.
Повредените или модифицирани акумулаторни
батерии могат да имат непредсказуемо
поведение, което да доведе до пожар, експлозия
или опасност от нараняване.
• Не излагайте акумулаторната батерия или
инструмента на огън или прекомерна
температура. Излагането на огън или
температура над 130°C/266°F може да
предизвика експлозия.
• Спазвайте всички инструкции за зареждане и
не зареждайте акумулаторната батерия или
инструмента извън температурния диапазон,
посочен в инструкциите. Неправилното
зареждане или зареждането при температури
извън посочения диапазон може да повреди
акумулаторната батерия и да увеличи риска от
пожар.
Обслужване
• Техническото обслужване на Вашия
електрически инструмент трябва да се извършва
от квалифицирано лице, като се използват само
идентични резервни части. Това ще гарантира
безопасността на електрическия инструмент.
• Никога не обслужвайте повредени акумулаторни
батерии. Обслужването на акумулаторни батерии
трябва да се извършва само от производителя
или оторизирани сервизни доставчици.
Предупреждения за безопасност за
прътовата ножица за кастрене – лична
безопасност
• Пазете всички части на тялото далеч от веригата
на триона, когато използвате прътовата ножица.
Преди да стартирате прътовата ножица, уверете
се, че веригата на триона не е в контакт с
нищо. В момент на невнимание при работа с
прътови ножици може да се причини захващане
на Вашите дрехи или тялото Ви с веригата на
триона.
• Винаги дръжте прътовата ножица с дясната си
ръка за задната ръкохватка и с лявата си ръка за
предната дръжка. Ако държите верижния трион с
обратна конфигурация на ръцете, това увеличава
риска от телесна повреда и никога не бива да го
правите.
• Дръжте прътовата ножица само за изолираната
повърхност за хващане, защото веригата на
триона може да влезе в контакт със скрити
кабели или дори собствения си кабел. Ако
веригите на триона влязат в контакт с кабел,
който е под напрежение, металните части
на прътовата ножица могат да се офазят и
операторът да бъде изложен на електрически
удар.
1867 - 007 - 10.01.2024
37
• Носете защитни средства за очите.
Препоръчително е използването на
допълнителни предпазни средства за ушите,
главата, ръцете, краката и стъпалата.
Адекватните предпазни средства ще намалят
телесните повреди от летящи късове или при
случаен контакт с веригата на триона.
• Винаги стъпвайте стабилно и работете с
верижния трион само когато стоите на
неподвижна, стабилна и равна повърхност.
Хлъзгавите или нестабилни повърхности
могат предизвикат загуба на равновесие или
управление на прътовата ножица.
• Когато режете клон, който е огънат, бъдете
нащрек за откат. Когато напрежението в нишките
на дървото се освободи, огънатият клон може
да удари оператора и/или да отхвърли прътовата
ножица извън контрол.
• Бъдете изключително внимателни, когато режете
храсти или фиданки. Тънките материали могат
да се захванат в прътовата ножица и да
отскочат напред към Вас или да Ви извадят от
равновесие.
• Следвайте инструкциите за смазване, натягане
на веригата и смяна на шината и веригата.
Неправилно натегнатата или смазвана верига
може да засече или да увеличи шанса за откат.
• Носете прътовата ножица за предната дръжка в
изключено състояние и далеч от тялото. Когато
пренасяте или съхранявате прътовата ножица,
винаги поставяйте капака на направляващата
шина. Правилната работа с прътовата ножица
ще намали вероятността от случаен контакт с
въртящата се верига на триона.
• Режете само дърво. Не използвайте прътовата
ножица за цели, за които не е предназначена.
Например: не използвайте прътовата ножица
за рязане на метал, пластмаса, зидария или
строителни материали, които не са от дърво.
Използването на прътовата ножица за операции,
различни от тези, за които е предназначена,
може да доведе до опасна ситуация.
• Поддържайте ръкохватките сухи, чисти и без
масло и грес. Зацапаните с грес и мазни дръжки
са хлъзгави и водят до загуба на управлението.
• Не се опитвайте да поваляте дърво преди
да сте наясно с рисковете и с това как да
ги избягвате. При поваляне на дърво има
вероятност от сериозно нараняване на оператора
или страничните наблюдатели.
• Тази прътова ножица не е предназначена за
поваляне на дървета.Използването на прътовата
ножица за операции, различни от тези, за които
е предназначена, може да доведе до сериозно
нараняване на оператора или страничните
наблюдатели.
• Силно препоръчваме неопитните потребители да
се упражняват в рязането на пънове на дървено
магаре или люлка.
Общи предупреждения за безопасност за
прътовия трион
Спазвайте всички инструкции, когато почиствате
заседнал материал, съхранявате или обслужвате
прътовия трион. Уверете се, че ключът е изключен,
а акумулаторната батерия е извадена. Неочакваното
задействане на прътовия трион при почистване на
заседнал материал или обслужване може да доведе
до сериозна телесна повреда.
Общи инструкции за безопасност
ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни
инструкции, преди да използвате
продукта.
• Отстранявайте акумулаторната батерия, за
да предотвратите случайното включване на
продукта.
• Този продукт е опасен инструмент, ако не сте
внимателни или ако го използвате неправилно.
Този продукт може да причини сериозно
нараняване или смърт на оператора и други
хора.
• Не използвайте продукта, ако е променен спрямо
първоначалните му спецификации. Не сменяйте
някоя част на продукта без одобрение от
производителя. Използвайте само части, които
са одобрени от производителя. Неправилното
техническо обслужване е възможно да доведе до
нараняване или смърт.
• Извършете проверка на продукта преди
употреба. Вижте
Устройства за безопасност на
продукта на страница 40
и
Поддръжка на
страница 46
. Не използвайте продукт, който е
повреден или не работи правилно. Извършете
описаните в това ръководство проверки за
безопасност, както и инструкциите за техническо
обслужване и сервиз.
• Децата трябва да се надзирават, за да се
гарантира, че няма да си играят с продукта.
Никога не позволявайте на деца или други лица,
които не са обучени да използват продукта и/или
акумулаторната батерия, да я използват или
обслужват. Възрастта на оператора може да е
постановена от местните закони.
• Съхранявайте продукта в площ под ключ, за да
предотвратите достъпа до него от страна на
деца или лица, които не са упълномощени да го
използват.
• Съхранявайте продукта на място, недостъпно за
деца.
• При никакви обстоятелства не бива да се нанасят
модификации в първоначалната конструкция на
продукта без разрешение от производителя.
Винаги използвайте оригинални принадлежности.
Неоторизирани изменения и/или принадлежности
38
1867 - 007 - 10.01.2024
могат да предизвикат сериозна телесна повреда
или смърт на оператора и други лица.
Забележка: Възможно е използването на
продукта да се регулира от национални или местни
разпоредби. Спазвайте предоставените регламенти.
Инструкции за безопасност за
работа
ПРЕДУПРЕЖДЕНИЕ: Прочетете
и спазвайте следващите
предупредителни инструкции, преди да
използвате продукта.
• Уверете се, че докато работите, в радиус от 15
m (50 ft) няма хора или животни. Когато няколко
оператора работят в една и съща площ, трябва
да се спазва безопасно разстояние от поне 15 m.
В противен случай съществува риск от сериозна
телесна повреда. Спрете незабавно продукта,
ако някой се приближи. Никога не се обръщайте
с продукта, без преди това да проверите зад Вас
и да се уверите, че в зоната за безопасност няма
никой.
• Никога не използвайте продукта в лошо време,
например в гъста мъгла, силен дъжд, силен
вятър, при много ниски температури и т.н.
Прекалено горещото време може да причини
прегряване на продукта. Работата в лошо
време е изморителна и често води със
себе си допълнителни рискове, като например
заледена повърхност, непредсказуема посока на
повалянето и т.н.
• Не позволявайте на деца да използват продукта
или да бъдат в близост до него. Тъй като
продуктът се стартира лесно, децата може успеят
да го включат, ако не са под постоянен надзор.
Това може да означава риск от сериозна телесна
повреда. Разкачете акумулаторната батерия,
когато продуктът не е под пряко наблюдение.
• Уверете се, че хора, животни или предмети не
могат да повлияят на управлението на продукта
или да влязат в контакт с режещата приставка
или изхвърлени от нея предмети.
• Бъдете винаги нащрек за предупредителни
сигнали или подвиквания, когато носите защита
на слуха. Винаги отстранявайте защитата на
слуха незабавно след спиране на продукта.
• Прекомерното излагане на вибрации може да
доведе до поражения върху кръвоносните съдове
или нервната система на лица със смущения
в кръвообращението. Говорете с Вашия лекар,
ако се появят симптоми, които могат да са
резултат от прекомерно излагане на вибрации.
Такива симптоми са например изтръпване, загуба
на чувствителност, "иглички", "бодежи", болки,
физическа отпуснатост, промени в цвета или
състоянието на кожата. Тези симптоми се
появяват обикновено на пръстите, ръцете или
китките.
• При никакви обстоятелства не бива да се
използва режеща приставка без одобрен
предпазител. Използването на неподходящ или
неизправен предпазител може да причини
сериозна телесна повреда.
• Винаги спирайте продукта, отстранявайте
акумулаторната батерия и се уверявайте, че
режещото оборудване спира напълно, преди
да пристъпите към извършването на работа
по продукта. Отклонението от инструкциите по
заточване значително увеличава риска от откат.
• Ако се окажете в ситуация, в която сте
неуверени как да постъпите, се посъветвайте със
специалист. Свържете се с Вашия дилър или с
Вашия сервиз. Избягвайте всякаква употреба, за
която се чувствате недостатъчно квалифицирани.
• Избягвайте всякаква употреба, за която се
чувствате недостатъчно квалифицирани.
• Никога не използвайте продукта, ако сте
уморени, ако сте под въздействието на алкохол
или наркотични вещества, медикаменти или
други, които могат да повлияят на зрението,
вниманието, координацията или преценката Ви.
• Продуктът може силно да се разтърси настрани,
когато върхът на направляващата шина влезе
в контакт с неподвижен предмет. Това се
нарича откат. Откатът може да бъде достатъчно
силен и да причини завъртане на продукта/
оператора във всяка посока, което вероятно ще
доведе до загуба на управлението над продукта.
Избягвайте рязането с върха на направляващата
шина.
• Не работете с продукта, освен ако имате
възможност да повикате помощ в случай на
злополука.
• Пазете добро равновесие и стабилен стоеж.
Уверете се, че можете да се движите и да
стоите безопасно. Проверете площта около Вас
за потенциални препятствия (корени, камъни,
клони, канавки и така нататък), в случай че се
наложи да се преместите внезапно. Бъдете много
предпазливи при работа по наклонен терен.
• Внимавайте много, когато режете дърво под
натягане. Дървото под натягане може, както
преди, така и след като го срежете, внезапно
да отскочи и да се върне в естественото
си положение. Ако стоите откъм неправилната
страна или направите срез на неправилно място,
дървото може да удари Вас или продукта и да
причини загубата на контрол. И двете ситуации
могат да причинят сериозна телесна повреда.
• Използвайте самара, за да облекчите теглото на
продукта и да боравите по-лесно с него.
• За Aspire P5-P4A: дръжте продукта с дясната или
лявата си ръка. Дръжте ръцете и другите части
на тялото си далеч от веригата на триона.
(Фиг. 28)
1867 - 007 - 10.01.2024
39
• За Aspire PE5-P4A: Винаги дръжте продукта с две
ръце. Дръжте продукта отдясно на тялото си.
(Фиг. 29)
• Преди да отстраните нежеланите материали от
продукта, спрете двигателя и се уверете, че
веригата на триона не се движи.
• Спрете продукта, преди да се преместите
на друга площ. Закрепете предпазителя за
транспортиране, преди да пренесете или
транспортирате продукта на разстояние.
• Никога не поставяйте продукта на земята, докато
работи, освен ако не е под прекия Ви надзор.
• Ако продуктът се използва при температури,
по-ниски от –10°C, продуктът и акумулаторната
батерия трябва да бъдат съхранявани на
отоплено място поне 24 часа преди започване на
работата.
• Никога не заставайте директно под клона, който
режете. Това може да доведе до сериозна или
дори смъртоносна телесна повреда.
• Спазвайте приложимите правила за безопасност
за работа в близост до въздушни
електропроводи.
• Този продукт не е електрически изолиран. Ако
продуктът се докосне или се приближи до
електропроводи с високо напрежение, това може
да доведе до смърт или сериозна телесна
повреда. Електричеството може да прескача от
една точка до друга посредством електрическа
дъга. Колкото е по-високо напрежението, толкова
на по-голямо разстояние може да прескочи
електричеството. Електричеството също така
може да преминава през клони и други предмети,
особено ако те са мокри. Винаги дръжте
продукта на разстояние от най-малко 10 m
от електропроводи с високо напрежение и/или
предмети, които ги докосват. Ако трябва да се
работи по-близо от това безопасно разстояние,
трябва винаги да се свързвате със съответната
електроснабдителна фирма, за да се уверите,
че електрозахранването е изключено, преди да
започнете работа.
• Верига на триона със затъпени зъби може да
увеличи риска от злополуки.
Лични предпазни средства
ПРЕДУПРЕЖДЕНИЕ:
Прочетете
следващите предупредителни указания,
преди да използвате машината.
• При работа с продукта винаги използвайте
одобрени лични предпазни средства. Личните
предпазни средства не изключват изцяло риска
от нараняване, но намаляват степента на
нараняването при злополука. Нека вашият
дилър Ви помогне да изберете подходящото
оборудване.
• Ако е възможно, използвайте каска, тъй като
върху Вас могат да паднат предмети.
(Фиг. 30)
• Използвайте одобрени антифони.
(Фиг. 31)
• Използвайте одобрени защитни средства за
очите. Ако използвате маска, използвайте също
и одобрени защитни очила. Одобрените защитни
очила трябва да отговарят на стандарт ANSI
Z87.1 за САЩ или EN 166 за страните от ЕС.
(Фиг. 32)
• Когато е необходимо, носете ръкавици, например
когато закрепвате, проверявате или почиствате
режещото оборудване.
(Фиг. 33)
• Използвайте защитни ботуши или обувки с
противоплъзгащи подметки.
(Фиг. 34)
• Използвайте панталони със защита за работа с
трион.
• Използвайте дрехи, направени от здрава тъкан.
Винаги използвайте здрави, дълги панталони и
дълги ръкави. Не носете използвайте дрехи,
които могат да се захванат за храсти и клони. Не
носете бижута, къси панталони, отворени обувки
и не ходете боси. Приберете косата си безопасно
над нивото на раменете.
• Дръжте в близост комплект за първа помощ.
(Фиг. 35)
Устройства за безопасност на продукта
ПРЕДУПРЕЖДЕНИЕ:
Прочетете
следващите предупредителни
инструкции, преди да използвате
продукта.
В този раздел се описва предпазното оборудване
на продукта, неговото предназначение и как трябва
да се извършват проверки и техническо обслужване,
за да се гарантира правилната работа. Вижте
инструкциите под заглавието,
Общ преглед на
продукта на страница 33
за да разберете къде са
разположени тези части по продукта Ви.
Срокът на експлоатация на продукта може да се
намали, а рискът от злополуки да се повиши, ако
не се извършва правилно техническо обслужване
на продукта и сервизното обслужване и/или
ремонтите не се извършват професионално. Ако
Ви е необходима допълнителна информация, моля,
свържете се със сервизния дилър, разположен най-
близо до Вас.
ПРЕДУПРЕЖДЕНИЕ:
Никога
не използвайте продукт с
повредени обезопасителни компоненти.
Предпазното оборудване на продукта
трябва да бъде преглеждано и
технически обслужвано, както е описано
40 1867 - 007 - 10.01.2024
в този раздел. Ако продуктът Ви
не премине успешно някоя от тези
проверки, се свържете със сервиза си за
извършване на ремонт.
ВНИМАНИЕ: Всяко извършване
на сервизно обслужване и ремонт на
машината изисква специално обучение.
Това важи в особена степен за
предпазните средства на машината.
Обърнете към сервиза си, ако машината
не отговаря на описаните по-долу
проверки. При покупката на наш продукт
ние гарантираме предоставянето на
професионални ремонтни услуги и
сервиз. Ако търговецът, от когото сте
закупили машината, не е сервизен дилър,
попитайте за адреса на най-близкия
сервиз.
За проверка на потребителския интерфейс Aspire
P5-P4A
Зелените светодиоди (A) показват състоянието
на зареждане. Зелените светодиоди също така
показват, че продуктът е включен.
1. Натиснете и задръжте бутона за вкл./изкл. (B).
(Фиг. 36)
a) Продуктът е включен, когато зелените
светодиоди (A) светят.
b) Продуктът е изключен, когато зелените
светодиоди (A) не светят.
2. Направете справка с
Отстраняване на проблеми
на страница 50
ако предупредителният
индикатор (C) премигва.
За проверка на блокировката на захранващия спусък
Блокировката на захранващия спусък предотвратява
случайно задействане. Когато освободите
ръкохватката, захранващият спусък и блокировката
на захранващия спусък се връщат в първоначалното
си положение.
1. За Aspire PE5-P4A: натиснете бутона за
заключване напред. (Фиг. 37)
2. Уверете се, че захранващият спусък е заключен,
когато блокировката на захранващия спусък е в
изходното си положение.
a) За Aspire P5-P4A: (Фиг. 38)
b) За Aspire PE5-P4A: (Фиг. 39)
3. Натиснете блокировката на захранващия спусък
от едната страна, а след това от другата
страна. Уверете се, че блокировката на
захранващия спусък се връща в първоначалното
си положение.
a) За Aspire P5-P4A: (Фиг. 40)
b) За Aspire PE5-P4A: (Фиг. 41)
4. Уверете се, че захранващият спусък и
блокировката на захранващия спусък се движат
свободно и че възвратната пружина работи
правилно.
a) За Aspire P5-P4A: (Фиг. 42)
b) За Aspire PE5-P4A: (Фиг. 43)
5. Стартирайте продукта, направете справка с
Операция на страница 44
.
6. Приложете пълни обороти.
7. Освободете захранващия спусък и се уверете, че
веригата на триона спира напълно.
Инструкции за безопасност за
режещото оборудване
ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни
инструкции, преди да използвате
продукта.
• Използвайте само одобрените комбинации
от направляваща шина/верига на триона и
оборудване за заточване. Направете справка с
Поддръжка на страница 46
за инструкции.
• Носете защитни ръкавици, когато използвате или
извършвате техническо обслужване на веригата
на триона. Веригата на триона, която не се
движи, също може да причини наранявания.
• Поддържайте режещите зъби добре заточени.
Спазвайте инструкциите и използвайте
препоръчания шаблон за чапразене. Верига
на триона, която е повредена или неправилно
заточена, увеличава риска от злополуки.
(Фиг. 44)
• Поддържайте правилната настройка на
дълбокомера. Следвайте инструкциите и
използвайте препоръчаната настройка на
дълбокомера. Твърде голямата настройка на
дълбокомера повишава риска от откат.
(Фиг. 45)
• Уверете се, че веригата на триона е натегната
правилно. Ако веригата на триона не е затегната
към направляващата шина, веригата може да
излезе от водача. Неправилното натягане на
веригата на триона повишава износването на
направляващата шина, веригата на триона и
задвижващия венец на веригата. Направете
справка с
Принадлежности на страница 53
.
(Фиг. 46)
• Редовно извършвайте техническо обслужване
на режещото оборудване и го поддържайте
правилно смазано. Смазвайте веригата на
триона преди всяко използване. Ако веригата
на триона не е смазана правилно, рискът от
износване на направляващата шина, веригата
1867 - 007 - 10.01.2024
41
на триона и задвижващия венец на веригата се
увеличава.
(Фиг. 47)
Безопасност на акумулаторната
батерия
ПРЕДУПРЕЖДЕНИЕ: Прочетете
всички инструкции за безопасност и
общи инструкции. Неспазването на
инструкциите за безопасност и общите
инструкции може да доведе до токов
удар, пожар и/или сериозни наранявания.
Дръжте под ръка цялата информация
за безопасност и общи инструкции за
бъдещи справки.
• Тези инструкции за безопасност се отнасят само
за 18 V литиевойонни акумулаторни батерии за
системата POWER FOR ALL.
• Използвайте акумулаторната батерия само с
продукти от партньори на системата POWER
FOR ALL. 18 V акумулаторни батерии,
обозначени с POWER FOR ALL, са напълно
съвместими със следните продукти:
– Всички продукти от 18 V система за
акумулаторни батерии POWER FOR ALL.
– Всички 18 V продукти от партньори на
системата POWER FOR ALL.
• Спазвайте препоръките за акумулаторната
батерия в ръководството за работа на Вашия
продукт. Само по този начин акумулаторната
батерия и продуктът могат да работят без
опасност и акумулаторните батерии да бъдат
защитени от опасно претоварване.
• Зареждайте акумулаторните батерии само
със зарядни устройства, препоръчани от
производителя или от партньорите на системата
POWER FOR ALL. Зарядно устройство, което е
подходящо за един вид акумулаторна батерия,
може да създаде риск от пожар, когато се
използва с друг вид акумулаторна батерия.
• Акумулаторната батерия се доставя частично
заредена. За да осигурите пълен капацитет
на акумулаторната батерия, заредете напълно
акумулаторната батерия в зарядното устройство,
преди да използвате Вашия електрически
инструмент за първи път.
• Съхранявайте акумулаторните батерии на
недостъпно за деца място.
• Не отваряйте акумулаторната батерия.
Съществува риск от късо съединение.
• В случай на повреда и неправилна употреба
на акумулаторната батерия може да се
отделят пари. Акумулаторната батерия може
да възпламени или да експлодира. Уверете се,
че зоната е добре проветрена и потърсете
медицинска помощ, ако усетите неразположение.
Парите могат да раздразнят дихателната
система.
• Ако акумулаторната батерия се използва
неправилно или ако е повредена, от нея може
да се изхвърли запалима течност. Трябва да се
избягва контактът с тази течност. В случай на
случаен контакт изплакнете с вода. Ако очите
Ви влязат в контакт с течността, потърсете
допълнителна медицинска помощ. Течността,
изхвърлена от акумулаторната батерия, може да
причини раздразнения или изгаряния.
• Ако акумулаторната батерия е повредена, от
нея може да бъде изхвърлена течност, която да
попадне върху близките повърхности. Проверете
засегнатите части. Почистете тези части или ги
заредете, ако се налага.
• Не окъсявайте акумулаторната батерия. Когато
акумулаторната батерия не се използва, я
дръжте далеч от други метални предмети, като
кламери, монети, ключове, пирони, винтове или
други малки метални предмети, които могат да
свържат едната клема с другата. Окъсяване на
изводите на акумулаторната батерия може да
предизвика изгаряния или пожар.
• Акумулаторната батерия може да бъде
повредена от заострени предмети, като пирони
или отвертки, или от сила, приложена отвън.
Може да възникне вътрешно късо съединение,
което да причини запалване на акумулаторната
батерия, дим, експлозия или прегряване на
акумулаторната батерия.
• Никога не обслужвайте повредени акумулаторни
батерии. Обслужването на акумулаторни батерии
трябва да се извършва само от производителя
или оторизирани сервизни доставчици.
• Пазете акумулаторната батерия от топлина,
напр. от продължително излагане на интензивна
слънчева светлина, огън, замърсявания, вода
и влага. Съществува риск от експлозия и късо
съединение.
• Използвайте акумулаторната батерия в продукта
само когато околната температура е между -5 °C
– 40 °C.
• Съхранявайте акумулаторната батерия само при
околна температура между -20 °C – 50 °C. Не
оставяйте акумулаторната батерия в колата си
през лятото например. При температури < 0°C
някои устройства може да претърпят загуба на
мощност.
• Зареждайте акумулаторната батерия само при
околна температура между 0 °C – +35 °C.
Зареждането извън този температурен диапазон
може да увеличи риска от повреда на
акумулаторната батерия и да създаде опасност
от пожар.
42
1867 - 007 - 10.01.2024
Инструкции за безопасност
за зарядното устройство на
акумулаторната батерия
ПРЕДУПРЕЖДЕНИЕ: Прочетете
всички инструкции за безопасност и
общи инструкции. Неспазването на
инструкциите за безопасност и общите
инструкции може да доведе до токов
удар, пожар и/или сериозни наранявания.
Пазете тези инструкции на безопасно
място. Използвайте зарядното устройство
само ако можете напълно да оцените
всички функции и да ги изпълнявате
без ограничения или ако сте получили
съответните инструкции.
• Това зарядно устройство не е предназначено
за използване от деца или лица с физически,
сетивни или умствени ограничения или липса на
опит или знания. Това зарядно устройство може
да се използва от деца на възраст от 8 или
повече години и от лица, които имат физически,
сетивни или умствени ограничения или липса
на опит или познания, ако лице, отговорно за
тяхната безопасност, ги наблюдава или ги е
инструктирало относно безопасната работа със
зарядното устройство и те разбират свързаните
с това опасности. В противен случай съществува
риск от грешки при работа и наранявания.
• Наблюдавайте децата по време на употреба,
почистване и техническо обслужване. Това ще
гарантира, че децата няма да си играят със
зарядното устройство.
• Зареждайте само 18 V POWER FOR ALL
акумулаторни батерии с капацитет от 1,5 Ah
и повече. Напрежението на акумулаторната
батерия трябва да съответства на напрежението
на зареждане на зарядното устройство. Не
зареждайте акумулаторни батерии, които са
непрезареждаеми. В противен случай създавате
риск от пожар и експлозия.
• Използвайте зарядното устройство само в
затворени помещения и не го излагайте на влага.
Навлизането на вода в електрически инструмент
ще увеличи риска от токов удар.
• Поддържайте зарядното устройство чисто.
Замърсяванията създават риск от токов удар.
• Винаги проверявайте зарядното устройство,
кабела и щепсела преди употреба. Спрете
да използвате зарядното устройство, ако
откриете някаква повреда. Не отваряйте сами
зарядното устройство и го предоставяйте за
ремонт само на Husqvarna или оторизиран
център по следпродажбено обслужване, като
използвате само оригинални резервни части.
Повредените зарядни устройства, кабели и
щепсели увеличават риска от токов удар.
•
Не работете със зарядното устройство върху
лесно запалими повърхности (например хартия,
текстил и др.) или в запалима среда. Има
опасност от пожар поради загряване на
зарядното устройство по време на работа.
• Не покривайте вентилационните отвори на
зарядното устройство. В противен случай
зарядното устройство може да прегрее и да спре
да функционира правилно.
• Презареждайте само със зарядно устройство,
определено от производителя. Зарядно
устройство, което е подходящо за един
вид акумулаторна батерия, може да създаде
опасност от злополука, когато се използва с
друга акумулаторна батерия.
• В случай на повреда и неправилна употреба на
акумулаторната батерия може да се отделят и
пари. Уверете се, че зоната е добре проветрена
и потърсете медицинска помощ, ако усетите
неразположение. Парите могат да раздразнят
дихателната система.
• При злоупотреба от акумулаторната батерия
може да бъде изхвърлена течност. Трябва да се
избягва контактът с тази течност. В случай на
случаен контакт изплакнете с вода. Ако очите
Ви влязат в контакт с течността, потърсете
допълнителна медицинска помощ. Течността,
изхвърлена от акумулаторната батерия, може да
причини раздразнения или изгаряния.
• Само за продукти, продавани във
Великобритания: Вашият продукт е снабден с
одобрен по BS 1363/A електрически щепсел
с вътрешен предпазител (ASTA одобрение
съгласно BS 1362). Ако щепселът не е подходящ
за Вашите контакти, той трябва да бъде отрязан
и на негово място да бъде поставен подходящ
щепсел от упълномощен сервиз. Заменящият
щепсел трябва да има същите номинални
параметри на защита като оригиналния щепсел.
Отрязаният щепсел трябва да се изхвърли, за да
се избегне възможна опасност от токов удар, и
никога не трябва да се включва в стенен контакт
на друго място.
Инструкции за безопасност при
техническо обслужване
ПРЕДУПРЕЖДЕНИЕ:
Прочетете
следващите предупредителни указания,
преди да извършвате техническо
обслужване на продукта.
• Извадете батерията, преди да извършите
техническо обслужване, други проверки или
сглобяване на продукта.
• Операторът трябва да извършва само
техническо обслужване и ремонтни дейности,
показани в тази инструкция за експлоатация.
Обърнете се към Вашия сервизен дилър при
1867 - 007 - 10.01.2024
43
нужда от по-сериозно техническо обслужване и
ремонтни дейности.
• Не почиствайте батерията или зарядното
устройство с вода. Силните почистващи
препарати могат да повредят пластмасата.
• Ако не извършвате техническо обслужване, това
намалява експлоатационния живот на продукта и
увеличава риска от злополука.
• Необходимо е специално обучение за всички
ремонти дейности и поправки особено що се
отнася до приспособленията за безопасност
на продукта. Ако не всички проверки в тази
инструкция за експлоатация са одобрени, след
като сте извършили техническото обслужване,
обърнете се към Вашия сервизен дилър. Ние
гарантираме, че за Вашия продукт има налични
професионални поправки и ремонти.
• Използвайте само оригинални резервни части.
Монтиране – Aspire PE5-P4A
Въведение
ПРЕДУПРЕЖДЕНИЕ: Прочетете
и разберете главата за безопасност,
преди да монтирате продукта.
За закрепване на ножицата към
телескопичния прът
1. Закрепете ножицата (A) към телескопичния прът
(B). Ножицата трябва да се плъзне лесно в
държача на телескопичния прът; ако не е така,
значи не е монтирана правилно. (Фиг. 48)
2. Затегнете фиксатора (C).
Забележка: Когато ножицата е закрепена
към телескопичния прът, потребителският
интерфейс на ножицата е изключен.
За регулиране на дължината на
телескопичния прът
1. Разхлабете винтовата ръкохватка на пръта (A).
(Фиг. 49)
2. Регулирайте вала до подходяща дължина.
3. Затегнете винтовата ръкохватка (B).
За монтиране на куката на стената
• Монтирайте куката в закрито помещение.
• Куката трябва да се монтира далеч от слънчева
светлина и при температура на околната среда
от –10°C до 70°C.
• Монтирайте куката върху гипсокартон, дърво или
бетонна стена.
ВНИМАНИЕ: Уверете се, че
стената може да издържи товари от
минимум 30kg.
• Монтирайте продукта на стената с 3-те винта (А).
Ако се налага, използвайте дюбелите (B).
ВНИМАНИЕ: Уверете се, че
винтовете са подходящи за типа на
Вашата стена.
a) За Aspire P5-P4A: (Фиг. 50)
b) За Aspire PE5-P4A: (Фиг. 51)
• Обърнете се към Вашия сервиз на
Husqvarna за информация относно предлаганите
принадлежности за съхранение за Вашия
продукт.
За окачване на продукта на куката
• Окачете ножицата на куката, както е показано на
илюстрацията. (Фиг. 52)
• Окачете пръта на куката, както е показано на
илюстрацията. (Фиг. 53)
Операция
Извършване на проверка на
функциите, преди да използвате
продукта
1. Проверете смукателния въздухопровод за
замърсявания и повреди. Отстранете
замърсяванията и нежелания материал от
продукта с четка.
2. Затегнете всички гайки и винтове.
3. Уверете се, че ножицата е закрепена правилно.
4. Проверете ножицата за повреди, например
пукнатини. Сменете ножицата, ако е повредена.
5. Уверете се, че капаците са закрепени правилно и
не са повредени.
6. Уверете се, че продуктът работи правилно.
Акумулаторна батерия
ПРЕДУПРЕЖДЕНИЕ: Преди да
използвате акумулаторната батерия,
трябва да прочетете и разберете главата
44 1867 - 007 - 10.01.2024
за безопасност. Трябва също така да
прочетете и разберете ръководството за
оператора за акумулаторната батерия и
зарядното устройство.
Поддържайте подходяща околна температура за
акумулаторната батерия и зарядното устройство.
Околна температура
Работа на акумула-
торната батерия в
продукта
-5 °C – 40 °C
Зареждане на аку-
мулаторната бате-
рия
0 °C – 35 °C
За зареждане на акумулаторната батерия
Заредете акумулаторната батерия преди използване
за първи път.
Забележка: Процесът на зареждане е възможен
само когато температурата на акумулаторната
батерия е в рамките на допустимия температурен
диапазон на зареждане (0 °C – 35 °C).
1. Свържете захранващия шнур за зарядното
устройство в заземен контакт.
ВНИМАНИЕ: Уверете се, че
мрежата е с правилните напрежение
и честота.
2. Поставете акумулаторната батерия в зарядното
устройство. Акумулаторната батерия е свързана
към зарядното устройство, когато зеленият
светодиод мига. (Фиг. 54)
3. Акумулаторната батерия е напълно заредена,
когато зеленият светодиод на зарядното
устройство свети. Зареждайте акумулаторната
батерия за най-много 24 часа.
4. Разкачете зарядното устройство от мрежата.
ВНИМАНИЕ:
Не дърпайте
захранващия шнур.
5. Отстранете акумулаторната батерия от
зарядното устройство.
Светодиод за състоянието на зарядното
устройство на акумулаторната батерия
Червеният светодиод (A) и зеленият светодиод (B)
на зарядното устройство показват състоянието на
акумулаторната батерия. Направете справка с
За
зареждане на акумулаторната батерия на страница
45
.
(Фиг. 55)
Светодиод
Състояние на акумула-
торната батерия
Зеленият светодиод ми-
га бързо.
Акумулаторната батерия
се зарежда.
Зеленият светодиод ми-
га бавно.
Акумулаторната батерия
е заредена на 80%.
Зеленият светодиод све-
ти.
Акумулаторната батерия
е напълно заредена.
Червеният светодиод
свети.
Направете справка с
Търсене и отстраняване
на неизправности на за-
рядното устройство на
страница 51
.
Червеният светодиод
мига бързо.
Направете справка с
Търсене и отстраняване
на неизправности на за-
рядното устройство на
страница 51
.
Светодиод за състояние на акумулаторната
батерия на продукта
Когато акумулаторната батерия е монтирана в
продукта, светодиодите на продукта показват
състоянието на акумулаторната батерия.
(Фиг. 56)
Светодиод
Състояние на акумулаторна-
та батерия
Светодиоди 1, 2 и
3 светят.
Напълно заредена.
Светодиоди 1 и 2
светят.
Достатъчно заредена
Светодиод 1 свети. Нивото на зареждане на аку-
мулаторната батерия е ниско.
Светодиод 1 мига. Акумулаторната батерия е из-
тощена. Индикаторът за съ-
стояние на акумулаторната
батерия мига. Заредете аку-
мулаторната батерия. Напра-
вете справка с
За зареждане
на акумулаторната батерия
на страница 45
.
За свързване на акумулаторната
батерия към продукта
ПРЕДУПРЕЖДЕНИЕ:
За работа
с продукта използвайте само
литиевойонни батерии от системата
POWER FOR ALL P4A 18 V.
1867 - 007 - 10.01.2024 45
1. Уверете се, че акумулаторната батерия е
напълно заредена.
2. Поставете акумулаторната батерия в държача
за акумулаторни батерии на продукта.
Акумулаторната батерия трябва да се плъзне
лесно в държача; ако не е така, значи не е
монтирана правилно.
a) За Aspire P5-P4A: (Фиг. 57)
b) За Aspire PE5-P4A: (Фиг. 58)
3. Натиснете акумулаторната батерия докрай
в държача за акумулаторни батерии.
Акумулаторната батерия се заключва в позиция,
когато чуете щракване.
4. Уверете се, че ключалката се застопорява
правилно на място.
За стартиране на продукта Aspire P5-
P4A
1. Натиснете бутона за вкл./изкл. на потребителския
интерфейс (A). Светодиодите светват. (Фиг. 59)
2. Натиснете блокировката на захранващия спусък
(B) от лявата или дясната страна и задръжте
захранващия спусък (C).
За стартиране на продукта Aspire
PE5-P4A
1. натиснете бутона за заключване напред. (Фиг.
37)
2. Натиснете блокировката на захранващия спусък
(A) от лявата или дясната страна и задръжте
захранващия спусък (B). (Фиг. 60)
За рязане на клони
ПРЕДУПРЕЖДЕНИЕ:
Бъдете
извънредно внимателни, когато се налага
да работите в близост до въздушни
електропроводи. Падащите клони могат
да причинят късо съединение.
• Когато е възможно, заставайте така, че да
режете клона под прави ъгли. (Фиг. 61)
• Режете големите клони на части, така че да
имате по-голям контрол над това къде падат.
Трябва също и да внимавате, защото падащите
клони могат да отскочат към Вас, след като
ударят земята. (Фиг. 62)
• Никога не режете през подутината в основата на
клона, тъй като това ще забави заздравяването и
ще увеличи риска от гъбична атака. (Фиг. 63)
• Използвайте спирачката в основата на режещата
глава за осигуряване на опора по време на
рязане. Това ще помогне да се предотврати
отскачането на режещата приставка по клона.
(Фиг. 64)
• Направете първия разрез от долната страна
на клона, преди да режете през него. Това
ще предотврати разкъсването на кората, което
би могло да доведе до бавно оздравяване и
да причини трайна щета на дървото. Разрезът
не бива да е по-дълбок от ⅓ от дебелината
на клона, за да избегнете засядане. Оставете
веригата да се върти, докато изтегляте режещата
приставка от клона, за да предотвратите
засядане. (Фиг. 65)
• Трябва да можете да стъпите стабилно и
да можете да работите, без да бъдете
възпрепятствани от клонове, камъни и дървета.
ПРЕДУПРЕЖДЕНИЕ: Никога не
активирайте захранващия спусък, ако
нямате пълна видимост към режещата
приставка.
За спиране на продукта Aspire P5-
P4A
1. Освободете захранващия спусък.
2. Натиснете бутона за вкл./изкл. на потребителския
интерфейс. Светодиодите изгасват.
3. Натиснете бутона за освобождаване и извадете
акумулаторната батерия. (Фиг. 66)
За спиране на продукта Aspire PE5-
P4A
1. Освободете захранващия спусък.
2. Натиснете бутона за заключване за блокиране
назад на захранващия спусък, за да заключите
продукта.
3. Натиснете бутона за освобождаване на
акумулаторната батерия и я извадете. (Фиг. 67)
4. Ако е необходимо, отстранете телескопичния
прът от продукта.
Поддръжка
Въведение
ПРЕДУПРЕЖДЕНИЕ: Прочетете
и разберете главата с инструкции
за безопасност, преди да започнете
техническо обслужване на продукта.
ПРЕДУПРЕЖДЕНИЕ: Извадете
акумулаторната батерия преди
извършване на техническа поддръжка на
продукта.
46 1867 - 007 - 10.01.2024
Разписание за техническо обслужване
Техническо обслужване Ежедневно Всяка седмица Всеки месец
Почистете външните части на продукта
със суха кърпа. Не използвайте вода.
X
Уверете се, че бутоните за стартиране и
спиране работят правилно и не са повре-
дени.
X
Уверете се, че захранващият спусък и
блокировката на захранващия спусък ра-
ботят правилно от гледна точка на безо-
пасността.
X
Уверете се, че всички органи за управле-
ние работят правилно и не са повредени.
X
Поддържайте ръкохватките сухи и чисти.
Уверете се, че по ръкохватките няма мас-
ло и грес.
X
Уверете се, че капакът на веригата на
триона не е повреден. Сменете капака на
веригата на триона, ако е повреден.
X
Уверете се, че всички винтове и гайки са
затегнати.
X
Уверете се, че бутоните за освобождава-
не на акумулаторната батерия работят
правилно и застопоряват акумулаторната
батерия в продукта.
X
Уверете се, че зарядното устройство за
акумулаторни батерии работи правилно.
X
Уверете се, че акумулаторната батерия не
е повредена.
X
Уверете се, че акумулаторната батерия е
заредена.
X
Уверете се, че зарядното устройство не е
повредено.
X
Проверете веригата за моторен трион. X
Заточете веригата за моторен трион. X
Извършете проверка на обтягането на ве-
ригата за моторен трион.
X
Смажете веригата за моторен трион. X
Уверете се, че веригата за моторен трион
не се върти без задействане на захранва-
щия спусък.
X
Проверете всички кабели, съединения и
връзки. Уверете се, че няма повреди или
замърсявания.
X
Почистете капака на веригата на триона. X
1867 - 007 - 10.01.2024 47
Техническо обслужване Ежедневно Всяка седмица Всеки месец
Отстранете чепаците по ръбовете на на-
правляващата шина.
X
Проверете връзките между акумулаторна-
та батерия и продукта. Проверете връз-
ката между акумулаторната батерия и за-
рядното устройство.
X
Уверете се, че ножицата не е повредена.
Сменете ножицата, ако е повредена.
Цялото сервизно обслужване на ножицата трябва да бъде из-
вършвано от одобрен дилър на Husqvarna.
Проверете износването на задвижващия
венец на веригата.
Сменяйте задвижващия венец на веригата след приблизително
20 часа работа или по-често, ако е необходимо.
За проверка на режещото
оборудване
1. Уверете се, че няма пукнатини по нитовете и
звената, както и че няма разхлабени нитове.
Сменете, ако е необходимо. (Фиг. 68)
2. Уверете се, че веригата за моторен трион се
огъва лесно. Сменете веригата за моторен трион,
ако същата е втвърдена.
3. Сравнете веригата за моторен трион с нова
такава, за да проверите дали нитовете и звената
са износени.
4. Сменете веригата за моторен трион, когато най-
дългата част на режещия зъб стане по-малка от
4 mm/0,16 in. Сменете веригата за моторен трион
също, ако има пукнатини по резците. (Фиг. 69)
За смяна на направляващата шина и
веригата на триона
1. Завъртете фиксатора за заключване обратно на
часовниковата стрелка и отстранете предпазния
капак (A). (Фиг. 70)
2. Отстранете направляващата шина заедно със
закрепената верига на триона.
3. Отстранете веригата на триона от
направляващата шина.
4. Поставете нова верига на триона в жлеба на
направляващата шина.
5. Монтирайте новата направляваща шина с жлеба
(B) върху болта (E) и отвора (D) върху щифта на
направляващата шина (F).
6. Монтирайте веригата на триона около
задвижващия венец (G). Уверете се, че
режещите зъби сочат в посока, обратна на
задвижващия венец (C).
7. Монтирайте защитния капак (A) и завъртете
фиксатора заключване по часовниковата
стрелка.
8. Затегнете веригата за моторен трион. Направете
справка с
За регулиране на натягането на
веригата на триона на страница 49
за
инструкции.
Заточване на веригата за моторен
трион
Информация за направляващата шина и
веригата на триона
ПРЕДУПРЕЖДЕНИЕ: Носете
защитни ръкавици, когато използвате или
извършвате техническо обслужване на
веригата на триона. Веригата на триона,
която не се движи, също може да причини
наранявания.
Сменете износената или повредена направляваща
шина или верига на триона с препоръчаната от
Husqvarna комбинация от шина и верига. Това е
необходимо, за да се поддържат функциите за
безопасност на продукта. Направете справка с
Принадлежности на страница 53
, за списък от
резервни комбинации от шина и верига, които
препоръчваме.
• Дължина на направляващата шина, in/cm.
Информация за дължината на направляващата
шина и типа на веригата обикновено може да се
види в задния край на направляващата шина.
(Фиг. 71)
• Верижна стъпка, in. Разстоянието между
кулисните предавки на веригата на триона
трябва да съвпадне с разстоянието на зъбите на
челния венец на шината и задвижващия венец.
(Фиг. 72)
• Брой кулисни предавки. Броят на кулисните
предавки се определя в зависимост от
направляващата шина.
(Фиг. 73)
48
1867 - 007 - 10.01.2024
• Ширината на жлеба на шината, in/mm. Ширината
на жлеба във водещата шина трябва да бъде
като тази на кулисните предавки на веригата.
(Фиг. 74)
• Направляващата шина трябва да съвпадне с
продукта.
(Фиг. 75)
• Ширина на кулисните предавки, mm/in.
(Фиг. 76)
Обща информация за заточването
режещите зъби
Не използвайте затъпена верига на трион.
Ако веригата на триона е затъпена, трябва
да използвате повече натиск, за да прокарате
направляващата шина през дървото. Ако верига на
трион е много затъпена, няма да има парченца
дърво, а дървени стърготини.
Острата верига на триона прорязва дървото и
парченцата стават дълги и дебели.
ПРЕДУПРЕЖДЕНИЕ: Силата на
отката се увеличава много, ако не
следвате инструкциите за заточване.
Забележка: Направете справка с
За заточване
на режещите зъби на страница 49
за информация
относно заточването на веригата на триона.
За заточване на режещите зъби
1. За заточване на режещите зъби използвайте
кръгла пила и шаблон за чапразене. (Фиг. 77)
Забележка:
Направете справка с
Принадлежности на страница 53
за информация
какви са пилата и шаблонът за чапразене, които
Husqvarna препоръчва за Вашата верига на
триона.
2. Поставете шаблона за чапразене правилно върху
режещия зъб. Направете справка с доставените с
шаблона за чапразене инструкции.
3. Движете пилата от вътрешната страна на
режещите зъби навън. Намалете натиска при
теглещ работен ход. (Фиг. 78)
4. Отстранете материал от едната страна на всички
режещи зъби.
5. Обърнете продукта и отстранете материал от
другата страна.
6. Уверете се, че всички режещи зъби са с еднаква
дължина.
За регулиране на натягането на
веригата на триона
ПРЕДУПРЕЖДЕНИЕ: Верига на
триона, която не е правилно натегната,
може да се откачи от направляващата
шина и да причини сериозно нараняване
или смърт.
При използването й веригата на триона постепенно
се разтяга. Важно е редовно да се регулира
натягането на веригата на триона, за да се
гарантира, че е правилно. Преди работа с продукта
извършете проверка на натягането на веригата на
триона. Затегнете веригата на триона възможно най-
много, но трябва да е възможно нейното свободно
завъртане на ръка.
Забележка: Всяка нова верига на триона
има период на разработване. През този период
извършвайте проверка на натягането по-често.
1. Завъртете регулатора за натягане на веригата по
часовниковата стрелка, за да затегнете веригата
на триона. Натегнете веригата на триона
възможно най-много. Тя трябва да прилегне към
направляващата шина. (Фиг. 79)
Забележка: Завъртете регулатора нагоре
(+), за да увеличите натягането, и надолу (–),
за да го намалите. Веригата за моторния трион
е правилно затегната, когато лесно се върти с
ръка, но е прилепнала към водещата шина.
2. Уверете се, че можете да дърпате веригата на
триона с ръка без усилие и че тя не провисва от
долната страна на направляващата шина. (Фиг.
80)
Смазване на режещото оборудване
ПРЕДУПРЕЖДЕНИЕ:
Недостатъчно смазано режещото
оборудване може да доведе до скъсване
на веригата и до сериозни, дори
смъртоносни травми.
ПРЕДУПРЕЖДЕНИЕ: Не
използвайте отработено масло!
Отработено масло е опасно за хората,
продукта и за околната среда.
Верижно масло за триони
• Използвайте верижно масло за триони с добра
адхезия към веригата на триона. Верижното
масло за триони трябва да запазва своя
вискозитет при всякакви климатични условия,
например при горещо лято или студена зима.
1867 - 007 - 10.01.2024
49
• Използвайте верижно масло Husqvarna за
постигане на максимален експлоатационен живот
на веригата на триона и за свеждане до
минимум на вредата върху околната среда. Ако
верижното масло за триони Husqvarna не е
налично, използвайте стандартно верижно масло
за триони.
• На площи, в които няма налично масло за
смазване на вериги на триони, използвайте
верижно масло X-Guard BIO.
• Уверете се, че смазването на веригата на триона
работи правилно. Напълнете с верижно масло за
триони и проверете смазването на веригата на
триона, ако е необходимо.
За извършване на проверка на
направляващата шина
1. Проверете има ли неравности по ръбовете на
направляващата шина. Отстранете неравностите
с пила. (Фиг. 81)
2. Почистете жлеба в направляващата шина. (Фиг.
82)
3. Проверете жлеба във направляващата шина за
износване. Сменете направляващата шина, ако е
необходимо. (Фиг. 83)
4. Проверете дали върхът на направляващата шина
е неравен или много износен. (Фиг. 84)
5. Обръщайте направляващата шина всеки ден, за
да удължите експлоатационния й живот. (Фиг. 85)
За почистване на продукта,
акумулаторната батерия и зарядното
устройство за акумулаторни батерии
1. Почиствайте продукта със суха кърпа след
употреба.
2. Почиствайте акумулаторната батерия и
зарядното устройство за акумулаторни батерии
със суха кърпа. Дръжте водачите на
акумулаторната батерия чисти.
3. Преди употреба се уверете, че клемите
на акумулаторната батерия и зарядното
устройството за акумулаторни батерии са чисти.
4. Почистете с четка вътрешната повърхност на
предпазния капак.
За проверка на батерията и
зарядното устройство
1. Проверете батерията за повреди, като например
пукнатини.
2. Проверете зарядното устройство за повреди,
като например пукнатини.
3. Уверете се, че свързващият кабел на зарядното
устройство не е повреден и напукан.
Отстраняване на проблеми
Потребителски интерфейс Aspire P5-P4A
Проблем Възможни неизправности Възможно решение
Зеленият светодиод
за стартиране мига.
Ниско напрежение на акумулаторната ба-
терия.
Заредете акумулаторната батерия.
Червеният свето-
диод за грешка ми-
га.
Претоварване. Режещата приставка е блокирана. Спрете
продукта. Отстранете акумулаторната ба-
терия. Почистете режещата приставка от
нежелани материали. Разхлабете верига-
та.
Температурно отклонение. Оставете продукта да се охлади.
Захранващият спусък и стартерният бутон
са натиснати едновременно.
Отпуснете захранващия спусък и натисне-
те стартерния бутон.
Зеленият и черве-
ният светодиод ми-
гат последователно.
Акумулаторната батерия е изтощена. Заредете акумулаторната батерия.
Акумулаторната батерия е повредена. Говорете с Вашия сервиз.
50 1867 - 007 - 10.01.2024
Търсене и отстраняване на неизправности на зарядното устройство
Светодиод на за-
рядното устройство
Причина Решение
Зеленият светодиод
свети, а червеният
мига.
Акумулаторната батерия не е
монтирана правилно в заряд-
ното устройство.
Отстранете акумулаторната батерия от зарядното ус-
тройство и след това я монтирайте отново в зарядно-
то устройство.
Клемите на акумулаторната ба-
терия са мръсни.
Почистете клемите на акумулаторната батерия.
Температурата на околната
среда е твърде висока или
твърде ниска.
Използвайте зарядното устройство за акумулаторни
батерии при температури между 0°C и +35°C.
Акумулаторната батерия е по-
вредена.
Сменете акумулаторната батерия.
Зеленият светодиод
и червеният свето-
диод не светят.
Зарядното устройство за аку-
мулаторни батерии не е свър-
зано правилно към контакта на
електрическата мрежа.
Свържете зарядното устройство за акумулаторни ба-
терии към контакт на електрическата мрежа.
Неизправен контакт на елек-
трическата мрежа.
Свържете зарядното устройство на акумулаторни ба-
терии към напрежението и честотата, посочени на
табелката с данни.
Кабелът на зарядното устрой-
ство за акумулаторни батерии
е повреден.
Обърнете се към одобрен сервиз.
Зарядното устройство за аку-
мулаторни батерии е повреде-
но.
Други грешки.
Ако се проявят други грешки, уверете се, че продуктът е изключен, отстранете акуму-
латорната батерия и се обърнете към одобрен сервиз.
Транспорт и съхранение
Транспорт и съхранение
• Доставените литиевойонни акумулаторни
батерии отговарят на изискванията на
законодателството за опасни продукти.
• Специалното изискване на опаковката и
етикетите за търговско транспортиране трябва
да се спазва, включително от трети страни и
спедитори.
• Обърнете се към човек, преминал специално
обучение за работа с опасни материали,
преди да изпратите продукта. Спазвайте всички
приложими национални регламенти.
• Поставете тиксо върху откритите терминали,
когато поставяте акумулаторната батерия в
опаковка. Поставете акумулаторната батерия
плътно в опаковката, за да предотвратите
движение.
• Извадете акумулаторната батерия при
съхранение или транспортиране.
• Поставете акумулаторната батерия и зарядното
устройство в сухо пространство, в което няма
влага и скреж.
• Не съхранявайте акумулаторната батерия на
места, където може да се натрупа статично
електричество. Не съхранявайте акумулаторната
батерия в метална кутия.
• Оставете акумулаторната батерия за съхранение
на място с температура между –20°C/–4°F и
+50°C/122°F и което е далеч от пряка слънчева
светлина.
• Поставете зарядното устройство за съхранение
при температура между 5°C/41°F и 45°C/113°F и
далеч от пряка слънчева светлина.
1867 - 007 - 10.01.2024 51
• Използвайте зарядното устройство за
акумулаторни батерии само когато околната
температура е между 0°C/32°F и 35°C/95°F.
• Оставете продукта за съхранение на място с
температури между –40°C/–40°F и +60°C/140°F.
• Заредете акумулаторната батерия между 30%
и 50%, преди да я оставите за съхранение за
продължително време.
• Съхранявайте зарядното устройство в затворено
и сухо пространство.
• При съхранение дръжте акумулаторната
батерия и зарядното устройство отделно. Не
позволявайте на деца или други неодобрени
лица да имат контакт с оборудването. Дръжте
оборудването в пространство, което можете да
заключвaте.
• Почистете продукта и извършете пълно
обслужване, преди да го съхранявате
продължително време.
• Използвайте защитата при транспортиране на
продукта, за да предотвратите наранявания или
повреди на продукта по време на транспортиране
и съхранение.
• Закрепете продукта безопасно при
транспортиране.
Изхвърляне на акумулаторната
батерия, зарядното устройство за
акумулаторни батерии и продукта
Символът по-долу означава, че продуктът не е битов
отпадък. Рециклирайте го в станция за рециклиране
за електрическо и електронно оборудване. Това
помага да се предотврати увреждане на околната
среда или на лица.
Обърнете се към местните власти, услугите за
битови отпадъци и Вашия дилър за повече
информация.
(Фиг. 23)
Забележка: Символът се намира на продукта
или на опаковката на продукта.
Технически данни
Технически характеристики
Aspire P5-P4A Aspire PE5-P4A
Двигател
Тип PMDC 18V PMDC 18V
Скорост на веригата, m/sec 4,9 4,9
Тегло
Без акумулаторна батерия, kg/lb 1,6/3,5 3,1/6,8
Шумови емисии
4
Ниво на звуковата мощност, измерена в dB(A) 88 88
Ниво на звуковата мощност, гарантирано L
WA
dB(A) 91 90
Нива на шума
5
Еквивалентни нива на звуковото налягане на нивото на ухото на
оператора, dB(A)
75 74
4
Емисии на шума в околната среда, измерени като звукова мощност (L
WA
) в съответствие с директива
на ЕО 2000/14/ЕО. Разликата между гарантираното и измереното ниво на шума е в това, че гаранти-
раното ниво на шума включва също и дисперсията в резултата от измерването, както и вариациите
между различните продукти от един и същи модел според Директива 2000/14/EО.
5
Еквивалентното ниво на звуковото налягане според ISO 22868 се изчислява като претеглена по време
сума на енергията за различни нива на звуковото налягане при различни условия на работа. Типична-
та статистическа дисперсия за еквивалентно ниво на звуковото налягане е стандартно отклонение от 3
dB (A).
52 1867 - 007 - 10.01.2024
Aspire P5-P4A Aspire PE5-P4A
Нива на вибрациите
6
Нива на вибрациите при ръкохватките, измерени съгласно ISO 22867, m/s
2
Сгънати, предна ръкохватка/задна ръкохватка – 0,5/0,5
Разгънати, предна ръкохватка/задна ръкохватка – 0,3/0,3
Основна ръкохватка/спомагателна ръкохватка 0,8/0,4 –
Одобрени акумулаторни батерии
Този продукт може да работи с всички акумулаторни
батерии POWER FOR ALL. За най-добра
производителност се препоръчва използването на
акумулаторни батерии с минимум 4,0 Ah.
Акумулаторна батерия P4A 18-B45 P4A 18-B72
Тип Литиевойонен Литиевойонен
Капацитет на акумулаторната
батерия, Ah
2,5 4,0
Номинално напрежение, V 18 18
Тегло, kg 0,35 0,65
Брой клетки (литиевойонни) 5 10
Одобрени зарядни устройства за акумулаторни батерии
Зарядно устройство за акумулатора
P4A 18-C70
Входно напрежение, V Направете справка с информацията за
класификация на зарядното устройство.
Честота, Hz 50 – 60
Мощност, W 70
Принадлежности
Комбинации на направляваща шина
и верига на триона
Следните комбинации са одобрени от CE.
Направляваща шина Верига за моторен трион
Дължина, инч Стъпка, инч Маркировка, mm Тип
Дължина, брой ку-
лисни предавки
6
Отчетените данни за еквивалентното ниво на вибрациите имат типична статистическа дисперсия
(стандартно отклонение) от 1,5 m/s
2
.
1867 - 007 - 10.01.2024 53
Направляваща шина Верига за моторен трион
5 1/4" 1,1 SP11G 32
Заточване на веригата на триона и
шаблона за чапразене
Използвайте препоръчания шаблон за чапразене,
за да получите правилните ъгли на заточване.
Препоръчваме Ви винаги да използвате
препоръчания шаблон за чапразене, за да
възстановите остротата на веригата на триона.
Ако не знаете каква верига на триона имате на
продукта, говорете с Вашия сервизен дилър.
mm/in mm/in
SP11G 3,5/9/64 60° 30° 0° 0,4/0,016 5299371-01
54 1867 - 007 - 10.01.2024
Декларация за съответствие
Декларация за съответствие на ЕС
Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция,
тел.: +46-36-146500, декларираме на своя собствена
отговорност, че продуктът:
Описание Акумулаторна ножица и прътова ножица
Марка Husqvarna
Тип/модел Aspire P5-P4A, Aspire PE5-P4A
Идентификация Серийни номера от 2022 и нататък
отговаря напълно на следните директиви и
регламенти на ЕС:
Директива/регла-
мент
Описание
2006/42/EО "относно машините"
2014/30/ЕС "относно електромагнитната съвместимост"
2011/65/ЕС
"по отношение на ограничението за използване на определени опасни вещества в
електрическо и електронно оборудване"
2000/14/EО "относно шумовите емисии в околната среда"
и че следните стандарти и/или технически
спецификации са приложени: EN 62841-1:2015/
A11:2022, EN ISO 11680-1:2021, EN ISO 12100:2010,
EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158,
е извършила доброволно изпитване на типа
съгласно ЕО в съответствие с член 12, точка 3b,
на Директивата относно машините (2006/42/ЕО).
Сертификатът за изпитването на типа съгласно ЕО
е с номер: 4815039.22006.
Приложена процедура за оценка на съответствието
в съответствие с Директива 2000/14/ЕО, приложение
V.
За информация относно шумовите емисии
направете справка с
Технически характеристики на
страница 52
.
Huskvarna, 2022-06-22
Claes Losdal, мениджър по развойна дейност,
Husqvarna AB
Отговорен за техническата документация
1867 - 007 - 10.01.2024 55
Лицензи
Авторско право
©
2012 – 2020 г. STMicroelectronics
Гаранцията не покрива дефекти, които са в
резултат от нормално износване, небрежност,
неправилна употреба, неоторизиран ремонт или ако
смукателният апарат е свързан към неправилно
напрежение.
Всички права запазени.
Повторното разпространение и използването
в изходна и двоична форма, със или без
модификация, са разрешени, при условие че са
изпълнени следните условия:
• Повторното разпространение на изходния код
трябва да запазва горното уведомление за
авторските права, настоящият списък с условия
и следния отказ от отговорност.
• Повторното разпространение в двоична форма
трябва да възпроизвежда горното уведомление
за авторските права, настоящият списък с
условия и следния отказ от отговорност
в документацията и/или други материали,
предоставени с разпространението.
• Нито името на STMicroelectronics, нито имената
на неговите сътрудници може да бъдат
използвани за одобрение или популяризиране
на продукти, получени от този софтуер, без
специално предварително писмено разрешение.
ТОЗИ СОФТУЕР СЕ ПРЕДОСТАВЯ ОТ
ПРИТЕЖАТЕЛИТЕ НА АВТОРСКИТЕ ПРАВА И
СЪТРУДНИЦИТЕ В "НАСТОЯЩО СЪСТОЯНИЕ"
И СЕ ОТХВЪРЛЯТ ВСЯКАКВИ ИЗРИЧНИ ИЛИ
КОСВЕНИ ГАРАНЦИИ, ВКЛЮЧИТЕЛНО, НО НЕ
САМО, КОСВЕНИ ГАРАНЦИИ ЗА ТЪРГОВСКИ
КАЧЕСТВА И ПРИГОДНОСТ ЗА ОПРЕДЕЛЕНА
ЦЕЛ. В НИКАКЪВ СЛУЧАЙ СОБСТВЕНИКЪТ НА
АВТОРСКИТЕ ПРАВА ИЛИ СЪТРУДНИЦИТЕ НЕ
НОСЯТ ОТГОВОРНОСТ ЗА ПРЕКИ, КОСВЕНИ,
СЛУЧАЙНИ, СПЕЦИАЛНИ, ТИПИЧНИ ИЛИ
ПОСЛЕДВАЩИ ЩЕТИ (ВКЛЮЧИТЕЛНО, НО НЕ
САМО, ПОЛУЧАВАНЕ НА ЗАМЕСТВАЩИ СТОКИ
ИЛИ УСЛУГИ; ЗАГУБА НА ВЪЗМОЖНОСТ
ЗА УПОТРЕБА, ДАННИ ИЛИ ПОЛЗИ; ИЛИ
ПРЕКЪСВАНЕ НА ТЪРГОВСКАТА ДЕЙНОСТ),
НЕЗАВИСИМО ОТ ПРИЧИНАТА И ВИДА
ОТГОВОРНОСТ, НЕЗАВИСИМО ДАЛИ ПО
ДОГОВОР, ОБЕКТИВНА ОТГОВОРНОСТ ИЛИ
УВРЕЖДАНЕ (ВКЛЮЧИТЕЛНО НЕБРЕЖНОСТ ИЛИ
ДРУГО), ПРОИЗТИЧАЩИ ПО НЯКАКЪВ НАЧИН ОТ
ИЗПОЛЗВАНЕТО НА ТОЗИ СОФТУЕР, ДОРИ ПРИ
УВЕДОМЯВАНЕ ЗА ВЪЗМОЖНОСТТА ЗА ТАКИВА
ЩЕТИ.
Лиценз на Apache 2.0
Авторско право
©
2009 – 2019 г. Arm Limited. Всички
права запазени.
Версия 2.0, януари 2004 г., http://www.apache.org/
licenses/
ПРАВИЛА И УСЛОВИЯ ЗА ИЗПОЛЗВАНЕ,
ВЪЗПРОИЗВЕЖДАНЕ И РАЗПРОСТРАНЕНИЕ
1. Определения.
"Лиценз" означава правилата и условията за
използване, възпроизвеждане и разпространение,
определени в раздели от 1 до 9 от настоящия
документ. "Лицензодател" означава собственикът на
авторските права или субектът, упълномощен от
собственика на авторските права, който предоставя
Лиценза. "Юридическо лице" означава обединението
на действащия субект и всички други субекти,
които контролират, се контролират от или са
под общ контрол с този субект. За целите на
това определение "контрол" означава (i) властта,
пряка или непряка, да се ръководи или управлява
такъв субект, независимо дали чрез договор
или по друг начин, или (ii) собственост върху
петдесет процента (50%) или повече от акциите
в обръщение, или (iii) бенефициерна собственост
на такъв субект. "Вие" (или "Ваш") означава
физическото или Юридическо лице, упражняващо
разрешенията, предоставени от настоящия Лиценз.
"Изходна" форма означава предпочитаната форма
за извършване на модификации, включително,
но не само, изходен код на софтуер, източник
на документация и конфигурационни файлове.
"Обектна" форма означава всяка форма, получена
в резултат на механична трансформация или
превод на Изходна форма, включително, но
не само, компилиран обектен код, генерирана
документация и преобразувания в други видове
носители. "Произведение" означава авторското
произведение, независимо дали е в Изходна
или Обектна форма, предоставено по силата
на Лиценза, както е посочено от уведомлението
за авторските права, което е включено в или
приложено към произведението (пример е даден в
приложението по-долу). "Производни произведения"
означава всяко произведение, независимо дали
е в Изходна, или Обектна форма, което се
основава на (или произлиза от) Произведението
и за което редакциите, поясненията, уточненията
или други модификации представляват като цяло
оригинално авторско произведение. За целите на
настоящия Лиценз Производните произведения не
включват произведения, които остават отделни
или просто се свързват (или обвързват по
име) с интерфейсите на Произведението и
Производните произведения от него. "Принос"
означава всяко авторско произведение, включително
оригиналната версия на Произведението и всички
модификации или добавки към това Произведение
или Производни произведения от него, които
са умишлено предоставени на Лицензодателя за
56
1867 - 007 - 10.01.2024
включване в Произведението от собственика на
авторските права или от физическо лице или
Юридическо лице, упълномощено да предоставя
от името на собственика на авторските права.
За целите на това определение "предоставено"
означава всяка форма на електронна, устна или
писмена комуникация, изпратена до Лицензодателя
или негови представители, включително, но не
само, комуникация в списъци за електронна поща,
системи за контрол на изходния код и системи за
проследяване на проблеми, които се управляват от
или от името на Лицензодателя с цел обсъждане и
подобряване на Произведението, но с изключение
на комуникация, която е видимо маркирана или по
друг начин обозначена писмено от собственика на
авторските права като "Не е принос". "Сътрудник"
означава Лицензодател и всяко физическо или
Юридическо лице, от чието име Лицензодателят
е получил Принос, който впоследствие включен в
Произведението.
2. Предоставяне на Лиценз за авторските права.
Съгласно правилата и условията на настоящия
Лиценз всеки Сътрудник Ви предоставя постоянен,
международен, неизключителен, безплатен,
безвъзмезден, неотменим лиценз за авторските
права за възпроизвеждане, изготвяне на Производни
произведения, публично показване, публично
изпълнение, преотстъпване и разпространение на
Произведението и такива Производни произведения
в Изходна или Обектна форма.
3. Предоставяне на патентен Лиценз.
Съгласно правилата и условията на настоящия
Лиценз всеки сътрудник Ви предоставя постоянен,
международен, неизключителен, безплатен,
безвъзмезден, неотменим (освен посоченото в
този раздел) патентен лиценз за изготвяне,
използване, предлагане за продажба, продажба,
внос или друго прехвърляне на Произведението,
като такъв лиценз се прилага само за онова
патентно съдържание, лицензируемо от Сътрудника,
което неизбежно е нарушено от неговия(те)
Принос(и) самостоятелно или чрез комбинация
от неговия(те) Принос(и) и Произведението, към
което е/са бил(и) предоставен(и) такъв/такива
Принос(и). Ако заведете патентно дело срещу
който и да било субект (включително насрещен
иск или насрещен иск в съдебен процес),
твърдейки, че Произведението или Приносът,
включен в Произведението, представлява пряко
или съпричастно нарушение на патент, тогава
всички патентни лицензи, предоставени Ви съгласно
настоящия Лиценз за това Произведение, ще бъдат
прекратени, считано от датата на завеждане на
съдебния спор.
4. Повторно разпространение.
Може да възпроизвеждате и разпространявате
копия на Произведението или Производните му
произведения на всеки носител със или без
модификации и в Изходна или Обектна форма, при
условие че отговаряте на следните условия:
• Трябва да дадете на всички други получатели на
Произведението или Производните произведения
копие от настоящия Лиценз; и
• Всички модифицирани файлове трябва да
съдържат видими уведомления, в които се
посочва, че сте променили файловете; и
– трябва да запазите в Изходната форма
на всички Производни произведения, които
разпространявате, всички уведомления за
авторските права, патентите, търговските
марки и съотнасянията от Изходната форма
на Произведението, с изключение на тези
уведомления, които не се отнасят до никоя част
на Производните произведения; и
• Ако Произведението включва текстов файл
"УВЕДОМЛЕНИЕ" като част от своето
разпространение, тогава всички Производни
произведения, които разпространявате, трябва
да включват четливо копие на уведомленията
за съотнасянията, съдържащи се в такъв файл
за УВЕДОМЛЕНИЕ, с изключение на онези
уведомления, които не се отнасят до никоя
част от Производните произведения, на поне
едно от следните места: в рамките на текстов
файл за УВЕДОМЛЕНИЕ, разпространяван
като част от Производните произведения; в
рамките на Изходната форма или документация,
ако е предоставена заедно с Производните
произведения; или в рамките на дисплей,
генериран от Производните произведения, ако и
навсякъде, където такива уведомления на трети
страни обикновено се появяват. Съдържанието
на файла за УВЕДОМЛЕНИЕ е само за
информационни цели и не променя Лиценза.
Може да добавите Ваши собствени уведомления
за съотнасянията в рамките на Производните
произведения, които разпространявате, заедно
или като допълнение към текста на
УВЕДОМЛЕНИЕТО от Произведението, при
условие че такива допълнителни уведомления
за съотнасянията не могат да се тълкуват
като изменение на Лиценза. Може да добавите
Ваша собствена декларация за авторските
права към Вашите модификации и може
да предоставите допълнителни или различни
лицензионни правила и условия за използване,
възпроизвеждане или разпространение на
Вашите модификации или за всякакви
Производни произведения като цяло, при
условие че използването, възпроизвеждането
и разпространението от Ваша страна на
Произведението по друг начин отговаря на
условията, посочени в настоящия Лиценз.
5. Предоставяне на Приноси.
Освен ако не посочите изрично друго, всеки
Принос, умишлено предоставен за включване в
Произведението от Вас на Лицензодателя, ще бъде
съгласно правилата и условията на настоящия
1867 - 007 - 10.01.2024
57
Лиценз без никакви допълнителни правила или
условия. Независимо от посоченото по-горе, нищо
от съдържащото се в настоящия документ няма
да замести или да промени условията на всяко
отделно лицензионно споразумение, което може да
сте сключили с Лицензодателя по отношение на
такива Приноси.
6. Търговски марки.
Настоящият Лиценз не дава разрешение
за използване на търговските наименования,
търговските марки, марките на услугите или имената
на продуктите на Лицензодателя, освен когато
се изисква за разумна и обичайна употреба при
описание на произхода на Произведението и
възпроизвеждане на съдържанието на файла за
УВЕДОМЛЕНИЕ.
7. Отказ от отговорност от гаранцията.
Освен ако не се изисква от приложимото
законодателство или не е договорено в писмена
форма, Лицензодателят предоставя Произведението
(и всеки Сътрудник предоставя своите Приноси) на
БАЗА "НАСТОЯЩО СЪСТОЯНИЕ" БЕЗ ГАРАНЦИИ
ИЛИ УСЛОВИЯ ОТ КАКЪВТО И ДА БИЛО ВИД,
изрични или косвени, включително, без ограничение,
всякакви гаранции или условия за СОБСТВЕНОСТ,
ОТСЪСТВИЕ НА НАРУШЕНИЯ, ТЪРГОВСКИ
КАЧЕСТВА или ПРИГОДНОСТ ЗА ОПРЕДЕЛЕНА
ЦЕЛ. Вие носите цялата отговорност за определяне
на целесъобразността на използването или
повторното разпространение на Произведението и
поемате всички рискове, свързани с упражняването
на разрешенията по настоящия Лиценз. 8.
Ограничение на отговорността. В никакъв случай и
съгласно никаква законодателна база, независимо
дали при увреждане (включително небрежност),
по договор, или по друг начин, освен ако не
се изисква от приложимото законодателство (като
например умишлени и грубо небрежни действия)
или договорено в писмен вид, който и да било
Сътрудник не носи отговорност пред Вас за щети,
включително преки, косвени, специални, случайни
или последващи щети от всякакъв характер,
произтичащи в резултат на настоящия Лиценз или
извън употребата или невъзможността за употреба
на Произведението (включително, но не само, щети,
свързани със загуба на репутация, спиране на
работа , повреда или неизправност на компютъра,
или всички други търговски щети или загуби), дори
ако Сътрудникът е бил уведомен за възможността от
такива щети.
9. Приемане на гаранция или допълнителна
отговорност.
При повторно разпространение на Произведението
или Производните произведения от него Вие може
да изберете да предложите и да начислите такса
за приемане на поддръжка, гаранция, обезщетение
или други задължения и/или права за отговорност
в съответствие с настоящия Лиценз. Въпреки това
при приемането на такива задължения Вие може
да действате само от свое име и на своя лична
отговорност, а не от името на който и да било
Сътрудник, и само ако сте съгласни да обезщетите,
защитите и предпазите всеки Сътрудник от всяка
понесена отговорност или предявени искове срещу
такъв Сътрудник поради приемането от Ваша страна
на такава гаранция или допълнителна отговорност.
КРАЙ НА ПРАВИЛАТА И УСЛОВИЯТА
58 1867 - 007 - 10.01.2024
Περιεχόμενα
Εισαγωγή......................................................................59
Ασφάλεια.......................................................................61
Συναρμολόγηση Aspire PE5-P4A.................................69
Λειτουργία.....................................................................70
Συντήρηση.................................................................... 72
Αντιμετώπιση προβλημάτων.........................................76
Μεταφορά και αποθήκευση...........................................77
Τεχνικά στοιχεία............................................................78
Αξεσουάρ......................................................................79
Δήλωση Συμμόρφωσης................................................ 80
Άδειες............................................................................81
Εισαγωγή
Περιγραφή προϊόντος
Το προϊόν Husqvarna Aspire P5-P4A είναι ένα
αλυσοπρίονο με μπαταρία.
Το προϊόν HusqvarnaAspire PE5-P4A είναι ένα
κλαδευτήρι μπαταρίας με μακριά λαβή με τηλεσκοπική
λειτουργία.
Εργαζόμαστε συνεχώς για απολαμβάνετε μεγαλύτερη
ασφάλεια και υψηλότερη απόδοση κατά τη διάρκεια της
εργασίας. Απευθυνθείτε στον αντιπρόσωπο σέρβις για
περισσότερες πληροφορίες.
Προβλεπόμενη χρήση
Το προϊόν χρησιμοποιείται για την κοπή κλαδιών και
κλωναριών. Μην χρησιμοποιείτε το προϊόν για άλλες
εργασίες.
Γρήγορος οδηγός
Σαρώστε τον κωδικό QR για συμβουλές σχετικά με τον
τρόπο χρήσης του προϊόντος.
(Εικ. 27)
Επισκόπηση προϊόντος
(Εικ. 1)
1. Αλυσοπρίονο
2. Προστατευτικό αλυσίδας πριονιού
3. Λάμα οδήγησης
4. Χειρόβιδα ασφάλισης για το προστατευτικό κάλυμμα
5. Ασφάλεια σκανδάλης γκαζιού, αλυσοπρίονο
6. Σκανδάλη γκαζιού, αλυσοπρίονο
7. Στοιχεία αλληλεπίδρασης με το χρήστη
8. Κύρια λαβή, αλυσοπρίονο
9. Μπαταρία
10. Χειρόβιδα ασφάλισης για αλυσοπρίονο
11. Άξονας
12. Τηλεσκοπική λειτουργία
13. Κουμπί ασφάλισης
14. Σκανδάλη γκαζιού, κλαδευτήρι με μακριά λαβή
15. Ασφάλεια σκανδάλης γκαζιού, κλαδευτήρι με μακριά
λαβή
16. Κουμπί απασφάλισης μπαταρίας
17. Συνδετήρας
18. Φορτιστής μπαταρίας
19. Ένδειξη λειτουργίας και προειδοποίησης
20. Προστατευτικό μεταφοράς
21. Εγχειρίδιο χρήσης
22. Άγκιστρο για αλυσοπρίονο, βίδες και βύσματα τοίχου
23. Άγκιστρο για κλαδευτήρι με μακριά λαβή, βίδες και
βύσματα τοίχου
24. Βιολογικό λάδι αλυσίδας
25. Εξάγωνο κλειδί
Σύμβολα στο προϊόν
(Εικ. 2)
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αυτό το προϊόν
μπορεί να είναι επικίνδυνο και να
προκαλέσει σοβαρό τραυματισμό ή
θάνατο του χειριστή ή άλλων ατόμων. Να
είστε προσεκτικοί και να χρησιμοποιείτε το
προϊόν σωστά.
(Εικ. 3)
Διαβάστε προσεκτικά το εγχειρίδιο χρήσης
και βεβαιωθείτε ότι έχετε κατανοήσει
τις οδηγίες προτού χρησιμοποιήσετε το
προϊόν.
(Εικ. 4)
Για το μοντέλο Aspire P5-P4A:
Χρησιμοποιείτε εγκεκριμένη προστασία
ματιών.
(Εικ. 5)
Για το μοντέλο Aspire PE5-P4A:
Χρησιμοποιείτε ένα κράνος προστασίας
σε σημεία όπου μπορεί να
πέσουν αντικείμενα επάνω σας.
Χρησιμοποιείτε εγκεκριμένη προστασία
ακοής. Χρησιμοποιείτε εγκεκριμένη
προστασία ματιών.
(Εικ. 6)
Χρησιμοποιείτε εγκεκριμένα
προστατευτικά γάντια.
1867 - 007 - 10.01.2024 59
(Εικ. 7)
Χρησιμοποιήστε αντιολισθητικές μπότες
βαρέος τύπου. (Ισχύει μόνο για το
κλαδευτήρι με μακριά λαβή.)
(Εικ. 8)
Συνεχές ρεύμα.
(Εικ. 9)
Ονομαστική τάση, V
(Εικ. 10)
Αποφύγετε την έκθεση στη βροχή.
(Εικ. 11)
Πλήρωση λαδιού αλυσίδας.
(Εικ. 12)
Κατεύθυνση περιστροφής αλυσίδας
πριονιού.
(Εικ. 13)
Κίνδυνος τραυματισμού. Μην πλησιάζετε
τα χέρια σας στην αλυσίδα του πριονιού.
(Εικ. 14)
Περιστρέψτε τη χειρόβιδα προς τα
αριστερά για να την χαλαρώσετε και προς
τα δεξιά για να την σφίξετε.
(Εικ. 15)
Το προϊόν συμμορφώνεται με τις
ισχύουσες οδηγίες της Ε.Ε.
(Εικ. 16)
Αυτό το προϊόν συμμορφώνεται με τις
ισχύουσες οδηγίες του Η.Β.
(Εικ. 17)
Ετικέτα εκπομπών θορύβου στο
περιβάλλον σύμφωνα με οδηγίες και
κανονισμούς της ΕΕ και του Η.Β.
και τη νομοθεσία της Νότιας Νέας
Ουαλίας "Κανονισμός για την προστασία
των περιβαλλοντικών δράσεων (έλεγχος
θορύβου) του 2017". Η εγγυημένη
στάθμη ηχητικής ισχύος του προϊόντος
καθορίζεται στα Τεχνικά στοιχεία στη
σελίδα
Τεχνικά στοιχεία στη σελίδα 78
και στην ετικέτα.
(Εικ. 18)
Το προϊόν ή η συσκευασία του προϊόντος
δεν αποτελεί οικιακό απόρριμμα.
Ανακυκλώστε το σε κέντρο ανακύκλωσης
ηλεκτρικού και ηλεκτρονικού εξοπλισμού.
(Εικ. 21) Αυτό το προϊόν δεν διαθέτει ηλεκτρική μόνωση. Εάν το προϊόν ακουμπήσει ή
πλησιάσει σε ηλεκτρικές γραμμές υψηλής τάσης μπορεί να προκληθεί θάνατος ή
σοβαρός τραυματισμός. Το ηλεκτρικό ρεύμα μπορεί να "μεταπηδήσει" από ένα
σημείο σε ένα άλλο με τη δημιουργία ηλεκτρικού τόξου. Όσο υψηλότερη είναι
η τάση, τόσο μεγαλύτερη είναι η απόσταση που μπορεί να υπερπηδήσει το ηλεκ-
τρικό ρεύμα. Το ηλεκτρικό ρεύμα μπορεί επίσης να περάσει μέσα από κλαδιά
ή άλλα αντικείμενα, ειδικά εάν είναι βρεγμένα. Να διατηρείτε πάντα απόσταση
τουλάχιστον 10 m ανάμεσα στο προϊόν και σε ηλεκτρικές γραμμές υψηλής τάσης
ή/και αντικείμενα που ακουμπούν σε αυτές. Εάν πρέπει να εργαστείτε εντός αυτής
της απόστασης ασφαλείας πρέπει πάντα να επικοινωνείτε με την αντίστοιχη επι-
χείριση ηλεκτρισμού για να βεβαιωθείτε ότι έχει απενεργοποιηθεί η τροφοδοσία
προτού ξεκινήσετε την εργασία σας.
Ο χειριστής του προϊόντος θα πρέπει, κατά τη διάρκεια της εργασίας του, να
διασφαλίζει ότι δεν πλησιάζουν άνθρωποι ή ζώα σε απόσταση μικρότερη από 15
μέτρα από το προϊόν. (Ισχύει μόνο για το κλαδευτήρι με μακριά λαβή.)
(Εικ. 22) Η πινακίδα στοιχείων ή το τυπωμένο μέρος με λέιζερ δείχνει τον αριθμό σειράς. Το
yyyy είναι το έτος παραγωγής και το ww είναι η εβδομάδα παραγωγής.
Περιεχόμενα Άλλα σύμβολα/σήματα που
υπάρχουν στο προϊόν αναφέρονται σε ειδικές απαιτήσεις
πιστοποίησης για συγκεκριμένες αγορές.
Σύμβολα στην μπαταρία ή/και στον
φορτιστή της μπαταρίας
(Εικ. 23)
Ανακυκλώστε αυτό
το προϊόν σε κέν-
τρο ανακύκλωσης
ηλεκτρικού και ηλεκ-
τρονικού εξοπλισμού.
(Ισχύει μόνο για την
Ευρώπη)
(Εικ. 24) Η μπαταρία πρέπει
να χρησιμοποιείται
μόνο σε προϊόντα
από τους συνεργά-
τες του συστήματος
POWER FOR ALL.
(Εικ. 25) Προστατέψτε την μπαταρία από τη θερ-
μότητα, π.χ. από το συνεχές έντονο
ηλιακό φως, τη φωτιά, τη βρωμιά, το νε-
ρό και την υγρασία. Υπάρχει κίνδυνος
έκρηξης και βραχυκυκλώματος.
(Εικ. 26)
60 1867 - 007 - 10.01.2024
(Εικ. 19)
Χρησιμοποιείτε και φυλάσσετε το φορτιστή
μπαταρίας μόνο σε εσωτερικούς χώρους.
(Εικ. 20)
Διπλή μόνωση.
Ζημιά στο προϊόν
Δεν φέρουμε ευθύνη για ζημιές στο προϊόν μας εάν:
• Το προϊόν έχει επισκευαστεί λανθασμένα.
• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν
προέρχονται από τον κατασκευαστή ή που δεν έχουν
εγκριθεί από τον κατασκευαστή.
• Το προϊόν διαθέτει ένα αξεσουάρ που δεν
προέρχεται από τον κατασκευαστή ή που δεν έχει
εγκριθεί από τον κατασκευαστή.
• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο
κέντρο σέρβις ή από εγκεκριμένη αρχή.
Κατασκευαστής
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Ασφάλεια
Ορισμοί για την ασφάλεια
Για την επισήμανση ειδικών σημαντικών τμημάτων
του εγχειριδίου χρησιμοποιούνται προειδοποιήσεις,
συστάσεις προσοχής και σημειώσεις.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται
όταν υπάρχει κίνδυνος τραυματισμού
ή θανάτου του χειριστή ή άλλων
παριστάμενων ατόμων, αν δεν τηρηθούν οι
οδηγίες που παρέχονται στο εγχειρίδιο.
ΠΡΟΣΟΧΗ: Χρησιμοποιείται όταν
υπάρχει κίνδυνος πρόκλησης ζημιάς στο
προϊόν, σε άλλα υλικά ή στον παρακείμενο
χώρο, αν δεν τηρηθούν οι οδηγίες που
παρέχονται στο εγχειρίδιο.
Περιεχόμενα Χρησιμοποιείται για παροχή
περισσότερων πληροφοριών, οι οποίες χρειάζονται σε
μια δεδομένη κατάσταση.
Γενικές προειδοποιήσεις ασφαλείας
ηλεκτρικού εργαλείου
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες
τις προειδοποιήσεις ασφαλείας και όλες τις
οδηγίες. Η μη τήρηση των προειδοποιήσεων
και των οδηγιών μπορεί να προκαλέσει
ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό
τραυματισμό.
Περιεχόμενα Φυλάσσετε τις προειδοποιήσεις και
τις οδηγίες ώστε να ανατρέχετε αργότερα σε αυτές.
Ο όρος "ηλεκτρικό εργαλείο" που χρησιμοποιείται
στις προειδοποιήσεις αναφέρεται στο εργαλείο που
τροφοδοτείται από το δίκτυο ρεύματος (με καλώδιο) ή
στο εργαλείο που τροφοδοτείται από μπαταρία (χωρίς
καλώδιο).
Ασφάλεια στο χώρο εργασίας
• Διατηρείτε το χώρο εργασίας καθαρό και με καλό
φωτισμό. Οι ακατάστατοι ή σκοτεινοί χώροι ενέχουν
τον κίνδυνο ατυχημάτων.
• Μην χειρίζεστε ηλεκτρικά εργαλεία σε εκρηκτικές
ατμόσφαιρες, π.χ. παρουσία εύφλεκτων υγρών,
αερίων ή σωματιδίων σκόνης. Τα ηλεκτρικά εργαλεία
δημιουργούν σπινθήρες, οι οποίοι ενδέχεται να
προκαλέσουν την ανάφλεξη των σωματιδίων ή των
καπνών.
• Κατά το χειρισμό ενός ηλεκτρικού εργαλείου,
δεν πρέπει να βρίσκονται κοντά παιδιά ή άλλοι
παρευρισκόμενοι. Ενδέχεται να αποσπάσουν την
προσοχή σας, με αποτέλεσμα να χάσετε τον έλεγχο.
Ασφάλεια με το ηλεκτρικό ρεύμα
• Το βύσμα του ηλεκτρικού εργαλείου πρέπει να
ταιριάζει στην πρίζα. Μην τροποποιείτε ποτέ
το βύσμα. Μην χρησιμοποιείτε προσαρμογείς
με γειωμένα ηλεκτρικά εργαλεία. Η χρήση μη
τροποποιημένων φις και συμβατών πριζών μειώνει
τον κίνδυνο ηλεκτροπληξίας.
• Αποφεύγετε την επαφή του σώματος με
γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ,
κουζίνες και ψυγεία. Υπάρχει αυξημένος κίνδυνος
ηλεκτροπληξίας, εάν το σώμα σας έρθει σε επαφή
με γείωση.
• Μην εκθέτετε ηλεκτρικά εργαλεία σε βροχή ή σε
συνθήκες υγρασίας. Σε περίπτωση εισχώρησης
νερού σε ηλεκτρικό εργαλείο, αυξάνεται ο κίνδυνος
ηλεκτροπληξίας.
• Μην προκαλείτε φθορά στο καλώδιο. Μην
χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά,
το τράβηγμα ή την αποσύνδεση του ηλεκτρικού
εργαλείου. Φυλάσσετε το καλώδιο μακριά από
θερμότητα, λάδια, αιχμηρές άκρες ή κινούμενα
εξαρτήματα. Εάν το καλώδιο καταστραφεί ή
εμπλακεί, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
• Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε
εξωτερικό χώρο, χρησιμοποιήστε ένα καλώδιο
προέκτασης που είναι κατάλληλο για χρήση σε
εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για
εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.
1867 - 007 - 10.01.2024
61
• Εάν δεν μπορεί να αποφευχθεί η χρήση ενός
ηλεκτρικού εργαλείου σε τοποθεσίες με υγρασία,
χρησιμοποιήστε ασφαλειοδιακόπτη προστασίας από
διαρροές προς τη γείωση (GFCI). Η χρήση ενός
GFCI μειώνει τον κίνδυνο ηλεκτροπληξίας.
Προσωπική ασφάλεια
• Κίνδυνος! Μην χρησιμοποιείτε το μηχάνημα κοντά
σε γραμμές παροχής ηλεκτρικού ρεύματος.Η μονάδα
δεν έχει σχεδιαστεί για να παρέχει προστασία από
ηλεκτροπληξία σε περίπτωση επαφής με εναέριες
γραμμές ηλεκτρικού ρεύματος. Συμβουλευθείτε την
τοπική νομοθεσία για τις αποστάσεις ασφαλείας από
εναέριες γραμμές παροχής ηλεκτρικού ρεύματος και
βεβαιωθείτε ότι η θέση λειτουργίας είναι ασφαλής,
πριν από τη λειτουργία της αλυσίδας πριονιού του
κλαδευτηριού.
• Να είστε προσεκτικοί, να παρακολουθείτε αυτό
που κάνετε και να χρησιμοποιείτε την κοινή
λογική όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο.
Μην χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε
κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ
ή φαρμάκων. Μια στιγμή απροσεξίας, κατά το
χειρισμό ηλεκτρικών εργαλείων, μπορεί να οδηγήσει
σε σοβαρό τραυματισμό.
• Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό.
Φοράτε πάντοτε προστατευτικά γυαλιά. Ο
εξοπλισμός προστασίας, όπως προστατευτική μάσκα
αναπνοής, αντιολισθητικά παπούτσια ασφαλείας,
κράνος ή προστατευτικά ακοής σε κατάλληλες
συνθήκες, μειώνει τον κίνδυνο τραυματισμών.
• Φροντίστε ώστε να μην είναι εφικτή η ακούσια
εκκίνηση. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται
στη θέση OFF προτού συνδέσετε το εργαλείο στην
πηγή τροφοδοσίας ή/και στην μπαταρία και προτού
πιάσετε ή μεταφέρετε το εργαλείο. Η μεταφορά
των ηλεκτρικών εργαλείων, ενώ έχετε το χέρι
σας στο διακόπτη ή η σύνδεση σε πρίζα των
ηλεκτρικών εργαλείων με διακόπτη ενέχει τον κίνδυνο
ατυχήματος.
• Αφαιρέστε τυχόν κλειδιά προσαρμογής ή σύσφιξης,
πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα
κλειδί σύσφιξης ή προσαρμογής που παραμένει
προσαρτημένο σε κινούμενο μέρος του ηλεκτρικού
εργαλείου μπορεί να οδηγήσει σε τραυματισμό.
• Μην υπερεκτιμάτε τις δυνατότητές σας. Να πατάτε
καλά τα πόδια σας και να διατηρείτε την ισορροπία
σας συνέχεια. Έτσι επιτυγχάνεται καλύτερος έλεγχος
του ηλεκτρικού εργαλείου, σε τυχόν απρόβλεπτες
καταστάσεις.
• Φοράτε κατάλληλα ρούχα. Μην φοράτε φαρδιά
ρούχα ή κοσμήματα. Φροντίστε ώστε τα μαλλιά,
τα ρούχα και τα γάντια σας να βρίσκονται μακριά
από τα κινούμενα μέρη. Τα φαρδιά ρούχα, τα
κοσμήματα ή τα μακριά μαλλιά ενδέχεται να πιαστούν
σε κινούμενα μέρη.
• Εάν παρέχονται διατάξεις για τη σύνδεση
συστημάτων συλλογής και απομάκρυνσης σκόνης,
βεβαιωθείτε ότι αυτές έχουν συνδεθεί και
χρησιμοποιούνται σωστά. Χρησιμοποιείτε σύστημα
συλλογής σκόνης για να μειώσετε τους κινδύνους
που σχετίζονται με τη σκόνη.
• Ακόμη και αν χρησιμοποιείτε συχνά και είστε
εξοικειωμένοι με τα εργαλεία, μην επαναπαύεστε
και μην παραβλέπετε τις αρχές ασφαλείας των
εργαλείων. Μια απρόσεκτη ενέργεια μπορεί να
προκαλέσει σοβαρό τραυματισμό σε κλάσμα του
δευτερολέπτου.
• Η εκπομπή κραδασμών κατά την πραγματική
χρήση του ηλεκτρικού εργαλείου μπορεί να διαφέρει
από τη δηλωθείσα συνολική τιμή, ανάλογα με
τους τρόπους χρήσης του εργαλείου. Οι χειριστές
πρέπει να προσδιορίζουν τα μέτρα ασφάλειας για
την προστασία τους που βασίζονται σε εκτίμηση
της έκθεσης σε πραγματικές συνθήκες χρήσης
(λαμβάνοντας υπόψη όλα τα μέρη του κύκλου
λειτουργίας, όπως οι χρόνοι κατά τους οποίους
το εργαλείο είναι απενεργοποιημένο και οι χρόνοι
λειτουργίας ρελαντί , επιπρόσθετα της σκανδάλης).
Χρήση και φροντίδα των ηλεκτρικών
εργαλείων
• Μην ασκείτε μεγάλη δύναμη στο ηλεκτρικό εργαλείο.
Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για
την εφαρμογή σας. Το κατάλληλο ηλεκτρικό εργαλείο
θα έχει καλύτερα αποτελέσματα για την εργασία σας
και θα είναι ασφαλέστερο, στο βαθμό για τον οποίο
είναι σχεδιασμένο.
• Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο, εάν δεν
μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί με
το διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί
να ελεγχθεί από το διακόπτη είναι επικίνδυνο και
πρέπει να επισκευαστεί.
• Αποσυνδέστε το βύσμα από την πηγή τροφοδοσίας
ή/και αφαιρέστε την μπαταρία από το ηλεκτρικό
εργαλείο, πριν πραγματοποιήσετε ρυθμίσεις, πριν
αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο.
Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν
τον κίνδυνο ακούσιας εκκίνησης του ηλεκτρικού
εργαλείου.
• Φυλάσσετε τα ηλεκτρικά εργαλεία που βρίσκονται
σε αδράνεια, μακριά από παιδιά και μην επιτρέπετε
σε άτομα που δεν είναι εξοικειωμένα με αυτά ή με
τις οδηγίες να χρησιμοποιούν το ηλεκτρικό εργαλείο.
Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη
εκπαιδευμένων χρηστών.
• Φροντίζετε για τη συντήρηση των ηλεκτρικών
εργαλείων. Ελέγχετε για τυχόν μη ευθυγραμμισμένα
ή μπλοκαρισμένα κινούμενα μέρη, ρωγμές στα
διάφορα μέρη και κάθε άλλη κατάσταση που μπορεί
να επηρεάζει τη λειτουργία του ηλεκτρικού εργαλείου.
Σε περίπτωση ζημιάς, φροντίστε για την επισκευή
του ηλεκτρικού εργαλείου πριν το χρησιμοποιήσετε.
Πολλά ατυχήματα προκαλούνται από ηλεκτρικά
εργαλεία που δεν συντηρούνται σωστά.
• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά.
Εάν τα εργαλεία κοπής συντηρούνται σωστά, με
αιχμηρές άκρες κοπής, είναι λιγότερο πιθανή η
εμπλοκή τους και πιο εύκολος ο έλεγχός τους.
62
1867 - 007 - 10.01.2024
• Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα
και τα τρυπάνια σύμφωνα με τις οδηγίες αυτές,
λαμβάνοντας υπόψη τις συνθήκες εργασίας και την
εργασία που πρέπει να εκτελεστεί. Η χρήση των
ηλεκτρικών εργαλείων για εφαρμογές διαφορετικές
από αυτές για τις οποίες προορίζονται μπορεί να
οδηγήσει σε επικίνδυνες καταστάσεις.
• Διατηρήστε τις χειρολαβές και τις επιφάνειες
κρατήματος στεγνές και καθαρές, χωρίς λάδια
και γράσο. Οι ολισθηρές λαβές και επιφάνειες
κρατήματος δεν επιτρέπουν τον ασφαλή χειρισμό και
έλεγχο του εργαλείου σε απρόβλεπτες καταστάσεις.
Χρήση και φροντίδα εργαλείων μπαταρίας
• Να επαναφορτίζετε μόνο με το φορτιστή που ορίζεται
από τον κατασκευαστή. Ένας φορτιστής κατάλληλος
για έναν τύπο συστοιχίας μπαταριών μπορεί να
δημιουργήσει κίνδυνο φωτιάς κατά τη χρήση με άλλη
συστοιχία μπαταριών.
• Χρησιμοποιήστε τα ηλεκτρικά εργαλεία μόνο
με τις καθορισμένες συστοιχίες μπαταριών. Η
χρήση οποιασδήποτε άλλης μπαταρίας μπορεί να
προκαλέσει κίνδυνο τραυματισμού και πυρκαγιάς.
• Όταν η μπαταρία δεν χρησιμοποιείται, πρέπει να την
φυλάσσετε μακριά από άλλα μεταλλικά αντικείμενα,
όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες
ή άλλα μικρά μεταλλικά αντικείμενα, που μπορεί να
προκαλέσουν ένωση των πόλων. Η βραχυκύκλωση
των ακροδεκτών της μπαταρίας μεταξύ τους μπορεί
να προκαλέσει εγκαύματα ή πυρκαγιά.
• Σε περίπτωση ακατάλληλου χειρισμού, μπορεί να
εκτιναχθεί υγρό από την μπαταρία. Αποφεύγετε κάθε
επαφή. Σε περίπτωση τυχαίας επαφής, ξεπλύνετε
με νερό. Εάν το υγρό έρθει σε επαφή με τα μάτια,
ζητήστε επίσης ιατρική βοήθεια. Η εκτόξευση υγρού
από την μπαταρία μπορεί να προκαλέσει ερεθισμούς
ή εγκαύματα.
• Μην χρησιμοποιείτε μπαταρίες ή εργαλεία που
έχουν υποστεί ζημιά ή μετατροπές. Οι μπαταρίες
που έχουν υποστεί ζημιά ή τροποποίηση μπορεί
να παρουσιάσουν απρόβλεπτη συμπεριφορά με
αποτέλεσμα να προκληθεί κίνδυνος πυρκαγιάς,
έκρηξης ή τραυματισμού.
• Μην εκθέτετε τις μπαταρίες ή τα εργαλεία σε φωτιά
ή υπερβολική θερμοκρασία. Η έκθεση σε φωτιά ή
θερμοκρασίες πάνω από 130 °C/266 °F μπορεί να
προκαλέσει έκρηξη.
• Ακολουθήστε όλες τις οδηγίες φόρτισης και μην
φορτίζετε τις μπαταρίες ή τα εργαλεία εκτός του
εύρους θερμοκρασίας που προδιαγράφεται στις
οδηγίες. Η φόρτιση με λανθασμένο τρόπο ή σε
θερμοκρασίες εκτός του προδιαγραφόμενου εύρους
μπορεί να προκαλέσει ζημιά στην μπαταρία και
αυξάνει τον κίνδυνο πυρκαγιάς.
Σέρβις
• Αναθέστε το σέρβις του ηλεκτρικού σας εργαλείου
σε εξειδικευμένο τεχνικό για επισκευή με τη
χρήση μόνο πανομοιότυπων ανταλλακτικών. Έτσι
θα διασφαλίζεται η διατήρηση της ασφάλειας του
ηλεκτρικού εργαλείου.
• Μην εκτελείτε εργασίες σέρβις σε κατεστραμμένες
μπαταρίες. Οι εργασίες σέρβις σε μπαταρίες θα
πρέπει να εκτελούνται μόνο από τον κατασκευαστή
ή από εξουσιοδοτημένα καταστήματα σέρβις.
Προειδοποιήσεις ασφαλείας για το κλαδευτήρι
με μακριά λαβή - Προσωπική ασφάλεια
• Όταν χρησιμοποιείτε το κλαδευτήρι με μακριά λαβή,
πρέπει να φροντίζετε ώστε τα μέλη του σώματός
σας να βρίσκονται σε απόσταση από την αλυσίδα
του πριονιού. Προτού εκκινήσετε το κλαδευτήρι με
μακριά λαβή, βεβαιωθείτε ότι η αλυσίδα του πριονιού
δεν έρχεται σε επαφή με οτιδήποτε. Μια στιγμή
απροσεξίας κατά το χειρισμό των κλαδευτηριών με
μακριά λαβή μπορεί να προκαλέσει παγίδευση των
ενδυμάτων ή του σώματός σας στην αλυσίδα του
πριονιού.
• Πρέπει πάντα να κρατάτε το κλαδευτήρι με μακριά
λαβή με το δεξί χέρι σας στην πίσω λαβή και
το αριστερό στην μπροστινή λαβή. Η συγκράτηση
του αλυσοπρίονου με τα χέρια σε αντίστροφη θέση
αυξάνει τον κίνδυνο προσωπικού τραυματισμού και
είναι μια ενέργεια που δεν πρέπει να κάνετε σε καμία
περίπτωση.
• Να πιάνετε το κλαδευτήρι με μακριά λαβή μόνο
από τις μονωμένες επιφάνειες των λαβών, καθώς η
αλυσίδα πριονιού μπορεί να έρθει σε επαφή με την
κρυφή καλωδίωση ή με το δικό της καλώδιο. Εάν
η αλυσίδα πριονιού έρθει σε επαφή με ένα καλώδιο
"υπό τάση" μπορεί να θέσει τα εκτεθειμένα μεταλλικά
εξαρτήματα του κλαδευτηριού με μακριά λαβή "υπό
τάση" και να προκαλέσει ηλεκτροπληξία στο χειριστή.
• Χρησιμοποιήστε μέσα προστασίας των ματιών.
Συνιστάται η χρήση πρόσθετου εξοπλισμού
προστασίας της ακοής, των χεριών, των ποδιών
και των πελμάτων. Ο κατάλληλος εξοπλισμός
προστασίας μειώνει τον κίνδυνο τραυματισμού από
τα εκτοξευόμενα θραύσματα ή από τυχαία επαφή με
την αλυσίδα πριονιού.
• Διατηρήστε σταθερό πάτημα και χρησιμοποιείτε
το αλυσοπρίονο μόνο όταν στέκεστε σε σταθερή,
ασφαλή και επίπεδη επιφάνεια. Οι ολισθηρές
ή ασταθείς επιφάνειες μπορεί να προκαλέσουν
απώλεια ισορροπίας ή ελέγχου του κλαδευτηριού με
μακριά λαβή.
• Όταν κόβετε κλαδιά που βρίσκονται υπό μηχανική
τάση, πρέπει να είστε σε εγρήγορση για ενδεχόμενα
τινάγματα επαναφοράς. Όταν απελευθερώνεται η
μηχανική τάση που ασκείται στις ίνες του ξύλου, το
κλαδί μπορεί να χτυπήσει το χειριστή ή/και να θέσει
το κλαδευτήρι με μακριά λαβή εκτός ελέγχου.
• Επιδείξτε μεγάλη προσοχή κατά την κοπή βεργών
και δενδρυλλίων. Το λυγερό υλικό μπορεί να
μαγκώσει στην αλυσίδα πριονιού και να εκτοξευτεί
σαν μαστίγιο προς το μέρος σας ή να σας κάνει να
χάσετε την ισορροπία σας.
• Ακολουθήστε τις οδηγίες για τη λίπανση, το τέντωμα
της αλυσίδας και την αλλαγή της λάμας και
1867 - 007 - 10.01.2024
63
της αλυσίδας. Η ακατάλληλα τεντωμένη ή χωρίς
κατάλληλη λίπανση αλυσίδα μπορεί είτε να σπάσει
είτε να αυξήσει τον κίνδυνο τινάγματος.
• Όταν μεταφέρετε το κλαδευτήρι με μακριά λαβή,
πρέπει να το κρατάτε από την μπροστινή λαβή, να
το έχετε απενεργοποιήσει και να μην το πλησιάζετε
στο σώμα σας. Κατά τη μεταφορά ή την αποθήκευση
του κλαδευτηριού με μακριά λαβή, πρέπει πάντα
να τοποθετείτε το κάλυμμα της λάμας οδήγησης.
Ο σωστός χειρισμός του κλαδευτηριού με μακριά
λαβή μειώνει την πιθανότητα τυχαίας επαφής με την
κινούμενη αλυσίδα πριονιού.
• Κόβετε μόνο ξύλο. Μην χρησιμοποιείτε το κλαδευτήρι
με μακριά λαβή για σκοπούς για τους οποίους δεν
προορίζεται. Για παράδειγμα: μην χρησιμοποιείτε το
κλαδευτήρι με μακριά λαβή για την κοπή μετάλλου,
πλαστικού, λιθοδομής ή μη ξύλινων δομικών υλικών.
Η χρήση του κλαδευτηριού με μακριά λαβή για
εργασίες διαφορετικές από τις προβλεπόμενες
μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.
• Διατηρήστε τις χειρολαβές στεγνές, καθαρές και
χωρίς λάδια και γράσο. Οι χειρολαβές με γράσο
ή λάδια είναι ολισθηρές και προκαλούν απώλεια
ελέγχου.
• Μην επιχειρήσετε να κόψετε δέντρα, αν δεν έχετε
κατανοήσει τους κινδύνους και τους τρόπους
αποφυγής τους. Μπορεί να προκύψει σοβαρός
τραυματισμός του χειριστή ή των παριστάμενων κατά
την κοπή δέντρων.
• Αυτό το κλαδευτήρι με μακριά λαβή δεν προορίζεται
για κοπή δέντρων. Η χρήση του κλαδευτηριού με
μακριά λαβή για εργασίες διαφορετικές από τις
προβλεπόμενες μπορεί να οδηγήσει σε σοβαρό
τραυματισμό του χειριστή ή των παριστάμενων.
• Συνιστάται ιδιαίτερα κατά την πρώτη χρήση του
εργαλείου να εξασκηθείτε κόβοντας ξύλα σε βάση ή
κλίνη κοπής με πριόνι.
Γενικές προειδοποιήσεις ασφαλείας για το
κλαδευτήρι με μακριά λαβή
Ακολουθήστε όλες τις οδηγίες όταν απομακρύνετε υλικά
που μπλοκάρουν τη λειτουργία ή όταν αποθηκεύετε ή
συντηρείτε το κλαδευτήρι με μακριά λαβή. Βεβαιωθείτε
ότι ο διακόπτης είναι στη θέση απενεργοποίησης
και η μπαταρία έχει αφαιρεθεί. Η μη αναμενόμενη
ενεργοποίηση του κλαδευτηριού με μακριά λαβή όταν
απομακρύνετε υλικά που μπλοκάρουν τη λειτουργία του
ή όταν το συντηρείτε μπορεί να οδηγήσει σε σοβαρό
τραυματισμό.
Γενικές οδηγίες ασφαλείας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.
• Αφαιρέστε την μπαταρία για να αποτρέψετε ακούσια
εκκίνηση του προϊόντος.
• Αυτό το προϊόν είναι ένα επικίνδυνο εργαλείο εάν δεν
είστε προσεκτικοί ή δεν το χρησιμοποιείτε σωστά.
Αυτό το προϊόν μπορεί να προκαλέσει σοβαρό
τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων.
• Μην χρησιμοποιείτε το προϊόν εάν τροποποιηθεί
από τις αρχικές του προδιαγραφές. Μην αλλάξετε
ένα εξάρτημα του προϊόντος χωρίς έγκριση από τον
κατασκευαστή. Χρησιμοποιήστε μόνο εξαρτήματα
που έχουν εγκριθεί από τον κατασκευαστή. Λόγω
της εσφαλμένης συντήρησης μπορεί να προκληθεί
τραυματισμός ή θάνατος.
• Ελέγξτε το προϊόν προτού το χρησιμοποιήσετε.
Ανατρέξτε στην ενότητα,
Συσκευές ασφαλείας στο
προϊόν στη σελίδα 66
και
Συντήρηση στη σελίδα
72
. Μην χρησιμοποιείτε το προϊόν εάν έχει υποστεί
ζημιά ή δεν λειτουργεί σωστά. Πραγματοποιείτε
όλους τους ελέγχους ασφαλείας και τηρείτε τις
οδηγίες συντήρησης και σέρβις που αναφέρονται στο
παρόν εγχειρίδιο.
• Τα παιδιά πρέπει να εποπτεύονται ώστε να
διασφαλιστεί ότι δεν παίζουν με το προϊόν. Μην
επιτρέπετε ποτέ σε παιδιά ή άλλα μη εκπαιδευμένα
σχετικά με τη χρήση του προϊόντος ή της
μπαταρίας άτομα να χρησιμοποιούν το μηχάνημα
ή/και την μπαταρία ή να πραγματοποιούν εργασίες
συντήρησης σε αυτό. Η τοπική νομοθεσία πιθανώς
να ορίζει την κατάλληλη ηλικία του χρήστη.
• Φυλάξτε το προϊόν σε κλειδωμένο χώρο για
να αποτρέψετε την πρόσβαση σε παιδιά ή μη
εγκεκριμένα άτομα.
• Αποθηκεύστε το προϊόν μακριά από παιδιά.
• Δεν επιτρέπονται, σε καμία περίπτωση,
τροποποιήσεις στη σχεδίαση του προϊόντος χωρίς
την έγκριση του κατασκευαστή. Πρέπει πάντα
να χρησιμοποιείτε γνήσια αξεσουάρ. Η μη
εξουσιοδοτημένη εκτέλεση τροποποιήσεων ή/και η
χρήση μη γνήσιων αξεσουάρ μπορεί να οδηγήσει
σε σοβαρό προσωπικό τραυματισμό ή θάνατο του
χειριστή και άλλων ατόμων.
Περιεχόμενα
Η χρήση μπορεί να ρυθμίζεται
από εθνικούς ή τοπικούς κανονισμούς. Οι εκάστοτε
κανονισμοί πρέπει να τηρούνται.
Οδηγίες ασφαλείας για τη λειτουργία
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Προτού
χρησιμοποιήσετε το προϊόν, φροντίστε να
διαβάσετε και να τηρείτε τις παρακάτω
προειδοποιητικές οδηγίες.
• Βεβαιωθείτε ότι δεν υπάρχουν άτομα ή ζώα σε
απόσταση μικρότερη από 15 m (50 ft) κατά τη
διάρκεια της εργασίας. Όταν εργάζονται πολλοί
χειριστές στην ίδια περιοχή, η απόσταση ασφαλείας
πρέπει να είναι τουλάχιστον 15 m. Διαφορετικά,
υπάρχει κίνδυνος σοβαρού τραυματισμού. Εάν
πλησιάσει κάποιος, απενεργοποιήστε αμέσως το
προϊόν. Μην περιστρέφετε ποτέ το προϊόν προς
καμία κατεύθυνση, εάν δεν ελέγξετε πρώτα πίσω σας
για να βεβαιωθείτε ότι δεν υπάρχει κανείς εντός της
ζώνης ασφαλείας.
64
1867 - 007 - 10.01.2024
• Μην χρησιμοποιείτε ποτέ το προϊόν όταν επικρατούν
άσχημες καιρικές συνθήκες, όπως πυκνή ομίχλη,
δυνατή βροχή, ισχυροί άνεμοι, έντονο ψύχος κ.λπ.
Ο υπερβολικά ζεστός καιρός μπορεί να προκαλέσει
υπερθέρμανση του μηχανήματος. Η εργασία με
άσχημες καιρικές συνθήκες είναι κουραστική και
συχνά επιφέρει πρόσθετους κινδύνους, όπως
παγωμένο έδαφος, μη αναμενόμενη κατεύθυνση
ρίψης κ.λπ.
• Μην επιτρέπετε σε παιδιά να χρησιμοποιούν το
προϊόν ή να βρίσκονται κοντά σε αυτό. Δεδομένου
ότι η εκκίνηση του μηχανήματος γίνεται εύκολα, τα
παιδιά μπορούν να το θέσουν σε λειτουργία εάν
δεν βρίσκονται υπό συνεχή επιτήρηση. Αυτό μπορεί
να οδηγήσει σε σοβαρό τραυματισμό. Αποσυνδέετε
πάντα την μπαταρία όταν το μηχάνημα δεν βρίσκεται
υπό στενή επιτήρηση.
• Βεβαιωθείτε ότι άτομα, ζώα ή άλλοι παράγοντες δεν
μπορούν να επηρεάσουν τον έλεγχο του προϊόντος
και ότι δεν έρχονται σε επαφή με το εξάρτημα
κοπής ή με αντικείμενα που εκσφενδονίζονται από
το εξάρτημα κοπής.
• Να επιδεικνύετε ιδιαίτερη προσοχή για τυχόν
προειδοποιητικά σήματα ή κραυγές όταν φοράτε
τα προστατευτικά ακοής. Βγάζετε πάντα τα
προστατευτικά ακοής μόλις σταματήσει το προϊόν.
• Η υπερέκθεση σε κραδασμούς μπορεί να
προκαλέσει βλάβη στο κυκλοφορικό ή νευρικό
σύστημα σε άτομα με βεβαρημένο κυκλοφορικό.
Αν αισθανθείτε συμπτώματα υπερέκθεσης σε
κραδασμούς, επικοινωνήστε με τον γιατρό σας.
Παραδείγματα τέτοιων συμπτωμάτων είναι το
μούδιασμα, η απώλεια αίσθησης, οι σουβλιές, ο
πόνος, η μυϊκή ατονία και η αλλαγή στο χρώμα ή
την κατάσταση του δέρματος. Τα συμπτώματα αυτά
συνήθως εμφανίζονται στα δάχτυλα, τις παλάμες ή
τους καρπούς.
• Μην χρησιμοποιείτε ποτέ εξαρτήματα κοπής
χωρίς εγκεκριμένο προστατευτικό. Εάν τοποθετηθεί
λανθασμένο ή ελαττωματικό προστατευτικό, μπορεί
να προκληθεί σοβαρός τραυματισμός.
• Προτού εκτελέσετε οποιαδήποτε εργασία στο
προϊόν, πρέπει πάντα να το απενεργοποιείτε, να
αφαιρείτε την μπαταρία και να βεβαιώνεστε ότι ο
εξοπλισμός κοπής έχει σταματήσει εντελώς. Εάν δεν
ακολουθήσετε τις οδηγίες ακονίσματος, αυξάνεται
σημαντικά ο κίνδυνος κλωτσήματος.
• Εάν προκύψει μια κατάσταση όπου δεν είστε
σίγουροι για το πώς πρέπει να προχωρήσετε,
θα πρέπει να ζητήσετε τη συμβουλή ειδικού.
Επικοινωνήστε με τον αντιπρόσωπο ή το συνεργείο
σας. Αποφεύγετε τις καταστάσεις χρήσης, τις οποίες
θεωρείτε πέραν των δυνατοτήτων σας.
• Αποφεύγετε τις καταστάσεις χρήσης, τις οποίες
θεωρείτε πέραν των δυνατοτήτων σας.
• Μην χρησιμοποιείτε ποτέ αυτό το προϊόν εάν
είστε κουρασμένοι, υπό την επήρεια αλκοόλ ή
ναρκωτικών, φαρμακευτικής αγωγής ή άλλων ουσιών
που μπορεί να επηρεάσουν την όραση, την
εγρήγορση, τον συντονισμό ή την κρίση σας.
• Εάν το άκρο της λάμας οδήγησης έρθει σε
επαφή με κάποιο σταθερό αντικείμενο, το προϊόν
μπορεί να εκσφενδονιστεί απότομα προς το
πλάι. Αυτό ονομάζεται κλώτσημα (τίναγμα). Το
κλώτσημα μπορεί να είναι τόσο βίαιο, ώστε να
προκαλέσει εκτόξευση του προϊόντος/του χειριστή
προς οποιαδήποτε κατεύθυνση και απώλεια ελέγχου
του προϊόντος. Αποφύγετε την κοπή με την άκρη της
λάμας.
• Μην χρησιμοποιείτε το προϊόν παρά μόνο όταν έχετε
τη δυνατότητα να καλέσετε βοήθεια σε περίπτωση
ατυχήματος.
• Να διατηρείτε καλή ισορροπία και σταθερό πάτημα.
Βεβαιωθείτε ότι μπορείτε να κινηθείτε και να σταθείτε
όρθιοι με ασφάλεια. Ελέγξτε την περιοχή γύρω
σας για πιθανά εμπόδια (ρίζες, βράχια, κλαδιά,
χαντάκια κ.λπ.) για την περίπτωση που χρειαστεί να
μετακινηθείτε ξαφνικά. Να είστε ιδιαίτερα προσεκτικοί
όταν εργάζεστε σε έδαφος με κλίση.
• Πρέπει να είστε ιδιαίτερα προσεκτικοί όταν κόβετε
ένα δέντρο που βρίσκεται υπό μηχανική τάση. Ένα
δέντρο που βρίσκεται υπό μηχανική τάση μπορεί να
επανέλθει απότομα στην κανονική του θέση πριν
ή μετά την κοπή του. Εάν τοποθετήσετε το σώμα
σας λανθασμένα ή εκτελέσετε την κοπή σε λάθος
σημείο, το δέντρο μπορεί να χτυπήσει εσάς ή το
προϊόν, με αποτέλεσμα να χάσετε τον έλεγχο. Και
στις δύο περιπτώσεις μπορεί να προκληθεί σοβαρός
προσωπικός τραυματισμός.
• Χρησιμοποιήστε την εξάρτυση για να στηρίξετε το
βάρος του προϊόντος και να διευκολύνετε το χειρισμό
του.
• Για το μοντέλο Aspire P5-P4A: Κρατήστε το προϊόν
με το δεξί ή το αριστερό σας χέρι. Κρατήστε τα χέρια
και άλλα μέρη του σώματος μακριά από την αλυσίδα
πριονιού.
(Εικ. 28)
• Για το μοντέλο Aspire PE5-P4A: Να κρατάτε πάντα
το προϊόν και με τα δύο χέρια. Να κρατάτε το προϊόν
στη δεξιά πλευρά του σώματός σας.
(Εικ. 29)
• Προτού αφαιρέσετε ανεπιθύμητα υλικά από το
προϊόν, σβήστε το μοτέρ και βεβαιωθείτε ότι η
αλυσίδα του πριονιού δεν περιστρέφεται.
• Απενεργοποιήστε το προϊόν προτού μετακινηθείτε
σε άλλη περιοχή. Τοποθετήστε το προστατευτικό
μεταφοράς προτού μεταφέρετε ή μετακινήσετε το
προϊόν σε οποιαδήποτε απόσταση.
• Μην αφήνετε ποτέ το προϊόν κάτω όταν βρίσκεται
σε λειτουργία, παρά μόνο αν μπορείτε να το
παρακολουθείτε ανεμπόδιστα.
• Εάν το προϊόν χρησιμοποιείται σε θερμοκρασίες
κάτω από -10 °C, τόσο το ίδιο το προϊόν όσο και η
μπαταρία πρέπει να αποθηκεύονται σε θερμαινόμενο
χώρο για τουλάχιστον 24 ώρες πριν από την έναρξη
της εργασίας.
• Μην στέκεστε ποτέ ακριβώς κάτω από ένα κλαδί που
κόβετε. Αυτό μπορεί να προκαλέσει σοβαρό ή ακόμη
και θανατηφόρο τραυματισμό.
1867 - 007 - 10.01.2024
65
• Τηρείτε τους ισχύοντες κανονισμούς ασφαλείας για
εργασίες κοντά σε εναέριες γραμμές ρεύματος.
• Αυτό το προϊόν δεν διαθέτει ηλεκτρική μόνωση. Εάν
το προϊόν ακουμπήσει ή πλησιάσει σε ηλεκτρικές
γραμμές υψηλής τάσης μπορεί να προκληθεί
θάνατος ή σοβαρός τραυματισμός. Το ηλεκτρικό
ρεύμα μπορεί να "μεταπηδήσει" από ένα σημείο σε
ένα άλλο με τη δημιουργία ηλεκτρικού τόξου. Όσο
υψηλότερη είναι η τάση, τόσο μεγαλύτερη είναι η
απόσταση που μπορεί να υπερπηδήσει το ηλεκτρικό
ρεύμα. Το ηλεκτρικό ρεύμα μπορεί επίσης να
περάσει μέσα από κλαδιά ή άλλα αντικείμενα, ειδικά
εάν είναι βρεγμένα. Πρέπει να διατηρείτε πάντα το
προϊόν σε απόσταση τουλάχιστον 10 m από τις
ηλεκτρικές γραμμές υψηλής τάσης ή/και οποιαδήποτε
αντικείμενα που ακουμπούν σε αυτές. Εάν πρέπει
να εργαστείτε εντός αυτής της απόστασης ασφαλείας
πρέπει πάντα να επικοινωνείτε με την αντίστοιχη
επιχείριση ηλεκτρισμού για να βεβαιωθείτε ότι έχει
απενεργοποιηθεί η τροφοδοσία προτού ξεκινήσετε
την εργασία σας.
• Μια στομωμένη αλυσίδα πριονιού μπορεί να αυξήσει
τον κίνδυνο ατυχημάτων.
Προσωπικός εξοπλισμός προστασίας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.
• Όταν χρησιμοποιείτε το προϊόν, να φοράτε πάντα
εγκεκριμένο προσωπικό εξοπλισμό προστασίας. Ο
προσωπικός εξοπλισμός προστασίας δεν μπορεί να
εξαλείψει τον κίνδυνο τραυματισμών, ωστόσο μειώνει
τη σοβαρότητά τους σε περίπτωση ατυχήματος. Ο
αντιπρόσωπος θα σας βοηθήσει να επιλέξετε το
σωστό εξοπλισμό.
• Χρησιμοποιήστε κράνος εάν υπάρχει πιθανότητα να
πέσουν αντικείμενα πάνω σας.
(Εικ. 30)
• Χρησιμοποιείτε εγκεκριμένα προστατευτικά ακοής.
(Εικ. 31)
• Χρησιμοποιείτε εγκεκριμένη προστασία των
ματιών. Εάν χρησιμοποιείτε προστατευτικό
γείσο, πρέπει επίσης να χρησιμοποιείτε πάντα
εγκεκριμένα προστατευτικά γυαλιά. Τα εγκεκριμένα
προστατευτικά γυαλιά πρέπει να συμμορφώνονται με
το πρότυπο ANSI Z87.1 στις Η.Π.Α. ή το πρότυπο
EN 166 στις χώρες της Ε.Ε.
(Εικ. 32)
• Όταν χρειάζεται, να χρησιμοποιείτε γάντια, για
παράδειγμα κατά την τοποθέτηση, την επιθεώρηση
ή τον καθαρισμό του εξοπλισμού κοπής.
(Εικ. 33)
• Χρησιμοποιείτε μπότες προστασίας ή παπούτσια με
αντιολισθητική σόλα.
(Εικ. 34)
• Να χρησιμοποιείτε παντελόνι για προστασία από
αλυσοπρίονα.
• Να φοράτε ρούχα από ανθεκτικό ύφασμα. Να
φοράτε πάντα ανθεκτικό μακρύ παντελόνι και μακριά
μανίκια. Να μην φοράτε φαρδιά ρούχα που μπορεί
να πιαστούν σε κλωνάρια και κλαδιά. Μην φοράτε
κοσμήματα, κοντά παντελόνια, ανοιχτά παπούτσια
και μην είστε ξυπόλυτοι. Να δένετε τα μαλλιά σας
καλά πάνω από το ύψος των ώμων.
• Να φροντίζετε να υπάρχει εξοπλισμός πρώτων
βοηθειών σε κοντινή απόσταση.
(Εικ. 35)
Συσκευές ασφαλείας στο προϊόν
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.
Σε αυτή την ενότητα περιγράφονται τα χαρακτηριστικά
ασφαλείας του προϊόντος, ο σκοπός του καθώς και ο
τρόπος διεξαγωγής των ελέγχων και της συντήρησης για
τη διασφάλιση της σωστής λειτουργίας του. Διαβάστε
τις οδηγίες κάτω από την επικεφαλίδα
Επισκόπηση
προϊόντος στη σελίδα 59
για να βρείτε πού βρίσκονται
αυτά τα εξαρτήματα στο προϊόν σας.
Η διάρκεια ζωής του προϊόντος μπορεί να μειωθεί
και ο κίνδυνος ατυχημάτων να αυξηθεί, εάν η
συντήρηση του προϊόντος δεν πραγματοποιείται
σωστά και εάν το σέρβις ή/και οι επισκευές
δεν εκτελούνται επαγγελματικά. Εάν χρειαστείτε
περισσότερες πληροφορίες, επικοινωνήστε με τον
πλησιέστερο αντιπρόσωπο σέρβις.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Μην
χρησιμοποιείτε ποτέ ένα προϊόν με
φθαρμένα εξαρτήματα ασφαλείας. Ο
εξοπλισμός ασφαλείας του προϊόντος πρέπει
να επιθεωρείται και να συντηρείται όπως
περιγράφεται σε αυτήν την ενότητα. Εάν
το προϊόν αποτύχει σε οποιονδήποτε από
αυτούς τους ελέγχους, επικοινωνήστε με τον
αντιπρόσωπο σέρβις για την επισκευή του.
ΠΡΟΣΟΧΗ: Όλες οι εργασίες
σέρβις και επισκευής στο μηχάνημα
απαιτούν ειδική εκπαίδευση. Αυτό ισχύει
ιδιαίτερα για τον εξοπλισμό ασφαλείας
του μηχανήματος. Εάν το μηχάνημά σας
αποτύχει σε κάποιον από αυτούς τους
ελέγχους που περιγράφονται παρακάτω,
επικοινωνήστε με τον αντιπρόσωπο σέρβις.
Όταν αγοράζετε οποιοδήποτε από τα
προϊόντα μας, εγγυόμαστε τη διαθεσιμότητα
επαγγελματικών επισκευών και σέρβις. Εάν
το κατάστημα λιανικής πώλησης από όπου
προμηθευτήκατε το μηχάνημα δεν είναι
αντιπρόσωπος σέρβις, ζητήστε από το
66 1867 - 007 - 10.01.2024
κατάστημα τη διεύθυνση του πλησιέστερου
αντιπροσώπου σέρβις.
Έλεγχος του περιβάλλοντος εργασίας χρήστη Aspire P5-
P4A
Οι πράσινες λυχνίες (Α) υποδεικνύουν την κατάσταση
φόρτισης. Οι πράσινες λυχνίες LED υποδεικνύουν
επίσης ότι το προϊόν είναι ενεργοποιημένο.
1. Πατήστε παρατεταμένα το κουμπί ON/OFF (B). (Εικ.
36)
a) Το προϊόν είναι ενεργοποιημένο όταν οι πράσινες
λυχνίες LED (A) είναι αναμμένες.
b) Το προϊόν είναι απενεργοποιημένο, όταν οι
πράσινες λυχνίες LED (Α) είναι σβηστές.
2. Ανατρέξτε στην ενότητα
Αντιμετώπιση προβλημάτων
στη σελίδα 76
αν η προειδοποιητική ένδειξη (C)
αναβοσβήνει.
Έλεγχος της ασφάλειας της σκανδάλης γκαζιού
Η ασφάλεια της σκανδάλης γκαζιού αποτρέπει τυχόν
ακούσια λειτουργία. Εάν απελευθερώσετε τη λαβή,
η σκανδάλη γκαζιού και η ασφάλεια της σκανδάλης
γκαζιού επιστρέφουν στην αρχική τους θέση.
1. Για το μοντέλο Aspire PE5-P4A: Πατήστε το κουμπί
ασφάλισης προς τα εμπρός. (Εικ. 37)
2. Βεβαιωθείτε ότι η σκανδάλη γκαζιού είναι
ασφαλισμένη, όταν η ασφάλεια της σκανδάλης
γκαζιού βρίσκεται στην αρχική της θέση.
a) Για το μοντέλο Aspire P5-P4A: (Εικ. 38)
b) Για το μοντέλο Aspire PE5-P4A: (Εικ. 39)
3. Πατήστε την ασφάλεια της σκανδάλης γκαζιού στη
μία πλευρά και μετά στην άλλη. Βεβαιωθείτε ότι η
ασφάλεια της σκανδάλης γκαζιού επιστρέφει στην
αρχική της θέση.
a) Για το μοντέλο Aspire P5-P4A: (Εικ. 40)
b) Για το μοντέλο Aspire PE5-P4A: (Εικ. 41)
4. Βεβαιωθείτε ότι η σκανδάλη γκαζιού και η ασφάλεια
της σκανδάλης γκαζιού κινούνται ελεύθερα και ότι το
ελατήριο επαναφοράς λειτουργεί σωστά.
a) Για το μοντέλο Aspire P5-P4A: (Εικ. 42)
b) Για το μοντέλο Aspire PE5-P4A: (Εικ. 43)
5. Εκκινήστε το προϊόν, βλ.
Λειτουργία στη σελίδα 70
.
6. Ανοίξτε τέρμα το γκάζι.
7. Απελευθερώστε τη σκανδάλη γκαζιού και
βεβαιωθείτε ότι η αλυσίδα του πριονιού σταματά
εντελώς.
Οδηγίες ασφαλείας για τον εξοπλισμό
κοπής
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.
• Να χρησιμοποιείτε μόνο τους εγκεκριμένους
συνδυασμούς λάμας οδήγησης/αλυσίδας πριονιού
και εξοπλισμού ακονίσματος. Ανατρέξτε στην ενότητα
Συντήρηση στη σελίδα 72
για οδηγίες.
• Όταν χρησιμοποιείτε ή εκτελείτε εργασίες
συντήρησης στην αλυσίδα του πριονιού, πρέπει να
φοράτε προστατευτικά γάντια. Μια αλυσίδα πριονιού
που δεν κινείται μπορεί επίσης να προκαλέσει
τραυματισμούς.
• Να διατηρείτε τα κοπτικά δόντια σωστά ακονισμένα.
Φροντίστε να ακολουθείτε τις οδηγίες και να
χρησιμοποιείτε τον συνιστώμενο οδηγό ακονίσματος.
Μια αλυσίδα πριονιού που έχει υποστεί ζημιά ή
δεν είναι σωστά ακονισμένη αυξάνει τον κίνδυνο
ατυχημάτων.
(Εικ. 44)
• Να διατηρείτε τη σωστή ρύθμιση του μετρητή
βάθους. Φροντίστε να ακολουθείτε τις οδηγίες και να
χρησιμοποιείτε τη συνιστώμενη ρύθμιση του μετρητή
βάθους. Μια πολύ μεγάλη ρύθμιση του μετρητή
βάθους αυξάνει τον κίνδυνο κλωτσήματος.
(Εικ. 45)
• Βεβαιωθείτε ότι η αλυσίδα του πριονιού έχει τη
σωστή τάνυση. Αν η αλυσίδα του πριονιού δεν είναι
καλά σφιγμένη πάνω στη λάμα οδήγησης, μπορεί
να εκτροχιαστεί. Εάν το τέντωμα της αλυσίδας του
πριονιού δεν είναι σωστό, αυξάνεται η φθορά στη
λάμα οδήγησης, στην αλυσίδα και στον οδοντωτό
τροχό μετάδοσης κίνησης. Ανατρέξτε στην ενότητα
Αξεσουάρ στη σελίδα 79
.
(Εικ. 46)
• Να πραγματοποιείτε τακτικά συντήρηση του
εξοπλισμού κοπής και να τον λιπαίνετε σωστά. Να
λιπαίνετε την αλυσίδα του πριονιού πριν από κάθε
εργασία. Εάν η αλυσίδα του πριονιού δεν λιπαίνεται
σωστά, αυξάνεται ο κίνδυνος φθοράς της λάμας
οδήγησης, της αλυσίδας και του οδοντωτού τροχού
μετάδοσης κίνησης.
(Εικ. 47)
Ασφάλεια μπαταρίας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Διαβάστε όλες
τις οδηγίες ασφαλείας και τις γενικές οδηγίες.
Η μη τήρηση των οδηγιών ασφαλείας και
των γενικών οδηγιών μπορεί να προκαλέσει
ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό
τραυματισμό. Φυλάξτε όλες τις πληροφορίες
ασφαλείας και τις γενικές οδηγίες για
μελλοντική αναφορά.
• Αυτές οι οδηγίες ασφαλείας ισχύουν μόνο για τις
επαναφορτιζόμενες μπαταρίες ιόντων λιθίου 18 V για
το σύστημα POWER FOR ALL.
• Η επαναφορτιζόμενη μπαταρία πρέπει να
χρησιμοποιείται μόνο σε προϊόντα από τους
συνεργάτες του συστήματος POWER FOR ALL. Οι
επαναφορτιζόμενες μπαταρίες 18 V που φέρουν την
1867 - 007 - 10.01.2024
67
ένδειξη POWER FOR ALL είναι πλήρως συμβατές με
τα ακόλουθα προϊόντα:
– Όλα τα προϊόντα του συστήματος μπαταριών
POWER FOR ALL 18 V.
– Όλα τα προϊόντα 18 V από τους συνεργάτες του
συστήματος POWER FOR ALL.
• Πρέπει να τηρείτε τις συστάσεις για την μπαταρία
που παρέχονται στο εγχειρίδιο χρήσης του
προϊόντος. Μόνο με αυτόν τον τρόπο μπορεί
η επαναφορτιζόμενη μπαταρία και το προϊόν να
λειτουργούν χωρίς κίνδυνο και να προστατεύονται
οι επαναφορτιζόμενες μπαταρίες από επικίνδυνη
υπερφόρτωση.
• Πρέπει να φορτίζετε τις μπαταρίες μόνο με τους
φορτιστές που συνιστώνται από τον κατασκευαστή ή
από τους συνεργάτες του συστήματος POWER FOR
ALL. Ένας φορτιστής που είναι κατάλληλος για έναν
τύπο μπαταρίας μπορεί να δημιουργήσει κίνδυνο
πυρκαγιάς εάν χρησιμοποιηθεί σε διαφορετική
μπαταρία.
• Η μπαταρία παρέχεται μερικώς φορτισμένη. Για
να αξιοποιήσετε την πλήρη χωρητικότητα της
μπαταρίας, πρέπει να φορτίσετε την μπαταρία
πλήρως με το φορτιστή προτού χρησιμοποιήσετε το
ηλεκτρικό εργαλείο για πρώτη φορά.
• Να κρατάτε τις μπαταρίες μακριά από παιδιά.
• Μην ανοίγετε την μπαταρία. Υπάρχει κίνδυνος
πρόκλησης βραχυκυκλώματος.
• Σε περίπτωση ζημιάς και ακατάλληλης χρήσης της
μπαταρίας, ενδέχεται να εκλυθούν αναθυμιάσεις.
Η μπαταρία μπορεί να πυρακτωθεί ή να
εκραγεί. Βεβαιωθείτε ότι η περιοχή αερίζεται καλά
και αναζητήστε ιατρική βοήθεια σε περίπτωση
που αντιμετωπίσετε ανεπιθύμητες ενέργειες. Οι
αναθυμιάσεις μπορεί να ερεθίσουν το αναπνευστικό
σύστημα.
• Σε περίπτωση ακατάλληλης χρήσης ή ζημιάς της
μπαταρίας, μπορεί να εκτιναχθεί εύφλεκτο υγρό από
την μπαταρία. Η επαφή με αυτό το υγρό θα πρέπει
να αποφεύγεται. Σε περίπτωση ακούσιας επαφής,
ξεπλύνετε με νερό. Εάν το υγρό έρθει σε επαφή με
τα μάτια σας, ζητήστε επιπλέον ιατρική βοήθεια. Το
υγρό που εκτοξεύεται από την μπαταρία μπορεί να
προκαλέσει ερεθισμό ή εγκαύματα.
• Εάν η μπαταρία έχει υποστεί ζημιά, μπορεί
να εκτιναχθεί υγρό και να καλύψει τις
κοντινές επιφάνειες. Ελέγξτε τα εξαρτήματα που
επηρεάζονται. Καθαρίστε αυτά τα εξαρτήματα ή, εάν
χρειάζεται, αντικαταστήστε τα.
• Μην βραχυκυκλώνετε την μπαταρία. Όταν δεν
χρησιμοποιείτε την μπαταρία, πρέπει να την
φυλάσσετε μακριά από άλλα μεταλλικά αντικείμενα,
όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες
ή άλλα μικρά μεταλλικά αντικείμενα, που μπορεί να
προκαλέσουν ένωση των πόλων. Η βραχυκύκλωση
των ακροδεκτών της μπαταρίας μεταξύ τους μπορεί
να προκαλέσει εγκαύματα ή πυρκαγιά.
• Η μπαταρία μπορεί να υποστεί ζημιά από αιχμηρά
αντικείμενα, όπως καρφιά ή κατσαβίδια ή με
άσκηση δύναμης εξωτερικά.
Ενδέχεται να προκύψει
εσωτερικό βραχυκύκλωμα προκαλώντας καύση,
καπνό, έκρηξη ή υπερθέρμανση της μπαταρίας.
• Μην εκτελείτε εργασίες σέρβις σε κατεστραμμένες
μπαταρίες. Οι εργασίες σέρβις σε μπαταρίες θα
πρέπει να εκτελούνται μόνο από τον κατασκευαστή
ή από εξουσιοδοτημένα καταστήματα σέρβις.
• Προστατέψτε την μπαταρία από τη θερμότητα, π.χ.
από το συνεχές έντονο ηλιακό φως, τη φωτιά, τη
βρωμιά, το νερό και την υγρασία. Υπάρχει κίνδυνος
έκρηξης και βραχυκυκλώματος.
• Η μπαταρία πρέπει να χρησιμοποιείται στο προϊόν
μόνο όταν η θερμοκρασία περιβάλλοντος είναι
μεταξύ -5 °C – 40 °C.
• Η μπαταρία πρέπει να αποθηκεύεται μόνο σε
θερμοκρασίες περιβάλλοντος μεταξύ -20 °C – 50 °C.
Για παράδειγμα, μην αφήνετε την μπαταρία μέσα στο
αυτοκίνητό σας το καλοκαίρι. Σε θερμοκρασίες < 0
°C, ορισμένες συσκευές μπορεί να αντιμετωπίσουν
απώλεια ισχύος.
• Η μπαταρία πρέπει να φορτίζεται μόνο σε
θερμοκρασίες περιβάλλοντος 0 °C – +35 °C. Η
φόρτιση εκτός αυτού του εύρους θερμοκρασίας
μπορεί να αυξήσει τον κίνδυνο πρόκλησης
ζημιάς στην μπαταρία και να προκαλέσει κίνδυνο
πυρκαγιάς.
Ασφάλεια φορτιστή μπαταρίας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες
τις οδηγίες ασφαλείας και τις γενικές οδηγίες.
Η μη τήρηση των οδηγιών ασφαλείας και
των γενικών οδηγιών μπορεί να προκαλέσει
ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό
τραυματισμό. Αποθηκεύστε αυτές τις οδηγίες
σε ασφαλές μέρος. Χρησιμοποιείτε τον
φορτιστή μόνο εάν μπορείτε να αξιολογήσετε
πλήρως όλες τις λειτουργίες και να τις
εκτελέσετε χωρίς περιορισμούς ή εάν έχετε
λάβει τις αντίστοιχες οδηγίες.
• Αυτός ο φορτιστής δεν προορίζεται για χρήση
από παιδιά ή άτομα με φυσικούς, αισθητηριακούς
ή διανοητικούς περιορισμούς ή έλλειψη εμπειρίας
ή τεχνογνωσίας. Αυτός ο φορτιστής μπορεί να
χρησιμοποιηθεί από παιδιά 8 ετών και άνω, καθώς
και από άτομα με φυσικούς, αισθητηριακούς ή
διανοητικούς περιορισμούς ή έλλειψη εμπειρίας ή
τεχνογνωσίας εάν ένα άτομο υπεύθυνο για την
ασφάλειά τους τα επιβλέπει ή έχει δώσει σχετικές
οδηγίες για την ασφαλή λειτουργία του φορτιστή
και κατανοεί τους σχετικούς κινδύνους. Διαφορετικά,
υπάρχει κίνδυνος σφαλμάτων και τραυματισμών
κατά τον χειρισμό.
• Να επιβλέπετε τα παιδιά κατά τη διάρκεια της
χρήσης, του καθαρισμού και της συντήρησης του
προϊόντος. Έτσι θα βεβαιωθείτε ότι τα παιδιά δεν θα
παίζουν με τον φορτιστή.
• Φορτίζετε μόνο μπαταρίες συστήματος POWER FOR
ALL 18V με χωρητικότητα 1,5 Ah και άνω. Η
68
1867 - 007 - 10.01.2024
τάση μπαταρίας πρέπει να συμφωνεί με την τάση
φόρτισης της μπαταρίας του φορτιστή. Μην φορτίζετε
τις μη επαναφορτιζόμενες μπαταρίες. Διαφορετικά,
υπάρχει κίνδυνος πυρκαγιάς και έκρηξης.
• Χρησιμοποιείτε τον φορτιστή μόνο σε κλειστούς
χώρους και μην τον εκθέτετε σε υγρές συνθήκες.
Σε περίπτωση εισχώρησης νερού σε ηλεκτρικό
εργαλείο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
• Να διατηρείτε τον φορτιστή καθαρό. Η βρωμιά
μπορεί να προκαλέσει ηλεκτροπληξία.
• Να ελέγχετε πάντα τον φορτιστή, το καλώδιο και
το βύσμα πριν από τη χρήση. Σταματήστε τη
χρήση του φορτιστή εάν διαπιστώσετε οποιαδήποτε
ζημιά. Μην ανοίγετε μόνοι σας τον φορτιστή και
αναθέστε την επισκευή του μόνο στην Husqvarna ή
σε εξουσιοδοτημένο κέντρο σέρβις χρησιμοποιώντας
μόνο γνήσια ανταλλακτικά. Αν οι φορτιστές, τα
καλώδια και τα βύσματα υποστούν ζημιά, αυξάνεται
ο κίνδυνος ηλεκτροπληξίας.
• Μην χρησιμοποιείτε τον φορτιστή σε επιφάνειες
που αναφλέγονται εύκολα (π.χ. χαρτί, υφάσματα
κ.λπ.) ή σε εύφλεκτο περιβάλλον. Υπάρχει κίνδυνος
πυρκαγιάς λόγω της θέρμανσης του φορτιστή κατά
τη λειτουργία.
• Μην καλύπτετε τις οπές εξαερισμού του φορτιστή.
Διαφορετικά, ο φορτιστής μπορεί να υπερθερμανθεί
και να μην λειτουργεί πλέον σωστά.
• Να επαναφορτίζετε μόνο με το φορτιστή που ορίζεται
από τον κατασκευαστή. Ένας φορτιστής κατάλληλος
για έναν τύπο συστοιχίας μπαταριών μπορεί να
δημιουργήσει κίνδυνο φωτιάς κατά τη χρήση με άλλη
συστοιχία μπαταριών.
• Σε περίπτωση ζημιάς και ακατάλληλης χρήσης
της μπαταρίας, ενδέχεται επίσης να εκλυθούν
αναθυμιάσεις. Βεβαιωθείτε ότι η περιοχή αερίζεται
καλά και αναζητήστε ιατρική βοήθεια σε περίπτωση
που αντιμετωπίσετε ανεπιθύμητες ενέργειες. Οι
αναθυμιάσεις μπορεί να ερεθίσουν το αναπνευστικό
σύστημα.
• Σε συνθήκες κακής χρήσης, μπορεί να εκτιναχθεί
υγρό από τη μπαταρία. Η επαφή με αυτό το υγρό
θα πρέπει να αποφεύγεται. Σε περίπτωση ακούσιας
επαφής, ξεπλύνετε με νερό. Εάν το υγρό έρθει σε
επαφή με τα μάτια σας, ζητήστε επιπλέον ιατρική
βοήθεια. Το υγρό που εκτοξεύεται από την μπαταρία
μπορεί να προκαλέσει ερεθισμό ή εγκαύματα.
•
Προϊόντα που πωλούνται μόνο στο ΗΒ: Το προϊόν
σας διαθέτει εγκεκριμένο ηλεκτρικό βύσμα BS
1363/A με εσωτερική ασφάλεια (ASTA εγκεκριμένο
κατά BS 1362). Αν το βύσμα δεν είναι κατάλληλο
για τις πρίζες σας, θα πρέπει να κοπεί και
να τοποθετηθεί στη θέση του ένα κατάλληλο
βύσμα από έναν εξουσιοδοτημένο αντιπρόσωπο
σέρβις. Το ανταλλακτικό βύσμα πρέπει να έχει
ασφάλεια με την ίδια ονομαστική τιμή που έχει το
εργοστασιακό βύσμα. Το κομμένο βύσμα πρέπει
να απορρίπτεται για να αποφευχθεί ενδεχόμενος
κίνδυνος ηλεκτροπληξίας και δεν πρέπει ποτέ να
τοποθετείται σε πρίζα τοίχου σε άλλο σημείο.
Οδηγίες ασφαλείας για τη συντήρηση
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
εκτελέσετε εργασίες συντήρησης στο προϊόν,
διαβάστε τις παρακάτω προειδοποιητικές
οδηγίες.
• Πρέπει να αφαιρείτε την μπαταρία προτού
εκτελέσετε εργασίες συντήρησης, άλλους ελέγχους ή
συναρμολόγηση του προϊόντος.
• Ο χειριστής πρέπει να εκτελεί μόνο τις εργασίες
συντήρησης και σέρβις που υποδεικνύονται στο
παρόν εγχειρίδιο χρήσης. Για πιο εκτεταμένες
εργασίες συντήρησης και σέρβις, απευθυνθείτε στον
τοπικό αντιπρόσωπο σέρβις.
• Μην καθαρίζετε την μπαταρία ή το φορτιστή
μπαταρίας με νερό. Τα δραστικά απορρυπαντικά
μπορεί να προκαλέσουν ζημιά στο πλαστικό.
• Εάν δεν κάνετε συντήρηση στο προϊόν, μειώνεται
ο κύκλος ζωής του και αυξάνεται ο κίνδυνος
ατυχημάτων.
• Απαιτείται ειδική εκπαίδευση για όλες τις εργασίες
συντήρησης και επισκευής, ειδικά για τις διατάξεις
ασφαλείας στο προϊόν. Αν δεν ολοκληρωθούν με
επιτυχία όλοι οι έλεγχοι που περιγράφονται στο
παρόν εγχειρίδιο χρήσης αφού κάνετε τη συντήρηση,
απευθυνθείτε στον τοπικό αντιπρόσωπο σέρβις.
Εγγυόμαστε ότι υπάρχει δυνατότητα επαγγελματικής
επισκευής και σέρβις για το προϊόν σας.
• Χρησιμοποιείτε πάντα γνήσια ανταλλακτικά.
Συναρμολόγηση Aspire PE5-P4A
Εισαγωγή
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
συναρμολογήσετε το προϊόν, διαβάστε και
κατανοήστε το κεφάλαιο για την ασφάλεια.
Σύνδεση του αλυσοπρίονου στον
τηλεσκοπικό άξονα
1. Συνδέστε το αλυσοπρίονο (A) στον τηλεσκοπικό
άξονα (B). Το αλυσοπρίονο πρέπει να μετακινείται
εύκολα μέσα στη θήκη του στον τηλεσκοπικό άξονα.
Διαφορετικά, δεν έχει τοποθετηθεί σωστά. (Εικ. 48)
2. Σφίξτε τη χειρόβιδα (C).
1867 - 007 - 10.01.2024 69
Περιεχόμενα Όταν το αλυσοπρίονο είναι
τοποθετημένο στον τηλεσκοπικό άξονα, τα στοιχεία
αλληλεπίδρασης του αλυσοπρίονου με τον χρήστη
είναι αποσυνδεδεμένα.
Ρύθμιση του μήκους του τηλεσκοπικού
άξονα
1. Χαλαρώστε το βιδωτό μέρος της λαβής στον άξονα
(A). (Εικ. 49)
2. Ρυθμίστε τον άξονα σε ένα κατάλληλο μήκος.
3. Σφίξτε το βιδωτό μέρος της λαβής (B).
Τοποθέτηση του άγκιστρου στον τοίχο
• Τοποθετήστε το άγκιστρο σε εσωτερικό χώρο.
• Κρατήστε το άγκιστρο μακριά από το ηλιακό φως και
σε θερμοκρασία περιβάλλοντος από -10 °C έως 70
°C.
• Τοποθετήστε το άγκιστρο σε γυψοσανίδα, ξύλο ή
τσιμεντένιο τοίχο.
ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι ο
τοίχος μπορεί να αντέξει φορτία
τουλάχιστον 30 kg.
• Τοποθετήστε το άγκιστρο στον τοίχο με 3 βίδες (Α).
Αν χρειάζεται, χρησιμοποιήστε βύσματα τοίχου (B).
ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι οι βίδες
είναι κατάλληλες για τον τύπο του τοίχου
σας.
a) Για το μοντέλο Aspire P5-P4A: (Εικ. 50)
b) Για το μοντέλο Aspire PE5-P4A: (Εικ. 51)
• Επικοινωνήστε με τον αντιπρόσωπο σέρβις της
Husqvarna για πληροφορίες σχετικά με τα διαθέσιμα
αξεσουάρ αποθήκευσης για το προϊόν σας.
Ανάρτηση του προϊόντος στο άγκιστρο
• Κρεμάστε το αλυσοπρίονο στο άγκιστρο όπως
φαίνεται στην εικόνα. (Εικ. 52)
• Κρεμάστε το κοντάρι στο άγκιστρο όπως φαίνεται
στην εικόνα. (Εικ. 53)
Λειτουργία
Έλεγχος λειτουργίας πριν από τη
χρήση του προϊόντος
1. Ελέγξτε την εισαγωγή αέρα για ρύπους και ζημιές.
Αφαιρέστε τυχόν ακαθαρσίες και ανεπιθύμητα υλικά
από το προϊόν με μια βούρτσα.
2. Σφίξτε όλα τα παξιμάδια και τις βίδες.
3. Βεβαιωθείτε ότι το αλυσοπρίονο έχει στερεωθεί
σωστά.
4. Ελέγξτε το αλυσοπρίονο για ζημιές, π.χ. ρωγμές. Αν
το αλυσοπρίονο έχει υποστεί ζημιά, αντικαταστήστε
το.
5. Βεβαιωθείτε ότι τα καλύμματα έχουν συνδεθεί σωστά
και δεν έχουν υποστεί ζημιά.
6. Βεβαιωθείτε ότι το προϊόν λειτουργεί σωστά.
Μπαταρία
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε την μπαταρία, πρέπει να
διαβάσετε και να κατανοήσετε το κεφάλαιο
σχετικά με την ασφάλεια. Πρέπει επίσης να
διαβάσετε και να κατανοήσετε το εγχειρίδιο
χρήσης για την μπαταρία και τον φορτιστή
της μπαταρίας.
Διατηρείτε την μπαταρία και τον φορτιστή μπαταρίας στις
σωστές θερμοκρασίες περιβάλλοντος.
Θερμοκρασία περιβάλλοντος
Λειτουργία της μπα-
ταρίας στο προϊόν
-5 °C – 40 °C
Φόρτιση μπαταρίας 0 °C – 35 °C
Φόρτιση της μπαταρίας
Φορτίστε την μπαταρία πριν από την πρώτη χρήση.
Περιεχόμενα Η διαδικασία φόρτισης είναι δυνατή
μόνο όταν η θερμοκρασία της μπαταρίας βρίσκεται εντός
του επιτρεπτού εύρους θερμοκρασίας φόρτισης (0 °C –
35 °C).
1. Συνδέστε το καλώδιο ρεύματος του φορτιστή
μπαταρίας σε γειωμένο δίκτυο.
ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι το
δίκτυο έχει σωστή τάση και συχνότητα.
2. Τοποθετήστε την μπαταρία στο φορτιστή μπαταρίας.
Η μπαταρία είναι συνδεδεμένη στον φορτιστή όταν η
πράσινη λυχνία LED αναβοσβήνει. (Εικ. 54)
3. Η μπαταρία είναι πλήρως φορτισμένη όταν η
πράσινη λυχνία LED στον φορτιστή είναι αναμμένη.
Ο μέγιστος χρόνος φόρτισης της μπαταρίας δεν θα
πρέπει να υπερβαίνει τις 24 ώρες.
70 1867 - 007 - 10.01.2024
4. Αποσυνδέστε τον φορτιστή μπαταρίας από την
πρίζα.
ΠΡΟΣΟΧΗ: Μην τραβάτε το
καλώδιο.
5. Αφαιρέστε την μπαταρία από το φορτιστή.
Λυχνία LED κατάστασης μπαταρίας στον
φορτιστή μπαταρίας
Η κόκκινη λυχνία LED (A) και η πράσινη λυχνία LED (B)
στον φορτιστή μπαταρίας υποδεικνύουν την κατάσταση
της μπαταρίας. Ανατρέξτε στην ενότητα
Φόρτιση της
μπαταρίας στη σελίδα 70
.
(Εικ. 55)
Λυχνία LED
Κατάσταση μπαταρίας
Η πράσινη λυχνία LED
αναβοσβήνει γρήγορα.
Η μπαταρία φορτίζεται.
Η πράσινη λυχνία LED
αναβοσβήνει αργά.
Η μπαταρία είναι φορτι-
σμένη κατά 80%.
Η πράσινη λυχνία LED εί-
ναι αναμμένη.
Η μπαταρία είναι πλήρως
φορτισμένη.
Η κόκκινη λυχνία LED εί-
ναι αναμμένη.
Ανατρέξτε στην ενότητα
Αντιμετώπιση προβλημά-
των φορτιστή μπαταρίας
στη σελίδα 76
.
Η κόκκινη λυχνία LED
αναβοσβήνει γρήγορα.
Ανατρέξτε στην ενότητα
Αντιμετώπιση προβλημά-
των φορτιστή μπαταρίας
στη σελίδα 76
.
Λυχνία LED κατάστασης μπαταρίας στο
προϊόν
Όταν η μπαταρία είναι τοποθετημένη στο προϊόν, οι
λυχνίες LED στο προϊόν υποδεικνύουν την κατάσταση
της μπαταρίας.
(Εικ. 56)
Λυχνία LED
Κατάσταση μπαταρίας
Οι λυχνίες LED 1,
2 και 3 είναι αναμμέ-
νες.
Πλήρως φορτισμένη.
Οι λυχνίες LED 1 και
2 είναι αναμμένες.
Επαρκώς φορτισμένη
Η λυχνία LED 1 είναι
αναμμένη.
Η στάθμη ισχύος της μπαταρίας
είναι χαμηλή.
Λυχνία LED Κατάσταση μπαταρίας
Η λυχνία LED 1 ανα-
βοσβήνει.
Η μπαταρία είναι άδεια. Η
λυχνία κατάστασης της μπατα-
ρίας αναβοσβήνει. Φορτίστε την
μπαταρία. Ανατρέξτε στην ενό-
τητα
Φόρτιση της μπαταρίας
στη σελίδα 70
.
Σύνδεση της μπαταρίας στο προϊόν
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να
χρησιμοποιείτε μόνο μπαταρίες ιόντων λιθίου
του συστήματος POWER FOR ALL P4A 18
V στο προϊόν.
1. Βεβαιωθείτε ότι η μπαταρία είναι πλήρως
φορτισμένη.
2. Τοποθετήστε την μπαταρία μέσα στη θήκη της
στο προϊόν. Η μπαταρία πρέπει να μετακινείται
εύκολα μέσα στη θήκη της. Διαφορετικά, δεν έχει
τοποθετηθεί σωστά.
a) Για το μοντέλο Aspire P5-P4A: (Εικ. 57)
b) Για το μοντέλο Aspire PE5-P4A: (Εικ. 58)
3. Πιέστε την μπαταρία πλήρως μέσα στη θήκη της.
Όταν η μπαταρία ασφαλίζει στη θέση της, ακούγεται
ένα χαρακτηριστικό "κλικ".
4. Βεβαιωθείτε ότι το μάνδαλο έχει ασφαλίσει σωστά
στη θέση του.
Εκκίνηση του προϊόντος Aspire P5-P4A
1. Πατήστε το κουμπί ON/OFF στα στοιχεία
αλληλεπίδρασης με τον χρήστη (A). Οι λυχνίες LED
ανάβουν. (Εικ. 59)
2. Πατήστε την ασφάλεια της σκανδάλης γκαζιού (B)
από την αριστερή ή τη δεξιά πλευρά και κρατήστε τη
σκανδάλη γκαζιού (C).
Εκκίνηση του προϊόντος Aspire PE5-
P4A
1. Πατήστε το κουμπί ασφάλισης προς τα εμπρός. (Εικ.
37)
2. Πατήστε την ασφάλεια της σκανδάλης γκαζιού (A)
από την αριστερή ή τη δεξιά πλευρά και κρατήστε τη
σκανδάλη γκαζιού (B). (Εικ. 60)
Κοπή κλαδιών
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Να είστε
ιδιαίτερα προσεκτικοί όταν εργάζεστε κοντά
σε εναέριες γραμμές ηλεκτρικού ρεύματος. Η
πτώση των κλαδιών μπορεί να προκαλέσει
βραχυκύκλωμα.
1867 - 007 - 10.01.2024 71
• Εφόσον είναι δυνατόν, τοποθετήστε το σώμα σας
έτσι ώστε να μπορείτε να εκτελέσετε την κοπή σε
ορθή γωνία προς το κλαδί. (Εικ. 61)
• Κόβετε τα μεγάλα κλαδιά σε τμήματα, ώστε να
μπορείτε να ελέγχετε ευκολότερα το πού πέφτουν.
Πρέπει πάντα να προσέχετε καθώς τα κλαδιά
που πέφτουν μπορεί να αναπηδήσουν προς την
κατεύθυνση του χρήστη αφού πέσουν στο έδαφος.
(Εικ. 62)
• Μην κόβετε στη διογκωμένη βάση του κλαδιού,
καθώς αυτό θα επιβραδύνει την επούλωση και θα
αυξήσει τον κίνδυνο προσβολής από μύκητες. (Εικ.
63)
• Χρησιμοποιήστε το στοπ στη βάση της κεφαλής
κοπής για στήριξη κατά τη διάρκεια της κοπής. Έτσι,
το εξάρτημα κοπής δεν θα αναπηδήσει στο κλαδί.
(Εικ. 64)
• Κάντε μια πρώτη κοπή στην κάτω πλευρά του
κλαδιού πριν κόψετε το κλαδί. Έτσι δεν θα φθαρεί
ο φλοιός, γεγονός που μπορεί να οδηγήσει σε αργή
επούλωση και να προκαλέσει μόνιμη ζημιά στο
δέντρο. Η κοπή δεν πρέπει να είναι βαθύτερη από το
⅓ του πάχους του κλαδιού για την αποφυγή τυχόν
εμπλοκής. Η αλυσίδα θα πρέπει να βρίσκεται σε
λειτουργία καθώς αποσύρετε το εξάρτημα κοπής από
το κλαδί για την αποφυγή τυχόν εμπλοκής. (Εικ. 65)
• Βεβαιωθείτε ότι πατάτε γερά και ότι μπορείτε να
εργαστείτε χωρίς να εμποδίζεστε από κλαδιά, πέτρες
και δέντρα.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην
ενεργοποιείτε ποτέ τη σκανδάλη γκαζιού, αν
το εξάρτημα κοπής δεν βρίσκεται εντελώς
μέσα στο οπτικό σας πεδίο.
Διακοπή λειτουργίας του προϊόντος
Aspire P5-P4A
1. Αφήστε τη σκανδάλη γκαζιού.
2. Πατήστε το κουμπί ON/OFF στα στοιχεία
αλληλεπίδρασης με τον χρήστη. Οι λυχνίες LED
σβήνουν.
3. Πατήστε το κουμπί απασφάλισης και τραβήξτε την
μπαταρία προς τα έξω. (Εικ. 66)
Διακοπή λειτουργίας του προϊόντος
Aspire PE5-P4A
1. Αφήστε τη σκανδάλη γκαζιού.
2. Πιέστε το κουμπί ασφάλισης για την ασφάλεια της
σκανδάλης γκαζιού προς τα πίσω, για να ασφαλίσετε
το προϊόν.
3. Πατήστε το κουμπί απασφάλισης μπαταρίας και
τραβήξτε την μπαταρία προς τα έξω. (Εικ. 67)
4. Εάν χρειάζεται, αφαιρέστε τον τηλεσκοπικό άξονα
από το προϊόν.
Συντήρηση
Εισαγωγή
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
εκτελέσετε εργασίες συντήρησης στο προϊόν,
διαβάστε και κατανοήστε το κεφάλαιο για την
ασφάλεια.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
εκτελέσετε εργασίες συντήρησης στο προϊόν,
αφαιρέστε την μπαταρία.
Πρόγραμμα συντήρησης
Συντήρηση Καθημερινά Κάθε εβδομάδα Κάθε μήνα
Καθαρίστε τα εξωτερικά μέρη του προϊόντος
με στεγνό πανί. Μην χρησιμοποιείτε νερό.
X
Βεβαιωθείτε ότι το κουμπί εκκίνησης και δια-
κοπής λειτουργίας λειτουργεί σωστά και δεν
έχει υποστεί ζημιά.
X
Βεβαιωθείτε ότι η σκανδάλη γκαζιού και η
ασφάλεια της σκανδάλης γκαζιού λειτουρ-
γούν σωστά από πλευράς ασφάλειας.
X
Βεβαιωθείτε ότι όλα τα χειριστήρια λειτουρ-
γούν σωστά και ότι δεν έχουν υποστεί ζημιά.
X
72 1867 - 007 - 10.01.2024
Συντήρηση Καθημερινά Κάθε εβδομάδα Κάθε μήνα
Φροντίστε να διατηρείτε τις λαβές στεγνές και
καθαρές. Βεβαιωθείτε ότι δεν υπάρχει λάδι
και γράσο πάνω στις λαβές.
X
Βεβαιωθείτε ότι το κάλυμμα της αλυσίδας του
πριονιού δεν έχει υποστεί ζημιά. Εάν το κά-
λυμμα της αλυσίδας του πριονιού έχει υπο-
στεί ζημιά, αντικαταστήστε το.
X
Βεβαιωθείτε ότι οι βίδες και τα παξιμάδια είναι
σφιγμένα.
X
Βεβαιωθείτε ότι τα κουμπιά απασφάλισης
επάνω στην μπαταρία λειτουργούν σωστά
και ασφαλίζουν την μπαταρία στο προϊόν.
X
Βεβαιωθείτε ότι ο φορτιστής της μπαταρίας
λειτουργεί σωστά.
X
Βεβαιωθείτε ότι η μπαταρία δεν έχει υποστεί
ζημιά.
X
Βεβαιωθείτε ότι η μπαταρία είναι φορτισμένη. X
Βεβαιωθείτε ότι ο φορτιστής μπαταρίας δεν
έχει υποστεί ζημιά.
X
Ελέγξτε την αλυσίδα πριονιού. X
Ακονίστε την αλυσίδα πριονιού. X
Ελέγξτε την τάνυση της αλυσίδας πριονιού. X
Λιπάνετε την αλυσίδα πριονιού. X
Βεβαιωθείτε ότι η αλυσίδα πριονιού δεν περι-
στρέφεται χωρίς τη λειτουργία της σκανδάλης
γκαζιού.
X
Εξετάστε όλα τα καλώδια, τους συνδέσμους
και τις συνδέσεις. Βεβαιωθείτε ότι δεν υπάρ-
χει ζημιά ή βρομιά.
X
Καθαρίστε το κάλυμμα της αλυσίδας του
πριονιού.
X
Αφαιρέστε τα γρέζια από τις άκρες της λάμας
οδήγησης.
X
Ελέγξτε τις συνδέσεις μεταξύ της μπαταρίας
και του προϊόντος. Ελέγξτε τη σύνδεση με-
ταξύ της μπαταρίας και του φορτιστή μπατα-
ρίας.
X
Βεβαιωθείτε ότι το αλυσοπρίονο δεν έχει
υποστεί ζημιά. Αν έχει υποστεί ζημιά το αλυ-
σοπρίονο, αντικαταστήστε το.
Όλες οι εργασίες σέρβις στο αλυσοπρίονο πρέπει να εκτελούνται από
εγκεκριμένο αντιπρόσωπο της Husqvarna.
Ελέγξτε τη φθορά του οδοντωτού τροχού με-
τάδοσης κίνησης της αλυσίδας.
Πρέπει να αντικαθιστάτε τον οδοντωτό τροχό μετάδοσης κίνησης της
αλυσίδας μετά από περίπου 20 ώρες λειτουργίας ή συχνότερα, εάν
χρειάζεται.
1867 - 007 - 10.01.2024 73
Έλεγχος εξοπλισμού κοπής
1. Βεβαιωθείτε ότι δεν υπάρχουν ρωγμές στα πριτσίνια
και τους συνδέσμους και ότι δεν υπάρχουν χαλαρά
πριτσίνια. Αν χρειάζεται, αντικαταστήστε τον. (Εικ.
68)
2. Βεβαιωθείτε ότι η αλυσίδα του πριονιού
καμπυλώνεται εύκολα. Αν η αλυσίδα του πριονιού
είναι άκαμπτη, αντικαταστήστε την.
3. Συγκρίνετε την αλυσίδα πριονιού με μια καινούργια
αλυσίδα πριονιού, για να αποφασίσετε εάν τα
πριτσίνια και οι σύνδεσμοι έχουν φθαρεί.
4. Αντικαταστήστε την αλυσίδα του πριονιού, όταν το
μακρύτερο τμήμα των δοντιών κοπής είναι μικρότερο
από 4 mm/0,16 in. Αντικαταστήστε επίσης την
αλυσίδα εάν υπάρχουν ρωγμές στα δόντια κοπής.
(Εικ. 69)
Αντικατάσταση της λάμας οδήγησης και
της αλυσίδας πριονιού
1. Γυρίστε την χειρόβιδα ασφάλισης αριστερόστροφα
και αφαιρέστε το προστατευτικό κάλυμμα (A). (Εικ.
70)
2. Αφαιρέστε τη λάμα οδήγησης με προσαρτημένη την
αλυσίδα πριονιού.
3. Αφαιρέστε την αλυσίδα πριονιού από τη λάμα
οδήγησης.
4. Τοποθετήστε μια καινούργια αλυσίδα πριονιού στην
εσοχή της λάμας οδήγησης.
5. Τοποθετήστε την καινούργια λάμα οδήγησης με την
εγκοπή (B) πάνω στη βίδα (E) και την οπή (D) πάνω
στον πείρο της λάμας οδήγησης (F).
6. Τοποθετήστε την αλυσίδα πριονιού γύρω από τον
οδοντωτό τροχό μετάδοσης κίνησης (G). Βεβαιωθείτε
ότι τα κοπτικά δόντια δείχνουν προς την αντίθετη
κατεύθυνση από τον οδοντωτό τροχό μετάδοσης
κίνησης (C).
7. Τοποθετήστε το προστατευτικό κάλυμμα (A) και
γυρίστε τη χειρόβιδα ασφάλισης δεξιόστροφα.
8. Σφίξτε την αλυσίδα πριονιού. Ανατρέξτε στην ενότητα
Ρύθμιση του τεντώματος της αλυσίδας του πριονιού
στη σελίδα 75
για οδηγίες.
Ακόνισμα αλυσίδας πριονιού
Πληροφορίες σχετικά με τη λάμα οδήγησης και
την αλυσίδα πριονιού
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Όταν
χρησιμοποιείτε ή εκτελείτε εργασίες
συντήρησης στην αλυσίδα του πριονιού,
πρέπει να φοράτε προστατευτικά γάντια. Μια
αλυσίδα πριονιού που δεν κινείται μπορεί
επίσης να προκαλέσει τραυματισμούς.
Αν η λάμα οδήγησης ή η αλυσίδα πριονιού έχουν φθαρεί
ή υποστεί ζημιά, χρησιμοποιήστε για αντικατάσταση
το συνδυασμό λάμας οδήγησης και αλυσίδας πριονιού
που συνιστά η Husqvarna. Αυτό χρειάζεται για να
διατηρούνται οι λειτουργίες ασφαλείας του προϊόντος.
Ανατρέξτε στην ενότητα
Αξεσουάρ στη σελίδα 79
για μια
λίστα με τους συνιστώμενους συνδυασμούς λάμας και
αλυσίδας.
• Μήκος λάμας οδήγησης, ίντσες/cm. Πληροφορίες
σχετικά με το μήκος της λάμας οδήγησης και τον
τύπο της αλυσίδας μπορείτε συνήθως να βρείτε στο
πίσω άκρο της λάμας.
(Εικ. 71)
• Βήμα αλυσίδας, ίντσες. Η απόσταση μεταξύ των
συνδέσμων του συστήματος μετάδοσης κίνησης της
αλυσίδας πριονιού πρέπει να αντιστοιχούν στην
απόσταση των δοντιών στο γρανάζι της μύτης της
λάμας και στον οδοντωτό τροχό μετάδοσης κίνησης.
(Εικ. 72)
• Αριθμός συνδέσμων συστήματος μετάδοσης κίνησης.
Ο αριθμός των κινητήριων κρίκων εξαρτάται από τον
τύπο της λάμας οδήγησης.
(Εικ. 73)
• Πλάτος αυλάκωσης λάμας, ίντσες/mm. Το πλάτος
αυλάκωσης της λάμας οδήγησης πρέπει να είναι ίδιο
με το πλάτος των κρίκων της αλυσίδας κίνησης.
(Εικ. 74)
• Η λάμα οδήγησης πρέπει να αντιστοιχεί στο προϊόν.
(Εικ. 75)
• Πλάτος συνδέσμου συστήματος μετάδοσης κίνησης,
mm/ίντσες
(Εικ. 76)
Γενικές πληροφορίες σχετικά με τον τρόπο
ακονίσματος των κοπτικών εργαλείων
Μην χρησιμοποιείτε μια στομωμένη αλυσίδα πριονιού.
Εάν η αλυσίδα του πριονιού έχει στομώσει, πρέπει
να εφαρμόσετε περισσότερη πίεση για να σπρώξετε
τη λάμα οδήγησης μέσα από το ξύλο. Εάν η αλυσίδα
του πριονιού είναι πολύ στομωμένη, δεν θα υπάρχουν
ροκανίδια αλλά πριονίδια.
Εάν η αλυσίδα είναι ακονισμένη διαπερνά το ξύλο και
δημιουργούνται ροκανίδια μεγάλου μήκους και πάχους.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Η δύναμη
κλωτσήματος αυξάνεται πολύ, εάν δεν
ακολουθήσετε τις οδηγίες ακονίσματος.
Περιεχόμενα Ανατρέξτε στην ενότητα
Ακόνισμα των
κοπτικών εργαλείων στη σελίδα 74
για πληροφορίες
σχετικά με το ακόνισμα της αλυσίδας πριονιού.
Ακόνισμα των κοπτικών εργαλείων
1. Χρησιμοποιήστε μια στρογγυλή λίμα και έναν οδηγό
ακονίσματος για να ακονίσετε τα κοπτικά δόντια.
(Εικ. 77)
74
1867 - 007 - 10.01.2024
Περιεχόμενα Ανατρέξτε στην ενότητα
Αξεσουάρ
στη σελίδα 79
για πληροφορίες σχετικά με τη
λίμα και τον οδηγό ακονίσματος που συνιστά η
Husqvarna για την αλυσίδα του πριονιού σας.
2. Εφαρμόστε σωστά τον οδηγό ακονίσματος πάνω
στο κοπτικό εργαλείο. Ανατρέξτε στις οδηγίες που
παρέχονται μαζί με τον οδηγό ακονίσματος.
3. Μετακινήστε τη λίμα από την εσωτερική πλευρά του
κοπτικού δοντιού προς τα έξω. Μειώστε την πίεση
στο τμήμα έλξης της διαδρομής. (Εικ. 78)
4. Αφαιρέστε το υλικό από τη μία πλευρά όλων των
κοπτικών δοντιών.
5. Γυρίστε το προϊόν ανάποδα και αφαιρέστε το υλικό
από την άλλη πλευρά.
6. Βεβαιωθείτε ότι όλα τα κοπτικά δόντια έχουν το ίδιο
μήκος.
Ρύθμιση του τεντώματος της αλυσίδας
του πριονιού
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν η αλυσίδα
του πριονιού δεν έχει τεντωθεί σωστά,
μπορεί να ξεφύγει από τη λάμα οδήγησης
και να προκαλέσει σοβαρό τραυματισμό ή
θάνατο.
Η αλυσίδα του πριονιού επιμηκύνεται όταν τη
χρησιμοποιείτε. Είναι σημαντικό να ρυθμίζετε το τέντωμα
της αλυσίδας πριονιού τακτικά για να είστε βέβαιοι ότι
είναι σωστή. Ελέγξτε το τέντωμα της αλυσίδας πριονιού
προτού χρησιμοποιήσετε το προϊόν. Σφίξτε την αλυσίδα
πριονιού όσο πιο πολύ μπορείτε, αλλά θα πρέπει να
είναι δυνατό να τραβήξετε ελεύθερα την αλυσίδα του
πριονιού με το χέρι.
Περιεχόμενα
Εάν η αλυσίδα πριονιού είναι
καινούργια, υπάρχει μια περίοδος "στρωσίματος". Στη
διάρκεια αυτής της περιόδου θα πρέπει να ελέγχετε
συχνότερα το τέντωμα.
1. Γυρίστε τον ρυθμιστή τεντώματος αλυσίδας
δεξιόστροφα για να σφίξετε την αλυσίδα πριονιού.
Τεντώστε την αλυσίδα πριονιού όσο το δυνατόν
περισσότερο. Πρέπει να είναι σφιγμένη επάνω στη
λάμα οδήγησης. (Εικ. 79)
Περιεχόμενα
Γυρίστε το ρυθμιστικό προς τα
πάνω (+) για περισσότερο τέντωμα ή προς τα κάτω
(-) για λιγότερο τέντωμα. Η αλυσίδα πριονιού είναι
σωστά σφιγμένη όταν μπορείτε να την περιστρέψετε
εύκολα με το χέρι αλλά είναι σφιγμένη επάνω στη
λάμα οδήγησης.
2. Βεβαιωθείτε ότι μπορείτε να τραβήξετε ελεύθερα την
αλυσίδα του πριονιού με το χέρι και ότι δεν κρέμεται
από τη λάμα οδήγησης. (Εικ. 80)
Λίπανση του εξοπλισμού κοπής
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ανεπαρκής
λίπανση του εξοπλισμού κοπής μπορεί να
προκαλέσει σπάσιμο της αλυσίδας και αυτό
μπορεί να οδηγήσει σε σοβαρό ή ακόμη και
θανατηφόρο τραυματισμό.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην
χρησιμοποιείτε απόβλητα λαδιού! Τα
απόβλητα λαδιού είναι επικίνδυνα για τους
ανθρώπους, για το προϊόν και για το
περιβάλλον.
Λάδι αλυσίδας πριονιού
• Χρησιμοποιήστε λάδι αλυσίδας πριονιού με καλή
πρόσφυση στην αλυσίδα του πριονιού. Το λάδι
αλυσίδας πριονιού πρέπει να διατηρεί το ιξώδες του
σε όλες τις καιρικές συνθήκες π.χ. κατά τη διάρκεια
ενός ζεστού καλοκαιριού ή ενός κρύου χειμώνα.
• Χρησιμοποιήστε λάδι αλυσίδας Husqvarna για να
εξασφαλίσετε τη μέγιστη δυνατή διάρκεια ζωής
της αλυσίδας πριονιού και να ελαχιστοποιήσετε
τις επιπτώσεις στο περιβάλλον. Εάν δεν υπάρχει
διαθέσιμο λάδι αλυσίδας πριονιού Husqvarna,
χρησιμοποιήστε ένα τυπικό λάδι αλυσίδας πριονιού.
• Σε περιοχές όπου δεν υπάρχει διαθέσιμο λάδι για
τη λίπανση των αλυσίδων πριονιού, χρησιμοποιήστε
λάδι αλυσίδας X-Guard BIO.
• Βεβαιωθείτε ότι η λίπανση της αλυσίδας πριονιού
λειτουργεί σωστά. Γεμίστε με λάδι αλυσίδας πριονιού
και ελέγξτε τη λίπανση της αλυσίδας πριονιού, εάν
είναι απαραίτητο.
Έλεγχος της λάμας οδήγησης
1. Ελέγξτε εάν υπάρχουν ρινίσματα στις άκρες της
λάμας οδήγησης. Αφαιρέστε τα γρέζια με μια λίμα.
(Εικ. 81)
2. Καθαρίστε την εγκοπή στη λάμα οδήγησης. (Εικ. 82)
3. Ελέγξτε την αυλάκωση της λάμας οδήγησης για
τυχόν φθορές. Αν χρειάζεται, αντικαταστήστε τη λάμα
οδήγησης. (Εικ. 83)
4. Ελέγξτε εάν η μύτη της λάμας είναι τραχιά ή πολύ
φθαρμένη. (Εικ. 84)
5. Να περιστρέφετε τη λάμα οδήγησης καθημερινά για
να παρατείνετε τη διάρκεια ζωής της. (Εικ. 85)
Καθαρισμός του προϊόντος, της
μπαταρίας και του φορτιστή της
μπαταρίας
1. Πρέπει να καθαρίζετε το προϊόν με στεγνό πανί μετά
από κάθε χρήση.
2. Καθαρίστε την μπαταρία και τον φορτιστή της
μπαταρίας με ένα στεγνό πανί. Διατηρήστε τις
ράβδους οδήγησης της μπαταρίας καθαρές.
1867 - 007 - 10.01.2024
75
3. Πριν από τη χρήση, βεβαιωθείτε ότι οι ακροδέκτες
της μπαταρίας και του φορτιστή είναι καθαροί.
4. Καθαρίστε την εσωτερική επιφάνεια του
προστατευτικού καλύμματος με μια βούρτσα.
Για να ελέγξετε την μπαταρία και το
φορτιστή μπαταρίας
1. Ελέγξτε την μπαταρία για ζημιές, για παράδειγμα
ρωγμές.
2. Ελέγξτε τον φορτιστή της μπαταρίας για ζημιές, για
παράδειγμα ρωγμές.
3. Βεβαιωθείτε ότι το καλώδιο σύνδεσης του φορτιστή
της μπαταρίας δεν έχει υποστεί ζημιά και ότι δεν
παρουσιάζει ρωγμές.
Αντιμετώπιση προβλημάτων
Στοιχεία αλληλεπίδρασης με τον χρήστη Aspire P5-P4A
Πρόβλημα Πιθανά σφάλματα Πιθανή λύση
Η πράσινη λυχνία
LED εκκίνησης ανα-
βοσβήνει.
Χαμηλή τάση μπαταρίας. Φορτίστε την μπαταρία.
Η κόκκινη λυχνία
LED σφάλματος ανα-
βοσβήνει.
Υπερφόρτωση. Το εξάρτημα κοπής έχει κολλήσει. Σταματή-
στε το προϊόν. Αφαιρέστε την μπαταρία. Κα-
θαρίστε το εξάρτημα κοπής από ανεπιθύμητα
υλικά. Χαλαρώστε την αλυσίδα.
Απόκλιση θερμοκρασίας. Αφήστε το προϊόν να κρυώσει.
Η σκανδάλη γκαζιού και το κουμπί εκκίνησης
πατήθηκαν ταυτόχρονα.
Απελευθερώστε τη σκανδάλη γκαζιού και πα-
τήστε το κουμπί START.
Η πράσινη λυχνία
LED και η κόκκινη λυ-
χνία LED αναβοσβή-
νουν εναλλάξ.
Η μπαταρία είναι άδεια. Φορτίστε την μπαταρία.
Η μπαταρία έχει υποστεί ζημιά. Απευθυνθείτε στον αντιπρόσωπο σέρβις.
Αντιμετώπιση προβλημάτων φορτιστή μπαταρίας
Λυχνία LED στον
φορτιστή της μπατα-
ρίας
Αιτία Λύση
Η πράσινη λυχνία
LED είναι αναμμένη
και η κόκκινη λυχνία
LED αναβοσβήνει.
Η μπαταρία δεν έχει τοποθετηθεί
σωστά στον φορτιστή μπαταρίας.
Αφαιρέστε την μπαταρία από τον φορτιστή και, στη συν-
έχεια, επανατοποθετήστε την.
Οι σύνδεσμοι μπαταρίας είναι
βρώμικοι.
Καθαρίστε τους συνδέσμους της μπαταρίας.
Η θερμοκρασία περιβάλλοντος εί-
ναι υπερβολικά υψηλή ή υπερβο-
λικά χαμηλή.
Ο φορτιστής της μπαταρίας πρέπει να χρησιμοποιείται σε
θερμοκρασίες μεταξύ 0 °C – +35 °C.
Η μπαταρία έχει υποστεί ζημιά. Αντικαταστήστε την μπαταρία.
76 1867 - 007 - 10.01.2024
Λυχνία LED στον
φορτιστή της μπατα-
ρίας
Αιτία Λύση
Η πράσινη λυχνία
LED και η κόκκινη λυ-
χνία LED είναι σβη-
στές.
Ο φορτιστής μπαταρίας δεν είναι
σωστά συνδεδεμένος στην πρίζα.
Συνδέστε τον φορτιστή μπαταρίας σε μια πρίζα ρεύματος.
Ελαττωματική πρίζα. Συνδέστε τον φορτιστή μπαταρίας σύμφωνα με την τάση
και τη συχνότητα που προδιαγράφονται στην πινακίδα
στοιχείων.
Το καλώδιο του φορτιστή μπατα-
ρίας έχει υποστεί ζημιά.
Επικοινωνήστε με έναν εγκεκριμένο αντιπρόσωπο σέρ-
βις.
Ο φορτιστής μπαταρίας έχει υπο-
στεί ζημιά.
Άλλα σφάλματα.
Εάν προκύψουν άλλα σφάλματα, βεβαιωθείτε ότι το προϊόν είναι απενεργοποιημένο, αφαιρέ-
στε την μπαταρία και απευθυνθείτε σε έναν εγκεκριμένο αντιπρόσωπο σέρβις.
Μεταφορά και αποθήκευση
Μεταφορά και αποθήκευση
• Οι παρεχόμενες μπαταρίες ιόντων λιθίου πληρούν
όλες τις απαιτήσεις της νομοθεσίας περί επικίνδυνων
εμπορευμάτων.
• Πρέπει να τηρείτε τις ειδικές απαιτήσεις
που αναγράφονται στη συσκευασία και στις
ετικέτες σχετικά με την εμπορική μεταφορά. Οι
απαιτήσεις αυτές πρέπει επίσης να τηρούνται
από οποιουσδήποτε τρίτους και από τους
διαμετακομιστές.
• Απευθυνθείτε σε ένα άτομο ειδικά εκπαιδευμένο στα
επικίνδυνα υλικά προτού στείλετε το προϊόν. Να
τηρείτε όλους τους ισχύοντες εθνικούς κανονισμούς.
• Αν συσκευάσετε την μπαταρία, χρησιμοποιήστε
ταινία πάνω στις ακάλυπτες επαφές. Σφηνώστε την
μπαταρία μέσα στο πακέτο, ώστε να μην μπορεί να
μετακινηθεί.
• Κατά τη φύλαξη ή τη μεταφορά του προϊόντος πρέπει
πάντα να αφαιρείτε την μπαταρία.
• Τοποθετήστε την μπαταρία και τον φορτιστή της
μπαταρίας σε χώρο στεγνό και προστατευμένο από
την υγρασία και τον παγετό.
• Μην αποθηκεύετε την μπαταρία σε χώρους όπου
ενδέχεται να προκληθεί στατικός ηλεκτρισμός. Μην
αποθηκεύετε την μπαταρία σε μεταλλικό κουτί.
• Να φυλάσσετε την μπαταρία σε χώρους με
θερμοκρασία μεταξύ -20 °C /-4 °F και +50 °C/122 °F
και μακριά από την άμεση έκθεση σε ηλιακό φως.
• Να φυλάσσετε το φορτιστή της μπαταρίας σε χώρους
με θερμοκρασία μεταξύ 5 °C/41 °F και 45 °C/113 °F
και μακριά από το άμεσο ηλιακό φως.
• Ο φορτιστής της μπαταρίας πρέπει να
χρησιμοποιείται μόνο όταν η θερμοκρασία
περιβάλλοντος είναι μεταξύ 0 °C/32 °F και 35 °C/95
°F.
• Να φυλάσσετε το προϊόν σε χώρους με θερμοκρασία
μεταξύ -40°C/-40°F έως +60C°/140°F.
• Φορτίστε την μπαταρία κατά 30% έως 50% προτού
την φυλάξετε για μεγάλο χρονικό διάστημα.
• Να φυλάσσετε το φορτιστή της μπαταρίας σε χώρο
κλειστό και χωρίς υγρασία.
• Μην φυλάσσετε την μπαταρία μαζί με τον φορτιστή.
Μην επιτρέπετε να αγγίζουν τον εξοπλισμό παιδιά
και άλλα μη εξουσιοδοτημένα άτομα. Να διατηρείτε
τον εξοπλισμό σε χώρο που μπορείτε να κλειδώσετε.
• Προτού φυλάξετε το προϊόν για μεγάλο χρονικό
διάστημα, πρέπει να το καθαρίζετε και να εκτελείτε
πλήρες σέρβις.
• Για να αποφύγετε τραυματισμούς ή ζημιές στο
προϊόν κατά τη μεταφορά και τη φύλαξη,
χρησιμοποιήστε το προστατευτικό μεταφοράς.
• Κατά τη μεταφορά, πρέπει να στερεώνετε καλά το
προϊόν.
Απόρριψη της μπαταρίας, του φορτιστή
μπαταρίας και του προϊόντος
Το παρακάτω σύμβολο σημαίνει ότι το προϊόν δεν
είναι οικιακό απόρριμμα. Ανακυκλώστε το σε κέντρο
ανακύκλωσης ηλεκτρικού και ηλεκτρονικού εξοπλισμού.
Με αυτόν τον τρόπο συμβάλλετε στην προστασία του
περιβάλλοντος και των ανθρώπων.
Για περισσότερες πληροφορίες, απευθυνθείτε στις
τοπικές αρχές, στην υπηρεσία αποκομιδής οικιακών
απορριμμάτων ή στον αντιπρόσωπο.
(Εικ. 23)
Περιεχόμενα Αυτό το σύμβολο υπάρχει πάνω στο
προϊόν ή στη συσκευασία του προϊόντος.
1867 - 007 - 10.01.2024 77
Τεχνικά στοιχεία
Τεχνικά στοιχεία
Aspire P5-P4A Aspire PE5-P4A
Μοτέρ
Τύπος PMDC 18 V PMDC 18 V
Ταχύτητα αλυσίδας, m/sec 4,9 4,9
Βάρος
Χωρίς μπαταρία, kg/ lb 1,6/3,5 3,1/6,8
Εκπομπές θορύβου
7
Στάθμη ηχητικής ισχύος, μετρούμενη τιμή dB(A) 88 88
Εγγυημένη στάθμη ηχητικής ισχύος L
WA
dB(A) 91 90
Στάθμες ήχου
8
Ισοδύναμη στάθμη ηχητικής πίεσης στο αυτί του χειριστή, dB(A) 75 74
Στάθμες κραδασμών
9
Επίπεδα δονήσεων στις λαβές, μετρημένα κατά ISO 22867, m/s
2
Σε σύμπτυξη, εμπρός/οπίσθια λαβή – 0,5/0,5
Σε έκταση, εμπρός/οπίσθια λαβή – 0,3/0,3
Κύρια λαβή/Βοηθητική λαβή 0,8/0,4 –
Εγκεκριμένες μπαταρίες
Αυτό το προϊόν μπορεί να λειτουργήσει με όλες
τις μπαταρίες POWER FOR ALL. Για βέλτιστη
απόδοση, συνιστάται η χρήση μπαταριών με ελάχιστη
χωρητικότητα 4,0 Ah.
Μπαταρία P4A 18-B45 P4A 18-B72
Τύπος Ιόντων λιθίου Ιόντων λιθίου
Χωρητικότητα μπαταρίας, Ah 2,5 4,0
Ονομαστική τάση, V 18 18
Βάρος, κιλά 0,35 0,65
7
Οι εκπομπές θορύβου στο περιβάλλον μετρούνται ως ηχητική ισχύς (L
WA
) σε συμμόρφωση με την Οδηγία
2000/14/EΚ. Η διαφορά μεταξύ της εγγυημένης και της μετρούμενης ηχητικής ισχύος είναι ότι η εγγυημένη
ηχητική ισχύς περιλαμβάνει επίσης τη διασπορά στο αποτέλεσμα της μέτρησης και τις αποκλίσεις μεταξύ των
διαφορετικών προϊόντων του ίδιου μοντέλου σύμφωνα με την Οδηγία 2000/14/ΕΚ.
8
Η ισοδύναμη στάθμη ηχητικής πίεσης, κατά ISO 22868, υπολογίζεται ως το χρονικά σταθμισμένο σύνολο
ενέργειας για διάφορες στάθμες ηχητικής πίεσης υπό διάφορες συνθήκες εργασίας. Η τυπική στατιστική
διασπορά για την ισοδύναμη στάθμη ηχητικής πίεσης είναι μια τυπική απόκλιση της τάξης του 3 dB (A).
9
Τα καταγεγραμμένα στοιχεία για την ισοδύναμη στάθμη δονήσεων έχουν τυπική στατιστική διασπορά (τυπική
απόκλιση) ίση με 1,5 m/s
2
.
78 1867 - 007 - 10.01.2024
Μπαταρία P4A 18-B45 P4A 18-B72
Αριθμός στοιχείων (Li-ion) 5 10
Εγκεκριμένοι φορτιστές μπαταρίας
Φορτιστής μπαταρίας P4A 18-C70
Τάση εισόδου, V Ανατρέξτε στις πληροφορίες σχετικά με τις
ονομαστικές τιμές του φορτιστή.
Συχνότητα, Hz 50–60
Ισχύς, W 70
Αξεσουάρ
Συνδυασμοί λάμας οδήγησης και
αλυσίδας πριονιού
Οι παρακάτω συνδυασμοί διαθέτουν έγκριση CE.
Λάμα οδήγησης Αλυσίδα πριονιού
Μήκος, ίντσες Βήμα, ίντσες Πάχος, mm Τύπος
Μήκος, αριθμός συν-
δέσμων συστήματος
μετάδοσης κίνησης
5 1/4" 1,1 SP11G 32
Ακόνισμα αλυσίδας πριονιού και χρήση
οδηγού ακονίσματος
Χρησιμοποιήστε τον συνιστώμενο οδηγό ακονίσματος
για να επιτύχετε σωστές γωνίες ακονίσματος. Σας
συνιστούμε να χρησιμοποιείτε πάντα τον συνιστώμενο
οδηγό ακονίσματος για να επιτύχετε σωστές γωνίες
ακονίσματος.
Εάν δεν γνωρίζετε ποια αλυσίδα πριονιού έχετε στο
προϊόν σας, απευθυνθείτε στον τοπικό αντιπρόσωπο
σέρβις.
mm/in mm/in
SP11G 3,5 / 9/64 60° 30° 0° 0,4/0,016 5299371-01
1867 - 007 - 10.01.2024 79
Δήλωση Συμμόρφωσης
Δήλωση συμμόρφωσης ΕΕ
Εμείς, η Husqvarna AB, SE‐561 82 Huskvarna, Σουηδία,
τηλ.: +46-36-146500, δηλώνουμε με αποκλειστική μας
ευθύνη ότι το προϊόν:
Περιγραφή Αλυσοπρίονο με μπαταρία και κλαδευτήρι με μακριά λαβή
Μάρκα Husqvarna
Τύπος / Μοντέλο Aspire P5-P4A, Aspire PE5-P4A
Αναγνώριση Αριθμοί σειράς με ημερομηνία από το 2022 και έπειτα
συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες και
τους κανονισμούς της ΕΕ:
Οδηγία/Κανονισμός Περιγραφή
2006/42/ΕΚ "σχετικά με τα μηχανήματα"
2014/30/ΕΕ "σχετικά με την ηλεκτρομαγνητική συμβατότητα"
2011/65/ΕΕ
"σχετικά με τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε είδη ηλεκτρικού
και ηλεκτρονικού εξοπλισμού"
2000/14/ΕΚ "σχετικά με τις εκπομπές θορύβου στο περιβάλλον"
και ότι εφαρμόζονται τα παρακάτω πρότυπα ή/και
τεχνικές προδιαγραφές: EN 62841-1:2015/A11:2022,
EN ISO 11680-1:2021, EN ISO 12100:2010, EN
IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
Ο φορέας DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany,
0158 πραγματοποίησε εθελοντικά εξέταση τύπου
ΕΚ, σύμφωνα με την οδηγία περί μηχανημάτων
(2006/42/ΕΚ) άρθρο 12, σημείο 3 στοιχείο β. Ο αριθμός
του πιστοποιητικού για την εξέταση τύπου ΕΚ είναι ο
εξής: 4815039.22006.
Εφαρμοζόμενη διαδικασία αξιολόγησης συμμόρφωσης
σύμφωνα με την οδηγία 2000/14/ΕΚ, παράρτημα V.
Για πληροφορίες σχετικά με τις εκπομπές θορύβου,
ανατρέξτε στην ενότητα
Τεχνικά στοιχεία στη σελίδα 78
.
Huskvarna, 2022-06-22
Claes Losdal, Διευθυντής Έρευνας και Ανάπτυξης
Husqvarna AB
Υπεύθυνος για την τεχνική τεκμηρίωση
80 1867 - 007 - 10.01.2024
Άδειες
Copyright
©
2012–2020 STMicroelectronics
Η παρούσα εγγύηση δεν καλύπτει ελαττώματα που
είναι αποτέλεσμα φυσιολογικής φθοράς, αμέλειας,
ελαττωματικής χρήσης, μη εξουσιοδοτημένης επισκευής
ή εάν η συσκευή αναρρόφησης είναι συνδεδεμένη σε
λανθασμένη τάση.
Με την επιφύλαξη παντός δικαιώματος.
Η αναδιανομή και η χρήση σε πηγαία και δυαδική
μορφή, με ή χωρίς τροποποίηση, επιτρέπονται εάν
πληρούνται οι ακόλουθες προϋποθέσεις:
• Στις αναδιανομές του πηγαίου κώδικα πρέπει να
διατηρείται η παραπάνω σημείωση περί πνευματικών
δικαιωμάτων, η παρούσα λίστα προϋποθέσεων και η
ακόλουθη αποποίηση ευθυνών.
• Στις αναδιανομές σε δυαδική μορφή πρέπει να
υπάρχει αντίγραφο της παραπάνω σημείωσης περί
πνευματικών δικαιωμάτων, της παρούσας λίστας
προϋποθέσεων και της ακόλουθης αποποίησης
ευθυνών στα έγγραφα τεκμηρίωσης ή/και σε
οποιοδήποτε άλλο υλικό παρέχεται μαζί με τη
διανομή.
• Δεν επιτρέπεται η χρήση του ονόματος της
STMicroelectronics και των άλλων συντελεστών
για την προσυπογραφή ή προώθηση προϊόντων
που προκύπτουν από το παρόν λογισμικό χωρίς
προηγούμενη γραπτή άδεια.
ΤΟ ΠΑΡΟΝ ΛΟΓΙΣΜΙΚΟ ΠΑΡΕΧΕΤΑΙ ΑΠΟ ΤΟΥΣ
ΚΑΤΟΧΟΥΣ ΤΩΝ ΠΝΕΥΜΑΤΙΚΩΝ ΔΙΚΑΙΩΜΑΤΩΝ
ΚΑΙ ΤΟΥΣ ΑΛΛΟΥΣ ΣΥΝΤΕΛΕΣΤΕΣ "ΩΣ ΕΧΕΙ" ΚΑΙ
ΑΠΟΠΟΙΟΥΜΕΘΑ ΟΠΟΙΑΔΗΠΟΤΕ ΡΗΤΗ Ή ΣΙΩΠΗΡΗ
ΕΓΓΥΗΣΗ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ, ΕΝΔΕΙΚΤΙΚΑ,
ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ
ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ
ΣΚΟΠΟ. ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ Ο ΚΑΤΟΧΟΣ
ΤΩΝ ΠΝΕΥΜΑΤΙΚΩΝ ΔΙΚΑΙΩΜΑΤΩΝ Ή ΟΙ ΑΛΛΟΙ
ΣΥΝΤΕΛΕΣΤΕΣ ΔΕΝ ΘΑ ΕΙΝΑΙ ΥΠΕΥΘΥΝΟΙ ΓΙΑ
ΟΠΟΙΑΔΗΠΟΤΕ ΑΜΕΣΗ, ΕΜΜΕΣΗ, ΣΥΜΠΤΩΜΑΤΙΚΗ,
ΕΙΔΙΚΗ, ΠΑΡΑΔΕΙΓΜΑΤΙΚΗ Ή ΕΠΑΚΟΛΟΥΘΗ ΖΗΜΙΑ
(ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ, ΜΕΤΑΞΥ ΑΛΛΩΝ,
ΤΗΣ ΠΡΟΜΗΘΕΙΑΣ ΥΠΟΚΑΤΑΣΤΑΤΩΝ ΑΓΑΘΩΝ
Ή ΥΠΗΡΕΣΙΩΝ, ΤΗΣ ΑΠΩΛΕΙΑΣ ΧΡΗΣΗΣ,
ΔΕΔΟΜΕΝΩΝ Ή ΚΕΡΔΩΝ Ή ΤΗΣ ΔΙΑΚΟΠΗΣ
ΤΩΝ ΕΠΙΧΕΙΡΗΜΑΤΙΚΩΝ ΔΡΑΣΤΗΡΙΟΤΗΤΩΝ),
ΑΝΕΞΑΡΤΗΤΑ ΑΠΟ ΤΟΝ ΤΡΟΠΟ ΠΟΥ
ΠΡΟΚΛΗΘΗΚΕ ΚΑΙ ΑΠΟ ΟΠΟΙΑΔΗΠΟΤΕ ΘΕΩΡΙΑ
ΕΥΘΥΝΗΣ, ΕΙΤΕ ΒΑΣΕΙ ΣΥΜΒΑΣΗΣ ΕΙΤΕ
ΒΑΣΕΙ ΑΝΤΙΚΕΙΜΕΝΙΚΗΣ ΕΥΘΥΝΗΣ Ή ΛΟΓΩ
ΑΔΙΚΟΠΡΑΞΙΑΣ (ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΗΣ ΤΗΣ
ΑΜΕΛΕΙΑΣ Ή ΑΛΛΩΣ) ΠΟΥ ΠΡΟΚΥΠΤΕΙ ΚΑΤΑ
ΟΠΟΙΟΝΔΗΠΟΤΕ ΤΡΟΠΟ ΑΠΟ ΤΗ ΧΡΗΣΗ ΤΟΥ
ΠΑΡΟΝΤΟΣ ΛΟΓΙΣΜΙΚΟΥ, ΑΚΟΜΑ ΚΙ ΑΝ ΕΧΕΙ
ΕΝΗΜΕΡΩΘΕΙ ΓΙΑ ΤΗΝ ΠΙΘΑΝΟΤΗΤΑ ΠΡΟΚΛΗΣΗΣ
ΤΕΤΟΙΩΝ ΖΗΜΙΩΝ.
Άδεια χρήσης Apache 2.0
Copyright
©
2009-2019 Arm Limited. Με την επιφύλαξη
παντός δικαιώματος.
Έκδοση 2.0, Ιανουάριος 2004, http://www.apache.org/
licenses/
ΟΡΟΙ ΚΑΙ ΠΡΟΫΠΟΘΕΣΕΙΣ ΧΡΗΣΗΣ,
ΑΝΑΠΑΡΑΓΩΓΗΣ ΚΑΙ ΔΙΑΝΟΜΗΣ
1. Ορισμοί.
Ως "Άδεια χρήσης" νοούνται οι όροι και οι προϋποθέσεις
χρήσης, αναπαραγωγής και διανομής, όπως ορίζονται
στις ενότητες 1 έως 9 του παρόντος εγγράφου.
Ως "Χορηγός της άδειας χρήσης" νοείται ο κάτοχος
των πνευματικών δικαιωμάτων ή ο φορέας που έχει
εξουσιοδοτηθεί από τον κάτοχο των πνευματικών
δικαιωμάτων για τη χορήγηση της άδειας χρήσης. Ως
"Νομική οντότητα" νοείται η ένωση της ενεργούσας
οντότητας και όλων των άλλων οντοτήτων που ελέγχουν,
ελέγχονται ή τελούν υπό κοινό έλεγχο με την εν λόγω
οντότητα. Για τους σκοπούς του παρόντος ορισμού,
ως "έλεγχος" νοείται i) η εξουσία, άμεση ή έμμεση, για
τη διεύθυνση ή διαχείριση της εν λόγω οντότητας είτε
βάσει σύμβασης είτε με άλλο τρόπο, ή ii) η κυριότητα
του πενήντα τοις εκατό (50%) ή περισσότερων εν
κυκλοφορία μετοχών, ή iii) η πραγματική κυριότητα της
εν λόγω οντότητας. Με τον όρο "Εσείς" (ή "Σας") νοείται
ένα φυσικό ή νομικό πρόσωπο που ασκεί δικαιώματα
τα οποία εκχωρούνται από την παρούσα Άδεια χρήσης.
Ως "Πηγαία μορφή" νοείται η προτιμώμενη μορφή
για την εκτέλεση τροποποιήσεων και συμπεριλαμβάνει,
ενδεικτικά, τον πηγαίο κώδικα του λογισμικού, την πηγή
τεκμηρίωσης και τα αρχεία διαμόρφωσης. Ως "Μορφή
αντικειμένου" νοείται κάθε μορφή που προκύπτει
από τον μηχανικό μετασχηματισμό ή μετάφραση μιας
πηγαίας μορφής και συμπεριλαμβάνει, ενδεικτικά, τον
μεταγλωττισμένο αντικειμενικό κώδικα, την παραγόμενη
τεκμηρίωση και τις μετατροπές σε άλλους τύπους μέσων.
Ως "Έργο" νοείται το έργο ενός δημιουργού, είτε σε
πηγαία μορφή είτε σε μορφή αντικειμένου, το οποίο
διατίθεται βάσει της Άδειας χρήσης, όπως υποδεικνύεται
από μια γνωστοποίηση περί πνευματικών δικαιωμάτων
που περιλαμβάνεται ή επισυνάπτεται στο έργο (ένα
παράδειγμα παρέχεται στο παρακάτω Παράρτημα). Ως
"Παράγωγα έργα" νοείται κάθε έργο, είτε σε πηγαία
μορφή είτε σε μορφή αντικειμένου, που βασίζεται στο
(ή προέρχεται από το) έργο και για το οποίο οι
συντακτικές αναθεωρήσεις, τα σχόλια, οι επεξηγήσεις
ή άλλες τροποποιήσεις αντιπροσωπεύουν, συνολικά,
ένα πρωτότυπο έργο δημιουργού. Για τους σκοπούς
της παρούσας Άδειας χρήσης, τα Παράγωγα έργα δεν
περιλαμβάνουν έργα που παραμένουν διαχωρισμένα
από ή απλώς συνδέονται (ή συνδέονται κατά όνομα)
με τις διεπαφές του Έργου και των Παράγωγων
έργων αυτού. Ως "Συνεισφορά" νοείται κάθε έργο
δημιουργού, συμπεριλαμβανομένης της αρχικής έκδοσης
του έργου και τυχόν τροποποιήσεων ή προσθηκών
στο έργο αυτό ή σε παράγωγα έργα του, που
υποβάλλεται σκόπιμα στον Χορηγό της άδειας χρήσης
1867 - 007 - 10.01.2024
81
για να συμπεριληφθεί στο Έργο από τον κάτοχο
των πνευματικών δικαιωμάτων ή από ένα άτομο ή
μια Νομική οντότητα που έχει εξουσιοδοτηθεί για
υποβολή εκ μέρους του κατόχου των πνευματικών
δικαιωμάτων. Για τους σκοπούς του παρόντος
ορισμού ως "υποβληθείσα" νοείται κάθε μορφή
ηλεκτρονικής, προφορικής ή γραπτής επικοινωνίας
που αποστέλλεται στον Χορηγό της άδειας χρήσης
ή στους εκπροσώπους του, συμπεριλαμβανομένης,
μεταξύ άλλων, της επικοινωνίας σε ηλεκτρονικές λίστες
αλληλογραφίας, συστήματα ελέγχου πηγαίου κώδικα
και συστήματα παρακολούθησης προβλημάτων τα
οποία διαχειρίζεται ο Χορηγός της άδειας χρήσης
ή άλλα μέρη για λογαριασμό του, με σκοπό τη
συζήτηση και τη βελτίωση του Έργου, εξαιρουμένης της
επικοινωνίας που επισημαίνεται εμφανώς ή ορίζεται με
άλλο τρόπο εγγράφως από τον κάτοχο των πνευματικών
δικαιωμάτων ως "Μη αποτελούσα συνεισφορά". Ως
"Συντελεστής" νοείται ο Χορηγός της άδειας χρήσης και
κάθε φυσικό ή Νομικό πρόσωπο για λογαριασμό του
οποίου έχει ληφθεί μια συνεισφορά από τον Χορηγό της
άδειας χρήσης, η οποία, στη συνέχεια, έχει ενσωματωθεί
στο Έργο.
2. Εκχώρηση άδειας χρήσης πνευματικών δικαιωμάτων.
Σύμφωνα με τους όρους και τις προϋποθέσεις της
παρούσας Άδειας χρήσης, κάθε Συντελεστής Σάς
εκχωρεί δια του παρόντος μια μόνιμη, παγκόσμια, μη
αποκλειστική, δωρεάν και χωρίς υποχρέωση καταβολής
δικαιωμάτων εκμετάλλευσης, ανέκκλητη άδεια χρήσης
πνευματικών δικαιωμάτων για την αναπαραγωγή, τη
δημιουργία παράγωγων έργων, τη δημόσια προβολή,
τη δημόσια εκτέλεση, την παροχή επιμέρους αδειών
χρήσης και τη διανομή του έργου και των εν λόγω
παράγωγων έργων σε πηγαία μορφή ή σε μορφή
αντικειμένου.
3. Χορήγηση άδειας χρήσης διπλώματος ευρεσιτεχνίας.
Σύμφωνα με τους όρους και τις προϋποθέσεις της
παρούσας Άδειας χρήσης, κάθε Συντελεστής σάς
εκχωρεί δια του παρόντος μια μόνιμη, παγκόσμια, μη
αποκλειστική, δωρεάν και χωρίς υποχρέωση καταβολής
δικαιωμάτων εκμετάλλευσης, αμετάκλητη (εκτός από
όσα αναφέρονται στην παρούσα ενότητα) άδεια χρήσης
διπλώματος ευρεσιτεχνίας για την παραγωγή, τη χρήση,
την προσφορά πώλησης, την πώληση, την εισαγωγή
και με άλλο τρόπο μεταφορά του Έργου, όταν η
εν λόγω άδεια ισχύει μόνο για τις αξιώσεις περί
διπλωμάτων ευρεσιτεχνίας που επιτρέπει ο εν λόγω
συντελεστής και οι οποίες παραβιάζονται απαραίτητα
από τη Συνεισφορά ή τις Συνεισφορές τους μόνο ή
με συνδυασμό της Συνεισφοράς ή των Συνεισφορών
τους με το Έργο στο οποίο υποβλήθηκε η εν λόγω
Συνεισφορά ή Συνεισφορές. Εάν υποβάλετε αγωγή για
δίπλωμα ευρεσιτεχνίας κατά οποιασδήποτε οντότητας
(συμπεριλαμβανομένης διασταυρούμενης αξίωσης ή
ανταγωγής σε αγωγή) ισχυριζόμενοι ότι το Έργο ή
μια Συνεισφορά που έχει ενσωματωθεί στο Έργο
συνιστά άμεση ή συμμετοχή σε παραβίαση διπλώματος
ευρεσιτεχνίας, οποιεσδήποτε άδειες χρήσης διπλώματος
ευρεσιτεχνίας Σας έχουν εκχωρηθεί στο πλαίσιο της
παρούσας Άδειας χρήσης για το Έργο αυτό θα παύσουν
να ισχύουν από την ημερομηνία κατάθεσης της εν λόγω
αγωγής.
4. Αναδιανομή.
Επιτρέπεται να αναπαράγετε και να διανέμετε αντίγραφα
του Έργου ή των Παράγωγων έργων αυτού σε
οποιοδήποτε μέσο, με ή χωρίς τροποποιήσεις, και σε
πηγαία μορφή ή μορφή αντικειμένου, εάν πληρούνται οι
ακόλουθες προϋποθέσεις:
• Πρέπει να παρέχετε σε οποιονδήποτε άλλο
παραλήπτη του Έργου ή των Παράγωγων έργων ένα
αντίγραφο της παρούσας Άδειας χρήσης, και
• Πρέπει να φροντίσετε οποιοδήποτε τροποποιημένο
αρχείο να φέρει εμφανείς γνωστοποιήσεις που θα
δηλώνουν ότι έχετε αλλάξει τα αρχεία και πρέπει
να διατηρήσετε, στην πηγαία μορφή οποιωνδήποτε
Παράγωγων έργων που διανέμετε, όλες τις
γνωστοποιήσεις περί πνευματικών δικαιωμάτων,
διπλωμάτων ευρεσιτεχνίας, εμπορικών σημάτων και
απόδοσης δικαιωμάτων από την Πηγαία μορφή
του Έργου, με εξαίρεση τις ειδοποιήσεις που
δεν αφορούν οποιοδήποτε τμήμα των Παράγωγων
έργων και
• Εάν το έργο περιλαμβάνει ένα αρχείο κειμένου
με τίτλο "ΓΝΩΣΤΟΠΟΙΗΣΗ" στη διανομή του,
οποιαδήποτε Παράγωγα έργα διανέμετε Εσείς
πρέπει να περιλαμβάνουν ένα αναγνώσιμο
αντίγραφο των γνωστοποιήσεων απόδοσης
δικαιωμάτων που περιέχονται στο εν λόγω
αρχείο με τίτλο ΓΝΩΣΤΟΠΟΙΗΣΗ, με εξαίρεση τις
γνωστοποιήσεις που δεν αφορούν οποιοδήποτε
τμήμα των Παράγωγων έργων, σε τουλάχιστον
ένα από τα ακόλουθα σημεία: εντός ενός αρχείου
κειμένου με τίτλο ΓΝΩΣΤΟΠΟΙΗΣΗ που διανέμεται
μαζί με τα Παράγωγα έργα, εντός της Πηγαίας
μορφής ή της τεκμηρίωσης, εάν παρέχεται μαζί
με τα Παράγωγα έργα, ή εντός μιας απεικόνισης
που θα δημιουργείται από τα Παράγωγα έργα,
εάν και όπου εμφανίζονται κανονικά οι εν λόγω
γνωστοποιήσεις από τρίτα μέρη. Τα περιεχόμενα του
αρχείου με τίτλο ΓΝΩΣΤΟΠΟΙΗΣΗ παρέχονται μόνο
για ενημερωτικούς σκοπούς και δεν τροποποιούν
την Άδεια χρήσης. Μπορείτε να προσθέσετε τις
δικές Σας γνωστοποιήσεις απόδοσης δικαιωμάτων
σε Παράγωγα έργα που διανέμετε Εσείς, παράλληλα
ή ως συμπλήρωμα στο κείμενο ΓΝΩΣΤΟΠΟΙΗΣΗ
από το Έργο, υπό την προϋπόθεση ότι αυτές οι
πρόσθετες γνωστοποιήσεις απόδοσης δικαιωμάτων
δεν μπορούν να ερμηνευτούν ως τροποποίηση
της Άδειας χρήσης. Μπορείτε να προσθέσετε τη
δική Σας δήλωση περί πνευματικών δικαιωμάτων
στις τροποποιήσεις σας και να ορίσετε πρόσθετους
ή διαφορετικούς όρους και προϋποθέσεις για τη
χρήση, την αναπαραγωγή ή τη διανομή των
τροποποιήσεών Σας ή για οποιαδήποτε τέτοια
Παράγωγα έργα συνολικά, με την προϋπόθεση ότι
η χρήση, αναπαραγωγή και η διανομή του Έργου
από Εσάς συμμορφώνεται με τις προϋποθέσεις που
αναφέρονται στην παρούσα Άδεια χρήσης.
82
1867 - 007 - 10.01.2024
5. Υποβολή συνεισφορών.
Εκτός εάν δηλώσετε ρητά κάτι διαφορετικό, οποιαδήποτε
Συνεισφορά που υποβάλλεται σκόπιμα για συμπερίληψη
στο Έργο από εσάς στον Χορηγό της άδειας
χρήσης υπόκειται στους όρους και τις προϋποθέσεις
της παρούσας Άδειας χρήσης, χωρίς οποιουσδήποτε
πρόσθετους όρους ή προϋποθέσεις. Με την επιφύλαξη
των παραπάνω, τίποτα από όσα περιλαμβάνονται στο
παρόν έγγραφο δεν αντικαθιστά ή τροποποιεί τους
όρους οποιασδήποτε ξεχωριστής συμφωνίας άδειας
χρήσης που μπορεί να έχετε συνάψει με τον Χορηγό της
άδειας χρήσης σχετικά με αυτές τις Συνεισφορές.
6. Εμπορικά σήματα.
Η παρούσα Άδεια χρήσης δεν εκχωρεί την άδεια χρήσης
των εμπορικών ονομάτων, των εμπορικών σημάτων,
των σημάτων υπηρεσιών ή των ονομάτων προϊόντων
του Χορηγού της άδειας χρήσης, εκτός εάν απαιτείται
για την εύλογη και συνήθη χρήση κατά την περιγραφή
της προέλευσης του έργου και την αναπαραγωγή του
περιεχομένου του αρχείου ΓΝΩΣΤΟΠΟΙΗΣΗ.
7. Δήλωση αποποίησης εγγύησης.
Εκτός εάν απαιτείται από την ισχύουσα νομοθεσία
ή έχει συμφωνηθεί γραπτώς, ο Χορηγός της άδειας
χρήσης παρέχει το Έργο (και κάθε Συντελεστής
παρέχει τις συνεισφορές του) "ΩΣ ΕΧΕΙ", ΧΩΡΙΣ
ΚΑΜΙΑ ΕΓΓΥΗΣΗ Ή ΠΡΟΫΠΟΘΕΣΗ ΟΠΟΙΟΥΔΗΠΟΤΕ
ΕΙΔΟΥΣ, ρητή ή σιωπηρή, συμπεριλαμβανομένων,
ενδεικτικά, οποιωνδήποτε εγγυήσεων ή προϋποθέσεων
για τον ΤΙΤΛΟ, τη ΜΗ ΠΑΡΑΒΙΑΣΗ ΔΙΚΑΙΩΜΑΤΩΝ,
την ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑ ή την ΚΑΤΑΛΛΗΛΟΤΗΤΑ
ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. Είστε αποκλειστικά
υπεύθυνοι για τον προσδιορισμό της καταλληλότητας
χρήσης ή αναδιανομής του Έργου και αναλαμβάνετε
κάθε κίνδυνο που σχετίζεται με την άσκηση
των δικαιωμάτων Σας στο πλαίσιο της παρούσας
Άδειας χρήσης. 8. Περιορισμός ευθύνης. Σε καμία
περίπτωση και βάσει καμίας νομικής θεωρίας, είτε εξ
αδικοπραξίας (συμπεριλαμβανομένης της αμέλειας) είτε
βάσει σύμβασης ή άλλως, εκτός εάν απαιτείται από
το εφαρμοστέο δίκαιο (όπως εσκεμμένες και αμελείς
πράξεις) ή εάν έχει συμφωνηθεί γραπτώς, δεν θα
είναι υπεύθυνος οποιοσδήποτε Συντελεστής έναντι Σας
για τυχόν ζημίες, συμπεριλαμβανομένων των άμεσων,
έμμεσων, ειδικών, συμπτωματικών ή επακόλουθων
ζημιών οποιουδήποτε χαρακτήρα, οι οποίες μπορεί
να προκύψουν ως αποτέλεσμα της παρούσας άδειας
χρήσης ή λόγω της χρήσης ή της αδυναμίας χρήσης
του Έργου (συμπεριλαμβανομένων, ενδεικτικά, ζημιών
για απώλεια καλής θέλησης, διακοπή εργασιών, βλάβη
ή δυσλειτουργία υπολογιστών ή οποιαδήποτε άλλη
εμπορική ζημία ή απώλεια), ακόμα και αν ο εν λόγω
Συντελεστής έχει ενημερωθεί για την πιθανότητα τέτοιων
ζημιών.
9. Αποδοχή εγγύησης ή πρόσθετης ευθύνης.
Κατά την αναδιανομή του Έργου ή των Παράγωγων
έργων αυτού, μπορείτε να επιλέξετε να προσφέρετε
και να χρεώνετε μια αμοιβή για την αποδοχή της
υποστήριξης, της εγγύησης, της αποζημίωσης ή άλλων
υποχρεώσεων ή/και δικαιωμάτων που συνάδουν με την
παρούσα Άδεια χρήσης. Ωστόσο, κατά την αποδοχή
αυτών των υποχρεώσεων, μπορείτε να ενεργείτε
μόνο για δικό Σας λογαριασμό και με αποκλειστικά
δική σας ευθύνη, όχι για λογαριασμό οποιουδήποτε
άλλου Συντελεστή, και μόνο εάν συμφωνείτε να
αποζημιώσετε, να υπερασπιστείτε και να προστατεύσετε
κάθε Συντελεστή έναντι οποιασδήποτε ευθύνης που
προκύπτει από, ή από αξιώσεις που εγείρονται κατά
του εν λόγω Συντελεστή λόγω της αποδοχής από Εσάς
οποιασδήποτε τέτοιας εγγύησης ή πρόσθετης ευθύνης.
ΤΕΛΟΣ ΤΩΝ ΟΡΩΝ ΚΑΙ ΠΡΟΫΠΟΘΕΣΕΩΝ
1867 - 007 - 10.01.2024 83
Sommario
Introduzione..................................................................84
Sicurezza......................................................................86
Montaggio Aspire PE5-P4A.......................................... 93
Utilizzo.......................................................................... 94
Manutenzione............................................................... 96
Ricerca guasti............................................................... 99
Trasporto e rimessaggio............................................. 100
Dati tecnici.................................................................. 101
Accessori.................................................................... 102
Dichiarazione di conformità........................................ 104
Licenze....................................................................... 105
Introduzione
Descrizione del prodotto
Il prodotto Husqvarna Aspire P5-P4A è un potatore a
batteria.
Il prodotto Husqvarna Aspire PE5-P4A è un potatore ad
asta a batteria con funzione telescopica.
Il lavoro è in costante evoluzione per aumentare
sicurezza ed efficienza durante le attività. Rivolgersi al
centro di assistenza per maggiori informazioni.
Uso previsto
Utilizzare il prodotto per tagliare rami e ramoscelli. Non
utilizzare il prodotto per altre attività.
Guida rapida
Eseguire la scansione del codice QR per suggerimenti
sull'uso del prodotto.
(Fig. 27)
Panoramica del prodotto
(Fig. 1)
1. Potatore
2. Protezione della catena della sega
3. Barra guida
4. Manopola di blocco del coperchio di protezione
5. Fermo della leva di comando, potatore
6. Leva di comando, potatore
7. Interfaccia utente
8. Impugnatura principale, potatore
9. Batteria
10. Manopola di blocco del potatore
11. Albero
12. Funzione telescopica
13. Pulsante di bloccaggio
14. Leva di comando, potatore ad asta
15. Fermo della leva di comando, potatore ad asta
16. Pulsante per il rilascio della batteria
17. Connettore
18. Caricabatteria
19. Spia di accensione e avvertenza
20. Protezione di trasporto
21. Manuale dell’operatore
22. Gancio per potatore, viti e tasselli per parete
23. Gancio per potatore ad asta, viti e tasselli per parete
24. Olio bio per catena
25. Brugola
Simboli riportati sul prodotto
(Fig. 2)
AVVERTENZA: questo prodotto può
essere pericoloso e causare lesioni
gravi o mortali all'operatore o a terzi.
Prestare attenzione e utilizzare il prodotto
correttamente.
(Fig. 3)
Leggere attentamente il manuale
dell'operatore e accertarsi di aver
compreso le istruzioni prima di utilizzare
il prodotto.
(Fig. 4)
Per Aspire P5-P4A: Utilizzare protezioni
per gli occhi omologate.
(Fig. 5)
Per Aspire PE5-P4A: Utilizzare un elmetto
protettivo in luoghi in cui gli oggetti
potrebbero cadere. Usare cuffie protettive
omologate. Utilizzare protezioni per gli
occhi omologate.
(Fig. 6)
Utilizzare guanti protettivi omologati.
(Fig. 7)
Utilizzare robusti stivali antiscivolo.
(Applicabile solo per il potatore ad asta.)
(Fig. 8)
Corrente diretta.
(Fig. 9)
Tensione nominale, V
(Fig. 10)
Non esporre alla pioggia.
84 1867 - 007 - 10.01.2024
(Fig. 11)
Rabbocco olio della catena.
(Fig. 12)
Direzione di rotazione, catena.
(Fig. 13)
Rischio di lesioni. Tenere le mani lontane
dalla catena della sega.
(Fig. 14)
Ruotare a sinistra per allentare la
manopola, ruotare a destra per serrarla.
(Fig. 15)
Il prodotto è conforme alle direttive UE
vigenti.
(Fig. 16)
Il presente prodotto è conforme alle
direttive del Regno Unito vigenti.
(Fig. 17)
Emissioni di rumore nell'ambiente in
conformità alle direttive e alle norme UE
e UK e alla norma del Nuovo Galles del
Sud in materia di protezione dell'ambiente
"Protection of the Environment Operations
(Noise Control) Regulation 2017". Il
livello acustico garantito del prodotto è
specificato nei dati tecnici alla pagina
Dati tecnici alla pagina 101
nonché
sull'etichetta.
(Fig. 18)
Il prodotto o l'imballaggio del prodotto non
è un rifiuto domestico. Riciclarlo in una
stazione di riciclaggio per apparecchiature
elettriche ed elettroniche.
(Fig. 21) Questo prodotto non è isolato elettricamente. Se il prodotto viene a trovarsi a
contatto o nelle vicinanze di cavi conduttori di tensione si può incorrere in lesioni
gravi o mortali. L'elettricità può essere condotta da un punto all'altro tramite un
cosiddetto arco di tensione. Più la tensione è alta, maggiore è lo spazio attraverso
il quale è possibile condurre l'elettricità. L'elettricità può anche essere condotta
tramite rami o altri oggetti, particolarmente se bagnati. Mantenere sempre una
distanza di almeno 10 m fra il prodotto e le linee elettriche ad alta tensione e/o
l'oggetto che si trova a contatto con esse. Se è necessario lavorare con una di-
stanza di sicurezza inferiore, contattare sempre l’azienda distributrice dell’energia
per assicurarsi che la tensione sia staccata nel momento in cui si inizia il lavoro.
Durante il lavoro l'utilizzatore del prodotto deve accertarsi che non ci siano perso-
ne o animali in un raggio di 15 metri. (Applicabile solo per il potatore ad asta.)
(Fig. 22) La targhetta dati di funzionamento o la stampa al laser mostrano il numero di
serie. yyyy è l'anno di produzione e ww è la settimana di produzione.
Nota: I restanti simboli/decalcomanie applicati sul
prodotto riguardano particolari requisiti necessari per
ottenere la certificazione in alcuni mercati.
Simboli sulla batteria e/o sul
caricabatterie
(Fig. 23)
Riciclare questo pro-
dotto in una stazio-
ne di riciclaggio per
apparecchiature elet-
triche ed elettroniche.
(Solo per l'Europa)
(Fig. 24) Utilizzare la batteria
solo nei prodotti dei
partner del sistema
POWER FOR ALL.
(Fig. 25) Proteggere la batteria dal calore, ad
esempio da luce solare intensa conti-
nua, fuoco, sporcizia, acqua e umidità.
C'è il rischio di esplosione e cortocircui-
to.
(Fig. 26)
(Fig. 19)
Utilizzare e conservare il caricabatteria
solo in ambienti interni.
(Fig. 20)
Doppio isolamento.
Danni al prodotto
Non siamo responsabili dei danni al prodotto se:
• Il prodotto viene riparato in modo errato.
• Il prodotto viene riparato con parti che non
provengono o non sono omologate dal produttore.
• Il prodotto contiene un accessorio che non proviene
o non è omologato dal produttore.
• Il prodotto non viene riparato presso un centro
di assistenza autorizzato o presso un'autorità
competente.
1867 - 007 - 10.01.2024 85
Produttore
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Sicurezza
Definizioni di sicurezza
Le avvertenze, le precauzioni e le note sono utilizzate
per evidenziare le parti importanti del manuale.
AVVERTENZA: Utilizzato se è
presente un rischio di lesioni o morte
dell'operatore o di passanti nel caso in
cui le istruzioni del manuale non vengano
rispettate.
ATTENZIONE: Utilizzato se è
presente un rischio di danni al prodotto, ad
altri materiali oppure alla zona adiacente nel
caso in cui le istruzioni del manuale non
vengano rispettate.
Nota: Utilizzato per fornire ulteriori informazioni
necessarie in una determinata situazione.
Avvertenze generali di sicurezza
dell'attrezzo elettrico
AVVERTENZA: Leggere
attentamente tutte le avvertenze di sicurezza
e tutte le istruzioni. La mancata osservanza
delle avvertenze e delle istruzioni può dare
luogo a scosse elettriche, incendi e/o gravi
lesioni.
Nota: Conservare tutte le avvertenze e le istruzioni
per la futura consultazione. Nelle avvertenze, il termine
"attrezzo elettrico" si riferisce al vostro attrezzo elettrico
alimentato tramite rete elettrica (con cavo) o a batteria
(senza fili).
Sicurezza dell’area di lavoro
• Tenere l’area di lavoro pulita e ben illuminata.
Le zone in disordine o male illuminate possono
provocare incidenti.
• Non mettere in funzione attrezzi elettrici in ambienti
esplosivi, quali quelli che comportano la presenza di
liquidi infiammabili, gas o polvere. Gli attrezzi elettrici
generano scintille che possono incendiare polveri o
fumi.
• Tenere lontani bambini e spettatori mentre si
fa funzionare un attrezzo elettrico. Le distrazioni
possono causare la perdita del controllo.
Sicurezza elettrica
• Le spine degli elettroutensili devono essere adatte
alla presa. Evitare assolutamente di apportare
modifiche alla spina. Non utilizzare adattatori per
spine con attrezzi elettrici dotati di messa a terra.
Le spine non modificate e le prese adatte allo scopo
riducono il rischio di scosse elettriche.
• Evitare il contatto con superfici messe a massa o
collegate a terra, come condutture, radiatori, stufe e
frigoriferi. In casi simili, si verificherebbe un aumento
del rischio di scosse elettriche.
• Non esporre gli elettroutensili a pioggia o umidità.
L'ingresso di acqua in un elettroutensile fa
aumentare il rischio di scosse elettriche.
• Non rovinare il cavo elettrico. Non usare mai il
filo per trasportare, tirare o staccare dalla presa
l'elettroutensile. Non avvicinare il cavo a fonti di
calore, olio, spigoli taglienti e neppure a parti della
macchina che siano in movimento. I cavi danneggiati
o attorcigliati fanno aumentare il rischio di scosse
elettriche.
• Quando si utilizza un elettroutensile all'aperto, usare
una prolunga adeguata. L'uso di un cavo omologato
per l'impiego all'aperto riduce il rischio di scosse
elettriche.
• Se è inevitabile l'uso di un attrezzo elettrico
in un'ambiente umido, utilizzare una fonte di
alimentazione protetta con interruttore di circuito per
guasto di messa a terra (GFCI). L'uso di un GFCI
riduce il rischio di scossa elettrica.
Sicurezza personale
• Pericolo! Non utilizzare nelle vicinanze di linee
elettriche.L'unità non è stata progettata per fornire
protezione dalle scosse elettriche in caso di contatto
con le linee elettriche aeree. Per le distanze di
sicurezza dalle linee elettriche aeree fare riferimento
alle norme locali e accertarsi che la posizione
operativa sia sicura prima di mettere in funzione lo
svettatoio a catena.
• Nell’uso di un attrezzo elettrico, restare allerta, fare
attenzione a ciò che si sta facendo e usare il
buonsenso. Non usare un attrezzo elettrico quando
si è stanchi o sotto l’effetto di droga, alcol o farmaci.
Un attimo di disattenzione può causare lesioni
personali gravi.
• Usare sempre abbigliamento protettivo personale.
Indossare sempre una protezione per gli occhi. L'uso
in condizioni adeguate dell'abbigliamento protettivo
(come mascherina protettiva, calzature di sicurezza
antiscivolo, elmetto o cuffie protettive) riduce le
lesioni personali.
86
1867 - 007 - 10.01.2024
• Prevenire la messa in funzione accidentale.
Accertarsi che l’interruttore sia in posizione OFF
prima di effettuare il collegamento alla presa
dell'alimentazione e/o alla batteria, di sollevare o
trasportare l’attrezzo. Il trasporto di attrezzi elettrici
tenendo le dita sull'interruttore o su attrezzi che
producono corrente e il cui interruttore è acceso, può
provocare incidenti.
• Rimuovere qualunque chiave o strumento di
regolazione prima di accendere l'attrezzo elettrico.
Qualunque chiave o attrezzo lasciato attaccato a
parti rotanti può causare danni alla persona.
• Operare in sicurezza. Operare sempre facendo
attenzione a posizionare bene i piedi e a mantenere
l'equilibrio. Ciò permette un migliore controllo
dell'attrezzo elettrico in situazioni inattese.
• Vestirsi in maniera adeguata. Non indossare abiti
troppo ampi o gioielli. Tenere capelli, indumenti e
guanti lontani dalle parti in movimento. Lasciati liberi,
indumenti, gioielli o capelli lunghi possono restare
impigliati nelle parti in movimento.
• Qualora vengano forniti strumenti per il collegamento
a strutture di estrazione e raccolta della polvere,
accertarsi che queste siano collegate e usate in
modo adeguato. La raccolta della polvere può ridurre
i rischi legati alla presenza di questo agente.
• La familiarità e l’esperienza acquisite con il prodotto
non devono far sottovalutare i rischi insiti nell’utilizzo
dello stesso. Non ignorare le norme basilari di
sicurezza dell’attrezzatura. Un’azione incauta può
provocare gravi danni in una frazione di secondo.
• La produzione di vibrazioni durante l'utilizzo del
dispositivo elettrico può essere differente dal
valore totale dichiarato, a seconda delle modalità
di impiego del dispositivo. Gli operatori devono
identificare le misure di sicurezza necessarie per
la protezione in base a una stima dell'esposizione
in condizioni pratiche di utilizzo (tenendo in
considerazione le diverse fasi di funzionamento, vale
a dire i momenti in cui il dispositivo è spento, quando
è in regime di minimo nonché quando è innestato il
comando).
Uso e cura dell'elettroutensile
• Non forzare l'elettroutensile. Usare l'elettroutensile
adatto all'applicazione. L'elettroutensile giusto farà il
lavoro meglio e in modo più sicuro se usato alla
velocità per la quale è stato progettato.
• Non usare l'elettroutensile se non è possibile
accenderlo o spegnerlo tramite interruttore.
Qualunque elettroutensile che non possa essere
controllato tramite interruttore è pericoloso e deve
essere riparato.
• Staccare la spina dalla presa dell'alimentazione
e/o la batteria prima di procedere a qualunque
regolazione, cambio di accessori o alla
conservazione degli attrezzi. Tali misure di sicurezza
preventive riducono il rischio di avvio accidentale
dell'elettroutensile.
•
Riporre gli elettroutensili fuori dalla portata dei
bambini e non permettere l'uso dei suddetti a
persone che non hanno familiarità con tali utensili
e con queste istruzioni. Nelle mani di persone
inesperte, gli elettroutensili sono pericolosi.
• Manutenzione degli attrezzi elettrici. Controllare
che non si verifichi un errato allineamento o
collegamento delle parti in movimento, la rottura
di pezzi e qualsivoglia altra condizione che possa
inficiare il funzionamento dell'elettroutensile. Qualora
danneggiato, riparare l'elettroutensile prima dell'uso.
Molti incidenti sono causati da elettroutensili con una
manutenzione inadeguata.
• Mantenere affilati e puliti gli strumenti da taglio. Con
una manutenzione adeguata, gli strumenti da taglio
con bordi affilati risultano più facili da controllare e
meno pericolosi.
• Usare l'elettroutensile, gli accessori, le punte ecc.
come indicato dalle presenti istruzioni, tenendo
conto delle condizioni di lavoro e della prestazione
da effettuare. L'impiego di elettroutensili per usi
diversi da quelli previsti può dar luogo a situazioni
di pericolo.
• Mantenere le impugnature e le superfici di presa
asciutte, pulite e prive di olio e grasso. Le
impugnature e le superfici di presa scivolose non
consentono una manipolazione e un controllo sicuri
dell'utensile in situazioni impreviste.
Utilizzo e manutenzione della batteria
• Ricaricare l'attrezzo esclusivamente utilizzando il
caricabatterie specificato dal produttore. L'utilizzo di
un caricabatterie indicato per un altro tipo di batteria
potrebbe provocare rischio di incendio.
• Utilizzare i dispositivi esclusivamente con le batterie
specificate. L'utilizzo di altri pacchi batteria potrebbe
provocare lesioni e incendi.
• Quando la batteria non viene utilizzata, tenerla
lontana da altri oggetti metallici, come graffette,
monete, chiavi, chiodi, viti o altri piccoli oggetti
metallici che potrebbero consentire il collegamento
tra i terminali. Provocare il cortocircuito dei terminali
della batteria potrebbe causare ustioni o provocare
un incendio.
• In condizioni non ottimali, la batteria potrebbe
perdere liquido; evitare il contatto. Qualora il contatto
avvenisse, sciacquare la parte con acqua. Se il
liquido entra negli occhi, chiamare immediatamente
un medico. Il liquido fuoriuscito dalla batteria
potrebbe causare irritazioni o ustioni.
• Non usare batterie o utensili danneggiati o
modificati. Batterie danneggiate o modificate
possono manifestare un comportamento
imprevedibile, con rischio di incendi, esplosioni e
lesioni.
• Non esporre batterie o utensili a fiamme o
temperature troppo elevate. L'esposizione al fuoco
o a una temperatura superiore a 130 °C / 266 °F può
provocare esplosioni.
1867 - 007 - 10.01.2024
87
• Seguire tutte le istruzioni per il caricamento della
batteria e non caricare la batteria o l'utensile
al di fuori dell'intervallo di temperatura indicato
nelle istruzioni. Ricaricare in modo inappropriato
o a temperature che non rientrano nell'intervallo
specificato può danneggiare la batteria e aumentare
il rischio di incendio.
Assistenza
• Far riparare l'elettroutensile solo ed esclusivamente
da personale specializzato utilizzando solo pezzi
di ricambio originali. Questo garantirà che sia
salvaguardata la sicurezza dell'elettroutensile.
• Non riparare mai le batterie danneggiate. Gli
interventi sulle batterie dovrebbe essere eseguito
solo dal produttore o da centri assistenza autorizzati.
Avvertenze di sicurezza per svettatoio -
Sicurezza personale
• Tenere tutte le parti del corpo lontane dalla catena
durante il funzionamento dello svettatoio. Prima
di avviare lo svettatoio, assicurarsi che la catena
non sia a contatto con corpi estranei. Un semplice
momento di disattenzione durante il funzionamento
dello svettatoio può provocare l'intrappolamento di
abiti o parti del corpo da parte della catena.
• Impugnare saldamente lo svettatoio con la mano
destra sull'impugnatura posteriore e quella sinistra
sull'anteriore. È assolutamente vietato impugnare
la motosega invertendo la posizione delle mani in
quanto ciò aumenta il rischio di lesioni personali.
• Mantenere lo svettatoio solo dalle maniglie isolate
poiché la catena può entrare a contatto con il
cablaggio nascosto o con il relativo filo. Il contatto
della catena con un cavo "scoperto" può causare la
messa in tensione dei componenti metallici esposti
dello svettatoio e provocare una scossa elettrica
all'operatore.
• Indossare una protezione per gli occhi Si
raccomanda di utilizzare l'abbigliamento protettivo
per orecchie, la testa, le mani, le gambe e i piedi.
L'uso di abbigliamento protettivo adeguato riduce
il rischio di lesioni personali causate da frammenti
volanti o dal contatto accidentale con la catena.
• Mantenere sempre una posizione stabile dei piedi
e utilizzare la motosega esclusivamente stando
in piedi su una superficie fissa, stabile e piana.
Superfici scivolose e instabili possono causare la
perdita dell'equilibrio o del controllo dello svettatoio.
• Fare attenzione al movimento di rimbalzo quando si
sega un ramo sottoposto a tensione. Quando viene
rilasciata la tensione nelle fibre di legno, il ramo
caricato a molla può colpire l'operatore e/o causare
la perdita di controllo dello svettatoio.
• Prestare estrema attenzione quando si segano
cespugli e alberelli. Il materiale sottile può incastrarsi
nello svettatoio e colpire l'operatore facendogli
perdere l'equilibrio.
• Seguire le istruzioni per la lubrificazione, la messa in
tensione della catena e la sostituzione della barra e
della catena.
Il tensionamento e la lubrificazione non
adeguati della catena possono frenare la motosega
e aumentare la possibilità di subire un contraccolpo.
• Trasportare lo svettatoio per l'impugnatura anteriore
dopo averlo spento, tenendolo lontano dal corpo.
Durante il trasporto o la conservazione dello
svettatoio, posizionare sempre il coperchio sulla
barra di guida. La corretta movimentazione dello
svettatoio riduce la probabilità di contatto accidentale
con la catena in movimento.
• Segare esclusivamente legno. Non usare lo
svettatoio per scopi diversi. Ad esempio: non usare
lo svettatoio per segare metallo, plastica, muri o
materiali da costruzione diversi dal legno. L'uso dello
svettatoio per operazioni diverse da quelle per le
quali è stato progettato può creare situazioni di
pericolo.
• Mantenere la mani asciutte, pulite e prive di olio
e grasso. La presenza di residui di grasso e olio
rende le maniglie scivolose, provocando la perdita di
controllo.
• Non tentare di abbattere un albero fin quando non
si comprendono i potenziali rischi e come evitarli.
Potrebbero verificarsi gravi lesioni all'operatore o ai
passanti durante l'abbattimento degli alberi.
• Questo svettatoio NON è destinato all'abbattimento
di alberi.L'uso dello svettatoio per operazioni diverse
da quelle previste può essere causa di gravi lesioni
all'operatore o ai passanti.
• Consigliamo vivamente a tutti coloro che utilizzano
la motosega per la prima volta di utilizzare un
cavalletto o una sella.
Avvertenze di sicurezza generali relative alla
potatrice ad asta
Seguire tutte le istruzioni per rimuovere eventuali
residui, lo stoccaggio e la manutenzione della potatrice
ad asta. Accertarsi che l’interruttore sia in posizione
OFF e la batteria sia stata rimossa. L'azionamento
imprevisto della potatrice ad asta durante la rimozione
di eventuali residui o la manutenzione può causare gravi
lesioni personali.
Istruzioni di sicurezza generali
AVVERTENZA:
Leggere le seguenti
avvertenze prima di utilizzare il prodotto.
• Rimuovere la batteria per evitare che il prodotto
venga azionato accidentalmente.
• Questo prodotto è uno strumento pericoloso se non
si presta attenzione o se si utilizza il prodotto in
modo errato. Il prodotto può causare gravi lesioni o
morte dell'operatore o altre persone.
• Non utilizzare il prodotto se è stato modificato
in qualche modo rispetto alle spcifiche iniziali.
Non sostituire una parte del prodotto senza
previa approvazione del produttore. Utilizzare solo
88
1867 - 007 - 10.01.2024
parti approvate dal produttore. Una manutenzione
impropria può causare lesioni o la morte.
• Eseguire il controllo del prodotto prima dell'utilizzo.
Vedere,
Dispositivi di sicurezza sul prodotto alla
pagina 90
e
Manutenzione alla pagina 96
.
Non utilizzare un prodotto danneggiato o che
non funzioni correttamente. Eseguire i controlli di
sicurezza e attenersi alle istruzioni di manutenzione
e riparazione riportate nel presente manuale.
• I bambini devono essere sorvegliati per evitare che
giochino con il prodotto. Non consentire mai l'uso e
la manutenzione del prodotto a bambini o a persone
non qualificate e non lasciare la batteria collegata.
Verificare l'esistenza di norme locali che fissano l'età
minima dell'utilizzatore.
• Conservare il prodotto in un'area chiusa a chiave
per impedire l'accesso a bambini o persone non
autorizzate.
• Conservare il prodotto fuori dalla portata dei
bambini.
• Evitare assolutamente di modificare la versione
originale del prodotto senza l'autorizzazione del
fabbricante. Utilizzare sempre accessori originali.
Modifiche e/o accessori non autorizzati possono
causare gravi lesioni personali o mortali all'operatore
o a terzi.
Nota: La normativa nazionale o locale può regolarne
l'utilizzo. Assicurare la conformità alla normativa in
vigore.
Istruzioni di sicurezza per il
funzionamento
AVVERTENZA:
Leggere e seguire
le seguenti avvertenze prima di utilizzare il
prodotto.
• Controllare che non vi siano persone o animali in
un raggio di 15 m durante il lavoro. Se più operatori
stanno lavorando nella stessa area, mantenere una
distanza di sicurezza di minimo 15 m. Altrimenti vi
è il rischio di importanti lesioni personali. Arrestare
immediatamente l'unità nel caso qualcuno si avvicini.
Non girarsi mai con il prodotto in azione senza prima
aver controllato che non ci sia nessuno alle vostre
spalle entro la zona di sicurezza.
• Non utilizzare mai il prodotto in condizioni
meteorologiche sfavorevoli quali nebbia fitta, pioggia
battente, vento forte, freddo intenso, ecc. Un tempo
estremamente caldo può causare il surriscaldamento
del prodotto. Lavorare in condizioni atmosferiche
avverse è faticoso e spesso comporta situazioni
di rischio, come ad esempio il terreno scivoloso,
l'impossibilità di prevedere la direzione di caduta,
ecc.
• Non consentire a bambini di utilizzare il prodotto
o avvicinarsi a esso. Data l'estrema facilità di
avviamento del prodotto, i bambini potrebbero
essere in grado di avviarlo se non sorvegliati. Si
rischiano pertanto gravi lesioni personali. Scollegare
la batteria quando il prodotto viene lasciato
incustodito.
• Accertarsi che la presenza di persone, animali o
altro non possa influire sul controllo del prodotto o
che non vengano a contatto con il gruppo di taglio o
che oggetti allentati possano essere scagliati in aria
dal gruppo di taglio.
• Far sempre attenzione a segnali di allarme o
eventuali grida quando si utilizzano le cuffie
protettive. Togliere sempre le cuffie protettive
immediatamente all'arresto del prodotto.
• La sovraesposizione alle vibrazioni può causare
lesioni neuro-vascolari a chi soffre di cattiva
circolazione. In caso di sintomi riferibili a
sovraesposizione alle vibrazioni rivolgersi al proprio
medico. Esempi di questi sintomi:intorpidimento,
perdita di sensibilità, ”formicolio”, ”torpore”, dolore,
mancanza di forza o riduzione delle forze normali,
alterazioni di colore o aspetto della pelle. Tali sintomi
si riscontrano generalmente nelle mani, nei polsi e
alle dita.
• Non usare mai in nessun caso alcun gruppo di
taglio senza che sia stato montato un dispositivo di
protezione omologato. Il montaggio di un dispositivo
di protezione inadeguato o difettoso può provocare
gravi lesioni personali.
• Spegnere sempre il prodotto, rimuovere la batteria
e accertarsi che il gruppo di taglio si arresti
completamente prima di iniziare ad effettuare
qualsiasi intervento sul prodotto. Il mancato rispetto
delle istruzioni di affilatura aumenta sensibilmente il
rischio di contraccolpo.
• Se si è incerti riguardo a come procedere, rivolgersi
a un esperto. Contattare il proprio rivenditore o
l'officina di assistenza. Evitare qualsiasi lavoro per
il quale non ci si sente sufficientemente qualificati.
• Evitare qualsiasi lavoro per il quale non ci si sente
sufficientemente qualificati.
• Non utilizzare mai il prodotto in condizioni
di stanchezza oppure sotto l'effetto di alcolici,
stupefacenti o farmaci in grado di alterare la
vista, l'attenzione, la capacità di valutazione o la
coordinazione.
• Il prodotto può essere scagliato violentemente a
lato in caso di contatto della punta della barra
di guida con un oggetto fisso. Questo fenomeno
è detto contraccolpo. Un contraccolpo può essere
sufficientemente violento per scagliare il prodotto e/o
l'operatore in qualsiasi direzione ed eventualmente
provocare la perdita di controllo del prodotto. Evitare
di tagliare con la punta della lama.
• Non utilizzare il prodotto se non si è certi di poter
chiedere aiuto in caso d'infortunio.
• Mantenere una posizione ben salda ed equilibrata.
Accertarsi di poter camminare e lavorare in
sicurezza. In caso di spostamenti, controllare che
non vi siano ostacoli (ceppi, radici, rami, fossati
1867 - 007 - 10.01.2024
89
ecc.). Fare particolare attenzione quando si lavora
su terreni in pendenza.
• Usare la massima prudenza segando alberi in
tensione. Un albero in tensione può scattare indietro
per riassumere la sua posizione originaria, sia prima
che dopo l’operazione. Una posizione sbagliata
dell'operatore o del taglio può far sì che l'albero
colpisca l'operatore o il prodotto in modo da fargli
perdere il controllo. In entrambi i casi vi è rischio di
gravi danni personali.
• Usare il cinghiaggio per sostenere il peso del
prodotto e renderlo più facile da usare.
• Per Aspire P5-P4A: impugnare il prodotto con la
mano destra o sinistra. Tenere le mani e le altre parti
del corpo lontane dalla catena della sega.
(Fig. 28)
• Per Aspire PE5-P4A: Tenere sempre saldamente il
prodotto con entrambe le mani. Tenere il prodotto
sul lato destro del proprio corpo.
(Fig. 29)
• Prima di rimuovere materiali indesiderati dal
prodotto, spegnere il motore e accertarsi che la
catena della sega non ruoti.
• Gli spostamenti vanno sempre eseguiti con il
prodotto spento. In caso di spostamenti su distanze
più lunghe o di trasporti usare la protezione di
trasporto.
• Non poggiare mai il prodotto a motore acceso se
non lo si può tenere bene d'occhio.
• Se il prodotto viene azionato a temperature inferiori
a -10°, il prodotto e la batteria devono essere riposti
in un luogo riscaldato per almeno 24 ore prima di
metterlo in funzione.
• Non posizionarsi sotto un ramo che sta per essere
tagliato. Ciò può portare a gravi lesioni personali,
anche mortali.
• Osservare le norme di sicurezza applicabili per
lavorare in prossimità di linee elettriche aeree.
• Questo prodotto non è isolato elettricamente. Se
il prodotto viene a trovarsi a contatto o nelle
vicinanze di linee elettriche ad alta tensione si
può incorrere in lesioni gravi o mortali. L'elettricità
può essere condotta da un punto all'altro tramite
un cosiddetto arco di tensione. Più la tensione
è alta, maggiore è lo spazio attraverso il quale
è possibile condurre l'elettricità. L'elettricità può
anche essere condotta tramite rami o altri oggetti,
particolarmente se bagnati. Mantenere sempre una
distanza di almeno 10 m fra il prodotto e le linee
elettriche ad alta tensione e/o l'oggetto che si trova a
contatto con esse. Se è necessario lavorare con una
distanza di sicurezza inferiore, contattare sempre
l’azienda distributrice dell’energia per assicurarsi che
la tensione sia staccata nel momento in cui si inizia il
lavoro.
• Una catena della sega smussata può aumentare il
rischio di incidenti.
Abbigliamento protettivo personale
AVVERTENZA: Leggere le seguenti
avvertenze prima di utilizzare il prodotto.
• Usare sempre abbigliamento protettivo personale
omologato quando si utilizza il prodotto. L'uso di
abbigliamento protettivo personale non elimina il
rischio di lesioni, ma ne riduce la gravità in caso
di incidente. Farsi consigliare dal rivenditore per la
scelta dell'attrezzatura adatta.
• Utilizzare un elmetto in caso di possibile caduta di
oggetti sulla testa.
(Fig. 30)
• Usare cuffie protettive omologate.
(Fig. 31)
• Utilizzare protezioni per gli occhi omologate. Con
l'uso della visiera è necessario anche l'uso di
occhiali protettivi omologati. Con il termine occhiali
protettivi omologati si intendono occhiali che siano
conformi alle norme ANSI Z87.1 per gli USA o EN
166 per i paesi EU.
(Fig. 32)
• Indossare guanti ove necessario, ad esempio per
montare, ispezionare o pulire l'attrezzatura di taglio.
(Fig. 33)
• Utilizzare stivali protettivi, o scarpe, con suole
antiscivolo.
(Fig. 34)
• Utilizzare pantaloni dotati di protezione per sega.
• Indossare indumenti di tessuto resistente. Indossare
sempre pantaloni lunghi e pesanti e maniche lunghe.
Non indossare indumenti larghi che potrebbero
impigliarsi nei ramoscelli e nei rami. Non indossare
gioielli, pantaloni corti o scarpe aperte e non lavorare
a piedi nudi. Raccogliere i capelli in modo sicuro
sopra le spalle.
• Tenere a portata di mano il kit di primo soccorso.
(Fig. 35)
Dispositivi di sicurezza sul prodotto
AVVERTENZA:
Leggere le seguenti
avvertenze prima di utilizzare il prodotto.
In questo capitolo vengono presentati i dispositivi di
sicurezza del prodotto, la loro funzione, il controllo e la
manutenzione necessari per assicurarne una funzione
ottimale. Vedere le istruzioni alla sezione
Panoramica
del prodotto alla pagina 84
per individuare la posizione
di queste parti sul prodotto.
La durata del prodotto può ridursi e il rischio di incidenti
aumentare se la manutenzione non viene eseguita
correttamente e se l'assistenza e/o le riparazioni non
90
1867 - 007 - 10.01.2024
vengono effettuate da personale qualificato. Per ulteriori
informazioni, contattare il rivenditore con assistenza più
vicino.
AVVERTENZA: Non utilizzare mai
un prodotto con dispositivi di sicurezza
danneggiati. I dispositivi di sicurezza di
sicurezza del prodotto vanno controllati e
sottoposti a manutenzione secondo quanto
descritto in questo capitolo. Se il prodotto
non supera tutti i controlli, contattare
un'officina per le necessarie riparazioni.
ATTENZIONE: Tutte le riparazioni e
l'assistenza della macchina vanno eseguite
da personale specializzato. Quanto detto
vale in particolare per i dispositivi di
sicurezza della macchina. Se la macchina
non supera tutti i controlli sottoelencati,
contattare l'officina autorizzata. L'acquisto
di uno dei nostri prodotti garantisce
l'assistenza di personale qualificato. Se
non avete acquistato la macchina presso
un rivenditore con centro di assistenza,
informatevi sull’ubicazione della più vicina
officina autorizzata.
Controllo dell'interfaccia utente Aspire P5-P4A
Il LED verde (A) indica il livello di carica. I LED verdi
indicano anche che il prodotto è acceso.
1. Tenere premuto il tasto di accensione/spegnimento
(B). (Fig. 36)
a) Il prodotto è acceso quando i LED verdi (A) si
accendono.
b) Il prodotto è disattivato quando i LED verdi si
spengono.
2. Fare riferimento a
Ricerca guasti alla pagina 99
se
la spia di avvertenza (C) lampeggia.
Controllo del fermo della leva comando
Il blocco della leva comando previene l'attivazione
accidentale della macchina. Rilasciando l'impugnatura,
la leva di comando e il fermo ritornano alle relative
posizioni iniziali.
1. Per Aspire PE5-P4A: spingere in avanti il pulsante di
blocco. (Fig. 37)
2. Controllare che la leva comando sia bloccata
quando il fermo si trova nella posizione iniziale.
a) Per Aspire P5-P4A: (Fig. 38)
b) Per Aspire PE5-P4A: (Fig. 39)
3. Spingere il fermo della leva di comando da un lato
e dall'altro. Accertarsi che il fermo della leva di
comando torni in posizione iniziale.
a) Per Aspire P5-P4A: (Fig. 40)
b) Per Aspire PE5-P4A: (Fig. 41)
4. Accertarsi che la leva di comando e il relativo fermo
si muovano liberamente e che la molla di ritorno
funzioni correttamente.
a) Per Aspire P5-P4A: (Fig. 42)
b) Per Aspire PE5-P4A: (Fig. 43)
5. Avviare il prodotto, fare riferimento a
Utilizzo alla
pagina 94
.
6. Accelerare alla velocità massima.
7. Rilasciare la leva comando e accertarsi che la
catena della sega si arresti completamente.
Istruzioni di sicurezza per l'attrezzatura
di taglio
AVVERTENZA: Leggere le seguenti
avvertenze prima di utilizzare il prodotto.
• Utilizzare solo combinazioni di barra di guida/
catena e attrezzature di affilatura approvate. Fare
riferimento a
Manutenzione alla pagina 96
per
istruzioni.
• Indossare guanti protettivi quando si maneggia la
catena o quando si esegue la manutenzione. Una
catena che non si muove può causare anche lesioni.
• Mantenere i denti di taglio ben affilati. Seguire le
istruzioni e usare la dima di affilatura consigliata.
Una catena danneggiata o mal affilata aumenta il
rischio di incidenti.
(Fig. 44)
• Mantenere una corretta regolazione dello spessore
del truciolo. Seguire le istruzioni, mantenendo
la regolazione del limitatore di spessore. Una
regolazione del limitatore di spessore troppo grande
aumenta il rischio di contraccolpo.
(Fig. 45)
• Assicurarsi che la catena sia correttamente tesa. Se
la catena non è serrata contro la barra di guida, la
catena può sganciarsi. Una tensione della catena
non corretta aumenta l'usura della barra di guida,
della catena e del pignone di azionamento della
catena. Fare riferimento a
Accessori alla pagina 102
.
(Fig. 46)
• Eseguire la manutenzione dell'attrezzatura di taglio
regolarmente e mantenerla correttamente lubrificata.
Lubrificare la catena della sega prima di ogni utilizzo.
Se la catena non è correttamente lubrificata, il
rischio di usura della barra di guida, della catena e
del pignone di azionamento della catena aumenta.
(Fig. 47)
Sicurezza batterie
AVVERTENZA:
Leggere tutte le
istruzioni generali e di sicurezza. La
mancata osservanza delle istruzioni generali
e di sicurezza può dare luogo a
1867 - 007 - 10.01.2024 91
scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le informazioni sulla
sicurezza e le istruzioni generali per
riferimento futuro.
• Queste istruzioni di sicurezza si applicano solo alle
batterie ricaricabili agli ioni di litio da 18 V per il
sistema POWER FOR ALL.
• Utilizzare la batteria ricaricabile solo nei prodotti
dei partner del sistema POWER FOR ALL. Le
batterie ricaricabili da 18 V etichettate con la dicitura
POWER FOR ALL sono completamente compatibili
con i seguenti prodotti:
– Tutti i prodotti del sistema a batteria POWER FOR
ALL da 18 V.
– Tutti i prodotti da 18 V dei partner del sistema
POWER FOR ALL.
• Attenersi alle raccomandazioni sulla batteria
riportate nel manuale d'uso del prodotto. Solo
in questo modo è possibile utilizzare la batteria
ricaricabile e il prodotto senza pericolo e proteggere
le batterie ricaricabili da sovraccarichi pericolosi.
• Caricare le batterie utilizzando esclusivamente i
caricabatterie consigliati dal produttore o dai partner
del sistema POWER FOR ALL. Un caricabatterie
adatto a un tipo di batteria può comportare un rischio
di incendio se viene utilizzato con una batteria
diversa.
• La batteria in dotazione è parzialmente carica. Per
assicurare la piena capacità della batteria, caricare
completamente la batteria con il caricabatterie prima
di utilizzare l'utensile per la prima volta.
• Tenere le batterie fuori dalla portata dei bambini.
• Non aprire la batteria. C'è il rischio di un
cortocircuito.
• In caso di danneggiamento e uso improprio
della batteria, potrebbero essere emessi vapori.
La batteria potrebbe infiammarsi o esplodere.
Assicurarsi che l'area sia ben ventilata e rivolgersi a
un medico in caso di effetti avversi. I vapori possono
irritare il sistema respiratorio.
• Se il prodotto viene utilizzato in modo errato o se la
batteria è danneggiata, potrebbe fuoriuscire liquido
infiammabile dalle batteria. Evitare il contatto con
questo liquido. Qualora il contatto avvenisse, lavare
con acqua. Se il liquido entra in contatto con gli
occhi, consultare un medico. Il liquido fuoriuscito
dalla batteria potrebbe causare irritazioni o ustioni.
• Se la batteria è danneggiata, il liquido può essere
espulso e coprire le superfici circostanti. Controllare
le parti interessate. Pulire queste parti o cambiarle
se necessario.
• Non provocare il corto circuito della batteria. Quando
la batteria non viene utilizzata, tenerla lontana
da altri oggetti metallici, come graffette, monete,
chiavi, chiodi, viti o altri piccoli oggetti metallici che
potrebbero consentire il collegamento tra i terminali.
Provocare il cortocircuito dei terminali della batteria
potrebbe causare ustioni o provocare un incendio.
•
La batteria può essere danneggiata da oggetti
appuntiti come chiodi o cacciaviti o applicando forza
esternamente. Potrebbe verificarsi un cortocircuito
interno, con conseguente incendio, fumo, esplosione
o surriscaldamento della batteria.
• Non riparare mai le batterie danneggiate. Gli
interventi sulle batterie dovrebbe essere eseguito
solo dal produttore o da centri assistenza autorizzati.
• Proteggere la batteria dal calore, ad esempio da luce
solare intensa continua, fuoco, sporcizia, acqua e
umidità. C'è il rischio di esplosione e cortocircuito.
• Utilizzare la batteria nel prodotto esclusivamente
quando la temperatura ambiente è compresa
nell'intervallo -5 °C – 40 °C.
• Conservare la batteria solo a una temperatura
ambiente compresa nell'intervallo -20 °C – 50 °C.
Ad esempio, non lasciare la batteria nell'auto in
estate. A temperature < 0 °C, per alcuni dispositivi
potrebbero verificarsi perdite di potenza.
• Caricare la batteria solo a una temperatura ambiente
compresa tra 0 °C – +35 °C. La ricarica al di fuori
di questo intervallo di temperatura può aumentare il
rischio di danni alla batteria e costituire un pericolo di
incendio.
Sicurezza del caricabatterie
AVVERTENZA: Leggere tutte le
istruzioni generali e di sicurezza. La
mancata osservanza delle istruzioni generali
e di sicurezza può dare luogo a
scosse elettriche, incendi e/o gravi lesioni.
Conservare queste istruzioni in un luogo
sicuro. Utilizzare il caricabatterie solo se
è possibile controllare tutte le funzioni ed
eseguirle senza limitazioni o se sono state
ricevute le istruzioni corrispondenti.
• Questo caricabatterie non è destinato all'uso
da parte di bambini o persone con limitazioni
fisiche, sensoriali o mentali, oppure prive di
esperienza o competenza. Questo caricabatterie
può essere utilizzato da bambini di età pari o
superiore agli 8 anni e da persone con limitazioni
fisiche, sensoriali o mentali, o con mancanza
di esperienza o conoscenze se una persona
responsabile della sicurezza li supervisiona o li ha
istruiti adeguatamente sul funzionamento sicuro del
caricatore e ne hanno compreso i pericoli associati.
Altrimenti, vi è il rischio di problemi funzionali e
lesioni.
• Tenere sotto controllo i bambini durante l'uso, la
pulizia e la manutenzione. In questo modo i bambini
non giocheranno con il caricatore.
• Ricaricare esclusivamente le batterie del sistema
POWER FOR ALL da 18 V con una capacità
di 1,5 Ah e superiore. La tensione della batteria
deve corrispondere alla tensione indicata sul
caricabatterie. Non ricaricare batterie non ricaricabili.
Altrimenti, vi è il rischio di incendio o esplosione.
92
1867 - 007 - 10.01.2024
• Utilizzate il caricabatterie solo in ambienti chiusi
e non esporlo all'umidità. L'ingresso di acqua in
un elettroutensile fa aumentare il rischio di scosse
elettriche.
• Tenere pulito il caricabatterie. La sporcizia alimenta
il rischio di scosse elettriche.
• Controllare sempre il caricabatterie, il cavo e
la spina prima dell'uso. In caso di danni,
interrompete l'utilizzo del caricabatterie. Non aprire
il caricabatterie da soli e farlo riparare solo da
Husqvarna o da un centro di assistenza post-
vendita autorizzato con parti di ricambio originali.
Caricabatterie, cavi e spine danneggiati aumentano
il rischio di scosse elettriche.
• Non utilizzare il caricabatterie su una superficie
facilmente infiammabile (ad esempio carta, tessuti,
ecc.) o in un ambiente infiammabile. Rischio di
incendio dovuto al riscaldamento del caricabatteria
durante il funzionamento.
• Non coprite le aperture di ventilazione del
caricabatterie. In caso contrario, il caricabatterie
potrebbe surriscaldarsi e non funzionare più
correttamente.
• Ricaricare l'attrezzo esclusivamente utilizzando il
caricabatterie specificato dal produttore. L'utilizzo di
un caricabatterie indicato per un altro tipo di batteria
potrebbe provocare rischio di incendio.
• In caso di danneggiamento e uso improprio della
batteria, potrebbero anche essere emessi vapori.
Assicurarsi che l'area sia ben ventilata e rivolgersi a
un medico in caso di effetti avversi. I vapori possono
irritare il sistema respiratorio.
• In condizioni non ottimali, la batteria potrebbe
perdere liquido. Evitare il contatto con questo liquido.
Qualora il contatto avvenisse, lavare con acqua. Se
il liquido entra in contatto con gli occhi, consultare un
medico. Il liquido fuoriuscito dalla batteria potrebbe
causare irritazioni o ustioni.
• Prodotti venduti solo nel Regno Unito: Il prodotto è
dotato di una spina elettrica approvata BS 1363/a
con fusibile interno (approvazione ASTA secondo
BS 1362). Se la spina non è adatta per le prese
elettriche in uso, è necessario staccarla e sostituirla
con una corretta da parte di un addetto all'assistenza
clienti autorizzato. La spina di ricambio deve avere lo
stesso amperaggio del fusibile della spina originale.
La spina staccata deve essere smaltita per evitare
un possibile pericolo di scosse elettriche e non deve
mai essere inserita in una presa di corrente diversa.
Istruzioni di sicurezza per la
manutenzione
AVVERTENZA: Leggere le seguenti
avvertenze prima di eseguire la
manutenzione del prodotto.
• Rimuovere la batteria prima di eseguire la
manutenzione, altri controlli o montare il prodotto.
• L'operatore deve eseguire solo gli interventi di
manutenzione e assistenza indicati in questo
manuale operatore. Rivolgersi al Centro di
assistenza di competenza per interventi di
manutenzione e assistenza più importanti.
• Non pulire la batteria o il caricabatteria con acqua.
Detergenti aggressivi possono causare danni alla
plastica.
• Se non si esegue la manutenzione, si riduce il ciclo
di vita del prodotto e aumenta il rischio di incidenti.
• È necessaria una formazione specifica per eseguire
tutti gli interventi di manutenzione e lavori di
riparazione, in particolare per i dispositivi di
sicurezza del prodotto. Se non vengono approvati
tutti i controlli descritti nel presente manuale
operatore, dopo aver eseguito la manutenzione,
contattare il Centro di assistenza. La nostra azienda
garantisce la disponibilità di personale qualificato per
le riparazioni e l'assistenza del prodotto.
• Utilizzare unicamente ricambi originali.
Montaggio Aspire PE5-P4A
Introduzione
AVVERTENZA: Leggere e
comprendere il capitolo sulla sicurezza
prima di montare il prodotto.
Collegamento del potatore all'albero
telescopico
1. Collegare il potatore (A) all'albero telescopico (B).
Il potatore deve entrare facilmente nel supporto
sull'albero telescopico. In caso contrario, non è
installato correttamente. (Fig. 48)
2. Serrare la manopola (C).
Nota: quando il potatore è collegato all'albero
telescopico, l'interfaccia utente del potatore è
scollegata.
Regolazione della lunghezza
dell'albero telescopico
1. Allentare l'impugnatura a vite sull'albero (A). (Fig.
49)
2. Regolare l'albero alla lunghezza applicabile.
3. Serrare l'impugnatura a vite (B).
Installazione del gancio a parete
• Installare il gancio in un ambiente interno.
1867 - 007 - 10.01.2024 93
• Tenere il gancio lontano dalla luce solare e a una
temperatura ambiente compresa tra -10°C e 70°C.
• Montare il gancio su una parete in cartongesso,
legno o cemento.
ATTENZIONE: Assicurarsi che
la parete possa sostenere carichi di
almeno 30 kg.
• Installare il gancio alla parete con le 3 viti (A). Se
necessario, utilizzare tasselli per parete (B).
ATTENZIONE: Assicurarsi che le
viti siano adatte al tipo di parete.
a) Per Aspire P5-P4A: (Fig. 50)
b) Per Aspire PE5-P4A: (Fig. 51)
• Contattare la propria officina Husqvarna per
informazioni sugli accessori per lo stoccaggio
disponibili per il prodotto.
Come appendere il prodotto sul gancio
• Appendere il potatore sul gancio come mostrato in
figura. (Fig. 52)
• Appendere l'asta sul gancio come mostrato in figura.
(Fig. 53)
Utilizzo
Verifica della funzionalità del prodotto
prima del suo utilizzo
1. Esaminare la presa d' aria per l'eventuale presenza
di sporcizia e danni. Rimuovere la sporcizia e
il materiale indesiderato dal prodotto con una
spazzola.
2. Serrare tutti i dadi e le viti.
3. Accertarsi che il potatore sia collegato
correttamente.
4. Controllare se il potatore presenta danni, ad
esempio incrinature. Sostituire il potatore, se
danneggiato.
5. Accettarsi che i coperchi siano fissati correttamente
e che siano integri.
6. Assicurarsi che il prodotto funzioni correttamente.
Batteria
AVVERTENZA: Prima di utilizzare la
batteria, leggere e comprendere il capitolo
sulla sicurezza. È inoltre importante leggere
e comprendere il manuale operatore della
batteria e del caricabatterie.
Mantenere la batteria e il caricabatteria a una
temperatura ambiente adeguata.
Temperatura ambiente
Funzionamento del-
la batteria del pro-
dotto
-5 °C – 40 °C
Caricamento della
batteria
0 °C – 35 °C
Ricarica della batteria
Caricare la batteria prima del primo utilizzo.
Nota:
Il processo di ricarica è possibile solo quando
la temperatura della batteria rientra nell'intervallo di
temperatura di carica consentito (0 °C – 35 °C).
1. Collegare il cavo di alimentazione del caricabatteria
ad una presa di corrente con messa a terra.
ATTENZIONE: Assicurarsi che
la tensione e la frequenza
dell'alimentazione di rete siano corrette.
2. Inserire la batteria nel caricabatteria. La batteria
è collegata al caricabatteria quando il LED verde
lampeggia. (Fig. 54)
3. La batteria è completamente carica quando il LED
verde sul caricabatterie è acceso. Caricare la
batteria per massimo 24 ore.
4. Scollegare il caricabatteria dalla presa di corrente.
ATTENZIONE: Non tirare il cavo
di alimentazione.
5. Rimuovere la batteria dal caricabatterie.
LED di stato della batteria sul caricabatterie
Il LED rosso (A) e il LED verde (B) sul caricabatteria
mostrano lo stato della batteria. Fare riferimento a
Ricarica della batteria alla pagina 94
.
(Fig. 55)
LED
Stato della batteria
Il LED verde lampeggia
rapidamente.
La batteria si sta ricarican-
do.
Il LED verde lampeggia
lentamente
La carica della batteria è
all'80%.
94 1867 - 007 - 10.01.2024
LED Stato della batteria
Il LED verde è acceso. La batteria è completa-
mente carica.
Il LED rosso è acceso. Fare riferimento a
Riso-
luzione dei problemi del
caricabatterie alla pagina
100
.
Il LED rosso lampeggia
rapidamente.
Fare riferimento a
Riso-
luzione dei problemi del
caricabatterie alla pagina
100
.
LED di stato della batteria sul prodotto
Quando la batteria è installata nel prodotto, i LED sul
prodotto mostrano lo stato della batteria.
(Fig. 56)
LED
Stato della batteria
I LED 1, 2 e 3 sono
accesi.
Completamente carica.
I LED 1 e 2 sono ac-
cesi.
Carica sufficiente
LED 1 acceso. La potenza della batteria è bas-
sa.
Il LED 1 lampeggia La batteria è scarica. L'indica-
tore di stato della batteria lam-
peggia. Caricare la batteria. Fa-
re riferimento a
Ricarica della
batteria alla pagina 94
.
Collegamento della batteria al prodotto
AVVERTENZA:
utilizzare
esclusivamente batterie agli ioni di litio del
sistema POWER FOR ALL P4A 18 V nel
prodotto.
1. Verificare che la batteria sia completamente carica.
2. Inserire la batteria nel supporto batteria del prodotto.
La batteria deve entrare facilmente nel vano. In caso
contrario, non è installata correttamente.
a) Per Aspire P5-P4A: (Fig. 57)
b) Per Aspire PE5-P4A: (Fig. 58)
3. Inserire completamente la batteria nel rispettivo
supporto. La batteria si blocca in posizione quando
si percepisce un clic.
4. Accertarsi che il fermo si blocchi correttamente in
posizione.
Avviamento del prodotto Aspire P5-
P4A
1. Premere il pulsante ON/OFF sull'interfaccia utente
(A). Le spie a LED si accendono. (Fig. 59)
2. Spingere il fermo della leva di comando (B) dal
lato sinistro o destro e tenere premuta la leva di
comando (C).
Avviamento del prodotto Aspire PE5-
P4A
1. Spingere in avanti il pulsante di blocco. (Fig. 37)
2. Spingere il fermo della leva di comando (A) dal
lato sinistro o destro e tenere premuta la leva di
comando (B). (Fig. 60)
Per tagliare i rami
AVVERTENZA: prestare particolare
attenzione quando si lavora vicino a linee
elettriche aeree. La caduta dei rami può
provocare cortocircuiti.
• Quando possibile, posizionarsi in modo da poter
eseguire il taglio ad angolo retto rispetto al ramo.
(Fig. 61)
• Tagliare i rami più grandi in sezioni in modo da avere
un migliore controllo sul punto di caduta. Prestare
attenzione poiché i rami che cadono possono
rimbalzare in direzione dell'utente dopo aver colpito il
suolo. (Fig. 62)
• Non eseguire mai tagli sulla parte iniziale del ramo
per non rallentarne la guarigione ed evitare il rischio
di proliferazione micotica. (Fig. 63)
• Utilizzare il fermo alla base della testa di taglio come
supporto durante il taglio. In questo modo si evita
che il gruppo di taglio "salti" sul ramo. (Fig. 64)
• Effettuare il taglio iniziale sulla parte inferiore del
ramo prima del taglio trasversale. In questo modo
si eviterà di strappare la corteccia, il che potrebbe
rallentare la guarigione e causare danni all'albero.
Il taglio non deve essere più profondo di ⅓ dello
spessore del ramo per impedire l'inceppamento.
Mantenere la catena in funzione mentre si estrae
il gruppo di taglio dal ramo per evitare che si
danneggi. (Fig. 65)
• Assicurarsi di disporre di un supporto stabile e
di poter lavorare senza essere ostacolati da rami,
pietre e alberi.
AVVERTENZA:
non azionare mai la
leva di comando se non si ha una visuale
completa sul gruppo di taglio.
Arresto del prodotto Aspire P5-P4A
1. Rilasciare la leva di comando.
1867 - 007 - 10.01.2024
95
2. Premere il pulsante ON/OFF sull'interfaccia utente.
Le spie a LED si spengono.
3. Premere il pulsante di rilascio ed estrarre la batteria.
(Fig. 66)
Arresto del prodotto Aspire PE5-P4A
1. Rilasciare la leva di comando.
2. Premere il pulsante di blocco della leva di comando
all'indietro per bloccare il prodotto.
3. Premere il pulsante di rilascio della batteria ed
estrarla. (Fig. 67)
4. Se necessario, rimuovere l'asta telescopica dal
prodotto.
Manutenzione
Introduzione
AVVERTENZA: Leggere
attentamente il capitolo sulla sicurezza
prima di eseguire qualsiasi operazione di
manutenzione del prodotto.
AVVERTENZA: Rimuovere la batteria
prima di eseguire la manutenzione del
prodotto.
Programma di manutenzione
Manutenzione
Giornaliera
Una volta a settima-
na
Una volta al mese
Pulire le parti esterne del prodotto con un
panno asciutto. Non utilizzare acqua.
X
Accertarsi che il pulsante START/STOP fun-
zioni correttamente e che non sia danneggia-
to.
X
Accertarsi che il blocco e la leva comando
funzionino correttamente e in modo sicuro.
X
Accertarsi che tutti i comandi funzionino cor-
rettamente e non siano danneggiati.
X
Tenere pulite e asciutte le impugnature. Ac-
certarsi che non vi siano olio e grasso sulle
impugnature.
X
Accertarsi che la copertura della catena non
sia danneggiata. Sostituire la copertura della
catena se danneggiata.
X
Assicurarsi che i dadi e le viti siano serrati a
fondo.
X
Accertarsi che i pulsanti di rilascio della bat-
teria funzionino correttamente e che manten-
gano la batteria bloccata nel prodotto.
X
Accertarsi che il caricabatterie funzioni cor-
rettamente.
X
Verificare che la batteria non sia danneggia-
ta.
X
Verificare che la batteria sia carica. X
Verificare che il caricabatterie non sia dan-
neggiato.
X
96 1867 - 007 - 10.01.2024
Manutenzione
Giornaliera
Una volta a settima-
na
Una volta al mese
Eseguire il controllo della catena. X
Affilare la catena. X
Effettuare un controllo della tensione della
catena.
X
Lubrificare la catena. X
Assicurarsi che la catena non ruoti senza l'a-
zionamento della leva comando.
X
Esaminare tutti i cavi, gli accoppiamenti e i
raccordi. Accertarsi che non siano presenti
danni o sporco.
X
Pulire la copertura della catena. X
Limare eventuali irregolarità sui bordi della
barra di guida.
X
Effettuare un controllo dei collegamenti tra
la batteria e il prodotto. Controllare il collega-
mento tra la batteria e il caricabatterie.
X
Accertarsi che il potatore non sia danneggia-
to. Se danneggiato, sostituire il potatore.
Un rivenditore Husqvarna autorizzato deve eseguire tutte gli inter-
venti di manutenzione sul potatore.
Esaminare l'usura del pignone di guida della
catena.
Sostituire il pignone di guida della catena dopo circa 20 ore di funzio-
namento o più spesso se necessario.
Per controllare l'attrezzatura di taglio
1. Accertarsi che non vi siano crepe nei rivetti e
collegamenti e che non vi sia alcun rivetto allentato.
Sostituire se necessario. (Fig. 68)
2. Assicurarsi che la catena sia facile da tendere.
Sostituire la catena se è rigida.
3. Confrontare la catena in uso con una nuova per
valutare se è presente l'usura di maglie e rivetti.
4. Sostituire la catena quando la parte più lunga del
dente di taglio è inferiore a 4 mm. Sostituirla anche
se ci sono delle spaccature sulle lame. (Fig. 69)
Sostituzione della barra di guida e della
catena della sega
1. Ruotare la manopola di blocco in senso antiorario e
rimuovere il coperchio protettivo (A). (Fig. 70)
2. Rimuovere la barra di guida con la catena attaccata.
3. Rimuovere la catena dalla barra guida.
4. Posizionare una nuova catena nella scanalatura
della barra di guida.
5. Installare la nuova barra di guida con la scanalatura
(B) sul bullone (E) e il foro (D) sul perno (F) della
barra di guida.
6. Installare la catena della sega attorno al pignone
guida (G). Assicurarsi che i denti di taglio puntino in
direzione opposta rispetto al pignone guida (C).
7. Montare il coperchio di protezione (A) e ruotare il
pomello di bloccaggio in senso orario.
8. Serrare la catena. Fare riferimento a
Come regolare
la tensione della catena alla pagina 98
per
istruzioni.
Per affilare la catena
Informazioni sulla barra di guida e la catena
AVVERTENZA: Indossare guanti
protettivi quando si maneggia la catena o
quando si esegue la manutenzione. Una
catena che non si muove può causare
anche lesioni.
Sostituire la barra di guida se usurata o danneggiata con
le combinazioni di barra di guida e catena consigliate
da Husqvarna. Questa operazione è necessaria per
mantenere le funzioni di sicurezza del prodotto. Fare
riferimento a
Accessori alla pagina 102
per un elenco
delle combinazioni di barre e catene di ricambio
consigliate.
• Lunghezza barra di guida, pollici/cm. Le informazioni
relative alla lunghezza della barra di guida e al tipo
1867 - 007 - 10.01.2024 97
di catena di solito si trovano sul lato posteriore della
barra.
(Fig. 71)
• Passo della catena. La distanza tra le maglie di
trascinamento deve essere allineata con quella dei
denti sul rocchetto puntale e sul pignone guida.
(Fig. 72)
• Numero di maglie di trascinamento. Il numero di
maglie di trascinamento viene scelto mediante il tipo
di barra di guida.
(Fig. 73)
• Larghezza scanalatura della lama, in mm. La
larghezza della scanalatura nella barra di guida deve
essere la stessa della larghezza delle maglie della
catena di trasmissione.
(Fig. 74)
• La barra di guida deve essere allineata con il
prodotto.
(Fig. 75)
• Larghezza della maglia di trascinamento, mm.
(Fig. 76)
Informazioni generali su come affilare le lame
Non utilizzare una catena usurata. Se la catena è
usurata, è necessario applicare una maggiore pressione
per spingere la barra di guida attraverso il legno. Se
la catena è molto usurata, non ci sarà alcun truciolo di
legno ma solo polvere di segatura.
Una catena affilata penetra nel legno e i trucioli sono
lunghi e spessi.
AVVERTENZA:
La forza di
contraccolpo aumenta molto se non
vengono seguite le istruzioni di affilatura.
Nota: Fare riferimento a
Come affilare i taglienti alla
pagina 98
per informazioni sull'affilatura della catena
della sega.
Come affilare i taglienti
1. Utilizzare una lima tonda e una dima di affilatura per
affilare i denti di taglio. (Fig. 77)
Nota:
Fare riferimento a
Accessori alla pagina 102
per informazioni sulla lima e sulla dima di affilatura
che Husqvarna consiglia per la catena della sega del
cliente.
2. Applicare la dima di affilatura correttamente sul
tagliente. Fare riferimento alle istruzioni fornite con
la dima di affilatura.
3. Spostare la lima dal lato interno dei denti di taglio ed
estrarla. Allentare la pressione sulla lima durante il
taglio con catena a tirare. (Fig. 78)
4. Rimuovere il materiale di lato a tutti i denti di taglio.
5. Ruotare il prodotto e rimuovere il materiale di
limatura sull'altro lato.
6. Accertarsi che tutti i denti di taglio siano della stessa
lunghezza.
Come regolare la tensione della catena
AVVERTENZA: Una catena senza la
tensione corretta può allentarsi dalla barra di
guida e provocare lesioni gravi o letali.
La catena si allunga durante l'utilizzo. È importante
regolare la tensione della catena regolarmente per
assicurarsi che sia corretta. Controllare la tensione della
catena prima di utilizzare il prodotto. Serrare la catena il
più possibile, ma in modo che possa essere facilmente
fatta girare con la mano.
Nota: Una catena nuova richiede un periodo di
rodaggio. Controllare la tensione più frequentemente
durante questo periodo.
1. Ruotare il regolatore della tensione della catena
in senso orario per serrare la catena. Applicare la
massima tensione della catena possibile. Questa
deve essere serrata contro la barra di guida. (Fig.
79)
Nota: Girare la manopola verso l'alto (+) per
aumentare la tensione o verso il basso (-) per
diminuirla. La catena è tesa correttamente quando si
può girare con facilità manualmente ma rimane tesa
sulla barra guida.
2. Accertarsi che la catena possa essere fatta girare
manualmente con facilità e che non si discosti dalla
barra di guida. (Fig. 80)
Lubrificazione dell'attrezzatura di taglio
AVVERTENZA:
Una lubrificazione
insufficiente dell’attrezzatura di taglio
provoca la rottura della catena con gravi
rischi di lesioni personali anche mortali.
AVVERTENZA: Non riutilizzare l'olio
di scarico! L'olio di scarico è dannoso per le
persone, il prodotto e per l'ambiente.
Olio della catena
• Utilizzare un olio per catene con una buona
aderenza alla catena. L'olio della catena deve
mantenere la sua viscosità in tutte le condizioni
atmosferiche, ad esempio durante il caldo estivo o
il freddo invernale.
• Utilizzare Husqvarna olio per catene per ottenere la
massima durata della catena e tutelare l'ambiente.
98
1867 - 007 - 10.01.2024
Se l'olio per catene Husqvarna non è disponibile,
utilizzare un comune olio per catene.
• Nelle zone dove l'olio per la lubrificazione delle
catene della sega non è disponibile, utilizzare olio
per catena X-Guard BIO.
• Accertarsi che la lubrificazione della catena della
sega funzioni correttamente. Riempire con olio
per catene ed esaminare la lubrificazione, se
necessario.
Controllo della barra guida
1. Verificare l'eventuale presenza di irregolarità sui
bordi della barra di guida. Eliminare le eventuali
sbavature utilizzando una lima. (Fig. 81)
2. Pulire la scanalatura della barra di guida. (Fig. 82)
3. Verificare se la scanalatura della barra di guida
presenta segni di usura. Sostituire la barra di guida
se necessario. (Fig. 83)
4. Verificare se la punta della barra di guida è
irregolare o molto usurata. (Fig. 84)
5. Ruotare la barra di guida quotidianamente per
prolungarne la durata. (Fig. 85)
Per pulire il prodotto, la batteria e il
caricabatterie
1. Pulire il prodotto con un panno asciutto dopo l'uso.
2. Pulire la batteria e il caricabatterie con un panno
asciutto. Mantenere puliti i binari guida della batteria.
3. Assicurarsi che i morsetti della batteria e il
caricabatterie siano puliti prima dell'uso.
4. Pulire la superficie interna della copertura protettiva
con una spazzola.
Controllo della batteria e del
caricabatterie
1. Controllare se la batteria presenta danni, ad
esempio incrinature.
2. Controllare se il caricabatterie presenta danni, ad
esempio incrinature.
3. Verificare che il cavo di collegamento del
caricabatterie non sia danneggiato e che non
presenti crepe.
Ricerca guasti
Interfaccia utente Aspire P5-P4A
Problema Possibili guasti Soluzione possibile
Il LED verde di avvio
lampeggia.
La tensione della batteria è bassa. Caricare la batteria.
Il LED rosso di errore
lampeggia.
Sovraccarico. Il gruppo di taglio è bloccato: arrestare il pro-
dotto. Rimuovere la batteria. Pulire il gruppo
di taglio da materiali indesiderati. Allentare la
catena.
Deviazione di temperatura. Lasciare che il prodotto si raffreddi.
La leva comando e il pulsante avvio vengono
premuti contemporaneamente.
Rilasciare la leva comando e premere il pul-
sante avvio.
Il LED verde e il LED
rosso lampeggiano in
modo alternato.
La batteria è scarica. Caricare la batteria.
La batteria è danneggiata. Consultare un rappresentante dell'officina.
1867 - 007 - 10.01.2024 99
Risoluzione dei problemi del caricabatterie
LED del caricabatte-
rie
Causa Soluzione
Il LED verde è acce-
so e il LED rosso
lampeggia.
La batteria non è inserita corret-
tamente nel caricabatterie.
Staccare la batteria dal caricabatteria e collegarla nuova-
mente al caricabatteria.
I connettori della batteria sono
sporchi.
Pulire i connettori della batteria.
La temperatura ambiente è trop-
po alta o troppo bassa.
Utilizzare il caricabatterie a una temperatura compresa
nell'intervallo 0 °C – +35 °C.
La batteria è danneggiata. Sostituire la batteria.
Il LED verde e il LED
rosso sono spenti.
Il caricabatterie non è collegato
correttamente alla presa di cor-
rente.
Collegare il caricabatterie a una presa di rete.
Presa di alimentazione difettosa. Collegare il caricabatterie alla tensione e alla frequenza
indicate sulla targhetta dati di funzionamento.
Il cavo del caricabatterie è dan-
neggiato.
Rivolgersi a un tecnico dell'assistenza autorizzato.
Il caricabatterie è danneggiato.
Altri errori.
Se si verificano altri errori, assicurarsi che il prodotto sia spento, rimuovere la batteria e
rivolgersi a un centro di assistenza autorizzato.
Trasporto e rimessaggio
Trasporto e stoccaggio
• Le batterie agli ioni di litio in dotazione rispettano i
requisiti di legge sulle merci pericolose.
• Rispettare i requisiti speciali riportati sulla confezione
e sulle etichette per il trasporto commerciale,
compreso quello effettuato da terzi e da corrieri.
• Parlare con personale che ha seguito una
formazione specifica in materiali pericolosi prima di
inviare il prodotto. Rispettare tutte le norme nazionali
vigenti.
• Quando si inserisce la batteria in un contenitore,
applicare del nastro adesivo sui contatti aperti.
Inserire la batteria nel contenitore in modo da
garantirne la massima aderenza.
• Rimuovere la batteria per la conservazione o il
trasporto.
• Conservare la batteria e il caricabatterie in un luogo
asciutto, privo di umidità e protetto dal gelo.
• Non conservare la batteria in aree elettricamente
statiche. Non conservare mai la batteria in una
scatola di metallo.
• Durante il rimessaggio, conservare la batteria in un
luogo dove la temperatura è compresa tra -20 °C/-4
°F e +50 °C/122 °F e lontano da luce solare.
• Durante il rimessaggio, conservare il caricabatterie
in un luogo dove la temperatura è compresa tra 5
°C/41 °F e 45 °C/113 °F e lontano da luce solare.
• Utilizzare il caricabatterie soltanto quando la
temperatura circostante è compresa tra 0 °C/32 °F
e 35 °C/95 °F.
• Stoccare il prodotto a una temperatura compresa fra
-40 °C/-40 °F e 60 °C/140 °F.
• Caricare la batteria dal 30% al 50% prima di
immagazzinarla per lunghi periodi.
• Conservare il caricabatterie in un luogo chiuso e
asciutto.
• Tenere la batteria lontano dal caricabatterie durante
il rimessaggio. Non lasciare che i bambini e altre
persone non autorizzate tocchino l'attrezzatura.
Mantenere le attrezzature in un luogo che è possibile
chiudere.
• Pulire il prodotto ed eseguire una manutenzione
completa prima di conservarlo per lunghi periodi.
• Utilizzare la protezione di trasporto sul prodotto per
evitare che si danneggi durante il trasporto e il
rimessaggio.
• Bloccare il prodotto in modo sicuro durante il
trasporto.
100 1867 - 007 - 10.01.2024
Smaltimento della batteria, del
caricabatterie e del prodotto
Il simbolo seguente indica che il prodotto non è un
rifiuto domestico. Riciclarlo in una stazione di riciclaggio
per apparecchiature elettriche ed elettroniche. Ciò
contribuisce a evitare danni all'ambiente e alle persone.
Per maggiori informazioni contattare le autorità locali, il
servizio per rifiuti domestici o il rivenditore.
(Fig. 23)
Nota: Il simbolo compare sul prodotto o
sull'imballaggio.
Dati tecnici
Dati tecnici
Aspire P5-P4A Aspire PE5-P4A
Motore
Tipo PMDC 18 V PMDC 18 V
Velocità della catena, m/sec 4,9 4,9
Peso
Senza batteria, kg/lb 1,6/3,5 3,1/6,8
Emissioni di rumore
10
Livello potenza acustica, misurato dB(A) 88 88
Livello di potenza acustica, garantito L
WA
dB(A) 91 90
Livelli di rumorosità
11
Livello di pressione acustica equivalente all'orecchio dell'operatore,
dB(A)
75 74
Livelli di vibrazioni
12
Livelli di vibrazioni delle impugnature, misurati in base alla norma ISO 22867, m/s
2
Impugnatura anteriore/posteriore abbassata - 0,5/0,5
Impugnatura anteriore/posteriore sollevata - 0,3/0,3
Impugnatura principale/impugnatura ausiliaria 0,8/0,4 -
Batterie approvate
Questo prodotto può funzionare con tutte le batterie
POWER FOR ALL. Per prestazioni ottimali si consiglia
di utilizzare batterie con un minimo di 4,0 Ah.
10
Emissioni di rumore nell'ambiente misurate come potenza sonora (L
WA
) in base alla direttiva CE 2000/14/CE.
La differenza tra potenza acustica misurata e garantita è che la potenza acustica garantita comprende anche
la dispersione nel risultato di misurazione e le variazioni tra diversi prodotti dello stesso modello come da
Direttiva 2000/14/CE.
11
Il livello di pressione acustica equivalente, ai sensi della norma ISO 22868, è calcolato come la quantità di
energia, in media ponderata rispetto al tempo, dei livelli di pressione acustica a diverse condizioni di esercizio.
La dispersione statistica tipica del livello di pressione acustica equivalente è una deviazione standard di 3 dB
(A).
12
I dati riportati per il livello di vibrazioni equivalente hanno una dispersione statistica tipica (deviazione stan-
dard) di 1,5 m/s
2
.
1867 - 007 - 10.01.2024 101
Batteria P4A 18-B45 P4A 18-B72
Tipo Ioni di litio Ioni di litio
Capacità batteria, Ah 2,5 4,0
Tensione nominale, V 18 18
Peso, kg 0,35 0,65
Numero di celle (ioni di litio) 5 10
Caricabatterie omologati
Caricabatterie P4A 18-C70
Tensione di entrata, V Fare riferimento alle informazioni sui dati di
funzionamento del caricabatteria.
Frequenza, Hz 50-60
Potenza, W 70
Accessori
Combinazioni di barra di guida e
catena della sega
Combinazioni omologate CE.
Barra guida Catena
Lunghezza, pollici Partitura, pollici
Larghezza della sca-
nalatura, mm
Tipo
Lunghezza, numero
di maglie di trascina-
mento
5 1/4" 1,1 SP11G 32
Affilatura della catena e dima di
affilatura
Usare la dima di affilatura consigliata per ottenere gli
angoli corretti. Si consiglia di usare sempre la dima di
affilatura raccomandata per affilare la catena della sega.
Se non si conosce quale catena è montata sul proprio
prodotto, rivolgersi al rivenditore autorizzato.
102 1867 - 007 - 10.01.2024
mm/pollici mm/pollici
SP11G 3,5 / 9/64 60° 30° 0° 0,4/0,016 5299371-01
1867 - 007 - 10.01.2024 103
Dichiarazione di conformità
Dichiarazione di conformità UE
Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.:
+46-36-146500, dichiara sotto la propria esclusiva
responsabilità che il prodotto indicato:
Descrizione Potatore e potatore ad asta a batteria
Marchio Husqvarna
Tipo/Modello Aspire P5-P4A, Aspire PE5-P4A
Identificazione Numeri di serie a partire da 2022 e successivi
È pienamente conforme alle seguenti norme e direttive
UE:
Direttiva/norma Descrizione
2006/42/CE "sulle macchine"
2014/30/EU "sulla compatibilità elettromagnetica"
2011/65/UE
"sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche
ed elettroniche"
2000/14/CE "sull'emissione di rumore nell'ambiente"
e che sono applicati gli standard e/o le specifiche
tecniche seguenti: EN 62841-1:2015/A11:2022, EN
ISO 11680-1:2021, EN ISO 12100:2010, EN IEC
55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158
ha eseguito il controllo CE facoltativo in base alla
Direttiva macchine (2006/42/CE) articolo 12, punto
3b. Il certificato di omologazione CE reca il numero:
4815039.22006.
Applicazione della procedura di valutazione della
conformità ai sensi della direttiva 2000/14/CE, allegato
V.
Per informazioni sulle emissioni acustiche, fare
riferimento a
Dati tecnici alla pagina 101
.
Huskvarna, 2022-06-22
Claes Losdal, Responsabile ricerca e sviluppo,
Husqvarna AB
Responsabile della documentazione tecnica
104 1867 - 007 - 10.01.2024
Licenze
Copyright
©
2012–2020 STMicroelectronics
La garanzia non copre i difetti derivanti da normale
usura, incuria, uso errato, riparazioni non autorizzate
o collegamento dell'apparecchio di aspirazione a una
tensione di alimentazione errata.
Tutti i diritti riservati.
La ridistribuzione e l'uso in formato sorgente e binario,
con o senza modifiche, sono consentiti a condizione che
siano soddisfatte le seguenti condizioni:
• Le ridistribuzioni del codice sorgente devono
contenere l'avviso di copyright sopra riportato, il
presente elenco di condizioni e la dichiarazione di
non responsabilità riportata di seguito.
• Le ridistribuzioni in formato binario devono
contenere l'avviso di copyright sopra riportato, il
presente elenco di condizioni e la dichiarazione
di non responsabilità riportata di seguito nella
documentazione e/o in altri materiali forniti con la
distribuzione.
• Né il nome di STMicroelectronics né i nomi dei
suoi collaboratori possono essere utilizzati per
raccomandare o promuovere prodotti derivati da
questo software senza previa autorizzazione scritta
specifica.
IL SOFTWARE È FORNITO DAI TITOLARI DEL
COPYRIGHT E DAI COLLABORATORI "COSÌ COM'È"
E SI DECLINA LA RESPONSABILITÀ PER QUALSIASI
GARANZIA ESPRESSA O IMPLICITA, INCLUSE,
MA NON SOLO, LE GARANZIE IMPLICITE DI
COMMERCIABILITÀ E IDONEITÀ PER UNO SCOPO
SPECIFICO. IN NESSUN CASO IL PROPRIETARIO
DEL COPYRIGHT O I COLLABORATORI SARANNO
RESPONSABILI PER EVENTUALI DANNI DIRETTI,
INDIRETTI, INCIDENTALI, SPECIALI, ESEMPLARI
O CONSEQUENZIALI (INCLUSI, MA NON LIMITATI
A, FORNITURA DI BENI O SERVIZI SOSTITUTIVI;
MANCATO UTILIZZO, PERDITA DI DATI O PROFITTI;
INTERRUZIONE DELL'ATTIVITÀ) IMPUTABILI A
QUALUNQUE CAUSA E INDIPENDENTEMENTE DA
QUALSIASI CRITERIO DI RESPONSABILITÀ, SIA
PREVISTO NEL CONTRATTO CHE RELATIVO A
RESPONSABILITÀ OGGETTIVA O A UN ATTO
ILLECITO (COMPRESA NEGLIGENZA O ALTRO)
DERIVANTI IN QUALSIASI MODO DALL'USO DEL
PRESENTE SOFTWARE, ANCHE SE INFORMATI
DELLA POSSIBILITÀ DI TALI DANNI.
Licenza Apache 2.0
Copyright
©
2009-2019 Arm Limited. Tutti i diritti
riservati.
Versione 2.0, gennaio 2004 http://www.apache.org/
licenses/
TERMINI E CONDIZIONI PER L'USO, LA
RIPRODUZIONE E LA DISTRIBUZIONE
1. Definizioni.
Per "licenza" si intendono i termini e le condizioni
per l'uso, la riproduzione e la distribuzione definiti
dalle sezioni da 1 a 9 del presente documento. Per
"concessore della licenza" si intende il proprietario
del copyright o l'entità autorizzata dal proprietario del
copyright che concede la licenza. Per "entità giuridica"
si intende l'insieme dell'entità agente e di tutte le
altre entità che controllano, sono controllate da o sono
sotto il controllo comune di tale entità. Ai fini della
presente definizione, per "controllo" si intende (i) il
potere, diretto o indiretto, di dirigere o gestire tale
entità, per diritto contrattuale o altrimenti stabilito, o
(II) il possesso del cinquanta percento (50%) o più
delle azioni in circolazione, o (III) la proprietà effettiva
di tale entità. "Utente" (o "dell'utente") si riferisce a
una persona fisica o un'entità giuridica che esercita
le autorizzazioni concesse dalla presente licenza. Per
formato "sorgente" si intende il formato prescelto per
apportare modifiche, incluse, ma non limitate a, il codice
sorgente del software, la sorgente della documentazione
e i file di configurazione. Per formato "oggetto" si
intende qualsiasi formato derivante dalla trasformazione
meccanica o dalla traduzione di un formato sorgente,
inclusi, a titolo esemplificativo ma non esaustivo, il
codice oggetto compilato, la documentazione generata
e le conversioni in altri tipi di file multimediali. Per
"opera" si intende l'opera d'autore, in formato sorgente
o oggetto, resa disponibile dalla licenza come indicato
da un avviso di copyright incluso o allegato all'opera
(ad esempio l'Appendice riportato di seguito). Per
"opere derivate" si intende qualsiasi opera, in formato
sorgente o oggetto, basata sull'opera (o da essa
derivata) e per cui le revisioni, le annotazioni, le
elaborazioni redazionali o altre modifiche costituiscono,
nel complesso, un'opera originale dell'autore. Ai fini
della presente licenza, la definizione di "opere derivate"
non include le opere che sono separabili da, o quelle
solo collegate (o associate per nome) alle interfacce
dell'opera e delle opere derivate. Per "contributo" si
intende qualsiasi opera d'autore, compresa la versione
originale dell'opera e qualsiasi modifica o aggiunta a tale
opera o alle opere derivate, intenzionalmente sottoposta
al concessore della licenza per essere inclusa nell'opera
dal proprietario del copyright, o da una persona fisica o
entità giuridica autorizzata a sottoporla per suo conto.
Ai fini della presente definizione, per "sottoposta" si
intende l'invio tramite qualsiasi forma di comunicazione
elettronica, verbale o scritta inviata al concessore
della licenza o ai suoi rappresentanti, inclusa, a titolo
esemplificativo ma non esaustivo, la comunicazione
tramite mailing-list, sistemi di controllo del codice
sorgente e sistemi di rilevamento dei problemi gestiti
dal concessore della licenza, o per suo conto, allo
scopo di discutere e migliorare l'opera stessa. Da tale
definizione è esclusa la comunicazione chiaramente
contrassegnata, o indicata in un altro modo per iscritto,
dal proprietario del copyright come "non un contributo".
1867 - 007 - 10.01.2024
105
Per "collaboratore" si intende il concessore della licenza
e qualsiasi persona fisica o entità giuridica per conto
della quale il concessore della licenza ha ricevuto un
contributo che ha successivamente integrato nell'opera.
2. Concessione della licenza di copyright.
In base ai termini e alle condizioni di questa licenza,
ciascun collaboratore con la presente concede all'utente
la licenza di copyright a tempo indeterminato, valida
a livello mondiale, non esclusiva, gratuita, esente da
royalty e irrevocabile che dà il diritto di riprodurre,
preparare le opere derivate, visualizzare e utilizzare
pubblicamente, concedere in licenza a terzi e distribuire
l'opera e le opere da essa derivate in formato sorgente o
oggetto.
3. Concessione della licenza di brevetto.
In base ai termini e alle condizioni di questa licenza,
ciascun collaboratore con la presente concede all'utente
una licenza di brevetto a tempo indeterminato, valida
a livello mondiale, non esclusiva, gratuita, esente
da royalty e irrevocabile (salvo quanto stabilito nella
presente sezione) che dà il diritto di produrre, far
produrre, utilizzare, offrire in vendita, vendere, importare
e trasferire in altro modo l'opera, laddove tale licenza si
applica solo a quelle rivendicazioni di brevetti cedibili in
licenza dal collaboratore che sono violati inevitabilmente
da uno o più dei suoi contributi all'opera per cui
tali contributi sono stati inviati. Se l'utente istituisce
un contenzioso sui brevetti nei confronti di un'entità
(compreso un ricorso incidentale o un riconvenzionale
in una causa) dichiarando che l'opera o un contributo ad
essa integrato costituisce una violazione diretta o che
contribuisce alla violazione del brevetto, allora qualsiasi
licenza di brevetto concessa all'utente ai sensi della
presente licenza per quell'opera avrà termine alla data
di inizio di tale contenzioso.
4. Ridistribuzione.
L'utente può riprodurre e distribuire copie dell'opera o
delle opere derivate su qualsiasi supporto, con o senza
modifiche, in formato sorgente o oggetto, a condizione
che l'utente rispetti le seguenti condizioni:
• L'utente deve fornire agli altri destinatari dell'opera
o delle opere derivate una copia della presente
licenza.
• In caso di qualsiasi modifica, l'utente deve apporre
sui file interessati avvisi bene visibili che indichino
tale modifica. – L'utente deve conservare nel formato
sorgente delle opere derivate da lui distribuite, tutti
gli avvisi relativi a copyright, brevetto, marchio e
attribuzione del formato sorgente dell'opera, salvo
quelli che non riguardano alcuna parte delle opere
derivate.
• Se l'opera include un file di testo "AVVISO"
nell'ambito della sua distribuzione, le eventuali opere
derivate distribuite dall'utente devono includere
una copia leggibile degli avvisi di attribuzione
contenuti in tale file (ad eccezione di quelli che
non riguardano alcuna parte delle opere derivate)
in almeno una delle seguenti posizioni: in un file
di testo AVVISO distribuito come parte delle opere
derivate; in un formato o nella documentazione
sorgente, se fornito insieme alle opere derivate;
oppure in una visualizzazione generata dalle
opere derivate, se e dove tali avvisi di terze
parti normalmente compaiono. Il contenuto del file
AVVISO ha solo scopo informativo e non modifica
la licenza. Nelle opere derivate che distribuisce,
l'utente può aggiungere i propri avvisi di attribuzione,
insieme o come appendice al testo di AVVISO
dell'opera, a condizione che tali avvisi di attribuzione
aggiuntivi non possano essere interpretati come
modifiche della licenza. L'utente può aggiungere
una dichiarazione di copyright alle sue modifiche
e fornire termini e condizioni di licenza aggiuntivi
o differenti in merito all'uso, alla riproduzione o
alla distribuzione delle sue modifiche, o in merito
a qualsiasi altra opera derivata nel suo complesso,
a condizione che l'uso, la riproduzione e la
distribuzione dell'opera da parte dell'utente siano
comunque conformi alle condizioni indicate nella
presente licenza.
5. Invio dei contributi.
Salvo diversamente specificato, qualsiasi contributo
intenzionalmente inviato per l'inclusione nell'opera da
parte dell'utente al concessore della licenza sarà
soggetto ai termini e alle condizioni della presente
licenza, senza ulteriori termini o condizioni. Fatto salvo
quanto esposto sopra, nulla di quanto accluso nel
presente documento sostituirà o modificherà i termini
di qualsiasi contratto di licenza separato che l'utente
potrebbe aver sottoscritto con il concessore della licenza
in relazione a tali contributi.
6. Marchi.
La presente licenza non concede l'autorizzazione a
utilizzare i nomi commerciali, i marchi, i marchi di
servizio o i nomi dei prodotti del concessore della
licenza, salvo quanto richiesto per un uso ragionevole
e abituale nella descrizione dell'origine dell'opera e nella
riproduzione del contenuto del file di AVVISO.
7. Esclusione di garanzia.
Se non previsto dalla legge applicabile o concordato per
iscritto, il concessore della licenza fornisce l'opera (e
ciascun collaboratore fornisce i propri contributi) "COSÌ
COM'È", SENZA GARANZIE O CONDIZIONI DI ALCUN
TIPO, esplicite o implicite, incluse, ma non limitate a,
tutte le garanzie o le condizioni di TITOLARITÀ, NON
CONTRAFFAZIONE, COMMERCIABILITÀ o IDONEITÀ
PER UNO SCOPO SPECIFICO. L'utente è l'unico
responsabile di determinare l'idoneità dell'utilizzo o
della ridistribuzione dell'opera e si assume tutti i rischi
associati all'esercizio di concessione delle autorizzazioni
ai sensi della presente licenza. 8. Limitazione di
responsabilità. In nessun caso e in base a nessuna
teoria giuridica, sia per illecito (inclusa la negligenza),
per diritto contrattuale o altrimenti stabilito, se non
106
1867 - 007 - 10.01.2024
previsto dalla legge applicabile (come in caso di
atti deliberati e gravemente negligenti) o concordato
per iscritto, il collaboratore sarà responsabile nei
confronti dell'utente per danni, inclusi danni diretti,
indiretti, speciali, incidentali o consequenziali di qualsiasi
carattere derivanti dalla presente licenza o dall'uso
o dall'impossibilità di utilizzare l'opera (inclusi, a
titolo esemplificativo ma non esaustivo, danni per
mancato avviamento, interruzione dell'attività, guasto o
malfunzionamento del computer, o qualsiasi altro danno
o perdita commerciale), anche se tale collaboratore è
stato informato della possibilità di tali danni.
9. Accettazione della garanzia o responsabilità
aggiuntiva.
Durante la ridistribuzione dell'opera o delle opere
derivate, l'utente può scegliere di offrire, a pagamento,
l'accettazione di assistenza, garanzia, indennizzo o
altri obblighi di responsabilità e/o diritti conformi alla
presente licenza. Tuttavia, accettando tali obblighi,
l'utente può agire solo per proprio conto e sotto la
propria esclusiva responsabilità, non per conto di altri
collaboratori, e solamente se accetta di indennizzare,
difendere e manlevare ciascun collaboratore da
eventuali responsabilità o rivendicazioni avanzate contro
il collaboratore a seguito dell'accettazione da parte
dell'utente di tale garanzia o responsabilità aggiuntiva.
FINE DEI TERMINI E CONDIZIONI
1867 - 007 - 10.01.2024 107
Inhalt
Einleitung....................................................................108
Sicherheit....................................................................110
Montage Aspire PE5-P4A...........................................118
Betrieb........................................................................ 119
Wartung...................................................................... 121
Fehlerbehebung..........................................................124
Transport und Lagerung............................................. 125
Technische Angaben..................................................127
Zubehör...................................................................... 128
Konformitätserklärung.................................................130
Lizenzen..................................................................... 131
Einleitung
Produktbeschreibung
Das Produkt Husqvarna Aspire P5-P4A ist ein Akku-
Entaster.
Das Produkt Husqvarna Aspire PE5-P4A ist ein Akku-
Hochentaster mit Teleskopfunktion.
Wir arbeiten laufend daran, Ihre Sicherheit und die
Effektivität während des Betriebs zu verbessern.
Ihr Servicehändler steht Ihnen gerne für weitere
Informationen zur Verfügung.
Verwendungszweck
Verwenden Sie das Gerät zum Schneiden von Ästen
und Zweigen. Verwenden Sie das Gerät nicht für andere
Aufgaben.
Kurzanleitung
Scannen Sie den QR-Code, um Hinweise zur
Verwendung des Geräts zu erhalten.
(Abb. 27)
Geräteübersicht
(Abb. 1)
1. Entaster
2. Sägekettenschutz
3. Führungsschiene
4. Verriegelungsknopf für Schutzabdeckung
5. Gashebelsperre, Entaster
6. Gashebel, Entaster
7. Anwenderschnittstelle
8. Haupthandgriff, Entaster
9. Akku
10. Verriegelungsknopf für Entaster
11. Führungsrohr
12. Teleskopfunktion
13. Sperrknopf
14. Gashebel, Hochentaster
15. Gashebelsperre, Hochentaster
16. Akkuentriegelungstaste
17. Verbinder
18. Akkuladegerät
19. Betriebs- und Warnanzeige
20. Transportschutz
21. Bedienungsanleitung
22. Haken für Entaster, Schrauben und Dübel
23. Haken für Hochentaster, Schrauben und Dübel
24. Bio-Kettenöl
25. Inbusschlüssel
Symbole auf dem Gerät
(Abb. 2)
WARNUNG: Dieses Gerät kann gefährlich
sein und schwere oder tödliche
Verletzungen des Bedieners oder anderer
Personen verursachen. Gehen Sie
vorsichtig vor, und verwenden Sie das
Gerät ordnungsgemäß.
(Abb. 3)
Lesen Sie die Bedienungsanleitung
aufmerksam durch und machen Sie sich
mit den Anweisungen vertraut, bevor Sie
das Gerät verwenden.
(Abb. 4)
Für Aspire P5-P4A: Tragen Sie einen
zugelassenen Augenschutz.
(Abb. 5)
Für Aspire PE5-P4A: Tragen Sie dort,
wo Gegenstände auf Sie fallen können,
einen Schutzhelm. Tragen Sie einen
zugelassenen Gehörschutz. Tragen Sie
einen zugelassenen Augenschutz.
(Abb. 6)
Tragen Sie zugelassene
Schutzhandschuhe.
(Abb. 7)
Tragen Sie robuste und rutschfeste
Stiefel. (Gilt nur für den Hochentaster.)
(Abb. 8)
Gleichstrom.
(Abb. 9)
Nennspannung, V
108 1867 - 007 - 10.01.2024
(Abb. 10)
Verwenden Sie das Gerät nicht bei
Regen.
(Abb. 11)
Befüllung mit Sägekettenöl.
(Abb. 12)
Drehrichtung, Sägekette.
(Abb. 13)
Es besteht Verletzungsgefahr. Halten Sie
Ihre Hände von der Sägekette fern.
(Abb. 14)
Drehen Sie den Knopf nach links, um
ihn zu lösen, und nach rechts, um ihn
festzuziehen.
(Abb. 15)
Dieses Gerät entspricht den geltenden
EU-Richtlinien.
(Abb. 16)
Dieses Gerät entspricht den geltenden
UK-Richtlinien.
(Abb. 17)
Etikett mit Geräuschemissionen
gemäß EU- und UK-Richtlinien und
Verordnungen sowie der australischen
„Protection of the Environment Operations
(Noise Control) Regulation2017“
(Umweltschutz-/Lärmschutzbestimmung)
von New South Wales. Der garantierte
Schallleistungspegel des Geräts ist unter
„Technische Daten“ auf Seite
Technische
Angaben auf Seite 127
und auf dem
Etikett angegeben.
(Abb. 18)
Das Gerät und die Verpackung des
Geräts dürfen nicht über den Hausmüll
entsorgt werden. Recyceln Sie es an
einer Recyclingstation für elektrische und
elektronische Geräte.
(Abb. 21) Dieses Gerät ist nicht elektrisch isoliert. Wenn das Gerät in Kontakt mit oder in
die Nähe von stromführenden Leitungen kommt, können Todesfälle oder schwe-
re Verletzungen die Folge sein. Elektrizität kann über einen sogenannten Span-
nungsbogen von einem Punkt zu einem anderen übertragen werden. Je höher
die Spannung, desto größer die Distanz, über die Elektrizität übertragen werden
kann. Elektrizität kann auch durch Äste und andere Gegenstände übertragen
werden, insbesondere dann, wenn diese feucht sind. Halten Sie mit dem Gerät
immer einen Abstand von mindestens 10m zu stromführenden Leitungen und/
oder Gegenständen, die mit diesen in Kontakt stehen. Wenn Sie mit einem ge-
ringeren Sicherheitsabstand arbeiten müssen, wenden Sie sich immer an den
jeweiligen Stromversorger, um sicherzustellen, dass die Spannung ausgeschaltet
ist, bevor Sie mit der Arbeit beginnen.
Der Bediener des Geräts hat darauf zu achten, dass während der Arbeit keine
Menschen oder Tiere näher als 15m herankommen. (Gilt nur für den Hochentas-
ter.)
(Abb. 22) Auf dem Typenschild oder der Lasergravur ist die Seriennummer angegeben.
yyyy ist das Produktionsjahr, und ww steht für die Produktionswoche.
Hinweis: Sonstige Symbole/Aufkleber auf
dem Gerät beziehen sich auf spezielle
Zertifizierungsanforderungen, die in bestimmten
Ländern gelten.
Symbole auf dem Akku und/oder auf
dem Ladegerät
(Abb. 23)
Recyceln Sie die-
ses Gerät an einer
Recyclingstation für
elektrische und elekt-
ronische Geräte. (Gilt
nur für Europa)
(Abb. 24) Verwenden Sie den
Akku nur in Produk-
ten von POWER FOR
ALL-Systempartnern.
(Abb. 25) Schützen Sie den Akku vor Hitze,
z.B. vor dauerhafter Sonneneinwirkung,
Feuer, Schmutz, Wasser und Feuchtig-
keit. Es besteht Explosions- und Kurz-
schlussgefahr.
(Abb. 26)
(Abb. 19)
Das Akkuladegerät darf nur in
geschlossenen Räumen benutzt und
aufbewahrt werden.
(Abb. 20)
Doppelt isoliert.
1867 - 007 - 10.01.2024 109
Produktschäden
Wir haften nicht für Schäden an unserem Produkt,
wenn:
• das Gerät nicht ordnungsgemäß repariert wird.
• das Gerät mit Teilen repariert wird, die nicht
vom Hersteller stammen oder nicht vom Hersteller
zugelassen sind.
• ein Zubehörteil mit dem Gerät verwendet wird,
das nicht vom Hersteller stammt oder nicht vom
Hersteller zugelassen ist.
• das Gerät nicht bei einem zugelassenen Service
Center oder von einem zugelassenen Fachmann
repariert wird.
Hersteller
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Sicherheit
Sicherheitsdefinitionen
Warnungen, Vorsichtsmaßnahmen und Hinweise
werden verwendet, um auf besonders wichtige Teile der
Bedienungsanleitung hinzuweisen.
WARNUNG: Wird verwendet, wenn bei
Nichtbeachtung der Anweisungen in diesem
Handbuch die Gefahr von Verletzung oder
Tod des Bedieners oder anderer Personen
besteht.
ACHTUNG: Wird verwendet, wenn bei
Nichtbeachtung der Anweisungen in diesem
Handbuch die Gefahr von Schäden am
Gerät, an anderen Materialien oder in der
Umgebung besteht.
Hinweis: Für weitere Informationen, die in
bestimmten Situationen nötig sind.
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
WARNUNG: Lesen Sie sämtliche
Sicherheitshinweise und Anweisungen
durch. Wenn Sie die Warn- und
Sicherheitshinweise nicht befolgen, kann
dies zu Elektroschock, Brand und/oder
schweren Verletzungen führen.
Hinweis: Bewahren Sie alle Warnhinweise und
Anweisungen für spätere Referenzzwecke auf. Der
Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht
sich auf ein Elektrowerkzeug mit Netzbetrieb (über ein
Kabel) oder mit Akkubetrieb (kabellos).
Sicherheit im Arbeitsbereich
• Sorgen Sie für einen sauberen und gut
ausgeleuchteten Arbeitsbereich. Durch zugestellte
oder dunkle Arbeitsbereiche steigt die Unfallgefahr
stark an.
• Betreiben Sie Elektrowerkzeuge niemals an Orten,
an denen Explosionsgefahr besteht, z.B. in
der Nähe von leicht entzündlichen Flüssigkeiten,
Gasen oder Staubansammlungen. Bei der Arbeit
mit Elektrowerkzeugen kann es zu Funkenbildung
kommen, wodurch sich Staub oder Dämpfe
entzünden können.
• Sorgen Sie bei der Arbeit mit Elektrowerkzeugen
dafür, dass sich keine Kinder oder unbefugte
Personen in der Nähe befinden. Durch Ablenkungen
können Sie die Kontrolle über das Werkzeug
verlieren.
Elektrische Sicherheit
• Die Netzstecker von Elektrowerkzeugen müssen
zur Steckdose passen. Der Netzstecker darf in
keiner Weise verändert werden. Verwenden Sie
bei Elektrowerkzeugen mit Schutzkontakt (geerdet)
niemals Adapterstecker. Nicht modifizierte Stecker
und passende Steckdosen reduzieren das Risiko
eines Stromschlags.
• Vermeiden Sie Körperkontakt mit geerdeten
Gegenständen wie Rohrleitungen, Heizungen,
Herden oder Kühlschränken. Bei Körperkontakt
mit geerdeten Gegenständen besteht ein erhöhtes
Stromschlagrisiko.
• Setzen Sie Elektrowerkzeuge niemals Regen oder
sonstiger Feuchtigkeit aus. Wenn Wasser in
ein Elektrowerkzeug eindringt, erhöht sich das
Stromschlagrisiko.
• Verwenden Sie das Anschlusskabel nicht
missbräuchlich. Verwenden Sie das Anschlusskabel
niemals zum Tragen oder Heranziehen des
Elektrowerkzeugs, und ziehen Sie den Stecker
nicht am Anschlusskabel aus der Steckdose.
Halten Sie das Kabel fern von Hitzequellen,
Öl, scharfen Kanten und beweglichen Teilen.
Beschädigte oder verdrehte Anschlusskabel erhöhen
das Stromschlagrisiko.
• Wenn Sie ein Elektrowerkzeug im Freien benutzen,
verwenden Sie ein für den Außeneinsatz geeignetes
Verlängerungskabel. Die Verwendung eines für den
110
1867 - 007 - 10.01.2024
Außeneinsatz geeigneten Kabels verringert das
Risiko eines Stromschlags.
• Falls der Einsatz eines Elektrowerkzeugs in
einer feuchten Umgebung nicht zu vermeiden ist,
benutzen Sie eine Stromversorgung mit einem FI-
Schutzschalter (RCD). Die Verwendung eines FI-
Schutzschalters verringert die Gefahr elektrischer
Schläge.
Persönliche Sicherheit
• Gefahr! Arbeiten Sie mit dem Gerät nicht
in der Nähe von Hochspannungsleitungen.
Das Gerät wurde nicht entwickelt, um
Schutz vor elektrischen Schlägen bei Kontakt
mit Hochspannungsfreileitungen zu bieten.
Berücksichtigen Sie die örtlich geltenden
Vorschriften für einen sicheren Abstand von
Hochspannungsfreileitungen und stellen Sie sicher,
dass der Betriebsstandort sicher ist, bevor Sie mit
dem Sägeketten-Hochentaster arbeiten.
• Bleiben Sie aufmerksam, achten Sie auf
das, was Sie tun, und setzen Sie
gesunden Menschenverstand ein, wenn Sie
mit Elektrowerkzeugen arbeiten. Benutzen Sie
keine Elektrowerkzeuge, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen. Bei der Arbeit mit
Elektrowerkzeugen können bereits kurze Phasen
der Unaufmerksamkeit zu schweren Verletzungen
führen.
• Benutzen Sie eine persönliche Schutzausrüstung.
Tragen Sie stets einen Augenschutz.
Schutzausrüstung wie Atemschutzmaske,
rutschsichere Sicherheitsschuhe, Schutzhelm und
Gehörschutz senkt bei angemessenem Einsatz das
Verletzungsrisiko.
• Vermeiden Sie ein versehentliches Starten. Achten
Sie darauf, dass sich der Schalter in der Aus-
Stellung befindet, bevor Sie das Elektrowerkzeug
an die Stromversorgung und/oder den Akku
anschließen oder es hochheben oder herumtragen.
Durch Herumtragen von Elektrowerkzeugen mit
dem Finger am Schalter und das Einstecken
des Steckers bei betätigtem Schalter steigt das
Unfallrisiko stark an.
• Entfernen Sie sämtliche Einstellschlüssel, bevor
Sie das Elektrowerkzeug einschalten. Ein an
einem beweglichen Teil des Elektrowerkzeugs
angebrachter Schlüssel kann zu Verletzungen
führen.
• Sorgen Sie für einen festen Stand. Achten
Sie jederzeit darauf, sicher zu stehen und das
Gleichgewicht zu bewahren. Dadurch haben Sie das
Elektrowerkzeug in unerwarteten Situationen besser
im Griff.
• Kleiden Sie sich richtig. Tragen Sie niemals lose
sitzende Kleidung oder Schmuck. Halten Sie Haar,
Kleidung und Handschuhe von beweglichen Teilen
fern. Lose Kleidung, Schmuck oder langes Haar
kann von beweglichen Teilen erfasst werden.
•
Wenn Anschlüsse für Staubabsaug- und
Staubsammelvorrichtungen vorhanden sind, sorgen
Sie dafür, dass diese richtig angeschlossen
und eingesetzt werden. Die Verwendung von
Staubsammelvorrichtungen vermindert durch Staub
verursachte Gefahren.
• Auch wenn Sie durch häufige Verwendung
bestens mit den Werkzeugen vertraut sind,
dürfen Sie keinesfalls nachlässig werden und die
Sicherheitsgrundsätze ignorieren. Eine achtlose
Handlung kann im Bruchteil einer Sekunde zu
schweren Verletzungen führen.
• Die Vibrationsemissionen während der tatsächlichen
Verwendung des Elektrowerkzeugs können
abhängig von der Verwendungsart des Werkzeugs
vom angegebenen Gesamtwert abweichen.
Bediener sollten Sicherheitsmaßnahmen für
den eigenen Schutz ergreifen, die auf einer
Beurteilung der Exposition unter tatsächlichen
Nutzungsbedingungen beruht. Dabei sind alle
Teile des Betriebszyklus zu berücksichtigen, z. B.
abgesehen vom Gashebelbetrieb, die Zeiten, wenn
das Werkzeug ausgeschaltet ist und wenn es im
Leerlauf betrieben wird.
Verwendung und Pflege von
Elektrowerkzeugen
• Überbeanspruchen Sie Elektrowerkzeuge nicht.
Benutzen Sie das richtige Elektrowerkzeug für Ihren
Einsatzzweck. Das richtige Elektrowerkzeug erledigt
seine Arbeit bei bestimmungsgemäßem Einsatz
besser und sicherer.
• Benutzen Sie das Elektrowerkzeug nicht, wenn es
sich nicht am Schalter ein- und ausschalten lässt.
Jedes Elektrowerkzeug, das nicht mit dem Schalter
betätigt werden kann, stellt eine Gefahr dar und
muss repariert werden.
• Trennen Sie das Elektrowerkzeug von der
Stromversorgung bzw. vom Akku, bevor
Sie Einstellarbeiten vornehmen, Zubehörteile
austauschen oder das Elektrowerkzeug verstauen.
Solche präventiven Sicherheitsmaßnahmen
verhindern den unbeabsichtigten Start des
Elektrowerkzeugs.
• Lagern Sie nicht benutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern, und lassen
Sie nicht zu, dass Personen das Elektrowerkzeug
bedienen, die nicht mit dem Werkzeug selbst
und/oder diesen Anweisungen vertraut sind.
Elektrowerkzeuge stellen in ungeschulten Händen
eine Gefahr dar.
• Halten Sie Elektrowerkzeuge in Stand. Prüfen
Sie auf Fehlausrichtungen, sicheren Halt und
Leichtgängigkeit beweglicher Teile, Beschädigungen
von Teilen sowie auf jegliche andere Zustände,
die sich auf den Betrieb des Elektrowerkzeugs
auswirken können. Bei Beschädigungen lassen
Sie das Elektrowerkzeug reparieren, bevor Sie es
benutzen. Viele Unfälle mit Elektrowerkzeugen sind
auf schlechte Wartung zurückzuführen.
1867 - 007 - 10.01.2024
111
• Halten Sie Schneidwerkzeuge scharf und sauber.
Ordnungsgemäß gewartete Schneidwerkzeuge mit
scharfen Schneidkanten bleiben seltener hängen
und sind einfacher zu bedienen.
• Benutzen Sie Elektrowerkzeuge, Zubehör,
Werkzeugeinsätze und Ähnliches in
Übereinstimmung mit diesen Anweisungen und
auf die für das jeweilige Elektrowerkzeug
bestimmungsgemäße Weise, und beachten Sie
dabei die jeweiligen Arbeitsbedingungen und die
Art der auszuführenden Arbeiten. Der Einsatz
eines Elektrowerkzeugs für Zwecke, die von
den hier angegebenen abweichen, kann zu
Gefahrensituationen führen.
• Halten Sie die Handgriffe und Griffflächen trocken,
sauber und frei von Öl und Fett. Wenn Handgriffe
und Griffflächen rutschig sind, kann das Werkzeug
in unerwarteten Situationen nicht sicher bedient und
kontrolliert werden.
Verwendung und Pflege von akkubetriebenen
Werkzeugen
• Eine Aufladung darf nur mit dem vom Hersteller
vorgeschriebenen Ladegerät durchgeführt werden.
Durch ein für einen bestimmten Akkutyp geeignetes
Ladegerät kann Brandgefahr entstehen, wenn es für
einen anderen Akku verwendet wird.
• Verwenden Sie Elektrowerkzeuge nur mit speziell
ausgezeichneten Akkus. Die Verwendung anderer
Akkus kann zu Verletzungs- und Brandgefahr
führen.
• Wird der Akku nicht verwendet, halten Sie
ihn von Metallgegenständen wie Büroklammern,
Münzen, Schlüsseln, Nägeln, Schrauben oder
anderen kleineren Metallobjekten fern, da es zu
einer Überbrückung der Kontakte kommen könnte.
Durch Kurzschluss der Akkuklemmen kann es zu
Verbrennungen oder Bränden kommen.
• Unter missbräuchlichen Bedingungen kann
Flüssigkeit aus dem Akku austreten; vermeiden
Sie Kontakt damit. Bei versehentlichem Hautkontakt
sofort mit Wasser abspülen. Sollten Ihre Augen
damit in Berührung gekommen sein, suchen
Sie sofort ärztliche Hilfe auf. Durch austretende
Flüssigkeit aus dem Akku kann es zu Reizungen
oder Verbrennungen kommen.
• Verwenden Sie keinen Akku und kein Werkzeug,
der bzw. das defekt ist oder modifiziert wurde.
Beschädigte oder modifizierte Akkus können ein
unvorhersehbares Verhalten aufweisen, welches
zu Feuer, Explosionen oder Verletzungsgefahren
führen kann.
• Setzen Sie Akku oder Werkzeug niemals Feuer
oder sehr hohen Temperatur aus. Feuer oder
Temperaturen über 130°C (266°F) können zu einer
Explosion führen.
• Befolgen Sie die Ladeanweisungen und laden
Sie den Akku oder das Werkzeug niemals
bei Temperaturen außerhalb den in der
Anleitung angegebenen Temperaturbereichen
auf.
Unsachgemäßes Aufladen oder Aufladen
bei Temperaturen außerhalb des angegebenen
Bereichs kann den Akku beschädigen und die
Brandgefahr erhöhen.
Service
• Lassen Sie das Elektrowerkzeug von einem
qualifizierten Fachmann reparieren, und bestehen
Sie darauf, dass nur Originalersatzteile verwendet
werden. Auf diese Weise wird dafür gesorgt,
dass die Sicherheit des Elektrowerkzeugs nicht
beeinträchtigt wird.
• Warten Sie niemals beschädigte Akkus. Akkus
dürfen nur vom Hersteller oder von autorisierten
Serviceanbietern gewartet werden.
Sicherheitshinweise für den Hochentaster –
persönliche Sicherheit
• Halten Sie alle Körperteile von der Sägekette fern,
wenn Sie den Hochentaster verwenden. Stellen
Sie vor dem Starten des Hochentasters sicher,
dass die Sägekette nicht in Kontakt mit anderen
Gegenständen kommt. Unaufmerksamkeit während
des Betriebs des Hochentasters kann dazu führen,
dass Sie sich mit Ihrer Kleidung oder mit einem
Körperteil in der Sägekette verfangen.
• Den Hochentaster immer mit der rechten Hand am
hinteren Handgriff und der linken Hand am vorderen
Handgriff halten. Wenn Sie die Motorsäge auf
andere Weise festhalten, wird das Verletzungsrisiko
erhöht. Vermeiden Sie dies.
• Halten Sie den Hochentaster nur an den isolierten
Griffoberflächen fest, da die Sägekette sonst ggf. mit
verborgener Verkabelung oder mit dem Netzkabel
in Kontakt kommt. Wenn die Sägekette mit einem
stromführenden Leiter in Kontakt kommt, können
freiliegende Metallteile des Hochentasters unter
Strom gesetzt und der Anwender einem elektrischen
Schlag ausgesetzt werden.
• Tragen Sie einen Augenschutz. Weitere
Schutzausrüstung für das Gehör sowie Kopf, Hände,
Beine und Füße wird empfohlen. Angemessene
Schutzausrüstung verringert das Verletzungsrisiko
durch umherfliegende Bruchstücke oder durch
versehentlichen Kontakt mit der Sägekette.
• Achten Sie stets auf festen Stand und betreiben
Sie die Motorsäge nur, wenn Sie auf einer festen,
sicheren und geraden Oberfläche stehen. Auf
rutschigen oder instabilen Oberflächen kann es zu
einem Verlust des Gleichgewichts oder der Kontrolle
über den Hochentaster kommen.
• Rechnen Sie beim Durchtrennen eines Asts, der
unter Spannung steht, mit seinem Zurückschnellen.
Wenn die Spannung der Holzfasern freigesetzt
wird, kann der unter Spannung stehende Ast den
Bediener treffen und/oder der Hochentaster außer
Kontrolle geraten.
• Gehen Sie beim Schneiden von Dickicht und
Jungbäumen besonders umsichtig vor. Das dünne
Material kann sich im Hochentaster verfangen und
112
1867 - 007 - 10.01.2024
in Ihre Richtung geschleudert werden bzw. Sie aus
dem Gleichgewicht bringen.
• Befolgen Sie die Anweisungen zum Schmieren
und Spannen der Kette sowie zum Wechseln
der Schiene und Kette. Eine falsch gespannte
oder geschmierte Kette kann reißen oder das
Rückschlagrisiko erhöhen.
• Tragen Sie den Hochentaster am vorderen
Handgriff. Er muss dabei ausgeschaltet sein und
von Ihrem Körper weg weisen. Beim Transportieren
oder Lagern des Hochentasters muss immer
die Abdeckung der Führungsschiene angebracht
werden. Der richtige Umgang mit dem Hochentaster
verringert das Risiko des unbeabsichtigten Kontakts
mit der sich bewegenden Sägekette.
• Schneiden Sie nur Holz. Verwenden Sie den
Hochentaster nicht für andere Zwecke. Zum
Beispiel: Verwenden Sie den Hochentaster nicht
zum Schneiden von Metall, Kunststoff, Mauerwerk
oder anderen Materialien, die nicht aus Holz
bestehen. Der bestimmungswidrige Einsatz des
Hochentasters kann zu gefährlichen Situationen
führen.
• Halten Sie die Griffe trocken, sauber und frei von
Öl und Fett. Rutschige, ölige Griffe können zum
Kontrollverlust führen.
• Versuchen Sie nicht, einen Baum zu fällen, ohne
mit den damit verbundenen Risiken und ihrer
Vermeidung vertraut zu sein. Beim Fällen eines
Baumes können der Bediener oder umstehende
Personen schwere Verletzungen erleiden.
• Dieser Hochentaster ist nicht für das Fällen
von Bäumen geeignet.Die Verwendung des
Hochentasters für andere als die vorgesehenen
Arbeiten kann zu schweren Verletzungen des
Bedieners oder umstehender Personen führen.
• Erstanwendern empfehlen wir mit Nachdruck, das
Sägen von Holzklötzen auf einem Sägebock oder
einem Gestell zu üben.
Allgemeine Sicherheitshinweise für
Hochentaster
Befolgen Sie bei der Entfernung von festklemmendem
Material sowie bei Lagerung oder Wartung des
Hochentasters stets alle Anweisungen. Stellen Sie
sicher, dass sich der Schalter auf der Position „Aus“
befindet und der Akku entfernt ist. Eine unerwartete
Betätigung des Hochentasters beim Entfernen von
festklemmendem Material oder bei der Wartung kann zu
schweren Verletzungen führen.
Allgemeine Sicherheitshinweise
WARNUNG:
Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
verwenden.
• Entnehmen Sie den Akku, um den versehentlichen
Start des Geräts zu verhindern.
• Dieses Gerät ist ein gefährliches Werkzeug,
wenn Sie nicht aufpassen oder es unsachgemäß
verwenden. Dieses Gerät kann schwere oder
tödliche Verletzungen des Bedieners oder anderer
Personen verursachen.
• Verwenden Sie das Gerät nicht, wenn es nicht
mehr der ursprünglichen Spezifikation entspricht.
Ändern Sie kein Teil des Geräts ohne Genehmigung
des Herstellers. Verwenden Sie nur Teile, die vom
Hersteller genehmigt wurden. Eine falsche Wartung
kann zu schweren bis tödlichen Verletzungen führen.
• Überprüfen Sie das Gerät vor dem Gebrauch.
Siehe
Sicherheitsvorrichtungen am Gerät auf Seite
115
und
Wartung auf Seite 121
. Verwenden
Sie das Gerät nicht, wenn es beschädigt ist
oder nicht ordnungsgemäß funktioniert. Führen Sie
die in dieser Bedienungsanweisung beschriebenen
Kontroll-, Wartungs- und Serviceanweisungen durch.
• Lassen Sie keine Kinder mit dem Gerät spielen.
Das Gerät ist kein Spielzeug! Kinder oder nicht im
Gebrauch des Geräts und/oder des Akkus geschulte
Personen dürfen das Gerät bzw. den Akku weder
bedienen noch warten. Unter Umständen gelten
gesetzlich vorgeschriebene Altersbeschränkungen.
• Bewahren Sie das Gerät in einem verschlossenen
Bereich auf, um einen unerlaubten Zugriff durch
Kinder oder andere Personen zu verhindern.
• Bewahren Sie das Gerät für Kinder unzugänglich
auf.
• Unter keinen Umständen darf die ursprüngliche
Konstruktion des Geräts ohne Genehmigung des
Herstellers geändert werden. Verwenden Sie immer
Originalzubehör. Unzulässige Änderungen und/oder
unzulässiges Zubehör können zu schweren oder
sogar tödlichen Verletzungen des Bedieners und
anderer Personen führen.
Hinweis:
Nationale oder regionale Gesetze regeln
ggf. die Verwendung. Beachten Sie die jeweils gültigen
Bestimmungen.
Sicherheitshinweise für den Betrieb
WARNUNG:
Lesen und befolgen Sie
die nachstehenden Warnhinweise, bevor Sie
das Gerät verwenden.
• Stellen Sie sicher, dass Menschen und Tiere
während der Verwendung einen Abstand von
mindestens 15Metern einhalten. Wenn mehrere
Bediener im gleichen Bereich arbeiten, muss
ein Sicherheitsabstand von mindestens 15m
eingehalten werden. Andernfalls besteht die Gefahr
von schweren Verletzungen. Stellen Sie das Gerät
sofort ab, wenn sich Personen oder Tiere nähern.
Drehen Sie sich niemals abrupt mit dem Gerät um,
ohne vorher sicherzustellen, dass sich hinter Ihnen
niemand innerhalb der Sicherheitszone befindet.
1867 - 007 - 10.01.2024
113
• Verwenden Sie das Gerät niemals bei schlechtem
Wetter, z.B. bei dichtem Nebel, starkem Regen,
starkem Wind, großer Kälte usw. Extrem heißes
Wetter kann zur Überhitzung des Geräts führen.
Bei schlechtem Wetter ist das Arbeiten nicht
nur ermüdend, es können außerdem gefährliche
Arbeitsbedingungen entstehen, z.B. glatter Boden,
unberechenbare Fällrichtung des Baumes usw.
• Erlauben Sie Kindern niemals, das Gerät zu
verwenden oder sich in seiner Nähe aufzuhalten.
Da das Gerät leicht zu starten ist, könnten auch
Kinder bei unzureichender Aufsicht in der Lage sein,
es zu starten. Dies kann zu schweren Verletzungen
führen. Trennen Sie stets den Akku ab, wenn das
Gerät unbeaufsichtigt ist.
• Stellen Sie sicher, dass weder Menschen noch
Tiere oder andere Dinge die Kontrolle des Geräts
beeinflussen oder mit der Schneidausrüstung
oder umherfliegenden Gegenständen in Berührung
kommen.
• Achten Sie immer genau auf Warnsignale oder Rufe,
wenn Sie den Gehörschutz tragen. Nehmen Sie den
Gehörschutz immer ab, sobald das Gerät abgestellt
ist.
• Eine übermäßige Belastung durch Vibrationen
kann bei Personen mit Durchblutungsstörungen
zu Kreislaufschäden oder Nervenschäden führen.
Sprechen Sie mit Ihrem Arzt, wenn Sie
nach übermäßiger Belastung durch Vibrationen
irgendwelche Beschwerden haben. Beispiele
für solche Symptome sind: Einschlafen von
Körperteilen, Gefühlsverlust, Jucken, Stechen,
Schmerzen, Verlust oder Beeinträchtigung der
normalen Körperkraft, Veränderungen der Hautfarbe
oder der Haut. Diese Beschwerden treten
normalerweise in den Fingern, Händen und
Handgelenken auf.
• Unter keinen Umständen darf eine
Schneidausrüstung ohne einen zugelassenen
Schutz betrieben werden. Wenn ein falscher oder
defekter Schutz montiert wird, können dadurch
schwere Verletzungen verursacht werden.
• Schalten Sie das Gerät immer ab, entfernen
Sie den Akku, und stellen Sie sicher, dass
die Schneidausrüstung vollständig stillsteht, bevor
Sie mit Arbeiten am Gerät beginnen. Das
Abweichen von den Schärfanweisungen erhöht die
Rückschlagneigung der Sägekette erheblich!
• Wenn Sie in eine Situation kommen, die Sie in
Bezug auf die weitere Anwendung des Geräts
verunsichert, lassen Sie sich von einem Experten
beraten. Wenden Sie sich an Ihren Händler oder Ihre
Servicewerkstatt. Führen Sie keine Arbeiten aus, mit
denen Sie überfordert sind.
• Führen Sie keine Arbeiten aus, mit denen Sie
überfordert sind.
• Verwenden Sie niemals das Gerät, wenn Sie
müde sind, Alkohol getrunken oder Medikamente
eingenommen haben, die Ihre Sehkraft,
Ihr Urteilsvermögen oder Ihre Körperkontrolle
beeinträchtigen können.
• Wenn die Spitze der Führungsschiene auf einen
festen Gegenstand trifft, kann das Gerät plötzlich
und unkontrolliert zur Seite geschleudert werden.
Dieser Effekt wird Rückschlag genannt. Bei einem
Rückschlag kann so viel Energie freigesetzt werden,
dass das Gerät bzw. der Benutzer weggeschleudert
werden kann und die Kontrolle über das Gerät
verloren gehen kann. Das Schneiden mit der
Führungsschienenspitze ist zu vermeiden.
• Sie dürfen das Gerät niemals verwenden, wenn
nicht die Möglichkeit besteht, bei einem Unfall Hilfe
herbeizurufen.
• Nehmen Sie eine sichere Arbeitsstellung mit
festem Stand ein. Vergewissern Sie sich, dass
Sie sicher gehen und stehen können. Achten Sie
auf eventuelle Hindernisse (Wurzeln, Steine, Äste,
Löcher, Gräben usw.), wenn Sie unvermittelt Ihren
Standort wechseln. Beim Arbeiten auf abschüssigem
Boden müssen Sie immer sehr vorsichtig sein.
• Beim Sägen von Bäumen, die unter Spannung
stehen, äußerst vorsichtig sein. Ein unter Spannung
stehender Baum kann sowohl vor als auch
nach dem Durchsägen in seine normale Stellung
zurückschnellen. Wenn Sie an der falschen Stelle
stehen oder den Sägeschnitt falsch setzen, könnte
der Baum Sie oder das Gerät so treffen, dass Sie
die Kontrolle verlieren. Beide Fälle können schwere
Verletzungen zur Folge haben.
• Verwenden Sie den Tragegurt, um das Gewicht des
Geräts zu tragen und den Umgang zu erleichtern.
• Für Aspire P5-P4A: Halten Sie das Gerät mit der
rechten oder linken Hand. Halten Sie Hände und
andere Körperteile von der Sägekette fern.
(Abb. 28)
• Für Aspire PE5-P4A: Halten Sie das Gerät stets
mit beiden Händen. Halten Sie das Gerät auf der
rechten Seite des Körpers.
(Abb. 29)
• Wenn Sie unerwünschte Substanzen vom Gerät
entfernen möchten, stellen Sie zunächst den Motor
ab und stellen Sie sicher, dass sich die Sägekette
nicht dreht.
• Halten Sie das Gerät an, bevor Sie zu
einem anderen Bereich wechseln. Bei längeren
Wegstrecken und Transporten müssen Sie den
Transportschutz anbringen.
• Stellen Sie das Gerät niemals im aktivierten Zustand
unbeaufsichtigt ab.
• Wenn das Gerät bei Temperaturen von unter
-10°C verwendet wird, müssen Gerät und Akku für
mindestens 24Stunden in einem beheizten Raum
gelagert werden, bevor Sie mit der Arbeit beginnen
können.
• Stellen Sie sich niemals direkt unter einen Ast, der
gerade abgeschnitten wird. Dies kann zu schweren
oder sogar tödlichen Verletzungen führen.
114
1867 - 007 - 10.01.2024
• Beachten Sie die geltenden Sicherheitsvorschriften
für Arbeiten in der Nähe von
Überkopfstromleitungen.
• Dieses Gerät ist nicht elektrisch isoliert. Wenn
das Gerät in Kontakt mit oder in die Nähe
von stromführenden Leitungen kommt, können
Todesfälle oder schwere Verletzungen die Folge
sein. Elektrizität kann über einen sogenannten
Spannungsbogen von einem Punkt zu einem
anderen übertragen werden. Je höher die
Spannung, desto größer die Distanz, über die
Elektrizität übertragen werden kann. Elektrizität
kann auch durch Äste und andere Gegenstände
übertragen werden, insbesondere dann, wenn diese
feucht sind. Halten Sie mit dem Gerät immer einen
Abstand von mindestens 10m zu stromführenden
Leitungen und/oder Gegenständen, die mit diesen in
Kontakt stehen, ein. Wenn Sie mit einem kürzeren
Sicherheitsabstand arbeiten müssen, wenden Sie
sich immer an den aktuellen Stromversorger, um
sicherzustellen, dass die Spannung ausgeschaltet
ist, bevor Sie mit der Arbeit beginnen.
• Eine stumpfe Sägekette kann die Unfallgefahr
erhöhen.
Persönliche Schutzausrüstung
WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.
• Verwenden Sie stets die vorgeschriebene
persönliche Schutzausrüstung bei der Benutzung
des Geräts. Die persönliche Schutzausrüstung
kann Verletzungen nicht vollständig vermeiden,
vermindert aber den Umfang der Verletzungen
und Schäden bei einem Unfall. Lassen Sie sich
von Ihrem Händler bei der Auswahl der richtigen
Ausrüstung unterstützen.
• Tragen Sie einen Helm, wenn Ihnen Gegenstände
auf den Kopf fallen könnten.
(Abb. 30)
• Tragen Sie einen zugelassenen Gehörschutz.
(Abb. 31)
• Tragen Sie einen zugelassenen Augenschutz.
Bei der Benutzung eines Visiers ist auch eine
zugelassene Schutzbrille zu tragen. Zugelassene
Schutzbrillen müssen die Normen ANSIZ87.1 für die
USA bzw. EN166 für EU-Länder erfüllen.
(Abb. 32)
• Tragen Sie bei Bedarf Schutzhandschuhe,
beispielsweise bei der Montage, der Untersuchung
oder der Reinigung der Schneidausrüstung.
(Abb. 33)
• Tragen Sie Schutzstiefel oder Schuhe mit
rutschfester Sohle.
(Abb. 34)
• Verwenden Sie Hosen mit Schnittschutz.
• Tragen Sie Kleidung aus reißfestem Material.
Tragen Sie stets eng anliegende Kleidung, lange
Hosen aus schwerem Stoff und lange Ärmel. Tragen
Sie keine weite Kleidung, die sich leicht an Ästen
und Zweigen verfangen könnte. Vermeiden Sie das
Tragen von Schmuck, kurzen Hosen und offenen
Schuhen. Arbeiten Sie nicht barfuß. Binden Sie Ihre
Haare sicherheitshalber zusammen, sodass sie nicht
über Ihre Schulter fallen.
• Halten Sie eine Erste-Hilfe-Ausrüstung und einen
Feuerlöscher griffbereit.
(Abb. 35)
Sicherheitsvorrichtungen am Gerät
WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
verwenden.
In diesem Abschnitt werden einzelnen Teile der
Sicherheitsausrüstung des Gerätes beschrieben, welche
Funktion sie haben und wie ihre Kontrolle und
Wartung ausgeführt werden sollen, um sicherzustellen,
dass sie funktionsfähig sind. Unter der Überschrift
Geräteübersicht auf Seite 108
finden Sie Angaben zur
Position der Teile an Ihrem Gerät.
Die Lebensdauer des Geräts kann verkürzt werden
und die Unfallgefahr kann steigen, wenn die Wartung
des Geräts nicht ordnungsgemäß und Service und/oder
Reparaturen nicht fachmännisch ausgeführt werden.
Wenden Sie sich für weitere Informationen an Ihre
Vertragswerkstatt.
WARNUNG:
Benutzen Sie kein Gerät
mit defekten Sicherheitsvorrichtungen. Die
Sicherheitsausrüstung des Gerätes muss
so kontrolliert und gewartet werden, wie
dies in diesem Abschnitt beschrieben wird.
Wenn Ihr Gerät diesen Anforderungen
nicht entspricht, muss eine Servicewerkstatt
aufgesucht werden.
ACHTUNG: Service und Reparatur des
Gerätes erfordern eine Spezialausbildung.
Dies gilt besonders für die
Sicherheitsausrüstung des Geräts. Wenn
Ihr Gerät den unten aufgeführten
Kontrollanforderungen nicht entspricht,
müssen Sie Ihre Servicewerkstatt
aufsuchen. Beim Kauf eines unserer Geräte
wird gewährleistet, dass Reparatur- oder
Servicearbeiten fachmännisch ausgeführt
werden. Sollte der Verkäufer Ihres Gerätes
nicht an unser Fachhändler-Service-Netz
angeschlossen sein, fragen Sie nach
unserer nächstgelegenen Servicewerkstatt.
1867 - 007 - 10.01.2024 115
So prüfen Sie die Benutzeroberfläche Aspire P5-P4A
Die grünen LEDs (A) zeigen den Ladezustand an. Die
grünen LEDs zeigen außerdem an, dass das Gerät
eingeschaltet ist.
1. Drücken und halten Sie die On/Off-Taste (B). (Abb.
36)
a) Das Gerät ist eingeschaltet, wenn die grünen
LEDs (A) leuchten.
b) Das Gerät ist ausgeschaltet, wenn die grünen
LEDs (A) nicht leuchten.
2. Siehe
Fehlerbehebung auf Seite 124
wenn die
Warnanzeige (C) blinkt.
So prüfen Sie die Gashebelsperre
Die Gashebelsperre verhindert ein versehentliches
Auslösen. Wenn Sie den Handgriff loslassen,
kehren Gashebel und Gashebelsperre wieder in ihre
Ausgangsstellung zurück.
1. Für Aspire PE5-P4A: Drücken Sie den Sperrknopf
nach vorne. (Abb. 37)
2. Stellen Sie sicher, dass der Gashebel gesperrt
ist, wenn sich die Gashebelsperre in der
Ausgangsstellung befindet.
a) Für Aspire P5-P4A: (Abb. 38)
b) Für Aspire PE5-P4A: (Abb. 39)
3. Drücken Sie die Gashebelsperre auf die eine
Seite und dann auf die andere Seite. Achten Sie
darauf, dass sich die Gashebelsperre zurück in ihre
Ausgangsposition bewegt.
a) Für Aspire P5-P4A: (Abb. 40)
b) Für Aspire PE5-P4A: (Abb. 41)
4. Achten Sie darauf, dass sich der Gashebel und die
Gashebelsperre frei bewegen können und dass die
Rückstellfeder richtig funktioniert.
a) Für Aspire P5-P4A: (Abb. 42)
b) Für Aspire PE5-P4A: (Abb. 43)
5. Starten Sie das Gerät, siehe
Betrieb auf Seite 119
.
6. Geben Sie Vollgas.
7. Lassen Sie den Gashebel los und stellen Sie sicher,
dass die Sägekette vollständig stoppt.
Sicherheitshinweise für die
Schneidausrüstung
WARNUNG:
Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
verwenden.
• Verwenden Sie nur die empfohlenen Kombinationen
von Führungsschiene/Sägekette und Einfüllhilfen.
Siehe
Wartung auf Seite 121
für Anweisungen.
• Tragen Sie Schutzhandschuhe, wenn Sie an der
Sägekette eine Wartung durchführen oder sie
verwenden. Eine Sägekette, die sich nicht bewegt,
kann auch zu Verletzungen führen.
• Sorgen Sie dafür, dass die Schneidezähne gut
geschärft sind. Befolgen Sie die Anweisungen
und verwenden Sie die empfohlene Schärflehre.
Eine Sägekette, die beschädigt oder nicht korrekt
geschärft ist, erhöht die Unfallgefahr.
(Abb. 44)
• Behalten Sie den korrekten Tiefenbegrenzerabstand
bei. Befolgen Sie die Anweisungen und verwenden
Sie die empfohlene Tiefenbegrenzereinstellung.
Ein zu großer Tiefenbegrenzerabstand erhöht die
Rückschlaggefahr.
(Abb. 45)
• Stellen Sie sicher, dass die Sägekette die richtige
Spannung besitzt. Wenn sich die Sägekette
nicht fest in der Führungsschiene befindet,
kann die Sägekette abspringen. Eine falsche
Sägekettenspannung führt zu höherem Verschleiß
an der Führungsschiene, der Sägekette und dem
Kettenantriebsrad. Siehe
Zubehör auf Seite 128
.
(Abb. 46)
• Führen Sie die Wartung der Schneidausrüstung
regelmäßig durch und sorgen Sie für eine korrekte
Schmierung. Schmieren Sie die Sägekette vor jedem
Betrieb. Wenn die Sägekette nicht ordnungsgemäß
geschmiert ist, erhöht sich die Gefahr von Verschleiß
an der Führungsschiene, der Sägekette dem und
Kettenantriebsrad.
(Abb. 47)
Sicherer Umgang mit Akkus
WARNUNG:
Lesen Sie alle
Sicherheitshinweise und allgemeinen
Anweisungen. Wenn Sie die
Sicherheitshinweise und allgemeinen
Anweisungen nicht beachten, kann dies zu
Stromschlägen, Brand und/oder schweren
Verletzungen führen. Bewahren Sie
alle Sicherheitshinweise und allgemeinen
Anweisungen zur späteren Verwendung auf.
•
Diese Sicherheitshinweise gelten nur für 18-V-
Lithium-Ionen-Akkus für das POWER FOR ALL-
System.
• Verwenden Sie den Akku nur in Produkten von
POWER FOR ALL Systempartnern. Mit POWER
FOR ALL gekennzeichnete 18-V-Akkus sind mit
folgenden Geräten vollständig kompatibel:
– Alle Geräte des 18-V-POWER FOR ALL-
Akkusystems.
– Alle 18-V-Geräte von POWER FOR ALL-
Systempartnern.
• Beachten Sie die Akkuempfehlungen in der
Betriebsanleitung Ihres Geräts. Nur so können Akku
116
1867 - 007 - 10.01.2024
und Gerät gefahrlos betrieben und die Akkus vor
gefährlicher Überlastung geschützt werden.
• Laden Sie die Akkus nur mit vom Hersteller
oder von POWER FOR ALL-Systempartnern
empfohlenen Ladegeräten auf. Ein Ladegerät, das
für einen bestimmten Akkutyp geeignet ist, kann
bei Verwendung mit einem anderen Akku ein
Brandrisiko darstellen.
• Der Akku wird teilweise aufgeladen ausgeliefert.
Laden Sie den Akku im Ladegerät für volle
Akkukapazität vollständig auf, bevor Sie das
Elektrowerkzeug zum ersten Mal benutzen.
• Bewahren Sie die Akkus für Kinder unzugänglich
auf.
• Öffnen Sie den Akku nicht. Es besteht
Kurzschlussgefahr.
• Bei Beschädigung und unsachgemäßer Verwendung
des Akkus können Dämpfe freigesetzt werden.
Der Akku kann sich entzünden oder explodieren.
Stellen Sie sicher, dass der Bereich gut belüftet ist,
und suchen Sie einen Arzt auf, falls Sie negative
Auswirkungen bemerken. Die Dämpfe können die
Atemwege reizen.
• Bei unsachgemäßer Verwendung oder bei
Beschädigung kann brennbare Flüssigkeit aus
dem Akku entweichen. Hautkontakt mit dieser
Flüssigkeit ist zu vermeiden. Bei versehentlichem
Hautkontakt, spülen Sie die Stelle sofort mit Wasser
ab. Bei versehentlichem Kontakt mit den Augen,
suchen Sie zusätzlich einen Arzt auf. Austretende
Akkuflüssigkeit kann Reizungen oder Verätzungen
verursachen.
• Wenn der Akku beschädigt wird, kann Flüssigkeit
austreten und sich auf Oberflächen in der Nähe
verteilen. Überprüfen Sie die betroffenen Teile.
Reinigen Sie diese Teile, oder ersetzen Sie sie bei
Bedarf.
• Den Akku nicht kurzschließen. Wird der Akku
nicht verwendet, halten Sie ihn von Büroklammern,
Münzen, Schlüsseln, Nägeln, Schrauben oder
anderen kleineren Metallgegenständen fern, da
es zu einer Überbrückung der Kontakte kommen
könnte. Durch Kurzschluss der Akkuklemmen kann
es zu Verbrennungen oder Bränden kommen.
• Der Akku kann durch spitze Gegenstände wie Nägel
oder Schraubendreher oder durch Krafteinwirkung
von außen beschädigt werden. Es kann ein
interner Kurzschluss auftreten, der zu Verbrennung,
Rauchentwicklung, Explosion oder Überhitzung des
Akkus führen kann.
• Warten Sie niemals beschädigte Akkus. Akkus
dürfen nur vom Hersteller oder von autorisierten
Serviceanbietern gewartet werden.
• Schützen Sie den Akku vor Hitze, z.B. vor
dauerhafter Sonneneinwirkung, Feuer, Schmutz,
Wasser und Feuchtigkeit. Es besteht Explosions-
und Kurzschlussgefahr.
• Der Akku darf nur im Gerät verwendet werden, wenn
die Umgebungstemperatur zwischen -5 °C – 40 °C
liegt.
•
Lagern Sie den Akku nur bei einer
Umgebungstemperatur zwischen -20 °C – 50 °C.
Lassen Sie den Akku beispielsweise im Sommer
nicht im Auto. Bei Temperaturen unter 0°C kann
es bei einigen Geräten zu einem Leistungsverlust
kommen.
• Laden Sie den Akku nur bei einer
Umgebungstemperatur von 0 °C – +35 °C auf. Wenn
Sie das Gerät außerhalb dieses Temperaturbereichs
aufladen, kann dies das Risiko erhöhen, dass der
Akku beschädigt wird, und es kann zur Brandgefahr
kommen.
Sicherer Umgang mit dem Ladegerät
WARNUNG: Lesen Sie alle
Sicherheitshinweise und allgemeinen
Anweisungen. Wenn Sie die
Sicherheitshinweise und allgemeinen
Anweisungen nicht beachten, kann dies zu
Stromschlägen, Brand und/oder schweren
Verletzungen führen. Bewahren Sie diese
Anleitung an einem sicheren Ort auf.
Verwenden Sie das Ladegerät nur, wenn
Sie alle Funktionen vollständig beurteilen
und ohne Einschränkungen nutzen können
oder wenn Sie entsprechende Anweisungen
erhalten haben.
• Dieses Ladegerät ist nicht für die Verwendung
durch Kinder oder Personen mit eingeschränkten
körperlichen, sensorischen oder geistigen
Fähigkeiten oder Mangel an Erfahrung oder Know‐
how vorgesehen. Dieses Ladegerät kann von
Kindern ab 8Jahren und von Personen mit
eingeschränkten körperlichen, sensorischen oder
geistigen Fähigkeiten oder Mangel an Erfahrung
oder Knowhow verwendet werden, wenn eine für
ihre Sicherheit verantwortliche Person sie überwacht
oder sie in den sicheren Betrieb des Ladegeräts
eingewiesen hat und sie die damit verbundenen
Gefahren verstanden haben. Andernfalls besteht die
Gefahr von Bedienungsfehlern und Verletzungen.
• Beaufsichtigen Sie Kinder während der Verwendung,
Reinigung und Wartung. Dadurch wird verhindert,
dass Kinder mit dem Ladegerät spielen.
• Laden Sie 18V-POWER FOR ALL-Systemakkus
ausschließlich mit einer Kapazität von mind. 1,5Ah
auf. Die Akkuspannung muss mit der Ladespannung
des Ladegeräts übereinstimmen. Laden Sie keine
nicht wiederaufladbaren Batterien auf. Andernfalls
besteht Brand- und Explosionsgefahr.
• Verwenden Sie das Ladegerät nur in geschlossenen
Räumen und setzen Sie es keiner Feuchtigkeit
aus. Wenn Wasser in ein Elektrowerkzeug eindringt,
erhöht sich das Stromschlagrisiko.
• Halten Sie das Ladegerät sauber. Durch Schmutz
besteht Stromschlaggefahr.
• Überprüfen Sie vor Gebrauch das Ladegerät,
das Kabel und den Stecker. Verwenden Sie das
1867 - 007 - 10.01.2024
117
Ladegerät nicht mehr, wenn Sie Beschädigungen
feststellen. Öffnen Sie das Ladegerät nicht
selbst, und lassen Sie es nur von Husqvarna
oder einem autorisierten Kundendienstzentrum
unter ausschließlicher Verwendung von Original-
Ersatzteilen reparieren. Beschädigte Ladegeräte,
Kabel und Stecker erhöhen die Stromschlaggefahr.
• Verwenden Sie das Ladegerät nicht auf leicht
entzündlichen Oberflächen (z.B. Papier, Textilien
usw.) oder in einer entzündlichen Umgebung. Durch
das Aufheizen des Ladegeräts während des Betriebs
besteht Brandgefahr.
• Bedecken Sie die Lüftungsschlitze des
Ladegeräts nicht. Andernfalls kann sich das
Ladegerät überhitzen und funktioniert nicht mehr
ordnungsgemäß.
• Eine Aufladung darf nur mit dem vom Hersteller
vorgeschriebenen Ladegerät durchgeführt werden.
Durch ein für einen bestimmten Akkutyp geeignetes
Ladegerät kann Brandgefahr entstehen, wenn es für
einen anderen Akku verwendet wird.
• Bei Beschädigung und unsachgemäßer Verwendung
des Akkus können ebenfalls Dämpfe freigesetzt
werden. Stellen Sie sicher, dass der Bereich gut
belüftet ist, und suchen Sie einen Arzt auf, falls
Sie negative Auswirkungen bemerken. Die Dämpfe
können die Atemwege reizen.
• Bei falschem Gebrauch kann Flüssigkeit aus dem
Akku austreten. Hautkontakt mit dieser Flüssigkeit
ist zu vermeiden. Bei versehentlichem Hautkontakt,
spülen Sie die Stelle sofort mit Wasser ab.
Bei versehentlichem Kontakt mit den Augen,
suchen Sie zusätzlich einen Arzt auf. Austretende
Akkuflüssigkeit kann Reizungen oder Verätzungen
verursachen.
• Nur in GB verkaufte Geräte: Das Gerät ist mit
einem nach BS1363/A zugelassenen elektrischen
Stecker mit interner Sicherung ausgestattet (ASTA-
Zulassung gemäß BS1362). Wenn der Stecker
nicht für Ihre Steckdosen geeignet ist, sollte er
von einem autorisierten Kundendienstmitarbeiter
abgeschnitten und durch einen geeigneten Stecker
ersetzt werden. Der Ersatzstecker sollte die gleiche
Sicherungsleistung wie der Originalstecker haben.
Der abgetrennte Stecker muss entsorgt werden, um
das Risiko eines Stromschlags zu vermeiden, und
darf niemals in eine andere Steckdose gesteckt
werden.
Sicherheitshinweise für die Wartung
WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät warten.
• Entfernen Sie vor Wartungs-, Kontroll- oder
Montagearbeiten den Akku.
• Der Bediener darf nur die Wartungs- und
Servicearbeiten ausführen, die in dieser
Bedienungsanleitung beschrieben sind. Für darüber
hinausgehende Wartungs- und Servicearbeiten
wenden Sie sich bitte an Ihren Servicehändler.
• Reinigen Sie weder den Akku noch das Ladegerät
mit Wasser. Starke Reiniger können den Kunststoff
beschädigen.
• Wenn Wartungsarbeiten nicht durchgeführt werden,
verringert sich die Lebensdauer des Geräts und die
Unfallgefahr steigt.
• Für alle Service- und Reparaturarbeiten,
insbesondere an den Sicherheitsvorrichtungen des
Geräts, ist eine spezielle Schulung erforderlich.
Wenn nach Durchführung der Wartungsarbeiten
nicht alle in dieser Bedienungsanleitung
beschriebenen Prüfungen mit positivem Ergebnis
ausfallen, wenden Sie sich an Ihren Servicehändler.
Wir garantieren Ihnen, dass für Ihr Gerät
professionelle Service- und Reparaturdienste
verfügbar sind.
• Nur Original-Ersatzteile verwenden.
Montage Aspire PE5-P4A
Einleitung
WARNUNG: Lesen Sie vor der
Montage des Geräts das Kapitel über
Sicherheit, und machen Sie sich damit
vertraut.
So befestigen Sie den Entaster am
Teleskopschaft:
1. Befestigen Sie den Entaster(A) am
Teleskopschaft(B). Der Entaster muss leicht in
den Teleskopschaft gleiten, anderenfalls ist er nicht
korrekt eingesetzt. (Abb. 48)
2. Ziehen Sie den Knopf(C) an.
Hinweis: Wenn der Entaster am Teleskopschaft
befestigt ist, wird die Benutzeroberfläche des
Entasters getrennt.
So passen Sie die Länge des
Teleskopschafts an:
1. Lösen Sie den Schraubgriff am Schaft(A). (Abb. 49)
2. Passen Sie den Schaft auf die gewünschte Länge
an.
3. Ziehen Sie den Schraubgriff (B) fest.
So installieren Sie den Haken an einer
Wand
• Installieren Sie den Haken im Innenbereich.
118 1867 - 007 - 10.01.2024
• Schützen Sie den Haken vor Sonnenlicht und setzen
Sie ihn nur Umgebungstemperaturen von -10°C bis
70°C aus.
• Installieren Sie den Haken an einer Trockenbau-,
Holz- oder Betonwand.
ACHTUNG: Stellen Sie sicher,
dass die Wand Lasten von mindestens
30kg aufnehmen kann.
• Installieren Sie den Haken mit den drei Schrauben
(A) an der Wand. Verwenden Sie bei Bedarf Dübel
(B).
ACHTUNG: Stellen Sie sicher,
dass die Schrauben für Ihren Wandtyp
geeignet sind.
a) Für Aspire P5-P4A: (Abb. 50)
b) Für Aspire PE5-P4A: (Abb. 51)
• Kontaktieren Sie Ihren Husqvarna
Servicemitarbeiter, um Informationen über das
verfügbare Lagerungszubehör für Ihr Gerät zu
erhalten.
So montieren Sie das Gerät am Haken:
• Hängen Sie den Entaster wie abgebildet in den
Haken ein. (Abb. 52)
• Hängen Sie die Stange wie abgebildet in den Haken
ein. (Abb. 53)
Betrieb
So führen Sie eine Funktionsprüfung
vor Verwendung des Geräts durch
1. Überprüfen Sie den Lufteinlass auf Schmutz und
Schäden. Entfernen Sie Schmutz und unerwünschte
Substanzen mit einer Bürste aus dem Gerät.
2. Ziehen Sie alle Muttern und Schrauben an.
3. Achten Sie darauf, dass der Entaster richtig befestigt
ist.
4. Untersuchen Sie den Entaster auf Schäden, z.B.
Risse. Ersetzen Sie den Entaster bei Beschädigung.
5. Achten Sie darauf, dass das Gehäuse jeweils korrekt
zusammengebaut und nicht beschädigt ist.
6. Vergewissern Sie sich, dass das Gerät
ordnungsgemäß funktioniert.
Akku
WARNUNG: Vor dem Betrieb
des Akkus müssen Sie die
Sicherheitsinformationen lesen und
verstehen. Sie müssen außerdem
Bedienungsanleitung für den Akku und das
Ladegerät lesen und verstehen.
Sorgen Sie für die richtigen Umgebungstemperaturen
von Akku und Ladegerät.
Umgebungsstemperatur
Betrieb des Akkus
im Gerät
-5 °C – 40 °C
Laden des Akkus 0 °C – 35 °C
So laden Sie den Akku
Laden Sie den Akku vor dem ersten Gebrauch.
Hinweis:
Der Ladevorgang ist nur möglich, wenn
die Temperatur des Akkus innerhalb des zulässigen
Ladetemperaturbereichs (0 °C – 35 °C) liegt.
1. Schließen Sie das Netzkabel für das Ladegerät an
eine geerdete Netzsteckdose an.
ACHTUNG: Stellen Sie sicher,
dass die Netzspannung und -frequenz
korrekt sind.
2. Legen Sie den Akku in das Ladegerät. Wenn die
grüne LED blinkt, ist der Akku mit dem Ladegerät
verbunden. (Abb. 54)
3. Der Akku ist vollständig aufgeladen, wenn die grüne
LED am Ladegerät leuchtet. Laden Sie den Akku für
maximal 24Stunden.
4. Trennen Sie das Ladegerät von der Netzsteckdose.
ACHTUNG: Ziehen Sie nicht am
Netzkabel.
5. Nehmen Sie den Akku aus dem Ladegerät.
LED für den Akkuzustand am Ladegerät
Die rote LED (A) und die grüne LED (B) am Ladegerät
zeigen den Akkuzustand an. Siehe
So laden Sie den
Akku auf Seite 119
.
(Abb. 55)
LED-Anzeige
Akkuladezustand
LED blinkt schnell grün. Der Akku lädt.
LED blinkt langsam grün. Der Akku ist zu 80% ge-
laden.
1867 - 007 - 10.01.2024 119
LED-Anzeige Akkuladezustand
LED leuchtet grün. Der Akku ist vollständig
geladen.
LED leuchtet rot. Siehe
Fehlerbehebung
des Ladegeräts auf Seite
125
.
LED blinkt schnell rot. Siehe
Fehlerbehebung
des Ladegeräts auf Seite
125
.
LED für den Akkuzustand am Gerät
Wenn der Akku im Gerät eingesetzt ist, zeigen die LEDs
am Gerät den Akkustatus an.
(Abb. 56)
LED-Anzeige
Akkuladezustand
LED1, 2 und 3
leuchten.
Vollständig geladen.
LED1 und 2 leuch-
ten.
Ausreichend geladen
LED1 leuchtet. Die Akkuladung ist niedrig.
LED1 blinkt. Der Akku ist leer. Die Akkuzus-
tandsanzeige blinkt. Laden Sie
den Akku auf. Siehe
So laden
Sie den Akku auf Seite 119
.
So schließen Sie den Akku an das
Gerät an
WARNUNG:
Verwenden Sie im Gerät
ausschließlich Lithium-Ionen-Akkus des
POWER FOR ALL Systems P4A 18 V.
1. Stellen Sie sicher, dass der Akku vollständig geladen
ist.
2. Legen Sie den Akku in das Akkufach des Geräts.
Der Akku muss leicht in das Akkufach gleiten,
anderenfalls ist er nicht korrekt eingesetzt.
a) Für Aspire P5-P4A: (Abb. 57)
b) Für Aspire PE5-P4A: (Abb. 58)
3. Schieben Sie den Akku vollständig in den Akkuhalter
ein. Der Akku rastet einem hörbaren Klickgeräusch
in der richtigen Position ein.
4. Achten Sie darauf, dass der Riegel korrekt
einschnappt.
So starten Sie das Gerät Aspire P5-
P4A
1. Drücken Sie die ON/OFF-Taste auf der
Benutzeroberfläche(A). Die LED-Leuchten leuchten
auf. (Abb. 59)
2. Drücken Sie die Gashebelsperre(B) von der linken
oder rechten Seite und halten Sie den Gashebel(C)
gedrückt.
So starten Sie das Gerät Aspire PE5-
P4A
1. Drücken Sie den Sperrknopf nach vorne. (Abb. 37)
2. Drücken Sie die Gashebelsperre(A) von der linken
oder rechten Seite und halten Sie den Gashebel(B)
gedrückt. (Abb. 60)
So schneiden Sie Äste
WARNUNG: Seien Sie besonders
vorsichtig, wenn Sie in der Nähe
von Hochspannungsfreileitungen arbeiten.
Herabfallende Äste können zu
Kurzschlüssen führen.
• Stellen Sie sich möglichst so hin, dass Sie den
Schnitt im rechten Winkel zum Ast machen können.
(Abb. 61)
• Schneiden Sie große Äste in Abschnitte, damit Sie
besser kontrollieren können, wo sie herunterfallen.
Passen Sie außerdem auf, dass Sie nicht von
fallenden Ästen getroffen werden, die vom Boden
abprallen. (Abb. 62)
• Schneiden Sie niemals in die Verdickung am
Ursprung des Astes, da dies die Heilung
verlangsamen und das Risiko von Pilzbefall erhöhen
kann. (Abb. 63)
• Verwenden Sie den Anschlag an der Unterseite
des Schneidkopfs für besseren Halt während des
Schneidens. Dadurch wird verhindert, dass die
Schneidausrüstung auf dem Ast „hüpft“. (Abb. 64)
• Machen Sie einen Anschnitt an der Unterseite
des Astes, bevor Sie in den Ast schneiden.
Dadurch werden Risse in der Rinde verhindert,
die zu einer Verlangsamung der Heilung und
einem permanenten Schaden am Baum führen
können. Der Schnitt darf nicht tiefer als ⅓ der
Astdicke gehen, um ein Festfahren zu verhindern.
Lassen Sie die Kette laufen, während Sie die
Schneidausrüstung vom Ast zurückziehen, um ein
Festfahren zu verhindern. (Abb. 65)
• Stellen Sie sicher, dass Sie einen festen Stand
haben und beim Arbeiten nicht durch Äste, Steine
und Bäume behindert werden.
WARNUNG:
Betätigen Sie niemals
den Gashebel, ohne die Schneidausrüstung
vollständig im Blick zu haben.
120 1867 - 007 - 10.01.2024
So stoppen Sie das Gerät Aspire P5-
P4A
1. Lassen Sie den Gashebel los.
2. Drücken Sie die ON/OFF-Taste auf der
Benutzeroberfläche. Die LED-Beleuchtung erlischt.
3. Drücken Sie die Entriegelungstaste und ziehen Sie
den Akku heraus. (Abb. 66)
So stoppen Sie das Gerät Aspire PE5-
P4A
1. Lassen Sie den Gashebel los.
2. Drücken Sie die Verriegelungstaste für die
Gashebelsperre nach hinten, um das Gerät zu
verriegeln.
3. Drücken Sie die Entriegelungstaste am Akku und
ziehen Sie den Akku heraus. (Abb. 67)
4. Falls erforderlich, entfernen Sie den Teleskopschaft
vom Gerät.
Wartung
Einleitung
WARNUNG: Lesen Sie vor
Wartungsarbeiten am Gerät das Kapitel
über Sicherheit, und machen Sie sich damit
vertraut.
WARNUNG: Entfernen Sie den Akku,
bevor Sie Wartungsarbeiten am Gerät
durchführen.
Wartungsplan
Instand halten Täglich Wöchentlich Monatlich
Die äußeren Teile des Geräts mit einem
sauberen und trockenen Tuch reinigen. Kein
Wasser verwenden.
X
Achten Sie darauf, dass die Start- und die
Stopptaste richtig funktionieren und unbe-
schädigt sind.
X
Sicherstellen, dass Gashebel und Gashebel-
sperre sicherheitstechnisch ordnungsgemäß
funktionieren.
X
Achten Sie darauf, dass alle Bedienelemente
richtig funktionieren und unbeschädigt sind.
X
Die Handgriffe sauber und trocken halten.
Achten Sie darauf, dass sich sich kein Öl
oder Fett auf den Griffen befindet.
X
Vergewissern Sie sich, dass die Abdeckung
der Sägekette nicht beschädigt ist. Ersetzen
Sie die Abdeckung der Sägekette bei Be-
schädigung.
X
Sicherstellen, dass alle Schrauben und Mut-
tern fest angezogen sind.
X
Achten Sie darauf, dass die Entriegelungs-
tasten am Akku ordnungsgemäß funktionie-
ren und der Akku in das Gerät einrastet.
X
Achten Sie darauf, dass das Ladegerät ord-
nungsgemäß funktioniert.
X
1867 - 007 - 10.01.2024 121
Instand halten Täglich Wöchentlich Monatlich
Sicherstellen, dass der Akku unbeschädigt
ist.
X
Sicherstellen, dass der Akku vollständig ge-
laden ist.
X
Stellen Sie sicher, dass das Akkuladegerät
nicht beschädigt ist.
X
Die Sägekette überprüfen. X
Die Sägekette schärfen. X
Eine Überprüfung der Spannung der Säge-
kette vornehmen.
X
Die Sägekette schmieren. X
Sicherstellen, dass sich die Sägekette nicht
ohne Betätigung des Gashebels dreht.
X
Alle Kabel, Kupplungen und Anschlüsse kon-
trollieren. Überprüfen Sie das Gerät auf
Schäden und Schmutz.
X
Reinigen Sie die Sägekettenabdeckung. X
Alle Grate an den Kanten der Führungs-
schiene entfernen.
X
Die Verbindungen zwischen dem Akku und
dem Gerät prüfen. Die Verbindung zwischen
dem Akku und dem Akkuladegerät prüfen.
X
Achten Sie darauf, dass der Entaster unbe-
schädigt ist. Ersetzen Sie den Entaster bei
Beschädigung.
Alle Wartungsarbeiten am Entaster müssen von einem autorisierten
Husqvarna-Händler durchgeführt werden.
Prüfen Sie den Verschleiß des Kettenant-
riebsrads.
Ersetzen Sie das Kettenantriebsrad nach ca. 20 Betriebsstunden
oder häufiger, wenn es notwendig ist.
So prüfen Sie die Schneidausrüstung
1. Stellen Sie sicher, dass es keine Risse an Nieten
und Gliedern gibt und dass keine Nieten locker sind.
Ggf. ersetzen. (Abb. 68)
2. Achten Sie darauf, dass sich die Sägekette einfach
biegen lässt. Tauschen Sie die Sägekette aus, wenn
sie starr ist.
3. Vergleichen Sie die Sägekette mit einer neuen Kette,
um herauszufinden, ob Nieten und Glieder abgenutzt
sind.
4. Tauschen Sie die Sägekette aus, wenn der längste
Teil des Schneidzahns weniger als 4mm lang ist.
Tauschen Sie die Sägekette auch bei Rissen an den
Schneidelementen aus. (Abb. 69)
So entfernen Sie die Führungsschiene
und die Sägekette:
1. Drehen Sie den Verriegelungsknopf gegen
den Uhrzeigersinn und entfernen Sie die
Schutzabdeckung (A). (Abb. 70)
2. Entfernen Sie die Führungsschiene mit der
Sägekette.
3. Entfernen Sie die Sägekette von der
Führungsschiene.
4. Setzen Sie eine neue Sägekette in die Nut der
Führungsschiene ein.
5. Montieren Sie die neue Führungsschiene mit der
Nut(B) auf dem Bolzen(E) und die Bohrung(D) auf
dem Stift der Führungsschiene(F).
6. Legen Sie die Sägekette um das
Kettenantriebsrad(G). Achten Sie darauf, dass
die Schneidezähne vom Kettenantriebsrad(C) weg
zeigen.
122 1867 - 007 - 10.01.2024
7. Montieren Sie die Schutzabdeckung (A) und drehen
Sie den Verriegelungsknopf im Uhrzeigersinn.
8. Spannen Sie die Sägekette. Siehe
So stellen Sie
die Spannung der Sägekette ein auf Seite 123
für
Anweisungen.
So schärfen Sie die Sägekette
So montieren Sie die Führungsschiene und
die Sägekette
WARNUNG: Tragen Sie
Schutzhandschuhe, wenn Sie an der
Sägekette eine Wartung durchführen oder
sie verwenden. Eine Sägekette, die sich
nicht bewegt, kann auch zu Verletzungen
führen.
Tauschen Sie abgenutzte oder beschädigte
Führungsschienen und Sägeketten mit den
von Husqvarna empfohlenen Kombinationen von
Führungsschienen und Sägeketten aus. Dies ist
notwendig, damit die Sicherheitsfunktionen des Geräts
ordnungsgemäß arbeiten. Siehe
Zubehör auf Seite
128
, wo Sie eine Liste der von uns empfohlenen
Ersatzschienen-/Kettenkombinationen finden.
• Länge der Führungsschiene in Zoll/cm.
Informationen über die Länge der Führungsschiene
und den Kettentyp sind in der Regel am hinteren
Ende der Führungsschiene zu finden.
(Abb. 71)
• Kettenteilung, Zoll. Der Abstand zwischen den
Treibgliedern der Sägekette muss dem Abstand
zwischen den Zähnen auf dem Umlenkstern
der Führungsschiene und dem Kettenantriebsrad
entsprechen.
(Abb. 72)
• Anzahl Treibglieder (St.). Die Anzahl der Treibglieder
hängt von der Art der Führungsschiene ab.
(Abb. 73)
• Nutbreite der Schiene, Zoll/mm. Die Nutbreite
der Schiene muss identisch mit der Breite der
Treibglieder der Kette sein.
(Abb. 74)
• Die Führungsschiene muss am Gerät ausgerichtet
sein.
(Abb. 75)
• Treibgliedbreite, mm/Zoll.
(Abb. 76)
Allgemeine Informationen zum Schärfen der
Zähne
Verwenden Sie keine stumpfe Sägekette. Wenn die
Sägekette stumpf ist, müssen Sie mehr Druck ausüben,
um die Führungsschiene durch das Holz zu drücken.
Wenn die Sägekette sehr stumpf ist, gibt es keine
Holzspäne, sondern Sägemehl.
Eine scharfe Sägekette frisst sich durch das Holz, und
die Holzspäne werden lang und dick.
WARNUNG: Die Intensität des
Rückschlags erhöht sich erheblich, wenn
Sie die Anweisungen zum Schärfen nicht
befolgen.
Hinweis: Siehe
So schärfen Sie die Schneidezähne
auf Seite 123
, um weitere Informationen zum Schärfen
der Sägekette zu erhalten.
So schärfen Sie die Schneidezähne
1. Verwenden Sie eine Rundfeile und eine Feilenlehre
zum Schärfen der Schneidezähne. (Abb. 77)
Hinweis: Siehe
Zubehör auf Seite 128
, um
weitere Informationen dazu zu erhalten, welche Feile
und Lehre Husqvarna für Ihre Sägekette empfiehlt.
2. Wenden Sie die Feilenlehre richtig auf das
Schneidwerk an. Siehe die Anweisungen im
Lieferumfang der Feilenlehre.
3. Fahren Sie mit der Feile von der Innenseite der
Schneidezähne heraus. Heben Sie die Feile beim
Zurückziehen an. (Abb. 78)
4. Entfernen Sie Material von der einen Seite aller
Schneidezähne.
5. Drehen Sie das Gerät um und entfernen Sie Material
von den Zähnen auf der anderen Seite.
6. Stellen Sie sicher, dass alle Schneidezähne die
gleiche Länge haben.
So stellen Sie die Spannung der
Sägekette ein
WARNUNG:
Eine nicht korrekt
gespannte Sägekette kann sich von
der Führungsschiene lösen und schwere
Verletzungen verursachen oder zum Tod
führen.
Eine Sägekette wird bei Verwendung länger. Es
ist wichtig, die Spannung der Sägekette regelmäßig
anzupassen, um sicherzustellen, dass sie korrekt ist.
Prüfen Sie die Spannung der Sägekette, bevor Sie das
Gerät verwenden. Spannen Sie die Kette so straff wie
möglich. Achten Sie dabei jedoch darauf, dass sich die
Kette leicht von Hand drehen lässt.
Hinweis:
Eine neue Sägekette benötigt eine gewisse
Einlaufzeit. Prüfen Sie die Spannung während dieser
Zeit häufiger.
1867 - 007 - 10.01.2024 123
1. Drehen Sie den Kettenspannungs-Drehknopf im
Uhrzeigersinn, um die Sägekette zu spannen.
Spannen Sie die Sägekette so straff wie möglich. Sie
muss fest an der Führungsschiene anliegen. (Abb.
79)
Hinweis: Drehen Sie den Regler nach oben (+),
um die Spannung zu erhöhen, und nach unten (-),
um die Spannung zu verringern. Die Sägekette ist
korrekt angezogen, wenn sie sich leicht von Hand
drehen lässt, jedoch fest an der Führungsschiene
sitzt.
2. Stellen Sie sicher, dass sich die Sägekette leicht
von Hand bewegen lässt, aber nicht von der
Führungsschiene herab hängt. (Abb. 80)
So schmieren Sie die
Schneidausrüstung
WARNUNG: Eine unzureichende
Schmierung der Schneidausrüstung kann
zu einem Bruch der Sägekette führen
und schwere oder sogar lebensgefährliche
Verletzungen verursachen.
WARNUNG: Verwenden Sie kein Altöl!
Altöl stellt eine Gefahr für Menschen, für das
Gerät und für die Umwelt dar.
Sägekettenöl
• Verwenden Sie ein Sägekettenöl mit guter Haftung
an der Sägekette. Die Viskosität des Sägekettenöls
muss wetterbeständig sein, z.B. bei heißen
Sommer- oder kalten Wintertemperaturen.
• Verwenden Sie Husqvarna-Kettenöl für eine
maximale Sägekettenlebensdauer und eine
minimale Umweltbelastung. Wenn kein Husqvarna-
Sägekettenöl verfügbar ist, verwenden Sie ein
Standard-Sägekettenöl.
• Verwenden Sie in Regionen, in denen kein
spezifisches Sägekettenöl erhältlich ist, X-Guard
BIO-Kettenöl.
• Achten Sie darauf, dass die Schmierung
der Sägekette korrekt funktioniert. Füllen Sie
Sägekettenöl ein und prüfen Sie falls erforderlich die
Sägekettenschmierung.
So prüfen Sie die Führungsschiene
1. Prüfen Sie, ob sich an den Kanten der
Führungsschiene Grate gebildet haben. Entfernen
Sie Grate mit einer Feile. (Abb. 81)
2. Reinigen Sie die Nut in der Führungsschiene. (Abb.
82)
3. Überprüfen Sie die Nut in der Führungsschiene
auf Verschleiß. Ersetzen Sie bei Bedarf die
Führungsschiene. (Abb. 83)
4. Prüfen Sie, ob die Führungsschienenspitze rau oder
stark abgenutzt ist. (Abb. 84)
5. Drehen Sie die Führungsschiene täglich zur
Verlängerung der Lebensdauer. (Abb. 85)
So reinigen Sie das Gerät, den Akku
und das Ladegerät
1. Reinigen Sie das Gerät nach jedem Gebrauch mit
einem trockenen Tuch.
2. Reinigen Sie Akku und Ladegerät mit
einem trockenen Tuch. Halten Sie die
Akkuführungsschienen sauber.
3. Stellen Sie sicher, dass die Klemmen an Akku und
Ladegerät vor dem Gebrauch sauber sind.
4. Reinigen Sie die Innenfläche der Schutzabdeckung
mit einer Bürste.
So prüfen Sie den Akku und das
Ladegerät
1. Untersuchen Sie den Akku auf Schäden, z.B. Risse.
2. Untersuchen Sie das Akkuladegerät auf Schäden,
z.B. Risse.
3. Stellen Sie sicher, dass das Verbindungskabel des
Akkuladegeräts nicht beschädigt ist und dass keine
Risse vorhanden sind.
Fehlerbehebung
Benutzeroberfläche Aspire P5-P4A
Problem Mögliche Fehler Mögliche Abhilfe
Grüne Start-LED
blinkt.
Zu geringe Akkuspannung. Laden Sie den Akku auf.
124 1867 - 007 - 10.01.2024
Problem Mögliche Fehler Mögliche Abhilfe
Rote Fehler-LED
blinkt.
Überlastung. Die Schneidausrüstung ist blockiert. Halten
Sie das Gerät an. Entfernen Sie den Ak-
ku. Reinigen Sie die Schneidausrüstung von
unerwünschten Materialien. Lockern Sie die
Kette.
Temperaturabweichung. Lassen Sie das Gerät abkühlen.
Der Gashebel und die Starttaste werden
gleichzeitig gedrückt.
Lassen Sie den Gashebel los und drücken
Sie die Start-Taste.
Die grüne LED und
die rote LED blinken
abwechselnd.
Der Akku ist leer. Laden Sie den Akku auf.
Der Akku ist beschädigt. Die Servicewerkstatt kontaktieren.
Fehlerbehebung des Ladegeräts
Die LED am Akkula-
degerät
Ursache Lösung
Die grüne LED leuch-
tet und die rote LED
blinkt.
Der Akku wurde nicht korrekt in
das Ladegerät eingesetzt.
Nehmen Sie den Akku aus dem Ladegerät und setzen
Sie den Akku wieder in das Ladegerät ein.
Die Akkusteckverbinder sind ver-
schmutzt.
Reinigen Sie die Akkusteckverbinder.
Die Umgebungstemperatur ist zu
hoch oder zu niedrig.
Das Ladegerät darf nur bei Temperaturen zwischen 0
und 35°C verwendet werden.
Der Akku ist beschädigt. Die Batterie austauschen.
Die grüne und die
rote LED leuchten
nicht.
Das Ladegerät ist nicht richtig an
die Netzsteckdose angeschlos-
sen.
Schließen Sie das Ladegerät an eine Steckdose an.
Defekte Netzsteckdose. Schließen Sie das Akkuladegerät an eine Quelle mit der
auf dem Typenschild angegebenen Spannung und Fre-
quenz an.
Das Kabel des Ladegeräts ist de-
fekt.
Bitte eine autorisierte Servicewerkstatt kontaktieren.
Das Ladegerät ist defekt.
Andere Fehler.
Wenn andere Fehler auftreten, schalten Sie das Gerät aus, entfernen den Akku und wenden
sich an eine zugelassene Servicewerkstatt.
Transport und Lagerung
Transport und Lagerung
• Die mitgelieferten Lithium-Ionen-Akkus entsprechen
den Anforderungen des Gefahrgutrechts.
• Beachten Sie für den gewerblichen Transport, auch
durch Dritte oder Speditionen, die gesonderten
Anforderungen auf Verpackung und Etiketten.
• Sprechen Sie sich vor dem Versand des Geräts mit
einer Person ab, die speziell im Gefahrgutversand
geschult ist. Beachten Sie sämtliche geltenden
nationalen Vorschriften.
• Bedecken Sie offene Kontakte mit Klebeband, wenn
Sie den Akku in eine Verpackung legen. Stellen
1867 - 007 - 10.01.2024 125
Sie sicher, dass der Akku in der Verpackung nicht
verrutschen kann.
• Entnehmen Sie den Akku für die Lagerung oder den
Transport.
• Bringen Sie den Akku und das Ladegerät an einem
Ort unter, der trocken und frei von Feuchtigkeit und
Frost ist.
• Lagern Sie den Akku nicht an einem Ort, an dem
es zu elektrostatischen Entladungen kommen kann.
Bewahren Sie den Akku nicht in einem Metallkasten
auf.
• Stellen Sie bei der Lagerung des Akkus sicher,
dass die Temperatur zwischen -20°C/-4°F und
+50°C/122°F liegt und der Akku keinem direkten
Sonnenlicht ausgesetzt ist.
• Stellen Sie bei der Lagerung des Akkuladegeräts
sicher, dass die Temperatur zwischen 5°C/41°F
und 45°C/113°F liegt und das Ladegerät keinem
direkten Sonnenlicht ausgesetzt ist.
• Das Ladegerät darf nur verwendet werden, wenn
die Umgebungstemperatur zwischen 0°C/32°F und
35°C/95°F liegt.
• Lagern sie das Gerät bei einer Temperatur zwischen
-40°C/-40°F und +60°C/140°F.
• Laden Sie den Akku auf 30bis 50%, bevor Sie ihn
über längere Zeit einlagern.
• Lagern Sie das Akkuladegerät in einem
geschlossenen und trockenen Raum.
• Achten Sie bei der Lagerung darauf, dass sich der
Akku nicht in unmittelbarer Nähe zum Ladegerät
befindet. Kinder und andere nicht befugte Personen
dürfen die Ausstattung nicht berühren. Verwahren
Sie die Ausstattung in einem abschließbaren Raum.
• Reinigen Sie das Gerät und führen Sie umfassende
Servicearbeiten durch, bevor Sie es längere Zeit
einlagern.
• Verwenden Sie für das Gerät einen Transportschutz,
um Verletzungen oder Schäden am Gerät bei
Transport und Lagerung zu vermeiden.
• Befestigen Sie das Gerät während des Transports
sicher.
Entsorgung von Akku, Ladegerät und
Gerät
Das Symbol unten bedeutet, dass das Gerät nicht über
den Hausmüll entsorgt werden darf. Recyceln Sie es an
einer Recyclingstation für elektrische und elektronische
Geräte. So werden Umwelt- und Personenschäden
vermieden.
Weitere Informationen erhalten Sie bei örtlichen
Behörden, dem Abfallentsorgungsunternehmen oder
Ihrem Händler.
(Abb. 23)
Hinweis: Das Symbol ist auf dem Gerät oder der
Verpackung des Geräts zu finden.
Entsorgen von Elektro- und Elektronik-
Altgeräten
Gilt nur für Deutschland
Die durchgestrichene Abfalltonne weist darauf hin,
dass Sie gesetzlich verpflichtet sind, dieses Gerät
getrennt vom unsortierten Siedlungsabfall zu entsorgen.
Die Entsorgung im Restmüll oder im gelben Sack
ist verboten. Wenn das Produkt Einwegbatterien oder
Akkus enthält, die nicht dauerhaft installiert sind,
müssen diese vor der Entsorgung des Produkts entfernt
und separat als Batterien bzw. Akkus entsorgt werden.
Entfernen von Batterien, Akkus und Leuchtmitteln:
Batterien, Akkus oder Leuchtmittel, die aus dem Produkt
entfernt werden können, ohne es zu beschädigen,
müssen vor der Entsorgung entfernt und separat als
Batterien, Akkus oder Leuchtmittel entsorgt werden. Die
folgenden Batterien oder Akkus sind in diesem Produkt
enthalten:
• Akkutyp: Li-ion
• Chemie: Litium
Informationen zur Rückgabe von Elektro- und
Elektronik-Altgeräten für Privathaushalte:
Wie im Folgenden näher beschrieben, sind bestimmte
Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte
kostenlos zurückzunehmen.
Vertreiber von Elektro- und Elektronikgeräten mit
einer Verkaufsfläche von mindestens 400 m² und
Lebensmittelhändler mit einer Gesamtverkaufsfläche
von mindestens 800 m², die mehrmals im Kalenderjahr
oder beständig Elektro- und Elektronikgeräte abgeben
und verkaufen, sind unter den folgenden Umständen zur
Rücknahme von Geräten verpflichtet:
1. Beim Verkauf eines neuen Elektro- oder
Elektronikgeräts muss der Vertreiber ein Altgerät
desselben Gerätetyps kostenlos zurücknehmen,
das im Wesentlichen die gleichen Funktionen wie
das neue Gerät bereitstellt. Dies muss an dem
Standort, an dem das Gerät abgegeben wird, oder
in unmittelbarer Nähe geschehen. Privathaushalte
gelten auch als der Ort, an dem das Gerät
abgegeben wird, sofern das Produkt dorthin geliefert
wird: In diesem Fall werden Altgeräte ohne Kosten
für den Endbenutzer abgeholt.
2. Der Vertreiber muss Altgeräte mit einem
Durchmesser von weniger als 25 cm auf Wunsch
des Endbenutzers an der Verkaufsstelle oder in
unmittelbarer Nähe zurücknehmen. Diese Rückgabe
muss nicht mit dem Kauf von Elektro- oder
Elektronikgeräten in Verbindung stehen und ist auf
drei Altgeräte pro Gerätetyp beschränkt.
126
1867 - 007 - 10.01.2024
Bei Abschluss des Kaufvertrags für ein neues
Elektro- oder Elektronikgerät muss der Vertreiber den
Endbenutzer über sein Recht informieren, das Altgerät
zurückzugeben oder kostenlos abholen zu lassen, und
den Endbenutzer fragen, ob er beabsichtigt, ein Altgerät
bei der Lieferung des neuen Geräts zurückzugeben.
Dies gilt auch für den Vertrieb über Telekommunikation,
wenn die Lager- und Versandfläche für Elektro- und
Elektronikgeräte mindestens 400 m² beträgt oder wenn
die gesamte Lager- und Versandfläche mindestens 800
m² beträgt, wobei die kostenlose Abholung von Elektro-
oder Elektronikgeräten auf die folgenden Kategorien
beschränkt ist:
• 1 (Wärmeüberträger)
• 2 (Geräte mit Displays) und
• 4 (große Geräte mit mindestens einer äußeren
Abmessung von mehr als 50 cm)
Für alle anderen Elektro- und Elektronikgeräte muss
der Vertreiber entsprechende Rücknahmestellen in
angemessener Nähe zum Endverbraucher sicherstellen.
Dies gilt auch für Altgeräte, bei denen keine äußere
Abmessung 25 cm überschreitet, die der Endbenutzer
zurückgeben möchte, ohne ein neues Gerät zu
erwerben.
Datenschutz
Alle Endbenutzer von Elektro- und Elektronik-Altgeräten
sind dafür verantwortlich, alle personenbezogenen
Daten von den zu entsorgenden Elektro- und Elektronik-
Altgeräten zu löschen.
WEEE-Registrierungsnummer
Husqvarna 10168717
Sammlungs- und Verwertungsraten
Gemäß der WEEE-Richtlinie sind die EU-
Mitgliedstaaten verpflichtet, Daten über Elektro-
und Elektronik-Altgeräte zu sammeln und diese
Daten an die Europäische Kommission zu
übermitteln. Weitere Informationen hierzu finden Sie
auf der BMUV-Website: https://www.bmuv.de/themen/
wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/
elektro-und-elektronikaltgeraete
Technische Angaben
Technical data
Aspire P5-P4A Aspire PE5-P4A
Motor
Typ PMDC18V PMDC18V
Kettengeschwindigkeit, m/s 4,9 4,9
Gewicht
Ohne Akku, inkg/lb 1,6/3,5 3,1/6,8
Geräuschemissionen
13
Schallleistungspegel, gemessen dB(A) 88 88
Schallleistungspegel, garantiert L
WA
dB(A) 91 90
Schallpegel
14
Äquivalenter Schalldruckpegel am Ohr des Bedieners, dB(A) 75 74
13
Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L
WA
) gemäß EG-Richtlinie
2000/14/EG. Die Differenz zwischen garantiertem und gemessenem Schallleistungspegel besteht darin, dass
beim garantierten Schallleistungspegel auch eine Streuung im Messergebnis und Variationen zwischen ver-
schiedenen Geräten desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden.
14
Der äquivalente Schalldruckpegel ergibt sich gemäß ISO-Norm ISO22868 durch die energetische Addition
zeitgewichteter Schalldruckpegel bei verschiedenen Betriebsarten. Die typische Ausbreitungsklasse für einen
äquivalenten Schalldruckpegel ist eine standardmäßige Ausbreitung von 3 dB(A).
1867 - 007 - 10.01.2024 127
Aspire P5-P4A Aspire PE5-P4A
Vibrationspegel
15
Vibrationspegel an den Griffen, gemessen nach ISO22867, m/s
2
Zusammengeschoben, vorderer Handgriff/hinterer Griff – 0,5/0,5
Verlängert, vorderer Handgriff/hinterer Handgriff – 0,3/0,3
Haupthandgriff/Zusatzhandgriff 0,8/0,4 –
Zugelassene Akkus
Dieses Gerät kann mit allen POWER FOR ALL-
Akkus betrieben werden. Für optimale Leistung wird
empfohlen, Akkus mit mindestens 4,0Ah zu verwenden.
Akku P4A 18-B45 P4A 18-B72
Typ Lithium-Ionen Lithium-Ionen
Akkukapazität, Ah 2,5 4,0
Nennspannung, V 18 18
Gewicht, kg 0,35 0,65
Anzahl der Zellen(Li-Ion) 5 10
Zugelassene Ladegeräte
Ladegerät P4A 18-C70
Eingangsspannung, V Siehe Informationen zu Nennwerten des La-
degeräts.
Frequenz, Hz 50–60
Leistung, W 70
Zubehör
Führungsschienen-/
Sägekettenkombinationen
Untenstehende Kombinationen haben die CE-
Typenzulassung.
Führungsschiene Sägekette
Länge, Zoll Teilung, Zoll Tiefenbegrenzer, mm Typ
Länge, Anzahl Treib-
glieder
15
Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Stan-
dardabweichung) von 1,5 m/s
2
.
128 1867 - 007 - 10.01.2024
Führungsschiene Sägekette
5 1/4Zoll 1,1 SP11G 32
Schärflehre zum Feilen der Sägekette
Verwenden Sie die empfohlene Schärflehre, um die
korrekten Feilwinkel zu erhalten. Wir empfehlen,
beim Schärfen der Sägekette immer die empfohlene
Schärflehre zu verwenden, um das gewünschte
Ergebnis zu erhalten.
Lassen Sie sich von Ihrem Servicehändler beraten,
wenn Sie nicht wissen, welche Sägekette in Ihrem Gerät
verbaut ist.
mm/Zoll. mm/Zoll.
SP11G 3,5/9/64 60° 30° 0° 0,4/0,016 5299371-01
1867 - 007 - 10.01.2024 129
Konformitätserklärung
EU-Konformitätserklärung
Die Husqvarna AB, SE-561 82 Huskvarna, Schweden,
Tel.: +46-36-146500, erklärt in alleiniger Verantwortung,
dass das Gerät:
Beschreibung Akkubetriebener Entaster und Hochentaster
Marke Husqvarna
Typ/Modell Aspire P5-P4A, Aspire PE5-P4A
Identifizierung Seriennummern ab 2022
die folgenden EU-Richtlinien und -Verordnungen erfüllt:
Richtlinie/Verord-
nung
Beschreibung
2006/42/EG „Maschinenrichtlinie“
2014/30/EU „bezüglich EMV-Richtlinie“
2011/65/EU
„zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektron-
ikgeräten“
2000/14/EG „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen
Geräten und Maschinen“
und dass die folgenden Normen und/oder technischen
Daten angewendet werden: EN 62841-1:2015/
A11:2022, EN ISO 11680-1:2021, EN ISO 12100:2010,
EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany,
0158, hat die freiwillige EG-Typenprüfung gemäß
Maschinenrichtlinie (2006/42/EG) Artikel12, Absatz3b
durchgeführt. Das Zertifikat der EG-Typenprüfung hat
die Nummer: 4815039.22006.
Angewandtes Konformitätsbewertungsverfahren gemäß
Anhang V, Richtlinie 2000/14/EG
Informationen zu Geräuschemissionen finden Sie unter
Technical data auf Seite 127
.
Huskvarna, 2022-06-22
Claes Losdal, R&D Manager, Husqvarna AB
Verantwortlich für die technische Dokumentation
130 1867 - 007 - 10.01.2024
Lizenzen
Copyright
©
2012–2020 STMicroelectronics
Die Garantie deckt keine Schäden, die sich aus
normalem Verschleiß, Fahrlässigkeit, unzulässigem
Einsatz, unbefugten Reparaturen oder Anschluss der
Ansaugvorrichtung an eine falsche Spannung ergeben.
Alle Rechte vorbehalten.
Verbreitung und Verwendung in Quell- und Binärform,
mit oder ohne Änderungen, sind zulässig, sofern
folgende Bedingungen erfüllt sind:
• Bei der Verbreitung von Quellcode müssen
der obige Copyright-Hinweis, diese Liste der
Bedingungen und folgender Haftungsausschluss
enthalten sein.
• Bei der Verbreitung in Binärform müssen der obige
Copyright-Hinweis, diese Liste der Bedingungen und
folgender Haftungsausschluss in den Unterlagen
und/oder anderen Materialien, die bei der
Verbreitung bereitgestellt werden, enthalten sein.
• Weder der Name von STMicroelectronics noch
die Namen seiner Mitwirkenden dürfen ohne
vorherige schriftliche Genehmigung zur Bewerbung
von Produkten verwendet werden, die auf Grundlage
dieser Software erstellt wurden.
DIESE SOFTWARE WIRD VON DEN
URHEBERRECHTSINHABERN UND DAZU
BEITRAGENDEN IN DER VORLIEGENDEN FORM
ZUR VERFÜGUNG GESTELLT, UND ALLE
AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN
GARANTIEN, EINSCHLIEßLICH, ABER NICHT
BESCHRÄNKT AUF DIE STILLSCHWEIGENDEN
GARANTIEN DER MARKTGÄNGIGKEIT UND
EIGNUNG FÜR EINEN BESTIMMTEN ZWECK,
WERDEN AUSGESCHLOSSEN. IN KEINEM FALL
HAFTET DER URHEBERRECHTSINHABER ODER
DAZU BEITRAGENDE FÜR UNMITTELBARE,
MITTELBARE, BEILÄUFIG ENTSTANDENE,
KONKRETE ODER FOLGESCHÄDEN MIT
STRAFZWECK ODER OHNE (EINSCHLIEßLICH,
ABER NICHT BESCHRÄNKT AUF BESCHAFFUNG
VON ERSATZGÜTERN ODER -DIENSTLEISTUNGEN,
VERLUST VON NUTZUNG, DATEN ODER
GEWINNEN ODER BETRIEBSUNTERBRECHUNGEN),
DIE AUF BELIEBIGE WEISE VERURSACHT
WURDEN UND FÜR DIE EINE THEORETISCHE
HAFTBARKEIT BESTEHT, SEI ES DURCH
EINEN VERTRAG, ERFOLGSHAFTUNG ODER
SCHADENERSATZRECHT (EINSCHLIEßLICH
FAHRLÄSSIGKEIT ODER ANDEREM), DIE IN
IRGENDEINER WEISE AUS DER NUTZUNG DIESER
SOFTWARE ENTSTEHEN, SELBST WENN AUF
DIE MÖGLICHKEIT EINES SOLCHEN SCHADENS
HINGEWIESEN WURDE.
Apache 2.0 Lizenz
Copyright
©
2009–2019 Arm Limited. Alle Rechte
vorbehalten.
Version 2.0, Januar2004 http://www.apache.org/
licenses/
GESCHÄFTSBEDINGUNGEN FÜR DIE NUTZUNG,
VERVIELFÄLTIGUNG UND VERBREITUNG
1. Definitionen.
„Lizenz“ bezeichnet die in den Abschnitten 1
bis 9 dieses Dokuments definierten Bedingungen
für die Nutzung, Vervielfältigung und Verbreitung.
„Lizenzgeber“ bezeichnet den Urheberrechtsinhaber
oder die durch den Urheberrechtsinhaber
bevollmächtigte juristische Person, die die Lizenz
vergibt. „Juristische Person“ bezeichnet die Gesamtheit
der handelnden juristischen Person und aller anderen
juristischen Personen, die diese juristische Person
kontrollieren, von ihr kontrolliert werden oder mit ihr
unter gemeinsamer Kontrolle stehen. Im Sinne dieser
Definition bedeutet „Kontrolle“ (i) die direkte oder
indirekte Befugnis, die Leitung oder Verwaltung dieser
juristischen Person durch Vertrag oder anderweitig
zu veranlassen, oder (ii) Besitz eines Anteils
von mindestens fünfzig Prozent (50%) der in
Umlauf befindlichen Aktien oder (iii) nutznießender
Besitz dieser juristischen Person. „Sie“ (oder „Ihr,
Ihre, Ihrer, Ihren, Ihres, Ihnen“) bezeichnet eine
natürliche oder juristische Person, die die durch
diese Lizenz gewährten Berechtigungen ausübt.
„Quell*“-Form bezeichnet die bevorzugte Form für
Änderungen, einschließlich, aber nicht beschränkt
auf Software-Quellcode, Dokumentationsquelle und
Konfigurationsdateien. „Maschinen“-Form bezeichnet
jede Form, die sich aus der maschinellen
Umwandlung oder Übersetzung einer Quellform
ergibt, einschließlich, aber nicht beschränkt auf
kompilierten Maschinencode, generierte Dokumentation
und Umwandlungen in andere Medientypen. „Werk“
bezeichnet das urheberrechtlich geschützte Werk in
Quell- oder Maschinenform, das im Rahmen der
Lizenz zur Verfügung gestellt wird, wie durch einen
Urheberrechtsvermerk angegeben, der in dem Werk
enthalten oder diesem beigefügt ist (ein Beispiel ist
im Anhang unten angegeben). „Abgeleitete Werke“
sind alle Werke, ob in Quell- oder Maschinenform,
denen das Werk zugrunde liegt (oder von diesem
abgeleitet wurden) und für die die redaktionellen
Überarbeitungen, Anmerkungen, Ausarbeitungen oder
sonstigen Änderungen insgesamt ein urheberrechtliches
Originalwerk darstellen. Für die Zwecke dieser
Lizenz schließen abgeleitete Werke keine Werke
ein, die von den Schnittstellen des Werks und
der davon abgeleiteten Werke getrennt bleiben oder
lediglich mit diesen verknüpft werden können (oder
namentlich gebunden sind). „Beitrag“ bezeichnet alle
urheberrechtlich geschützten Werke, einschließlich der
Originalversion des Werks und aller Änderungen oder
Ergänzungen dieses Werks oder davon abgeleiteter
Werke, die vom Urheberrechtsinhaber oder von
1867 - 007 - 10.01.2024
131
einer natürlichen oder juristischen Person, die zur
Einreichung im Namen des Urheberrechtsinhabers
berechtigt ist, absichtlich bei dem Lizenzgeber
zur Aufnahme in das Werk eingereicht wird. Im
Sinne dieser Definition bezeichnet „eingereicht“ jede
Form von elektronischer, mündlicher oder schriftlicher
Kommunikation, die an den Lizenzgeber oder seine
Vertreter gesendet wird, einschließlich, aber nicht
beschränkt auf Kommunikation auf elektronischen
Verteilerlisten, Quellcode-Kontrollsystemen und
Problemverfolgungssystemen, die vom Lizenzgeber
oder in dessen Namen verwaltet werden, um das
Werk zu besprechen und zu verbessern, jedoch
ohne Kommunikation, die vom Urheberrechtsinhaber
mit „Kein Beitrag“ oder anderweitig schriftlich
gekennzeichnet sind. „Beitragender“ bezeichnet den
Lizenzgeber und jede natürliche oder juristische Person,
für die ein Beitrag vom Lizenzgeber eingegangen und
anschließend in das Werk integriert wurde.
2. Erteilung einer Urheberrechtslizenz.
Vorbehaltlich der Bedingungen dieser Lizenz
gewährt Ihnen jeder Beitragende hiermit eine
unbefristete, weltweite, nicht exklusive, kostenlose,
gebührenfreie, unwiderrufliche Urheberrechtslizenz zur
Vervielfältigung, Vorbereitung abgeleiteter Werke,
öffentlichen Ausstellung, öffentlichen Ausführung,
Unterlizenzierung und Verbreitung des Werks und
solcher abgeleiteter Werke in Quell- oder maschineller
Form.
3. Erteilung einer Patentlizenz.
Vorbehaltlich der Bedingungen dieser Lizenz gewährt
Ihnen jeder Beitragende hiermit eine unbefristete,
weltweite, nicht exklusive, kostenlose, unwiderrufliche
(außer wie in diesem Abschnitt angegeben) Patentlizenz
zur Herstellung, zur Herstellung durch Dritte, zum
Verkauf, zur Nutzung, zur Einfuhr und anderweitigen
Übertragung des Werks, wobei diese Lizenz nur
für Patentansprüche gilt, die von dem Beitragenden
lizenziert werden können und die notwendigerweise
allein oder durch eine Kombination seiner Beiträge
am Werk, an das diese Beiträge übermittelt wurden,
verletzt werden. Wenn Sie Patentstreitigkeiten gegen
eine juristische Person (einschließlich Widerklage oder
Gegenklage in einem Rechtsstreit) anstellen, aufgrund
der Annahme, dass das Werk oder ein im Werk
enthaltener Beitrag eine unmittelbare oder mittelbare
Patentverletzung darstellt, dann enden alle Ihnen im
Rahmen dieser Lizenz für dieses Werk gewährten
Patentlizenzen mit dem Datum, an dem ein solches
Verfahren eingereicht wird.
4. Verbreitung.
Sie dürfen Kopien des Werks oder davon abgeleiteter
Werke in jedem Medium, mit oder ohne Änderungen
sowohl in Quell- oder Maschinenform vervielfältigen und
verbreiten, sofern Sie folgende Bedingungen erfüllen:
• Sie müssen allen anderen Empfängern des Werks
oder abgeleiteter Werke eine Kopie dieser Lizenz
überlassen und
• Sie müssen dafür sorgen, dass alle geänderten
Dateien mit gut sichtbaren Hinweisen versehen
werden, die darauf hinweisen, dass Sie die
Dateien geändert haben. Weiterhin müssen Sie
in der Quellform aller abgeleiteten Werke, die
Sie verbreiten, alle Urheber-, Patent-, Marken-
und Zuschreibungshinweise aus der Quellform des
Werks bewahren, mit Ausnahme der Hinweise, die
sich nicht auf einen Teil der abgeleiteten Werke
beziehen und
• Wenn das Werk im Rahmen seiner Verbreitung
eine Textdatei mit dem Namen „NOTICE“
enthält, müssen alle abgeleiteten Werke, die Sie
verbreiten, eine lesbare Kopie der in dieser
NOTICE-Datei enthaltenen Zuschreibungshinweise
enthalten, mit Ausnahme derjenigen Hinweise, die
sich nicht auf irgendeinen Teil der abgeleiteten
Werke beziehen, und zwar an mindestens einer
der folgenden Stellen: innerhalb einer NOTICE-
Textdatei, die als Teil der abgeleiteten Werke
verbreitet wird, innerhalb des Quellformulars oder
der Dokumentation, wenn diese zusammen mit
den abgeleiteten Werken bereitgestellt werden,
oder innerhalb einer von den abgeleiteten Werken
generierten Anzeige, falls und wo auch immer
solche Hinweise Dritter normalerweise erscheinen.
Der Inhalt der NOTICE-Datei dient nur zu
Informationszwecken und ändert die Lizenz nicht.
Sie können Ihre eigenen Zuschreibungshinweise in
von Ihnen verbreiten abgeleiteten Werken neben
oder als Ergänzung zum NOTICE-Text des Werks
hinzufügen, vorausgesetzt, dass solche zusätzlichen
Zuschreibungshinweise nicht als Änderung der
Lizenz ausgelegt werden können. Sie können
Ihre eigene Urheberrechtserklärung zu Ihren
Änderungen hinzufügen und zusätzliche oder
andere Lizenzbedingungen für die Verwendung,
Reproduktion oder Verbreitung Ihrer Änderungen
oder für alle abgeleiteten Werke als Ganzes
bereitstellen, vorausgesetzt, Sie verwenden,
reproduzieren und vertreiben das Werk ansonsten
in Übereinstimmung mit den in dieser Lizenz
genannten Bedingungen.
5. Einreichung von Beiträgen.
Sofern Sie nicht ausdrücklich etwas anderes
angeben, unterliegt jeder Beitrag, den Sie absichtlich
zur Aufnahme in das Werk beim Lizenzgeber
eingereicht haben, ohne zusätzliche Bedingungen
den Bedingungen dieser Lizenz. Ungeachtet der
vorstehenden Bestimmungen darf keine der hier
aufgeführten Bestimmungen die Bedingungen einer
separaten Lizenzvereinbarung, die Sie möglicherweise
mit dem Lizenzgeber in Bezug auf solche Beiträge
geschlossen haben, ersetzen oder ändern.
6. Warenzeichen.
132
1867 - 007 - 10.01.2024
Diese Lizenz erteilt keine Erlaubnis zur Verwendung von
Markennamen, Marken, Dienstleistungsmarken oder
Produktbezeichnungen des Lizenzgebers, außer wenn
dies für eine angemessene und übliche Verwendung
zur Beschreibung der Herkunft des Werkes und zur
Reproduktion des Inhalts der NOTICE-Datei erforderlich
ist.
7. Gewährleistungsausschluss.
Sofern nicht durch geltendes Recht vorgeschrieben
oder schriftlich vereinbart, stellt der Lizenzgeber das
Werk (und jeder Beitragende seine Beiträge) IN
DER VORLIEGENDEN FORM zur Verfügung, OHNE
GARANTIEN ODER BEDINGUNGEN JEGLICHER
ART, sei es ausdrücklich oder stillschweigend,
einschließlich, aber nicht beschränkt auf Garantien
oder Bedingungen des EIGENTUMSRECHTS,
DER NICHTVERLETZUNG von RECHTEN, der
MARKTGÄNGIGKEIT, oder EIGNUNG FÜR EINEN
BESTIMMTEN ZWECK. Sie sind allein dafür
verantwortlich, die Angemessenheit der Nutzung
oder Weiterverbreitung des Werkes zu bestimmen
und alle Risiken zu übernehmen, die mit der
Ausübung von Berechtigungen im Rahmen dieser
Lizenz verbunden sind. 8. Haftungsbeschränkung.
Unter keinen Umständen und unter keinem
rechtlichen Gesichtspunkt, ob unerlaubte Handlung
(einschließlich Fahrlässigkeit), Vertrag oder anderem,
es sei denn, dies ist nach geltendem Recht
erforderlich (z.B. vorsätzliche und grob fahrlässige
Handlungen) oder dies wurde schriftlich vereinbart,
haftet irgendein Beitragender Ihnen gegenüber für
Schäden, einschließlich unmittelbarer, mittelbarer,
konkrete, beiläufig entstandene oder Folgeschäden
jeglicher Art, die sich aus dieser Lizenz oder aus
der Nutzung oder der Unmöglichkeit der Nutzung
des Werkes ergeben (einschließlich, aber nicht
beschränkt auf Schäden aufgrund von Verlust des
Geschäftswert, Arbeitsunterbrechung, Computerausfall
oder -fehlfunktion oder alle anderen kommerziellen
Schäden oder Verluste), selbst wenn der Beitragende
von der Möglichkeit solcher Schäden in Kenntnis gesetzt
wurde.
9. Annahme von Gewährleistung oder zusätzlicher
Haftung.
Bei der Weiterverbreitung des Werks oder der
davon abgeleiteten Werke können Sie entscheiden,
die Annahme von Unterstützung, Gewährleistung,
Schadloshaltung oder andere Haftungsverpflichtungen
und/oder -rechte, die mit dieser Lizenz übereinstimmen,
anzubieten und eine Gebühr dafür zu erheben.
Bei der Annahme dieser Verpflichtungen dürfen Sie
jedoch nur in Ihrem eigenen Namen und in Ihrer
alleinigen Verantwortung handeln, nicht im Namen
eines anderen Beitragenden, und nur dann, wenn
Sie zustimmen, jeden Beitragenden von jeglicher
Haftung oder Ansprüchen auszuschließen, ihn dagegen
zu verteidigen und davon schadlos zu halten, die
durch oder gegen diesen Beitragenden geltend
gemacht werden, weil Sie eine solche Gewährleistung
oder zusätzliche Haftung akzeptieren. ENDE DER
GESCHÄFTSBEDINGUNGEN
1867 - 007 - 10.01.2024 133
Sommaire
Introduction.................................................................134
Sécurité.......................................................................136
Montage Aspire PE5-P4A...........................................144
Utilisation.................................................................... 144
Entretien..................................................................... 146
Dépannage................................................................. 150
Transport et stockage.................................................151
Caractéristiques techniques....................................... 151
Accessoires................................................................ 153
Déclaration de conformité...........................................154
Licences......................................................................155
Introduction
Description du produit
Le produit Husqvarna Aspire P5-P4A est une élagueuse
à batterie.
Le produit Husqvarna Aspire PE5-P4A est une
élagueuse sur perche à batterie avec fonction
télescopique.
Nous travaillons en permanence à l'amélioration de
votre sécurité et de votre efficacité pendant l'utilisation.
Pour davantage d'informations, contactez votre atelier
d'entretien.
Utilisation prévue
Utilisez le produit pour couper les branches et les
rameaux. N'utilisez pas ce produit pour d'autres travaux.
Guide rapide
Scannez le code QR pour obtenir des conseils sur
l'utilisation du produit.
(Fig. 27)
Aperçu du produit
(Fig. 1)
1. Élagueuse
2. Protection de chaîne
3. Guide-chaîne
4. Bouton de verrouillage du couvercle de protection
5. Blocage de la gâchette de puissance, élagueuse
6. Gâchette de puissance, élagueuse
7. Interface utilisateur
8. Poignée principale, élagueuse
9. Batterie
10. Bouton de verrouillage de l'élagueuse
11. Arbre
12. Fonction télescopique
13. Bouton de blocage
14. Gâchette de puissance, élagueuse sur perche
15. Blocage de la gâchette de puissance, élagueuse sur
perche
16. Bouton de libération de la batterie
17. Connecteur
18. Chargeur de batterie
19. Témoin de mise sous tension et avertisseur
20. Protection de transport
21. Manuel d'utilisation
22. Crochet pour élagueuse, vis et chevilles murales
23. Crochet pour perche, vis et chevilles murales
24. Huile de chaîne bio
25. Clé à six pans
Symboles concernant le produit
(Fig. 2)
AVERTISSEMENT: ce produit peut
être dangereux et causer des blessures
graves, voire mortelles, au conducteur ou
à d'autres personnes. Soyez prudent et
utilisez le produit correctement.
(Fig. 3)
Lisez le manuel d'utilisation et assurez-
vous de bien comprendre les instructions
avant d'utiliser ce produit.
(Fig. 4)
Pour le modèle Aspire P5-P4A:
Utilisez des protections pour les yeux
homologuées.
(Fig. 5)
Pour le modèle Aspire PE5-P4A:
Utilisez un casque de protection dans les
endroits où des objets peuvent tomber.
Utilisez des protège-oreilles homologués.
Utilisez des protections pour les yeux
homologuées.
(Fig. 6)
Utilisez des gants de protection
homologués.
(Fig. 7)
Utilisez des bottes antidérapantes
robustes. (Applicable uniquement à
l'élagueuse sur perche.)
(Fig. 8)
Courant continu.
134 1867 - 007 - 10.01.2024
(Fig. 9)
Tension nominale, V
(Fig. 10)
Ne les exposez pas à la pluie.
(Fig. 11)
Remplissage d'huile de chaîne.
(Fig. 12)
Sens de rotation de la chaîne.
(Fig. 13)
Risque de blessure. Gardez les mains à
distance de la chaîne.
(Fig. 14)
Tournez vers la gauche pour desserrer le
bouton, tournez vers la droite pour serrer
le bouton.
(Fig. 15)
Le produit est conforme aux directives de
l'UE en vigueur.
(Fig. 16)
Ce produit est conforme aux directives en
vigueur au Royaume-Uni.
(Fig. 17)
Étiquette relative aux émissions sonores
dans l'environnement selon les directives
et réglementations européennes et du
Royaume-Uni et la législation de la
Nouvelle-Galles du Sud «Protection
of the Environment Operations (Noise
Control) Regulation 2017». Le niveau
de puissance sonore garanti du produit
est spécifié dans les caractéristiques
techniques à la page
Caractéristiques
techniques à la page 151
et sur l'étiquette.
(Fig. 18)
Le produit ou son emballage ne font pas
partie des ordures ménagères. Déposez-
le dans une station de recyclage pour
équipements électriques et électroniques.
(Fig. 21) Ce produit ne comporte pas d'isolation électrique. Si le produit entre en contact
avec ou est utilisé à proximité de lignes conductrices de tension, ceci peut entraî-
ner des blessures graves, voire mortelles. L’électricité peut être transmise d’un
point à un autre par un arc de tension. Plus la tension est élevée et plus la
longueur de transmission de la tension est élevée. L’électricité peut également
être transmise par des branches et d’autres objets, particulièrement s’ils sont
mouillés. Toujours conserver une distance d'au moins 10m entre le produit et
la ligne conductrice d'électricité et/ou les objets en contact avec cette ligne. Si
vous ne pouvez pas respecter cette distance de sécurité, contactez toujours la
compagnie électrique afin de s'assurer que la tension a été coupée avant de
commencer les travaux.
L'opérateur du produit doit s'assurer qu'aucune personne ou aucun animal ne
s'approche à moins de 15mètres pendant le travail. (Applicable uniquement à
l'élagueuse sur perche.)
(Fig. 22) La plaque signalétique ou l'impression au laser indiquent le numéro de série. yyyy
désigne l'année de production et ww désigne la semaine de production.
Remarque: Les autres symboles/autocollants
présents sur le produit concernent des exigences de
certification spécifiques à certains marchés.
Symboles sur la batterie et/ou son
chargeur
(Fig. 23)
Déposez ce produit
dans une station
de recyclage pour
équipements électri-
ques et électroni-
ques. (Concerne seu-
lement l'Europe)
(Fig. 24) Utilisez la batterie
uniquement dans les
produits des partenai-
res du système PO-
WER FOR ALL.
(Fig. 25) Protégez la batterie de la chaleur, par
exemple contre la lumière intense du
soleil, le feu, la saleté, l'eau et l'humi-
dité. Il existe un risque d'explosion et de
court-circuit.
(Fig. 26)
(Fig. 19)
Utilisez et stockez le chargeur de batterie
en intérieur uniquement.
(Fig. 20)
Double isolation.
1867 - 007 - 10.01.2024 135
Endommagement du produit
Nous ne sommes pas responsables des dommages
subis par le produit si:
• le produit n'est pas correctement réparé;
• le produit est réparé avec des pièces qui ne
proviennent pas du fabricant ou qui ne sont pas
homologuées par le fabricant;
• le produit est équipé d'un accessoire qui ne provient
pas du fabricant ou qui n'est pas homologué par le
fabricant;
• le produit n'est pas réparé par un centre d'entretien
agréé ou par une autorité homologuée.
Fabricant
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Sécurité
Définitions de sécurité
Des avertissements, des recommandations et des
remarques sont utilisés pour souligner des parties
spécialement importantes du manuel.
AVERTISSEMENT: Symbole utilisé
en cas de risque de blessures ou de
mort pour l'opérateur ou les personnes à
proximité si les instructions du manuel ne
sont pas respectées.
REMARQUE: Symbole utilisé en cas
de risque de dommages pour le produit,
d'autres matériaux ou les environs si
les instructions du manuel ne sont pas
respectées.
Remarque: Symbole utilisé pour donner des
informations supplémentaires pour une situation
donnée.
Consignes générales de sécurité
relatives à l'outil à moteur
AVERTISSEMENT: Lire toutes les
consignes et instructions de sécurité. Le
non-respect des consignes et mises en
garde peut être à l'origine d'un choc
électrique, d'un incendie et/ou de blessures
graves.
Remarque: Conservez toutes ces consignes et
instructions pour toute consultation ultérieure. Le terme
«outil électrique» utilisé dans les avertissements fait
référence à l'outil branché sur secteur (fil) ou à l'outil
alimenté par batterie (sans fil).
Sécurité dans l'espace de travail
• Maintenez un espace de travail propre et bien
éclairé. Les espaces encombrés ou sombres
exposent à des accidents.
• N'utilisez pas de machines à usiner dans des
atmosphères explosives, en présence de liquides,
de gaz ou de poussières inflammables par exemple.
Les machines à usiner provoquent des étincelles qui
peuvent enflammer la poussière ou les vapeurs.
• Tenez les enfants et les spectateurs à distance
lorsque la machine à usiner est en marche. Un
moment d'inattention peut vous faire perdre le
contrôle.
Sécurité électrique
• Les fiches des outils électriques doivent être
adaptées à la prise. N'apportez jamais de
modifications à la fiche. N'utilisez pas de fiches
d'adaptation avec des outils mis à la terre. Des
fiches non modifiées et des prises compatibles
réduiront le risque d'électrocution.
• Évitez tout contact physique avec les surfaces mises
à la terre telles que les tuyaux, les radiateurs,
les cuisinières et les réfrigérateurs. Le risque
d'électrocution est plus important si le corps est relié
à la terre.
• N'exposez pas les outils électriques à la pluie ou à
l'humidité. L'infiltration d'eau dans un outil électrique
augmente le risque d'électrocution.
• Ne malmenez pas le cordon. N'utilisez jamais
le cordon pour porter, tirer ou débrancher l'outil.
Maintenez le cordon d'alimentation à l'écart de
la chaleur, de l'huile, de bords tranchants ou de
pièces en mouvement. Les cordons endommagés
ou emmêlés augmentent le risque d'électrocution.
• Lorsque vous utilisez un outil électrique à l'extérieur,
utilisez une rallonge électrique adaptée à un usage
en extérieur. L'utilisation d'une rallonge prévue pour
un usage en extérieur réduit le risque d'électrocution.
• Si l'outil électrique doit être mis sous tension dans
un endroit humide, utilisez une alimentation protégée
par un disjoncteur-détecteur de fuite à la terre
(DDFT). L'utilisation d'un DDFT réduit le risque de
choc électrique.
136
1867 - 007 - 10.01.2024
Sécurité du personnel
• Danger! N'utilisez pas la machine à proximité de
lignes électriques. L'unité n'a pas été conçue pour
offrir une protection contre les chocs électriques
en cas de contact avec des lignes électriques
aériennes. Consultez la réglementation locale pour
connaître les distances de sécurité par rapport aux
lignes électriques aériennes et assurez-vous que la
position de fonctionnement est sûre et sécurisée
avant d'utiliser l'élagueuse sur perche à chaîne.
• Restez attentif, regardez ce que vous faites et ayez
recours à votre bon sens lorsque vous utilisez un
outil électrique. N'utilisez pas d'outil électrique si
vous êtes fatigué ou si vous êtes sous l'emprise de
drogues, d'alcool ou de médicaments. Un moment
d'inattention pendant l'utilisation des machines à
usiner peut entraîner des blessures corporelles
graves.
• Utilisez un équipement de protection personnelle.
Travaillez toujours avec des lunettes de protection.
Les équipements de protection tels que les
masques anti-poussières, les chaussures de
sécurité antidérapantes, le casque ou les protège-
oreilles utilisés dans les conditions qui conviennent
réduisent les blessures corporelles.
• Évitez tout démarrage intempestif. Vérifiez que
l'interrupteur est en position d'arrêt avant de
brancher l'outil sur l'alimentation et/ou la batterie, de
le ramasser ou de le transporter. Le fait de garder
le doigt sur l'interrupteur pendant le transport des
outils ou le branchement des machines alors que
l'interrupteur est en position ON exposent à des
accidents.
• Retirez toute clé ou clavette de calage avant de
mettre la machine à usiner sous tension. Une clé ou
une clavette reliée à une pièce mobile de la machine
à usiner peut entraîner des blessures corporelles.
• Ne vous éloignez pas trop. Restez toujours en
équilibre et sur vos appuis. Cela favorise le
contrôle de la machine à usiner dans les situations
inattendues.
• Habillez-vous correctement. Ne portez jamais de
vêtements amples ou de bijoux. Éloignez vos
cheveux, vêtements et gants des pièces mobiles.
Les vêtements amples, les bijoux et les cheveux
longs peuvent rester coincés dans les pièces
mobiles.
• Si des dispositifs sont fournis pour raccorder des
systèmes de collecte et d'extraction de la poussière,
vérifiez qu'ils sont correctement branchés et utilisés.
L'utilisation de systèmes de collecte de poussière
peut réduire les risques associés à la poussière.
• La connaissance des outils, acquise par l'usage
fréquent de ces derniers, ne doit pas vous dispenser
d'être prudent et d'appliquer les principes de
sécurité. Une action inconsidérée peut provoquer de
graves blessures en une fraction de seconde.
• Les émissions de vibrations durant l'utilisation de
l'appareil peuvent différer de la valeur totale déclarée
en fonction de la manière dont l'outil est utilisé. En
vue de se protéger, les opérateurs devraient établir
des mesures de sécurité basées sur une estimation
de leur exposition dans les conditions d'utilisation
réelles (en tenant compte de toutes les phases du
cycle opératoire, comme, par exemple, lorsque l'outil
est éteint et lorsqu'il fonctionne en mode ralenti ou
au gaz).
Utilisation et entretien de la machine à usiner
• Ne forcez pas sur la machine à usiner. Utilisez la
machine à usiner qui convient à l'application. La
machine qui convient réalisera mieux son travail et
de façon plus sûre, à la vitesse pour laquelle elle a
été conçue.
• N'utilisez pas la machine à usiner si l'interrupteur ne
permet pas la mise sous tension ou l'arrêt. Toute
machine à usiner impossible à commander avec
l'interrupteur est dangereuse et doit être réparée.
• Débrancher la fiche de la prise et/ou du bloc
d'alimentation avant de procéder aux réglages, de
changer les accessoires ou de stocker la machine.
Ces mesures de sécurité préventive réduisent le
risque de mise sous tension accidentelle de la
machine à usiner.
• Rangez les machines à usiner hors de la portée
des enfants et ne pas laisser des personnes
qui ne connaissent pas la machine ou ces
consignes utiliser l'appareil. Les machines à usiner
sont dangereuses si elles sont entre les mains
d'utilisateurs non formés.
• Entretenez les machines à usiner. Vérifier le
mauvais alignement ou la fixation des pièces
mobiles, l'éventuelle rupture des pièces ou
toute autre condition susceptible d'altérer le
fonctionnement de la machine. Si elle est
endommagée, la machine à usiner doit être réparée
avant toute réutilisation. De nombreux accidents
sont dus à des machines mal entretenues.
• Maintenez les outils tranchants aiguisés et propres.
Des outils tranchants correctement entretenus avec
des bords aiguisés sont moins susceptibles de se
coincer et sont plus faciles à contrôler.
• Utiliser la machine à usiner, les accessoires, les
grains, etc. en suivant ces consignes et en tenant
compte des conditions de travail et de la tâche à
réaliser. Il est dangereux d'utiliser l'outil électrique
pour tout autre usage que celui prévu.
• Les poignées et les surfaces de maintien doivent
toujours être propres, sèches et sans traces d'huile
ni de graisse. Les poignées et les surfaces
de maintien glissantes ne permettent pas une
manipulation et un contrôle sûrs de l'outil dans des
situations inattendues.
Utilisation et entretien d'un outil à batterie
• Ne rechargez la machine qu'avec le chargeur
indiqué par le fabricant. Un chargeur convenant à
un type de bloc de batteries particulier peut entraîner
un risque d'incendie s'il est utilisé avec un autre bloc.
1867 - 007 - 10.01.2024
137
• N'utilisez des outils électriques qu'avec des batteries
spécifiquement conçues. L'utilisation d'une autre
batterie peut entraîner un risque de blessure et
d'incendie.
• Lorsque la batterie n'est pas utilisée, maintenez-
la à distance d'objets métalliques, tels que des
trombones, pièces de monnaie, clés, clous, vis, ou
autres petits objets en métal risquant de relier une
borne à l'autre. Court-circuiter les bornes de batterie
entraîne un risque de brûlures et d'incendie.
• En cas d'utilisation abusive, du liquide peut
s'échapper de la batterie; évitez tout contact. En
cas de contact accidentel, rincez à l'eau. En cas
de contact avec les yeux, consultez un médecin. Le
liquide échappé de la batterie peut causer irritations
et brûlures.
• N'utilisez pas une batterie ou un outil endommagé
ou altéré. Les batteries endommagées ou altérées
peuvent présenter un comportement imprévisible
pouvant provoquer un incendie, une explosion ou un
risque de blessure.
• N'exposez pas une batterie ou un outil au feu ou à
des températures trop élevées. L'exposition au feu
ou à des températures supérieures à 130°C / 266°F
peut provoquer une explosion.
• Respectez toutes les instructions de charge et ne
chargez pas la batterie ou l'outil en dehors de la
plage de température spécifiée dans les instructions.
Ne pas charger la batterie correctement ou la
charger à des températures comprises en dehors de
la plage spécifiée peut endommager la batterie et
augmenter le risque d'incendie.
Entretien
• Confiez l'entretien de votre outil électrique à un
mécanicien qualifié qui utilisera uniquement des
pièces de rechange identiques. Cela permet de
garantir la sécurité de la machine.
• Ne jamais entretenir des batteries endommagées.
L'entretien des batteries doit être effectué
uniquement par le fabricant ou des fournisseurs de
services agréés.
Avertissements de sécurité concernant
l'élagueuse sur perche - sécurité personnelle
• Lorsque vous utilisez l'élagueuse sur perche,
maintenez toutes les parties du corps à l'écart de
la chaîne. Avant de démarrer l'élagueuse sur perche,
assurez-vous que la chaîne n'est en contact avec
aucun objet. Lorsque l'élagueuse sur perche est en
marche, il suffit d'un moment d'inattention pour que
la chaîne accroche vos vêtements ou vous blesse.
• Tenez toujours l'élagueuse sur perche des deux
mains, la main droite sur la poignée arrière, la
gauche sur la poignée avant. N'inversez pas cette
position, même si vous êtes gaucher, le risque de
blessure serait plus élevé.
• Ne tenez l'élagueuse sur perche que par les
surfaces de préhension isolées, car la chaîne
pourrait entrer en contact avec un câble électrique
non apparent ou son propre cordon.
Si les chaînes
entrent en contact avec un câble sous tension,
elles risquent de mettre également sous tension
les parties métalliques de l'élagueuse sur perche et
vous pourriez recevoir un choc électrique.
• Portez des protections pour les yeux. Il est
recommandé de porter également un équipement de
protection pour les oreilles, la tête, les mains, les
jambes et les pieds. Un équipement de protection
approprié réduit les blessures causées par la
projection de débris ou un contact accidentel avec
la chaîne.
• Ayez toujours un bon appui et n'utilisez la
tronçonneuse que si vous êtes debout sur une
surface plane, fixe et sécurisée. Sur une surface
glissante ou instable, vous pourriez perdre l'équilibre
ou le contrôle de l'élagueuse sur perche.
• Lorsque vous sciez une branche en tension, faites
attention à l'effet de rebond. Lorsque la tension des
fibres du bois est libérée, la branche peut vous
frapper ou dévier l'élagueuse sur perche.
• Soyez extrêmement prudent lorsque vous coupez
des broussailles ou de jeunes arbres. Les branches
minces peuvent bloquer l'élagueuse sur perche,
vous fouetter ou vous déséquilibrer.
• Suivez les instructions de lubrification, de tension de
la chaîne et de changement du guide-chaîne et de la
chaîne. Une chaîne mal tendue ou mal lubrifiée peut
se casser ou accroître les risques de rebond.
• Portez l'élagueuse sur perche en la tenant par
la poignée avant, toujours éteinte et éloignée de
votre corps. Pour transporter ou ranger l'élagueuse
sur perche, replacez toujours le fourreau du guide-
chaîne. Un maniement approprié de l'élagueuse sur
perche réduit le risque de contact accidentel avec la
chaîne.
• Ne coupez que du bois. N'utilisez pas l'élagueuse
sur perche pour un autre usage. Par exemple:
n'utilisez pas une élagueuse sur perche pour couper
du plastique, une structure de maçonnerie, ni
aucun matériau de construction autre que le bois.
L'utilisation d'une élagueuse sur perche pour un
usage non prévu peut entraîner un risque.
• Les poignées doivent toujours être propres, sèches
et sans traces d'huile ni de graisse. La présence
d'huile ou de graisse sur les poignées les rendrait
glissantes et vous pourriez perdre le contrôle de la
tronçonneuse.
• N'essayez pas d'abattre un arbre avant de posséder
une bonne compréhension des risques et de savoir
comment les éviter. L'opérateur ou les personnes
situées à proximité peuvent subir des blessures
graves pendant l'abattage d'un arbre.
• Cette élagueuse sur perche n'est pas destinée à
l'abattage des arbres.L'utilisation d'une élagueuse
sur perche pour un usage non prévu peut causer
des blessures graves à l'opérateur ou aux personnes
situées à proximité.
138
1867 - 007 - 10.01.2024
• Nous recommandons fortement aux débutants de
commencer par s'entraîner en sciant des bûches sur
un chevalet de sciage ou une traverse.
Consignes générales de sécurité relatives à
l'élagueuse sur perche
Respectez toutes les instructions lors du nettoyage de la
végétation coincée, de l'entreposage ou de l'entretien de
l'élagueuse sur perche. Assurez-vous que l'interrupteur
est en position d'arrêt et que le bloc batterie est retiré.
Un démarrage inattendu de l'élagueuse sur perche lors
du nettoyage de la végétation coincée ou de l'entretien
peut entraîner des blessures corporelles graves.
Instructions générales de sécurité
AVERTISSEMENT: lisez les
instructions qui suivent avant d'utiliser le
produit.
• Retirez la batterie afin d'éviter tout démarrage
accidentel du produit.
• Ce produit est un outil dangereux si vous ne
faites pas attention ou si vous l'utilisez de manière
incorrecte. Ce produit peut causer des blessures
graves, voire mortelles, au conducteur ou à d'autres
personnes.
• N'utilisez pas le produit si ses caractéristiques
initiales ont été changées. Ne remplacez pas une
pièce du produit sans l'approbation du fabricant.
Utilisez uniquement les pièces qui sont approuvées
par le fabricant. Un entretien inapproprié peut causer
des blessures graves, voire mortelles.
• Effectuez un contrôle du produit avant toute
utilisation. Voir,
Dispositifs de sécurité sur le produit
à la page 141
et
Entretien à la page 146
. N'utilisez
pas un produit endommagé ou qui ne fonctionne pas
correctement. Appliquez les instructions d'entretien
ainsi que les contrôles de sécurité indiqués dans ce
manuel.
• Il convient de surveiller les enfants et de les
empêcher de jouer avec le produit. Ne laissez jamais
des enfants ou d'autres personnes ne possédant pas
la formation requise utiliser ou entretenir le produit
et/ou sa batterie. L'âge minimum de l'utilisateur peut
être régi par les législations locales.
• Conservez le produit dans un endroit verrouillé afin
que des enfants ou personnes qui ne sont pas
autorisées à l'utiliser ne puissent pas y avoir accès.
• Rangez le produit hors de portée des enfants.
• Ne modifiez jamais le produit sans l'autorisation
du fabricant. Utilisez uniquement des accessoires
d'origine. Des modifications non autorisées et/ou
l'emploi d'accessoires non homologués peuvent
provoquer des accidents graves, voire mortels, à
l'utilisateur et d'autres personnes.
Remarque:
Les législations nationales ou locales
peuvent réglementer l'utilisation de l'appareil. Respectez
la législation en vigueur.
Instructions de sécurité pour le
fonctionnement
AVERTISSEMENT: Lisez les
instructions qui suivent et respectez-les
avant d'utiliser le produit.
• Assurez-vous qu'aucune personne ou aucun animal
ne se trouve à moins de 15m (50pi) de votre zone
de travail. Lorsque plusieurs opérateurs travaillent
dans une même zone, il convient d'observer une
distance de sécurité d'au moins 15mètres. Dans le
cas contraire, vous vous exposez à des risques de
blessures graves. Arrêtez immédiatement le produit
si une personne s'approche. Ne tournez jamais
sur vous-même avec le produit sans vous assurer
d'abord que personne ne se trouve dans la zone de
sécurité.
• N'utilisez jamais le produit par mauvais temps, par
exemple en cas de brouillard épais, de fortes pluies,
de vents forts, de froid intense, etc. Une chaleur
extrême peut entraîner une surchauffe du produit.
Travailler par mauvais temps est cause de fatigue et
peut même être dangereux: sol glissant, direction
de chute d'arbre modifiée,etc.
• Ne laissez pas des enfants utiliser le produit ou s'en
approcher. Dans la mesure où le produit est facile à
démarrer, il est possible que des enfants arrivent à
le mettre en route lorsque vous les quittez des yeux.
Ceci peut entraîner un risque de graves blessures
corporelles. Retirez la batterie lorsque vous n'êtes
pas en mesure de surveiller le produit de près.
• Assurez-vous qu'aucune personne, aucun animal ou
autre objet ne peut faire obstacle à votre contrôle
du produit ou entrer en contact avec l'accessoire de
coupe ou des objets projetés par celui-ci.
• Soyez toujours attentif aux signaux d'avertissement
ou aux cris lorsque vous portez des protège-oreilles.
Enlevez toujours vos protège-oreilles dès que le
produit s'arrête.
• Une exposition excessive aux vibrations peut
entraîner des troubles circulatoires ou nerveux chez
les personnes souffrant de problèmes de circulation.
Consultez un médecin en cas de symptômes
liés à une exposition excessive aux vibrations.
Voici les symptômes possibles: engourdissement,
perte de sensibilité, chatouillements, picotements,
douleur, faiblesse musculaire, décoloration ou
modification épidermique. Ces symptômes affectent
généralement les doigts, les mains ou les poignets.
• Un équipement de coupe ne peut en aucun cas
être utilisé si une protection homologuée n’a pas
été préalablement montée. La mise en place d'une
protection incorrecte ou défectueuse peut provoquer
des blessures graves.
1867 - 007 - 10.01.2024
139
• Arrêtez toujours le produit, retirez la batterie
et vérifiez que le dispositif de coupe
s'arrête complètement avant d'entreprendre toute
intervention sur le produit. La tendance au rebond
augmente considérablement si les instructions
d’affûtage ne sont pas respectées.
• En cas de doute concernant la marche à
suivre, consultez un expert. Adressez-vous à votre
revendeur ou à votre atelier d'entretien. Évitez les
tâches pour lesquelles vous ne vous sentez pas
suffisamment qualifié.
• Évitez les tâches pour lesquelles vous ne vous
sentez pas suffisamment qualifié.
• N'utilisez jamais ce produit si vous êtes fatigué, avez
consommé de l'alcool ou des drogues, ou pris des
médicaments ou substances susceptibles d'affecter
votre vue, votre vigilance, votre jugement ou votre
coordination.
• Le produit risque d'être projeté violemment sur le
côté si le nez du guide-chaîne heurte un objet
fixe. Ceci s'appelle un rebond. Un rebond peut être
suffisamment violent pour projeter le produit et/ou
l'opérateur dans une direction quelconque et faire
perdre le contrôle du produit à l'opérateur. Évitez de
couper avec le nez du guide-chaîne.
• N'utilisez pas le produit s'il n'est pas possible
d'appeler au secours en cas d'accident.
• Soyez bien en équilibre, les pieds d’aplomb.
Assurez-vous de pouvoir vous tenir debout et vous
déplacer en toute sécurité. Repérez les éventuels
obstacles (racines, pierres, branches, fossés, etc.)
en cas de déplacement soudain. Observez la plus
grande prudence lorsque vous travaillez sur des
terrains en pente.
• Observez la plus grande prudence lors de l’abattage
des arbres sous tension. Avant et après le
sciage, les arbres sous tension risquent de
brutalement retrouver leur position initiale. Un
mauvais placement de l'utilisateur ou de l'entaille
d'abattage peut entraîner un choc avec l'arbre,
pouvant résulter en une chute ou en une perte du
contrôle du produit. Ces deux cas de figure sont
susceptibles de provoquer des blessures graves.
• Utilisez le harnais pour supporter le poids du produit
et faciliter sa manipulation.
• Pour le modèle Aspire P5-P4A: tenez le produit
avec votre main droite ou gauche. Maintenez les
mains et autres parties du corps à l'écart de la
chaîne.
(Fig. 28)
• Pour le modèle Aspire PE5-P4A: Tenez toujours le
produit à deux mains. Tenez l'appareil du côté droit
du corps.
(Fig. 29)
• Avant de retirer tout matériau indésirable du produit,
arrêtez le moteur et assurez-vous que la chaîne ne
tourne pas.
• Éteignez le produit lorsque vous vous déplacez dans
une autre zone. Lors des déplacements longs et
pendant le transport du produit, utilisez le dispositif
de protection prévu à cet effet.
• Ne posez jamais le produit au sol lorsqu'il est en
marche, sauf si vous pouvez le surveiller.
• Si le produit doit être utilisé à des températures
inférieures à -10°C, placez-le, ainsi que sa
batterie, dans un espace chauffé pendant au moins
24heures avant de commencer à travailler.
• Ne vous tenez jamais directement sous une branche
en cours d'élagage. Ceci pourrait entraîner des
blessures personnelles graves, voire mortelles.
• Respectez les consignes de sécurité en vigueur
pour les travaux à proximité de lignes électriques
aériennes.
• Ce produit ne comporte pas d'isolation électrique.
Si le produit entre en contact avec ou est utilisé
à proximité de lignes conductrices de tension, ceci
peut entraîner des blessures personnelles graves,
voire mortelles. L’électricité peut être transmise
d’un point à un autre par un arc de tension.
Plus la tension est élevée et plus la longueur de
transmission de la tension est élevée. L’électricité
peut également être transmise par des branches et
d’autres objets, particulièrement s’ils sont mouillés.
Respectez toujours une distance d'au moins 10m
entre le produit et la ligne conductrice d'électricité
et/ou les objets en contact avec cette ligne. Si vous
ne pouvez pas respecter cette distance de sécurité,
contactez toujours la compagnie électrique afin de
s'assurer que la tension a été coupée avant de
commencer les travaux.
• Une chaîne émoussée peut augmenter les risques
d'accident.
Équipement de protection individuelle
AVERTISSEMENT:
Lisez les
instructions qui suivent avant d'utiliser le
produit.
• Portez toujours un équipement de protection
individuel homologué lorsque vous utilisez le produit.
L'équipement de protection individuel ne protège
pas complètement des blessures, mais il diminue la
gravité des blessures en cas d'accident. Faites appel
à votre revendeur pour vous aider à sélectionner
l'équipement adéquat.
• Utilisez un casque s'il y a des risques que des objets
tombent sur vous.
(Fig. 30)
• Utilisez des protège-oreilles agréés.
(Fig. 31)
• Utilisez des protections pour les yeux homologuées.
L'usage d'une visière doit toujours s'accompagner
du port de lunettes de protection homologuées. Les
lunettes de protection doivent être conformes aux
normesANSIZ87.1 (États-Unis) ou EN166 (pays de
l'UE).
(Fig. 32)
140
1867 - 007 - 10.01.2024
• Portez des gants de protection en cas de besoin, par
exemple lorsque vous fixez, examinez ou nettoyez
l'équipement de coupe.
(Fig. 33)
• Utilisez des bottes de protection ou des chaussures
équipées de semelles antidérapantes.
(Fig. 34)
• Utilisez des pantalons de protection anti-chaîne.
• Portez des vêtements fabriqués dans un matériau
résistant. Portez toujours des pantalons longs,
épais et des manches longues. Ne portez pas de
vêtements amples qui risqueraient de se prendre
dans les brindilles et les branches. Ne portez pas
de bijoux, de shorts, de chaussures ouvertes et ne
marchez pas pieds nus. Attachez correctement vos
cheveux au-dessus de vos épaules.
• Gardez toujours une trousse de premiers soins à
portée de main.
(Fig. 35)
Dispositifs de sécurité sur le produit
AVERTISSEMENT: lisez les
instructions qui suivent avant d'utiliser le
produit.
Cette section présente les fonctions de sécurité,
les instructions d'utilisation, de contrôle et d'entretien
du produit afin de garantir son bon fonctionnement.
Reportez-vous aux instructions ci-dessous
Aperçu du
produit à la page 134
pour trouver l'emplacement de ces
pièces sur votre produit.
La durée de vie du produit risque d'être écourtée et le
risque d'accidents accru si l'entretien du produit n'est
pas effectué correctement et si les mesures d'entretien
et/ou de réparation ne sont pas effectuées de manière
professionnelle. Pour plus d'informations, contactez
l'atelier de réparation du revendeur le plus proche.
AVERTISSEMENT:
N'utilisez
jamais un produit dont les équipements
de sécurité sont endommagés. Contrôlez
et entretenez les équipements de sécurité
du produit conformément aux instructions
données dans ce chapitre. Si les contrôles
du produit ne donnent pas de résultat positif,
contactez votre atelier spécialisé pour le
faire réparer.
REMARQUE: L’entretien et la
réparation de la machine exigent
une formation spéciale. Ceci concerne
particulièrement l’équipement de sécurité de
la machine. Si les contrôles suivants ne
donnent pas un résultat positif, adressez-
vous à un atelier spécialisé. L'achat de l'un
de nos produits offre à l'acheteur la garantie
d'un service et de réparations qualifiés. Si
le point de vente n'assure pas ce service,
adressez-vous à l'atelier spécialisé le plus
proche.
Pour contrôler l'interface utilisateur Aspire P5-P4A
Les LED vertes(A) affichent l'état de charge. Elles
indiquent également que le produit est sous tension.
1. Appuyez sur le boutonON/OFF(B) et maintenez-le
enfoncé. (Fig. 36)
a) Le produit est sous tension lorsque les LED
vertes(A) sont allumées.
b) Le produit est hors tension lorsque les LED
vertes(A) sont éteintes.
2. Reportez-vous à la section
Dépannage à la page
150
si le témoin d'avertissement(C) clignote.
Contrôle du blocage de la gâchette de puissance
Le blocage de la gâchette de puissance empêche
toute activation accidentelle. Lorsque vous relâchez
la poignée, la gâchette de puissance et son blocage
reviennent en position initiale.
1. Pour le modèle Aspire PE5-P4A: poussez le bouton
de verrouillage vers l'avant. (Fig. 37)
2. Vérifiez que la gâchette de puissance est verrouillée
lorsque son blocage est en position initiale.
a) Pour le modèle Aspire P5-P4A: (Fig. 38)
b) Pour le modèle Aspire PE5-P4A: (Fig. 39)
3. Appuyez sur le blocage de la gâchette de puissance
d'un côté, puis de l'autre. Assurez-vous que le
blocage de la gâchette de puissance revient à sa
position initiale.
a) Pour le modèle Aspire P5-P4A: (Fig. 40)
b) Pour le modèle Aspire PE5-P4A: (Fig. 41)
4. Assurez-vous que la gâchette de puissance et le
blocage de la gâchette de puissance se déplacent
librement et que le ressort de rappel fonctionne
correctement.
a) Pour le modèle Aspire P5-P4A: (Fig. 42)
b) Pour le modèle Aspire PE5-P4A: (Fig. 43)
5. Démarrez le produit; reportez-vous à
Utilisation à la
page 144
.
6. Faites-le tourner à plein régime.
7. Relâchez la gâchette de puissance et assurez-vous
que la chaîne s'arrête complètement.
Consignes de sécurité relatives à
l'équipement de coupe
AVERTISSEMENT:
Lisez les
instructions qui suivent avant d'utiliser le
produit.
1867 - 007 - 10.01.2024 141
• Utilisez uniquement des combinaisons guide-chaîne/
chaîne et des équipements d'affûtage homologués.
Reportez-vous à la section
Entretien à la page 146
pour plus d'instructions.
• Portez des gants de protection lorsque vous utilisez
ou procédez à la maintenance de la chaîne. Une
chaîne immobile peut également provoquer des
blessures.
• Veillez à ce que les dents de coupe restent
correctement affûtées. Respectez les instructions et
utilisez la jauge de profondeur recommandée. Une
chaîne endommagée ou mal affûtée augmente le
risque d'accident.
(Fig. 44)
• Veillez à travailler avec un réglage de jauge
de profondeur correct. Respectez les instructions
et utilisez le réglage de jauge de profondeur
recommandé. Un réglage de jauge de profondeur
trop important augmente le risque de rebond.
(Fig. 45)
• Vérifiez que la chaîne de sciage est bien tendue.
Si la chaîne n'est pas bien plaquée contre le guide-
chaîne, elle peut dérailler. Une mauvaise tension de
la chaîne augmente l'usure du guide-chaîne, de la
chaîne et du pignon d'entraînement. Reportez-vous
à la section
Accessoires à la page 153
.
(Fig. 46)
• Entretenez régulièrement l'équipement de coupe
et veillez à ce qu'il reste correctement lubrifié.
Lubrifiez la chaîne avant chaque opération. Si la
chaîne n'est pas correctement lubrifiée, le risque
d'usure du guide-chaîne, de la chaîne et du pignon
d'entraînement augmente.
(Fig. 47)
Consignes de sécurité relatives à
l'utilisation de la batterie
AVERTISSEMENT:
Lisez toutes les
instructions générales et de sécurité. Le
non-respect des instructions générales et
de sécurité peut être à l'origine d'un choc
électrique, d'un incendie et/ou de blessures
graves. Conservez toutes les consignes de
sécurité et les instructions générales pour
vous y référer ultérieurement.
• Ces consignes de sécurité s'appliquent uniquement
aux batteries rechargeables Li-ion18V du système
POWER FOR ALL.
• Utilisez la batterie rechargeable uniquement dans
les produits des partenaires du système POWER
FOR ALL. Les batteries rechargeables 18V portant
l'étiquette POWER FOR ALL sont entièrement
compatibles avec les produits suivants:
– Tous les produits du système de batterie POWER
FOR ALL 18V.
– Tous les produits 18V des partenaires du système
POWER FOR ALL.
• Respectez les recommandations relatives à la
batterie dans le manuel d'utilisation de votre produit.
Seule cette méthode permet d'utiliser la batterie
rechargeable et le produit sans danger et de
protéger les batteries rechargeables contre les
surcharges dangereuses.
• Chargez les batteries uniquement à l'aide des
chargeurs recommandés par le fabricant ou par
les partenaires du système POWER FOR ALL. Un
chargeur compatible avec un type de batterie peut
présenter un risque d'incendie s'il est utilisé avec
une autre batterie.
• La batterie est fournie partiellement chargée. Pour
garantir une capacité optimale de la batterie,
chargez-la complètement dans le chargeur avant
d'utiliser votre outil électrique la première fois.
• Conservez les batteries hors de portée des enfants.
• N'ouvrez pas la batterie. Il existe un risque de court-
circuit.
• Tout dommage ou utilisation incorrecte de la batterie
peut provoquer des émanations de vapeurs. La
batterie peut s'enflammer ou exploser. Assurez-vous
que la zone est bien ventilée et consultez un
médecin en cas d'effets indésirables. Ces vapeurs
peuvent irriter le système respiratoire.
• En cas d'utilisation inadéquate ou si la batterie
est endommagée, du liquide inflammable peut être
éjecté de la batterie. Évitez tout contact avec
ce liquide. En cas de contact accidentel, rincez
à l'eau. Si le liquide entre en contact avec les
yeux, consultez un médecin. Le liquide éjecté de la
batterie peut provoquer des irritations ou brûlures.
• Si la batterie est endommagée, du liquide peut
être éjecté et recouvrir les surfaces environnantes.
Vérifiez les pièces concernées. Nettoyez ces pièces
ou remplacez-les si nécessaire.
• Ne court-circuitez pas la batterie. Lorsque la batterie
n'est pas utilisée, maintenez-la à distance d'objets
métalliques, tels que des trombones, pièces de
monnaie, clés, clous, vis, ou autres petits objets en
métal risquant de relier une borne à l'autre. Court-
circuiter les bornes de batterie entraîne un risque de
brûlures et d'incendie.
• La batterie peut être endommagée par des objets
pointus tels que des clous ou des tournevis, ou
par une force appliquée depuis l'extérieur. Un
court-circuit interne peut se produire, entraînant la
combustion, l'émission de fumée, l'explosion ou la
surchauffe de la batterie.
• N'entretenez jamais des batteries endommagées.
L'entretien des batteries doit être effectué
uniquement par le fabricant ou des fournisseurs de
services agréés.
• Protégez la batterie de la chaleur, par exemple
contre la lumière intense du soleil, le feu, la saleté,
l'eau et l'humidité. Il existe un risque d'explosion et
de court-circuit.
142
1867 - 007 - 10.01.2024
• N'utilisez la batterie du produit que si la température
ambiante est comprise entre -5 °C – 40 °C.
• Stockez la batterie uniquement à une température
ambiante comprise entre -20 °C – 50 °C. Ne
laissez pas la batterie dans votre voiture en été,
par exemple. À des températures inférieures à
0°C, certains appareils peuvent subir une perte de
puissance.
• Chargez la batterie uniquement à une température
ambiante comprise entre 0 °C – +35 °C. Une
charge en dehors de cette plage de température
peut augmenter le risque d'endommagement de la
batterie et présenter un risque d'incendie.
Consignes de sécurité relatives au
chargeur de batterie
AVERTISSEMENT: Lisez toutes les
instructions générales et de sécurité. Le
non-respect des instructions générales et
de sécurité peut être à l'origine d'un choc
électrique, d'un incendie et/ou de blessures
graves. Conservez ces instructions en lieu
sûr. Utilisez le chargeur uniquement si vous
pouvez évaluer toutes les fonctions et les
exécuter sans restrictions, ou si vous avez
reçu les instructions correspondantes.
• Ce chargeur n'est pas destiné à une utilisation par
des enfants ou des personnes ayant des handicaps
physiques, sensoriels ou mentaux ou manquant
d'expérience et de connaissances. Ce chargeur
peut être utilisé par des enfants de 8 ans ou plus
et des personnes ayant des handicaps physiques,
sensoriels ou mentaux ou manquant d'expérience
et de connaissances à condition qu'une personne
responsable de leur sécurité les supervise ou leur
ait enseigné le fonctionnement en toute sécurité du
chargeur et si elles sont conscientes des dangers
associés. Sinon, il y a un risque d'erreurs de
manipulation et de blessures.
• Surveillez les enfants pendant l'utilisation, le
nettoyage et l'entretien, et ce afin de s'assurer qu'ils
ne jouent pas avec le chargeur.
• Chargez uniquement les batteries du système
POWER FOR ALL 18V d'une capacité de 1,5Ah
et plus. La tension de la batterie doit correspondre
à la tension de charge de la batterie du chargeur.
Ne chargez pas les batteries non rechargeables.
Dans le cas contraire, il existe un risque d'incendie
et d'explosion.
• Utilisez le chargeur uniquement dans des espaces
clos et ne l'exposez pas à l'humidité. L'infiltration
d'eau dans un outil électrique augmente le risque
d'électrocution.
• Maintenez le chargeur propre. La saleté présente un
risque de choc électrique.
• Vérifiez systématiquement le chargeur, le câble
et la fiche avant utilisation. Cessez d'utiliser le
chargeur si vous constatez des dommages. N'ouvrez
pas le chargeur vous-même et faites-le réparer
uniquement par Husqvarna ou par un centre de
service après-vente agréé n'utilisant que des pièces
de rechange d'origine. Les chargeurs, câbles et
fiches endommagés augmentent le risque de choc
électrique.
• N'utilisez pas le chargeur sur une surface
facilement inflammable (par exemple du papier,
des textiles, etc.) ou dans un environnement
inflammable. Il existe un risque d'incendie en
raison du réchauffement du chargeur pendant le
fonctionnement.
• Ne couvrez pas les fentes d'aération du chargeur.
Dans le cas contraire, le chargeur risque de
surchauffer et de ne plus fonctionner correctement.
• Ne rechargez la machine qu'avec le chargeur
indiqué par le fabricant. Un chargeur convenant à
un type de bloc de batteries particulier peut entraîner
un risque d'incendie s'il est utilisé avec un autre bloc.
• Tout dommage ou utilisation incorrecte de la batterie
peut également provoquer des émanations de
vapeurs. Assurez-vous que la zone est bien ventilée
et consultez un médecin en cas d'effets indésirables.
Ces vapeurs peuvent irriter le système respiratoire.
• En cas d'utilisation abusive, du liquide peut
s'échapper de la batterie. Évitez tout contact avec
ce liquide. En cas de contact accidentel, rincez
à l'eau. Si le liquide entre en contact avec les
yeux, consultez un médecin. Le liquide éjecté de la
batterie peut provoquer des irritations ou brûlures.
• Produits vendus en Grande-Bretagne uniquement:
votre produit est équipé d'une fiche électrique
homologuée BS1363/A avec fusible interne
(homologué ASTA conformément à BS1362). Si la
fiche n'est pas adaptée à vos prises, elle doit être
coupée et une fiche appropriée doit être installée
à sa place par un agent du service client agréé.
La fiche de rechange doit avoir la même capacité
de fusible que la fiche d'origine. La fiche coupée
doit être mise au rebut pour éviter tout risque
d'électrocution et ne doit jamais être insérée dans
une autre prise de courant murale.
Consignes de sécurité pour l'entretien
AVERTISSEMENT:
Lisez les
instructions qui suivent avant d'effectuer
l'entretien du produit.
• Retirez la batterie avant tout entretien, contrôle ou
assemblage du produit.
• L'utilisateur ne doit effectuer que les travaux de
maintenance et d'entretien décrits dans ce manuel
d'utilisation. Adressez-vous à votre revendeur pour
toute opération de maintenance et d'entretien de
plus grande ampleur.
• Ne nettoyez pas la batterie ou le chargeur de
batterie avec de l'eau. L'utilisation de détergents
agressifs peut endommager le plastique.
1867 - 007 - 10.01.2024
143
• Un défaut d'entretien réduit le cycle de vie du produit
et augmente le risque d'accidents.
• Une formation spéciale est nécessaire pour tous les
travaux d'entretien et de réparation, en particulier
pour les dispositifs de sécurité sur le produit. Si tous
les contrôles spécifiés dans ce manuel d'utilisation
ne sont pas validés après l'entretien, consultez votre
revendeur. Nous garantissons la disponibilité d'un
service de réparation et d'entretien professionnel
pour votre produit.
• Utilisez uniquement les pièces de rechange
d'origine.
Montage Aspire PE5-P4A
Introduction
AVERTISSEMENT: Assurez-vous
de lire et de comprendre le chapitre dédié
à la sécurité avant de monter l’appareil.
Fixation de l'élagueuse à l'arbre
télescopique
1. Fixez l'élagueuse(A) sur l'arbre télescopique(B).
L'élagueuse doit pouvoir s'insérer facilement dans le
support de l'arbre télescopique; si ce n'est pas le
cas, elle n'est pas installée correctement. (Fig. 48)
2. Serrez le bouton(C).
Remarque: Lorsque l'élagueuse est fixée
à l'arbre télescopique, l'interface utilisateur de
l'élagueuse est déconnectée.
Réglage de la longueur de l'arbre
télescopique
1. Desserrer la poignée à vis sur l'arbre(A). (Fig. 49)
2. Réglez l'arbre à une longueur applicable.
3. Serrez la poignée à vis (B).
Installation murale du crochet
• Installez le crochet à l'intérieur.
• Conservez le crochet à l'abri de la lumière du
soleil et à une température ambiante comprise entre
-10°C et 70°C.
• Installez le crochet sur une cloison sèche, un mur en
bois ou en béton.
REMARQUE: Assurez-vous que le
mur peut supporter des charges d'au
moins 30kg.
• Installez le crochet sur le mur à l'aide des 3vis(A).
Utilisez des chevilles murales(B) si nécessaire.
REMARQUE: Assurez-vous que
les vis sont compatibles avec votre type
de mur.
a) Pour le modèle Aspire P5-P4A: (Fig. 50)
b) Pour le modèle Aspire PE5-P4A: (Fig. 51)
• Contactez votre agent d'entretien Husqvarna pour
en savoir plus sur les accessoires de remisage
disponibles pour votre produit.
Suspension du produit sur le crochet
• Accrochez l'élagueuse sur le crochet comme indiqué
sur l'illustration. (Fig. 52)
• Accrochez la perche sur le crochet comme indiqué
sur l'illustration. (Fig. 53)
Utilisation
Pour effectuer un contrôle du
fonctionnement avant d'utiliser le
produit
1. Examinez la prise d'air à la recherche de saletés
et de dommages. Retirez la saleté et les matériaux
indésirables du produit à l'aide d'une brosse.
2. Serrez tous les écrous et toutes les vis.
3. Assurez-vous que l'élagueuse est fixée
correctement.
4. Examinez l'élagueuse pour détecter tout dommage,
par exemple des fissures. Remplacez-la si elle est
endommagée.
5. Assurez-vous que le couvercle est bien fixé et en
bon état.
6. Vérifiez que le produit fonctionne correctement.
Batterie
AVERTISSEMENT: Avant d'utiliser
la batterie, vous devez lire et comprendre
le chapitre sur la sécurité. Vous devez
également lire et comprendre le manuel
d'utilisation de la batterie et du chargeur de
batterie.
Maintenez la batterie et le chargeur de batterie à des
températures ambiantes correctes.
144 1867 - 007 - 10.01.2024
Température ambiante
Fonctionnement de
la batterie dans le
produit
-5 °C – 40 °C
Charge de la batte-
rie
0 °C – 35 °C
Pour charger la batterie
Chargez la batterie avant la première utilisation.
Remarque: Le processus de charge n'est possible
que lorsque la température de la batterie se trouve dans
la plage de température de charge autorisée (0 °C – 35
°C).
1. Branchez le cordon d'alimentation du chargeur de
batterie dans une prise secteur mise à la masse.
REMARQUE: Assurez-vous que la
tension et la fréquence du secteur sont
correctes.
2. Placez la batterie dans le chargeur de batterie.
La batterie est connectée au chargeur de batterie
lorsque la LED verte clignote. (Fig. 54)
3. La batterie est complètement chargée lorsque la
LED verte du chargeur de batterie est allumée.
Chargez la batterie pendant 24heures au maximum.
4. Débranchez le chargeur de batterie du secteur.
REMARQUE:
Ne tirez pas le
cordon d'alimentation.
5. Dégagez la batterie du chargeur de batterie.
LED d'état de la batterie sur le chargeur de
batterie
La LED rouge(A) et la LED verte(B) du chargeur de
batterie indiquent l'état de la batterie. Reportez-vous à la
section
Pour charger la batterie à la page 145
.
(Fig. 55)
LED
État de la batterie
La LED verte clignote ra-
pidement.
La batterie se charge.
La LED verte clignote len-
tement.
La batterie est chargée à
80%.
La LED verte est allumée. La batterie est complète-
ment chargée.
La LED rouge est allu-
mée.
Reportez-vous à la sec-
tion
Recherche de pannes
sur le chargeur de batterie
à la page 150
.
LED État de la batterie
La LED rouge clignote ra-
pidement.
Reportez-vous à la sec-
tion
Recherche de pannes
sur le chargeur de batterie
à la page 150
.
LED d'état de la batterie sur le produit
Lorsque la batterie est installée dans le produit, les LED
du produit indiquent l'état de la batterie.
(Fig. 56)
LED État de la batterie
Les LED1, 2 et 3
sont allumées.
Complètement chargée.
Les LED1 et 2 sont
allumées.
Suffisamment chargée
La LED1 est allu-
mée.
La puissance de la batterie est
faible.
La LED1 clignote. La batterie est vide. L'alerte bat-
terie faible clignote. Rechargez
la batterie. Reportez-vous à la
section
Pour charger la batterie
à la page 145
.
Pour fixer la batterie au produit
AVERTISSEMENT: Utilisez
uniquement des batteries lithium-ion du
systèmePOWER FOR ALL P4A 18 V dans
le produit.
1. Assurez-vous que la batterie est complètement
chargée.
2. Insérez la batterie dans le support de batterie du
produit. La batterie doit pouvoir s'insérer facilement
dans le support; si ce n'est pas le cas, elle n'est pas
installée correctement.
a) Pour le modèle Aspire P5-P4A: (Fig. 57)
b) Pour le modèle Aspire PE5-P4A: (Fig. 58)
3. Insérez complètement la batterie dans son support.
La batterie est verrouillée en position lorsqu'un
«clic» est émis.
4. Assurez-vous que le loquet se verrouille
correctement en position.
Démarrage du produit Aspire P5-P4A
1. Appuyez sur le bouton ON/OFF de l'interface
utilisateur(A). Les voyants LED s'allument. (Fig. 59)
2. Poussez le blocage de la gâchette de puissance(B)
du côté gauche ou droit et maintenez la gâchette de
puissance(C) enfoncée.
1867 - 007 - 10.01.2024
145
Démarrage du produit Aspire PE5-P4A
1. poussez le bouton de verrouillage vers l'avant. (Fig.
37)
2. Poussez le blocage de la gâchette de puissance(A)
du côté gauche ou droit et maintenez la gâchette de
puissance(B) enfoncée. (Fig. 60)
Élagage des branches
AVERTISSEMENT: soyez très
prudent lorsque vous travaillez à proximité
de lignes électriques aériennes. La chute de
branches peut provoquer un court-circuit.
• Lorsque c'est possible, positionnez-vous de manière
à pouvoir couper à angle droit par rapport à la
branche. (Fig. 61)
• Coupez les grosses branches en morceaux pour
les faire tomber plus facilement là où vous voulez.
Vous devez également tenir compte du fait que les
branches qui tombent peuvent rebondir en direction
de l'utilisateur après avoir heurté le sol. (Fig. 62)
• Ne coupez jamais le gonflement à la racine de
la branche, car cela peut ralentir la guérison et
augmenter le risque d'attaques fongiques. (Fig. 63)
• Utilisez la butée à la base de la tête de coupe pour
un soutien supplémentaire durant la coupe. Cela
empêche l'accessoire de coupe de rebondir sur la
branche. (Fig. 64)
• Effectuez une première coupe sur la partie inférieure
de la branche avant de la couper en travers. Cela
évite de déchirer l'écorce, ce qui pourrait entraîner
une guérison lente et causer des dommages
irréversibles à l'arbre. La coupe ne doit pas être
plus profonde que⅓ de l'épaisseur de la branche
pour éviter tout blocage. La chaîne doit continuer à
fonctionner pendant que vous retirez l'équipement
de coupe de la branche afin d'éviter tout blocage.
(Fig. 65)
• Assurez-vous que vous disposez d'un bon équilibre
et que vous pouvez travailler sans être gêné par des
branches, des pierres et des arbres.
AVERTISSEMENT: N'actionnez
jamais la gâchette de puissance si
l'accessoire de coupe n'est pas dans votre
champ de vision.
Arrêt du produit Aspire P5-P4A
1. Relâchez la gâchette de puissance.
2. Appuyez sur le bouton ON/OFF de l'interface
utilisateur. Les voyants LED s'éteignent.
3. Appuyez sur le bouton de libération et sortez la
batterie. (Fig. 66)
Arrêt du produit Aspire PE5-P4A
1. Relâchez la gâchette de puissance.
2. Poussez le bouton de blocage de la gâchette de
puissance vers l'arrière pour verrouiller le produit.
3. Appuyez sur le bouton de libération de la batterie et
sortez la batterie. (Fig. 67)
4. Si nécessaire, retirez l'arbre télescopique du produit.
Entretien
Introduction
AVERTISSEMENT: assurez-vous
de lire et de comprendre le chapitre sur la
sécurité avant de procéder à l'entretien du
produit.
AVERTISSEMENT: retirez la
batterie avant de procéder à l'entretien du
produit.
Calendrier d'entretien
Entretien Tous les jours Toutes les semaines Mensuel
Nettoyez les pièces externes du produit avec
un chiffon sec. N'utilisez pas d'eau.
X
146 1867 - 007 - 10.01.2024
Entretien Tous les jours Toutes les semaines Mensuel
Assurez-vous que le bouton marche/arrêt
fonctionne correctement et n'est pas endom-
magé.
X
Vérifiez que la gâchette de puissance et son
mécanisme de blocage fonctionnent en toute
sécurité.
X
Assurez-vous que toutes les commandes
fonctionnent correctement et ne sont pas en-
dommagées.
X
Maintenez les poignées propres et sèches.
Assurez-vous qu'il n'y a pas d'huile ni de
graisse sur les poignées.
X
Assurez-vous que le capot de la chaîne n'est
pas endommagé. Remplacez le capot de
chaîne s'il est endommagé.
X
Assurez-vous que les vis et les écrous sont
serrés.
X
Assurez-vous que les boutons de libération
de la batterie fonctionnent correctement et
verrouillent la batterie dans le produit.
X
Assurez-vous que le chargeur de batterie
fonctionne correctement.
X
Assurez-vous que la batterie n'est pas en-
dommagée.
X
Assurez-vous que la batterie est chargée. X
Assurez-vous que le chargeur de batterie
n'est pas endommagé.
X
Effectuez un contrôle de la chaîne. X
Affûtez la chaîne de sciage. X
Contrôlez la tension de la chaîne. X
Lubrifiez la chaîne. X
Assurez-vous que la chaîne ne tourne pas si
la gâchette de puissance n'est pas activée.
X
Vérifiez tous les câbles, tous les raccords
et toutes les connexions. Assurez-vous qu'il
n'est pas sale ni endommagé.
X
Nettoyez le capot de chaîne. X
Éliminez les bavures sur les côtés du guide-
chaîne.
X
Contrôlez les connexions entre la batterie et
le produit. Contrôlez la connexion entre la
batterie et le chargeur de batterie.
X
Assurez-vous que l'élagueuse n'est pas en-
dommagée. Remplacez l'élagueuse si elle
est endommagée.
Adressez-vous à votre revendeur Husqvarna agréé pour toute opé-
ration d'entretien sur l'élagueuse.
1867 - 007 - 10.01.2024 147
Entretien Tous les jours Toutes les semaines Mensuel
Vérifiez l'usure du pignon d'entraînement de
la chaîne.
Remplacez le pignon d'entraînement de la chaîne après environ
20heures de fonctionnement ou plus fréquemment si nécessaire.
Pour inspecter l'équipement de coupe
1. Assurez-vous que les rivets et les maillons ne sont
pas fissurés et qu'aucun des rivets n'est desserré.
Remplacez-les si nécessaire. (Fig. 68)
2. Vérifiez que la chaîne peut être courbée facilement.
Remplacez la chaîne si elle est rigide.
3. Comparez la chaîne à une chaîne neuve pour
déterminer si les rivets et les maillons sont usés.
4. Remplacez la chaîne lorsque la partie la plus longue
de la dent de coupe est inférieure à 4mm/0,16po.
Remplacez également la chaîne en cas de fissures
sur les systèmes de coupe. (Fig. 69)
Remplacement du guide-chaîne et de
la chaîne
1. Tournez le bouton de verrouillage dans le sens
contraire des aiguilles d'une montre et déposez le
capot de protection (A). (Fig. 70)
2. Déposez le guide-chaîne en gardant la chaîne fixée.
3. Déposez la chaîne du guide-chaîne.
4. Placez une chaîne neuve dans la rainure du guide-
chaîne.
5. Installez le nouveau guide-chaîne avec la rainure(B)
sur le boulon(E) et le trou(D) sur la goupille du
guide-chaîne(F).
6. Installez la chaîne autour du pignon
d'entraînement(G). Assurez-vous que les dents de
coupe sont orientées dans la direction opposée au
pignon d'entraînement (C).
7. Installez le capot de protection (A) et tournez le
bouton de verrouillage dans le sens des aiguilles
d'une montre.
8. Serrez la chaîne. Reportez-vous à la section
Pour
régler la tension de la chaîne à la page 149
pour
plus d'instructions.
Pour affûter la chaîne de sciage
Informations relatives au guide-chaîne et à la
chaîne
AVERTISSEMENT:
Portez des
gants de protection lorsque vous utilisez ou
procédez à la maintenance de la chaîne.
Une chaîne immobile peut également
provoquer des blessures.
Remplacez un guide-chaîne ou une chaîne usé(e) ou
endommagé(e) par la combinaison guide-chaîne/chaîne
recommandée par Husqvarna. Cela est nécessaire pour
maintenir les fonctions de sécurité du produit. Reportez-
vous à la section
Accessoires à la page 153
, pour
une liste des combinaisons guide-chaîne/chaîne de
rechange recommandées.
• Longueur de guide-chaîne, po/cm. En général, vous
trouverez la longueur de guide-chaîne et le type de
chaîne sur l'extrémité arrière du guide-chaîne.
(Fig. 71)
• Pas de chaîne, pouces. La distance entre les
maillons entraîneurs de la chaîne doit correspondre
à la distance entre les dents sur le pignon de nez du
guide-chaîne et le pignon d'entraînement.
(Fig. 72)
• Nombre de maillons entraîneurs (pce). Le nombre
de maillons entraîneurs est déterminé par le type de
guide-chaîne.
(Fig. 73)
• Largeur de la rainure du guide-chaîne, pouces/mm.
La largeur de rainure du guide-chaîne doit être
identique à la largeur des maillons entraîneurs de
la chaîne.
(Fig. 74)
• Le guide-chaîne doit être aligné avec ce produit.
(Fig. 75)
• Jauge du maillon entraîneur, mm/po.
(Fig. 76)
Informations générales relatives à l'affûtage
des dispositifs de coupe
N'utilisez jamais une chaîne dont les dents sont
émoussées. Si la chaîne est émoussée, vous devez
appliquer plus de pression pour pousser le guide-chaîne
dans le bois. Si la chaîne est très émoussée, vous ne
produirez pas de copeaux de bois, mais de la sciure.
Une chaîne affûtée avance dans le bois et crée des
copeaux de bois long et épais.
AVERTISSEMENT:
La force du
rebond augmente beaucoup si vous ne
respectez pas les instructions d'affûtage.
Remarque: Reportez-vous à la section
Pour affûter
les dispositifs de coupe à la page 148
pour plus
d'informations sur l'affûtage de la chaîne.
Pour affûter les dispositifs de coupe
1. Utilisez une lime ronde et une jauge de profondeur
pour affûter les dents de coupe. (Fig. 77)
148
1867 - 007 - 10.01.2024
Remarque: Reportez-vous à la section
Accessoires à la page 153
pour plus d'informations
sur la lime et la jauge de profondeur recommandées
par Husqvarna pour votre chaîne.
2. Appliquez la jauge de profondeur correctement sur
la dent. Reportez-vous aux instructions fournies
avec la jauge de profondeur.
3. Déplacez la jauge de la face interne de la dent
de coupe à la face externe. Réduisez la pression
lorsque vous utilisez la méthode tirée. (Fig. 78)
4. Retirez le matériau d'un côté de toutes les dents de
coupe.
5. Retournez le produit et retirez le matériau du côté
opposé.
6. Assurez-vous que toutes les dents de coupe sont de
la même longueur.
Pour régler la tension de la chaîne
AVERTISSEMENT: Une chaîne
dont la tension est inappropriée peut se
désolidariser du guide-chaîne et provoquer
des blessures graves, voire mortelles.
Une chaîne s'allonge lorsque vous l'utilisez. Il est
important de régler régulièrement la tension de la chaîne
pour s'assurer qu'elle est correcte. Vérifiez la tension
de la chaîne avant d'utiliser le produit. Serrez la chaîne
aussi fermement que possible tout en veillant à ce que
la chaîne puisse tourner manuellement.
Remarque:
Une chaîne neuve exige une période
de rodage. Vérifiez la tension plus fréquemment
pendant cette période.
1. Tournez le tendeur de chaîne dans le sens
des aiguilles d'une montre pour serrer la chaîne.
Appliquez autant de tension que possible sur la
chaîne. Elle doit être plaquée contre le guide-chaîne.
(Fig. 79)
Remarque:
Tournez le dispositif de réglage
vers le haut (+) pour augmenter la tension et vers
le bas (-) pour la réduire. La scie est bien serrée
lorsque vous pouvez la faire tourner facilement à la
main, mais qu'elle est néanmoins plaquée contre le
guide-chaîne.
2. Assurez-vous que la chaîne peut tourner
manuellement et qu'elle ne pend pas sous le guide-
chaîne. (Fig. 80)
Lubrification de l'équipement de coupe
AVERTISSEMENT:
Une
lubrification insuffisante de l’équipement de
coupe augmente le risque de rupture de
chaîne et donc de blessures graves, voire
mortelles.
AVERTISSEMENT: N'utilisez pas
de l'huile usagée! L'utilisation d'huile
usagée représente un danger pour
l'utilisateur, le produit et l'environnement.
Huile de chaîne
• Utilisez une huile de chaîne qui adhère bien à la
chaîne. L'huile de chaîne doit conserver sa viscosité
par tous les temps, aussi bien en été qu'en hiver.
• Utilisez l'huile de chaîne Husqvarna pour optimiser
la durée de vie de votre chaîne et réduire les
dommages causés à l'environnement au minimum.
Si l'huile de chaîne Husqvarna n'est pas disponible,
utilisez une huile de chaîne standard.
• Dans les surfaces où il n'y a pas d'huile pour
lubrifier les chaînes, utilisez de l'huile de chaîne X-
GuardBIO.
• Assurez-vous que la lubrification de la chaîne
fonctionne correctement. Remplissez avec de l'huile
de chaîne et vérifiez la lubrification de la chaîne si
nécessaire.
Pour contrôler le guide-chaîne
1. Contrôlez l'absence de bavures sur les bords du
guide-chaîne. Retirez les bavures avec une lime.
(Fig. 81)
2. Nettoyez la rainure du guide-chaîne. (Fig. 82)
3. Examinez l'usure de la rainure du guide-chaîne.
Remplacez le guide-chaîne si nécessaire. (Fig. 83)
4. Vérifiez si le nez du guide-chaîne est rugueux ou
très usé. (Fig. 84)
5. Retournez le guide-chaîne tous les jours pour
prolonger sa durée de vie. (Fig. 85)
Pour nettoyer le produit, la batterie et le
chargeur de batterie
1. Nettoyez le produit avec un chiffon sec après
utilisation.
2. Nettoyez la batterie et le chargeur de batterie avec
un chiffon sec. Veillez à maintenir les rails guides de
la batterie en parfait état de propreté.
3. Assurez-vous que les bornes de la batterie et le
chargeur de batterie sont propres avant de les
utiliser.
4. Nettoyez la surface intérieure du capot de protection
avec une brosse.
Pour examiner la batterie et le chargeur
de batterie
1. Examinez la batterie pour détecter tout dommage,
par exemple des fissures.
1867 - 007 - 10.01.2024
149
2. Examinez le chargeur de batterie pour détecter tout
dommage, par exemple des fissures.
3. Assurez-vous que le cordon de raccordement du
chargeur de batterie n'est pas endommagé et qu'il
n'est pas fissuré.
Dépannage
Interface utilisateur Aspire P5-P4A
Problème Défaillances possibles Solution possible
La LED de démarra-
ge verte clignote.
Tension de batterie faible. Rechargez la batterie.
La LED d'erreur rou-
ge clignote.
Surcharge. L'accessoire de coupe est coincé. Arrêtez le
produit. Retirez la batterie. Nettoyez l'acces-
soire de coupe des matériaux indésirables.
Desserrez la chaîne.
Écart de température. Laissez le produit refroidir.
Appuyez simultanément sur la gâchette de
puissance et sur le bouton START.
Relâchez la gâchette de puissance et ap-
puyez sur le bouton START.
La LED verte et la
LED rouge clignotent
en alternance.
La batterie est vide. Rechargez la batterie.
La batterie est endommagée. Contactez votre atelier d'entretien.
Recherche de pannes sur le chargeur de batterie
LED sur le chargeur
de batterie
Cause Solution
La LED verte est allu-
mée et la LED rouge
clignote.
La batterie n'est pas correcte-
ment installée dans le chargeur
de batterie.
Retirez la batterie du chargeur et réinstallez-la dans le
chargeur de batterie.
Les connecteurs de batterie sont
sales.
Nettoyez les connecteurs de la batterie.
La température ambiante est trop
élevée ou trop basse.
Utilisez le chargeur de batterie à une température com-
prise entre 0°C et +35°C.
La batterie est endommagée. Remplacez la batterie.
La LED verte et
la LED rouge sont
éteintes.
Le chargeur de batterie n'est pas
correctement branché sur la pri-
se secteur.
Branchez le chargeur de batterie à une prise secteur.
Prise secteur défectueuse. Branchez le chargeur de batterie sur une prise électrique
dont les caractéristiques de tension et de fréquence cor-
respondent aux spécifications mentionnées sur la plaque
signalétique.
Le câble du chargeur de batterie
est endommagé.
Adressez-vous à un atelier de réparation agréé.
Le chargeur de batterie est en-
dommagé.
150 1867 - 007 - 10.01.2024
LED sur le chargeur
de batterie
Cause Solution
Autres erreurs.
Si d'autres erreurs se produisent, assurez-vous que le produit est éteint, retirez la batterie et
adressez-vous à un agent d'entretien agréé.
Transport et stockage
Transport et stockage
• Les batteries Li-Ion fournies respectent les
exigences de la législation sur les marchandises
dangereuses.
• Vous devez respecter l'exigence spécifique relative
à l'emballage et aux étiquettes pour le transport
commercial, y compris par des tiers et des
transitaires.
• Consultez un expert en matières dangereuses avant
d'expédier le produit. Respectez les lois nationales
en vigueur.
• Mettez du ruban adhésif sur les contacts lorsque
vous placez la batterie dans un emballage. Placez la
batterie dans l'emballage de façon hermétique pour
empêcher tout mouvement.
• Retirez la batterie lors du stockage ou du transport.
• Placez la batterie et le chargeur de batterie dans un
endroit sec, à l'abri de l'humidité et du gel.
• Ne conservez pas la batterie dans un endroit
présentant un risque d'électricité statique. Ne
conservez pas la batterie dans une boîte métallique.
• Remisez la batterie dans un endroit où la
température est comprise entre -20°C (-4°F) et
+50°C (122°F) et à l'abri de la lumière du soleil.
• Conservez le chargeur de batterie dans un endroit
où la température est comprise entre 5°C (41°F) et
45°C (113°F) et à l'abri de la lumière du soleil.
• N'utilisez le chargeur de batterie que si la
température ambiante est comprise entre 0°C
(32°F) et 35°C (95°F).
• Remisez le produit dans un endroit où la
température est comprise entre -40°C/-40°F et
+60°C/140°F.
• Chargez la batterie entre 30% et 50% avant de la
remiser pendant des périodes prolongées.
• Conservez le chargeur de batterie dans un local
fermé et sec.
• Conservez la batterie à l'écart du chargeur lors du
rangement. Ne laissez pas des enfants ou d'autres
personnes non autorisées toucher l'équipement.
Conservez l'équipement dans un local verrouillable.
• Nettoyez le produit et effectuez un entretien complet
avant de remiser le produit pendant des périodes
prolongées.
• Utilisez la protection de transport du produit pour
éviter les blessures et les dégâts causés au produit
lors du transport et du remisage.
• Fixez le produit pour le transporter.
Mise au rebut de la batterie, du
chargeur de batterie et du produit
Le symbole ci-dessous indique que le produit ne fait
pas partie des déchets ménagers. Déposez-le dans une
station de recyclage pour équipements électriques et
électroniques. Ceci permet d'éviter les dangers pour
l'environnement et les personnes.
Consultez les autorités locales, le service des ordures
ménagères ou votre revendeur pour plus d'informations.
(Fig. 23)
Remarque: Le symbole apparaît sur le produit ou
l'emballage du produit.
Caractéristiques techniques
Caractéristiques techniques
Aspire P5-P4A Aspire PE5-P4A
Moteur
Type PMDC18V PMDC18V
Vitesse de chaîne, m/s 4,9 4,9
1867 - 007 - 10.01.2024 151
Aspire P5-P4A Aspire PE5-P4A
Poids
Sans batterie, kg/lb 1,6/3,5 3,1/6,8
Émissions sonores
16
Niveau de puissance acoustique mesuré dB(A) 88 88
Niveau de puissance sonore, garanti L
WA
dB(A) 91 90
Niveaux sonores
17
Niveau acoustique équivalent à l'oreille de l'utilisateur, dB(A) 75 74
Niveaux de vibrations
18
Niveau de vibration au niveau des poignées mesuré selon la norme ISO22867 en m/s
2
Poignées avant/arrière rabattues – 0,5/0,5
Poignées avant/arrière déployées – 0,3/0,3
Poignée principale/poignée auxiliaire 0,8/0,4 –
Batteries homologuées
Ce produit peut être utilisé avec toutes les batteries
POWER FOR ALL. Pour des performances optimales,
il est recommandé d'utiliser des batteries d'au moins
4,0Ah.
Batterie P4A18-B45 P4A18-B72
Type Lithium-ion Lithium-ion
Capacité de la batterie, Ah 2,5 4,0
Tension nominale, V 18 18
Poids, kg 0,35 0,65
Nombre de cellules (Li-Ion) 5 10
Chargeurs de batterie homologués
Chargeur de batterie P4A 18-C70
Tension d'entrée, V Reportez-vous aux informations relatives à la
puissance nominale du chargeur.
Fréquence, Hz 50-60
16
Émissions sonores dans l'environnement mesurées comme puissance acoustique (L
WA
) selon la directive
européenne CE2000/14/CE. La différence entre le niveau de puissance acoustique garanti et le niveau
mesuré réside dans le fait que le niveau garanti prend également en compte la dispersion et les variations
d'une machine à l'autre du même modèle, conformément à la directive 2000/14/CE.
17
Le niveau de pression sonore équivalent, selon la norme ISO22868, correspond à la somme d'énergie
pondérée en fonction du temps pour divers niveaux de pression sonore à différents régimes. La dispersion
statistique type pour le niveau de pression sonore équivalent se traduit par une déviation standard de 3dB
(A).
18
Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique type
(déviation standard) de 1,5m/s
2
.
152 1867 - 007 - 10.01.2024
Chargeur de batterie P4A 18-C70
Puissance, W 70
Accessoires
Combinaisons de guide-chaîne et de
chaîne
Les combinaisons suivantes sont homologuées CE.
Guide-chaîne Chaîne
Longueur, pouces Pas, pouces Jauge, mm Type
Longueur, nombre de
maillons entraîneurs
5 1/4po 1,1 SP11G 32
Affûtage de la chaîne et jauge de
profondeur
Utilisez la jauge de profondeur recommandée pour
obtenir les bons angles d'affûtage. Nous vous
recommandons de toujours utiliser la jauge de
profondeur recommandée pour rétablir le tranchant de
la chaîne.
Si vous ne savez pas quelle chaîne est installée sur
votre produit, contactez votre atelier d'entretien.
mm/po mm/po
SP11G 3,5 / 9/64 60° 30° 0° 0,4/0,016 5299371-01
1867 - 007 - 10.01.2024 153
Déclaration de conformité
Déclaration de conformité UE
Nous, HusqvarnaAB, SE-561 82 Huskvarna, Suède,
tél: +46-36-146500, déclarons sous notre entière
responsabilité que le produit:
Description Élagueuse à batterie et perche
Marque Husqvarna
Type/Modèle Aspire P5-P4A, Aspire PE5-P4A
Identification Les numéros de série à partir de 2022 et ultérieurs
est entièrement conforme à la réglementation et aux
directives de l'UE suivantes:
Directive/Réglemen-
tation
Description
2006/42/CE «relative aux machines»
2014/30/UE «relative à la compatibilité électromagnétique»
2011/65/UE
«relative à la limitation de l'utilisation de certaines substances dangereuses au sein d'équi-
pements électriques et électroniques»
2000/14/CE «relative aux émissions sonores dans l'environnement»
et que les normes et/ou les spécifications techniques
suivantes sont appliquées: EN 62841-1:2015/A11:2022,
EN ISO 11680-1:2021, EN ISO 12100:2010, EN
IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158
a volontairement procédé à des tests de typeCE
conformément à l'article12, point3b de la directive
relative aux machines (2006/42/CE). Le certificat de
l'examen de type CE porte le numéro suivant:
4815039.22006.
Procédure d'évaluation de la conformité appliquée
conformément à la directive2000/14/CE, annexeV.
Pour toute information relative aux émissions sonores,
voir
Caractéristiques techniques à la page 151
.
Huskvarna, 2022-06-22
ClaesLosdal, responsable R&D, HusqvarnaAB
Responsable de la documentation technique
154 1867 - 007 - 10.01.2024
Licences
Copyright
©
2012-2020 STMicroelectronics
La garantie ne couvre pas les défauts résultant de
l'usure normale, de la négligence, d'une utilisation
inappropriée, de la réparation non autorisée ou du
branchement de l'appareil d'aspiration à une tension
électrique inadaptée.
Tous droits réservés.
La redistribution et l'utilisation sous format source et
binaire, avec ou sans modification, sont autorisées à
condition que les conditions suivantes soient remplies:
• Les redistributions du code source doivent conserver
l'avis de droit d'auteur ci-dessus, la présente liste
de conditions et la clause de non-responsabilité
suivante.
• Les redistributions sous format binaire doivent
reproduire l'avis de droit d'auteur ci-dessus, la
présente liste de conditions et la clause de non-
responsabilité suivante dans la documentation et/ou
les autres documents fournis avec la distribution.
• Ni le nom de STMicroelectronics, ni les noms de ses
contributeurs ne peuvent être utilisés pour soutenir
ou promouvoir des produits dérivés de ce logiciel
sans autorisation écrite préalable spécifique.
CE LOGICIEL EST FOURNI «EN L'ÉTAT» PAR
LES DÉTENTEURS DU DROIT D'AUTEUR ET LES
CONTRIBUTEURS ET TOUTE GARANTIE EXPRESSE
OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y
LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ
MARCHANDE ET D'ADÉQUATION À UN USAGE
PARTICULIER, EST EXCLUE. EN AUCUN CAS
LE DÉTENTEUR DU DROIT D'AUTEUR OU LES
CONTRIBUTEURS NE POURRONT ÊTRE TENUS
RESPONSABLES DE TOUT DOMMAGE DIRECT,
INDIRECT, ACCESSOIRE, SPÉCIAL, EXEMPLAIRE
OU CONSÉCUTIF (Y COMPRIS, MAIS SANS S'Y
LIMITER, L'ACHAT DE BIENS OU SERVICES
DE SUBSTITUTION; LA PERTE D'UTILISATION,
DE DONNÉES OU DE BÉNÉFICES; OU
L'INTERRUPTION D'ACTIVITÉ), QUELLE QU'EN SOIT
LA CAUSE ET SELON TOUTE THÉORIE DE
RESPONSABILITÉ, QUE CE SOIT DANS LE CADRE
D'UN CONTRAT, D'UNE RESPONSABILITÉ STRICTE
OU D'UN DÉLIT (Y COMPRIS UNE NÉGLIGENCE OU
AUTRE) DÉCOULANT DE QUELQUE MANIÈRE QUE
CE SOIT DE L'UTILISATION DE CE LOGICIEL, MÊME
SI LA POSSIBILITÉ D'UN TEL DOMMAGE A ÉTÉ
PORTÉE À LA CONNAISSANCE DU CLIENT.
Licence Apache2.0
Copyright
©
2009-2019 Arm Limited. Tous droits
réservés.
Version2.0, Janvier2004 http://www.apache.org/
licenses/
CONDITIONS GÉNÉRALES D'UTILISATION, DE
REPRODUCTION ET DE DISTRIBUTION
1. Définitions.
«Licence» désigne les conditions générales
d'utilisation, de reproduction et de distribution telles que
définies par les sections1 à9 du présent document.
«Concédant» désigne le détenteur du droit d'auteur ou
l'entité autorisée par ce dernier qui accorde la Licence.
«Entité juridique» désigne conjointement l'entité
agissant et toutes les autres entités qui contrôlent,
sont contrôlées par ou sont sous contrôle commun
avec cette entité. Aux fins de la présente définition,
«Contrôle» désigne (i) le pouvoir, direct ou indirect,
d'orienter ou de gérer cette entité, que ce soit par
contrat ou autrement, ou (ii) la détention de cinquante
pour cent (50%) ou plus des actions en circulation,
ou (iii) la propriété effective de cette entité. «Vous»
(ou «votre») désigne une personne physique ou
entité juridique exerçant les autorisations accordées par
la présente Licence. Le format «Source» désigne
le format privilégié pour apporter des modifications,
y compris, mais sans s'y limiter, le code source du
logiciel, la source de la documentation et les fichiers
de configuration. Le format «Objet» désigne tout
format résultant de la transformation mécanique ou de
la traduction d'un format Source, y compris, mais sans
s'y limiter, le code objet compilé, la documentation
générée et les conversions vers d'autres types de
support. «Œuvre» désigne l'œuvre de création,
sous format Source ou Objet, mise à disposition
dans le cadre de la Licence, comme indiqué par
un avis de droit d'auteur inclus ou joint à l'œuvre
(un exemple est fourni dans l'Annexe ci-dessous).
«Œuvres dérivées» désigne toute œuvre, sous format
Source ou Objet, basée sur (ou dérivée de) l'Œuvre
et pour laquelle les révisions, annotations, élaborations
ou autres modifications éditoriales représentent, dans
leur ensemble, une œuvre originale de création. Aux
fins de la présente Licence, les Œuvres dérivées
ne doivent pas inclure les œuvres qui peuvent être
séparées ou rattachées (ou reliées par leur nom) aux
interfaces de l'Œuvre et des Œuvres dérivées de celle-
ci. «Contribution» désigne toute œuvre de création,
y compris la version originale de l'Œuvre et toute
modification ou tout ajout à cette Œuvre ou Œuvre
Dérivée de celle-ci, qui est intentionnellement soumise
au Concédant pour être incluse dans l'Œuvre par
le détenteur du droit d'auteur ou par une personne
ou une entité juridique autorisée à soumettre au
nom du détenteur du droit d'auteur. Aux fins de la
présente définition, «soumis» désigne toute forme de
communication électronique, verbale ou écrite envoyée
au Concédant ou à ses représentants, y compris, mais
sans s'y limiter, la communication via des listes de
diffusion électroniques, des systèmes de contrôle du
code source et des systèmes de suivi des problèmes
gérés par ou pour le compte du Concédant dans le
but de discuter de et d'améliorer l'Œuvre, à l'exclusion
des communications qui sont clairement marquées ou
1867 - 007 - 10.01.2024
155
désignées par écrit par le détenteur du droit d'auteur
par la mention «Ne constitue pas une contribution».
«Contributeur» désigne le Concédant et toute
personne physique ou entité juridique pour le compte de
laquelle une contribution a été reçue par le Concédant
et incorporée ultérieurement dans l'Œuvre.
2. Octroi de licence de droit d'auteur.
Sous réserve des termes et conditions de cette Licence,
chaque Contributeur vous accorde par la présente
une licence de droit d'auteur perpétuelle, mondiale,
non exclusive, gratuite, libre de droits et irrévocable
pour reproduire, préparer des Œuvres dérivées, afficher
publiquement, exécuter publiquement, concéder en
sous-licence et distribuer l'Œuvre et ses Œuvres
dérivées sous format Source ou Objet.
3. Octroi de licence de brevet.
Sous réserve des termes et conditions de cette
Licence, chaque Contributeur vous accorde par la
présente une licence de brevet perpétuelle, mondiale,
non exclusive, gratuite, libre de droits et irrévocable
(sauf mention contraire dans la présente section) pour
fabriquer, faire fabriquer, utiliser, proposer à la vente,
vendre, importer et transférer l'Œuvre, lorsque cette
licence s'applique uniquement aux demandes de brevet
concédées sous licence par le Contributeur concerné
qui sont nécessairement violées du fait de leur(s)
Contribution(s) seule(s) ou du fait de la combinaison
de leur(s) Contribution(s) avec l'Œuvre pour laquelle
cette ou ces Contribution(s) ont été soumises. Si
vous déposez une demande à l'encontre de toute
entité pour un litige sur un brevet (y compris une
réclamation croisée ou une contre-réclamation dans le
cadre d'une action en justice) alléguant que l'Œuvre
ou une Contribution intégrée à l'Œuvre constitue une
violation de brevet directe ou contributive, toutes les
licences de brevets qui vous sont accordées en vertu
de la présente Licence pour cette Œuvre seront résiliées
à la date à laquelle la demande pour litige est déposée.
4. Redistribution.
Vous pouvez reproduire et distribuer des copies de
l'Œuvre ou des Œuvres dérivées sur tout support, avec
ou sans modification, sous format Source ou Objet, à
condition de satisfaire aux conditions suivantes:
• Vous devez remettre à tout autre destinataire de
l'Œuvre ou des Œuvres dérivées une copie de la
présente Licence; et
• Vous devez faire en sorte que tous les fichiers
modifiés comportent des mentions visibles indiquant
que vous avez modifié les fichiers; et vous devez
conserver, sous format Source de toute Œuvre
dérivée que vous distribuez, tous les avis de
droit d'auteur, de brevet, de marque commerciale
et d'attribution du format Source de l'Œuvre, à
l'exception des mentions qui ne se rapportent à
aucune partie des Œuvres dérivées; et
• Si l'œuvre comprend un fichier texte «MENTION»
dans le cadre de sa distribution, toute Œuvre
Dérivée que vous distribuez doit alors inclure une
copie lisible des mentions d'attribution contenus
dans ce fichier MENTION, à l'exclusion des
mentions qui ne se rapportent à aucune partie
des Œuvres dérivées, dans au moins l'un des
emplacements suivants: dans un fichier texte
MENTION distribué dans le cadre des Œuvres
dérivées; dans le format ou la documentation
Source, si fourni avec les Œuvres dérivées; ou dans
un affichage généré par les Œuvres dérivées, si et
où ces mentions tierces apparaissent normalement.
Le contenu du fichier MENTION est fourni à titre
d'information uniquement et ne modifie pas la
Licence. Vous pouvez ajouter vos propres mentions
d'attribution dans les Œuvres dérivées que vous
distribuez, en parallèle ou en tant qu'annexe au
texte MENTION de l'Œuvre, à condition que ces
mentions d'attribution supplémentaires ne puissent
pas être interprétées comme modifiant la Licence.
Vous pouvez ajouter votre propre déclaration de
droit d'auteur sur vos modifications et fournir des
conditions générales de licence supplémentaires
ou différentes pour l'utilisation, la reproduction ou
la distribution de vos modifications, ou pour toute
Œuvre dérivée dans son ensemble, à condition
que votre utilisation, reproduction, et distribution de
l'Œuvre soit conforme aux conditions énoncées dans
la présente Licence.
5. Soumission de contributions.
Sauf indication contraire explicite de votre part, toute
Contribution que vous soumettez intentionnellement
pour l'Œuvre au Concédant de licence sera soumise
aux conditions générales de la présente Licence, sans
aucune condition supplémentaire. Nonobstant ce qui
précède, rien dans le présent document ne remplace ou
ne modifie les termes de tout contrat de licence distinct
que vous avez signé avec le Concédant de licence
concernant ces contributions.
6. Marques commerciales.
La présente Licence n'autorise pas l'utilisation des noms
commerciaux, marques commerciales, marques de
service ou noms de produits du Concédant, sauf lorsque
cela est nécessaire pour une utilisation raisonnable et
habituelle dans la description de l'origine de l'Œuvre et
la reproduction du contenu du fichier MENTION.
7. Exclusion de Garantie.
Sauf si la loi en vigueur l'exige ou si le Concédant de
licence l'accepte par écrit, le Concédant fournit l'Œuvre
(et chaque Contributeur fournit ses contributions)
«EN L'ÉTAT», SANS GARANTIE NI CONDITION
D'AUCUNE SORTE, expresse ou implicite, y compris,
sans s'y limiter, toute garantie ou condition de
TITRE, NON-VIOLATION, QUALITÉ MARCHANDE, ou
ADÉQUATION À UN USAGE PARTICULIER. Vous
êtes seul responsable de déterminer la pertinence de
l'utilisation ou de la redistribution de l'Œuvre et assumez
tous les risques associés à l'exercice d'autorisations
156
1867 - 007 - 10.01.2024
en vertu de la présente Licence. 8. Limitation de
responsabilité. En aucun cas et sous aucune théorie de
droit, que ce soit de manière délictuelle (y compris par
négligence), contractuelle ou autre, sauf si requis par
la loi en vigueur (par exemple pour des actes délibérés
et grossièrement négligents) ou convenu par écrit, un
Contributeur ne sera tenu responsable envers vous de
dommages, y compris tout dommage direct, indirect,
spécial, accidentel, ou consécutif de quelque nature que
ce soit résultant de la présente Licence ou de l'utilisation
ou de l'incapacité à utiliser l'Œuvre (y compris, mais
sans s'y limiter, les dommages pour perte de clientèle,
arrêt de travail, défaillance ou dysfonctionnement
de l'ordinateur, ou tout autre dommage ou perte
commercial), même si le Contributeur a été informé de
la possibilité de tels dommages.
9. Acceptation de la garantie ou de la responsabilité
supplémentaire.
Lors de la redistribution de l'Œuvre ou des Œuvres
dérivées de celle-ci, vous pouvez choisir d'offrir et de
facturer tout accord quant à l'assistance, la garantie,
l'indemnité ou d'autres obligations de responsabilité
et/ou droits liés à la présente Licence. Toutefois,
en acceptant de telles obligations, vous ne pouvez
agir que pour votre propre compte et sous votre
seule responsabilité, et non pour le compte d'un
autre Contributeur, et uniquement si vous acceptez
d'indemniser, de défendre et de dégager chaque
Contributeur de toute responsabilité engagée par, ou de
toute réclamation faite à l'encontre de ce Contributeur
en raison de votre accord quant à une telle garantie ou
responsabilité supplémentaire. FIN DES CONDITIONS
GÉNÉRALES
1867 - 007 - 10.01.2024
157
Inhoud
Inleiding...................................................................... 158
Veiligheid.................................................................... 160
Montage Aspire PE5-P4A...........................................168
Werking.......................................................................168
Onderhoud..................................................................170
Probleemoplossing..................................................... 173
Transport en opslag....................................................174
Technische gegevens.................................................175
Accessoires................................................................ 176
Verklaring van overeenstemming............................... 178
Vergunningen............................................................. 179
Inleiding
Productbeschrijving
Het product Husqvarna Aspire P5-P4A is een accu-
snoeizaag.
Het product Husqvarna Aspire PE5-P4A is een accu-
stoksnoeizaag met telescoopfunctie.
Er wordt voortdurend gewerkt aan het verhogen van uw
veiligheid en efficiëntie tijdens bedrijf. Neem voor meer
informatie contact op met uw servicedealer.
Gebruik
Gebruik het product voor het snoeien van takken en
twijgen. Gebruik het product niet voor andere taken.
Snelgids
Scan de QR-code voor advies over het gebruik van het
product.
(Fig. 27)
Productoverzicht
(Fig. 1)
1. Snoeizaag
2. Zaagkettingbescherming
3. Geleider
4. Vergrendelknop voor beschermkap
5. Vergrendeling voedingsschakelaar, snoeizaag
6. Voedingsschakelaar, snoeizaag
7. Gebruikers interface
8. Handgreep, snoeizaag
9. Accu
10. Vergrendelingsknop voor snoeizaag
11. Steel
12. Telescoopfunctie
13. Vergrendelknop
14. Voedingsschakelaar, stoksnoeizaag
15. Vergrendeling voedingsschakelaar, stoksnoeizaag
16. Accuontgrendelknop
17. Connector
18. Acculader
19. Spannings- en waarschuwingslampje
20. Transportbescherming
21. Bedieningshandleiding
22. Haak voor snoeizaag, schroeven en wandpluggen
23. Haak voor stoksnoeizaag, schroeven en
wandpluggen
24. Biologische kettingolie
25. Inbussleutel
Symbolen op het product
(Fig. 2)
WAARSCHUWING: Dit product kan
gevaarlijk zijn en ernstig of fataal letsel
toebrengen aan de gebruiker of anderen.
Wees voorzichtig en gebruik het product
op de juiste manier.
(Fig. 3)
Lees de bedieningshandleiding zorgvuldig
door en zorg dat u de instructies hebt
begrepen voordat u het product gaat
gebruiken.
(Fig. 4)
Voor Aspire P5-P4A: Gebruik
goedgekeurde oogbescherming.
(Fig. 5)
Voor Aspire PE5-P4A: Gebruik een
veiligheidshelm op locaties waar
objecten op u kunnen vallen. Gebruik
goedgekeurde gehoorbescherming.
Gebruik goedgekeurde oogbescherming.
(Fig. 6)
Draag goedgekeurde
veiligheidshandschoenen.
(Fig. 7)
Gebruik antisliplaarzen voor zwaar
gebruik. (Alleen van toepassing op de
stoksnoeizaag.)
(Fig. 8)
Gelijkstroom.
(Fig. 9)
Nominale spanning, V
158 1867 - 007 - 10.01.2024
(Fig. 10)
Stel het product niet bloot aan regen.
(Fig. 11)
Zaagkettingolie aanbrengen.
(Fig. 12)
Rotatierichting, zaagketting.
(Fig. 13)
Risico op letsel. Houd handen uit de buurt
van de zaagketting.
(Fig. 14)
Draai naar links om de knop los te maken,
draai naar rechts om de knop vast te
draaien.
(Fig. 15)
Het product voldoet aan de geldende EU-
richtlijnen.
(Fig. 16)
Dit product voldoet aan de geldende VK-
regelgeving.
(Fig. 17)
Geluidsemissies naar het omgevingslabel
volgens de richtlijnen en voorschriften
van de EU en het VK en de wetgeving
van Nieuw-Zuid-Wales "Protection of the
Environment Operations (Noise Control)
Regulation 2017". Het gegarandeerde
geluidsvermogensniveau van het product
staat vermeld in de technische gegevens
op pagina
Technische gegevens op
pagina 175
en op het label.
(Fig. 18)
Het product of de verpakking ervan is
geen huishoudelijk afval. Lever het in
bij een recyclepunt voor elektrische en
elektronische apparatuur.
(Fig. 21) Dit product is niet elektrisch geïsoleerd. Wanneer het product in contact komt met
of in de buurt komt van stroomvoerende leidingen kan dit leiden tot dodelijke on-
gelukken of ernstig letsel. Elektriciteit kan door een zogenaamde spanningsboog
van het ene naar het andere punt geleid worden. Hoe hoger de spanning is, des
te langer de weg waarover de elektriciteit geleid kan worden. Elektriciteit kan ook
door takken of andere voorwerpen geleid worden, vooral als deze nat zijn. Houd
altijd minimaal 10 m afstand tussen het product en een leiding waarop spanning
staat en/of voorwerpen die daarmee in contact staan. Wanneer u toch met een
kortere veiligheidsafstand moet werken, moet u altijd contact opnemen met de
desbetreffende energiemaatschappij om ervoor te zorgen dat de spanning uit
staat voordat u uw werkzaamheden begint.
Gebruikers van het product moeten erop toezien dat er tijdens het werk geen
mensen of dieren dichter dan 15 meter bij het product komen. (Alleen van toepas-
sing op de stoksnoeizaag.)
(Fig. 22) Het serienummer staat op het productplaatje of de laserdruk. yyyy is het produc-
tiejaar en ww is de productieweek.
Let op: Overige op de machine aangegeven
symbolen/plaatjes verwijzen naar specifieke eisen aan
certificering voor bepaalde markten.
Symbolen op de accu en/of op de
accuhouder
(Fig. 23)
Lever dit product in
bij een recyclepunt
voor elektrische en
elektronische appara-
tuur. (Alleen geldig
voor Europa)
(Fig. 24) Gebruik de accu al-
leen in producten van
POWER FOR ALL-
systeempartners.
(Fig. 25) Bescherm de accu tegen hitte, bijv. te-
gen continu intens zonlicht, vuur, vuil,
water en vocht. Er bestaat gevaar voor
explosie en kortsluiting.
(Fig. 26)
(Fig. 19)
Bewaar en gebruik de acculader alleen
binnen.
(Fig. 20)
Dubbele isolatie.
Schade aan het product
We zijn niet verantwoordelijk voor schade aan ons
product als:
• het product niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die niet
van de fabrikant afkomstig zijn, of onderdelen die
niet zijn goedgekeurd door de fabrikant.
1867 - 007 - 10.01.2024 159
• het product een accessoire bevat dat niet afkomstig
is van de fabrikant of niet is goedgekeurd door de
fabrikant.
• het product niet is gerepareerd door een erkend
servicepunt of door een erkende autoriteit.
Fabrikant
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Veiligheid
Veiligheidsdefinities
Waarschuwingen, voorzorgsmaatregelen en
opmerkingen worden gebruikt om te wijzen op
belangrijke delen van de handleiding.
WAARSCHUWING: Wordt gebruikt
om te wijzen op de kans op ernstig of
fataal letsel voor de gebruiker of omstanders
wanneer de instructies in de handleiding niet
worden gevolgd.
OPGELET: Wordt gebruikt indien er
een risico bestaat op schade aan het
product en andere eigendommen of aan
de omgeving wanneer de instructies in de
handleiding niet worden gevolgd.
Let op: Geven verdere informatie die nodig is in een
bepaalde situatie.
Algemene veiligheidswaarschuwingen
voor elektrisch gereedschap
WAARSCHUWING: Lees alle
veiligheidswaarschuwingen en alle
instructies. Het niet opvolgen van de
waarschuwingen en instructies kan leiden
tot elektrische schokken, brand en/of ernstig
letsel.
Let op: Bewaar alle waarschuwingen en
instructies voor later gebruik. De term "elektrisch
gereedschap" in de waarschuwingen verwijst zowel naar
gereedschappen die op het lichtnet (met snoer) werken
als gereedschappen die met een accu (snoerloos)
werken.
Veiligheid van het werkgebied
• Zorg ervoor dat de werkplek schoon en goed verlicht
is. In rommelige of donkere gebieden gebeuren
eerder ongelukken.
• Gebruik elektrisch gereedschap niet in een
omgeving waar ontploffingsgevaar bestaat, zoals in
de buurt van brandbare vloeistoffen, gassen of stof.
Elektrische apparaten creëren vonken waardoor het
stof of de dampen kunnen ontbranden.
•
Houd kinderen en omstanders op afstand wanneer u
elektrisch gereedschap gebruikt. U kunt de controle
over het apparaat verliezen als u afgeleid wordt.
Elektrische veiligheid
• Elektrisch gereedschap moet geschikt zijn voor het
betreffende stopcontact. Wijzig nooit de stekker.
Gebruik nooit een adapterstekker in combinatie met
geaarde elektrische gereedschappen. Ongewijzigde
stekkers en overeenkomende stopcontacten
verkleinen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde
oppervlakken, zoals buizen, radiatoren, fornuizen en
koelkasten. Er is een verhoogd risico op elektrische
schokken als uw lichaam geaard is.
• Stel elektrische gereedschappen niet bloot aan
regen of vochtige omstandigheden. Water dat in
elektrisch gereedschap binnendringt, verhoogt het
risico op elektrische schokken.
• Gebruik de kabel niet voor oneigenlijke doeleinden.
Gebruik de kabel nooit om het elektrische apparaat
te dragen, het mee te slepen of om de stekker uit het
stopcontact te trekken. Houd de kabel uit de buurt
van warmte, olie, scherpe randen en bewegende
onderdelen. Beschadigde of in de knoop geraakte
kabels verhogen het risico op elektrische schokken.
• Gebruik een verlengkabel die geschikt is voor
gebruik buitenshuis wanneer u buiten werkt met
elektrisch gereedschap. Het gebruik van een kabel
die geschikt is voor gebruik buitenshuis, vermindert
het risico op elektrische schokken.
• In het geval dat het onvermijdelijk is om elektrisch
gereedschap in een vochtige locatie te gebruiken,
maak dan gebruik van een voeding die beschermd
wordt door een aardlekbeveiliging (GFCI). Het
gebruik van een aardlekbeveiliging verlaagt het
risico op elektrische schokken.
Persoonlijke veiligheid
• Gevaar! Niet gebruiken in de buurt van
elektriciteitskabels.Het apparaat is niet ontworpen
om bescherming te bieden tegen een elektrische
schok in geval van contact met elektriciteitskabels.
Raadpleeg de plaatselijke voorschriften voor veilige
afstanden ten opzichte van elektriciteitskabels en
zorg ervoor dat de werkstand veilig is, voordat u de
stoksnoeikettingzaag gebruikt.
• Wees altijd alert, kijk wat u doet en gebruik uw
gezonde verstand wanneer u elektrisch gereedschap
gebruikt. Gebruik elektrisch gereedschap niet als u
moe bent of onder invloed bent van drugs, alcohol of
160
1867 - 007 - 10.01.2024
medicijnen. Een moment van onoplettendheid tijdens
het gebruik van elektrische apparaat kan leiden tot
ernstig persoonlijk letsel.
• Maak altijd gebruik van persoonlijke
beschermingsmiddelen. Draag altijd
oogbescherming. Beschermingsmiddelen zoals een
stofmasker, veiligheidsschoenen met antislipprofiel,
een veiligheidshelm of gehoorbescherming in
relevante werkomstandigheden beperken letsel.
• Voorkom een onbedoelde start. Zorg ervoor dat
de schakelaar in de uit-positie staat voordat u het
gereedschap aansluit op een spanningsbron en/of
accu, oppakt of draagt. Het dragen van elektrische
apparaten met uw vinger op de schakelaar of het
onder spanning zetten van elektrische apparaten
waarvan de schakelaar op aan staat, kan makkelijk
leiden tot ongelukken.
• Verwijder eventuele (instel)sleutels voordat u het
elektrisch gereedschap inschakelt. Een sleutel die
is bevestigd aan een draaiend onderdeel van het
elektrische gereedschap kan persoonlijk letsel tot
gevolg hebben.
• Voorkom overstrekken. Zorg dat u te allen tijde
stevig en in balans staat. Hierdoor heeft u een
betere controle over het apparaat in onverwachte
situaties.
• Draag geschikte kleding. Draag geen losse
kleding of sieraden. Houd uw haar, kleding
en handschoenen uit de buurt van bewegende
onderdelen. Losse kleding, sieraden of lang haar
kunnen verstrikt raken in bewegende onderdelen.
• Als de mogelijkheid bestaat voor het opvangen van
stof moet u ervoor zorgen dat deze is aangesloten
en op de juiste wijze wordt gebruikt. Het gebruik van
stofopvang kan stofgerelateerde gevaren beperken.
• Laat de vertrouwdheid met de door u gebruikte
apparaten door het frequente gebruik ervan niet toe
leiden dat u de veiligheidsprincipes negeert. Een
onzorgvuldige handeling kan binnen een fractie van
een seconde leiden tot ernstig letsel.
• De trillingsemissie tijdens het feitelijke gebruik
van de machine kan afwijken van de opgegeven
totaalwaarde en is afhankelijk van de manier
waarop het gereedschap wordt gebruikt. Om
zichzelf te beschermen, moeten gebruikers de
nodige veiligheidsmaatregelen nemen op basis van
een schatting van de blootstelling in de feitelijke
gebruiksomstandigheden. Hierbij moet rekening
worden gehouden met alle elementen van de
bedrijfscyclus, dus niet alleen de tijd dat het
gereedschap actief wordt gebruikt, maar ook de tijd
dat het gereedschap is uitgeschakeld of stationair
draait.
Gebruik en verzorging van elektrische
apparaten
• Gebruik elektrische gereedschap niet voor taken
waarvoor het niet geschikt is. Gebruik het juiste
elektrische apparaat voor uw toepassing. Met het
juiste elektrische apparaat kunt u de taak beter en
veiliger uitvoeren met de snelheid waarvoor het is
ontworpen.
• Gebruik het elektrisch gereedschap niet als de aan/
uitschakelaar niet werkt. Elektrische apparaten die
niet bediend kunnen worden met de schakelaar zijn
gevaarlijk en moeten gerepareerd worden.
• Haal de stekker uit het stopcontact en/of verwijder
de accu van het elektrische gereedschap voordat
u aanpassingen maakt, accessoires verwisselt
of het elektrische gereedschap opbergt. Deze
voorzorgsmaatregelen verkleinen het risico op het
per ongeluk starten van het elektrische apparaat.
• Berg elektrisch gereedschap dat u niet nodig hebt
op buiten het bereik van kinderen en laat personen
die onbekend zijn met het elektrisch gereedschap
of deze instructies niet werken met het elektrisch
gereedschap. Elektrische apparaten zijn gevaarlijk in
handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap goed. Controleer
op onjuiste montage of vastlopen van bewegende
delen, gebroken onderdelen en andere condities
die de werking van het elektrische gereedschap
kunnen beïnvloeden. Als het elektrische apparaat
beschadigd is, moet u het laten repareren voordat
u het gebruikt. Veel ongelukken worden veroorzaakt
door slecht onderhouden elektrische apparaten.
• Houd snijgereedschappen scherp en schoon. Goed
onderhouden snijgereedschappen met scherpe
snijranden zullen minder gauw vastlopen en zijn
eenvoudiger onder controle te houden.
• Gebruik het elektrisch gereedschap, de accessoires,
gereedschapsbits en dergelijke in overeenstemming
met deze instructies en houd hierbij rekening met
de werkomstandigheden en het type klus dat moet
worden uitgevoerd. Als u het elektrische apparaat
voor andere toepassingen gebruikt dan waarvoor het
is bedoeld, kan er een gevaarlijke situatie ontstaan.
• Houd de handgrepen en grijpoppervlakken droog,
schoon en vrij van olie en vet. Als handgrepen en
grijpoppervlakken glad zijn, kan dit ervoor zorgen dat
het gereedschap in onverwachte situaties niet veilig
kan worden gehanteerd en bediend.
Gebruik en onderhoud van gereedschap met
accu
• Laad het gereedschap alleen op met de lader die
door de fabrikant is gespecificeerd. Een lader die
voor een bepaald type accu geschikt is, kan een
risico op brand creëren als de lader met een andere
accu wordt gebruikt.
• Gebruik elektrisch gereedschap enkel met de
specifiek hiervoor bedoelde accu. Als er andere
accupacks worden gebruikt, bestaat er risico op
letsel en brand.
• Als het accupack niet gebruikt wordt, houd hem dan
uit de buurt van andere metalen voorwerpen, zoals
paperclips, munten, sleutels, spijkers, schroeven
of andere kleine metalen voorwerpen die een
verbinding tussen de twee klemmen kunnen maken.
1867 - 007 - 10.01.2024
161
Als er kortsluiting tussen de accuaansluitingen
ontstaat, kunnen er brandwonden of brand ontstaan.
• Als het accupack verkeerd wordt gebruikt, kan er
vloeistof uit de accu komen; zorg dat u deze niet
aanraakt. Als u per ongeluk in contact komt met
de vloeistof, afspoelen met water. Als er vloeistof
in de ogen komt dient u medische hulp in te
roepen. Vloeistof die uit de accu komt kan irritatie
of brandwonden veroorzaken.
• Gebruik geen accupack of product dat beschadigd
of gewijzigd is. Beschadigde of aangepaste accu's
kunnen onvoorspelbaar gedrag vertonen, wat kan
leiden tot brand, explosies of letsel.
• Stel het accupack of product niet bloot aan vuur
of hoge temperaturen. Blootstelling aan vuur of
temperaturen hoger dan 130 °C kan een explosie
veroorzaken.
• Volg alle oplaadinstructies op en laad de accu of
het product niet op bij temperaturen die buiten
het in de instructies gespecificeerde bereik vallen.
Door onjuist opladen of opladen bij temperaturen
die buiten het gespecificeerde bereik liggen, kan de
accu beschadigd raken en neemt het risico op brand
toe.
Service
• Laat uw elektrische apparaat repareren door een
gekwalificeerde monteur en gebruik uitsluitend
identieke vervangingsonderdelen. Dit zorgt ervoor
dat de veiligheid van het elektrisch gereedschap
wordt gehandhaafd.
• Voer nooit onderhoud uit aan beschadigde
accupacks. Onderhoud aan accupacks mag
alleen worden uitgevoerd door de fabrikant of
geautoriseerde dienstverleners.
Veiligheidswaarschuwingen voor
stoksnoeischaar - persoonlijke veiligheid
• Houd alle lichaamsdelen uit de buurt van de
zaagketting wanneer u de stoksnoeischaar gebruikt.
Controleer voordat u de stoksnoeischaar start of de
zaagketting niets raakt. Als u even niet oplet, kan
uw kleding of lichaam vast komen te zitten in de
zaagketting bij het gebruik van een stoksnoeischaar.
• Houd de stoksnoeischaar altijd stevig vast met
uw rechterhand op het achterste handvat en uw
linker handvat op het voorste handvat. Als u de
motorkettingzaag andersom vasthoudt, neemt de
kans op persoonlijk letsel toe; doe dat dus nooit.
• Houd de stoksnoeischaar alleen vast aan de
geïsoleerde handgrepen, omdat de zaagketting
verborgen bedrading of het snoer van het
gereedschap kan raken. Als zaagkettingen een
onder stroom staande draad aanraken, kan dit
ervoor zorgen dat niet-geïsoleerde delen van de
snoeischaar ook onder stroom komen, waardoor de
gebruiker een elektrische schok kan krijgen.
• Draag oogbescherming. We raden u aan verdere
beschermingsuitrusting voor gehoor, hoofd, handen,
benen en voeten te gebruiken. Als u een geschikte
beschermingsuitrusting draagt, neemt de kans
op persoonlijk letsel door rondvliegend vuil of
onbedoeld contact met de zaagketting af.
• Ga altijd goed staan en bedien de motorkettingzaag
alleen terwijl u op een vaste, stevige en vlakke
ondergrond staat. Gladde of instabiele oppervlakken
kunnen ervoor zorgen dat u uw evenwicht of de
controle over de stoksnoeischaar verliest.
• Als u een tak doorzaagt die onder spanning staat,
zorg dan dat de tak u niet kan raken. Als de
spanning in de houtvezels vrijkomt, kan de geveerde
tak de gebruiker raken en/of ervoor zorgen dat
de gebruiker de stoksnoeischaar niet meer onder
controle heeft.
• Wees zeer voorzichtig als u struiken en jonge bomen
zaagt. Het dunne materiaal kan vast komen te zitten
in de stoksnoeischaar en naar u toe zwiepen of u uit
uw evenwicht brengen.
• Volg de instructies voor het smeren, het spannen
van de ketting en het vervangen van de geleider en
de ketting. Als de ketting niet goed is gespannen of
gesmeerd, kan de ketting breken en neemt de kans
op terugslag toe.
• Draag de stoksnoeischaar bij de voorste handgreep,
met de stoksnoeischaar uitgeschakeld en uit de
buurt van uw lichaam. Als u de stoksnoeischaar
vervoert of opbergt, moet u altijd de afdekking over
de geleider aanbrengen. Als u de stoksnoeischaar
goed hanteert, verlaagt u de kans op onbedoeld
contact met de bewegende zaagketting.
• Zaag alleen hout. Gebruik de stoksnoeischaar alleen
waarvoor hij is bedoeld. Bijvoorbeeld: gebruik de
stoksnoeischaar niet om metaal, plastic, metselwerk
of ander bouwmateriaal dan hout door te zagen. Als
de stoksnoeischaar voor andere toepassingen wordt
gebruikt dan waarvoor hij is bedoeld, kan dat tot
gevaarlijke situaties leiden.
• Houd de handgrepen droog, schoon en vrij van olie
en vet. Vettige, met olie bedekte handgrepen zijn
glad, waardoor u de controle kunt verliezen.
• Probeer niet om een boom te vellen tot u weet
welke risico's er zijn en hoe u deze kunt vermijden.
Ernstige verwondingen kunnen zich voordoen bij de
gebruiker of omstanders tijdens het vellen van een
boom.
• Deze stoksnoeischaar is niet bedoeld voor het vellen
van bomen.Gebruik van de stoksnoeischaar voor
andere werkzaamheden dan waarvoor hij is bedoeld,
zou kunnen leiden tot ernstig letsel aan de gebruiker
of omstanders.
• We raden nieuwe gebruikers ten sterkste aan om het
zagen van stammen op een zaagbok of -houder te
oefenen.
Algemene veiligheidswaarschuwingen voor
stoksnoeischaar
Volg alle instructies op voor het verwijderen van
vastgelopen materiaal en opslag of onderhoud van
de stoksnoeischaar. Zorg ervoor dat de schakelaar
in de uitgeschakelde stand staat en het accupack is
162
1867 - 007 - 10.01.2024
verwijderd. Indien de stoksnoeischaar onverwacht wordt
geactiveerd tijdens het verwijderen van vastgelopen
materiaal of onderhoud, kan dit leiden tot ernstig
persoonlijk letsel.
Algemene veiligheidsinstructies
WAARSCHUWING: Lees de
volgende waarschuwingen voordat u het
product gaat gebruiken.
• Verwijder de accu om onbedoeld starten van de
machine te voorkomen.
• Dit product kan bij onvoorzichtig of onjuist gebruik
een gevaarlijk gereedschap zijn. Dit product kan
ernstig of fataal letsel toebrengen aan de gebruiker
of anderen.
• Gebruik het product niet als de oorspronkelijke
specificatie is gewijzigd. Vervang geen onderdelen
van het product zonder toestemming van de
fabrikant. Gebruik alleen onderdelen die zijn
goedgekeurd door de fabrikant. Onjuist onderhoud
kan leiden tot letsel of de dood.
• Controleer het product vóór gebruik. Zie
Veiligheidsvoorzieningen op het product op pagina
165
en
Onderhoud op pagina 170
. Gebruik
geen product dat is beschadigd of niet correct
werkt. Voer de in deze handleiding beschreven
veiligheidscontroles en de onderhouds- en service-
instructies uit.
• Kinderen moeten onder toezicht worden gehouden
om er zeker van te zijn dat ze niet met het product
spelen. Laat het product nooit gebruiken door
kinderen of andere personen die niet zijn opgeleid
voor het gebruik of onderhoud van het product en/of
de accu. De minimumleeftijd van de gebruiker kan
zijn vastgelegd in plaatselijke voorschriften.
• Bewaar het product in een afgesloten ruimte om
toegang door kinderen of onbevoegde personen te
verhinderen.
• Bewaar het product buiten het bereik van kinderen.
• De oorspronkelijke vormgeving van het product
mag in geen enkel geval worden gewijzigd
zonder toestemming van de fabrikant. Gebruik
altijd originele accessoires. Niet goedgekeurde
wijzigingen en/of niet-originele onderdelen kunnen
tot ernstig persoonlijk letsel of de dood van zowel
gebruiker als omstanders leiden.
Let op:
Landelijke of lokale wettelijke voorschriften
kunnen van toepassing zijn op het gebruik. Volg de
eventuele voorschriften op.
Veiligheidsinstructies voor bediening
WAARSCHUWING:
Lees en volg
de volgende waarschuwingen voordat u het
product gaat gebruiken.
• Zorg ervoor dat er zich geen personen of dieren op
een afstand kleiner dan 15 meter bevinden terwijl
u werkt. Indien meerdere gebruikers in hetzelfde
gebied werken, moet de veiligheidsafstand minimaal
15 meter bedragen. Anders bestaat er een risico
op ernstig persoonlijk letsel. Schakel het product
onmiddellijk uit indien iemand dichterbij komt. Draai
het product nooit rond zonder eerst te controleren of
er achter u niet iemand zich in de veiligheidszone
bevindt.
• Gebruik het product nooit bij ongunstige
weersomstandigheden, bijv. bij dichte mist,
zware regen, sterke wind, hevige koude, enz.
Extreem warm weer kan oververhitting van
het product veroorzaken. Werken in slechte
weersomstandigheden is vermoeiend en kan tot
gevaarlijke situaties leiden, zo kan de grond glad
zijn, de wind de valrichting van de boom beïnvloeden
enz.
• Sta niet toe dat kinderen het product gebruiken of
in de buurt van het product komen. Het product
start gemakkelijk, zodat kinderen deze mogelijk
kunnen starten wanneer ze niet onder volledig
toezicht staan. In dat geval kan er een risico op
ernstig persoonlijk letsel bestaan. Koppel de accu
los wanneer het product niet onder streng toezicht
staat.
• Zorg ervoor dat mensen, dieren of andere dingen
geen invloed hebben op uw controle over het
product en dat ze niet in contact komen met
de snijuitrusting of losse objecten die worden
uitgeworpen door de snijuitrusting.
• Let als u gehoorbescherming draagt op
waarschuwingssignalen of geschreeuw. Doe uw
gehoorbescherming altijd af zodra het product is
gestopt.
• Overmatige blootstelling aan trillingen kan leiden tot
bloedvat- en zenuwbeschadigingen bij personen met
een slechte bloedcirculatie. Consulteer uw dokter
wanneer u symptomen waarneemt die wijzen op
overmatige blootstelling aan trillingen. Voorbeelden
van zulke symptomen zijn slapen, geen gevoel,
'kriebels', 'speldeprikken', pijn, geen of minder
kracht, huidverkleuringen of veranderingen van het
huidoppervlak. Deze symptomen worden meestal
waargenomen in de vingers, handen of polsen.
• Onder geen beding mag snijuitrusting worden
gebruikt zonder dat een goedgekeurde beschermkap
is gemonteerd. Indien een verkeerde of defecte
beschermkap wordt gemonteerd, kan dit ernstige
verwondingen veroorzaken.
• Stop altijd het product, verwijder de accu en zorg
ervoor dat de snijuitrusting volledig stopt voordat
u werkzaamheden uitvoert aan het product. Het
niet volgen van de slijpinstructies verhoogt het
terugslagrisico van de ketting aanzienlijk.
• Wanneer u in een situatie belandt waarin u niet
goed weet hoe u verder te werk moet gaan, moet
u een expert raadplegen. Wend u tot uw dealer
of uw servicewerkplaats. Gebruik de machine nooit
1867 - 007 - 10.01.2024
163
voor taken waarvoor u niet voldoende gekwalificeerd
bent.
• Gebruik de machine nooit voor taken waarvoor u niet
voldoende gekwalificeerd bent.
• Gebruik het product nooit wanneer u vermoeid
bent, alcohol of drugs hebt gebruikt, of als
u medicijnen gebruikt die uw gezichtsvermogen,
beoordelingsvermogen of coördinatie kunnen
beïnvloeden.
• Het product kan met enorme kracht opzij worden
geworpen als de punt van het zaagblad in contact
komt met een vast voorwerp. Dit wordt terugslag
genoemd. Terugslag kan zo heftig zijn dat het
product en/of de gebruiker in een bepaalde richting
wordt geworpen, waardoor de gebruiker de controle
over het product kan verliezen. Vermijd zagen met
de punt van het zaagblad.
• Gebruik het product nooit zonder de mogelijkheid
hulp in te roepen in geval van nood.
• Zorg voor een goede balans en een stabiele
houding. Zorg ervoor dat u veilig kunt gaan en staan.
Controleer of er eventuele hindernissen zijn als u
onverwacht snel moet kunnen wegkomen (wortels,
stenen, takken, kuilen, greppels enz.). Wees extra
voorzichtig wanneer u op hellend terrein werkt.
• Wees extra voorzichtig wanneer u in bomen zaagt
die gespannen zijn. Een gespannen boom kan zowel
voor als na het doorzagen in zijn normale stand
terug vliegen. Als u op de verkeerde plaats staat
of de inkeping op de verkeerde plaats maakt, kan
dit ertoe leiden dat de boom u of het product raakt,
zodat u de controle verliest. In beide gevallen kunt u
ernstig gewond raken.
• Gebruik het draagstel om het gewicht van het
product te ondersteunen en het hanteren te
vergemakkelijken.
• Voor Aspire P5-P4A: Houd het product vast met
uw rechter- of linkerhand. Houd handen en alle
lichaamsdelen uit de buurt van de zaagketting.
(Fig. 28)
• Voor Aspire PE5-P4A: Houd het product altijd met
twee handen vast. Houd het apparaat rechts van uw
lichaam.
(Fig. 29)
• Stop de motor en controleer of de zaagketting niet
draait voordat u ongewenste materialen van het
product verwijdert.
• Stop het product wanneer u zich verplaatst. Bevestig
de transportbescherming voordat u het product gaat
dragen of vervoeren.
• Leg het product nooit neer terwijl het is geactiveerd,
tenzij u er goed zicht op hebt.
• Indien het product wordt bediend bij temperaturen
lager dan -10C, moeten het product en de accu vóór
aanvang van de werkzaamheden gedurende ten
minste 24 uur worden opgeslagen in een verwarmde
ruimte.
• Ga nooit onder een tak staan die wordt afgezaagd.
Dit kan leiden tot ernstig of zelfs dodelijk letsel.
• Houd u aan de geldende veiligheidsvoorschriften
voor werkzaamheden in de buurt van
hoogspanningskabels.
• Dit product is niet elektrisch geïsoleerd. Wanneer het
product in contact komt met of in de buurt komt van
stroomvoerende leidingen kan dit leiden tot dodelijke
ongelukken of ernstig persoonlijk letsel. Elektriciteit
kan door een zogenaamde spanningsboog van het
ene naar het andere punt geleid worden. Hoe hoger
de spanning is, des te langer de weg waarover
de elektriciteit geleid kan worden. Elektriciteit kan
ook door takken of andere voorwerpen geleid
worden, vooral als deze nat zijn. Houd altijd
minimaal 10 m afstand tussen het product en
stroomvoerende leidingen en/of voorwerpen die
daarmee in contact staan. Wanneer u toch met
een kortere veiligheidsafstand moet werken, moet
u altijd contact opnemen met de desbetreffende
energiemaatschappij om ervoor te zorgen dat de
spanning uit staat voordat u uw werkzaamheden
begint.
• Een botte zaagketting kan het risico op ongevallen
vergroten.
Persoonlijke beschermingsuitrusting
WAARSCHUWING: Lees de
volgende waarschuwingen voordat u het
product gaat gebruiken.
• Draag tijdens het gebruik van het product altijd
goedgekeurde persoonlijke beschermingsuitrusting.
Persoonlijke beschermingsuitrusting kunnen niet
alle risico’s uitsluiten maar kunnen de ernst
van eventueel letsel helpen beperken. Vraag uw
dealer u te helpen bij het kiezen van de juiste
beschermingsmiddelen.
• Gebruik een helm als er objecten op u kunnen
vallen.
(Fig. 30)
• Gebruik goedgekeurde gehoorbescherming.
(Fig. 31)
• Gebruik goedgekeurde oogbescherming. Als u een
vizier gebruikt, moet u ook een goedgekeurde
veiligheidsbril gebruiken. Een goedgekeurde
veiligheidsbril moet voldoen aan de norm ANSI
Z87.1 voor de VS of EN 166 voor de EU-landen.
(Fig. 32)
• Draag indien nodig handschoenen, bijvoorbeeld
bij het monteren, inspecteren of reinigen van de
snijuitrusting.
(Fig. 33)
• Gebruik beschermende laarzen of schoenen met
antislipzolen.
(Fig. 34)
164
1867 - 007 - 10.01.2024
• Draag een broek met zaagbescherming.
• Gebruik kleding van stevige stof. Gebruik altijd een
zware lange broek en lange mouwen. Gebruik geen
loszittende kleding die gemakkelijk kan blijven haken
aan takjes en struikgewas. Draag geen sieraden,
korte broek of open schoenen en loop niet op blote
voeten. Bind voor de veiligheid lang haar samen tot
boven schouderhoogte.
• Houd een EHBO-doos binnen handbereik.
(Fig. 35)
Veiligheidsvoorzieningen op het product
WAARSCHUWING: Lees de
volgende waarschuwingen voordat u het
product gaat gebruiken.
In dit hoofdstuk worden de veiligheidsvoorzieningen van
het product beschreven, welke functie ze hebben en hoe
controles en onderhoud moeten worden uitgevoerd om
hun goede werking te waarborgen. Zie de instructies
in het hoofdstuk
Productoverzicht op pagina 158
om
te zien waar deze onderdelen zich bevinden op uw
product.
De levensduur van het product kan worden verkort en
het risico op ongevallen kan toenemen wanneer het
onderhoud van het product niet op de juiste manier
plaatsvindt en wanneer service en/of reparaties niet
vakkundig worden uitgevoerd. Indien u meer informatie
nodig hebt, verzoeken wij u contact op te nemen met de
dichtstbijzijnde onderhoudsdealer.
WAARSCHUWING:
Gebruik
een product nooit wanneer de
veiligheidsvoorzieningen beschadigd zijn.
De veiligheidsuitrusting van het product
moet geïnspecteerd en onderhouden
worden zoals beschreven in dit hoofdstuk.
Als uw product een van deze controles niet
doorstaat, moet u contact opnemen met
uw servicewerkplaats om uw unit te laten
repareren.
OPGELET: Om service en reparaties
aan de machine uit te voeren, moet u
een speciale opleiding hebben. Dit geldt
met name voor de veiligheidsuitrusting van
de machine. Als uw machine een van de
volgende controles niet goed doorstaat,
moet u ermee naar uw servicewerkplaats
gaan. Als u één van onze producten koopt,
garanderen wij de beschikbaarheid van
professionele reparaties en onderhoud. Als
u uw machine hebt gekocht bij één van onze
dealers die geen servicewerkplaats heeft,
vraag dan waar de dichtstbijzijnde erkende
werkplaats is.
De gebruikersinterface controleren Aspire P5-P4A
De groene leds (A) tonen de laadstatus. De groene leds
geven ook aan dat het product is ingeschakeld.
1. Houd de ON/OFF-knop (B) ingedrukt. (Fig. 36)
a) Het product is ingeschakeld wanneer de groende
leds (A) branden.
b) Het product is uitgeschakeld wanneer de groene
leds (A) uit zijn.
2. Zie
Probleemoplossing op pagina 173
als het
waarschuwingslampje (C) knippert.
De vergrendeling van de activeringsschakelaar
controleren
De vergrendeling van de activeringsschakelaar
voorkomt dat het product per ongeluk wordt
ingeschakeld. Als u de handgreep loslaat, bewegen de
activeringsschakelaar en de vergrendeling weer terug
naar hun beginpositie.
1. Voor Aspire PE5-P4A: Duw de vergrendelknop naar
voren. (Fig. 37)
2. Controleer of de activeringsschakelaar is
vergrendeld wanneer de beveiliging van de
activeringsschakelaar in de beginpositie staat.
a) Voor Aspire P5-P4A: (Fig. 38)
b) Voor Aspire PE5-P4A: (Fig. 39)
3. Duw de vergrendeling voedingsschakelaar aan een
kant en vervolgens aan de andere kant. Controleer
of de vergrendeling voedingsschakelaar teruggaat
naar de oorspronkelijke positie.
a) Voor Aspire P5-P4A: (Fig. 40)
b) Voor Aspire PE5-P4A: (Fig. 41)
4. Zorg ervoor dat de activeringsschakelaar en de
vergrendeling vrij kunnen bewegen en dat de
retourveer juist werkt.
a) Voor Aspire P5-P4A: (Fig. 42)
b) Voor Aspire PE5-P4A: (Fig. 43)
5. Start het product, zie
Werking op pagina 168
.
6. Geef volgas.
7. Laat de activeringsschakelaar los en zorg ervoor dat
de kettingzaag volledig stopt.
Veiligheidsinstructies voor snijuitrusting
WAARSCHUWING:
Lees de
volgende waarschuwingen voordat u het
product gaat gebruiken.
• Gebruik alleen goedgekeurde combinaties van
zaagblad/zaagketting en de hulpmiddelen voor
vijlen. Zie
Onderhoud op pagina 170
voor instructies.
• Draag veiligheidshandschoenen wanneer u
onderhoud aan de zaagketting uitvoert of de
zaagketting gebruikt. Ook een zaagketting die niet
beweegt, kan verwondingen veroorzaken.
1867 - 007 - 10.01.2024
165
• Houd de zaagtanden goed geslepen. Volg de
instructies en gebruik de aanbevolen vijlmal. Een
beschadigde of verkeerd geslepen zaagketting
vergroot de kans op ongevallen.
(Fig. 44)
• Zorg voor de correcte tanddiepte. Volg de instructies
en gebruik de aanbevolen instelling voor de vijlmal.
Als de tanddiepte te groot is, vergroot dit de kans op
terugslag.
(Fig. 45)
• Zorg dat de zaagketting de juiste spanning heeft. Als
de zaagketting niet strak tegen het zaagblad loopt,
kan de zaagketting van het zaagblad lopen. Een
verkeerde kettingspanning zorgt voor overmatige
slijtage van het zaagblad, de zaagketting en het
kettingaandrijfwiel. Zie
Accessoires op pagina 176
.
(Fig. 46)
• Voer regelmatig onderhoud uit op de snijuitrusting en
houd deze goed gesmeerd. Smeer de zaagketting
voor elk gebruik. Bij onvoldoende smering van de
zaagketting is de kans op slijtage van het zaagblad,
de zaagketting en het kettingaandrijfwiel groter.
(Fig. 47)
Veiligheid bij accu's
WAARSCHUWING: Lees alle
veiligheidswaarschuwingen en algemene
instructies. Het niet opvolgen van de
veiligheidswaarschuwingen en algemene
instructies kan leiden tot elektrische
schokken, brand en/of ernstig letsel. Bewaar
alle veiligheidsinformatie en algemene
instructies om later te kunnen raadplegen.
• Deze veiligheidsinstructies zijn alleen van
toepassing op oplaadbare 18V-Li-ion accu's voor het
POWER FOR ALL-systeem.
• Gebruik de oplaadbare accu alleen in producten
van POWER FOR ALL-systeempartners. 18V
oplaadbare accu's die gemarkeerd zijn met POWER
FOR ALL zijn volledig compatibel met de volgende
producten:
– Alle producten van het 18V-POWER FOR ALL-
accusysteem.
– Alle 18V-producten van POWER FOR ALL-
systeempartners.
• Neem de accu-aanbevelingen in de
gebruiksaanwijzing van uw product in acht. Alleen
op deze manier kunnen de oplaadbare accu en het
product zonder gevaar worden gebruikt en worden
de oplaadbare accu's beschermd tegen gevaarlijke
overbelasting.
• Laad de accu's alleen op met laders die worden
aanbevolen door de fabrikant of door POWER FOR
ALL-systeempartners. Een lader die geschikt is voor
het ene type accu, kan brandgevaar veroorzaken als
hij gebruikt wordt met een andere accu.
• De accu wordt gedeeltelijk geladen geleverd. Om de
volledige capaciteit van de accu te kunnen benutten,
moet u de accu volledig opladen in de acculader,
voordat u het elektrische gereedschap voor de
eerste keer gebruikt.
• Houd accupacks uit de buurt van kinderen.
• Open de accu niet. Er bestaat gevaar voor
kortsluiting.
• In geval van beschadiging en verkeerd gebruik van
de accu kunnen dampen vrijkomen. De accu kan
in brand vliegen of exploderen. Zorg ervoor dat de
ruimte goed is geventileerd en roep medische hulp in
als u nadelige gevolgen ervaart. De dampen kunnen
de luchtwegen irriteren.
• Bij verkeerd gebruik of als de accu beschadigd is,
kan brandbare vloeistof uit de accu lopen. Contact
met deze vloeistof moet vermeden worden. Als u per
ongeluk in contact komt met de vloeistof, afspoelen
met water. Als de vloeistof in contact met uw ogen
komt, moet u medische hulp inroepen. Vloeistof
die uit de accu komt kan irritatie of brandwonden
veroorzaken.
• Als de accu beschadigd is kan vloeistof vrijkomen
en naastgelegen oppervlakken bedekken. Controleer
betreffende onderdelen. Reinig deze onderdelen of
vervang ze indien nodig.
• Sluit het accupack niet kort. Als het accupack
niet gebruikt wordt, houd hem dan uit de buurt
van andere metalen voorwerpen, zoals paperclips,
munten, sleutels, spijkers, schroeven of andere
kleine metalen voorwerpen die een verbinding
tussen de twee klemmen kunnen maken. Als er
kortsluiting tussen de accuaansluitingen ontstaat,
kunnen er brandwonden of brand ontstaan.
• De accu kan beschadigd raken door puntige
voorwerpen zoals spijkers of schroevendraaiers of
door externe kracht aan te brengen. Er kan interne
kortsluiting ontstaan, waardoor de accu in brand kan
raken, kan gaan roken, kan exploderen of oververhit
kan raken.
• Voer nooit onderhoud uit aan beschadigde
accupacks. Onderhoud aan accupacks mag
alleen worden uitgevoerd door de fabrikant of
geautoriseerde dienstverleners.
• Bescherm de accu tegen hitte, bijv. tegen continu
intens zonlicht, vuur, vuil, water en vocht. Er bestaat
gevaar voor explosie en kortsluiting.
• Gebruik de accu in het product enkel bij
omgevingstemperaturen tussen -5 °C – 40 °C.
• Bewaar de accu alleen in omgevingstemperaturen
tussen -20 °C – 50 °C. U mag de accu bijvoorbeeld
niet in uw auto achterlaten als het zomer is. Bij
temperaturen van < 0 °C kan bij sommige apparaten
vermogensverlies optreden.
• Laad de accu alleen op in een
omgevingstemperatuur tussen 0 °C – +35 °C.
Opladen buiten dit temperatuurbereik kan het risico
166
1867 - 007 - 10.01.2024
op schade aan de accu vergroten en brandgevaar
opleveren.
Veiligheidsvoorschriften voor acculader
WAARSCHUWING: Lees alle
veiligheidswaarschuwingen en algemene
instructies. Het niet opvolgen van de
veiligheidswaarschuwingen en algemene
instructies kan leiden tot elektrische
schokken, brand en/of ernstig letsel. Bewaar
deze gebruiksaanwijzing op een veilige
plaats. Gebruik de lader alleen als u
alle functies volledig kunt evalueren en
zonder beperkingen kunt uitvoeren of
als u overeenkomstige instructies heeft
ontvangen.
• Deze lader mag niet worden gebruikt door kinderen
of personen met psychische, sensorische of mentale
beperkingen of een gebrek aan ervaring of kennis.
Deze lader kan worden gebruikt door kinderen
vanaf 8 jaar en door personen met psychische,
sensorische of mentale beperkingen of een gebrek
aan ervaring en kennis, mits de persoon die
verantwoordelijk is voor hun veiligheid toezicht
op hen houdt of hen instructies heeft gegeven
over veilig gebruik van de lader en mits ze de
bijbehorende gevaren begrijpen. Anders bestaat er
gevaar voor bedrijfsfouten en letsel.
• Houd toezicht op kinderen tijdens gebruik, reiniging
en onderhoud. Dit zorgt ervoor dat kinderen niet met
de lader spelen.
• Laad alleen accu's van het 18V-POWER FOR ALL-
systeem met een capaciteit van minimaal 1,5Ah.
De accuspanning moet overeenkomen met de
acculaadspanning van de lader. Laad geen niet-
oplaadbare accu's op. Anders bestaat er gevaar voor
brand of explosie.
• Gebruik de lader alleen in afgesloten ruimten en stel
de lader niet bloot aan natte omstandigheden. Water
dat in elektrisch gereedschap binnendringt, verhoogt
het risico op elektrische schokken.
• Houd de lader schoon. Vuil vormt een gevaar voor
elektrische schok.
• Controleer de lader, kabel en stekker altijd
voorafgaand aan het gebruik. Stop met het
gebruik van de lader als u schade vaststelt.
Open de lader niet zelf en laat deze alleen
repareren door Husqvarna of door een erkend
after-sales servicecentrum dat alleen originele
reserveonderdelen gebruikt. Beschadigde laders,
kabels en stekkers verhogen het risico op elektrische
schokken.
• Gebruik de lader niet op een licht ontvlambaar
oppervlak (bijv papier, textiel, etc.) of in een
ontvlambare omgeving. Er is gevaar voor brand
omdat de lader opwarmt tijdens het bedrijf.
•
Bedek de ventilatiesleuven van de lader niet. Anders
kan de lader oververhit raken en niet langer correct
werken.
• Laad het gereedschap alleen op met de lader die
door de fabrikant is gespecificeerd. Een lader die
voor een bepaald type accu geschikt is, kan een
risico op brand creëren als de lader met een andere
accu wordt gebruikt.
• In geval van beschadiging en verkeerd gebruik van
de accu kunnen ook dampen vrijkomen. Zorg ervoor
dat de ruimte goed is geventileerd en roep medische
hulp in als u nadelige gevolgen ervaart. De dampen
kunnen de luchtwegen irriteren.
• Als de accu op de verkeerde manier wordt gebruikt,
kan er vloeistof uit de accu lopen. Contact met deze
vloeistof moet vermeden worden. Als u per ongeluk
in contact komt met de vloeistof, afspoelen met
water. Als de vloeistof in contact met uw ogen komt,
moet u medische hulp inroepen. Vloeistof die uit de
accu komt kan irritatie of brandwonden veroorzaken.
• Producten die alleen in VK worden verkocht:
Uw product is uitgerust met een BS 1363/A
goedgekeurde elektrische stekker met interne
zekering (ASTA goedgekeurd voor BS 1362). Als
de stekker niet geschikt is voor uw stopcontacten,
moet deze worden afgesneden en moet een
geschikte stekker worden aangebracht door een
geautoriseerde servicewerkplaats. De vervangende
stekker moet dezelfde zekeringswaarde als de
originele stekker hebben. De afgesneden stekker
moet worden afgevoerd om mogelijk gevaar voor
elektrische schokken te voorkomen en mag nooit
elders in een stopcontact worden gestoken.
Veiligheidsinstructies voor onderhoud
WAARSCHUWING:
Lees de
volgende waarschuwingen voordat u
onderhoud aan het product gaat uitvoeren.
• Verwijder de accu voordat u onderhoud of andere
controles uitvoert, of het product demonteert.
• De gebruiker mag alleen de onderhouds- en
servicewerkzaamheden uitvoeren die in deze
bedieningshandleiding zijn beschreven. Ga naar
uw servicedealer voor verdergaande service- of
onderhoudswerkzaamheden.
• Reinig de accu of acculader nooit met water. Sterke
reinigingsmiddelen kunnen schade aan het kunststof
veroorzaken.
• Als u geen onderhoud uitvoert, verkort dit de
levenscyclus van het product en vergroot het risico
op ongevallen.
• Voor alle service en reparaties is speciale training
vereist, vooral voor de veiligheidsvoorzieningen
op het product. Als niet alle controles in deze
bedieningshandleiding een goed resultaat geven
nadat u onderhoud hebt uitgevoerd, ga dan naar
uw servicedealer. Wij garanderen dat u daar
1867 - 007 - 10.01.2024
167
professionele reparaties en service voor uw product
krijgt.
• Gebruik alleen originele reserveonderdelen.
Montage Aspire PE5-P4A
Inleiding
WAARSCHUWING: Zorg dat u het
hoofdstuk over veiligheid hebt gelezen en
begrepen voordat u het apparaat monteert.
De snoeizaag op de telescopische
steel bevestigen
1. Bevestig de snoeizaag (A) op de telescopische steel
(B). De snoeizaag moet eenvoudig in de houder op
de telescopische steel passen. Als dat niet zo is, dan
is deze niet goed aangebracht. (Fig. 48)
2. Draai de knop (C) vast.
Let op: Als de snoeizaag op de telescopische
steel is aangebracht, wordt de gebruikersinterface
van de snoeizaag gedeactiveerd.
De lengte van de telescopische steel
aanpassen
1. Draai het schroefhandvat op de as (A) los. (Fig. 49)
2. Stel de as af op de gewenste lengte.
3. Draai de schroefhandgreep (B) vast.
De haak aan de wand bevestigen
• Bevestig de haak binnenshuis.
• Houd de haak buiten bereik van zonlicht en in een
omgevingstemperatuur van -10°C tot 70°C.
• Bevestig de haak aan op een gipswand, houten
wand of betonwand.
OPGELET: Zorg ervoor dat de
muur een belasting van minimaal 30 kg
kan dragen.
• Bevestig de haak met de 3 schroeven (A) aan de
wand. Gebruik wandpluggen (B) indien nodig.
OPGELET: Zorg ervoor dat de
schroeven geschikt zijn voor uw type
wand.
a) Voor Aspire P5-P4A: (Fig. 50)
b) Voor Aspire PE5-P4A: (Fig. 51)
• Neem contact op met uw Husqvarna-
servicewerkplaats voor informatie over de
beschikbare accessoires voor opslag van uw
product.
Het product aan de haak hangen
• Hang de snoeizaag aan de haak zoals afgebeeld.
(Fig. 52)
• Hang de stoksnoeizaag aan de haak zoals
afgebeeld. (Fig. 53)
Werking
De werking controleren voordat u het
product gebruikt
1. Controleer de luchtinlaat op vuil en beschadigingen.
Verwijder gras en ongewenst materiaal van het
product met een borstel.
2. Draai alle moeren en bouten aan.
3. Controleer of de snoeizaag correct is bevestigd.
4. Controleer de snoeizaag op beschadigingen,
bijvoorbeeld scheuren. Vervang de snoeizaag indien
beschadigd.
5. Controleer of de kappen goed gemonteerd en niet
beschadigd zijn.
6. Controleer of het product correct werkt.
Accu
WAARSCHUWING: Voordat u het
product gebruikt, dient u het hoofdstuk
over veiligheid te lezen en hebben
begrepen. Zorg er ook voor dat u de
bedieningshandleiding bij de accu en de
acculader hebt gelezen en begrepen.
Houd de accu en de acculader in de correcte
omgevingstemperaturen.
Omgevingstemperatuur
De accu in het pro-
duct gebruiken
-5 °C – 40 °C
Accu laden 0 °C – 35 °C
168 1867 - 007 - 10.01.2024
De accu opladen
Laad de accu voor het eerste gebruik op.
Let op: Het laadproces is alleen mogelijk als
de temperatuur van de accu binnen het toegestane
laadtemperatuurbereik (0 °C – 35 °C) ligt.
1. Sluit de voedingskabel voor de acculader aan op
een geaard stroomnet.
OPGELET: Controleer of het
stroomnet de juiste spanning en
frequentie heeft.
2. Plaats de accu in de acculader. De accu is
aangesloten op de acculader als de groene led
knippert. (Fig. 54)
3. De accu is volledig opgeladen als de groene led op
de acculader is ingeschakeld. Laad de accu max. 24
uur op.
4. Koppel de acculader los van het stroomnet.
OPGELET: Trek niet aan de
voedingskabel.
5. Haal de accu uit de acculader.
Accustatus-led op de acculader
De rode led (A) en de groene led (B) op de acculader
geven de accustatus aan. Zie
De accu opladen op
pagina 169
.
(Fig. 55)
Led
Accustatus
De groene led knippert
snel.
De accu wordt opgeladen.
De groene led knippert
langzaam.
De accu is 80% opgela-
den.
De groene led is inge-
schakeld.
De accu is volledig opge-
laden.
De rode led brandt. Zie
Problemen met de ac-
culader oplossen op pagi-
na 174
.
De rode led knippert snel. Zie
Problemen met de ac-
culader oplossen op pagi-
na 174
.
Accustatus-led op het product
Als de accu in het product is geïnstalleerd, geven de
leds op het product de accustatus aan.
(Fig. 56)
Led
Accustatus
Led 1, 2 en 3 bran-
den.
Volledig opgeladen.
Led 1 en 2 branden. Voldoende opgeladen
Led 1 brandt. Het accuvermogen is laag.
Led 1 knippert. De accu is leeg. Het accusta-
tuslampje knippert. Laad de ac-
cu op. Zie
De accu opladen op
pagina 169
.
De accu aansluiten op het product
WAARSCHUWING: Gebruik alleen
lithium-ion-accu's van het POWER FOR ALL
systeem P4A 18 V in het product.
1. Zorg ervoor dat de accu volledig is opgeladen.
2. Plaats de accu in de accuhouder van het product.
De accu moet eenvoudig in de houder passen. Als
dat niet zo is, dan is de accu niet goed aangebracht.
a) Voor Aspire P5-P4A: (Fig. 57)
b) Voor Aspire PE5-P4A: (Fig. 58)
3. Duw de accu volledig in de accuhouder. De accu is
in positie vergrendeld als u een klik hoort.
4. Zorg ervoor dat de vergrendeling goed op z'n plaats
vastklikt.
Het product starten Aspire P5-P4A
1. Druk op de ON/OFF-knop op de gebruikersinterface
(A). De led gaat branden. (Fig. 59)
2. Duw de vergrendeling voedingsschakelaar (B)
aan de linker- of de rechterkant en houd de
voedingsschakelaar (C) ingedrukt.
Het product starten Aspire PE5-P4A
1. Duw de vergrendelknop naar voren. (Fig. 37)
2. Duw de vergrendeling voedingsschakelaar (A)
aan de linker- of de rechterkant en houd de
voedingsschakelaar (B) ingedrukt. (Fig. 60)
Takken zagen
WAARSCHUWING:
Ga voorzichtig
te werk als u werkt in de buurt
van hoogspanningskabels. Vallende takken
kunnen leiden tot kortsluiting.
• Zorg er indien mogelijk voor dat u de tak onder de
juiste hoek kunt doorzagen. (Fig. 61)
1867 - 007 - 10.01.2024
169
• Zaag grote takken in secties, zodat u betere controle
hebt over waar ze zullen vallen. U moet er ook
rekening mee houden dat vallende takken, als ze de
grond raken, in de richting van de gebruiker kunnen
stuiteren. (Fig. 62)
• Zaag nooit door de verdikking bij de wortel van de
tak, want hierdoor vertraagt de genezing en wordt
het risico op schimmelvorming vergroot. (Fig. 63)
• Gebruik de stop op de basis van de zaagkop voor
ondersteuning tijdens het zagen. Hierdoor voorkomt
u dat de snijuitrusting op de tak stuitert. (Fig. 64)
• Maak een eerste snede aan de onderkant van de tak
voordat u de tak doorzaagt. Zo voorkomt u dat de
bast gaat scheuren, wat kan leiden tot een langzame
genezing en permanente schade aan de boom. De
snede mag niet dieper zijn dan ⅓ van de dikte van
de tak om vastlopen te voorkomen. Laat de ketting
lopen terwijl u de snijuitrusting van de tak verwijdert
om vastlopen te voorkomen. (Fig. 65)
• Zorg ervoor dat u stevig staat en dat u kunt werken
zonder te worden gehinderd door takken, stenen of
bomen.
WAARSCHUWING: Activeer de
activeringsschakelaar nooit als u geen
volledig zicht hebt op de snijuitrusting.
Het product stoppen Aspire P5-P4A
1. Laat de activeringsschakelaar los.
2. Druk op de ON/OFF-knop op de gebruikersinterface.
De ledlampjes gaan uit.
3. Druk op de ontgrendelknop en verwijder de accu.
(Fig. 66)
Het product stoppen Aspire PE5-P4A
1. Laat de activeringsschakelaar los.
2. Druk de vergrendelknop voor de
activeringsschakelaar naar achteren om het product
te vergrendelen.
3. Druk op de accu-ontgrendelknop en verwijder de
accu. (Fig. 67)
4. Verwijder indien nodig de telescopische steel van
het product.
Onderhoud
Inleiding
WAARSCHUWING: Zorg dat
u het hoofdstuk over veiligheid
hebt gelezen en begrepen voordat
u onderhoudswerkzaamheden aan het
product gaat uitvoeren.
WAARSCHUWING: Verwijder de
accu voordat u onderhoud aan het product
uitvoert.
Onderhoudsschema
Onderhoud Elke dag Wekelijks Maandelijks
Reinig de externe onderdelen van het pro-
duct met een droge doek. Gebruik geen wa-
ter.
X
Controleer of de start/stop-knop correct werkt
en niet beschadigd is.
X
Controleer of de voedingsschakelaar en de
vergrendeling van de voedingsschakelaar
correct werken vanuit veiligheidsoogpunt.
X
Controleer of alle bedieningselementen cor-
rect werken en niet beschadigd zijn.
X
Zorg ervoor de handgrepen schoon en droog
zijn. Zorg ervoor dat er geen olie en vet op
de handgrepen zit.
X
170 1867 - 007 - 10.01.2024
Onderhoud Elke dag Wekelijks Maandelijks
Controleer of de kap van de zaagketting niet
beschadigd is. Vervang de kap van de zaag-
ketting als deze beschadigd is.
X
Controleer of de schroeven en moeren goed
zijn vastgedraaid.
X
Controleer of de ontgrendelknoppen op de
accu correct werken en vergrendel de accu
in het product.
X
Controleer of de acculader correct werkt. X
Controleer of de accu niet beschadigd is. X
Zorg ervoor dat de accu is opgeladen. X
Controleer of de acculader niet beschadigd
is.
X
Controleer de zaagketting. X
Slijp de zaagketting. X
Controleer de spanning van de zaagketting. X
Smeer de zaagketting. X
Zorg ervoor dat de zaagketting niet draait als
de activeringsschakelaar niet wordt bediend.
X
Controleer alle kabels, koppelingen en aan-
sluitingen. Controleer of er geen beschadi-
gingen en vuil zijn.
X
Reinig de kap van de zaagketting. X
Verwijder eventuele bramen op de randen
van het zaagblad.
X
Controleer de verbindingen tussen de accu
en het product. Controleer de verbinding tus-
sen de accu en de acculader.
X
Controleer of de snoeizaag niet beschadigd
is. Vervang de snoeizaag als deze bescha-
digd is.
Een erkende Husqvarna-dealer moet alle onderhoudswerkzaamhe-
den aan de snoeizaag uitvoeren.
Controleer de slijtage het kettingaandrijfwiel. Vervang het kettingaandrijfwiel na ongeveer 20 bedrijfsuren of vaker
indien nodig.
Snijuitrusting controleren
1. Controleer op scheurtjes in klinknagels en schakels
en op losse schakels. Vervang indien nodig. (Fig.
68)
2. Controleer of de zaagketting eenvoudig te buigen is.
Vervang de zaagketting wanneer deze onbuigzaam
is.
3. Vergelijk de zaagketting met een nieuwe om te
bepalen of de klinknagels en schakels versleten zijn.
4. Vervang de zaagketting wanneer het langste deel
van de zaagtand kleiner dan 4 mm/0,16 inch is.
Vervang de zaagketting ook als er scheurtjes in de
zaagtanden zitten. (Fig. 69)
Het zaagblad en de zaagketting
vervangen
1. Draai de vergrendelknop linksom en verwijder de
beschermkap (A). (Fig. 70)
2. Verwijder de geleider met de zaagketting.
3. Verwijder de zaagketting van de geleider.
1867 - 007 - 10.01.2024 171
4. Plaats een nieuwe zaagketting in de groef op de
geleider.
5. Installeer het nieuwe zaagblad met de groef (B) op
de bout (E) en het gat (D) op de zaagbladpen (F).
6. Monteer de zaagketting rond het kettingaandrijfwiel
(G). Zorg ervoor dat de snijtanden niet in de richting
wijzen van het kettingaandrijfwiel (C).
7. Breng de beschermkap (A) aan en draai de
vergrendelknop rechtsom.
8. Zet de zaagketting vast. Zie
De spanning van de
zaagketting afstellen op pagina 172
voor instructies.
Zaagketting slijpen
Informatie over de geleider en zaagketting
WAARSCHUWING: Draag
veiligheidshandschoenen wanneer u
onderhoud aan de zaagketting uitvoert of de
zaagketting gebruikt. Ook een zaagketting
die niet beweegt, kan verwondingen
veroorzaken.
Als het zaagblad of de zaagketting versleten of
beschadigd is, moet u deze vervangen door een door
Husqvarna aanbevolen combinatie van zaagblad en
zaagketting. Zo blijven de veiligheidsfuncties van het
product behouden. Zie
Accessoires op pagina 176
,
voor een lijst met aanbevolen combinaties voor het
vervangen van het zaagblad en de zaagketting.
• Zaagbladlengte, inch/cm. Informatie over de lengte
van het zaagblad en het type ketting kunt u meestal
vinden op het achterste uiteinde van het zaagblad.
(Fig. 71)
• Steek van de ketting, inch. De afstand tussen
de aandrijfschakels van de zaagketting, moet
overeenkomen met de tandsteek van het neuswiel
en het kettingaandrijfwiel.
(Fig. 72)
• Aantal aandrijfschakels (stuks). Het aantal
aandrijfschakels wordt bepaald door het type
zaagblad.
(Fig. 73)
• Breedte geleidergroef, inch/mm. De breedte van de
groef in het zaagblad moet gelijk zijn aan de breedte
van de aandrijfschakels.
(Fig. 74)
• De geleider moet aangepast zijn aan het product.
(Fig. 75)
• Breedte aandrijfschakel, mm/inch.
(Fig. 76)
Algemene informatie over het slijpen van
zaagtanden
Gebruik geen ongeslepen zaagketting. Als de
zaagketting bot is, dient u meer druk toe te passen
om de geleider door het hout te drukken. Als de
zaagketting zeer bot is, ontstaan er geen houtsnippers
maar zaagsel.
Een scherpe zaagketting zaagt door het hout en de
houtsnippers worden lang en dik.
WAARSCHUWING: De
terugslagkracht neemt aanzienlijk toe als u
de slijpinstructies niet volgt.
Let op: Zie
De zaagtanden slijpen op pagina 172
voor informatie over het slijpen van de zaagketting.
De zaagtanden slijpen
1. Gebruik voor het slijpen van de snijtanden een ronde
vijl en een vijlmal. (Fig. 77)
Let op: Zie
Accessoires op pagina 176
voor
informatie over de vijlen en vijlmallen dieHusqvarna
adviseert voor uw zaagketting.
2. Plaats de vijlmal correct op de zaagtand. Raadpleeg
de instructies die bij de vijlmal worden meegeleverd.
3. Beweeg de vijl vanaf de binnenkant van de
snijtanden naar buiten. Verlaag de druk bij de
trekslag. (Fig. 78)
4. Verwijder materiaal van één zijde van alle
zaagtanden.
5. Draai het product om en verwijder het materiaal aan
de andere kant.
6. Zorg ervoor dat alle zaagtanden dezelfde lengte
hebben.
De spanning van de zaagketting
afstellen
WAARSCHUWING:
Een
zaagketting die niet correct is gespannen,
kan losschieten uit het zaagblad en ernstig
of dodelijk letsel veroorzaken.
Een zaagketting rekt uit tijdens gebruik. Het is belangrijk
om de spanning van de zaagketting regelmatig af te
stellen om ervoor te zorgen dat deze correct is. Voer
een controle van de spanning van de zaagketting uit
voordat u het product start. Draai de zaagketting zo
strak mogelijk, maar het moet mogelijk zijn om de
zaagketting met de hand rond te draaien.
172
1867 - 007 - 10.01.2024
Let op: Een nieuwe zaagketting heeft een
inloopperiode. Controleer tijdens deze periode de
spanning vaker.
1. Draai de afsteller van de kettingspanning rechtsom
om de zaagketting te spannen. Breng zo veel
mogelijk spanning aan op de zaagketting. Deze
moet strak tegen de geleider liggen. (Fig. 79)
Let op: Draai de afsteller omhoog (+) voor meer
spanning en omlaag (-) voor minder spanning. De
zaagketting heeft de juiste spanning als u deze
nog gemakkelijk met de hand kunt draaien maar de
ketting strak tegen de geleider aanligt.
2. Controleer of de zaagketting gemakkelijk met de
hand kan worden rondgedraaid en of deze niet
doorhangt aan de onderkant van het zaagblad. (Fig.
80)
De snijuitrusting smeren
WAARSCHUWING: Onvoldoende
smeren van de snijuitrusting kan een breuk
van de ketting veroorzaken wat tot ernstige
en zelfs dodelijke verwondingen kan leiden.
WAARSCHUWING: Gebruik geen
afgewerkte olie! Afgewerkte olie is gevaarlijk
voor personen, het product en voor het
milieu.
Zaagkettingolie
• Gebruik een zaagkettingolie die goed aan
de zaagketting hecht. De zaagkettingolie
dient zijn viscositeit te behouden onder alle
weersomstandigheden, bijvoorbeeld tijdens een hete
zomer of koude winter.
• Gebruik kettingolie van Husqvarna voor een
maximale levensduur van de zaagketting en
voor behoud van het milieu. Als Husqvarna-
zaagkettingolie niet beschikbaar is, gebruik dan een
standaard zaagkettingolie.
• In gebieden waar voor smering van de
zaagkettingen bestemde olie niet beschikbaar is, kan
X-Guard BIO-kettingolie worden gebruikt.
• Zorg ervoor dat de smering van de zaagketting
correct werkt. Vul met zaagkettingolie en controleer
indien nodig de zaagkettingsmering.
De geleider controleren
1. Controleer de randen van de geleider op bramen.
Verwijder bramen met een vijl. (Fig. 81)
2. Reinig de groef in het zaagblad. (Fig. 82)
3. Controleer de geleidergroef op slijtage. Vervang het
zaagblad indien nodig. (Fig. 83)
4. Controleer de punt van de geleider op ruwheid en
overmatige slijtage. (Fig. 84)
5. Draai de geleider dagelijks om de levensduur te
verlengen. (Fig. 85)
Product, accu en acculader reinigen
1. Reinig het product met een droge doek na gebruik.
2. Reinig de accu en acculader met een droge doek.
Houd de accugeleiderails schoon.
3. Zorg ervoor dat de aansluitingen op de accu en de
acculader schoon zijn voor gebruik.
4. Reinig het binnenvlak van de beschermkap met een
borstel.
Accu en acculader controleren
1. Controleer de accu op beschadigingen, bijvoorbeeld
scheuren.
2. Controleer de acculader op beschadigingen,
bijvoorbeeld scheuren.
3. Controleer of de aansluitkabel van de acculader niet
beschadigd of gescheurd is.
Probleemoplossing
Gebruikersinterface Aspire P5-P4A
Probleem Mogelijke fouten Mogelijke oplossing
Groene start-led
knippert.
Lage accuspanning. Laad de accu op.
1867 - 007 - 10.01.2024 173
Probleem Mogelijke fouten Mogelijke oplossing
Rode fout-led knip-
pert.
Overbelasting. De snijuitrusting is geblokkeerd. Schakel het
product uit. Verwijder de accu. Verwijder
ongewenste materialen uit de snijuitrusting.
Maak de ketting los.
Temperatuurafwijking. Laat het product afkoelen.
De activeringsschakelaar en de startknop
worden tegelijkertijd ingedrukt.
Laat de activeringsschakelaar los en druk op
de startknop.
Groene led en rode
led knipperen afwis-
selend.
De accu is leeg. Laad de accu op.
De accu is beschadigd. Neem contact op met uw servicewerkplaats.
Problemen met de acculader oplossen
Led op de acculader
Oorzaak Oplossing
De groene led is in-
geschakeld en de ro-
de led knippert.
De accu is niet op de juiste wijze
in de acculader geplaatst.
Verwijder de accu uit de lader en plaats de accu weer in
de acculader.
De accuconnectoren zijn vuil. Maak de accuconnectoren schoon.
De omgevingstemperatuur is te
hoog of te laag.
Gebruik de acculader bij temperaturen tussen 0 °C - +35
°C.
De accu is beschadigd. Vervang de accu.
De groene led en
de rode led zijn uitge-
schakeld.
De acculader is niet goed op het
stopcontact aangesloten.
Sluit de acculader aan op een stopcontact.
Defect stopcontact. Sluit de acculader alleen aan als de spanning en fre-
quentie overeenkomen met de specificaties op het pro-
ductplaatje.
De kabel van de acculader is be-
schadigd.
Neem contact op met een erkende servicewerkplaats.
De acculader is beschadigd.
Andere fouten.
Als er andere fouten optreden, schakelt u het product uit, verwijdert u de accu en neemt u
contact op met een erkende servicewerkplaats.
Transport en opslag
Transport en opslag
• De meegeleverde Li-ion-accu's voldoen aan de
wettelijke vereisten voor gevaarlijke goederen.
• Neem de bijzondere voorschriften op de verpakking
en labels voor commercieel transport in acht. Dit
geldt ook voor derden en expediteurs.
• Neem contact op met een persoon die
gespecialiseerd is op het gebied van gevaarlijke
stoffen voordat u het product verzendt. Neem alle
van toepassing zijnde nationale voorschriften in acht.
• Breng tape aan op blootliggende aansluitingen
wanneer u de accu in een pakket plaatst. Plaats de
accu strak in het pakket om beweging te voorkomen.
• Verwijder de accu bij opslag of vervoer.
• Plaats de accu en de acculader in een droge, vocht-
en vorstvrije ruimte.
• Bewaar de accu niet op plaatsen waar statische
elektriciteit aanwezig is. Bewaar de accu niet in een
metalen doos.
174 1867 - 007 - 10.01.2024
• Bewaar de accu op een plaats met een temperatuur
tussen -20 C en 50 °C en niet in direct zonlicht.
• Bewaar de acculader op een plaats met een
temperatuur tussen 5 °C en 45 °C en niet in direct
zonlicht.
• Gebruik de acculader alleen als de
omgevingstemperatuur tussen 0 °C en 35 °C ligt.
• Bewaar het product op een plaats met een
temperatuur tussen -40 °C en 60 °C.
• Laad de accu op tussen de 30% en 50%
voorafgaand aan langdurige opslag.
• Berg de acculader op in een ruimte die afgesloten en
droog is.
• Bewaar de accu niet in de buurt van de acculader.
Laat kinderen en andere onbevoegde personen niet
aan de apparatuur komen. Bewaar de apparatuur in
een ruimte die u kunt afsluiten.
• Reinig het product en voer een volledige
onderhoudsbeurt uit voordat u het product voor
langere tijd opslaat.
• Gebruik de transportbescherming op het product om
letsel bij personen of schade aan het product tijdens
vervoer en opslag te voorkomen.
• Bevestig het product stevig tijdens vervoer.
Accu, acculader en product afvoeren
Het onderstaande symbool betekent dat het product
geen huishoudelijk afval is. Lever het in bij
een recyclepunt voor elektrische en elektronische
apparatuur. Dit voorkomt vervuiling van het milieu en
letsel bij personen.
Neem contact op met de lokale autoriteiten, het
afvalverwerkingsbedrijf of uw dealer voor meer
informatie.
(Fig. 23)
Let op: Het symbool staat op het product of op de
verpakking van het product.
Technische gegevens
Technische gegevens
Aspire P5-P4A Aspire PE5-P4A
Motor
Type PMDC 18V PMDC 18V
Kettingsnelheid, m/s 4,9 4,9
Gewicht
Zonder accu, kg / lb 1,6/3,5 3,1/6,8
Geluidsemissies
19
Geluidsvermogenniveau, gemeten dB(A) 88 88
Geluidsvermogenniveau, gegarandeerd L
WA
dB(A) 91 90
Geluidsniveaus
20
Equivalent geluidsdrukniveau bij het oor van de gebruiker, dB(A) 75 74
Trillingsniveau
21
Trillingsniveaus in de handgrepen, gemeten volgens ISO 22867, m/s
2
19
Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L
WA
) volgens EG-richtlijn 2000/14/EG. Het
verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook
spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model
conform Richtlijn 2000/14/EG.
20
Vergelijkbaar geluidsdrukniveau, conform ISO 22868, is berekend als de totale tijdgewogen energie voor
verschillende geluidsdrukniveaus onder verschillende bedrijfsomstandigheden. Typische statistische spreiding
voor een vergelijkbaar geluidsdrukniveau is een standaardafwijking van 3 dB(A).
21
De gerapporteerde gegevens voor een vergelijkbaar trillingsniveau vertonen een typische statistische sprei-
ding (standaardafwijking) van 1,5 m/s
2
.
1867 - 007 - 10.01.2024 175
Aspire P5-P4A Aspire PE5-P4A
Ingeklapt, voorhandgreep/achterhandgreep – 0,5/0,5
Uitgeklapt, voorhandgreep/achterhandgreep – 0,3/0,3
Handgreep/extra handgreep 0,8/0,4 –
Goedgekeurde accu's
Dit product kan met alle POWER FOR ALL accu's
worden gebruikt. Voor de beste prestaties wordt
aanbevolen om accu's met een minimum van 4,0 Ah te
gebruiken.
Accu P4A 18-B45 P4A 18-B72
Type Lithium-ion Lithium-ion
Accucapaciteit, Ah 2,5 4,0
Nominale spanning, V 18 18
Gewicht, kg 0,35 0,65
Aantal cellen (Li-ion) 5 10
Goedgekeurde acculaders
Acculader P4A 18-C70
Ingangsspanning, V Raadpleeg de informatie over het laadvermo-
gen.
Frequentie, Hz 50–60
Vermogen, W 70
Accessoires
Combinaties van geleider en
zaagketting
De onderstaande combinaties zijn CE-typegoedgekeurd.
Geleider Zaagketting
Lengte, inch Steek, inch Spoorbreedte, mm Type
Lengte, aantal aan-
drijfschakels
5 1/4″ 1.1 SP11G 32
Zaagkettingvijl en vijlmal
Gebruik de aanbevolen vijlmal om de tanden in de juiste
hoek te krijgen voor vijlen. Wij raden u aan altijd de
aanbevolen vijlmal te gebruiken om uw zaagketting weer
scherp te krijgen.
Neem contact op met uw servicedealer als u niet weet
met welke zaagketting uw product is uitgerust.
176 1867 - 007 - 10.01.2024
mm/inch mm/inch
SP11G 3,5/9/64 60° 30° 0° 0,4/0,016 5299371-01
1867 - 007 - 10.01.2024 177
Verklaring van overeenstemming
EU-verklaring van overeenstemming
Wij, Husqvarna AB, SE-561 82 Huskvarna,
Zweden, tel: +46-36-146500, verklaren onder onze
alleenverantwoordelijkheid dat het product:
Beschrijving Accu-aangedreven snoeizaag en stoksnoeizaag
Merk Husqvarna
Type/model Aspire P5-P4A, Aspire PE5-P4A
Identificatie Serienummers vanaf 2022 en verder
voldoen volledig aan de volgende EU-richtlijnen en
-regelgeving:
Richtlijn/Verordening Beschrijving
2006/42/EG "betreffende machines"
2014/30/EU "betreffende elektromagnetische compatibiliteit"
2011/65/EU
"inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektro-
nische apparatuur"
2000/14/EG "betreffende de geluidsemissies in het milieu"
en dat de volgende normen en/of technische
specificaties zijn toegepast: EN 62841-1:2015/
A11:2022, EN ISO 11680-1:2021, EN ISO 12100:2010,
EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158
heeft een vrijwillig EG-typeonderzoek uitgevoerd
volgens de machinerichtlijn (2006/42/EG), artikel 12,
punt 3b. Het certificaat voor EG-typeonderzoek heeft
nummer: 4815039.22006.
Toegepaste conformiteitsbeoordelingsprocedure
overeenkomstig Richtlijn 2000/14/EG, bijlage V.
Voor informatie over geluidsemissies, zie
Technische
gegevens op pagina 175
.
Huskvarna, 2022-06-22
Claes Losdal, R&D Manager, Husqvarna AB
Verantwoordelijk voor technische documentatie
178 1867 - 007 - 10.01.2024
Vergunningen
Copyright
©
2012–2020 STMicroelectronics
De garantie geldt niet voor defecten die het gevolg
zijn van normale slijtage, onachtzaamheid, onjuist
gebruik, onbevoegde reparatie of het aansluiten van het
afzuigapparaat op een onjuiste spanning.
Alle rechten voorbehouden
Distributie en gebruik in bron- en binaire vormen, met
of zonder aanpassing, zijn toegestaan mits aan de
volgende voorwaarden is voldaan:
• Distributie van broncode moet de bovenstaande
auteursrechtverklaring, de lijst met voorwaarden en
de volgende disclaimer bevatten.
• Distributie in binaire vorm moet de bovenstaande
auteursrechtverklaring, de lijst met voorwaarden en
de volgende disclaimer in de documentatie en/of
andere materialen die bij de distributie worden
geleverd, reproduceren.
• De naam van STMicroelectronics of de namen van
de partijen die een bijdrage hebben geleverd mogen
zonder nadrukkelijke schriftelijke toestemming niet
worden gebruikt om producten die zijn afgeleid van
deze software te ondersteunen of promoten.
DEZE SOFTWARE WORDT DOOR DE
AUTEURSRECHTHEBBENDEN EN PARTIJEN DIE
HEBBEN BIJGEDRAGEN 'AS-IS' GELEVERD
EN EVENTUELE EXPLICIETE OF IMPLICIETE
GARANTIES MET INBEGRIP VAN, MAAR NIET
BEPERKT TOT IMPLICIETE GARANTIES VAN
VERKOOPBAARHEID EN GESCHIKTHEID VOOR
EEN BEPAALD DOEL WORDEN UITGESLOTEN.
DE AUTEURSRECHTHEBBENDE OF PARTIJEN DIE
EEN BIJDRAGE HEBBEN GELEVERD KUNNEN
NOOIT AANSPRAKELIJK WORDEN GESTELD VOOR
DIRECTE, INDIRECTE, INCIDENTELE, BIJZONDERE,
TYPISCHE OF GEVOLGSCHADE (MET INBEGRIP
VAN , MAAR NIET BEPERKT TOT AANKOOP
VAN VERVANGENDE GOEDEREN OF DIENSTEN,
VERLIES VAN GEBRUIK, GEGEVENS OF WINST,
OF BEDRIJFSONDERBREKING) DIE OP WELKE
MANIER DAN OOK EN OP WELK VERMOEDEN VAN
AANSPRAKELIJKHEID DAN OOK IS VEROORZAAKT,
ONGEACHT OF DEZE IS ONTSTAAN DOOR
EEN CONTRACT, STRIKTE AANSPRAKELIJKHEID
OF EEN ONRECHTMATIGE DAAD (WAARONDER
VERZUIM OF ANDERS) IN VERBAND MET HET
GEBRUIK VAN DEZE SOFTWARE, ZELFS ALS ER
GEWAARSCHUWD IS VOOR DE MOGELIJKHEID VAN
DERGELIJKE SCHADE.
Apache 2.0 licentie
Copyright
©
2009-2019 Arm Limited. Alle rechten
voorbehouden
Versie 2.0, januari 2004 http://www.apache.org/licenses/
ALGEMENE VOORWAARDEN VOOR GEBRUIK,
REPRODUCTIE EN VERSPREIDING
1. Definities.
Met 'licentie' wordt de algemene voorwaarden,
reproductie en verspreiding zoals gedefinieerd in
secties 1 t/m 9 van dit document, bedoeld. Met
'licentiegever' wordt de auteursrechthebbende of entiteit
die door de auteursrechthebbende die deze licentie
afgeeft is geautoriseerd. bedoeld. Met 'juridische entiteit'
wordt de samenvoeging van de handelende entiteit
en alle andere entiteiten die deze entiteit beheren,
hierdoor worden beheerd of hiermee onder gezamenlijk
beheer staan, bedoeld. In de zin van deze definitie
betekent 'beheer' (i) de macht, direct of indirect, om
de richting van het management van een dergelijke
entiteit via contract of anderszins te bepalen of (ii)
eigendom van vijftig procent (50%) of meer van de
uitstaande aandelen of (iii) economisch eigendom
van een dergelijke entiteit. Met 'u' (of 'uw') wordt
een individuele of juridische entiteit die door deze
licentie toegekende toestemmingen uitoefent, bedoeld.
Met 'bron'vorm wordt de geprefereerde vorm voor het
maken van aanpassingen, met inbegrip van, maar
niet beperkt tot softwarebroncode, documentatiebron
en configuratiebestanden, bedoeld. Met 'object' wordt
elke vorm die voortkomt uit mechanische transformatie
of vertaling van een bronvorm, met inbegrip van,
maar niet beperkt tot samengestelde objectcode,
gegenereerde documentatie en conversies naar andere
soorten media, bedoeld. Met 'werk' wordt het werk van
auteurschap, in bron- of objectvorm, dat beschikbaar
is gesteld onder de licentie, zoals aangegeven door
een auteursrechtverklaring die is inbegrepen in of
bijgevoegd aan het werk (een voorbeeld staat in de
onderstaande bijlage), bedoeld. Met 'afgeleide werken'
worden werken, in bron- of objectvorm, die gebaseerd
zijn op (of afgeleid zijn van) het werk en waarvoor
de redactionele revisies, annotaties, uitwerkingen of
andere aanpassingen als geheel een origineel werk van
auteurschap vormen, bedoeld. Voor de toepassing van
deze licentie bevatten afgeleide werken geen werken
die scheidbaar blijven van of voornamelijk koppelen (of
via naam gebonden zijn) aan de raakvlakken van het
werk en de daarvan afgeleide werken. Met 'bijdrage'
wordt elk werk van auteurschap, met inbegrip van de
originele versie van het werk en aanpassingen van of
toevoegingen aan het betreffende werk of de afgeleide
werken, dat wordt ingediend bij de licentiegever voor
insluiting in het werk door de auteursrechthebbende
of een persoon of juridische entiteit die geautoriseerd
is om dit namens de auteursrechtebbende in te
dienen, bedoeld. Voor de toepassing van deze definitie
betekent 'ingediend' elke vorm van elektronische,
mondelinge of schriftelijke communicatie die naar de
licentiegever of diens vertegenwoordigers is verstuurd,
met inbegrip van, maar niet beperkt tot communicatie
op elektronische mailinglijsten, broncode-regelsystemen
en probleemtrackingsystemen die beheerd worden
door, of namens de licentiegever voor het bespreken
1867 - 007 - 10.01.2024
179
en verbeteren van het werk, maar exclusief de
communicatie die gemarkeerd of op een andere manier
schriftelijk door de auteursrechthebbende als 'geen
bijdrage' wordt aangeduid. Met 'bijdrager' wordt de
licentiegever en elke individuele of juridische entiteit van
wie de licentiegever een bijdrage heeft ontvangen en
vervolgens in het werk heeft geïntegreerd, bedoeld.
2. Toekenning van auteursrechtlicentie.
Onderhevig aan de algemene voorwaarden van
deze licentie, geeft elke bijdrager u bij dezen een
eeuwigdurende, wereldwijde, niet-exclusieve, gratis,
royaltyvrije, onherroepelijke auteurslicentie voor het
reproduceren, voorbereiden van afgeleide werken
hiervan, openbaar weergeven, openbaar uitvoeren,
sublicentiëren en distribueren van het werk en dergelijke
afgeleiden werken in bron- of objectvorm.
3. Toekenning van octrooilicentie.
Onder voorbehoud van de algemene voorwaarden van
deze licentie, verleent elke bijdrager hierbij aan u een
eeuwigdurende, wereldwijde, niet-exclusieve, kosteloze,
royaltyvrije, onherroepelijke (behalve zoals vermeld in
deze sectie) octrooilicentie om het werk te maken,
te laten maken, te gebruiken, aan te bieden voor
verkoop, te verkopen, te importeren en anderszins
over te dragen, waarbij een dergelijke licentie alleen
van toepassing is op die octrooiconclusies waarvoor
een dergelijke bijdrager een licentie kan verlenen
en die noodzakelijkerwijs worden geschonden door
zijn bijdrage(n) alleen of door de combinatie van
zijn bijdrage(n) met het werk waaraan die bijdrage(n)
werd(en) geleverd. Als u octrooigeschillenbeslechtiging
tegen een entiteit (waaronder een tegenclaim in een
rechtszaak) start die beweert dat het werk of een
opgenomen bijdrage in het werk een directe of
essentiële octrooi-inbreuk is, zullen alle patentlicenties
die onder deze licentie voor dat werk aan u zijn
toegekend worden beëindigd op de datum dat een
dergelijke geschillenbeslechtiging is ingediend.
4. Distributie.
U mag kopieën van het werk of afgeleide werken in welk
medium dan ook, met of zonder aanpassingen en in
bron- of objectvorm reproduceren en distribueren, mits u
aan de volgende voorwaarden voldoet:
• U moet andere ontvangers van het werk of afgeleide
werken een kopie van deze licentie geven; en
• U moet ervoor zorgen dat aangepaste bestanden
van duidelijke vermeldingen zijn voorzien waarin
wordt aangegeven dat u de bestanden hebt
gewijzigd; en u moet in de bronvorm van afgeleide
werken die u distribueert alle auteursrecht-, octrooi-,
handelsmerk- en toekenningsvermeldingen van de
bronvorm van het werk, exclusief vermeldingen
die geen betrekking hebben op delen van de
afgeleide werken in bronvorm van afgeleide werken,
behouden; en
• Als het werk een 'VERMELDING'-tekstbestand als
onderdeel van de distributie bevat, moeten alle
afgeleide werken die u distribueert een leesbare
kopie van de toekenningsvermeldingen in een
dergelijk VERMELDING-bestand bevatten, exclusief
vermeldingen die geen betrekking hebben op een
deel van de afgeleide werken en deze moet zich op
minimaal een van de volgende plekken bevinden: in
een VERMELDING-tekstbestand die gedistribueerd
wordt als onderdeel van de afgeleide werken, in
de bronvorm of documentatie, indien samen met de
afgeleide werken geleverd; of, binnen een weergave
die wordt gegenereerd door de afgeleide werken,
als en waar dergelijke vermeldingen van derden
normaliter worden weergegeven. De inhoud van het
VERMELDING-bestand is alleen voor informatieve
doeleinden en zorgt niet voor een wijziging van de
licentie. U kunt uw eigen toekenningsvermeldingen
in de afgeleide werken toevoegen die u distribueert,
samen met of als bijlage van de VERMELDING-
tekst van het werk, mits dergelijke aanvullende
toekenningsvermeldingen niet kunnen worden
uitgelegd als een wijziging van de licentie. U
kunt uw eigen auteursrechtverklaring aan uw
wijzigingen toevoegen en kunt voor aanvullende of
andere algemene licentievoorwaarden voor gebruik,
reproductie of distributie van uw wijzigingen of voor
dergelijke afgeleide werken als geheel zorgen, mits
uw gebruik, reproductie en distributie van het werk
aan de voorwaarden in deze licentie voldoet.
5. Indienen van bijdragen.
Tenzij u uitdrukkelijk iets anders aangeeft, zal elke
bijdrage die voor opname in het werk door u of
de licentiegever wordt ingediend onder de algemene
voorwaarden van deze licentie zijn, zonder aanvullende
algemene voorwaarden. Ondanks het bovenstaande
zal niets hierin de voorwaarden van een afzonderlijke
licentieovereenkomst die u met de licentiegever met
betrekking tot dergelijke bijdragen hebt afgesloten,
vervangen of aanpassen.
6. Handelsmerken.
Deze licentie geeft geen toestemming voor het gebruik
van de handelsnamen, handelsmerken, servicemerken
of productnamen van de licentiegever, behalve waar
nodig voor redelijk en normaal gebruik in het beschrijven
van de origine van het werk en reproductie van de
inhoud van het VERMELDING-bestand.
7. Uitsluiting van garantie.
Tenzij vereist door toepasselijk recht of schriftelijk
overeengekomen biedt licentiegever het werk (en
elke partij die de bijdragen levert) op een 'AS-IS'-
BASIS, ZONDER GARANTIES OF VOORWAARDEN,
noch expliciet, noch impliciet, met inbegrip van,
maar niet beperkt tot garanties of voorwaarden
van TITEL, NIET-INBREUK, VERKOOPBAARHEID of
GESCHIKTHEID VOOR EEN BEPAALD DOEL, AAN.
U alleen bent verantwoordelijk voor het bepalen van
de geschiktheid van het gebruik of distribueren van
het werk en draagt de eventuele risico's die gepaard
180
1867 - 007 - 10.01.2024
gaan met uw uitoefening van toestemming onder deze
licentie. 8. Beperking van aansprakelijkheid. In geen
omstandigheden en onder geen wettelijke theorie, of
dit nu een onrechtmatige daad (met inbegrip van
nalatigheid), overeenkomst of anderszins is, tenzij
vereist door toepasselijk recht (zoals opzettelijke en grof
nalatige handelingen) of schriftelijk overeengekomen,
is een bijdrager niet aansprakelijk voor schade,
inclusief directe, indirecte, bijzondere, incidentele of
gevolgschade van welke aard dan ook als gevolg van
deze licentie of het door het gebruik of het niet kunnen
gebruiken van het werk (met inbegrip van, maar niet
beperkt tot schade voor verlies van goodwill, stopzetting
van werk, een computerdefect of -storing of andere
commerciële schade of verliezen), zelfs als de bijdrager
op de hoogte is gebracht van de waarschijnlijkheid van
dergelijke schade.
9. Accepteren van de garantie of aanvullende
aansprakelijkheid.
Tijds het distribueren van het werk of de daarvan
afgeleide werken kunt u ervoor kiezen om acceptatie
van ondersteuning, garantie, vrijwaring of andere
aansprakelijkheidsverplichtingen en/of rechten die
consistent zijn met deze licentie aan te bieden en hier
geld voor te vragen. Bij het accepteren van dergelijke
verplichtingen mag u alleen namens uzelf en op eigen
verantwoordelijkheid handelen en niet namens andere
partijen die een bijdrage leveren en alleen u stemt
ermee in om elke bijdrager te vrijwaren, verdedigen en
schadeloos te stellen voor aansprakelijkheid veroorzaakt
door, of claims tegen een dergelijke bijdrager als
gevolg van uw acceptatie van een dergelijke garantie
of aanvullende aansprakelijkheid. EINDE ALGEMENE
VOORWAARDEN
1867 - 007 - 10.01.2024
181
CUPRINS
Introducere..................................................................182
Siguranţă.................................................................... 184
Asamblarea Aspire PE5-P4A......................................191
Funcţionarea...............................................................192
Întreținerea..................................................................194
Depanarea..................................................................197
Transportul și depozitarea...........................................198
Date tehnice................................................................199
Accesorii..................................................................... 200
Declarație de conformitate..........................................202
Licențe........................................................................ 203
Introducere
Descrierea produsului
Produsul Husqvarna Aspire P5-P4A este un dispozitiv
pentru tăierea crengilor pe baterie.
Produsul Husqvarna Aspire PE5-P4A este un dispozitiv
telescopic pentru tăierea crengilor pe baterie și cu
funcție telescopică.
Se depun eforturi constant pentru a vă spori
siguranța și eficiența în timpul funcționării. Adresați-
vă reprezentantului de service pentru informații
suplimentare.
Domeniul de utilizare
Utilizați produsul pentru a tăia ramurile și crengile. Nu
utilizați produsul pentru alte sarcini.
Ghid rapid
Scanați codul QR pentru sfaturi de utilizare a produsului.
(Fig. 27)
Prezentare generală a produsului
(Fig. 1)
1. Dispozitiv pentru tăierea crengilor
2. Apărătoare lanț de ferăstrău
3. Șină de ghidaj
4. Buton de blocare pentru capacul de protecție
5. Dispozitiv de blocare întrerupător, dispozitiv pentru
tăierea crengilor
6. Întrerupător, dispozitiv pentru tăierea crengilor
7. Interfață utilizator
8. Mâner principal, dispozitiv pentru tăierea crengilor
9. Baterie
10. Buton de blocare pentru dispozitiv pentru tăierea
crengilor
11. Arbore
12. Funcție telescopică
13. Buton de blocare
14. Întrerupător, dispozitiv telescopic pentru tăierea
crengilor
15. Dispozitiv de blocare întrerupător, dispozitiv
telescopic pentru tăierea crengilor
16. Buton de eliberare a bateriei
17. Conector
18. Încărcător de baterii
19. Indicator de pornire și avertizare
20. Apărătoare de transport
21. Manualul operatorului
22. Cârlig pentru dispozitiv pentru tăierea crengilor,
șuruburi și dibluri
23. Cârlig pentru dispozitiv telescopic pentru tăierea
crengilor, șuruburi și dibluri
24. Ulei bio pentru lanț
25. Cheie hexagonală
Simbolurile de pe produs
(Fig. 2)
AVERTISMENT: Acest produs poate
fi periculos și poate cauza vătămări
corporale grave sau decesul operatorului
sau al altor persoane. Acționați cu grijă și
utilizați corect produsul.
(Fig. 3)
Citiți cu atenție manualul operatorului
și asigurați-vă că înțelegeți instrucțiunile
înainte de a utiliza produsul.
(Fig. 4)
Pentru Aspire P5-P4A: Utilizați ochelari de
protecție omologați.
(Fig. 5)
Pentru Aspire PE5-P4A: Utilizați o cască
de protecție în locuri unde pot cădea
obiecte pe dvs. Utilizați un sistem
omologat de protecție a auzului. Utilizați
ochelari de protecție omologați.
(Fig. 6)
Utilizați mănuși de protecție omologate.
(Fig. 7)
Utilizați ghete pentru regim greu de lucru,
rezistente la alunecare. (Aplicabil numai
182 1867 - 007 - 10.01.2024
pentru dispozitivul telescopic pentru
tăierea crengilor.)
(Fig. 8)
Curent continuu.
(Fig. 9)
Tensiune nominală, V
(Fig. 10)
Nu expuneți la ploaie.
(Fig. 11)
Umplerea cu ulei pentru lanț.
(Fig. 12)
Direcția de rotație, lanț de ferăstrău.
(Fig. 13)
Risc de rănire. Țineți mâinile departe de
lanțul ferăstrăului.
(Fig. 14)
Rotiți spre stânga pentru a slăbi butonul
rotativ și spre dreapta pentru a-l strânge.
(Fig. 15)
Produsul respectă directivele UE
aplicabile.
(Fig. 16)
Acest produs este în conformitate cu
reglementările aplicabile din Regatul Unit.
(Fig. 17)
Etichetă privind emisiile de zgomot
în mediu, conform directivelor și
reglementărilor din UE și Regatul Unit
și legislației din New South Wales
„Regulamentul privind măsurile de
protecție a mediului (controlul zgomotului)
din 2017”. Nivelul de putere sonoră
garantat al produsului este specificat în
Datele tehnice de pe pagină
Date tehnice
la pagina 199
și pe etichetă.
(Fig. 18)
Nici produsul și nici ambalajul său nu pot
fi tratate ca deșeuri menajere. Reciclați-l la
un centru de reciclare pentru echipamente
electrice și electronice.
(Fig. 21) Acest produs nu este izolat electric. Dacă produsul atinge sau se apropie de ca-
blurile electrice de înaltă tensiune ar putea conduce la deces sau vătămări grave.
Electricitatea poate sări dintr-un punct în altul prin formarea arcurilor electrice. Cu
cât este tensiunea mai mare, cu atât este mai mare este distanța la care poate
sări electricitatea. Electricitatea se poate deplasa, de asemenea, prin ramuri și
alte obiecte, mai ales dacă acestea sunt ude. Păstrați întotdeauna o distanță de
cel puțin 10 m între produs și cablurile electrice de înaltă tensiune și/sau orice
obiecte care le ating. Dacă trebuie să lucrați în intervalul acestei distanțe sigure,
trebuie să contactați întotdeauna compania relevantă de electricitate pentru a vă
asigura că alimentarea este oprită înainte de a începe lucrul.
Operatorul produsului trebuie să se asigure, în timp ce lucrează, că nicio persoa-
nă și niciun animal nu se apropie la mai puțin de 15 metri. (Aplicabil numai pentru
dispozitivul telescopic pentru tăierea crengilor.)
(Fig. 22) Plăcuța de identificare sau imprimarea laser indică numărul de serie. aaaa este
anul fabricației și ss este săptămâna fabricației.
Nota: Alte simboluri/etichete de pe produs se referă la
cerințe de certificare specifice pentru anumite piețe.
Simbolurile de pe baterie și/sau de pe
încărcător
(Fig. 23)
Reciclați acest pro-
dus la un centru de
reciclare pentru echi-
pamente electrice și
electronice. (Este va-
labilă numai pentru
Europa)
(Fig. 24) Utilizați bateria numai
în produse de la par-
tenerii Sistemului PO-
WER FOR ALL.
(Fig. 25) Protejați bateria împotriva căldurii, de
exemplu împotriva expunerii continue la
lumină solară intensă, a focului, murdă-
riei, apei și umezelii. Există risc de ex-
plozie și de scurtcircuit.
(Fig. 26)
(Fig. 19)
Utilizați și păstrați încărcătorul de baterii
numai în interior.
(Fig. 20)
Izolație dublă.
1867 - 007 - 10.01.2024 183
Deteriorarea produsului
Nu suntem responsabili pentru deteriorarea produsului
dacă:
• produsul este reparat necorespunzător.
• produsul este reparat cu piese care nu provin de la
producător sau care nu sunt aprobate de acesta.
• produsul are un accesoriu care nu provine de la
producător sau care nu este aprobat de acesta.
• produsul nu este reparat la un centru de service
omologat sau de o autoritate omologată.
Producător
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Siguranţă
Definiții privind siguranța
Avertismentele, atenționările și notele sunt utilizate
pentru a desemna părți foarte importante din manual.
AVERTISMENT: Se utilizează dacă
există risc de vătămare sau de deces
pentru operator sau pentru trecători, în cazul
în care instrucțiunile din manual nu sunt
respectate.
ATENŢIE: Se utilizează dacă există
un risc de deteriorare a produsului, a altor
materiale sau a zonelor învecinate, dacă
instrucțiunile din manual nu sunt respectate.
Nota: Se utilizează pentru a furniza mai multe
informații care sunt necesare într-o situație dată.
Avertismente generale privind
siguranța uneltelor electrice
AVERTISMENT: Citiți toate
avertismentele privind siguranța și toate
instrucțiunile. Nerespectarea avertismentelor
și instrucțiunilor poate avea ca rezultat șocuri
electrice, incendii și/sau leziuni grave.
Nota: Păstrați toate avertismentele și instrucțiunile
pentru consultări ulterioare. Termenul „unealtă electrică”
folosit în avertismente se referă la unealta electrică (cu
cablu) acționată de la rețeaua de alimentare sau la
unealta electrică (fără cablu) acționată de baterii.
Siguranța zonei de lucru
• Păstrați zona de lucru curată și bine iluminată.
Zonele dezordonate sau întunecoase provoacă
accidente.
• Nu acționați uneltele electrice în atmosfere
explozive, cum ar fi prezența lichidelor, a gazelor
sau a prafului inflamabil. Uneltele electrice produc
scântei care pot aprinde praful sau aburii.
•
Țineți la distanță copiii și alte persoane în timpul
acționării unei unelte electrice. Distragerea atenției
poate cauza pierderea controlului.
Siguranța privind echipamentele electrice
• Ștecherele uneltei electrice trebuie să corespundă
prizei. Este interzisă modificarea de orice fel a fișei.
Nu folosiți prize adaptoare pentru unelte electrice
cu pământare. Fișele nemodificare și prizele potrivite
reduc pericolul electrocutării.
• Evitați contactul cu corpul a suprafețelor de
împământare sau legate la masă, cum ar fi țevi,
radiatoare, plite și răcitoare. Există un pericol sporit
de electrocutare dacă împământarea sau legarea la
masă se face prin corpul dvs.
• Nu expuneți uneltele electrice la ploaie sau la
condiții de umezeală. Apa care pătrunde într-o
unealtă electrică va spori pericolul de electrocutare.
• Nu folosiți cablul în mod abuziv. Nu utilizați niciodată
cablul la transportarea, tragerea sau deconectarea
uneltei electrice. Feriți cablul de căldură, ulei,
muchii ascuțite sau părțile în mișcare ale aparatului.
Cablurile deteriorate sau încurcate cresc riscul
electrocutării.
• Când acționați o unealtă electrică în exterior,
utilizați un cordon de racord potrivit pentru utilizarea
în exterior. Folosirea unui cablu adecvat pentru
utilizarea la exterior reduce riscul de electrocutare.
• Dacă funcționarea unei unelte electrice într-o locație
cu umiditate mare nu poate fi evitată, utilizați o sursă
cu întrerupătoare de scurtcircuit pentru legare la
masă (GFCI). Folosirea unui dispozitiv GFCI reduce
pericolul de electrocutare.
Siguranța personală
• Pericol! Nu utilizați în apropierea cablurilor electrice
de tensiune. Unitatea nu a fost proiectată să
asigure protecție la electrocutare în eventualitatea
contactului cu cablurile electrice suspendate.
Consultați reglementările locale pentru a determina
distanțele sigure față de cablurile electrice
suspendate și asigurați-vă că poziția de operare este
sigură înainte de a opera dispozitivul de tăiere a
crengilor cu lanț de ferăstrău.
• Fiți atent la ceea ce faceți și operați unealta electrică
în baza simțului practic. Nu utilizați o unealtă
electrică când sunteți obosit sau sub influența
184
1867 - 007 - 10.01.2024
drogurilor, a alcoolului sau a medicamentelor. Un
moment de neatenție în timpul acționării uneltelor
electrice poate duce la răniri grave.
• Utilizați echipamentul personal de protecție. Purtați
întotdeauna ochelari de protecție. Echipamentul de
protecție, cum ar fi masca de praf, încălțămintea
de protecție antiderapantă, casca sau dispozitivele
de protecție pentru urechi utilizate în condiții
corespunzătoare, va reduce rănirile.
• Evitați pornirea accidentală. Verificați dacă
comutatorul este în poziția OPRIT înainte de
conectarea la o sursă de alimentare și/sau la
baterii, înainte de ridicarea sau transportarea uneltei.
Transportarea uneltelor electrice având degetul
poziționat pe comutator sau activarea uneltelor
electrice care au comutatorul pornit pot provoca
accidente.
• Îndepărtați toate cheile de reglare sau cheile fixe
înaintea pornirii uneltei electrice. O cheie fixă sau o
cheie rămasă atașată la o piesă rotativă a uneltei
electrice poate duce la răniri.
• Nu vă întindeți prea mult. Păstrați mereu o postură și
un echilibru corespunzătoare. Aceasta lucru permite
un control mai bun al uneltei electrice în situații
neașteptate.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi
sau bijuterii. Țineți părul, îmbrăcămintea și mănușile
departe de piesele în mișcare. Hainele largi,
bijuteriile sau părul lung pot fi prinse în piesele în
mișcare.
• Dacă dispozitivele sunt dotate cu racorduri la
instalații de extragere și colectare a prafului,
asigurați-vă că acestea sunt conectate și utilizate
corespunzător. Colectarea prafului poate reduce
pericolele provocate de acesta.
• Nu vă încredeți în familiaritatea dobândită din
utilizarea frecventă a uneltelor; prin urmare, nu
ignorați principiile de siguranță ale uneltelor. O
acțiune neglijentă poate duce la vătămări corporale
grave într-o fracțiune de secundă.
• Emisiunea de vibrații din timpul folosirii efective a
uneltei electrice poate fi diferită față de valoarea
declarată, în funcție de modul în care este utilizată
unealta. Operatorii trebuie să identifice măsurile de
siguranță necesare pentru a se proteja, pe baza
estimării expunerii în condițiile de folosire efectivă
(luând în calcul toate părțile ciclului de funcționare,
ca de exemplu momentele în care unealta este
oprită și cele în care funcționează în gol, fără ca
întrerupătorul să fie acționat).
Utilizarea și întreținerea uneltei electrice
• Nu forțați unealta electrică. Utilizați unealta electrică
potrivită pentru aplicația dvs. Unealta electrică
potrivită va efectua lucrarea mai rapid și în condiții
de siguranță mai bune la viteza de lucru pentru care
a fost proiectată.
• Nu utilizați unealta electrică în cazul în care nu
poate fi pornită sau oprită de la comutator. Orice
unealtă electrică imposibil de controlat cu ajutorul
comutatorului este periculoasă și trebuie reparată.
• Deconectați ștecherul de la sursa de alimentare
și/sau bateria uneltei electrice înainte de a face
reglări, de a schimba accesorii sau de a depozita
unelte electrice. Astfel de măsuri preventive de
siguranță reduc riscul pornirii accidentale a uneltei
electrice.
• Nu lăsați uneltele electrice nefolosite la îndemâna
copiilor și nu permiteți persoanelor care nu sunt
familiarizate cu unealta electrică sau cu aceste
instrucțiuni să o acționeze. Uneltele electrice sunt
periculoase în mâinile utilizatorilor neinstruiți.
• Întrețineți uneltele electrice. Verificați centrarea
sau legarea incorectă a pieselor în mișcare,
ruperea pieselor și orice alte stări care pot afecta
funcționarea uneltei electrice. Dacă este avariată,
duceți unealta electrică la reparat înainte de a o
utiliza. Multe accidente sunt provocate de uneltele
electrice prost întreținute.
• Păstrați uneltele de tăiere ascuțite și curate. Este
mai puțin probabil ca uneltele de tăiere cu tăișuri
ascuțite întreținute corespunzător să se blocheze și
sunt mai ușor de controlat.
• Utilizați unealta electrică, accesoriile și piesele din
unealtă, etc. în conformitate cu aceste instrucțiuni,
luând în considerare și condițiile de lucru și
activitatea care urmează să fie efectuată. Utilizarea
uneltelor electrice pentru operații diferite de cele
pentru care sunt destinate poate duce la apariția de
situații periculoase.
• Mențineți mânerele și suprafețele de prindere
uscate, curate, fără ulei și unsoare. Mânerele
și suprafețele de prindere alunecoase nu permit
manipularea și controlul în siguranță al uneltei în
situații neprevăzute.
Utilizarea și întreținerea uneltei cu baterie
• Reîncărcați numai cu încărcătorul specificat de
producător. Un încărcător adecvat pentru un tip de
baterie poate constitui pericol de incendiu atunci
când este utilizat cu un alt tip de baterie.
• Utilizați uneltele electrice numai cu bateriile special
indicate. Utilizarea unui alt tip de acumulatori poate
constitui pericol de vătămări corporale și de incendiu.
• Când acumulatorul nu este utilizat, păstrați-l departe
de alte obiecte metalice, precum agrafe de birou,
monede, chei, cuie, șuruburi sau alte obiecte mici
de metal, care pot crea o conexiune între borne.
Scurtcircuitarea bornelor bateriei poate cauza arsuri
sau incendii.
• În condiții de utilizare neadecvată, din baterie pot ieși
stropi de lichid; evitați contactul. Totuși, dacă intrați
accidental în contact cu lichidul respectiv, spălați cu
apă. Dacă lichidul intră în contact cu ochii, consultați
un medic. Lichidul care se scurge din baterie poate
cauza iritații sau arsuri.
• Nu utilizați acumulatori sau unelte deteriorate sau
modificate. Bateriile deteriorate sau modificate pot
prezenta un comportament impredictibil, care poate
1867 - 007 - 10.01.2024
185
duce la incendii, explozii sau pericol de vătămări
corporale.
• Nu expuneți acumulatorii sau uneltele la flăcări
sau temperaturi excesive. Expunerea la flăcări sau
la temperaturi de peste 130°C/266°F poate cauza
explozii.
• Urmați toate instrucțiunile de încărcare și nu
încărcați acumulatorul sau unealta în afara
intervalului de temperatură specificat în instrucțiuni.
Încărcarea incorectă sau la temperaturi în afara
intervalului specificat poate duce la deteriorarea
bateriei și crește pericolul de incendiu.
Service
• Cereți ca unealta dvs. electrică să fie reparată
numai de un tehnician de reparații calificat, care
să folosească numai piese de schimb identice.
Acest lucru va asigura păstrarea siguranței uneltei
electrice.
• Nu reparați niciodată acumulatori deteriorați.
Repararea acumulatorilor trebuie efectuată numai de
către producător sau de către furnizorii de servicii
autorizați.
Avertismente de siguranță pentru dispozitivul
de tăiere a crengilor - siguranță personală
• Feriți toate părțile corpului de lanțul ferăstrăului
atunci când utilizați dispozitivul de tăiere a crengilor.
Înainte de a porni dispozitivul de tăiere a crengilor,
asigurați-vă că lanțul de ferăstrău al acestuia nu
atinge niciun obiect. Un moment de neatenție în
timpul operării dispozitivelor de tăiere a crengilor
poate conduce la prinderea hainelor sau a părților
corpului în lanțul ferăstrăului.
• Prindeți întotdeauna dispozitivul de tăiere a crengilor
cu mâna dreaptă de mânerul din spate și cu mâna
stângă de mânerul frontal. Dacă țineți motoferăstrăul
cu mâinile poziționate invers, sporește pericolul
de vătămări corporale; prin urmare, nu inversați
niciodată mâinile.
• Țineți dispozitivul de tăiat crengi numai de
suprafețele de prindere izolate, deoarece lanțul
ferăstrăului poate atinge circuitele ascunse sau
propriul fir. Lanțul de ferăstrău care intră în contact
cu un fir sub tensiune poate face ca părțile metalice
ale dispozitivului de tăiere a crengilor să intre sub
tensiune și poate electrocuta operatorul.
• Purtați ochelari de protecție. Se recomandă
echipament de protecție suplimentar pentru urechi,
cap, mâini și picioare. Echipamentul de protecție
adecvat reduce vătămările corporale provocate de
resturile expulzate sau de contactul accidental cu
lanțul ferăstrăului.
• Păstrați întotdeauna puncte de sprijin adecvate
și acționați motoferăstrăul numai când stați pe
o suprafață fixă, sigură și orizontală. Suprafețele
alunecoase sau instabile pot cauza pierderea
echilibrului sau a controlului dispozitivului de tăiere
a crengilor.
•
Când tăiați o creangă întinsă, fiți atenți la recul.
Când tensiunea din fibrele de lemn este eliberată,
creanga aflată sub tensiune elastică poate lovi
operatorul și/sau poate face ca dispozitivul de tăiere
a crengilor să se miște necontrolat.
• Fiți extrem de atent când tăiați tufișuri și puieți.
Materialul subțire se poate prinde în dispozitivul de
tăiere a crengilor și poate fi proiectat către dvs. sau
vă poate dezechilibra.
• Urmați instrucțiunile pentru ungerea, tensionarea
lanțului și schimbarea șinei și a lanțului. Un lanț
tensionat sau uns necorespunzător se poate rupe
sau poate mări pericolul de recul.
• Transportați dispozitivul de tăiere a crengilor de
mânerul frontal, oprit și îndepărtat de corp. Când
transportați sau depozitați dispozitivul de tăiere
a crengilor, montați întotdeauna capacul șinei de
ghidaj. Manevrarea corespunzătoare a dispozitivului
de tăiere a crengilor reduce posibilitatea de contact
accidental cu lanțul mobil al ferăstrăului.
• Tăiați numai lemn. Nu utilizați dispozitivul de tăiere a
crengilor pentru alte scopuri. De exemplu: nu utilizați
dispozitivul de tăiere a crengilor pentru a tăia metal,
plastic, zidărie sau alte materiale de construcție
decât cele din lemn. Utilizarea dispozitivului de tăiere
a crengilor pentru alte operații decât cele pentru
care a fost proiectat poate conduce la o situație
periculoasă.
• Mențineți mânerele uscate, curate, fără ulei și
unsoare. Mânerele cu grăsime sau ulei devin
alunecoase, conducând la pierderea controlului.
• Nu încercați să doborâți un copac până când nu ați
înțeles care sunt riscurile și cum le puteți evita. În
timpul doborârii unui copac, se pot produce vătămări
corporale grave operatorului sau persoanelor din
apropiere.
• Acest dispozitiv de tăiere a crengilor nu este
destinat doborârii copacilor.Utilizarea dispozitivului
de tăiere a crengilor pentru alte operații decât
cele prevăzute ar putea produce vătămări corporale
grave operatorului sau persoanelor din apropiere.
• Recomandăm energic începătorilor să practice
tăierea buștenilor pe o capră sau un cadru de tăiat
lemne.
Avertismente de siguranță generale pentru
dispozitivul de tăiere a crengilor
Respectați toate instrucțiunile atunci când eliminați
materialul blocat, depozitați sau efectuați lucrări de
service pentru dispozitivul de tăiere a crengilor.
Asigurați-vă că comutatorul este oprit și acumulatorul
este scos din produs. Acționarea accidentală a
dispozitivului de tăiere a crengilor în timpul eliminării
materialului blocat sau efectuării lucrărilor de service
poate cauza vătămări corporale grave.
186
1867 - 007 - 10.01.2024
Instrucțiuni generale de siguranță
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Scoateți bateria, pentru a preveni pornirea
accidentală a produsului.
• Acest produs este o unealtă periculoasă dacă nu
sunteți atent sau dacă utilizați produsul incorect.
Acest produs poate cauza vătămări corporale grave
sau decesul operatorului sau al altor persoane.
• Nu utilizați produsul dacă specificația sa inițială se
modifică. Nu modificați o componentă a produsului
fără aprobarea producătorului. Utilizați numai piese
omologate de producător. Vătămările corporale sau
decesul constituie un posibil rezultat al întreținerii
incorecte.
• Verificați produsul înainte de utilizare. Consultați
Dispozitivele de siguran
ț
ă de pe produs la pagina
188
și
Între
ț
inerea la pagina 194
. Nu folosiți
produse deteriorate sau care nu funcționează corect.
Efectuați verificările de siguranță, instrucțiunile de
întreținere și de service descrise în acest manual.
• Copiii trebuie supravegheați, pentru a vă asigura
că nu se joacă cu produsul. Nu permiteți copiilor
sau altor persoane neinstruite cu privire la operarea
produsului și/sau a bateriei să le utilizeze sau să le
depaneze. Este posibil ca reglementările locale să
limiteze vârsta operatorului.
• Păstrați produsul într-o zonă restricționată, pentru
a împiedica accesul copiilor sau al persoanelor
neautorizate.
• Nu depozitați produsul la îndemâna copiilor.
• Nu modificați sub nicio formă designul produsului
fără permisiunea producătorului. Utilizați întotdeauna
accesorii originale. Modificările și/sau accesoriile
neautorizate pot avea drept rezultat vătămări
corporale grave sau decesul operatorului și al altor
persoane.
Nota:
Utilizarea poate fi reglementată de legislația
națională sau locală. Respectați reglementările
aplicabile.
Instrucțiuni de siguranță pentru utilizare
AVERTISMENT:
Înainte de a utiliza
produsul, citiți și respectați instrucțiunile de
avertizare de mai jos.
• Asigurați-vă că nicio persoană și niciun animal nu se
apropie la mai mult de 15 m (50 ft.) în timp ce lucrați.
Atunci când mai mulți operatori lucrează în aceeași
zonă, distanța de siguranță trebuie să fie de cel puțin
15 m. În caz contrar, există riscul unor vătămări
corporale grave. Opriți produsul imediat dacă se
apropie cineva. Nu rotiți niciodată produsul în jur
fără a verifica mai întâi în spatele dvs., pentru a vă
asigura că nu se află nimeni în zona de siguranță.
• Nu utilizați niciodată produsul pe vreme nefavorabilă,
de exemplu pe ceață densă sau ploaie abundentă,
pe vânt puternic, la temperaturi exterioare foarte
scăzute etc. Lucrul la temperaturi extrem de ridicate
poate provoca supraîncălzirea produsului. Lucrul
în condiții de vreme nefavorabilă este obositor și,
adesea, atrage elemente de risc suplimentar, cum ar
fi pământ înghețat, direcții de doborâre imprevizibile
etc.
• Nu permiteți copiilor să folosească produsul sau
să stea în apropierea acestuia. Deoarece produsul
poate fi pornit cu ușurință, copiii îl pot porni dacă nu
sunt supravegheați atent. Există riscul unor vătămări
corporale grave. Deconectați bateria dacă produsul
nu se află sub supraveghere atentă.
• Asigurați-vă că oamenii, animalele sau alte lucruri nu
vă pot afecta controlul asupra produsului sau că nu
vin în contact cu accesoriul de tăiere sau obiectele
desprinse care sunt proiectate de accesoriul de
tăiere.
• Ascultați semnalele de avertisment sau strigătele
când purtați echipament pentru protecția auzului.
Îndepărtați întotdeauna protecția pentru auz imediat
ce se oprește produsul.
• Expunerea prelungită la vibrații poate conduce la
afecțiuni circulatorii sau la deteriorări ale nervilor
la persoanele cu circulație defectuoasă. Discutați
cu medicul dacă prezentați simptome de expunere
prelungită la vibrații. Astfel de simptome includ
amorțeală, pierderea sensibilității tactile, gâdilături,
ciupituri, durere, pierderea forței, modificări în
culoarea sau în starea pielii. Aceste simptome apar
de obicei la degete, la mâini sau la încheieturi.
• Nu utilizați niciodată un accesoriu de tăiere fără
o apărătoare aprobată. Dacă este montată o
apărătoare incorectă sau defectă, aceasta poate
provoca vătămări corporale grave.
• Opriți întotdeauna produsul, scoateți bateria și
asigurați-vă că echipamentul de tăiere se oprește
complet înainte de a începe să efectuați orice lucrare
la produs. Nerespectarea instrucțiunilor de ascuțire
mărește considerabil pericolul de recul.
• Dacă întâlniți o situație în care nu știți sigur cum
să procedați, trebuie să întrebați un specialist.
Contactați distribuitorul sau atelierul de service.
Evitați utilizările care, în opinia dvs., vă depășesc
abilitățile.
• Evitați utilizările care, în opinia dvs., vă depășesc
abilitățile.
• Nu utilizați niciodată produsul dacă sunteți obosit,
dacă ați consumat alcool, droguri, medicamente
sau alte substanțe care v-ar putea afecta vederea,
atenția, coordonarea sau judecata.
• Produsul poate fi aruncat violent într-o parte când
vârful șinei de ghidaj intră în contact cu un obiect fix.
Acesta se numește recul. Un recul poate fi suficient
de violent pentru a propulsa produsul/operatorul în
orice direcție și este posibil să pierdeți controlul
1867 - 007 - 10.01.2024
187
asupra produsului. Evitați tăierea cu vârful șinei de
ghidaj.
• Nu utilizați produsul decât în situații în care puteți
cere ajutor în caz de accident.
• Păstrați un echilibru optim și stabilitatea picioarelor.
Asigurați-vă că vă puteți deplasa și sta în picioare
în siguranță. Verificați zona din jurul dvs. pentru
posibile obstacole (rădăcini, pietre, crengi, șanțuri
etc.) în caz că trebuie să vă deplasați brusc. Aveți
mare grijă în timp ce lucrați pe teren în pantă.
• Aveți mare grijă când tăiați un copac care este
tensionat. Un copac tensionat poate reveni în poziția
normală înainte sau după ce este tăiat. Dacă vă
poziționați incorect sau tăiați în locul nepotrivit,
copacul vă poate lovi pe dvs. sau produsul și poate
provoca pierderea controlului. Ambele situații pot
cauza vătămări corporale grave.
• Utilizați hamul pentru a susține greutatea produsului
și pentru a face manevrarea acestuia mai ușoară.
• Pentru Aspire P5-P4A: Țineți produsul cu mâna
dreaptă sau stângă. Țineți mâinile și alte părți ale
corpului departe de lanțul ferăstrăului.
(Fig. 28)
• Pentru Aspire PE5-P4A: Țineți întotdeauna produsul
cu ambele mâini. Țineți produsul pe partea dreaptă a
corpului.
(Fig. 29)
• Înainte de a elimina materialele nedorite din produs,
opriți motorul și asigurați-vă că lanțul ferăstrăului nu
se mai rotește.
• Opriți produsul înainte de a vă deplasa într-o altă
zonă. Atașați apărătoarea pentru transport înainte
de a căra sau de a transporta produsul pe orice
distanță.
• Nu lăsați niciodată produsul jos atunci când este
activat decât dacă aveți o vizibilitate bună asupra
acestuia.
• Dacă produsul este operat la temperaturi sub -10 °C,
produsul și bateria trebuie depozitate într-un spațiu
încălzit timp de cel puțin 24 ore înainte de a începe
lucrul.
• Nu staționați niciodată direct sub o creangă în curs
de tăiere. Acest lucru poate conduce la vătămări
corporale grave sau chiar fatale.
• Respectați regulile de siguranță aplicabile pentru
lucrul în vecinătatea cablurilor electrice suspendate.
• Acest produs nu este izolat electric. Dacă produsul
atinge sau se apropie de cablurile electrice de înaltă
tensiune ar putea conduce la deces sau vătămări
corporale grave. Electricitatea poate sări dintr-un
punct în altul prin formarea arcurilor electrice. Cu
cât este tensiunea mai mare, cu atât este mai
mare este distanța la care poate sări electricitatea.
Electricitatea se poate deplasa, de asemenea, prin
ramuri și alte obiecte, mai ales dacă acestea sunt
ude. Păstrați întotdeauna o distanță de cel puțin
10 m între produs și cablurile electrice de înaltă
tensiune și/sau obiectele care le ating. Dacă trebuie
să lucrați în intervalul acestei distanțe sigure, trebuie
să contacta
ți întotdeauna compania relevantă de
electricitate pentru a vă asigura că alimentarea este
oprită înainte de a începe lucrul.
• Un lanț de ferăstrău tocit poate crește pericolul de
accidente.
Echipament de protecție personală
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Utilizați întotdeauna echipamente de protecție
personală atunci când folosiți produsul.
Echipamentele de protecție personală nu pot elimina
complet riscul de rănire, însă pot reduce gravitatea
rănilor în cazul unui accident. Distribuitorul vă poate
ajuta să alegeți echipamentul corect.
• Utilizați o cască dacă există riscul de a cădea
obiecte pe dvs.
(Fig. 30)
• Utilizați un sistem omologat de protecție a auzului.
(Fig. 31)
• Utilizați ochelari de protecție omologați. Dacă utilizați
un vizor de protecție, trebuie să purtați și ochelari
de protecție. Ochelarii de protecție trebuie să fie
conformi cu standardul ANSI Z87.1 în S.U.A. sau EN
166 în țările din UE.
(Fig. 32)
• Purtați mănuși atunci când este necesar, de exemplu
atunci când conectați, inspectați sau curățați
echipamentul de tăiere.
(Fig. 33)
• Utilizați cizme sau pantofi de protecție cu tălpi anti-
alunecare.
(Fig. 34)
• Purtați pantaloni pentru protecție împotriva
ferăstraielor.
• Purtați haine din țesături rezistente. Purtați
întotdeauna pantaloni lungi, din material gros, și
îmbrăcăminte cu mâneci lungi. Nu purtați haine largi,
care se pot prinde în smicele și ramuri. Nu purtați
bijuterii, pantaloni scurți, pantofi decupați și nu lucrați
în picioarele goale. Strângeți-vă părul în siguranță,
deasupra umerilor.
• Păstrați la îndemână echipament de prim ajutor.
(Fig. 35)
Dispozitivele de siguranță de pe produs
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
În această secțiune sunt descrise caracteristicile de
siguranță al produsului, scopul său și modul în care
188
1867 - 007 - 10.01.2024
trebuie efectuate verificările și întreținerea pentru a
asigura funcționarea corectă. A se vedea instrucțiunile
din capitolul
Prezentare generală a produsului la pagina
182
pentru a afla unde sunt amplasate aceste piese pe
produsul dvs.
Durata de viață a produsului se poate reduce, iar riscul
de accidente se poate mări dacă întreținerea produsului
nu este efectuată corect, iar reglarea și/sau reparațiile
nu sunt executate în mod profesional. Dacă aveți nevoie
de informații suplimentare, contactați cel mai apropiat
furnizor de service.
AVERTISMENT: Nu utilizați
niciodată un produs cu componente de
siguranță deteriorate. Echipamentul de
siguranță al produsului trebuie inspectat
și întreținut conform indicațiilor din acest
capitol. Dacă produsul nu trece oricare
dintre următoarele verificări, contactați
agentul de service pentru reparații.
ATENŢIE: Toate activităţile de service
şi de reparaţii de pe aparat necesită
instruire specială. Acest lucru este adevărat
în special în legătură cu echipamentul
de siguranță al aparatului. În cazul în
care aparatul dvs. nu trece de oricare
dintre verificările descrise mai jos, trebuie
să vă contactaţi agentul de service.
Atunci când achiziționați oricare dintre
produsele noastre, garantăm disponibilitatea
reparațiilor și service-ului profesionist. Dacă
vânzătorul cu amănuntul care vă vinde
aparatul nu este dealer de service, solicitați-i
adresa celui mai apropiat agent de service.
Pentru a verifica interfața cu utilizatorul Aspire P5-P4A
LED-urile verzi (A) indică starea de încărcare. LED-urile
verzi arată și că produsul este pornit.
1. Apăsați și mențineți apăsat butonul on/off (pornit/
oprit) (B). (Fig. 36)
a) Produsul este pornit când LED-urile verzi (A)
sunt aprinse.
b) Produsul este oprit când LED-urile verzi (A) sunt
stinse.
2. Consultați
Depanarea la pagina 197
dacă indicatorul
de avertisment (C) se aprinde intermitent.
Verificarea opritorului întrerupătorului
Dispozitivul de blocare al întrerupătorului previne
operarea accidentală. Dacă eliberați mânerul,
întrerupătorul și dispozitivul de blocare al acestuia se
deplasează înapoi în pozițiile lor inițiale.
1. Pentru Aspire PE5-P4A: Apăsați butonul de blocare
înainte. (Fig. 37)
2. Asigura
ți-vă că întrerupătorul este blocat atunci când
opritorul întrerupătorului este în poziția sa inițială.
a) Pentru Aspire P5-P4A: (Fig. 38)
b) Pentru Aspire PE5-P4A: (Fig. 39)
3. Apăsați dispozitivul de blocare a întrerupătorului
pe o parte și apoi pe cealaltă. Asigurați-vă
că dispozitivul de blocare a întrerupătorului se
deplasează înapoi în poziția inițială.
a) Pentru Aspire P5-P4A: (Fig. 40)
b) Pentru Aspire PE5-P4A: (Fig. 41)
4. Asigurați-vă că întrerupătorul și dispozitivul de
blocare aferent se mișcă liber și că arcul de rapel
funcționează corect.
a) Pentru Aspire P5-P4A: (Fig. 42)
b) Pentru Aspire PE5-P4A: (Fig. 43)
5. Porniți produsul, consultați
Funcţionarea la pagina
192
.
6. Aplicați viteza maximă.
7. Eliberați întrerupătorul și asigurați-vă că lanțul
ferăstrăului se oprește complet.
Instrucțiuni de siguranță pentru
echipamentele de tăiere
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Utilizați numai combinații de șină de ghidaj/lanț
de ferăstrău și echipamente de ascuțire aprobate.
Consultați
Între
ț
inerea la pagina 194
pentru
instrucțiuni.
• Purtați mănuși de protecție atunci când utilizați sau
efectuați întreținerea lanțului de ferăstrău. Un lanț
de ferăstrău care nu se mișcă poate provoca de
asemenea leziuni.
• Păstrați dinții ascuțiți corespunzător. Respectați
instrucțiunile și utilizați matrița recomandată. Un lanț
de ferăstrău care este deteriorat sau incorect ascuțit
crește pericolul de accidente.
(Fig. 44)
• Păstrați setarea corectă a calibrării adâncimii.
Respectați instrucțiunile și utilizați setarea
recomandată a calibrării adâncimii. O setare prea
mare a calibrării adâncimii crește pericolul de recul.
(Fig. 45)
• Asigurați-vă că lanțul de ferăstrău are întinderea
corectă. Dacă lanțul de ferăstrău nu este strâns pe
șina de ghidare, lanțul de ferăstrău poate sări de
pe șină. O întindere incorectă a lanțului de ferăstrău
crește uzura șinei de ghidare, a lanțului de ferăstrău
și a roții de antrenare a lanțului. Consultați
Accesorii
la pagina 200
.
(Fig. 46)
1867 - 007 - 10.01.2024
189
• Efectuați regulat întreținerea echipamentului de
tăiere și păstrați-l corect lubrifiat. Lubrifiați lanțul de
ferăstrău înainte de fiecare utilizare. Dacă lanțul de
ferăstrău nu este uns corect, crește riscul de uzură a
șinei de ghidare, a lanțului de ferăstrău și a roții de
antrenare a lanțului.
(Fig. 47)
Siguranța bateriei
AVERTISMENT: Citiți toate
instrucțiunile generale și de siguranță.
Nerespectarea instrucțiunilor generale și de
siguranță poate cauza șoc electric, incendii
și/sau răniri grave. Păstrați toate informațiile
de siguranță și instrucțiunile generale pentru
referințe ulterioare.
• Aceste instrucțiuni de siguranță se aplică numai la
bateriile reîncărcabile Li-ion de 18 V pentru sistemul
POWER FOR ALL.
• Utilizați bateria reîncărcabilă numai în produse de
la partenerii Sistemului POWER FOR ALL. Bateriile
reîncărcabile de 18 V etichetate cu POWER FOR
ALL sunt pe deplin compatibile cu următoarele
produse:
– Toate produsele sistemului pe baterii de 18 V
POWER FOR ALL.
– Toate produsele de 18 V de la partenerii
Sistemului POWER FOR ALL.
• Respectați recomandările privind bateriile din
manualul de utilizare al produsului dvs. Numai în
acest fel bateria reîncărcabilă și produsul pot fi
utilizate fără pericol, iar bateriile reîncărcabile pot fi
protejate împotriva supraîncărcării periculoase.
• Încărcați bateriile numai cu încărcătoarele
recomandate de producător sau de partenerii de
sistem POWER FOR ALL. Un încărcător care este
adecvat pentru un tip de baterie poate prezenta un
risc de incendiu atunci când este utilizat cu o altă
baterie.
• Bateria este livrată încărcată parțial. Pentru a
asigura capacitatea maximă a bateriei, încărcați
complet bateria în încărcător înainte de a utiliza
unealta electrică pentru prima dată.
• Păstrați bateriile într-un loc inaccesibil copiilor.
• Nu deschideți bateria. Există pericol de
scurtcircuitare.
• În caz de deteriorare și de utilizare
necorespunzătoare a bateriei, pot fi emiși vapori.
Bateria se poate aprinde sau poate exploda.
Asigurați-vă că zona este bine ventilată și solicitați
asistență medicală dacă resimțiți efecte adverse.
Vaporii pot irita sistemul respirator.
• Dacă este utilizată incorect sau dacă este
deteriorată, din baterie poate țâșni lichid inflamabil.
Trebuie evitat contactul cu acest lichid. Dacă intrați
accidental în contact cu el, clătiți-vă cu apă. Dacă
lichidul intră în contact cu ochii, solicitați asistență
medicală suplimentară.
Lichidul care iese din baterie
poate cauza iritații sau arsuri.
• Dacă bateria este deteriorată, lichidul poate ieși
din ea și poate acoperi suprafețele din apropiere.
Verificați piesele afectate. Curățați aceste piese sau
înlocuiți-le dacă este necesar.
• Nu scurtcircuitați bateria. Când bateria nu este
utilizată, păstrați-o la distanță de alte obiecte
metalice, precum agrafe de birou, monede, chei,
cuie, șuruburi sau alte obiecte mici de metal, care
pot crea o conexiune între borne. Scurtcircuitarea
bornelor bateriei poate cauza arsuri sau incendii.
• Bateria poate fi deteriorată de obiecte ascuțite, cum
ar fi cuie sau șurubelnițe sau de o forță aplicată
din exterior. Se poate produce un scurtcircuit intern,
ceea ce poate cauza arderea, emiterea de fum,
explozia sau supraîncălzirea bateriei.
• Nu reparați niciodată acumulatori deteriorați.
Repararea acumulatorilor trebuie efectuată numai de
către producător sau de către furnizorii de servicii
autorizați.
• Protejați bateria împotriva căldurii, de exemplu,
împotriva luminii solare intense continue, focului,
murdăriei, apei și umezelii. Există risc de explozie
și de scurtcircuit.
• Utilizați bateria din produs numai când temperatura
ambiantă este între -5 °C – 40 °C.
• Depozitați bateria numai la o temperatură ambiantă
între -20 °C – 50 °C. De exemplu, nu lăsați bateria în
mașină în timpul verii. La temperaturi < 0 °C, unele
dispozitive pot suferi o pierdere de energie.
• Încărcați bateria numai la o temperatură ambiantă
care se situează între 0 °C – +35 °C. Încărcarea în
afara acestui interval de temperatură poate crește
riscul de deteriorare a bateriei și reprezintă un pericol
de incendiu.
Siguranța încărcătorului de baterii
AVERTISMENT:
Citiți toate
instrucțiunile generale și de siguranță.
Nerespectarea instrucțiunilor generale și
de siguranță poate cauza șoc electric,
incendii și/sau răniri grave. Păstrați aceste
instrucțiuni într-un loc sigur. Utilizați
încărcătorul numai dacă puteți evalua pe
deplin toate funcțiile și le puteți efectua fără
restricții sau dacă ați primit instrucțiunile
corespunzătoare.
• Acest încărcător nu trebuie utilizat de copii sau
persoane cu limitări fizice, senzoriale sau mintale,
lipsite de experiență sau nefamiliarizate cu produsul.
Acest încărcător poate fi folosit de copii cu
vârsta de cel puțin 8 ani și persoane cu limitări
fizice, senzoriale sau mintale, lipsite de experiență
sau nefamiliarizate cu produsul dacă persoana
responsabilă pentru siguranța lor îi supraveghează
sau i-a instruit în utilizarea sigură a încărcătorului
și dacă înțeleg pericolele aferente. În caz contrar,
190
1867 - 007 - 10.01.2024
există riscul unor greșeli de utilizare și vătămări
corporale.
• Supravegheați copiii în timpul utilizării, curățării și
întreținerii. Acest lucru va împiedica copiii să se
joace cu încărcătorul.
• Încărcați numai baterii de 18 V POWER FOR ALL
cu o capacitate de 1,5 Ah. Tensiunea bateriei
trebuie să corespundă cu tensiunea de încărcare
a încărcătorului. Nu încărcați baterii care nu sunt
reîncărcabile. În caz contrar, există risc de incendiu
și de explozie.
• Folosiți încărcătorul numai în spații închise și
nu-l expuneți la condiții de umiditate. Apa care
pătrunde într-o unealtă electrică va spori pericolul de
electrocutare.
• Păstrați încărcătorul curat. Murdăria prezintă un risc
de șoc electric.
• Verificați întotdeauna încărcătorul, cablul și fișa
înainte de utilizare. Nu mai utilizați încărcătorul,
dacă descoperiți vreo deteriorare. Nu deschideți dvs.
înșivă încărcătorul, ci duceți-l la reparat numai la
Husqvarna sau la un centru de service post-vânzare
autorizat care folosește numai piese de schimb
originale. Încărcătoarele, cablurile și fișele deteriorate
cresc riscul de electrocutare.
• Nu utilizați încărcătorul pe o suprafață ușor
inflamabilă (de ex. hârtie, materiale textile etc.)
sau într-un mediu inflamabil. Există un risc de
incendiu din cauza încălzirii încărcătorului în timpul
funcționării.
• Nu acoperiți fantele de ventilație ale încărcătorului.
În caz contrar, încărcătorul se poate supraîncălzi și
nu mai funcționează corespunzător.
• Reîncărcați numai cu încărcătorul specificat de
producător. Un încărcător adecvat pentru un tip de
baterie poate constitui pericol de incendiu atunci
când este utilizat cu un alt tip de baterie.
• În caz de deteriorare și de utilizare
necorespunzătoare a bateriei, pot fi emiși, de
asemenea, vapori. Asigurați-vă că zona este bine
ventilată și solicitați asistență medicală dacă resimțiți
efecte adverse. Vaporii pot irita sistemul respirator.
• În condiții de utilizare abuzivă, din baterie se poate
scurge lichid. Trebuie evitat contactul cu acest lichid.
Dacă intrați accidental în contact cu el, clătiți-vă cu
apă. Dacă lichidul intră în contact cu ochii, solicita
ți
asistență medicală suplimentară. Lichidul care iese
din baterie poate cauza iritații sau arsuri.
• Produse vândute numai în Marea Britanie: Produsul
dvs. este echipat cu o fișă electrică aprobată BS
1363/A cu siguranță internă (aprobată de ASTA
conform BS 1362). Dacă ștecherul nu este potrivit
pentru prizele dvs. de curent, acesta trebuie tăiat
și în locul lui trebuie montat un ștecher adecvat de
către un agent de service clienți autorizat. Ștecherul
de înlocuire trebuie să aibă aceeași valoare a
siguranței ca și ștecherul original. Ștecherul tăiat
trebuie aruncat pentru a evita un posibil pericol de
electrocutare și nu trebuie introdus niciodată în altă
parte într-o priză de rețea.
Instrucțiuni de siguranță pentru
întreținere
AVERTISMENT: Înainte de a efectua
lucrări de întreținere asupra produsului, citiți
instrucțiunile de avertisment de mai jos.
• Scoateți bateria înainte de a efectua întreținerea,
alte verificări sau de a asambla produsul.
• Operatorul trebuie să efectueze numai operațiile
de întreținere și service indicate în acest manual
al operatorului. Apelați la reprezentantul de service
pentru întreținerea și service-ul de mai mare
amploare.
• Nu curățați niciodată bateria sau încărcătorul cu apă.
Detergentul puternic poate deteriora plasticul.
• Dacă nu efectuați operații de întreținere, durata de
viață a produsului scade, iar pericolul de accidente
crește.
• Este necesară instruirea profesională specială
pentru toate lucrările de service și reparații, mai ales
pentru dispozitivele de siguranță de pe produs. Dacă
nu toate verificările din acest manual al operatorului
sunt aprobate; după ce ați efectuat operațiile de
întreținere, apelați la reprezentantul de service. Vă
garantăm că există servicii profesionale de reparații
și service disponibile pentru produsul dvs.
• Utilizați doar piese de schimb originale.
Asamblarea Aspire PE5-P4A
Introducere
AVERTISMENT: Citiți și înțelegeți
capitolul referitor la siguranță înainte de
asamblarea produsului.
Atașarea dispozitivului pentru tăierea
crengilor pe arborele telescopic
1. Atașați dispozitivul pentru tăierea crengilor (A) pe
arborele telescopic (B). Dispozitivul pentru tăierea
crengilor trebuie să se deplaseze ușor pe arborele
telescopic; în caz contrar, nu este instalat corect.
(Fig. 48)
2. Strângeți butonul (C).
1867 - 007 - 10.01.2024 191
Nota: Când dispozitivul pentru tăierea crengilor
este atașat la arborele telescopic, interfața cu
utilizatorul a dispozitivului pentru tăierea crengilor
este deconectată.
Reglarea lungimii arborelui telescopic
1. Slăbiți mânerul filetat de pe arbore (A). (Fig. 49)
2. Reglați arborele la o lungime adecvată.
3. Strângeți mânerul filetat (B).
Pentru montarea cârligului pe perete
• Instalați cârligul în interior.
• Nu lăsați cârligul în lumina soarelui și păstrați-l la o
temperatură ambiantă cuprinsă între -10 °C și 70 °C.
• Instalați cârligul pe un perete din gips-carton, din
lemn sau din beton.
ATENŢIE: Asigurați-vă că peretele
poate susține sarcini de cel puțin 30 kg.
• Montați cârligul pe perete cu cele 3 șuruburi (A).
Utilizați fișe de perete (B) dacă este necesar.
ATENŢIE: Asigurați-vă că șuruburile
sunt aplicabile pentru tipul peretelui dvs.
a) Pentru Aspire P5-P4A: (Fig. 50)
b) Pentru Aspire PE5-P4A: (Fig. 51)
• Contactați agentul de service Husqvarna, pentru
informații despre accesoriile de depozitare
disponibile pentru produsul dvs.
Suspendarea produsului de cârlig
• Suspendați dispozitivul pentru tăierea crengilor de
cârlig așa cum se vede în ilustrație. (Fig. 52)
• Suspendați tija telescopică de cârlig așa cum se
vede în ilustrație. (Fig. 53)
Funcţionarea
Verificarea funcționării înainte de
utilizarea produsului
1. Examinați priza de aer pentru a vedea dacă
este murdară și deteriorată. Îndepărtați murdăria și
materialele nedorite de pe produs cu o perie.
2. Strângeți toate șuruburile și toate piulițele.
3. Asigurați-vă că dispozitivul pentru tăierea crengilor
este fixat corect.
4. Examinați dispozitivul pentru tăierea crengilor pentru
a identifica defecțiunile, de exemplu, fisurile. Înlocuiți
dispozitivul pentru tăierea crengilor dacă este
deteriorat.
5. Asigurați-vă că ați fixat corect capacele și că acestea
nu sunt deteriorate.
6. Asigurați-vă că produsul funcționează corect.
Baterie
AVERTISMENT: Înainte de a utiliza
bateria, trebuie să citiți și să înțelegeți
capitolul privind siguranța. Trebuie, de
asemenea, să citiți și înțelegeți informațiile
din manualul operatorului privind bateria și
încărcătorul.
Păstrați bateria și încărcătorul la temperaturile ambiante
corecte.
Temperatură ambiantă
Operarea bateriei în
produs
-5 °C – 40 °C
Încărcarea bateriei 0 °C – 35 °C
Încărcarea bateriei
Încărcați bateria înainte de prima utilizare.
Nota: Procesul de încărcare este posibil numai
atunci când temperatura bateriei se află în intervalul de
temperatură de încărcare permis (0 °C – 35 °C).
1. Conectați cablul de alimentare pentru încărcătorul
bateriei la o priză de curent cu împământare.
ATENŢIE: Asigurați-vă că rețeaua
electrică are tensiunea și frecvența
corecte.
2. Introduceți bateria în încărcător. Bateria este
conectată la încărcător atunci când LED-ul verde
luminează intermitent. (Fig. 54)
3. Bateria este complet încărcată atunci când LED-ul
verde de pe încărcător rămâne aprins. Încărcați
bateria timp de maximum 24 de ore.
4. Deconectați încărcătorul de baterii de la rețea.
ATENŢIE: Nu trageți de cablul de
alimentare.
192 1867 - 007 - 10.01.2024
5. Scoateți bateria din încărcător.
LED-ul de stare a bateriei de pe încărcătorul
de baterii
LED-ul roșu (A) și LED-ul verde (B) de pe încărcătorul
de baterii indică starea bateriei. Consultați
Încărcarea
bateriei la pagina 192
.
(Fig. 55)
LED Stare baterie
LED-ul verde se aprinde
intermitent rapid.
Bateria se încarcă.
LED-ul verde se aprinde
intermitent lent.
Bateria este încărcată în
proporție de 80%.
LED-ul verde se aprinde. Bateria este complet în-
cărcată.
LED-ul roșu este aprins. Consultați
Depanarea în-
cărcătorului de baterii la
pagina 198
.
LED-ul roșu se aprinde in-
termitent rapid.
Consultați
Depanarea în-
cărcătorului de baterii la
pagina 198
.
LED-ul de stare a bateriei de pe produs
Atunci când bateria este instalată în produs, LED-urile
de pe produs indică starea bateriei.
(Fig. 56)
LED
Stare baterie
Sunt aprinse LED-
urile 1, 2 și 3.
Încărcată complet.
Sunt aprinse LED-
urile 1 și 2.
Suficient încărcat
Este aprins LED-ul
1.
Tensiunea bateriei este joasă.
LED-ul 1 se aprinde
intermitent.
Bateria este descărcată. Indica-
torul de stare a bateriei se
aprinde intermitent. Încărcați
bateria. Consultați
Încărcarea
bateriei la pagina 192
.
Pentru a conecta bateria la produs
AVERTISMENT:
Utilizați numai
baterii litiu-ion de la POWER FOR ALL cu
sistemul P4A 18 V în produs.
1. Asigurați-vă că bateria este încărcată complet.
2. Așezați bateria în suportul de baterie al produsului.
Bateria trebuie să se deplaseze ușor în suport, în
caz contrar, nu este instalată corect.
a) Pentru Aspire P5-P4A: (Fig. 57)
b) Pentru Aspire PE5-P4A: (Fig. 58)
3. Împingeți bateria complet în suportul acesteia. Când
auziți un clic, înseamnă că bateria s-a blocat în
poziția corectă.
4. Asigurați-vă că elementul de fixare se blochează
corect la loc.
Pornirea produsului Aspire P5-P4A
1. Apăsați butonul On/Off (Pornire/Oprire) de pe
interfața cu utilizatorul (A). Luminile LED se aprind.
(Fig. 59)
2. Apăsați dispozitivul de blocare a întrerupătorului
(B) din stânga sau din dreapta și mențineți apăsat
întrerupătorul (C).
Pornirea produsului Aspire PE5-P4A
1. Apăsați butonul de blocare înainte. (Fig. 37)
2. Apăsați dispozitivul de blocare a întrerupătorului
(A) din stânga sau din dreapta și mențineți apăsat
întrerupătorul (B). (Fig. 60)
Tăierea crengilor
AVERTISMENT: Fiți extrem de atent
când lucrați în apropierea cablurilor electrice
suspendate. Crengile care cad pot produce
scurtcircuite.
• Ori de câte ori este posibil, poziționați-vă în așa fel
încât să puteți efectua tăietura în unghi drept pe
creangă. (Fig. 61)
• Tăiați crengile mari în secțiuni, astfel încât să aveți
un control sporit asupra locului în care cad acestea.
De asemenea, trebuie să acordați atenție crengilor
care cad și care pot ricoșa în direcția utilizatorului
după ce ating pământul. (Fig. 62)
• Nu tăiați niciodată prin umflătura de la baza crengii,
deoarece acest lucru încetinește vindecarea și
sporește riscul de infestare cu ciuperci. (Fig. 63)
• Utilizați opritorul de la baza capului de tăiere ca
sprijin în timpul tăierii. În acest mod se previn
„ricoșările” accesoriului de tăiere pe creangă. (Fig.
64)
• Efectuați o tăietură inițială, pe suprafața ventrală a
crengii înainte de a tăia creanga. În acest mod se
previne sfâșierea scoarței, ceea ce poate conduce la
încetinirea vindecării și poate avea efecte negative
permanente asupra copacului. Pentru a se preveni
blocarea, tăietura nu trebuie să fie mai adâncă de ⅓
din grosimea crengii. Țineți lanțul în funcțiune în timp
ce retrageți accesoriul de tăiere din creangă, pentru
a preveni blocarea acestuia. (Fig. 65)
• Asigurați-vă că aveți o bază fermă și că puteți lucra
fără a fi împiedicat de crengi, de pietre și de copaci.
1867 - 007 - 10.01.2024
193
AVERTISMENT: Nu activați
niciodată întrerupătorul fără a avea o
perspectivă liberă asupra accesoriului de
tăiere.
Oprirea produsului Aspire P5-P4A
1. Eliberați întrerupătorul.
2. Apăsați butonul On/Off (Pornire/Oprire) de pe
interfața cu utilizatorul. Luminile LED se sting.
3. Apăsați butonul de eliberare și scoateți bateria. (Fig.
66)
Oprirea produsului Aspire PE5-P4A
1. Eliberați întrerupătorul.
2. Împingeți în spate butonul de blocare pentru
blocarea declanșatorului de alimentare pentru a
bloca produsul.
3. Apăsați butonul de eliberare și scoateți bateria. (Fig.
67)
4. Dacă este necesar, scoateți arborele telescopic din
produs.
Întreținerea
Introducere
AVERTISMENT: Citiți și înțelegeți
capitolul privind siguranța înainte de a
efectua operații de întreținere asupra
produsului.
AVERTISMENT: Scoateți bateria
înainte de a efectua operații de întreținere
asupra produsului.
Program de întreținere
Întreținere Zilnic Săptămânal Lunar
Curățați componentele externe ale produsu-
lui cu o cârpă uscată. Nu folosiți apă.
X
Asigurați-vă că butonul de pornire și de oprire
funcționează corect și nu sunt deteriorate.
X
Asigurați-vă că întrerupătorul și opritorul
acestuia funcționează corect din punct de ve-
dere al siguranței.
X
Asigurați-vă că toate comenzile funcționează
corect și că nu sunt deteriorate.
X
Păstrați mânerele uscate și curate. Asigurați-
vă să nu existe ulei și unsoare pe mânere.
X
Asigurați-vă că nu este deteriorat capacul
lanțului de ferăstrău. Înlocuiți capacul lanțului
de ferăstrău, dacă este deteriorat.
X
Asigurați-vă că șuruburile și piulițele sunt
strânse.
X
Asigurați-vă că butoanele de eliberare de pe
baterie funcționează corect și că fixează ba-
teria în produs.
X
Asigurați-vă că încărcătorul de baterii funcțio-
nează corect.
X
Asigurați-vă că bateria nu este deteriorată. X
Asigurați-vă că bateria este încărcată. X
194 1867 - 007 - 10.01.2024
Întreținere Zilnic Săptămânal Lunar
Asigurați-vă că încărcătorul de baterii nu este
deteriorat.
X
Verificați lanțul de ferăstrău. X
Ascuțiți lanțul de ferăstrău. X
Verificați tensiunea lanțului de ferăstrău. X
Ungeți lanțul de ferăstrău X
Asigurați-vă că lanțul ferăstrăului nu se roteș-
te fără acționarea declanșatorului de alimen-
tare.
X
Examinați toate cablurile, cuplajele și cone-
xiunile. Asigurați-vă că nu sunt deteriorate
sau murdare.
X
Curățați capacul lanțului de ferăstrău. X
Îndepărtați bavurile de pe marginile șinei de
ghidare.
X
Verificați legăturile dintre baterie și produs.
Verificați legăturile dintre baterie și încărcăto-
rul bateriei.
X
Asigurați-vă că dispozitivul pentru tăierea
crengilor nu este deteriorat. Înlocuiți dispozi-
tivul pentru tăierea crengilor dacă este dete-
riorat.
Un distribuitor Husqvarna aprobat trebuie să efectueze toate activită-
țile de service pentru dispozitivul pentru tăierea crengilor.
Examinați uzura roții de antrenare a lanțului. Înlocuiți roata de antrenare a lanțului după aproximativ 20 ore de
lucru sau mai frecvent dacă este necesar.
Pentru a examina echipamentul de
tăiere
1. Asigurați-vă că nu există crăpături în nituri și zale
și că nu există nituri slăbite. Înlocuiți dacă este
necesar. (Fig. 68)
2. Asigurați-vă că lanțul de ferăstrău se îndoaie ușor.
Înlocuiți lanțul de ferăstrău, dacă este rigid.
3. Comparați lanțul de ferăstrău cu un lanț de ferăstrău
nou pentru a examina dacă niturile și zalele sunt
uzate.
4. Înlocuiți lanțul de ferăstrău când partea cea mai
lungă a dintelui de tăiere este mai mică de 4 mm/
0,16 in. De asemenea, înlocuiți lanțul de ferăstrău
dacă există crăpături pe freze. (Fig. 69)
Înlocuirea șinei de ghidaj și a lanțului de
ferăstrău
1. Rotiți butonul de blocare în sens contrar acelor de
ceasornic și scoateți capacul de protecție (A). (Fig.
70)
2. Demontați șina de ghidaj cu lanțul de ferăstrău
atașat.
3. Demontați lanțul de ferăstrău de pe șina de ghidaj.
4. Puneți un nou lanț de ferăstrău în canelura șinei de
ghidaj.
5. Instalați noua șină de ghidaj cu canelura (B) pe șurub
(E) și orificiul (D) pe știftul șinei de ghidaj (F).
6. Instalați lanțul de ferăstrău în jurul roții de antrenare
(G). Asigurați-vă că dinții sunt orientați la distanță de
roata de antrenare (C).
7. Instalați capacul de protecție (A) și rotiți butonul de
blocare în sensul acelor de ceasornic.
8. Strângeți lanțul de ferăstrău. Consultați
Pentru
reglarea întinderii lan
ț
ului de ferăstrău la pagina 196
pentru instrucțiuni.
Pentru ascuţirea lanţului de ferăstrău
Informații despre șina de ghidaj și lanțul de
ferăstrău
AVERTISMENT: Purtați mănuși de
protecție atunci când utilizați sau efectuați
întreținerea lanțului de ferăstrău. Un lanț de
ferăstrău care nu se mișcă poate provoca de
asemenea leziuni.
1867 - 007 - 10.01.2024 195
Înlocuiți o șină de ghidaj sau un lanț de ferăstrău uzat
sau deteriorat cu combinația de șină de ghidaj și lanț
de ferăstrău recomandată de Husqvarna. Acest lucru
este necesar pentru a menține funcțiile de siguranță a
produsului. Consultați
Accesorii la pagina 200
, pentru o
listă de combinații de șină și lanț de schimb pe care vi le
recomandăm.
• Lungimea șinei de ghidaj, in/cm. Informațiile despre
lungimea șinei de ghidaj și tipul lanțului se regăsesc
de obicei pe capătul din spate al șinei de ghidaj.
(Fig. 71)
• Pasul lanțului, in. Distanța dintre zalelor de ghidare
ale lanțului de ferăstrău trebuie să corespundă
distanței dinților de pe roata de lanț de la vârful șinei
și de pe roata de antrenare.
(Fig. 72)
• Numărul de zale de ghidare. Numărul de zale de
ghidare este stabilit de tipul șinei de ghidare.
(Fig. 73)
• Lățimea canelurii șinei, in/mm. Lățimea canelurii din
șina de ghidare trebuie să fie identică cu lățimea
zalelor de ghidare ale lanțului.
(Fig. 74)
• Șina de ghidaj trebuie să corespundă produsului.
(Fig. 75)
• Lățimea zalei de ghidare, mm/in.
(Fig. 76)
Informații generale despre modul de ascuțire
a frezelor
Nu utilizați un lanț de ferăstrău tocit. Dacă lanțul
de ferăstrău este tocit, trebuie să aplicați mai multă
presiune pentru a împinge șina de ghidaj prin lemn.
Dacă lanțul de ferăstrău este foarte tocit, nu vor exista
așchii de lemn, ci doar dar rumeguș.
Un lanț de ferăstrău ascuțit pătrunde în lemn, iar așchiile
de lemn devin lungi și groase.
AVERTISMENT:
Forța reculului
crește foarte mult dacă nu respectați
instrucțiunile de ascuțire.
Nota: Consultați
Pentru ascu
ț
irea frezelor la pagina
196
pentru informații despre ascuțirea lanțului de
ferăstrău.
Pentru ascuțirea frezelor
1. Utilizați o pilă rotundă și un șablon pentru a ascuți
dinții. (Fig. 77)
Nota:
Consultați
Accesorii la pagina 200
informații
despre pila și calibrorul filei pe care vi le recomandă
Husqvarna pentru lanțul dvs. de ferăstrău.
2. Aplicați matrița corect pe freză. Consultați
instrucțiunea furnizată împreună cu matrița.
3. Deplasați pila din partea interioară a dinților de tăiere
și în exterior. Reduceți presiunea la mișcarea de
tragere. (Fig. 78)
4. Îndepărtați materialul de pe o latură a tuturor dinților.
5. Întoarceți produsul invers și îndepărtați materialul de
pe cealaltă latură.
6. Asigurați-vă că toți dinții au aceeași lungime.
Pentru reglarea întinderii lanțului de
ferăstrău
AVERTISMENT: Un lanț de ferăstrău
cu o întindere incorectă se poate desprinde
de pe șina de ghidaj și poate cauza vătămări
corporale grave sau deces.
Un lanț de ferăstrău devine mai lung când îl utilizați.
Este important să reglați tensionarea lanțului de
ferăstrău în mod regulat pentru a vă asigura că este
corectă. Efectuați o verificare a tensionării lanțului de
ferăstrău înainte de a utiliza produsul. Strângeți lanțul de
ferăstrău cât mai strâns posibil, dar în așa fel încât să fie
posibil să trageți lanțul de ferăstrău liber cu mâna.
Nota: Un lanț de ferăstrău nou are o perioadă de
rodaj. Verificați mai frecvent tensionarea în această
perioadă.
1. Rotiți mecanismul de reglare a întinderii lanțului în
sensul acelor de ceasornic pentru a strânge lanțul
de ferăstrău. Aplicați cât mai multă tensiune posibil
asupra lanțului de ferăstrău. Trebuie să fie strâns pe
șina de ghidaj. (Fig. 79)
Nota:
Rotiți mecanismul de reglare în sus (+)
pentru mai multă tensiune și în jos (-) pentru
tensiune mai redusă. Lanțul de ferăstrău este strâns
corect când îl puteți roti ușor cu mâna, dar este
strâns pe șina de ghidaj.
2. Asigurați-vă că puteți trage lanțul de ferăstrău liber
cu mâna și că nu atârnă de șina de ghidaj. (Fig. 80)
Ungerea echipamentului de tăiere
AVERTISMENT:
Ungerea
necorespunzătoare a echipamentului de
tăiere poate cauza ruperea lanțului, ceea ce
ar putea duce la vătămări corporale grave,
chiar fatale.
AVERTISMENT: Nu utilizați ulei ars!
Uleiul ars este periculos pentru persoane,
produs și mediu.
196 1867 - 007 - 10.01.2024
Ulei pentru lanțul de ferăstrău
• Folosiți ulei pentru lanțul de ferăstrău cu o bună
aderență pe lanțul de ferăstrău. Uleiul pentru lanțul
de ferăstrău trebuie să își păstreze vâscozitatea în
orice condiții meteorologice, de exemplu, pe vreme
caldă vara sau vreme rece iarna.
• Utilizați uleiul pentru lanț Husqvarna pentru o durată
de viață maximă a lanțului de ferăstrău și pentru
a minimiza impactul negativ asupra mediului. Dacă
uleiul pentru lanț de ferăstrău Husqvarna nu este
disponibil, utilizați un ulei standard pentru lanț de
ferăstrău.
• În zonele în care nu este disponibil uleiul pentru
ungerea lanțurilor de ferăstrău, poate fi utilizat uleiul
pentru lanț X-Guard BIO.
• Asigurați-vă că lubrifierea lanțului de ferăstrău
funcționează corect. Umpleți cu ulei pentru lanț de
ferăstrău și examinați lubrifierea lanțului dacă este
necesar.
Pentru a verifica șina de ghidaj
1. Verificați dacă există bavuri pe marginile șinei de
ghidaj. Îndepărtați bavurile utilizând o pilă. (Fig. 81)
2. Curățați canelura din șina de ghidare. (Fig. 82)
3. Verificați dacă există uzură pe canelura din șina de
ghidaj. Înlocuiți șina de ghidare, dacă este necesar.
(Fig. 83)
4. Verificați dacă vârful șinei de ghidaj este rugos sau
foarte uzat. (Fig. 84)
5. Rotiți șina de ghidaj zilnic pentru a extinde ciclul său
de viață. (Fig. 85)
Pentru a curăța produsul, bateria și
încărcătorul
1. Curățați produsul cu o cârpă uscată după utilizare.
2. Curățați bateria și încărcătorul de baterii cu o cârpă
uscată. Mențineți curate șinele de ghidaj al bateriei.
3. Asigurați-vă că bornele de pe baterie și încărcătorul
de baterie sunt curate înainte de utilizare.
4. Curățați cu o perie suprafața interioară a capacul de
protecție.
Examinarea bateriei și încărcătorului
1. Examinați bateria pentru a identifica defecțiunile, de
exemplu fisuri.
2. Examinați încărcătorul de baterii pentru a identifica
defecțiunile, de exemplu fisuri.
3. Asigurați-vă că cablul de conectare al încărcătorului
de baterii nu este deteriorat și că nu prezintă fisuri.
Depanarea
Interfața cu utilizatorul Aspire P5-P4A
Problemă Erori posibile Soluție posibilă
LED-ul verde de por-
nire se aprinde inter-
mitent.
Tensiune joasă a bateriei. Încărcați bateria.
LED-ul roșu de eroa-
re luminează intermi-
tent.
Suprasolicitare. Accesoriul de tăiere este blocat. Opriți pro-
dusul. Îndepărtați bateria. Curățați accesoriul
de tăiere de materialele nedorite. Slăbiți lan-
țul.
Deviație de temperatură. Lăsați produsul să se răcească.
Întrerupătorul și butonul start sunt apăsate
simultan.
Eliberați întrerupătorul și apăsați butonul
start.
LED-ul verde și LED-
ul roșu luminează in-
termitent în mod al-
ternativ.
Bateria este descărcată. Încărcați bateria.
Bateria este deteriorată. Discutați cu agentul dvs. de service.
1867 - 007 - 10.01.2024 197
Depanarea încărcătorului de baterii
Leduri pe încărcăto-
rul de baterii
Cauză Soluție
Ledul verde este
aprins, iar ledul ro-
șu se aprinde intermi-
tent.
Bateria este instalată incorect în
încărcător.
Scoateți bateria din încărcător și instalați-o din nou în el.
Conectorii bateriei sunt murdari. Curățați conectorii bateriei.
Temperatura ambiantă este prea
ridicată sau prea scăzută.
Utilizați încărcătorul de baterii la temperaturi între 0 și 35
°C.
Bateria este deteriorată. Înlocuiți bateria.
Ledul verde și ledul
roșu sunt stinse.
Încărcătorul de baterii nu este co-
nectat corect la priza de rețea.
Conectați încărcătorul de baterii la o priză de alimentare.
Priză de rețea defectă. Conectați încărcătorul de baterii la tensiunea și la frec-
vența specificate pe plăcuța de identificare.
Cablul încărcătorului de baterii
este deteriorat.
Discutați cu un agent de service autorizat.
Încărcătorul de baterii este dete-
riorat.
Alte erori.
Dacă alte apar erori, asigurați-vă că produsul este oprit, scoateți bateria și contactați un
agent de service autorizat.
Transportul și depozitarea
Transportul și depozitarea
• Bateriile cu ioni de litiu furnizate respectă cerințele
legislației privind bunurile periculoase.
• Respectați cerințele speciale de pe ambalaj și
etichete privind transportul comercial, inclusiv cele
emise de către terțe părți și companiile de expediție.
• Discutați cu o persoană care a beneficiat de instruire
specială privind materialele periculoase înainte de
a trimite produsul. Respectați toate reglementările
naționale aplicabile.
• Aplicați bandă adezivă pe contactele expuse atunci
când introduceți bateria într-un pachet. Bateria
trebuie ambalată astfel încât să nu se poată deplasa
în interiorul pachetului.
• La depozitare și la transport, scoateți întotdeauna
bateria.
• Puneți bateria și încărcătorul de baterii într-un spațiu
uscat și ferit de umezeală și îngheț.
• Nu păstrați bateria într-un loc în care poate apărea
electricitate statică. Nu depozitați bateria într-o cutie
metalică.
• Depozitați bateria la temperaturi între –20 °C (–4 °F)
și +50 °C (122 °F), într-un loc ferit de lumină solară
directă.
• Depozitați încărcătorul de baterii la temperaturi între
5 °C (41 °F) și 45 °C (113 °F), într-un loc ferit de
lumină solară directă.
• Utilizați încărcătorul de baterii numai la temperaturi
ambiante cuprinse între 0 °C / 32 °F și 35 °C / 95 °F.
• Depozitați produsul în locuri cu temperaturi cuprinse
între -40 °C/-40 °F și +60 °C/140 °F.
• Încărcați bateria în proporție de 30-50% înainte de a
o depozita pe o perioadă lungă.
• Depozitați încărcătorul de baterii într-un spațiu închis
și uscat.
• Nu depozitați bateria lângă încărcătorul bateriei. Nu
lăsați copiii și alte persoane neautorizate să atingă
echipamentul. Păstrați echipamentul într-un spațiu
pe care îl puteți încuia.
• Curățați produsul și efectuați un service complet
înainte de a depozita produsul pentru o perioadă
lungă de timp.
• Utilizați apărătoarea de transport pe produs pentru a
preveni accidentarea sau deteriorarea produsului în
timpul transportului și depozitării.
• Fixați foarte bine produsul în timpul transportului.
198 1867 - 007 - 10.01.2024
Eliminarea bateriei, încărcătorului
acesteia și a produsului
Simbolul de mai jos înseamnă că produsul nu poate
fi tratat ca reziduu menajer. Reciclați la un centru de
reciclare pentru echipamente electrice și electronice.
Această măsură ajută la protejarea mediului și a
oamenilor.
Contactați autoritățile locale, centrul de colectare a
reziduurilor menajere sau distribuitorul pentru mai multe
informații.
(Fig. 23)
Nota: Simbolul apare pe produs sau pe ambalajul
produsului.
Date tehnice
Date tehnice
Aspire P5-P4A Aspire PE5-P4A
Motor
Tip PMDC 18 V PMDC 18 V
Viteza lanțului, m/s 4,9 4,9
Greutate
Fără baterie, kg/lb 1,6/3,5 3,1/6,8
Emisii de zgomot
22
Nivel de putere acustică, măsurat dB(A) 88 88
Nivel de putere acustică, garantat L
WA
dB(A) 91 90
Niveluri de zgomot
23
Nivelul de presiune echivalentă a sunetului la urechea operatorului,
dB(A)
75 74
Niveluri de vibrații
24
Nivelurile de vibrații la mânere, măsurate în conformitate cu ISO 22867, m/s
2
Strâns, mâner față / mâner spate – 0,5/0,5
Extins, mâner față / mâner spate – 0,3/0,3
Mâner principal / mâner auxiliar 0,8/0,4 –
Baterii aprobate
Acest produs poate fi folosit cu toate bateriile POWER
FOR ALL. Pentru cele mai bune performanțe, se
recomandă folosirea unor baterii de minimum 4 Ah.
22
Emisiile de zgomot în mediu măsurate ca putere acustică (L
WA
) în conformitate cu directiva CE 2000/14/CE.
Diferența dintre puterea acustică garantată și cea măsurată este aceea că puterea acustică garantată include
și dispersia în rezultatul de măsurare, și variațiile dintre diferitele produse ale aceluiași model conform Directi-
vei 2000/14/CE.
23
Nivelul echivalent de presiune a sunetului, conform ISO 22868, este calculat ca totalul energiei măsurate în
timpul unei ore pentru diferite niveluri de presiune a sunetului în diferite condiții de lucru. Dispersia statistică
tipică pentru nivelul echivalent de presiune a zgomotului este reprezentată printr-o abatere standard de 3 dB
(A).
24
Datele raportate pentru nivelul echivalent de vibrații includ o dispersie statistică tipică (abatere standard) de
1,5 m/s
2
.
1867 - 007 - 10.01.2024 199
Baterie P4A 18-B45 P4A 18-B72
Tip Litiu-ion Litiu-ion
Capacitate baterie, Ah 2,5 4,0
Tensiune nominală, V 18 18
Greutate, kg 0,35 0,65
Număr de celule (Li-Ion) 5 10
Încărcătoare de baterii omologate
Încărcător de baterii P4A 18-C70
Tensiune de intrare, V Consultați informațiile nominale ale încărcă-
torului.
Frecvență, Hz 50-60
Putere, W 70
Accesorii
Combinații de șină de ghidaj și lanț de
ferăstrău
Următoarele combinații sunt aprobate de CE.
Șină de ghidaj Lanț de ferăstrău
Lungime, inci Pas, inci Șablon, mm Tip
Lungime, numărul de
zale de ghidare
5 1/4″ 1,1 SP11G 32
Ascuțirea lanțului de ferăstrău și
șablonul pentru ascuțire
Utilizați șablonul pentru ascuțire recomandat pentru a
obține unghiurile corecte de ascuțire. Vă recomandăm
să utilizați întotdeauna șablonul pentru ascuțire
recomandat pentru a reascuți lanțul de ferăstrău.
Dacă nu știți cu ce lanț de ferăstrău este dotat produsul
dvs., discutați cu reprezentantul dvs. de service.
mm/in mm/in
200 1867 - 007 - 10.01.2024
SP11G 3,5 / 9/64
60° 30° 0° 0,4/0,016 5299371-01
1867 - 007 - 10.01.2024 201
Declarație de conformitate
Declarație de conformitate UE
Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.:
+46-36-146500, declarăm pe propria răspundere, că
produsul:
Descriere Dispozitiv pentru tăierea crengilor simplu și telescopic pe baterie
Marcă Husqvarna
Tip/Model Aspire P5-P4A, Aspire PE5-P4A
Identificare Numerele de serie începând cu 2022
respectă în totalitate următoarele directive și
reglementări UE:
Directivă/Regula-
ment
Descriere
2006/42/CE „privind echipamentele tehnice”
2014/30/UE „privind compatibilitatea electromagnetică”
2011/65/UE
„privind restricțiile de utilizare a anumitor substanțe periculoase la echipamente electrice și
electronice”
2000/14/CE „privind emisiile de zgomot în mediul înconjurător”
și că au fost aplicate următoarele standarde și/sau
specificații tehnice: EN 62841-1:2015/A11:2022, EN
ISO 11680-1:2021, EN ISO 12100:2010, EN IEC
55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158 a
efectuat în mod voluntar teste de tip CE, în conformitate
cu articolul 12, punctul 3b, din directiva cu privire la
mașini (2006/42/CE). Certificatul pentru examinarea de
tip CE are numărul: 4815039.22006.
Procedura de evaluare a conformității aplicată în
conformitate cu Directiva 2000/14/CE, anexa V.
Pentru informații privind emisiile de zgomot, consultați
Date tehnice la pagina 199
.
Huskvarna, 2022-06-22
Claes Losdal, Manager Cercetare și dezvoltare,
Husqvarna AB
Responsabil pentru documentația tehnică
202 1867 - 007 - 10.01.2024
Licențe
Copyright
©
2012–2020 STMicroelectronics
Garanția nu acoperă defecțiunile rezultate în urma uzurii
normale, neglijenței, utilizării defectuoase, reparațiilor
neautorizate sau în urma conectării echipamentului de
aspirare la tensiune necorespunzătoare.
Toate drepturile rezervate.
Redistribuirea și utilizarea în formele sursă și binare, cu
sau fără modificări, sunt permise cu condiția respectării
următoarelor condiții:
• Redistribuirea codului sursă trebuie să mențină
notificarea de mai sus privind drepturile de autor,
această listă de condiții și următoarea clauză de
renunțare.
• Redistribuirile în formă binară trebuie să reproducă
în documentație și/sau în alte materiale furnizate
împreună cu distribuția, notificarea de mai sus
privind drepturile de autor, această listă de condiții
și următoarea clauză de renunțare la răspundere.
• Nici denumirea STMicroelectronics și nici numele
colaboratorilor săi nu pot fi folosite pentru a susține
sau a promova produse derivate din acest software,
fără o autorizație scrisă prealabilă specifică.
ACEST SOFTWARE ESTE FURNIZAT DE
DEȚINĂTORII DREPTURILOR DE AUTOR ȘI
DE CONTRIBUITORI „CA ATARE” ȘI SUNT
REFUZATE ORICE GARANȚII EXPRESE SAU
IMPLICITE, INCLUSIV, DAR FĂRĂ A SE LIMITA
LA GARANȚIILE IMPLICITE DE VANDABILITATE
ȘI DE ADECVARE PENTRU UN ANUMIT SCOP.
ÎN NICIUN CAZ TITULARUL DREPTURILOR
DE AUTOR SAU COLABORATORII NU VOR
FI RĂSPUNZĂTORI PENTRU DAUNE DIRECTE,
INDIRECTE, ACCIDENTALE, SPECIALE, EXEMPLARE
SAU PE CALE DE CONSECINȚĂ (INCLUSIV,
DAR FĂRĂ A SE LIMITA LA PROCURAREA DE
BUNURI SAU SERVICII ÎNLOCUITOARE; PIERDEREA
DE UTILIZARE, DATE SAU PROFITURI; SAU
ÎNTRERUPEREA ACTIVITĂȚII), INDIFERENT DE
CAUZĂ ȘI DE TEORIA RĂSPUNDERII, FIE CĂ
ESTE VORBA DE CONTRACT, RĂSPUNDERE
STRICTĂ SAU DELICT (INCLUSIV NEGLIJENȚĂ SAU
ALTCEVA), CARE REZULTĂ ÎN ORICE MOD DIN
UTILIZAREA ACESTUI SOFTWARE, CHIAR DACĂ AU
FOST INFORMAȚI DE POSIBILITATEA UNOR ASTFEL
DE DAUNE.
Licența Apache 2.0
Copyright
©
2009-2019 Arm Limited. Toate drepturile
rezervate.
Versiunea 2.0, Ianuarie 2004 http://www.apache.org/
licenses/
TERMENI ȘI CONDIȚII DE UTILIZARE,
REPRODUCERE ȘI DISTRIBUIRE
1. Definiții.
„Licen
ță” înseamnă termenii și condițiile de utilizare,
reproducere și distribuire, după cum sunt definite în
secțiunile 1-9 din prezentul document. „Licențiator”
înseamnă proprietarul drepturilor de autor sau entitatea
autorizată de proprietarul drepturilor de autor care
acordă Licența. „Entitate juridică” reprezintă uniunea
dintre entitatea care acționează și toate celelalte entități
care controlează, sunt controlate sau se află sub control
comun cu entitatea respectivă. În sensul acestei definiții,
„control” înseamnă (i) puterea, directă sau indirectă,
de a determina conducerea sau managementul unei
astfel de entități, fie prin contract, fie în alt mod
sau (ii) deținerea a cel puțin cincizeci la sută (50%)
din acțiunile în circulație sau (iii) deținerea efectivă
a unei astfel de entități. „Dvs.” (sau „A/al/ai//ale
dvs.”) înseamnă o persoană fizică sau o entitate
juridică ce exercită permisiunile acordate prin prezenta
licență. Forma „sursă” înseamnă forma preferată pentru
efectuarea modificărilor, inclusiv, dar fără a se limita
la codul sursă al software-ului, sursa documentației și
fișierele de configurare. Forma „obiect” înseamnă orice
formă rezultată din transformarea mecanică sau din
translatarea unei forme sursă, inclusiv, dar fără a se
limita la codul obiect compilat, documentația generată
și conversiile în alte tipuri de suporturi. „Lucrare”
înseamnă lucrarea de autor, în formă de sursă sau
de obiect, pusă la dispoziție în temeiul licenței, așa
cum este indicată de o notă de drepturi de autor
inclusă în lucrare sau atașată la aceasta (un exemplu
este furnizat în anexa de mai jos). „Lucrări derivative”
înseamnă orice lucrare, în formă de sursă sau de
obiect, care se bazează pe lucrare (sau derivă din
aceasta) și pentru care revizuirile editoriale, adnotările,
elaborările sau alte modificări reprezintă, în ansamblu,
o lucrare originală a autorului. În sensul prezentei
licențe, lucrările derivative nu includ lucrările care rămân
separabile de lucrare sau care au doar o legătură
(sau se leagă prin nume) cu interfețele lucrării și ale
lucrărilor derivative ale acesteia. „Contribuție” înseamnă
orice lucrare de autor, inclusiv versiunea originală a
lucrării și orice modificări sau adăugiri la acea lucrare
sau lucrări derivate ale acesteia, care este transmisă
în mod intenționat Licențiatorului pentru a fi inclusă
în lucrare de titularul drepturilor de autor sau de o
persoană fizică sau juridică autorizată să transmită în
numele titularului drepturilor de autor. În sensul acestei
definiții, „trimis” înseamnă orice formă de comunicare
electronică, verbală sau scrisă trimisă Licențiatorului
sau reprezentanților acestuia, inclusiv, dar fără a se
limita la comunicarea pe listele de discuții electronice,
sistemele de control al codului sursă și sistemele
de urmărire a problemelor care sunt gestionate de
Licențiator sau în numele acestuia în scopul discutării
și îmbunătățirii Lucrării, dar cu excepția comunicării care
este marcată în mod vizibil sau desemnată în scris de
titularul dreptului de autor ca nefiind „O contribuție”.
„Contribuitor” înseamnă Licențiatorul și orice persoană
fizică sau juridică în numele căreia Licențiatorul a
1867 - 007 - 10.01.2024
203
primit o Contribuție și care a fost ulterior încorporată în
Lucrare.
2. Acordarea licenței de drepturi de autor.
Sub rezerva termenilor și condițiilor prezentei licențe,
fiecare contribuitor vă acordă prin prezenta o
licență perpetuă, mondială, neexclusivă, gratuită, fără
redevențe și irevocabilă de drepturi de autor pentru a
reproduce, a pregăti lucrări derivative, a afișa în public,
a executa în public, a sublicenția și a distribui lucrarea și
astfel de lucrări derivate în forma sursă sau obiect.
3. Acordarea licenței de brevetare.
Sub rezerva termenilor și condițiilor prezentei licențe,
fiecare contribuitor vă acordă prin prezenta o licență de
brevet perpetuă, mondială, neexclusivă, gratuită, fără
redevențe, irevocabilă (cu excepția celor menționate
în această secțiune) pentru a realiza, a face să se
realizeze, a utiliza, a oferi spre vânzare, a vinde, a
importa și a transfera în alt mod lucrarea, în cazul
în care o astfel de licență se aplică numai acelor
revendicări de brevete care pot fi licențiate de un astfel
de contribuitor și care sunt în mod necesar încălcate
de contribuția (contribuțiile) sa (lor) singură (singure)
sau prin combinarea contribuției (contribuțiilor sale) cu
lucrarea la care a (au) fost trimise. Dacă inițiați un litigiu
privind brevetele împotriva oricărei entități (inclusiv o
cerere convențională sau o cerere reconvențională în
cadrul unui proces), în care se susține că lucrarea sau
o contribuție încorporată în lucrare constituie o încălcare
directă sau indirectă a unui brevet, atunci orice licență
de brevet care vă este acordată în temeiul prezentei
licențe pentru lucrarea respectivă va înceta la data la
care se depune un astfel de litigiu.
4. Redistribuire.
Puteți reproduce și distribui copii ale Lucrării sau
ale Lucrărilor derivative pe orice suport, cu sau fără
modificări și în formă de sursă sau obiect, cu condiția
să îndepliniți următoarele condiții:
• trebuie să oferiți oricărui alt destinatar al lucrării sau
al lucrărilor derivative o copie a prezentei licențe; și
• trebuie să faceți ca toate fișierele modificate să
poarte notificări proeminente care să precizeze că
ați modificat fișierele; și - trebuie să păstrați, în
forma sursă a oricăror lucrări derivate pe care le
distribuiți, toate notificările privind drepturile de autor,
brevetele, mărcile comerciale și atribuirea din forma
sursă a lucrării, cu excepția acelor notificări care nu
se referă la nicio parte a lucrărilor derivative; și
• Dacă lucrarea include un fișier text „NOTIFICARE”
ca parte a distribuirii sale, atunci orice Lucrări
derivative pe care le distribuiți trebuie să includă
o copie lizibilă a notificărilor de atribuire conținute
în acest fișier NOTIFICARE, cu excepția acelor
notificări care nu se referă la nicio parte a Lucrărilor
derivative, în cel puțin unul dintre următoarele
locuri: într-un fișier text NOTIFICARE distribuit ca
parte a Lucrărilor derivative; în forma sursă sau
în documentație, dacă este furnizat împreună cu
Lucrările derivative; sau, într-un afi
șaj generat de
Lucrările derivative, dacă și oriunde apar în mod
normal astfel de notificări ale terților. Conținutul
fișierului NOTIFICARE are doar scop informativ și
nu modifică licența. Puteți adăuga propriile dvs.
notificări de atribuire în cadrul lucrărilor derivative
pe care le distribuiți, alături de textul NOTIFICARE
din lucrare sau ca o anexă la acesta, cu condiția
ca aceste notificări de atribuire suplimentare să nu
poată fi interpretate ca o modificare a licenței. Puteți
adăuga propria declarație privind drepturile de autor
la modificările dvs. și puteți furniza termeni și condiții
de licență suplimentare sau diferite pentru utilizarea,
reproducerea sau distribuirea modificărilor dvs. sau
pentru orice astfel de lucrări derivate în ansamblu,
cu condiția ca utilizarea, reproducerea și distribuirea
de dvs. a operei să respecte altfel condițiile stabilite
în prezenta licență.
5. Trimiterea contribuțiilor.
Cu excepția cazului în care dvs. declarați în mod explicit
contrariul, orice Contribuție trimisă în mod intenționat
de dvs. licențiatorului pentru a fi inclusă în lucrare
va fi supusă termenilor și condițiilor prezentei Licențe,
fără termeni sau condiții suplimentare. Fără a aduce
atingere celor de mai sus, nicio prevedere din prezentul
document nu va înlocui și nu va modifica termenii
niciunui contract de licență separat pe care este posibil
să-l fi încheiat cu Licențiatorul cu privire la astfel de
Contribuții.
6. Mărci comerciale.
Prezenta Licență nu acordă permisiunea de a utiliza
denumirile comerciale, mărcile comerciale, mărcile de
servicii sau denumirile de produse ale Licențiatorului,
cu excepția cazului în care acest lucru este necesar
pentru o utilizare rezonabilă și uzuală în descrierea
originii Lucrării și reproducerea conținutului fișierului
NOTIFICARE.
7. Declinarea garanțiilor.
Cu excepția cazului în care legislația aplicabilă o
impune sau se convine în scris, Concedentul furnizează
Lucrarea (și fiecare Colaborator furnizează Contribuțiile
sale) pe ÎN MOD „CA ATARE”, FĂRĂ GARANȚII
SAU CONDIȚII DE NICIUN FEL, fie acestea exprese
sau implicite, inclusiv, dar fără a se limita la
orice garanții sau condiții de TITLU, NEÎNCĂLCARE,
COMERCIALIZARE sau ADECVARE PENTRU UN
ANUMIT SCOP Sunteți singurul responsabil pentru
determinarea oportunității utilizării sau redistribuirii
Lucrării și vă asumați toate riscurile asociate cu
exercitarea de dvs. a permisiunilor în temeiul acestei
Licențe. 8. Limitarea responsabilității. În niciun caz și
sub nicio teorie legală, fie că este vorba de răspundere
civilă delictuală (inclusiv neglijență), contract sau altfel,
cu excepția cazului în care legea aplicabilă o cere (cum
ar fi acte deliberate și acte de neglijență gravă) sau
dacă se convine în scris, niciun Contribuitor nu va fi
răspunzător față de dvs. pentru daune, inclusiv orice
204
1867 - 007 - 10.01.2024
daune directe, indirecte, speciale, accidentale, sau pe
cale de consecință, de orice natură, care rezultă din
această licență sau din utilizarea sau incapacitatea de
a utiliza lucrarea (inclusiv, dar fără a se limita la daune
pentru pierderea fondului comercial, oprirea activității,
defecțiuni sau defecțiuni ale calculatorului sau orice alte
daune sau pierderi comerciale), chiar dacă respectivul
contribuitor a fost informat de posibilitatea unor astfel de
daune.
9. Acceptarea garanției sau a răspunderii suplimentare.
La redistribuirea Lucrării sau a Lucrărilor derivative
din aceasta, puteți alege să oferiți și să percepeți o
taxă pentru acceptarea obligațiilor și/sau drepturilor de
asistență, garanție, despăgubire sau alte obligații și/sau
drepturi de răspundere în conformitate cu prezenta
Licență. Cu toate acestea, în acceptarea acestor
obligații, puteți acționa numai în numele dvs. și pe
răspunderea dvs. exclusivă, nu în numele niciunui
alt contribuitor și numai dacă sunteți de acord să
despăgubiți, să apărați și să exonerați de răspundere
fiecare colaborator pentru orice răspundere asumată
sau pretenții formulate împotriva acestuia din cauza
acceptării de dvs. a unei astfel de garanții sau
răspunderi suplimentare. SFÂRȘITUL TERMENILOR ȘI
CONDIȚIILOR
1867 - 007 - 10.01.2024 205
Contenido
Introducción................................................................ 206
Seguridad................................................................... 208
Montaje del modelo Aspire PE5-P4A......................... 216
Funcionamiento.......................................................... 216
Mantenimiento............................................................ 218
Resolución de problemas........................................... 221
Transporte y almacenamiento.................................... 222
Datos técnicos............................................................ 223
Accesorios.................................................................. 224
Declaración de conformidad....................................... 226
Licencias.....................................................................227
Introducción
Descripción del producto
El producto HusqvarnaAspire P5-P4A es una podadora
a batería.
El producto HusqvarnaAspire PE5-P4A es una
podadora a batería con mango telescópico.
Trabajamos constantemente para mejorar la seguridad
y la eficiencia durante el uso del producto. Póngase
en contacto con su distribuidor para obtener más
información.
Uso previsto
Utilice el producto para cortar ramas y ramitas. No
utilice el producto para otras tareas.
Guía rápida
Escanee el código QR para obtener información sobre
cómo utilizar el producto.
(Fig. 27)
Descripción del producto
(Fig. 1)
1. Podadora
2. Protección de la cadena de sierra
3. Espada
4. Bloqueo de la cubierta protectora
5. Bloqueo del gatillo de alimentación, podadora
6. Gatillo de alimentación, podadora
7. Interfaz de usuario
8. Mango principal, podadora
9. Batería
10. Tornillo de pulgar para bloqueo de la podadora
11. Tubo
12. Función telescópica
13. Botón de bloqueo
14. Gatillo de alimentación, podadora de barra
15. Bloqueo del gatillo de alimentación, podadora de
barra
16. Botón para extraer la batería
17. Conector
18. Cargador de batería
19. Indicador de potencia y advertencia
20. Protección para transporte
21. Manual de usuario
22. Soporte para podadora, tornillos y tacos de pared
23. Soporte para podadora de barra, tornillos y tacos de
pared
24. Aceite biológico para cadena
25. Llave Allen
Símbolos que aparecen en el producto
(Fig. 2)
ADVERTENCIA: Este producto puede
ser peligroso y ocasionar daños graves
o mortales tanto al usuario como a
cualquier otra persona. Tenga cuidado y
utilice el producto correctamente.
(Fig. 3)
Lea atentamente el manual de usuario
y asegúrese de que entiende las
instrucciones antes de utilizar el producto.
(Fig. 4)
Para Aspire P5-P4A: Utilice protección
ocular homologada.
(Fig. 5)
Para Aspire PE5-P4A: Utilice un casco
protector si trabaja en un lugar
donde puedan caerle objetos. Utilice
protectores auriculares homologados.
Utilice protección ocular homologada.
(Fig. 6)
Utilice guantes protectores homologados.
(Fig. 7)
Utilice botas de trabajo antideslizantes
(solo aplicable para la podadora de
barra).
(Fig. 8)
Corriente continua.
(Fig. 9)
Tensión nominal, V
(Fig. 10)
No exponer a la lluvia.
206 1867 - 007 - 10.01.2024
(Fig. 11)
Rellenado de aceite para cadena.
(Fig. 12)
Sentido de rotación, cadena de sierra.
(Fig. 13)
Riesgo de lesiones. Mantenga las manos
alejadas de la cadena de sierra.
(Fig. 14)
Gire hacia la izquierda para aflojar y hacia
la derecha para apretar.
(Fig. 15)
El producto cumple con las directivas
vigentes de la UE.
(Fig. 16)
Este producto cumple con las directivas
del Reino Unido vigentes.
(Fig. 17)
Etiqueta de emisiones sonoras al medio
ambiente conforme con las directivas
y normativas europeas y del Reino
Unido, y con la regulación de 2017
sobre de protección del medioambiente
(control de ruidos) (Protection of the
Environment Operations - Noise Control)
de la legislación de Nueva Gales del Sur.
El nivel de potencia acústica garantizado
del producto se especifica en el apartado
Datos técnicos en la página
Datos
técnicos en la página 223
y en la etiqueta.
(Fig. 18)
Ni el producto ni su embalaje son
residuos domésticos. Recíclelos en un
centro de reciclaje para equipos eléctricos
y electrónicos.
(Fig. 21) Este producto no tiene aislamiento eléctrico. Si el producto entra en contacto
con cables de alta tensión o se aproxima demasiado a ellos, puede provocar
la muerte o lesiones graves. La electricidad puede ser transmitida de un punto
a otro formando un arco de tensión. A mayor tensión, mayor es la distancia a
la que puede ser transmitida la electricidad. La electricidad también puede ser
transmitida a través de ramas y otros objetos, especialmente si están mojados.
Mantenga siempre como mínimo una distancia de 10metros entre el producto
y los cables de alta tensión u objetos que estén en contacto con ellos. Si debe
trabajar a una distancia menor, póngase siempre en contacto con la central eléc-
trica para cerciorarse de que la tensión ha sido desconectada antes de empezar
a trabajar.
El usuario del producto debe asegurarse de que ninguna persona ni ningún
animal se acerquen a menos de 15 metros mientras se trabaja. (solo aplicable
para la podadora de barra).
(Fig. 22) En la placa de características técnicas o en la impresión láser se indica el núme-
ro de serie. aaaa es el año de producción y ss es la semana de producción.
Nota: Los demás símbolos o etiquetas que
aparecen en el producto corresponden a requisitos de
homologación específicos en determinados mercados.
Símbolos que aparecen en la batería o
en el cargador de la batería
(Fig. 23)
Recicle el producto
en un centro de re-
ciclaje para equipos
eléctricos y electróni-
cos. (Aplicable solo
para Europa)
(Fig. 24) Use la batería sola-
mente en productos
de socios que utilicen
el sistema POWER
FOR ALL.
(Fig. 25) Proteja la batería del calor, por ejemplo,
de la luz solar directa y continua, del
fuego, de la suciedad, del agua y de la
humedad. Existe riesgo de explosión o
cortocircuito.
(Fig. 26)
(Fig. 19)
Utilice y guarde el cargador de baterías
únicamente en interiores.
(Fig. 20)
Doble aislamiento.
Daños en el producto
No nos hacemos responsables de los daños que pueda
sufrir el producto si:
• El producto se ha reparado incorrectamente.
• El producto se ha reparado con piezas que no eran
del fabricante o no autorizadas por el fabricante.
• El producto tiene un accesorio que no es del
fabricante o no está autorizado por este.
1867 - 007 - 10.01.2024 207
• El producto no se ha reparado en un centro de
servicio autorizado o por un organismo homologado.
Fabricante
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Seguridad
Definiciones de seguridad
Las advertencias, precauciones y notas se utilizan
para destacar información especialmente importante del
manual.
ADVERTENCIA: Indica un riesgo de
lesiones o incluso de muerte del usuario o
de las personas cercanas si no se respetan
las instrucciones del manual.
PRECAUCIÓN: Indica un riesgo de
daños en el producto, otros materiales o
el área adyacente si no se respetan las
instrucciones del manual.
Nota: Se usa para proporcionar más información
necesaria en una situación determinada.
Advertencias generales de seguridad
relacionadas con la herramienta
eléctrica
ADVERTENCIA: Lea todas las
advertencias e instrucciones de seguridad.
El incumplimiento de las advertencias e
instrucciones de seguridad puede ocasionar
descargas eléctricas, incendios o lesiones
graves.
Nota: Conserve todas las advertencias e
instrucciones para su consulta. El término «herramienta
eléctrica» empleado en las advertencias hace referencia
a una herramienta eléctrica que funciona con conexión
a la red de suministro (con cable) o a una herramienta
que funciona con batería (sin cable).
Seguridad en el área de trabajo
• Mantenga el área de trabajo limpia y bien iluminada.
Las zonas abarrotadas de cosas u oscuras
favorecen los accidentes.
• No maneje herramientas eléctricas en ambientes
explosivos como aquellos en los que hay líquidos,
gases o polvo inflamables. Las herramientas
eléctricas producen chispas que pueden inflamar el
polvo o los vapores.
•
Mantenga alejados a los niños y a otras personas
mientras trabaje con una herramienta eléctrica. Las
distracciones pueden hacer que pierda el control de
esta.
Seguridad eléctrica
• Los enchufes de las herramientas eléctricas deben
corresponder a la toma de corriente utilizada. Nunca
modifique el enchufe. No utilice adaptadores para
las herramientas eléctricas con conexión a tierra.
Use enchufes sin modificar y tomas de corriente
del mismo tipo que estos para reducir el riesgo de
descarga eléctrica.
• Evite el contacto de su cuerpo con superficies
puestas a tierra como tuberías, radiadores, cocinas
y neveras, ya que esto aumenta el riesgo de
descarga eléctrica.
• No exponga las herramientas eléctricas a la lluvia
o a ambientes húmedos. El riesgo de recibir
descargas eléctricas aumentará si penetra agua en
la herramienta eléctrica.
• Maneje el cable con cuidado. No lo utilice nunca
para transportar la herramienta eléctrica ni tire de él
para desenchufarla. Manténgalo alejado de fuentes
de calor, aceite, aristas vivas o piezas móviles. Los
cables dañados o enredados incrementan el riesgo
de descarga eléctrica.
• Cuando trabaje con una herramienta eléctrica en
exteriores, utilice un alargador indicado para este
uso. Utilizar un cable adecuado para su uso en
exteriores reduce el riesgo de descarga eléctrica.
• Si es necesario utilizar una herramienta eléctrica
en un lugar húmedo, utilice suministro eléctrico
protegido con un interruptor diferencial. La utilización
de un interruptor diferencial reduce el riesgo de
descargas eléctricas.
Seguridad personal
• Peligro: No trabaje cerca las líneas eléctricas.La
unidad no ha sido diseñada para proporcionar
protección contra descargas eléctricas en caso de
contacto con líneas eléctricas aéreas. Consulte la
normativa local sobre distancias de seguridad de
tendidos eléctricos y asegúrese de que la posición
de trabajo es segura antes de operar la podadora de
barra.
• Esté siempre atento, fíjese en lo que está
haciendo y utilice el sentido común cuando maneje
una herramienta eléctrica. No utilice herramientas
eléctricas si está cansado o bajo los efectos
de estupefacientes, alcohol o medicamentos. Un
208
1867 - 007 - 10.01.2024
momento de descuido, mientras se trabaja con
herramientas eléctricas, puede causar lesiones
graves.
• Utilice el equipo de protección individual. Protéjase
siempre los ojos. El equipo de protección, como
la mascarilla antipolvo, los zapatos de seguridad
antideslizantes, el casco o los protectores auditivos,
utilizados en función de las condiciones de trabajo,
reducirá el riesgo de lesiones.
• Evite el encendido accidental de la herramienta.
Asegúrese de que el interruptor está en la posición
de apagado antes de conectar la máquina a la
fuente de alimentación o la batería, cogerla o
transportarla. Transportar herramientas eléctricas
con el dedo puesto sobre el interruptor o
encenderlas con el interruptor en la posición de
encendido puede provocar accidentes.
• Quite todas las clavijas de ajuste o llaves de tuercas
antes de encender la herramienta eléctrica. Una
llave de tuercas o clavija de ajuste que se ha dejado
colocada en una pieza giratoria de la herramienta
eléctrica puede causar lesiones.
• No se estire demasiado. Mantenga una posición
correcta y el equilibrio en todo momento. Esto le
permitirá controlar mejor la herramienta eléctrica en
situaciones imprevistas.
• Utilice la ropa adecuada. No utilice nunca ropa
amplia ni joyas. Mantenga el pelo, la ropa y los
guantes alejados de las piezas móviles. La ropa
amplia, las joyas o el pelo largo pueden quedar
atrapados en las piezas móviles.
• Si se suministran equipos de aspiración o captación
de polvo, asegúrese de que estén conectados y
se utilicen correctamente. El uso de estos equipos
puede reducir los riesgos derivados del polvo.
• Evite que la familiaridad adquirida con el uso
frecuente de las herramientas le lleve a confiarse e
ignorar las medidas de seguridad al utilizarlas. Una
acción negligente puede causar lesiones graves en
una fracción de segundo.
• La emisión de vibración durante el uso de la
herramienta eléctrica puede ser diferente del valor
indicado en función del uso de la misma. El usuario
debe conocer las medidas de seguridad necesarias
que se basan en una estimación de la exposición
en condiciones de uso reales (teniendo en cuenta
todas las partes del ciclo de funcionamiento, como
el periodo en que la herramienta está apagada y el
funcionamiento en ralentí además del gatillo).
Uso y cuidado de la herramienta eléctrica
• No sobrecargue la herramienta eléctrica. Utilice
la herramienta eléctrica adecuada para el trabajo
que debe realizar. Con la herramienta eléctrica
apropiada hará el trabajo mejor y con mayor
seguridad a la potencia para la que fue diseñada.
• No utilice la herramienta eléctrica si el interruptor
no funciona. Las herramientas que no se puedan
controlar con el interruptor son peligrosas y deben
repararse.
•
Desconecte el enchufe de la fuente de alimentación
o la batería de la herramienta eléctrica antes
de realizar cualquier ajuste, cambiar accesorios o
guardarla. Estas medidas de seguridad preventivas
reducen el riesgo de encendido accidental de la
herramienta eléctrica.
• Guarde las herramientas eléctricas que no se
utilicen fuera del alcance de los niños y no permita
que personas no familiarizadas con su uso o con
estas instrucciones las manejen. Las herramientas
eléctricas resultan peligrosas en manos de usuarios
no cualificados.
• Cuide las herramientas. Compruebe que no
haya partes móviles mal alineadas o trabadas,
piezas rotas o cualquier otra circunstancia que
pueda afectar al funcionamiento de la herramienta
eléctrica. Si detecta daños, haga reparar la
herramienta eléctrica antes de utilizarla. Muchos
accidentes se deben al uso de herramientas
eléctricas que carecen de un mantenimiento
adecuado.
• Mantenga las herramientas de corte afiladas y
limpias. Las herramientas de corte con aristas
afiladas y un mantenimiento adecuado tienen menos
probabilidades de trabarse y son más fáciles de
controlar.
• Utilice la herramienta eléctrica, los accesorios,
útiles, etc., según se indica en estas instrucciones,
teniendo en cuenta las condiciones de trabajo y la
tarea que debe realizar. El uso de la herramienta
eléctrica para trabajos distintos a aquellos para los
que fue diseñada podría dar lugar a situaciones
peligrosas.
• Mantenga los mangos y superficies de agarre secos,
limpios y sin aceite ni grasa. Las superficies de
agarre y los mangos resbaladizos no permiten
manejar y controlar de forma segura la herramienta
ante cualquier imprevisto.
Uso y cuidado de la herramienta a batería
• Efectúe las recargas únicamente con el cargador
especificado por el fabricante. Un cargador apto
para un tipo de batería puede comportar riesgo de
incendio al utilizarse con otra batería distinta.
• Utilice las herramientas eléctricas únicamente con
las baterías específicas para ellas. El uso de
otra batería puede comportar riesgo de lesiones e
incendio.
• Cuando no utilice la batería, manténgala alejada de
objetos metálicos pequeños que puedan conectar
un terminal con otro, como clips, monedas, llaves,
clavos, tornillos, etc. Un cortocircuito en los
terminales de la batería puede causar quemaduras o
un incendio.
• En condiciones extremas, el líquido puede salir
expulsado de la batería; evite cualquier contacto
con él. Si se produjera un contacto accidentalmente,
enjuáguese con agua. Además, si el líquido entra
en contacto con los ojos, busque asistencia médica.
1867 - 007 - 10.01.2024
209
El líquido expulsado de la batería puede causar
irritaciones o quemaduras.
• No utilice una batería o herramienta defectuosa,
dañada o modificada. Las baterías dañadas
o modificadas pueden comportarse de forma
impredecible y provocar incendios, explosiones o
lesiones.
• No exponga la batería o la herramienta al fuego ni
a temperaturas excesivas. La exposición al fuego o
a temperaturas superiores a 130°C/266°F puede
causar una explosión.
• Siga todas las instrucciones de carga y no cargue
la batería o la herramienta fuera del intervalo de
temperaturas especificado en las instrucciones. La
carga incorrecta o a temperaturas fuera del intervalo
especificado puede dañar la batería y aumentar el
riesgo de incendio.
Servicio técnico
• Solicite que su herramienta eléctrica sea reparada
por personal cualificado y utilizando únicamente
piezas de repuesto originales. Esto garantizará la
seguridad de la herramienta.
• No revise baterías dañadas. La revisión de las
baterías solo debe realizarla el fabricante o
proveedores de servicios autorizados.
Advertencias de seguridad de la podadora de
pértiga - Seguridad personal
• Mantenga todas las partes del cuerpo alejadas de
la cadena de sierra mientras utilice la podadora de
pértiga. Antes de arrancar la podadora de pértiga,
asegúrese de que la cadena de sierra no esté en
contacto con ningún elemento. Un único instante
de distracción mientras maneja una podadora de
pértiga basta para que la cadena de sierra cause
un accidente con sus prendas o cuerpo.
• Sujete siempre la podadora de pértiga con la mano
derecha en el mango trasero y la mano izquierda
en el mango delantero. Nunca debe manejarse la
motosierra con una posición invertida de las manos,
ya que aumenta considerablemente el riesgo de
daños personales.
• Sujete la podadora de pértiga únicamente por la
superficie de agarre aislada, ya que la cadena de
sierra puede entrar en contacto con algún cable
oculto o con su propio cable. Si la cadena de sierra
entra en contacto con un cable con tensión, puede
hacer que las partes metálicas de la podadora de
pértiga expuestas a tensión transmitan al usuario
una sacudida eléctrica.
• Utilice protección ocular. Se recomienda utilizar
equipos de protección adicionales para oídos,
cabeza, manos, piernas y pies. Un equipo de
protección adecuado reducirá los daños personales
a causa de fragmentos desprendidos o de un
contacto accidental con la cadena de sierra.
• Mantenga en todo momento una posición correcta
y manipule la motosierra únicamente cuando se
encuentre en una superficie nivelada, sólida y
segura.
Una superficie inestable o resbaladiza
podría hacerle perder el equilibrio o el control de la
podadora de pértiga.
• Preste especial atención a las reculadas al cortar
ramas tensas. Cuando se libera la tensión de las
fibras de madera, la rama puede golpear al usuario
o provocar la pérdida del control de la podadora de
pértiga.
• Sea especialmente cauto al cortar broza y árboles
jóvenes. Los materiales delgados pueden atascarse
en la podadora de pértiga y golpearle o hacerle
perder el equilibrio.
• Siga las instrucciones para la lubricación, el tensado
de la cadena y el cambio de la espada y la
cadena. Una cadena con una tensión o lubricación
inadecuadas puede romperse y aumentar el riesgo
de reculadas.
• Transporte la podadora de pértiga apagada,
agarrándola por el mango delantero y alejada
de su cuerpo. Cuando transporte o almacene la
podadora de pértiga, coloque siempre la cubierta
de la espada. El uso correcto de la podadora
de pértiga reducirá la posibilidad de sufrir un
contacto accidental con la cadena de sierra en
funcionamiento.
• Corte únicamente madera. No utilice la podadora
de pértiga con otros fines. Por ejemplo: no utilice la
podadora de pértiga para cortar metales, plásticos,
materiales de albañilería u otros materiales de
construcción que no sean madera. El uso de la
podadora de pértiga con fines distintos a aquellos
para los que fue diseñada podría dar lugar a
situaciones peligrosas.
• Mantenga los mangos secos, limpios y sin aceite
ni grasa. Un mango grasiento resulta resbaladizo
y puede provocar que se pierda el control de la
herramienta.
• No intente talar un árbol hasta que conozca
los riesgos y cómo evitarlos. El usuario o los
transeúntes podrían sufrir daños graves mientras se
tala un árbol.
• Esta podadora de pértiga no está diseñada para
talar de árboles. El uso de la podadora de pértiga
con fines distintos a aquellos para los que fue
diseñada podría provocar daños graves al usuario
o a los transeúntes.
• Recomendamos encarecidamente que aquellos que
utilicen por primera vez la motosierra practiquen
antes con troncos en soportes para serrar.
Instrucciones generales de seguridad de la
podadora de barra
Siga todas las instrucciones al extraer material
atascado, guardar o realizar el mantenimiento de la
podadora de barra. Asegúrese de que el interruptor está
apagado y la batería se ha extraído. El accionamiento
inesperado de la podadora de barra mientras extrae el
material atascado o efectúa tareas de mantenimiento
puede resultar en lesiones personales graves.
210
1867 - 007 - 10.01.2024
Instrucciones generales de seguridad
ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.
• Extraiga la batería para evitar que el producto
arranque accidentalmente.
• Este producto es una herramienta peligrosa si no se
usa con cuidado o si se utiliza de forma incorrecta.
Este producto puede ocasionar lesiones graves o
mortales tanto al usuario como a cualquier otra
persona.
• No utilice el producto si se ha modificado respecto
de sus especificaciones iniciales. No cambie una
parte del producto sin la autorización del fabricante.
Utilice únicamente las piezas que están autorizadas
por el fabricante. Las lesiones o la muerte son un
posible resultado de un mantenimiento incorrecto.
• Compruebe el producto antes de utilizarlo. Consulte
Dispositivos de seguridad en el producto en
la página 213
y
Mantenimiento en la página
218
. No utilice un producto que esté dañado
o que no funcione correctamente. Lleve a cabo
las comprobaciones de seguridad y siga las
instrucciones de mantenimiento y servicio descritas
en este manual.
• Debe vigilarse a los niños para asegurarse de que
no juegan con el producto. No permita nunca que
los niños ni otras personas sin formación utilicen o
reparen el producto o su batería. La legislación local
regula la edad del usuario.
• Mantenga el producto en un área cerrada para
impedir el acceso a niños o personas no
autorizadas.
• Guarde el producto lejos del alcance de los niños.
• Bajo ninguna circunstancia debe modificarse la
configuración original del producto sin autorización
del fabricante. Utilice siempre accesorios originales.
Las modificaciones o la utilización de accesorios no
autorizadas pueden ocasionar accidentes graves o
incluso la muerte del usuario o de terceros.
Nota:
El uso podría estar regulado por la legislación
nacional o local. Observe los reglamentos indicados.
Instrucciones de seguridad para el
funcionamiento
ADVERTENCIA:
Lea y siga las
instrucciones de advertencia siguientes
antes de utilizar el producto.
• Mientras esté trabajando, evite que cualquier
persona o animal se acerque a menos de 15metros
(50pies). Cuando haya varios operarios trabajando
en el mismo lugar, la distancia de seguridad entre
ellos debe ser de al menos 15m. De lo contrario,
existe el riesgo de daños personales graves. Pare
el producto inmediatamente si alguien se acerca.
Nunca se dé la vuelta con el producto si no ha
verificado antes que no hay nadie detrás, dentro de
la zona de seguridad.
• No utilice el producto en condiciones climáticas
desfavorables, como niebla espesa, lluvia intensa,
viento fuerte, frío intenso, etc. El tiempo
extremadamente cálido puede hacer que la máquina
se recaliente. El trabajo con mal tiempo es fatigoso
y puede crear riesgos añadidos, como terreno
resbaladizo, cambio imprevisto de la dirección de
caída de los árboles, etc.
• No permita nunca que los niños utilicen el producto
ni que permanezcan cerca de este. La máquina es
muy fácil de poner en marcha y los niños podrían
hacerlo inadvertidamente, lo que supone un riesgo
de daños personales graves. Desconecte la batería
cuando el producto no esté bajo control.
• Asegúrese de que ninguna persona, animal ni objeto
pueda afectar a su control sobre el producto ni
entrar en contacto con el equipo de corte ni con
objetos sueltos que salgan despedidos por la acción
del equipo de corte.
• Cuando use protectores auriculares, preste siempre
atención a las señales o llamadas de advertencia.
Quítese siempre los protectores auriculares en
cuanto se detenga el motor del producto.
• La sobreexposición a las vibraciones puede
provocar problemas circulatorios y dolencias de
carácter nervioso, especialmente en personas con
patologías circulatorias. Acuda a un médico si
nota síntomas que puedan relacionarse con la
sobreexposición a las vibraciones. Ejemplos de
estos síntomas son: entumecimiento, pérdida de
sensibilidad, hormigueo, punzadas, dolor, pérdida
o reducción de la fuerza normal, y cambios en
el color o la superficie de la piel. Estos síntomas
se presentan normalmente en dedos, manos y
muñecas.
• Bajo ninguna circunstancia se puede utilizar un
equipo de corte sin haber montado antes la
protección recomendada. Utilizar una protección
incorrecta o defectuosa puede causar daños
personales graves.
• Siempre que vaya a realizar cualquier trabajo en
el producto, párelo, retire la batería y asegúrese
de que el equipo de corte se haya detenido
completamente. No seguir las instrucciones de
afilado aumenta considerablemente el riesgo de
reculada.
• Si se encuentra en una situación en la que no está
seguro de cómo proceder, consulte a un experto.
Póngase en contacto con su distribuidor o taller de
servicio. Evite todo uso para el que no se sienta
suficientemente cualificado.
• Evite todo uso para el que no se sienta
suficientemente cualificado.
• Nunca utilice el producto si está cansado, si ha
ingerido alcohol o si toma medicamentos que
1867 - 007 - 10.01.2024
211
puedan afectarle a la vista, la capacidad de
reacción, la coordinación o el discernimiento.
• El producto puede salir despedido violentamente
hacia un lado cuando la punta de la espada
entra en contacto con un objeto fijo. Esto se
denomina reculada. Una reculada puede tener
violencia suficiente para lanzar tanto el producto
como al usuario en cualquier dirección, y hacerle
perder el control del producto. Evite cortar con la
punta de la espada.
• No use el producto a no ser que sea capaz de pedir
ayuda en caso de accidente.
• Mantenga una postura equilibrada y estable, con los
pies firmemente apoyados en el suelo. Compruebe
que pueda caminar y mantenerse de pie con
seguridad. Examine la zona a su alrededor en busca
de posibles obstáculos (raíces, piedras, ramas,
zanjas, etc.) en caso de que tenga que moverse
rápidamente. Proceda con sumo cuidado al trabajar
en terreno inclinado.
• Sea sumamente cuidadoso al cortar árboles en
tensión. Un árbol en tensión puede, tanto antes
como después de terminar de cortar, volver a su
posición normal. Si el usuario o el corte están
mal ubicados, el árbol puede golpear al usuario
o a la máquina y hacerle perder el control. Las
dos situaciones pueden ocasionar daños personales
graves.
• Utilice el arnés para soportar el peso del producto y
facilitar su manejo.
• Para Aspire P5-P4A: Sujete el producto con la mano
derecha o izquierda. Mantenga las manos y otras
partes del cuerpo alejadas de la cadena de sierra.
(Fig. 28)
• Para Aspire PE5-P4A: Sujete siempre el producto
con ambas manos. Mantenga el producto en el lado
derecho del cuerpo.
(Fig. 29)
• Antes de retirar los desechos del producto, detenga
el motor y asegúrese de que la cadena de sierra no
gira.
• Si va a trasladarse de un lugar a otro, pare primero
el producto. Monte la protección para transportes
cuando vaya a transportar el equipo cualquier
distancia.
• No apoye nunca el producto con el motor en marcha
sin tenerlo bajo control.
• Si el producto se maneja a temperaturas inferiores
a -10°C, el producto y la batería se deben
almacenar en un espacio calefactado durante al
menos 24horas antes de empezar a trabajar.
• No se ponga nunca directamente debajo de la rama
que se está cortando. Esto podría provocar lesiones
graves o incluso fatales.
• Consulte las reglas de seguridad aplicables para
trabajar cerca de tendidos eléctricos.
• Este producto no tiene aislamiento eléctrico. Si
el producto entra en contacto con cables de alta
tensión o se aproxima demasiado a ellos, puede
provocar la muerte o lesiones graves. La electricidad
puede ser transmitida de un punto a otro formando
un arco de tensión. A mayor tensión, mayor es
la distancia a la que puede ser transmitida la
electricidad. La electricidad también puede ser
transmitida a través de ramas y otros objetos,
especialmente si están mojados. Mantenga siempre
como mínimo una distancia de 10metros entre el
producto y los cables de alta tensión u objetos que
estén en contacto con ellos. Si debe trabajar a una
distancia menor, póngase siempre en contacto con
la central eléctrica para cerciorarse de que la tensión
ha sido desconectada antes de empezar a trabajar.
• Una cadena de sierra poco afilada aumenta el riesgo
de accidentes.
Equipo de protección personal
ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.
• Para trabajar con el producto, debe utilizar siempre
un equipo de protección personal homologado.
El equipo de protección personal no elimina
completamente el riesgo de lesiones, pero reduce la
gravedad de las lesiones en caso de accidente. Deje
que el distribuidor le ayude a seleccionar el equipo
adecuado.
• Utilice un casco si existe la posibilidad de que
puedan caerle objetos.
(Fig. 30)
• Utilice protección auditiva homologada.
(Fig. 31)
• Utilice protección ocular homologada. Si se utiliza
visor, deben utilizarse también gafas protectoras
homologadas. Por gafas protectoras homologadas
se entienden las que cumplen con la norma ANSI
Z87.1 para EE.UU. o EN 166 para países de la UE.
(Fig. 32)
• Utilice guantes cuando sea necesario, por ejemplo,
para el montaje, inspección o limpieza del equipo de
corte.
(Fig. 33)
• Utilice botas o zapatos de protección con suela
antideslizante.
(Fig. 34)
• Utilice pantalones con protección anticorte.
• Use indumentaria de material resistente. Use
siempre pantalones largos y gruesos, y mangas
largas. No lleve ropa suelta que pueda quedar
atrapada en los arbustos y ramas. No trabaje con
joyas, pantalones cortos, calzado abierto ni los pies
descalzos. Recójase el pelo de forma segura por
encima de los hombros.
212
1867 - 007 - 10.01.2024
• Mantenga el equipo de primeros auxilios cerca.
(Fig. 35)
Dispositivos de seguridad en el producto
ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.
En este apartado se describen los componentes de
seguridad del producto, su función y el modo de
efectuar el control y el mantenimiento para garantizar
un funcionamiento óptimo. Consulte las instrucciones
del apartado
Descripción del producto en la página 206
para conocer dónde se encuentran estas piezas en el
producto.
La vida útil del producto puede acortarse y el riesgo de
accidentes puede aumentar si el mantenimiento no se
hace de forma adecuada y si los trabajos de servicio
y reparación no se efectúan de forma profesional. Si
necesita más información, solicítela al distribuidor de su
zona.
ADVERTENCIA: No emplee nunca
un producto cuyos componentes de
seguridad estén dañados. Efectúe la
inspección y el mantenimiento del equipo
de seguridad del producto tal como se
describe en este apartado. Si el producto
no supera cualquiera de estas pruebas,
póngase en contacto con el taller de servicio
para repararlo.
PRECAUCIÓN: Todos los trabajos
de servicio y reparación de la máquina
requieren una formación especial. Esto es
especialmente cierto en lo que respecta al
equipo de seguridad del producto. Si la
máquina no pasa alguno de los controles
indicados a continuación, acuda a su
taller de servicio local. La compra de
alguno de nuestros productos le garantiza
que puede recibir un mantenimiento y
servicio profesional. Si no ha adquirido la
máquina en uno de nuestros distribuidores
especializados con taller de servicio, solicite
información sobre el taller más cercano.
Comprobación de la interfaz de usuario Aspire P5-P4A
Los indicadores LED verdes (A) muestran el estado
de la carga. Los LED verdes también muestran que el
producto está encendido.
1. Mantenga pulsado el botón de encendido/apagado.
(Fig. 36)
a) El producto está encendido cuando los LED (A)
están iluminados.
b) El producto está apagado cuando los LED
verdes (A) no están encendidos.
2. Consulte
Resolución de problemas en la página 221
si el indicador de advertencia (C) parpadea.
Comprobación del bloqueo del gatillo de alimentación
El bloqueo del gatillo impide el encendido accidental. Al
soltar el mango, el gatillo de alimentación y el bloqueo
vuelven a su posición inicial.
1. Para Aspire PE5-P4A: Empuje el botón de bloqueo
hacia delante. (Fig. 37)
2. Asegúrese de que el gatillo de alimentación esté
bloqueado cuando el bloqueo regrese a su posición
inicial.
a) Para Aspire P5-P4A: (Fig. 38)
b) Para Aspire PE5-P4A: (Fig. 39)
3. Presione el bloqueo del gatillo de alimentación en
un lado y, a continuación, en el otro. Asegúrese de
que el bloqueo del gatillo de alimentación vuelve a
su posición inicial.
a) Para Aspire P5-P4A: (Fig. 40)
b) Para Aspire PE5-P4A: (Fig. 41)
4. Compruebe que el gatillo de alimentación y su
bloqueo se mueven con facilidad, y que el muelle
de retorno funciona correctamente.
a) Para Aspire P5-P4A: (Fig. 42)
b) Para Aspire PE5-P4A: (Fig. 43)
5. Arranque el producto; consulte
Funcionamiento en la
página 216
.
6. Acelere al máximo.
7. Suelte el gatillo de alimentación y asegúrese de que
la cadena de sierra se detiene completamente.
Instrucciones de seguridad para el
equipo de corte
ADVERTENCIA:
Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.
• Utilice solo el equipo de afilado y las combinaciones
de espada y cadena de sierra homologados.
Consulte
Mantenimiento en la página 218
para
obtener instrucciones.
• Use guantes protectores cuando manipule la cadena
de sierra o realice tareas de mantenimiento en ella.
La cadena de sierra puede causar lesiones, aunque
no se mueva.
• Mantenga los dientes de corte bien afilados. Siga
las instrucciones y utilice el calibrador de afilado
recomendado. Una cadena de sierra dañada o mal
afilada aumenta el riesgo de accidentes.
(Fig. 44)
• Mantenga el ajuste de profundidad adecuado. Siga
las instrucciones y utilice el ajuste de profundidad
1867 - 007 - 10.01.2024
213
recomendado. Un ajuste de profundidad demasiado
grande aumenta el riesgo de reculada.
(Fig. 45)
• Asegúrese de que la cadena de sierra tiene la
tensión correcta. Si la cadena de sierra no está bien
tensa en la espada, puede soltarse. Si la tensión de
la cadena de sierra es incorrecta, el desgaste de la
espada, la cadena de sierra y el piñón de arrastre
de la cadena será mayor. Consulte
Accesorios en la
página 224
.
(Fig. 46)
• Realice periódicamente el mantenimiento del equipo
de corte y manténgalo bien lubricado. Lubrique la
cadena de sierra antes de cada operación. Si la
cadena de sierra no está bien lubricada, el riesgo
de desgaste de la espada, la cadena de sierra y el
piñón de arrastre de la cadena es mayor.
(Fig. 47)
Seguridad de la batería
ADVERTENCIA: Lea tanto las
instrucciones de seguridad como las
generales. No atender a estas instrucciones
puede provocar descargas eléctricas,
incendios o lesiones graves. Conserve
toda la información de seguridad y
las instrucciones generales para futuras
consultas.
• Estas instrucciones de seguridad son válidas
solamente para las baterías recargables de ion-litio
de 18V que utilicen el sistema POWER FOR ALL.
• Use la batería recargable solamente en productos
de socios que utilicen el sistema POWER FOR ALL.
Las baterías recargables de 18V con la etiqueta
POWER FOR ALL son totalmente compatibles con
los siguientes productos:
– Todos los productos que utilicen el sistema de
batería POWER FOR ALL de 18V.
– Todos los productos de 18V de socios que utilicen
el sistema POWER FOR ALL.
• Siga las recomendaciones sobre la batería que
se encuentran en el libro de instrucciones del
producto. Solo de esta forma se podrán utilizar la
batería recargable y el producto sin peligro alguno,
y las baterías recargables estarán protegidas contra
sobrecargas peligrosas.
• Cargue las baterías únicamente con cargadores
recomendados por el fabricante o por los socios que
utilicen el sistema POWER FOR ALL. Un cargador
adecuado para un tipo de batería puede suponer
un riesgo de incendio si se utiliza con una batería
diferente.
• La batería se suministra parcialmente cargada.
Para garantizar la máxima capacidad de la batería,
cárguela completamente con el cargador antes de
utilizar la herramienta eléctrica por primera vez.
•
Guarde las baterías fuera del alcance de los niños.
• No abra la batería. Existe riesgo de cortocircuito.
• En caso de daños o uso inadecuado, la batería
puede emitir vapores. La batería puede incendiarse
o explotar. Si experimenta cualquier efecto adverso,
asegúrese de que la zona esté bien ventilada y
busque atención médica. Los vapores pueden irritar
el sistema respiratorio.
• Si la batería se utiliza de forma incorrecta o si está
dañada, puede expulsar líquido inflamable. Debe
evitarse el contacto con este líquido. Si se produjera
un contacto accidental, enjuague con agua. Si el
líquido entra en contacto con los ojos, busque
atención médica. El líquido expulsado de la batería
puede causar irritaciones o quemaduras.
• Si la batería está dañada, puede expulsar líquido
y cubrir las superficies cercanas. Compruebe las
piezas afectadas. Limpie esas piezas o cámbielas
si es necesario.
• No provoque cortocircuitos en la batería. Cuando
no utilice la batería, manténgala alejada de objetos
metálicos que puedan poner en contacto un terminal
con otro, como clips, monedas, llaves, clavos,
tornillos u otros objetos metálicos pequeños. Un
cortocircuito en los terminales de la batería puede
causar quemaduras o un incendio.
• La batería puede resultar dañada por objetos
puntiagudos, como clavos o destornilladores, o por
fuerza aplicada externamente. Se puede producir un
cortocircuito interno que provoque que la batería se
incendie, humee, explote o se sobrecaliente.
• No realice ningún mantenimiento en baterías
dañadas. La revisión y reparación de las baterías
solo debe realizarla el fabricante o proveedores de
servicios autorizados.
• Proteja la batería del calor, por ejemplo, de la luz
solar directa y continua, del fuego, la suciedad, el
agua y la humedad. Existe riesgo de explosión o
cortocircuito.
• Utilice la batería en el producto únicamente cuando
la temperatura ambiente sea de -5 °C – 40 °C.
• Guarde la batería únicamente a una temperatura
ambiente de -20 °C – 50 °C. Por ejemplo, no deje
la batería en el coche en verano. Con temperaturas
por debajo de los 0°C, algunos dispositivos pueden
experimentar una pérdida de potencia.
• Cargue la batería únicamente a una temperatura
ambiente comprendida entre 0 °C – +35 °C. La
carga fuera de este intervalo de temperaturas puede
aumentar el riesgo de daños en la batería y suponer
un riesgo de incendio.
Seguridad del cargador de batería
ADVERTENCIA:
Lea tanto las
instrucciones de seguridad como las
generales. No atender a estas instrucciones
puede provocar descargas eléctricas,
incendios o lesiones graves. Conserve
estas instrucciones en un lugar seguro.
214 1867 - 007 - 10.01.2024
Utilice el cargador únicamente si puede
evaluar todas las funciones y utilizarlas
sin restricciones o si ha recibido las
instrucciones correspondientes.
• Este cargador no ha sido diseñado para ser utilizado
por niños o personas con limitaciones físicas,
sensoriales o mentales o con falta de experiencia
o conocimientos. Este cargador puede ser utilizado
por niños mayores de 8 años y por personas
con limitaciones físicas, sensoriales o mentales
o con falta de experiencia o conocimientos solo
bajo la supervisión de una persona responsable
de su seguridad o si han recibido instrucciones
sobre el funcionamiento seguro del cargador y
comprenden los peligros asociados. De lo contrario,
existe el riesgo de que se produzcan errores de
funcionamiento y lesiones.
• Supervise a los niños durante el uso, limpieza y
mantenimiento. Esto garantizará que los niños no
jueguen con el cargador.
• Cargue exclusivamente baterías del sistema
POWER FOR ALL de 18V con una capacidad de
1,5Ah. La tensión de la batería debe coincidir con
la tensión de carga del cargador. No cargue nunca
baterías no recargables. De otro modo, existe el
riesgo de que se incendien o exploten.
• Utilice el cargador solo en espacios cerrados y
no lo exponga a la humedad. El riesgo de recibir
descargas eléctricas aumentará si penetra agua en
la herramienta eléctrica.
• Mantenga el cargador limpio. La suciedad supone
un riesgo de descarga eléctrica.
• Compruebe siempre el cargador, el cable y el
enchufe antes de su uso. Deje de utilizar el
cargador si detecta algún daño. No desmonte
el cargador. Solo Husqvarna o un taller de
servicio postventa autorizado pueden realizar las
reparaciones necesarias exclusivamente con piezas
de repuesto originales. Los cargadores, cables y
enchufes dañados aumentan el riesgo de descarga
eléctrica.
• No utilice el cargador sobre una superficie
fácilmente inflamable (por ejemplo, papel, tejidos,
etc.) ni en un entorno inflamable. Existe riesgo
de incendio debido al calentamiento del cargador
durante el funcionamiento.
• No cubra las ranuras de ventilación del cargador.
De lo contrario, podría sobrecalentarse y dejar de
funcionar correctamente.
• Efectúe las recargas únicamente con el cargador
especificado por el fabricante. Un cargador apto
para un tipo de batería puede comportar riesgo de
incendio al utilizarse con otra batería distinta.
• En caso de daños o uso inadecuado, la batería
también puede emitir vapores. Si experimenta
cualquier efecto adverso, asegúrese de que la zona
esté bien ventilada y busque atención médica. Los
vapores pueden irritar el sistema respiratorio.
• En condiciones extremas, la batería puede expulsar
líquido. Debe evitarse el contacto con este líquido.
Si se produjera un contacto accidental, enjuague
con agua. Si el líquido entra en contacto con
los ojos, busque atención médica. El líquido
expulsado de la batería puede causar irritaciones o
quemaduras.
• Productos vendidos sólo en Reino Unido: Su
producto está equipado con un enchufe eléctrico
con homologación BS 1363/A con fusible interno
(aprobación ASTA conforme a BS 1362). Si
el enchufe no es adecuado para sus tomas
de corriente, un agente de atención al cliente
autorizado deberá sustituirlo por un enchufe
apropiado. El enchufe de repuesto debe tener un
fusible del mismo valor nominal que el enchufe
original. El enchufe cortado debe desecharse para
evitar posibles descargas eléctricas y nunca debe
insertarse en una toma eléctrica en otro lugar.
Instrucciones de seguridad para el
mantenimiento
ADVERTENCIA: Lea las
instrucciones de advertencia siguientes
antes de realizar el mantenimiento del
producto.
• Retire la batería antes de realizar tareas de
mantenimiento, otras comprobaciones o montar el
producto.
• El usuario debe realizar solo el mantenimiento y las
reparaciones indicadas en este manual. Acuda a
su taller de servicio autorizado para las tareas de
mantenimiento y reparaciones más importantes.
• No limpie la batería o el cargador con agua. Los
detergentes agresivos pueden provocar daños en el
plástico.
• Si no se realiza el mantenimiento, el ciclo de vida
del producto disminuye y aumenta el riesgo de
accidentes.
• Para realizar todos los trabajos de mantenimiento
y reparación, especialmente en los dispositivos
de seguridad en el producto, es necesaria una
formación especial. Si no están aprobadas todas
las comprobaciones de este manual de usuario
después de realizar tareas de mantenimiento, acuda
al taller de su distribuidor local. Le garantizamos
que realizarán reparaciones y mantenimiento
profesionales en su producto.
• Utilice únicamente piezas de repuesto originales.
1867 - 007 - 10.01.2024
215
Montaje del modelo Aspire PE5-P4A
Introducción
ADVERTENCIA: Asegúrese de leer
y comprender el capítulo sobre seguridad
antes de montar el producto.
Fijación de la podadora al tubo
telescópico
1. Fije la podadora (A) al eje telescópico (B). La
podadora debe deslizarse fácilmente en el soporte
del tubo telescópico; si no es así, no se está
instalando correctamente. (Fig. 48)
2. Apriete el tornillo de pulgar (C).
Nota: Cuando la podadora está fijada al tubo
telescópico, la interfaz de usuario de la podadora se
desconecta.
Ajuste de la longitud del tubo
telescópico.
1. Afloje el mango enroscable del tubo (A). (Fig. 49)
2. Ajuste el tubo a la longitud adecuada.
3. Apriete el mango enroscable (B).
Instalación del gancho en la pared
• Instale el gancho solo en interiores.
• Mantenga el gancho alejado de la luz solar y a una
temperatura ambiente de -10 °C a 70 °C.
• Instale el gancho en una pared hecha de placas de
cartón yeso, madera, ladrillo u hormigón.
PRECAUCIÓN: Asegúrese de
que la pared pueda soportar cargas de
al menos 30kg.
• Instale el producto en la pared con los 3tornillos (A).
Utilice tacos (B) si es necesario.
PRECAUCIÓN: Asegúrese de
que los tornillos son adecuados para su
tipo de pared.
a) Para Aspire P5-P4A: (Fig. 50)
b) Para Aspire PE5-P4A: (Fig. 51)
• Póngase en contacto con el representante de
Husqvarna para obtener información sobre los
accesorios de almacenamiento disponibles para el
producto.
Colocación del producto en su soporte
• Cuelgue la podadora en el soporte como se muestra
en la ilustración. (Fig. 52)
• Cuelgue el tubo en el soporte como se muestra en la
ilustración. (Fig. 53)
Funcionamiento
Prueba de funcionamiento antes de
utilizar el producto
1. Examine la toma de aire en busca de suciedad
y daños. Elimine la suciedad y los desechos del
producto con un cepillo.
2. Apriete todas las tuercas y tornillos.
3. Asegúrese de que la podadora está fijada
correctamente.
4. Examine la podadora en busca de daños, por
ejemplo, grietas. Sustitúyala si estuviera dañada.
5. Compruebe que las cubiertas están correctamente
montadas y que no están dañadas.
6. Asegúrese de que el producto funciona
correctamente.
Batería
ADVERTENCIA: Antes de usar la
batería, debe leer y entender el capítulo
sobre seguridad. También debe leer y
comprender el manual de usuario de la
batería y el cargador de batería.
Mantenga la batería y el cargador de batería en lugares
con una temperatura ambiente correcta.
Temperatura ambiente
Funcionamiento de
la batería en el pro-
ducto
-5 °C – 40 °C
Carga de la batería 0 °C – 35 °C
Carga de la batería
Cargue la batería antes de utilizarla por primera vez.
Nota: El proceso de carga solo es posible cuando
la temperatura de la batería se encuentra dentro del
intervalo de temperaturas de carga permitido (0 °C – 35
°C).
216 1867 - 007 - 10.01.2024
1. Conecte el cable de alimentación del cargador de
batería a una toma de corriente con tierra.
PRECAUCIÓN: Asegúrese de
que la red eléctrica tiene la tensión y la
frecuencia correctas.
2. Coloque la batería en el cargador. La batería está
conectada al cargador de batería cuando el LED
verde parpadea. (Fig. 54)
3. La batería está completamente cargada cuando el
LED verde del cargador se enciende. Cargue la
batería durante un máximo de 24 horas.
4. Desenchufe el cargador de batería de la red
eléctrica.
PRECAUCIÓN: No tire del cable
de alimentación.
5. Retire la batería del cargador.
LED de estado de la batería en el cargador de
batería
El LED rojo (A) y el LED verde (B) del cargador de
batería muestran el estado de la batería. Consulte
Carga de la batería en la página 216
.
(Fig. 55)
LED
Estado de la batería
El LED verde parpadea
rápidamente.
La batería está cargando.
El LED verde parpadea
lentamente.
La batería tiene una carga
del 80%.
El LED verde está encen-
dido fijo.
La batería está completa-
mente cargada.
El LED rojo está encendi-
do.
Consulte
Resolución de
problemas del cargador
de batería en la página
222
.
El LED rojo parpadea rá-
pidamente.
Consulte
Resolución de
problemas del cargador
de batería en la página
222
.
LED de estado de la batería en el producto
Cuando la batería está instalada en el producto, los LED
del producto muestran el estado de la batería.
(Fig. 56)
LED
Estado de la batería
LED 1, 2 y 3 encen-
didos.
Completamente cargada.
LED Estado de la batería
LED 1 y 2 encendi-
dos.
Carga suficiente
LED 1 encendido. La carga de la batería es baja.
LED 1 parpadeando. La batería está descargada. El
indicador de estado de la bate-
ría parpadea. Cargue la batería.
Consulte
Carga de la batería en
la página 216
.
Conexión de la batería al producto
ADVERTENCIA: Utilice únicamente
baterías de ion-litio del sistema POWER
FOR ALL P4A 18 V en el producto.
1. Asegúrese de que la batería está complemente
cargada.
2. Coloque la batería en el soporte para batería del
producto. La batería debe deslizarse fácilmente en
el soporte; si no es así, no se está introduciendo
correctamente.
a) Para Aspire P5-P4A: (Fig. 57)
b) Para Aspire PE5-P4A: (Fig. 58)
3. Introduzca la batería a fondo en su soporte. La
batería quedará fija en su posición cuando oiga un
clic.
4. Asegúrese de que el cierre encaja correctamente en
su lugar.
Arranque del producto Aspire P5-P4A
1. Pulse el botón de encendido/apagado de la interfaz
de usuario (A). Se encienden las luces LED. (Fig.
59)
2. Presione el bloqueo del gatillo de alimentación (B),
desde el lado izquierdo o derecho, y mantenga
pulsado el gatillo de alimentación (C).
Arranque del producto Aspire PE5-P4A
1. Empuje el botón de bloqueo hacia delante. (Fig. 37)
2. Presione el bloqueo del gatillo de alimentación (A),
desde el lado izquierdo o derecho, y mantenga
pulsado el gatillo de alimentación (B). (Fig. 60)
Corte de ramas
ADVERTENCIA:
Actúe con el
máximo cuidado cuando trabaje cerca de
cables eléctricos aéreos. La caída de ramas
puede provocar cortocircuitos.
• Siempre que sea posible, colóquese de manera que
pueda efectuar el corte en ángulo recto con respecto
a la rama. (Fig. 61)
1867 - 007 - 10.01.2024
217
• Corte las ramas grandes en secciones para
controlar mejor el lugar donde caen. También se
debe tener en cuenta que, al caer, las ramas pueden
rebotar en el suelo y salir despedidas contra el
usuario. (Fig. 62)
• Nunca corte la rama por la base, ya que esto
retrasará la curación y aumentará el riesgo de que
se produzcan ataques de hongos. (Fig. 63)
• Utilice el tope de la base del cabezal de corte para
proporcionar apoyo durante el corte. Esto evitará
que el equipo de corte rebote en la rama. (Fig. 64)
• Efectúe un corte inicial en la parte inferior de la rama
antes de cortarla. Esto evitará que se desgarre la
corteza, lo que provocaría una cicatrización lenta
y causaría daños irreversibles al árbol. El corte no
debe superar ⅓ del grosor de la rama para evitar
que la cadena se atasque. No detenga la cadena
mientras retira el equipo de corte de la rama para
evitar que se atasque. (Fig. 65)
• Asegúrese de que se mantiene con los pies
firmemente apoyados y que puede trabajar
libremente sin interferencias de ramas, piedras ni
árboles.
ADVERTENCIA: Nunca active el
gatillo de alimentación sin tener bien a la
vista el equipo de corte.
Parada del producto Aspire P5-P4A
1. Suelte el gatillo de alimentación.
2. Pulse el botón de encendido/apagado de la interfaz
de usuario. Las luces LED se apagan.
3. Presione el botón de liberación y tire de la batería
hacia fuera. (Fig. 66)
Parada del producto Aspire PE5-P4A
1. Suelte el gatillo de alimentación.
2. Empuje el botón de bloqueo del gatillo de
alimentación hacia atrás para bloquear el producto.
3. Presione el botón de liberación de la batería y tire de
esta hacia fuera. (Fig. 67)
4. Si es necesario, desmonte el mango telescópico del
producto.
Mantenimiento
Introducción
ADVERTENCIA: Asegúrese de leer
y comprender el capítulo sobre seguridad
antes de realizar tareas de mantenimiento
en el producto.
ADVERTENCIA: Retire la batería
antes de realizar tareas de mantenimiento
en el producto.
Programa de mantenimiento
Mantenimiento Diario Semanal Mensualmente
Limpie la parte exterior del producto con un
trapo seco. No utilice agua.
X
Asegúrese de que el botón de encendido y
apagado funciona correctamente y que no
está dañado.
X
Asegúrese de que el gatillo de alimentación
y el bloqueo de dicho gatillo funcionan co-
rrectamente y de forma segura.
X
Asegúrese de que todos los mandos funcio-
nan correctamente y no están dañados.
X
Mantenga los mangos limpios y secos. Ase-
gúrese de que no haya aceite ni grasa en los
mangos.
X
Asegúrese de que la cubierta de la cadena
de sierra no esté dañada. Sustituya la cu-
bierta de la cadena de sierra si está dañada.
X
218 1867 - 007 - 10.01.2024
Mantenimiento Diario Semanal Mensualmente
Asegúrese de que los tornillos y las tuercas
están bien apretados.
X
Asegúrese de que los botones de liberación
de la batería funcionan correctamente y fijan
la batería en el producto.
X
Compruebe que el cargador de batería fun-
ciona correctamente.
X
Asegúrese de que la batería no esté dañada. X
Asegúrese de que la batería está cargada. X
Asegúrese de que el cargador de batería no
esté dañado.
X
Realice una comprobación de la cadena de
sierra.
X
Afile la cadena de sierra. X
Realice una comprobación de la tensión de
la cadena de sierra.
X
Lubrique la cadena de sierra. X
Asegúrese de que la cadena de sierra no
gira sin accionar el gatillo de alimentación.
X
Examine todos los cables, acoplamientos y
conexiones. Asegúrese de que no estén da-
ñados ni sucios.
X
Limpie la cubierta de la cadena de sierra. X
Lime las rebabas de los bordes de la espa-
da.
X
Realice una comprobación de las conexio-
nes entre la batería y el producto. Realice
una comprobación de la conexión entre la
batería y el cargador de batería.
X
Asegúrese de que la podadora no esté daña-
da. Sustituya la podadora si está dañada.
Todo el mantenimiento y las reparaciones de la podadora deben ser
realizados por un distribuidor Husqvarna autorizado.
Examine el desgaste del piñón de arrastre
de la cadena.
Sustituya el piñón de arrastre de la cadena después de aproximada-
mente 20 horas de funcionamiento o más a menudo si es necesario.
Inspección del equipo de corte
1. Asegúrese de que no haya grietas en los remaches
y eslabones, y que no haya ningún remache flojo.
Proceda a la sustitución si es necesario. (Fig. 68)
2. Asegúrese de que la cadena de sierra se doble con
facilidad. Sustituya la cadena de sierra si está rígida.
3. Compare la cadena de sierra con una cadena de
sierra nueva para determinar si los remaches y
eslabones están desgastados.
4. Cambie la cadena de sierra si la parte más larga
del diente de corte tiene un tamaño inferior a 4mm
(0,16pulg). Asimismo, cambie la cadena de sierra si
presenta grietas en los eslabones de corte. (Fig. 69)
Sustitución de la espada y la cadena
de sierra
1. Gire el bloqueo hacia la izquierda y retire la cubierta
protectora (A). (Fig. 70)
2. Retire la espada con la cadena de sierra acoplada.
3. Retire la cadena de sierra de la espada.
1867 - 007 - 10.01.2024 219
4. Coloque una nueva cadena de sierra en la ranura de
la espada.
5. Instale la nueva espada con la ranura (B) en el
tornillo (E) y el orificio (D) en el pasador de la
espada (F).
6. Instale la cadena de sierra alrededor del piñón de
arrastre (G). Asegúrese de que los dientes de corte
apuntan en sentido contrario al piñón de arrastre
(C).
7. Instale la cubierta protectora (A) y gire el bloqueo
hacia la derecha.
8. Apriete la cadena de sierra. Consulte
Ajuste de la
tensión de la cadena de sierra en la página 220
para
obtener instrucciones.
Para afilar la cadena de sierra
Información sobre la espada y la cadena de
sierra
ADVERTENCIA: Use guantes
protectores cuando manipule la cadena de
sierra o realice tareas de mantenimiento
en ella. La cadena de sierra puede causar
lesiones, aunque no se mueva.
Si la espada o la cadena de sierra se desgastan
o presentan algún tipo de desperfecto, cámbielas
por una combinación de espada y cadena de sierra
recomendada por Husqvarna. Esto es necesario para
conservar los niveles de seguridad del producto.
Consulte
Accesorios en la página 224
para ver una lista
de combinaciones de espada y cadena de repuesto
recomendadas.
• Longitud de la espada, pulg/cm. La información
sobre la longitud de la espada y el tipo de cadena
suele encontrarse en la parte posterior de la espada.
(Fig. 71)
• Paso de cadena en pulgadas. La distancia entre
los eslabones de arrastre de la cadena de sierra
debe corresponderse con la distancia de los dientes
del cabezal de rueda de la espada y del piñón de
arrastre.
(Fig. 72)
• Número de eslabones de arrastre (unidades). El
número de eslabones de arrastre viene determinado
por tipo de espada.
(Fig. 73)
• Ancho de la guía de la espada, pulg/mm. El ancho
de la guía de la espada debe ser idéntico al ancho
de los eslabones de arrastre de la cadena.
(Fig. 74)
• La espada debe corresponderse con el producto.
(Fig. 75)
• Ancho del eslabón de arrastre, mm/pulg.
(Fig. 76)
Información general sobre cómo afilar los
eslabones de corte
No corte con una cadena de sierra roma. Si la cadena
de sierra no está afilada, tendrá que ejercer una presión
superior para que la espada avance por la madera. Si la
cadena de sierra está muy roma, en lugar de virutas se
generará polvo de serrín.
Una cadena de sierra afilada avanza por la madera con
facilidad y genera virutas largas y gruesas.
ADVERTENCIA: La violencia de la
reculada aumenta considerablemente si no
se respetan las instrucciones relativas al
afilado.
Nota: Consulte
Afilado de los eslabones de corte en
la página 220
para obtener información sobre el afilado
de la cadena de sierra.
Afilado de los eslabones de corte
1. Utilice una lima redonda y un calibrador de afilado
para afilar los dientes de corte. (Fig. 77)
Nota: Consulte
Accesorios en la página 224
para
obtener información sobre la lima y el calibrador que
Husqvarna recomienda para su cadena de sierra.
2. Coloque correctamente el calibrador de afilado en
el eslabón de corte. Consulte las instrucciones
facilitadas con el calibrador de afilado.
3. Mueva la lima desde el interior de los dientes de
corte hacia fuera. Reduzca la presión al tirar de la
lima. (Fig. 78)
4. Afile un lado de todos los dientes de corte.
5. Dé la vuelta al producto y afile el otro lado.
6. Asegúrese de que todos los dientes de corte tengan
la misma longitud.
Ajuste de la tensión de la cadena de
sierra
ADVERTENCIA:
Una cadena de
sierra sin la tensión correcta podría soltarse
de la espada y causar lesiones graves o la
muerte.
Una cadena de sierra se destensa con el uso. Es
importante ajustar la tensión de la cadena de sierra
con regularidad para asegurarse de que sea la correcta.
Realice una comprobación de la tensión de la cadena
de sierra antes de usar el producto. Tense la cadena de
sierra todo lo que sea posible, aunque debe poder girar
libremente tirando de ella a mano.
220
1867 - 007 - 10.01.2024
Nota: Una cadena de sierra nueva tiene un periodo
de rodaje. Compruebe la tensión con mayor frecuencia
durante este periodo.
1. Gire el ajustador de tensión de la cadena hacia la
derecha para tensar la cadena de sierra. Aplique
tanta tensión a la cadena de sierra como sea
posible. Debe quedar apretada contra la espada.
(Fig. 79)
Nota: Gire el ajustador hacia arriba (+) para
aumentar la tensión y hacia abajo (-) para
disminuirla. La cadena de sierra estará bien tensada
cuando pueda girarla con facilidad con la mano pero
esté apretada contra la espada.
2. Asegúrese de que puede girar la cadena de sierra
libremente con la mano y que esta no cuelga de la
espada. (Fig. 80)
Lubricación del equipo de corte
ADVERTENCIA: La lubricación
insuficiente del equipo de corte puede
ocasionar roturas de cadena, con el riesgo
consiguiente de accidentes graves e incluso
mortales.
ADVERTENCIA: No utilice aceite
residual. El aceite residual es peligroso
para las personas, el producto y el medio
ambiente.
Aceite para cadena de sierra
• Utilice un aceite para cadena de sierra con buena
adherencia a la cadena. El aceite para cadena debe
mantener su viscosidad en todos los climas, por
ejemplo, durante el calor del verano o el frío del
invierno.
• Utilice el aceite para cadena Husqvarna para
prolongar al máximo la vida útil de la cadena de
sierra y reducir al mínimo los efectos adversos en el
medioambiente. Si el aceite para cadena de sierra
Husqvarna no está disponible, utilice un aceite para
cadena estándar.
• En zonas donde el aceite para la lubricación de
cadenas de sierra no esté disponible, utilice aceite
de cadena X-Guard BIO.
• Asegúrese de que la lubricación de la cadena de
sierra funciona correctamente. Compruebe si es
necesario añadir aceite de cadena de sierra.
Comprobación de la espada
1. Compruebe si se han formado rebabas en los lados
de la espada. Lime las rebabas. (Fig. 81)
2. Limpie la ranura de la espada. (Fig. 82)
3. Examine si la ranura de la espada presenta indicios
de desgaste. Cambie la espada si es necesario.
(Fig. 83)
4. Examine si la punta de la espada está en mal estado
o muy desgastada. (Fig. 84)
5. Cambie la posición de la espada todos los días para
prolongar su vida útil. (Fig. 85)
Limpieza del producto, la batería y el
cargador de batería
1. Limpie el producto con un paño seco después de su
uso.
2. Limpie la batería y el cargador de batería con un
paño limpio y seco. Mantenga las guías del soporte
de la batería limpias.
3. Asegúrese de que los terminales de la batería y el
cargador de batería estén limpios antes de su uso.
4. Limpie la superficie interior de la cubierta protectora
con un cepillo.
Para examinar la batería y el cargador
de la batería
1. Examine la batería en busca de daños, por ejemplo,
grietas.
2. Examine el cargador en busca de daños, por
ejemplo, grietas.
3. Asegúrese de que el cable de alimentación del
cargador de la batería no esté dañado ni agrietado.
Resolución de problemas
Interfaz de usuario Aspire P5-P4A
Problema Posibles errores Solución posible
El LED verde de acti-
vación parpadea.
Tensión de la batería baja. Cargue la batería.
1867 - 007 - 10.01.2024 221
Problema Posibles errores Solución posible
El LED rojo de error
parpadea.
Sobrecarga. El equipo de corte se ha atascado. Apague
el producto. Retire la batería. Retire la sucie-
dad del equipo de corte. Afloje la cadena.
Desviación de la temperatura. Deje enfriar el producto.
Se han pulsado a la vez el gatillo de alimen-
tación y el botón de encendido.
Suelte el gatillo de alimentación y pulse el
botón de encendido.
Los LED verde y ro-
jo parpadean alterna-
tivamente.
La batería está descargada. Cargue la batería.
La batería está dañada. Póngase en contacto con su taller de servi-
cio.
Resolución de problemas del cargador de batería
LED del cargador de
batería
Causa Solución
El LED verde está
encendido fijo y el
LED rojo parpadea.
La batería no está correctamente
instalada en el cargador.
Extraiga la batería del cargador e introdúzcala de nuevo.
Los conectores de la batería es-
tán sucios.
Limpie los conectores de la batería.
La temperatura ambiente es de-
masiado alta o demasiado baja.
Utilice el cargador de batería con temperaturas entre
0°C y +35°C.
La batería está dañada. Sustituya la batería.
El LED verde y el
LED rojo están apa-
gados.
El cargador de batería no está
enchufado correctamente a la to-
ma de corriente.
Conecte el cargador de batería a una toma de corriente.
Toma de corriente averiada. Conecte el cargador de batería con la tensión y la fre-
cuencia que se indican en la placa de características.
El cable del cargador de batería
está dañado.
Acuda a un taller de servicio autorizado.
El cargador de batería está da-
ñado.
Otros errores.
Si se producen otros errores, asegúrese de que el producto está apagado, quite la batería y
hable con un taller de servicio autorizado.
Transporte y almacenamiento
Transporte y almacenamiento
• Las baterías de iones de litio incluidas cumplen
los requisitos de la normativa sobre mercancías
peligrosas.
• Siga el requisito especial indicado en el paquete y
en las etiquetas para el transporte comercial, incluso
por terceros y agentes de transporte.
• Hable con alguien con formación especial en
materiales peligrosos antes de enviar el producto.
Respete todas las normativas nacionales aplicables.
• Cubra con cinta los contactos abiertos cuando
ponga la batería en un paquete. Embale bien la
batería en el paquete para evitar que se mueva.
• Extraiga la batería si va a guardar o transportar el
producto.
222 1867 - 007 - 10.01.2024
• Coloque la batería y el cargador en un lugar seco y
protegido de la humedad y las heladas.
• No almacene la batería en lugares donde pueda
generarse electricidad estática. No guarde la batería
en una caja metálica.
• Guarde la batería a una temperatura de entre -20°C
y +50°C (-4°F y 122°F), y protegida de la luz
directa del sol.
• Guarde el cargador de batería a una temperatura de
entre 5°C y 45°C (41°F y 113°F), y protegido de la
luz directa del sol.
• Utilice el cargador de batería solo cuando la
temperatura ambiente esté entre 0°C y 35°C (32°F
y 95°F).
• Guarde el producto en un lugar cuya temperatura
esté entre -40°C y +60°C (-40 °F y 140°F).
• Cargue la batería entre el 30% y el 50% antes de
guardarla durante periodos de tiempo prolongados.
• Guarde el cargador de batería en un espacio
cerrado y seco.
• Cuando guarde la batería, manténgala alejada
del cargador. No permita que los niños ni otras
personas no autorizadas toquen el equipo. Guarde
el equipo en un lugar que pueda cerrarse con llave.
• Limpie el producto y realice un mantenimiento
completo antes de guardarlo durante un periodo de
tiempo prolongado.
• Utilice la protección de transporte del producto para
evitar lesiones o daños en el producto durante el
transporte y almacenamiento.
• Fije el producto firmemente durante el transporte.
Desecho de la batería, el cargador y el
producto
El siguiente símbolo significa que el producto no puede
desecharse con los residuos domésticos. Recíclelos
en un centro de reciclaje para equipos eléctricos
y electrónicos. Esto ayudará a evitar daños al
medioambiente y a las personas.
Consulte a las autoridades locales, el servicio de
recogida de residuos domésticos o a su distribuidor para
obtener más información.
(Fig. 23)
Nota: El símbolo aparece en el producto o el paquete
del producto.
Datos técnicos
Datos técnicos
Aspire P5-P4A Aspire PE5-P4A
Motor
Tipo PMDC 18V PMDC 18V
Velocidad de la cadena, m/s 4,9 4,9
Peso
Sin batería, kg/lb 1,6/3,5 3,1/6,8
Emisiones de ruido
25
Nivel de potencia acústica medida, dB(A) 88 88
Nivel de potencia acústica garantizado L
WA
dB(A) 91 90
Niveles acústicos
26
Nivel de presión sonora equivalente en el oído del usuario, dB(A) 75 74
25
Emisiones sonoras en el entorno medidas como potencia acústica (L
WA
) según la directiva2000/14/CE. La
diferencia entre la potencia acústica garantizada y medida es que la potencia acústica garantizada también
incluye la dispersión en el resultado de la medición y las variaciones entre diferentes productos del mismo
modelo, según la directiva 2000/14/CE.
26
El nivel de presión sonora equivalente, según la norma ISO 22868, se calcula como la suma de energía,
ponderada en el tiempo, de los niveles de presión sonora en diferentes condiciones de trabajo. La dispersión
estadística habitual del nivel de presión sonora equivalente tiene una desviación típica de 3 dB (A).
1867 - 007 - 10.01.2024 223
Aspire P5-P4A Aspire PE5-P4A
Niveles de vibración
27
Niveles de vibración en los mangos, medidos conforme a ISO 22867, m/s
2
Plegado, mango delantero/mango trasero – 0,5/0,5
Abierto, mango delantero/mango trasero – 0,3/0,3
Mango principal/mango auxiliar 0,8/0,4 –
Baterías homologadas
Este producto se puede utilizar con todas las baterías
POWER FOR ALL. Para obtener el mejor rendimiento,
se recomienda utilizar baterías con un mínimo de 4,0
Ah.
Batería P4A 18-B45 P4A 18-B72
Tipo Iones de litio Iones de litio
Capacidad de la batería, Ah 2,5 4,0
Tensión nominal, V 18 18
Peso, kg 0,35 0,65
Número de celdas (Ion Litio) 5 10
Cargadores de batería homologados
Cargador de batería P4A 18-C70
Tensión de entrada, V Consulte la información nominal del carga-
dor.
Frecuencia, Hz 50–60
Potencia, W 70
Accesorios
Combinaciones de espada y cadena de
sierra
Las combinaciones siguientes tienen la homologación
CE.
Espada Cadena de sierra
Longitud, pulgadas Paso, pulgadas
Anchura de ranura,
mm
Tipo
Longitud, número de
eslabones de arras-
tre
27
Los datos referidos del nivel de vibración equivalente tienen una dispersión estadística habitual (desviación
típica) de 1,5m/s
2
.
224 1867 - 007 - 10.01.2024
Espada Cadena de sierra
5 1/4″ 1,1 SP11G 32
Afilado y calibrador de afilado de la
cadena de sierra
Utilice el calibrador de afilado recomendado para
obtener los ángulos de afilado correctos. Le
aconsejamos utilizar siempre el calibrador de afilado
recomendado para restablecer el filo de la cadena de
sierra.
Si desconoce qué cadena de sierra tiene montada en el
producto, acuda a su taller de servicio.
mm/pulg. mm/pulg.
SP11G 3,5/9/64 60° 30° 0° 0,4/0,016 5299371-01
1867 - 007 - 10.01.2024 225
Declaración de conformidad
Declaración de conformidad CE
Nosotros, Husqvarna AB, SE-561 82 Huskvarna
(Suecia), tel. +46-36-146500, declaramos bajo nuestra
exclusiva responsabilidad que el producto:
Descripción Podadora y podadora de barra a batería
Marca Husqvarna
Tipo/Modelo Aspire P5-P4A, Aspire PE5-P4A
Identificación Números de serie a partir del año 2022
Cumple las siguientes directivas y normas de la UE:
Directiva/Norma Descripción
2006/42/CE "relativa a las máquinas"
2014/30/UE "relativa a la compatibilidad electromagnética"
2011/65/UE
"relativa a restricciones de utilización de determinadas sustancias peligrosas en aparatos
eléctricos y electrónicos"
2000/14/CE "relativa a las emisiones sonoras en el entorno"
Y que se aplican las especificaciones técnicas o
los estándares siguientes: EN 62841-1:2015/A11:2022,
EN ISO 11680-1:2021, EN ISO 12100:2010, EN
IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158 ha
efectuado el examen voluntario de tipo CE conforme
a la directiva relativa a las máquinas (2006/42/CE),
artículo 12, apartado 3b. El número del certificado de
examen de tipo CE es: 4815039.22006.
Procedimiento de evaluación de la conformidad aplicado
de conformidad con el anexo V de la Directiva
2000/14/CE.
Para obtener información respecto a las emisiones
sonoras, consulte
Datos técnicos en la página 223
.
Huskvarna, 2022-06-22
Claes Losdal, director de I+D de Husqvarna AB
Responsable de la documentación técnica
226 1867 - 007 - 10.01.2024
Licencias
Copyright
©
2012–2020 STMicroelectronics
La garantía no cubre desperfectos resultantes de
un deterioro y desgaste normales, negligencia, uso
inapropiado, reparación no autorizada o si el aparato de
aspiración se conecta a la tensión incorrecta.
Todos los derechos reservados.
Se permite la redistribución y el uso del código fuente
o el código binario, modificado o no, siempre que se
cumplan las siguientes condiciones:
• La redistribución del código fuente debe conservar el
aviso de copyright anterior, esta lista de condiciones
y la siguiente exención de responsabilidad.
• La redistribución del código binario debe reproducir
el aviso de copyright anterior, esta lista
de condiciones y la siguiente exención de
responsabilidad en la documentación o en otros
materiales proporcionados con la distribución.
• Ni el nombre de STMicroelectronics ni los nombres
de sus colaboradores pueden utilizarse para
promocionar productos derivados de este software
sin un permiso específico previo por escrito.
LOS TITULARES DEL COPYRIGHT Y LOS
COLABORADORES PROPORCIONAN ESTE
SOFTWARE "TAL CUAL", Y SE RENUNCIA A
CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA,
INCLUIDAS, ENTRE OTRAS, LAS GARANTÍAS
IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD
PARA UN FIN DETERMINADO. EN NINGÚN
CASO SE RESPONSABILIZARÁ AL TITULAR DEL
COPYRIGHT NI A LOS COLABORADORES POR
NINGÚN DAÑO DIRECTO, INDIRECTO, FORTUITO,
ESPECIAL, EJEMPLAR O DERIVADO (INCLUIDOS,
ENTRE OTROS, LA PROPORCIÓN DE BIENES O
SERVICIOS DE SUSTITUCIÓN; LA PÉRDIDA DE USO,
DATOS O BENEFICIOS; O LA INTERRUPCIÓN DE
LA ACTIVIDAD EMPRESARIAL), SEA CUAL SEA SU
CAUSA O TIPO, YA SEA DE FORMA CONTRACTUAL,
EXTRACONTRACTUAL O POR RESPONSABILIDAD
ESTRICTA (INCLUIDA NEGLIGENCIA U OTRO TIPO),
Y COMO CONSECUENCIA DEL USO DE ESTE
SOFTWARE, AUNQUE SE HAYA ADVERTIDO DE
LA POSIBILIDAD DE QUE SE PRODUZCAN TALES
DAÑOS.
Licencia de Apache 2.0
Copyright
©
2009-2019 Arm Limited. Todos los
derechos reservados.
Versión 2.0, enero de 2004 http://www.apache.org/
licenses/
TÉRMINOS Y CONDICIONES DE USO,
REPRODUCCIÓN Y DISTRIBUCIÓN
1. Definiciones.
"Licencia"
hace referencia a los términos y condiciones
de uso, reproducción y distribución, según la definición
establecida en las secciones 1 a 9 de este documento.
"Licenciador" hace referencia al titular del copyright, o
a la entidad autorizada por el mismo, que otorga la
licencia. "Entidad legal" hace referencia a la unión de
la entidad actuante y todas las demás entidades que
la controlan, son controladas por ella o están sujetas a
un control común con dicha entidad. A los efectos de
esta definición, el "control" es (i) la potestad directa o
indirecta para dirigir o gestionar dicha entidad, ya sea
mediante contrato o de otro modo; o (ii) la titularidad
de al menos el cincuenta por ciento (50%) de las
acciones; o (iii) la propiedad efectiva de dicha entidad.
"Usted" (o "su") hace referencia a una persona o entidad
legal que ejerza los permisos otorgados por esta
licencia. El formato de "código fuente" hace referencia
al formato preferente para realizar modificaciones,
incluidos, entre otros, el código fuente del software, el
código fuente de la documentación y los archivos de
configuración. El formato de "objeto" hace referencia
al formato resultante de la transformación mecánica
o traducción del código fuente, lo cual incluye, entre
otros, el código de objeto compilado, la documentación
generada y las conversiones a otros tipos de soportes.
"Obra" hace referencia a la obra del autor, ya sea
en formato de código fuente o de objeto, disponible
en virtud de esta licencia, según se indica en un
aviso de copyright incluido o incorporado a la obra
(se facilita un ejemplo en el apéndice más adelante).
"Obras derivadas" hace referencia a cualquier obra,
en formato de código fuente o de objeto, que esté
basada en la obra (o derive de ella), y en la que
el conjunto de las revisiones editoriales, anotaciones,
elaboraciones u otras modificaciones representen una
obra de autoría original. A los efectos de esta licencia,
las obras derivadas no incluirán las obras que sea
posible separar o que compartan un simple vínculo
(o unión por nombre) con las interfaces de la obra y
de las obras derivadas de la misma. "Colaboración"
hace referencia a cualquier obra de autor, incluida la
versión original de la obra y cualquier modificación o
adición a dicha obra u obras derivadas de la misma,
que se envíen intencionadamente al licenciador para su
inclusión en la obra por parte del titular del copyright
o por una persona o entidad legal autorizada para
ello en representación del titular del copyright. A los
efectos de esta definición, "enviar" hace referencia a
cualquier forma de comunicación electrónica, verbal o
escrita enviada al licenciador o a sus representantes,
incluida, entre otras, la comunicación en listas de correo
electrónico, sistemas de control de código fuente y
sistemas de seguimiento de problemas gestionados
por o en representación del licenciador con el fin
de comentar y mejorar la obra, a excepción de las
comunicaciones descritas claramente o designadas
por escrito como "No colaboración" por el titular del
copyright. "Colaborador" hace referencia al licenciador
1867 - 007 - 10.01.2024
227
o cualquier persona o entidad legal en cuyo nombre
haya recibido el licenciador una colaboración que se
incorporará posteriormente a la obra.
2. Concesión de licencia de copyright.
De acuerdo con los términos y condiciones de
esta licencia, por la presente, cada colaborador le
otorga una licencia de copyright perpetua, global, no
exclusiva, sin cargas ni regalías e irrevocable para
reproducir, preparar obras derivadas, mostrar u operar
públicamente, sublicenciar y distribuir la obra y dichas
obras derivadas en formato de código fuente u objeto.
3. Concesión de licencia de patente.
De acuerdo con los términos y condiciones de esta
licencia, por la presente, cada colaborador le otorga una
licencia de patente perpetua, global, no exclusiva, sin
cargas ni regalías e irrevocable (excepto en los casos
indicados en esta sección) para utilizar o hacer utilizar,
vender, ofertar, importar y transferir de otro modo la
obra, siendo de aplicación esta licencia solamente a
las solicitudes de patente otorgables por un colaborador
que afecten exclusivamente a sus colaboraciones o
combinación de colaboraciones a la obra a la que se
incorporaron. Si usted iniciara un proceso legal contra
cualquier entidad (incluidas las contrademandas en un
proceso) alegando que la obra o una colaboración
incorporada a la obra constituye una infracción directa
o contributiva de una patente, todas las licencias de
patentes otorgadas a usted en virtud de esta licencia
sobre esa obra cesarán a partir de la fecha en que se
instituya dicho proceso.
4. Redistribución.
Usted podrá reproducir y distribuir copias de la obra
o de las obras derivadas de la misma en cualquier
medio, con o sin modificaciones, en formato de código
fuente o de objeto, siempre que cumpla las siguientes
condiciones:
• Deberá facilitar a todos los demás receptores de la
obra u obras derivadas una copia de esta Licencia.
• Deberá indicar claramente las modificaciones que
haya realizado en los archivos. Deberá conservar
en el formato de código fuente de todas las obras
derivadas que usted distribuya todos los avisos
relativos al copyright, patentes, marcas comerciales
y atribuciones en la forma de código fuente de la
obra, salvo los avisos que no pertenezcan a ninguna
parte de las obras derivadas.
• Si la obra incluye un archivo de texto de "AVISO"
como parte de su distribución, todas las obras
derivadas que usted distribuya deberán incluir una
copia legible de los avisos de atribución contenidos
en dicho archivo de AVISO, salvo aquellos avisos
que no pertenezcan a ninguna parte de las
obras derivadas, en al menos uno de los lugares
siguientes: en el contenido del archivo de texto de
AVISO distribuido como parte de la obra derivada;
en el contenido del formato de código fuente o en
la documentación, si estos se facilitan junto con
las obras derivadas; o mediante un elemento visual
generado por las obras derivadas, en el lugar en
que normalmente aparezcan tales avisos externos.
El contenido del archivo de AVISO es meramente
informativo y no modifica la licencia. Usted podrá
añadir sus propios avisos de atribución en las obras
derivadas que usted distribuya, junto con el texto
de AVISO de la obra, o como adición al mismo,
siempre que estos avisos de atribución adicionales
no puedan interpretarse como una modificación de
la licencia. Usted podrá añadir su propia declaración
con respecto al copyright en sus modificaciones y
podrá añadir términos y condiciones diferentes en la
licencia para el uso, la reproducción o la distribución
de sus modificaciones o de las obras derivadas
en conjunto, siempre que su uso, reproducción
y distribución de la obra cumpla las condiciones
establecidas en esta licencia.
5. Envío de colaboraciones.
A menos que usted indique explícitamente lo contrario,
todas las colaboraciones que envíe deliberadamente
al licenciador para su inclusión en la obra estarán
sujetas a los términos y condiciones de esta licencia
sin términos y condiciones adicionales. Sin perjuicio
de lo anterior, nada de lo aquí expuesto sustituirá
ni modificará los términos de cualquier otro acuerdo
de licencia independiente que haya suscrito con el
licenciador en relación con tales colaboraciones.
6. Marcas comerciales.
Esta licencia no autoriza el uso de nombres
comerciales, marcas comerciales, marcas de servicio o
nombres de productos del licenciador, excepto cuando
lo requiera el uso razonable y habitual en la descripción
del origen de la obra y la reproducción del contenido del
archivo de AVISO.
7. Renuncia de garantía.
A menos que lo exijan las leyes pertinentes o se
acuerde por escrito, el licenciador ofrece la obra (y cada
colaborador ofrece sus colaboraciones) "TAL CUAL",
SIN GARANTÍAS NI CONDICIONES DE NINGÚN
TIPO, ya sean expresas o implícitas, como por
ejemplo, cualquier garantía o condición sobre TÍTULO,
NO INFRACCIÓN, COMERCIABILIDAD o IDONEIDAD
PARA UN FIN PARTICULAR. Usted es el único
responsable de determinar si es apropiado utilizar o
redistribuir la obra y asume todos los riesgos asociados
a su ejercicio de los permisos otorgados en virtud de
esta licencia. 8. Limitación de responsabilidad. Bajo
ninguna circunstancia ni fundamento legal, ya sea
extracontractual (incluida la negligencia), contractual
o de otro tipo, a menos que lo exijan las leyes
pertinentes (como en el caso de actos de negligencia
deliberados y graves) o se haya acordado por escrito,
será responsable ningún colaborador ante usted por
daños de ningún tipo, ya sean directos, indirectos,
especiales, fortuitos o derivados ocasionados como
resultado de esta licencia o por el uso o imposibilidad
228
1867 - 007 - 10.01.2024
de uso de la obra (como por ejemplo los daños por
pérdida de clientes, pérdida de actividad, avería o
mal funcionamiento de los ordenadores o cualquier
otra forma de daños o pérdidas comerciales), incluso
si dicho colaborador hubiese sido advertido de la
posibilidad de tales daños.
9. Aceptación de garantías o responsabilidad adicional.
Al redistribuir la obra o las obras derivadas de
la misma, usted podrá ofrecer y cobrar por la
aceptación de asistencia, garantías, indemnización u
otras obligaciones de responsabilidad o derechos en
virtud de esta licencia. No obstante, al aceptar tales
obligaciones, usted podrá actuar solamente en su
propio nombre y bajo su propia responsabilidad, no
en nombre de ningún otro colaborador, y solamente
si usted accede a indemnizar, defender y eximir a
cada colaborador de cualquier tipo de responsabilidad
o disputas contra dicho colaborador como resultado de
su aceptación de tales garantías o responsabilidades
adicionales. FIN DE LOS TÉRMINOS Y CONDICIONES
1867 - 007 - 10.01.2024 229
ÍNDICE
Introdução...................................................................230
Segurança.................................................................. 232
Montagem do Aspire PE5-P4A...................................240
Funcionamento...........................................................240
Manutenção................................................................242
Resolução de problemas............................................ 246
Transporte e armazenamento.................................... 247
Especificações técnicas..............................................247
Acessórios.................................................................. 249
Declaração de conformidade......................................250
Licenças......................................................................251
Introdução
Descrição do produto
O produto Husqvarna Aspire P5-P4A é uma podadora a
bateria.
O produto Husqvarna Aspire PE5-P4A é uma podadora
com mastro a bateria com função telescópica.
Decorre um trabalho constante para aumentar a
sua segurança e eficiência durante o funcionamento.
Para mais informações, contacte o distribuidor com
assistência técnica.
Finalidade
Utilize o produto para cortar ramos e galhos. Não utilize
o produto para outras tarefas.
Guia rápido
Leia o código QR para obter aconselhamento sobre
como utilizar o produto.
(Fig. 27)
Vista geral do produto
(Fig. 1)
1. Podadora
2. Proteção da corrente da serra
3. Lâmina de guia
4. Manípulo de bloqueio da cobertura de proteção
5. Bloqueio do interrutor de alimentação, podadora
6. Interrutor de alimentação, podadora
7. Interface do utilizador
8. Punho principal, podadora
9. Bateria
10. Manípulo de bloqueio para podadora
11. Eixo
12. Função telescópica
13. Botão de bloqueio
14. Interrutor de alimentação, podadora com mastro
15. Bloqueio do interrutor de alimentação, podadora
com mastro
16. Botão de desengate da bateria
17. Conetor
18. Carregador de bateria
19. Indicador de dispositivo ligado e aviso
20. Proteção para transporte
21. Manual do utilizador
22. Gancho para podadora, parafusos e buchas
23. Gancho para podadora com mastro, parafusos e
buchas
24. Óleo de corrente biológico
25. Chave Allen
Símbolos no produto
(Fig. 2)
AVISO: Este produto pode ser perigoso e
provocar ferimentos graves ou a morte do
operador ou de terceiros. Seja cuidadoso
e utilize o produto corretamente.
(Fig. 3)
Leia o manual do utilizador com atenção
e certifique-se de que compreende as
instruções antes de utilizar o produto.
(Fig. 4)
Para Aspire P5-P4A: Utilize proteção
ocular aprovada.
(Fig. 5)
Para Aspire PE5-P4A: Utilize um
capacete de proteção em locais onde
possam cair objetos sobre si. Utilize
protetores acústicos aprovados. Utilize
proteção ocular aprovada.
(Fig. 6)
Utilize luvas de proteção aprovadas.
(Fig. 7)
Use botas antiderrapantes resistentes.
(Aplicável apenas à podadora com
mastro.)
(Fig. 8)
Corrente contínua.
(Fig. 9)
Tensão nominal, V
(Fig. 10)
Não exponha à chuva.
230 1867 - 007 - 10.01.2024
(Fig. 11)
Enchimento com óleo de corrente.
(Fig. 12)
Sentido de rotação da corrente da serra.
(Fig. 13)
Risco de ferimentos. Mantenha as mãos
afastadas da corrente da serra.
(Fig. 14)
Rode para a esquerda para soltar o
manípulo e rode para a direita para
apertar o manípulo.
(Fig. 15)
O produto está em conformidade com as
diretivas aplicáveis da UE.
(Fig. 16)
Este produto está em conformidade com
os regulamento aplicáveis do Reino
Unido.
(Fig. 17)
Emissão de ruído para a etiqueta
ambiental de acordo com as diretivas e
regulamentos da União Europeia e do
Reino Unido e o regulamento "Protection
of the Environment Operations (Noise
Control) Regulation 2017" (regulamento
de proteção de operações no meio
ambiente [controlo do ruído] de 2017)
da Nova Gales do Sul. O nível de
potência sonora garantido do produto está
especificado nas especificações técnicas
na página
Especificações técnicas na
página 247
e na etiqueta.
(Fig. 18)
O produto ou a respetiva embalagem
não são resíduos domésticos. Recicle
o equipamento numa estação de
reciclagem para equipamentos elétricos e
eletrónicos.
(Fig. 21) Este produto não está eletricamente isolado. Se o produto entrar em contacto
com cabos elétricos de alta tensão ou se se aproximar dos mesmos, pode pro-
vocar morte ou ferimentos graves. A eletricidade pode fluir de um ponto para
outro sob a forma de arco voltaico. Quanto mais alta for a tensão, maior será
a distância que a eletricidade pode percorrer. A eletricidade pode também percor-
rer ramos e outros objetos, especialmente se estiverem molhados. Mantenha
sempre uma distância mínima de 10m entre o produto e os cabos elétricos de
alta tensão e/ou objetos em contacto com os mesmos. No caso de ter de traba-
lhar com uma distância de segurança mais curta, contacte sempre a empresa
de fornecimento de energia elétrica em causa, para assegurar que a tensão é
desligada antes de iniciar o seu trabalho.
O utilizador do produto tem de se certificar de que, durante a utilização, nenhuma
pessoa ou animal se encontra num raio de 15 metros. (Aplicável apenas à poda-
dora com mastro.)
(Fig. 22) A etiqueta de tipo ou a impressão a laser apresenta o número de série. aaaa é o
ano de fabrico e ss é a semana de fabrico.
Nota: Os restantes símbolos/autocolantes existentes
no produto dizem respeito a exigências específicas para
homologação em alguns países.
Símbolos na bateria e/ou no
carregador de bateria
(Fig. 23)
Recicle este produto
numa estação de re-
ciclagem para equi-
pamentos elétricos e
eletrónicos. (Válido
unicamente na Euro-
pa)
(Fig. 24) Utilize a bateria ape-
nas em produtos de
parceiros do sistema
POWER FOR ALL.
(Fig. 25) Proteja a bateria de calor, por exemplo,
contra luz solar intensa e contínua, fo-
go, sujidade, água e humidade. Existe
um risco de explosão e curto-circuito.
(Fig. 26)
(Fig. 19)
Utilize e armazene o carregador de
bateria apenas em espaços interiores.
(Fig. 20)
Isolamento duplo.
Danos no produto
Não somos responsáveis por danos no nosso produto
se:
• o produto tiver sido incorretamente reparado.
• o produto tiver sido reparado com peças que não
sejam do fabricante ou que não sejam aprovadas
pelo fabricante.
1867 - 007 - 10.01.2024 231
• o produto tiver um acessório que não seja do
fabricante ou que não seja aprovado pelo fabricante.
• o produto não tiver sido reparado por um centro
de assistência autorizado ou por uma autoridade
aprovada.
Fabricante
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Segurança
Definições de segurança
Os avisos, as precauções e as notas são utilizados para
indicar partes especialmente importantes do manual.
ATENÇÃO: Utilizado no caso de existir
risco de ferimento ou morte para o utilizador
ou transeuntes, se não forem respeitadas as
instruções do manual.
CUIDADO: Utilizado se existir risco de
danos para o produto, para outros materiais
ou para a área adjacente, se não forem
respeitadas as instruções do manual.
Nota: Utilizado para disponibilizar informações
adicionais necessárias numa determinada situação.
Avisos gerais de segurança da
ferramenta eléctrica
ATENÇÃO: Leia todos os avisos
de segurança e todas as instruções. O
incumprimento dos avisos e das instruções
poderá resultar em choques elétricos,
incêndios e/ou ferimentos graves.
Nota: Guarde todos os avisos e instruções para
referência futura. O termo "ferramenta elétrica" nos
avisos refere-se à sua ferramenta elétrica com ligação à
corrente (com cabo) ou ferramenta elétrica com bateria
(sem cabo).
Segurança no local de trabalho
• Mantenha a área de trabalho limpa e bem iluminada.
Áreas desarrumadas ou escuras convidam ao
acidente.
• Não maneje ferramentas eléctricas em ambientes
explosivos, tal como na presença de líquidos
inflamáveis, gases ou poeiras. As ferramentas
eléctricas criam faíscas que podem poeiras ou
gases.
• Mantenha as crianças e restantes pessoas
afastadas enquanto maneja uma ferramenta
eléctrica. As distracções podem fazê-lo perder o
controlo.
Segurança elétrica
• As fichas das ferramentas elétricas têm de
corresponder à tomada. Nunca modifique a ficha
de qualquer forma. Não utilize quaisquer fichas
adaptadoras com ferramentas elétricas ligadas
à terra. As fichas inalteradas e as tomadas
correspondentes reduzem o risco de choque
elétrico.
• Evite o contacto corporal com superfícies ligadas
à terra, tais como tubos, radiadores, fogões e
frigoríficos. Existe um risco acrescido de choque
elétrico se o seu corpo estiver em contacto com a
terra.
• Não exponha as ferramentas elétricas a chuva ou
condições de elevada humidade. A entrada de água
numa ferramenta elétrica aumenta o risco de choque
elétrico.
• Não danifique o cabo elétrico. Nunca utilize o
cabo elétrico para transportar, puxar ou desligar a
ferramenta elétrica da tomada. Mantenha o cabo
elétrico afastado de fontes de calor, óleo, arestas
afiadas ou de peças em movimento. Os cabos
elétricos danificados ou emaranhados aumentam o
risco de choque elétrico.
• Ao utilizar uma ferramenta elétrica no exterior, utilize
um cabo de extensão adequado para utilização
em exteriores. A utilização de um cabo elétrico
adequado para utilização no exterior reduz o risco
de choque elétrico.
• Caso a operação da ferramenta elétrica num
local húmido seja inevitável, utilize uma fonte de
alimentação com corta-circuito em caso de falha de
terra (GFCI). A utilização de um GFCI reduz o risco
de choque elétrico.
Segurança pessoal
• Perigo! Não utilize o produto perto de cabos
elétricos.A unidade não foi concebida para
oferecer proteção contra choques elétricos em
caso de contacto com linhas elétricas suspensas.
Consulte os regulamentos locais para distâncias
de segurança relativos a linhas de energia elétrica
suspensas e certifique-se de que a posição de
utilização é segura antes de utilizar a podadora.
• Mantenha-se alerta, tenha atenção ao que está a
fazer e use o bom senso ao operar uma ferramenta
elétrica. Não utilize uma ferramenta elétrica se
estiver cansado ou sob a influência de drogas,
álcool ou medicação. Um momento de desatenção
durante o manejo de ferramentas eléctricas pode
resultar em lesões pessoais graves.
232
1867 - 007 - 10.01.2024
• Use equipamento de proteção pessoal. Use sempre
proteção ocular. A utilização de equipamento de
proteção como máscara antipoeira, calçado de
segurança antiderrapante, capacete ou protetores
acústicos nas condições apropriadas irá reduzir os
ferimentos pessoais.
• Prevenção de arranque não intencional. Certifique-
se de que o interruptor se encontra desligado antes
de ligar à fonte de alimentação e/ou à bateria,
de pegar ou transportar a ferramenta. Transportar
ferramentas eléctricas com o dedo no interruptor ou
ligar ferramentas eléctricas à corrente eléctrica com
o interruptor ligado é um convite aos acidentes.
• Remova qualquer chave de ajuste ou chave de
porcas antes de ligar a ferramenta à corrente
eléctrica. Uma chave de porcas ou uma chave
ligada a uma peça em rotação da ferramenta
eléctrica pode resultar em lesões pessoais.
• Não se debruce. Mantenha o equilíbrio e os pés
sempre bem assentes. Isto permite um melhor
controlo da ferramenta eléctrica em situações
inesperadas.
• Vista-se adequadamente. Não use peças de roupa
soltas ou jóias. Mantenha o cabelo, roupas e
luvas longe de quaisquer peças em movimento.
Roupas soltas, jóias ou cabelo comprido podem ser
apanhados nas peças em movimento.
• Se forem fornecidos dispositivos para a ligação
de equipamentos de extração e de recolha de
poeiras, assegure-se de que estes estão ligados e
são utilizados corretamente. A utilização da recolha
de poeiras pode reduzir os riscos relacionados co
poeiras.
• Siga sempre os princípios de segurança das
ferramentas, mesmo que já esteja familiarizado com
as mesmas devido a utilização frequente. Uma ação
descuidada pode provocar ferimentos graves numa
fração de segundo.
• A emissão de vibrações durante a utilização
da ferramenta pode ser diferente do valor total
declarado, dependendo da forma como a ferramenta
é utilizada. Os operadores devem identificar as
medidas de segurança necessárias à sua protecção,
com base numa estimativa de exposição em
condições reais de utilização (tendo em conta todas
as fases do ciclo de operação, tais como o número
de vezes que a ferramenta é ligada e desligada e
quando está em rotação em vazio ou activada).
Utilização e manutenção de ferramentas
eléctricas
• Não force a ferramenta eléctrica. Use a ferramenta
eléctrica correcta para a sua aplicação. A ferramenta
eléctrica correcta fará um trabalho melhor e mais
seguro ao ritmo para o qual foi desenhada.
• Não use a ferramenta eléctrica se o interruptor
não ligar ou desligar. Qualquer ferramenta eléctrica
que não possa ser controlada com o interruptor é
perigosa e tem de ser reparada.
•
Desligue a ficha da fonte de alimentação eléctrica
e/ou baterias da ferramenta eléctrica antes de
fazer qualquer ajuste, mudar acessórios ou guardar
ferramentas eléctricas. Estas medidas de prevenção
reduzem o risco de ligar a ferramenta eléctrica
acidentalmente.
• Guarde ferramentas eléctricas que não estão na
ser utilizadas fora do alcance das crianças e não
permita que qualquer pessoa não familiarizada com
a ferramenta eléctrica ou com as suas instruções
maneje a ferramenta eléctrica. As ferramentas
eléctricas são perigosas nas mãos de utilizadores
inexperientes.
• Faça a manutenção às ferramentas eléctricas.
Verifique quanto a desalinhamentos ou bloqueio de
peças móveis, danos de peças e qualquer outra
condição que possa afectar o funcionamento da
ferramenta eléctrica. Se estiver danificada, repare
a ferramenta eléctrica antes de a usar. Muitos
acidentes são causados por ferramentas eléctricas
com má manutenção.
• Mantenha as ferramentas de corte afiadas e limpas.
Ferramentas de corte com as zonas de corte afiadas
e bem mantidas têm menos probabilidades de
bloquear e são mais fáceis de controlar.
• Use a ferramenta eléctrica, acessórios e brocas,
etc. de acordo com estas instruções, tomando em
consideração as condições de funcionamento e o
trabalho a ser executado. A utilização da ferramenta
elétrica para operações diferentes das previstas
pode resultar numa situação perigosa.
• Mantenha os punhos e as superfícies onde se
segura secos, limpos e sem óleo nem massa
lubrificante. As superfícies onde se segura e os
punhos escorregadios não permitem um controlo
e um manuseamento seguros do produto em
situações inesperadas.
Utilização e manutenção da bateria
• Recarregue a bateria apenas com o carregador
especificado pelo fabricante. Um carregador
adequado para um tipo de bateria pode criar risco
de incêndio quando usado com outra bateria.
• Utilize as ferramentas elétricas apenas com as
baterias concebidas para as mesmas. A utilização
de quaisquer outras baterias pode criar risco de
ferimentos e incêndio.
• Quando a bateria não está a ser utilizada,
mantenha-a afastada de outros objetos metálicos,
como clips, moedas, chaves, pregos, parafusos ou
outros objetos metálicos pequenos que possam
fazer a ligação entre os dois terminais. Provocar
curto-circuitos nos terminais das baterias pode
provocar queimaduras ou um incêndio.
• Em condições extremas, é possível que o líquido
da bateria verta; evite o contacto. Se ocorrer
algum contacto acidental, lave com água. Se o
líquido entrar em contacto com os olhos, procure
assistência médica adicional. O líquido vertido da
bateria pode provocar irritações ou queimaduras.
1867 - 007 - 10.01.2024
233
• Não utilize uma bateria ou uma ferramenta que
se encontre danificada ou modificada. As baterias
danificadas ou modificadas podem apresentar um
comportamento imprevisível que pode resultar em
incêndios, explosões ou ferimentos graves.
• Não exponha uma bateria ou uma ferramenta a fogo
ou temperaturas excessivas. A exposição a fogo
ou a temperaturas acima de 130°C/266 °F pode
provocar uma explosão.
• Siga todas as instruções de carregamento e não
carregue a bateria ou a ferramenta fora do intervalo
de temperatura especificado nas instruções. Os
carregamentos impróprios ou a temperaturas fora do
intervalo especificado podem danificar a bateria e
aumentar o risco de incêndio.
Assistência
• Garanta que a manutenção da sua ferramenta
elétrica é efetuada por um técnico de reparações
qualificado e que utilize apenas peças de
substituição idênticas. Isto irá assegurar que a
segurança das ferramentas eléctricas é mantida.
• Nunca deve efetuar a manutenção de baterias
danificadas. A manutenção das baterias deve ser
efetuada apenas pelo fabricante ou por prestadores
de serviços autorizados.
Avisos de segurança da podadora -
segurança pessoal
• Mantenha todas as partes do corpo afastadas da
corrente da serra quando utilizar a podadora. Antes
do arranque da podadora, certifique-se de que
a corrente da serra não está em contacto com
qualquer objeto. Um momento de desatenção ao
operar podadoras pode causar o emaranhamento
das roupas ou do corpo com a corrente da serra.
• Empunhe sempre a podadora com a mão direita no
punho traseiro e a esquerda no punho dianteiro. Se
segurar a moto-serra com a posição invertida das
mãos aumentará o risco de ferimentos pessoais e,
portanto, não deverá fazê-lo.
• Agarre na podadora apenas pelas superfícies de
agarre isoladas uma vez que a corrente da serra
pode entrar em contacto com cablagem oculta ou
com o respetivo cabo. O contacto das correntes
das serras com um fio com tensão pode energizar
as peças metálicas expostas da podadora e,
por conseguinte, provocar um choque elétrico no
utilizador.
• Utilize proteção ocular. Recomenda-se a utilização
de equipamento de proteção adicional acústica,
para a cabeça, as mãos, as pernas e os pés. A
utilização de equipamento de proteção adequado irá
reduzir o risco de ferimentos pessoais provocados
por detritos arremessados ou por contacto acidental
com a corrente da serra.
• Mantenha sempre uma boa colocação dos pés e
opere a moto-serra apenas quando se encontrar
sobre uma superfície fixa, segura e plana. As
superfícies escorregadias ou instáveis podem
causar uma perda de equilíbrio ou do controlo da
podadora.
• Ao cortar um ramo que esteja sob tensão, tenha
cuidado para que este não seja arremessado contra
si. Quando a tensão nas fibras da madeira é
libertada, o ramo sob tensão pode ser arremessado
contra o operador e/ou descontrolar a podadora.
• Tenha muito cuidado ao cortar silvado e árvores
jovens. Os materiais finos podem ficar presos na
podadora e serem projetados na sua direção ou
fazer com que perca o equilíbrio.
• Siga as instruções de lubrificação, tensionamento
da corrente e substituição da lâmina e da corrente.
Uma corrente da serra que não esteja devidamente
esticada ou lubrificada pode partir ou aumentar o
risco de retrocesso.
• Transporte a podadora pelo punho dianteiro,
desligada e afastada do corpo. Quando transportar
ou armazenar a podadora, coloque sempre a
cobertura da lâmina. O manuseamento correto da
podadora irá reduzir a probabilidade de contacto
acidental com a corrente da serra em rotação.
• Corte apenas madeira. Não utilize a podadora para
fins a que esta não se destine. Por exemplo:
não utilize a podadora para cortar metal, plástico,
alvenaria ou materiais de construção que não
sejam de madeira. A utilização da podadora para
operações diferentes das previstas pode resultar em
situações perigosas.
• Mantenha os punhos secos, limpos e sem óleo
nem massa lubrificante. Os punhos com massa
lubrificante ou óleo ficam escorregadios, podendo
causar a perda de controlo.
• Não tente abater uma árvore até compreender
os riscos e como evitá-los. Ao abater árvores,
podem ocorrer ferimentos graves no operador ou em
terceiros.
• Esta podadora não se destina a ser utilizada no
abate de árvores.A utilização da podadora para
operações diferentes das previstas pode resultar em
ferimentos graves no operador ou em terceiros.
• Recomendamos fortemente que pessoas que
estejam a utilizar a motosserra pela primeira vez
pratiquem a operação em troncos num cavalete.
Avisos gerais de segurança da podadora
Siga todas as instruções quando estiver a limpar
material encravado, a armazenar ou a realizar a
manutenção da podadora. Certifique-se de que o
interruptor se encontra desligado e que a bateria
é retirada. O acionamento inesperado da podadora
enquanto é efetuada a limpeza do material encravado
ou a manutenção pode resultar em ferimentos pessoais
graves.
Instruções de segurança gerais
ATENÇÃO:
Leia as instruções de aviso
que se seguem antes de utilizar o produto.
234 1867 - 007 - 10.01.2024
• Retire a bateria para evitar que o produto seja ligado
acidentalmente.
• Se o utilizador não for cuidadoso ou se o produto
for utilizado de forma incorreta, este produto é uma
ferramenta perigosa. Este produto pode provocar
ferimentos graves ou a morte do utilizador ou
terceiros.
• Não utilize o produto se este for alterado da
sua especificação inicial. Não altere uma parte
do produto sem a aprovação do fabricante. Utilize
apenas peças que sejam aprovadas pelo fabricante.
Ferimentos ou morte são resultados possíveis de
manutenção incorreta.
• Verifique o produto antes de o utilizar. Consulte,
Dispositivos de segurança no produto na página
236
e
Manutenção na página 242
. Não utilize um
produto que esteja danificado ou que não funcione
corretamente. Efetue as verificações de segurança e
cumpra as instruções de manutenção e assistência
técnica descritas neste manual.
• As crianças devem ser vigiadas para garantir que
não brincam com o produto. Não permita em
circunstância alguma que uma criança ou outras
pessoas que não saibam utilizar o produto e/ou
a bateria o utilizem ou realizem operações de
manutenção. A legislação local pode regular a idade
do utilizador permitida.
• Mantenha o produto numa área trancada para
impedir o acesso a crianças ou pessoas que não
disponham de aprovação.
• Mantenha o produto fora do alcance de crianças.
• Não é permitido modificar, em circunstância
alguma, a configuração original do produto sem a
autorização expressa do fabricante. Utilize sempre
acessórios originais. A realização de modificações
e/ou a utilização de acessórios não autorizados
podem provocar ferimentos pessoais graves ou
perigo de vida para o utilizador e terceiros.
Nota:
A utilização pode estar sujeita a legislação
nacional ou local. Respeite os regulamentos
estabelecidos.
Instruções de segurança para
funcionamento
ATENÇÃO:
Leia e respeite as
instruções de aviso que se seguem antes de
utilizar o produto.
• Certifique-se de que não existem pessoas ou
animais a uma distância inferior a 15m enquanto
trabalha. Sempre que trabalhem vários operadores
em simultâneo no mesmo local, a distância de
segurança deve ser, no mínimo, de 15m. Caso
contrário, existe o risco de ferimentos pessoais
graves. Pare imediatamente o produto se alguém se
aproximar. Nunca balance o produto à sua volta sem
verificar se está alguém na zona de segurança.
• Nunca utilize o produto em condições
meteorológicas adversas, por exemplo, com
nevoeiro denso, chuva intensa, ventos fortes,
frio intenso, etc. Condições meteorológicas
extremamente quentes podem provocar o
sobreaquecimento do produto. Trabalhar com mau
tempo é cansativo e pode ocasionar situações
perigosas, por exemplo, solo escorregadio,
influência na direção de abate das árvores, etc.
• Não permita que uma criança utilize o produto
ou se encontre na proximidade do mesmo. Uma
vez que o produto se liga facilmente, as crianças
podem conseguir ligá-lo se não forem vigiadas
em permanência. Isto pode implicar um risco de
ferimentos graves. Desligue a bateria quando o
produto não estiver sob vigilância.
• Certifique-se de que não existem pessoas, animais
ou outras coisas que possam afetar o seu controlo
do produto, ou que estes não entram em contacto
com o acessório de corte ou objetos soltos que
possam ser projetados pelo acessório de corte.
• Quando estiver a utilizar protetores acústicos, esteja
atento a sinais de aviso ou gritos. Retire sempre os
protetores acústicos assim que o produto parar.
• A sobreexposição a vibrações pode levar a
lesões arteriais ou nervosas em pessoas com má
circulação sanguínea. Consulte um médico em caso
de sintomas relacionados com a sobre-exposição
a vibrações. Estes sintomas podem manifestar-se
como torpor, ausência de sensibilidade, 'cócegas',
'picadelas', dor, falta ou redução de força normal,
alterações de cor da pele ou da sua superfície.
Estes sintomas surgem normalmente nos dedos,
nas mãos ou nos pulsos.
• Nunca utilize um acessório de corte sem que esteja
montada uma proteção aprovada. Caso esteja
montada uma proteção incorreta ou defeituosa, tal
pode causar ferimentos pessoais graves.
• Desligue sempre o produto, retire a bateria e
certifique-se de que o equipamento de corte para
completamente antes de iniciar qualquer trabalho
no produto. A não observância das instruções de
afiação aumenta consideravelmente a tendência da
motosserra a retrocessos.
• Se tiver alguma dúvida relativa ao procedimento
a seguir, entre em contacto com um técnico
especialista. Dirija-se ao seu distribuidor ou à sua
oficina autorizada. Não utilize funções da máquina
para as quais não está preparado.
• Não utilize funções da máquina para as quais não
está preparado.
• Nunca utilize o produto quando estiver cansado,
sob o efeito de álcool ou drogas, tiver tomado
medicamentos ou outros produtos que possam
afetar a sua visão, atenção, coordenação ou
discernimento.
• O produto pode ser projetado violentamente para
o lado quando a ponta da lâmina-guia entra em
contacto com um objeto fixo. A isto chama-se
retrocesso. O retrocesso pode ser suficientemente
1867 - 007 - 10.01.2024
235
violento para projetar o produto/utilizador em
qualquer direção e, eventualmente, fazer com que
este perca o controlo sobre o produto. Evite cortar
com a ponta da lâmina-guia.
• Não utilize o produto num local em que não seja
possível pedir ajuda em caso de acidente.
• Mantenha bom equilíbrio e apoio para os pés.
Certifique-se de que pode andar e estar de pé
com segurança. Tenha cuidado com eventuais
obstáculos (raízes, pedras, ramos, valas, etc.) em
caso de deslocamento inesperado. Tenha muito
cuidado ao trabalhar em terreno inclinado.
• Tenha a máxima cautela ao serrar árvores que
estejam entesadas. Uma árvore entesada pode,
tanto antes como após a serração, retornar à sua
posição normal. Se assumir uma postura incorreta,
ou se fizer o corte no sítio errado, a árvore pode
atingi-lo a si ou ao produto, fazendo com que perca
o controlo. Ambas as situações podem causar sérias
lesões pessoais.
• Utilize a correia para suportar o peso do produto e
facilitar o manuseamento.
• Para Aspire P5-P4A: Segure o produto com a mão
direita ou esquerda. Mantenha as mãos e outras
partes do corpo afastadas da corrente da serra.
(Fig. 28)
• Para Aspire PE5-P4A: Segure sempre o produto
com as duas mãos. Mantenha o produto do lado
direito do seu corpo.
(Fig. 29)
• Antes de remover materiais indesejados do produto,
desligue o motor e certifique-se de que a corrente da
serra não roda.
• Antes de se deslocar para outra área, pare o
produto. Fixe a proteção para transporte antes de
deslocar ou transportar o produto.
• Nunca pouse o produto enquanto este estiver
ativado sem que o tenha bem vigiado.
• Se o produto for utilizado a temperaturas inferiores
a -10°C, o produto e a bateria têm de
ser armazenados num espaço com aquecimento
durante, no mínimo, 24horas antes de iniciar o
trabalho.
• Nunca se coloque diretamente por baixo de um
ramo durante as operações de corte. Isto pode
provocar ferimentos pessoais graves ou mesmo
fatais.
• Respeite os regulamentos de segurança aplicáveis
para trabalhos realizados na proximidade de cabos
de eletricidade suspensos.
• Este produto não está eletricamente isolado. Se o
produto entrar em contacto com cabos elétricos de
alta tensão ou se se aproximar dos mesmos, pode
provocar morte ou ferimentos graves. A eletricidade
pode fluir de um ponto para outro sob a forma
de arco voltaico. Quanto mais alta for a tensão,
maior será a distância que a eletricidade pode
percorrer. A eletricidade pode também percorrer
ramos e outros objetos, especialmente se estiverem
molhados. Mantenha sempre uma distância mínima
de 10m entre o produto e os cabos elétricos de alta
tensão e/ou objetos em contacto com os mesmos.
No caso de ter de trabalhar com uma distância de
segurança mais curta, contacte sempre a empresa
de fornecimento de energia elétrica em causa, para
assegurar que a tensão é desligada antes de iniciar
o seu trabalho.
• Uma corrente da serra romba pode aumentar o risco
de acidentes.
Equipamento de proteção pessoal
ATENÇÃO: Leia as instruções de aviso
que se seguem antes de utilizar o produto.
• Utilize sempre equipamento de proteção pessoal
aprovado ao utilizar o produto. O equipamento
de proteção pessoal não previne totalmente os
ferimentos mas diminui a respetiva gravidade em
caso de acidente. Obtenha ajuda junto do seu
concessionário para selecionar o equipamento certo.
• Utilize um capacete caso exista a possibilidade de
queda de objetos.
(Fig. 30)
• Utilize protetores acústicos aprovados.
(Fig. 31)
• Utilize proteção ocular aprovada. Mesmo com
viseira, é necessário utilizar óculos de proteção
aprovados. É necessário que os óculos de proteção
aprovados estejam em conformidade com a norma
ANSI Z87.1 nos EUA ou a norma EN 166 nos países
da UE.
(Fig. 32)
• Utilize luvas sempre que necessário; por exemplo,
ao fixar, examinar ou limpar o equipamento de corte.
(Fig. 33)
• Utilize sapatos ou botas de proteção com solas
antiderrapantes.
(Fig. 34)
• Utilize calças com proteção contra serra.
• Utilize vestuário fabricado com um tecido resistente.
Utilize sempre calças e mangas compridas grossas.
Não utilize vestuário largo que possa ficar preso
em galhos e ramos. Não utilize joias, calções ou
sandálias nem ande descalço. Coloque o seu cabelo
acima dos ombros para maior segurança.
• Mantenha equipamentos de primeiros socorros
sempre à mão.
(Fig. 35)
Dispositivos de segurança no produto
ATENÇÃO:
Leia as instruções de aviso
que se seguem antes de utilizar o produto.
236 1867 - 007 - 10.01.2024
Nesta secção, descrevem-se as caraterísticas de
segurança do produto, a sua função e ainda a forma
de efetuar a verificação e manutenção para garantir
o funcionamento correto do mesmo. Consulte as
instruções na secção
Vista geral do produto na página
230
para conhecer a localização destas peças no seu
produto.
Se a manutenção do produto não for devidamente
efetuada, e se a assistência e/ou as reparações não
forem realizadas por profissionais, a vida útil do produto
pode ser afetada e o risco de acidentes pode aumentar.
Para obter mais informações, contacte o seu distribuidor
local.
ATENÇÃO: Nunca utilize um
produto com componentes de segurança
danificados. O equipamento de segurança
do produto tem de ser inspecionado e a
sua manutenção feita conforme se descreve
nesta secção. Se o produto falhar alguma
destas verificações, entre em contacto
com uma oficina autorizada para a sua
reparação.
CUIDADO: Todos os trabalhos de
manutenção e reparação da máquina
requerem formação especializada. Isto
aplica-se especialmente ao equipamento de
segurança da máquina. Se a máquina falhar
alguma das verificações que se seguem,
é necessário contactar a sua oficina
autorizada. A compra de qualquer um dos
nossos produtos garante-lhe a obtenção de
reparação e assistência profissionais. Se o
local da compra da máquina não for um
dos nossos distribuidores com assistência
técnica, solicite a morada do agente de
assistência mais próximo.
Verificar a interface do utilizador Aspire P5-P4A
Os LED verdes (A) apresentam o estado de carga. Os
LED verdes também indicam que o produto está ligado.
1. Mantenha premido o botão On/Off (B). (Fig. 36)
a) O produto está ligado quando os LED verdes (A)
estão acesos.
b) O produto está desligado quando os LED verdes
(A) estão apagados.
2. Consulte
Resolução de problemas na página 246
se
o indicador de aviso (C) piscar.
Verificar o bloqueio do interrutor de alimentação
O bloqueio do interrutor de alimentação impede
o funcionamento acidental. Quando solta o punho,
o interrutor de alimentação e o respetivo bloqueio
regressam às suas posições iniciais.
1. Para Aspire PE5-P4A: Empurre o botão de bloqueio
para a frente. (Fig. 37)
2. Certifique-se de que o interrutor de alimentação
está bloqueado quando o bloqueio do interrutor de
alimentação se encontra na respetiva posição inicial.
a) Para Aspire P5-P4A: (Fig. 38)
b) Para Aspire PE5-P4A: (Fig. 39)
3. Empurre o bloqueio do interrutor de alimentação
para um dos lados e, em seguida, para o outro
lado. Certifique-se de que o bloqueio do interrutor
de alimentação regressa à posição inicial.
a) Para Aspire P5-P4A: (Fig. 40)
b) Para Aspire PE5-P4A: (Fig. 41)
4. Certifique-se de que o interrutor de alimentação e o
respetivo bloqueio se deslocam livremente e de que
a mola de retorno funciona corretamente.
a) Para Aspire P5-P4A: (Fig. 42)
b) Para Aspire PE5-P4A: (Fig. 43)
5. Inicie o produto; consulte
Funcionamento na página
240
.
6. Aplique a velocidade máxima.
7. Solte o interrutor de alimentação e certifique-se de
que a corrente da serra para completamente.
Instruções de segurança para
equipamento de corte
ATENÇÃO: Leia as instruções de aviso
que se seguem antes de utilizar o produto.
• Utilize apenas as combinações lâmina-guia/corrente
da serra e o equipamento de afiação aprovados.
Consulte
Manutenção na página 242
para obter
instruções.
• Use luvas de proteção quando utilizar ou realizar
a manutenção da corrente da serra. Uma corrente
da serra que não se mova também pode causar
ferimentos.
• Mantenha os dentes de corte bem afiados. Siga
as instruções e utilize o calibrador de lima
recomendado. Uma corrente da serra danificada ou
mal afiada aumenta o risco de acidentes.
(Fig. 44)
• Mantenha a definição de abertura de corte correta.
Siga as instruções e use a definição de abertura
de corte recomendada. Uma definição de abertura
de corte demasiado grande aumenta o risco de
retrocesso.
(Fig. 45)
• Certifique-se de que a corrente da serra está
corretamente esticada. Se a corrente da serra
não estiver bem apertada contra a lâmina-guia, a
corrente da serra pode sair do trilho. Uma tensão
da corrente da serra incorreta aumenta o desgaste
1867 - 007 - 10.01.2024
237
da lâmina-guia, da corrente da serra e do pinhão da
corrente. Consulte
Acessórios na página 249
.
(Fig. 46)
• Efetue a manutenção do equipamento de
corte regularmente e mantenha-o corretamente
lubrificado. Lubrifique a corrente da serra antes de
cada operação. Se a corrente da serra não estiver
corretamente lubrificada, o risco de desgaste da
lâmina-guia, da corrente da serra e do pinhão da
corrente aumenta.
(Fig. 47)
Segurança da bateria
ATENÇÃO: Leia todas as instruções
gerais e de segurança. O incumprimento
das instruções gerais e de segurança
poderá resultar em choques elétricos,
incêndios e/ou ferimentos graves. Guarde
todas as informações de segurança e
instruções gerais para referência futura.
• Estas instruções de segurança aplicam-se apenas a
baterias de iões de lítio de 18V recarregáveis para o
sistema POWER FOR ALL.
• Utilize a bateria recarregável apenas em produtos
de parceiros do sistema POWER FOR ALL. As
baterias recarregáveis de 18V com a indicação
POWER FOR ALL são totalmente compatíveis com
os seguintes produtos:
– Todos os produtos do sistema de baterias POWER
FOR ALL de 18V.
– Todos os produtos de 18V de parceiros do
sistema POWER FOR ALL.
• Respeite as recomendações para a bateria no
manual de funcionamento do produto. Só assim
a bateria recarregável e o produto podem ser
utilizados sem perigo e as baterias recarregáveis
estão protegidas contra sobrecargas perigosas.
• Carregue as baterias apenas com carregadores
recomendados pelo fabricante ou por parceiros
do sistema POWER FOR ALL. Um carregador
adequado para um tipo de bateria pode representar
um risco de incêndio quando utilizado com uma
bateria diferente.
• A bateria é fornecida parcialmente carregada. Para
garantir a capacidade total da bateria, carregue
completamente a bateria no carregador antes de
utilizar a ferramenta elétrica pela primeira vez.
• Mantenha as baterias fora do alcance de crianças.
• Não abra a bateria. Existe um risco de curto-circuito.
• Em caso de danos e utilização inadequada da
bateria, pode ocorrer a emissão de vapores. A
bateria pode incendiar ou explodir. Certifique-se de
que a área está bem ventilada e procure assistência
médica caso sinta quaisquer efeitos adversos. Os
vapores podem provocar a irritação do sistema
respiratório.
•
Se o produto for utilizado incorretamente ou se
a bateria estiver danificada, pode ser vertido
líquido inflamável da bateria. O contacto com este
líquido deve ser evitado. Se ocorrer algum contacto
acidental, lave com água. Se o líquido entrar em
contacto com os olhos, procure assistência médica
adicional. O líquido vertido da bateria pode provocar
irritações ou queimaduras.
• Se a bateria estiver danificada, o líquido pode ser
vertido e revestir as superfícies próximas. Verifique
as peças afetadas. Limpe as respetivas peças ou
substitua-as, se necessário.
• Não provoque um curto-circuito da bateria. Quando
a bateria não estiver a ser utilizada, mantenha-
a afastada de outros objetos metálicos, como
clips, moedas, chaves, pregos, parafusos ou outros
objetos metálicos pequenos que possam fazer a
ligação entre os dois terminais. Provocar curto-
circuitos nos terminais das baterias pode provocar
queimaduras ou um incêndio.
• A bateria pode ser danificada por objetos
pontiagudos, como pregos ou chaves de parafusos,
ou por força aplicada externamente. Pode ocorrer
um curto-circuito interno, provocando a combustão,
a libertação de fumos, a explosão ou o
sobreaquecimento da bateria.
• Nunca efetue a manutenção de baterias danificadas.
A manutenção das baterias deve ser efetuada
apenas pelo fabricante ou por prestadores de
serviços autorizados.
• Proteja a bateria de calor, por exemplo, contra
luz solar intensa e contínua, fogo, sujidade, água
e humidade. Existe um risco de explosão e curto-
circuito.
• Utilize a bateria do produto apenas quando a
temperatura ambiente se encontrar entre -5 °C – 40
°C.
• Apenas armazene a bateria a uma temperatura
ambiente entre -20 °C – 50 °C. Não deixe a bateria
no seu automóvel durante o verão, por exemplo.
A temperaturas < 0°C, alguns dispositivos podem
sofrer uma perda de potência.
• Apenas carregue a bateria a uma temperatura
ambiente entre 0 °C – +35 °C. O carregamento
fora deste intervalo de temperatura pode aumentar
o risco de danos na bateria e representar um risco
de incêndio.
Segurança do carregador de bateria
ATENÇÃO:
Leia todas as instruções
gerais e de segurança. O incumprimento
das instruções gerais e de segurança
poderá resultar em choques elétricos,
incêndios e/ou ferimentos graves. Guarde
estas instruções num local seguro. Utilize
o carregador apenas se conseguir avaliar
completamente todas as funções e executá-
las sem restrições ou se tiver recebido
instruções em conformidade.
238 1867 - 007 - 10.01.2024
• Este carregador não pode utilizado por crianças
ou por pessoas com limitações físicas, sensoriais
ou mentais, ou com falta de experiência ou
conhecimentos. Este carregador pode ser utilizado
por crianças com idade igual ou superior a 8
anos e por pessoas que tenham limitações físicas,
sensoriais ou mentais ou com falta de experiência
ou conhecimentos se uma pessoa responsável
pela sua segurança estiver a supervisionar ou tiver
fornecido instruções relativamente ao funcionamento
seguro do carregador e se tiverem compreendido os
perigos associados. Caso contrário, existe um risco
de erros de funcionamento e ferimentos.
• Supervisione as crianças durante a respetiva
utilização, limpeza e manutenção. Tal irá garantir
que as crianças não brincam com o carregador.
• Carregue apenas baterias do sistema POWER FOR
ALL de 18V com uma capacidade igual ou superior
a 1,5Ah. A tensão da bateria deve corresponder à
tensão de carregamento da bateria do carregador.
Não carregue quaisquer baterias não recarregáveis.
Caso contrário, existe um risco de incêndio e
explosão.
• Utilize o carregador apenas em espaços fechados e
não o exponha a condições húmidas. A entrada de
água numa ferramenta elétrica aumenta o risco de
choque elétrico.
• Mantenha o carregador limpo. A sujidade constitui
um risco de choque elétrico.
• Verifique sempre o carregador, o cabo e a ficha
antes da respetiva utilização. Interrompa a utilização
do carregador se detetar quaisquer danos. Não
abra o carregador pessoalmente e solicite a sua
reparação apenas pela Husqvarna ou por um centro
de serviço de pós-venda autorizado que utilize
unicamente peças de substituição originais. Os
carregadores, os cabos e as fichas danificados
aumentam o risco de choque elétrico.
• Não utilize o carregador sobre uma superfície
facilmente inflamável (por exemplo, papel, têxteis,
etc.) ou num ambiente inflamável. Existe um risco
de incêndio devido ao aquecimento do carregador
durante o funcionamento.
• Não cubra as aberturas de ventilação do carregador.
Caso contrário, o carregador pode sobreaquecer e
deixar de funcionar corretamente.
• Recarregue a bateria apenas com o carregador
especificado pelo fabricante. Um carregador
adequado para um tipo de bateria pode criar risco
de incêndio quando usado com outra bateria.
• Em caso de danos e utilização inadequada da
bateria, pode ocorrer igualmente a emissão de
vapores. Certifique-se de que a área está bem
ventilada e procure assistência médica caso sinta
quaisquer efeitos adversos. Os vapores podem
provocar a irritação do sistema respiratório.
• Em condições extremas, é possível que o líquido
seja vertido da bateria. O contacto com este
líquido deve ser evitado. Se ocorrer algum contacto
acidental, lave com água. Se o líquido entrar em
contacto com os olhos, procure assistência médica
adicional. O líquido vertido da bateria pode provocar
irritações ou queimaduras.
• Produtos vendidos apenas na Grã-Bretanha: O
seu produto está equipado com uma ficha elétrica
com aprovação BS1363/A com fusível interno
(aprovação ASTA em conformidade com BS1362).
Se a ficha não for adequada para as suas saídas
de tomada, esta deve ser cortada, sendo instalada
no seu lugar uma ficha apropriada por uma oficina
de assistência ao cliente autorizada. A ficha de
substituição deve apresentar a mesma classificação
de fusível que a ficha original. A ficha cortada deve
ser eliminada para evitar um possível perigo de
choque e nunca deve ser introduzida numa tomada
de parede noutro local.
Instruções de segurança para
manutenção
ATENÇÃO: Leia as instruções de aviso
que se seguem antes de efetuar tarefas de
manutenção no produto.
• Retire a bateria antes de efetuar tarefas de
manutenção, outras verificações, ou de montar o
produto.
• O operador só pode efetuar as tarefas de
manutenção e assistência descritas neste manual
do utilizador. Contacte o seu revendedor com
assistência técnica para tarefas de manutenção e
assistência de maior extensão.
• Não limpe a bateria ou o carregador com água. Os
detergentes fortes podem danificar o plástico.
• Se não proceder à manutenção, irá diminuir o ciclo
de vida do produto e aumentar o risco de acidentes.
• É necessária formação especializada para todos os
trabalhos de assistência e reparação, especialmente
para os dispositivos de segurança do produto. Se,
após efetuar tarefas de manutenção, nem todas
as verificações deste manual forem aprovadas,
contacte o seu revendedor com assistência técnica.
Garantimos que existem reparações e assistência
profissionais disponíveis para o seu produto.
• Utilize sempre peças sobresselentes originais.
1867 - 007 - 10.01.2024
239
Montagem do Aspire PE5-P4A
Introdução
ATENÇÃO: Certifique-se de que lê
e compreende o capítulo sobre segurança
antes de montar o produto.
Fixar a podadora ao eixo telescópico
1. Fixe a podadora (A) ao eixo telescópico (B).
A podadora tem de deslizar facilmente para o
suporte no eixo telescópico; caso contrário, não está
instalada corretamente. (Fig. 48)
2. Aperte o manípulo (C).
Nota: Quando a podadora está ligada ao eixo
telescópico, a interface do utilizador da podadora é
desligada.
Ajustar o comprimento do eixo
telescópico
1. Desaperte o manípulo de enroscar no eixo (A). (Fig.
49)
2. Ajuste o eixo para que fique num comprimento
aplicável.
3. Aperte o manípulo de enroscar (B).
Instalar o gancho na parede
• Instale o gancho no interior.
• Mantenha o gancho afastado da exposição à luz
solar e a uma temperatura ambiente de -10°C a
70°C.
• Instale o gancho numa parede de gesso, madeira ou
betão.
CUIDADO: Certifique-se de que a
parede consegue suportar cargas de, no
mínimo, 30 kg.
• Instale o gancho na parede com os 3 parafusos (A).
Utilize buchas (B), se necessário.
CUIDADO: Certifique-se de que os
parafusos são aplicáveis ao seu tipo de
parede.
a) Para Aspire P5-P4A: (Fig. 50)
b) Para Aspire PE5-P4A: (Fig. 51)
• Contacte a oficina autorizada da Husqvarna
para obter informações sobre os acessórios de
armazenamento disponíveis para o seu produto.
Pendurar o produto no gancho
• Pendure a podadora no gancho, conforme ilustrado.
(Fig. 52)
• Pendure o mastro no gancho, conforme ilustrado.
(Fig. 53)
Funcionamento
Verificar o funcionamento antes de
utilizar o produto
1. Verifique a admissão de ar quanto à existência de
sujidade e danos. Remova a sujidade e os materiais
indesejados do produto com uma escova.
2. Aperte todas as porcas e todos os parafusos.
3. Certifique-se de que a podadora se encontra
corretamente fixada.
4. Examine a podadora quanto à existência de danos,
por exemplo, fissuras. Se a podadora estiver
danificada, substitua-a.
5. Certifique-se de que as coberturas estão
corretamente fixadas e de que não estão
danificadas.
6. Certifique-se de que o produto funciona
corretamente.
Bateria
ATENÇÃO: Antes de utilizar a bateria,
tem de ler e compreender o capítulo sobre
segurança. Deve também ler e compreender
o manual do utilizador da bateria e do
carregador de bateria.
Mantenha a bateria e o respetivo carregador de bateria
a temperaturas ambiente corretas.
Temperatura ambiente
Funcionamento da
bateria no produto
-5 °C – 40 °C
Carregamento da
bateria
0 °C – 35 °C
Carregar a bateria
Carregue a bateria antes da primeira utilização.
240 1867 - 007 - 10.01.2024
Nota: O processo de carregamento apenas é possível
quando a temperatura da bateria se encontra dentro do
intervalo de temperatura de carregamento permitido (0
°C – 35 °C).
1. Ligue o cabo de alimentação do carregador de
bateria a uma tomada de alimentação com ligação
à terra.
CUIDADO: Certifique-se de que a
tomada de alimentação possui a tensão
e frequência corretas.
2. Coloque a bateria no carregador da bateria. A
bateria está ligada ao carregador de bateria quando
o LED verde pisca. (Fig. 54)
3. A bateria está totalmente carregada quando o
LED verde no carregador de bateria está aceso.
Carregue a bateria no máximo durante 24 horas.
4. Desligue o carregador de bateria da tomada de
alimentação.
CUIDADO: Não puxe o cabo de
alimentação.
5. Retire a bateria do carregador da bateria.
LED de estado da bateria no carregador de
bateria
O LED vermelho (A) e o LED verde (B) no carregador
de bateria indicam o estado da bateria. Consulte
Carregar a bateria na página 240
.
(Fig. 55)
LED
Estado da bateria
O LED verde pisca rapi-
damente.
A bateria está a carregar.
O LED verde pisca lenta-
mente.
A bateria tem uma carga
de 80%.
O LED verde está aceso. A bateria está totalmente
carregada.
O LED vermelho está
aceso.
Consulte
Resolução de
problemas do carregador
de bateria na página 246
.
O LED vermelho pisca ra-
pidamente.
Consulte
Resolução de
problemas do carregador
de bateria na página 246
.
LED de estado da bateria no produto
Quando a bateria é instalada no produto, os LED
incluídos no produto indicam o estado da bateria.
(Fig. 56)
LED
Estado da bateria
O LED 1, o LED 2 e
o LED 3 estão ace-
sos.
Totalmente carregada.
O LED 1 e o LED 2
estão acesos.
Carga suficiente
O LED 1 está aceso. A potência da bateria é baixa.
O LED 1 pisca. A bateria está descarregada. O
indicador de estado da bateria
pisca. Carregue a bateria. Con-
sulte
Carregar a bateria na pá-
gina 240
.
Ligar a bateria ao produto
ATENÇÃO: Utilize apenas baterias de
iões de lítio do sistema POWER FOR ALL
P4A 18 V no produto.
1. Certifique-se de que a bateria está completamente
carregada.
2. Coloque a bateria no suporte da bateria do produto.
A bateria tem de deslizar facilmente para o suporte;
caso contrário, não está instalada corretamente.
a) Para Aspire P5-P4A: (Fig. 57)
b) Para Aspire PE5-P4A: (Fig. 58)
3. Empurre a bateria totalmente para o suporte da
bateria. A bateria bloqueia na posição pretendida
quando se ouve um clique.
4. Certifique-se de que o trinco bloqueia na posição de
forma correta.
Ligar o produto Aspire P5-P4A
1. Prima o botão On/Off na interface do utilizador (A).
As luzes LED acendem-se. (Fig. 59)
2. Empurre o bloqueio do interrutor de alimentação (B)
do lado esquerdo ou direito e mantenha o interrutor
de alimentação (C) premido.
Ligar o produto Aspire PE5-P4A
1. Empurre o botão de bloqueio para a frente. (Fig. 37)
2. Empurre o bloqueio do interrutor de alimentação (A)
do lado esquerdo ou direito e mantenha o interrutor
de alimentação (B) premido. (Fig. 60)
Cortar ramos
ATENÇÃO:
Proceda com muito
cuidado ao trabalhar perto de cabos
elétricos suspensos. A queda de ramos
pode resultar em curto-circuito.
1867 - 007 - 10.01.2024 241
• Sempre que possível, posicione-se de modo a que
possa fazer o corte em ângulos retos relativamente
ao ramo. (Fig. 61)
• Corte os ramos de maiores dimensões em secções,
para que tenha um melhor controlo sobre o sítio
onde estes caem. Deve também prestar atenção ao
facto de os ramos cortados poderem ressaltar na
direção do utilizador depois de embaterem no solo.
(Fig. 62)
• Nunca corte pela saliência existente no cerne do
ramo, uma vez que isso abranda a regeneração e
aumenta o risco de ataque por fungos. (Fig. 63)
• Utilize o batente existente na base da cabeça de
corte para proporcionar apoio durante o corte. Isto
ajuda a evitar que o acessório de corte salte no
ramo. (Fig. 64)
• Faça um corte inicial na parte inferior do ramo antes
de cortar através do ramo. Isto evita a rotura da
casca, o que poderia provocar uma regeneração
lenta e causar danos permanentes à árvore. O corte
não deve ter uma profundidade superior a ⅓ da
espessura do ramo para evitar o encravamento.
Mantenha a corrente em funcionamento enquanto
retira o acessório de corte do ramo para evitar o
respetivo encravamento. (Fig. 65)
• Certifique-se de que mantém a estabilidade e de
que pode trabalhar sem ser condicionado por ramos,
pedras e árvores.
ATENÇÃO: Nunca ative o interrutor
de alimentação sem estar a visualizar
completamente o acessório de corte.
Desligar o produto Aspire P5-P4A
1. Solte o interrutor de alimentação.
2. Prima o botão On/Off na interface do utilizador. As
luzes LED apagam-se.
3. Prima o botão de desengate e retire a bateria. (Fig.
66)
Desligar o produto Aspire PE5-P4A
1. Solte o interrutor de alimentação.
2. Empurre o botão para bloquear o bloqueio do
interrutor de alimentação para trás para bloquear o
produto.
3. Prima o botão de desengate da bateria e retire a
bateria. (Fig. 67)
4. Se necessário, retire o eixo telescópico do produto.
Manutenção
Introdução
ATENÇÃO: Certifique-se de que leu e
compreendeu o capítulo sobre segurança
antes de realizar tarefas de manutenção no
produto.
ATENÇÃO: Retire a bateria antes de
efetuar a manutenção do produto.
Esquema de manutenção
Manutenção Diariamente Semanalmente Mensalmente
Limpe as peças externas do produto com um
pano seco. Não utilize água.
X
Certifique-se de que o botão Start/Stop fun-
ciona corretamente e não está danificado.
X
Certifique-se de que o interrutor de alimenta-
ção e o bloqueio do interrutor de alimentação
funcionam corretamente e com segurança.
X
Certifique-se de que todos os controlos fun-
cionam corretamente e não estão danifica-
dos.
X
Mantenha os punhos limpos e secos. Certifi-
que-se de que não existe óleo nem massa
lubrificante nos punhos.
X
242 1867 - 007 - 10.01.2024
Manutenção Diariamente Semanalmente Mensalmente
Certifique-se de que a cobertura da corren-
te da serra não está danificada. Substitua a
cobertura da corrente da serra, caso esteja
danificada.
X
Certifique-se de que os parafusos e as por-
cas estão apertados.
X
Certifique-se de que os botões de desengate
da bateria funcionam corretamente e fixam a
bateria no produto.
X
Certifique-se de que o carregador de bateria
funciona corretamente.
X
Certifique-se de que a bateria não está dani-
ficada.
X
Certifique-se de que a bateria está carrega-
da.
X
Certifique-se de que o carregador de bateria
não está danificado.
X
Inspecione a corrente da serra. X
Afie a corrente da serra. X
Verifique a tensão da corrente da serra. X
Lubrifique a corrente da serra. X
Certifique-se de que a corrente da serra não
roda sem o funcionamento do interrutor de
alimentação.
X
Examine todos os cabos, acoplamentos e
ligações. Certifique-se de que não existem
danos nem sujidade.
X
Limpe a cobertura da corrente da serra. X
Retire as rebarbas das extremidades da lâ-
mina de guia.
X
Verifique as ligações entre a bateria e o pro-
duto. Verifique a ligação entre a bateria e o
carregador de bateria.
X
Certifique-se de que a podadora não está
danificada. Substitua a podadora, caso este-
ja danificada.
Apenas os distribuidores aprovados da Husqvarna podem realizar a
manutenção da podadora.
Verifique se o pinhão da corrente está des-
gastado.
Substitua o pinhão da corrente após aproximadamente 20horas de
funcionamento ou mais frequentemente, se necessário.
Para examinar o equipamento de corte
1. Certifique-se de que não existem fissuras nos
rebites e nos elos e de que os rebites não estão
soltos. Substitua, se necessário. (Fig. 68)
2. Certifique-se de que é fácil dobrar a corrente da
serra. Se estiver rígida, substitua a corrente da
serra.
3. Compare a corrente da serra existente com uma
corrente da serra nova para verificar se os rebites e
os elos apresentam desgaste.
1867 - 007 - 10.01.2024 243
4. Substitua a corrente da serra, se a parte mais longa
do dente de corte for inferior a 4mm/0,16pol.
Substitua também a corrente da serra se existirem
fissuras nas lâminas. (Fig. 69)
Substituir a lâmina-guia e a corrente da
serra
1. Rode o manípulo de fixação para a esquerda e retire
a cobertura de proteção (A). (Fig. 70)
2. Retire a lâmina-guia com a corrente da serra
incluída.
3. Retire a corrente da serra da lâmina-guia.
4. Coloque uma nova corrente da serra na ranhura da
lâmina-guia.
5. Instale a nova lâmina-guia com a ranhura (B) no
parafuso (E) e o orifício (D) no pino da lâmina-guia
(F).
6. Instale a corrente da serra à volta do pinhão da
corrente (G). Certifique-se de que os dentes de corte
apontam na direção oposta ao pinhão (C).
7. Instale a cobertura de proteção (A) e rode o
manípulo de fixação para a direita.
8. Aperte a corrente da serra. Consulte
Ajustar a
tensão da corrente da serra na página 245
para
obter instruções.
Para afiar a corrente da serra
Informações sobre a lâmina-guia e a corrente
da serra
ATENÇÃO:
Use luvas de proteção
quando utilizar ou realizar a manutenção da
corrente da serra. Uma corrente da serra
que não se mova também pode causar
ferimentos.
Substitua uma lâmina-guia ou corrente da serra gasta
ou danificada pelas combinações de lâmina-guia e
corrente da serra recomendadas pela Husqvarna. Isto
é necessário para manter as funções de segurança do
produto. Consulte
Acessórios na página 249
, para obter
uma lista das combinações de lâmina e corrente de
substituição recomendadas.
• Comprimento de lâmina-guia, cm. As informações
sobre o comprimento de lâmina-guia e o tipo de
corrente encontram-se normalmente na extremidade
traseira da lâmina-guia.
(Fig. 71)
• Passo da corrente, pol. A distância entre os elos
de acionamento da corrente da serra deve estar
alinhada com a distância dos dentes no roleto e no
pinhão.
(Fig. 72)
• Total de elos de condução (unid). O número de
ligações de condução é decidido pelo tipo de
lâmina-guia.
(Fig. 73)
• Largura da ranhura da lâmina, mm. A largura da
ranhura na lâmina-guia deve ser igual à largura da
ligação de condução da corrente.
(Fig. 74)
• A lâmina-guia deve ficar alinhada com o produto.
(Fig. 75)
• Largura dos elos de acionamento, mm
(Fig. 76)
Informações gerais sobre como afiar os
cortadores
Não use uma corrente da serra romba. Se a corrente
da serra estiver romba, tem de aplicar mais pressão
para empurrar a lâmina-guia através da madeira. Se a
corrente da serra estiver demasiado romba, não existirá
serradura mas sim serrim.
Uma corrente de serra afiada avança facilmente através
da madeira e a serradura torna-se longa e espessa.
ATENÇÃO: A força de retrocesso
aumenta muito se não seguir as instruções
de afiação.
Nota: Consulte
Afiar as cortadoras na página 244
para obter informações sobre a afiação da corrente da
serra.
Afiar as cortadoras
1. Utilize uma lima redonda e um calibrador de lima
para afiar os dentes de corte. (Fig. 77)
Nota:
Consulte
Acessórios na página 249
para
obter informações sobre a lima e o calibrador de
lima recomendados pela Husqvarna para a corrente
da serra.
2. Aplique o calibrador de lima corretamente na
cortadora. Consulte as instruções fornecidas com o
calibrador de lima.
3. Mova a lima a partir da parte interior dos dentes de
corte para fora. Diminua a pressão no movimento de
retorno. (Fig. 78)
4. Remova o material de um dos lados de todos os
dentes de corte.
5. Rode o produto e remova o material do outro lado.
6. Certifique-se de que todos os dentes de corte têm o
mesmo comprimento.
244
1867 - 007 - 10.01.2024
Ajustar a tensão da corrente da serra
ATENÇÃO: Uma corrente da serra
com a tensão incorreta pode soltar-se da
lâmina-guia e provocar ferimentos graves ou
morte.
Uma corrente da serra fica mais longa quando é
utilizada. É importante ajustar a tensão da corrente
da serra regularmente para se certificar de que está
correta. Verifique a tensão da corrente da serra antes
de utilizar o produto. Aperte a corrente da serra o
máximo possível, mas de forma a que seja possível
puxá-la livremente com a mão.
Nota: Uma corrente da serra nova requer um
período de rodagem. Durante este período, efetue uma
verificação da tensão da corrente com maior frequência.
1. Rode o regulador da tensão da corrente para a
direita para apertar a corrente da serra. Aplique o
máximo de tensão possível à corrente da serra. Esta
deve ser apertada contra a lâmina-guia. (Fig. 79)
Nota: Rode o regulador para cima (+) para obter
mais tensão e para baixo (-) para reduzir a tensão.
A corrente da serra está bem apertada quando é
possível rodá-la facilmente com a mão, mas fica
apertada contra a lâmina-guia.
2. Certifique-se de que consegue puxar a corrente da
serra facilmente com a mão e de que esta não fica
pendurada na lâmina-guia. (Fig. 80)
Lubrificar o equipamento de corte
ATENÇÃO:
Lubrificação insuficiente
do equipamento de corte pode ocasionar
um rompimento da corrente que por sua
vez pode causar sérias lesões, até mesmo
mortais.
ATENÇÃO: Não use óleo usado! O
óleo usado é perigoso para as pessoas,
para o produto e para o ambiente.
Óleo de corrente da serra
• Utilize um óleo de corrente da serra com boa
aderência à corrente da serra. O óleo de corrente
da serra tem de manter a viscosidade em todas
as condições climatéricas; por exemplo, durante um
verão quente ou um inverno frio.
• Utilize o óleo de corrente da serra da Husqvarna
para prolongar ao máximo a vida útil da corrente
da serra e minimizar os danos ambientais. Se o
óleo de corrente da serra da Husqvarna não estiver
disponível, utilize um óleo de corrente da serra
normal.
• Em áreas onde não esteja disponível óleo para a
lubrificação de correntes da serra, utilize óleo de
corrente X-Guard BIO.
• Certifique-se de que a lubrificação da corrente da
serra é adequada. Encha com óleo de corrente
e examine a lubrificação da corrente da serra, se
necessário.
Verificar a lâmina-guia
1. Verifique se existem rebarbas nas extremidades da
lâmina-guia. Retire as rebarbas com uma lima. (Fig.
81)
2. Limpe a ranhura na lâmina-guia. (Fig. 82)
3. Verifique se a ranhura na lâmina-guia apresenta
sinais de desgaste. Se necessário, substitua a
lâmina-guia. (Fig. 83)
4. Verifique se a ponta da lâmina-guia está irregular ou
muito desgastada. (Fig. 84)
5. Rode a lâmina-guia diariamente de modo a
aumentar o respetivo ciclo de vida. (Fig. 85)
Limpar o produto, a bateria e o
carregador de bateria
1. Limpe o produto com um pano seco após a
utilização.
2. Limpe a bateria e o carregador da bateria com um
pano seco. Mantenha as calhas de guia da bateria
limpas.
3. Certifique-se de que os terminais da bateria e
do carregador de bateria estão limpos antes da
utilização.
4. Limpe a superfície interna da cobertura de proteção
com uma escova.
Examinar a bateria e o carregador da
bateria
1. Examine a bateria quanto à existência de danos, por
exemplo, fissuras.
2. Examine o carregador da bateria quanto à existência
de danos, por exemplo, fissuras.
3. Certifique-se de que o cabo de ligação do
carregador da bateria não está danificado nem
apresenta fissuras.
1867 - 007 - 10.01.2024
245
Resolução de problemas
Interface do utilizador Aspire P5-P4A
Problema Falhas possíveis Solução possível
LED verde de arran-
que intermitente.
Tensão da bateria baixa. Carregue a bateria.
LED vermelho de er-
ro intermitente.
Sobrecarga. O acessório de corte está bloqueado; pare o
produto. Retire a bateria. Limpe o acessório
de corte de materiais indesejados. Desaper-
te a corrente.
Desvio de temperatura. Deixe o produto arrefecer.
Prima simultaneamente o interrutor de ali-
mentação e o botão Start.
Solte o interrutor de alimentação e prima o
botão Start.
O LED verde e o
LED vermelho pis-
cam alternadamente.
A bateria está descarregada. Carregue a bateria.
A bateria está danificada. Contacte a sua oficina autorizada.
Resolução de problemas do carregador de bateria
LED no carregador
de bateria
Causa Solução
O LED verde está
aceso e o LED ver-
melho pisca.
A bateria não está corretamente
instalada no carregador de bate-
ria.
Remova a bateria do carregador e instale-a novamente
no carregador de bateria.
Os conetores da bateria estão
sujos.
Limpe os conetores da bateria.
A temperatura ambiente é dema-
siado elevada ou demasiado bai-
xa.
Utilize o carregador de bateria em ambientes com tem-
peraturas entre 0°C e +35°C.
A bateria está danificada. Substitua a bateria.
O LED verde e o
LED vermelho estão
apagados.
O carregador de bateria não está
corretamente ligado à tomada de
alimentação.
Ligue o carregador de bateria a uma tomada de alimen-
tação.
A tomada de alimentação está
avariada.
Ligue o carregador de bateria a uma rede elétrica com
tensão e frequência que estejam especificadas na eti-
queta de tipo.
O carregador de bateria está da-
nificado.
Contacte uma oficina autorizada.
O carregador de bateria está da-
nificado.
Outros erros.
Se ocorrerem outros erros, certifique-se de que o produto está desligado, remova a bateria
e contacte uma oficina autorizada.
246 1867 - 007 - 10.01.2024
Transporte e armazenamento
Transporte e armazenamento
• As baterias de iões de lítio fornecidas cumprem
os requisitos da legislação sobre mercadorias
perigosas.
• Cumpra o requisito especial sobre a embalagem e
as etiquetas de transporte comercial, incluindo por
terceiros e agentes transitários.
• Contacte uma pessoa com formação específica em
material perigoso antes de enviar o produto. Cumpra
todos os regulamentos nacionais aplicáveis.
• Utilize fita em contactos abertos quando colocar
a bateria numa embalagem. Coloque a bateria na
embalagem de forma fixa para impedir movimentos.
• Retire sempre a bateria para armazenamento ou
transporte.
• Coloque a bateria e o carregador de bateria num
espaço seco e sem humidade ou gelo.
• Não armazene a bateria numa área onde possa
existir eletricidade estática. Não armazene a bateria
numa caixa metálica.
• Armazene a bateria num local onde a temperatura
varie entre -20°C/-4°F e +50°C/122°F, e afastado
da exposição à luz solar.
• Armazene o carregador de bateria num local onde a
temperatura varie entre 5°C e 45°C e afastado da
exposição à luz solar.
• Utilize o carregador de bateria apenas quando a
temperatura ambiente se encontrar entre os 0°C e
os 35°C.
• Armazene o produto num local onde a temperatura
se encontre entre -40°C/-40°F e +60°C/140°F.
• Carregue a bateria entre 30% a 50% antes de a
armazenar durante longos períodos de tempo.
• Armazene o carregador de bateria num espaço
fechado e seco.
• Mantenha a bateria afastada do carregador de
bateria durante o armazenamento. Não permita
que crianças e outras pessoas não autorizadas
entrem em contacto com o equipamento. Mantenha
o equipamento num espaço que possa trancar.
• Antes de armazenar o produto durante longos
períodos de tempo, limpe-o e efetue uma
manutenção completa do mesmo.
• Utilize a proteção para transporte no produto para
evitar ferimentos ou danos no produto durante o
transporte e o armazenamento.
• Fixe o produto em segurança durante o transporte.
Eliminação da bateria, do carregador
da bateria e do produto
O símbolo abaixo significa que o produto não é
um resíduo doméstico. Recicle o equipamento numa
estação de reciclagem para equipamentos elétricos e
eletrónicos. Isto ajuda a evitar danos no ambiente e em
pessoas.
Para obter mais informações, contacte as autoridades
locais, o serviço de recolha de resíduos domésticos ou
o seu revendedor.
(Fig. 23)
Nota: O símbolo aparece no produto ou na
embalagem do produto.
Especificações técnicas
Especificações técnicas
Aspire P5-P4A Aspire PE5-P4A
Motor
Tipo PMDC 18V PMDC 18V
Velocidade da corrente, m/s 4,9 4,9
Peso
Sem bateria, kg / lb 1,6 / 3,5 3,1 / 6,8
1867 - 007 - 10.01.2024 247
Aspire P5-P4A Aspire PE5-P4A
Emissões de ruído
28
Nível de potência sonora, medido, dB(A) 88 88
Nível de potência sonora, garantido L
WA
dB(A) 91 90
Níveis sonoros
29
Nível de pressão sonora equivalente junto ao ouvido do utilizador,
dB(A)
75 74
Níveis de vibração
30
Níveis de vibração nos punhos, medidos de acordo com a norma ISO 22867, m/s
2
Rebatido, punho dianteiro/punho traseiro – 0,5 / 0,5
Estendido, punho dianteiro/punho traseiro – 0,3 / 0,3
Punho principal/punho auxiliar 0,8 / 0,4 –
Baterias aprovadas
Este produto pode ser utilizado com todas as baterias
POWER FOR ALL. Para um melhor desempenho,
recomenda-se a utilização de baterias com 4,0Ah, no
mínimo.
Bateria P4A 18-B45 P4A 18-B72
Tipo Iões de lítio Iões de lítio
Capacidade da bateria, Ah 2,5 4,0
Tensão nominal, V 18 18
Peso, kg 0,35 0,65
Número de células (iões de lítio) 5 10
Carregadores de bateria aprovados
Carregador de bateria P4A 18-C70
Tensão de entrada, V Consulte as informações sobre a classifica-
ção do carregador.
Frequência, Hz 50-60
Potência, W 70
28
Emissões de ruído para as imediações, medidas sob forma de potência sonora (L
WA
) em conformidade com
a diretiva da CE 2000/14/CE. A diferença entre a potência sonora garantida e medida é que a potência sono-
ra garantida também inclui a dispersão no resultado da medição e as variações entre diferentes produtos do
mesmo modelo; consulte a diretiva 2000/14/CE.
29
O nível de pressão sonora equivalente, segundo a norma ISO 22868, é calculado como a soma energética
dos diferentes níveis de pressão sonora ponderados no tempo, em diferentes condições de funcionamento. A
dispersão estatística típica de pressão sonora equivalente é um desvio padrão de 3 dB (A).
30
Os dados comunicados relativamente ao nível de vibração equivalente têm uma dispersão estatística típica
(desvio padrão) de 1,5 m/s
2
.
248 1867 - 007 - 10.01.2024
Acessórios
Combinações de lâmina guia e
corrente da serra
As combinações abaixo têm a aprovação da CE.
Lâmina de guia Corrente da serra
Comprimento, pol Passo, pol
Largura do sulco,
mm
Tipo
Comprimento, núme-
ro de elos de aciona-
mento
5 1/4" 1,1 SP11G 32
Calibração da corrente da serra e
calibrador de lima
Utilize o calibrador de lima recomendado para obter
os ângulos de afiação corretos. Recomendamos usar
sempre o calibrador de lima recomendado para
recuperar o gume afiado da corrente da serra.
Se não souber qual é a corrente da serra que possui no
seu produto, contacte o seu revendedor com assistência
técnica.
mm mm
SP11G 3,5 60° 30° 0° 0,4 5299371-01
1867 - 007 - 10.01.2024 249
Declaração de conformidade
Declaração UE de conformidade
A Husqvarna AB, SE‐561 82 Huskvarna, Suécia,
tel.: +46-36-146500, declara, sob sua inteira
responsabilidade, que o produto:
Descrição Podadora e podadora com mastro a bateria
Marca Husqvarna
Tipo/Modelo Aspire P5-P4A, Aspire PE5-P4A
Identificação Números de série referentes a 2022 e posteriores
está em plena conformidade com as seguintes diretivas
e regulamentos da UE:
Diretiva/Regulamen-
to
Descrição
2006/42/CE "relativa a máquinas"
2014/30/UE "relativa à compatibilidade eletromagnética"
2011/65/UE
"relativa à restrição do uso de determinadas substâncias perigosas em equipamento elétrico
e eletrónico"
2000/14/CE "relativa a emissões de ruído para o ambiente"
e que as seguintes normas e/ou especificações
técnicas são aplicadas: EN 62841-1:2015/A11:2022,
EN ISO 11680-1:2021, EN ISO 12100:2010, EN
IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
A DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158
executou um exame de tipo CE voluntário em
conformidade com a diretiva relativa a máquinas
(2006/42/CE), artigo 12.º, ponto 3b. O certificado para
o exame de tipo CE, tem o número: 4815039.22006.
Procedimento de avaliação da conformidade aplicado
em conformidade com a Diretiva 2000/14/CE, Anexo V.
Para mais informações sobre as emissões de ruído,
consulte
Especificações técnicas na página 247
.
Huskvarna, 2022-06-22
Claes Losdal, gestor de I&D, Husqvarna AB
Responsável pela documentação técnica
250 1867 - 007 - 10.01.2024
Licenças
Copyright
©
2012–2020 STMicroelectronics
A garantia não cobre defeitos resultantes de utilização
e desgaste normais, negligência, utilização defeituosa,
reparação não autorizada ou de o aparelho de sucção
ter sido ligado à tensão incorreta.
Todos os direitos reservados.
É permitida a redistribuição e utilização na forma binária
ou código-fonte, com ou sem modificações, desde que
sejam respeitadas as seguintes condições:
• As redistribuições do código fonte devem reproduzir
o aviso de direitos de autor acima, esta
lista de condições e a seguinte renúncia de
responsabilidade.
• As redistribuições em formato binário devem
reproduzir o aviso de direitos de autor acima,
esta lista de condições e a seguinte renúncia de
responsabilidade na documentação e/ou noutros
materiais fornecidos com a distribuição.
• Nem o nome da STMicroelectronics nem os nomes
dos respetivos colaboradores podem ser utilizados
para apoiar ou promover produtos derivados deste
software sem permissão expressa prévia por escrito.
ESTE SOFTWARE É FORNECIDO PELOS
DETENTORES DOS DIREITOS DE AUTOR
E COLABORADORES "TAL COMO ESTÁ" E
SÃO RENUNCIADAS QUAISQUER GARANTIAS
EXPRESSAS OU IMPLÍCITAS, INCLUINDO, MAS
NÃO SE LIMITANDO A, GARANTIAS IMPLÍCITAS
DE COMERCIALIZAÇÃO E ADEQUAÇÃO A UM
DETERMINADO FIM. EM CIRCUNSTÂNCIA ALGUMA
O DETENTOR DOS DIREITOS DE AUTOR
OU COLABORADORES SERÃO RESPONSÁVEIS
POR QUAISQUER DANOS DIRETOS, INDIRETOS,
ACIDENTAIS, ESPECIAIS, EXEMPLARES OU
CONSEQUENTES (INCLUINDO, MAS NÃO SE
LIMITANDO A, AQUISIÇÃO DE BENS OU SERVIÇOS
DE SUBSTITUIÇÃO; PERDA DE UTILIZAÇÃO, DADOS
OU LUCROS, OU INTERRUPÇÃO DO NEGÓCIO)
SEJA QUAL FOR A CAUSA E AO ABRIGO
DE QUALQUER TEORIA DE RESPONSABILIDADE,
QUER SEJA CONTRATUAL, DE RESPONSABILIDADE
OBJETIVA OU DELITUAL (INCLUINDO NEGLIGÊNCIA
OU OUTRA) RESULTANTE DE QUALQUER FORMA
DA UTILIZAÇÃO DESTE SOFTWARE, MESMO QUE
TENHAM SIDO AVISADOS DA POSSIBILIDADE DE
OCORRÊNCIA DE TAIS DANOS.
Licença Apache 2.0
Copyright
©
2009-2019 Arm Limited. Todos os direitos
reservados.
Versão 2.0, janeiro de 2004 http://www.apache.org/
licenses/
TERMOS E CONDIÇÕES DE UTILIZAÇÃO,
REPRODUÇÃO E DISTRIBUIÇÃO
1. Definições.
"Licença" refere-se aos termos e condições de
utilização, reprodução e distribuição definidos nas
Secções 1 a 9 do presente documento. "Licenciante"
refere-se ao detentor dos direitos de autor ou à
entidade autorizada pelo detentor dos direitos de autor
que concede a Licença. "Entidade legal" refere-se à
união da entidade em exercício e todas as outras
entidades que controlam, são controladas ou estão sob
controlo comum com essa entidade. Para efeitos da
presente definição, "controlo" refere-se: (i) ao poder,
direto ou indireto, de fazer comandar a direção ou
gestão dessa entidade, quer por contrato ou por outro
meio, ou (ii) à propriedade de cinquenta por cento
(50%) ou mais das ações em circulação, ou (iii) à
titularidade beneficiária dessa entidade. "Utilizador" (ou
"seu") refere-se a uma entidade individual ou legal que
exerça as permissões concedidas por esta Licença.
Forma de "Fonte" refere-se à forma preferencial para
fazer modificações, incluindo, mas não se limitando a,
código fonte de software, fonte de documentação e
ficheiros de configuração. Forma de "Objeto" refere-se
a qualquer forma resultante da transformação mecânica
ou tradução de uma forma de fonte, incluindo, mas não
se limitando a, código objeto compilado, documentação
gerada e conversões para outros tipos de formatos.
"Trabalho" refere-se ao trabalho de autoria, seja na
forma de fonte ou na forma de objeto, disponibilizado
ao abrigo da Licença, conforme indicado por um
aviso de direitos de autor incluído ou anexado ao
trabalho (é fornecido um exemplo no Anexo abaixo).
"Trabalhos derivados" refere-se a qualquer trabalho,
seja na forma de fonte ou na forma de objeto, baseado
no (ou derivado do) Trabalho e para o qual as
revisões editoriais, anotações, elaborações ou outras
modificações representam, como um todo, um trabalho
original de autoria. Para efeitos da presente Licença, os
Trabalhos derivados não deverão incluir trabalhos que
permaneçam separáveis, ou que apenas se associem
(ou vinculem por nome) às interfaces do Trabalho e
dos Trabalhos derivados. "Contribuição" refere-se a
qualquer trabalho de autoria, incluindo a versão original
do Trabalho e quaisquer modificações ou adições a
esse Trabalho ou Trabalhos derivados do mesmo, que
seja intencionalmente submetido ao Licenciante para
inclusão no Trabalho pelo detentor dos direitos autorais
ou por uma Entidade legal ou individual autorizada
a submeter em nome do detentor dos direitos de
autor. Para efeitos da presente definição, "submetido"
refere-se a qualquer forma de comunicação eletrónica,
verbal ou escrita enviada ao Licenciante ou aos seus
representantes, incluindo, entre outros, a comunicação
em listas de correio eletrónicas, sistemas de controlo
de códigos fonte e sistemas de monitorização de
problemas que são geridos pelo Licenciante, ou em
nome do mesmo, com o objetivo de discutir e melhorar
o Trabalho, mas excluindo a comunicação que é
notavelmente marcada ou, de outra forma, designada
1867 - 007 - 10.01.2024
251
por escrito pelo detentor de direitos autorais como
"Não uma contribuição." "Colaborador" refere-se ao
Licenciante e a qualquer Entidade individual ou legal em
nome da qual tenha sido recebida uma Contribuição por
parte do Licenciante e subsequentemente incorporada
no Trabalho.
2. Concessão de licença de direitos de autor.
Sujeito aos termos e condições desta Licença, cada
Colaborador concede ao Utilizador, por este meio,
uma licença de direitos de autor irrevogável, perpétua,
mundial, não exclusiva, gratuita e isenta de royalties
para reproduzir, preparar Trabalhos derivados de, exibir
publicamente, executar publicamente, sublicenciar e
distribuir o Trabalho e tais Trabalhos derivados na forma
de fonte ou na forma de objeto.
3. Concessão de licença de patente.
Sujeito aos termos e condições desta Licença, cada
Colaborador concede ao Utilizador, por este meio,
uma licença de patente irrevogável, perpétua, mundial,
não exclusiva, gratuita e isenta de royalties (exceto
conforme indicado nesta secção) para fazer, utilizar,
oferecer para vender, vender, importar e transferir
de outra forma o Trabalho, quando essa licença se
aplicar apenas às reivindicações de patente licenciáveis
por tal Colaborador que sejam necessariamente
infringidas pela(s) sua(s) Contribuição(ões) isolada(s)
ou por combinação da(s) sua(s) Contribuição(ões)
com o Trabalho para o qual essa(s) Contribuição(ões)
foi(foram) submetida(s). Se o Utilizador iniciar litígios em
matéria de patentes contra qualquer entidade (incluindo
uma reclamação cruzada ou uma reclamação contrária
numa ação judicial) alegando que o Trabalho ou uma
Contribuição incorporada no Trabalho constitui uma
infração de patente direta ou contributiva, quaisquer
licenças de patente concedidas ao Utilizador ao abrigo
desta Licença para esse Trabalho cessarão a partir da
data em que tal litígio for apresentado.
4. Redistribuição.
O Utilizador pode reproduzir e distribuir cópias do
Trabalho ou dos Trabalhos derivados do mesmo em
qualquer suporte, com ou sem modificações, e sob a
forma de fonte ou forma de objeto, desde que cumpra
as seguintes condições:
• O Utilizador deve fornecer a quaisquer outros
destinatários do Trabalho ou Trabalhos derivados
uma cópia desta Licença; e
• O Utilizador tem de fazer com que quaisquer
ficheiros modificados tenham avisos proeminentes
a indicar que alterou os ficheiros; e o Utilizador
deve reproduzir, sob a forma de fonte, quaisquer
Trabalhos derivados que distribua, todos os avisos
de direitos de autor, patente, marca comercial e
atribuição da forma de fonte do Trabalho, excluindo
os avisos que não pertencem a nenhuma parte dos
Trabalhos derivados; e
• Se o Trabalho incluir um ficheiro de texto intitulado
"NOTICE" (AVISO) como parte da respetiva
distribuição, quaisquer Trabalhos derivados que o
Utilizador distribua devem incluir uma cópia legível
dos avisos de atribuição contidos nesse ficheiro
NOTICE, excluindo os avisos que não dizem
respeito a qualquer parte dos Trabalhos derivados,
em pelo menos um dos seguintes locais: num
ficheiro de texto NOTICE distribuído como parte
dos Trabalhos derivados; na forma de fonte ou
na documentação, se fornecida juntamente com
os Trabalhos derivados; ou, numa apresentação
gerada pelos Trabalhos derivados, se e onde esses
avisos de terceiros normalmente aparecem. Os
conteúdos do ficheiro NOTICE destinam-se apenas
a fins informativos e não modificam a Licença. O
utilizador pode adicionar os seus próprios avisos
de atribuição nos Trabalhos derivados que distribui,
juntamente com ou como adenda ao texto NOTICE
do Trabalho, desde que esses avisos de atribuição
adicionais não possam ser interpretados como
modificando a Licença. O Utilizador pode adicionar a
sua própria declaração de direitos de autor às suas
modificações e pode fornecer termos e condições
de licença adicionais ou diferentes para utilização,
reprodução ou distribuição das suas modificações,
ou para quaisquer Trabalhos derivados como um
todo, desde que a sua utilização, reprodução e
distribuição do Trabalho esteja em conformidade
com as condições indicadas nesta Licença.
5. Submissão de contribuições.
A menos que o utilizador declare explicitamente
o contrário, qualquer Contribuição submetida
intencionalmente para inclusão no Trabalho por parte
do utilizador ao Licenciante ficará sujeita aos termos
e condições desta Licença, sem quaisquer termos ou
condições adicionais. Não obstante o acima exposto,
nada no presente documento substituirá ou modificará
os termos de qualquer acordo de licença separado
que o Utilizador possa ter celebrado com o Licenciante
relativamente a tais Contribuições.
6. Marcas comerciais.
Esta Licença não concede permissão para utilizar
os nomes comerciais, marcas comerciais, marcas de
serviço ou nomes de produtos do Licenciante, exceto
conforme exigido para uso razoável e habitual na
descrição da origem do Trabalho e na reprodução do
conteúdo do ficheiro NOTICE.
7. Renúncia de garantia.
Salvo se exigido pela lei aplicável ou acordado
por escrito, o Licenciante fornece o Trabalho (e
cada Colaborador fornece as suas Contribuições)
num formato "TAL COMO ESTÁ", SEM GARANTIAS
OU CONDIÇÕES DE QUALQUER TIPO, expressas
ou implícitas, incluindo, sem limitação, quaisquer
garantias ou condições de TÍTULO, NÃO VIOLAÇÃO,
COMERCIALIZAÇÃO ou ADEQUAÇÃO A UM
DETERMINADO FIM. O Utilizador é o único
responsável por determinar a adequação de utilizar
252
1867 - 007 - 10.01.2024
ou redistribuir o Trabalho e assumir quaisquer riscos
associados ao seu exercício de permissões ao abrigo
desta Licença. 8. Limitação de responsabilidade. Em
circunstância alguma e sob nenhuma teoria legal,
quer seja por delito (incluindo negligência), contrato
ou outra, a menos que exigido pela lei aplicável (tal
como atos deliberados e grosseiramente negligentes)
ou acordado por escrito, qualquer Colaborador será
responsável perante o Utilizador por danos, incluindo
quaisquer danos diretos, indiretos, especiais, incidentais
ou consequenciais de qualquer natureza resultantes da
presente Licença ou da utilização ou incapacidade de
utilização do Trabalho (incluindo, entre outros, danos
por perda de reputação, interrupção do trabalho, falha
ou avaria do computador ou quaisquer outros danos ou
perdas comerciais), mesmo que tal Colaborador tenha
sido informado da possibilidade de tais danos.
9. Aceitação da garantia ou responsabilidade adicional.
Ao redistribuir o Trabalho ou Trabalhos derivados, o
Utilizador pode optar por oferecer, e cobrar uma taxa
por, aceitação de suporte, garantia, indemnização ou
outras obrigações e/ou direitos de responsabilidade
consistentes com esta Licença. No entanto, ao aceitar
tais obrigações, o Utilizador apenas poderá agir em seu
próprio nome e sob a sua exclusiva responsabilidade
e não em nome de qualquer outro Colaborador,
e apenas se concordar em indemnizar, defender e
isentar cada Colaborador de qualquer responsabilidade
decorrente de, ou reclamações invocadas contra, tal
Colaborador por motivo da aceitação de tal garantia ou
responsabilidade adicional por parte do Utilizador. FIM
DOS TERMOS E CONDIÇÕES
1867 - 007 - 10.01.2024
253
İçindekiler
Giriş............................................................................ 254
Güvenlik......................................................................256
Aspire PE5-P4A Montajı............................................. 263
Çalışma.......................................................................263
Bakım..........................................................................265
Sorun giderme............................................................ 268
Taşıma ve saklama.....................................................269
Teknik veriler.............................................................. 270
Aksesuarlar.................................................................271
Uyumluluk Bildirimi..................................................... 272
Lisanslar..................................................................... 273
Giriş
Ürün açıklaması
Husqvarna Aspire P5-P4Aürünü bir akülü budayıcıdır.
Husqvarna Aspire PE5-P4Aürünü teleskopik işlevli bir
akülü uzun milli budayıcıdır.
Kullanım sırasında güvenliğiniz ve verimliliği artırmak
için sürekli olarak çalışmalar yapılmaktadır. Daha fazla
bilgi için lütfen servis bayinizle görüşün.
Kullanım amacı
Ürünü dalları ve çalıları kesmek için kullanın. Ürünü
başka işler için kullanmayın.
Çabuk kurulum kılavuzu
Ürünün nasıl kullanılacağına dair bilgiler için QR kodunu
tarayın.
(Şek. 27)
Ürüne genel bakış
(Şek. 1)
1. Budayıcı
2. Testere zinciri siperliği
3. Kılavuz
4. Koruyucu kapak kilitleme düğmesi
5. Güç tetiği kilidi, budayıcı
6. Güç tetiği, budayıcı
7. Kullanıcı arayüzü
8. Ana tutma yeri, budayıcı
9. Akü
10. Budayıcı kilitleme düğmesi
11. Mil
12. Teleskopik işlev
13. Kilit düğmesi
14. Güç tetiği, uzun milli budayıcı
15. Güç tetiği kilidi, uzun milli budayıcı
16. Akü çıkarma düğmesi
17. Konektör
18. Akü şarj cihazı
19. Güç açma ve uyarı göstergesi
20. Nakliye koruyucusu
21. Kullanım kılavuzu
22. Budayıcı kancası, vidalar ve dübeller
23. Uzun milli budayıcı kancası, vidalar ve dübeller
24. Biyolojik zincir yağı
25. Alyan anahtarı
Ürün üzerindeki semboller
(Şek. 2)
UYARI: Bu ürün, tehlikeli olabilir ve
operatör ya da başkaları açısından ciddi
yaralanmalara veya ölüme neden olabilir.
Dikkatli olun ve ürünü doğru kullanın.
(Şek. 3)
Ürünü kullanmadan önce kullanım
kılavuzunu dikkatlice okuyun ve talimatları
anladığınızdan emin olun.
(Şek. 4)
Aspire P5-P4A için: Onaylı koruyucu
gözlük kullanın.
(Şek. 5)
Aspire PE5-P4A için: Üzerinize nesne
düşebilecek yerlerde koruyucu baret
kullanın. Onaylı kulak koruma ekipmanı
kullanın. Onaylı koruyucu gözlük kullanın.
(Şek. 6)
Onaylı koruyucu eldiven kullanın.
(Şek. 7)
Ağır işler için elverişli, kaymaya dirençli
botlar kullanın. (Yalnızca uzun milli
budayıcı için geçerlidir.)
(Şek. 8)
Doğru akım.
(Şek. 9)
Nominal voltaj, V
254 1867 - 007 - 10.01.2024
(Şek. 10)
Yağmura maruz bırakmayın.
(Şek. 11)
Zincir yağı doldurma.
(Şek. 12)
Dönme yönü, testere zinciri.
(Şek. 13)
Yaralanma riski. Ellerinizi testere
zincirinden uzak tutun.
(Şek. 14)
Düğmeyi gevşetmek için sola, sıkmak için
sağa çevirin.
(Şek. 15)
Ürün, geçerli AB direktiflerine uygundur.
(Şek. 16)
Bu ürün yürürlükteki Birleşik Krallık
yönetmeliklerine uygundur.
(Şek. 17)
AB ve BK direktifleri ile düzenlemeleri
ve Yeni Güney Galler mevzuatı "Çevre
Koruma Operasyonları (Gürültü Kontrolü)
Yönetmeliği 2017" uyarınca çevreye
yayılan gürültü emisyonu etiketi. Ürünün
garantili ses gücü düzeyi sayfadaki Teknik
veriler bölümünde
Teknik veriler sayfada:
270
ve etiketin üstünde belirtilmektedir.
(Şek. 18)
Ürün ya da ürünün ambalajı evsel atık
değildir. Ürünü, elektrikli ve elektronik
ekipmanlar için bir geri dönüşüm
istasyonunda geri dönüştürün.
(Şek. 21) Bu ürün elektriğe karşı yalıtılmamıştır. Ürün, yüksek voltajlı güç hattına temas
ederse veya yaklaşırsa ölüme ya da ciddi yaralanmaya yol açabilir. Elektrik, ark
yaparak bir noktadan diğerine sıçrayabilir. Voltaj ne kadar yüksekse elektriğin
sıçrama mesafesi de o kadar uzundur. Elektrik, özellikle ıslaksalar dallardan ve
diğer nesnelerden de geçebilir. Ürün ve yüksek voltajlı güç hatları ve/veya bunla-
ra temas eden tüm nesneler arasında en az 10 m mesafe bırakın. Bu güvenli
mesafenin dahilinde çalışmanız gerekirse çalışmaya başlamadan önce daima ilgili
elektrik şirketiyle irtibata geçerek gücün kesildiğinden emin olmanız gerekir.
Ürün operatörü, çalışma sırasında insanların veya hayvanların kendisine 15 me-
treden fazla yaklaşmamasını sağlamalıdır. (Yalnızca uzun milli budayıcı için ge-
çerlidir.)
(Şek. 22) Nominal değerler plakası veya lazer baskı, seri numarasını gösterir. yyyy üretim
yılı, hh ise üretim haftasıdır.
Not: Ürün üzerindeki diğer simgeler/etiketler belirli
bölgelerin özel sertifikalandırma gereksinimleri ile
ilgilidir.
Akü ve/veya akü şarj cihazı üzerindeki
semboller
(Şek. 23)
Bu ürünü, elektrikli ve
elektronik ekipmanlar
için bir geri dönüşüm
istasyonunda geri dö-
nüştürün. (Sadece
Avrupa için geçerlidir)
(Şek. 24) Aküyü yalnızca PO-
WER FOR ALL Sis-
tem ortaklarının ürün-
lerinde kullanın.
(Şek. 25) Aküyü ısı (ör. sürekli yoğun gün ışığı,
ateş), kir, su ve neme karşı koruyun.
Patlama ve kısa devre riski vardır.
(Şek. 26)
(Şek. 19)
Akü şarj cihazını sadece kapalı
mekanlarda kullanın ve saklayın.
(Şek. 20)
Çift yalıtım.
Üründe oluşabilecek hasarlar
Aşağıdaki durumlarda ürünümüzde oluşabilecek
hasarlardan sorumlu olmayız:
• ürünün hatalı bir şekilde onarılması,
• ürünün, üretici tarafından onaylanmayan veya
üreticiden alınmayan parçalarla tamir edilmesi,
• üründe, üreticiden alınmayan veya üretici tarafından
onaylanmayan bir aksesuar bulunması,
• ürünün, onaylı bir servis merkezinde veya yetkili bir
kurum tarafından tamir edilmemesi.
Üretici
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
1867 - 007 - 10.01.2024 255
Güvenlik
Güvenlik tanımları
Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve
notlar kullanılmıştır.
UYARI: Kılavuzdaki talimatlara
uyulmadığı takdirde operatör veya çevredeki
kişiler için ciddi yaralanma veya ölüm
tehlikesi varsa kullanılır.
DİKKAT: Kılavuzdaki talimatlara
uyulmadığı takdirde ürünün, diğer
malzemelerin veya çevrenin zarar görme
riski olduğunda kullanılır.
Not: Belirli bir durumda bilgi verilmesi gerektiğinde
kullanılır.
Genel elektrikli alet güvenlik uyarıları
UYARI: Tüm güvenlik uyarılarını ve
talimatları okuyun. Uyarılar ve talimatların
göz ardı edilmesi elektrik çarpmasına,
yangına ve/veya ciddi yaralanmaya neden
olabilir.
Not: Tüm uyarı ve talimatları ilerde başvurmak üzere
saklayın. Uyarılardaki "elektrikli alet" ifadesi, şebeke
akımıyla çalışan (kablolu) elektrikli aletinizi veya aküyle
çalışan (kablosuz) elektrikli aletinizi belirtmektedir.
Çalışma alanı güvenliği
• Çalışma alanını temiz ve iyi aydınlatılmış tutun.
Kalabalık veya karanlık alanlar kazalara neden
olabilir.
• Elektrikli aletleri yanıcı sıvıların, gazların
veya tozların bulunduğu patlayıcı ortamlarda
çalıştırmayın. Elektrikli aletler, toz veya gazı
ateşleyebilecek kıvılcımlar çıkarır.
• Elektrikli aletleri kullanırken çocukları ve
yanınızdakileri uzakta tutun. Dikkatinizin dağılması,
kontrolü kaybetmenize neden olabilir.
Elektrik güvenliği
• Elektrikli aletlerin fişleri prize uygun olmalıdır.
Hiçbir zaman fişler üzerinde herhangi bir değişiklik
yapmayın. Topraklı elektrikli aletler ile herhangi bir
adaptör fiş kullanmayın. Değiştirilmemiş fişler ve
uygun prizler elektrik çarpması riskini azaltır.
• Boru, radyatör, fırın, buzdolabı gibi topraklı
yüzeylerle vücut temasından kaçının. Vücudunuz
topraklı ise elektrik çarpması riski artar.
•
Elektrikli aletleri yağmura veya ıslak koşullara maruz
bırakmayın. Elektrikli aletin içine giren su, elektrik
çarpması riskini artırır.
• Kabloyu kötü kullanmayın. Kabloyu asla elektrikli
aleti taşımak, çekmek veya fişini çıkarmak için
kullanmayın. Kabloyu ısıdan, yağdan, keskin
kenarlardan veya hareketli parçalardan uzakta tutun.
Hasar görmüş veya dolaşmış kablolar elektrik
çarpması riskini artırır.
• Elektrikli aleti dış mekanda kullanırken, dış mekan
kullanımı için uygun bir uzatma kablosu kullanın.
Dış mekan için uygun bir kablo kullanmak, elektrik
çarpması riskini azaltır.
• Elektrikli aleti mutlaka nemli bir ortamda
çalıştırmanız gerekiyorsa toprak arızası devre
kesicisi (GFCI) korumalı bir güç kaynağı kullanın.
GFCI kullanmak elektrik çarpması riskini azaltır.
Kişisel güvenlik
• Tehlike! Elektriksel güç hattının yakınında
çalıştırmayın. Ünite, yukarıdan geçen elektrik
hatlarına temas edilmesinden kaynaklanacak
elektrik şokuna karşı koruma sağlamak üzere
tasarlanmamıştır. Elektrik hatlarıyla aranızdaki
güvenli mesafe için yerel yönetmeliklere başvurun ve
motorlu testere uzun milli budayıcıyı çalıştırmadan
önce çalışma konumunuzun güvenli olduğundan
emin olun.
• Elektrikli aletleri kullanırken dikkatinizi yaptığınız
işe verin ve sağduyulu olun. Yorgunken veya
uyuşturucu, alkol ya da ilaç etkisi altındayken
elektrikli aletleri kullanmayın. Elektrikli alet
kullanırken bir anlık bir dikkatsizlik, ciddi
yaralanmaya neden olabilir.
• Kişisel koruyucu araçlar kullanın. Daima koruyucu
gözlük takın. Uygun durumlarda toz maskesi,
kaymayan güvenlik ayakkabıları, çelik başlık veya
kulak koruma aygıtı gibi koruyucu ekipman kullanımı
yaralanmaları azaltır.
• Makinenin kendiliğinden çalışmasını önleyin. Güç
kaynağına ve/veya akü grubuna bağlamadan,
aracı kaldırmadan veya taşımadan önce anahtarın
KAPALI konumda olduğundan emin olun. Elektrikli
aletleri parmağınız çalıştırma düğmesindeyken
taşımak veya açık elektrikli aletlere enerji vermek
kazalara davetiye çıkarır.
• Elektrikli aleti açmadan önce ayarlama anahtarlarını
veya İngiliz anahtarlarını çıkarın. Elektrikli aletin
dönen kısmına takılı bırakılan İngiliz anahtarı veya
anahtar yaralanmaya neden olabilir.
• Makineyi kullanırken erişim alanınızın dışındaki
yerlere uzanmaya çalışmayın. Her zaman yere
sağlam basın ve dengenizi koruyun. Bu, elektrikli
aletin beklenmedik durumlarda daha iyi kontrolünü
sağlar.
256
1867 - 007 - 10.01.2024
• Uygun giyinin. Bol elbise veya takı giymeyin.
Saçınızı, elbisenizi ve eldivenlerinizi hareketli
parçalardan uzakta tutun. Bol elbiseler, takılar veya
uzun saç hareketli parçalara takılabilir.
• Cihazlar toz çekme ve toplama takımı bağlantısı
ile geldiyse bunların bağlı olduğundan ve düzgün
kullanıldığından emin olun. Toz toplama özelliği tozla
ilgili tehlikeleri azaltabilir.
• Aletleri sık kullanmanın verdiği aşinalıkla kendinizi
rahat hissedip alet güvenlik ilkelerini görmezden
gelmeyin. Dikkatsizce gerçekleştirilen işlemler bir
anda ciddi yaralanmalara neden olabilir.
• Elektrikli aletin kullanımı sırasında meydana
gelen titreşim emisyonu, aletin kullanıldığı şekle
bağlı olarak belirtilen toplam değerden farklılık
gösterebilir. Operatörler, gerçek kullanım koşullarını
ve ortamlarını dikkate alarak kendilerini koruyacak
doğru önlemleri belirlemelidir (aletin kapalı kaldığı ve
rölantide çalıştığı zamanlar gibi çalışma zamanlarıyla
ilgili tüm hususlar dikkate alınmalıdır).
Elektrikli alet kullanımı ve bakımı
• Elektrikli aleti zorlamayın. Yapacağınız iş için uygun
olan elektrikli aleti kullanın. Doğru elektrikli alet,
tasarlandığı oranda işi daha iyi ve güvenli yapar.
• Anahtar, elektrikli aleti açıp kapatmıyorsa elektrikli
aleti kullanmayın. Anahtar ile kontrol edilemeyen
elektrikli aletler tehlikelidir ve onarılmalıdır.
• Herhangi bir ayarlama yapmadan, aksesuar
değiştirmeden veya elektrikli aletleri saklamadan
önce elektrikli aletin güç kaynağı fişini çekin ve/
veya akü grubunu çıkarın. Bu tür önleyici güvenlik
önlemleri, elektrikli aletin kazara çalıştırılma riskini
azaltır.
• Kullanılmayan elektrikli aletleri çocukların
erişemeyeceği yerde saklayın ve elektrikli alete veya
elektrikli aleti kullanmak üzere bu talimatlara yabancı
olan kişilere izin vermeyin. Elektrikli aletler, eğitimsiz
kullanıcıların elinde tehlikelidir.
• Elektrikli aletlerin bakımını yapın. Hareketli
parçaların yanlış konumlandırılması veya takılması,
parçaların kırılması ve elektrikli aletin çalışmasını
etkileyebilecek herhangi bir durum olup olmadığını
kontrol edin. Hasarlı ise kullanmadan önce elektrikli
aleti tamir ettirin. Çoğu kaza yetersiz bakım yapılmış
elektrikli aletlerden kaynaklanmaktadır.
• Kesme araçlarını keskin ve temiz tutun. Bakımı
düzgün yapılmış, kesen tarafları yeterli keskinlikte
olan kesme araçlarının takılma ihtimali daha az olup
kontrol etmesi daha kolaydır.
• Elektrikli alet, aksesuarlar, araç parçaları vb.
bileşenleri, çalışma koşullarını ve yapılacak işi
göz önünde tutarak bu talimatlara uygun şekilde
kullanın. Elektrikli aletin düşünülen amaçlar dışında
kullanılması tehlikeli bir duruma yol açabilir.
• Tutma yerlerini ve kavrama yüzeylerini kuru, temiz,
gres ve yağdan arındırılmış halde tutun. Kaygan
tutma yerleri ve kavrama yüzeyleri beklenmedik
durumlarda aletin güvenli bir şekilde kullanılmasına
ve kontrol edilmesine izin vermez.
Akülü alet kullanımı ve bakımı
• Sadece üreticinin belirttiği şarj aletiyle şarj edin. Bir
akü grubu için uygun olan bir şarj aleti başka bir akü
grubuyla kullanıldığında yangın riski doğurabilir.
• Elektrikli aletleri sadece özel olarak geliştirilmiş akü
gruplarıyla kullanın. Farklı türde akü gruplarının
kullanılması yangın ve yaralanma riski doğurabilir.
• Akü grubunu, kullanımda değilken ataç, bozuk para,
anahtar, çivi, vida veya diğer küçük metal cisimler
gibi bir ucun başka bir uca bağlanmasına neden
olabilecek cisimlerden uzak tutun. Akü uçlarının
kısa devre yapması yanıklara veya yangına neden
olabilir.
• Zorlayıcı koşullarda aküden sıvı sızabilir; bu sıvıya
dokunmayın. Kazara dokunursanız temas eden
kısmı bol suyla yıkayın. Sıvı, göze temas ederse
ayrıca doktora başvurun. Aküden sızan sıvı cildin
tahriş olmasına veya yanıklara neden olabilir.
• Hasarlı veya üzerinde değişiklik yapılmış akü
grubunu veya aleti kullanmayın. Hasarlı veya
üzerinde değişiklik yapılmış aküler; yangın, patlama
ya da yaralanma riski ile sonuçlanabilecek
beklenmedik durumlara yol açabilir.
• Akü grubunu veya aleti ateşe ya da aşırı sıcaklığa
maruz bırakmayın. Bunların ateşe veya 130°C /
266°F üzeri sıcaklığa maruz kalması patlamaya
neden olabilir.
• Tüm şarj etme talimatlarına uyun ve akü grubunu ya
da aleti talimatlarda belirtilen sıcaklık aralığı dışında
şarj etmeyin. Belirtilen sıcaklık aralığının dışında
veya hatalı olarak yapılan şarj işlemleri, aküye zarar
verebilir ve yangın riskini artırabilir.
Servis
• Elektrikli aletinizin yalnızca aynı yedek parçalar
kullanan uzman bir tamirci tarafından onarılmasını
sağlayın. Bu, elektrikli aletin güvenliğinin sağlanması
için gereklidir.
• Hasarlı akü gruplarına asla servis işlemi
uygulamayın. Akü gruplarının servis işlemleri
yalnızca üretici veya yetkili servis sağlayıcıları
tarafından gerçekleştirilmelidir.
Uzun milli budayıcı güvenlik uyarıları - kişisel
güvenlik
• Uzun milli budayıcıyı kullanırken tüm uzuvlarınızı
testere zincirinden uzak tutun. Uzun milli budayıcıyı
çalıştırmadan önce, testere zincirinin hiçbir şeye
temas etmediğinden emin olun. Uzun milli budayıcı
çalışırken bir anlık dalgınlık vücudunuzun ya da
kıyafetlerinizin testere zincirine sıkışmasına neden
olabilir.
• Uzun milli budayıcıyı daima sağ elinizle arka
tutma kolundan, sol elinizle de ön tutma yerinden
sıkıca tutun. Farklı bir el kombinasyonuyla testereyi
tutarsanız kişisel yaralanma riski doğar; bunu asla
yapmayın.
• Motorlu testere kendi kablosuyla ya da başka
kablolarla temas edebileceğinden uzun milli
1867 - 007 - 10.01.2024
257
budayıcıyı yalnızca izoleli tutma yüzeyinden tutun.
Testere zincirlerinin, içinden "elektrik geçen" bir
kabloya temas etmesi uzun milli budayıcının metal
parçalarına "elektrik yüklenmesine" ve operatöre
elektrik çarpmasına neden olabilir.
• Koruyucu gözlük takın. Kulak, baş, eller, bacaklar
ve ayaklar için ilave koruyucu ekipman takmanız
önerilir. Yeterli koruyucu ekipman, sıçrayan
cisimlerden veya testere zincirine kazayla temas
etmekten kaynaklanabilecek yaralanma riskini
azaltır.
• Testereyi yalnızca sağlam, sabit ve düz bir zeminde
ayakta durur konumdayken ve ayaklarınız sabit
haldeyken kullanın. Kaygan veya dengesiz yüzeyler
dengenizi veya uzun milli budayıcının hakimiyetini
kaybetmenize neden olabilir.
• Gergin duran bir ağaç dalını keserken, dalın aniden
sıçramasına/fırlamasına karşı dikkatli olun. Ağaç
liflerindeki gerilim boşaldığı anda, yay gibi gerilmiş
ağaç dalı operatöre çarpabilir ve/veya uzun milli
budayıcının kontrolden çıkmasına neden olabilir.
• Fundalıkları veya fidanları keserken son derece
dikkatli olun. İnce parçalar uzun milli budayıcıya
takılıp size doğru fırlayabilir ya da dengenizi
kaybetmenize neden olabilir.
• Yağlama, zincir gerdirme ve kılavuz ve zincirin
değiştirilmesi için talimatları uygulayın. Hatalı
gerdirilmiş veya yağlanmış bir zincir kopabilir veya
geri tepme riskini artırabilir.
• Uzun milli budayıcıyı ön tutma yeri kapalı halde
ve vücudunuzdan uzak tutarak taşıyın. Uzun milli
budayıcıyı taşırken ya da depolarken kılavuz
kapağını mutlaka takın. Uzun milli budayıcının
doğru şekilde kullanılması, hareket halindeki testere
zincirine kazara temas etme riskini azaltacaktır.
• Sadece ahşabı kesin. Uzun milli budayıcıyı
tasarlanan kullanım amacı dışında kullanmayın.
Örneğin uzun milli budayıcıyı metal, plastik, taş
duvar veya ahşap olmayan yapı malzemelerini
kesmek için kullanmayın. Uzun milli budayıcının
tasarlandığı işler dışında kullanılması, tehlikeli
durumlara neden olabilir.
• Testere saplarını kuru, temiz, gres ve yağdan
arındırılmış halde tutun. Gresli veya yağlı
saplar elinizin kaymasına ve testere hakimiyetini
kaybetmenize neden olabilir.
• Riskleri ve bunlardan nasıl sakınacağınızı anlayana
kadar bir ağacı devirme girişiminde bulunmayın. Bir
ağacı devirirken operatör veya yanındakiler ciddi
şekilde yaralanabilir.
• Bu uzun milli budayıcı ağaç devirmek
için tasarlanmamıştır.Uzun milli budayıcının
tasarlanandan farklı işler için kullanılması operatör
veya yanındakilerin ciddi şekilde yaralanmasına
neden olabilir.
• İlk kez kullananların kütükleri bir testere tezgahı
veya beşiği üzerinde keserek alıştırma yapmalarını
önemle tavsiye ederiz.
Genel uzun milli budayıcı güvenlik uyarıları
Sıkışmış malzemeyi temizlerken ve uzun milli budayıcıyı
depolarken ya da budayıcıda servis işlemi yaparken
tüm talimatlara uyun. Anahtarın kapalı ve akü grubunun
çıkarılmış olduğundan emin olun. Sıkışmış malzemeyi
temizlerken veya servis işlemleri yaparken uzun
milli budayıcının beklenmedik şekilde çalışması ciddi
yaralanmalara neden olabilir.
Genel güvenlik talimatları
UYARI: Ürünü kullanmadan önce
aşağıdaki uyarı talimatlarını okuyun.
• Ürününün kazara çalışmasını önlemek için aküyü
çıkarın.
• Bu ürün, dikkatli olmamanız ya da ürünü doğru
kullanmamanız halinde tehlikeli bir alettir. Bu
ürün, operatör ya da başkaları açısından ciddi
yaralanmalara veya ölüme neden olabilir.
• Orijinal teknik özellikleri değiştirilmişse ürünü
kullanmayın. Üreticinin onayı olmadan ürünün bir
parçasını değiştirmeyin. Yalnızca üretici tarafından
onaylanmış parçaları kullanın. Hatalı bakım
çalışmaları, yaralanma veya ölümle sonuçlanabilir.
• Kullanmadan önce ürünü kontrol edin. Bkz.
Ürünün
üzerindeki güvenlik araçları sayfada: 260
ve
Bakım
sayfada: 265
. Hasarlı veya düzgün çalışmayan bir
ürünü kullanmayın. Bu kılavuzda belirtilen güvenlik
kontrolleri, bakım ve servis talimatlarını uygulayın.
• Ürünle oynamadıklarından emin olmak için çocuklar
gözetim altında tutulmalıdır. Çocukların veya ürünün
ve/veya akünün kullanımı konusunda eğitilmemiş
diğer kişilerin ürünü kullanmasına veya üründe
servis işlemleri yapmasına kesinlikle izin vermeyin.
Operatör yaşı yerel yönetmelikler tarafından
düzenlenebilir.
• Çocukların veya yetkili olmayan kişilerin erişmesini
önlemek için ürünü kilitli bir alanda tutun.
• Ürünü çocukların erişemeyeceği yerlerde saklayın.
• Üreticinin izni alınmadan ürün tasarımında hiçbir
şekilde değişiklik yapılamaz. Her zaman orijinal
aksesuarlar kullanın. Onaylanmamış değişiklikler ve/
veya aksesuarlar operatör ve başkaları açısından
ciddi yaralanmalara veya ölüme neden olabilir.
Not:
Kullanım, Ulusal veya Yerel yasalar tarafından
düzenlenebilir. Belirlenmiş yönetmeliklere uyun.
Kullanım için güvenlik talimatları
UYARI:
Ürünü kullanmadan önce
aşağıdaki uyarı talimatlarını okuyun ve
bunlara uyun.
• Çalışırken hiçbir insan veya hayvanın 15 metreden
(50 ft) fazla yaklaşmadığından emin olun. Aynı
258
1867 - 007 - 10.01.2024
alanda birkaç operatör çalışırken güvenli mesafe
en az 15 m olmalıdır. Aksi takdirde ciddi
yaralanma riski vardır. Herhangi biri yaklaşırsa ürünü
derhal durdurun. Güvenlik bölgesi içinde kimsenin
bulunmadığından emin olmak için arkanızı kontrol
etmeden ürünü asla sallamayın.
• Ürünü yoğun sis, sağanak yağmur, kuvvetli rüzgar,
şiddetli soğuk vb. olumsuz hava koşullarında
asla kullanmayın. Aşırı sıcak hava, ürünün aşırı
ısınmasına neden olabilir. Kötü hava koşullarında
çalışmak yorucudur ve buzlu zemin, öngörülemeyen
devrilme yönü vb. ek riskler doğurur.
• Çocukların ürünü kullanmasına veya yakınında
bulunmasına izin vermeyin. Ürünün çalıştırılması
kolay olduğu için çocuklar, tam gözetim altında
tutulmadıklarında makineyi çalıştırabilirler. Bu da
ciddi yaralanma riski doğurur. Ürün, yakın gözetim
altında olmadığında akü ile bağlantısını kesin.
• İnsanların, hayvanların veya diğer nesnelerin
ürün kontrolünüzü etkilemeyeceğinden veya
bunların kesme ataşmanıyla ya da kesme
ataşmanının fırlattığı sabit olmayan nesnelerle temas
etmeyeceğinden emin olun.
• Kulak koruma ekipmanı taktığınızda uyarı
sinyallerine veya bağırma seslerine karşı dikkatli
olun. Ürün durur durmaz kulak koruma ekipmanınızı
mutlaka çıkarın.
• Titreşime aşırı ölçüde maruz kalmak, dolaşım
bozukluğu olan kişilerde dolaşım veya sinir sistemi
hasarına yol açabilir. Titreşime aşırı maruz kalma
belirtileri yaşıyorsanız doktorunuzla konuşun. Bu
belirtiler arasında uyuşma, his kaybı, karıncalanma,
iğnelenme, acı, güç kaybı, cilt renginde veya
durumunda değişiklik bulunmaktadır. Bu belirtiler
çoğunlukla parmaklarda, ellerde veya bileklerde
ortaya çıkar.
• Kesme ataşmanını onaylanmış bir siperlik olmadan
asla kullanmayın. Hatalı veya arızalı bir siperlik
takılması ciddi yaralanmaya neden olabilir.
• Ürün üzerinde herhangi bir çalışma yapmadan
önce her zaman ürünü durdurun, aküyü çıkarın ve
kesme ekipmanının tamamen durduğundan emin
olun. Bileyleme talimatlarına uyulmaması geri tepme
riskini önemli oranda artırır.
• Nasıl devam etmeniz gerektiği konusunda emin
olmadığınız bir durumla karşılaşırsanız bir uzmana
danışmalısınız. Bayiniz veya servis atölyenizle
iletişime geçin. Yapabileceğinizin ötesinde olduğunu
düşündüğünüz hiçbir çalışmayı yapmayın.
• Yapabileceğinizin ötesinde olduğunu düşündüğünüz
hiçbir çalışmayı yapmayın.
• Ürünü hiçbir zaman yorgunken; alkol, uyuşturucu
veya ilaç gibi görüşünüzü, dikkatinizi ya da doğru
düşünmenizi etkileyebilecek bir maddenin etkisi
altındayken kullanmayın.
• Kılavuzun ucu sabit bir cisme temas ettiği zaman
ürün şiddetle yana fırlayabilir. Buna geri tepme
denir. Geri tepme, ürünü/operatörü herhangi bir yöne
doğru itmeye ve muhtemelen ürünün kontrolünün
kaybedilmesine yetecek kadar şiddetli olabilir.
Kılavuz ucuyla kesmekten kaçının.
• Bir kaza durumunda yardım isteyemeyecek
durumdaysanız ürünü kullanmayın.
• Dengenizi koruyun ve yere sağlam basın.
Güvenli bir şekilde hareket edebildiğinizden ve
ayakta durabildiğinizden emin olun. Ani hareket
etmeniz gerekebileceğini göz önünde bulundurarak
çevrenizdeki olası engelleri (kökler, taşlar, dallar,
hendekler vs.) kontrol edin. Eğimli yüzeyde
çalışırken çok dikkatli olun.
• Gerilmiş bir ağacı keserken çok dikkatli olun.
Gerilmiş bir ağaç kesildikten önce veya sonra
normal konumuna geri fırlayabilir. Kendinizi yanlış
konumlandırırsanız veya kesimi yanlış yerden
yaparsanız ağaç size ya da ürüne çarpabilir ve
kontrolü kaybetmenize neden olabilir. Her iki durum
da ciddi yaralanmalara neden olabilir.
• Ürünün ağırlığını desteklemek ve kullanımını
kolaylaştırmak için kuşam askılığı kullanın.
• Aspire P5-P4A için: Ürünü sağ veya sol elinizle
tutun. Ellerinizi ve vücudunuzun diğer kısımlarını
testere zincirinden uzak tutun.
(Şek. 28)
• Aspire PE5-P4A için: Ürünü daima iki elinizle tutun.
Ürünü vücudunuzun sağ tarafında tutun.
(Şek. 29)
• Üründeki istenmeyen malzemeleri çıkarmadan önce
motoru durdurun ve testere zincirinin dönmediğinden
emin olun.
• Ürünü başka bir alana taşımadan önce durdurun.
Ürünü herhangi bir mesafede taşımadan veya
nakletmeden önce taşıma siperliğini takın.
• Görüş alanınızda değilken ürünü çalışır halde asla
yere koymayın.
• Ürün, -10°C altındaki sıcaklıklarda çalıştırılırsa ürün
ve akünün çalıştırılmadan önce en az 24 saat
boyunca sıcak bir ortamda saklanması gerekir.
• Asla kesilmekte olan bir dalın altında durmayın. Bu,
ciddi ve hatta ölümcül yaralanmaya neden olabilir.
• Yukarıdan geçen güç hatlarının bulunduğu bölgede
çalışmak için geçerli güvenlik yönetmeliklerine uyun.
• Bu ürün elektriğe karşı yalıtılmamıştır. Ürün,
yüksek voltajlı güç hattına temas ederse veya
yaklaşırsa ölüme ya da ciddi fiziksel yaralanmaya yol
açabilir. Elektrik, ark yaparak bir noktadan diğerine
sıçrayabilir. Voltaj ne kadar yüksekse elektriğin
sıçrama mesafesi de o kadar uzundur. Elektrik,
özellikle ıslaksalar dallardan ve diğer nesnelerden de
geçebilir. Ürün ve yüksek voltajlı güç hatları ve/veya
bunlara temas eden nesneler arasında en az 10
m mesafe bırakın. Bu güvenli mesafenin dahilinde
çalışmanız gerekirse çalışmaya başlamadan önce
daima ilgili elektrik şirketiyle irtibata geçerek gücün
kesildiğinden emin olmanız gerekir.
• Kör bir testere zinciri kaza riskini artırabilir.
1867 - 007 - 10.01.2024
259
Kişisel koruyucu ekipman
UYARI: Ürünü kullanmadan önce
aşağıdaki uyarı talimatlarını okuyun.
• Ürünü kullanırken daima onaylı kişisel koruyucu
ekipmanları kullanın. Kişisel koruyucu ekipmanlar
yaralanma riskini tamamen engelleyemez ancak bir
kaza durumunda yaralanmanın derecesini azaltır.
Bayinizin doğru ekipmanı seçmenize yardımcı
olmasını sağlayın.
• Üzerinize nesne düşme riski varsa bir baret kullanın.
(Şek. 30)
• Onaylanmış kulak koruma ekipmanı kullanın.
(Şek. 31)
• Onaylı koruyucu gözlük kullanın. Vizör
kullanıyorsanız onaylı koruma gözlüğü de
kullanmanız gerekir. Onaylı koruma gözlüğü
ABD'de ANSI Z87.1 veya AB ülkelerinde EN 166
standardıyla uyumlu olmalıdır.
(Şek. 32)
• Kesme donanımını takma, kontrol etme veya
temizleme gibi eldiven gerektiren durumlarda eldiven
kullanın.
(Şek. 33)
• Kaymaz tabanlı koruyucu botlar veya ayakkabılar
giyin.
(Şek. 34)
• Testere korumalı pantolon kullanın.
• Sağlam kumaştan yapılmış kıyafetler kullanın.
Daima kalın ve uzun pantolonlarla uzun kollu
kıyafetler kullanın. Çalılara ve dallara takılabilecek
bol kıyafetler kullanmayın. Takı takmayın; şort, açık
ayakkabı giymeyin veya çıplak ayakla dolaşmayın.
Saçınızı güvenli bir şekilde omuz hizanızın üzerinde
toplayın.
• İlk yardım ekipmanını yakında bulundurun.
(Şek. 35)
Ürünün üzerindeki güvenlik araçları
UYARI:
Ürünü kullanmadan önce
aşağıdaki uyarı talimatlarını okuyun.
Bu bölümde ürünün güvenlik özellikleri, amacı ve
ürünün düzgün çalışması için bakım ve kontrollerin nasıl
yürütülmesi gerektiği açıklanmaktadır. Ürününüzde bu
parçaların nerede bulunduğunu görmek için
Ürüne genel
bakış sayfada: 254
başlığı altındaki talimatları okuyun.
Ürün bakımı doğru olarak yapılmazsa ve servis ve/
veya onarım işlemleri profesyonel olarak uygulanmazsa
ürünün kullanım ömrü azalabilir ve kaza riski artabilir.
Daha fazla bilgiye ihtiyacınız olursa lütfen en yakın
servis bayisiyle iletişime geçin.
UYARI:
Güvenlik bileşenleri hasarlı
olan bir ürünü asla kullanmayın. Ürünün
güvenlik donanımı bu bölümde açıklandığı
gibi kontrol edilmeli ve bakıma alınmalıdır.
Ürününüz bu kontrollerden herhangi birini
geçemezse onarım için servis noktanızla
iletişime geçin.
DİKKAT: Makine üzerindeki tüm servis
ve onarım işlemleri özel eğitim gerektirir. Bu
durum özellikle makinenin güvenlik ekipmanı
için geçerlidir. Makineniz aşağıda açıklanan
kontrollerden herhangi birinden geçemezse
servis noktasıyla iletişime geçmelisiniz.
Herhangi bir ürünümüzü satın aldığınızda
profesyonel onarım ve servis hizmetlerinin
mevcut bulunduğunu garanti etmekteyiz.
Makinenizi satan bayi bir servis bayisi
değilse size en yakın servis noktasının
adresini sorun.
Kullanıcı arayüzünü kontrol etme Aspire P5-P4A
Yeşil LED'ler (A) şarj durumunu gösterir. Yeşil LED'ler
aynı zamanda ürünün açık olduğunu gösterir.
1. ON/OFF düğmesini (B) basılı tutun. (Şek. 36)
a) Yeşil LED'ler (A) yandığında ürün açıktır.
b) Yeşil LED'ler (A) yanmıyorsa ürün kapalıdır.
2. Uyarı göstergesi (C) yanıp sönüyorsa bkz.
Sorun
giderme sayfada: 268
.
Güç tetiği kilidini kontrol etme
Güç tetiği kilidi, kazara çalıştırılmayı önler. Tutma yerini
bıraktığınızda güç tetiği ve güç tetiği kilidi geri hareket
ederek ilk konumlarına geri döner.
1. Aspire PE5-P4A için: Kilit düğmesini ileri doğru itin.
(Şek. 37)
2. Güç tetiği kilidi ilk konumundayken güç tetiğinin kilitli
olduğundan emin olun.
a) Aspire P5-P4A için: (Şek. 38)
b) Aspire PE5-P4A için: (Şek. 39)
3. Güç tetiği kilidini önce bir tarafa, ardından diğer
tarafa itin. Güç tetiği kilidinin ilk konumuna geri
döndüğünden emin olun.
a) Aspire P5-P4A için: (Şek. 40)
b) Aspire PE5-P4A için: (Şek. 41)
4. Güç tetiğinin ve güç tetiği kilidinin serbestçe hareket
ettiğinden ve dönüş yayının düzgün çalıştığından
emin olun.
a) Aspire P5-P4A için: (Şek. 42)
b) Aspire PE5-P4A için: (Şek. 43)
5. Ürünü çalıştırın; bkz.
Çalışma sayfada: 263
.
6. Tam hız uygulayın.
260
1867 - 007 - 10.01.2024
7. Güç tetiğini serbest bırakın ve testere zincirinin
tamamen durduğundan emin olun.
Kesme ekipmanı için güvenlik
talimatları
UYARI: Ürünü kullanmadan önce
aşağıdaki uyarı talimatlarını okuyun.
• Sadece onaylı kılavuz/testere zinciri
kombinasyonlarını ve eğeleme ekipmanını kullanın.
Talimatlar için bkz.
Bakım sayfada: 265
.
• Testere zincirini kullanırken veya üzerinde bakım
yaparken koruyucu eldiven takın. Hareket etmeyen
bir testere zinciri de yaralanmalara yol açabilir.
• Kesme dişlerinin doğru bir şekilde bilenmiş olmasını
sağlayın. Talimatlara uyun ve önerilen eğe mastarını
kullanın. Hasarlı ya da yanlış bilenmiş testere zinciri
kaza riskini artırır.
(Şek. 44)
• Doğru derinlik ölçeği ayarını koruyun. Talimatlara
uyun ve önerilen derinlik ölçeği ayarını kullanın.
Derinlik ölçeği ayarının çok büyük olması geri tepme
riskini artırır.
(Şek. 45)
• Testere zincirinin doğru gerginlikte olduğundan
emin olun. Testere zinciri kılavuza doğru sıkıca
oturmamışsa yerinden çıkabilir. Yanlış testere zinciri
gerginliği kılavuzdaki, testere zincirindeki ve zincir
tahrik dişlisindeki aşınmayı artırır. Bkz.
Aksesuarlar
sayfada: 271
.
(Şek. 46)
• Kesme ekipmanının bakımlarını düzenli olarak yapın
ve ekipmanı doğru şekilde yağlayın. Her çalışmadan
önce testere zincirini yağlayın. Testere zinciri yanlış
yağlanırsa kılavuzdaki, testere zincirindeki ve zincir
tahrik dişlisindeki aşınma riski artar.
(Şek. 47)
Akü güvenliği
UYARI:
Güvenlik bilgilerini ve genel
talimatları okuyun. Güvenlik bilgilerinin ve
genel talimatların görmezden gelinmesi
durumunda elektrik çarpması, yangın ve/
veya ciddi yaralanmalar meydana gelebilir.
Tüm güvenlik bilgilerini ve genel talimatları
ileride başvurmak üzere saklayın.
• Bu güvenlik talimatları yalnızca POWER FOR ALL
sisteminin 18 V Lityum İyon şarj edilebilir aküleri için
geçerlidir.
• Şarj edilebilir aküyü yalnızca POWER FOR ALL
Sistem ortaklarının ürünlerinde kullanın. POWER
FOR ALL ile etiketli 18 V şarj edilebilir aküler
aşağıdaki ürünlerle tam uyumludur:
– 18 V POWER FOR ALL akü sisteminin tüm
ürünleri.
– POWER FOR ALL Sistem ortaklarından tüm 18
V'lik ürünler.
• Ürününüzün kullanım kılavuzundaki akü tavsiyelerini
dikkate alın. Şarj edilebilir akü ve ürün yalnızca bu
şekilde tehlike olmadan kullanılabilir ve şarj edilebilir
aküler tehlikeli aşırı yüklemeye karşı korunabilir.
• Aküleri yalnızca üretici veya POWER FOR ALL
sistem ortakları tarafından önerilen şarj cihazlarını
kullanarak şarj edin. Bir tip akü için uygun olan bir
şarj cihazı başka bir aküyle kullanıldığında yangın
riski doğurabilir.
• Akü kısmen şarj edilmiş olarak verilir. Akünün tam
kapasitede olduğundan emin olmak için elektrikli
aletinizi ilk defa kullanmadan önce ürünün aküsünü
tamamen şarj edin.
• Akü gruplarını çocukların ulaşamayacağı yerlerde
tutun.
• Aküyü açmayın. Kısa devre riski vardır.
• Akünün hasar görmesi veya yanlış kullanılması
durumunda duman salınımı gerçekleşebilir. Akü alev
alabilir veya patlayabilir. Ortamı iyice havalandırın ve
olumsuz etkiler görülmesi durumunda tıbbi yardım
alın. Ortaya çıkan dumanlar solunum sistemini tahriş
edebilir.
• Yanlış kullanılırsa veya akü zarar görürse aküden
yanıcı sıvı sızabilir. Bu sıvıyla temas etmeyin.
Kazara temas ederseniz bol suyla yıkayın. Sıvı
gözlerinizle temas ederse tıbbi yardım alın. Aküden
sızan sıvı cildin tahriş olmasına veya yanıklara
neden olabilir.
• Akünün hasar görmesi durumunda sızan sıvı
yakın yüzeyleri kaplayabilir. Etkilenen parçaları
kontrol edin. Bu parçaları temizleyin veya gerekirse
değiştirin.
• Akü grubuna kısa devre yaptırmayın. Akü grubunu,
kullanımda değilken ataç, bozuk para, anahtar,
çivi, vida veya diğer küçük metal cisimler gibi bir
ucun başka bir uca bağlanmasına neden olabilecek
cisimlerden uzak tutun. Akü uçlarının kısa devre
yapması yanıklara veya yangına neden olabilir.
• Akü; çivi veya tornavida gibi sivri nesnelerden
ya da dışarıdan uygulanan kuvvetten zarar
görebilir. Akünün yanmasına, duman çıkarmasına,
patlamasına veya aşırı ısınmasına neden olacak bir
dahili kısa devre meydana gelebilir.
• Hasarlı akü gruplarına asla servis işlemi
uygulamayın. Akü gruplarının servis işlemleri
yalnızca üretici veya yetkili servis sağlayıcıları
tarafından gerçekleştirilmelidir.
• Aküyü ısıya (sürekli yoğun gün ışığı, ateş, toprak, su
ve nem) karşı koruyun. Patlama ve kısa devre riski
vardır.
• Üründeki aküyü yalnızca -5 °C – 40 °C arasındaki
ortam sıcaklıklarında kullanın.
• Aküyü yalnızca -20 °C – 50 °C arasındaki ortam
sıcaklıklarında saklayın. Örneğin, yaz aylarında
1867 - 007 - 10.01.2024
261
aküyü arabanızda bırakmayın. 0°C'nin altındaki
sıcaklıklarda bazı cihazlarda güç kaybı yaşanabilir.
• Aküyü yalnızca 0 °C – +35 °C arasındaki ortam
sıcaklıklarında şarj edin. Bu sıcaklık aralığının
dışında şarj etmek, akünün hasar görme riskini
artırabilir ve yangın tehlikesi oluşturabilir.
Akü şarj cihazı güvenliği
UYARI: Güvenlik bilgilerini ve genel
talimatları okuyun. Güvenlik bilgilerinin ve
genel talimatların görmezden gelinmesi
durumunda elektrik çarpması, yangın ve/
veya ciddi yaralanmalar meydana gelebilir.
Bu talimatları güvenli bir yerde saklayın.
Şarj cihazını yalnızca tüm işlevlerin tam
olarak çalıştığını onaylayabiliyor ve bunları
kısıtlama olmadan gerçekleştirebiliyor veya
ilgili talimatları aldıysanız kullanın.
• Bu şarj cihazı çocuklar veya fiziksel, duyusal ya da
zihinsel engelli ya da deneyimsiz ve bilgisiz kişiler
tarafından kullanılmak üzere tasarlanmamıştır. Bu
şarj cihazı, 8 yaş ve üzeri çocuklar ile fiziksel,
duyusal veya zihinsel engelli ya da deneyimsiz veya
bilgisiz kişiler tarafından, güvenliklerinden sorumlu
bir kişi onları gözetim altında tutarsa veya şarj
cihazının güvenli bir şekilde çalıştırılması konusunda
onlara talimat verirse ve ilgili tehlikeleri anlarlarsa
kullanılabilir. Aksi takdirde çalışma hataları oluşması
ve yaralanma riski vardır.
• Kullanım, temizlik ve bakım sırasında çocukları
gözetin. Bu sayede çocukların şarj cihazıyla
oynamasını engelleyebilirsiniz.
• Yalnızca 1,5 Ah ve üzeri kapasiteye sahip 18 V
POWER FOR ALL sistemi akülerini şarj edin. Akü
voltajı, şarj cihazının akü şarj voltajıyla eşleşmelidir.
Şarj edilebilir olmayan aküleri şarj etmeyin. Aksi
takdirde yangın ve patlama riski vardır.
• Şarj cihazını yalnızca kapalı alanlarda kullanın ve
ıslak koşullara maruz bırakmayın. Elektrikli aletin
içine giren su, elektrik çarpması riskini artırır.
• Şarj cihazını temiz tutun. Kir, elektrik çarpması riski
oluşturur.
• Kullanımdan önce her zaman şarj cihazını,
kabloyu ve fişi kontrol edin. Herhangi bir hasar
tespit ederseniz şarj cihazını kullanmayı bırakın.
Şarj cihazını kendi başınıza açmayın. Onarım
işlemleri yalnızca orijinal yedek parçalar kullanılarak
Husqvarna veya yetkili bir satış sonrası servis
merkezi tarafından yapılmalıdır. Hasar görmüş şarj
cihazları, kablolar ve fişler elektrik çarpması riskini
artırır.
• Şarj cihazını kolaylıkla alev alabilecek (ör. kağıt
ve kumaş gibi) yüzeyler üzerinde veya yanıcı
ortamlarda çalıştırmayın.
Şarj cihazı çalışma
sırasında ısındığı için yangın riski vardır.
• Şarj cihazının havalandırma deliklerini kapatmayın.
Aksi takdirde şarj cihazı aşırı ısınabilir ve düzgün
çalışmayabilir.
• Sadece üreticinin belirttiği şarj aletiyle şarj edin. Bir
akü grubu için uygun olan bir şarj aleti başka bir akü
grubuyla kullanıldığında yangın riski doğurabilir.
• Akünün hasar görmesi veya yanlış kullanılması
durumunda duman salınımı da gerçekleşebilir.
Ortamı iyice havalandırın ve olumsuz etkiler
görülmesi durumunda tıbbi yardım alın. Ortaya çıkan
dumanlar solunum sistemini tahriş edebilir.
• Zorlayıcı koşullarda aküden sıvı sızabilir. Bu sıvıyla
temas etmeyin. Kazara temas ederseniz bol suyla
yıkayın. Sıvı gözlerinizle temas ederse tıbbi yardım
alın. Aküden sızan sıvı cildin tahriş olmasına veya
yanıklara neden olabilir.
• Yalnızca Büyük Britanya'da satılan ürünler:
Ürününüzde, dahili sigortası bulunan BS 1363/A
onaylı bir elektrik fiş bulunur (BS 1362 uyarınca
ASTA onaylı). Fişiniz, priz çıkışlarına uymuyorsa
fiş prizden çıkarılmalı ve yetkili müşteri hizmetleri
noktası tarafından yerine uygun bir fiş takılmalıdır.
Yedek fiş, orijinal fiş ile aynı sigorta değerine
sahip olmalıdır. Olası bir elektrik çarpması tehlikesini
önlemek için çıkarılan fiş bertaraf edilmelidir ve asla
başka bir duvar prizine takılmamalıdır.
Bakım için güvenlik talimatları
UYARI: Ürün üzerinde bakım yapmadan
önce aşağıdaki uyarı talimatlarını okuyun.
• Bakım ve diğer kontrolleri gerçekleştirmeden veya
ürünü monte etmeden önce aküyü çıkarın.
• Operatör, yalnızca kullanım kılavuzunda gösterilen
bakım ve servis işlemlerini uygulamalıdır. Daha
geniş çaplı bakım ve servis için servis bayinizle
iletişime geçin.
• Aküyü veya akü şarj cihazını suyla temizlemeyin.
Güçlü deterjanlar plastiğe zarar verebilir.
• Bakım yapmamanız ürünün kullanım ömrünü azaltır
ve kaza riskini artırır.
• Ürünün güvenlik araçları başta olmak üzere tüm
servis ve onarım işlemleri için özel eğitim gerekir.
Bakım yaptıktan sonra bu kullanım kılavuzundaki
tüm kontroller onaylanmazsa servis bayinizle
iletişime geçin. Ürününüz için profesyonel onarım ve
servis hizmetinin mevcut olduğunu garanti ederiz.
• Sadece orijinal yedek parça kullanın.
262
1867 - 007 - 10.01.2024
Aspire PE5-P4A Montajı
Giriş
UYARI: Ürünü monte etmeden önce
güvenlik bölümünü okuyup anlayın.
Budayıcıyı teleskopik mile takma
1. Budayıcıyı (A) teleskopik mile (B) takın. Budayıcı,
teleskopik mildeki tutucuya kolay bir şekilde
oturmalıdır, oturmuyorsa düzgün takılmamış
demektir. (Şek. 48)
2. Düğmeyi (C) sıkın.
Not: Budayıcı teleskopik mile takıldığında,
budayıcının kullanıcı arayüzü bağlantısı kesilir.
Teleskopik mil uzunluğunun
ayarlanması
1. Milin (A) üzerindeki vida kolunu gevşetin. (Şek. 49)
2. Mili uygun bir uzunlukta olacak şekilde ayarlayın.
3. Vida kolunu (B) sıkın.
Kancayı duvara monte etme
• Kancayı iç mekanda monte edin.
• Kancayı güneş ışığından uzak ve -10°C ile 70°C
arası bir ortam sıcaklığında tutun.
• Kancayı alçıpan, ahşap veya beton duvara monte
edin.
DİKKAT: Duvarın en az 30 kg yük
taşıyabildiğinden emin olun.
• Kancayı, 3 vida (A) ile duvara monte edin. Gerekirse
dübel (B) kullanın.
DİKKAT: Vidaların duvar tipinize
uygun olduğundan emin olun.
a) Aspire P5-P4A için: (Şek. 50)
b) Aspire PE5-P4A için: (Şek. 51)
• Ürününüze yönelik mevcut depolama aksesuarları
hakkında bilgi almak için Husqvarna servis
noktanızla görüşün.
Ürünü kancaya asma
• Budayıcıyı resimde gösterildiği gibi kancaya asın.
(Şek. 52)
• Direği resimde gösterildiği gibi kancaya asın. (Şek.
53)
Çalışma
Ürünü kullanmadan önce işlev kontrolü
yapma
1. Hava girişini kire ve hasara karşı kontrol edin.
Üründeki kirleri ve istenmeyen malzemeleri bir fırça
ile temizleyin.
2. Tüm somunları ve vidaları sıkın.
3. Budayıcının doğru şekilde takıldığından emin olun.
4. Budayıcıyı çatlak gibi hasarlara karşı kontrol edin.
Hasarlıysa budayıcıyı değiştirin.
5. Kapakların doğru şekilde takıldığından ve hasarlı
olmadığından emin olun.
6. Ürünün doğru şekilde çalıştığından emin olun.
Akü
UYARI: Aküyü kullanmadan önce
güvenlik bölümünü okuyup anlamalısınız.
Akü ve akü şarj cihazına ait kullanım
kılavuzunu da okuyup anlamalısınız.
Aküyü ve akü şarj cihazını doğru ortam sıcaklıklarında
tutun.
Ortam sıcaklığı
Ürünün içindeki akü-
nün çalışması
-5 °C – 40 °C
Akü şarj etme sıcak-
lığı
0 °C – 35 °C
Aküyü şarj etme
İlk kullanımdan önce aküyü şarj edin.
Not: Şarj işlemi yalnızca akü sıcaklığı, izin verilen
şarj sıcaklığı aralığında (0 °C – 35 °C) olduğunda
mümkündür.
1. Akü şarj cihazının güç kablosunu topraklamalı bir
elektrik prizine bağlayın.
DİKKAT: Şebeke voltajının ve
frekansının doğru olduğundan emin olun.
2. Aküyü, akü şarj cihazına yerleştirin. Yeşil renkli
LED yanıp söndüğünde akü, akü şarj cihazına
bağlanmıştır. (Şek. 54)
1867 - 007 - 10.01.2024 263
3. Akü şarj cihazındaki yeşil renkli LED sürekli olarak
yandığında akü tamamen şarj olmuştur. Aküyü en
fazla 24 saat boyunca şarj edin.
4. Şarj cihazının şebeke bağlantısını kesin.
DİKKAT: Güç kablosunu çekmeyin.
5. Aküyü, akü şarj cihazından çıkarın.
Akü şarj cihazındaki akü durum LED'i
Akü şarj cihazındaki kırmızı renkli LED (A) ve yeşil renkli
LED (B), akü durumunu gösterir. Bkz.
Aküyü şarj etme
sayfada: 263
.
(Şek. 55)
LED
Akü durumu
Yeşil renkli LED hızlıca
yanıp sönmektedir.
Akü şarj ediliyordur.
Yeşil renkli LED yanıp
sönmektedir.
Akü, %80 oranında şarj
olmuştur.
Yeşil renkli LED sürekli
olarak yanmaktadır.
Akü tamamen şarj olmuş-
tur.
Kırmızı renkli LED sürekli
olarak yanmaktadır.
Bkz.
Akü şarj cihazında
sorun giderme sayfada:
268
.
Kırmızı renkli LED hızlıca
yanıp sönmektedir.
Bkz.
Akü şarj cihazında
sorun giderme sayfada:
268
.
Ürün üzerindeki akü durumu LED'i
Akü ürüne takıldığında, ürün üzerindeki LED'ler akü
durumunu gösterir.
(Şek. 56)
LED
Akü durumu
LED 1, 2 ve 3 yan-
maktadır.
Tamamen şarj edilmiştir.
LED 1 ve 2 yanmak-
tadır.
Yeterli miktarda şarj olmuştur
LED 1 yanmaktadır. Akü gücü düşüktür.
LED 1 yanıp sön-
mektedir.
Akü boştur. Akü durum göster-
gesi yanıp sönmektedir. Aküyü
şarj edin. Bkz.
Aküyü şarj etme
sayfada: 263
.
Aküyü ürüne bağlama
UYARI: Üründe yalnızca POWER FOR
ALLsisteminin P4A 18 V lityum iyon akülerini
kullanın.
1. Akünün tamamen şarj edilmiş olduğundan emin
olun.
2. Aküyü, ürünün akü tutucusuna yerleştirin. Akü,
tutucuya kolay bir şekilde oturmalıdır, oturmuyorsa
düzgün takılmamış demektir.
a) Aspire P5-P4A için: (Şek. 57)
b) Aspire PE5-P4A için: (Şek. 58)
3. Aküyü, akü yuvasına tamamen itin. Akü yerine
oturduğunda bir tık sesi duyarsınız.
4. Mandalın düzgün bir şekilde yerine oturduğundan
emin olun.
Ürünü çalıştırma Aspire P5-P4A
1. Kullanıcı arayüzündeki (A) ON/OFF düğmesine
basın. LED ışıklar yanar. (Şek. 59)
2. Güç tetiği kilidini (B) sol ya da sağ taraftan itin ve güç
tetiğini (C) tutun.
Ürünü çalıştırma Aspire PE5-P4A
1. Kilit düğmesini ileri doğru itin. (Şek. 37)
2. Güç tetiği kilidini (A) sol ya da sağ taraftan itin ve güç
tetiğini (B) tutun. (Şek. 60)
Dalları kesme
UYARI:
Yukarıdan geçen elektrik
hatlarının yakınında çalışırken çok dikkatli
olun. Düşen dallar kısa devreye neden
olabilir.
• Mümkün oldukça dalı dik açıyla kesebileceğiniz
şekilde pozisyon alın. (Şek. 61)
• Büyük dalları bölümler halinde keserek düştükleri
yeri daha iyi kontrol edebilirsiniz. Düşen dalların yere
çarptıktan sonra kullanıcının bulunduğu yöne doğru
sıçrayabileceğine de dikkat etmelisiniz. (Şek. 62)
• Dalın kökündeki yumruyu asla kesmeyin. Bu, bitkinin
iyileşme sürecini yavaşlatırken mantar saldırısı
riskini artırır. (Şek. 63)
• Kesme sırasında destek sağlamak için kesme
kafasının tabanındaki durma noktasını kullanın.
Bu, kesme ataşmanının dalın üstünde zıplama
yapmasına engel olur. (Şek. 64)
• Dalı kesmeye başlamadan önce dalın altında bir ilk
kesik oluşturun. Bu, kabuğun ağaçta kalıcı hasar
oluşmasına ve iyileşme sürecinin yavaşlamasına
neden olabilecek şekilde parçalanmasını önler.
Kesik, sıkışmayı önlemek için dal kalınlığının
⅓'ünden derin olmamalıdır. Kesme ataşmanını
daldan çekerken sıkışmayı önlemek için zinciri çalışır
durumda tutun. (Şek. 65)
264
1867 - 007 - 10.01.2024
• Yere sağlam bastığınızdan ve çalışırken dalların,
taşların ve ağaçların size engel olmayacağından
emin olun.
UYARI: Kesme ataşmanı tamamen
görüş açınızda olmadığı sürece güç tetiğini
çalıştırmayın.
Aspire P5-P4A ürününü durdurma
1. Güç tetiğini serbest bırakın.
2. Kullanıcı arayüzündeki ON/OFF düğmesine basın.
LED ışıklar söner.
3. Serbest bırakma düğmesine basın ve aküyü çekip
çıkarın. (Şek. 66)
Aspire PE5-P4A ürününü durdurma
1. Güç tetiğini serbest bırakın.
2. Ürünü kilitlemek için güç tetiği kilidinin kilit düğmesini
geriye doğru itin.
3. Akü ayırma düğmesine basın ve aküyü çekip çıkarın.
(Şek. 67)
4. Gerekirse teleskopik mili üründen çıkarın.
Bakım
Giriş
UYARI: Ürün üzerinde bakım yapmadan
önce güvenlik bölümünü okuyup anlayın.
UYARI: Ürün üzerinde bakım yapmadan
önce aküyü çıkarın.
Bakım takvimi
Bakım Günlük Haftalık Aylık
Ürünün dış parçalarını kuru bir bezle temizle-
yin. Su kullanmayın.
X
Çalıştırma ve durdurma düğmesinin doğru
şekilde çalıştığından ve hasarlı olmadığından
emin olun.
X
Güç tetiğinin ve güç tetiği kilidinin güvenlik
açısından doğru çalıştığından emin olun.
X
Tüm kontrollerin çalıştığından ve hasarlı ol-
madığından emin olun.
X
Tutma yerlerini temiz ve kuru tutun. Tutma
yerlerinde yağ ve gres olmadığından emin
olun.
X
Testere zinciri kapağının hasarlı olmadığın-
dan emin olun. Hasarlıysa testere zinciri ka-
pağını değiştirin.
X
Vida ve somunların sıkı olduğundan emin
olun.
X
Aküdeki serbest bırakma düğmelerinin ça-
lıştığından ve aküyü ürüne sabitlediğinden
emin olun.
X
Akü şarj cihazının doğru şekilde çalıştığından
emin olun.
X
Akünün zarar görmemiş olduğundan emin
olun.
X
Akünün şarj edilmiş olduğundan emin olun. X
1867 - 007 - 10.01.2024 265
Bakım Günlük Haftalık Aylık
Akü şarj cihazının zarar görmediğinden emin
olun.
X
Testere zincirini kontrol edin. X
Testere zincirini bileyin. X
Testere zincirinde gerginliği kontrol edin. X
Testere zincirini yağlayın. X
Testere zincirinin güç tetiği kullanılmadan
dönmediğinden emin olun.
X
Tüm kabloları, kaplinleri ve bağlantıları kon-
trol edin. Hasar veya kir olmadığından emin
olun.
X
Testere zinciri kapağını temizleyin. X
Kılavuzun kenarlarındaki çapakları temizle-
yin.
X
Akü ile ürün arasındaki bağlantıları kontrol
edin. Akü ile akü şarj cihazı arasındaki bağ-
lantıyı kontrol edin.
X
Budayıcının hasarlı olmadığından emin olun.
Hasarlıysa budayıcıyı değiştirin.
Budayıcı ile ilgili tüm bakım işlemlerinin yetkili bir Husqvarna bayisi
tarafından yapılması gerekir.
Zincir tahrik dişlisinin aşınma durumunu kon-
trol edin.
Zincir tahrik dişlisini yaklaşık 20 saat kullanımdan sonra ya da gere-
kirse daha sık değiştirin.
Kesme ekipmanını kontrol etme
1. Perçin ve zincir dişlilerinde çatlak olmadığından ve
gevşemiş bir perçin bulunmadığından emin olun.
Gerekirse değiştirin. (Şek. 68)
2. Testere zincirinin kolayca bükülebildiğinden emin
olun. Kolay bükülemiyorsa testere zincirini değiştirin.
3. Perçin ve zincir dişlerinde aşınma olup olmadığını
incelemek için testere zincirini yeni bir testere
zinciriyle karşılaştırın.
4. Kesim dişinin en uzun parçası 4 mm'den / 0,16
inç'ten kısaysa testere zincirini değiştirin. Ayrıca,
kesicilerde çatlak varsa testere zincirini değiştirin.
(Şek. 69)
Kılavuzu ve testere zincirini değiştirme
1. Kilitleme düğmesini saat yönünün tersine çevirin ve
koruyucu kapağı (A) çıkarın. (Şek. 70)
2. Kılavuzu takılı testere zinciriyle birlikte çıkarın.
3. Testere zincirini kılavuzdan çıkarın.
4. Kılavuzun oluğuna yeni bir testere zinciri yerleştirin.
5. Oluklu yeni kılavuzu (B), cıvata (E) üzerine ve deliği
(D) de kılavuz pimi (F) üzerine takın.
6. Testere zincirini tahrik dişlisinin (G) çevresine takın.
Kesme dişinin tahrik dişlisinin (C) aksi yönüne
baktığından emin olun.
7. Koruyucu kapağı (A) takın ve kilitleme düğmesini
saat yönünde çevirin.
8. Testere zincirini sıkın. Talimatlar için bkz.
Testere
zinciri gerginliğini ayarlama sayfada: 267
.
Testere zincirini bileylemek için
Kılavuz ve testere zinciri hakkında bilgi
UYARI: Testere zincirini kullanırken veya
üzerinde bakım yaparken koruyucu eldiven
takın. Hareket etmeyen bir testere zinciri de
yaralanmalara yol açabilir.
Aşınmış veya hasarlı kılavuzu ya da testere zincirini,
Husqvarna tarafından tavsiye edilen kılavuz ve testere
zinciri kombinasyonuyla değiştirin. Bu, ürünün güvenlik
işlevlerini sürdürmesi açısından gereklidir. Tavsiye
ettiğimiz yedek kılavuz ve zincir kombinasyonları listesini
görmek için
Aksesuarlar sayfada: 271
kısmına bakın.
• Kılavuz uzunluğu, inç/cm. Kılavuz uzunluğu ve zincir
türü ile ilgili bilgiler genelde kılavuzun arka ucunda
bulunur.
(Şek. 71)
• Zincir bakla açıklığı, inç. Testere zincirinin tahrik
bağlantıları arasındaki mesafe, kılavuzun ucundaki
266 1867 - 007 - 10.01.2024
dişlinin ve tahrik dişlisinin arasındaki mesafeyle
hizalanmış olmalıdır.
(Şek. 72)
• Tahrik bağlantısı sayısı. Tahrik bağlantısı sayısı
kılavuz türüne göre belirlenir.
(Şek. 73)
• Kılavuz oluğu genişliği, inç/mm. Kılavuzdaki oluğun
genişliği zincir tahrik bağlantısının genişliği ile aynı
olmalıdır.
(Şek. 74)
• Kılavuz, ürünle hizalanmış olmalıdır.
(Şek. 75)
• Tahrik bağlantısı genişliği, mm/inç.
(Şek. 76)
Kesicileri bileme hakkında genel bilgiler
Kör bir testere zincirini kullanmayın. Testere zinciri körse
kılavuzu ağaca doğru itmek için daha fazla basınç
uygulamanız gerekir. Testere zinciri çok körse hiç ağaç
yongası çıkmaz, sadece talaş çıkar.
Keskin testere zinciri ağacı keserek ilerler ve ağaç
yongaları uzun ve kalın olur.
UYARI: Bileme talimatlarına uymamanız
halinde geri tepme kuvveti çok fazla artar.
Not: Testere zincirinin bilenmesi hakkında bilgi için
Kesicileri bileme sayfada: 267
bölümüne bakın.
Kesicileri bileme
1. Kesme dişlerini bilemek için yuvarlak bir eğe ve eğe
mastarı kullanın. (Şek. 77)
Not:
Husqvarna tarafından testere zinciriniz için
tavsiye edilen eğe ve mastar hakkında bilgi için bkz.
Aksesuarlar sayfada: 271
.
2. Eğe mastarını kesiciye doğru şekilde uygulayın. Eğe
mastarı ile birlikte verilen talimatlara bakın.
3. Eğeyi kesme dişinin iç kısmından çekerek dışarı
çıkarın. Çekme hareketindeki basıncı azaltın. (Şek.
78)
4. Tüm kesme dişlerinin bir tarafındaki malzemeyi
çıkarın.
5. Ürünü ters çevirin ve diğer taraftaki malzemeyi
çıkarın.
6. Tüm kesme dişlerinin aynı uzunlukta olduğundan
emin olun.
Testere zinciri gerginliğini ayarlama
UYARI: Doğru gerginlikte olmayan bir
testere zinciri kılavuzdan çıkarak ciddi
yaralanma veya ölüme neden olabilir.
Testere zinciri kullandığınızda uzar. Doğru olduğundan
emin olmak için testere zincirinin gerginliğini düzenli
olarak ayarlamak önemlidir. Ürünü çalıştırmadan önce
testere zincirinin gerginliğini kontrol edin. Testere
zincirini, elle serbestçe çekilebilir olduğu sürece
mümkün olduğu kadar sıkın.
Not: Yeni bir testere zincirinin alıştırma süresi vardır.
Bu süre boyunca gerginliği daha sık kontrol edin.
1. Testere zincirini sıkmak için zincir gerginliği
ayarlayıcısını saat yönünde çevirin. Testere zincirine
mümkün olduğunca fazla gerginlik uygulayın.
Kılavuza sıkıca bağlanmalıdır. (Şek. 79)
Not: Ayarlayıcıyı daha fazla gerginlik için yukarı (+)
ve daha az gerginlik için aşağı (-) çevirin. Testere
zinciri, el ile kolayca çevrilebildiği ancak kılavuza
sıkıca bağlandığı anda doğru şekilde sıkılmıştır.
2. Testere zincirini elinizle serbestçe çekebildiğinizden
ve zincirin kılavuzdan sarkmadığından emin olun.
(Şek. 80)
Kesme donanımını yağlamak için
UYARI:
Kesme donanımının iyi bir
şekilde yağlanmaması zincirin kopmasına
neden olarak ciddi veya ölümcül
yaralanmalara yol açabilir.
UYARI: Atık yağ kullanmayın! Atık yağ
insanlar, ürün ve çevre açısından tehlikelidir.
Testere zinciri yağı
• Testere zincirine iyi yapışan bir testere zinciri yağı
kullanın. Testere zinciri yağı, sıcak yaz veya soğuk
kış şartları gibi tüm hava koşullarında viskozitesini
korumalıdır.
• Testere zincirinin ömrünü maksimuma çıkarmak ve
çevresel zararı minimuma indirmek için Husqvarna
zincir yağı kullanın. Husqvarna testere zinciri yağı
mevcut değilse standart bir testere zinciri yağı
kullanın.
• Testere zincirlerinin yağlanması için yağ bulunmayan
bölgelerde X-Guard BIO zincir yağı kullanılabilir.
• Testere zincirinin doğru şekilde yağlandığından emin
olun. Testere zinciri yağıyla doldurun ve gerekirse
testere zinciri yağlamasını kontrol edin.
1867 - 007 - 10.01.2024
267
Kılavuzu kontrol etme
1. Kılavuzun kenarlarında çapak olup olmadığını
kontrol edin. Bir eğe kullanarak çapakları temizleyin.
(Şek. 81)
2. Kılavuzun oluğunu temizleyin. (Şek. 82)
3. Kılavuzdaki oluğun aşınmış olup olmadığını kontrol
edin. Gerekirse kılavuzu değiştirin. (Şek. 83)
4. Kılavuz ucunun kaba veya çok aşınmış olup
olmadığını kontrol edin. (Şek. 84)
5. Kullanım ömrünü uzatmak için kılavuzu her gün
çevirin. (Şek. 85)
Ürünü, aküyü ve akü şarj cihazını
temizleme
1. Kullandıktan sonra ürünü kuru bir bezle temizleyin.
2. Aküyü ve akü şarj cihazını kuru bir bezle temizleyin.
Akü kılavuz raylarını temiz tutun.
3. Kullanmadan önce akü üzerindeki terminaller ve akü
şarj cihazının temiz olduğundan emin olun.
4. Koruyucu kapağın iç yüzeyini bir fırçayla temizleyin.
Aküyü ve akü şarj cihazını kontrol etme
1. Aküyü çatlak gibi hasarlara karşı kontrol edin.
2. Akü şarj cihazını çatlak gibi hasarlara karşı kontrol
edin.
3. Akü şarj cihazının bağlantı kablosunun hasarlı
olmadığını ve üzerinde çatlaklar bulunmadığını
kontrol edin.
Sorun giderme
Kullanıcı arayüzü Aspire P5-P4A
Sorun Olası arızalar Olası çözüm
Yeşil çalıştırma LED'i
yanıp sönüyor.
Düşük akü voltajı. Aküyü şarj edin.
Kırmızı hata LED'i
yanıp sönüyor.
Aşırı yük. Kesme ataşmanı tıkanmıştır. Ürünü durdu-
run. Aküyü çıkarın. Kesme ataşmanını is-
tenmeyen malzemelerden temizleyin. Zinciri
gevşetin.
Sıcaklık değişimi. Ürünün soğumasını bekleyin.
Güç tetiğine ve çalıştırma düğmesine aynı
anda basılmıştır.
Güç tetiğini serbest bırakın ve çalıştırma
düğmesine basın.
Yeşil renkli LED ve
kırmızı renkli LED sı-
rayla yanıp sönüyor.
Akü boştur. Aküyü şarj edin.
Akü arızalıdır. Servis noktanızla görüşün.
Akü şarj cihazında sorun giderme
Akü şarj cihazındaki
LED
Neden Çözüm
Yeşil renkli LED yanı-
yor ve kırmızı renkli
LED yanıp sönüyor.
Akü, akü şarj cihazına doğru şe-
kilde takılmamıştır.
Aküyü şarj cihazından çıkarın ve aküyü, akü şarj cihazı-
na tekrar takın.
Akü konektörleri kirlidir. Akü konektörlerini temizleyin.
Ortam sıcaklığı çok yüksek veya
çok düşüktür.
Akü şarj cihazını, 0°C – +35°C arasındaki sıcaklıklarda
kullanın.
Akü hasarlıdır. Aküyü değiştirin.
268 1867 - 007 - 10.01.2024
Akü şarj cihazındaki
LED
Neden Çözüm
Yeşil renkli LED ve
kırmızı renkli LED
yanmıyor.
Akü şarj cihazı şebeke prizine
doğru şekilde bağlanmamıştır.
Akü şarj cihazını bir şebeke prizine takın.
Arızalı şebeke prizi. Akü şarj cihazını nominal değerler plakasında belirtilen
voltaj ve frekansa uygun olarak bağlayın.
Akü şarj cihazı kablosu hasarlı-
dır.
Onaylı bir servis noktasıyla görüşün.
Akü şarj cihazı hasarlıdır.
Diğer hatalar.
Başka hatalar oluşması durumunda ürünün kapalı olduğundan emin olun, aküyü çıkarın ve
onaylı bir servis noktasıyla iletişime geçin.
Taşıma ve saklama
Taşıma ve depolama
• Ürün ile birlikte verilen Lityum İyon aküler,
Tehlikeli Maddeler Yönetmeliklerinin gereksinimlerini
karşılamaktadır.
• Üçüncü taraflar ve aracı nakliye şirketleri de dahil
olmak üzere, ticari amaçlı taşıma işlemlerinde
ambalaj ve etiketler üzerindeki özel gereksinimlere
uyun.
• Ürünü göndermeden önce tehlikeli maddeler
konusunda özel eğitim almış bir kişiyle görüşün.
Yürürlükteki tüm ulusal yönetmeliklere uyun.
• Aküyü bir ambalaja yerleştireceğiniz zaman açık
kontakları bantlayın. Aküyü ambalaj içine hareket
etmesini engelleyecek şekilde sıkıca yerleştirin.
• Depolama veya taşıma için aküyü çıkarın.
• Aküyü ve akü şarj cihazını nem ve don olmayan kuru
bir yerde saklayın.
• Aküyü statik elektriğin oluşabileceği yerlerde
saklamayın. Aküyü metal bir kutuda tutmayın.
• Aküyü, sıcaklığın -20°C / -4°F ile +50°C / 122°F
arasında olduğu ve doğrudan güneş ışığı almayan
bir yerde depolayın.
• Akü şarj cihazını, sıcaklığın 5°C / 41°F ile 45°C /
113°F arasında olduğu ve doğrudan güneş ışığı
almayan bir yerde depolayın.
• Akü şarj cihazını yalnızca ortam sıcaklığı 0°C / 32°F
ile 35°C / 95°F arasındayken kullanın.
• Ürünü sıcaklığın -40°C / -40°F ile +60C° / 140°F
arasında olduğu bir yerde depolayın.
• Uzun süreli depolamadan önce aküyü %30-%50
arasındaki bir seviyeye kadar şarj edin.
• Akü şarj cihazını, kapalı ve kuru bir alanda saklayın.
• Depolama sırasında aküyü akü şarj cihazından
uzakta tutun. Çocukların ve diğer izinsiz kişilerin
ekipmana dokunmasına izin vermeyin. Ekipmanı
kilitleyebileceğiniz bir yerde tutun.
• Uzun süreli depolamadan önce ürünü temizleyin ve
ürüne eksiksiz bir bakım yapın.
• Taşıma ve depolama sırasında yaralanmaları veya
ürünün hasar görmesini önlemek için taşıma
siperliğini kullanın.
• Taşıma sırasında ürünü güvenli bir şekilde
sabitleyin.
Akünün, akü şarj cihazının ve ürünün
bertaraf edilmesi
Aşağıdaki sembol, ürünün evsel atık olmadığını gösterir.
Ürünü, elektrikli ve elektronik ekipmanlar için bir geri
dönüşüm istasyonunda geri dönüştürün. Bu, çevrenin ve
insanların zarar görmesini önlemeye yardımcı olur.
Daha fazla bilgi için yerel yetkililerle, evsel atık servisiyle
veya bayinizle görüşün.
(Şek. 23)
Not: Sembol, ürün veya ürün paketi üzerinde gösterilir.
1867 - 007 - 10.01.2024 269
Teknik veriler
Teknik veriler
Aspire P5-P4A Aspire PE5-P4A
Motor
Tip PMDC 18 V PMDC 18 V
Zincir hızı, m/sn 4,9 4,9
Ağırlık
Aküsüz, kg/lb 1,6/3,5 3,1/6,8
Gürültü emisyonu
31
Ses gücü düzeyi, ölçülmüş dB(A) 88 88
Ses gücü düzeyi, garantili L
WA
dB(A) 91 90
Ses düzeyleri
32
Operatörün kulağındaki eş değer ses basıncı düzeyleri, dB(A) 75 74
Titreşim düzeyleri
33
ISO 22867'ye göre ölçülen tutma yerlerindeki titreşim seviyeleri, m/sn
2
Katlanmışken, ön tutma yeri/arka tutma yeri – 0,5/0,5
Açılmışken, ön tutma yeri/arka tutma yeri – 0,3/0,3
Ana tutma yeri/Yardımcı tutma yeri 0,8/0,4 –
Onaylı aküler
Bu ürün tüm POWER FOR ALL akülerle kullanılabilir. En
iyi performans için en az 4,0 Ah'lik akülerin kullanılması
önerilir.
Akü P4A 18-B45 P4A 18-B72
Tip Lityum iyon Lityum iyon
Akü kapasitesi, Ah 2,5 4,0
Nominal voltaj, V 18 18
Ağırlık, kg 0,35 0,65
31
2000/14/AT sayılı AT direktifi uyarınca ses gücü (L
WA
) olarak çevrede ölçülen gürültü emisyonu düzeyi.
Garanti edilen ve ölçülen ses gücü arasındaki fark, garantili ses gücünün 2000/14/AT Sayılı Direktif doğrultu-
sunda ölçüm sonucundaki dağılımı ve aynı modelin farklı ürünleri arasındaki değişimleri de içermesidir.
32
ISO 22868'e göre, eş değer ses basınç düzeyi, çeşitli çalışma koşullarında farklı ses basınç düzeyleri için
zaman ağırlıklı enerji toplamı olarak hesaplanır. Eş değer ses basıncı düzeyi için tipik istatistik dağılım, 3 dB
(A) değerinde bir standart sapmadır.
33
Eş değer titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1,5 m/sn
2
şeklindedir.
270 1867 - 007 - 10.01.2024
Akü P4A 18-B45 P4A 18-B72
Hücre sayısı (Lityum-iyon) 5 10
Onaylı akü şarj cihazları
Akü şarj cihazı P4A 18-C70
Giriş voltajı, V Şarj cihazı nominal değerler bilgilerine bakın.
Frekans, Hz 50-60
Güç, W 70
Aksesuarlar
Kılavuz ve testere zinciri
kombinasyonları
Aşağıdaki kombinasyonlar CE onaylıdır.
Kılavuz Testere zinciri
Uzunluk, inç Aralık, inç Ölçek, mm Tip
Uzunluk, tahrik bağ-
lantısı sayısı
5 1/4 inç 1,1 SP11G 32
Testere zincirini eğeleme ve eğe
mastarı
Doğru eğeleme açılarını elde etmek için önerilen eğe
mastarını kullanın. Testere zincirinin keskinliğini yeniden
kazanması için her zaman önerilen eğe mastarını
kullanmanızı öneririz.
Ürününüzde hangi testere zincirinin bulunduğunu
bilmiyorsanız servis bayinizle görüşün.
mm/inç mm/inç
SP11G 3,5 / 9/64 60° 30° 0° 0,4/0,016 5299371-01
1867 - 007 - 10.01.2024 271
Uyumluluk Bildirimi
AB Uyumluluk Bildirimi
Biz, Husqvarna AB, SE‐561 82 Huskvarna, İsveç, tel:
+46-36-146500 olarak tek sorumlu vasfıyla ürüne ilişkin
aşağıdaki beyanlarda bulunmaktayız:
Açıklama Akülü budayıcı ve uzun milli budayıcı
Marka Husqvarna
Tip/Model Aspire P5-P4A, Aspire PE5-P4A
Kimlik 2022 ve sonrası tarihli seri numaraları
aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen
uyumludur:
Direktif/Yönetmelik Açıklama
2006/42/AT "makinelerle ilgili"
2014/30/AB "elektromanyetik uyumlulukla ilgili"
2011/65/AB
"elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına
ilişkin"
2000/14/AT "çevredeki gürültü emisyonlarıyla ilgili"
ve aşağıdaki standartlar ve/veya teknik özellikler
uygulanmıştır: EN 62841-1:2015/A11:2022, EN ISO
11680-1:2021, EN ISO 12100:2010, EN IEC
55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158,
makine direktifinin (2006/42/AT) 12. maddesinin 3b
hususuna uygun şekilde gönüllü olarak AT tip
incelemesi gerçekleştirmiştir. AT tip inceleme sertifikası
şu numaraya sahiptir: 4815039.22006.
2000/14/AT Direktifi, Ek V uyarınca uygulanan uygunluk
değerlendirme prosedürü.
Gürültü emisyonları ile ilgili bilgi için bkz.
Teknik veriler
sayfada: 270
.
Huskvarna, 2022-06-22
Claes Losdal, AR-GE Müdürü, Husqvarna AB
Teknik dokümantasyon sorumlusu
Türk ithalat şirketi daha fazla bilgi için temas edilecek:
Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş.
Suadiye Mh. Bağdat Cd. No:455/4
Kadıköy – 34740 İstanbul / Türkiye
Telefon: +90 216 519 88 82
Faks: +90 216 519 88 78
272 1867 - 007 - 10.01.2024
Lisanslar
Telif Hakkı
©
2012–2020 STMicroelectronics
Garanti, normal aşınma ve yıpranma, ihmal, hatalı
kullanım, yetkisiz onarım veya emme cihazının
yanlış voltaja bağlanması sonucunda oluşan arızaları
kapsamaz.
Tüm hakları saklıdır.
Kaynak ve ikili biçimlerde, değişiklik yapılıp yapılmaması
fark etmeksizin yeniden dağıtımına ve kullanımına,
aşağıdaki koşulların karşılanması koşuluyla izin verilir:
• Kaynak kodun yeniden dağıtımı, yukarıdaki telif
hakkı bildirimini, bu koşullar listesini ve aşağıdaki
sorumluluk reddini içermelidir.
• İkili biçimdeki yeniden dağıtımlar, yukarıdaki telif
hakkı bildirimini, bu koşullar listesini ve aşağıdaki
sorumluluk reddini, dağıtımla birlikte sağlanan
belgelerde ve/veya diğer malzemelerde yeniden
oluşturmalıdır.
• STMicroelectronics'in adı veya katkıda bulunanların
adları, önceden özel yazılı izin olmadan bu
yazılımdan türetilen ürünleri desteklemek veya
tanıtmak için kullanılamaz.
BU YAZILIM TELİF HAKKI SAHİPLERİ VE KATKIDA
BULUNANLAR TARAFINDAN "OLDUĞU GİBİ"
SAĞLANIR VE TİCARİ ELVERİŞLİLİK VE BELİRLİ
BİR AMACA UYGUNLUK ZIMNİ GARANTİLERİ DAHİL
ANCAK BUNLARLA SINIRLI OLMAMAK KAYDIYLA
AÇIK VEYA ZIMNİ TÜM GARANTİLER REDDEDİLİR.
TELİF HAKKI SAHİBİ VEYA KATKIDA BULUNANLAR,
HİÇBİR DURUMDA; NEDEN OLURSA OLSUN VE
HERHANGİ BİR SORUMLULUK TEORİSİNE GÖRE
İSTER SÖZLEŞMEDE, KUSURSUZ SORUMLULUK
VEYA HAKSIZ FİİL (İHMAL VEYA BAŞKA BİR
ŞEKİLDE) DURUMUNDA, BU TÜR BİR HASAR
OLASILIĞI KONUSUNDA BİLDİRİLMİŞ OLSA BİLE
BU YAZILIMIN KULLANIMINDAN HERHANGİ BİR
ŞEKİLDE KAYNAKLANAN HİÇBİR DOĞRUDAN,
DOLAYLI, ARIZİ, ÖZEL VEYA CEZAİ HASARDAN
(YEDEK ÜRÜN VEYA HİZMETLERİN TEDARİKİ;
KULLANIM KAYBI, VERİ VEYA KÂR KAYBI; VEYA
İŞİN KESİNTİSİ DAHİL ANCAK BUNLARLA SINIRLI
OLMAMAK ÜZERE) SORUMLU TUTULAMAZ.
Apache 2.0 Lisansı
Telif Hakkı
©
2009-2019 Arm Limited. Tüm hakları
saklıdır.
Sürüm 2.0, Ocak 2004 http://www.apache.org/licenses/
KULLANIM, ÇOĞALTMA VE DAĞITIM İÇİN HÜKÜM VE
KOŞULLAR
1. Tanımlar.
"Lisans" , bu belgenin 1. ve 9. Bölümlerinde tanımlandığı
şekilde kullanım, çoğaltma ve dağıtım için hüküm ve
koşullar anlamına gelir. "Lisans veren", lisansı veren
telif hakkı sahibi veya telif hakkı sahibi tarafından
yetkilendirilmiş kuruluş anlamına gelir.
"Tüzel Kişilik",
hareket eden tüzel kişinin ve bu tüzel kişiyi kontrol
eden, bu tüzel kişi tarafından kontrol edilen veya bu
tüzel kişilikle ortak kontrol altında olan diğer tüm tüzel
kişilerin birliği anlamına gelir. Bu tanımın amaçları
doğrultusunda, "kontrol" (i) sözleşmeyle veya başka
bir şekilde, doğrudan veya dolaylı olarak bu tür
bir kuruluşun yönlendirilmesi veya yönetilmesi gücü
ya da (ii) tedavüldeki hisselerin yüzde elli (%50)
veya daha fazlasına sahip olması ya da (iii) bu
tür bir işletmenin intifa hakkı anlamına gelir. "Siz"
(veya "Sizin"), bu Lisans tarafından verilen izinleri
uygulayan bir birey veya Tüzel Kişilik anlamına gelir.
"Kaynak" biçimi, yazılım kaynak kodu, belge kaynağı
ve yapılandırma dosyaları dahil ancak bunlarla sınırlı
olmamak üzere değişiklik yapmak için tercih edilen
biçim anlamına gelir. "Nesne" biçimi, derlenen nesne
kodu, oluşturulan belge ve diğer medya türlerine
dönüştürme dahil ancak bunlarla sınırlı olmamak
üzere, bir Kaynak biçimin mekanik dönüşümü veya
çevrilmesinden kaynaklanan her türlü biçim anlamına
gelir. "Çalışma", Kaynak ya da Nesne biçiminde,
çalışmaya dahil edilen ya da çalışmaya eklenen bir
telif hakkı bildirimiyle belirtildiği gibi (aşağıdaki Ekte bir
örnek verilmiştir) Lisans kapsamında sunulan yazarlık
çalışması anlamına gelir. "Türev Çalışmalar", Kaynak
ya da Nesne biçiminde, Çalışmaya dayanan (ya
da çalışmadan türetilen) ve editoryal revizyonların,
açıklamaların, ayrıntıların ya da diğer değişikliklerin
bir bütün olarak orijinal bir yazarlık çalışmasını
temsil ettiği herhangi bir çalışma anlamına gelir. Bu
Lisansın amaçları doğrultusunda, Türev Çalışmalar,
Çalışmanın ve Türev Çalışmalarının arayüzlerinden
ayrılabilen veya yalnızca bu arayüzlere bağlanabilen
(veya adla bağlanan) çalışmaları içermeyecektir. "Katkı",
Çalışmanın orijinal sürümü ve bu Çalışmaya ya da
Türev Çalışmalara yapılan herhangi bir değişiklik ya
da ekleme de dahil olmak üzere, herhangi bir yazarlık
çalışması anlamına gelecektir. Bu, telif hakkı sahibi
tarafından veya telif hakkı sahibi adına gönderme
yetkisine sahip bir kişi veya Tüzel Kişilik tarafından
Çalışmaya dahil edilmek üzere Lisans Verene kasıtlı
olarak gönderilir. Bu tanımın amaçları doğrultusunda
"gönderilen"; Lisans Veren tarafından veya onun adına
Çalışmayı tartışmak ve geliştirmek amacıyla yönetilen
elektronik posta listeleri, kaynak kodu kontrol sistemleri
ve sorun izleme sistemleri dahil ancak bunlarla sınırlı
olmamak üzere Lisans Verene veya temsilcilerine
gönderilen her türlü elektronik, sözlü veya yazılı iletişim
anlamına gelir. Ancak telif hakkı sahibi tarafından "Katkı
Değildir" olarak açıkça işaretlenen veya başka şekilde
yazılı olarak belirtilen iletişim hariçtir. "Katkıda Bulunan",
Lisans Veren ve Lisans Veren tarafından adına bir Katkı
alınan ve ardından Çalışmaya dahil edilen herhangi bir
birey veya Tüzel Kişilik anlamına gelir.
2. Telif Hakkı Lisansının Verilmesi.
1867 - 007 - 10.01.2024
273
Bu Lisansın hüküm ve koşullarına tabi olarak, her
bir Katkıda Bulunan, Size; kalıcı, dünya çapında,
münhasır olmayan, ücretsiz, telifsiz, Çalışmanın ve
bu tür Türev Çalışmaların Kaynak veya Nesne
biçiminde çoğaltılması, hazırlanması, halka açık olarak
gösterilmesi, halka açık olarak icra edilmesi, alt
lisansının verilmesine ve dağıtılmasına yönelik geri
alınamaz telif hakkı lisansı vermektedir.
3. Patent Lisansının Verilmesi.
Bu Lisansın hüküm ve koşullarına tabi olarak, her bir
Katkıda Bulunan, Size; satmayı teklif etmek, satmak,
ithal etmek ve aksi halde Çalışmayı söz konusu
lisansın yalnızca Katkılar tarafından tek başına veya
Katkılar ile birlikte bu Katkıların gönderildiği Çalışmalarla
birlikte zorunlu olarak ihlal edilen bu Katkıda Bulunan
tarafından lisanslanabilir patent hak taleplerinin geçerli
olduğu bir yere taşımanız için kalıcı, dünya çapında,
münhasır olmayan, ücretsiz, telifsiz, geri alınamaz (bu
bölümde belirtilenler hariç) bir patent lisansı vermektedir.
Çalışmanın veya Çalışmaya dahil edilmiş bir Katkının
doğrudan veya katkıda bulunan patent ihlali teşkil ettiğini
iddia eden herhangi bir kuruluşa karşı patent davası
başlatırsanız (bir davada çapraz talep veya karşı iddia
dahil), bu Çalışma için bu Lisans kapsamında Size
verilen tüm patent lisansları, söz konusu dava açıldığı
tarih itibariyle feshedilecektir.
4. Yeniden dağıtım.
Aşağıdaki koşulları yerine getirmeniz kaydıyla,
Çalışmanın veya Türev Çalışmaların kopyalarını
herhangi bir ortamda, değişiklik yapılarak veya
yapılmayarak ve Kaynak ya da Nesne biçiminde
çoğaltabilir ve dağıtabilirsiniz:
• Çalışma veya Türev Çalışmalarının diğer alıcılarına
bu Lisansın bir kopyasını vermelisiniz ve
• Değiştirilen dosyaların, dosyaları değiştirdiğinizi
belirten belirgin bildirimler taşımasını sağlamalısınız;
ve – Dağıttığınız herhangi bir Türev Çalışmanın
Kaynak biçiminde, Çalışmanın Kaynak biçiminden
tüm telif hakkı, patent, ticari marka ve atıf
bildirimlerini, Türev Çalışmalarının herhangi bir
bölümüyle ilgili olmayan bildirimler hariç tutmanız ve
• Çalışma, dağıtımının bir parçası olarak "BİLDİRİM"
metin dosyası içeriyorsa daha sonra dağıttığınız
herhangi bir Türev Çalışma, aşağıdaki yerlerden
en az birinde, Türev Çalışmalarının herhangi bir
bölümüyle ilgili olmayan bildirimler hariç olmak
üzere, bu BİLDİRİM dosyasında yer alan atıf
bildirimlerinin okunabilir bir kopyasını içermelidir:
Türev Çalışmaların bir parçası olarak dağıtılan bir
BİLDİRİM metin dosyası içinde; Türev Çalışmalar
ile birlikte sağlanmışsa Kaynak biçiminde veya
belgeler içinde veya Türev Çalışmalar tarafından
oluşturulan bir ekran içinde, bu tür üçüncü
taraf bildirimlerinin normal olarak ortaya çıkması
durumunda ve nerede olursa olsun. BİLDİRİM
dosyasının içeriği yalnızca bilgi amaçlıdır ve Lisansı
değiştirmez. Bu tür ek atıf bildirimlerinin Lisansın
değiştirilmesi olarak yorumlanamayacağı koşuluyla,
Çalışmadan gelen BİLDİRİM metninin yanına veya
bir eki olarak, dağıttığınız Türev Çalışmalara kendi
atıf bildirimlerinizi ekleyebilirsiniz. Değişikliklerinize
kendi telif hakkı beyanınızı ekleyebilir ve Çalışmayı
kullanımınız, çoğaltmanız ve dağıtımınız bu
Lisansın koşulları ile uyumlu olması durumunda
Değişiklikleriniz veya Türev Çalışmalarının tamamı
için kullanım, çoğaltma veya dağıtım için ek veya
farklı lisans hükümler ve koşulları sağlayabilirsiniz.
5. Katkıların sunulması.
Aksini açık bir şekilde belirtmediğiniz sürece, Lisans
Verene Çalışmaya dahil edilmek üzere kasıtlı olarak
gönderilen herhangi bir Katkı, ek hüküm veya koşullar
olmadan bu Lisansın hüküm ve koşulları kapsamında
olacaktır. Yukarıdakilere bakılmaksızın, bu belgede
yer alan hiçbir hüküm, Lisans Veren ile bu tür
Katkılarla ilgili olarak yapmış olabileceğiniz ayrı bir lisans
sözleşmesinin hükümlerinin yerine geçemez veya bu
hükümlerde değişiklik yapamaz.
6. Ticari markalar.
Bu Lisans, Çalışmanın kökeninin açıklanması ve
BİLDİRİM dosyasının içeriğinin çoğaltılmasında makul
ve alışılmış kullanım için gerekli olanlar dışında, Lisans
Verenin ticari adlarının, ticari markalarının, hizmet
markalarının veya ürün adlarının kullanılmasına izin
vermez.
7. Garanti Reddi.
Yürürlükteki kanunlar gerektirmediği veya yazılı olarak
kabul edilmediği sürece Lisans Veren Çalışmayı (ve
her Katkıda Bulunan Katkılarını sağlar) "OLDUĞU
GİBİ" temelinde, açık veya zımni olarak; UNVAN,
İHLAL ETMEME, TİCARETE ELVERİŞLİLİK veya
BELİRLİ BİR AMACA UYGUNLUK öğelerinin sınırlama
olmadan tüm garantileri ve koşullarını da dahil
olacak şekilde HERHANGİ BİR GARANTİ VEYA
KOŞUL OLMADAN sağlar. Çalışmayı kullanmanın
veya yeniden dağıtmanın uygunluğunu belirlemek ve
bu Lisans kapsamındaki izinleri uygulamanızla ilgili
riskleri üstlenmek tamamen sizin sorumluluğunuzdadır.
8. Sorumluluğun Sınırlandırılması. Yürürlükteki kanunlar
gerektirmedikçe (kasıtlı ve büyük ölçüde ihmalkarlık
içeren eylemler gibi) veya yazılı olarak kabul
edilmedikçe haksız fiil (ihmal dahil), sözleşme veya
başka bir şekilde, hiçbir koşulda ve hiçbir yasal teori
uyarınca, herhangi bir Katkıda Bulunan; doğrudan,
dolaylı, özel, arızi ya da bu Lisansın sonucu olarak
ya da kullanımdan veya Çalışmanın kullanılmasından
veya kullanılamamasından kaynaklanan (iyi niyet kaybı,
çalışmanın durması, bilgisayar arızası ya da arızadan
kaynaklanan zararlar dahil ancak bunlarla sınırlı
olmamak üzere veya diğer tüm ticari hasar veya
kayıplar) zararlardan, Katkıda bulunana bu tür zararların
olasılığı hakkında bilgi verilmiş olsa bile Size karşı
sorumlu tutulamaz.
9. Garanti veya Ek Sorumluluğun Kabul Edilmesi.
Bu Çalışmanın veya Türev Çalışmaların yeniden
dağıtımını yaparken, bu Lisans ile tutarlı destek, garanti,
274
1867 - 007 - 10.01.2024
tazminat veya diğer yükümlülükler ve/veya haklar için
ücret teklif etmeyi ve talep etmeyi tercih edebilirsiniz.
Ancak, bu tür yükümlülükleri kabul ederken, diğer
herhangi bir katkıda bulunan adına değil, yalnızca Sizin
adınıza ve Sizin sorumluluğunuzda hareket edebilirsiniz
ve her bir Katkıda Bulunanı, herhangi bir sorumluluk
nedeniyle veya bu tür bir garantiyi veya ek yükümlülüğü
kabul etmeniz nedeniyle bu Katkıda bulunana karşı ileri
sürülen iddialar karşısında tazmin etmeyi, savunmayı ve
zarardan muaf tutmayı kabul etmiş sayılırsınız. HÜKÜM
VE KOŞULLARIN SONU
1867 - 007 - 10.01.2024 275
Innehåll
Introduktion.................................................................276
Säkerhet..................................................................... 278
Montering (Aspire PE5-P4A)...................................... 284
Drift............................................................................. 285
Underhåll.................................................................... 287
Felsökning.................................................................. 290
Transport och förvaring...............................................291
Tekniska data............................................................. 291
Tillbehör......................................................................292
Försäkran om överensstämmelse.............................. 294
Licenser...................................................................... 295
Introduktion
Produktbeskrivning
Produkten HusqvarnaAspire P5-P4A är en batteridriven
kvistsåg.
Produkten HusqvarnaAspire PE5-P4A är en
batteridriven skaftkvistsåg med teleskopfunktion.
Arbetet med att öka din säkerhet och effektivitet
under användning pågår ständigt. Prata med en
serviceverkstad för mer information.
Avsedd användning
Använd produkten för att klippa grenar och kvistar.
Använd inte produkten till annat.
Snabbguide
Skanna QR-koden för att få råd om hur du använder
produkten.
(Fig. 27)
Produktöversikt
(Fig. 1)
1. Kvistsåg
2. Sågkedjeskydd
3. Svärd
4. Skyddande låsvred
5. Gasreglagespärr, kvistsåg
6. Gasreglage, kvistsåg
7. Användargränssnitt
8. Huvudhandtag, kvistsåg
9. Batteri
10. Låsvred för kvistsåg
11. Axel
12. Teleskopfunktion
13. Låsknapp
14. Gasreglage, skaftkvistsåg
15. Gasreglagespärr, skaftkvistsåg
16. Frigöringsknapp för batteri
17. Koppling
18. Batteriladdare
19. Ström- och varningsindikator
20. Transportskydd
21. Bruksanvisning
22. Krok för kvistsåg, skruvar och väggpluggar
23. Krok för skaftkvistsåg, skruvar och pluggar
24. Kedjeolja Bio
25. Insexnyckel
Symboler på produkten
(Fig. 2)
VARNING! Den här produkten kan vara
farlig och kan orsaka allvarlig eller
livshotande skada för användaren och
andra. Var försiktig och använd produkten
på rätt sätt.
(Fig. 3)
Läs igenom bruksanvisningen noggrant
och se till att du förstår instruktionerna
innan du använder produkten.
(Fig. 4)
För Aspire P5-P4A: Använd godkänt
ögonskydd.
(Fig. 5)
För Aspire PE5-P4A: Använd skyddshjälm
på platser där föremål kan falla ner.
Använd godkända hörselskydd. Använd
godkänt ögonskydd.
(Fig. 6)
Använd godkända skyddshandskar.
(Fig. 7)
Använd kraftiga halksäkra kängor. (Gäller
endast skaftkvistsågen.)
(Fig. 8)
Likström.
(Fig. 9)
Märkspänning, V
(Fig. 10)
Utsätt inte för regn.
(Fig. 11)
Kedjeoljelock.
276 1867 - 007 - 10.01.2024
(Fig. 12)
Rotationsriktning, sågkedja.
(Fig. 13)
Risk för skador. Håll händerna borta från
sågkedjan.
(Fig. 14)
Vrid åt vänster för att lossa vredet, och
vrid åt höger för att dra åt vredet.
(Fig. 15)
Produkten överensstämmer med gällande
EU-direktiv.
(Fig. 16)
Denna produkt överensstämmer med
gällande brittiska direktiv.
(Fig. 17)
Miljömärkning för bulleremission enligt
direktiv och bestämmelser för
EU och Storbritannien samt New
South Wales-lagen "Protection of
the Environment Operations (Noise
Control) Regulation 2017". Produktens
garanterade ljudeffektnivå anges i
Tekniska data på sida
Tekniska data på
sida 291
och på etiketten.
(Fig. 18)
Produkten eller dess förpackning är
inte hushållsavfall. Återvinn den vid
en återvinningsstation för elektrisk och
elektronisk utrustning.
(Fig. 21) Produkten är inte elektriskt isolerad. Om produkten kommer i kontakt med eller
i närheten av spänningsförande ledningar kan detta resultera i dödsfall eller all-
varlig skada. Elektricitet kan överföras från en punkt till en annan med en så
kallad spänningsbåge. Ju högre spänningen är, desto längre kan elektriciteten
överföras. Elektricitet kan även överföras genom grenar och andra föremål, sär-
skilt om de är blöta. Håll alltid ett avstånd på minst 10meter mellan produkten
och spänningsförande ledningar och/eller föremål som är i kontakt med dem. Om
du måste arbeta med kortare säkerhetsavstånd ska du alltid kontakta aktuellt
kraftbolag för att säkerställa att spänningen är frånslagen innan du påbörjar ditt
arbete.
Användaren av produkten måste under arbetets gång se till att inga människor
eller djur kommer närmare än 15meter. (Gäller endast skaftkvistsågen.)
(Fig. 22) Typskylten eller laserskriften visar serienumret. yyyy är produktionsåret och ww är
produktionsveckan.
Notera: Övriga på produkten angivna symboler/
dekaler avser specifika krav för certifieringar på vissa
marknader.
Symboler på batteriet eller på
batteriladdaren
(Fig. 23)
Återvinn produkten
vid en återvinnings-
station för elektrisk
och elektronisk ut-
rustning. (Gäller en-
dast Europa)
(Fig. 24) Använd endast batte-
riet i produkter från
POWER FOR ALL
System-partner.
(Fig. 25) Skydda batteriet mot värme, t.ex. mot
kontinuerligt starkt solljus, eld, smuts,
vatten och fukt. Det finns risk för explo-
sion och kortslutning.
(Fig. 26)
(Fig. 19)
Använd och förvara endast
batteriladdaren inomhus.
(Fig. 20)
Dubbelisolerad.
Produktskada
Vi ansvarar inte för skador på vår produkt om:
• produkten repareras felaktigt
• produkten repareras med delar som inte kommer
från tillverkaren eller inte har godkänts av tillverkaren
• produkten har ett tillbehör som inte kommer från
tillverkaren eller inte har godkänts av tillverkaren
• produkten inte repareras vid ett godkänt
servicecenter eller av en godkänd person.
Tillverkare
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
1867 - 007 - 10.01.2024 277
Säkerhet
Säkerhetsdefinitioner
Varningar, försiktighetsåtgärder och anmärkningar
används för att betona speciellt viktiga delar i
bruksanvisningen.
VARNING: Används om det finns risk
för skador eller dödsfall för användaren
eller kringstående om anvisningarna i
bruksanvisningen inte följs.
OBSERVERA: Används om det
finns risk för skada på produkten, annat
material eller det angränsande området om
anvisningarna i bruksanvisningen inte följs.
Notera: Används för att ge mer information som är
nödvändig i en viss situation.
Allmänna säkerhetsvarningar för
elverktyg
VARNING: Läs igenom alla
säkerhetsinstruktioner och varningar. Om du
inte följer varningarna och instruktionerna
kan det leda till elektriska stötar, brand och/
eller allvarliga skador.
Notera: Spara alla varningar och instruktioner som
referens. I varningarna syftar termen ”elverktyg” på ett
verktyg som antingen är anslutet till nätspänningen (med
sladd) eller drivs av batteri (sladdlöst).
Säkerhet i arbetsområdet
• Arbetsområdet ska hållas välordnat och välbelyst.
I röriga eller mörka arbetsområden händer det lätt
olyckor.
• Använd inte elverktyg i explosiva miljöer, t.ex. i
närvaro av brandfarliga vätskor, gaser eller damm.
Gnistor från elverktyget kan antända damm eller
ångor.
• Håll barn och åskådare på avstånd när du använder
elverktyg. Om du blir distraherad kan du tappa
kontrollen.
Elsäkerhet
• Elverktygets stickkontakt måste passa i vägguttaget.
Förändra aldrig stickkontakten på något sätt. Använd
inga adapterkontakter med jordade elverktyg.
Oförändrade stickkontakter och motsvarande
vägguttag minskar riskerna för elektriska stötar.
•
Undvik kroppskontakt med jordade ytor, t.ex. rör,
kylare, spisar och kylskåp. Om din kropp är jordad
ökar risken för elektrisk stöt.
• Utsätt inte elverktyg för regn eller väta. Om vatten
tränger in i elverktyget ökar risken för elektrisk stöt.
• Använd inte sladden på fel sätt. Använd inte sladden
för att bära eller dra elverktyget, eller för att koppla
ur elverktyget från uttaget. Håll sladden borta från
värme, olja, vassa kanter och rörliga delar. Skadade
eller trassliga sladdar ökar risken för elektrisk stöt.
• När du använder ett elverktyg utomhus ska du även
använda en förlängningssladd för utomhusbruk. Om
du använder en sladd för utomhusbruk minskar
risken för elektriska stötar.
• Om det är oundvikligt att köra elverktyget i en fuktig
miljö ska du använda en jordfelsbrytare. Med en
jordfelsbrytare minskar risken för elektriska stötar.
Personligt skydd
• Fara! Kör inte nära kraftledningar. Enheten har
inte utformats för att ge skydd mot elstötar
vid kontakt med strömförande luftledningar. Se
lokala föreskrifter för säkra avstånd från elektriska
strömförande luftledningar och se till att positionen är
säker innan du använder kvistsågen med sågkedja.
• Var på din vakt, var uppmärksam på vad du gör och
använd sunt förnuft när du använder ett elverktyg.
Använd inte elverktyg om du är trött, har druckit
alkohol eller om du har tagit droger eller mediciner.
Ett ögonblick av ouppmärksamhet när du använder
ett elverktyg kan leda till allvarlig personskada.
• Använd personlig skyddsutrustning. Bär alltid
skyddsglasögon. Lämplig skyddsutrustning som
ansiktsmask, halkfria skyddsskor, hjälm eller
hörselskydd minskar risken för personskador.
• Förebygg att maskinen startar oavsiktligt. Se till
att strömbrytaren är frånslagen innan du ansluter
elverktyget till en strömkälla och/eller ett batteri samt
innan du tar upp eller bär verktyget. Risken för
olyckor är stor om du bär elverktyg med fingret
på strömbrytaren eller tillför ström till elverktyg med
strömbrytaren påslagen.
• Ta bort eventuella justeringsnycklar eller skiftnycklar
innan du slår på verktyget. Nycklar som lämnas kvar
i elverktygets rörliga delar kan orsaka personskada.
• Sträck dig inte för långt. Ha alltid ett stadigt fotfäste
och god balans. Det ger dig större kontroll över
elverktyget i oväntade situationer.
• Ta på dig ordentliga arbetskläder. Använd inte
löst sittande kläder eller smycken. Håll hår, kläder
och handskar borta från rörliga delar. Lösa kläder,
smycken och långt hår kan fastna i rörliga delar.
• Om det finns anordningar för anslutning av enheter
för uppsamling av damm, se då till att dessa är
ordentligt anslutna och att de används på rätt sätt.
Dammuppsamling kan minska dammrelaterad fara.
278
1867 - 007 - 10.01.2024
• Tillåt inte dig själv att känna dig för trygg och
bli för avslappnad, även om du har erfarenhet av
regelbunden användning av verktyget, så att du
börjar strunta i verktygets säkerhetsprinciper. En
slarvig handling kan orsaka allvarlig skada på mindre
än en sekund.
• Vibrationsnivån vid användning av elverktyget kan
skilja sig från det angivna totala värdet beroende
på hur verktyget används. Användarna bör fastställa
säkerhetsåtgärder för att skydda sig själva som är
baserade på en uppskattning av exponeringen vid
faktiska användningsförhållanden (med beaktande
av alla delar av arbetscykeln, som när verktyget
är avstängt, när det går på tomgång och när det
används).
Användning och underhåll av elverktyg
• Bruka inte våld eller onödig kraft. Använd det
elverktyg som är rätt för ditt syfte. Med rätt elverktyg
utför du ett bättre och säkrare jobb med den
hastighet som elverktyget är utformat för.
• Använd inte elverktyget om du inte kan starta och
stänga av det med strömbrytaren. Elverktyg som inte
kan kontrolleras med strömbrytaren är farliga och
måste repareras.
• Koppla ur stickkontakten från strömkällan och/eller
ta ur batteriet innan du gör några justeringar,
byter tillbehör eller förvarar elverktyget. Sådana
förebyggande säkerhetsåtgärder minskar risken för
att elverktyget startas oavsiktligt.
• Förvara elverktyg som inte används utom räckhåll
för barn. Se till att personer som inte tidigare har
hanterat elverktyget, eller som inte har läst dessa
instruktioner, inte använder elverktyget. Elverktyg är
farliga om de används av ovana användare.
• Sköt om ditt elverktyg. Kontrollera att rörliga delar
ligger i linje och inte kärvar. Kontrollera även om
det finns skadade delar eller om det föreligger andra
förhållanden som kan påverka elverktygets funktion.
Om elverktyget är skadat ska det repareras innan
det används igen. Många olyckor orsakas av dåligt
underhållna elverktyg.
• Håll kapverktyg skarpa och rena. Väl underhållna
klippande verktyg med vassa eggar kärvar mer
sällan och är lättare att kontrollera.
• Använd elverktyg, tillbehör och skär enligt dessa
instruktioner och ta hänsyn till arbetsförhållandena
och det arbete som ska utföras. Användning av
elverktyg andra syften än de avsedda kan resultera i
en farlig situation.
• Håll handtagen och greppytorna torra, rena och
fria från olja och fett. Hala handtag och greppytor
innebär att det inte är säkert att hantera och styra
verktyget i oväntade situationer.
Använda och underhålla batteridrivna verktyg
• Ladda endast upp med den laddare som anges av
tillverkaren. En laddare som är lämplig för en typ av
batteripack kan utgör en brandrisk när den används
med ett annat batteripack.
•
Använd endast elverktyg med särskilt avsedda
batteripack. Användning av andra batterier kan
innebära risk för skada och brand.
• När batteriet inte används ska du hålla det borta från
andra metallföremål, som gem, mynt, nycklar, spikar,
skruvar och andra små metallföremål, som kan
skapa en anslutning mellan kontakterna. Kortslutning
av batteriets kontakter kan orsaka brännskador eller
brand.
• Vid felaktig användning kan vätska spruta ut från
batteriet. Undvik kontakt. Om kontakt inträffar av
misstag ska du skölja med vatten. Om du får vätska i
ögonen ska du kontakta vården. Vätska som sprutar
ut från batteriet kan orsaka irritation eller sveda.
• Använd inte ett batteripack eller ett verktyg som är
trasigt eller modifierat. Skadade eller modifierade
batterier kan uppvisa oförutsägbart beteende vilket
kan leda till brand, explosion eller risk för skada.
• Utsätt inte ett batteripack eller ett verktyg för brand
eller extrema temperaturer. Om de utsätts för brand
eller temperaturer över 130°C kan det förekomma
explosioner.
• Följ alla anvisningar för laddning och ladda
inte batteripacket eller verktyget utanför det
temperaturintervall som anges i instruktionerna.
Felaktig laddning eller temperaturer utanför det
specificerade intervallet kan skada batteriet och öka
risken för brand.
Service
• Låt en kvalificerad reparatör som endast använder
identiska reservdelar underhålla elverktyget. På så
sätt garanterar du att säkerheten kring ditt elverktyg
upprätthålls.
• Utför aldrig underhåll på skadade batteripack.
Underhåll på batteripack bör endast utföras av
tillverkaren eller auktoriserade tjänsteleverantörer.
Säkerhetsvarningar för kvistsåg –
personsäkerhet
• Håll alla delar av kroppen borta från sågkedjan när
kvistsågen är igång. Innan du startar kvistsågen ska
du se till att sågkedjan inte kommer i kontakt med
någonting. Ett ögonblick av ouppmärksamhet när du
använder en kvistsåg kan göra att dina kläder eller
din kropp trasslar in sig i sågkedjan.
• Håll alltid kvistsågen med höger hand på det
bakre handtaget och vänster hand på det främre
handtaget. Risken för personskada ökar om du
håller motorsågen med händerna tvärtom och det
ska aldrig ske.
• Håll bara i kvistsågens isolerade greppytor eftersom
sågkedjan kan komma i kontakt med dolda
ledningar eller sin egen sladd. Om sågkedjan
kommer i kontakt med en strömförande ledning
kan kvistsågens metalldelar strömsättas och ge
användaren en elektrisk stöt.
• Använd ögonskydd. Ytterligare skyddsutrustning för
öron, huvud, händer, ben och fötter rekommenderas.
1867 - 007 - 10.01.2024
279
Lämplig skyddsutrustning minskar personskador från
skräp som slungas ut eller oavsiktlig kontakt med
sågkedjan.
• Ha alltid bra fotfäste och använd endast motorsågen
när du står på fasta, säkra och jämna ytor. Hala
eller instabila ytor kan få dig att tappa balansen eller
kontrollen över kvistsågen.
• När du kapar en gren som är spänd ska du se upp
för återfjädring. När spänningen i träfibrerna frigörs
kan den fjäderbelastade grenen träffa användaren
och/eller göra att kvistsågen blir okontrollerbar.
• Var mycket försiktig när du kapar snårskog och
ungträd. Smala växtdelar kan fastna i kvistsågen och
piska mot dig eller få dig ur balans.
• Följ instruktionerna för smörjning, kedjespänning och
byte av svärd och kedja. En felaktigt spänd eller
smord kedja kan antingen gå sönder eller öka risken
för kast.
• Bär kvistsågen i det främre handtaget med
kvistsågen avstängd och riktad bort från kroppen.
Montera alltid svärdsskyddet vid transport eller
förvaring av kvistsågen. Korrekt hantering av
kvistsågen minskar risken för oavsiktlig kontakt med
den rörliga sågkedjan.
• Kapa endast trä. Använd inte kvistsågen till sådant
som den inte är avsedd för. Till exempel: Använd
inte kvistsågen för att kapa metall, plast, murverk
eller byggmaterial som inte är av trä. Användning
av kvistsågen i andra syften än de avsedda kan
resultera i en farlig situation.
• Håll handtagen torra, rena och fria från olja och fett.
Feta, oljiga handtag är hala och gör att du tappar
kontrollen.
• Försök inte att fälla ett träd förrän du förstår
riskerna och hur de kan undvikas. Användaren eller
kringstående kan skadas allvarligt vid trädfällning.
• Denna kvistsåg är inte avsedd för trädfällning.
Användning av kvistsågen till något annat än den
är avsedd för kan leda till allvarliga skador på
användaren eller kringstående.
• Vi rekommenderar starkt att förstagångsanvändare
övar på att såga stockar på en sågbock eller
ställning.
Allmänna säkerhetsvarningar för kvistsåg
Följ alla instruktioner när du tar bort material som fastnat
samt vid förvaring eller service av kvistsågen. Se till att
strömbrytaren är av och att batteripacket är borttaget.
Oväntad aktivering av kvistsågen vid borttagning av
material som fastnat eller vid service kan resultera i
allvarlig personskada.
Allmänna säkerhetsanvisningar
VARNING:
Läs varningsinstruktionerna
nedan innan du använder produkten.
• För att undvika ofrivillig start av maskinen ska
batteriet avlägsnas.
• Denna produkt är ett farligt verktyg om du inte är
försiktig eller om du använder produkten felaktigt.
Den här produkten kan orsaka allvarlig eller
livshotande skada för användaren och andra.
• Använd inte produkten om den ändras från dess
första specifikation. Byt inte ut en del av produkten
utan tillverkarens godkännande. Använd endast
reservdelar som godkänts av tillverkaren. Felaktigt
underhåll kan leda till skador eller dödsfall.
• Kontrollera produkten före användning. Se
Säkerhetsanordningar på produkten på sida 282
och
Underhåll på sida 287
. Använd inte en produkt
som har skador eller inte fungerar korrekt. Utför de
säkerhets-, underhålls- och serviceinstruktioner som
beskrivs i denna bruksanvisning.
• Barn ska övervakas för att garantera att de inte leker
med produkten. Låt aldrig barn eller andra personer
som inte utbildats i handhavande av produkten och/
eller batteriet använda eller underhålla den. Lokala
föreskrifter kan reglera användarens ålder.
• Förvara produkten i ett låst utrymme för att förhindra
åtkomst för barn eller personer som inte är behöriga.
• Förvara produkten oåtkomlig för barn.
• Enhetens ursprungliga utformning får inte under
några omständigheter ändras utan tillstånd från
tillverkaren. Använd alltid originaltillbehör. Ändringar
och/eller tillbehör som inte är godkända kan medföra
allvarliga personskador eller dödsfall för användaren
och andra.
Notera: Nationella eller lokala lagar kan reglera
användningen. Följ givna föreskrifter.
Säkerhetsinstruktioner för drift
VARNING:
Läs och följ
varningsinstruktionerna nedan innan du
använder produkten.
• Se till att inga människor eller djur kommer närmare
än 15meter under arbetets gång. När flera
användare arbetar inom samma område är det
säkra avståndet minst 15 meter. Annars finns det
risk för allvarliga personskador. Stäng omedelbart
av produkten om någon närmar sig arbetsplatsen.
Sväng aldrig runt med produkten utan att först
kontrollera bakåt att ingen befinner sig inom
säkerhetszonen.
• Använd aldrig produkten när det är dåligt väder, till
exempel tjock dimma, kraftigt regn, kraftiga vindar,
extrem kyla osv. Extremt varmt väder kan göra
att produkten överhettas. Att arbeta i dåligt väder
är tröttsamt och kan skapa farliga omständigheter,
exempelvis halt underlag, påverkande på trädets
fallriktning, m.m.
• Låt aldrig barn använda eller vara i närheten av
produkten. Eftersom produkten är lätt att starta kan
barn starta den om de inte hålls under uppsikt. Detta
kan innebära risk för allvarlig personskada. Koppla
280
1867 - 007 - 10.01.2024
därför alltid ur batteriet när produkten inte är under
uppsikt.
• Se till att människor, djur eller annat inte påverkar
din kontroll över produkten och att de inte kommer i
kontakt med skärutrustningen eller lösa föremål som
slungas iväg av skärutrustningen.
• Var alltid uppmärksam på varningssignaler eller
tillrop när hörselskydd används. Ta alltid av
hörselskydden så snart du stängt av produkten.
• Överexponering av vibrationer kan leda till
blodkärls- eller nervskador hos personer som har
dålig blodcirkulation. Prata med läkare om du
upplever kroppsliga symptom som kan relateras
till överexponering av vibrationer. Exempel på
sådana symptom är domningar, avsaknad av känsel,
”kittlingar”, ”stickningar”, smärta, avsaknad eller
reducering av normal styrka, förändringar i hudens
färg eller dess yta. Dessa symptom uppträder
vanligtvis i fingrar, händer eller handleder.
• Under inga omständigheter får någon skärutrustning
användas utan att godkänt skydd monterats. Om
fel eller defekt skydd monteras, kan detta orsaka
allvarlig personskada.
• Stoppa alltid produkten, ta ut batteriet och se till att
skärutrustningen stannar helt innan du utför arbeten
på produkten. Avsteg från slipinstruktionen ökar
sågkedjans kastbenägenhet avsevärt.
• När du råkar ut för en situation som gör dig
osäker angående fortsatt användning ska du
rådfråga en expert. Kontakta din återförsäljare eller
serviceverkstad. Undvik all användning du anser dig
otillräckligt kvalificerad för.
• Undvik all användning du anser dig otillräckligt
kvalificerad för.
• Använd aldrig produkten om du är trött, om du
har druckit alkohol eller om du tar mediciner
som kan påverka din syn, ditt omdöme eller din
kroppskontroll.
• Produkten kan plötsligt kastas i sidled när
svärdsspetsen kommer i kontakt med fasta föremål.
Det kallas för kast. Ett kast kan vara så kraftigt att
produkten och/eller den som handhar den knuffas åt
sidan och kan medföra att kontrollen över produkten
går förlorad. Undvik att såga med svärdets spets.
• Använd aldrig produkten utan möjlighet att kunna
påkalla hjälp i händelse av olycka.
• Håll god balans och säkert fotfäste. Se till att du
kan gå och stå säkert. Titta efter eventuella hinder
vid en oväntad förflyttning (rötter, stenar, grenar,
gropar, diken osv.). Iaktta stor försiktighet vid arbete
i sluttande terräng.
• Var ytterst försiktig vid sågning i ett träd som
är spänt. Ett spänt träd kan både före och efter
genomsågning sprätta tillbaka till sitt normalläge.
Felaktig placering av dig och sågsnittet kan leda
till att trädet träffar dig eller produkten så att
du tappar kontrollen. Båda omständigheterna kan
orsaka allvarlig personskada.
• Använd selen för att bära upp produktens vikt och
göra den lättare att hantera.
• För Aspire P5-P4A: Håll produkten med höger eller
vänster hand. Håll händer och andra kroppsdelar
borta från sågkedjan.
(Fig. 28)
• För Aspire PE5-P4A: Håll alltid produkten med båda
händerna. Håll produkten på höger sida av kroppen.
(Fig. 29)
• Innan du tar bort oönskat material från produkten
ska du stanna motorn och se till att sågkedjan inte
roterar.
• Vid förflyttning till annat område ska produkten
stoppas. Vid längre förflyttningar samt transporter
ska transportskyddet sättas fast.
• Ställ aldrig ner produkten när den är påslagen utan
att du har uppsikt över den.
• Om produkten används vid temperaturer under -10
°C måste produkten och batteriet förvaras i ett
uppvärmt utrymme i minst 24 timmar innan arbetet
påbörjas.
• Stå aldrig direkt under en gren som klipps. Det
kan leda till allvarlig eller till och med livshotande
personskada.
• Följ tillämpliga säkerhetsföreskrifter för arbete i
närheten av strömförande luftledningar.
• Produkten är inte elektriskt isolerad. Om produkten
kommer i kontakt med eller i närheten av
spänningsförande ledningar kan detta resultera i
dödsfall eller allvarlig kroppsskada. Elektricitet kan
överföras från en punkt till en annan med en så
kallad spänningsbåge. Ju högre spänningen är,
desto längre kan elektriciteten överföras. Elektricitet
kan även överföras genom grenar och andra
föremål, särskilt om de är blöta. Håll alltid ett
avstånd på minst 10meter mellan produkten och
spänningsförande ledningar och/eller föremål som
är i kontakt med dem. Om du måste arbeta med
kortare säkerhetsavstånd ska du alltid kontakta
aktuellt kraftbolag för att säkerställa att spänningen
är frånslagen innan du påbörjar ditt arbete.
• En slö sågkedja kan öka risken för olyckor.
Personlig skyddsutrustning
VARNING:
Läs varningsinstruktionerna
nedan innan du använder produkten.
• Använd alltid godkänd personlig skyddsutrustning
när du använder produkten. Personlig
skyddsutrustning kan inte eliminera skaderisken helt,
men den reducerar effekten av en skada vid ett
eventuellt olyckstillbud. Be din återförsäljare om
hjälp med att välja rätt utrustning.
• Använd hjälm om det finns en risk att föremål faller
ned på dig.
(Fig. 30)
• Använd godkända hörselskydd.
(Fig. 31)
1867 - 007 - 10.01.2024
281
• Använd godkänt ögonskydd. Används visir
måste även godkända skyddsglasögon användas.
Godkända skyddsglasögon måste uppfylla
standarden ANSI Z87.1 i USA eller SS-EN 166 i EU-
länder.
(Fig. 32)
• Använd handskar vid behov, till exempel när du
ansluter, undersöker eller rengör skärutrustningen.
(Fig. 33)
• Använd skyddsstövlar, eller skor, med halkfri sula.
(Fig. 34)
• Använd byxor med sågskydd.
• Ha på dig kläder i slitstarkt material. Bär alltid
kraftiga långbyxor och överdel med långa ärmar.
Använd inte löst sittande kläder som kan fastna
i kvistar och grenar. Bär inte smycken, kortbyxor,
öppna skor och gå inte barfota. Sätt upp håret
ordentligt ovanför axlarna.
• Ha första förband nära till hands.
(Fig. 35)
Säkerhetsanordningar på produkten
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
I detta avsnitt beskrivs produktens säkerhetsfunktioner,
dess syfte samt hur kontroller och underhåll ska
utföras för att säkerställa att den fungerar korrekt. Se
anvisningar under rubrik
Produktöversikt på sida 276
för
att ta reda på var dessa delar finns på din produkt.
Produktens livslängd kan förkortas och risken för olyckor
kan öka om underhåll av produkten inte utförs på rätt
sätt och om service och/eller reparationer inte utförs av
specialutbildade tekniker. Kontakta din serviceverkstad
om du behöver ytterligare information.
VARNING:
Använd aldrig en produkt
med skadade säkerhetskomponenter.
Produktens säkerhetsutrustning ska
kontrolleras och underhållas som beskrivs i
detta avsnitt. Om din produkt inte klarar alla
kontrollerna ska serviceverkstad uppsökas
för reparation.
OBSERVERA: All service och
reparation av maskinen kräver
specialutbildning. Detta gäller särskilt
maskinens säkerhetsutrustning. Om
maskinen inte klarar någon av nedan
listade kontroller ska du uppsöka en
serviceverkstad. Ett köp av någon av våra
produkter garanterar att du kan få en
fackmannamässig reparation och service
utförd. Om inköpsstället för maskinen inte är
en av våra serviceverkstäder ska du fråga
dem efter närmaste serviceverkstad.
Kontrollera användargränssnittet Aspire P5-P4A
De gröna lysdioderna (A) visar laddningsstatus. De
gröna lysdioderna visar även att produkten är på.
1. Håll ON/OFF-knappen (B) intryckt. (Fig. 36)
a) Produkten är påslagen när de gröna lysdioderna
(A) lyser.
b) Produkten är av när de gröna lysdioderna (A) är
släkta.
2. Se
Felsökning på sida 290
Om varningsindikatorn
(C) blinkar.
Kontrollera gasreglagespärren
Gasreglagespärren förhindrar oavsiktlig drift. När
greppet om handtaget släpps återgår både
gasreglaget och gasreglagespärren till sina respektive
ursprungslägen.
1. För Aspire PE5-P4A: Tryck låsknappen framåt. (Fig.
37)
2. Se till att gasreglaget är låst när gasreglagespärren
är i sitt ursprungsläge.
a) För Aspire P5-P4A: (Fig. 38)
b) För Aspire PE5-P4A: (Fig. 39)
3. Tryck på gasreglagespärren på ena sidan och sedan
på andra sidan. Se till att gasreglagespärren går
tillbaka till sitt ursprungliga läge.
a) För Aspire P5-P4A: (Fig. 40)
b) För Aspire PE5-P4A: (Fig. 41)
4. Kontrollera att gasreglaget och gasreglagespärren
rör sig fritt och att deras returfjädersystem fungerar.
a) För Aspire P5-P4A: (Fig. 42)
b) För Aspire PE5-P4A: (Fig. 43)
5. Starta produkten, se
Drift på sida 285
.
6. Applicera fullt varvtal.
7. Släpp gasreglaget och se till att sågkedjan stannar
helt.
Säkerhetsinstruktioner för
skärutrustningen
VARNING:
Läs varningsinstruktionerna
nedan innan du använder produkten.
• Använd endast godkända svärd-/
sågkedjekombinationer och godkänd filutrustning. Se
Underhåll på sida 287
för instruktioner.
• Använd skyddshandskar när du använder eller utför
underhåll på sågkedjan. Även en sågkedja som inte
rör sig kan orsaka skador.
282
1867 - 007 - 10.01.2024
• Håll skärtänderna korrekt filade. Följ instruktionerna
och använd rekommenderad filmall. En sågkedja
som är skadad eller felaktigt filad ökar risken för
olyckor.
(Fig. 44)
• Håll korrekt underställning. Följ våra instruktioner
och använd rekommenderad underställning. En för
stor underställning ökar risken för kast.
(Fig. 45)
• Se till att kedjan har korrekt spänning. Om kedjan
inte sluter tätt mot svärdet kan kedjan hoppa av.
En felaktig sågkedjespänning ökar slitaget på svärd,
sågkedja och kedjedrivhjulet. Se
Tillbehör på sida
292
.
(Fig. 46)
• Utför underhåll på skärutrustningen regelbundet och
se till att den är smord. Smörj sågkedjan före
varje användning. Om kedjan inte är korrekt smord
ökar risken för slitage på svärd, sågkedja och
kedjedrivhjul.
(Fig. 47)
Batterisäkerhet
VARNING: Läs alla
säkerhetsanvisningar och allmänna
anvisningar. Om du inte följer
säkerhetsanvisningar och allmänna
anvisningar kan det leda till elektriska stötar,
brand och/eller allvarliga skador. Spara
alla säkerhetsanvisningar och allmänna
anvisningar för framtida bruk.
• De här säkerhetsinstruktionerna gäller endast 18
V laddningsbara litiumjonbatterier för POWER FOR
ALL-systemet.
• Använd endast det laddningsbara batteriet i
produkter från POWER FOR ALL System-partner.
18 V laddningsbara batterier märkta med POWER
FOR ALL är helt kompatibla med följande produkter:
– Alla produkter i 18 V POWER FOR ALL
-batterisystemet.
– Alla 18 V-produkter från POWER FOR ALL
System-partner.
• Följ batterirekommendationerna i bruksanvisningen
för produkten. Det är bara på så sätt som det
laddningsbara batteriet och produkten kan användas
utan risk och de laddningsbara batterierna skyddas
från farlig överbelastning.
• Ladda endast batterierna med laddare som
rekommenderas av tillverkaren eller POWER FOR
ALL System-partner. En laddare som är lämplig för
en typ av batteri kan utgöra en brandrisk när den
används med ett annat batteri.
• Batteriet levereras delvis laddat. För att säkerställa
batteriets fulla kapacitet ska du ladda batteriet helt
i batteriladdaren innan du använder elverktyget för
första gången.
• Förvara batteripacken utom räckhåll för barn.
• Öppna inte batteriet. Det finns risk för kortslutning.
• I händelse av skada eller felaktig användning
av batteriet kan det avge ångor. Batteriet kan
börja brinna eller explodera. Se till att området
är välventilerat och uppsök läkare om du skulle
uppleva några biverkningar. Ångorna kan irritera
andningsorganen.
• Om batteriet används felaktigt eller om det är
skadade kan brandfarlig vätska läcka ut från
batteriet. Kontakt med denna vätska bör undvikas.
Om kontakt inträffar av misstag ska du skölja med
vatten. Om vätskan kommer i kontakt med ögon
ska du söka läkarvård. Vätska som sprutar ut från
batteriet kan orsaka irritation eller sveda.
• Om batteriet är skadat kan vätska sprutas ut och
täcka närliggande ytor. Kontrollera berörda delar.
Rengör delarna eller byt dem vid behov.
• Kortslut inte batteripacket. När batteripacket inte
används ska du hålla det borta från andra
metallföremål, som gem, mynt, nycklar, spikar,
skruvar och andra små metallföremål, som kan
skapa en anslutning mellan kontakterna. Kortslutning
av batteriets kontakter kan orsaka brännskador eller
brand.
• Batteriet kan skadas av spetsiga föremål som spikar
och skruvmejslar eller genom externt tryck. En
intern kortslutning kan uppstå, vilket kan leda till att
batteriet brinner, ryker, exploderar eller överhettas.
• Utför aldrig underhåll på skadade batteripack.
Underhåll på batteripack bör endast utföras av
tillverkaren eller auktoriserade tjänsteleverantörer.
• Skydda batteriet mot värme, t.ex. mot kontinuerligt
starkt solljus, eld, smuts, vatten och fukt. Det finns
risk för explosion och kortslutning.
• Använd endast batteriet i produkten när
omgivningstemperaturen är mellan -5 °C – 40 °C.
• Förvara endast batteriet i en omgivningstemperatur
mellan -20 °C – 50 °C. Lämna exempelvis inte
batteriet i bilen på sommaren. Vid temperaturer på
< 0 °C kan vissa enheter få effektförlust.
• Ladda endast batteriet vid en omgivningstemperatur
på 0 °C – +35 °C. Om laddning sker vid andra
temperaturer kan risken för skador på batteriet öka
och utgöra en brandfara.
Säkerhet, batteriladdare
VARNING:
Läs alla
säkerhetsanvisningar och allmänna
anvisningar. Om du inte följer
säkerhetsanvisningar och allmänna
anvisningar kan det leda till elektriska
stötar, brand och/eller allvarliga skador.
Spara de här instruktionerna på ett säkert
ställe. Använd endast laddaren om du kan
utvärdera alla funktioner och utföra dem
1867 - 007 - 10.01.2024 283
utan begränsningar eller om du har fått
motsvarande instruktioner.
• Den här laddaren är inte avsedd att användas av
barn eller personer med fysiska, sensoriska eller
mentala begränsningar, eller som inte har tillräcklig
erfarenhet och kunskap. Den här laddaren kan
användas av barn som är 8 år eller äldre och
av personer med fysiska, sensoriska eller mentala
begränsningar, eller med brist på erfarenhet eller
kunskap, om en person som ansvarar för deras
säkerhet övervakar dem eller har instruerat dem för
säker drift av laddaren och de förstår de tillhörande
farorna. I annat fall finns risk för driftstörningar och
skador.
• Håll uppsikt över barn under användning, rengöring
och underhåll. Se till att barn inte leker med
laddaren.
• Ladda endast 18V POWER FOR ALL-
systembatterier med en kapacitet på 1,5Ah och
högre. Batterispänningen måste stämma överens
med laddarens batteriladdningsspänning. Ladda inte
icke laddningsbara batterier. Annars finns det risk för
brand och explosion.
• Använd endast laddaren i slutna utrymmen och
utsätt den inte för våta förhållanden. Om vatten
tränger in i elverktyget ökar risken för elektrisk stöt.
• Håll laddaren ren. Smuts utgör en risk för elektriska
stötar.
• Kontrollera alltid laddaren, kabeln och kontakten
före användning. Sluta använda laddaren om du
upptäcker skador. Öppna inte laddaren själv och låt
endast Husqvarna eller ett auktoriserat servicecenter
reparera den och endast med originalreservdelar.
Skadade laddare, kablar och kontakter ökar risken
för elektriska stötar.
• Använd inte laddaren på en lättantändlig yta (t.ex.
papper, textilier osv.) eller i en brandfarlig miljö. Det
finns risk för brand eftersom laddaren värms upp
under drift.
• Täck inte över laddarens ventilationshål. Annars kan
laddaren överhettas och inte längre fungera korrekt.
• Ladda endast upp med den laddare som anges av
tillverkaren. En laddare som är lämplig för en typ av
batteripack kan utgör en brandrisk när den används
med ett annat batteripack.
• I händelse av skada eller felaktig användning av
batteriet kan det även avge ångor. Se till att området
är välventilerat och uppsök läkare om du skulle
uppleva några biverkningar. Ångorna kan irritera
andningsorganen.
• Vid felaktig användning kan vätska spruta ut från
batteriet. Kontakt med denna vätska bör undvikas.
Om kontakt inträffar av misstag ska du skölja med
vatten. Om vätskan kommer i kontakt med ögon
ska du söka läkarvård. Vätska som sprutar ut från
batteriet kan orsaka irritation eller sveda.
• Produkter som endast sälj i Storbritannien:
Produkten är utrustad med en BS 1363/A-godkänd
stickkontakt med intern säkring (ASTA-godkänd
enligt BS 1362). Om kontakten inte är lämplig för
dina eluttag, ska den stängas av och en lämplig
kontakt monteras på plats av en auktoriserad
serviceverkstad. Den nya kontakten ska ha samma
säkringsklass som den ursprungliga kontakten. Den
borttagna kontakten måste kasseras för att undvika
risk för elektriska stötar och får aldrig sättas in i ett
vägguttag någon annanstans.
Säkerhetsinstruktioner för underhåll
VARNING: Läs varningsinstruktionerna
nedan innan du utför underhåll på
produkten.
• Ta ur batteriet innan du utför underhåll, övriga
kontroller eller monterar produkten.
• Användaren får endast utföra underhålls- och
servicearbeten som beskrivs i denna bruksanvisning.
Vänd dig till en serviceverkstad för underhåll och
service av större omfattning.
• Rengör inte batteriet eller batteriladdaren med
vatten. Starka rengöringsmedel kan orsaka skador
på plasten.
• Om du inte utför underhåll minskas produktens
livscykel och risken för olyckor ökar.
• Särskild utbildning krävs för allt service-
och reparationsarbete, särskilt för produktens
säkerhetsanordningar. Om inte alla kontroller i den
här bruksanvisningen är godkända efter att du gjort
underhåll ska du kontakta din serviceverkstad. Vi
garanterar att det finns professionella reparationer
och service tillgängliga för din produkt.
• Använd endast originaltillbehör.
Montering (Aspire PE5-P4A)
Introduktion
VARNING: Läs och förstå
säkerhetskapitlet innan du monterar
produkten.
För att fästa kvistsågen på
teleskopskaftet
1. Fäst kvistsågen (A) på teleskopskaftet (B).
Kvistsågen måste glida lätt in i hållaren på
teleskopskaftet. Om den inte gör det är det inte
korrekt installerat. (Fig. 48)
2. Dra åt vredet (C).
284 1867 - 007 - 10.01.2024
Notera: När kvistsågen är monterad
på teleskopskaftet kopplas kvistsågens
användargränssnitt bort.
Justera teleskopskaftets längd
1. Lossa skruvhandtaget på skaftet (A). (Fig. 49)
2. Justera riggröret till lämplig längd.
3. Dra åt skruvhandtaget (B).
Montera kroken på väggen
• Montera kroken inomhus.
• Se till att kroken befinner sig i
omgivningstemperaturer från -10°C till 70°C grader
och att den inte är i direkt solljus.
• Montera kroken på en gips-, trä- eller betongvägg.
OBSERVERA: Se till att väggen
klarar en belastning på minst 30kg.
• Montera kroken på väggen med de 3 skruvarna (A).
Använd väggpluggar (B) vid behov.
OBSERVERA: Se till att skruvarna
passar din väggtyp.
a) För Aspire P5-P4A: (Fig. 50)
b) För Aspire PE5-P4A: (Fig. 51)
• Kontakta Husqvarna Serviceverkstad om du vill ha
information om tillgängliga förvaringstillbehör för din
produkt.
Montera produkten på kroken
• Häng kvistsågen på kroken enligt bilden. (Fig. 52)
• Häng skaftet på kroken enligt bilden. (Fig. 53)
Drift
Kontrollera funktionen innan du
använder produkten
1. Undersök om luftintaget är smutsigt eller har skador.
Ta bort smuts och oönskat material från produkten
med en borste.
2. Dra åt alla muttrar och skruvar.
3. Kontrollera att kvistsågen sitter på rätt sätt.
4. Undersök om kvistsågen har skador, till exempel
sprickor. Byt ut den om den är skadad.
5. Se till att kåporna är korrekt monterade och att de
inte är skadade.
6. Se till att produkten fungerar korrekt.
Batteri
VARNING: Innan du använder batteriet
måste du läsa igenom och förstå kapitlet
om säkerhet. Du måste också läsa igenom
och förstå den bruksanvisning som medföljer
batteriet och batteriladdaren.
Förvara batteriet och batteriladdaren i rätt
omgivningstemperatur.
Omgivningstemperatur
Användning av bat-
teriet i produkten
-5 °C – 40 °C
Laddning av batteri 0 °C – 35 °C
Ladda batteriet
Ladda batteriet före första användning.
Notera: Laddningsprocessen är endast möjlig
när batteriets temperatur är inom det tillåtna
temperaturområdet för laddning (0 °C – 35 °C).
1. Anslut batteriladdarens nätsladd till ett jordat
vägguttag.
OBSERVERA: Se till att elnätet
har rätt spänning och frekvens.
2. Sätt i batteriet i batteriladdaren. Batteriet är anslutet
till batteriladdaren när den gröna lampan blinkar.
(Fig. 54)
3. Batteriet är fulladdat när den gröna lampan på
batteriladdaren är tänd. Ladda batteriet i högst 24
timmar.
4. Koppla ur batteriladdaren från elnätet.
OBSERVERA: Dra inte i
strömkabeln.
5. Ta ut batteriet ur batteriladdaren.
Batteristatuslysdiod på batteriladdaren
Den röda lysdioden (A) och den gröna lysdioden (B) på
batteriladdaren visar batteristatusen. Se
Ladda batteriet
på sida 285
.
(Fig. 55)
1867 - 007 - 10.01.2024
285
Lysdiod Batteristatus
Den gröna lysdioden blin-
kar snabbt.
Batteriet laddas.
Den gröna lysdioden blin-
kar långsamt.
Batteriet är 80% laddat.
Den gröna lysdioden ly-
ser.
Batteriet är fulladdat.
Den röda lysdioden lyser. Se
Felsökning av batteri-
laddaren på sida 290
.
Den röda lysdioden blin-
kar snabbt.
Se
Felsökning av batteri-
laddaren på sida 290
.
Lysdiod för batteristatus på produkten
När batteriet är installerat i produkten visar lysdioderna
på produkten batteriets status.
(Fig. 56)
Lysdiod
Batteristatus
Lysdiod 1, 2 och 3
lyser.
Fulladdat.
Lysdiod 1 och 2 ly-
ser.
Tillräckligt laddat
Lysdiod 1 lyser. Batterinivån är låg.
LED 1 blinkar. Batteriet är tomt. Batteristatu-
sindikatorn blinkar. Ladda batte-
riet. Se
Ladda batteriet på sida
285
.
Ansluta batteriet till produkten
VARNING:
Använd endast
litiumjonbatterier för POWER FOR ALL
systemet P4A 18 V i produkten.
1. Se till att batteriet är fulladdat.
2. Placera batteriet i produktens batterihållare. Batteriet
måste glida lätt in i hållaren. Om det inte gör det är
det inte korrekt installerat.
a) För Aspire P5-P4A: (Fig. 57)
b) För Aspire PE5-P4A: (Fig. 58)
3. Tryck in batteriet helt i batterihållaren. Batteriet låses
på plats när du hör ett klickljud.
4. Se till att spärren hakar i ordentligt.
Starta produkten Aspire P5-P4A
1. Tryck på på/av-knappen i användargränssnittet (A).
Lysdioderna tänds. (Fig. 59)
2. Tryck gasreglagespärren (B) från vänster eller höger
sida och håll in gasreglaget (C).
Starta produkten Aspire PE5-P4A
1. Tryck låsknappen framåt. (Fig. 37)
2. Tryck gasreglagespärren (A) från vänster eller höger
sida och håll in gasreglaget (B). (Fig. 60)
Kapa grenar
VARNING: Iaktta stor försiktighet vid
arbete nära strömförande luftledningar.
Fallande grenar kan leda till kortslutning.
• Om möjligt ska du ställa dig så att du kan göra snittet
i rät vinkel mot grenen. (Fig. 61)
• Kapa stora grenar i sektioner så att du får bättre
kontroll över var de faller ner. Var även uppmärksam
på att fallande grenar kan studsa i riktning mot
användaren efter att de träffat marken. (Fig. 62)
• Kapa aldrig genom knölen vid grenens rot eftersom
detta gör att läkningen saktar ner och att risken för
svampangrepp ökar. (Fig. 63)
• Använd stoppet längst ner på kaphuvudet för
att få stöd vid kapning. Detta förhindrar att
skärutrustningen studsar på grenen. (Fig. 64)
• Gör ett första snitt på undersidan av grenen innan du
skär igenom grenen. Detta förhindrar att barken rivs
av, vilket kan leda till långsam läkning och orsaka
permanent skada på trädet. Snittet får inte vara
djupare än ⅓ av grenens tjocklek för att förhindra att
den fastnar. Håll kedjan igång medan du drar tillbaka
skärutrustningen från grenen för att förhindra att den
fastnar. (Fig. 65)
• Se till att du står stadigt och att du kan arbeta utan
att hindras av grenar, stenar och träd.
VARNING:
Aktivera aldrig gasreglaget
när du inte har fullständig överblick över
skärutrustningen.
Stoppa produkten Aspire P5-P4A
1. Släpp gasreglaget.
2. Tryck på på/av-knappen i användargränssnittet (A).
Lysdioderna släcks.
3. Tryck på frigöringsknappen och dra ut batteriet. (Fig.
66)
Stoppa produkten Aspire PE5-P4A
1. Släpp gasreglaget.
2. Tryck låsknappen för gasreglagespärren bakåt för att
låsa produkten.
3. Tryck på frigöringsknappen för batteriet och dra ut
det. (Fig. 67)
4. Ta vid behov bort teleskopskaftet från produkten.
286
1867 - 007 - 10.01.2024
Underhåll
Introduktion
VARNING: Läs och förstå
säkerhetskapitlet innan du utför
underhållsarbete på produkten.
VARNING: Ta ur batteriet innan du
utför underhåll på produkten.
Underhållsschema
Underhåll Dagligen Varje vecka Varje månad
Rengör produktens yttre delar med en torr
trasa. Använd inte vatten.
X
Se till att start-/stoppknappen fungerar som
den ska och inte är defekt.
X
Kontrollera att gasreglaget och gasreglages-
pärren fungerar korrekt säkerhetsmässigt.
X
Se till att samtliga kontroller fungerar och inte
är skadade.
X
Håll handtagen torra och rena. Se till att det
inte finns olja eller fett på handtagen.
X
Se till att kedjeskyddet inte är skadat. Byt
kedjeskyddet om det är skadat.
X
Se till att skruvar och muttrar är åtdragna. X
Se till att frigöringsknapparna på batteriet
fungerar som de ska och låser fast batteriet i
produkten.
X
Kontrollera att batteriladdaren fungerar kor-
rekt.
X
Se till att batteriet inte är skadat. X
Se till att batteriet är laddat. X
Se till att batteriladdaren inte är skadad. X
Kontrollera sågkedjan dagligen. X
Slipa sågkedjan. X
Kontrollera spänningen i sågkedjan. X
Smörja sågkedjan. X
Se till att sågkedjan inte roterar utan att gas-
reglaget används.
X
Undersök alla kablar, kopplingar och anslut-
ningar. Se till att det inte är skadat eller
smutsigt.
X
Rengör kedjeskyddet. X
Fila bort alla grader på svärdets kanter. X
1867 - 007 - 10.01.2024 287
Underhåll Dagligen Varje vecka Varje månad
Kontrollera anslutningarna mellan batteriet
och produkten. Kontrollera anslutningen mel-
lan batteriet och batteriladdaren.
X
Se till att kvistsågen inte är skadad. Byt ut
kvistsågen om den är skadad.
En godkänd återförsäljare Husqvarna måste utföra allt underhåll på
kvistsågen.
Kontrollera slitaget på kedjedrivhjulet. Byt ut kedjedrivhjulet efter cirka 20 timmars användning eller oftare
om det behövs.
Kontrollera skärutrustningen
1. Se till att det inte finns några sprickor i nitar och
länkar och att inga nitar är lösa. Byt ut vid behov.
(Fig. 68)
2. Se till att sågkedjan är lätt att böja. Byt ut sågkedjan
om den är stel.
3. Jämför sågkedjan med en ny sågkedja för att avgöra
om nitar och länkar är slitna.
4. Byt ut sågkedjan när den längsta delen av
sågtanden är kortare än 4mm. Byt också ut
sågkedjan om det finns sprickor på skärelementen.
(Fig. 69)
Montering av svärd och sågkedja
1. Vrid låsvredet moturs och ta bort skyddskåpan (A).
(Fig. 70)
2. Ta bort svärdet med sågkedjan ansluten.
3. Ta bort sågkedjan från svärdet.
4. Placera en ny sågkedja i spåret på svärdet.
5. Montera den nya svärdet med spåret (B) på bulten
(E) och hålet (D) på svärdsprinten (F).
6. Montera sågkedjan runt kedjedrivhjulet (G). Se till att
skärtänderna pekar i riktning bort från kedjedrivhjulet
(C).
7. Montera skyddskåpan (A) och vrid låsvredet medurs.
8. Spänn sågkedjan. Se
Justera sågkedjans spänning
på sida 289
för instruktioner.
Slipa sågkedjan
Information om svärd och sågkedja
VARNING:
Använd skyddshandskar
när du använder eller utför underhåll på
sågkedjan. Även en sågkedja som inte rör
sig kan orsaka skador.
Byt ut slitna eller skadade svärd eller sågkedjor mot den
svärd- och sågkedjekombination som rekommenderas
av Husqvarna. Detta är nödvändigt för att behålla
produktens säkerhetsfunktioner. Se
Tillbehör på sida
292
för en lista med svärd- och kedjekombinationer som
vi rekommenderar för utbyte.
• Svärdslängd, tum/cm. Information om svärdslängd
och kedjetyp finns vanligen på den bakre änden av
svärdet.
(Fig. 71)
• Sågkedjedelning, tum. Avståndet mellan sågkedjans
drivlänkar måste vara anpassade till avståndet
mellan tänderna på svärdets noshjul och
kedjedrivhjulet.
(Fig. 72)
• Drivlänksantal. Antal drivlänkar avgörs av typen av
svärd.
(Fig. 73)
• Svärdsspårbredd, tum/mm. Svärdsspårbredden
måste vara samma som kedjans drivlänkars bredd.
(Fig. 74)
• Svärdet måste anpassas till produkten.
(Fig. 75)
• Drivlänksbredd, mm/tum.
(Fig. 76)
Allmän information om hur man filar knivarna
Använd inte en slö sågkedja. Om sågkedjan är slö
måste du anbringa mer kraft för att trycka in svärdet
genom träet. Om sågkedjan är mycket slö genereras
inga träflisor, utan sågspån.
En välslipad sågkedja äter sig igenom träet och skapar
träflis som är långa och tjocka.
VARNING: Kastrisken ökar väsentligt
om du inte följer filningsinstruktionerna.
Notera: Se
Fila knivarna på sida 288
för information
om slipning av sågkedjan.
Fila knivarna
1. Använd en rundfil och en filmall för skärpning av
skärtänderna. (Fig. 77)
Notera:
Se
Tillbehör på sida 292
för information
om vilken fil samt vilken filmall som Husqvarna
rekommenderar till din sågkedja.
288 1867 - 007 - 10.01.2024
2. Tillämpa filmallen korrekt på kniven. Se
anvisningarna för filmall.
3. För filen från insidan av skärtänderna och ut. Minska
trycket på returdraget. (Fig. 78)
4. Ta bort material från den ena sidan av alla
skärtänder.
5. Vänd på produkten och ta bort material från den
andra sidan.
6. Se till att alla skärtänder har samma längd.
Justera sågkedjans spänning
VARNING: En sågkedja med felaktig
spänning kan lossna från svärdet och
orsaka allvarlig eller livshotande skada.
En sågkedja blir längre när du använder den. Det är
viktigt att justera sågkedjans spänning regelbundet för
att se till att den är korrekt. Kontrollera sågkedjans
spänning innan du använder produkten. Spänn
sågkedjan så hårt som möjligt, men det måste vara
möjligt att dra runt sågkedjan för hand.
Notera: En ny sågkedja har en inkörningsperiod.
Kontrollera spänningen oftare under denna period.
1. Vrid kedjespänningsjusteraren medurs för att
spänna sågkedjan. Använd så mycket spänning på
sågkedjan som möjligt. Den måste sitta tätt mot
svärdet. (Fig. 79)
Notera:
Vrid vredet uppåt (+) för mer spänning
och nedåt (–) för mindre spänning. Sågkedjan är
korrekt spänd när du kan snurra den lätt för hand
men den sitter tätt mot svärdet.
2. Se till att du kan dra runt sågkedjan för hand och att
den inte hänger ner från svärdet. (Fig. 80)
Smörjning av skärutrustningen
VARNING:
Otillräcklig smörjning av
skärutrustningen kan resultera i att kedjan
går av vilket kan orsaka allvarlig, till och med
livshotande skada.
VARNING: Använd aldrig spillolja!
Spillolja är farligt för människor, för
produkten och för miljön.
Sågkedjeolja
• Använd en sågkedjeolja med god vidhäftning
på sågkedjan. Sågkedjeoljan måste behålla sin
viskositet i alla väder, exempelvis vid varm sommar
eller kall vinter.
• Använd kedjeolja från Husqvarna för maximal
livslängd på sågkedjan och för att minimera skador
på miljön. Om sågkedjeolja från Husqvarna inte finns
tillgänglig kan du använda en vanlig sågkedjeolja.
• I områden där oljor för sågkedjesmörjning inte
är tillgängliga kan du använda X-Guard BIO
transmissionsolja.
• Se till att sågkedjans smörjning fungerar
korrekt. Fyll på sågkedjeolja och kontrollera
sågkedjesmörjningen vid behov.
Kontrollera svärdet
1. Undersök om det finns grader på svärdets kanter. Ta
bort grader med en fil. (Fig. 81)
2. Rengör spåret i svärdet. (Fig. 82)
3. Undersök spåret i svärdet för slitage. Byt ut svärdet
vid behov. (Fig. 83)
4. Undersök om svärdsspetsen är ojämn eller mycket
sliten. (Fig. 84)
5. Vänd svärdet dagligen för att förlänga dess
livslängd. (Fig. 85)
Rengöra produkten, batteriet och
batteriladdaren
1. Rengör produkten med en torr trasa efter
användning.
2. Rengör batteriet och batteriladdaren med en torr
trasa. Håll batteriets styrspår rena.
3. Kontrollera att polerna på batteriet och
batteriladdaren är rena före användning.
4. Rengör den inre ytan av skyddet med en borste.
Undersöka batteriet och batteriladdaren
1. Undersök om batteriet har skador, till exempel
sprickor.
2. Undersök om batteriladdaren har skador, till exempel
sprickor.
3. Kontrollera att anslutningssladden till batteriladdaren
är oskadad och att inga sprickor finns.
1867 - 007 - 10.01.2024
289
Felsökning
Användargränssnitt Aspire P5-P4A
Problem Eventuella fel Möjlig lösning
Grön startlysdiod
blinkar.
Låg batterispänning. Ladda batteriet.
Röd lysdiod för fel
blinkar.
Överbelastning. Skärutrustningen har blockerats. Stoppa pro-
dukten. Ta bort batteriet. Rensa skärutrust-
ningen från oönskat material. Lossa kedjan.
Temperaturavvikelse. Låt produkten svalna.
Gasreglaget och startknappen trycks ned
samtidigt.
Släpp gasreglaget och tryck på startknappen.
Grön lysdiod och röd
lysdiod blinkar växel-
vis.
Batteriet är tomt. Ladda batteriet.
Batteriet är skadat. Kontakta en serviceverkstad.
Felsökning av batteriladdaren
Lampa på batterilad-
daren
Orsak Lösning
Grön lysdiod lyser
och röd lysdiod blin-
kar.
Batteriet är inte korrekt monterat i
batteriladdaren.
Ta bort batteriet från laddaren och sätt i batteriet i batteri-
laddaren igen.
Batterikontakterna är smutsiga. Rengör batterikontakterna.
Omgivningstemperaturen är för
hög eller för låg.
Använd batteriladdaren i temperaturer mellan 0°C och
+35 °C.
Batteriet är skadat. Byt batteri.
Grön lysdiod och röd
lysdiod är släckta.
Batteriladdaren är inte korrekt
ansluten till nätuttaget.
Anslut batteriladdaren till ett nätuttag.
Fel på nätspänningsuttaget. Anslut batteriladdaren till den spänning och frekvens
som anges på typskylten.
Batteriladdarens kabel är ska-
dad.
Tala med en godkänd serviceverkstad.
Batteriladdaren är skadad.
Andra fel.
Om andra fel uppstår kontrollerar du att produkten är av, tar bort batteriet och kontaktar en
godkänd serviceverkstad.
290 1867 - 007 - 10.01.2024
Transport och förvaring
Transport och förvaring
• Medföljande Li-Ion-batterier uppfyller kraven i
lagstiftningen för farligt gods.
• Följ de särskilda kraven för förpackning och etiketter
för kommersiella transporter, inklusive av tredje
parter och speditörer.
• Tala med en person med särskild utbildning i
farliga material innan du skickar produkten. Följ alla
tillämpliga nationella föreskrifter.
• Använd tejp på öppna kontakter när du lägger
batteriet i en förpackning. Lägg batteriet trångt i
förpackningen för att förhindra rörelse.
• Ta ur batteriet vid förvaring eller transport.
• Placera batteriet och batteriladdaren i ett utrymme
som är torrt och fritt från fukt och frost.
• Förvara inte batteriet på ställen där statisk elektricitet
kan uppkomma. Förvara inte batteriet i en metallåda.
• Förvara batteriet på en plats där temperaturen är
mellan −20 och +50°C, och inte i direkt solljus.
• Förvara batteriladdaren på en plats där
temperaturen är mellan 5och 45°C, och inte i direkt
solljus.
• Använd endast batteriladdaren när
omgivningstemperaturen är mellan 0 och 35°C.
• Förvara produkten på en plats där temperaturen är
mellan −40 och +60°C.
• Ladda batteriet till 30–50% innan du förvarar det
under längre perioder.
• Förvara batteriladdaren på en plats som är stängd
och torr.
• Håll batteriet borta från laddaren under förvaring. Låt
inte barn och personer som inte är godkända röra
utrustningen. Förvara utrustningen på en plats som
du kan låsa.
• Rengör produkten och gör en fullständig service
innan du ska förvara produkten under en längre tid.
• Använd transportskydd på produkten för att förhindra
personskador eller skador på produkten under
transport och förvaring.
• Sätt fast produkten under transport.
Avyttring av batteriet, laddaren och
produkten
Symbolen nedan innebär att produkten inte är
hushållsavfall. Återvinn den vid en återvinningsstation
för elektrisk och elektronisk utrustning. Detta bidrar till
att förhindra skador på miljön och personskador.
Tala med lokala myndigheter, hushållsavfallsservice
eller en återförsäljare för mer information.
(Fig. 23)
Notera: Symbolen visas på produkten eller
produktens förpackning.
Tekniska data
Tekniska data
Aspire P5-P4A Aspire PE5-P4A
Motor
Typ PMDC 18V PMDC 18V
Kedjehastighet, m/s 4,9 4,9
Vikt
Utan batteri, kg/lb 1,6/3,5 3,1/6,8
Bulleremission
34
Ljudeffektnivå, uppmätt dB(A) 88 88
Ljudeffektnivå, garanterad L
WA
dB(A) 91 90
34
Bulleremission till omgivningen uppmätt som ljudeffekt (L
WA
) enligt EG-direktiv 2000/14/EG. Skillnaden mellan
garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten också inkluderar spridning i mätresulta-
tet och variationen mellan olika produkter av samma modell enligt direktiv 2000/14/EG.
1867 - 007 - 10.01.2024 291
Aspire P5-P4A Aspire PE5-P4A
Ljudnivåer
35
Ekvivalent ljudtrycksnivå vid användarens öra, dB(A) 75 74
Vibrationsnivåer
36
Vibrationsnivåer i handtag, uppmätt enligt SS-EN ISO 22867, m/s
2
Komprimerat, främre handtag/bakre handtag – 0,5/0,5
Utökat, främre handtag/bakre handtag – 0,3/0,3
Huvudhandtag/extrahandtag 0,8/0,4 –
Godkända batterier
Den här produkten kan användas med alla POWER
FOR ALL-batterier. För bästa prestanda rekommenderar
vi att du använder batterier med minst 4,0 Ah.
Batteri P4A 18-B45 P4A 18-B72
Typ Litiumjonbatteri Litiumjonbatteri
Batterikapacitet, Ah 2,5 4,0
Nominell spänning, V 18 18
Vikt, kg 0,35 0,65
Antal celler (litiumjon) 5 10
Godkända batteriladdare
Batteriladdare P4A 18-C70
Ingående spänning, V Se information om märkdata för laddaren.
Frekvens, Hz 50–60
Effekt, W 70
Tillbehör
Svärd- och sågkedjekombinationer
Nedanstående kombinationer är CE–typgodkända.
35
Ekvivalent ljudtrycksnivå, enligt ISO 22868, beräknas som den tidsvägda totalenergin för olika ljudtrycksnivåer
under olika arbetsförhållanden. Typisk statistisk spridning för ekvivalent ljudtrycksnivå är en standardavvikelse
på 3dB(A).
36
Rapporterade data för ekvivalent vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 1,5
m/s
2
.
292 1867 - 007 - 10.01.2024
Svärd Sågkedja
Längd, tum Delning, tum Spårbredd, mm Typ Längd, drivlänksantal
5 1/4tum 1,1 SP11G 32
Sågkedjans filning och filmall
Använd rekommenderad filmall för att få rätt vinkel.
Vi rekommenderar att du alltid använder den
rekommenderade filmallen när du slipar sågkedjan.
Om du inte vet vilken sågkedja du har på produkten kan
du kontakta en serviceverkstad.
mm/tum mm/tum
SP11G 3,5/9/64 60° 30° 0° 0,4 5299371-01
1867 - 007 - 10.01.2024 293
Försäkran om överensstämmelse
EU-försäkran om överensstämmelse
Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel:
+46-36-146500, försäkrar på eget ansvar att produkten:
Beskrivning Batteridriven kvistsåg och skaftkvistsåg
Varumärke Husqvarna
Typ/Modell Aspire P5-P4A, Aspire PE5-P4A
Identifiering Serienummer daterade 2022 och framåt
uppfyller alla krav i följande EU-direktiv och förordningar:
Direktiv/förordning Beskrivning
2006/42/EG ”om maskiner”
2014/30/EU ”angående elektromagnetisk kompatibilitet”
2011/65/EU
”angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk
utrustning”
2000/14/EC ”angående emission av buller till omgivningen”
och att följande standarder och/eller tekniska
specifikationer tillämpas: EN 62841-1:2015/A11:2022,
EN ISO 11680-1:2021, EN ISO 12100:2010, EN
IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158
har utfört frivillig EG-typkontroll i enlighet med artikel 12,
punkt 3b, i maskindirektivet (2006/42/EG). Intyget om
EG-typkontroll har nummer: 4815039.22006.
Tillämpad procedur för utvärdering av
överensstämmelse i enlighet med direktiv 2000/14/EG,
bilaga V.
Information om bulleremission finns i
Tekniska data på
sida 291
.
Huskvarna, 2022-06-22
Claes Losdal, R&D Manager, Husqvarna AB
Ansvarig för teknisk dokumentation
294 1867 - 007 - 10.01.2024
Licenser
Copyright
©
2012–2020 STMicroelectronics
Garantin omfattar inte defekter som är resultatet
av normalt slitage, felaktig användning, vårdslöshet,
obehörig reparation eller att sugapparaten är ansluten
till fel spänning.
Alla rättigheter förbehålls.
Vidaredistribution och användning i källform och binär
form, med eller utan modifiering, är tillåtet under
förutsättning att följande villkor är uppfyllda:
• Vid vidaredistribution av källkod måste ovanstående
upphovsrättsmeddelande, denna lista med villkor
och följande ansvarsfriskrivning inkluderas.
• Vidaredistribution i binär form måste återge
ovanstående upphovsrättsmeddelande, denna lista
med villkor och följande ansvarsfriskrivning i
dokumentationen eller annat material som medföljer
distributionen.
• Varken namnet STMicroelectronics eller namnen
på de som bidragit med innehåll får användas
för att rekommendera eller marknadsföra produkter
som härleds från denna programvara utan särskilt
föregående skriftligt tillstånd.
PROGRAMVARAN TILLHANDAHÅLLS AV
UPPHOVSRÄTTSINNEHAVARNA OCH DELTAGARNA
”I BEFINTLIGT SKICK” OCH VI AVSÄGER OSS
ALLA UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA
GARANTIER, INKLUSIVE, MEN EJ BEGRÄNSAT
TILL, DE UNDERFÖRSTÅDDA GARANTIERNA
OM SÄLJBARHET OCH LÄMPLIGHET FÖR
ETT VISST ÄNDAMÅL. UPPHOVSRÄTTSÄGARNA
OCH DELTAGARNA SKA INTE UNDER
NÅGRA OMSTÄNDIGHETER HÅLLAS ANSVARIGA
FÖR DIREKTA, INDIREKTA, TILLFÄLLIGA,
SPECIELLA OCH EXEMPLARISKA SKADOR
ELLER FÖLJDSKADOR (INKLUSIVE, MEN
INTE BEGRÄNSAT TILL, INKÖP AV
ERSÄTTNINGSPRODUKTER ELLER -TJÄNSTER,
FÖRLUST AV ANVÄNDNINGSMÖJLIGHET, DATA
ELLER VINST, ELLER AVBROTT I VERKSAMHETEN)
OAVSETT ORSAK OCH ANSVARSGRUND, OCH
OAVSETT OM DET SKER INOMKONTRAKTUELLT,
UTOMKONTRAKTUELLT ELLER UNDER STRIKT
ANSVAR (INKLUSIVE FÖRSUMMELSE ELLER
ANNAT), SOM UPPSTÅR GENOM ANVÄNDNING
AV DENNA PROGRAMVARA, ÄVEN OM DET
MEDDELATS OM RISKEN FÖR SÅDANA SKADOR.
Apache 2.0-licens
Copyright
©
2009-2019 Arm Limited. Alla rättigheter
förbehålls.
Version 2.0, januari 2004 http://www.apache.org/
licenses/
VILLKOR FÖR ANVÄNDNING, KOPIERING OCH
DISTRIBUTION
1. Definitioner.
”Licens” avser villkoren för användning, kopiering
och distribution enligt definitionen i avsnitt 1
till 9 i detta dokument. ”Licensgivare” avser
upphovsrättsinnehavaren eller den juridiska person som
fått behörighet av upphovsrättsinnehavaren som beviljar
licensen. ”Juridisk enhet” avser den verkställande
enheten tillsammans med alla andra enheter som
styr, styrs av eller har gemensamt styre med den
enheten. I detta sammanhang innebär ”styrning” (i)
inflytande, direkt eller indirekt, att styra eller leda
sådan enhet, oavsett om det sker inom ramen för
ett kontrakt eller på annat sätt, eller (ii) ägande
av femtio procent (50 %) eller mer av utestående
aktier, eller (iii) verkligt ägande av sådan enhet.
”Du” (eller ”Din”) avser en fysisk person eller juridisk
enhet som utövar de behörigheter som beviljas i
denna licens. ”Källform” avser den föredragna formen
för att göra ändringar, inklusive men inte begränsat
till programvarukällkod, dokumentationskälla och
konfigurationsfiler. ”Objektform” avser alla former som
uppstår genom mekanisk omvandling eller översättning
av en källform, inklusive men inte begränsat till
kompilerad objektkod, genererad dokumentation och
konverteringar till andra medietyper. ”Verk” avser ett
upphovsrättsligt verk, oavsett om det är i käll- eller
objektform, som görs tillgängligt genom licensen, enligt
vad som anges i ett meddelande om upphovsrätt
som ingår i eller är kopplat till verket (ett exempel
ges i bilagan nedan). ”Härledda verk” avser alla
verk, oavsett om det är i käll- eller objektform,
som baseras på (eller härleds från) Verket, och för
vilket de redaktionella revideringarna, noteringarna,
utarbetningarna eller andra ändringar i sin helhet
utgör ett upphovsrättsligt originalverk. I denna Licens
omfattas inte Härledda verk av verk som kan särskiljas
från eller bara länkar till (eller kopplar med hjälp av
namn) gränssnitten för Verket och därav Härledda
verk. ”Bidrag” avser alla upphovsrättsliga verk, inklusive
originalversionen av Verket och eventuella ändringar
eller tillägg till detta Verk eller därav Härledda verk,
som avsiktligen lämnas till Licensgivaren för att införlivas
i Verket av upphovsrättsinnehavaren eller av en
fysisk person eller juridisk enhet som är behörig att
lämna in uppgifter i upphovsrättsinnehavarens ställe.
Enligt denna definition innebär ”inlämnad” all form av
elektronisk, verbal eller skriftlig kommunikation som
skickas till Licensgivaren eller dess representanter,
inklusive men inte begränsat till kommunikation via
elektroniska e-postlistor, kontrollsystem för källkod och
system för ärendeuppföljning som hanteras av, eller
hanteras på uppdrag av, Licensgivaren i syfte att
diskutera och förbättra Verket, men där kommunikation
som är tydligt markerad eller på annat sätt är skriftligen
betecknad av upphovsrättsinnehavaren som ”Ej bidrag”
exkluderas. ”Deltagare” avser Licensgivaren och alla
personer eller juridiska enheter för vilkas räkning ett
1867 - 007 - 10.01.2024
295
Bidrag har mottagits av Licensgivaren och därefter
införlivats i Verket.
2. Beviljande av upphovsrättslicens.
I enlighet med villkoren i denna Licens beviljar
varje Deltagare dig härmed en oavbruten, global,
icke-exklusiv, avgiftsfri, royaltyfri och oåterkallelig
upphovsrättslicens att kopiera, förbereda Härledda verk
av, offentligt visa, offentligt utföra, underlicensiera och
distribuera Verket och sådana Härledda verk i käll- eller
objektform.
3. Beviljande av patentlicens.
I enlighet med villkoren i denna Licens beviljar
varje Deltagare dig härmed en oavbruten, global, icke-
exklusiv, avgiftsfri, royaltyfri och oåterkallelig (förutom
enligt vad som anges i detta avsnitt) patentlicens att
skapa, låta skapa, använda, erbjuda till försäljning,
sälja, importera och på annat sätt överföra Verket,
där sådan licens endast gäller de patentanspråk som
är licensierbara av sådan Deltagare som gör intrång
genom själva Bidragen eller genom en kombination
av Bidragen med det Verk till vilket sådana Bidrag
lämnades in. Om du inleder en patenttvist mot någon
fysisk eller juridisk person (inklusive ett så kallat ”cross-
claim” eller motkrav i en rättsprocess) och hävdar
att Verket eller ett Bidrag som ingår i Verket utgör
direkt eller bidragande patentintrång, upphör eventuella
patentlicenser som beviljats dig enligt denna Licens
för det Verket från och med det datum då en sådan
patenttvist lämnas in.
4. Vidaredistribution.
Du får reproducera och distribuera kopior av Verket
eller därav Härledda verk i valfritt medium, med eller
utan ändringar, samt i käll- eller objektform, under
förutsättning att du uppfyller följande villkor:
• Du måste ge alla andra mottagare av Verket eller
Härledda verk en kopia av denna Licens; och
• Du måste se till att ändrade filer innehåller tydlig
information om att Du har ändrat filerna; och – Du
måste behålla, i källform av varje Härlett verk som
Du distribuerar, alla meddelanden om upphovsrätt,
patent, varumärken och erkännande från källformen
av Verket, förutom de meddelanden som inte tillhör
någon del av de Härledda verken; och
• Om Verket innehåller en textfil för ”MEDDELANDE”
som del av distributionen måste samtliga Härledda
verk som Du distribuerar inkludera en läsbar
kopia av de erkännandemeddelanden som inryms
i en sådan MEDDELANDE-fil, med undantag
för de meddelanden som inte tillhör någon
del av de Härledda verken, på minst en
av följande platser: i en MEDDELANDE-textfil
som distribueras som en del av det Härledda
verket; inom källformen eller dokumentationen, om
sådan tillhandahålls tillsammans med de Härledda
verken; eller, i en display som genereras av
det Härledda verket, om och varhelst sådana
tredjepartsmeddelanden vanligen visas. Innehållet
i MEDDELANDE-filen är endast avsett som
information och ändrar inte Licensen. Du kan lägga
till egna erkännandemeddelanden inom Härledda
verk som du distribuerar, tillsammans med eller
som ett tillägg till MEDDELANDE-texten från
Verket, under förutsättning att sådana ytterligare
erkännandemeddelanden inte kan tolkas som en
ändring av Licensen. Du kan lägga till ditt eget
upphovsrättsmeddelande till dina ändringar och
tillhandahålla fler eller annorlunda licensvillkor för
användning, kopiering eller distribution av dina
ändringar, eller för sådana Härledda verk i sin
helhet, under förutsättning att din användning,
kopiering och distribution av Verket i övrigt uppfyller
de villkor som anges i denna Licens.
5. Inlämning av Bidrag.
Såvida Du inte uttryckligen anger något annat ska
alla Bidrag som avsiktligt lämnats in av dig till
Licensgivaren för att ingå i Verket hanteras enligt
villkoren i denna Licens, utan några ytterligare villkor.
Oaktat ovanstående ska ingenting häri ersätta eller
ändra villkoren i något separat licensavtal som du kan
ha ingått med Licensgivaren gällande sådana Bidrag.
6. Varumärken.
Denna Licens ger inte tillåtelse att använda
Licensgivarens firmanamn, varumärken, servicemärken
eller produktnamn, förutom vad som krävs för rimlig och
normal användning för att beskriva Verkets ursprung
och återge innehållet i MEDDELANDE-filen.
7. Garantifriskrivning.
Såvida det inte krävs enligt gällande lag eller har
överenskommits skriftligen tillhandahåller Licensgivaren
Verket (och varje Deltagare tillhandahåller sina Bidrag)
”I BEFINTLIGT SKICK”, UTAN NÅGRA SOM HELST
GARANTIER ELLER VILLKOR, varken uttryckliga eller
underförstådda, inklusive och utan begränsning, alla
garantier eller villkor för ÄGANDERÄTT, SKYDD MOT
INTRÅNG, SÄLJBARHET eller LÄMPLIGHET FÖR ETT
VISST SYFTE. Du är ensam ansvarig för att bedöma
lämpligheten i att använda eller vidaredistribuera Verket
och åtar dig alla risker som är förknippade med ditt
nyttjande av tillstånd i enlighet med denna Licens.
8. Ansvarsbegränsning. Deltagare ska under inga
omständigheter, och inte enligt någon rättsteori, oavsett
om det sker utomkontraktuellt (inklusive försumlighet),
inomkontraktuellt, eller på annat sätt, såvida det inte
krävs enligt tillämplig lag (såsom avsiktliga och grovt
vårdslösa handlingar) eller skriftligen har avtalats, vara
ansvarig gentemot Dig för skador, inklusive direkta,
indirekta, speciella eller tillfälliga skador eller följdskador
av något slag som uppstår till följd av denna Licens
eller på grund av användning eller oförmåga att använda
Verket (inklusive men inte begränsat till ersättning
för förlust av goodwill, arbetsavbrott, datorfel eller
funktionsfel, eller alla övriga kommersiella skador eller
förluster), även om denna Deltagare har meddelats om
möjligheten att sådana skador uppstår.
296
1867 - 007 - 10.01.2024
9. Acceptera garanti eller ytterligare ansvar.
Vid vidaredistribution av Verket eller därav Härledda
verk kan Du välja att erbjuda, och debitera en avgift
för, accepterande av support, garanti, skadeersättning
eller andra ansvarsskyldigheter och/eller rättigheter som
överensstämmer med denna Licens. När Du accepterar
sådana skyldigheter får Du dock endast agera för din
egen räkning och på ditt eget ansvar, och inte agera för
någon annan Deltagare, och endast om Du samtycker
till att gottgöra, försvara och hålla varje Deltagare
skadeslös för juridiskt ansvar som åläggs, eller anspråk
som framställs mot, sådan Deltagare på grund av att Du
accepterat en sådan garanti eller ytterligare förpliktelse.
SLUT PÅ VILLKOR
1867 - 007 - 10.01.2024 297
Indhold
Indledning................................................................... 298
Sikkerhed....................................................................300
Montering Aspire PE5-P4A.........................................307
Drift............................................................................. 307
Vedligeholdelse.......................................................... 309
Fejlfinding................................................................... 312
Transport og opbevaring.............................................313
Tekniske data............................................................. 314
Tilbehør.......................................................................315
Overensstemmelseserklæring.................................... 316
Licenser...................................................................... 317
Indledning
Produktbeskrivelse
Produktet HusqvarnaAspire P5-P4A er en batteridrevet
grensav.
Produktet HusqvarnaAspire PE5-P4A er en batteridrevet
stangbeskæresav med teleskopfunktion.
Der arbejdes konstant på at øge din sikkerhed og
effektivitet under betjening. Spørg en serviceforhandler
for at få yderligere oplysninger.
Anvendelsesformål
Brug produktet til beskæring af grene og kviste. Brug
ikke produktet til andre opgaver.
Lynvejledning
Scan QR-koden for at få råd om, hvordan du bruger
produktet.
(Fig. 27)
Produktoversigt
(Fig. 1)
1. Grensav
2. Savkædeskærm
3. Sværd
4. Låseknap til beskyttelsesdæksel
5. Lås på strømudløser, grensav
6. Strømudløser, grensav
7. Brugergrænseflade
8. Primært håndtag, grensav
9. Batteri
10. Låseknap til grensav
11. Aksel
12. Teleskopfunktion
13. Låseknap
14. Strømudløser, stanggrensav
15. Lås på strømudløser, stanggrensav
16. Knap til udløsning af batteri
17. Stik
18. Batterioplader
19. Tænd og advarselsindikator
20. Transportbeskyttelse
21. Brugervejledning
22. Krog til grensav, skruer og rawlplugs
23. Krog til stanggrensav, skruer og rawlplugs
24. Biokædeolie
25. Sekskantnøgle
Symboler på produktet
(Fig. 2)
ADVARSEL: Dette produkt kan være
farligt og forårsage alvorlig personskade
eller død for brugeren eller andre. Vær
forsigtig, og brug produktet korrekt.
(Fig. 3)
Læs brugervejledningen, og sørg for at
have forstået indholdet, inden du bruger
produktet.
(Fig. 4)
For Aspire P5-P4A: Brug godkendt
øjenværn.
(Fig. 5)
For Aspire PE5-P4A: Brug en
beskyttelseshjelm på steder, hvor du kan
få genstande i hovedet. Brug godkendt
høreværn. Brug godkendt øjenværn.
(Fig. 6)
Brug godkendte beskyttelseshandsker.
(Fig. 7)
Brug altid kraftige, skridsikre støvler.
(Gælder kun for stanggrensaven).
(Fig. 8)
Jævnstrøm.
(Fig. 9)
Nominel spænding, V
(Fig. 10)
Må ikke udsættes for regn.
(Fig. 11)
Kædeoliepåfyldning.
298 1867 - 007 - 10.01.2024
(Fig. 12)
Savkædens rotationsretning.
(Fig. 13)
Risiko for personskade. Hold hænderne
væk fra savkæden.
(Fig. 14)
Drej grebet til venstre for at løsne, drej
grebet til højre for at spænde.
(Fig. 15)
Produktet overholder gældende EU-
direktiver.
(Fig. 16)
Dette produkt er i overensstemmelse med
gældende UK-bestemmelser.
(Fig. 17)
Mærkat vedrørende emission af støj
til omgivelserne i henhold til direktiver
og regulativer i EU og Storbritannien
og New South Wales' lovgivning om
"Beskyttelse af miljøet (støjbegrænsning)
forordning 2017". Produktets garanterede
lydeffektniveau er angivet i de Tekniske
data på side
Tekniske data på side 314
og
på mærkaten.
(Fig. 18)
Produktet og produktemballagen er ikke
almindeligt husholdningsaffald. Aflever det
på en genbrugsstation til elektrisk og
elektronisk udstyr.
(Fig. 21) Dette produkt er ikke elektrisk isoleret. Hvis produktet kommer i kontakt med
eller i nærheden af spændingsførende ledninger, kan det resultere i dødsfald
eller alvorlige kvæstelser. Elektricitet kan overføres fra et punkt til et andet via
en såkaldt lysbue. Jo højere spændingen er, desto længere kan elektriciteten
overføres. Elektriciteten kan også overføres gennem grene og andre emner, spe-
cielt hvis de er våde. Hold altid en afstand på mindst 10 m mellem produktet og
spændingsførende ledninger og/eller genstande, som står i kontakt med disse.
Hvis du skal arbejde med kortere sikkerhedsafstand, skal du altid kontakte det
relevante elforsyningsselskab for at sikre dig, at spændingen er slået fra, inden du
påbegynder arbejdet.
Brugeren af produktet skal under arbejdets udførelse sørge for, at ingen menne-
sker eller dyr kommer nærmere end 15 meter. (Gælder kun for stanggrensaven).
(Fig. 22) Typeskiltet eller laserskriften viser serienummeret. yyyy er produktionsåret, og ww
er produktionsugen.
Bemærk: Andre symboler/etiketter på produktet
refererer til specifikke krav for certificering på visse
markeder.
Symboler på batteriet og/eller på
batteriopladeren
(Fig. 23)
Aflever produktet på
en genbrugsstation
for elektrisk og elek-
tronisk udstyr. (Gæl-
der kun Europa)
(Fig. 24) Brug kun batteriet i
produkter fra POWER
FOR ALL-systempart-
nere.
(Fig. 25) Beskyt batteriet mod varme, f.eks. mod
konstant kraftigt sollys, ild, snavs, vand
og fugt. Der er risiko for eksplosion og
kortslutning.
(Fig. 26)
(Fig. 19)
Brug og opbevar kun batteriopladeren
indendørs.
(Fig. 20)
Dobbelt isolering.
Skader på produktet
Vi er ikke ansvarlige for skader på vores produkt, hvis:
• produktet er forkert repareret.
• produktet er repareret med dele, der ikke er fra
producenten eller ikke er godkendt af producenten
• produktet har tilbehør, der ikke er fra producenten
eller ikke er godkendt af producenten.
• produktet ikke er repareret på et godkendt
servicecenter eller af en godkendt myndighed.
Producent
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
1867 - 007 - 10.01.2024 299
Sikkerhed
Sikkerhedsdefinitioner
Advarsler, forholdsregler og bemærkninger bruges til at
pege på særligt vigtige dele af brugsanvisningen.
ADVARSEL: Bruges, hvis føreren
udsætter sig selv eller omkringstående
personer for risiko for personskade
eller dødsfald ved tilsidesættelse af
instruktionerne i brugsanvisningen.
BEMÆRK: Bruges, hvis der er risiko for
skader på produktet, andre materialer eller
det omgivende område ved tilsidesættelse af
instruktionerne i brugsanvisningen.
Bemærk: Bruges til at give yderligere oplysninger,
der er nødvendige i en given situation.
Generelle sikkerhedsadvarsler om
elektrisk værktøj
ADVARSEL: Læs alle
sikkerhedsadvarsler og instruktioner. Hvis
man ignorerer advarsler og anvisninger, kan
det medføre elektrisk stød, brand og/eller
alvorlig tilskadekomst.
Bemærk: Opbevar alle advarsler og instruktioner
til senere brug. Betegnelsen "elværktøj" i advarslerne
henviser til dit værktøj, som drives af strøm
fra elektricitetsnettet (med ledning) eller fra batteri
(ledningsfrit).
Sikkerhed i arbejdsområdet
• Hold arbejdsområdet rent og godt oplyst. Rodede
eller mørke områder er en invitation til ulykker.
• Betjen ikke elværktøj i områder med eksplosionsfare
som f.eks. i nærheden af brændbare væsker,
luftarter eller støv. Elværktøj danner gnister, som
kan antænde støv eller dampe.
• Hold børn og tilskuere borte, mens elværktøjet
betjenes. Distraktion kan få dig til at miste styringen.
Elektrisk sikkerhed
• Stikket på elværktøjet skal passe til stikkontakten.
Man må aldrig ændre på stikket. Benyt ikke
adapterstik i forbindelse med jordet elværktøj.
Uændrede stik og passende stikkontakter reducerer
risikoen for elektrisk stød.
• Undgå kropskontakt med jordede genstande som
f.eks. rør, radiatorer, komfurer og køleskabe. Der
er øget risiko for elektrisk stød, hvis din krop har
forbindelse til jord.
• Udsæt ikke elværktøj for regn eller våde omgivelser.
Vand, som trænger ind i et elværktøj, forøger
risikoen for elektrisk stød.
• Behandl kablet forsigtigt. Benyt aldrig kablet til at
bære eller trække i elværktøjet eller til at trække
stikket ud. Hold kablet væk fra varme, olie, skarpe
kanter eller bevægelige dele. Beskadigede eller
filtrede kabler forøger risikoen for elektrisk stød.
• Når du betjener et elværktøj udendørs, skal du
benytte et forlængerkabel, der egner sig til udendørs
brug. Brug af et kabel, der er egnet til udendørs
brug, reducerer
risikoen for elektrisk stød.
• Hvis det ikke kan undgås, at elværktøj
benyttes i fugtige omgivelser, skal der
benyttes en strømforsyning, som er beskyttet
med jordfejlsafbryder. Brug af et kabel med
jordfejlsafbryder nedsætter risikoen for elektrisk
stød.
Personlig sikkerhed
• Fare! Betjen ikke produktet i nærheden af
højspændingsledninger. Enheden er ikke konstrueret
til at beskytte mod elektrisk stød i tilfælde af kontakt
med overliggende elektriske ledninger. Se gældende
regler for sikker afstand til overliggende elektriske
højspændingsledninger, og sørg for, at din placering
er sikker, før du betjener savkæde-topsaksen.
• Vær altid opmærksom, hold øje med, hvad du
foretager dig, og benyt sund fornuft, når du betjener
elværktøj. Benyt ikke elværktøj, hvis du er træt
eller er påvirket af narkotika, alkohol eller medicin.
Et øjebliks uopmærksomhed under betjening af
elværktøj kan resultere i alvorlig personskade.
• Bær personligt beskyttelsesudstyr. Brug
altid beskyttelsesbriller. Beskyttelsesudstyr
som støvmaske, skridsikre sikkerhedssko,
beskyttelseshjelm eller høreværn, som benyttes
til de relevante formål vil nedsætte risikoen for
personskade.
• Sørg for at forhindre uønsket start af værktøjet.
Sørg for, at kontakten er i frakoblet position,
før du tilslutter produktet til strømkilden og/eller
batterienheden, samt når du tager eller bærer
produktet. At bære elværktøj med fingeren på
kontakten eller at sætte strøm til elværktøj med
tændt kontakt er en invitation til ulykker.
• Fjern alle indstillingsnøgler eller tænger, før
elværktøjet tændes. En tang eller nøgle, der
efterlades på en roterende del af elværktøjet, kan
forårsage personskade.
• Stræk dig ikke for langt. Sørg for altid at have godt
fodfæste og god balance. Det sikrer bedre kontrol
med elværktøjet i uventede situationer.
300
1867 - 007 - 10.01.2024
• Bær det korrekte tøj. Undgå at bære løstsiddende
tøj eller smykker. Hold hår, tøj og handsker væk fra
bevægelige dele. Løst tøj, smykker eller langt hår
kan blive fanget af bevægelige dele.
• Hvis der forefindes udstyr til støvudsugning og
-opsamling, skal du sikre, at det er tilsluttet, og
at det bruges korrekt. Brug af støvopsamling kan
nedbringe støvrelaterede farer.
• Lad ikke erfaringen fra tidligere brug af
værktøjer gøre dig eftergivende, så du ignorerer
sikkerhedsprincipperne for værktøj. En uforsigtig
handling kan give alvorlige skader på en brøkdel af
et sekund.
• Vibrationerne under brug af elværktøjet kan
være anderledes end den angivne samlede
vibrationsværdi, afhængigt af den måde værktøjet
anvendes på. Operatøren bør identificere
sikkerhedsforanstaltninger, der er baseret på en
vurdering af vibrationerne under de faktiske
brugsforhold (der tager hensyn til alle dele af
driftscyklussen, som f.eks. når værktøjet er slukket,
og når det kører i tomgang), for at beskytte sig selv.
Brug og pleje af elværktøj
• Brug ikke magt ved brug af elværktøjet. Brug
det korrekte elværktøj til din opgave. Det korrekte
elværktøj udfører arbejdet bedre og mere sikkert ved
den norm, som det er konstrueret til.
• Benyt ikke elværktøjet, hvis kontakten ikke kan slå til
og fra. Ethvert stykke elværktøj, som ikke kan styres
med kontakten, er farligt og skal repareres.
• Tag stikken ud af stikkontakten og/eller fjern
batterienheden fra elværktøjet, før du foretager
indstillinger, skifter tilbehør eller opbevarer
elværktøjet. Denne form for forebyggende
sikkerhedsforanstaltninger nedsætter risikoen for, at
elværktøjet startes ved et uheld.
• Opbevar elværktøj der ikke er i brug uden for
børns rækkevidde og lad ikke personer, der ikke
er bekendt med elværktøjet eller disse instruktioner,
betjene elværktøjet. Elværktøj er farligt i hænderne
på utrænede brugere.
• Vedligehold elværktøjet. Kontroller, om bevægende
dele sidder forkert eller binder, om dele er
ødelagt og enhver anden tilstand, som kan
påvirke elværktøjets funktion. Hvis elværktøjet er
beskadiget, skal det repareres, før det bruges igen.
Mange ulykker skyldes dårligt vedligeholdt elværktøj.
• Hold skæreprodukter skarpe og rene. Korrekt
vedligeholdte skæreprodukter med skarpe klinger er
mindre tilbøjelige til at binde og er lettere at styre.
• Benyt elværktøj, tilbehør, værktøjsbits osv. i
overensstemmelse med disse instruktioner og tag
højde for arbejdsforholdene og det arbejde, der skal
udføres. Hvis man bruger det eldrevne produkt til
andre formål end de tiltænkte, kan det medføre
farlige situationer.
• Hold håndtag og gribeflader tørre, rene og frie for
olie og fedt. Glatte håndtag og gribeflader muliggør
ikke sikker håndtering og kontrol af værktøjet i
uventede situationer.
Brug og pleje af batteriredskaber
• Genoplad kun med den oplader, som producenten
foreskriver. En oplader, der egner sig til en bestemt
type batteripakke, kan medføre risiko for brand, hvis
den benyttes sammen med en anden batteripakke.
• Brug kun elværktøj sammen med de batterienheder,
der er beregnet specifikt til dem. Brug af andre
batterienheder medfører risiko for skader og brand.
• Når batteripakken ikke anvendes, skal du holde
den væk fra andre metalgenstande, såsom
papir, clips, mønter, nøgler, søm, skruer eller
andre små metalgenstande, der kan kortslutte
polerne. Kortslutning af batteripolerne kan forårsage
forbrændinger eller brand.
• Under ugunstige forhold kan der sprøjte væske ud
fra batteriet, undgå kontakt. Hvis væsken alligevel
berøres, skal der skylles med vand. Hvis du får
væske i øjnene, skal du søge læge. Væske, der
siver ud fra batteriet, kan medføre irritation eller
forbrænding.
• Brug ikke en batteripakke eller et værktøj, som
er beskadiget eller modificeret. Beskadigede eller
modificerede batterier kan opføre sig uforudsigeligt
og medføre brand, eksplosion eller risiko for
personskade.
• Udsæt ikke en batteripakke eller værktøj for brand
eller høje temperaturer. Udsættelse for brand eller
temperatur over 130 °C / 266 °F kan forårsage
eksplosion.
• Følg alle opladningsinstruktioner, og oplad ikke
batteripakken eller værktøjet uden for det
temperaturområde, der er angivet i instruktionerne.
Forkert opladning eller opladning ved temperaturer
uden for det specificerede område kan beskadige
batteriet og øge risikoen for brand.
Service
• Få en kvalificeret reparatør til at foretage service
på dit eldrevne produkt, og brug kun originale
reservedele. Det vil sikre, at elværktøjets sikkerhed
bliver bibeholdt.
• Der må aldrig udføres service på beskadigede
batteripakker. Service på batteripakker bør
kun udføres af producenten eller autoriserede
serviceudbydere.
Sikkerhedsadvarsler for topsaks –
personsikkerhed
• Hold alle dele af kroppen på sikker afstand af
savkæden, når topsaksen er i brug. Før du starter
topsaksen, skal du kontrollere, at savkæden ikke er
i kontakt med noget. Et øjebliks uopmærksomhed
under betjening af topsaksen kan medføre, at
savkæden griber fat i dit tøj eller dele af kroppen.
• Hold altid topsaksen med højre hånd på det bageste
håndtag og venstre hånd på det forreste håndtag.
1867 - 007 - 10.01.2024
301
Hvis motorsaven holdes med omvendt håndstilling,
er der forøget risiko for personskade, og det bør
derfor aldrig gøres.
• Hold kun topsaksen i de isolerede greb, da
savkæden kan komme i kontakt med skjulte
ledninger eller redskabets egen ledning. Hvis
savkæden kommer i kontakt med en strømførende
ledning, kan det medføre, at topsaksens fritliggende
metaldele også bliver strømførende, og at brugeren
får elektrisk stød.
• Brug øjenværn. Yderligere beskyttelsesudstyr til
hørelse, hoved, hænder, ben og fødder anbefales.
Egnet beskyttelsesudstyr vil reducere risikoen for
personskader forårsaget af omkringflyvende løsdele
og utilsigtet kontakt med savkæden.
• Sørg altid for at have ordentligt fodfæste, og betjen
kun motorsaven, når du står på et fast, sikkert og
plant underlag. Glatte eller ustabile overflader kan
medføre tab af balance eller kontrol over topsaksen.
• Hvis du saver i en gren, som er under spænding,
skal du være opmærksom på, at den kan fjedre
tilbage. Hvis spændingen i træfibrene frigives, kan
den belastede gren ramme brugeren og/eller kaste
topsaksen ud af kontrol.
• Udvis stor forsigtighed ved beskæring af buske og
yngre træer. Det slanke materiale kan gribe fat i
topsaksen og blive pisket mod dig eller trække dig
ud af balance.
• Følg anvisningerne for smøring, kædespænding og
udskiftning af sværd og kæde. En forkert spændt
eller smurt kæde kan briste eller forøge risikoen for
kast.
• Bær topsaksen i det forreste håndtag med
topsaksen afbrudt og vendt væk fra kroppen.
Sæt altid beskyttelseshylsteret på sværdet, når
topsaksen transporteres eller opbevares. Korrekt
håndtering af topsaksen vil reducere risikoen for
utilsigtet kontakt med den roterende savkæde.
• Sav kun i træ. Brug aldrig topsaksen i modstrid
med det tiltænkte formål. For eksempel: Brug ikke
topsaksen til at skære i plastik, murværk eller
byggematerialer, som ikke er af træ. Brug af
topsaksen til andre opgaver, end den er beregnet til,
kan medføre farlige situationer.
• Hold håndtagene tørre, rene og frie for olie og fedt.
Fedtede, olieindsmurte håndtag er glatte og forsager
tab af kontrollen.
• Forsøg ikke at fælde et træ, før du har en forståelse
af risiciene, og hvordan de kan undgås. Brugeren
eller personer i nærheden kan komme alvorligt til
skade under fældning af et træ.
• Denne topsaks er ikke beregnet til træfældning.Brug
af topsaksen til andre opgaver, end den er beregnet
til, kan forårsage, at brugeren eller personer i
nærheden kommer alvorligt til skade.
• Vi anbefaler på det kraftigste, at nybegyndere øver
sig ved at save i kævler på en buk eller en bænk.
Generelle sikkerhedsadvarsler for stangsaks
Følg alle instruktioner, når der fjernes fastsiddende
materiale, og ved opbevaring eller vedligeholdelse
af stangsaks. Sørg for, at kontakten er slukket,
og batteripakken er fjernet. Uventet aktivering af
stangsaksen, mens der fjernes fastsiddende materiale
eller udføres vedligeholdelse, kan resultere i alvorlig
personskade.
Generelle sikkerhedsinstruktioner
ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.
• Batteriet skal udtages for at forhindre, at produktet
starter utilsigtet.
• Dette produkt er et farligt værktøj, hvis du ikke er
forsigtig, eller hvis du bruger produktet forkert. Dette
produkt kan forårsage alvorlig personskade eller død
for brugeren eller andre.
• Brug ikke produktet, hvis det er blevet ændret
fra den oprindelige specifikation. Du må ikke
ændre dele af produktet uden producentens
godkendelse. Brug kun reservedele, der er godkendt
af producenten. Forkert vedligeholdelse kan medføre
personskader eller dødsfald.
• Kontrollér produktet inden brug. Se
Sikkerhedsanordninger på produktet på side 304
og
Vedligeholdelse på side 309
. Brug ikke et
produkt, der er beskadiget eller ikke fungerer korrekt.
Gennemfør sikkerhedskontrol, vedligeholdelse og
service som beskrevet i denne brugsanvisning.
• Børn skal være under opsyn for at sikre, at de ikke
leger med produktet. Lad ikke børn eller personer,
som ikke er trænet i brugen af produktet og/eller
batteriet, bruge eller udføre service på den/det. Lokal
lovgivning kan stille krav til operatørens alder.
• Opbevar produktet i et aflåst område utilgængeligt
for børn eller personer, som ikke er godkendt.
• Opbevar produktet utilgængeligt for børn.
• Produktets oprindelige udformning må under
ingen omstændigheder ændres uden producentens
samtykke. Brug altid originalt tilbehør. Ikke-
autoriserede ændringer og/eller ikke-godkendt
tilbehør kan medføre alvorlige skader eller døden for
brugeren og andre.
Bemærk:
Nationale eller lokale love kan regulere
brugen. Overhold de gældende bestemmelser.
Sikkerhedsinstruktioner for betjening
ADVARSEL:
Læs og overhold
følgende advarselsinstruktioner, inden du
bruger produktet.
302 1867 - 007 - 10.01.2024
• Sørg for, at ingen mennesker eller dyr kommer
nærmere end 15 meter (50 fod) under arbejdet. Hvis
flere brugere arbejder i det samme område, skal
sikkerhedsafstanden være mindst 15 m. Ellers er der
risiko for alvorlig personskade. Stands øjeblikkeligt
produktet, hvis nogen nærmer sig. Sving aldrig rundt
med produktet uden først at kontrollere bagud, at der
ikke befinder sig nogen i sikkerhedszonen.
• Brug aldrig produktet i dårligt vejr, f.eks. tæt tåge,
kraftig regn, hård blæst, stærk kulde osv. Ekstrem
varme kan medføre, at produktet overopheder.
At arbejde i dårligt vejr er trættende og kan
skabe farlige situationer, f.eks. ved glat underlag,
påvirkning af træets faldretning m.m.
• Tillad aldrig børn at anvende eller være i nærheden
af produktet. Da produktet er nemt at starte, kan
børn muligvis starte maskinen, hvis de ikke holdes
under opsyn. Dette kan indebære risiko for alvorlige
personskader. Tag batteriet ud, når produktet ikke er
under opsyn.
• Sørg for, at hverken mennesker, dyr eller andet kan
ikke påvirke din kontrol af produktet eller, at de ikke
kan komme i kontakt med skæreudstyret eller løse
genstande, som slynges væk af skæreudstyret.
• Vær altid opmærksom på advarselssignaler eller
tilråb, når høreværnet bruges. Tag altid høreværnet
af, så snart produktet er standset.
• Overeksponering af vibrationer kan føre til
kredsløbsforstyrrelser og skader på nervesystemet
hos personer med kredsløbsforstyrrelser. Tal med
din læge, hvis du får symptomer på overeksponering
af vibrationer. Eksempler på sådanne symptomer er
følelsesløshed, manglende følesans, kildren, stikken,
smerte, manglende eller reduceret styrke i forhold
til normalt, forandringer i hudens farve eller i dens
overflade. Disse symptomer opstår almindeligvis i
fingre, hænder og håndled.
• Intet skæreudstyr må under nogen omstændigheder
bruges, uden at en godkendt beskyttelse er
monteret. Hvis forkert eller defekt beskyttelse
monteres, kan det forårsage alvorlige personskader.
• Stands altid produktet, fjern batteriet, og sørg for,
at skæreudstyret standser helt, før du begynder at
udføre noget arbejde på produktet. Følgende fejl
ved filningen øger savkædens kasttilbøjelighed i
betydelig grad.
• Når du kommer ud for en situation, som gør dig
usikker med hensyn til fortsat brug, skal du spørge
en ekspert til råds. Henvend dig til din forhandler
eller dit serviceværksted. Undgå al brug, som du
ikke synes, du er tilstrækkeligt kvalificeret til.
• Undgå al brug, som du ikke synes, du er
tilstrækkeligt kvalificeret til.
• Brug aldrig produktet, hvis du er træt, hvis du har
drukket alkohol, eller hvis du tager medicin, som
kan påvirke dit syn, din årvågenhed, din kropskontrol
eller din dømmekraft.
• Produktet kan blive kastet voldsomt til siden,
hvis sværdspidsen kommer i kontakt med en fast
genstand. Dette kaldes kast. Et kickback kan være
så voldsomt, at produktet og/eller brugeren slynges
i en vilkårlig retning, og brugeren mister kontrollen
over produktet. Undgå at save med sværdspidsen.
• Brug aldrig produktet uden mulighed for at kunne
tilkalde hjælp i tilfælde af en ulykke.
• Hold god balance og sikkert fodfæste. Sørg for, at du
kan bevæge dig og stå sikkert. Kig efter eventuelle
forhindringer ved en uventet retræte (rødder, sten,
grene, huller, grøfter osv.). Vær meget forsigtig ved
arbejde i skrånende terræn.
• Vær yderst forsigtig ved savning i træer, som ligger
i spænd. Et spændt træ kan efter gennemsavning
svippe tilbage til sin normale stilling. Hvis du placerer
dig forkert eller lægger savsnittet det forkerte sted,
kan det betyde, at træet rammer dig eller produktet,
så du mister kontrollen. Begge omstændigheder kan
forårsage alvorlig personskade.
• Brug selen til at understøtte vægten af produktet og
gøre det lettere at håndtere.
• For Aspire P5-P4A: Hold produktet med højre eller
venstre hånd. Hold hænder og andre legemsdele
væk fra savkæden.
(Fig. 28)
• For Aspire PE5-P4A: Hold altid fast om produktet
med begge hænder. Hold produktet på højre side af
kroppen.
(Fig. 29)
• Før du fjerner uønskede materialer fra produktet,
skal du standse motoren og sørge for, at savkæden
ikke drejer rundt.
• Stands produktet, før du bevæger dig til et andet
område. Ved længere flytninger samt transporter
skal transportbeskyttelsen benyttes.
• Stil aldrig produktet ned på jorden med motoren i
drift, uden at du har det under opsyn.
• Hvis produktet kører i temperaturer under -10°C,
skal produktet og batteriet opbevares i et opvarmet
rum i mindst 24 timer, inden arbejdet påbegyndes.
• Stå aldrig direkte under en gren, der saves i. Dette
kan medføre alvorlige eller livsfarlige kvæstelser.
• Overhold de gældende sikkerhedsregler for arbejde i
nærheden af højspændingsledninger.
• Dette produkt er ikke elektrisk isoleret. Hvis
produktet kommer i kontakt med eller i nærheden
af spændingsførende ledninger, kan det resultere
i dødsfald eller alvorlige legemsskader. Elektricitet
kan overføres fra et punkt til et andet via en
såkaldt lysbue. Jo højere spændingen er, desto
længere kan elektriciteten overføres. Elektriciteten
kan også overføres gennem grene og andre
emner, specielt hvis de er våde. Hold altid en
afstand på mindst 10 m mellem produktet og
spændingsførende ledninger og/eller genstande,
som står i kontakt med disse. Hvis du skal
arbejde med kortere sikkerhedsafstand, skal du altid
kontakte det relevante elforsyningsselskab for at
sikre dig, at spændingen er slået fra, inden du
påbegynder arbejdet.
1867 - 007 - 10.01.2024
303
• En sløv savkæde kan øge risikoen for ulykker.
Personligt beskyttelsesudstyr
ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.
• Brug godkendt personligt beskyttelsesudstyr, når
du bruger produktet. Personligt beskyttelsesudstyr
udelukker ikke fuldstændigt risikoen for
personskader, men det mindsker graden af skaderne
i tilfælde af, at der skulle ske en ulykke. Lad
forhandleren hjælpe dig med at vælge det rigtige
udstyr.
• Brug en hjelm, hvis der er risiko for, at genstande
kan falde ned på dig.
(Fig. 30)
• Brug godkendt høreværn.
(Fig. 31)
• Brug godkendt øjenværn. Hvis du bruger et
ansigtsværn, skal du også bruge godkendte
beskyttelsesbriller. Godkendte beskyttelsesbriller
skal overholde den amerikanske standard ANSI
Z87.1 eller EU-standarden EN 166.
(Fig. 32)
• Brug om nødvendigt beskyttelseshandsker, f.eks.
ved montering, eftersyn og rengøring af
skæreudstyret.
(Fig. 33)
• Brug beskyttelsesstøvler eller -sko med skridsikre
såler.
(Fig. 34)
• Brug bukser med savværn.
• Brug beklædning, der er lavet af et stærkt materiale.
Brug altid kraftige lange bukser og lange ærmer.
Brug ikke løstsiddende tøj, som kan sætte sig fast
i buske og grene. Undgå smykker, shorts og åbne
sko, og gå ikke barfodet. Sæt håret op i en sikker
højde, dvs. over skulderen.
• Sørg for at have førstehjælpsudstyr ved hånden.
(Fig. 35)
Sikkerhedsanordninger på produktet
ADVARSEL:
Læs følgende
advarselsinstruktioner, inden du bruger
produktet.
I dette afsnit forklares mere om produktets
sikkerhedsfunktioner og deres formål, samt hvordan
kontrol og vedligeholdelse skal udføres for at sikre,
at de fungerer. Se anvisningerne under afsnittet
Produktoversigt på side 298
for at finde ud af, hvor disse
dele er placeret på dit produkt.
Produktets levetid kan forkortes og risikoen for ulykker
kan øges, hvis vedligeholdelsen ikke udføres korrekt,
og hvis service og/eller reparation ikke udføres fagligt
korrekt. Kontakt det nærmeste serviceværksted for at få
yderligere oplysninger.
ADVARSEL: Brug aldrig et
produkt med beskadiget sikkerhedsudstyr.
Produktets sikkerhedsudstyr skal
kontrolleres og vedligeholdes som beskrevet
i dette afsnit. Klarer produktet ikke
alle kontrollerne, skal du kontakte et
serviceværksted for at få den repareret.
BEMÆRK: Al service og reparation af
maskinen kræver specialuddannelse. Dette
gælder især maskinens sikkerhedsudstyr.
Hvis maskinen ikke klarer nogen af de
nedennævnte kontroller, skal du kontakte
dit serviceværksted. Ved at købe nogle af
vores produkter kan du være sikker på at
få en faglig korrekt reparation og service.
Hvis maskinen er købt et sted, som ikke
er en af vores serviceydende forhandlere,
skal du spørge dem efter det nærmeste
serviceværksted.
Sådan kontrolleres brugergrænsefladen Aspire P5-P4A
De grønne lysdioder (A) viser ladetilstanden. De grønne
lysdioder viser også, at produktet er tændt.
1. Tryk på ON/OFF-knappen (B), og hold den inde.
(Fig. 36)
a) Produktet er tændt, når de grønne lysdioder (A)
er tændt.
b) Produktet er slukket, når de grønne lysdioder (A)
er slukket.
2. Se
Fejlfinding på side 312
hvis advarselsindikatoren
(C) blinker.
Sådan kontrolleres låsen på strømudløseren
Låsen på strømudløseren forhindrer utilsigtet aktivering.
Når du slipper grebet om håndtaget, flyttes både
strømudløseren og låsen på strømudløseren tilbage i
deres udgangsposition.
1. For Aspire PE5-P4A: Skub låseknappen fremad.
(Fig. 37)
2. Kontrollér, at strømudløseren er låst, når
strømudløseren er i udgangsstillingen.
a) For Aspire P5-P4A: (Fig. 38)
b) For Aspire PE5-P4A: (Fig. 39)
3. Tryk på låsen på strømudløseren på den ene
side og derefter på den anden side. Sørg for, at
låsen på strømudløseren bevæger sig tilbage til
udgangspositionen.
a) For Aspire P5-P4A: (Fig. 40)
304
1867 - 007 - 10.01.2024
b) For Aspire PE5-P4A: (Fig. 41)
4. Kontrollér, at strømudløseren og låsen på
strømudløseren bevæger sig frit, og at returfjederen
fungerer korrekt.
a) For Aspire P5-P4A: (Fig. 42)
b) For Aspire PE5-P4A: (Fig. 43)
5. Start produktet, se
Drift på side 307
.
6. Kør med fuld hastighed.
7. Slip strømudløseren, og sørg for, at savkæden
standser helt.
Sikkerhedsinstruktioner til
skæreudstyret
ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.
• Brug kun de godkendte kombinationer af sværd/
savkæde og fileudstyr. Se
Vedligeholdelse på side
309
for instruktioner.
• Brug beskyttelseshandsker, når du bruger eller
udfører vedligeholdelse på savkæden. En savkæde,
der ikke bevæger sig, kan også forårsage skader.
• Hold skæretænderne korrekt filede. Overhold
instruktionerne, og brug det anbefalede ryttermål. En
savkæde, der er beskadiget eller forkert filet, øger
risikoen for ulykker.
(Fig. 44)
• Hold korrekt rytterhøjde. Følg vores instruktioner,
og brug den anbefalede rytterindstilling. Hvis
rytterindstillingen er for stor, øges risikoen for kast.
(Fig. 45)
• Sørg for, at savkæden har den korrekte spænding.
Hvis kæden ikke ligger tæt mod sværdet, kan
kæden afspores. En forkert savkædespænding øger
slitagen på sværdet, savkæden og kædedrivhjulet.
Se
Tilbehør på side 315
.
(Fig. 46)
• Udfør vedligeholdelse på skæreudstyret
regelmæssigt, og hold det korrekt smurt. Smør
savkæden før hver brug. Hvis kæden ikke er korrekt
smurt, er der øget risiko for slitage på sværdet,
savkæden og kædedrivhjulet.
(Fig. 47)
Batterisikkerhed
ADVARSEL:
Læs alle
sikkerhedsinstrukser og generelle
instruktioner. Hvis du ignorerer
sikkerhedsinstrukser og generelle
instruktioner, kan det medføre elektrisk stød,
brand og/eller alvorlig tilskadekomst. Gem
alle sikkerhedsoplysninger og generelle
instruktioner til senere brug.
• Denne sikkerhedsvejledning gælder kun for 18 V
genopladelige li-ion-batterier til POWER FOR ALL-
systemet.
• Brug kun det genopladelige batteri i produkter
fra POWER FOR ALL-systempartnere. 18 V
genopladelige batterier, der er mærket med POWER
FOR ALL, er fuldt kompatible med følgende
produkter:
Alle produkter i 18 V POWER FOR ALL-
batterisystemet.
Alle 18 V-produkter fra POWER FOR ALL-
systempartnere.
• Overhold batterianbefalingerne i
betjeningsvejledningen til dit produkt. Kun på denne
måde kan det genopladelige batteri og produktet
betjenes uden fare, og de genopladelige batterier er
beskyttet mod farlig overbelastning.
• Oplad kun batterierne ved hjælp af opladere, der
anbefales af producenten eller af POWER FOR
ALL-systempartnere. En lader, der passer til én
batteritype, kan udgøre en risiko for brand, når den
anvendes med et andet batteri.
• Batteriet leveres delvist opladet. For at sikre fuld
batterikapacitet skal du oplade batteriet helt i
opladeren, før du bruger elværktøjet første gang.
• Opbevar batteripakker utilgængeligt for børn.
• Åbn ikke batteriet. Der er risiko for kortslutning.
• I tilfælde af skader og forkert brug af batteriet kan
der forekomme dampe. Batteriet kan antænde eller
eksplodere. Sørg for, at området er godt ventileret,
og søg lægehjælp, hvis du oplever bivirkninger.
Dampene kan irritere åndedrætssystemet.
• Hvis det anvendes forkert, eller hvis batteriet bliver
beskadiget, kan der sive brandfarlig væske ud af
batteriet. Kontakt med denne væske skal undgås.
Hvis der alligevel sker utilsigtet kontakt med væsken,
skal den skylles af med vand. Hvis væsken kommer
i kontakt med øjnene, skal du søge yderligere
lægehjælp. Væske, der siver ud fra batteriet, kan
medføre irritation eller forbrænding.
• Hvis batteriet er beskadiget, kan væsken sive ud
og dække nærliggende overflader. Kontrollér de
berørte dele. Rengør disse dele, eller udskift dem
om nødvendigt.
• Batteripakken må ikke kortsluttes. Når batteripakken
ikke anvendes, skal du holde den væk fra andre
metalgenstande, såsom papir, clips, mønter, nøgler,
søm, skruer eller andre små metalgenstande, der
kan kortslutte polerne. Kortslutning af batteripolerne
kan forårsage forbrændinger eller brand.
• Batteriet kan blive beskadiget af spidse genstande
som f.eks. søm eller skruetrækkere eller af
udefrakommende kraft. Der kan opstå en intern
kortslutning, som kan få batteriet til at brænde, ryge,
eksplodere eller overophede.
• Der må aldrig udføres service på beskadigede
batteripakker. Service på batteripakker bør
kun udføres af producenten eller autoriserede
serviceudbydere.
1867 - 007 - 10.01.2024
305
• Beskyt batteriet mod varme, f.eks. mod konstant
kraftigt sollys, ild, snavs, vand og fugt. Der er risiko
for eksplosion og kortslutning.
• Brug kun batteriet i produktet, hvis
omgivelsestemperaturen er mellem -5 °C – 40 °C.
• Opbevar kun batteriet ved en omgivende temperatur
på mellem -20 °C – 50 °C. Efterlad f.eks. ikke
batteriet i din bil om sommeren. Ved temperaturer
på < 0 °C kan nogle enheder opleve strømtab.
• Oplad kun batteriet ved en omgivende temperatur
på mellem 0 °C – +35 °C. Opladning uden for dette
temperaturområde kan øge risikoen for beskadigelse
af batteriet og udgøre en brandfare.
Batteriopladersikkerhed
ADVARSEL: Læs alle
sikkerhedsinstrukser og generelle
instruktioner. Hvis du ignorerer
sikkerhedsinstrukser og generelle
instruktioner, kan det medføre elektrisk
stød, brand og/eller alvorlig tilskadekomst.
Opbevar disse instruktioner på et sikkert
sted. Brug kun opladeren, hvis du fuldt
ud kan evaluere alle funktioner og udføre
dem uden begrænsninger, eller hvis du har
modtaget tilsvarende instruktioner.
• Denne oplader er ikke beregnet til brug af børn
eller personer med fysiske, sanselige eller mentale
begrænsninger eller manglende erfaring eller viden.
Denne oplader kan bruges af børn på 8 år eller
derover og af personer, der har fysiske, sanselige
eller mentale begrænsninger eller manglende
erfaring eller viden, hvis en person, der er
ansvarlig for vedkommendes sikkerhed, overvåger
vedkommende eller har instrueret vedkommende
i sikker betjening af opladeren, og vedkommende
forstår de dermed forbundne farer. Ellers er der
risiko for betjeningsfejl og tilskadekomst.
• Overvåg børn under brug, rengøring og
vedligeholdelse. Dette sikrer, at børn ikke leger med
opladeren.
• Oplad kun 18 V POWER FOR ALL-systembatterier
med en kapacitet på 1,5 Ah og derover.
Batterispændingen skal svare til opladerens
batteriladespænding. Oplad ikke ikke-genopladelige
batterier. Ellers er der risiko for brand og eksplosion.
• Brug kun opladeren i lukkede rum, og udsæt den
ikke for våde forhold. Vand, som trænger ind i et
elværktøj, forøger risikoen for elektrisk stød.
• Hold opladeren ren. Snavs udgør en risiko for
elektrisk stød.
• Kontrollér altid opladeren, kablet og stikket før
brug. Undlad at bruge opladeren, hvis du
opdager skader. Åbn ikke opladeren selv, og
få den kun repareret af Husqvarna eller af
et autoriseret eftersalgsservicecenter, der bruger
originale reservedele. Beskadigede opladere, kabler
og stik øger risikoen for elektrisk stød.
•
Brug ikke opladeren på en let antændelig overflade
(f.eks. papir, tekstiler osv.) eller i et brandfarligt miljø.
Der er risiko for brand, fordi opladeren bliver varm
under drift.
• Tildæk ikke opladerens ventilationsåbninger. I
modsat fald kan opladeren blive overophedet og ikke
længere fungere korrekt.
• Genoplad kun med den oplader, som producenten
foreskriver. En oplader, der egner sig til en bestemt
type batteripakke, kan medføre risiko for brand, hvis
den benyttes sammen med en anden batteripakke.
• I tilfælde af skader og forkert brug af batteriet
kan der også forekomme dampe. Sørg for, at
området er godt ventileret, og søg lægehjælp,
hvis du oplever bivirkninger. Dampene kan irritere
åndedrætssystemet.
• Hvis batteriet bruges forkert, kan der sive væske
ud af det. Kontakt med denne væske skal undgås.
Hvis der alligevel sker utilsigtet kontakt med væsken,
skal den skylles af med vand. Hvis væsken kommer
i kontakt med øjnene, skal du søge yderligere
lægehjælp. Væske, der siver ud fra batteriet, kan
medføre irritation eller forbrænding.
• Produkter, der kun sælges i Storbritannien: Dit
produkt er udstyret med et BS 1363/A-godkendt
elektrisk stik med intern sikring (ASTA-godkendt
iht. BS 1362). Hvis stikket ikke passer til dine
stikkontakter, skal det afbrydes, og et passende stik
skal monteres på stedet af en autoriseret tekniker.
Det nye stik skal have samme sikringsstørrelse som
det originale stik. Det fjernede stik skal bortskaffes
for at undgå risiko for stød og må aldrig indsættes i
en stikkontakt et andet sted.
Sikkerhedsinstruktioner for
vedligeholdelse
ADVARSEL:
Læs følgende
advarselsinstruktioner, inden du udfører
vedligeholdelse på produktet.
• Fjern batteriet, inden du udfører vedligeholdelse,
anden kontrol eller samler produktet.
• Brugeren må kun udføre den form for
vedligeholdelses- og servicearbejde, der beskrives i
denne brugervejledning. Kontakt en servicetekniker
i forbindelse med større vedligeholdelses- og
serviceopgaver.
• Batteriet eller batteriopladeren må aldrig rengøres
med vand. Stærke opløsningsmidler kan beskadige
plasten.
• Hvis du ikke udfører vedligeholdelse, reduceres
levetiden for produktet og risikoen for ulykker øges.
• Der kræves særlig uddannelse til al service
og reparation, især for sikkerhedsanordninger
på produktet. Hvis ikke alle kontroller i
denne brugsanvisning er godkendt, efter du
har udført vedligeholdelse, skal du kontakte
din servicetekniker. Vi garanterer, at der er
306
1867 - 007 - 10.01.2024
professionelle reparationer og vedligeholdelse til
rådighed for dit produkt.
• Brug altid kun originale reservedele.
Montering Aspire PE5-P4A
Indledning
ADVARSEL: Læs og forstå kapitlet om
sikkerhed, før du monterer produktet.
Sådan fastgøres grensaven til
teleskopskaftet
1. Sæt grensaven (A) på teleskopskaftet (B).
Grensaven skal glide let ind i holderen på
teleskopskaftet. Gør den ikke det, er den ikke
monteret korrekt. (Fig. 48)
2. Spænd grebet (C).
Bemærk: Når grensaven er fastgjort
til teleskopskaftet, frakobles grensavens
brugergrænseflade.
Sådan justeres længden af
teleskopskaftet
1. Løsn skruehåndtaget på skaftet (A). (Fig. 49)
2. Juster akslen til en passende længde.
3. Spænd skruehåndtaget (B).
Sådan installeres krogen på væggen
• Installer krogen indendørs.
• Hold krogen væk fra sollys og ved en omgivende
temperatur på -10 °C til 70 °C.
• Installer krogen på en gips-, træ- eller betonvæg.
BEMÆRK: Sørg for, at væggen kan
bære en last på mindst 30 kg.
• Installer krogen på væggen med de 3 skruer (A).
Brug rawplugs (B), hvis det er nødvendigt.
BEMÆRK: Sørg for, at skruerne
passer til din vægtype.
a) For Aspire P5-P4A: (Fig. 50)
b) For Aspire PE5-P4A: (Fig. 51)
• Tal med din Husqvarna-servicerepræsentant for at få
oplysninger om tilgængeligt tilbehør til opbevaring af
dit produkt.
Sådan hænges produktet på krogen
• Hæng grensaven på krogen som vist på billedet.
(Fig. 52)
• Hæng stangen på krogen som vist på billedet. (Fig.
53)
Drift
Udfør en funktionskontrol, inden du
bruger produktet
1. Undersøg luftindtaget for snavs og beskadigelse.
Fjern snavs og uønsket materiale fra produktet med
en børste.
2. Spænd alle møtrikker og skruer.
3. Kontrollér, at grensaven er korrekt fastgjort.
4. Undersøg grensaven for skader, f.eks. revner.
Udskift grensaven, hvis den er beskadiget.
5. Sørg for, at dækslerne er fastgjort korrekt og ikke er
beskadiget..
6. Sørg for, at produktet fungerer korrekt.
Batteri
ADVARSEL: Inden brug af produktet
skal du læse og sætte dig ind i kapitlet
om sikkerhed. Du skal også læse og sætte
dig ind i brugervejledningen for batteriet og
batteriopladeren.
Opbevar batteriet og batteriopladeren i de korrekte
omgivende temperaturer.
Omgivelsestemperatur
Betjening af batteriet
i produktet
-5 °C – 40 °C
Opladning af batteri-
et
0 °C – 35 °C
Sådan oplades batteriet
Oplad batteriet, inden første ibrugtagning.
Bemærk: Opladning er kun mulig, når batteriets
temperatur er inden for det tilladte temperaturområde for
opladning (0 °C – 35 °C).
1867 - 007 - 10.01.2024 307
1. Tilslut strømkablet til batteriopladeren til en jordet
stikkontakt.
BEMÆRK: Sørg for, at
stikkontakten har den korrekte spænding
og frekvens.
2. Sæt batteriet i batteriopladeren. Batteriet er tilsluttet
batteriopladeren, når den grønne lysdiode blinker.
(Fig. 54)
3. Batteriet er fuldt opladet, når den grønne lysdiode på
batteriopladeren er tændt. Oplad batteriet i maks. 24
timer.
4. Tag batteriopladeren ud af stikkontakten.
BEMÆRK: Træk ikke i strømkablet.
5. Fjern batteriet fra batteriopladeren.
Lysdiode for batteristatus på batteriopladeren
Den røde lysdiode (A) og den grønne lysdiode (B) på
batteriopladeren viser batteriets ladestand. Se
Sådan
oplades batteriet på side 307
.
(Fig. 55)
Lysdiode
Batteristatus
Den grønne lysdiode blin-
ker hurtigt.
Batteriet lader op.
Den grønne lysdiode blin-
ker langsomt.
Batteriet er 80% ladet op.
Den grønne lysdiode er
tændt.
Batteriet er fuldt opladet.
Den røde lysdiode er
tændt.
Se
Fejlfinding på batterio-
pladeren på side 313
.
Den røde lysdiode blinker
hurtigt.
Se
Fejlfinding på batterio-
pladeren på side 313
.
Lysdiode for batteristatus på produktet
Når batteriet er installeret i produktet, viser lysdioderne
på produktet batteristatus.
(Fig. 56)
Lysdiode
Batteristatus
Lysdiode 1, 2 og 3
er tændt.
Fuldt opladet.
Lysdiode 1 og 2 er
tændt.
Tilstrækkeligt opladet
Lysdiode 1 er tændt. Batteriniveauet er lavt.
Lysdiode Batteristatus
Lysdiode 1 blinker. Batteriet er afladet. Batteristatu-
sindikatoren blinker. Oplad bat-
teriet. Se
Sådan oplades batte-
riet på side 307
.
Sådan tilsluttes batteriet til produktet
ADVARSEL: Brug kun
litiumionbatterier fra POWER FOR ALL
systemet P4A 18 V i produktet.
1. Kontrollér, at batteriet er fuldt opladt.
2. Sæt batteriet ind i batteriholderen på produktet.
Batteriet skal glide let ind i batterirummet. Gør det
ikke det, er det ikke monteret korrekt.
a) For Aspire P5-P4A: (Fig. 57)
b) For Aspire PE5-P4A: (Fig. 58)
3. Sæt batteriet helt ind batteriholderen. Batteriet låses
på plads, når du hører et klik.
4. Sørg for, at låsen klikker korrekt på plads.
Sådan startes produktet Aspire P5-P4A
1. Tryk på tænd/sluk-knappen på brugergrænsefladen
(A). LED-lyset tændes. (Fig. 59)
2. Tryk på låsen på strømudløseren (B) fra venstre eller
højre side, og hold strømudløseren (C) inde.
Sådan startes produktet Aspire PE5-
P4A
1. Skub låseknappen fremad. (Fig. 37)
2. Tryk på låsen på strømudløseren (A) fra venstre eller
højre side, og hold strømudløseren (B) inde. (Fig.
60)
Sådan beskæres grene
ADVARSEL:
Udvis stor forsigtighed
ved arbejde tæt på højspændingsledninger.
Faldende grene kan medføre kortslutning.
• Når det er muligt, skal du placere dig, så du kan
foretage snittet vinkelret på grenen. (Fig. 61)
• Beskær de store grene i sektioner, så du har bedre
kontrol over, hvor de falder. Vær opmærksom på, at
faldende grene kan kastes i retning af brugeren, når
de rammer jorden. (Fig. 62)
• Skær aldrig gennem det hævede område ved roden
af grenen, da dette vil forsinke helingen og øge
risikoen for svampeangreb. (Fig. 63)
• Brug stoppet ved foden af skærehovedet for at give
støtte under skæring. Dette vil hjælpe med til at
forhindre at skæreudstyret "hopper" på grenen. (Fig.
64)
308
1867 - 007 - 10.01.2024
• Lav et første snit på undersiden af grenen, før der
skæres gennem grenen. Dette vil forhindre afrivning
af bark, hvilket kan medføre langsom heling og
forårsage permanent skade på træet. Snittet må ikke
være dybere end ⅓ af grentykkelsen for at forhindre
blokering. Hold saven kørende, mens du trækker
skæreudstyret tilbage fra grenen for at undgå at det
sætter sig fast. (Fig. 65)
• Sørg for, at du har et solidt fodfæste, og at du kan
arbejde uden at blive forhindret af grene, sten og
træer.
ADVARSEL: Aktivér aldrig
strømudløseren uden at du kan se hele
skæreudstyret.
Sådan standses produktet Aspire P5-
P4A
1. Slip strømudløseren.
2. Tryk på tænd/sluk-knappen på brugergrænsefladen.
LED-lyset slukkes.
3. Tryk på udløserknappen, og træk batteriet ud. (Fig.
66)
Sådan standses produktet Aspire PE5-
P4A
1. Slip strømudløseren.
2. Tryk låseknappen til strømudløserlåsen bagud for at
låse produktet.
3. Tryk på batteriudløserknappen, og træk batteriet ud.
(Fig. 67)
4. Fjern om nødvendigt teleskopskaftet fra produktet.
Vedligeholdelse
Indledning
ADVARSEL: Læs og forstå
sikkerhedskapitlet, før du udfører
vedligeholdelsesarbejde på produktet.
ADVARSEL: Tag batteriet ud, før der
foretages vedligeholdelse af produktet.
Vedligeholdelsesskema
Vedligeholdelse Hver dag Ugentligt Månedligt
Rengør produktets udvendige overflade med
en tør klud. Brug ikke vand.
X
Sørg for, at start/stop-knappen fungerer kor-
rekt og ikke er beskadiget.
X
Kontrollér, at strømudløseren og strømudløs-
erlåsen fungerer korrekt i sikkerhedsmæssig
henseende.
X
Sørg for, at alle kontrolenheder fungerer kor-
rekt og ikke er beskadiget.
X
Hold håndtagene tørre og rene. Sørg for, at
der ikke er olie eller fedt på håndtagene.
X
Sørg for, at dækslet til savkæden ikke er be-
skadiget. Udskift dækslet til savkæden, hvis
det er beskadiget.
X
Sørg for, at skruer og møtrikker er spændt. X
Kontrollér, at udløserknapperne på batteriet
fungerer korrekt og låser batteriet på plads i
produktet.
X
1867 - 007 - 10.01.2024 309
Vedligeholdelse Hver dag Ugentligt Månedligt
Kontrollér, at batteriopladeren fungerer kor-
rekt.
X
Sørg for, at batteriet ikke er beskadiget. X
Sørg for, at batteriet er opladt. X
Sørg for, at batteriopladeren ikke er beskadi-
get.
X
Kontrollér savkæden. X
Skærp savkæden. X
Kontrollér savkædens spænding. X
Sådan smøres savkæden. X
Sørg for, at savkæden ikke drejer uden betje-
ning af strømudløseren.
X
Undersøg alle kabler, koblinger og tilslutnin-
ger. Sørg for, at den ikke er beskadiget eller
beskidt.
X
Rengør dækslet til savkæden. X
Fjern ujævnheder fra kanterne af sværdet. X
Kontrollér forbindelserne mellem batteriet og
produktet. Kontrollér forbindelserne mellem
batteriet og batteriopladeren.
X
Kontrollér, at grensaven ikke er beskadiget.
Udskift grensaven, hvis den er beskadiget.
En godkendt Husqvarna forhandler skal udføre al service på grensa-
ven.
Kontrollér kædedrivhjulet for slitage. Udskift kædedrivhjulet efter cirka 20 timers drift eller hyppigere, hvis
det er nødvendigt.
Sådan efterses klippeudstyret
1. Kontrollér, at der ikke er revner i nitter og led, og
at ingen nitter er løse. Udskift dem, hvis det er
nødvendigt. (Fig. 68)
2. Kontrollér, at savkæden er nem at bøje. Udskift
savkæden, hvis den er stiv.
3. Sammenlign savkæden med en ny savkæde for at
afgøre, om nitter og led er slidte.
4. Udskift savkæden, når den længste del af
skæretanden er mindre end 4 mm. Udskift også
kæden, hvis der er revner i skærene. (Fig. 69)
Sådan udskiftes sværdet og savkæden
1. Drej låseknappen mod uret, og afmonter
beskyttelsesdækslet (A). (Fig. 70)
2. Afmonter sværdet med savkæden fastgjort.
3. Afmonter savkæden fra sværdet.
4. Sæt en ny savkæde i rillen i sværdet.
5. Montér det nye sværd med rillen (B) på bolten (E) og
hullet (D) på sværdtappen (F).
6. Montér savkæden omkring drivhjulet (G). Sørg for,
at skæretænderne peger i retning væk fra drivhjulet
(C).
7. Monter beskyttelsesdækslet (A), og drej
låseknappen med uret.
8. Stram savkæden. Se
Sådan justerer du spændingen
på savkæden på side 311
for instruktioner.
Sådan skærpes savkæden
Information om sværdet og savkæden
ADVARSEL: Brug
beskyttelseshandsker, når du bruger eller
udfører vedligeholdelse på savkæden. En
savkæde, der ikke bevæger sig, kan også
forårsage skader.
Udskift slidte eller beskadigede sværd eller savkæder
med de kombinationer af sværd og savkæder, der
anbefales af Husqvarna. Dette er nødvendigt for
at opretholde produktets sikkerhedsfunktioner. Se
310 1867 - 007 - 10.01.2024
Tilbehør på side 315
for en liste over reservesværd og
kædekombinationer, vi anbefaler.
• Sværdets længde, tommer/cm. Oplysninger om
sværdets længde og kædetypen kan som regel
findes på den fjerne ende af sværdet.
(Fig. 71)
• Kædedeling, tommer. Afstanden mellem drivleddene
og savkæden skal justeres ind efter afstanden
mellem tænderne på sværdets næsehjul og
drivhjulet.
(Fig. 72)
• Antal drivled (stk.). Antallet af drivled bestemmes af
typen af sværd.
(Fig. 73)
• Sværdsporsbredde, tommer/mm. Sporbredden i
sværdet skal være den samme som bredden af
kædens drivled.
(Fig. 74)
• Sværdet skal flugte med produktet.
(Fig. 75)
• Drivledsbredde, mm/tommer
(Fig. 76)
Generelle oplysninger om, hvordan du filer
skæretøjet
Benyt aldrig en sløv savkæde. Hvis savkæden er sløv,
skal du påføre mere tryk for at skubbe sværdet gennem
træet. Hvis savkæden er meget sløv, er der ingen
træspåner, men savsmuld.
En skarp savkæde æder sig gennem træet, og
træspånerne bliver lange og tykke.
ADVARSEL:
Styrken af et kast øges
meget, hvis du ikke følger instruktionerne
vedrørende filing.
Bemærk: Se
Sådan filer du skæretøjet på side 311
for oplysninger om filning af savkæden.
Sådan filer du skæretøjet
1. Brug en rundfil og et ryttermål til at file
skæretænderne. (Fig. 77)
Bemærk:
Se
Tilbehør på side 315
for at få
oplysninger om, hvilke filer og ryttermål, Husqvarna
anbefaler til din savkæde.
2. Sæt ryttermålet korrekt på skæretøjet. Se
vejledningen, der leveres med ryttermålet.
3. Flyt filen fra den indvendige side af skæretænderne
og ud. Reducer trykket på trækket i savkæden. (Fig.
78)
4. Fjern materiale fra den ene side af skæretænderne.
5. Vend produktet, og fjern materiale fra den anden
side.
6. Sørg for, at alle skæretænderne har samme længde.
Sådan justerer du spændingen på
savkæden
ADVARSEL: En savkæde uden den
korrekte spænding kan løsnes fra sværdet
og forårsage alvorlig personskade eller
dødsfald.
En savkæde bliver længere, når du bruger den.
Det er vigtigt at justere spændingen på savkæden
regelmæssigt for at sikre, at den er korrekt. Undersøg
spændingen på savkæden, før du betjener produktet.
Spænd kæden så meget som muligt, men det skal være
muligt at trække kæden rundt med hånden.
Bemærk: En ny savkæde har en indkøringsperiode.
Foretag en kontrol af spændingen oftere i denne
periode.
1. Drej kædespændingsjusteringsdelen med uret for at
stramme savkæden. Stram savkæden så meget som
muligt. Den skal være tæt mod sværdet. (Fig. 79)
Bemærk: Drej justeringsdelen op (+) for
mere spænding og ned (-) for mindre spænding.
Savkæden er spændt korrekt, når du kan dreje
den let med hånden, men den sidder stramt mod
sværdet.
2. Kontrollér, at savkæden let kan trækkes rundt med
hånden, og at den ikke hænger ned fra sværdet.
(Fig. 80)
Sådan smøres skæreudstyret
ADVARSEL:
Utilstrækkelig smøring af
skæreudstyret kan resultere i savkædebrud,
hvilket kan medføre alvorlige, ja endog
livsfarlige personskader.
ADVARSEL: Brug aldrig spildolie!
Spildolie er farlig for mennesker, produktet
og for miljøet.
Savkædeolie
• Brug en savkædeolie med god klæbeevne på
kæden. Savkædeolien skal holde sin viskositet i al
slags vejr, for eksempel under en varm sommer eller
en kold vinter.
• Brug Husqvarna-kædeolie for at maksimere
savkædens levetid og for at minimere
miljøpåvirkningen. Hvis Husqvarna-savkædeolie ikke
er tilgængelig, skal du bruge en standardolie til
savkæden.
1867 - 007 - 10.01.2024
311
• I områder, hvor olie til smøring af savkæder ikke er
tilgængelig, skal du bruge X-Guard BIO-kædeolie.
• Sørg for, at savkædens smøring fungerer
korrekt. Påfyld savkædeolie, og undersøg
savkædesmøringen, hvis det er nødvendigt.
Sådan kontrolleres sværdet
1. Undersøg, om der er ujævnheder på sværdets
kanter. Fjern ujævnheder med en fil. (Fig. 81)
2. Rengør sporet på sværdet. (Fig. 82)
3. Undersøg sporet i sværdet for slitage. Udskift
sværdet, hvis det er nødvendigt. (Fig. 83)
4. Undersøg, om sværdspidsen er ujævn eller meget
slidt. (Fig. 84)
5. Drej sværdet dagligt for at forlænge dets levetid.
(Fig. 85)
Sådan rengøres produktet, batteriet og
batteriopladeren
1. Rengør produktet med en tør klud efter brug.
2. Rengør batteriet og batteriopladeren med en tør
klud. Hold batteristyresporene rene.
3. Sørg for, at polerne på batteriet og batteriladeren er
rene før brug.
4. Rengør den indvendige overflade af
beskyttelsesdækslet med en børste.
Sådan undersøges batteriet og
batteriopladeren
1. Undersøg batteriet for skader, f.eks. revner.
2. Undersøg batteriopladeren for skader, f.eks. revner.
3. Undersøg regelmæssigt, at forbindelsesledningen til
batteriopladeren er intakt, og at der ikke er revner i
den.
Fejlfinding
Brugergrænseflade Aspire P5-P4A
Problem Mulige fejl Mulig løsning
Den grønne start-
LED blinker.
Lav batterispænding. Oplad batteriet.
Den røde fejl-LED
blinker.
Overbelastning. Skæreudstyret er blokeret. Stands produk-
tet. Fjern batteriet. Rengør skæreudstyret for
uønskede materialer. Løsn kæden.
Temperaturafvigelse. Lad produktet køle ned.
Strømudløseren og startknappen trykkes ind
på én gang.
Slip strømudløseren, og tryk på startknap-
pen.
Den grønne lysdiode
og den røde lysdiode
blinker skiftevis.
Batteriet er afladet. Oplad batteriet.
Batteriet er beskadiget. Kontakt dit serviceværksted.
312 1867 - 007 - 10.01.2024
Fejlfinding på batteriopladeren
Lysdiode på batterio-
pladeren
Årsag Løsning
Den grønne lysdiode
er tændt, og den rø-
de lysdiode blinker.
Batteriet er ikke installeret korrekt
i batteriopladeren.
Tag batteriet ud af batteriopladeren, og sæt batteriet i
batteriopladeren igen.
Batteristikkene er snavsede. Rengør batteriforbindelserne.
Den omgivende temperatur er for
høj eller for lav.
Brug batteriopladeren ved temperaturer på mellem 0 °C
og +35 °C.
Batteriet er beskadiget. Udskift batteriet.
Den grønne lysdiode
og den røde lysdiode
er slukket.
Batteriopladeren er ikke korrekt
tilsluttet til stikkontakten.
Slut batteriopladeren til en stikkontakt.
Defekt stikkontakt. Slut batteriopladeren til en strømkilde med den spæn-
ding og frekvens, der fremgår af typeskiltet.
Batteriopladerens kabel er be-
skadiget.
Kontakt et godkendt serviceværksted.
Batteriopladeren er beskadiget.
Andre fejl.
Hvis der opstår andre fejl, skal du sørge for, at produktet er slukket, fjerne batteriet og
kontakte et godkendt serviceværksted.
Transport og opbevaring
Transport og opbevaring
• De medfølgende li-ion-batterier overholder
lovkravene vedrørende farligt gods.
• Overhold de særlige krav vedrørende emballage
og etiketter til kommerciel transport, herunder
tredjeparter og speditører.
• Tal med en person med specialuddannelse i farligt
materiale, før du sender produktet. Overhold alle
gældende nationale bestemmelser.
• Sæt tape på åbne kontakter, når batteriet lægges i
en pakke. Sørg for, at batteriet ikke kan bevæge sig i
pakken.
• Fjern altid batteriet ved opbevaring eller transport.
• Sæt batteriet og batteriopladeren i et rum, der er tørt
og fri for fugt og frost.
• Batteriet må ikke opbevares på steder, hvor statisk
elektricitet kan forekomme. Opbevar ikke batteriet i
en metalkasse.
• Opbevar batteriet ved temperaturer på mellem -20
°C og +50 °C og væk fra direkte sollys.
• Opbevar batteriopladeren ved temperaturer på
mellem 5 °C og 45 °C og væk fra direkte sollys.
• Brug kun batteriopladeren ved en omgivende
temperatur på mellem 0 °C og 35 °C.
• Opbevar produktet på steder, hvor temperaturen er
mellem -40 °C og +60 °C.
• Oplad batteriet 30% til 50%, før du sætter det til
opbevaring i længere tid.
• Opbevar batteriopladeren i et rum, der er lukket og
tørt.
• Hold batteriet væk fra batteriopladeren under
opbevaring. Lad ikke børn og andre ikke-
autoriserede personer røre ved udstyret. Opbevar
udstyret i et rum, der kan aflåses.
• Rengør produktet, og udfør fuld service, før du
sætter produktet til opbevaring i længere tid.
• Brug transportskærmen på produktet for at forhindre
personskader eller skader på produktet under
transport og opbevaring.
• Fastspænd produktet sikkert under transporten.
Bortskaffelse af batteriet,
batteriopladeren og produktet
Symbolet nedenfor betyder, at produktet ikke er
almindeligt husholdningsaffald. Aflever det på en
genbrugsstation til elektrisk og elektronisk udstyr. Dette
1867 - 007 - 10.01.2024 313
hjælper med at forhindre skader på miljøet og på
personer.
Kontakt lokale myndigheder, et renovationsselskab eller
din forhandler for at få flere oplysninger.
(Fig. 23)
Bemærk: Symbolet vises på produktet eller
emballagen til produktet.
Tekniske data
Tekniske data
Aspire P5-P4A Aspire PE5-P4A
Motor
Type PMDC 18V PMDC 18V
Kædehastighed, m/s 4,9 4,9
Vægt
Uden batteri, kg/lb 1,6/3,5 3,1/6,8
Støjemissioner
37
Lydeffektniveau, målt dB(A) 88 88
Lydeffektniveau, garanteret L
WA
dB(A) 91 90
Lydniveauer
38
Ækvivalent lydtrykniveau ved brugerens øre, dB(A) 75 74
Vibrationsniveauer
39
Vibrationsniveauer i håndtag målt i henhold til ISO 22867, m/s
2
Sammenklappet, forreste håndtag/bageste håndtag – 0,5/0,5
Forlænget, forreste håndtag/bageste håndtag – 0,3/0,3
Primært håndtag/ekstrahåndtag 0,8/0,4 –
Godkendte batterier
Dette produkt kan betjenes med alle POWER FOR ALL-
batterier. For at opnå den bedste ydeevne anbefales det
at bruge batterier med mindst 4.0 Ah.
Batteri P4A 18-B45 P4A 18-B72
Type Lithiumion Lithiumion
Batterikapacitet, Ah 2,5 4,0
37
Støjemissioner til omgivelserne målt som lydeffekt (L
WA
) i henhold til EF-direktiv 2000/14/EF. Forskellen
mellem garanteret og målt lydeffekt er, at den garanterede lydeffekt også omfatter spredning i måleresultatet
og variationerne mellem forskellige maskiner af samme model i henhold til direktivet 2000/14/EF.
38
Ækvivalent lydtryksniveau i henhold til ISO 22868 beregnes som den tidsvægtede energisum for forskellige
lydtryksniveauer ved forskellige driftstilstande. Typisk statistisk spredning for et ækvivalent lydtryksniveau er
en standardafvigelse på 3 dB (A).
39
Rapporterede data for ækvivalent vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på
1,5 m/s
2
.
314 1867 - 007 - 10.01.2024
Batteri P4A 18-B45 P4A 18-B72
Nominel spænding, V 18 18
Vægt, kg 0,35 0,65
Antal celler (li-ion) 5 10
Godkendte batteriopladere
Batterioplader P4A 18-C70
Indgangsspænding, V Se oplysninger om ladeeffekt.
Frekvens, Hz 50-60
Effekt, watt 70
Tilbehør
Kombinationer af sværd og savkæde
Følgende kombinationer er CE-typegodkendte.
Sværd Savkæde
Længde, tommer Deling, tommer Sporbredde, mm Type Længde, antal drivled
5 1/4" 1,1 SP11G 32
Slibning af savkæde og ryttermål
Brug det anbefalede ryttermål til at korrigere
slibningsvinkler. Vi anbefaler, at du altid bruger
det anbefalede ryttermål til at gendanne savkædens
skarphed.
Hvis du ikke ved, hvilken savkæde du har på dit produkt,
skal du kontakte din serviceforhandler.
mm mm
SP11G 3,5/9/64 60° 30° 0° 0,4/0,016 5299371-01
1867 - 007 - 10.01.2024 315
Overensstemmelseserklæring
EU-overensstemmelseserklæring
Vi, Husqvarna AB, SE‐561 82 Huskvarna, Sverige,
tlf.: +46-36-146500 erklærer under eneansvar, at det
pågældende produkt:
Beskrivelse Batteridrevet grensav og stanggrensav
Varemærke Husqvarna
Type / model Aspire P5-P4A, Aspire PE5-P4A
Identifikation Serienumrene fra 2022 og fremefter
overholder følgende EU-direktiver og bestemmelser:
Direktiv/bestemmel-
ser
Beskrivelse
2006/42/EF ”vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetisk kompatibilitet"
2011/65/EU "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr"
2000/14/EF "vedrørende støjemissioner til omgivelserne"
og at følgende standarder og/eller tekniske
specifikationer anvendes: EN 62841-1:2015/A11:2022,
EN ISO 11680-1:2021, EN ISO 12100:2010, EN
IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158,
har foretaget en frivillig EF-typegodkendelse i henhold
til maskindirektivets (2006/42/EF) artikel 12, pkt.
3b. Attesten for EF-typeafprøvning har nummer:
4815039.22006.
Anvendt overensstemmelsesvurderingsprocedure i
overensstemmelse med direktiv 2000/14/EF, bilag V.
Vedr. oplysninger om støjemission, se
Tekniske data på
side 314
.
Huskvarna, 2022-06-22
Claes Losdal, R&D Manager, Husqvarna AB
Ansvarlig for teknisk dokumentation
316 1867 - 007 - 10.01.2024
Licenser
Copyright
©
2012–2020 STMicroelectronics
Garantien dækker ikke fejl, der skyldes normal slitage,
uagtsomhed, defekt brug, uautoriserede reparationer
eller at sugeudstyret er forbundet til forkert spænding.
Alle rettigheder forbeholdes.
Videredistribution og brug i kilde- og binære former,
med eller uden ændringer, er tilladt, forudsat at følgende
betingelser er opfyldt:
• Videredistribution af kildekode skal indeholde
ovenstående meddelelse om ophavsret, denne liste
over betingelser og følgende ansvarsfraskrivelse.
• Videredistribution i binær form skal gengive
ovenstående meddelelse om ophavsret, denne liste
over betingelser og følgende ansvarsfraskrivelse
i dokumentationen og/eller andre materialer, der
leveres sammen med distributionen.
• Hverken navnet STMicroelectronics eller navnene på
deres bidragydere må benyttes til at understøtte eller
promovere produkter afledt af denne software uden
specifik forudgående skriftlig tilladelse.
DENNE SOFTWARE LEVERES AF INDEHAVERNE
AF OPHAVSRETTEN OG BIDRAGSYDERNE
"SOM DEN ER OG FOREFINDES", OG
ALLE UDTRYKKELIGE ELLER UNDERFORSTÅEDE
GARANTIER, HERUNDER, MEN IKKE BEGRÆNSET
TIL UNDERFORSTÅEDE GARANTIER FOR
SALGBARHED OG EGNETHED TIL ET
BESTEMT FORMÅL FRASKRIVES. UNDER
INGEN OMSTÆNDIGHEDER ER INDEHAVEREN
AF OPHAVSRETTEN ELLER BIDRAGSYDERNE
ANSVARLIGE FOR NOGEN DIREKTE, INDIREKTE,
TILFÆLDIGE, SÆRLIGE, EKSEMPLARISKE
ELLER FØLGESKADER (HERUNDER, MEN
IKKE BEGRÆNSET TIL ANSKAFFELSE AF
ERSTATNINGSVARER ELLER -TJENESTER, TAB
AF BRUG, DATA ELLER FORTJENESTE ELLER
DRIFTSAFBRYDELSE) UANSET ÅRSAG OG ENHVER
FORM FOR ERSTATNINGSANSVAR, UANSET OM
DET ER I KONTRAKT, OBJEKTIVT ANSVAR
ELLER SKADEVOLDENDE HANDLING (HERUNDER
FORSØMMELIGHED ELLER ANDET), DER OPSTÅR
PÅ NOGEN MÅDE FRA BRUGEN AF DENNE
SOFTWARE, SELV OM DET ER BLEVET OPLYST OM
MULIGHEDEN FOR EN SÅDAN SKADE.
Apache 2.0 licens
Copyright
©
2009-2019 Arm Limited. Alle rettigheder
forbeholdes.
Version 2.0, januar 2004 http://www.apache.org/
licenses/
VILKÅR OG BETINGELSER FOR BRUG,
REPRODUKTION OG DISTRIBUTION
1. Definitioner.
"Licens"
betyder vilkår og betingelser for brug,
reproduktion og distribution som defineret i afsnit 1
til 9 i dette dokument. "Licensgiver" betyder ejeren af
ophavsretten eller enheden, der er autoriseret af ejeren
af ophavsretten, som leverer licensen. "Juridisk enhed"
betyder samarbejdet mellem den handlende enhed
og alle andre enheder, der kontrollerer, kontrolleres
af eller er under fælles kontrol af den pågældende
enhed. I forbindelse med denne definition betyder
"kontrol" (i) evnen, direkte eller indirekte, til at forårsage
styringen eller ledelsen af en sådan enhed, uanset
om det er i henhold til kontrakt eller andet, eller (ii)
ejerskab af halvtreds procent (50 %) eller mere af de
udestående aktier, eller (iii) egentligt ejerskab af en
sådan enhed. "Du" (eller "din") betyder en individuel
eller juridisk enhed, der udøver tilladelser, som leveres
af denne licens. "Kilde"-form betyder den foretrukne
form til at foretage ændringer, herunder, men ikke
begrænset til, softwarekildekode, dokumentationskilde
og konfigurationsfiler. "Objekt"-form betyder enhver
form, der er et resultat af mekanisk transformation
eller oversættelse af en kildeformular, herunder, men
ikke begrænset til kompileret objektkode, genereret
dokumentation og konverteringer til andre medietyper.
"Arbejde" betyder arbejdet fra forfatterskabet, uanset om
det er i kilde- eller objekt-form, gjort tilgængeligt under
licensen, som angivet af en meddelelse om ophavsret,
der er inkluderet i eller vedhæftet arbejdet (der findes
et eksempel i bilaget nedenfor). "Afledte arbejder"
betyder alt arbejde, uanset om det er i kilde- eller
objektform, som er baseret på (eller afledt af) arbejdet,
og for hvilket de redaktionelle revisioner, annotationer,
uddybninger eller andre modifikationer repræsenterer
som helhed et originalt arbejde. I forbindelse med
denne licens omfatter afledte arbejder ikke arbejder,
der fortsat kan adskilles fra, eller blot sammenkædes
(eller bindes af navn) med grænsefladerne i arbejdet og
afledte arbejder deraf. "Bidrag" betyder ethvert arbejde
fra forfatterskabet, herunder den oprindelige version
af arbejdet og eventuelle ændringer eller tilføjelser til
dette arbejde eller afledte arbejder deraf, som bevidst
indsendes til licensgiver med henblik på inkludering i
arbejdet af ejeren af ophavsretten eller af en individuel
eller juridisk enhed, der er autoriseret til at indsende
på vegne af ejeren af ophavsretten. I forbindelse med
denne definition betyder "indsendt" enhver form for
elektronisk, verbal eller skriftlig kommunikation, der
sendes til licensgiveren eller dennes repræsentanter,
herunder, men ikke begrænset til kommunikation via
elektroniske mail-lister, kildekodestyringssystemer og
problemsporingssystemer, der administreres af eller
på vegne af licensgiver med det formål at diskutere
og forbedre arbejdet, men ikke kommunikation der
tydeligt er markeret eller på anden måde angivet
skriftligt af ejeren af ophavsretten som "ikke et bidrag".
"Bidragyder" betyder licensgiver og enhver individuel
eller juridisk enhed, på hvis vegne et bidrag er modtaget
af licensgiver og efterfølgende indarbejdet i arbejdet.
1867 - 007 - 10.01.2024
317
2. Tildeling af Copyright-licens.
I henhold til vilkårene og betingelserne i denne
licens giver hver bidragyder dig hermed en evig,
verdensomspændende, ikke-eksklusiv, vederlagsfri,
royaltyfri, uigenkaldelig copyright-licens til at
reproducere, forberede afledte arbejder af, offentligt
vise, offentligt udføre, viderelicensere og distribuere
arbejdet og sådanne afledte arbejder i kilde- eller objekt-
form.
3. Tildeling af patentlicens.
I henhold til vilkårene og betingelserne i denne
licens giver hver bidragyder dig hermed en evig,
verdensomspændende, ikke-eksklusiv, vederlagsfri,
royaltyfri, uigenkaldelig (undtagen som anført i dette
afsnit) patentlicens til at fremstille, få udført, anvende,
tilbyde at sælge, sælge, importere og på anden
måde overføre arbejdet, hvor en sådan licens kun
gælder for de patentkrav, som en sådan bidragyder
har licens til, og som nødvendigvis krænkes af
deres bidrag alene eller ved at kombinere deres
bidrag med det arbejde, som sådanne bidrag blev
indsendt til. Hvis du indleder en patentretssag mod
en enhed (herunder en modfordring eller et modkrav
i en retssag) med påstand om, at arbejdet eller
et bidrag, der er inkorporeret i arbejdet, udgør en
direkte eller medvirkende patentkrænkelse, ophører alle
patentlicenser, der er givet til dig i henhold til denne
licens for det pågældende arbejde fra den dato, hvor en
sådan retssag er indbragt.
4. Videredistribution.
Du må reproducere og distribuere kopier af arbejdet
eller afledte værker deraf i ethvert medie med eller uden
ændringer og i kilde- eller objektform, forudsat at du
opfylder følgende betingelser:
• Du skal give alle andre modtagere af arbejdet eller
afledte arbejder en kopi af denne licens, og
• Du skal sørge for, at alle ændrede filer indeholder
fremtrædende meddelelser om, at du har ændret
filerne. Og du skal bevare i kildeform af ethvert
afledt værk, som du distribuerer, alle ophavsrets-,
patent-, varemærke- og tilskrivningsmeddelelser fra
kildeformen af arbejdet, undtagen de meddelelser
der ikke vedrører nogen del af de afledte arbejder.
• Hvis arbejdet omfatter en
"MEDDELELSETEKSTFIL" som en del af dets
distribution, så skal alle afledte værker, som
du distribuerer inkludere en læsbar kopi af
de tilføjede meddelelser indeholdt i en sådan
MEDDELELSESFIL, eksklusive de meddelelser der
ikke vedrører nogen del af de afledte arbejder,
på mindst ét af følgende steder: Inden for en
MEDDELELSTEKSTFIL, der distribueres som en
del af de afledte arbejder, inden for kildeform eller
dokumentation, hvis den leveres sammen med de
afledte arbejder eller inden for en visning genereret
af de afledte arbejder, hvis og hvor sådanne
meddelelser fra tredjeparter normalt vises. Indholdet
af MEDDELELSESFILEN er kun til orientering og
ændrer ikke licensen. Du kan tilføje dine egne
tilskrivningsmeddelelser i afledte arbejder, som du
distribuerer ved siden af eller som et tillæg til
MEDDELELSTEKSTEN fra arbejdet, forudsat at
sådanne yderligere tilføjede meddelelser ikke kan
fortolkes som modificering af licensen. Du kan
tilføje din egen erklæring om ophavsret til dine
ændringer, og du kan tilbyde yderligere eller andre
licensvilkår og -betingelser for brug, reproduktion
eller distribution af dine modifikationer eller for
ethvert sådant afledt værk som helhed, forudsat
at din brug, gengivelse og distribution af arbejdet
overholder de øvrige betingelserne i denne licens.
5. Indsendelse af bidrag.
Medmindre du udtrykkeligt angiver andet, skal ethvert
bidrag, som du tilsigtet indsender til licensgiver med
henblik på inklusion i arbejdet, være underlagt vilkårene
og betingelserne i denne licens uden yderligere vilkår
eller betingelser. Uanset ovenstående vil intet heri
erstatte eller ændre vilkårene i en separat licensaftale,
som du måtte have indgået med licensgiver vedrørende
sådanne bidrag.
6. Varemærker.
Denne licens giver ikke tilladelse til at
bruge licensgiverens handelsnavne, varemærker,
servicemærker eller produktnavne, medmindre det
er nødvendigt for rimelig og sædvanlig brug til at
beskrive arbejdets oprindelse og reproducere indholdet
af MEDDELELSESFILEN.
7. Garantifraskrivelse.
Medmindre det kræves af gældende lovgivning eller er
aftalt skriftligt, leverer licensgiveren arbejdet (og hver
bidragyder leverer sine bidrag) på en "SOM DET ER
OG FOREFINDES"-BASIS UDEN GARANTIER ELLER
BETINGELSER AF NOGEN ART hverken udtrykkelige
eller underforståede herunder og uden begrænsninger
garantier eller betingelser for ADKOMST, IKKE-
KRÆNKELSE, SALGBARHED ELLER EGNETHED
TIL ET BESTEMT FORMÅL. Du alene er ansvarlig
for at afgøre, om det er hensigtsmæssigt at bruge
eller omfordele arbejdet og påtage dig eventuelle
risici i forbindelse med din udøvelse af tilladelser
i henhold til denne licens. 8. Ansvarsbegrænsning.
Under ingen omstændigheder og under ingen juridisk
form uanset om det er uden for kontrakt (herunder
forsømmelighed) kontrakt eller andet, medmindre det
kræves af gældende lov (f.eks. forsætlige og groft
uagtsomme handlinger) eller aftalt skriftligt, er enhver
bidragyder ansvarlig over for dig for skader, herunder
direkte, indirekte, særlige, tilfældige eller følgeskader af
nogen art, der opstår som følge af denne licens eller
som følge af brug eller manglende evne til at bruge
arbejdet (herunder, men ikke begrænset til skader som
følge af tab af goodwill, driftsstop, computerfejl eller
fejlfunktioner eller alle andre kommercielle skader eller
tab), selv hvis en sådan bidragyder er blevet informeret
om muligheden for sådanne skader.
318
1867 - 007 - 10.01.2024
9. Accept af garanti eller yderligere ansvar.
I forbindelse med omfordeling af arbejdet eller afledte
arbejder deraf kan du vælge at tilbyde og opkræve
et gebyr for, accept af support, garanti, erstatning
eller andre ansvarsforpligtelser og/eller rettigheder i
overensstemmelse med denne licens. Men når du
accepterer sådanne forpligtelser, må du kun handle på
dine egne vegne og dit eget ansvar, ikke på vegne
af nogen anden bidragyder, og kun hvis du accepterer
at skadesløsholde, forsvare og holde hver bidragyder
skadesløs for ethvert ansvar, som pådrages af, eller
krav der fremsættes mod en sådan bidragyder på grund
af din accept af en sådan garanti eller yderligere ansvar.
OPHØR AF VILKÅR OG BETINGELSER
1867 - 007 - 10.01.2024 319
INNHOLD
Innledning................................................................... 320
Sikkerhet.....................................................................322
Montering Aspire PE5-P4A.........................................329
Drift............................................................................. 329
Vedlikehold................................................................. 331
Feilsøking................................................................... 334
Transport og oppbevaring...........................................335
Tekniske data............................................................. 335
Tilbehør.......................................................................336
Samsvarserklæring.....................................................338
Lisenser...................................................................... 339
Innledning
Produktbeskrivelse
Produktet Husqvarna Aspire P5-P4A er en batteridrevet
saks.
Produktet Husqvarna Aspire PE5-P4A er en
batteridrevet grenkutter med teleskopfunksjon.
Det pågår et kontinuerlig arbeid for å øke
sikkerheten og effektiviteten din under bruk. Kontakt
serviceforhandleren din for mer informasjon.
Bruksområder
Bruk produktet å kappe grener og kvister. Ikke bruk
produktet til andre oppgaver.
Hurtigveiledning
Skann QR-koden for å få råd om hvordan du bruker
produktet.
(Fig. 27)
Produktoversikt
(Fig. 1)
1. Saks
2. Beskyttelse for sagkjede
3. Sverd
4. Låseknott for beskyttelsesdeksel
5. Kraftutløsersperre, saks
6. Kraftutløser, saks
7. Brukergrensesnitt
8. Hovedhåndtak, saks
9. Batteri
10. Låseknott for saks
11. Riggrør
12. Teleskopfunksjon
13. Låseknapp
14. Kraftutløser, grenkutter
15. Kraftutløsersperre, grenkutter
16. Batteriutløserknapp
17. Kobling
18. Batterilader
19. Strøm på- og varsellampe
20. Transportbeskyttelse
21. Bruksanvisning
22. Krok for saks, skruer og veggplugger
23. Krok for grenkutter, skruer og veggplugger
24. Bio-kjedeolje
25. Unbrakonøkkel
Symboler på produktet
(Fig. 2)
ADVARSEL: Dette produktet kan være
farlig og føre til alvorlig personskade
eller død for brukeren eller andre. Vær
forsiktig, og bruk produktet riktig.
(Fig. 3)
Les bruksanvisningen nøye, og forsikre
deg om at du forstår instruksjonene før du
bruker produktet.
(Fig. 4)
For Aspire P5-P4A: Bruk godkjent
øyevern.
(Fig. 5)
For Aspire PE5-P4A: Bruk vernehjelm
på steder der gjenstander kan falle ned
på deg. Bruk godkjent hørselsvern. Bruk
godkjent øyevern.
(Fig. 6)
Bruk godkjente vernehansker.
(Fig. 7)
Bruk kraftige, sklisikre støvler. (Gjelder
kun for grenkutteren.)
(Fig. 8)
Direktestrøm.
(Fig. 9)
Nominell spenning, V
(Fig. 10)
Må ikke utsettes for regn.
(Fig. 11)
Påfylling av kjedeolje.
320 1867 - 007 - 10.01.2024
(Fig. 12)
Rotasjonsretning, sagkjede.
(Fig. 13)
Fare for personskade. Hold hendene unna
sagkjedet.
(Fig. 14)
Drei til venstre for å løsne knotten, drei til
høyre for å stramme knotten.
(Fig. 15)
Dette produktet samsvarer med gjeldende
EU-direktiver.
(Fig. 16)
Dette produktet samsvarer med gjeldende
britiske direktiver.
(Fig. 17)
Støyutslipp til omgivelsene som i EU-
direktiver og forskrifter, britiske direktiver
og forskrifter og New South Wales-
forskriften «Protection of the Environment
Operations (Noise Control) Regulation
2017». Garantert lydeffektnivå for
produktet er angitt under Tekniske data
på side
Tekniske data på side 335
og på
etiketten.
(Fig. 18)
Produktet og produktemballasjen er
ikke restavfall. Resirkuler det på et
gjenvinningsanlegg for elektrisk og
elektronisk utstyr.
(Fig. 21) Dette produktet er ikke elektrisk isolert. Hvis produktet kommer i kontakt med
eller i nærheten av spenningsførende ledninger, kan dette føre til dødsfall eller
alvorlig personskade. Elektrisitet kan overføres fra ett punkt til et annet med en
såkalt spenningsbue. Jo høyere spenningen er, desto lengre vei kan elektrisiteten
overføres. Elektrisitet kan også overføres gjennom grener og andre gjenstander,
spesielt dersom de er våte. Hold alltid en avstand på minst 10meter mellom
produktet og spenningsførende ledninger og/eller eventuelle gjenstander som
berører dem. Hvis du må arbeide med kortere sikkerhetsavstand, må du alltid
kontakte det aktuelle kraftselskapet for å sikre at strømmen er avslått før du
påbegynner arbeidet.
Hold alltid mennesker og dyr på minst 15meters avstand fra produktet. (Gjelder
kun for grenkutteren.)
(Fig. 22) Typeskiltet eller laseravtrykket viser serienummeret. yyyy er produksjonsåret, og
ww er produksjonsuken.
Merk: Øvrige symboler/klistremerker på produktet
gjelder spesifikke krav for sertifiseringer på visse
markeder.
Symboler på batteriet eller
batteriladeren
(Fig. 23)
Lever dette produk-
tet til et gjenvinnings-
anlegg for elektrisk
og elektronisk utstyr.
(Gjelder kun Europa)
(Fig. 24) Bruk batteriet kun i
produkter fra POWER
FOR ALL systempart-
nere.
(Fig. 25) Beskytt batteriet mot varme, f.eks. kon-
tinuerlig, kraftig sollys, og mot brann,
smuss, vann og fuktighet. Det er fare for
eksplosjon og kortslutning.
(Fig. 26)
(Fig. 19)
Batteriladeren skal bare brukes og
oppbevares innendørs.
(Fig. 20)
Dobbeltisolert.
Skader på produktet
Vi er ikke ansvarlige for skader på produktet vårt hvis:
• Produktet er reparert på feil måte.
• Produktet er reparert med deler som ikke kommer
fra produsenten eller som ikke er godkjent av
produsenten.
• Produktet har et tilbehør som ikke kommer
fra produsenten eller som ikke er godkjent av
produsenten.
• Produktet er ikke reparert på et godkjent
servicesenter eller av en godkjent aktør.
Produsent
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
1867 - 007 - 10.01.2024 321
Sikkerhet
Sikkerhetsdefinisjoner
Advarsler, oppfordringer og merknader brukes for å
understreke spesielt viktige deler av bruksanvisningen.
ADVARSEL: Brukes hvis det er fare
for personskade eller død for brukeren
eller andre personer om instruksjonene i
håndboken ikke følges.
OBS: Brukes hvis det er fare for skade på
produktet, annet materiell eller nærliggende
områder om instruksjonene i håndboken
ikke følges.
Merk: Brukes for å gi mer nødvendig informasjon for
en spesifikk situasjon.
Generelle sikkerhetsadvarsler for
motorredskaper
ADVARSEL: Les alle
sikkerhetsadvarsler og instruksjoner. Hvis du
ikke følger advarslene og instruksjonene,
kan det føre til elektrisk støt, brann og/eller
alvorlig personskade.
Merk: Ta vare på alle advarsler og instruksjoner
for fremtidig bruk. Begrepet «el-verktøy» i advarslene
referer til elektrisk verktøy som drives av nettstrøm (med
ledning) eller batteri (uten ledning).
Sikkerhet i arbeidsområdet
• Hold arbeidsområdet rent og godt opplyst. Rot og
dårlig opplyste områder kan lett føre til ulykker.
• Bruk ikke el-verktøy i eksplosiv atmosfære, for
eksempel der det finnes brennbare væsker, gasser
eller støv. El-verktøy danner gnister som kan
antenne støv eller gasser.
• Hold barn og andre tilskuere på avstand når el-
verktøyet er i bruk. Distraksjoner kan føre til at du
mister kontrollen.
El-sikkerhet
• Støpselet til elektroverktøyet må passe til
stikkontakten. Du må aldri modifisere støpselet på
noen måte. Adapterplugger må ikke brukes sammen
med et jordet elektroverktøy. Når støpselet ikke er
modifisert og stikkontakten passer, vil dette redusere
faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, for
eksempel rør, radiatorer, komfyrer og kjøleskap.
Faren for elektrisk støt øker hvis kroppen til brukeren
er jordet.
• Elektroverktøy må ikke utsettes for regn
eller fuktighet. Hvis det kommer vann inn i
elektroverktøyet øker faren for elektrisk støt.
• Ledningen må håndteres forsiktig. Bruk aldri
ledningen til å bære eller trekke noe, eller til å trekke
ut støpselet til elektroverktøyet. Hold ledningen unna
varme, olje, skarpe kanter og bevegelige deler.
Skadde eller sammenflokete ledninger øker faren for
elektrisk støt.
• Når elektroverktøyet brukes utendørs, må det brukes
en skjøteledning som er egnet for bruk utendørs.
Bruk av ledning for utendørs bruk reduserer faren for
elektrisk støt.
• Hvis el-verktøyet må brukes på et fuktig sted, må
det anvendes en strømforsyning som er beskyttet
mot jordfeil/overbelastning. Bruk av jordfeilbryter
reduserer faren for elektrisk støt.
Personlig sikkerhet
• Fare! Må ikke brukes i nærheten av elektriske
kraftlinjer.Enheten er ikke utviklet for å beskytte
mot elektrisk støt dersom det oppstår kontakt
med overhengende elektriske ledninger. Se lokale
forskrifter for sikker avstand til overhengende
elektriske kraftlinjer og sikre at arbeidsstillingen er
trygg før du bruker grenkutteren med sagkjede.
• Vær oppmerksom, følg med på det du gjør, og bruk
sunn fornuft når du bruker elektroverktøyet. Ikke
bruk et elektrisk verktøy hvis du er trett eller påvirket
av narkotika, alkohol eller legemidler. Et øyeblikks
uoppmerksomhet ved bruk av elektroverktøy kan
føre til alvorlig personskade.
• Bruk personlig verneutstyr. Bruk alltid vernebriller.
Bruk av verneutstyr som støvmaske, vernesko med
antisklisåle, hjelm og hørselvern der det kreves,
reduserer faren for personskade.
• Unngå utilsiktet oppstart. Forsikre deg om at
bryteren står i AV-stillingen før du kobler til
strømforsyningen og/eller batteripakken, tar opp
verktøyet eller bærer verktøyet. Hvis du bærer
verktøyet med en finger på bryteren eller med
elektroverktøyet påslått, kan dette lett føre til ulykker.
• Fjern eventuelle justeringsnøkler før du slår på
elektroverktøyet. En nøkkel som sitter på en
roterende del av elektroverktøyet, kan føre til
personskade.
• Ikke strekk deg for langt. Hold alltid føttene på
bakken og en balansert stilling. Dette gir deg bedre
kontroll over elektroverktøyet i uventede situasjoner.
• Bruk egnede klær. Bruk ikke løstsittende klær eller
smykker. Hold hår, klær og hansker borte fra
bevegelige deler. Løstsittende klær, smykker eller
langt hår kan sette seg fast i bevegelige deler.
322
1867 - 007 - 10.01.2024
• Hvis apparatet er forsynt med tilkobling for støvsuger
eller oppsamler, må du forsikre deg om at disse
er riktig tilkoblet og brukes på riktig måte. Bruk av
støvoppsamler kan redusere faren for støvrelaterte
skader.
• Selv om du har lang erfaring med bruk av
elektroverktøy, må du ikke bli uforsiktig eller ignorere
sikkerhetsreglene. En uforsiktig handling kan føre
til alvorlig personskade i løpet av en brøkdel av et
sekund.
• Vibrasjonsnivået under faktisk bruk av det
motoriserte redskapet kan avvike fra den oppgitte
totalverdien, avhengig av hvordan redskapet brukes.
Brukeren må treffe sikkerhetstiltak for å beskytte
seg, basert på et anslag av eksponeringen under de
faktiske bruksforholdene (med hensyn til alle deler
av operasjonssyklusen, for eksempel når verktøyet
slås av og når det går på tomgang).
Bruk og vedlikehold av elektroverktøy
• Bruk ikke makt på elektroverktøyet. Bruk riktig
elektroverktøy for arbeidet som skal utføres. Riktig
elektroverktøy gjør jobben på en bedre og sikrere
måte i den hastigheten det er konstruert for.
• Bruk ikke elektroverktøyet hvis bryteren ikke lar
seg slå på og av. Elektroverktøy som ikke kan
kontrolleres med bryteren, er farlig, og må repareres.
• Koble pluggen fra strømforsyningen og/eller
batteripakken fra elektroverktøyet før du foretar
justeringer, skifter tilbehør eller oppbevarer
elektroverktøyet. Slike forebyggende sikkerhetstiltak
reduserer faren for at elektroverktøyet starter ved et
uhell.
• Elektroverktøy som ikke er i bruk, må oppbevares
utilgjengelig for barn. La ikke elektroverktøyet brukes
av personer som ikke er kjent med elektroverktøyet
eller disse instruksjonene. Elektroverktøy er farlige
når de brukes av uerfarne brukere.
• Vedlikehold av elektroverktøy. Kontroller justeringen
av bevegelige deler, samt at de ikke sitter
fast. Kontroller at det ikke finnes ødelagte deler
eller andre feil som kan påvirke bruken av
elektroverktøyet. Hvis elektroverktøyet er skadet, må
det repareres før bruk. Mange ulykker forårsakes av
dårlig vedlikeholdt elektroverktøy.
• Hold skjæreverktøy skarpe og rene. Riktig
vedlikeholdte skjæreverktøy med skarpe
skjærekanter har mindre fare for å sette seg fast, og
er lettere å kontrollere.
• Bruk elektroverktøyet, tilbehør og verktøybits osv.
i henhold til disse instruksjonene, og i forhold til
arbeidsforholdene og arbeidet som skal utføres.
Bruk av elektroverktøy til andre oppgaver enn dem
de er laget for, kan føre til farlige situasjoner.
• Hold håndtakene og gripeflatene tørre, rene og frie
for olje og fett. Glatte håndtak og gripeflater gjør
trygg håndtering og kontroll av verktøyet i uventede
situasjoner umulig.
Bruk og pleie av batteriverktøy
• Må bare lades med laderen som er spesifisert av
produsenten. En lader som passer til én batteripakke
kan skape brannfare hvis den brukes med en annen
batteripakke.
• Bruk elektriske verktøy bare med spesielt designede
batteripakker. Bruk av andre batteripakker kan
medføre fare for personskade og brann.
• Når batteriet ikke er i bruk, må det holdes
unna andre metallgjenstander som binders,
mynter, nøkler, spiker, skruer og andre små
metallgjenstander som kan danne en forbindelse fra
den ene batteripolen til den andre. Kortslutning av
batteripolene kan føre til forbrenning eller brann.
• Hvis batteriet utsettes for store påkjenninger, kan det
komme væske ut av det. Unngå i så fall kontakt med
denne væsken. Skyll med vann hvis kontakt oppstår
ved et uhell. Hvis du får væske i øynene, kontakt
lege øyeblikkelig. Væske som kommer ut av batteriet
kan forårsake irritasjon eller forbrenninger.
• Ikke bruk batteripakken eller verktøyet hvis det er
skadet eller endret. Skadede eller endrede batterier
kan ha en uforutsigbar adferd, noe som kan føre til
brann, eksplosjoner eller personskader.
• Ikke eksponer en batteripakke eller et verktøy for
brann eller for høy temperatur. Eksponering for
flammer eller temperaturer over 130°C (266 °F) kan
føre til eksplosjon.
• Følg alle instruksjoner for lading, og ikke
lad batteripakken eller verktøyet utenfor
temperaturområdet som er angitt i instruksjonene.
Lading på feil måte eller ved temperaturer utenfor
det angitte området kan påføre batteriet skade og
øke faren for brann.
Service
• La en kvalifisert tekniker/reparatør utføre service,
og gjøre eventuelle utskiftninger kun med identiske
reservedeler. Dette sikrer at elektroverktøyets
sikkerhet opprettholdes.
• Utfør aldri service på skadede batteripakker. Service
av batteripakker skal kun utføres av produsenten
eller autoriserte serviceleverandører.
Sikkerhetsadvarsler for grenkutteren –
personlig sikkerhet
• Hold alle deler av kroppen unna sagkjedet når
grenkutteren er i bruk. Kontroller at sagkjedet ikke
berører noe før du starter grenkutteren. Et øyeblikks
uoppmerksomhet mens du bruker grenkutteren kan
føre til at klær eller kroppsdeler setter seg fast i
sagkjedet.
• Hold alltid grenkutteren med høyre hånd på
det bakerste håndtaket og venstre hånd på det
fremste håndtaket. Motorsagen må aldri holdes med
hendene i motsatt posisjon. Dette øker faren for
personskade.
• Hold grenkutteren bare i den isolerte gripeflaten.
Sagkjedet kan komme i kontakt med skjulte
1867 - 007 - 10.01.2024
323
ledninger eller sin egen ledning. Sagkjeder som
kommer i kontakt med en strømførende ledning,
kan gjøre blottlagte metalldeler på grenkutteren
strømførende, og dette kan gi brukeren elektrisk
støt.
• Bruk øyevern. Det anbefales å bruke ytterligere
verneutstyr til ører, hode, hender, bein og føtter.
Egnet verneutstyr reduserer faren for å bli skadet
av flygende gjenstander eller utilsiktet kontakt med
sagkjedet.
• Sørg for at du alltid står støtt, og bruk motorsagen
bare mens du står på fast, sikkert og flatt underlag.
Glatte eller ustabile underlag kan føre til at du mister
balansen eller mister kontrollen over grenkutteren.
• Når du sager i treverk som står i spenn, må du være
oppmerksom på at treverket kan bevege seg og at
grenkutteren kan kastes tilbake. Når spenningen i
trefibrene utløses, kan trevirket som står i spenn,
treffe brukeren og/eller føre til at grenkutteren
kommer ut av kontroll.
• Vær ekstremt forsiktig ved saging i busker og
ungtrær. Det tynne materialet kan sette seg fast i
grenkutteren og bli slynget mot deg, eller føre til at
du mister balansen.
• Følg instruksjonene for smøring, kjedestramming og
utskifting av sverd og kjede. Kjedet kan ryke, og
faren for kast økes hvis kjedet ikke er riktig strammet
og smurt.
• Bær grenkutteren i det fremre håndtaket med
grenkutteren avslått og vendt bort fra kroppen.
Sverddekselet må alltid være montert ved transport
eller lagring av grenkutteren. Riktig håndtering av
grenkutteren reduserer faren for utilsiktet kontakt
med det roterende sagkjedet.
• Sag bare i tre. Grenkutteren må ikke brukes til
andre formål enn den er ment for. Grenkutteren må
for eksempel ikke brukes til å sage i metall, plast,
murverk eller andre byggematerialer enn tre. Hvis
grenkutteren brukes til andre formål enn den er ment
for, kan det oppstå farlige situasjoner.
• Hold håndtakene tørre, rene og frie for olje og fett.
Fettete eller oljete håndtak er glatte, og kan føre til at
du mister kontrollen.
• Ikke forsøk å felle et tre før du har forståelse av
farene og hvordan de kan unngås. Det kan oppstå
alvorlig personskade på brukeren eller tilskuere
under felling av trær.
• Denne grenkutteren er ikke ment for trefelling.Bruk
av grenkutter til andre formål enn den er ment for,
kan føre til alvorlig personskade på brukeren eller
tilskuere.
• Vi anbefaler sterkt at førstegangsbrukere øver på å
sage stammer i en sagbukk.
Generelle sikkerhetsadvarsler for grenkutter
Følg alle instruksjonene når du fjerner fastkjørt materiale
fra, oppbevarer eller vedlikeholder grenkutteren. Sørg
for at bryteren er av og batteripakken tatt av. Hvis
grenkutteren aktiveres uventet mens du fjerner fastkjørt
materiale eller utfører vedlikehold, kan det føre til
alvorlig personskade.
Generelle sikkerhetsinstruksjoner
ADVARSEL: Les de følgende
advarselsinstruksjonene før du bruker
produktet.
• Ta alltid ut batteriet for å forhindre at produktet
startes ved et uhell.
• Dette produktet er et farlig verktøy hvis du ikke er
forsiktig, eller hvis du bruker produktet på feil måte.
Dette produktet kan føre til alvorlig personskade eller
død for operatøren eller andre.
• Ikke bruk produktet hvis det er endret fra den
opprinnelige spesifikasjonen. Ikke endre en del av
produktet uten godkjenning fra produsenten. Bruk
bare reservedeler som er godkjent av produsenten.
Personskade eller død er mulige konsekvenser av
feil vedlikehold.
• Kontroller produktet før bruk. Se
Sikkerhetsutstyr
på produktet på side 326
og
Vedlikehold på side
331
. Ikke bruk et produkt som er skadet eller ikke
fungerer som det skal. Utfør sikkerhetskontrollene,
og følg vedlikeholds- og serviceinstruksjonene i
denne bruksanvisningen.
• Barn må holdes under oppsyn for å sikre at de ikke
leker med produktet. Produktet og/eller batteriet må
aldri brukes av barn eller personer som ikke har fått
opplæring i bruken av det. Aldersgrense for bruk kan
være underlagt lokale bestemmelser.
• Oppbevar produktet på et låst sted for å hindre
tilgang for barn eller personer som ikke er godkjent.
• Oppbevar produktet utilgjengelig for barn.
• Den opprinnelige konstruksjonen til produktet må
ikke under noen omstendigheter endres uten
tillatelse fra produsenten. Bruk alltid originalt
tilbehør. Uautoriserte endringer og/eller tilleggsutstyr
kan medføre alvorlige skader eller dødsfall for
brukeren eller andre.
Merk:
Bruken kan være regulert av nasjonal eller lokal
lovgivning. Følg gjeldende lovgivning.
Sikkerhetsinstruksjoner for drift
ADVARSEL:
Les og følg de følgende
advarselinstruksjonene før du begynner å
bruke produktet.
• Sørg for at ingen mennesker eller dyr kommer
nærmere enn 15m (50fot) unna mens du arbeider.
Når flere brukere arbeider på samme område, skal
sikkerhetsavstanden mellom brukerne være på minst
15meter. Ellers det fare for alvorlig personskade.
Stopp produktet øyeblikkelig hvis noen kommer
nærmere. Sving aldri produktet rundt uten først å
324
1867 - 007 - 10.01.2024
ha kontrollert bakover at ingen befinner seg innenfor
sikkerhetssonen.
• Bruk aldri produktet i dårlig vær, for eksempel i
tett tåke, kraftig regn, sterk vind, kraftig kulde osv.
Ekstremt varmt vær kan føre til at produktet blir
overopphetet. Arbeid i dårlig vær er slitsomt og
kan skape farlige omstendigheter, for eksempel glatt
underlag, påvirkning av treets fallretning osv.
• La aldri barn bruke eller oppholde seg i nærheten av
produktet. Siden produktet er lett å starte, kan barn
starte det hvis de ikke holdes under oppsyn. Dette
kan medføre risiko for alvorlig personskade. Batteriet
må kobles fra når produktet ikke er under oppsyn.
• Sørg for at mennesker, dyr eller annet ikke kan
påvirke kontrollen av produktet, og at de ikke
kommer i kontakt med skjæreutstyret eller løse
gjenstander som slynges ut av skjæreutstyret.
• Vær alltid oppmerksom på varselsignaler eller tilrop
ved bruk av hørselsvern. Ta alltid av hørselvernet så
snart produktet stopper.
• Overeksponering for vibrasjoner kan føre til
blodkar- eller nerveskader hos personer som
har dårlig blodsirkulasjon. Oppsøk lege hvis du
opplever fysiske symptomer som kan relateres til
overeksponering for vibrasjoner. Eksempel på slike
symptomer er dovning, manglende følelse, «kiling»,
«stikk», smerte, manglende eller redusert styrke,
forandringer i hudens farge eller overflate. Disse
symptomene opptrer vanligvis i fingre, hender eller
håndledd.
• Skjæreutstyr må ikke under noen omstendigheter
brukes uten at godkjent beskyttelse er montert. Hvis
feil eller defekt beskyttelse er montert, kan dette
forårsake alvorlig personskade.
• Stopp alltid produktet, ta ut batteriet, og kontroller
at skjæreutstyret har stanset helt, før du begynner
å gjøre noe arbeid på produktet. Avvik fra
filingsinstruksjonene gir en betydelig større risiko for
kast.
• Når du kommer ut for en situasjon som gjør deg
usikker på fortsatt bruk, skal du rådføre deg med
en ekspert. Henvend deg til din forhandler eller ditt
serviceverksted. Unngå all bruk som du ikke føler
deg kvalifisert til.
• Unngå all bruk som du ikke føler deg kvalifisert til.
• Bruk aldri produktet hvis du er sliten, har drukket
alkohol eller bruker medisiner som kan påvirke syn,
vurderingsevne eller kroppskontroll.
• Produktet kan bli kastet til siden med voldsom
kraft hvis sverdspissen kommer i kontakt med en
fast gjenstand. Dette kalles kast. Et kast kan være
kraftig nok til å forårsake at produktet eller brukeren
presses den ene eller andre veien, slik at brukeren
mister kontrollen over produktet. Unngå å sage med
sverdspissen.
• Bruk aldri produktet uten mulighet til å kunne påkalle
hjelp ved en ulykke.
• Ha god balanse og sikkert fotfeste. Sørg for at du
kan gå og stå sikkert. Se etter eventuelle hindre
ved uventet forflytting (røtter, steiner, greiner, groper,
forhøyninger osv.). Vær meget forsiktig ved arbeid i
skrånende terreng.
• Vær ytterst forsiktig ved saging i trær som står
i spenn. Et spent tre kan både før og etter
gjennomsaging sprette tilbake til normalstilling. Hvis
du plasserer deg feil eller sager feil sted på treet,
kan det føre til at treet treffer deg eller produktet
slik at du mister kontrollen. I begge tilfeller kan det
medføre alvorlig personskade.
• Bruk selen til å støtte vekten av produktet og gjøre
det enklere å håndtere.
• For Aspire P5-P4A: Hold produktet med høyre eller
venstre hånd. Hold hender og andre kroppsdeler
unna sagkjedet.
(Fig. 28)
• For Aspire PE5-P4A: Hold alltid i produktet med
begge hender. Hold produktet på høyre side av
kroppen.
(Fig. 29)
• Før du fjerner uønsket materiale fra produktet, må
du stoppe motoren og sørge for at sagkjedet ikke
roterer.
• Slå av produktet før du flytter det. Sett
på transportbeskyttelsen før du bærer eller
transporterer produktet.
• Sett aldri produktet ned med motoren i gang uten at
du har det under oppsikt.
• Hvis produktet brukes ved temperaturer under –
10°, må produktet og batteriet oppbevares på et
oppvarmet sted i minst 24timer før arbeidet starter.
• Stå aldri rett under en gren som skal kappes. Dette
kan føre til alvorlig eller dødelig personskade.
• Følg gjeldende sikkerhetsregler for arbeid i
nærheten av overhengende kraftledninger.
• Dette produktet er ikke elektrisk isolert. Hvis
produktet kommer i kontakt med eller i nærheten
av strømførende ledninger, kan dette føre til
dødsfall eller alvorlig personskade. Elektrisitet kan
overføres fra ett punkt til et annet med en såkalt
spenningsbue. Jo høyere spenningen er, desto
lengre vei kan elektrisiteten overføres. Elektrisitet
kan også overføres gjennom grener og andre
gjenstander, spesielt dersom de er våte. Hold alltid
en avstand på minst 10meter mellom produktet
og spenningsførende ledninger og/eller gjenstander
som berører dem. Hvis du må arbeide med kortere
sikkerhetsavstand, må du alltid kontakte det aktuelle
kraftselskapet for å sikre at strømmen er avslått før
du påbegynner arbeidet.
• Et sløvt sagkjede kan øke risikoen for ulykker.
Personlig verneutstyr
ADVARSEL:
Les de følgende
advarselinstruksjonene før du bruker
produktet.
• Benytt alltid godkjent verneutstyr når du bruker
produktet. Verneutstyr kan aldri fullstendig forhindre
1867 - 007 - 10.01.2024
325
skade, men det reduserer skadeomfanget hvis
ulykken inntreffer. Spør forhandleren din om hjelp til
å velge riktig utstyr.
• Bruk hjelm hvis det er mulig at objekter kan falle ned
på deg.
(Fig. 30)
• Bruk godkjent hørselsvern.
(Fig. 31)
• Bruk godkjent øyevern. Ved bruk av visir skal
det også brukes godkjente vernebriller. Godkjente
vernebriller er slike som tilfredsstiller standard ANSI
Z87.1 for USA eller EN 166 for EU-land.
(Fig. 32)
• Bruk hansker når det er nødvendig, for eksempel når
du fester, undersøker eller rengjør skjæreutstyret.
(Fig. 33)
• Bruk vernestøvler, eller sko, med sklisikre såler.
(Fig. 34)
• Bruk bukser med sagbeskyttelse.
• Bruk klær av et slitesterkt materiale. Bruk alltid tykke
langbukser og lange ermer. Unngå bruk av altfor
vide klær som lett henger seg fast i kvister og
grener. Ikke bruk smykker, kortbukser eller åpne
sko, og ikke gå barbent. Sett håret opp over
skuldrene.
• Ha førstehjelpsutstyr for hånden.
(Fig. 35)
Sikkerhetsutstyr på produktet
ADVARSEL:
Les de følgende
advarselsinstruksjonene før du bruker
produktet.
I dette avsnittet forklares produktets
sikkerhetsfunksjoner, hvilken funksjon det har, og
hvordan man utfører kontroll og vedlikehold for å være
sikker på at det fungerer. Se bruksanvisningen under
overskriften
Produktoversikt på side 320
for å finne ut
hvor disse delene er plassert på produktet.
Levetiden til produktet kan forkortes og risikoen for
ulykker kan øke dersom produktvedlikeholdet ikke
utføres på riktig måte, og dersom service eller
reparasjoner ikke er fagmessig utført. Hvis du trenger
ytterligere informasjon, kan du kontakte nærmeste
servicesenter.
ADVARSEL:
Bruk aldri et produkt med
skader på sikkerhetsutstyret. Produktets
sikkerhetsutstyr skal kontrolleres og
vedlikeholdes som beskrevet i dette
avsnittet. Hvis produktet ikke består alle
kontrollene, må serviceverksted oppsøkes
for reparasjon.
OBS: All service og reparasjon av
maskinen krever spesialutdanning. Dette
gjelder særlig maskinens sikkerhetsutstyr.
Hvis maskinen ikke består alle kontrollene
som er oppgitt nedenfor, må du oppsøke
et serviceverksted. Kjøp av våre produkter
garanterer at du kan få utført en fagmessig
reparasjon og service. Hvis maskinen ikke er
kjøpt hos en av våre servicefaghandlere, så
spør dem etter nærmeste serviceverksted.
Slik kontrollerer du brukergrensesnittet Aspire P5-P4A
De grønne LED-lampene (A) viser ladestatusen. De
grønne LED-lampene viser også at produktet er på.
1. Trykk på og hold inne av/på-knappen (B). (Fig. 36)
a) Produktet er slått på når de grønne LED-
lampene (A) lyser.
b) Produktet er slått av når de grønne LED-lampene
(A) ikke lyser.
2. Se
Feilsøking på side 334
hvis varsellampen (C)
blinker.
Slik kontrollerer du kraftutløsersperren
Kraftutløsersperren forhindrer at maskinen aktiveres ved
et uhell. Når du slipper håndtaket, går kraftutløseren og
kraftutløsersperren tilbake til utgangsposisjonene.
1. For Aspire PE5-P4A: Skyv låseknappen forover.
(Fig. 37)
2. Kontroller at kraftutløseren er låst når
kraftutløsersperren står i utgangsstillingen.
a) For Aspire P5-P4A: (Fig. 38)
b) For Aspire PE5-P4A: (Fig. 39)
3. Trykk på kraftutløsersperren på den ene siden,
og deretter på den andre siden. Kontroller
at kraftutløsersperren går tilbake til opprinnelig
posisjon.
a) For Aspire P5-P4A: (Fig. 40)
b) For Aspire PE5-P4A: (Fig. 41)
4. Kontroller at kraftutløseren og kraftutløsersperren
kan bevege seg fritt, og at returfjæren fungerer som
den skal.
a) For Aspire P5-P4A: (Fig. 42)
b) For Aspire PE5-P4A: (Fig. 43)
5. Start produktet. Se
Drift på side 329
.
6. Gi full gass.
7. Slipp kraftutløseren, og sjekk at sagkjedet stanser
helt.
326
1867 - 007 - 10.01.2024
Sikkerhetsinstruksjoner for
skjæreutstyret
ADVARSEL: Les de følgende
advarselsinstruksjonene før du bruker
produktet.
• Bruk bare godkjente sverd/sagkjede-kombinasjoner
og fileutstyr. Se
Vedlikehold på side 331
for
instruksjoner.
• Bruk vernehansker når du bruker eller utfører
vedlikehold på sagkjedet. Et sagkjede som ikke
beveger seg kan også forårsake skader.
• Hold skjærtennene riktig filt. Følg instruksjonene, og
bruk anbefalt filmal. Et sagkjede som er skadet eller
feilfilt, øker risikoen for ulykker.
(Fig. 44)
• Oppretthold riktig dybdemålerinnstilling.
Følg instruksjonene, og bruk anbefalt
dybdemålerinnstilling. For stor dybdemålerinnstilling
øker risikoen for kast.
(Fig. 45)
• Forsikre deg om at sagkjedet har riktig stramming.
Hvis sagkjedet ikke ligger stramt mot sverdet, kan
sagkjedet spore av. Feil kjedestramming fører til økt
slitasje på sverdet, sagkjedet og kjededrivhjulet. Se
Tilbehør på side 336
.
(Fig. 46)
• Utfør regelmessig vedlikehold på skjæreutstyret, og
hold det riktig smurt. Smør sagkjedet før hver gang
det brukes. Hvis sagkjedet ikke er riktig smurt,
øker risikoen for slitasje på sverdet, sagkjedet og
kjededrivhjulet.
(Fig. 47)
Batterisikkerhet
ADVARSEL:
Les alle
sikkerhetsinstruksjoner og generelle
instruksjoner. Hvis du ikke følger
sikkerhetsinstruksjonene og de generelle
instruksjonene, kan det føre til elektrisk støt,
brann eller alvorlig personskade. Ta vare
på sikkerhetsinformasjonen og de generelle
instruksjonene for fremtidig bruk.
• Disse sikkerhetsinstruksjonene gjelder bare for
oppladbare 18 V litium-ionbatterier for POWER FOR
ALL-systemet.
• Bruk det oppladbare batteriet kun i produkter fra
POWER FOR ALL-systempartnere. 18 V oppladbare
batterier merket med POWER FOR ALL er fullt ut
kompatible med følgende produkter:
– Alle produkter i 18 V POWER FOR ALL-
batterisystemet.
– Alle 18 V-produkter fra POWER FOR ALL-
systempartnere.
• Følg batterianbefalingene i bruksanvisningen for
produktet. Bare på denne måten kan det oppladbare
batteriet og produktet brukes uten fare, og
de oppladbare batteriene beskyttes mot farlig
overbelastning.
• Lad batteriene kun ved bruk av ladere som er
anbefalt av produsenten eller av POWER FOR ALL-
systempartnere. En lader som passer til én type
batteri, kan utgjøre en brannfare hvis den brukes
med et annet batteri.
• Batteriet leveres delvis oppladet. For å sikre full
batterikapasitet må batteriet lades helt opp i laderen
før du bruker elektroverktøyet for første gang.
• Oppbevar batteripakkene utilgjengelig for barn.
• Ikke åpne batteriet. Det er fare for kortslutning.
• Ved skade på og feil bruk av batteriet kan
det komme ut damp. Batteriet kan begynne å
brenne eller eksplodere. Sørg for at området
er godt ventilert, og oppsøk lege dersom du
opplever negative virkninger. Dampen kan irritere
respirasjonssystemet.
• Hvis batteriet brukes på feil måte, eller hvis det er
skadet, kan brennbar væske komme ut av batteriet.
Unngå kontakt med denne væsken. Skyll med vann
hvis kontakt oppstår ved et uhell. Oppsøk lege hvis
væsken kommer i kontakt med øynene. Væske fra
batteriet kan forårsake irritasjon eller brannskader.
• Hvis batteriet er skadet, kan væske komme ut, slik at
nærliggende overflater blir tilsølt. Kontroller berørte
deler. Rengjør disse delene, eller skift dem om
nødvendig.
• Batteripakken må ikke kortsluttes. Når batteripakken
ikke er i bruk, må den holdes unna andre
metallgjenstander som binders, mynter, nøkler,
spiker, skruer og andre små metallgjenstander som
kan danne en forbindelse fra den ene batteripolen til
den andre. Kortslutning av batteripolene kan føre til
forbrenning eller brann.
• Batteriet kan bli skadet av spisse gjenstander som
spiker eller skrutrekkere eller ved å bli utsatt for slag
eller støt. Det kan oppstå en intern kortslutning som
fører til at batteriet brenner, ryker, eksploderer eller
overopphetes.
• Utfør aldri service på skadede batteripakker. Service
av batteripakker skal kun utføres av produsenten
eller autoriserte serviceleverandører.
• Beskytt batteriet mot varme, f.eks. mot kontinuerlig,
kraftig sollys eller brann, og mot smuss, vann og
fuktighet. Det er fare for eksplosjon og kortslutning.
• Bruk batteriet i produktet kun i
omgivelsestemperaturer mellom -5 °C – 40 °C.
• Batteriet må bare oppbevares ved en
omgivelsestemperatur på mellom -20 °C – 50 °C.
La for eksempel ikke batteriet være i bilen om
sommeren. Ved temperaturer på < 0 °C kan noen
enheter få redusert effekt.
1867 - 007 - 10.01.2024
327
• Batteriet må kun lades ved en omgivelsestemperatur
på 0 °C – +35 °C. Lading utenfor dette
temperaturområdet kan øke faren for skade på
batteriet og brann.
Sikker bruk av batteriladeren
ADVARSEL: Les alle
sikkerhetsinstruksjoner og generelle
instruksjoner. Hvis du ikke følger
sikkerhetsinstruksjonene og de generelle
instruksjonene, kan det føre til elektrisk støt,
brann eller alvorlig personskade. Oppbevar
disse instruksjonene på et sikkert sted.
Bruk laderen bare hvis du kan evaluere
alle funksjonene fullstendig og utføre dem
uten begrensninger, eller hvis du har mottatt
tilsvarende instruksjoner.
• Denne laderen er ikke ment for bruk av barn
eller personer med fysiske, sensoriske eller
mentale begrensninger eller manglende erfaring
eller kunnskap. Denne laderen kan brukes av barn
som er 8 år eller eldre, og av personer som har
fysiske, sensoriske eller mentale begrensninger eller
manglende erfaring eller kunnskap, hvis en person
som er ansvarlig for sikkerheten deres, har tilsyn
med dem eller har instruert dem i sikker bruk av
laderen og de forstår de tilknyttede farene. I andre
tilfeller er det risiko for driftsfeil og personskader.
• Ha tilsyn med barn under bruk, rengjøring og
vedlikehold. Barn må ikke leke med laderen.
• Lad bare 18V POWER FOR ALL-systembatterier
med en kapasitet på 1,5Ah og mer.
Batterispenningen må tilsvare batteriladespenningen
til laderen. Ikke prøv å lade ikke-oppladbare
batterier. Hvis du gjør det, er det risiko for brann og
eksplosjon.
• Bruk bare laderen i lukkede rom, og ikke i
fuktige omgivelser. Hvis det kommer vann inn i
elektroverktøyet øker faren for elektrisk støt.
• Hold laderen ren. Smuss fører til fare for elektrisk
støt.
• Kontroller alltid laderen, kabelen og støpselet før
bruk. Slutt å bruke laderen hvis du oppdager
skader. Ikke åpne laderen selv, og få den reparert
bare av Husqvarna eller hos et autorisert After
Sales-servicesenter som bare bruker originale
reservedeler. Skadede ladere, kabler og støpsler
øker faren for elektrisk støt.
• Ikke bruk laderen på en lettantennelig overflate
(for eksempel papir, tekstiler osv.) eller i brennbare
omgivelser. Det er fare for brann fordi laderen
varmes opp under bruk.
•
Ikke dekk til ventilasjonsåpningene på laderen. Hvis
du gjør det, kan laderen bli overopphetet og slutte å
fungere som den skal.
• Må bare lades med laderen som er spesifisert av
produsenten. En lader som passer til én batteripakke
kan skape brannfare hvis den brukes med en annen
batteripakke.
• Ved skade på og feil bruk av batteriet kan
det også komme ut damp. Sørg for at området
er godt ventilert, og oppsøk lege dersom du
opplever negative virkninger. Dampen kan irritere
respirasjonssystemet.
• Hvis batteriet brukes feil, kan det komme væske
ut av batteriet. Unngå kontakt med denne væsken.
Skyll med vann hvis kontakt oppstår ved et uhell.
Oppsøk lege hvis væsken kommer i kontakt med
øynene. Væske fra batteriet kan forårsake irritasjon
eller brannskader.
• Produkter som bare selges i Storbritannia: Produktet
er utstyrt med et BS 1363/A-godkjent støpsel med
intern sikring (ASTA-godkjent iht. BS 1362). Hvis
støpselet ikke passer til stikkontaktene, må det
kuttes av, og et egnet støpsel må monteres i
stedet av et autorisert kundeserviceverksted. Det
nye støpselet skal ha samme sikringsstørrelse som
det opprinnelige støpselet. Det avkuttede støpselet
må kastes for å unngå fare for støt, og det må aldri
settes inn i en stikkontakt et annet sted.
Sikkerhetsinstruksjoner for vedlikehold
ADVARSEL: Les de følgende
advarslene før du utfører vedlikehold på
produktet.
• Fjern batteriet før du utfører vedlikehold, andre
kontroller eller monterer produktet.
• Operatøren må bare utføre vedlikehold og service
som refereres til i denne bruksanvisningen. Henvend
deg til forhandleren for mer omfattende vedlikehold
og service.
• Ikke rengjør batteriet eller batteriladeren med vann.
Sterke vaskemidler kan skade plasten.
• Hvis du ikke utfører vedlikehold, minsker levetiden til
produktet og risikoen for ulykker øker.
• Det kreves spesiell opplæring for alt vedlikehold
og reparasjonsarbeid, spesielt for sikkerhetsutstyret
på produktet. Hvis ikke alle kontrollene i
denne bruksanvisningen er godkjent etter at du
har gjort vedlikehold, må du ta kontakt med
serviceforhandleren. Vi garanterer at fagmessig
reparasjon og service er tilgjengelig for produktet.
• Bruk bare originalreservedeler.
328
1867 - 007 - 10.01.2024
Montering Aspire PE5-P4A
Innledning
ADVARSEL: Les og forstå kapittelet
om sikkerhet før du monterer produktet.
Slik fester du grenkutteren til
teleskopriggrøret
1. Fest grenkutteren (A) til teleskopriggrøret (B).
Grenkutteren skal gli lett inn i holderen på
teleskopriggrøret. Hvis den ikke gjør det, er den ikke
riktig montert. (Fig. 48)
2. Trekk til knotten (C).
Merk: Når grenkutteren er festet til
teleskopriggrøret, blir brukergrensesnittet til
grenkutteren koblet fra.
Slik justerer du lengden på
teleskopriggrøret
1. Løsne skruehåndtaket på riggrøret (A). (Fig. 49)
2. Juster riggrøret til en egnet lengde.
3. Trekk til skruhåndtaket (B).
Slik monterer du kroken på veggen
• Monter kroken innendørs.
• Hold kroken unna sollys og i omgivelsestemperatur
på –10 til 70°C.
• Monter kroken på en vegg av gips, tre eller betong.
OBS: Kontroller at veggen tåler
belastninger på minst 30kg.
• Monter kroken på veggen med de tre skruene (A).
Bruk veggplugger (B) hvis det er nødvendig.
OBS: Kontroller at skruene passer til
veggtypen din.
a) For Aspire P5-P4A: (Fig. 50)
b) For Aspire PE5-P4A: (Fig. 51)
• Snakk med Husqvarna-serviceverkstedet hvis du vil
ha informasjon om tilgjengelig oppbevaringstilbehør
for produktet.
Slik henger du produktet på kroken
• Heng grenkutteren på kroken som vist på
illustrasjonen. (Fig. 52)
• Heng stangen på kroken som vist på illustrasjonen.
(Fig. 53)
Drift
Slik utfører du en funksjonskontroll før
du bruker produktet
1. Undersøk luftinntaket for smuss og skade. Fjern
smuss og uønsket materiale fra produktet med en
børste.
2. Trekk til alle muttere og skruer.
3. Kontroller at grenkutteren er riktig festet.
4. Kontroller grenkutteren for skader, for eksempel
sprekker. Bytt ut grenkutteren hvis den er skadet.
5. Kontroller at dekslene er riktig festet og ikke er
skadet.
6. Kontroller at produktet fungerer som det skal.
Batteri
ADVARSEL: Før du bruker batteriet,
må du lese og forstå kapittelet om sikkerhet.
Du må også lese og forstå bruksanvisningen
for batteriet og batteriladeren.
Batteriet og batteriladeren må oppbevares i riktig
omgivelsestemperatur.
Omgivelsestemperatur
Bruk av batteriet i
produktet
-5 °C – 40 °C
Lade batteriet 0 °C – 35 °C
Slik lader du batteriet
Lad batteriet før første gangs bruk.
Merk: Lading er bare mulig når batteritemperaturen er
innenfor det tillatte temperaturområdet for lading (0 °C –
35 °C).
1. Koble strømledningen for batteriladeren til en jordet
stikkontakt.
1867 - 007 - 10.01.2024 329
OBS: Kontroller at det er riktig
spenning og frekvens.
2. Sett batteriet i batteriladeren. Batteriet er koblet
til batteriladeren når den grønne indikatorlampen
blinker. (Fig. 54)
3. Batteriet er fulladet når den grønne lampen på
batteriladeren lyser kontinuerlig. Lad batteriet i maks.
24timer.
4. Koble batteriladeren fra strømnettet.
OBS: Ikke dra i ledningen.
5. Fjern batteriet fra batteriladeren.
LED-lampe for batteristatus på batteriladeren
Den røde LED-lampen (A) og den grønne LED-lampen
(B) på batteriladeren viser batteristatusen. Se
Slik lader
du batteriet på side 329
.
(Fig. 55)
LED-lampe
Batteristatus
Grønn LED-lampe blinker
raskt.
Batteriet lades.
Grønn LED-lampe blinker
sakte.
Batteriet er 80% ladet.
Grønn LED-lampe lyser
kontinuerlig.
Batteriet er fullt oppladet.
Rød LED-lampe lyser
kontinuerlig.
Se
Feilsøking av batterila-
deren på side 334
.
Rød LED-lampe blinker
raskt.
Se
Feilsøking av batterila-
deren på side 334
.
LED-lampe for batteristatus på produktet
Når batteriet er installert i produktet, viser LED-lampene
på produktet batteristatusen.
(Fig. 56)
LED
Batteristatus
LED-lampe 1, 2 og 3
lyser.
Fulladet.
LED-lampe 1 og 2
lyser.
Tilstrekkelig ladet
LED 1 lyser. Lavt ladenivå i batteriet.
LED-lampe 1 blin-
ker.
Batteriet er utladet. Batterista-
tuslampen blinker. Lad batteriet.
Se
Slik lader du batteriet på si-
de 329
.
Slik kobler du batteriet til produktet
ADVARSEL: Bruk bare
litiumionbatterier i POWER FOR ALL-
systemet P4A 18 V i produktet.
1. Kontroller at batteriet er fulladet.
2. Plasser batteriet i batteriholderen på produktet.
Batteriet skal gli lett inn i batteriholderen. Hvis det
ikke gjør det, er det ikke riktig installert.
a) For Aspire P5-P4A: (Fig. 57)
b) For Aspire PE5-P4A: (Fig. 58)
3. Skyv batteriet helt inn i batteriholderen. Batteriet
låses på plass når du hører et klikk.
4. Kontroller at låsen låses riktig på plass.
Slik starter du produktet Aspire P5-P4A
1. Trykk på på/av-knappen på brukergrensesnittet (A).
LED-lampene tennes. (Fig. 59)
2. Trykk på kraftutløsersperren (B) fra venstre eller
høyre side, og hold inne kraftutløseren (C).
Slik starter du produktet Aspire PE5-
P4A
1. Skyv låseknappen forover. (Fig. 37)
2. Trykk på kraftutløsersperren (A) fra venstre eller
høyre side, og hold inne kraftutløseren (B). (Fig. 60)
Slik kutter du grener
ADVARSEL:
Vær svært forsiktig når
du jobber i nærheten av overhengende
kraftlinjer. Fallende grener kan forårsake
kortslutning.
• Når det er mulig, bør du plassere deg slik at du kan
gjøre skår i rett vinkel mot grenen. (Fig. 61)
• Kapp store grener i flere deler, slik at du har bedre
kontroll over hvor de faller. Du må også være
oppmerksom på at fallende grener kan sprette mot
brukeren når de treffer bakken. (Fig. 62)
• Sag aldri gjennom hevelsen ved roten av grenen,
ettersom dette vil gi tregere leging og øke risikoen
for soppangrep. (Fig. 63)
• Bruk stopperen på skjærehodet for å få støtte når
du sager. Dette bidrar til å forhindre at skjæreutstyret
«hopper» på grenen. (Fig. 64)
• Gjør det første skåret på undersiden av grenen,
før du skjærer gjennom grenen. På denne måten
forhindrer du at barken går i stykker, noe som
kan føre til langsom leging og permanent skade
på treet. Skåret skal ikke være dypere enn ⅓ av
grentykkelsen. Dette for å unngå at skjæreutstyret
setter seg fast. Hold kjedet i gang mens du trekker
skjæreutstyret ut fra grenen, slik at det ikke setter
seg fast. (Fig. 65)
330
1867 - 007 - 10.01.2024
• Sørg for at du har godt fotfeste, og at du kan arbeide
uten å bli hindret av grener, steiner og trær.
ADVARSEL: Du må aldri aktivere
kraftutløseren uten at du har fullt utsyn til
skjæreutstyret.
Slik stopper du produktet Aspire P5-
P4A
1. Slipp kraftutløseren.
2. Trykk på på/av-knappen på brukergrensesnittet.
LED-lampene slukkes.
3. Trykk på utløserknappen, og trekk ut batteriet. (Fig.
66)
Slik stopper du produktet Aspire PE5-
P4A
1. Slipp kraftutløseren.
2. Skyv låseknappen for kraftutløsersperren bakover
for å låse produktet.
3. Trykk på batteriutløserknappen, og ta ut batteriet.
(Fig. 67)
4. Fjern teleskopakselen fra produktet om nødvendig.
Vedlikehold
Innledning
ADVARSEL: Les og forstå
kapittelet om sikkerhet før du utfører
vedlikeholdsarbeid på produktet.
ADVARSEL: Ta ut batteriet før du
utfører vedlikehold på produktet.
Vedlikeholdsskjema
Vedlikehold Daglig Ukentlig Månedlig
Rengjør de utvendige delene av produktet
med en tørr klut. Du må ikke bruke vann.
X
Kontroller at start- og stopp-knappen funge-
rer på riktig måte og ikke er skadet.
X
Kontroller at kraftutløseren og kraftutløsers-
perren fungerer riktig med hensyn til sikker-
het.
X
Kontroller at alle kontrollene fungerer som de
skal, og ikke er skadet.
X
Hold håndtakene tørre og rene. Kontroller at
det ikke er olje eller fett på håndtakene.
X
Kontroller at sagkjededekselet ikke er ska-
det. Bytt ut sagkjededekselet hvis det er ska-
det.
X
Kontroller at skruer og mutre sitter stramt. X
Kontroller at utløserknappene på batteriet
fungerer riktig og låser batteriet i produktet.
X
Kontroller at batteriladeren fungerer som den
skal.
X
Kontroller at batteriet ikke er skadet. X
Kontroller at batteriet er ladet. X
Kontroller at batteriladeren ikke er skadet. X
Kontroller sagkjedet. X
1867 - 007 - 10.01.2024 331
Vedlikehold Daglig Ukentlig Månedlig
Slip sagkjedet. X
Kontroller strammingen av sagkjedet. X
Smør sagkjedet. X
Kontroller at sagkjedet ikke roterer uten at
kraftutløseren er trykket inn.
X
Undersøk alle kabler, koblinger og forbindel-
ser. Kontroller at det ikke finnes skader eller
smuss.
X
Rengjør sagkjededekselet. X
Fjern grader fra sverdkantene. X
Kontroller forbindelsene mellom batteriet og
produktet. Kontroller forbindelsen mellom
batteriet og batteriladeren.
X
Kontroller at grenkutteren ikke er skadet. Bytt
ut grenkutteren hvis den er skadet.
All service på grenkutteren må utføres av en godkjent Husqvarna-
forhandler.
Kontroller kjededrivhjulet for slitasje. Skift kjededrivhjul etter cirka 20 timers drift, eller hyppigere om nød-
vendig.
Slik kontrollerer du skjæreutstyret
1. Forsikre deg om at det ikke er sprekker i nagler
eller lenker og at ingen nagler er løse. Skift ut om
nødvendig. (Fig. 68)
2. Kontroller at sagkjedet er lett å bøye. Skift ut
sagkjedet hvis det er stivt.
3. Sammenlign sagkjedet med et nytt sagkjede for å
undersøke om nagler eller lenker er slitt.
4. Bytt sagkjedet når den lengste delen av
skjæretannen er kortere enn 4mm. Skift også
sagkjedet hvis det er sprekker på kapperne. (Fig. 69)
Slik bytter du ut sverdet og sagkjedet
1. Vri låseknotten mot klokken, og ta av
beskyttelsesdekselet (A). (Fig. 70)
2. Ta av sverdet med sagkjedet festet.
3. Ta av sagkjedet fra sverdet.
4. Sett det nye sagkjedet i sporet på sverdet.
5. Monter det nye sverdet med sporet (B) på bolten (E)
og hullet (D) på sverdpinnen (F).
6. Monter sagkjedet rundt drivhjulet (G). Sørg for at
skjærtennene peker bort fra drivhjulet (C).
7. Monter beskyttelsesdekselet (A), og vri låseknotten
med klokken.
8. Trekk til sagkjedet. Se
Slik justerer du strammingen
på sagkjedet på side 333
for instruksjoner.
Slipe kjedet
Informasjon om sverdet og sagkjedet
ADVARSEL: Bruk vernehansker når
du bruker eller utfører vedlikehold på
sagkjedet. Et sagkjede som ikke beveger
seg kan også forårsake skader.
Bytt ut slitte eller skadde sverd og sagkjeder
med sverd/sagkjede-kombinasjonene som anbefales
av Husqvarna. Dette er nødvendig for å bevare
sikkerhetsfunksjonene til produktet. Se
Tilbehør på side
336
for en liste over sverd/kjede-kombinasjoner som vi
anbefaler.
• Sverdlengde, tommer/cm. Informasjon om
sverdlengde og kjedetype finner du vanligvis på den
bakre enden av sverdet.
(Fig. 71)
• Kjededeling, tommer. Avstanden mellom drivlenkene
til sagkjedet må stemme med avstanden til tennene
på sverdets nesehjul og drivhjulet.
(Fig. 72)
• Antall drivlenker. Antallet drivlenker avgjøres av
sverdtypen.
(Fig. 73)
• Sverdsporbredde, tommer/mm. Sporbredden på
sverdet må være den samme som bredden på
kjededrivlenkene.
(Fig. 74)
332
1867 - 007 - 10.01.2024
• Sverdet må være rettet inn etter produktet.
(Fig. 75)
• Drivlenkebredde, mm/tommer.
(Fig. 76)
Generell informasjon om filing av kapperne
Ikke bruk et sløvt sagkjede. Hvis sagkjedet er sløvt,
må du bruke mer kraft på å skyve sverdet gjennom
treet. Hvis sagkjedet er svært sløvt, vil det ikke bli noen
trefliser, men sagflis/sagmugg.
Et skarpt sagkjede eter seg gjennom treet, og treflisene
blir lange og tykke.
ADVARSEL: Kraften til kastet øker
kraftig hvis du ikke følger de følgende
instruksjonene om filing.
Merk: Se
Slik filer du kapperne på side 333
for
informasjon om filing av sagkjedet.
Slik filer du kapperne
1. Bruk en rundfil og en filmal til å file skjæretennene.
(Fig. 77)
Merk: Se
Tilbehør på side 336
for informasjon
om hvilken fil og filmal som Husqvarna anbefaler for
sagkjedet ditt.
2. Påfør filmalen på kapperen på riktig måte. Se
instruksjonene som fulgte med filmalen.
3. Flytt filen fra innsiden av skjærtennene og utover.
Reduser trykket i trekkebevegelsen. (Fig. 78)
4. Fjern materiale fra den ene siden av alle
skjærtennene.
5. Snu produktet, og fjern materiale på den andre
siden.
6. Kontroller at alle skjærtennene har samme lengde.
Slik justerer du strammingen på
sagkjedet
ADVARSEL:
Et sagkjede med feil
stramming kan løsne fra sverdet og
forårsake alvorlig personskade eller dødsfall.
Et sagkjede blir lengre når du bruker det. Det er viktig
å justere sagkjedets stramming jevnlig for å sikre at den
er riktig. Kontroller sagkjedets stramming før du bruker
produktet. Stram sagkjedet så hardt som mulig, men det
må være mulig å trekke sagkjedet rundt fritt for hånd.
Merk:
Et nytt sagkjede trenger en innkjøringsperiode.
Kontroller strammingen oftere i løpet av denne perioden.
1. Drei justeringsenheten for kjedestramming med
klokken for å stramme sagkjedet. Stram sagkjedet
så mye som mulig. Det må ligge stramt mot sverdet.
(Fig. 79)
Merk: Drei hjulet opp (+) for mer stramming eller
ned (-) for mindre stramming. Sagkjedet er strammet
riktig når du enkelt kan dreie det for hånd mens det
ligger stramt mot sverdet.
2. Kontroller at du enkelt og fritt kan trekke sagkjedet
rundt for hånd og at det ikke henger ned fra sverdet.
(Fig. 80)
Slik smører du skjæreutstyret
ADVARSEL: For dårlig smøring av
skjæreutstyret kan resultere i sagkjedebrudd
som kan medføre alvorlig, til og med
livstruende skade.
ADVARSEL: Ikke bruk spillolje!
Spillolje er skadelig for personer, produktet
og miljøet.
Sagkjedeolje
• Bruk sagkjedeolje som fester seg godt til sagkjedet.
Sagkjedeoljen må holde på viskositeten i all slags
vær, f.eks. i varme somre eller kalde vintre.
• Bruk Husqvarna-kjedeolje for å maksimere
sagkjedets levetid og holde innvirkningen på miljøet
til et minimum. Hvis Husqvarna-sagkjedeolje ikke er
tilgjengelig, bruker du en standard sagkjedeolje.
• I områder der olje for smøring av sagkjeder ikke er
tilgjengelig, bruker du X-Guard BIO-kjedeolje.
• Kontroller at smøringen av sagkjedet fungerer
som den skal. Fyll på sagkjedeolje, og undersøk
sagkjedesmøringen ved behov.
Slik kontrollerer du sverdet
1. Kontroller om det er grader på sverdkantene. Fjern
alle grader ved hjelp av en fil. (Fig. 81)
2. Rengjør sporet i sverdet. (Fig. 82)
3. Undersøk sporet i sverdet for slitasje. Bytt ut sverdet
ved behov. (Fig. 83)
4. Undersøk om sverdspissen er ru eller svært slitt.
(Fig. 84)
5. Snu sverdet daglig for å forlenge levetiden. (Fig. 85)
Slik rengjør du produktet, batteriet og
batteriladeren
1. Rengjør produktet med en tørr klut etter bruk.
2. Rengjør batteriet og batteriladeren med en tørr klut.
Hold batterisporene rene.
3. Kontroller at polene på batteriet og batteriladeren er
rene før bruk.
1867 - 007 - 10.01.2024
333
4. Rengjør overflaten på innsiden av
beskyttelsesdekselet med en børste.
Slik kontrollerer du batteriet og
batteriladeren
1. Kontroller batteriet for skader, for eksempel
sprekker.
2. Kontroller batteriladeren for skader, for eksempel
sprekker.
3. Kontroller at strømledningen til batteriladeren ikke er
skadet, og at det ikke er sprekker i den.
Feilsøking
Brukergrensesnitt Aspire P5-P4A
Problem Mulige feil Mulig løsning
Grønn LED-startlam-
pe blinker.
Lav batterispenning. Lad batteriet.
Rød LED-feillampe
blinker.
Overbelastning. Skjæreutstyret er blokkert. Slå av produktet.
Fjern batteriet. Fjern uønsket materiale fra
skjæreutstyret. Løsne kjedet.
Temperaturavvik. La produktet kjøle seg ned.
Kraftregulatoren og startknappen trykkes på
samtidig.
Slipp kraftregulatoren, og trykk på startknap-
pen.
Grønn LED-lampe og
rød LED-lampe blin-
ker vekselvis.
Batteriet er utladet. Lad batteriet.
Batteriet er skadet. Ta kontakt med serviceverkstedet ditt.
Feilsøking av batteriladeren
Indikatorlampe på
batteriladeren
Årsak Løsning
Den grønne lampen
lyser kontinuerlig, og
den røde blinker.
Batteriet er ikke satt inn i batteri-
laderen på riktig måte.
Ta batteriet ut av laderen, og sett det inn i laderen igjen.
Batterikontaktene er skitne. Rengjør batterikontaktene.
Omgivelsestemperaturen er for
høy eller for lav.
Bruk batteriladeren ved temperaturer mellom 0 og
+35°C.
Batteriet er skadet. Skift batteriet.
Den grønne og den
røde lampen er av.
Batteriladeren er ikke koblet til
strømuttaket på riktig måte.
Koble batteriladeren til et strømuttak.
Feil ved strømuttak. Koble batteriladeren til den spenningen og frekvensen
som er angitt på typeskiltet.
Batteriladekabelen er skadet. Ta kontakt med et godkjent serviceverksted.
Batteriladeren er skadet.
Andre feil.
Hvis det oppstår andre feil, må du passe på at produktet er slått av, ta ut batteriet og
kontakte et godkjent serviceverksted.
334 1867 - 007 - 10.01.2024
Transport og oppbevaring
Transport og oppbevaring
• De medfølgende litiumionbatteriene samsvarer med
kravene i loven om farlige varer.
• Følg de spesifikke kravene på emballasje og
etiketter for kommersiell transport, inkludert av
tredjeparter og fraktleverandører.
• Snakk med en person med spesiell opplæring i
farlige materialer før du sender produktet. Følg alle
gjeldende nasjonale forskrifter.
• Bruk tape på åpne kontakter når du plasserer
batteriet i en pakke. Pakk batteriet stramt for å
hindre bevegelse.
• Fjern batteriet ved lagring og transport.
• Oppbevar batteriet og batteriladeren på et sted som
er tørt og fri for fukt og frost.
• Batteriet må ikke oppbevares på steder der det
kan forekomme statisk elektrisitet. Ikke oppbevar
batteriet i en metallkasse.
• Oppbevar batteriet i temperaturer mellom –20°C (–
4°F) og +50°C (+122°F) og unna direkte sollys.
• Oppbevar batteriladeren i temperaturer mellom
+5°C (+41°F) og +45°C (+113°F) og unna direkte
sollys.
• Bruk batteriladeren bare i temperaturer mellom 0°C
(+32°F) og +35°C (+95°F).
• Oppbevar produktet i temperaturer mellom –40°C
(–40°F) og +60°C (+140°F).
• Lad opp batteriet til 30–50% før du setter det til
oppbevaring i lange perioder.
• Oppbevar batteriladeren på et sted som er lukket og
tørt.
• Hold batteriet og batteriladeren separert under
oppbevaring. Ikke la barn eller andre uautoriserte
personer røre utstyret. Oppbevar utstyret i et område
som kan låses.
• Rengjør produktet og utfør en fullstendig service før
du setter det til oppbevaring i lang tid.
• Bruk transportbeskyttelsen på produktet for å
unngå personskader eller skade på produktet under
transport og oppbevaring.
• Fest produktet på en sikker måte under transport.
Kassering av batteri, batterilader og
produktet
Symbolet nedenfor indikerer at produktet er
ikke husholdningsavfall. Resirkuler det på et
gjenvinningsanlegg for elektrisk og elektronisk utstyr.
Dette bidrar til å forhindre miljøskader og personskader.
Snakk med lokale myndigheter, det lokale
renovasjonsvesenet eller forhandleren hvis du ønsker
mer informasjon.
(Fig. 23)
Merk: Symbolet vises på produktet eller produktets
emballasje.
Tekniske data
Tekniske data
Aspire P5-P4A Aspire PE5-P4A
Motor
Type PMDC 18V PMDC 18V
Kjedehastighet, m/s 4,9 4,9
Vekt
Uten batteri, kg/lb 1,6/3,5 3,1/6,8
Støyutslipp
40
Lydeffektnivå, målt dB(A) 88 88
40
Utslipp av støy til omgivelsene målt som lydeffekt (L
WA
) samsvarer med EF-direktiv 2000/14/EF. Forskjellen
mellom garantert og målt lydeffekt er at garantert lydeffekt også omfatter spredning i måleresultatet og
variasjoner mellom forskjellige produkter av samme modell, i henhold til direktivet 2000/14/EF.
1867 - 007 - 10.01.2024 335
Aspire P5-P4A Aspire PE5-P4A
Lydeffektnivå, garantert L
WA
dB(A) 91 90
Lydnivåer
41
Ekvivalent lydtrykknivå ved brukerens øre, dB(A) 75 74
Vibrasjonsnivåer
42
Vibrasjonsnivåer i håndtak, målt i henhold til ISO22867, m/sek
2
Innfelt, fremre håndtak / bakre håndtak – 0,5/0,5
Utfelt, fremre håndtak / bakre håndtak – 0,3/0,3
Hovedhåndtak/hjelpehåndtak 0,8/0,4 –
Godkjente batterier
Dette produktet kan brukes med alle POWER FOR ALL-
batterier. For best mulig ytelse anbefales det å bruke
batterier med minimum 4,0Ah.
Batteri P4A 18-B45 P4A 18-B72
Type Litium-ion Litium-ion
Batterikapasitet, Ah 2,5 4,0
Nominell spenning, V 18 18
Vekt, kg 0,35 0,65
Antall celler (litiumion) 5 10
Godkjente batteriladere
Batterilader P4A 18-C70
Inngangsspenning, V Se informasjon om laderens typebestemmel-
se.
Frekvens, Hz 50–60
Effekt, W 70
Tilbehør
Kombinasjoner av sverd og sagkjede
Nedenstående kombinasjoner er CE-typegodkjent.
41
Ekvivalent lydtrykknivå i henhold til ISO 22868 beregnes som tidsvektet total energi for ulike lydtrykknivåer
under forskjellige driftsforhold. Typisk statistisk spredning for ekvivalent lydtrykknivå er et standardavvik på
3dB(A).
42
Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standardavvik) på 1,5m/s
2
.
336 1867 - 007 - 10.01.2024
Sverd Sagkjede
Lengde, tommer Deling, tommer Sporbredde, mm Type
Lengde, antall driv-
lenker
5 1/4tomme 1,1 SP11G 32
Filing og filmaler for sagkjede
Bruk anbefalt filmal for å få riktige filevinkler. Vi
anbefaler at du alltid bruker den anbefalte filmalen for
å gjenopprette skarpheten til sagkjedet.
Hvis du ikke vet hvilket sagkjede du har på produktet
ditt, kan du snakke med serviceforhandleren din.
mm/tommer mm/tommer
SP11G 3,5/9/64 60° 30° 0° 0,4/0,016 5299371–01
1867 - 007 - 10.01.2024 337
Samsvarserklæring
EU-samsvarserklæring
Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.:
+46 36 146500, erklærer på eget ansvar at produktet:
Beskrivelse Batteridrevet saks og grenkutter
Merke Husqvarna
Type/modell Aspire P5-P4A, Aspire PE5-P4A
ID Serienumre datert 2022 og senere
fullstendig overholder følgende EU-direktiver og
-forskrifter:
Direktiv/regulering Beskrivelse
2006/42/EF «angående maskiner»
2014/30/EU «angående elektromagnetisk kompatibilitet»
2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr»
2000/14/EF «angående utslipp av støy til omgivelsene»
og at følgende standarder eller tekniske spesifikasjoner
er anvendt: EN 62841-1:2015/A11:2022, EN ISO
11680-1:2021, EN ISO 12100:2010, EN IEC
55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158,
har utført frivillig EF-typeundersøkelse i samsvar
med maskindirektivets (2006/42/EF) artikkel 12, punkt
3b. Sertifikatet for EF-typeprøving har nummer:
4815039.22006.
Anvendt prosedyre for samsvarsvurdering i henhold til
direktiv 2000/14/EF, tillegg V.
For informasjon som gjelder støyutslipp, kan du se
Tekniske data på side 335
.
Huskvarna, 2022-06-22
Claes Losdal, FoU-leder, Husqvarna AB
Ansvarlig for teknisk dokumentasjon
338 1867 - 007 - 10.01.2024
Lisenser
Copyright
©
2012–2020 STMicroelectronics
Garantien dekker ikke feil som er resultatet av normal
slitasje, uaktsomhet, defekt bruk, uautorisert reparasjon
eller av at sugeapparat kobles til feil spenning.
Med enerett.
Redistribusjon og bruk i kilde- og binærform, med eller
uten endring, er tillatt forutsatt at følgende vilkår er
oppfylt:
• Redistribusjon av kildekode må inneholde
opphavsrettmerknaden ovenfor, denne listen med
vilkår og ansvarsfraskrivelsen nedenfor.
• Redistribusjon i binær form må reprodusere
opphavsrettmerknaden ovenfor, denne listen
med vilkår og ansvarsfraskrivelsen nedenfor i
dokumentasjonen eller annet materiale som følger
med i distribusjonen.
• Verken navnet på STMicroelectronics eller navnene
på bidragsyterne kan brukes til å bifalle eller
promotere produkter som er avledet av denne
programvaren, uten en uttrykkelig forhåndsinnhentet
skriftlig tillatelse.
Denne programvaren leveres av opphavsretthaverne
og bidragsyterne uten noen form for garanti.
Alle uttrykte eller underforståtte garantier, herunder
underforståtte garantier om salgbarhet og egnethet
for et bestemt formål, fraskrives. Ikke under noen
omstendigheter skal eieren av opphavsretten eller
bidragsyterne holdes ansvarlige for eventuelle direkte,
indirekte, tilfeldige, spesielle, straffemessige skader eller
følgeskader (herunder anskaffelse av erstatningsvarer
eller -tjenester, tap av bruk, data eller fortjeneste
eller avbrudd i forretningsdriften) uansett årsak og
erstatningsjuss, uansett om det gjelder kontrakt, ansvar
eller skadevoldende handling (inkludert uaktsomhet eller
på annen måte) som oppstår på noen måte som følge
av bruk av denne programvaren, selv om det er opplyst
om muligheten for slik skade.
Apache 2.0-lisens
Copyright
©
2009-2019 Arm Limited. Med enerett.
Versjon 2.0, januar 2004 http://www.apache.org/
licenses/
Vilkår for bruk, reproduksjon og distribusjon
1. Definisjoner.
Lisens betyr vilkårene for bruk, reproduksjon og
distribusjon som definert i delene 1 til 9 i dette
dokumentet. Lisensgiver betyr eieren av opphavsretten
eller enheten som er autorisert av eieren av
opphavsretten, som gir lisensen. Juridisk enhet betyr
samlingen av den fungerende enheten og alle andre
enheter som kontrollerer, kontrolleres av eller er under
felles kontroll med denne enheten. I sammenheng med
denne definisjonen betyr kontroll (i) makten, direkte eller
indirekte, til å bestemme retningen eller ledelsen av en
slik enhet, enten gjennom kontrakt eller på annen måte
eller (ii) eierskap på femti prosent (50%) eller mer av
utestående aksjer eller (iii) begunstiget av en slik enhet.
Du (med alle bøyningsformer) betyr en enkeltperson
eller juridisk enhet som benytter tillatelsene som er gitt
i denne lisensen. Kilde-form betyr den foretrukne måten
å gjøre endringer på, herunder programvarekildekode,
dokumentasjonskilde og konfigurasjonsfiler. Objekt-form
betyr enhver utforming som er et resultat av mekanisk
transformasjon eller oversettelse av en kildeform,
herunder kompilert objektkode, generert dokumentasjon
og konverteringer til andre medietyper. Verk betyr
åndsverket, uansett om det er i kilde- eller objektform,
som er gjort tilgjengelig gjennom lisensen, som angitt
av en merknad om opphavsrett som er inngår i eller
er knyttet til verket (et eksempel er gitt i vedlegget
nedenfor). Avledede verk betyr alle verk, enten det er
i kilde- eller objektform, som er basert på (eller avledet
av) verket. Redaksjonelle revisjoner, kommentarer,
utdypninger eller andre modifikasjoner av verket utgjør
i sin helhet et originalt åndsverk. Med hensyn til denne
lisensen skal ikke avledede verk omfatte verk som
er adskillbare fra, eller som kun kobles (eller knyttes
gjennom navn) til verket og avledede verk av det.
Bidrag betyr ethvert åndsverk, inkludert den opprinnelige
versjonen av verket og eventuelle endringer eller
tillegg til verket eller avledede verk av det, som med
hensikt sendes til lisensgiver for inkludering i verket
av eieren av opphavsretten eller av en enkeltperson
eller juridisk enhet som er autorisert til sending på
vegne av eieren av opphavsretten. I denne definisjonen
betyr sendes enhver form for elektronisk, muntlig eller
skriftlig kommunikasjon som sendes til lisensgiveren
eller dennes representanter, herunder kommunikasjon
på elektroniske postlister, kildekodekontrollsystemer og
systemer for problemsporing som administreres av eller
på vegne av lisensgiveren med formål om å drøfte
og forbedre verket, men unntatt kommunikasjon som
tydelig merkes eller på annen måte er angitt skriftlig
av eieren av opphavsretten som «ikke et bidrag».
Bidragsyter betyr lisensgiver og alle enkeltpersoner eller
juridiske enheter som mottar et bidrag av lisensgiver og
som deretter innlemmes i verket.
2. Tildeling av opphavsrettslisens.
I henhold til vilkårene i denne lisensen gir hver
bidragsyter deg herved en varig, verdensomspennende,
ikke-eksklusiv, kostnadsfri, royalty-fri, ugjenkallelig
opphavsrettslisens til å reprodusere, lage avledede verk
av, vise offentlig, fremføre offentlig, viderelisensiere og
distribuere verket og slike avledede verk i kilde- eller
objektform.
3. Tildeling av patentlisens.
I henhold til vilkårene i denne lisensen gir hver
bidragsyter deg herved en varig, verdensomspennende,
1867 - 007 - 10.01.2024
339
ikke-eksklusiv, kostnadsfri, royalty-fri, ugjenkallelig (med
de unntak som er angitt i denne delen) patentlisens å
lage, ha laget, bruke, tilby salg av, selge, importere og
på annen måte overdra verket, der en slik lisens kun
gjelder for de patentkrav som er lisensierbare fra en slik
bidragsyter, og som nødvendigvis krenkes kun gjennom
deres bidrag eller gjennom en kombinasjon av deres
bidrag med verket som et slikt bidrag ble sendt til. Hvis
du iverksetter patentrettstvister mot en enhet (inkludert
krysskrav eller motkrav i et søksmål) som påstår at
verket eller et bidrag som er innarbeidet i verket, utgjør
direkte eller medvirkende brudd på patentrettigheter,
skal alle patentlisenser du har fått i henhold til denne
lisensen for det aktuelle verket, dermed opphøre fra og
med datoen da et slikt søksmål fremmes.
4. Redistribusjon.
Du kan reprodusere og distribuere kopier av verket
eller avledede verk av det i alle medier, med eller uten
endringer, og i kilde- eller objektform, forutsatt at du
oppfyller følgende betingelser:
• Du må gi andre mottakere av verket eller avledede
verk en kopi av denne lisensen og
• du må sørge for at eventuelle endrede filer har
tydelige merknader som slår fast at du har endret
filene, og du må beholde, i kildeform i avledede
verk som du distribuerer, alle merknader om
opphavsrett, patent, varemerke og tilskrivelse fra
verkets kildeform, med unntak av de merknadene
som ikke gjelder noen del av det avledede verket, og
• hvis verket inneholder en «MERKNAD» -tekstfil som
en del av distribusjonen, må eventuelle avledede
verk du distribuerer, inkludere en lesbar kopi av
tilskrivningsmerknadene i denne MERKNAD-filen,
med unntak av de merknadene som ikke gjelder
for noen del av det avledede verket, på minst
ett av følgende steder: I en MERKNAD-tekstfil
som distribueres som en del av avledede verk,
i kildeform eller -dokumentasjon, hvis det leveres
sammen med det avledede verket eller i en
visning generert av det avledede verket, hvis
og hvor slike tredjepartsmeknader vanligvis vises.
Innholdet i MERKNAD-filen er kun til informasjon
og endrer ikke lisensen. Du kan legge til dine
egne tilskrivingsmerknader i avledede verk som
du distribuerer, sammen med eller som et tillegg
til MERKNAD-teksten fra verket, forutsatt at slike
tilskrivingsmerknader ikke kan tolkes som endring
av lisensen. Du kan legge til din egen erklæring
om opphavsrett i endringene dine og du kan
gi ytterligere eller ulike lisensvilkår for bruk,
reproduksjon eller distribusjon av endringene dine,
eller for ethvert slik avledet verk som helhet, forutsatt
at din bruk, reproduksjon og distribusjon av verket
ellers er i samsvar med vilkårene i denne lisensen.
5. Innsending av bidrag.
Med mindre du uttrykkelig oppgir noe annet, skal
ethvert bidrag som med hensikt er sendt inn for å
inkluderes i verket av deg til lisensgiveren, være i
henhold til vilkårene i denne lisensen, uten ytterligere
vilkår. Til tross for det ovenstående skal ingenting i
dette dokumentet avløse eller endre vilkårene i en
separat lisensavtale du måtte ha inngått med lisensgiver
angående slike bidrag.
6. Varemerker.
Denne lisensen gir ikke tillatelse til å bruke
handelsnavnene, varemerkene, servicemerkene eller
produktnavnene til lisensgiveren, med mindre det er
nødvendig for rimelig og vanlig bruk for å beskrive
opprinnelsen til verket og reprodusere innholdet i
MERKNAD-filen.
7. Ansvarsfraskrivelse for garanti.
Med mindre det kreves av gjeldende lov eller er skriftlig
avtalt, stiller lisensgiver verket (og enhver bidragsyter
gir sitt bidrag) til rådighet uten noen form for garanti,
verken uttrykt eller innforstått, herunder eventuelle
garantier eller vilkår om eiendomsrett, ikke-krenkelse,
salgbarhet, eller egnethet for et bestemt formål. Du er
alene ansvarlig for å fastslå hensiktsmessigheten av å
bruke eller redistribuere verket og påtar deg eventuelle
risikoer som er knyttet til din utøvelse av tillatelser
gitt i denne lisensen. 8. Ansvarsbegrensning. Ikke
under noen omstendigheter eller under noen juridisk
metode, enten det er forvoldt (inkludert uaktsomhet), i
kontrakt eller annet, med mindre gjeldende lov krever
det (som forsett og grov uaktsomhet) eller skriftlig avtalt,
skal noen bidragsyter være ansvarlig overfor deg for
skader, inkludert direkte, indirekte, spesielle, tilfeldige
eller følgeskader i alle former som oppstår som følge av
denne lisensen eller som følge av bruk eller manglende
mulighet til å bruke verket (herunder skader for tap av
goodwill, arbeidsstans, datamaskinsvikt eller -feil eller
alle andre kommersielle skader eller tap), selv om en
slik bidragsyter er informert om muligheten for slike
skader.
9. Aksept av garanti eller tilleggsansvar.
Når du redistribuerer verket eller avledede verk av det,
kan du velge å tilby og kreve et gebyr for aksept av
støtte, garanti, erstatning eller andre ansvarsforpliktelser
eller rettigheter i samsvar med denne lisensen. Når
du aksepterer slike forpliktelser, kan du imidlertid bare
handle på egne vegne og på eget ansvar, ikke på vegne
av noen annen bidragsyter, og bare hvis du samtykker
i å erstatte, forsvare og holde enhver bidragsyter
skadesløs for ethvert ansvar du har pådratt deg, eller
for krav som fremsettes mot en slik bidragsyter på grunn
av din aksept av en slik garanti eller tilleggsansvar. Slutt
på vilkårene
340
1867 - 007 - 10.01.2024
Sisällys
Johdanto.....................................................................341
Turvallisuus.................................................................343
Asentaminen Aspire PE5-P4A....................................350
Käyttö..........................................................................350
Huolto......................................................................... 352
Vianmääritys............................................................... 355
Kuljetus ja säilytys...................................................... 356
Tekniset tiedot............................................................ 356
Tarvikkeet................................................................... 357
Vaatimustenmukaisuusvakuutus................................ 359
Lisenssit......................................................................360
Johdanto
Tuotekuvaus
Tuote Husqvarna Aspire P5-P4A on akkukäyttöinen
oksasaha.
Laite Husqvarna Aspire PE5-P4A on akkukäyttöinen
varrellinen oksasaha, jossa on teleskooppitoiminto.
Laitetta kehitetään jatkuvasti turvallisemmaksi ja
tehokkaammaksi. Lisätietoja saat huoltoliikkeestä.
Käyttötarkoitus
Käytä laitetta oksien ja risujen katkaisuun. Älä käytä
laitetta muihin tehtäviin.
Pikaopas
Avaa tuotteen käyttöohjeet skannaamalla QR-koodi.
(Kuva 27)
Tuotteen kuvaus
(Kuva 1)
1. Oksasaha
2. Teräketjun suojus
3. Terälevy
4. Suojakannen lukitusnuppi
5. Käyttöliipaisimen varmistin, oksasaha
6. Käyttöliipaisin, oksasaha
7. Käyttöliittymä
8. Pääkahva, oksasaha
9. Akku
10. Oksasahan lukitusnuppi
11. Runkoputki
12. Teleskooppitoiminto
13. Lukituspainike
14. Käyttöliipaisin, varrellinen oksasaha
15. Käyttöliipaisimen varmistin, varrellinen oksasaha
16. Akun vapautuspainike
17. Liitin
18. Akkulaturi
19. Virran ja varoitusten merkkivalo
20. Kuljetussuojus
21. Käyttöohje
22. Koukku oksasahalle, ruuvit ja ruuvitulpat
23. Koukku varrelliselle oksasahalle, ruuvit ja tulpat
24. Bio-teräketjuöljy
25. Kuusiokoloavain
Laitteen symbolit
(Kuva 2)
VAROITUS: Tämä laite voi olla
vaarallinen ja aiheuttaa käyttäjälle tai
sivullisille vakavia vahinkoja tai kuoleman.
Ole varovainen ja käytä laitetta oikein.
(Kuva 3)
Lue käyttöohje huolellisesti ja varmista,
että ymmärrät sen sisällön, ennen kuin
alat käyttää laitetta.
(Kuva 4)
Laite Aspire P5-P4A: Käytä hyväksyttyjä
suojalaseja.
(Kuva 5)
Laite Aspire PE5-P4A: Käytä
suojakypärää paikoissa, joissa päällesi
voi pudota esineitä. Käytä hyväksyttyjä
kuulonsuojaimia. Käytä hyväksyttyjä
suojalaseja.
(Kuva 6)
Käytä hyväksyttyjä suojakäsineitä.
(Kuva 7)
Käytä kestäviä luistamattomia jalkineita.
(Koskee vain varrellista oksasahaa.)
(Kuva 8)
Tasavirta.
(Kuva 9)
Nimellisjännite, V
(Kuva 10)
Ei saa altistaa sateelle.
(Kuva 11)
Teräketjuöljyn lisääminen.
(Kuva 12)
Pyörimissuunta, teräketju.
(Kuva 13)
Tapaturmavaara. Pidä kädet poissa
teräketjun ulottuvilta.
1867 - 007 - 10.01.2024 341
(Kuva 14)
Löysää nuppia kääntämällä vasemmalle,
kiristä nuppia kääntämällä oikealle.
(Kuva 15)
Laite täyttää voimassa olevien EU-
direktiivien vaatimukset.
(Kuva 16)
Tämä tuote täyttää sovellettavissa olevien
UK-säädösten vaatimukset.
(Kuva 17)
Melupäästöt ympäristöön -tarra EU:n ja
Yhdistyneen kuningaskunnan direktiivien
ja säädösten mukaisesti sekä Uuden
Etelä-Walesin "Protection of the
Environment Operations (Noise Control)
Regulation 2017" -asetuksen mukaisesti.
Koneen taattu äänitehotaso on määritelty
käyttöohjeen kohdassa ”Tekniset tiedot”,
sivulla
Tekniset tiedot sivulla 356
ja
arvokilvessä.
(Kuva 18)
Laitetta tai sen pakkausta ei saa
hävittää kotitalousjätteen mukana.
Vie se asianmukaiseen sähkö- ja
elektroniikkalaitteiden keräyspisteeseen.
(Kuva 21) Tätä laitetta ei ole eristetty sähköisesti. Jos laite joutuu kosketuksiin jännitteellis-
ten johtimien kanssa tai niiden lähelle, voi seurauksena olla kuolemantapaus tai
vakava vamma. Sähköjännite voi siirtyä pisteestä toiseen nk. valokaarta pitkin.
Mitä suurempi jännite on sitä pidemmän matkan se voi kulkea. Sähköjännite voi
kulkea myös oksia ja muita esineitä pitkin, varsinkin jos ne ovat märkiä. Pidä aina
vähintään 10m:n etäisyys laitteen ja jännitteellisen johtimen ja/tai sen kanssa
kosketuksissa olevien esineiden välillä. Jos joudut työskentelemään lyhyemmällä
turvavälillä, ota aina yhteys ko. sähköyhtiöön varmistaaksesi, että jännite on kat-
kaistu, ennen kuin aloitat työsi.
Laitteen käyttäjän on varmistettava, etteivät ihmiset ja eläimet tule työn aikana 15
metriä lähemmäksi. (Koskee vain varrellista oksasahaa.)
(Kuva 22) Tyyppikilvessä tai lasermerkinnässä näkyy sarjanumero, jossa yyyy on valmistus-
vuosi ja ww on valmistusviikko.
Huomautus: Muita laitteen tunnuksia/tarroja
tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä
sertifiointivaatimuksia.
Akun ja/tai akkulaturin symbolit
(Kuva 23)
Vie tämä tuote
asianmukaiseen säh-
kö- ja elektroniikka-
laitteiden keräyspis-
teeseen. (Vain Eu-
rooppa)
(Kuva 24) Käytä akkua vain PO-
WER FOR ALL-jär-
jestelmäkumppanien
tuotteissa.
(Kuva 25) Suojaa akku tulelta, lialta, vedeltä, kos-
teudelta ja kuumuudelta, kuten jatkuval-
ta voimakkaalta auringonvalolta. Akku
voi räjähtää tai voi aiheutua oikosulku.
(Kuva 26)
(Kuva 19)
Käytä ja säilytä akkulaturia ainoastaan
sisätiloissa.
(Kuva 20)
Kaksoiseristys.
Tuotteen vaurioituminen
Emme ole vastuussa tuotteen vaurioitumisesta, jos:
• tuote on korjattu virheellisesti
• tuotteen korjaamiseen on käytetty muita kuin
valmistajan omia tai sen hyväksymiä osia
• tuotteessa on muu kuin valmistajan oma tai sen
hyväksymä lisävaruste
• tuotetta ei ole korjattu valtuutetussa huoltopisteessä
tai hyväksytyllä asiantuntijalla.
Valmistaja
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
342 1867 - 007 - 10.01.2024
Turvallisuus
Turvallisuusmääritelmät
Varoituksia, huomioita ja huomautuksia käytetään, kun
jotakin käyttöohjeen osaa halutaan erityisesti korostaa.
VAROITUS: Tätä käytetään, jos
käyttöohjeen noudattamatta jättämisestä voi
seurata käyttäjän tai sivullisen vamma tai
kuolema.
HUOMAUTUS: Tätä käytetään, jos
käyttöohjeen noudattamatta jättämisestä voi
seurata koneen, muiden materiaalien tai
ympäristön vaurioituminen.
Huomautus: Tätä käytetään tietyissä tilanteissa
tarvittavien lisätietojen antamiseen.
Yleiset sähkötyökaluja koskevat
varoitukset
VAROITUS: Lue kaikki
turvavaroitukset ja kaikki ohjeet. Varoitusten
ja ohjeiden noudattamisen laiminlyöminen
voi johtaa sähköiskuun, tulipaloon ja/tai
vakavaan tapaturmaan.
Huomautus: Säästä kaikki varoitukset ja
ohjeet tulevaa käyttöä varten. Varoituksissa
termillä ”sähkötyökalu” tarkoitetaan verkkosähköllä
toimivaa (johdollista) sähkötyökalua tai akkukäyttöistä
(johdotonta) sähkötyökalua.
Työalueen turvallisuus
• Pidä työalue siistinä ja hyvin valaistuna. Sotkuiset tai
hämärät alueet ovat alttiita onnettomuuksille.
• Älä käytä sähkötyökaluja räjähdysherkässä
ympäristössä, esimerkiksi herkästi syttyvien
nesteiden, kaasujen tai pölyn läheisyydessä.
Sähkötyökaluista lähtevät kipinät voivat sytyttää
pölyn tai kaasut.
• Pidä lapset ja sivulliset poissa, kun käytät
sähkötyökalua. Häiriöt voivat saada sinut
menettämään työkalun hallinnan.
Sähköturvallisuus
• Sähkötyökalun pistokkeen on sovittava pistorasiaan.
Älä koskaan muuta pistoketta millään tavoin.
Älä käytä mitään pistokesovittimia maadoitettujen
sähkötyökalujen kanssa. Alkuperäiset pistokkeet ja
sopivat pistorasiat vähentävät sähköiskun vaaraa.
•
Varo koskettamasta maadoitettuja pintoja, kuten
putkia, pattereita, liesiä ja jääkaappeja. Sähköiskun
riski kasvaa, jos käyttäjän kehoon kohdistuu
maadoitus.
• Älä altista sähkötyökaluja sateelle tai märille
olosuhteille. Sähkötyökaluun tunkeutunut vesi lisää
sähköiskun vaaraa.
• Älä vahingoita johtoa. Älä koskaan käytä
sähkötyökalun johtoa työkalun kantamiseen,
vetämiseen tai pistokkeen irrottamiseen
pistorasiasta. Pidä johto etäällä lämmönlähteistä,
öljystä, terävistä reunoista ja liikkuvista osista.
Vahingoittuneet tai sotkeutuneet johdot lisäävät
sähköiskun vaaraa.
• Kun käytät sähkötyökalua ulkona, käytä ulkotiloihin
sopivaa jatkojohtoa. Ulkokäyttöön sopivan johdon
käyttäminen vähentää sähköiskun vaaraa.
• Mikäli et voi välttää sähkötyökalun käyttöä
kosteissa olosuhteissa, käytä maavuotokatkaisinta.
Maavuotokatkaisimen käyttö vähentää sähköiskun
vaaraa.
Henkilökohtainen turvallisuus
• Vaara! Älä käytä laitetta voimajohtojen
läheisyydessä. Laitetta ei ole suunniteltu
suojaamaan käyttäjää sähköiskulta, mikäli laite
osuu sähkölinjoihin. Katso turvalliset etäisyydet
voimajohtoihin paikallisista määräyksistä ja varmista,
että käyttöalue on turvallinen, ennen kuin käytät
ketjullista oksasahaa.
• Pysy valppaana, katso mitä teet ja käytä tervettä
järkeä käyttäessäsi sähkötyökalua. Älä käytä
sähkötyökalua väsyneenä tai alkoholin, huumeiden
tai lääkityksen vaikutuksen alaisena. Hetken
epähuomio sähkötyökaluja käytettäessä voi johtaa
vakavaan henkilövahinkoon.
• Käytä henkilökohtaisia suojavarusteita. Pidä
aina silmäsuojia. Hengityssuojain, luistamattomat
turvakengät, kypärä, kuulosuojaimet ja muut
suojavarusteet niitä vaativissa oloissa käytettyinä
vähentävät henkilövahinkoja.
• Estä tahaton käynnistys. Varmista ennen
virtalähteeseen ja/tai akkuun kytkemistä, työkaluun
tarttumista tai sen kantamista, että sen virta
on katkaistu. Sähkötyökalujen kantaminen sormi
katkaisijalla tai niiden kytkeminen sähköverkkoon
tai akkuun katkaisimen ollessa päällä altistaa
onnettomuuksille.
• Irrota mahdolliset säätöavaimet ennen virran
kytkemistä sähkötyökaluun. Sähkötyökalun
pyörivään osaan kiinnitetty avain voi aiheuttaa
henkilövahingon.
• Älä kurota. Säilytä aina tukeva asento ja tasapaino.
Tämä mahdollistaa sähkötyökalun paremman
hallinnan odottamattomissa tilanteissa.
1867 - 007 - 10.01.2024
343
• Pukeudu oikein. Älä käytä löysästi istuvia vaatteita
tai koruja. Pidä hiuksesi, vaatteesi ja käsineesi
poissa liikkuvista osista. Löysät vaatteet, korut tai
pitkät hiukset voivat tarttua liikkuviin osiin.
• Jos käytettävissä on kytkentämahdollisuus
pölynpoistojärjestelmälle, varmista, että se kytketään
ja että sitä käytetään oikein. Pölynpoistojärjestelmän
käyttö voi vähentää pölyyn liittyviä riskejä.
• Vaikka olisit käyttänyt työkaluja usein ja tuntisit
ne hyvin, muista aina ottaa huomioon työkalun
turvamääräykset. Huolimaton toiminta voi aiheuttaa
vakavia vahinkoja sekunnin murto-osassa.
• Tärinäpäästöt sähkötyökalun varsinaisen käytön
aikana voivat poiketa ilmoitetusta kokonaisarvosta
työkalun käyttötavasta riippuen. Käyttäjien tulee
itsensä suojaamiseksi noudattaa turvatoimia,
jotka perustuvat päästöjen arviointiin todellisissa
käyttöolosuhteissa (huomioon ottaen kaikki
käyttöjakson osat, kuten työkalun päältäkytkemisaika
ja se, milloin se käy joutokäynnillä, liipaisimen
lisäksi).
Sähkötyökalujen käyttö ja huolto
• Älä pakota sähkötyökalua. Käytä käyttötarkoitukseen
sopivaa sähkötyökalua. Oikea sähkötyökalu tekee
työn paremmin ja turvallisemmin nopeudella, jota
varten se on suunniteltu.
• Älä käytä sähkötyökalua, jos virtaa ei voi
kytkeä ja katkaista virtakatkaisimella. Mikä tahansa
sähkötyökalu, jota ei voi hallita katkaisimella, on
vaarallinen, ja se pitää korjata.
• Irrota pistoke pistorasiasta ja/tai akku
sähkötyökalusta ennen kuin teet mitään säätöjä,
vaihdat lisävarusteita tai varastoit sähkötyökalun.
Sellaiset varotoimet vähentävät riskiä, että
sähkötyökalu käynnistetään vahingossa.
• Varastoi käyttämättömät sähkötyökalut pois lasten
ulottuvilta, äläkä anna henkilöiden, jotka eivät
tunne sähkötyökalua tai näitä ohjeita, käyttää
sähkötyökalua. Sähkötyökalut ovat vaarallisia
kouluttamattomien käyttäjien käsissä.
• Huolla sähkötyökaluja. Tarkista, etteivät liikkuvat
osat ole väärin suunnattuja tai tarttuvia, ettei
mikään osa ole murtunut sekä kaikki muut tekijät,
jotka voivat vaikuttaa sähkötyökalun toimintaan. Jos
sähkötyökalu on vahingoittunut, korjauta se ennen
käyttöä. Monet onnettomuudet johtuvat huonosti
huolletuista sähkötyökaluista.
• Pidä leikkaustyökalut terävinä ja puhtaina. Oikein
huolletut leikkaustyökalut, joiden leikkausreunat ovat
terävät, eivät juutu kiinni niin helposti ja ovat
helpommin hallittavissa.
• Käytä sähkötyökalua, lisävarusteita, teriä
jne. näiden ohjeiden mukaisesti ottaen
huomioon työskentelyolosuhteet ja suoritettavan
työn laadun. Sähkötyökalun käyttäminen
ennakoiduista poikkeavissa olosuhteissa voi johtaa
vaaratilanteeseen.
• Pidä kahvat ja tarttumapinnat kuivina, puhtaina
ja öljyttöminä sekä puhtaana vaseliinista. Liukkaat
kahvat ja tarttumapinnat eivät mahdollista työkalun
turvallista käsittelyä ja hallintaa odottamattomissa
tilanteissa.
Akkukäyttöisten työkalujen käyttö ja huolto
• Lataa akku ainoastaan valmistajan tarkoitukseen
nimeämällä laturilla. Tietynlaiseen akustoon
soveltuva laturi voi aiheuttaa tulipalon vaaran, jos
sitä käytetään toisenlaisen akuston lataamiseen.
• Liitä työkaluihin ainoastaan niissä käytettäviksi
hyväksyttyjä akkuja. Muunlaisten akkujen käyttö voi
aiheuttaa tapaturmien tai tulipalon vaaran.
• Kun akkua ei käytetä, pidä se etäällä
metalliesineistä, kuten paperiliittimistä, kolikoista,
avaimista, nauloista, ruuveista tai muista
pienistä metalliesineistä, jotka saattavat aiheuttaa
kosketuksen liitinten välillä. Akkuliitinten saattaminen
keskenään oikosulkuun voi aiheuttaa palovammoja
tai tulipalon.
• Akusta voi tihkua nestettä väärissä olosuhteissa.
Vältä kosketusta akkunesteeseen. Jos akkunestettä
joutuu iholle, huuhtele ihoalue vedellä. Jos neste
joutuu kosketuksiin silmien kanssa, ota myös yhteys
lääkäriin. Akkuneste voi aiheuttaa ihoärsytystä tai
palovammoja.
• Älä käytä vaurioitunutta tai muutettua akkua tai
työkalua. Jos tuotteessa käytetään vaurioituneita
tai muutettuja akkuja, tuote ei välttämättä toimi
asianmukaisesti. Seurauksena saattaa olla tulipalo,
räjähdys tai tapaturma.
• Älä altista akkua tai työkalua tulelle tai korkeille
lämpötiloille. Laitteen altistuminen tulelle tai yli
130°C:n lämpötilalle voi aiheuttaa räjähdyksen.
• Noudata kaikkia latausohjeita äläkä lataa
akkua tai työkalua ohjeissa määritetyn lämpötila-
alueen ulkopuolella. Akun lataaminen väärin tai
sallituista lämpötiloista poikkeavissa olosuhteissa voi
vahingoittaa akkua ja lisätä tulipaloriskiä.
Huolto
• Anna sähkötyökalun korjaaminen pätevän korjaajan
tehtäväksi, joka käyttää vain täysin samanlaisia
vaihto-osia. Tämä varmistaa, että sähkötyökalu
säilyy turvallisena käyttää.
• Älä koskaan huolla vahingoittuneita akkuja. Akkuja
saavat huoltaa vain valmistaja ja valtuutetut
palveluntarjoajat.
Oksasahan turvavaroitukset –
henkilökohtainen turvallisuus
• Pidä kaikki ruumiinosat poissa teräketjun ulottuvilta,
kun käytät oksasahaa. Varmista ennen oksasahan
käynnistämistä, ettei teräketju osu mihinkään.
Hetken huolimattomuus oksasahaa käytettäessä
voi aiheuttaa vaatteiden tai kehon tarttumisen
teräketjuun.
• Pidä oksasaha aina tukevassa otteessa oikea
käsi takakahvassa ja vasen käsi etukahvassa.
Moottorisahan pitäminen kädet päinvastaisessa
344
1867 - 007 - 10.01.2024
asennossa lisää henkilövahingon riskiä, joten sitä ei
pidä tehdä koskaan.
• Pidä oksasahaa käsissäsi tarttumalla ainoastaan
sen eristettyihin tartuntapintoihin, sillä teräketju voi
osua näkymättömissä oleviin johtoihin tai omaan
virtajohtoonsa. Jos teräketju osuu jännitteiseen
johtoon, oksasahan paljaat metalliosat tulevat
jännitteisiksi ja käyttäjä voi saada niistä sähköiskun.
• Käytä suojalaseja. Lisäsuojausta kuulolle, päälle,
käsille ja jaloille suositellaan. Asianmukainen
suojavarustus pienentää lentävistä roskista tai
teräketjun tahattomasta koskettamisesta aiheutuvien
henkilövahinkojen riskiä.
• Pidä aina kunnollinen jalansija ja käytä
moottorisahaa vain seistessäsi kiinteällä, turvallisella
ja tasaisella pinnalla. Liukkaat tai epätasaiset pinnat
voivat aiheuttaa tasapainon tai oksasahan hallinnan
menettämisen.
• Varo takaisinkimmahdusta, kun sahaat jännityksessä
olevaa oksaa. Kun puun kuitujen jännitys vapautuu,
jännityksessä oleva oksa voi osua käyttäjään ja/tai
heittää oksasahaa hallitsemattomasti.
• Ole erittäin varovainen sahatessasi pensaita ja
taimia. Ohut materiaali voi tarttua oksasahaan ja
lyödä sinua kohti tai vetää sinut pois tasapainosta.
• Noudata voitelua, ketjun kiristystä sekä terälevyn
ja -ketjun vaihtoa koskevia ohjeita. Virheellisesti
kiristetty tai voideltu teräketju voi joko katketa tai
kasvattaa takapotkun riskiä.
• Kanna oksasahaa etukahvasta virta katkaistuna
ja poispäin kehostasi. Kun kuljetat oksasahaa
tai viet sen varastoon, käytä aina terälevyn
suojaa. Kun oksasahaa käsitellään asianmukaisesti
pyörivän teräketjun tahattoman kosketuksen vaara
on pienempi.
• Sahaa vain puuta. Älä käytä oksasahaa muihin kuin
asianmukaisiin tarkoituksiin. Älä sahaa esimerkiksi
metallia, muovia, kiveä tai muita kuin puisia
rakennusmateriaaleja. Oksasahan käyttö muihin
kuin sille tarkoitettuihin tehtäviin voi aiheuttaa
vaaratilanteen.
• Pidä kahvat kuivina, puhtaina ja öljyttöminä
sekä puhtaana vaseliinista. Rasvaiset ja öljyiset
kahvat ovat liukkaita, mikä voi aiheuttaa hallinnan
menettämisen.
• Älä yritä kaataa puuta, ennen kuin ymmärrät
siihen liittyvät riskit ja tiedät, miten ne vältetään.
Puun kaatamisesta voi aiheutua vakavia vammoja
käyttäjälle tai sivullisille.
• Oksasahaa ei ole tarkoitettu puiden kaatamiseen.
Oksasahan käyttö muihin kuin sille tarkoitettuihin
tehtäviin voi aiheuttaa vakavan vahingon käyttäjälle
tai sivullisille.
• Suosittelemme, että sahaa ensi kertaa käyttävät
harjoittelevat runkojen sahausta sahapukilla.
Oksasahan yleiset turvaohjeet
Noudata kaikkia ohjeita, kun irrotat juuttunutta
ainesta tai varastoit tai huollat oksasahaa. Varmista,
että kytkin on OFF-asennossa ja akku irrotettu.
Oksasahan käynnistäminen vahingossa juuttunutta
ainesta irrottaessa tai laitetta huoltaessa voi johtaa
vakavaan henkilövahinkoon.
Yleiset turvallisuusohjeet
VAROITUS: Lue seuraavat varoitukset
ennen tuotteen käyttöä.
• Irrota akku käytön jälkeen, jotta tuote ei käynnisty
vahingossa.
• Tämä tuote on vaarallinen työkalu, jos sitä käytetään
huolimattomasti tai väärin. Tämä tuote voi aiheuttaa
käyttäjälle tai sivullisille vakavia vammoja tai
kuoleman.
• Älä käytä tuotetta, jos sen alkuperäisiä
ominaisuuksia on muutettu. Älä muuta edes osaa
tuotteesta ilman valmistajan lupaa. Käytä vain
valmistajan hyväksymiä osia. Virheellinen huolto voi
aiheuttaa tapaturman tai kuoleman.
• Tarkista tuote ennen käyttöä. Katso
Tuotteen
turvalaitteet sivulla 347
ja
Huolto sivulla 352
. Älä
käytä tuotetta, joka on vahingoittunut tai joka ei
toimi oikein. Noudata tässä käyttöohjeessa annettuja
turvallisuustarkastuksia, kunnossapitoa ja huoltoa
koskevia ohjeita.
• Lapsia on valvottava, jotta voidaan varmistaa,
etteivät he leiki tuotteella. Älä koskaan anna
lasten tai henkilöiden, joille ei ole annettu tuotteen
ja/tai akun käyttökoulutusta, käyttää tai korjata
sitä. Paikalliset määräykset saattavat asettaa
ikärajoituksia käyttäjille.
• Säilytä tuotetta lukitussa varastossa, jonne lapset ja
asiattomat henkilöt eivät pääse.
• Säilytä laite lasten ulottumattomissa.
• Tuotteen rakennetta ei missään tapauksessa
saa muuttaa ilman valmistajan lupaa. Käytä
aina alkuperäisiä lisävarusteita. Hyväksymättömien
muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa
käyttäjälle ja muille vakavia vahinkoja tai kuoleman.
Huomautus:
Käyttöä säädellään mahdollisesti
kansallisilla tai paikallisilla laeilla. Noudata ilmoitettuja
määräyksiä.
Turvallisuusohjeet käyttöä varten
VAROITUS:
Lue seuraavat
varoitusohjeet ennen laitteen käyttämistä ja
noudata niitä.
• Huolehdi siitä, että ihmiset ja eläimet ovat työn
aikana vähintään 15 metrin päässä laitteesta. Kun
useampia käyttäjiä työskentelee samalla työalueella,
on turvaetäisyyden oltava vähintään 15metriä.
Muuten vaarana ovat vakavat henkilövahingot.
Sammuta laite välittömästi, jos joku tulee lähemmäs.
1867 - 007 - 10.01.2024
345
Älä käänny laitteen kanssa ympäri tarkistamatta
ensin, että turva-alueella ei ole ketään.
• Älä koskaan käytä laitetta huonoissa
sääolosuhteissa, kuten sumuisella tai sateisella
säällä, kovalla tuulella, erittäin kylmällä säällä
jne. Erittäin kuuma sää voi aiheuttaa laitteen
ylikuumentumisen. Huonossa säässä työskentely
on väsyttävää ja voi aiheuttaa vaaratekijöitä,
esimerkiksi tehdä alustasta liukkaan, vaikuttaa puun
kaatosuuntaan ym.
• Älä anna lasten käyttää laitetta tai oleskella sen
läheisyydessä. Koska laite on helppo käynnistää,
myös lapset saattavat pystyä käynnistämään sen,
ellei heitä valvota. Tämä voi johtaa vakaviin
henkilövahinkoihin. Irrota akku aina, kun laite on
ilman valvontaa.
• Varmista, etteivät ihmiset, eläimet tai muut
tekijät pääse vaikuttamaan laitteen hallintaan tai
joudu kosketuksiin terälaitteen tai terälaitteesta
sinkoutuvien irtonaisten esineiden kanssa.
• Tarkkaile aina varoitussignaaleja ja -huutoja
kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet
välittömästi laitteen pysäytyksen jälkeen.
• Liiallinen altistuminen tärinöille saattaa aiheuttaa
verisuoni- tai hermovaurioita verenkiertohäiriöistä
kärsiville henkilöille. Käänny lääkärin puoleen,
jos havaitset oireita, jotka voivat liittyä liialliseen
tärinäaltistukseen. Esimerkkejä tällaisista oireista
ovat puutumiset, tunnottomuus, kutinat, pistelyt,
kipu, voimattomuus tai heikkous, ihon värin tai
pinnan muutokset. Oireita esiintyy tavallisesti
sormissa, käsissä tai ranteissa.
• Terälaitetta ei saa missään olosuhteissa käyttää
ilman, että hyväksytty suojus on asennettu. Jos
terään asennetaan väärä tai viallinen teräsuojus, se
voi aiheuttaa vakavan tapaturman.
• Sammuta aina laite, poista sen akku ja varmista, että
terälaite on kokonaan pysähtynyt, ennen kuin alat
huoltaa laitetta. Teroitusohjeista poikkeaminen lisää
teräketjun takapotkualttiutta merkittävästi.
• Jos olet epävarma mistään laitteen käyttöön
liittyvästä asiasta, kysy neuvoa asiantuntijalta.
Käänny jälleenmyyjän tai huoltoliikkeen puoleen. Älä
tee mitään sellaista, mihin et katso taitojesi riittävän.
• Älä tee mitään sellaista, mihin et katso taitojesi
riittävän.
• Älä käytä laitetta, jos olet väsynyt tai nauttinut
alkoholia tai huumeita, tai jos käytät lääkkeitä tai
muita tuotteita, jotka voivat vaikuttaa näkökykyysi,
harkintakykyysi tai kehosi hallintaan.
• Laite voi sinkoutua voimakkaasti sivulle, jos
terälevyn kärki koskettaa kiinteään esineeseen. Tätä
kutsutaan takapotkuksi. Takapotku voi olla niin
voimakas, että laite/käyttäjä lennähtävät johonkin
suuntaan ja laitteen hallinta menetetään. Vältä
sahaamista terälevyn kärjellä.
• Älä käytä laitetta niin, ettei sinulla
onnettomuustapauksessa ole mahdollisuutta kutsua
apua.
• Seiso tasapainoisessa ja tukevassa asennossa.
Varmista, että voit siirtyä ja seisoa turvallisesti.
Tarkista, onko ympäristössä esteitä (juuria, kiviä,
oksia, kuoppia, ojia tai vastaavia), joista voi olla
haittaa siirtyessäsi nopeasti. Ole erittäin varovainen
työskennellessäsi viettävässä maastossa.
• Ole erittäin varovainen jännityksessä olevia puita
sahatessasi. Jännittynyt puu voi sekä ennen
läpisahausta että sen jälkeen sinkoutua takaisin
normaaliasentoonsa. Jos olet sijoittunut puuhun
nähden väärin tai sahaat sitä väärästä kohdasta,
se voi osua sinuun tai laitteeseen niin, että
menetät laitteen hallinnan. Molemmat tilanteet voivat
aiheuttaa vakavan tapaturman.
• Kohdista laitteen paino valjaisiin. Se helpottaa
laitteen käsittelyä.
• Laite Aspire P5-P4A: Pitele laitetta oikealla tai
vasemmalla kädellä. Pidä kädet ja muut ruumiinosat
poissa teräketjun ulottuvilta.
(Kuva 28)
• Laite Aspire PE5-P4A: Pitele laitetta aina molemmin
käsin. Pitele laitetta kehon oikealla puolella.
(Kuva 29)
• Ennen kuin poistat ylimääräisen materiaalin
laitteesta, pysäytä moottori ja varmista, että teräketju
ei pyöri.
• Pysäytä laite, kun siirryt alueelta toiselle. Pitempiä
matkoja siirryttäessä ja kuljetusten aikana on
käytettävä kuljetussuojusta.
• Älä koskaan laske käynnissä olevaa laitetta maahan,
jos et pysty valvomaan sitä koko ajan.
• Jos laitetta käytetään alle –10asteen lämpötiloissa,
laitetta ja akkua on säilytettävä lämmitetyssä tilassa
vähintään 24 tuntia ennen työskentelyn aloittamista.
• Älä seiso koskaan suoraan sahattavan oksan alla.
Tämä voi johtaa vakavaan henkilövahinkoon tai jopa
kuolemaan.
• Noudata sovellettavia turvallisuusmääräyksiä
työskennellessäsi voimajohtojen läheisyydessä.
• Tätä laitetta ei ole eristetty sähköisesti. Jos
laite joutuu kosketuksiin jännitteellisten johtimien
kanssa tai niiden lähelle, voi seurauksena
olla kuolemantapaus tai vakava ruumiinvamma.
Sähköjännite voi siirtyä pisteestä toiseen nk.
valokaarta pitkin. Mitä suurempi jännite on sitä
pidemmän matkan se voi kulkea. Sähköjännite voi
kulkea myös oksia ja muita esineitä pitkin, varsinkin
jos ne ovat märkiä. Pidä aina vähintään 10 m:n
etäisyys laitteen ja jännitteellisen johtimen ja/tai sen
kanssa kosketuksissa olevien esineiden välillä. Jos
joudut työskentelemään lyhyemmällä turvavälillä, ota
aina yhteys ko. sähköyhtiöön varmistaaksesi, että
jännite on katkaistu, ennen kuin aloitat työsi.
• Tylsä teräketju voi lisätä onnettomuuksien vaaraa.
346
1867 - 007 - 10.01.2024
Henkilökohtainen suojavarustus
VAROITUS: Lue seuraavat
varoitusohjeet ennen laitteen käyttämistä.
• Käytä aina hyväksyttyjä henkilökohtaisia
suojavarusteita, kun käytät laitetta. Henkilökohtaiset
suojavarusteet eivät poista tapaturmien
vaaraa, mutta ne lieventävät vammoja
onnettomuustilanteessa. Anna jälleenmyyjän auttaa
oikeiden varusteiden valinnassa.
• Käytä kypärää, jos on mahdollista, että päähän
putoaa esineitä.
(Kuva 30)
• Käytä hyväksyttyjä kuulonsuojaimia.
(Kuva 31)
• Käytä hyväksyttyjä silmäsuojaimia. Visiiriä
käytettäessä on käytettävä myös hyväksyttyjä
suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan
laseja, jotka täyttävät standardin ANSI Z87.1
(Yhdysvallat) tai EN 166 (EU-maat) vaatimukset.
(Kuva 32)
• Käytä käsineitä tarvittaessa esimerkiksi
terävarustuksen asennuksen, tarkastuksen ja
puhdistuksen aikana.
(Kuva 33)
• Käytä turvajalkineita, joissa on luistamaton pohja.
(Kuva 34)
• Käytä viiltosuojattuja housuja.
• Käytä lujasta materiaalista valmistettuja vaatteita.
Käytä aina vahvakankaisia pitkiä housuja ja
pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka
tarttuvat helposti risuihin ja oksiin. Älä pidä koruja,
shortseja tai avonaisia jalkineita. Älä myöskään kulje
paljain jaloin. Sido hiukset turvallisesti olkapäiden
yläpuolelle.
• Pidä ensiaputarvikkeet helposti saatavilla.
(Kuva 35)
Tuotteen turvalaitteet
VAROITUS:
Lue seuraavat varoitukset
ennen tuotteen käyttöä.
Tässä osassa kerrotaan laitteen turvaominaisuuksista
ja niiden toiminnasta sekä annetaan tarkastus-
ja kunnossapito-ohjeet, joilla varmistetaan laitteen
toimivuus. Lue kohdasta
Tuotteen kuvaus sivulla 341
tiedot siitä, missä osat sijaitsevat laitteessa.
Laitteen käyttöikä voi lyhentyä ja onnettomuusvaara
kasvaa, jos laitteen kunnossapitoa ei suoriteta oikein ja
jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti.
Saat lisätietoja lähimmästä huoltoliikkeestä.
VAROITUS:
Älä koskaan käytä
tuotetta, jos sen turvalaitteet ovat
vaurioituneet. Laitteen turvalaitteet on
tarkastettava ja pidettävä kunnossa tässä
osassa esitetyllä tavalla. Jos laitteessasi
ilmenee tarkastettaessa puutteita, se on
toimitettava huoltoliikkeeseen korjattavaksi.
HUOMAUTUS: Kaikki laitteen huolto-
ja korjaustyöt vaativat erikoiskoulutusta.
Tämä koskee erityisesti laitteen
turvavarustusta. Jos laitteessa havaitaan
puutteita alla luetelluissa tarkastuksissa,
on sinun otettava yhteys huoltoliikkeeseen.
Hankkimalla laitteen meiltä varmistat,
että saat sille ammattimaisen korjauksen
ja huollon. Jos ostat laitteen muusta
kuin huollot suorittavasta ammattiliikkeestä,
pyydä myyjää neuvomaan lähin huoltoliike.
Käyttöliittymän tarkistaminen Aspire P5-P4A
Vihreät merkkivalot (A) näyttävät latauksen tilan. Vihreät
merkkivalot myös ilmaisevat, että laite on käynnissä.
1. Paina virtapainiketta (B) pitkään. (Kuva 36)
a) Jos vihreät merkkivalot (A) palavat, laite on
käynnissä.
b) Jos vihreät merkkivalot (A) eivät pala, laite ei ole
käynnissä.
2. Katso kohta
Vianmääritys sivulla 355
jos
varoitusvalo (C) vilkkuu.
Käyttöliipaisimen varmistimen tarkistaminen
Käyttöliipaisimen varmistin estää laitteen tahattoman
käytön. Kun irrotat otteen kahvasta, sekä käyttöliipaisin
että varmistin palautuvat lähtöasentoonsa.
1. Laite Aspire PE5-P4A: Paina lukituspainiketta
eteenpäin. (Kuva 37)
2. Varmista, että käyttöliipaisin on lukittu, kun
käyttöliipaisimen varmistin on alkuasennossa.
a) Laite Aspire P5-P4A: (Kuva 38)
b) Laite Aspire PE5-P4A: (Kuva 39)
3. Paina käyttöliipaisimen varmistinta ensin toiselta
puolelta ja toista sitten sama toisella puolella.
Varmista, että käyttöliipaisimen varmistin siirtyy
takaisin alkuasentoonsa.
a) Laite Aspire P5-P4A: (Kuva 40)
b) Laite Aspire PE5-P4A: (Kuva 41)
4. Tarkista, että käyttöliipaisin ja sen varmistin liikkuvat
vapaasti ja palautusjousi toimii oikein.
a) Laite Aspire P5-P4A: (Kuva 42)
b) Laite Aspire PE5-P4A: (Kuva 43)
5. Käynnistä laite, katso kohta
Käyttö sivulla 350
.
6. Käytä täyttä nopeutta.
1867 - 007 - 10.01.2024
347
7. Vapauta käyttöliipaisin ja varmista, että terävarustus
pysähtyy.
Terälaitteiden turvaohjeet
VAROITUS: Lue seuraavat varoitukset
ennen tuotteen käyttöä.
• Käytä ainoastaan hyväksyttyjä terälevyn ja
teräketjun yhdistelmiä ja viilausvarusteita. Katso
kohta
Huolto sivulla 352
.
• Käytä suojakäsineitä, kun käytät tai huollat
teräketjua. Myös liikkumaton teräketju voi aiheuttaa
vahinkoja.
• Huolehdi leikkuuhammastuksen oikeasta
teroituksesta. Noudata ohjeita ja käytä suositeltua
viilanohjainta. Vaurioitunut tai väärin teroitettu
teräketju lisää onnettomuusvaaraa.
(Kuva 44)
• Pidä syvyyden säätö oikeana. Noudata ohjeita ja
käytä suositeltua syvyyden säätöasetusta. Liian
suuri syvyyden säätöasetus lisää takapotkun vaaraa.
(Kuva 45)
• Varmista, että teräketju on oikein kiristetty. Jos
teräketjua ei ole kiristetty tiukasti terälevyä vasten,
teräketju voi irrota. Teräketjun väärä kireys lisää
terälevyn, teräketjun ja ketjun vetopyörän kulumista.
Katso kohta
Tarvikkeet sivulla 357
.
(Kuva 46)
• Huolla terälaitteet säännöllisesti ja voitele ne
asianmukaisesti. Voitele teräketju ennen jokaista
käyttökertaa. Jos teräketjua ei ole voideltu
kunnolla, terälevyn, teräketjun ja ketjun vetopyörän
kulumisvaara kasvaa.
(Kuva 47)
Akkuturvallisuus
VAROITUS:
Lue kaikki turvallisuus-
ja yleisohjeet. Turvallisuus- ja yleisohjeiden
noudattamisen laiminlyöminen voi johtaa
sähköiskuun, tulipaloon ja/tai vakavaan
tapaturmaan. Säilytä turvallisuus- ja
yleisohjeet tulevaa käyttöä varten.
• Turvallisuusohjeet koskevat vain järjestelmän
POWER FOR ALL 18 V:n ladattavia litiumioniakkuja.
• Käytä ladattavaa akkua vain POWER FOR ALL-
järjestelmäkumppanien tuotteissa. Ladattavat 18 V:n
akut, joissa on merkintä POWER FOR ALL, ovat
täysin yhteensopivia seuraavien tuotteiden kanssa:
– Kaikki 18V:n POWER FOR ALL-akkujärjestelmän
tuotteet.
– Kaikki 18 V:n tuotteet POWER FOR ALL-
järjestelmäkumppaneilta.
•
Noudata tuotteen käyttöoppaassa annettuja
akkusuosituksia. Tämä on ainoa keino varmistaa
ladattavan akun ja tuotteen turvallinen käyttö ja
suojata akku vaaralliselta ylikuormitukselta.
• Lataa akut vain valmistajan tai POWER FOR
ALL-järjestelmäkumppanien suosittelemilla laturilla.
Muuhun akkutyyppiin sopiva laturi voi aiheuttaa
käytettäessä tulipalovaaran.
• Akku toimitetaan osittain ladattuna. Jotta akun
kapasiteetti olisi paras mahdollinen, lataa
akku täyteen ennen kuin käytät sähkötyökalua
ensimmäisen kerran.
• Säilytä akustot poissa lasten ulottuvilta.
• Älä avaa akkua. Tämä aiheuttaa oikosulkuvaaran.
• Jos akku vaurioituu tai sitä käytetään väärin, akusta
voi vapautua höyryjä. Akku voi syttyä tuleen tai
räjähtää. Varmista, että alue on hyvin tuuletettu, ja
hakeudu lääkäriin, jos havaitset haittavaikutuksia.
Höyryt voivat ärsyttää hengityselimiä.
• Jos akkua käytetään väärin tai se on vahingoittunut,
akusta voi tihkua syttyviä nestettä. Vältä kontaktia
tällaisen nesteen kanssa. Jos nestettä joutuu
vahingossa iholle, huuhtele se vedellä. Jos
nestettä joutuu silmiin, hakeudu lisäksi lääkärin
hoitoon. Akkuneste voi aiheuttaa ihoärsytystä tai
palovammoja.
• Jos akku on vaurioitunut, nestettä voi purkautua ja
valua lähellä oleville pinnoille. Tarkista vaurioituneet
osat. Puhdista osat ja vaihda ne tarvittaessa.
• Älä aiheuta akuston oikosulkua. Kun akkua ei
käytetä, pidä se etäällä metalliesineistä, kuten
paperiliittimistä, kolikoista, avaimista, nauloista,
ruuveista tai muista pienistä metalliesineistä, jotka
saattavat aiheuttaa kosketuksen liitinten välillä.
Akkuliitinten saattaminen keskenään oikosulkuun voi
aiheuttaa palovammoja tai tulipalon.
• Akku voi vahingoittua siihen kohdistuvasta voimasta
tai terävistä esineistä, kuten nauloista tai
ruuvimeisseleistä. Sisäinen oikosulku voi aiheuttaa
akun palamisen, savuamisen, räjähtämisen tai
ylikuumenemisen.
• Älä koskaan huolla vahingoittuneita akkuja. Akkuja
saavat huoltaa vain valmistaja ja valtuutetut
palveluntarjoajat.
• Suojaa akku tulelta, lialta, vedeltä, kosteudelta
ja kuumuudelta, kuten jatkuvalta voimakkaalta
auringonvalolta. Akku voi räjähtää tai voi aiheutua
oikosulku.
• Käytä tuotteen akkua ainoastaan lämpötiloissa -5 °C
– 40 °C.
• Säilytä akkua vain lämpötilassa -20 °C – 50 °C. Älä
esimerkiksi jätä akkua autoon kesällä. Kun lämpötila
on < 0 °C, joidenkin laitteiden teho voi heiketä.
• Lataa akkua vain lämpötilassa 0 °C – +35 °C.
Lataaminen tämän lämpötila-alueen ulkopuolella
saattaa vaurioittaa paristoa ja aiheuttaa palovaaran.
348
1867 - 007 - 10.01.2024
Akkulaturin turvallisuus
VAROITUS: Lue kaikki turvallisuus-
ja yleisohjeet. Turvallisuus- ja yleisohjeiden
noudattamisen laiminlyöminen voi johtaa
sähköiskuun, tulipaloon ja/tai vakavaan
tapaturmaan. Säilytä nämä ohjeet
turvallisessa paikassa. Käytä laturia vain,
jos pystyt täysin arvioimaan kaikki toiminnot
ja suorittamaan ne rajoituksetta tai jos olet
saanut vastaavat ohjeet.
• Tätä laturia ei ole tarkoitettu lasten tai sellaisten
henkilöiden käyttöön, joilla on ruumiillisia, aisteihin
liittyviä tai henkisiä rajoitteita tai joilla ei ole
riittävästi kokemusta tai tietämystä sen käytöstä.
Tätä laturia voivat käyttää vähintään 8-vuotiaat
lapset ja henkilöt, joilla on ruumiillisia, aisteihin
liittyviä tai henkisiä rajoitteita tai joilla ei ole
riittävästi kokemusta tai tietämystä sen käytöstä, jos
heidän turvallisuudestaan vastaava henkilö valvoo
heitä tai on opastanut heitä laturin turvallisessa
käytössä ja he ymmärtävät siihen liittyvät vaarat.
Muussa tapauksessa on olemassa käyttövirheiden ja
loukkaantumisen vaara.
• Valvo lapsia laitteen käytön, puhdistuksen ja huollon
aikana. Näin voidaan varmistaa, että lapset eivät
leiki laturilla.
• Lataa vain 18voltin POWER FOR ALL-järjestelmän
akkuja, joiden kapasiteetti on vähintään 1,5Ah.
Akun jännitteen on vastattava laturin akun
latausjännitettä. Älä lataa akkuja, jotka eivät sovellu
uudelleenlataukseen. Muuten on olemassa tulipalon
ja räjähdyksen vaara.
• Käytä laturia vain suljetussa tilassa, äläkä altista sitä
kosteille olosuhteille. Sähkötyökaluun tunkeutunut
vesi lisää sähköiskun vaaraa.
• Pidä laturi puhtaana. Lika aiheuttaa sähköiskun
vaaran.
• Tarkista aina laturi, kaapeli ja pistoke ennen
käyttöä. Lopeta laturin käyttö, jos havaitset
vaurioita. Älä avaa laturia itse, vaan vie
se korjattavaksi Husqvarna-huoltoliikkeeseen tai
valtuutettuun huoltoliikkeeseen, joka käyttää
ainoastaan alkuperäisiä varaosia. Vaurioituneet
laturit, kaapelit ja pistokkeet lisäävät sähköiskun
vaaraa.
• Älä käytä laturia helposti syttyvällä pinnalla (esim.
paperi, tekstiilit) tai helposti syttyvässä ympäristössä.
Laturi kuumenee käytön aikana, mikä aiheuttaa
tulipalon vaaran.
• Älä peitä laturin ilmanvaihtoaukkoja. Muuten laturi
voi ylikuumentua eikä se enää toimi kunnolla.
•
Lataa akku ainoastaan valmistajan tarkoitukseen
nimeämällä laturilla. Tietynlaiseen akustoon
soveltuva laturi voi aiheuttaa tulipalon vaaran, jos
sitä käytetään toisenlaisen akuston lataamiseen.
• Jos akku vaurioituu tai sitä käytetään väärin,
akusta voi myös vapautua höyryjä. Varmista, että
alue on hyvin tuuletettu, ja hakeudu lääkäriin, jos
havaitset haittavaikutuksia. Höyryt voivat ärsyttää
hengityselimiä.
• Akusta voi tihkua nestettä väärissä olosuhteissa.
Vältä kontaktia tällaisen nesteen kanssa. Jos
nestettä joutuu vahingossa iholle, huuhtele se
vedellä. Jos nestettä joutuu silmiin, hakeudu
lisäksi lääkärin hoitoon. Akkuneste voi aiheuttaa
ihoärsytystä tai palovammoja.
• Vain Isossa-Britanniassa myytävät tuotteet: Laitteesi
on varustettu BS 1363/A -standardin mukaisella
sähköpistokkeella, jossa on sisäinen sulake (ASTA-
sertifioitu BS 1362 -standardin mukaisesti). Jos
pistoke ei sovi pistorasiaan, pistoke on katkaistava ja
valtuutetun huoltohenkilön on asennettava sen tilalle
sopiva pistoke. Vaihtopistokkeessa on oltava sama
sulakeluokitus kuin alkuperäisessä pistokkeessa.
Katkaistu pistoke on hävitettävä sähköiskun vaaran
välttämiseksi, eikä sitä saa koskaan enää laittaa
pistorasiaan.
Turvaohjeet huoltoa varten
VAROITUS: Lue seuraavat
varoitusohjeet ennen laitteen huoltamista.
• Irrota akku ennen laitteen huoltoa, muita tarkistuksia
tai kokoamista.
• Käyttäjän on huolehdittava ainoastaan tässä
käyttöohjekirjassa kuvatuista korjaus- ja
huoltotoimista. Anna huoltoliikkeen tehdä suuremmat
korjaus- ja huoltotoimet.
• Älä pese akkua tai akkulaturia vedellä. Vahvat
pesuaineet voivat vaurioittaa muovia.
• Laitteen huoltamatta jättäminen lyhentää sen
käyttöikää ja lisää onnettomuusriskiä.
• Laitteen huolto- ja korjaustyöt, erityisesti laitteen
turvalaitteille tehtävät työt, vaativat erityiskoulutusta.
Jos kaikkia käyttöohjekirjassa lueteltuja tarkastuksia
ei huollon jälkeen voida suorittaa hyväksytysti, vie
laite huoltoliikkeeseen. Siellä laitteesi huolletaan ja
korjataan ammattimaisesti.
• Käytä vain alkuperäisiä varaosia.
1867 - 007 - 10.01.2024
349
Asentaminen Aspire PE5-P4A
Johdanto
VAROITUS: Lue ja sisäistä
turvallisuutta käsittelevä luku ennen laitteen
asentamista.
Oksasahan kiinnittäminen
teleskooppivarteen
1. Kiinnitä oksasaha (A) teleskooppivarteen (B). Jos
oksasaha ei asetu varteen vaivatta, sitä ei ole
asennettu oikein. (Kuva 48)
2. Kiristä nuppi (C).
Huomautus: Kun oksasaha on kiinnitetty
teleskooppivarteen, oksasahan käyttöliittymä ei ole
käytössä.
Teleskooppivarren pituuden
säätäminen
1. Löysää varren (A) ruuvikahvaa. (Kuva 49)
2. Säädä varren pituus sopivaksi.
3. Kiristä ruuvikahva (B).
Koukun kiinnitys seinään
• Kiinnitä koukku seinään sisätiloissa.
• Älä aseta koukkua suoraan auringonpaisteeseen.
Lämpötilan tulee olla ‑10°C–70°C.
• Koukku voidaan asentaa kipsilevy-, puu- tai
betoniseinään.
HUOMAUTUS: Varmista, että
seinä kestää vähintään 30 kg:n
kuorman.
• Kiinnitä tuote seinään kolmella ruuvilla (A). Käytä
tarvittaessa ruuvitulppia (B).
HUOMAUTUS: Varmista, että
ruuvit sopivat seinän materiaaliin.
a) Laite Aspire P5-P4A: (Kuva 50)
b) Laite Aspire PE5-P4A: (Kuva 51)
• Lisätietoa laitteellesi saatavana olevista varastoinnin
lisävarusteista saat ottamalla yhteyttä Husqvarna-
huoltoon.
Laitteen ripustaminen koukkuun
• Ripusta oksasaha kuvan osoittamalla tavalla. (Kuva
52)
• Ripusta varsi kuvan osoittamalla tavalla. (Kuva 53)
Käyttö
Laitteen toiminnan tarkistaminen
1. Tarkista, ettei ilmanottoaukossa ole likaa tai
vaurioita. Poista lika ja ylimääräinen materiaali
laitteesta harjalla.
2. Kiristä kaikki mutterit ja ruuvit.
3. Varmista, että oksasaha on koottu oikein.
4. Tarkista oksasaha vaurioiden, kuten halkeamien,
varalta. Vaihda oksasaha, jos se on vaurioitunut.
5. Varmista, että suojukset on kiinnitetty oikein ja ettei
niissä ole vaurioita.
6. Varmista, että laite toimii oikein.
Akku
VAROITUS: Ennen kuin käytät akkua,
lue turvallisuutta käsittelevä luku niin, että
ymmärrät sen sisällön. Lue myös akun ja
akkulaturin käyttöohje niin, että ymmärrät
sen sisällön.
Säilytä akku ja laturi oikeassa lämpötilassa.
Ympäristön lämpötila
Akun käyttäminen
laitteessa
-5 °C – 40 °C
Akun lataaminen 0 °C – 35 °C
Akun lataaminen
Lataa akku ennen ensimmäistä käyttökertaa.
Huomautus: Lataaminen on mahdollista vain, kun
akun lämpötila on sallitun vaihteluvälin (0 °C – 35 °C)
rajoissa.
1. Kytke sitten akkulaturin virtajohto maadoitettuun
pistorasiaan.
HUOMAUTUS: Varmista, että
verkkovirrassa on oikea jännite ja
taajuus.
2. Aseta akku akkulaturiin. Akku on liitetty akkulaturiin,
kun vihreä merkkivalo vilkkuu. (Kuva 54)
350 1867 - 007 - 10.01.2024
3. Akku on ladattu täyteen, kun akkulaturin vihreä
merkkivalo palaa. Lataa akkua enintään 24tuntia.
4. Irrota akkulaturi verkkovirrasta.
HUOMAUTUS: Älä vedä
virtajohdosta.
5. Irrota akku akkulaturista.
Akun tilan merkkivalo akkulaturissa
Akkulaturin punainen merkkivalo (A) ja vihreä
merkkivalo (B) ilmaisevat akun tilan. Katso kohta
Akun
lataaminen sivulla 350
.
(Kuva 55)
Merkkivalo Akun tila
Vihreä merkkivalo vilkkuu
nopeasti.
Akkua ladataan.
Vihreä merkkivalo vilkkuu
hitaasti.
Akun varaustaso on 80 %.
Vihreä merkkivalo palaa. Akku on ladattu täyteen.
Punainen merkkivalo pa-
laa.
Katso kohta
Akkulaturin
vianmääritys sivulla 355
.
Punainen merkkivalo vilk-
kuu nopeasti.
Katso kohta
Akkulaturin
vianmääritys sivulla 355
.
Akun tilan merkkivalo laitteessa
Kun akku on asennettu laitteeseen, laitteen merkkivalot
ilmaisevat akun tilan.
(Kuva 56)
Merkkivalo
Akun tila
Merkkivalot 1, 2 ja 3
palavat.
Täyteen ladattu.
Merkkivalot 1 ja 2
palavat.
Riittävästi ladattu
Merkkivalo 1 palaa. Akun virta on vähissä.
Merkkivalo 1 vilkkuu. Akku on tyhjä. Akun latausti-
lan ilmaisin vilkkuu. Lataa akku.
Katso kohta
Akun lataaminen
sivulla 350
.
Akun kiinnittäminen laitteeseen
VAROITUS:
Käytä laitteessa vain
POWER FOR ALL-järjestelmän P4A 18 V-
litiumioniakkuja.
1. Varmista, että akku on täysin ladattu.
2. Aseta akku laitteen akun pidikkeeseen. Jos akku ei
asetu pidikkeeseen vaivatta, sitä ei ole asennettu
oikein.
a) Laite Aspire P5-P4A: (Kuva 57)
b) Laite Aspire PE5-P4A: (Kuva 58)
3. Työnnä akku kokonaan akun pidikkeeseen. Akku
lukittuu paikalleen, kun kuulet napsahduksen.
4. Varmista, että salpa lukittuu oikein paikoilleen.
Laitteen käynnistäminen – Aspire P5-
P4A
1. Paina käyttöliittymän (A) virtapainiketta. LED-valot
syttyvät. (Kuva 59)
2. Paina käyttöliipaisimen varmistinta (B) vasemmalta
tai oikealta puolelta ja pidä käyttöliipaisin (C)
painettuna.
Laitteen käynnistäminen – Aspire PE5-
P4A
1. Paina lukituspainiketta eteenpäin. (Kuva 37)
2. Paina käyttöliipaisimen varmistinta (A) vasemmalta
tai oikealta puolelta ja pidä käyttöliipaisin (B)
painettuna. (Kuva 60)
Oksien katkaisu
VAROITUS: Ole varovainen
työskennellessäsi voimalinjojen
läheisyydessä. Putoavat oksat voivat
aiheuttaa oikosulun.
• Jos mahdollista, sijoitu niin, että voit sahata oksan
oikeassa kulmassa (Kuva 61)
• Sahaa suuret oksat osissa, jotta voit hallita niiden
putoamispaikkaa paremmin. Kiinnitä huomiota myös
siihen, että putoavat oksat voivat kimmota käyttäjää
kohti osuttuaan maahan. (Kuva 62)
• Älä koskaan sahaa oksan tyvessä olevaa
kuoriharjannetta, sillä se hidastaa sahauskohdan
paranemista ja lisää sienitautien riskiä. (Kuva 63)
• Käytä leikkuupään juuressa olevaa pidäkettä
tukena sahaamisen aikana. Tämä estää terälaitteen
hypytyksen oksaa sahatessa. (Kuva 64)
• Sahaa lovi oksan alapintaan ennen oksan
sahaamista poikki. Tämä estää kaarnaa tai tuohta
repeytymästä, mikä hidastaisi paranemista ja voisi
aiheuttaa puulle pysyviä vaurioita. Loven syvyys
saa olla enintään ⅓ oksan paksuudesta, jotta ketju
ei jumiudu. Anna ketjun pyöriä samalla, kun vedät
terälaitteen oksasta, jotta ketju ei jumiudu. (Kuva 65)
• Seiso tukevasti ja varmista, etteivät oksat, kivet ja
puut haittaa työntekoasi.
VAROITUS:
Älä koskaan aktivoi
käyttöliipaisinta, jos et näe terälaitetta
kokonaan.
1867 - 007 - 10.01.2024 351
Laitteen pysäyttäminen Aspire P5-P4A
1. Vapauta käyttöliipaisin.
2. Paina käyttöliittymän virtapainiketta. LED-valot
sammuvat.
3. Paina vapautuspainiketta ja vedä akku ulos. (Kuva
66)
Tuotteen pysäyttäminen Aspire PE5-
P4A
1. Vapauta käyttöliipaisin.
2. Lukitse tuote työntämällä käyttöliipaisimen
varmistimen lukituspainiketta taaksepäin.
3. Paina akun vapautuspainiketta ja vedä akku ulos.
(Kuva 67)
4. Irrota teleskooppivarsi tuotteesta tarvittaessa.
Huolto
Johdanto
VAROITUS: Lue ja sisäistä
turvallisuutta käsittelevä luku ennen laitteen
huoltamista.
VAROITUS: Irrota akku ennen laitteen
huoltamista.
Huoltokaavio
Huolto Päivittäin Viikoittain Kuukausittain
Puhdista laitteen ulko-osat kuivalla liinalla.
Älä käytä vettä.
X
Varmista, että käynnistys-/pysäytyspainike
toimii oikein eikä se ole viallinen.
X
Varmista, että käyttöliipaisin ja sen varmistin
toimivat asianmukaisesti turvallisuutta ajatel-
len.
X
Varmista, että kaikki ohjaimet toimivat kun-
nolla ja ovat ehjiä.
X
Pidä kahvat kuivina ja puhtaina. Varmista, et-
tei kahvoissa ole öljyä tai rasvaa.
X
Varmista, että teräketjun suojus ei ole vau-
rioitunut. Vaihda suojus, jos se on vaurioitu-
nut.
X
Varmista, että kaikki ruuvit ja mutterit on ki-
ristetty.
X
Varmista, että akun vapautuspainikkeet toi-
mivat oikein ja lukitse akku laitteeseen.
X
Varmista, että akkulaturi toimii oikein. X
Varmista, ettei akku ole vaurioitunut. X
Varmista, että akku on ladattu. X
Varmista, että akkulaturi ei ole vaurioitunut. X
Tarkista teräketju. X
Teroita teräketju. X
352 1867 - 007 - 10.01.2024
Huolto Päivittäin Viikoittain Kuukausittain
Tarkista teräketjun kireys. X
Voitele teräketju. X
Tarkista, että teräketju ei pyöri ilman, että
käyttöliipaisinta painetaan.
X
Tarkista kaikki kaapelit ja liitännät. Varmista,
että vaurioita tai likaa ei ole.
X
Puhdista teräketjun suojus. X
Poista jäysteet terälevyn sivuilta. X
Tarkista akun ja tuotteen väliset kytkennät.
Tarkista akun ja akkulaturin välinen kytkentä.
X
Varmista, ettei oksasaha ole vaurioitunut.
Vaihda oksasaha, jos se on vaurioitunut.
Kaikki oksasahaan liittyvät huoltotoimet on annettava valtuutetun
Husqvarna-huollon tehtäväksi.
Tarkista ketjun vetopyörä kulumien varalta. Vaihda ketjun vetopyörä noin 20 käyttötunnin jälkeen tai tarvittaessa
useammin.
Terävarustuksen tarkistaminen
1. Tarkista, että niiteissä tai lenkeissä ei ole halkeamia
ja että niittejä ei ole irti. Vaihda tarvittaessa. (Kuva
68)
2. Varmista, että teräketju taipuu helposti. Jos teräketju
on jäykkä, vaihda se.
3. Vertaa teräketjua uuteen teräketjuun ja tarkista,
ovatko niitit ja lenkit kuluneet.
4. Vaihda teräketju, kun leikkuuhampaan pisin osa
on alle 4mm:n (0,16in) pituinen. Vaihda myös
teräketju, jos leikkaimissa on halkeamia. (Kuva 69)
Terälevyn ja teräketjun vaihtaminen
1. Käännä lukitusnuppia vastapäivään ja irrota
suojakansi (A). (Kuva 70)
2. Irrota terälevy, jossa on teräketju paikallaan.
3. Irrota teräketju terälevystä.
4. Aseta uusi teräketju terälevyn ohjausuraan.
5. Asenna uusi terälevy siten, että ohjausura (B) tulee
pultin (E) päälle ja aukko (D) kohdistuu terälevyn
tappiin (F).
6. Asenna teräketju ketjupyörän (G) päälle.
Varmista, että leikkuuhampaat osoittavat poispäin
ketjupyörästä (C).
7. Asenna suojakansi (A) ja käännä lukitusnuppia
myötäpäivään.
8. Kiristä teräketju. Katso kohta
Teräketjun kireyden
säätäminen sivulla 354
.
Teräketjun teroittaminen
Terälevyä ja teräketjua koskevat tiedot
VAROITUS: Käytä suojakäsineitä,
kun käytät tai huollat teräketjua. Myös
liikkumaton teräketju voi aiheuttaa vahinkoja.
Vaihda kulunut tai vahingoittunut terälevy tai teräketju
suositeltuun terälevyn ja teräketjun yhdistelmään.
Suositukset antaa Husqvarna. Tämä on välttämätöntä
laitteen turvatoimintojen säilyttämiseksi. Katso kohta
Tarvikkeet sivulla 357
, jos tarvitset listan varaosiksi
suosittelemistamme terälevy- ja teräketjuyhdistelmistä.
• Terälevyn pituus, tuumaa/cm. Tiedot terälevyn
pituudesta ja tyypistä löytyvät yleensä terälevyn
takapäästä.
(Kuva 71)
• Teräketjun jako, tuumaa. Terälevyn kärkipyörän
hammastuksen ja vetopyörän etäisyyden on
vastattava teräketjun vetolenkkien välistä etäisyyttä.
(Kuva 72)
• Vetolenkkien lukumäärä. Terälevyn tyyppi määrää
vetolenkkien lukumäärän.
(Kuva 73)
• Terälevyn ohjausuran leveys, tuumaa/mm.
Terälevyn ohjausuran leveyden on oltava sama kuin
ketjun vetolenkkien leveys.
(Kuva 74)
• Ohjausuran on oltava kohdakkain laitteen kanssa.
(Kuva 75)
• Vetolenkin leveys, mm/tuumaa.
(Kuva 76)
1867 - 007 - 10.01.2024
353
Yleistä tietoa leikkainten teroituksesta
Älä käytä tylsää teräketjua. Jos teräketju on tylsä,
työnnä terälevyä voimakkaammin puun läpi. Jos
teräketju on erittäin tylsä, sahauksessa syntyy vain
sahanpurua eikä puulastuja.
Terävä teräketju pureutuu kunnolla puuhun, ja
sahatessa syntyy pitkiä ja paksuja puulastuja.
VAROITUS: Takapotkun voima
kasvaa merkittävästi, jos teroitusohjeita ei
noudateta.
Huomautus: Katso kohta
Leikkainten teroittaminen
sivulla 354
, jos haluat lisätietoja teräketjun
teroittamisesta.
Leikkainten teroittaminen
1. Käytä pyöröviilaa ja viilanohjainta leikkuuhampaiden
teroitukseen. (Kuva 77)
Huomautus: Katso kohta
Tarvikkeet sivulla
357
, jos haluat tarkistaa, mitä viilaa ja ohjainta
Husqvarna suosittelee käyttämällesi teräketjulle.
2. Aseta viilanohjain asianmukaisesti leikkaimen päälle.
Katso tarkemmat ohjeet viilanohjaimen mukana
toimitetuista ohjeita.
3. Liikuta viilaa leikkuuhampaiden sisäpuolelta
ulkopuolelle. Kevennä otetta paluuvedon ajaksi.
(Kuva 78)
4. Viilaa kaikki leikkuuhampaat yhdeltä puolelta.
5. Käännä laite toisin päin ja viilaa hampaat toiselta
puolelta.
6. Varmista, että kaikki leikkuuhampaat ovat
samanpituisia.
Teräketjun kireyden säätäminen
VAROITUS:
Väärin kiristetty teräketju
saattaa irrota terälevystä ja aiheuttaa
vakavan vahingon tai kuoleman.
Teräketju pitenee käytön myötä. On tärkeää säätää
teräketjun kireyttä säännöllisesti, jotta kireys on oikea.
Tarkista teräketjun kireys ennen laitteen käyttöä. Kiristä
teräketju mahdollisimman kireälle, mutta niin, että se
pyörii käsin pyöritettäessä.
Huomautus:
Uusi teräketju vaatii sisäänajon.
Tarkista sen aikana kireys tavallista useammin.
1. Kiristä teräketju kääntämällä ketjun kireydensäädintä
myötäpäivään. Kiristä teräketjua mahdollisimman
paljon. Sen on oltava kireällä terälevyä vasten.
(Kuva 79)
Huomautus:
Lisää ketjun kireyttä kääntämällä
säätöpyörää ylös (+) tai vähennä sitä kääntämällä
pyörää alas (-). Teräketjun kiristys on oikea, kun sitä
pystyy kääntämään helposti käsin mutta se on silti
tiukasti terälevyä vasten.
2. Tarkista, että teräketjua on helppo pyörittää käsin ja
että se ei roiku löysänä terälevyn alapuolella. (Kuva
80)
Terälaitteen voitelu
VAROITUS: Riittämätön terälaitteen
voitelu voi aiheuttaa teräketjun katkeamisen,
mikä voi aiheuttaa vakavan, jopa
hengenvaarallisen tapaturman.
VAROITUS: Älä käytä jäteöljyä!
Jäteöljy on vaarallista ihmisille, laitteelle ja
ympäristölle.
Teräketjuöljy
• Käytä teräketjuun hyvin tarttuvaa teräketjuöljyä.
Teräketjuöljyn on säilytettävä viskositeettinsa
kaikissa sääolosuhteissa, niin kuumana kesäpäivänä
kuin kylmässä talvisäässäkin.
• Husqvarna-teräketjuöljyn käyttäminen pidentää
teräketjun käyttöikää ja vähentää ympäristöhaittoja.
Jos Husqvarna-teräketjuöljyä ei ole saatavana, käytä
tavallista teräketjuöljyä.
• Jos teräketjujen voiteluun tarkoitettua öljyä ei ole
saatavana, käytä X-Guard BIO -teräketjuöljyä.
• Varmista, että teräketjun voitelu toimii oikein. Lisää
teräketjuöljyä ja tarkista teräketjuvoitelu tarvittaessa.
Terälevyn tarkistaminen
1. Tarkista, onko terälevyn reunoilla jäystettä. Poista
jäysteet viilalla. (Kuva 81)
2. Puhdista terälevyn ura. (Kuva 82)
3. Tarkista terälevyn ohjausura kulumien varalta.
Vaihda terälevy tarvittaessa. (Kuva 83)
4. Tarkista, onko terälevyn kärki karkea tai pahasti
kulunut. (Kuva 84)
5. Käännä terälevy päivittäin toisinpäin, jotta sen
käyttöikä pitenee. (Kuva 85)
Laitteen, akun ja akkulaturin
puhdistaminen
1. Puhdista laite käytön jälkeen kuivalla liinalla.
2. Puhdista akku ja akkulaturi kuivalla liinalla. Pidä
akun ohjauskiskot puhtaina.
3. Varmista ennen käyttöä, että akun ja akkulaturin
liittimet ovat puhtaita.
4. Puhdista suojuksen sisäpinta harjalla.
354
1867 - 007 - 10.01.2024
Akun ja akkulaturin tarkistaminen
1. Tarkista akku vaurioiden, kuten halkeamien, varalta.
2. Tarkista akkulaturi vaurioiden, kuten halkeamien,
varalta.
3. Varmista, että akkulaturin johto ei ole vaurioitunut ja
ettei siinä ole murtumia.
Vianmääritys
Käyttöliittymä Aspire P5-P4A
Ongelma Mahdolliset viat Mahdollinen ratkaisu
Käynnistyksen vihreä
merkkivalo vilkkuu.
Matala akun jännite. Lataa akku.
Punainen vian merk-
kivalo vilkkuu
Ylikuormitus. Terälaite on jumissa. Pysäytä laite. Irrota ak-
ku. Puhdista ylimääräinen materiaali terälait-
teesta. Löysää ketjua.
Lämpötilavaihtelu. Anna laitteen jäähtyä.
Käyttöliipaisinta ja käynnistyspainiketta pai-
netaan samaan aikaan.
Vapauta käyttöliipaisin ja paina käynnistys-
painiketta.
Vihreä ja punainen
merkkivalo vilkkuvat
vuorotellen.
Akku on tyhjä. Lataa akku.
Akku on vaurioitunut. Ota yhteys huoltoliikkeeseen.
Akkulaturin vianmääritys
Akkulaturin merkki-
valo
Syy Ratkaisu
Vihreä merkkivalo
palaa ja punainen
merkkivalo vilkkuu.
Akkua ei ole asennettu oikein ak-
kulaturiin.
Poista akku laturista ja asenna akku uudelleen akkulatu-
riin.
Akkuliittimet ovat likaisia. Puhdista akkuliittimet.
Ympäristön lämpötila on liian kor-
kea tai matala.
Käytä akkulaturia 0–35°C:n lämpötilassa.
Akku on vaurioitunut. Vaihda akku.
Vihreä ja punainen
merkkivalo eivät pala.
Akkulaturia ei ole kytketty oikein
pistorasiaan.
Liitä akkulaturi pistorasiaan.
Viallinen pistorasia. Kytke akkulaturi tyyppikilven mukaiseen verkkovirtaan ja
taajuuteen.
Akkulaturin kaapeli on vaurioitu-
nut.
Ota yhteys valtuutettuun huoltoliikkeeseen.
Akkulaturi on vaurioitunut.
Muut virheet.
Jos muita virheitä ilmenee, sammuta tuote, irrota akku ja ota yhteys valtuutettuun huoltoliik-
keeseen.
1867 - 007 - 10.01.2024 355
Kuljetus ja säilytys
Kuljetus ja säilytys
• Mukana tulleet litiumioniakut ovat vaarallisten
aineiden lainsäädännön määräysten mukaisia.
• Pakkauksessa ja etiketissä olevia kaupallista
tavarakuljetusta koskevia erityismääräyksiä on
noudatettava, myös kolmansien osapuolten tai
huolitsijoiden järjestämässä tavarakuljetuksessa.
• Keskustele erityiskoulutuksen saaneen vaarallisten
aineiden asiantuntijan kanssa ennen tuotteen
lähettämistä. Noudata kaikkia kansallisia
määräyksiä.
• Teippaa paljaat liittimet pakatessasi akun. Aseta
akku pakettiin tiukasti niin, ettei se pääse liikkumaan.
• Irrota akku varastoinnin tai kuljetuksen ajaksi.
• Säilytä akkua ja akkulaturia kuivassa paikassa,
johon ei pääse kosteutta tai huurretta.
• Älä säilytä akkua paikassa, jossa on staattista
sähköä. Älä säilytä akkua metallilaatikossa.
• Säilytä akkua -20–+50°C:n (-4–122°F) lämpötilassa
paikassa, jossa se ei ole suorassa auringonvalossa.
• Säilytä akkulaturia tilassa, jossa lämpötila on 5–
45°C ja jossa se ei ole suorassa auringonvalossa.
• Käytä akkulaturia ainoastaan 0–35°C:n (32–95°F)
lämpötilassa.
• Säilytä tuotetta -40–+60°C (-40–+140°F)
lämpötilassa.
• Lataa akku ennen pitkäaikaista säilytystä niin, että
sen varaustaso on 30–50prosenttia.
• Säilytä akkua kuivassa ja suljetussa tilassa.
• Pidä akku erillään akkulaturista varastoinnin
aikana. Älä anna lasten tai asiaankuulumattomien
henkilöiden koskea laitteeseen. Säilytä laitetta
lukollisessa tilassa.
• Puhdista ja huolla laite huolellisesti ennen
pitkäaikaista säilytystä.
• Käytä kuljetussuojusta kuljetuksen ja varastoinnin
aikana vaurioiden ja vammojen välttämiseksi.
• Kiinnitä laite hyvin kuljetuksen ajaksi.
Akun, akkulaturin ja tuotteen
hävittäminen
Alla oleva symboli kertoo, että tuotetta ei saa hävittää
kotitalousjätteen mukana. Vie se asianmukaiseen
sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Tämä
auttaa estämään sekä ympäristö- että henkilövahinkoja.
Saat lisätietoja paikallisviranomaisilta, jätehuollolta tai
jälleenmyyjältäsi.
(Kuva 23)
Huomautus: Symboli on joko tuotteessa tai sen
pakkauksessa.
Tekniset tiedot
Tekniset tiedot
Aspire P5-P4A Aspire PE5-P4A
Moottori
Tyyppi PMDC 18V PMDC 18V
Ketjun nopeus, m/s 4,9 4,9
Paino
Ilman akkua, kg 1,6/3,5 3,1/6,8
Melupäästöt
43
Äänentehotaso, mitattu dB(A) 88 88
Äänentehotaso, taattu L
WA
dB(A) 91 90
43
Melupäästö ympäristöön äänitehona (L
WA
) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Taatun ja mitatun
äänentehon erona on se, että taattu äänenteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman
mallin eri laitteiden välillä direktiivin 2000/14/EY mukaisesti.
356 1867 - 007 - 10.01.2024
Aspire P5-P4A Aspire PE5-P4A
Äänitasot
44
Ekvivalentti äänenpainetaso käyttäjän korvan tasalla, dB(A) 75 74
Tärinätasot
45
Kahvojen tärinätasot standardin ISO 22867 mukaan mitattuna, m/s
2
Kokoontaitettuna, etu-/takakahva – 0,5/0,5
Pidennettynä, etu-/takakahva – 0,3/0,3
Pääkahva/lisäkahva 0,8/0,4 –
Hyväksytyt akut
Tuotetta voidaan käyttää kaikkien POWER FOR ALL
-akkujen kanssa. Parhaan suorituskyvyn takaamiseksi
on suositeltavaa käyttää vähintään 4,0 Ah:n akkuja.
Akku P4A18-B45 P4A18-B72
Tyyppi Litiumioni Litiumioni
Akun kapasiteetti, Ah 2,5 4,0
Nimellisjännite, V 18 18
Paino, kg 0,35 0,65
Kennojen määrä (Li-ion) 5 10
Hyväksytyt akkulaturit
Akkulaturi P4A 18-C70
Tulojännite, V Katso latureiden luokitustiedot.
Taajuus, Hz 50–60
Teho, W 70
Tarvikkeet
Terälevyn ja -ketjun yhdistelmät
Alla olevat yhdistelmät ovat CE-tyyppihyväksyttyjä.
44
Standardin ISO 22868 mukainen ekvivalentti äänenpainetaso lasketaan eri äänenpainetasojen aikapainottei-
sena energiasummana eri käyttöolosuhteissa. Tyypillinen ekvivalentin äänenpainetason tilastollinen hajonta
on 3 dB (A):n vakiopoikkeama.
45
Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,5 m/s
2
.
1867 - 007 - 10.01.2024 357
Terälevy Teräketju
Pituus, tuumaa Jako, tuumaa Uraleveys, mm Tyyppi
Pituus, vetolenkkien
lukumäärä
5 1/4″ 1,1 SP11G 32
Teräketjun teroittaminen ja viilanohjain
Käytä suositeltua viilanohjainta, jotta viilauskulmat
ovat oikeat. Suosittelemme aina käyttämään teräketjun
teroittamisessa suositeltua viilanohjainta.
Jos et tiedä laitteessasi olevaa teräketjumallia, pyydä
neuvoa huoltoliikkeestä.
mm/tuumaa mm/tuumaa
SP11G 3,5 / 9/64 60° 30° 0° 0,4/0,016 5299371–01
358 1867 - 007 - 10.01.2024
Vaatimustenmukaisuusvakuutus
EU-vaatimustenmukaisuusvakuutus
Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. +46
36 146500, vakuuttaa täten, että tuote:
Kuvaus Akkukäyttöinen oksasaha ja varrellinen oksasaha
Tuotemerkki Husqvarna
Tyyppi/malli Aspire P5-P4A, Aspire PE5-P4A
Tunniste Sarjanumerot vuodesta 2022 alkaen
vastaavat täysin seuraavien EU:n direktiivien ja
asetusten vaatimuksia:
Direktiivi/asetus Kuvaus
2006/42/EC konedirektiivi
2014/30/EU EMC-direktiivi
2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa
2000/14/EC Melupäästödirektiivi
ja että asiassa sovelletaan seuraavia standardeja
ja/tai teknisiä tietoja: EN 62841-1:2015/A11:2022,
EN ISO 11680-1:2021, EN ISO 12100:2010, EN
IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158,
on suorittanut vapaaehtoisen EY-tyyppitarkastuksen
konedirektiivin (2006/42/EY) artiklan 12 kohdan 3b
mukaisesti. EY-tyyppitarkastuksen sertifikaatin numero
on: 4815039.22006.
Sovelletaan vaatimustenmukaisuuden
arviointimenettelyä direktiivin 2000/14/EY liitteen V
mukaisesti.
Katso lisätietoja melupäästöistä osiosta
Tekniset tiedot
sivulla 356
.
Huskvarna, 2022-06-22
Claes Losdal, tuotekehityspäällikkö, Husqvarna AB
Teknisestä dokumentaatiosta vastaava edustaja
1867 - 007 - 10.01.2024 359
Lisenssit
Copyright
©
2012-2020 STMicroelectronics
Takuu ei koske vikoja, jotka johtuvat normaalista
kulumisesta, laiminlyönnistä, virheellisestä käytöstä,
luvattomasta korjauksesta tai siitä, että imulaitteisto on
liitetty virheelliseen jännitteeseen.
Kaikki oikeudet pidätetään.
Jakelu ja käyttö lähde- ja binäärimuodoissa, muutoksitta
tai muuttamatta, on sallittua edellyttäen, että seuraavat
ehdot täyttyvät:
• Lähdekoodin uudelleenjakeluihin on sisällytettävä
edellä oleva tekijänoikeusilmoitus, tämä ehtoluettelo
ja jäljempänä oleva vastuuvapauslauseke.
• Binäärimuodossa olevien uudelleenjakeluiden
mukana toimitettavaan dokumentaatioon ja/tai
muuhun materiaaliin on sisällytettävä edellä oleva
tekijänoikeusilmoitus, tämä ehtoluettelo ja seuraava
vastuuvapauslauseke.
• STMicroelectronicsin nimeä tai sen toimittajien nimiä
ei saa käyttää ohjelmistosta johdettujen tuotteiden
mainostamiseen tai suositteluun ilman etukäteen
saatua nimenomaista kirjallista lupaa.
TÄMÄN OHJELMISTON TARJOAVAT
TEKIJÄNOIKEUKSIEN HALTIJAT JA
YHTEISTYÖKUMPPANIT ”SELLAISENAAN”. KAIKKI
VASTUUT NIMENOMAISISTA TAI OLETETUISTA
TAKUISTA, MUKAAN LUKIEN OLETETUT TAKUUT
MYYNTIKELPOISUUDESTA JA SOVELTUVUUDESTA
TIETTYYN TARKOITUKSEEN, KIELLETÄÄN.
TEKIJÄNOIKEUKSIEN OMISTAJA TAI TOIMITTAJAT
EIVÄT MISSÄÄN TILANTEESSA OLE
VASTUUSSA MISTÄÄN SUORISTA, EPÄSUORISTA,
SATUNNAISISTA, ERITYISISTÄ, ESIMERKILLISISTÄ
TAI VÄLILLISISTÄ VAHINGOISTA (MUKAAN LUKIEN
KORVAAVIEN HYÖDYKKEIDEN TAI PALVELUJEN
HANKINTA, KÄYTETTÄVYYDEN, TIETOJEN TAI
TUOTTOJEN MENETYS TAI LIIKETOIMINNAN
KESKEYTYMINEN) TAPAHTUNEEN SYYSTÄ TAI
VASTUUTEORIASTA RIIPPUMATTA (SOPIMUKSEEN
LIITTYVÄ TAI OBJEKTIIVINEN VASTUU TAI
RIKKOMUS, MUKAAN LUKIEN LAIMINLYÖNTI),
JOTKA JOHTUVAT JOLLAKIN TAVALLA TÄMÄN
OHJELMISTON KÄYTÖSTÄ, VAIKKA TÄLLAISTEN
VAHINKOJEN MAHDOLLISUUDESTA OLISI
ILMOITETTU.
Apache 2.0 -lisenssi
Copyright
©
2009-2019 Arm Limited. Kaikki oikeudet
pidätetään.
Versio 2.0, tammikuu 2004 http://www.apache.org/
licenses/
KÄYTTÖ-, MONISTUS- JA JAKELUEHDOT
1. Määritelmät.
”Lisenssi”
tarkoittaa tämän asiakirjan kohdissa 1–
9 määritettyjä käyttö-, monistus- ja jakeluehtoja.
”Lisenssinantaja” tarkoittaa tekijänoikeuden omistajaa
tai tekijänoikeuden haltijan valtuuttamaa tahoa,
joka myöntää lisenssin. ”Oikeushenkilö” tarkoittaa
yhteenliittymää, johon kuuluvat kyseinen taho ja
kaikki muut tahot, jotka hallinnoivat tehoa, ovat sen
hallinnassa tai kuuluvat sen kanssa samaan hallintoon.
Tässä määritelmässä ”hallinnoinnilla” tarkoitetaan (i)
suoraa tai epäsuoraa määräysvaltaa yhteisön johtoon
ja johtamiseen (sopimukseen tai muuhun seikkaan
perustuen) tai (ii) vähintään 50%:n omistusosuutta
saatavilla olevista osakkeista tai (iii) yhteisön
tosiasiallista omistajuutta. ”Sinä” tarkoittaa luonnollista
henkilöä tai oikeushenkilöä, joka käyttää tämän
lisenssin mukaisia oikeuksia. ”Lähdemuoto” tarkoittaa
suositeltavaa muotoa muutosten tekemiseen esimerkiksi
ohjelmiston lähdekoodiin, dokumentaatiolähteeseen ja
määritystiedostoihin. ”Kohdemuoto” tarkoittaa kaikkia
muotoja, jotka saadaan Lähdemuodon mekaanisen
muuntamisen tai kääntämisen tuloksena, mukaan
lukien koostettu kohdekoodi, luotu dokumentaatio ja
muuntaminen muihin mediatyyppeihin. ”Teos” tarkoittaa
Lähde- tai Kohdemuodossa olevaa alkuperäisteosta,
joka saatetaan saataville Lisenssin perusteella
teokseen sisällytetyn tai liitetyn tekijänoikeusilmoituksen
mukaisesti (esimerkki alla olevassa liitteessä).
”Johdannaisteokset” tarkoittavat kaikkia Lähde- tai
Kohdemuodossa olevia teoksia, jotka perustuvat
(tai jotka on johdettu) Teoksesta ja joihin
tehdyt toimitukselliset muutokset, huomautukset,
kehitystoimet tai muut muokkaukset muodostavat
kokonaisuudessaan alkuperäisteoksen. Lisenssiä
sovellettaessa Johdannaisteokset eivät sisällä teoksia,
jotka ovat erotettavissa teoksesta tai jotka yhdistyvät
(tai liittyvät vain nimen perusteella) Teoksen ja sen
Johdannaisteosten rajapintoihin. ”Panos” tarkoittaa mitä
tahansa teosta, mukaan lukien Teoksen alkuperäinen
versio ja Teoksen tai sen Johdannaisteosten
muokkaukset tai laajennukset, joita tekijänoikeuden
haltija, yksilö tai oikeushenkilö, jolla on valtuus
lähettää muokkaus tai laajennus, lähettää tarkoituksella
Lisenssinhaltijalle sisällytettäväksi Teokseen. Tässä
määritelmässä ”lähettäminen” tarkoittaa mitä tahansa
sähköistä, sanallista tai kirjallista viestintää, joka
lähetetään Lisenssinhaltijalle tai sen edustajille,
mukaan lukien viestintä sähköisellä postituslistalla,
lähdekoodien hallintajärjestelmissä ja ongelmien
seurantajärjestelmissä, joita Lisenssinhaltija hallinnoi
tai joita hallinnoidaan lisenssinantajan puolesta,
tarkoituksena keskustella Teoksesta ja parantaa sitä,
lukuun ottamatta viestintää, jonka tekijänoikeuksien
omistaja on selvästi merkinnyt tai muutoin osoittanut
kirjallisesti olevan ”Muu kuin Panos”. ”Toimittaja”
tarkoittaa Lisenssinhaltijaa tai mitä tahansa yksilöä
tai oikeushenkilöä, jonka puolesta Lisenssinhaltija on
vastaanottanut Panoksen ja sisällyttänyt sen Teokseen.
360
1867 - 007 - 10.01.2024
2. Tekijänoikeuden myöntäminen.
Kukin Toimittaja myöntää Sinulle lisenssin
käyttöehtojen mukaisesti pysyvän, maailmanlaajuisen,
ei-yksinomaisen, ilmaisen, rojaltivapaan ja
peruuttamattoman tekijänoikeuslisenssin monistaa,
laatia johdannaisteoksia, esittää ja suorittaa julkisesti,
alilisensoida ja jaella Teosta ja asiaankuuluvia
Johdannaisteoksia Lähde- tai Kohdemuodossa.
3. Patenttilisenssin myöntäminen.
Kukin Toimittaja myöntää Sinulle tämän
lisenssin käyttöehtojen mukaisesti pysyvän,
maailmanlaajuisen, ei-yksinomaisen, ilmaisen,
rojaltivapaan, peruuttamattoman (pois lukien
tämän kappaleen ehdot) patenttilisenssin Teoksen
valmistamiseen, valmistuttamiseen, käyttöön, myyntiin
tarjoamiseen, myyntiin, tuontiin ja Teoksen siirtoon
muulla tavoin tilanteissa, joissa lisenssiä sovelletaan
vain sellaisiin patenttivaatimuksiin, jotka ovat kyseisen
Toimittajan lisensoitavissa ja jotka välttämättä
loukkaavat patenttia pelkillä Teokseen liittyvillä
Panoksillaan tai Panosten yhdistelmällä, jotka toimitettiin
Teosta varten. Jos panet vireille patenttiriidan mitä
tahansa tahoa vastaan (mukaan lukien liitännäiskanne
tai vastakanne oikeudenkäynnissä) väittäen, että
Teos tai Teokseen sisällytetty Panos on suora
tai myötävaikuttava patenttirikkomus, kaikki Sinulle
Lisenssin perusteella myönnetyt patenttilisenssit
päättyvät päivänä, jona kyseinen riita-asia tulee vireille.
4. Uudelleenjakelu.
Voit monistaa ja jaella Teoksen tai Johdannaisteosten
kopioita missä tahansa muodossa muokattuina tai
muokkaamattomina ja Lähde- tai Kohdemuodoissa, jos
seuraavat ehdot täyttyvät:
• Sinun on annettava Teoksen tai Johdannaisteosten
vastaanottajille kopio tästä Lisenssistä; ja
• Sinun on lisättävä kaikkiin mukautettuihin
tiedostoihin selkeä ilmoitus, että olet muuttanut
tiedostoja; ja Sinun on säilytettävä kaikissa
Lähdemuodossa jakelemissasi Johdannaisteoksissa
kaikki tekijänoikeus-, patentti-, tuotemerkki- ja jakelu-
sekä attribuutioilmoitukset Teoksen Lähdemuodosta
pois lukien ilmoitukset, jotka eivät liity mihinkään
Johdannaisteosten osiin; ja
• Jos Teoksen jakelu sisältää tekstitiedoston
"ILMOITUS”, kaikissa jakelemissasi
Johdannaisteoksissa on oltava luettavissa
oleva kopio ILMOITUS-tiedostossa olevista
attribuutioilmoituksista, jotka eivät liity mihinkään
Johdannaisteosten osiin. Kopio on oltava
vähintään yhdessä seuraavista sijainneista:
Johdannaisteoksen osana jaeltavassa ILMOITUS-
tiedostossa, Lähdemuodossa tai dokumentaatiossa
(jos sellainen toimitetaan Johdannaisteosten
kanssa) tai Johdannaisteosten luomassa näytössä
sijainnissa, jossa kolmannen osapuolen ilmoitukset
yleensä näytetään (jos ilmoituksia on). ILMOITUS-
tiedoston sisältö annetaan vain tiedoksi. Se
ei muokkaa Lisenssiä. Voit lisätä omia
attribuutioilmoituksia jakelemiisi Johdannaisteoksiin
Teoksen ILMOITUS-tekstin oheen tai sen
liitteeksi, jos lisäattribuutioilmoituksia ei voida
tulkita Lisenssin muutoksiksi. Voit lisätä
oman tekijänoikeuslausekkeen muokkauksiisi
ja ilmoittaa lisenssiin liittyvistä lisäehdoista
tai muista käyttöehdoista, jotka koskevat
muokkaustesi käyttöä, monistamista tai jakelua tai
Johdannaisteoksia kokonaisuudessaan, edellyttäen
että käytät, monistat ja jakelet Teosta muutoin tässä
Lisenssissä esitettyjen ehtojen mukaisesti.
5. Panosten lähettäminen.
Ellei nimenomaisesti toisin ilmoiteta, kaikki Sinulle
tai Lisenssinhaltijalle tarkoituksella toimitetut Teokseen
sisällytettäväksi tarkoitetut Panokset ovat näiden
käyttöehtojen alaisia ilman lisäehtoja. Edellä mainitusta
huolimatta mikään tässä asiakirjassa mainittu seikka
ei korvaa tai muokkaa minkään sellaisen erillisen
lisenssisopimuksen ehtoja, jonka olet mahdollisesti
solminut Lisenssinhaltijan kanssa kyseessä olevista
Panoksista.
6. Tavaramerkit.
Lisenssi ei anna lupaa käyttää Lisenssinantajan
tuotenimiä, tavaramerkkejä, palvelumerkkejä tai
tuotenimiä, paitsi jos se on välttämätöntä ja
tavanomaista Teoksen alkuperän kuvaamiseksi ja
ILMOITUS-tiedoston sisällön monistamiseksi.
7. Takuun vastuuvapauslauseke.
Ellei sovellettavassa lainsäädännössä toisin
säädetä tai ellei kirjallisesti ole toisin sovittu,
Lisenssinantaja antaa Teoksen (ja kaikki Toimittajat
antavat Panoksensa) ”SELLAISENAAN” ILMAN
TAKUITA TAI EHTOJA (nimenomaisia tai
oletettuja), mukaan lukien takuut ja ehdot,
jotka koskevat OMISTUSOIKEUTTA, OIKEUKSIEN
LOUKKAAMATTOMUUTTA, MYYNTIKELPOISUUTTA
tai SOVELTUVUUTTA TIETTYYN TARKOITUKSEEN.
Vastaat yksin sen määrittämisestä, onko Teoksen
käyttö tai uudelleenjakelu tarkoituksenmukaista, ja
vastaat kaikista Lisenssin mukaisten oikeuksien
käyttämiseen liittyvistä riskeistä. 8. Vastuunrajoitus.
Missään tapauksessa ja minkään juridisen teorian
mukaan johtuen rikkomuksesta (mukaan lukien
laiminlyönti), sopimuksesta tai muusta seikasta, pois
lukien lainsäädännön vaatimat tilanteet (kuten tahalliset
ja törkeän huolimattomat toimet) tai kirjallisesti sovitut
tilanteet, yksikään Toimittaja ei ole vastuussa Sinulle
koituneista vahingoista, mukaan lukien kaikki suorat,
epäsuorat, erityiset, esimerkilliset tai välilliset vahingot,
jotka johtuvat Lisenssistä tai Teoksen käytöstä tai
kykenemättömyydestä käyttää sitä (mukaan lukien
mutta rajoittumatta vahingot, jotka liittyvät liikearvon
menetykseen, töiden keskeytymiseen, tietokoneen
vioittumiseen tai vikaan tai muihin kaupallisiin
vahinkoihin tai tappioihin), vaikka Toimittajalle olisi
kerrottu kyseisten vahinkojen mahdollisuudesta.
1867 - 007 - 10.01.2024
361
9. Takuun tai lisävastuun hyväksyminen.
Teoksen tai Johdannaisteoksen uudelleenjakelun
yhteydessä voit halutessasi tarjota ja periä palkkion
tuen, takuun, korvausvastuun tai muiden velvoitteiden
ja/tai oikeuksien hyväksymisestä Lisenssin mukaisesti.
Velvoitteiden hyväksymiseen liittyen voit kuitenkin
toimia vain omaan lukuusi ja omalla vastuullasi
(et minkään muun Toimittajan lukuun) ja vain jos
suostut vapauttamaan vastuusta kunkin Toimittajan,
puolustamaan ja pitämään kutakin Toimittajaa
syyttömänä sellaisten vaatimusten osalta, jotka
Toimittaja on aiheuttanut tai josta Toimittajaa syytetään,
koska hyväksyit kyseessä olevat takuut tai lisävastuut.
KÄYTTÖEHTOJEN LOPPU
362 1867 - 007 - 10.01.2024
Sisukord
Sissejuhatus............................................................... 363
Ohutus........................................................................ 365
Kokkupanek Aspire PE5-P4A..................................... 371
Töö..............................................................................372
Hooldamine.................................................................374
Veaotsing....................................................................377
Transportimine ja hoiustamine....................................378
Tehnilised andmed..................................................... 378
Lisavarustus................................................................379
Vastavusdeklaratsioon................................................381
Litsentsid.....................................................................382
Sissejuhatus
Toote kirjeldus
Toode Husqvarna Aspire P5-P4A on akulõikur.
Toode Husqvarna Aspire PE5-P4A on
teleskoopfunktsiooniga akuoksalõikur.
Me teeme pidevalt tööd, et tõsta sinu ohutust
ja tõhusust töötamisel. Lisateabe saamiseks võtke
ühendust hooldusesindusega.
Kasutusotstarve
Kasutage toodet okste ja raagude lõikamiseks. Ärge
kasutage toodet muude tööde tegemiseks.
Lühijuhend
Skaneerige QR-kood, et saada nõu toote kasutamise
kohta.
(Joon. 27)
Toote tutvustus
(Joon. 1)
1. Lõikur
2. Saeketi kaitse
3. Juhtplaat
4. Kaitsekaane lukustusnupp
5. Toitelüliti lukustus, lõikur
6. Päästiku lukustus, lõikur
7. Kasutajaliides
8. Peamine käepide, lõikur
9. Aku
10. Lõikuri lukustusnupp
11. Vars
12. Teleskoopfunktsioon
13. Lukustusnupp
14. Päästiku lukustus, oksalõikur
15. Toitelüliti lukustus, oksalõikur
16. Aku vabastamise nupp
17. Pistik
18. Akulaadija
19. Toite sisselülituse ja hoiatuse indikaator
20. Transpordikaitse
21. Kasutusjuhend
22. Konks lõikuri, kruvide ja seinakorkide jaoks
23. Konks oksalõikuri, kruvide ja seinakorkide jaoks
24. Bio ketiõli
25. Kuuskantvõti
Sümbolid tootel
(Joon. 2)
HOIATUS! Toode võib olla ohtlik ja
põhjustada kasutaja või kõrvaliste isikute
ohtliku kehavigastuse või surma. Olge
ettevaatlik ja kasutage toodet õigesti.
(Joon. 3)
Enne seadme kasutamist lugege
kasutusjuhend hoolikalt läbi ja veenduge,
et olete juhistest aru saanud.
(Joon. 4)
Aspire P5-P4A: Kandke heakskiidetud
kaitseprille.
(Joon. 5)
Aspire PE5-P4A: Kohtades, kus
sulle võib peale kukkuda esemeid,
kasuta kaitsekiivrit. Kandke heakskiidetud
kõrvaklappe. Kandke heakskiidetud
kaitseprille.
(Joon. 6)
Kandke heakskiidetud kaitsekindaid.
(Joon. 7)
Kandke vastupidavaid libisemiskindlaid
jalanõusid. (Kehtib ainult oksalõikuri
jaoks.)
(Joon. 8)
Alalisvool.
(Joon. 9)
Nimipinge, V
1867 - 007 - 10.01.2024 363
(Joon. 10)
Ärge jätke vihma kätte.
(Joon. 11)
Ketiõli lisamine.
(Joon. 12)
Pöörlemissuund, saekett.
(Joon. 13)
Vigastuste oht. Hoidke käed saeketist
eemale.
(Joon. 14)
Nupu vabastamiseks keerake vasakule,
pingutamiseks keerake paremale.
(Joon. 15)
See seade vastab kehtivatele EL-i
direktiividele.
(Joon. 16)
See toode vastab kehtivatele UK
direktiividele.
(Joon. 17)
Müraemissioonile viitav keskkonnasilt
vastavalt ELi ja UK direktiividele
ja määrustele ja Uus Lõuna-Walesi
õigusaktile „Protection of the Environment
Operations (Noise Control) Regulation
2017“. Toote garanteeritud helivõimsuse
taseme andmed leiate jaotisest Tehnilised
andmed leheküljelt
Tehnilised andmed lk
378
ja sildil.
(Joon. 18)
Toode või toote pakend ei
kuulu olmejäätmete hulka. Toimetage
see elektri- ja elektroonikajäätmete
vastuvõtupunkti.
(Joon. 21) See seade pole elektriliselt isoleeritud. Kui seade satub pinge all olevate liinide
lähedale või puutub nendega kokku, võib tekkida raske või isegi eluohtlik vigas-
tus. Elektrivool võib liikuda edasi näiteks kaarlahenduse teel. Mida kõrgem on
pinge, seda kaugemale võib elektrivool kaarlahendusel liikuda. Elektrit võivad
juhtida ka oksad ja muud esemed, eriti siis, kui nad on märjad. Hoidke seade voo-
lujuhtmetest või voolu all olevatest esemetest vähemalt 10 meetri kaugusel. Kui
peate töötama ohtlikus tsoonis, tuleb alati võtta ühendust vastava elektrifirmaga,
et elekter enne töö alustamist välja lülitataks.
Seadme kasutaja peab tagama, et töö ajal ei viibiks seadmest 15 m raadiuses
ühtegi inimest ega looma. (Kehtib ainult oksalõikuri jaoks.)
(Joon. 22) Andmesilt või lasertrükis näitab seerianumbrit. aaaa on tootmisaasta ja nn on
tootmisnädal.
Märkus: Ülejäänud tootel toodud sümbolid/
tähised vastavad erinevates riikides kehtivatele
sertifitseerimisnõuetele.
Akul ja/või akulaadijal olevad sümbolid
(Joon. 23)
Toimetage seade
elektri- ja elektroo-
nikajäätmete ringlus-
sevõtukeskusesse.
(Kehtib vaid Euroo-
pas)
(Joon. 24) Kasutage akut ainult
POWER FOR ALL
süsteemi partnerite
toodetes.
(Joon. 25) Kaitske akut kuumuse eest, nt pideva in-
tensiivse päikesevalguse, tule, mustuse,
vee ja niiskuse eest. Esineb plahvatus-
ja lühiseoht.
(Joon. 26)
(Joon. 19)
Kasutage ja hoiustage akulaadijat ainult
siseruumides.
(Joon. 20)
Topeltisolatsioon.
Toote kahjustused
Me ei vastuta meie tootele tekitatud kahjude eest, kui:
• toodet on valesti parandatud;
• toote parandamisel on kasutatud osi, mis ei ole
tootja poolt valmistatud või heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt
valmistatud või heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses
või volitatud isiku poolt.
Tootja
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
364 1867 - 007 - 10.01.2024
Ohutus
Ohutuse määratlused
Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse
tähelepanu eriti olulistele kohtadele kasutusjuhendis.
HOIATUS: Tähistab kasutusjuhendi
juhiste eiramise korral kasutaja või
kõrvalseisjate kehavigastuse või surmaga
lõppeva õnnetuse ohtu.
ETTEVAATUST: Tähistab
kasutusjuhendi juhiste eiramise korral
seadme, muude esemete või läheduses
asuvate objektide kahjustamise ohtu.
Märkus: Tähistab antud olukorras vajalikku
lisateavet.
Üldised ohutusalased märkused
elektritööriistade kohta
HOIATUS: Lugege kõik ohutusalased
hoiatused ja kõik juhised läbi. Hoiatuste ja
juhiste eiramine võib põhjustada elektrilöögi,
tulekahju ja/või raskeid vigastusi.
Märkus: Hoidke kõik ohutusalased märkused
ja juhised edasiseks kasutamiseks alles. Märkustes
kasutatud elektritööriista mõiste tähistab võrgutoitel
(juhtmega) elektritööriista või akutoitel (juhtmeta)
elektritööriista.
Tööala ohutus
• Hoidke tööala puhas ja tagage hea valgustatus.
Segamini või hämarad alad on õnnetusealtid.
• Ärge kasutage elektritööriistu plahvatusohtlikus
keskkonnas, näiteks tuleohtlike vedelike, gaaside
või tolmu läheduses. Elektritööriistad võivad tekitada
sädemeid, mis võivad tolmu või gaasid süüdata.
• Hoidke elektritööriista kasutamise ajal lapsed ja
kõrvalseisjad tööalast eemal. Tähelepanu hajumine
võib põhjustada kontrolli kaotamist.
Elektriohutus
• Elektritööriista pistikud peavad sobima pistikupessa.
Ärge muutke pistikut mis tahes viisil. Ärge
kasutage maandusega elektritööriistade puhul
adapterpistikuid. Muutmata pistikud ja sobivad
pistikupesad vähendavad elektrilöögi ohtu.
• Vältige kehalist kokkupuudet maandatud pindadega
(nt torud, radiaatorid, elektripliidid ja külmikud). Teie
keha maandamise korral on elektrilöögi oht suurem.
•
Vältige elektritööriistade kokkupuudet vihma ja
märgade tingimustega. Tööriista pääsenud vesi
suurendab elektrilöögi ohtu.
• Kasutage kaablit õigesti. Ärge kunagi kasutage
kaablit elektritööriista kandmiseks, tõmbamiseks
ega pistikupesast eemaldamiseks. Kaitske kaablit
kuumuse, õli, teravate servade ja liikuvate osade
eest. Kahjustatud või sõlmes juhe suurendab
elektrilöögi ohtu.
• Elektritööriistaga õues töötamisel kasutage
välistingimustes kasutamiseks sobivat
pikendusjuhet. Välistingimustes kasutamiseks
sobiva pikendusjuhtme kasutamine vähendab
elektrilöögiohtu.
• Kui elektritööriista kasutamine niiskes keskkonnas
on vältimatu, kasutage maandusega lühisekaitsega
(GFCI) kaitstud toidet. GFCI kasutamine vähendab
elektrilöögi ohtu.
Inimeste kaitsmine
• Oht! Ärge kasutage seadet elektriliinide lähedal.
Seade ei kaitse õhuliinidega kokkupuute korral
elektrilöögi eest. Juhinduge kohalikest eeskirjades
sätestatud ohutust kaugusest õhuliinidest ja
veenduge enne kettsaag-oksalõikuri kasutamist, et
töötamisasend on ohutu ja kindel.
• Olge elektritööriista kasutamisel tähelepanelik,
jälgige oma tegevust ja kasutage tervet mõistust.
Ärge kasutage elektritööriista, kui olete väsinud või
uimastite, alkoholi või ravimite mõju all. Hetkeline
tähelepanematus elektritööriistade kasutamise ajal
võib lõppeda tõsiste kehavigastustega.
• Kasutage isikukaitsevahendeid. Kasutage
alati kaitseprille. Asjakohastes tingimustes
kaitsevahendite (nt tolmumask, mittelibisevad
turvajalatsid, kiiver või kõrvaklapid) kasutamine
vähendab kehavigastuste ohtu.
• Vältige soovimatut käivitumist. Enne seadme
ühendamist toiteallika või akuga, üles tõstmist
või kandmist veenduge, et lüliti on väljalülitatud
asendis. Kui kannate elektritööriistu nii, et teie
sõrm on toitelülitil, või pingestate lülitiga varustatud
elektritööriistu, võib see lõppeda õnnetusega.
• Eemaldage enne elektritööriista sisselülitamist
kõik reguleerimis- ja mutrivõtmed. Elektritööriista
pöörleva osa külge jäetud mutri- vm võti võib
põhjustada kehavigastusi.
• Ärge küünitage liiga kaugele. Säilitage kogu
aeg kindel jalgealune ja tasakaal. See
annab ootamatutes olukordades parema kontrolli
elektritööriista üle.
• Kandke nõuetekohaseid riideid. Ärge kandke
lahtiseid rõivaid ega ehteid. Hoidke juuksed, rõivad
ja kindad liikuvatest osadest eemal. Lahtised rõivad,
ehted või pikad juuksed võivad liikuvate osade
vahele kinni jääda.
1867 - 007 - 10.01.2024
365
• Kui seadmetel on ühendus tolmueemaldus- ja
kogumisseadmete jaoks, veenduge, et need
on ühendatud ja neid kasutatakse õigesti.
Tolmukogumise kasutamise abil saab vähendada
tolmuga seotud ohte.
• Ärge muutuge tööriistade sagedasest kasutusest
hooletuks ja ärge eirake tööriistade ohutu
kasutamise põhimõtteid. Hooletu tegevus võib
ka murdosa sekundi jooksul põhjustada tõsiseid
kehavigastusi.
• Sõltuvalt tööriista kasutusviisist võib mootortööriista
kasutamise ajal tekkiv vibratsioon seadme
dokumentatsioonis esitatud koguväärtusest
erineda. Kasutajad peaksid välja selgitama
isikukaitsemeetmed, mis põhinevad eeldatavatel
tegelikel töötingimustel (arvestada tuleb töötsükli
kõiki etappe – lisaks täisvõimsusega töötamisele
loeb ka see aeg, mil seade on välja lülitatud, ja see
aeg, kui seade töötab tühikäigul).
Elektritööriista kasutamine ja hooldamine
• Ärge suruge elektritööriista jõuga. Kasutage
rakenduse jaoks asjakohast elektritööriista. Õige
elektritööriist teeb töö ära paremini, ohutumalt ja
ettenähtud kiirusel.
• Ärge kasutage elektritööriista, kui lüliti vajutamisel ei
lülitu seade sisse ega välja. Mis tahes elektritööriist,
mida pole võimalik juhtida, on ohtlik ja tuleb
viivitamatult parandada.
• Enne elektritööriista reguleerimist, tarvikute
vahetamist või hoiulepanekut eemaldage pistik
toiteallikast ja/või aku elektritööriista küljest.
Taolised ennetavad ohutusmeetmed vähendavad
elektritööriista tahtmatu käivitamise ohtu.
• Hoidke elektritööriistu, mida te parasjagu ei kasuta,
lastele kättesaamatus kohas ja ärge lubage
elektritööriista kasutada isikutel, kes ei oska seda
kasutada või pole neid juhiseid läbi lugenud.
Elektritööriistad on koolitamata kasutajate käes
ohtlikud.
• Kandke elektritööriista eest hoolt. Veenduge, et
liikuvad osad poleks valesti joondunud või kinni
kiilunud, osad poleks murdunud ja et ei esineks
muid elektritööriista töötamist mõjutada võivaid
tegureid. Kahjustuse korral laske elektritööriist enne
kasutamist remontida. Paljude õnnetuste põhjuseks
on halvasti hooldatud elektritööriistad.
• Hoidke lõikevahendid teravad ja puhtad.
Nõuetekohaselt hooldatud teravate lõikeservadega
lõikevahendite kinnikiilumise tõenäosus on väiksem
ja neid on hõlpsam juhtida.
• Järgige elektritööriista, tarvikute, tööriistaotsikute
jm kasutamisel neid juhiseid ning arvestage
töötingimuste ja -ülesandega. Elektritööriista
kasutamine muuks kui ettenähtud otstarbeks võib
põhjustada ohtliku olukorra.
• Hoidke käepidemed ja haardepinnad kuivad, puhtad
ning õli- ja määrdevabad. Libedate käepidemete
ja haardepindade korral ei ole ootamatutes
olukordades võimalik tööriista ohutult käsitseda ja
juhtida.
Akutööriistade kasutamine ja hooldamine
• Kasutage laadimiseks ainult tootja soovitatud
laadijat. Ühte tüüpi aku laadimiseks sobiv laadija
võib koos teist tüüpi akuga kasutades tuleohtu
põhjustada.
• Kasutage mootortööriistades vaid spetsiaalselt neile
loodud akusid. Teisi akukogumeid kasutades riskite
vigastuste ja tulekahjuga.
• Kui aku pole hetkel kasutuses, hoidke seda eemal
teistest metallesemetest (nt kirjaklambrid, mündid,
võtmed, naelad, kruvid vms väiksed metallesemed),
mis võiksid akuklemme omavahel ühendada.
Akuklemmide lühistamine võib põhjustada
põletushaavu või tulekahju.
• Väärkasutamise korral võib akust vedelikku lekkida;
vältige kokkupuudet. Kokkupuute korral loputage
kannatada saanud kohta veega. Kui vedelik satub
silma, loputage silma veega ja pöörduge arsti poole.
Akust lekkinud vedelik võib põhjustada ärritust või
põletushaavu.
• Ärge kasutage defektset või muudetud akut
või tööriista. Kahjustatud või muudetud akud
võivad käituda ettearvamatult ning põhjustada tule-,
plahvatus- või vigastusohtu.
• Ärge laske akul või tööriistal puutuda kokku tulega
või liiga kõrgete temperatuuridega. Kokkupuude
leegi või üle 130 °C temperatuuriga võib põhjustada
plahvatuse.
• Järgige kõiki laadimisjuhiseid ja ärge vahetage
akut või tööriista temperatuuril, mis jääb väljapoole
juhistes kirjeldatud temperatuurivahemikku. Aku
laadimine valesti või väljaspool selleks ettenähtud
temperatuurivahemikku võib akut kahjustada ja
suurendada tuleohtu.
Hooldus
• Laske elektritööriista hooldada vastava väljaõppega
remontijal, kes tohib kasutada ainult identseid
asendusosi. See tagab elektritööriista ohutuse
säilimise.
• Ärge kunagi hooldage kahjustatud akusid. Akusid
võivad hooldada üksnes tootja või volitatud
teenusepakkujad.
Oksalõikuri ohutusalased hoiatused – isiklik
ohutus
• Oksalõikuriga töötamise ajal hoidke kõik kehaosad
saeketist eemal. Enne oksalõikuri käivitamist
veenduge, et saekett ei puutuks millegi vastu.
Hetkeline tähelepanematus lõikuri kasutamise ajal
võib põhjustada teie riiete või keha kokkupuute
saeketiga.
• Hoidke parema käega alati kinni lõikuri tagumisest
käepidemest ja vasakuga esikäepidemest. Kui
kasutate kettsae hoidmiseks vastupidist käeasetust,
366
1867 - 007 - 10.01.2024
suurendate kehavigastuste ohtu, seetõttu tuleb
sellist käitumist vältida.
• Hoidke oksalõikurit ainult isoleeritud
haardepindadest, sest saekett võib puutuda kokku
peidetud juhtmetega või oma toitejuhtmega. Kui
saekett puutub kokku voolu all oleva juhtmega,
võivad oksalõikuri metallosad samuti voolu alla
sattuda ning kasutajale elektrilöögi põhjustada.
• Kasutage silmade kaitset. Soovitame kasutada
ka kuulmise, pea, käte, jalgade ja jalalabade
kaitsevahendeid. Nõuetele vastavad kaitsevahendid
vähendavad võimalikke kehavigastusi, mille
põhjuseks on lendav praht või tahtmatu kontakt
saeketiga.
• Veenduge alati, et teil on sobiv jalgealune, ning
kasutage kettsaagi ainult siis, kui seisate liikumatul,
kindlal ja tasasel pinnal. Libedatel ja ebakindlatel
pindadel võite kaotada tasakaalu või kontrolli
oksalõikuri üle.
• Kui lõikate pinge all olevat oksa, olge alati valmis
selle võimalikuks tagasipaiskeks. Kui puukiududesse
talletunud pinge vabaneb, võib pinge all olnud oks
kasutaja poole paiskuda ja/või oksalõikuri kasutaja
kontrolli alt välja viia.
• Olge põõsaid ja võrseid lõigates äärmiselt
ettevaatlik. Peened oksad võivad oksalõikuri vahele
kinni jääda ja seejärel piitsana teie poole sähvata või
panna teid tasakaalu kaotama.
• Järgige määrimise, keti pingutamise ja juhtplaadi
ja keti vahetamise juhiseid. Valesti pingutatud või
määritud kettsaag võib kas katki minna või keti
tagasiviskumise ohtu suurendada.
• Kandmisel hoidke oksalõikurit esikäepidemest,
hoidke seadet kehast eemal ning veenduge, et
seade oleks välja lülitatud. Oksalõikuri transportimise
või hoiustamise ajal katke juhtplaat alati spetsiaalse
kattega. Oksalõikuri õige käsitsemine vähendab
tahtmatu kokkupuute ohtu liikuva saeketiga.
• Lõigake ainult puitu. Kasutage oksalõikurit ainult
ettenähtud otstarbel. Näiteks ärge kasutage
oksalõikurit metalli, plasti, kivi või mittepuidust
ehitusmaterjalide lõikamiseks. Kui kasutate
oksalõikurit otstarbel, milleks see pole ette nähtud,
riskite ohtlike olukordadega.
• Hoidke käepidemed kuivad, puhtad ning õli- ja
määrdevabad. Rasvased ja õlised käepidemed on
libedad ning võivad põhjustada kontrolli kaotamist
kettsae üle.
• Ärge püüdke langetada puud enne, kui teil on täielik
ülevaade võimalikest ohtudest ja nende vältimise
viisidest. Puu langetamisel on seadme kasutajal või
kõrvalseisjal oht saada raskeid kehavigastusi.
• See oksalõikur ei ole ette nähtud puude
langetamiseks.Kui oksalõikurit kasutatakse otstarbel,
milleks see pole ette nähtud, on seadme kasutajal
või kõrvalseisjal oht saada raskeid kehavigastusi.
• Soovitame tungivalt, et algajad harjutaksid palkide
saagimist saepukil.
Üldised ohutusalased hoiatused oksalõikuri
kohta
Järgige kinnikiilunud materjali eemaldamisel ja
oksalõikuri hoiule panekul või hooldamisel
kõiki asjakohaseid juhiseid. Veenduge, et lüliti
oleks väljalülitatud asendis ja aku eemaldatud.
Okaslõikuri ootamatu käivitumine kinnikiilunud materjali
eemaldamisel või seadme hooldamisel võib põhjustada
raskeid kehavigastusi.
Üldised ohutuseeskirjad
HOIATUS: Enne toote kasutamist
lugege läbi järgmised hoiatused.
• Eemaldage alati aku, et seade juhuslikult ei
käivituks.
• Toode on ohtlik, kui kasutate seda valesti või
ettevaatamatult. Toode võib tekitada kasutajale või
teistele raske või surmava kehavigastuse.
• Ärge kasutage seadet, kui selle algseid tehnilisi
näitajaid on muudetud. Ärge muutke seadme ühtki
osa ilma tootja heakskiiduta. Kasutage ainult tootja
heaks kiidetud osi. Vale hooldamise tagajärjeks võib
olla kehavigastus või surm.
• Kontrollige seadet enne kasutamist. Vt jaotist
Toote
ohutusseadised lk 369
ja
Hooldamine lk 374
. Ärge
kasutage toodet, mis on kahjustatud või mis ei tööta
korralikult. Järgige seadet kontrollides ja hooldades
seadme kasutusjuhendi nõudeid.
• Lapsi tuleb jälgida, et nad tootega ei mängiks.
Ärge kunagi lubage seadet ega akut kasutada või
hooldada lastel ega teistel isikutel, kes pole seadme
ja/või aku kasutamise koolitust saanud. Kohalike
õigusaktidega võidakse piirata kasutaja vanust.
• Hoidke seadet lukustatud kohas, kus sellele ei pääse
juurde lapsed ega volitamata isikud.
• Hoidke seadet lastele kättesaamatus kohas.
• Seadme algset konstruktsiooni ei tohi muuta
ilma tootja loata. Kasutage alati originaaltarvikuid.
Lubamatud muudatused ja varuosad võivad
põhjustada kasutaja ja teiste isikute raskeid või isegi
eluohtlikke kehavigastusi.
Märkus:
Kasutamist võivad piirata riiklikud või
kohalikud määrused. Järgige kõiki määrusi.
Ohutusjuhised kasutamisel
HOIATUS:
Enne seadme kasutamist
lugege läbi järgnevad hoiatused ja järgige
neid alati.
• Veenduge, et inimesed ja loomad ei oleks töö ajal
lähemal kui 15 m (50 jalga). Kui samas kohas töötab
mitu juhti, peab ohutusvahemaa olema vähemalt
15 m. Vastasel juhul on raskete vigastuste tekke
1867 - 007 - 10.01.2024
367
oht. Seisake seade kohe, kui keegi läheneb. Ärge
kunagi pöörake seadet ringi enne, kui olete selja
taha vaadanud ja veendunud, et ohutsoonis pole
kedagi.
• Ärge kunagi kasutage toodet halbade ilmastikuolude
korral, nagu tihe udu, tugev vihmasadu, tugev tuul,
tugev pakane jms. Äärmiselt palava ilma korral
võib seade üle kuumeneda. Halva ilmaga töötamine
väsitab ja sellega kaasneb muid ohte, nagu libe
maapind, puu ettenägematu langetamissuund jne.
• Ärge lubage lastel seadet kasutada ega selle
läheduses viibida. Kuna seadet on lihtne käivitada,
võivad lapsed selle käivitada, kui neid piisavalt ei
jälgita. Sellega võib kaasneda raskete vigastuste
oht. Kui seade jääb valveta, lahutage aku.
• Veenduge, et inimesed, loomad või kõrvalised
esemed ei mõjutaks teie kontrolli seadme üle
ega puutuks kokku lõikeosaga või lõikeosast
väljapaiskuvate lahtiste esemetega.
• Kui kasutate kõrvaklappe, olge tähelepanelik hõigete
ja hoiatussignaalide suhtes. Eemaldage kõrvaklapid
kohe, kui seade on seiskunud.
• Tugeva vibratsiooniga töötamine võib põhjustada
vereringe- või närvikahjustusi, eriti neil, kel on
vereringehäireid. Pöörduge arsti poole, kui ilmneb
nähte, mis võivad olla vibratsioonist põhjustatud.
Sellisteks sümptomiteks on näiteks tundetus, surin,
torkiv tunne, valu, nõrkus, muutused nahavärvis
või naha seisukorras. Nimetatud nähtused esinevad
tavaliselt sõrmedes, käelabades ja randmetes.
• Lõikeosa ei tohi mingil juhul kasutada, paigaldamata
heakskiidetud kaitsekatet. Vale või katkine
kaitsekate võib põhjustada inimestele raskeid
vigastusi.
• Enne seadme juures mis tahes tööde alustamist
seisake alati seade, eemaldage aku ja veenduge, et
lõikeosa oleks täielikult peatunud. Teritamise juhiste
mittejärgimine suurendab tunduvalt tagasiviskumise
ohtu.
• Kui olukord on teile tundmatu, katkestage töö ja
küsige spetsialistilt nõu. Võtke ühendust edasimüüja
või hooldustöökojaga. Ärge tehke tööd, milleks teil
puudub väljaõpe või kogemused.
• Ärge tehke tööd, milleks teil puudub väljaõpe või
kogemused.
• Ärge töötage seadmega, kui olete väsinud, ravimite
või alkoholi mõju all, mis võivad mõjutada teie
nägemist, tähelepanelikkust, koordinatsiooni ja
otsustusvõimet.
• Seade võib jõuliselt tagasi või kõrvale viskuda, kui
juhtplaadi ots puutub vastu liikumatut eset. Seda
nimetatakse tagasiviskumiseks. Tagasiviskumine
võib olla piisavalt tugev, et viia seade ja/või kasutaja
tasakaalust välja ja põhjustada kontrolli kaotamise
seadme üle. Vältige lõikamist juhtplaadi otsaga.
• Ärge kasutage seadet olukordades, kus teil pole
õnnetuse korral võimalik abi kutsuda.
• Olge kindlal pinnal ja hoidke ennast tasakaalus.
Veenduge, et saate turvaliselt seista ja liikuda.
Vaadake, et läheduses ei oleks tõkkeid, nagu juuri,
kive, oksi, kraave jms, mis oleksid takistuseks juhul,
kui tuleb kiiresti eemalduda. Olge eriti ettevaatlik
kallakutel töötades.
• Olge eriti ettevaatlik, kui lõikate pinge all olevaid
puid. Pinge all olev puu võib algasendisse tagasi
painduda. Kui seisate vales paigas või teete
sisselõike valesse kohta, võib puu teid või seadet
tabada, nii et kaotate seadme üle kontrolli. See võib
omakorda tekitada raskeid kehavigastusi.
• Kasutage rakmeid seadme toetamiseks ja
lihtsamaks käsitsemiseks.
• Aspire P5-P4A: Hoidke toodet parema või vasaku
käega. Hoidke käed ja muud kehaosad saeketist
eemal.
(Joon. 28)
• Aspire PE5-P4A: Hoidke seadet alati kahe käega.
Hoidke seadet endast paremal.
(Joon. 29)
• Enne tootelt prahi eemaldamist seisake mootor ja
veenduge, et saekett ei pöörleks.
• Enne teise tööpiirkonda liikumist seisake seade.
Enne seadme kandmist või transportimist paigaldage
alati transportkaitse.
• Ärge kunagi asetage käivitatud seadet maha, kui see
ei asu teie vaateväljas.
• Kui seadet kasutatakse temperatuuril alla –10 °C,
tuleb seadet ja akut enne töö alustamist hoida
vähemalt 24 tundi köetud ruumis.
• Ärge seiske kunagi otse lõigatava oksa all. See võib
põhjustada raskeid või eluohtlikke vigastusi.
• Järgige õhuliinide läheduses töötades kehtivaid
ohutusjuhiseid.
• See seade pole elektriliselt isoleeritud. Kui seade
satub pinge all olevate liinide lähedale või puutub
nendega kokku, võib tekkida raske või isegi
eluohtlik vigastus. Elektrivool võib liikuda edasi
näiteks kaarlahenduse teel. Mida kõrgem on pinge,
seda kaugemale võib elektrivool kaarlahendusel
liikuda. Elektrit võivad juhtida ka oksad ja muud
esemed, eriti siis, kui nad on märjad. Hoidke seade
kõrgepingeliinidest ja kõigist neid puudutavatest
esemetest alati vähemalt 10 meetri kaugusel. Kui
peate töötama ohtlikus tsoonis, tuleb alati võtta
ühendust vastava elektrifirmaga, et elekter enne töö
alustamist välja lülitataks.
• Nüri saekett võib suurendada õnnetuste ohtu.
Isikukaitsevahendid
HOIATUS:
Enne seadme kasutamist
lugege läbi järgnevad hoiatused.
• Seadmega töötamisel tuleb kasutada ettenähtud
isikukaitsevarustust. Isikukaitsevarustus ei välista
täielikult kehavigastuste ohtu, kuid vähendab
õnnetusjuhtumi korral kehavigastuse raskusastet.
Õige varustuse valimiseks pöörduge edasimüüja
poole.
368
1867 - 007 - 10.01.2024
• Kohtades, kus teile võib peale kukkuda esemeid,
kandke kiivrit.
(Joon. 30)
• Kandke heakskiidetud kõrvaklappe.
(Joon. 31)
• Kandke heakskiidetud kaitseprille. Näokaitsme
kasutamisel tuleb lisaks kasutada heakskiidetud
kaitseprille. Heakskiidetud kaitseprillide all
mõeldakse selliseid prille, mis vastavad standardile
ANSI Z87.1 USA-s või EN 166 Euroopa Liidu
riikides.
(Joon. 32)
• Vajaduse korral kandke kindaid, näiteks lõikeosa
kinnitades, kontrollides või puhastades.
(Joon. 33)
• Kandke libisemiskindla tallaga kaitsesaapaid või
-jalatseid.
(Joon. 34)
• Kandke sae kasutamiseks ette nähtud kaitsepükse.
• Kandke vastupidavast materjalist riideid. Kandke
alati pikki raskeid pükse ja pikki varrukaid. Hoiduge
liiga avaratest rõivastest, mis võivad okstesse
takerduda. Ärge kandke ehteid, lühikesi pükse,
lahtiseid jalatseid ega käige paljajalu. Kinnitage
juuksed ohutult õlgadest kõrgemale.
• Hoidke esmaabikomplekt käepärast.
(Joon. 35)
Toote ohutusseadised
HOIATUS:
Enne toote kasutamist
lugege läbi järgmised hoiatused.
Selles alalõigus kirjeldatakse masina turvavarustust,
selle otstarvet ning kuidas läbi viia kontrolle ja hooldust,
tagamaks masina nõuetekohane töö. Vaadake pealkirja
all olevaid juhiseid,
Toote tutvustus lk 363
et teada
saada, kus need osad teie tootel asuvad.
Kui seadet ei hooldata õigesti ja korrapäraselt ning
seadet ei paranda asjatundja, võib seadme tööiga
lüheneda ja tekkida õnnetuste oht. Kui vajate täiendavat
infot, pöörduge lähimasse teenindusse.
HOIATUS:
Ärge kunagi kasutage
toodet, mille turvavarustus on kahjustatud.
Ohutusvarustust tuleb käesolevas lõigus
toodud eeskirjade kohaselt hooldada
ja kontrollida. Kui seade ei vasta
ohutusnõuetele, laske see parandada
hooldustöökojas.
ETTEVAATUST: Seadme hooldus ja
parandamine nõuab eraldi väljaõpet. Eriti
oluline on see seadme ohutusvarustuse
puhul. Kui seade ei vasta allpool toodud
nõuetele, viige see hoolduspunkti. Meie
toodetele on tagatud professionaalne
hooldus ja parandus. Kui seadme
edasimüüja ei tegele hooldusega, paluge tal
juhatada teid lähimasse hoolduspunkti.
Kasutajaliidese kontrollimine Aspire P5-P4A
Rohelised LED-märgutuled (A) näitavad laadimisolekut.
Rohelised LED-märgutuled näitavad ka, et toode on
sisse lülitatud.
1. Vajutage pikalt nuppu ON/OFF (B). (Joon. 36)
a) Kui LED-tuled (A) põlevad, on seade sisse
lülitatud.
b) Seade on välja lülitatud siis, kui rohelised LED-
tuled (A) ei põle.
2. Vt jaotist
Veaotsing lk 377
kui hoiatusindikaator (C)
vilgub.
Toitelüliti lukustuse kontrollimine
Toitelüliti lukustusfunktsioon väldib seadme juhuslikku
käivitamist. Käepidemest lahti laskmise korral naasevad
nii toitelüliti kui ka toitelüliti lukustus algasendisse.
1. Aspire PE5-P4A: Lükake lukustusnupp ettepoole.
(Joon. 37)
2. Jälgige, et toitelüliti oleks lüliti lukustuse algasendis
lukustatud.
a) Aspire P5-P4A: (Joon. 38)
b) Aspire PE5-P4A: (Joon. 39)
3. Vajutage toitelüliti lukustust ühelt poolt ja seejärel
teiselt poolt. Veenduge, et toitelüliti lukustus liiguks
tagasi algasendisse.
a) Aspire P5-P4A: (Joon. 40)
b) Aspire PE5-P4A: (Joon. 41)
4. Veenduge, et toitelüliti ja toitelüliti lukustus liiguvad
takistamatult ning tagastusvedru töötaks õigesti.
a) Aspire P5-P4A: (Joon. 42)
b) Aspire PE5-P4A: (Joon. 43)
5. Käivitage seade, vt jaotist
Töö lk 372
.
6. Rakendage täispöörded.
7. Vabastage toitelüliti ja veenduge, et saekett peatuks
täielikult.
Lõikeosa ohutusjuhised
HOIATUS:
Enne toote kasutamist
lugege läbi järgmised hoiatused.
• Kasutage üksnes soovitatud juhtplaadi/saeketi
kombinatsioone ja teritusvahendeid. Vt jaotist
Hooldamine lk 374
.
• Kandke saeketi käsitsemisel ja hooldamisel
kaitsekindaid. Saekett, mis korralikult ei liigu, võib
põhjustada kehavigastusi.
1867 - 007 - 10.01.2024
369
• Hoidke lõikehambad korralikult teritatuna. Järgige
juhiseid ja kasutage soovitatud teritusmalli.
Kahjustatud või valesti teritatud saekett suurendab
õnnetuste ohtu.
(Joon. 44)
• Hoidke õiget sügavusmõõdu väärtust. Järgige
juhiseid ja kasutage õiget sügavusmõõdu väärtust.
Liiga suur sügavusmõõdu väärtus suurendab
tagasilöögi ohtu.
(Joon. 45)
• Veenduge, et saekett oleks õigesti pingutatud.
Kui saekett pole juhtplaadi vastu tugevalt pingul,
võib saekett maha tulla. Valesti pingutatud saekett
suurendab juhtplaadi, saeketi ja keti veotähiku
kulumist. Vt jaotist
Lisavarustus lk 379
.
(Joon. 46)
• Hooldage ja määrige lõikeosa regulaarselt. Enne iga
toimingut määrige saekett. Kui saekett pole õigesti
määritud, suurendab see juhtplaadi, saeketi ja keti
veotähiku kulumise ohtu.
(Joon. 47)
Aku ohutus
HOIATUS: Lugege läbi kõik ohutus- ja
üldjuhised. Ohutus- ja üldjuhiste eiramine
võib põhjustada elektrilöögi, tulekahju
ja/või ohtlikke kehavigastusi. Hoidke kogu
ohutusteave ja üldjuhised edaspidiseks
kasutamiseks alles.
• Need ohutusjuhised kehtivad ainult POWER FOR
ALL süsteemi 18 V liitium-ioonakudele.
• Kasutage laetavat akut ainult POWER FOR ALL
süsteemi partnerite toodetes. POWER FOR ALL
märgisega 18 V laetavad akud ühilduvad täielikult
järgmiste toodetega:
– Kõik 18V POWER FOR ALL akusüsteemi tooted.
– Kõik POWER FOR ALL süsteemi partnerite 18 V
tooted.
• Järgige oma toote kasutusjuhendis toodud aku
soovitusi. Ainult nii saab laetavat akut ja toodet
ohutult kasutada ning akusid kaitsta ohtliku
ülekoormuse eest.
• Laadige akusid ainult tootja või POWER FOR ALL
süsteemi partneri soovitatud laadijatega. Üht tüüpi
akudele sobiv laadija võib põhjustada tuleohtu, kui
seda kasutatakse koos erineva akuga.
• Aku on ostuhetkel osaliselt laetud. Aku
täismahutavuse tagamiseks laadige aku laadijas
täielikult enne, kui elektrilist tööriista esimest korda
kasutate.
• Hoidke akud lastele kättesaamatus kohas.
• Ärge võtke akut lahti. Esineb lühise oht.
• Kahjustuste ja aku ebaõige kasutamise korral võivad
eralduda aurud. Aku võib süttida või plahvatada.
Veenduge, et ala on hästi ventileeritud ja kui teie
tervises esineb kõrvalnähte, pöörduge arsti poole.
Aurud võivad ärritada hingamisteid.
• Kui akut kasutatakse valesti või aku on kahjustatud,
võib akust pritsida tuleohtlikku vedelikku. Vältige
kokkupuudet selle vedelikuga. Juhusliku kokkupuute
korral loputage kokkupuutekohta veega. Kui vedelik
satub silma, pöörduge arsti poole. Akust lekkinud
vedelik võib põhjustada ärritust või põletushaavu.
• Kui aku on kahjustatud, võib vedelik välja pritsida
ja imbuda läheduses olevatele pindadele. Kontrollige
mõjutatud osi. Puhastage need osad või vahetage
vajadusel välja.
• Akusid ei tohi lühistada. Kui aku pole
hetkel kasutuses, hoidke seda eemal teistest
metallesemetest (nt kirjaklambrid, mündid, võtmed,
naelad, kruvid vms väiksed metallesemed),
mis võiksid akuklemme omavahel ühendada.
Akuklemmide lühistamine võib põhjustada
põletushaavu või tulekahju.
• Akut võivad kahjustada teravad esemed (nt naelad
või kruvikeerajad) või väljastpoolt rakendatav
jõud. Võib tekkida sisemine lühis, mis põhjustab
aku põlemise, suitsemise, plahvatuse või
ülekuumenemise.
• Ärge kunagi hooldage kahjustatud akusid. Akusid
võivad hooldada üksnes tootja või volitatud
teenusepakkujad.
• Kaitske akut kuumuse eest, nt pideva intensiivse
päikesevalguse, tule, mustuse, vee ja niiskuse eest.
Esineb plahvatus- ja lühiseoht.
• Kasutage toote akut üksnes juhul, kui
õhutemperatuur on vahemikus -5 °C – 40 °C.
• Hoidke akut ainult temperatuuril vahemikus -20 °C
– 50 °C. Ärge jätke akut näiteks suvel autosse.
Kui temperatuur on alla 0 °C, võib mõnel seadmel
võimsus väheneda.
• Laadige akut ainult õhutemperatuuril, mis jääb
vahemikku 0 °C – +35 °C. Väljaspool seda
temperatuurivahemikku laadimine võib suurendada
aku kahjustamise ohtu ja põhjustada tuleohtu.
Akulaadija ohutus
HOIATUS:
Lugege läbi kõik ohutus- ja
üldjuhised. Ohutus- ja üldjuhiste eiramine
võib põhjustada elektrilöögi, tulekahju ja/või
ohtlikke kehavigastusi. Hoidke neid juhiseid
kindlas kohas. Kasutage laadijat ainult siis,
kui saate kõiki funktsioone täielikult hinnata
ja piiranguteta teostada või kui olete saanud
vastavad juhised.
• See laadija ei ole mõeldud kasutamiseks lastele
ega nõrgemate füüsiliste, sensoorsete või vaimsete
võimetega või puudulike kogemuste või teadmistega
inimestele. Seda laadijat võivad kasutada 8-
aastased ja vanemad lapsed ning isikud, kellel
on nõrgemad füüsilised, sensoorsed või vaimsed
võimed või puudulikud kogemused või teadmised,
kui nende ohutuse eest vastutav isik jälgib neid
370
1867 - 007 - 10.01.2024
või on juhendanud laadija ohutut kasutamist ja nad
mõistavad kaasnevaid ohte. Vastasel juhul tekib
kasutamisvigade ja kehavigastuste oht.
• Jälgige lapsi seadme kasutamise, puhastamise ja
hoolduse ajal. Nii ei saa lapsed laadijaga mängida.
• Laadige ainult 18 V POWER FOR ALL süsteemi
akusid, mille maht on vähemalt 1,5 Ah. Aku pinge
peab ühtima laadija aku laadimispingega. Ärge
laadige mittelaetavaid akusid. Vastasel juhul tekib
tulekahju- ja plahvatusoht.
• Kasutage laadijat ainult suletud ruumides ja ärge
jätke seda märga keskkonda. Tööriista pääsenud
vesi suurendab elektrilöögi ohtu.
• Hoidke laadija puhas. Mustus tekitab elektrilöögi
ohu.
• Enne kasutamist kontrollige alati laadijat, kaablit
ja pistikut. Lõpetage laadija kasutamine, kui leiate
kahjustusi. Ärge avage laadijat ise ja laske
seda parandada ainult Husqvarna või volitatud
müügijärgsel teeninduskeskusel, kasutades ainult
originaalvaruosi. Kahjustatud laadijad, kaablid ja
pistikud suurendavad elektrilöögi ohtu.
• Ärge kasutage laadijat kergesti süttival pinnal (nt
paber, tekstiil jne) ega tuleohtlikus keskkonnas.
Laadija kuumeneb töötamise ajal ning tekitab
tulekahjuohu.
• Ärge katke laadija ventilatsiooniavasid kinni.
Vastasel juhul võib laadija üle kuumeneda ja ei tööta
enam korralikult.
• Kasutage laadimiseks ainult tootja soovitatud
laadijat. Ühte tüüpi aku laadimiseks sobiv laadija
võib koos teist tüüpi akuga kasutades tuleohtu
põhjustada.
• Kahjustuste ja aku ebaõige kasutamise korral
võivad ka aurud eralduda. Veenduge, et ala
on hästi ventileeritud ja kui teie tervises esineb
kõrvalnähte, pöörduge arsti poole. Aurud võivad
ärritada hingamisteid.
• Väärkasutamise korral võib akust vedelikku lekkida.
Vältige kokkupuudet selle vedelikuga. Juhusliku
kokkupuute korral loputage kokkupuutekohta veega.
Kui vedelik satub silma, pöörduge arsti poole.
Akust lekkinud vedelik võib põhjustada ärritust või
põletushaavu.
• Ainult Ühendkuningriigis müüdavad tooted: Teie
toode on varustatud BS 1363/A heakskiidetud
sisemise kaitsmega elektripistikuga (ASTA
heakskiiduga BS 1362 järgi). Kui pistik ei sobi
teie pistikupesaga, tuleb volitatud klienditeenindajal
see ära lõigata ja selle asemele paigaldada sobiv
pistik. Asenduspistiku kaitsme väärtus peab olema
sama kui originaalpistikul. Katkestatud pistik tuleb
võimaliku löögiohu vältimiseks kõrvaldada ja seda ei
tohi kunagi mujale pistikupessa ühendada.
Ohutusjuhised hooldamisel
HOIATUS: Enne seadme hooldustööde
tegemist lugege läbi järgnevad hoiatused.
• Eemaldage aku enne hooldustööde või muude
kontrolltoimingute või seadme kokkupanemise
alustamist.
• Seadme kasutaja tohib teha üksnes
käesolevas kasutusjuhendis kirjeldatud hooldustöid.
Mahukamate hooldustööde tegemiseks pöörduge
hooldusesindusse.
• Ärge puhastage akut või akulaadijat veega.
Tugevatoimeline pesuvahend võib kahjustada
plastdetaile.
• Kui hooldustöid ei tehta, siis toote kasutusiga
lüheneb ja õnnetuste oht kasvab.
• Kõigi hooldus- ja parandustööde tegemiseks
(eriti seadme ohutusseadiste juures) on vajalik
eriväljaõpe. Kui pärast hooldustööde tegemist ei läbi
seade kõiki käesolevas kasutusjuhendis kirjeldatud
kontrolltoiminguid, siis pöörduge hooldusesinduse
poole. Garanteerime, et hooldusesinduses tehakse
teie tootele professionaalsel tasemel remondi- ja
hooldustööd.
• Kasutage ainult originaalvaruosi.
Kokkupanek Aspire PE5-P4A
Sissejuhatus
HOIATUS: Enne toote kokkupanekut
lugege ohutuspeatükki ja tehke selles olev
teave endale arusaadavaks.
Lõikuri kinnitamine teleskoopvarre
külge
1. Kinnitage lõikur (A) teleskoopvarre (B) külge. Lõikur
peab teleskoopvarre hoidikusse libisema kergelt;
vastasel korral pole see õigesti paigaldatud. (Joon.
48)
2. Keerake nupp (C) kinni.
Märkus: Kui lõikur on teleskoopvarre külge
kinnitatud, on lõikuri kasutajaliides lahti ühendatud.
Teleskoopvarre pikkuse reguleerimine
1. Vabastage varre (A) kruvikäepide. (Joon. 49)
2. Reguleerige vars sobivasse pikkusesse.
3. Keerake kinni keeratav käepide (B).
Konksu seinale paigaldamine
• Paigaldage konks siseruumidesse.
• Hoidke konksu päikesevalguse eest ja
õhutemperatuuril -10°C kuni 70°C.
1867 - 007 - 10.01.2024 371
• Paigaldage konks kipsplaadile, puit- või
betoonseinale.
ETTEVAATUST: Veenduge, et
sein mahutab vähemalt 30 kg raskusi.
• Paigaldage konks 3 kruviga (A) seinale. Vajadusel
kasutage seinakorke (B).
ETTEVAATUST: Veenduge, et
kruvid sobivad teie seinatüübiga.
a) Aspire P5-P4A: (Joon. 50)
b) Aspire PE5-P4A: (Joon. 51)
• Toote hoiustamistarvikute kohta lisateabe saamiseks
pöörduge Husqvarna teenindusagendi poole.
Toote konksu külge riputamine
• Riputage lõikur konksu külge, nagu on näidatud
joonisel. (Joon. 52)
• Riputage varras konksu külge, nagu on näidatud
joonisel. (Joon. 53)
Töö
Toimivuskontrolli tegemine enne
seadme kasutamist
1. Kontrollige, kas õhuvõtuaval on mustust või
kahjustusi. Eemaldage tootelt harjaga mustus.
2. Keerake kinni kõik mutrid ja poldid.
3. Veenduge, et lõikur oleks õigesti kinnitatud.
4. Kontrollige, kas lõikuril leidub kahjustusi, nt pragusid.
Kahjustuste leidmise korral vahetage lõikur välja.
5. Veenduge, et katted oleks õigesti kinnitatud ning
kahjustamata.
6. Veenduge, et toode töötaks korralikult.
Aku
HOIATUS: Enne aku kasutamist lugege
läbi ohutust puudutav jaotis ja veenduge, et
oleksite kõigest aru saanud. Samuti tuleb
läbi lugeda aku ja akulaadija kasutusjuhend
ning veenduda, et kogu teave on arusaadav.
Hoidke akut ja akulaadijat õigel õhutemperatuuril.
Õhutemperatuur
Aku kasutamine
seadmes
-5 °C – 40 °C
Aku laadimine 0 °C – 35 °C
Aku laadimine
Enne esimest kasutuskorda laadige aku täis.
Märkus:
Laadimisprotsess on võimalik ainult siis,
kui aku temperatuur jääb lubatud laadimistemperatuuri
vahemikku (0 °C – 35 °C).
1. Ühendage akulaadija toitejuhe maandatud
vooluvõrku.
ETTEVAATUST:
Veenduge, et
vooluvõrgu pinge ja sagedus oleksid
õiged.
2. Asetage aku akulaadijasse. Aku on ühendatud
akulaadijaga, kui roheline LED-märgutuli vilgub.
(Joon. 54)
3. Aku on täielikult laetud, kui akulaadija roheline LED-
märgutuli põleb. Ärge laadige akut kauem kui 24
tundi.
4. Lahutage akulaadija vooluvõrgust.
ETTEVAATUST: Ärge tõmmake
toitejuhet.
5. Eemaldage aku laadijast.
Aku oleku LED-märgutuli akulaadijal
Akulaadija punane LED-märgutuli (A) ja roheline LED-
märgutuli (B) näitavad aku olekut. Vt jaotist
Aku
laadimine lk 372
.
(Joon. 55)
LED-tuli
Aku olek
Roheline LED-märgutuli
vilgub kiiresti.
Aku laeb.
Roheline LED-märgutuli
vilgub aeglaselt.
Aku on laetud 80%.
Põleb roheline LED-mär-
gutuli.
Aku on täis laetud.
Tõrke LED-märgutuli põ-
leb.
Vt jaotist
Akulaadija tõr-
keotsing lk 377
.
Punane LED-märgutuli vil-
gub kiiresti.
Vt jaotist
Akulaadija tõr-
keotsing lk 377
.
372 1867 - 007 - 10.01.2024
Aku oleku LED-märgutuli tootel
Kui aku on tootesse paigaldatud, näitavad toote LED-
märgutuled aku olekut.
(Joon. 56)
LED-tuli Aku olek
LED-tuled 1, 2 ja 3
põlevad.
Täielikult laetud.
LED 1 ja 2 süttivad. Piisavalt laetud
LED 1 põleb. Aku tase on madal.
Vilgub LED-tuli 1. Aku on tühi. Aku oleku indikaa-
tor vilgub. Laadige akut. Vt jao-
tist
Aku laadimine lk 372
.
Aku ühendamine seadmega
HOIATUS: Kasutage tootes ainult
POWER FOR ALL süsteemi P4A 18 V
liitiumioonakusid.
1. Veenduge, et aku oleks täis laetud.
2. Asetage aku seadme akupessa. Aku peab
hoidikusse libisema kergelt; vastasel korral pole aku
õigesti paigaldatud.
a) Aspire P5-P4A: (Joon. 57)
b) Aspire PE5-P4A: (Joon. 58)
3. Lükake aku täielikult akuhoidikusse. Aku on kohale
lukustunud, kui kuulete klõpsatust.
4. Veenduge, et riiv lukustuks korralikult oma kohale.
Toote käivitamine Aspire P5-P4A
1. Vajutage nuppu On/Off kasutajaliidesel (A). LED-
tuled süttivad. (Joon. 59)
2. Vajutage toitelüliti lukustust (B) vasakult või paremalt
küljelt ja hoidke toitelülitit (C).
Toote käivitamine Aspire PE5-P4A
1. Lükake lukustusnupp ettepoole. (Joon. 37)
2. Vajutage toitelüliti lukustust (A) vasakult või paremalt
küljelt ja hoidke toitelülitit (B) all. (Joon. 60)
Okste lõikamine
HOIATUS:
Olge äärmiselt ettevaatlik,
kui töötate õhuliinide läheduses. Kukkuvad
oksad võivad tekitada lühise.
• Võimaluse korral seiske alati nii, et saate teha lõike
oksa suhtes õige nurga all. (Joon. 61)
• Lõigake suuri oksi osade kaupa, et nende kukkumist
paremini kontrollida. Samuti võtke arvesse, et
kukkuvad oksad võivad maast seadme kasutaja
poole põrkuda. (Joon. 62)
• Ärge kunagi lõigake oksa läbi paksemast kohast
juurel, sest see aeglustab paranemist ja suurendab
seenerünnaku ohtu. (Joon. 63)
• Kasutage lõikeosa alaosas olevat tõkestit lõikamisel
toena. See aitab vältida lõikeosa hüppamist oksa
peal. (Joon. 64)
• Enne oksa läbilõikamist tehke esimene lõige oksa
alaküljele. See väldib puukoore rebenemist, mis
võib aeglustada paranemist ja võib puud jäävalt
kahjustada. Kinnijäämise vältimiseks ei tohi lõige
olla sügavam kui ⅓ oksa paksusest. Kinnijäämise
vältimiseks laske ketil töötada sel ajal, kui te lõikeosa
oksast välja tõmbate. (Joon. 65)
• Veenduge, et seisate kindlal pinnal ja et oksad, kivid
ja puud ei segaks töötamist.
HOIATUS: Ärge kunagi vajutage
toitelülitit, kui lõikeosa pole täielikult teie
vaateväljas.
Aspire P5-P4A toote seiskamine
1. Vabastage toitelüliti.
2. Vajutage kasutajaliidesel ON/OFF nuppu. LED-tuled
kustuvad.
3. Vajutage vabastusnuppu ja tõmmake aku välja.
(Joon. 66)
Aspire PE5-P4A toote seiskamine
1. Vabastage toitelüliti.
2. Toote lukustamiseks lükake toitelüliti lukustusnuppu
tahapoole.
3. Vajutage aku vabastusnuppu ja tõmmake aku välja.
(Joon. 67)
4. Vajadusel eemaldage teleskoopvars toote küljest.
1867 - 007 - 10.01.2024
373
Hooldamine
Sissejuhatus
HOIATUS: Enne seadme hooldamist
lugege läbi ohutuspeatükk ja veenduge, et
see oleks teile täielikult arusaadav.
HOIATUS: Enne seadme hooldustööde
alustamist eemaldage aku.
Hooldusgraafik
Hooldus Iga päev Iga nädal Iga kuu
Puhastage toote välised osad kuiva lapiga.
Ärge kasutage vett.
X
Veenduge, et käivitus- ja seiskamisnupp töö-
taks korralikult ja poleks kahjustatud.
X
Veenduge, et toitelüliti ja toitelüliti lukustus
töötaksid õigesti ohutuse seisukohalt.
X
Kontrollige, kas kõik juhtseadised töötavad
korralikult ja on kahjustamata.
X
Käepidemed tuleb hoida kuivad ja puhtad.
Veenduge, et käepidemetel poleks õli ega
määrdeaineid.
X
Veenduge, et saeketi kate poleks kahjusta-
tud. Kui saeketi kate on kahjustunud, vaheta-
ge see välja.
X
Veenduge, et mutrid ja kruvid oleksid pingu-
tatud.
X
Veenduge, et aku vabastusnupud töötavad
ning lukustavad aku kindlalt seadme külge.
X
Veenduge, et akulaadija töötaks õigesti. X
Veenduge, et aku ei oleks kahjustatud. X
Veenduge, et aku oleks laetud. X
Veenduge, et akulaadija ei oleks kahjustatud. X
Kontrollige saeketti. X
Teritage saeketti. X
Kontrollige saeketi pingsust. X
Määrige saeketti. X
Veenduge, et saekett ei pöörleks ilma toitelü-
litit vajutamata.
X
Kontrollige kõiki juhtmeid, liitmikke ja ühen-
dusi. Veenduge, et need poleks kahjustatud
ega määrdunud.
X
Puhastage saeketi kate. X
374 1867 - 007 - 10.01.2024
Hooldus Iga päev Iga nädal Iga kuu
Eemaldage juhtplaadi servadest kraadid. X
Kontrollige aku ja seadme vahelisi ühendusi.
Samuti kontrollige aku ja akulaadija vahelisi
ühendusi.
X
Veenduge, et lõikur ei oleks kahjustatud.
Kahjustatud lõikur vahetage välja.
Kõik lõikuri hooldustööd peab tegema volitatud Husqvarna edasi-
müüja.
Kontrollige keti veotähiku kulumist. Asendage keti veotähik umbes 20 töötunni järel või vajaduse korral
sagedamini.
Lõikeosa kontrollimine
1. Veenduge, et neetides ja lülides poleks pragusid ja
et ükski neet poleks lahti tulnud. Vajadusel vahetage
välja. (Joon. 68)
2. Veenduge, et saekett painduks kergesti. Kui saekett
on jäik, vahetage see välja.
3. Saeketi neetide ja lülide kulumise kontrollimiseks
võrrelge saeketti uue saeketiga.
4. Kui lõikehamba pikim osa on alla 4 mm / 0,16 tolli,
tuleb saekett välja vahetada. Saekett tuleb välja
vahetada ka siis, kui lõikuril on pragusid. (Joon. 69)
Juhtplaadi ja saeketi asendamine
1. Keerake lukustusnuppu vastupäeva ja eemaldage
kaitsekate (A). (Joon. 70)
2. Eemaldage juhtplaat koos sellele kinnitatud
saeketiga.
3. Eemaldage saekett juhtplaadilt.
4. Paigaldage juhtplaadi soone sisse uus saekett.
5. Paigaldage uus juhtplaat koos soonega (B) poldi (E)
külge ja ava (D) juhtplaadi tihvti (F) külge.
6. Paigaldage saekett veotähiku (G) ümber. Veenduge,
et lõikehambad osutaksid veotähikust (C) eemale.
7. Paigaldage kaitsekate (A) ja keerake lukustusnuppu
päripäeva.
8. Pingutage saeketti. Vt jaotist
Saeketi pinge
reguleerimine lk 376
.
Saeketi teritamine
Teave juhtplaadi ja saeketi kohta
HOIATUS:
Kandke saeketi käsitsemisel
ja hooldamisel kaitsekindaid. Saekett,
mis korralikult ei liigu, võib põhjustada
kehavigastusi.
Kulunud või kahjustatud juhtplaat või saekett tuleb
asendada Husqvarna poolt soovitatud saeketi ja
juhtplaadi kombinatsiooniga. See on vajalik seadme
ohutusfunktsioonide töökorras ja toimivana hoidmiseks.
Vt jaotist
Lisavarustus lk 379
väljavahetamiseks sobivate
soovitatavate juhtplaadi ja keti kombinatsioonide loendi
lugemiseks.
• Juhtplaadi pikkus, tolli/cm. Teave juhtplaadi pikkuse
ja keti tüübi kohta asub harilikult juhtplaadi tagaosas.
(Joon. 71)
• Saeketi samm tollides. Veolülide vahe peab sobima
juhtplaadi otsatähiku ja veotähiku hammastega.
(Joon. 72)
• Veolülide arv. Veolülide arvu määrab juhtplaadi tüüp.
(Joon. 73)
• Ketisoone laius, mm/tollid. Juhtplaadi soone laius
peab olema võrdne keti veolülide laiusega.
(Joon. 74)
• Juhtplaat peab sobima kokku seadmega.
(Joon. 75)
• Veolüli laius, mm/tollid.
(Joon. 76)
Lõikuri teritamise üldjuhised
Ärge kasutage nüri saeketti. Kui saekett on nüri,
peate kasutama saagimisel suuremat survet, et suruda
juhtplaat läbi puidu. Kui saekett on väga nüri, tekib
saagimisel puulaastude asemel saepuru.
Hästi teritatud saekett läheb saagimisel ise puu sisse ja
saepuru koosneb paksudest pikergustest tükkidest.
HOIATUS: Teritamisjuhiste eiramisel
suureneb tagasiviskumise jõud järsult.
Märkus: Vt jaotist
Lõikuri teritamine lk 375
saeketi
teritamise teabe kohta.
Lõikuri teritamine
1. Kasutage lõikehammaste teritamiseks ümarviili ja
teritusmalli. (Joon. 77)
Märkus:
Vt jaotist
Lisavarustus lk 379
teie saeketi
jaoks Husqvarna soovitatud viili ja malli teabe kohta.
1867 - 007 - 10.01.2024 375
2. Asetage teritusmall lõikurile õigesti. Lugege
teritusmalli kasutusjuhendit.
3. Viilige lõikehambaid hammaste siseküljelt väljapoole.
Viili tagasitõmbamisel vähendage survet. (Joon. 78)
4. Teritage kõik lõikehambad ühelt poolelt.
5. Pöörake seade ümber ja teritage kõik hambad teiselt
küljelt.
6. Veenduge, et kõik lõikehambad oleksid
ühepikkused.
Saeketi pinge reguleerimine
HOIATUS: Valesti pingutatud saekett
võib juhtplaadilt maha tulla ja põhjustada
raske kehavigastuse või surma.
Kasutamise käigus venib saekett pikemaks. Saeketi
pingsust tuleb regulaarselt kontrollida ja veenduda,
et see oleks õige. Enne toote kasutamist kontrollige
saeketi pingsust. Pingutage saeketti nii palju kui
võimalik, kuid võtke arvesse, et seda peab olema
võimalik hõlpsasti käsitsi ringi vedada.
Märkus: Uus saekett vajab sissetöötamist. Selle
perioodi vältel kontrollige pingsust tavapärasest
sagedamini.
1. Saeketi pingutamiseks keerake
ketipingsusregulaatorit päripäeva. Rakendage
saeketile võimalikult suur pinge. See peab olema
tihedalt vastu juhtplaati. (Joon. 79)
Märkus:
Keti pingutamiseks keerake regulaatorit
üles (+), keti lõdvendamiseks alla (-). Saekett on
õigesti pingutatud siis, kui kett on juhtplaadi vastu
tugevalt pingul, kuid seda saab hõlpsalt käsitsi
liigutada.
2. Veenduge, et saaksite saeketti hõlpsasti käsitsi ringi
vedada ja et see ei ripuks juhtplaadil. (Joon. 80)
Lõikeosa määrimine
HOIATUS:
Puudulikult määritud
lõikeseade võib põhjustada keti purunemist
ja tekitada raskeid või isegi eluohtlikke
vigastusi.
HOIATUS: Ärge kasutage läbitöötatud
õli! Läbitöötatud õli on inimestele, seadmele
ja keskkonnale ohtlik.
Saeketi õli
• Kasutage saeketi külge hästi kleepuvat saeketiõli.
Saeketiõli peab säilitama oma viskoossuse kõigis
ilmastikuoludes, näiteks nii suvekuumuses kui ka
talvekülmas.
• Saeketi tööea pikendamiseks ja keskkonnakahjude
vähendamiseks kasutage Husqvarna ketiõli. Kui
Husqvarna saeketiõli pole saadaval, kasutage
standardset saeketiõli.
• Piirkondades, kus saekettide määrimiseks ette
nähtud õli pole kättesaadav, kasutage X-Guard BIO
kettõli.
• Veenduge, et saeketi määrimine oleks õige. Lisage
saeketiõli ja kontrollige vajadusel saeketi määrimist.
Juhtplaadi kontrollimine
1. Kontrollige, kas juhtplaadi servadel on kraate.
Eemaldage kraadid teritusmalli abil. (Joon. 81)
2. Puhastage juhtplaadi soon. (Joon. 82)
3. Kontrollige juhtplaadi soont kulumise suhtes.
Vajaduse korral vahetage juhtplaat välja. (Joon. 83)
4. Kontrollige, kas juhtplaadi ots on kare või väga
kulunud. (Joon. 84)
5. Juhtplaadi eluea pikendamiseks pöörake seda iga
päev. (Joon. 85)
Seadme, aku ja akulaadija
puhastamine
1. Pärast kasutamist puhastage seade kuiva
riidelapiga.
2. Puhastage aku ja akulaadija kuiva riidelapiga.
Hoidke akujuhikuid puhtana.
3. Enne kasutamist veenduge, et aku ja akulaadija
klemmid oleksid puhtad.
4. Puhastage kaitsekatte sisepind harjaga.
Aku ja akulaadija kontrollimine
1. Kontrollige, kas akul leidub kahjustusi, nt pragusid.
2. Kontrollige, kas akulaadijal leidub kahjustusi, nt
pragusid.
3. Veenduge, et akulaadija ühendusjuhe poleks
kahjustatud ja et sellel poleks pragusid.
376
1867 - 007 - 10.01.2024
Veaotsing
Kasutajaliides Aspire P5-P4A
Probleem Võimalikud tõrked Võimalik lahendus
Roheline käivituse
LED-tuli vilgub.
Aku pinge on madal. Laadige akut.
Punane tõrke LED-
tuli vilgub.
Ülekoormus. Lõikeosa on blokeerunud. Seisake toode.
Eemaldage aku. Eemaldage lõikeosalt võõr-
kehad. Vabastage kett.
Temperatuuri kõrvalekalle. Laske tootel maha jahtuda.
Toitelülitit ja käivitusnuppu vajutatakse samal
ajal.
Laske toitelüliti lahti ja vajutage käivitusnup-
pu.
Roheline LED-tuli ja
punane LED-tuli vil-
guvad vaheldumisi.
Aku on tühi. Laadige akut.
Aku on kahjustatud. Pöörduge hooldustöökoja poole.
Akulaadija tõrkeotsing
Akulaadija LED-tuli
Põhjus Lahendus
Roheline LED-tuli põ-
leb ja punane LED-
tuli vilgub.
Aku ei ole akulaadijasse õigesti
paigaldatud.
Eemaldage aku laadijast ja paigaldage aku uuesti aku-
laadijasse.
Akukonnektorid on määrdunud. Puhastage akukonnektorid.
Õhutemperatuur on liiga kõrge
või liiga madal.
Kasutage akulaadijat keskkonnas, kus õhutemperatuur
jääb vahemikku 0 °C kuni +35 °C.
Aku on kahjustatud. Vahetage aku välja.
Roheline LED-tuli ja
punane LED-tuli on
kustunud.
Akulaadija ei ole korralikult voolu-
võrku ühendatud.
Ühendage akulaadija vooluvõrgu pesasse.
Vigane pistikupesa. Ühendage akulaadija andmesildil näidatud pinge ja sa-
gedusega võrku.
Akulaadija kaabel on kahjusta-
tud.
Pöörduge volitatud hooldustöökoja poole.
Akulaadija on kahjustatud.
Muud tõrked.
Muude tõrgete ilmnemise korral veenduge, et toode on välja lülitatud, eemaldage aku ja
võtke ühendust volitatud hooldustöökojaga.
1867 - 007 - 10.01.2024 377
Transportimine ja hoiustamine
Transportimine ja hoiustamine
• Tarnitud liitiumioonakud vastavad ohtlike ainete
eeskirjade nõuetele.
• Täitke kaubanduslikule transpordile kehtestatud
pakendamise ja märgistamise erinõudeid (sh
kolmandate osapoolte või ekspediitorite teenuseid
kasutades).
• Enne seadme lähetamist konsulteerige isikuga,
kes on läbinud ohtlike ainete käitlemise alase
erikoolituse. Järgige kõiki kehtivaid riiklikke eeskirju.
• Enne aku pakendisse asetamist katke lahtised
kontaktid isoleerteibiga. Asetage aku pakendisse
tihkelt, et see ei saaks liikuma hakata.
• Hoiustamise ja transpordi ajaks tuleb aku
eemaldada.
• Asetage aku ja akulaadija kohta, mis on kuiv ja mida
ei ähvarda niiskus ega jäätumine.
• Ärge hoidke akut kohas, kus võib tekkida staatiline
elekter. Ärge hoidke akut metallkastis.
• Hoidke akut ruumis, mille temperatuur püsib
vahemikus -20...+50°C ja kus aku on varjatud otsese
päikesevalguse eest.
• Hoidke akulaadijat ruumis, mille temperatuur püsib
vahemikus 5 °C kuni 45 °C ja kus akulaadija on
varjatud otsese päikesevalguse eest.
• Kasutage akulaadijat üksnes juhul, kui ümbritsev
temperatuur on vahemikus 0 °C kuni 35 °C.
• Hoidke toodet ruumis, kus õhutemperatuur jääb
vahemikku -40 °C kuni +60 °C.
• Laadige enne aku pikemaajalist hoiustamist see 30–
50% ulatuses täis.
• Hoidke akulaadijat ruumis, mis on suletud ja kuiv.
• Ladustamisel hoidke aku akulaadijast eemal. Ärge
lubage lastel ja teistel volitamata isikutel seadmeid
puutuda. Hoidke seadmeid lukustatavas ruumis.
• Enne seadme pikemaajalist hoiustamist puhastage
seade ja tehke sellele täishooldus.
• Transportimise ja hoiustamise ajal kasutage
tootel olevat transpordikaitset, et vältida inimeste
kehavigastusi ja toote kahjustusi.
• Kinnitage seade transpordi ajaks turvaliselt.
Aku, akulaadija ja seadme kasutuselt
kõrvaldamine
Allolev sümbol tähendab, et seade ei kuulu
olmejäätmete hulka. Toimetage see elektri- ja
elektroonikajäätmete vastuvõtupunkti. Nii aitate vältida
keskkonna ja inimeste kahjustamist.
Lisateavet küsige kohalikelt ametkondadelt,
olmejäätmete käitlejatelt või edasimüüjalt.
(Joon. 23)
Märkus: Sümbol asub tootel või toote pakendil.
Tehnilised andmed
Tehnilised andmed
Aspire P5-P4A Aspire PE5-P4A
Mootor
Tüüp PMDC 18V PMDC 18V
Keti kiirus, m/s 4,9 4,9
Kaal
Ilma akuta (kg/lb) 1,6/3,5 3,1/6,8
Müratasemed
46
Helivõimsuse tase, mõõdetud dB(A) 88 88
46
Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L
WA
) vastavalt EÜ direktiivi-
le 2000/14/EÜ Erinevus garanteeritud ja mõõdetud helivõimsustaseme vahel seisneb selles, et direktiivi
2000/14/EÜ alusel hõlmab garanteeritud helivõimsustase ka mõõtmistulemuste dispersiooni ja kõrvalekaldeid
sama mudeli erinevate toodete vahel.
378 1867 - 007 - 10.01.2024
Aspire P5-P4A Aspire PE5-P4A
Helivõimsuse tase, garanteeritud L
WA
dB(A) 91 90
Helitasemed
47
Ekvivalentne helirõhutase kasutaja kõrva juures, dB(A) 75 74
Vibratsioonitase
48
Käepidemete vibratsioonitasemed, mõõdetud ISO 22867 järgi, m/s
2
Kokku pandud, esikäepide / tagumine käepide – 0,5/0,5
Välja tõmmatud, esikäepide / tagumine käepide – 0,3/0,3
Peakäepide / abikäepide 0,8/0,4 –
Heakskiidetud akud
Seda toodet saab kasutada kõigi POWER FOR ALL
akudega. Parima jõudluse saavutamiseks on soovitatav
kasutada minimaalselt 4,0 Ah akusid.
Aku P4A 18-B45 P4A 18-B72
Tüüp Liitiumioonaku Liitiumioonaku
Aku mahtuvus, Ah 2,5 4,0
Nimipinge, V 18 18
Kaal, kg 0,35 0,65
Elementide arv (liitium-ioonaku) 5 10
Heakskiidetud akulaadijad
Akulaadija P4A 18-C70
Sisendpinge, V Vaadake laadija klassifitseerimisteavet
Sagedus, Hz 50-60
Võimsus, W 70
Lisavarustus
Juhtplaadi ja saeketi kombinatsioonid
Allpool toodud kombinatsioonid on heakskiidetud
vastavalt EL normidele.
47
ISO 22868 järgi arvutatakse helirõhutaseme ekvivalent erinevate helirõhutasemete kaalutud dünaamilise
energia summana erinevates töötingimustes. Helirõhutaseme ekvivalendi statistilise tüüplevi standardhälve on
3 dB(A).
48
Ekvivalentse vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on
1,5 m/s
2
.
1867 - 007 - 10.01.2024 379
Juhtplaat Saekett
Pikkus, tollides Ketisamm, tolli Saetee laius, mm Tüüp Pikkus, veolülide arv
5 1/4″ 1,1 SP11G 32
Saeketi teritamine ja teritusmall
Õige teritusnurga saavutamiseks kasutage soovitatud
teritusmalli. Soovitame saeketi teritamiseks alati
kasutada soovitatud teritusmalli.
Kui te ei tea, milline saekett on teie seadme jaoks ette
nähtud, võtke ühendust hooldusesindusega.
mm/tolli mm/tolli
SP11G 3,5 / 9/64 60° 30° 0° 0,4/0,016 5299371–01
380 1867 - 007 - 10.01.2024
Vastavusdeklaratsioon
EÜ vastavusdeklaratsioon
Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: +46
3614 6500, kinnitab ainuvastutusel, et toode:
Kirjeldus Akuga töötav lõikur ja oksalõikur
Kaubamärk Husqvarna
Tüüp/mudel Aspire P5-P4A, Aspire PE5-P4A
Identifitseerimine Seerianumbrid alates 2022. aastast
vastab täielikult järgmistele EÜ direktiividele ja
määrustele:
Direktiiv/eeskiri Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnetilise ühilduvuse direktiiv“
2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“
2000/14/EÜ „seadmete müra kohta käiv direktiiv”
ja et kohalduvad järgmised standardid ja/või tehnilised
spetsifikatsioonid: EN 62841-1:2015/A11:2022, EN
ISO 11680-1:2021, EN ISO 12100:2010, EN IEC
55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158
on teostanud vabatahtliku EÜ tüübikontrolli vastavalt
masinadirektiivi (2006/42/EÜ) artikli 12 punktile 3b.
EÜ tüübihindamissertifikaat on tähistatud järgmise
numbriga: 4815039.22006.
Rakendatud vastavushindamise protseduuri vastavalt
direktiivi 2000/14/EÜ V lisale.
Lisateavet mürataseme kohta vt jaotisest
Tehnilised
andmed lk 378
.
Huskvarna, 2022-06-22
Claes Losdal, Husqvarna AB uurimis- ja arendusjuht
Tehnilise dokumentatsiooni eest vastutaja
1867 - 007 - 10.01.2024 381
Litsentsid
Autoriõigus
©
2012–2020 STMicroelectronics
Garantii alla ei kuulu defektid, mis on tingitud tavalisest
kulumisest, seadmega hooletust ümberkäimisest, valel
otstarbel kasutamisest, volitamata remontimisest või
imemisseadme ühendamisest vale pingega.
Kõik õigused kaitstud.
Edasi levitamine ja kasutamine lähte- ja
kahendvormingus, muudatustega või ilma, on lubatud,
kui on täidetud järgmised tingimused:
• Lähtekoodi edasilevitamisel tuleb säilitada
ülaltoodud autoriõiguse teatis, käesolev tingimuste
loend ja järgmine lahtiütlus.
• Kahendvormingus levitamisel tuleb
dokumentatsioonis ja/või muudes levitamisega
kaasas olevates materjalides reprodutseerida
ülaltoodud autoriõiguse teatis, käesolev tingimuste
loend ja järgmine lahtiütlus.
• STMicroelectronicsi ega ka selle kaasautorite
nimesid ei tohi kasutada sellest tarkvarast tuletatud
toodete toetamiseks ega reklaamimiseks ilma
eelneva kirjaliku loata.
SEDA TARKVARA PAKUVAD AUTORIÕIGUSTE
OMANIKUD JA KAASAUTORID SELLISENA NAGU
SEE ON NING MIS TAHES OTSESTEST
VÕI KAUDSETEST GARANTIIDEST (SEAHULGAS
KAUDSED GARANTIID KAUBELDAVUSE JA
KONKREETSEKS OTSTARBEKS SOBIVUSE KOHTA)
LOOBUTAKSE. AUTORIÕIGUSE OMANIK VÕI
KAASAUTORID EI VASTUTA MITTE MINGIL JUHUL
OTSESTE, KAUDSETE, JUHUSLIKE, ERILISTE,
NÄITLIKE EGA TEKKINUD KAHJUDE EEST
(SEALHULGAS ASENDUSKAUPADE VÕI -TEENUSTE
HANKIMINE; KASUTAMISE, ANDMETE VÕI
KASUMI KADU; VÕI ÄRIKATKESTUS) OLENEMATA
PÕHJUSEST JA MIS TAHES VASTUTUSE
TEOORIAST, OLENEMATA SELLEST, KAS SEE
ON LEPINGULINE, RANGE VASTUTUS VÕI KAHJU
(KAASA ARVATUD HOOLETUSEST VÕI MUUL VIISIL
TEKKINUD), MIS TULENEVAD MIS TAHES VIISIL
SELLE TARKVARA KASUTAMISEST, ISEGI KUI
SELLISE KAHJU VÕIMALUSEST TEAVITATAKSE.
Apache 2.0 litsents
Autoriõigus
©
2009–2019 Arm Limited. Kõik õigused
kaitstud.
Versioon 2.0, jaanuar 2004 http://www.apache.org/
licenses/
KASUTAMISE, REPRODUTSEERIMISE JA
LEVITAMISE TINGIMUSED
1. Mõisted.
„Litsents“ tähendab kasutamise, reprodutseerimise ja
levitamise tingimusi, nagu on määratletud käesoleva
dokumendi jaotistes 1–9. „Litsentsiandja“ tähendab
autoriõiguse omanikku või autoriõiguse omaniku
volitatud üksust, kes litsentsi välja annab. „Juriidiline
isik“ tähendab tegutseva üksuse ja kõigi teiste üksuste
liitu, mis seda üksust kontrollivad, mida kontrollib
see üksus või mis on selle üksusega ühise kontrolli
all. Selle määratluse tähenduses tähendab „kontroll“
(i) otsest või kaudset õigust panna sellist üksust
juhtima kas lepingu alusel või muul viisil või (ii)
viiskümmend protsenti (50%) või rohkem käibelolevate
aktsiate omandiõigusest või (iii) sellise üksuse tegelikku
tulu. „Teie“ tähendab füüsilist või juriidilist isikut,
kes kasutab selle litsentsiga antud õigusi. „Allikas“
tähendab eelistatud vormi muudatuste tegemiseks,
sealhulgas tarkvara lähtekoodi, dokumentatsiooni allika
ja konfiguratsioonifailide tegemiseks. „Objekti“ vorm
tähendab mis tahes vormi, mis tuleneb lähtevormi
mehaanilisest teisendamisest või tõlkimisest, sealhulgas
kompileeritud objektikood, loodud dokumentatsioon
ja teisendused muudele meediumitüüpidele. „Teos“
tähendab litsentsi alusel kättesaadavaks tehtud
autoriteost, olgu see siis allika või objekti kujul,
nagu on näidatud teosesse lisatuna või lisana
kaasatud autoriõiguse märkusest (näide on toodud
allolevas lisas). „Tuletatud teosed“ tähendab mis
tahes allika või objekti vormis teost, mis põhineb
teosel või on sellest tuletatud ja mille toimetuslikud
muudatused, annotatsioonid, täiendused või muud
muudatused kujutavad endast tervikuna originaalteost
autorlusest. Selle litsentsi tähenduses ei hõlma
tuletatud teosed selliseid teoseid, mis jäävad teose ja
tuletatud teoste liidestest eraldatavaks või on nendega
ainult lingivad (või nime järgi seovad). „Kaastöö“
tähendab mis tahes autoriteost, kaasa arvatud
teose algversioon ja selle teose või selle tuletatud
teoste muudatused või täiendused, mille autoriõiguse
omanik, tema volitatud isik või juriidiline isik on
tahtlikult esitanud litsentsiandjale teosesse lisamiseks.
Selle määratluse tähenduses tähendab „esitatud“
mis tahes vormis elektroonilist, suulist või kirjalikku
suhtlust, mis saadetakse litsentsiandjale või tema
esindajatele, sealhulgas e-postiloendites, lähtekoodi
juhtimissüsteemides ja väljaannete jälgimissüsteemides,
mida haldab litsentsiandja või litsentsiandja volitatud
isik teose diskussiooni ja täiustamise eesmärgil, kuid
välja arvatud suhtlus, mille autoriõiguse omanik on
selgelt märkinud või muul viisil kirjalikult tähistanud kui
„Ei ole kaastöö.“ „Kaasautor“ tähendab litsentsiandjat
ja mis tahes füüsilist või juriidilist isikut, kelle nimel
litsentsiandja on kaastöö vastu võtnud ja seejärel
teosesse lisanud.
2. Autoriõiguse litsentsi andmine.
Vastavalt selle litsentsi tingimustele annab iga kaasautor
teile alalise, ülemaailmse, mitteeksklusiivse, tasuta,
kasutustasuta ja tühistamatu autoriõiguse litsentsi,
et reprodutseerida, valmistada ette tuletatud teoseid,
avalikult kuvada, avalikult esitada, all-litsentsida ja
382
1867 - 007 - 10.01.2024
levitada teost ja selliseid tuletatud teoseid allika või
objekti kujul.
3. Patendilitsentsi andmine.
Vastavalt selle litsentsi tingimustele annab iga kaasautor
teile alalise, ülemaailmse, mitteeksklusiivse, tasuta,
kasutustasuta, tühistamatu (välja arvatud selles jaotises
märgitud) patendilitsentsi, et teha, lasta teha, kasutada
pakkuda teost müüa, müüa, importida ja muul viisil
üle anda, kui selline litsents kehtib ainult nende
patendinõuete suhtes, mida see kaasautor litsentsib
ja mida kaasautor rikub tingimata oma kaastöö(de)ga
üksi või nende kaastöö(de) ja teosega ühiselt, millele
selline/sellised kaastöö/kaastööd esitati. Kui algatate
patendivaidluse mis tahes üksuse vastu (sealhulgas
vastuhagi või vastuhagi kohtuasjas), väites, et teos
või teoses sisalduv kaastöö kujutab endast otsest
või kaastöö patendirikkumist, lõpetavad teile selle
teose jaoks selle litsentsi alusel antud patendilitsentsid
kehtivuse kohtuvaidluse esitamise kuupäevast alates.
4. Ümberjaotus.
Võite reprodutseerida ja levitada teose või selle tuletatud
teoste koopiaid mis tahes kandjal, muudatustega või
ilma, ja allika või objekti kujul, tingimusel, et täidate
järgmised tingimused:
• Peate andma kõigile teistele teose või tuletatud
teoste saajatele selle litsentsi koopia; ja
• kõik muudetud failid peavad sisaldama konkreetseid
märkuseid selle kohta, et muutsite faile; ja – peate
säilitama mis tahes levitatavate tuletatud teoste
lähtevormis kõik autoriõiguse, patendi, kaubamärgi
ja omistamise märkused teose allika vormist, välja
arvatud need märkused, mis ei puuduta tuletatud
teoste ühegi osa. ; ja
• kui teos sisaldab levitamise osana tekstifaili
„MÄRKUS“, peavad kõik teie levitatavad tuletatud
teosed sisaldama loetavat koopiat sellises
MÄRKUS-failis sisalduvatest omistamismärkustest,
välja arvatud need märkused, mis ei puuduta
tuletatud teose ühtegi osa vähemalt ühes
järgmistest kohtadest: tekstifailis MÄRKUS, mida
levitatakse tuletatud teoste osana; allika vormis või
dokumentatsioonis, kui see esitatakse koos tuletatud
teostega; või tuletatud teoste loodud kuval, kui ja
kus iganes sellised kolmanda osapoole märkused
tavaliselt ilmuvad. MÄRKUSE faili sisu on ainult
informatiivsel eesmärgil ega muuda litsentsi. Võite
lisada oma omistusmärkuseid tuletatud teostesse,
mida levitate, koos teose MÄRKUSE tekstiga
või selle lisana, eeldusel, et selliseid täiendavaid
omistamismärkuseid ei saa tõlgendada litsentsi
muutmisena. Võite lisada oma muudatustele oma
autoriõiguse avalduse ja pakkuda täiendavaid
või erinevaid litsentsitingimusi teie muudatuste
kasutamiseks, reprodutseerimiseks või levitamiseks
või mis tahes sellisele tuletatud teosele tervikuna,
tingimusel et kasutate, reprodutseerite ja levitate
muul viisil teost, mis vastab käesolevas litsentsis
sätestatud tingimustele.
5. Kaastööde esitamine.
Kui te ei ole sõnaselgelt teatanud teisiti, kehtib
teie poolt litsentsiandjale tahtlikult töösse lisamiseks
esitatud kaastöö selle litsentsi tingimuste ja täiendavate
tingimusteta. Olenemata ülaltoodust ei asenda ega
muuda miski siinkirjeldatud eraldi litsentsilepingu
tingimusi, mille olete litsentsiandjaga selliste kaastööde
osas sõlminud.
6. Kaubamärgid.
See litsents ei anna luba kasutada litsentsiandja
kaubanimesid, kaubamärke, teenusemärke või
tootenimesid, välja arvatud juhul, kui see on vajalik
mõistlikuks ja tavapäraseks kasutamiseks töö päritolu
kirjeldamisel ja MÄRKUSE faili sisu reprodutseerimisel.
7. Garantiist loobumine.
Välja arvatud juhul, kui kohaldatav seadus seda
nõuab või kirjalikult kokku lepitud ei ole, annab
litsentsiandja teose kasutusse (ja iga kaasautor annab
oma kaastöö) SELLISELT, NAGU SEE ON, ILMA
MIS TAHES otseste või kaudsete GARANTIIDETA
VÕI TINGIMUSTETA (sealhulgas ilma piiranguteta
mis tahes OMANDIÕIGUSE, MITTERIKKUMISE,
TURUSTATAVUSE või TEATUD OTSTARBEKS
SOBIVUSE garantiideta või tingimusteta). Te vastutate
ainuisikuliselt teose kasutamise või edasilevitamise
asjakohasuse kindlaksmääramise eest ja võtate endale
kõik selle litsentsi alusel antud lubade kasutamisega
seotud riskid. 8. Piiratud vastutus. Mitte mingil
juhul ja ühegi õigusteooria alusel, s.o. kahjunõuete
(sealhulgas hooletuse), lepingu või muul viisil, välja
arvatud juhul, kui kohaldatav seadus seda nõuab
(nt tahtlikud ja tõsised hooletud teod) või kirjalike
kokkulepeteta, ei vastuta kaasautor teie ees kahjude
eest, sealhulgas mis tahes otsesed, kaudsed, erilised,
juhuslikud või kaudsed kahjud, mis tulenevad sellest
litsentsist või teose kasutamisest või suutmatusest
seda kasutada (sealhulgas kahjud, mis tulenevad
firmaväärtuse kadumisest, tööseisakust, arvutirikkest või
talitlushäirest, või mis tahes muud ärilised kahjud või
kaotused), isegi kui sellist kaasautorit on selliste kahjude
võimalikkusest teavitatud.
9. Garantii või lisavastutuse aktsepteerimine.
Teose või sellest tuletatud teoste edasilevitamisel
võite valida, kas soovite pakkuda toetust, garantiid,
hüvitist või muid käesoleva litsentsiga kooskõlas olevaid
kohustusi ja/või õigusi ning võtta selle eest tasu.
Selliseid kohustusi vastu võttes võite tegutseda ainult
enda nimel ja oma ainuvastutusel, mitte ühegi teise
kaasautori nimel ja ainult siis, kui nõustute hüvitama,
kaitsma ja hoidma iga kaasautorit mis tahes vastutuse
eest, mis on tekkinud: või nõuded, mis on sellise
kaasautori vastu esitatud, kuna nõustute mis tahes
sellise garantii või lisavastutusega. TINGIMUSTE LÕPP
1867 - 007 - 10.01.2024
383
Saturs
Ievads......................................................................... 384
Drošība....................................................................... 386
Montāža Aspire PE5-P4A........................................... 393
Lietošana.................................................................... 393
Apkope........................................................................395
Problēmu novēršana...................................................398
Pārvadāšana un uzglabāšana.................................... 399
Tehniskie dati..............................................................400
Piederumi....................................................................401
Atbilstības deklarācija................................................. 403
Licences......................................................................404
Ievads
Izstrādājuma apraksts
Izstrādājums Husqvarna Aspire P5-P4A ir ar
akumulatoru darbināms zaru zāģis.
Izstrādājums Husqvarna Aspire PE5-P4A ir ar
akumulatoru darbināms augstumgriezis ar teleskopisku
funkciju.
Mēs nepārtraukti strādājam, lai uzlabotu jūsu drošību un
efektivitāti, darbojoties ar šo ierīci. Lai iegūtu plašāku
informāciju, sazinieties ar servisa pārstāvi.
Paredzētā lietošana
Izstrādājums paredzēts zaru un zariņu griešanai.
Nelietojiet izstrādājumu citiem uzdevumiem.
Īsā pamācība
Noskenējiet QR kodu, lai iegūtu ieteikumus par
izstrādājuma lietošanu.
(Att. 27)
Izstrādājuma pārskats
(Att. 1)
1. Zaru zāģis
2. Zāģa ķēdes aizsargs
3. Virzītājsliede
4. Aizsargpārsega bloķēšanas poga
5. Piedziņas mēlītes bloķētājs, zaru zāģis
6. Piedziņas mēlīte, zaru zāģis
7. Lietotāja saskarne
8. Galvenais rokturis, zaru zāģis
9. Akumulators
10. Zaru zāģa bloķēšanas poga
11. Kāts
12. Teleskopiskā funkcija
13. Fiksēšanas poga
14. Piedziņas mēlīte, augstumgriezis
15. Piedziņas mēlītes bloķētājs, augstumgriezis
16. Akumulatora atvienošanas poga
17. Savienotājs
18. Akumulatora lādētājs
19. Darbības un brīdinājuma indikators
20. Transportēšanas aizsargs
21. Lietošanas rokasgrāmata
22. Zaru zāģa āķis, skrūves un sienas spraudņi
23. Augstumgrieža āķis, skrūves un sienas spraudņi
24. Bioloģiskā ķēdes eļļa
25. Sešstūra atslēga
Simboli uz izstrādājuma
(Att. 2)
BRĪDINĀJUMS. Šis izstrādājums var būt
bīstams un radīt smagas vai nāvējošas
traumas operatoram vai citām personām.
Esiet uzmanīgi un lietojiet izstrādājumu
pareizi.
(Att. 3)
Uzmanīgi izlasiet šo lietotāja
rokasgrāmatu un pirms izstrādājuma
lietošanas pārliecinieties, vai izprotat
norādījumus.
(Att. 4)
Modelim Aspire P5-P4A: Izmantojiet
apstiprinātus acu aizsarglīdzekļus.
(Att. 5)
Modelim Aspire PE5-P4A: Izmantojiet
aizsargķiveri vietās, kur jums var uzkrist
priekšmeti. Izmantojiet apstiprinātus
dzirdes aizsarglīdzekļus. Izmantojiet
apstiprinātus acu aizsarglīdzekļus.
(Att. 6)
Izmantojiet apstiprinātus aizsargcimdus.
(Att. 7)
Velciet darba apavus ar neslīdošām
zolēm. (Attiecas tikai uz augstumgriezi.)
(Att. 8)
Līdzstrāva.
(Att. 9)
Spriegums, V
(Att. 10)
Nepakļaujiet ierīci lietus iedarbībai.
384 1867 - 007 - 10.01.2024
(Att. 11)
Ķēdes eļļas uzpilde.
(Att. 12)
Griešanās virziens, zāģa ķēde.
(Att. 13)
Traumu risks. Netuviniet rokas zāģa
ķēdei.
(Att. 14)
Pagrieziet pa kreisi, lai atskrūvētu
fiksatoru, un pa labi, lai to pievilktu.
(Att. 15)
Šis izstrādājums atbilst piemērojamo ES
direktīvu prasībām.
(Att. 16)
Šis izstrādājums atbilst spēkā esošajiem
AK regulām.
(Att. 17)
Trokšņa emisijas vidē uzlīme
atbilstoši ES un Apvienotās Karalistes
direktīvām un noteikumiem, kā arī
Jaundienvidvelsas tiesību aktam “Darba
vides aizsardzības(trokšņa kontroles)
regula(2017)”. Izstrādājuma garantētais
skaņas jaudas līmenis ir norādīts Tehnisko
datu sadaļā lpp.
Tehniskie dati lpp. 400
un
uz etiķetes.
(Att. 18)
Izstrādājums vai iepakojums nav sadzīves
atkritumi. Likvidējiet to elektrisko un
elektronisko ierīču pārstrādes uzņēmumā.
(Att. 21) Šis izstrādājums nav elektroizolēts. Ja izstrādājums saskaras ar augstsprieguma
elektropārvades līnijām vai nonāk to tuvumā, tas var izraisīt nāvi vai nopietnas
traumas. Elektrība no viena punkta uz otru var tikt pārnesta ar elektrisko loku.
Jo lielāks spriegums, jo tālāk elektriskā strāva var tikt pārvadīta. Elektrība var tikt
pārvadīta arī ar zaru un citu priekšmetu palīdzību, sevišķi, ja tie ir mitri. Vienmēr
ievērojiet vismaz 10m attālumu starp izstrādājumu un augstsprieguma pārvades
līnijām un/vai priekšmetiem, kas ir kontaktā ar to. Ja nepieciešams strādāt dro-
šības zonā, pirms darba vienmēr sazinieties ar atbildīgo elektrokompāniju un
pārliecinieties, ka elektrības padeve ir atslēgta.
Izstrādājuma lietotājam jānodrošina, lai citi cilvēki vai dzīvnieki neatrastos tuvāk
par 15metriem no darba vietas. (Attiecas tikai uz augstumgriezi.)
(Att. 22) Datu plāksnītē vai lāzera izdrukā ir norādīts sērijas numurs. yyyy ir ražošanas
gads, un ww ir ražošanas nedēļa.
Piezīme: Pārējie uz izstrādājuma norādītie simboli/
norādes atbilst konkrētu reģionu sertifikācijas prasībām.
Simboli uz akumulatora un/vai
akumulatoru lādētāja
(Att. 23)
Utilizējiet šo izstrādā-
jumu elektrisko un
elektronisko ierīču
pārstrādes uzņēmu-
mā. (Attiecas vienīgi
uz Eiropu)
(Att. 24) Akumulatoru izmanto-
jiet tikai POWER
FOR ALL sistēmas
partneru izstrādāju-
mos.
(Att. 25) Aizsargājiet akumulatoru pret karstumu,
piemēram, pret intensīvu saules gaismu,
uguni, netīrumiem, ūdeni un mitrumu.
Pastāv sprādziena un īsslēguma risks.
(Att. 26)
(Att. 19)
Lietojiet un uzglabājiet akumulatoru
lādētāju tikai iekštelpās.
(Att. 20)
Dubultā izolācija.
Produkta bojājumi
Mēs neatbildam par mūsu produkta bojājumiem, ja:
• ir veikts nepareizs produkta remonts;
• produkta remonts ir veikts, izmantojot detaļas, ko
nav nodrošinājis vai apstiprinājis ražotājs;
• produktam tiek pievienots piederums, ko nav
nodrošinājis vai apstiprinājis ražotājs;
• produkta remonts nav veikts pilnvarotā
remontdarbnīcā vai pie pilnvarota speciālista.
Ražotājs
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
1867 - 007 - 10.01.2024 385
Drošība
Drošības definīcijas
Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek
izmantotas, lai izceltu īpaši svarīgas lietotāja
rokasgrāmatas daļas.
BRĪDINĀJUMS: Tiek izmantota
tad, ja rokasgrāmatā sniegto instrukciju
neievērošanas dēļ operatoram vai blakus
esošajām personām draud traumu vai nāves
risks.
IEVĒROJIET: Tiek izmantota tad,
ja rokasgrāmatā sniegto instrukciju
neievērošanas dēļ rodas izstrādājuma, citu
materiālu vai blakus esošās teritorijas
bojājuma risks.
Piezīme: Tiek izmantota, lai sniegtu plašāku
informāciju, kas nepieciešama attiecīgajā situācijā.
Vispārīgi drošības brīdinājumi par
elektriskā darbarīka lietošanu
BRĪDINĀJUMS: Izlasiet visus
drošības brīdinājumus un norādījumus.
Neievērojot brīdinājumus un norādījumus,
var rasties elektrotrauma, aizdegšanās
un/vai smagas traumas.
Piezīme: Saglabājiet visus brīdinājumus un
norādījumus turpmākām uzziņām. Brīdinājumos
izmantotais termins “elektriskais darbarīks” attiecas
uz elektrisko darbarīku, kura barošanu nodrošina
elektrotīkls (ar kabeli) vai akumulators (bez kabeļa).
Darba zonas drošība
• Darba zonai jābūt tīrai un labi apgaismotai.
Nekārtīgās un tumšās vietās bieži notiek negadījumi.
• Nelietojiet elektriskos darbarīkus sprādzienbīstamā
vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu
vai putekļu tuvumā. Elektriskie darbarīki rada
dzirksteles, kas var izraisīt putekļu vai izgarojumu
aizdegšanos.
• Elektriskā darbarīka lietošanas laikā neļaujiet tuvumā
atrasties bērniem un citām personām. Uzmanības
novēršanas dēļ varat zaudēt kontroli.
Elektrodrošība
• Elektriskā darbarīka kontaktspraudņiem jāatbilst
elektrotīkla kontaktligzdām. Nekādā gadījumā
nepārveidojiet kontaktspraudni! Iezemētiem
elektriskajiem darbarīkiem nedrīkst izmantot nekādus
pārejas spraudņus. Oriģināli kontaktspraudņi un
atbilstošas kontaktligzdas samazina elektriskās
strāvas triecienu risku.
• Nepieļaujiet ķermeņa saskari ar zemētām virsmām,
piemēram, caurulēm, radiatoriem, plītīm un
ledusskapjiem. Ja ir izveidojies ķermeņa zemējums,
pastāv paaugstināts elektriskās strāvas trieciena
risks.
• Elektriskos darbarīkus nedrīkst pakļaut lietus vai
mitruma iedarbībai. Mehanizētajā darbarīkā iekļuvis
ūdens paaugstina elektriskās strāvas trieciena risku.
• Lietojot kabeli, ievērojiet piesardzību. Nekad
neizmantojiet kabeli elektriskā darbarīka
pārvietošanai, vilkšanai vai atvienošanai no
kontaktligzdas. Sargiet kabeli no karstuma, eļļas,
asām malām un kustīgām detaļām. Bojāti vai
savijušies kabeļi paaugstina elektriskās strāvas
trieciena risku.
• Lietojot elektrisko darbarīku ārpus telpām,
izmantojiet lietošanai ārā piemērotu pagarinātāju.
Lietošanai ārpus telpām piemērota pagarinātāja
lietošana samazina elektriskās strāvas trieciena
risku.
• Ja no elektriskā darbarīka lietošanas mitrā vietā
nevar izvairīties, izmantojiet zemējuma kļūmes
ķēdes pārtraucēju(Ground Fault Circuit Interrupter,
RCD). GFCI lietošana samazina elektrotraumas
risku.
Personīgā aizsardzība
• Bīstami! Nedrīkst lietot elektrolīniju tuvumā.Šī
ierīce nav izstrādātā tā, lai, saskaroties ar gaisa
elektrolīnijām, nodrošinātu aizsardzību pret strāvas
triecienu. Pirms ķēdes zaru zāģa lietošanas, vietējos
noteikumos noskaidrojiet drošu attālumu no gaisa
elektrolīnijām un rūpējieties, lai darba vieta ir droša.
• Lietojot elektrisko darbarīku, ievērojiet piesardzību,
pārdomājiet savas darbības un rīkojieties saprātīgi.
Nelietojiet elektrisko darbarīku noguruma stāvoklī
vai narkotiku, alkohola vai zāļu iespaidā. Īss
neuzmanības brīdis darbā ar elektrisko instrumentu
var radīt nopietnas traumas.
• Lietojiet individuālos aizsardzības līdzekļus. Vienmēr
lietojiet acu aizsargus. Individuālo aizsardzības
līdzekļu, piemēram, putekļu maskas, aizsargapavu
ar neslīdošām zolēm, ķiveres vai ausu aizsargu,
lietošana attiecīgos apstākļos samazina traumu
gūšanas risku.
• Nepieļaujiet nejaušu ierīces ieslēgšanos. Pirms
darbarīka pievienošanas strāvas avotam un/vai
akumulatora blokam, pacelšanas vai pārvietošanas
pārbaudiet, vai slēdzis ir izslēgtā (OFF) stāvoklī.
Elektrisko darbarīku pārvietošana, turot pirkstu uz
slēdža, vai darbarīku pieslēgšana barošanai, ja
slēdzis ir ieslēgts, var izraisīt negadījumus.
386
1867 - 007 - 10.01.2024
• Pirms elektriskā darbarīka ieslēgšanas noņemiet
regulēšanas atslēgu vai uzgriežņu atslēgu. Uz
elektriskā darbarīka rotējošajām detaļām atstāta
uzgriežņu atslēga vai atslēga var radīt traumu.
• Nesniedzieties pārāk tālu. Vienmēr stāviet stabili
un saglabājiet līdzsvaru. Tādējādi var labāk vadīt
elektrisko darbarīku negaidītās situācijās.
• Attiecīgi apģērbieties. Nevalkājiet vaļīgu apģērbu vai
rotaslietas. Nepieļaujiet, ka kustīgo detaļu tuvumā
atrodas mati, drēbes vai cimdi. Vaļīgas drēbes,
rotaslietas vai gari mati var ieķerties kustīgajās
detaļās.
• Ja komplektācijā ir iekļautas pievienojamas putekļu
iesūkšanas ierīces un savākšanas konteineri,
pārbaudiet, vai tie ir piestiprināti un tiek pareizi
izmantoti. Putekļu savākšanas līdzekļu izmantošana
var samazināt ar tiem saistītos draudus.
• Nekļūstiet nevērīgs pret darbarīka drošas
izmantošanas principiem un neignorējiet tos pat tad,
ja bieži izmantojat darbarīkus un esat labi apguvis
to darbību. Neuzmanīgas rīcības dēļ ļoti ātri var gūt
nopietnu traumu.
• Vibrāciju emisija elektriskā instrumenta faktiskās
izmantošanas laikā var atšķirties no noteiktās
kopējās vērtības, kas ir atkarīgs no instrumenta
lietošanas veida. Lai pasargātu sevi, operatoriem
ir jāzina, kādi drošības pasākumi ir veicami,
kas noteikti, balstoties uz iedarbības novērtējumu
faktiskās izmantošanas apstākļos (ņemot vērā
visas darbības cikla daļas, piemēram, brīdī, kad
instruments ir izslēgts, un, kad tas darbojas
tukšgaitā, papildus kopā ar blokatoru).
Elektriskā darbarīka lietošana un uzturēšana
• Nelietojiet elektrisko darbarīku ar spēku. Izmantojiet
konkrētajam darbam piemērotu elektrisko darbarīku.
Izmantojot pareizo elektrisko darbarīku ar tam
paredzēto ātrumu, darbu var paveikt labāk un
drošāk.
• Nelietojiet elektrisko darbarīku, ja, nospiežot slēdzi,
tas neieslēdzas vai neizslēdzas. Elektriskais
darbarīks, kuru nevar vadīt, izmantojot slēdzi, rada
draudus un ir jāremontē.
• Pirms jebkādu regulēšanas darbu veikšanas,
piederumu maiņas vai novietošanas uzglabāšanai
atvienojiet kontaktspraudni no strāvas avota
un/vai akumulatora bloku no elektriskā darbarīka.
Šādi piesardzības pasākumi samazina nejaušas
elektriskā darbarīka palaišanas risku.
• Novietojiet elektrisko darbarīku, kas darbojas
tukšgaitā, bērniem nepieejamā vietā un neļaujiet
to lietot personām, kas nepārzina tā lietošanu vai
šeit sniegtos norādījumus. Nonākot rokās lietotājam
bez atbilstošām zināšanām, elektriskie darbarīki ir
bīstami.
• Uzturiet elektriskos darbarīkus labā stāvoklī.
Pārbaudiet kustīgo detaļu salāgojumu un saķeri,
bojājumus un jebkādus citus faktorus, kas var
ietekmēt elektriskā darbarīka darbību. Ja darbarīks
bojāts, pirms tā lietošanas veiciet remontu. Daudzu
nelaimes gadījumu iemesls ir slikti uzturēti elektriskie
darbarīki.
• Griezējinstrumenti jāuztur asi un tīri. Pareizi
uzturēti griezējinstrumenti ar asiem asmeņiem retāk
saliecas, un tos ir vieglāk vadīt.
• Lietojiet elektriskos instrumentus, piederumus un
asmeņus u.c. detaļas atbilstoši šeit sniegtajiem
norādījumiem, ņemot vērā darba apstākļus un
veicamos uzdevumus. Elektriskā darbarīka lietošana
neparedzētiem mērķiem var radīt bīstamas
situācijas.
• Rokturiem un turēšanas virsmām ir jābūt sausām,
tīrām un uz tām nedrīkst būt eļļas un smērvielas.
Slīdīgi rokturi un turēšanas virsmas traucē drošu
darbarīka izmantošanu un vadību negaidītās
situācijās.
Akumulatora instrumenta lietošana un apkope
• Uzlādei izmantojiet tikai ražotāja norādīto lādētāju.
Lādētājs, kas ir piemērots viena tipa akumulatora
blokam, var kļūt ugunsbīstams, lietojot to cita veida
akumulatora blokam.
• Izmantojiet elektriskos darbarīkus tikai ar tiem
paredzētajiem akumulatoru blokiem. Jebkura cita
akumulatora bloka lietošana var radīt traumas un
ugunsgrēka risku.
• Kad akumulatora bloks netiek izmantots, turiet to
drošā attālumā no metāla priekšmetiem, piemēram,
papīra saspraudēm, monētām, atslēgām, naglām,
skrūvēm un citiem nelieliem metāla priekšmetiem,
kas var savienot spailes. Akumulatora spaiļu
savienošana var radīt apdegumus vai aizdegšanos.
• Nepareizi lietojot, no akumulatora var iztecēt
šķidrums; izvairieties no saskares ar to. Ja
nejauši notiek saskare, noskalojiet skarto vietu
ar lielu daudzumu ūdens. Ja šķidrums iekļūst
acīs, vērsieties pēc medicīniskās palīdzības. No
akumulatora iztecējis šķidrums var radīt kairinājumu
vai apdegumus.
• Nelietojiet akumulatoru bloku vai darbarīku, ja tas
ir bojāts vai pārveidots. Bojāts vai pārveidots
akumulators var darboties neparedzami, izraisot
aizdegšanos, sprādzienu vai traumu gūšanas risku.
• Nepakļaujiet akumulatoru bloku vai darbarīku uguns
vai pārmērīgi augstas temperatūras ietekmei. Ja
pakļausit ierīci uguns vai tādas temperatūras
iedarbībai, kas pārsniedz 130°C(266°F), var notikt
sprādziens.
• Ņemiet vērā visus uzlādes norādījumus un
neuzlādējiet akumulatoru bloku vai darbarīku
temperatūrā, kas ir ārpus norādījumos norādītā
diapazona. Nepareiza uzlāde vai uzlāde
temperatūrā, kas ir ārpus norādītā diapazona, var
bojāt akumulatoru un palielināt aizdegšanās risku.
Apkope
• Uzticiet elektriskā darbarīka apkopi kvalificētam
remontdarbu speciālistam, kas izmanto tikai
oriģinālas rezerves daļas. Tādējādi tiks garantēta
elektriskā darbarīka lietošanas drošība.
1867 - 007 - 10.01.2024
387
• Nekad neveiciet bojātu akumulatoru apkopi.
Akumulatoru apkopi drīkst veikt tikai ražotājs vai
pilnvarota apkopes nodrošinātājs.
Zaru zāģa drošības brīdinājumi— individuālā
drošība
• Izmantojot zaru zāģi, raugieties, lai visas jūsu
ķermeņa daļas atrastos drošā attālumā no zāģa
ķēdes. Pirms iedarbināt zaru zāģi, gādājiet, lai zāģa
ķēde nesaskaras ar citiem priekšmetiem. Strādājot
ar zaru zāģiem, neuzmanīgas rīcības dēļ jūsu
apģērbs vai ķermeņa daļas var tikt ierautas zāģa
ķēdē.
• Vienmēr turiet zaru zāģi ar labo roku aiz aizmugurējā
roktura un ar kreiso roku aiz priekšējā roktura.
Nekad neturiet ķēdes zāģi apgrieztā roku secībā, jo
tas palielina traumu gūšanas risku.
• Turiet zaru zāģi tikai aiz izolētās satveršanas daļas,
jo zāģa ķēde var aizskart slēptos vadus vai zāģa
kabeli. Zāģa ķēdes, kas saskaras ar vadu, kurā ir
strāva, var novadīt strāvu uz zaru zāģa metāla daļām
un radīt strāvas triecienu lietotājam.
• Izmantojiet acu aizsarglīdzekļus. Ieteicams izmantot
arī papildu aizsargaprīkojumu dzirdei, galvai, rokām,
kājām un pēdām. Atbilstošs drošības aprīkojums
samazinās traumu gūšanas risku, ko rada lidojoši
gruži vai nejauša saskare ar zāģa ķēdi.
• Vienmēr ieturiet atbilstošu stāju un strādājiet ar
ķēdes zāģi tikai tad, ja atrodaties uz nekustīgas,
drošas un līdzenas virsmas. Uz slidenas vai
nestabilas virsmas varat zaudēt līdzsvaru vai vadību
pār zaru zāģi.
• Zāģējot saspiestu zaru, esiet uzmanīgs, jo tas var
atlēkt atpakaļ savā sākotnējā stāvoklī. Kad koka
šķiedras ir atbrīvotas, saspiestais zars var atlēkt un
atsisties pret operatoru un/vai izsist zaru zāģi no
rokām.
• Esiet īpaši piesardzīgs, zāģējot krūmus un jaunos
kociņus. Tievākie zari var ieķerties zaru zāģī un
atlēkt atpakaļ jūsu virzienā, vai arī izsist jūs no
līdzsvara.
• Ievērojiet eļļošanas, ķēdes spriegošanas un sliedes
un ķēdes nomainīšanas norādījumus. Nepareizi
nospriegota vai ieeļļota ķēde var salūzt vai palielināt
atsitiena risku.
• Turiet zaru zāģi aiz priekšējā roktura, kad tas
ir izslēgts, un drošā attālumā no sava ķermeņa.
Transportējot vai uzglabājot zaru zāģi, vienmēr
uzlieciet virzītājsliedes pārsegu. Atbilstoša rīkošanās
ar zaru zāģi samazinās iespējamo risku nejauši
nonākt saskarē ar kustīgo zāģa ķēdi.
• Zāģējiet tikai koku. Neizmantojiet zaru zāģi tam
neparedzētos nolūkos. Piemēram, neizmantojiet
zaru zāģi, lai zāģētu metālu, plastmasu, mūrējumus
vai būvmateriālus, kas nav izgatavoti no koka. Zaru
zāģa izmantošana tādiem mērķiem, kādiem tas nav
paredzēts, var radīt bīstamas situācijas.
• Rokturiem jābūt sausiem un tīriem no smērvielas un
eļļas. Taukaini, eļļaini rokturi ir slideni, kā rezultātā
varat zaudēt vadību pār zāģi.
•
Nemēģiniet nogāzt koku, pirms neesat novērtējis
saistītos riskus un sapratis, kā tos novērst. Koka
gāšanās var radīt nopietnas traumas operatoram vai
tuvumā esošajām personām.
• Šis zaru zāģis nav paredzēts koku gāšanai.Zaru
zāģa izmantošana tādiem mērķiem, kādiem tas nav
paredzēts, var radīt nopietnas traumas operatoram
vai tuvumā esošajām personām.
• Mēs stingri iesakām lietotājiem, kuri uzsāk darbu ar
ķēdes zāģi pirmo reizi, vispirms pamēģināt zāģēt
baļķus uz stieņa vai kāda atbalsta.
Vispārīgie zaru zāģa drošības norādījumi
Kad zaru zāģi atbrīvojat no iestrēguša materiāla,
uzglabājat vai veicat tā apkopi, ņemiet vērā visas
instrukcijas. Pārliecinieties, ka slēdzis ir izslēgtā stāvoklī
un akumulatoru bloks ir izņemts. Ja zaru zāģis
negaidīti sāk darboties, kamēr tiek veikta atbrīvošana no
iestrēguša materiāla vai apkope, tas var radīt smagas
traumas.
Vispārīgi drošības norādījumi
BRĪDINĀJUMS: Pirms izstrādājuma
lietošanas izlasiet tālāk izklāstītos
brīdinājumus.
• Lai novērstu izstrādājuma nejaušas iedarbināšanas
risku, izņemiet akumulatoru.
• Šis izstrādājums ir bīstams instruments, ja ar to
nerīkojas uzmanīgi vai ja to lieto nepareizi. Šis
izstrādājums var izraisīt smagas vai nāvējošas
traumas operatoram vai citām personām.
• Neizmantojiet izstrādājumu, ja tā sākotnējā
specifikācija ir mainīta. Nemainiet izstrādājuma
detaļas bez ražotāja apstiprinājuma. Izmantojiet
tikai tādas detaļas, ko ir apstiprinājis ražotājs.
Veicot nepareizu apkopi, var tikt radītas smagas vai
nāvējošas traumas.
• Pirms lietošanas pārbaudiet izstrādājumu. Skatiet
šeit:
Izstrādājuma drošības ierīces lpp. 390
un
Apkope lpp. 395
. Nelietojiet izstrādājumu, kas
ir bojāts vai nedarbojas pareizi. Ievērojiet šajā
rokasgrāmatā aprakstītās drošības pārbaudes,
tehniskās apkopes un remonta instrukcijas.
• Pieskatiet bērnus un neļaujiet bērniem rotaļāties ar
izstrādājumu. Nekādā gadījumā neļaujiet bērniem vai
citām atbilstoši neapmācītām personām strādāt ar
izstrādājumu, mainīt akumulatoru vai veikt tehnisko
apkopi. Vietējie tiesību akti var ierobežot pieļaujamo
lietotāja vecumu.
• Glabājiet izstrādājumu norobežotā vietā, lai novērstu
to, ka tam var piekļūt bērni vai personas, kam tas
nav atļauts.
• Glabājiet izstrādājumu bērniem nepieejamā vietā.
• Nekādā gadījumā bez ražotāja atļaujas nedrīkst
mainīt šī izstrādājuma konstrukciju. Vienmēr
izmantojiet oriģinālos piederumus. Neatļautas
izmaiņas un/vai neatļauti piederumi var radīt smagas
388
1867 - 007 - 10.01.2024
vai nāvējošas traumas izstrādājuma lietotājam un
citiem.
Piezīme: Uz lietošanu var attiekties valsts vai vietējie
tiesību akti. Ievērojiet norādītos noteikumus.
Darbības drošības norādījumi
BRĪDINĀJUMS: Pirms sākat lietot
izstrādājumu, izlasiet tālāk izklāstītās
brīdinājuma instrukcijas un ievērojiet tās.
• Strādājot sekojiet, lai neviens cilvēks vai dzīvnieks
netuvojas darba vietai tuvāk par 15metriem
(50pēdām). Ja viens otra tuvumā strādā vairāki
operatori, drošības attālumam ir jābūt vismaz
15m. Pretējā gadījumā pastāv risks gūt smagas
traumas. Ja kāds tuvojas, nekavējoties apturiet
izstrādājumu. Nekad nelietojiet izstrādājumu, pirms
neesat paskatījies atpakaļ un pārliecinājies, ka
drošības zonā neviena nav.
• Nelietojiet izstrādājumu sliktos laikapstākļos,
piemēram, biezā miglā, stiprā lietū, stiprā vējā,
lielā aukstumā u.c. Ārkārtīgi karsts laiks var izraisīt
izstrādājuma pārkaršanu. Darbs sliktos laikapstākļos
ir nogurdinošs un bieži rada papildu apdraudējumus,
piemēram, apledojušu zemi, neprognozējamu koku
krišanas virzienu utt.
• Neļaujiet bērniem lietot šo izstrādājumu vai
uzturēties tā tuvumā. Tā kā izstrādājums ir viegli
iedarbināms, bērni to var nejauši iedarbināt, ja
netiek uzraudzīti. Tas var radīt smagu traumu.
Ja izstrādājums netiek uzraudzīts, atvienojiet
akumulatoru.
• Nodrošiniet, lai cilvēki, dzīvnieki un citi apstākļi
neietekmē izstrādājuma vadību, un tie nesaskaras ar
griešanas ierīci vai nestāv ceļā priekšmetiem, ko var
izsviest griešanas ierīce.
• Lietojot dzirdes aizsarglīdzekļus, vienmēr uzmanīgi
klausieties, lai sadzirdētu brīdinājumu signālus vai
saucienus. Kad izstrādājums apstājas, vienmēr
noņemiet dzirdes aizsarglīdzekļus.
• Personām ar asinsrites traucējumiem pārmērīga
atrašanās vibrāciju ietekmē var izraisīt asinsrites
vai nervu sistēmas saslimšanu. Ja jūtat pārmērīgas
vibrācijas ietekmes simptomus, sazinieties ar ārstu.
Simptomi var būt šādi: nejutīgums, tirpšana, dūrieni,
sāpes, spēka zudums, ādas krāsas vai stāvokļa
izmaiņas. Šie simptomi parasti ir novērojami
pirkstos, rokās vai locītavās.
• Nekādā gadījumā neizmantojiet griešanas ierīci, ja
nav uzstādīts apstiprināts aizsargs. Ja aizsargs ir
uzstādīts nepareizi vai ir bojāts, var rasties smagas
traumas.
• Pirms veicat jebkādu darbu ar izstrādājumu,
noteikti izslēdziet to, izņemiet akumulatoru un
pārliecinieties, vai griešanas aprīkojums ir pilnībā
apstādināts. Asināšanas instrukciju neievērošana
būtiski palielinās ķēdes atsitiena risku.
• Ja ir radusies situācija, kurā nezināt, kā
rīkoties, lūdziet padomu speciālistam. Sazinieties
ar izplatītāju vai apkopes darbnīcu. Izvairieties no
lietošanas paņēmieniem, kurus nepārvaldāt.
• Izvairieties no lietošanas paņēmieniem, kurus
nepārvaldāt.
• Nekādā gadījumā neizmantojiet produktu, ja esat
noguris, lietojis alkoholu, vielas vai medikamentus,
kas var ietekmēt redzi, modrību, koordināciju vai
spriestspēju.
• Šis izstrādājums var tikt spēcīgi pasviests uz
sāniem, ja sliedes gals nonācis kontaktā ar fiksētu
priekšmetu. To sauc par atsitienu. Atsitiens var
būt pietiekami spēcīgs, lai liktu izstrādājumam/
operatoram spēji pagriezties jebkurā virzienā
un, iespējams, zaudēt vadību pār izstrādājumu.
Centieties nezāģēt ar vadošās sliedes galu.
• Nelietojiet izstrādājumu, ja nav iespējams pasaukt
palīdzību nelaimes gadījumā.
• Stāviet stabili un uz droša pamata. Pārliecinieties,
vai varat droši pārvietoties un stāvēt. Pārbaudiet,
vai tuvumā nav šķēršļu (saknes, akmeņi, zari,
bedres utt.), kas var traucēt, ja piepeši nepieciešams
pārvietoties. Ievērojiet īpašu piesardzību, strādājot
nogāzēs.
• Esiet sevišķi uzmanīgs, zāģējot nospriegotus kokus.
Nospriegots koks var atlēkt atpakaļ savā sākotnējā
stāvoklī gan pirms, gan pēc tā nozāģēšanas. Ja jūs
pats stāvat nepareizi vai zāģējat nepareizā vietā,
koks var trāpīt jums vai izstrādājumam un tādējādi
likt zaudēt kontroli pār izstrādājumu. Abās situācijās
ir iespējami nopietni ievainojumi.
• Izmantojiet drošības jostu, lai atbalstītu izstrādājuma
svaru un padarītu to ērtāk vadāmu.
• Modelim Aspire P5-P4A: Turiet izstrādājumu ar labo
vai kreiso roku. Raugiet, lai rokas un citas ķermeņa
daļas neatrastos zāģa ķēdes tuvumā.
(Att. 28)
• Modelim Aspire PE5-P4A: Vienmēr turiet
izstrādājumu ar abām rokām. Turiet izstrādājumu
ķermeņa labajā pusē.
(Att. 29)
• Pirms noņemt no izstrādājuma nevēlamos
materiālus, apturiet motoru un pārliecinieties, ka
zāģa ķēde negriežas.
• Pirms pārvietošanās uz citu vietu izslēdziet
izstrādājumu. Pirms izstrādājuma pārvietošanas
vai transportēšanas jebkurā attālumā uzlieciet
transportēšanas aizsargu.
• Nekad nelieciet zemē izstrādājumu ar darbojošos
dzinēju, ja nevarat to uzraudzīt.
• Ja izstrādājums tiek ekspluatēts temperatūrā, kas ir
zemāka par -10°C, izstrādājums un akumulators ir
jāuzglabā apsildāmā vietā vismaz 24stundas pirms
darba sākšanas.
• Nekādā gadījumā nestāviet tieši zem zara, kas tiek
griezts. Tas var izraisīt nopietnas vai pat nāvējošas
traumas.
1867 - 007 - 10.01.2024
389
• Ievērojiet spēkā esošos drošības noteikumus, kas
attiecas uz darbu gaisa elektrolīniju tuvumā.
• Šis izstrādājums nav elektroizolēts. Ja izstrādājums
saskaras ar augstsprieguma elektropārvades līnijām
vai nonāk to tuvumā, tas var izraisīt nopietnas
traumas. Elektrība no viena punkta uz otru var tikt
pārnesta ar elektrisko loku. Jo lielāks spriegums, jo
tālāk elektriskā strāva var tikt pārvadīta. Elektrība
var tikt pārvadīta arī ar zaru un citu priekšmetu
palīdzību, sevišķi, ja tie ir mitri. Vienmēr nodrošiniet,
lai attālums starp izstrādājumu un augstsprieguma
pārvades līniju un/vai priekšmetiem, kas ir saskarē
ar to, būtu vismaz 10m. Ja nepieciešams strādāt
drošības zonā, pirms darba vienmēr sazinieties
ar atbildīgo elektrokompāniju un pārliecinieties, ka
elektrības padeve ir atslēgta.
• Trula zāģa ķēde var palielināt negadījumu risku.
Individuālie aizsarglīdzekļi
BRĪDINĀJUMS: Pirms sākat lietot
izstrādājumu, izlasiet tālāk izklāstītās
brīdinājuma instrukcijas.
• Izmantojot izstrādājumu, vienmēr lietojiet
apstiprinātus individuālos aizsarglīdzekļus. Šādi
līdzekļi nevar pilnībā novērst traumu gūšanas
risku, taču samazina traumu smaguma pakāpi, ja
negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt
jums izvēlēties pareizo aprīkojumu.
• Ja pastāv iespēja, ka uz galvas var krist objekti,
izmantojiet ķiveri.
(Att. 30)
• Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus.
(Att. 31)
• Izmantojiet apstiprinātus acu aizsarglīdzekļus.
Apstiprinātas aizsargbrilles ir jālieto arī tad, ja tiek
izmantots sejsegs. Apstiprinātas aizsargbrilles ir
tādas, kas atbilst standarta ANSIZ87.1 prasībām
ASV vai standarta EN166prasībām ES valstīs.
(Att. 32)
• Vajadzības gadījumā izmantojiet cimdus, piemēram,
piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.
(Att. 33)
• Lietojiet aizsargapavus vai apavus ar neslīdošu zoli.
(Att. 34)
• Lietojiet darba bikses, kas aizsargā no zāģa ķēdes.
• Lietojiet izturīga auduma apģērbu. Vienmēr valkājiet
biezas, garas bikses un apģērbu ar garām
piedurknēm. Nevalkājiet vaļīgu apģērbu, kas viegli
var ieķerties krūmos un zaros. Nenēsājiet rotaslietas,
nevelciet šortus un atvērtus apavus un nestrādājiet
basām kājām. Sakārtojiet matus droši virs pleciem.
• Gādājiet, lai tuvumā būtu pirmās palīdzības
piederumi.
(Att. 35)
Izstrādājuma drošības ierīces
BRĪDINĀJUMS: Pirms izstrādājuma
lietošanas izlasiet tālāk izklāstītos
brīdinājumus.
Šajā sadaļā ir izskaidrotas izstrādājuma drošības
funkcijas, tā nolūks un veidi, kā tiek veikta tā pārbaude
un apkope, lai garantētu izstrādājuma pareizu darbību.
Skatiet norādījumus nodaļā ar virsrakstu
Izstrādājuma
pārskats lpp. 384
lai uzzinātu, kur izstrādājumā atrodas
šīs daļas.
Šī izstrādājuma darbmūžs var saīsināties un var
palielināties nelaimes gadījumu risks, ja izstrādājuma
apkope netiek veikta pareizi un ja apkope un/vai
remonts netiek veikts profesionāli. Ja nepieciešama
papildu informācija, sazinieties ar tuvāko izplatītāju, kas
nodrošina apkopi.
BRĪDINĀJUMS: Nekādā gadījumā
nelietojiet izstrādājumu ar bojātu
drošības aprīkojumu. Izstrādājuma drošības
aprīkojums ir jāpārbauda un jāuztur,
pamatojoties uz šajā nodaļā izklāstīto
informāciju. Ja izstrādājums neatbilst
iepriekš aprakstīto pārbaužu prasībām,
sazinieties ar vietējo remontdarbnīcu, lai
izstrādājumu saremontētu.
IEVĒROJIET: Izstrādājuma apkopi
un remontu drīkst veikt tikai īpaši
apmācīti tehniķi. Tas jo īpaši atteicas
uz izstrādājuma drošības aprīkojumu. Ja
izstrādājums neatbilst zemāk aprakstīto
pārbaužu prasībām, sazinieties ar apkopes
pakalpojumu nodrošinātāju. Jebkura mūsu
izstrādājuma iegāde garantē profesionāla
remonta un apkopes pieejamību. Ja
mazumtirgotājs, pie kura iegādājāties
izstrādājumu, nav apkopi veicošs izplatītājs,
uzziniet no viņa tuvākā apkopes veicēja
adresi.
Lietotāja interfeisa pārbaude Aspire P5-P4A
Zaļas krāsas LED indikatori(A) norāda uzlādes
stāvokli. Zaļas krāsas LED indikatori norāda arī to, vai
izstrādājums ir ieslēgts.
1. Turiet nospiestu ieslēgšanas/izslēgšanas pogu(B).
(Att. 36)
a) Izstrādājums ir ieslēgts, kad deg zaļie LED
indikatori (A).
b) Izstrādājums ir izslēgts, ja zaļās krāsas LED
indikatori(A) nedeg.
2. Ja mirgo brīdinājuma indikators(C), informāciju par
ieteicamo tukšgaitas ātrumu skatiet šeit:
Problēmu
novēršana lpp. 398
.
390
1867 - 007 - 10.01.2024
Piedziņas mēlītes bloķētāja pārbaude
Piedziņas mēlītes bloķētājs aizsargā pret nejaušu
iedarbināšanu. Atlaižot rokturi, piedziņas mēlīte un
piedziņas mēlītes bloķētājs atgriežas sākuma pozīcijā.
1. Modelim Aspire PE5-P4A: Bīdiet fiksēšanas pogu uz
priekšu. (Att. 37)
2. Pārbaudiet, vai piedziņas mēlīte ir nobloķēta, kad
piedziņas mēlītes bloķētājs ir sākotnējā pozīcijā.
a) Modelim Aspire P5-P4A: (Att. 38)
b) Modelim Aspire PE5-P4A: (Att. 39)
3. Uzspiediet uz piedziņas mēlītes bloķētāja vienā
pusē, tad otrā pusē. Pārliecinieties, ka piedziņas
mēlītes bloķētājs atgriežas sākotnējā pozīcijā.
a) Modelim Aspire P5-P4A: (Att. 40)
b) Modelim Aspire PE5-P4A: (Att. 41)
4. Pārbaudiet, vai piedziņas mēlīte un piedziņas mēlītes
bloķētājs brīvi kustas un atgriezes atspere darbojas
pareizi.
a) Modelim Aspire P5-P4A: (Att. 42)
b) Modelim Aspire PE5-P4A: (Att. 43)
5. Iedarbiniet izstrādājumu; skatiet
Lietošana lpp. 393
.
6. Palieliniet ātrumu līdz maksimālajam ātrumam.
7. Atlaidiet piedziņas mēlīti un pārliecinieties, ka zāģa
ķēde pilnībā apstājas.
Griešanas aprīkojuma drošības
instrukcijas
BRĪDINĀJUMS:
Pirms izstrādājuma
lietošanas izlasiet tālāk izklāstītos
brīdinājumus.
• Lietojiet tikai apstiprinātos virzītājsliedes/zāģa ķēdes
kombinācijas un asināšanas aprīkojumu. Informāciju
par ieteicamo tukšgaitas ātrumu skatiet šeit:
Apkope
lpp. 395
lai atrastu norādījumus.
• Lietojot zāģa ķēdi vai veicot tās apkopi, valkājiet
aizsargcimdus. Zāģa ķēde var radīt traumas arī tad,
ja tā nekustas.
• Griezējzobiem vienmēr jābūt pareizi uzasinātiem.
Ievērojiet norādījumus un izmantojiet ieteikto
asināšanas šablonu. Bojāta vai nepareizi uzasināta
zāģa ķēde paaugstina nelaimes gadījumu risku.
(Att. 44)
• Ievērojiet pareizu griešanas dziļuma iestatījumu.
Ievērojiet norādījumus un izmantojiet ieteicamo
dziļummēra iestatījumu. Pārāk liels dziļummēra
iestatījums paaugstina atsitiena risku.
(Att. 45)
• Pārbaudiet, vai zāģa ķēdes spriegojums ir pareizs.
Ja zāģa ķēde nav stingri piespiesta virzītājsliedei,
tā var nokrist. Nepareizs zāģa ķēdes spriegojums
paaugstina virzītājsliedes, zāģa ķēdes un zāģa
piedziņas zobrata nodilumu. Informāciju par
ieteicamo tukšgaitas ātrumu skatiet šeit:
Piederumi
lpp. 401
.
(Att. 46)
• Regulāri veiciet griešanas aprīkojuma apkopi un
nodrošiniet, lai tas būtu pareizi ieeļļots. Pirms katras
izmantošanas reizes ieeļļojiet zāģa ķēdi. Ja zāģa
ķēde netiek pareizi eļļota, paaugstinās virzītājsliedes,
zāģa ķēdes un zāģa piedziņas zobrata nodiluma
risks.
(Att. 47)
Akumulatora drošība
BRĪDINĀJUMS: Izlasiet visus
drošības un vispārīgos norādījumus.
Drošības un vispārīgo norādījumu
neievērošana var novest pie elektriskās
strāvas trieciena, aizdegšanās un/vai
smagas traumas. Saglabājiet visu drošības
informāciju un vispārīgos norādījumus
turpmākām uzziņām.
• Šie drošības norādījumi attiecas tikai uz POWER
FOR ALL sistēmas 18V litija jonu atkārtoti
uzlādējamajiem akumulatoriem.
• Atkārtoti uzlādējamo akumulatoru izmantojiet tikai
POWER FOR ALL sistēmas partneru izstrādājumos.
18V atkārtoti uzlādējamie akumulatori, uz kuriem ir
POWER FOR ALL uzlīme, ir pilnībā saderīgi ar tālāk
norādītajiem izstrādājumiem:
– visi 18V POWER FOR ALL akumulatoru sistēmas
izstrādājumi,
– visi 18V POWER FOR ALL sistēmas partneru
izstrādājumi.
• Ievērojiet ieteikumus par akumulatoriem, kas ietverti
jūsu izstrādājuma rokasgrāmatā. Tikai tādā vaidā
atkārtoti uzlādējamo akumulatoru un izstrādājumu
var ekspluatēt droši, un atkārtoti uzlādējamie
akumulatori ir pasargāti no bīstamas pārslodzes.
• Akumulatoru uzlādēšanai izmantojiet tikai lādētājus,
kuru izmantošanu iesaka ražotājs vai POWER FOR
ALL sistēmas partneri. Lādētājs, kas ir piemērots
vienam akumulatoru veidam, var izraisīt aizdegšanās
risku, ja tiek izmantots ar citu akumulatoru.
• Akumulators, piegādājot ierīci, ir pilnībā uzlādēts.
Lai panāktu maksimālu akumulatora ietilpību, pirms
mehanizētā darbarīka pirmās lietošanas reizes
pilnībā uzlādējiet akumulatoru ar lādētāju.
• Glabājiet akumulatoru blokus bērniem nepieejamā
vietā.
• Neatveriet akumulatoru. Pastāv īsslēguma risks.
• Ja akumulators tiek bojāts vai nepareizi izmantots,
var izplūst tvaiki. Akumulators var aizdegties vai
uzsprāgt. Pārliecinieties, ka vieta ir labi vēdināma,
un vērsieties pēc medicīniskās palīdzības, ja rodas
kādas nevēlamas parādības. Tvaiki var kairināt
elpošanas sistēmu.
1867 - 007 - 10.01.2024
391
• Ja akumulatoru izmanto nepareizi vai tas tiek bojāts,
var izplūst ugunsnedrošs šķidrums. Sargieties no
saskares ar šo šķidrumu. Ja tomēr notiek nejauša
saskare, skalojiet skarto vietu ar lielu daudzumu
ūdens. Ja šķidrums iekļūst acīs, vērsieties pēc
medicīniskās palīdzības. No akumulatora iztecējis
šķidrums var izraisīt kairinājumu vai apdegumus.
• Ja akumulators ir bojāts, var izplūst šķidrums
un pārklāt tuvumā esošās virsmas. Pārbaudiet
ietekmētās daļas. Notīriet šīs daļas un, ja
nepieciešams, nomainiet.
• Neizraisiet akumulatoru bloka īsslēgumu. Kad
akumulatora bloks netiek izmantots, turiet to drošā
attālumā no metāla priekšmetiem, piemēram, papīra
saspraudēm, monētām, atslēgām, naglām, skrūvēm
un citiem nelieliem metāla priekšmetiem, kas var
savienot spailes. Akumulatora spaiļu savienošana
var radīt apdegumus vai aizdegšanos.
• Akumulatoru var sabojāt ar smailiem priekšmetiem,
piemēram, naglām vai skrūvgriežiem, vai ārēja
spēka iedarbībā. Var rasties iekšējs īsslēgums,
izraisot akumulatora aizdegšanos, dūmošanu,
sprādzienu vai pārkaršanu.
• Nekad neveiciet bojātu akumulatoru apkopi.
Akumulatoru apkopi drīkst veikt tikai ražotājs vai
pilnvarota apkopes pakalpojumu nodrošinātājs.
• Aizsargājiet akumulatoru pret karstumu, piemēram,
pret intensīvu saules gaismu, uguni, netīrumiem,
ūdeni un mitrumu. Pastāv sprādziena un īsslēguma
risks.
• Izmantojiet akumulatoru izstrādājumā tikai tad, ja
apkārtējā temperatūra ir diapazonā -5 °C – 40 °C.
• Glabājiet akumulatoru tikai apkārtējās temperatūras
diapazonā -20 °C – 50 °C. Piemēram, vasaras laikā
neatstājiet akumulatoru automašīnā. Ja temperatūra
ir < 0°C, dažām ierīcēm jaudas līmenis var būt
samazināts.
• Uzlādējiet akumulatoru tikai šādā temperatūrās
diapazonā: 0 °C – +35 °C. Uzlāde ārpus šī
temperatūras diapazona var palielināt akumulatora
bojājumu risku un radīt ugunsbīstamību.
Akumulatora lādētāja drošības norādes
BRĪDINĀJUMS:
Izlasiet visus
drošības un vispārīgos norādījumus.
Drošības un vispārīgo norādījumu
neievērošana var novest pie elektriskās
strāvas trieciena, aizdegšanās un/vai
smagas traumas. Glabājiet šos lietošanas
norādījumus drošā vietā. Izmantojiet
lādētāju tikai tad, ja varat pilnībā izvērtēt
visas funkcijas un izpildīt tās bez
ierobežojumiem vai, ja esat saņēmuši
atbilstošus norādījumus.
•
Šo lādētāju nedrīkst izmantot bērni vai personas,
kurām ir ierobežotas fiziskās, uztveres vai garīgās
spējas, kā arī trūkst pieredzes vai zināšanu. Šo
lādētāju drīkst lietot vismaz 8gadus veci bērni un
personas, kurām ir ierobežotas fiziskās, uztveres vai
garīgās spējas, kā arī trūkst pieredzes vai zināšanu,
ja viņu drošību garantē atbildīgā persona, kas viņus
uzrauga vai ir sniegusi viņiem norādes par lādētāja
drošu darbību, un viņi izprot ar to saistītās briesmas.
Pretējā gadījumā var rasties darbības kļūdas un
traumas.
• Uzraugiet bērnus lādētāja lietošanas, tīrīšanas un
apkopes laikā. Tādējādi bērni nerotaļāsies ar
lādētāju.
• Uzlādējiet tikai 18V POWER FOR ALL
sistēmas akumulatorus ar jaudu, sākot no
1,5Ah. Akumulatora spriegumam jāatbilst lādētāja
uzlādes spriegumam. Neuzlādējiet neuzlādējamus
akumulatorus. Pretējā gadījumā pastāv aizdegšanās
un sprādziena risks.
• Izmantojiet lādētāju tikai slēgtās telpās un sargiet to
no mitruma. Mehanizētajā darbarīkā iekļuvis ūdens
paaugstina elektriskās strāvas trieciena risku.
• Gādājiet, lai lādētājs ir tīrs. Netīrumi var izraisīt
elektriskās strāvas trieciena risku.
• Pirms lietošanas vienmēr pārbaudiet lādētāju,
kabeli un kontaktspraudni. Ja konstatējat kādus
bojājumus, pārtrauciet lietot lādētāju. Neatveriet
lādētāju; uzticiet tā remontu tikai Husqvarna
vai pilnvarota pēcpārdošanas apkopes dienesta
darbiniekiem, izmantojot vienīgi oriģinālās rezerves
daļas. Bojāti lādētāji, kabeļi un kontaktspraudņi
palielina elektriskās strāvas trieciena risku.
• Nelietojiet lādētāju uz ugunsnedrošas
virsmas(piemēram, uz papīra, tekstilmateriāliem utt.)
vai viegli uzliesmojošā vidē. Pastāv aizdegšanās
risks, jo darbības laikā lādētājs sakarst.
• Nepārklājiet lādētāja ventilācijas atveres. Pretējā
gadījumā lādētājs var pārkarst un nedarboties
pareizi.
• Uzlādei izmantojiet tikai ražotāja norādīto lādētāju.
Lādētājs, kas ir piemērots viena tipa akumulatora
blokam, var kļūt ugunsbīstams, lietojot to cita veida
akumulatora blokam.
• Ja akumulators tiek bojāts vai nepareizi izmantots,
var arī izplūst tvaiki. Pārliecinieties, ka vieta ir labi
vēdināma, un vērsieties pēc medicīniskās palīdzības,
ja rodas kādas nevēlamas parādības. Tvaiki var
kairināt elpošanas sistēmu.
• Nepareizi lietojot, no akumulatora var iztecēt
šķidrums. Sargieties no saskares ar šo šķidrumu.
Ja tomēr notiek nejauša saskare, skalojiet skarto
vietu ar lielu daudzumu ūdens. Ja šķidrums
iekļūst acīs, vērsieties pēc medicīniskās palīdzības.
No akumulatora iztecējis šķidrums var izraisīt
kairinājumu vai apdegumus.
• Izstrādājumi, kas tiek pārdoti tikai Apvienotajā
Karalistē: Jūsu izstrādājums ir aprīkots ar
BS1363/A apstiprinātu elektrisku kontaktspraudni
ar iekļautu drošinātāju(ASTA apstiprinājums
atbilstoši BS1362). Ja kontaktspraudnis nav
piemērots kontaktligzdām jūsu valstī, tas jānogriež
un pilnvarotam klientu apkalpošanas dienesta
darbiniekam tā vietā jāuzstāda atbilstošs
392
1867 - 007 - 10.01.2024
kontaktspraudnis. Rezerves kontaktspraudnim jābūt
ar tādu pašu drošinātāju kā oriģinālajam
kontaktspraudnim. Nogrieztais kontaktspraudnis ir
jāizmet, lai novērstu elektriskās strāvas trieciena
risku, un to nekādā gadījumā nedrīkst ievietot
barošanas kontaktligzdā citur.
Norādījumi par drošu apkopi
BRĪDINĀJUMS: Pirms veicat
produkta apkopi, izlasiet brīdinājuma
norādījumus.
• Noņemiet akumulatoru, pirms veicat apkopi, citas
pārbaudes vai montējat produktu.
• Operators drīkst veikt tikai šajā lietotāja
rokasgrāmatā norādītos apkopes un servisa darbus.
Par plašākiem apkopes un servisa darbiem
sazinieties ar jūsu apkopes nodrošinātāju.
• Netīriet akumulatoru un tā lādētāju ar ūdeni.
Spēcīgs mazgāšanas līdzeklis var radīt plastmasas
bojājumus.
• Neveicot apkopi, samazinās produkta dzīves cikls un
palielinās nelaimes gadījumu risks.
• Īpaša apmācība ir nepieciešama visiem apkopes un
remontdarbiem, jo īpaši šī produkta drošības ierīcēm.
Ja visas šajā lietotāja rokasgrāmatā norādītās
pārbaudes netiek apstiprinātas pēc apkopes
veikšanas, sazinieties ar apkopes nodrošinātāju.
Mēs garantējam profesionālu remontdarbu un
apkopes pieejamību jūsu produktam.
• Vienmēr izmantojiet tikai oriģinālās detaļas.
Montāža Aspire PE5-P4A
Ievads
BRĪDINĀJUMS: Pirms izstrādājuma
montāžas izlasiet un izprotiet drošības
norādījumus.
Zaru zāģa piestiprināšana pie
teleskopiskā kāta
1. Pievienojiet zaru zāģi (A) pie teleskopiskā kāta
(B). Zaru zāģim ir viegli jāiebīdās teleskopiskā kāta
turētājā, pretējā gadījumā tas nav uzstādīts pareizi.
(Att. 48)
2. Pievelciet fiksatoru (C).
Piezīme: Kad zaru zāģis ir pievienots pie
teleskopiskā kāta, zaru zāģa lietotāja saskarne ir
atvienota.
Teleskopiskā kāta garuma regulēšana
1. Atskrūvējiet vaļīgāk pieskrūvējamo rokturi uz kāta
(A). (Att. 49)
2. Noregulējiet kātu piemērotā garumā.
3. Pievelciet skrūvējamo rokturi(B).
Āķa uzstādīšana pie sienas
• Uzstādiet āķi telpās.
• Neturiet āķi saules gaismā un apkārtējās vides
temperatūrā no -10°C līdz 70°C.
• Uzstādiet āķi uz ģipškartona, koka, betona sienas.
IEVĒROJIET: Pārliecinieties, ka
sienas nestspēja ir vismaz 30kg.
• Uzstādiet āķi pie sienas, izmantojot 3skrūves(A).
Lietojiet dībeļus(B), ja nepieciešams.
IEVĒROJIET: Pārbaudiet, vai
skrūves ir piemērotas jūsu sienas tipam.
a) Modelim Aspire P5-P4A: (Att. 50)
b) Modelim Aspire PE5-P4A: (Att. 51)
• Lai saņemtu informāciju par pieejamiem jūsu
izstrādājuma uzglabāšanas piederumiem, sazinieties
ar Husqvarna apkopes dienesta pārstāvi.
Izstrādājuma uzkarināšana uz āķa
• Pakariniet zaru zāģi uz āķa, kā redzams attēlā. (Att.
52)
• Pakariniet kātu uz āķa, kā redzams attēlā. (Att. 53)
Lietošana
Darbības pārbaude pirms izstrādājuma
lietošanas
1. Pārbaudiet, vai gaisa ieplūde nav netīra un bojāta.
Ar birsti notīriet no izstrādājuma netīrumus un citus
nevēlamus materiālus.
2. Pievelciet visus uzgriežņus un skrūves.
3. Pārliecinieties, ka zaru zāģis ir pareizi pievienots.
4. Pārbaudiet, vai zaru zāģis nav bojāts, piemēram, vai
tajā nav plaisu. Nomainiet zaru zāģi, ja tas ir bojāts.
1867 - 007 - 10.01.2024 393
5. Pārliecinieties, ka pārsegi ir pievienoti pareizi un nav
bojāti.
6. Pārliecinieties, ka izstrādājums darbojas pareizi.
Akumulators
BRĪDINĀJUMS: Pirms izmantojat
akumulatoru, izlasiet nodaļu par drošību
un pārliecinieties, vai saprotat to. Izlasiet
arī akumulatora un akumulatora lādētāja
komplektā iekļauto lietotāja rokasgrāmatu un
pārliecinieties, vai izprotat to.
Glabājiet akumulatoru un tā lādētāju pareizā apkārtējās
vides temperatūrā.
Apkārtējās vides temperatūra
Akumulatora darbība
izstrādājumā
-5 °C – 40 °C
Akumulatora uzlāde 0 °C – 35 °C
Akumulatora uzlāde
Pirms pirmās lietošanas reizes uzlādējiet akumulatoru.
Piezīme: Uzlāde ir iespējama tikai tad, ja
akumulatora temperatūra ir pieļaujamās uzlādes
temperatūras robežās(0 °C – 35 °C).
1. Pievienojiet akumulatora lādētāja barošanas kabeli
iezemētam elektrotīklam.
IEVĒROJIET:
Pārliecinieties, vai
elektrotīklam ir atbilstošs spriegums un
frekvence.
2. Ievietojiet akumulatoru akumulatora lādētājā.
Akumulators ir pievienots akumulatora lādētājam,
kad mirgo zaļas krāsas LED indikators. (Att. 54)
3. Akumulators ir pilnībā uzlādēts, kad deg zaļas
krāsas LED indikators. Akumulatora uzlādes laiks
nedrīkst pārsniegt 24stundas.
4. Atvienojiet akumulatora lādētāju no elektrotīkla.
IEVĒROJIET:
Nevelciet aiz
barošanas kabeļa.
5. Izņemiet akumulatoru no lādētāja.
Akumulatora stāvokļa LED indikators uz
akumulatora lādētāja
Sarkanas krāsas LED indikators(A) un zaļas
krāsas LED indikators(B) uz akumulatora lādētāja
norāda akumulatora stāvokli. Informāciju par ieteicamo
tukšgaitas ātrumu skatiet šeit:
Akumulatora uzlāde lpp.
394
.
(Att. 55)
LED indikators Akumulatora statuss
LED indikators ātri mirgo
zaļā krāsā.
Akumulators tiek uzlādēts.
LED indikators lēni mirgo
zaļā krāsā.
Akumulatora uzlādes lī-
menis ir 80%.
Deg zaļas krāsas LED in-
dikators.
Akumulators ir pilnībā uz-
lādēts.
Deg sarkanas krāsas LED
indikators.
Informāciju par ieteicamo
tukšgaitas ātrumu skatiet
šeit:
Akumulatoru lādētāja
traucējummeklēšana lpp.
399
.
LED indikators ātri mirgo
sarkanā krāsā.
Informāciju par ieteicamo
tukšgaitas ātrumu skatiet
šeit:
Akumulatoru lādētāja
traucējummeklēšana lpp.
399
.
Akumulatora stāvokļa LED indikators uz
izstrādājuma
Kad akumulators ir uzstādīts izstrādājumā, LED
indikatori uz izstrādājuma parāda akumulatora stāvokli.
(Att. 56)
LED indikators
Akumulatora statuss
Deg 1., 2. un 3.LED
indikators.
Pilnībā uzlādēts.
Deg 1.un 2.LED in-
dikators.
Pietiekami uzlādēts
Deg 1.LED indika-
tors.
Zems akumulatora uzlādes lī-
menis.
Mirgo 1.LED indika-
tors.
Akumulators ir tukšs. Mirgo
akumulatora stāvokļa indika-
tors. Uzlādējiet akumulatoru. In-
formāciju par ieteicamo tukšgai-
tas ātrumu skatiet šeit:
Akumu-
latora uzlāde lpp. 394
.
Akumulatoru savienošana ar
izstrādājumu
BRĪDINĀJUMS:
Izstrādājumā
izmantojiet tikai POWER FOR ALL sistēmas
P4A 18 V litija jonu akumulatorus.
1. Pārliecinieties, vai akumulators ir pilnībā uzlādēts.
2. Ievietojiet akumulatoru izstrādājuma akumulatora
turētājā. Akumulatoram ir viegli jāiebīdās turētājā,
pretējā gadījumā tas nav uzstādīts pareizi.
394
1867 - 007 - 10.01.2024
a) Modelim Aspire P5-P4A: (Att. 57)
b) Modelim Aspire PE5-P4A: (Att. 58)
3. Pilnībā iebīdiet akumulatoru akumulatora turētājā.
Atskanot klikšķim, akumulators automātiski fiksējas.
4. Pārliecinieties, ka fiksators pareizi nofiksējas vietā.
Izstrādājuma iedarbināšana Aspire P5-
P4A
1. Nospiediet ieslēgšanas/izslēgšanas pogu lietotāja
saskarnē (A). LED indikatori iedegas. (Att. 59)
2. Bīdiet piedziņas mēlītes bloķētāju (B) no labās vai
kreisās puses un turiet piedziņas mēlīti (C).
Izstrādājuma iedarbināšana Aspire
PE5-P4A
1. Bīdiet fiksēšanas pogu uz priekšu. (Att. 37)
2. Bīdiet piedziņas mēlītes bloķētāju (A) no labās vai
kreisās puses un turiet piedziņas mēlīti (B). (Att. 60)
Zaru griešana
BRĪDINĀJUMS: Gaisa elektrolīniju
tuvumā strādājiet īpaši piesardzīgi. Krītoši
zari var izraisīt īssavienojumu.
• Cik vien iespējams, izvēlieties tādu pozīciju, lai
varētu zāģēt taisnā leņķī pret zaru. (Att. 61)
• Zāģējiet lielus zarus pa daļām, lai varētu labāk
kontrolēt, kur tie krīt. Ņemiet vērā arī to, ka krītoši
koka zari pēc nokrišanas uz zemes var atlēkt
lietotāja virzienā. (Att. 62)
• Nedrīkst zāģēt zara pamatni pārāk tuvu stumbram,
jo tas palēnina apaugšanu un palielina sēnīšu
infekcijas risku. (Att. 63)
• Izmantojiet atduri griešanas galvas pamatnē kā
atbalstu zāģēšanas laikā. Tas palīdzēs novērst
griešanas ierīces lēkāšanu uz zara. (Att. 64)
• Pirms pārzāģējat zaru, veiciet sākotnēju iegriezumu
zara apakšpusē. Tas novērsīs mizas noplēšanu,
kas var izraisīt palēninātu apaugšanu un
neatgriezeniskus koka bojājumus. Griezumam jābūt
ne dziļākam kā ⅓ no zara diametra, lai izvairītos
no iestrēgšanas. Kad ņemat griešanas ierīci ārā no
zara, gādājiet, lai ķēde turpina griezties, tā izvairoties
no iestrēgšanas. (Att. 65)
• Gādājiet, lai jūsu stāja būtu stabila un darbam
netraucē zari, akmeņi un koki.
BRĪDINĀJUMS: Nedrīkst aktivizēt
piedziņas mēlīti, ja griešanas ierīce nav
pilnībā saskatāma.
Izstrādājuma izslēgšana Aspire P5-P4A
1. Atlaidiet piedziņas mēlīti.
2. Nospiediet ieslēgšanas/izslēgšanas pogu lietotāja
saskarnē. LED indikatori nodziest.
3. Nospiediet atbrīvošanas pogu un izvelciet
akumulatoru. (Att. 66)
Izstrādājuma izslēgšana Aspire PE5-
P4A
1. Atlaidiet piedziņas mēlīti.
2. Pabīdiet piedziņas mēlītes fiksācijas pogu uz
aizmuguri, lai fiksētu izstrādājumu.
3. Nospiediet akumulatora atbrīvošanas pogu un
izvelciet akumulatoru. (Att. 67)
4. Ja nepieciešams, noņemiet no izstrādājuma
teleskopisko kātu.
Apkope
Ievads
BRĪDINĀJUMS: Pirms izstrādājuma
apkopes veikšanas izlasiet un izprotiet
sadaļu par drošības pasākumiem.
BRĪDINĀJUMS: Pirms veicat
izstrādājuma apkopi, izņemiet akumulatoru.
Tehniskās apkopes grafiks
Tehniskā apkope Katru dienu Reizi nedēļā Reizi mēnesī
Tīriet izstrādājuma ārējās daļas ar sausu drā-
nu. Neizmantojiet ūdeni.
X
Pārliecinieties, vai iedarbināšanas un izslēg-
šanas poga darbojas pareizi un nav bojāta.
X
1867 - 007 - 10.01.2024 395
Tehniskā apkope Katru dienu Reizi nedēļā Reizi mēnesī
Pārbaudiet, vai piedziņas mēlīte un tās blo-
ķētājs darbojas pareizi no drošības viedokļa.
X
Pārliecinieties, ka visas vadības ierīces dar-
bojas pareizi un nav bojātas.
X
Rokturus uzturiet sausus un tīrus. Pārbau-
diet, vai uz rokturiem nav eļļas un smērvielas
atlieku.
X
Pārliecinieties, vai nav bojāts zāģa ķēdes
pārsegs. Ja zāģa ķēdes pārsegs ir bojāts,
nomainiet to.
X
Pārliecinieties, vai skrūves un uzgriežņi ir
stingri pievilkti.
X
Pārbaudiet, vai darbojas akumulatora atbrī-
vošanas pogas uz akumulatora un vai tās
fiksē akumulatoru izstrādājumā.
X
Pārliecinieties, ka akumulatora lādētājs dar-
bojas pareizi.
X
Pārliecinieties, vai akumulators nav bojāts. X
Pārliecinieties, vai akumulators ir uzlādēts. X
Pārliecinieties, vai akumulatora lādētājs nav
bojāts.
X
Pārbaudiet zāģa ķēdi. X
Uzasiniet zāģa ķēdi. X
Pārbaudiet zāģa ķēdes spriegojumu. X
Ieeļļojiet zāģa ķēdi. X
Pārliecinieties, ka zāģa ķēde negriežas, kad
nav nospiesta piedziņas mēlīte.
X
Pārbaudiet visus kabeļus un savienojumus.
Pārliecinieties, vai nav bojājumu un netīrumu.
X
Notīriet zāģa ķēdes pārsegu. X
Novīlējiet vadsliedes malu atkarpes. X
Pārbaudiet savienojumus starp akumulato-
ru un izstrādājumu. Pārbaudiet savienojumu
starp akumulatoru un akumulatora lādētāju.
X
Pārliecinieties, ka zaru zāģis nav bojāts. Ja
zaru zāģis ir bojāts, nomainiet to.
Visi zaru zāģa apkopes darbi ir jāveic Husqvarna apstiprinātam iz-
platītājam.
Pārbaudiet ķēdes piedziņas zobrata nodilu-
mu.
Nomainiet ķēdes piedziņas zobratu ik pēc aptuveni 20darba stun-
dām vai biežāk, ja tas ir nepieciešams.
Pļaušanas aprīkojuma pārbaude
1. Pārbaudiet, vai nav redzamas kniežu un posmu
plaisas un vai neviena kniede nav vaļīga. Ja
nepieciešams, nomainiet. (Att. 68)
2. Pārbaudiet, vai zāģa ķēdi var viegli saliekt. Ja zāģa
ķēde nav elastīga, nomainiet to.
3. Salīdziniet zāģa ķēdi ar jaunu zāģa ķēdi, lai
novērtētu kniežu un posmu nodiluma pakāpi.
396 1867 - 007 - 10.01.2024
4. Nomainiet zāģa ķēdi, ja griezējzoba garāka daļa ir
mazāka nekā 4mm/0,16collas. Nomainiet zāģa ķēdi
arī tad, ja griezējos tiek konstatētas plaisas. (Att. 69)
Virzītājsliedes un zāģa ķēdes nomaiņa
1. Pagrieziet bloķēšanas pogu pretēji pulksteņrādītāju
kustības virzienam un noņemiet aizsargpārsegu(A).
(Att. 70)
2. Noņemiet virzītājsliedi kopā ar zāģa ķēdi.
3. Noņemiet zāģa ķēdi no virzītājsliedes.
4. Ievietojiet jaunu zāģa ķēdi virzītājsliedes gropē.
5. Uzstādiet jauno virzītājsliedi ar rievu (B) uz skrūves
(E) un atveri (D) uz virzītājsliedes tapas (F).
6. Aplieciet zāģa ķēdi apkārt piedziņas zobratam (G).
Pārliecinieties, ka griezējzobi ir vērsti prom no
piedziņas zobrata(C).
7. Uzstādiet aizsargpārsegu(A) un pagrieziet
bloķēšanas pogu pulksteņrādītāja kustības virzienā.
8. Pievelciet zāģa ķēdi. Informāciju par ieteicamo
tukšgaitas ātrumu skatiet šeit:
Zāģa ķēdes
spriegojuma regulēšana lpp. 397
lai atrastu
norādījumus.
Zāģa ķēdes asināšana
Informācija par virzītājsliedi un zāģa ķēdi
BRĪDINĀJUMS: Lietojot zāģa ķēdi vai
veicot tās apkopi, valkājiet aizsargcimdus.
Zāģa ķēde var radīt traumas arī tad, ja tā
nekustas.
Nomainiet nodilušu vai bojātu virzītājsliedi vai zāģa ķēdi
ar Husqvarna ieteiktu virzītājsliedes un zāģa ķēdes
kombināciju. Tas ir jādara, lai nezaudētu izstrādājuma
drošības funkcijas. Informāciju par ieteicamo tukšgaitas
ātrumu skatiet šeit:
Piederumi lpp. 401
sarakstu ar
mūsu ieteiktajām rezerves virzītājsliedes un ķēdes
kombinācijām.
• Virzītājsliedes garums, collas/cm. Informācija par
virzītājsliedes garumu un ķēdes tipu parasti ir
norādīta virzītājsliedes aizmugures galā.
(Att. 71)
• Ķēdes posma garums, collās. Atstarpei starp zāģa
ķēdes dzinējposmiem jābūt vienādai ar attālumu
starp zobiem uz sliedes gala zobrata un piedziņas
zobrata.
(Att. 72)
• Dzinējposmu skaits. Dzinējposmu skaitu nosaka
virzītājsliedes tips.
(Att. 73)
• Sliedes rievas platums, collas/mm. Virzītājsliedes
gropes platumam ir jābūt vienādam ar zāģa
dzinējposmu platumu.
(Att. 74)
• Virzītājsliedei jāatbilst izstrādājumam.
(Att. 75)
• Dzinējposma platums, mm/collas.
(Att. 76)
Vispārīga informācija par griezēju asināšanu
Nezāģējiet ar neasu zāģa ķēdi. Ja zāģa ķēde ir neasa,
ir jāpieliek lielāks spiediens, lai sliedi virzītu cauri kokam.
Ja zāģa ķēde ir ļoti neasa, veidojas nevis lielākas, bet
smalkas koka skaidras.
Zāģējot koku ar asu zāģa ķēdi, veidojas garas un biezas
skaidas.
BRĪDINĀJUMS: Ja netiek ievēroti
norādījumi par asināšanu, būtiski pieaug
atsitiena spēks.
Piezīme: Informāciju par ieteicamo tukšgaitas
ātrumu skatiet šeit:
Griezējzobu asināšana lpp. 397
par
zāģa ķēdes asināšanu.
Griezējzobu asināšana
1. Griezējzobu asināšanai izmantojiet apaļo vīli un
šablonu. (Att. 77)
Piezīme: Informāciju par ieteicamo tukšgaitas
ātrumu skatiet šeit:
Piederumi lpp. 401
par ieteikto
vīli un vīlēšanas šablonu, kādu Husqvarna iesaka
izmantot ar zāģa ķēdi.
2. Pareizi uzlieciet šablonu uz griezējzobiem. Skatiet
šablona komplektācijā iekļautos norādījumus.
3. Virziet vīli no griezējzobu iekšpuses uz ārpusi.
Samaziniet spiedienu, veicot vilkšanas kustību. (Att.
78)
4. Novīlējiet materiālu no visu griezējzobu vienas
puses.
5. Apgrieziet izstrādājumu otrādi un novīlējiet materiālu
otrā pusē.
6. Pārliecinieties, vai visi griezējzobi ir vienādi gari.
Zāģa ķēdes spriegojuma regulēšana
BRĪDINĀJUMS:
Ja zāģa ķēde nav
pareizi nospriegota, tā var noslīdēt no
virzītājsliedes un radīt smagas vai nāvējošas
traumas.
Zāģa ķēde lietošanas laikā izstiepjas. Ir svarīgi regulāri
pārbaudīt zāģa ķēdes spriegojumu, lai nodrošinātu, ka
tas ir pareizs. Pārbaudiet zāģa ķēdes spriegojumu,
pirms lietojat izstrādājumu. Pievelciet zāģa ķēdi, cik cieši
iespējams, taču ņemiet vērā, ka zāģa ķēdei jābūt brīvi
pavelkamai ar roku.
1867 - 007 - 10.01.2024
397
Piezīme: Jaunai zāģa ķēdei ir noteikts iestrādes
periods. Šī perioda laikā pārbaudiet spriegojumu biežāk.
1. Lai nospriegotu zāģa ķēdi, grieziet ķēdes
spriegošanas ripu pulksteņrādītāja kustības virzienā.
Nospriegojiet ķēdi, cik cieši iespējams. Tai jābūt
stingri pie virzītājsliedes. (Att. 79)
Piezīme: Pagrieziet regulatoru uz augšu(+),
lai palielinātu spriegojumu, vai uz leju (-), lai to
samazinātu. Zāģa ķēde ir pareizi nospriegota, ja to
var viegli pagriezt ar roku, taču vienlaikus tā stingri
turas pie virzītājsliedes.
2. Pārbaudiet, vai ķēdi var brīvi pavilkt ar roku un tā
nenokarājas no virzītājsliedes. (Att. 80)
Griešanas aprīkojuma eļļošana
BRĪDINĀJUMS: Nepareizi ieeļļota
ķēde var pārtrūkt, izraisot nopietnus, pat
dzīvībai bīstamus ievainojumus.
BRĪDINĀJUMS: Neizmantojiet
izstrādātu eļļu. Izstrādātā eļļa kaitē
cilvēkiem, izstrādājumam un videi.
Zāģa ķēdes eļļa
• Izmantojiet zāģa ķēdes eļļu, kas labi pieķeras zāģa
ķēdei. Zāģa ķēdes eļļai ir jāsaglabā viskozitāte visos
laikapstākļos, piemēram, karstā vasarā vai aukstā
ziemā.
• Izmantojiet Husqvarna ķēdes eļļu, lai nodrošinātu
maksimālu ķēdes kalpošanas laiku ar minimālu
ietekmi uz vidi. Ja Husqvarna zāģa ķēdes eļļa nav
pieejama, izmantojiet parastu zāģa ķēdes eļļu.
• Reģionos, kuros nav pieejama eļļa zāģu ķēžu
ieziešanai, izmantojiet X-Guard BIO ķēdes eļļu.
• Pārliecinieties, ka zāģa ķēdes ieziešana darbojas
pareizi. Uzpildiet ar zāģa ķēdes eļļu un
nepieciešamības gadījumā pārbaudiet zāģa ķēdes
eļļošanas gaitu.
Virzītājsliedes pārbaude
1. Pārbaudiet, vai virzītājsliedes malas nav nelīdzenas.
Notīriet atskarpes, izmantojot vīli. (Att. 81)
2. Iztīriet virzītājsliedes rievu. (Att. 82)
3. Pārbaudiet, vai virzītājsliedes rieva nav nodilusi.
Nomainiet virzītājsliedi, ja nepieciešams. (Att. 83)
4. Pārbaudiet, vai virzītājsliedes gals nav nelīdzens vai
stipri nodilis. (Att. 84)
5. Lai paildzinātu virzītājsliedes darbmūžu, katru dienu
apgrieziet to uz otru pusi. (Att. 85)
Izstrādājuma, akumulatora un
akumulatora lādētāja tīrīšana
1. Pēc lietošanas tīriet izstrādājumu ar sausu drānu.
2. Tīriet akumulatoru un akumulatora lādētāju ar sausu
drānu. Akumulatora vadotnes sliedēm ir vienmēr
jābūt tīrām.
3. Pirms lietošanas pārliecinieties, vai akumulatora un
akumulatora lādētāja spailes ir tīras.
4. Ar birsti notīriet aizsargpārsega iekšējo virsmu.
Akumulatora un akumulatora lādētāja
pārbaude
1. Pārbaudiet. vai akumulators nav bojāts, piemēram,
vai tajā nav plaisu.
2. Pārbaudiet. vai akumulatora lādētājs nav bojāts,
piemēram, vai tajā nav plaisu.
3. Pārliecinieties, vai akumulatora lādētāja savienojuma
vads nav bojāts un vai tajā nav plaisu.
Problēmu novēršana
Lietotāja saskarne Aspire P5-P4A
Problēma Iespējamās kļūmes Iespējamais risinājums
Mirgo zaļais iedarbi-
nāšanas LED indika-
tors.
Akumulators izlādējies. Uzlādējiet akumulatoru.
398 1867 - 007 - 10.01.2024
Problēma Iespējamās kļūmes Iespējamais risinājums
Mirgo sarkanais kļū-
du LED indikators.
Pārslodze. Griešanas ierīce ir bloķēta, izslēdziet izstrā-
dājumu. Izņemiet akumulatoru. Notīriet grie-
šanas ierīci no nevēlamiem materiāliem. At-
laidiet vaļīgāk ķēdi.
Temperatūras nobīde. Ļaujiet izstrādājumam atdzist.
Vienlaikus tiek nospiesta piedziņas mēlīte un
iedarbināšanas poga.
Atlaidiet piedziņas mēlīti un nospiediet iedar-
bināšanas pogu.
Zaļais LED indikators
un sarkanais LED
indikators pārmaiņus
mirgo.
Akumulators ir tukšs. Uzlādējiet akumulatoru.
Akumulators ir bojāts. Sazinieties ar apkopes pārstāvi.
Akumulatoru lādētāja traucējummeklēšana
LED indikators uz
akumulatora lādētāja
Cēlonis Risinājums
Deg zaļas krāsas
LED indikators un
mirgo sarkanas krā-
sas LED indikators.
Akumulators nav pareizi uzstā-
dīts akumulatora lādētājā.
Izņemiet akumulatoru no lādētāja un vēlreiz ievietojiet,
uzstādot pareizi.
Akumulatora savienotāji ir netīri. Notīriet akumulatora savienotājus.
Apkārtējās vides temperatūra ir
pārāk augsta vai pārāk zema.
Akumulatora lādētāju drīkst izmantot temperatūras dia-
pazonā no 0°C līdz +35°C.
Akumulators ir bojāts. Nomainiet akumulatoru.
Zaļas krāsas LED
indikators un sarka-
nas krāsas LED indi-
kators nodziest.
Akumulatora lādētājs nav parei-
zi pievienots elektrotīkla kontakt-
ligzdai.
Savienojiet akumulatora lādētāju ar elektrotīkla kontakt-
ligzdu.
Elektrotīkla kontaktligzdas kļūme. Pievienojiet akumulatora lādētāju atbilstoši spriegumam
un frekvencei, kas norādīta datu plāksnītē.
Bojāts akumulatoru lādētāja ka-
belis.
Sazinieties ar pilnvarotu apkopes pārstāvi.
Akumulatoru lādētājs ir bojāts.
Citas kļūdas.
Ja rodas citas kļūdas, izslēdziet izstrādājumu, izņemiet akumulatoru un sazinieties ar apsti-
prinātu apkopes pārstāvi.
Pārvadāšana un uzglabāšana
Pārvadāšana un uzglabāšana
• Komplektācijā iekļautie litija jonu akumulatori atbilst
bīstamo preču normatīvu prasībām.
• Ievērojiet īpašās prasības, kas norādītas uz
iepakojuma un uzlīmēm attiecībā uz komerciālu
transportēšanu, kā arī trešo pušu un pārsūtīšanas
uzņēmumu prasības.
• Pirms sūtīt pūtēju, sazinieties ar bīstamo materiālu
pārvadāšanas speciālistu. Ievērojiet visus spēkā
esošos konkrētās valsts likumus.
• Kad ievietojat akumulatoru iepakojumā, uz
atklātajiem kontaktiem uzlieciet līmlenti. Stingri
ievietojiet akumulatoru iepakojumā, lai nepieļautu
izkustēšanos.
• Transportēšanas vai uzglabāšanas nolūkos izņemiet
akumulatoru.
1867 - 007 - 10.01.2024 399
• Novietojiet akumulatoru un akumulatora lādētāju
sausā vietā, kuru neietekmē mitrums un sals.
• Neglabājiet akumulatoru vietās, kur var rasties
statiskā elektrība. Neglabājiet akumulatoru metāla
kārbā.
• Novietojiet akumulatoru uzglabāšanai vietā, kur
temperatūra ir diapazonā no -20°C/-4°F līdz
+50°C/122°F un kas nav pakļauta tiešas saules
gaismas ietekmei.
• Novietojiet lādētāju glabāšanai vietā, kur
temperatūra ir diapazonā no 5°C/41°F līdz
45°C/113°F un ko neskar tieša saules gaisma.
• Izmantojiet akumulatora lādētāju tikai tad, ja
apkārtējā temperatūra ir diapazonā no 0°C/32°F
līdz 35°C/95°F.
• Novietojiet produktu uzglabāšanai vietā, kur
temperatūra ir diapazonā no -40°C/ -40°F līdz
+60°C/ 140°F.
• Pirms akumulatoru novietojat ilgstošai uzglabāšanai,
uzlādējiet to par 30–50%.
• Novietojiet akumulatora lādētāju slēgtā un sausā
vietā.
• Uzglabāšanas laikā neturiet akumulatoru lādētāja
tuvumā. Neļaujiet bērniem un citām nepiederošām
personām pieskarties aprīkojumam. Glabājiet
aprīkojumu slēdzamā vietā.
• Notīriet pūtēju un veiciet pilnu apkopi, pirms
novietojat pūtēju ilgstošai glabāšanai.
• Izmantojiet transportēšanas aizsargu uz pūtēja,
lai nepieļautu traumas vai pūtēja bojājumus
transportēšanas vai glabāšanas laikā.
• Transportēšanas laikā droši nostipriniet pūtēju.
Akumulatora, akumulatoru lādētāja un
ierīces utilizācija
Zemāk esošais simbols norāda, ka ierīce nav sadzīves
atkritumi. Utilizējiet to elektrisko un elektronisko ierīču
pārstrādes uzņēmumā. Tādējādi tiek samazināta kaitīgā
ietekme uz vidi un cilvēkiem.
Plašāku informāciju vaicājiet pašvaldības iestādēm,
sadzīves atkritumu apsaimniekotājam vai izplatītājam.
(Att. 23)
Piezīme: Simbols ir redzams uz ierīces vai ierīces
iepakojuma.
Tehniskie dati
Tehniskie dati
Aspire P5-P4A Aspire PE5-P4A
Motors
Tips PMDC 18V PMDC 18V
Ķēdes ātrums, m/s 4,9 4,9
Svars
Bez akumulatora, kg/mārciņas 1,6/3,5 3,1/6,8
Trokšņa emisija
49
Skaņas jaudas līmenis, izmērītais dB(A) 88 88
Skaņas jaudas līmenis, garantētais L
WA
dB(A) 91 90
Skaņas līmeņi
50
Ekvivalentais skaņas spiediena līmenis pie operatora auss, dB(A) 75 74
49
Atbilstoši EKdirektīvai2000/14/EK trokšņa emisija apkārtnē ir mērīta kā akustiskā jauda (L
WA
). Atšķirība
starp garantēto un izmērīto skaņas jaudas līmeni ir tāda, ka garantētā skaņas intensitātes līmeņa mērījumu
rezultāts ietver arī izkliedi mērījuma rezultātā un atšķirības dažādiem tā paša modeļa izstrādājumiem atbilstoši
direktīvai2000/14/EK.
50
Ekvivalentais skaņas spiediena līmenis saskaņā ar standartu ISO22868 tiek aprēķināts kā laika sprīdī svērti
kopīgie skaņas spiediena līmeņi dažādos darba apstākļos. Ekvivalentā skaņas spiediena līmeņa tipiska stati-
skā izkliede ir standartnovirze 3dB (A).
400 1867 - 007 - 10.01.2024
Aspire P5-P4A Aspire PE5-P4A
Vibrācijas līmeņi
51
Vibrācijas līmeņi pie rokturiem, mērīti atbilstoši standartam ISO22867, m/s
2
Sakļauts, priekšējais rokturis/aizmugurējais rokturis – 0,5/0,5
Izvērsts, priekšējais rokturis/aizmugurējais rokturis – 0,3/0,3
Galvenais rokturis/papildu rokturis 0,8/0,4 –
Apstiprinātie akumulatori
Šo izstrādājumu var izmantot ar visiem POWER FOR
ALL akumulatoriem. Lai panāktu labāko darbspēju,
ieteicams izmantot vismaz 4,0Ah akumulatorus.
Akumulators P4A 18-B45 P4A 18-B72
Tips Litija jonu Litija jonu
Akumulatora ietilpība, Ah 2,5 4,0
Nominālais spriegums, V 18 18
Svars, kg 0,35 0,65
Elementu skaits(litija jonu) 5 10
Apstiprinātie akumulatoru lādētāji
Akumulatora lādētājs P4A 18-C70
Ieejas spriegums, V Skatiet lādētāja parametrus.
Frekvence, Hz 50–60
Jauda, W 70
Piederumi
Virzītājsliedes un zāģa ķēdes
kombinācijas
Tālāk norādītās kombinācijas atbilst CE
rekomendācijām.
51
Sniegtajos datos par vienlīdzīgu vibrācijas līmeni ir tipiska 1,5m/s
2
statistiskā izkliede(standarta novirze).
1867 - 007 - 10.01.2024 401
Virzītājsliede Zāģa ķēde
Garums, collas Solis, collas Sliedes platums, mm Tips
Garums, dzinējpos-
mu skaits
5 1/4″ 1,1 SP11G 32
Zāģa ķēdes asināšana un šablons
Lai nodrošinātu pareizu asināšanas leņķi, izmantojiet
ieteicamo šablonu. Lai uzasinātu zāģa ķēdes zobus,
ieteicams vienmēr izmantot atbilstošu šablonu.
Ja nezināt, kāda zāģa ķēde izstrādājumam ir uzstādīta,
vērsieties pie apkopes pakalpojumu nodrošinātāja.
mm/collas mm/collas
SP11G 3,5/9/64 60° 30° 0° 0,4/0,016 5299371–01
402 1867 - 007 - 10.01.2024
Atbilstības deklarācija
ES atbilstības deklarācija
Mēs, Husqvarna AB, SE-56182 Huskvarna, Zviedrija,
tālr. +46-36-146500, ar pilnu atbildību apliecinām, ka šis
izstrādājums:
Apraksts Ar akumulatoru darbināms zaru zāģis un augstumgriezis
Zīmols Husqvarna
Tips/modelis Aspire P5-P4A, Aspire PE5-P4A
Identifikācija Ar sērijas numuriem no 2022 un turpmākiem sērijas numuriem
pilnībā atbilst šādām ES direktīvām un noteikumiem:
Direktīva/regula Apraksts
2006/42/EK “par mehānismiem”
2014/30/ES “par elektromagnētisko savietojamību”
2011/65/ES “par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās”
2000/14/EK “par trokšņa emisiju vidē”
un ir ievēroti zemāk norādītie saskaņotie standarti
un/vai tehniskie dati: EN 62841-1:2015/A11:2022,
EN ISO 11680-1:2021, EN ISO 12100:2010, EN
IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158
brīvprātīgi veica EKtipa pārbaudi saskaņā ar Mašīnu
direktīvas(2006/42/EK) 12.panta 3.bpunktu. EK tipa
pārbaudes sertifikāta numurs: 4815039.22006.
Piemērotā atbilstības izvērtēšanas procedūra saskaņā
ar direktīvas 2000/14/EK Vpielikumu.
Informāciju par trokšņa emisiju skatiet šeit:
Tehniskie
dati lpp. 400
.
Huskvarna, 2022-06-22
Claes Losdal, izpētes un attīstības nodaļas vadītājs,
HusqvarnaAB
Atbildīgais par tehnisko dokumentāciju
1867 - 007 - 10.01.2024 403
Licences
Autortiesības
©
2012–2020 STMicroelectronics
Garantija neattiecas uz bojājumiem, kas
radušies parastas nolietošanās, paviršas lietošanas,
nesankcionēta remonta dēļ vai pievienojot sūkšanas
aparātu neatbilstoša sprieguma elektrotīklam.
Visas tiesības aizsargātas.
Ir atļauta izplatīšana un izmantošana avota un binārās
formās (ar modifikācijām vai bez tām), ja tiek ievēroti
tālāk norādītie nosacījumi:
• Izplatītajā avota kodā ir jābūt ietvertam iepriekš
redzamajam autortiesību paziņojumam, šim
nosacījumu sarakstam un tālāk redzamajai atrunai.
• Dokumentācijā un/vai citos materiālos, kas tiek
nodrošināti izplatīšanas rezultātā binārā formā, ir
jābūt atspoguļotam iepriekš redzamajam autortiesību
paziņojumam, šim nosacījumu sarakstam un tālāk
redzamajai atrunai.
• Ja iepriekš nav saņemta konkrēta rakstiska atļauja,
tad ne STMicroelectronics nosaukumu, ne arī
šī uzņēmuma līdzstrādnieku nosaukumus nedrīkst
izmantot, lai veicinātu vai reklamētu no šīs
programmatūras atvasinātos produktus.
AUTORTIESĪBU TURĒTĀJI UN LĪDZSTRĀDNIEKI
NODROŠINA ŠO PROGRAMMATŪRU “TĀDU,
KĀDA TĀ IR”, UN NETIEK IETVERTAS
NEKĀDAS IZTEIKTAS VAI IETVERTAS GARANTIJAS,
TOSTARP (BET NE TIKAI) IETVERTĀ GARANTIJA
ATTIECĪBĀ UZ PĀRDODAMĪBU VAI PIEMĒROTĪBU
KONKRĒTAM MĒRĶIM. AUTORTIESĪBU TURĒTĀJI
UN LĪDZSTRĀDNIEKI NEKĀDĀ GADĪJUMĀ
NEATBILD PAR JEBKĀDIEM TIEŠIEM, NETIEŠIEM,
NEJAUŠIEM, SPECIĀLIEM, PAMĀCOŠIEM VAI
IZRIETOŠIEM ZAUDĒJUMIEM (IESKAITOT, BET
NEAPROBEŽOJOTIES AR AIZSTĀJOŠU PREČU VAI
PAKALPOJUMU NODROŠINĀŠANU, LIETOJAMĪBAS,
DATU VAI PEĻŅAS ZUDUMU, KĀ ARĪ
UZŅĒMĒJDARBĪBAS PĀRTRAUKŠANU), LAI KĀ
ARĪ TIE NETIKTU IZRAISĪTI, KĀ ARĪ JEBKUROS
ATBILDĪBAS PIEŅĒMUMOS, VAI TAS BŪTU
SASKAŅĀ AR LĪGUMU, NOTEIKTU ATBILDĪBU
VAI CIVILTIESĪBĀM (IESKAITOT NOLAIDĪBU UN
CITUS IEMESLUS), KAS RODAS JEBKĀDĀ VEIDĀ,
IZMANTOJOT ŠO PROGRAMMATŪRU, PAT TAD,
JA TIKA SNIEGTA INFORMĀCIJA PAR ŠĀDU
ZAUDĒJUMU RAŠANĀS IESPĒJAMĪBU.
Apache 2.0 licence
Copyright
©
2009–2019 Arm Limited. Visas tiesības
aizsargātas.
Versija 2.0, 2004. gada janvāris http://www.apache.org/
licenses/
NOTEIKUMI UN NOSACĪJUMI ATTIECĪBĀ UZ
LIETOŠANU, REPRODUCĒŠANU UN IZPLATĪŠANU
1. Definīcijas
“Licence”
nozīmē noteikumus un nosacījumus attiecībā
uz lietošanu, reproducēšanu un izplatīšanu, kā noteikts
šī dokumenta 1.–9. punktā. “Licenciārs” ir autortiesību
īpašnieks vai uzņēmums, ko autortiesību īpašnieks
pilnvarojis, kas izsniedz licenci. “Juridiskā persona”
nozīmē personu kopumu, kas veic darbības, un
visas citas personas, kas kontrolē personu, kuras
persona kontrolē vai kas atrodas kopējā kontrolē.
Šīs definīcijas ietvaros “kontrole” nozīmē (i) tiešs vai
netiešs pilnvarojums ietekmēt šādas juridiskās personas
pārvaldību līguma veidā vai kā citādi, (ii) vismaz
piecdesmit procenti (50%) īpašumā esošu apgrozījumā
esošu akciju vai (iii) vai faktiskas īpašumtiesības uz
šādu juridisku personu. “Jūs” (vai “Jūsu”) nozīmē
fizisku vai Juridisku personu, kas izmanto ar šo
licenci piešķirtās tiesības. “Avota” forma nozīmē
izvēlētā forma modifikāciju veikšanai, tostarp (bet
ne tikai) programmatūras avota kods, dokumentācijas
avots un konfigurācijas faili. “Objekta” forma nozīmē
jebkāda veida formu, kas iegūta, mehāniski pārveidojot
vai tulkojot Avota formu, tostarp (bet ne tikai)
apkopoto objekta kodu, ģenerēto dokumentāciju un
pārveidojumus citos multivides veidos. “Darbs” nozīmē
autortiesību darbu gan Avota, gan Objekta formā, kas
tiek nodrošināts ar Licenci, kā norādīts autortiesību
paziņojumā, kas ir ietverts darbā vai tam pievienots
(piemērs ir sniegts tālāk Pielikumā). “Atvasināti darbi”
nozīmē jebkāda veida darbu Avota vai Objekta formā,
kura pamatā ir Darbs, vai kas to tā ir atvasināts, un
kurā redaktora pārskati, anotācijas, papildinājumi vai
citas modifikācijas kopumā veido oriģinālo autortiesību
darbu. Šīs Licences ietvaros Atvasinātie darbi nav darbi,
kas paliek atdalāmi vai ir tikai piesaistīti (vai saistīti
ar nosaukumu) ar Darba vai no tā Atvasināto darbu
saskarnēm. “Ieguldījums” nozīmē jebkādu autortiesību
darbu, tostarp Darba sākotnējo versiju un jebkādas
Darba vai tā Atvasināto darbu modifikācijas vai
papildinājumus, ko autortiesību īpašnieks, fiziska
persona vai Juridiskā persona, ko autortiesību īpašnieks
pilnvarojis iesniegt autortiesību īpašnieka vārdā, apzināti
iesniedz Licenciāram iekļaušanai Darbā. Šīs definīcijas
ietvaros “iesniegt” nozīmē jebkāda veida elektronisku,
verbālu vai rakstisku komunikāciju, kas nosūtīta
Licenciāram vai tā pārstāvjiem, tostarp (bet ne tikai)
komunikācija elektroniskajos pasta sūtīšanas sarakstos,
avota koda kontroles sistēmās un problēmu izsekošanas
sistēmās, ko pārvalda Licenciārs vai kāds cita viņa
vārdā ar mērķi pārrunāt un uzlabot Darbu, bet neietverot
komunikāciju, kas ir marķēta kā aizdomīga vai arī, ja
autortiesību īpašnieks to kā citādi rakstiski apzīmējis kā
“Nav ieguldījums”. “Ieguldītājs” ir Licenciārs vai jebkura
fiziska vai Juridiska persona, kuras vārdā Licenciārs ir
saņēmis Ieguldījumu un pēc tam inkorporējis to Darbā.
2. Autortiesību Licences piešķiršana.
Saskaņā ar šīs Licences noteikumiem un nosacījumiem
ar šo katrs Ieguldītājs Jums piešķir beztermiņa
neekskluzīvu, neatsaucamu autortiesību licenci, kas
404
1867 - 007 - 10.01.2024
darbojas visā pasaulē un tiek piešķirta bez maksas
un autoratlīdzības; licence ļauj reproducēt, sagatavot
Atvasinātus darbus, publiski attēlot, publiski uzstāties,
izdot apakšlicences un izplatīt Darbu un šādus
Atvasinātus darbus Avota vai Objekta formā.
3. Patenta Licences piešķiršana.
Saskaņā ar šīs Licences noteikumiem un nosacījumiem
ar šo katrs Ieguldītājs Jums piešķir beztermiņa
neekskluzīvu, neatsaucamu (izņemot šajā sadaļā
norādītos nosacījumus) patenta licenci, kas darbojas
visā pasaulē un tiek piešķirta bez maksas un
autoratlīdzības; šī licence ļauj izgatavot (tagadnē
un pagātnē), izmantot, piedāvāt tirdzniecībā, pārdot,
importēt un citādā veidā nodot Darbu, ja šāda licence
attiecas tikai uz tādām patentu prasībām, kurām
Licences var piešķirt Ieguldītājs, kuras nenovēršami
pārkāpj tikai savu(-s) Ieguldījumu(-s) vai savu(-us)
Ieguldījumu(-us) kombināciju ar Darbu, kuram šāds(-i)
Ieguldījums(-i) tika iesniegts(-i). Ja Jūs uzsākat patenta
strīda tiesvedību pret kādu personu (ietverot pretprasību
vai papildu pretprasību tiesas prāvā) apgalvojot, ka
Darbs vai Darbā ietvertais Ieguldījums ir tiešs vai ietverts
patenta pārkāpums, tad visas patenta licences, kas
Jums piešķirtas šīs Licences ietvaros šim Darbam,
zaudē spēku ar dienu, kad šāda tiesvedība tiek
reģistrēta.
4. Tālāka izplatīšana.
Jūs drīkstat reproducēt un izplatīt Darba vai Atvasināto
darbu kopijas jebkāda veida multividē, ar modifikācijām
vai bez, Avota vai Objekta formā, ja vien tiek ievēroti
tālāk norādītie nosacījumi:
• Jums jānodod šīs Licences kopija visiem citiem
Darba vai Atvasināto darbu saņēmējiem;
• Jums jānodrošina, lai visos modificētajos failos
būtu ietvertas skaidras norādes par to, ka Jūs
veicāt izmaiņas failos; un– Jums Avota formā
jāsaglabā visi Atvasinātie darbi, kurus Jūs izplatāt,
visi autortiesību, patenta, prečzīmju un attiecinājuma
paziņojumi no Darba Avota formas, izņemot tos
paziņojumus, kas neattiecas ne uz vienu Atvasinātā
darba daļu;
• Ja Darbā kā daļa no tā izplatīšanas ir ietverts teksta
fails “NOTICE” (Paziņojums), tad jebkādos Jūsu
izplatītajos Atvasinātajos darbos ir jābūt ietvertai
šādā NOTICE failā ietvertu attiecinājuma paziņojumu
lasāmai kopijai, izņemot paziņojumus, kas neattiecas
ne uz vienu Atvasinātā darba daļu; tai jābūt vismaz
vienā no šādām vietām: pašā NOTICE teksta
failā, kas tiek izplatīts kā daļa no Atvasinātajiem
darbiem; Avota formā vai dokumentācijā, ja tā tiek
nodrošināta kopā ar Atvasinātajiem darbiem; vai arī
displeja ietvaros, ko ģenerē Atvasinātie darbi, ja
un kur šādi trešo pušu paziņojumi parasti parādās.
NOTICE faila saturs ir paredzēts tikai informācijas
nolūkiem, un tas nemodificē Licenci. Jūs savos
izplatītajos Atvasinātajos darbos varat pievienot
savus attiecinājuma paziņojumus, ietverot tos Darba
NOTICE tekstā vai papildinot to, ar nosacījumu,
ka šādus papildu attiecinājuma paziņojumus nevar
uzskatīt par Licences modificēšanu. Jūs savām
modifikācijām varat pievienot savu autortiesību
apliecinājumu, un Jūs varat sniegt papildu vai
atsevišķus licences noteikumus un nosacījumus
attiecībā uz lietošanu, reproducēšanu vai izplatīšanu
Jūsu modifikācijām vai jebkāda veida šādiem
Atvasinātiem darbiem kopumā, ar nosacījumu, ka
Jūs veicat Darba izmantošanu, reproducēšanu un
izplatīšanu saskaņā ar šīs Licences noteikumiem.
5. Ieguldījumu iesniegšana.
Ja vien Jūs skaidri nenorādāt citādi, uz jebkāda
veida Ieguldījumu, kas apzināti ir iesniegts, lai Jūs
vai Licenciārs to iekļautu Darbā, attiecas šīs Licences
noteikumi un nosacījumi bez papildu noteikumiem un
nosacījumiem. Neatkarīgi no iepriekš izklāstītā, attiecībā
uz šāda veida Ieguldījumiem nekas šajā dokumentā
neatceļ un nemodificē jebkāda atsevišķa licences līguma
noteikumus, ko esat noslēdzis ar Licenciāru.
6. Preču zīmes.
Šī Licence nedod tiesības izmantot Licenciāra
tirdzniecības nosaukumus, preču zīmes, pakalpojuma
zīmes vai produktu nosaukumus, izņemot, cik tas
nepieciešams atbilstošai un ierastai lietošanai, aprakstot
Darba izcelsmi un reproducējot NOTICE faila saturu.
7. Garantijas atruna
Izņemot gadījumus, ja šāda prasība ir noteikta
piemērojamajā likumdošanā vai par to pastāv
rakstiska vienošanās, Licenciārs nodrošina Darbu (un
katrs Ieguldītājs nodrošina savu Ieguldījumu) “TĀDU,
KĀDS TAS IR”, NENODROŠINOT NEKĀDA VEIDA
GARANTIJAS VAI NOSACĪJUMUS, ne tiešus, ne
netiešus, tostarp, bez ierobežojuma, nekādas garantijas
vai nosacījumus attiecībā uz NOSAUKUMU, TIESĪBU
NEAIZSKARŠANU, PIEMĒROTĪBU PĀRDOŠANAI vai
ATBILSTĪBU NOTEIKTAM MĒRĶIM. Jūs esat pilnībā
atbildīgs par to, lai noteiktu Darba piemērotību
izmantošanai vai izplatīšanai, un pilnībā uzņematies
riskus saistībā ar to, kā Jūs izmantojat atļaujas šīs
Licences ietvaros. 8. Atbildības ierobežojums. Nekādā
gadījumā un nekādos atbildības pieņēmumos, vai tas
būtu saistībā ar cilviltiesībām (tostarp nevērību), saskaņā
ar līgumu vai kā citādi, izņemot, ja tāda prasība noteikta
piemērojamajā likumdošanā (piem., apzināta un rupji
nolaidīga rīcība) vai par to ir rakstiska vienošanās,
neviens Ieguldītājs nav atbildīgs attiecībā pret Jums par
bojājumiem, tostarp jebkāda veida tiešiem, netiešiem,
īpašiem, nejaušiem vai izrietošiem bojājumiem, kas
radušies šīs Licences rezultātā, Darba izmantošanas
rezultātā vai tāpēc, ka Darbu nebija iespējams izmantot
(tostarp (bet ne tikai) par bojājumiem saistībā ar
nemateriālajiem zaudējumiem, darba pārtraukumiem,
datoru atteici vai darbības traucējumiem, vai kāds vai
visi no komerciāliem nodarījumiem vai zaudējumiem)
pat tad, ja Ieguldītājs tika brīdināts par šādu bojājumu
iespējamību.
9. Garantijas vai papildu atbildības apstiprināšana.
1867 - 007 - 10.01.2024
405
Kad Jūs izplatāt Darbu vai tā Atvasinātos darbus, Jūs
varat izvēlēties piedāvāt un iekasēt maksu par atbalsta
pieņemšanu, garantiju, atbrīvošanu no atbildības vai
citām garantijas saistībām un/vai tiesībām saskaņā ar
šo Licenci. Tomēr, pieņemot šādas saistības, Jūs varat
rīkoties tikai savā vārdā un, pilnībā uzņemoties atbildību,
nevis, pārstāvot kādu citu Ieguldītāju, turklāt tikai tādā
gadījumā, ja Jūs piekrītat aizsargāt katru Ieguldītāju,
nodrošinot atlīdzinājumu un pasargājot Ieguldītāju no
garantijām un prasībām, kas Ieguldītājam radušās jo
Jūs esat uzņēmies jebkādu šādu garantiju vai papildu
atbildību. NOTEIKUMU UN NOSACĪJUMU BEIGAS
406 1867 - 007 - 10.01.2024
TURINYS
Įvadas......................................................................... 407
Sauga......................................................................... 409
Surinkimas Aspire PE5-P4A....................................... 416
Naudojimas.................................................................416
Techninė priežiūra...................................................... 418
Gedimai ir jų šalinimas................................................421
Gabenimas ir laikymas............................................... 422
Techniniai duomenys..................................................423
Priedai.........................................................................424
Atitikties deklaracija.................................................... 426
Licencijos....................................................................427
Įvadas
Gaminio aprašas
Gaminys Husqvarna Aspire P5-P4A yra akumuliatorinis
genėtuvas.
Gaminys Husqvarna Aspire PE5-P4A yra
akumuliatorinis stiebinis genėtuvas su teleskopine
funkcija.
Nuolat stengiamės didinti jūsų saugumą ir darbo
efektyvumą. Dėl išsamesnės informacijos kreipkitės į
įgaliotąjį techninės priežiūros atstovą.
Naudojimas
Gaminį naudokite šakų ir šakelių kirpimui. Nenaudokite
gaminio kitiems darbams.
Trumpasis vadovas
Gaminio naudojimo patarimų rasite nuskaitę šį QR kodą.
(Pav. 27)
Gaminio apžvalga
(Pav. 1)
1. Genėtuvas
2. Pjūklo grandinės apsauga
3. Kreipiančioji juosta
4. Apsauginio gaubto fiksavimo rankenėlė
5. Genėtuvo maitinimo jungiklio fiksatorius
6. Genėtuvo maitinimo jungiklis
7. Naudotojo sąsaja
8. Genėtuvo pagrindinė rankena
9. Akumuliatorius
10. Genėtuvo fiksavimo rankenėlė
11. Velenas
12. Teleskopinė funkcija
13. Fiksavimo mygtukas
14. Stiebinio genėtuvo maitinimo jungiklis
15. Stiebinio genėtuvo maitinimo jungiklio fiksatorius
16. Akumuliatoriaus nuėmimo mygtukas
17. Jungtis
18. Akumuliatoriaus įkroviklis
19. Maitinimo ir įspėjamasis indikatorius
20. Transportavimui skirtas apsauginis elementas
21. Naudojimo instrukcija
22. Genėtuvo pakabinimo kablys, varžtai ir sieniniai
kaiščiai
23. Stiebinio genėtuvo pakabinimo kablys, varžtai ir
sieniniai kaiščiai
24. Grandinės bioalyva
25. Šešiabriaunis raktas
Simboliai ant gaminio
(Pav. 2)
ĮSPĖJIMAS. Šis gaminys gali būti
pavojingas ir rimtai sužeisti arba
pražudyti naudotoją arba aplinkinius.
Būkite atsargūs ir tinkamai naudokite
gaminį.
(Pav. 3)
Prieš naudodami gaminį atidžiai
perskaitykite naudojimo instrukciją ir
įsitikinkite, kad instrukcijas suprantate.
(Pav. 4)
„Aspire P5-P4A“ atveju: Naudokite
patvirtintas akių apsaugos priemones.
(Pav. 5)
„Aspire PE5-P4A“ atveju: Vietose,
kur ant jūsų gali užkristi daiktų,
dėvėkite apsauginį šalmą. Naudokite
patvirtintas apsaugines ausines.
Naudokite patvirtintas akių apsaugos
priemones.
(Pav. 6)
Naudokite patvirtintas apsaugines
pirštines.
(Pav. 7)
Avėkite patvarius, neslystančius batus.
(Taikoma tik stiebiniam genėtuvui.)
(Pav. 8)
Nuolatinė srovė.
(Pav. 9)
Vardinė įtampa, V
1867 - 007 - 10.01.2024 407
(Pav. 10)
Nepalikite lietuje.
(Pav. 11)
Grandinės alyvos pripildymas.
(Pav. 12)
Sukimosi kryptis, pjūklo grandinė
(Pav. 13)
Sužeidimų pavojus. Laikykite rankas
atokiai nuo pjūklo grandinės.
(Pav. 14)
Norėdami atlaisvinti rankenėlę, pasukite į
kairę, norėdami priveržti – į dešinę.
(Pav. 15)
Šis gaminys atitinka taikomas ES
direktyvas.
(Pav. 16)
Šis gaminys atitinka taikytinų JK
reglamentų nuostatas.
(Pav. 17)
Triukšmo emisijos į aplinką ženklinimas
atitinka ES ir Jungtinės Karalystės
direktyvas bei reglamentus ir Naujojo
Pietų Velso įstatymą „2017m.
aplinkos apsaugos (triukšmo kontrolės)
reglamentas“. Gaminio garantuotasis
garso galios lygis nurodytas skyriuje
„Techniniai duomenys“, psl.
Techniniai
duomenys psl. 423
ir etiketėje.
(Pav. 18)
Gaminys ar gaminio pakuotė nepriskiriami
buitinėms atliekoms. Nuvežkite jį į elektros
ir elektronikos įrenginių perdirbimo punktą.
(Pav. 21) Šis produktas nėra elektriškai izoliuotas. Jei produktas liečia ar yra arti įtampos
laidų, gali kilti pavojus rimtai ar net mirtinai susižeisti. Elektros energija gali bū-
ti perduodama iš vieno taško į kitą taip vadinamu įtampos lanku. Kuo įtampa
aukštesnė, tuo didesniu atstumu elektros energija gali būti perduodama. Elektros
energija gali būti perduodama ir per šakas bei kitus daiktus, ypač jei jie yra drėgni.
Visada būkite mažiausiai 10 m atstumu tarp produkto ir įtampos laidų bei / arba
daiktų, kurie liečia juos. Jei darbas reikalauja dirbti mažesniu saugiu atstumu,
visada susisiekite su energiją tiekiančią bendrove, norėdami užtikrinti, kad prieš
pradedant dirbti įtampa bus atjungta.
Produkto operatorius dirbdamas turi užtikrinti, kad kiti žmonės ar gyvuliai neprieitų
arčiau nei 15 metrų atstumu. (Taikoma tik stiebiniam genėtuvui.)
(Pav. 22) Lazeriu įspaustoje vardinėje parametrų plokštelėje nurodytas serijos numeris.
yyyy yra pagaminimo metai, o ww yra pagaminimo savaitė.
Pasižymėkite: Kiti ant įrenginio pateikti simboliai
(lipdukai) skirti specialiems kai kurių rinkų sertifikavimo
reikalavimams.
Simboliai ant akumuliatoriaus ir (ar)
akumuliatoriaus įkroviklio
(Pav. 23)
Nuvežkite šį gaminį
į elektros ir elektroni-
kos įrenginių perdirbi-
mo punktą. (galioja tik
Europoje)
(Pav. 24) Akumuliatorių naudo-
kite tik POWER FOR
ALL sistemos partne-
rių gaminiuose.
(Pav. 25) Saugokite akumuliatorių nuo šilumos,
pvz., nuo ilgalaikio buvimo intensyvio-
je saulės šviesoje, ugnies, nešvarumų,
vandens ir drėgmės. Akumuliatorius gali
sprogti arba įvykti trumpasis jungimas.
(Pav. 26)
(Pav. 19)
Akumuliatoriaus įkroviklį naudokite ir
laikykite tik uždarose patalpose.
(Pav. 20)
Dviguba izoliacija.
Produkto pažeidimai
Mes neatsakome už mūsų gaminio sugadinimą, jei:
• gaminys netinkamai suremontuotas;
• gaminys suremontuotas naudojant kito gamintojo
arba gamintojo nepatvirtintas dalis;
• gaminys turi kito gamintojo arba gamintojo
nepatvirtintą priedą;
• gaminys suremontuotas ne patvirtintame techninės
priežiūros centre arba jį suremontavo ne patvirtintas
atstovas.
408 1867 - 007 - 10.01.2024
Gamintojas
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Sauga
Saugos ženklų reikšmės
Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti
dėmesį į ypač svarbias vadovo dalis.
PERSPĖJIMAS: Naudojamas, kai
naudotojui ar šalia esantiems asmenims
kyla mirtino arba sunkaus sužeidimo pavojus
arba, jei nesilaikoma vadove pateiktų
nurodymų.
PASTABA: Naudojamas, kai kyla
pavojus sugadinti gaminį, kitas medžiagas
arba padaryti žalą aplinkai, jei nesilaikoma
vadove pateiktų nurodymų.
Pasižymėkite: Naudojamas papildomai
informacijai apie konkrečią situaciją pateikti.
Bendrieji saugos įspėjimai naudojant
elektros įrankius
PERSPĖJIMAS: Perskaitykite
visus saugos įspėjimus ir instrukcijas.
Nesilaikydami įspėjimų ir instrukcijų galite
sukelti gaisrą, patirti elektros smūgį ir (arba)
rimtai susižeisti.
Pasižymėkite: Saugokite visus įspėjimus ir
instrukcijas, nes jų gali prireikti vėliau. Terminas
„elektros įrankis“ įspėjimuose reiškia iš elektros tinklo
maitinamą (laidinį) elektros įrankį arba akumuliatoriumi
maitinamą (belaidį) elektros įrankį.
Sauga darbo vietoje
• Darbo vieta turi būti švari ir gerai apšviesta.
Netvarkingose arba tamsiose darbo vietose dažnai
įvyksta nelaimės.
• Nenaudokite elektros įrankių sprogiose aplinkose,
pavyzdžiui, ten, kur yra lengvai užsidegančių
skysčių, dujų arba dulkių. Elektros įrankiai
kibirkščiuoja, todėl gali užsiliepsnoti dulkės arba
garai.
• Naudodami elektros įrankį, neleiskite arti būti
vaikams ir pašaliniams asmenims. Išsiblaškę galite
prarasti įrenginio kontrolę.
Elektrosauga
• Elektrinių įrankių kištukai turi atitikti elektros lizdus.
Niekada nebandykite kokiu nors būdu perdaryti
kištuko. Jei naudojate įžemintus elektros įrankius,
nenaudokite jokių kištukų adapterių. Jeigu kištukai
nėra perdaryti ir atitinka elektros lizdus, elektros
smūgio pavojus yra mažesnis.
• Nesilieskite prie elektros laidininkų paviršių,
pavyzdžiui, vamzdžių, radiatorių, viryklių ir šaldytuvų.
Jei kūnas taps elektros laidininku, iškyla elektros
smūgio pavojus.
• Nelaikykite elektrinių įrankių lietuje arba drėgnoje
aplinkoje. Į įrenginį patekęs vanduo padidina elektros
smūgio pavojų.
• Tinkamai naudokite laidą. Niekada neneškite įrankio
laikydami už laido, netraukite jo ir nebandykite
traukdami už jo ištraukti elektrinio įrankio kištuką.
Laikykite laidą atokiai nuo šilumos šaltinių, tepalų,
aštrių briaunų ar judančių dalių. Dėl pažeistų arba
susipainiojusių laidų padidėja elektros smūgio rizika.
• Jei elektrinį įrankį naudojate lauke, naudokite lauke
skirtą naudoti ilgintuvą. Naudojant lauke skirtą
naudoti ilgintuvą, sumažėja elektros smūgio rizika.
• Jeigu elektros įrankį būtina naudoti drėgnoje
aplinkoje, naudokite įžeminimo grandinės
pertraukikliu (ĮGP) apsaugotą maitinimo šaltinį.
Naudojant ĮGP, sumažėja elektros smūgio pavojus.
Asmens sauga
• Pavojinga! Nedirbkite arti elektros energijos
linijų.Įrenginys nesukurtas taip, kad apsaugotų nuo
elektros smūgio, jei įvyktų sąlytis su virš galvos
esančiomis elektros linijomis. Peržiūrėję vietines
taisykles sužinokite, koks yra saugus atstumas nuo
virš galvos esančių elektros linijų, ir prieš padėdami
naudoti aukštapjovę su pjūklo grandine įsitikinkite,
kad darbinė padėtis yra saugi.
• Naudodami elektros įrankį, būkite budrūs, stebėkite
savo veiksmus ir vadovaukitės sveiku protu.
Nenaudokite elektros įrankio, jei esate pavargę,
apsvaigę nuo narkotikų, alkoholio arba vaistų.
Dirbant elektros įrankiais netgi akimirksnis
neatidumo gali tapti sunkaus sužeidimo priežastimi.
• Naudokite asmenines apsaugines priemones.
Visuomet užsidėkite akių apsaugos priemones.
Dėl atitinkamomis sąlygomis naudojamų apsauginių
priemonių, pavyzdžiui, respiratorių, neslystančių
apsauginių batų, šalmo arba apsauginių ausinių,
sumažėja sužeidimų rizika.
• Saugokitės atsitiktinio įsijungimo. Prieš prijungdami
įrenginį prie maitinimo šaltinio ir (arba) akumuliatorių
bloko, paimdami arba nešdami įrenginį, įsitikinkite,
kad jungiklis yra išjungimo (OFF) padėtyje. Jei
1867 - 007 - 10.01.2024
409
nešite elektros įrankį laikydami pirštą ant jungiklio ar
prijungsite jį prie maitinimo šaltinio, kai jungiklis yra
įjungimo padėtyje, gali įvykti nelaimingas atsitikimas.
• Prieš įjungdami elektros įrankį, pašalinkite iš jo visus
reguliavimo raktus ar veržliarakčius. Besisukančioje
elektros įrankio dalyje paliktas veržliaraktis arba
raktas gali sužeisti.
• Per plačiai neužsimokite. Visada tvirtai stovėkite
ant kojų ir laikykite pusiausvyrą. Tokiu būdu geriau
kontroliuosite elektros įrankį netikėtose situacijose.
• Apsirenkite tinkamai. Niekada nedėvėkite palaidų
drabužių ar papuošalų. Nelaikykite plaukų, drabužių
ir pirštinių arti judančių dalių. Palaidi drabužiai,
papuošalai arba ilgi plaukai gali įkliūti į judančias
dalis.
• Jeigu naudojate įtaisus, skirtus dulkių surinkimo
įrenginiams prijungti, įsitikinkite, kad jie tinkamai
prijungti ir naudojami. Naudojant dulkių surinkimo
įrenginius, sumažėja su dulkėmis susijusių pavojų
rizika.
• Įgudę naudotis įrankiais ir prie jų pripratę nenustokite
paisyti įrankių saugos principų. Dėl neatsargių
veiksmų galite rimtai susižeisti vos per akimirką.
• Tikrasis vibracijos dydis elektrinio įrenginio darbo
metu gali skirtis nuo nurodytos suminės vertės,
kadangi tai priklauso nuo įrenginio naudojimo
būdų. Operatoriai turi naudoti atitinkamas saugos
priemones, kurios pasirenkamos įvertinus realias
darbo sąlygas (atsižvelgiant į visas darbo ciklo fazes,
t.y. įrenginio išjungimo (nenaudojimo) trukmę, darbo
tuščiąja eiga ir realaus pjovimo trukmes).
Elektros įrankių naudojimas ir priežiūra
• Dirbdami su elektros įrankiu nenaudokite jėgos.
Naudokite savo darbui tinkamą elektros įrankį.
Naudojant tam tikslui skirtą elektros įrankį, darbas
bus atliktas saugiau ir greičiau.
• Jeigu paspaudus jungiklį elektros įrankis neįsijungia
arba neišsijungia, nenaudokite įrankio. Elektros
įrankis, kurio nepavyksta tinkamai valdyti jungikliu,
kelia pavojų ir turi būti taisomas.
• Prieš reguliuodami elektros įrankius, keisdami
priedus arba padėdami saugoti, ištraukite maitinimo
laido kištuką iš elektros lizdo ir (arba) atjunkite
akumuliatorių bloką. Laikantis šių prevencinės
apsaugos priemonių, sumažėja netyčinio elektros
įrankio įjungimo rizika.
• Nenaudojamus elektros įrankius laikykite vaikams
nepasiekiamoje vietoje ir neleiskite naudoti elektros
įrankio asmenims, kurie nemoka juo naudotis
arba nėra susipažinę su šiomis instrukcijomis.
Nekvalifikuotų naudotojų rankose elektros įrankiai
yra pavojingi.
• Prižiūrėkite elektros įrankius. Patikrinkite, ar
sureguliuotos ir nestringa judančios dalys, ar nėra
sulūžusių dalių ir kitų veiksnių, kurie gali daryti įtaką
elektros įrankio veikimui. Prieš naudojant, sugedusį
elektros įrankį reikia sutaisyti. Daug nelaimingų
atsitikimų įvyksta dėl netinkamai prižiūrimų elektros
įrankių.
•
Pjovimo įrankiai turi būti pagaląsti ir švarūs.
Tinkamai prižiūrėti pjovimo įrankiai su aštriomis
pjovimo briaunomis rečiau užstringa ir juos
paprasčiau valdyti.
• Elektros įrankius, priedus, įrankių galąstuvus ir pan.
naudokite taip, kaip nurodyta šiose instrukcijose,
atsižvelgdami į darbo sąlygas ir atliekamą darbą.
Naudodami elektros įrankį ne pagal paskirtį, galite
sukelti pavojingą situaciją.
• Rankenos ir laikomieji paviršiai visuomet turi būti
sausi ir švarūs (neištepti alyva ar tepalais). Slidžios
rankenos ir laikymosi paviršiai neleidžia saugiai
valdyti ir kontroliuoti netikėtose situacijose.
Akumuliatorinių įrankių naudojimas ir priežiūra
• Akumuliatorius kraukite tik gamintojo nurodytu
įkrovikliu. Įkroviklis, tinkamas vienam akumuliatorių
blokui, gali sukelti gaisro pavojų, naudojamas kitam
akumuliatorių blokui įkrauti.
• Elektros įrankius naudokite tik su jiems skirtais
akumuliatorių blokais. Naudojant bet kokį kitą
akumuliatorių bloką kyla sužeidimo ir gaisro pavojus.
• Nenaudojamą akumuliatorių bloką laikykite toliau
nuo metalinių daiktų, galinčių sukurti jungtį tarp
gnybtų, pavyzdžiui sąvaržėlių, monetų, raktų, vinių,
varžtų ir kitų smulkių metalinių daiktų. Trumpai
sujungus akumuliatoriaus gnybtus gali kilti gaisras
arba galite nudegti.
• Esant nepalankioms sąlygoms, iš akumuliatoriaus
gali imti tekėti skystis. Nelieskite jo. Ant odos
netyčia patekusį skystį nuplaukite vandeniu. Skysčiui
patekus į akis kreipkitės medicininės pagalbos. Iš
akumuliatoriaus ištekėjęs skystis gali sudirginti arba
nudeginti.
• Nenaudokite pažeisto arba modifikuoto
akumuliatorių bloko arba įrankio. Naudojant
pažeistus ar modifikuotus akumuliatorius, jų
veikimas gali būti neprognozuojamas ir jie gali sukelti
gaisrą, sprogimą ar sužaloti.
• Saugokite akumuliatorių bloką arba įrankį nuo ugnies
ir didelės temperatūros. Sąlytis su ugnimi arba 130
°C (266 °F) temperatūra gali sukelti sprogimą.
• Laikykitės visų įkrovimo nurodymų ir neįkraukite
akumuliatorių bloko ar įrankio, esant nurodytame
diapazone neišsitenkančiai temperatūrai. Netinkamai
įkraunant arba esant nurodytame diapazone
neišsitenkančiai temperatūrai gali būti pažeistas
akumuliatorius ir padidėti gaisro tikimybė.
Techninė priežiūra
• Elektros įrankio techninę priežiūrą privalo atlikti
kvalifikuotas remonto specialistas, naudodamas tik
tokias pačias pakaitines dalis. Tokiu būdu bus
užtikrinta elektros įrankio sauga.
• Niekada neapžiūrinėkite pažeistų akumuliatorių
blokų. Akumuliatorių blokų techninę priežiūrą gali
atlikti tik gamintojas arba įgalioti paslaugų teikėjai.
410
1867 - 007 - 10.01.2024
Aukštapjovės saugos įspėjimai – asmeninė
sauga
• Naudodami šią aukštapjovę, laikykite visas kūno
dalis atokiau pjūklo grandinės. Prieš įjungdami
aukštapjovę įsitikinkite, kad jis prie nieko nesiliečia.
Bent trumpam atitraukus dėmesį nuo veikiančios
aukštapjovės, jis gali įtraukti jūsų drabužius ar kūno
dalis.
• Visada tvirtai laikykite aukštapjovę už rankenų –
dešine ranka už užpakalinės rankenos, kaire – už
priekinės rankenos. Jeigu pjūklą laikysite sukeitę
rankas, galite sunkiai susižeisti, todėl niekuomet taip
nedarykite.
• Aukštapjovę laikykite tik už izoliuotų rankenos
paviršių, nes pjūklo grandinė gali paliesti paslėptus
laidus ar savo pačios kabelį. Pjūklo grandinėms
susilietus su laidu, kuriuo teka elektros srovė, atviros
metalinės aukštapjovės dalys gali įsielektrinti ir
operatorius gali gauti elektros smūgį.
• Užsidėkite akių apsaugos priemones. Be to,
rekomenduojama dėvėti apsaugines klausos, galvos,
rankų ir kojų priemones. Tinkamos apsauginės
priemonės sumažina sužeidimo pavojų skriejant
atplaišoms ar atsitiktinio prisilietimo pavojų.
• Visuomet tvirtai stovėkite ant kojų ir pjaukite
grandininiu pjūklu tik tuomet, kai stovite ant
nejudančio, tvirto ir lygaus paviršiaus. Stovėdami ant
tokių nestabilių paviršių galite prarasti pusiausvyrą ar
nesuvaldyti aukštapjovės.
• Pjaudami įtemptą šaką saugokitės, kad ji neatšoktų
atgal. Atsileidus medžio skaidulų įtampa, įtempta
šaka gali atsitrenkti į pjūklo naudotoją ir (ar) išmušti
aukštapjovę iš rankų.
• Ypač atsargiai pjaukite krūmus ir jaunus medelius.
Aukštapjovė gali įstrigti plonuose kamienuose ir
atšokti į jus arba išversti iš kojų.
• Vadovaukitės juostos ir grandinės sutepimo,
grandinės įtempimo ir keitimo instrukcijomis.
Netinkamai įtempta ar sutepta grandinė gali nutrūkti
arba pjaunant pjūklas gali atšokti atgal.
• Išjungtą grandininį pjūklą neškite paėmę už
priekinės rankenos ir laikydami kuo toliau nuo
savęs. Aukštapjovę neškite ir laikykite tik uždėję
kreipiančiosios juostos gaubtą. Tinkamai laikant
aukštapjovę, mažėja pavojus atsitiktinai prisiliesti
prie besisukančios grandinės.
• Pjaukite tik medieną. Nenaudokite aukštapjovės ne
pagal paskirtį. Pavyzdžiui, aukštapjove nepjaukite
metalo, plastiko, mūro ar kitų ne medinių statybinių
medžiagų. Naudodami aukštapjovę ne pagal paskirtį,
galite sukelti pavojingas situacijas.
• Rankenos visuomet turi būti sausos ir švarios
(neišteptos alyva ar tepalais). Alyvuotos rankenos
būna slidžios, todėl galite nesuvaldyti pjūklo.
• Nebandykite nuleisti medžio, kol nežinote visų
grėsmių ir kaip jų išvengti. Nuleidžiant medį
operatorius arba aplinkiniai gali rimtai susižeisti.
• Ši aukštapjovė nėra skirta medžiams
nuleisti.Naudojant aukštapjovę nenumatyta
paskirtimi operatorius arba aplinkiniai gali rimtai
susižeisti.
• Pradedantiesiems pjovėjams primygtinai
rekomenduojame pradžioje pasimokyti pjauti rąstus,
pasidėjus ant ožio malkoms pjauti ar atitinkamos
atramos.
Bendrieji aukštapjovės saugos įspėjimai
Laikykitės visų nurodymų, kai valote užstrigusią
medžiagą, laikote aukštapjovę arba atliekate jos
techninę priežiūrą. Įsitikinkite, kad jungiklis išjungtas, o
akumuliatorių blokas išimtas. Dėl netikėto aukštapjovės
įsijungimo, kai valoma užstrigusi medžiaga arba
atliekama techninė priežiūra galima sunkiai susižeisti.
Bendrieji saugos nurodymai
PERSPĖJIMAS: Prieš naudodami
gaminį, perskaitykite toliau esančius
įspėjimus.
• Nuimkite akumuliatorių, kad netyčia neįjungtumėte
gaminio.
• Šis gaminys gali būti pavojingas, jei būsite
neatsargūs arba gaminį naudosite netinkamai. Šis
gaminys gali rimtai sužeisti arba pražudyti operatorių
arba aplinkinius.
• Nenaudokite gaminio, jei pasikeitė jo pradinės
specifikacijos. Nekeiskite gaminio dalių, neturinčių
gamintojo patvirtinimo. Naudokite tik gamintojo
patvirtintas dalis. Netinkamai atliekant gaminio
techninę priežiūrą galima rimtai arba mirtinai
susižeisti.
• Prieš darbą atlikite produkto patikrą. Žr.
Gaminio
apsauginės priemonės psl. 413
ir
Techninė priežiūra
psl. 418
. Nenaudokite gaminio, jei jis yra pažeistas
arba tinkamai neveikia. Atlikite šiame vadove
nurodytas saugos patikras, techninės priežiūros ir
aptarnavimo procedūras.
• Saugokite, kad su gaminiu nežaistų vaikai.
Niekuomet neleiskite vaikams ar kitiems asmenims,
neapmokytiems naudotis gaminiu ir / arba
akumuliatoriumi, jais naudotis ar atlikti techninę
priežiūrą. Vietos teisės aktuose gali būti nustatytas
jauniausias amžius, nuo kurio galima naudoti tokius
įrenginius.
• Laikykite gaminį užrakintoje patalpoje, kad jo
nepasiektų vaikai arba neįgalioti asmenys.
• Gaminį laikykite ten, kur jo negali pasiekti vaikai.
• Be gamintojo leidimo jokiu atveju negalima keisti
originalios gaminio konstrukcijos. Būtinai naudokite
originalias atsargines dalis. Nesuderinti konstrukcijos
pakeitimai bei nepritaikytos detalės gali sukelti rimtus
operatoriaus ir pašalinių asmenų kūno sužalojimus ir
net mirtį.
Pasižymėkite:
Naudojimą gali reglamentuoti
nacionaliniai arba vietos teisės aktai. Laikykitės
nustatytų taisyklių.
1867 - 007 - 10.01.2024 411
Naudojimo saugos instrukcijos
PERSPĖJIMAS: Prieš naudodami
gaminį, perskaitykite ir laikykitės toliau
nurodytų įspėjimų.
• Užtikrinkite, kad dirbant prie jūsų arčiau nei 15
metrų (50 pėdų) neprisiartintų žmonės ar gyvūnai.
Kai toje pačioje darbo vietoje dirba keli naudotojai,
saugus atstumas yra 15 m. Antraip kyla pavojus
rimtai susižeisti. Kam nors priartėjus, nedelsdami
sustabdykite gaminį. Jokiu būdu nesisukinėkite su
gaminiu prieš tai neįsitikinę, kad už jūsų nieko nėra.
• Jokiu būdu nenaudokite gaminio esant
nepalankioms oro sąlygoms, pavyzdžiui, esant
tirštam rūkui, stipriai lyjant, esant dideliam šalčiui
ir pan. Dėl per karšto aplinkos oro gaminys gali
perkaisti. Darbas blogu oru vargina ir dažnai
atsiranda kitų pavojų, pvz., apledėjusi žemė,
žaibavimas, nenuspėjama medžio kritimo kryptis ir
pan.
• Neleiskite vaikams naudoti gaminio ar būti arti jo.
Gaminį paleisti labai paprasta, todėl neprižiūrimi
vaikai gali lengvai tai padaryti. Tai reiškia, kad
iškyla pavojus sunkiai susižeisti. Paliekant įrenginį
be priežiūros, prieš tai būtinai reikia atjungti
akumuliatorių.
• Pasirūpinkite, kad žmonės, gyvūnai ar kiti objektai
nepaveiktų jūsų gaminio valdymo arba neprisiliestų
prie pjovimo įtaiso arba ant jų nenukristų pjovimo
įtaiso sviesti palaidi objektai.
• Jei dėvite apsaugines ausines, būkite atidūs,
kad išgirstumėte galimus įspėjamuosius signalus
ar šūksnius. Gaminiui sustojus, būtinai nusiimkite
apsaugines ausines.
• Pernelyg stipri ar ilgai trunkanti vibracija gali pakenkti
asmenų, kurių silpna kraujo apytaka, kraujo apytakai
ir nervų sistemai. Pajutę pernelyg stiprios ar ilgai
trukusios vibracijos sukeltus simptomus, kreipkitės
į gydytoją. Tokie simptomai yra sustingimas,
tirpulys, jutimo praradimas, dilgčiojimas, badymas,
skausmas, silpnumas, odos spalvos ir būklės
pakitimas. Šie simptomai dažniausiai pasireiškia
pirštuose, plaštakose ir riešuose.
• Jokiomis sąlygomis nenaudokite pjovimo įrangos,
jei neįrengta pripažinta apsauga. Jei sumontuota
netinkama ar netvarkinga apsauga, tai gali būti
sunkių sužeidimų priežastimi.
• Prieš atlikdami gaminio priežiūros darbus visada
sustabdykite gaminį, išimkite akumuliatorių ir
įsitikinkite, kad pjovimo įranga sustojusi. Galandimo
instrukcijų nesilaikymas žymiai padidina pjūklo
grandinės atatrankos smūgio pavojų.
• Jei tam tikroje situacijoje nežinosite, kaip pasielgti,
teiraukitės specialisto. Kreipkitės į prekybos
atstovą ar techninės priežiūros centro specialistus.
Nesiimkite darbų, kurių nemokate ar jaučiatės
nepakankamai kvalifikuoti.
• Nesiimkite darbų, kurių nemokate ar jaučiatės
nepakankamai kvalifikuoti.
• Jokiu būdu nenaudokite gaminio, jei esate pavargę,
išgėrę alkoholio ar vartojate medikamentus, kurie
gali veikti jūsų regėjimą, nuovoką ar koordinaciją.
• Kai pjovimo juostos galas paliečia nejudantį objektą,
gaminys gali būti stipriai atmestas šalin. Tai
vadinamoji atatranka. Atatranka gali būti toks stiprus,
kad gaminys / operatorius bus nustumtas bet kuria
kryptimi ir įrenginys taps nevaldomas. Nepjaukite
pjovimo juostos galu.
• Niekada nenaudokite įrenginio, jei nelaimės atveju
nebūtų kaip iškviesti pagalbą.
• Tvirtai laikykite pusiausvyrą ir tvirtai remkitės į
žemę kojomis. Įsitikinkite, kad galite saugiai judėti ir
stovėti. Apžiūrėkite, ar jūsų darbo vietoje nėra kliūčių
(išsikišusių šaknų, akmenų, šakų, griovių ir pan.),
kurios trukdytų, jei kartais reikėtų atlikti staigesnį
judesį. Būkite labai atsargūs dirbdami ant šlaitų.
• Ypač atsargus būkite pjaunant įsitempusius
medžius. Įtemptas medis gali netikėtai sugrįžti į
pirminę padėtį prieš ar po pjovimo. Jei stovėsite iš
neteisingos pusės ir netinkamai parinksite pjovimo
vietą, atšokdamas medis gali kliudyti jus ar įrenginį
taip, kad neteksite pusiausvyros. Abiem atvejais
galite sunkiai susižeisti.
• Naudokite diržą gaminio svoriui laikyti ir jo valdymui
palengvinti.
• „Aspire P5-P4A“ atveju: Laikykite gaminį dešine arba
kaire ranka. Laikykite rankas ir patys būkite atokiai
nuo pjūklo grandinės.
(Pav. 28)
• „Aspire PE5-P4A“ atveju: Gaminį visada laikykite
abiem rankomis. Gaminį laikykite dešinėje kūno
pusėje.
(Pav. 29)
• Prieš šalindami iš gaminio pašalines medžiagas,
išjunkite variklį ir įsitikinkite, kad pjūklo grandinė
nesisuka.
• Sustabdykite gaminį prieš pernešdami jį į kitą
darbo vietą. Jei pernešate gaminį tolėliau ar
transportuojate, pritvirtinkite transportavimui skirtą
apsauginį elementą.
• Suaktyvinto įrenginio niekada nedėkite ant žemės,
jei jo nematote.
• Jei gaminys turi būti naudojamas žemesnėje nei -–
10°C temperatūroje, prieš pradedant darbą gaminys
ir akumuliatorius turi būti laikomi šildomoje patalpoje
mažiausiai 24 valandas.
• Niekada nestovėkite tiesiai po pjaunama šaka. Tai
gali sunkų rimtą arba mirtiną sužeidimą.
• Dirbdami prie antžeminių elektros linijų, laikykitės
taikomų saugos reikalavimų.
• Šis produktas nėra elektriškai izoliuotas. Jei
produktas liečia ar yra arti įtampos laidų, gali kilti
pavojus rimtai ar net mirtinai susižeisti. Elektros
energija gali būti perduodama iš vieno taško į
kitą taip vadinamu įtampos lanku. Kuo įtampa
412
1867 - 007 - 10.01.2024
aukštesnė, tuo didesniu atstumu elektros energija
gali būti perduodama. Elektros energija gali būti
perduodama ir per šakas bei kitus daiktus, ypač
jei jie yra drėgni. Visada būkite mažiausiai 10 m
atstumu tarp produkto ir įtampos laidų bei / arba
daiktų, kurie liečia juos. Jei darbas reikalauja dirbti
mažesniu saugiu atstumu, visada susisiekite su
energiją tiekiančią bendrove, norėdami užtikrinti, kad
prieš pradedant dirbti įtampa bus atjungta.
• Dėl atšipusios pjūklo grandinės gali padidėti pavojus
kilti nelaimingiems atsitikimams.
Asmeninės apsauginės priemonės
PERSPĖJIMAS: Prieš naudodami
gaminį, perskaitykite toliau esančius
įspėjimus.
• Naudodami įrenginį būtinai dėvėkite patvirtintas
asmenines apsaugines priemones. Asmeninės
apsauginės priemonės nepadės visiškai išvengti
pavojaus susižeisti, tačiau nelaimingo atsitikimo
atveju mažiau nukentėsite. Leiskite prekybos
atstovui padėti pasirinkti tinkamą įrangą.
• Jei yra tikimybė, kad jums ant galvos gali nukristi
sunkus objektas, naudokite šalmą.
(Pav. 30)
• Naudokite patvirtintas apsaugines ausines.
(Pav. 31)
• Naudokite patvirtintas akių apsaugos priemones. Jei
naudojamas apsauginis skydelis, turi būti nešiojami
ir patvirtinti apsauginiai akiniai. Patvirtinti apsauginiai
akiniai yra tie, kurie atitinka JAV ANSI Z87.1
standartą arba ES EN166 standartą.
(Pav. 32)
• Kai būtina, pvz., montuojant, apžiūrint arba valant
pjovimo įrangą, užsimaukite pirštines.
(Pav. 33)
• Apsiaukite apsauginiais auliniais batais arba batais
neslidžiais padais.
(Pav. 34)
• Naudokite kelnes su apsauga nuo pjūklo.
• Vilkėkite iš stiprios medžiagos pagamintus
drabužius. Būtinai mūvėkite tvirtas, ilgas kelnes,
vilkėkite aprangą ilgomis rankovėmis Nevilkėkite
laisvų drabužių, kurie gali užkibti už krūmokšnių ir
šakų. Nenešiokite papuošalų, trumpų kelnių, atvirų
batų ir nevaikščiokite basomis. Saugiai susisekite
plaukus aukščiau pečių.
• Netoliese turi būti pirmosios pagalbos vaistinėlė.
(Pav. 35)
Gaminio apsauginės priemonės
PERSPĖJIMAS: Prieš naudodami
gaminį, perskaitykite toliau esančius
įspėjimus.
Šiame skyriuje aprašytos gaminio saugos priemonės,
jų paskirtis ir patarimai, kaip atlikti patikros ir priežiūros
darbus, siekiant užtikrinti tinkamą gaminio veikimą. Žr.
instrukcijas skyriuje,
Gaminio apžvalga psl. 407
kad
sužinotumėte, kur jūsų gaminyje yra šios dalys.
Gaminio naudojimo laikas gali sutrumpėti, o nelaimingų
atsitikimų pavojus gali padidėti, jei gaminys nebus
tinkamai prižiūrimas, o techninė priežiūra ir (arba)
remonto darbai nebus atliekami profesionaliai. Prireikus
daugiau informacijos, prašome kreiptis į artimiausią
techninės priežiūros atstovą.
PERSPĖJIMAS: Niekada
nenaudokite gaminio, kurio apsauginės
dalys yra pažeistos. Gaminio saugos įranga
turi būti tikrinama ir prižiūrima taip, kaip
yra aprašyta šiame skyrelyje. Jei gaminys
neatitinka bet kurio iš šių kontrolinių
reikalavimų, kreipkitės į savo techninės
priežiūros atstovą dėl gaminio remonto.
PASTABA: Įrenginio techninė
priežiūra ir taisymas reikalauja specialaus
pasirengimo. Tai ypač susiję su įrenginio
saugos įranga. Jei jūsų įrenginys
neatitiks nors vieno iš žemiau pateiktų
kontrolės reikalavimų, kreipkitės į sertifikuotą
remonto dirbtuvę. Įsigijus mūsų gaminį,
garantuojame profesionalų aptarnavimą ir
techninę priežiūrą. Jei įrenginio pardavėjas
neatlieka aptarnavimo, paprašykite jo duoti
artimiausios remonto dirbtuvės adresą.
Naudotojo sąsajos patikra Aspire P5-P4A
Žali šviesos diodai (A) rodo įkrovos būseną. Žali šviesos
diodai taip pat rodo, jog gaminys įjungtas.
1. Spustelėkite ir palaikykite įjungimo / išjungimo
mygtuką (B). (Pav. 36)
a) Gaminys įjungtas, kai įsižiebia žali šviesos diodai
(A).
b) Gaminys išjungtas, kai žali šviesos diodai (A)
užgęsta.
2. Žr.
Gedimai ir jų šalinimas psl. 421
jeigu įspėjamasis
indikatorius (C) mirksi.
Maitinimo jungiklio užrakto patikra
Maitinimo jungiklio fiksatorius apsaugo nuo atsitiktinio
įsijungimo. Atleidus rankeną, tiek maitinimo jungiklis, tiek
jo fiksatorius grįžta į pradinę padėtį.
1867 - 007 - 10.01.2024
413
1. „Aspire PE5-P4A“ atveju: Pastumkite fiksavimo
mygtuką į priekį. (Pav. 37)
2. Patikrinkite, ar maitinimo jungiklis yra užfiksuotas,
kai maitinimo jungiklio fiksatorius yra savo pradinėje
padėtyje.
a) „Aspire P5-P4A“ atveju: (Pav. 38)
b) „Aspire PE5-P4A“ atveju: (Pav. 39)
3. Paspauskite maitinimo jungiklio fiksatorių vienoje
pusėje, o paskui – kitoje. Įsitikinkite, kad maitinimo
jungiklio fiksatorius grįžta į pradinę padėtį.
a) „Aspire P5-P4A“ atveju: (Pav. 40)
b) „Aspire PE5-P4A“ atveju: (Pav. 41)
4. Įsitikinkite, kad maitinimo jungiklis ir jo fiksatorius
laisvai juda, o grįžimo spyruoklė veikia tinkamai.
a) „Aspire P5-P4A“ atveju: (Pav. 42)
b) „Aspire PE5-P4A“ atveju: (Pav. 43)
5. Paleiskite gaminį, žr.
Naudojimas psl. 416
.
6. Įjunkite didžiausiu greičiu.
7. Atleiskite maitinimo jungiklį ir įsitikinkite, kad pjūklo
grandinė visiškai sustoja.
Saugos nurodymai pjovimo įrangai
PERSPĖJIMAS: Prieš naudodami
gaminį, perskaitykite toliau esančius
įspėjimus.
• Naudokite tik patvirtintus kreipiančiosios juostos/
pjūklo grandinės derinius ir šlifavimo įrangą. Žr.
Techninė priežiūra psl. 418
ir skaitykite instrukcijas.
• Naudodami grandininį pjūklą arba atlikdami jo
priežiūrą, mūvėkite apsaugines pirštines. Nejudanti
pjūklo grandinė taip pat gali sužaloti.
• Pasirūpinkite, kad pjovimo dantukai visada būtų
gerai išgaląsti. Laikykitės instrukcijų ir naudokite
rekomenduojamą dildės šabloną. Pažeista arba
netinkamai pagaląsta pjūklo grandinė padidina
nelaimingų atsitikimų pavojų.
(Pav. 44)
• Tinkamai nustatykite gylio reguliavimo ribotuvą.
Laikykitės instrukcijų ir naudokite rekomenduojamą
gylio reguliavimo ribotuvo nustatymą. Per didelis
gylio ribotuvo nustatymas padidina atatrankos
smūgio pavojų.
(Pav. 45)
• Įsitikinkite, kad pjūklo grandinė tinkamai įtempta. Jei
pjūklo grandinė nėra prigludusi prie kreipiančiosios
juostos, ji gali nukristi. Dėl netinkamo pjūklo
grandinės įtempimo padidėja kreipiančiosios
juostos, pjūklo grandinės ir grandinės varančiosios
žvaigždutės nusidėvėjimas. Žr.
Priedai psl. 424
.
(Pav. 46)
• Reguliariai atlikite pjovimo įrangos techninę priežiūrą
ir tinkamai ją sutepkite. Sutepkite pjūklo grandinę
kiekvieną kartą prieš naudodami. Jei pjūklo grandinė
nėra tinkamai sutepta, padidėja kreipiančiosios
juostos, pjūklo grandinės ir grandinės varančiosios
žvaigždutės nusidėvėjimas.
(Pav. 47)
Akumuliatorių naudojimo sauga
PERSPĖJIMAS: Perskaitykite visus
saugos ir bendruosius nurodymus.
Nesilaikant saugos ir bendrųjų nurodymų,
gali įvykti elektros smūgis, gaisras ir
(arba) patirti sunkių sužalojimų. Išsaugokite
visą saugos informaciją ir bendruosius
nurodymus, kad galėtumėte pasinaudoti
ateityje.
• Šie saugos nurodymai taikomi tik POWER FOR
ALL sistemos 18 V įkraunamiems ličio jonų
akumuliatoriams.
• Įkraunamą akumuliatorių naudokite tik POWER
FOR ALL sistemos partnerių gaminiuose. POWER
FOR ALL Etikete paženklinti 18 V įkraunami
akumuliatoriai visiškai suderinami su šiais gaminiais:
– Visais 18 V POWER FOR ALL akumuliatorių
sistemos gaminiais.
– Visais POWER FOR ALL sistemos partnerių 18 V
gaminiais.
• Laikykitės akumuliatoriaus naudojimo
rekomendacijų, pateiktų jūsų gaminio naudojimo
instrukcijoje. Tik tokiu būdu galima saugiai
naudoti įkraunamą akumuliatorių ir gaminį
bei apsaugoti įkraunamus akumuliatorius nuo
pavojingos perkrovos.
• Akumuliatorius įkraukite tik gamintojo arba POWER
FOR ALL sistemos partnerių rekomenduojamais
įkrovikliais. Vieno tipo akumuliatoriui tinkamą įkroviklį
naudojant kito tipo akumuliatoriui įkrauti, gali kilti
gaisro pavojus.
• Naujas akumuliatorius yra iš dalies įkrautas. Prieš
pirmą kartą naudodami elektrinį įrankį, norėdami
užtikrinti maksimalią akumuliatoriaus talpą, visiškai
įkraukite akumuliatorių įkrovikliu.
• Akumuliatorių blokus laikykite vaikams
neprieinamoje vietoje.
• Neatidarykite akumuliatoriaus. Yra trumpojo jungimo
pavojus.
• Pažeidus arba netinkamai naudojant akumuliatorių,
gali pasklisti garai. Akumuliatorius gali užsiliepsnoti
arba sprogti. Patyrus nepageidaujamą poveikį,
pasirūpinkite, kad vieta būtų gerai vėdinama ir
kreipkitės į gydytoją. Garai gali dirginti kvėpavimo
sistemą.
• Jei akumuliatorius naudojamas netinkamai arba yra
pažeistas, iš jo gali ištekėti degus skystis. Venkite
sąlyčio su šiuo skysčiu. Netyčinio sąlyčio atveju
nuplaukite vandeniu. Jei skysčio pateko į akis,
kreipkitės į gydytoją. Iš akumuliatoriaus ištekėjęs
skystis gali sudirginti arba nudeginti.
414
1867 - 007 - 10.01.2024
• Jei akumuliatorius yra pažeistas, iš jo gali ištekėti
skystis ir pasklisti ant netoliese esančių paviršių.
Patikrinkite paveiktas dalis. Nuvalykite šias dalis
arba, jei reikia, pakeiskite jas.
• Nesukelkite akumuliatorių bloko trumpojo jungimo.
Nenaudojamą akumuliatorių bloką laikykite toliau
nuo metalinių daiktų, galinčių sukurti jungtį tarp
gnybtų, pavyzdžiui, sąvaržėlių, monetų, raktų, vinių,
varžtų ir kitų smulkių metalinių daiktų. Trumpai
sujungus akumuliatoriaus gnybtus gali kilti gaisras
arba galite nudegti.
• Akumuliatorių galima pažeisti smailiais daiktais,
pavyzdžiui, vinimis ar atsuktuvais, arba iš išorės
paveikiant jėga. Gali įvykti vidinis trumpasis
jungimas, dėl kurio akumuliatorius gali užsiliepsnoti,
skleisti dūmus, sprogti ar perkaisti.
• Niekada neapžiūrinėkite pažeistų akumuliatorių
blokų. Akumuliatorių blokų techninę priežiūrą gali
atlikti tik gamintojas arba įgalioti paslaugų teikėjai.
• Saugokite akumuliatorių nuo šilumos, pvz., nuo
ilgalaikio buvimo intensyvioje saulės šviesoje,
ugnies, nešvarumų, vandens ir drėgmės.
Akumuliatorius gali sprogti arba įvykti trumpasis
jungimas.
• Akumuliatorių gaminyje naudokite tik kai aplinkos
temperatūra yra -5 °C – 40 °C.
• Akumuliatorių laikykite tik tokiomis sąlygomis,
kuriomis aplinkos temperatūra yra -20 °C – 50
°C. Nepalikite akumuliatoriaus savo automobilyje,
pavyzdžiui, vasarą. Esant < 0 °C temperatūrai, kai
kurių įrenginių galia gali sumažėti.
• Akumuliatorių įkraukite tik kai aplinkos temperatūra
yra 0 °C – +35 °C. Kraunant ne šiame temperatūros
intervale, didėja akumuliatoriaus pažeidimo rizika ir
kyla gaisro pavojus.
Įkroviklio sauga
PERSPĖJIMAS:
Perskaitykite visus
saugos ir bendruosius nurodymus.
Nesilaikant saugos ir bendrųjų nurodymų,
gali įvykti elektros smūgis, gaisras ir (arba)
patirti sunkių sužalojimų. Šias naudojimo
instrukcijas laikykite saugioje vietoje. Įkroviklį
naudokite tik tuo atveju, jei galite visiškai
įvertinti visas funkcijas ir jas atlikti be
apribojimų, arba esate gavę atitinkamas
instrukcijas.
• Šio įkroviklio negali naudoti vaikai ir asmenys
turintys fizinių, jutiminių ar protinių negalių, taip
pat stokojantys patirties ar žinių. Šiuo įkrovikliu
gali naudotis vyresni nei 8 m. vaikai ir asmenys
turintys fizinių, jutiminių ar protinių negalių, taip pat
stokojantys patirties ar žinių, jei juos prižiūri už jų
saugumą atsakingas asmuo arba jei toks asmuo
paaiškino jiems, kaip saugiai naudotis įkrovikliu ir jie
suvokia su tuo susijusias grėsmes. Priešingu atveju
kyla veikimo klaidų ir sužeidimų grėsmė.
•
Naudojant, valant ir atliekant techninės priežiūros
darbus, nepalikite vaikų be priežiūros. Tokiu būdu
užtikrinsite, kad vaikai nežaistų su įkrovikliu.
• Įkraukite tik 18V POWER FOR ALL sistemos
akumuliatorius, kurių talpa 1,5 Ah ir daugiau.
Akumuliatoriaus įtampa turi atitikti įkroviklio
akumuliatorių įkrovimo įtampą. Nekraukite jokių
neįkraunamų akumuliatorių. Priešingu atveju gali kilti
gaisras arba sprogimas.
• Įkroviklį naudokite tik uždarose patalpose ir
saugokite jį nuo drėgmės. Į įrenginį patekęs vanduo
padidina elektros smūgio pavojų.
• Rūpinkitės įkroviklio švara. Nešvarumai kelia
elektros smūgio pavojų.
• Prieš naudodami, būtinai patikrinkite įkroviklį,
kabelį ir kištuką. Aptikę pažeidimų, nustokite
naudoti įkroviklį. Neatidarykite įkroviklio patys ir
atiduokite jį taisyti tik Husqvarna arba įgaliotam
techninės priežiūros centrui, kuriame naudojamos
tik originalios atsarginės dalys. Pažeisti įkrovikliai,
kabeliai ir kištukai padidina elektros smūgio pavojų.
• Nenaudokite įkroviklio ant lengvai užsiliepsnojančio
paviršiaus (pvz., popieriaus, tekstilės ir kt.) arba
degioje aplinkoje. Kadangi naudojant įkroviklis
įkaista, gali kilti gaisro pavojus.
• Neuždenkite įkroviklio ventiliacijos angų. Priešingu
atveju įkroviklis gali perkaisti ir pradėti netinkamai
veikti.
• Akumuliatorius kraukite tik gamintojo nurodytu
įkrovikliu. Įkroviklis, tinkamas vienam akumuliatorių
blokui, gali sukelti gaisro pavojų, naudojamas kitam
akumuliatorių blokui įkrauti.
• Pažeidus arba netinkamai naudojant akumuliatorių,
gali pasklisti garai. Patyrus nepageidaujamą poveikį,
pasirūpinkite, kad vieta būtų gerai vėdinama ir
kreipkitės į gydytoją. Garai gali dirginti kvėpavimo
sistemą.
• Naudojant nepalankiomis sąlygomis, iš
akumuliatoriaus gali ištekėti skystis. Venkite sąlyčio
su šiuo skysčiu. Netyčinio sąlyčio atveju nuplaukite
vandeniu. Jei skysčio pateko į akis, kreipkitės į
gydytoją. Iš akumuliatoriaus ištekėjęs skystis gali
sudirginti arba nudeginti.
• Tik Didžiojoje Britanijoje parduodami gaminiai: Jūsų
gaminyje įtaisytas BS 1363/A patvirtintas elektros
kištukas su vidiniu saugikliu (ASTA patvirtintas
pagal BS 1362). Jei kištukas netinkamas jūsų
maitinimo lizdams, įgaliotasis klientų aptarnavimo
centro atstovas jį turėtų nupjauti ir vietoj jo
pritvirtinti tinkamą kištuką. Pakeitimui naudojamo
kištuko saugiklio parametrai turi būti tokie pat, kaip
originalaus kištuko. Nupjautą kištuką reikia pašalinti,
siekiant išvengti galimo trumpojo jungimo pavojaus,
ir jo jokiu būdu negalima kišti į kitus elektros
maitinimo tinklo lizdus.
1867 - 007 - 10.01.2024
415
Priežiūros saugos instrukcijos
PERSPĖJIMAS: Prieš atlikdami
gaminio techninę priežiūrą, perskaitykite
toliau esančius įspėjimus.
• Prieš atlikdami techninę priežiūrą, kitą patikrą ar
montuodami įrenginį, išimkite akumuliatorių.
• Operatorius gali atlikti tik tokius priežiūros ir
techninės priežiūros darbus, kurie aprašyti šiame
operatoriaus vadove. Dėl didesnių techninės
priežiūros ir aptarnavimo darbų kreipkitės į techninės
priežiūros atstovą.
• Nevalykite akumuliatoriaus ar įkroviklio vandeniu.
Stiprus ploviklis gali sugadinti įrenginį.
• Neatliekant techninės priežiūros trumpėja įrenginio
naudojimo laikas ir didėja nelaimingų atsitikimų
pavojus.
• Visiems techninės priežiūros ir remonto darbams
atlikti būtini specialūs mokymai, ypač atliekant su
sauga susijusios įrangos priežiūrą. Jeigu atlikus
techninę priežiūrą patvirtinti ne visi šiame naudotojo
vadove nurodyti punktai, kreipkitės į techninės
priežiūros atstovą. Garantuojame, kad jis suteiks
profesionalią priežiūrą ir atliks gaminio techninės
priežiūros darbus.
• Naudokite tik originalias atsargines dalis.
Surinkimas Aspire PE5-P4A
Įvadas
PERSPĖJIMAS: Prieš surinkdami
gaminį perskaitykite ir supraskite skyrių apie
saugą.
Genėtuvo tvirtinimas prie teleskopinio
veleno
1. Pritvirtinkite genėtuvą (A) prie teleskopinio veleno
(B). Genėtuvas turi lengvai įsistatyti į laikiklį ant
teleskopinio veleno. Jei lengvai neįsistato, vadinasi,
jį dedate netinkamai. (Pav. 48)
2. Priveržkite rankenėlę (C).
Pasižymėkite: Genėtuvą pritvirtinus prie
teleskopinio veleno, genėtuvo naudotojo sąsaja
atjungiama.
Teleskopinio veleno ilgio reguliavimas
1. Atsukite sukamąją rankeną ant veleno (A). (Pav. 49)
2. Nustatykite reikiamą veleno ilgį.
3. Priveržkite sukamąją rankeną (B).
Kablio tvirtinimas prie sienos
• Kablį tvirtinkite patalpoje.
• Kablio negali veikti tiesioginiai saulės spinduliai, o jo
įrengimo vietoje aplinkos temperatūra turi būti nuo
–10 iki 70 °C.
• Kablį tvirtinkite prie gipso kartono plokštės, medinės
ar betoninės sienos.
PASTABA: Įsitikinkite, kad siena
gali išlaikyti mažiausiai 30 kg apkrovas.
• Kablį prie sienos tvirtinkite 3 varžtais. Jei reikia,
naudokite sieninius kaiščius (B).
PASTABA: Įsitikinkite, kad varžtai
atitinka sienos tipą.
a) „Aspire P5-P4A“ atveju: (Pav. 50)
b) „Aspire PE5-P4A“ atveju: (Pav. 51)
• Dėl informacijos apie galimus sandėliavimo priedus,
skirtus jūsų gaminiui, kreipkitės į Husqvarna
techninės priežiūros atstovą.
Gaminio kabinimas ant kablio
• Pakabinkite genėtuvą ant kablio kaip parodyta
paveikslėlyje. (Pav. 52)
• Pakabinkite stiebą ant kablio kaip parodyta
paveikslėlyje. (Pav. 53)
Naudojimas
Funkcijų patikra prieš įrenginio
naudojimą
1. Patikrinkite oro įsiurbimo angą, ar nėra nešvarumų
ir pažeidimų. Šepetėliu nuo įrenginio nuvalykite
nešvarumus ir pašalines medžiagas.
2. Priveržkite visas veržles ir varžtus.
3. Įsitikinkite, kad genėtuvas yra tinkamai pritvirtintas.
4. Patikrinkite, ar genėtuvas nepažeistas, pvz., nėra
įtrūkimų. Pažeistą genėtuvą pakeiskite nauju.
5. Įsitikinkite, kad gaubtai tinkamai pritvirtinti ir
nepažeisti.
6. Įsitikinkite, kad gaminys veikia tinkamai.
416 1867 - 007 - 10.01.2024
Akumuliatorius
PERSPĖJIMAS: Prieš naudodami
akumuliatorių perskaitykite ir supraskite
saugos skyriaus informaciją. Taip pat
turite perskaityti ir suprasti akumuliatoriaus
bei akumuliatoriaus įkroviklio naudojimo
instrukcijas.
Akumuliatorių ir akumuliatoriaus įkroviklį laikykite
tinkamoje aplinkos temperatūroje.
Aplinkos temperatūra
Gaminio akumuliato-
riaus veikimas
-5 °C – 40 °C
Akumuliatoriaus
įkrovimas
0 °C – 35 °C
Akumuliatoriaus įkrovimas
Prieš naudodami pirmą kartą, akumuliatorių įkraukite.
Pasižymėkite: Įkrovimas galimas tik tuo atveju, jei
akumuliatoriaus temperatūra neviršija leistinos įkrovimo
temperatūros (0 °C – 35 °C).
1. Prijunkite kitą akumuliatoriaus įkroviklio maitinimo
laido galą prie įžeminto elektros maitinimo tinklo.
PASTABA: Patikrinkite, ar elektros
maitinimo tinklo įtampa ir dažnis yra
tinkamas.
2. Akumuliatorių įstatykite į įkroviklį. Akumuliatorius
prijungtas prie akumuliatoriaus įkroviklio, kai mirksi
žalias šviesos diodas. (Pav. 54)
3. Akumuliatorius visiškai įkrautas, kai ant
akumuliatoriaus įkroviklio esantis šviesos diodas
šviečia žalia spalva. Akumuliatorių kraukite
daugiausia 24 valandas.
4. Atjunkite akumuliatoriaus įkroviklį (3) nuo maitinimo
tinklo.
PASTABA:
Netraukite už elektros
laido.
5. Iš įkroviklio išimkite akumuliatorių.
Akumuliatoriaus būsenos šviesos diodas ant
akumuliatoriaus įkroviklio
Raudonas LED (A) ir žalias LED (B) ant
akumuliatoriaus įkroviklio rodo akumuliatoriaus būseną.
Žr.
Akumuliatoriaus įkrovimas psl. 417
.
(Pav. 55)
Šviesos diodas
Akumuliatoriaus būsena
Žalias LED mirksi gretai. Akumuliatorius įkrauna-
mas.
Žalias LED mirksi lėtai. Akumuliatorius įkrautas 80
%.
Žalias LED šviečia. Akumuliatorius visiškai
įkrautas.
Raudonas LED šviečia. Žr.
Akumuliatoriaus įkro-
viklio gedimų šalinimas
psl. 422
.
Raudonas LED mirksi
greitai.
Žr.
Akumuliatoriaus įkro-
viklio gedimų šalinimas
psl. 422
.
Akumuliatoriaus būsenos LED ant gaminio
Kai akumuliatorius įtaisytas į gaminį, akumuliatoriaus
būseną rodo ant gaminio esantys šviesos diodai.
(Pav. 56)
Šviesos diodas
Akumuliatoriaus būsena
Šviečia 1, 2 ir 3
LED.
Visiškai įkrautas.
Šviečia 1 ir 2 LED. Pakankamai įkrautas
Šviečia 1 LED. Akumuliatoriaus įkrovos lygis
yra mažas.
1 LED mirksi Akumuliatorius išsekęs. Mirksi
akumuliatoriaus būsenos indi-
katorius. Įkraukite akumuliato-
rių. Žr.
Akumuliatoriaus įkrovi-
mas psl. 417
.
Akumuliatoriaus prijungimas prie
įrenginio
PERSPĖJIMAS:
Į gaminį dėkite tik
POWER FOR ALL sistemos P4A 18 V ličio
jonų akumuliatorius.
1. Įsitikinkite, kad akumuliatorius visiškai įkrautas.
2. Įstatykite akumuliatorių į gaminio akumuliatoriaus
laikiklį. Akumuliatorius turi lengvai įsistatyti į laikiklį.
Jeigu nepavyksta, vadinasi įstatomas netinkamai.
a) „Aspire P5-P4A“ atveju: (Pav. 57)
b) „Aspire PE5-P4A“ atveju: (Pav. 58)
3. Akumuliatorių iki galo įstumkite į akumuliatoriaus
laikiklį. Akumuliatorius bus užfiksuotas tada, kai
išgirsite spragtelėjimą.
4. Įsitikinkite, kad fiksatorius užfiksuotas tinkamoje
padėtyje.
1867 - 007 - 10.01.2024
417
Gaminio paleidimasAspire P5-P4A
1. Paspauskite įjungimo / išjungimo mygtuką ant
naudotojo sąsajos (A). Įsižiebia šviesos diodai. (Pav.
59)
2. Paspauskite maitinimo jungiklio fiksatorių (B) kairėje
arba dešinėje pusėje ir laikykite maitinimo jungiklį
(C).
Gaminio paleidimasAspire PE5-P4A
1. Pastumkite fiksavimo mygtuką į priekį. (Pav. 37)
2. Paspauskite maitinimo jungiklio fiksatorių (A) kairėje
arba dešinėje pusėje ir laikykite maitinimo jungiklį
(B). (Pav. 60)
Šakų pjovimas
PERSPĖJIMAS: Būkite labai atidūs
dirbdami netoli antžeminių elektros linijų.
Krisdamos šakos gali sukelti trumpąjį
jungimą.
• Jei tik galima, atsistokite taip, kad šaką galėtumėte
pjauti tinkamu kampu. (Pav. 61)
• Dideles šakas pjaukite dalimis, kad geriau
numatytumėte jų kritimo vietą. Taip pat atkreipkite
dėmesį, kad krentančios šakos gali atšokti nuo
žemės ir kliudyti operatorių. (Pav. 62)
• Nepjaukite auglio ties jo pagrindu, nes tokia vieta
lėčiau gis ir padidės užteršimo grybeliu pavojus.
(Pav. 63)
• Naudokite ties pjovimo galvute esantį stabdiklį, kad
pjaudami turėtumėte atramą. Tokiu būdu išvengsite
pjovimo įtaiso šokinėjimo ant šakos. (Pav. 64)
• Prieš pjaudami visą šaką šiek tiek įpjaukite ją iš
apačios. Tokiu būdu apsaugosite ją nuo lūžimo,
dėl kurio lėčiau gytų pažeista vieta ir medžiui būtų
padaryta didelė žala. Pjūvis neturėtų būti gilesnis
negu ⅓ šakos storio, kad neužstrigtų pjūklas.
Traukiant pjovimo įtaisą iš šakos grandinė turi suktis,
kad įtaisas neįstrigtų medyje. (Pav. 65)
• Įsitikinkite, kad pagrindas yra patogus stovėti, o
darbui netrukdo jokios šakos, akmenys ar medžiai.
PERSPĖJIMAS: Jokiu būdu
nejunkite maitinimo jungiklio, jei nematote
viso pjovimo įtaiso.
Gaminio sustabdymas Aspire P5-P4A
1. Atleiskite maitinimo jungiklį.
2. Paspauskite įjungimo / išjungimo mygtuką ant
naudotojo sąsajos. Šviesos diodai užgęsta.
3. Paspauskite atlaisvinimo mygtuką ir ištraukite
akumuliatorių. (Pav. 66)
Gaminio sustabdymas Aspire PE5-P4A
1. Atleiskite maitinimo jungiklį.
2. Pastumkite maitinimo jungiklio fiksatoriaus užrakto
mygtuką atgal, kad užfiksuotumėte gaminį.
3. Paspauskite akumuliatoriaus atlaisvinimo mygtuką ir
ištraukite akumuliatorių. (Pav. 67)
4. Jei reikia, nuimkite teleskopinį veleną nuo gaminio.
Techninė priežiūra
Įvadas
PERSPĖJIMAS: Prieš atlikdami
produkto priežiūros darbus, perskaitykite ir
supraskite saugos skyrių.
PERSPĖJIMAS: Prieš atlikdami
gaminio priežiūros darbus, išimkite
akumuliatorių.
Techninės priežiūros grafikas
Techninė priežiūra Kasdien Kas savaitę Kas mėnesį
Nuvalykite išorines gaminio dalis sausa
šluoste. Nenaudokite vandens.
X
Įsitikinkite, kad paleidimo ir sustabdymo myg-
tukas tinkamai veikia ir nėra pažeistas.
X
Patikrinkite, ar maitinimo jungiklis ir jo užrak-
tai funkcija veikia saugiai.
X
Įsitikinkite, kad visi valdikliai tinkamai veikia ir
nėra pažeisti.
X
418 1867 - 007 - 10.01.2024
Techninė priežiūra Kasdien Kas savaitę Kas mėnesį
Pasirūpinkite, kad rankenos visuomet būtų
sausos ir švarios. Pasirūpinkite, kad ranke-
nos nebūtų alyvuotos arba tepaluotos.
X
Įsitikinkite, kad pjūklo grandinės gaubtas ne-
pažeistas. Pakeiskite pjūklo grandinės gaub-
tą, jei jis pažeistas.
X
Patikrinkite, ar gerai priveržtos veržlės ir
varžtai.
X
Įsitikinkite, kad tinkamai veikia akumuliato-
riaus atlaisvinimo mygtukai, ir užfiksuokite
akumuliatorių gaminyje.
X
Įsitikinkite, kad akumuliatorius įkroviklis vei-
kia tinkamai.
X
Įsitikinkite, kad akumuliatorius nepažeistas. X
Patikrinkite, ar akumuliatorius įkrautas. X
Įsitikinkite, kad akumuliatoriaus įkroviklis ne-
pažeistas.
X
Norint patikrinti pjūklo grandinės tepimą X
Pagaląskite pjūklo grandinę. X
Patikrinkite pjūklo grandinės įtempimą. X
Sutepkite pjūklo grandinę. X
Įsitikinkite, kad pjūklo grandinė nesisuka ne-
suaktyvinus maitinimo jungiklio.
X
Patikrinkite visus kabelius, movas ir jungtis.
Patikrinkite, ar jos nepažeistos arba purvi-
nos.
X
Nuvalykite pjūklo grandinės gaudytuvą. X
Pašalinkite ant kreipiančiosios juostos briau-
nų susidariusius nelygumus.
X
Patikrinkite jungtis tarp akumuliatoriaus ir ga-
minio. Patikrinkite jungtį tarp akumuliatoriaus
ir akumuliatoriaus įkroviklio.
X
Įsitikinkite, kad genėtuvas nepažeistas. Pa-
žeistą genėtuvą pakeiskite.
Visus genėtuvo techninės priežiūros darbus turi atlikti įgaliotas Husq-
varna prekybos atstovas.
Patikrinkite grandinės varančiosios žvaigždu-
tės nusidėvėjimą.
Pakeiskite varančiąją žvaigždutę po maždaug 20 valandų darbo arba
dažniau, jei reikia.
Pjovimo įrangos patikrinimas
1. Įsitikinkite, kad kniedės ir sujungimai neįskilę ir nėra
laisvų kniedžių. Jei reikia, pakeiskite. (Pav. 68)
2. Įsitikinkite, kad pjūklo grandinė lengvai sulenkiama.
Pakeiskite pjūklo grandinę, jei ji standi.
3. Palyginkite pjūklo grandinę su nauja pjūklo
grandinę, kad nustatytumėte, ar kniedės ir grandys
nesusidėvėjusios.
4. Keiskite pjūklo grandinę, kai ilgiausia pjovimo
danties dalis yra trumpesnė, nei 4 mm / 0,16 col.
Taip pat pakeiskite pjūklo grandinę, jei pjovikliai
įskilę. (Pav. 69)
1867 - 007 - 10.01.2024 419
Kreipiančiosios juostos ir pjūklo
grandinės pakeitimas
1. Pasukite fiksavimo rankenėlę prieš laikrodžio rodyklę
ir nuimkite apsauginį gaubtą (A). (Pav. 70)
2. Išimkite kreipiančiąją juostą su pritvirtinta pjūklo
grandine.
3. Nuimkite pjūklo grandinę nuo kreipiančiosios juostos.
4. Įstatykite naują pjūklo grandinę į kreipiančiosios
juostos griovelį.
5. Uždėkite naują kreipiančiąją juostą su grioveliu (B)
ant varžto (E), o angą (D) – ant kreipiančiosios
juostos kaiščio (F).
6. Įtaisykite pjūklo grandinę aplink varančiąją
žvaigždutę (G). Įsitikinkite, kad pjovimo dantukai
nukreipti nuo varančiosios žvaigždutės (C).
7. Uždenkite apsauginį gaubtą (A) ir pasukite fiksavimo
rankenėlę pagal laikrodžio rodyklę.
8. Priveržkite pjūklo grandinę. Žr.
Pjūklo grandinės
įtempimo reguliavimas psl. 420
ir skaitykite
instrukcijas.
Pjūklo grandinės galandimas
Informacija apie kreipiančiąją juostą ir pjūklo
grandinę
PERSPĖJIMAS: Naudodami
grandininį pjūklą arba atlikdami jo priežiūrą,
mūvėkite apsaugines pirštines. Nejudanti
pjūklo grandinė taip pat gali sužaloti.
Pakeiskite susidėvėjusią arba pažeistą kreipiančiąją
juostą arba pjūklo grandinę Husqvarna
rekomenduojamais kreipiančiosios juostos arba pjūklo
grandinės deriniais. Tai būtina, norint palaikyti produkto
saugumo funkcijas. Žr.
Priedai psl. 424
, kur pateiktas
mūsų rekomenduojamų pakaitinių juostų ir grandinių
derinių sąrašas.
• Kreipiančiosios juostos ilgis, col. / cm. Informaciją
apie kreipiančiosios juostos ilgį ir grandinės tipą
paprastai galima rasti kreipiančiosios juostos gale.
(Pav. 71)
• Grandinės žingsnis, tarpai tarp pjūklo grandinės
varančiųjų narelių turi atitikti tarpus tarp juostos
žvaigždutės ir varančiosios žvaigždutės dantų.
(Pav. 72)
• Varančiųjų narelių skaičius Varančiųjų narelių skaičių
nulemia kreipiančiosios juostos tipas.
(Pav. 73)
• Juostos griovelio plotis, col. / cm Kreipiančiosios
juostos griovelio plotis turi būti toks pat, kaip ir
grandinės varančiųjų narelių plotis.
(Pav. 74)
• Kreipiančioji juosta privalo tikti gaminiui.
(Pav. 75)
• Varantysis narelis, mm / col.
(Pav. 76)
Bendra informacija apie pjoviklių palandinimą
Nenaudokite atšipusios pjūklo grandinės. Jei pjūklo
grandinė atšipusi, turite labiau spausti, kad kreipiančioji
juosta praeitų per medį. Jei pjūklo grandinė labai
atšipusi, nebus medienos pjuvenų, tik pjovimo dulkės.
Aštri pjūklo grandinė lengvai eina per medį, o medienos
pjuvenos yra ilgos ir stambios.
PERSPĖJIMAS: Atatrankos jėga
smarkiai padidėja, jei nesilaikote galandimo
nurodymų.
Pasižymėkite: Žr.
Pjovimo dantukų galandimas
psl. 420
jei reikia informacijos apie pjūklo grandinės
galandimą.
Pjovimo dantukų galandimas
1. Pjovimo dantukus galąskite naudodamiesi apvaliąja
dilde ir galandimo šablonu. (Pav. 77)
Pasižymėkite: Žr.
Priedai psl. 424
jei reikia
informacijos apie tai, kokią dildę ir galandimo
šabloną Husqvarna rekomenduoja jūsų pjūklo
grandinei.
2. Tinkamai uždėkite galandimo šabloną ant pjovimo
dantuko. Žr. kartu su galandimo šablonu pateiktą
instrukciją.
3. Braukite dilde nuo vidinės pjovimo dantukų pusės
link išorinės pusės. Traukdami spauskite silpniau.
(Pav. 78)
4. Pagaląskite visus pjovimo dantukus vienoje pusėje.
5. Apverskite gaminį ir pagaląskite dantukus kitoje
pusėje.
6. Patikrinkite, ar visi pjovimo dantukai yra vienodo
ilgio.
Pjūklo grandinės įtempimo
reguliavimas
PERSPĖJIMAS:
Netinkamai įtempta
pjūklo grandinė gali nušokti nuo
kreipiančiosios juostos ir rimtai arba mirtinai
sužeisti.
Naudojama pjūklo grandinė pailgėja. Svarbu reguliariai
reguliuoti pjūklo grandinės įtempimą, kad jis būtų
tinkamas. Prieš naudodami gaminį patikrinkite pjūklo
grandinės įtempimą. Pjūklo grandinę įtempkite kuo
labiau, bet ją turi būti įmanoma laisvai sukti aplink ranka.
420
1867 - 007 - 10.01.2024
Pasižymėkite: Nauja pjūklo grandinė turi
įvažinėjimo laikotarpį. Šiuo laikotarpiu įtempimą tikrinkite
dažniau.
1. Pasukite grandinės įtempimo reguliatorių pagal
laikrodžio rodyklę, kad priveržtumėte pjūklo
grandinę. Kuo labiau įtempkite pjūklo grandinę. Ji turi
būti įtempta prie kreipiančiosios juostos. (Pav. 79)
Pasižymėkite: Sukite reguliatorių aukštyn (+),
kad įtemptumėte, ir žemyn (-), kad atpalaiduotumėte.
Pjūklo grandinė įtempta tinkamai, kai ją galima
lengvai sukti rankomis, bet ji yra prisiglaudusi prie
kreipiančiosios juostos.
2. Patikrinkite, ar galite pjūklo grandinę rankomis
laisvai sukti aplink ir ar ji standžiai prigludusi prie
kreipiančiosios juostos. (Pav. 80)
Pjovimo įrangos sutepimas
PERSPĖJIMAS: Dėl blogo pjovimo
įrangos tepimo grandinė gali trūkti ir sunkiai
ar net lemtingai sužeisti.
PERSPĖJIMAS: Nenaudokite
panaudotos alyvos! Panaudota alyva yra
kenksminga žmonėms, gaminiui ir aplinkai.
Pjūklo grandinės alyva
• Naudokite gerai su pjūklo grandine sukimbančią
pjūklo grandinės alyvą. Pjūklo grandinės alyva turi
išlaikyti klampumą visomis oro sąlygomis, pvz.,
karštą vasarą ir šaltą žiemą.
• Naudokite „Husqvarna“ grandinės alyvą, norėdami
ilgiausio pjūklo grandinės tarnavimo laiko ir norėdami
kuo labiau sumažinti žalą aplinkai. Jei „Husqvarna“
pjūklo grandinės alyvos neturite, naudokite įprastą
pjūklo grandinės alyvą.
• Vietovėse, kur pjūklo grandinių tepimo alyvos
negalima įsigyti, naudokite „X-Guard BIO“ grandinės
alyvą.
• Įsitikinkite, kad pjūklo grandinė tinkamai sutepama.
Įpilkite grandinės alyvos ir, jei reikia, patikrinkite, kaip
tepama pjūklo grandinė.
Kreipiančiosios juostos patikra
1. Patikrinkite, ar ant kreipiančiosios juostos briaunos
nėra šerpetų. Dilde pašalinkite nelygumus. (Pav. 81)
2. Išvalykite kreipiančiosios juostos griovelį. (Pav. 82)
3. Apžiūrėkite, ar nesusidėvėjęs kreipiančiosios juostos
griovelis. Jei reikia, pakeiskite kreipiančiąją juostą.
(Pav. 83)
4. Patikrinkite, ar kreipiančiosios juostos galas nėra
pažeistas arba labai susidėvėjęs. (Pav. 84)
5. Kasdien apsukite kreipiančiąją juostą, kad ji tarnautų
ilgiau. (Pav. 85)
Įrenginio, akumuliatoriaus ir
akumuliatorių įkroviklio valymas
1. Baigę darbą nuvalykite įrenginį sausa šluoste.
2. Nuvalykite akumuliatorių ir akumuliatorių įkroviklį
sausa šluoste. Akumuliatoriaus uždėjimo takeliai turi
būti švarūs.
3. Prieš naudodami, patikrinkite ar švarūs
akumuliatorius ir akumuliatorių įkroviklio gnybtai.
4. Nuvalykite vidinį apsauginio gaubto paviršių šepečiu.
Akumuliatoriaus ir akumuliatoriaus
įkroviklio patikra
1. Patikrinkite, ar nepažeistas akumuliatorius, pvz.,
nėra įtrūkimų.
2. Patikrinkite, ar nepažeistas akumuliatorių įkroviklis,
pvz., nėra įtrūkimų.
3. Įsitikinkite, kad akumuliatoriaus įkroviklio prijungimo
laidas nepažeistas ir be įtrūkimų.
Gedimai ir jų šalinimas
Naudotojo sąsaja Aspire P5-P4A
Problema Galimi gedimai Galimas sprendimas
Mirksi žalios spalvos
paleidimo šviesos
diodas.
Nepakankama baterijos įtampa. Įkraukite akumuliatorių.
1867 - 007 - 10.01.2024 421
Problema Galimi gedimai Galimas sprendimas
Mirksi raudonas klai-
dos LED indikatorius.
Perkrova. Pjovimo įtaisas yra užsikirtęs. Sustabdykite
gaminį. Išimkite akumuliatorių. Pašalinkite
nepageidaujamas medžiagas nuo pjovimo
įtaiso. Atlaisvinkite grandinę.
Temperatūros svyravimai. Leiskite produktui atvėsti.
Maitinimo jungiklis ir paleidimo mygtukas
spaudžiami vienu metu.
Atleiskite maitinimo jungiklį ir nuspauskite už-
vedimo mygtuką.
Žalias ir raudonas
LED mirksi pakaito-
mis.
Akumuliatorius išsekęs. Įkraukite akumuliatorių.
Akumuliatorius sugedo. Kreipkitės į savo techninės priežiūros atsto-
vą.
Akumuliatoriaus įkroviklio gedimų šalinimas
Akumuliatoriaus įkro-
viklio LED
Priežastis Sprendimas
Žalias LED šviečia, o
raudonas LED mirksi.
Akumuliatorius netinkamai įdėtas
į akumuliatoriaus įkroviklį.
Išimkite akumuliatorių iš įkroviklio ir vėl į jį įdėkite.
Akumuliatoriaus jungimo gnybtai
nešvarūs.
Nuvalykite akumuliatoriaus jungimo gnybtus.
Aplinkos temperatūra per aukšta
arba per žema.
Akumuliatoriaus įkroviklį naudokite nuo 0 iki +35 °C tem-
peratūros sąlygomis.
Akumuliatorius sugedo. Pakeiskite akumuliatorių.
Žalias ir raudonas
LED nešviečia.
Akumuliatoriaus įkroviklis netin-
kamai prijungtas prie elektros
maitinimo tinklo lizdo.
Prijunkite akumuliatoriaus įkroviklį prie maitinimo lizdo.
Sugedęs elektros maitinimo tin-
klo lizdas.
Prijunkite įkroviklį prie informacinėje plokštelėje nurody-
tos įtampos ir dažnio maitinimo šaltinio.
Pažeistas akumuliatoriaus įkro-
viklio laidas.
Kreipkitės į patvirtintą techninės priežiūros atstovą.
Akumuliatoriaus kroviklis pažeis-
tas.
Kitos klaidos.
Jei atsiranda kitų klaidų, įsitikinkite, kad gaminys išjungtas, išimkite akumuliatorių ir kreipki-
tės į patvirtintą techninės priežiūros atstovą.
Gabenimas ir laikymas
Gabenimas ir laikymas
• Pateikiamam ličio jonų akumuliatoriui taikomos
pavojingų krovinių gabenimo taisyklės.
• Laikykitės specialių komercinių krovinių gabenimui,
įskaitant trečiųjų šalių ar tarpininko transporto
priemonėmis, taikomų reikalavimų dėl pakavimo ir
ženklinimo.
• Pasitarkite su pavojingų medžiagų gabenimo
specialistu prieš siųsdami įrenginį. Laikykitės visų
taikomų nacionalinių reikalavimų.
422 1867 - 007 - 10.01.2024
• Pakuodami akumuliatorių uždėkite juostą ant atvirų
kontaktų. Tvirtai supakuokite akumuliatorių, kad jis
nejudėtų.
• Sandėliavimo ar transportavimo metu atjunkite
akumuliatorių.
• Akumuliatorių ir akumuliatorių įkroviklį laikykite
sausoje, drėgnoje ir teigiamos temperatūros vietoje.
• Nelaikykite akumuliatoriaus tokioje vietoje, kur
gali susidaryti statiniai krūviai. Nelaikykite
akumuliatoriaus metalinėje dėžutėje.
• Laikykite akumuliatorių vietoje, kurios temperatūra
nuo –20°C / -4°F iki +50°C / 122°F, saugokite nuo
tiesioginių saulės spindulių.
• Laikykite akumuliatorių įkroviklį vietoje, kurios
temperatūra nuo 5°C / 41°F iki 45°C / 113°F,
saugokite nuo tiesioginių saulės spindulių.
• Akumuliatoriaus įkroviklį naudokite, tik kai aplinkos
temperatūra yra 0–32 °C / 35–95 °F.
• Gaminį laikykite aplinkoje, kurios temperatūra nuo
-40–+60 °C (-40–140 °F).
• Prieš saugodami ilgesnį laiką pasirūpinkite, kad
akumuliatorius būtų įkrautas 30–50 %.
• Akumuliatorių įkroviklį laikykite uždaroje ir sausoje
patalpoje.
• Saugodami išimkite akumuliatorių iš akumuliatoriaus
įkroviklio. Neleiskite vaikams ar kitiems
nepatvirtintiems asmenims liesti įrenginio. Įrenginį
laikykite užrakinamoje vietoje.
• Prieš saugodami gaminį ilgesnį laiką, išvalykite jį ir
atlikite visus techninės priežiūros darbus.
• Transportuodami ar sandėliuodami įrenginį
naudokite įrenginio transportavimo apsaugą, kad
išvengtumėte sužalojimų ar produkto sugadinimo.
• Gabendami saugiai pritvirtinkite įrenginį.
Akumuliatoriaus, akumuliatorių
įkroviklio ir įrenginio šalinimas
Tolesnis simbolis nurodo, kad įrenginys nepriskiriamas
buitinėms atliekoms. Nuvežkite jį į elektros ir
elektronikos įrenginių perdirbimo punktą. Taip saugosite
nuo taršos aplinką ir žmones.
Daugiau informacijos kreipkitės į atsakingas vietos
institucijas, buitinių atliekų priežiūros tarnybą ar
prekybos atstovą.
(Pav. 23)
Pasižymėkite: Simbolis, rodomas ar įrenginio arba
įrenginio pakuotės.
Techniniai duomenys
Techniniai duomenys
Aspire P5-P4A Aspire PE5-P4A
Variklis
Tipas PMDC 18 V PMDC 18 V
Grandinės greitis, m/s 4,9 4,9
Svoris
Be akumuliatoriaus, kg/sv. 1,6/ 3,5 3,1 / 6,8
Skleidžiamas triukšmas
52
Garso galios lygis, matuojamas dB (A) 88 88
Garso galios lygis, garantuojamas L
WA
dB (A) 91 90
Garso lygiai
53
52
Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L
WA
) pagal EB direktyvą 2000/14/EB. Skirtu-
mas tarp garantuojamojo ir matuojamojo garso stiprumo yra tas, kad pagal Direktyvą 2000/14/EB garantuoja-
masis garso stiprumas apima ir matavimo rezultatų sklaidą bei nukrypimus tarp skirtingų to pačio modelio
įrenginių.
53
Pagal ISO 22868 ekvivalentiškas garso slėgio lygis apskaičiuojamas kaip skirtingų garso slėgio lygių įvairio-
mis darbo sąlygomis dinaminės svertinės energijos suma. Tipiška ekvivalentiško garso slėgio lygio statistinė
sklaida turi standartinį 3dB (A) nuokrypį.
1867 - 007 - 10.01.2024 423
Aspire P5-P4A Aspire PE5-P4A
Ekvivalentinis operatoriaus ausį veikiantis garso slėgis, dB (A) 75 74
Vibracijos lygis
54
Vibracijos lygis rankenoje išmatuotas pagal ISO 22867, m/s
2
Sustumta, priekinė rankena / galinė rankena – 0,5 / 0,5
Ištraukta, priekinė rankena / galinė rankena – 0,3 / 0,3
Pagrindinė rankena / pagalbinė rankena 0,8 / 0,4 –
Patvirtinti akumuliatoriai
Šis gaminys gali būti naudojamas su visais POWER
FOR ALL akumuliatoriais. Rekomenduojame naudoti
mažiausiai 4,0 Ah akumuliatorius, kad būtų užtikrintas
geriausias veikimas.
Akumuliatorius P4A 18-B45 P4A 18-B72
Tipas Ličio jonų Ličio jonų
Akumuliatoriaus talpa, Ah 2,5 4,0
Nominali įtampa, V 18 18
Svoris, kg 0,35 0,65
Elementų skaičius (ličio jonų) 5 10
Patvirtinti akumuliatorių įkrovikliai
Akumuliatoriaus įkroviklis P4A 18-C70
Įvado įtampa, V Žr. įkroviklio techninių duomenų informaciją.
Dažnis, Hz 50–60
Galia, W 70
Priedai
Kreipiančiosios juostos ir pjūklo
grandinės deriniai
Toliau išvardinti deriniai yra patvirtinti CE ženklu.
54
Pateiktuose atitinkamo vibracijos lygio duomenyse yra 1,5 m/s
2
tipiška statistinė sklaida (standartinis nuokry-
pis).
424 1867 - 007 - 10.01.2024
Kreipiančioji juosta Pjūklo grandinė
Ilgis, coliai Žingsnis, coliai Tarpamatis, mm Tipas
Ilgis, varančiųjų nare-
lių skaičius
5 1/4 col. 1,1 SP11G 32
Pjovimo grandinės galandimas ir
galandimo šablonas
Naudokite rekomenduojamą galandimo šabloną, kad
nugaląstumėte tinkamu kampu. Be to, rekomenduojamą
matuoklį rekomenduojama naudoti ir grandinei galąsti.
Jei nežinote, kurią pjūklo grandinę naudojate su savo
gaminiu, kreipkitės į savo pardavimo atstovą.
mm / col. mm / col.
SP11G 3,5 / 9/64 60° 30° 0° 0,4 / 0,016 5299371–01
1867 - 007 - 10.01.2024 425
Atitikties deklaracija
ES atitikties deklaracija
Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel.
+46-36-146500, atsakingai patvirtiname, kad gaminys:
Aprašymas Akumuliatorinis genėtuvas ir stiebinis genėtuvas
Gamintojas Husqvarna
Tipas/ modelis Aspire P5-P4A, Aspire PE5-P4A
Identifikacijos nume-
ris
Serijos numeriai nuo šios datos: 2022 ir vėlesni
visiškai atitinka šias ES direktyvas ir reglamentus:
Direktyva / reglamen-
tas
Aprašymas
2006/42/EB „dėl mašinų“
2014/30/ES dėl elektromagnetinio suderinamumo
2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“
2000/14/EB „dėl į aplinką skleidžiamo triukšmo“
ir kad laikomasi šių standartų ir (arba) techninių
specifikacijų: EN 62841-1:2015/A11:2022, EN ISO
11680-1:2021, EN ISO 12100:2010, EN IEC
55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158
atliko savanorišką EB tipo patikrą pagal Mašinų
direktyvos (2006/42/EB) 12 straipsnio 3b punktą. ES tipo
patikros sertifikato numeris: 4815039.22006.
Taikoma atitikties įvertinimo procedūra, vadovaujantis
2000/14/EB direktyvos V priedu.
Daugiau informacijos apie triukšmo emisiją žr
Techniniai
duomenys psl. 423
.
Huskvarna, 2022-06-22
Claes Losdal, Mokslinių tyrimų ir plėtros skyriaus
vadovas, „Husqvarna AB“
Atsakingas už techninę dokumentaciją
426 1867 - 007 - 10.01.2024
Licencijos
Autorių teisės
©
2012–2020 „STMicroelectronics“
Garantija netaikoma defektams, atsiradusiems dėl
įprasto susidėvėjimo, aplaidumo, netinkamo naudojimo,
neteisėto taisymo arba siurbimo aparato prijungimo prie
netinkamos įtampos lizdo.
Visos teisės saugomos.
Tolesnis platinimas (perskirstymas) ir naudojimas
šaltinio bei dvejetainėmis formomis, su pakeitimais arba
be jų, leidžiamas, jei laikomasi toliau nurodytų sąlygų:
• Atlikus šaltinio kodo tolesnius platinimus
(perskirstymus), turi būti išsaugotas pirmiau minėtas
pranešimas dėl autorių teisių, sąlygų sąrašas ir toliau
pateiktas atsakomybės ribojimo pareiškimas.
• Atlikus tolesnius platinimus (perskirstymus)
dvejetaine forma, platinant pateikiamoje
dokumentacijoje ir (arba) kitoje medžiagoje turi
būti atkurtas pirmiau minėtas pranešimas dėl
autorių teisių, sąlygų sąrašas ir toliau pateiktas
atsakomybės ribojimo (atsisakymo) pareiškimas.
• Neturint specialaus išankstinio rašytinio leidimo,
iš šios programinės įrangos gautiems produktams
patvirtinti ar reklamuoti negali būti naudojamas nei
įmonės „STMicroelectronics“ pavadinimas, nei jos
bendraautorių pavadinimai.
ŠIĄ PROGRAMINĘ ĮRANGĄ AUTORIŲ TEISIŲ
TURĖTOJAI IR BENDRAAUTORIAI PATEIKIA „KAIP
YRA“ IR VISAS AIŠKIAS AR NUMANOMAS
GARANTIJAS, ĮSKAITANT, BET NEAPSIRIBOJANT,
NUMANOMAS GARANTIJAS DĖL TINKAMUMO
PREKYBAI AR KONKREČIAI PASKIRČIAI, YRA
ATSISAKOMA SUTEIKTI. AUTORIŲ TEISIŲ
TURĖTOJAS AR BENDRAAUTORIAI JOKIU ATVEJU
NEATSAKO UŽ JOKIĄ TIESIOGINĘ, NETIESIOGINĘ,
ATSITIKTINĘ, SPECIALIAI PADARYTĄ, PADARYTĄ
NORINT ĮSPĖTI (PAGĄSDINTI) AR PASEKMINĘ ŽALĄ
(ĮSKAITANT, BET NEAPSIRIBOJANT, PAKAITINIŲ
PREKIŲ AR PASLAUGŲ PIRKIMĄ, NAUDOJIMO,
DUOMENŲ AR PELNO NUOSTOLIUS ARBA VERSLO
VEIKLOS SUTRIKDYMĄ), PATIRTĄ AR TEORIŠKAI
GALIMĄ PATIRTI DĖL ATSAKOMYBĖS, NESVARBU
AR PAGAL SUTARTĮ, GRIEŽTOS ATSAKOMYBĖS
SĄLYGĄ, AR PAGAL DELIKTĄ (ĮSKAITANT DĖL
NEATSARGUMO, APLAIDUMO AR KITOKIOS
KALTĖS), BET KURIUO ATVEJU KYLANČIĄ DĖL
ŠIOS PROGRAMINĖS ĮRANGOS NAUDOJIMO, NET
JEI APIE TOKIOS ŽALOS KILIMO GALIMYBĘ YRA
PRANEŠTA.
„Apache 2.0“ licencija
Autorių teisės
©
2009–2019 „Arm Limited“. Visos teisės
saugomos.
Versija 2.0, 2004 m. sausis, http://www.apache.org/
licenses/
NAUDOJIMO, ATKŪRIMO IR PLATINIMO
NUOSTATOS IR SĄLYGOS
1. Apibrėžimai.
„Licencija“ reiškia naudojimo, atkūrimo ir platinimo
nuostatas ir sąlygas, kaip apibrėžta šio dokumento
1–9 skirsniuose. „Licencijos išdavėjas“ reiškia autorių
teisių savininką ar Licenciją suteikiančio autorių teisių
savininko įgaliotą subjektą. „Juridinis asmuo“ reiškia
veikiančio subjekto ir visų kitų subjektų, kurie šį subjektą
kontroliuoja arba yra jo kontroliuojami arba bendrai su
juo vykdo kontrolę, sąjungą. Šiame apibrėžime sąvoka
„kontrolė“ reiškia (i) tiesioginę arba netiesioginę tokio
subjekto teisę vadovauti arba valdyti pagal sutartį ar kitu
būdu, arba (ii) tokio subjekto nuosavybės teisę turėti
penkiasdešimt procentų (50 %) ar daugiau apyvartoje
esančių (neapmokėtų) akcijų arba (iii) būti tikruoju
savininku. „Jūs“ (arba „Jūsų“) reiškia asmenį arba
Juridinį asmenį, besinaudojantį šia Licencija suteiktais
leidimais. „Šaltinio“ forma reiškia pageidaujamą
pakeitimų atlikimo formą, įskaitant, bet neapsiribojant,
programinės įrangos šaltinio kodo, dokumentacijos
šaltinio ir konfigūracijos failų pakeitimų atlikimo formą.
„Objekto“ forma reiškia bet kokią formą, gaunamą
mechaniškai transformuojant ar paverčiant Šaltinio
formą, įskaitant, bet neapsiribojant, kompiliuoto objekto
kodo, sugeneruotos dokumentacijos ir konvertavimo į
kitų tipų laikmenas, formą. „Darbas“ reiškia autorystės
darbą, nesvarbu, Šaltinio ar Objekto forma, kurį galima
atlikti pagal Licenciją, kaip nurodyta pranešime dėl
autorių teisių, kuris yra įtrauktas į darbą arba prie jo
pridėtas (pavyzdys pateiktas Priede toliau). „Išvestiniai
darbai“ reiškia bet kokį darbą, nesvarbu, Šaltinio ar
Objekto forma, kuris yra pagrįstas Darbu (arba iš jo
gautas ir kurio atžvilgiu parengtos redaguotos versijos,
anotacijos, detalizavimai ar kiti pakeitimai bendrai reiškia
autorystės originalų darbą. Šioje Licencijoje sąvoka
Išvestiniai darbai neapima darbų, kurie lieka atskiriami
nuo šiame dokumente minimų sąsajų, Darbo ir Išvestinių
darbų arba yra paprasčiausiai su jais susiję (ar susieti
pagal pavadinimą). „Indėlis“ (bendradarbiavimo) reiškia
bet kokį autorystės darbą, įskaitant originalią Darbo
versiją ir bet kokius šio Darbo ar šiame dokumente
minimų Išvestinių darbų pakeitimus, kuriuos specialiai
pateikia Licencijos išdavėjas, kad juos į Darbą įtrauktų
autorių teisių savininkas arba asmuo ar Juridinis
asmuo, įgaliotas juos pateikti autorių teisių savininko
vardu. Šiame apibrėžime sąvoka „pateikta“ reiškia
bet kokią komunikacijos formą – elektroninę, žodinę
ar rašytinę, kuria bendrauja Licencijos išdavėjas ar
jo atstovai, įskaitant, bet neapsiribojant, komunikaciją
naudojant elektroninio pašto adresų sąrašus, šaltinio
kodo kontrolės sistemas ir problemų sekimo sistemas,
kurias valdo Licencijos išdavėjas arba jo vardu veikiantis
subjektas, siekiant aptarti ir tobulinti Darbą, tačiau
neįskaitant komunikacijos, kurią autorių teisių savininkas
akivaizdžiai pažymi ar kitaip raštu įvardija kaip „Ne
indėlis.“ „Bendraautorius“ reiškia Licencijos išdavėją ar
kitą asmenį arba Juridinį asmenį, kurio vardu Licencijos
išdavėjas gauna Indėlį, kurį po to įtraukia į Darbą.
1867 - 007 - 10.01.2024
427
2. Autorių teisių licencijos suteikimas.
Atsižvelgiant į šios Licencijos nuostatas ir sąlygas,
kiekvienas Bendraautorius šiuo dokumentu suteikia
Jums neribotam laikui, pasaulinio masto, neišimtinę,
nemokamą, neapmokestinamą autoriniais mokesčiais,
neatšaukiamą autorių teisių licenciją atkurti bei paruošti
Darbo Išvestinius darbus, viešai rodyti, viešai vykdyti,
sublicencijuoti Darbą ir atitinkamus Išvestinius darbus
Šaltinio arba Objekto forma.
3. Patento licencijos suteikimas.
Atsižvelgiant į šios Licencijos nuostatas ir sąlygas,
kiekvienas Bendraautorius šiuo dokumentu suteikia
Jums neribotam laikui, pasaulinio masto, neišimtinę,
nemokamą, neapmokestinamą autoriniais mokesčiais,
neatšaukiamą (išskyrus kaip nurodyta šiame skirsnyje)
patento licenciją atlikti, nurodyti atlikti, naudoti, pasiūlyti
parduoti, parduoti, importuoti ir kitaip perduoti Darbą,
kai ši licencija taikoma tik tiems patento reikalavimams
(apibrėžtims), licencijuotiniems tokio Bendraautoriaus,
kurie yra neišvengiamai pažeidžiami jų paties (-ų)
Indėlio (-ų) arba jų Indėlio (-ų) ir Darbo, kuriam toks
(-ie) Indėlis (-iai) buvo pateiktas, derinio. Jeigu Jūs
pradedate ginčą (bylinėjimąsi) dėl patento su bet kuriuo
subjektu (įskaitant kryžminio ieškinio arba priešieškinio
iškėlimą) teigdami, jog Darbas ar į Darbą įtrauktas
Indėlis tiesiogiai ar pagal bendraautorystės indėlį lemia
patentų pažeidimą, tuomet bet kokios Jums pagal
šią Licenciją šiam Darbui suteiktos patentų licencijos
nutraukiamos nuo teisminės bylos iškėlimo datos.
4. Tolesnis platinimas (perskirstymas).
Jūs galite atkurti ir platinti šiame dokumente minimo
Darbo ar Išvestinių darbų kopijas bet kokiose
laikmenose, su pakeitimais arba be jų ir Šaltinio arba
Objekto forma, jei Jūs laikotės toliau nurodytų sąlygų:
• Jūs privalote pateikti bet kokiems kitiems Darbo ar
Išvestinių darbų gavėjams šios Licencijos kopiją; ir
• Jūs privalote pasirūpinti, kad į bet kokius pakeistus
failus būtų įtrauktos gerai matomos pastabos,
kuriose nurodyta, jog Jūs pakeitėte failus ir Jūs
privalote išsaugoti Šaltinio forma visus Išvestinius
darbus, kuriuos Jūs platinate, visas pastabas dėl
autorių teisių, patentų, prekių ženklų ir savybių
priskyrimo iš Darbo Šaltinio formos, išskyrus tas
pastabas, kurios nesusijusios su jokia Išvestinių
darbų dalimi ir jai nepriskiriamos; ir
• Jeigu platinant Darbą įtraukiamas tekstinis failas
„PASTABA“, tai Jūsų platinamuose Išvestiniuose
darbuose turi būti įtraukta įskaitoma pastabų dėl
savybių priskyrimo, esančių tokiame faile PASTABA,
kopija, išskyrus tas pastabas, kurios nesusijusios su
jokia Išvestinių darbų dalimi ir jai nepriskiriamos,
mažiausiai vienoje iš šių vietų: tekstiniame faile
PASTABA, kuris platinamas kartu su Išvestiniais
darbais, Šaltinio formoje arba dokumentacijoje, jei
numatyta, jog turi būti pateikta kartu su Išvestiniais
darbais, arba Išvestinių darbu sugeneruotame
ekrane, jei ir kai tokios trečiųjų šalių pastabos
įprastai pasirodo ekrane. PASTABOS failo turinys
yra tik informacinio pobūdžio ir Licencijos turinio
nepakeičia. Jūs galite įtraukti savo pastabas dėl
savybių priskyrimo į Išvestinius darbus, kuriuos
Jūs platinate, kartu arba kaip priedą prie Darbo
teksto PASTABA, jeigu tokios papildomos pastabos
dėl savybių priskyrimo negali būti aiškinamos kaip
pakeičiančios Licencijos turinį. Jūs galite įtraukti
savo pareiškimą dėl autorių teisių į savo pakeitimus
ir galite pateikti papildomas ar kitas licencijos
nuostatas ir sąlygas dėl jūsų pakeitimų arba,
bendrai, dėl bet kokių Išvestinių darbų naudojimo,
atkūrimo arba platinimo, jeigu Jūs kitoks Darbo
naudojimas, atkūrimas ar platinimas atitinka šioje
Licencijoje išdėstytas sąlygas.
5. Indėlių pateikimas.
Jei Jūs aiškiai nenurodote kitaip, bet koks Indėlis, kurį
Jūs specialiai pateikiate Licencijos išdavėjui įtraukti į
Darbą, turi atitikti šios Licencijos nuostatas ir sąlygas
be jokių papildomų nuostatų ir sąlygų. Nepaisant pirmiau
išdėstytų sąlygų, nė viena šiame dokumente pateikta
sąlyga nepašalina arba nepakeičia jokių atskiros
licencijos sutarties, kurią galbūt yra tekę įgyvendinti su
Licencijos išdavėju dėl tokių Indėlių, sąlygų.
6. Prekių ženklai.
Ši Licencija nesuteikia leidimo naudoti Licencijos
išdavėjo prekinių pavadinimų, prekių ženklų, paslaugų
ženklų ar produktų pavadinimų, išskyrus atvejus, kai to
pagrįstai ir įprastai reikia Darbo kilmei apibūdinti ir failo
PASTABA turiniui atkurti.
7. Garantijos ribojimas (atsisakymas).
Licencijos išdavėjas pateikia Darbą (o kiekvienas
Bendraautorius – savo Indėlius) PAGAL „KAIP YRA“,
NESUTEIKDAMAS GARANTIJŲ IR NETAIKYDAMAS
KITOKIŲ SĄLYGŲ, aiškių ar numanomų, įskaitant,
bet neapsiribojant, bet kokias garantijas ar sąlygas
dėl PAVADINIMO, NEPAŽEIDŽIAMUMO, TINKAMUMO
PREKYBAI AR KONKREČIAI PASKIRČIAI, nebent
to reikalauja galiojantys įstatymai arba susitariama
raštu. Tik Jūs esate atsakingi už Darbo tinkamumo
naudoti ar toliau platinti (perskirstyti) nustatymą ir
prisiimate visą riziką, susijusią su teise naudotis
leidimais pagal šią Licenciją. 8. Atsakomybės ribojimas.
Joks Bendraautorius jokiu atveju ir pagal jokią teisės
teoriją, nesvarbu, ar pagal deliktą (įskaitant dėl
neatsargumo, aplaidumo), sutartį ar dėl kitokios kaltės
neatsako prieš Jus už žalą, įskaitant bet kokią
tiesioginę, netiesioginę, specialiai padarytą, atsitiktinę ar
pasekminę bet kokio pobūdžio žalą, kylančią dėl šios
Licencijos arba Darbo naudojimo ar negalėjimo naudoti
(įskaitant, bet neapsiribojant, žalą, patirtą dėl prestižo
praradimo, darbų sustabdymo (prastovų), kompiuterių
gedimų ar trikčių, ar kitokio pobūdžio komercinės
žalos ar nuostolių), net jei tokiam Bendraautoriui apie
tokios žalos kilimo galimybę yra pranešta, nebent to
reikalauja galiojantys įstatymai (pavyzdžiui, tyčinių arba
didelio neatsargumo, aplaidumo veiksmų atveju) arba
susitariama raštu.
428
1867 - 007 - 10.01.2024
9. Garantijos ar Papildomos atsakomybės prisiėmimas.
Toliau platindami (perskirstydami) šiame dokumente
minimą Darbą ar Išvestinius darbus, Jūs galite rinktis
galimybę siūlyti ir nustatyti bei imti mokestį už paramos,
garantijos, žalos atlyginimo ar kitų atsakomybės
įsipareigojimų bei prievolių ir (arba) teisių, susijusių su
šia Licencija, prisiėmimą. Tačiau, prisiimdami tokius
įsipareigojimus bei prievoles, Jūs galite veikti tik savo
vardu bei atsakomybe, o ne kito Bendraautoriaus vardu,
ir tik tokiu atveju, jei Jūs sutinkate atlyginti žalą, ginti
ir apsaugoti kiekvieną Bendraautorių nuo bet kokios
tokiam Bendraautoriui iškilusios atsakomybės arba jam
pareikštų pretenzijų, tuo, jog Jūs prisiimate atitinkamą
garantiją ar papildomą atsakomybę. NUOSTATŲ IR
SĄLYGŲ PABAIGA
1867 - 007 - 10.01.2024 429
Sadržaj
Uvod........................................................................... 430
Sigurnost.....................................................................432
Sastavljanje Aspire PE5-P4A..................................... 439
Rad............................................................................. 439
Održavanje................................................................. 441
Rješavanje problema.................................................. 444
Prijevoz i skladištenje................................................. 445
Tehnički podaci...........................................................445
Dodaci.........................................................................447
Izjava o sukladnosti.................................................... 448
Licence....................................................................... 449
Uvod
Opis proizvoda
Proizvod Husqvarna Aspire P5-P4A je baterijski
obrezivač.
Proizvod Husqvarna Aspire PE5-P4A je baterijski štapni
obrezivač s teleskopskom funkcijom.
Neprestano radimo na povećanju vaše sigurnosti i
učinkovitosti tijekom rada. Za više informacija obratite se
servisnom distributeru.
Namjena
Proizvod se upotrebljava za rezanje grana i grančica.
Proizvod nemojte koristiti za druge zadatke.
Kratke upute
Skenirajte QR kod kako biste saznali kako upotrebljavati
proizvod.
(Sl. 27)
Pregled proizvoda
(Sl. 1)
1. Obrezivač
2. Štitnik lanca pile
3. Vodilica
4. Gumb za zaključavanje zaštitnog poklopca
5. Blokada okidača paljenja, obrezivač
6. Okidača paljenja, obrezivač
7. Korisničko sučelje
8. Glavna ručka, obrezivač
9. Baterija
10. Pričvrsni kotačić za obrezivač
11. Vratilo
12. Teleskopska funkcija
13. Gumb za blokadu
14. Okidača paljenja, štapni obrezivač
15. Blokada okidača paljenja, štapni obrezivač
16. Gumbi za otpuštanje baterije
17. Priključak
18. Punjač baterije
19. Indikator uključenog napajanja i upozorenja
20. Transportni štitnik
21. Korisnički priručnik
22. Kuka za obrezivač, vijci i tiple za zid
23. Kuka za štapni obrezivač, vijci i tiple za zid
24. Biološko ulje za lanac
25. Šesterokutni ključ
Simboli na proizvodu
(Sl. 2)
UPOZORENJE: Ovaj proizvod može biti
opasan i izazvati teške ozljede ili smrt
rukovatelja ili drugih osoba. Budite oprezni
i pravilno upotrebljavajte ovaj proizvod.
(Sl. 3)
Prije upotrebe proizvoda pažljivo pročitajte
priručnik za rukovatelja i dobro usvojite
upute.
(Sl. 4)
Za Aspire P5-P4A: Upotrebljavajte
odobrenu zaštitu za oči.
(Sl. 5)
Za Aspire PE5-P4A: Na lokacijama na
kojima postoji opasnost od padajućih
predmeta nosite zaštitnu kacigu.
Upotrebljavajte odobrenu zaštitu sluha.
Upotrebljavajte odobrenu zaštitu za oči.
(Sl. 6)
Koristite odobrene zaštitne rukavice.
(Sl. 7)
Nosite čizme za teške uvjete rada otporne
na klizanje. (Primjenjivo samo za štapni
obrezivač).
(Sl. 8)
Istosmjerna struja.
(Sl. 9)
Nazivni napon, V
(Sl. 10)
Nemojte izlagati kiši.
430 1867 - 007 - 10.01.2024
(Sl. 11)
Nadolijevanje ulja za lanac
(Sl. 12)
Smjer vrtnje, lanac pile.
(Sl. 13)
Opasnost od ozljeda. Ruke držite dalje od
lanca pile.
(Sl. 14)
Okrenite ulijevo za otpuštanje kotačića, a
udesno za zatezanje kotačića.
(Sl. 15)
Proizvod ispunjava primjenjive direktive
EZ-a.
(Sl. 16)
Ovaj je proizvod u skladu s važećim
direktivama UK-a.
(Sl. 17)
Naljepnica emisije buke u okoliš u
skladu s direktivama i propisima EU i
UK te propisom Novog Južnog Walesa
„Zaštita od radova u okolišu (kontrola
buke) iz 2017“. Zajamčena razina jačine
zvuka proizvoda navedena je u tehničkim
podacima na stranici
Tehnički podaci na
stranici 445
i na naljepnici.
(Sl. 18)
Ni proizvod ni njegova ambalaža ne
spadaju u kućanski otpad. Reciklirajte
ga u reciklažnoj stanici za električnu i
elektroničku opremu.
(Sl. 21) Ovaj proizvod nije električki izoliran. Ako proizvodom dodirnete ili dođete blizu
visokonaponskih vodova, može doći do smrti ili ozbiljnih ozljeda. Struja lučno
može skočiti s jedne točke u drugu. Povećanjem napona, povećava se i duljina
električnog luka. Struja se također može provoditi kroz grane ili druge predmete,
pogotovo ako su mokri. Uvijek održavajte barem 10 m udaljenosti između proizvo-
da i visokonaponskih vodova i/ili svih predmeta koji ih dodiruju. Ako morate raditi
unutar ove sigurnosne udaljenosti, obavezno se obratite zaduženom distributeru
električne energije radi isključenja napajanja prije početka rada.
Rukovatelj proizvoda mora tijekom rada ljudima ili životinjama onemogućiti pristup
na udaljenost manju od 15 metara. (Primjenjivo samo za štapni obrezivač).
(Sl. 22) Serijski broj nalazi se na natpisnoj pločici ili laserskom ispisu. yyyy je godina
proizvodnje, a ww je tjedan proizvodnje.
Napomena: Drugi simboli/naljepnice na proizvodu
odnose se na zahtjeve za certifikaciju za pojedina
tržišta.
Simboli na bateriji i/ili punjaču baterija
(Sl. 23)
Reciklirajte ovaj pro-
izvod u reciklažnoj
stanici za električnu i
elektroničku opremu.
(Primjenjuje se samo
u Europi)
(Sl. 24) Baterije upotrebljavaj-
te samo u proizvo-
dima s partnerskim
sustavima POWER
FOR ALL.
(Sl. 25) Zaštitite bateriju od topline, npr. od traj-
ne intenzivne sunčeve svjetlosti, plame-
na, prljavštine, vode i vlažnosti. Postoji
opasnost od eksplozije i kratkog spoja.
(Sl. 26)
(Sl. 19)
Punjač baterije upotrebljavajte i čuvajte
isključivo u zatvorenom prostoru.
(Sl. 20)
Dvostruka izolacija.
Oštećenje proizvoda
U sljedećim okolnostima nećemo biti odgovorni za
oštećenja proizvoda:
• proizvod nepravilno popravljen
• proizvod popravljen dijelovima koje nije proizveo
proizvođač ili nemaju odobrenje proizvođača
• proizvod ima dodatnu opremu koje nije proizveo
proizvođač ili nemaju odobrenje proizvođača
• proizvod nije popravljen u odobrenom servisnom
centru ili kod ovlaštene osobe.
Proizvođač
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
1867 - 007 - 10.01.2024 431
Sigurnost
Sigurnosne definicije
Upozorenjima, oprezima i napomenama naglašavaju se
posebno važni dijelovi priručnika.
UPOZORENJE: Koristi se kada
nepoštivanje uputa iz priručnika može
uzrokovati smrt ili ozljede rukovatelja ili
promatrača.
OPREZ: Koristi se kada nepoštivanje
uputa iz priručnika može uzrokovati
oštećenje proizvoda ili drugih materijala u
neposrednoj blizini.
Napomena: Koristi se prikaz neophodnih dodatnih
informacija za zadanu situaciju.
Opća sigurnosna upozorenja za
električne alate
UPOZORENJE: Pažljivo pročitajte
sve sigurnosne upute i upozorenja.
Nepoštivanje upozorenja i uputa može
uzrokovati električni udar, požar i/ili ozbiljne
ozljede.
Napomena: Spremite sva upozorenja i upute za
buduće potrebe. Pojam "električni alat" u upozorenjima
odnosi se na električni alat koji se napaja kabelom
putem mrežne utičnice (ožičeni) ili električni alat na
baterije (bežični).
Sigurnost na radnom mjestu
• Radno mjesto mora biti čisto i dobro osvijetljeno.
Zakrčeni i tamni prostori čest su uzrok nesreća.
• Nemojte upotrebljavati električne alate u
eksplozivnim okruženjima, primjerice u blizini
zapaljivih tekućina, plinova i prašine. Električni alati
stvaraju iskre koje mogu zapaliti prašinu ili isparenja.
• Dok rukujete električnim alatom, pazite da u blizini
nema djece ni promatrača. Svako ometanje može
uzrokovati gubitak nadzora nad strojem.
Električna sigurnost
• Utikači električnog alata moraju odgovarati
utičnicama. Utikač ni pod kojim uvjetima
nemojte preinačavati. Nemojte upotrebljavati
adapterske utikače s uzemljenim električnim
alatima. Neizmijenjeni utikači i odgovarajuće utičnice
smanjuju opasnost od strujnog udara.
•
Izbjegavajte tjelesni kontakt s uzemljenim
površinama kao što su cijevi, radijatori, štednjaci i
hladnjaci. Ako vam je tijelo uzemljeno, povećava se
opasnost od strujnog udara.
• Električne alate nemojte izlagati kiši ili vlažnim
uvjetima. Prodor vode u motorni alat povećava
opasnost od strujnog udara.
• Pazite na kabel. Kabel nemojte upotrebljavati za
prenošenje, povlačenje ili isključivanje električnog
alata. Kabel držite podalje od vrućine, ulja, oštrih
rubova ili pokretnih dijelova. Oštećeni ili isprepleteni
kabeli povećavaju opasnost od strujnog udara
• Kada električni alat upotrebljavate na otvorenom,
morate upotrebljavati produžni kabel prikladan
za upotrebu na otvorenom. Upotrebom kabela
predviđenog za rad na otvorenom smanjujete
opasnost od strujnog udara.
• Ako električnim alatom neizbježno morate rukovati
na vlažnom mjestu, upotrebljavajte napajanje
zaštićeno zaštitnom sklopkom (GFCI). Korištenje
sklopke GFCI smanjuje rizik od električnog udara.
Osobna sigurnost
• Opasnost! Nemojte upotrebljavati u blizini električnih
vodova.Jedinica nije proizvedena za zaštitu od
strujnog udara ako dođe u dodir s električnim
vodovima koji se nalaze iznad glave korisnika.
Pročitajte lokalne propise o sigurnim udaljenostima
od podignutih električnih vodova i pazite da je
položaj za rad siguran i zaštićen prije nego počnete
raditi lancem pile obrezivačem s produžnom cijevi.
• Budite usredotočeni, pazite što radite i razumno
upravljajte električnim alatom. Električni alat nemojte
upotrebljavati umorni ili pod djelovanjem droga,
alkohola ili lijekova. Trenutak nepažnje pri rukovanju
električnim alatom može uzrokovati ozbiljne tjelesne
ozljede.
• Upotrebljavajte osobnu zaštitnu opremu. Uvijek
nosite zaštitu za oči. Pravilno korištenje zaštitne
opreme, kao što su maska za prašinu, zaštitne
cipele koje se ne kližu, kaciga i štitnici za uši
smanjuje opasnost od ozljeda.
• Spriječite nehotično pokretanje stroja. Prije
podizanja ili prenošenja alata ili pak njegova
priključivanja na napajanje i/ili bateriju sklopka mora
biti u isključenom položaju (OFF). Držanje prsta
na prekidaču prilikom nošenja električnih alata ili
priključivanje napajanja električnih alata kojima je
prekidač uključen povećava rizik od nesreće.
• Prije uključivanja električnog alata izvadite klin za
prilagođavanje ili uklonite ključ. Ako ključ ili klin
ostanu na pokretnom dijelu električnog alata, može
doći do tjelesnih ozljeda.
• Ne posežite predaleko. Uvijek imajte dobar oslonac
i održavajte ravnotežu. To omogućuje bolju kontrolu
električnog alata u neočekivanim situacijama.
432
1867 - 007 - 10.01.2024
• Nosite prikladnu odjeću. Nemojte nositi široku odjeću
ni nakit. Kosu, odjeću i rukavice držite podalje od
pomičnih dijelova. Široka odjeća, nakit ili duga kosa
mogu zapeti u pokretnim dijelovima stroja.
• Ako su priloženi uređaji za povezivanje mehanizama
za izdvajanje i prikupljanje prašine, pripazite na
njihovo pravilno priključivanje i upotrebu. Upotreba
mehanizma za prikupljanje prašine može smanjiti
opasnosti uzrokovane prašinom.
• Nemojte dopustiti da vam uslijed rutine nastale
čestom primjenom alata pozornost popusti tako da
zanemarite sigurnosna pravila. Neoprezan rad u
djeliću sekunde može uzrokovati ozbiljnu ozljedu.
• Jačina vibracija tijekom upotrebe električnog alata
može se razlikovati od navedene ukupne vrijednosti
ovisno o načinu upotrebe alata. Kako bi se zaštitio,
rukovatelj mora odrediti sigurnosne mjere koje se
temelje na procjeni izlaganja u stvarnim uvjetima
upotrebe (u obzir treba uzeti sve dijelove u radnom
ciklusu, kao što je broj isključivanja alata i rad u
praznom hodu uz korištenje prekidača).
Upotreba i održavanje električnog alata
• Nemojte preopterećivati električni alat.
Upotrebljavajte električni alat koja odgovara namjeni.
Odgovarajući električni alat posao će obaviti bolje i
sigurnije pri onoj brzini za koju je oblikovan.
• Nemojte upotrebljavati električni alat ako mu se
sklopka ne može uključiti i isključiti. Električni alat
kojim ne možete upravljati putem sklopke opasan je i
potrebno ga je popraviti.
• Isključite utikač iz izvora napajanja i/ili izvadite
baterije iz električnog alata prije bilo kakvih
izmjena, mijenjanja dodataka ili spremanja alata. Te
preventivne sigurnosne mjere smanjuju opasnost od
nehotičnog pokretanja električnog alata.
• Električne alate koji nisu u upotrebi skladištite izvan
dohvata djece i osobama koje ne poznaju alat i
nisu pročitale ove upute nemojte dopustiti rukovanje
alatom. Električni alati mogu biti opasni kada njima
rukuju neiskusni korisnici.
• Održavajte električne alate. Provjerite jesu li spojni
ili pokretni dijelovi pogrešno namješteni, je li neki
dio oštećen te postoje li neki drugi uzroci koji bi
mogli onemogućiti ispravan rad električnog alata.
Ako postoje oštećenja, popravite električni alat
prije upotrebe. Uzrok mnogim nesrećama jest loše
održavanje električnih alata.
• Alati za rezanje moraju biti oštri i čisti. Ispravno
održavani alati za rezanje s oštrim reznim oštricama
neće se zablokirati te ih je lakše kontrolirati.
• Upotrebljavajte električni alat, dodatke i dijelove itd.
u skladu s ovim uputama, uzimajući u obzir radne
uvjete i posao koji treba obaviti. Upotreba električnih
alata u neodgovarajuće svrhe može dovesti do
opasnih situacija.
• Ručke i prihvatne površine moraju biti suhe, čiste i
bez tragova ulja i masti. Klizave ručke i prihvatne
površine u neočekivanim situacijama onemogućuju
sigurno rukovanje i kontrolu na alatom.
Upotreba i čišćenje alata za bateriju
• Bateriju punite samo punjačem koji navodi
proizvođač. Punjač prikladan za jednu vrstu baterije
može uzrokovati opasnost od požara ako se
upotrebljava s drugim baterijskim kompletom.
• Upotrebljavajte električne alate samo s posebno
namijenjenim baterijskim kompletima. Upotreba bilo
kojeg drugog baterijskog kompleta može izazvati
rizik od ozljede i požara.
• Kad baterijski komplet ne upotrebljavate, držite ga
dalje od drugih metalnih predmeta poput spojnica
za papir, novčića, ključeva, čavala, vijaka ili drugih
malih metalnih predmeta koji mogu spojiti priključke.
Kratki spoj priključaka baterije može uzrokovati
opekline ili požar.
• U uvjetima lošeg postupanja, iz baterije može
štrcnuti tekućina; izbjegavajte dodir s njom. Ako
slučajno dođe do dodira, isperite vodom. Ako
tekućina dođe u dodir s očima, potražite i liječničku
pomoć. Tekućina koja štrcne iz baterije može
izazvati iritacije ili opekline.
• Nemojte upotrebljavati baterijski komplet ili alat koji
je oštećen ili modificiran. Oštećene ili izmijenjene
baterije mogu se ponašati nepredvidivo te uzrokovati
požar, eksploziju ili opasnost od ozljede.
• Baterijski komplet i alat nemojte izlagati vatri
ni ekstremnim temperaturama. Izlaganje vatri ili
temperaturama većima od 130 °C / 266 °F može
dovesti do eksplozija.
• Pridržavajte se svih uputa za punjenje, a
baterijski komplet i alat nemojte puniti izvan
temperaturnog raspona navedenog u uputama.
Neispravno punjenje ili držanje na temperaturama
izvan navedenog raspona može oštetiti bateriju i
povećati mogućnost od požara.
Servisiranje
• Električni alat mora servisirati obučeni serviser s
jednakim zamjenskim dijelovima. Time se zadržava
sigurnost električnog alata.
• Oštećene baterijske pakete nikada nemojte
servisirati. Servisiranje baterijskih paketa dopušteno
je samo proizvođaču ili ovlaštenim servisnim
distributerima.
Sigurnosna upozorenja za štapni obrezivač –
osobna zaštita
• Tijekom upotrebe štapnog obrezivača sve dijelove
tijela držite podalje od lanca pile. Prije pokretanja
štapnog obrezivača uvjerite se kako lanac pile
nije u dodiru s predmetima iz okoline. Trenutak
nepažnje tijekom rukovanja štapnim obrezivačem
može uzrokovati uplitanje odjeće ili dijelova tijela u
lanac pile.
• Štapni obrezivač uvijek držite tako da je vaša desna
ruka na stražnjoj dršci, a lijeva ruka na prednjoj.
Držanje lančane pile obrnutim rasporedom ruku
povećava opasnost od tjelesnih ozljeda i nikada se
ne smije koristiti.
1867 - 007 - 10.01.2024
433
• Obrezivač s produžnom cijevi držite samo za
izoliranu površinu namijenjenu za držanje zato
što lanac pile može dodirivati skriveno ožičenje
ili vlastitu žicu. Lanac pile koji dodiruje žicu pod
naponom može provoditi struju kroz sve metalne
dijelove štapnog obrezivača i izložiti rukovatelja
opasnosti od strujnog udara.
• Nosite zaštitu za oči. Preporučuje se upotreba
dodatne zaštitne opreme za sluh, glavu, ruke, noge
i stopala. Odgovarajuća zaštitna odjeća smanjit
će tjelesne ozljede u slučaju letećih krhotina ili
slučajnog dodira lanca pile.
• Pazite da stalno imate primjeren oslonac, lančanom
pilom rukujte samo kad stojite na čvrstoj, sigurnoj i
ravnoj podlozi. Skliske ili nestabilne površine, mogu
uzrokovati gubitak ravnoteže ili gubitak kontrole nad
štapnim obrezivačem.
• Prilikom rezanja napete grane pazite na
odskakivanje. Po prekidu napetosti vlakana u
drvetu napeta grana može udariti rukovatelja i/ili
nekontrolirano izbaciti štapni obrezivač.
• Budite iznimno pažljivi pri rezanju niskog raslinja
i mladica. Tanak materijal može se zaplesti u
štapni obrezivač i biti odbačen prema vama ili vas
povlačenjem izbaciti iz ravnoteže.
• Pratite upute za podmazivanje, zatezanje lanca
i zamjenu vodilice i lanca. Nepravilno zategnut
ili podmazan lanac može puknuti ili povećati
mogućnost povratnog trzaja.
• Štapni obrezivač prenosite samo držeći ga za
prednju ručku, isključen i udaljen od tijela.
Prilikom prijevoza ili skladištenja štapnog obrezivača
obavezno postavite zaštitni pokrov na vodilicu.
Pravilnom uporabom štapnog obrezivača smanjuje
se vjerojatnost slučajnog kontakta s lancem pile u
pokretu.
• Režite samo drvo. Štapni obrezivač upotrebljavajte
samo u propisane svrhe. Na primjer: štapnim
obrezivačem nemojte rezati plastiku, kamen ili
građevinske materijale koji nisu od drveta. Upotreba
štapnog obrezivača za radnje drugačije od onih za
koje je namijenjen može uzrokovati opasne situacije.
• Ručke moraju biti suhe, bez tragova ulja i masti.
Masne, nauljene ručke su skliske i uzrokuju manjak
kontrole.
• Nemojte pokušati oboriti stablo dok je shvatite
opasnosti i načine za njihovo sprječavanje. Pri
obaranju stabla može doći do ozbiljnih ozljeda
rukovatelja ili promatrača.
• Ovaj štapni obrezivač nije namijenjen za obaranje
stabala.Upotreba štapnog obrezivača za radnje
drugačije od onih za koje je namijenjen može
uzrokovati ozbiljne ozljede rukovatelja ili promatrača.
• Preporučamo da novi korisnici vježbaju piljenje
debala na nogarima ili postolju za piljenje.
Općenita sigurnosna upozorenja za obrezivač
s produžnom motkom
Prilikom uklanjanja zaglavljenog materijala, spremanja
i servisiranja obrezivača s produžnom motkom
pridržavajte se svih uputa. Prekidač mora biti isključen,
a baterijski komplet izvađen. Neočekivana aktivacija
obrezivača s produžnom motkom prilikom čišćenja
zaglavljenog materijala ili servisiranja može rezultirati
teškim tjelesnim ozljedama.
Opće sigurnosne upute
UPOZORENJE: Prije upotrebe
proizvoda pročitajte upute upozorenja u
nastavku.
• Uklonite bateriju kako biste spriječili slučajno
pokretanje proizvoda.
• Ako ga upotrebljavate neoprezno ili nepravilno, ovaj
proizvod je opasan alat. Ovaj proizvod može izazvati
teške ozljede ili smrt rukovatelja ili drugih osoba.
• Nemojte upotrebljavati proizvod ako su mu
promijenjene početne specifikacije. Nemojte
mijenjati dio proizvoda bez odobrenja proizvođača.
Upotrebljavajte isključivo dijelove s odobrenjem
proizvođača. Nepravilno održavanje može uzrokovati
ozljede ili smrt.
• Pregledajte proizvod prije upotrebe. Pogledajte
Sigurnosni uređaji na proizvodu na stranici 436
i
Održavanje na stranici 441
. Nemojte upotrebljavati
proizvod koji je izmijenjen ili neispravan. Provodite
sigurnosne provjere, održavanje i servis opisane u
ovom priručniku.
• Djecu treba nadzirati kako se ne bi igrala s
proizvodom. Upotrebu ili servisiranje proizvoda i/ili
baterije nikada nemojte prepustiti djeci ili osobama
bez odgovarajuće obuke. Dob korisnika može biti
regulirana lokalnim zakonima.
• Proizvod čuvajte u zaključanom prostoru kako biste
onemogućili pristup djeci ili osobama bez odobrenja.
• Proizvod spremite izvan dohvata djece.
• Ni u kojem slučaju ne smijete mijenjati
dizajn proizvoda bez odobrenja od proizvođača.
Obavezno upotrebljavajte originalnu dodatnu
opremu. Neovlaštene izmjene i/ili rezervna oprema
može uzrokovati ozbiljne osobne ozljede ili smrt
rukovatelja ili drugih osoba.
Napomena:
Upotrebu mogu regulirati nacionalni ili
lokalni propisi. Poštujte navedene propise.
Sigurnosne upute za rad
UPOZORENJE:
Prije upotrebe
proizvoda pročitajte i ispoštujte
upozoravajuće upute u nastavku.
434 1867 - 007 - 10.01.2024
• Tijekom rada ljudima i životinjama onemogućite
pristup na bliže od 15 m (50’). Kada u istom
području radi više rukovatelja, sigurnosna udaljenost
treba biti najmanje 15 m. U suprotnom postoji
opasnost od ozbiljnih tjelesnih ozljeda. Ako se
netko približi, odmah zaustavite proizvod. Nikada
se nemojte okretati s proizvodom bez prethodne
provjere sigurnosnog područja iza vas.
• Proizvod nikada nemojte upotrebljavati po lošem
vremenu, primjerice po gustoj magli, jakoj kiši,
snažnom vjetru, ekstremnoj hladnoći itd. Iznimno
vruće vrijeme može prouzročiti pregrijavanje
proizvoda. Rad u lošim vremenskim uvjetima
u lošim vremenskim uvjetima umara i često
obuhvaća dodatne opasnosti, poput zaleđenog tla,
nepredvidivog smjera padanja itd.
• Djeca ne smiju upotrebljavati stroj niti se zadržavati
u njegovoj blizini. Budući da se uređaj lako pokreće,
djeca bi ga mogla pokrenuti ako nisu pod strogim
nadzorom. To može rezultirati ozbiljnim tjelesnim
ozljedama. Odspojite bateriju kada uređaj nije pod
strogim nadzorom.
• Pobrinite se da ljudi, životinje ili drugi predmeti
ne mogu utjecati na vaš nadzor nad proizvodom
i da oni ne dolaze u doticaj s reznim priborom ili
nepričvršćenim predmetima koje dodaci za rezanje
odbacuju.
• Uvijek pazite na znakove upozorenja ili dovike
prilikom upotrebe zaštite sluha. Obavezno uklonite
zaštitu sluha odmah po zaustavljanju proizvoda.
• Preveliko izlaganje vibracijama može uzrokovati
poremećaj cirkulacije ili oštećenje živčanog sustava
kod ljudi koji sa slabom cirkulacijom. Ako
imate simptome uzrokovane prevelikim izlaganjem
vibracijama, obratite se liječniku. Simptomi uključuju
obamrlost, nedostatak osjećaja, škakljanje, trnce,
bol, gubitak snage, promjene boje ili stanja kože.
Simptomi se uglavnom pojavljuju na prstima, rukama
ili zglobovima.
• Ni u kom slučaju nemojte upotrebljavati rezni
nastavak bez odobrenog štitnika. Ugradnjom
neodgovarajućeg ili neispravnog štitnika možete
uzrokovati ozbiljne tjelesne ozljede.
• Prije svih radova na proizvodu obavezno zaustavite
proizvod, uklonite bateriju i provjerite je li se
rezna oprema u potpunosti zaustavila. Odstupanje
od uputa za oštrenje znatno povećava rizik od
povratnog trzaja.
• Ako dođete u situaciju u kojoj niste sigurni
što napraviti, obratite se stručnjaku. Obratite se
zastupniku ili serviseru. Izbjegavajte sve situacije
koje bi mogle nadilaziti vaše sposobnosti.
• Izbjegavajte sve situacije koje bi mogle nadilaziti
vaše sposobnosti.
• Proizvod nikada nemojte upotrebljavati umorni,
pod utjecajem alkohola, lijekova, pod terapijom ili
izloženi bilo čemu što utječe na vaš vid, opreznost,
koordinaciju ili sposobnost rasuđivanja.
• Proizvod može biti naglo odbačen u stranu kada vrh
vodilice dođe u kontakt s učvršćenim predmetom.
To se naziva povratnim trzajem. Povratni udar može
biti toliko snažan da proizvod/rukovatelja odbaci u
bilo kojem smjeru i potencijalno uzrokuje gubitak
nadzora nad proizvodom. Izbjegavajte rezanje
vrhom vodilice.
• Proizvod nemojte upotrebljavati ako niste u
mogućnosti pozvati pomoć u slučaju nezgode.
• Održavajte ravnotežu i stabilan položaj. Osigurajte
sigurno kretanje i stav. Provjerite ima li u okolnom
području prepreka (korijenja, kamenja, grana, rupa
i slično) za slučaj naglog kretanja. Budite izuzetno
oprezni pri radu na kosini.
• Budite vrlo pažljivi pri rezanju napetog stabla.
Napeto stablo može se i prije i poslije piljenja vratiti
se u prvobitni položaj. Ako zauzmete pogrešan
položaj ili režete stablo na pogrešnom mjestu, stablo
vas može udariti i uzrokovati gubitak kontrole. Ove
okolnosti mogu izazvati ozbiljne ozljede.
• Nosite naramenice kako biste lakše podnijeli težinu
stroja i lakše rukovali.
• Za Aspire P5-P4A: Držite proizvod desnom ili lijevom
rukom. Ruke i druge dijelove tijela držite podalje od
lanca pile.
(Sl. 28)
• Za Aspire PE5-P4A: Uvijek držite ovaj proizvod
objema rukama. Proizvod držite na desnoj strani
tijela.
(Sl. 29)
• Prije uklanjanja nepoželjnih materijala s proizvoda
zaustavite motor i provjerite je li se lanac pile
zaustavio.
• Prije prelaska u drugo područje zaustavite proizvod.
Prije prenošenja ili duljeg prijevoza proizvoda
postavite prijenosni štitnik.
• Uključen proizvod dopušteno je spustiti samo ako ga
možete nadzirati.
• Ako proizvod upotrebljavate na temperaturama
nižima od - 10 °C, proizvod i bateriju najmanje 24
sata prije početka rada treba unijeti u grijani prostor.
• Nemojte stajati izravno ispod grane koju siječete.
Tako možete uzrokovati teške ili čak smrtonosne
tjelesne ozljede.
• Pridržavajte se primjenjivih sigurnosnih propisa za
rad u blizini nadzemnih električnih vodova.
• Ovaj proizvod nije električki izoliran. Ako proizvodom
dodirnete visokonaponske vodove ili im se približite,
može doći do smrti ili ozbiljnih tjelesnih ozljeda.
Struja lučno može skočiti s jedne točke u
drugu. Povećanjem napona, povećava se i duljina
električnog luka. Struja se također može provoditi
kroz grane ili druge predmete, pogotovo ako
su mokri. Između proizvoda i visokonaponskih
vodova i/ili svih predmeta koji ih dodiruju obavezno
održavajte udaljenost od barem 10 m. Ako morate
raditi unutar ove sigurnosne udaljenosti, obavezno
se obratite zaduženom distributeru električne
energije radi isključenja napajanja prije početka
rada.
1867 - 007 - 10.01.2024
435
• Tup lanac pile može povećati opasnost od nezgode.
Oprema za osobnu zaštitu
UPOZORENJE: Prije upotrebe
proizvoda pročitajte upozoravajuće upute u
nastavku.
• Prilikom uporabe proizvoda uvijek upotrebljavajte
odobrenu osobnu zaštitnu opremu. Oprema za
osobnu zaštitu ne može u potpunosti spriječiti
ozljede, no smanjuje stupanj ozljede u slučaju
nezgode. Pri odabiru odgovarajuće opreme zatražite
pomoć ovlaštenog trgovca.
• Ako postoji opasnost od padanja predmeta na glavu,
nosite kacigu.
(Sl. 30)
• Koristite odobrenu zaštitu sluha.
(Sl. 31)
• Koristite odobrenu zaštitu za oči. Ako nosite vizir,
morate nositi i odobrene zaštitne naočale. Odobrene
zaštitne naočale moraju ispunjavati standard ANSI
Z87.1 za SAD ili EN 166 za države EU-a.
(Sl. 32)
• Po potrebi nosite rukavice – primjerice prilikom
pričvršćenja, pregleda ili čišćenja rezne opreme.
(Sl. 33)
• Nosite zaštitne čizme ili cipele s protukliznim
potplatima.
(Sl. 34)
• Koristite hlače sa zaštitom od motorne pile.
• Nosite odjeću napravljenu od čvrstog materijala.
Uvijek nosite teške duge hlače i duge rukave.
Nemojte nositi široku odjeću koja može zapinjati za
grane i prutove. Nemojte nositi nakit, kratke hlače,
otvorene cipele ni hodati bosonogi. Kosu podignite
na sigurnu visinu iznad ramena.
• Imajte u blizini pribor za prvu pomoć.
(Sl. 35)
Sigurnosni uređaji na proizvodu
UPOZORENJE:
Prije upotrebe
proizvoda pročitajte upute upozorenja u
nastavku.
U ovom odjeljku opisane su sigurnosne značajke
proizvoda, njegova namjena te način provedbe provjera
i održavanja za osiguranje ispravnog rada. Potražite
upute pod naslovom
Pregled proizvoda na stranici 430
kako biste pronašli položaj ovih dijelova na proizvodu.
Nepravilno održavanje te neprofesionalno servisiranje
i/ili popravci proizvoda skraćuju vijek trajanja proizvoda
i povećavaju opasnost od nezgoda. Sve dodatne
informacije zatražite od najbližeg servisnog trgovca.
UPOZORENJE:
Nikada nemojte
upotrebljavati proizvod s oštećenim
sigurnosnim komponentama. Provodite
provjere i održavajte sigurnosnu opremu
proizvoda prema uputama opisanim u ovom
odjeljku. Ako proizvod ne zadovolji bilo koju
od ovih provjera, obratite se serviseru radi
popravka.
OPREZ: Ptreban je specijalan tečaj
za servisiranje i popravak stroja. Ovo se
posebno odnosi na sigurnosnu opremu
stroja. Ako stroj ne zadovolji neke
od provjera navedenih u nastavku,
obratite se serviseru. Pri kupnji
naših proizvoda jamčimo dostupnost
profesionalnih popravaka i servisa. Ako
prodavač koji vam je prodao proizvod nije
zadužen i za servisiranje, zatražite adresu
najbližeg servisera.
Provjera korisničkog sučelja na Aspire P5-P4A
Zeleni LED indikatori (A) prikazuju stanje punjenja.
Zeleni LED indikatori također prikazuju da je proizvod
uključen.
1. Pritisnite i zadržite gumb za uključivanje/isključivanje
(B). (Sl. 36)
a) Proizvod je uključen kada svijetle zeleni LED
indikatori (A).
b) Proizvod je isključen kada zeleni LED indikatori
(A) ne svijetle.
2. Pogledajte
Rješavanje problema na stranici 444
ako
treperi indikator upozorenja (C).
Provjera blokade okidača paljenja
Blokada okidača paljenja sprječava nehotično
pokretanje. Kada otpustite ručku, okidač paljenja i
blokada okidača paljenja vraćaju se na svoj početni
položaj.
1. Za Aspire PE5-P4A: Gumb za blokadu pritisnite
prema naprijed. (Sl. 37)
2. Provjerite je li okidač paljenja blokiran kada je
blokada okidača paljenja u početnom položaju.
a) Za Aspire P5-P4A: (Sl. 38)
b) Za Aspire PE5-P4A: (Sl. 39)
3. Blokadu okidača paljenja pomaknite na jednu, a
potom na drugu stranu. Provjerite vraća li se blokada
okidača paljenja natrag u početni položaj.
a) Za Aspire P5-P4A: (Sl. 40)
b) Za Aspire PE5-P4A: (Sl. 41)
4. Provjerite pomiču li se okidač paljenja i blokada
okidača paljenja neometano, kao i ispravnost
povratne opruge.
a) Za Aspire P5-P4A: (Sl. 42)
436
1867 - 007 - 10.01.2024
b) Za Aspire PE5-P4A: (Sl. 43)
5. Pokrenite proizvod, pogledajte
Rad na stranici 439
.
6. Dajte puni gas.
7. Otpustite okidač paljenja i provjerite je li se lanac pile
potpuno zaustavio.
Sigurnosne upute za reznu opremu
UPOZORENJE: Prije upotrebe
proizvoda pročitajte upute upozorenja u
nastavku.
• Upotrebljavajte samo odobrene kombinacije vodilice/
lanca pile i opremu za oštrenje. Pogledajte
Održavanje na stranici 441
upute.
• Pri radu s lancem pile ili njegovom održavanju nosite
zaštitne rukavice. Nepomičan lanac pile također
može uzrokovati ozljede.
• Rezne zupce održavajte dobro naoštrenima.
Poštujte upute i upotrebljavajte preporučeni mjerač
razmaka. Oštećeni ili neispravno naoštreni lanac pile
povećava opasnost od nezgoda.
(Sl. 44)
• Držite se ispravne postavke mjerača dubine.
Poštujte upute i upotrebljavajte preporučenu
postavku mjerača dubine. Prevelika postavka
mjerača dubine povećava opasnost od povratnog
trzaja.
(Sl. 45)
• Provjerite je li lanac pile pravilno zategnut. Ako
lanac pile nije zategnut uz vodilicu, lanac pile može
iskočiti. Neispravna zategnutost lanca pile povećava
habanje vodilice, lanca pile i pogonskog zupčanika
lanca. Pogledajte
Dodaci na stranici 447
.
(Sl. 46)
• Redovito održavajte reznu opremu i osiguravajte
dobru podmazanost. Podmažite lanac pile prije
svake upotrebe. Ako lanac pile nije pravilno
podmazan, povećava se opasnost od habanja
vodilice, lanca pile i pogonskog zupčanika lanca.
(Sl. 47)
Sigurnost baterije
UPOZORENJE:
Pročitajte sve
sigurnosne i opće upute. Nepridržavanjem
sigurnosnih i općih uputa možete uzrokovati
strujni udar, požar i / ili teške ozljede.
Sačuvajte sve sigurnosne informacije i opće
upute za buduću upotrebu.
• Ove sigurnosne upute primjenjive su samo za litij-
ionske punjive baterije od 18 V za sustav POWER
FOR ALL.
• Punjive baterije upotrebljavajte samo u proizvodima
s partnerskim sustavima POWER FOR ALL. Punjive
baterije od 18 V s oznakom POWER FOR ALL
potpuno su kompatibilne sa sljedećim proizvodima:
– Svim proizvodima s baterijskim sustavom POWER
FOR ALL od 18 V.
– Svim proizvodima s partnerskim sustavima
POWER FOR ALL od 18 V.
• Poštujte preporuke za baterije iz korisničkog
priručnika za proizvod. Samo tako je punjive baterije
i proizvod moguće sigurno upotrebljavati, a punjive
baterije zaštititi od opasnog preopterećenja.
• Baterije punite samo punjačima koje preporučuje
proizvođač ili iz partnerskih sustava POWER FOR
ALL. Punjač prikladan za jednu vrstu baterije može
uzrokovati opasnost od požara ako se upotrebljava s
drugom baterijom.
• Baterija se isporučuje djelomično napunjena. Kako
biste osigurali puni kapacitet baterije, prije prve
upotrebe motornog proizvoda napunite bateriju u
punjaču.
• Baterijske pakete držite izvan dohvata djece.
• Bateriju nemojte otvarati. Postoji opasnost od
kratkog spoja.
• U slučaju oštećenja ili nepravilne upotrebe baterije
može doći do ispuštanja para. Baterija se može
zapaliti ili eksplodirati. Osigurajte dobro prozračenost
prostora i zatražite liječničku pomoć ako osjetite
negativne učinke. Pare mogu nadražiti respiratorni
sustav.
• Ako se nepravilno upotrebljavaju ili dođe do
oštećenja baterije, može doći do ispuštanja zapaljive
tekućine iz baterija. Kontakt s tom tekućinom treba
izbjegavati. Ako slučajno dođe do kontakta, isperite
vodom. Ako tekućina dođe u kontakt s očima,
zatražite dodatnu liječničku pomoć. Tekućina koja
štrcne iz baterije može izazvati iritacije ili opekline.
• Ako se baterija ošteti, može doći do ispuštanja
tekućine koja će prekriti okolne površine. Provjerite
zahvaćene dijelove. Očistite dijelove ili ih po potrebi
zamijenite.
• Baterijski paket nemojte kratko spajati. Kad baterijski
paket ne upotrebljavate, držite ga dalje od drugih
metalnih predmeta poput spojnica za papir, novčića,
ključeva, čavala, vijaka ili drugih malih metalnih
predmeta koji mogu spojiti priključke. Kratki spoj
priključaka baterije može uzrokovati opekline ili
požar.
• Bateriju mogu oštetiti šiljasti predmeti poput čavala ili
odvijača, ili vanjska sila. Može doći do unutarnjeg
kratkog spoja koji uzrokuje zapaljenje, dimljenje,
eksploziju ili pregrijavanje baterije.
• Oštećene baterijske komplete nikada nemojte
servisirati. Servisiranje baterijskih kompleta
dopušteno je samo proizvođaču ili ovlaštenim
servisnim distributerima.
• Zaštitite bateriju od topline, npr. od trajne intenzivne
sunčeve svjetlosti, plamena, prljavštine, vode i
vlažnosti. Postoji opasnost od eksplozije i kratkog
spoja.
1867 - 007 - 10.01.2024
437
• Bateriju u proizvodu upotrebljavajte samo pri
temperaturama okoline u rasponu od -5 °C – 40 °C.
• Bateriju skladištite samo pri temperaturi okoline u
rasponu od -20 °C – 50 °C. Na primjer, bateriju
tijekom ljeta nemojte ostavljati u automobilu. Pri
temperaturama < 0 °C na nekim uređajima dolazi do
smanjenja snage.
• Bateriju punite samo kada je temperatura okoline
između 0 °C – +35 °C. Punjenjem izvan ovog
raspona temperature može se povećati opasnost od
oštećenja baterije te predstavlja opasnost od požara.
Sigurnost punjača baterije
UPOZORENJE: Pročitajte sve
sigurnosne i opće upute. Nepridržavanjem
sigurnosnih i općih uputa možete uzrokovati
strujni udar, požar i / ili teške ozljede.
Ove upute spremite na sigurno mjesto.
Punjač upotrebljavajte samo ako možete u
potpunosti procijeniti sve funkcije i provoditi
ih bez ograničenja, ili ako ste dobili
odgovarajuće upute.
• Ovaj punjač ne smiju upotrebljavati djeca ili osobe
s umanjenim fizičkim, osjetilnim ili mentalnim
sposobnostima ili nedostatkom iskustva i znanja.
Ovaj uređaj smiju upotrebljavati djeca od 8 godina ili
starija s umanjenim fizičkim, osjetilnim ili mentalnim
sposobnostima ili nedostatkom iskustva i znanja
ako su pod nadzorom osobe odgovorne za njihovu
sigurnost ili ako su upućeni u sigurnu upotrebu
punjača te razumiju obuhvaćene opasnosti. U
suprotnom postoji opasnost od pogrešaka tijekom
rada ili ozljeda.
• Nadzirite djecu tijekom upotrebe, čišćenja i
održavanja. Tako osiguravate da se djeca ne igraju s
punjačem.
• Punite samo baterije od 18 V iz sustava POWER
FOR ALL, kapaciteta 1,5 Ah i većeg. Napon baterije
mora se podudarati s naponom punjača za punjenje
baterije. Nemojte puniti baterije koje se ne mogu
puniti.. U suprotnom uzrokujete opasnost od požara i
eksplozije.
• Punjač upotrebljavajte samo u zatvorenim
prostorima i ne izlažite ga vlažnim uvjetima. Prodor
vode u motorni alat povećava opasnost od strujnog
udara.
• Punjač održavajte čistim. Onečišćenje uzrokuje
opasnost od strujnog udara.
• Prije upotrebe obavezno pregledajte punjač, kabel i
utikač. Ako pronađete bilo kakvo oštećenje, prekinite
s upotrebom punjača. Punjač nemojte otvarati sami,
a popravak prepustite samo tvrtki Husqvarna ili
ovlaštenom servisnom centru s isključivo originalnim
zamjenskim dijelovima. Oštećeni punjači, kabeli i
utikači povećavaju opasnost od strujnog udara.
• Punjač nemojte upotrebljavati na lako zapaljivoj
površini (npr. papiru, tkanini itd.) ili u zapaljivom
okruženju.
Postoji opasnost od požara zbog
zagrijavanja punjača tijekom rada.
• Ventilacijske otvore punjača nemojte pokrivati. Inače
može doći do pregrijavanja i punjač više neće raditi
ispravno.
• Bateriju punite samo punjačem koji navodi
proizvođač. Punjač prikladan za jednu vrstu baterije
može uzrokovati opasnost od požara ako se
upotrebljava s drugim baterijskim kompletom.
• U slučaju oštećenja ili nepravilne upotrebe baterije
također može doći do ispuštanja para. Osigurajte
dobro prozračenost prostora i zatražite liječničku
pomoć ako osjetite negativne učinke. Pare mogu
nadražiti respiratorni sustav.
• Pri zlouporabi iz baterije može štrcnuti tekućina.
Kontakt s tom tekućinom treba izbjegavati. Ako
slučajno dođe do kontakta, isperite vodom. Ako
tekućina dođe u kontakt s očima, zatražite dodatnu
liječničku pomoć. Tekućina koja štrcne iz baterije
može izazvati iritacije ili opekline.
• Proizvodi koji se prodaju samo u VB: Proizvod
je opremljen s električnim utikačem s unutarnjim
osiguračem s odobrenjem BS 1363/A (odobrenje
ASTA prema BS 1362). Ako je utikač neprikladan
za utičnice, kod ovlaštenog servisnog agenta trebate
zamijeniti s prikladnim utikačem. Zamjenski utikač
mora imati isti osigurač kao i originalni utikač.
Odvojeni utikač mora se baciti u otpad kako bi se
spriječila od strujnog udara i nikada se ne smije
umetati u mrežnu utičnicu.
Sigurnosne upute za održavanje
UPOZORENJE:
Prije održavanja
proizvoda pročitajte upozoravajuće upute u
nastavku.
• Uklonite bateriju prije održavanja, drugih provjera ili
sastavljanja proizvoda.
• Rukovatelj smije provoditi samo radove održavanja i
servisiranja opisane u ovom korisničkom priručniku.
Za veća održavanja i servisiranje obratite se
serviseru.
• Bateriju ili punjač baterije nikada nemojte čistiti
vodom. Jači deterdžent može oštetiti plastiku.
• Ako ne provodite održavanje, smanjujete vijek
trajanja stroja i povećavate opasnost od nezgoda.
• Sva servisiranja i popravci uvjetuju posebnu
obuku, posebice oni na sigurnosnim uređajima
na proizvodu. Ako nakon provedbe održavanja
nisu odobrene sve provjere iz ovog korisničkog
priručnika, obratite se serviseru. Jamčimo
dostupnost profesionalnih popravaka i servisiranja
za vaš proizvod.
• Koristite samo originalne rezervne dijelove.
438
1867 - 007 - 10.01.2024
Sastavljanje Aspire PE5-P4A
Uvod
UPOZORENJE: Prije sklapanja
proizvoda s razumijevanjem pročitajte
poglavlje o sigurnosti.
Postavljanje obrezivača na teleskopsko
vratilo
1. Obrezivač (A) postavite na teleskopsko vratilo (B).
Ako obrezivač je ulazi lako u držač na teleskopskom
vratilu, nije pravilno postavljen. (Sl. 48)
2. Zategnite kotačić (C).
Napomena: Kada je obrezivač postavljen na
teleskopsko vratilo, korisničko sučelje obrezivača
odspojeno je.
Prilagodba duljine teleskopskog vratila
1. Otpustite navojnu ručku na vratilu (A). (Sl. 49)
2. Postavite odgovarajuću duljinu vratila.
3. Zategnite navojnu ručku (B).
Postavljanje kuke na zid
• Kuku postavite u zatvorenom prostoru.
• Kuka treba biti izvan dosega sunčevih zraka, na
temperaturi okoline od - 10 °C do 70 °C.
• Kuku postavite na gipsani zid, drvo ili betonski zid.
OPREZ: Provjerite ima li zid nosivost
od najmanje 30 kg.
• Kuku na zid postavite s tri vijka (A). Ako je potrebno,
primijenite tiple (B).
OPREZ: Provjerite jesu li vijci
prikladni za vrstu vašeg zida.
a) Za Aspire P5-P4A: (Sl. 50)
b) Za Aspire PE5-P4A: (Sl. 51)
• Informacije o dostupnoj opremi za skladištenje
proizvoda zatražite od servisnog agenta tvrtke
Husqvarna.
Vješanje proizvoda na kuku
• Objesite obrezivač na kuku na način prikazan na
slici. (Sl. 52)
• Objesite štap na kuku na način prikazan na slici. (Sl.
53)
Rad
Provjera ispravnosti rada prije upotrebe
proizvoda
1. Provjerite je li usis zraka onečišćen ili oštećen.
Četkom uklonite onečišćenja i nepoželjan materijal
iz proizvoda.
2. Zategnite sve matice i vijke.
3. Provjerite je li obrezivač pravilno pričvršćen.
4. Provjerite ima li na obrezivaču oštećenja, primjerice
pukotina. Ako je obrezivač oštećen, zamijenite ga.
5. Provjerite jesu li poklopci pravilno pričvršćeni i
neoštećeni.
6. Provjerite ispravnost rada proizvoda.
Baterija
UPOZORENJE: Prije upotrebe
baterije morate pročitati i usvojiti poglavlje o
sigurnosti. Također morate pročitati i usvojiti
korisnički priručnik za bateriju i punjač
baterije.
Bateriju i punjač čuvajte na ispravnoj temperaturi
okoline.
Temperatura okoline
Upotreba baterije u
proizvodu
-5 °C – 40 °C
Punjenje baterije 0 °C – 35 °C
Zamjena baterije
Prije prve upotrebe napunite bateriju.
Napomena: Postupak punjenja moguć je samo
kada je temperatura baterije unutar dopuštenog raspona
temperature punjenja (0 °C – 35 °C).
1. Pojni kabel punjača baterije priključite na uzemljenu
mrežu.
OPREZ: Provjerite ima li mreža
ispravan napon i frekvenciju.
1867 - 007 - 10.01.2024 439
2. Postavite bateriju u punjač baterije. Baterija je
priključena na punjač baterije kada treperi zeleni
LED indikator. (Sl. 54)
3. Baterija je potpuno napunjena kada je zeleni LED
indikator na bateriji uključen. Bateriju punite najdulje
24 sata.
4. Odspojite punjač baterije od mreže.
OPREZ: Nemojte povlačiti kabel za
napajanje.
5. Izvadite bateriju iz punjača baterije.
LED indikator statusa na punjaču baterije
Crveni (A) i zeleni (B) LED indikator na punjaču baterije
prikazuju status baterije. Pogledajte
Zamjena baterije na
stranici 439
.
(Sl. 55)
LED
Status baterije
Zeleni LED indikator brzo
treperi.
Baterija se puni.
Zeleni LED indikator spo-
ro treperi.
Baterija je napunjena 80
%.
Zeleni LED indikator je uk-
ljučen.
Baterija je potpuno napu-
njena.
Crveni LED indikator je
uključen.
Pogledajte
Rješavanje
problema s baterijom pu-
njača na stranici 444
.
Crveni LED indikator brzo
treperi.
Pogledajte
Rješavanje
problema s baterijom pu-
njača na stranici 444
.
LED indikator statusa baterije na proizvodu
Kada bateriju postavite u proizvod, LED indikatori na
bateriji prikazuju status baterije.
(Sl. 56)
LED
Status baterije
Svijetle LED indika-
tori 1, 2 i 3.
Potpuno napunjena.
Svijetle LED indika-
tori 1 i 2.
Dovoljno napunjena
Svijetli LED indikator
1.
Baterija je slaba.
LED indikator 1 tre-
peri.
Baterija je prazna. Indikator sta-
tusa baterije treperi. Napunite
bateriju. Pogledajte
Zamjena
baterije na stranici 439
.
Priključivanje baterije na proizvod
UPOZORENJE: U proizvodu
upotrebljavajte samo litij ionske baterije P4A
18 V iz sustava POWER FOR ALL.
1. Provjerite je li baterija potpuno napunjena.
2. Postavite bateriju u držač baterije na proizvodu. Ako
baterija ne ulazi lako u držač, nije pravilno umetnuta.
a) Za Aspire P5-P4A: (Sl. 57)
b) Za Aspire PE5-P4A: (Sl. 58)
3. Bateriju potpuno utisnite u držač baterije. Baterija se
učvršćuje u položaju sa škljocajem.
4. Provjerite je li zasun zatvoren na pravom mjestu.
Pokretanje proizvoda Aspire P5-P4A
1. Pritisnite gumb za uključivanje/isključivanje na
korisničkom sučelju (A). Uključuju se LED indikatori.
(Sl. 59)
2. Blokadu okidača paljenja (B) pomaknite slijeva
nadesno i zadržite okidač paljenja (C).
Pokretanje proizvoda Aspire PE5-P4A
1. Gumb za blokadu pritisnite prema naprijed. (Sl. 37)
2. Blokadu okidača paljenja (A) pomaknite slijeva
nadesno i zadržite okidač paljenja (B). (Sl. 60)
Rezanje grana
UPOZORENJE:
Budite vrlo oprezni
tijekom rada u blizini nadzemnih električnih
vodova. Padajuće grane mogu uzrokovati
kratki spoj.
• Kada je to moguće, uvijek se postavite tako da granu
režete pod pravim kutom. (Sl. 61)
• Velike grane režite na više dijelova kako biste
mogli lakše kontrolirati gdje padaju. Također obratite
pažnju na mogućnost odskoka grana u smjeru
korisnika nakon pada na tlo. (Sl. 62)
• Nemojte sjeći kroz oteklinu u korijenu grane jer
tako usporavate oporavak i povećavate opasnost od
napada gljivica. (Sl. 63)
• Za potporu tijekom rezanja iskoristite graničnik u dnu
rezne glave. Tako ćete spriječiti poskakivanje reznog
nastavka po grani. (Sl. 64)
• Prije nego presiječete granu, napravite početni
rez s donje strane grane. Tako ćete spriječiti
kidanje kore, koje može uzrokovati spor oporavak
te uzrokovati trajno oštećenje stabla. Kako biste
spriječili zaglavljivanje, rez ne smije biti dublji od
⅓ debljine grane. Dok rezni nastavak izlačite iz
grane lanac ostavite u pogonu kako biste spriječili
zaglavljivanje. (Sl. 65)
• Osigurajte si čvrst oslonac i onemogućite da vam
grane, kamenje i drveće smetaju tijekom rada.
440
1867 - 007 - 10.01.2024
UPOZORENJE: Okidač paljenja
nikada nemojte pokretati ako nemate
pregled cijelog reznog nastavka.
Zaustavljanje proizvoda Aspire P5-P4A
1. Otpustite prekidač za uključivanje.
2. Pritisnite gumb za uključivanje/isključivanje na
korisničkom sučelju. LED indikatori isključuju se.
3. Pritisnite gumb za otpuštanje i izvadite bateriju. (Sl.
66)
Zaustavljanje proizvoda Aspire PE5-
P4A
1. Otpustite prekidač za uključivanje.
2. Pritisnite gumb za zaključavanje okidača paljenja
natrag kako biste zaključali proizvod.
3. Pritisnite gumb za otpuštanje baterije i izvadite
bateriju. (Sl. 67)
4. Ako je potrebno, odvojite teleskopsko vratilo od
proizvoda.
Održavanje
Uvod
UPOZORENJE: Prije održavanja
proizvoda s razumijevanjem pročitajte
odjeljak o mjerama sigurnosti.
UPOZORENJE: Prije održavanja
proizvoda izvadite bateriju.
Raspored održavanja
Održavanje Dnevno Tjedno Mjesečno
Vanjske dijelove proizvoda očistite suhom
krpom. Nemojte prati vodom.
X
Provjerite ispravnost i neoštećenost gumba
za pokretanje i zaustavljanje.
X
Iz sigurnosnih razloga provjerite ispravnost
okidača paljenja i blokade okidača paljenja.
X
Provjerite ispravnost i neoštećenost svih ko-
mandi.
X
Ručke održavajte suhima i čistima. Na ručka-
ma ne smije biti ulja i maziva.
X
Provjerite je li poklopac lanca pile neoštećen.
Ako je oštećen, zamijenite poklopac lanca pi-
le.
X
Provjerite jesu li vijci i matice pritegnuti. X
Provjerite jesu li gumbi za otpuštanje na ba-
teriji ispravni i pričvršćuju li bateriju pravilno u
proizvodu.
X
Provjerite ispravnost punjača baterije. X
Provjerite je li baterija neoštećena. X
Provjerite je li baterija napunjena. X
Provjerite je li punjač baterije neoštećen. X
Pregledajte lanac pile. X
Naoštrite lanac pile. X
1867 - 007 - 10.01.2024 441
Održavanje Dnevno Tjedno Mjesečno
Provjerite zategnutost remena pile. X
Podmažite lanac pile X
Provjerite da se lanac pile ne okreće bez pa-
ljenja okidača paljenja.
X
Pregledajte sve kabele, spojnice i priključke.
Uvjerite se kako nema oštećenja ili onečišće-
nja.
X
Očistite poklopac lanca pile. X
Uklonite strugotine s rubova vodilice. X
Provjerite spojeve između baterije i proizvo-
da. Provjerite spoj između baterije i punjača.
X
Provjerite je li obrezivač neoštećen. Ako je
obrezivač oštećen, zamijenite ga.
Sve radove servisiranja obrezivača provodi ovlašteni zastupnik tvrtke
Husqvarna.
Provjerite istrošenost pogonskog lančanika
lanca.
Pogonski lančanik lanca zamijenite nakon približno 20 sati rada ili,
ako je potrebno, učestalije.
Pregled opreme za rezanje
1. Pobrinite se da u nitnama i sponama nema pukotina
te da nitne nisu olabavljene. Po potrebi ih zamijenite.
(Sl. 68)
2. Pobrinite se da se lanac motorne pile može lako
savijati. Zamijenite lanac motorne pile ako je krut.
3. Usporedite lanac motorne pile s novim lancem
motorne pile da biste provjerili jesu li nitne i spone
istrošene.
4. Zamijenite lanac motorne pile kada je najdulji dio
reznih zubaca manji od 4 mm / 0,16 inči. Također
zamijenite lanac motorne pile ako na kružnoj pili
postoje pukotine. (Sl. 69)
Zamjena vodilice i lanca pile
1. Kotačić za zaključavanje okrenite u smjeru
suprotnom od kazaljke na satu pa skinite zaštitni
poklopac (A). (Sl. 70)
2. Skinite vodilicu zajedno s lancem pile.
3. Skinite lanac pile s vodilice.
4. U utor vodilice stavite novi lanac pile.
5. Ugradite novi lanac pile s utorom (B) na vijku (E) i
otvorom (D) na klinu vodilice (F).
6. Lanac pile postavite oko pogonskog lančanika (G).
Rezni zupci moraju biti okrenuti u smjeru suprotnom
od pogonskog lančanika (C).
7. Postavite zaštitni poklopac (A) i kotačić za
zaključavanje okrenite u pravcu kazaljke na satu.
8. Pritegnite lanac motorne pile. Pogledajte
Prilagodba
zategnutosti lanca pile na stranici 443
upute.
Oštrenje lanca pile
Informacije o vodilici i lancu pile
UPOZORENJE: Pri radu s lancem
pile ili njegovom održavanju nosite zaštitne
rukavice. Nepomičan lanac pile također
može uzrokovati ozljede.
Istrošenu ili oštećenu vodilicu ili lanac pile zamijenite
kombinacijom vodilice i lanca pile koju preporučuje
Husqvarna. To je neophodno za očuvanje sigurnosnih
funkcija proizvoda. Pogledajte
Dodaci na stranici 447
za
popis preporučenih kombinacija zamjenskih vodilica i
lanaca.
• Duljina vodilice, inči/cm. Informacije o duljini vodilice
i vrsti lanca obično možete pronaći sa stražnje
strane vodilice.
(Sl. 71)
• Korak lanca, inči. Razmak između pogonskih
članaka lanca pile mora odgovarati razmaku između
zubaca lančaniku na vrhu vodilice i pogonskom
lančaniku.
(Sl. 72)
• Broj pogonskih članaka. Broj pogonskih članaka
određuje vrsta vodilice.
(Sl. 73)
• Širina utora u vodilici, inči/mm. Širina utora u vodilici
mora biti ista kao i širina pogonskih članaka lanca.
(Sl. 74)
• Vodilica se mora poravnati s proizvodom.
(Sl. 75)
442
1867 - 007 - 10.01.2024
• Širina pogonskih članaka, mm/inči.
(Sl. 76)
Opće informacije o oštrenju rezača
Nemojte upotrebljavati tupi lanac pile. Ako je lanac
pile tup, za guranje vodilice kroz drvo potreban je veći
pritisak. Ako je lanac pile vrlo tup, neće biti iverja, nego
samo piljevine.
Oštar lanac pile reže kroz drvo, a iverje je dugačko i
debelo.
UPOZORENJE: Snaga povratnog
trzaja znatno se povećava ako ne slijedite
upute za oštrenje.
Napomena: Pogledajte
Oštrenje rezača na stranici
443
za informacije o oštrenju lanca pile.
Oštrenje rezača
1. Rezne zupce oštrite pomoću okrugle turpije i
mjerača razmaka. (Sl. 77)
Napomena: Pogledajte
Dodaci na stranici 447
za informacije o turpijama i mjeračima koje tvrtka
Husqvarna preporučuje za vaš lanac pile.
2. Ispravno postavite mjerač razmaka na rezač.
Pogledajte upute priložene mjeraču razmaka.
3. Turpiju pomičite od unutarnje strane reznih zubaca
prema van. Smanjite pritisak pri povlačenju. (Sl. 78)
4. Uklonite materijal s jedne strane svih reznih zubaca.
5. Okrenite proizvod i uklonite materijal s druge strane.
6. Svi rezni zupci moraju biti iste duljine.
Prilagodba zategnutosti lanca pile
UPOZORENJE:
Ako je lanac pile
neispravno zategnut, može se olabaviti s
vodilice i uzrokovati teške ozljede ili smrt.
Tijekom upotrebe lanac pile rasteže se. Redovito
podešavajte zategnutost lanca pile kako biste bili sigurni
da je ispravan. Prije upotrebe proizvoda provjerite
zategnutost lanca pile. Lanac pile zategnite što je
moguće više, ali tako da ga je moguće pomicati rukom.
Napomena:
Novi lanac pile ima vrijeme
uhodavanja. Tijekom tog razdoblja zategnutost
provjeravajte češće.
1. Za zatezanje lanca pile regulator za zatezanje lanca
pile okrećite u smjeru kazaljke na satu. Lanac pile
zategnite što je moguće više. Mora biti zategnut uz
vodilicu. (Sl. 79)
Napomena:
Okrećite klin za podešavanje
prema gore (+) za povećanje zategnutosti i dolje
(-) za smanjenje zategnutosti. Lanac pile pravilno
je zategnut kada ga lako možete okretati rukom, a
zategnut je uz vodilicu.
2. Lanac pile morate moći slobodno pomicati rukom, ali
ne smije visjeti s vodilice. (Sl. 80)
Podmazivanje rezne opreme
UPOZORENJE: Loše podmazana
oprema za rezanje može dovesti do pucanja
lanca a to može uzrokovati ozbiljne, čak i po
život opasne, povrede.
UPOZORENJE: Nemojte
upotrebljavati rabljeno ulje! Rabljeno ulje
opasno je za ljude, proizvod i okoliš.
Ulje za lanac pile
• Za lanac pile upotrebljavajte ulje s dobrim
prianjanjem. Ulje za lanac pile mora zadržavati
viskoznost u svim vremenskim uvjetima , tijekom
vrućeg ljeta ili hladne zime.
• Za najdulji mogući vijek trajanja lanca pile i što
manju štetu za okoliš upotrebljavajte ulje za lanac
tvrtke Husqvarna. Ako ulje za lanac pile tvrtke
Husqvarna nije dostupno, upotrijebite standardno
ulje za lanac pile.
• U regijama u kojima ulje za podmazivanje lanaca
pile nije dostupno upotrebljavajte ulje za lanac X-
Guard BIO.
• Provjerite ispravnost podmazivanja lanca pile. Ako je
potrebno, napunite s uljem za lanac pile i provjerite
podmazivanje lanca pile.
Provjera vodilice
1. Pregledajte ima li strugotina na rubovima vodilice.
Turpijom odstranite strugotine. (Sl. 81)
2. Očistite utor u vodilici. (Sl. 82)
3. Provjerite je li utor u vodilici istrošen. Ako je
potrebno, zamijenite vodilicu. (Sl. 83)
4. Provjerite je li vrh vodilice grub ili vrlo istrošen. (Sl.
84)
5. Okrećite vodilicu svakodnevno kako biste joj
produljili vijek trajanja. (Sl. 85)
Čišćenje proizvoda, baterije i punjača
baterije
1. Proizvod nakon upotrebe očistite suhom krpom.
2. Bateriju i punjač baterije čistite suhom krpom.
Vodilice za bateriju održavajte čistima.
3. Prije upotrebe provjerite jesu li priključci baterije i
punjača baterije čisti.
1867 - 007 - 10.01.2024
443
4. Četkom očistite unutarnju površinu zaštitnog
poklopca.
Pregled baterije i punjača baterije
1. Provjerite ima li na bateriji oštećenja, primjerice
pukotina.
2. Provjerite ima li na punjaču baterije oštećenja,
primjerice pukotina.
3. Provjerite je li priključni kabel punjača baterije
neoštećen te je li ispucao.
Rješavanje problema
Korisničko sučelje Aspire P5-P4A
Problem Moguće pogreške Moguće rješenje
Zeleni LED indikator
pokretanja treperi.
Nizak napon baterije. Napunite bateriju.
Treperi crveni LED
indikator pogreške.
Preopterećenje. Rezni nastavak je zaglavljen. Zaustavite pro-
izvod. Uklonite bateriju. Očistite nepoželjni
materijal s reznog nastavka. Otpustite lanac.
Odstupanje temperature. Pričekajte na hlađenje proizvoda.
Okidač paljenja i gumb za pokretanje pritis-
nuti su istovremeno.
Otpustite okidač paljenja i pritisnite gumb za
pokretanje.
Zeleni i crveni LED
indikator svijetle naiz-
mjenično.
Baterija je prazna. Napunite bateriju.
Baterija je oštećena. Obratite se servisnom zastupniku.
Rješavanje problema s baterijom punjača
LED indikator na pu-
njaču baterije
Uzrok Rješenje
Zeleni LED indikator
je uključen, a crveni
LED indikator treperi.
Baterija nije pravilno postavljena
u punjač baterije.
Uklonite bateriju iz punjača i ponovno je umetnite u pu-
njač.
Priključci baterije onečišćeni su. Očistite priključke baterije.
Temperatura okoline previsoka je
ili je preniska.
Punjač baterije upotrebljavajte u rasponu temperature iz-
među 0 °C – 35 °C.
Baterija je oštećena. Zamijenite bateriju.
Zeleni LED indikator
i crveni LED indikator
isključeni su.
Punjač baterije nije pravilno pri-
ključen na mrežnu utičnicu.
Punjač baterije priključite na mrežnu utičnicu.
Neispravna mrežna utičnica. Priključite punjač baterije na napon i frekvenciju koji su
navedeni na natpisnoj pločici.
Kabel punjača baterije je ošte-
ćen.
Obratite se ovlaštenom serviseru.
Punjač baterije je oštećen.
Ostale pogreške.
Ako dođe od pogreške, obavezno isključite proizvod, izvadite bateriju i obratite se ovlašte-
nom servisnom agentu.
444 1867 - 007 - 10.01.2024
Prijevoz i skladištenje
Prijevoz i skladištenje
• Isporučene litij-ionske baterije podliježu zahtjevima
propisa o opasnim proizvodima.
• Pridržavajte se posebnih zahtjeva o pakiranju i
označavanju u komercijalnom transportu, uključujući
treće strane i prijevoznike.
• Prije slanja proizvoda obratite se osobi s posebnom
obukom za opasni materijal. Pridržavajte se svih
mjerodavnih nacionalnih propisa.
• Kada bateriju stavljate u pakiranje, otvorene
kontakte prelijepite trakom. Učvrstite bateriju u
pakiranju kako biste onemogućili pomicanje.
• Izvadite bateriju prilikom prijevoza ili skladištenja.
• Bateriju i punjač baterije spremite u suh prostor bez
vlage i mraza.
• Bateriju nemojte spremiti u prostor u kojem može
nastati statički elektricitet. Bateriju nemojte čuvati u
metalnoj kutiji.
• Bateriju uskladištite na mjestu s temperaturom
između -20 °C / -4 °F i 50 °C / 122 °F, zaštićenu od
izravne sunčane svjetlosti.
• Punjač baterije uskladištite na mjestu s
temperaturom između 5 °C / 41 °F i 45 °C / 113 °F te
izvan izravnog sunčeva svjetla.
• Punjač baterije upotrebljavajte samo pri
temperaturama okoline između 0 °C / 32 °F i 35 °C /
95 °F.
• Proizvod skladištite na mjestima s temperaturom od
-40 °C/-40 °F do 60 °C/140 °F.
• Prije dugotrajnog skladištenja bateriju napunite na
30 % do 50 %.
• Punjač baterije uskladištite u zatvorenom i suhom
prostoru.
• Tijekom skladištenja bateriju držite podalje od
punjača baterije. Djeci i drugim neovlaštenim
osobama onemogućite dodirivanje opreme. Opremu
spremite u prostor koji možete zaključati.
• Prije dugotrajnog skladištenja proizvoda očistite ga i
provedite cjeloviti servis.
• Na proizvod prije transporta i skladištenja postavite
prijenosni štitnik kako biste spriječili ozljede ili
oštećenje proizvoda.
• Čvrsto pričvrstite proizvod tijekom transporta.
Zbrinjavanje baterije, punjača baterije i
proizvoda
Simbol u nastavku označava proizvod koji se ne ubraja
u kućanski otpad. Reciklirajte ga u reciklažnoj stanici
za električnu i elektroničku opremu. Tako sprječavate
oštećenje okoliša i ozljeđivanje osoba.
Više informacija zatražite od lokalnih vlasti, komunalne
službe ili distributera.
(Sl. 23)
Napomena: Simbol se nalazi na proizvodu ili
pakovanju proizvoda.
Tehnički podaci
Tehnički podaci
Aspire P5-P4A Aspire PE5-P4A
Motor
Vrsta Istosmjerni motor s
permanentnim mag-
netom, 18 V
Istosmjerni motor s
permanentnim mag-
netom, 18 V
Brzina lanca, m/s 4,9 4,9
Težina
Bez baterije, kg/lb 1,6/3,5 3,1/6,8
Emisije buke
55
55
Emisije buke u okoliš izmjerene kao jačina zvuka (L
WA
) u skladu s Direktivom EZ 2000/14/EC. Razlika
između zajamčene i izmjerene razine buke jest da zajamčena razina uključuje i raspršenje rezultata mjerenja i
varijacije između različitih uređaja istog modela prema smjernici 2000/14/EC.
1867 - 007 - 10.01.2024 445
Aspire P5-P4A Aspire PE5-P4A
Izmjerena jačina zvuka dB(A) 88 88
Jamčena razina jakosti zvuka L
WA
dB (A) 91 90
Jačina zvuka
56
Ekvivalentne razine tlaka zvuka na uhu rukovatelja, dB(A) 75 74
Razine vibracije
57
Razine vibracija na ručkama, izmjerene sukladno ISO 22867, m/s
2
Sklopljene, prednja ručka /stražnja ručka – 0,5/0,5
Izvučene, prednja ručka /stražnja ručka – 0,3/0,3
Glavna ručka/pomoćna ručka 0,8/0,4 –
Odobrene baterije
Ovaj proizvod radi sa svim POWER FOR ALL
baterijama. Za najbolje performanse preporučuje se
upotreba baterija od minimalno 4,0 Ah.
Baterija P4A 18-B45 P4A 18-B72
Vrsta Litij-ion Litij-ion
Kapacitet baterije, Ah 2,5 4,0
Nazivni napon, V 18 18
Težina, kg 0,35 0,65
Broj ćelija (litij-ionske) 5. 10
Odobreni punjači baterije
Punjač baterije P4A 18-C70
Ulazni napon, V Pogledajte podatke o nazivnoj snazi punjača.
Frekvencija, Hz 50 – 60
Snaga, W 70
56
Ekvivalentna razina tlaka zvuka prema normi ISO 22868 izračunava se kao vremenski ponderirana ukupna
energija za različite razine tlaka zvuka u različitim radnim uvjetima. Tipično statističko raspršenje za ekviva-
lentnu razinu tlaka zvuka standardno je odstupanje od 3 dB (A).
57
Prijavljeni podaci o ekvivalentnoj razini vibracije pokazuju tipičnu statističko raspršenje (standardno odstupa-
nje) od 1,5 m/s
2
.
446 1867 - 007 - 10.01.2024
Dodaci
Kombinacije vodilice i lanca pile
Sljedeće kombinacije imaju odobrenje CE.
Vodilica Lanac pile
Duljina, inči Korak, inči Mjerač, mm Vrsta
Duljina, broj pogon-
skih članaka
5. 1/4’’ 1,1 SP11G 32.
Brušenje lanca pile i mjerači dubine
Upotrijebite preporučeni mjerač razmaka kako biste
dobili ispravne kutove brušenja. Preporučujemo da za
oštrenje lanca pile uvijek upotrebljavate preporučeni
mjerač razmaka.
Ako ne znate koji se lanac pile nalazi na proizvodu,
obratite se servisnom distributeru.
mm/in mm/in
SP11G 3,5 / 9/64 60° 30° 0° 0,4/0,016 5299371-01
1867 - 007 - 10.01.2024 447
Izjava o sukladnosti
EU izjava o sukladnosti
Mi, Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel.:
+46-36-146500, pod punom odgovornošću izjavljujemo
da proizvod:
Opis Baterijski obrezivač i štapni obrezivač
Marka Husqvarna
Vrsta/model Aspire P5-P4A, Aspire PE5-P4A
Identifikacija Serijski brojevi iz 2022 i noviji
u potpunosti su sukladni sljedećim EU direktivama i
propisima:
Direktiva/propis Opis
2006/42/EC „o strojevima”
2014/30/EU „koja se odnosi na elektromagnetsku kompatibilnost“
2011/65/EU „o ograničenoj upotrebi određenih opasnih tvari u električnoj i elektroničkoj opremi“
2000/14/EC „koja se odnosi na emisije buke u okoliš“
i primjenjuju se sljedeće norme i/ili tehničke
specifikacije: EN 62841-1:2015/A11:2022, EN ISO
11680-1:2021, EN ISO 12100:2010, EN IEC
55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158
proveo je dobrovoljno ispitivanje tipa EZ sukladno
direktivi o strojevima (2006/42/EZ) članak 12., točka 3b.
Broj certifikata za ispitivanje EZ je: 4815039.22006.
Primjenjuje se postupak procjene sukladnosti u skladu s
Direktivom 2000/14/EC, dodatak V.
Informacije o emisiji buke potražite u odjeljku
Tehnički
podaci na stranici 445
.
Huskvarna, 2022-06-22
Claes Losdal, Menadžer odjela za istraživanje i razvoj,
Husqvarna AB
Osoba odgovorna za tehničku dokumentaciju
448 1867 - 007 - 10.01.2024
Licence
Autorsko pravo
©
2012. – 2020., STMicroelectronics
Jamstvo ne pokriva kvarove koji su rezultat uobičajenog
trošenja i habanja, nemara, zlouporabe, neovlaštenog
popravka ili priključivanja usisnog aparata na neispravan
napon.
Sva prava zadržana.
Redistribucija i upotreba u izvornim i binarnim oblicima,
s ili bez izmjena, dopuštene su pod sljedećim uvjetima:
• Redistribucije izvornog koda moraju zadržati
prethodnu obavijest o autorskim pravima, ovaj popis
uvjeta i sljedeće odricanje od odgovornosti.
• Redistribucije u binarnom obliku u dokumentaciji
i/ili drugim materijalima ustupljenima s distribucijom
moraju sadržavati prethodnu obavijest o autorskim
pravima, ovaj popis uvjeta i sljedeće odricanje od
odgovornosti.
• Bez prethodnog posebnog pisanog odobrenja naziv
STMicroelectronics ili nazive njihovih suradnika
nije dopušteno upotrebljavati za podržavanje ili
promoviranje proizvoda izvedenih iz ovog softvera.
OVAJ SOFTVER VLASNICI AUTORSKOG PRAVA
I SURADNICI USTUPAJU „KAKAV JEST“ TE SE
ODRIČU SVIH IZRIČITIH ILI PREŠUTNIH JAMSTAVA,
KOJA OBUHVAĆAJU, ALI NISU OGRANIČENA NA
PREŠUTNA JAMSTVA UTRŽIVOSTI I POGODNOSTI
ZA ODREĐENU SVRHU. VLASNIK AUTORSKOG
PRAVA ILI SURADNICI NI U KOJEM SLUČAJU
NE SNOSE ODGOVORNOST ZA BILO KAKVE
IZRAVNE, NEIZRAVNE, SLUČAJNE, PRIMJERNE
ILI POSLJEDIČNE ŠTETE (UKLJUČUJUĆI, ALI NE
OGRANIČAVAJUĆI SE NA NABAVU ZAMJENSKIH
DOBARA ILI USLUGA; NEMOGUĆNOST UPOTREBE,
GUBITAK PODATAKA I ZARADE; ILI PREKID
POSLOVANJA), BEZ OBZIRA NA UZROK ILI
BILO KOJU TEORIJU ODGOVORNOSTI, BILA ONA
ZASNOVANA NA UGOVORU, STROGOJ OBVEZI ILI
NEDOPUŠTENOJ ŠTETNOJ RADNJI (UKLJUČUJUĆI
NEMAR ILI SLIČNO), KOJA NA BILO KOJI NAČIN
PROIZLAZI IZ UPOTREBE OVOG SOFTVERA, ČAK
I AKO STE UPOZORENI NA MOGUĆNOST TAKVE
ŠTETE.
Licenca za Apache 2.0
Autorsko pravo
©
2009. –2019., Arm Limited. Sva prava
zadržana.
Verzija 2.0, siječanj 2004., http://www.apache.org/
licenses/
ODREDBE I UVJETI ZA UPOTREBU, REPRODUKCIJU
I DISTRIBUCIJU
1. Definicije.
„Licenca“ su uvjeti i odredbe za upotrebu, reprodukciju
i distribuciju definirani u odjeljcima 1 do 9 u ovom
dokumentu. „Davatelj licence“ vlasnik je autorskog prava
ili tijelo s ovlaštenjem vlasnika koje ustupa Licencu.
„Pravno tijelo“ zajednica je izvršnih tijela i svih drugih
tijela koja upravljaju, kojima upravlja ili koja su pod
zajedničkom kontrolom tog tijela. Za potrebe ove
definicije, „kontrola“ je (i) moć, izravna ili neizravna,
usmjeravanja ili upravljanja takvih tijelom, ugovorna
ili ostvarena na drugi način ili (ii) vlasništvo pedeset
posto (50 %) ili više dionica u optjecaju ili (iii) stvarno
vlasništvo takvog tijela. „Vi“ (ili „Vaš“) pojedinac je
ili Pravno tijelo koje ostvaruje privilegije ustupljene
ovom Licencom. „Izvorni“ oblik preferirani je oblik
izmjenjivanja, koji obuhvaća, ali nije ograničen na izvorni
kod softvera, izvor dokumentacije i konfiguracijske
datoteke. „Objekt“ je bilo koji oblik nastao mehaničkom
preobrazbom ili prijevodom Izvornog oblika, koji
obuhvaća, ali nije ograničen na prevedeni kod objekta,
izrađenu dokumentaciju te razmjene s drugim vrstama
medija. „Djelo“ je autorsko djelo, u Izvornom obliku
ili kao Objekt, izrađeno pod ovom Licencom, kako je
navedeno u obavijesti o autorskom pravu uvrštenom u
djelo ili priloženom djelu (za primjer je ustupljen Dodatak
u nastavku). „Izvedena djela“ svako su djelo, u Izvornom
obliku ili kao Objekt, utemeljeno na Djelu (ili izvedeno iz
njega), za koje uredničke recenzije, primjedbe, razrade
ili druge izmjene, u cjelini, predstavljaju originalno
autorsko djelo. Za potrebe ove Licence, Izvedeni radovi
ne sadržavaju radove koji ostaju u zasebnom obliku ili
se samo povezuju (ili su povezani nazivom) s njegovim
sučeljem, Djelom i iz njega Izvedenim radovima.
„Doprinos“ je bilo koje autorsko djelo, uključujući izvornu
verziju Djela i sve izmjene ili dodatke Djelu, ili iz
njih Izvedena djela, koje je vlasnik autorskog prava,
pojedinac ili Pravno tijelo ovlašteno za slanje u ime
vlasnika autorskog prava namjerno poslao Davatelju
licence radi uvrštenja u Djelo. Za potrebe ove definicije,
s „poslano“ označava se svaki oblik elektroničke,
verbalne ili pisane komunikacije poslane Davatelju
licence ili njegovim predstavnicima, što obuhvaća,
ali nije ograničeno na komunikaciju putem popisa
elektroničke pošte, upravljačkih sustava izvornog koda
te sustava za praćenje problema, kojima upravlja ili
kojima se upravlja u ime Davatelja licence, u svrhu
raspravljanja o Djelu i njegovog poboljšanja, no bez
komunikacije koju je vlasnik autorskog prava uočljivo
označio ili drugim pisanim putem okarakterizirao kao
„Nije doprinos“. „Suradnik“ je Davatelj licence i svaki
pojedinac ili Pravno tijelo u čije je ime Davatelj licence
primio Doprinos te ga potom uvrstio u Djelo.
2. Ustupanje licence za autorska prava.
Podložno uvjetima i odredbama iz ove Licence,
svaki Suradnik ovim Vam ustupa trajnu, globalnu,
neekskluzivnu, besplatnu, nenaplativu, neopozivu
licencu za autorska prava za reprodukciju, pripremu
Izvedenih djela, javno objavljivanje, javno izvođenje,
podlicenciranje i distribuciju Djela i takvih Izvedenih djela
u obliku Izvora ili Objekta.
1867 - 007 - 10.01.2024
449
3. Ustupanje licence za patent.
Podložno uvjetima i odredbama iz ove Licence,
svaki Suradnik ovim Vam ustupa trajnu, globalnu,
neekskluzivnu, besplatnu, nenaplativu, neopozivu (osim
sukladno navedenom u ovom odjeljku) licencu za
patent za izradu, zadavanje izrade, upotrebu, ponudu
za prodaju, prodaju, uvoz i druge prijenose Djela, pri
čemu se licenca primjenjuje samo na ona patentna
potraživanja koje takav Suradnik može licencirati, a koja
nužno povređuju sami njihovi Doprinosi ili kombinacija
Doprinosa Djelu za koja su takvi Doprinosi poslani.
Ako pokrenete patentnu parnicu protiv bilo kojeg tijela
(uključujući međusobna potraživanja ili protutužbu u
parnici) tvrdeći da Djelo ili Doprinos koji sadrži Djelo
predstavlja izravnu ili doprinosnu povredu patenta,
patentne licence koje su Vam Licencom ustupljene za
to Djelo ukidaju se na datum pokretanja takve parnice.
4. Redistribucija.
Kopije Djela ili iz njega Izvedenih djela možete
reproducirati i distribuirati na bilo kojem mediju, s ili
bez izmjena te u Izvornom obliku ili kao Objekt, kada
ispunjavate sljedeće uvjete:
• Svim drugim primateljima Djela ili Izvedenog djela
morate predati kopiju ove Licence; i
• Sve izmijenjene datoteke moraju imati uočljive
obavijesti o tome da ste ih promijenili; i, u Izvornom
obliku svakog Izvedenog djela koje distribuirate, –
morate zadržati sve obavijesti o autorskim pravima,
patentima, robnim markama i dodjelama iz Izvornog
oblika Djela, osim obavijesti koje se ne odnose na
bilo koji dio Izvedenih djela; i
• Ako distribucija Djela obuhvaća tekstnu datoteku
„OBAVIJEST“, sva Izvedena djela koje distribuirate
moraju sadržavati čitljivu kopiju obavijesti o
dodjeljivanju u takvoj datoteci OBAVIJEST, osim
obavijesti koje se ne odnose na bilo koji dio
Izvedenih djela, na barem jednoj od sljedećih
lokacija: u tekstnoj datoteci OBAVIJEST koja se
distribuira kao dio Izvedenih djela; u Izvornom
obliku ili dokumentaciji, ako se prilaže Izvedenim
djelima; ili u prikazu koji izrađuju Izvedena djela,
ako i kada se prikazuju takve obavijesti trećih
strana. Sadržaji datoteke OBAVIJEST samo su
obavijesni i ne izmjenjuju Licencu. U Izvedena djela
koja distribuirate možete dodati vlastite obavijesti
o dodjeljivanju, uz OBAVIJEST iz Djela ili kao
dodatak njenom tekstu, pod uvjetom da se takve
dodatne obavijesti o dodjeljivanju mogu protumačiti
kao izmjena Licence. Svojim izmjenama ili bilo
kojim Izvedenim djelima u cjelini možete dodati
vlastitu izjavu o autorskim pravima te zadati
dodatne ili različite licencne uvjete i odredbe za
upotrebu, reprodukciju ili distribuciju Vaših izmjena,
pod uvjetom da su Vaša upotreba, reprodukcija
i distribucija Djela inače u skladu s uvjetima
propisanima ovom Licencom.
5. Slanje Doprinosa.
Osim ako izričito ne navedete drugačije, svaki Doprinos
koji Davatelju licence namjerno pošaljete za uključivanje
u Djelo moraju ispunjavati uvjete i odredbe ove Licence,
bez ikakvih dodatnih uvjeta i odredbi. Bez obzira na
prethodno navedeno, ništa ovdje ne zamjenjuje ili
izmjenjuje uvjete bilo kojeg zasebnog licencnog ugovora
koji ste o takvim Doprinosima izvršili s Davateljem
licence.
6. Zaštitni znakovi.
Ovom Licencom ne ustupa se dopuštenje za upotrebu
trgovačkih naziva, zaštitnih znakova, servisnih znakova
ili naziva proizvoda Davatelja licence, osim za potrebe
razumne i uobičajene upotrebe u opisivanju porijekla
Djela i reprodukciji datoteke OBAVIJEST.
7. Odricanje jamstva.
Osim kada to zahtjeva primjenjivi zakon ili uz pisanu
suglasnost, Davatelj licence ustupa Djelo (a svaki
Suradnik ustupa svoje doprinose) „KAKVO JEST“,
BEZ IKAKVIH JAMSTAVA ILI UVJETA, izričitih ili
prešutnih, uključujući, ali Ne ograničavajući se na bilo
koje jamstvo ili uvjete za NAZIV, NEPOVREDIVOST,
UTRŽIVOST ili PRIKLADNOST ZA POJEDINU SVRHU.
Nosite isključivu odgovornost za utvrđivanje prikladnosti
upotrebe i redistribucije Djela te preuzimate sve rizike
povezane s Vašim korištenjem dopuštenja iz ove
Licence. 8. Ograničenje od odgovornosti. Suradnik ni
pod kojim uvjetima i ni po kojoj pravnoj teoriji, bilo
zbog nedopuštene štetne radnje (uključujući nemar), po
ugovoru ili na neki drugi način, osim ako to ne zahtjeva
primjenjivi zakon (primjerice za namjerne i izrazito
nemarne radnje) ili postoji pisani pristanak, prema Vama
ne snosi odgovornost za štete, uključujući sve izravne,
neizravne, posebne, slučajne ili posljedične štete bilo
koje vrste, a koje su nastale kao rezultat Licence,
upotrebom ili nemogućnošću upotrebe Djela (uključujući,
ali ne ograničavajući se na štete zbog gubitka dobre
volje, zastoja u radu, kvara ili neispravnosti računala te
sve druge komercijalne gubitke ili štete), čak i ako je taj
Suradnik bio upozoren na vjerojatnost takvih šteta.
9. Prihvaćanje jamstva ili dodatne odgovornosti.
Tijekom redistribucije Djela ili Izvedenih djela iz njega
možete odabrati ponuditi prihvaćanje potpore, jamstvo,
naknadu ili druge obvezujuće obveze i/ili prava sukladno
s ovom Licencom te naplaćivati naknadu. Međutim,
po prihvaćanju takvih obveza možete djelovati samo
u vlastito ime i na vlastitu odgovornost, ne i u ime
bilo kojeg drugog Suradnika, i samo ako pristanete
na obeštećenje, zaštitu i osiguranje svakog drugog
Suradnika od svake odgovornosti koje su se pojavile te
svih zahtjeva koji su nametnuti takvom Suradniku zbog
prihvaćanja bilo kojeg jamstva ili dodatne odgovornosti.
ZAVRŠETAK UVJETA I ODREDBI
450
1867 - 007 - 10.01.2024
Obsah
Úvod........................................................................... 451
Bezpečnost.................................................................453
Montáž Aspire PE5-P4A............................................. 460
Provoz.........................................................................460
Údržba........................................................................ 462
Odstraňování problémů.............................................. 465
Přeprava askladování................................................466
Technické údaje..........................................................467
Příslušenství............................................................... 468
Prohlášení oshodě.....................................................469
licence.........................................................................470
Úvod
Popis výrobku
Výrobek Husqvarna Aspire P5-P4A je akumulátorový
prořezávač.
Výrobek Husqvarna Aspire PE5-P4A je akumulátorový
tyčový prořezávač steleskopickou funkcí.
Nepřetržitě pracujeme na tom, abychom zvýšili vaši
bezpečnost a efektivitu při používání. Další informace
získáte usvého prodejce poskytujícího servis.
Doporučené použití
Používejte výrobek ke stříhání větviček. Kjiným
činnostem výrobek nepoužívejte.
Stručná příručka
Naskenujte kód QR azjistěte, jak výrobek používat.
(Obr. 27)
Popis výrobku
(Obr. 1)
1. Prořezávač
2. Kryt řetězu pily
3. Vodicí lišta
4. Pojistný knoflík ochranného krytu
5. Pojistka páčky spínače prořezávače
6. Páčka spínače prořezávače
7. Uživatelské rozhraní
8. Hlavní rukojeť prořezávače
9. Baterie
10. Upevňovací knoflík na prořezávač
11. Hřídel
12. Teleskopická funkce
13. Pojistné tlačítko
14. Páčka spínače tyčového prořezávače
15. Pojistka páčky spínače tyčového prořezávače
16. Tlačítko pro uvolnění baterie
17. Konektor
18. Nabíječka baterií
19. Indikátor napájení a výstražný indikátor
20. Přepravní kryt
21. Návod kpoužívání
22. Hák na prořezávač, šrouby ahmoždinky
23. Hák na tyčový prořezávač, šrouby ahmoždinky
24. Bio olej na mazání řetězu
25. Šestihranný imbusový klíč
Symboly na výrobku
(Obr. 2)
VAROVÁNÍ: Tento výrobek může být
nebezpečný azpůsobit obsluze či dalším
osobám vážné zranění. Buďte opatrní
avýrobek používejte správně.
(Obr. 3)
Pečlivě si prostudujte návod kpoužití
apředtím, než produkt začnete používat,
se přesvědčte otom, že pokynům
rozumíte.
(Obr. 4)
Pro model Aspire P5-P4A: Vždy
používejte schválenou ochranu očí.
(Obr. 5)
Pro model Aspire PE5-P4A: Používejte
ochrannou přilbu vmístech, kde
hrozí pád předmětů. Vždy používejte
schválenou ochranu sluchu. Vždy
používejte schválenou ochranu očí.
(Obr. 6)
Používejte schválené ochranné rukavice.
(Obr. 7)
Používejte odolnou obuv sprotiskluzovou
podrážkou. (Platí pouze pro tyčový
prořezávač.)
(Obr. 8)
Stejnosměrný proud.
(Obr. 9)
Jmenovité napětí, V
(Obr. 10)
Nevystavujte dešti.
1867 - 007 - 10.01.2024 451
(Obr. 11)
Plnění oleje na mazání řetězu.
(Obr. 12)
Směr otáčení, řetěz pily.
(Obr. 13)
Nebezpečí poranění. Nepřibližujte ruce
křetězu pily.
(Obr. 14)
Otočením doleva knoflík uvolníte,
otočením doprava jej utáhnete.
(Obr. 15)
Výrobek odpovídá příslušným
směrnicímEU.
(Obr. 16)
Tento výrobek vyhovuje platným
předpisům Spojeného království.
(Obr. 17)
Štítek semisemi hluku do okolí
podle směrnic apředpisů Evropské
unie aSpojeného království anařízení
oregulaci hluku vaustralském Novém
Jižním Walesu „Protection of the
Environment Operations (Noise Control)
Regulation 2017“. Garantovaná hladina
akustického výkonu tohoto výrobku je
uvedena včásti Technické údaje na
straně
Technické údaje na strani 467
ana
štítku.
(Obr. 18)
Výrobek ani obal výrobku nelze zlikvidovat
jako domácí odpad. Odevzdejte jej
ve stanici pro recyklaci elektrických
aelektronických zařízení.
(Obr. 21) Tento výrobek není elektricky izolován. Pokud se výrobek dotkne vodičů svyso-
kým napětím nebo se dostane do jejich blízkosti, může to mít za následek smrt
nebo vážné zranění. Napětí může přeskočit zjednoho místa na druhé elektrickým
obloukem. Čím vyšší je napětí, tím větší je vzdálenost, kterou může oblouk přes-
kočit. Elektřina může rovněž procházet mezi větvemi nebo jinými předměty, ze-
jména pokud jsou vlhké. Vždy udržujte vzdálenost nejméně 10m mezi výrobkem
avodiči vysokého napětí nebo dalšími předměty, které se jich mohou dotýkat.
Jestliže musíte pracovat uvnitř této bezpečnostní vzdálenosti, vždy se obraťte na
příslušnou rozvodnou společnost azajistěte vypnutí elektřiny dříve, než zahájíte
práce.
Uživatel výrobku je povinen dohlédnout na to, aby se během práce nevyskytovala
žádná osoba nebo zvíře vokruhu 15metrů od stroje. (Platí pouze pro tyčový
prořezávač.)
(Obr. 22) Typový štítek svýrobním číslem nebo natištěné číslo. yyyy znamená rok výroby
aww znamená týden výroby.
Povšimněte si: Další symboly/štítky na výrobku
se týkají zvláštních certifikačních požadavků pro určité
obchodní trhy.
Symboly na baterii nebo na nabíječce
baterií
(Obr. 23)
Odevzdejte výrobek
ve stanici pro recykla-
ci elektrických aelek-
tronických zařízení.
(Platí pouze pro Evro-
pu)
(Obr. 24) Baterii používejte po-
uze ve výrobcích
od partnerů systému
POWER FOR ALL.
(Obr. 25) Chraňte baterii před teplem, např.
před nepřetržitým intenzivním sluneč-
ním světlem, ohněm, nečistotami, vodou
avlhkostí. Hrozí nebezpečí výbuchu
azkratu.
(Obr. 26)
(Obr. 19)
Nabíječku baterií používejte askladujte
pouze ve vnitřních prostorech.
(Obr. 20)
Dvojitá izolace.
Poškození výrobku
Neneseme odpovědnost za poškození výrobku, pokud:
• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného
výrobce nebo součástí, které nejsou výrobcem
schváleny.
• má výrobek příslušenství od jiného výrobce nebo
příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním
středisku nebo schváleným odborníkem.
452 1867 - 007 - 10.01.2024
Výrobce
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Bezpečnost
Definice týkající se bezpečnosti
Varování, upozornění apoznámky slouží jako
upozornění na specifické důležité části návodu.
VÝSTRAHA: Používá se vpřípadě
nebezpečí úrazu nebo usmrcení obsluhy
nebo okolních osob, pokud nejsou dodrženy
pokyny uvedené vtéto příručce.
VAROVÁNÍ: Používá se vpřípadě
nebezpečí poškození výrobku, dalších
materiálů či škod na majetku vblízkém okolí,
pokud nejsou dodrženy pokyny uvedené
vtéto příručce.
Povšimněte si: Používá se kposkytnutí dalších
informací, které jsou nezbytné vdané situaci.
Obecné bezpečnostní výstrahy pro
elektrické nářadí
VÝSTRAHA: Pozorně si přečtěte
všechna bezpečnostní upozornění a pokyny.
Při nedodržení upozornění apokynů může
dojít kúrazu elektrickým proudem, požáru
nebo vážnému poranění.
Povšimněte si: Uložte si veškerá upozornění
a pokyny pro použití vbudoucnu. Termín „elektrický
nástroj“ vupozorněních označuje buď nástroj napájený
ze sítě (kabelem), nebo napájený baterií (bezdrátový).
Bezpečnost pracovního prostoru
• Udržujte pracovní prostor čistý a dobře osvětlený.
Přeplněné či tmavé prostory nahrávají nehodám.
• Nepoužívejte elektrické nástroje ve výbušném
prostředí, například v přítomnosti hořlavých kapalin,
plynů či prachu. Elektrické nástroje vytvářejí jiskry,
které mohou zapálit prach nebo výpary.
• Při práci s elektrickým nástrojem musí být děti
i okolostojící osoby v dostatečné vzdálenosti.
Rozptýlení může způsobit, že ztratíte kontrolu nad
nástrojem.
Elektrická bezpečnost
• Zástrčky elektrických nástrojů musí odpovídat
elektrické zásuvce. Zástrčku nikdy žádným
způsobem neupravujte. Uuzemněných elektrických
nástrojů nepoužívejte žádné adaptéry.
Původní
zástrčky aodpovídající zásuvky snižují nebezpečí
úrazu elektrickým proudem.
• Zabraňte tělesnému kontaktu suzemněnými
povrchy, např. trubkami, radiátory, sporáky
achladničkami. Pokud je lidské tělo uzemněno,
hrozí větší nebezpečí úrazu elektrickým proudem.
• Nevystavujte elektrické nástroje dešti nebo působení
vlhkosti. Pokud do elektrického nástroje vnikne voda,
zvyšuje se nebezpečí úrazu elektrickým proudem.
• Nezacházejte hrubě snapájecím kabelem. Nikdy
elektrický nástroj nenoste za kabel. Za kabel
netahejte aneodpojujte nástroj od sítě taháním
za kabel. Nevystavujte napájecí kabel působení
tepla, oleje, nepoškoďte ho ostrými hranami nebo
pohyblivými částmi. Poškozený nebo ohnutý kabel
zvyšuje nebezpečí úrazu elektrickým proudem.
• Při používání elektrického nástroje venku použijte
prodlužovací kabel určený pro venkovní použití.
Použití kabelu určeného pro venkovní použití snižuje
nebezpečí úrazu elektrickým proudem.
• Pokud je nezbytné pracovat selektrickým nástrojem
ve vlhkém prostředí, použijte zdroj sproudovým
chráničem. Použití proudového chrániče snižuje
nebezpečí úrazu elektrickým proudem.
Osobní bezpečnost
• Nebezpečí! Nepoužívejte výrobek vblízkosti
nadzemního elektrického vedení. Zařízení nebylo
navrženo tak, aby poskytovalo ochranu před
zásahem elektrickým proudem vpřípadě kontaktu
snadzemním elektrickým vedením. Před použitím
tyčového řetězového prořezávače si ověřte místní
předpisy ohledně bezpečných vzdáleností od
nadzemního elektrického vedení a ujistěte se, že je
manipulační poloha bezpečná a bez rizika.
• Při práci selektrickým nástrojem dávejte pozor,
sledujte, co děláte a používejte zdravý rozum.
Nepracujte selektrickým nástrojem, pokud jste
unaveni nebo jste pod vlivem drog, alkoholu či
léků. Při práci s elektrickým nástrojem stačí okamžik
nepozornosti a následkem může být vážný úraz.
• Používejte osobní ochranné pomůcky. Vždy
používejte ochranu zraku. Ochranné vybavení, např.
protiprachová maska, neklouzavá ochranná obuv,
přilba nebo ochrana sluchu, použité správným
způsobem snižují nebezpečí úrazu.
• Zabraňte náhodnému spuštění. Před připojením kel.
napájení nebo vložením baterií, zvednutím nebo
nošením nástroje se přesvědčte, že je vypínač
vpoloze vypnuto. Přenášením elektrických nástrojů
sprstem na spoušti nebo zapnutých elektrických
nástrojů nahráváte nehodám.
1867 - 007 - 10.01.2024
453
• Před zapnutím el. nástroje vyjměte jakýkoli
seřizovací klíč nebo klíč na matice. Klíč ponechaný
na rotující části el. nástroje může způsobit úraz.
• Nenatahujte se příliš daleko. Neustále pevně stůjte
a držte rovnováhu. Budete tak mít lepší kontrolu nad
nástrojem v neočekávaných situacích.
• Noste vhodný oděv. Nenoste volné oblečení ani
šperky. Udržujte vlasy, oděv i rukavice mimo dosah
pohyblivých částí. Pohyblivé části mohou zachytit
volný oděv, šperky nebo dlouhé vlasy.
• Pokud jsou zařízení přizpůsobena pro připojení
odsávačů a lapačů prachu, musí být připojeny
a správně použity. Použitím lapačů prachu snižujete
rizika spojená svýskytem prachu.
• Nedovolte, aby rutina nabytá častým používáním
nástrojů způsobila, že začnete být neopatrní
abudete ignorovat bezpečnostní zásady při
zacházení snástrojem. Neopatrný úkon může
způsobit vážné zranění ve zlomku sekundy.
• Emise vibrací během skutečného používání
elektrického nástroje se mohou lišit od deklarované
celkové hodnoty podle způsobu použití nástroje.
Uživatelé musí podniknout bezpečnostní opatření,
která je ochrání, založená na odhadu rizik při
skutečných podmínkách během používání (musí vzít
v úvahu všechny části provozního cyklu, kromě
zapínání např. také vypínání a běh stroje ve
volnoběžných otáčkách).
Použití elektrických nástrojů a péče o ně
• Při práci s elektrickými nástroji nepoužívejte násilí.
Používejte správný elektrický nástroj pro danou
aplikaci. Správný elektrický nástroj vykoná práci lépe
abezpečněji rychlostí, pro kterou byl navržen.
• Nepoužívejte el. nástroj, pokud nefunguje vypínač
pro zapnutí a vypnutí. Každý elektrický nástroj, který
nelze ovládat vypínačem, je nebezpečný a musí se
opravit.
• Před jakýmkoli nastavováním, výměnou
příslušenství nebo uložením el. nástroje odpojte
zástrčku od napájení nebo vyndejte z nástroje
baterie. Takováto preventivní bezpečnostní opatření
snižují riziko náhodného spuštění el. nástroje.
• Nepoužívané el. nástroje ukládejte mimo dosah dětí
a nedovolte, aby s nástrojem pracovaly osoby, které
ho dobře neznají nebo si nepřečetly tento návod
k použití nástroje. Elektrické nástroje jsou v rukou
neproškolených uživatelů nebezpečné.
• Provádějte údržbu el. nástrojů. Kontrolujte chybné
zarovnání nebo spojení pohyblivých částí, rozbití
jakýchkoli částí nebo jiné stavy, které mohou
ovlivnit provoz elektrického nástroje. Pokud je
elektrický nástroj poškozen, nechte ho opravit.
Mnohé nehody jsou způsobeny špatnou údržbou
elektrických nástrojů.
• Udržujte řezací nástroje ostré a čisté. Správně
udržované řezací nástroje s ostrým ostřím jsou
méně náchylné k „zakousnutí“ a snadněji se
ovládají.
•
Používejte elektrický nástroj, příslušenství a vsazené
nože podle těchto pokynů. V úvahu je třeba brát
pracovní podmínky a prováděnou práci. Použitím
elektrického nástroje kjinému účelu, než pro který
je určen, může mít za následek vznik nebezpečné
situace.
• Rukojeti a uchopovací plochy udržujte suché, čisté
a bez zbytků oleje amaziva. Kluzké rukojeti
auchopovací plochy neumožňují bezpečné ovládání
avneočekávaných situacích může dojít ke ztrátě
kontroly.
Použití nástrojů napájených zbaterie apéče
oně
• Baterii dobíjejte pouze nabíječkou specifikovanou
výrobcem. Použití nabíječky vhodné pro jeden typ
baterie může pro jiný typ baterie představovat
nebezpečí vzniku požáru.
• Elektrické nástroje používejte pouze spříslušnými
speciálními bateriovými moduly. Při použití jakékoli
jiné baterie hrozí riziko úrazu apožáru.
• Když baterii nepoužíváte, udržujte ji stranou od
kovových předmětů, např. kancelářských sponek,
mincí, klíčů, hřebíků, šroubů nebo jiných malých
kovových předmětů, které by mohly spojit kontakty
baterie. Při zkratování kontaktů baterie může dojít
kpopáleninám nebo kpožáru.
• Vnevhodných podmínkách může dojít kvytečení
kapaliny zbaterie. Vyvarujte se kontaktu
skapalinou. Pokud dojde knáhodnému kontaktu,
opláchněte postižené místo vodou. Při zasažení
očí kapalinou vyhledejte lékařskou pomoc. Kapalina
vyteklá zbaterie může způsobit podráždění nebo
popáleniny.
• Nepoužívejte poškozenou nebo upravenou baterii
nebo výrobek. Poškozené nebo upravené baterie
mohou vykazovat neočekávané chování vedoucí
kpožáru, výbuchu nebo nebezpečí poranění.
• Nevystavuje baterii ani nástroj ohni anadměrným
teplotám. Vystavení ohni ateplotám nad 130°C
může způsobit explozi.
• Dodržujte veškeré pokyny knabíjení anenabíjejte
baterii ani nástroj mimo rozsah teplot uvedený
vpokynech. Nesprávné nabíjení nebo nabíjení
při teplotách mimo uvedený rozsah může mít za
následek poškození baterie azvýšené nebezpečí
požáru.
Servis
• Servis elektrického nástroje smí provádět pouze
kvalifikovaná osoba za použití identických
náhradních součástek. Tím bude zajištěna
bezpečnost elektrického nástroje.
• Nikdy neprovádějte servis poškozených baterií.
Servis baterií smí provádět pouze výrobce nebo
autorizovaný servis.
454
1867 - 007 - 10.01.2024
Bezpečnostní upozornění pro tyčový
prořezávač– osobní bezpečnost
• Při použití tyčového prořezávače musí být
všechny části těla mimo dosah řetězu pily. Před
nastartováním tyčového prořezávače zkontrolujte,
zda se řetěz pily něčeho nedotýká. Stačí okamžik
nepozornosti při práci styčovým prořezávačem
ařetěz pily může zachytit váš oděv nebo tělo.
• Je zapotřebí tyčový prořezávač vždy držet pevně
pravou rukou za zadní rukojeť alevou rukou za
přední rukojeť. Pokud byste drželi pilu v obráceném
gardu, zvýšilo by se riziko úrazu, takže se pila takto
nikdy nesmí držet.
• Držte tyčový prořezávač pouze za izolované úchopy,
protože řetěz pily by se mohl dostat do styku se
skrytou kabeláží nebo vlastním kabelem. Pokud se
řetěz pily dostane do styku skabelem, který je pod
proudem, může dojít kprobíjení odkrytých kovových
částí tyčového prořezávače aobsluha může utrpět
úraz elektrickým proudem.
• Používejte ochranu očí. Doporučujeme použít další
ochranné prostředky pro ochranu sluchu, hlavy,
rukou, dolních končetin anohou. Vhodné ochranné
prostředky sníží nebezpečí úrazu odlétávajícími
úlomky nebo náhodným kontaktem sřetězem pily.
• Vždy udržujte správný postoj a pracujte s řetězovou
pilou pouze tehdy, když stojíte na pevném,
bezpečném a rovném povrchu. Na kluzkém nebo
nestabilním povrchu může dojít ke ztrátě rovnováhy
nebo kontroly nad tyčovým prořezávačem.
• Při řezání napružené větve dávejte pozor, aby se
větev neodpružila zpět. Když povolí napětí dřevních
vláken, napružená větev může udeřit obsluhu nebo
odhodit tyčový prořezávač tak, že nad ním obsluha
ztratí kontrolu.
• Dávejte mimořádný pozor při řezání keřů a mladých
stromků. Tenký materiál může zachytit tyčový
prořezávač amůže být vržen směrem kvám nebo
vás vychýlit zrovnováhy.
• Postupujte podle pokynů pro mazání, napnutí řetězu
avýměnu lišty ařetězu. Nesprávně napnutý nebo
namazaný řetěz se může přetrhnout nebo může
zvýšit pravděpodobnost zpětného vrhu.
• Tyčový prořezávač vždy přenášejte za přední
rukojeť, vypnutý aod těla. Při přepravě nebo
skladování tyčového prořezávače vždy nasaďte na
lištu ochranný kryt. Správnou manipulací styčovým
prořezávačem se sníží pravděpodobnost náhodného
kontaktu spohybujícím se řetězem pily.
• Řežte pouze dřevo. Nepoužívejte tyčový prořezávač
kúčelům, pro které není určen. Například:
Nepoužívejte tyčový prořezávač křezání kovů,
plastů, zdiva nebo nedřevěných stavebních
materiálů. Použití tyčového prořezávače kjinému
účelu, než pro který je určen, může mít za následek
vznik nebezpečné situace.
• Udržujte rukojeti suché, čisté a bez zbytků oleje
a maziva. Mastné rukojeti jsou kluzké a mohou
způsobit ztrátu kontroly nad pilou.
•
Nesnažte se kácet strom, dokud neporozumíte
rizikům aneurčíte postup, jak je eliminovat. Při
kácení stromu může dojít kvážnému zranění
obsluhy nebo osob vblízkosti.
• Tento tyčový prořezávač není určen ke kácení
stromů. Použití tyčového prořezávače kjinému
účelu, než pro který je určen, může mít za následek
vážné zranění obsluhy nebo osob vblízkosti.
• Důrazně doporučujeme, aby si uživatelé, kteří
svýrobkem pracují poprvé, vyzkoušeli řezání na
podpěrách na řezání dřeva.
Obecná bezpečnostní upozornění pro tyčový
prořezávač
Při odstraňování uvízlého materiálů, skladování
aservisu tyčového prořezávače dodržujte veškeré
pokyny. Zkontrolujte, zda je vypnutý spínač avyjměte
baterii. Neočekávaná aktivace tyčového prořezávače při
odstraňování uvízlého materiálu nebo servisu může vést
kvážnému zranění osob.
Obecné bezpečnostní pokyny
VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.
• Vyjměte baterii, aby nedošlo knechtěnému spuštění
výrobku.
• Při neopatrném nebo nesprávném použití se stává
tento výrobek velmi nebezpečným nástrojem. Tento
výrobek může způsobit obsluze adalším osobám
vážné zranění.
• Pokud se změní původní specifikace výrobku,
nepoužívejte ho. Bez schválení výrobcem neměňte
žádné součásti výrobku. Používejte výhradně díly
schválené výrobcem. Nesprávná údržba může mít
za následek zranění nebo smrt.
• Před použitím výrobek zkontrolujte. Viz část
Bezpečnostní zařízení na produktu na strani 457
a
Údržba na strani 462
. Nepoužívejte výrobek, který
je poškozený nebo nefunguje správně. Dodržujte
pokyny pro kontrolu, údržbu aservis popsané vtéto
příručce.
• Děti by měly být pod dozorem, aby si svýrobkem
nehrály. Výrobek ani baterii nikdy nedovolte používat
dětem nebo osobám, které nejsou kjejich používání
vyškoleny. Věk obsluhy může být upraven místními
zákony.
• Skladujte výrobek na uzamčeném místě, aby se
zamezilo přístupů dětí aneoprávněných osob.
• Výrobek uchovávejte mimo dosah dětí.
• Konstrukce produktu nesmí být za žádných okolností
upravována bez svolení výrobce. Vždy používejte
originální příslušenství. Nepovolené úpravy nebo
příslušenství mohou vést kvážnému nebo
smrtelnému zranění obsluhy nebo jiných osob.
1867 - 007 - 10.01.2024
455
Povšimněte si: Použití může být upraveno
národními nebo místními předpisy. Dodržujte příslušné
předpisy.
Bezpečnostní pokyny pro provoz
VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování ařiďte se jimi.
• Zajistěte, aby se během práce nevyskytovaly
vokruhu 15m (50stop) žádné osoby nebo zvířata.
Pokud na stejném pracovišti pracuje více uživatelů,
musí být udržována bezpečnostní vzdálenost
nejméně 15m. Jinak hrozí nebezpečí vážného
zranění osob. Jestliže se někdo přiblíží, okamžitě
vypněte výrobek. Nikdy neotáčejte výrobek, aniž
byste se nejprve podívali za sebe azkontrolovali,
zda se někdo nenachází vbezpečnostní zóně.
• Výrobek nikdy nepoužívejte za špatného počasí,
např. vhusté mlze, vprudkém dešti, za silného větru
či mrazu atd. Při práci ve velmi teplém počasí může
dojít kpřehřátí stroje. Práce za chladného počasí
je únavná ačasto ssebou přináší rizika, jako např.
náledí, nepředvídatelný směr kácení apod.
• Nenechte děti používat výrobek nebo se zdržovat
vjeho blízkosti. Jelikož lze výrobek snadno spustit,
mohou jej spustit iděti, pokud nejsou celou dobu
pod dozorem. Tím může dojít knebezpečí vážného
úrazu. Vdobě, kdy není výrobek plně pod dozorem,
musí být odpojená baterie.
• Zajistěte, aby další osoby, zvířata nebo jiné věci
nemohly ovlivnit vaši kontrolu nad výrobkem aaby
nemohly přijít do kontaktu sřezacím nástavcem
nebo volnými předměty, které odmrští řezací
nástavec.
• Používáte-li ochranu sluchu, vždy je nutné dávat
pozor na výstražné signály nebo volání. Sejměte
vždy ochranu sluchu ihned po zastavení výrobku.
• Nadměrné vystavení vibracím může uosob se
zhoršenou funkcí krevního oběhu vést kporuchám
oběhového nebo nervového systému. Vpřípadě,
že byste pocítili příznaky obtíží způsobených
nadměrným vystavením vibracím, obraťte se na
svého lékaře. Mezi tyto příznaky patří strnulost
končetin, ztráta citu, mravenčení, píchání, bolest,
zeslábnutí, změna barvy nebo vzhledu pokožky.
Tyto příznaky se obvykle objevují vprstech, na
rukou nebo vzápěstí.
• Za žádných podmínek nepracujte se strojem,
pokud není řezací nástavec opatřen schváleným
bezpečnostním krytem. Používání nesprávného
nebo vadného krytu může způsobit vážné zranění.
• Před zahájením jakékoli práce na výrobku, jej vždy
zastavte, vyjměte baterii aujistěte se, že se zcela
zastavilo řezací zařízení. Odchýlení od pokynů
kostření výrazně zvyšuje nebezpečí zpětného vrhu.
• Dostanete-li se do situace, kdy pocítíte jakoukoliv
pochybnost co do práce s vybavením, požádejte
o radu odborníka. Spojte se s vaším prodejcem
nebo servisem. Nepoužívejte vybavení, necítíte-li se
dostatečně kvalifikováni.
• Nepoužívejte vybavení, necítíte-li se dostatečně
kvalifikováni.
• Nikdy výrobek nepoužívejte, když jste unaveni, po
požití alkoholu či jiných drog nebo když užíváte
léky, které mohou ovlivnit váš zrak, odhad nebo
koordinaci pohybů.
• Kprudkému vymrštění výrobku stranou může dojít,
jestliže špička lišty narazí na pevný objekt. Tomu se
říká zpětný ráz. Zpětný vrh může být natolik silný,
že může odhodit výrobek anebo obsluhu jakýmkoli
směrem apřípadně způsobit ztrátu kontroly nad
výrobkem. Vyvarujte se řezání špičkou lišty.
• Nikdy nepracujte svýrobkem, nemáte-li možnost
přivolat pomoc vpřípadě nehody.
• Držte dobře rovnováhu a stůjte pevně. Ujistěte se,
že se můžete volně pohybovat abezpečně stát.
Zkontrolujte, zda ve vašem bezprostředním okolí
nejsou nějaké překážky (kořeny, kameny, větve,
jámy, příkopy apod.), pro případ, že by bylo nutné
se rychle přesunout. Zvláštní pozornost věnujte práci
ve svažitém terénu.
• Počínejte si obzvláště opatrně při řezání napnutých
kmenů. Napnutý kmen může nečekaně odpružit
a navrátit se do své přirozené polohy, jak před
tak i po řezání. Nesprávná poloha vás nebo řezu
může vést ktomu, že strom udeří vás nebo výrobek
avy ztratíte kontrolu. Obě okolnosti mohou způsobit
vážnou nehodu.
• Přeneste váhu výrobku na nosný popruh, aby byl
snáze ovladatelný.
• Pro model Aspire P5-P4A: Držte výrobek pravou
nebo levou rukou. Udržujte ruce adalší části těla
vdostatečné vzdálenosti od řetězu pily.
(Obr. 28)
• Pro model Aspire PE5-P4A: Vždy držte výrobek
oběma rukama. Výrobek držte po své pravé straně.
(Obr. 29)
• Před odstraněním nežádoucích materiálů zvýrobku
zastavte motor aujistěte se, že se řetěz pily neotáčí.
• Před přemístěním do jiné oblasti vypněte výrobek.
Před přenášením na delší vzdálenost nebo
přepravou nasaďte na výrobek přepravní kryt.
• Nikdy neodkládejte výrobek, který je vchodu, aniž
byste jej měli pod plnou kontrolou.
• Pokud je výrobek provozován při teplotách pod
-10°C, je nutné stroj abaterii před začátkem práce
ponechat alespoň po dobu 24hodin ve vytápěném
prostoru.
• Nikdy nestůjte přímo pod řezanou větví. Mohlo by
to vést kvážnému či dokonce smrtelnému zranění
osob.
• Dodržujte platné bezpečnostní předpisy pro práci
vblízkosti nadzemního elektrického vedení.
• Tento výrobek není elektricky izolován. Pokud se
výrobek dotkne vodičů svysokým napětím nebo se
456
1867 - 007 - 10.01.2024
dostane do jejich blízkosti, může to mít za následek
smrt nebo vážné tělesné zranění. Napětí může
přeskočit zjednoho místa na druhé elektrickým
obloukem. Čím vyšší je napětí, tím větší je
vzdálenost, kterou může oblouk přeskočit. Elektřina
může rovněž procházet mezi větvemi nebo jinými
předměty, zejména pokud jsou vlhké. Vždy udržujte
vzdálenost nejméně 10m mezi výrobkem avodiči
vysokého napětí nebo dalšími předměty, které se
jich mohou dotýkat. Jestliže musíte pracovat uvnitř
této bezpečnostní vzdálenosti, vždy se obraťte na
příslušnou rozvodnou společnost azajistěte vypnutí
elektřiny dříve, než zahájíte práce.
• Tupý řetěz pily zvyšuje nebezpečí úrazu.
Osobní ochranné prostředky
VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.
• Při použití výrobku je nutné vždy používat schválené
osobní ochranné prostředky. Osobní ochranné
prostředky nemohou zcela eliminovat nebezpečí
úrazu, ale vpřípadě nehody pomáhají snížit míru
poranění. Požádejte prodejce, aby vám pomohl
vybrat správné vybavení.
• Pokud hrozí nebezpečí pádu nějakého předmětu,
použijte přilbu.
(Obr. 30)
• Vždy používejte schválenou ochranu sluchu.
(Obr. 31)
• Vždy používejte schválenou ochranu očí. Použijete-
li štít, je nutno použít ischválené ochranné brýle.
Schválené ochranné brýle musí být vsouladu
snormou ANSI Z87.1 vUSA nebo EN166 vzemích
EU.
(Obr. 32)
• Při určitých činnostech používejte rukavice,
například při nasazování, prohlídce nebo čištění
střihacího zařízení.
(Obr. 33)
• Používejte ochrannou obuv sprotiskluzovými
podrážkami.
(Obr. 34)
• Používejte ochranné kalhoty pro práci spilou.
• Noste oblečení vyrobené zpevné tkaniny. Vždy
používejte silné, dlouhé kalhoty adlouhé rukávy.
Nepoužívejte volné oblečení, které se může zachytit
okeře nebo větve. Nenoste šperky, krátké kalhoty
nebo otevřenou obuv anepracujte naboso. Stáhněte
si vlasy bezpečně nahoru nad úroveň ramen.
• Mějte při ruce lékárničku.
(Obr. 35)
Bezpečnostní zařízení na produktu
VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.
Vtéto části je popsáno bezpečnostní vybavení výrobku,
jeho účel azpůsob provádění kontroly aúdržby
kzajištění správného provozu. Viz pokyny včásti
Popis
výrobku na strani 451
pro informace oumístění těchto
dílů na výrobku.
Životnost výrobku se může zkracovat ariziko úrazů
zvyšovat, jestliže se údržba neprovádí správně anebo
se opravy neprovádějí odborně. Pokud potřebujete
další informace, obraťte se na nejbližšího servisního
prodejce.
VÝSTRAHA: Nikdy výrobek
nepoužívejte spoškozenými bezpečnostními
součástmi. Kontrolu aúdržbu
bezpečnostního vybavení výrobku je nutno
provádět podle postupů uvedených vtéto
části. Vpřípadě, že by výrobek nevyhověl při
jakékoli ztěchto kontrol, je nutno vyhledat
autorizované servisní středisko anechat
závadu odstranit.
VAROVÁNÍ: Servis a opravy stroje
vyžadují speciální odborné školení. To se
zvláště týká servisu aoprav bezpečnostního
zařízení stroje. Vpřípadě, že by
stroj nevyhověl při některé zníže
uvedených kontrol, je nutno vyhledat
servisní opravnu. Každému zákazníkovi,
který zakoupí kterýkoli znašich výrobků,
zaručujeme dostupnost profesionálních
oprav a servisních prací. Pokud prodejce,
který vám stroj prodal, neposkytuje servisní
práce, požádejte jej o adresu naší nejbližší
servisní opravny.
Kontrola uživatelského rozhraní Aspire P5-P4A
Zelené kontrolky LED(A) ukazují stav nabití. Zelené
kontrolky LED také ukazují, že výrobek je zapnutý.
1. Stiskněte apodržte vypínač(B). (Obr. 36)
a) Když zelené kontrolky LED(A) svítí, výrobek je
zapnutý.
b) Když zelené kontrolky LED(A) nesvítí, výrobek
je vypnutý.
2. Viz část
Odstraňování problémů na strani 465
pokud
bliká varovná kontrolka(C).
Kontrola pojistky páčky spínače
Pojistka páčky spínače brání nechtěnému spuštění
výrobku. Při uvolnění rukojeti se páčka spínače
1867 - 007 - 10.01.2024
457
apojistka páčky spínače vrátí zpět do své původní
polohy.
1. Pro model Aspire PE5-P4A: Zatlačte pojistné tlačítko
směrem dopředu. (Obr. 37)
2. Je-li pojistka páčky spínače ve své původní poloze,
ujistěte se, zda je páčka spínače zajištěna.
a) Pro model Aspire P5-P4A: (Obr. 38)
b) Pro model Aspire PE5-P4A: (Obr. 39)
3. Stiskněte pojistku páčky spínače na jedné straně
apoté na druhé straně. Ujistěte se, že se pojistka
páčky spínače vrátí zpět do původní polohy.
a) Pro model Aspire P5-P4A: (Obr. 40)
b) Pro model Aspire PE5-P4A: (Obr. 41)
4. Zkontrolujte, zda se páčka spínače apojistka páčky
spínače volně pohybují azda vratná pružina funguje
správně.
a) Pro model Aspire P5-P4A: (Obr. 42)
b) Pro model Aspire PE5-P4A: (Obr. 43)
5. Spusťte výrobek, viz
Provoz na strani 460
.
6. Uveďte výrobek do plných otáček.
7. Uvolněte páčku spínače azkontrolujte, zda se řetěz
pily zcela zastaví.
Bezpečnostní pokyny pro řezací
zařízení
VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.
• Používejte výhradně schválené kombinace vodicí
lišty ařetězu pily anástroje na broušení. Viz část
Údržba na strani 462
, kde najdete pokyny.
• Při používání nebo údržbě řetězu pily noste
ochranné rukavice. Zranění může způsobit iřetěz
pily, který se nepohybuje.
• Udržujte řezací zuby správně naostřené. Postupujte
podle pokynů apoužívejte doporučené vodítko
pilníku. Poškozený nebo nesprávně naostřený řetěz
pily zvyšuje nebezpečí nehod.
(Obr. 44)
• Udržujte správnou výšku omezovacích zubů.
Dodržujte naše pokyny apoužívejte doporučené
nastavení výšky omezovacích zubů. Příliš velké
nastavení výšky omezovacích zubů zvyšuje
nebezpečí zpětného vrhu.
(Obr. 45)
• Zkontrolujte, zda je pilový řetěz správně napnutý.
Pokud není řetěz pily správně napnutý na vodicí
liště, může se zlišty uvolnit. Nesprávné napnutí
řetězu pily zvyšuje opotřebení vodicí lišty, řetězu pily
ahnacího řetězového kola. Viz část
Příslušenství na
strani 468
.
(Obr. 46)
• Pravidelně provádějte údržbu řezacího zařízení
audržujte jej řádně namazané. Před každým
použitím promažte řetěz pily. Pokud není řetěz pily
řádně mazán, zvyšuje se opotřebení vodicí lišty,
řetězu pily ahnacího řetězového kola.
(Obr. 47)
Bezpečnostní pokyny týkající se baterií
VÝSTRAHA: Přečtěte si všechny
bezpečnostní avšeobecné pokyny. Při
nedodržení bezpečnostních avšeobecných
pokynů může dojít kúrazu elektrickým
proudem, požáru nebo vážnému poranění.
Veškeré bezpečnostní informace aobecné
pokyny uschovejte pro budoucí použití.
• Tyto bezpečnostní pokyny se vztahují pouze na 18V
dobíjecí Li-ion baterie pro systém POWER FOR
ALL.
• Dobíjecí baterii používejte pouze vproduktech od
partnerů systému POWER FOR ALL. Dobíjecí 18V
baterie označené symbolem POWER FOR ALL jsou
plně kompatibilní snásledujícími výrobky:
– Všechny výrobky 18V bateriového systému
POWER FOR ALL.
– Všechny 18V výrobky od partnerů systému
POWER FOR ALL.
• Dodržujte doporučení týkající se baterie uvedená
vnávodu kpoužívání výrobku. Pouze tímto
způsobem lze dobíjecí baterii avýrobek používat
bez nebezpečí achránit dobíjecí baterii před
nebezpečným přetížením.
• Baterie nabíjejte pouze pomocí nabíječek
doporučených výrobcem nebo partnery systému
POWER FOR ALL. Nabíječka vhodná pro jeden typ
baterie může při použití sjinou baterií představovat
nebezpečí požáru.
• Baterie se dodává částečně nabitá. Aby byla
zajištěna plná kapacita baterie, před prvním použitím
elektrického nástroje zcela nabijte baterii vnabíječce
baterií.
• Baterie uchovávejte mimo dosah dětí.
• Neotevírejte baterii. Hrozí nebezpečí zkratu.
• Vpřípadě poškození anesprávného použití baterie
může dojít kúniku výparů. Baterie se může vznítit
nebo explodovat. Ujistěte se, že je prostor dobře
větraný, avyhledejte lékařskou pomoc, pokud se
uvás vyskytnou nežádoucí účinky. Výpary mohou
dráždit dýchací systém.
• Při nesprávném použití nebo při poškození baterie
může dojít kvytečení hořlavé kapaliny zbaterie. Je
třeba vyvarovat se kontaktu stouto kapalinou. Pokud
dojde knáhodnému kontaktu, opláchněte postižené
místo vodou. Pokud se kapalina dostane do kontaktu
sočima, vyhledejte další lékařskou pomoc. Kapalina
vyteklá zbaterie může způsobit podráždění nebo
popáleniny.
458
1867 - 007 - 10.01.2024
• Pokud je baterie poškozená, může dojít kvytečení
kapaliny, která může pokrýt okolní povrchy.
Zkontrolujte příslušné díly. Vyčistěte tyto díly nebo
je vpřípadě potřeby vyměňte.
• Baterie se nesmí zkratovat. Když baterii
nepoužíváte, udržujte ji stranou od kovových
předmětů, např. kancelářských sponek, mincí, klíčů,
hřebíků, šroubů nebo jiných malých kovových
předmětů, které by mohly spojit kontakty baterie.
Při zkratování kontaktů baterie může dojít
kpopáleninám nebo kpožáru.
• Baterie může být poškozena špičatými předměty,
jako jsou hřebíky nebo šroubováky, nebo vnější
silou. Může dojít kvnitřnímu zkratu, který způsobí,
že se baterie spálí, bude kouřit, exploduje nebo se
začne přehřívat.
• Nikdy neprovádějte servis poškozených baterií.
Servis baterií smí provádět pouze výrobce nebo
autorizovaný servis.
• Chraňte baterii před teplem, např. před nepřetržitým
intenzivním slunečním světlem, ohněm, nečistotami,
vodou avlhkostí. Hrozí nebezpečí výbuchu azkratu.
• Baterii ve výrobku používejte pouze při okolní teplotě
vrozsahu -5 °C – 40 °C.
• Baterii skladujte pouze při okolní teplotě vrozsahu
-20 °C – 50 °C. Například nenechávejte baterii vlétě
vautě. Při teplotách <0°C může uněkterých
zařízení dojít ke ztrátě výkonu.
• Baterii nabíjejte pouze při okolní teplotě vrozsahu
0 °C – +35 °C. Nabíjení mimo tento teplotní rozsah
může zvýšit riziko poškození baterie apředstavovat
riziko požáru.
Bezpečnostní pokyny pro nabíječku
baterií
VÝSTRAHA:
Přečtěte si všechny
bezpečnostní avšeobecné pokyny. Při
nedodržení bezpečnostních avšeobecných
pokynů může dojít kúrazu elektrickým
proudem, požáru nebo vážnému poranění.
Tyto pokyny uchovávejte na bezpečném
místě. Nabíječku používejte pouze
vpřípadě, že můžete plně posoudit všechny
funkce aprovádět je bez omezení, nebo
pokud jste obdrželi příslušné pokyny.
• Tato nabíječka není určena pro použití dětmi
nebo osobami somezenými fyzickými, smyslovými
nebo duševními schopnostmi nebo nedostatkem
zkušeností či znalostí. Tuto nabíječku mohou
používat děti od 8let nebo osoby somezenými
fyzickými, smyslovými nebo duševními schopnostmi
či nedostatkem zkušeností nebo znalostí pod
dohledem osoby odpovědné za jejich bezpečnost
nebo pokud je tato osoba poučila obezpečném
provozu nabíječky arozumí souvisejícím
nebezpečím. Vopačném případě hrozí nebezpečí
provozních chyb azranění.
•
Dohlížejte na děti během používání, čištění
aúdržby. Tím zajistíte, že děti si snabíječkou
nebudou hrát.
• Nabíjejte pouze 18V baterie systému POWER FOR
ALL skapacitou 1,5Ah avyšší. Napětí baterie musí
odpovídat nabíjecímu napětí nabíječky. Nenabíjejte
baterie, které nejsou určené kdobíjení. Vopačném
případě hrozí nebezpečí požáru avýbuchu.
• Nabíječku používejte pouze vuzavřených prostorách
anevystavujte ji vlhkému prostředí. Pokud do
elektrického nástroje vnikne voda, zvyšuje se
nebezpečí úrazu elektrickým proudem.
• Udržujte nabíječku čistou. Nečistoty představují
nebezpečí úrazu elektrickým proudem.
• Před použitím vždy zkontrolujte nabíječku, kabel
azástrčku. Pokud zjistíte jakékoli poškození,
přestaňte nabíječku používat. Neotevírejte nabíječku
sami anechte ji opravit pouze společností
Husqvarna nebo autorizovaným servisním
střediskem pro poprodejní služby, které používá
výhradně originální náhradní díly. Poškozené
nabíječky, kabely azástrčky zvyšují nebezpečí úrazu
elektrickým proudem.
• Neprovozujte nabíječku na povrchu, který se
může snadno vznítit (např. na papíře, textilu atd.)
nebo vhořlavém prostředí. Vdůsledku zahřívání
nabíječky během provozu hrozí nebezpečí požáru.
• Nezakrývejte větrací otvory nabíječky. Vopačném
případě se nabíječka může přehřát apřestane
správně fungovat.
• Baterii dobíjejte pouze nabíječkou specifikovanou
výrobcem. Použití nabíječky vhodné pro jeden typ
baterie může pro jiný typ baterie představovat
nebezpečí vzniku požáru.
• Vpřípadě poškození anesprávného použití baterie
může také dojít kúniku výparů. Ujistěte se, že
je prostor dobře větraný, avyhledejte lékařskou
pomoc, pokud se uvás vyskytnou nežádoucí účinky.
Výpary mohou dráždit dýchací systém.
• Vnevhodných podmínkách může dojít kvytečení
kapaliny zbaterie. Je třeba vyvarovat se kontaktu
stouto kapalinou. Pokud dojde knáhodnému
kontaktu, opláchněte postižené místo vodou. Pokud
se kapalina dostane do kontaktu sočima, vyhledejte
další lékařskou pomoc. Kapalina vyteklá zbaterie
může způsobit podráždění nebo popáleniny.
• Produkty prodávané pouze ve Velké Británii:
Váš výrobek je vybaven elektrickou zástrčkou
schválenou dle BS 1363/A svnitřní pojistkou
(schválenou dle ASTA pro BS1362). Pokud
zástrčka není vhodná pro zásuvky, je nezbytné, aby
ji zástupce autorizovaného zákaznického servisu
odpojil ainstaloval na její místo vhodnou zástrčku.
Náhradní zástrčka by měla mít stejnou jmenovitou
hodnotu pojistky jako původní zástrčka. Poškozenou
zástrčku je nutné zlikvidovat, aby se předešlo
možnému nebezpečí úrazu elektrickým proudem
anikdy ji nevkládejte do jiné elektrické zásuvky.
1867 - 007 - 10.01.2024
459
Bezpečnostní pokyny pro údržbu
VÝSTRAHA: Před prováděním údržby
výrobku si přečtěte následující varování.
• Před prováděním údržby, kontroly nebo montáže
výrobku vyjměte baterii.
• Obsluha smí provádět pouze takové údržbářské
aservisní úkony, které jsou popsané vtomto návodu
kpoužívání. Před provedením údržby aservisu
většího rozsahu se obraťte na servisního prodejce.
• Baterii ani nabíječku baterií nečistěte vodou.
Silné čisticí prostředky mohou způsobit poškození
plastových dílů.
• Pokud byste neprováděli údržbu, podstatně by se
zkrátil životní cyklus výrobku azvýšilo se nebezpečí
nehod.
• Kprovádění servisu aoprav je nutné speciální
školení, zejména co se týče bezpečnostních
zařízení. Pokud není možné po provedení údržby
schválit všechny kontroly uvedené vtomto návodu
kpoužívání, obraťte se na servisního prodejce.
Garantujeme, že jsou pro váš výrobek kdispozici
profesionální opravy aservis.
• Používejte pouze originální náhradní díly.
Montáž Aspire PE5-P4A
Úvod
VÝSTRAHA: Než začnete montovat
výrobek, přečtěte si pozorně kapitolu
obezpečnosti.
Připevnění prořezávače
kteleskopickému hřídeli
1. Připevněte prořezávač(A) kteleskopickému
hřídeli(B). Prořezávač musí jít snadno zasunout
do držáku na teleskopickém hřídeli. Pokud to není
možné, není instalován správně. (Obr. 48)
2. Dotáhněte knoflík(C).
Povšimněte si: Po připevnění prořezávače
kteleskopickému hřídeli se uživatelské rozhraní
prořezávače odpojí.
Upravení délky teleskopického hřídele
1. Povolte šroubovací rukojeť na hřídeli(A). (Obr. 49)
2. Nastavte hřídel na příslušnou délku.
3. Dotáhněte šroubovací rukojeť(B).
Instalace háku na stěnu
• Namontujte hák uvnitř.
• Udržujte hák mimo sluneční světlo apři okolní
teplotě −10°C až 70°C.
• Namontujte hák na sádrokartonovou stěnu, dřevo
nebo betonovou stěnu.
VAROVÁNÍ: Ujistěte se, že zeď
unese zatížení minimálně 30kg.
• Upevněte hák na stěnu pomocí 3šroubů(A).
Vpřípadě potřeby použijte hmoždinky(B).
VAROVÁNÍ: Ujistěte se, že
jsou šrouby vhodné pro použití do
konkrétního typu zdi.
a) Pro model Aspire P5-P4A: (Obr. 50)
b) Pro model Aspire PE5-P4A: (Obr. 51)
• Informace odostupném příslušenství pro skladování
vašeho výrobku získáte uservisního pracovníka
Husqvarna.
Zavěšení výrobku na hák
• Zavěste prořezávač na hák podle obrázku. (Obr. 52)
• Zavěste tyčový prořezávač na hák podle obrázku.
(Obr. 53)
Provoz
Kontrola funkcí před použitím výrobku
1. Zkontrolujte přívod vzduchu ohledně nečistot
apoškození. Pomocí kartáče odstraňte zvýrobku
nečistoty anežádoucí materiál.
2. Utáhněte všechny matice ašrouby.
3. Zkontrolujte, zda je prořezávač správně připevněn.
4. Zkontrolujte, zda prořezávač nevykazuje příznaky
poškození, např. praskliny. Vpřípadě poškození
vyměňte prořezávač.
5. Zkontrolujte, zda jsou kryty správně připevněny
anevykazují známky poškození.
6. Zkontrolujte, zda výrobek funguje správně.
460 1867 - 007 - 10.01.2024
Baterie
VÝSTRAHA: Před použitím baterie
je třeba, abyste si přečetli aporozuměli
kapitole obezpečnosti. Rovněž je nezbytné,
abyste si přečetli apochopili návod
kpoužívání baterie anabíječky baterií.
Baterii inabíječku skladujte za správné okolní teploty.
Okolní teplota
Provoz baterie ve
výrobku
-5 °C – 40 °C
Nabíjení baterie 0 °C – 35 °C
Nabití baterie
Před prvním použitím baterii nabijte.
Povšimněte si: Proces nabíjení je možný pouze
vpřípadě, že teplota baterie je vpovoleném teplotním
rozsahu pro nabíjení (0 °C – 35 °C).
1. Připojte napájecí kabel nabíječky kuzemněné
zásuvce.
VAROVÁNÍ: Ujistěte se, že
zásuvka má správné napětí afrekvenci.
2. Vložte baterii do nabíječky baterií. Baterie je
připojena knabíječce, když bliká zelená kontrolka
LED. (Obr. 54)
3. Baterie je plně nabitá, když svítí zelená kontrolka
LED na nabíječce. Baterii nabíjejte maximálně po
dobu 24hodin.
4. Odpojte nabíječku ze zásuvky.
VAROVÁNÍ:
Netahejte za napájecí
kabel.
5. Vyjměte baterii znabíječky.
Kontrolka LED stavu baterie na nabíječce
Červená kontrolka LED(A) azelená kontrolka LED(B)
na nabíječce ukazují stav baterie. Viz část
Nabití baterie
na strani 461
.
(Obr. 55)
Kontrolka LED
Stav baterie
Zelená kontrolka LED ry-
chle bliká.
Baterie se nabíjí.
Zelená kontrolka LED po-
malu bliká.
Baterie je nabitá na 80%.
Kontrolka LED Stav baterie
Svítí zelená kontrolka
LED.
Baterie je plně nabitá.
Svítí červená kontrolka
LED.
Viz část
Odstraňování
problémů snabíječkou
baterií na strani 466
.
Červená kontrolka LED
rychle bliká.
Viz část
Odstraňování
problémů snabíječkou
baterií na strani 466
.
Kontrolka LED stavu baterie na výrobku
Když je baterie instalována ve výrobku, kontrolky LED
na výrobku zobrazují stav baterie.
(Obr. 56)
Kontrolka LED
Stav baterie
Svítí kontrolky
LED1, 2 a3.
Plně nabitá.
Svítí kontrolky
LED1 a2.
Dostatečně nabitá.
Svítí kontrolka LED
1.
Úroveň nabití baterie je nízká.
Bliká kontrolka
LED1.
Baterie je vybitá. Indikátor sta-
vu baterie bliká. Nabijte baterii.
Viz část
Nabití baterie na strani
461
.
Instalace baterie do výrobku
VÝSTRAHA:
Ve výrobku používejte
pouze lithium-iontové baterie systému
POWER FOR ALL P4A 18 V.
1. Zkontrolujte, zda je baterie plně nabitá.
2. Vložte baterii do držáku baterie výrobku. Baterie
musí jít snadno zasunout do držáku. Pokud to není
možné, není instalována správně.
a) Pro model Aspire P5-P4A: (Obr. 57)
b) Pro model Aspire PE5-P4A: (Obr. 58)
3. Zatlačte baterii zcela do držáku baterie. Baterie je
zajištěná na místě, jakmile uslyšíte cvaknutí.
4. Zkontrolujte, zda západka zapadne do správné
polohy.
Spuštění výrobku Aspire P5-P4A
1. Stiskněte vypínač na uživatelském rozhraní(A).
Rozsvítí se kontrolky LED. (Obr. 59)
2. Stiskněte pojistku páčky spínače(B) zlevé nebo
pravé strany apodržte páčku spínače(C).
1867 - 007 - 10.01.2024
461
Spuštění výrobku Aspire PE5-P4A
1. Zatlačte pojistné tlačítko směrem dopředu. (Obr. 37)
2. Stiskněte pojistku páčky spínače(A) zlevé nebo
pravé strany apodržte páčku spínače(B). (Obr. 60)
Řezání větví
VÝSTRAHA: Při práci vblízkosti
nadzemního elektrického vedení buďte
velmi opatrní. Padající větve mohou
způsobit zkrat.
• Snažte se vždy postavit tak, abyste větev mohli řezat
ve správném úhlu. (Obr. 61)
• Velké větve řezejte po částech, abyste měli větší
kontrolu nad místem dopadu. Rovněž věnujte
pozornost tomu, že padající větve se mohou po
dopadu na zem odrazit směrem kobsluze. (Obr. 62)
• Nikdy neřezejte vyboulená místa, ve kterých větev
navazuje nakmen, jelikož by se zpomalilo hojení
azvýšilo riziko napadení houbou. (Obr. 63)
• Zarážku řezací hlavy při řezání opřete ovětev.
Zarážka usnadňuje práci ataké brání nadskakování
řezacího nástavce na větvi. (Obr. 64)
• Před uříznutím větve ji nejprve zespoda nařízněte.
Tím se zabrání trhání kůry, které by mohlo zpomalit
hojení azpůsobit trvalé poškození stromu. Naříznutí
proveďte maximálně dojedné třetiny tloušťky větve,
aby nedošlo kzaseknutí. Při vytahování řezacího
nástavce zvětve nechte řetěz běžet, aby nehrozilo
jeho zaseknutí. (Obr. 65)
• Udržujte stabilní postoj aujistěte se, že nehrozí pád
větví, kamení astromů.
VÝSTRAHA: Nikdy neaktivujte páčku
spínače, pokud na řezací nástavec nevidíte.
Zastavení výrobku Aspire P5-P4A
1. Uvolněte páčku spínače.
2. Stiskněte vypínač na uživatelském rozhraní.
Kontrolky LED zhasnou.
3. Stiskněte tlačítko pro uvolnění baterie abaterii
vyjměte. (Obr. 66)
Zastavení výrobku Aspire PE5-P4A
1. Uvolněte páčku spínače.
2. Zatažením blokovacího tlačítka pro pojistku páčky
spínače dozadu zajistěte výrobek.
3. Stiskněte tlačítko pro uvolnění baterie abaterii
vyjměte. (Obr. 67)
4. Vpřípadě potřeby odmontujte zvýrobku teleskopický
hřídel.
Údržba
Úvod
VÝSTRAHA: Než začnete na výrobku
provádět údržbu, přečtěte si pozorně
kapitolu obezpečnosti.
VÝSTRAHA: Před prováděním údržby
výrobku vyjměte baterii.
Plán údržby
Údržba Denně Týdně Měsíčně
Očistěte vnější povrch výrobku suchým had-
říkem. Nepoužívejte vodu.
X
Ujistěte se, že tlačítko pro spouštění azasta-
vení správně funguje anení poškozené.
X
Zkontrolujte, zda páčka spínače ajejí pojist-
ka fungují bezpečně.
X
Ujistěte se, že správně fungují všechny ovlá-
dací prvky aže nejsou poškozené.
X
462 1867 - 007 - 10.01.2024
Údržba Denně Týdně Měsíčně
Udržujte rukojeti suché ačisté. Zkontrolujte,
zda na rukojetích není přítomen olej nebo
mazivo.
X
Zkontrolujte, zda není kryt řetězu pily poško-
zený. Vyměňte kryt řetězu pily, pokud je po-
škozený.
X
Zkontrolujte, zda jsou šrouby amatice dota-
žené.
X
Ujistěte se, že tlačítka pro uvolnění baterie
na bateriích fungují správně aže drží baterii
ve výrobku.
X
Ujistěte se, že nabíječka funguje správně. X
Zkontrolujte, zda není baterie poškozená. X
Zkontrolujte, zda je baterie nabitá. X
Zkontrolujte, zda není nabíječka baterií po-
škozená.
X
Zkontrolujte řetěz pily. X
Naostřete pilový řetěz. X
Zkontrolujte napnutí řetězu pily. X
Promažte řetěz pily. X
Zkontrolujte, zda se řetěz pily neotáčí bez
použití páčky spínače.
X
Zkontrolujte všechny kabely, spojky akonek-
tory. Zkontrolujte, zda není přítomno poško-
zení nebo znečištění.
X
Vyčistěte kryt řetězu pily. X
Odstraňte otřepy zhran vodicí lišty. X
Zkontrolujte spojení mezi baterií avýrobkem.
Zkontrolujte spojení mezi baterií anabíječ-
kou baterií.
X
Ujistěte se, že není prořezávač poškozený.
Poškozený prořezávač je nutné vyměnit.
Veškerý servis prořezávače musí provádět schválený prodejce spo-
lečnosti Husqvarna.
Zkontrolujte, zda není hnací řetězové kolo
opotřebené.
Po přibližně 20hodinách provozu nebo vpřípadě potřeby ještě ča-
stěji vyměňte hnací řetězové kolo.
Kontrola žacího ústrojí
1. Zkontrolujte, zda nejsou na nýtech ačláncích
praskliny azda nejsou nýty volné. Vpřípadě potřeby
proveďte výměnu. (Obr. 68)
2. Zkontrolujte, zda se řetěz pily snadno ohýbá ve
spojích článků. Vyměňte řetěz pily, pokud je příliš
tuhý.
3. Určete, zda nejsou nýty ačlánky opotřebené tak, že
porovnáte řetěz pily snovým řetězem.
4. Vyměňte řetěz pily, pokud je nejdelší část řezacího
zubu menší než 4mm (0,16palce). Vyměňte také
řetěz pily, pokud jsou praskliny na řezacích zubech.
(Obr. 69)
Výměna vodicí lišty ařetězu pily
1. Otočte upevňovací knoflík proti směru hodinových
ručiček asejměte ochranný kryt(A). (Obr. 70)
2. Demontujte vodicí lištu snasazeným řetězem pily.
3. Sejměte řetěz pily zvodicí lišty.
1867 - 007 - 10.01.2024 463
4. Nasaďte nový řetěz pily do drážky vodicí lišty.
5. Namontujte novou vodicí lištu drážkou(B) na
šroub(E) aotvorem(D) na kolík vodicí lišty(F).
6. Nasaďte řetěz pily kolem hnacího řetězového
kola(G). Zkontrolujte, zda řezací zuby směřují od
hnacího řetězového kola(C).
7. Nasaďte ochranný kryt(A) aotočte upevňovací
knoflík ve směru hodinových ručiček.
8. Napněte pilový řetěz. Viz část
Seřízení
rovnoběžnosti řetězu pily na strani 464
, kde najdete
pokyny.
Ostření pilového řetězu
Informace ovodicí liště ařetězu pily
VÝSTRAHA: Při používání nebo
údržbě řetězu pily noste ochranné rukavice.
Zranění může způsobit iřetěz pily, který se
nepohybuje.
Vyměňte opotřebenou nebo poškozenou vodicí lištu
nebo řetěz pily za kombinaci lišty ařetězu doporučené
společností Husqvarna. To je nezbytné pro udržení
bezpečnostních funkcí výrobku. Viz část
Příslušenství
na strani 468
pro seznam doporučených kombinací lišty
ařetězu.
• Délka vodicí lišty, cm. Informace odélce vodicí lišty
atypu řetězu obvykle naleznete na zadním konci
vodicí lišty.
(Obr. 71)
• Rozteč řetězu, in. Vzdálenost mezi vodicími články
řetězu pily musí odpovídat vzdálenostem mezi zuby
na řetězovém kolečku na špičce lišty ina hnacím
řetězovém kole.
(Obr. 72)
• Počet vodicích článků (ks). Počet vodicích článků
závisí na typu vodicí lišty.
(Obr. 73)
• Šířka drážky lišty, in/mm. Šířka drážky ve vodicí liště
musí být stejná jako šířka vodicích článků řetězu.
(Obr. 74)
• Vodicí lišta musí být vhodná pro příslušný výrobek.
(Obr. 75)
• Tloušťka vodicího článku, mm/in.
(Obr. 76)
Obecné informace oostření frézovacích zubů
Nepoužívejte tupý řetěz pily. Pokud je řetěz pily tupý,
musíte vyvinout větší tlak kzatlačení vodicí lišty do
dřeva. Pokud je řetěz pily velmi tupý, nebudou se
vytvářet piliny, ale pouze prach.
Ostrý řetěz pily prochází snadno dřevem apiliny jsou
dlouhé asilné.
VÝSTRAHA:
Síla zpětného vrhu se
velmi zvyšuje, pokud nebudete dodržovat
pokyny kostření.
Povšimněte si: Viz část
Ostření řezacích zubů na
strani 464
pro informace oostření řetězu pily.
Ostření řezacích zubů
1. Pomocí kulatého pilníku avodítka pilníku naostřete
řezací zuby. (Obr. 77)
Povšimněte si: Viz část
Příslušenství na
strani 468
pro informace opilníku avodítku pilníku,
které pro váš pilový řetěz doporučuje společnost
Husqvarna.
2. Přiložte řádně vodítko pilníku křezacímu zubu. Viz
pokyny dodané svodítkem pilníku.
3. Přejeďte pilníkem zvnitřní strany řezacích zubů
směrem ven. Při zpětném pohybu tlačte méně. (Obr.
78)
4. Naostřete všechny řezací zuby na jedné straně.
5. Otočte výrobek anaostřete zuby na druhé straně.
6. Zkontrolujte, zda je délka všech řezacích zubů
stejná.
Seřízení rovnoběžnosti řetězu pily
VÝSTRAHA: Nesprávně napnutý řetěz
pily se může uvolnit zvodicí lišty azpůsobit
vážné zranění nebo usmrcení.
Při používání se řetěz pily prodlužuje. Je důležité
pravidelně kontrolovat správné napnutí řetězu pily
avpřípadě potřeby jej upravit. Před použitím výrobku
zkontrolujte napnutí řetězu pily. Co nejvíce napněte
řetěz pily. Když ale potáhnete řetěz pily, musí se volně
pohybovat po vodicí liště.
Povšimněte si:
Nový řetěz pily má dobu záběhu.
Vtéto době kontrolujte napnutí častěji.
1. Otočením seřizovače napnutí řetězu ve směru
hodinových ručiček napněte řetěz pily. Co nejvíce
napněte řetěz pily. Musí být pevně utažený proti
vodicí liště. (Obr. 79)
Povšimněte si:
Otáčením seřizovače
nahoru(+) zvýšíte napnutí adolů(-) jej snížíte.
Řetěz pily je správně napnutý, pokud jím můžete
snadno pohybovat rukou, ale je přesto dostatečně
napnutý na vodicí liště.
2. Rukou potáhněte za řetěz pily azkontrolujte tak, že
se volně otáčí aže není na vodicí liště prověšený.
(Obr. 80)
464
1867 - 007 - 10.01.2024
Mazání řezacího zařízení
VÝSTRAHA: Špatné mazání řezacího
zařízení může způsobit přetržení řetězu,
které může vést kvážným nebo dokonce
smrtelným zraněním.
VÝSTRAHA: Nepoužívejte vyjetý olej!
Vyjetý olej je nebezpečný pro osoby,
výrobek iživotní prostředí.
Olej na mazání řetězu
• Používejte olej na mazání řetězu sdobrou
přilnavostí křetězu pily. Olej na mazání řetězu
si musí udržovat správnou viskozitu za každého
počasí, například během horkého léta či chladné
zimy.
• Používejte olej Husqvarna na mazání řetězu,
který zajišťuje maximální životnost řetězu pily
aminimalizuje poškození životního prostředí. Pokud
není dostupný olej na mazání řetězu Husqvarna,
použijte standardní olej na mazání řetězu.
• Voblastech, kde není olej na mazání řetězů pily
kdispozici, používejte olej na mazání řetězu X-
Guard BIO.
• Zkontrolujte, zda mazání řetězu pily funguje správně.
Vpřípadě potřeby doplňte olej na mazání řetězu pily
azkontrolujte mazání řetězu pily.
Kontrola vodicí lišty
1. Zkontrolujte, zda nejsou na hraně vodicí lišty otřepy.
Odstraňte otřepy pomocí pilníku. (Obr. 81)
2. Vyčistěte drážku ve vodicí liště. (Obr. 82)
3. Zkontrolujte, zda není vodicí lišta opotřebená.
Vpřípadě potřeby zapalovací svíčku vyměňte. (Obr.
83)
4. Zkontrolujte, zda není špička lišty drsná nebo příliš
opotřebená. (Obr. 84)
5. Denně otáčejte vodicí lištu, aby se prodloužil její
životní cyklus. (Obr. 85)
Čištění výrobku, baterie anabíječky
baterií
1. Po použití vyčistěte výrobek suchou utěrkou.
2. Vyčistěte baterii anabíječku baterií suchou utěrkou.
Udržujte v čistotě vodicí kolejničky baterie.
3. Před použitím zkontrolujte, zda jsou svorky na baterii
anabíječce baterií čisté.
4. Vyčistěte vnitřní povrch ochranného krytu pomocí
kartáče.
Kontrola baterie anabíječky baterií
1. Zkontrolujte, zda baterie nevykazuje příznaky
poškození, např. praskliny.
2. Zkontrolujte, zda nabíječka baterií nevykazuje
příznaky poškození, např. praskliny.
3. Zkontrolujte, zda není propojovací kabel nabíječky
baterií poškozený azda na něm nejsou praskliny.
Odstraňování problémů
Uživatelské rozhraní Aspire P5-P4A
Problém Možné závady Možné řešení
Bliká zelená kontrol-
ka LED.
Nízké napětí baterie. Nabijte baterii.
Bliká červená chybo-
vá kontrolka LED.
Přetížení. Střihací nástavec je zaseknutý. Zastavte vý-
robek. Vyjměte baterii. Odstraňte ze sekací-
ho nástavce nežádoucí materiály. Uvolněte
řetěz.
Odchylka teploty. Nechte výrobek vychladnout.
Páčka spínače atlačítko pro spouštění jsou
stisknuty současně.
Uvolněte páčku spínače astiskněte tlačítko
pro spouštění.
Střídavě bliká zelená
ačervená kontrolka
LED.
Baterie je vybitá. Nabijte baterii.
Baterie je poškozená. Obraťte se na servisního pracovníka.
1867 - 007 - 10.01.2024 465
Odstraňování problémů snabíječkou baterií
Kontrolka LED na
nabíječce baterií
Příčina Řešení
Zelená kontrolka LED
svítí ačervená kon-
trolka LED bliká.
Baterie není správně nainstalo-
vána vnabíječce.
Vyjměte baterii znabíječky aznovu ji instalujte do nabí-
ječky.
Konektory baterie jsou znečiště-
né.
Očistěte konektory baterie.
Okolní teplota je příliš vysoká ne-
bo příliš nízká.
Nabíječku baterií používejte při teplotě 0až+35°C.
Baterie je poškozená. Vyměňte baterii.
Zelená kontrolka LED
ačervená kontrolka
LED nesvítí.
Nabíječka není správně připoje-
na kelektrické zásuvce.
Zapojte nabíječku baterií do síťové zásuvky.
Vadná elektrická zásuvka. Připojte nabíječku baterií ke zdroji snapětím afrekvencí
uvedenými na typovém štítku.
Kabel nabíječky je poškozený. Obraťte se na schválený servis.
Nabíječka je poškozená.
Jiné chyby.
Pokud se objeví jiná chyba, ujistěte se, že je výrobek vypnutý, vyjměte baterii aobraťte se
na schváleného servisního pracovníka.
Přeprava askladování
Přeprava askladování
• Dodané Li-ion baterie podléhají požadavkům
legislativy onebezpečném zboží.
• Dodržujte zvláštní požadavky uvedené na obalu
aoznačení pro komerční přepravu, platí ipro třetí
strany adopravce.
• Než odešlete výrobek, promluvte si sosobou
speciálně vyškolenou ohledně manipulace
snebezpečnými materiály. Dodržujte platné
celostátní předpisy.
• Před vložením baterie do obalu zalepte rozpojené
kontakty páskou. Vložte baterii do obalu azajistěte ji
proti pohybu.
• Před přepravou nebo uskladněním vyjměte baterii.
• Uložte baterii anabíječku baterií na místo, které je
suché achráněné před vlhkostí amrazem.
• Neskladujte baterii vmístech, kde může docházet
kvýbojům statické elektřiny. Neskladujte baterii
vkovovém obalu.
• Baterii skladujte na místě, kde je teplota vrozsahu
−20 až +50°C amimo přímé sluneční světlo.
• Nabíječku baterií skladujte na místě, kde je teplota
vrozsahu 5 až 45°C amimo přímé sluneční světlo.
• Nabíječku používejte pouze při okolních teplotách
vrozsahu 0 až 35°C.
• Výrobek skladujte při teplotách vrozsahu −40až
+60°C.
• Před dlouhodobým uskladněním se ujistěte, že je
baterie nabitá na 30 až 50%.
• Uložte baterii anabíječku baterií do uzavřené
asuché místnosti.
• Skladujte baterii mimo nabíječku baterií. Nedovolte,
aby se děti nebo neoprávněné osoby dotýkaly
zařízení. Uchovávejte zařízení na místě, které lze
uzamknout.
• Před dlouhodobým skladováním výrobku jej
vyčistěte aproveďte kompletní údržbu.
• Před přepravou auskladněním umístěte na výrobek
přepravní kryt pro prevenci zranění apoškození.
• Během přepravy musí být výrobek bezpečně
upevněný.
Likvidace baterie, nabíječky baterií
avýrobku
Níže uvedený symbol znamená, že výrobek nelze
zlikvidovat jako domácí odpad. Odevzdejte jej ve stanici
pro recyklaci elektrických aelektronických zařízení.
466 1867 - 007 - 10.01.2024
To pomůže eliminovat nebezpečí poškození životního
prostředí azdraví osob.
Další informace získáte od místních úřadů, služby
zajišťující zpracování domácího odpadu nebo prodejce.
(Obr. 23)
Povšimněte si: Tento symbol je znázorněn na
výrobku nebo obalu výrobku.
Technické údaje
Technické údaje
Aspire P5-P4A Aspire PE5-P4A
Motor
Typ PMDC 18V PMDC 18V
Rychlost řetězu, m/s 4,9 4,9
Hmotnost
Bez baterie, kg 1,6 3,1
Emise hluku
58
Hladina akustického výkonu, změřená dB(A) 88 88
Hladina akustického výkonu, zaručená L
WA
dB (A) 91 90
Hladiny hluku
59
Ekvivalentní hladina akustického tlaku vuších uživatele, dB(A) 75 74
Úrovně vibrací
60
Hladiny vibrací vrukojetích, měřené podle normy ISO22867, m/s
2
Zatažené, přední/zadní rukojeť – 0,5/0,5
Vysunuté, přední/zadní rukojeť – 0,3/0,3
Hlavní rukojeť/ pomocná rukojeť 0,8/0,4 –
Schválené baterie
Tento výrobek lze používat se všemi bateriemi POWER
FOR ALL. Pokud chcete dosáhnout optimálního výkonu,
doporučujeme používat baterie skapacitou minimálně
4,0Ah.
Baterie P4A 18-B45 P4A 18-B72
Typ Lithium-iontová Lithium-iontová
Kapacita baterie, Ah 2,5 4,0
58
Emise hluku do okolního prostředí měřené jako akustický výkon (L
WA
) vsouladu se směrnicí 2000/14/ES.
Rozdíl mezi garantovaným aměřeným akustickým výkonem je vtom, že garantovaný akustický výkon rovněž
zahrnuje rozptyl výsledků měření arozdíly mezi různými výrobky téhož modelu podle Směrnice 2000/14/ES.
59
Ekvivalentní hladina akustického tlaku, podle normy ISO 22868, se počítá jako časově vážená celková
energie pro různé hladiny akustického tlaku za různých pracovních podmínek. Typická statistická odchylka
pro ekvivalentní hladinu akustického tlaku je standardní odchylka 3dB (A).
60
Uváděná data pro ekvivalentní hladinu vibrací mají typickou statistickou odchylku (standardní odchylku)
1,5m/s
2
.
1867 - 007 - 10.01.2024 467
Baterie P4A 18-B45 P4A 18-B72
Jmenovité napětí, V 18 18
Hmotnost, kg 0,35 0,65
Počet článků (Li-ion) 5 10
Schválené nabíječky baterií
Nabíječka baterií P4A 18-C70
Vstupní napětí, V Viz jmenovité údaje nabíječky.
Frekvence, Hz 50–60
Výkon, W 70
Příslušenství
Kombinace vodicí lišty ařetězu pily
Následující kombinace mají certifikaci CE.
Vodicí lišta Řetěz pily
Délka, palce Rozteč, palce Průměr, mm Typ
Délka, počet vodicích
článků
5 1/4" 1,1 SP11G 32
Pilování řetězu pily avodítko pilníku
Používejte doporučené vodítko pilníku, aby bylo možné
docílit správných brusných úhlů. Při každém broušení
řetězu pily doporučujeme používat doporučené vodítko
pilníku.
Pokud si nejste jisti, jaký řetěz pily máte nainstalovaný
na svém výrobku, obraťte se na servisního prodejce.
mm/palce mm/palce
SP11G 3,5 60° 30° 0° 0,4 5299371-01
468 1867 - 007 - 10.01.2024
Prohlášení oshodě
Prohlášení oshodě EU
Společnost Husqvarna AB, SE-561 82 Huskvarna,
Švédsko, tel.: +46-36-146500, na svou výhradní
odpovědnost prohlašuje, že výrobek:
Popis Akumulátorový prořezávač atyčový prořezávač
Značka Husqvarna
Typ/Model Aspire P5-P4A, Aspire PE5-P4A
Identifikace Výrobní čísla od roku 2022 adále
je zcela ve shodě snásledujícími směrnicemi apředpisy
EU:
Směrnice/předpis Popis
2006/42/ES „ostrojních zařízeních“
2014/30/EU „oelektromagnetické kompatibilitě“
2011/65/EU
„oomezení používání některých nebezpečných látek velektrických aelektronických zaříze-
ních“
2000/14/ES „týkající se emisí hluku do okolního prostředí“
aže byly použity následující normy nebo technické
specifikace: EN 62841-1:2015/A11:2022, EN ISO
11680-1:2021, EN ISO 12100:2010, EN IEC
55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
Společnost DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158
provedla dobrovolnou typovou zkoušku podle směrnice
ES pro strojní zařízení (2006/42/ES), článek12,
bod3b. Certifikát otypové zkoušceES má číslo:
4815039.22006.
Byl použit postup posouzení shody vsouladu se
směrnicí 2000/14/ES, příloha V.
Informace oemisích hluku najdete včásti
Technické
údaje na strani 467
.
Huskvarna, 2022-06-22
Claes Losdal, manažer výzkumu avývoje, Husqvarna
AB
Osoba odpovědná za technickou dokumentaci
1867 - 007 - 10.01.2024 469
licence
Copyright
©
2012–2020 STMicroelectronics
Záruka se nevztahuje na vady vzniklé běžným
opotřebením, nedbalostí, vadným používáním,
neautorizovanou opravou sacího zařízení připojeného
knesprávnému napětí.
Všechna práva vyhrazena.
Redistribuce apoužití ve zdrojových abinárních
formách, súpravami nebo bez nich, jsou povoleny za
předpokladu, že jsou splněny následující podmínky:
• Redistribuce zdrojového kódu musí obsahovat
výše uvedené upozornění na autorská práva,
tento seznam podmínek anásledující zřeknutí se
odpovědnosti.
• Redistribuce vbinární formě musí obsahovat
výše uvedené upozornění na autorská práva,
tento seznam podmínek anásledující zřeknutí se
odpovědnosti vdokumentaci nebo jiných materiálech
poskytnutých sdistribucí.
• Název společnosti STMicroelectronics ani názvy
jejích přispěvatelů nesmí být použity kpropagaci
ani vrámci reklamních aktivit spojených svýrobky
odvozenými od tohoto softwaru bez předchozího
písemného souhlasu.
TENTO SOFTWARE POSKYTUJÍ DRŽITELÉ
AUTORSKÝCH PRÁV APŘISPĚVATELÉ
„TAK, JAK JE“, AVEŠKERÉ VÝSLOVNÉ
ČI PŘEDPOKLÁDANÉ ZÁRUKY, VČETNĚ,
MIMO JINÉ, PŘEDPOKLÁDANÝCH ZÁRUK
OBCHODOVATELNOSTI AVHODNOSTI PRO
KONKRÉTNÍ ÚČEL, JSOU VYLOUČENY. ZA
ŽÁDNÝCH OKOLNOSTÍ NEPONESE VLASTNÍK
AUTORSKÝCH PRÁV ANI PŘISPĚVATELÉ
ZODPOVĚDNOST ZA ŽÁDNÉ PŘÍMÉ, NEPŘÍMÉ,
NÁHODNÉ, ZVLÁŠTNÍ, EXEMPLÁRNÍ NEBO
NÁSLEDNÉ ŠKODY (VČETNĚ, MIMO JINÉ,
NÁKUPU NÁHRADNÍHO ZBOŽÍ NEBO SLUŽEB,
ZTRÁTY POUŽITÍ, DAT NEBO ZISKU NEBO
PŘERUŠENÍ PODNIKÁNÍ), JAKKOLI ZPŮSOBENÉ
ANA ZÁKLADĚ JAKÉKOLI TEORIE ODPOVĚDNOSTI,
AŤ UŽ SMLUVNÍ, OBJEKTIVNÍ ODPOVĚDNOSTI
NEBO OBČANSKOPRÁVNÍM VZTAHEM (VČETNĚ
NEDBALOSTI NEBO JINAK) VYPLÝVAJÍCÍ
ZPOUŽÍVÁNÍ TOHOTO SOFTWARU, ATO
IVPŘÍPADĚ, ŽE JSOU NA MOŽNOST TAKOVÉ
ŠKODY UPOZORNĚNI.
Licence Apache2.0
Copyright
©
2009–2019 Arm Limited. Všechna práva
vyhrazena.
Verze2.0, leden2004 http://www.apache.org/licenses/
PODMÍNKY POUŽITÍ, REPRODUKCE ADISTRIBUCE
1. Definice.
„Licencí“
se rozumí podmínky použití, reprodukce
adistribuce definované včástech1 až 9 tohoto
dokumentu. „Poskytovatelem licence“ se rozumí vlastník
autorských práv nebo subjekt oprávněný vlastníkem
autorských práv, který licenci uděluje. „Právním
subjektem“ se rozumí sdružení jednajícího subjektu
avšech ostatních subjektů, které kontrolují tento
subjekt, jsou kontrolovány tímto subjektem nebo jsou
stímto subjektem pod společnou kontrolou. Pro účely
této definice se „kontrolou“ rozumí i)moc, přímá
nebo nepřímá, která způsobuje řízení nebo vedení
tohoto subjektu, ať už smluvně nebo jinak, nebo
ii)vlastnictví padesáti procent (50%) nebo více
akcií voběhu, nebo iii)skutečné vlastnictví takového
subjektu. „Vy“ („váš“) znamená jednotlivce nebo právní
subjekt využívající oprávnění udělená touto licencí.
„Zdrojovou“ formou se rozumí upřednostněná forma
pro provádění úprav, včetně, mimo jiné, zdrojového
kódu softwaru, zdroje dokumentace akonfiguračních
souborů. „Cílovou“ formou se rozumí jakákoli forma
vyplývající zmechanické transformace nebo překladu
zdrojové formy, včetně, mimo jiné, sestaveného
cílového kódu, vygenerované dokumentace apřevodů
na jiné typy médií. „Dílem“ se rozumí autorské dílo, ať
už ve zdrojové nebo cílové formě, které je zpřístupněno
vrámci licence, jak je uvedeno vupozornění na
autorská práva, které je zahrnuto vdíle nebo které
je kněmu připojeno (příklad je uveden vpříloze
níže). „Odvozenými díly“ se rozumí jakékoli dílo, ať
už ve zdrojové nebo cílové formě, které je založeno
na díle (nebo od něj odvozeno) apro které redakční
revize, anotace, zpracování nebo jiné úpravy představují
jako celek původní autorské dílo. Pro účely této
licence odvozená díla nezahrnují díla, která zůstávají
oddělitelná od díla nebo se pouze propojují (nebo se
vážou jménem) srozhraními díla azněho odvozených
děl. „Příspěvkem“ se rozumí jakékoli autorské dílo,
včetně původní verze díla ajakýchkoli úprav nebo
dodatků ktomuto dílu nebo zněho odvozeným
dílům, které je záměrně předloženo poskytovateli
licence kzařazení do díla vlastníkem autorských práv
nebo jednotlivcem či právním subjektem oprávněným
kpředložení jménem vlastníka autorských práv. Pro
účely této definice se „předložením“ rozumí jakákoli
forma elektronické, verbální nebo písemné komunikace
zaslaná poskytovateli licence nebo jeho zástupcům,
včetně, mimo jiné, komunikace na seznamech
elektronické pošty, systémech kontroly zdrojových
kódů asystémech sledování vydání, které spravuje
poskytovatel licence nebo jsou spravovány jeho
jménem za účelem diskutování azlepšení díla, avšak
svýjimkou komunikace, která je jasně označena
nebo jinak písemně označena vlastníkem autorských
práv jako „Není příspěvek“. „Přispěvatelem“ se rozumí
poskytovatel licence ajakýkoli jednotlivec nebo právní
subjekt, jménem kterého poskytovatel licence obdržel
příspěvek, který následně začlenil do díla.
470
1867 - 007 - 10.01.2024
2. Udělení licence kautorským právům.
Vsouladu spodmínkami této licence vám každý
přispěvatel tímto uděluje trvalou, celosvětovou,
nevýhradní, bezplatnou, neodvolatelnou licenci
kautorským právům na reprodukci, přípravu
odvozených děl, veřejné zobrazení, veřejné provedení,
poskytnutí sublicence adistribuci díla atakovýchto
odvozených děl ve zdrojové nebo cílové formě.
3. Udělení patentové licence.
Vsouladu se smluvními podmínkami této licence vám
každý přispěvatel tímto uděluje trvalou, celosvětovou,
nevýhradní, bezplatnou, neodvolatelnou (svýjimkou
případů uvedených vtéto části) patentovou licenci
kvýrobě, nechání si vyrobit, používání, nabízení
kprodeji, prodeji, importování ajinému přenosu díla,
kde tato licence platí pouze pro patentové nároky
licencovatelné takovýmto přispěvatelem, které jsou
nezbytně porušovány samotným příspěvkem (příspěvky)
nebo kombinací jejich příspěvku (příspěvků) do díla,
pro které byl takovýto příspěvek (příspěvky) předložen.
Pokud vedete patentový spor proti jakémukoli subjektu
(včetně protižaloby nebo protinároku vsoudním sporu)
tvrdící, že dílo nebo příspěvek začleněný do díla
představuje přímé nebo nepřímé porušení patentu,
poté budou veškeré patentové licence udělené vám
na základě této licence pro toto dílo ukončeny ke dni
podání takového sporu.
4. Redistribuce.
Kopie díla nebo jeho odvozených děl můžete
reprodukovat adistribuovat na jakémkoli médiu,
súpravami nebo bez nich ave zdrojové nebo
cílové formě za předpokladu, že splňujete následující
podmínky:
• Musíte dát všem ostatním příjemcům díla nebo
odvozených děl kopii této licence; a
• Musíte zajistit, že jakékoli upravené soubory budou
obsahovat upozornění, že jste soubory změnili;
amusíte ve zdrojové formě jakýchkoli odvozených
děl, která distribuujete, ponechat veškerá oznámení
oautorských právech, patentech, ochranných
známkách aautorství ze zdrojové formy díla,
svýjimkou těch oznámení, která se nevztahují
kžádné části odvozených děl; a
• Pokud dílo obsahuje textový soubor „OZNÁMENÍ“
jako součást jeho distribuce, potom jakákoli
odvozená díla, která distribuujete, musí
obsahovat čitelnou kopii oznámení oautorství
obsažených vtomto souboru OZNÁMENÍ,
svýjimkou těch oznámení, která se nevztahují
kžádné části odvozených děl, alespoň na
jednom znásledujících míst: vtextovém
souboru OZNÁMENÍ distribuovaném jako součást
odvozených děl; vrámci zdrojové formy nebo
dokumentace, pokud je poskytována společně
sodvozenými díly; nebo vrámci zobrazení
generovaného odvozenými díly, pokud akdekoli
se taková oznámení třetích stran obvykle objevují.
Obsah souboru OZNÁMENÍ je pouze informativní
aneupravuje licenci. Můžete přidávat vlastní
oznámení oautorství vrámci odvozených děl,
která distribuujete, společně stextem OZNÁMENÍ
nebo jako dodatek ktextu OZNÁMENÍ zdíla, za
předpokladu, že taková další oznámení oautorství
nelze vykládat jako úpravu licence. Kvašim úpravám
můžete přidat vlastní prohlášení oautorských
právech amůžete poskytnout další nebo jiné
licenční smluvní podmínky pro použití, reprodukci
nebo distribuci vašich modifikací nebo pro jakákoli
takováto odvozená díla jako celek za předpokladu,
že vaše použití, reprodukce adistribuce díla jinak
splňují podmínky uvedené vtéto licenci.
5. Předkládání příspěvků.
Pokud výslovně neuvedete jinak, jakýkoli příspěvek,
který jste úmyslně předložili poskytovateli licence
kzařazení do díla, musí být za smluvních podmínek
této licence bez jakýchkoli dalších smluvních podmínek.
Bez ohledu na výše uvedené nic vtomto dokumentu
nenahrazuje ani nemění podmínky jakékoli samostatné
licenční smlouvy, kterou jste mohli sposkytovatelem
licence uzavřít ohledně těchto příspěvků.
6. Ochranné známky.
Tato licence neuděluje povolení používat obchodní
názvy, ochranné známky, značky služeb nebo názvy
produktů poskytovatele licence, svýjimkou případů,
kdy je to vyžadováno pro přiměřené aobvyklé použití
při popisu původu díla areprodukci obsahu souboru
OZNÁMENÍ.
7. Odmítnutí záruky.
Není-li to vyžadováno příslušným zákonem nebo
dohodnuto písemně, poskytovatel licence poskytuje
dílo (akaždý přispěvatel poskytuje své příspěvky)
„TAK, JAK JE“, BEZ ZÁRUK NEBO PODMÍNEK
JAKÉHOKOLI DRUHU, ať už výslovných nebo
předpokládaných, včetně, mimo jiné, jakýchkoli záruk
nebo podmínek VLASTNICTVÍ, NEPORUŠENÍ PRÁV,
OBCHODOVATELNOSTI nebo VHODNOSTI PRO
KONKRÉTNÍ ÚČEL. Nesete výhradní odpovědnost za
stanovení vhodnosti používání nebo redistribuci díla
aberete na sebe veškerá rizika spojená svaším
uplatněním oprávnění vrámci této licence. 8. Omezení
odpovědnosti. Vžádném případě apodle žádné
právní teorie, ať už občanskoprávní (včetně nedbalosti),
smluvní nebo jiné, pokud to nevyžadují platné zákony
(jako jsou úmyslné ahrubě nedbalé činy) nebo tak není
písemně dohodnuto, vám nebude jakýkoli přispěvatel
odpovědný za škody, včetně přímých, nepřímých,
zvláštních, náhodných nebo následných škod jakéhokoli
charakteru, vyplývající ztéto licence nebo zpoužití nebo
nemožnosti použití díla (včetně, mimo jiné, poškození
vdůsledku ztráty dobrého jména, zastavení práce,
selhání nebo nesprávné funkce počítače nebo jakýchkoli
aveškerých ostatních obchodních škod nebo ztrát),
ikdyž takový přispěvatel byl informován omožnosti
takových škod.
1867 - 007 - 10.01.2024
471
9. Přijetí záruky nebo další odpovědnosti.
Při redistribuci díla nebo jeho odvozených děl se
můžete rozhodnout nabídnout aúčtovat poplatek za
přijetí podpory, záruky, odškodnění nebo jiných závazků
odpovědnosti nebo práv vsouladu stouto licencí. Při
přijímání těchto závazků však můžete jednat pouze
svým jménem ana svou výhradní odpovědnost,
nikoli jménem jiného přispěvatele, apouze pokud
souhlasíte sodškodněním, obranou azbavením
každého přispěvatele jakékoli odpovědnosti, která
přispěvateli vznikla, nebo nároků, které vůči němu byly
uplatněny, zdůvodu vašeho přijetí takové záruky nebo
další odpovědnosti. KONEC SMLUVNÍCH PODMÍNEK
472 1867 - 007 - 10.01.2024
Obsah
Úvod........................................................................... 473
Bezpečnosť.................................................................475
Montáž modelu Aspire PE5-P4A................................ 482
Prevádzka...................................................................483
Údržba........................................................................ 484
Riešenie problémov.................................................... 488
Preprava a uskladnenie..............................................489
Technické údaje..........................................................489
Príslušenstvo.............................................................. 491
Vyhlásenie o zhode.................................................... 492
Licencie.......................................................................493
Úvod
Popis výrobku
Výrobok Husqvarna Aspire P5-P4A je akumulátorový
orezávač.
Výrobok Husqvarna Aspire PE5-P4A je akumulátorový
orezávač na tyči s teleskopickou funkciou.
Neustále pracujeme na tom, aby sme zabezpečili
vyššiu bezpečnosť a efektívnosť počas prevádzky. Ak
potrebujete ďalšie informácie, obráťte sa na servisného
predajcu.
Plánované použitie
Výrobok slúži na orezávanie konárov a vetvičiek.
Výrobok nepoužívajte na iné účely.
Stručný návod
Pre návod, ako používať produkt naskenujte QR kód.
(Obr. 27)
Prehľad výrobku
(Obr. 1)
1. Orezávač
2. Chránič reťaze píly
3. Vodiaca lišta
4. Upevňovacia skrutka ochranného krytu
5. Poistka páčky vypínača, orezávač
6. Páčka vypínača, orezávač
7. Používateľské rozhranie
8. Hlavná rukoväť, orezávač
9. Batéria
10. Upevňovacia skrutka orezávača
11. Hriadeľ
12. Vysúvacia funkcia
13. Poistné tlačidlo
14. Páčka vypínača, orezávač na tyči
15. Poistka páčky vypínača, orezávač na tyči
16. Tlačidlo uvoľnenia batérie
17. Spojka
18. Nabíjačka batérie
19. Indikátor zapnutia a upozornenia
20. Transportný kryt
21. Návod na obsluhu
22. Háčik na orezávač, skrutky a hmoždinky
23. Háčik na orezávač na tyči, skrutky a hmoždinky
24. Bio olej na mazanie reťaze
25. Šesťhranný kľúč
Symboly na výrobku
(Obr. 2)
UPOZORNENIE: Tento výrobok môže
byť nebezpečný a spôsobiť vážne
poranenie alebo usmrtenie obsluhujúceho
pracovníka alebo iných osôb. Postupujte
opatrne apoužívajte výrobok správnym
spôsobom.
(Obr. 3)
Pred používaním výrobku si prečítajte
návod na obsluhu a uistite sa, že
rozumiete uvedeným pokynom.
(Obr. 4)
Pre modely Aspire P5-P4A: Používajte
schválené chrániče očí.
(Obr. 5)
Pre modely Aspire PE5-P4A: Vmiestach,
kde na vás niečo môže spadnúť,
používajte ochrannú prilbu. Používajte
schválené chrániče sluchu. Používajte
schválené chrániče očí.
(Obr. 6)
Používajte schválené ochranné rukavice.
(Obr. 7)
Používajte odolné protišmykové topánky.
(Platí iba pre orezávač na tyči.)
(Obr. 8)
Jednosmerný prúd.
(Obr. 9)
Menovité napätie, V
(Obr. 10)
Výrobok nevystavujte dažďu.
1867 - 007 - 10.01.2024 473
(Obr. 11)
Plnenie oleja na mazanie reťaze.
(Obr. 12)
Smer otáčania, reťaz píly.
(Obr. 13)
Riziko zranenia. Nepribližujte sa rukami k
reťazi píly.
(Obr. 14)
Otočením doľava uvoľnite gombík,
otočením doprava ho utiahnite.
(Obr. 15)
Tento výrobok je vsúlade spríslušnými
smernicami EÚ.
(Obr. 16)
Tento výrobok je vsúlade spríslušnými
právnymi predpismi Spojeného kráľovstva.
(Obr. 17)
Označenie týkajúce sa emisie hluku do
okolia podľa smerníc anariadení EÚ
a UK alegislatívy vštáte New South
Wales „Protection of the Environment
Operations (Noise Control) Regulation
2017“ (Nariadenie oochrane životného
prostredia pri prevádzke (kontrola
hluku) zroku 2017). Zaručená hladina
akustického výkonu výrobku je uvedená v
Technických údajoch na strane
Technické
údaje na strane 489
ana štítku.
(Obr. 18)
Výrobok alebo jeho obal nepredstavuje
komunálny odpad. Recyklujte ho
vrecyklačnej stanici určenej pre elektrické
aelektronické zariadenia.
(Obr. 21) Tento výrobok nie je elektricky izolovaný. Ak sa výrobok dotkne alebo sa dostane
do blízkosti elektrických vedení vysokého napätia, môže dôjsť kúmrtiu alebo
vážnemu poraneniu. Iskrením môže elektrina preskočiť z jedného miesta na dru-
hé. Čím väčšie je elektrické napätie, tým väčšia je vzdialenosť, na ktorú môže
elektrina preskočiť. Elektrinu môžu tiež viesť konáre a iné predmety, najmä ak sú
mokré. Vždy dodržiavajte odstup aspoň 10metrov medzi výrobkom a vedením
vysokého napätia a/alebo všetkých predmetov, ktoré sa ho dotýkajú. Ak musíte
pracovať vo vzdialenosti, ktorá je menšia než bezpečná hranica, vždy zavolajte
spoločnosť zodpovednú za správu vedenia, aby pred začatím práce vypli prúd.
Používateľ výrobku musí počas jeho používania zaistiť, aby sa kvýrobku do
vzdialenosti menšej ako 15metrov nepriblížili žiadne osoby ani zvieratá. (Platí iba
pre orezávač na tyči.)
(Obr. 22) Výkonový štítok alebo laserová tlač zobrazuje výrobné číslo. yyyy je rok výroby a
ww je týždeň výroby.
Poznámka: Ostatné symboly/štítky na výrobku
obsahujú údaje v súlade so zvláštnymi požiadavkami
certifikácie pre určité trhy.
Symboly na batérii a/alebo na
nabíjačke batérií
(Obr. 23)
Tento výrobok re-
cyklujte vrecyklač-
nej stanici určenej
pre elektrické aelek-
tronické zariadenia.
(Uplatňuje sa iba na
Európu)
(Obr. 24) Batériu používajte len
vo výrobkoch od part-
nerov systému PO-
WER FOR ALL.
(Obr. 25) Chráňte akumulátor pred teplom, napr.
pred dlhodobým intenzívnym slnečným
žiarením, ohňom, nečistotami, vodou
avlhkosťou. Hrozí nebezpečenstvo vý-
buchu a skratu.
(Obr. 26)
(Obr. 19)
Nabíjačku batérie používajte a skladuje
len vinteriéri.
(Obr. 20)
Dvojitá izolácia.
Poškodenie výrobku
Nie sme zodpovední za škody na našom výrobku v
prípade:
• nesprávne vykonanej opravy výrobku,
• opravy výrobku, pri ktorej neboli použité diely od
výrobcu alebo diely schválené výrobcom,
• používania príslušenstva od iného výrobcu alebo
príslušenstva, ktoré nie je schválené výrobcom,
• opravy výrobku, ktoré neboli vykonané
vschválenom servisnom stredisku alebo
schválenými kompetentnými osobami.
474 1867 - 007 - 10.01.2024
Výrobca
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Bezpečnosť
Bezpečnostné definície
Výstrahy, upozornenia apoznámky slúžia na
zdôraznenie mimoriadne dôležitých častí návodu.
VÝSTRAHA: Používa sa, ak pre
obsluhu alebo osoby v okolí existuje
nebezpečenstvo poranenia alebo smrti v
prípade nedodržania pokynov v návode.
VAROVANIE: Používa sa, ak hrozí
nebezpečenstvo poškodenia produktu, iných
materiálov alebo okolitej oblasti vprípade
nedodržania pokynov vnávode.
Poznámka: Používa sa na poskytnutie informácií
nad rámec nevyhnutných informácií v danej situácii.
Všeobecné bezpečnostné upozornenie
pre elektrické nástroje
VÝSTRAHA: Prečítajte si všetky
bezpečnostné upozornenia a pokyny.
Nedodržanie týchto výstrah a pokynov môže
spôsobiť zásah elektrickým prúdom, požiar
a/alebo ťažké zranenia.
Poznámka: Uchovajte si všetky upozornenia
a pokyny pre budúce použitie. Výraz „elektrický
nástroj“ vupozorneniach označuje elektrický nástroj
napájaný zelektrickej siete (skáblom) alebo napájaný
zakumulátora (bez kábla).
Bezpečnosť na pracovisku
• Udržiavajte pracovisko v čistote a dobre osvetlené.
Neporiadok alebo nedostatočné osvetlenie
spôsobujú nehody.
• Nepoužívajte elektrické nástroje vo výbušnom
ovzduší, napríklad v prítomnosti horľavých kvapalín,
plynov alebo prachu. Elektrické nástroje vytvárajú
iskry, ktoré môžu vznietiť prach alebo výpary.
• Pri používaní elektrického nástroja zabráňte deťom
a okoloidúcim, aby sa zdržiavali vo vašej blízkosti.
Rušivé podnety môžu spôsobiť stratu kontroly.
Elektrická bezpečnosť
• Parametre elektrických nástrojov sa musia zhodovať
s parametrami napájacej zásuvky. Nikdy a žiadnym
spôsobom nemodifikujte elektrickú zástrčku.
Suzemnenými elektrickými nástrojmi nepoužívajte
žiadne adaptérové zástrčky. Nemodifikované
zástrčky a zhodné zásuvky znižujú riziko úrazu
elektrickým prúdom.
• Zabráňte telesnému kontaktu s uzemnenými
plochami, napríklad s potrubím, radiátormi, sporákmi
a chladničkami. Ak je vaše telo uzemnené, riziko
úrazu elektrickým prúdom je zvýšené.
• Nevystavujte elektrické nástroje dažďu alebo vlhkým
podmienkam. Ak sa do elektrického nástroja dostane
voda, zvyšuje sa nebezpečenstvo úrazu elektrickým
prúdom.
• Nepoužívajte kábel nesprávnym spôsobom. Kábel
nikdy nepoužívajte na prenášanie, ťahanie alebo
odpájanie elektrického nástroja. Kábel chráňte pred
teplom, olejom, ostrými hranami alebo pohybujúcimi
sa časťami. Poškodené alebo zamotané káble
zvyšujú riziko úrazu elektrickým prúdom.
• Pri používaní elektrického nástroja vonku používajte
predlžovací kábel vhodný na vonkajšie použitie.
Používanie kábla určeného do vonkajšieho
prostredia znižuje riziko zásahu elektrickým prúdom.
• Ak je nevyhnutné použiť elektrický nástroj vo vlhkom
prostredí, použite napájanie chránené uzemňovacím
ističom (GFCI). Použitie napájania z vedenia
vybaveného prúdovým chráničom (GFCI) výrazne
znižuje riziko zasiahnutia elektrickým prúdom.
Osobná bezpečnosť
• Nebezpečenstvo! Nepoužívajte v blízkosti
elektrického vedenia. Zariadenie nebolo navrhnuté
tak, aby v prípade kontaktu snadzemným
elektrickým vedením poskytlo ochranu pred úrazom
elektrickým prúdom. Pozrite si informácie o
bezpečnej vzdialenosti od nadzemného elektrického
vedenia v miestnych nariadeniach a pred
používaním reťazového orezávača stromov sa
uistite, že prevádzková poloha je bezpečná.
• Buďte pozorní, sledujte, čo robíte, a pri
používaní elektrického nástroja postupujte rozumne.
Nepoužívajte elektrický nástroj, keď ste unavení
alebo pod vplyvom drog, alkoholu alebo liekov.
Chvíľka nepozornosti pri používaní elektrických
nástrojov môže spôsobiť vážny úraz.
• Používajte osobné ochranné pomôcky. Vždy noste
ochranné prostriedky očí. Ochranné pomôcky
ako napríklad protiprachové masky, bezpečnostné
topánky s protisklzovou podrážkou, prilby alebo
chrániče sluchu použité vo vhodných prípadoch
znižujú počet osobných poranení.
• Zabráňte neúmyselnému spusteniu zariadenia. Pred
pripojením kelektrickej sieti alebo akumulátoru,
zdvihnutím alebo prenášaním nástroja overte, či je
vypínač vo vypnutej polohe. Prenášanie elektrických
1867 - 007 - 10.01.2024
475
nástrojov s prstom na vypínači alebo pripojenie
napájania k nástrojom, ktoré majú vypínač zapnutý,
zvyšuje riziko nehôd.
• Pred zapnutím elektrického nástroja vyberte
nastavovací kľúč alebo kľúč na matice. Kľúč
nasadený na otáčajúcu sa časť elektrického nástroja
môže spôsobiť úraz.
• Nenaťahujte sa príliš ďaleko. Vždy si udržiavajte
rovnováhu a správny postoj. To umožňuje lepšie
ovládanie elektrického nástroja v neočakávaných
situáciách.
• Vhodne sa oblečte. Nenoste voľné oblečenie alebo
šperky. Udržujte svoje vlasy, oblečenie a rukavice
mimo dosahu pohyblivých častí. Voľné oblečenie,
šperky alebo dlhé vlasy sa môžu zachytiť v
pohyblivých častiach.
• Ak je možné pripojiť zariadenia na odsávanie a zber
prachu, overte, či sú tieto zariadenia pripojené a či
sa správne používajú. Používanie zberača prachu
môže obmedziť nebezpečenstvá týkajúce sa prachu.
• Nedovoľte, aby vás skúsenosti získané častým
používaním nástrojov uspokojili, a ignorovali by
ste bezpečnostné pravidlá pri používaní nástroja.
Neopatrné konanie môže v zlomku sekundy
spôsobiť vážne poranenie.
• Emisia vibrácií počas používania elektrického
nástroja sa môže líšiť od deklarovanej celkovej
hodnoty v závislosti od spôsobu, akým je elektrický
nástroj použitý. Operátori sú povinní identifikovať a
prijať opatrenia pre zaistenie vlastnej bezpečnosti,
ktoré sú založené na odhade podmienok pri danom
použití nástroja (pritom je potrebné vziať do úvahy
všetky časti prevádzkového cyklu, ako napríklad čas,
keď je zariadenie vypnuté, čas, keď je zariadenie
v pohotovostnom stave a čas, keď je zariadenie
spustené).
Používanie a starostlivosť o elektrické náradie
• Nepoužívajte elektrický nástroj násilím. Používajte
správny elektrický nástroj na dané použitie.
Správny elektrický nástroj vykoná prácu lepšie a
bezpečnejšie pri rýchlosti, na akú je určený.
• Nepoužívajte elektrický nástroj, ak sa nedá zapnúť
avypnúť vypínačom. Akýkoľvek elektrický nástroj,
ktorý sa nedá ovládať vypínačom, je nebezpečný a
musí sa opraviť.
• Pred akýmkoľvek nastavovaním, výmenou
príslušenstva alebo skladovaním elektrického
nástroja odpojte zástrčku od zdroja napájania a/
alebo akumulátor od elektrického nástroja. Takéto
preventívne bezpečnostné opatrenia znižujú riziko
náhodného spustenia elektrického nástroja.
• Nepoužívané elektrické nástroje udržiavajte mimo
dosahu detí a nedovoľte osobám, ktoré nepoznajú
elektrické nástroje alebo tieto pokyny, aby elektrický
nástroj používali. Elektrické nástroje sú nebezpečné
vrukách neskúsených používateľov.
• Vykonávajte údržbu elektrických nástrojov.
Skontrolujte vychýlenie alebo ohnutie pohyblivých
časti, nalomenie častí alebo akékoľvek iné
poškodenie, ktoré môže ovplyvniť prevádzku
elektrického nástroja. Ak je elektrický nástroj
poškodený, dajte ho pred použitím opraviť. Mnoho
nehôd je spôsobených nedostatočne udržiavanými
elektrickými nástrojmi.
• Rezacie nástroje udržiavajte nabrúsené a v čistote.
Správne udržiavané rezacie nástroje s ostrými
hranami sú menej náchylné na ohnutie a ľahšie sa
ovládajú.
• Používajte elektrický nástroj, príslušenstvo a diely
nástroja atď. v súlade s týmito pokynmi, pričom
vezmite do úvahy pracovné podmienky a typ
vykonávanej práce. Používanie elektrického náradia
na iné ako určené účely môže vyvolať nebezpečnú
situáciu.
• Rukoväti a úchytné povrchy udržiavajte suché,
čisté a neznečistené olejom a mazivom. Šmykľavé
rukoväti a úchytné povrchy neumožňujú bezpečnú
manipuláciu a ovládanie nástroja v nečakaných
situáciách.
Používanie nástroja napájaného
akumulátorom astarostlivosť oň
• Nabíjajte iba pomocou nabíjačky špecifikovanej
výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ
akumulátora, môže pri použití siným akumulátorom
predstavovať nebezpečenstvo požiaru.
• Elektrické nástroje používajte iba so špecificky
označenými akumulátormi. Pri použití akéhokoľvek
iného akumulátora môže hroziť nebezpečenstvo
poranenia a požiaru.
• Keď sa akumulátor nepoužíva, udržujte ho mimo
dosahu kovových predmetov, ako sú spony na
papier, mince, kľúče, klince, skrutky alebo iné drobné
kovové predmety, ktoré môžu vytvoriť spoj medzi
svorkami. Skratovanie svoriek akumulátora môže
spôsobiť popáleniny alebo požiar.
• Pri neopatrnom zaobchádzaní môže zakumulátora
uniknúť tekutina. Nedotýkajte sa jej. Vprípade
náhodného kontaktu umyte postihnuté miesto
vodou. Ak sa dostane kvapalina zakumulátora
do očí, vyhľadajte aj lekársku pomoc. Kvapalina
vystrekujúca zakumulátora môže spôsobiť
podráždenie alebo popáleniny.
• Nepoužívajte poškodený alebo upravený akumulátor
alebo nástroj. Poškodené alebo upravené
akumulátory môžu mať za následok nepredvídateľné
fungovanie a spôsobiť požiar, výbuch alebo
predstavovať nebezpečenstvo poranenia.
• Akumulátor alebo nástroj nevystavujte ohňu alebo
nadmerne vysokým teplotám. Pri vystavení ohňu
alebo teplote nad 130°C (266°F) môže dôjsť
kvýbuchu.
• Dodržiavajte všetky pokyny na nabíjanie apri
nabíjaní nevystavujte akumulátor alebo nástroj
teplotám, ktoré sú mimo teplotného rozsahu
uvedeného vpokynoch. Pri nesprávnom nabíjaní
alebo pri vonkajších teplotách mimo uvedeného
rozsahu hrozí poškodenie akumulátora azvyšuje sa
nebezpečenstvo požiaru.
476
1867 - 007 - 10.01.2024
Servis
• Elektrické náradie zverte do opravy iba
kvalifikovanému odborníkovi a používajte iba
originálne náhradné súčiastky. Tým sa zaistí
zachovanie bezpečnosti elektrického nástroja.
• Poškodené akumulátory nikdy neservisujte sami.
Servis akumulátorov smie vykonávať len výrobca
alebo autorizovaný servis.
Bezpečnostné upozornenia pre orezávač
stromov – bezpečnosť osôb
• Keď je orezávač stromov spustený, nepribližujte
sa žiadnou časťou tela do blízkosti reťaze píly.
Pred spustením orezávača stromov skontrolujte, či
sa reťaz píly ničoho nedotýka. Chvíľa nepozornosti
pri používaní orezávača stromov môže spôsobiť
zachytenie oblečenia alebo tela reťazou píly.
• Orezávač stromov držte vždy s pravou rukou na
zadnej rukoväti a ľavou rukou na prednej rukoväti.
Držanie motorovej píly s opačným usporiadaním
rúk zvyšuje riziko poranenia a nemalo by sa nikdy
používať.
• Orezávač stromov držte iba za izolovanú časť
určenú na držanie, pretože reťaz sa môže dostať
do kontaktu so skrytými káblami alebo s vlastným
káblom. Reťaze píly, ktoré sa dostanú do kontaktu
s vodičom pod napätím, môžu uviesť pod napätie
nechránené kovové časti orezávača stromov a môžu
používateľovi spôsobiť úraz elektrickým prúdom.
• Noste chrániče očí. Odporúča sa ďalšie ochranné
vybavenie na ochranu sluchu, hlavy, rúk, nôh a
chodidiel. Vhodné ochranné vybavenie obmedzí
zranenia spôsobené lietajúcimi úlomkami alebo
náhodným kontaktom s reťazou píly.
• Vždy noste vhodnú obuv a motorovú pílu používajte
iba vtedy, ak stojíte na stabilnom, pevnom a
rovnom povrchu. Klzké alebo nestabilné povrchy
môžu spôsobiť stratu rovnováhy alebo kontroly nad
orezávačom stromov.
• Pri rezaní konára, ktorý je napnutý, dávajte pozor na
jeho vymrštenie. Keď sa uvoľní napnutie vo vláknach
dreva, odpružený konár môže zasiahnuť používateľa
alebo neovládateľne odhodiť orezávač stromov.
• Mimoriadny pozor dávajte pri rezaní krovín a
mladých stromov. Pružný materiál môže orezávač
stromov zachytiť a vymrštiť smerom kvám alebo
spôsobiť stratu rovnováhy.
• Riaďte sa pokynmi na mazanie, napnutie reťaze a
výmenu lišty a reťaze. Nesprávne napnutá alebo
namastená reťaz môže spôsobiť pretrhnutie alebo
zvýšiť riziko spätného nárazu.
• Orezávač stromov prenášajte vypnutý uchopením
za prednú rukoväť a smerom od vášho tela. Pri
prenášaní alebo uskladnení orezávača stromov vždy
nasaďte kryt vodiacej lišty. Pri správnej manipulácii s
orezávačom stromov sa obmedzí pravdepodobnosť
náhodného kontaktu s pohybujúcou sa reťazou píly.
• Režte iba drevo. Nepoužívajte orezávač stromov na
účely, na ktoré nie je určený. Orezávač stromov
nepoužívajte napríklad na rezanie kovu, plastu,
muriva ani stavebných materiálov okrem dreva.
Použitie orezávača stromov na iné než určené
činnosti môže spôsobiť vznik nebezpečnej situácie.
• Rukoväte udržiavajte suché, čisté a neznečistené
olejom a mazivom. Mastné, olejom znečistené
rukoväte sú klzké a spôsobujú neovládateľnosť.
• Predtým, ako sa pokúsite rezať strom, musíte
poznať všetky riziká a spôsob, ako im predchádzať.
Počas rezania stromu môže dôjsť k zraneniu
obsluhy alebo osôb v okolí.
• Tento orezávač stromov nie je určený na stínanie
stromov.Používanie orezávača stromov na iné než
určené činnosti môže spôsobiť vážne poranenie
obsluhy alebo osôb v okolí.
• Dôrazne odporúčame používateľom-začiatočníkom,
aby sa s prevádzkou reťazovej píly zoznámili pri
pílení kmeňa položeného na koze na pílenie alebo
kolíske.
Všeobecné bezpečnostné upozornenia pre
orezávač stromov
Pri odstraňovaní zachyteného materiálu, skladovaní
alebo vykonávaní servisu orezávača stromov dodržujte
všetky pokyny. Uistite sa, že je prepínač vo
vypnutej polohe aže je vybratý akumulátor.
Neočakávané uvedenie orezávača stromov do činnosti
vpriebehu odstraňovania zachyteného materiálu alebo
vykonávania servisu môže spôsobiť vážne poranenie.
Všeobecné bezpečnostné pokyny
VÝSTRAHA: Skôr než budete výrobok
používať, prečítajte si nasledujúce výstrahy.
• Batériu vyberte, aby nedošlo k náhodnému zapnutiu
výrobku.
• Tento výrobok môže byť nebezpečný, ak nie
ste opatrní alebo ho používate nesprávne. Tento
výrobok môže spôsobiť vážne poranenie alebo
usmrtenie obsluhujúceho pracovníka alebo iných
osôb.
• Výrobok nepoužívajte, ak sa zmenili jeho pôvodné
technické špecifikácie. Nevymieňajte diely výrobku
bez schválenia výrobcu. Používajte len diely
schválené výrobcom. Nesprávna údržba môže mať
za následok poranenie alebo smrť.
• Pred používaním výrobok skontrolujte. Pozrite si
časť
Bezpečnostné zariadenia na výrobku na
strane 479
a
Údržba na strane 484
. Nepoužívajte
výrobok, ktorý je poškodený alebo nefunguje
správne. Vykonávajte bezpečnostné kontroly, údržby
a dodržiavajte servisné pokyny uvedené vtomto
návode.
• Deti musia byť pod dohľadom, aby sa zabezpečilo,
že sa svýrobkom nehrajú. Nikdy nedovoľte
deťom a iným osobám, ktoré nie sú vyškolené v
používaní výrobku a/alebo batérie, používať alebo
1867 - 007 - 10.01.2024
477
opravovať výrobok alebo batériu. Vek operátora
môžu stanovovať miestne zákony.
• Výrobok skladujte vuzamknutom priestore mimo
dosahu detí a neoprávnených osôb.
• Výrobok skladujte mimo dosahu detí.
• Za žiadnych okolností nemeňte pôvodnú konštrukciu
výrobku bez schválenia od výrobcu. Vždy používajte
originálne príslušenstvo. Nepovolené zmeny alebo
príslušenstvo môžu viesť kvážnemu poraneniu
alebo smrti obsluhy a ostatných osôb.
Poznámka: Používanie môže byť regulované
vnútroštátnymi alebo miestnymi právnymi predpismi.
Dodržiavajte príslušné predpisy.
Bezpečnostné pokyny pre prevádzku
VÝSTRAHA: Pred používaním
produktu si prečítajte a dodržiavajte
nasledujúce výstrahy.
• Zabezpečte, aby sa počas práce nemohli do okruhu
15m (50stôp) od produktu dostať žiadni ľudia
ani zvieratá. Pokiaľ v rovnakom priestore pracujú
niekoľkí operátori, potom bezpečná vzdialenosť
medzi nimi musí byť najmenej 15m. V opačnom
prípade hrozí riziko vážneho osobného poranenia.
Ak sa niekto kvýrobku viac priblíži, okamžite ho
zastavte. Nikdy neotáčajte výrobkom okolo seba bez
toho, aby ste sa presvedčili, či sa niekto nenachádza
vnebezpečnej zóne.
• Výrobok nikdy nepoužívajte počas nepriaznivých
poveternostných podmienok, napríklad za hustej
hmly, silného dažďa, silného vetra, keď je veľmi
chladno atď. Mimoriadne horúce počasie môže
spôsobiť prehrievanie výrobku. Práca vzlom počasí
je únavná a často prináša ďalšie riziká, ako sú
šmykľavý povrch, nepredvídateľný smer stínania atď.
• Nedovoľte, aby výrobok používali deti ani aby sa
pohybovali vjeho blízkosti. Keďže sa výrobok
ľahko štartuje, deti môžu byť schopné naštartovať
ho, pokiaľ nie sú pod neustálym dohľadom. To
môže znamenať riziko vážneho poranenia. Odpojte
batériu, keď výrobok nie je pod dohľadom.
• Ubezpečte sa, že ľudia, zvieratá alebo iné veci
nebudú môcť ovplyvniť ovládanie výrobku, nemôžu
prísť do kontaktu srezacím nadstavcom a
ani ich nezasiahnu predmety odhodené rezacím
nadstavcom.
• Ak nosíte chrániče sluchu, dávajte pozor na varovné
signály alebo výkriky. Vždy si chrániče sluchu
skladajte hneď, ako sa výrobok zastaví.
• Nadmerné vystavenie vibráciám môže viesť
kpoškodeniu krvného obehu alebo nervovým
poškodeniam uľudí, ktorý majú zhoršený krvný
obeh. Pri symptómoch nadmerného vystavenia
vibráciám sa obráťte na svojho lekára. Tieto
príznaky sú tŕpnutie, strata citu, chvenie, pichanie,
bolesť, strata sily, zmeny vo farbe a stave pleti. Tieto
symptómy sa bežne objavujú na prstoch, rukách a
zápästiach.
• Nikdy nepoužívajte rezací nadstavec bez
schváleného ochranného krytu. Použitie
nesprávneho alebo poškodeného krytu by mohlo
zapríčiniť vážne osobné poranenia.
• Predtým, ako začnete na produkte vykonávať
akékoľvek práce, produkt vždy zastavte, vyberte
akumulátor a uistite sa, či sa rezné zariadenie úplne
zastaví. Nedodržanie pokynov o ostrení výrazne
zvyšuje riziko spätného nárazu.
• Ak sa vyskytne situácia, v ktorej si nebudete istí, ako
postupovať, obráťte sa na odborníka. Kontaktujte
predajcu alebo servisné stredisko. Nepoužívajte
výrobok, ak to podľa vás presahuje vaše možnosti.
• Nepoužívajte výrobok, ak to podľa vás presahuje
vaše možnosti.
• Nikdy nepoužívajte výrobok pri únave, po požití
alkoholu, drog, liekov alebo čohokoľvek iného, čo
môže viesť kzníženiu vašej zrakovej schopnosti,
bdelosti, koordinácie alebo úsudku.
• Ak sa koniec vodiacej lišty dotkne pevného
predmetu, môže dôjsť k prudkému odhodeniu
produktu nabok. Tento jav sa nazýva spätný náraz.
Spätný náraz môže byť dostatočne silný, aby
spôsobil trhnutie produktu/používateľa ľubovoľným
smerom a používateľ môže stratiť nad produktom
kontrolu. Vyhýbajte sa rezaniu špičkou vodiacej lišty.
• Výrobok smiete používať len vtakom prípade, že ste
schopní privolať pomoc vprípade nehody.
• Udržiavajte dobrú rovnováhu a pevný postoj. Uistite
sa, že sa môžete pohybovať a stáť bezpečne.
Skontrolujte, či okolo vás nie sú prekážky (korene,
skaly, vetvy, jamy a podobne) pre prípad, že by
ste sa museli náhle pohnúť. Dávajte veľký pozor pri
práci na prudkých svahoch.
• Venujte maximálnu pozornosť píleniu stromov,
vktorých je pnutie. Napnutý strom sa môže náhle
vymrštiť späť do pôvodnej polohy pred tým alebo po
tom, ako ho spílite. Ak stojíte na nesprávnej strane
alebo začnete rezať na nesprávnom mieste, môže
strom zasiahnuť vás alebo váš produkt, vdôsledku
čoho môžete stratiť kontrolu. Následne môžete nad
pílou stratiť kontrolu a spôsobiť si vážne poranenie.
• Použite popruh na udržanie hmotnosti produktu a
uľahčenie manipulácie.
• Pre modely Aspire P5-P4A: Držte výrobok ľavou
alebo pravou rukou. Nepribližujte sa rukami ani inými
časťami tela k reťazi píly.
(Obr. 28)
• Pre modely Aspire PE5-P4A: Výrobok vždy držte
oboma rukami. Výrobok držte na pravej strane tela.
(Obr. 29)
• Pred odstraňovaním nežiaduceho materiálu z
výrobku zastavte motor a skontrolujte, či sa reťaz
píly neotáča.
• Pred prechodom na iné miesto produkt vypnite.
Pred prenášaním alebo prepravou na akúkoľvek
478
1867 - 007 - 10.01.2024
vzdialenosť najskôr na produkt založte transportný
kryt.
• Nikdy neukladajte výrobok na zem, keď je spustený,
ak ho nemáte neustále zreteľne pod dohľadom.
• Ak sa produkt prevádzkuje pri teplotách nižších ako
-10°C, produkt a akumulátor je potrebné najmenej
na 24 hodín pred začiatkom práce uskladniť vo
vykurovanej miestnosti.
• Nikdy nestojte priamo pod vetvou, ktorú pílite. Môže
to viesť kvážnemu alebo dokonca smrteľnému
poraneniu.
• Dodržiavajte platné bezpečnostné predpisy týkajúce
sa práce vbezprostrednej blízkosti snadzemným
elektrickým vedením.
• Tento výrobok nie je elektricky izolovaný. Ak sa
výrobok dotkne alebo sa dostane do blízkosti
elektrických drôtov vysokého napätia, môže dôjsť
kúmrtiu alebo vážnemu poraneniu. Iskrením môže
elektrina preskočiť z jedného miesta na druhé.
Čím väčšie je elektrické napätie, tým väčšia je
vzdialenosť, na ktorú môže elektrina preskočiť.
Elektrinu môžu tiež viesť konáre a iné predmety,
najmä ak sú mokré. Vždy dodržiavajte odstup
aspoň 10m medzi produktom a vedením vysokého
napätia alebo predmetmi, ktoré sa ho dotýkajú. Ak
musíte pracovať vo vzdialenosti, ktorá je menšia
než bezpečná hranica, vždy zavolajte spoločnosť
zodpovednú za správu vedenia, aby pred začatím
práce vypli prúd.
• Tupá reťaz píly môže zvýšiť riziko nehôd.
Osobné ochranné prostriedky
VÝSTRAHA:
Skôr než budete produkt
používať, prečítajte si nasledujúce výstrahy.
• Pri používaní produktu vždy používajte schválené
osobné ochranné prostriedky. Osobné ochranné
prostriedky nedokážu úplne vylúčiť riziko, ale
môžu znížiť vážnosť zranenia v prípade nehody.
Váš predajca vám pomôže pri výbere správnych
prostriedkov.
• Ak existuje riziko poranenia vdôsledku pádu
predmetov, používajte prilbu.
(Obr. 30)
• Používajte schválené chrániče sluchu.
(Obr. 31)
• Používajte schválené chrániče očí. Ak používate štít,
musíte tiež používať schválené ochranné okuliare.
Schválené ochranné okuliare musia zodpovedať
norme ANSI Z87.1 platnej v USA alebo norme EN
166 platnej v krajinách EÚ.
(Obr. 32)
• Keď je to potrebné, používajte rukavice, ako
napríklad pri montáži, kontrole alebo čistení rezného
zariadenia.
(Obr. 33)
• Používajte ochrannú obuv sprotišmykovými
podrážkami.
(Obr. 34)
• Používajte nohavice určené na ochranu pri rezaní
reťazovou pílou.
• Používajte odev vyrobený zpevnej tkaniny. Vždy
noste pevné, dlhé nohavice adlhé rukávy.
Nepoužívajte voľný odev, ktorý sa môže zachytiť
vkonároch avetvách. Nenoste šperky, krátke
nohavice, otvorené topánky anebuďte bosí. Vlasy
si bezpečne uchyťte nad úrovňou ramien.
• Majte poruke pomôcky na poskytnutie prvej pomoci.
(Obr. 35)
Bezpečnostné zariadenia na výrobku
VÝSTRAHA: Skôr než budete výrobok
používať, prečítajte si nasledujúce výstrahy.
V tejto časti je opísané bezpečnostné vybavenie
výrobku, jeho účel a postup, ako vykonávať kontroly a
údržbu, aby bola zabezpečená jeho správna činnosť.
Pozrite si pokyny včasti
Prehľad výrobku na strane
473
kde nájdete informácie oumiestnení týchto časti na
výrobku.
Ak údržba výrobku nebude vykonávaná správne, skráti
sa tým jeho životnosť a zvýši sa riziko nehodovosti.
Servis a/alebo opravy musia byť vykonané odborne.
Ak potrebujete podrobnejšie informácie, obráťte sa na
najbližší servis.
VÝSTRAHA:
Nikdy nepoužívajte
výrobok, ktorý má chybné bezpečnostné
prvky. Bezpečnostné vybavenie výrobku sa
musí kontrolovať a udržiavať tak, ako je to
opísané vtejto časti. Ak výrobok neprejde
niektorou zkontrol, obráťte sa na servisného
zástupcu na účel opravy.
VAROVANIE: Všetky servisné a
opravné práce na stroji si vyžadujú
špeciálne školenie. Toto najmä platí
obezpečnostnom vybavení výrobku. Ak stroj
neprejde niektorou z kontrol popísaných
nižšie, doneste ho do servisnej dielne. Pri
kúpe ktoréhokoľvek z našich výrobkov vám
zaručujeme dostupnosť odborných opráv a
servis. Ak maloobchodný predajca, ktorý
vám predáva stroj nie je servisný zástupca,
požiadajte ho o adresu najbližšej servisnej
dielne.
Kontrola používateľského rozhrania Aspire P5-P4A
Zelené indikátory LED (A) signalizujú stav nabitia.
Zelené indikátory LED tiež signalizujú, že výrobok je
zapnutý.
1867 - 007 - 10.01.2024
479
1. Stlačte apodržte tlačidlo vypínača (B). (Obr. 36)
a) Výrobok je zapnutý, keď svietia zelené indikátory
LED (A).
b) Výrobok je vypnutý, keď nesvietia zelené
indikátory LED (A).
2. Včasti
Riešenie problémov na strane 488
ak bliká
výstražný indikátor (C).
Kontrola poistky páčky vypínača
Poistka páčky vypínača zabraňuje náhodnému
spusteniu. Keď uvoľníte rukoväť, páčka vypínača aj
poistka páčky vypínača sa vrátia späť do východiskovej
polohy.
1. Pre modely Aspire PE5-P4A: Zatlačte poistné
tlačidlo dopredu. (Obr. 37)
2. Ubezpečte sa, či je páčka vypínača zaistená, keď
je poistka páčky vypínača vosvojej východiskovej
polohe.
a) Pre modely Aspire P5-P4A: (Obr. 38)
b) Pre modely Aspire PE5-P4A: (Obr. 39)
3. Zatlačte poistku páčky vypínača na jednu stranu a
potom na druhú stranu. Skontrolujte, či sa poistka
páčky vypínača vrátila späť do pôvodnej polohy.
a) Pre modely Aspire P5-P4A: (Obr. 40)
b) Pre modely Aspire PE5-P4A: (Obr. 41)
4. Páčka vypínača a poistka páčky vypínača sa musia
pohybovať voľne a spätná pružina musí správne
fungovať.
a) Pre modely Aspire P5-P4A: (Obr. 42)
b) Pre modely Aspire PE5-P4A: (Obr. 43)
5. Spustite výrobok, pozrite si časť
Prevádzka na
strane 483
.
6. Aktivujte plné otáčky.
7. Uvoľnite páčku vypínača a skontrolujte, či sa reťaz
píly úplne zastavila.
Bezpečnostné pokyny pre rezné
zariadenie
VÝSTRAHA:
Skôr než budete výrobok
používať, prečítajte si nasledujúce výstrahy.
• Používajte len schválené kombinácie vodiacich líšt/
reťazí píly a plniacich zariadení. Včasti
Údržba na
strane 484
kde nájdete pokyny.
• Pri používaní alebo vykonávaní údržby reťaze píly
používajte ochranné rukavice. Nepohyblivá reťaz
píly môže tiež spôsobiť zranenia.
• Udržujte rezacie zuby správne nabrúsené.
Postupujte podľa pokynov a používajte odporúčanú
brúsnu mierku. Poškodená alebo nesprávne
naostrená reťaz píly, zvyšuje nebezpečenstvo
nehôd.
(Obr. 44)
• Dodržujte správne nastavenie mierky hĺbky.
Postupujte podľa pokynov a používajte odporúčanú
mierku hĺbky. Príliš veľké nastavenie mierky hĺbky
zvyšuje riziko spätného nárazu.
(Obr. 45)
• Skontrolujte, či je reťaz píly správne napnutá. Ak
reťaz píly nie je utiahnutá voči vodiacej lište, reťaz
píly môže vypadnúť zvodiacej lišty. Nesprávne
napnutie reťaze zvyšuje opotrebovanie vodiacej
lišty, reťaze píly a hnacieho kolieska. Včasti
Príslušenstvo na strane 491
.
(Obr. 46)
• Pravidelne vykonávajte údržbu rezného zariadenia
a udržiavajte ho správne namazané. Pred každým
použitím vždy premažte reťaz píly. Ak nie je
reťaz píly správne namazaná, zvyšuje sa riziko
opotrebovania vodiacej lišty, reťaze píly a hnacieho
kolieska reťaze píly.
(Obr. 47)
Bezpečnosť batérie
VÝSTRAHA: Prečítajte si
všetky bezpečnostné a všeobecné
pokyny. Nedodržanie bezpečnostných a
všeobecných pokynov môže spôsobiť
úraz elektrickým prúdom, požiar alebo
vážne zranenie. Uschovajte si všetky
bezpečnostné informácie a všeobecné
pokyny pre budúce použitie.
• Tieto bezpečnostné pokyny platia len pre 18V lítiové
nabíjateľné batérie pre systém POWER FOR ALL.
• Nabíjateľné batérie používajte len vo výrobkoch
od partnerov systému POWER FOR ALL. 18V
nabíjateľné označené štítkom POWER FOR ALL sú
úplne kompatibilné s nasledujúcimi výrobkami:
– všetkými výrobkami systému 18V batérií POWER
FOR ALL,
– všetkými 18V výrobkami od partnerov systému
POWER FOR ALL.
• Dodržujte odporúčania týkajúce sa batérie v návode
na obsluhu výrobku. Len tak možno nabíjateľnú
batériu a výrobok používať bez nebezpečenstva
a nabíjateľné batérie chrániť pred nebezpečným
preťažením.
• Batérie nabíjajte iba pomocou nabíjačiek
odporúčaných výrobcom alebo partnermi systému
POWER FOR ALL. Nabíjačka, ktorá je vhodná pre
jeden typ batérie, môže predstavovať riziko požiaru,
ak sa používa s inou batériou.
• Akumulátor sa dodáva čiastočne nabitý. Aby ste
zaistili plnú kapacitu akumulátora, pred prvým
použitím elektrického náradia akumulátor úplne
nabite v nabíjačke.
• Akumulátor uchovávajte mimo dosahu detí.
480
1867 - 007 - 10.01.2024
• Akumulátor neotvárajte. Hrozí nebezpečenstvo
skratu.
• V prípade poškodenia a nesprávneho používania
akumulátora sa môžu uvoľňovať výpary. Batéria
sa môže vznietiť alebo vybuchnúť. Zabezpečte
dobré vetranie priestoru a v prípade akýchkoľvek
nežiaducich účinkov vyhľadajte lekársku pomoc.
Výpary môžu dráždiť dýchací systém.
• Pri nesprávnom používaní alebo pri poškodení
akumulátora zneho môže vystreknúť horľavá
kvapalina. Zabráňte kontaktu stouto kvapalinou.
Vprípade náhodného kontaktu umyte postihnuté
miesto vodou. Ak sa kvapalina dostane do
kontaktu sočami, vyhľadajte ďalšiu lekársku pomoc.
Kvapalina vytekajúca zakumulátora môže spôsobiť
podráždenie alebo popáleniny.
• Ak je akumulátor poškodený, kvapalina môže
uniknúť a dostať sa na okolité povrchy. Skontrolujte
zasiahnuté časti. Vyčistite tieto časti alebo ich v
prípade potreby vymeňte.
• Akumulátor neskratujte. Keď sa akumulátor
nepoužíva, udržujte ho mimo dosahu kovových
predmetov, ako sú spony na papier, mince,
kľúče, klince, skrutky alebo iné drobné kovové
predmety, ktoré môžu vytvoriť spoj medzi svorkami.
Skratovanie svoriek akumulátora môže spôsobiť
popáleniny alebo požiar.
• Akumulátor môžu poškodiť špicaté predmety,
ako sú klince alebo skrutkovače, alebo sila
pôsobiaca zvonka. Môže dôjsť k vnútornému skratu,
ktorý spôsobí vznietenie, dymenie, výbuch alebo
prehriatie akumulátora.
• Poškodené akumulátory nikdy neservisujte sami.
Servis akumulátora smie vykonávať len výrobca
alebo autorizovaný servis.
• Chráňte akumulátor pred teplom, napr. pred
dlhodobým intenzívnym slnečným žiarením,
ohňom, nečistotami, vodou a vlhkosťou. Hrozí
nebezpečenstvo výbuchu a skratu.
• Batériu vo výrobku používajte iba vtedy, keď je
teplota okolitého prostredia vrozsahu -5 °C – 40 °C.
• Batériu skladujte len v prostredí s teplotou medzi -20
°C – 50 °C. V lete batériu napríklad neponechávajte
v automobile. Pri teplotách <0°C môže u niektorých
zariadení dôjsť k strate napájania.
• Akumulátor nabíjajte len pri teplote okolitého
prostredia medzi 0 °C – +35 °C. Nabíjanie
mimo tohto teplotného rozsahu môže zvýšiť riziko
poškodenia akumulátora apredstavovať riziko
požiaru.
Bezpečnosť nabíjačky batérií
VÝSTRAHA:
Prečítajte si
všetky bezpečnostné a všeobecné
pokyny. Nedodržanie bezpečnostných a
všeobecných pokynov môže spôsobiť úraz
elektrickým prúdom, požiar alebo vážne
zranenie. Tieto pokyny uchovávajte na
bezpečnom mieste. Nabíjačku používajte
len vtedy, ak dokážete plne posúdiť všetky
funkcie a vykonávať ich bez obmedzení,
alebo ak ste dostali príslušné pokyny.
• Táto nabíjačka nie je určená na to, aby ju
používali deti alebo osoby sobmedzenými fyzickými,
zmyslovými alebo mentálnymi schopnosťami
alebo snedostatkom skúseností avedomostí.
Túto nabíjačku smú používať deti staršie ako
8rokov aosoby sobmedzenými fyzickými,
zmyslovými alebo mentálnymi schopnosťami
alebo snedostatkom skúseností avedomostí,
pokiaľ sú pod dohľadom osoby zodpovednej
za ich bezpečnosť alebo ňou boli poučené
obezpečnom používaní nabíjačky achápu súvisiace
riziká. Vopačnom prípade hrozí nebezpečenstvo
pochybení pri prevádzke azranení.
• Nenechávajte deti osamote, keď nabíjačku
používate, čistíte alebo na nej vykonávate údržbu.
Zabezpečíte tak, že sa deti nebudú s nabíjačkou
hrať.
• Slúži výhradne na nabíjanie 18V akumulátorov
systému POWER FOR ALL skapacitou od 1,5Ah.
Napätie akumulátora sa musí zhodovať s nabíjacím
napätím nabíjačky pre batérie. Nenabíjajte žiadne
nenabíjateľné akumulátory. V opačnom prípade
hrozí nebezpečenstvo požiaru a výbuchu.
• Nabíjačku používajte len vuzavretých priestoroch
anevystavujte ju vlhkosti. Ak sa do elektrického
nástroja dostane voda, zvyšuje sa nebezpečenstvo
úrazu elektrickým prúdom.
• Nabíjačku udržiavajte čistú. Nečistoty predstavujú
riziko úrazu elektrickým prúdom.
• Pred použitím vždy skontrolujte nabíjačku, kábel a
zástrčku. Ak zistíte akékoľvek poškodenie, prestaňte
nabíjačku používať. Nabíjačku svojpomocne
neotvárajte adajte ju opraviť iba spoločnosti
Husqvarna alebo autorizovanému servisnému
stredisku pre popredajné služby, ktoré používa iba
originálne náhradne diely. Poškodené nabíjačky,
káble a zástrčky zvyšujú riziko úrazu elektrickým
prúdom.
• Nabíjačku nepoužívajte na ľahko zápalnom povrchu
(napr. papier, textílie atď.) alebo v horľavom
prostredí. Hrozí nebezpečenstvo požiaru v dôsledku
zahrievania nabíjačky počas prevádzky.
• Nezakrývajte vetracie otvory nabíjačky. V opačnom
prípade sa môže nabíjačka prehriať a prestať
správne fungovať.
• Nabíjajte iba pomocou nabíjačky špecifikovanej
výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ
akumulátora, môže pri použití siným akumulátorom
predstavovať nebezpečenstvo požiaru.
• V prípade poškodenia a nesprávneho používania
akumulátora sa tiež môžu uvoľňovať výpary.
Zabezpečte dobré vetranie priestoru a v prípade
akýchkoľvek nežiaducich účinkov vyhľadajte lekársku
pomoc. Výpary môžu dráždiť dýchací systém.
• Pri nevhodnom používaní môže z akumulátora
vyprsknúť kvapalina. Zabráňte kontaktu stouto
1867 - 007 - 10.01.2024
481
kvapalinou. Vprípade náhodného kontaktu umyte
postihnuté miesto vodou. Ak sa kvapalina dostane
do kontaktu sočami, vyhľadajte ďalšiu lekársku
pomoc. Kvapalina vytekajúca zakumulátora môže
spôsobiť podráždenie alebo popáleniny.
• Výrobky predávané len vo Veľkej Británii: Váš
výrobok je vybavený schválenou elektrickou
zástrčkou podľa normy BS 1363/A s vnútornou
poistkou (schválenie ASTA podľa normy BS 1362).
Ak zástrčka nie je vhodná pre vašu zásuvku, mal
by ju odrezať autorizovaný zástupca zákazníckeho
servisu a na jej miesto nasadiť vhodnú zástrčku.
Náhradná zástrčka by mala mať rovnakú klasifikáciu
poistky ako pôvodná zástrčka. Odrezaná zástrčka
sa musí zlikvidovať, aby sa predišlo možnému
nebezpečenstvu úrazu elektrickým prúdom, a nikdy
by sa nemala zasúvať do sieťovej zásuvky na inom
mieste.
Bezpečnostné pokyny pre údržbu
VÝSTRAHA: Skôr než začnete
súdržbou výrobku, prečítajte si nasledujúce
výstrahy.
• Pred vykonávaním údržby, inými kontrolami alebo
zmontovaním produktu vyberte batériu.
• Obsluha je povinná vykonávať iba údržbu aservisné
úkony uvedené vtomto návode na obsluhu.
Ovykonanie rozsiahlejšej údržby alebo servisu
požiadajte svojho servisného zástupcu.
• Batériu ani nabíjačku batérií nečistite vodou. Silné
čistiace prostriedky môžu spôsobiť poškodenie
plastov.
• Vprípade zanedbania údržby sa skracuje životnosť
výrobku azvyšuje sa riziko vzniku nehôd.
• Na vykonávanie všetkých servisných aopravných
úkonov, najmä na bezpečnostných zariadeniach na
výrobku, je potrebné špeciálne odborné vzdelanie.
Ak po vykonaní údržby nie je možné úspešne
vykonať všetky kontroly vtomto návode na
obsluhu, požiadajte opomoc servisného predajcu.
Zaručujeme, pre tento výrobok sú kdispozícii
profesionálne opravné aservisné služby.
• Používajte iba originálne náhradné diely.
Montáž modelu Aspire PE5-P4A
Úvod
VÝSTRAHA: Pred montážou výrobku
si prečítajte kapitolu obezpečnosti a uistite
sa, že rozumiete informáciám, ktoré sa v nej
uvádzajú.
Upevnenie orezávača na teleskopickú
tyč
1. Pripojte orezávač (A) na teleskopickú tyč (B).
Orezávač sa musí dať ľahko zasunúť do držiaka
na teleskopickej tyči, v opačnom prípade nie je
nainštalovaný správne. (Obr. 48)
2. Utiahnite gombík (C).
Poznámka: Keď je orezávač pripojený na
teleskopickú tyč, používateľské rozhranie orezávača
je odpojené.
Nastavenie dĺžky teleskopickej tyče
1. Uvoľnite závitovú rukoväť na tyči (A). (Obr. 49)
2. Nastavte hriadeľ na príslušnú dĺžku.
3. Utiahnite závitovú rukoväť (B).
Montáž háku na stenu
• Hák nainštalujte vo vnútri.
• Hák uchovávajte mimo slnečného žiarenia a pri
okolitej teplote prostredia od -10 °C do 70 °C.
• Hák inštalujte na sadrokartón, drevenú alebo
betónovú stenu.
VAROVANIE: Uistite sa, že stena
udrží záťaž s hmotnosťou minimálne 30
kg.
• Namontujte hák na stenu pomocou 3skrutiek (A). V
prípade potreby použite hmoždinky (B).
VAROVANIE: Uistite sa, že
skrutkyy sú vhodné na použitie pre váš
typ steny.
a) Pre modely Aspire P5-P4A: (Obr. 50)
b) Pre modely Aspire PE5-P4A: (Obr. 51)
• Informácie odostupnom príslušenstve na
skladovanie výrobku získate od servisného zástupcu
spoločnosti Husqvarna.
Zavesenie výrobku na háčik
• Zaveste orezávač na háčik, ako je to znázornené na
obrázku. (Obr. 52)
• Zaveste tyč na háčik, ako je to znázornené na
obrázku. (Obr. 53)
482 1867 - 007 - 10.01.2024
Prevádzka
Kontrola funkcií pred používaním
výrobku
1. Skontrolujte, či nasávanie vzduchu nie je znečistené
alebo poškodené. Pomocou kefy odstráňte špinu a
nežiaduci materiál z výrobku.
2. Dotiahnite všetky matice a skrutky.
3. Skontrolujte, či je orezávač správne pripojený.
4. Skontrolujte, či nie je orezávač poškodený, napríklad
prasknutý. Vprípade poškodenia orezávač vymeňte.
5. Skontrolujte, či sú kryty správne upevnené a či nie
sú poškodené.
6. Skontrolujte, či výrobok funguje správne.
Batéria
VÝSTRAHA: Pred používaním batérie
si musíte prečítať kapitolu obezpečnosti
aporozumieť informáciám, ktoré sa vnej
uvádzajú. Okrem toho si musíte prečítať
návod na obsluhu batérie a nabíjačky batérií
a porozumieť jeho obsahu.
Batériu anabíjačku udržiavajte pri správnej teplote
okolia.
Teplota okolitého prostredia
Prevádzka batérie
vo výrobku
-5 °C – 40 °C
Nabíjanie batérie 0 °C – 35 °C
Nabíjanie batérie
Batériu nabite pred prvým použitím.
Poznámka:
Nabíjanie je možné len pri teplote
batérie, ktorá je vrámci povoleného teplotného rozsahu
pre nabíjanie (0 °C – 35 °C).
1. Napájací kábel nabíjačky batérií pripojte do
uzemnenej siete.
VAROVANIE:
Uistite sa, že sieť
má správne napätie a frekvenciu.
2. Vložte batériu do nabíjačky batérií. Batéria je
pripojená k nabíjačke batérií, keď bliká zelený
indikátor LED. (Obr. 54)
3. Batéria je plne nabitá, keď svieti zelený indikátor
LED na nabíjačke. Batériu nabíjajte maximálne 24
hodín.
4. Odpojte nabíjačku batérie zo zásuvky.
VAROVANIE:
Neťahajte za
napájací kábel.
5. Vyberte batériu z nabíjačky batérií.
Indikátor LED stavu batérie na nabíjačke
batérií
Červený indikátor LED (A) a zelený indikátor LED (B)
na nabíjačke batérie zobrazujú stav batérie. Včasti
Nabíjanie batérie na strane 483
.
(Obr. 55)
Indikátor LED Stav batérie
Rýchlo blikajúci zelený in-
dikátor LED.
Batéria sa nabíja.
Pomaly blikajúci zelený in-
dikátor LED.
Batéria je nabitá na 80%.
Svieti zelený indikátor
LED.
Batéria je úplne nabitá.
Svieti červený indikátor
LED.
Včasti
Riešenie problé-
mov sbatériou na strane
488
.
Rýchlo blikajúci červený
indikátor LED.
Včasti
Riešenie problé-
mov sbatériou na strane
488
.
Indikátor LED stavu batérie na výrobku
Keď je akumulátor nainštalovaný vo výrobku, indikátory
LED na výrobku zobrazujú stav batérie.
(Obr. 56)
Indikátor LED
Stav batérie
Svieti indikátor LED
1, 2 a 3.
Úplne nabitá.
Svieti indikátor LED
1 a 2.
Dostatočne nabitá
Svieti indikátor LED
1.
Kapacita batérie je nízka.
Bliká indikátor LED
1.
Batéria je vybitá. Indikátor sta-
vu batérie bliká. Nabite batériu.
Včasti
Nabíjanie batérie na
strane 483
.
1867 - 007 - 10.01.2024 483
Pripojenie batérie kvýrobku
VÝSTRAHA: Vo výrobku používajte
iba lítium-iónové batérie POWER FOR ALL
systému P4A 18 V.
1. Uistite sa, že je batéria plne nabitá.
2. Vložte batériu do držiaka na batériu na výrobku.
Akumulátor sa musí dať ľahko zasunúť do držiaka,
vopačnom prípade nie je nainštalovaný správne.
a) Pre modely Aspire P5-P4A: (Obr. 57)
b) Pre modely Aspire PE5-P4A: (Obr. 58)
3. Batériu úplne zatlačte do držiaka na batérie.
Akumulátor sa zaistí na mieste, keď sa ozve
cvaknutie.
4. Západka sa musí riadne zaistiť v správnej polohe.
Zapnutie výrobku Aspire P5-P4A
1. Na používateľskom rozhraní stlačte tlačidlo
vypínania (A). Rozsvietia sa LED indikátory. (Obr.
59)
2. Potlačte poistku páčky vypínača (B) zľava doprava a
podržte páčku vypínača (C).
Zapnutie výrobku Aspire PE5-P4A
1. Zatlačte poistné tlačidlo dopredu. (Obr. 37)
2. Potlačte poistku páčky vypínača (A) zľava doprava a
podržte páčku vypínača (B). (Obr. 60)
Pílenie konárov
VÝSTRAHA:
Pri práci v blízkosti
elektrického vedenia postupujte veľmi
opatrne. Padajúce vetvy môžu spôsobiť
skrat.
• Vždy, keď je to možné, postavte sa tak, aby ste
rezali pod pravým uhlom z pohľadu konárov. (Obr.
61)
• Veľké konáre režte po častiach, aby ste mali lepšiu
kontrolu nad smerom ich pádu. Mali by ste tiež
venovať pozornosť tomu, že padajúce vetvy sa
môžu odraziť po náraze na zem späť smerom
kpoužívateľovi. (Obr. 62)
• Nikdy nerežte cez zhrubnutú časť pri koreni konára,
pretože sa tým spomalí hojenie a zvýši sa riziko
napadnutia hubami. (Obr. 63)
• Použite zarážku pri základni reznej hlavy na podporu
počas rezania. Pomôže to zabrániť v„odskakovaní“
rezacieho nadstavca od konára. (Obr. 64)
• Spravte prvý rez zo spodnej strany konára a potom
konár prerežte. Zabráni sa tým odtrhnutiu kôry, čo
môže mať za následok pomalé hojenie a trvalé
poškodenie stromu. Rez nesmie byť hlbší ako
⅓ hrúbky konára, aby nedošlo kzaseknutiu. Pri
vyťahovaní rezacieho nadstavca z konára nechajte
reťaz bežať, aby nedošlo k zaseknutiu. (Obr. 65)
• Udržiavajte pevný postoj a stojte tak, aby vám
neprekážali konáre, kamene a stromy.
VÝSTRAHA: Nikdy nepoužívajte
páčku vypínača bez toho, aby ste videli celý
rezací nadstavec.
Zastavenie výrobku Aspire P5-P4A
1. Uvoľnite páčku vypínača.
2. Na používateľskom rozhraní stlačte tlačidlo
vypínania. LED indikátory zhasnú.
3. Stlačte uvoľňovacie tlačidlo a vytiahnite batériu von.
(Obr. 66)
Zastavenie výrobku Aspire PE5-P4A
1. Uvoľnite spúšťač.
2. Zatlačením poistného tlačidla poistky páčky
vypínača dozadu zaistíte zariadenie.
3. Stlačte uvoľňovacie tlačidlo akumulátora a vytiahnite
akumulátor von. (Obr. 67)
4. Ak je to potrebné, odstráňte zvýrobku teleskopický
hriadeľ.
Údržba
Úvod
VÝSTRAHA: Pred údržbou výrobku si
prečítajte kapitolu obezpečnosti a uistite sa,
že rozumiete informáciám, ktoré sú vnej
uvedené.
VÝSTRAHA: Pred vykonaním údržby
výrobku vyberte batériu.
484 1867 - 007 - 10.01.2024
Plán údržby
Údržba Denne Týždenne Mesačne
Očistite externé súčasti výrobku suchou
handričkou. Nepoužívajte vodu.
X
Skontrolujte, či štartovacie a vypínacie tlačid-
lá fungujú správne a či nie sú poškodené.
X
Skontrolujte, či páčka vypínača a poistka
páčky vypínača fungujú správne zhľadiska
bezpečnosti.
X
Skontrolujte, či všetky ovládače fungujú
správne a nie sú poškodené.
X
Rukoväte udržiavajte čisté a suché. Uistite
sa, že sa na rukovätiach nenachádza žiadny
olej a mazivo.
X
Skontrolujte, či kryt reťaze píly nie je poško-
dený. Vprípade, že je kryt reťaze píly poško-
dený, vymeňte ho.
X
Skontrolujte, či sú matice a skrutky dotiahnu-
té.
X
Skontrolujte, či uvoľňovacie tlačidlá na batérii
fungujú správne a riadne zaistia batériu vo
výrobku.
X
Skontrolujte, či nabíjačka batérie funguje
správne.
X
Skontrolujte, či batéria nie je poškodená. X
Uistite sa, že je batéria nabitá. X
Skontrolujte, či nabíjačka batérie nie je po-
škodená.
X
Kontrolujte reťaz píly. X
Naostrite reťaz píly. X
Skontrolujte napnutie v reťazi píly. X
Namažte reťaz píly. X
Uistite sa, aby sa reťaz píly neotáčala bez
použitia páčky vypínača.
X
Skontrolujte všetky káble, spojky a konekto-
ry. Uistite sa, že nedošlo k poškodeniu alebo
znečisteniu.
X
Očistite kryt reťaze píly. X
Odstráňte ostriny zhrán vodiacej lišty. X
Skontrolujte prepojenia medzi batériou a vý-
robkom. Skontrolujte aj prepojenie medzi ba-
tériou a nabíjačkou batérie.
X
1867 - 007 - 10.01.2024 485
Údržba Denne Týždenne Mesačne
Skontrolujte, či orezávač nie je poškodený.
Ak je orezávač poškodený, vymeňte ho.
Schválený predajca výrobkov Husqvarna musí na orezávač poskyt-
núť kompletný servis.
Skontrolujte opotrebovanie hnacieho kolie-
ska reťaze.
Približne po 20 hodinách prevádzky alebo častejšie, ak je to potreb-
né, vymeňte hnacie koliesko reťaze.
Kontrola rezného zariadenia
1. Uistite sa, že vnitoch aspojoch nie sú žiadne
praskliny aže nie sú žiadne nity voľné. Vprípade
potreby ich vymeňte. (Obr. 68)
2. Skontrolujte, či sa reťaz píly ľahko ohýba. Ak je reťaz
píly tuhá, vymeňte ju.
3. Porovnajte reťaz píly snovou reťazou píly, aby ste
mohli určiť, či sú nity aspoje opotrebované.
4. Vymeňte reťaz píly, ak je najdlhšia časť rezacieho
zuba menšia ako 4mm/0,16palca. Reťaz píly
vymeňte aj vprípade, že sú na rezacích zuboch
praskliny. (Obr. 69)
Výmena vodiacej lišty a reťaze píly
1. Odskrutkujte upevňovacou skrutkou otáčaním proti
smeru hodinových ručičiek ademontujte ochranný
kryt (A). (Obr. 70)
2. Odstráňte vodiacu lištu snasadenou reťazou píly.
3. Odstráňte reťaz píly zvodiacej lišty.
4. Nasaďte novú reťaz píly do drážky vodiacej lišty.
5. Nasaďte novú vodiacu lištu drážkou (B) na skrutku
(E) a otvorom (D) na kolík vodiacej lišty (F).
6. Nasaďte reťaz píly okolo hnacieho kolieska (G).
Uistite sa, že hrot šípky na rezacích zuboch ukazuje
smerom od hnacieho kolieska (C).
7. Namontujte ochranný kryt (A) azaskrutkujte
upevňovaciu skrutku otáčaním vsmere hodinových
ručičiek.
8. Napnite reťaz píly. Včasti
Nastavenie napnutia
reťaze píly na strane 487
kde nájdete pokyny.
Ostrenie reťaze píly
Informácie ovodiacej lište a reťazi píly
VÝSTRAHA:
Pri používaní alebo
vykonávaní údržby reťaze píly používajte
ochranné rukavice. Nepohyblivá reťaz píly
môže tiež spôsobiť zranenia.
Opotrebovanú alebo poškodenú vodiacu lištu alebo
reťaz píly nahraďte niektorou zkombinácií vodiacej lišty
a reťaze píly odporúčanou spoločnosťou Husqvarna. Je
to nevyhnutné na zachovanie bezpečnostných funkcií
výrobku. Včasti
Príslušenstvo na strane 491
kde nájdete
zoznam odporúčaných kombinácií líšt a reťazí.
• Dĺžka vodiacej lišty, palce/cm. Informácie odĺžke
vodiacej lišty a type reťaze sa zvyčajne nachádzajú
na zadnom konci vodiacej lišty.
(Obr. 71)
• Rozstup reťaze (palce). Vzdialenosť medzi
hnacími článkami reťaze sa musí zhodovať so
vzdialenosťami zubov na ozubenom koliesku
vodiacej lišty a hnacom ozubenom koliesku.
(Obr. 72)
• Počet vodiacich článkov. Počet vodiacich článkov je
určený typom vodiacej lišty.
(Obr. 73)
• Šírka drážky vlište, (palce/mm). Šírka drážky vo
vodiacej lište musí byť rovnaká ako šírka vodiacich
článkov reťaze.
(Obr. 74)
• Vodiaca lišta sa musí zhodovať svýrobkom.
(Obr. 75)
• Šírka vodiaceho článku (mm/palce).
(Obr. 76)
Všeobecné informácie ospôsobe ostrenia
rezacích zubov
Nepoužívajte tupú reťaz píly. Ak je reťaz píly tupá,
musíte vyvinúť väčší tlak, aby vodiaca lišta prešla cez
drevo. Veľmi tupá reťaz píly nevytvára žiadne triesky,
iba piliny.
Ostrá reťaz píly si vytvorí cestu drevom a tvorí dlhé,
hrubé triesky.
VÝSTRAHA:
Pri nedodržaní pokynov
na ostrenie sa značne zvyšuje sila spätného
nárazu.
Poznámka: Včasti
Ostrenie rezacích zubov na
strane 486
kde nájdete informácie oostrení reťaze píly.
Ostrenie rezacích zubov
1. Na ostrenie rezacích zubov používajte okrúhly pilník
abrúsnu mierku. (Obr. 77)
Poznámka:
Včasti
Príslušenstvo na strane 491
kde nájdete informácie o tom, ktorý pilník a brúsnu
mierku odporúča spoločnosť Husqvarna na vašu
reťaz píly.
486 1867 - 007 - 10.01.2024
2. Brúsnu mierku správne priložte na rezací zub.
Pozrite si pokyny dodávané sbrúsnou mierkou.
3. Pilníkom prechádzajte zvnútornej strany rezacích
zubov smerom von. Pri ťahaní zmenšite tlak na
pilník. (Obr. 78)
4. Odstráňte materiál zjednej strany všetkých rezacích
zubov.
5. Výrobok otočte aodstráňte materiál na druhej
strane.
6. Uistite sa, že všetky rezacie zuby majú rovnakú
dĺžku.
Nastavenie napnutia reťaze píly
VÝSTRAHA: Reťaz píly snesprávnym
napnutím sa môže uvoľniť zvodiacej lišty a
spôsobiť vážne poranenie alebo usmrtenie.
Reťaz píly sa pri používaní predlžuje. Preto je dôležité
reťaz píly pravidelne nastavovať, vďaka čomu sa
zabezpečí jej správne napnutie. Pred používaním
výrobku skontrolujte napnutie reťaze píly. Napnite reťaz
čo najviac, avšak dbajte na to, aby reťaz píly bolo
možné voľne potiahnuť rukou.
Poznámka: Nová reťaz píly má dobu zábehu.
Počas tohto obdobia je potrebné kontrolovať napnutie
reťaze častejšie.
1. Na utiahnutie reťaze píly otočte nastavovač napnutia
reťaze vsmere hodinových ručičiek. Čo najviac
napnite reťaz píly. Musí byť utiahnutá voči vodiacej
lište. (Obr. 79)
Poznámka:
Otáčaním nastavovacieho kolieska
smerom nahor (+) dosiahnete väčšie napnutie a
otáčaním smerom nadol (-) napnutie znížite. Reťaz
píly je napnutá správne, keď sa dá rukou ľahko
otáčať, no je utiahnutá voči vodiacej lište.
2. Skontrolujte, či môžete rukou voľne otáčať reťaz píly
a či reťaz na vodiacej lište neprevísa. (Obr. 80)
Mazanie rezného zariadenia
VÝSTRAHA:
Zlé mazanie rezacej časti
môže spôsobiť pretrhnutie reťaze, čo môže
zapríčiniť vážne až smrteľné zranenie.
VÝSTRAHA: Nepoužívajte použitý
olej. Použitý olej je nebezpečný pre osoby,
výrobok aj pre životné prostredie.
Olej na mazanie reťaze píly
• Používajte olej na mazanie reťaze píly sdobrou
priľnavosťou kreťazi. Olej na mazanie reťaze píly
si musí zachovávať svoju viskozitu za každého
počasia, napríklad počas horúceho leta alebo veľmi
chladnej zimy.
• Na zabezpečenie maximálnej životnosti reťaze píly
a minimálneho znečisťovania životného prostredia
používajte olej na mazanie reťaze Husqvarna.
Ak nemáte kdispozícii olej na mazanie reťaze
Husqvarna, použite štandardný olej na mazanie
reťaze.
• V oblastiach, v ktorých nie je dostupný olej určený
na mazanie reťaze píly, použite olej na reťaze X-
Guard BIO.
• Skontrolujte, či mazanie reťaze pracuje správne.
Naplňte olejom na mazanie reťaze píly a v prípade
potreby vyskúšajte mazanie reťaze píly.
Kontrola vodiacej lišty
1. Skontrolujte, či sa na hranách vodiacej lišty
nenachádzajú ostriny. Odstráňte ostriny pomocou
pilníka. (Obr. 81)
2. Vyčistite drážku na vodiacej lište. (Obr. 82)
3. Skontrolujte, či drážka vo vodiacej lište nie je
opotrebovaná. Vprípade potreby vymeňte vodiacu
lištu. (Obr. 83)
4. Skontrolujte, či špička vodiacej lišty nie je zdrsnená
ani veľmi opotrebovaná. (Obr. 84)
5. Vodiacu lištu denne otáčajte, aby ste predĺžili jej
životnosť. (Obr. 85)
Čistenie výrobku, batérie anabíjačky
batérií
1. Výrobok po použití očistite suchou handričkou.
2. Očistite batériu anabíjačku batérií čistou handričkou.
Vodiace dráhy batérie udržujte čisté.
3. Pred používaním sa uistite, či sú svorky na batérii a
nabíjačka batérie čisté.
4. Pomocou kefky očistite vnútornú časť ochranného
krytu.
Kontrola batérie anabíjačky batérií
1. Skontrolujte, či nie je batéria poškodená, napríklad
prasknutá.
2. Skontrolujte, či nie je nabíjačka batérií poškodená,
napríklad prasknutá.
3. Skontrolujte, či pripájací kábel nabíjačky batérie nie
je poškodený ači na ňom nie sú praskliny.
1867 - 007 - 10.01.2024
487
Riešenie problémov
Používateľské rozhranie Aspire P5-P4A
Problém Možné poruchy Možné riešenie
Začne blikať zelený
indikátor LED.
Nízke napätie batérie. Nabite batériu.
Bliká červená chybo-
vá dióda LED.
Preťaženie. Rezací nadstavec je zablokovaný, vypnite
výrobok. Vyberte batériu. Očistite rezací nad-
stavec od neželaného materiálu. Povoľte re-
ťaz.
Teplotná odchýlka. Nechajte výrobok vychladnúť.
Páčka vypínača aštartovacie tlačidlo sú stla-
čené súčasne.
Uvoľnite páčku vypínača a stlačte štartovacie
tlačidlo.
Striedavo bliká zele-
ný a červený indiká-
tor LED.
Batéria je vybitá. Nabite batériu.
Batéria je poškodená. Obráťte sa na servisného zástupcu.
Riešenie problémov sbatériou
Indikátor LED na na-
bíjačke batérií
Príčina Riešenie
Zelený indikátor LED
svieti a červený indi-
kátor LED bliká.
Batéria nie je správne vložená do
nabíjačky batérie.
Vyberte batériu z nabíjačky a znova ju vložte do nabíjač-
ky.
Konektory batérie sú znečistené. Vyčistite konektory batérie.
Teplota prostredia je príliš vyso-
ká alebo príliš nízka.
Nabíjačku batérie používajte vprostredí, s teplotou vroz-
sahu 0°C až +35°C.
Batéria je poškodená. Vymeňte batériu.
Zelený indikátor LED
a červený indikátor
LED nesvietia.
Nabíjačka batérie nie je správne
pripojená k sieťovej zásuvke.
Pripojte nabíjačku batérií do sieťovej zásuvky.
Chybná sieťová zásuvka. Pripojte nabíjačku batérií kzdroju napätia afrekvencie
uvedené na výkonovom štítku.
Kábel nabíjačky batérie je poško-
dený.
Kontaktujte schváleného servisného zástupcu spoločno-
sti.
Nabíjačka je poškodená.
Iné chyby.
Ak sa vyskytnú iné chyby, uistite sa, že je výrobok vypnutý, vyberte batériu a obráťte sa na
autorizovaného servisného zástupcu.
488 1867 - 007 - 10.01.2024
Preprava a uskladnenie
Preprava a uskladnenie
• Dodávané lítium-iónové batérie spĺňajú požiadavky
právnych predpisov, ktoré sa týkajú nebezpečného
tovaru.
• Dodržiavajte špeciálne požiadavky na balení
aštítkoch pri obchodnej preprave. Táto požiadavka
platí aj pre tretie strany aprepravcov.
• Pred odoslaním výrobku sa poraďte sosobou
sosobitým vzdelaním voblasti nebezpečných
materiálov. Dodržiavajte všetky príslušné
vnútroštátne právne predpisy.
• Odhalené kontakty zaistite páskou pri vkladaní
akumulátora do balenia. Batériu vbalení pevne
zabezpečte, aby sa nemohla posúvať.
• Pred skladovaním alebo prepravou batériu vyberte.
• Umiestnite batériu anabíjačku batérií do suchého
priestoru bez výskytu vlhkosti amrazov.
• Neskladujte batériu na mieste, kde sa môže
vyskytovať statická elektrina. Batériu nevkladajte do
kovovej skrinky.
• Batériu uložte na mieste, kde sa teplota pohybuje
vintervale -20 °C (-4°F) až +50 °C (122 °F) akde je
chránená pred priamym slnečným svetlom.
• Nabíjačku batérií uložte na mieste, kde sa teplota
pohybuje vintervale 5°C (41°F) až 45°C (113°F)
akde je chránená pred priamym slnečným svetlom.
• Nabíjačku batérií používajte iba vtedy, keď je teplota
okolitého prostredia vrozsahu 0 °C (32 °F) až 35 °C
(95 °F).
• Výrobok skladujte vprostredí steplotou vrozmedzí
-40°C (-40°F) až 60°C (140°F).
• Pred dlhodobým skladovaním batériu nabite na 30–
50% kapacity.
• Nabíjačku batérií uchovajte na uzavretom asuchom
mieste.
• Batériu skladujte mimo nabíjačky batérií. Nedovoľte
deťom ani iným nepovolaným osobám, aby sa
dotýkali zariadenia. Uchovávajte zariadenia na
mieste, ktoré je možné uzamknúť.
• Pred dlhodobým uskladnením výrobok vyčistite
avykonajte kompletný servis.
• Pomocou prepravného krytu na výrobku zamedzte
vzniku zranení alebo poškodenia produktu počas
prepravy auskladnenia.
• Pred prepravou výrobok bezpečne upevnite.
Likvidácia batérie, nabíjačky batérií
avýrobku
Nižšie uvedený symbol signalizuje, že výrobok
nepredstavuje komunálny odpad. Recyklujte ho
vrecyklačnej stanici určenej pre elektrické
aelektronické zariadenia. Napomôže tým zamedziť
vzniku poškodeniu životného prostredia aosôb.
Ďalšie informácie vám poskytnú miestne úrady, služba
na likvidáciu komunálneho odpadu alebo predajca.
(Obr. 23)
Poznámka: Tento symbol sa nachádza na výrobku
alebo na jeho obale.
Technické údaje
Technické údaje
Aspire P5-P4A Aspire PE5-P4A
Motor
Typ PMDC 18V PMDC 18V
Rýchlosť reťaze, m/sek. 4,9 4,9
Hmotnosť
Bez akumulátora, kg/lb 1,6/3,5 3,1/6,8
Emisie hluku
61
61
Hladina hluku meraná ako akustický tlak (L
WA
) vsúlade seurópskou smernicou 2000/14/ES. Rozdiel medzi
zaručeným a nameraným akustickým výkonom spočíva vtom, že zaručený akustický výkon zahŕňa aj roz-
ptyl výsledkov merania arozdiely medzi jednotlivými výrobkami rovnakého modelu vsúlade so smernicou
2000/14/ES.
1867 - 007 - 10.01.2024 489
Aspire P5-P4A Aspire PE5-P4A
Nameraná úroveň hlučnosti dB(A) 88 88
Zaručená L
WA
úroveň hlučnosti dB(A) 91 90
Úrovne hlučnosti
62
Ekvivalentná úroveň akustického tlaku pri uchu používateľa, dB(A) 75 74
Úrovne vibrácií
63
Hladiny vibrácií na rukovätiach merané podľa normy ISO 22867, m/s
2
Zložené, predná rukoväť/zadná rukoväť – 0,5/0,5
Rozšírené, predná rukoväť/zadná rukoväť – 0,3/0,3
Hlavná rukoväť/pomocná rukoväť 0,8/0,4 –
Schválené batérie
Tento produkt je kompatibilný s POWER FOR ALL
batériami. Pre najlepší výkon odporúčame použiť batérie
s výkonom minimálne 4,0Ah.
Batéria P4A 18-B45 P4A 18-B72
Typ Lítium-iónová Lítium-iónová
Kapacita batérie, Ah 2,5 4,0
Menovité napätie, V 18 18
Hmotnosť, kg 0,35 0,65
Počet článkov (Li-Ion) 5 10
Schválené nabíjačky akumulátorov
Nabíjačka batérie P4A 18-C70
Vstupné napätie, V Pozrite si informácie oparametroch nabíjač-
ky.
Frekvencia, Hz 50–60
Výkon, W 70
62
Podľa normy ISO 22868 sa ekvivalentná hladina akustického tlaku vypočíta ako časovo vážená celková
energia pre jednotlivé hladiny akustického tlaku za rôznych pracovných podmienok. Typický štatistický rozptyl
hladiny akustického tlaku je štandardná odchýlka 3 dB (A).
63
Uvádzané údaje pre ekvivalentnú hladinu vibrácií majú typický štatistický rozptyl (štandardnú odchýlku)
1,5m/s
2
.
490 1867 - 007 - 10.01.2024
Príslušenstvo
Kombinácie vodiacej lišty a reťaze píly
Nasledovné kombinácie majú schválenie CE.
Vodiaca lišta Reťaz píly
Dĺžka, palce Zdvih, palce Šírka drážky, mm Typ
Dĺžka, počet vodia-
cich článkov
5 1/4″ 1,1 SP11G 32
Brúsenie reťaze píly a brúsna mierka
Na zabezpečenie správnych uhlov brúsenia používajte
odporúčanú brúsnu mierku. Na ostrenie reťaze píly
odporúčame vždy používať odporúčanú brúsnu mierku.
Ak neviete, akú reťaz na výrobku máte, obráťte sa na
servisné stredisko.
mm/palce mm/palce
SP11G 3,5/9/64 60° 30° 0° 0,4/0,016 5299371–01
1867 - 007 - 10.01.2024 491
Vyhlásenie o zhode
Vyhlásenie ozhode EÚ
My, spoločnosť Husqvarna AB, SE-561 82 Huskvarna,
Švédsko, tel.: +46-36-146500, vyhlasujeme splnou
zodpovednosťou, že výrobok:
Popis Akumulátorový orezávač a orezávač na tyči
Značka Husqvarna
Typ/model Aspire P5-P4A, Aspire PE5-P4A
Identifikácia Výrobné čísla od roku 2022 anovšie
plne spĺňa nasledujúce smernice anariadenia EÚ:
Smernice/Nariadenia Popis
2006/42/ES „ostrojových zariadeniach“
2014/30/EÚ „oelektromagnetickej kompatibilite“
2011/65/EÚ
„oobmedzení používania určitých nebezpečných látok velektrických aelektronických zaria-
deniach“
2000/14/ES „týkajúca sa emisie hluku vprostredí pochádzajúceho zo zariadení používaných vo voľnom
priestranstve“
a že sa pri ňom uplatňujú nasledujúce normy a
technické špecifikácie: EN 62841-1:2015/A11:2022,
EN ISO 11680-1:2021, EN ISO 12100:2010, EN
IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
Spoločnosť DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158
vykonala dobrovoľnú typovú skúšku ES vsúlade
so smernicou ostrojných zariadeniach (2006/42/ES),
článok 12, bod 3b. Certifikát ES typovej skúšky má číslo:
4815039.22006.
Uplatnený postup posudzovania zhody vsúlade s
ustanovením prílohy V smernice 2000/14/ES.
Informácie týkajúce sa emisií hluku nájdete včasti
Technické údaje na strane 489
.
Huskvarna, 2022-06-22
Claes Losdal, manažér pre vývoj avýskum, Husqvarna
AB
Zodpovedný za technickú dokumentáciu
492 1867 - 007 - 10.01.2024
Licencie
Copyright
©
2012–2020 STMicroelectronics
Záruka sa nevzťahuje na poruchy, ktoré vznikli
vdôsledku bežného opotrebovania a poškodenia,
nedbanlivosti, nesprávneho používania, nepovolenej
opravy alebo pripojenia sacieho mechanizmu kzásuvke
snesprávnym napätím.
Všetky práva vyhradené.
Redistribúcia a používanie v zdrojovej a binárnej forme,
s úpravami alebo bez nich, sú povolené za predpokladu,
že sú splnené nasledujúce podmienky:
• Redistribúcie zdrojového kódu musia obsahovať
vyššie uvedené oznámenie o autorských právach,
tento zoznam podmienok a nasledujúce vylúčenie
zodpovednosti.
• V redistribúciách v binárnej forme sa musí
reprodukovať vyššie uvedené oznámenie o
autorských právach, tento zoznam podmienok a
nasledujúce vyhlásenie o vylúčení zodpovednosti
v dokumentácii a/alebo iných materiáloch
poskytnutých s distribúciou.
• Ani názov STMicroelectronics, ani mená
prispievateľov sa nesmú použiť na podporu alebo
propagáciu výrobkov odvodených z tohto softvéru
bez osobitného predchádzajúceho písomného
povolenia.
DRŽITELIA AUTORSKÝCH PRÁV A PRISPIEVATELIA
POSKYTUJÚ TENTO SOFTVÉR „TAK, AKO JE“
A AKÉKOĽVEK VÝSLOVNÉ ALEBO IMPLICITNÉ
ZÁRUKY VRÁTANE, ALE NIE VÝHRADNE,
IMPLIKOVANÝCH ZÁRUK PREDAJNOSTI A
VHODNOSTI NA KONKRÉTNY ÚČEL SA ODMIETAJÚ.
V ŽIADNOM PRÍPADE NEBUDÚ VLASTNÍK
AUTORSKÝCH PRÁV ANI PRISPIEVATELIA
ZODPOVEDNÍ ZA AKÉKOĽVEK PRIAME, NEPRIAME,
NÁHODNÉ, ŠPECIÁLNE ALEBO NÁSLEDNÉ
ŠKODY ANI EXEMPLÁRNU NÁHRADU ŠKODY
(VRÁTANE, ALE NIE VÝHRADNE, OBSTARÁVANIA
NÁHRADNÉHO TOVARU ALEBO SLUŽIEB, NÁHRADY
ZA STRATU MOŽNOSTI POUŽITIA, ÚDAJOV
ALEBO STRATU ZISKU ALEBO PRERUŠENIE
PODNIKANIA), ČI UŽ IDE O ZMLUVU, OBJEKTÍVNU
ZODPOVEDNOSŤ ALEBO NÁROKY Z MIMOSÚDNEJ
ZODPOVEDNOSTI (VRÁTANE NEDBALOSTI ALEBO
INÉ), VYPLÝVAJÚCE AKÝMKOĽVEK SPÔSOBOM Z
POUŽÍVANIA TOHTO SOFTVÉRU, A TO ANI V
PRÍPADE UPOZORNENIA NA MOŽNOSŤ TAKEJTO
ŠKODY.
Licencia Apache 2.0
Copyright
©
2009-2019 Arm Limited. Všetky práva
vyhradené.
Verzia 2.0, január 2004 http://www.apache.org/licenses/
ZMLUVNÉ PODMIENKY POUŽÍVANIA,
REPRODUKOVANIA A DISTRIBÚCIE
1. Definície.
„Licencia“ znamená podmienky používania, reprodukcie
a distribúcie, ako sú definované v častiach 1 až
9 tohto dokumentu. „Poskytovateľ licencie“ znamená
vlastníka autorských práv alebo subjekt poverený
vlastníkom autorských práv, ktorý udeľuje licenciu.
„Právnická osoba“ znamená spojenie konajúceho
subjektu a všetkých ostatných subjektov, ktoré tento
subjekt ovládajú, sú ním kontrolované alebo sú s
ním pod spoločnou kontrolou. Na účely tejto definície
„kontrola“ znamená (i) priamu alebo nepriamu právomoc
vykonávať riadenie alebo správu takéhoto subjektu, či
už na základe zmluvy alebo inak, alebo (ii) vlastníctvo
päťdesiatich percent (50%) alebo viac akcií v obehu
alebo (iii) bezprostredné vlastníctvo takéhoto subjektu.
„Vy“ (alebo „váš“) znamená fyzickú osobu alebo
právnickú osobu, ktorá uplatňuje povolenia udelené
touto licenciou. „Zdrojová“ forma znamená preferovanú
formu na vykonávanie úprav vrátane, ale nie výlučne,
zdrojového kódu softvéru, zdroja dokumentácie a
konfiguračných súborov. „Objektová“ forma znamená
akúkoľvek formu, ktorá je výsledkom mechanickej
transformácie alebo prekladu zdrojovej formy vrátane,
ale nie výlučne, skompilovaného objektového kódu,
vygenerovanej dokumentácie a konverzií na iné typy
médií. „Dielo“ znamená autorské dielo, či už v
zdrojovej forme alebo objektovej forme, sprístupnené
na základe licencie, ako je uvedené v oznámení o
autorských právach, ktoré je súčasťou diela alebo je k
nemu pripojené (príklad je uvedený v prílohe nižšie).
„Odvodené diela“ znamenajú akékoľvek dielo, či už
v zdrojovej forme alebo objektovej forme, ktoré je
založené na diele (alebo je z neho odvodené) a pre
ktoré redakčné revízie, anotácie, rozpracovania alebo
iné úpravy predstavujú ako celok pôvodné autorské
dielo. Na účely tejto licencie nebudú odvodené diela
zahŕňať diela, ktoré zostanú oddeliteľné od rozhraní
diela a odvodených diel alebo sú s nimi prepojené
(alebo sú s nimi prepojené názvom). „Príspevok“
znamená akékoľvek autorské dielo vrátane pôvodnej
verzie diela a akýchkoľvek úprav alebo dodatkov k
tomuto dielu alebo odvodeným dielam, ktoré vlastník
autorských práv alebo jednotlivec alebo právnická
osoba oprávnená na odovzdanie v mene vlastníka
autorských práv zámerne odovzdá poskytovateľovi
licencie na zahrnutie do diela. Na účely tejto
definície výraz „odovzdanie“ znamená akúkoľvek formu
elektronickej, verbálnej alebo písomnej komunikácie
odoslanú poskytovateľovi licencie alebo jeho zástupcom
vrátane, nie však výlučne, komunikácie o elektronických
zoznamoch adries, systémoch kontroly zdrojového
kódu a systémoch sledovania problémov, ktoré sú
spravované poskytovateľom licencie alebo v jeho mene
za účelom diskusie a zlepšovania diela avšak s
výnimkou komunikácie, ktorá je nápadne označená
alebo inak písomne označená vlastníkom autorských
práv ako „Toto nie je príspevok“. „Prispievateľ“ znamená
poskytovateľa licencie a akúkoľvek fyzickú osobu alebo
1867 - 007 - 10.01.2024
493
právnickú osobu, v mene ktorej poskytovateľ licencie
prijal príspevok a následne ho začlenil do diela.
2. Udelenie licencie na autorské práva.
V súlade so zmluvnými podmienkami tejto licencie vám
každý prispievateľ týmto udeľuje trvalú, celosvetovú,
nevýhradnú, bezplatnú a bez autorských poplatkov,
neodvolateľnú autorskú licenciu na reprodukciu,
prípravu odvodených diel, verejné zobrazovanie, verejné
predvádzanie, sublicencovanie a distribuovanie diela
a odvodených diel v zdrojovej forme alebo objektovej
forme.
3. Udelenie patentovej licencie.
V súlade so zmluvnými podmienkami tejto licencie vám
každý prispievateľ týmto udeľuje trvalú, celosvetovú,
nevýhradnú, bezplatnú a bez autorských poplatkov,
neodvolateľnú (okrem prípadov uvedených v tejto
časti) patentovú licenciu na vytváranie, používanie,
ponúkanie na predaj, predaj, dovoz alebo iný prevod
diela, ak sa takáto licencia vzťahuje len na tie
patentové nároky, na ktoré daný prispievateľ poskytuje
licenciu a ktoré sú bezpodmienečne obmedzené jeho
príspevkom (príspevkami) samotným alebo kombináciou
jeho príspevku (príspevkov) s dielom, do ktorého bol
takýto príspevok (príspevky) odovzdaný. Ak zahájite
patentový súdny spor proti ktorémukoľvek subjektu
(vrátane krížového nároku alebo protinároku v súdnom
spore), v ktorom tvrdíte, že dielo alebo príspevok
začlenený do diela predstavuje priame porušenie
patentu alebo porušenie patentu spoluúčasťou, potom
budú všetky patentové licencie udelené vám na základe
tejto licencie na toto dielo ukončené dňom zahájenia
takéhoto súdneho sporu.
4. Redistribúcia.
Môžete reprodukovať a distribuovať kópie diela alebo
z neho odvodených diel na akomkoľvek médiu s
úpravami alebo bez nich a v zdrojovej forme alebo
objektovej forme za predpokladu, že splníte nasledujúce
podmienky:
• ostatným príjemcom diela alebo odvodených diel
musíte poskytnúť kópiu tejto licencie a
• musíte zabezpečiť, aby všetky upravené súbory
obsahovali výrazné upozornenia, že ste súbory
zmenili; a – v zdrojovej forme akýchkoľvek
odvodených diel, ktoré distribuujete, musíte
ponechať všetky oznámenia o autorských právach,
patentoch, ochranných známkach a upozornenia
na autorstvo zo zdrojovej formy diela s výnimkou
tých oznámení, ktoré sa netýkajú žiadnej časti
odvodených diel, a
• ak dielo obsahuje textový súbor „OZNÁMENIE“
ako súčasť distribúcie, potom akékoľvek odvodené
diela, ktoré distribuujete, musia obsahovať
čitateľnú kópiu upozornení na autorstvo, ktoré
sa nachádzajú v takomto súbore OZNÁMENIE,
s výnimkou tých upozornení, ktoré sa netýkajú
žiadnej časti odvodeného diela, aspoň na
jednom z nasledujúcich miest: v textovom
súbore OZNÁMENIE distribuovanom ako súčasť
odvodených diel; v zdrojovej forme alebo
dokumentácii, ak sa poskytujú spolu s odvodenými
dielami; alebo v rámci zobrazenia vygenerovaného
odvodenými dielami, ak a kdekoľvek sa takéto
oznámenia tretích strán bežne vyskytujú. Obsah
súboru OZNÁMENIE slúži len na informačné
účely a nemení licenciu. V rámci odvodených
diel, ktoré distribuujete, môžete pridať svoje
vlastné upozornenia na autorstvo spolu s textom
OZNÁMENIA z diela alebo ako jeho dodatok za
predpokladu, že takéto dodatočné upozornenia na
autorstvo nemožno vykladať ako úpravu licencie. K
svojim úpravám môžete pridať vlastné vyhlásenie o
autorských právach a môžete poskytnúť dodatočné
alebo odlišné licenčné podmienky na používanie,
reprodukciu alebo distribúciu vašich úprav alebo
pre akékoľvek takéto odvodené diela ako celok
za predpokladu, že vaše používanie, reprodukcia
a distribúcia diela inak vyhovuje podmienkam
uvedeným v tejto licencii.
5. Odovzdanie príspevkov.
Ak výslovne neuvediete inak, každý príspevok, ktorý
odovzdáte poskytovateľovi licencie na zahrnutie do
diela, bude podliehať podmienkam tejto licencie bez
akýchkoľvek ďalších podmienok. Bez ohľadu na vyššie
uvedené nič v tomto dokumente nenahrádza ani
neupravuje podmienky akejkoľvek samostatnej licenčnej
zmluvy, ktorú ste mohli uzavrieť s poskytovateľom
licencie v súvislosti s takýmito príspevkami.
6. Obchodné značky.
Táto licencia neudeľuje povolenie na používanie
obchodných názvov, obchodných značiek, servisných
značiek alebo názvov výrobkov poskytovateľa licencie
s výnimkou prípadov, keď je to potrebné na primerané
a obvyklé použitie pri opise pôvodu diela a reprodukcii
obsahu súboru OZNÁMENIE.
7. Zrieknutie sa záruky.
Pokiaľ to nevyžaduje príslušný zákon alebo nie je
dohodnuté písomne, poskytovateľ licencie poskytuje
dielo (a každý prispievateľ poskytuje svoje príspevky)
„TAK, AKO JE“, BEZ ZÁRUK ALEBO PODMIENOK
AKÉHOKOĽVEK DRUHU, či už výslovných
alebo predpokladaných, vrátane, bez obmedzenia,
akýchkoľvek záruk alebo podmienok VLASTNÍCTVA,
NEPORUŠENIA, OBCHODOVATEĽNOSTI alebo
VHODNOSTI NA KONKRÉTNY ÚČEL. Výhradne
zodpovedáte za určenie vhodnosti použitia alebo
redistribúcie diela a preberáte akékoľvek riziká spojené
s vaším uplatňovaním povolení podľa tejto licencie.
8. Obmedzenie zodpovednosti. V žiadnom prípade a
podľa žiadnej právnej teórie, či už v rámci mimosúdnej
zodpovednosti (vrátane nedbanlivosti), zmluvy alebo
inak, pokiaľ to nevyžaduje príslušný zákon (ako sú
úmyselné činy a hrubá nedbalosť) alebo ak to nie je
dohodnuté písomne, žiadny prispievateľ vám nebude
zodpovedať za škody vrátane akýchkoľvek priamych,
494
1867 - 007 - 10.01.2024
nepriamych, špeciálnych, náhodných alebo následných
škôd akéhokoľvek charakteru, ktoré vznikli v dôsledku
tejto licencie alebo v dôsledku používania alebo
nemožnosti použiť dielo (vrátane, ale nie výlučne,
škôd za stratu dobrého mena, zastavenie práce,
zlyhanie alebo nefunkčnosť počítača alebo akékoľvek
iné komerčné škody alebo straty), a to aj vtedy, ak
bol daný prispievateľ upozornený na možnosť takýchto
škôd.
9. Prijatie záruky alebo dodatočnej zodpovednosti.
Pri redistribúcii diela alebo diel odvodených od neho
sa môžete rozhodnúť ponúknuť a účtovať poplatok
za prijatie podpory, záruky, odškodnenia alebo iných
záväzkov a/alebo práv v súlade s touto licenciou. Pri
prijímaní takýchto záväzkov však môžete konať iba
vo svojom mene a na svoju výhradnú zodpovednosť,
nie v mene akéhokoľvek iného prispievateľa, a iba ak
súhlasíte s tým, že odškodníte, budete brániť a chrániť
každého prispievateľa za akúkoľvek zodpovednosť,
ktorá vznikne, alebo nároky uplatnené voči takémuto
prispievateľovi z dôvodu vášho prijatia akejkoľvek takejto
záruky alebo dodatočnej zodpovednosti. KONIEC
ZMLUVNÝCH PODMIENOK
1867 - 007 - 10.01.2024 495
SPIS TREŚCI
Wstęp..........................................................................496
Bezpieczeństwo..........................................................498
Montaż produktu — Aspire PE5-P4A......................... 506
Przeznaczenie............................................................ 507
Przegląd......................................................................509
Rozwiązywanie problemów........................................ 512
Transport i przechowywanie....................................... 513
Dane techniczne.........................................................514
Akcesoria....................................................................515
Deklaracja zgodności..................................................517
Licencje.......................................................................518
Wstęp
Opis produktu
Produkt Husqvarna Aspire P5-P4A to podkrzesywarka
akumulatorowa.
Produkt Husqvarna Aspire PE5-P4A to teleskopowa
podkrzesywarka akumulatorowa.
Nieustannie prowadzone są prace w celu zwiększenia
bezpieczeństwa użytkownika i wydajności pracy.
Dodatkowe informacje można uzyskać w centrum
serwisowym.
Przeznaczenie
Produkt jest przeznaczony do obcinania gałęzi. Nie
używać produktu do innych zadań.
Skrócona instrukcja
Aby uzyskać porady dotyczące korzystania z produktu,
należy zeskanować kod QR.
(Rys. 27)
Przegląd produktu
(Rys. 1)
1. Końcówka do przycinania gałęzi
2. Osłona łańcucha pilarki
3. Prowadnica
4. Pokrętło blokujące osłonę ochronną
5. Blokada manetki gazu, podkrzesywarka
6. Manetka gazu, podkrzesywarka
7. Interfejs użytkownika
8. Uchwyt główny, podkrzesywarka
9. Akumulator
10. Pokrętło blokujące podkrzesywarkę
11. Wałek
12. Funkcja teleskopowa
13. Przycisk blokady
14. Manetka gazu, podkrzesywarka teleskopowa
15. Blokada manetki gazu, podkrzesywarka teleskopowa
16. Przycisk odłączania akumulatora
17. Złącze
18. Ładowarka
19. Wskaźnik włączonego zasilania i ostrzegawczy
20. Osłona transportowa
21. Instrukcja obsługi
22. Hak do zawieszania podkrzesywarki, śruby i kołki
rozporowe
23. Hak do zawieszania podkrzesywarki teleskopowej,
śruby i kołki rozporowe
24. Ekologiczny olej do smarowania piły łańcuchowej
25. Klucz sześciokątny
Symbole znajdujące się na produkcie
(Rys. 2)
OSTRZEŻENIE: Produkt może
spowodować poważne obrażenia ciała
lub śmierć operatora lub innych osób.
Należy zachować ostrożność i prawidłowo
korzystać z produktu.
(Rys. 3)
Przed użyciem produktu należy dokładnie
i ze zrozumieniem przeczytać instrukcję
obsługi.
(Rys. 4)
Dla Aspire P5-P4A: Stosować atestowane
środki ochrony oczu.
(Rys. 5)
Dla Aspire PE5-P4A: Stosować kask
ochronny w miejscach zagrożonych
spadającymi obiektami. Stosować
atestowane ochronniki słuchu. Stosować
atestowane środki ochrony oczu.
(Rys. 6)
Nosić rękawice ochronne.
(Rys. 7)
Stosować mocne, przeciwpoślizgowego
obuwie ochronne. (Dotyczy wyłącznie
podkrzesywarki teleskopowej).
(Rys. 8)
Prąd stały.
(Rys. 9)
Napięcie znamionowe, V
(Rys. 10)
Chronić przed deszczem.
496 1867 - 007 - 10.01.2024
(Rys. 11)
Napełnianie oleju do smarowania
łańcucha
(Rys. 12)
Kierunek obrotów, łańcuch pilarki.
(Rys. 13)
Ryzyko odniesienia obrażeń. Trzymać
ręce z dala od łańcucha pilarki.
(Rys. 14)
Obrócić w lewo, aby poluzować pokrętło,
lub w prawo, aby je dokręcić.
(Rys. 15)
Produkt jest zgodny z odpowiednimi
dyrektywami UE.
(Rys. 16)
Ten produkt jest zgodny z przepisami
obowiązującymi w Wielkiej Brytanii.
(Rys. 17)
Etykieta emisji hałasu do środowiska
zgodnie z dyrektywami oraz przepisami
UE i Wielkiej Brytanii, a także przepisami
Nowej Południowej Walii „Protection
of the Environment Operations (Noise
Control) Regulation 2017”. Gwarantowany
poziom mocy akustycznej urządzenia jest
określony w Danych technicznych na
stronie
Dane techniczne na stronie 514
oraz na etykiecie.
(Rys. 18)
Tego produktu ani opakowania nie
można traktować jak odpadów domowych.
Należy poddawać je recyklingowi
w zatwierdzonym punkcie zbiórki sprzętu
elektrycznego i elektronicznego.
(Rys. 21) Niniejszy produkt nie ma izolacji elektrycznej. Konsekwencją dotknięcia lub przy-
bliżenia produktu do przewodów znajdujących się pod napięciem może być
śmierć operatora lub poważne obrażenia. Porażenie prądem może nastąpić na
odległość, w wyniku powstania łuku elektrycznego, nawet bez dotknięcia do
przedmiotu znajdującego się pod napięciem. Im wyższe napięcie, tym większa
strefa zagrożenia. Także gałęzie i inne przedmioty mogą przewodzić elektrycz-
ność, szczególnie gdy są mokre. Zawsze należy zachować odstęp wynoszący co
najmniej 10 m między produktem a przewodami znajdującymi się pod napięciem
lub przedmiotami, które się z nimi stykają. W przypadku konieczności wykonania
pracy w bliższej odległości należy skontaktować się z dyspozytornią danej elek-
trowni, aby uzyskać potwierdzenie, że prąd zostanie wyłączony przed przystąpie-
niem do pracy.
W czasie pracy użytkownik produktu jest zobowiązany dopilnować, aby żadne
osoby ani zwierzęta nie znajdowały się bliżej niż w odległości 15 m. (Dotyczy
wyłącznie podkrzesywarki teleskopowej).
(Rys. 22) Tabliczka znamionowa lub laserowy nadruk zawiera numer seryjny. yyyy to rok
produkcji, a ww oznacza tydzień produkcji.
Uwaga: Pozostałe symbole/naklejki samoprzylepne
umieszczone na produkcie dotyczą specjalnych
wymogów certyfikacyjnych dla niektórych rynków.
Symbole na akumulatorze i/lub na
ładowarce.
(Rys. 23)
Należy poddać urzą-
dzenie recyklingowi
w punkcie zbiórki
sprzętu elektryczne-
go i elektronicznego.
(Dotyczy tylko Euro-
py)
(Rys. 24) Akumulatora należy
używać wyłącznie
w produktach partne-
rów systemu POWER
FOR ALL.
(Rys. 25) Chronić akumulator przed wysoką tem-
peraturą, np. przed wystawieniem na
ciągłe, intensywne światło słoneczne,
ogień, brud, wodę i wilgoć. Istnieje ryzy-
ko wybuchu i zwarcia.
(Rys. 26)
(Rys. 19)
Ładowarkę używać i przechowywać
wyłącznie wewnątrz.
(Rys. 20)
Podwójna izolacja.
Uszkodzenie produktu
Nie odpowiadamy za uszkodzenia naszego produktu,
w przypadku gdy:
• produkt jest nieprawidłowo naprawiany.
• produkt jest naprawiany przy użyciu
części niepochodzących od producenta lub
niezatwierdzonych przez producenta.
1867 - 007 - 10.01.2024 497
• produkt jest wyposażony w akcesoria
niepochodzące od producenta lub niezatwierdzone
przez producenta.
• produkt nie jest naprawiany w autoryzowanym
centrum serwisowym lub przez autoryzowaną
placówkę.
Producent
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Bezpieczeństwo
Definicje dotyczące bezpieczeństwa
Ostrzeżenia, uwagi i informacje są używane do
zwrócenia uwagi na szczególnie ważne sekcje instrukcji
obsługi.
OSTRZEŻENIE: Jest używane,
gdy istnieje ryzyko poważnych obrażeń,
śmierci operatora lub uszkodzenia otoczenia
w wyniku nieprzestrzegania instrukcji
obsługi.
UWAGA: Jest używane, gdy istnieje
ryzyko uszkodzenia materiałów lub
urządzenia w wyniku nieprzestrzegania
instrukcji obsługi.
Uwaga: Stosuje się, aby przekazać więcej informacji,
które są przydatne w danej sytuacji.
Ogólne ostrzeżenia dotyczące
bezpieczeństwa podczas korzystania
z narzędzi elektrycznych
OSTRZEŻENIE: Przeczytać
dokładnie wszystkie ostrzeżenia i instrukcje.
Niezastosowanie się do ostrzeżeń i instrukcji
może spowodować porażenie prądem i/lub
poważne obrażenia.
Uwaga: Należy zachować wszystkie ostrzeżenia
i instrukcje, aby móc skorzystać z nich w przyszłości.
Termin „elektronarzędzie” używany w ostrzeżeniach
dotyczy narzędzia zasilanego prądem z sieci
elektrycznej (przewodowego) lub narzędzia zasilanego
z akumulatora (bezprzewodowego).
Bezpieczeństwo miejsca pracy
• Miejsce pracy powinno być czyste i dobrze
oświetlone. Miejsca hałaśliwe lub ciemne sprzyjają
wypadkom.
• Nie należy używać narzędzi elektrycznych
w atmosferze wybuchowej, takiej jak w przypadku
obecności cieczy palnych, gazów lub pyłów.
Narzędzia elektryczne wytwarzają iskry, które mogą
spowodować zapłon pyłów lub oparów.
•
Podczas pracy z użyciem narzędzia elektrycznego
należy trzymać dzieci i osoby przechodzące
z daleka. Odwrócenie uwagi może spowodować
utratę kontroli nad narzędziem.
Bezpieczeństwo elektryczne
• Wtyczki narzędzi elektrycznych muszą odpowiadać
gniazdom. Zabrania się dokonywania przeróbek
wtyczki. Nie należy stosować adapterów
w przypadku uziemionych narzędzi elektrycznych.
Nieprzerobione wtyczki i dopasowane gniazdka
pozwalają zredukować ryzyko porażenia prądem.
• Należy unikać kontaktu ciała z powierzchniami
uziemionymi, takimi jak rury, grzejniki, kuchenki
i lodówki. Uziemienie ciała powoduje zwiększenie
ryzyka porażenia prądem.
• Nie należy wystawiać narzędzi elektrycznych
na działanie deszczu lub wilgoci. Woda, która
przedostanie się do elektronarzędzia zwiększy
ryzyko porażenia prądem.
• Nie niszczyć przewodu. Nigdy nie korzystać
z przewodu do przenoszenia, ciągnięcia lub
odłączania narzędzia zasilanego. Przewód należy
utrzymywać z dala od źródeł ciepła, olejów, ostrych
krawędzi lub ruchomych części. Uszkodzone lub
splątane przewody zwiększają zagrożenie porażenia
prądem.
• Używając narzędzia elektrycznego na zewnątrz
budynków, należy stosować przedłużacz odpowiedni
dla zastosowania na zewnątrz. Stosowanie
przewodu przeznaczonego do użytku na zewnątrz
budynków pozwala ograniczyć ryzyko porażenia
prądem.
• Jeżeli konieczna jest praca elektronarzędzia
w miejscach wilgotnych, należy stosować zasilanie
chronione wyłącznikiem różnicowo-prądowym
(RCD). Korzystanie z wyłącznika różnicowo-
prądowego zmniejsza ryzyko porażenia prądem.
Bezpieczeństwo osób
• Niebezpieczeństwo! Nie używać w pobliżu
linii elektroenergetycznych.Urządzenie zostało
zaprojektowane w sposób, który nie zapewnia
ochrony przed porażeniem elektrycznym
w przypadku zetknięcia się z napowietrzną
linią elektroenergetyczną. Przed rozpoczęciem
korzystania z podkrzesywarki łańcuchowej należy
zapoznać się z przepisami dotyczącymi zachowania
bezpiecznej odległości od napowietrznych linii
elektroenergetycznych w celu zapewnienia
bezpieczeństwa użytkowania.
498
1867 - 007 - 10.01.2024
• Używając narzędzi elektrycznych, należy zachować
skupienie, obserwować wykonywane czynności
i kierować się zdrowym rozsądkiem. Nie należy
używać narzędzi elektrycznych, kiedy operator jest
zmęczony lub pod wpływem działania narkotyków,
alkoholu lub leków. Moment nieuwagi podczas pracy
z narzędziem elektrycznym może spowodować
poważne obrażenia ciała.
• Stosować środki ochrony osobistej. Należy zawsze
stosować środki ochrony wzroku. Sprzęt ochronny,
taki jak maski, antypoślizgowe buty robocze,
kask lub środki ochrony słuchu stosowane
w odpowiednich warunkach pozwalają obniżyć
ryzyko odniesienia obrażeń.
• Należy zapobiec niezamierzonemu rozruchowi.
Przed podłączeniem do źródła zasilania i/lub baterii,
podnoszenia lub przenoszenia narzędzia, należy
upewnić się, że przełącznik jest w pozycji WYŁ.
Przenoszenie narzędzi z palcem na przełączniku lub
przenoszenie narzędzi pod napięciem, które mają
przełącznik w pozycji włączone, sprzyja wypadkom.
• Przed włączeniem narzędzia elektrycznego należy
usunąć wszelkie klucze. Klucz pozostawiony przy
części wirującej narzędzia może spowodować
obrażenia ciała.
• Nie należy się nadmiernie wyciągać. Przez cały
czas należy zachowywać właściwe ustawienie
stóp i równowagę. Pozwala to na lepszą
kontrolę narzędzia elektrycznego w sytuacjach
nieprzewidzianych.
• Należy odpowiednio się ubierać. Nie zakładać luźnej
odzieży ani biżuterii. Włosy, ubranie i rękawiczki
należy trzymać z dala od elementów ruchomych.
Luźne ubranie, biżuteria lub długie włosy mogą
zostać pochwycone przez elementy ruchome.
• Jeśli dołączone jest wyposażenie służące
do podłączenia urządzeń odprowadzających
i gromadzących pył, należy zadbać o jego
podłączenie i właściwie używanie. Stosowanie
urządzeń odprowadzających pył może ograniczyć
zagrożenia związane z obecnością pyłu.
• Częste używanie urządzeń nie zwalnia operatora
z obowiązku zachowania czujności i przestrzegania
zasad bezpieczeństwa podczas korzystania
z produktu. Nierozważne działanie może
doprowadzić do poważnych obrażeń w ułamku
sekundy.
• Poziomy wibracji występujące podczas pracy,
mogą różnić się od wartości zadeklarowanych,
co jest zależne od sposobu używania narzędzia.
Operatorzy powinni zidentyfikować zagrożenia oraz
zastosować środki ochrony osobistej tak, aby
uzyskać odpowiednią ochronę (należy wziąć pod
uwagę cały cykl operacyjny np. także czas, gdy
urządzenie jest wyłączone lub pracuje na wolnych
obrotach).
Użytkowanie i konserwacja narzędzia
elektrycznego
• Nie należy wysilać nadmiernie narzędzia.
Używać narzędzia elektrycznego dopasowanego do
zastosowania. Właściwe narzędzie zasilane pozwoli
lepiej i bezpieczniej wykonać pracę, do której zostało
przeznaczone.
• Nie należy używać narzędzia elektrycznego, jeśli
przełącznik nie może go włączyć lub wyłączyć. Jeśli
narzędzie zasilane nie może być kontrolowane za
pomocą wyłącznika, jest ono niebezpieczne i musi
być oddane do naprawy.
• Przed dokonaniem jakichkolwiek regulacji, zmianą
oprzyrządowania lub przechowywaniem narzędzi,
należy odłączyć wtyczkę od źródła zasilania i/lub
akumulator. Takie działanie zapobiegawcze redukuje
ryzyko przypadkowego uruchomienia narzędzia.
• Należy przechowywać nieużywane narzędzia
elektryczne poza zasięgiem dzieci i nie pozwalać
osobom nie zaznajomionym z narzędziami
elektrycznymi lub niniejszymi instrukcjami ich
obsługiwać. Narzędzia zasilane są niebezpieczne
w rękach nieprzeszkolonych użytkowników.
• Konserwacja narzędzi elektrycznych. Należy
sprawdzić ustawienie w osi elementów mocujących
lub ruchomych, uszkodzenia części i inne warunki,
które mogą mieć wpływ na działanie narzędzia
elektrycznego. W przypadku uszkodzenia narzędzie
zasilane należy naprawić przed użyciem. Wiele
wypadków spowodowanych jest przez niewłaściwą
konserwację narzędzi elektrycznych.
• Narzędzia tnące należy utrzymywać w stanie
naostrzonym i czystym. Właściwie konserwowane
narzędzia tnące, z ostrymi krawędziami tnącymi dają
mniejsze prawdopodobieństwo zacinania i łatwiej je
kontrolować.
• Narzędzia elektryczne, oprzyrządowanie i końcówki
powinny być używane zgodnie z niniejszymi
instrukcjami, biorąc pod uwagę warunki robocze
oraz zadanie, jakie należy wykonać. Korzystanie
z narzędzia zasilanego do zadań innych, niż te, do
których jest przeznaczone, może być niebezpieczne.
• Utrzymywać uchwyty i powierzchnie do chwytania
w stanie suchym, czystym oraz wolnym od smaru
i oleju. Śliskie uchwyty i powierzchnie do chwytania
nie pozwalają na bezpieczną obsługę i kontrolę
narzędzia w nieoczekiwanych sytuacjach.
Użytkowanie i konserwacja narzędzia
elektrycznego zasilanego akumulatorem
• Ładować jedynie za pomocą ładowarki wskazanej
przez producenta. Ładowarka przeznaczona do
jednego rodzaju akumulatora może grozić pożarem
w przypadku wykorzystania jej do ładowania innego
rodzaju akumulatora.
• Narzędzi elektrycznych należy używać wyłącznie
w połączeniu z określonym rodzajem akumulatorów.
Użycie akumulatorów innego rodzaju może stworzyć
zagrożenie obrażeniami ciała i pożarem.
1867 - 007 - 10.01.2024
499
• Kiedy akumulator nie jest używany, należy
przechowywać go z dala od innych metalowych
przedmiotów, takich jak spinacze do papieru,
monety, klucze, gwoździe i śruby oraz innych
niewielkich metalowych przedmiotów, które mogłyby
połączyć dwa zaciski akumulatora. Spięcie zacisków
akumulatora może spowodować oparzenia lub
pożar.
• W niewłaściwych warunkach z akumulatora może
wypłynąć płyn. Należy unikać kontaktu z tym
płynem. Jeżeli dojdzie do kontaktu, przemyć wodą.
Jeśli dojdzie do kontaktu płynu z oczami, należy
dodatkowo skorzystać z pomocy medycznej. Płyn
wydostający się z akumulatora może wywołać
podrażnienia lub oparzenia.
• Nie używać akumulatora ani narzędzia, jeśli
są one uszkodzone lub zostały zmodyfikowane.
Uszkodzone lub zmodyfikowane akumulatory
mogą charakteryzować się nieprzewidywalnymi
właściwościami skutkującymi pożarem, eksplozją lub
ryzykiem doznania obrażeń przez użytkownika.
• Nie wystawiać akumulatora ani narzędzia na
działanie ognia bądź nadmiernej temperatury.
Narażenie na pożar lub temperaturę przekraczającą
130°C (266 °F) może spowodować wybuch.
• Postępować zgodnie ze wszystkimi instrukcjami
dotyczącymi ładowania i nie ładować akumulatora
ani narzędzia w temperaturach wykraczających
poza zakres określony w instrukcji. Nieprawidłowe
ładowanie lub ładowanie w temperaturach
wykraczających poza dopuszczalny zakres może
uszkodzić akumulator i zwiększyć ryzyko pożaru.
Serwis
• Narzędzie zasilane należy przekazać do
wykwalifikowanego personelu serwisowego w celu
naprawy z użyciem identycznych części
zamiennych. Zapewni to bezpieczną pracę
narzędzia elektrycznego.
• Pod żadnym pozorem nie należy serwisować
uszkodzonych akumulatorów. Serwisowanie
akumulatorów powinno być wykonywane wyłącznie
przez producenta lub autoryzowany serwis.
Zalecenia bezpieczeństwa związane
z korzystaniem z podkrzesywarki —
bezpieczeństwo osobiste
• Trzymać wszystkie części ciała z daleka od
łańcucha pracującej pilarki. Przed uruchomieniem
podkrzesywarki upewnić się, że łańcuch nie dotyka
do niczego. Moment nieuwagi w czasie pracy
z podkrzesywarką może spowodować wplątanie
części twojego ubrania lub ciała w łańcuch.
• Pracując podkrzesywarką, należy zawsze trzymać ją
mocno oburącz, prawą ręką za uchwyt tylny, lewą
za uchwyt przedni. Trzymanie pilarki z odwróconym
ustawieniem rąk zwiększa ryzyko obrażeń ciała i nie
nigdy nie należy go stosować.
• Narzędzie elektryczne należy trzymać wyłącznie
za izolowane powierzchnie uchwytu, ponieważ
podkrzesywarka może dotknąć ukrytych przewodów
lub własnego przewodu zasilającego. Łańcuchy
piły stykające się z przewodem pod napięciem
mogą spowodować odsłonięcie metalowych części
podkrzesywarki, co może prowadzić do porażenia
operatora.
• Stosować ochronę oczu. Zalecany jest również
sprzęt ochrony osobistej dla głowy, rak, nóg i stóp.
Odpowiednia odzież ochronna zmniejszy ryzyko
obrażeń od latających odłamków lub na skutek
przypadkowego kontaktu z łańcuchem.
• Zawsze utrzymuj odpowiedni odstęp pomiędzy
stopami i pracuj pilarką tylko na stabilnym,
bezpiecznym i płaskim podłożu. Śliskie lub
niestabilne podłoża, takie jak drabiny mogą
spowodować utratę równowagi i kontroli nad pilarką.
• W czasie cięcia naprężonego konaru należy uważać
na odbicie. Uwolnienie napięcia w włóknach drewna
może doprowadzić do odbicia i uderzenia operatora
i/lub utraty kontroli nad pilarką.
• Zachowaj szczególną ostrożność w czasie cięcia
krzewów i młodych drzew. Cienki materiał może
zostać pochwycony przez łańcuch piły i pociągnięty
w stronę operatora lub spowodować utratę
równowagi.
• Postępować zgodnie z instrukcjami dotyczącymi
smarowania, napinania łańcucha oraz wymiany
prowadnicy i łańcucha. Niewłaściwie napięty
lub nasmarowany łańcuch może się urwać lub
zwiększyć ryzyko wystąpienia odbicia.
• W czasie przenoszenia trzymać wyłączoną pilarkę
za uchwyt, tak aby łańcuch znajdował się z dala
od ciała. Podczas przewożenia lub przechowywania
pilarki należy pamiętać o założeniu osłony
prowadnicy. Odpowiednie obchodzenie się z pilarką
zmniejsza ryzyko dotknięcia do wirującego łańcucha.
• Tnij tylko drewno. Nie używać podkrzesywarki
do celów niezgodnych z jej przeznaczeniem.
Nie używać pilarki do cięcia tworzyw
sztucznych, kamienia lub niedrewnianych materiałów
budowlanych. Korzystanie z podkrzesywarki do
zadań innych, niż te, do których jest przeznaczona,
może być niebezpieczne.
• Utrzymywać uchwyty w stanie suchym, czystym
i wolnym od smaru i oleju. Uchwyty pokryte smarem
lub olejem są śliskie i mogą spowodować utratę
kontroli.
• Nie podejmować próby ścinki drzewa, aż do
momentu zrozumienia powiązanego z tym ryzyka
oraz sposobów na jego unikanie. Podczas ścinki
drzewa operator lub osoby postronne mogą odnieść
poważne obrażenia.
• Ta podkrzesywarka nie jest przeznaczona do ścinki
drzew.Stosowanie podkrzesywarki do prac innych
niż te, do których została przeznaczona, może
doprowadzić do odniesienia poważnych obrażeń
przez operatora lub osoby postronne.
• Stanowczo zalecamy, aby początkujący użytkownicy
najpierw przećwiczyli cięcie kłód na koźle lub łożu.
500
1867 - 007 - 10.01.2024
Ogólne ostrzeżenia dotyczące
bezpieczeństwa okrzesywarki na wysięgniku
Postępować zgodnie ze wszystkimi instrukcjami
podczas usuwania zakleszczonego materiału,
przechowywania lub serwisowania okrzesywarki na
wysięgniku. Upewnić się, że przełącznik jest wyłączony
i że akumulator został wyjęty. Nieoczekiwane
uruchomienie okrzesywarki na wysięgniku podczas
usuwania zakleszczonego materiału lub serwisowania
może spowodować poważne obrażenia ciała.
Ogólne zasady bezpieczeństwa
OSTRZEŻENIE: Przed
rozpoczęciem użytkowania produktu
przeczytać następujące ostrzeżenia.
• Wyjąć akumulator, aby zabezpieczyć maszynę przed
przypadkowym uruchomieniem.
• Ten produkt jest niebezpiecznym narzędziem
w przypadku nieostrożnego postępowania lub
nieprawidłowego korzystania. Produkt może
spowodować poważne obrażenia ciała lub śmierć
operatora lub innych osób.
• Nie używać produktu w przypadku zmiany jego
początkowych specyfikacji. Nie wymieniać części
maszyny bez zgody producenta. Należy używać
wyłącznie części zatwierdzonych przez producenta.
Nieprawidłowa konserwacja może doprowadzić do
obrażeń lub śmierci.
• Przed uruchomieniem produktu należy sprawdzić
jego stan techniczny. Patrz
Zespoły zabezpieczające
na produkcie na stronie 503
oraz
Przegląd
na stronie 509
. Nie używać urządzenia, które
jest uszkodzone lub nie działa prawidłowo.
Przeprowadzać kontrole bezpieczeństwa oraz
czynności z zakresu konserwacji i obsługi
technicznej podane w niniejszej instrukcji.
• Należy dopilnować, aby produktem nie bawiły się
dzieci. Nigdy nie pozwalać na użytkowanie ani
serwisowanie produktu dzieciom lub innym osobom,
które nie mają odpowiednich kwalifikacji. Lokalne
przepisy mogą określać wiek operatora.
• Produkt należy przechowywać w zamkniętym
miejscu, aby uniemożliwić dostęp do niego dzieciom
i osobom nieupoważnionym.
• Przechowywać produkt w miejscu niedostępnym dla
dzieci.
• Pod żadnym pozorem nie wolno zmieniać ani
modyfikować fabrycznej konstrukcji urządzenia bez
zezwolenia wydanego przez producenta. Zawsze
należy korzystać z oryginalnych akcesoriów.
Samowolne wprowadzanie zmian oraz/lub
montowanie wyposażenia niezatwierdzonego przez
producenta może stać się przyczyną groźnych
obrażeń lub śmierci obsługującego urządzenie bądź
innych osób.
Uwaga:
Użytkowanie może podlegać regulacji
przepisami państwowymi lub lokalnymi. Należy
przestrzegać odpowiednich przepisów
Instrukcje bezpieczeństwa dotyczące
obsługi
OSTRZEŻENIE: Przed
rozpoczęciem użytkowania produktu
przeczytać następujące ostrzeżenia
i przestrzegać ich.
• Należy dopilnować, aby podczas pracy żadne
osoby postronne ani zwierzęta nie znajdowały
się w odległości mniejszej niż 15 m. Jeśli
w tym samym miejscu pracuje kilku użytkowników,
bezpieczna odległość między nimi powinna wynosić
przynajmniej 15m. W przeciwnym razie występuje
ryzyko poważnych obrażeń. W przypadku zbliżenia
się osób trzecich natychmiast wyłączyć urządzenie.
Nigdy nie obracać produktu gwałtownie, nie
upewniwszy się, że nikt nie znajduje się z tyłu
w strefie zagrożenia.
• Produktu nie wolno nigdy używać podczas złej
pogody, na przykład we mgle, w deszczu,
przy silnym wietrze, w intensywnym zimnie itp.
Bardzo wysokie temperatury atmosferyczne mogą
spowodować przegrzanie produktu. Praca w złych
warunkach atmosferycznych jest męcząca i niesie ze
sobą dodatkowe zagrożenia, np. oblodzenie gruntu,
nieprzewidywalny kierunek obalania drzew itp.
• Nigdy nie pozwalać dzieciom na użytkowanie lub
przebywanie w pobliżu produktu. Ponieważ produkt
można łatwo uruchomić, dzieci mogą być w stanie
go włączyć, jeżeli nie będą pilnowane. Oznacza to
ryzyko poważnych obrażeń. Dlatego należy odłączać
akumulator, gdy produkt nie jest pod nadzorem.
• Dopilnować, aby ludzie, zwierzęta ani inne obiekty
nie mogły zakłócić pracy urządzenia oraz aby nie
weszły w kontakt z osprzętem tnącym ani luźnymi
przedmiotami odrzucanymi przez osprzęt.
• Mając założone ochronniki słuchu należy zawsze
być szczególnie uważnym na sygnały i zawołania
ostrzegawcze. Ochronniki słuchu należy zdejmować
zaraz po wyłączeniu maszyny.
• Nadmierne wibracje mogą spowodować
uszkodzenia naczyń krwionośnych lub nerwów
u osób mających problemy z krążeniem.
W przypadku rozpoznania u siebie objawów, których
przyczyną może być narażenie na nadmierne
wibracje, należy zwrócić się do lekarza. Przykładami
takich objawów są drętwienie, brak czucia,
„łaskotanie”, „kłucie”, ból, całkowita lub częściowa
utrata siły, zmiany koloru skóry lub naskórka.
Objawy te występują zazwyczaj w palcach, dłoniach
lub nadgarstkach.
• W żadnym wypadku nie wolno używać osprzętu
tnącego bez zamontowanej, zatwierdzonej osłony.
1867 - 007 - 10.01.2024
501
Stosowanie niewłaściwych lub uszkodzonych osłon
może stać się przyczyną poważnych obrażeń.
• Przed rozpoczęciem wszelkich prac serwisowych
należy zawsze wyłączyć urządzenie, wyjąć
akumulator i upewnić się, że osprzęt tnący zatrzymał
się całkowicie. Nieprzestrzeganie instrukcji ostrzenia
łańcucha prowadzi do znacznego zwiększenia
ryzyka odbicia.
• Jeżeli użytkownik znajdzie się w sytuacji, w której
nie jest pewny prawidłowości dalszego sposobu
postępowania, powinien zasięgnąć porady eksperta.
Zwrócić się do dealera lub warsztatu obsługi
technicznej. Użytkownik nie powinien podejmować
się pracy, gdy uważa, że nie ma wystarczających
kwalifikacji.
• Użytkownik nie powinien podejmować się pracy, gdy
uważa, że nie ma wystarczających kwalifikacji.
• Nigdy nie używać urządzenia, odczuwając
zmęczenie bądź znajdując się pod wpływem
alkoholu lub leków, które mogą wpływać ujemnie na
wzrok, zdolność oceny sytuacji lub panowanie nad
wykonywanymi ruchami.
• Produkt może zostać gwałtownie odrzucony w bok,
gdy wierzchołek prowadnicy natrafi na przedmiot
trwale związany z podłożem. Zjawisko to nazywa
się odbiciem. Odbicie może być wystarczająco silne,
aby spowodować odrzucenie produktu lub operatora
i utratę kontroli nad urządzeniem. Unikać cięcia
wierzchołkiem prowadnicy.
• Nigdy nie używać produktu, jeśli nie ma możliwości
wezwania pomocy w razie wypadku.
• Utrzymywać dobrą równowagę i mocne oparcie dla
stóp. Należy zapewnić sobie bezpieczne poruszanie
i pozycję przy pracy. Przy poruszaniu się po
powierzchni roboczej należy uważać na ewentualne
przeszkody (korzenie, głazy, gałęzie, doły, rowy itp.).
Szczególną ostrożność należy zachować podczas
pracy na pochyłym terenie.
• Zachować szczególną ostrożność podczas cięcia
naprężonych drzew. Naprężone drzewo może
zarówno przed, jak i po przecięciu sprężynować
powracając do swojego normalnego położenia.
W razie nieprawidłowego ustawienia się przy
drzewie lub niewłaściwego umiejscowienia rzazu
drzewo może uderzyć w operatora lub w produkt,
w wyniku czego można stracić kontrolę. Obie
okoliczności mogą doprowadzić do poważnych
obrażeń ciała.
• Użyć szelek, aby podeprzeć produkt i ułatwić jego
obsługę.
• Dla Aspire P5-P4A: Trzymać urządzenie obiema
rękoma. Nie zbliżać rąk ani innych części ciała do
łańcucha pilarki.
(Rys. 28)
• Dla Aspire PE5-P4A: Trzymać zawsze maszynę
dwoma rękoma. Trzymać maszynę po prawej stronie
ciała.
(Rys. 29)
• Przed usunięciem niepożądanego materiału
z urządzenia należy zatrzymać silnik i upewnić się,
że łańcuch pilarki nie obraca się.
• Przechodząc na inne miejsce pracy, należy wyłączyć
produkt. Podczas przemieszczania się na dłuższych
odcinkach bądź w czasie transportu, należy używać
osłony transportowej.
• Nigdy nie pozostawiać produktu z włączonym
silnikiem bez nadzoru.
• Jeśli produkt ma być używany w temperaturze
poniżej -10°, należy przedtem przez co najmniej 24
godziny przechowywać go w ogrzewanym miejscu.
• Nigdy nie należy stać bezpośrednio pod przycinaną
gałęzią. Może to doprowadzić do poważnych,
a nawet śmiertelnych obrażeń ciała.
• Przestrzegać obowiązujących przepisów
bezpieczeństwa dotyczących pracy w pobliżu
napowietrznych linii energetycznych.
• Niniejszy produkt nie ma izolacji elektrycznej.
Konsekwencją dotknięcia lub przybliżenia produktu
do przewodów znajdujących się pod napięciem
może być śmierć operatora lub poważne obrażenia.
Porażenie prądem może nastąpić na odległość,
w wyniku powstania łuku elektrycznego, nawet
bez dotknięcia do przedmiotu znajdującego się
pod napięciem. Im wyższe napięcie, tym większa
strefa zagrożenia. Także gałęzie i inne przedmioty
mogą przewodzić elektryczność, szczególnie gdy są
mokre. Zawsze należy zachować odstęp wynoszący
co najmniej 10 m między produktem a przewodami
znajdującymi się pod napięciem lub przedmiotami,
które się z nimi stykają. W przypadku konieczności
wykonania pracy w bliższej odległości należy
skontaktować się z dyspozytornią danej elektrowni,
aby uzyskać potwierdzenie, że prąd zostanie
wyłączony przed przystąpieniem do pracy.
• Stępiony łańcuch pilarki może zwiększyć ryzyko
wypadków.
Środki ochrony osobistej
OSTRZEŻENIE:
Przed
rozpoczęciem użytkowania produktu
przeczytać następujące ostrzeżenia.
• Podczas używania produktu należy zawsze mieć
na sobie zatwierdzone środki ochrony osobistej.
Środki ochrony osobistej nie eliminują całkowicie
ryzyka odniesienia obrażeń, natomiast ograniczają
ich rozmiar w razie zaistnienia wypadku. Skorzystać
z pomocy dealera przy wyborze odpowiedniego
sprzętu.
• Stosować kask, jeśli istnieje zagrożenie spadającymi
obiektami.
(Rys. 30)
• Stosować atestowane środki ochrony słuchu.
(Rys. 31)
• Stosować atestowane środki ochrony oczu. Podczas
używania maski ochronnej twarzy należy mieć na
502
1867 - 007 - 10.01.2024
sobie także zatwierdzone okulary ochronne. Za
zatwierdzone okulary ochronne uważane są takie,
które są zgodne z normami ANSI Z87.1 dla USA lub
EN 166 dla krajów UE.
(Rys. 32)
• W razie potrzeby, na przykład podczas mocowania,
sprawdzania lub czyszczenia osprzętu tnącego,
stosować rękawice ochronne.
(Rys. 33)
• Nosić buty ochronne lub buty z antypoślizgowymi
podeszwami.
(Rys. 34)
• Używać spodni z wkładką zabezpieczającą.
• Nosić odzież wykonaną z mocnego materiału. Nosić
odzież z długimi nogawkami i długimi rękawami,
wykonaną z mocnego materiału. Luźne części
odzieży mogą zahaczyć o krzewy lub gałęzie. Nie
nosić biżuterii, krótkich spodni, sandałów ani nie
pracować na boso. Utrzymywać włosy w sposób
bezpieczny powyżej poziomu barków.
• Zawsze mieć pod ręką apteczkę pierwszej pomocy.
(Rys. 35)
Zespoły zabezpieczające na produkcie
OSTRZEŻENIE: Przed
rozpoczęciem użytkowania produktu
przeczytać następujące ostrzeżenia.
W tym rozdziale opisano funkcje bezpieczeństwa
produktu, jego przeznaczenie oraz sposób
przeprowadzania czynności kontrolnych i konserwacji,
aby zapewnić jego poprawne działanie. Patrz wskazówki
podane w punkcie
Przegląd produktu na stronie 496
,
aby sprawdzić, gdzie te części są zlokalizowane
w Twoim produkcie.
Jeżeli urządzenie nie jest prawidłowo konserwowane
i nie jest poddawane profesjonalnie wykonywanym
naprawom i/lub obsłudze technicznej, skraca się
jego żywotność i zwiększa ryzyko wypadu. Aby
uzyskać dodatkowe informacje, należy skontaktować się
z najbliższym punktem serwisowym.
OSTRZEŻENIE:
Nie wolno
używać urządzenia, którego elementy
zabezpieczające są uszkodzone. Elementy
zabezpieczające produktu należy
kontrolować i konserwować zgodnie
z opisem w niniejszym rozdziale. Jeżeli
Twój produkt nie spełnia któregokolwiek
z warunków kontrolnych, skontaktuj się
z przedstawicielem serwisu w celu
dokonania naprawy.
UWAGA: Wszelkie czynności
obsługowe i naprawy maszyny wymagają
specjalnego przeszkolenia. Szczególnie
dotyczy to elementów zabezpieczających
urządzenia. Jeżeli maszyna nie spełnia
jakiegokolwiek z niżej wymienionych
warunków kontrolnych, należy ją oddać
do warsztatu obsługi technicznej. Kupując
nasze produkty, zyskujesz także gwarancję
profesjonalnej obsługi i napraw. Jeżeli
w miejscu zakupu nie jest prowadzona
obsługa serwisowa, zapytaj o adres
najbliższego warsztatu obsługi technicznej.
Sprawdzanie interfejsu użytkownika Aspire P5-P4A
Zielone diody LED (A) wskazują stan naładowania
akumulatora. Zielone diody LED wskazują również, że
urządzenie jest włączone.
1. Wcisnąć i przytrzymać przycisk wł./wył. (B). (Rys.
36)
a) Gdy kontrolki LED (A) świecą się, oznacza to, że
urządzenie jest włączone.
b) Urządzenie jest wyłączone, gdy kontrolki LED się
nie świecą (A).
2. Patrz
Rozwiązywanie problemów na stronie 512
,
jeśli miga wskaźnik ostrzegawczy (C).
Sprawdzanie blokady manetki gazu
Blokada manetki gazu zapobiega przypadkowemu
naciśnięciu. Po zwolnieniu uchwytu blokada i manetka
gazu powrócą do swoich pozycji wyjściowych.
1. Dla Aspire PE5-P4A: Wcisnąć przycisk blokady do
przodu. (Rys. 37)
2. Sprawdzić, czy manetka gazu jest zablokowana,
gdy jej blokada znajduje się w swoim położeniu
wyjściowym.
a) Dla Aspire P5-P4A: (Rys. 38)
b) Dla Aspire PE5-P4A: (Rys. 39)
3. Nacisnąć blokadę manetki gazu po jednej stronie,
a następnie po drugiej stronie. Upewnić się,
że blokada manetki gazu cofa się do pozycji
początkowej.
a) Dla Aspire P5-P4A: (Rys. 40)
b) Dla Aspire PE5-P4A: (Rys. 41)
4. Upewnić się, że manetka gazu i jej blokada
poruszają się płynnie, a sprężyna powrotna działa
prawidłowo.
a) Dla Aspire P5-P4A: (Rys. 42)
b) Dla Aspire PE5-P4A: (Rys. 43)
5. Uruchomić urządzenie — patrz część
Przeznaczenie
na stronie 507
.
6. Włączyć pełne obroty.
7. Zwolnić manetkę gazu i sprawdzić, czy łańcuch
pilarki całkowicie się zatrzymał.
1867 - 007 - 10.01.2024
503
Instrukcje dotyczące bezpieczeństwa
osprzętu tnącego
OSTRZEŻENIE: Przed
rozpoczęciem użytkowania produktu
przeczytać następujące ostrzeżenia.
• Należy korzystać wyłącznie z zatwierdzonych
zestawów prowadnicy/łańcucha pilarki oraz sprzętu
do ostrzenia. Patrz
Przegląd na stronie 509
w celu
uzyskania instrukcji.
• W trakcie użytkowania lub konserwacji łańcucha
pilarki należy korzystać z rękawic ochronnych.
Łańcuch pilarki, który się nie porusza, może również
spowodować obrażenia.
• Dbać o właściwe naostrzenie zębów tnących.
Przestrzegać naszych instrukcji i używaj zalecanego
prowadnika pilnika. Uszkodzony lub nieprawidłowo
naostrzony łańcuch pilarki zwiększa ryzyko
wypadków.
(Rys. 44)
• Utrzymywać prawidłowe ustawienie regulatora
wysokości. Przestrzegać naszych instrukcji i używać
zalecanego ustawienia regulatora wysokości. Użycie
zbyt dużego szablonu do ograniczników zagłębienia
zwiększa ryzyko odbicia.
(Rys. 45)
• Dopilnować, aby łańcuch został prawidłowo
naprężony. Jeśli łańcuch pilarki nie jest dociśnięty do
prowadnicy, może się z niej wypiąć. Nieprawidłowe
naprężenie łańcucha pilarki zwiększa zużycie
prowadnicy, łańcucha pilarki i zębatki napędowej
łańcucha. Patrz
Akcesoria na stronie 515
.
(Rys. 46)
• Regularnie wykonywać czynności konserwacyjne
osprzętu tnącego i dbać o jego prawidłowe
nasmarowanie. Przed każdym użyciem produktu
należy nasmarować łańcuch pilarki. Jeśli łańcuch
pilarki nie jest prawidłowo nasmarowany, zwiększa
się ryzyko zużycia prowadnicy, łańcucha pilarki
i zębatki napędowej łańcucha.
(Rys. 47)
Zasady bezpieczeństwa związane
z akumulatorem
OSTRZEŻENIE:
Zapoznać
się ze wszystkimi instrukcjami
ogólnymi i dotyczącymi bezpieczeństwa.
Niezastosowanie się do instrukcji ogólnych
i bezpieczeństwa może spowodować
porażenie prądem i/lub poważne
obrażenia. Wszystkie informacje dotyczące
bezpieczeństwa i ogólne instrukcje
należy zachować w celu późniejszego
wykorzystania.
• Niniejsze instrukcje bezpieczeństwa dotyczą
wyłącznie akumulatorów litowo-jonowych 18V do
systemu POWER FOR ALL.
• Akumulatora należy używać wyłącznie w produktach
partnerów systemu POWER FOR ALL. Akumulatory
18V z oznaczeniem POWER FOR ALL są w pełni
kompatybilne z następującymi produktami:
– Wszystkie produkty należące do systemu POWER
FOR ALL z akumulatorem 18V.
– Wszystkie produkty partnerów systemu POWER
FOR ALL wymagające napięcia 18V.
• Należy przestrzegać zaleceń dotyczących
akumulatora zawartych w instrukcji obsługi
urządzenia. Jest to niezbędne do
bezpiecznej obsługi akumulatora i urządzenia
oraz zabezpieczenia akumulatorów przed
niebezpiecznym przeciążeniem.
• Akumulatory należy ładować wyłącznie przy użyciu
ładowarek zalecanych przez producenta lub
partnerów systemu POWER FOR ALL. Ładowarka
odpowiednia do jednego rodzaju akumulatorów
może wywołać pożar, gdy współpracuje z innym
akumulatorem.
• Akumulator jest dostarczany w stanie częściowo
naładowanym. Aby zapewnić pełną pojemność
akumulatora, należy go całkowicie naładować
za pomocą ładowarki przed użyciem narzędzia
elektrycznego po raz pierwszy.
• Przechowywać akumulatory w miejscu
niedostępnym dla dzieci.
• Nie należy otwierać akumulatora. Istnieje ryzyko
zwarcia.
• W przypadku uszkodzenia lub nieprawidłowego
użytkowania akumulatora może dojść do emisji
niebezpiecznych oparów. Akumulator może się
zapalić lub wybuchnąć. Upewnić się, że w miejscu
pracy zapewniona jest dobra wentylacja i w razie
wystąpienia jakichkolwiek niepożądanych skutków
należy skonsultować się z lekarzem. Opary mogą
podrażnić układ oddechowy.
• Nieprawidłowe użytkowanie lub uszkodzenie
akumulatora może spowodować wytryśnięcie
z niego łatwopalnej cieczy. Należy unikać kontaktu
z tą cieczą. Jeśli dojdzie do przypadkowego
kontaktu, należy przemyć wodą. W przypadku
przedostania się cieczy do oczu należy niezwłocznie
skorzystać z dodatkowej pomocy medycznej. Płyn
wydobywający się z akumulatora może powodować
podrażnienia lub poparzenia.
• Jeśli akumulator jest uszkodzony, może
z niego wytrysnąć ciecz, która pokryje pobliskie
powierzchnie. Sprawdzić elementy, które zostały
narażone. Oczyścić te elementy lub wymienić je
w razie potrzeby.
• Uważać, aby nie doszło do zwarcia akumulatora.
Kiedy akumulator nie jest używany, należy
przechowywać go z dala od innych metalowych
przedmiotów, takich jak spinacze do papieru,
monety, klucze, gwoździe i śruby oraz innych
504
1867 - 007 - 10.01.2024
niewielkich metalowych przedmiotów, które mogłyby
połączyć dwa zaciski akumulatora. Spięcie zacisków
akumulatora może spowodować oparzenia lub
pożar.
• Akumulator może zostać uszkodzony przez ostro
zakończone elementy, takie jak gwoździe lub
śrubokręty, albo przez wywieraną z zewnątrz
siłę. Może wystąpić zwarcie wewnętrzne, które
spowoduje przepalenie, zadymienie, wybuch lub
przegrzanie akumulatora.
• Pod żadnym pozorem nie należy serwisować
uszkodzonych akumulatorów. Serwisowanie
akumulatorów powinno być wykonywane wyłącznie
przez producenta lub autoryzowany serwis.
• Chronić akumulator przed wysoką temperaturą, np.
przed wystawieniem na ciągłe, intensywne światło
słoneczne, ogień, brud, wodę i wilgoć. Istnieje ryzyko
wybuchu i zwarcia.
• Akumulator urządzenia może być używany
wyłącznie przy temperaturach otoczenia -5 °C – 40
°C.
• Podczas przechowywania akumulatora temperatura
otoczenia musi wynosić -20 °C – 50 °C. Nie
wolno zostawiać akumulatora w samochodzie na
przykład latem. Przy temperaturach < 0°C niektóre
urządzenia mogą mieć mniejszą moc.
• Akumulator należy ładować wyłącznie przy
temperaturze otoczenia w zakresie 0 °C – +35
°C. Ładowanie poza tym zakresem temperatur
może zwiększyć ryzyko uszkodzenia akumulatora
i spowodować zagrożenie pożarowe.
Zasady bezpieczeństwa w czasie
obsługi ładowarki
OSTRZEŻENIE:
Zapoznać
się ze wszystkimi instrukcjami
ogólnymi i dotyczącymi bezpieczeństwa.
Niezastosowanie się do instrukcji ogólnych
i bezpieczeństwa może spowodować
porażenie prądem i/lub poważne obrażenia.
Przechowywać niniejsze instrukcje
w bezpiecznym miejscu. Ładowarki należy
używać wyłącznie wtedy, gdy można w pełni
ocenić wszystkie funkcje i wykonać je bez
żadnych ograniczeń lub jeśli użytkownik
otrzymał odpowiednie instrukcje.
• Ładowarki nie powinny obsługiwać dzieci lub
osoby o ograniczonych zdolnościach fizycznych,
sensorycznych lub umysłowych lub nieposiadające
odpowiedniego doświadczenia i wiedzy. Ładowarka
może być obsługiwana przez dzieci, które ukończyły
8. rok życia, oraz przez osoby o ograniczonych
zdolnościach fizycznych, sensorycznych lub
umysłowych lub nieposiadające odpowiedniego
doświadczenia i wiedzy pod warunkiem, że są one
pod nadzorem lub zostały poinstruowane w zakresie
bezpiecznego użytkowania ładowarki i rozumieją
wiążące się z tym zagrożenia. W przeciwnym razie
istnieje ryzyko błędów w obsłudze i odniesienia
obrażeń.
• Należy nadzorować dzieci podczas użytkowania,
czyszczenia i konserwacji. Należy dopilnować, aby
dzieci nie bawiły się ładowarką.
• Należy ładować tylko akumulatory 18V systemu
POWER FOR ALL o pojemności min. 1,5 Ah.
Napięcie akumulatora musi być zgodne z napięciem
ładowania ładowarki akumulatora. Nie należy
ładować żadnych baterii, które nie nadają się do
ponownego ładowania. W przeciwnym razie istnieje
ryzyko pożaru i eksplozji.
• Ładowarki należy używać wyłącznie w zamkniętych
pomieszczeniach i nie wolno narażać jej na
działanie wilgoci. Woda, która przedostanie się do
elektronarzędzia zwiększy ryzyko porażenia prądem.
• Utrzymywać czystość ładowarki. Brud stwarza
ryzyko porażenia prądem.
• Przed użyciem należy zawsze sprawdzić
ładowarkę, kabel i wtyczkę. W przypadku
wykrycia jakichkolwiek uszkodzeń należy zaprzestać
korzystania z ładowarki. Nie wolno samodzielnie
otwierać ładowarki i należy zlecać jej naprawę
wyłącznie firmie Husqvarna lub autoryzowanemu
centrum obsługi posprzedażowej, korzystając tylko
z oryginalnych części zamiennych. Uszkodzone
ładowarek, kabli i wtyczek zwiększa ryzyko
porażenia prądem.
• Ładowarki nie należy używać na powierzchni, która
może łatwo ulec zapłonowi (np. na papierze,
tkaninach itp.) ani w środowisku łatwopalnym.
Istnieje ryzyko pożaru z powodu nagrzewania się
ładowarki podczas pracy.
• Nie zakrywać otworów wentylacyjnych ładowarki.
W przeciwnym razie może dojść do przegrzania się
ładowarki i jej nieprawidłowego działania.
• Ładować jedynie za pomocą ładowarki wskazanej
przez producenta. Ładowarka przeznaczona do
jednego rodzaju akumulatora może grozić pożarem
w przypadku wykorzystania jej do ładowania innego
rodzaju akumulatora.
• W przypadku uszkodzenia lub nieprawidłowego
użytkowania akumulatora może dojść również do
emisji niebezpiecznych oparów. Upewnić się, że
w miejscu pracy zapewniona jest dobra wentylacja
i w razie wystąpienia jakichkolwiek niepożądanych
skutków należy skonsultować się z lekarzem. Opary
mogą podrażnić układ oddechowy.
• W niewłaściwych warunkach z akumulatora może
wydostać się płyn. Należy unikać kontaktu
z tą cieczą. Jeśli dojdzie do przypadkowego
kontaktu, należy przemyć wodą. W przypadku
przedostania się cieczy do oczu należy niezwłocznie
skorzystać z dodatkowej pomocy medycznej. Płyn
wydobywający się z akumulatora może powodować
podrażnienia lub poparzenia.
• Produkty sprzedawane wyłącznie w Wielkiej Brytanii:
Produkt jest wyposażony we wtyczkę elektryczną
BS 1363/A z wewnętrznym bezpiecznikiem (atest
ASTA BS 1362). Jeśli wtyczka nie jest odpowiednia
1867 - 007 - 10.01.2024
505
do gniazdka, należy zgłosić to do autoryzowanego
warsztatu obsługi technicznej, w którym zostanie
ona odcięta, a w jej miejsce zainstalowana
prawidłowa wtyczka. Wymieniona wtyczka powinna
mieć bezpiecznik o takich samych parametrach,
jak oryginalna wtyczka. Odciętą wtyczkę należy
wyrzucić, aby uniknąć ryzyka porażenia prądem.
Nigdy nie należy jej wkładać do gniazdka
elektrycznego.
Instrukcje bezpieczeństwa dotyczące
konserwacji
OSTRZEŻENIE: Przed
rozpoczęciem prac konserwacyjnych
produktu przeczytać następujące
ostrzeżenia.
• Wyjąć akumulator przed rozpoczęciem prac
konserwacyjnych, innych przeglądów lub montażu
produktu.
• Użytkownikowi wolno wykonywać tylko te czynności
konserwacyjne i serwisowe, które są wskazane
w niniejszej instrukcji obsługi. W przypadku
czynności konserwacyjnych i serwisowych
o szerszym zakresie należy zwrócić się do
autoryzowanego serwisu.
• Do czyszczenia akumulatora ani ładowarki nie
należy używać wody. Silne detergenty mogą
spowodować uszkodzenie tworzywa sztucznego.
• Zaniechanie czynności konserwacyjnych skróci cykl
życia produktu i zwiększy ryzyko wypadków.
• Dla wszystkich prac serwisowych i naprawczych,
zwłaszcza dla urządzeń zabezpieczających na
produkcie, konieczne jest specjalne przeszkolenie.
Jeśli nie wszystkie opisane w niniejszej instrukcji
obsługi kontrole zakończą się pomyślnie po
wykonaniu konserwacji, należy zwrócić się
do autoryzowanego serwisu. Gwarantujemy
profesjonalne naprawy i serwisowanie produktu.
• Używaj wyłącznie oryginalnych części zamiennych.
Montaż produktu — Aspire PE5-P4A
Wstęp
OSTRZEŻENIE: Przed
zmontowaniem produktu należy zapoznać
się z rozdziałem dotyczącym
bezpieczeństwa.
Mocowanie podkrzesywarki do wałka
teleskopowego
1. Przymocować podkrzesywarkę (A) do wałka
teleskopowego (B). Podkrzesywarka musi łatwo
wchodzić w uchwyt na wałku teleskopowym. Jeżeli
tak się nie dzieje, oznacza to, że nie została
prawidłowo włożona. (Rys. 48)
2. Przykręcić pokrętło (C).
Uwaga: Jeśli podkrzesywarka jest
przymocowana do wałka teleskopowego, interfejs
użytkownika podkrzesywarki będzie rozłączony.
Regulacja długości wałka
teleskopowego
1. Poluzować uchwyt śruby na wałku (A). (Rys. 49)
2. Wyregulować wał na odpowiednią długość.
3. Dokręcić uchwyt skręcany (B).
Montaż haka na ścianie
• Zamontować hak wewnątrz pomieszczenia.
• Hak należy trzymać w miejscu nienarażonym na
działanie promieni słonecznych oraz w temperaturze
otoczenia od -10°C do 70°C.
• Zamontować hak na ścianie wykonanej z płyty
gipsowo-kartonowej, drewna lub betonu.
UWAGA: Należy upewnić się,
że ściana wytrzymuje obciążenie co
najmniej 30kg.
• Zamontować hak na ścianie za pomocą 3 śrub (A).
W razie potrzeby użyć kołków rozporowych (B).
UWAGA: Upewnić się, że śruby są
odpowiednie dla danego typu ściany.
a) Dla Aspire P5-P4A: (Rys. 50)
b) Dla Aspire PE5-P4A: (Rys. 51)
• Aby uzyskać informacje na temat akcesoriów do
przechowywania produktu, należy skontaktować się
z warsztatem obsługi technicznej Husqvarna.
Zawieszanie produktu na haku
• Zawiesić podkrzesywarkę na haku, jak pokazano na
ilustracji. (Rys. 52)
• Zawiesić drążek teleskopowy na haku, jak pokazano
na ilustracji. (Rys. 53)
506 1867 - 007 - 10.01.2024
Przeznaczenie
Wykonanie kontroli funkcjonalnej przed
użyciem produktu
1. Sprawdzić wlot powietrza pod kątem zabrudzeń
i uszkodzeń. Za pomocą szczotki usunąć
zanieczyszczenia i niepożądane materiały.
2. Dokręcić wszystkie nakrętki i śruby.
3. Należy zadbać, aby podkrzesywarka była
prawidłowo zamocowana.
4. Sprawdzić podkrzesywarkę pod kątem uszkodzeń,
na przykład pęknięć. Wymienić podkrzesywarkę,
jeśli jest uszkodzona.
5. Upewnić się, że osłony są prawidłowo
przymocowane i nieuszkodzone.
6. Upewnić się, że produkt działa prawidłowo.
Akumulator
OSTRZEŻENIE: Przed
rozpoczęciem korzystania z akumulatora
należy przeczytać ze zrozumieniem
rozdział poświęcony bezpieczeństwu.
Należy również przeczytać uważnie
instrukcję obsługi dołączoną do akumulatora
i ładowarki.
Zapewnić akumulatorowi i ładowarce prawidłową
temperaturę otoczenia.
Temperatura otoczenia
Używanie akumula-
tora w urządzeniu
-5 °C – 40 °C
Ładowanie akumula-
tora
0 °C – 35 °C
Ładowanie akumulatora
Przed pierwszym użyciem należy naładować
akumulator.
Uwaga:
Proces ładowania jest możliwy tylko wtedy,
gdy temperatura akumulatora mieści się w dozwolonym
zakresie temperatury ładowania (0 °C – 35 °C).
1. Podłączyć przewód zasilający ładowarki do
uziemionego gniazda zasilania.
UWAGA:
Upewnić się, że gniazdo
ma prawidłowe napięcie i częstotliwość.
2. Włożyć akumulator do ładowarki. Akumulator jest
podłączony do ładowarki, gdy miga zielona dioda
LED. (Rys. 54)
3. Akumulator jest w pełni naładowany, gdy zielona
dioda LED na ładowarce świeci stałym światłem.
Akumulator można ładować przez maks. 24 godziny.
4. Odłączyć ładowarkę od źródła zasilania.
UWAGA: Nie ciągnąć za przewód.
5. Akumulator należy wyjąć z ładowarki.
Dioda LED stanu akumulatora na ładowarce
Czerwona dioda LED (A) i zielona dioda LED (B)
ładowarki akumulatora wskazują stan akumulatora.
Patrz
Ładowanie akumulatora na stronie 507
.
(Rys. 55)
Dioda LED
Stan akumulatora
Zielona dioda LED miga
z dużą częstotliwością.
Akumulator jest ładowany.
Zielona dioda LED miga
z małą częstotliwością.
Poziom naładowania aku-
mulatora wynosi 80%.
Zielona dioda LED świeci
stałym światłem.
Akumulator jest w pełni
naładowany.
Czerwona dioda LED
świeci stałym światłem.
Patrz
Rozwiązywanie
problemów dotyczących
ładowarki na stronie 513
.
Czerwona dioda LED mi-
ga z dużą częstotliwością.
Patrz
Rozwiązywanie
problemów dotyczących
ładowarki na stronie 513
.
Dioda LED stanu akumulatora na urządzeniu
Po zainstalowaniu akumulatora w urządzeniu diody LED
na urządzeniu wskazują stan akumulatora.
(Rys. 56)
Dioda LED
Stan akumulatora
Świecą się diody
LED 1, 2 i 3.
Akumulator całkowicie nałado-
wany.
Świecą się diody
LED 1 i 2.
Akumulator wystarczająco nała-
dowany.
Świeci dioda LED 1. Poziom naładowania akumula-
tora jest niski.
Miga dioda LED 1. Akumulator rozładowany. Mi-
ga wskaźnik stanu akumula-
tora. Naładować akumulator.
Patrz
Ładowanie akumulatora
na stronie 507
.
1867 - 007 - 10.01.2024 507
Podłączanie akumulatora do produktu
OSTRZEŻENIE: Stosować wyłącznie
akumulatory litowo-jonowe systemu POWER
FOR ALL P4A 18 V w urządzeniu.
1. Należy sprawdzić, czy akumulator jest w pełni
naładowany.
2. Włożyć akumulator do uchwytu akumulatora
produktu. Akumulator musi łatwo wchodzić
w uchwyt. Jeżeli tak się nie dzieje, oznacza to, że
nie został prawidłowo włożony.
a) Dla Aspire P5-P4A: (Rys. 57)
b) Dla Aspire PE5-P4A: (Rys. 58)
3. Wcisnąć akumulator do końca w uchwyt. Po
usłyszeniu kliknięcia akumulator zablokuje się na
miejscu.
4. Upewnić się, że zatrzask zamknął się prawidłowo.
Uruchamianie urządzenia Aspire P5-
P4A
1. Nacisnąć przycisk WŁ./WYŁ. na interfejsie
użytkownika (A). Zaświecą się diody LED. (Rys. 59)
2. Przesunąć blokadę manetki gazu (B) z lewej lub
prawej strony i przytrzymać manetkę gazu (C).
Uruchamianie urządzenia Aspire PE5-
P4A
1. Wcisnąć przycisk blokady do przodu. (Rys. 37)
2. Przesunąć blokadę manetki gazu (A) z lewej lub
prawej strony i przytrzymać manetkę gazu (B). (Rys.
60)
Cięcie gałęzi
OSTRZEŻENIE:
Podczas pracy
w pobliżu napowietrznych linii
energetycznych należy zachować
szczególną ostrożność. Należy pamiętać,
że spadające gałęzie mogą spowodować
zwarcie.
• Przyjąć odpowiednią postawę w stosunku do gałęzi,
aby ciąć ją — jeżeli to możliwe — pod kątem
prostym. (Rys. 61)
• Duże gałęzie obcinaj po kawałku, aby móc lepiej
kontrolować ich spadanie. Należy również zwrócić
uwagę na fakt, że spadające gałęzie po uderzeniu
w podłoże mogą odbić się w kierunku użytkownika.
(Rys. 62)
• Nigdy nie obcinać w miejscu przynasadowego
zgrubienia gałęzi, ponieważ ma to wpływ na gojenie
się uszkodzeń i zwiększa ryzyko ataku grzybów.
(Rys. 63)
• W celu zapewnienia podparcia podczas cięcia
należy użyć ogranicznika w podstawie głowicy
tnącej. Pozwoli to zapobiec odbiciu osprzętu
tnącego. (Rys. 64)
• Przed obcięciem gałęzi podciąć ją lekko od spodu.
W ten sposób unikniesz uszkodzeń kory drzewa,
które mogą być przyczyną trudnych do zagojenia
i trwałych uszkodzeń drzewa. Rzaz nie powinien
być grubszy niż ⅓ grubości gałęzi, aby pilarka
się nie zakleszczyła. Osprzęt tnący należy zawsze
wyjmować z rzazu w gałęzi, gdy łańcuch się obraca,
gdyż zapobiega to zakleszczeniu się osprzętu
tnącego w rzazie. (Rys. 65)
• Zadbać o to, aby mieć stabilną postawę przy pracy
i aby nie przeszkadzały ci gałęzie, kamienie ani
drzewa.
OSTRZEŻENIE: Nigdy nie włączać
manetki gazu, nie mając pełnej kontroli nad
osprzętem tnącym.
Wyłączanie urządzenia Aspire P5-P4A
1. Zwolnić manetkę gazu.
2. Nacisnąć przycisk WŁ./WYŁ. na interfejsie
użytkownika. Diody LED zgasną.
3. Nacisnąć przycisk zwalniający i wyciągnąć
akumulator. (Rys. 66)
Wyłączanie urządzenia Aspire PE5-
P4A
1. Zwolnić manetkę gazu.
2. Przesunąć przycisk blokujący blokady manetki gazu
do tyłu, aby zablokować urządzenie.
3. Nacisnąć przycisk zwalniający akumulator
i wyciągnąć akumulator. (Rys. 67)
4. W razie potrzeby wymontować wałek teleskopowy
z urządzenia.
508
1867 - 007 - 10.01.2024
Przegląd
Wstęp
OSTRZEŻENIE: Przed
przystąpieniem do konserwacji produktu
zapoznać się z rozdziałem dotyczącym
bezpieczeństwa.
OSTRZEŻENIE: Przed
przystąpieniem do konserwacji produktu
wyjąć akumulator.
Plan konserwacji
Konserwacja Codziennie Co tydzień Co miesiąc
Oczyścić zewnętrzne części produktu za po-
mocą suchej szmatki. Nie należy stosować
wody.
X
Upewnić się, że przycisk start/stop działa po-
prawnie i nie jest uszkodzony.
X
Sprawdzić, czy manetka gazu i blokada ma-
netki gazu działają prawidłowo pod wzglę-
dem bezpieczeństwa.
X
Upewnić się, że wszystkie elementy sterują-
ce działają poprawnie i nie są uszkodzone.
X
Uchwyty powinny być czyste i suche. Upew-
nić się, że na uchwytach nie ma oleju ani
smaru.
X
Upewnić się, że osłona łańcucha pilarki nie
jest uszkodzona. Wymienić osłonę łańcucha
pilarki, jeśli jest uszkodzona.
X
Upewnić się, że wszystkie nakrętki i śruby są
prawidłowo dokręcone.
X
Sprawdzić, czy prawidłowo działają przyciski
zwalniające akumulator oraz czy blokują go
w odpowiednim miejscu w urządzeniu.
X
Sprawdzić, czy ładowarka akumulatora dzia-
ła prawidłowo.
X
Należy sprawdzić, czy akumulator nie jest
uszkodzony.
X
Należy sprawdzić, czy akumulator jest nała-
dowany.
X
Należy sprawdzić, czy ładowarka akumulato-
ra nie jest uszkodzona.
X
Sprawdzić łańcuch pilarki. X
Naostrzyć łańcuch pilarki. X
Przeprowadzić kontrolę napięcia łańcucha pi-
larki.
X
Nasmarować łańcuch pilarki. X
1867 - 007 - 10.01.2024 509
Konserwacja Codziennie Co tydzień Co miesiąc
Upewnić się, że łańcuch pilarki nie obraca
się bez użycia manetki gazu.
X
Sprawdzić stan wszystkich przewodów, połą-
czeń i złączy. Upewnić się, że nie są brudne
ani uszkodzone.
X
Wyczyścić osłonę łańcucha pilarki. X
Usunąć zadziory z brzegów prowadnicy. X
Sprawdzić połączenia pomiędzy akumulato-
rem a urządzeniem. Sprawdzić połączenie
pomiędzy akumulatorem a ładowarką.
X
Sprawdzić, czy podkrzesywarka nie jest usz-
kodzona. Wymienić podkrzesywarkę, jeżeli
jest uszkodzona.
Wszystkie czynności serwisowe związane z podkrzesywarką muszą
być wykonywane przez autoryzowanego dealera Husqvarna.
Sprawdzić zużycie zębatki napędowej łańcu-
cha.
Wymieniać zębatkę napędową łańcucha po okresie ok. 20 godz.
pracy lub częściej w razie potrzeby.
Kontrola osprzętu tnącego
1. Upewnić się, że nie ma pęknięć w nitach i łączach,
oraz że żadne nity nie są poluzowane. W razie
potrzeby wymienić. (Rys. 68)
2. Upewnić się, że łańcuch łatwo się zgina. Wymienić
łańcuch, jeśli jest sztywny.
3. Porównać łańcuch pilarki z nowym łańcuchem, aby
sprawdzić, czy nity i ogniwa nie są zużyte.
4. Wymienić łańcuch piły, gdy najdłuższa część zęba
tnącego jest krótsza niż 4 mm/0,16 cala. Wymienić
łańcuch piły w przypadku pęknięcia zębów tnących.
(Rys. 69)
Wymiana prowadnicy i łańcucha pilarki
1. Obrócić pokrętło blokujące w lewo i zdjąć pokrywę
ochronną (A). (Rys. 70)
2. Zdjąć prowadnicę z zamontowanym łańcuchem
pilarki.
3. Zdjąć łańcuch pilarki z prowadnicy.
4. Włożyć nowy łańcuch pilarki w rowek prowadnicy.
5. Zamontować nową prowadnicę, przemieszczając
rowek (B) przez śrubę (E) i otwór (D) przez sworzeń
prowadnicy (F).
6. Założyć łańcuch pilarki wokół zębatki napędowej
(G). Upewnić się, że zęby tnące są skierowane
w kierunku przeciwnym do zębatki napędowej (C).
7. Zamontować pokrywę ochronną (A) i przekręcić
pokrętło blokujące w prawo.
8. Naciągnąć łańcuch pilarki. Patrz
Regulacja napięcia
łańcucha pilarki na stronie 511
w celu uzyskania
instrukcji.
Ostrzenie łańcucha piły
Informacje o prowadnicy i łańcuchu pilarki.
OSTRZEŻENIE: W trakcie
użytkowania lub konserwacji łańcucha pilarki
należy korzystać z rękawic ochronnych.
Łańcuch pilarki, który się nie porusza, może
również spowodować obrażenia.
Wymienić zużytą lub uszkodzoną prowadnicę lub
łańcuch na elementy zalecane przez Husqvarna. Jest
to konieczne, aby zachować funkcje bezpieczeństwa
produktu. Patrz
Akcesoria na stronie 515
, aby
zapoznać się z listą zalecanych zamiennych prowadnic
oraz łańcuchów.
• Długość prowadnicy, cale/cm. Informacje o długości
prowadnicy i typie łańcucha można zazwyczaj
znaleźć na tylnym końcu prowadnicy.
(Rys. 71)
• Podziałka łańcucha pilarki (w calach). Końcówka
prowadnicy i zębatka napędowa łańcucha pilarki
muszą być dostosowane do odległości między
ogniwami prowadzącymi.
(Rys. 72)
• Ilość ogniw prowadzących (szt.). Liczba ogniw
prowadzących zależy od typu prowadnicy.
(Rys. 73)
• Szerokość rowka prowadnicy, cale/mm. Szerokość
rowka prowadnicy musi odpowiadać szerokości
ogniw prowadzących.
(Rys. 74)
• Prowadnica musi być dopasowana do urządzenia.
(Rys. 75)
510
1867 - 007 - 10.01.2024
• Szerokość ogniwa prowadzącego (w mm/calach).
(Rys. 76)
Informacje ogólne na temat ostrzenia zębów
tnących
Nie używać stępionego łańcucha pilarki. Jeżeli
łańcuch pilarki jest stępiony, potrzeba więcej siły do
przepchnięcia prowadnicy przez drewno. Jeżeli łańcuch
pilarki jest bardzo stępiony, będzie spod niego wylatywał
pył zamiast trocin.
Ostry łańcuch łatwo wchodzi w drewno i wylatują spod
niego duże i długie wióry.
OSTRZEŻENIE: Siła odbicia
zwiększa się znacząco w przypadku
postępowania niezgodnego z instrukcjami
ostrzenia.
Uwaga: Patrz
Ostrzenie zębów tnących na stronie
511
, aby uzyskać informacje na temat ostrzenia
łańcucha pilarki.
Ostrzenie zębów tnących
1. Użyć pilnika okrągłego i prowadnika pilnika, aby
naostrzyć ząb tnący. (Rys. 77)
Uwaga: Patrz
Akcesoria na stronie 515
, aby
uzyskać informacje na temat zalecanego pilnika
i prowadnika pilnika dla danego łańcucha pilarki
przez firmę Husqvarna.
2. Ustawić prawidłowo prowadnik pilnika względem
przecinarki. Zapoznać się z instrukcją dostarczoną
wraz z prowadnikiem pilnika.
3. Przesuwać pilnik od wewnętrznej strony zębów
tnących na zewnątrz. Zmniejszyć nacisk przy ruchu
„do siebie”. (Rys. 78)
4. Usunąć materiał z jednej strony wszystkich zębów
tnących.
5. Obrócić urządzenie i usunąć spiłowany materiał
z drugiej strony.
6. Sprawdzić, czy wszystkie zęby tnące są tej samej
długości.
Regulacja napięcia łańcucha pilarki
OSTRZEŻENIE:
Nieprawidłowe
napięcie łańcucha pilarki może doprowadzić
do jego obluzowania na prowadnicy, co
grozi odniesieniem poważnych obrażeń lub
śmiercią.
Podczas używania pilarki jej łańcuch się wydłuża.
Ważne jest, aby regularnie regulować napięcie łańcucha
pilarki. Napięcie łańcucha pilarki należy sprawdzać
przed rozpoczęciem pracy z produktem. Łańcuch pilarki
należy napiąć jak najmocniej, ale musi istnieć możliwość
swobodnego ręcznego przesuwania łańcucha pilarki.
Uwaga: Nowy łańcuch pilarki ma okres docierania.
W tym okresie należy częściej sprawdzać napięcie.
1. Obracać regulator napięcia łańcucha w prawo, aby
napiąć łańcuch. Łańcuch pilarki należy napiąć jak
najmocniej. Musi on być naciągnięty na prowadnicę.
(Rys. 79)
Uwaga: Obrócić regulator w górę (+), aby
zwiększyć naprężenie, lub w dół (-), aby
je zmniejszyć. Łańcuch pilarki jest prawidłowo
naprężony, gdy można go łatwo obrócić ręcznie, ale
ciasno przylega do prowadnicy.
2. Sprawdzić, czy można łatwo przesuwać ręką
łańcuch po prowadnicy i czy ściśle do niej przylega.
(Rys. 80)
Smarowanie osprzętu tnącego
OSTRZEŻENIE: Niewystarczające
smarowanie osprzętu tnącego może
spowodować pęknięcie łańcucha i być
przyczyną poważnych obrażeń, nawet
zagrażających życiu.
OSTRZEŻENIE: Nie wolno stosować
olejów przepracowanych! Przepracowany
olej stwarza niebezpieczeństwo dla ludzi,
produktu oraz dla środowiska.
Olej do smarowania łańcucha pilarki
• Używać oleju o dobrej przyczepności do łańcucha
pilarki. Olej do smarowania łańcucha pilarki musi
zachowywać swoją lepkość w każdych warunkach
pogodowych, na przykład podczas gorącego lata
i mroźnej zimy.
• Użyć oleju do smarowania łańcucha pilarki
Husqvarna w celu zapewnienia maksymalnego
czasu eksploatacji łańcucha oraz ograniczenia
negatywnego wpływu na środowisko. Jeśli olej
Husqvarna do smarowania łańcucha pilarki nie jest
dostępny, należy użyć standardowego oleju do
smarowania łańcucha pilarki.
• W regionach, w których olej do smarowania
łańcucha pilarki nie jest dostępny, należy stosować
olej do smarowania łańcucha X-Guard BIO.
• Upewnić się, smarowanie łańcucha pilarki jest
odpowiednie. Napełnić olejem do smarowania
łańcucha pilarki i w razie potrzeby sprawdzić
smarowanie łańcucha pilarki.
1867 - 007 - 10.01.2024
511
Sprawdzanie prowadnicy
1. Sprawdzić, czy na krawędziach prowadnicy nie ma
zadziorów. Usunąć zadziory przy użyciu pilnika.
(Rys. 81)
2. Oczyścić rowek w prowadnicy. (Rys. 82)
3. Sprawdzić rowek w prowadnicy pod kątem zużycia.
W razie potrzeby wymienić prowadnicę. (Rys. 83)
4. Sprawdzić, czy końcówka prowadnicy nie jest
nierówna lub bardzo zużyta. (Rys. 84)
5. Codziennie obracać prowadnicę, aby przedłużyć
okres jej żywotności. (Rys. 85)
Czyszczenie produktu, akumulatora
i ładowarki
1. Po użyciu wyczyścić produkt za pomocą suchej
szmatki.
2. Wyczyścić akumulator i ładowarkę suchą szmatką.
Akumulator i zaciski należy utrzymywać w czystości.
3. Przed użyciem upewnić się, że styki akumulatora
i ładowarka są czyste.
4. Wyczyścić szczotką powierzchnię wewnętrzną
pokrywy ochronnej.
Sprawdzanie akumulatora i ładowarki
1. Sprawdzić akumulator pod kątem uszkodzeń, na
przykład pęknięć.
2. Sprawdzić ładowarkę pod kątem uszkodzeń, na
przykład pęknięć.
3. Należy regularnie sprawdzać, czy przewód
połączeniowy ładowarki akumulatora nie jest
uszkodzony ani popękany.
Rozwiązywanie problemów
Interfejs użytkownika Aspire P5-P4A
Problem Możliwe usterki Możliwe rozwiązanie
Miga zielona dioda
LED uruchomienia.
Niskie napięcie akumulatora. Naładować akumulator.
Miga czerwona dioda
LED błędu.
Przeciążenie. Osprzęt tnący jest zablokowany. Wyłączyć
urządzenie. Wyjąć akumulator. Oczyścić os-
przęt tnący z niepożądanego materiału. Polu-
zować łańcuch.
Odchylenia temperatury. Pozwolić, aby urządzenie ostygło.
Należy jednocześnie nacisnąć manetkę mo-
cy i przycisk start.
Zwolnić manetkę mocy i nacisnąć przycisk
start.
Zielona i czerwona
dioda LED migają na
przemian.
Akumulator rozładowany. Naładować akumulator.
Akumulator jest uszkodzony. Skontaktować się ze swoim punktem serwi-
sowym.
512 1867 - 007 - 10.01.2024
Rozwiązywanie problemów dotyczących ładowarki
Dioda na ładowarce Przyczyna Rozwiązanie
Zielona dioda LED
świeci się, a czerwo-
na dioda LED miga.
Akumulator nie jest prawidłowo
zainstalowany w ładowarce.
Wyjąć akumulator z ładowarki i włożyć go ponownie do
ładowarki.
Złącza akumulatora są zabrudzo-
ne.
Oczyścić złącza akumulatora.
Temperatura otoczenia jest zbyt
wysoka lub zbyt niska.
Ładowarkę akumulatora można użytkować w zakresie
temperatur od 0°C do +35°C.
Akumulator jest uszkodzony. Wymienić akumulator.
Zielona i czerwona
dioda LED są wyłą-
czone.
Ładowarka akumulatora nie jest
prawidłowo podłączona do gniaz-
da zasilania.
Podłączyć ładowarkę akumulatora do gniazda zasilania.
Gniazdo zasilania jest uszkodzo-
ne.
Ładowarkę należy podłączyć do źródła zasilania o napię-
ciu i częstotliwości zgodnymi z tabliczką znamionową.
Przewód ładowarki jest uszko-
dzony.
Skontaktować się z autoryzowanym punktem serwiso-
wym.
Ładowarka jest uszkodzona.
Inne błędy.
W przypadku wystąpienia innego błędu upewnić się że urządzenie jest wyłączone, wyjąć
akumulator i skonsultować się z autoryzowanym warsztatem obsługi technicznej.
Transport i przechowywanie
Transport i przechowywanie
• Dołączone akumulatory litowo-jonowe są zgodne
z przepisami dotyczącymi towarów niebezpiecznych.
• Należy przestrzegać specjalnych zaleceń podanych
na opakowaniu i etykietach, dotyczących transportu
komercyjnego, w tym także usług transportowych
świadczonych przez strony trzecie i spedytorów.
• Przed wysłaniem produktu należy porozmawiać
z osobą przeszkoloną w zakresie materiałów
niebezpiecznych. Przestrzegać wszystkich
przepisów krajowych, które mają zastosowanie.
• Podczas umieszczania akumulatora w opakowaniu
zabezpieczyć otwarte zaciski taśmą. Zapakować
akumulator w taki sposób, aby ściśle przylegał do
opakowania, co zapobiegnie jego przemieszczaniu.
• Wyjmować akumulator na czas przechowywania lub
transportu.
• Przechowywać akumulator i ładowarkę w miejscu
suchym i wolnym od wilgoci oraz nienarażonym na
mróz.
• Nie przechowywać akumulatora w miejscu,
gdzie może występować prąd statyczny.
Nie przechowywać akumulatora w metalowym
pojemniku.
• Przechowywać akumulator w miejscu, w którym
temperatura wynosi od -20°C/-4°F do +50°C/122°F,
z dala od bezpośredniego działania promieni
słonecznych.
• Przechowywać ładowarkę w miejscu, w którym
temperatura wynosi od 5°C/41°F do 45°C/113°F,
z dala od bezpośredniego działania promieni
słonecznych.
• Ładowarkę należy użytkować w temperaturze
otoczenia od 0°C/32°F do 35°C/95°F.
• Urządzenie należy przechowywać w zakresie
temperatur od -40°C/-40°F do +60°C/140°F.
• Naładować akumulator od 30% do 50% przed
dłuższym okresem jego przechowywania.
• Przechowywać ładowarkę w zamkniętym i suchym
miejscu.
• Przechowywać akumulator z dala od ładowarki.
Nie wolno pozwalać dzieciom ani innym osobom
postronnym na dotykanie sprzętu. Przechowywać
sprzęt w miejscu, które można zamknąć.
• Przed odstawieniem urządzenia na dłuższe
przechowywanie należy je wyczyścić oraz
przeprowadzić pełny przegląd.
• Użyć osłony transportowej na produkcie, aby
zapobiec obrażeniom lub uszkodzeniu urządzenia
podczas transportu i przechowywania.
1867 - 007 - 10.01.2024 513
• Przymocować bezpiecznie produkt podczas
transportu.
Usuwanie akumulatora, ładowarki
i produktu
Poniższy symbol oznacza, że produkt nie stanowi
odpadu gospodarczego. Należy poddawać je
recyklingowi w zatwierdzonym punkcie zbiórki sprzętu
elektrycznego i elektronicznego. Pomaga to chronić
środowisko i ludzi.
W celu uzyskania dodatkowych informacji
należy skonsultować się z władzami lokalnymi,
przedsiębiorstwem gospodarki komunalnej albo
punktem sprzedaży.
(Rys. 23)
Uwaga: symbol widoczny jest na urządzeniu lub
opakowaniu produktu.
Dane techniczne
Dane techniczne
Aspire P5-P4A Aspire PE5-P4A
Silnik
Typ PMDC 18V PMDC 18V
Prędkość łańcucha m/s 4,9 4,9
Waga
Bez akumulatora, kg/lb 1,6/3,5 3,1/6,8
Poziom hałasu
64
Zmierzony poziom mocy akustycznej, w dB(A) 88 88
Poziom głośności, gwarantowana moc akustyczna L
WA
dB(A) 91 90
Poziomy głośności
65
Równoważny poziom ciśnienia akustycznego przy uchu operatora,
dB(A)
75 74
Poziomy drgań
66
Poziomy drgań uchwytów mierzone zgodnie z normą ISO 22867, m/s
2
Złożony, przedni/tylny uchwyt – 0,5/0,5
Wysunięty, przedni/tylny uchwyt – 0,3/0,3
Uchwyt główny / uchwyt pomocniczy 0,8/0,4 –
64
Emisję hałasu do otoczenia zmierzono jako moc akustyczną (L
WA
), zgodnie z dyrektywą Rady 2000/14/WE.
Różnica pomiędzy gwarantowanym a zmierzonym poziomem ciśnienia akustycznego wynika z tego, że po-
ziom gwarantowany uwzględnia także rozproszenie w wynikach pomiaru oraz różnice pomiędzy różnymi
produktami o takim samym oznaczeniu modelowym zgodnie z dyrektywą 2000/14/WE.
65
Równoważny poziom ciśnienia akustycznego, zgodny z ISO 22868, obliczany jest jako całkowita, czasowo
wyważona energia dla różnych poziomów dźwięku w różnych warunkach pracy. Typowe rozproszenie statys-
tyczne dla równoważnego poziomu ciśnienia akustycznego to odchylenie standardowe o wartości 3 dB (A).
66
Odnotowane dane dotyczące równoważnego poziomu drgań wykazują typowe rozproszenie statystyczne
(odchylenie standardowe) w wysokości 1,5 m/s
2
.
514 1867 - 007 - 10.01.2024
Zatwierdzone akumulatory
Urządzenie może być zasilane wszystkimi
akumulatorami POWER FOR ALL. W celu
uzyskania optymalnej wydajności zaleca się używanie
akumulatorów min. 4,0 Ah.
Akumulator P4A 18-B45 P4A 18-B72
Typ Litowo-jonowy Litowo-jonowy
Pojemność akumulatora, Ah 2,5 4,0
Napięcie znamionowe, V 18 18
Masa, kg 0,35 0,65
Liczba ogniw (litowo-jonowych) 5 10
Zatwierdzone ładowarki
Ładowarka P4A 18-C70
Napięcie wejściowe, V Patrz informacje o wartościach znamiono-
wych ładowarki.
Częstotliwość, Hz 50–60
Moc, W 70
Akcesoria
Kombinacje prowadnicy i łańcucha
pilarki
Niżej podane zestawy posiadają homologacje zgodnie
z normami CE.
Prowadnica Łańcuch pilarki
Długość, cale Podziałka, cale
Szerokość rowka,
mm
Typ
Długość, ilość ogniw
prowadzących
5 1/4″ 1,1 SP11G 32
Ostrzenie łańcucha pilarki i prowadnik
pilnika
Używać zalecanego prowadnika pilnika, aby uzyskać
odpowiednie kąty ostrzenia. W celu naostrzenia
łańcucha pilarki zaleca się stosowanie wyłącznie
zalecanego prowadnika pilnika.
W przypadku wątpliwości, jaki łańcuch jest założony na
posiadanym urządzeniu, należy zwrócić się do punktu
serwisowego.
1867 - 007 - 10.01.2024 515
mm (cale) mm (cale)
SP11G 3,5/9/64 60° 30° 0° 0,4/0,016 5299371-01
516 1867 - 007 - 10.01.2024
Deklaracja zgodności
Deklaracja zgodności UE
Firma Husqvarna AB, SE-561 82 Huskvarna,
Szwecja, tel.: +46-36-146500, deklarujemy z pełną
odpowiedzialnością, że produkt:
Opis Akumulatorowe podkrzesywarka i podkrzesywarka teleskopowa
Marka Husqvarna
Typ/model Aspire P5-P4A, Aspire PE5-P4A
Identyfikacja Numery seryjne z roku 2022 i nowsze
spełnia wszystkie wymogi określone w odpowiednich
dyrektywach i przepisach UE:
Dyrektywa/przepis Opis
2006/42/WE „w sprawie maszyn”
2014/30/UE „dotycząca zgodności elektromagnetycznej”
2011/65/UE
„dotycząca ograniczenia użycia niektórych substancji niebezpiecznych w sprzęcie elektrycz-
nym i elektronicznym”
2000/14/WE „dotycząca emisji hałasu do środowiska”
oraz został zaprojektowany zgodnie z następującymi
normami i specyfikacjami technicznymi: EN
62841-1:2015/A11:2022, EN ISO 11680-1:2021, EN
ISO 12100:2010, EN IEC 55014-1:2021, EN IEC
55014-2:2021, EN IEC 63000:2018.
Firma DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158
przeprowadziła dobrowolne badanie typu WE zgodnie
z dyrektywą maszynową (2006/42/WE), artykuł 12,
punkt 3b. Świadectwo przeprowadzenia badania typu
WE nosi numer: 4815039.22006.
Zastosowana procedura oceny zgodności zgodnie
z dyrektywą 2000/14/WE, załącznik V.
Informacje dotyczące emisji hałasu, patrz
Dane
techniczne na stronie 514
.
Huskvarna, 2022-06-22
Claes Losdal, Dyrektor ds. badań i rozwoju, Husqvarna
AB
Osoba odpowiedzialna za dokumentację techniczną
1867 - 007 - 10.01.2024 517
Licencje
Copyright
©
2012–2020 STMicroelectronics
Gwarancja nie obejmuje uszkodzeń wynikających
z normalnej eksploatacji, zaniedbań, używania
niezgodnie z przeznaczeniem, nieautoryzowanej
naprawy lub podłączenia mechanizmu ssącego do
nieprawidłowego napięcia.
Wszelkie prawa zastrzeżone.
Redystrybucja i użytkowanie w postaci źródłowej
i binarnej, z modyfikacjami lub bez, są dozwolone pod
warunkiem spełnienia następujących warunków:
• Redystrybucje kodu źródłowego muszą zawierać
powyższe zawiadomienie o prawach autorskich,
niniejszą listę warunków oraz następujące
zrzeczenie się odpowiedzialności.
• Redystrybucje w formie binarnej muszą zawierać
powyższe zawiadomienie o prawach autorskich,
niniejszą listę warunków oraz następujące
zrzeczenie się odpowiedzialności w dokumentacji
i/lub innych materiałach dostarczonych wraz
z dystrybucją.
• Ani nazwa firmy STMicroelectronics, ani dane
współautorów nie mogą być używane do wspierania
lub promowania produktów pochodnych tego
oprogramowania bez uzyskania uprzedniej pisemnej
zgody.
NINIEJSZE OPROGRAMOWANIE JEST
DOSTARCZANE PRZEZ WŁAŚCICIELI PRAW
AUTORSKICH I WSPÓŁAUTORÓW W STANIE,
W JAKIM JEST, I NIE SĄ UDZIELANE ŻADNE
WYRAŹNE ANI DOROZUMIANE GWARANCJE,
W TYM MIĘDZY INNYMI, LECZ NIE WYŁĄCZNIE,
DOROZUMIANE GWARANCJE PRZYDATNOŚCI
HANDLOWEJ I PRZYDATNOŚCI DO OKREŚLONEGO
CELU. W ŻADNYM WYPADKU WŁAŚCICIEL PRAW
AUTORSKICH ANI WSPÓŁAUTORZY NIE PONOSZĄ
ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK SZKODY
BEZPOŚREDNIE, POŚREDNIE, PRZYPADKOWE,
SPECJALNE, MORALNE LUB WYNIKOWE
(W TYM MIĘDZY INNYMI, LECZ NIE
WYŁĄCZNIE, DOSTARCZANIE TOWARÓW LUB
USŁUG ZASTĘPCZYCH; UTRATĘ MOŻLIWOŚCI
UŻYTKOWANIA, DANYCH LUB ZYSKÓW, ALBO
PRZERWY W PROWADZENIU DZIAŁALNOŚCI),
NIEZALEŻNIE OD TEGO, CZY JEST TO
ODPOWIEDZIALNOŚĆ UMOWNA, ŚCISŁA, CZY
DELIKTOWA (W TYM ZANIEDBANIA LUB
INNE) WYNIKAJĄCA W JAKIKOLWIEK SPOSÓB
Z KORZYSTANIA Z TEGO OPROGRAMOWANIA,
NAWET JEŚLI ZOSTALI POINFORMOWANI
O MOŻLIWOŚCI WYSTĄPIENIA TAKICH SZKÓD.
Licencja Apache 2.0
Copyright
©
2009-2019 Arm Limited. Wszelkie prawa
zastrzeżone.
Wersja 2.0, styczeń 2004 http://www.apache.org/
licenses/
WARUNKI UŻYTKOWANIA, POWIELANIA
I DYSTRYBUCJI
1. Definicje.
„Licencja” oznacza warunki użytkowania, powielania
i dystrybucji określone w sekcjach od 1 do 9 niniejszego
dokumentu. „Licencjodawca” oznacza właściciela praw
autorskich lub podmiot upoważniony przez właściciela
praw autorskich, który udziela licencji. „Podmiot prawny”
oznacza związek podmiotu działającego i wszystkich
innych podmiotów, które kontrolują lub są kontrolowane
przez ten podmiot lub znajdują się pod wspólną kontrolą
z tym podmiotem. Do celów niniejszej definicji „kontrola”
oznacza (i) bezpośrednią lub pośrednią władzę, która
umożliwia kierowanie lub zarządzanie takim podmiotem,
na podstawie umowy lub w inny sposób, lub (II)
własność pięćdziesięciu procent (50%) lub więcej akcji
znajdujących się w obrocie, lub (iii) faktyczne prawa
własności takiego podmiotu. „Użytkownik” (lub „Ty”)
oznacza osobę fizyczną lub prawną, która korzysta
z uprawnień przyznanych na mocy niniejszej licencji.
„Źródło” oznacza preferowaną formę do wprowadzania
zmian, w tym między innymi, lecz nie wyłącznie,
kod źródłowy oprogramowania, źródło dokumentacji
i pliki konfiguracyjne. „Obiekt” oznacza każdą formę
powstałą w wyniku mechanicznego przekształcenia
lub tłumaczenia formy źródłowej, w tym między
innymi, lecz nie wyłącznie, skompilowany kod obiektu,
wygenerowaną dokumentację i konwersje na inne typy
mediów. „Dzieło” oznacza dzieło autorskie, zarówno
w formie źródłowej, jak i obiektowej, udostępnione na
mocy licencji, jak wskazano w zawiadomieniu o prawach
autorskich zawartych w dziele lub do niego dołączonych
(przykład znajduje się w Załączniku poniżej). „Dzieła
pochodne” oznaczają wszelkie dzieła, zarówno w formie
źródłowej, jak i obiektowej, oparte na dziele lub z niego
pochodzące, których rewizje redakcyjne, adnotacje,
opracowania lub inne modyfikacje stanowią, jako
całość, oryginalne dzieło autorskie. Do celów niniejszej
licencji dzieła pochodne nie obejmują dzieł, które
pozostają rozdzielne lub jedynie łączą (lub wiążą
poprzez nazwę) z interfejsami wymienione powyżej
dzieło i dzieła pochodne. „Wkład” oznacza każde dzieło
autorskie, w tym oryginalną wersję dzieła oraz wszelkie
modyfikacje lub dodatki do wymienionych powyżej dzieł
lub dzieł pochodnych, które zostały celowo przedłożone
Licencjodawcy w celu włączenia do dzieła przez
właściciela praw autorskich lub osobę fizyczną lub
prawną upoważnioną do działania w imieniu właściciela
praw autorskich. Do celów niniejszej definicji „przesłane”
oznacza każdą formę komunikacji elektronicznej,
ustnej lub pisemnej, wysłanej do Licencjodawcy lub
jego przedstawicieli, w tym między innymi, lecz nie
wyłącznie, komunikację przy użyciu elektronicznych list
wysyłkowych, systemów kontroli kodu źródłowego oraz
518
1867 - 007 - 10.01.2024
systemów śledzenia problemów, które są zarządzane
przez Licencjodawcę lub w jego imieniu, w celu
omówienia i udoskonalenia dzieła, ale z wyłączeniem
komunikacji, która jest wyraźnie oznaczona lub w inny
sposób określona na piśmie przez właściciela praw
autorskich jako „Nie wkład”. „Współautor” oznacza
Licencjodawcę oraz każdą osobę fizyczną lub prawną,
w imieniu której Licencjodawca otrzymał wkład, który
następnie włączył do dzieła.
2. Udzielenie licencji na prawa autorskie.
Z zastrzeżeniem warunków niniejszej licencji
każdy Współautor niniejszym udziela Użytkownikowi
wieczystej, ogólnoświatowej, niewyłącznej,
nieodwołalnej licencji na prawa autorskie bez pobierania
opłat ani tantiem, upoważniającej do powielania,
przygotowywania dzieł pochodnych, publicznego
pokazywania, publicznego wykorzystywania, udzielania
sublicencji oraz dystrybucji dzieła i dzieł pochodnych
w formie źródłowej lub obiektowej.
3. Udzielenie licencji patentowej.
Z zastrzeżeniem warunków niniejszej licencji
każdy Współautor niniejszym udziela Użytkownikowi
wieczystej, ogólnoświatowej, niewyłącznej,
nieodwołalnej (z wyjątkiem przypadków określonych
w niniejszej sekcji) licencji patentowej, bez
pobierania opłat ani tantiem, na wykonywanie,
powierzanie wykonywania, użytkowanie, oferowanie
do sprzedaży, sprzedawanie, importowanie i inne
sposoby transferowania dzieła, gdy taka licencja
dotyczy tylko tych roszczeń patentowych, na które
licencji może udzielać taki Współautor oraz które
muszą zostać naruszone przez sam(e) jego wkład(y)
lub przez połączenie jego wkładu(-ów) z dziełem,
do którego został(y) przesłany(-e) taki(e) wkład(y).
Jeżeli wszczęto postępowanie sądowe w sprawie
patentu przeciwko któremukolwiek podmiotowi (w tym
roszczenie wzajemne w postępowaniu sądowym),
w którym stwierdzono, że dzieło lub wkład wniesiony
w dzieło stanowi naruszenie patentu bezpośrednio
lub poprzez wkład, wszelkie licencje patentowe,
udzielone Użytkownikowi na podstawie niniejszej licencji
w odniesieniu do dzieła, wygasają z dniem złożenia
pozwu.
4. Redystrybucja.
Użytkownik może powielać i dystrybuować kopie dzieła
lub dzieł pochodnych wymienionych powyżej przy użyciu
dowolnego medium, z modyfikacjami lub bez, oraz
w formie źródłowej lub obiektowej, pod warunkiem
spełnienia następujących warunków:
• Użytkownik musi przekazać kopię niniejszej licencji
wszystkim innym odbiorcom dzieła lub dzieł
pochodnych; oraz
• Użytkownik musi zadbać, aby wszelkie
zmodyfikowane pliki posiadały wyraźnie widoczne
zawiadomienia, że zostały zmienione przez
Użytkownika, a także musi zachować w formie
źródłowej wszelkich dystrybuowanych dzieł
pochodnych wszystkie zawiadomienia o prawach
autorskich, patentach, znakach towarowych
i przynależnych prawach z formy źródłowej dzieła,
z wyjątkiem tych zawiadomień, które nie dotyczą
żadnej części dzieł pochodnych; oraz
• Jeżeli dzieło zawiera plik tekstowy
„ZAWIADOMIENIE”, który stanowi część
jego dystrybucji, wszelkie dzieła pochodne
dystrybuowane przez Użytkownika muszą zawierać
czytelną kopię powiadomień o przynależnych
prawach, zawartą w takim pliku ZAWIADOMIENIE,
z wyjątkiem tych zawiadomień, które nie
dotyczą żadnej części dzieł pochodnych, w co
najmniej jednym z następujących miejsc: w pliku
tekstowym ZAWIADOMIENIE, dystrybuowanym jako
część dzieł pochodnych; w formie źródłowej
lub dokumentacji, jeśli jest ona dostarczana
wraz z dziełami pochodnymi; lub w formie
prezentacji generowanej za każdym razem przez
dzieła pochodne, jeśli normalnie pojawiają się
takie powiadomienia dotyczące stron trzecich.
Zawartość pliku ZAWIADOMIENIE ma wyłącznie
charakter informacyjny i w żaden sposób nie
może modyfikować licencji. Użytkownik może
dodawać własne zawiadomienia o przynależnych
prawach w dziełach pochodnych, które dystrybuuje,
wraz z tekstem ZAWIADOMIENIA lub jako
dodatek do tekstu ZAWIADOMIENIA pochodzącego
z dzieła, pod warunkiem że takie dodatkowe
zawiadomienia o przynależnych prawach nie mogą
być interpretowane jako modyfikowanie licencji.
Użytkownik może dodać własne oświadczenie
o prawach autorskich do swoich modyfikacji
i może dostarczyć dodatkowe lub inne warunki
licencji na użytkowanie, powielanie lub dystrybucję
modyfikacji Użytkownika lub wszelkich takich dzieł
pochodnych jako całości, pod warunkiem że
używanie, powielanie i dystrybucja dzieła przez
Użytkownika pod wszystkimi innymi względami
spełnia wymogi podane w warunkach określonych
w niniejszej licencji.
5. Przesyłanie wkładów.
O ile Użytkownik wyraźnie nie zawiadomi inaczej,
wszelkie wkłady umyślnie przesłane Licencjodawcy
w celu włączenia do dzieła będą podlegać
warunkom niniejszej licencji bez żadnych dodatkowych
warunków. Bez względu na powyższe postanowienia,
żadne postanowienie nie zastępuje ani nie zmienia
warunków jakiejkolwiek odrębnej umowy licencyjnej,
którą Użytkownik mógł zawrzeć z Licencjodawcą
w odniesieniu do takich wkładów.
6. Znaki towarowe.
Niniejsza Licencja nie udziela pozwolenia na używanie
nazw handlowych, znaków towarowych, znaków
usługowych ani nazw produktów Licencjodawcy,
z wyjątkiem sytuacji, gdy jest to wymagane
do rozsądnego i zwyczajowego użycia w opisie
pochodzenia dzieła i reprodukcji zawartości pliku
ZAWIADOMIENIE.
1867 - 007 - 10.01.2024
519
7. Wyłączenie gwarancji.
O ile nie jest to wymagane przez obowiązujące prawo
lub nie zostało uzgodnione na piśmie, Licencjodawca
dostarcza dzieło (a każdy Współautor dostarcza
swój wkład) W STANIE, W JAKIM JEST, BEZ
UDZIELANIA JAKICHKOLWIEK GWARANCJI LUB
WARUNKÓW, wyraźnych lub dorozumianych, w tym
bez ograniczeń, wszelkich gwarancji lub warunków
dotyczących TYTUŁU, NIENARUSZANIA PRAW,
PRZYDATNOŚCI HANDLOWEJ LUB PRZYDATNOŚCI
DO OKREŚLONEGO CELU. Użytkownik ponosi
wyłączną odpowiedzialność za określenie przydatności
dzieła do używania lub redystrybucji oraz za
wszelkie ryzyka związane z wykonywaniem przez
niego uprawnień na mocy niniejszej licencji. 8.
Ograniczenie odpowiedzialności. W żadnym wypadku
i na podstawie żadnej teorii prawnej, niezależnie
od tego, czy jest to odpowiedzialność ścisła
(obejmująca zaniedbania), umowna, czy inna, chyba
że jest to wymagane przez obowiązujące prawo
(na przykład w związku z umyślnymi i rażącymi
aktami zaniedbania) lub uzgodnione na piśmie,
żaden Współautor nie ponosi odpowiedzialności
wobec Użytkownika za szkody, w tym wszelkiego
rodzaju szkody bezpośrednie, pośrednie, szczególne,
przypadkowe lub wynikowe, powstałe w wyniku
zastosowania niniejszej licencji albo użytkowania lub
niemożności użytkowania dzieła (w tym między innymi,
lecz nie wyłącznie, szkody spowodowane stratami
wizerunkowymi, zatrzymaniem pracy, awarią lub
nieprawidłowym działaniem komputerów, ani wszelkie
inne szkody lub straty handlowe), nawet jeśli Współautor
został powiadomiony o możliwości wystąpienia takich
szkód.
9. Akceptowanie gwarancji lub dodatkowej
odpowiedzialności.
Podczas redystrybucji dzieła lub dzieł pochodnych
Użytkownik może zaoferować i obciążyć opłatami
akceptację wsparcia, gwarancji, odszkodowania lub
innych zobowiązań i/lub praw zgodnych z niniejszą
licencją. Jednakże Użytkownik akceptujący takie
zobowiązania może działać wyłącznie w swoim imieniu
i na swoją wyłączną odpowiedzialność, ale nie w imieniu
żadnego innego Współautora, i tylko wtedy, gdy
wyraża zgodę na zwolnienie z odpowiedzialności,
obronę i zwolnienie każdego Współautora z wszelkiej
odpowiedzialności i wszelkich roszczeń wobec
takiego Współautora związanych z zaakceptowaniem
przez Użytkownika takiej gwarancji lub dodatkowej
odpowiedzialności. KONIEC WARUNKÓW
520
1867 - 007 - 10.01.2024
TARTALOMJEGYZÉK
Bevezető.....................................................................521
Biztonság....................................................................523
Összeszerelés – Aspire PE5-P4A.............................. 530
Üzemeltetés................................................................531
Karbantartás............................................................... 533
Hibaelhárítás...............................................................536
Szállítás és raktározás................................................537
Műszaki adatok...........................................................538
Tartozékok..................................................................539
Megfelelőségi nyilatkozat............................................540
Licenc......................................................................... 541
Bevezető
Termékleírás
A Husqvarna Aspire P5-P4A termék egy akkumulátoros
ágvágó.
A Husqvarna Aspire PE5-P4A termék egy teleszkópos
funkcióval rendelkező akkumulátoros ágvágó.
Folyamatosan dolgozunk azon, hogy javítani tudjuk
az ügyfeleink használat közbeni biztonságát és
hatékonyságát. További tájékoztatásért forduljon az
illetékes szakszervizhez.
Rendeltetésszerű használat
A termék ágak és gallyak vágáshoz használható. Ne
használja a terméket egyéb feladatokra.
Gyors útmutató
Olvassa be a QR-kódot a termék használatával
kapcsolatos tanácsokért.
(ábra 27)
A termék áttekintése
(ábra 1)
1. Ágvágó
2. Fűrészláncvédő
3. Vezetőlemez
4. A védőburkolat rögzítőgombja
5. Kapcsológomb retesze, ágvágó
6. Kapcsológomb, ágvágó
7. Felhasználói felület
8. Fő fogantyú, ágvágó
9. Akkumulátor
10. Ágvágó rögzítőfogantyúja
11. Nyél
12. Teleszkópos funkció
13. Zárógomb
14. Kapcsológomb, magassági ágvágó
15. Kapcsológomb retesze, magassági ágvágó
16. Akkumulátorkioldó gomb
17. Csatlakozó
18. Akkumulátortöltő
19. Bekapcsolás- és figyelmeztetésjelző
20. Szállítási biztosítószerkezet
21. Kezelői kézikönyv
22. Kampó az ágvágó számára, csavarok és tiplik
23. Kampó a magassági ágvágó számára, csavarok és
tiplik
24. Bio lánckenő olaj
25. Hatszögkulcs
A terméken található jelzések
(ábra 2)
FIGYELMEZTETÉS: A termék veszélyes
lehet a kezelőre és másokra, valamint
a súlyos sérülésüket és halálukat
okozhatja. Körültekintően járjon el, és
megfelelően használja a terméket.
(ábra 3)
Olvassa el a használati utasítást, és
a termék használatba vétele előtt
mindenképpen legyen tisztában a benne
foglaltakkal.
(ábra 4)
A(z) Aspire P5-P4A esetében: Használjon
jóváhagyott védőszemüveget.
(ábra 5)
A(z) Aspire PE5-P4A esetében:
Használjon védősisakot minden olyan
helyen, ahol tárgyak hullhatnak
le. Használjon jóváhagyott fülvédőt.
Használjon jóváhagyott védőszemüveget.
(ábra 6)
Használjon jóváhagyott védőkesztyűt.
(ábra 7)
Használjon csúszásálló munkavédelmi
bakancsot. (Csak a magassági ágvágóra
vonatkozik.)
(ábra 8)
Egyenáram.
(ábra 9)
Feszültségosztály, V
1867 - 007 - 10.01.2024 521
(ábra 10)
Óvja a terméket az esőtől.
(ábra 11)
Láncolajbetöltő.
(ábra 12)
A fűrészlánc forgásiránya.
(ábra 13)
Sérülésveszély. Tartsa távol a kezét
a fűrészlánctól.
(ábra 14)
Forgassa balra a gomb meglazításához,
és jobbra a megszorításához.
(ábra 15)
Ez a termék megfelel a vonatkozó EK-
irányelveknek.
(ábra 16)
A termék megfelel a vonatkozó egyesült
királyságbeli irányelveknek.
(ábra 17)
Az EU és az Egyesült Királyság
irányelveinek és jogszabályainak, és
New South Wales „Környezetben
történő munkavégzés szabályozása
(zajszabályozás), 2017” irányelvének
megfelelő környezeti zajkibocsátási
címke. A termék garantált
hangteljesítményszintje a Műszaki adatok
oldalon található
Műszaki adatok538.
oldalon
és a címkén.
(ábra 18)
A termék és a termék
csomagolása nem minősül háztartási
hulladéknak. Újrahasznosítását egy
elektromos és elektronikus berendezések
újrahasznosítására szolgáló ponton kell
elvégezni.
(ábra 21) Ez a termék nem rendelkezik elektromos szigeteléssel. Ha a termék nagyfeszült-
ségű vezetékhez ér vagy annak a közelébe kerül, súlyos, akár halálos sérüléshez
is vezethet. A villamos áram átívelhet egyik pontról a másikra. Minél nagyobb
a feszültség, az áram annál nagyobb távolságot képes átugrani. A villamos áram
ágakon és más tárgyakon is áthaladhat, különösen, ha azok nedvesek. Mindig
tartson legalább 10 méteres távolságot a termék és a nagyfeszültségű vezetékek
és/vagy a vezetékekhez érő tárgyak között. Ha ezen a biztonsági távolságon
belül kell végeznie a munkát, mindig vegye fel a kapcsolatot az illetékes áram-
szolgáltatóval, hogy a munka megkezdése előtt meggyőződhessen az áram ki-
kapcsolásáról.
A termék kezelőjének ügyelnie kell arra, hogy a munka során se ember, se állat
ne jöjjön 15 m-nél közelebb a munkaterülethez. (Csak a magassági ágvágóra
vonatkozik.)
(ábra 22) A típustáblán vagy a lézernyomtatott jelölésen megtalálható a sorozatszám. éééé
a gyártási év és hh pedig a gyártási hét.
Megjegyzés: A terméken szereplő többi jel/címke
egyes piacok specifikus vizsgáztatási követelményeire
vonatkozik.
Szimbólumok az akkumulátoron, illetve
az akkumulátortöltőn
(ábra 23)
A termék újrahaszno-
sítását elektromos és
elektronikus berende-
zések újrahasznosítá-
sára szolgáló ponton
kell elvégezni. (Kizá-
rólag Európára vonat-
kozik)
(ábra 24) Az akkumulátort csak
a POWER FOR ALL
rendszer partnereinek
termékeiben használ-
ja.
(ábra 25) Védje az akkumulátort a hőtől, pl. a fo-
lyamatos intenzív napsugárzástól, tűz-
től, szennyeződéstől, víztől és nedves-
ségtől. Robbanás és rövidzárlat veszé-
lye áll fenn.
(ábra 26)
(ábra 19)
Az akkumulátortöltőt kizárólag beltérben
szabad használni és tárolni.
(ábra 20)
Kettős szigetelés.
A termék károsodása
A termékben keletkezett károkért nem vállalunk
felelősséget, amennyiben:
• a termék javítását helytelenül végezték;
• a termék javítása nem a gyártótól származó vagy
általa jóváhagyott alkatrészekkel történt;
• a terméket nem a gyártótól származó vagy általa
jóváhagyott kiegészítővel szerelték fel;
522 1867 - 007 - 10.01.2024
• a termék javítását nem hivatalos szakszerviz vagy
jóváhagyott egyéb szerviz végezte.
Gyártó
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Biztonság
Biztonsági meghatározások
A figyelmeztetések, óvintézkedések és megjegyzések
a használati utasítás kiemelten fontos részeire hívják fel
a figyelmet.
FIGYELMEZTETÉS: Akkor
használatos, ha a kézikönyv utasításainak
be nem tartása esetén fennáll a kezelő vagy
a közelben tartózkodók sérülésének vagy
halálának veszélye.
VIGYÁZAT: Akkor használatos, ha
a kézikönyv utasításainak be nem tartása
esetén fennáll a vagyoni kár, illetve a termék
vagy a környező terület károsodásának
veszélye.
Megjegyzés: További információt biztosít az adott
helyzetben szükséges tennivalókról.
A motoros szerszámmal kapcsolatos
általános biztonsági figyelmeztetések
FIGYELMEZTETÉS: Olvassa el
az összes biztonsági figyelmeztetést és
az összes utasítást. A figyelmeztetések
és az utasítások figyelmen kívül hagyása
áramütést, tüzet és/vagy komoly sérülést
okozhat.
Megjegyzés: Tegyen el minden figyelmeztetést
és utasítást, mert a jövőben szüksége lehet rájuk.
A „motoros szerszám” kifejezés a figyelmeztetésekben
a hálózatról működő (vezetékes) motoros szerszámra
vagy az akkumulátorról működő (vezeték nélküli)
motoros szerszámra vonatkozik.
A munkaterület biztonsága
• Tartsa a munkaterületet tisztán és világítsa meg
jól. A zsúfolt vagy sötét területeken könnyen
bekövetkeznek balesetek.
• Ne működtesse a motoros szerszámot
robbanásveszélyes környezetben, pl. gyúlékony
folyadékok, gázok vagy por jelenlétében. A motoros
szerszám szikrát vethet, amely begyújthatja a port
vagy a kipárolgást.
•
Tartsa távol a gyermekeket és a szemlélődőket
a motoros szerszám működtetése közben.
A figyelem elvonása miatt elvesztheti az uralmát
a szerszám felett.
Elektromos biztonság
• A motoros szerszám dugaszának illeszkednie kell
az aljzatba. Soha, semmilyen módon ne módosítsa
a dugaszt. Ne használjon adapter dugaszt a földelt
motoros szerszámokhoz. Kisebb az áramütés
veszélye, ha eredeti dugókat és hozzájuk illő
aljzatokat használ.
• Kerülje el az érintkezést a földelt felületekkel,
pl. csövekkel, radiátorokkal, tűzhelyekkel és
hűtőszekrényekkel. Megnövekszik az áramütés
veszélye, ha teste le van földelve.
• Ne tegye ki a motoros szerszámot esőnek, és ne
tartsa azt nedves környezetben. A gépbe jutó víz
növeli az áramütés kockázatát.
• Ne bánjon durván a kábellel. A kábelt ne használja
a motoros szerszám hordozására, húzására vagy
a dugasz kihúzására. Tartsa távol a kábelt hőtől,
olajtól, éles szélektől vagy mozgó alkatrészektől.
A megsérült vagy összegabalyodott kábel megnöveli
az áramütés kockázatát.
• Ha kültéren használja a motoros szerszámot,
használjon kültéri használatra megfelelő
hosszabbítókábelt. A kültéri alkalmazáshoz
megfelelő hosszabbító használata csökkenti az
áramütés veszélyét.
• Ha a motoros szerszámot feltétlenül nedves helyen
kell használni, alkalmazzon földzárlati áramköri
megszakítóval (GFCI) védett tápellátást. GFCI
használatával csökkenthető az áramütés kockázata.
Személyes biztonság
• Veszély! Ne használja elektromos távvezetékek
közelében. A készülék nem véd az áramütéssel
szemben, ha az magasfeszültségű távvezetékkel
érintkezik. Tartsa be a helyi rendelkezéseket,
amelyek előírják a magasfeszültségű távvezetéktől
tartandó biztonságos távolságot, és a magassági
ágvágó használata előtt győződjön meg róla, hogy
üzemeltetés közben testtartása biztonságos.
• Legyen elővigyázatos, figyeljen arra, amit csinál,
és használja a józan eszét a motoros szerszám
működtetése során. Ne használja a motoros
szerszámot, ha fáradt, vagy ha gyógyszer,
gyógykezelés vagy alkohol hatása alatt áll.
A szerszám működése közben egy pillanatnyi
figyelemkiesés súlyos személyi sérülést okozhat.
1867 - 007 - 10.01.2024
523
• Használjon személyi védőfelszerelést. Mindig
használjon szemvédőt. A megfelelő környezetben
a védőfelszerelések, például a pormaszk,
a csúszásgátló védőcipő, a kemény fejvédő és
a fülvédő használata csökkenti a személyi sérülések
kockázatát.
• Akadályozza meg a véletlen indítást. Ellenőrizze,
hogy a főkapcsoló kikapcsolt állásban van-e,
mielőtt csatlakoztatja az áramforrást és/vagy
az akkumulátort, illetve felveszi vagy szállítja
a szerszámot. Az ujja kapcsolón tartásával
vagy a bekapcsolt motoros szerszám áram alá
helyezésével balesetet okozhat.
• Távolítson el minden beállító kulcsot vagy
csavarkulcsot, mielőtt bekapcsolná a motoros
szerszámot. A motoros szerszám forgó
alkatrészéhez csatlakozó kulcs vagy más szerszám
személyi sérülést okozhat.
• Ne nyúljon át a gépen. Mindig szilárdan álljon
a talajon, és őrizze meg az egyensúlyát. Így
jobban uralhatja a motoros szerszámot váratlan
helyzetekben.
• Öltözködjön megfelelően. Ne viseljen ékszereket,
rövidnadrágot, szandált, illetve ne legyen mezítláb.
Tartsa távol a haját, ruházatát és kesztyűjét a mozgó
alkatrészektől. A mozgó alkatrészek bekaphatják
a laza ruhát, az ékszert vagy a hosszú hajat.
• Ha a készülékhez csatlakoztatható porgyűjtő
berendezés, akkor mindig csatlakoztassa és
használja azt. A porgyűjtő alkalmazása csökkenti
a porral kapcsolatos veszélyeket.
• A szerszámok rendszeres használatából adódó
tapasztalata ne vezessen oda, hogy a terméket
könnyelműen, a szerszámbiztonsági alapelvek
figyelmen kívül hagyásával működteti. Egy
gondatlanul kivitelezett művelet akár egy
századmásodperc alatt is súlyos sérüléshez
vezethet.
• A szerszámgép használata során kibocsátott
rezgések értéke a használat módjától függően
eltérhet a deklarált teljes értéktől. A kezelőknek
meg kell határozniuk a biztonsági intézkedéseket
önmaguk védelme érdekében az adott használati
körülmények közötti becsült kitettség alapján
(figyelembe véve az üzemelési ciklus minden részét,
tehát azt is, amikor a szerszám ki van kapcsolva,
illetve amikor üresjáratban működik).
A motoros szerszám használata és
karbantartása
• Ne erőltesse a motoros szerszámot. Használjon
a feladathoz megfelelő motoros szerszámot.
A megfelelő szerszámgép jobb és biztonságosabb
munkát fog végezni azon a sebességen, amire
tervezték.
• Ne használja a motoros szerszámot, ha a kapcsoló
nem kapcsolja ki vagy be. A kapcsolóval
nem vezérelhető szerszámgépek veszélyesek és
javítandók.
•
Húzza ki a dugaszt az áramforrásból és/vagy
vegye ki az akkumulátort, ha bármilyen beállítást
végez, kicserél egy tartozékot vagy tárolja
a motoros szerszámot. Az ilyen megelőző biztonsági
intézkedések csökkentik a motoros szerszám
véletlen elindításának veszélyét.
• A nem használt motoros szerszámot tartsa
távol a gyermekektől, és ne engedje, hogy
olyan személyek működtessék, akik nem ismerik
a motoros szerszámot és ezeket az utasításokat.
A motoros szerszámok képzetlen felhasználók
kezében veszélyt jelentenek.
• Tartsa karban a motoros szerszámokat. Ellenőrizze
a mozgó alkatrészek hibás elhelyezkedését és
rögzítését, az alkatrészek sérülését, és minden
olyan állapotot, amely hatással lehet a szerszám
működésére. Ha sérült, javíttassa meg a motoros
szerszámot használat előtt. A rosszul karbantartott
motoros szerszámok rengeteg balesetet okoznak.
• Tartsa élesen és tisztán a vágószerszámokat.
A megfelelően karbantartott, éles vágószerszámok
kevésbé hajlamosak a beszorulásra, és könnyebb
kezelni őket.
• A szerszámot, a tartozékokat és az alkatrészeket
stb. ezen utasításokkal összhangban használja,
vegye figyelembe a munkakörülményeket és az
elvégzendő feladatot. Ha a motoros szerszámot
másféle tevékenységre használják, mint amire
tervezték, veszélyes helyzet állhat elő.
• A fogantyúkat és fogófelületeket tartsa szárazon,
tisztán, olaj- és zsírmentesen. A csúszós fogantyúk
és fogófelületek nem teszi lehetővé a szerszám
biztonságos kezelését és irányítását váratlan
helyzetekben.
Az akkumulátor használata és karbantartása
• Csak a gyártó által meghatározott töltővel töltse.
Az a töltő, amelyik az egyik típusú akkumulátorhoz
használható, tűzveszélyes lehet, ha másik típusú
akkumulátorral használják.
• A motoros szerszámokat csak a típusuknak
megfelelő akkumulátorokkal használja. Bármilyen
más típusú akkumulátor használata sérülés- és
tűzveszélyes.
• Amikor az akkumulátort nem használja, tartsa
távol más fémtárgyaktól, például gémkapcsoktól,
érméktől, kulcsoktól, tűktől, csavaroktól vagy más
kisebb fémtárgyaktól, amelyek összekapcsolhatják
a sarukat. Az akkumulátorsaruk rövidre zárása égést
vagy tüzet okozhat.
• Nem megfelelő körülmények hatására az
akkumulátorból folyadék szivároghat ki. Kerülje az
érintkezést. Ha ez véletlenül mégis megtörténik,
öblítse le vízzel. Ha a folyadék szembe kerül,
forduljon orvoshoz. Az akkumulátorból távozó
folyadék irritációt vagy égési sérülést okozhat.
• Ne használjon sérült vagy módosított akkumulátort
vagy szerszámot. A sérült vagy módosított
akkumulátorok kiszámíthatatlanul viselkedhetnek,
ami tüzet, robbanást vagy sérülést okozhat.
524
1867 - 007 - 10.01.2024
• Az akkumulátort vagy szerszámot ne tegye ki tűznek
vagy túl magas hőmérsékletnek. A tűznek való
kitettség, illetve a 130°C/266°F feletti hőmérséklet
robbanást okozhat.
• Kövesse a töltésre vonatkozó utasításokat, és
ne töltse az akkumulátort vagy a szerszámot az
utasításokban megadott hőmérséklet-tartományon
kívül. A nem megfelelő, illetve a megadott
tartományon kívül eső hőmérsékleten való töltés
károsíthatja az akkumulátort és növeli a tűzveszélyt.
Szervizelés
• A motoros szerszám szervizelését képzett
szerelővel végeztesse el, aki kizárólag eredeti
cserealkatrészeket használ. Így fenntartható
a motoros szerszám biztonsága.
• Soha ne szervizelje a sérült akkumulátort. Az
akkumulátor szervizelését csak a gyártó vagy egy
hivatalos szolgáltató végezheti el.
A magassági ágvágóval kapcsolatos
biztonsági figyelmeztetések – Személyes
biztonság
• Az ágvágó használatakor minden testrészét tartsa
távol a fűrészlánctól. Az ágvágó beindítása
előtt győződjön meg róla, hogy a fűrészlánc
semmihez sem ér hozzá. Az ágvágó használatakor
a fűrészlánc egy pillanatnyi figyelmetlenség hatására
is belekaphat ruházatába vagy testébe.
• Mindig fogja szilárdan az ágvágót, a jobb kézzel
a hátsó, bal kézzel az elülső fogantyút. Soha ne
cserélje fel a kezét, mert ez növeli a személyi
sérülés veszélyét.
• Az ágvágót kizárólag a szigetelt fogófelületeinél
tartsa, mert a vágófej belevághat a rejtett kábelekbe
vagy a saját zsinórjába. Ha a fűrészláncok
feszültség alatt álló vezetékkel érintkeznek, az
ágvágó bizonyos fémrészei is feszültség alá
kerülnek, és így a kezelőjét áramütés érheti.
• Viseljen védőszemüveget. További biztonsági
felszerelés használata is javasolt a hallás, fej,
kézfej, láb és lábfej védelmére. A megfelelő
védőfelszereléssel mérsékelhető az elrepülő
törmelék vagy a fűrészlánc véletlen érintése okozta
személyi sérülés.
• Mindig gondoskodjon a megfelelő alapzatról, és
csak stabil, biztonságos és vízszintes felületen állva
használja a láncfűrészt. Síkos vagy instabil felületen
elvesztheti egyensúlyát vagy uralmát az ágvágó
felett.
• Feszültség alatt álló ág vágásakor számoljon
a visszacsapódás lehetőségével. A farostok
feszültségének megszűnésekor az ág a kezelőnek
csapódhat, illetve úgy mozdulhat, hogy a kezelő
elveszíti uralmát az ágvágó felett.
• Bokrok és fiatal fák vágása különös körültekintést
igényel. A vékony anyag beleakadhat az ágvágóba,
és a kezelő felé csapódhat, vagy kimozdíthatja
a kezelőt az egyensúlyából.
•
Kövesse a kenésre, láncfeszítésre, valamint
a vezetőlemez és a lánc cseréjére vonatkozó
utasításokat. Ha a fűrészlánc feszessége vagy
kenése nem megfelelő, akkor a lánc elszakadhat,
illetve nagyobb a veszélye a visszarúgásnak.
• Az ágvágót az elülső fogantyúnál fogva, mindig
kikapcsolt állapotban, testétől elfordítva hordozza.
Az ágvágót mindig felhelyezett vezetőlemez-
burkolattal szállítsa vagy tegye el. Az ágvágó
helyes kezelésével csökkenthető a mozgásban lévő
fűrészlánc véletlen érintésének valószínűsége.
• Csak fát vágjon. Ne használja az ágvágót
a rendeltetésének nem megfelelő célra. Például: ne
vágjon az ágvágóval fémet, műanyagot, falazatot
vagy nem fából készült építőanyagot. Az ágvágónak
a rendeltetésétől eltérő használata veszélyes
helyzeteket idézhet elő.
• A fogantyúkat tartsa szárazon, tisztán, olaj- és
zsírmentesen. A zsíros, olajos fogantyú csúszik, így
elvesztheti uralmát a gép felett.
• Csak akkor vágjon ki fát, ha ismeri az azzal járó
kockázatokat, és hogy azok hogyan kerülhetők el.
Fa kivágásakor súlyos sérülést szenvedhet a kezelő
vagy a közelben tartózkodók.
• Az ágvágó nem használható fa kivágásához.
Az ágvágónak a rendeltetésétől eltérő használata
a kezelő vagy a közelben tartózkodók súlyos
sérülését okozhatja.
• Kezdő felhasználóknak nagyon ajánlott
fűrészállványon vagy hasonló támasztékon
gyakorolni a rönkvágást.
Az ágvágóra vonatkozó általános biztonsági
figyelmeztetések
A beakadt anyagok eltávolításakor, valamint az ágvágó
tárolásakor és szervizelésekor kövesse a megadott
utasításokat. Állítsa a kapcsolót KI állásba, és vegye
ki az akkumulátort. Az ágvágó váratlan, a beakadt
anyagok eltávolítása vagy a szervizelés során történő
bekapcsolódása súlyos személyi sérüléshez vezethet.
Általános biztonsági utasítások
FIGYELMEZTETÉS:
A termék
használata előtt olvassa el az alábbi
figyelmeztetéseket.
• Vegye ki az akkumulátort annak biztosítására, hogy
a termék ne indulhasson be véletlenül.
• Ez a termék veszélyes szerszám, ha nem
körültekintően járnak el a használata során, vagy
nem megfelelőképpen használják. A gép a kezelő és
mások súlyos sérülését és halálát is okozhatja.
• Ne használja a terméket, ha megváltozott az
eredeti specifikációja. Ne cseréljen a terméken
alkatrészt a gyártó jóváhagyása nélkül. Csak
a gyártó által jóváhagyott alkatrészeket használjon.
A nem megfelelő karbantartás súlyos, akár végzetes
sérüléssel is járhat.
1867 - 007 - 10.01.2024
525
• Használat előtt ellenőrizze a terméket. Lásd:
Biztonsági eszközök a terméken527. oldalon
és
Karbantartás533. oldalon
. Ne használja a sérült
vagy nem megfelelően működő terméket. Végezze
el a jelen használati utasításban előírt ellenőrzési,
karbantartási és szervizmunkálatokat.
• Biztosítsa, hogy gyermekek ne játsszanak
a termékkel. Soha ne engedje, hogy gyermek
vagy a termék használatában nem jártas személy
használja vagy szervizelje a terméket, illetve az
akkumulátort. A helyi törvények szabályozhatják
a kezelő korát.
• Tartsa a terméket zárható helyen, ahol gyermek
vagy jogosulatlan személy nem férhet hozzá.
• A termék gyermekektől elzárva tartandó.
• A termék eredeti kivitelezésén a gyártó cég
engedélye nélkül semmilyen módosítást sem
szabad végezni. Mindig eredeti tartozékokat
használjon. A nem engedélyezett módosítások és/
vagy pótalkatrészek komoly sérülésekhez, illetve
akár a kezelő vagy más személyek halálához is
vezethetnek.
Megjegyzés: A használatot országos vagy helyi
törvények szabályozhatják. Tartsa be a vonatkozó
előírásokat.
Biztonsági utasítások az
üzemeltetéshez
FIGYELMEZTETÉS: A termék
használata előtt olvassa el és tartsa be az
alábbi figyelmeztetéseket.
• Ügyeljen arra, hogy a munka során se ember, se
állat ne jöjjön 15 m-nél közelebb. Ha ugyanazon
a munkaterületen többen is dolgoznak, a biztonsági
távolságnak legalább 15 méternek kell lennie.
Ellenkező esetben komoly személyi sérülések
veszélye áll fenn. Ha valaki megközelíti Önt,
azonnal állítsa le a terméket. Mielőtt megfordulna
a termékkel, mindig ellenőrizze, hogy nem
tartózkodik-e valaki a biztonsági zónán belül.
• Ne használja a terméket rossz időjárási körülmények
között, például sűrű ködben, intenzív esőzéskor,
erős szélben, rendkívüli hidegben stb. Kánikulában
a termék túlmelegedhet. A rossz időben végzett
munka fárasztó, és gyakran kockázatokkal is
jár, például jeges talaj, villámlás, előre ki nem
számítható dőlési irány stb.
• Ne engedje, hogy gyermekek használják a terméket,
vagy a termék közelében tartózkodjanak. Mivel
a termék könnyen indul, szigorú felügyelet nélkül
a gyermekek könnyedén beindíthatják. Ez súlyos
személyi sérüléshez vezethet. Válassza le az
akkumulátort, ha nem tud folyamatosan felügyelni
a termékre.
• Ügyeljen arra, sem emberek, sem állatok vagy
egyéb tényezők ne befolyásolhassák az Ön uralmát
a termék felett, illetve hogy a fent említettek ne
kerülhessenek érintkezésbe a vágófelszereléssel
vagy a szétszóródó tárgyakkal.
• Fülvédő viselése esetén mindig figyeljen
a figyelmeztető jelzésekre és hangokra. A termék
leállítása után azonnal vegye le a fülvédőket.
• Az erős rezgés miatt a vérkeringési zavarokban
szenvedő személyeknél ér- vagy idegsérülések
léphetnek fel. Forduljon orvoshoz, ha olyan
tüneteket tapasztal, amelyeket feltehetőleg az erős
rezgés okozott. Ezek a tünetek lehetnek többek
között: zsibbadás, érzéskiesés, bizsergés, szúró
érzés, fájdalom, erőtlenség, a bőr színének vagy
felületének megváltozása. A tünetek többnyire az
ujjakban, a kézben vagy a csuklóban jelentkeznek.
• Vágófelszerelést jóváhagyott védelem nélkül
semmilyen körülmények között ne használjon. Nem
megfelelő, vagy meghibásodott védelem komoly
személyi sérülést idézhet elő.
• Mindig állítsa le a terméket, vegye ki az
akkumulátort, és ellenőrizze, hogy a vágószerkezet
álló helyzetben van-e, mielőtt bármilyen munkát
végezne a terméken. Az élezésre vonatkozó
utasításoktól való eltérés nagyban növeli
a visszarúgás kockázatát.
• Ha munka közben elbizonytalanodik a munka
folytatását illetően, kérje szakember tanácsát.
Forduljon kereskedőhöz vagy márkaszervizhez. Ne
használja a gépet olyan feladatok elvégzésére,
amelyekhez úgy véli, nem rendelkezik elegendő
szakértelemmel.
• Ne használja a gépet olyan feladatok elvégzésére,
amelyekhez úgy véli, nem rendelkezik elegendő
szakértelemmel.
• Soha ne használja a terméket, ha fáradt, ha
alkoholt fogyasztott, vagy ha látását, éberségét,
ítélőképességét vagy mozgáskoordinációját
befolyásoló gyógyszert vett be.
• A termék hirtelen oldalra csapódhat, ha
a vezetőlemez csúcsa szilárd tárgynak ütközik.
A jelenség neve visszarúgás. A visszarúgás olyan
erőteljes is lehet, hogy a terméket és/vagy a kezelőt
elfordíthatja valamelyik irányba, így a kezelő
elveszítheti uralmát a termék felett. Ne vágjon
a vezetőlemez csúcsával.
• Ne használja a terméket olyan körülmények között,
amelyeknél baleset esetén nem lenne lehetősége
segítséget hívni.
• Tartsa meg egyensúlyát, és álljon szilárdan.
Bizonyosodjon meg arról, hogy biztonságosan tud
járni és állni. Nézzen körül és ellenőrizze lehetséges
akadályok (például gyökerek, kövek, gödrök, árkok
stb.) jelenlétét arra az esetre, ha hirtelen el kellene
mozdulnia. Legyen nagyon óvatos, amikor lejtős
talajon dolgozik.
• Legyen rendkívül óvatos a feszített törzsek
fűrészelésekor. Egy feszített törzs fűrészelés közben
és után is visszaugorhat eredeti helyzetébe. Ha
Ön helytelenül helyezkedik el, illetve nem jó helyen
kezdi a fűrészelést, a fa Önre vagy a termékre
526
1867 - 007 - 10.01.2024
zuhanhat, és Ön elveszítheti a kontrollt. Mindkét eset
súlyos személyi sérüléseket okozhat.
• Használja a hevedert, amely megtartja a termék
súlyát és egyszerűbbé teszi annak kezelését.
• A(z) Aspire P5-P4A esetében: Tartsa a terméket
a jobb vagy a bal kezével. Tartsa távol a kezét és
más testrészeit a fűrészlánctól.
(ábra 28)
• A(z) Aspire PE5-P4A esetében: Mindig két kézzel
tartsa a terméket. Tartsa a terméket teste jobb
oldalán.
(ábra 29)
• Mielőtt eltávolítaná a nem kívánt anyagokat
a termékből, állítsa le a motort, és győződjön meg
arról, hogy a fűrészlánc nem forog.
• Kapcsolja ki a terméket, mielőtt másik helyre megy
vele. Ha a terméket nagyobb távolságokra viszi vagy
szállítja, szerelje fel a szállítási biztosítószerkezetet.
• Soha ne tegye le a beindított terméket, hacsak nem
tudja szemmel tartani azt.
• -10 °C alatti üzemeltetés esetén a munka
megkezdése előtt a terméket és az akkumulátort
legalább 24 órán át fűtött helyen kell tárolni.
• Soha ne álljon közvetlenül a levágandó faág alá. Ez
súlyos, akár halálos személyi sérüléshez is vezethet.
• Tartsa be a magasfeszültségű távvezetékek
közelében való munkavégzésre vonatkozó
biztonsági szabályozásokat.
• Ez a termék nem rendelkezik elektromos
szigeteléssel. Ha a termék nagyfeszültségű
vezetékhez ér vagy annak a közelébe kerül, súlyos,
akár halálos testi sérüléshez is vezethet. A villamos
áram átívelhet egyik pontról a másikra. Minél
nagyobb a feszültség, az áram annál nagyobb
távolságot képes átugrani. A villamos áram ágakon
és más tárgyakon is áthaladhat, különösen, ha
azok nedvesek. Mindig tartson legalább 10 méteres
távolságot a termék és a nagyfeszültségű vezetékek
és/vagy a vezetékekhez érő tárgyak között. Ha
ezen a biztonsági távolságon belül kell végeznie
a munkát, mindig vegye fel a kapcsolatot az illetékes
áramszolgáltatóval, hogy a munka megkezdése előtt
meggyőződhessen az áram kikapcsolásáról.
• Az életlen fűrészlánc növelheti a balesetek
kockázatát.
Személyi védőfelszerelés
FIGYELMEZTETÉS:
A termék
használata előtt olvassa el az alábbi
figyelmeztetéseket.
• A termék használata során viseljen
jóváhagyott személyi védőfelszerelést. A személyi
védőfelszerelés nem küszöböli ki teljes mértékben
a sérülés kockázatát, de csökkenti a sérülés
mértékét, ha bekövetkezik a baleset. A megfelelő
felszerelés kiválasztásában kérje a kereskedő
segítségét.
• Vegyen fel védősisakot, ha fennáll az esélye, hogy
valami a fejére eshet.
(ábra 30)
• Használjon jóváhagyott fülvédőt.
(ábra 31)
• Használjon jóváhagyott védőszemüveget. Ha
arcvédőt használ, jóváhagyott védőszemüveget is
kell viselnie. Jóváhagyott védőszemüvegek azok,
amelyek megfelelnek az ANSI Z87.1 (USA) illetve
EN 166 (EU-országok) szabványoknak.
(ábra 32)
• Ha szükséges, viseljen kesztyűt – például
a vágószerkezet felhelyezésekor, ellenőrzésekor
vagy tisztításakor.
(ábra 33)
• Viseljen védőcsizmát vagy csúszásgátló talppal
ellátott lábbelit.
(ábra 34)
• Használjon fűrészbiztos védelemmel ellátott
nadrágot.
• Viseljen sűrű szövésű anyagból készült ruházatot.
Vastag, hosszú nadrágot és hosszú ujjú felsőrészt
viseljen. Ne viseljen bő ruházatot, mert az beakadhat
a gallyakba és a bokrok ágaiba. Ne viseljen
ékszereket, rövidnadrágot vagy nyitott cipőt, illetve
ne legyen mezítláb. Igazítsa haját vállmagasság fölé.
• Tartson elsősegélykészletet a közelben.
(ábra 35)
Biztonsági eszközök a terméken
FIGYELMEZTETÉS:
A termék
használata előtt olvassa el az alábbi
figyelmeztetéseket.
Ez a fejezet a termék biztonsági funkcióit és
rendeltetését, valamint a megfelelő üzemelést biztosító
ellenőrzések és karbantartási műveletek elvégzésének
módját ismerteti. Tekintse át a fejléc alatt szereplő
utasításokat,
A termék áttekintése521. oldalon
hogy
megtudja, hol találhatók ezek az alkatrészek
a terméken.
A termék élettartama lecsökkenhet, a balesetveszély
pedig megnövekedhet, ha a termék karbantartását nem
megfelelően hajtják végre, illetve ha a szervizt és/vagy
a javításokat nem szakszerűen végzik. Ha további
információra van szüksége, vegye fel a kapcsolatot
a legközelebbi szervizszolgáltatóval.
FIGYELMEZTETÉS:
Soha
ne használja a terméket sérült
biztonsági felszerelésekkel. A termék
biztonsági felszerelésének ellenőrzését és
a karbantartási munkálatokat a jelen
fejezetben leírtak szerint kell elvégezni.
Ha az Ön terméke nem felel meg az
1867 - 007 - 10.01.2024 527
alábbi vizsgálatok valamelyikénél, forduljon
szervizműhelyéhez.
VIGYÁZAT: A gép szervizeléséhez és
javításához speciális szakmai kiképzésre
van szükség. Ez különösen érvényes
a gép biztonsági felszereléseire. Ha
az Ön gépe nem felel meg az
alábbi vizsgálatok valamelyikénél, akkor
forduljon szervizműhelyéhez. Bármely
termékünk megvásárlásakor garantáljuk
a szakképzett javítást és szervizelést. Ha
a gépet nem szervizműhellyel rendelkező
szakkereskedőtől vásárolta, akkor kérje el
tőle a legközelebbi szervizműhely címét.
A felhasználói felület ellenőrzése Aspire P5-P4A
A zöld LED-ek (A) a töltöttségi állapotot jelzik. A zöld
LED-ek azt is jelzik, hogy a termék be van kapcsolva.
1. Tartsa lenyomva a be-/kikapcsoló gombot (B). (ábra
36)
a) Ha a zöld LED-ek (A) világítanak, a termék be
van kapcsolva.
b) Ha a zöld LED-ek (A) nem világítanak, a termék
ki van kapcsolva.
2. Lásd:
Hibaelhárítás536. oldalon
ha
a figyelmeztetésjelző (C) villog.
A kapcsológomb reteszének ellenőrzése
A kapcsológomb retesze megakadályozza a gomb
véletlen megnyomását. Amikor elengedi a fogantyút,
a kapcsológomb és annak retesze visszaáll az eredeti
helyzetébe.
1. A(z) Aspire PE5-P4A esetében: Nyomja előre
a zárógombot. (ábra 37)
2. Ellenőrizze, hogy reteszelt-e a kapcsológomb,
amikor a retesze az eredeti helyzetében van.
a) A(z) Aspire P5-P4A esetében: (ábra 38)
b) A(z) Aspire PE5-P4A esetében: (ábra 39)
3. Nyomja meg a kapcsológomb reteszét az
egyik, majd a másik oldalon. Ellenőrizze, hogy
a kapcsológomb retesze visszatér-e az eredeti
helyzetébe.
a) A(z) Aspire P5-P4A esetében: (ábra 40)
b) A(z) Aspire PE5-P4A esetében: (ábra 41)
4. Győződjön meg arról, hogy a kapcsológomb és
a kapcsológomb retesze akadálymentesen mozog-
e, valamint hogy a visszatérítő rugó megfelelően
működik-e.
a) A(z) Aspire P5-P4A esetében: (ábra 42)
b) A(z) Aspire PE5-P4A esetében: (ábra 43)
5. Indítsa el a terméket; tekintse át a következőt:
Üzemeltetés531. oldalon
.
6. Adjon teljes gázt.
7. Engedje el a bekapcsológombot, és győződjön meg
róla, hogy a fűrészlánc leállt-e.
A vágószerkezetre vonatkozó
biztonsági utasítások
FIGYELMEZTETÉS: A termék
használata előtt olvassa el az alábbi
figyelmeztetéseket.
• Kizárólag jóváhagyott vezetőlemez/fűrészlánc
kombinációkat és élezőfelszerelést használjon.
Lásd:
Karbantartás533. oldalon
az utasításokért.
• A fűrészlánc használata és karbantartása során
használjon védőkesztyűt. A nem mozgó fűrészlánc
is sérüléseket okozhat.
• Biztosítsa a vágófogak megfelelő mértékű élezését.
Kövesse az utasításokat, és csak a javasolt
reszelősablont használja. A károsodott vagy
nem megfelelően megélezett fűrészlánc megnöveli
a balesetek kockázatát.
(ábra 44)
• A helyes vágásmélység-beállítást alkalmazza.
Kövesse az utasításokat, és csak a javasolt
vágásmélység-beállítást használja. A túl
nagyra beállított vágásmélység-beállítás növeli
a visszacsapódás kockázatát.
(ábra 45)
• Ellenőrizze, hogy a fűrészlánc feszessége
megfelelő-e. Ha a fűrészlánc nem fekszik rá
szorosan a vezetőlemezre, akkor a fűrészlánc
leugorhat a helyéről. A nem megfelelő
fűrészláncfeszesség a vezetőlemez, a fűrészlánc
és a csillagkerék fokozott kopását okozza. Lásd:
Tartozékok539. oldalon
.
(ábra 46)
• Rendszeresen végezzen karbantartást
a vágószerkezeten, és tartsa megfelelően kent
állapotban. Minden használat előtt kenje meg
a fűrészláncot. Ha a fűrészlánc nincs megfelelően
megkenve, akkor megnő a vezetőlemez,
a fűrészlánc és a csillagkerék kopásának kockázata.
(ábra 47)
Az akkumulátorral kapcsolatos
biztonsági előírások
FIGYELMEZTETÉS:
Olvassa el az
összes biztonsági és általános utasítást.
A biztonsági és általános utasítások
figyelmen kívül hagyása áramütést, tüzet
és/vagy komoly sérülést okozhat. Őrizze
meg az összes biztonsági információt és
általános utasítást a későbbi használatra.
528 1867 - 007 - 10.01.2024
• Ezek a biztonsági utasítások csak a POWER
FOR ALL rendszer 18 V-os Li-ion akkumulátoraira
vonatkoznak.
• Az újratölthető akkumulátort csak a POWER FOR
ALL rendszer partnereinek termékeiben használja.
Az olyan 18V-os akkumulátorok, amelyeken
a POWER FOR ALL felirat szerepel, teljes
mértékben kompatibilisek a következő termékekkel:
– A 18 V-os POWER FOR ALL akkumulátorrendszer
minden terméke.
– A POWER FOR ALL rendszer partnereinek összes
18 V-os terméke.
• Tartsa be a termék használati utasításában
található, akkumulátorra vonatkozó ajánlásokat. Az
akkumulátor és a termék csak így üzemeltethető
veszély nélkül, és az akkumulátorok így védhetők
meg a veszélyes túlterheléstől.
• Az akkumulátorokat csak a gyártó vagy a POWER
FOR ALL rendszer partnerei által ajánlott
töltőkkel töltse. Az egyik akkumulátortípushoz
megfelelő töltő tűzveszélyes lehet, ha egy másik
akkumulátortípussal használja.
• Az akkumulátort részben feltöltve szállítjuk. Az
akkumulátor teljes kapacitásának biztosításához
a szerszámgép első használatba vétele előtt teljesen
töltse fel az akkumulátort a töltővel.
• Az akkumulátor gyermekektől elzárva tartandó.
• Ne nyissa fel az akkumulátort. Fennáll a rövidzárlat
veszélye.
• Az akkumulátor sérülése és helytelen használata
esetén gőzök szabadulhatnak fel. Az akkumulátor
kigyulladhat vagy felrobbanhat. Gondoskodjon
a terület jó szellőzéséről, és forduljon orvoshoz,
ha bármilyen káros hatást tapasztal. A gőzök
irritálhatják a légzőszerveket.
• Nem megfelelő használat vagy az akkumulátor
sérülése esetén az akkumulátorból gyúlékony
folyadék kerülhet ki. Az ilyen folyadékkal való
érintkezést kerülni kell. Ha ez véletlenül mégis
megtörténik, öblítse le vízzel. Ha a folyadék
a szemébe kerül, forduljon orvoshoz. Az
akkumulátorból távozó folyadék irritációt vagy égési
sérülést okozhat.
• Ha az akkumulátor megsérül, folyadékot lövellhet
ki, ami elboríthatja a közeli felületeket. Ellenőrizze
az érintett alkatrészeket. Tisztítsa meg ezeket az
alkatrészeket, vagy szükség esetén cserélje ki őket.
• Ne zárja rövidre az akkumulátort. Amikor
az akkumulátort nem használja, tartsa távol
más fémtárgyaktól, például gémkapcsoktól,
érméktől, kulcsoktól, tűktől, csavaroktól vagy más
kisebb fémtárgyaktól, amelyek összekapcsolhatják
a sarukat. Az akkumulátorsaruk rövidre zárása égést
vagy tüzet okozhat.
• Az akkumulátort hegyes tárgyak, például szög vagy
csavarhúzó, illetve kívülről ható erő is károsíthatja.
Belső rövidzárlat léphet fel, ami az akkumulátor
égését, füstölését, robbanását vagy túlmelegedését
okozhatja.
•
Soha ne szervizelje a sérült akkumulátort. Az
akkumulátor szervizelését csak a gyártó vagy egy
hivatalos szolgáltató végezheti el.
• Védje az akkumulátort a hőtől, pl. a folyamatos
intenzív napsugárzástól, tűztől, szennyeződéstől,
víztől és nedvességtől. Robbanás és rövidzárlat
veszélye áll fenn.
• Az akkumulátort csak -5 °C – 40 °C
közötti környezeti hőmérséklet mellett használja
a termékben.
• Az akkumulátort csak -20 °C – 50 °C közötti
környezeti hőmérsékleten tárolja. Ne hagyja például
nyáron az akkumulátort az autóban. 0 °C alatti
hőmérséklet esetén egyes készülékek teljesítménye
csökkenhet.
• Csak 0 °C – +35 °C környezeti hőmérsékleten töltse
az akkumulátort. Az ezen hőmérséklet-tartományon
kívüli töltés növelheti az akkumulátor károsodásának
kockázatát, és tűzveszélyt jelenthet.
Az akkumulátortöltő készülék
biztonsága
FIGYELMEZTETÉS: Olvassa el az
összes biztonsági és általános utasítást.
A biztonsági és általános utasítások
figyelmen kívül hagyása áramütést, tüzet
és/vagy komoly sérülést okozhat. Tartsa
biztonságos helyen az útmutatót. Csak
akkor használja a töltőt, ha minden
funkciót teljes mértékben ki tud értékelni és
korlátozások nélkül el tud végezni, vagy ha
megfelelő utasításokat kapott.
• A töltőt csökkent fizikai, érzékelési vagy
szellemi képességekkel rendelkező, vagy
a készülék működtetésében járatlan személyek nem
használhatják. A töltőt 8 éven felüli gyermekek,
illetve csökkent fizikai, érzékelési vagy szellemi
képességekkel rendelkező, vagy a készülék
működtetésében járatlan személyek is használják,
amennyiben ezt felügyelet mellett teszik, illetve
ismerik a készülék biztonságos működtetésének
módját és az azzal járó veszélyeket. Ellenkező
esetben meghibásodás és sérülés veszélye áll fenn.
• Felügyelje a gyermekeket használat, tisztítás
és karbantartás közben. Így biztosíthatja, hogy
a gyerekek ne játszanak a töltővel.
• Csak a POWER FOR ALL rendszer 18V-os,
1,5Ah-s és nagyobb akkumulátorait töltse. Az
akkumulátor feszültségének meg kell egyeznie
a töltő töltőfeszültségével. Nem újratölthető
akkumulátorokat ne töltsön. Ellenkező esetben
fennáll a tűz- és robbanásveszély.
• A töltőt csak beltérben használja, nedves
körülményeknek ne tegye ki. A gépbe jutó víz növeli
az áramütés kockázatát.
• Tartsa tisztán a töltőt. A szennyeződés áramütés
veszélyét rejti magában.
1867 - 007 - 10.01.2024
529
• Használat előtt mindig ellenőrizze a töltőt, a kábelt
és a csatlakozót. Ha bármilyen sérülést észlel, ne
használja tovább a töltőt. Ne nyissa fel a töltőt,
és csak Husqvarna vagy engedéllyel rendelkező
szakemberrel javíttassa meg, kizárólag eredeti
cserealkatrészeket felhasználva. A sérült töltők,
kábelek és dugók növelik az áramütés veszélyét.
• Ne üzemeltesse a töltőt könnyen gyulladó felületen
(pl. papír, textil stb.) vagy gyúlékony környezetben.
A töltő működés közbeni felmelegedése miatt fennáll
a tűzveszély.
• Ne takarja le a töltő szellőzőnyílásait. Ellenkező
esetben a töltő túlmelegedhet, és nem fog
megfelelően működni.
• Csak a gyártó által meghatározott töltővel töltse.
Az a töltő, amelyik az egyik típusú akkumulátorhoz
használható, tűzveszélyes lehet, ha másik típusú
akkumulátorral használják.
• Az akkumulátor sérülése és helytelen használata
esetén gőzök is keletkezhetnek. Gondoskodjon
a terület jó szellőzéséről, és forduljon orvoshoz,
ha bármilyen káros hatást tapasztal. A gőzök
irritálhatják a légzőszerveket.
• Nem rendeltetésszerű használat esetén folyadék
lövellhet ki az akkumulátorból. Az ilyen folyadékkal
való érintkezést kerülni kell. Ha ez véletlenül
mégis megtörténik, öblítse le vízzel. Ha a folyadék
a szemébe kerül, forduljon orvoshoz. Az
akkumulátorból távozó folyadék irritációt vagy égési
sérülést okozhat.
• Csak a Nagy-Britanniában értékesített termékek
esetén: A termék BS 1363/A szabvány szerint
jóváhagyott elektromos dugasszal van felszerelve,
belső biztosítékkal (ASTA a BS 1362 szabvány
szerint jóváhagyva). Ha a dugasz nem alkalmas
az Ön aljzataihoz, akkor azt le kell vágni, és
egy megfelelő dugaszt kell a helyére szereltetni
egy hivatalos szakszervizzel. A cseredugasznak
ugyanolyan teljesítményű biztosítékkal kell
rendelkeznie, mint az eredeti dugasznak. Az
esetleges áramütésveszély elkerülése érdekében
a levágott dugaszt dobja ki, és soha ne dugja be
a hálózati aljzatba.
Biztonsági utasítások
a karbantartáshoz
FIGYELMEZTETÉS: A terméken
végzett karbantartási műveletek előtt
olvassa el az alábbi figyelmeztetéseket.
• Karbantartás, egyéb ellenőrzések vagy a termék
összeszerelése előtt távolítsa el az akkumulátort.
• A kezelő kizárólag a jelen használati utasításban
szereplő karbantartási és szervizmunkákat
végezheti el. A szélesebb körű karbantartási
és szervizmunkákkal kapcsolatban forduljon
a szakszervizhez.
• Soha ne tisztítsa vízzel az akkumulátort vagy
az akkumulátortöltőt. Az erős tisztítószerek kárt
tehetnek a műanyagban.
• A karbantartási műveletek elmulasztása
csökkenti a termék élettartamát, illetve növeli
a balesetveszélyt.
• A gépen végzett minden szerviz- és javítási
munkálat szakképzettséget igényel, különös
tekintettel a biztonsági eszközökre. Amennyiben
a karbantartást követően nem minden,
a használati utasításban leírt ellenőrzési művelet
jóváhagyott, forduljon a szakszervizhez. Garantáljuk
a termékéhez megfelelő, professzionális javítást és
szervizelést.
• Kizárólag eredeti pótalkatrészeket használjon.
Összeszerelés – Aspire PE5-P4A
Bevezető
FIGYELMEZTETÉS: Figyelmesen
olvassa el a biztonságról szóló fejezetet,
mielőtt összeállítaná a terméket.
Az ágvágó felszerelése a teleszkópos
nyélre
1. Szerelje fel az ágvágót (A) a teleszkópos nyélre
(B). Az ágvágónak könnyen be kell csúsznia
a teleszkópos nyélen lévő tartóba – ha nem ez
történik, akkor nem megfelelően helyezte be. (ábra
48)
2. Húzza meg a gombot (C).
Megjegyzés: Ha az ágvágó a teleszkópos
nyélhez van csatlakoztatva, az ágvágó felhasználói
felülete le van választva.
A teleszkópos nyél hosszának
beállítása
1. Lazítsa meg az elcsavarható fogantyút a nyélen (A).
(ábra 49)
2. Állítsa a nyelet megfelelő hosszúságúra.
3. Szorítsa meg az elcsavarható fogantyút (B).
A kampó falra történő felszerelése
• A kampót beltérben szerelje fel.
• Tartsa a kampót napfénytől védve és -10°C és
70°C közötti környezeti hőmérsékleten.
• Szerelje a kampót gipszkarton-, fa- vagy betonfalra.
530 1867 - 007 - 10.01.2024
VIGYÁZAT: Ügyeljen arra, hogy
a fal legalább 30 kg terhet képes legyen
megtartani.
• Szerelje fel a kampót a falra a 3 csavarral (A).
Szükség esetén használjon tipliket (B).
VIGYÁZAT: Győződjön meg arról,
hogy a csavarok megfelelnek a fal
típusának.
a) A(z) Aspire P5-P4A esetében: (ábra 50)
b) A(z) Aspire PE5-P4A esetében: (ábra 51)
• A termékhez elérhető tárolótartozékokkal
kapcsolatos információkért forduljon a Husqvarna
szervizműhelyhez.
A termék felakasztása a kampóra
• Akassza az ágvágót a kampóra az ábrán látható
módon. (ábra 52)
• Akassza a rudat a kampóra az ábrán látható módon.
(ábra 53)
Üzemeltetés
A funkciók ellenőrzése a termék
használata előtt
1. Ellenőrizze, hogy nem található-e szennyeződés
vagy sérülés a levegőbeömlő nyílásnál. Kefével
távolítsa el a szennyeződést és a nem kívánt
anyagokat a termékről.
2. Húzza meg a csavarokat és az anyákat.
3. Győződjön meg arról, hogy az ágvágó megfelelően
lett rögzítve.
4. Ellenőrizze, hogy az ágvágón nem találhatók-e
sérülések, például repedések. Ha az ágvágó sérült,
cserélje ki.
5. Győződjön meg arról, hogy a burkolatok megfelelően
vannak rögzítve, illetve sértetlenek.
6. Győződjön meg arról, hogy a termék megfelelően
működik-e.
Akkumulátor
FIGYELMEZTETÉS: Az
akkumulátor használata előtt el kell olvasnia
és meg kell értenie a biztonságról szóló
fejezetet. Olvassa el figyelmesen az
akkumulátorhoz és az akkumulátortöltőhöz
mellékelt használati útmutatót is.
Tartsa az akkumulátort és az akkumulátortöltőt
megfelelő környezeti hőmérsékleten.
Környezeti hőmérséklet
Az akkumulátor mű-
ködése a termékben
-5 °C – 40 °C
Az akkumulátor fel-
töltése
0 °C – 35 °C
Az akkumulátor töltése
Az első használat előtt töltse fel az akkumulátort.
Megjegyzés:
A töltési folyamat csak akkor
végezhető el, ha az akkumulátor hőmérséklete
a megengedett töltési hőmérséklet-tartományon (0 °C –
35 °C) belül van.
1. Csatlakoztassa az akkumulátortöltőhöz való
tápkábelt egy földelt hálózati aljzathoz.
VIGYÁZAT: Ellenőrizze, hogy
a hálózati feszültség és frekvencia
megfelelő-e.
2. Helyezze az akkumulátort az akkumulátortöltőbe.
Az akkumulátor akkor csatlakozik az
akkumulátortöltőhöz, ha a zöld LED villog. (ábra 54)
3. Az akkumulátor akkor van teljesen feltöltve, ha az
akkumulátortöltő zöld LED-je világít. Az akkumulátort
legfeljebb 24 óráig töltse.
4. Húzza ki az akkumulátortöltőt a konnektorból.
VIGYÁZAT: Ne a tápkábelt húzza.
5. Vegye ki az akkumulátort a töltőből.
Az akkumulátor állapotát jelző LED az
akkumulátortöltőn
A piros LED (A) és a zöld LED (B) az akkumulátortöltőn
az akkumulátor állapotát jelzi. Lásd:
Az akkumulátor
töltése531. oldalon
.
(ábra 55)
LED
Az akkumulátor állapota
A zöld LED gyorsan villog. Az akkumulátor töltődik.
A zöld LED lassan villog. Az akkumulátor töltöttsé-
ge 80%-os.
A zöld LED világít. Az akkumulátor teljesen
fel van töltve.
A piros LED világít. Lásd:
Az akkumulátortöl-
tővel kapcsolatos hibák el-
hárítása536. oldalon
.
1867 - 007 - 10.01.2024 531
LED Az akkumulátor állapota
A piros LED gyorsan vil-
log.
Lásd:
Az akkumulátortöl-
tővel kapcsolatos hibák el-
hárítása536. oldalon
.
Az akkumulátor állapotát jelző LED
a terméken
Amikor az akkumulátor be van helyezve a termékbe,
a terméken lévő LED-ek jelzik az akkumulátor állapotát.
(ábra 56)
LED Az akkumulátor állapota
Az 1., 2. és 3. LED
világít.
Teljesen feltöltve.
Az 1. és 2. LED vi-
lágít.
Kellően feltöltve
Az 1. LED világít. Az akkumulátor töltöttsége ala-
csony.
Az 1. LED villog. Az akkumulátor lemerült. Az
akkumulátor töltöttségjelzője vil-
log. Töltse fel az akkumulá-
tort. Lásd:
Az akkumulátor tölté-
se531. oldalon
.
Az akkumulátor csatlakoztatása
a termékhez
FIGYELMEZTETÉS:
A termékben
csak a POWER FOR ALL rendszer P4A 18
V lítium-ion akkumulátorait használja.
1. Ellenőrizze, hogy az akkumulátor teljesen fel van-e
töltve.
2. Helyezze az akkumulátort a terméken található
akkumulátortartóba. Az akkumulátornak könnyedén
be kell csúsznia a tartóba – ha nem ez történik,
akkor nem megfelelően helyezte be.
a) A(z) Aspire P5-P4A esetében: (ábra 57)
b) A(z) Aspire PE5-P4A esetében: (ábra 58)
3. Tolja be teljesen az akkumulátort a tartójába. Az
akkumulátor egy kattanás kíséretében a helyére
kattan.
4. Győződjön meg arról, hogy a reteszek megfelelően
rögzülnek a helyükön.
A termék elindítása Aspire P5-P4A
1. Nyomja meg a be-/kikapcsoló gombot a felhasználói
felületen (A). A LED-lámpák kigyulladnak. (ábra 59)
2. Nyomja meg a kapcsológomb reteszét (B) balról
vagy jobbról, és tartsa lenyomva a kapcsológombot
(C).
A termék elindítása Aspire PE5-P4A
1. Nyomja előre a zárógombot. (ábra 37)
2. Nyomja meg a kapcsológomb reteszét (A) balról
vagy jobbról, és tartsa lenyomva a kapcsológombot
(B). (ábra 60)
Ágak vágása
FIGYELMEZTETÉS:
Magasfeszültségű vezetékek közelében
különös körültekintéssel járjon el.
A lezuhanó faágak rövidzárlatot okozhatnak.
• Amikor csak lehetséges, helyezkedjen úgy, hogy az
ágra merőlegesen ejthesse meg a vágást. (ábra 61)
• A nagyobb ágakat részekben vágja le, így jobban
irányíthatja, hogy hová essenek. Azt is számításba
kell vennie, hogy a lehulló ágak a talajról
a felhasználó felé pattanhatnak. (ábra 62)
• Soha ne vágja le az ágak tövénél található
kidudorodó részt, mivel ez lassítja a gyógyulás
folyamatát, és növeli a gombafertőzés kockázatát.
(ábra 63)
• A vágófej aljánál található leállítóelem támasztást
biztosít a vágás során. Ez megakadályozza, hogy
a vágófelszerelés megpattanjon az ágon. (ábra 64)
• Az ág átvágása előtt ejtsen egy kezdővágást
az ág alsó részén. Ez megakadályozza a kéreg
letöredezését, ami lassabb gyógyuláshoz vezethet,
és akár maradandó károsodást is okozhat a fának.
Az elakadás elkerülése érdekében a vágás nem
lehet mélyebb az ág vastagságának ⅓-ánál.
Az elakadás elkerülése érdekében ne állítsa le
a terméket, amikor kihúzza a vágófelszerelést az
ágból. (ábra 65)
• Ügyeljen a szilárd lábtartásra, valamint hogy az
ágak, kövek és fák ne akadályozhassák munka
közben.
FIGYELMEZTETÉS:
Soha ne
aktiválja a kapcsológombot, ha nem lát rá
teljesen a vágófelszerelésre.
A Aspire P5-P4A termék leállítása
1. Engedje el a kapcsológombot.
2. Nyomja meg a be-/kikapcsoló gombot a felhasználói
felületen. A LED-lámpák kialszanak.
3. Nyomja meg a kioldógombot, és húzza ki az
akkumulátort. (ábra 66)
A Aspire PE5-P4A termék leállítása
1. Engedje el a kapcsológombot.
2. Tolja hátra a kapcsológomb reteszelőgombját
a termék reteszeléséhez.
3. Nyomja meg a kioldógombot, és húzza ki az
akkumulátort. (ábra 67)
532
1867 - 007 - 10.01.2024
4. Ha szükséges, távolítsa el a teleszkópos nyelet
a termékről.
Karbantartás
Bevezető
FIGYELMEZTETÉS: A termék
karbantartása előtt olvassa el és értelmezze
a biztonsággal foglalkozó fejezetet.
FIGYELMEZTETÉS: Karbantartás
előtt vegye ki az akkumulátort.
Karbantartási terv
Karbantartás Naponta Hetente Havi
Tisztítsa meg a gép külső részeit egy száraz
törlőkendővel. Ne használjon vizet.
X
Ellenőrizze, hogy az indító-/leállító gomb
megfelelően működik-e, illetve nem sérült-e.
X
Ellenőrizze, hogy biztonsági szempontból
megfelelő-e a kapcsológomb és a kapcsoló-
gomb reteszének működése.
X
Ellenőrizze, hogy az összes vezérlő megfe-
lelően működik és sértetlen-e.
X
A fogantyúkat tartsa szárazon és tisztán.
Győződjön meg arról, hogy a fogantyúkon
nincs olaj vagy zsír.
X
Ellenőrizze, hogy a fűrészlánc burkolata sér-
tetlen-e. Ha a fűrészlánc burkolata sérült,
cserélje ki.
X
Ellenőrizze, hogy a csavarok és anyák szoro-
san rögzülnek-e.
X
Ellenőrizze, hogy az akkumulátor kioldó-
gombjai megfelelően működnek-e, és rögzí-
tik-e az akkumulátort a termékben.
X
Győződjön meg arról, hogy az akkumulátor-
töltő megfelelően működik.
X
Ellenőrizze, hogy az akkumulátor sértetlen-e. X
Ellenőrizze, hogy az akkumulátor fel van tölt-
ve.
X
Ellenőrizze, hogy az akkumulátortöltő sértet-
len-e.
X
Végezze el a fűrészlánc ellenőrzését. X
Élezze meg a fűrészláncot. X
Ellenőrizze a fűrészlánc feszességét. X
Kenje meg a fűrészláncot. X
Győződjön meg arról, hogy a fűrészlánc nem
forog a kapcsológomb működtetése nélkül.
X
1867 - 007 - 10.01.2024 533
Karbantartás Naponta Hetente Havi
Ellenőrizze az összes kábelt, csatlakozót és
csatlakozást. Ellenőrizze, hogy nem találha-
tó-e rajtuk sérülés vagy szennyeződés.
X
Tisztítsa meg a fűrészlánc burkolatát. X
Távolítsa el az esetlegesen kialakult sorjákat
a vezetőlemez széleiről.
X
Végezze el az akkumulátor és a termék kö-
zötti csatlakozások ellenőrzését. Végezze el
az akkumulátor és az akkumulátortöltő közöt-
ti csatlakozás ellenőrzését.
X
Ellenőrizze, hogy az ágvágó sértetlen-e. Ha
az ágvágó sérült, cserélje ki.
Az ágvágó minden szervizelését Husqvarna márkakereskedő végez-
ze.
Ellenőrizze a lánc csillagkerekének kopását. A lánc csillagkerekét körülbelül 20 üzemóra után cserélje, vagy szük-
ség szerint gyakrabban.
A vágószerkezet ellenőrzése
1. Győződjön meg arról, hogy nincsenek repedések
a szegecseken és a szemeken, és hogy egyik
szegecs sem laza. Szükség esetén cserélje ki. (ábra
68)
2. Győződjön meg arról, hogy a fűrészlánc könnyen
hajlítható. Ha a fűrészlánc merev, cserélje le.
3. Hasonlítsa össze a láncot egy új lánccal
annak megállapításához, hogy a szegecsek és
a meghajtószemek elhasználódtak-e.
4. Cserélje ki a fűrészláncot, a vágófog leghosszabb
része rövidebb, mint 4 mm/0,16 hüvelyk. Emellett
akkor is ki kell cserélni a fűrészláncot, ha repedések
vannak a vágószemeken. (ábra 69)
A vezetőlemez és a fűrészlánc cseréje
1. Fordítsa el a rögzítőgombot az óramutató járásával
ellentétes irányba, és távolítsa el a védőburkolatot
(A). (ábra 70)
2. Távolítsa el a vezetőlemezt a fűrészlánccal együtt.
3. Vegye le a fűrészláncot a vezetőlemezről.
4. Helyezzen egy új fűrészláncot a vezetőlemez
vájatába.
5. Szerelje fel az új vezetőlemezt, hogy a horony (B)
a csavarnál (E), a furat pedig (D) a vezetőlemez
csapjánál (F) legyen.
6. Helyezze a fűrészláncot a csillagkerék köré (G).
Ügyeljen arra, hogy a vágófogak ne a csillagkerék
(C) felé mutassanak.
7. Szerelje fel a védőburkolatot (A), majd fordítsa el
a rögzítőgombot az óramutató járásával megegyező
irányba.
8. Szorítsa meg a fűrészláncot. Lásd:
A fűrészlánc
feszességének beállítása535. oldalon
az
utasításokért.
A fűrészlánc élezése
A vezetőlemezzel és a fűrészlánccal
kapcsolatos tudnivalók
FIGYELMEZTETÉS: A fűrészlánc
használata és karbantartása során
használjon védőkesztyűt. A nem mozgó
fűrészlánc is sérüléseket okozhat.
A kopott vezetőlemezt és fűrészláncot a Husqvarna
által javasolt vezetőlemez és fűrészlánc kombinációjára
cserélje le. Erre azért van szükség, hogy
megmaradjanak a termék biztonsági funkciói. Lásd:
Tartozékok539. oldalon
a csere-vezetőlemezek és
-fűrészláncok általunk ajánlott kombinációiért.
• Vezetőlemez hossza, hüvelyk/cm. A vezetőlemez
hosszával és a lánc típusával kapcsolatos adatok
általában a vezetőlemez hátsó részén szerepelnek.
(ábra 71)
• Láncosztás, hüvelyk. A lánc vezetőszemei közötti
távolságnak egyeznie kell a láncvezető végén lévő
lánckerék és a meghajtó lánckerék fogai közötti
távolsággal.
(ábra 72)
• Meghajtószemek száma. A meghajtószemek számát
a vezetőlemez típusa határozza meg.
(ábra 73)
• A vezetőlemez nyomszélessége, hüvelyk/mm.
A vezetőlemez vájatának szélessége ugyanolyan
kell, hogy legyen, mint a lánc meghajtószemeinek.
(ábra 74)
• A vezetőlemeznek a terméknek megfelelőnek kell
lennie.
(ábra 75)
534
1867 - 007 - 10.01.2024
• Meghajtószemek szélessége, mm/hüvelyk.
(ábra 76)
A vágószemek élezésével kapcsolatos
általános tudnivalók
Ne használjon tompa fűrészláncot. Ha a fűrészlánc
tompa, akkor nagyobb nyomást kell kifejteni ahhoz,
hogy a vezetőlemez áthaladjon a fán. Ha a fűrészlánc
nagyon tompa, akkor nem jön létre faforgács, csak
fűrészpor.
Az éles fűrészlánc könnyedén áteszi magát a fán, és
a faforgácsok hosszúak és vastagok lesznek.
FIGYELMEZTETÉS: A visszarúgás
ereje nagymértékben megnő, ha nem
követik az élezésre vonatkozó utasításokat.
Megjegyzés: Lásd:
A vágószemek élezése535.
oldalon
a fűrészlánc élezésével kapcsolatos
tudnivalókért.
A vágószemek élezése
1. A vágófogakat hengeres reszelővel és
reszelősablonnal élezze meg. (ábra 77)
Megjegyzés: Lásd:
Tartozékok539. oldalon
a Husqvarna által az Ön fűrészláncához ajánlott
reszelőért és reszelősablonért.
2. Helyezze el megfelelő módon a reszelősablont
a vágószemen. Lásd a reszelősablonhoz mellékelt
utasításokat.
3. A reszelőt a vágófogak belső oldaláról kifelé
mozgassa. Csökkentse a nyomást a húzó irányú
vágáson. (ábra 78)
4. Távolítsa el az anyagot az összes vágófog egyik
oldaláról.
5. Fordítsa meg a terméket, és a másik oldalról is
távolítsa el az anyagot.
6. Ügyeljen arra, hogy minden vágófog azonos
hosszúságú legyen.
A fűrészlánc feszességének beállítása
FIGYELMEZTETÉS:
Ha
a feszesség nem megfelelő, a fűrészlánc
leugorhat a vezetőlemezről, ami súlyos
sérülést vagy halált okozhat.
A fűrészlánc használat során meghosszabbodik.
A fűrészlánc feszességének rendszeres beállítása
rendkívül fontos a megfelelő feszesség megtartása
érdekében. A termék működtetése előtt ellenőrizze
a fűrészlánc feszességét. A lehető legjobban szorítsa
meg a fűrészláncot, ugyanakkor ügyeljen arra, hogy
kezével szabadon körbe tudja húzni.
Megjegyzés:
Minden új láncnak van egy bejáratási
ideje. Ezen időszak alatt gyakrabban ellenőrizze a lánc
feszességét.
1. A fűrészlánc megfeszítéséhez fordítsa
a láncfeszesség-állítót az óramutató járásával
megegyező irányba. A lehető legjobban feszítse
meg a fűrészláncot. A láncnak fel kell feküdnie
a vezetőlemezre. (ábra 79)
Megjegyzés: Nagyobb feszesség eléréséhez
fordítsa el a beállítót felfelé (+), kisebb feszültséghez
pedig lefelé (-). A fűrészlánc akkor van megfelelően
megszorítva, amikor könnyedén elforgatható kézzel,
ugyanakkor szorosan ráfekszik a vezetőlemezre.
2. Győződjön meg arról, hogy a lánc kézzel
szabadon körbehúzható-e, és hogy nem lóg-e lazán
a vezetőlemezről. (ábra 80)
A vágószerkezet kenése
FIGYELMEZTETÉS:
A vágószerkezet elégtelen kenése
láncszakadást okozhat, amely súlyos, sőt
életveszélyes sérülésekhez is vezethet.
FIGYELMEZTETÉS: Ne használjon
fáradt olajat! A fáradt olaj az emberekre,
a termékre és a környezetre is veszélyt
jelent.
Láncolaj
• Olyan láncolajat használjon, amely megfelelőképpen
tapad a fűrészlánchoz. A láncolajnak bármilyen
időjárás esetén, például a nyári kánikulában és a téli
hidegben is meg kell tartania viszkozitását.
• A Husqvarna láncolaj használatával a láncfűrész
élettartamának maximalizálása mellett a környezetet
is kímélheti. Amennyiben a Husqvarna láncolaj nem
érhető el, használjon hagyományos láncolajat.
• Azon területeken, ahol fűrészláncok kenéséhez
használatos olaj nem érhető el, használjon X-Guard
BIO láncolajat.
• Ellenőrizze, hogy a fűrészlánc kenése megfelelően
működik-e. Töltse fel fűrészláncolajjal, és szükség
esetén vizsgálja meg a lánc kenését.
A vezetőlemez ellenőrzése
1. Ellenőrizze, hogy nincs-e sorja a vezetőlemez
szélein. Reszelő segítségével távolítsa el a sorjákat.
(ábra 81)
2. Tisztítsa meg a vezetőlemez vájatát. (ábra 82)
3. Ellenőrizze, hogy nem kopott-e a vezetőlemez
vájata. Szükség esetén cserélje ki a vezetőlemezt.
(ábra 83)
1867 - 007 - 10.01.2024
535
4. Ellenőrizze, hogy nem durva vagy nagyon kopott-e
a vezetőlemez csúcsa. (ábra 84)
5. Naponta fordítsa meg a vezetőlemezt az élettartama
meghosszabbítása érdekében. (ábra 85)
A termék, az akkumulátor és az
akkumulátortöltő tisztítása
1. Használat után tisztítsa meg a terméket egy száraz
ruhával.
2. Tisztítsa meg az akkumulátort és az
akkumulátortöltőt egy száraz ruhával. Tartsa tisztán
az akkumulátorvezető síneket.
3. Használat előtt ellenőrizze, hogy az akkumulátor és
az akkumulátortöltő csatlakozói tiszták.
4. Kefével tisztítsa meg a védőborítás belső felületét.
Az akkumulátor és az akkumulátortöltő
ellenőrzése
1. Ellenőrizze, hogy az akkumulátoron nem találhatók-e
sérülések, például repedések.
2. Ellenőrizze, hogy az akkumulátortöltőn nem
találhatók-e sérülések, például repedések.
3. Ellenőrizze, hogy az akkumulátortöltő
csatlakozókábele nem sérült-e, és hogy nincs-e rajta
repedés.
Hibaelhárítás
Aspire P5-P4A felhasználói felület
Probléma Lehetséges hibák Lehetséges megoldás
Villog az indítást jelző
zöld LED.
Alacsony akkumulátorfeszültség. Töltse fel az akkumulátort.
Villog a piros hibajel-
ző LED.
Túlterhelés. A vágófelszerelés elakadt. Állítsa le a ter-
méket. Vegye ki az akkumulátort. Tisztít-
sa meg a vágófelszerelést a nemkívánatos
anyagoktól. Lazítsa meg a láncot.
Hőmérséklet-ingadozás. Hagyja lehűlni a terméket.
A kapcsológomb és az indítógomb egyszerre
lett megnyomva.
Engedje el a kapcsológombot, és nyomja
meg az indítógombot.
A zöld LED és a piros
LED felváltva villog.
Az akkumulátor lemerült. Töltse fel az akkumulátort.
Az akkumulátor megsérült. Forduljon a szervizműhelyhez.
Az akkumulátortöltővel kapcsolatos hibák elhárítása
LED az akkumulátor-
töltőn
Ok Megoldás
A zöld LED világít, és
a piros LED villog.
Az akkumulátor nincs megfelelő-
en behelyezve az akkumulátor-
töltőbe.
Vegye ki az akkumulátort a töltőből, majd helyezze visz-
sza.
Az akkumulátor csatlakozói
szennyezettek.
Tisztítsa meg az akkumulátorcsatlakozókat.
A környezeti hőmérséklet túl ma-
gas vagy túl alacsony.
Az akkumulátortöltőt 0°C és +35 °C közötti hőmérsékle-
ten használja.
Az akkumulátor megsérült. Cserélje ki az akkumulátort.
536 1867 - 007 - 10.01.2024
LED az akkumulátor-
töltőn
Ok Megoldás
A zöld és a piros LED
nem világít.
Az akkumulátortöltő nincs megfe-
lelően csatlakoztatva a hálózati
aljzathoz.
Csatlakoztassa az akkumulátortöltőt egy hálózati aljzat-
hoz.
Hibás hálózati aljzat. Az akkumulátortöltőt a típustáblán szereplő feszültségű
és frekvenciájú áramforráshoz csatlakoztassa.
Megsérült az akkumulátortöltő-
kábel.
Forduljon egy hivatalos szakszervizhez.
Megsérült az akkumulátortöltő.
Egyéb hibák.
Egyéb hibák esetén győződjön meg arról, hogy a termék ki van kapcsolva, vegye ki az
akkumulátort, és forduljon egy hivatalos szervizműhelyhez.
Szállítás és raktározás
Szállítás és raktározás
• A mellékelt lítium-ion akkumulátorokra a veszélyes
anyagokra vonatkozó jogszabályok követelményei
érvényesek.
• Kereskedelmi szállításnál – harmadik fél és
szállítmányozó cégek esetén is – a csomagolásra és
címkézésre vonatkozó speciális előírásokat be kell
tartani.
• A termék elküldése előtt forduljon egy veszélyes
anyagok tekintetében szakképzett személyhez.
Tartsa be az összes vonatkozó nemzeti előírást.
• Ha az akkumulátort becsomagolja, a szabadon
álló érintkezőket le kell fedni ragasztószalaggal.
Szorosan csomagolja be az akkumulátort, hogy az
ne mozdulhasson el a csomagoláson belül.
• Tároláshoz vagy szállításhoz távolítsa el az
akkumulátort.
• Helyezze az akkumulátort és az akkumulátortöltőt
száraz, nedvesség- és fagymentes helyre.
• Ne tartsa az akkumulátort olyan helyen, ahol
elektrosztatikus töltés lehet jelen. Ne tartsa az
akkumulátort fém dobozban.
• Helyezze az akkumulátort közvetlen napfénytől
védett helyre, ahol a hőmérséklet -20°C (-4°F) és
+50°C (122°F) között van.
• Helyezze az akkumulátortöltőt közvetlen napfénytől
védett helyre, ahol a hőmérséklet 5 °C (41 °F) és
45°C (113°F) között van.
• Az akkumulátortöltőt csak 0 °C (32 °F) és 35 °C (95
°F) közötti környezeti hőmérséklet mellett használja.
• A terméket olyan helyen tárolja, ahol a környezeti
hőmérséklet -40°C (-40°F) és 60°C (140°F) között
van.
• Hosszú ideig való tárolás előtt töltse fel az
akkumulátort 30–50%-ra.
• Az akkumulátortöltőt száraz, zárt helyen tárolja.
• A tárolás során tartsa távol az akkumulátort az
akkumulátortöltőtől. Ügyeljen arra, hogy gyermekek
és más jogosulatlan személyek ne érhessenek
a berendezéshez. A berendezést kulccsal zárható
helyen tárolja.
• A hosszú ideig való tárolás előtt tisztítsa
meg a terméket, és végezze el annak teljes
karbantartását.
• A sérülések és a termék károsodásának elkerülése
érdekében szállításkor és tároláskor használja
a terméken található szállítási biztosítószerkezetet.
• Szállításkor rögzítse biztosan a terméket.
Az akkumulátor, az akkumulátortöltő és
a termék ártalmatlanítása
Az alábbi szimbólum azt jelzi, hogy a termék
nem minősül háztartási hulladéknak. Újrahasznosítását
egy elektromos és elektronikus berendezések
újrahasznosítására szolgáló ponton kell elvégezni. Ez
elősegíti a környezetre és a személyekre gyakorolt
káros hatások megelőzését.
További információkért forduljon a helyi
hatóságokhoz, hulladékártalmatlanítási szolgáltatást
végző vállalkozáshoz vagy kereskedőjéhez.
(ábra 23)
Megjegyzés: A szimbólum a terméken vagy annak
csomagolásán található.
1867 - 007 - 10.01.2024 537
Műszaki adatok
Műszaki adatok
Aspire P5-P4A Aspire PE5-P4A
Motor
Típus PMDC 18V PMDC 18V
Láncsebesség, m/s 4,9 4,9
Tömeg
Akkumulátor nélkül, kg/lb 1,6/3,5 3,1/6,8
Zajkibocsátás
67
Hangteljesítményszint, dB(A)-ben mérve 88 88
Hangteljesítményszint, garantált, L
WA
dB(A) 91 90
Zajszintek
68
Hangnyomásszint a felhasználó fülénél, dB(A) 75 74
Rezgésszintek
69
Az ISO 22867 szerint mért rezgésszintek a fogantyúban, m/s
2
Összecsukva, elülső fogantyú/hátsó fogantyú – 0,5/0,5
Meghosszabbítva, elülső fogantyú/hátsó fogantyú – 0,3/0,3
Fő fogantyú / segédfogantyú 0,8/0,4 –
Jóváhagyott akkumulátorok
A termék minden POWER FOR ALL akkumulátorral
használható. A legjobb teljesítmény érdekében
ajánlott legalább 4,0 Ah teljesítményű akkumulátorokat
használni.
Akkumulátor P4A 18-B45 P4A 18-B72
Típus Lítium-ion Lítium-ion
Akkumulátor kapacitása, Ah 2,5 4,0
Névleges feszültség, V 18 18
Tömeg, kg 0,35 0,65
67
A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás
(L
WA
). A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesít-
mény tartalmazza a mérési eredményben lévő ingadozást és az azonos modellű termékek közti eltéréseket is
a 2000/14/EK jelű irányelv értelmében.
68
Az ekvivalens hangnyomásszintet az ISO 22868 értelmében a különböző hangnyomásszintek időhöz viszo-
nyított összenergiájaként számítják ki, változó munkakörülmények között. Az ekvivalens hangnyomásszint
tipikus statisztikai eloszlása 3 dB (A) szórást mutat.
69
Az ekvivalens rezgésszintre vonatkozó jelentési adatok az 1,5 m/s
2
tipikus statisztikus ingadozásával (szórá-
sával) rendelkeznek.
538 1867 - 007 - 10.01.2024
Akkumulátor P4A 18-B45 P4A 18-B72
Cellák száma (Li-ion) 5 10
Jóváhagyott akkumulátortöltők
Akkumulátortöltő P4A 18-C70
Bemeneti feszültség, V Lásd a töltő teljesítményére vonatkozó infor-
mációt.
Frekvencia, Hz 50–60
Teljesítmény, W 70
Tartozékok
Vezetőlemez és fűrészlánc
kombinációk
Az alábbi kombinációk CE-jóváhagyottak.
Vezetőlemez Fűrészlánc
Hossz, hüvelyk Láncosztás, hüvelyk Méret, mm Típus
Hossz, meghajtósze-
mek száma.
5 1/4" 1,1 SP11G 32
Fűrészlánc reszelése és reszelősablon
A megfelelő élezési szög eléréséhez használja
az ajánlott reszelősablont. Javasoljuk, hogy minden
esetben az ajánlott reszelősablont használja, így
visszaállítható a fűrészlánc élessége.
Ha nem tudja, hogy milyen fűrészlánc van az adott
terméken, forduljon az illetékes szakszervizhez.
mm/hüvelyk mm/hüvelyk
SP11G 3,5/9/64 60° 30° 0° 0,4/0,016 5299371–01
1867 - 007 - 10.01.2024 539
Megfelelőségi nyilatkozat
EU megfelelőségi nyilatkozat
A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.:
+46-36-146500), a saját felelősségére kijelenti, hogy
a termék:
Leírás Akkumulátoros ágvágó és magassági ágvágó
Márka Husqvarna
Típus/modell Aspire P5-P4A, Aspire PE5-P4A
Megjelölés 2022-as és újabb sorozatszámok
teljes mértékben megfelelnek a következő EU-
irányelveknek és szabályozásoknak:
Irányelv/rendelet Leírás
2006/42/EK „gépre vonatkozó”
2014/30/EU „elektromágneses megfelelőségre vonatkozó”
2011/65/EU
„az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazá-
sának korlátozására vonatkozó”
2000/14/EK „környezeti zajkibocsátásra vonatkozó”
valamint hogy az alábbi szabványok és/vagy műszaki
előírások kerültek alkalmazásra: EN 62841-1:2015/
A11:2022, EN ISO 11680-1:2021, EN ISO 12100:2010,
EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC
63000:2018.
A DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158
elvégezte az EK szerinti önkéntes bevizsgálást
a gépekről szóló irányelv (2006/42/EK) 12. cikkelyének
3b pontjával összhangban. Az EK típusú bevizsgálásra
vonatkozó tanúsítvány a következő számot viseli:
4815039.22006.
A 2000/14/EK irányelv V. melléklete szerinti
megfelelőségi felmérés elvégezve.
A zajkibocsátásra vonatkozó tájékoztatást illetően
tekintse át a következőt:
Műszaki adatok538. oldalon
.
Huskvarna, 2022-06-22
Claes Losdal, K+F menedzser, Husqvarna AB
A műszaki dokumentációk felelőse
540 1867 - 007 - 10.01.2024
Licenc
Copyright
©
2012–2020 STMicroelectronics
A garancia nem vonatkozik a normál elhasználódásból,
a gondatlanságból, a hibás használatból, a jogosulatlan
javításból vagy abból eredő hibákra, hogy
a szívókészüléket nem megfelelő feszültségről próbálták
használni.
Minden jog fenntartva.
Az újraelosztás és a felhasználás forrás- és bináris
formában, módosítással vagy anélkül, a következő
feltételek teljesülése esetén engedélyezett:
• A forráskód újraelosztásakor a fenti szerzői jogi
közleményt, a feltételek listáját és a következő
nyilatkozatot kell megtartani.
• A bináris formában történő újraelosztásoknak
a fenti szerzői jogi közleményt, a feltételek jelen
listáját és az alábbi nyilatkozatot kell tartalmazniuk
a dokumentációban és/vagy a terjesztéssel együtt
adott egyéb anyagokban.
• Sem az STMicroelectronics neve, sem
a közreműködők neve nem használható
a szoftverből származó termékek támogatására vagy
népszerűsítésére külön előzetes írásbeli engedély
nélkül.
A JELEN SZOFTVERT A SZERZŐI JOGOK
TULAJDONOSAI ÉS A HOZZÁJÁRULÓK ADOTT
ÁLLAPOTBAN BIZTOSÍTJÁK, ÉS KIZÁRNAK
MINDEN KIFEJEZETT VAGY VÉLELMEZETT
GARANCIÁT, KORLÁTOZÁS NÉLKÜL IDEÉRTVE
A FORGALOMKÉPESSÉGRE ÉS AZ ADOTT
CÉLRA VALÓ ALKALMASSÁGRA VONATKOZÓ
VÉLELMEZETT GARANCIÁKAT. A SZERZŐI JOGOK
TULAJDONOSAI VAGY A KÖZREMŰKÖDŐK
SEMMILYEN ESETBEN SEM VISELNEK
FELELŐSSÉGET SEMMILYEN KÖZVETLEN,
KÖZVETETT, JÁRULÉKOS, KÜLÖNLEGES,
ELRETTENTÉSI CÉLT SZOLGÁLÓ VAGY
KÖVETKEZMÉNYES KÁROKÉRT (BELEÉRTVE
TÖBBEK KÖZÖTT A HELYETTESÍTŐ ÁRUK
VAGY SZOLGÁLTATÁSOK BESZERZÉSÉT;
A HASZNÁLHATÓSÁG, AZ ADATOK VAGY
A NYERESÉG ELVESZTÉSÉT; VAGY AZ
ÜZLETI TEVÉKENYSÉG MEGSZAKADÁSÁT IS),
ANNAK OKÁTÓL ÉS A FELELŐSSÉG ELMÉLETI
ALAPJÁTÓL FÜGGETLENÜL, AKÁR SZERZŐDÉSES,
AKÁR OBJEKTÍV FELELŐSSÉGEN ALAPULÓ,
AKÁR JOGELLENES KÁROKOZÁS (BELEÉRTVE
A GONDATLANSÁGBÓL ELKÖVETETT ÉS
EGYÉB KÁROKOZÁSOKAT IS) TÖRTÉNT, AMELY
BÁRMILYEN MÓDON ENNEK A SZOFTVERNEK
A HASZNÁLATÁBÓL ERED, MÉG AKKOR IS, HA AZ
ILYEN KÁROK LEHETŐSÉGÉRŐL A TÁJÉKOZTATÁS
MEGTÖRTÉNT.
Apache 2.0 licenc
Copyright
©
2009-2019 Arm Limited. Minden jog
fenntartva.
2.0 verzió, 2004. január http://www.apache.org/licenses/
A HASZNÁLATRA, MÁSOLÁSRA ÉS TERJESZTÉSRE
VONATKOZÓ FELTÉTELEK
1. Meghatározások.
A „licenc” a jelen dokumentum 1–9. szakaszában
meghatározott használati, másolási és terjesztési
feltételeket jelenti. A „licencadó” a szerzői jog
tulajdonosa vagy a licencet adó szerzői jog tulajdonosa
által engedélyezett jogalany. A „jogi személy” az
eljáró jogalany és minden más olyan jogalany
egyesülése, amely az adott jogalanyt ellenőrzi, annak
ellenőrzése alatt áll, vagy közös ellenőrzés alatt
áll vele. A jelen meghatározás alkalmazásában az
„ellenőrzés” (i) a közvetlen vagy közvetett jogkör,
amely az ilyen jogalany irányítását vagy kezelését
szerződés által vagy más módon teszi lehetővé,
vagy (ii) a fennálló részvények legalább ötven
százalékának (50%) tulajdonjoga, vagy (iii) az ilyen
jogalany tényleges tulajdonjoga. Az „Ön” (vagy „Öné”)
a jelen licenc által biztosított engedélyeket gyakorló
egyénre vagy jogi személyre vonatkozik. A „forrás”
forma a módosítások előnyben részesített formáját
jelenti, korlátozás nélkül ideértve a szoftver forráskódját,
a dokumentáció forrását és a konfigurációs fájlokat
is. A „tárgy” forma a forrás forma mechanikai
átalakításából vagy fordításából eredő bármilyen formát
jelenti, beleértve, de nem kizárólagosan a lefordított
tárgykódot, a létrehozott dokumentációt és a más
adathordozó-típusokba történő konverziókat. A „munka”
a forrás vagy tárgy formában lévő szerzői mű, amely
a licenc keretében áll rendelkezésre, amit a műben
szereplő vagy ahhoz csatolt szerzői jogi közlemény
jelez (az alábbi függelékben található egy példa erre).
A „származékos művek” minden olyan – forrás vagy
tárgy formában lévő – mű, amely a munkán alapul (vagy
abból származik), és amely esetében a szerkesztői
módosítások, megjegyzések, kidolgozások vagy egyéb
módosítások egésze egy eredeti szerzői művet jelent.
E licenc alkalmazásában a származékos művek nem
tartalmazhatnak olyan munkákat, amelyek a munka
és származékos művek felületeitől elválaszthatók
vagy alig kapcsolhatók (vagy köthetők név alapján)
hozzájuk. A „közreműködés” bármely olyan szerzői mű
– beleértve a munka eredeti verzióját és az adott
munka vagy származékos művek módosításait vagy
kiegészítéseit is –, amelyet a szerzői jog tulajdonosa,
illetve egy, a szerzői jog tulajdonosa nevében eljáró
magánszemély vagy jogi személy szándékosan nyújt be
a licencadónak a munkába való belefoglalás érdekében.
E meghatározás alkalmazásában a „beküldött”
bármilyen, a licencadónak vagy annak képviselőinek
küldött elektronikus, szóbeli vagy írásos kommunikáció
formáját jelenti, nem kizárólagosan beleértve az
elektronikus levelezőlistákon, a forráskód-ellenőrző
rendszereken és a problémakövető rendszereken
keresztül történő kommunikációt is, amelyet a licencadó
1867 - 007 - 10.01.2024
541
kezel vagy annak nevében kezelnek a munka
megvitatása és javítása céljából, kizárva azonban
az olyan kommunikációt, amelyet a szerzői jog
tulajdonosa nyilvánvalóan vagy más módon „nem
közreműködésként” jelölt meg. A „közreműködő”
a licencadó és az a magánszemély vagy jogi
személy, akinek nevében a közreműködést a licencadó
megkapta, és ezt követően beillesztette a munkába.
2. Szerzői jogi engedély megadása.
A jelen licenc feltételeinek megfelelően minden
közreműködő egy állandó, világszerte érvényes, nem
kizárólagos, díjmentes, jogdíjmentes, visszavonhatatlan
szerzői jogi licencet biztosít Önnek a munka
másolásához, nyilvános megjelenítéséhez, nyilvános
végrehajtásához, allicenciába adásához, a munkából
való származékos művek készítéséhez, valamint
a munka és az effajta származékos művek forrás és
tárgy formában történő terjesztéséhez.
3. Szabadalmi engedély megadása.
A jelen licenc feltételeinek megfelelően minden
közreműködő örök, világszerte érvényes, nem
kizárólagos, díjmentes, jogdíjmentes, visszavonhatatlan
(kivéve az ebben a szakaszban meghatározottak
szerint) szabadalmi engedélyt ad Önnek a munka
készítésére, használatára, értékesítésre kínálására,
értékesítésére, importálására és egyéb módon
történő átadására, amennyiben az ilyen engedély
csak azokra a szabadalmi igényekre vonatkozik,
amelyeket az ilyen közreműködő engedélyezhet,
és amelyeket a közreműködés(ek) önmagukban,
vagy a közreműködés(ek) és annak a munkának
a kombinációja, amelyhez az ilyen közreműködés(ek)
be lettek küldve, szükségszerűen megsért. Ha Ön
szabadalmi peres eljárást kezdeményez bármely
jogalany ellen (beleértve a peres ellenköveteléseket
vagy viszontkereseteket is) azt állítva, hogy a munkába
belefoglalt mű vagy közreműködés közvetlen vagy
közreműködői szabadalombitorlásnak minősül, akkor
az adott munkához a jelen licenc alapján Önnek
adott szabadalmi engedélyek az ilyen peres eljárás
kezdeményezésének napján megszűnnek.
4. Újraelosztás.
A munka vagy származékos művek példányait
másolhatja és terjesztheti tetszőleges eszközön,
módosításokkal vagy anélkül, valamint forrás vagy
tárgy formájában, feltéve, hogy Ön megfelel az alábbi
feltételeknek:
• A munka vagy a származékos művek más
címzettjeinek is adnia kell egy példányt a jelen
licencből; és
• A módosított fájloknak figyelemfelkeltő
megjegyzéseket kell tartalmazniuk arról, hogy
Ön módosította a fájlokat; és – meg kell
őriznie az Ön által terjesztett származékos
művek forrás formájában az összes szerzői jogi,
szabadalmi, védjegyre vonatkozó és szerzői jogi
közleményt a munka forrás formájából, kivéve
azokat a közleményeket, amelyek nem tartoznak
a származékos művek valamely részéhez; valamint
• Ha a munka tartalmaz egy „NOTICE” szövegfájlt
a terjesztés részeként, akkor az Ön által
terjesztett bármely származékos műnek tartalmaznia
kell egy olvasható példányt az ilyen NOTICE
fájlban található szerzői jogi közleményekről,
kivéve azokat a közleményeket, amelyek nem
tartoznak a származékos művek egyik részéhez
sem, a következő helyek legalább egyikén:
a származékos művek részeként terjesztett NOTICE
szövegfájlon belül; a forrás formában vagy
dokumentációban, ha mellékelve van a származékos
művekhez; illetve a származékos művek által
létrehozott megjelenítésen belül, amennyiben és
ahol az ilyen harmadik féltől származó közlemények
általában megjelennek. A NOTICE fájl tartalma csak
tájékoztató jellegű, és nem módosítja a licencet.
Ön saját szerzői jogi közleményt adhat hozzá
az Ön által terjesztett származékos művekben
a munka NOTICE szövege mellé vagy annak
kiegészítéseként, feltéve, hogy az ilyen további
szerzői jogi közlemények nem tekinthetők a licenc
módosításának. Ön saját szerzői jogi nyilatkozatát
hozzáadhatja a módosításaihoz, és további vagy
eltérő licencfeltételeket biztosíthat a módosításai
használatához, másolásához vagy terjesztéséhez,
illetve bármely ilyen származékos mű egészéhez,
amennyiben a munkával kapcsolatos Ön általi
használat, másolat és terjesztés megfelel a jelen
licenc feltételeinek.
5. Hozzájárulások benyújtása.
Hacsak Ön kifejezetten másként nem rendelkezik,
az Ön által a licencadónak szándékosan benyújtott
közreműködésre a jelen licenc feltételei vonatkoznak,
egyéb további feltételek nélkül. A fentiek ellenére semmi
sem helyettesítheti vagy módosíthatja a licencadóval
az ilyen közreműködésekkel kapcsolatban végrehajtott
külön licencszerződés feltételeit.
6. Védjegyek.
A jelen licenc nem ad engedélyt a licencadó
kereskedelmi neveinek, védjegyeinek, szolgáltatási
védjegyeinek vagy termékneveinek használatára,
kivéve, ha ez szükséges a munka eredetének
észszerű és szokásos használata melletti leírásához és
a NOTICE fájl tartalmának reprodukálásához.
7. A szavatossági felelősség kizárása.
Az alkalmazandó jogszabályok vagy írásbeli
megállapodás eltérő rendelkezése hiányában
a licencadó részéről a munka terjesztésére (és az
egyes közreműködők a közreműködéseikre) ADOTT
ÁLLAPOTBAN KERÜL SOR bármilyen kifejezett vagy
vélelmezett GARANCIA VAGY FELTÉTEL NÉLKÜL,
beleértve, de nem kizárólagosan a JOGCÍMRE,
JOGSÉRTÉS HIÁNYÁRA, PIACKÉPESSÉGRE,
ILLETVE ADOTT CÉLRA VALÓ ALKALMASSÁGRA
vonatkozó garanciákat és feltételeket. Kizárólag Ön
542
1867 - 007 - 10.01.2024
felelős a munka használatára és újraelosztására
vonatkozó megfelelőség megítéléséért, és vállalja
a jelen licenc alapján történő jogosultság gyakorlásával
kapcsolatos kockázatokat. 8. A felelősség korlátozása.
Semmilyen esetben és semmilyen jogelmélet alapján,
legyen szó károkozásról (ideértve a gondatlanságot
is), szerződésről vagy más módról, kivéve, ha
az alkalmazandó jogszabály előírja (mint például
szándékos és súlyos gondatlanság) vagy írásos
megegyezés esetén, sem vállal felelősséget egyik
közreműködő sem az Önt ért károkra vonatkozóan,
beleértve a jelen licencből eredő bármilyen
jellegű közvetlen, közvetett, rendkívüli, véletlenszerű
vagy következményes károkat is, a munka
használatából vagy használatának ellehetetlenülése
következtében (korlátozás nélkül ideértve a jó hírnév
sérelméből, munkaleállásból, számítógép kieséséből
vagy meghibásodásából eredő károkat vagy bármely
más kereskedelmi kárt vagy veszteséget), valamint
abban az esetben sem, ha az ilyen közreműködő
tájékoztatást kapott az effajta károk lehetőségéről.
9. Garancia vagy további felelősség elfogadása.
A munka vagy a származékos művek újraelosztása
mellett választhatja, hogy felajánl, és díjat számít
fel a támogatási, jótállási, kártérítési vagy egyéb
felelősségi kötelezettségek és/vagy a jelen licenccel
összhangban lévő jogok elfogadásáért. Az ilyen
kötelezettségek elfogadásakor azonban csak saját
nevében és kizárólagos felelősségére járhat el, nem
pedig bármely más közreműködő nevében, és csak
abban az esetben, ha vállalja, hogy kártalanít, megvéd
és vétlennek nyilvánít minden egyes közreműködőt
bármely felmerülő kötelezettséggel vagy követeléssel
szemben az effajta garancia vagy további felelősség
elfogadása miatt. A HASZNÁLATI FELTÉTELEK VÉGE
1867 - 007 - 10.01.2024
543
目次
はじめに..................................................................... 544
安全性.........................................................................546
Aspire PE5-P4A の組立.............................................. 553
Operation（操作）........................................................553
メンテナンス.............................................................. 555
トラブルシューティング............................................ 558
搬送と保管..................................................................559
主要諸元..................................................................... 560
アクセサリー.............................................................. 561
適合宣言..................................................................... 562
ライセンス..................................................................563
はじめに
製品の説明
Husqvarna Aspire P5-P4A は、バッテリー式剪定器具で
す。
Husqvarna Aspire PE5-P4A は、伸縮機能を備えたバッ
テリー式ポール剪定器具です。
弊社では、皆様の安全と作業の効率性を向上させるため、
常に製品の改善に力を入れています。詳しくは、サービ
ス代理店までお問い合わせください。
用途
本製品は、大小の枝を鋸断する機械です。他の作業に本
製品を使用しないでください。
クイックガイド
製品の使用方法に関するアドバイスについては、QR コ
ードをスキャンしてください。
(図 27)
製品の概要
(図 1)
1. 剪定器具
2. ソーチェンガード
3. ガイドバー
4. 保護カバー用ロックノブ
5. パワートリガーロック（剪定器具）
6. パワートリガー（剪定器具）
7. ユーザーインターフェイス
8. メインハンドル（剪定器具）
9. バッテリー
10. 剪定器具用ロックノブ
11. シャフト
12. 伸縮機構
13. ロックボタン
14. パワートリガー（ポール剪定器具）
15. パワートリガーロック（ポール剪定器具）
16. バッテリーリリースボタン
17. コネクター
18. バッテリー充電器
19. 電源オン / 警告インジケータ
20. 搬送用ガード
21. 取扱説明書
22. 剪定器具、ネジおよびウォールプラグ用フック
23. ポール剪定器具、ネジおよびウォールプラグ用フッ
ク
24. Bio チェンオイル
25. 六角レンチ
製品に表記されるシンボルマーク
(図 2)
警告：本製品の使用は危険を伴います。操
作者や付近にいる人が重傷を負う、または
死亡するおそれがあります。十分に注意
し、本製品を正しく使用してください。
(図 3)
本取扱説明書をよくお読みになり、内容を
しっかりと把握したうえで、本製品を使用
してください。
(図 4)
Aspire P5-P4A の場合：認可された防護メ
ガネを使用してください。
(図 5)
Aspire PE5-P4A の場合：物が頭上に落下
する恐れのある場所では、保護用のヘルメ
ットを使用してください。認可されたイ
ヤマフを使用してください。認可された
防護メガネを使用してください。
(図 6)
認可された保護手袋を着用してください。
(図 7)
丈夫で滑りにくいブーツを着用してくだ
さい。（ポール剪定器具にのみ適用）
(図 8)
直流。
(図 9)
定格電圧、V
(図 10)
雨が当たらないようにしてください。
(図 11)
チェンオイルの補充。
544 1867 - 007 - 10.01.2024
(図 12)
回転方向（ソーチェン）。
(図 13)
負傷のおそれがあります。ソーチェンに
手を近づけないでください。
(図 14)
左に回すとノブが緩み、右に回すとノブが
締まります。
(図 15)
本製品は EU 指令適合製品です。
(図 16)
この製品は該当する UK 規制に準拠して
います。
(図 17)
環境に対する騒音レベルは EC 指令と英
国の指令および規制、ニューサウスウェー
ルズの法規「Protection of the Environment
Operations（Noise Control）Regulation
2017」に準拠しています。本製品の保証音
響レベルは、「技術データ」（24 ページ）
およびラベルに記載されています
主要諸
元 560 ページ
。
(図 18)
本製品や本製品のパッケージは、一般廃棄
物ではありません。電気・電子機器のリサ
イクル業者にリサイクルを依頼してくだ
さい。
(図 21) 本製品は絶縁されていません。本製品が高電圧線に接触したり近づいたりする
と、致命傷あるいは重傷を負う恐れがあります。電気はアーク放電により地点間
をジャンプします。電圧が高いほど電気がジャンプする距離も長くなります。電
気はまた、特に濡れている場合、枝やその他物体を通して伝わります。本製品と
高圧線間は常に最低 10 m 空け、どんな物体も電圧線に触れないように気をつけ
てください。この安全距離の内側で作業する必要がある場合は、必ず関係電力会
社に連絡して作業前に電力を切るよう依頼してください。
本製品の作業者は、作業中に人や動物が 15 メートル以内に近づかないように注意
する必要があります。（ポール剪定器具にのみ適用）
(図 22) 製造番号は銘板またはレーザー印刷に記載されています。yyyy は製造年、ww は
製造された週です。
注記： 本製品に付いている他のシンボル／銘板はそ
れぞれの市場地域に向けた特別な認定条件を示します。
バッテリーやバッテリー充電器のシン
ボルマーク
(図 23)
電気・電子機器のリサ
イクル業者にリサイ
クルを依頼してくだ
さい。（ヨーロッパに
のみ適用）
(図 24) バッテリーは
POWER FOR ALL シ
ステムパートナーの
製品でのみ使用して
ください。
(図 25) バッテリーは熱（長時間の直射日光な
ど）、炎、汚れ、水、湿気から保護して
ください。爆発や短絡の危険性があり
ます。
(図 26)
(図 19)
バッテリー充電器は屋内でのみ使用、保管
してください。
(図 20)
二重絶縁。
製品の損傷
以下の場合、当社は製品の損傷について責任を負いませ
ん。
• 本製品が誤って修理された場合。
• メーカーによるものではない部品、またはメーカー
の認可していない部品を使用して本製品を修理した
場合。
• メーカーによるものではないアクセサリー、または
メーカーの認可していないアクセサリーを本製品に
使用した場合。
• 認定サービスセンターまたは認定販売店で本製品が
修理されていない場合。
メーカー
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
1867 - 007 - 10.01.2024 545
安全性
安全性の定義
警告、注意、注記は、取扱説明書の特に重要な部分を示
しています。
警告： 取扱説明書の指示に従わない場合、
使用者が負傷したり、死亡したりするか、あ
るいは付近の人に損傷を与える危険がある
ことを意味します。
注意： 取扱説明書の指示に従わない場合、
製品や他の物品、または隣接するエリアに損
傷を与える危険があることを意味します。
注記： 特定の状況で必要とされる詳細情報を提供す
るために使用されます。
パワーツールの一般的な安全上の警告
警告： 警告および指示はすべて読んでく
ださい。警告や指示に従わない場合、感電、
火災、あるいは深刻な傷害を招くことがあり
ます。
注記： すべての警告や説明は、以後の参考のために
保管してください。警告の「パワーツール」とは、電源
で作動する（コード付）パワーツールまたはバッテリー
駆動（コードレス）のパワーツールを指します。
作業エリアの安全
• 作業場所を清潔に、照明を明るく保ちます。乱雑な、
あるいは暗い場所では、事故が起こりやすくなりま
す。
• 可燃性の液体や気体、塵がある所など、爆発性雰囲
気の中でパワーツールを作動させないでください。
パワーツールは、塵やガスを発火させる火花を発生
させます。
• パワーツールの操作中は子供やそばにいる人たちと
十分な距離を置いてください。注意が散漫になっ
て、操作ミスを引き起こす可能性があります。
電気保安
• パワーツールのプラグはコンセントに適合しなけれ
ばなりません。決してプラグを改造しないでくださ
い。アダプタープラグをアースの付いた（接地され
た）パワーツールとともに使用しないでください。
改造されていないプラグおよび型の同じコンセント
を使用することで、感電のリスクが低くなります。
• パイプやラジエータ、レンジ、冷蔵庫など、アース
の付いた表面または接地された表面に触れないよう
にしてください。身体がアースまたは接地されてい
ると、感電リスクが高くなります。
•
パワーツールを雨露や湿潤な環境に曝さないでくだ
さい。パワーツール内に水が入ると、感電のリスク
が高まります。
• コードを本来の目的以外に使用しないでください。
コードを持ってパワーツールを移動したり、引っ張
ったり、電源を抜いたりすることのないようにして
ください。熱やオイル、とがった先端や可動部品に
コードを近づけないでください。コードが損傷した
り絡まると、感電リスクが高くなります。
• 屋外でパワーツールを操作する場合は、屋外での使
用に適した延長コードを使用してください。屋外で
の使用に適したコードを使用することで、感電の危
険性は少なくなります。
• 湿気のある場所でパワーツールを操作せざるを得な
い場合は、電源を保護するために漏電遮断器（GFCI）
を使用してください。GFCI の使用は感電の危険性
を低減します。
個人の安全
• 危険！電源コードの近くでは操作しないでくださ
い。本機は、頭上の電線に接触した場合に感電から
保護するように設計されていません。ポール剪定器
具のソーチェンを使用する前に、頭上の電気配線か
らの安全な距離について各地域の規制を確認し、操
作位置が安全かつ確実であることを確認してくださ
い。
• パワーツールを操作するときは、十分に気をつけて
慎重に行動し、常識に従ってください。疲れている
ときや、医薬品およびアルコールの影響が残ってい
る状態でパワーツールを使用しないでください。パ
ワーツールの操作中は、一瞬の不注意が重大な傷害
につながることがあります。
• 身体保護具を使用してください。常に眼の保護具を
着用してください。防塵マスクや滑り止め用の安全
靴、ヘルメット、イヤマフを使用すると、負傷の危
険性が少なくなります。
• 予期せぬ始動を防止します。電源およびバッテリー
パックを接続したり、ツールを拾ったり運ぶ前に、
必ずスイッチがオフの位置にあることを確認してく
ださい。スイッチに指を置いてパワーツールを運ん
だり、スイッチが入った状態でパワーツールに圧力
をかけると、事故につながります。
• パワーツールをオンにする前に、調整キーとレンチ
を外してください。パワーツールの回転部品にレン
チやキーが取り付けられたままになっていると、怪
我の原因となります。
• 無理な体勢で作業しないでください。常に、安定し
た足場とバランスを保つようにしてください。こう
することで、予期しない事態でもパワーツールを安
定した状態に保つことができます。
• 適切な服装を心がけてください。ゆったりした衣服
や装身具を身につけないでください。可動部品に髪
の毛や衣服、手袋を近づけないでください。ゆった
りした衣服や装身具、長髪は可動部品に絡まる恐れ
があります。
546
1867 - 007 - 10.01.2024
• 集塵装置の接続用装備が提供されている場合、それ
らが接続されて正しく使用されているか確認してく
ださい。集塵装置を使用すると、塵に関連する危険
を回避できます。
• ツールを頻繁に使用することによる慣れで、安全へ
の関心を失ってツールの安全原則を無視することは
非常に危険です。不注意により、一瞬で深刻な事故
が発生するおそれがあります。
• パワーツールの使用で発生する実際の振動は、公称
合成振動値と異なり、ツールの使用方法に依存しま
す。作業者は、自分自身を保護する目的で、実際の
使用状況（ツールの電源をオフにする回数および、
トリガー動作やアイドル運転の回数など、運転サイ
クルのあらゆる部分を考慮）における振動暴露予測
を基本にした安全対策を確認する必要があります。
パワーツールの使用と手入れ
• パワーツールを無理に使用しないでください。用途
に合った正しいパワーツールを使用してください。
正しいパワーツールを使用した方が、意図された速
度でより良く安全に作業を行えます。
• スイッチが機能しない場合はパワーツールを使用し
ないでください。スイッチで制御できないパワーツ
ールは危険なため、修理する必要があります。
• 調整やアクセサリーの変更を行ったり、パワーツー
ルを保管したりする前に、電源プラグを外し、パワ
ーツールからバッテリーパックを取り外してくださ
い。予防的な安全対策を行うことで、誤ってパワー
ツールを始動させる危険性が少なくなります。
• 使用していないパワーツールは子供の手の届かない
所に保管して、パワーツールやこの取扱説明書に詳
しくない人間がパワーツールを操作しないように注
意してください。不慣れなユーザーがパワーツール
を扱うと危険です。
• パワーツールのメンテナンスを行ってください。可
動部品の誤調整や巻き付き、部品の破損やパワーツ
ールの動作に影響する他の状態がないかどうか確認
します。破損している場合は、使用する前にパワー
ツールを修理してください。ほとんどの事故は、正
しいメンテナンスを受けていないパワーツールが原
因です。
• 切削工具は研いだ状態で清潔に保ちます。正しくメ
ンテナンスされて研いである切削工具は、バインド
することも少なく、制御が簡単です。
• パワーツール、アクセサリー、工具ビットなどは、
これらの取扱説明書に従って使用し、作業条件およ
び行う作業を考慮してください。意図されていない
作業でパワーツールを使用すると、危険な状況を招
くことがあります。
• ハンドル部および保持面は乾燥させて、オイルや油
が付着しないようにきれいな状態を保ってくださ
い。 ハンドルと保持面が滑りやすいと、予期しない
状況でツールの安全な取り扱いや制御ができませ
ん。
バッテリーツールの使用と手入れ
• メーカー指定の充電器のみを使って充電してくださ
い。1 種類のバッテリーパックのみに適合する充電
器は、それ以外のバッテリーパックの充電で使用し
た場合、火災を起こす恐れがあります。
•
仕様で指定されたバッテリーパックのみでパワーツ
ールを使用してください。それ以外のバッテリーパ
ックを使用すると、怪我や火災を招く危険がありま
す。
• バッテリーパックを使用しないときは、ペーパーク
リップ、コイン、キー、爪きり、ネジなどの金物、
あるいは端子間を短絡するおそれがある他の小さな
金物から遠ざけるようにしてください。バッテリー
端子の短絡は、火傷や火災を引き起こす恐れがあり
ます。
• 劣悪な環境では、液体がバッテリーから漏れ出すこ
とがあります。そのような場合、液体には触れない
ようご注意ください。もし万が一誤って触れてしま
った場合、水で洗い流してください。液体が目に入
ってしまった場合、医師の診察を受けてください。
バッテリーから漏れ出した液体は、炎症や火傷を引
き起こすことがあります。
• 損傷した、または改造されたバッテリーパックやツ
ールは使用しないでください。損傷した、または改
造されたバッテリーは、予測不可能な挙動を起こし、
発火や破裂、障害の原因となる可能性があります。
• バッテリーパックやツールを火や高温にさらさない
でください。火または 130 °C（266 °F）以上の温度
環境にさらすと爆発する恐れがあります。
• 充電の手順にすべて従い、指示された温度範囲外で
バッテリーパックまたはツールを充電しないでくだ
さい。充電を不適切に行ったり、指定された範囲か
ら外れた温度環境で行ったりした場合、バッテリー
の損傷や火炎発生の危険の増加につながることがあ
ります。
サービス
• パワーツールのサービスは、資格のある修理担当者
が同じ交換部品を使って行うようにしてください。
こうすることで、パワーツールの安全性を維持でき
ます。
• 損傷したバッテリーパックを決して修理しようとし
ないでください。バッテリーパックの修理は、製造
元または認定サービス代理店しか行えません。
ポール剪定器具に関する安全上の注意 - 個人
の安全
• ポール剪定器具の操作中は、体のあらゆる部分をソ
ーチェンから遠ざけるようにしてください。ポール
剪定器具を始動する前に、ソーチェンに何も接触し
ていないことを確認してください。ポール剪定器具
の操作中は、一瞬の不注意で、ソーチェンによる衣
服や身体の巻き込み事故につながることがありま
す。
• ポール剪定器具を持つときは、必ず右手でリアハン
ドルを、左手でフロントハンドルを握ってください。
逆の手でチェンソーを持つと怪我をする危険性が高
まるため、この行為は絶対におやめください。
• ポール剪定器具は、ソーチェンが隠れた配線や自身
のコードに接触する可能性があるため、絶縁グリッ
プ面だけを掴んでください。 ソーチェンが「通電」
している配線に接触することで、ポール剪定器具の
露出している金属部分が「通電」状態となることが
あり、使用者が感電する危険性があります。
1867 - 007 - 10.01.2024
547
• 防護メガネを着用してください。さらに、聴覚、頭、
手、脚と足用の身体保護具の着用を推奨します。適
切な身体保護具を着用することで、飛び散る破片に
よる怪我やソーチェンの接触事故を軽減できます。
• 常に、安定した足場を確保し、しっかりと水平に固
定された安全な足場に立ってチェンソーを操作する
ようにしてください。滑りやすい足場や不安定な足
場では、バランスを保ち、ポール剪定器具を制御す
るのが難しくなります。
• 張力のかかった枝を払うときは、スプリングバック
に注意してください。木材繊維の張力が解放された
とき、板ばねのようにしなっている枝で使用者が直
撃を受けたり、ポール剪定器具が制御不能になって
飛ばされたりすることがあります。
• 低木や若木を伐採する際は、細心の注意を払ってく
ださい。細長い形状のものはポール剪定器具に絡ま
って、使用者を鞭打つようにぶつかったり、使用者
を引っ張ってバランスを崩したりすることがありま
す。
• 潤滑、チェンの張力調整、およびバーやチェンの交
換については、指示に従ってください。チェンの張
り具合や潤滑が不適切であると、チェンが破損した
り、キックバックの危険性が増したりする恐れがあ
ります。
• ポール剪定器具のスイッチを切って、体から離した
状態で、フロントハンドルを持って運んでください。
ポール剪定器具の輸送や保管を行う際は、ガイドバ
ーカバーを必ず取り付けてください。ポール剪定器
具を正しく取り扱うことで、動いているソーチェン
との不用意な接触の危険性を減らすことができま
す。
• 樹木や材木のみを切断してください。意図されてい
ない用途にポール剪定器具を使用しないでくださ
い。例えば、金属、プラスチック、石材、その他木
材以外の建材の切断には、ポール剪定器具を使用し
ないてください。意図されていない用途にポール剪
定器具を使用すると、危険な状況が発生することが
あります。
• ハンドル部は乾燥させて、オイルや油が付着しない
ようにきれいな状態を保ってください。油類が付着
したハンドルは滑りやすく、コントロールし難くな
ります。
• リスクについて理解し、リスクを回避する方法を理
解してから、伐倒を行なってください。伐倒作業時
は、作業者や近くにいる人が重傷を負うおそれがあ
ります。
• このポール剪定器具は、伐倒用ではありません。意
図された用途以外にポール剪定器具を使用すると、
作業者や近くにいる人が重傷を負うおそれがありま
す。
• 最初のうちは、木を鋸断台や架台に載せて切ること
を推奨します。
ポール剪定器具に関する一般的な安全上の警
告
詰まりを取り除く場合や、ポール剪定器具の保管または
整備を行う場合は、手順を守ってください。スイッチが
オフになっていて、バッテリーパックが取り外されてい
ることを確認します。詰まった物質を取り除く際、また
は整備作業中に、ポール剪定器具が予期せず作動すると、
重大な人的傷害につながるおそれがあります。
一般的な安全注意事項
警告： 本製品を使用する前に、以下の警
告指示をお読みください。
• 本製品が誤って始動しないように、本製品を使用し
ない時はバッテリーを取り外してください。
• 本製品は、慎重かつ適切に使用しないと、危険な道
具となります。本製品により、作業者や付近にいる
人が重傷を負う、または死亡するおそれがあります。
• 本製品が初期仕様から変更された場合は、本製品を
使用しないでください。メーカーからの承認を受け
ずに本製品の部品を交換しないでください。メーカ
ーが認可した部品のみを使用してください。誤って
メンテナンスすると、負傷または死亡に至る可能性
があります。
• 使用前に本製品を点検してください。参照：
本製品
の安全装置 550 ページ
および
メンテナンス 555
ページ
。損傷した製品や正しく動作しない製品は使
用しないでください。この取扱説明書の内容に従っ
て、安全点検、メンテナンス、サービスを行ってく
ださい。
• 子供が本製品で遊ばないように、監視する必要があ
ります。子供、または本製品やバッテリーの扱いに
不慣れな人が本製品を使用しないようにしてくださ
い。地域の法律によっては、作業者の年令制限が設
けられている場合があります。
• 本製品は鍵のかかる場所に保管して、子供や許可を
得ていない人が近づけないようにしてください。
• 本製品は子供の手の届かない場所に保管してくださ
い。
• いかなる理由であれ、製造者の承認を得ることなく
本製品の設計に変更を加えないでください。常に純
正の部品をお使いください。不認可の設計変更や付
属品は、使用者や付近にいる人の重傷や致命傷の原
因となることがあります。
注記：
使用には、国や地方の法令により、規制が課
せられる場合があります。所定の規制に従ってくださ
い。
操作のための安全注意事項
警告：
本製品を使用する前に、以下の警
告指示を読み、その内容に従ってください。
• 作業中に、人や動物が 15 m（50 フィート）以内に近
づかないよう注意してください。複数の作業者が同
じ区域で作業している場合、安全距離は 15 m 以上で
す。それより近いと、重傷を負うおそれがあります。
誰かが近づいたら、すぐに本製品を停止してくださ
い。本製品を持って向きを変えるときは、まず後ろ
を確認して、安全距離内に誰もいないように徹底し
てください。
548
1867 - 007 - 10.01.2024
• 濃い霧や豪雨、強風、厳寒など気象条件の悪いとき
は、本製品を使用しないでください。また、気温が
極めて高いときは、本製品がオーバーヒートするこ
とがあります。悪天候下で作業をすると疲労するば
かりでなく、地面の凍結、予期しない方向への伐倒
などのリスクが増加するおそれがあります。
• 本製品を子供に使用させたり、本製品の付近に子供
を近づけたりしないでください。本製品は簡単に始
動できます。十分に監視していないと、子供が動か
してしまう可能性があります。重大な身体的傷害を
引き起こす危険があります。本製品が十分な監視下
にない場合は、バッテリーを外してください。
• 人、動物、その他の物体が本製品の操作を妨げたり、
カッティングアタッチメントに触れたり、カッティ
ングアタッチメントによりはじかれた物体に接触し
たりしないようにしてください。
• イヤマフを着用している間は、警告信号や叫び声に
気を付けてください。エンジンが停止したら、速や
かにイヤマフを外してください。
• 循環器系の弱い人が振動を長期間受け続けると、循
環器障害や神経障害を起こすことがあります。過度
の振動を受け続けたために症状が現れた場合は、医
師の診断を受けてください。症状にはしびれ、感覚
麻痺、ピリピリ感、刺痛、痛み、脱力感、皮膚の色
や状態の変化などがあります。これらの症状は通
常、指や手の甲、手首に現れます。
• 認可されたガードを取り付けていないカッティング
アタッチメントは絶対に使用しないでください。間
違ったガードや故障したガードを取り付けると、重
傷事故の原因となる恐れがあります。
• 本製品に対してなんらかの作業を行う場合は、必ず
本製品を停止してバッテリーを取り外し、カッティ
ング装置が完全に停止していることを確認してから
作業してください。目立ての指示に従わないと、キ
ックバックの危険性が増します。
• どうしていいか分からない状況になった場合は、専
門家に問い合わせてください。販売店またはサービ
スワークショップに連絡してください。技能的に難
しいと思える操作は行わないでください。
• 技能的に難しいと思える操作は行わないでくださ
い。
• 疲労時や飲酒後、視野・判断力・動作に影響を及ぼ
すような医薬品を服用したときは、絶対に本製品を
使用しないでください。
• 本製品は、ガイドバー先端が固定物に接触した際に
激しく横に振られることがあります。これをキック
バックと呼びます。キックバックが起きると、本製
品や作業者がどの方向に行くか分からないほど激し
く振られ、本機のコントロールを失う可能性があり
ます。ガイドバー先端での刈り取りを避けてくださ
い。
• 事故のときに助けを求めることができない状況で、
本製品を使用してはいけません。
• バランスを保ち、しっかりした足場を確保してくだ
さい。身体の動きが自由に取れ、足場が良いことを
確認してください。とっさに身をかわさなければな
らない場合に邪魔になる物（木の根、岩、枝、溝な
ど）が周囲にないか確認してください。斜面で作業
する場合は、特に注意してください。
• 張力のある枝や木を切るときは、最大の注意を払っ
てください。張力のある枝や木は、切る前や切った
後に突然元の自然状態に戻ることがあります。正し
い姿勢でチェンソーを保持しなかったり、不適切な
場所で作業を行ったりすると、使用者やチェンソー
が木にぶつかり、コントロールを失う原因になりま
す。このような状態は深刻な事故につながります。
• ハーネスを使用して、本製品の重量を支え、取り扱
いを容易にします。
• Aspire P5-P4A の場合：左右いずれかの手で本製品を
保持します。手や身体をソーチェンに近づけないよ
うにしてください。
(図 28)
• Aspire PE5-P4A の場合：本製品は常に両手で持って
ください。本製品は身体の右側に保持してくださ
い。
(図 29)
• 製品から不要な物を取り除く前に、モーターを停止
し、ソーチェンが回転しないようにしてください。
• 本製品を停止してから別のエリアに移動してくださ
い。どんなに近くでも、本製品を運搬または移動す
る際は、搬送用ガードを取り付けてください。
• 本品を作動したままにする場合は、必ずよく見える
場所に置いてください。
• 本製品を -10 °C 以下で使用する場合は、作業前に本
製品およびバッテリーを最低 24 時間暖かい場所に
置いておく必要があります。
• 決して切断する枝の真下に立たないでください。重
傷、あるいは致命傷を負う恐れがあります。
• 頭上に電線のある付近で作業するときは、適用でき
る安全対策をとってください。
• 本製品は絶縁されていません。本製品が高電圧線に
接触したり近づいたりすると、重傷あるいは致命傷
を負う恐れがあります。電気はアーク放電により地
点間をジャンプします。電圧が高いほど電気がジャ
ンプする距離も長くなります。電気はまた、特に濡
れている場合、枝やその他物体を通して伝わります。
本製品と高圧線間は常に最低 10 m 空け、どんな物体
も電圧線に触れないように気をつけてください。こ
の安全距離の内側で作業する必要がある場合は、必
ず関係電力会社に連絡して作業前に電力を切るよう
依頼してください。
• 刃先の鈍ったソーチェンを使用すると事故の危険性
が高まります。
使用者の身体保護具
警告：
本製品を使用する前に、以下の警
告指示をお読みください。
• 本製品を使用するときは、常に、認可された身体保
護具を着用してください。身体保護具で怪我を完全
に防止できるわけではありませんが、万が一事故が
起こった場合、負傷の度合いを軽減することができ
ます。適切な保護具の選択については、販売店にご
相談ください。
1867 - 007 - 10.01.2024
549
• 物体が落下する可能性がある場合は、ヘルメットを
着用してください。
(図 30)
• 認可されたイヤマフを使用してください。
(図 31)
• 認可された防護メガネを使用してください。バイザ
ーを使用する場合は、認可された防護ゴーグルも使
用する必要があります。認可された保護メガネは、
米国の ANSI Z87.1 規格または EU 諸国の EN 166
に適合していなければなりません。
(図 32)
• カッティング装置の取り付け、点検、清掃を行う場
合は、必要に応じて保護グローブを着用してくださ
い。
(図 33)
• プロテクティブブーツまたは滑りにくい靴底のある
靴を使用してください。
(図 34)
• チェンソー用保護ズボンを着用してください。
• 丈夫な素材でできた服を着用してください。常に厚
手の長いズボンと長袖を着用してください。小枝や
枝が引っかかるようなゆったりした衣服は身につけ
ないでください。宝飾品、半ズボン、オープンシュ
ーズを着用したり、はだしで作業したりしないでく
ださい。安全のため、髪の毛は肩よりも上にまとめ
てください。
• 救急器具を近くに準備するようにしてください。
(図 35)
本製品の安全装置
警告：
本製品を使用する前に、以下の警
告指示をお読みください。
この項では、本製品の安全機能とその目的、本機の正し
い動作を確保するための点検とメンテナンスの方法につ
いて説明します。本製品の部品の位置については、
製品
の概要 544 ページ
を参照してください。
本製品のメンテナンスを適切に行わなかったり、専門技
術者が整備・修理を行わなかったりすると、本製品の寿
命が短くなり、事故発生の危険性が増します。詳しくは、
お近くのサービス代理店にお問い合わせください。
警告：
安全装置が損傷している製品は決
して使用しないでください。本項目の記載
に従って、本製品の安全装置の点検、メンテ
ナンスを行ってください。お持ちの製品が
これらの点検項目を一点でも満たさない場
合は、お近くのサービス代理店に修理を依頼
してください。
注意： 本機に関するすべてのサービス、
修理には、特別な研修が必須です。本機の安
全装置には、特に研修が必要です。本取扱説
明書の点検に基づき、本機に不具合が見つか
った場合は、サービス代理店に連絡してくだ
さい。弊社の製品を購入されると、専門的な
修理とサービスの提供も保証されます。本
機を販売した小売店がサービス代理店では
ない場合、最寄りのサービス代理店の住所を
小売店にお尋ねください。
ユーザーインターフェイス Aspire P5-P4A のチェック
緑色の LED（A）は充電状態を示します。緑色の LED
は、製品がオンであることも示します。
1. ON/OFF ボタン（B）を押し続けます。 (図 36)
a) 製品に電源が入っていると緑色の LED（A）が点
灯します。
b) 製品の電源が切れていると緑色の LED（A）が消
灯します。
2. 参照：
トラブルシューティング 558 ページ
警告イ
ンジケータ（C）が点滅している場合。
パワートリガーロックの点検
パワートリガーロックにより、偶発的な操作を防ぎます。
ハンドルから手を放すと、パワートリガーとパワートリ
ガーロックは元の位置に戻ります。
1. Aspire PE5-P4A の場合：ロックボタンを前方に押し
ます。 (図 37)
2. パワートリガーロックが初期位置にあるときに、パ
ワートリガーがロックされていることを確認しま
す。
a) Aspire P5-P4A の場合： (図 38)
b) Aspire PE5-P4A の場合： (図 39)
3. パワートリガーロックを一方の側に押してから、反
対側に押します。パワートリガーロックが元の位置
に戻ることを確認します。
a) Aspire P5-P4A の場合： (図 40)
b) Aspire PE5-P4A の場合： (図 41)
4. パワートリガーとパワートリガーロックがスムーズ
に動き、リターンスプリングが正しく作動すること
を確認します。
a) Aspire P5-P4A の場合： (図 42)
b) Aspire PE5-P4A の場合： (図 43)
5. 本製品を始動します（「操作」（15 ページ）を参照）
Operation（操作）553 ページ
。
6. 最高速度で使用します。
7. パワートリガーを放し、ソーチェンが完全に停止す
ることを確認します。
カッティング装置の安全注意事項
警告：
本製品を使用する前に、以下の警
告指示をお読みください。
• 認可されたガイドバー／ソーチェンの組み合わせと
目立て装置のみを使用してください。参照：
メンテ
ナンス 555 ページ
詳細については。
550
1867 - 007 - 10.01.2024
• ソーチェンを使用したりメンテナンスを実施したり
するときは、保護グローブを着用してください。動
いていないソーチェンでも怪我をする場合がありま
す。
• 刃の目立てを正しく行ってください。指示に従っ
て、推奨された目立てゲージをご使用ください。破
損している、または誤って目立てされたソーチェン
を使用すると事故の危険性が高まります。
(図 44)
• デプスゲージの設定を正しく守ってください。指示
に従い、推奨されているデプスゲージの設定を使用
してください。デプスゲージの設定が大きすぎる
と、キックバックの危険性が高まります。
(図 45)
• ソーチェンに適切な張りがあることを確認します。
ソーチェンがガイドバーにしっかり取り付けられて
いないと、ソーチェンが外れる場合があります。ソ
ーチェンを正しく張らないと、ガイドバー、ソーチ
ェン、およびドライブスプロケットの摩耗が早まり
ます。参照：
アクセサリー 561 ページ
。
(図 46)
• カッティング装置を定期的にメンテナンスして、適
切に注油してください。作業の前にソーチェンに注
油してください。ソーチェンが正しく注油されてい
ないと、ガイドバー、ソーチェン、およびドライブ
スプロケットの摩耗が早まります。
(図 47)
バッテリーの安全
警告： 安全および一般的な注意事項をす
べて読んでください。安全および一般的な
注意事項に従わない場合、感電、火災、ある
いは深刻な傷害に至る場合があります。す
べての安全に関する情報と一般的な注意事
項は、後で参照できるように保管しておいて
ください。
• この安全上の注意事項は、POWER FOR ALL システ
ム用 18 V リチウムイオン充電式バッテリーにのみ
適用されます。
• 充電式バッテリーは POWER FOR ALL システムパ
ートナーの製品でのみ使用してください。 POWER
FOR ALL のラベルが貼付されている 18 V 充電式バ
ッテリーは、次の製品と完全に互換性があります。
– 18 V POWER FOR ALL バッテリーシステムのす
べての製品。
– POWER FOR ALL システムパートナーの 18 V 製
品。
• お使いの製品の取扱説明書に記載されているバッテ
リーの推奨事項に従ってください。この方法によ
り、充電式バッテリーと製品を安全に操作でき、充
電式バッテリーを危険な過負荷から保護できます。
• バッテリーを充電する場合は、製造元または
POWER FOR ALL システムパートナーが推奨する
充電器のみを使用してください。1 種類のバッテリ
ーのみに適合する充電器では、異なる種類のバッテ
リーを使用した場合、火災が発生するおそれがあり
ます。
• バッテリーは一定レベル充電された状態で提供され
ます。バッテリー容量を最大限に活用するには、最
初にバッテリーツールを使用する前に、充電器でバ
ッテリーをフル充電してください。
• バッテリーパックは子供が近づけない場所に保管し
てください。
• バッテリーは開けないでください。短絡する危険が
あります。
• バッテリーが損傷していたり、バッテリーを不適切
に使用したりすると、蒸気が発生する場合がありま
す。バッテリーが発火または爆発するおそれがあり
ます。 換気の良い場所で作業してください。気分が
悪くなった場合は医師の診察を受けてください。蒸
気を吸い込むと呼吸器系に痛みを感じる場合があり
ます。
• 誤って使用した場合、またはバッテリーが損傷した
場合、バッテリーから可燃性の液体が漏れ出す場合
があります。この液体に触れないでください。誤っ
て触れてしまった場合は、水で洗い流してください。
液体が目に入った場合は、医師の診察を受けてくだ
さい。バッテリーから漏れ出した液体は、炎症や火
傷を引き起こすことがあります。
• バッテリーが損傷している場合、液体が漏れ、製品
が液体で覆われる可能性があります。液体がかかっ
た部品を確認してください。これらの部品は洗浄す
るか、必要に応じて交換してください。
• バッテリーパックを短絡させないでください。バッ
テリーパックを使用しないときは、ペーパークリッ
プ、コイン、キー、爪きり、ネジなどの金物、ある
いは端子間を短絡するおそれがある他の小さな金物
から遠ざけるようにしてください。バッテリー端子
の短絡は、火傷や火災を引き起こす恐れがあります。
• バッテリーは、釘やドライバーなどの鋭利な物によ
り、または外部から強い力を受けることで、損傷す
る可能性があります。内部短絡が発生し、バッテリ
ーが発火、発煙、爆発、または過熱する可能性があ
ります。
• 損傷したバッテリーパックを決して修理しようとし
ないでください。バッテリーパックの修理は、製造
元または認定サービス代理店しか行えません。
• バッテリーは熱（長時間の直射日光）、炎、汚れ、
水、湿気などから保護してください。爆発や短絡の
危険性があります。
• 周囲温度が -5 °C – 40 °C の場合にのみ本製品にバッ
テリーを使用してください。
• バッテリーは、周囲温度 -20 °C – 50 °C の範囲内での
み保管してください。例えば、夏場にバッテリーを
車内に放置しないでください。温度が 0 °C 未満の
場合、一部のデバイスは電源が喪失する可能性があ
ります。
• バッテリーは、周囲温度 0 °C – +35 °C の範囲内での
み充電してください。 この温度範囲外で充電する
と、バッテリーが損傷し、火災の危険が生じるおそ
れがあります。
1867 - 007 - 10.01.2024
551
バッテリー充電器の安全性
警告： 安全および一般的な注意事項をす
べて読んでください。安全および一般的な
注意事項に従わない場合、感電、火災、ある
いは深刻な傷害に至る場合があります。こ
れらの注意事項は安全な場所に保管してく
ださい。充電器は、すべての機能を完全に評
価して制限なく実行できる場合、または対応
する取扱説明書を受け取った場合にのみ使
用してください。
• この充電器は、お子様や、身体面、感覚面、精神面
で制限のある方、経験や知識のない方による使用を
想定していません。8 歳以上のお子様や、身体面、感
覚面、精神面で制限のある方、経験や知識のない方
でも、使用者の安全に責任を負う人から充電器の安
全操作について監督または指導を受け、関連する危
険を理解した場合には、この充電器を使用できます。
そうしないと、操作ミスや負傷のリスクが生じます。
• 使用中、清掃中、およびメンテナンス中は子供が近
づかないようにしてください。子供が充電器に触れ
ないようにしてください。
• 容量 1.5 Ah 以上の 18 V POWER FOR ALL システ
ムバッテリーのみを充電してください。バッテリー
電圧は、充電器のバッテリー充電電圧と一致する必
要があります。充電式以外のバッテリーは充電しな
いでください。充電すると、火災や爆発するおそれ
があります。
• 充電器は必ず密閉された場所で使用してください。
充電器を湿潤環境にさらさないでください。パワー
ツール内に水が入ると、感電のリスクが高まります。
• 充電器は清潔に保ってください。埃により感電する
危険があります。
• 充電器、ケーブル、プラグは、使用前に必ず確認し
てください。損傷がある場合は、充電器の使用を中
止してください。充電器を開けないでください。純
正の交換部品のみを使用する Husqvarna または認定
アフターセールスサービスセンターに修理を依頼し
てください。 充電器、ケーブル、プラグが損傷する
と、感電の危険性が高まります。
• 充電器は、容易に発火する表面（紙、繊維など）や
引火性の環境で使用しないでください。作動中に充
電器が過熱すると、火災が発生する可能性がありま
す。
• 充電器の通風孔が塞がれないようにしてください。
充電器が過熱し、正常に機能しなくなる可能性があ
ります。
• メーカー指定の充電器のみを使って充電してくださ
い。1 種類のバッテリーパックのみに適合する充電
器は、それ以外のバッテリーパックの充電で使用し
た場合、火災を起こす恐れがあります。
•
バッテリーが損傷していたり、バッテリーを不適切
に使用したりすると、蒸気が発生する場合もありま
す。換気の良い場所で作業してください。気分が悪
くなった場合は医師の診察を受けてください。蒸気
を吸い込むと呼吸器系に痛みを感じる場合がありま
す。
• 劣悪な環境では、液体がバッテリーから漏れ出すこ
とがあります。この液体に触れないでください。誤
って触れてしまった場合は、水で洗い流してくださ
い。液体が目に入った場合は、医師の診察を受けて
ください。バッテリーから漏れ出した液体は、炎症
や火傷を引き起こすことがあります。
• 製品は英国でのみ販売されています。本製品には、
内部ヒューズ付き BS 1363/A 認証電気プラグが装備
されています（ASTA は BS 1362 を承認）。プラグが
コンセントに適合しない場合は、認定カスタマーサ
ービス担当者がプラグを切断し、適切なプラグを所
定の場所に取り付ける必要があります。交換用プラ
グのヒューズ定格は、元のプラグと同じ必要があり
ます。破損したプラグは、感電を防ぐために廃棄し
てください。また、コンセント以外には絶対に差し
込まないでください。
メンテナンスのための安全注意事項
警告： 本製品のメンテナンスを行う前に、
以下の警告指示を読んでください。
• メンテナンス、その他の点検、または製品の組み立
てを行う前に、バッテリーを取り外してください。
• 作業者は本取扱説明書に記載されているメンテナン
スとサービスだけを実施してください。メンテナン
スおよびさまざまなサービスについては、サービス
代理店にお問い合わせください。
• バッテリーまたはバッテリー充電器を水分を含んだ
布で拭いたり、水で洗浄したりしないでください。
強い洗剤を使用すると、プラスチックの部品が損傷
する場合があります。
• メンテナンスを実施しないと、製品の寿命が短くな
り、事故の危険性が増します。
• 特に本製品の安全装置については、すべての整備と
修理の作業に特殊な訓練が必要です。メンテナンス
を実施した後、この取扱説明書の点検項目の中に不
合格の項目があった場合は、サービス代理店にお問
い合わせください。当社は、お客様の製品のために、
プロフェッショナルな修理と整備を提供することを
保証します。
• 純正の交換部品のみを使用してください。
552
1867 - 007 - 10.01.2024
Aspire PE5-P4A の組立
はじめに
警告： 本製品を組み立てる前に、安全に
関する章を読んで理解してください。
剪定器具の伸縮シャフトへの取り付け
方法
1. 剪定器具（A）を伸縮シャフト（B）に取り付けます。
剪定器具は伸縮シャフトのホルダーに簡単にはまり
ます。はまらない場合は、正しく取り付けられてい
ません。 (図 48)
2. ノブ（C）を締め込みます。
注記： 剪定器具を伸縮シャフトに取り付けると、
剪定器具のユーザーインターフェイスが切断されま
す。
伸縮シャフトの長さの調整方法
1. シャフト（A）のネジハンドルを緩めます。 (図 49)
2. シャフトが快適な長さになるように調整します。
3. ネジハンドル（B）を締め付けます。
フックの壁への取り付け方法
• フックは屋内に設置します。
• フックに直射日光が当たらないようにして、周囲温
度は-10 °C～70 °C にしてください。
• フックを乾式壁、木またはコンクリートの壁に取り
付けます。
注意： 壁が少なくとも 30 kg の負荷を
保持できることを確認してください。
• 3 本のネジで壁にフックを取り付けます。必要に応
じて、ウォールプラグ（B）を使用します。
注意： ネジが壁のタイプに適している
ことを確認してください。
a) Aspire P5-P4A の場合： (図 50)
b) Aspire PE5-P4A の場合： (図 51)
• 製品の保管に使用できるアクセサリーについての情
報は、Husqvarna サービス担当者に連絡してくださ
い。
本製品をフックに掛ける
• 図に示すように、剪定器具をフックに掛けます。 (図
52)
• 図に示すように、ポールをフックに掛けます。 (図
53)
Operation（操作）
製品使用前の機能チェック
1. エアインテークに汚れや損傷がないか点検します。
ブラシで、本製品から埃や不要な物を取り除きます。
2. すべてのナットとネジを締め込みます。
3. 剪定器具が正しく取り付けられていることを確認し
ます。
4. 剪定器具にヒビなどの損傷がないか調べます。損傷
がある場合は剪定器具を交換します。
5. カバーが正しく取り付けられており、損傷がないこ
とを確認します。
6. 製品が正常に作動することを確認します。
バッテリー
警告： バッテリーを使用する前に、安全
に関する章をお読みになり、内容を理解して
ください。バッテリーおよびバッテリー充
電器の取扱説明書もお読みになり、内容を理
解してください。
バッテリーとバッテリー充電器を適切な周辺温度の場所
に保管します。
周囲温度
製品のバッテリーの
動作
-5 °C – 40 °C
バッテリーの充電 0 °C – 35 °C
バッテリーの充電
初めて使用する前に、バッテリーを充電してください。
注記： 充電は、バッテリー温度が許容充電温度範囲
（0 °C – 35 °C）内のときにのみ行えます。
1. バッテリー充電器用電源コードを、接地されている
主電源に接続します。
注意： 主電源の電圧と周波数が正しい
ことを確認してください。
2. バッテリーをバッテリー充電器に取り付けます。バ
ッテリーが充電器に接続されると、緑色の LED が点
滅します。 (図 54)
1867 - 007 - 10.01.2024 553
3. バッテリー充電器の緑色の LED が点灯している場
合、バッテリーは完全に充電されています。バッテ
リーを最大 24 時間充電します。
4. バッテリー充電器を主電源から外します。
注意： 電源コードを引っ張らないでく
ださい。
5. バッテリー充電器からバッテリーを外します。
バッテリー充電器のバッテリーステータス
LED
バッテリー充電器の赤色の LED（A）と緑色の LED（B）
は、バッテリーステータスを示します。参照：
バッテリ
ーの充電 553 ページ
。
(図 55)
LED
バッテリーステータス
緑色の LED がすばやく点
滅
バッテリーは充電中です。
緑色の LED がゆっくりと
点滅
バッテリーは 80 ％充電済
みです。
緑色の LED が点灯 バッテリーの充電が完了
しています。
赤色の LED が点灯 参照：
バッテリー充電器
のトラブルシューティン
グ 559 ページ
。
赤色の LED がすばやく点
滅
参照：
バッテリー充電器
のトラブルシューティン
グ 559 ページ
。
製品のバッテリーステータス LED
製品にバッテリーを取り付けると、製品の LED によりバ
ッテリーステータスが示されます。
(図 56)
LED
バッテリーステータス
LED 1、2、3 が点灯 フル充電済みです。
LED 1、2 が点灯 十分に充電されました
LED 1 が点灯 バッテリー残量が低下していま
す。
LED 1 が点滅 バッテリーは空です。バッテリ
ーステータスインジケータが点
滅バッテリーを充電してくださ
い。参照：
バッテリーの充電
553 ページ
。
バッテリーの取り付け方法
警告： 本製品では、POWER FOR ALL シ
ステムの P4A 18 V リチウムイオン電池のみ
を使用してください。
1. バッテリーがフル充電されていることを確認してく
ださい。
2. バッテリーを本製品のバッテリーホルダーに入れま
す。バッテリーは簡単にホルダーにはまります。は
まらない場合は、正しく取り付けられていません。
a) Aspire P5-P4A の場合： (図 57)
b) Aspire PE5-P4A の場合： (図 58)
3. バッテリーをバッテリーホルダーにしっかりと押し
込みます。バッテリーがロックされると、カチッと
いう音がします。
4. ラッチが所定の位置で正しくロックされていること
を確認します。
本製品の始動方法 Aspire P5-P4A
1. ユーザーインターフェイス（A）の ON/OFF ボタン
を押します。LED ライトが点灯します。 (図 59)
2. パワートリガーロック（B）を左側または右側から押
し、パワートリガー（C）を保持します。
本製品の始動方法 Aspire PE5-P4A
1. ロックボタンを前方に押します。 (図 37)
2. パワートリガーロック（A）を左側または右側から押
し、パワートリガー（B）を保持します。 (図 60)
枝をカットする方法
警告：
頭上に電線のある付近で作業する
ときは、細心の注意を払ってください。伐倒
された枝が短絡を引き起こすことがありま
す。
• 可能な限り、枝に対して適切な角度で伐採できる位
置に立ってください。 (図 61)
• 伐倒位置を制御できるように、大きい枝は分けて伐
採してください。倒れた枝が地面に当たって作業者
の方向にはねてくることもありますので注意してく
ださい。 (図 62)
• 枝の付け根のこぶは決して切断しないでください。
癒合を遅らせ、かびの繁殖リスクが高まります。 (図
63)
• 切断中の補助としてカッティングヘッドの基部にス
トッパーを使用してください。これによりカッティ
ングアタッチメントが枝で跳ね上がるのを防げま
す。 (図 64)
• 枝の下側に最初に切りつけてから枝を切断してくだ
さい。樹皮が裂けると癒合が遅れ、木の永久的損傷
につながることがあるため、この手順によりこれを
防ぎます。刃がひっかからないよう、枝の厚みの 1/3
より深くならないように切りつけます。刃がひっか
からないよう、チェンを引き抜く際はチェンを動か
し続けます。 (図 65)
554
1867 - 007 - 10.01.2024
• 枝、石、木によって妨害されないで作業できるよう
しっかりと足場を固めます。
警告： カッティングアタッチメント全体
が見えないときは決してパワートリガーを
オンにしないでください。
本製品の停止方法 Aspire P5-P4A
1. フロントトリガーを解放します。
2. ユーザーインターフェイスの ON/OFF ボタンを押し
ます。LED ライトが消灯します。
3. リリースボタンを押して、バッテリーを引き出しま
す。 (図 66)
本製品の停止方法 Aspire PE5-P4A
1. フロントトリガーを解放します。
2. パワートリガーロックのロックボタンを後方に押し
て、本製品をロックします。
3. バッテリーリリースボタンを押して、バッテリーを
引き出します。 (図 67)
4. 必要に応じて、本製品から伸縮シャフトを取り外し
ます。
メンテナンス
はじめに
警告： 本製品のメンテナンスを実行する
前に、安全に関する章を読んで理解してくだ
さい。
警告： 本製品のメンテナンスを実行する
前にバッテリーを外してください。
メンテナンスのスケジュール
メンテナンス 毎日 毎週 毎月
乾いた布で製品外側の部品を清掃してくださ
い。水は使わないでください。
X
スタート／ストップボタンが正しく動作し、
損傷がないことを確認します。
X
パワートリガーとパワートリガーのロック機
能が、安全面から見て正しく作動することを
確認します。
X
すべてのコントロールが正しく動作し、損傷
がないことを確認します。
X
ハンドルは乾いて清潔な状態に保ってくださ
い。ハンドルにオイルやグリスが付着してい
ないか確認します。
X
ソーチェンカバーに損傷がないか確認しま
す。損傷している場合はソーチェンカバーを
交換します。
X
ネジとナットが確実に締められていることを
確認します。
X
バッテリーのバッテリーリリースボタンが正
常に作動し、本製品にバッテリーをロックし
ていることを確認します。
X
バッテリー充電器が正しく動作することを確
認してください。
X
バッテリーに損傷がないことを確認してくだ
さい。
X
バッテリーが充電されていることを確認して
ください。
X
1867 - 007 - 10.01.2024 555
メンテナンス 毎日 毎週 毎月
バッテリー充電器に損傷がないことを確認し
てください。
X
ソーチェンを点検します。 X
ソーチェンを目立てします。 X
ソーチェンの張りを点検します。 X
ソーチェンに注油します。 X
パワートリガーを操作しない限りソーチェン
が回転しないことを確認してください。
X
すべてのケーブル、カップリング、接続部を
点検してください。損傷や汚れがないことを
確認してください。
X
ソーチェンカバーを清掃します。 X
ガイドバーの縁からバリを取り除きます。 X
バッテリーと本製品の接続を確認します。バ
ッテリーとバッテリー充電器の接続を確認し
ます。
X
剪定器具に損傷がないか確認します。損傷が
ある場合は剪定器具を交換してください。
剪定器具の保守作業はすべて、認定 Husqvarna 代理店が実施します。
チェンドライブスプロケットが摩耗していな
いか点検します。
約 20 時間作業したら（必要に応じてさらに頻繁に）、チェンドライ
ブスプロケットを交換してください。
カッティング装置の点検
1. リベットやリンクに亀裂がないこと、リベットが緩
んでいないことを確認します。必要に応じて交換し
ます。 (図 68)
2. ソーチェンが簡単に曲がることを確認します。曲が
らない場合はソーチェンを交換します。
3. リベットやリンクが摩耗していないかどうか、ソー
チェンを新しいソーチェンと比べます。
4. 刃の最長の部分が 4 mm（0.16 インチ）未満の場合、
ソーチェンを交換してください。 カッターに亀裂が
ある場合も、ソーチェンを交換してください。 (図
69)
ガイドバーとソーチェンの交換方法
1. ロックノブを反時計方向に回し、保護カバー（A）を
取り外します。 (図 70)
2. ソーチェンを取り付けた状態でガイドバーを取り外
します。
3. ガイドバーからソーチェンを取り外します。
4. ガイドバーの溝に新品のソーチェンを取り付けま
す。
5. 新品のガイドバーの溝（B）をボルト（E）に、穴（D）
をガイドバーピン（F）にそれぞれ取り付けます。
6. ソーチェンをドライブスプロケット（G）の周囲に取
り付けます。刃がドライブスプロケット（C）と逆の
向きになっていることを確認してください。
7. 保護カバー（A）を取り付け、ロックノブを時計回り
に回します。
8. ソーチェンを張ります。参照：
ソーチェンの張りの
調整方法 557 ページ
詳細については。
ソーチェンを目立てするには
ガイドバーとソーチェンの詳細
警告： ソーチェンを使用したりメンテナ
ンスを実施したりするときは、保護グローブ
を着用してください。動いていないソーチ
ェンでも怪我をする場合があります。
摩耗または損傷があるガイドバーやソーチェンは、
Husqvarna 推奨のガイドバーとソーチェンの組み合わせ
で交換してください。これは、製品の安全機能を維持す
るために必要です。参照：
アクセサリー 561 ページ
推
奨される交換用ガイドバーとチェンの組み合わせリスト
については、「アクセサリー」（26 ページ）を参照してく
ださい。
• ガイドバーの長さ（インチ／cm）。ガイドバーの長さ
とチェンの種類に関する情報は、ガイドバーの後部
に記載されています。
(図 71)
• チェンのピッチ（インチ）。ソーチェンのドライブリ
ンク同士の間隔と、ノーズスプロケットの歯とドラ
556 1867 - 007 - 10.01.2024
イブスプロケット間の間隔とが一致するようにして
ください。
(図 72)
• ドライブリンクの数。ドライブリンク数は、ガイド
バーの種類によって決定されます。
(図 73)
• ガイドバーのレール溝幅（インチ／mm）。ガイドバ
ーの溝幅は、チェンドライブリンクの幅と同じにす
る必要があります。
(図 74)
• ガイドバーは製品と一致する必要があります。
(図 75)
• ドライブリンクの幅（mm／インチ）。
(図 76)
カッターの目立て方法に関する一般情報
刃先が丸くなったソーチェンは使用しないでください。
ソーチェンの刃先が丸くなると、より大きな力をかけて
ガイドバーを木に押し込む必要があります。ソーチェン
の刃先が非常に丸くなると、木片ではなく切りくずが出
ます。
鋭いソーチェンを使用すると、抵抗なく木に切り込むこ
とができ、長く厚い切りくずが出ます。
警告： 目立て手順に従わないと、キック
バックの力が大きくなります。
注記： 参照：
刃の目立て方法 557 ページ
ソーチェ
ンの目立ての詳細については、「刃の目立て方法」（21 ペ
ージ）を参照してください。
刃の目立て方法
1. 丸ヤスリと目立てゲージを使用して刃を目立てしま
す。 (図 77)
注記：
参照：
アクセサリー 561 ページ
Husqvarna が推奨するヤスリと目立てゲージについ
ては、「アクセサリー」（26 ページ）を参照してくだ
さい。
2. 目立てゲージを刃に正しく当てます。目立てゲージ
に付属している説明書を参照してください。
3. ヤスリを刃の内側から外側に動かします。引くとき
は力を抜いてください。 (図 78)
4. すべての刃の片側にヤスリをかけます。
5. 本製品をひっくり返して、反対側の刃にヤスリをか
けます。
6. すべての刃が同じ長さであることを確認してくださ
い。
ソーチェンの張りの調整方法
警告： ソーチェンに適切な張りがないと
ガイドバーから外れることがあり、重傷また
は死亡事故の原因となるおそれがあります。
ソーチェンは、使用するにつれて長くなります。ソーチ
ェンの張りを定期的に調整して、適切な張りを維持する
ことが重要です。本製品を操作する前に、ソーチェンの
張力を点検してください。ソーチェンは可能な限りしっ
かりと、ただし、ソーチェンを手で自由に回せる程度に
締め付けます。
注記： 新品のソーチェンには慣らし運転期間が必要
です。この期間中は、頻繁に張力を点検してください。
1. チェンテンションアジャスターを時計方向に回し
て、ソーチェンを締め込みます。ソーチェンにでき
るだけ張力をかけます。ソーチェンはガイドバーに
しっかりと張る必要があります。 (図 79)
注記： 張りを強くするにはアジャスターを上（+）
に回し、張りを弱めるには下（-）に回します。ソー
チェンが適切に張られている場合は、手で簡単に回
すことができ、ガイドバーにはしっかりとはまって
います。
2. ソーチェンを手で自由に回せること、ガイドバーの
下側にたるみがないことを確認してください。 (図
80)
カッティング装置の潤滑方法
警告：
カッティング装置の潤滑が不十分
だとソーチェンが切れ、重傷や時には致命傷
の原因となることがあります。
警告： 廃油は使用しないでください。廃
油は、人、製品、環境にとって危険です。
ソーチェンオイル
• ソーチェン表面に滑らかな皮膜を形成するチェンオ
イルを使用してください。ソーチェンオイルは、暑
い夏や寒い冬など、あらゆる天候で粘度を維持する
必要があります。
• ソーチェンの寿命を最大化し、環境への影響を最小
限にするために、Husqvarna 製のチェンオイルを使
用してください。Husqvarna 製のソーチェンオイル
がない場合は、標準のソーチェンオイルを使用して
ください。
• ソーチェンの潤滑用オイルが入手できない地域で
は、X-Guard BIO チェンオイルを使用してください。
• ソーチェンが適切に潤滑されていることを確認しま
す。ソーチェンオイルを充填し、必要に応じてソー
チェンの潤滑を点検します。
1867 - 007 - 10.01.2024
557
ガイドバーの点検
1. ガイドバーの縁にバリがないかどうかを調べます。
ヤスリを使用してバリを除去します。 (図 81)
2. ガイドバーの溝を清掃します。 (図 82)
3. ガイドバーの溝に摩耗がないか調べます。摩耗があ
る場合は、ガイドバーを交換します。 (図 83)
4. ガイドバー先端が粗くなっていないか、摩耗がひど
くないか調べます。 (図 84)
5. 寿命を延ばすために、ガイドバーは毎日回転させま
す。 (図 85)
製品、バッテリー、およびバッテリー充
電器の清掃方法
1. 使用後は、製品を乾いた布で拭いてください。
2. バッテリーとバッテリー充電器を、乾いた布で拭い
てください。バッテリーガイドトラックは清潔さを
保ってください。
3. 使用前に、バッテリーとバッテリー充電器の端子が
汚れていないことを確認してください。
4. 保護カバーの内側の表面をブラシで掃除してくださ
い。
バッテリーとバッテリー充電器の点検
方法
1. バッテリーにヒビなどの損傷がないか調べます。
2. バッテリー充電器にヒビなどの損傷がないか調べま
す。
3. 充電器の電源コードを点検し、破損や亀裂がないこ
とを確認してください。
トラブルシューティング
ユーザーインターフェイス Aspire P5-P4A
問題 想定される障害 解決方法
緑色の始動 LED が点
滅。
バッテリーの電圧が下がっています。 バッテリーを充電してください。
赤いエラー LED が点
滅。
過負荷。 カッティングアタッチメントが詰まっていま
す。製品を停止してください。バッテリーを
外します。不要なものを取り除いてカッティ
ングアタッチメントを清掃してください。チ
ェンを緩めます。
温度範囲外です。 本製品を冷却してください。
パワートリガーとスタートボタンが同時に押
されている。
パワートリガーを放し、始動ボタンを押しま
す。
緑色の LED と赤色の
LED が交互に点滅し
ている。
バッテリーは空です。 バッテリーを充電してください。
バッテリーに損傷があります。 販売店に相談してください。
558 1867 - 007 - 10.01.2024
バッテリー充電器のトラブルシューティング
バッテリー充電器の
LED
原因 解決策
緑色の LED が点灯
し、赤色の LED が点
滅している。
バッテリーがバッテリー充電器
に正しく取り付けられていませ
ん。
充電器からバッテリーを取り外し、再度バッテリー充電
器に取り付けます。
バッテリーコネクターが汚れて
います。
バッテリーコネクターを清掃します。
周囲温度が高すぎるか低すぎま
す。
バッテリー充電器は 0 °C～35 °C の温度で使用してくだ
さい。
バッテリーに損傷があります。 バッテリーを交換します。
緑色の LED と赤色の
LED が消灯してい
る。
バッテリー充電器が主電源コン
セントに正しく接続されていま
せん。
バッテリー充電器をコンセントに接続します。
主電源コンセントに障害があり
ます。
シリアルプレートで指定されている電圧と周波数を持つ
電源にバッテリー充電器を接続してください。
バッテリー充電器のケーブルが
損傷しています。
販売店にご相談ください。
バッテリー充電器が損傷してい
ます。
その他のエラー。
その他のエラーが発生した場合は、製品の電源を切り、バッテリーを取り外して、認定サー
ビス代理店にお問い合わせください。
搬送と保管
搬送と保管
• 同梱のリチウムイオンバッテリーは、危険物の規制
に関する規則に準拠しています。
• 民間の運送業者による商用輸送においては、梱包お
よびラベル付けに関して所定の要件に従ってくださ
い。
• 本製品を発送する前に、危険物に関して特別な訓練
を受けた担当者にご相談ください。該当するすべて
の国内規制に従ってください。
• バッテリーを梱包するときは、露出している端子に
テープを貼ってください。バッテリーを固定し、動
かないように梱包してください。
• 保管するときや搬送時はバッテリーを外してくださ
い。
• バッテリーとバッテリー充電器は、乾燥して湿気や
霜がない場所に置いてください。
• 静電気が発生する可能性のある場所に本製品を保管
しないでください。バッテリーは金属製の箱に保管
しないでください。
• バッテリーは温度が -20～+50 °C（-4～122 °F）の場
所に保管し、直射日光から遠ざけてください。
• バッテリー充電器は温度が 5～45°C（41～113°F）の
場所に保管し、直射日光から遠ざけてください。
• バッテリー充電器は、周囲温度が 0～35 °C（32～95
°F）の場合にのみ使用してください。
• 本製品は、温度が -40～+60 °C（-40～140 °F）の場
所に保管してください。
• バッテリーを長期間保管するときは、充電量を 30～
50 ％にしてください。
• バッテリー充電器は、密閉した乾いた場所に保管し
てください。
• バッテリーの保管中は、バッテリー充電器から遠ざ
けてください。子供や許可されていない他の人が機
器に触れないようにしてください。施錠できる場所
に装置を保管してください。
• 製品を長期間保管する場合は、その前に製品を清掃
し、よく点検しておいてください。
• 搬送中および保管中に製品が傷ついたり損傷したり
しないように、製品の移動用ガードを使用してくだ
さい。
• 搬送中は製品をしっかりと固定してください。
1867 - 007 - 10.01.2024 559
バッテリー、バッテリー充電器、および
製品の廃棄
以下のマークは、本製品が家庭ゴミではないことを示し
ています。電気・電子機器のリサイクル業者にリサイク
ルを依頼してください。これは、環境および人への被害
を防止するためです。
詳細については、自治体の担当部局、家庭ゴミ収集業者、
または販売店にお問い合わせください。
(図 23)
注記： マークは、製品または製品の容器に表示され
ています。
主要諸元
主要諸元
Aspire P5-P4A Aspire PE5-P4A
モーター
タイプ PMDC 18V PMDC 18V
チェン速度、m/s 4.9 4.9
質量
バッテリーなし、kg/ポンド 1.6/3.5 3.1/6.8
騒音排出
70
実測音響レベル dB（A） 88 88
保証音響レベル L
WA
dB（A） 91 90
サウンドレベル
71
使用者聴覚での等価騒音レベル、dB（A） 75 74
振動レベル
72
ハンドルの等価振動レベル。ISO 22867 に従った計測値、m/s
2
短縮時、フロントハンドル／リヤハンドル – 0.5/0.5
伸長時、フロントハンドル／リヤハンドル – 0.3/0.3
メインハンドル／補助ハンドル 0.8/0.4 –
認可されたバッテリー
本製品はすべての POWER FOR ALL バッテリーで操作
できます。最高の性能を得るために、最低 4.0 Ah のバッ
テリーを使用することをお勧めします。
バッテリー P4A 18-B45 P4A 18-B72
タイプ リチウムイオン リチウムイオン
70
環境における騒音の排出は、EC 指令 2000/14/EC に従って、音響パワー（L
WA
）として測定。保証音響と計
測音響の違いは、保証音響に計測結果のばらつきと、同一モデルの異なる機器の差異が含まれているためで
す。これは指令 2000/14/EC に則っています。
71
等価騒音レベルは ISO 22868 に則し、さまざまな作動状態における騒音レベルの時間加重エネルギーとして
計算されます。等価騒音レベルの一般的な統計上のばらつきは、3 dB（A）の標準偏差となります。
72
報告データによれば、等価振動レベルの一般的な統計上のばらつき（標準偏差）は 1.5m/s
2
です。
560 1867 - 007 - 10.01.2024
バッテリー P4A 18-B45 P4A 18-B72
バッテリー容量（Ah） 2.5 4.0
公称電圧、V 18 18
質量、kg 0.35 0.65
セル数（Li-Ion） 5 10
認可されたバッテリー充電器
バッテリー充電器 P4A 18-C70
入力電圧、V 充電器の定格情報を参照してください。
周波数、Hz 50～60
電力、W 70
アクセサリー
ガイドバーとソーチェンの組み合わせ
以下の組み合わせは CE で認定されています。
ガイドバー ソーチェン
長さ、インチ ピッチ、インチ ゲージ、mm タイプ
長さ、ドライブリンク
の数
5 1/4 インチ 1.1 SP11G 32
ソーチェンの目立てと目立てゲージ
適切な目立て角度になるように、推奨目立てゲージを使
用してください。ソーチェンの切れ味を回復させるに
は、常に推奨目立てゲージを使用することをお勧めしま
す。
お使いの製品のソーチェンがわからない場合は、サービ
ス代理店にお問い合わせください。
mm／インチ mm／インチ
SP11G 3.5 / 9/64 60° 30° 0° 0.4/0.016 5299371/01
1867 - 007 - 10.01.2024 561
適合宣言
EU 適合宣言
ハスクバーナ社（Husqvarna AB, SE-561 82 Huskvarna,
Sweden、電話番号：+46-36-146500）は、単独責任のも
とで、以下の製品の適合を宣言します。
名称 バッテリー駆動式剪定器具およびポール剪定器具
ブランド Husqvarna
タイプ／モデル Aspire P5-P4A、Aspire PE5-P4A
ID 2022 年以降の製造番号
が以下の EU 指令および規制を完全に順守し、
指令／規制 名称
2006/42/EC 「機械類に関する」
2014/30/EU 「電磁環境適合性に関する」
2011/65/EU 「電気・電子製品に含まれる特定有害物質の使用制限に関する」
2000/14/EC 「環境への騒音排出に関する」
および以下の規格または技術仕様が適用されています。
EN 62841-1:2015/A11:2022, EN ISO 11680-1:2021, EN
ISO 12100:2010, EN IEC 55014-1:2021, EN IEC
55014-2:2021, EN IEC 63000:2018。
DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158 が
機械指令（2006/42/EC）の条例 12、項目 3b に基づき自
主的な EC タイプコントロールテストを実施しました。
EC タイプコントロールテストの証明書の番号は次のと
おりです。4815039.22006。
指令 2000/14/EC の付録 V に従って適合性評価手順を適
用しました。
騒音排出に関する詳細：
主要諸元 560 ページ
。
Huskvarna, 2022-06-22
Claes Losdal、R&D Manager、Husqvarna AB
正式代表兼技術文書担当
562 1867 - 007 - 10.01.2024
ライセンス
Copyright
©
2012–2020 STMicroelectronics
通常の磨耗、破損、過失、不適切な使用、不正修理、ま
たは吸引装置が誤った電圧に接続されていることによる
不具合は、保証に含まれません。
All rights reserved.
ソース形式およびバイナリ形式での再配布および使用
は、変更の有無にかかわらず、次の条件が満たされてい
る場合に許可されます。
• ソースコードの再配布では、上記の著作権表示、こ
の条件リスト、および以下の免責事項を保持する必
要があります。
• バイナリ形式での再配布では、上記の著作権表示、
この条件リスト、および次の免責事項を、配布物に
付属のマニュアルおよび／またはその他の資料に複
製する必要があります。
• STMicroelectronics の名称およびそのコントリビュ
ータの名称は、書面による事前の許可なく、このソ
フトウェアから派生した製品を承認または宣伝する
ために使用することはできません。
本ソフトウェアは、著作権所有者およびコントリビュー
タにより「現状のまま」提供され、商品性および特定目
的への適合性に関する黙示的な保証を含む（ただし、こ
れらに限定されない）明示的または黙示的ないかなる保
証も放棄されます。いかなる場合でも、著作権所有者、
またはコントリビュータは、直接的損害、間接的損害、
偶発的損害、特別損害、懲罰的損害、または派生的損害
（代替品またはサービスの調達、使用不能、データ、また
は利益の損失、もしくはビジネスの中断などを含むがこ
れらに限定されない）について、当該損害の発生する可
能性について知らされていた場合でも、責任の法理に基
づいて、契約、厳格責任、または本ソフトウェアの使用
から生じる不法行為（過失またはその他を含む）にかか
わらず、責任を負わないものとします。
Apache 2.0 のライセンス
Copyright
©
2009-2019 Arm Limited. All rights reserved.
バージョン 2.0、2004 年 1 月 http://www.apache.org/
licenses/
使用、複製、配布に関する利用規約
1.定義。
「ライセンス」とは、本書の 1～9 項で定義されている使
用、複製、および配布に関する利用規約を意味します。
「ライセンサー」とは、著作権所有者、またはライセンス
を付与する著作権所有者が承認した事業体を意味しま
す。「法人」とは、事業体と、事業体を管理するか、事業
体により管理されるか、または事業体と共通の管理下に
あるその他すべての事業体の集合を意味します。この定
義の場合、「管理」とは、（i）契約の有無にかかわらず、
直接または間接的に、当該事業体を指示または管理する
権利、または（ii）50 ％以上の発行済み株式の所有権、
または（iii）当該事業体の受益所有権のことを意味して
います。「お客様」とは、本ライセンスにより付与された
権限を行使する個人または法人を意味します。「ソース」
形式とは変更を行うための推奨形式（ソフトウェアソー
スコード、ドキュメントソース、および構成ファイルな
どを含むがこれらに限定されない）を意味します。「オブ
ジェクト」形式とは、ソース形式の機械的な変換または
変換によって生じるあらゆる形式（コンパイル済みのオ
ブジェクトコード、生成されたドキュメント、他のメデ
ィアタイプへの変換などを含むがこれらに限定されな
い）を意味します。「著作物」とは、著作物に含まれる、
または貼付されている著作権表示（以下の付録に例示）
に示されているように、ソース形式またはオブジェクト
形式にかかわらず、本ライセンスに基づいて使用可能な
著作成果物を意味します。「二次的著作物」とは、ソース
形式またはオブジェクト形式にかかわらず、著作物に基
づいた（または著作物から派生した）著作物、および編
集上の改訂、注釈、加工、またはその他の修正が、元の
著作成果物全体を表すすべての著作物を意味します。本
ライセンスでは、著作物および二次的著作物から分離で
きる著作物や、著作物および二次的著作物のインターフ
ェイスの単なるリンク（または名前によるバインド）は、
二次的著作物に含まれません。「コントリビューション」
とは、著作権所有者、または著作権所有者に代わり提出
する権限を付与された個人もしくは法人により、著作物
に含めるために意図的にライセンサーに提出された、著
作物のオリジナルバージョン、およびその著作物または
二次的著作物に対する変更または追加を含む、あらゆる
著作成果物を意味します。この定義の場合、「提出」と
は、著作物について話し合い、改善する目的で、ただし、
著作権所有者が書面で「コントリビューションではない」
と明記した、またはその他の方法で指定した通信を除く、
ライセンサーまたはその担当者に送信される電子、口頭、
または書面によるあらゆる形式の通信（ライセンサーに
より、またはライセンサーに代わり管理される電子メー
ルメーリングリスト、ソースコード管理システム、およ
び課題管理システムなどによる通信を含むがそれらに限
定されない）を意味します。「コントリビュータ」とは、
そのコントリビューションがライセンサーに受領されて
著作物に組み込まれたライセンサーおよびその代理を務
める個人または法人のことを意味します。
2.著作権の付与。
各コントリビュータは、本ライセンスの利用規約に従っ
て、著作物および当該二次的著作物をソース形式または
オブジェクト形式で複製、作成、公に表示、公に実行、
サブライセンス、および配布するために本ライセンスの、
無期限かつ世界的、非独占的で無償の取り消し不能な著
作権をお客様に付与します。
3.特許ライセンスの付与。
各コントリビュータは、本ライセンスの利用規約に従っ
て、著作物を作成、使用、販売用の提供、販売、輸入、
またはその他の方法で譲渡するための無期限かつ世界
的、非独占的で無償の取り消し不能な（本項に記載され
ている場合を除く）特許ライセンスをお客様に付与しま
す。ただし、当該ライセンスは、当該コントリビューシ
ョンが単独で、またはそのコントリビューションと当該
コントリビューションが提出された著作物との組み合わ
せにより必然的に侵害される場合にのみ適用されます。
1867 - 007 - 10.01.2024
563
お客様が、著作物または著作物に組み込まれたコントリ
ビューションが直接的または寄与特許侵害であると主張
している事業体（訴訟での交差請求または反訴を含む）
に対して特許訴訟を提起した場合、当該著作物について
本ライセンスに基づいてお客様に付与された特許ライセ
ンスは、当該訴訟が提起された時点で終了するものとし
ます。
4.再配布。
お客様は、以下の条件を満たしている場合、著作物また
はその二次的著作物の複製物を、変更の有無にかかわら
ず、ソース形式またはオブジェクト形式で、あらゆる媒
体で複製および配布することができます。
• お客様は、著作物または二次的著作物の他の受領者
には、本ライセンスのコピーを提供する必要があり
ます。
• お客様は、変更したファイルに、お客様がファイル
を変更したことを示す明示的な通知を提示する必要
があります。また、お客様は、お客様が配布する二
次的著作物のソース形式で、二次的著作物のいかな
る部分にも関係のない通知を除き、著作物のソース
形式からの著作権、特許、商標、および著作権の帰
属に関するすべての通知を保持する必要がありま
す。
• 配布物の一部として「通知」テキストファイルが含
まれている場合、お客様が配布する二次的著作物に
は、二次的著作物のいかなる部分にも関係のない通
知を除き、当該通知ファイルに含まれる帰属通知の
読み取り可能なコピーを、二次的著作物の一部とし
て配布される通知テキストファイル内、ソース形式
もしくはドキュメント内（二次的著作物とともに提
供される場合）、または二次的著作物により生成され
る表示物内（当該第三者の通知が通常表示される場
合）のうち少なくとも 1 つの場所に含める必要があ
ります。通知ファイルの内容は情報提供のみを目的
としたものであり、ライセンスは変更されません。
お客様は、著作物からの通知テキストとともに、ま
たはその補足として、お客様が配布する二次的著作
物内に独自の帰属通知を追加することができます。
ただし、当該帰属通知が本ライセンスの変更と解釈
されないことを条件とします。お客様は、独自の著
作権宣言文をお客様の変更に追加することができ、
お客様の変更の使用、複製、または配布について、
または当該二次的著作物全体に対して、著作物の使
用、複製、および配布が、本ライセンスに記載され
ている条件に準拠していることを条件として、追加
の、または異なるライセンス利用規約を提供するこ
とができます。
5.コントリビューションの提出。
お客様が明記しない限り、お客様が著作物に含めるため
に意図的にライセンサーに提出するすべてのコントリビ
ューションは、追加の契約条件なしで本ライセンスの利
用規約に従うものとします。上記にかかわらず、本契約
のいかなる条項も、当該コントリビューションに関して
ライセンサーと締結した個別のライセンス契約の条件に
優先したり、それを変更したりすることはありません。
6.商標。
本ライセンスは、著作物の出所を記述し、通知ファイル
の内容を再現するための合理的かつ慣習的な使用の場合
を除き、ライセンサーの商号、商標、サービスマーク、
または製品名を使用する権限を付与するものではありま
せん。
7.保証の否認。
適用法によって要求された場合、または書面により同意
された場合を除き、ライセンサーは、いかなる種類の保
証または条件でも「現状のまま」（権利、非侵害、商品
性、または特定目的の保証と条件を制限なく含む）を明
示的または黙示的に著作物を提供します（および各コン
トリビュータはそのコントリビューションを提供しま
す）。お客様は、著作物の使用または再配布の適切性を判
断する責任を単独で負い、本ライセンスに基づく許可の
行使に関連するリスクを負うものとします。8.賠償責任
の制限。いかなる法的理論においても、不法行為（過失
を含む）、契約、その他の方法にかかわらず、適用法（意
図的かつ重大な過失行為など）により要求された場合、
または書面で合意された場合を除き、コントリビュータ
は、本ライセンスに起因する、または著作物の使用また
は使用不能に起因するあらゆる性質の直接的損害、間接
的損害、特別損害、偶発的損害、派生的損害（業務上の
信用の喪失、作業停止、コンピュータの故障または誤作
動、またはその他のすべての商業的損害または損失など
を含むがそれらに限定されない）について、当該コント
リビュータが上記損害の発生する可能性について知らさ
れている場合でも、責任を負わないものとします。
9.保証または追加責任の同意。
著作物またはその二次的著作物を再配布する場合、お客
様は、本ライセンスに準拠したサポート、保証、補償、
またはその他の責任義務および／または権利を提供し、
料金を請求することができます。ただし、当該義務に同
意する場合、お客様は、各コントリビュータに生じた責
任またはそのコントリビュータに対して主張された申し
立てについて、各コントリビュータを補償し、弁護し、
損失を与えないことに同意した場合に限り、当該保証ま
たは追加責任にお客様が同意することを理由として、他
のコントリビュータの代理ではなく、お客様自身がお客
様の単独責任で行動することができます。利用規約の終
了
564
1867 - 007 - 10.01.2024
Зміст
Вступ.......................................................................... 565
Безпека...................................................................... 567
Збирання Aspire PE5-P4A.........................................575
Експлуатація..............................................................576
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ.............................. 578
Усунення несправностей..........................................582
Транспортування та зберігання............................... 583
Технічні характеристики........................................... 583
Аксесуари.................................................................. 585
Декларація відповідності.......................................... 586
Ліцензії.......................................................................587
Вступ
Опис виробу
Виріб Husqvarna Aspire P5-P4A є акумуляторним
сучкорізом.
Виріб Husqvarna Aspire PE5-P4A є акумуляторним
висоторізом із телескопічною конструкцією.
Ми постійно працюємо над підвищенням вашої
безпеки й ефективності роботи. По додаткову
інформацію звертайтеся до свого дилера з
обслуговування.
Правильне використання
Цей виріб використовується для зрізання гілок і
сучків. Забороняється використовувати продукт для
інших завдань.
Короткий посібник користувача
Відскануйте QR-код, щоб ознайомитися з порадами
щодо використання виробу.
(Мал. 27)
Огляд виробу
(Мал. 1)
1. Сучкоріз
2. Кожух ланцюга пилки
3. Шина пилки
4. Фіксатор захисної кришки
5. Фіксатор механічного пускового пристрою,
сучкоріз
6. Механічний пусковий пристрій, сучкоріз
7. Інтерфейс користувача
8. Основна ручка, сучкоріз
9. Акумулятор
10. Фіксувальна головка для сучкоріза
11. Вал
12. Телескопічна функція
13. Кнопка блокування
14. Механічний пусковий пристрій, висоторіз
15. Фіксатор механічного пускового пристрою,
висоторіз
16. Кнопка для виймання акумулятора
17. З’єднувач
18. Зарядний пристрій
19. Індикатор живлення/ попереджувальний
індикатор
20. Чохол для транспортування
21. Посібник користувача
22. Кронштейн для сучкоріза, гвинти й дюбелі
23. Кронштейн для висоторіза, гвинти й дюбелі
24. Біомастило для ланцюга
25. Шестигранний ключ
Символи на виробі
(Мал. 2)
УВАГА! Цей виріб може бути
небезпечним і здатний спричинити
тяжкі травми або смерть оператора
чи сторонніх осіб. Будьте обережні й
використовуйте виріб належним чином.
(Мал. 3)
Перед початком експлуатації
виробу уважно прочитайте посібник
користувача й переконайтеся в тому,
що ви зрозуміли наведені в ньому
вказівки.
(Мал. 4)
Для Aspire P5-P4A: Користуйтеся
відповідними засобами захисту очей.
(Мал. 5)
Для Aspire PE5-P4A: На
ділянках, де існує ризик падіння
предметів, завжди надягайте захисний
шолом. Користуйтеся відповідними
захисними навушниками. Користуйтеся
відповідними засобами захисту очей.
(Мал. 6)
Використовуйте відповідні захисні
рукавиці.
(Мал. 7)
Використовуйте міцні чоботи, що
не ковзають. (Стосується лише
висоторіза.)
(Мал. 8)
Постійний струм.
1867 - 007 - 10.01.2024 565
(Мал. 9)
Номінальна напруга, В
(Мал. 10)
Захищайте від дощу.
(Мал. 11)
Отвір для заливання оливи для
ланцюга.
(Мал. 12)
Напрям обертання, ланцюг пилки.
(Мал. 13)
Ризик травмування. Не наближайте
руки до ланцюга пилки.
(Мал. 14)
Для послаблення поверніть головку
ліворуч, для затягнення– праворуч.
(Мал. 15)
Виріб відповідає застосовним
директивам ЄС.
(Мал. 16)
Цей виріб відповідає вимогам
застосовних норм Сполученого
Королівства.
(Мал. 17)
Етикетка з інформацією щодо шумових
викидів у навколишнє середовище
відповідно до вимог директив і
нормативних актів ЄС і Сполученого
Королівства та Закону про збереження
навколишнього середовища (контроль
шуму) 2017р. Нового Південного
Уельсу. Гарантований рівень звукової
потужності виробу вказано в розділі
технічних характеристик
Технічні
характеристики на сторінці 583
і на
етикетці.
(Мал. 18)
Цей виріб і його пакування не
можна утилізувати разом із побутовими
відходами. Утилізацію необхідно
проводити на підприємстві з переробки
відходів електричного й електронного
обладнання.
(Мал. 21) Цей виріб не має електричної ізоляції. Якщо виріб торкнеться високовольтної
електролінії чи наблизиться до неї, це може призвести до смерті чи серйоз-
ної травми. Електричний струм може пройти по дузі від однієї точки до дру-
гої. Чим вища напруга, тим на більшу відстань може уразити електричний
струм. Електрика може також передаватись через вологі гілки та інші пред-
мети. Відстань між виробом і високовольтними лініями електропередач і/або
об’єктами, що прилягають до них, має завжди бути щонайменше 10м. Якщо
є потреба працювати в межах цієї відстані, до початку роботи необхідно
звернутися до компанії з енергопостачання й упевнитися, що напругу відклю-
чено.
Під час роботи в радіусі 15м від користувача не повинно бути людей чи
тварин. (Стосується лише висоторіза.)
(Мал. 22) На табличці з паспортними даними чи на етикетці вказано серійний номер.
yyyy указує на рік виготовлення, а ww– на тиждень виготовлення.
Зверніть увагу: Інші позначення на виробі
стосуються спеціальних сертифікатів для певних
країн чи регіонів.
Позначення на акумуляторі та/або на
заряджальному пристрої
(Мал. 23)
Утилізовувати виріб
треба на підприєм-
стві з переробляння
відходів електрично-
го й електронного
обладнання. (Лише
для країн Європи.)
(Мал. 24) Використовуйте цей
акумулятор лише у
виробах партнерів
Системи POWER
FOR ALL.
(Мал. 25) Захищайте акумулятор від нагріван-
ня, наприклад безперервним інтен-
сивним сонячним світлом чи вогнем, а
також від бруду, води й вологи. Існує
ризик вибуху й короткого замикання.
(Мал. 26)
(Мал. 19)
Заряджальний пристрій треба
використовувати та зберігати лише в
приміщенні.
(Мал. 20)
Подвійна ізоляція.
566 1867 - 007 - 10.01.2024
Пошкодження виробу
Ми не несемо відповідальності за пошкодження,
якщо:
• виріб було неправильно відремонтовано;
• виріб було відремонтовано із використанням
деталей, виготовлених не виробником або не
затверджених ним;
• виріб обладнано аксесуаром, виготовленим не
виробником або не затвердженим ним;
• виріб було відремонтовано в неавторизованому
сервісному центрі або неавторизованою
компанією;
Виробник
Husqvarna AB
Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel:
+46-36-146 500
Безпека
Визначення щодо безпеки
Попередження, застереження й примітки служать
для наголошення на особливо важливих положеннях
посібника.
ПОПЕРЕДЖЕННЯ: Вказує на
те, що в разі порушення інструкцій,
наведених у цьому посібнику, існує
небезпека поранення або смерті
оператора чи інших осіб, що знаходяться
поруч.
УВАГА: Вказує на те, що в разі
порушення інструкцій, наведених у цьому
посібнику, існує небезпека пошкодження
виробу, інших матеріалів або навколишніх
об’єктів.
Зверніть увагу: Використовується для надання
додаткової інформації щодо певної ситуації.
Загальні правила безпеки при роботі
з електроінструментами
ПОПЕРЕДЖЕННЯ: Прочитайте
всі попередження та всі інструкції.
Недотримання попереджень та інструкцій
може призвести до ураження
електричним струмом, пожежі та/або
серйозних травм.
Зверніть увагу: Збережіть усі
попереджувальні знаки й інструкції для
звернення до них у майбутньому. Терміном
«електроінструмент» у попередженнях позначається
ваш електроінструмент, який працює від
електромережі (з кабелем), або акумуляторний
(безпровідний) електроінструмент.
Безпека в робочій зоні
• Забезпечуйте порядок та добре освітлення
в робочій зоні. Безлад і погане освітлення
сприяють нещасним випадкам.
• Не використовуйте електроінструмент у
вибухонебезпечному середовищі, наприклад, у
присутності вогненебезпечних рідин, газів або
пилу. Електроінструменти утворюють іскри, які
можуть запалити пил або випари.
• Не підпускайте до себе дітей та сторонніх осіб,
коли працюєте з електроінструментом. Ви можете
відволіктися та втратити контроль.
Безпека під час використання
електроінструментів
• Вилки інструментів мають підходити до розетки.
У жодному разі не змінюйте вилку будь-
яким чином. Під час роботи із заземленими
електроінструментами не використовуйте будь-
які перехідники. Незмінені вилки та відповідні
розетки зменшують ризик враження електричним
струмом.
• Уникайте тілесного контакту із заземленими
поверхнями, такими як труби, радіатори, кухонні
плити та холодильники. Існує підвищений ризик
враження електричними струмом, якщо ваше тіло
заземлене.
• Захищайте інструмент від дощу й вологи.
Потрапляння води в інструмент підвищує ризик
ураження електричним струмом.
• Використовуйте кабель лише за призначенням.
Ніколи не використовуйте кабель для
перенесення чи перетягування предметів і не
тягніть за нього, щоб вийняти вилку з розетки.
Тримайте кабель подалі від джерела тепла,
мастила, гострих країв або рухомих деталей.
Пошкоджений чи заплутаний кабель збільшує
ризик враження електричним струмом.
• Під час експлуатування електроінструмента
надворі використовуйте подовжувальний
кабель, придатний для застосування надворі.
Використання кабелю, придатного для
застосування надворі, зменшує ризик ураження
електричним струмом.
1867 - 007 - 10.01.2024
567
• Якщо застосування електроінструмента у
вологому середовищі є обов’язковим,
використовуйте джерело живлення, обладнане
заземленим лінійним вимикачем (ЗЛВ).
Використання ЗЛВ знижує ризик ураження
електричним струмом.
Особиста безпека
• Небезпека! Не користуйтеся інструментом біля
ліній електропередач.Дизайн інструмента не
передбачає захисту від ураження електричним
струмом у випадку контакту з повітряними
лініями електропередач. Зверніться до місцевих
нормативних актів, щоб отримати інформацію
про безпечну відстань від повітряних ліній
електропередач, перш ніж користуватися
висоторізом із ланцюговою пилкою.
• Будьте пильними, слідкуйте за тим, що
робите та дотримуйтеся правил здорового
глузду під час експлуатації електроінструмента.
Не використовуйте електроінструмент, коли
ви стомлені або перебуваєте під впливом
наркотиків, алкоголю або лікарських засобів.
Втрата уваги на мить під час експлуатації
електроінструмента може призвести до серйозної
травми.
• Використовуйте засоби індивідуального захисту.
Обов’язково необхідно користуватися засобами
захисту для очей. Засоби захисту, наприклад,
респіратор, черевики з неслизькою підошвою,
каска або засоби захисту органів слуху при
використанні у відповідних умовах зменшують
ризик травмування.
• Запобігайте випадковому запуску. Переконайтеся
в тому, що вимикач перебуває у вимкненому
положенні, перш ніж підключати інструмент до
джерела живлення й/ або акумуляторного
блока, піднімати або переносити його.
Не переносьте електроінструменти, тримаючи
палець на вимикачі, і не пускайте напругу
на електроінструменти, які увімкнено. Це може
призвести до нещасних випадків.
• Перед вмиканням інструмента приберіть будь-які
регулювальні або гайкові ключі. Якщо залишити
на обертальній частині гайковий ключ або
гайковий вороток, це може призвести до травм.
• Не прикладайте дуже великих зусиль.
Завжди стійте твердо на ногах, підтримуйте
баланс. Це дозволить краще контролювати
електроінструмент у несподіваних ситуаціях.
• Одягайтеся правильно. Не вдягайте просторий
широкий одяг, не надягайте на себе ювелірні
вироби. Волосся, одяг та рукавиці повинні
знаходитися подалі від рухомих деталей.
Просторий широкий одяг, ювелірні вироби або
довге волосся можуть потрапити в рухомі деталі.
• У разі наявності обладнання з видалення й збору
пилу переконайтеся в тому, що воно під’єднано
та використовується правильно. Використання
обладнання для збору пилу зменшує ризики,
поєднані з пилом.
• Досвід роботи, отриманий під час регулярного
використання цього інструмента, не має
бути підставою для самовпевненості під час
експлуатації виробу й ігнорування правил
техніки безпеки. Необережні дії можуть миттєво
призвести до тяжких травм.
• Рівень вібрації при експлуатації
електроінструмента може відрізнятися від
заявленого загального значення залежно від
способу використання інструмента. Оператори
повинні визначити належні заходи безпеки,
виходячи з оцінки небезпек у реальних умовах
експлуатації (з урахуванням всіх етапів робочого
циклу - у тому числі, коли інструмент вимкнений
або працює без навантаження (на додаток до
часу роботи після запуска курком)).
Експлуатація та догляд за
електроінструментом
• Не прикладайте силу до електроінструмента.
Вибирайте електроінструмент, що підходить
для ваших потреб. Електроінструмент краще,
безпечніше та швидше виконає ту роботу, для
якої він призначений.
• Не використовуйте електроінструмент,
якщо вимикач не працює. Будь-який
електроінструмент, яким неможливо керувати за
допомогою вимикача, є небезпечним та підлягає
ремонту.
• Коли ви збираєтеся виконувати будь-які
налаштування, замінювати приладдя або
залишати інструмент на зберігання, спочатку
витягніть штекер із розетки живлення й/або
акумуляторний блок з електроінструмента. Такі
запобіжні заходи зменшують ризик ненавмисного
запуску електроінструмента.
• Вимкнені електроінструменти зберігайте в
недоступному для дітей місці й не дозволяйте
користуватися ними особам, які не ознайомилися
з роботою електроінструмента або з цією
інструкцією. Електричні інструменти становлять
небезпеку в руках непідготовлених користувачів.
• Технічне обслуговування електроінструментів.
Перевіряйте електроінструмент на предмет
зміщення чи вигину рухомих деталей,
поломок деталей та будь-якого іншого стану,
що може негативно позначитися на його
роботі. У разі пошкодження відремонтуйте
електроінструмент, перш ніж користуватися ним.
Багато нещасних випадків виникають внаслідок
недостатнього технічного обслуговування
електричних інструментів.
• Підтримуйте різальні елементи в нагостреному
та чистому стані. Різальні елементи, що добре
обслуговуються та мають гострі різальні кромки,
будуть легше керуватися та з меншою імовірністю
будуть заклинати.
568
1867 - 007 - 10.01.2024
• Використовуйте електроінструмент, приладдя
та різці у відповідності з цією
інструкцією, враховуючи умови та
характер роботи, яку потрібно виконати.
Використання електроінструмента для виконання
непередбачених операцій може призвести до
небезпечної ситуації.
• Рукоятки та поверхні для тримання мають бути
сухими, чистими й знежиреними. Неможливо
надійно тримати інструмент за слизькі рукоятки
чи інші поверхні або керувати ним у
непередбачених ситуаціях.
Використання інструментів з
акумуляторною батареєю та догляд за
ними
• Заряджати акумулятор треба виключно
за допомогою заряджального пристрою,
зазначеного виробником. Використання
заряджального пристрою, призначеного для
роботи з акумуляторами одного типу, з
акумуляторами іншого типу може призвести до
пожежі.
• Використовуйте електроінструмент лише
з призначеними для нього батареями.
Використання акумуляторних батарей інших типів
може призвести до травмування чи пожежі.
• Якщо акумуляторний блок не використовується,
слід тримати його подалі від металевих
предметів, таких як скріпки, монети, ключі, цвяхи,
гвинти й інші дрібні металеві предмети, які
можуть з’єднати один контакт батареї з іншим.
Замикання контактів акумулятора може призвести
до опіків або пожежі.
• У разі неправильного застосування з акумулятора
може випліскуватися рідина; уникайте контакту
з нею. При випадковому контакті промийте
місце контакту водою. В разі потраплянні рідини
в очі на додаток до їхнього інтенсивного
промивання зверніться по медичну допомогу.
Рідина з акумуляторної батареї може викликати
подразнення та опіки.
• Не використовуйте пошкоджений чи змінений
акумуляторний блок або інструмент. Пошкоджені
або модифіковані акумулятори працюють
нестабільно: вони можуть зайнятися, вибухнути
або іншим чином травмувати оператора.
• Захищайте акумуляторний блок та інструмент
від вогню й надмірних температур. Під впливом
вогню або температури понад 130°C (266°F)
може статися вибух.
• Дотримуйтеся всіх інструкцій із заряджання та не
заряджайте акумуляторну батарею чи інструмент
поза межами діапазону температур, зазначеного
в інструкціях. Неналежне заряджання за
температури поза межами зазначеного діапазону
може пошкодити акумулятор і підвищує ризик
займання.
Обслуговування
• Сервісне обслуговування електроінструмента
повинен виконувати кваліфікований майстер з
використанням лише ідентичних запасних частин.
Це гарантуватиме підтримання безпечної роботи
електроінструмента.
• За жодних умов не виконуйте технічного
обслуговування пошкоджених акумуляторних
блоків. Технічне обслуговування акумуляторних
блоків мають виконувати лише спеціалісти
виробника або вповноваженого постачальника
послуг.
Попередження про небезпеку під час
експлуатації висоторіза– особиста безпека
• Під час експлуатації висоторіза всі частини
тіла мають перебувати на безпечній відстані
від ланцюга пилки. Перед початком роботи з
висоторізом слід переконатися, що ланцюг не
контактує з жодним предметом. Навіть незначна
неуважність під час роботи з висоторізом може
призвести до зачіплювання одягу або частин тіла
ланцюгом.
• Завжди тримайте висоторіз правою рукою за
задню ручку, а лівою рукою за передню
ручку. Порушення цього правила створює ризик
отримання травм, отож його дотримання є
обов’язковим.
• Висоторіз слід завжди тримати за ізольовані
поверхні, тому що ланцюг може доторкнутися до
схованих електричних дротів або до власного
кабелю електричного живлення. Контакт ланцюгів
із дротом під напругою може спричинити
проходження струму через відкриті металеві
частини висоторіза й ураження оператора
струмом.
• Використовуйте засоби захисту органів зору.
Також рекомендовано користуватися захисним
спорядженням для вух, голови, рук і ніг. Належне
захисне спорядження здатне зменшити тяжкість
ушкодження в разі падіння гілок чи випадкового
контакту з ланцюгом.
• Завжди обирайте належну точку опори та
працюйте з ланцюговою пилкою лише тоді, коли
стоїте на нерухомій, безпечній та рівній поверхні.
Стоячи на слизькій чи нестійкій поверхні, можна
втратити рівновагу або контроль над висоторізом.
• Під час пиляння зігнутої гілки вона може
відскочити. Коли зігнута гілка вивільняється в
ході зрізання, вона може відскочити й ударити
оператора та/ або штовхнути висоторіз, вивівши
його з-під контролю.
• Будьте максимально обережні при пилянні
молодих гілок дерев та кущів. Тонкі гілки можуть
захопити висоторіз, полетіти на оператора чи
порушити його рівновагу.
• Дотримуйтеся інструкцій зі змащування,
натягування ланцюга та заміни шини й ланцюга.
Неправильний натяг або змащення ланцюга
1867 - 007 - 10.01.2024
569
може призвести до його розриву або збільшити
ймовірність віддачі.
• Переносьте висоторіз, тримаючи його за передню
ручку, у вимкненому стані й не наближаючи
до тіла. Під час транспортування й зберігання
висоторіза завжди надягайте на шину чохол.
Належне поводження з висоторізом зменшить
ймовірність випадкового контакту з рухомим
ланцюгом.
• Використовуйте пилку виключно для пиляння
деревини. Заборонено використовувати висоторіз
не за призначенням. Наприклад, не
використовуйте висоторіз для різання металу,
пластику, кам’яної кладки або будівельних
матеріалів, виготовлених не з дерева.
Використання висоторіза не за призначенням
може призвести до виникнення небезпечних
ситуацій.
• Рукоятки мають бути сухими, незабрудненими й
очищеними від масла та мастила. Наявність на
рукоятках жирних чи маслянистих речовин робить
їх слизькими й може призвести до погіршення
керування.
• Не намагайтеся повалити дерево, доки не
зрозумієте всі ризики й способи їх уникнення.
Під час повалення дерев існує ризик тяжкого
травмування оператора чи сторонніх осіб.
• Цей висоторіз не призначений для
повалення дерев.Використання висоторіза не
за призначенням може призвести до тяжкого
травмування оператора чи сторонніх осіб.
• Ми наполегливо рекомендуємо новачкам
попрактикуватись у розпилюванні колод спершу
на розпилювальних козлах.
Загальні правила техніки безпеки під час
роботи з висоторізом
Під час очищення від матеріалу, що застряг,
зберігання й обслуговування висоторіза необхідно
дотримуватися всіх інструкцій. Переконайтеся, що
вимикач перебуває у вимкненому положенні, а
акумуляторний блок знято. Неочікуваний запуск
висоторіза під час очищення від застряглого
матеріалу чи обслуговування може призвести до
тяжких травм.
Загальні правила техніки безпеки
ПОПЕРЕДЖЕННЯ:
Перш ніж
розпочати використання виробу,
уважно прочитайте наведені нижче
попередження.
• Виймайте акумулятор, щоб уникнути випадкового
вмикання виробу.
• У разі неправильного або недбалого
використання цей виріб може становити
небезпеку. Він може спричинити серйозні травми
або загибель оператора чи сторонніх осіб.
• Не використовуйте виріб у разі зміни
його початкових технічних характеристик. Не
замінюйте деталі виробу без дозволу виробника.
Використовуйте лише сертифіковані виробником
деталі. Неправильне технічне обслуговування
може призвести до травм або смерті.
• Перевірте виріб перед використанням. Див.
Запобіжне обладнання на виробі на сторінці
572
і
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ на
сторінці 578
. Не використовуйте виріб,
який пошкоджений або не працює належним
чином. Вживайте заходи техніки безпеки
та дотримуйтеся вказівок із технічного
обслуговування, наведених у цьому посібнику.
• Необхідно наглядати за дітьми, щоб вони
не гралися з цим виробом. Ніколи не
дозволяйте дітям або непідготовленим людям
використовувати виріб і/ або акумулятор чи
здійснювати його технічне обслуговування. Вік
користувача може регламентуватися місцевими
законами.
• Зберігайте виріб у закритому приміщенні, куди
не матимуть доступу діти й особи без належної
підготовки.
• Зберігайте акумулятор у недосяжному для дітей
місці.
• За жодних обставин не змінюйте конструкцію
виробу без дозволу виробника. Використовуйте
лише оригінальні приладдя. Застосування
недозволених модифікацій чи приладдя може
призвести до тяжкої чи смертельної травми
користувача чи інших осіб.
Зверніть увагу:
Дотримуйтеся вимог
державних чи місцевих норм, що стосуються
поводження з пристроєм.
Правила техніки безпеки під час
використання виробу
ПОПЕРЕДЖЕННЯ:
Перш ніж
розпочати використання виробу,
уважно прочитайте наведені нижче
попередження й дотримуйтеся їх.
• Подбайте про те, щоб під час роботи в радіусі
15м (50футів) навколо не було людей і тварин.
Коли декілька користувачів працюють в одному
місці, мінімальна безпечна відстань між ними
становить 15м. В іншому разі існує небезпека
отримання тяжких травм. Якщо хтось підійде,
негайно вимкніть пристрій. Ніколи не повертайте
виріб, не перевіривши, чи не стоїть хтось за
спиною.
• Не користуйтеся виробом у погану погоду,
зокрема в густий туман, сильний дощ, потужний
вітер, за низької температури тощо. Дуже
спекотна погода може спричиняти перегрівання
інструмента. Робота в погану погоду втомлює, а
570
1867 - 007 - 10.01.2024
також створює додаткову небезпеку, наприклад
через ожеледь, непередбачуваність напрямку
падіння зрізаних дерев тощо.
• Не дозволяйте дітям використовувати виріб чи
перебувати біля нього. Оскільки виріб запустити
не важко, діти можуть це зробити, якщо залишити
їх без нагляду. Це може означати ризик тяжкої
травми. Якщо виріб знаходиться без нагляду, слід
від’єднувати акумулятор.
• Переконайтеся, що люди, тварини чи будь-
що інше не перешкоджатиме вам під час
користування виробом і не постраждають від
різальної насадки або предметів, які можуть
відскочити від неї.
• Працюючи в захисних навушниках,
прислухайтеся до попереджувальних сигналів і
окликів. Коли виріб зупиниться, одразу зніміть
захисні навушники.
• У людей, які мають погіршений кровообіг,
надмірна вібрація може пошкодити нервову
систему або систему кровообігу. Якщо у вас
проявляються симптоми надмірного впливу
вібрації, зверніться до свого лікаря. До таких
симптомів належать: оніміння, утрата чутливості,
пощипування, поколювання, занепад сил, зміни
кольору або стану шкіри. Зазвичай ці симптоми
проявляються в пальцях, руках і зап’ястках.
• Ніколи не користуйтеся різальними насадками
без відповідного захисного кожуха. Використання
несправного чи невідповідного кожуха може
спричинити серйозні травми.
• Перш ніж виконувати будь-яке обслуговування
виробу, обов’язково зупиніть його, вийміть
акумулятор і переконайтеся, що різальне
обладнання повністю припинило обертатися.
Відхилення від інструкцій щодо заточування
суттєво підвищує ризик віддачі.
• Якщо виникне ситуація, коли ви не певні щодо
своїх подальших дій, слід спитати поради у
фахівця. Зв’яжіться з продавцем або центром
обслуговування. Намагайтеся не робити того, що,
на вашу думку, ви зробити не в змозі.
• Намагайтеся не робити того, що, на вашу думку,
ви зробити не в змозі.
• У жодному разі не користуйтеся виробом, якщо
ви втомлені, перебуваєте під впливом алкоголю,
наркотиків, лікарських засобів чи будь-яких інших
речовин, що можуть вплинути на ваш зір,
зосередженість, свідомість чи координацію рухів.
• Коли вістря шини торкається якогось закріпленого
предмету, виріб може сильно відкинути вбік. Це
явище називається віддачею. Віддача може бути
достатньо сильною, щоб спричинити розвертання
виробу й/або оператора в будь-який бік. У цьому
випадку не виключена втрата контролю над
виробом. Уникайте різання вістрям шини пилки.
• Не користуйтеся виробом, якщо в разі нещасного
випадку у вас не буде можливості покликати на
допомогу.
• Зберігайте рівновагу та стійке положення.
Переконайтеся, що ви можете безпечно стояти й
рухатися. Перевірте, чи немає навколо можливих
перешкод (коріння, каміння, гілок, ровів тощо) на
випадок, якщо треба буде різко переміститися.
Будьте дуже уважні, працюючи на схилах.
• Будьте особливо обережні під час зрізання
нахилених дерев. Нахилене дерево може раптово
повернутися до свого нормального положення,
перед тим або після того, як його зріжуть.
Якщо ви займете неправильне положення чи
зробите розпил у неправильному місці, дерево
може зачепити вас або виріб, що призведе
до втрати керування над ним. Обидві ситуації
можуть привести до серйозного травмування.
• Використовуйте пасову підвіску для підтримки
ваги виробу й полегшення його утримування.
• Для Aspire P5-P4A: Тримайте виріб правою або
лівою рукою. Тримайте руки та всі інші частини
тіла на відстані від ланцюга пилки.
(Мал. 28)
• Для Aspire PE5-P4A: Завжди тримайте інструмент
обома руками. Тримайте виріб праворуч.
(Мал. 29)
• Перш ніж видаляти сторонні матеріали з виробу,
зупиніть двигун і переконайтеся, що ланцюг пилки
не обертається.
• Перш ніж перейти в інше місце, вимкніть виріб.
Перш ніж переносити виріб чи транспортувати
його на будь-яку відстань, надягайте на нього
захисний чохол.
• Класти працюючий виріб на землю можна лише
за умови, що його добре видно.
• Якщо виріб буде використовуватися за
температури нижче –10°C, перед цим його й
акумулятор необхідно зберігати в опалюваному
приміщенні протягом щонайменше 24годин.
• Ніколи не стійте безпосередньо під гілкою, що
обрізується. Це може призвести до серйозної чи
навіть смертельної травми.
• Дотримуйтеся правил безпеки для роботи
поблизу повітряних ліній електропередачі.
• Цей виріб не має електричної ізоляції. Якщо
виріб торкнеться високовольтної електролінії
чи наблизиться до неї, це може призвести
до смерті чи серйозної травми. Електричний
струм може пройти по дузі від однієї точки
до другої. Чим вища напруга, тим на більшу
відстань може уразити електричний струм.
Електрика може також передаватись через вологі
гілки та інші предмети. Відстань між виробом
і високовольтними лініями електропередач
та(або) об’єктами, що прилягають до них,
має становити щонайменше 10м. Якщо є
потреба працювати в межах цієї відстані, до
початку роботи необхідно звернутися до компанії
з енергопостачання й упевнитися, що напругу
відключено.
1867 - 007 - 10.01.2024
571
• Тупий ланцюг пилки може збільшувати ризик
нещасних випадків.
Засоби індивідуального захисту
ПОПЕРЕДЖЕННЯ: Перш ніж
розпочати використання виробу,
уважно прочитайте наведені нижче
попередження.
• Під час роботи з виробом завжди використовуйте
сертифіковані засоби індивідуального захисту.
Особисте захисне спорядження не може повністю
усунути небезпеку травмування, але при
нещасному випадку воно знизить ступінь важкості
травми. Дозвольте дилеру допомогти вам із
вибором підходящого обладнання.
• За наявності ризику падіння предметів
використовуйте шолом.
(Мал. 30)
• Користуйтеся відповідними захисними
навушниками.
(Мал. 31)
• Користуйтеся відповідними засобами захисту
очей. У разі використання захисної маски
необхідно додатково вдягати схвалені захисні
окуляри. Схвалені захисні окуляри мають
відповідати стандарту ANSI Z87.1 в США чи EN
166 у країнах ЄС.
(Мал. 32)
• За потреби використовуйте рукавиці, наприклад
якщо необхідно приєднати, оглянути або
почистити різальне обладнання.
(Мал. 33)
• Використовуйте захисне взуття на неслизькій
підошві.
(Мал. 34)
• Використовуйте штани із захистом від
ланцюгових пилок.
• Використовуйте одяг, виготовлений із міцної
тканини. Завжди використовуйте довгі штани з
міцної тканини й сорочку з довгими рукавами.
Уникайте надто просторого одягу, який може
зачепитися за сучки або гілки. Не надягайте на
час роботи прикраси, короткі штани, відкрите
взуття, а також не ходіть босоніж. Заколюйте
волосся вище рівня плечей.
• Тримайте під рукою аптечку.
(Мал. 35)
Запобіжне обладнання на виробі
ПОПЕРЕДЖЕННЯ:
Перш ніж
розпочати використання виробу,
уважно прочитайте наведені нижче
попередження.
У цьому розділі описано засоби безпеки виробу,
його призначення, а також порядок виконання
перевірок і технічного обслуговування, необхідний
для забезпечення його правильної роботи. Див.
інструкції в розділі
Огляд виробу на сторінці 565
щодо розташування цих деталей на виробі.
Термін служби виробу може зменшитись,
а небезпека виникнення нещасних випадків
збільшитись, якщо його технічне обслуговування
виконується неправильно або якщо обслуговування
та/ або ремонт виконуються непрофесійно. Для
отримання додаткової інформації зверніться до
найближчого сервісного дилера.
ПОПЕРЕДЖЕННЯ: Не
використовуйте виріб із пошкодженими
елементами захисту. Захисне обладнання
виробу потрібно перевіряти й здійснювати
його технічне обслуговування згідно з
указівками, поданими в цьому розділі.
Якщо виріб не відповідає хоча б одній
із вимог перевірки, зверніться до центру
обслуговування для ремонту.
УВАГА: Щоб проводити
обслуговування та роботи з
ремонту, потрібно мати спеціальну
підготовку. Це особливо стосується
захисного обладнання інструмента. Якщо
інструмент не відповідає принаймні
одній із вимог перевірки, що наведені
нижче, зверніться до працівника центру
обслуговування. Купуючи будь-який наш
виріб, ви отримуєте гарантію на
професійний ремонт та обслуговування.
Якщо продавець, у якого ви купуєте
інструмент, не надає послуг з
обслуговування, дізнайтеся в нього,
де знаходиться найближчий центр
обслуговування.
Перевірка інтерфейсу користувача Aspire P5-P4A
Зелені світлодіоди (A) відображають рівень заряду.
Зелені світлодіоди також показують, що виріб
увімкнено.
1. Натисніть і втримуйте кнопку ввімкнення/
вимкнення (B). (Мал. 36)
a) Коли зелені світлодіоди (A) горять, це
означає, що виріб увімкнено.
b) Коли зелені світлодіоди (A) не горять, це
означає, що виріб вимкнено.
2. Дивіться розділ
Усунення несправностей
на сторінці 582
якщо блимає індикатор
попередження (C).
572
1867 - 007 - 10.01.2024
Перевірка фіксатора механічного пускового
пристрою
Фіксатор механічного пускового пристрою запобігає
випадковому вмиканню. Коли ви відпускаєте
ручку, фіксатор і механічний пусковий пристрій
повертаються у вихідне положення.
1. Для Aspire PE5-P4A: Натисніть кнопку блокування
вперед. (Мал. 37)
2. Переконайтеся, що механічний пусковий
пристрій заблоковано, коли фіксатор механічного
пускового пристрою перебуває у вихідному
положенні.
a) Для Aspire P5-P4A: (Мал. 38)
b) Для Aspire PE5-P4A: (Мал. 39)
3. Натисніть на фіксатор механічного пускового
пристрою з одного боку, а потім з іншого.
Переконайтеся, що фіксатор механічного
пускового пристрою повернувся в початкове
положення.
a) Для Aspire P5-P4A: (Мал. 40)
b) Для Aspire PE5-P4A: (Мал. 41)
4. Переконайтеся, що механічний пусковий пристрій
і фіксатор рухаються вільно, а зворотна пружина
працює належним чином.
a) Для Aspire P5-P4A: (Мал. 42)
b) Для Aspire PE5-P4A: (Мал. 43)
5. Запустіть виріб– див. розділ
Експлуатація на
сторінці 576
.
6. Увімкніть виріб на максимальну потужність.
7. Відпустіть механічний пусковий пристрій і
переконайтеся, що ланцюг пилки зупинився.
Правила техніки безпеки під час
роботи з різальним обладнанням
ПОПЕРЕДЖЕННЯ:
Перш ніж
розпочати використання виробу,
уважно прочитайте наведені нижче
попередження.
• Використовуйте лише схвалені комбінації шини та
ланцюга й обладнання для заточування. Дивіться
розділ
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ на сторінці
578
інструкції.
• Під час роботи з ланцюгом пилки або його
обслуговування використовуйте захисні рукавиці.
Нерухомий ланцюг пилки також може завдати
травми.
• Різці необхідно завжди тримати добре
нагостреними. Дотримуйтеся вказівок і
використовуйте напилок рекомендованого
розміру. Пошкоджений або неправильно
нагострений ланцюг пилки підвищує небезпеку
виникнення нещасних випадків.
(Мал. 44)
• Стежте за тим, щоб обмежувач глибини різання
було налаштовано правильно. Дотримуйтеся
вказівок і використовуйте рекомендоване
значення глибини різання. Надто велике
значення глибини різання збільшує небезпеку
віддачі.
(Мал. 45)
• Переконайтеся, що ланцюг пилки правильно
натягнутий. Якщо ланцюг пилки недостатньо
натягнутий на пильну шину, він може впасти.
Неправильний натяг ланцюга пилки призводить
до збільшення зносу пильної шини, ланцюга
пилки та приводної зірочки. Дивіться розділ
Аксесуари на сторінці 585
.
(Мал. 46)
• Необхідно регулярно проводити технічне
обслуговування різального обладнання й
змащувати його належним чином. Змащуйте
ланцюг пилки перед кожною роботою. У
разі неправильного змащування ланцюга пилки
підвищується ризик зносу пильної шини, ланцюга
пилки та приводної зірочки.
(Мал. 47)
Заходи безпеки під час роботи з
акумуляторами
ПОПЕРЕДЖЕННЯ: Прочитайте
всі загальні інструкції та інструкції
щодо техніки безпеки. Недотримання
загальних інструкцій та інструкцій щодо
техніки безпеки може призвести до
ураження електричним струмом, пожежі
та/або тяжкого травмування. Збережіть
інформацію щодо правил техніки безпеки
й загальні інструкції для подальшого
користування.
•
Ці інструкції щодо техніки безпеки
застосовуються лише до літій-іонних
акумуляторів на 18В системи POWER FOR ALL.
• Використовуйте акумулятор лише у виробах
партнерів системи POWER FOR ALL.
Акумулятори на 18В із маркуванням POWER
FOR ALL цілковито сумісні з такими виробами:
– усі вироби з акумуляторною системою POWER
FOR ALL на 18В;
– усі вироби на 18В партнерів системи POWER
FOR ALL.
• Дотримуйтеся рекомендацій щодо акумулятора,
які містяться в посібнику з експлуатування
вашого виробу. Тільки таким чином акумуляторну
батарею та виріб можна експлуатувати без
небезпеки, а акумуляторні батареї будуть
захищені від небезпечного перевантаження.
• Заряджайте акумулятори лише за допомогою
заряджальних пристроїв, рекомендованих
виробником або партнерами системи POWER
1867 - 007 - 10.01.2024
573
FOR ALL. Заряджальний пристрій для
акумуляторів певного типу може створювати
ризик пожежі в разі використання з іншим
акумулятором.
• Акумулятори постачаються частково
зарядженими. Щоб забезпечити повну ємність
акумулятора, перед першим використанням
електроінструмента повністю зарядіть акумулятор
у заряджальному пристрої.
• Зберігайте блоки акумулятора в недоступному
для дітей місці.
• Не відкривайте акумулятор. У цьому разі існує
ризик короткого замикання.
• У разі пошкодження та неправильного
використання акумулятора можливий викид
випаровувань. Акумулятор може спалахнути
або вибухнути. Переконайтеся, що приміщення
добре провітрюється, а якщо відчуєте будь-які
несприятливі наслідки, зверніться по медичну
допомогу. Випаровування можуть викликати
подразнення дихальної системи.
• У разі неправильного використання або
пошкодження акумуляторів із них може витікати
легкозаймиста рідина. Уникайте контактів із цією
рідиною. У разі випадкового контакту з нею
промийте місце контакту водою. Якщо рідина
потрапить в очі, зверніться по додаткову медичну
допомогу. Рідина, виплеснута з акумулятора,
може викликати подразнення або опіки.
• У разі пошкодження акумулятора рідина може
вилитись і забруднити прилеглі поверхні.
Перевірте частини, які перебували під впливом.
Очистьте ці частини або замініть їх у разі
потреби.
• Уникайте коротких замикань в акумуляторних
блоках. Якщо акумуляторний блок не
використовується, треба тримати його подалі від
металевих об’єктів, як-от скріпки, монети, ключі,
цвяхи, гвинти й інші дрібні металеві предмети, які
можуть з’єднати одну клему акумулятора з іншою.
Замикання контактів акумулятора може призвести
до опіків або пожежі.
• Акумулятор можна пошкодити гострими
предметами, як-от цвяхи чи викрутки, або
докладанням зовнішнього зусилля. Може статися
внутрішнє коротке замикання, яке спричинить
горіння, задимлення, вибух або перегрівання.
• За жодних умов не виконуйте технічне
обслуговування пошкоджених акумуляторних
блоків. Технічне обслуговування акумуляторних
блоків мають виконувати лише спеціалісти
виробника або вповноваженого постачальника
послуг.
• Захищайте акумулятор від нагрівання, наприклад
безперервним інтенсивним сонячним світлом чи
вогнем, а також від бруду, води й вологи. Існує
ризик вибуху й короткого замикання.
• Використовуйте акумулятор виробу лише за
температури навколишнього середовища в
межах -5 °C – 40 °C.
•
Зберігайте акумулятор лише за температури
навколишнього середовища в межах -20 °C –
50 °C. Не залишайте акумулятор у машині,
наприклад улітку. За температури <0°C у деяких
пристроях може забракнути живлення.
• Заряджайте акумулятор лише за температури
навколишнього середовища (у діапазоні 0
°C – +35 °C). Заряджання за межами
зазначеного температурного діапазону збільшує
ризик пошкодження акумулятора та створює
небезпеку пожежі.
Заходи безпеки під час роботи із
зарядним пристроєм
ПОПЕРЕДЖЕННЯ: Прочитайте
всі загальні інструкції та інструкції
щодо техніки безпеки. Недотримання
загальних інструкцій та інструкцій щодо
техніки безпеки може призвести до
ураження електричним струмом, пожежі
та/або тяжкого травмування. Зберігайте
ці інструкції в безпечному місці.
Використовуйте заряджальний пристрій,
лише якщо ви можете оцінити всі функції
та користуватися ними без обмежень або
якщо дістали відповідні інструкції.
• Цей зарядний пристрій не призначений для
використання дітьми або особами з фізичними,
сенсорними чи психічними обмеженнями та
особами, які не мають необхідного досвіду
чи знань. Цим зарядним пристроєм можуть
користуватися діти віком від 8років і
особи з обмеженими фізичними, сенсорними
чи психічними можливостями або особи без
необхідного досвіду чи знань, якщо особа,
відповідальна за їхню безпеку, наглядає за
ними або проінструктувала їх щодо безпечної
експлуатації зарядного пристрою та вони
розуміють пов’язану із цим небезпеку. Інакше
існує ризик виникнення помилок у роботі та
травм.
• Під час використання, чищення та
обслуговування акумулятора стежте за дітьми.
Це гарантує, що діти не гратимуться із
заряджальним пристроєм.
• Заряджайте лише акумулятори системи POWER
FOR ALL з напругою 18В і ємністю 1,5А·год
та вище. Напруга акумулятора має відповідати
напрузі заряджального пристрою для заряджання
акумулятора. Не заряджайте неперезаряджувані
батареї. Інакше існує ризик пожежі або вибуху.
• Використовуйте зарядний пристрій лише в
закритих приміщеннях і не піддавайте його
впливу вологи. Потрапляння води в інструмент
підвищує ризик ураження електричним струмом.
• Тримайте заряджальний пристрій у чистоті.
Забруднення збільшує ризик ураження
електричним струмом.
574
1867 - 007 - 10.01.2024
• Перед використанням завжди перевіряйте
заряджальний пристрій, кабель і вилку. Якщо
виявите будь-які пошкодження, припиніть
використовувати заряджальний пристрій. Не
відкривайте зарядний пристрій самостійно– його
ремонт може здійснювати лише кваліфікований
фахівець компанії Husqvarna або авторизованого
центру післяпродажного обслуговування з
використанням тільки оригінальних запасних
частин. Пошкоджений заряджальний пристрій,
кабель або вилка збільшують ризик ураження
електричним струмом.
• Не використовуйте заряджальний пристрій
на легкозаймистій поверхні (наприклад, на
папері, тканині тощо) або в легкозаймистому
середовищі. Існує ризик пожежі через нагрівання
заряджального пристрою під час роботи.
• Не закривайте вентиляційні отвори
заряджального пристрою. Інакше заряджальний
пристрій може перегрітись і перестати працювати
належним чином.
• Заряджати акумулятор треба виключно
за допомогою заряджального пристрою,
зазначеного виробником. Використання
заряджального пристрою, призначеного для
роботи з акумуляторами одного типу, з
акумуляторами іншого типу може призвести до
пожежі.
• У разі пошкодження та неправильного
використання акумулятора також можливий викид
випаровувань. Переконайтеся, що приміщення
добре провітрюється, а якщо відчуєте будь-які
несприятливі наслідки, зверніться по медичну
допомогу. Випаровування можуть викликати
подразнення дихальної системи.
• У разі неналежного застосування може відбутися
викид рідини з акумулятора. Уникайте контактів
із цією рідиною. У разі випадкового контакту з
нею промийте місце контакту водою. Якщо рідина
потрапить в очі, зверніться по додаткову медичну
допомогу. Рідина, виплеснута з акумулятора,
може викликати подразнення або опіки.
• Вироби, продані виключно у Великій Британії:
Ваш виріб оснащено схваленою за стандартом
BS1363/A електричною вилкою з внутрішнім
запобіжником (ASTA схвалено за стандартом
BS1362). Якщо вилка непридатна для вашої
розетки, треба відрізати її та встановити на
її місце відповідну вилку за допомогою агента
авторизованої служби підтримки клієнтів. Вилка
для заміни повинна мати той самий номінал
запобіжника, що й оригінальна. Треба утилізувати
відрізану вилку, щоб уникнути можливого
ураження електричним струмом, і ніколи не
вставляти її в будь-яку розетку.
Правила техніки безпеки під час
обслуговування
ПОПЕРЕДЖЕННЯ: Перш ніж
розпочати технічне обслуговування
виробу, уважно прочитайте наведені
нижче попередження.
• Перед технічним обслуговуванням, іншими
перевірками чи монтажем виробу необхідно
виймати акумулятор.
• Оператор має виконувати лише ті види технічного
обслуговування, що описані в цьому посібнику
користувача. У разі необхідності виконання
складніших робіт із технічного обслуговування
слід звернутися до сервісного дилера.
• Заборонено мити батарею чи зарядний пристрій
водою. Використання сильнодіючих миючих
засобів може призвести до пошкодження
пластику.
• Відсутність технічного обслуговування зменшує
термін служби виробу й підвищує вірогідність
виникнення нещасних випадків.
• Для виконання робіт з обслуговування й ремонту,
особливо в разі роботи із захисними пристроями
виробу, необхідна спеціальна підготовка. Якщо
після технічного обслуговування виріб не пройде
частину перевірок, наведених у цьому посібнику
користувача, зверніться до свого сервісного
дилера. Ми гарантуємо можливість професійного
ремонту й обслуговування вашого виробу.
• Використовуйте лише оригінальні запасні
частини.
Збирання Aspire PE5-P4A
Вступ
ПОПЕРЕДЖЕННЯ: Перед
збиранням виробу уважно прочитайте
розділ про правила техніки безпеки.
Приєднання сучкоріза до
телескопічної штанги
1. Приєднайте сучкоріз (A) до телескопічної
штанги (B). Сучкоріз має встановлюватися на
телескопічну штангу легко. Якщо це не так,
приєднання виконується неправильно. (Мал. 48)
2. Затягніть фіксувальну головку (C).
1867 - 007 - 10.01.2024 575
Зверніть увагу: Коли сучкоріз прикріплено
до телескопічної штанги, інтерфейс користувача
сучкоріза вимкнений.
Змінення довжини телескопічної
штанги
1. Послабте гвинтову рукоятку на валу (A). (Мал. 49)
2. Відрегулюйте довжину вала.
3. Затягніть гвинтову рукоятку (В).
Монтаж кронштейна на стіні
• Кронштейн треба розташовувати в приміщенні.
• Місце встановлення кронштейна має бути
захищеним від сонячного світла, а температура
навколишнього повітря має становити від −10 до
70°C.
• Кронштейн можна встановити на стіні з
гіпсокартону, деревини або бетону.
УВАГА: Переконайтеся, що стіна
витримує навантаження не менше
30кг.
• Прикріпіть кронштейн до стіни за допомогою
3гвинтів. Якщо треба, скористайтеся дюбелями
(B).
УВАГА: Упевніться, що гвинти
відповідають до типу вашої стіни.
a) Для Aspire P5-P4A: (Мал. 50)
b) Для Aspire PE5-P4A: (Мал. 51)
• Зверніться до агента служби підтримки Husqvarna
по інформацію про доступні аксесуари для
зберігання вашого виробу.
Установлення виробу на кронштейн
• Підвісьте сучкоріз на кронштейн, як показано на
рисунку. (Мал. 52)
• Підвісьте штангу на кронштейн, як показано на
рисунку. (Мал. 53)
Експлуатація
Робоча перевірка перед початком
використання виробу
1. Огляньте всмоктувач повітря на наявність бруду
й пошкоджень. Видаліть із виробу бруд і зайвий
матеріал за допомогою щітки.
2. Затягніть усі гвинти й гайки.
3. Переконайтеся, що сучкоріз прикріплено
належним чином.
4. Перевірте сучкоріз на наявність пошкоджень на
кшталт тріщин. У разі виявлення пошкоджень
замініть сучкоріз.
5. Переконайтеся, що кожухи встановлені
правильно й не пошкоджені.
6. Переконайтеся, що виріб працює належним
чином.
Акумулятор
ПОПЕРЕДЖЕННЯ: Перед
використанням акумулятора обов’язково
прочитайте й усвідомте зміст розділу про
заходи безпеки. Також треба прочитати
посібник користувача для акумулятора й
заряджального пристрою та усвідомити
його зміст.
Дотримуйтеся вимог щодо температури
навколишнього середовища для акумулятора й
заряджального пристрою.
Температура навколишнього
середовища
Експлуатування
акумулятора в
складі виробу
-5 °C – 40 °C
Заряджання акуму-
лятора
0 °C – 35 °C
Заряджання акумулятора
Перед першим використанням акумулятор треба
зарядити.
Зверніть увагу: Процес заряджання можливий
лише тоді, коли температура акумулятора перебуває
в межах дозволеного діапазону температур
заряджання (0 °C – 35 °C).
1. Під’єднайте кабель живлення заряджального
пристрою до електричної розетки із заземленням.
УВАГА: Переконайтеся в належній
напрузі й частоті мережі живлення.
576 1867 - 007 - 10.01.2024
2. Уставте акумулятор у заряджальний пристрій.
Акумулятор під’єднано до заряджального
пристрою, коли блимає зелений світлодіод. (Мал.
54)
3. Акумулятор повністю заряджено, коли зелений
світлодіод на заряджальному пристрої світиться
постійно. Тривалість заряджання акумулятора не
має перевищувати 24години.
4. Від’єднайте заряджальний пристрій акумулятора
від мережі.
УВАГА: У жодному разі не тягніть
за шнур живлення.
5. Вийміть акумулятор із зарядного пристрою.
Світлодіодний індикатор стану акумулятора
на заряджальному пристрої
Червоний (A) і зелений (B) світлодіоди на
заряджальному пристрої відображають стан
акумулятора. Дивіться розділ
Заряджання
акумулятора на сторінці 576
.
(Мал. 55)
Світлодіодний індикатор
Стан акумулятора
Зелений світлодіод бли-
має швидко.
Акумулятор заряджаєть-
ся.
Зелений світлодіод бли-
має повільно.
Акумулятор заряджено
на 80%.
Увімкнений зелений світ-
лодіодний індикатор.
Акумулятор повністю за-
ряджено.
Світиться червоний світ-
лодіодний індикатор.
Дивіться розділ
Пошук
і усунення несправнос-
тей заряджального при-
строю на сторінці 582
.
Червоний світлодіод
блимає швидко.
Дивіться розділ
Пошук
і усунення несправнос-
тей заряджального при-
строю на сторінці 582
.
Світлодіодний індикатор стану акумулятора
на виробі
Коли акумулятор встановлено у виріб, світлодіоди на
виробі відображають стан акумулятора.
(Мал. 56)
Світлодіодний ін-
дикатор
Стан акумулятора
Світяться світло-
діодні індикатори1,
2 і 3.
Заряджено повністю.
Світлодіодний ін-
дикатор
Стан акумулятора
Світяться світло-
діодні індикатори1
та 2.
Заряд достатній
Світиться світло-
діод1.
Малий запас енергії в акуму-
ляторі.
Блимає світло-
діод1.
Акумулятор розряджений. Ін-
дикатор стану акумулятора
блимає. Зарядіть акумулятор.
Дивіться розділ
Заряджання
акумулятора на сторінці 576
.
Під’єднання акумулятора до виробу
ПОПЕРЕДЖЕННЯ:
Використовуйте у виробі тільки літій-іонні
акумулятори POWER FOR ALL системи
P4A 18 V.
1. Переконайтеся, що акумулятор повністю
заряджений.
2. Вставте акумулятор у тримач акумулятора
виробу. Акумулятор має вставлятися в тримач
легко. Якщо це не так, його встановлено
неправильно.
a) Для Aspire P5-P4A: (Мал. 57)
b) Для Aspire PE5-P4A: (Мал. 58)
3. Повністю вставте акумулятор у тримач
акумулятора. Коли почується клацання,
акумулятор буде зафіксовано.
4. Переконайтеся, що фіксатори стали на свої
місця.
Запуск виробу Aspire P5-P4A
1. Натисніть кнопку увімкнення/ вимкнення
в інтерфейсі користувача (A). Увімкнуться
світлодіодні індикатори. (Мал. 59)
2. Натисніть на фіксатор механічного пускового
пристрою (B) з лівого або правого боку та
утримуйте механічний пусковий пристрій (C).
Запуск виробу Aspire PE5-P4A
1. Натисніть кнопку блокування вперед. (Мал. 37)
2. Натисніть на фіксатор механічного пускового
пристрою (A) з лівого або правого боку та
утримуйте механічний пусковий пристрій (B).
(Мал. 60)
Зрізання гілок
ПОПЕРЕДЖЕННЯ:
Будьте дуже
обережні під час роботи під
високовольтною лінією електропередачі.
1867 - 007 - 10.01.2024 577
Гілки, що падають, можуть спричинити
коротке замкнення.
• Якщо можливо, стійте так, щоб можна було
зробити розріз на гілці під прямим кутом. (Мал.
61)
• Ріжте великі гілки на частини, щоб було простіше
керувати їх падінням. Потрібно також звертати
увагу на ту обставину, що гілки, що падають,
можуть відлетіти в бік користувача, після того як
упадуть на землю. (Мал. 62)
• Ніколи не обрізайте гілки біля стовбура, оскільки
це може сповільнити відновлення дерева й
спричинити грибкове захворювання. (Мал. 63)
• Використовуйте фіксатор на основі ріжучого
вузла, щоб забезпечити підтримку під час
різання. Це допоможе запобігти зіскакуванню
шини пилки з гілки. (Мал. 64)
• Зробіть початковий надріз знизу гілки перш, ніж
повністю обрізати її. Це допоможе запобігти
обриванню кори, яке призводить до повільного
відновлення дерев і незворотної шкоди дереву.
Надріз не повинен бути глибшим, ніж ⅓ товщини
гілки– це допоможе запобігти защемленню.
Ланцюг повинен рухатися, коли ви витягуєте
шину пилки з гілки, це запобігає її защемленню.
(Мал. 65)
• Переконайтеся, що ви зайняли стійке положення
та що вам не заважатимуть гілки, камені й
дерева.
ПОПЕРЕДЖЕННЯ: Ніколи не
активуйте механічний пусковий пристрій,
якщо ви не бачите різальну насадку.
Вимкнення виробу Aspire P5-P4A
1. Відпустіть механічний пусковий пристрій.
2. Натисніть кнопку увімкнення/ вимкнення в
інтерфейсі користувача. Світлодіодні індикатори
згаснуть.
3. Натисніть кнопку фіксатора й витягніть
акумулятор. (Мал. 66)
Вимкнення виробу Aspire PE5-P4A
1. Відпустіть механічний пусковий пристрій.
2. Натисніть на фіксатор механічного пускового
пристрою назад, щоб заблокувати виріб.
3. Натисніть кнопку фіксатора акумулятора й
витягніть акумулятор. (Мал. 67)
4. Якщо необхідно, зніміть телескопічний вал із
виробу.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
Вступ
ПОПЕРЕДЖЕННЯ: Перед
початком технічного обслуговування
уважно прочитайте розділ про правила
техніки безпеки.
ПОПЕРЕДЖЕННЯ: Перед
початком технічного обслуговування
виробу виймайте акумулятор.
Графік технічного обслуговування
Технічне обслуговування Щодня Щотижня Щомісяця
Очистьте зовнішні деталі виробу сухою
ганчіркою. Не використовуйте воду.
X
Переконайтеся, що кнопки ввімкнення/
вимкнення працюють правильно й не пош-
коджені.
X
Переконайтеся, що механічний пусковий
пристрій і його фіксатор працюють пра-
вильно з точки зору безпеки.
X
Переконайтеся, що всі елементи керуван-
ня працюють відповідним чином і не пош-
коджені.
X
Тримайте ручки чистими й сухими. Пере-
конайтеся, що на рукоятках немає масти-
ла чи змазки.
X
578 1867 - 007 - 10.01.2024
Технічне обслуговування Щодня Щотижня Щомісяця
Переконайтеся, що кришка ланцюга пилки
не пошкоджена. Замініть кришку ланцюга
пилки, якщо вона пошкоджена.
X
Переконайтеся в тому, що всі гвинти й
гайки затягнуті.
X
Переконайтеся, що кнопки фіксатора на
акумуляторі справні та надійно втримують
акумулятор у виробі.
X
Переконайтеся, що зарядний пристрій
працює належним чином.
X
Перевірте акумулятор на відсутність пош-
коджень.
X
Переконайтеся, що акумулятор зарядже-
ний.
X
Переконайтеся, що зарядний пристрій не
пошкоджений.
X
Перевірте ланцюг пилки. X
Нагостріть ланцюг пилки. X
Перевірте натяжіння ланцюга пилки. X
Змастіть ланцюг пилки. X
Переконайтеся, що ланцюг пилки не по-
вертається без натискання механічного
пускового пристрою.
X
Перевірте всі кабелі та з’єднання. Переко-
найтеся, що пошкодження й бруд відсутні.
X
Очистьте кришку ланцюга пилки. X
Видаліть задирки на краях пильної шини. X
Перевірте з’єднання між акумулятором і
виробом. Перевірте з’єднання між акуму-
лятором і зарядним пристроєм.
X
Перевірте сучкоріз на відсутність пошкод-
жень. Якщо сучкоріз пошкоджено, замініть
його.
Технічне обслуговування сучкоріза має виконувати вповноваже-
ний дилер Husqvarna.
Перевірте рівень зношення приводної зі-
рочки ланцюга.
Замінюйте приводну зірочку ланцюга приблизно через 20годин
роботи або частіше, якщо необхідно.
Перевірка різального обладнання
1. Переконайтеся, що в заклепках і ланках немає
тріщин і що всі заклепки закріплені. Замініть,
якщо це необхідно. (Мал. 68)
2. Переконайтеся, що ланцюг пилки легко
згинається. Замініть ланцюг пилки, якщо він
жорсткий.
3. Щоб перевірити заклепки й ланки на наявність
зношення, порівняйте ланцюг вашої пилки з
новим.
4. Замініть ланцюг пилки, якщо найдовша частина
різця стала меншою за 4мм (0,16дюйма). Також
замініть ланцюг пилки, якщо на різцях є тріщини.
(Мал. 69)
1867 - 007 - 10.01.2024 579
Заміна пильної шини й ланцюга
пилки
1. Поверніть фіксувальну головку проти
годинникової стрілки й зніміть захисний кожух (А).
(Мал. 70)
2. Зніміть шину пилки разом із ланцюгом.
3. Зніміть ланцюг із шини.
4. Установіть новий ланцюг у канавку на шині.
5. Установіть нову пильну шину, щоб у паз (B)
увійшов болт (E), а в отвір (D)— штифт пильної
шини (F).
6. Установіть ланцюг пилки на приводну зірочку (G).
Переконайтеся, що різці спрямовані в напрямку,
протилежному приводній зірочці (С).
7. Установіть захисний кожух (А) і поверніть
фіксувальну головку за годинниковою стрілкою.
8. Натягніть ланцюг пилки. Дивіться розділ
Регулювання натягу ланцюга пилки на сторінці
580
інструкції.
Нагострювання ланцюга пилки
Інформація щодо пильної шини й ланцюга
пилки
ПОПЕРЕДЖЕННЯ: Під час
роботи з ланцюгом пилки або його
обслуговування використовуйте захисні
рукавиці. Нерухомий ланцюг пилки також
може завдати травми.
Необхідно заміняти зношені чи пошкоджені
шину та ланцюг комбінаціями шини й ланцюга,
рекомендованими компанією Husqvarna. Це
необхідно, щоб підтримувати роботу функцій безпеки
виробу. Дивіться розділ
Аксесуари на сторінці 585
, у
якому наведений список рекомендованих комбінацій
шин і ланцюгів для заміни.
• Довжина пильної шини, дюйми/ см. Інформацію
про довжину пильної шини й тип ланцюга
зазвичай можна знайти на задньому кінці пильної
шини.
(Мал. 71)
• Крок ланцюга, дюйми. Проміжки між приводними
ланками ланцюга пилки мають збігатися з
проміжками між зубцями на веденій зірочці шини
й приводній зірочці.
(Мал. 72)
• Кількість приводних ланок. Кількість приводних
ланок визначається відповідно до типу пильної
шини.
(Мал. 73)
• Ширина паза шини, дюйми/ мм. Ширина паза
шини має бути такою ж, як і ширина приводних
ланок.
(Мал. 74)
• Пильна шина має бути вирівняна відносно
виробу.
(Мал. 75)
• Ширина приводних ланок, мм/ дюймів.
(Мал. 76)
Загальна інформація про нагострювання
різців
Забороняється використовувати виріб із тупим
ланцюгом. Якщо ланцюг затуплений, потрібно
застосовувати більший тиск, щоб протиснути
шину пилки через деревину. Якщо ланцюг дуже
затуплений, у результаті пиляння буде з’являтися
тирса, а не стружка.
Гострий ланцюг врізається в деревину, створюючи
довгу й товсту стружку.
ПОПЕРЕДЖЕННЯ: Якщо не
дотримуватись інструкцій із правильного
нагострювання, сила віддачі значно
підвищуватиметься.
Зверніть увагу: Дивіться розділ
Нагострювання різців на сторінці 580
, щоб
дізнатися про загострювання ланцюга пили.
Нагострювання різців
1. Для нагострювання різальних зубців
використовуйте круглий напилок і шаблон для
напилка. (Мал. 77)
Зверніть увагу:
Дивіться розділ
Аксесуари
на сторінці 585
щодо рекомендованих компанією
Husqvarna напилків і їхніх розмірів для вашого
ланцюга пилки.
2. Правильно прикладайте напилок до різця.
Дивіться інструкції до напилка.
3. Переміщуйте напилок від внутрішньої сторони
різця назовні. Зменшуйте тиск під час повернення
напилка назад. (Мал. 78)
4. Зніміть матеріал з одного боку всіх різців.
5. Переверніть виріб і зніміть матеріал з іншого
боку.
6. Переконайтеся, що всі різці однакової довжини.
Регулювання натягу ланцюга пилки
ПОПЕРЕДЖЕННЯ:
Неправильно
натягнутий ланцюг пилки може зіскочити
із шини та призвести до серйозної травми
чи смерті.
580 1867 - 007 - 10.01.2024
Ланцюг пилки стає довшим під час використання.
Дуже важливо регулярно налаштовувати натяг
ланцюга, щоб він залишався правильним. Перед
початком роботи з виробом необхідно перевіряти
натяг ланцюга. Затягніть ланцюг якомога сильніше,
однак при цьому він має вручну протягуватися по
шині.
Зверніть увагу: У нового ланцюга є період
припрацьовування. Протягом нього натяг слід
перевіряти частіше.
1. Поверніть регулятор натягу ланцюга за
годинниковою стрілкою, щоб натягнути ланцюг
пилки. Натягніть ланцюг якомога сильніше. Він
має щільно прилягати до шини. (Мал. 79)
Зверніть увагу: Повертайте регулятор
угору (+), щоб збільшити натяг, або вниз (-),
щоб зменшити натяг. Ланцюг пилки натягнуто
правильно, якщо ви можете легко обертати його
рукою, але він щільно прилягає до пильної шини.
2. Переконайтеся, що ви можете вільно протягнути
ланцюг пилки вручну й що він не провисає. (Мал.
80)
Змащування різального обладнання
ПОПЕРЕДЖЕННЯ: Погане
змащування різального обладнання може
призвести до зіскакування ланцюга, що
може спричинити тяжкі травми й навіть
смерть.
ПОПЕРЕДЖЕННЯ: Не
використовуйте відпрацьоване мастило!
Відпрацьоване мастило є небезпечним
для людей, виробу й навколишнього
середовища.
Мастило для ланцюга пилки
• Використовуйте мастило, яке добре тримається
на ланцюгу пилки. Мастило для ланцюга має
зберігати в’язкість за будь-якої погоди влітку й
узимку.
• Використовуйте мастило для ланцюга Husqvarna,
адже воно подовжує термін служби ланцюга
пилки й менше впливає на навколишнє
середовище. Якщо мастила Husqvarna немає,
використовуйте стандартне мастило для
ланцюгів.
• У місцевостях, де знайти мастило для
змащування ланцюга пилки неможливо, можна
використовувати біомастило для ланцюгів X-
Guard BIO.
• Переконайтеся, що система змащування ланцюга
пилки працює належним чином. Якщо необхідно,
залийте мастило для ланцюга та перевірте
систему змащування.
Перевірка пильної шини
1. Перевірте, чи є на краях пильної шини задирки.
Видаліть задирки напилком. (Мал. 81)
2. Очистьте паз у пильній шині. (Мал. 82)
3. Перевірте канавку на шині на наявність
зношення. За необхідності замініть пильну шину.
(Мал. 83)
4. Упевніться, що кінчик пильної шини не занадто
твердий чи зношений. (Мал. 84)
5. Щодня повертайте пильну шину, щоб подовжити
термін її служби. (Мал. 85)
Чищення виробу, акумулятора й
зарядного пристрою
1. Після використання протріть виріб сухою
ганчіркою.
2. Протріть сухою тканиною акумулятор і зарядний
пристрій. Тримайте напрямні рейки акумулятора в
чистоті.
3. Перед використанням переконайтеся, що
контакти акумулятора й зарядного пристрою
чисті.
4. Прочистьте щіткою внутрішню поверхню
захисного кожуха.
Перевірка акумулятора й зарядного
пристрою
1. Перевірте акумулятор на наявність пошкоджень
на кшталт тріщин.
2. Перевірте зарядний пристрій на наявність
пошкоджень на кшталт тріщин.
3. Перевірте з’єднувальний шнур зарядного
пристрою на предмет пошкоджень і тріщин.
1867 - 007 - 10.01.2024
581
Усунення несправностей
Інтерфейс користувача Aspire P5-P4A
Несправність Можливі несправності Можливе рішення
Блимає зелений
стартовий світло-
діодний індикатор.
Недостатня напруга акумулятора. Зарядіть акумулятор.
Блимає червоний
світлодіодний інди-
катор помилки.
Перевантаження. Різальну насадку заблоковано, вимкніть
виріб. Вийміть акумулятор. Очистьте рі-
зальну насадку від непотрібного матеріа-
лу. Відпустіть ланцюг.
Відхилення температури від норми. Дайте виробу охолонути.
Одночасно натиснуто механічний пуско-
вий пристрій і стартову кнопку.
Відпустіть механічний пусковий пристрій і
натисніть стартову кнопку.
Поперемінно блима-
ють зелений і черво-
ний світлодіоди.
Акумулятор розряджений. Зарядіть акумулятор.
Акумулятор пошкоджений. Зверніться до центру обслуговування.
Пошук і усунення несправностей заряджального пристрою
Світлодіодний інди-
катор на заряд-
жальному пристрої
Причина Вирішення
Зелений світлодіод
світиться постійно, а
червоний– блимає.
Акумулятор неправильно вста-
новлено в заряджальному при-
строї.
Витягніть акумулятор із заряджального пристрою та
встановіть заново.
Роз’єми акумулятора забрудне-
ні.
Очистьте роз’єми акумулятора.
Температура навколишнього
середовища зависока або за-
низька.
Використовуйте заряджальний пристрій акумулятора
за температури від 0 до +35°C.
Акумулятор пошкоджений. Замініть акумулятор.
Зелений і червоний
світлодіоди вимкне-
но.
Заряджальний пристрій непра-
вильно під’єднано до розетки
мережі живлення.
Під’єднайте заряджальний пристрій до розетки мере-
жі живлення.
Несправна розетка мережі жи-
влення.
Під’єднайте заряджальний пристрій до джерела елек-
троживлення, напруга й частота якого відповідають
значенням на паспортній табличці.
Кабель зарядного пристрою
акумулятора пошкоджений.
Зверніться в авторизований центр обслуговування.
Зарядний пристрій несправний.
582 1867 - 007 - 10.01.2024
Світлодіодний інди-
катор на заряд-
жальному пристрої
Причина Вирішення
Інші помилки.
У разі виникнення інших помилок переконайтеся, що виріб вимкнений, вийміть акуму-
лятор і зверніться в авторизований центр обслуговування.
Транспортування та зберігання
Транспортування та зберігання
• На літій-іонні акумулятори поширюються правила
щодо небезпечного вантажу.
• У разі перевезення пасажирським або вантажним
транспортом дотримуйтеся спеціальних вимог
щодо упаковки й маркування (це правило також
стосується третіх осіб і експедиторів).
• Перш ніж відправляти виріб, проконсультуйтеся
з особою, що пройшла спеціальну підготовку
щодо поводження з небезпечними матеріалами.
Дотримуйтеся всіх застосовних національних
норм і правил.
• Перед пакуванням акумулятора ізолюйте відкриті
контакти. Зафіксуйте акумулятор в упаковці, щоб
він не рухався.
• Під час підготовки до зберігання чи
транспортування виробу завжди виймайте
акумулятор.
• Зберігайте акумулятор і зарядний пристрій у
сухому приміщенні, захищеному від вологи та
низьких температур.
• Заборонено зберігати акумулятор у місці, де
можуть утворюватися статичні заряди. Не
зберігайте акумулятор у металевій коробці.
• Зберігайте акумулятор за температури від –20°C
до 50°C у захищеному від прямих сонячних
променів місці.
• Зберігайте зарядний пристрій за температури від
5°C до 45°C у захищеному від прямих сонячних
променів місці.
• Використовуйте зарядний пристрій лише за
температури навколишнього середовища від 0°C
до 35°C.
• Зберігайте виріб лише за температури від –40°C
до +60°C.
• Перед довготривалим зберіганням акумулятор
необхідно зарядити на 30–50%.
• Зберігайте зарядний пристрій у сухому закритому
приміщенні.
• Зберігайте акумулятор і зарядний пристрій
окремо. Не дозволяйте дітям та іншим особам
без належної підготовки торкатися обладнання.
Зберігайте обладнання в приміщеннях, які можна
закрити на замок.
• Перед тривалим зберіганням промийте виріб і
проведіть повне технічне обслуговування.
• Під час транспортування й зберігання
використовуйте чохол для транспортування,
що допоможе захистити виріб від травм і
пошкоджень.
• Під час транспортування надійно закріплюйте
виріб.
Утилізація акумулятора, зарядного
пристрою й виробу
Символ, наведений нижче, означає, що цей
виріб не можна утилізувати разом із побутовими
відходами. Утилізацію необхідно проводити на
підприємстві з переробки відходів електричного й
електронного обладнання. Це допоможе запобігти
шкоді навколишньому середовищу й людям.
Щоб отримати детальнішу інформацію,
проконсультуйтеся з органами місцевої влади,
місцевою службою переробки відходів чи своїм
дилером.
(Мал. 23)
Зверніть увагу: Символ нанесений на виріб чи
упаковку виробу.
Технічні характеристики
Технічні характеристики
Aspire P5-P4A Aspire PE5-P4A
Електродвигун
1867 - 007 - 10.01.2024 583
Aspire P5-P4A Aspire PE5-P4A
Тип Змінного струму
зі збудженням від
постійних магнітів,
18В
Змінного струму
зі збудженням від
постійних магнітів,
18В
Швидкість руху ланцюга, м/с 4,9 4,9
Маса
Без акумулятора, кг/ фунтів 1,6/ 3,5 3,1/ 6,8
Випромінювання шуму
73
Рівень звукової потужності, виміряний, дБ(A) 88 88
Гарантований рівень звукової потужності, L
WA
дБ(A) 91 90
Рівні звуку
74
Еквівалентний рівень звукового тиску на вухо оператора, дБ(А) 75 74
Рівні вібрації
75
Рівень вібрації в ручках, виміряний відповідно до стандарту ISO22867, м/с
2
Складена, передня ручка/ задня ручка – 0,5/ 0,5
Висунута, передня ручка/ задня ручка – 0,3/ 0,3
Основна ручка/ допоміжна ручка 0,8/ 0,4 –
Схвалені акумулятори
Для живлення цього пристрою можна
використовувати будь-які акумулятори POWER FOR
ALL. Щоб забезпечити найкращу продуктивність
рекомендується використовувати акумулятори з
ємністю щонайменше 4,0А·год.
Акумулятор P4A 18-B45 P4A 18-B72
Тип Літій-іонний Літій-іонний
Ємність батареї, ампер-години 2,5 4,0
Номінальна напруга, В 18 18
Маса, кг 0,35 0,65
Кількість елементів (Li-Ion) 5 10
73
Випромінювання шуму в середовище, виміряне як звукова потужність (L
WA
), відповідає директиві ЄС
2000/14/EC. Різниця між гарантованим і вимірюваним рівнем звукової потужності полягає в тому, що
гарантована звукова потужність включає також дисперсію результатів вимірювання й відмінності між
різними виробами тієї самої моделі відповідно до Директиви2000/14/EC.
74
Еквівалентний рівень звукового тиску, згідно зі стандартом ISO 22868, обчислюється у вигляді загаль-
ної кількості енергії за певний проміжок часу для різних рівнів звукового тиску за різних робочих умов.
Типова статистична розбіжність для еквівалентних рівнів звукового тиску являє собою стандартне від-
хилення 3дБ(А).
75
Представлені дані про еквівалентний рівень вібрації мають типову статистичну дисперсію (стандартне
відхилення) в 1,5м/с
2
.
584 1867 - 007 - 10.01.2024
Сертифіковані зарядні пристрої
Зарядний пристрій P4A 18-C70
Вхідна напруга, В Див. інформацію про номінальні характе-
ристики зарядного пристрою.
Частота, Гц 50–60
Потужність, Вт 70
Аксесуари
Комбінації ланцюга пилки й пильної
шини
Наступні комбінації відповідають стандартам ЄС.
Шина пилки Пилковий ланцюг
Довжина, дюйми Крок, дюйми Вимірювач, мм Тип
Довжина, кількість
приводних ланок
5 1/4дюйма 1,1 SP11G 32
Заточування ланцюга пилки й розмір
напилка
Для забезпечення правильного кута заточування
використовуйте рекомендований розмір напилка.
Рекомендується завжди використовувати для
заточування ланцюга пилки виключно
рекомендований напилок.
Якщо ви не знаєте, який ланцюг установлено на
вашій пилці, зверніться до свого сервісного дилера.
мм/ дюйми мм/ дюйми
SP11G 3,5/ 9/64 60° 30° 0° 0,4/ 0,016 5299371-01
1867 - 007 - 10.01.2024 585
Декларація відповідності
Декларація відповідності ЄС
Ми, компанія Husqvarna AB, SE-561 82 Huskvarna,
Швеція, тел.: +46-36-146500, заявляємо під свою
виключну відповідальність, що представлений виріб:
Опис Акумуляторний сучкоріз і висоторіз
Бренд Husqvarna
Тип/ модель Aspire P5-P4A, Aspire PE5-P4A
Ідентифікація Серійні номери за 2022рік і пізніше
повністю відповідає таким директивам і нормам ЄС:
Директива/норма Опис
2006/42/EC «Про механічне обладнання»
2014/30/EU «Про електромагнітну сумісність»
2011/65/EU
«Про обмеження використання деяких небезпечних речовин в електричному й елек-
тронному обладнанні»
2000/14/EC «Про виділення шуму в навколишнє середовище»
і що до нього застосовуються вказані далі узгоджені
стандарти та(або) технічні специфікації: EN
62841-1:2015/A11:2022, EN ISO 11680-1:2021, EN
ISO 12100:2010, EN IEC 55014-1:2021, EN IEC
55014-2:2021, EN IEC 63000:2018.
Компанія DEKRA Testing and Certification GmbH,
Handwerkstraße 15, 70565 Stuttgart, Germany, 0158,
виконала безкоштовну сертифікацію на відповідність
вимогам ЄС згідно з пунктом3b статті12 директиви
Ради ЄС «Про машини та механізми» (2006/42/
EC). Номер сертифіката типової перевірки EC:
4815039.22006.
Застосовано процедуру оцінки відповідності згідно з
Директивою2000/14/EC, ДодатокV.
Відомості стосовно випромінювання шуму дивіться в
розділі
Технічні характеристики на сторінці 583
.
Huskvarna, 2022-06-22
Клас Лосдал (Claes Losdal), директор відділу НДДКР,
Husqvarna AB
Відповідальний за технічну документацію
586 1867 - 007 - 10.01.2024
Ліцензії
Copyright
©
2012–2020 STMicroelectronics
Гарантія не поширюється на дефекти, що з’явилися
внаслідок нормального зношування, недбалого
поводження, використання не за призначенням,
несанкціонованого ремонту або в разі під’єднання
всмоктувального апарата до джерела невідповідної
напруги.
Усі права застережено.
Поширення та використання у вихідній і двійковій
формах, зі змінами або без них, дозволено в разі
дотримання таких умов:
• Поширення вихідного коду має супроводжуватися
наведеним вище повідомленням про авторські
права, переліком цих умов і подальшим
застереженням.
• Комплект постачання для поширення у двійковій
формі має супроводжуватися в документації
та/або інших матеріалах, що надаються
разом із таким комплектом, вищезазначеним
повідомленням про авторські права, переліком
цих умов і подальшою відмовою від
відповідальності.
• Ані назва STMicroelectronics, ані назви учасників
не можуть використовуватися для підтримки чи
просування продуктів, створених на основі цього
програмного забезпечення, без спеціального
попереднього письмового дозволу.
ЦЕ ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ НАДАЮТЬ
ВЛАСНИКИ АВТОРСЬКИХ ПРАВ ТА УЧАСНИКАМИ
У ВИГЛЯДІ «ЯК Є», ІЗ ВІДМОВОЮ ВІД БУДЬ-
ЯКИХ БЕЗПОСЕРЕДНІХ АБО ОПОСЕРЕДКОВАНИХ
ГАРАНТІЙ, ВКЛЮЧНО ОПОСЕРЕДКОВАНИМИ
ГАРАНТІЯМИ КОМЕРЦІЙНОЇ ПРИДАТНОСТІ ТА
ПРИДАТНОСТІ ДЛЯ БУДЬ-ЯКОЇ КОНКРЕТНОЇ
МЕТИ, АЛЕ НЕ ОБМЕЖУЮЧИСЬ НИМИ. ВЛАСНИК
АВТОРСЬКИХ ПРАВ АБО УЧАСНИКИ В ЖОДНОМУ
РАЗІ НЕ НЕСУТЬ ВІДПОВІДАЛЬНОСТІ ЗА БУДЬ-ЯКІ
БЕЗПОСЕРЕДНІ, ОПОСЕРЕДКОВАНІ, ВИПАДКОВІ,
ОСОБЛИВІ, ШТРАФНІ АБО ПОБІЧНІ ЗБИТКИ
(ВКЛЮЧНО З ПРИДБАННЯМ ТОВАРІВ АБО
ПОСЛУГ НА ЗАМІНУ, ВТРАТОЮ МОЖЛИВОСТІ
ВИКОРИСТАННЯ, ДАНИХ АБО ПРИБУТКУ АБО
ПЕРЕРВОЮ У ВЕДЕННІ ДІЯЛЬНОСТІ, АЛЕ НЕ
ОБМЕЖУЮЧИСЬ НИМИ) НЕЗАЛЕЖНО ВІД ПРИЧИН
І ЗГІДНО З БУДЬ-ЯКИМИ ПРИЧИНАМИ Й ВИДАМИ
ВІДПОВІДАЛЬНОСТІ, ЧИ-ТО ДОГОВОРОМ, ЧИ-ТО
БЕЗПОСЕРЕДНЬОЮ ВІДПОВІДАЛЬНІСТЮ АБО
ДЕЛІКТОМ (ВКЛЮЧНО З НЕДБАЛІСТЮ АБО
ІНШИМИ ПІДСТАВАМИ), ЯКІ ВИНИКАЮТЬ ЧЕРЕЗ
БУДЬ-ЯКИЙ СПОСІБ ВИКОРИСТАННЯ ЦЬОГО
ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ, НАВІТЬ ЯКЩО
БУЛО ПОВІДОМЛЕНО ПРО МОЖЛИВІСТЬ ТАКОГО
ЗБИТКУ.
Ліцензія Apache2.0
Авторське право
©
2009-2019 Arm Limited. Усі права
застережено.
Версія 2.0, січень 2004 http://www.apache.org/licenses/
УМОВИ Й ПОЛОЖЕННЯ ЩОДО ВИКОРИСТАННЯ,
ВІДТВОРЕННЯ ТА ПОШИРЕННЯ
1. Визначення.
«Ліцензія» означатиме положення та умови
використання, відтворення та поширення, як
визначено в Розділах1–9 цього документа.
«Ліцензіар» означатиме власника авторських
прав або організацію, уповноважену власником
авторських прав, яка надає цю Ліцензію. «Юридична
особа» означатиме сукупність виконавчої організації
та всіх інших організацій, які керують цією
організацією, керуються нею або перебувають під
спільним керуванням із нею. Для цілей цього
визначення «керування» означає (i) повноваження,
безпосередні або опосередковані, розпоряджатися
або керувати такою організацією, за контрактом або
будь-яким іншим чином, або (ii) володіння п’ятдесяти
відсотками (50%) або більшою кількістю акцій, що
перебувають в обігу, або (iii) бенефіціарне володіння
такою організацією. «Ви» (або «Ваш») означатиме
фізичну або юридичну особу, яка користується
дозволами, наданими за цією Ліцензією. «Вихідна»
форма означатиме бажану форму для внесення
змін, включно з вихідним кодом програмного
забезпечення, вихідною документацією та файлами
конфігурації, але не обмежуючись ними. «Об’єктна»
форма означатиме будь-яку форму, отриману в
результаті механічного перетворення або трансляції
Вихідної форми, включно зі скомпільованим
об’єктним кодом, згенерованою документацією та
перетворенням для носіїв інших типів. «Робота»
означатиме авторську роботу у вихідній чи об’єктній
формі, надану згідно з Ліцензією, як зазначено в
повідомленні про авторські права, яке включено
чи додано до такої роботи (приклад наведено
в Додатку нижче). «Похідні роботи» означатиме
будь-яку роботу у вихідній чи об’єктній формі,
засновану на Роботі (або похідну від неї), для
якої редакційні виправлення, зауваження, уточнення
або інші модифікації є загалом оригінальною
авторською роботою. Для цілей цієї Ліцензії Похідні
роботи не включатимуть у себе роботи, які
залишаються відокремленими або просто пов’язані
(або прив’язані за назвою) до інтерфейсів Роботи
та її Похідних робіт. «Внесок» означатиме будь-
яку авторську роботу, включно з оригінальною
версією Роботи й будь-якими модифікаціями цієї
Роботи чи доповненнями до неї або до Похідних
робіт від неї, яку навмисно надано Ліцензіарові
власником авторських прав або фізичною чи
Юридичною особою, уповноваженою діяти від імені
власника авторських прав, для включення до складу
Роботи. Для цілей цього визначення, «надана»
1867 - 007 - 10.01.2024
587
означає будь-яку форму електронного, усного чи
письмового повідомлення, надісланого Ліцензіарові
або його представникам, включно з повідомленнями
за списками електронного розсилання, але не
обмежуючись ними, у системах контролю вихідного
коду й системах відстежування проблем у ПЗ,
керування якими здійснюється Ліцензіаром або
від його імені, метою яких є обговорення та
вдосконалення Роботи, але виключає повідомлення,
які явним або іншим чином позначено в письмовій
формі власником авторських прав як «Не є внеском».
«Учасник» означатиме Ліцензіара й будь-яку фізичну
чи Юридичну особу, від імені якої Внесок було
отримано Ліцензіаром і згодом включено до складу
Роботи.
2. Надання Ліцензії на авторське право.
Згідно з умовами та положеннями цієї Ліцензії кожен
Учасник цим надає Вам безстрокову, усесвітню,
невиключну, безкоштовну, безоплатну, безвідкличну
ліцензію на авторське право для здійснення
відтворення, підготовки Похідних робіт, публічного
показу, публічного виконання, субліцензування та
поширення Роботи й таких Похідних робіт у вихідній
або об’єктній формі.
3. Надання Патентної ліцензії.
Згідно з умовами й положеннями цієї Ліцензії,
кожен Учасник цим надає Вам безстрокову,
усесвітню, невиключну, безкоштовну, безоплатну,
безвідкличну (за винятком випадків, зазначених у
цьому розділі) патентну ліцензію на створення,
використання, пропозицію продажу, продаж, імпорт
та передавання Роботи іншим чином, якщо така
ліцензія поширюється лише на ті патентні претензії,
які можуть бути ліцензовані таким Учасником,
права на які обов’язково порушуються лише його
Внеском(-ами) або поєднанням його Внеску(-ів) з
Роботою, до якої було надано такий Внесок(-и).
Якщо Ви порушуєте патентний позов проти будь-
якої організації (включно з перехресним позовом
або зустрічним позовом у складі судового позову),
стверджуючи, що Робота або Внесок, включений до
складу Роботи, є прямим або непрямим порушенням
патентних прав, тоді чинність будь-яких патентних
ліцензій, наданих Вам згідно з цією Ліцензією на
цю Роботу, буде припинено з дати подання такого
позову.
4. Поширення.
Ви можете відтворювати й поширювати копії Роботи
або Похідних робіт на будь-якому носії, зі змінами
або без них, у вихідній чи об’єктній формі, за умови,
що Ви відповідаєте таким умовам:
• Ви повинні надати будь-яким іншим одержувачам
Роботи або Похідних робіт копію цієї Ліцензії; і
• Ви повинні зробити так, щоб будь-які змінені
файли містили помітні повідомлення про те,
що Ви внесли зміни до цих файлів; і Ви
повинні залишати у Вихідній формі будь-яких
Похідних робіт, які поширюєте, усі повідомлення
про авторські права, патенти, товарні знаки
й покликання на авторство з Вихідної форми
Роботи, за винятком тих повідомлень, які не
стосуються жодної частини Похідних робіт; і
• Якщо Робота включає в себе текстовий
файл «ПОВІДОМЛЕННЯ» як частину комплекту
постачання, тоді будь-які Похідні роботи, які
ви поширюєте, повинні містити придатну для
читання копію повідомлень про авторство, які
містяться в такому файлі ПОВІДОМЛЕННЯ, за
винятком тих повідомлень, які не стосуються
жодної частини Похідної роботи, принаймні
в одному з таких місць: у текстовому
файлі ПОВІДОМЛЕННЯ, який поширюють як
частину Похідних робіт; у Вихідній формі або
документації, якщо вони надаються разом із
Похідними роботами; або в межах відображення,
згенерованого Похідними роботами, незалежно
від наявності та звичайних місць відображення
аналогічних повідомлень третіх сторін. Вміст
файлу ПОВІДОМЛЕННЯ призначено лише для
інформаційних цілей, а не для зміни Ліцензії.
У Похідних роботах, які Ви поширюєте, Ви
можете додавати свої власні повідомлення про
авторство поряд із текстом ПОВІДОМЛЕННЯ
щодо Роботи або як додаток до нього, за
умови, що такі додаткові повідомлення про
авторство не можуть тлумачитися як внесення
змін до Ліцензії. Ви можете додати до своїх
модифікацій власну заяву про авторські права й
передбачити додаткові або інші умови ліцензії на
використання, відтворення чи поширення своїх
модифікацій або для будь-яких таких Похідних
робіт загалом, за умови, що використання,
відтворення та розповсюдження Роботи Вами в
іншому разі відповідає умовам, зазначеним у цій
Ліцензії.
5. Надання Внесків.
Якщо Ви явним чином не зазначите інше, будь-
який Внесок, навмисно наданий Вами Ліцензіарові
для включення до складу Роботи, має відповідати
положенням та умовам цієї Ліцензії без будь-яких
додаткових положень або умов. Незважаючи на
вищесказане, ніщо в цьому документі не замінює та
не змінює умов будь-якої окремої ліцензійної угоди,
яку ви могли укласти з Ліцензіаром щодо таких
Внесків.
6. Товарні знаки.
Ця Ліцензія не надає дозволу на використання
торгових назв, товарних знаків, знаків
обслуговування або назв продуктів Ліцензіара, за
винятком випадків, коли це потрібно для доцільного
та звичного використання в описі походження Роботи
й відтворення вмісту файлу ПОВІДОМЛЕННЯ.
7. Відмова від Гарантії.
588
1867 - 007 - 10.01.2024
Якщо цього не вимагає застосовне законодавство
або якщо це не погоджено в письмовій формі,
Ліцензіар надає Роботу (і кожен Учасник надає
свої Внески) у вигляді «ЯК Є», БЕЗ БУДЬ-ЯКИХ
ГАРАНТІЙ АБО УМОВ, виражених явним чином
або таких, що маються на увазі, включно, без
обмежень, із будь-якими гарантіями чи умовами
ПРАВА ВОЛОДІННЯ, НЕПОРУШЕННЯ ПРАВ,
КОМЕРЦІЙНОЇ ПРИДАТНОСТІ або ПРИДАТНОСТІ
ДЛЯ КОНКРЕТНОЇ МЕТИ. Ви несете виключну
відповідальність за визначення доцільності
застосування або поширення Роботи та приймаєте
на себе будь-які ризики, пов’язані з користуванням
дозволами, наданими згідно з цією Ліцензією. 8.
Обмеження відповідальності. За будь-яких обставин і
згідно з будь-якою законодавчою базою, чи-то делікт
(включно з недбалістю), чи-то договір або інше,
якщо цього не вимагає застосовне законодавство
(наприклад, навмисні дії та груба недбалість) або
це не погоджено в письмовій формі, жоден Учасник
не нестиме відповідальності перед Вами за збитки,
зокрема будь-які безпосередні, опосередковані,
особливі, випадкові або наслідкові збитки будь-
якого характеру, що виникають унаслідок цієї
Ліцензії або через використання чи неможливість
використання Роботи (включно зі збитками за
втрату репутації, припинення діяльності, збій чи
несправність комп’ютера або будь-які інші комерційні
збитки чи втрати, але не обмежуючись ними),
навіть якщо такого Учасника було повідомлено про
можливість таких збитків.
9. Прийняття на себе гарантії або додаткової
відповідальності.
У разі поширення Роботи або її Похідних робіт
Ви можете вибрати пропозицію та визначити
плату за прийняття на себе підтримки, гарантії,
відшкодування чи інших зобов’язань та/або прав, які
відповідають цій Ліцензії. Однак, приймаючи на себе
такі зобов’язання, Ви можете діяти лише від власного
імені й виключно під свою відповідальність, а не
від імені будь-якого іншого Учасника, і лише в разі,
якщо Ви погоджуєтеся відшкодовувати, захищати та
звільняти кожного Учасника від будь-якої понесеної
відповідальності або претензій, висунутих проти
такого Учасника через те, що ви приймаєте
на себе будь-яку таку гарантію чи додаткову
відповідальність. КІНЕЦЬ УМОВ І ПОЛОЖЕНЬ
1867 - 007 - 10.01.2024
589
590 1867 - 007 - 10.01.2024
1867 - 007 - 10.01.2024 591
