Matco Tools MT1885 User Manual

MT1885 1 Rev. 07/25/11

Some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• leadfromlead-basedpaints,

• crystallinesilicafrombricksandcementandothermasonryproducts,and

• arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type of

work. To reduce your exposure to these chemicals: work in a well ventilated area, and

work with approved safety equipment, such as those dust masks that are specially

designed to filter out microscopic particles.

AlwAYS reAd

inSTrucTionS

before uSing

power ToolS

AlwAYS weAr

SAfeTY goggleS

weAr heAring

proTecTion

Avoid

prolonged

expoSure To

vibrATion

REVERSIBLE

MINI AIR

DRILL

MINI PERCEUSE RÉVERSIBLE À AIR 1/4 PO

MINI-TALADRO NEUMÁTICO REVERSIBLE 1/4"

MT1885

• Operating Instructions • Warning Information

• Parts Breakdown

SPECIFICATIONS

Max. Capacity .................................................... 1/4"

Spindle Thread Size............................................3/8" x 24T

Horsepower ....................................................0.26 H.P.

Free Speed .................................................. 2800 RPM

Recommended Air Pressure........................................ 90 PSIG

Recommended Air Hose Size...................................... 3/8" I.D.

Average Air Consumption.................................4 CFM (28.5 SCFM)

Sound Power Level ..............................................100 dBA

Length........................................................... 5.5"

Weight....................................................... 1.4 LBS.

MT1885 2 Rev. 07/25/11

MT1885 1/4" Reversible Mini Air Drill

OPERATION

Locate center of new hole by using a center punch. Place drill bit tip in

punch mark. Hold drill square with work and start motor. Apply steady,

even pressure. Do not force. Too much pressure can cause bit to break

or overheat. Too little pressure will keep bit from cutting and cause it

to overheat. Reduce pressure just before bit cuts through the work.

When bit has penetrated work and is spinning freely, take it from the

work while the motor is running, then turn off drill. If the drill jams

in the work, release throttle immediately. Disconnect the drill before

removing bit and determining cause of trouble. Do not attempt to free

the bit by starting and stopping the motor.

For FORWARD operation, move the FORWARD/REVERSE lever to the

right side of the trigger. For REVERSE, move the FORWARD/REVERSE

lever to the left side of the trigger. The lever is marked “F” for

FORWARD and “R” for REVERSE.

This insTrucTion Manual conTains iMporTanT safeTy

inforMaTion.

read This insTrucTion Manual carefully and

undersTand all inforMaTion Before operaTing This

Tool.

•

Always operate, inspect and maintain this tool in

accordance with American National Standards

Institute Safety Code of Portable Air Tools (ANSI

B186.1) and any other applicable safety codes

and regulations.

• For safety, top performance and maximum durability

of parts, operate this tool at 90 psig 6.2 bar max air

pressure with 3/8" diameter air supply hose.

•Always wear impact-resistant eye and face

protection when operating or performing

maintenance on this tool.

•Always wear hearing protection when using this

tool. High sound levels can cause permanent

hearing loss. Use hearing protection as

recommended by your employer or OSHA regulation.

• Keepthetoolinefficientoperatingcondition.

•Operators and maintenance personnel must be

physically able to handle the bulk, weight and

power of this tool.

•Air powered tools can vibrate in use. Vibration,

repetitive motions or uncomfortable positions over

extended periods of time may be harmful to your

hands and arms. Discontinue use of tool if

discomfort, tingling feeling or pain occurs. Seek

medical advice before resuming use.

•Air under pressure can cause severe injury. Never

direct air at yourself or others. Always turn off the

air supply, drain hose of air pressure and detach

tool from air supply before installing, removing or

adjusting any accessory on this tool, or

before performing any maintenance on this

tool. Failure to do so could result in injury. Whip hoses can

cause serious injury. Always check for damaged,

frayed or loose hoses and fittings, and replace

immediately. Do not use quick detach couplings at tool.

 Seeinstructionsforcorrectset-up.

• Placethetoolontheworkbeforestartingthetool.

•Slipping, tripping and/or falling while operating

air tools can be a major cause of serious injury or

death. Be aware of excess hose left on the walking

or work surface.

• Keep body working stance balanced and firm. Do

not overreach when operating the tool.

•Anticipate and be alert for sudden changes in

motion during start up and operation of any power

tool.

• Do not carry tool by the hose. Protect the hose

from sharp objects and heat.

•Tool shaft may continue to rotate briefly after

throttle is released Avoid direct contact with

accessories during and after use. Gloves will reduce

the risk of cuts or burns.

•Keep away from rotating end of tool. Do not

wear jewelry or loose clothing. Secure long

hair. Scalping can occur if hair is not kept away

from tool and accessories. Choking can occur

if neckwear is not kept away from tool and

accessories.

•Drill bits can bind suddenly and cause rotation

of the work piece or tool, causing injury to arms

and/or shoulders. Enough torque is generated to

 cause falls. Always use sharp bits. Use less down-

ward pressure at breakthrough.

• Do not lubricate tools with flammable or volatile

liquids such as kerosene, diesel or jet fuel.

• Donotforcetoolbeyonditsratedcapacity.

•Do not remove any labels. Replace damaged

labels.

FAILURE TO OBSERVE THESE WARNINGS COULD RESULT IN INJURY

MT1885 3 Rev. 07/25/11

MT1885 1/4" Reversible Mini Air Drill

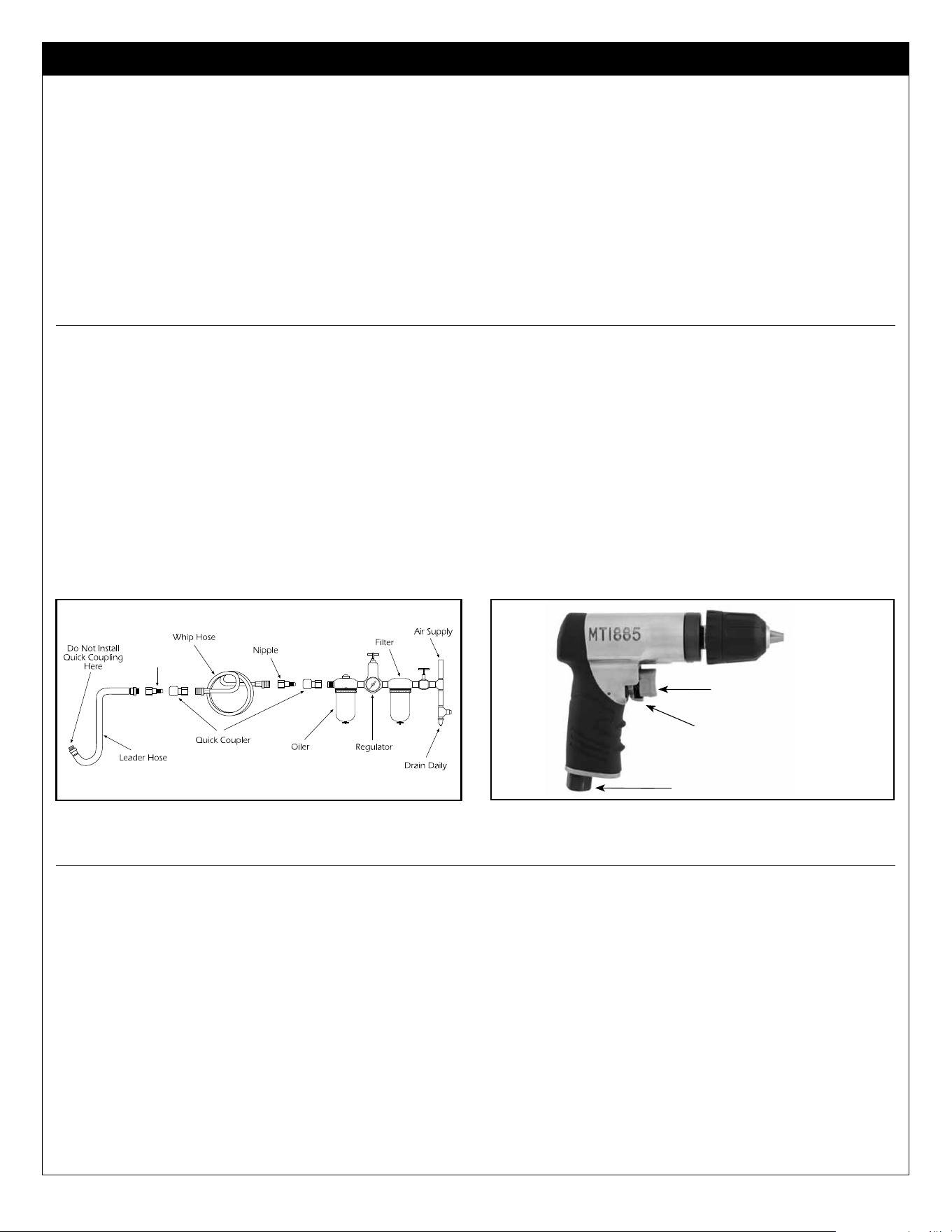

AIR SUPPLY

Tools of this class operate on a wide range of air pressures. It is

recommended that air pressure of these tools measures 90 PSI at the tool

while running free. Higher pressure and unclean air will shorten tool life

because of faster wear and may create a hazardous condition.

Water in the air line will cause damage to the tool. Drain the air tank

daily. Clean the air inlet filter screen on at least a weekly schedule. The

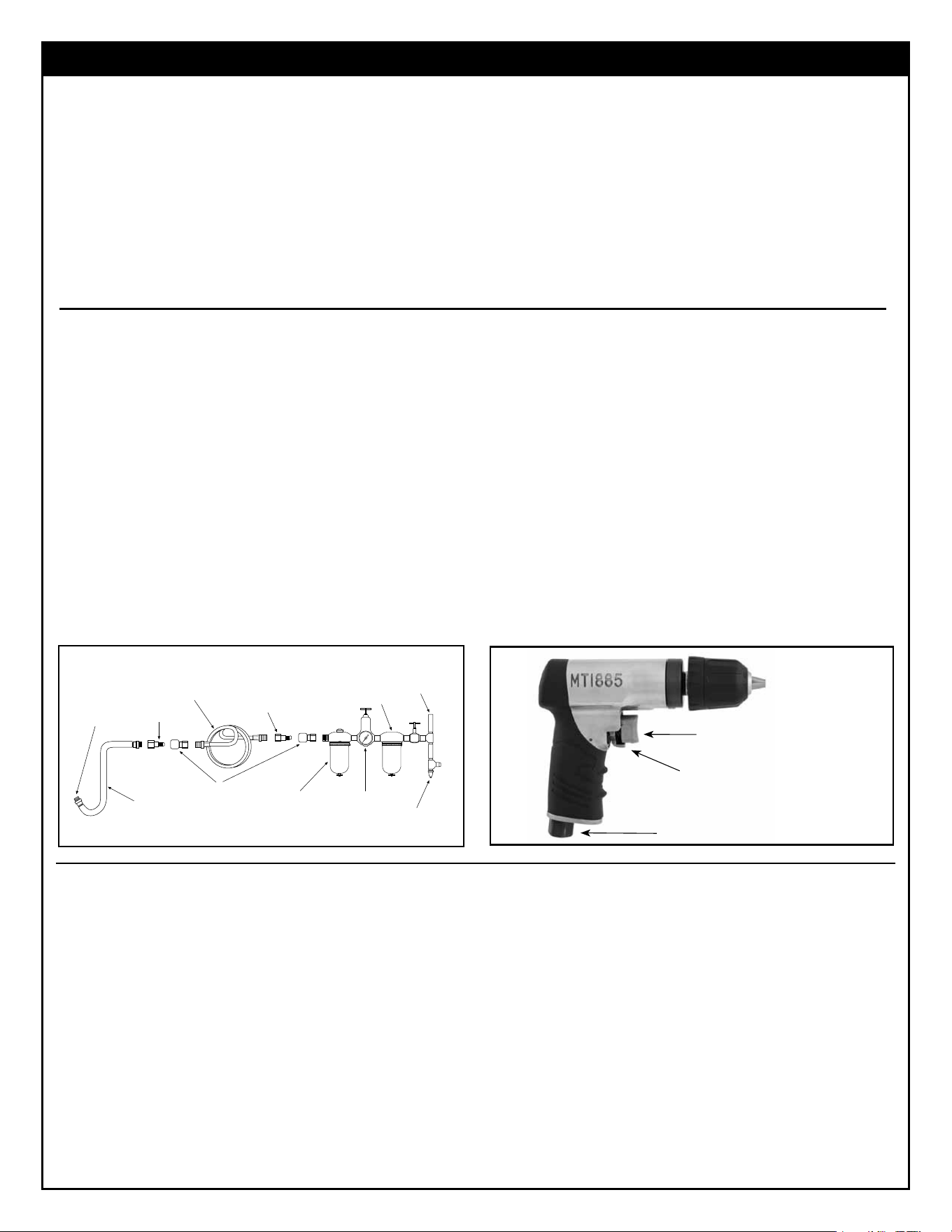

recommendedhook-upprocedurecanbeviewedinFigure1.

The air inlet (Figure 2), used for connecting air supply, has standard 1/4" NPT

American Thread.

Line pressure should be increased to compensate for unusually long air

hoses (over 25 feet). Minimum hose diameter should be 3/8" I.D. and fittings

should have the same inside dimensions.

TROUBLESHOOTING

Other factors outside the tool may cause loss of power or erratic action.

Reduced compressor output, excessive drain on the air line, moisture or

restrictions in air pipes or the use of hose connections of improper size or

poor conditions may reduce air supply. If outside conditions are in order,

disconnect tool from hose and take tool to your nearest Matco authorized

service center.

LUBRICATION & MAINTENANCE

Lubricate the air motor daily with quality air tool oil. If no air line oiler is used,

run a 1/2 ounce of oil through the tool. The oil can be squirted into the tool

air inlet or into the hose at the nearest con nec tion to the air supply, then run

the tool.

Nipple

FIG. 1

FIG. 2

AIR INLET

SPEED

TRIGGER

FEATURES

• Generalpurposedrilliscompactandlightweight.

 • Ergonomic,comfortgripwithreversible,variablespeedtrigger.

 • Keyless1/4"chuckmakeschangingbitseasy.

 • Upgradedvariablespeedtriggerprovidesfullfeathercontrol

• Bottomhandlediffusedexhaust.

 • Shortfrontgearcaseforeasyaccessintotightareas.

 • Fullcagegearsystem.

FORWARD/REVERSE

LEVER

WARRANTY

Matco warrants this air tool for a period of 1 year to the consumer. We will

repair any MT Series air tool covered under this warranty which proves to

be defective in material or workmanship during the warranty period. In order

to have your tool repaired, return the tool to one of the Matco Authorized

Warranty Centers listed, freight prepaid. Please include a copy of your proof

of purchase and a brief description of the problem. The tool will be inspected

and if any part or parts are found to be defective in material or workmanship,

the tool will be repaired free of charge and returned to you freight prepaid.

This warranty gives you specific rights. You may also have other rights which

vary from state to state.

The foregoing obligation is Matco’s sole liability under this or any implied

warranty and under no circumstances shall Matco be liable for any incidental

or consequential damages.

note: Some states do not allow the exclusion or limitation of incidental or

consequential damages so the above limitation or exclusion may not apply

to you.

MATCO AIR

COMMAND

Tool Repair SV

1330 Commerce Dr.

Stow, OH 44224

(800)433-7098

DISCOUNT TOOL

REPAIR

3433 Losee Rd. #1

North Las Vegas, NV 89030

(702)657-6570

PNEUTOOL PARTS &

SERVICES CO., LTD

33 Haas Road

Toronto

ON M9W 3A1 Canada

(416)748-1200

(888)748-1201(Toll-Freein

Canada)

DIVERSIFIED POWER

INC.

90 Buttermill Avenue,

Vaughan, Ontario

L4K3X7Canada

Tel:905-760-9077

TollFree:800-821-7975

MT1885 4 Rev. 07/25/11

MT1885 1/4" Reversible Mini Air Drill

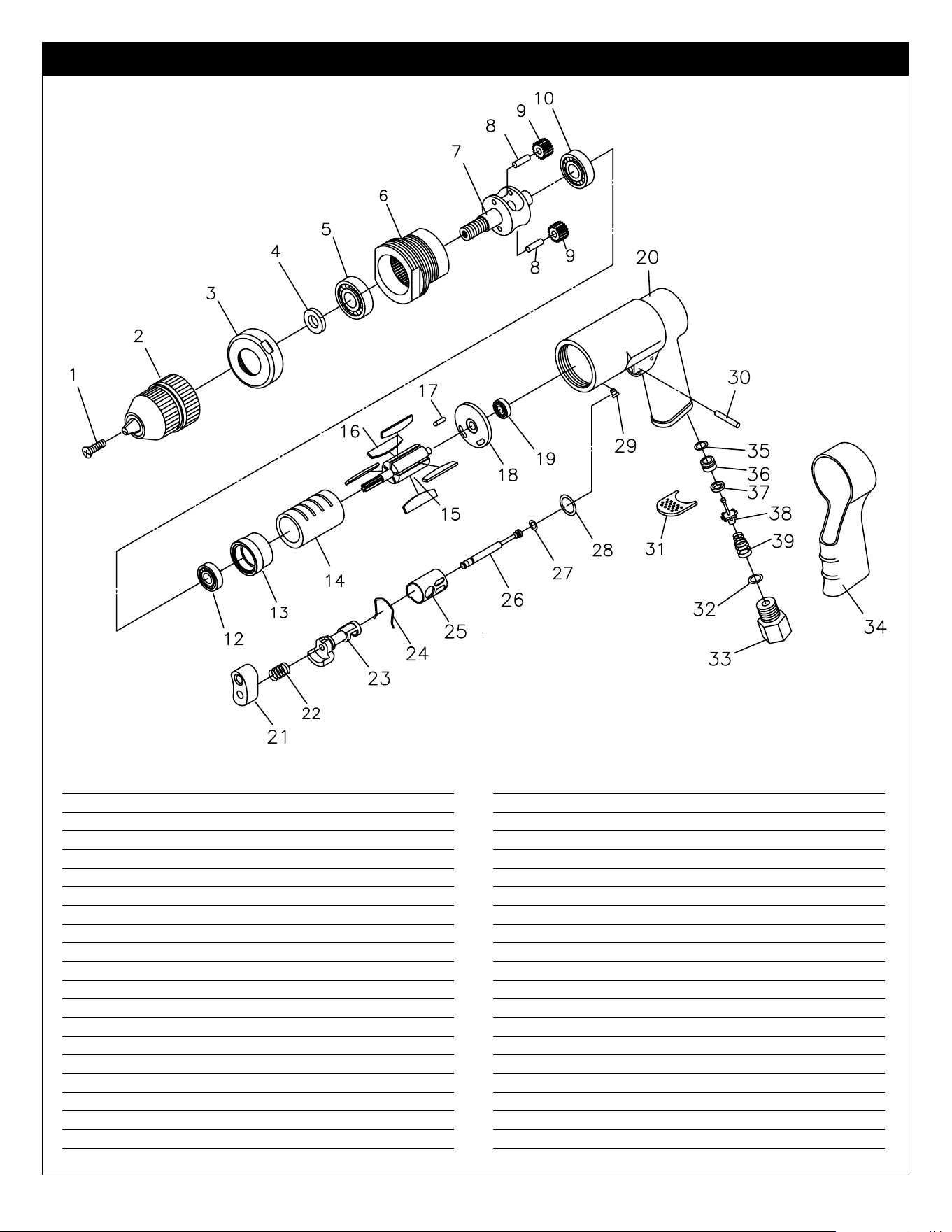

iTeM parT no. descripTion QTy.

1 RS1884R01 Screw 1

 2 RS101702 1/4"KeylessChuck 1

3 RS1884R03 Housing Cap 1

4 RS260AD05 Washer 1

5 RS10920 Ball Bearing (6000ZZ) 1

6 RS1884R06 Clamp Nut 1

 7 RS260AD07 GearCarrier 1

8 RS260AD08 Pin 2

9 RS260AD09 Gear 2

10 RS388435 Ball Bearing (698) 1

12 RS30516 Ball Bearing (696) 1

13 RS1884R13 Front End Plate 1

14 RS1884R14 Cylinder 1

15 RS260AD14 Rotor 1

16 RS260AD15 Rotor Blade 5

 17 RS1884R17 Pin 1

18 RS1884R18 Rear End Plate 1

19 RS260AD18 Ball Bearing (695ZZ) 1

20 RS188520 Housing (includes #29) 1

iTeM parT no. descripTion QTy.

21 RS1884R21 Trigger Button 1

22 RS1884R22 Spring 1

23 RS1884R23 Reverse Valve 1

24 RS1884R24 Retainer 1

25 RS1884R25 Reverse Valve Bushing 1

26 RS1884R26 Valve Stem 1

 27 RS1884R27 O-Ring 1

 28 RS1884R28 O-Ring 1

29 RS1884R29 Grease Fitting (included w/ #20) 1

30 RS1884R30 Pin 1

31 RS1884R31 Muffler 1

 32 RS1884R32 O-Ring 1

33 RS188533 Air Inlet 1

34 RS1884R34 Comfort Grip 1

 35 RS26212 O-Ring 1

36 RS93126 Bushing 1

 37 RS93127 ThrottleSeat 1

38 RS93128 Throttle Valve 1

39 RS93129 Throttle Spring 1

MT1885 5 Rev. 07/25/11

certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

des anomalies congénitales ou autres problèmes de reproduction. voici quelques exemples

de produits chimiques :

•Plombprovenantdespeintures,

•Siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.

le risque que présentent ces expositions varient selon le nombre de fois que vous faites

cetypedetravail.pourréduirel’expositionàcesexpositions:travaillezdansunendroit

bienventiléettravaillezavecl’équipementdesécuritéapprouvécommelesmasquesà

poussière qui sont conçus pour filtrer les particules microscopiques.

liSeZ TouJourS

leS inSTrucTionS

AVANTD’UTILISER

leS ouTilS

MoToriSÉS.

porTeZ TouJourS

deS luneTTeS de

SÉcuriTÉ.

porTeZ une

proTecTion pour

leS oreilleS.

ÉviTeZ

L’EXPOSITION

prolongÉe Aux

vibrATionS.

• R/MINMAXIMUMDE18000

• PRESSIOND’AIRMAX:90PSI,

6,2 bArS

• LER/MINDEL’ACCESSOIREDOIT

 EXCÉDERCELUIDEL’OUTIL

1/4" REVERSIBLE MINI AIR DRILL

MINI-TALADRO NEUMÁTICO REVERSIBLE

MT1885

• Instructions de Fonctionnement

• Avertissement • Pièces

SPECIFICATIONS

MINI PERCEUSE

RÉVERSIBLE

À AIR

Capacité maximal ................................................. 1/4”

Taille du filet du mandrin .........................................3/8” x 24

Cheval-vapeur .................................................0.26 H.P.

Vitesse variable ............................................ 2800 (tr/min)

Pression d’air recommandée ...................................... 90 PSIG

Taille du boyau d’air recommandée ................................. 3/8” D.I.

Moyenne de consommation d’air................4 pi3/min (28,5 pi3/min standard)

Niveau de puissance sonore ...................................... 100 dBA

Longueur........................................................ 5.5”

Poids ......................................................... 2,4 LB

MT1885 6 Rev. 07/25/11

MT1885 Mini Perceuse Réversible à Air 1/4"

LE PRÉSENT MANUEL D’INSTRUCTIONS

CONTIENT DES RENSEIGNEMENTS

IMPORTANTS POUR LA SÉCURITÉ. LISEZ

LE PRÉSENT MANUEL D’INSTRUCTIONS

SOIGNEUSEMENT ET COMPRENEZ BIEN

TOUS LES RENSEIGNEMENTS AVANT

D’UTILISER CET OUTIL.

• Utilisez,inspectezet entretenezcetoutilconformément au

document American National Standards Institute Safety

Code of Portable Air Tools (ANSI B186.1) et tout autre code et

règlement de sécurité applicable.

• Pourlasécurité,unrendementsupérieuretunmaximumde

durabilité des pièces, faites fonctionner cet outil à 90 lb/po2

6,2 bars de pression d’air maximale avec un tuyau d’air de

3/8 po de diamètre.

• Portez toujours des lunettes résistant aux impacts et une

protection faciale quand vous utilisez ou entretenez cet

outil.

• Portez toujours une protection des oreilles quand vous

utilisez cet outil. Les bruits forts peuvent entraîner une

perte permanente de l’ouïe. Utilisez la protection des oreilles

recommandée par votre employeur ou le règlement de

l’OSHA.

• Gardezl’outilenbonétatdefonctionnement.

• Le personnel qui utilise ou entretient l’outil doit être

physiquement capable de le manipuler compte tenu de sa

grosseur, de son poids et de sa puissance.

• Les outils pneumatiques peuvent vibrer quand on les

utilise. La vibration, les mouvements répétitifs ou les

positions inconfortables pendant des périodes prolongées

 peuvent durs sur les mains et les bras. Arrêtez d’utiliser

l’outil si vous vous sentez mal à l’aise, si vous sentez des

fourmillements ou des douleurs. Consultez un médecin avant

de d’utiliser l’outil de nouveau.

• L’aircomprimépeutcauserdegravesblessures.Nedirigez

jamais l’air vers vous ou une autre personne. Coupez

toujours l’arrivée d’air, le tuyau de pression d’air et détachez

l’outil de l’arrivée d’air avant d’installer, de retirer ou de régler

tout accessoire de cet outil ou avant de l’entretenir. Si vous

ne le faites pas, vous risquez des blessures graves. Le

fouettage des tuyaux peut causer de graves blessures.

Vérifiez toujours que les tuyaux et les raccords ne sont

pas endommagés, effilochés ou desserrés et remplacez

immédiatement. N’utilisez pas de raccords rapides avec

l’outil. Consultez les instructions pour corriger le montage.

• Placezl’outilsurletravailavantdelefairedémarrer.

• Sivousglissez,trébuchezet/outomberquandvousutilisez

des outils pneumatiques, vous risquez des blessures graves

 ou même la mort. Faites attention à la longueur du tuyau

quand vous marchez ou travaillez sur la surface.

• Gardezunebonnepostureéquilibréeetstablepourletravail.

Ne vous mettez pas dans une position instable quand vous

utilisez l’outil.

• Prévoyez ce que vous allez faire et soyez conscients des

changements soudains de mouvements durant le démarrage

et le fonctionnement de tout outil.

• Neportezpasl’outilparletuyau.Protégezletuyaucontre

les objets tranchants et la chaleur.

• L’arbre de l’outil continue de tourner brièvement quand

la gâchette est lâchée. Évitez le contact direct avec les

accessoires durant et après l’utilisation. Les gants réduisent

le risque de coupures et de brûlures.

• Tenez-vous à l’écart de l’extrémité rotative de l’outil. Ne

 portez pasdebijouxou de vêtements lâches.Attachez les

 cheveuxlongs.Le cuirchevelurisqued’êtrearrachésiles

cheveux ne sont pas gardés loin de l’outil et accessoires.

 Vousrisquezd’êtreétranglésivotrecolliern’estpasgardéà

l’écart de l’outil et des accessoires.

• Lesforetspeuventmordresoudainementdanslapièce 

causant ainsi une rotation de la pièce, ayant pour résultat

des blessures aux épaules et/ou aux bras. Il peut y avoir

assez d’effet de torsion pour causer une chute. Utilisez

toujours des forets affûtés. Utilisez moins de pression à la

fin de la percée.

• Ne lubrifiez pas les outils avec des produits inflammables

ou volatiles comme le kérosène, le carburant diesel ou le

carburant aviation.

• Neforcezpasl’outilau-delàdesacapaciténominale.

• N’enlevez pas les étiquettes. Remplacez les étiquettes

endommagées.

LE NON-RESPECT DE CES AVERTISSEMENTS POURRAIT ENTRAÎNER DES BLESSURES.

FONCTIONNEMENT

Localisez le centre du nouveau trou en utilisant un pointeau. Placer

l’extrémité du foret dans le coup de pointeau. Tenez la perceuse à angle

droit par rapport à la surface à percer et démarrez le moteur. Appliquez

une pression constante. Ne pas appliquer une trop grande pression. Trop

de pression peut entraîner le bris du foret et la surchauffe. Réduire la

pression juste avant que le foret arrive à la fin de la percée. Lorsque le

foret pénètre la surface à percer, il arrive que le foret bloque pendant que

le mandrin tourne toujours. Il faut alors retirer le foret de la surface à

percer pendant que le moteur tourne toujours et ensuite, mettre la perceuse

hors tension. Si la perceuse bloque dans la surface à percer, relâcher la

gâchette immédiatement. Débranchez la perceuse avant de retirer le foret et

déterminer la cause du problème. Ne pas essayer de déloger

leforetenmettantl’outilenmodemarche/arrêt.

Pour un mouvement vers l’avant, déplacez le levier MARCHE AVANT/ARRIÈRE

vers le coté droit de la gâchette. Pour un mouvement vers l’arrière, bouger le

levier MARCHE AVANT/ARRIÈRE du coté gauche de la gâchette. Un « F » est

affiché sur le levier pour indiquer « marche avant » et « R » pour indiquer «

marche arrière ».

MT1885 7 Rev. 07/25/11

DÉBIT D’AIR

Les outils de cette classe fonctionnent sur une grande plage de pression d’air.

Il est recommandé d’utiliser une pression de 90 lb/po2 pour l’outil à vide. Une

pression supérieure et de l’air malpropre réduiront la vie de l’outil parce que

cela accélérera l’usure et peut créer des conditions dangereuses.

Les outils de cette catégorie fonctionnent dans une vaste gamme de pressions

d’air. Il est recommandé que la pression d’air de ces outils soit de 90 PSI

pendant qu’ils fonctionnent. Une pression plus élevé (plus de 90 psi ; 6,2 bars)

augmente la performance au-delà de la capacité nominale de l’outil ce qui

aura pour effet de diminué la longévité de l’outil à cause de l’usure prématuré.

De plus, cela pourrait causer des blessures.

Utilisez toujours de l’air propre et sec. La poussière, les fumées corrosives

et/ou l’humidité dans la conduite d’air endommageront l’outil. Évacuer le

réservoir d’air quotidiennement. Nettoyer le tamis de l’entrée d’air au moins

une fois par semaine. La procédure de connexion recommandée peut être

consultéesurlafigureci-dessus.

L’entrée d’air qui est utilisée pour connecter l’approvisionnement en air est

d’un standard 1/4” NPT. La pression de fluide doit être augmentée pour

compenser dans le cas des tuyaux d’air inhabituellement longs (plus de 8

mètres).Lediamètreminimumdutuyaudoitêtrede3/8”I.D.etlesraccords

doiventavoirlamêmedimensionintérieureetêtresolidementfixés.

DÉPANNAGE

D’autres facteurs à l’extérieur de l’outil peuvent causer une perte de puissance

ou un fonctionnement irrégulier. Une puissance réduite du compresseur, une

vidange excessive de la conduite d’air, l’humidité ou des restrictions dans les

tuyaux d’air ou l’utilisation de raccords de tuyau de la mauvaise taille ou en

mauvais état peut réduire l’arrivée d’air. Si les conditions extérieures sont

correctes et que l’outil continue de mal fonctionner, débranchez l’outil du tuyau

et apportez l’outil à votre centre d’entretien Matco autorisé le plus proche.

LUBRIFICATION ET ENTRETIEN

Lubrifiez le moteur pneumatique chaque jour avec de l'huile à outil pneumatique.

Si vous n'utilisez pas de burette à conduite d'air, injectez 1/2 oz d'huile dans

l'outil. Vous pouvez injecter l'huile dans l'entrée d'air de l'outil ou dans le boyau

par l'entremise du raccord le plus près de la source d'alimentation en air.

Ensuite, faites fonctionner l'outil. Un excès d'huile réduira la puissance de

l'outil.

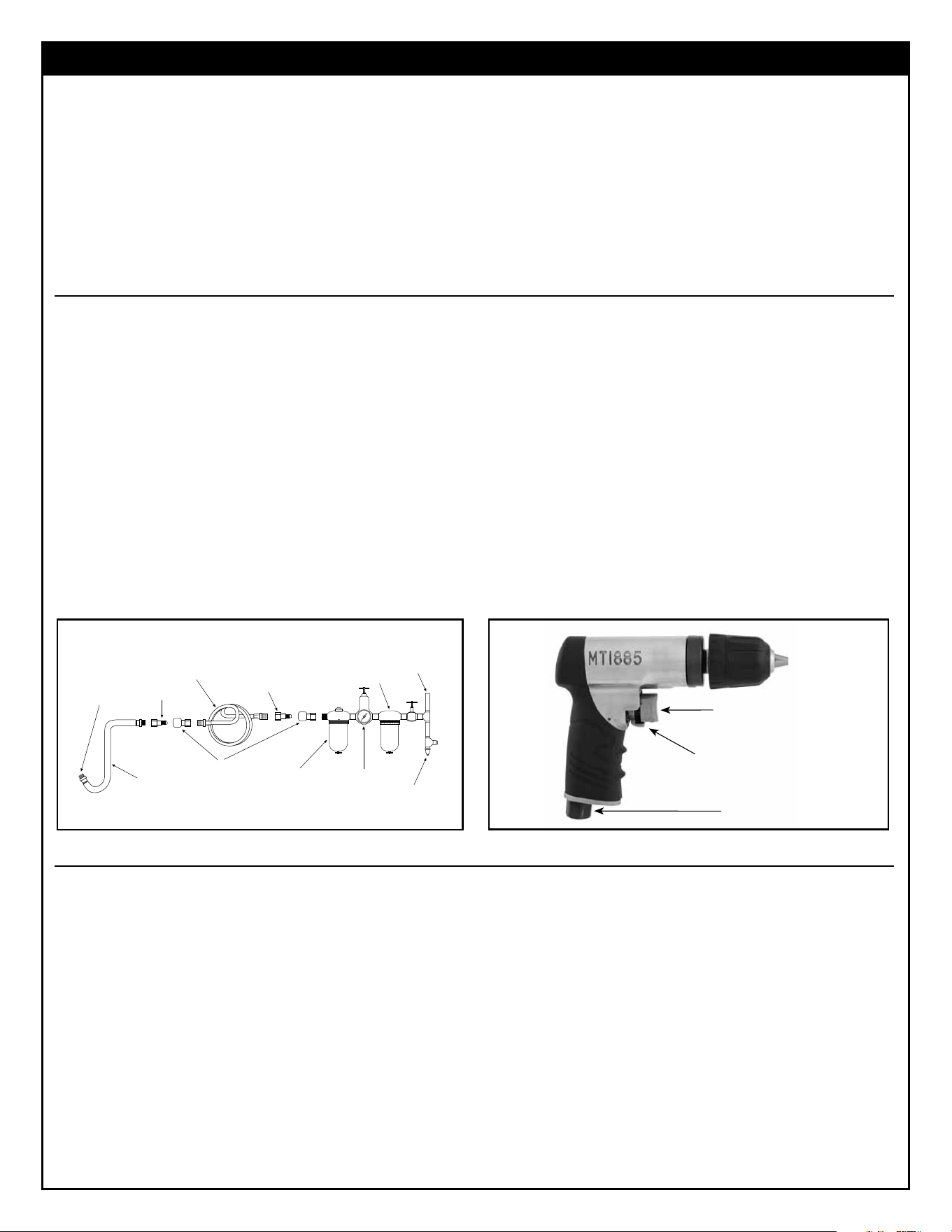

N‘installez pas

l’accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Purger

quotidiennement

Graisseur

Tuyau

de chef

Régulateur

Coupleur

rapide

Tuyau

de fouet

GARANTIE

Matco garantit ses outils pneumatiques au consommateur pendant une

période d’un an. Nous réparerons tout outil pneumatique de la série MT

couvert par cette garantie qui présente un défaut de matériau ou de main-

d’œuvredurantlapériodedegarantie.Afinquevotreoutilpuisseêtreréparé,

retournez-le à n’importe quel centre de garantie autorisé Matco en prenant

soin de payer préalablement les frais de transport. Joignez une copie de votre

preuve d’achat et une brève description du problème. L’outil sera inspecté et si

uneouplusieurspiècesprésententundéfautdematérieloudemain-d’œuvre,

l’outil sera réparé gratuitement et retourné port payé.

Cette garantie vous donne des droits particuliers. Vous pouvez aussi avoir

d’autres droits qui varient d’un état à l’autre.

Cette obligation est la seule responsabilité de Matco dans le cadre de cette

garantie et Matco ne sera en aucun cas responsable de dommages connexes

ou corrélatifs.

noTe: Certains états ne permettent pas d’exclusion ou de limites pour

les dommages connexes ou corrélatifs les limites ou exclusions indiquées

ci-dessusnes’appliquentpeut-êtrepasdansvotrecas.

VENTILA DE ADMISIóN DE AIRE

• UnePerceusePolyvalentecompacteetlégère.

• Elleestergonomiqueetpourvued'unepoignéeconfortableetréversibleetd'unmoyen

automatique de variation de vitesse.

• Lemandrinsansclésassurelechangementfaciledesmèches.

• Lemoyenaméliorédevariationdevitesseassurescomplètementlecontrôledela

languette (clavette).

• Elleestpourvued’unéchappementdiffusaufonddelapoignée.

• Unecourteboitedevitessedevantfacilitelesaccèsauxendroitsétroits.

• Elleestpourvued’unsystèmedechangementdevitessecomplètementcouvert.

CARACTÉRISTIQUES

LEVIER AVANT/ARRIERE

MT1885 Mini Perceuse Réversible à Air 1/4"

GâCHETTE À VITESSE

MATCO AIR

COMMAND

Tool Repair SV

1330 Commerce Dr.

Stow, OH 44224

(800)433-7098

DISCOUNT TOOL

REPAIR

3433 Losee Rd. #1

North Las Vegas, NV 89030

(702)657-6570

PNEUTOOL PARTS &

SERVICES CO., LTD

33 Haas Road

Toronto

ON M9W 3A1 Canada

(416)748-1200

(888)748-1201(Toll-Freein

Canada)

DIVERSIFIED POWER

INC.

90 Buttermill Avenue,

Vaughan, Ontario

L4K3X7Canada

Tel:905-760-9077

TollFree:800-821-7975

MT1885 8 Rev. 07/25/11

el polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y

otras actividades de construcción contiene químicos conocidos como causantes de cáncer,

defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de dichos

químicos son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

el riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted

realice este tipo de trabajo. para reducir su exposición a dichos químicos: trabaje en una

área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

• MÁXIMASRPMDE18,000

• PRESIÓNMÁXIMADEAIRE:90PSIG,

6.2 bAr

• LASRPMDELACCESSORIO

deben exceder lAS rpM de lA

herrAMienTA

leer SieMpre lAS

inSTruccioneS

AnTeS de uSAr

lAS herrAMienTAS

NUEMÁTICAS

uSAr SieMpre

AnTeoJoS

proTecToreS

USARPROTECCIÓN

pArA loS oÍdoS

EVITAREXPOSICIÓN

prolongAdA A lAS

vibrAcioneS

MINI

TALADRO

NEUMÁTICO

REVERSIBLE

1/4" REVERSIBLE MINI AIR DRILL

MINI PERCEUSE RÉVERSIBLE À AIR 1/4 PO

MT1885

• Instrucciones de Operación • Información de Advertencia

• Revisión de Refacciones

SPECIFICATIONS

Capacidad Máx..................................................... 1/4”

Tamaño de la rosca del huso......................................3/8” x 24

Potencia-Caballos..............................................0.26 H.P.

Velocidad libre................................................ 2800 RPM

Presión de aire recomendada ...................................... 90 PSIG

Tamaño recomendado de manguera de aire ...................... 3/8” Diám. Int.

Consumo promedio de aire ...............................4 CFM (28.5 SCFM)

Nivel de potencia acústica.........................................100 dBA

Longitud ......................................................... 5.5"

Peso ....................................................... 1.4 Libras

MT1885

MT1885 9 Rev. 07/25/11

MT1884R Mini perceuse réversible à air 1/4”

MT1885 Mini-Taladro Neumático 1/4"

esTe Manual de insTrucciones conTiene inforMaciÓn

iMporTanTe de seguridad. lea cuidadosaMenTe esTe

Manual insTrucTiVo y coMprenda Toda inforMaciÓn

anTes de operar esTa herraMienTa.

• Opere, inspeccione y mantenga siempre esta herramienta

de acuerdo con el Código de Seguridad del Instituto Americano

de Estándares Nacionales para las Herramientas Portátiles

Neumáticas (ANSI B186.1) y cualquier otro código o regulación

aplicables.

• Porseguridad,desempeñosuperiorydurabilidadmáximade

las refacciones, opere esta herramienta a la máxima presión

de aire al 90 psig 6.2 barg. con una manguera de

alimentación de aire de 3/8" en diámetro.

• Aloperaroalrealizarelmantenimientodeestaherramienta,

lleve siempre la protección de ojos y cara resistentes al

impacto.

• Al usar esta herramienta,llevesiempreprotecciónparalos

oídos. Los altos niveles de ruido pueden ocasionar la pérdida

permanente del oído. Use protección para los oídos según lo

recomendado por su empleador o regulación OSHA.

• Mantenga esta herramienta en condición eficiente de

operación.

• Los operadores y personal de mantenimiento deben poder

físicamente manejar el volumen, peso y potencia de esta

herramienta.

• Lasherramientasneumáticaspuedenvibrarconsuuso.Las

vibraciones, movimientos repetitivos o posiciones incómodas

durante períodos extendidos de tiempo pueden ser dañinos

para sus manos y brazos. Suspenda el uso de la herramienta

si experimente molestias, estremecimiento o dolor. Antes de

continuar usándola, solicite el consejo médico.

• El aire bajo presión puede ocasionar alguna herida severa

Nunca dirija el aire hacia usted ni a otros. Apague siempre

la alimentación de aire, vacíe la manguera de toda presión

de aire y separe la herramienta de la alimentación de aire

antes de instalar, quitar o ajustar cualquier accesorio de esta

herramienta, o antes de realizar cualquier mantenimiento de

esta herramienta. La falla en hacerlo podría resultar en alguna

lesión. Las mangueras de látigo pueden ocasionar alguna

herida seria. Revise siempre las mangueras y herrajes por

daños, deshilachas o solturas, y repóngalos inmediatamente.

No use en la herramienta los acoplamientos de rápida

separación. Vea las instrucciones por la instalación correcta.

• Coloquelaherramientasobreeltrabajoantesdearrancarla

herramienta.

• Resbalarse, tropezarse y/o caerse durante la operación de

herramientas neumáticas puede ser una causa mayor de

lesión seria o la muerte. Sea consciente de la manguera

excedente, dejada por la superficie para caminar o trabajar.

• Mantengabalanceadayfirmelaposturacorporaldetrabajo.

No se extra limite al operar esta herramienta.

• Anticipeyseaalertoporcambiosrepentinosdemovimiento

durante el arranque inicial y operación de cualquier

herramienta neumática.

• Nollevelaherramientaporlamanguera.Protejalamanguera

de objetos afilados y del calor.

• El eje de la herramienta puede seguir rotando brevemente

después de que se libere la válvula reguladora. Evite el

contacto directo con los accesorios durante y después del

uso. Los guantes reducirán el riesgo de alguna cortada o

quemadura.

• Manténgase lejos del extremo rotador de la herramienta.

No lleve puesto ni joyería ni ropa suelta. Fije el pelo largo.

Se puede arrancar el cabello si no se lo mantenga a distancia

de la herramienta y accesorios. Mantenga a distancia de la

herramienta y de los accesorios los accesorios del cuello para

evitar el ahogamiento.

•Las brocas del taladro pueden atarse repentinamente y

causar la rotación de la pieza de trabajo o de la herramienta,

así ocasionando lesiones en los brazos y/o en los hombros.

Se genera suficiente torsión para ocasionar caídas. Siempre

use brocas afiladas. Use menos presión al momento de

alcanzar la penetración completa de la pieza.

• No lubrique las herramientas con soluciones inflamables ni

volátiles, tales como el queroseno, el gasóleo ni el combustible

para aviones.

• No fuerce las herramientas más allá de su capacidad

nominal.

• Noquiteningunaetiqueta.Repongalasetiquetasdañadas.

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN

RESULTAR EN ALGUNA LESIóN

OPERACIóN

Al usar un punzón central, localice el centro del agujero nuevo. Coloque la punta de la

broca del taladro en el trazo del punzón. Sostenga el taladro uniformemente contra el

trabajo y prenda el motor. Aplique presión firme y uniforme. No fuerce la herramienta.

Demasiada presión puede ocasionar la rotura de la broca o el sobrecalentado de

ella. Demasiada poca presión prohibirá los recortes de la broca y ocasionará el

sobrecalentado de ésta. Reduzca la presión justo antes de que la broca alcance la

penetración completa de la pieza de trabajo. Cuando la broca haya penetrado la pieza

del trabajo y esté girándose libremente, levante el taladro de la pieza mientras esté

encendido el motor, luego apáguelo. Si el taladro se atasca en la pieza de trabajo,

libere inmediatamente la válvula estranguladora. Desconecte el taladro antes de

sacar la broca y antes de determinar la causa del problema. No haga ningún intento

de liberar la broca con el arranque y la parada del motor.

Para la operación HACIA ADELANTE, cambie la palanca ADELANTE/REVERSA hasta

la posición del lado derecho del disparador. Para REVERSA, cambie la palanca

ADELANTE/REVERSA hasta la posición del lado izquierdo del disparador. La palanca

está marcada con una “F” para ADELANTE (“FORWARD” en inglés) y con una “R”

para REVERSA.

MT1885 10 Rev. 07/25/11

MT1884R Mini perceuse réversible à air 1/4”

MT1885 Mini-Taladro Neumático 1/4"

GARANTÍA

Matco ofrece al consumidor la garantía de sus herramientas neumáticas por

un período de 1 año.

Reparemos cualquier herramienta neumática de la Serie MT, cubierta bajo esta

garantía, la cual demuestra ser defectuosa en cuestión material o mano de

obra durante el período de dicha garantía. Para que se repare su herramienta,

devuelva la herramienta a cualquiera de los Centros de Garantía Autorizados de

Matco alistados a continuación, con el flete prepagado. Incluye por favor una

copia de su comprobación de compra y una breve descripción del problema.

Se inspeccionará la herramienta y si cualquier pieza o piezas se encuentre(n)

con algún defecto material o de mano de obra, se reparará la herramienta, libre

de cargos, y ésta será devuelta a usted con flete prepagado.

Esta garantía le proporciona ciertos derechos. Usted puede tener también

otros derechos los cuales varían de estado a estado.

La obligación anterior es la única responsabilidad de Matco bajo esta o

cualquier garantía implicada y Matco no será, bajo ninguna circunstancia,

responsable por los daños incidentales ni consecuenciales.

ALIMENTACIóN DE AIRE

Las herramientas de esta categoría operan dentro de un rango amplio de

presión de aire. Al trabajar libremente, se recomienda que la presión de aire

de estas herramientas mida a un 90 PSI en la herramienta. Una alta presión

(arriba de 90 psig;6.2 bar) aumentará el desempeño más allá de la capacidad

nominal de la herramienta y la cual disminuirá la vida de la herramienta debido

al desgaste aumentado y podría ocasionar alguna lesión.

Cualquier agua en la línea de aire dañará la herramienta. Drene diariamente

el tanque de aire. Limpie al menos semanalmente la malla de filtración de la

ventila de admisión de aire. El procedimiento recomendado de conexión se

puede revisar en la Figura 1.

La ventila de admisión de aire empleada para la conexión de abastecimiento

de aire, cuenta con la Rosca Estándar Americana NPT 1/4".

La presión de línea debe ser aumentada para compensar por mangueras

excepcionalmente largas (más de 25 pies). El diámetro mínimo de manguera

debe ser de 3/8" Diám. Int. y los herrajes deben tener la misma dimensión

interior.

DIAGNóSTICO DE AVERÍAS

Otros factores independientes de la herramienta pueden ocasionar la pérdida

de potencia o alguna acción errática. Las emisiones reducidas de la salida del

compresor, el drenaje excesivo en la línea de aire, la humedad o las restricciones

en las pipas de aire o el uso de conexiones de manguera de tamaño inadecuado, o

pobres condiciones, pueden disminuir el suministro de aire.

Si las condiciones exteriores son adecuadas, y la herramienta aún funciona de

forma errática, desconecte la herramienta de la manguera y lleve la herramienta al

centro de servicio autorizado Matco más cercano a usted.

LUBRICACIóN & MANTENIMIENTO

Lubrique diariamente la herramienta con algún aceite de buena calificación

para herramientas neumáticas. Si no se use algún aceite de aerolínea, corra

una cucharada de aceite por la herramienta. Se puede lanzar un chorro de

aceite por la ventila de admisión de aire de la herramienta, Figura 2, o por

la manguera en la conexión más cercana al abastecimiento de aire, luego

marche la herramienta. Un aceite para la inhibición de la oxidación es

adecuado para las herramientas neumáticas.

cuadro 1

cuadro 2

ENTRADA DE AIRE

CARACTERÍSTICAS

•Eltaladrodeusogeneralescompactoyligero.

•Cómodoagarreergonómicocondisparadorreversibledevelocidadvariable.

•Elmandrilsinllave1/4"facilitaelcambiodelasbrocas.

•Undisparadordevelocidadvariableactualizadobrindauncontrolplenodeldispositivo

•Escapedifusodemangoinferior.

•Cajadeengranajedelanteracortaparaelfácilaccesoenlasáreasconfinadas.

•Sistemadeengranajecompletamenteenjaulado.

No instale aquí el

acomplamiento

de conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Drane

diariamente

Caja de aceite

Primera

Manguera

Regulador

Acoplamiento de

conexión rápida

Manguera

que azota

PALANCA

ADELANTE/REVERSA

DISPARADOR DE

VELOCIDAD

MATCO AIR

COMMAND

Tool Repair SV

1330 Commerce Dr.

Stow, OH 44224

(800)433-7098

DISCOUNT TOOL

REPAIR

3433 Losee Rd. #1

North Las Vegas, NV 89030

(702)657-6570

PNEUTOOL PARTS &

SERVICES CO., LTD

33 Haas Road

Toronto

ON M9W 3A1 Canada

(416)748-1200

(888)748-1201(Toll-Freein

Canada)

DIVERSIFIED POWER

INC.

90 Buttermill Avenue,

Vaughan, Ontario

L4K3X7Canada

Tel:905-760-9077

TollFree:800-821-7975

Matco Tools MT1885

Product's Documents

MT1885_InstructionManual_01.pdf

Specifications

Matco Tools MT1885 Questions and Answers
