ASSEMBLY MANUAL & PARTS LIST - MANUEL DE MONTAGE & LISTE DE PIECES - MANUAL DE ARMADO Y LISTA DE PARTES
RETAIN FOR FUTURE REFERENCE - VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE - CONSERVAR PARA FUTURAS CONSULTAS
10084-E19 REV C 01/17
PORTA CHEF 320 CART
902500
BROIL KING PORTA CHEF 320
®
SOLD SEPERATELY
BROIL KING PORTA CHEF 320
®
VENDUS SÉPARÉMENT
BROIL KING PORTA CHEF 320® SEPARAT ERHÄLTLICH
BROIL KING PORTA CHEF 320
®
VENDE ÉSTE POR SEPARADO

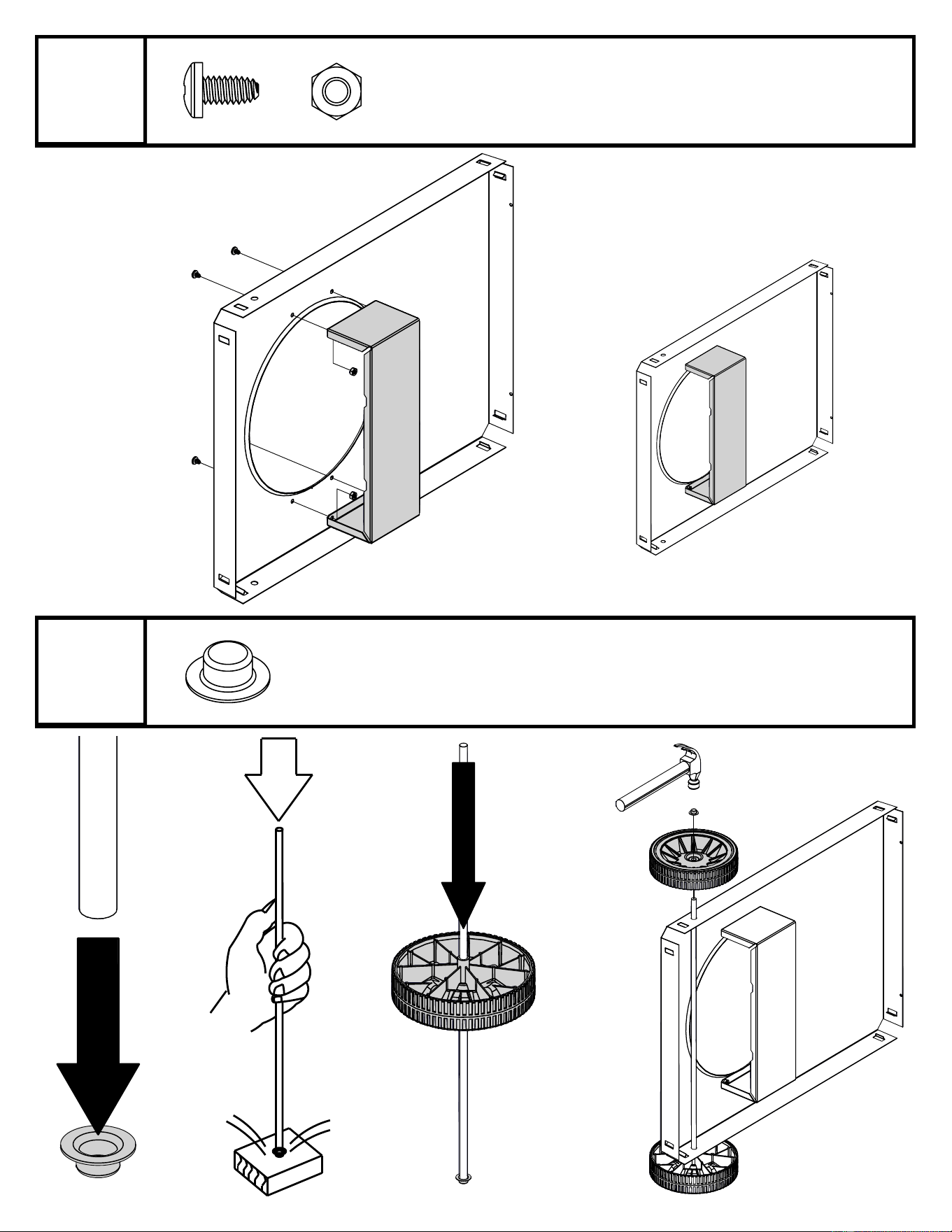

(4) (4)
1
(2)
2

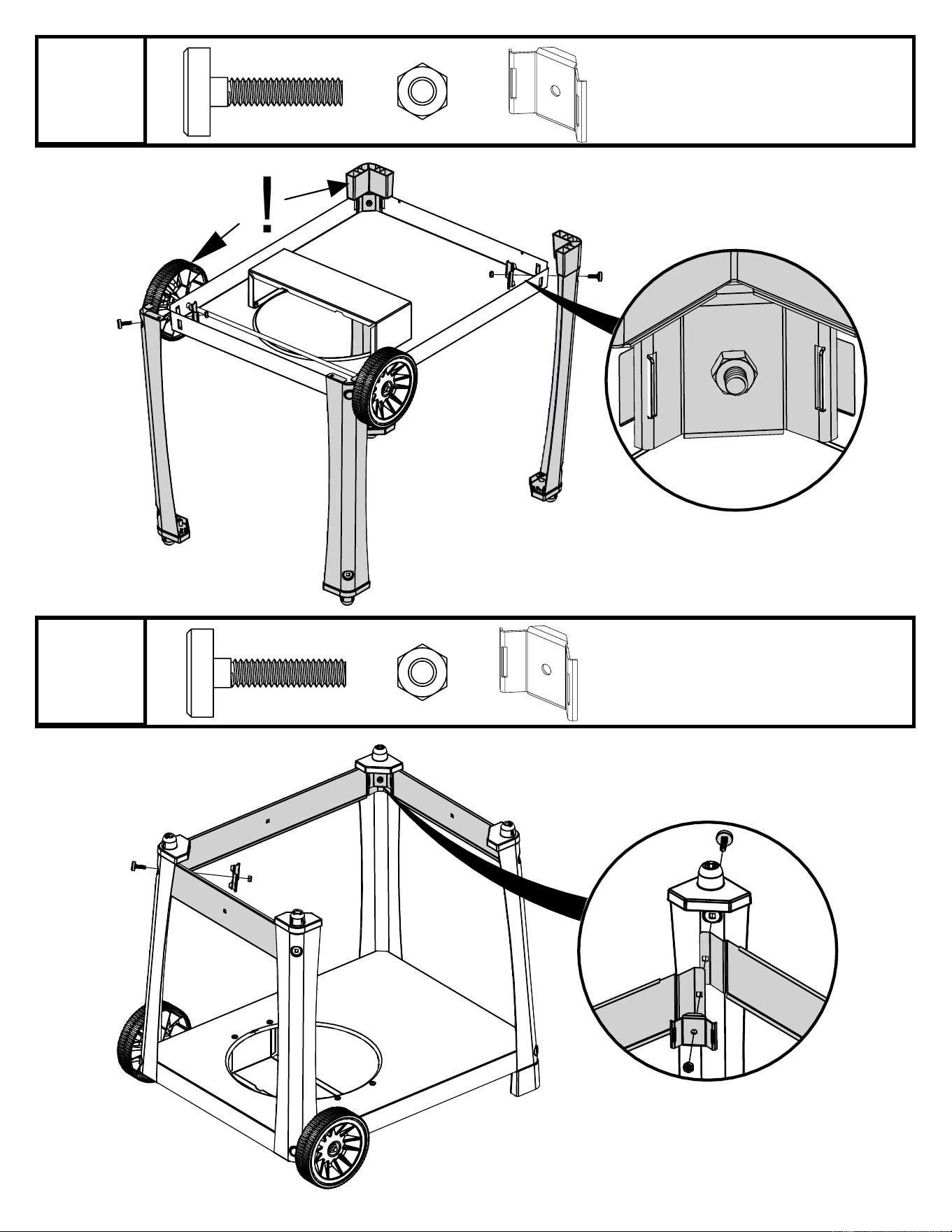

(4) (4) (4)
3
(2) (2) (2)
4

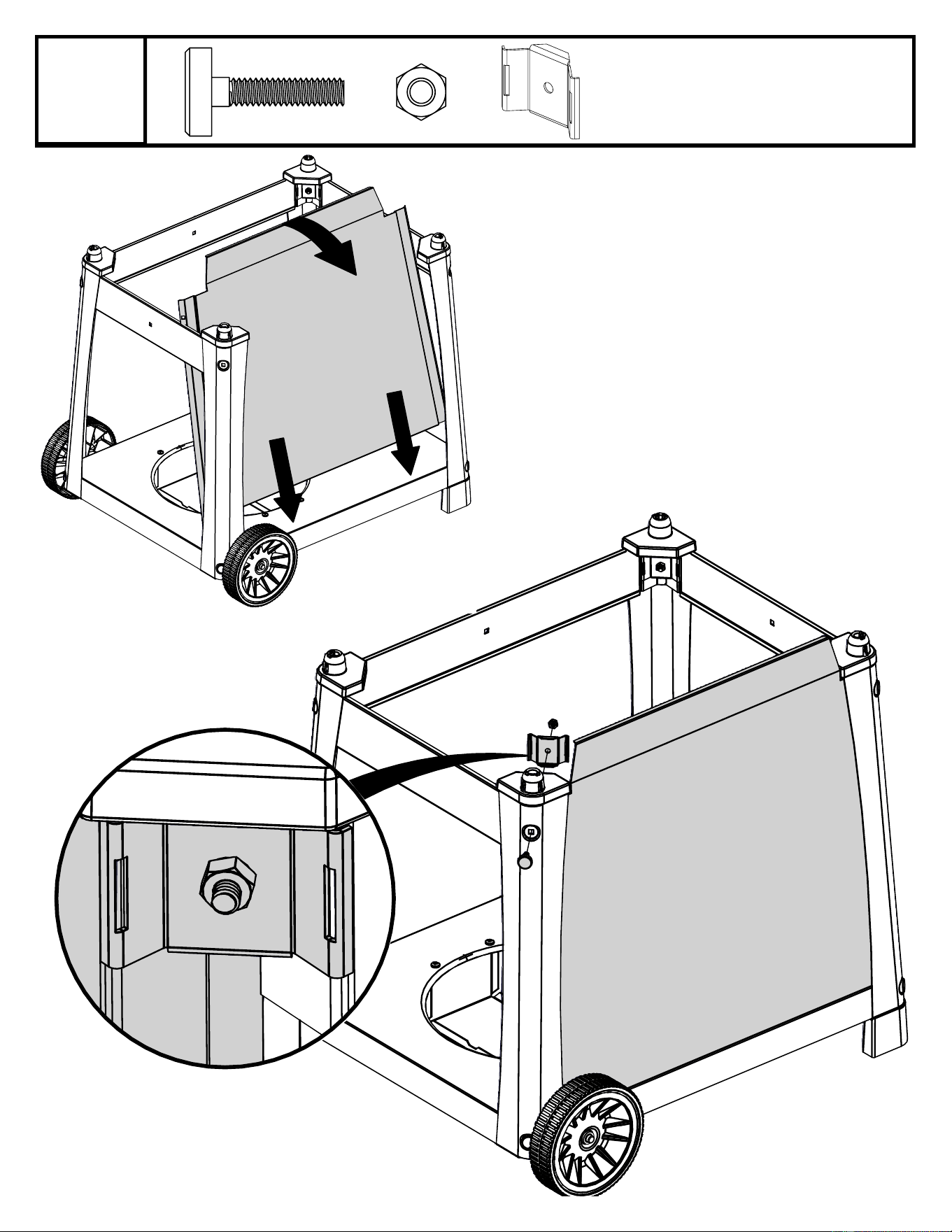

(2) (2) (2)
5

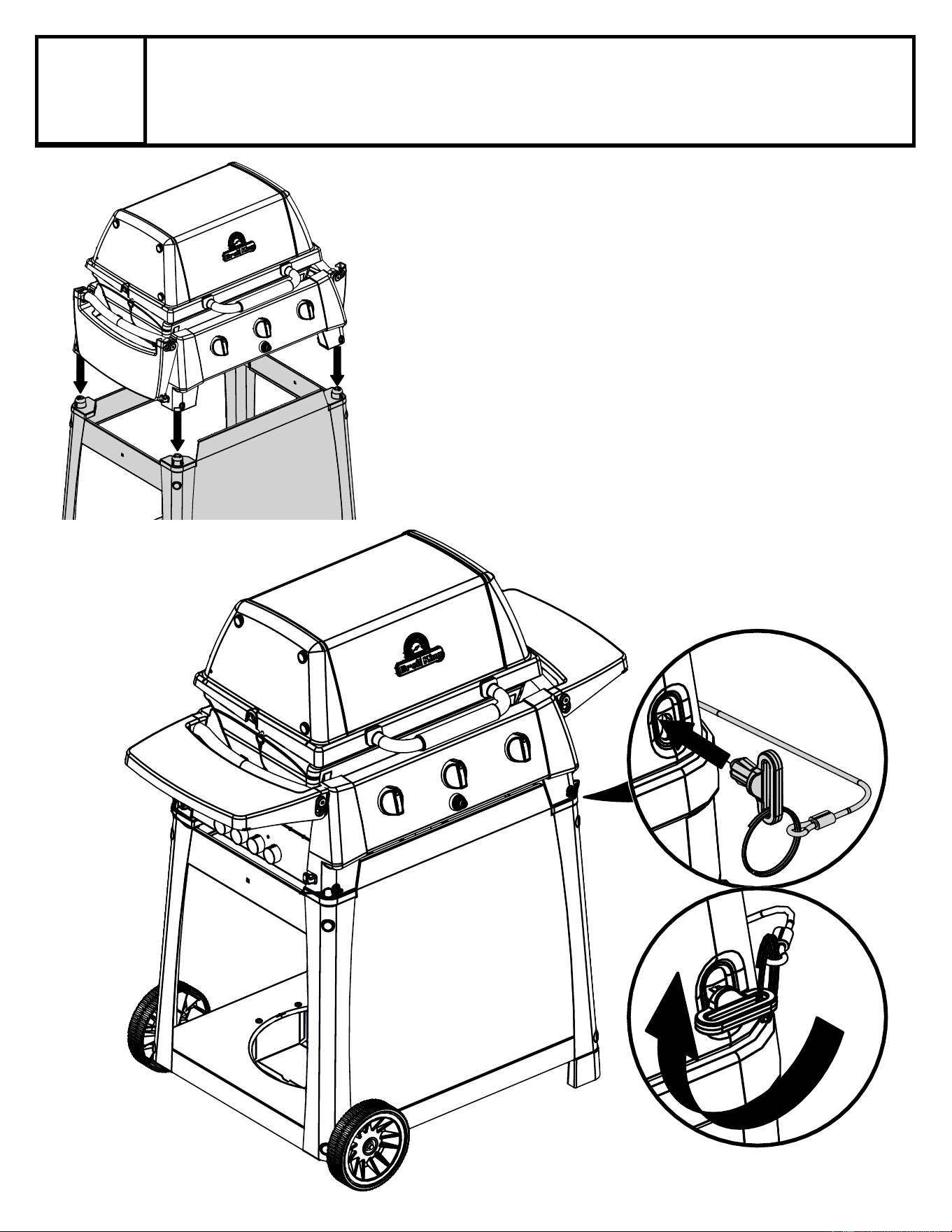

6

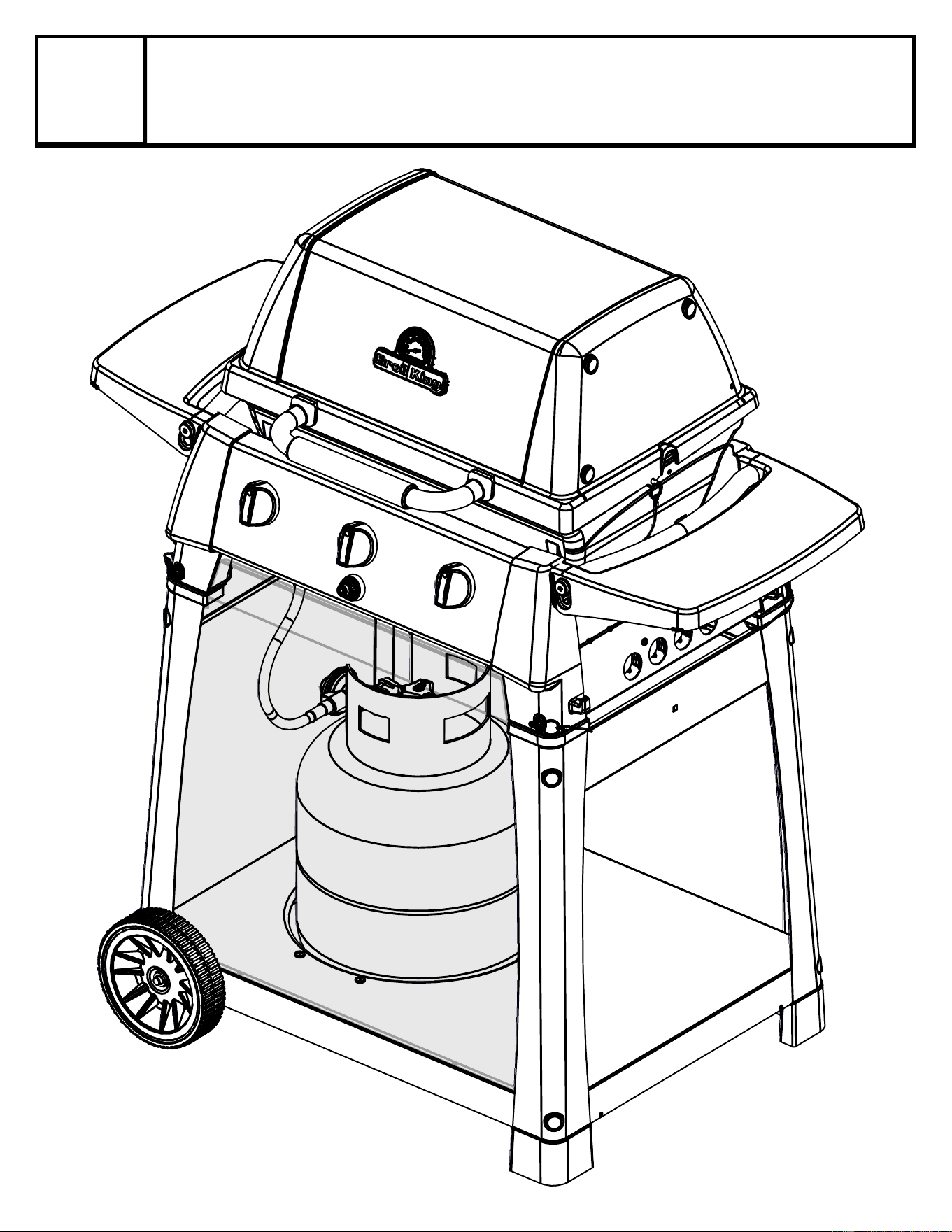

7

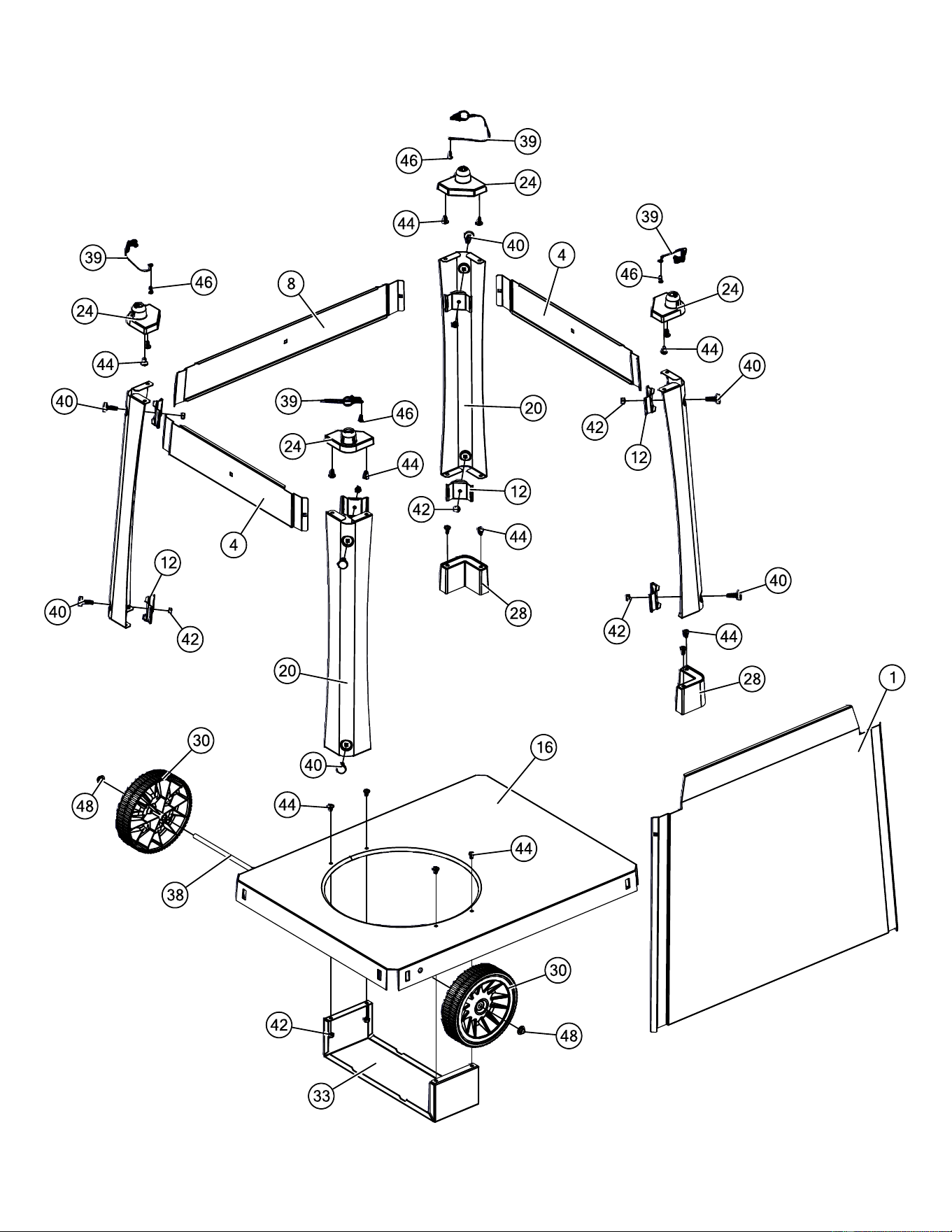

PARTS LIST / LISTE DES PIECES / LISTA DE PARTES
KEY # ITEM # DESCRIPTION
DESCRIPTION DESCRIPTION DESCRIPTION 902500
1 30956-E308 FRONT PANEL PANNEAU AVANT PANEL FRONTAL FRONTBLENDE 1
4 30956-E211 SIDE BRACE SUPPORT LATÉRAL ABRAZADERA - LATERAL SEITLICHE BEFESTIGUNG 2
8 30956-E201 REAR BRACE SUPPORT ARRIERE ABRAZADERA - POSTERIOR HINTERE BEFESTIGUNG 1
12 30184-E301 BRACKET SUPPORT SOPORTE HALTERUNG 8
16 30711-E201 LOWER BASE TABLETTE INFERIEURE BASE BODENPLATTE 1
20 30338-E201 LEG JAMBE PIERNA BEIN 4
24 30338-E21 LEG CAP CASQUETTE
CAPUCHÓN BEINABDECKUNG
4
28 30338-E19 FOOT PIED PIE FUSS 2
30 10892-7G WHEEL ROUE RUEDA RAD 2
33 21039-301 TANK BRACKET SUPPORT - RÉSERVOIR SOPORTE - TANQUE GASFLASCHENHALTERUNG 1
38 S15173 AXLE ESSIEU EJE ACHSE 1
39 31009-8A LANYARD CORDON ACOLLADOR BEFESTIGUNGSBAND 4
40 Y-11987 BOLT 1/4-20 X 1 BOULON PERNO BOLZEN 8
42 Y-11793 NUT 1/4-20 ECROU TUERCA MUTTER 12
44 Y-12865 SCREW 1/4-20 X 1/2 VIS TORNILLO SCHRAUBE 16
46 S21124 SCREW #8 X 1/2 VIS TORNILLO SCHRAUBE 4
48 S21420 PUSH NUT POUSSE ECROU TUERCA DE COMPRESIÓN ACHSKAPPE 2
