INSTALLATION INSTRUCTIONS
69-1606ESF-3
T812, TS812 Thermostats
APPLICATION
The T812 and TS812 Thermostats are low voltage,
controls for heat only, cool only or heating and cooling
systems. See Table 1.
MERCURY NOTICE
If this control is replacing a control that contains
mercury in a sealed tube, do not place your old
control in the trash.
Contact your local waste management authority
for instructions regarding recycling and the
proper disposal of the old thermostat.
INSTALLATION
When Installing this Product...
1. Read these instructions carefully. Failure to follow
them could damage the product or cause a hazard-
ous condition.
2. Check the ratings given in the instructions and on
the product to make sure the product is suitable for
your application.
3. Installer must be a trained, experienced service
technician.
4. After installation is complete, check out product
operation as provided in these Instructions.
CAUTION
Electrical Shock Hazard.
Can cause personal injury or equipment
damage.
Disconnect power supply before beginning
installation.
Location
Locate the thermostat about 5 ft (1.5m) above the floor in
an area with good air circulation at average temperature.
Do not mount the thermostat where it can be affected by:
— drafts, or dead spots behind doors and in corners.
— hot or cold air from ducts.
— radiant heat from the sun or appliances.
— concealed pipes and chimneys.
— unheated (uncooled) area such as outside wall behind
the thermostat.
Table 1. Model Descriptions.
Model Voltage System Anticipator
T812A 24 Vac Heat only Adjustable
.18A to 1.2A @
30 Vac
T812B 12 Vdc Heat only .18A to 1.2A @
12 Vdc
T812C 24 Vac Heat and
Cool
Adjustable
.18A to 1.2A @
30 Vac
T812D 24 Vac Cool only Fixed 24 Vac to
30 Vac
TS812A 750 mV Heat only .1A @ .75 Vdc
T812, TS812 THERMOSTATS
69-1606ESF-3 2

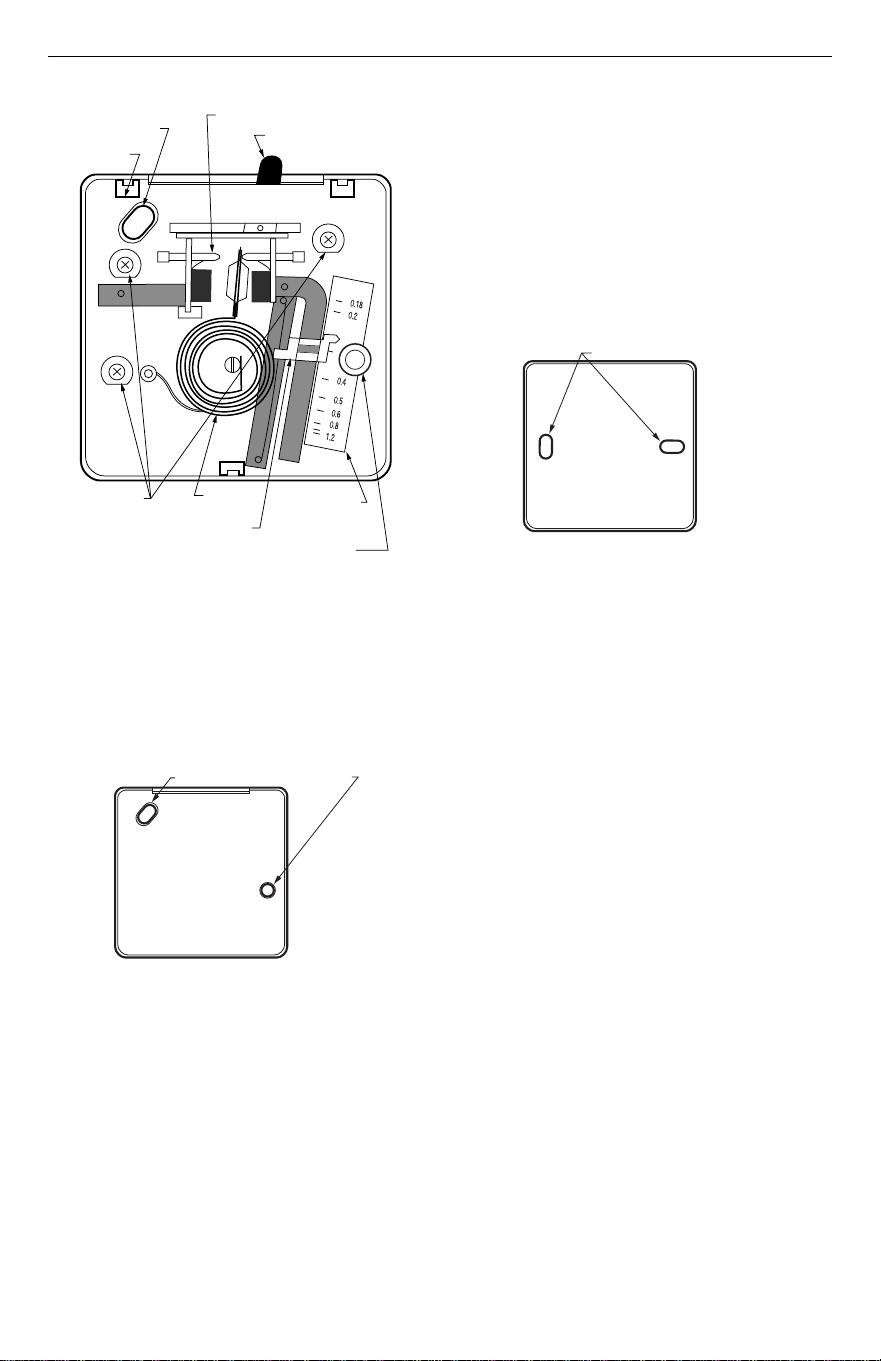

Fig. 1. Internal view of T812 with adjustable heat
anticipator.
Wiring and Mounting
All wiring must comply with local codes and ordinances.
Fig. 2. Mounting hole locations for models without
subbase.
T812 and TS812 Models Without Subbase
1. In replacement applications, inspect the old wires
for frayed or cracked insulation and replace any
wires in poor condition; in new installations, run two
wires to the location.
2. Grasping the thermostat cover on the top and the
bottom with one hand, push in on the bottom cen-
ter and pull outward until the cover snaps free from
the thermostat base.
3. Connect the thermostat wires to the appropriate
terminals on the thermostat back. See Fig. 4-8 for
typical hookup diagrams.
4. Push any excess wire back through the hole and
plug any opening to prevent drafts that could affect
thermostat performance.
5. Adjust the heat anticipator (select models) to
match the current draw of the system primary con-
trol. See Heat Anticipator Setting section.
6. Fasten the thermostat to the wall with screws
through the mounting holes on the upper left and
right sides of the device. See Fig. 2.
7. Replace the thermostat cover.
Fig. 3. Mounting hole locations for models with
subbase.
T812 Models With Subbase
1. In replacement applications, inspect the old wires
for frayed or cracked insulation and replace any
wires in poor condition; in new installations, run the
appropriate number of wires to the location.
2. Grasping thermostat cover on top and bottom with
one hand, push in on bottom center and pull out-
ward until cover snaps free from thermostat base.
3. Disconnect thermostat from subbase by unscrew-
ing the three screws under the thermostat cover.
See Fig. 1.
4. Connect the wires to the terminals on the front of
the subbase. See Fig. 4-8.
5. Push any excess wire back through the hole and
plug any opening to prevent drafts that could affect
thermostat performance.
6. Loosely fasten thermostat subbase to the wall with
a screw through the right mounting hole. Adjust the
subbase so it is approximately level and start the
second screw through the left mounting slot.
7. Level the thermostat subbase for appearance only;
it is not required for accurate operation.
8. Tighten the mounting screws. See Fig. 3.
9. Mount the thermostat to the thermostat subbase by
tightening the three screws. See Fig. 1.
10. Adjust the heat anticipator (select models) to
match the current draw of the system primary con-
trol. See Heat Anticipator Setting section.
11. Replace the thermostat cover.
M20496
A
MOUNTING HOLE
(THERMOSTAT
TO WALL)
MOUNTING
TABS (3)
MOUNTING HOLE
(THERMOSTAT TO WALL)
TEMPERATURE
SETTING LEVER
SNAP SWITCH CONTACTS
ADJUSTABLE HEAT
ANTICIPATOR
SCALE
ADJUSTABLE
HEAT ANTICIPATOR
INDICATOR LEVER
SCREWS (3)
USED
TO MOUNT
THERMOSTAT
ONTO
SUBBASE
BIMETAL
ELEMENT
M20883
MOUNTING HOLES (2) USED TO
MOUNT THERMOSTAT TO WALL
(FOR MODELS WITHOUT SUBBASE).
M2088
9
MOUNTING HOLES (2) USED TO
MOUNT THERMOSTAT TO WALL
(FOR MODELS WITH SUBBASE).
T812, TS812 THERMOSTATS
3 69-1606ESF-3
Fig. 4. T812A in typical gas heating system.
Fig. 5. Typical hookup to TS812A in millivolt system.
Fig. 6. T812B in 12 Vdc application.
Fig. 7. T812C in heating and cooling system.
Fig. 8. T812D in cooling only application.
TH
L1
(HOT)
L2
RW
1
TH
TR
TR
1
POWER SUPPLY. PROVIDE DISCONNECT MEANS AND
OVERLOAD PROTECTION AS REQUIRED.
M2043
7
LIMIT FAN
T812A
THERMOSTAT
GAS VALVE
COMBINATION FAN
AND LIMIT CONTROL
FAN
MOTOR
TRANSFORMER
M20438
A
TH1 TH2 PP PP
LIMIT
CONTROL
PILOT CONTROL
(IF USED)
MILLIVOLT
GENERATOR
RW
TS812
THERMOSTAT
1
1
POWER SUPPLY. PROVIDE DISCONNECT
MEANS AND OVERLOAD PROTECTION
AS REQUIRED.
M2043
9
TO 12 Vdc
POWER SUPPLY
GAS VALVE
WR
T812B
THERMOSTAT
HEAT
L2
L1
1
M2044
0
FAN
COOL
1
POWER SUPPLY. PROVIDE DISCONNECT MEAN
S
AND OVERLOAD PROTECTION AS REQUIRED.
R
W Y G
T812C
THERMOSTAT
COOL
L2
L1
1
M2044
1
1
POWER SUPPLY. PROVIDE DISCONNECT MEAN
S
AND OVERLOAD PROTECTION AS REQUIRED.
RY
T812D
THERMOSTAT
69-1606ESF-3 G.H. Rev. 5-04 Printed in China www.honeywell.com/yourhome
Automation and Control Solutions
Honeywell International Inc. Honeywell Limited-Honeywell Limitée
1985 Douglas Drive North 35 Dynamic Drive
Golden Valley, MN 55422 Scarborough, Ontario
M1V 4Z9
SETTING AND CHECKOUT
Temperature Setting
Move the temperature setting lever to the desired
setpoint on the thermostat scaleplate, see Fig. 1, to
control the temperature to desired point. (On positive off
models, the control circuit is broken when the lever is
moved to the extreme lowest setting of the temperature
scale.)
Heat Anticipator Setting (Select Models)
IMPORTANT
1. Use this thermostat only with controls that have
current rating equal to (or within) the rating of
the heat anticipator.
2. Setting the heat anticipator allows the thermo-
stat to maintain accurate temperature control.
Models with an adjustable heat anticipator should be
adjusted to match the current draw of the primary control
for optimum thermostat performance. To adjust, move
the anticipator indicator lever to correspond to the control
rating. See Fig. 1.
If the setting and current rating are not available, wire the
thermostat into the system, but do not attach it to the
wall. If the thermostat is already mounted, remove it from
the wall, leaving it connected to the system wiring.
Connect an ammeter of the appropriate range (about
0.0A to 2.0A) between the terminals on the back of the
thermostat. Move the temperature setting lever to a low
setting so the contacts are broken. In cold weather, it
may be necessary to hold the switch so the controls
remain open. Allow the system to operate through the
ammeter for one minute. Adjust the anticipator to match
the meter reading.
NOTE: For best performance, the heat anticipator can
require further adjustment. To lengthen burner-
on time, move the indicator to a higher number,
but not more than one-half scale marking at a
time. To shorten burner-on time, move the indi-
cator in the opposite direction.
Cool Anticipator (Select Models)
Models with a cooling anticipator have a 24 Vac to 30 Vac
fixed anticipator.
Checkout
CAUTION
Shorting Hazard.
Can damage heat anticipator.
Do not check operation by shorting across
system control terminals.
Observe the system through at least one complete
automatic cycle. Make certain that the system operates
as intended. Check for correct operation of positive off
switch, if used.
Calibration
This thermostat is carefully calibrated at the factory and
cannot be field-adjusted.
INSTRUCCIONES DE INSTALACIÓN
69-1606ESF-3
® Marca registrada en los E.U.A.
Copyright © 2004 Honeywell International Inc.
Todos los derechos reservados
Termostatos T812 y TS812
APLICACIÓN
Los termostatos T812 y TS812 son controles de bajo voltaje
para sistemas de calefacción solamente, de enfriamiento sola-
mente, o de calefacción y enfriamiento. Consulte la Tabla 1.
NOTIFICACIÓN SOBRE
EL MERCURIO
Si este control reemplazará un control que contenga
mercurio en un tubo sellado, no tire el control
viejo a la basura.
Comuníquese con la autoridad local encargada
de la administración de desperdicios para recibir
instrucciones respecto al reciclaje y el modo
adecuado de deshacerse del termostato viejo.
INSTALACIÓN
Cuando instale este producto…
1.
Lea cuidadosamente estas instrucciones. El no seguirlas
podría resultar en daños al producto o ser causa de una
condición riesgosa.
2.
Verifique las calificaciones que se incluyen en las
instrucciones y en el producto para asegurarse de que el
producto sea el adecuado para el uso que se le quiere dar.
3.
El instalador debe ser un técnico de servicio capacitado
y experimentado.
4.
Después de terminar la instalación, verifique el
funcionamiento del producto como se indica en estas
instrucciones.
PRECAUCIÓN
Riesgo de descarga eléctrica.
Puede ser causa de lesiones a la persona
o daño al equipo.
Antes de iniciar la instalación, desconecte el
suministro de energía.
Ubicación
Coloque el termostato aproximadamente a 5 pies (1.5 m)
de altura en un área con buena circulación de aire cuya
temperatura sea promedio.
No monte el termostato en donde éste pueda verse
afectado por:
— corrientes de aire o puntos muertos detrás de las
puertas y en las esquinas.
— aire caliente o frío proveniente de conductos.
— radiación de calor del sol o de otros aparatos.
— tuberías y chimeneas ocultas.
— área sin calefacción (enfriamiento) tal como una
pared exterior detrás del termostato.
Tabla 1. Descripciones de los Modelos.
Modelo Voltaje Sistema Anticipador
T812A 24 V ca Calefacción
únicamente
Ajustable
0.18 A a 1.2A
@ 30 V ca
T812B 12 V cd Calefacción
únicamente
0.18 A a 1.2 A
@ 12 V cd
T812C 24 V ca Calefacción
y
enfriamiento
Ajustable
0.18 A a 1.2 A
@ 30 V ca
T812D 24 V ca Enfriamiento
únicamente
Fijo 24 V ca
a30 V ca
TS812A 750 mV Calefacción
únicamente
0.1 A @
0.75 V cd
TERMOSTATOS T812 Y TS812
69-1606ESF-3 2

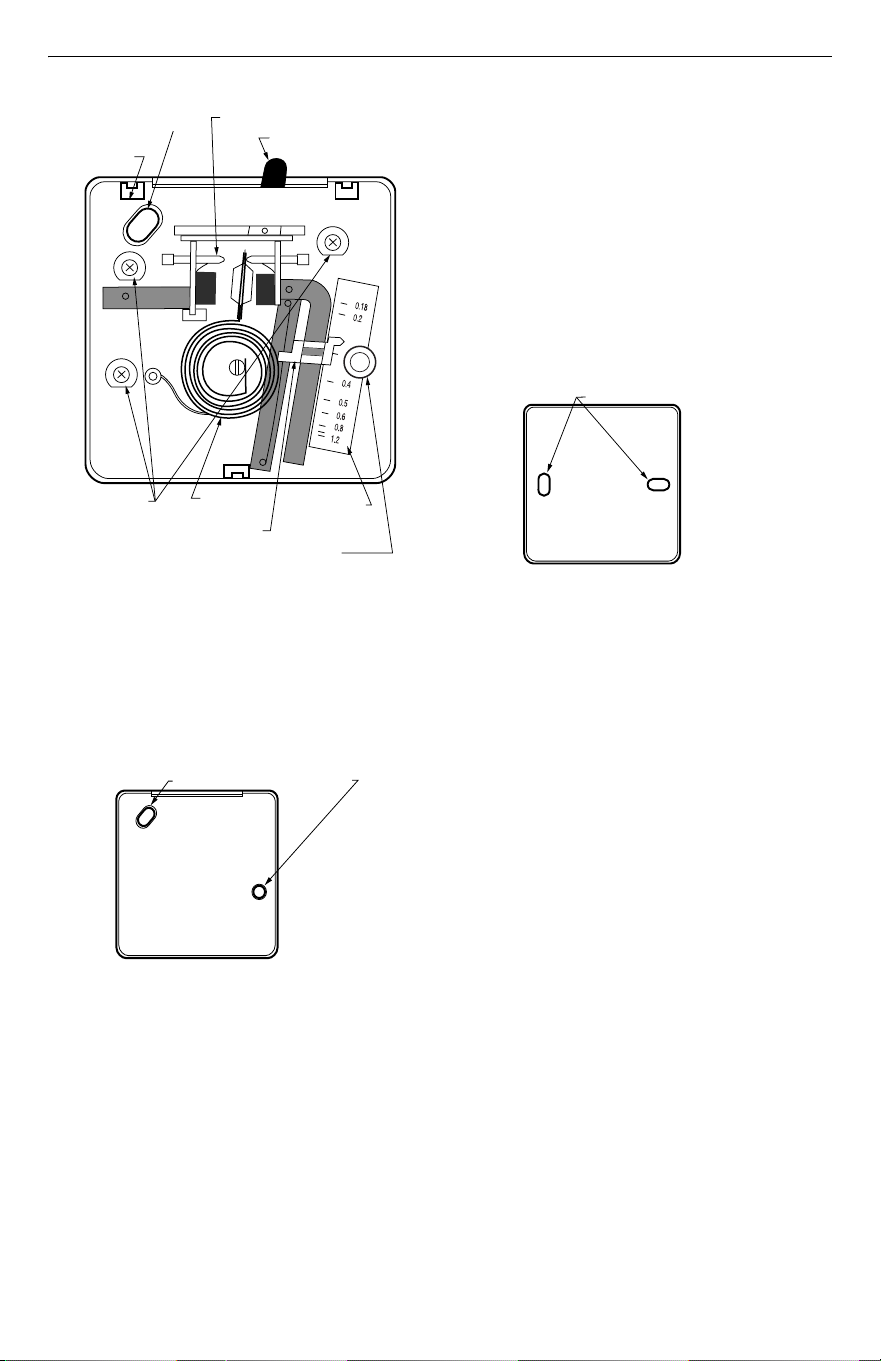

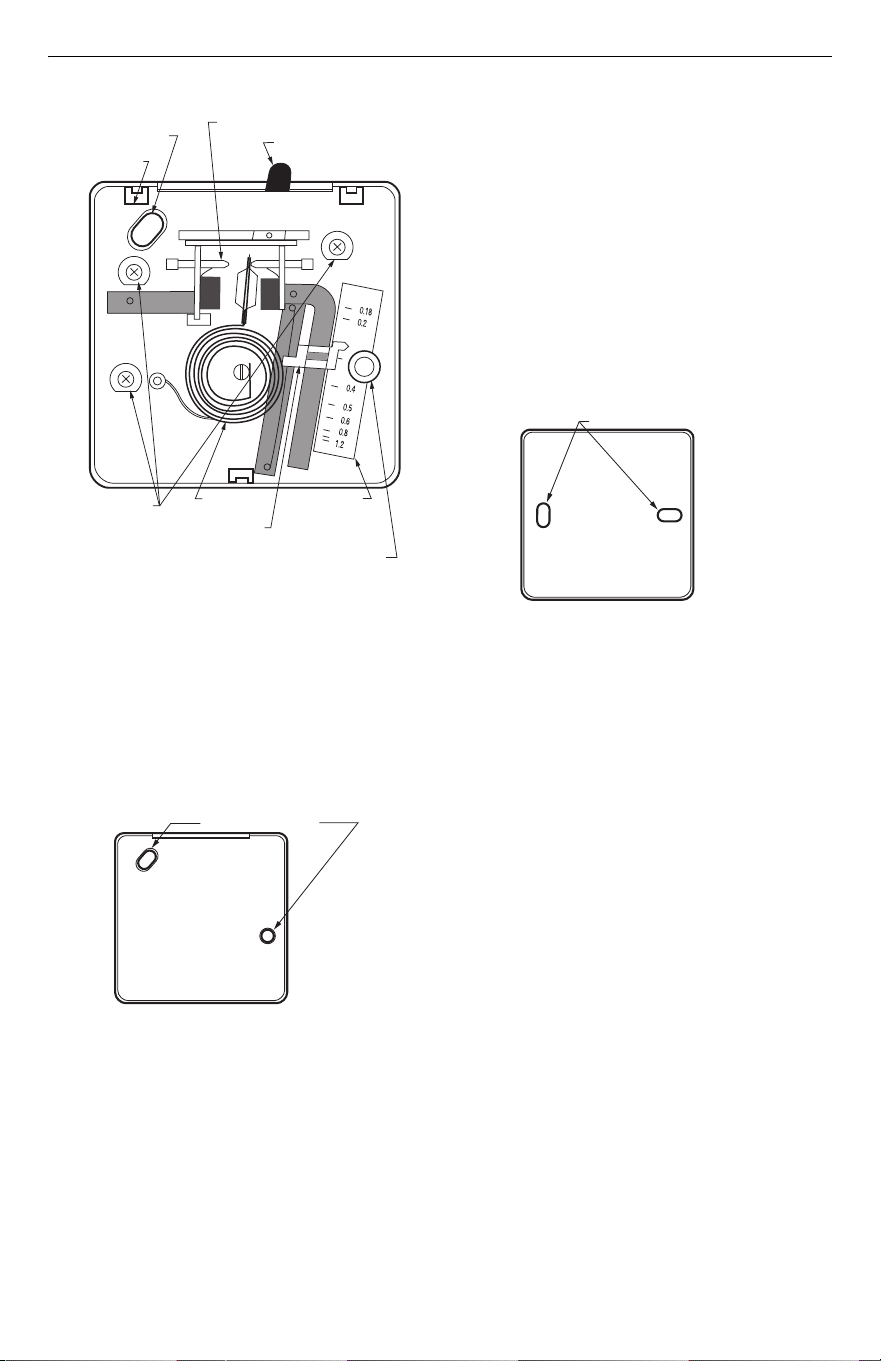

Fig. 1. Vista interna del T812 con anticipador
de calor ajustable.
Cableado e instalación
Todo el cableado debe cumplir con los códigos y leyes locales.
Fig. 2. Ubicaciones de los orificios de instalación
para los modelos sin base inferior.
Modelos T812 y TS812 sin base inferior
1.
En aplicaciones de reemplazo, inspeccione los alambres
viejos para asegurarse de que su aislamiento no esté
desgastado ni agrietado y reemplace cualquier cable
que se encuentre en malas condiciones; en instalacio-
nes nuevas, extienda dos cables hacia la ubicación.
2.
Sujetando la cubierta del termostato por la parte superior
e inferior con una mano, empuje hacia adentro el centro
de la parte inferior y estire hacia afuera hasta que la
cubierta se desprenda de la base del termostato.
3.
Conecte los cables del termostato a las terminales
apropiadas en el dorso del termostato. Consulte la
Figura 4-8 respecto a diagramas típicos de conexiones.
4.
Meta el cable excedente de nuevo a través del orificio y
tape cualquier abertura para evitar corrientes de aire que
pudieran afectar el funcionamiento del termostato.
5.
Ajuste el anticipador de calor (modelos selectos) para
que concuerde con el consumo de corriente del control
primario del sistema. Consulte la sección sobre
Configuración del anticipador de calor.
6.
Fije el termostato a la pared con tornillos utilizando los
orificios de instalación que se encuentran en los lados
superior izquierdo y superior derecho del aparato.
Consulte la Figura 2.
7.
Reinstale la cubierta del termostato.
Fig. 3. Ubicación de los orificios de instalación
para los modelos con base inferior.
Modelos T812 con base inferior
1.
En aplicaciones de reemplazo, inspeccione los alambres
viejos para asegurarse de que su aislamiento no esté
desgastado ni agrietado y reemplace cualquier cable
que se encuentre en malas condiciones; en instalacio-
nes nuevas, extienda dos cables hacia la ubicación.
2.
Sujetando la cubierta del termostato por la parte superior
e inferior con una mano, empuje hacia adentro el centro
de la parte inferior y estire hacia afuera hasta que la
cubierta se desprenda de la base del termostato.
3.
Desconecte el termostato de la base inferior, desatorni-
llando los tres tornillos que se encuentran bajo la cubierta
del termostato. Consulte la Figura 1.
4.
Conecte los cables a las terminales que están en la
parte delantera de la base inferior. Consulte la Fig. 4-8
5.
Meta el cable excedente de nuevo a través del agujero y
tape cualquier abertura para evitar corrientes de aire que
pudieran afectar el funcionamiento del termostato.
6.
Fije holgadamente la base inferior del termostato a la
pared con un tornillo a través del orificio de instalación
izquierdo. Ajuste la base inferior de tal manera que esté
casi nivelada e inserte el segundo tornillo a través del
orificio de instalación izquierdo.
7.
Nivele la base inferior del termostato sólo por cuestiones
de apariencia; esto no es necesario para que opere con
precisión.
8.
Apriete los tornillos de instalación. Consulte la Figura 3.
9.
Instale el termostato en la base inferior apretando los
tres tornillos. Consulte la Figura 1.
10.
Ajuste el anticipador de calor (modelos selectos) para
que concuerde con el consumo de corriente del control
primario del sistema. Consulte la sección sobre Configu-
ración del anticipador de calor.
11.
Reinstale la cubierta del termostato.
MS20496A
ORIFICIO DE MONTAJE
(TERMOSTATO A LA PARED)
LENGÜETAS DE
MONTAJE (3)
ORIFICIO DE
INSTALACIÓN
(TERMOSTATO A LA PARED
)
PALANCA DE AJUSTE
DE TEMPERATURA
CONTACTOS DEL INTERRUPTOR RÁPID
O
ESCALA DEL
ANTICIPADOR
DE CALOR
AJUSTABLE
PALANCA
INDICADORA
DEL ANTICIPADOR
DE CALOR AJUSTABLE
TORNILLOS (3)
UTILIZADOS
PARA INSTALAR
E
L TERMOSTATO
EN LA BASE
INFERIOR
ELEMENTO
BIMETÁLICO
MS20883
ORIFICIOS PARA INSTALACIÓN (2)
UTILIZADOS PARA INSTALAR
EL TERMOSTATO EN LA PARED
(PARA MODELOS SIN BASE INFERIOR).
MS20889
ORIFICIOS PARA INSTALACIÓN (2)
UTILIZADOS PARA INSTALAR
EL TERMOSTATO EN LA PARED
(PARA MODELOS CON BASE INFERIOR
).
TERMOSTATOS T812 Y TS812
3 69-1606ESF-3
Fig. 4. T812A en un sistema típico de calefacción
por gas.
Fig. 5. Conexión típica al TS812A en sistema
de milivoltios.
Fig. 6. T812B en aplicación de 12 V cd.
Fig. 7. T812C en sistema de calefacción
y enfriamiento.
Fig. 8. T812D en aplicación de enfriamiento
únicamente.
TM
L1
(CALIENTE
)
L2
RB
1
TM
TR
TR
1
SUMINISTRO DE ENERGÍA. PROPORCIONE UN MEDIO
DE DESCONEXIÓN Y DE PROTECCIÓN CONTRA
UNA SOBRECARGA, SEGÚN SE REQUIERA.
MS20437
LÍMITE VENTILADOR
TERMOSTATO
T812A
VÁLVULA DE GAS
COMBINACIÓN DE VENTILADOR
Y CONTROL DE LÍMITE
MOTOR DEL
VENTILADOR
TRANSFORMADOR
MS20438A
TM1 TM2
PP PP
CONTROL
DE LÍMITE
CONTROL DE PILOTO
(SI SE USA)
GENERADOR
DE MILIVOLTIO
S
RB
TERMOSTATO
TS812
1
1
SUMINISTRO DE ENERGÍA. PROPORCIONE
UN MEDIO DE DESCONEXIÓN Y DE PROTECCIÓN
CONTRA UNA SOBRECARGA, SEGÚN SE REQUIERA
.
MS20439
A SUMINISTRO
DE ENERGÍA
DE 12 V CD
VÁLVULA DE GAS
BR
TERMOSTATO
T812B
CALOR
L2
L1
1
MS20440
FRÍO
VENTILADOR
1
SUMINISTRO DE ENERGÍA. PROPORCIONE UN MEDIO
DE DESCONEXIÓN Y DE PROTECCIÓN CONTRA
UNA SOBRECARGA, SEGÚN SE REQUIERA.
R
B A G
TERMOSTATO
T812C
FRÍO
L2
L1
1
MS20441
1
SUMINISTRO DE ENERGÍA. PROPORCIONE
UN MEDIO DE DESCONEXIÓN Y DE PROTECCIÓN
CONTRA UNA SOBRECARGA, SEGÚN SE REQUIERA
.
RA
TERMOSTATO
T812D
69-1606ESF-3 G.H. Rev. 5-04 Impreso en China www.honeywell.com/yourhome
Soluciones de automatización y control
Honeywell International Inc. Honeywell Limited-Honeywell Limitée
1985 Douglas Drive North 35 Dynamic Drive
Golden Valley, MN 55422 Scarborough, Ontario
M1V 4Z9
AJUSTE Y REVISIÓN
Ajuste de temperatura
Mueva el indicador de ajuste de temperatura al punto de
referencia deseado en la placa de escala del termostato,
consulte la Figura 1, para controlar la temperatura al punto
deseado. (En los modelos con apagado positivo, el circuito
de control se interrumpe cuando se mueve la palanca hacia
la posición más baja de la escala de temperatura.)
Ajuste del anticipador de calor
(Modelos selectos)
IMPORTANTE
1. Utilice este termostato únicamente con contro-
les que tengan un valor nominal de corriente
igual al (o que se encuentre dentro del rango
del) valor nominal del anticipador de calor.
2. El ajuste del anticipador de calor permite al
termostato mantener un control preciso de
la temperatura.
Los modelos con un anticipador de calor ajustable deben
ajustarse para que coincidan con el consumo de corriente del
control primario para un desempeño óptimo del termostato.
Para ajustarla, mueva la palanca indicadora del anticipador
para que coincida con el valor nominal del control. Consulte
la Figura 1.
Si el ajuste y el valor nominal de corriente no están disponibles,
conecte el termostato en el sistema, pero no lo coloque en la
pared. Si el termostato ya está instalado, quítelo de la pared,
dejándolo conectado al cableado del sistema.
Conecte un amperímetro del rango apropiado (aproximada-
mente de 0.0 A a 2.0 A) entre las terminales que se encuentran
en la parte posterior del termostato. Mueva la palanca de ajuste
de temperatura a un valor más bajo, de tal manera que los
contactos se interrumpan. En clima frío tal vez sea necesario
sostener el interruptor de tal manera que los controles per-
manezcan abiertos. Permita que el sistema opere a través del
amperímetro durante un minuto. Ajuste el anticipador para que
coincida con la lectura del amperímetro.
NOTA: Para obtener el mejor desempeño, el anticipa-
dor puede requerir más ajuste. Para alargar
el tiempo en que el quemador permanece
encendido, coloque el indicador en un número
mayor, pero no más de media marca de escala
a la vez. Para reducir el tiempo en que el que-
mador permanece encendido, mueva el indica-
dor en la dirección opuesta.
Anticipador de frío (Modelos selectos)
Los modelos con un anticipador de enfriamiento cuentan con
un anticipador fijo de 24 Vca a 30 Vca.
Verificación
PRECAUCIÓN
Riesgo de corto circuito.
Puede dañar el anticipador de calor.
No compruebe la operación mediante un corto
entre las terminales de control del sistema.
Observe el sistema cuando menos durante un ciclo automático
completo. Asegúrese de que el sistema opere según lo esperado.
Compruebe la correcta operación del interruptor de apagado
positivo, si se está utilizando.
Calibración
Este termostato se ha calibrado cuidadosamente en la fábrica
por lo que no puede ajustarse en el campo.
TERMOSTATOS T812 Y TS812
® Marque de commerce déposée aux É.-U.
Copyright © 2004 Honeywell International Inc. • Tous droits réservés •
NOTICE D'INSTALLATION
69-1606ESF-3
Thermostats T812 et TS812
APPLICATION
Les thermostats T812 et TS812 sont des régulateurs
basse tension pour systèmes de chauffage seulement,
systèmes de refroidissement seulement ou systèmes de
chauffage et refroidissement. Voir le Tableau 1.
AVIS DE RECYCLAGE
Si le présent thermostat remplace un thermostat
contenant du mercure dans une ampoule scellée,
ne pas jeter l'ancien thermostat à la poubelle.
Communiquer avec le service d'enlèvement des
déchets de la municipalité pour savoir comment
recycler ce type de thermostat et comment en
disposer.
INSTALLATION
Avant d'installer ce produit…
1. Lire attentivement les présentes instructions. Le
fait de ne pas les suivre pourrait constituer un dan-
ger ou endommager le produit.
2. Vérifier les caractéristiques nominales spécifiées
dans les instructions et celles indiquées sur le pro-
duit pour s'assurer que celui-ci convient à l'usage
prévu.
3. L'installateur doit être un technicien d'expérience
ayant reçu une formation pertinente.
4. Une fois l'installation terminée, vérifier le fonction-
nement du produit en suivant les présentes instruc-
tions.
MISE EN GARDE
Risque de choc électrique.
Peut causer des blessures ou des
dommages matériels.
Couper l'alimentation avant d'installer ce produit.
Choix de l'emplacement
Installer le thermostat à environ 1,5 m (5 pi) au-dessus
du plancher dans un endroit où la circulation de l'air est
bonne et la température est moyenne.
Ne pas installer le thermostat dans un endroit où les
conditions suivantes peuvent nuire à son bon
fonctionnement :
— courants d'air ou zones sans circulation d'air der-
rière les portes et dans les coins.
— air chaud ou froid provenant des gaines.
— chaleur radiante du soleil ou des appareils
ménagers.
— tuyaux et cheminées dissimulés
— endroits non chauffés (ou non refroidis), p. ex.
mur extérieur derrière le thermostat
Tableau 1. Description des modèles.
Modèle Tension Système
Résistance
anticipatrice
T812A 24 V c.a. Chauffage
seulement
Réglable 0,18
A à 1,2 A sous
30 V c.a.
T812B 12 V c.c. Chauffage
seulement
0,18 A à 1,2 A
sous 12 V c.c.
T812C 24 V c.a. Chauffage
et
refroidisse-
ment
Réglable 0,18
A à 1,2 A sous
30 V c.a.
T812D 24 V c.a. Refroidisse-
ment
seulement
Fixe, 24 V c.a.
à 30 V c.a.
TS812A 750 mV Chauffage
seulement
0,1 A sous
0,75 V c.c.
THERMOSTATS T812 ET TS812
69-1606ESF-3 2
Fig. 1. Vue de l'intérieur du T812 avec résistance
anticipatrice de chaleur réglable.
Raccordement et montage
Le câblage doit être conforme aux codes d'électricité et
aux règlements locaux.
Fig. 2. Emplacement des trous de montage sur les
modèles sans plaque de commutation.
Modèles T812 et TS812 sans plaque de
commutation
1. Dans le cas de remplacement d'un thermostat,
s'assurer que l'isolant des anciens fils n'est ni
craquelé ni effiloché; remplacer tous les fils
abîmés. Dans le cas d'une nouvelle installation,
amener les deux fils jusqu'à l'emplacement choisi.
2. Saisir d'une main la partie supérieure et la partie
inférieure du couvercle du thermostat, appuyer sur
la partie inférieure, au centre, et tirer pour dégager
le couvercle de la base du thermostat.
3. Raccorder les fils du thermostat aux bornes corre-
spondantes à l'arrière du thermostat. Se reporter
aux schémas de raccordement des Fig. 4 à 8.
4. Rentrer le surplus de fils dans le mur et boucher
les trous pour éviter que les courants d'air ne
nuisent au bon fonctionnement du thermostat.
5. Régler la résistance anticipatrice de chaleur (sur
certains modèles) en fonction de l'appel de courant
de l'appareil de commande du système. Voir la
section Réglage de la résistance anticipatrice de
chaleur.
6. Utiliser le trou de montage dans la partie
supérieure gauche et celui du côté droit pour fixer
le thermostat au mur à l'aide de vis. Voir la Fig. 2.
7. Remettre le couvercle sur le thermostat.
Fig. 3. Emplacement des trous de montage sur les
modèles avec plaque de commutation.
Modèles T812 avec plaque de commutation
1. Dans le cas de remplacement d'un thermostat,
s'assurer que l'isolant des anciens fils n'est ni
craquelé ni effiloché; remplacer tous les fils
abîmés. Dans le cas d'une nouvelle installation,
amener les fils appropriés jusqu'à l'emplacement
choisi.
2. Saisir d'une main la partie supérieure et la partie
inférieure du couvercle du thermostat, appuyer sur
la partie inférieure, au centre, et tirer pour dégager
le couvercle de la base du thermostat.
3. Dévisser les trois vis sous le couvercle du thermo-
stat pour retirer le thermostat de la plaque de com-
mutation. Voir la Fig. 1.
4. Raccorder les fils aux bornes sur le devant de la
plaque de commutation. Voir les Fig. 4 à 8.
5. Rentrer le surplus de fils dans le mur et boucher
les trous pour éviter que les courants d'air ne
nuisent au bon fonctionnement du thermostat.
6. Fixer sans serrer la plaque de commutation au mur
en insérant une vis dans le trou de montage droit.
Placer la plaque de manière qu'elle soit presque
droite et insérer la deuxième vis dans la fente
gauche.
7. Mettre le thermostat de niveau, mais essentielle-
ment à des fins d'esthétique. Le thermostat fonc-
tionnera avec précision même s'il n'est pas de
niveau.
8. Serrer les vis de montage. Voir la Fig. 3.
9. Monter le thermostat sur la plaque de commutation
du thermostat à l'aide des trois vis. Voir la Fig. 1.
MF20496A
TROU DE MONTAGE
(
THERMOSTAT MURAL)
LANGUETTES
DE MONTAGE (3)
TROU DE MONTAGE
(THERMOSTAT MURAL)
LEVIER DE RÉGLAGE
DE LA TEMPÉRATURE
INTERRUPTEURS À RUPTURE BRUSQUE
LEVIER DE
L'INDICATEUR
DE RÉSISTANCE
ANTICIPATRICE
DE CHALEUR
RÉGLABLE
VIS (3) POUR LE
MONTAGE DU
THERMOSTAT
SUR LA
PLAQUE DE
COMMUTATION
ÉLÉMENT
BIMÉTALLIQUE
ÉCHELLE DE LA
RÉSISTANCE
ANTICIPATRICE DE
CHALEUR RÉGLABLE
MF2088
3
TROUS DE MONTAGE (2) DU
THERMOSTAT SUR UN MUR
(MODÈLES SANS PLAQUE
DE COMMUTATION).
MF20889
TROUS DE MONTAGE (2) DU
THERMOSTAT SUR UN MUR
(MODÈLES AVEC PLAQUES
DE COMMUTATION).
THERMOSTATS T812 ET TS812
3 69-1606ESF-3
10. Régler la résistance anticipatrice de chaleur (sur
certains modèles) en fonction de l'appel de courant
de l'appareil de commande du système. Voir la
section Réglage de la résistance anticipatrice de
chaleur.
11. Remettre le couvercle sur le thermostat.
Fig. 4. T812A dans un système de chauffage au gaz
typique.
Fig. 5. Schéma de raccordement typique d'un
TS812A à un système à tension mv.
Fig. 6. T812B dans une application 12 V c.c.
Fig. 7. T812C dans un système de chauffage et de
refroidissement.
Fig. 8. T812D dans une application de
refroidissement seulement.
TH
L
1
SOU
S
TENSIO
N
L
2
R W
1
TH
TR
TR
1
ALIMENTATION. FOURNIR AU BESOIN UN DISPOSITIF DE
COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES
MF2043
7
LIMITEUR
THERMOSTAT
T812A
VANNE À GAZ
RÉGULATEUR DE
VENTILATEUR ET
LIMITEUR COMBINÉS
MOTEUR DU
VENTILATEUR
TRANSFORMATEUR
VENTILATEUR
MF20438
A
TH1 TH2 PP PP
LIMITEUR
RÉGULATEUR DE VEILLEUSE
(LE CAS ÉCHÉANT)
GÉNÉRATEUR
À TENSION MV
RW
THERMOSTAT
TS812
1
1
ALIMENTATION. FOURNIR AU BESOIN UN
DISPOSITIF DE COUPURE ET UNE PROTECTIO
N
CONTRE LES SURCHARGES.
MF20439
VERS
ALIMENTATION
12 V c.c.
VANNE À GAZ
WR
THERMOSTAT
T812B
CHAUFFAGE
L2
L1
1
MF2044
0
VENTILATEUR
REFROIDISSEMENT
1
ALIMENTATION. FOURNIR AU BESOIN UN DISPOSITIF DE
COUPURE ET UNE PROTECTION CONTRE LES SURCHARGE
S.
R W Y G
THERMOSTAT
T812C
REFROIDISSEMENT
L2
L1
1
MF20441
1
ALIMENTATION. FOURNIR AU BESOIN UN DISPOSITIF DE
COUPURE ET UNE PROTECTION CONTRE LES SURCHARGE
S.
RY
THERMOSTAT
T812D
69-1606ESF-3 G.H. Rev. 5-04 Imprimé aux China www.honeywell.com/yourhome
Solutions de régulation et d'automatisation
Honeywell International Inc. Honeywell Limited-Honeywell Limitée
1985 Douglas Drive North 35, Dynamic Drive
Golden Valley, MN 55422 Scarborough (Ontario)
M1V 4Z9
RÉGLAGE ET VÉRIFICATION
Réglage de la température
Placer le levier de réglage de la température au point de
consigne voulu (voir la Fig. 1) pour assurer la régulation
à la température désirée. (Sur les modèles avec position
de fermeture (OFF), le circuit de commande s'ouvre
lorsque le levier est déplacé à la valeur la plus basse de
l'échelle de température.)
Réglage de la résistance anticipatrice de
chaleur (sur certains modèles)
IMPORTANT
1. Utiliser ce thermostat seulement avec des
appareils de commande dont l'intensité nomi-
nale est égale (ou dans les limites) à l'intensité
nominale de la résistance anticipatrice de
chaleur.
2. Le réglage de la résistance anticipatrice de
chaleur assure une régulation précise de la
température par le thermostat.
Pour un rendement optimal, le réglage des modèles
munis d'une résistance anticipatrice de chaleur réglable
doit correspondre à celui de l'appel de courant de
l'appareil de commande. Pour effectuer le réglage,
placer le levier de l'indicateur de la résistance
anticipatrice au point de l'échelle correspondant à
l'intensité nominale de l'appareil de commande. Voir la
Fig. 1.
Si le réglage et les caractéristiques nominales du courant
ne sont pas indiqués, raccorder le thermostat au
système, sans toutefois le fixer au mur. Si le thermostat
est déjà fixé au mur, le retirer, mais le laisser brancher au
système.
Raccorder un ampèremètre d'échelle appropriée (0,0A à
2,0 A environ) aux bornes à l'arrière du thermostat.
Déplacer le levier de réglage à une température plus
basse pour faire ouvrir le circuit. Lorsque la température
est basse, il faut parfois maintenir l'interrupteur enfoncé
pour que les appareils de commande restent ouverts.
Faire fonctionner le système avec l'ampèremètre
pendant une minute. Régler la résistance anticipatrice à
la valeur indiquée sur l'ampèremètre.
REMARQUE : D'autres réglages sont parfois néces-
saires pour un meilleur rendement. Pour
augmenter la durée du chauffage,
déplacer l'indicateur à une valeur plus
élevée, une demi-graduation à la fois.
Pour diminuer la durée de chauffage,
déplacer l'indicateur dans le sens opposé.
Résistance anticipatrice de froid (sur
certains modèles)
Les modèles munis d'une résistance anticipatrice de froid
ont une résistance anticipatrice fixe de 24 V c.a. à
30 V c.a.
Vérification
MISE EN GARDE
Risque de court circuit.
Peut endommager la résistance anticipatrice.
Pour vérifier le fonctionnement de l'appareil, ne
pas court-circuiter les bornes des appareils de
commande du système.
Faire fonctionner le système pendant au moins un cycle
automatique complet. S'assurer qu'il fonctionne
normalement. Le cas échéant, vérifier si l'interrupteur
avec position de fermeture fonctionne correctement.
Étalonnage
Ce thermostat a été étalonné avec soin à l'usine; il ne
peut être réglé en clientèle.
