Greenworks CS80L04 80V 20" 3KW Cordless Battery Chainsaw User Manual

CSB412

CS80L410

CS80L04

www.greenworkstools.com

EN OPERATOR MANUAL

FR MANUEL D’OPÉRATEUR

ES MANUAL DEL OPERADOR

CHAINSAW

SCIE À CHAÎNE

SIERRA DE CADENA

1 Description............................. 4

1.1 Purpose...........................................4

1.2 Overview.........................................4

2 General power tool

safety warnings......................4

2.1 Work area safety.............................4

2.2 Electrical safety...............................4

2.3 Personal safety............................... 4

2.4 Power tool use and care................. 5

2.5 Battery tool use and care................5

2.6 Service............................................5

3 Safety instructions for

chain saws..............................5

3.1 General chain saw safety

warnings:.........................................5

3.2 Causes and operator

prevention of kickback:................... 6

4 Symbols on the product........7

5 Risk levels.............................. 7

6 Environmentally safe

battery disposal..................... 7

7 Proposition 65........................ 8

8 Installation.............................. 8

8.1 Unpack the machine....................... 8

8.2 Add bar and chain oil...................... 8

8.3 Assemble the guide bar and

the chain......................................... 9

8.4 Install the battery pack..................10

8.5 Remove the battery pack..............10

9 Operation..............................10

9.1 Examine the chain oil....................10

9.2 Hold the machine..........................10

9.3 Operate the chain brake............... 10

9.4 Start the machine..........................10

9.5 Stop the machine.......................... 11

9.6 Adjust the oiler.............................. 11

9.7 Fell a tree...................................... 11

9.8 Limb a tree....................................12

9.9 Buck a log..................................... 12

10 Maintenance......................... 12

10.1 Adjust the chain tension................13

10.2 Sharpen the cutters...................... 13

10.3 Guide bar maintenance................ 14

11 Transportation and

storage..................................14

12 Troubleshooting...................15

13 Technical data...................... 16

14 Limited warranty.................. 16

English

1 DESCRIPTION

1.1 PURPOSE

This chainsaw is designed for cutting branches, trunks,

logs and beams of a diameter determined by the

cutting length of the guide bar. It is only designed to

cut wood.

1.2 OVERVIEW

10 9

13 15

Scabbard

Chain brake

Front handle

Lock out button

Trigger

Oil cap

Oil window

Bucking spikes

Chain

Guide bar

Wrench

Rear handle

Chain tension

screw

Chain cover

nuts

2 GENERAL POWER TOOL SAFETY

WARNINGS

WARNING

Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

serious injury.

Save all warnings and instructions for future

reference.

The term "power tool" in the warnings refers to

your mains-operated (corded) power tool or battery-

operated (cordless) power tool.

2.1 WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

• Keep children and bystanders away while

operating a power tool. Distractions can cause you

to lose control.

2.2 ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location

is unavoidable, use a residual current device

(RCD) protected supply. Use of an RCD reduces

the risk of electric shock.

2.3 PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always wear

eye protection. Protective equipment such as a

dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the

switch is in the off position before connecting

to power source and/or battery pack, picking up

or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

English

• Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry

or long hair can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action

can cause severe injury within a fraction of a

second.

2.4 POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

• Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source

and/or remove the battery pack, if detachable,

from the power tool before making any

adjustments, changing accessories, or storing

power tools. Such preventive safety measures

reduce the risk of starting the power tool

accidentally.

• Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are dangerous

in the hands of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool's operation.

If damaged, have the power tool repaired

before use. Many accidents are caused by poorly

maintained power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions and

the work to be performed. Use of the power tool

for operations different from those intended could

result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles

and grasping surfaces do not allow for safe handling

and control of the tool in unexpected situations.

2.5 BATTERY TOOL USE AND CARE

• Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one

type of battery pack may create a risk of fire when

used with another battery pack.

• Use power tools only with specifically

designated battery packs. Use of any other battery

packs may create a risk of injury and fire.

• When battery pack is not in use, keep it away

from other metal objects like paper clips, coins,

keys, nails, screws, or other small metal objects

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or fire.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

or burns.

• Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior

resulting in fire, explosion or risk of injury.

• Do not expose a battery pack or tool to fire

or excessive temperature. Exposure to fire or

temperature above 130°C may cause explosion.

• Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside

the specified range may damage the battery and

increase the risk of fire.

2.6 SERVICE

• Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

3 SAFETY INSTRUCTIONS FOR CHAIN

SAWS

3.1 GENERAL CHAIN SAW SAFETY

WARNINGS:

• Keep all parts of the body away from the saw

chain when the chain saw is operating. Before

you start the chain saw, make sure the saw

chain is not contacting anything. A moment of

inattention while operating chain saws may cause

entanglement of your clothing or body with the saw

chain.

• Always hold the chain saw with your right hand

on the rear handle and your left hand at the front

English

handle. Holding the chain saw with a reversed hand

configuration increases the risk of personal injury

and should never be done.

• Hold the chain saw by insulated gripping

surfaces only, because the saw chain may

contact hidden wiring. Saw chains contacting a

"live" wire may make exposed metal parts of the

chain saw "live" and could give the operator an

electric shock.

• Wear eye protection. Further protective

equipment for hearing, head, hands, legs

and feet is recommended. Adequate protective

equipment will reduce personal injury from flying

debris or accidental contact with the saw chain.

• Do not operate a chain saw on a ladder, from

a rooftop, or any unstable support. Operation of

a chain saw in this manner could result in serious

personal injury.

• Always keep proper footing and operate the

chain saw only when standing on fixed, secure

and level surface. Slippery or unstable surfaces

may cause a loss of balance or control of the chain

saw.

• When cutting a limb that is under tension, be

alert for spring back. When the tension in the

wood fibers is released, the spring-loaded limb may

strike the operator and/or throw the chain saw out of

control.

• Use extreme caution when cutting brush and

saplings. The slender material may catch the saw

chain and be whipped toward you or pull you off

balance.

• Carry the chain saw by the front handle with

the chain saw switched off and away from your

body. When transporting or storing the chain

saw, always fit the guide bar cover. Proper

handling of the chain saw will reduce the likelihood

of accidental contact with the moving saw chain.

• Follow instructions for lubricating, chain

tensioning and changing the bar and chain.

Improperly tensioned or lubricated chain may either

break or increase the chance for kickback.

• Cut wood only. Do not use chain saw for

purposes not intended. For example: do not use

chain saw for cutting metal, plastic, masonry or

non-wood building materials. Use of the chain

saw for operations different than intended could

result in a hazardous situation.

• Do not attempt to fell a tree until you have an

understanding of the risks and how to avoid

them. Serious injury could occur to the operator or

bystanders while felling a tree.

• Do not operate a chain saw in a tree unless

you have been specifically trained to do so.

Operation of a chain saw in a tree without proper

training could increase the risk of serious

personal injury.

• Follow all instructions when clearing jammed

material, storing or servicing the chain saw.

Make sure the switch is off and the battery pack

is removed. Unexpected actuation of the chain saw

while clearing jammed material or servicing may

result in serious personal injury.

• It is only to be used in an outdoor, domestic

application by adults.

• Do not use the chain saw for any purpose not

listed above.

• It is not to be used by children or by persons

not wearing adequate personal protective

equipment and clothing.

• This appliance is not intended for use by

persons with reduced physical, sensory or

mental capabilities or lack of experience or

knowledge, unless they have been given

supervision or instruction concerning use of

the appliance by a person responsible for their

safety.

3.2 CAUSES AND OPERATOR PREVENTION

OF KICKBACK:

Kickback may occur when the nose or tip of the guide

bar touches an object, or when the wood closes in and

pinches the saw chain in the cut.

Tip contact in some cases may cause a sudden

reverse reaction, kicking the guide bar up and back

towards the operator.

Pinching the saw chain along the top of the guide

bar may push the guide bar rapidly back towards the

operator.

Either of these reactions may cause you to lose control

of the saw which could result in serious personal

injury. Do not rely exclusively upon the safety devices

built into your saw. As a chain saw user, you should

take several steps to keep your cutting jobs free from

accident or injury.

Kickback is the result of chain saw misuse and/or

incorrect operating procedures or conditions and can

be avoided by taking proper precautions as given

below:

• Maintain a firm grip, with thumbs and fingers

encircling the chain saw handles, with both

hands on the saw and position your body and

arm to allow you to resist kickback forces.

Kickback forces can be controlled by the operator if

proper precautions are taken. Do not let go of the

chain saw.

• Do not overreach and do not cut above shoulder

height. This helps prevent unintended tip contact

and enables better control of the chain saw in

unexpected situations.

• Only use replacement guide bars and saw

chains specified by the manufacturer. Incorrect

English

replacement guide bars and saw chains may cause

chain breakage and/or kickback.

• Follow the manufacturer’s sharpening and

maintenance instructions for the saw chain.

Decreasing the depth gauge height can lead to

increased kickback.

4 SYMBOLS ON THE PRODUCT

Some of the following symbols may be used on this

product. Please study them and learn their meaning.

Proper interpretation of these symbols will allow you to

operate the product better and safer.

Symbol Explanation

Direct current - Type or charac-

teristic of current.

Precautions that involve your

safety.

Read and understand all instruc-

tions before operating the prod-

uct, and follow all warnings and

safety instructions.

Wear eye and ear protection.

Do not expose the product to rain

or moist conditions.

Hold with both hands.

DANGER! Be careful with kick-

backs.

Keep all bystanders at least 50

feet (15 m) away.

5 RISK LEVELS

The following signal words and meanings are intended

to explain the levels of risk associated with this

product.

SYM-

BOL

SIGNAL MEANING

DANGER Indicates an imminent-

ly hazardous situation,

which, if not avoided, will

result in death or serious

injury.

SYM-

BOL

SIGNAL MEANING

WARNING Indicates a potential-

ly hazardous situation,

which, if not avoided,

could result in death or

serious injury.

CAUTION Indicates a potential-

ly hazardous situation,

which, if not avoided, may

result in minor or moder-

ate injury.

CAUTION (Without Safety Alert

Symbol) Indicates a situa-

tion that may result in

property damage.

6 ENVIRONMENTALLY SAFE BATTERY

DISPOSAL

The toxic and corrosive materials below are in the

batteries used in this machine: Lithium-ion, a toxic

material.

WARNING

Discard all toxic materials in a specified manner

to prevent contamination of the environment.

Before discarding damaged or worn-out Lithium-ion

batteries, contact your local waste disposal agency,

or the local Environmental Protection Agency for

information and specific instructions. Take the

batteries to a local recycling and/or disposal center,

certified for Lithium-ion disposal.

English

WARNING

If the battery pack cracks or breaks, with or without

leaks, do not recharge it and do not use. Discard it

and replace with a new battery pack. DO NOT TRY

TO REPAIR IT! To prevent injury and risk of fire,

explosion, or electric shock, and to avoid damage to

the environment:

• Cover the terminals of the battery with heavy-duty

adhesive tape.

• DO NOT try to remove or destroy any of the

battery pack components.

• DO NOT try to open the battery pack.

• If a leak develops, the released electrolytes are

corrosive and toxic. DO NOT get the solution in

the eyes or on skin, and do not swallow it.

• DO NOT put these batteries in your regular

household trash.

• DO NOT incinerate.

• DO NOT put them where they will become part of

any waste landfill or municipal solid waste stream.

• Take them to a certified recycling or disposal

center.

7 PROPOSITION 65

WARNING

This product contains a chemical known to the

state of California to cause cancer, birth defects

or other reproductive harm. Some dust created by

power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• Lead from lead-based paints;

• Crystalline silica from bricks and cement and other

masonry products;

• Arsenic and chromium from chemically treated

lumber.

Your risk of exposure to these chemicals varies

depending on how often you do this type of work. To

reduce your exposure to these chemicals, work in a

well-ventilated area, and work with approved safety

equipment, such as dust masks that are specially

designed to filter out microscopic particles.

Save these instructions.

8 INSTALLATION

WARNING

Do not change or use accessories that are not

recommended by the manufacturer.

WARNING

Do not install battery pack until you assemble all the

parts.

8.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine

before use.

WARNING

• If parts of the machine are damaged, do not use

the machine.

• If you do not have all the parts, do not operate the

machine.

• If parts are damaged or missing, contact the

service center.

1. Open the package.

2. Read the documentation provided in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and packing material in

compliance with local regulations.

WARNING

For your personal safety, do not insert battery before

the tool is assembled completely.

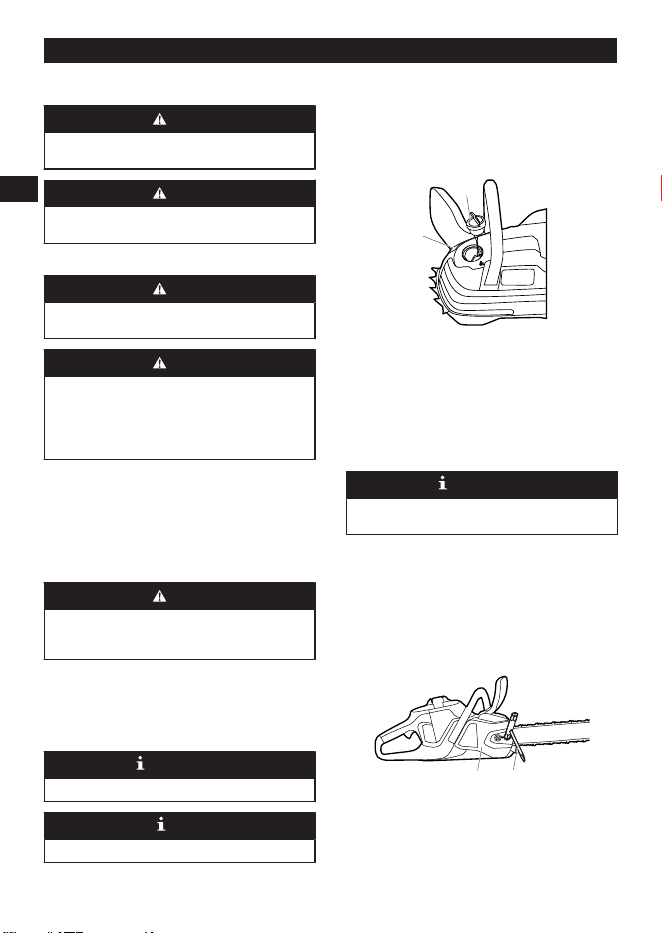

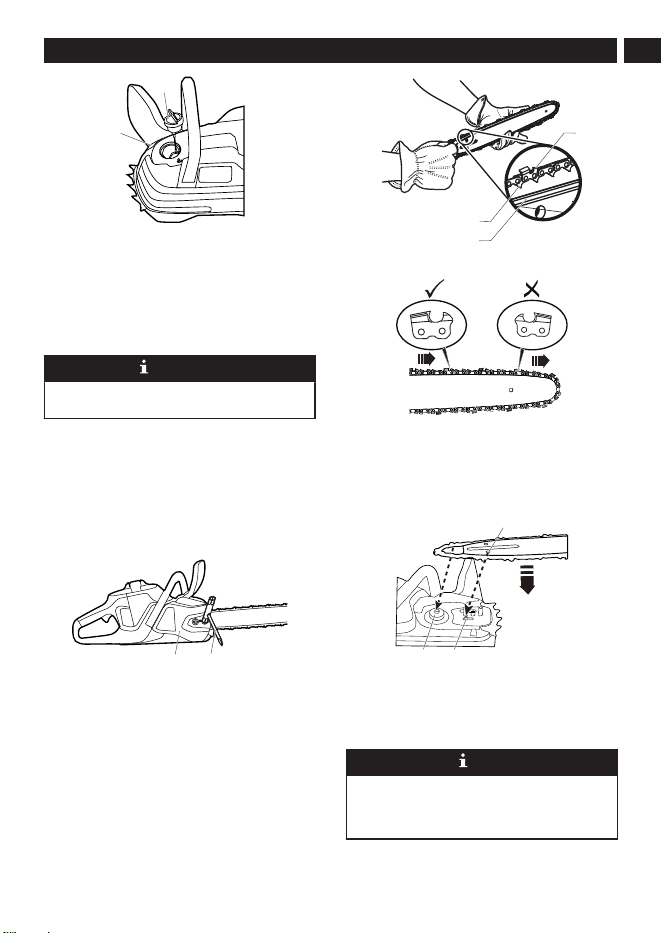

8.2 ADD BAR AND CHAIN OIL

Examine the amount of oil in the machine. If the oil

level is low, add the bar and chain oil as follows.

IMPORTANT

Use only bar and chain oil.

NOTE

The machine comes from the factory without bar and

chain oil.

1. Switch off the chainsaw and engage the chain

brake.

2. Remove the battery and position the chainsaw on

a level surface with the oil cap facing upwards.

3. Flip up the tap and turn the oil cap (6) counter-

clockwise to remove.

English

4. Put the oil into the oil tank.

5. Monitor the oil window (7) to make sure that no

dirt gets into the oil tank while you add the oil.

6. Put the oil cap on.

7. Turn the oil cap clockwise and press the tab down

to close.

8. The whole oil tank will last for approximately 20-

40 minutes.

IMPORTANT

Do not use dirty, used or contaminated oil. Damage

can occur to the bar or chain.

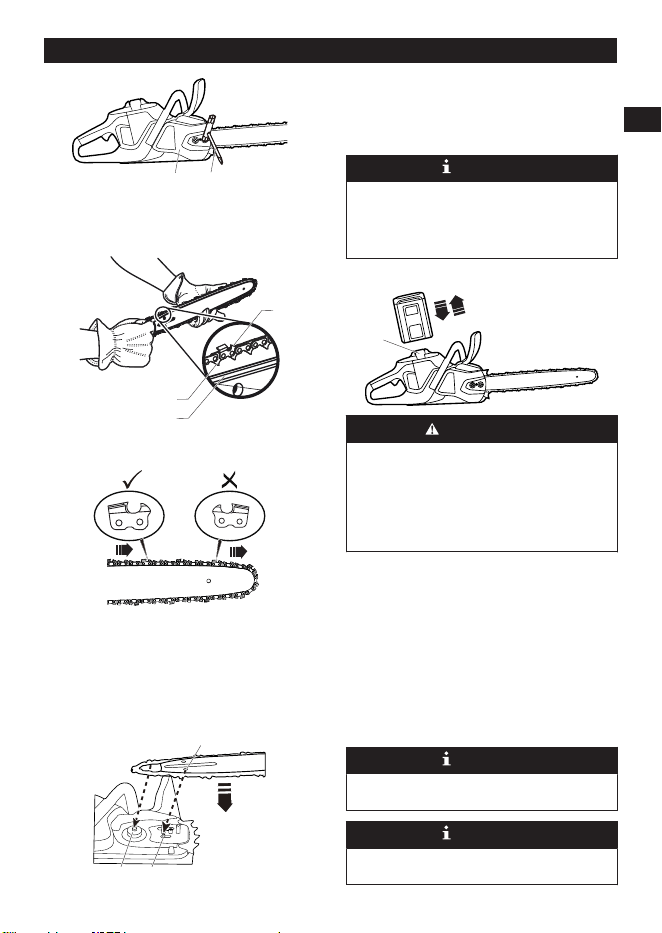

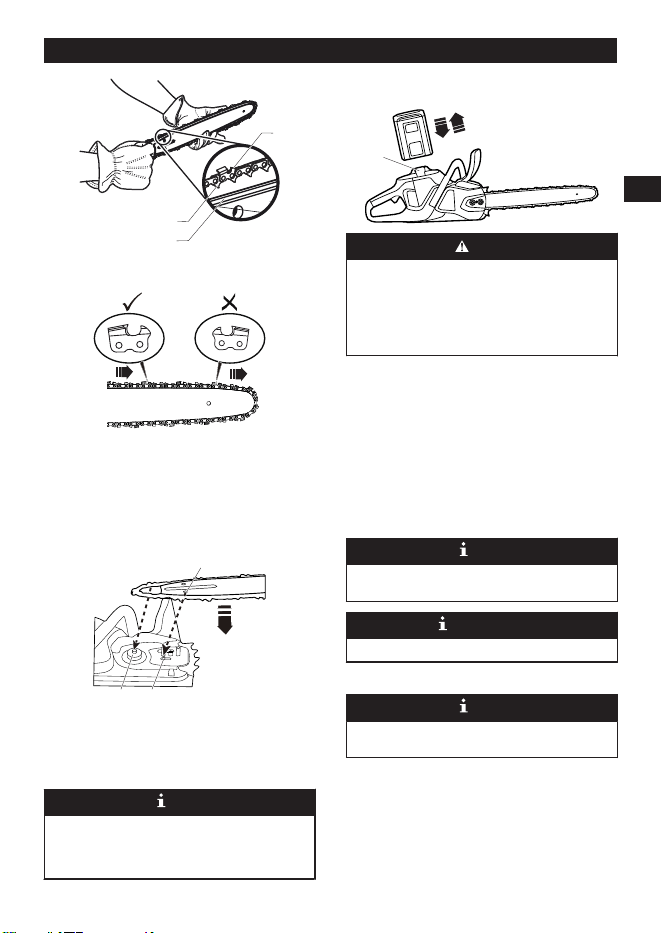

8.3 ASSEMBLE THE GUIDE BAR AND THE

CHAIN

1. Switch off the chainsaw and engage the chain

brake.

2. Remove the battery.

3. Remove the chain cover nuts with the wrench

(11).

4. Remove the chain cover (14).

5. Put the chain drive links (21) into the bar groove

(20).

6. Put the chain cutters (22) in the direction of the

chain operation.







7. Ensure the chain is put on in the correct direction

(do not assemble with the cutters backwards).

8. Put the chain in position and make sure that the

loop is behind the guide bar.

9. Hold the chain and bar.

10. Put the chain loop around the sprocket (16).

11. Make sure the chain tension pin hole (19) on the

guide bar fits correctly with the bolt (17).







12. Install the chain cover.

13. Tighten the chain. Refer to Adjust the chain

tension.

14. Tighten the nuts when the chain is correctly

tensioned.

NOTE

If you start the chain saw with a new chain, have a

test for 2-3 minutes. A new chain gets longer after

the first use, examine the tension and tighten the

chain if necessary.

English

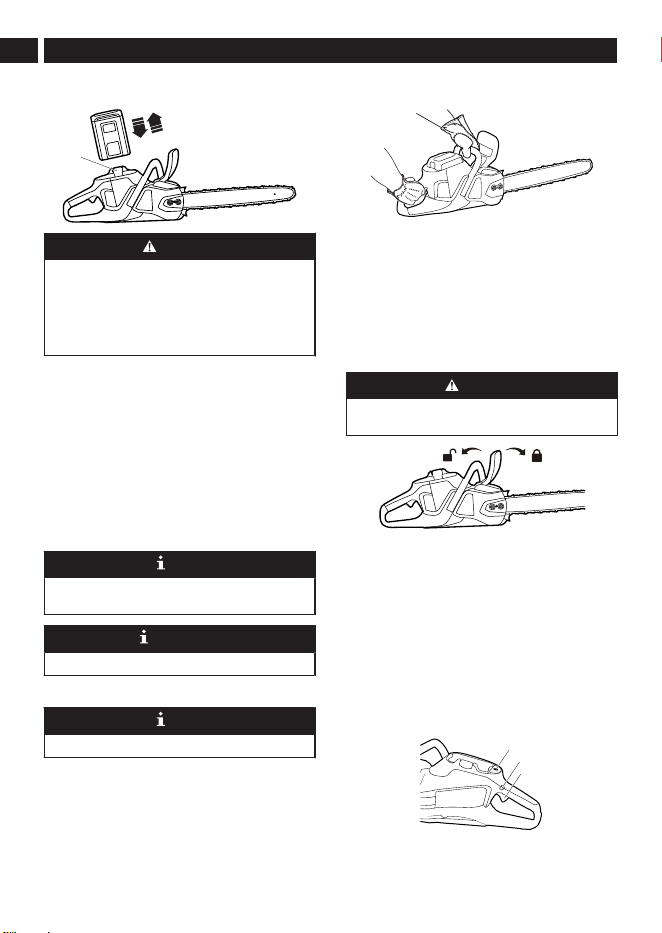

8.4 INSTALL THE BATTERY PACK

WARNING

• If the battery pack or charger is damaged, replace

the battery pack or the charger.

• Stop the machine and wait until the motor stops

before you install or remove the battery pack.

• Read and understand the instructions in the

battery and charger manual.

1. Align the ribs on the battery pack with the

grooves in the battery compartment.

2. Push the battery pack into the battery

compartment until the battery pack locks into

place.

3. When you hear a click, the battery pack is

installed.

8.5 REMOVE THE BATTERY PACK

1. Push and hold the battery release button (18).

2. Remove the battery pack from the machine.

9 OPERATION

NOTE

Remove the battery pack and keep hands clear of

the lock out button when you move the machine.

IMPORTANT

Examine the chain tension before each use.

9.1 EXAMINE THE CHAIN OIL

NOTE

Do not use the machine without sufficient chain oil.

1. Examine the oil level of the machine from the oil

indicator.

2. Add oil if necessary.

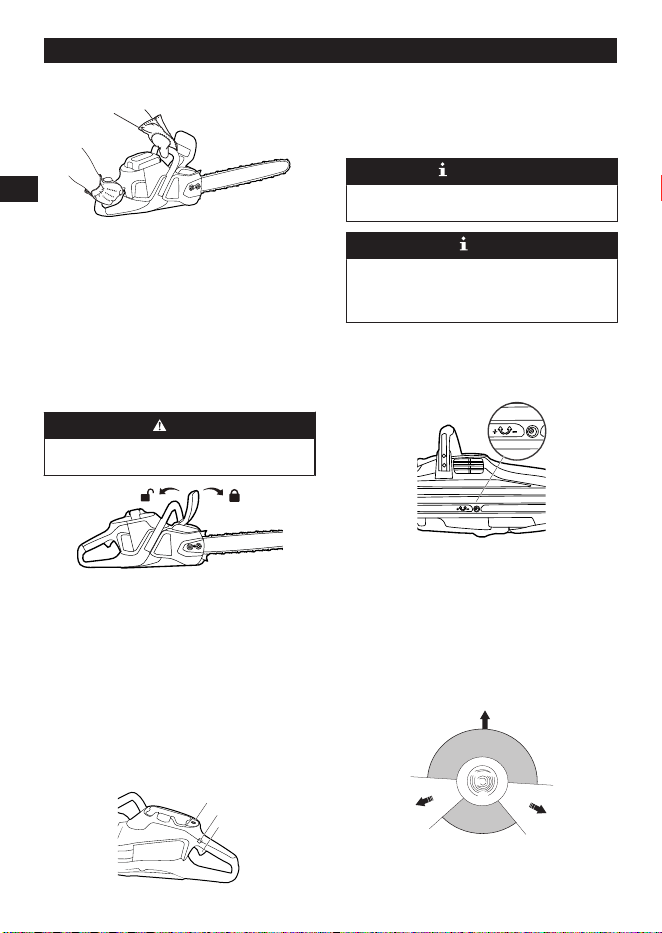

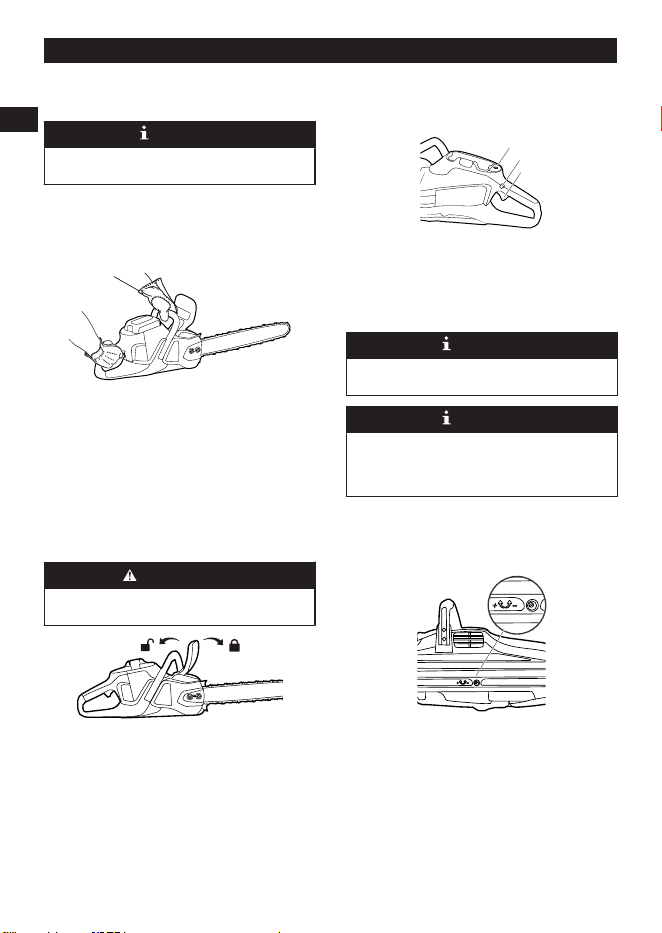

9.2 HOLD THE MACHINE

1. The grip area is within 100 mm behind the lock

out button.

2. Hold the chainsaw with your right hand on the

rear handle and left hand on the front handle.

3. Hold the handles with the thumbs and the fingers

around them.

4. Make sure that your left hand holds the front

handle and your thumb is below the handle.

9.3 OPERATE THE CHAIN BRAKE

WARNING

Make sure that your hands are on the handles at all

times.

1. Start the machine.

2. Push the guard forward to engage the chain

brake.

3. Pull the handle guard / chain brake backwards to

disengage the chain brake.

4. Call approved service center for repair before use

• The chain brake does not stop the chain

immediately.

• The chain brake does not stay in the

disengaged position without aid.

9.4 START THE MACHINE







1. Press the on/off switch (40).

2. Press the lock-out button (4).

English

3. Press the trigger (5) while you hold the lock-out

button.

4. Release the lock-out button.

IMPORTANT

The chain brake must be disengaged for the chain

saw to start.

NOTE

The unit will stay on for 2 minutes after pressing the

on/off switch. Always turn the unit off if it will not be

used immediately.

9.5 STOP THE MACHINE

1. Release the trigger to stop the machine.

9.6 ADJUST THE OILER

Adjust the oil amount with the wrench according to the

cutting requirement.

1. Find the adjustment screw at the bottom of the

machine.

2. Turn the screw clockwise to increase the oil

amount.

3. Turn the screw counterclockwise to decrease the

oil amount.

9.7 FELL A TREE

It is recommended that the first-time user should, as a

minimum practice, start cutting logs on a sawhorse or

cradle.

Before you start to fell a tree, make sure that:

• The minimum distance between the areas of

bucking and felling performed by two or more

persons at the same time is two times the height

of the tree felled.

• The operation does not:

• Cause injury to personnel.

• Hit utility lines. If the tree touches utility lines,

immediately tell the utility company.

• Cause losses in property.

• The user is not in the danger area (24), for example,

the downhill side of the area.

• The escape paths (25) that extend back and

diagonally behind the felling direction (23) are clear.

The felling direction is controlled by:

• The natural lean of the tree.

• The location of larger branches.

• The wind direction.

• Ensure there is no dirt, stones, loose bark, nails, or

staples on the tree.

2’’(50mm)

1. Make a lower-level notching cut (27). Make

sure that this cut is:

a) 1/3 width of the diameter of the tree.

b) Perpendicular to the felling direction.

CAUTION

The level notching cut helps prevent pinching of

the saw chain or the guide bar when you make

the second notch.

2. Make the felling cut (28) no less than 2 in.

(50 mm) or higher than the level notching cut.

Make sure that this cut:

a) Is parallel to the level notching cut.

b) Keeps sufficient wood 2 in. (50 mm) or 1/10

the diameter of the tree to become a hinge

(29) which prevents the tree from twisting

and felling in the wrong direction.

When the felling cut (28) gets near the hinge (29),

the tree falls. Stop the felling cut if the tree:

• Does not fall in the correct direction or

• Moves backwards, causing the cutting bar and

chain to become stuck in the cut.

3. Use felling wedge to open the cut and let the

tree fall in the correct direction.

English

4. When the tree starts to fall:

a) Remove the chainsaw from the cut.

b) Stop the machine.

c) Put the machine down.

d) Move away from the tree via the escape

path (25). Always keep watching the tree

to see the direction of fall. Be careful with

overhead branches and your footing.

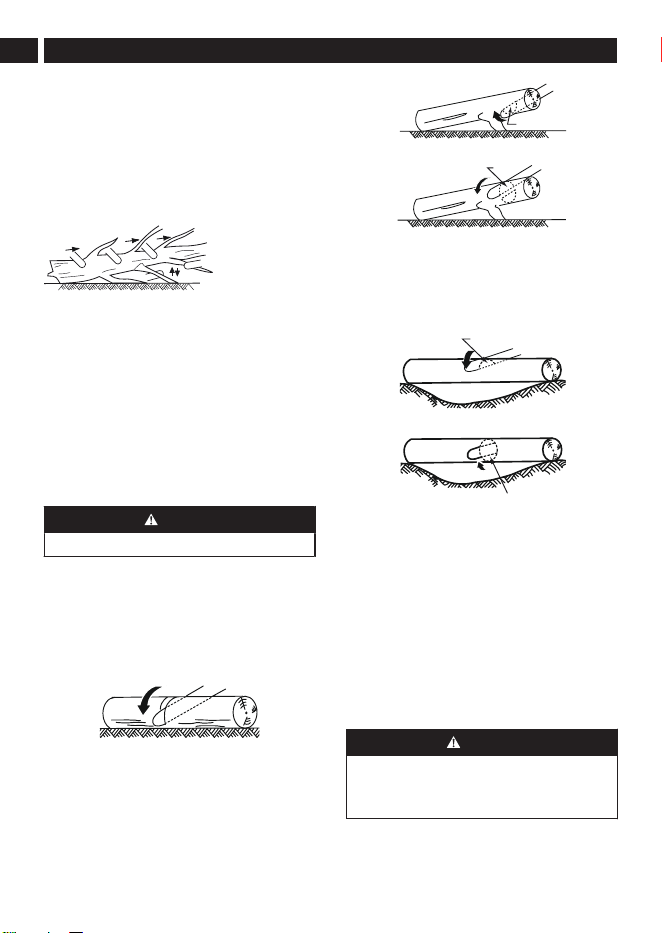

9.8 LIMB A TREE

Limbing is the removal of the branches from a fallen

tree.

1. Keep the larger lower branches to hold the log off

the ground (31).

2. Remove the small limbs (30) in one cut.

3. Limb the branches with tension from the bottom

to top.

4. Keep the larger lower branches as a support until

the log is limbed.

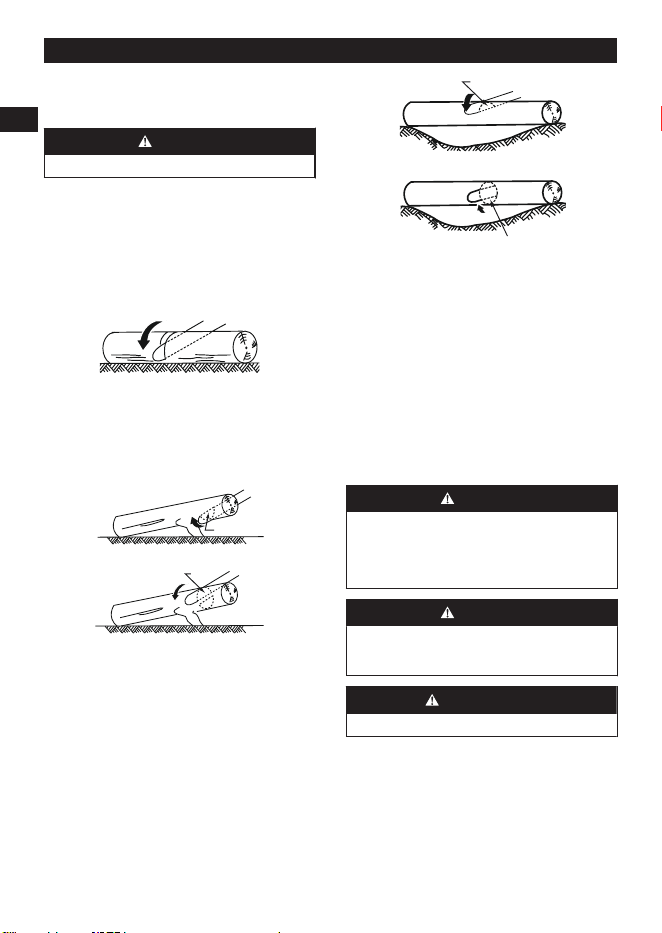

9.9 BUCK A LOG

To buck is to cut a log into lengths.

CAUTION

Do not let the chainsaw touch the ground.

It is important to make sure your footing is secure and

your weight is evenly distributed. If possible, lift the

log and hold it with branches, logs or chock. Obey the

instructions below:

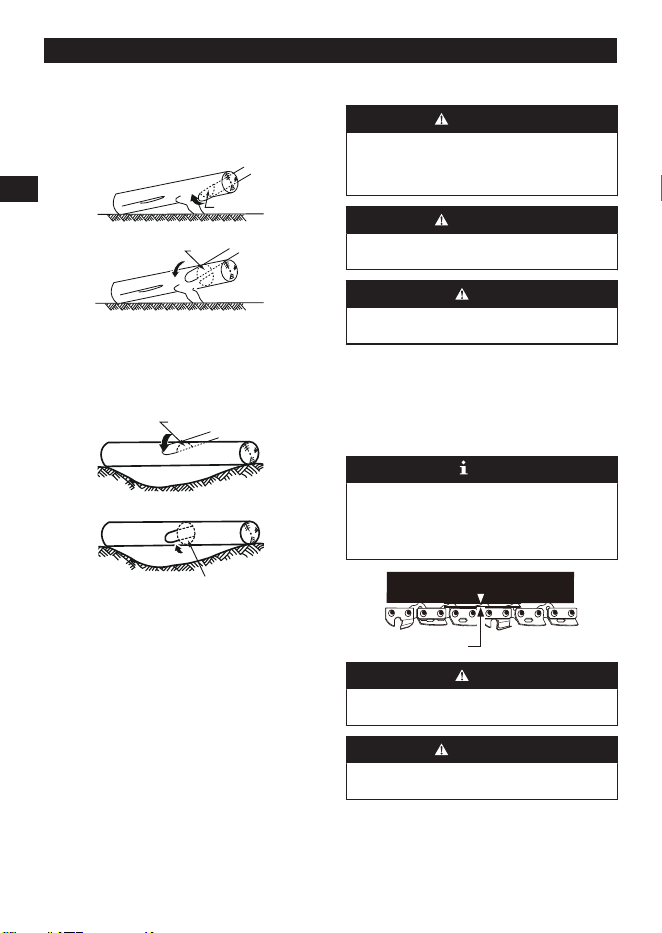

When the log is held along the full length (32), cut it

from the top (33).

When the log is held on one end (34):

1. Cut the first time 1/3 of the diameter from the

bottom (35).

2. Cut the second time from the top (36) to complete

the bucking.

When the log is held on two ends (37):

1. Cut the first time 1/3 of the diameter from the top

(36).

2. Cut the second time lower 2/3 from the bottom

(35) to complete the bucking.

When the log is on a slope:

1. Stand on the uphill side.

2. Control the chainsaw completely.

3. Hold the chainsaw handles tightly.

4. Release the cutting pressure near the end of the

cut.

When bucking is complete:

1. Wait for the chain to stop.

2. Ensure the chainsaw is turned off.

3. Check for hazards before you move to another

tree.

10 MAINTENANCE

CAUTION

Do not let brake fluids, gasoline, petroleum-based

materials touch the plastic parts. Chemicals can

cause damage to the plastic, and make the plastic

unserviceable.

English

CAUTION

Do not use strong solvents or detergents on the

plastic housing or components.

WARNING

Remove the battery pack from the machine before

maintenance.

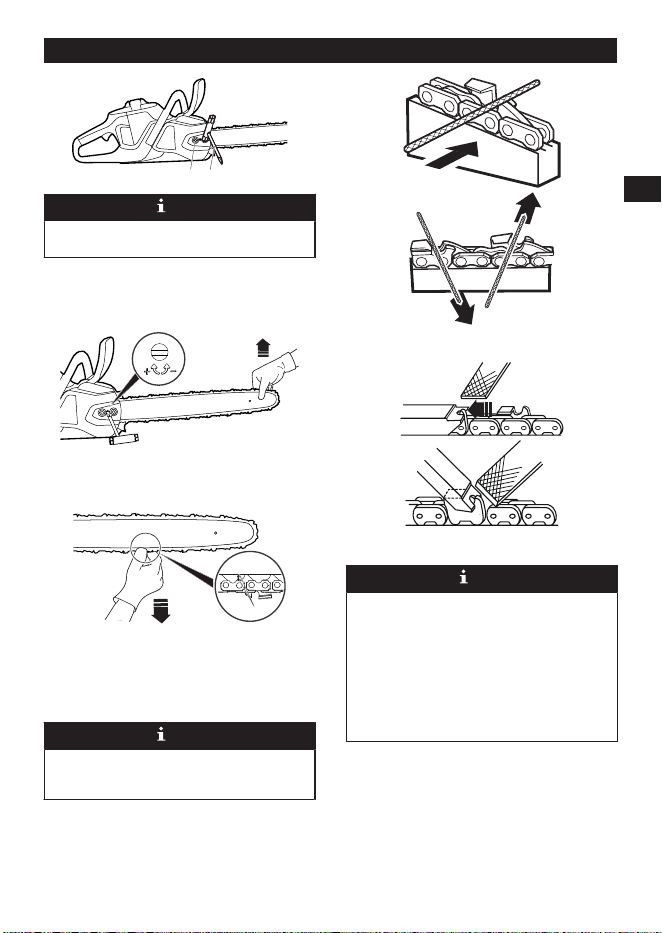

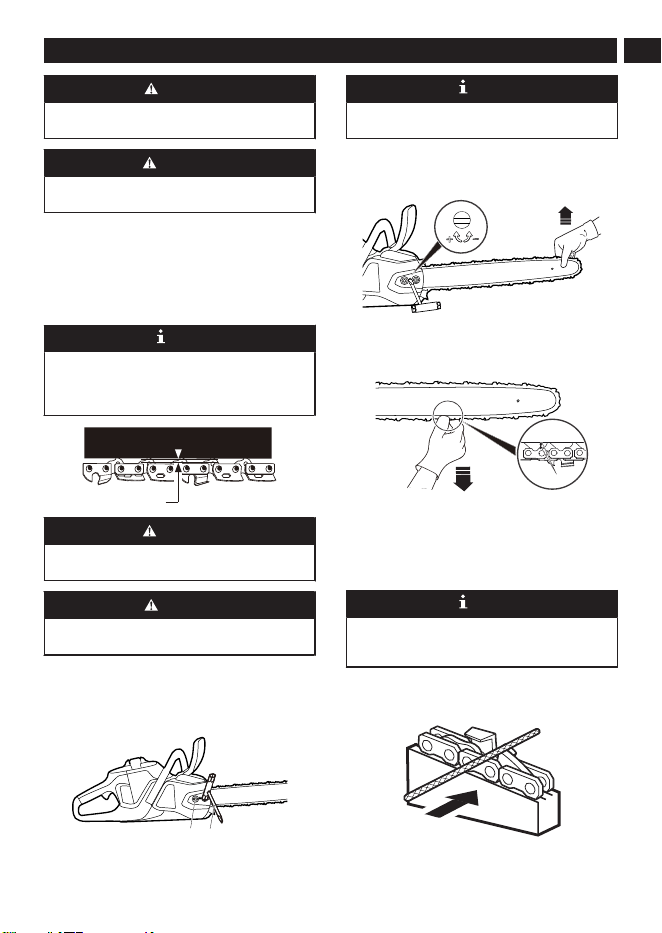

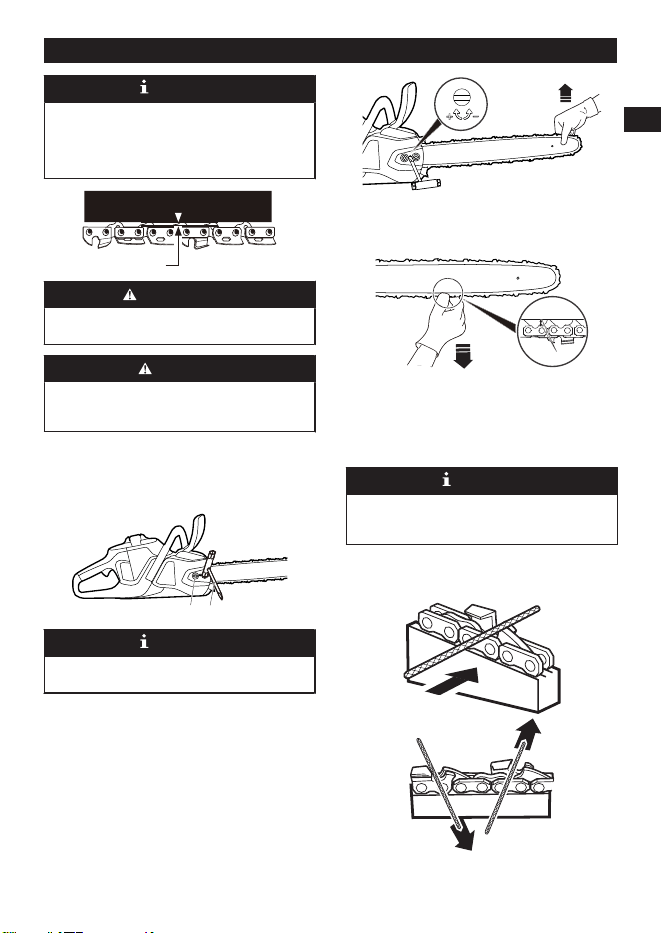

10.1 ADJUST THE CHAIN TENSION

The more you use a chain the longer it becomes. It is

therefore important to adjust the chain regularly to take

up the slack.

Tension the chain so that it can only just be pulled

away from the bar at its center point.

NOTE

During normal saw operation, the temperature of

the chain increases. The drive links of a correctly

tensioned warm chain will hang approximately 1/16

in. (1.58 mm) out of the bar groove.

1/16 in. (1.58 mm)

WARNING

A slack chain may jump off and cause serious or

even fatal injury.

CAUTION

Wear protective gloves if you touch the chain, bar or

areas around the chain.

1. Switch off the chainsaw and engage the chain

brake.

2. Remove the battery pack.

3. Loosen the chain cover nuts (15) with the wrench

(11).

1115

NOTE

It is not necessary to remove the chain cover to

adjust the chain tension.

4. Hold the bar nose up and turn the chain

adjustment screw clockwise to increase the chain

tension, or turn counterclockwise to decrease the

chain tension.

5. Pull the chain in the middle of the guide bar at the

bottom away from the bar, the gap between the

chain guide and the guide bar should be between

3 mm and 6 mm.

3-6 mm

6. When the chain is at the wanted tension, tighten

the lock nuts.

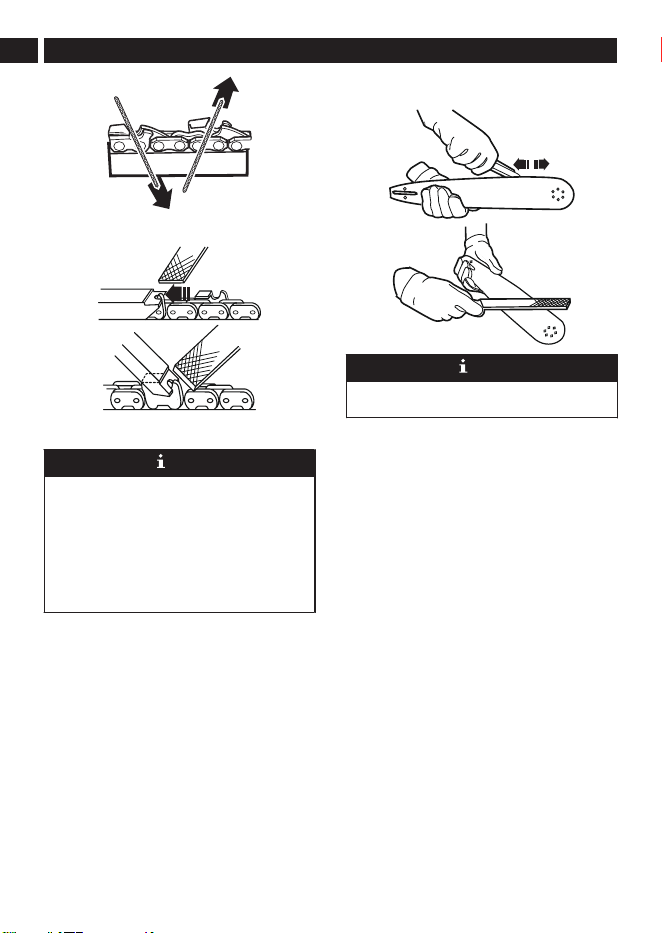

10.2 SHARPEN THE CUTTERS

Sharpen the cutters if chain does not go into wood

easily.

NOTE

We recommend that a service center, which has

an electric sharpener, perform important sharpening

work.

1. Tensioning chain.

2. Sharpen the cutters corner with a 5/32 in. (4 mm)

diameter round file .

English

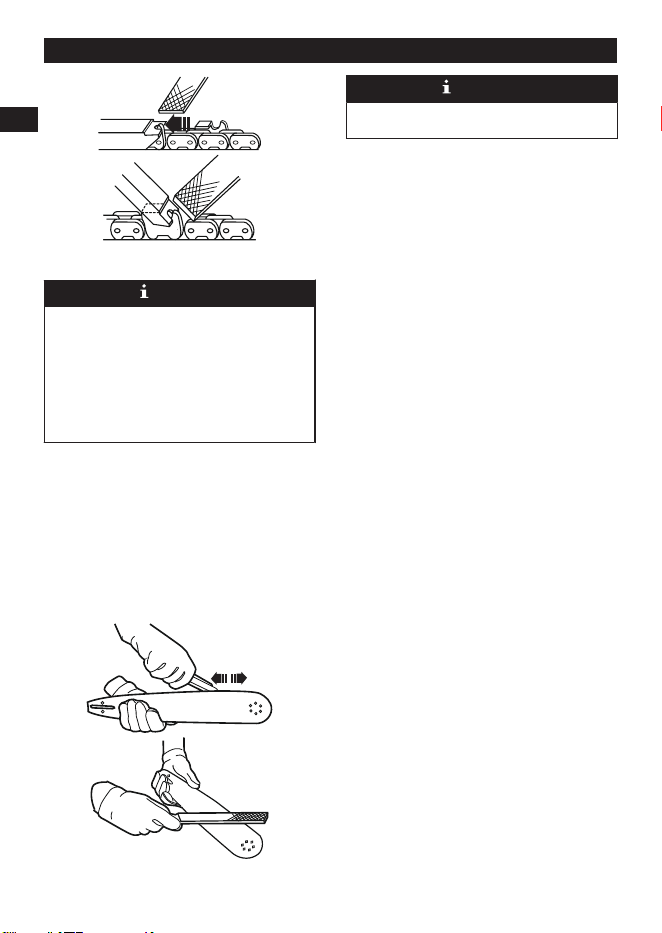

3. Sharpen the top plate, side plate and depth

gauge with a flat file.

4. File all the cutters to the specified angles and the

same length.

NOTE

During the process:

• Keep the file flat with the surface to be sharpened.

• Use the midpoint of the file bar.

• Use light but firm pressure when sharpening the

surface.

• Lift the file away on each return stroke.

• Sharpen the cutters on one side and then move to

the other side.

Replace the chain if:

• The length of the cutting edges is less than 1/5 in. (5

mm).

• There is too much space between the drive links

and the rivets.

• The cut speed is slow.

• Sharpening the chain many times but it does not

increase the cutting speed. The chain is worn.

10.3 GUIDE BAR MAINTENANCE

NOTE

Make sure that the bar is turned over periodically to

keep symmetrical wear on the bar.

1. Lubricate the bearings on the nose sprocket (if

present) with the syringe (not included).

2. Clean the bar groove with the scraping hook (not

included).

3. Clean the lubrication holes.

4. Remove burr from the edges and level the cutters

with a flat file.

Replace the bar if:

• the groove does not fit with the height of the drive

links (which must never touch the bottom).

• the inside of the guide bar is worn and makes the

chain lean to one side.

11 TRANSPORTATION AND STORAGE

Before you move the machine, always

• Remove the battery pack from the machine.

• Engage the chain brake.

• Keep hands clear of the lock-out button.

• Put the scabbard on the guide bar and the chain.

Before you put the machine into storage, always

• Remove all residual oil from the machine.

• Remove the battery pack from the machine.

• Clean all unwanted material from the machine.

• Make sure that the storage area is

• Not available to children.

• Away from agents which can cause corrosion,

such as garden chemicals and de-icing salts.

English

12 TROUBLESHOOTING

Problem Possible cause Solution

The guide bar

and the chain

become hot and

release smoke.

The chain is too

tight.

Adjust the chain

tension.

The oil tank is

empty.

Add oil.

Contamination

causes a block-

age of the dis-

charge port.

Remove the

guide bar and

clean the dis-

charge port.

Contamination

causes a block-

age of the oil

tank.

Clean the oil

tank. Add new

oil.

Contamination

causes a block-

age of the guide

bar and the oil

tank cap.

Clean the guide

bar and the oil

tank cap.

Contamination

causes a block-

age of the

sprocket or

guide wheels.

Clean the

sprocket and

the guide

wheels.

The motor runs

but the chain

does not rotate.

The chain is too

tight.

Adjust the chain

tension.

The guide bar

and the chain

are damaged.

Replace the

guide bar and

the chain if it is

necessary.

Problem Possible cause Solution

The motor is

damaged.

1. Remove

the battery

pack from

the ma-

chine.

2. Remove

the guide

bar cover.

3. Remove

the bar

and saw

chain.

4. Clean the

machine.

5. Install bat-

tery pack

and oper-

ate the

machine.

If the sprocket

rotates, it

means the mo-

tor works prop-

erly. If not, call

service center.

The motor runs

and the chain

rotates, but the

chain does not

cut.

The chain is

dull.

Sharpen or re-

place the saw

chain.

The chain is in

the incorrect di-

rection.

Turn the chain

loop to the oth-

er direction.

The chain is

tight or loose.

Adjust the chain

tension.

The machine

does not start.

The chain brake

is engaged.

Pull the chain

brake in the di-

rection of the

user to disen-

gage it.

The machine

and battery are

not connected

correctly.

Make sure that

the battery re-

lease button

clicks when you

install the bat-

tery pack.

The battery lev-

el is low.

Charge the bat-

tery pack.

The lock out

button and the

trigger are not

pushed at the

same time.

1. Push the

lock-out

button and

hold it.

English

Problem Possible cause Solution

2. Push the

trigger to

start the

machine.

The battery is

too hot or too

cold.

Refer to battery

and charger

manual.

The motor runs,

but the chain

does not cut

correctly, or the

motor stops af-

ter around 3

seconds.

The machine is

in the protection

mode to protect

the PCB.

Release the

trigger and start

the machine

again. Do not

force the ma-

chine to cut.

The battery is

not charged.

Charge the bat-

tery. Refer to

the battery and

charger manual

for correct

charging proce-

dures.

The chain is not

lubricated.

Lubricate the

chain to de-

crease the fric-

tion. Do not let

the guide bar

and the chain

operate without

sufficient oil.

Incorrect battery

storage temper-

ature

Cool the battery

pack until it de-

creases to the

ambient tem-

perature.

The machine

has stopped

working to pro-

tect internal cir-

cuits.

Operating tem-

perature of the

machine is too

high.

Move the ma-

chine to a cool,

dry location. Let

rest for 5-10 mi-

nutes at least. If

the protection is

frequent, ex-

tend the cooling

time.

13 TECHNICAL DATA

Voltage 80 V DC

No load speed 25 m/s

Guide bar length 20'' (508 mm)

Chain pitch 0.325" (8.25 mm)

Chain gauge .050" (1.27 mm)

Drive links 78

Chain oil capacity 250 ml

Weight (without battery

and charger)

13.2 lbs. (6 kg)

Chain 20LPX078X/95TXL078X

Guide bar 200PXBK041/200MLBK0

Battery model BAB723/BAB742 and

other BAB series

Charger model CAB812/GCH8040 and

other CAB series

The recommended ambient temperature range:

Item Temperature

Appliance storage tem-

perature range

32°F (0°C) - 113°F

(45°C)

Appliance operation tem-

perature range

32°F (0°C) - 113°F

(45°C)

Battery charging temper-

ature range

39°F (4°C) - 104°F

(40°C)

Charger operation tem-

perature range

39°F (4°C) - 104°F

(40°C)

Battery storage tempera-

ture range

32°F (0°C) - 113°F

(45°C)

Battery discharging tem-

perature range

32°F (0°C) - 113°F

(45°C)

14 LIMITED WARRANTY

•

GARANTIE OUTIL &

BATTERIE • GARANTÍA PARA

HERRAMIENTAS Y BATERÍAS

Greenworks hereby warranties this product, to the

original purchaser with proof of purchase, for a period

of four (4) years against defects in materials, parts

or workmanship. Greenworks, at its own discretion

will repair or replace any and all parts found to be

defective, through normal use, free of charge to the

customer. This warranty is valid only for units which

have been used for personal use that have not been

hired or rented for industrial/commercial use, and

that have been maintained in accordance with the

instructions in the owners’ manual supplied with the

product from new.

English

ITEMS NOT COVERED BY WARRANTY:

1. Any part that has become inoperative due

to misuse, commercial use, abuse, neglect,

accident, improper maintenance, or alteration; or

2. The unit, if it has not been operated and/or

maintained in accordance with the owner's

manual; or

3. Normal wear;

4. Routine maintenance items such as lubricants,

blade sharpening;

5. Normal deterioration of the exterior finish due to

use or exposure.

HELPLINE:

Warranty service is available by calling our toll-free

helpline, at 1-855-345-3934.

TRANSPORTATION CHARGES:

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of

the purchaser. It is the purchaser’s responsibility to

pay transportation charges for any part submitted for

replacement under this warranty unless such return is

requested in writing by Greenworks.

USA address:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Canadian address:

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Mexico address:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

English

1 Description........................... 19

1.1 But.................................................19

1.2 Aperçu...........................................19

2 Avertissements

généraux de sécurité

des outils électriques.......... 19

2.1 Sécurité de la zone de travail....... 19

2.2 Sécurité électrique........................ 19

2.3 Sécurité des personnes................ 19

2.4 Utilisation et entretien des

outils électriques........................... 20

2.5 Utilisation et entretien de

l’outil à batterie..............................20

2.6 Service..........................................21

3 Instructions de sécurité

concernant les scies à

chaîne....................................21

3.1 Avertissements de sécurité

généraux concernant les

tronçonneuses :............................ 21

3.2 Causes et prévention du

recul de l'opérateur :..................... 22

4 Symboles figurant sur la

machine................................ 22

5 Niveaux de risques.............. 23

6 Élimination des

batteries sans danger

pour l'environnement.......... 23

7 Proposition 65...................... 23

8 Installation............................24

8.1 Déballer la machine...................... 24

8.2 Ajouter le lubrifiant du guide-

chaîne et chaîne........................... 24

8.3 Assemblage du guide-chaîne

et de la chaîne.............................. 24

8.4 Installer le bloc-batterie.................25

8.5 Retirer le bloc-batterie.................. 25

9 Utilisation..............................25

9.1 Examiner la lubrification de la

chaîne........................................... 26

9.2 Tenir la machine............................26

9.3 Actionner le frein de la chaîne...... 26

9.4 Démarrer la machine.................... 26

9.5 Arrêter la machine.........................26

9.6 Réglez le graisseur....................... 26

9.7 Abattre un arbre............................27

9.8 Ébrancher un arbre.......................27

9.9 Couper une bûche........................ 28

10 Entretien............................... 28

10.1 Régler la tension de la chaîne...... 28

10.2 Affûter les dents............................29

10.3 Entretien du guide-chaîne.............30

11 Transport et entreposage....30

12 Dépannage............................31

13 Données techniques............32

14 Garantie limitée....................33

Français

1 DESCRIPTION

1.1 BUT

Cette scie à chaîne est conçue pour la coupe de

branches, troncs, grumes et poutres d'un diamètre

déterminé par la longueur de coupe du guide-chaîne.

Elle est uniquement conçue pour couper du bois.

1.2 APERÇU

10 9

13 15

Fourreau

Frein de chaîne

Poignée avant

Bouton de

verrouillage

Gâchette

Capuchon

d’huile

Fenêtre d'huile

Pointes de

coupe

Chaîne

Guide-chaîne

Clé

Poignée arrière

Vis de tension

de chaîne

Couvre-chaîne

Écrous du

couvre-chaîne

2 AVERTISSEMENTS GÉNÉRAUX DE

SÉCURITÉ DES OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lisez tous les avertissements de sécurité,

toutes les instructions, illustrations et toutes

spécifications fournis avec cet outil électrique.

Le non-respect de ces instructions peut entraîner

un choc électrique, un incendie et/ou des blessures

graves.

Conservez tous les avertissements et instructions

pour référence ultérieure.

Le terme « outil électrique » dans les avertissements

se réfère à votre outil électrique alimenté (avec fil) ou à

votre outil électrique (sans fil) fonctionnant sur batterie.

2.1 SÉCURITÉ DE LA ZONE DE TRAVAIL

• Gardez la zone de travail propre et bien éclairée.

Les endroits encombrés ou sombres favorisent les

accidents.

• N'utilisez pas les outils électriques dans

des environnements explosifs, par exemple

en présence de liquides, gaz ou poussières

inflammables. La mise en marche des outils

électriques crée des étincelles qui peuvent

enflammer la poussière ou les vapeurs.

• Tenez les enfants et les curieux à l'écart lorsque

vous utilisez un outil électrique. Les distractions

peuvent vous faire perdre le contrôle.

2.2 SÉCURITÉ ÉLECTRIQUE

• Les prises de l'outil électrique doivent être

compatibles avec la prise de courant. Ne

modifiez jamais la prise d'aucune façon.

N'utilisez pas d'adaptateur de prise avec des

outils à prise de terre. Des prises non modifiées

et leurs prises de courant respectives réduisent les

risques de choc électrique.

• Évitez que le corps n'entre en contact avec des

surfaces mises à la terre comme les tuyaux, les

radiateurs, les cuisinières et les réfrigérateurs. Il

y a un risque accru de choc électrique si votre corps

est en contact avec la terre.

• N'exposez pas les outils électriques à des

conditions humides ou mouillées. L'eau qui

pénètre dans un outil électrique augmente le risque

de choc électrique.

• N'abusez pas du cordon. N'utilisez jamais le

câble pour porter, tirer ou débrancher l'outil.

Éloignez le cordon de la chaleur, de l’huile, des

bords tranchants ou des pièces mobiles. Les

cordons endommagés augmentent le risque d’un

choc électrique.

• Lorsque vous utilisez un outil électrique en

extérieur, utilisez une rallonge de câble adaptée

à l'usage en extérieur. Utiliser un câble adapté

à un usage en extérieur réduit le risque de choc

électrique.

• Si vous ne pouvez éviter d'utiliser l'outil dans un

environnement humide, utilisez une alimentation

protégée à courant différentiel. Le respect de

cette règle réduira le risque de chocs électriques.

2.3 SÉCURITÉ DES PERSONNES

• Restez vigilant, soyez attentif à ce que vous

faites et faites preuve de bon sens lors

de l'utilisation d'un outil électrique. N'utilisez

pas un outil électrique si vous êtes fatigué,

sous l'emprise de l'alcool ou de drogues ou

après avoir pris des médicaments. Un moment

d’inattention lors de l’utilisation d’un outil électrique

peut provoquer des blessures corporelles graves.

Français

• Utilisez de l’équipement de protection

individuelle. Portez toujours une protection

oculaire. L’utilisation d’équipement de protection

adapté aux conditions masque antipoussière,

chaussures de sécurité antidérapantes, casque et

protections auditives etc. permet de réduire les

risques de blessures corporelles.

• Évitez tout démarrage accidentel. Assurez-vous

que l’interrupteur soit en position d’arrêt avant

de brancher l’outil à la source d’alimentation

ou à la batterie et quand vous soulevez ou

transportez l’outil. Transporter un outil électrique

avec un doigt sur l'interrupteur ou le brancher

sur une alimentation électrique alors que son

interrupteur est en position de marche favorise les

accidents.

• Retirez les clés de réglage et de serrage avant

de mettre l’outil en marche. Une clef de réglage

ou de serrage restée sur une pièce en rotation

de l’outil électrique peut entraîner des blessures

corporelles.

• N'essayez pas d'atteindre des endroits difficiles

d'accès avec l'outil en marche. Restez toujours

d'aplomb et gardez constamment un bon

équilibre. Ceci permet un meilleur contrôle de l'outil

électrique dans des situations inattendues.

• Portez une tenue adaptée. Ne portez pas de

vêtements amples ou de bijoux. Veillez à ne pas

approcher vos cheveux, vos vêtements et vos

gants des pièces en mouvement. Les vêtements

amples, les bijoux et les cheveux longs peuvent se

prendre dans les pièces en mouvement.

• Si un appareil est conçu pour être utilisé avec

des dispositifs d’extraction et de récupération

des poussières, veillez à ce que ces dispositifs

soient bien raccordés et correctement utilisés.

L’utilisation de dispositifs de récupération des

poussières permet de réduire les risques liés aux

poussières.

• Ne laissez pas l'habitude des fréquentes

utilisations vous faire oublier et ignorer les

principes de sécurité. Une action négligente peut

provoquer de graves blessures en une fraction de

seconde.

2.4 UTILISATION ET ENTRETIEN DES OUTILS

ÉLECTRIQUES

• Ne forcez pas l’outil électrique. Utilisez l'outil

l’électrique adapté à votre application. L'outil

électrique approprié fera mieux le travail et sera plus

sécuritaire au rythme pour lequel il a été conçu.

• N’utilisez pas l'outil électrique si l'interrupteur

ne le met pas en marche ou à l'arrêt. Tout

outil électrique qui ne peut pas être contrôlé avec

l'interrupteur est dangereux et doit être réparé.

• Débranchez la prise de la source d’alimentation

et/ou retirez le bloc-batterie de l’outil électrique,

si amovible, avant d’effectuer des réglages, de

changer d’accessoire ou de ranger l’outil. De

telles mesures de sécurité préventives réduisent

le risque d'un démarrage accidentel de l'outil

électrique.

• Rangez les outils électriques inutilisés hors

de portée des enfants et ne laissez pas des

personnes qui se sont familiarisées avec l'outil

électrique ou ces instructions l’utiliser. Les outils

électriques sont dangereux entre les mains des

utilisateurs non formés.

• Entretenez les outils électriques et les

accessoires. Vérifier qu’aucune pièce mobile

n’est mal alignée, grippée ou brisée et soyez

attentif à toute autre condition qui pourrait

affecter le fonctionnement de l’outil électrique.

S’il est endommagé, faites réparer l'outil

électrique avant de l'utiliser. De nombreux

accidents sont causés par des outils électriques mal

entretenus.

• Garder les outils de coupe propres et

tranchants. Les outils de coupe bien entretenus

avec des bords tranchants sont moins susceptibles

de se coincer et sont plus faciles à contrôler.

• Utilisez l'outil électrique, les accessoires, les

mèches, etc. conformément à ces instructions,

en tenant compte des conditions de travail

et des travaux à effectuer. L'utilisation de

l'outil motorisé pour des opérations différentes

de celles prévues pourrait entraîner une situation

dangereuse.

• Veillez à ce que les poignées restent propres,

sèches et exemptes d’huile et de graisse.

Les poignées et surfaces de prise glissantes ne

permettent pas de manipuler et de contrôler l'outil

dans des situations inattendues.

2.5 UTILISATION ET ENTRETIEN DE L’OUTIL

À BATTERIE

• Rechargez uniquement avec le chargeur spécifié

par le fabricant. Un chargeur adapté à un type de

bloc-batterie peut créer un risque d'incendie lorsqu'il

est utilisé avec un autre bloc-batterie.

• Utilisez les outils électriques uniquement avec

des batteries spécialement conçues à cet effet.

L'utilisation de tous autres bloc-batteries peut créer

un risque de blessure et d'incendie.

• Lorsque la batterie n'est pas utilisée, éloignez-la

des autres objets métalliques tels qu’attaches

trombones, pièces de monnaie, clés, clous, vis

ou autres petits objets métalliques qui peuvent

établir une connexion d'une borne à une autre.

Le court-circuitage des bornes de la batterie peut

provoquer des brûlures ou un incendie.

• Dans des conditions abusives, du liquide peut

être éjecté de la batterie ; évitez tout contact.

En cas de contact accidentel, rincez avec de

l’eau. En cas de contact avec les yeux, consultez

Français

également un médecin. Le liquide s'échappant des

batteries peut causer des irritations ou des brûlures.

• N'utilisez pas une batterie endommagée ou

modifiée ou un outil endommagé ou modifié.

Les batteries endommagées ou modifiées peuvent

présenter un fonctionnement imprévisible et

provoquer un incendie, une explosion ou un risque

de blessure.

• N'exposez pas une batterie ou un outil au feu

ou à une température excessive. L'exposition au

feu ou une température supérieure à 130°C peut

provoquer une explosion.

• Suivez toutes les instructions de recharge et ne

rechargez pas la batterie ou l'outil en dehors

de la plage de température spécifiée dans ces

instructions. Un rechargement incorrect ou à des

températures en dehors de la plage spécifiée peut

endommager la batterie et augmenter le risque

d'incendie.

2.6 SERVICE

• Faites effectuer l'entretien de votre outil

électrique par un réparateur qualifié en

n'utilisant que des pièces de rechange

identiques. Cela garantira le maintien de la sécurité

de l’outil électrique.

• Ne réparez jamais une batterie endommagée.

L'entretien d’une batterie ne doit être effectué que

par le fabricant ou des fournisseurs de service

agréés.

3 INSTRUCTIONS DE SÉCURITÉ

CONCERNANT LES SCIES À CHAÎNE

3.1 AVERTISSEMENTS DE SÉCURITÉ

GÉNÉRAUX CONCERNANT LES

TRONÇONNEUSES :

• Veillez à ce qu’aucune partie du corps ne

s’approche de la chaîne de coupe lorsque la

tronçonneuse est en marche. Avant de démarrer

la tronçonneuse, vérifiez que la chaîne de coupe

n’est en contact avec aucun objet. Lors de

l’utilisation d’une tronçonneuse, un simple moment

d’inattention suffit pour que vos vêtements se

prennent dans la chaîne de coupe ou qu’une partie

de votre corps entre en contact avec celle-ci.

• Tenez systématiquement la tronçonneuse avec

la main droite sur la poignée arrière et la

main gauche sur la poignée avant. Si vous

tenez la tronçonneuse en inversant la position des

mains, vous accroissez le risque de blessure. Ce

comportement est à proscrire.

• Tenez toujours la tronçonneuse par ses

poignées isolantes. La chaîne de coupe peut

à tout moment entrer en contact avec un

fil électrique caché. Si une chaîne de coupe

entre en contact avec un fil électrique sous

tension, les parties métalliques non carénées de la

tronçonneuse peuvent se retrouver sous tension et

l’opérateur risque d’être électrocuté.

• Portez des lunettes de protection. Il est

recommandé de porter des équipements de

protection supplémentaires pour protéger lʼouïe,

la tête, les mains, les jambes et les pieds. Des

équipements de protection appropriés permettent

de réduire les blessures corporelles pouvant se

produire suite à la projection de débris ou à un

contact accidentel avec la chaîne de coupe.

• Ne faites jamais fonctionner une tronçonneuse

en vous tenant sur une échelle, un toit ou

toute autre surface instable. L’utilisation d’une

tronçonneuse d’une telle manière pourrait entraîner

des blessures graves.

• L’utilisateur de la tronçonneuse doit toujours

être debout sur une surface plane, fixe et stable,

et doit toujours garder l’équilibre. Les surfaces

instables ou glissantes risquent de vous faire perdre

l’équilibre et le contrôle de la tronçonneuse.

• Quand vous coupez une branche sous tension,

faites attention à l’effet de rebond. Au moment

où la tension dans les fibres du bois se relâche,

la branche risque d’être projetée et de frapper

l’opérateur ou de lui faire perdre le contrôle de la

tronçonneuse.

• Faites extrêmement attention quand vous

coupez des broussailles ou de jeunes arbres.

Le matériau fin peut se prendre dans la chaîne

de coupe puis se rabattre violemment dans votre

direction ou vous faire perdre l’équilibre.

• Portez la tronçonneuse en la tenant par la

poignée avant, à distance de votre corps,

et après vous être assuré qu’elle était bien

éteinte. Remettez toujours le couvercle du

guide-chaîne avant de transporter ou de ranger

la tronçonneuse. Manipulez la tronçonneuse de

manière appropriée afin de réduire les risques de

contact accidentel avec la chaîne de coupe en

mouvement.

• Suivez les instructions pour lubrifier, tendre la

chaîne et changer la barre et la chaîne. Si la

chaîne est mal lubrifiée ou incorrectement tendue,

elle peut se casser ou faire augmenter les risques

de rebond.

• Ne coupez pas d’autre chose que du bois.

N’utilisez pas la tronçonneuse pour effectuer

une tâche pour laquelle elle n’est pas destinée.

Par exemple : n’utilisez pas la tronçonneuse

pour couper du métal, du plastique, des briques

ou des matériaux de construction faits d’autres

matières que du bois. Il est potentiellement

dangereux d’utiliser la tronçonneuse pour un autre

travail que celui pour lequel elle a été conçue.

• N’essayez pas d’abattre un arbre avant d’avoir

compris les risques et la manière de les éviter.

L’opérateur ou les passants pourraient subir de

graves blessures lors de l’abattage d’un arbre.

Français

• N’utilisez pas de tronçonneuse dans un arbre si

vous n'avez pas reçu une formation spécifique

à cet effet. L’utilisation d’une tronçonneuse

dans un arbre sans formation adéquate peut

augmenter le risque de blessures graves.

• Suivez toutes les instructions lorsque

vous décoincez des matériaux, rangez ou

entretenez la tronçonneuse. Assurez-vous que

l’interrupteur est éteint et que le bloc-batterie

est retiré. Une mise en marche inattendue de la

tronçonneuse lors de l’élimination de blocages ou

de l’entretien peut entraîner des blessures graves.

• Elle ne doit être utilisée qu'à l'extérieur, à des

fins domestiques, par des adultes.

• N'utilisez pas la tronçonneuse à des fins autres

que celles mentionnées ci-dessus.

• Elle ne doit pas être utilisée par des enfants

ou par des personnes ne portant pas un

équipement et des vêtements de protection

individuelle adéquats.

• Cet appareil n’est pas destiné à être utilisé par

des personnes ayant des capacités physiques,

sensorielles ou mentales réduites ou un

manque d’expérience et de connaissances, à

moins qu’elles n’aient reçu des instructions

concernant son utilisation ou qu’elles ne soient

supervisées par une personne responsable de

leur sécurité.

3.2 CAUSES ET PRÉVENTION DU RECUL DE

L'OPÉRATEUR :

Le rebond peut survenir lorsque la chaîne en

mouvement entre en contact avec un objet sur la

portion supérieure du guide-chaîne ou lorsque le bois

se rétracte et coince la chaîne de coupe dans l’entaille.

Ceci entraîne un rebond, une réaction soudaine de la

scie qui fait rebondir le guide-chaîne vers le haut et

vers l’arrière, en direction de l’opérateur.

Si la chaîne de coupe est coincée sur le dessus du

guide-chaîne, ce dernier peut être dirigé rapidement

vers l’opérateur.

L’une ou l’autre de ces réactions peut entraîner une

perte de contrôle de la scie, ce qui peut provoquer des

blessures graves. Ne vous fiez pas exclusivement aux

dispositifs de sécurité inclus avec votre scie. Utilisateur

de la tronçonneuse, vous devez adopter plusieurs

mesures pour que vos tâches de coupe ne soient pas

exposées aux accidents ou blessures.

Le rebond est le résultat d’une mauvaise utilisation

de la tronçonneuse ou de procédures ou de

conditions d’utilisation incorrectes et peut être évité en

prenant les précautions appropriées comme indiqué

ci-dessous :

• Tenez fermement la tronçonneuse à deux mains,

les pouces et les doigts enserrant les poignées,

et placez votre corps et vos bras de façon à

résister aux forces de rebond.

L’opérateur peut contrôler les forces de rebond s’il

prend des précautions appropriées. Ne lâchez pas

la tronçonneuse.

• Ne vous étirez pas pour étendre votre portée

et ne coupez pas au-dessus des épaules. Vous

évitez ainsi le contact accidentel de la pointe et

maîtrisez mieux la tronçonneuse dans des situations

inattendues.

• Utilisez uniquement les guide-chaînes et les

chaînes de coupe remplacement spécifiés par le

fabricant. Les guide-chaînes et chaînes de coupe

de remplacement incorrects pourraient causer une

rupture la chaîne ou un rebond.

• Suivez les instructions du fabricant pour

l’affûtage et l’entretien de la chaîne de coupe.

Réduire la hauteur du guide de profondeur peut

augmenter les rebonds.

4 SYMBOLES FIGURANT SUR LA MACHINE

Certains des symboles suivants peuvent être utilisés

sur ce produit. Veuillez les étudier et apprendre

leur signification. Une bonne interprétation de ces

symboles vous permettra de mieux utiliser le produit

et de manière plus sécuritaire.

Symbole Explication

Courant continu - Type ou carac-

téristique du courant.

Précautions destinées à assurer

la sécurité.

Lisez et comprenez toutes les

instructions avant d'utiliser cette

machine, et suivez tous les aver-

tissements et les consignes de

sécurité.

Portez des lunettes envelop-

pantes et un casque anti-bruit.

Ne pas exposer la machine à la

pluie ou à l'humidité.

Tenez toujours la machine à deux

mains.

DANGER ! Attention aux re-

bonds.

Tenez tous les passants à une

distance d’au moins 15 m (50 pi).

Français

5 NIVEAUX DE RISQUES

Les termes de mise en garde suivants et leur

signification ont pour but d'expliquer les niveaux de

risques associés à l'utilisation de ce produit.

SYM-

BOLE

SIGNAL SIGNIFICATION

DANGER Indique une situation dan-

gereuse imminente qui, si

elle n’est pas évitée, peut

entraîner la mort ou des

blessures graves.

AVERTISSE-

MENT

Indique une situation po-

tentiellement dangereuse

qui, si elle n’est pas évit-

ée, peut entraîner la mort

ou des blessures graves.

MISE EN

GARDE

Indique une situation po-

tentiellement dangereuse

qui, si elle n'est pas évit-

ée, pourrait causer des

blessures mineures ou

modérées.

MISE EN

GARDE

(Sans symbole d’alerte de

sécurité) indique une sit-

uation pouvant entraîner

des dommages matériels.

6 ÉLIMINATION DES BATTERIES SANS

DANGER POUR L'ENVIRONNEMENT

Les matières toxiques et corrosives ci-dessous se

trouvent dans les batteries utilisées dans cette

machine : Lithium-ion, une substance toxique.

AVERTISSEMENT

Éliminez toutes les substances toxiques d'une

manière spécifiée afin de prévenir la contamination

de l'environnement. Avant de jeter des batteries au

Lithium-ion endommagées ou usées, contactez votre

agence locale d’élimination des déchets ou l’agence

locale de protection de l’environnement pour obtenir

des informations et des instructions spécifiques.

Apportez les batteries à un centre local de recyclage

ou d’élimination certifié pour l’élimination de batteries

au Lithium-ion.

AVERTISSEMENT

Si la batterie se fend ou se brise, avec ou sans

fuites, ne la rechargez pas et ne l'utilisez pas.

Jetez-la et remplacez-la par une nouvelle batterie.

N'ESSAYEZ PAS DE LA RÉPARER ! Pour prévenir

les blessures et les risques d'incendie, d'explosion

ou de décharge électrique, et pour éviter tout

dommage à l'environnement :

• Couvrez les bornes de la batterie avec du ruban

adhésif résistant.

• NE PAS essayer d'enlever ou de détruire les

composants de la batterie.

• NE PAS essayer d'ouvrir ou de réparer la batterie.

• En cas de fuite, les électrolytes rejetés sont

corrosifs et toxiques. NE PAS laisser entrer la

solution dans les yeux ou en contact avec la peau

et ne l’avalez pas.

• NE PAS jeter vos batteries usagées dans votre

poubelle à ordures ménagères.

• NE PAS incinérer les batteries.

• NE PAS les mettre dans un endroit où ils feront

partie d'un site d'enfouissement de déchets ou

d'un flux de déchets solides municipaux.

• Emmenez-les dans un centre de recyclage ou

d'élimination certifié.

7 PROPOSITION 65

AVERTISSEMENT

Ce produit contient un produit chimique connu dans

l'état de Californie comme étant une cause de

cancer, de malformations congénitales ou d'autres

problèmes de reproduction. Certaines poussières

produites par le ponçage mécanique, le sciage,

le meulage, le perçage et d'autres activités de

construction contiennent des produits chimiques

connus pour causer le cancer, des malformations

congénitales ou d'autres problèmes de reproduction.

Voici quelques exemples de ces produits chimiques :

• Plomb provenant de peintures à base de plomb;

• Silice cristalline provenant de briques, de ciment

et d'autres produits de maçonnerie;

• Arsenic et chrome provenant de bois traité

chimiquement.

Votre risque d'exposition à ces produits chimiques

varie selon la fréquence à laquelle vous faites ce

type de travail. Pour réduire votre exposition à

ces produits chimiques, travaillez dans un endroit

bien ventilé et utilisez un équipement de sécurité

approuvé, comme des masques anti-poussière

spécialement conçus pour filtrer les particules

microscopiques.

Conservez ces instructions.

Français

8 INSTALLATION

AVERTISSEMENT

Ne changez pas ou n’utilisez pas des accessoires

qui ne sont pas recommandés par le fabricant.

AVERTISSEMENT

N'installez pas la batterie tant que vous n'avez pas

assemblé toutes les pièces.

8.1 DÉBALLER LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine

avant de l'utiliser.

AVERTISSEMENT

• Si les pièces de la machine sont endommagées,

ne l’utilisez pas.

• Si vous n'avez pas toutes les pièces, n'utilisez pas

la machine.

• Si des pièces sont endommagées ou

manquantes, communiquez avec le centre de

service.

1. Ouvrez l’emballage.

2. Lisez la documentation contenue dans la boîte.

3. Retirez toutes les pièces non assemblées de la

boîte.

4. Retirez la machine de sa boîte.

5. Jetez la boîte et l’emballage conformément aux

règlements locaux.

AVERTISSEMENT

Pour votre sécurité personnelle, n'insérez pas la

batterie avant que l'outil ne soit complètement

assemblé.

8.2 AJOUTER LE LUBRIFIANT DU GUIDE-

CHAÎNE ET CHAÎNE

Vérifiez la quantité d’huile dans la machine. Si le

niveau du lubrifiant est bas, ajoutez le lubrifiant du

guide-chaîne et chaîne comme suit.

IMPORTANT

Utilisez seulement le lubrifiant du guide-chaîne et

chaîne.

REMARQUE

La machine sort de l'usine sans lubrifiant pour le

guide-chaîne et la chaîne.

1. Éteignez la tronçonneuse et serrez le frein de

chaîne.

2. Retirez la batterie et placez la tronçonneuse sur

une surface plane, le capuchon d'huile vers le

haut.

3. Ouvrez le robinet et tournez le bouchon d’huile

(6) dans le sens inverse des aiguilles d’une

montre pour le retirer.

4. Versez de l’huile dans le réservoir d’huile.

5. Surveillez la fenêtre d’huile (7) pour vous assurer

qu'il n'y a pas de saleté dans le réservoir d'huile

pendant que vous ajoutez l'huile.

6. Placez le capuchon d’huile.

7. Tournez le capuchon d'huile dans le sens des

aiguilles d'une montre et appuyez sur la languette

pour le fermer.

8. La capacité du réservoir d'huile est d'environ 20 à

40 minutes.

IMPORTANT

N'utilisez pas une huile sale, usagée ou contaminée.

Le guide-chaîne ou la chaîne peut être endommagé.

8.3 ASSEMBLAGE DU GUIDE-CHAÎNE ET DE

LA CHAÎNE

1. Éteignez la tronçonneuse et serrez le frein de

chaîne.

2. Retirez la batterie.

3. Retirez les écrous du couvre-chaîne en utilisant

la clé (11).

4. Retirez le couvre-chaîne (14).

Français

5. Placez les maillons d’entraînement de la chaîne

(21) dans la rainure du guide-chaîne (20).

6. Placez les dents de la chaîne (22) dans le sens

de la marche de la chaîne.







7. Assurez-vous que la chaîne est en place dans le

bon sens (ne pas assembler avec les couteaux à

l'envers).

8. Mettez la chaîne en place et assurez-vous que la

boucle est derrière le guide-chaîne.

9. Maintenez la chaîne en place et le guide-chaîne.

10. Placez la boucle de la chaîne autour du pignon

(16).

11. Assurez-vous que le trou de la goupille de

tension (19) de la chaîne sur le guide-chaîne

s'ajuste correctement avec le boulon (17).







12. Installez le couvre-chaîne.

13. Serrez la chaîne. Reportez-vous à la section

Régler la tension de la chaîne.

14. Serrez les écrous lorsque la chaîne est bien

tendue.

REMARQUE

Si vous démarrez la scie à chaîne avec une nouvelle

chaîne, faites un test pendant 2-3 minutes. Les

chaînes neuves ont tendance à s’étirer après la

première utilisation. Vérifiez fréquemment la tension

de la chaîne et ajustez-la au besoin.

8.4 INSTALLER LE BLOC-BATTERIE

AVERTISSEMENT

• Si le bloc-batterie ou le chargeur est endommagé,

remplacez-le, au besoin.

• Arrêtez la machine et attendez que le moteur

s'arrête avant d'installer ou de retirer le bloc-

batterie.

• Lisez et comprenez les instructions du manuel du

bloc-batterie et du chargeur.

1. Alignez les languettes de la batterie avec les

rainures du compartiment de batterie.

2. Poussez le bloc-batterie dans le compartiment de

batterie jusqu'à ce qu'il soit bien encliqueté.

3. Vous devriez entendre un clic lorsque le bloc-

batterie sera inséré correctement.

8.5 RETIRER LE BLOC-BATTERIE

1. Poussez et maintenez enfoncé le bouton de

déblocage de la batterie (18).

2. Retirez le bloc-batterie de la machine.

9 UTILISATION

REMARQUE

Retirez la batterie et éloignez les mains du bouton

de verrouillage lorsque vous déplacez la machine.

IMPORTANT

Examinez la tension de la chaîne avant chaque

utilisation.

Français

9.1 EXAMINER LA LUBRIFICATION DE LA

CHAÎNE

REMARQUE

N'utilisez pas la machine sans quantité suffisante de

lubrifiant de chaîne.

1. Vérifiez le niveau de lubrifiant de la machine à

partir de l'indicateur d'huile.

2. Ajoutez de l’huile au besoin.

9.2 TENIR LA MACHINE

1. La zone de préhension est à moins de 100 mm

derrière le bouton de verrouillage.

2. Tenez la scie à chaîne avec la main droite sur la

poignée arrière et la main gauche sur la poignée

avant.

3. Les doigts doivent entourer la poignée, le pouce

étant passé au-dessous.

4. Assurez-vous que votre main gauche tient la

poignée avant et que votre pouce est sous la

poignée.

9.3 ACTIONNER LE FREIN DE LA CHAÎNE

AVERTISSEMENT

Assurez-vous que vos mains sont sur les poignées

en tout temps.

1. Démarrez la machine.

2. Poussez la garde protectrice vers l’avant pour

engager le frein de la chaîne.

3. Tirez la garde protectrice de la poignée / frein de

la chaîne vers l’arrière pour désengager le frein

de la chaîne.

4. Appelez un centre de service agréé pour la

réparation avant toute utilisation si

• Le frein de la chaîne n'arrête pas

immédiatement la chaîne.

• Le frein de la chaîne ne reste pas en position

débrayée sans une intervention.

9.4 DÉMARRER LA MACHINE







1. Appuyez sur l’interrupteur marche/arrêt (40).

2. Appuyez sur le bouton de verrouillage (4).

3. Appuyez sur la gâchette (5) pendant que vous

maintenez le bouton de verrouillage de sécurité

enfoncé.

4. Relâchez sur le bouton de verrouillage.

IMPORTANT

Le frein de la chaîne doit être désengagé pour que la

scie à chaîne démarre.

REMARQUE

L'appareil reste allumé pendant 2 minutes après

avoir appuyé sur l'interrupteur marche/arrêt.

Éteignez toujours l'appareil s'il n'est pas utilisé

immédiatement.

9.5 ARRÊTER LA MACHINE

1. Lâchez la gâchette pour arrêter la machine.

9.6 RÉGLEZ LE GRAISSEUR

Réglez la quantité d'huile à l'aide de la clé en fonction

des besoins de coupe.

1. Trouvez la vis de réglage au bas de la machine.

2. Tournez la vis dans le sens des aiguilles d'une

montre pour augmenter la quantité d'huile.

3. Tournez la vis dans le sens contraire des aiguilles

d'une montre pour augmenter la quantité d'huile.

Français

9.7 ABATTRE UN ARBRE

Recommandation : un utilisateur débutant doit, à tout

le moins, couper des bûches sur un chevalet de sciage

ou un appui.

Avant de commencer à couper un arbre, assurez-vous

de ce qui suit :

• La distance minimale entre les zones de coupe

et d’abattage où sont présentes deux ou plusieurs

personnes en même temps est de deux fois la

hauteur de l’arbre abattu.

• L’opération ne doit pas :

• Causer des blessures corporelles.

• Frapper les lignes des services publics. Si l'arbre

touche les lignes des services publics, avertissez

immédiatement la compagnie de services publics.

• Causer des pertes matérielles.

• L'utilisateur ne se trouve pas dans la zone

dangereuse (24), par exemple, du côté descendant

de la zone.

• Les chemins de retraite (25) qui s'étendent

en arrière et en diagonale derrière la direction

d'abattage (23) sont dégagées. La direction de

l’abattage est contrôlée par :

• L'inclinaison naturelle de l'arbre.

• L'emplacement des plus grandes branches.

• La direction du vent.

• Assurez-vous qu’il n'y a pas de saleté, de pierres,

d'écorce détachée, de clous et d'agrafes sur l'arbre.

2’’(50mm)

1. Effectuez une coupe d'entaille à un niveau

inférieur (27). Veillez à ce que cette coupe

couvre :

a) 1/3 du diamètre de l'arbre.

b) Perpendiculaire à la direction de la chute.

ATTENTION

Le niveau de la coupe d'entaille permet d'éviter

le pincement de la chaîne ou du guide-chaîne

lorsque vous faites la deuxième entaille.

2. Effectuez la coupe d’abattage (28) à au moins

2 po (50 mm) ou à un niveau supérieur à

la coupe d'entaille. Assurez-vous que cette

coupe :

a) Est parallèle au niveau de la coupe

d’entaille.

b) Conserve suffisamment de bois 2 po

(50 mm) ou 1/10 du diamètre de l’arbre pour

devenir une charnière (29) qui empêche

l’arbre de gauchir et de s’abattre dans la

mauvaise direction.

Lorsque la coupe d'abattage (28) s'approche de

la charnière (29), l'arbre tombe. Arrêtez l’abattage

si l’arbre :

• Ne tombe pas dans la bonne direction ou

• Se déplace vers l'arrière, ce qui fait que la

barre de coupe et la chaîne restent coincés

dans la coupe.

3. Ouvrez la coupe à l'aide d'une cale d'abattage

et laissez l'arbre tomber dans la bonne

direction.

4. Lorsque l’arbre commence à tomber :

a) Retirez la scie à chaîne de la coupe.

b) Arrêtez la machine.

c) Déposez la machine.

d) Éloignez-vous de l'arbre par la voie de

retraite (25). Surveillez toujours l’arbre pour

voir dans quelle direction il tombe. Faites

attention aux branches aériennes et à vos

pieds.

9.8 ÉBRANCHER UN ARBRE

L'ébranchage consiste à enlever les branches d'un

arbre tombé.

1. Laissez les grosses branches inférieures qui

soutiennent l’arbre afin que ce dernier ne soit pas

directement au sol pendant la coupe (31).

2. Coupez les petites branches en une seule coupe

(30).

3. Coupez les branches sous tension à partir du

bas.

4. Gardez les grosses branches inférieures comme

support jusqu'à ce que la bûche soit ébranchée.

Français

9.9 COUPER UNE BÛCHE

La coupe consiste à couper une bûche en longueurs.

ATTENTION

Ne laissez pas la scie à chaîne toucher le sol.

Il est important de vous assurer que votre appui est

solide et que votre poids est réparti uniformément.

Si c'est possible, soulevez la bûche et tenez-la avec

des branches, des bûches ou une cale. Respectez les

instructions ci-dessous :

Lorsque la bûche est retenue sur toute sa longueur

(32), coupez-la par le haut (33).

Lorsque la bûche est retenue par une extrémité (34) :

1. Coupez la première fois le 1/3 du diamètre à

partir du bas (35).

2. Coupez la deuxième fois à partir du haut (36)

pour compléter la coupe.

Lorsque la bûche est retenue par les deux extrémités

(37) :

1. Coupez la première fois le 1/3 du diamètre à

partir du haut (36).

2. Coupez la deuxième fois les 2/3 restants à partir

du bas (35) pour compléter la coupe.

Lorsque la bûche se trouve sur une pente :

1. Mettez-vous du côté élevé.

2. Contrôlez la scie à chaîne parfaitement.

3. Tenez fermement les poignées de la scie à

chaîne.

4. Relâchez la pression de coupure vers la fin de la

coupe.

Lorsque la coupe est terminée :

1. Attendez que la chaîne s’arrête.

2. Assurez-vous que la scie à chaîne est éteinte.

3. Avant de passer à un autre arbre, vérifiez s'il y a

des dangers.

10 ENTRETIEN

ATTENTION

Évitez que les liquides de freins, l'essence et les

matériaux à base de pétrole ne viennent en contact

avec les pièces en plastique. Les produits chimiques

peuvent endommager le plastique et le rendre

inutilisable.

ATTENTION

N'utilisez pas de solvants ou de détergents

puissants sur le boîtier ou les composants en

plastique.

AVERTISSEMENT

Retirez la batterie de la machine avant l’entretien.

10.1 RÉGLER LA TENSION DE LA CHAÎNE

Plus vous utilisez une chaîne, plus elle devient longue.

Il est donc important de régler régulièrement la chaîne

pour la rendre plus souple.

Tendez la chaîne de manière à ce qu'elle ne puisse

être retirée du guide-chaîne qu'au niveau de son point

central.

Français

REMARQUE

Pendant le fonctionnement normal de la scie, la

température de la chaîne augmente. Les maillons

d’entraînement d’une chaîne chaude correctement

tendue accrochent environ 1,58 mm (1/16") de la

rainure de la barre.

1,58 mm (1/16")

AVERTISSEMENT

Une chaîne lâche peut sauter et provoquer des

blessures graves, voire mortelles.

ATTENTION

Portez des gants de protection si vous touchez la

chaîne, le guide-chaîne ou les zones autour de la

chaîne.

1. Éteignez la tronçonneuse et serrez le frein de

chaîne.

2. Retirez le bloc-batterie.

3. Desserrer les écrous du couvre-chaîne en (15)

utilisant la clé (11).

1115

REMARQUE

Il n'est pas nécessaire d'enlever le couvre-chaîne

pour régler la tension de la chaîne.

4. Tenez le nez du guide vers le haut et tournez

la vis de réglage de la chaîne dans le sens

des aiguilles d’une montre pour augmenter la

tension de la chaîne, ou dans le sens inverse des

aiguilles d’une montre pour diminuer la tension de

la chaîne.

5. Tirez la chaîne au milieu du guide-chaîne, en bas,

vers l’extérieur et loin du guide-chaîne; l’écart

entre la chaîne et le guide-chaîne doit être de

3 mm à 6 mm.

3-6 mm

6. Lorsque la chaîne est à la tension voulue, serrez

les écrous de blocage.

10.2 AFFÛTER LES DENTS

Affûtez les dents si la chaîne ne coupe pas facilement

le bois.

REMARQUE

Nous recommandons un centre de service qui

dispose de l'affûteuse électrique et qui effectue les

travaux d'affûtage importants.

1. Réglage de la tension de la chaîne.

2. Utilisez une lime ronde de 5/32" (4 mm) de

diamètre pour affûter les coins coupants.

3. Affûtez la plaque supérieure, la plaque latérale et

la jauge de profondeur avec une lime plate.

Français

4. Limez tous les couteaux aux angles spécifiés et à

la même longueur.

REMARQUE

Pendant le processus :

• Maintenez la lime à plat avec la surface à affûter.

• Utilisez le point médian de la barre de fichier.

• Utilisez une pression légère mais ferme pour

affûter la surface.

• Soulevez la lime à chaque coup de retour.

• Affûtez les couteaux d'un côté, puis passez de

l'autre côté.

Remplacez la chaîne si :

• La longueur des bords tranchants est inférieure à

5 mm (1/5").

• Il y a trop d'espace entre les maillons

d'entraînement et les rivets.

• La vitesse de coupe est lente.

• Vous affûtez la chaîne plusieurs fois, mais cela

n'augmente pas la vitesse de coupe. La chaîne est

usée.

10.3 ENTRETIEN DU GUIDE-CHAÎNE

REMARQUE

Veillez à ce qu'il soit retourné périodiquement pour

maintenir une usure symétrique du guide.

1. Lubrifiez les roulements du pignon de renvoi (si

présent) avec une seringue (non fournie).

2. Nettoyez la rainure du guide à l'aide d'un crochet

racleur (non fourni).

3. Nettoyez les trous de lubrification.

4. Enlevez les bavures sur les bords et nivelez les

dents avec une lime plate.

Remplacez le guide si :

• la rainure n'est pas adaptée à la hauteur des

maillons de la chaîne (qui ne doivent jamais toucher

le fond).

• l'intérieur du guide-chaîne est usé et fait pencher la

chaîne d'un côté.

11 TRANSPORT ET ENTREPOSAGE

Avant de déplacer la machine, il faut toujours faire ce

qui suit

• Retirez le bloc-batterie de la machine.

• Engage le frein de chaîne.

• Gardez les mains éloignées du bouton de

verrouillage.

• Placez le fourreau sur le guide-chaîne et la chaîne.

Avant de ranger la machine dans l’entreposage, il faut

toujours faire ce qui suit

• Retirez toute l’huile résiduelle de la machine.

• Retirez le bloc-batterie de la machine.

• Nettoyez la machine de toute matière indésirable.

• Assurez-vous que le lieu d’entreposage

• n'est pas accessible aux enfants.

• est loin des agents qui peuvent causer de la

corrosion, tels que les produits chimiques de

jardin et les sels de déglaçage.

Français

12 DÉPANNAGE

Problème Cause possi-

ble

Solution

Le guide-chaîne

et la chaîne de-

viennent

chauds et dég-

agent de la fu-

mée.

La chaîne est

trop serrée.

Réglez la ten-

sion de la

chaîne.

Le réservoir

d’huile est vide.

Ajouter de

l’huile.

La contamina-

tion provoque

un blocage de

l'orifice de dé-

charge.

Retirez le

guide-chaîne et

nettoyez l'orifice

de décharge.

La contamina-

tion provoque

un blocage du

réservoir

d’huile.

Nettoyez le rés-

ervoir d’huile.

Ajouter de

l’huile neuve.

La contamina-

tion provoque

un blocage du

guide-chaîne et

du bouchon du

réservoir

d’huile.

Nettoyez le

guide-chaîne et

le bouchon du

réservoir

d’huile.

La contamina-

tion provoque

un blocage du

pignon ou des

roues directri-

ces.

Nettoyez le

pignon et les

roues directri-

ces.

Le moteur mar-

che, mais la

chaîne ne

tourne pas.

La chaîne est

trop serrée.

Réglez la ten-

sion de la

chaîne.

Le guide-chaîne

et la chaîne

sont endom-

magés.

Remplacez le

guide-chaîne et

la chaîne, au

besoin.

Problème Cause possi-

ble

Solution

Le moteur est

endommagé.

1. Retirez le

bloc-batt-

erie de la

machine.

2. Retirez le

couvercle

du guide-

chaîne.

3. Retirez le

guide et la

chaîne.

4. Nettoyez

la ma-

chine.

5. Installez la

batterie et

faites fonc-

tionner la

machine.

Si le pignon

tourne, donc le

moteur fonc-

tionne correcte-

ment. Sinon,

communiquez

avec le centre

de service.

Le moteur

tourne et la

chaîne tourne,

mais la chaîne

ne coupe pas.

La chaîne est

émoussée.

Affûtez ou re-

mplacez la

chaîne.

La chaîne est

orientée dans la

mauvaise direc-

tion.

Tournez la bou-

cle de chaîne

dans l'autre

sens.

La chaîne est

serrée ou lâche.

Réglez la ten-

sion de la

chaîne.

La machine ne

démarre pas. Le frein de la

chaîne est en-

clenché.

Tirez le frein de

la chaîne dans

la direction de

l'utilisateur pour

le désengager.

La machine et

la batterie ne

sont pas con-

nectées cor-

rectement.

Assurez-vous

que le bouton

de déverrouil-

lage de la batt-

erie s'enclenche

lorsque vous in-

stallez la batter-

ie.

Français

Problème Cause possi-

ble

Solution

La batterie est

faible.

Rechargez le

bloc-batterie.

Le bouton de

verrouillage et

la gâchette ne

sont pas enfon-

cés en même

temps.

1. Appuyez

sur le bou-

ton de ver-

rouillage et

maintenez-

le enfoncé.

2. Appuyez

sur la

gâchette

pour dé-

marrer la

machine.

La batterie est

trop chaude ou

trop froid.

Consultez le

manuel de la

batterie et du

chargeur.

Le moteur

tourne, mais la

chaîne ne

coupe pas cor-

rectement, ou le

moteur s'arrête

après environ 3

secondes.

La machine est

en mode de

protection pour

protéger les

cartes de cir-

cuits imprimés.

Relâchez la

gâchette et re-

démarrez la

machine. Ne

forcez pas la

machine à

couper.

La batterie n’est

pas chargée.

Rechargez la

batterie. Con-

sultez le manuel

de la batterie et

du chargeur

pour connaître

les procédures

de charge cor-

rectes.

La chaîne n’est

pas lubrifiée.

Lubrifiez la

chaîne pour di-

minuer la fric-

tion. Ne laissez

pas le guide-

chaîne et la

chaîne fonction-

ner sans lubrifi-

ant en quantité

suffisante.

Mauvaise tem-

pérature d'en-

treposage de la

batterie

Refroidissez la

batterie jusqu'à

ce qu'elle revi-

enne à la tem-

pérature am-

biante.

Problème Cause possi-

ble

Solution

La machine

s’est arrêtée

pour protéger

les circuits inter-

nes.

La température

de fonctionne-

ment de la ma-

chine est trop

élevée.

Déplacez la ma-

chine dans un

endroit frais et

sec. Laissez-la

reposer pend-

ant au moins 5

à 10 minutes. Si

la protection

s’active fré-

quemment, pro-

longez le temps

de refroidisse-

ment.

13 DONNÉES TECHNIQUES

Voltage 80 V DC

Vitesse à vide 25 m/s

Longueur du guide-

chaîne

20'' (508 mm)

Pas de chaîne 0.325" (8.25 mm)

Jauge de chaîne .050" (1.27 mm)

Maillons de la chaîne 78

Capacité d'huile de

chaîne

250 ml

Poids (sans batterie et

chargeur)

13.2 lbs. (6 kg)

Chaîne 20LPX078X/95TXL078X

Guide-chaîne 200PXBK041/200MLBK0

Batterie (modèle) BAB723/BAB742 et au-

tres séries BAB

Chargeur (modèle) CAB812/GCH8040 et au-

tres séries CAB

Français

La plage de température ambiante recommandée :

Article Température

Plage de température

d’entreposage de l'ap-

pareil

32°F (0°C) - 113°F

(45°C)

Plage de température de

fonctionnement de l'ap-

pareil

32°F (0°C) - 113°F

(45°C)

Plage de température de

rechargement de la batt-

erie

39°F (4°C) - 104°F

(40°C)

Plage de température de

fonctionnement du char-

geur

39°F (4°C) - 104°F

(40°C)

Plage de température

d’entreposage de la batt-

erie

32°F (0°C) - 113°F

(45°C)

Plage de température de

déchargement de la batt-

erie

32°F (0°C) - 113°F

(45°C)

14 GARANTIE LIMITÉE

•

GARANTIE OUTIL &

BATTERIE • GARANTÍA PARA

HERRAMIENTAS Y BATERÍAS

Greenworks garantit par la présente ce produit,

à l'acheteur original avec preuve d'achat, pour

une période de quatre (4) ans contre tout défaut

de matériaux, de pièces ou de main-d'œuvre.

Greenworks, à sa propre discrétion, réparera ou

remplacera toutes les pièces défectueuses, dans

des conditions normales d'utilisation, sans frais pour

le client. Cette garantie n'est valable que pour les

appareils qui ont été utilisés à des fins personnelles,

qui n'ont pas été loués à des fins industrielles ou

commerciales et qui ont été entretenus conformément

aux instructions du manuel du propriétaire fourni avec

le produit neuf.

ARTICLES NON COUVERTS PAR LA GARANTIE :

1. Toute pièce qui est devenue inopérante en

raison d'une mauvaise utilisation, d'une utilisation

commerciale, d'un abus, d'une négligence, d'un

accident, d'un entretien inapproprié ou d'une

modification; ou

2. L'appareil, s'il n'a pas été utilisé et/ou entretenu

conformément au manuel du propriétaire; ou

3. Usure normale;

4. Articles d'entretien courant tels que lubrifiants,

affûtage des lames;

5. Détérioration normale du fini extérieur due à

l'utilisation ou à l'exposition.

ASSISTANCE TÉLÉPHONIQUE :

Le service de garantie est disponible en appelant

notre ligne d'assistance téléphonique sans frais, au

1-855-345-3934.

FRAIS DE TRANSPORT :

Les frais de transport pour le déplacement de tout

équipement motorisé ou accessoire sont à la charge

de l'acheteur. Il incombe à l'acheteur de payer les

frais de transport pour toute pièce retournée pour

remplacement en vertu de la présente garantie, à

moins qu'un tel retour soit demandé par écrit par

Greenworks.

Adresse aux États-Unis :

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Adresse au Canada :

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Adresse au Mexique :

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

Français

1 Descripción.......................... 35

1.1 Finalidad....................................... 35

1.2 Perspectiva general...................... 35

2 Advertencias generales

de seguridad para

herramientas eléctricas.......35

2.1 Seguridad de la zona de trabajo...35

2.2 Seguridad eléctrica....................... 35

2.3 Seguridad personal.......................35

2.4 Utilización y cuidado de

herramientas eléctricas.................36

2.5 Utilización y cuidado de

herramientas a batería..................36

2.6 Servicio......................................... 37

3 Instrucciones de

seguridad para

motosierras.......................... 37

3.1 Advertencias generales de

seguridad para motosierras:......... 37

3.2 Causas y prevención del

retroceso por parte del operario:.. 38

4 Símbolos en el producto..... 38

5 Niveles de riesgo................. 38

6 Eliminación de batería

segura para el medio

ambiente............................... 39

7 Propuesta 65........................ 39

8 Instalación............................ 40

8.1 Desembalaje de la máquina......... 40

8.2 Adición de aceite para barras

y cadenas..................................... 40

8.3 Montaje de la barra de guía y

la cadena...................................... 40

8.4 Instalación de la batería................41

8.5 Retirada de la batería................... 41

9 Funcionamiento................... 41

9.1 Examen del aceite de la cadena...41

9.2 Sujeción de la máquina................ 42

9.3 Accionamiento del freno de la

cadena.......................................... 42

9.4 Puesta en marcha de la

máquina........................................ 42

9.5 Detención de la máquina.............. 42

9.6 Ajuste del engrasador...................42

9.7 Tala de un árbol............................ 42

9.8 Desramado de un árbol................ 43

9.9 Tronzar un tronco..........................43

10 Mantenimiento......................44

10.1 Ajustar la tensión de la cadena.....44

10.2 Afilado de los cortadores.............. 45

10.3 Mantenimiento de la barra de

guía...............................................46

11 Transporte y

almacenamiento...................46

12 Solución de problemas....... 47

13 Datos técnicos..................... 48

14 Garantía limitada..................49

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

Esta motosierra se ha diseñado para cortar ramas,

troncos, leños y vigas de un diámetro determinado

por la longitud de corte de la barra de guía. Se ha

diseñado únicamente para cortar madera.

1.2 PERSPECTIVA GENERAL

10 9

13 15

Vaina

Freno de

cadena

Asa delantera

Botón de

desbloqueo

Gatillo

Tapa de aceite

Ventanilla del

aceite

Dientes

Cadena

Barra de guía

Llave

Asa trasera

Tornillo de

tensado de

cadena

Cubierta de

cadena

Tuercas de

cubierta de

cadena

2 ADVERTENCIAS GENERALES DE

SEGURIDAD PARA HERRAMIENTAS

ELÉCTRICAS

AVISO

Lea todas las advertencias de seguridad,

instrucciones, ilustraciones y especificaciones

que se proporcionan con esta herramienta

eléctrica. El incumplimiento de las instrucciones

indicadas a continuación puede provocar descargas

eléctricas, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones

para su consulta posterior.

El término "herramienta eléctrica" empleado en las

advertencias se refiere a su herramienta eléctrica

con funcionamiento de red (con cable) o herramienta

eléctrica con funcionamiento a batería (inalámbrica).

2.1 SEGURIDAD DE LA ZONA DE TRABAJO

• Mantenga limpia y bien iluminada la zona

de trabajo. Las zonas desordenadas u oscuras

fomentan los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, como en la presencia de líquidos,

gases o polvo que puedan inflamarse. Las

herramientas eléctricas generan chispas que

pueden encender el polvo o los gases.

• Mantenga alejados a los niños y los transeúntes

mientras utilice una herramienta eléctrica. Las

distracciones pueden hacer que pierda el control.

2.2 SEGURIDAD ELÉCTRICA

• Los enchufes de las herramientas eléctricas

deben corresponder con la toma de corriente.

Nunca modifique el enchufe en modo alguno. No

utilice enchufes adaptadores con herramientas

eléctricas conectadas a tierra. La utilización de

enchufes no modificados y de tomas de corriente

adecuadas reducirá el riesgo de descarga eléctrica.

• Evite el contacto del cuerpo con superficies

conectadas a tierra, como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo

aumentado de descarga eléctrica si su cuerpo está

conectado a tierra.

• No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si penetra

agua en una herramienta eléctrica, aumentará el

riesgo de descarga eléctrica.

• No abuse del cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes afilados o las piezas móviles.

Los cables dañados o enredados aumentan el

riesgo de descarga eléctrica.

• Cuando utilice una herramienta eléctrica en

exteriores, use un cable alargador adecuado

para uso en exterior. La utilización de un cable

adecuado para uso en exterior reduce el riesgo de

descarga eléctrica.

• Si no es inevitable el uso de una herramienta

eléctrica en un lugar húmedo, utilice un

suministro protegido por un dispositivo de

corriente residual (RCD). La utilización de un RCD

reduce el riesgo de descarga eléctrica.

2.3 SEGURIDAD PERSONAL

• Manténgase alerta, preste atención a lo que está

haciendo y use el sentido común cuando esté

utilizando una herramienta eléctrica. No utilice

herramientas eléctricas cuando esté cansado o

se encuentre bajo los efectos de las drogas, el

alcohol o los fármacos. Un momento de descuido

Español

durante el uso de herramientas eléctricas puede

provocar lesiones personales graves.

• Utilice equipos de protección individual. Utilice

siempre protección ocular. Si se utilizan equipos

de protección como máscaras antipolvo, zapatos

de seguridad antideslizantes, cascos o protecciones

auditivas en las condiciones adecuadas, se

reducirán las lesiones personales.

• Evite la activación accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectar a la fuente de alimentación

o a la batería, al coger o al transportar la

herramienta. Si lleva una herramienta eléctrica con

el dedo puesto sobre el interruptor, o si enchufa una

herramienta eléctrica con el interruptor encendido,

pueden producirse accidentes.

• Retire cualquier llave de ajuste o llave inglesa

de la herramienta antes de activarla. Una llave

que se quede fijada a una pieza giratoria de

la herramienta eléctrica puede provocar lesiones

personales.

• No se estire demasiado para alcanzar lugares

de difícil acceso. Mantenga en todo momento un

buen equilibrio y los pies firmemente apoyados

en el suelo. Esto permite un mejor control de la

herramienta eléctrica en situaciones inesperadas.

• Vístase apropiadamente. No lleve ropa o joyas

sueltas. Mantenga el cabello, la ropa y los

guantes lejos de las piezas móviles. La ropa

suelta, las joyas o el cabello largo pueden quedar

atrapados en las piezas móviles.

• Si se utilizan dispositivos para la conexión de

sistemas de extracción y recogida de polvo,

asegúrese de que estén conectados y se

utilicen correctamente. La utilización de sistemas

de recogida de polvo puede reducir los riesgos

relacionados con el polvo.

• No permita que la familiaridad adquirida con el

uso frecuente de las herramientas le permita ser

confiado e ignorar los principios de seguridad

de las herramientas. Una acción descuidada

puede provocar lesiones graves en una fracción de

segundo.

2.4 UTILIZACIÓN Y CUIDADO DE

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice

la herramienta eléctrica correcta para su

aplicación. La herramienta eléctrica correcta hará

el trabajo mejor y con mayor seguridad a la

velocidad para la que se diseñó.

• No utilice la herramienta eléctrica si el

interruptor no la enciende y la apaga. Cualquier

herramienta eléctrica que no pueda controlarse con

el interruptor es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de

alimentación o retire la batería, si es extraíble,

de la herramienta eléctrica antes de realizar

ajustes, cambiar accesorios o almacenar

herramientas eléctricas. Estas medidas de

seguridad preventivas reducen el riesgo de que la

herramienta eléctrica se arranque accidentalmente.

• Almacene las herramientas eléctricas inactivas

fuera del alcance de los niños y no permita

que personas que no estén familiarizadas con

la herramienta eléctrica o estas instrucciones

puedan utilizarla. Las herramientas eléctricas son

peligrosas en manos de usuarios inexpertos.

• Mantenga las herramientas eléctricas y los

accesorios. Compruebe si hay desalineación o

unión de las piezas móviles, rotura de piezas

y cualquier otra condición que pueda afectar al

funcionamiento de la herramienta eléctrica. Si

ha sufrido daños, lleve a reparar la herramienta

eléctrica antes del uso. Numerosos accidentes se

deben a herramientas eléctricas mal mantenidas.

• Mantenga limpias y afiladas las herramientas

de corte. Las herramientas de corte mantenidas

correctamente con filos cortantes tienen menos

probabilidades de atascarse y son más fáciles de

controlar.

• Utilice la herramienta eléctrica, los accesorios,

las brocas, etc. de acuerdo con estas

instrucciones, teniendo en cuenta las

condiciones de trabajo y el trabajo a realizar. El

uso de la herramienta eléctrica para operaciones

distintas de las previstas podría dar lugar a una

situación peligrosa.

• Mantenga las asas y las superficies de agarre

secas, limpias y sin restos de aceite y grasa.

Las asas y las superficies de agarre resbaladizas

no permiten un manejo y control seguros de la

herramienta en situaciones inesperadas.

2.5 UTILIZACIÓN Y CUIDADO DE

HERRAMIENTAS A BATERÍA

• Recargue solo con el cargador especificado por

el fabricante. Un cargador adecuado para un tipo

de batería crear a un riesgo de incendio cuando se

utiliza con otro tipo de batería.

• Utilice las herramientas eléctricas únicamente

con las baterías designadas específicamente. El

uso de cualquier otra batería puede dar lugar a un

riesgo de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como

clips, monedas, llaves, clavos, tornillos u

otros objetos metálicos pequeños que puedan

hacer una conexión entre los terminales. El

cortocircuito de los terminales de la batería puede

provocar quemaduras o incendios.

• Bajo condiciones abusivas, es posible que salga

líquido de la batería; evite el contacto. En caso

de un contacto accidental, lavar con abundante

agua. Si el líquido entra en contacto con los

Español

ojos, acuda también al médico. El líquido de la

batería puede provocar irritación o quemaduras.

• No utilice una batería o una herramienta que

haya sufrido daños o modificaciones. Las

baterías dañadas o modificadas pueden exhibir un

comportamiento impredecible que puede causar un

incendio, una explosión o un riesgo de lesiones.

• No exponga una batería o una herramienta al

fuego ni a temperatura excesiva. La exposición al

fuego o a una temperatura superior a 130°C puede

provocar una explosión.

• Siga todas las instrucciones de carga y

no cargue la batería o la herramienta fuera

del intervalo de temperatura especificado en

las instrucciones. La carga incorrecta o a

temperaturas fuera del intervalo especificado puede

dañar la batería y aumentar el riesgo de incendio.

2.6 SERVICIO

• Solicite a un técnico de reparación cualificado

que realice las tareas de servicio de su

herramienta eléctrica utilizando únicamente

piezas de repuesto idénticas. Esto garantizará el

mantenimiento de la seguridad de la herramienta

eléctrica.

• Nunca repare las baterías dañadas. La reparación

de las baterías únicamente debe ser realizada por

el fabricante o los proveedores de servicio técnico

autorizados.

3 INSTRUCCIONES DE SEGURIDAD PARA

MOTOSIERRAS

3.1 ADVERTENCIAS GENERALES DE

SEGURIDAD PARA MOTOSIERRAS:

• Mantenga todas las partes del cuerpo alejadas

de la cadena de la sierra cuando la motosierra

esté funcionando. Antes de arrancar la

motosierra, asegúrese de que la cadena de

la sierra no esté en contacto con nada. Un

momento de falta de atención mientras utiliza la

motosierra puede hacer que su ropa o su cuerpo

se enreden con la cadena de la sierra.

• Sujete siempre la motosierra con la mano

derecha en el asa posterior y la mano izquierda

en el asa delantera. Si invierte las posiciones

de las manos para sujetar la motosierra, aumenta

el riesgo de lesiones personales. Esto no debe

hacerse nunca.

• Sujete la motosierra solo por las superficies de

agarre aisladas, ya que la cadena de la sierra

puede entrar en contacto con cableado oculto.

Si la cadena de la sierra entra en contacto con

un cable "con corriente", esto puede hacer que

las piezas metálicas expuestas de la motosierra

"tengan corriente" y podrían producir una descarga

eléctrica al operario.

• Lleve protección ocular. Se recomienda el uso

de productos adicionales de protección para los

oídos, la cabeza, las manos, las piernas y los

pies. Un equipo protector adecuado reducirá las

lesiones personales debidas a residuos que salen

despedidos o al contacto accidental con la cadena

de sierra.

• No utilice una motosierra sobre una escalera,

desde un tejado o cualquier soporte inestable.

La utilización de una motosierra de esta manera

podría provocar lesiones personales graves.

• Mantenga siempre una postura adecuada y

utilice la motosierra solo cuando se encuentre

sobre una superficie fija, segura y nivelada.

Las superficies resbaladizas o inestables pueden

provocar la pérdida del equilibrio o el control de la

motosierra.

• Cuando corte una rama que esté bajo tensión,

esté alerta al rebote. Cuando se libera la tensión

en las fibras de madera, la rama bajo tensión puede

golpear al operario o hacer que pierda el control de

la motosierra.

• Tenga mucho cuidado al cortar maleza y

árboles jóvenes. El material delgado puede quedar

atrapado en la cadena de sierra y ser azotado hacia

usted o hacerle perder el equilibrio.

• Transporte la motosierra por el asa delantera

con la motosierra apagada y alejada de su

cuerpo. Cuando transporte o almacene la

motosierra, coloque siempre la cubierta de

la barra de guía. El manejo adecuado de la

motosierra reducirá la posibilidad de contacto

accidental con la cadena de la sierra en

movimiento.

• Siga las instrucciones para lubricar, tensar la

cadena y cambiar la barra y la cadena. Una

cadena lubricada o tensada incorrectamente puede

romperse o aumentar la posibilidad de retroceso.

• Corte únicamente madera. No utilice la

motosierra para fines distintos al previsto. Por

ejemplo: no utilice la motosierra para cortar

metal, plástico, mampostería o materiales de

construcción que no sean madera. El uso de

la motosierra para operaciones distintas de las

previstas podría dar lugar a una situación peligrosa.

• No intente talar un árbol hasta que entienda

los riesgos y cómo evitarlos. El operario o los

transeúntes pueden sufrir lesiones graves al talar un

árbol.

• No utilice una motosierra en un árbol a menos

que haya recibido formación específica para

hacerlo. La utilización de una motosierra en

un árbol sin la formación adecuada podría

aumentar el riesgo de lesiones personales

graves.

• Siga todas las instrucciones cuando quite

material atascado, almacene o realice tareas de

servicio en la motosierra. Asegúrese de que el

Español

interruptor esté apagado y se haya extraído la

batería. La puesta en marcha inesperada de la

motosierra mientras se quita el material atascado

o se realizan reparaciones puede provocar lesiones

personales graves.

• Para su uso únicamente en una aplicación

doméstica en exteriores por adultos.

• No utilice la motosierra para ningún fin que no

se haya indicado anteriormente.

• No debe ser utilizada por niños o personas

que no lleven ropa y equipos adecuados de

protección personal.

• Este aparato no debe ser utilizado por personas

con una discapacidad física, sensorial o mental,

o que no tengan experiencia ni conocimientos,

a menos que hayan recibido supervisión o

instrucción sobre el uso del aparato por una

persona responsable de su seguridad.

3.2 CAUSAS Y PREVENCIÓN DEL

RETROCESO POR PARTE DEL

OPERARIO:

Puede producirse retroceso cuando el extremo o la

punta de la barra de guía toca un objeto, o cuando la

madera se cierra y pellizca la cadena de sierra en el

corte.

El contacto con la punta en algunos casos puede

provocar una reacción inversa repentina, que levanta

la barra de guía y la empuja atrás hacia el operario.

Si se pellizca la cadena de sierra a lo largo de la parte

superior de la barra de guía, la barra de guía puede

ser empujada rápidamente atrás hacia el operario.

Cualquiera de estas reacciones puede hacer que

pierda el control de la sierra, lo que podría provocar

lesiones personales graves. No confíe exclusivamente

en los dispositivos de seguridad incorporados en su

sierra. Como usuario de la motosierra, debe tomar

diversas medidas para realizar sus trabajos de corte

sin accidentes ni lesiones.

El retroceso es el resultado del mal uso de la

motosierra o de procedimientos o condiciones de

uso incorrectos que podría evitarse tomando las

precauciones que se indican a continuación:

• Mantenga un agarre firme, con los pulgares y

los dedos rodeando las asas de la motosierra,

con ambas manos en la sierra y coloque el

cuerpo y el brazo para permitirle resistir las

fuerzas de retroceso.

Las fuerzas de retroceso pueden ser controladas

por el operario si se toman las precauciones

adecuadas. No suelte la motosierra.

• No se estire y no corte por encima de la

altura del hombro. Esto ayuda a evitar el contacto

accidental con la punta y permite un mejor control

de la motosierra en situaciones inesperadas.

• Utilice únicamente las barras de guía y las

cadenas de sierra de repuesto especificadas por

el fabricante. Las barras de guía y las cadenas de

sierra de repuesto incorrectas pueden provocar la

rotura de la cadena o retroceso.

• Siga las instrucciones de afilado y

mantenimiento del fabricante para la cadena

de sierra. Si disminuye la altura del calibrador de

profundidad, puede aumentar el retroceso.

4 SÍMBOLOS EN EL PRODUCTO

En el producto pueden utilizarse algunos de los

siguientes símbolos. Le rogamos que los estudie y

aprenda su significado. La interpretación correcta de

estos símbolos le permitirá manejar el producto mejor

y de manera más segura.

Símbolo Explicación

Corriente continua - Tipo de car-

acterística de corriente.

Precauciones que afectan a su

seguridad.

Debe leer y entender todas las

instrucciones antes de manejar el

producto, así como seguir todas

las advertencias e instrucciones

de seguridad.

Lleve protección ocular y auditi-

va.

No exponga el producto a la llu-

via o a condiciones de humedad.

Sujete con ambas manos.

¡PELIGRO! Tenga cuidado con el

retroceso.

Mantenga a los transeúntes al

menos a 50 pies (15 m).

5 NIVELES DE RIESGO

Las siguientes indicaciones y los significados explican

los niveles de riesgo asociados a este producto.

Español

SÍMBO-

INDICACIÓN SIGNIFICADO

PELIGRO Indica una situación de

peligro inminente que, de

no evitarse, provocará le-

siones graves o incluso la

muerte.

ADVERTEN-

CIA

Indica una situación de

peligro potencial que, de

no evitarse, podría provo-

car lesiones graves o in-

cluso la muerte.

PRECAU-

CIÓN

Indica una situación de

peligro potencial que, de

no evitarse, puede provo-

car lesiones leves o mod-

eradas.

PRECAU-

CIÓN

(Sin símbolo de alerta so-

bre seguridad) Indica una

situación que puede pro-

vocar daños materiales.

6 ELIMINACIÓN DE BATERÍA SEGURA

PARA EL MEDIO AMBIENTE

Los materiales tóxicos y corrosivos que figuran a

continuación se encuentran en las baterías utilizadas

en esta máquina: Ion de litio, un material tóxico.

AVISO

Deseche todos los materiales tóxicos de una

manera especificada para evitar la contaminación

del medio ambiente. Antes de desechar baterías de

iones de litio dañadas o agotadas, contacte con la

agencia local de eliminación de residuos o con la

agencia de protección medioambiental local para

obtener información e instrucciones específicas.

Lleve las baterías a un centro de reciclaje o

eliminación local certificado para la eliminación de

los iones de litio.

AVISO

Si la batería se agrieta o se rompe, con o sin fugas,

no la recargue ni la utilice. Deséchela y sustitúyala

por una batería nueva. ¡NO INTENTE REPARARLA!

Para evitar lesiones y riesgos de incendio, explosión

o descarga eléctrica, y para evitar daños al medio

ambiente:

• Cubra los terminales de la batería con cinta

adhesiva resistente.

• NO intente retirar o destruir ninguno de los

componentes de la batería.

• NO intente abrir la batería.

• Si se produce una fuga, los electrolitos liberados

son corrosivos y tóxicos. NO deje que la solución

entre en contacto con los ojos o la piel, y no la

ingiera.

• NO deseche estas baterías con la basura

doméstica normal.

• NO incinere.

• NO lleve las baterías a lugares donde formarán

parte de vertederos de residuos o flujos de

residuos sólidos urbanos.

• Llévelas a un centro de reciclaje o eliminación

certificado.

7 PROPUESTA 65

AVISO

Este producto contiene una sustancia química

conocida en el estado de California como

causante de cáncer, defectos de nacimiento u

otros daños reproductivos. El polvo generado por

el lijado eléctrico, el serrado, el esmerilado, la

perforación y otras actividades de construcción

contiene sustancias químicas que se sabe que son

causantes de cáncer, defectos de nacimiento u otros

daños reproductivos. Algunos ejemplos de estas

sustancias químicas son:

• Plomo de pinturas con base de plomo;

• Sílice cristalina de ladrillos y cemento y otros

productos de albañilería;

• Arsénico y cromo de la madera tratada

químicamente.

El riesgo de exposición a estas sustancias químicas

varía según la frecuencia con la que realice este

tipo de trabajo. Para reducir su exposición a

estas sustancias químicas, trabaje en una zona

bien ventilada y trabaje con equipos de seguridad

aprobados, como máscaras antipolvo, que estén

especialmente diseñadas para filtrar partículas

microscópicas.

Conserve estas instrucciones.

Español

8 INSTALACIÓN

AVISO

No cambie ni utilice accesorios que no sean los

recomendados por el fabricante.

AVISO

No instale la batería hasta que no haya montado

todas las piezas.

8.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina

antes del uso.

AVISO

• Si las piezas de la máquina presentan daños, no

utilice la máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, contacte

con el centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se proporciona en la

caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el material de embalaje de

conformidad con los reglamentos locales.

AVISO

Por su seguridad personal, no inserte la batería

antes de haber montado la herramienta por

completo.

8.2 ADICIÓN DE ACEITE PARA BARRAS Y

CADENAS

Examine la cantidad de aceite que hay en la máquina.

Si el nivel de aceite es bajo, añada el aceite para

barras y cadenas de la siguiente manera.

IMPORTANTE

Utilice únicamente aceite para barras y cadenas.

NOTA

La máquina viene sin aceite para barras y cadenas.

1. Apague la motosierra y acople el freno de la

cadena.

2. Retire la batería y coloque la motosierra sobre

una superficie nivelada con la tapa del aceite

hacia arriba.

3. Levante la tapa y gire el tapón de aceite (6) en

sentido antihorario para retirarlo.

4. Ponga el aceite en el depósito de aceite.

5. Supervise la ventanilla del aceite (7) para

asegurarse de que no entre suciedad en el

depósito mientras añade el aceite.

6. Ponga la tapa del aceite.

7. Gire la tapa del aceite en sentido horario y

presione la pestaña hacia abajo para cerrarla.

8. El depósito de aceite entero durará

aproximadamente 20-40 minutos.

IMPORTANTE

No utilice aceite sucio, usado o contaminado.

Pueden producirse daños en la barra o la cadena.

8.3 MONTAJE DE LA BARRA DE GUÍA Y LA

CADENA

1. Apague la motosierra y acople el freno de la

cadena.

2. Retire la batería.

3. Retire las tuercas de la cubierta de la cadena con

la llave (11).

4. Retire la cubierta de la cadena (14).

5. Introduzca los eslabones de accionamiento de la

cadena (21) en la ranura de la barra (20).

6. Ponga los cortadores de la cadena (22) en la

dirección de funcionamiento de la cadena.

Español







7. Asegúrese de que la cadena se coloque en la

dirección correcta (no monte con los cortadores

al revés).

8. Coloque la cadena en su posición y asegúrese

de que el bucle esté detrás de la barra de guía.

9. Sujete la cadena y la barra.

10. Ponga el bucle de cadena alrededor del piñón

(16).

11. Asegúrese de que el orificio del pasador de

tensado de la cadena (19) en la barra de guía

encaje correctamente con el perno (17).







12. Instale la cubierta de la cadena.

13. Apriete la cadena. Consulte Ajustar la tensión de

la cadena.

14. Apriete las tuercas cuando la cadena esté

correctamente tensada.

NOTA

Si arranca la motosierra con una cadena nueva,

haga una prueba de 2-3 minutos. Una cadena

nueva se alarga después del primer uso, examine

la tensión y apriete la cadena si es necesario.

8.4 INSTALACIÓN DE LA BATERÍA

AVISO

• Si la batería o el cargador ha sufrido daños,

sustituya la batería o el cargador.

• Detenga la máquina y espere hasta que el motor

se pare antes de instalar o retirar la batería.

• Debe leer y entender las instrucciones del manual

de la batería y el cargador.

1. Alinee las nervaduras de la batería con las

ranuras del compartimento de la batería.

2. Introduzca la batería en el compartimento de la

batería hasta que encaje en su posición.

3. Cuando escuche un clic, la batería está instalada.

8.5 RETIRADA DE LA BATERÍA

1. Pulse y mantenga pulsado el botón de

desbloqueo de la batería (18).

2. Retire la batería de la máquina.

9 FUNCIONAMIENTO

NOTA

Retire la batería y mantenga las manos alejadas del

botón de desbloqueo cuando mueva la máquina.

IMPORTANTE

Examine la tensión de la cadena antes de cada uso.

9.1 EXAMEN DEL ACEITE DE LA CADENA

NOTA

No utilice la máquina si no tiene suficiente aceite

para cadenas.

1. Examine el nivel de aceite de la máquina en el

indicador de aceite.

2. Añada aceite en caso necesario.

Español

9.2 SUJECIÓN DE LA MÁQUINA

1. La zona de agarre está a unos 100 mm detrás

del botón de desbloqueo.

2. Sujete la motosierra con la mano derecha en

el asa posterior y la mano izquierda en el asa

delantera.

3. Sujete las asas con los pulgares y los dedos

alrededor de ellas.

4. Asegúrese de que la mano izquierda sujete el

asa delantera y que el pulgar esté debajo del

asa.

9.3 ACCIONAMIENTO DEL FRENO DE LA

CADENA

AVISO

Asegúrese de que sus manos estén en las asas en

todo momento.

1. Ponga en marcha la máquina.

2. Empuje el protector hacia delante para acoplar el

freno de la cadena.

3. Tire de la protección del asa / del freno de la

cadena hacia atrás para desacoplar el freno de la

cadena.

4. Llame a un centro de servicio autorizado para la

reparación antes del uso si

• El freno de la cadena no detiene la cadena

inmediatamente.

• El freno de la cadena no permanece en la

posición desacoplada sin ayuda.

9.4 PUESTA EN MARCHA DE LA MÁQUINA







1. Pulse el interruptor de encendido/apagado (40).

2. Pulse el botón de desbloqueo (4).

3. Presione el gatillo (5) mientras sujeta el botón de

desbloqueo.

4. Suelte el botón de desbloqueo.

IMPORTANTE

El freno de la cadena debe estar desacoplado para

arrancar la motosierra.

NOTA

La unidad permanecerá encendida durante 2

minutos tras pulsar el interruptor de encendido/

apagado. Apague siempre la unidad si no va a

utilizarse inmediatamente.

9.5 DETENCIÓN DE LA MÁQUINA

1. Suelte el gatillo para detener la máquina.

9.6 AJUSTE DEL ENGRASADOR

Ajuste la cantidad de aceite con la llave según los

requisitos de corte.

1. El tornillo de ajuste se encuentra en la parte

inferior de la máquina.

2. Gire el tornillo en sentido horario para aumentar

la cantidad de aceite.

3. Gire el tornillo en sentido antihorario para

disminuir la cantidad de aceite.

9.7 TALA DE UN ÁRBOL

Se recomienda que los usuarios primerizos, como

práctica mínima, empiecen a cortar los troncos sobre

un caballete o una base.

Español

Antes de empezar a talar un árbol, asegúrese de que:

• La distancia mínima entre las zonas de tronzado y

tala realizadas por dos o más personas a la vez sea

dos veces la altura del árbol que se tala.

• La operación no:

• Produzca lesiones al personal.

• Golpee líneas de suministros. Si el árbol toca una

línea de suministro, avise inmediatamente a la

compañía de suministro.

• Provoque pérdidas materiales.

• El usuario no se encuentre en la zona peligrosa

(24), por ejemplo, en el lado cuesta abajo de la

zona.

• Las vías de evacuación (25) que se extienden hacia

atrás y en diagonal detrás de la dirección de tala

(23) estén despejadas. La dirección de tala es

controlada por:

• La inclinación natural del árbol.

• La situación de las ramas de mayor tamaño.

• La dirección del viento.

• Asegúrese de que no haya suciedad, piedras,

cortezas sueltas, clavos ni grapas en el árbol.

2’’(50mm)

1. Haga un corte de muesca de nivel inferior

(27). Asegúrese de que este corte:

a) Tenga 1/3 de la anchura del diámetro del

árbol.

b) Sea perpendicular a la dirección de tala.

PRECAUCIÓN

El corte de muesca de nivel ayuda a evitar

que la cadena de la sierra o la barra de guía

queden pellizcadas cuando hace la segunda

muesca.

2. Haga el corte de tala (28) no inferior a 2 in (50

mm) ni superior al corte de muesca de nivel.

Asegúrese de que este corte:

a) Esté paralelo al corte de muesca de nivel.

b) Mantenga suficiente madera 2 in. (50 mm) o

1/10 del diámetro del árbol para formar una

bisagra (29) que evite que el árbol se tuerza

y caiga en la dirección equivocada.

Cuando el corte de tala (28) se acerca a la

bisagra (29), el árbol cae. Detenga el corte de

tala si el árbol:

• No cae en la dirección correcta o

• Se mueve hacia atrás, haciendo que la barra

de corte y la cadena se atasquen en el corte.

3. Utilice la cuña de tala para abrir el corte

y dejar que el árbol caiga en la dirección

correcta.

4. Cuando al árbol empiece a caer:

a) Retire la motosierra del corte.

b) Detenga la máquina.

c) Deje la máquina.

d) Aléjese del árbol a través de la vía de

evacuación (25). Siga observando el árbol

en todo momento para ver la dirección

de caída. Tenga cuidado con las ramas

elevadas y su equilibrio.

9.8 DESRAMADO DE UN ÁRBOL

Desramar es quitar las ramas de un árbol caído.

1. Conserve las ramas inferiores más grandes para

mantener el tronco levantado del suelo (31).

2. Retire las ramas pequeñas (30) de un corte.

3. Corte las ramas con tensión de abajo hacia

arriba.

4. Conserve las ramas inferiores más grandes como

soporte hasta que haya desramado el resto del

tronco.

9.9 TRONZAR UN TRONCO

Tronzar es cortar un tronco en trozos.

PRECAUCIÓN

No deje que la motosierra toque el suelo.

Es importante asegurarse de que su equilibrio sea

seguro y que su peso esté distribuido uniformemente.

Si es posible, levante el tronco y sopórtelo con ramas,

troncos o calzos. Respete las siguientes instrucciones:

Cuando el tronco se mantenga apoyado

longitudinalmente (32), córtelo desde la parte superior

(33).

Español

Cuando el tronco se sostenga en un extremo (34):

1. Corte la primera vez 1/3 del diámetro desde la

parte inferior (35).

2. Corte la segunda vez desde la parte superior (36)

para finalizar el tronzado.

Cuando el tronco se sostenga en dos extremos (37):

1. Corte la primera vez 1/3 del diámetro desde la

parte superior (36).

2. Corte la segunda vez por debajo de 2/3 desde la

parte inferior (35) para finalizar el tronzado.

Cuando el tronco esté en una pendiente:

1. Debe colocarse en el lado cuesta arriba.

2. Controle la motosierra completamente.

3. Sujete bien las asas de la motosierra.

4. Libere la presión de corte cerca del final del

corte.

Cuando finalice el tronzado:

1. Espere que la cadena se detenga.

2. Asegúrese de que la motosierra esté apagada.

3. Compruebe si hay riesgos antes de pasar a otro

árbol.

10 MANTENIMIENTO

PRECAUCIÓN

No permita que líquidos de frenos, gasolina y otros

derivados del petróleo toquen las piezas de plástico.

Las sustancias químicas pueden dañar el plástico y

hacer que quede inservible.

PRECAUCIÓN

No utilice disolventes o detergentes fuertes en la

carcasa o los componentes de plástico.

AVISO

Retire la batería de la máquina antes de realizar

tareas de mantenimiento.

10.1 AJUSTAR LA TENSIÓN DE LA CADENA

Cuanto más se use una cadena, más se alarga. Por

tanto, es importante ajustar la cadena periódicamente

para compensar la holgura.

Tense la cadena de modo que tan solo pueda alejarse

de la barra en su punto central.

NOTA

Durante el funcionamiento normal de la sierra,

la temperatura de la cadena aumenta. Los

eslabones de accionamiento de una cadena caliente

correctamente tensada colgarán aproximadamente

1,58 mm (1/16") fuera de la ranura de la barra.

1,58 mm (1/16")

AVISO

Una cadena floja puede saltar y producir lesiones

graves o incluso fatales.

PRECAUCIÓN

Lleve guantes de protección si toca la cadena, la

barra o las zonas alrededor de la cadena.

1. Apague la motosierra y acople el freno de la

cadena.

2. Retire la batería.

3. Afloje las tuercas de la cubierta de la cadena (15)

con la llave (11).

Español

1115

NOTA

No es necesario retirar la cubierta de la cadena para

ajustar la tensión de la cadena.

4. Sostenga el extremo de la barra hacia arriba y

gire el tornillo de ajuste de la cadena en sentido

horario para aumentar la tensión de la cadena,

o gire en sentido antihorario para disminuir la

tensión de la cadena.

5. Tire de la cadena en el centro de la barra de guía

en la parte inferior lejos de la barra, el espacio

entre la guía de la cadena y la barra de guía

debe estar entre 3 mm y 6 mm.

3-6 mm

6. Cuando la cadena tenga la tensión deseada,

apriete las contratuercas.

10.2 AFILADO DE LOS CORTADORES

Afile los cortadores si la cadena no penetra fácilmente

en la madera.

NOTA

Recomendamos que un centro de servicio técnico,

que tenga un afilador eléctrico, realice los trabajos

importantes de afilado.

1. Cadena tensora.

2. Afile la esquina de los cortadores con una lima

redonda de 5/32" (4 mm) de diámetro.

3. Afile la placa superior, la placa lateral y el

calibrador de profundidad con una lima plana.

4. Afile todos los cortadores a los ángulos

especificados y a la misma longitud.

NOTA

Durante el proceso:

• Mantenga la lima plana con la superficie que va a

afilar.

• Utilice el punto medio de la barra de afilado.

• Emplee una presión ligera pero firme al afilar la

superficie.

• Levante la lima en cada recorrido de retorno.

• Afile los cortadores en un lado y posteriormente

pase al otro lado.

Sustituya la cadena si:

• La longitud de los filos de corte es inferior a 1/5 in.

(5 mm).

• Hay demasiado espacio entre los eslabones de

accionamiento y los remaches.

• La velocidad de corte es lenta.

Español

• Se ha afilado la cadena muchas veces, pero no

aumenta la velocidad de corte. La cadena está

desgastada.

10.3 MANTENIMIENTO DE LA BARRA DE GUÍA

NOTA

Asegúrese de que la barra se gire periódicamente

para mantener el desgaste simétrico en la barra.

1. Lubrique los rodamientos en el piñón de la punta

(si está presente) con la jeringa (no incluida).

2. Limpie la ranura de la barra con el gancho de

rascado (no incluido).

3. Limpie los orificios de lubricación.

4. Elimine las rebabas de los bordes y nivele las

cuchillas con una lima plana.

Sustituya la barra si:

• la ranura no se ajusta a la altura de los eslabones

de accionamiento (que nunca deben tocar la parte

inferior).

• el interior de la barra de guía está desgastado y

hace que la cadena se incline hacia un lado.

11 TRANSPORTE Y ALMACENAMIENTO

Antes de mover la máquina, siempre

• Retire la batería de la máquina.

• Acople el freno de la cadena.

• Mantenga las manos alejadas del botón de

desbloqueo.

• Coloque la vaina en la barra de guía y la cadena.

Antes de almacenar la máquina, siempre

• Retire todo el aceite residual de la máquina.

• Retire la batería de la máquina.

• Limpie todo el material no deseado de la máquina.

• Asegúrese de que la zona de almacenamiento

• no esté disponible a los niños.

• lejos de productos que puedan producir

corrosión, como sustancias químicas para jardín

y sales para descongelación.

Español

12 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

La barra de

guía y la cade-

na se calientan

y sueltan humo.

La cadena está

demasiado ten-

sa.

Ajuste la ten-

sión de la cade-

na.

El depósito de

aceite está vac-

ío.

Añada aceite.

La contamina-

ción produce

una obstrucción

del orificio de

descarga.

Retire la barra

de guía y limpie

el orificio de

descarga.

La contamina-

ción produce

una obstrucción

del depósito de

aceite.

Limpie el de-

pósito de

aceite. Añada

aceite nuevo.

La contamina-

ción produce

una obstrucción

de la barra de

guía y la tapa

del depósito de

aceite.

Limpie la barra

de guía y la ta-

pa del depósito

de aceite.

La contamina-

ción produce

una obstrucción

del piñón o de

las ruedas de

guía.

Limpie el piñón

y las ruedas de

guía.

El motor funcio-

na, pero la ca-

dena no gira.

La cadena está

demasiado ten-

sa.

Ajuste la ten-

sión de la cade-

na.

La barra de

guía y la cade-

na han sufrido

daños.

Sustituya la bar-

ra de guía y la

cadena en caso

necesario.

Problema Posible causa Solución

El motor ha su-

frido daños.

1. Retire la

batería de

la máqui-

na.

2. Retire la

cubierta de

la barra de

guía.

3. Retire la

barra y la

cadena de

la sierra.

4. Limpie la

máquina.

5. Instale la

batería y

haga fun-

cionar la

máquina.

Si el piñón gira,

significa que el

motor funciona

correctamente.

En caso contra-

rio, contacte

con un centro

de servicio.

El motor funcio-

na y la cadena

gira, pero la ca-

dena no corta.

La cadena está

desafilada.

Afile o sustituya

la cadena de la

sierra.

La cadena está

en la dirección

incorrecta.

Gire el bucle de

cadena en la

otra dirección.

La cadena está

tensa o floja.

Ajuste la ten-

sión de la cade-

na.

La máquina no

se pone en

marcha.

El freno de la

cadena está

acoplado.

Tire del freno

de la cadena en

la dirección del

usuario para

desacoplarlo.

La máquina y la

batería no se

han conectado

correctamente.

Asegúrese de

que el botón de

desbloqueo de

la batería haga

clic cuando in-

stale la batería.

El nivel de la

batería está ba-

jo.

Cargue la bate-

ría.

Español

Problema Posible causa Solución

El botón de

desbloqueo y el

gatillo no se

presionan al

mismo tiempo.

1. Pulse el

botón de

desblo-

queo y su-

jételo.

2. Apriete el

gatillo para

arrancar la

máquina.

La batería está

demasiado cal-

iente o fría.

Consulte el

manual de la

batería y el car-

gador.

El motor funcio-

na, pero la ca-

dena no corta

correctamente,

o el motor se

detiene de-

spués de unos

3 segundos.

La máquina es-

tá en el modo

de protección

para proteger la

placa de circui-

tos impresos.

Suelte el gatillo

y vuelva a ar-

rancar la máqui-

na. No fuerce la

máquina para

cortar.

La batería no

está cargada.

Cargue la bate-

ría. Consulte el

manual de la

batería y el car-

gador para con-

ocer los proce-

dimientos de

carga correctos.

La cadena no

está lubricada.

Lubrique la ca-

dena para dis-

minuir la fric-

ción. No deje

que la barra de

guía y la cade-

na funcionen si

no tienen sufi-

ciente aceite.

Temperatura in-

correcta de al-

macenamiento

de la batería

Enfríe la batería

hasta que dis-

minuya a la

temperatura

ambiente.

La máquina ha

dejado de fun-

cionar para pro-

teger los circui-

tos internos.

La temperatura

de funciona-

miento de la

máquina es de-

masiado alta.

Lleve la máqui-

na a un lugar

fresco y seco.

Déjela descan-

sar al menos

5-10 minutos. Si

la protección es

frecuente, au-

mente el tiempo

de enfriamiento.

13 DATOS TÉCNICOS

Tensión 80 V DC

Velocidad sin carga 25 m/s

Longitud de barra de

guía

20'' (508 mm)

Paso de cadena 0.325" (8.25 mm)

Calibre de cadena .050" (1.27 mm)

Eslabones de acciona-

miento

Capacidad de aceite

para cadena

250 ml

Peso (sin batería ni car-

gador)

13.2 lbs. (6 kg)

Cadena 20LPX078X/95TXL078X

Barra de guía 200PXBK041/200MLBK0

Modelo de batería BAB723/BAB742 y otras

series BAB

Modelo de cargador CAB812/GCH8040 y

otras series CAB

El intervalo de temperatura ambiente recomenda-

do:

Elemento Temperatura

Intervalo de temperatura

de almacenamiento del

aparato

32°F (0°C) - 113°F

(45°C)

Intervalo de temperatura

de funcionamiento del

aparato

32°F (0°C) - 113°F

(45°C)

Intervalo de temperatura

de carga de la batería

39°F (4°C) - 104°F

(40°C)

Intervalo de temperatura

de funcionamiento del

cargador

39°F (4°C) - 104°F

(40°C)

Intervalo de temperatura

de almacenamiento de la

batería

32°F (0°C) - 113°F

(45°C)

Intervalo de temperatura

de descarga de la bate-

ría

32°F (0°C) - 113°F

(45°C)

Español

14 GARANTÍA LIMITADA

•

GARANTIE OUTIL &

BATTERIE • GARANTÍA PARA

HERRAMIENTAS Y BATERÍAS

Por la presente Greenworks garantiza este producto,

al comprador original con el comprobante de compra,

durante un periodo de cuatro (4) años frente a

defectos en materiales, piezas o mano de obra. A

su entera discreción Greenworks reparará o sustituirá

cualquiera y todas las piezas que resulten ser

defectuosas, con un uso normal, sin coste alguno

para el cliente. Esta garantía es válida únicamente

para unidades que se hayan utilizado para uso

personal que no han sido arrendadas o alquiladas

para uso industrial/comercial y cuyo mantenimiento

se ha realizado de acuerdo con las instrucciones del

manual del propietario suministrado con el producto

nuevo.

ARTÍCULOS NO CUBIERTOS POR LA GARANTÍA:

1. Cualquier pieza que no funcione debido a

mal uso, uso comercial, abuso, negligencia,

accidente, mantenimiento inadecuado o

alteración; o

2. La unidad, si no ha sido utilizada o mantenida de

acuerdo con el manual del propietario; o

3. Desgaste normal;

4. Artículos de mantenimiento de rutina tales como

lubricantes, afilado de cuchillas;

5. Deterioro normal del acabado exterior debido al

uso o la exposición.

LÍNEA DE ASISTENCIA TELEFÓNICA:

Puede contactar con el servicio de garantía llamando

a nuestra línea de asistencia telefónica gratuita, a

1-855-345-3934.

COSTES DE TRANSPORTE:

Los costes de transporte por el desplazamiento de

cualquier unidad o accesorio de equipos eléctricos son

responsabilidad del comprador. Es responsabilidad del

comprador pagar los costes de transporte de cualquier

pieza enviada para su sustitución bajo esta garantía, a

menos que dicha devolución sea solicitada por escrito

por Greenworks.

Dirección en EE.UU.:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Dirección en Canadá:

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Dirección en méxico:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

Español

www.greenworkstools.com

P0804460-02 Rev B

Greenworks CS80L04 80V 20" 3KW Cordless Battery Chainsaw Tool Only

Product's Documents

Owner's Manual

Specifications

Greenworks CS80L04 Questions and Answers
