Original Technisches Handbuch
I D 2 6 5 / 5 5 A f c
2/46
Copyright
Copyright by
Kärcher Industrial Vacuuming GmbH
Robert-Bosch-Straße 4-8
73550 Waldstetten
GERMANY
3/46
1 Angaben zur Sicherheit ......................................................................................................................... 6
1.1 Begriffe ............................................................................................................................................... 6
1.1.1 Betrieb ............................................................................................................................................ 6
1.1.2 Instandhaltung ............................................................................................................................... 6
1.1.3 Qualifiziertes Personal ................................................................................................................... 6
1.2 Symbole ............................................................................................................................................. 6
1.3 Allgemeine Sicherheitsinformationen ................................................................................................ 8
2 Anlieferung, innerbetrieblicher Transport, Auspacken ...................................................................... 9
2.1 Anlieferung ......................................................................................................................................... 9
2.2 Innerbetrieblicher Transport............................................................................................................... 9

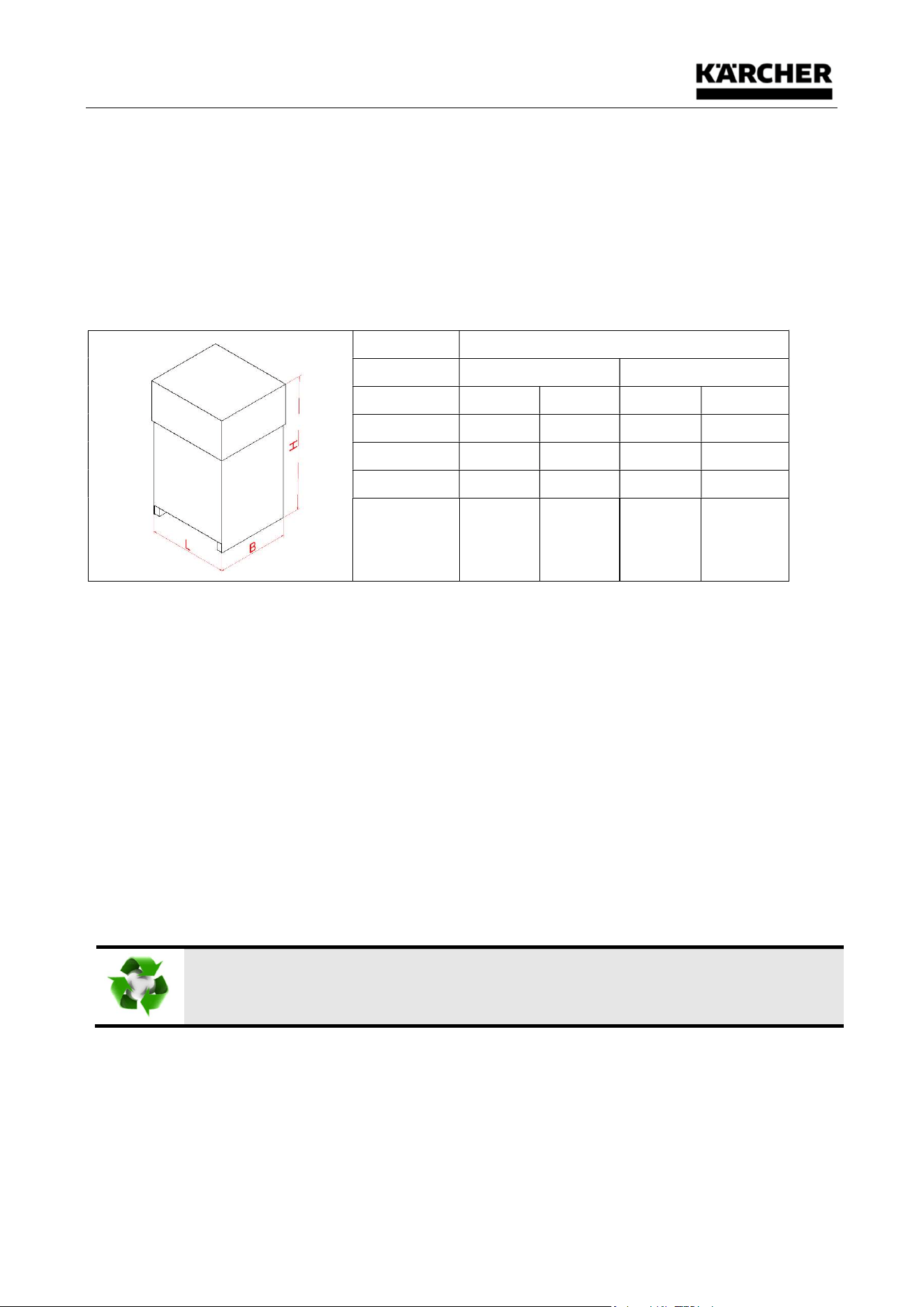

2.2.1 Abmessungen und Gewicht. .......................................................................................................... 9
2.3 Auspacken ......................................................................................................................................... 9
2.4 Verpackungsmaterial ......................................................................................................................... 9
2.5 Lagerbedingungen ............................................................................................................................. 9
2.5.1 Hinweis zur Lagerung .................................................................................................................... 9
3 Gerätebeschreibung............................................................................................................................. 10
3.1 Bestimmungsgemäße Verwendung ................................................................................................ 10
3.1.1 Staubklasse „M“ ........................................................................................................................... 10
3.2 Nicht bestimmungsgemäße Verwendung ........................................................................................ 10
3.2.1 Staubklasse „M“ ........................................................................................................................... 10
4 Aufbau und Funktion ........................................................................................................................... 12

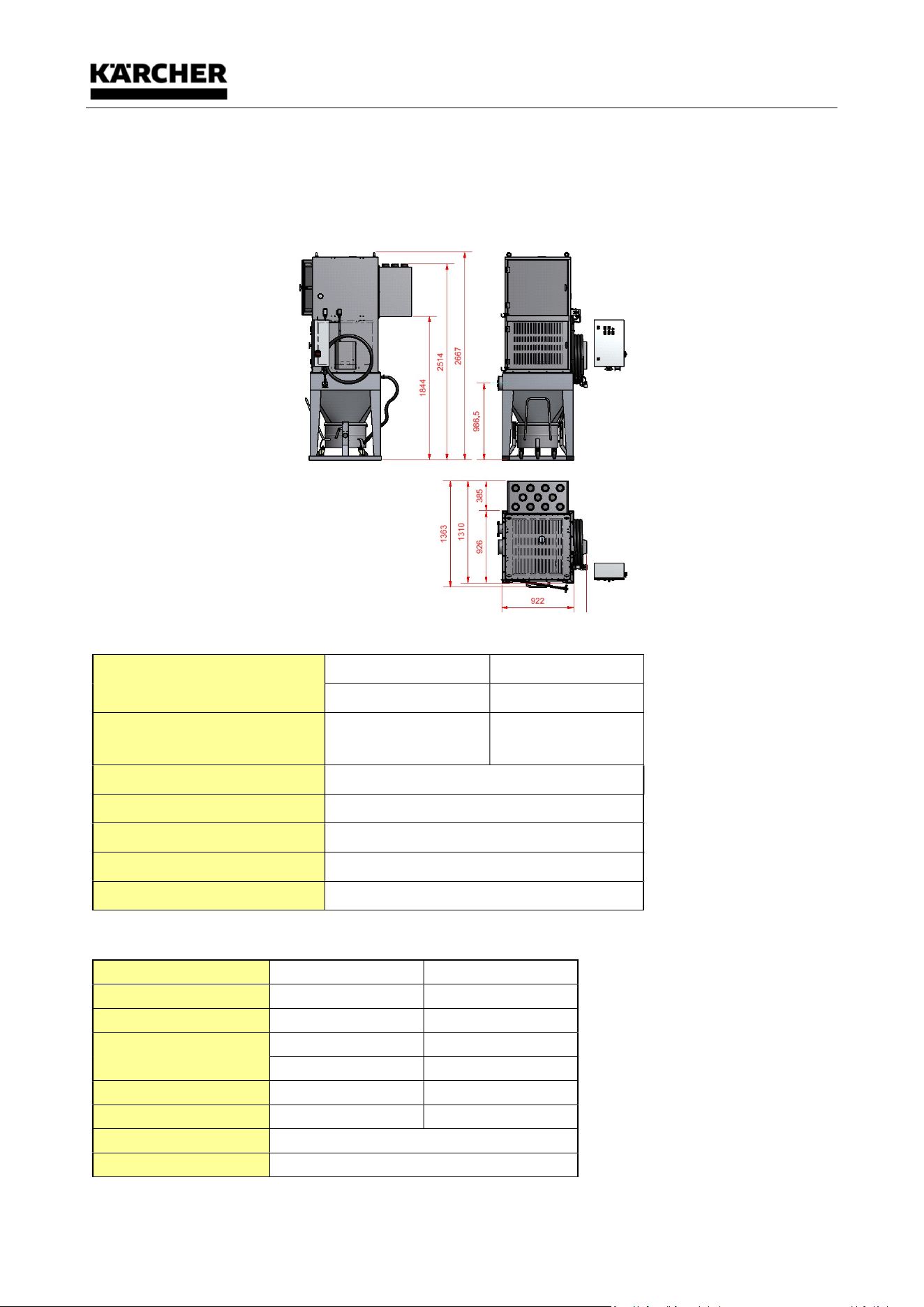

4.1 Hauptmaße ...................................................................................................................................... 12
4.2 Technische Daten ............................................................................................................................ 12
4.3 Technische Daten /30 IE3 ............................................................................................................... 12
4.4 Technische Daten /55 IE3 ............................................................................................................... 13
5 Hauptkomponenten .............................................................................................................................. 14

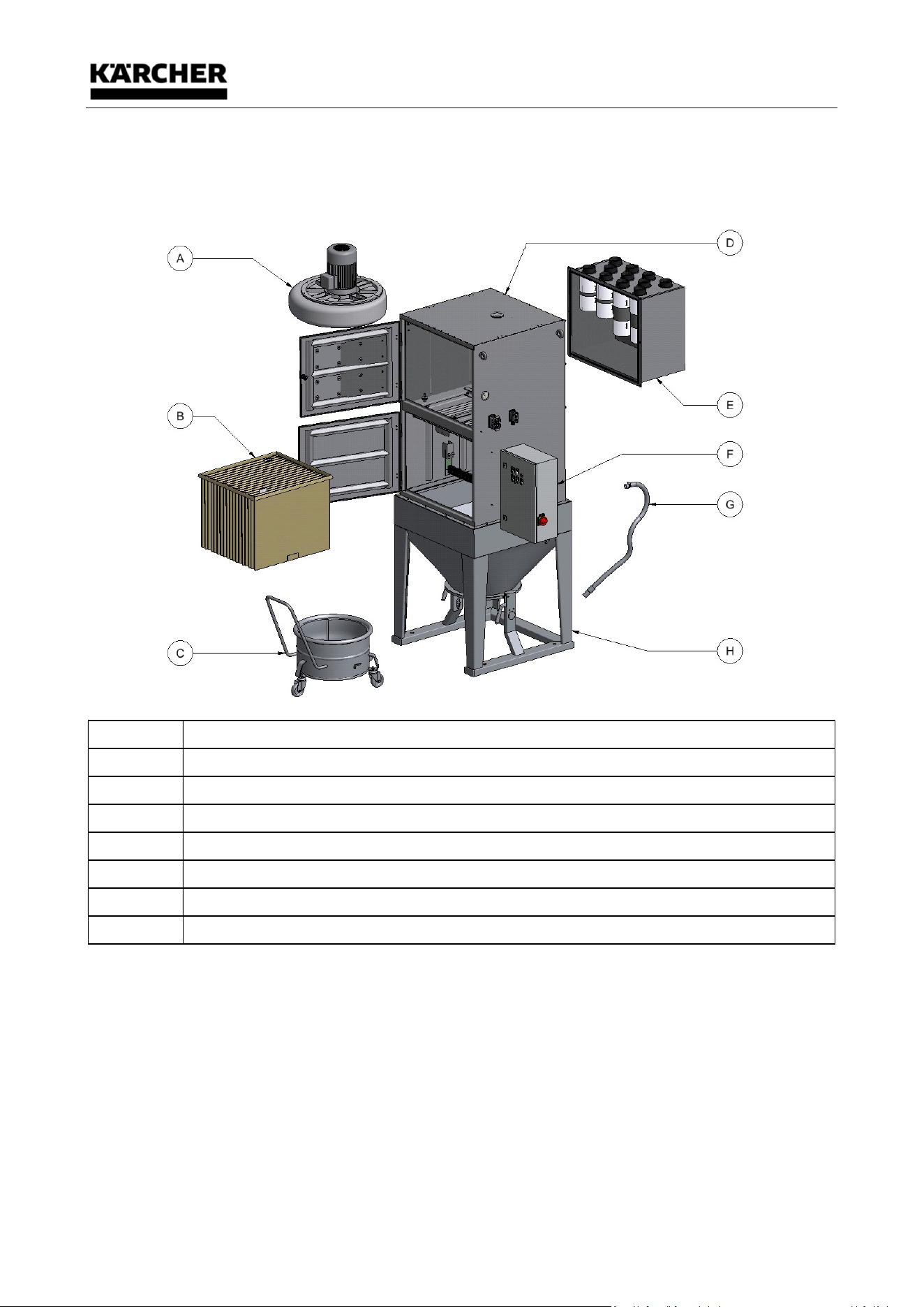

5.1 Bestandteile ..................................................................................................................................... 14
5.2 Funktionsbeschreibung .................................................................................................................... 14
6 Inbetriebnahme ..................................................................................................................................... 15
6.1 Aufbau und Montage ....................................................................................................................... 15
6.2 Anschluss an das Stromnetz (Drehstrom) ....................................................................................... 15
6.3 Prüfen Sie vor dem Einschalten: ..................................................................................................... 16
6.4 Ein-Aus-Schalten der Sauganlage am Steuerschrank .................................................................... 16
6.5 Falsche Drehrichtung ....................................................................................................................... 16

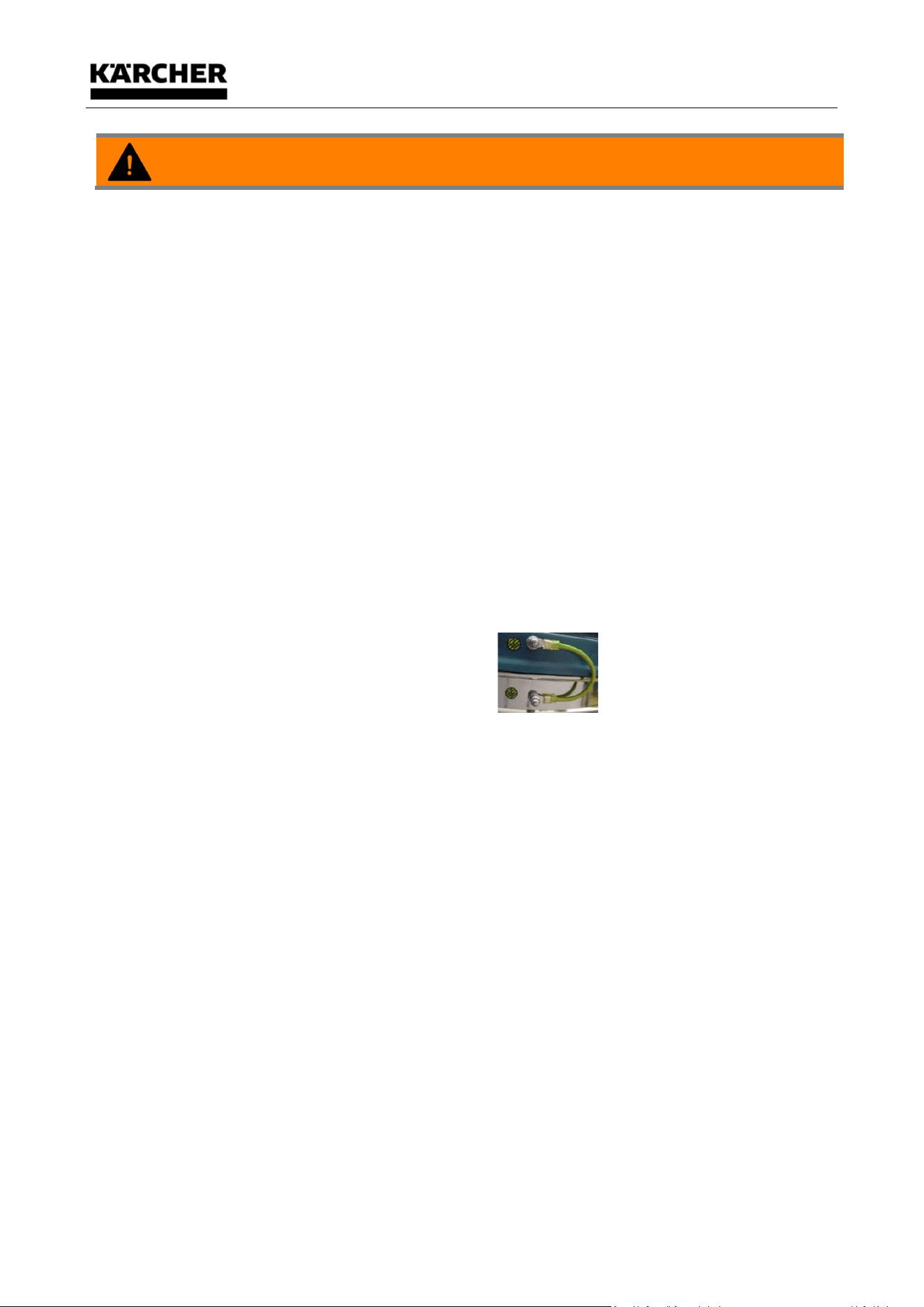

6.6 Potentialausgleichsleitungen ........................................................................................................... 16
6.7 Drosselung der Anlage .................................................................................................................... 17
6.7.1 Einstellung der Drossel: ............................................................................................................... 17

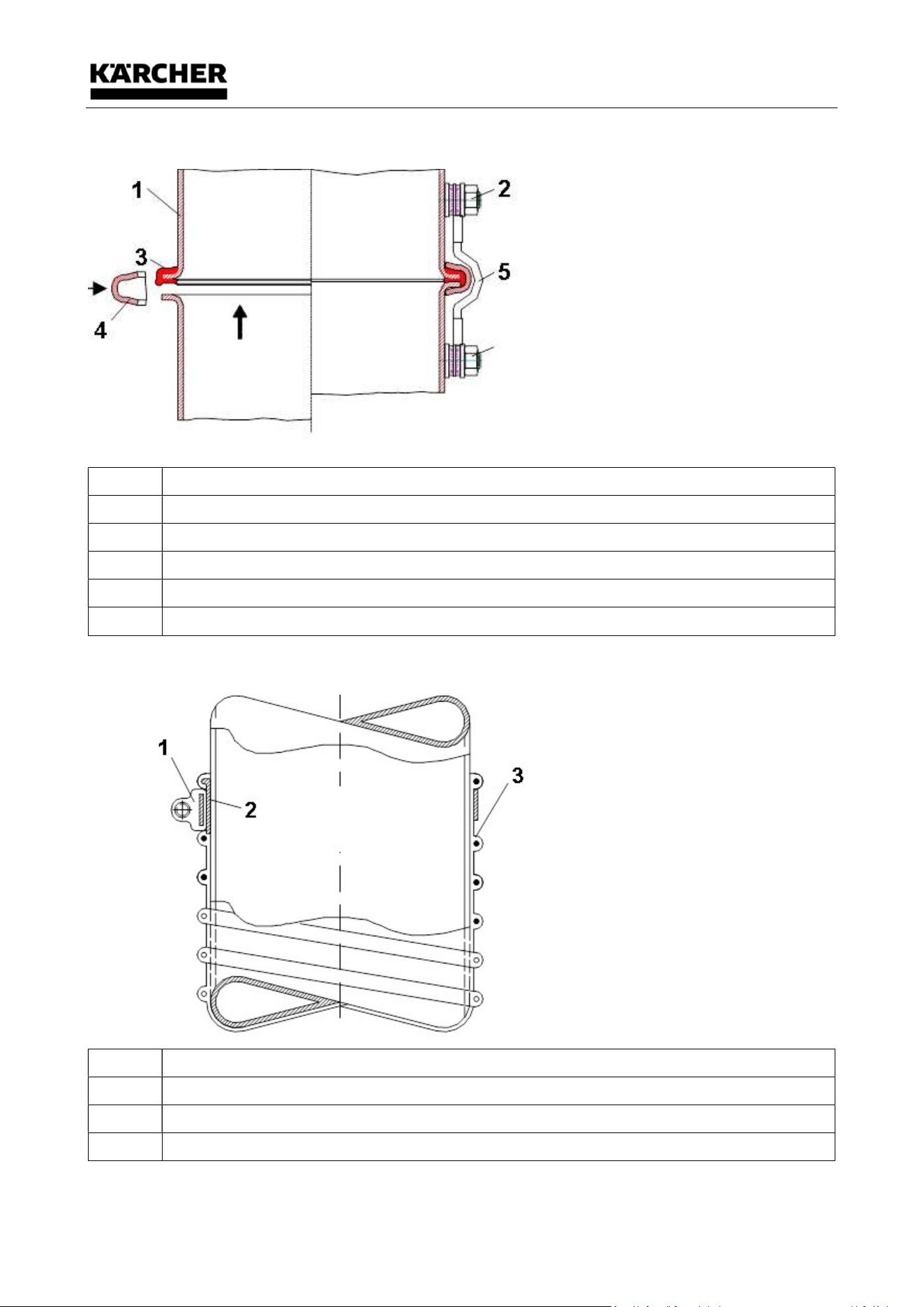

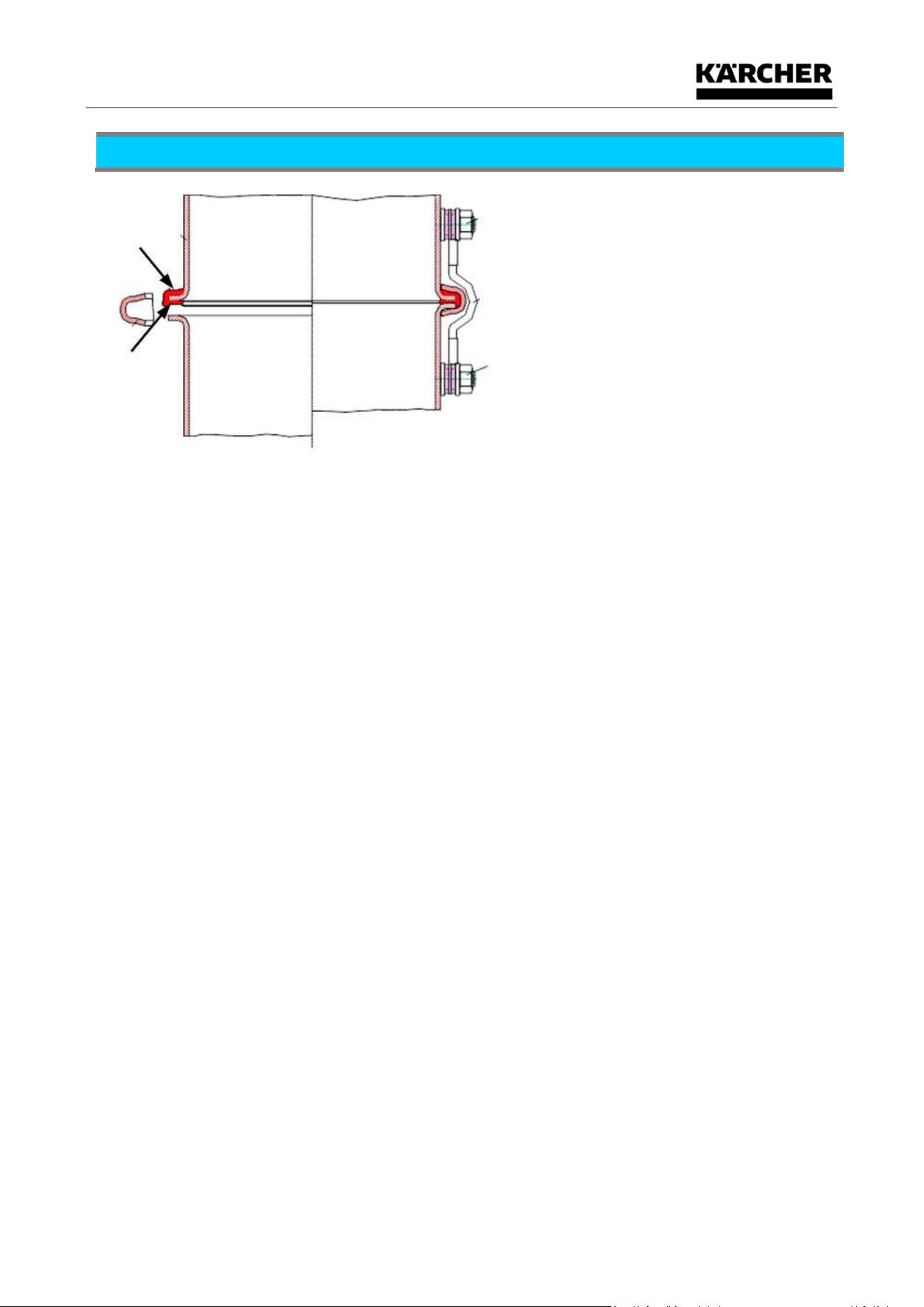

6.8 Montageanweisung Rohrleitung ...................................................................................................... 18
6.9 Montageanleitung Schlauch ............................................................................................................ 18
7 Betrieb, Bedienung............................................................................................................................... 20

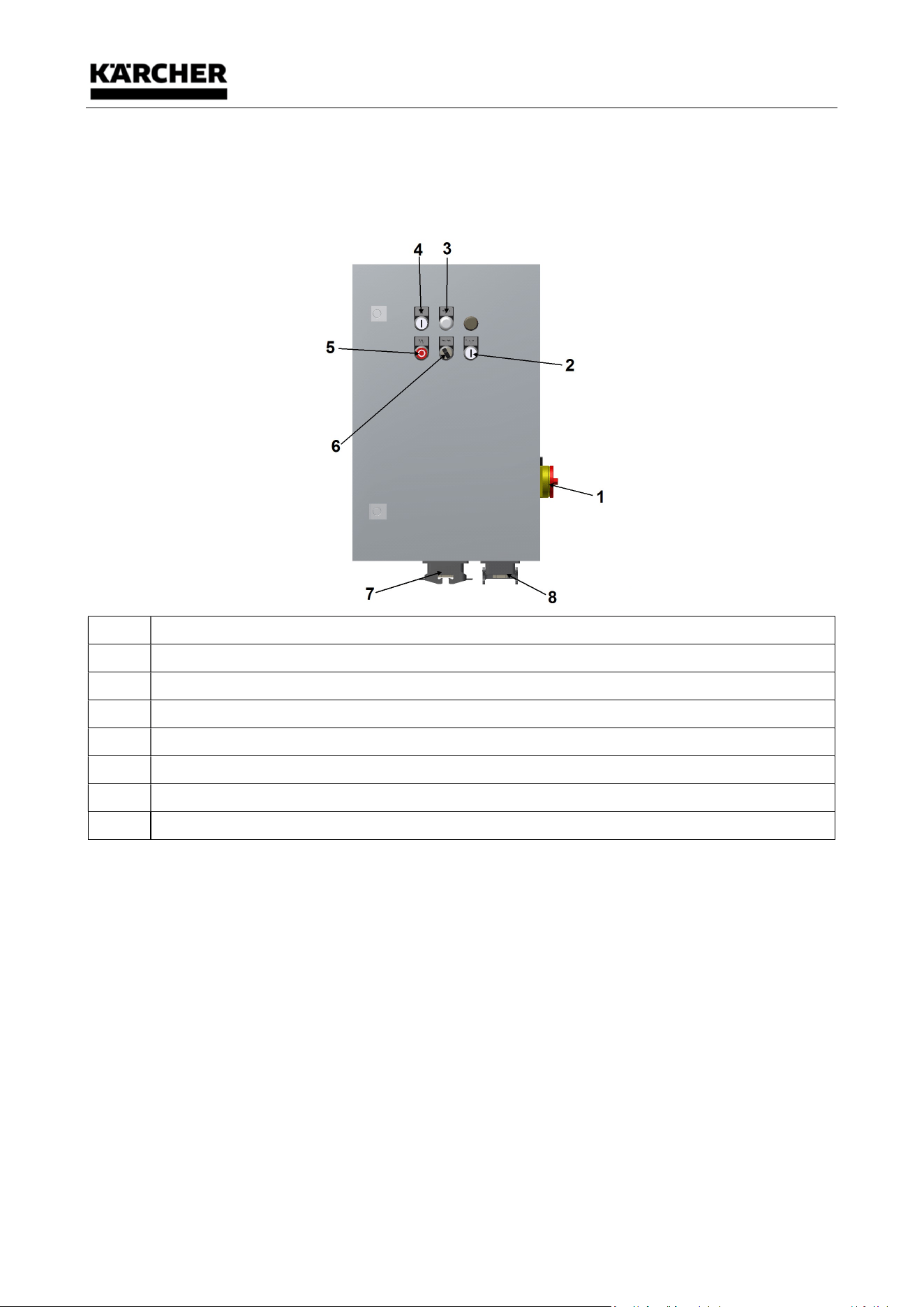

7.1 Betätigungselemente Steuerschrank ............................................................................................... 20
7.1.1 Funktionsbeschreibung ................................................................................................................ 20
7.2 Absaugvorgang ................................................................................................................................ 21
7.3 Filterabreinigung .............................................................................................................................. 21
7.3.1 Elektrische Filterabreinigung ....................................................................................................... 21
7.4 Filterreinigungsintervall .................................................................................................................... 21
4/46

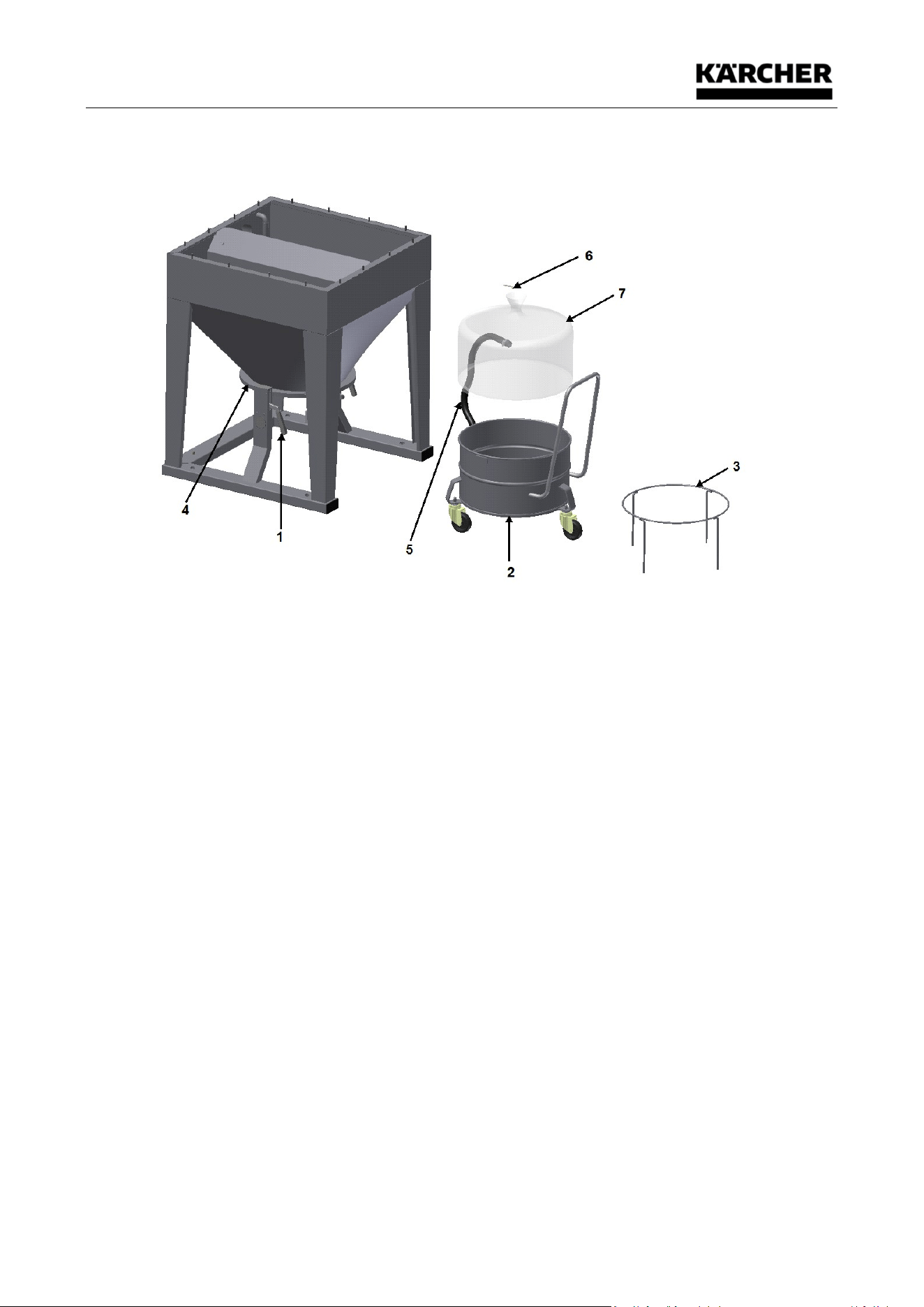

7.5 Sammelbehälter mit PE-Staubsack entleeren ................................................................................. 22
8 Störungssuche und Störungsbeseitigung ........................................................................................ 24
8.1 Sicherheitshinweise ......................................................................................................................... 24
8.2 Erste Maßnahmen zur Störungsbeseitigung ................................................................................... 24
9 Wartung/Instandsetzung ..................................................................................................................... 25
9.1 Wartungsvorschriften ....................................................................................................................... 25
9.2 Tabelle Wartungsintervalle .............................................................................................................. 26
9.3 Reinigung ......................................................................................................................................... 26

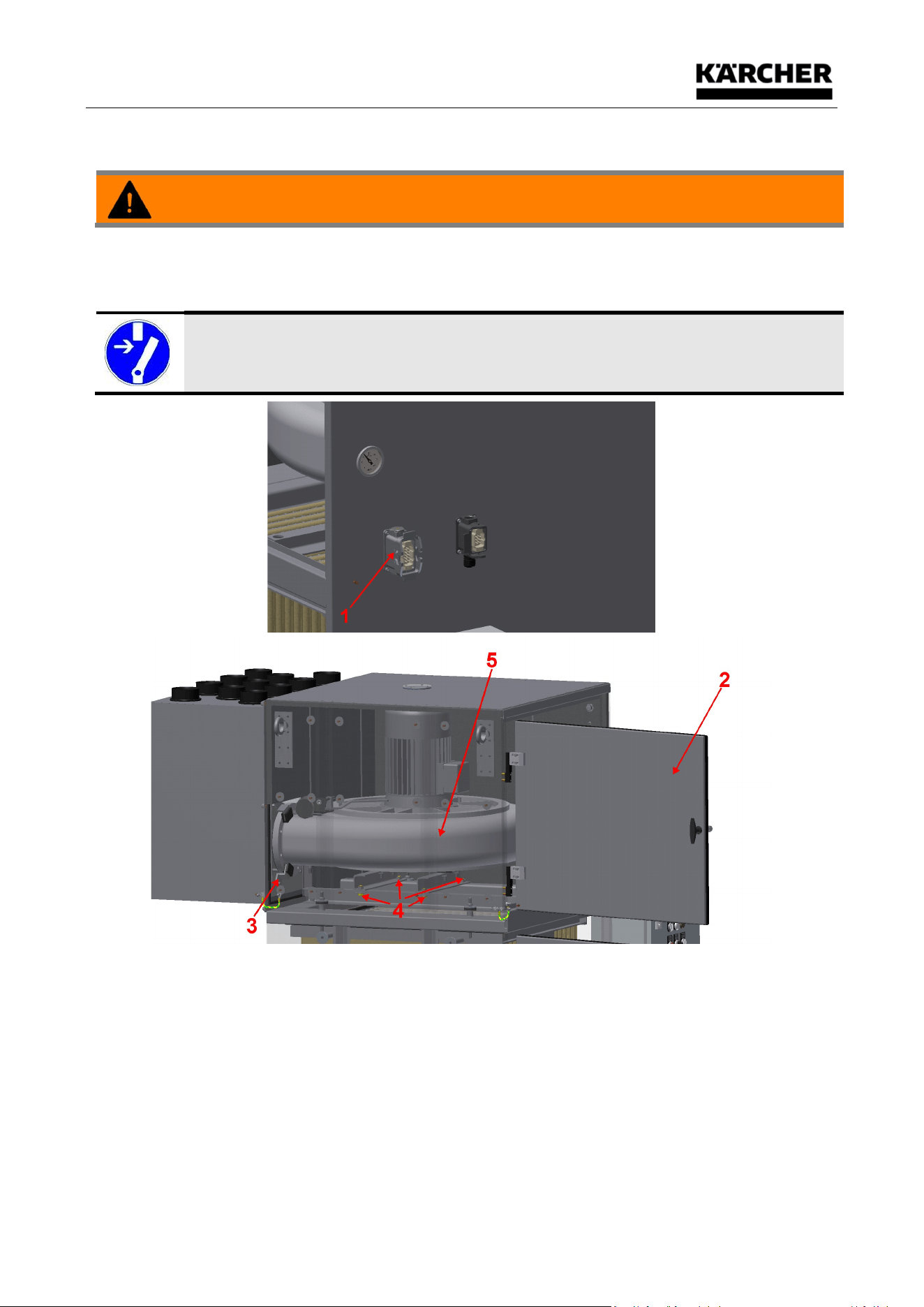

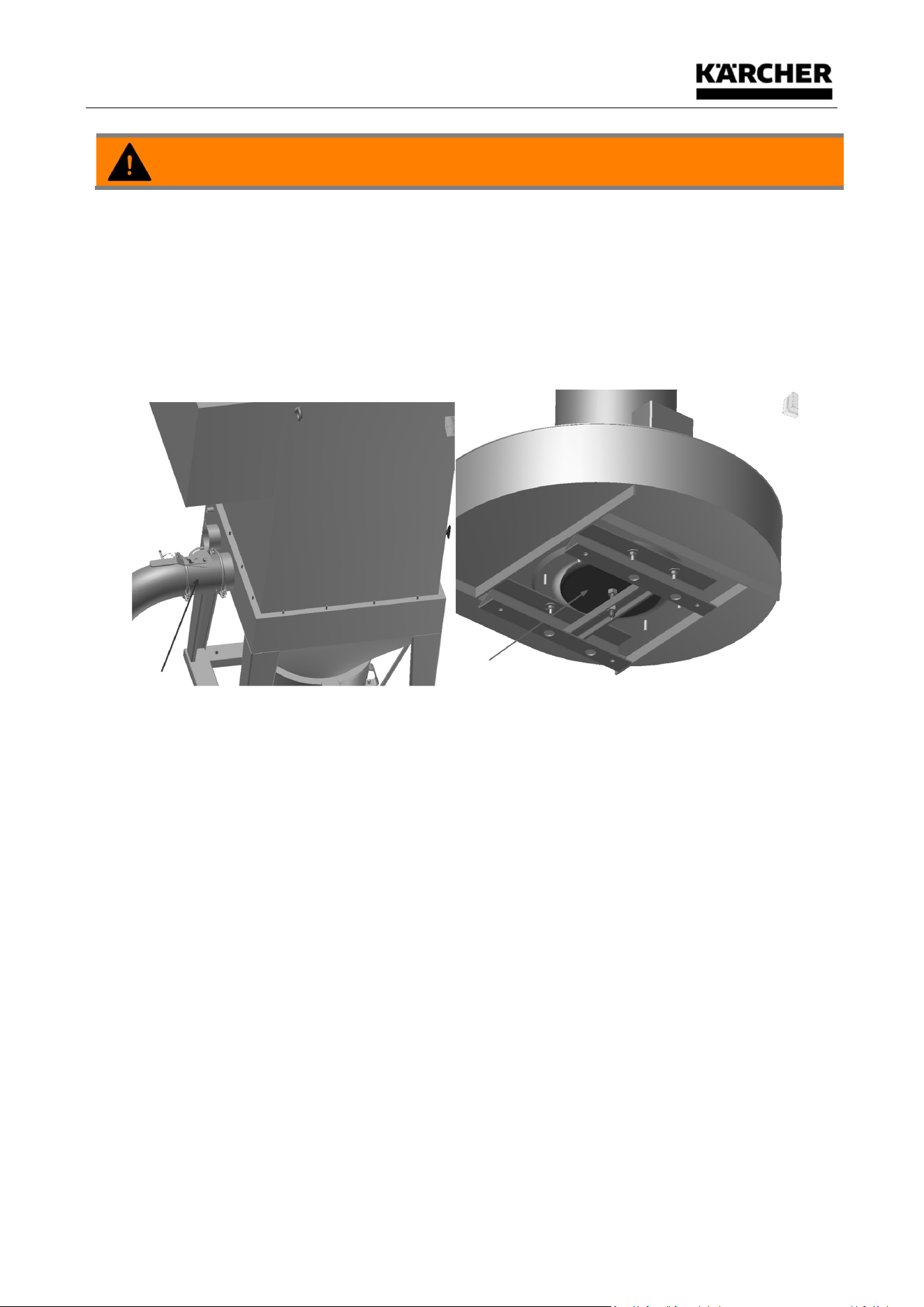

9.4 Ausbau des Radialgebläse .............................................................................................................. 27
9.5 Kontrolle und Reinigung des Lüfters zur Motorkühlung .................................................................. 28
9.6 Filtertuchwechsel für Taschenfilter .................................................................................................. 28
9.6.1 Arbeitsschritte beim Taschenfilter-Wechsel ................................................................................ 29

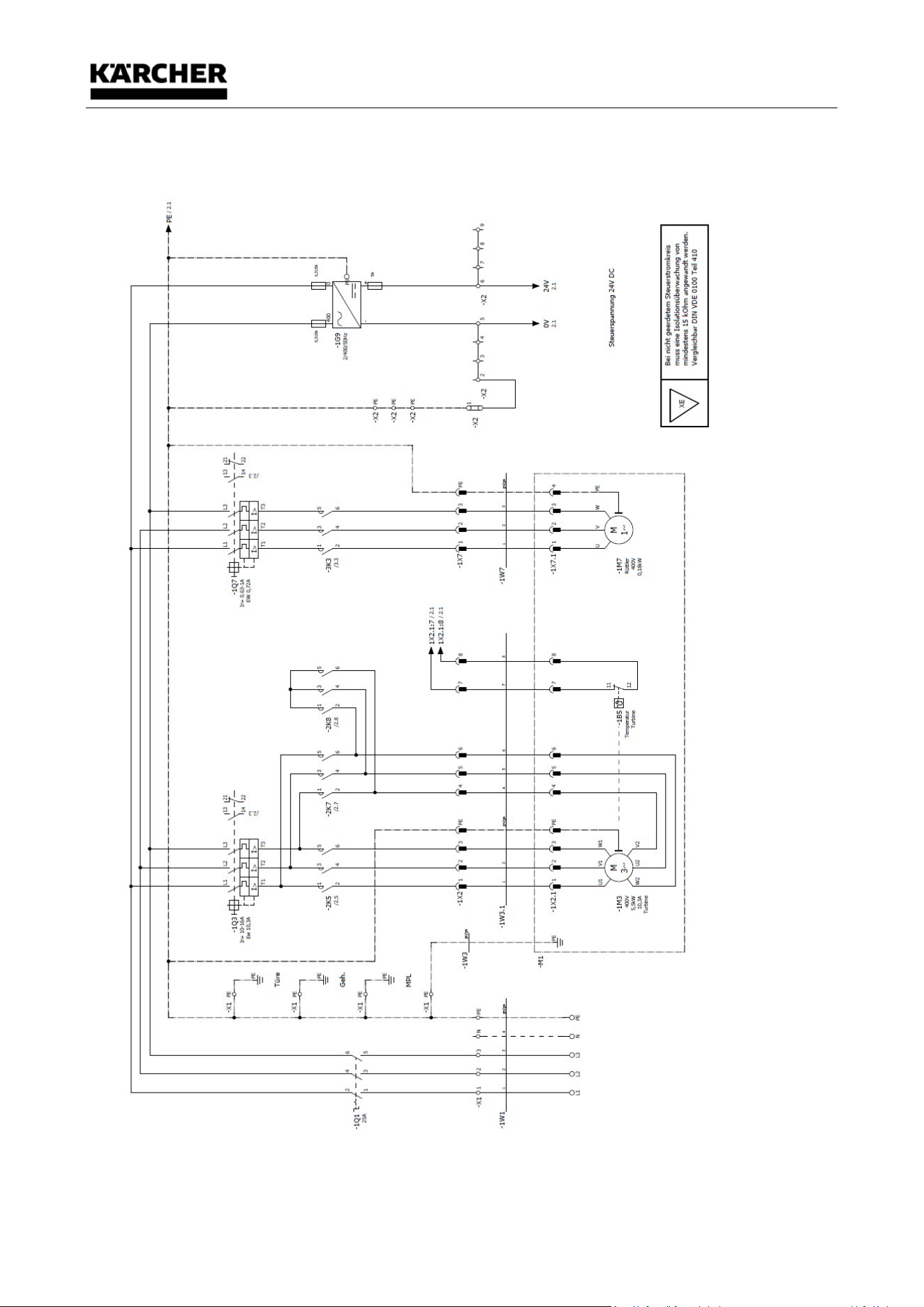

9.7 Stromlaufplan ................................................................................................................................... 30
9.8 Stromlaufplan bei Anlagen mit Steuerung ....................................................................................... 31

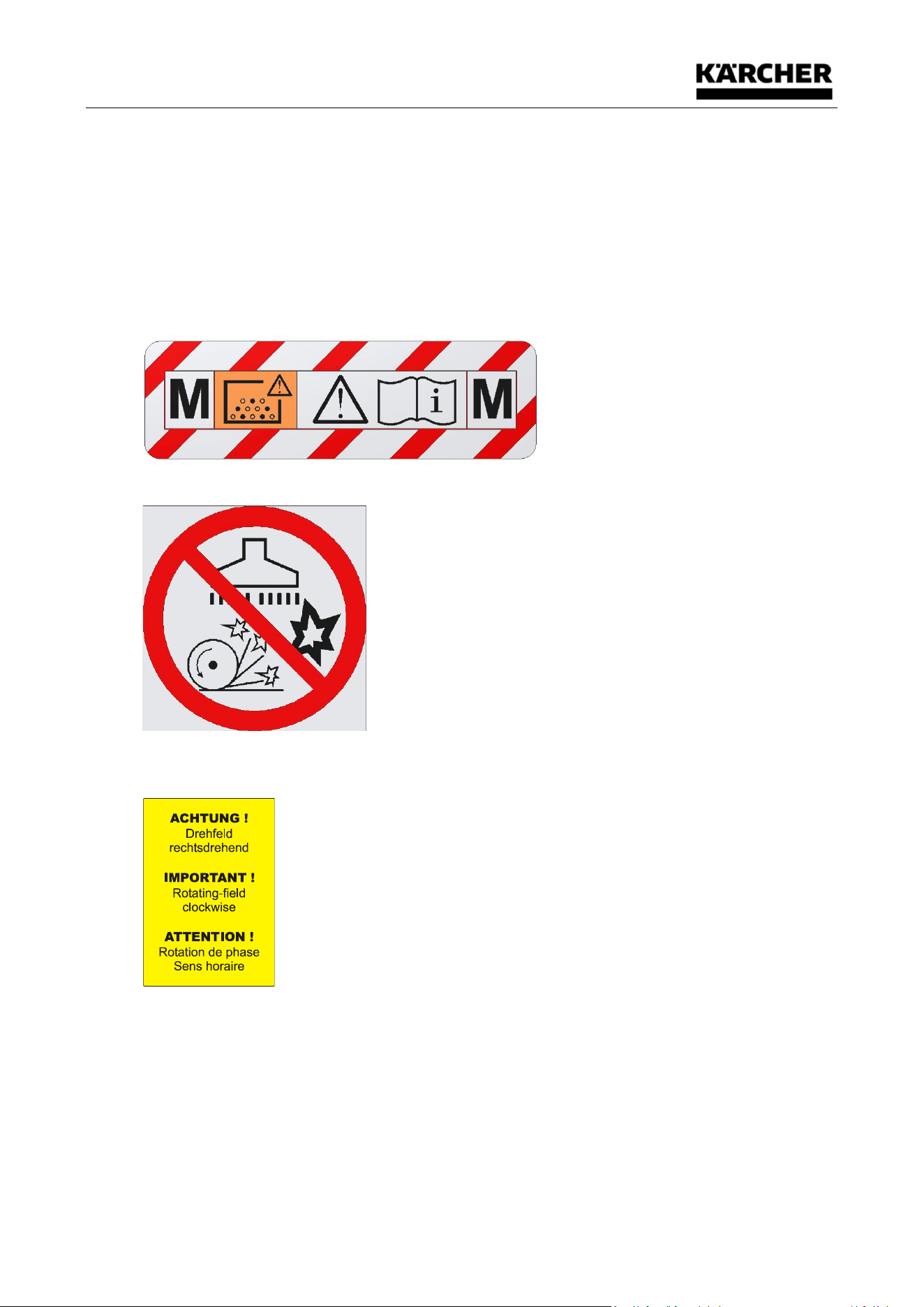

9.9 Warnhinweise auf dem Sauggerät .................................................................................................. 31
9.9.1 Warnschild für Geräte der Klasse "M" ......................................................................................... 31
9.9.2 Kennzeichnung: Entstauber ......................................................................................................... 31
9.9.3 Kennzeichnung Drehrichtung ...................................................................................................... 31

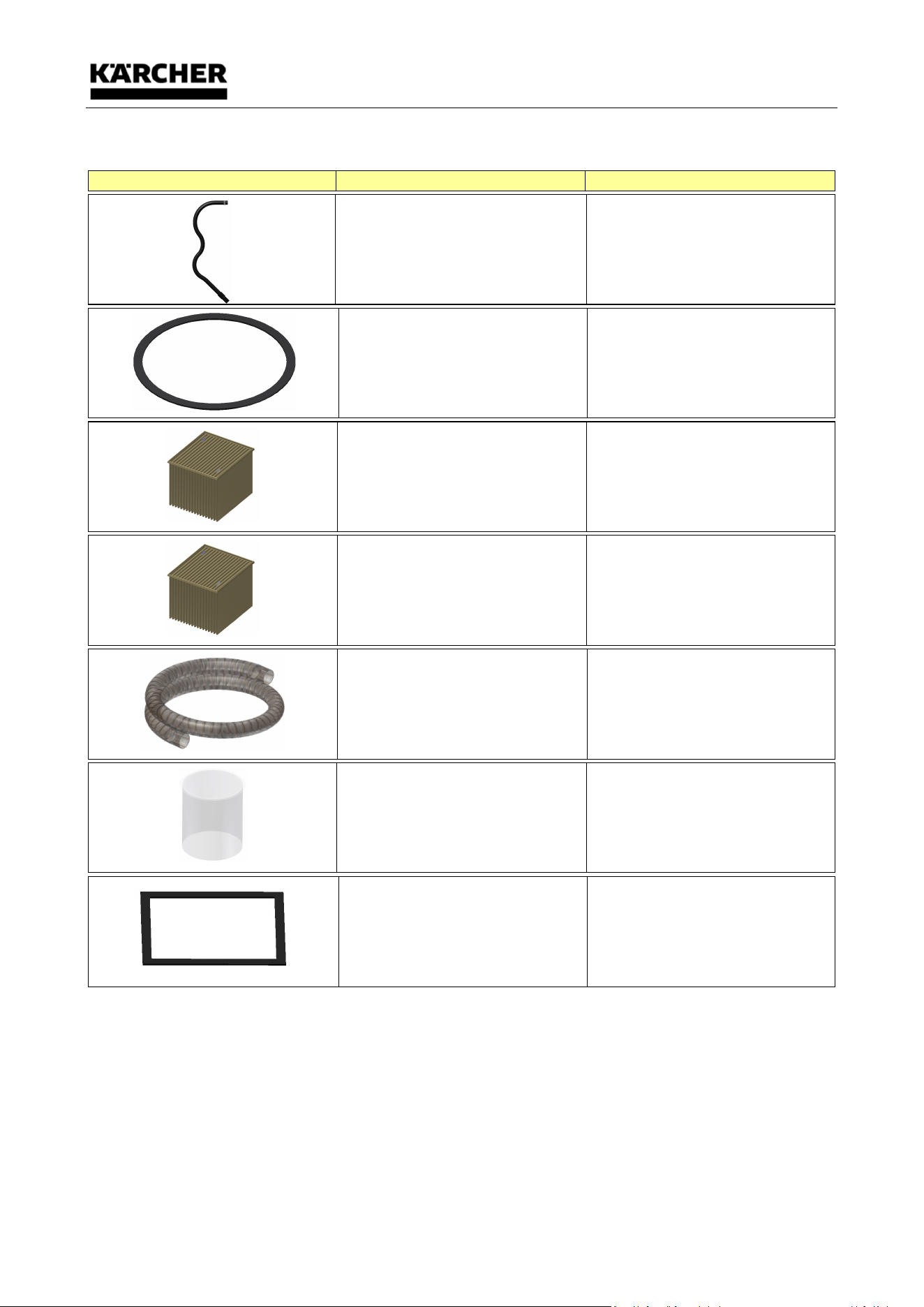

9.10 Verschleißteilliste ............................................................................................................................. 32
10 Außerbetriebsetzung, Lagerung ......................................................................................................... 33
11 Entsorgung ........................................................................................................................................... 34
12 Ersatzteillisten ...................................................................................................................................... 35

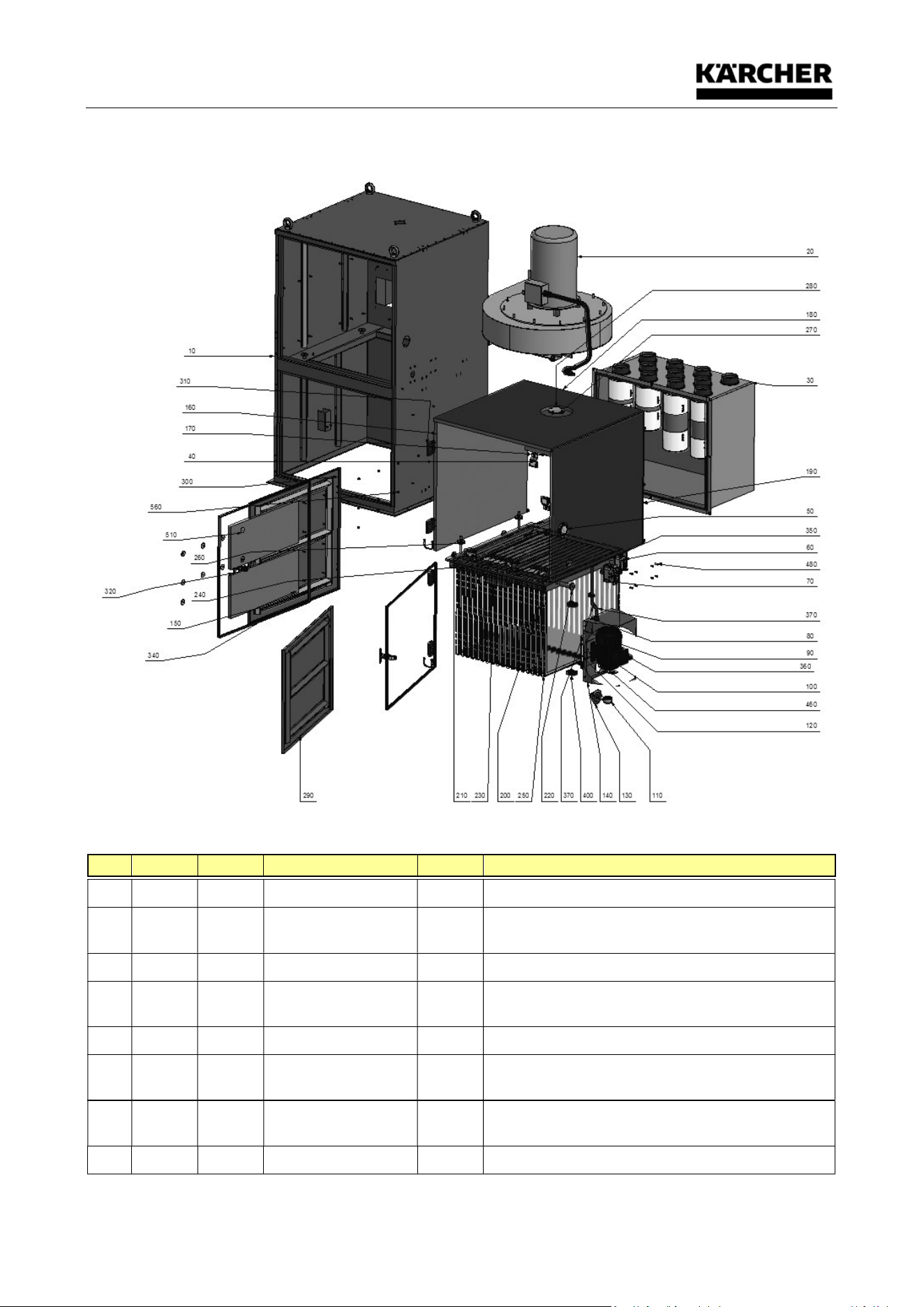

12.1 Ersatzteilliste .................................................................................................................................... 35
12.2 Ersatzteilliste .................................................................................................................................... 35
12.3 Ersatzteilliste Vorabscheider ........................................................................................................... 36
12.3.1 Ersatzteilliste Vorabscheider ................................................................................................... 36

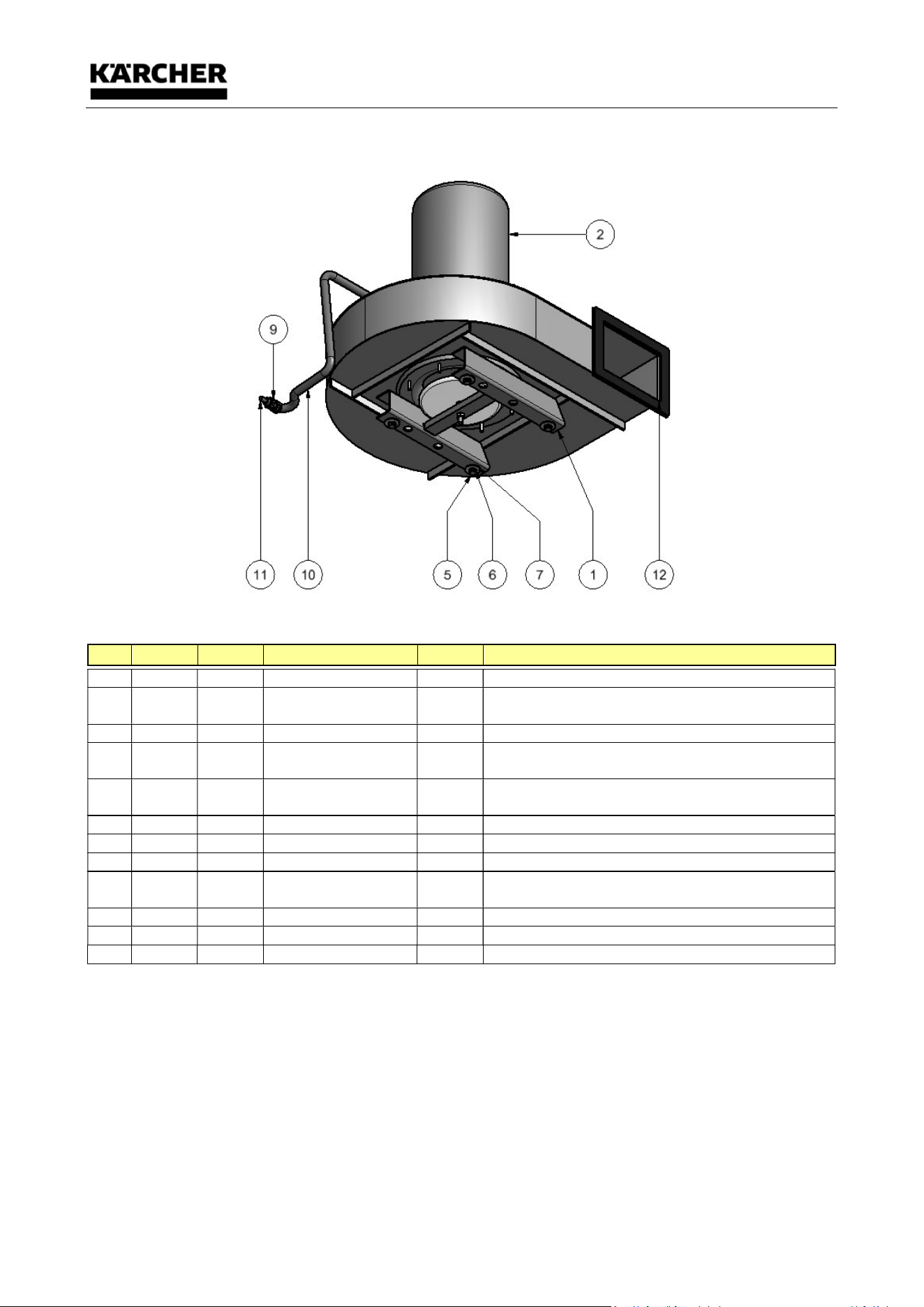

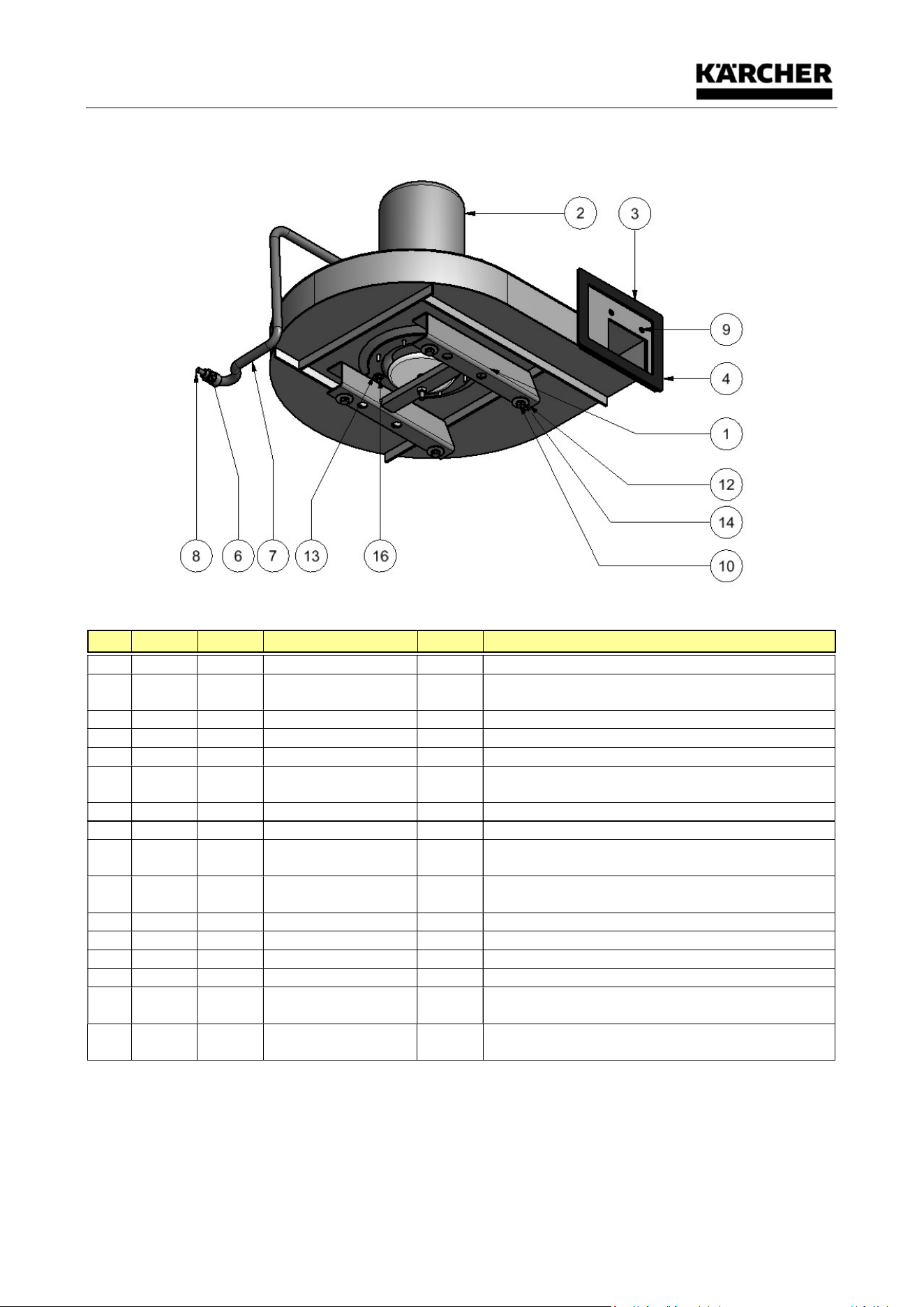

12.4 Ersatzteilliste Filter- und Motorenbaugruppe ................................................................................... 37
12.5 Ersatzteilliste Filter- und Motorenbaugruppe ................................................................................... 37
12.6 Ersatzteilliste vormontierte Baugruppe D5,5 IE3 ............................................................................. 40
12.7 Ersatzteilliste vormontierte Baugruppe D5,5 IE3 ............................................................................. 40
12.8 Ersatzteilliste vormontierte Baugruppe D3 IE3 ................................................................................ 41
12.9 Ersatzteilliste vormontierte Baugruppe D3 IE3 ................................................................................ 41
12.10 Schalldämpfer (2471010) ............................................................................................................ 42
12.10.1 Schalldämpfer (2471010) ........................................................................................................ 42

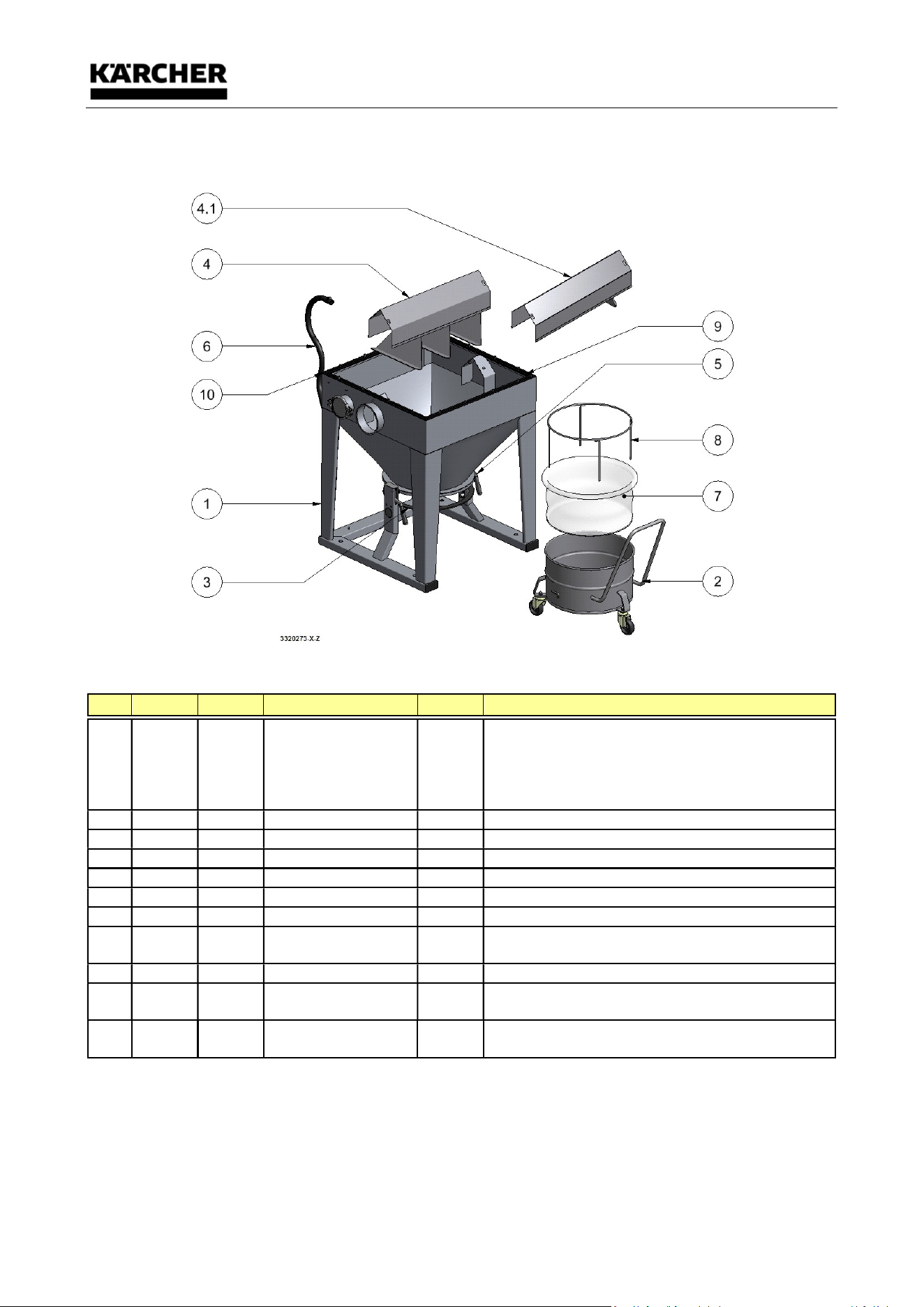

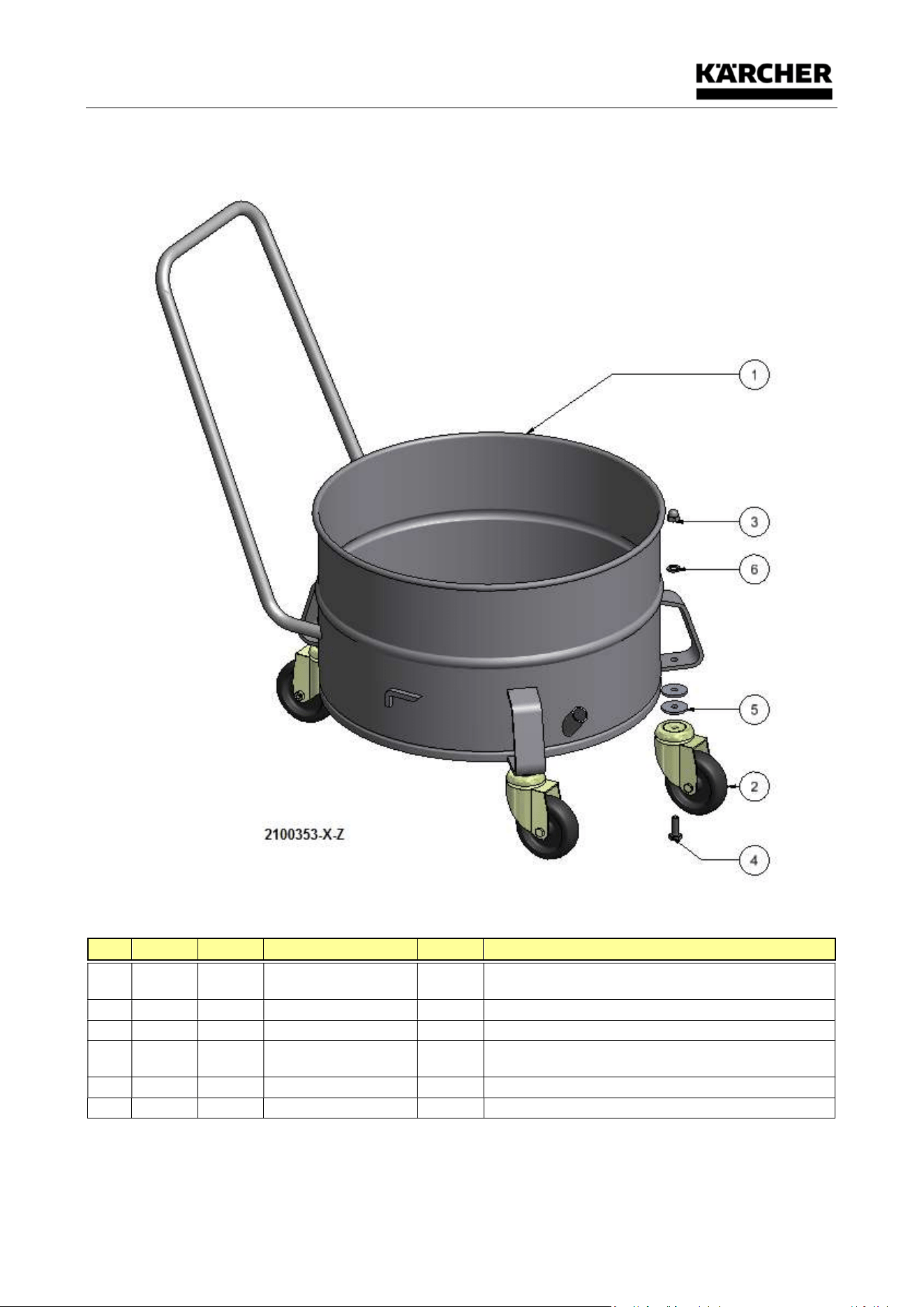

12.11 Ersatzteilliste Sammelbehälter (2100353) ................................................................................... 43
12.12 Ersatzteilliste Sammelbehälter (2100353) ................................................................................... 43

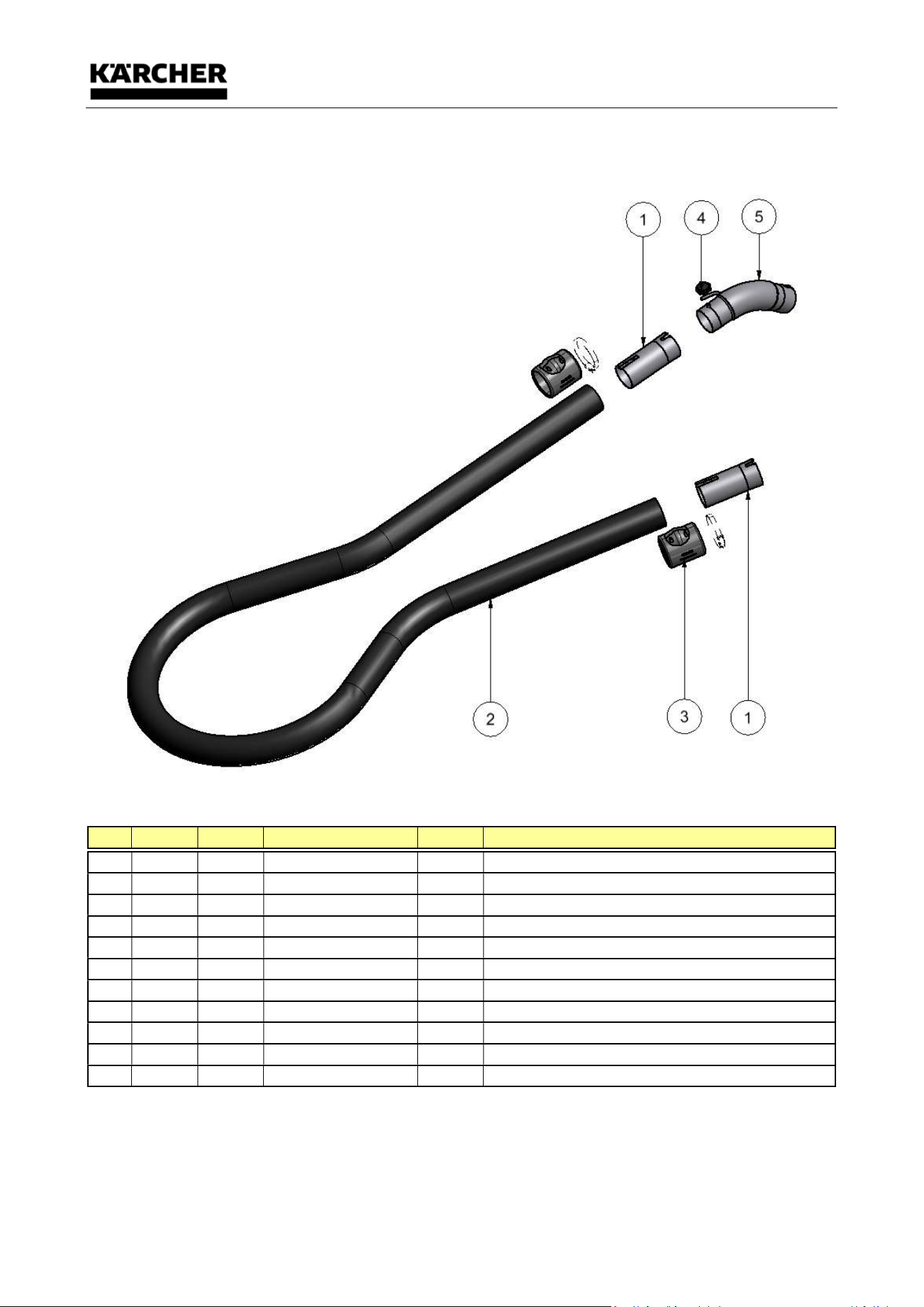

12.13 Ersatzteilliste/Zeichnung Saugschlaucheinheit DN 70, Rohrleitungsanschluss, alle Typen ....... 44
12.13.1 Ersatzteilliste/Zeichnung Saugschlaucheinheit DN 70, Rohrleitungsanschluss, alle Typen ... 44

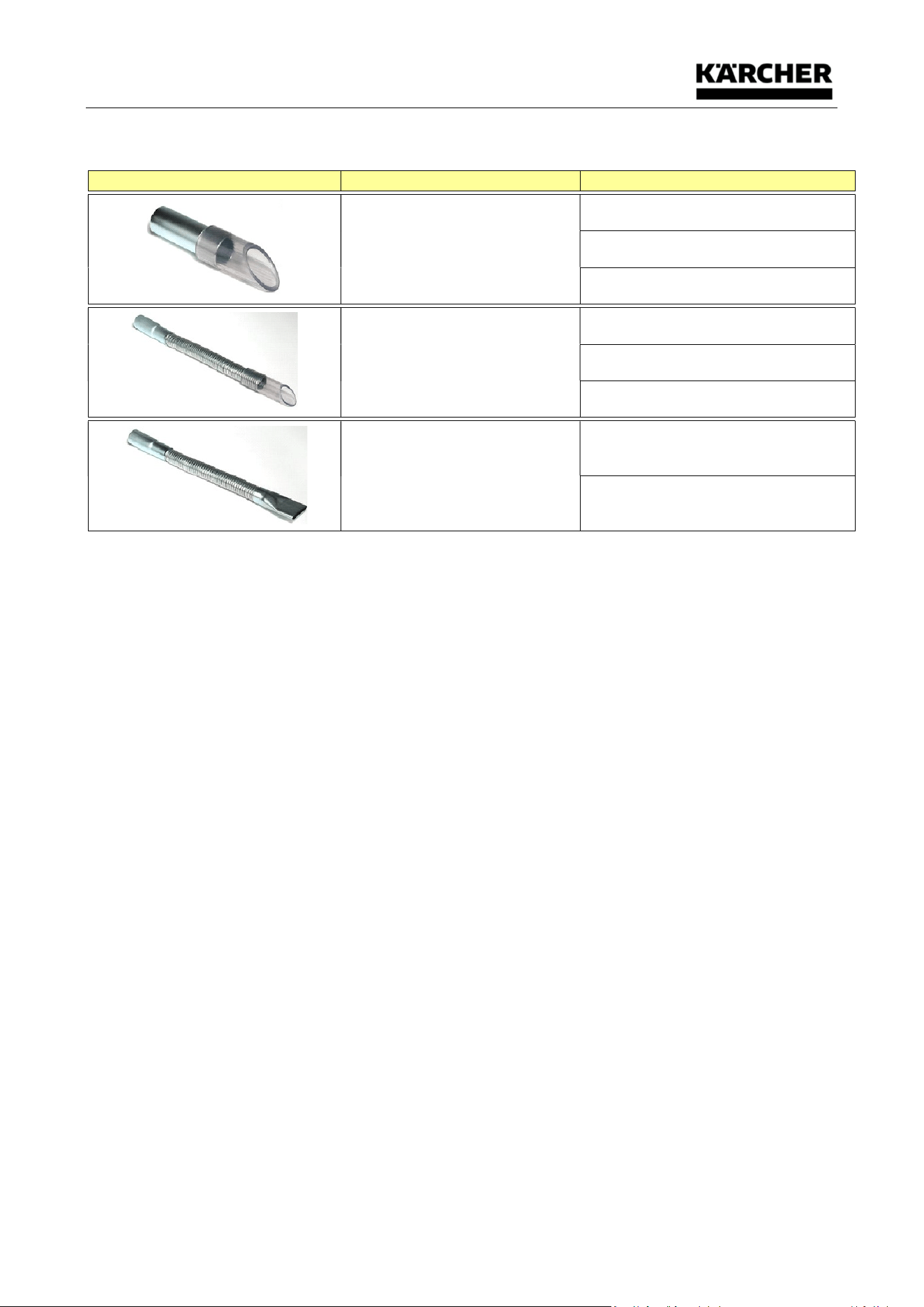

12.14 Zubehörliste ................................................................................................................................. 45
13 EG-Konformitätserklärung .................................................................................................................. 46
Angaben zur Sicherheit
5/46
Angaben zur Sicherheit
6/46
1 Angaben zur Sicherheit
1.1 Begriffe
1.1.1 Betrieb
beinhaltet Aufstellung, Inbetriebnahme (Bereitstellung zur Nutzung), Bedienung (Betätigung, Ein-
und Ausschalten, usw.).
1.1.2 Instandhaltung
beinhaltet Überprüfung und Pflege (Inspektionen, Revisionen), Wartung, Instandsetzung
(Fehlersuche mit Reparatur).
1.1.3 Qualifiziertes Personal
sind Personen, die aufgrund ihrer Ausbildung, Erfahrung und Unterweisung sowie ihrer Kenntnisse
über einschlägige Normen, Bestimmungen, Unfallverhütungsvorschriften und Betriebsverhältnisse,
von dem für die Sicherheit der Anlage Verantwortlichen berechtigt worden sind, die jeweils
erforderlichen Tätigkeiten auszuführen und dabei mögliche Gefahren erkennen und vermeiden
können.
1.2 Symbole
HINWEIS
Zeichnet Informationen aus, die keine Personenschäden betreffen.
Diese Information enthält zusätzliche Arbeitshilfen oder allgemeine Hinweise.
VORSICHT
Gefährliche Situation, die eine leichte bis mittelschwere Verletzung nach sich ziehen könnte, wenn sie
nicht vermieden würde. Diese Information ist strengstens zu beachten, um Geräteschäden oder
Umweltschäden zu vermeiden!
WARNUNG
Gefährliche Situation, die eine schwere Verletzung oder den Tod nach sich ziehen könnte, wenn sie
nicht vermieden würde.
GEFAHR
Gefährliche Situation, die mit Sicherheit eine schwere Verletzung oder den Tod nach sich zieht, wenn
sie nicht vermieden würde.
Bedeutung der Betriebsanleitung
Diese Betriebsanleitung ist Teil des gelieferten Produkts.
Die Betriebsanleitung behält über die gesamte Lebensdauer des Produkts Gültigkeit, sofern
keine technische Änderung vorgenommen wird.
Bei Veräußerung des Produkts, muss die Betriebsanleitung an den nachfolgenden Besitzer
oder Benutzer weitergegeben werden.
Diese Information muss vor Erstinbetriebnahme gelesen werden.
Angaben zur Sicherheit
7/46
WARNUNG – Vor Benutzung der Maschine die Anweisungen lesen
CE-Kennzeichnung
Die CE-Kennzeichnung bedeutet „Communautés Européennes“. Sie ist das äußere Zeichen
dafür, dass ein Produkt den dem Hersteller auferlegten Anforderungen der Europäischen
Gemeinschaft entspricht.
Benutzung nur mit Sicherheitsschuhen (n. EN ISO 20345)
Benutzung nur mit Arbeitshandschuhen
Atemschutz benutzen (EN 149:2001)
Schutzkleidung benutzen (n. EN 13982-1)
Schutzbrille benutzen (n. DIN EN 166 1349-BT)
Vor Beginn der Arbeiten Netzstecker ziehen!
Vor Beginn der Arbeiten freischalten!
Beim Betreiben elektrischer Maschinen stehen zwangsläufig bestimmte Teile davon unter
gefährlicher Spannung oder mechanischer Beanspruchung!
Warnung vor Handverletzungen!
Recyclingsymbol
Diese Information ist zu beachten, um die Umwelt zu schonen!
Angaben zur Sicherheit
8/46
1.3 Allgemeine Sicherheitsinformationen
WARNUNG
Beim Betreiben elektrischer Maschinen stehen zwangsläufig bestimmte Teile davon unter
gefährlicher Spannung oder mechanischer Beanspruchung!
• Aufgrund ihrer funktionell bedingten elektrischen und mechanischen Eigenschaften können
Maschinen schwerste gesundheitliche und materielle Schäden bewirken. Dies vor allem, wenn
Verwendung, Betrieb und Instandhaltung nicht bestimmungsgemäß erfolgen, oder unzulässige
Eingriffe vorgenommen werden!
Alle elektrischen Tätigkeiten dürfen nur von einer Elektrofachkraft ausgeführt werden. Alle
mechanischen Tätigkeiten dürfen nur nach Betriebsanleitung ausgeführt werden (siehe Kapitel
Wartung/Instandsetzung). Das Gerät darf nur von qualifiziertem Personal, welches die
Betriebsanleitung gelesen und verstanden hat, bedient werden.
Vor dem Gebrauch muss die Bedienperson mit Informationen, Anweisungen und Schulungen über
die aufzusaugenden Stoffe, einschließlich des sicheren Verfahrens der Beseitigung des
aufgenommenen Materials, versorgt werden.
• Alle Hinweise und Angaben auf den Maschinen müssen beachtet werden!
• Die einwandfreie und sichere Nutzung dieser Maschine setzt sachgemäßen Transport,
sachgemäße Lagerung sowie bestimmungsgemäßen Betrieb und sorgfältige Instandhaltung
voraus!
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich) mit eingeschränkten
physischen, sensorische oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels
Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person
beaufsichtigt oder erhielten von ihr Anweisungen wie das Gerät zu benutzen ist. Kinder sollten
beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Der Betrieb des Geräts ist nur auf bis zu 10° geneigtem Untergrund mit ausreichender
Tragfähigkeit zulässig.
VORSICHT
Benutzung nur mit Sicherheitsschuhen (n. EN ISO 20345)
• Beim Zusammenbau der Maschinenteile keine Gliedmaßen zwischen zusammenzufügende Stellen
halten. Beim Bewegen der Teile Gliedmaßen rechtzeitig aus enger werdenden Räumen
herausziehen.
• Es ist darauf zu achten, dass die Netzanschlussleitung nicht durch überfahren, quetschen, zerren
und dergleichen verletzt oder beschädigt wird, ggf. das Gerät sofort außer Betrieb setzen!
• Die Netzanschlussleitung ist regelmäßig auf Anzeichen einer Verletzung oder Alterung zu
untersuchen!
• Kupplungen von Netzanschlussleitungen müssen mindestens spritzwassergeschützt sein!
• Die Inbetriebnahme ohne Filter oder einem beschädigten Filter ist nicht zulässig.
• Das Sauggerät darf nicht betrieben werden, wenn an Verschlüssen oder Aufhängungen etc.
Verschleiß festgestellt wird. Bitte fordern Sie umgehend den Service an, oder senden Sie den
Industriesauger zur Instandsetzung an:
Kärcher Industrial Vacuuming GmbH
Abt. Service
Robert-Bosch-Straße 4-8
73550 Waldstetten
Tel: +49(0)7171-94888-523
Anlieferung, innerbetrieblicher Transport, Auspacken
9/46
2 Anlieferung, innerbetrieblicher Transport, Auspacken
2.1 Anlieferung
Lieferumfang mit ausreichend dimensioniertem Flurförderfahrzeug auf ebenen Untergrund abladen.
2.2 Innerbetrieblicher Transport
Lieferumfang gegen Verschieben oder Kippen gesichert mit ausreichend dimensioniertem
Flurförderfahrzeug zum Aufstellort transportieren.
2.2.1 Abmessungen und Gewicht.
Verpackung
Typ D 3 kW D 5,5 kW
Palette 1 Palette 2 Palette 1 Palette2
L (mm) 1200 1200 1200 1200
B (mm) 1200 1400 1200 1400
H (mm) 1300 1600 1300 1600
Gewicht mit
Verpackung
(kg)
125 370 125 380
2.3 Auspacken
Vergewissern Sie sich, dass keine Bauteile in der Verpackung verbleiben.
Lieferumfang: -Sauggerät
-Technisches Handbuch
2.4 Verpackungsmaterial
Die Verpackungsmaterialien müssen gemäß den geltenden Rechtsvorschriften entsorgt werden.
Korrekte Entsorgung dieses Produkts (Elektromüll) (Anzuwenden in den Ländern der Europäischen
Union und anderen europäischen Ländern mit einem separaten Sammelsystem)
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach
seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf.
Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. Der
menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das
Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer
sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden
kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche
Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden. Dieses Produkt
darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.
Recyclingsymbol
Diese Information ist zu beachten, um die Umwelt zu schonen!
2.5 Lagerbedingungen
2.5.1 Hinweis zur Lagerung
Sollte der Industriesauger längere Zeit nicht betrieben werden, so ist er in trockenen, staub- und
erschütterungsfreien Räumen aufzubewahren.
Temperatur T: -10…+40°C
Feuchtigkeit: max. 85%
Gerätebeschreibung
10/46
3 Gerätebeschreibung
3.1 Bestimmungsgemäße Verwendung
HINWEIS
Diese Anlage, die in Baugruppen ausgeliefert wird, ist als Trockensauger für den Einsatz in
Gewerbe und Industrie konzipiert, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden,
Büros und Vermietergeschäften. Er eignet sich besonders zum Aufsaugen von Stäuben.
Entstauber sind für den Anschluss an stauberzeugende Maschinen geeignet.
Vorsicht! Dieses Gerät ist nur zur Trockenanwendung bestimmt und darf nicht im Freien unter
nassen Bedingungen verwendet oder aufbewahrt werden!
Die Maschine darf nur betrieben werden, wenn alle Filter richtig eingesetzt und unbeschädigt sind.
WARNUNG
3.1.1 Staubklasse „M“
Warnschild auf dem Gerät beachten!
Staubklasse „M“ beinhaltet die Staubklasse „L“.
Das Gerät ist geeignet für trockene, gesundheitsgefährliche, nicht brennbare Stäube mit
Arbeitsplatzgrenzwert ≥ 0,1mg/m³ nach Staubklasse M (max. Durchlassgrad < 0,1%) gemäß DIN
EN 60335-2-69 Anhang AA:2010.
3.2 Nicht bestimmungsgemäße Verwendung
HINWEIS
Für alle Personen- und Sachschäden, die aus nicht bestimmungsgemäßer
Verwendung entstehen, ist der Betreiber und nicht der Hersteller der Maschine
verantwortlich !
• Einsatz im Freien nicht gestattet!
WARNUNG
Dieses Gerät ist nicht geeignet zum Auf- bzw. Absaugen von brennbaren Stäuben.
Dieses Gerät ist nicht geeignet zum Auf- bzw. Absaugen von brennbaren Flüssigkeiten
(entzündlich, leicht entzündlich, hoch entzündlich nach Gefahrstoffrecht Richtlinie 67/548 /
EWG) (Flammpunkt unter 55°C) sowie Gemischen brennbarer Stäube mit brennbaren
Flüssigkeiten.
Der Sauger ist nicht für den Betrieb in explosionsgefährdeten Räumen zugelassen!
GEFAHR
Bei nicht bestimmungsgemäßer Verwendung besteht Explosions- und Brandgefahr!
3.2.1 Staubklasse „M“
Warnschild auf dem Gerät beachten!
Das Gerät ist nicht geeignet für Staubklasse „H“.
Das Gerät ist nicht geeignet für krebserregende Gefahrstoffe gemäß GefStoffV §10, TRGS 905
bzw. TRGS 906.
Das Gerät ist nicht geeignet für Asbest gemäß TRGS 519.
Gerätebeschreibung
11/46
HINWEIS
Zum Saugen von brennbarem Staub wird ein Gerät der Ausführung Bauart 22 benötigt!
Aufbau und Funktion
12/46
4 Aufbau und Funktion
4.1 Hauptmaße
Kärcher Industriesauger und Absauganlagen in stationärer Ausführung werden in Baugruppen
ausgeliefert und müssen vor Ort zusammen gebaut werden.
4.2 Technische Daten
Gewicht
/30 /55
ca. 520 ca. 512kg
Schalldruckpegel LpA
Gemäß EN 60335-2-69
65 dB(A) 68 dB(A)
Unsicherheit KpA 2dB(A)
Schutzklasse I
Umgebungstemperatur 15°C bis +40°C
Ansaugtemperatur Medium max. +60°C
Aufstellhöhe max. 1000m über NN
4.3 Technische Daten /30 IE3
Leistung 3kW 3,6kW
Frequenz 50Hz 60Hz
Absicherung 25A 25A
Spannung/
Stromaufnahme
400V / 5,65A Δ 460V / 5,89A Δ
690V / 3,27A Y 795V / 3,41A Y
Druck 49,31mbar 49,31mbar
Luftfördermenge 1200m³/h 1200m³/h
Schutzart IP 55
Wirkungsgrad
IE3-87%
cos 0,88
Aufbau und Funktion
13/46
4.4 Technische Daten /55 IE3
Leistung 5,5kW 6,6kW
Frequenz 50Hz 60Hz
Absicherung 25A 25A
Spannung/
Stromaufnahme
400V / 10,1A Δ 460V / 10,6A Δ
690V / 5,86A Y 795V / 6,11A Y
Druck 46,75mbar 46,75mbar
Luftfördermenge 2655m³/h 2655m³/h
Schutzart IP 55
Wirkungsgrad
IE3-64%
Wenn der Motor mit 60Hz betrieben wird muss ein anderes Lüfterrad verbaut werden.
Hauptkomponenten
14/46
5 Hauptkomponenten
5.1 Bestandteile
A Radialgebläse
B Taschenfilter
C Sammelbehälter
D Filter- und Motorengehäuse
E Schalldämpfer
F Steuerungskasten
G Druckausgleichsschlauch
H Vorabscheiderbaugruppe
5.2 Funktionsbeschreibung
Ein sich im Antriebsteil befindliches Radialgebläse erzeugt einen Unterdruck. Über diesen Unterdruck wird
am Ansaugstutzen die schmutzige "Rohluft" angesaugt. Schwere Partikel fallen beim Eingang in den
Vorabscheider direkt nach unten. Stäube und feinere Partikel werden am Taschenfilter abgeschieden. Die
entstaubte "Reinluft" strömt nun durch das Radialgebläse zum Schalldämpfer. Durch die einzelnen
Schalldämpfer-Ausblasschläuche gelangt die "Reinluft" in den Arbeitsraum zurück.
Inbetriebnahme
15/46
6 Inbetriebnahme
Benutzung nur mit Sicherheitsschuhen (n. EN ISO 20345)
6.1 Aufbau und Montage
Grundgestell, Vorabscheider und Sammelbehälter am vorgesehenen Ort aufstellen und
Grundgestell am Boden verschrauben.
Filter- und Motorenkammer auf Vorabscheider setzen und verschrauben, evtl. geeignete
Hebevorrichtung an den Ringschrauben der Filterkammer einhängen.
Saugrohrleitung an Ansaugstutzen anschließen.
Alle Rohrleitungsteile miteinander verbinden (siehe Montageanweisung Rohrleitung). Schlauch
ebenfalls mit Rohrleitung über die Drahtspirale elektrisch leitfähig verbinden (siehe
Montageanleitung Schlauch).
Elektroinstallation nach beigefügten Schaltplänen durchführen. Anlage mit dem Schaltschrank
zusätzlich elektrisch leitfähig verbinden.
Drehrichtungskontrolle am Radialgebläse vornehmen und Stromaufnahme messen.
Drosselung der Anlage
WARNUNG
Da das Radialgebläse mit Saugluftstrom gekühlt wird, muss immer mindestens die Hälfte des
Nennvolumenstromes gesaugt werden, um eine Überhitzung zu verhindern!
VORSICHT
6.2 Anschluss an das Stromnetz (Drehstrom)
• Die Anlage vor der Inbetriebnahme auf seinen ordnungsgemäßen Zustand prüfen.
• Vor dem Netzanschluss der Anlage sicherstellen, dass die auf dem Typenschild angegebene
Spannung mit der Netzspannung übereinstimmt.
• Die Anlage ist im Auslieferungszustand auf Rechtsdrehfeld eingestellt.
• Die Anlage ist an ein korrekt installiertes 400V-Drehstromnetz anzuschließen. Die Anlage muss
ausgeschaltet sein!
• Die Netzanschlussleitung regelmäßig auf Schäden, Risse oder Kabelabnutzung untersuchen.
• Bei Austausch der Netzanschlussleitung dieses nur durch eine von dem Typ ersetzen, die der
Originalleitung entspricht.
• Die Netzanschlussleitung darf nur durch eine Elektrofachkraft ersetzt werden.
• Der Betreiber hat die Verantwortung für die Installation von Schutzeinrichtungen zu sorgen, die im
Fehlerfall einen Kurzschluss erkennen und alle Anschlussphasen trennen.
Inbetriebnahme
16/46
WARNUNG
6.3 Prüfen Sie vor dem Einschalten:
• dass alle Filter richtig eingesetzt sind;
• dass der Sammelbehälter korrekt unter der Filtereinheit sitzt und verriegelt ist.
• dass der Absaugschlauch und das Zubehör korrekt verbunden sind.
• dass, der PE Rundbodensack im Sammelbehälter eingelegt ist.
• Nicht mit defektem oder fehlendem Filtrationssystem benutzen!
6.4 Ein-Aus-Schalten der Sauganlage am Steuerschrank
Die Sauganlage wird im Hand-Betrieb über den EIN/AUS-Drucktaster geschaltet, oder im Automatik-
Betrieb über einen Maschinenkontakt.
Sollte die Sauganlage nach Ingangsetzung nicht funktionieren oder in der falschen Richtung laufen, ist
die Sauganlage abzuschalten, der Not-AUS / Hauptschalter zu betätigen, gegen Wiedereinschalten
sichern und das technische Fachpersonal zu verständigen.
6.5 Falsche Drehrichtung
Antriebe mit Radialgebläse fördern die Saugluft bei falscher Drehrichtung nicht mit der vollen
Saugleistung.
Ist dies der Fall, ist die Sauganlage sofort abzuschalten, der Not-AUS / Hauptschalter zu betätigen,
gegen Wiedereinschalten sichern und das technische Fachpersonal zu verständigen, um die
Phasenleiter in der Netzanschlussleitung umklemmen zu lassen.
Die Sauganlage ist bei Auslieferung auf Rechtsdrehfeld eingestellt.
6.6 Potentialausgleichsleitungen
Vor jeder Inbetriebnahme prüfen, ob die
Potentialausgleichsleitungen (Erdungsleiter)
angeschlossen sind!
Inbetriebnahme
17/46
WARNUNG
Die
6.7 Drosselung der Anlage
Die Entstaubungsanlage mit Radialgebläse darf nur gedrosselt eingesetzt werden, da sonst der Motor
überlastet wird. Der Betrieb ohne angeschlossene Drossel und Rohrleitung ist nur kurzzeitig erlaubt.
Ein Überschreiten des Nennstromes zeigt, dass der Volumenstrom größer ist als zulässig.
Die Drossel kann nur mit komplett angeschlossenem System vor Ort eingestellt werden.
Unser kompetentes Montageteam übernimmt die Einstellung gerne für Sie. Die Drossel befindet sich
entweder an der Rohrleitung oder am Radialgebläse.
Drossel in der Rohrleitung: Drossel am Radialgebläse:
6.7.1 Einstellung der Drossel:
alle Rohrleitungen/Düsen müssen angeschlossen sein
es ist der größte mögliche Volumenstrom der im späteren Betrieb vorkommen kann herzustellen
Anlage in Betrieb nehmen
die Drossel muss soweit geschlossen werden, bis der Nennstrom erreicht wird
Inbetriebnahme
18/46
6.8 Montageanweisung Rohrleitung
Pos. Beschreibung
1 Rohrleitung
2 Erdungspunkt
3 Bördeldichtring
4 Spannring
5 Erdungslitze 6mm²
6.9 Montageanleitung Schlauch
Pos. Beschreibung
1 Schlauchschelle
2 Drahtspirale gebogen, Kontakt zu blankem Stahlrohr
3 Spiralschlauch Typ „D“
Inbetriebnahme
19/46
HINWEIS
Bei Verwendung von EPDM Dichtungen, reicht es aus wenn auf beiden Seiten der Bördelung, je Rohr, die
Farbe entfernt werden. Somit wird eine durchgehende Erdung der Rohrleitung gewährleistet.
Betrieb, Bedienung
20/46
7 Betrieb, Bedienung
7.1 Betätigungselemente Steuerschrank
(Standardausführung, Sonderausführungen können abweichen.)
1 Hauptschalter - Not Aus
2 Filterreinigung "EIN"
3 Steuerung "EIN" Leuchte
4 Turbine "EIN"
5 Turbine "AUS"
6 Wechselschalter von Hand auf Automatik
7 Hartinganschluss für Radialgebläse
8 Hartinganschluss für elektrische Abrüttlung
7.1.1 Funktionsbeschreibung
Handbetrieb:
• Start / Stop über Wahlschalter 4 bzw. 5
• Start der elektr. Abrüttelfunktion über Leuchtdrucktaster 2
• Die Abrüttlung rüttelt solange wie der Taster 2 betätigt wird
Automatikbetrieb: (Wechselschalter 6 von "Hand" auf "Auto")
• Sauggebläse wird über potentialfreies externes Signal (Versorgung 24V DC von
Ringler) einer Bearbeitungsmaschine gesteuert.
• Tasten 4 + 5 ohne Funktion
• Abrüttlung beginnt nach Auslaufzeit der Turbine 90 sec. nach Abschalten der Maschine für
60 sec.
• Das Rüttelintervall (die Zeit zwischen zwei Rüttelvorgängen) sollte nicht länger als 4 Stunden
betragen! (Die Saugleistung wird schwächer, je länger die Zeit zwischen zwei
Rüttelintervallen ist). Ein kurzes Rüttelintervall (< 0,5h) ist zu vermeiden, da hierbei kein
Filterkuchen am Filter aufgebaut wird.
Betrieb, Bedienung
21/46
7.2 Absaugvorgang
HINWEIS
• Beim Saugen von Stäuben nur halb eintauchen, um genügend Luft mitzufördern
• Gewünschte Absaugdüse in Steckkonus am Handgriff des Absaugschlauches einsetzen.

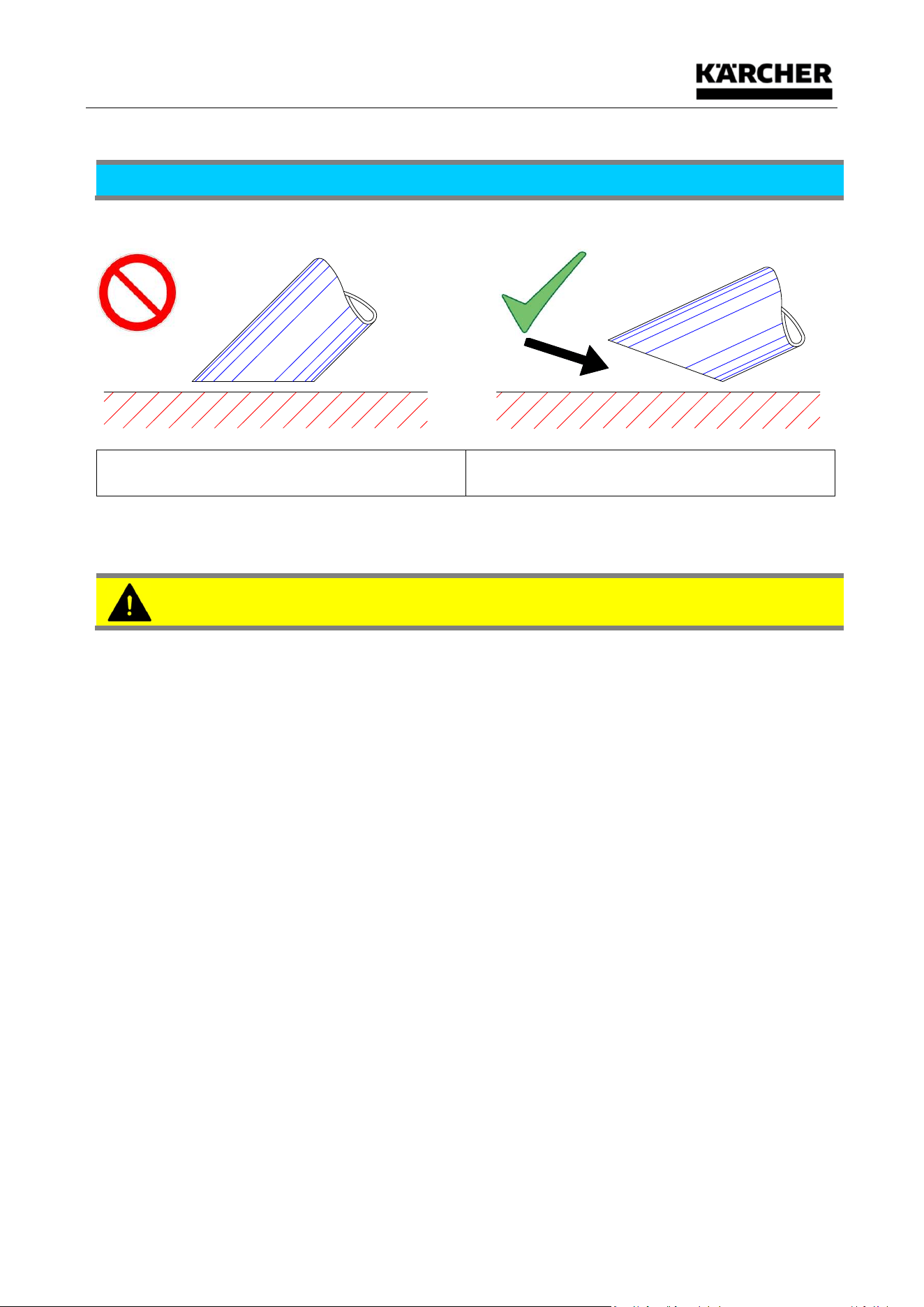

Düse nicht mit der ganzen Fläche aufsetzen! Düse schräg zur Saugfläche halten, damit Luft
und Sauggut angesaugt wird
7.3 Filterabreinigung
7.3.1 Elektrische Filterabreinigung
VORSICHT
• Nach Abschalten der Turbine kann über die Steuerung der Anlage die Filterabreinigung über die
Drucktaste gestartet werden.
• Aufgrund der Nachlaufzeit der Turbine, darf der Rüttelvorgang erst ca. 1-2 min nach dem Abschalten
begonnen werden.
• Warten Sie ca. 30sec., so dass sich der Staub absetzen kann, bevor Sie das Gerät wieder in Gang
setzen.
7.4 Filterreinigungsintervall
Manometeranzeige beachten!
Differenzdruckbereich 05 - 20 mbar: Sauganlage und Filterleistung sind in Ordnung.
Differenzdruckbereich 20 – 30 mbar: Sauganlage arbeitet mit höherem Druck, Filterverschmutzung
kontrollieren und Filter ggf. reinigen (abrütteln) oder ersetzen.
Betrieb, Bedienung
22/46
7.5 Sammelbehälter mit PE-Staubsack entleeren
WARNUNG
Vor Beginn der Arbeiten freischalten!
Wartungs- und Servicearbeiten müssen immer mit geeigneten Arbeitshandschuhen
durchgeführt werden, um sich nicht zu verletzen und sich nicht mit kontaminierten Stoffen zu
verunreinigen
Atemschutz benutzen (EN 149:2001)
Schutzbrille benutzen (n. DIN EN 166 1349-BT)
Schutzkleidung benutzen (n. EN 13982-1)
Diese Arbeitsvorgänge dürfen nur in Übereinstimmung mit den geltenden Rechtsvorschriften und von
geschultem Fachpersonal und mit entsprechender Schutzausrüstung ausgeführt werden. Während dieser
Arbeitsvorgänge darauf achten, dass kein Staub aufgewirbelt wird. Die Schutzmaske P3 tragen. Die
Entsorgung des PE-Staubsacks darf nur von geschultem Personal und gemäß den geltenden
Bestimmungen ausgeführt werden.
Betrieb, Bedienung
23/46

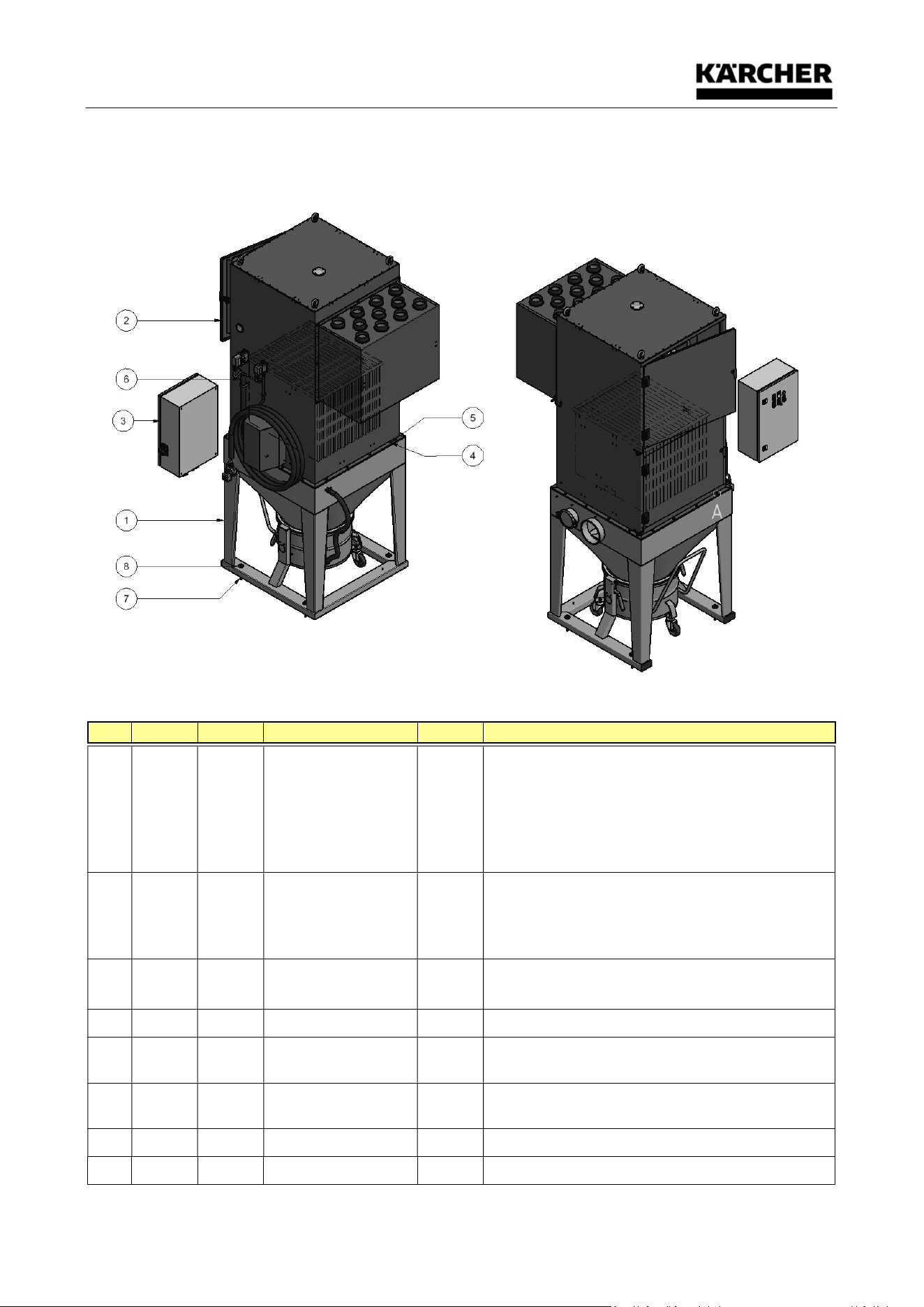

Bevor Sie den Staubbehälter entleeren, das Gerät abschalten und den Motorstillstand abwarten. Zusätzlich
sollte der Taschenfilter abgerüttelt werden, danach ca. 90 sec. warten bis sich der Staub im Sammelbehälter
abgesetzt hat.
Den Staubbehälter “2” mit der Hebevorrichtung "1" absenken und herausziehen.
Sauganlage wieder einschalten, um zu verhindern, dass Staub durch Erschütterungen aus dem
Filterbehälter austritt.
PE-Staubsack vorsichtig über den Wulst am Sammelbehälter ziehen und mittels Kabelbinder
"6"(nicht im Lieferumfang enthalten) dicht verschließen.
PE-Staubsack "7" aus Sammelbehälter entnehmen
Bei Bedarf den Sammelbehälter reinigen und neuen PE-Staubsack (siehe Verschleißteilliste)
einlegen, dabei den Rand vorsichtig über den Wulst am Sammelbehälter stülpen, um den PE
Staubsack nicht zu beschädigen.
Den Zustand der Dichtung "4" (siehe Verschleißteilliste) am Filterbehälter kontrollieren.
Sauganlage ausschalten, danach den Sammelbehälter "2" unter den Filterbehälter positionieren,
dabei den Druckausgleichsschlauch "5" nicht einklemmen, und mittels der Hebevorrichtung "1"
anheben.
Störungssuche und Störungsbeseitigung
24/46
8 Störungssuche und Störungsbeseitigung
8.1 Sicherheitshinweise
WARNUNG
Vor Beginn der Arbeiten freischalten!
Sollten durch einen Defekt (z.B. Filterdefekt) schädliche Substanzen entweichen, so muss die
Maschine sofort ausgeschaltet und der Raum gelüftet bzw. verlassen werden!
• Vor Beginn jeder Arbeit am Industriesauger, besonders aber vor dem Öffnen von Abdeckungen
von unter Spannung stehenden oder sich bewegenden Teilen, ist der Industriesauger oder die
Anlage vorschriftsmäßig frei zuschalten bzw. den Stillstand der Antriebseinheit abzuwarten
• Die nachstehend genannten Maßnahmen dürfen erst dann zurückgenommen werden, wenn der
Industriesauger wieder vollständig montiert und die Wartung, Instandhaltung abgeschlossen ist.
• Die üblichen Sicherheitsregeln lauten hierbei z.B. nach VDE 0105:
– Freischalten
– Gegen Wiedereinschalten sichern
– Spannungsfreiheit feststellen
– Benachbarte unter Spannung stehende Teile abdecken oder abschranken.
8.2 Erste Maßnahmen zur Störungsbeseitigung
Alle unter folgender Tabelle aufgeführten Störungen können selbst behoben werden. Sollten jedoch
größere oder anders gelagerte Störungen auftreten, unbedingt Kundendienst der Kärcher Industrial
Vacuuming GmbH verständigen. Tel. +49(0)7171-94888-0
Wartungsarbeiten nach Beschreibung im Kapitel Wartung/Instandsetzung durchführen.
Störung Mögliche Ursache Behebung
Verminderte
Saugleistung
Saugschlauch bzw. Düse verstopft
Saugschlauch undicht
Saugschlauch sitzt nicht richtig im
Ansaugstutzen
Sammelbehälter voll
Flächenfilter/Taschenfilter verschmutzt
Dichtung zwischen Antriebseinheit und
Sammelbehälter defekt
Saugturbine defekt
Verstopfung beseitigen
Schlauch erneuern
Schlauch richtig einsetzen
Sammelbehälter entleeren
Filter reinigen oder erneuern
Dichtung reinigen oder erneuern
Saugturbine durch
Elektrofachkraft tauschen
Saugmotor
läuft nicht
richtig
2-Phasenlauf
Motorschutzschalter hat ausgelöst
Sicherung hat ausgelöst
Überprüfung durch
Elektrofachkraft
Sicherungen
lösen aus
Absicherung zu niedrig
Schalter defekt
Motor defekt
Überprüfung durch
Elektrofachkraft
Motor wird
zu heiß
Kühlluftmenge zur gering, Kühlluftwege verstopft
Netzspannung weicht um mehr als 5% von der
Motornennspannung ab
Motor in Dreieck statt Stern geschaltet
für ungehinderten Zu- und
Austritt der Kühlluft sorgen
Überprüfung durch
Elektrofachkraft
Wartung/Instandsetzung
25/46
9 Wartung/Instandsetzung
9.1 Wartungsvorschriften
HINWEIS
Wartungs- und Servicearbeiten müssen immer mit geeigneten Arbeitshandschuhen
durchgeführt werden, um sich nicht zu verletzen und sich nicht mit kontaminierten Stoffen zu
verunreinigen
Vor Beginn der Arbeiten freischalten!
Atemschutz benutzen (EN 149:2001)
Schutzbrille benutzen (n. DIN EN 166 1349-BT)
Schutzkleidung benutzen (n. EN 13982-1)
• Sorgfältige und regelmäßige Wartungs-und Instandsetzungsarbeiten sind erforderlich, um eventuelle
Störungen frühzeitig zu erkennen und zu beseitigen, bevor diese sich zu umfangreichen Schäden
entwickeln können.
• Haftung und Garantie durch Fa. Kärcher Industrial Vaccuming GmbH wird nur bei sachgemäßer
Behandlung und Einhaltung der nachfolgend erläuterten Wartungshinweise übernommen.
• Die Betriebssicherheit des Industriesaugers kann nur aufrecht erhalten werden, wenn bei jeder
Wartung und Instandsetzung ausschließlich originale bzw. zugelassene Ersatzteile verwendet werden.
• Zur Wartung durch den Benutzer, muss das Gerät auseinandergenommen, gereinigt und gewartet
werden, soweit dies durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere
Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen beinhalten die Reinigung vor dem
Auseinandernehmen, Vorsorge treffen für örtliche gefilterte Zwangsentlüftung, wo das Gerät
auseinandergenommen wird, Reinigung des Wartungsbereichs und geeignete persönliche
Schutzausrüstung.
• Der Hersteller oder eine ausgebildete Person muss mindestens jährlich eine technische Überprüfung
durchführen, die zum Beispiel aus der Überprüfung der Filter auf Beschädigung, der Dichtheit der
Maschine und des richtigen Funktionierens der Kontrolleinrichtung besteht.
• Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten
Gegenstände, die nicht zufriedenstellend gereinigt werden können, entsorgt werden. Solche
Gegenstände müssen in undurchlässigen Beuteln in Übereinstimmung mit den gültigen
Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden. Alle Maschinenteile müssen als
verunreinigt angesehen werden, wenn sie aus dem gefährlichen Bereich genommen werden, und
geeignete Handlungen müssen vorgenommen werden, um eine Staubverteilung zu vermeiden.
• Bei Maschinen der Kategorie "H" und "M" sollte das Äußere der Maschine durch
Staubabsaugverfahren gereinigt und sauber abgewischt werden oder mit Abdichtmitteln behandelt
werden, bevor diese aus dem gefährlichen Bereich genommen wird.
Wartung/Instandsetzung
26/46
• Beim Austausch oder Reparatur der Anlage müssen alle Erdleiter wieder angeschlossen werden!
WARNUNG
• Diese Arbeiten dürfen nur von einer Elektrofachkraft ausgeführt werden.
• Vor Beginn jeder Arbeit am Industriesauger, besonders aber vor dem Öffnen von Abdeckungen
von unter Spannung stehenden oder sich bewegenden Teilen, ist der Industriesauger oder die
Anlage vorschriftsmäßig frei zuschalten bzw. den Stillstand der Antriebseinheit abzuwarten
• Die üblichen Sicherheitsregeln lauten hierbei z.B. nach VDE 0105:
– Freischalten
– Gegen Wiedereinschalten sichern
– Spannungsfreiheit feststellen
– Benachbarte unter Spannung stehende Teile abdecken oder abschranken.
9.2 Tabelle Wartungsintervalle
Intervall
(bei 1-Schichtbetrieb)
Überprüfen Wartungsarbeit
täglich Taschenfilter elektrisch abrütteln
Sammelbehälter entleeren
wöchentlich Druckausgleichsschlauch
Dichtheit / Verstopfung
(siehe Verschleißteilliste)
erneuern / reinigen
Dichtung zwischen
Vorabscheider und
Sammelbehälter
(siehe Verschleißteilliste)
reinigen / erneuern
monatlich Saugschläuche
(siehe Verschleißteilliste)
Sichtprüfung
jährlich Saugturbine: Lagergeräusche Bei Bedarf Lager erneuern
Antriebseinheit
Taschenfilter
(siehe Verschleißteilliste)
BGV A3 Prüfung
reinigen/ersetzen
HINWEIS
9.3 Reinigung
Staubablagerungen auf und im Gerät sind zu vermeiden und müssen durch regelmäßige Reinigung entfernt
werden.
Vor der Reinigung des Gerätes auf jeden Fall den Motorschutzschalter ausschalten und den Netzstecker
ziehen. Die Reinigung kann mit einem feuchten Tuch, oder einem geeigneten Industriesauger erfolgen.
Verwenden Sie keine Lösungsmittel wie Verdünner, Alkohol oder Benzol. Das Gerät niemals in Wasser
tauchen.
Wartung/Instandsetzung
27/46
9.4 Ausbau des Radialgebläse
WARNUNG
• Diese Arbeiten dürfen nur von einer Elektrofachkraft ausgeführt werden.
• Vor allen Tätigkeiten in der Nähe oder an der Saugturbine ihre Oberfläche unter 50°C abkühlen
lassen oder Schutzhandschuhe und Arbeitsschutzkleidung tragen, die gegen die aufkommenden
Temperaturen isolieren.
Vor Beginn der Arbeiten freischalten!
Vorbereitung:
Hartingstecker für Radialgebläse ausstecken.(1)
Tür für Motorenkammer öffnen (2), durch Drehen des Türgriffs um 180° nach links.
Netzkabel an Radialgebläse abklemmen
Turbinenausbau:
Muttern der Haltelaschen (3) lösen und die Haltelaschen um 180° wegdrehen vom Flansch des
Radialgebläse
Muttern der U-Schienen (4x) abschrauben (4).
Radialgebläse (5) mit U-Schienen entnehmen.
• Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.
Drosseleinstellung beachten! (siehe Inbetriebnahme)
Wartung/Instandsetzung
28/46
9.5 Kontrolle und Reinigung des Lüfters zur Motorkühlung
Um eine Überhitzung des Motors zu vermeiden, muss eine regelmäßige Reinigung der Lüfterflügel der
Motorkühlung vorgenommen werden.
9.6 Filtertuchwechsel für Taschenfilter
WARNUNG
Vor Beginn der Arbeiten freischalten!
Atemschutz benutzen (EN 149:2001)
Wartungs- und Servicearbeiten müssen immer mit geeigneten Arbeitshandschuhen
durchgeführt werden, um sich nicht zu verletzen und sich nicht mit kontaminierten Stoffen zu
verunreinigen
Schutzbrille benutzen (n. DIN EN 166 1349-BT)
Schutzkleidung benutzen (n. EN 13982-1)
Beim Absaugen von gesundheitsgefährlichen Stoffen werden die Filter des Gerätes kontaminiert.
Nachstehende Vorsichtsmaßnahmen sind daher zu beachten.
Der Vorgang ist besonders sorgfältig vorzunehmen um zu vermeiden, dass hierbei erhebliche abgesaugte
Mengen Staub aufgewirbelt werden.
Der ausgebaute und/oder ersetzte Filter muss in einem undurchlässigen Plastikbeutel gelegt werden;
Den Plastikbeutel verschließen;
Der kontaminierte Filter muss in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung
solcher Abfälle entsorgt werden.
Das Ersetzen des Filters ist ein wichtiger Vorgang. Man muss ihn durch einen anderen ersetzen, der die
gleichen Merkmale hat, die gleiche Feinheit, die gleiche Filterfläche und zur gleichen Kategorie gehört.
Andernfalls kann der korrekte Betrieb des Gerätes darunter leiden.
Während dieser Arbeitsvorgänge keinen Staub aufwirbeln. Die Schutzmaske P3 und andere
Schutzausrüstungen und Schutzhandschuhe (PSA) je nach der Gefährlichkeit des eingesaugten Staubs
tragen. Dabei Bezug auf die geltenden Rechtsvorschriften nehmen.
Wartung/Instandsetzung
29/46

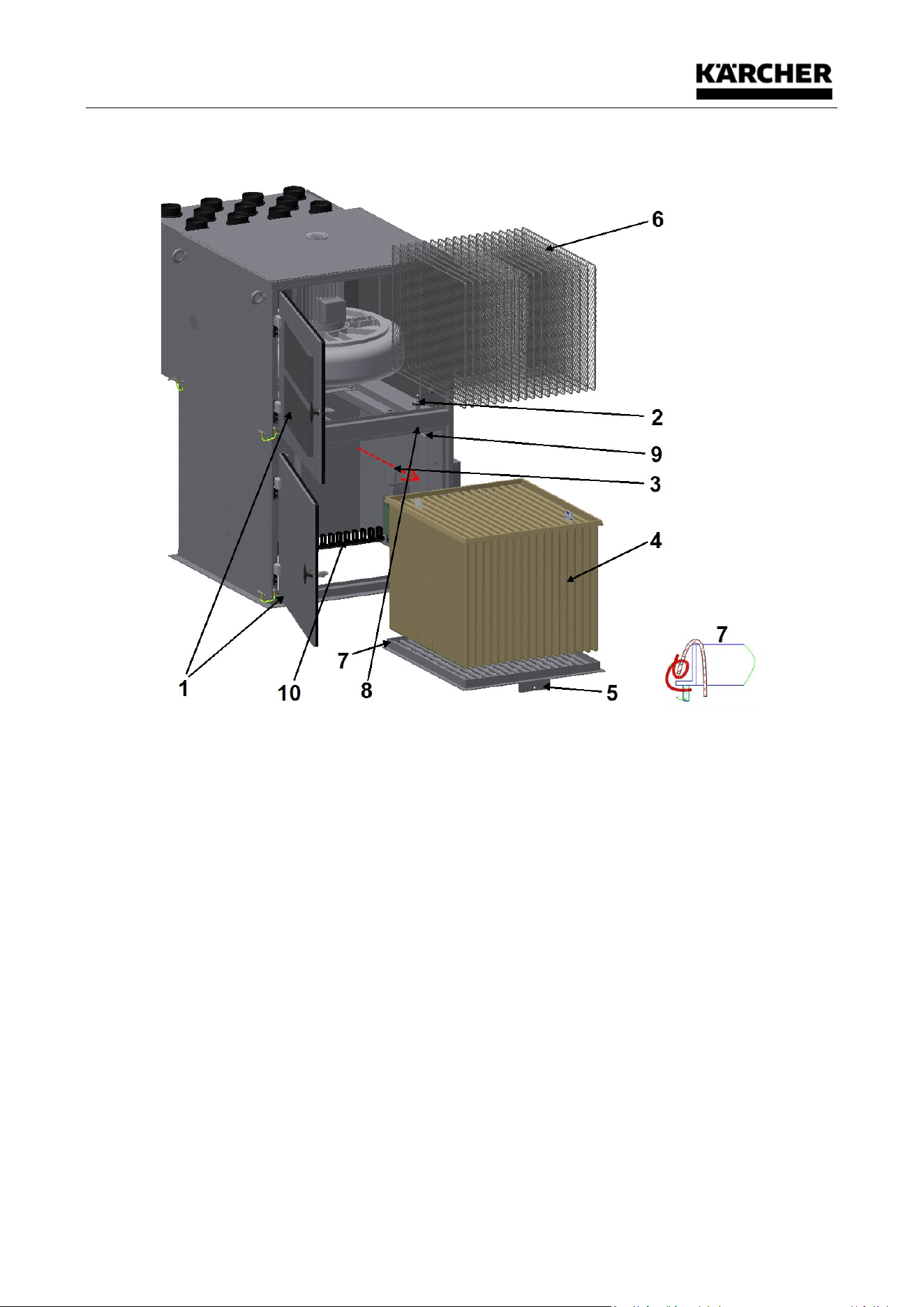

9.6.1 Arbeitsschritte beim Taschenfilter-Wechsel
Absauganlage ausschalten und Stillstand abwarten. Beide Zugangstüren (1) öffnen
Sechskantmuttern (2) (4x) lösen, jedoch nicht komplett entfernen.
Filtereinsatz herausziehen (3).
Taschenfilter (4) von Tragrahmen (5) entfernen.
Maschendrahtrahmen (6) aus den einzelnen Filtertaschen entfernen.
Neuen Taschenfilter (4) (siehe Verschleißteilliste) auf den Tragrahmen legen, wobei die einzelnen
Filtertaschen zwischen den Halterohren eingeführt werden; oberen Filterrand zur Abdichtung über
den Tragrahmen ziehen.
a) auf der Rückseite 4x O-Ring Gummi in Öffnungen am Filter einhängen.(7)
b) O-Ring Gummi an M6 Bolzen am Tragrahmen einhängen.(7)
Prüfen der Dichtung (8). Bei Beschädigung tauschen. (siehe Verschleißteilliste)
Maschendrahtrahmen (6) in die Filtertaschen einsetzen. Den Filtereinsatz in die Führungsschienen
(9) schieben, bis die einzelnen Taschen den Distanzrechen (10) berühren.
Ausrichten der einzelnen Filtertaschen mit der jeweiligen Öffnung des Distanzrechens (10).
Filtereinsatz (3) ganz einschieben und die Sechskantmuttern (2) in der Ventilatorenkammer
anziehen.
Kontrollieren, ob Filterrand überall über dem Tragrahmen liegt und zur Dichtung (8) sauber
abdichtet.
Zugangstüren (1) schließen.
Wartung/Instandsetzung
30/46
9.7 Stromlaufplan
Wartung/Instandsetzung
31/46
9.8 Stromlaufplan bei Anlagen mit Steuerung
Bitte separaten Schaltplan beachten! Unterlagen befinden sich im Schaltschrank.
9.9 Warnhinweise auf dem Sauggerät
9.9.1 Warnschild für Geräte der Klasse "M"
Achtung: Dieses Gerät enthält gesundheitsschädlichen Staub. Leerungs-und Wartungsvorgänge,
einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt
werden, die entsprechende Schutzausrüstung tragen. Nicht ohne das vollständige Filtrationssystem
betreiben.
0431002
9.9.2 Kennzeichnung: Entstauber
0431025
Keinen glühenden Staub oder andere Zündquellen aufnehmen
9.9.3 Kennzeichnung Drehrichtung
0430203
Wartung/Instandsetzung
32/46
9.10 Verschleißteilliste
Bild Bezeichnung Bestellnummer
Druckausgleichschlauch Typ A
ø25, 1600mm
2630268
Dichtung 30x6
0450018
9.980-354.0
Filtertuch für Taschenfilter
14 m² Kategorie "L"
0350218
Filtertuch für Taschenfilter
14 m² Kategorie "M"
0350125
Saugschlaucheinheit siehe Ersatzteilliste Kapitel 12
Rundbodensack PE 50 Liter 1631021
Dichtung selbstklebend 0451028
*Bei Bestellung Länge angeben
Außerbetriebsetzung, Lagerung
33/46
10 Außerbetriebsetzung, Lagerung
WARNUNG
• Das Gerät abschalten und den Netzstecker aus der Netzsteckdose ziehen.
• Das Anschlusskabel aufrollen.
• Den Sammelbehälter leeren, gemäß den Anweisungen im Kapitel “Betrieb, Bedienung“).
• Reinigung des Gerätes wie im Kapitel. “Wartung, Instandsetzung“ vorgesehen.
• Bei Ansaugung aggressiver Substanzen, den Behälter mit sauberem Wasser ausspülen.
• Das Gerät an einem trockenen Ort und außerhalb der Reichweite von unbefugtem Personal
aufbewahren.
• "ACHTUNG" – Dieses Gerät darf nur in Innenräumen aufbewahrt werden!
Entsorgung
34/46
11 Entsorgung
WARNUNG
• vorstehendes Kapitel "Außerbetriebsetzung, Lagerung" beachten!
• Die Filtereinsätze sind je nach abgesaugtem Medium umweltgerecht getrennt zu entsorgen.
Das Gerät gemäß den geltenden Rechtsvorschriften entsorgen.
Korrekte Entsorgung dieses Produkts (Elektromüll) (Anzuwenden in den Ländern der Europäischen
Union und anderen europäischen Ländern mit einem separaten Sammelsystem)
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner
Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie
dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit
nicht durch unkontrollierte Müllbeseitigung zu schaden. Dieses Produkt darf nicht zusammen mit
anderem Gewerbemüll entsorgt werden.
Ersatzteillisten
35/46
12 Ersatzteillisten
12.1 Ersatzteilliste
12.2 Ersatzteilliste
Pos.
Menge Einheit BAUTEILNUMMER Version
BEZEICHNUNG
1 1 Stück
3320273
3320273-01
3320273-02
A
Vorabscheiderbaugruppe mit 50l.
Sammelbehälter, Stutzen links
Vorabscheiderbaugruppe mit 50l.
Sammelbehälter, Stutzen hinten
Vorabscheiderbaugruppe mit 50l.
Sammelbehälter, Stutzen rechts
2 1 Stück
2301076
2301075
Filter/Motorenbaugruppe D3 IE3 mit
Schalldämpfer
Filter/Motorenbaugruppe D5,5 IE3 mit
Schalldämpfer
3 1 Stück
0980030
2980549
Steuerschrank; 5,5 KW, 24V; 50 Hz
Steuerschrank; 3 KW, 24V; 50 Hz
4 1 Stück 0010702 U-Scheibe ø8,4 DIN 125 B, verzinkt
5 1 Stück 0010406
Sicherungsmutter M8, DIN985 verzinkt, mit
Polyamideinlage
6 1 Stück 2041044
Kabelsatz - 5m lang, Turbine und Rüttler für
3kW, 5,5kW, RE 201
7 4 Stück 0880009 A Schwerlastdübel M10 x 135
8 4 Stück 0010703 Kotflügelscheibe, ø40 x 10,5 x 4 mm, verzinkt
Ersatzteillisten
36/46
12.3 Ersatzteilliste Vorabscheider
12.3.1 Ersatzteilliste Vorabscheider
Pos.
Menge Einheit BAUTEILNUMMER Version
BEZEICHNUNG
1 1 Stück
1320241
1320241-01
1320241-02
A
Vorabscheider für 50 Liter SB, Stutzen links!
Vorabscheider für 50 Liter SB, Stutzen hinten!
Vorabscheider für 50 Liter SB, Stutzen rechts!
2 1 Stück 2100353 A Sammelbehälter 50 Liter, mit 3 Rollen
3 1 Stück 0450018 Dichtung 30 x 6
4 1 Stück 0320214 F Leitblech zu Vorabscheider, für Stäube
4.1 1 Stück 0320268 A Leitblech zu Vorabscheider, für Späne
5 2 Stück 2240135-RE A Hebeeinrichtung (2240135-RE)
6 1 Stück 2630268 C Druckausgleichschlauch, Typ "A", ø25
7 1 Stück 0630106
Rundbodensack PE, 50 Liter, Einbaulage in 50
Liter Behälter
8 1 Stück 0250208 B Niederhalter für 50 Ltr.-Rundbodensack
9 1 Stück 0450043
Dichtung 8 x 6, ölbeständig, einseitig
selbstklebend, 835x835mm innen
10 1 Stück 0450043
Dichtung 8 x 6, ölbeständig, einseitig
selbstklebend, 878x878mm außen
Ersatzteillisten
37/46
12.4 Ersatzteilliste Filter- und Motorenbaugruppe
12.5 Ersatzteilliste Filter- und Motorenbaugruppe
Pos.
Menge Einheit BAUTEILNUMMER Version
BEZEICHNUNG
10 1 Stück 1440256 E Motoren- und Filterkammer - 1484 mm
20 1 Stück 2401019
vormontierte Baugruppe D5,5kW IE3 mit
Bimetall, mit Drossel
30 1 Stück 2471010 Schalldämpfer
40 3
Stück
1211159 B
Haltelasche komplett, ab 04.2015 IE3
Radialgebläse
50 1
Stück
2330109 B Differenzdruckmanometer NG 63, 0-60 mbar
60 1 Stück 2040591
Sockelgehäuse 6B mit Stifteinsatz und
Verschraubung M20
70 1 Stück 2041037
Sockelgehäuse Han 10B mit 2x
Querverriegelungsbügel, Stifteinsatz
80 1 Stück 0440155 C Grundplatte für Rüttler
Ersatzteillisten
38/46
90 2 Stück 0381005 A Fl 30x6 für Abrüttlung
100 1 Stück 0400268 Rüttlermotor 0,25 kW, Bauform B3
110 1 Stück 2350147 B Excenter mit Auge, Hub 10 mm
120 1 Stück 2350144 A Distanzrechen für 14m² Filter
130 1 Stück 2350146 C
Rüttlerführung mit Gummiteller und
Gewindestange,
140 1 Stück 0440131 D Abdeckhaube für Rüttler
150 2 Stück 0471045 Schalldämm-Verbundschaum Tür
160 1 Stück 0471043 Schalldämm-Verbundschaum seitlich
170 1 Stück 0471058 Schalldämm-Verbundschaum hinten
180 1
Stück
0471018 A Schalldämm-Verbundschaum oben
190 1
Stück
0471068 Schalldämm-Verbundschaum seitlich rechts
200 1
Stück
0451028 Dichtung 50x10 selbstklebend, für Filterkammer
210 1
Stück
1350133 A Führungsschiene links für Taschenfilterrechen
220 1
Stück
1350134 A Führungsschiene rechts für Taschenfilterrechen
230 1
Stück
0350102 B Filtergrundrahmen für Taschenfilter 14m²
240 18
Stück
0350105 A Distanzmatte 665 x 540 mm
250 18
Stück
0350217 C Textilverstärkung für Distanzrahmen 14/24 m²
260 4
Stück
0450049 Dichtungsscheibe ø=40, øi=10, s=8 mm
270 1
Stück
0450054 B
Gummidichtung für Schauglas, Maße: ø90 x ø63
x 3 mm
280 1 Stück 0630166 A
Schauglas gerade ø90 mm, 5 mm stark, gerade
Ausführung,
290 1 Stück 0300200 C Tür für Filterkammer
300 1 Stück 0300203
Tür für Motorenkammer, mit Schweißbolzen
innen
310 4 Stück 2091012 Scharnier GN 154 Kunststoff mit Bolzen M6
320 2 Stück 2240154 Verschluss komplett
330 1 Stück 0450086-08
Dichtungsprofil 14,5 x 6,5 mm, 2900mm lang, für
Tür
340 1 Stück 0450086-15
Dichtungsprofil 14,5 x 6,5 mm, 3100mm lang, für
Tür RE 201
350 1 Stück 0040116-01 Kabel 4x1,5mm², 1100mm
360 1 Stück 0040344 Schlauchverschraubung M16x1,5
370 1 Stück 0040342-01 Wellschlauch W-PA, schwarz, PG11, 850mm
380 1 Stück 0040376
Kabelverschraubung Skintop St, M20x1,5,
schwarz
390 1 Stück 0040404 Gegenmutter M20x1,5
400 2 Stück 0041099 Systemhalter SFH-29-0, grau
410 1 Stück 0040472 Systemhalter SFH-12-0, grau
Ersatzteillisten
39/46
420 3 Stück 2040327
Erdungskabel 6², grün gelb, 150mm lang
komplett mit Muttern und Scheiben
430 1 Stück 1440256-13
Motoren- und Filterkammer, U-Schiene links
grundiert
440 1 Stück 1440256-12
Motoren- und Filterkammer, U-Schiene rechts
grundiert
450 4 Stück 0010038 A Ripp-Schraube M10x16 DIN 267
460 6 Stück 0010213 A Ripp-Schraube M8x12 DIN 267
470 4 Stück 0010070 Zylinderschraube ISO 4762 - M5x8
480 8 Stück 0010071 Zylinderschraube ISO 4762 - M5x12
490 4 Stück 0010161 Senkschraube ISO 10642 - M5 x 14 - 8.8, V2A
500 4 Stück 0010703 Kotflügelscheibe, ø40 x 10,5 x 4 mm, verzinkt
510 84 Stück 0010727 Kotflügelscheibe, ø30 x 6,4 x 1,25 mm, verzinkt
520 4 Stück 0010701 U-Scheibe ø5,3 DIN 125 B, verzinkt
530 4 Stück 0010715 B U-Scheibe DIN 125-1 - B 6.4
540 8 Stück 0010702 A U-Scheibe ø8,4 DIN 125 B, verzinkt
550 4 Stück 0010722 Federring ø6 DIN127 Form A, verzinkt
560 90 Stück 0010401 B
Sicherungsmutter M6, DIN985 verzinkt, mit
Polyamideinlage
570 4 Stück 0010411 A
Sicherungsmutter M10, DIN985 verzinkt, mit
Polyamideinlage
580 4 Stück 0010420 Skt.-Mutter DIN 934 M6, verzinkt
590 8 Stück 0010406
Sicherungsmutter M8, DIN985 verzinkt, mit
Polyamideinlage
600 1 Stück 0471093
Filterschaum für 14m² Taschenfilter, aus
Material 0470196
610 2 Stück 0211431 Erdungsleiste für TF 14m²
620 6 Stück 0010716 A Zahnscheibe DIN 6797 - J 6.4
630 3 Stück 0010091 Zylinderschraube ISO 4762 - M6x60
Ersatzteillisten
40/46
12.6 Ersatzteilliste vormontierte Baugruppe D5,5 IE3
12.7 Ersatzteilliste vormontierte Baugruppe D5,5 IE3
Pos.
Menge Einheit BAUTEILNUMMER Version
BEZEICHNUNG
1 1 Stück 2621162 Motorhalterung mit Drossel
2 1 Stück 0401059
Radialgebläse IE3 D5,5kW; FG-P-501-2 P5A
132SA2 RD180 mit Bimetall
3 4 Stück 0011093 Scheibe DIN 9021 - 8,4 x 24 x 2 verzinkt
4 4 Stück 0010406
Sicherungsmutter M8, DIN985 verzinkt, mit
Polyamideinlage
5 4 Stück 0010134
Sechskantschraube M10x25 DIN 933-8.8,
verzinkt
6 4 Stück 0010723 Federring ø10 DIN127 Form A, verzinkt
7 4 Stück 0010703 Kotflügelscheibe, ø40 x 10,5 x 4 mm, verzinkt
8 1 Stück 0040377 Reduzierung M25x1,5 / M20x1,5
9 2 Stück 0040471
Schlauchverschraubung M20, NW17, IP66, grau
(SVND-M207 GT)
10 0,850 Meter 0040469 Wellrohr, grau, NW17 (PCLT-17S.50) 850mm
11 1,100 Meter 0040305 Kabel 9x1,5mm² ölflex grau, 1,1m lang,
12 1 Stück 0451064 A Dichtung eins. selbstk., Maße: 275x215x6
Ersatzteillisten
41/46
12.8 Ersatzteilliste vormontierte Baugruppe D3 IE3
12.9 Ersatzteilliste vormontierte Baugruppe D3 IE3
Pos.
Menge Einheit BAUTEILNUMMER Version
BEZEICHNUNG
1 1 Stück 2621166 Motorhalterung mit Drossel
2 1 Stück 0401064
Radialgebläse IE3 D3kW; Typ FE-P-501-2 P5A
100LA2 RD180
3 1 Stück 0211344 Adapterblech Ausblasung Radialgebläse 3 kW
4 1 Stück 0451064 A Dichtung eins. selbstk., Maße: 275x215x6
5 1 Stück 0040377 Reduzierung M25x1,5 / M20x1,5
6 2 Stück 0040471
Schlauchverschraubung M20, NW17, IP66, grau
(SVND-M207 GT)
7 0,850 Meter 0040469 Wellrohr, grau, NW17 (PCLT-17S.50) 850mm
8 1,100 Meter 0040305 Kabel 9x1,5mm² ölflex grau, 1,1m lang
9 4 Stück 0010252
Senkschraube ISO 10642 - M6 x 20 - 8.8,
verzinkt
10 4 Stück 0010134
Sechskantschraube M10x25 DIN 933-8.8,
verzinkt
11 4 Stück 0010727 Kotflügelscheibe, ø30 x 6,4 x 1,25 mm, verzinkt
12 4 Stück 0010703 Kotflügelscheibe, ø40 x 10,5 x 4 mm, verzinkt
13 4 Stück 0011093 Scheibe DIN 9021 - 8,4 x 24 x 2 verzinkt
14 4 Stück 0010723 Federring ø10 DIN127 Form A, verzinkt
15 4 Stück 0010401 A
Sicherungsmutter M6, DIN985 verzinkt, mit
Polyamideinlage
16 4 Stück 0010406
Sicherungsmutter M8, DIN985 verzinkt, mit
Polyamideinlage
Ersatzteillisten
42/46

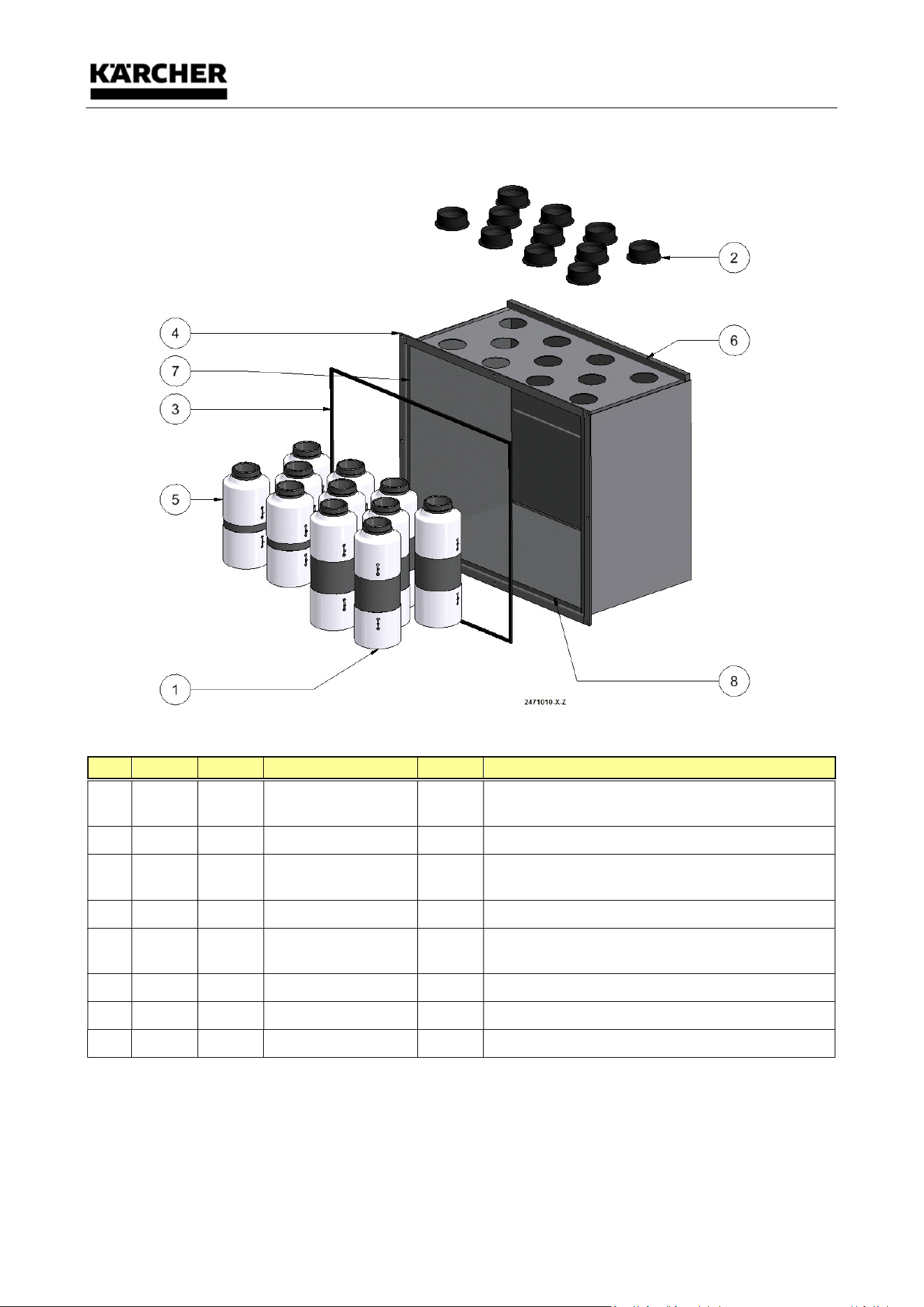

12.10 Schalldämpfer (2471010)
12.10.1 Schalldämpfer (2471010)
Pos.
Menge Einheit BAUTEILNUMMER Version
BEZEICHNUNG
1 6 Stück 2600482 A
Schalldämpfer-Ausblasschlauch ø 76 x 330 mm,
grau
2 11 Stück 0120030 Gewindering 2 3/4"
3 1 Stück 0450043-008
Dichtung 8 x 6, ölbeständig, einseitig
selbstklebend, 620x768,5 innen
4 1 Stück 1470165 F Schalldämpfer
5 5 Stück 2600502 A
Schalldämpfer-Ausblasschlauch ø 76 x 250 mm,
grau
6 1 Stück 0471019 Schalldämm-Verbundschaum für Schalldämpfer
7 2 Stück 0471021 Schalldämm-Verbundschaum für Schalldämpfer
8 1 Stück 0471020 Schalldämm-Verbundschaum für Schalldämpfer
Ersatzteillisten
43/46
12.11 Ersatzteilliste Sammelbehälter (2100353)
12.12 Ersatzteilliste Sammelbehälter (2100353)
Pos.
Menge Einheit BAUTEILNUMMER Version
BEZEICHNUNG
1 1 Stück 1100259 B
Sammelbehälter, 50 Liter mit Handgriff,
Rollenhalter
2 3 Stück 2220024 B Lenkrolle ø100 mm ohne Feststeller
3 3 Stück 0010430 Hutmutter M10 DIN 1587, verzinkt
4 3 Stück 0010135
Sechskantschraube M10x30 DIN 933-8.8,
verzinkt
5 6 Stück 0010703 Kotflügelscheibe, ø40 x 10,5 x 4 mm, verzinkt
6 3 Stück 0010723 Federring ø10 DIN127 Form A, verzinkt
Ersatzteillisten
44/46
12.13 Ersatzteilliste/Zeichnung Saugschlaucheinheit DN 70, Rohrleitungsanschluss, alle Typen
12.13.1 Ersatzteilliste/Zeichnung Saugschlaucheinheit DN 70, Rohrleitungsanschluss, alle Typen
Pos.
Menge Einheit BAUTEILNUMMER Version
BEZEICHNUNG
1 1 Stück 1480446 A Schlauchanschlussstück mit Innenkonus DN 70
2 1 Stück 1600440 Schlauch DN70 Typ "A", 3m lang
1600441 Schlauch DN70 Typ "A", 5m lang
1600124 Schlauch DN70 Typ "C", 3m lang
1600125 Schlauch DN70 Typ "C", 5m lang
1600260 Schlauch DN70 Typ "D", 3m lang
1600261 Schlauch DN70 Typ "D", 5m lang
1600128 Schlauch DN70 Typ "E", 5m lang
3 1 Stück 2050048 Montierset Schlauchanschluss DN70 ( DBP )
4 1 Stück 0090008 B Sterngriff E40 x M8
5 1 Stück 0490101 B Handgriff DN 70, gebogen 45° schwarz
Ersatzteillisten
45/46
12.14 Zubehörliste
Bild Bezeichnung Anschlussgröße (Bestellnummer)
Elastische Düse
DN 40 (1610115)
DN 50 (1610116)
DN 70 (1610117) *
Flexible Düse
DN 40 (1610118)
DN 50 (1610119)
DN 70 (1610120) *
Flexible Nutendüse 13mm
DN 40 (1610121)
DN 50 (1610123)
Weitere Zubehörteile finden sie auf der Internetseite der Firma Kärcher Industrial Vaccuming GmbH oder im
Zubehörkatalog.
* Zubehörgröße nicht für alle Geräte lieferbar
EG-Konformitätserklärung
46/46
13 EG-Konformitätserklärung
EG-Konformitätserklärung im Sinne der Maschinenrichtlinie
2006/42/EG Anhang II 1A
Das nachfolgend beschriebene Produkt:
Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.
Bezeichnung: Entstauber
Typ: ID 265/55 Afc
Seriennummer: 9987xxxxxxx
Baujahr: 09.2024
hergestellt von: Kärcher Industrial Vacuuming GmbH
Robert-Bosch-Straße 4-8
73550 Waldstetten
Bevollmächtigter für die
Zusammenstellung der technischen
Unterlagen
Telefon: +49(0)7171-94888-0
Telefax: +49(0)7171-94888-28
Alexander Haag Abt:
Konstruktion
Robert-Bosch-Straße 4-8
73550 Waldstetten
stimmt mit den folgenden EG-Richtlinien überein:
EG-Richtlinie (2006/42/EG)
Niederspannungsrichtlinie (2014/35/EU)
EMV-Richtlinie (2014/30/EU)
Nachstehende harmonisierte Normen wurden angewendet:
DIN EN ISO 13857 Sicherheit von Maschinen; Sicherheitsabstände gegen das
Erreichen von Gefahrstellen mit den oberen und unteren
Gliedmaßen
DIN EN ISO 13854:2020-01 Sicherheit von Maschinen; Mindestabstände zur Vermeidung des
Quetschens von Körperteilen.
DIN EN 60335-2-69 Besondere Anforderungen an Staub- und Wassersauger für
industrielle und gewerbliche Zwecke.
Waldstetten, 09.09.2024 T. Wahl A. Haag
Managing Director Director R&D
