GPS 152H
GPS 152H Installation Instructions
Your GPS 152H device must be properly installed according to the following instructions. You need the appropriate fasteners, tools, and mounts
listed in each section. If you experience difculty installing the GPS 152H device, seek the assistance of a professional installer, or contact
Garmin Product Support.
WarnInG
See the Important Safety and Product Information guide in the product box for product warnings and other important information.
CautIon
Always wear safety goggles, ear protection, and a dust mask when drilling, cutting, or sanding.
notice
When drilling or cutting, always check the opposite side of the drilling or cutting surface.
Mounting the GPS 152H Device
notice:
Use pan-head machine bolts or self-tapping screws to secure the swivel base. If you use screws with countersunk heads, you may damage the
mounting bracket.
Use the included bracket to surface-mount the device. You will need the following tools and fasteners:
• Drill
• Phillips or at screwdriver
• Four #8 (4 mm) pan-head machine bolts with matching nuts and washers and a
5
/
32
in. (5 mm) drill bit, or
four #8 pan-head self-tapping screws and a
1
/
16
in. (1.5 mm) drill bit for drilling starter holes.
Consider the following when selecting a location to mount your device:
• The location provides optimal viewing as you operate your boat.
• The location allows for easy access to the keypad on the device.
• The location is strong enough to support the weight of the device and protect it from excessive vibration or shock.
• The location is at least 12 in. (30 cm) away from a magnetic compass to avoid interference.
• The location allows room for the routing and connection of the cables. There should be at least a 3 in. (8 cm) clearance behind the case.
notice
Do not mount the device in an area that is exposed to extreme temperatures or conditions. The temperature range for the device is from 5°F to
131°F (from -15°C to 55°C). Extended exposure to temperatures exceeding this range (in storage or operating conditions) may cause failure of
the LCD screen. This type of failure and related consequences are not covered by the manufacturer’s limited warranty.
to install the mounting bracket:
1. Using the mounting bracket as a template, mark the location of the four holes that secure the bracket to the mounting surface.
2. Drill the mounting holes.
• If you secure the base with machine bolts, drill four
5
/
32
in. (5 mm) holes at the locations you marked.
• If you secure the base with self-tapping screws, drill four
1
/
16
in. (1.5 mm) starter holes at the locations you marked. Do not make the
starter holes deeper than half the screw length.
3. Secure the mounting bracket with four bolts or screws. Do not overtighten the screws or bolts because you may damage the bracket.
OK
GPS 152H Installation Instructions 3
4 GPS 152H Installation Instructions
to install the GPS 152H device on the mounting bracket:
1. Loosely attach the two mounting knobs to the sides of the GPS 152H device.
2. Insert the device into the mounting bracket. The bracket is designed for a tight t to provide additional support when tilting the unit.
3. Adjust the angle of the device, and tighten the two mounting knobs until the device is snug.
Installing the GPS 152H Wiring Harness
The GPS 152H device comes with a wiring harness that
connects the device to power and to optional NMEA 0183
devices.
notes:
• Use an AGC/ 3AG - 1.5 A replacement fuse.
• If it is necessary to extend the power and ground wires,
use 22 AWG wire.
• You can wire the harness directly to the battery, or if
your boat has an electrical system, you might be able to
wire the harness to an unused holder on the fuse block.
notice
The maximum input voltage is 40 Vdc. Do not exceed this voltage because this can damage the device and void the warranty.
NOTE: During a typical installation, use only the red and black wires. The other wires do not have to be connected for normal operation of the
device. For information on connecting to a NMEA 0183 device, see below.
Connecting the Wiring Harness to Power
1. Use a test light or a voltmeter to determine the polarity of the voltage source.
2. Connect the red (+ or positive) wire to the positive voltage terminal. (If you use the
fuse block on the boat, route the positive connection through the fuse, as shown on the
diagram.)
3. Connect the black (- or ground) wire to the negative voltage terminal.
Connecting the Wiring Harness to a nMEa 0183 Device
You can connect the GPS 152H device to other NMEA compatible equipment, such as
a DSC or AIS device. Refer to the wiring diagram for connecting the device to NMEA
0183-compatible devices.

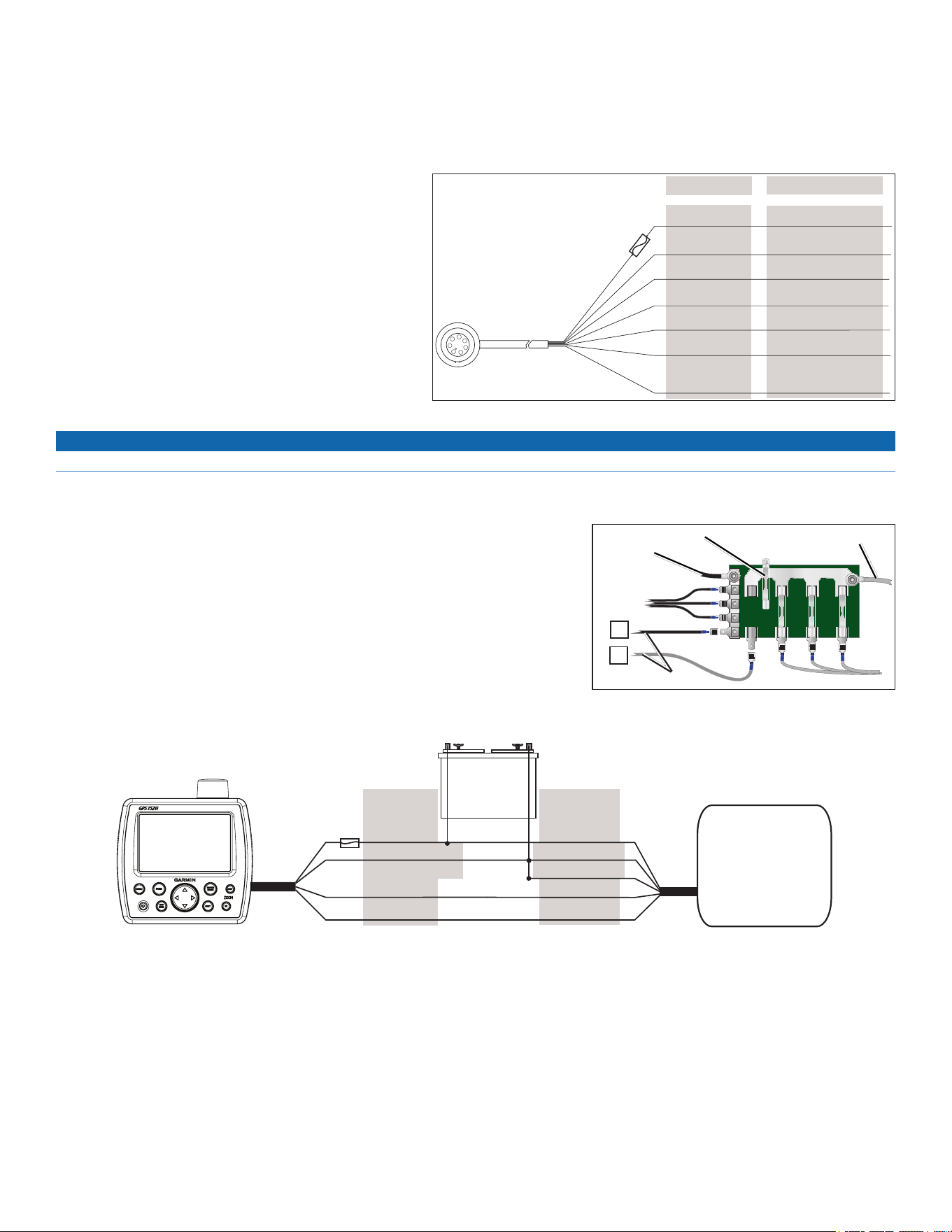

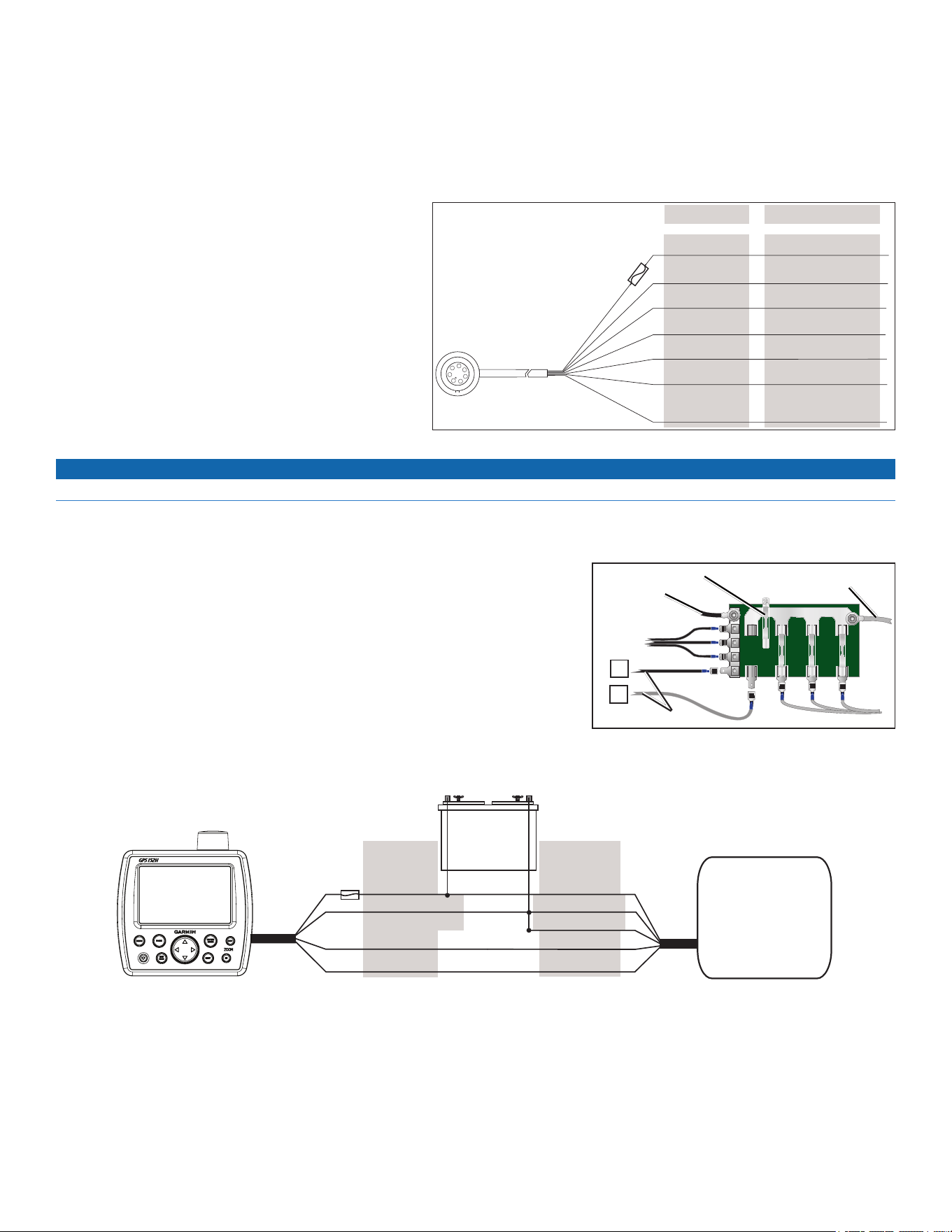

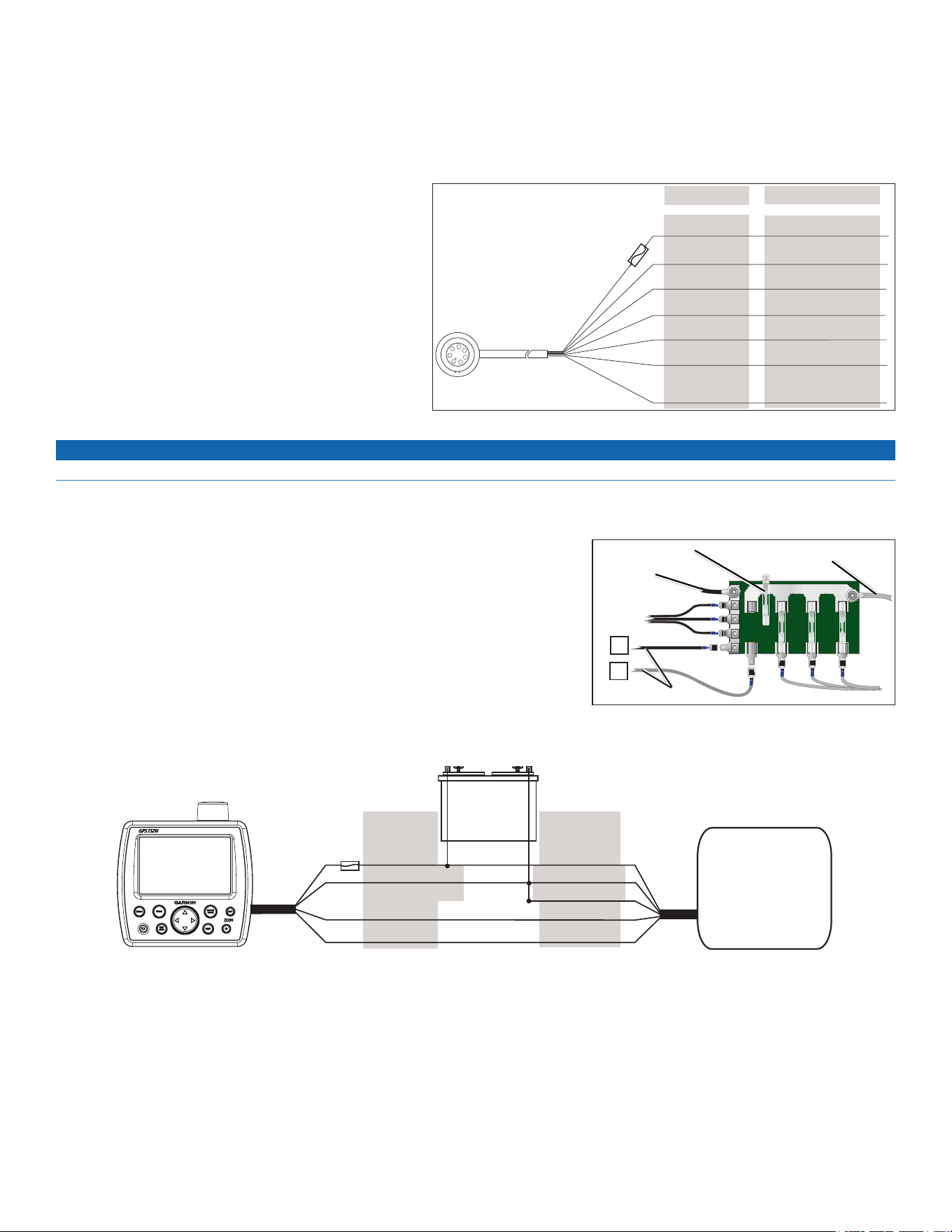

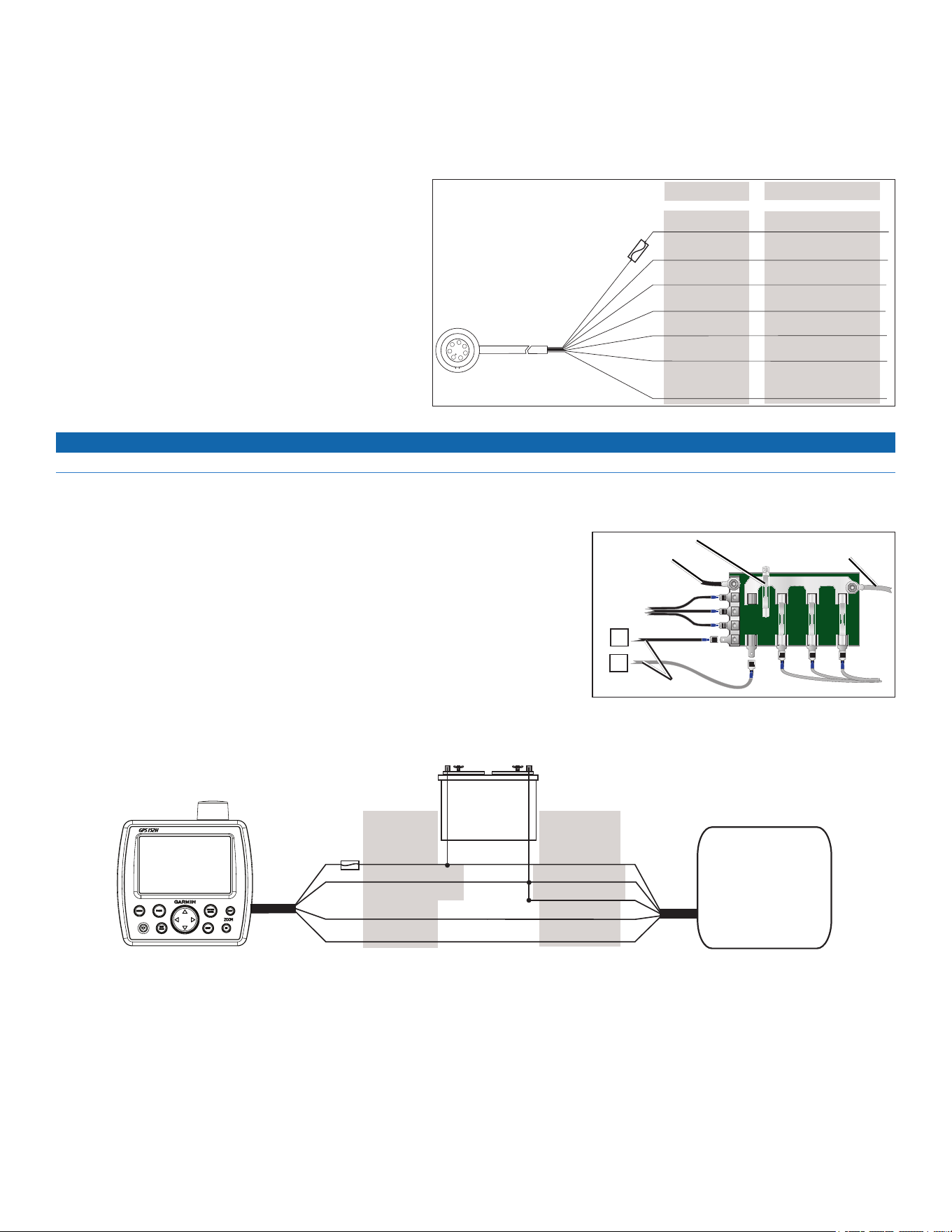

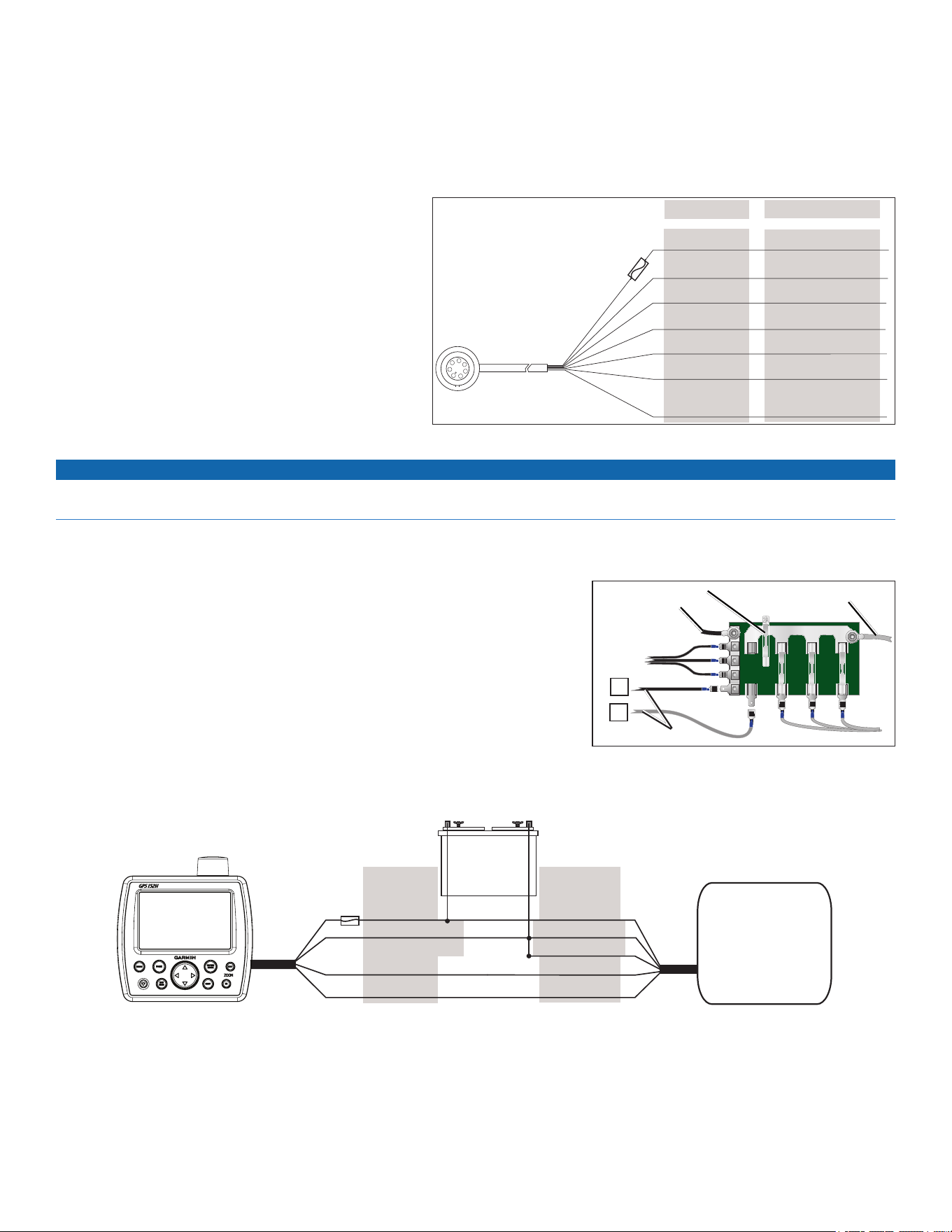

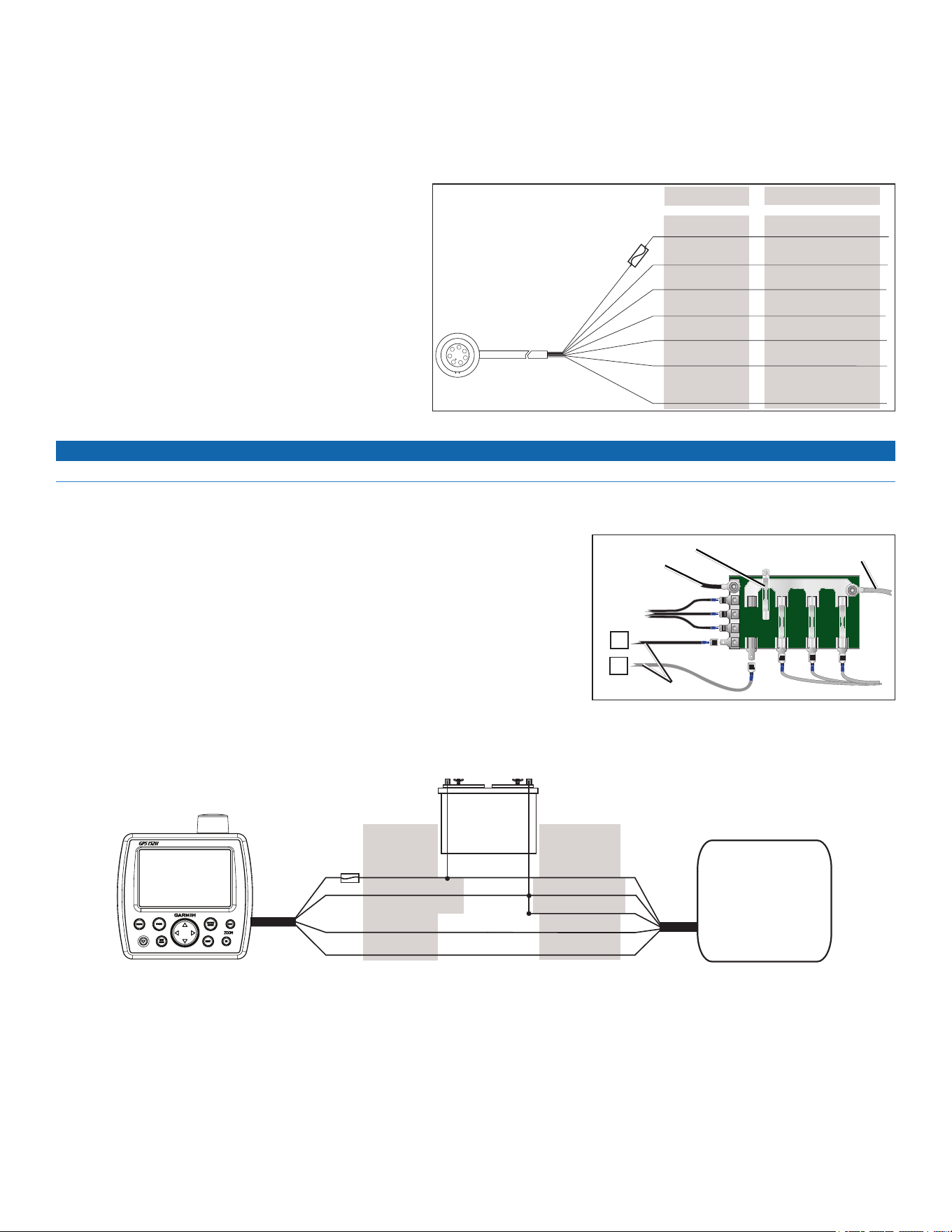

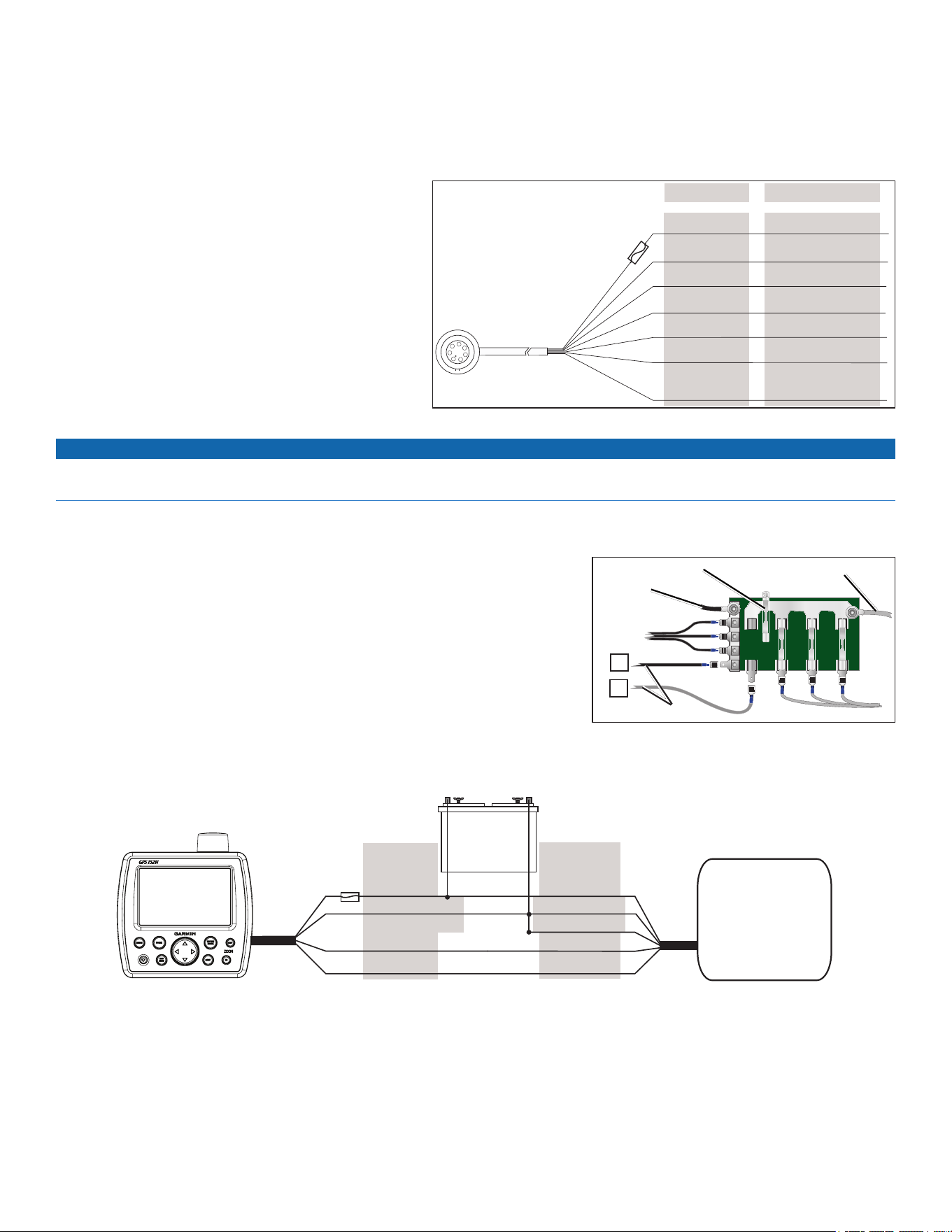

Wiring a GPS 152H Device to a Standard nMEa 0183 Device
+
-
>
>
>
>
Red (power)
Black (ground)
Brown (in)
Blue (out)
Wire color
Power
Power ground
NMEA ground
NMEA Rx/A (+)
NMEA Tx/A (+)
NMEA 0183
compliant device
Battery
10–40 Vdc
Fuse
1.5 A
Wire function
GPS 152H device
GPS 152H Wiring Harness
>
>
>
1
2
3
4
5
6
7
Pin 1—red
Unused
Pin 3—blue
Alarm low
Wire Color Wire Function
Power (10–40 Vdc)
Ground (power and
NMEA)
NMEA com 1 Tx (out)
Pin 4—brown
Pin 7—green
Pin 5—white
Pin 6—yellow
To the
GPS 152H
device
Fuse
1.5 A
NMEA com 1 Rx (in)
NMEA com 2 Rx (in)
Pin 2—black
Fuse Block Example
—
+
2A
3A
-
+
Boat ground
1.5 A fuse
To 10–40 Vdc boat supply
To device
GPS 152H Installation Instructions 5
to connect the wiring harness to a nMEa 0183 device:
1. For Garmin devices, the ground (black) wires serve as NMEA 0183 ground and must be attached together or on the same terminal as the
NMEA 0183 ground on your NMEA 0183 device. Refer to the wiring diagram of your NMEA 0183 device for wire identication.
2. Connect the blue (NMEA 0183 port 1 out) wire from the GPS 152H wiring harness to the NMEA 0183 in (or Rx/A +) wire on the wiring
harness of the NMEA 0183 device, and the brown (NMEA 0183 port 1 in) wire to the NMEA out (or Tx/A +) wire on the wiring harness of the
NMEA 0183 device.
3. Repeat step 2 using the blue and white wires for an additional NMEA 0183 device.
4. Set the serial port(s) on the GPS 152H to use NMEA 0183 data. See the GPS 152H Owner’s Manual for more information.
Connecting the Wiring Harness to an optional Horn, Lamp, or Both
The GPS 152H device can be used with a lamp, a horn, or both, to sound or ash an alert when the device displays a message. The alarm does
not need to be wired for the GPS 152H to function. The alarm circuit switches to a low-voltage state when the alarm sounds. It is necessary to
install a relay that limits the current from the device to 100 mA. To manually toggle visual and audible alerts, install single-pole, single-throw
switches.

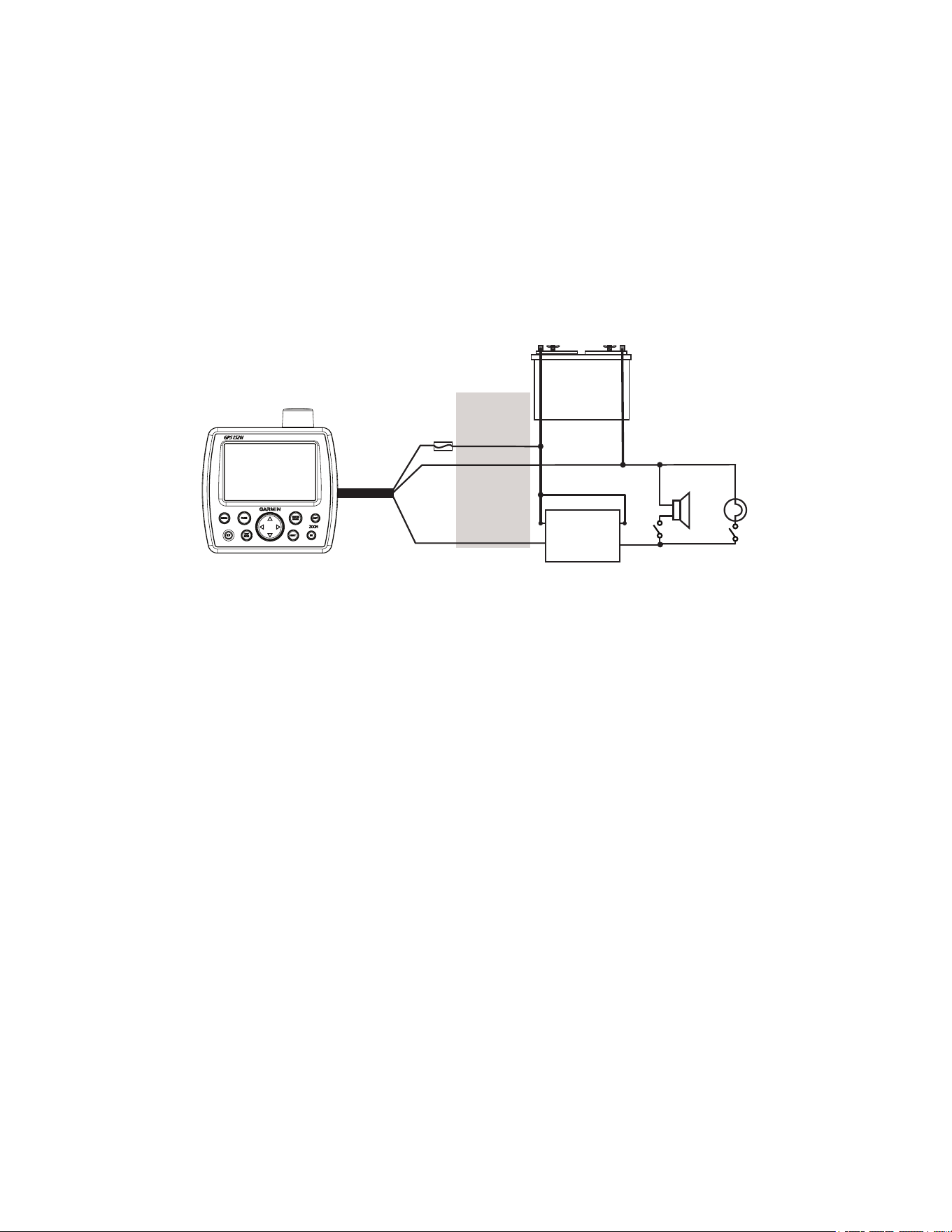

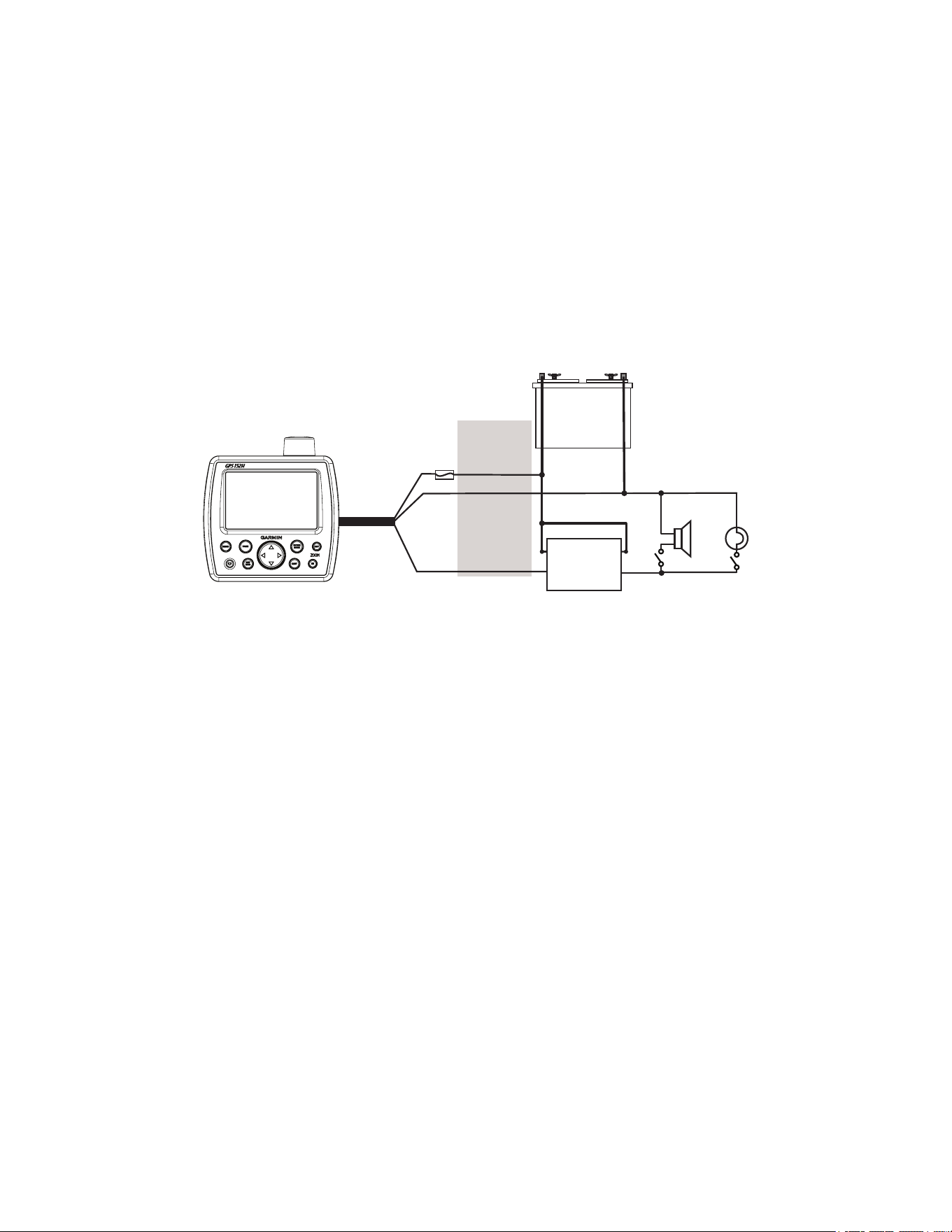

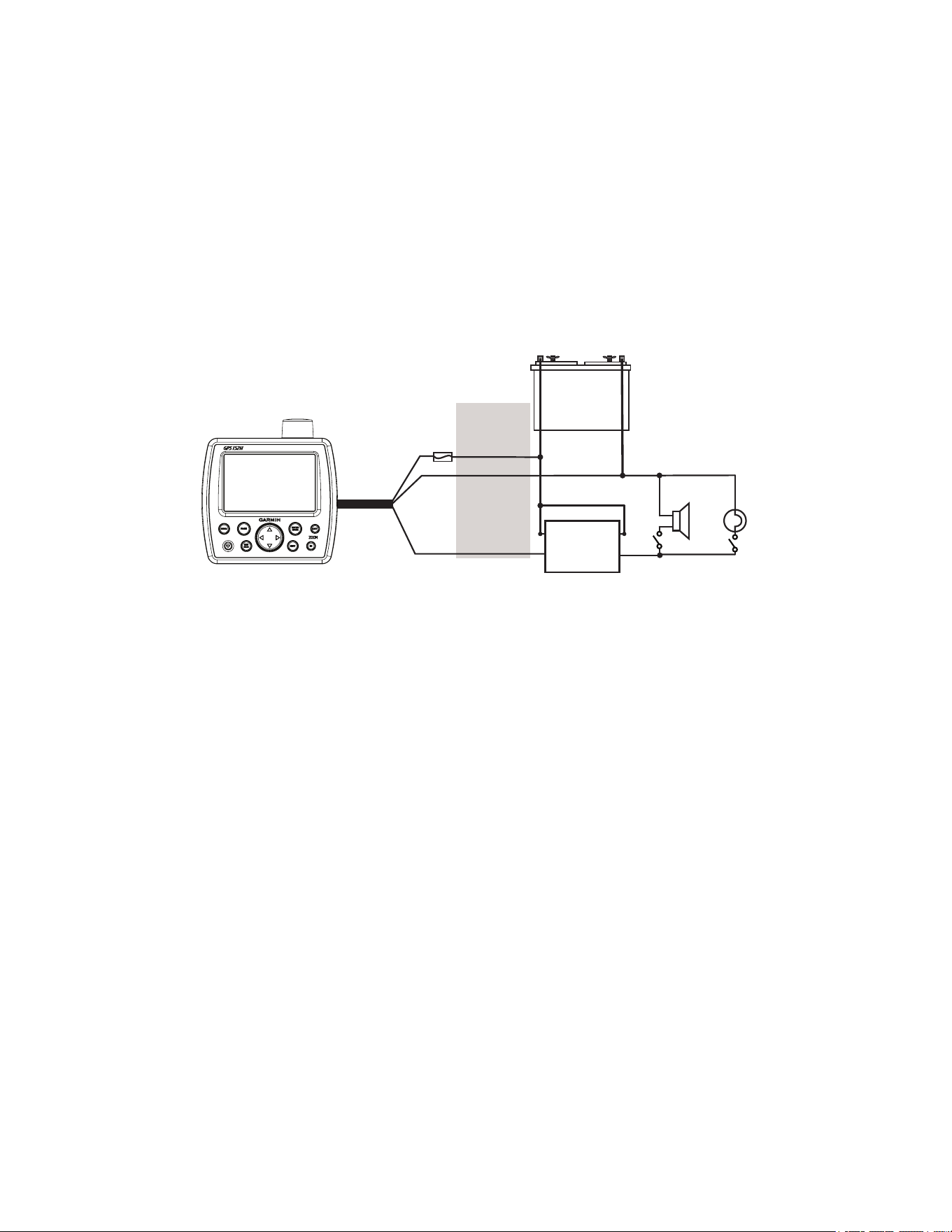

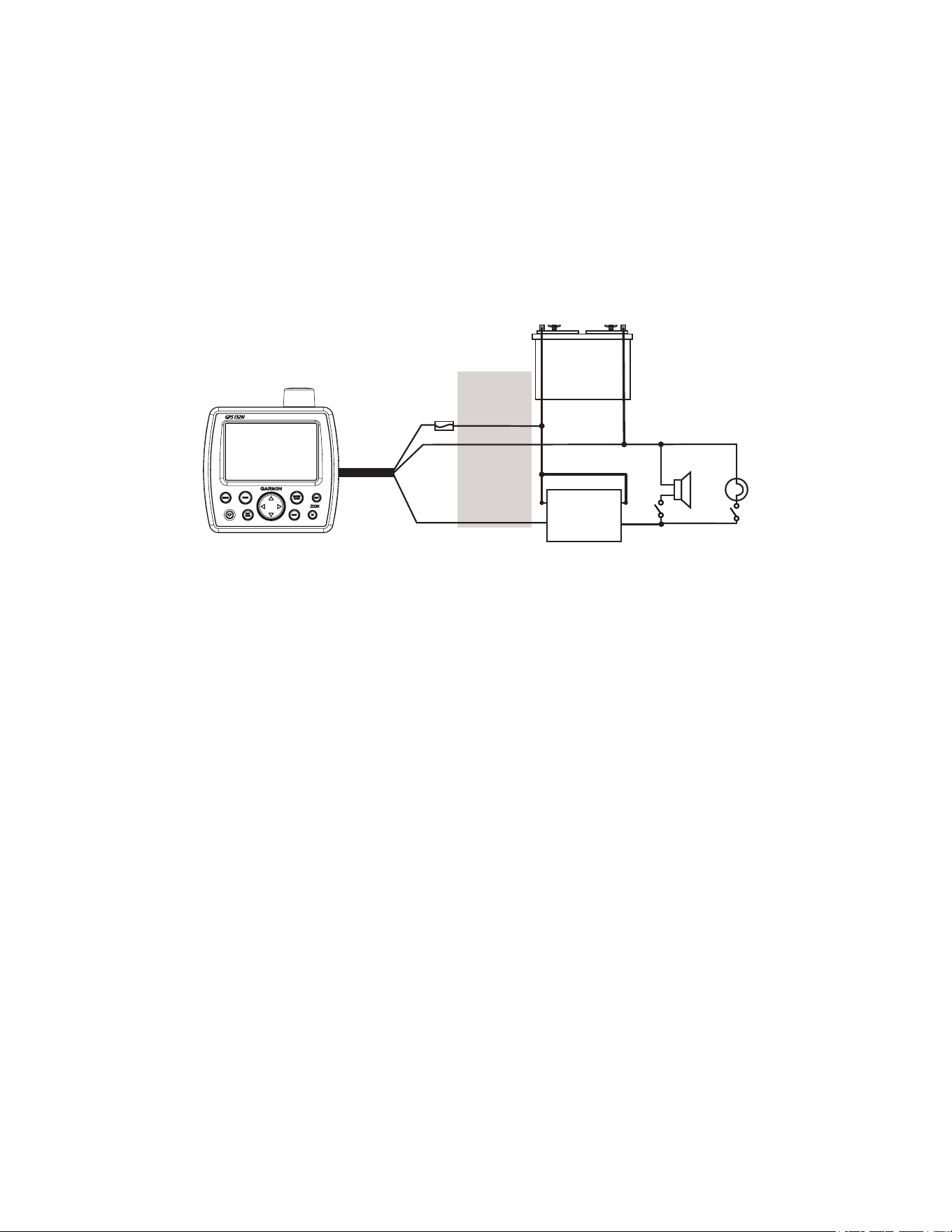

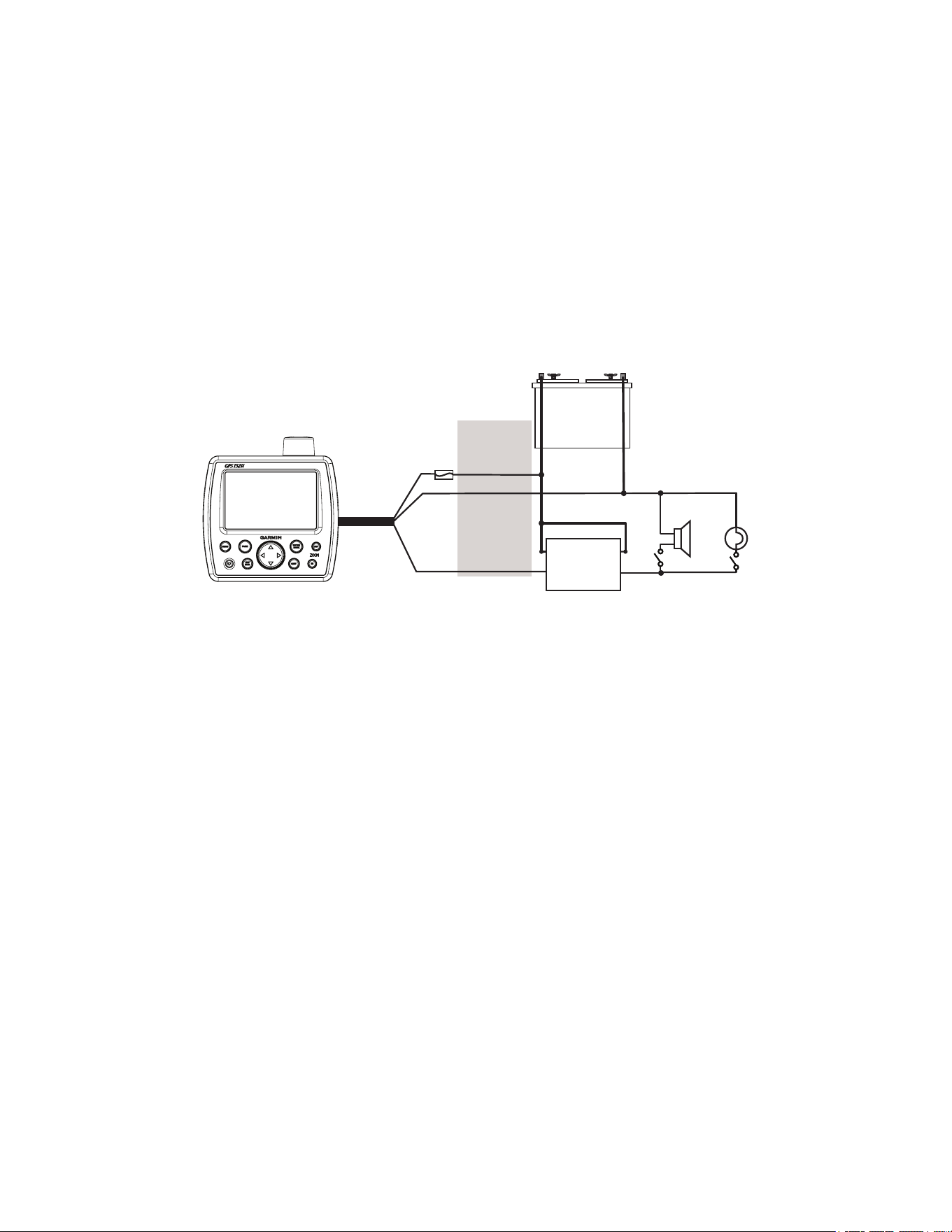

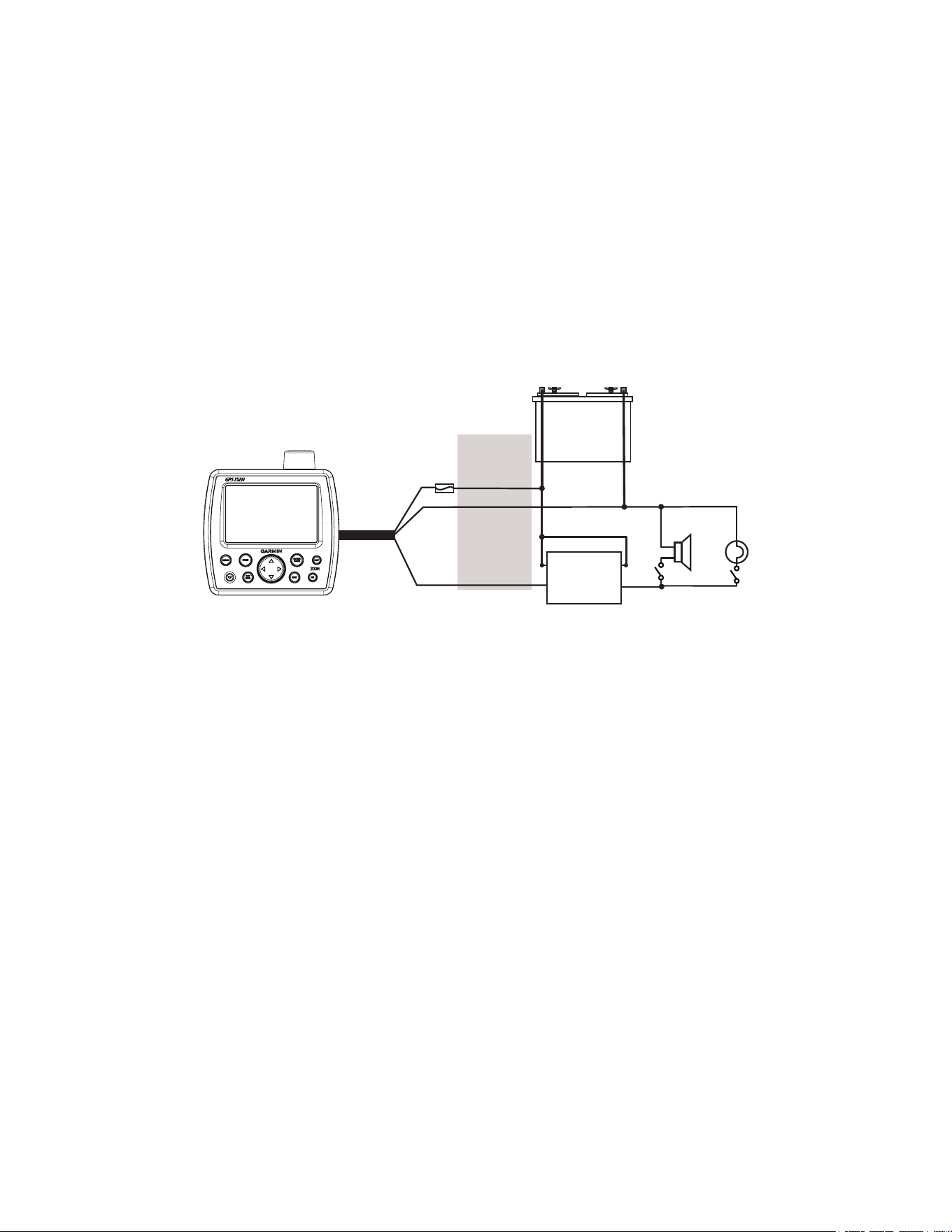

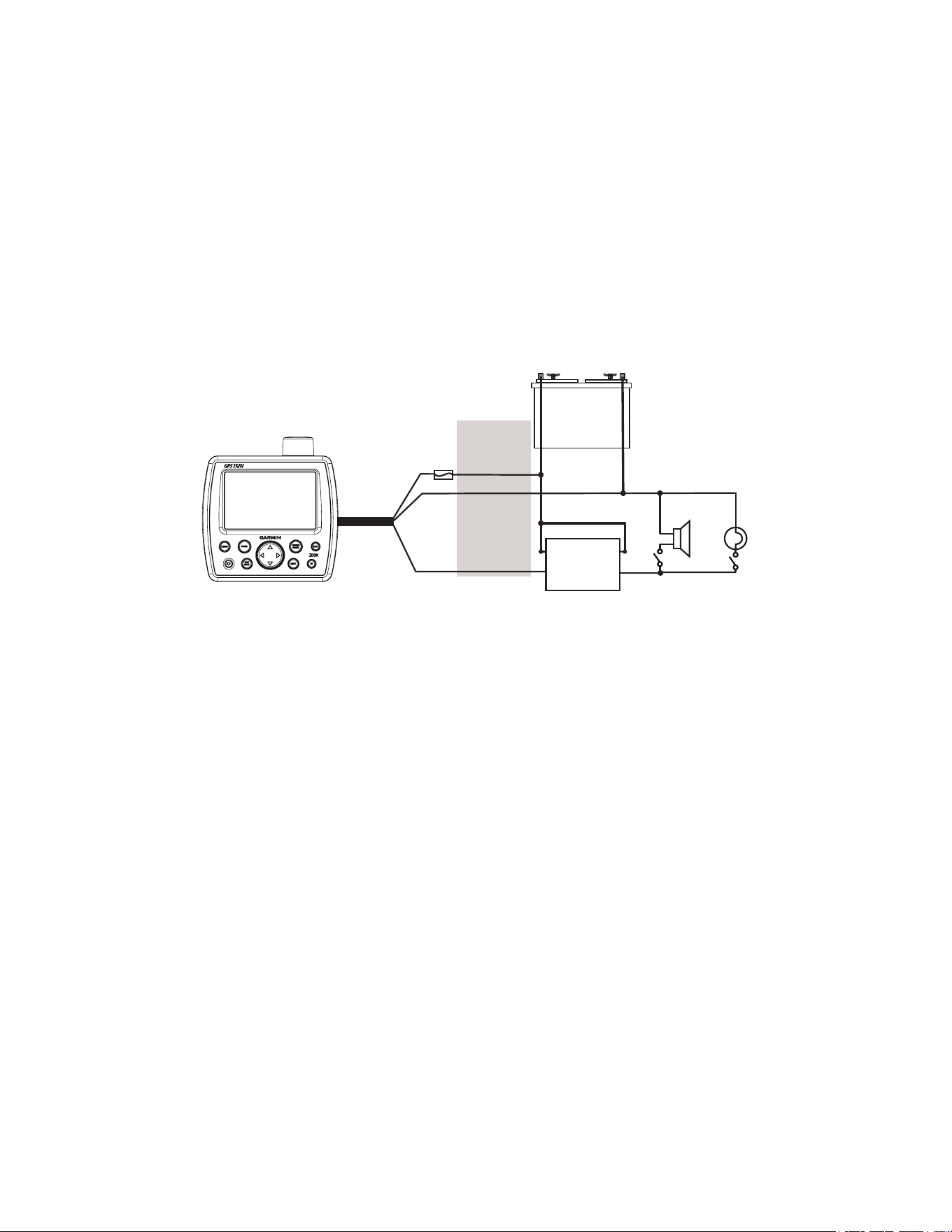

Wiring a GPS 152H Device to a Horn, a Lamp, or Both
+
-
Relay
100 mA max
coil current
Horn
Lamp
Fuse
1.5 A
Red
Black (ground)
Yellow (alarm)
Wire color
Battery
10–40 Vdc
GPS 152H device
