GPS 17x NMEA 2000
®
EN
GPS 17x NMEA 2000
®
Installation Instructions
The Garmin GPS 17x NMEA 2000 high-sensitivity GPS antenna provides position information
to your existing NMEA 2000 network. If you do not have an existing NMEA 2000® network
on your boat, you will need to install one. For more information about NMEA 2000, visit
www.garmin.com.
The GPS 17x antenna must be properly installed according to the following instructions.
You need the appropriate fasteners, tools, and mounts listed in each section. These items
are available at most marine dealers. Always wear safety goggles, ear protection, and a dust
mask when drilling, cutting, or sanding. When drilling or cutting, always check what is on the
opposite side of the surface.
If you experience difculty installing the unit, seek the assistance of a professional installer
or contact Garmin Product Support by phone at 913/397.8200 or 800/800.1020. Go to
www.garmin.com/support/ for more information. In Europe, contact Garmin (Europe) Ltd.
at 44/0870.8501241.
WARNING: See the Important Safety and Product Information guide in the product box for
product warnings and other important information.
Product Registration
Help us better support you by completing our online registration at www.garmin.com
/registration/.
For future reference, write the serial number assigned to your GPS 17x in the space provided. It
is located on a sticker on the back of the unit.
Serial number
Packing List and Accessories
Before installing your unit, conrm that your package includes the following items. If any parts
are missing, contact your Garmin dealer immediately.
Standard Package
GPS 17x Antenna
Surface-mount bracket
Pole-mount bracket
Under-deck mount bracket
Mounting hardware (screws and
adhesive pads)
NMEA 2000 T-connector
NMEA 2000 drop cable 6.5 ft. (2 m)
Installation instructions
Optional Accessories
Additional NMEA 2000 network
components
•
•
•
•
•
•
•
•
•
Tools Needed
Drill
Drill bit—1
1
/
8
in (3.2 mm)
Drill bit—
3
/
4
in (19 mm) pole-mount cable-
hole
Hole saw, 1 in (25 mm)—surface-mount
cable-hole
Screwdriver—surface mount screws
Center punch and hammer
(to mark surface-mount pilot holes)
Countersink bit (when mounting on
berglass)
Marine sealant (for some mounting options)
•
•
•
•
•
•
•
•
October 2009 190-00886-10 Rev. A Printed in Taiwan
EN
2
GPS 17x NMEA 2000 Installation Instructions
Step 1: Mount the GPS 17x Antenna
You can surface mount the GPS 17x antenna, attach it to a standard 1 in. OD pipe-threaded-pole
marine mount (14 threads-per-inch—not included), or even install the antenna under berglass.
Select a suitable location for the GPS 17x
antenna on your boat. To ensure the best
reception, mount the GPS 17x antenna in a
location that has a clear, unobstructed view of
the sky in all directions.
Avoid mounting the GPS 17x antenna
where it is shaded by the superstructure of
the boat, a radome antenna, or mast.
On a sailboat, avoid mounting the
GPS 17x antenna high on the mast, to
prevent inaccurate speed readings caused
by excessive heeling.
The GPS 17x antenna provides more-stable
readings when located nearer to water level.
Mount the GPS 17x antenna at least 3 ft. (1 m) away from (preferably above) the path
of any radar beam or a VHF radio antenna.
Temporarily secure the antenna in the preferred mounting location and test it for correct
operation. If you experience interference with other electronics, try a different location. When
you verify correct operation, permanently mount the antenna.

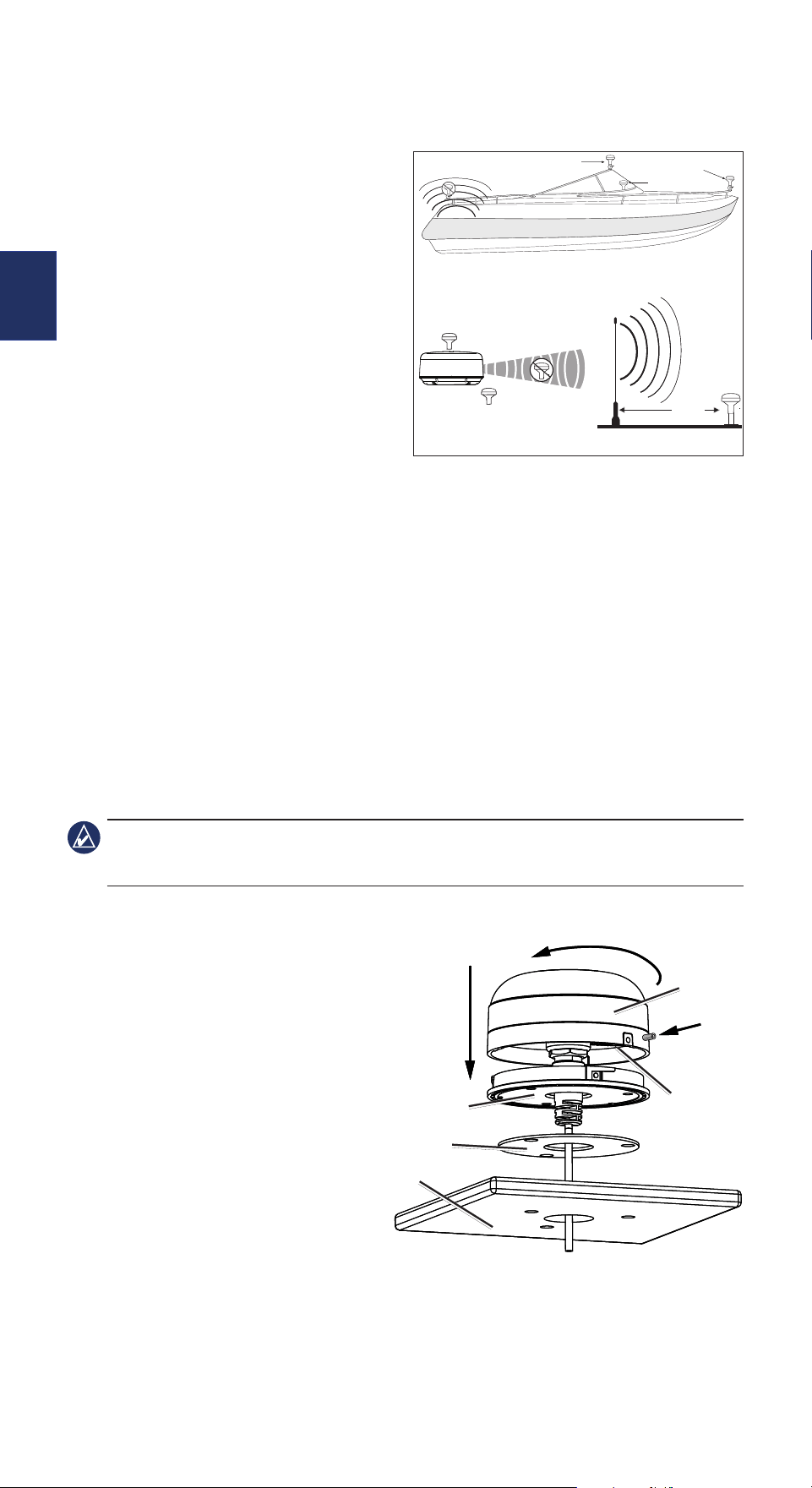

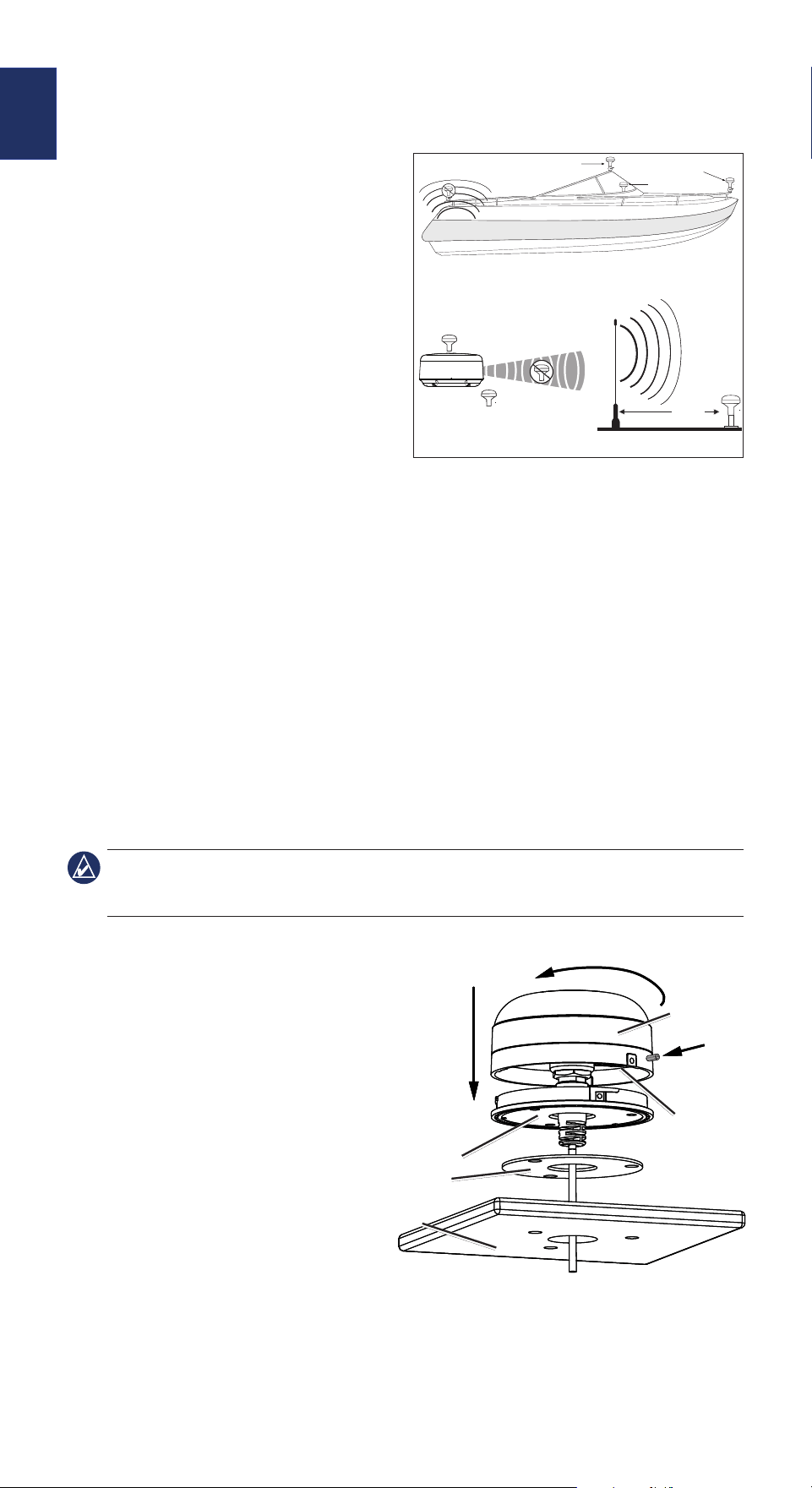

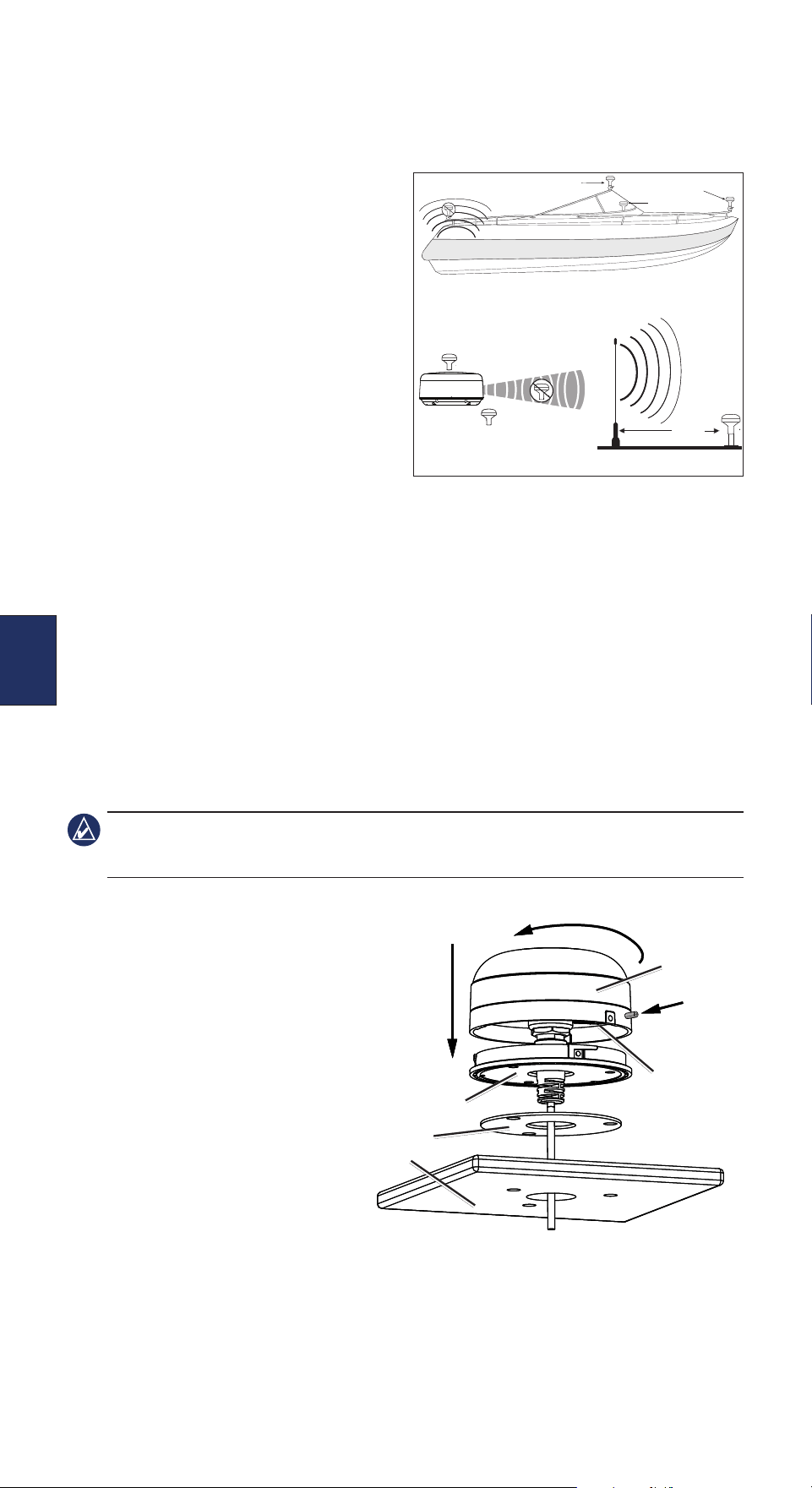

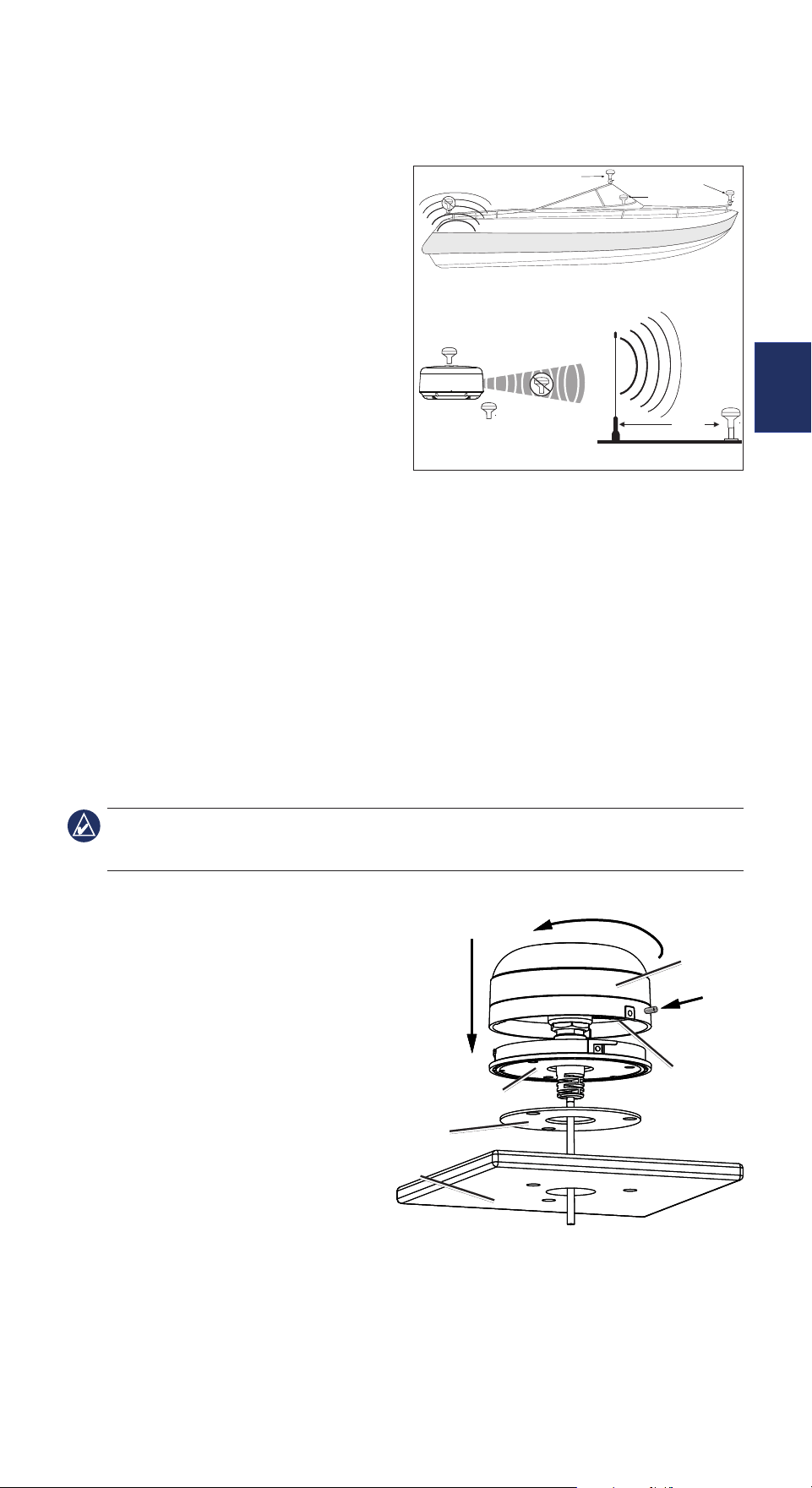

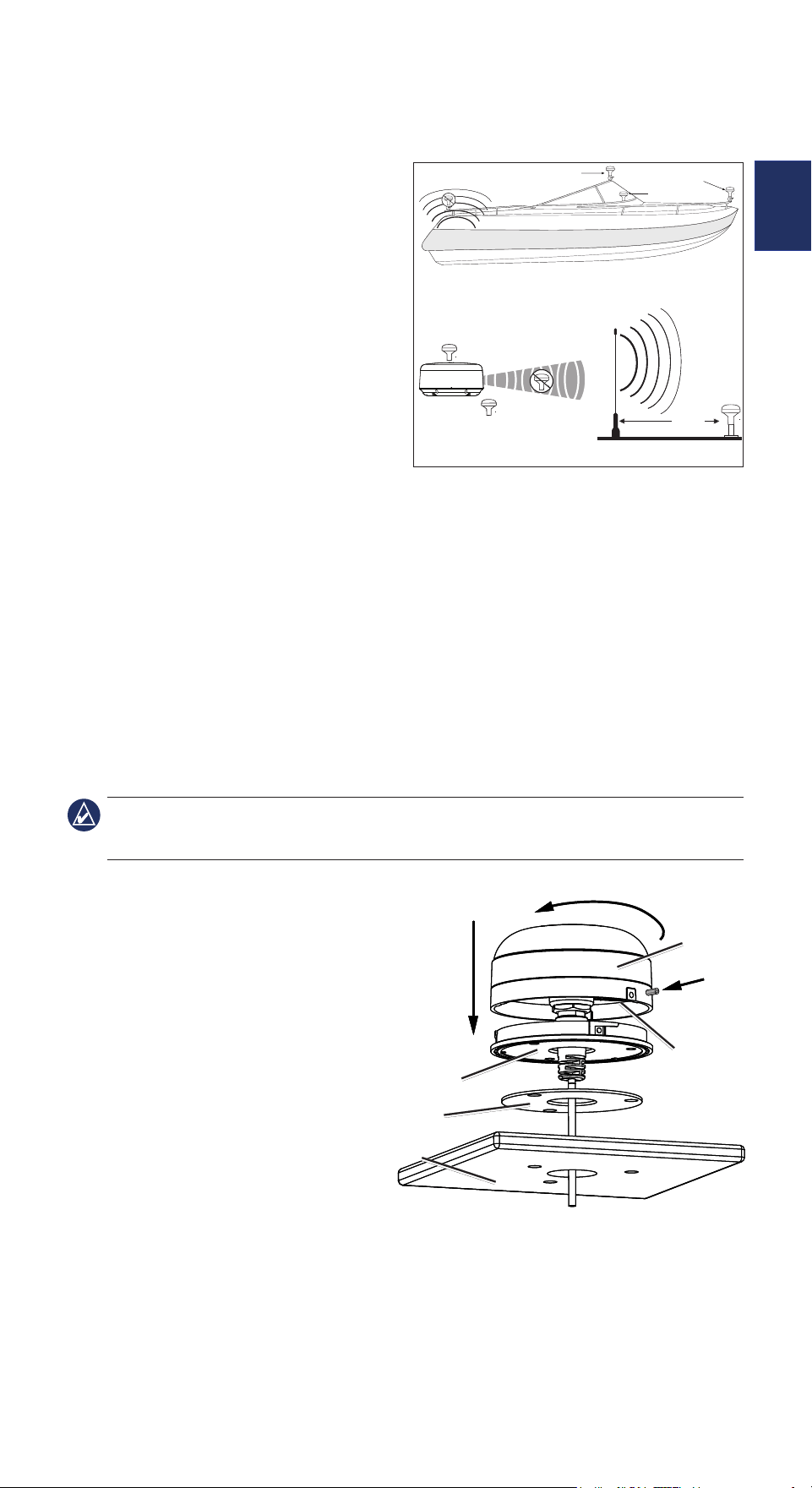

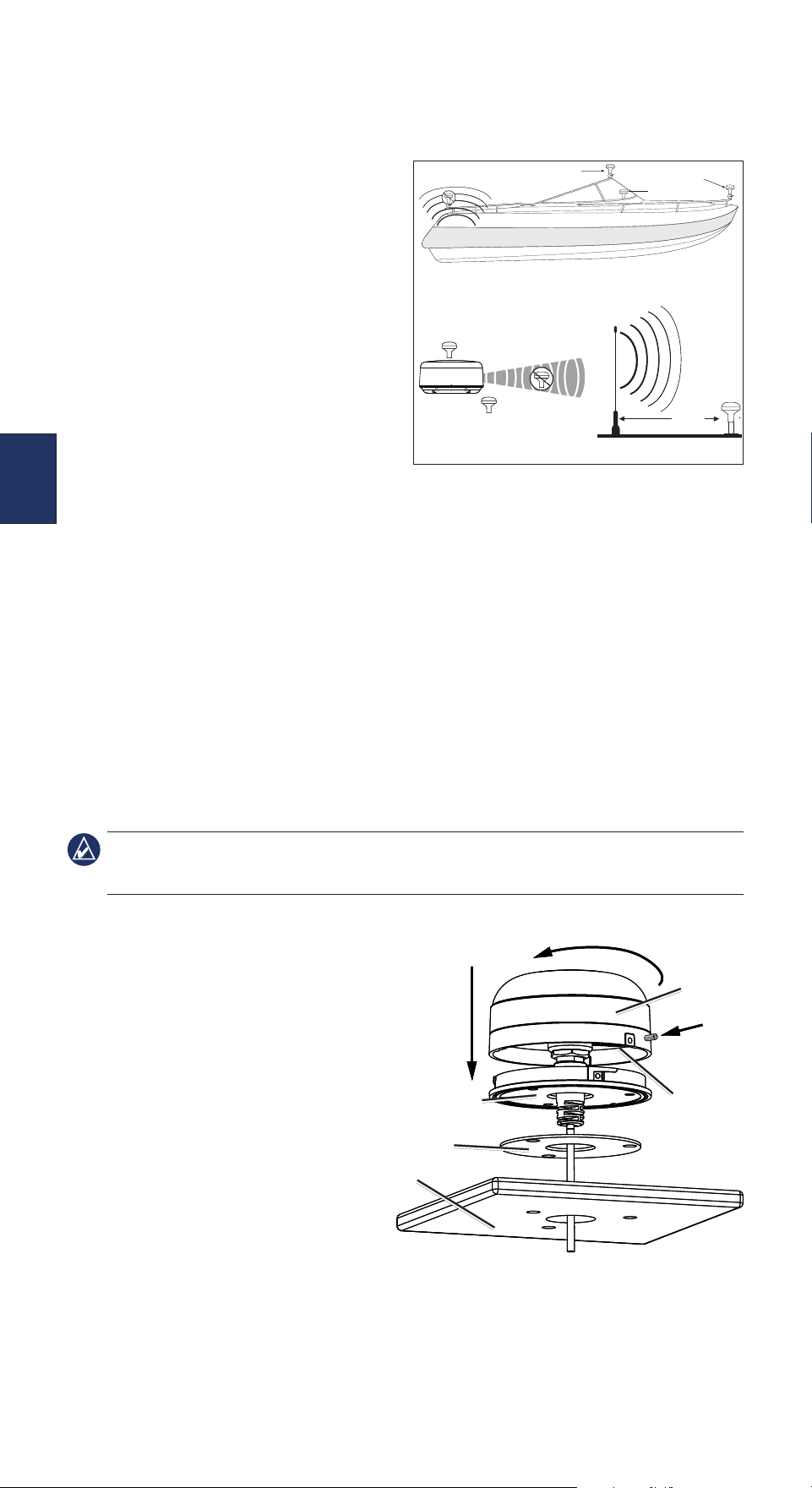

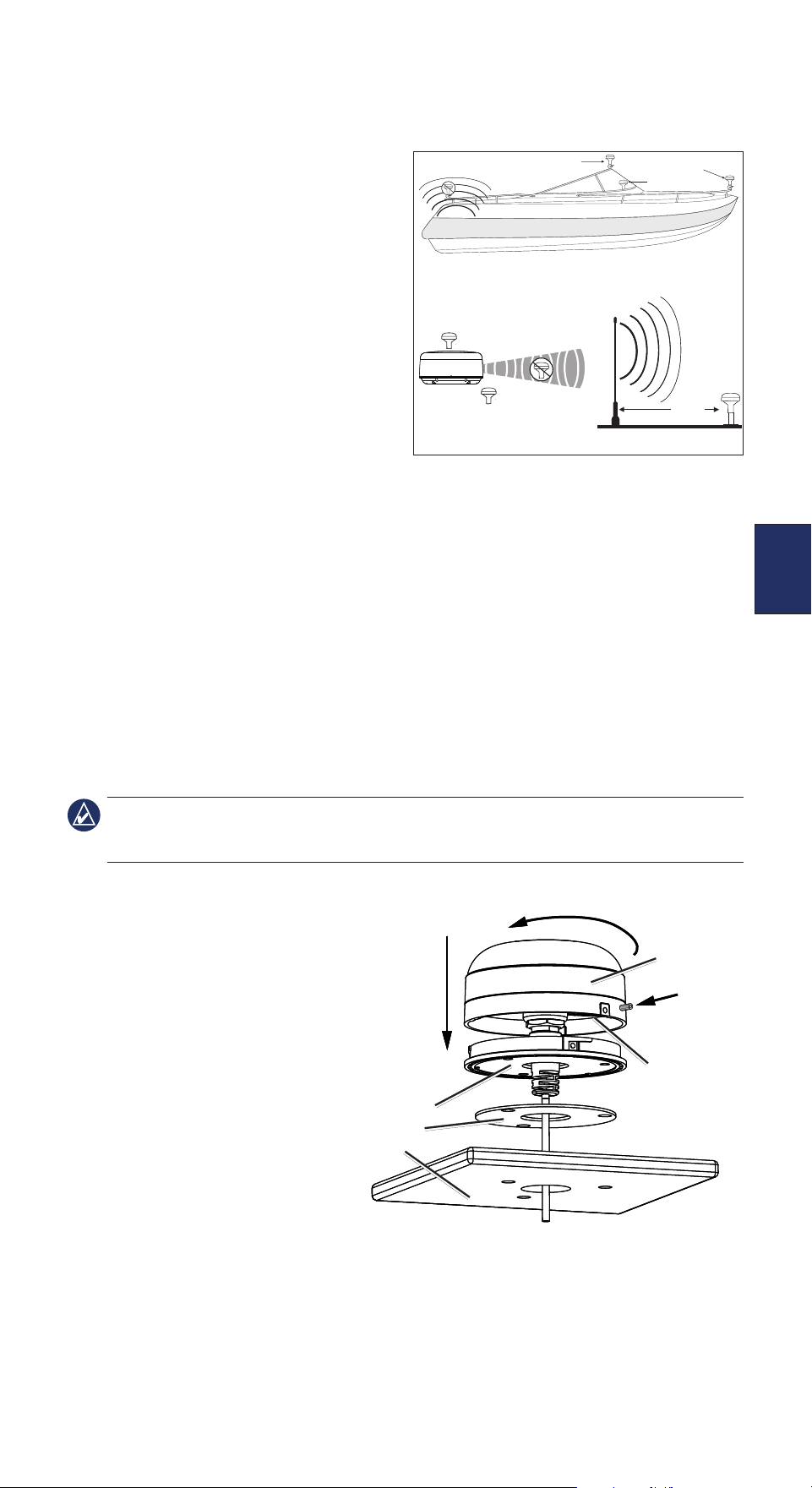

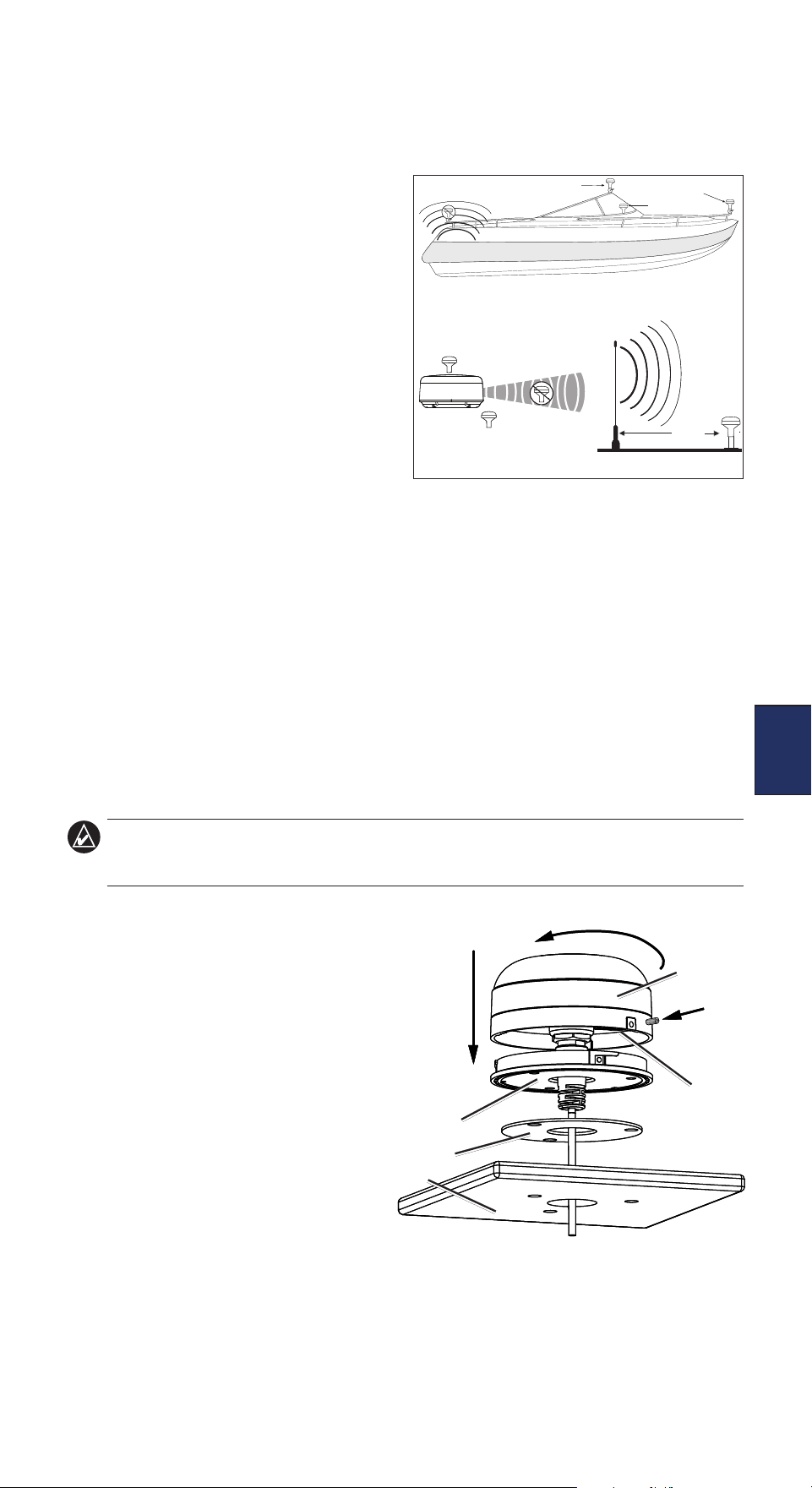

Surface-mounting the GPS 17x Antenna
1 Use the surface-mount bracket as your mounting template.
Use a center punch to mark the three screw locations on the surface.
Use a pencil to trace the cable-hole in the center of the bracket.
Set the surface-mount bracket aside. Do not drill through the surface-mount bracket.
2. Drill the three 1 1/8 in. (3.2) pilot holes.
NotE: If you are mounting the GPS 17x on berglass, it is recommended to use a countersink
bit to drill a clearance counterbore through the top gelcoat layer (but no deeper). This will help to
avoid cracking in the gelcoat layer when the screws are tightened.
3. Use a 1 in. (25 mm) hole saw to cut
the cable hole in the center.
4. Place the seal pad on the bottom
of the surface-mount bracket. Make
sure that the screw holes align.
5. Use the included M4 screws to
attach the surface-mount bracket to
the mounting surface.
6. Route the NMEA 2000 cable through
the 1 in. (25 mm) cable hole and
connect it to the GPS 17x.
7. Make sure the large gasket is in
place on the bottom of the GPS 17x
antenna, place the antenna on the
surface-mount bracket ➊, and twist it
clockwise to lock it in place ➋.
8. Secure the antenna to the mounting bracket with the included M3 set screw ➌.
9. Route the NMEA 2000 cable away from sources of electronic interference, and connect it to
your NMEA 2000 network.
•
•
•
•
•
•
•
SS BARNETT
Radar
VHF Radio Antenna
3 ft.
(1 m)
Above - best
Below - OK
EMI (Electromagnetic Interference)
from engine components
Best
Better
Good
EMI
GPS 17x Placement Considerations
SS BARNETT
Radar
VHF Radio Antenna
3 ft.
(1 m)
Above - best
Below - OK
EMI (Electromagnetic Interference)
from engine components
Best
Better
Good
EMI
GPS 17x Placement Considerations
GPS 17x
antenna
Surface-mount
bracket
Seal pad
Mounting
surface
➊
➋
➌
Rubber
gasket
GPS 17x
antenna
Surface-mount
bracket
Seal pad
Mounting
surface
➊
➋
➌
Rubber
gasket
EN
GPS 17x NMEA 2000 Installation Instructions
3

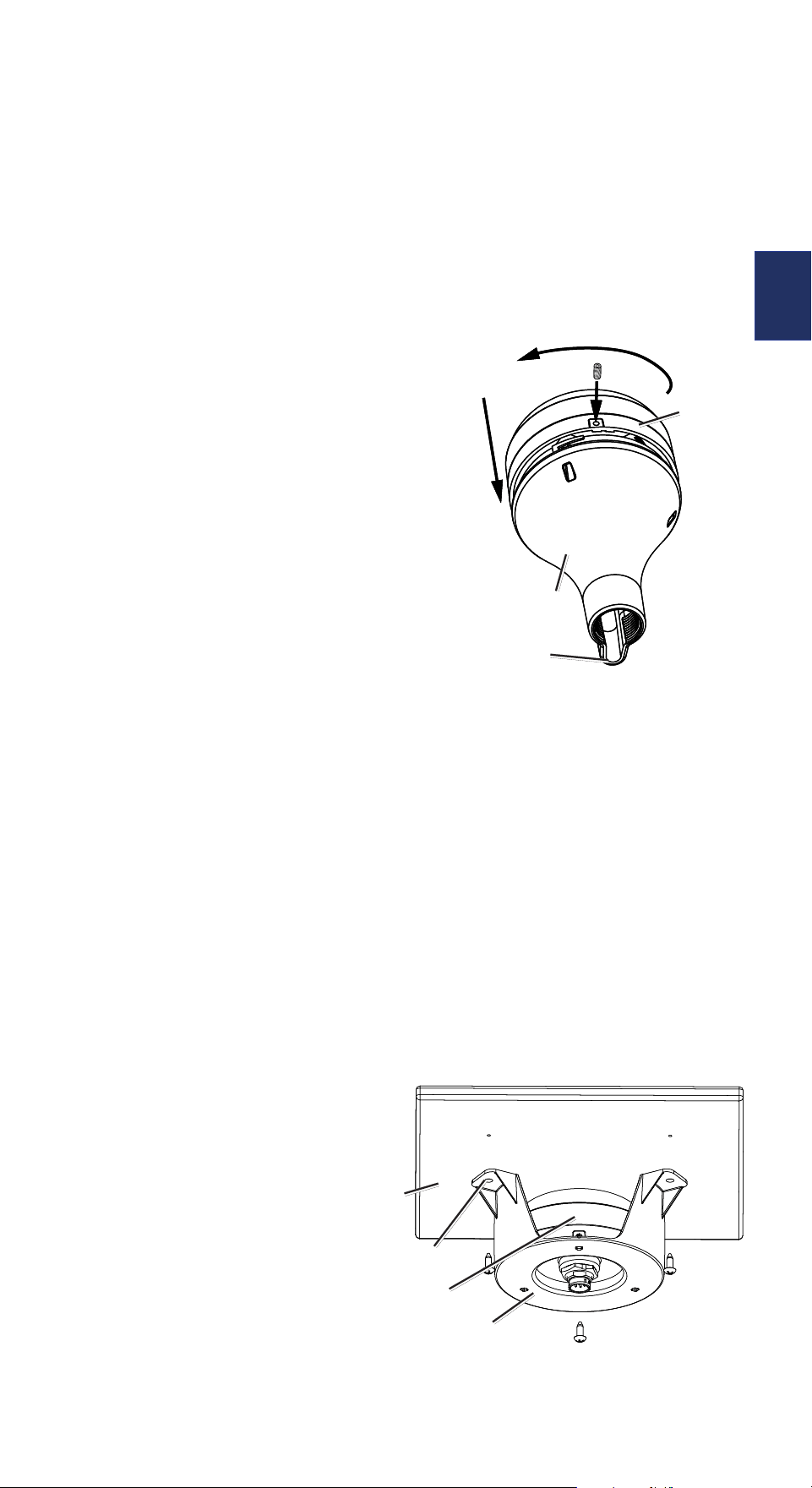

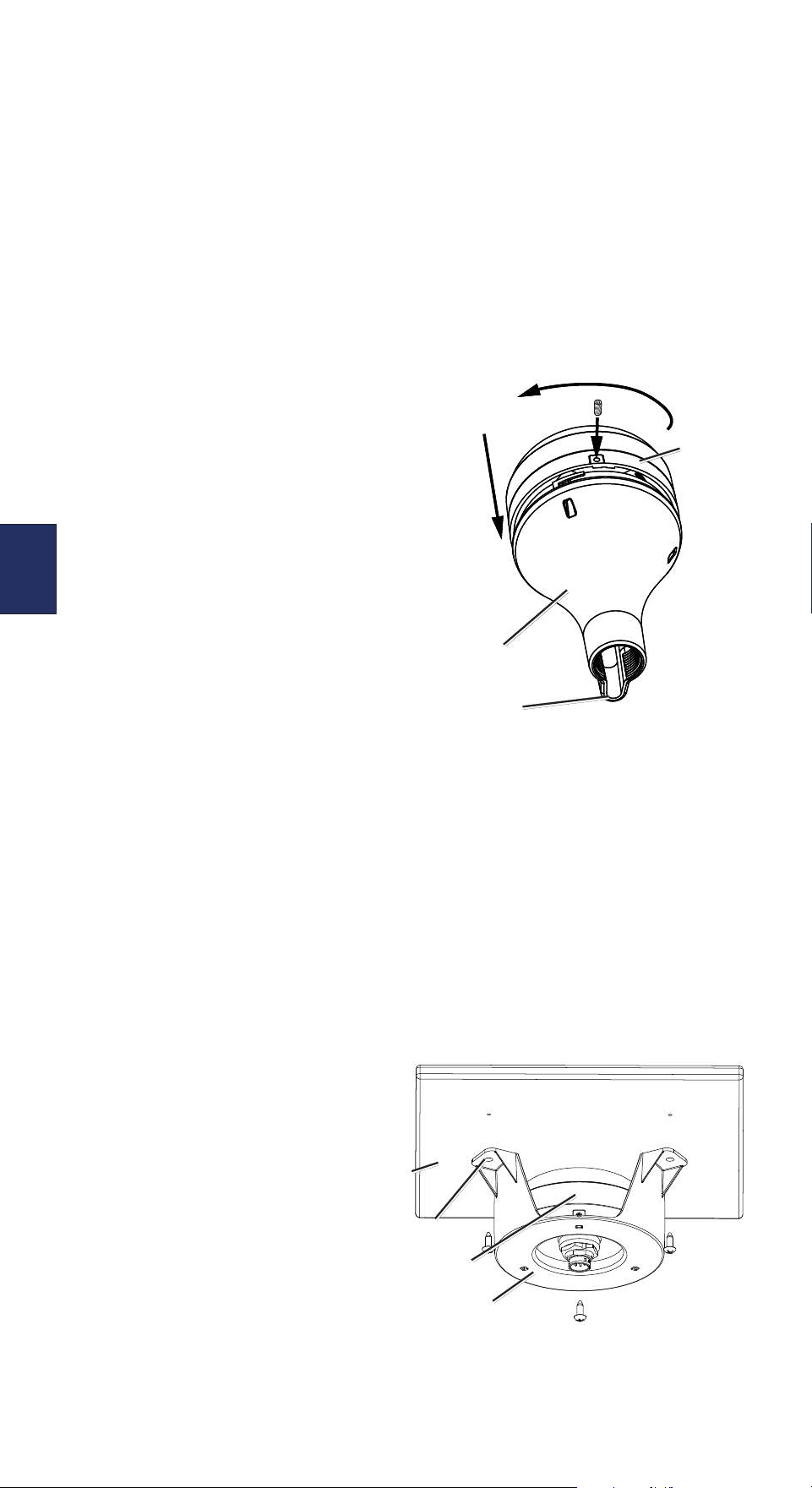

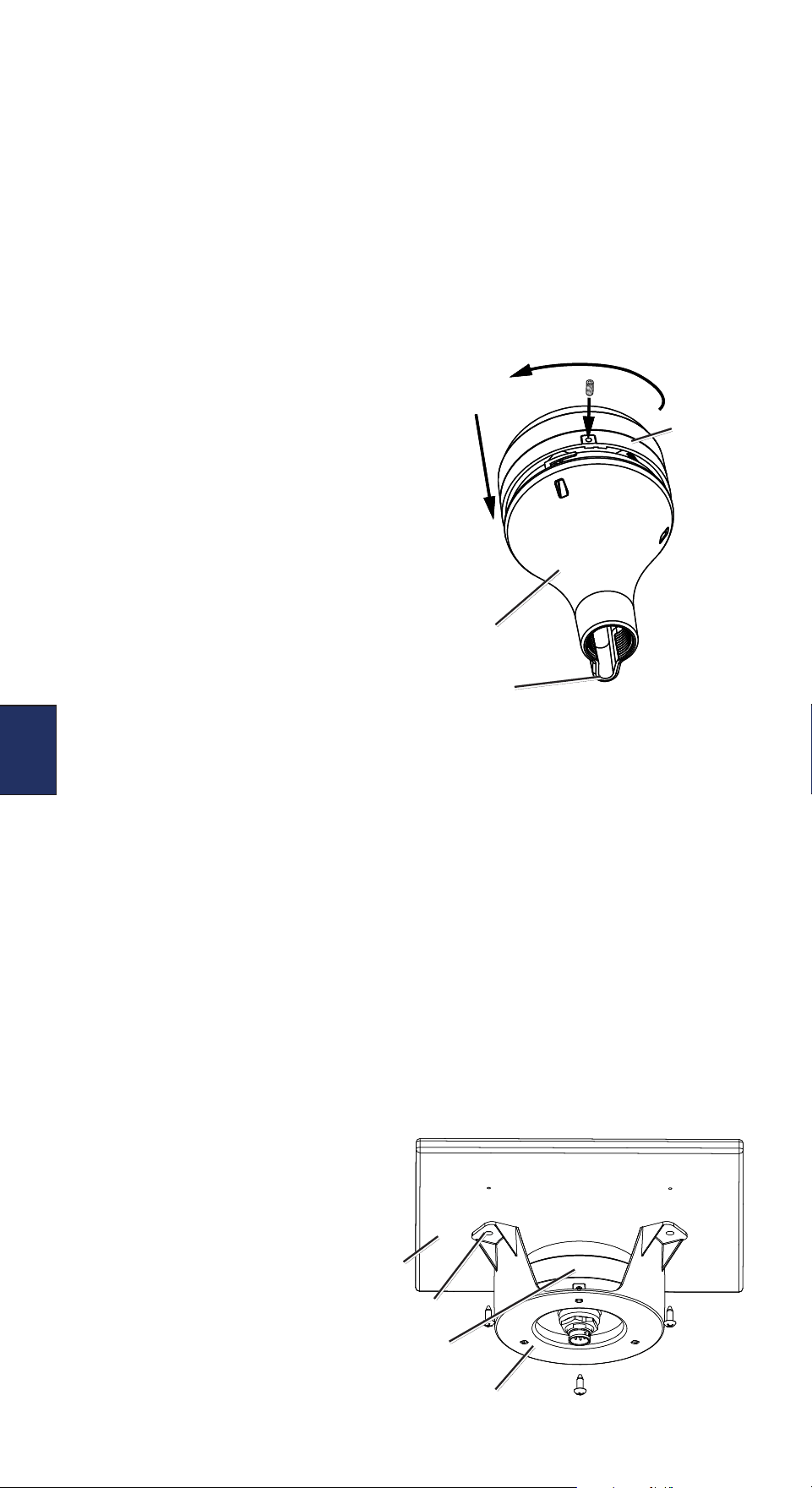

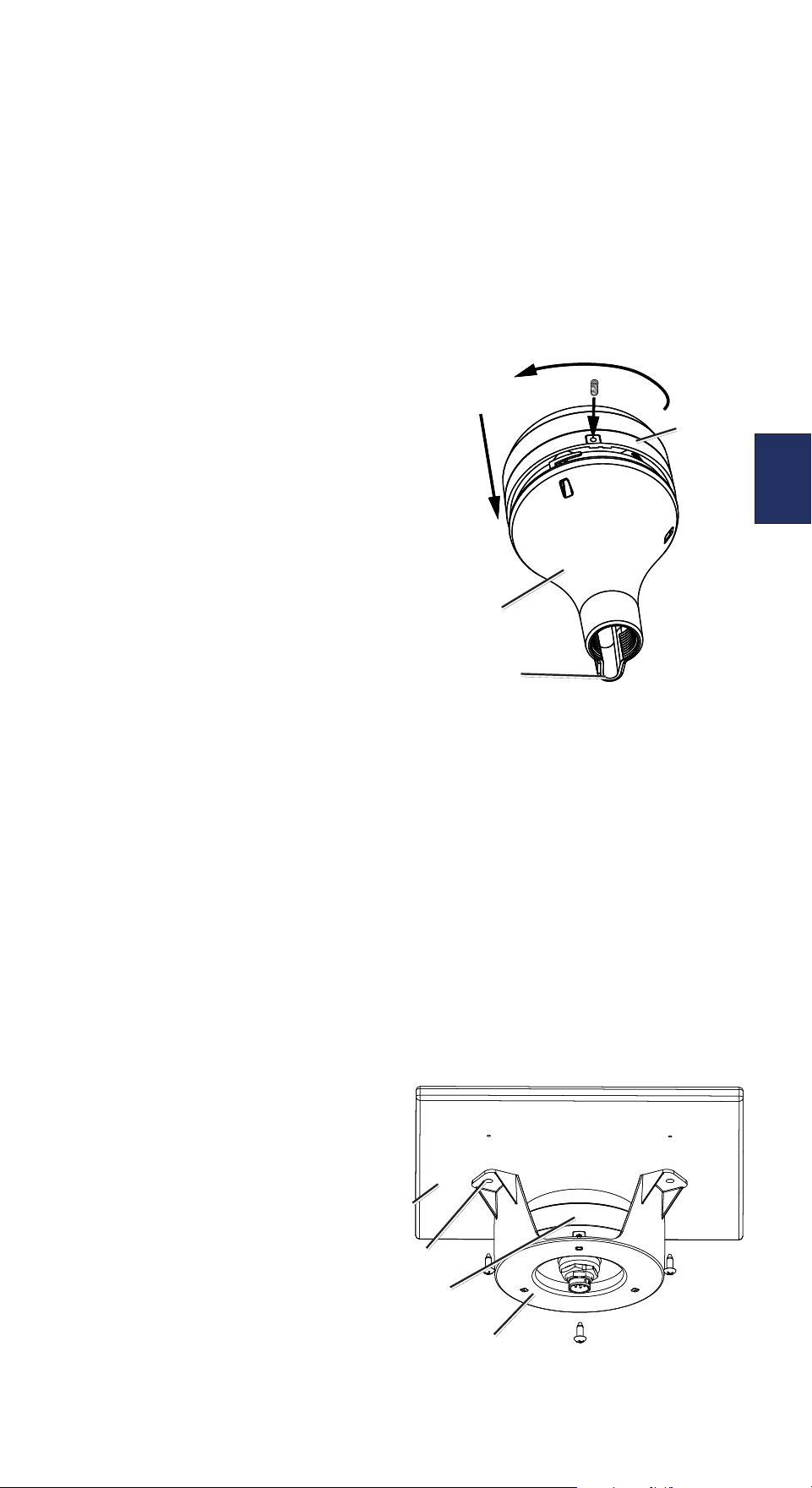

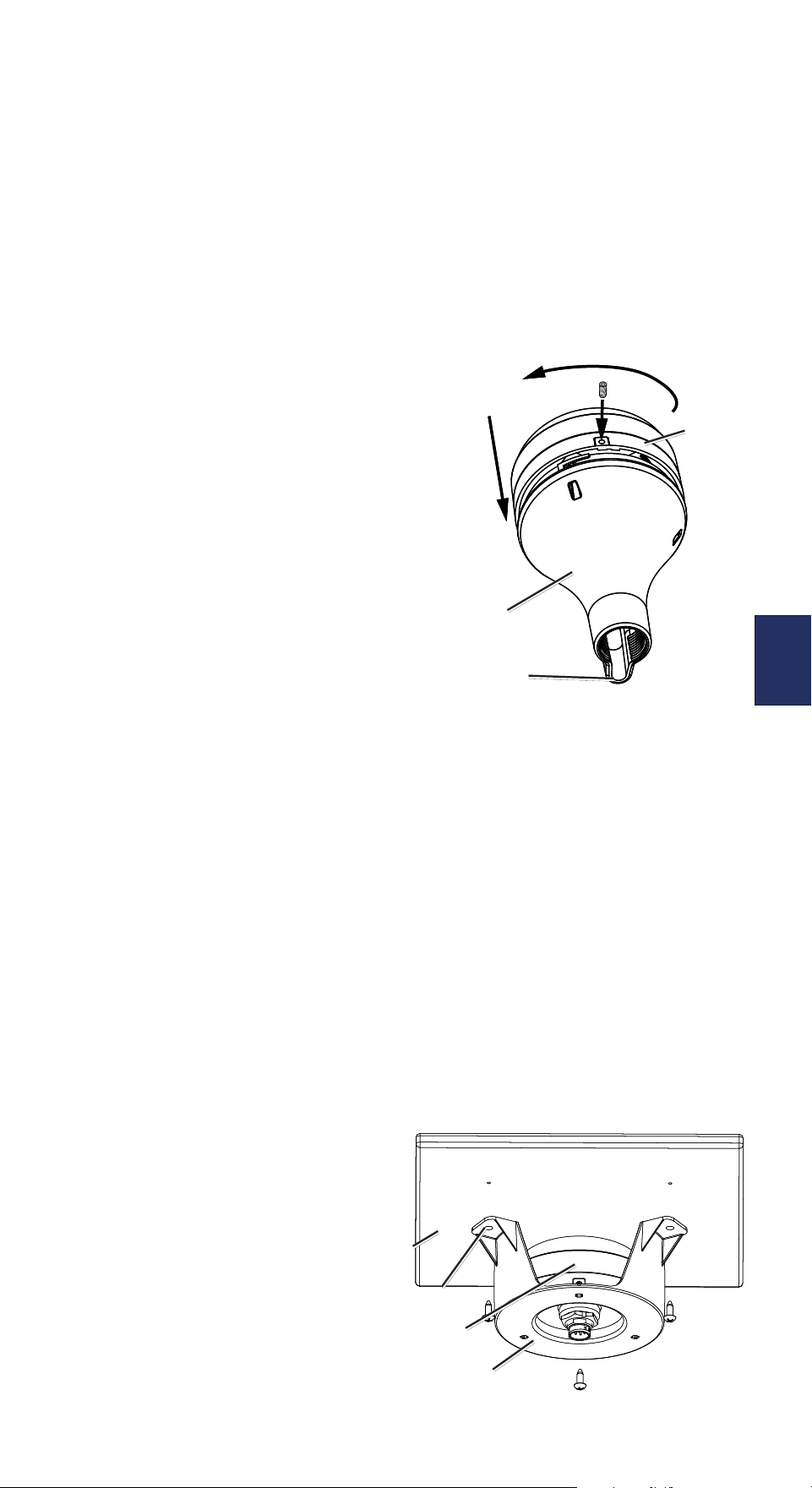

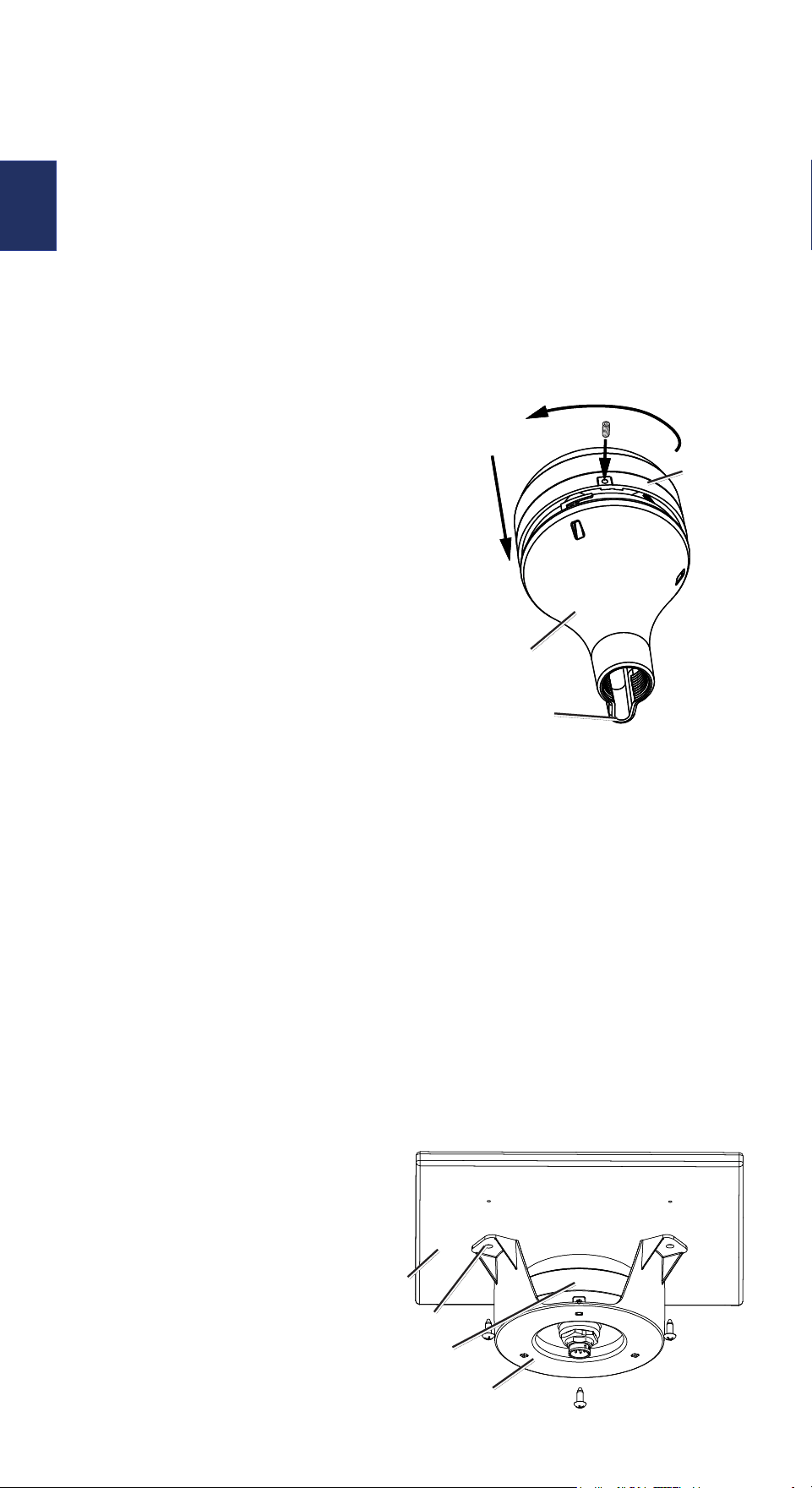

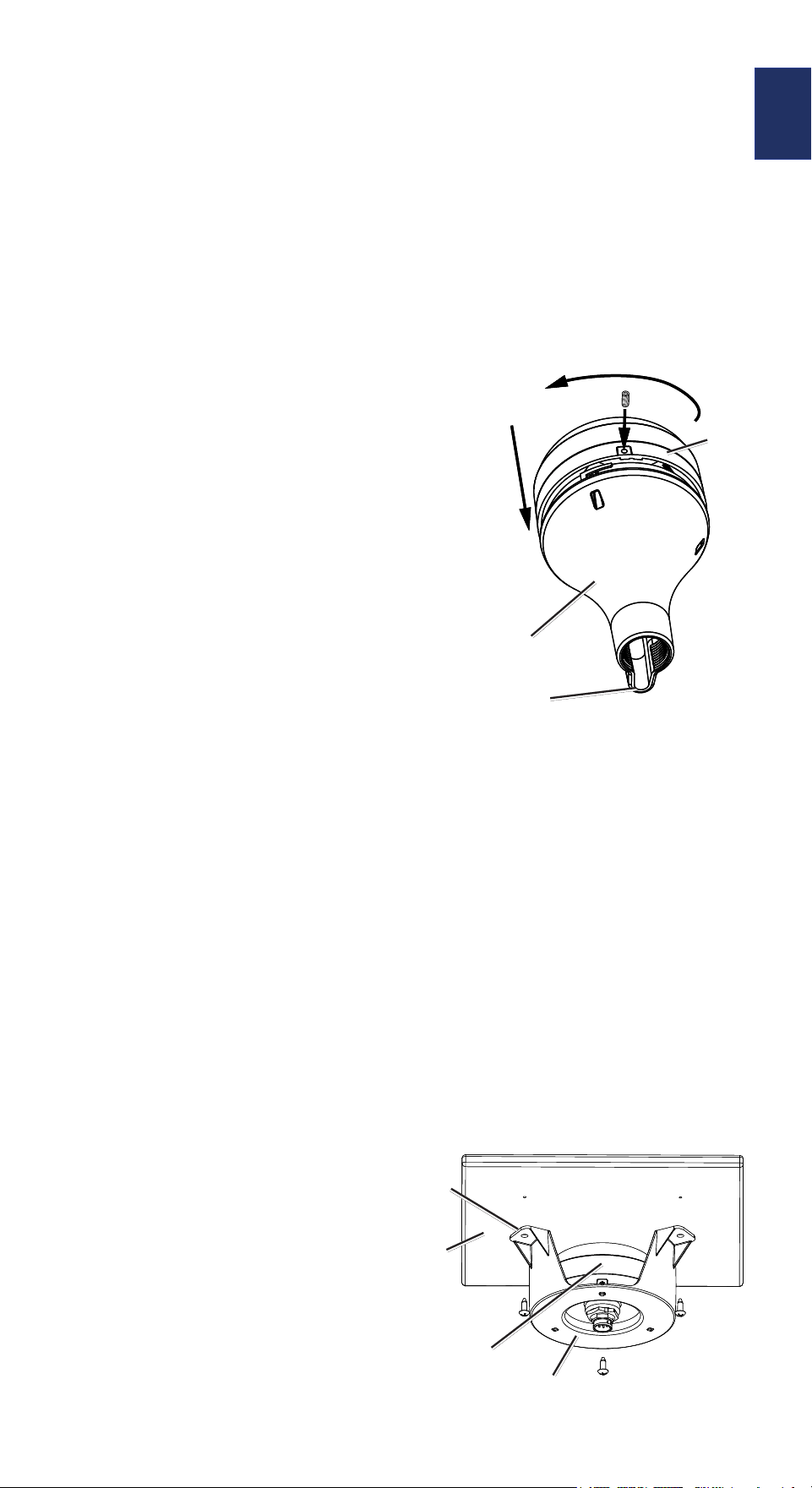

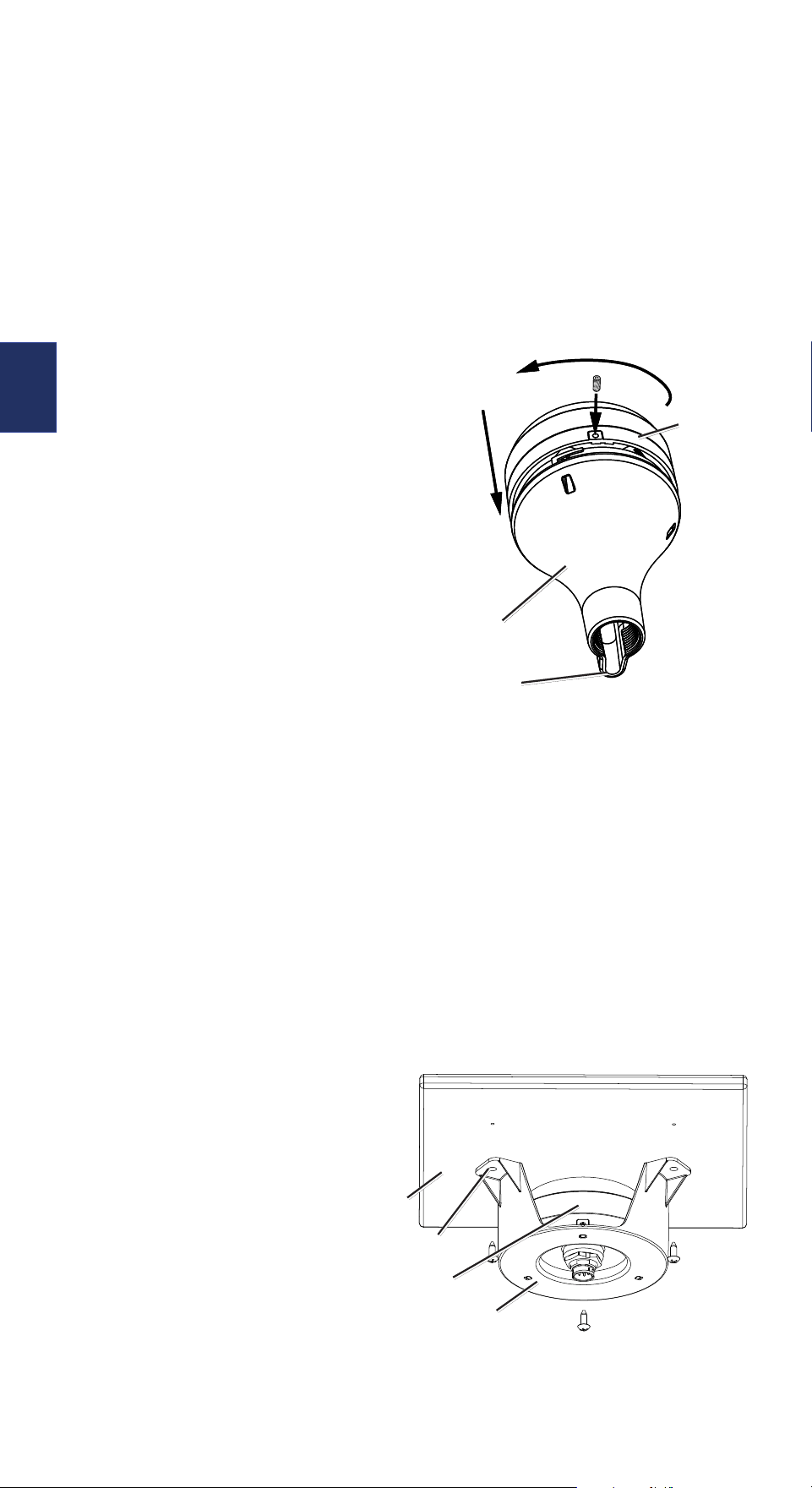

Pole Mounting the GPS 17x Antenna
With the pole-mount adapter attached to the GPS 17x, you can install the GPS 17x on a
standard 1 in. OD pipe-threaded-pole marine mount (14 threads per inch—not included). You
can run the NMEA 2000 cable through the pole or outside the pole.
To mount the GPS 17x with the cable run outside the pole:
1. Route the NMEA 2000 drop cable through the pole-mount adapter, and place the cable in
the vertical slot along the base of the pole-mount adapter.
2. Thread the pole-mount adapter onto a standard 1 in. OD pipe-threaded-pole marine mount
(14 threads per inch—not included). Do not overtighten the adapter.
3. Connect the NMEA 2000 drop cable to the GPS 17x antenna.
4. Place the GPS 17x antenna on the pole-mount adapter ➊ and
twist it clockwise to lock it in place ➋.
5. Secure the antenna to the adapter with the included
M3 set screw ➌.
6. (Optional) With the GPS 17x installed on the pole
mount, ll the remaining gap in the vertical cable
slot with a marine sealant.
7. Attach the marine mount to the boat if it is not
already attached.
8. Route the cable away from sources of electronic
interference, and connect it to your NMEA 2000
network.
To mount the GPS 17x with the cable run
through the pole:
1. Position a standard 1 in. OD pipe-threaded-pole
marine mount (14 threads per inch—not included) in
the preferred location, and mark the approximate center of the pole.
2. Drill a hole using a
3
/
4
in. (19 mm) drill bit for the cable to pass through.
3.
Fasten the marine mount to the boat.
4. Thread the pole-mount adapter onto the pole. Do not overtighten the adapter.
5. Route the NMEA 2000 drop cable through the pole and connect it to the GPS 17x antenna.
6. Place the GPS 17x antenna on the pole-mount adapter ➊ and twist it clockwise to lock it in
place ➋.
7. Secure the antenna to the adapter with the included M3 set screw ➌.
8. (Optional) With the GPS 17x installed on the pole mount, ll the vertical cable slot with a
marine sealant.
9. Route the cable away from sources of electronic interference, and connect it to your NMEA
2000 network.
Under-deck-mounting the GPS 17x Antenna
The GPS 17x can be mounted under a berglass surface with the included adhesive pads. The
GPS 17x will not acquire satellite signals through metal—you can only use the under-deck
mount under a berglass surface.
1. Determine the location on the
berglass surface where you want to
mount the GPS 17x.
2. Place the adhesive pads on the under-
deck mounting bracket.
3. Place the GPS 17x in the under-deck
mounting bracket.
4. Adhere the under-deck mounting
bracket to the mounting surface.
GPS 17x
antenna
Pole-mount
adapter
Vertical cable
slot
➊
➋
➌
GPS 17x
antenna
Pole-mount
adapter
Vertical cable
slot
➊
➋
➌
GPS 17x
antenna
Under-deck
mounting bracket
Mounting
surface
Adhesive
pads
GPS 17x
antenna
Under-deck
mounting bracket
Mounting
surface
Adhesive
pads
EN
4
GPS 17x NMEA 2000 Installation Instructions
5. Secure the under-deck mount to the mounting surface with screws. Use extreme care to
ensure that the screws do not penetrate the upper surface of the deck.
6. Connect the power/data cable to the GPS 17x.
7. Route the cable away from sources of electronic interference, and connect it to your
NMEA 2000 network.

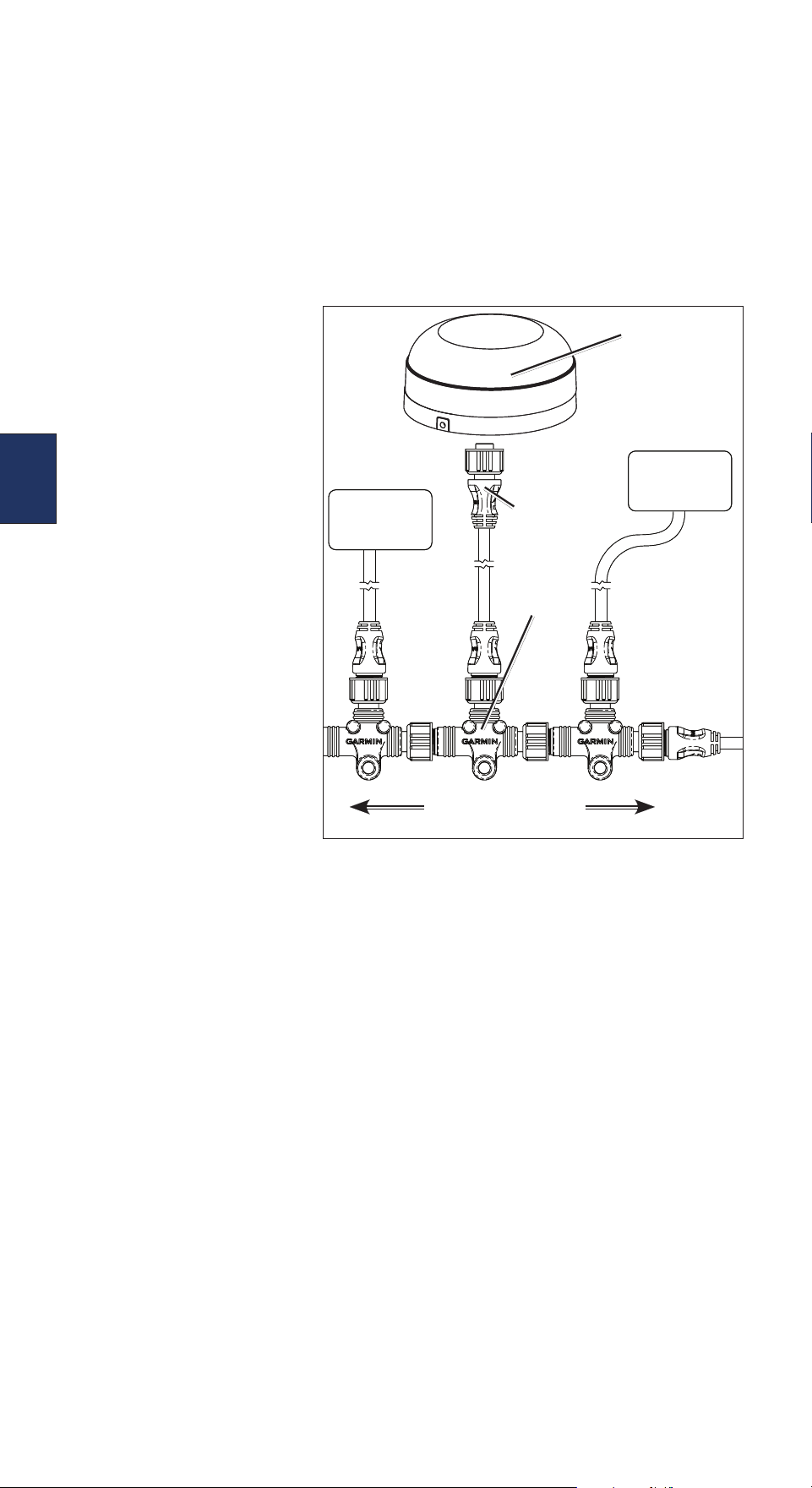

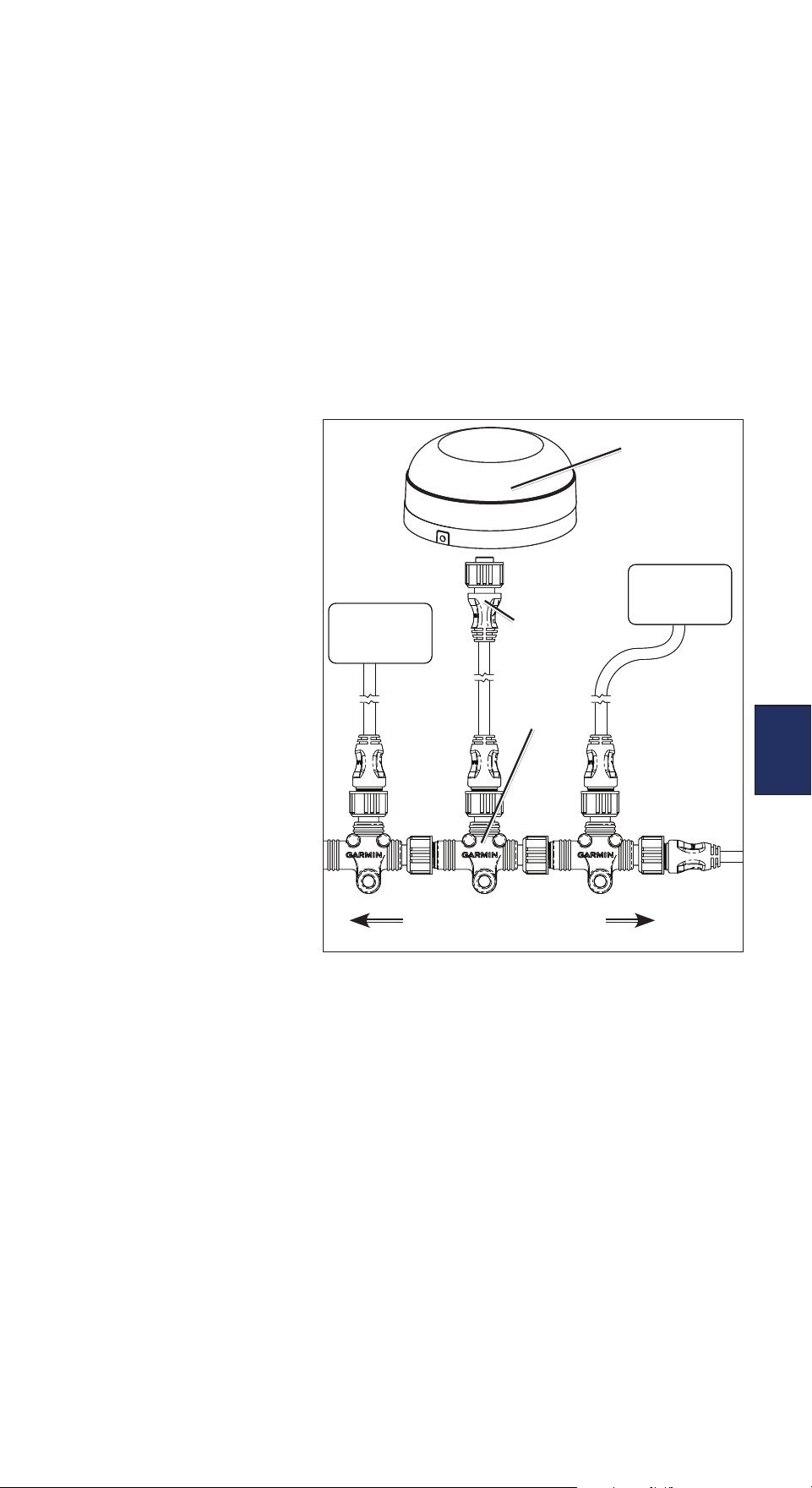

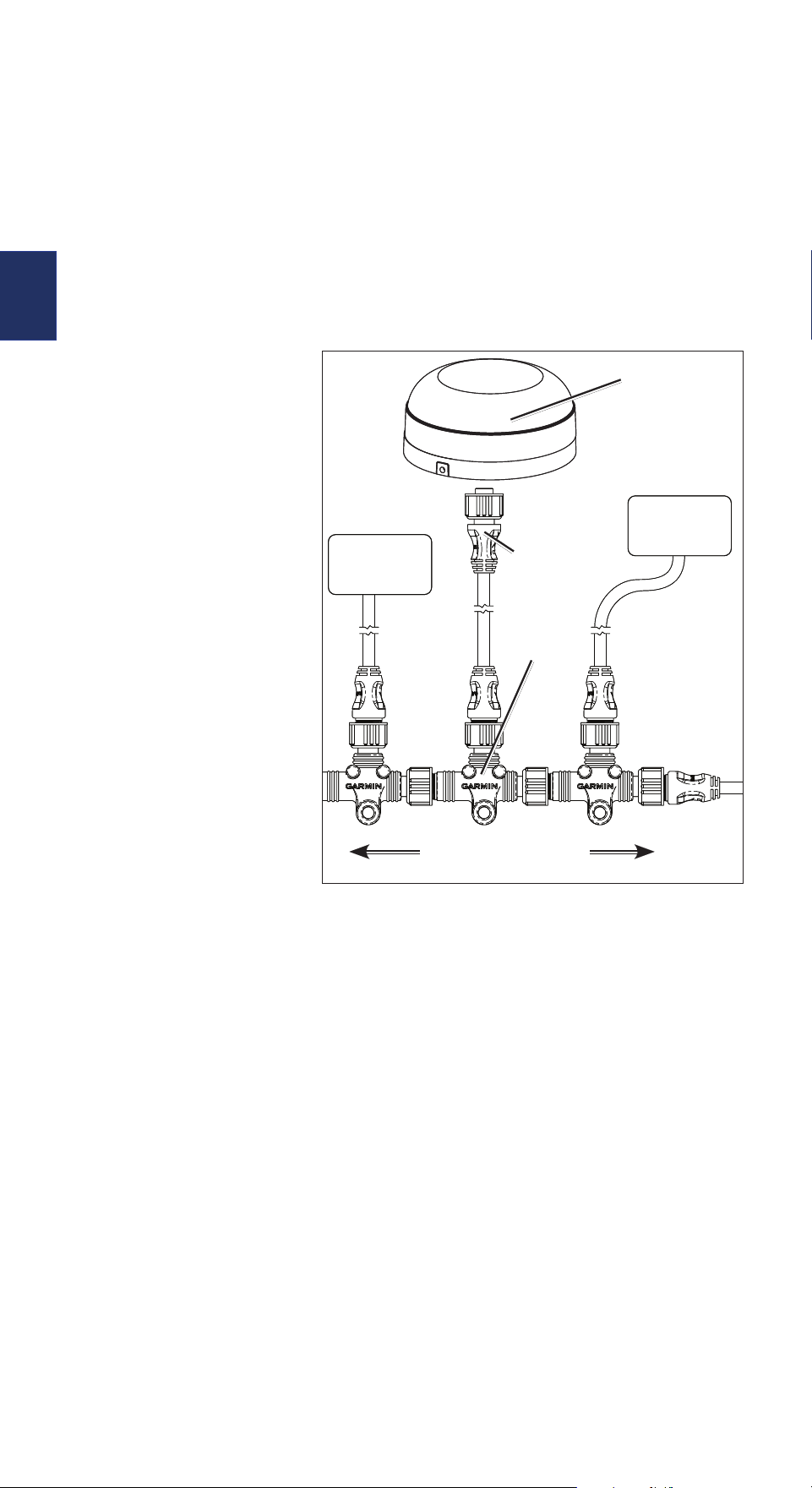

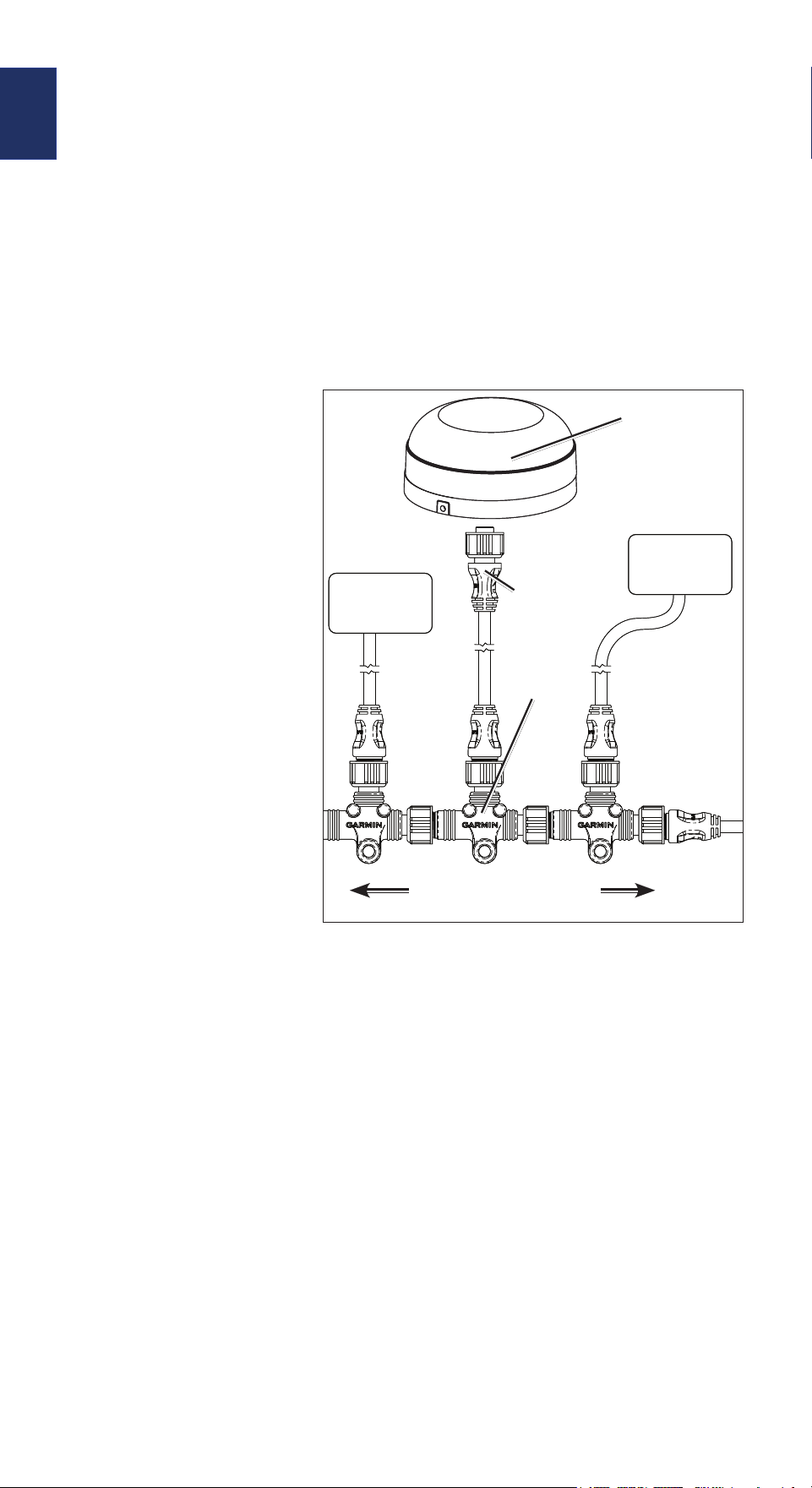

Step 2: Connect the GPS 17x Antenna to Your NMEA 2000
Network
The GPS 17x is packaged with a NMEA 2000 T-connector and a NMEA 2000 drop cable. You
will use these two components to connect the GPS 17x to your existing NMEA 2000 network.
If you do not have an existing NMEA 2000 network, you will need to install a NMEA 2000
network on your boat. For more information on NMEA 2000, visit www.garmin.com.

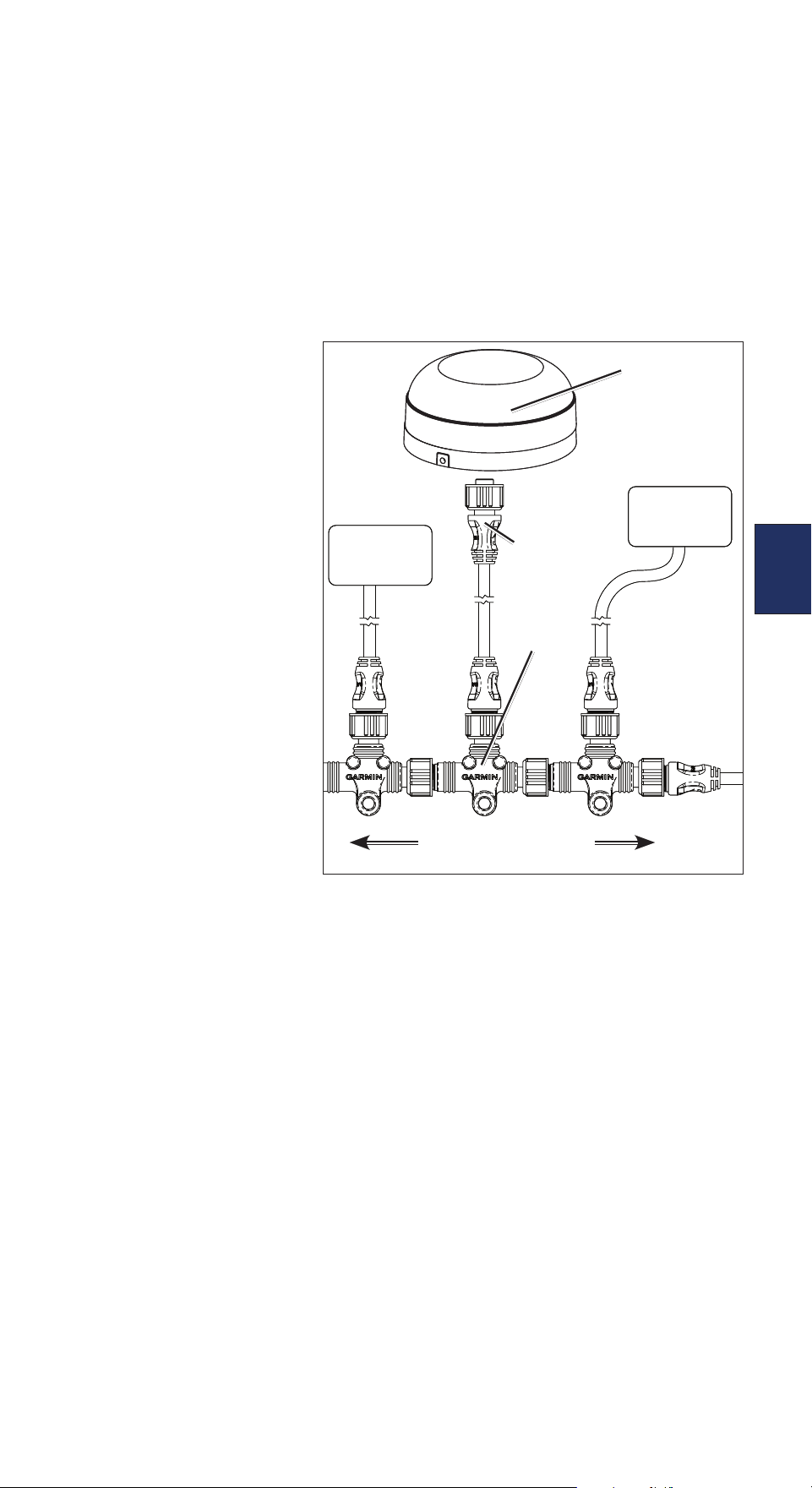

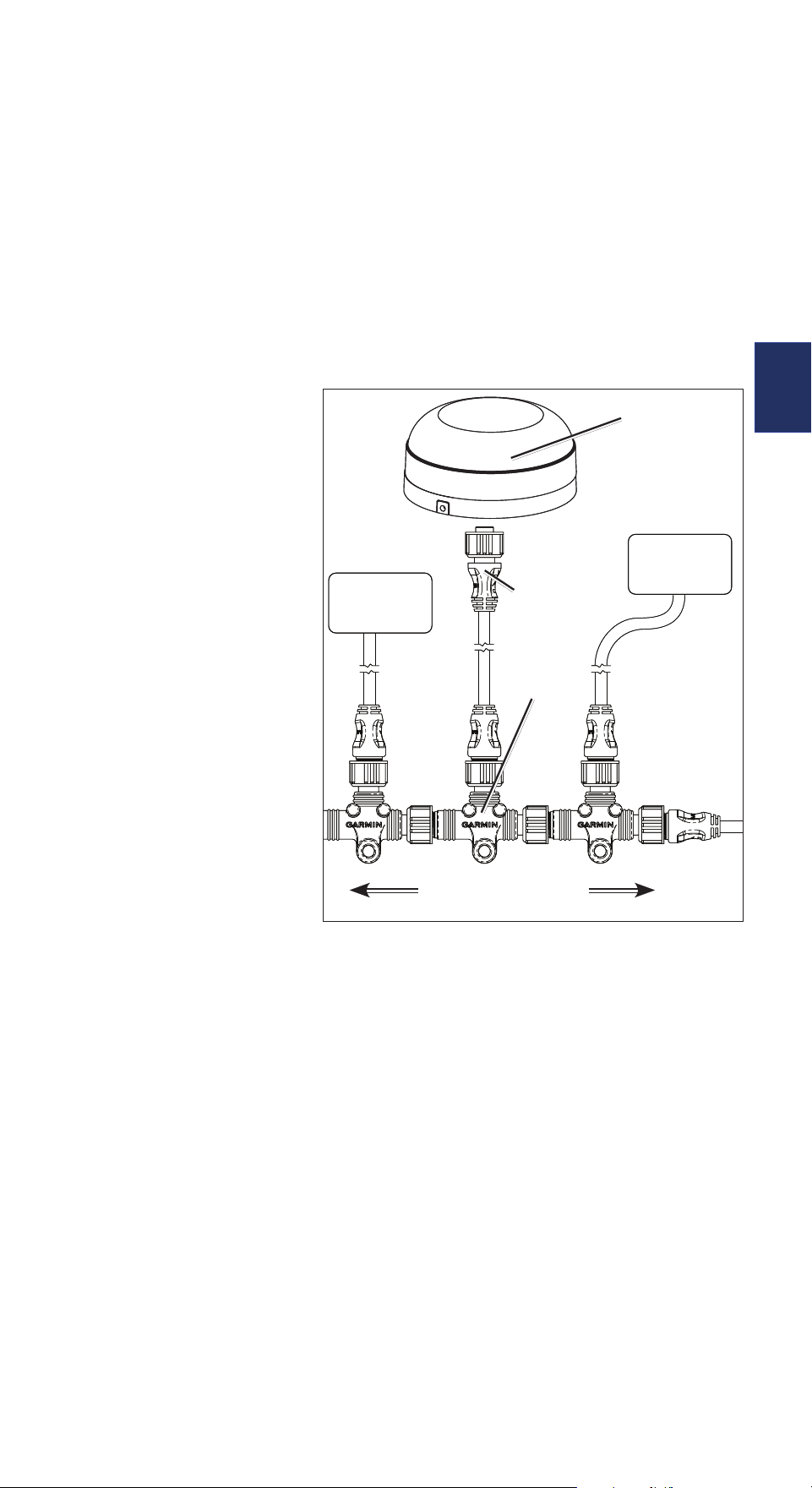

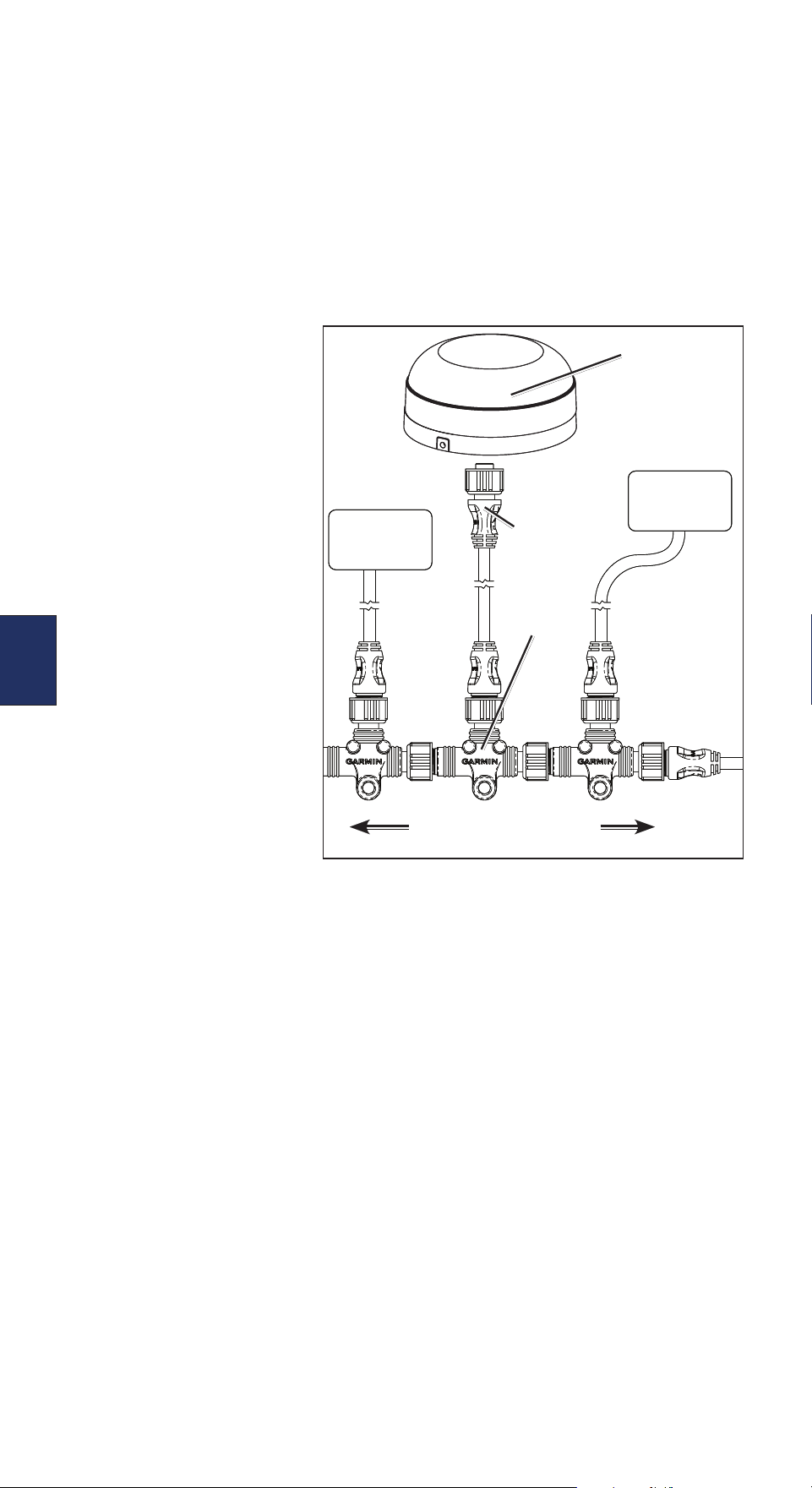

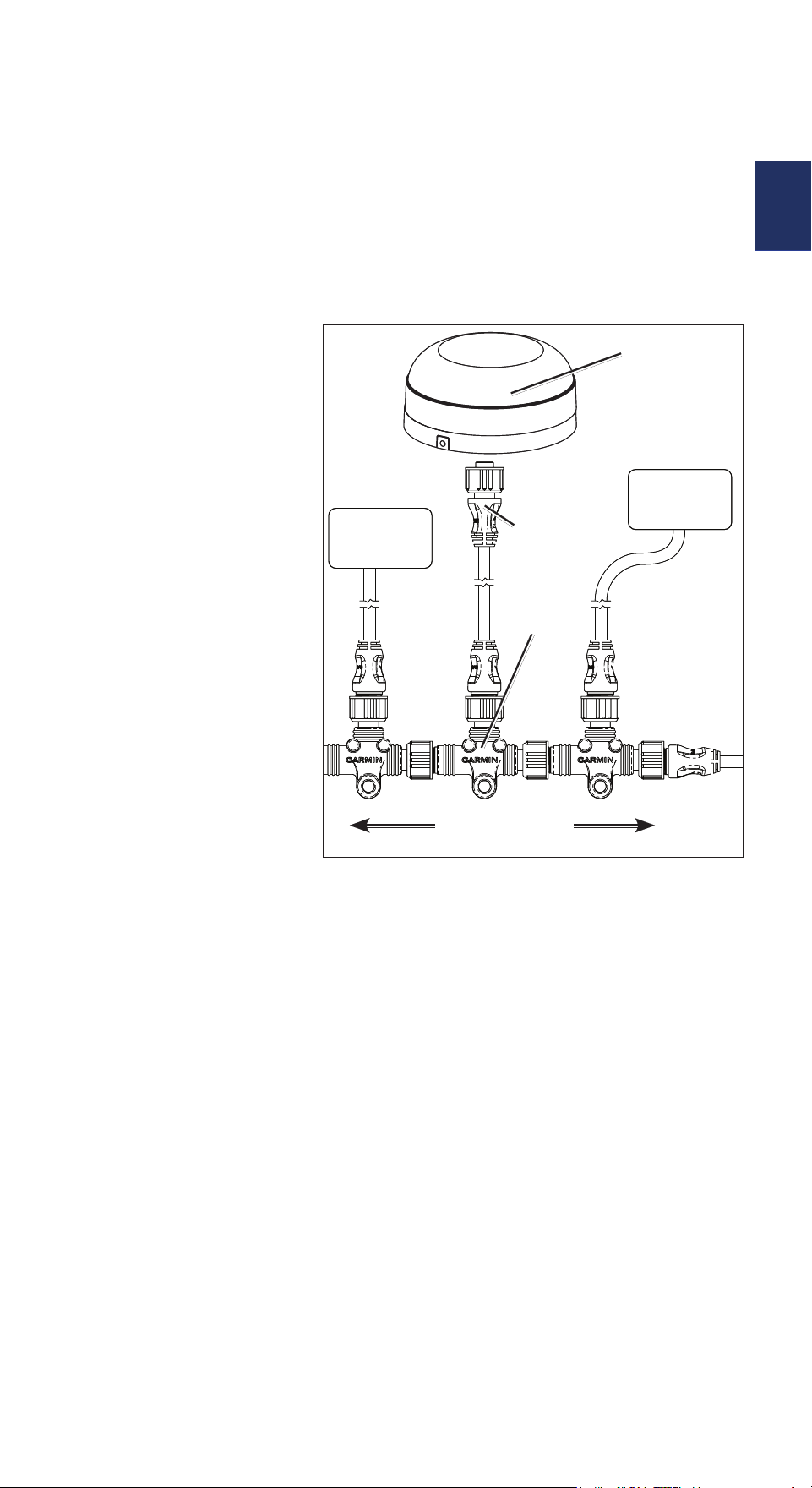

To connect the GPS 17x to
your existing NMEA 2000
network:
1. Determine an appropriate
location to connect the
GPS 17x to your existing
NMEA 2000 backbone.
2. Disconnect one side of a
NMEA 2000 T-connector
from the backbone nearest
to the location where you
want to connect the GPS 17x
antenna.
If you need to extend the
NMEA 2000 backbone,
connect an appropriate
NMEA 2000 backbone
extension cable (not
included) to the side of the T-
connector you disconnected.
6. Connect an included T-
connector in the NMEA 2000
backbone.
7. Route an included drop cable
from the GPS 17x antenna to the top of the T-connector you added to your NMEA 2000
network.
If the included drop cable is not long enough, you can add a drop cable extension up to
13 ft. (4 m). If more cable is needed, add an extension to your NMEA 2000 backbone, based
on the NMEA 2000 guidelines.
Step 3: Update Your Chartplotter
To ensure compatibility with the GPS 17x, upgrade your Garmin chartplotter with the latest
software. For more information, visit http://www8.garmin.com/support/download.jsp.
T-connector
(included)
Drop cable
(included)
Existing NMEA 2000 network
(not included)
GPS 17x
antenna
NMEA 2000
device
(not included)
NMEA 2000
device
(not included)
T-connector
(included)
Drop cable
(included)
Existing NMEA 2000 network
(not included)
GPS 17x
antenna
NMEA 2000
device
(not included)
NMEA 2000
device
(not included)
EN
GPS 17x NMEA 2000 Installation Instructions
5
Specications
Physical
Dimensions: 3
19
/
32
in. (91.6 mm)
Diameter × 1
15
/
16
in.
(49.5 mm) High
Weight: 7.1 oz. (201 g)
NMEA 2000 drop cable: 19 ft, 8 in (6 m)
temperature range:
-22°F (-30°C) to
176°F (80°C)
Case Material: Fully gasketed, high-impact
plastic alloy, waterproof to IEC 529 IPX7
standards
Power
Power input source: 9–16 Vdc
unregulated
Input current: 40 mA at 12 Vdc
NMEA 2000 Load Equivalency Number (LEN):
3 (150 mA)
Accuracy
GPS: <33 ft. (10 m) 95% typical
DGPS: 10–16 ft. (3–5 m) 95%
typical (WAAS/EGNOS
accuracy.)
Velocity: 0.05 meter/sec steady state
NMEA 2000 PGN Information
Transmit Receive
059392 ISO Acknowledgment 059392 ISO Acknowledgment
060928 ISO Address Claim 059904 ISO Request
126208 NMEA - Command/Request/Ac-
knowledge Group Function
060928 ISO Address Claim
126464 Transmit/Receive PGN List Group
Function
126208 NMEA - Command/Request/
Acknowledge Group Function
126992 System Time and Date
126996 Product Information
129025 Position - Rapid Update
129026 COG & SOG - Rapid Update
129029 GNSS Position Data The GPS 17x is NMEA 2000
certied
129539 GNSS DOPs
129540 GNSS Sats in View
Declaration of Conformity (DoC)
Hereby, Garmin, declares that this GPS 17x is in compliance with the essential
requirements and other relevant provisions of Directive 1999/5/EC.
To view the full Declaration of Conformity, see the Garmin Web site for your
Garmin product: www.garmin.com/products/gps17x/. Click Manuals, and then
select the Declaration of Conformity link.
Software License Agreement
BY USING THE GPS 17x, YOU AGREE TO BE BOUND BY THE TERMS AND
CONDITIONS OF THE FOLLOWING SOFTWARE LICENSE AGREEMENT. PLEASE
READ THIS AGREEMENT CAREFULLY.
Garmin grants you a limited license to use the software embedded in this device (the
“Software”) in binary executable form in the normal operation of the product. Title, ownership
rights, and intellectual property rights in and to the Software remain in Garmin.
You acknowledge that the Software is the property of Garmin and is protected under the United
States of America copyright laws and international copyright treaties. You further acknowledge
that the structure, organization, and code of the Software are valuable trade secrets of Garmin
and that the Software in source code form remains a valuable trade secret of Garmin. You agree
not to decompile, disassemble, modify, reverse assemble, reverse engineer, or reduce to human
readable form the Software or any part thereof or create any derivative works based on the
Software. You agree not to export or re-export the Software to any country in violation of the
export control laws of the United States of America.
FR
6
GPS 17x NMEA 2000 - Instructions d’installation
GPS 17x NMEA 2000
®
- Instructions d’installation
L’antenne GPS haute sensibilité Garmin GPS 17x NMEA 2000 fournit des informations sur votre réseau
NMEA 2000 existant. Si votre bateau ne dispose pas encore d’un réseau NMEA 2000
®
, vous devez en
installer un. Pour plus d’informations sur NMEA 2000, consultez le site www.garmin.com.
L’antenne GPS 17x doit être correctement installée conformément aux instructions suivantes. Pour ce
faire, munissez-vous des attaches, des outils et des supports de xation spéciés à chaque section. Ces
articles sont disponibles auprès de la plupart des revendeurs de produits marins. Portez toujours des
lunettes de protection, un équipement antibruit et un masque antipoussière, lorsque vous percez, coupez
ou poncez. Lorsque vous percez ou coupez, commencez toujours par vérier la nature de la face opposée
de l’élément.
En cas de difcultés lors de l’installation de l’appareil, demandez l’assistance d’un installateur
professionnel ou contactez le service d’assistance produit de Garmin en appelant le 913 397 8200 ou le
800 800 1020. Consultez le site www.garmin.com/support/ pour obtenir de plus amples informations. En
Europe, contactez Garmin (Europe) Ltd. au +44/0870.8501241.
AVERtISSEMENt
: consultez le guide Informations importantes sur le produit et la sécurité inclus
dans l’emballage, pour des avertissements et autres informations sur le produit.
Enregistrement du produit
Aidez-nous à mieux vous servir en remplissant notre formulaire d’enregistrement en ligne à l’adresse
www.garmin.com/registration/.
Inscrivez le numéro de série associé à l’antenne GPS 17x dans la zone prévue à cet effet an de pouvoir
vous y reporter ultérieurement. Il gure sur un autocollant apposé à l’arrière de l’appareil.
Numéro de série
Liste des éléments fournis et accessoires
Avant d’installer l’appareil, vériez que l’emballage contient les éléments suivants. S’il manque certaines
pièces, contactez immédiatement votre revendeur Garmin.
Contenu de l’emballage standard
Antenne GPS 17x
Support de xation sur surface
Support de xation sur poteau
Support de xation sous le pont
Matériel de montage (vis et tampons adhésifs)
Connecteur en T NMEA 2000
Câble de dérivation NMEA 2000 de 2 m
Instructions d’installation
Accessoires en option
Composants réseau NMEA 2000
supplémentaires
•
•
•
•
•
•
•
•
•
Outils requis
Perceuse
Foret - 3,2 mm
Foret de 19 mm - trou de câble pour la xation
sur poteau
Scie-cloche de 25 mm - trou de câble pour la
xation sur surface
Tournevis - vis pour xation sur surface
Pointeau et marteau (pour marquer les trous
d’implantation pour la xation sur surface)
Foret aléseur (pour montage sur bre de verre)
Mastic d’étanchéité (pour certaines options de
montage)
•
•
•
•
•
•
•
•
FR
GPS 17x NMEA 2000 - Instructions d’installation
7
Etape 1 : montage de l’antenne GPS 17x
Vous pouvez monter l’antenne GPS 17x sur une surface, la xer à un montage pour bateau standard
constitué d’un poteau leté tubulaire d’une dimension extérieure de 25 mm (14 letages par section de
25 mm - tige non fournie) ou l’installer sous de la bre de verre.
Choisissez un emplacement adapté à l’installation
de l’antenne GPS 17x sur votre bateau. Pour
assurer la meilleure réception possible, montez
l’antenne GPS 17x à un endroit offrant une vue du
ciel dégagée.
Evitez de l’installer à l’ombre de l’une des
structures du bateau, d’un radôme ou d’un mât.
Sur bateau de pêche, évitez d’installer l’antenne
GPS 17x trop haut sur le mât pour ne pas
entraîner de relevés de vitesse inexacts.
L’antenne GPS 17x assure des relevés plus
stables, lorsqu’elle est placée plus près de la
surface de l’eau.
Installez l’antenne GPS 17x à une distance
d’au moins 1 m et de préférence au-dessus
de la portée d’un faisceau radar ou d’une
antenne radio VHF.
Fixez l’antenne temporairement à son emplacement d’installation et testez son fonctionnement. Si vous
constatez une interférence d’autres appareils électroniques, essayez un emplacement différent. Lorsque le
fonctionnement est correct, montez l’antenne à cet emplacement dénitif.
Fixation sur surface de l’antenne GPS 17x
1 Utilisez le support de xation sur surface comme modèle de montage.
Utilisez un pointeau pour marquer les trois emplacements de vis sur la surface.
Utilisez un crayon pour tracer le trou du câble au centre du support.
Mettez de côté le support de xation sur surface. Ne percez pas à travers le support de xation sur
surface.
2. Percez les trois trous d’implantation de 3,2 mm (1/8 po).
REMARquE : si vous montez l’antenne GPS 17x sur de la bre de verre, il est recommandé d’utiliser un
foret aléseur pour percer un trou contre-alésé dans la couche supérieure plastiée (sans percer plus profond),
ce an d’éviter que la couche plastiée ne se ssure lorsque les vis seront mises en place.
3. Utilisez une scie-cloche de 25 mm pour
découper l’orice du câble au centre.
4. Placez le tampon d’étanchéité au bas
du support de xation sur surface.
Assurez-vous que les trous des vis sont
alignés.
5. Utilisez les vis M4 fournies pour xer
le support de xation sur la surface de
montage.
6. Passez le câble NMEA 2000 dans le
trou de câble de 25 mm et branchez-le à
l’antenne GPS 17x.
7. Assurez-vous que le grand joint est xé
au bas de l’antenne GPS 17x, placez
l’antenne sur le support de montage sur
surface ➊ et tournez-la dans le sens des aiguilles d’une
montre pour la bloquer ➋.
8. Fixez l’antenne au support de xation à l’aide de la vis M3 fournie
➌.
9. Eloignez le câble NMEA 2000 des sources d’interférences électroniques et branchez-le à votre réseau
NMEA 2000.
•
•
•
•
•
•
•
SS BARNETT
Radar
Antenne radio VHF
1 m
Au-dessus - Dans l’idéal
Dessous - OK
Interférences électromagnétiques de
composants du moteur
Parfait
Mieux
Bon
Positionnement de l’antenne GPS 17x
SS BARNETT
Radar
Antenne radio VHF
1 m
Au-dessus - Dans l’idéal
Dessous - OK
Interférences électromagnétiques de
composants du moteur
Parfait
Mieux
Bon
Positionnement de l’antenne GPS 17x
Antenne
GPS 17x
Support de xation
sur surface
Tampon
d’étanchéité
Surface de
montage
➊
➋
➌
Joint en
caoutchouc
Antenne
GPS 17x
Support de xation
sur surface
Tampon
d’étanchéité
Surface de
montage
➊
➋
➌
Joint en
caoutchouc
FR
8
GPS 17x NMEA 2000 - Instructions d’installation
Fixation sur poteau de l’antenne GPS 17x
Utilisez l’adaptateur de xation sur poteau de l’antenne GPS 17x pour l’installer sur un montage pour
bateau standard constitué d’un poteau leté tubulaire d’une dimension extérieure de 25 mm (14 letages
par section de 25 mm - tige non fournie). Vous pouvez faire passer le câble NMEA 2000 dans le poteau
ou à l’extérieur du poteau.
Pour monter l’antenne GPS 17x en faisant passer le câble à l’extérieur du poteau :
1. Passez le câble de dérivation NMEA 2000 dans l’adaptateur de xation sur poteau et placez le câble
dans la fente verticale, le long de la base de l’adaptateur.
2. Vissez l’adaptateur de xation sur poteau sur un montage pour bateau standard constitué d’un poteau
leté tubulaire d’une dimension extérieure de 25 mm (14 letages par section de 25 mm - tige non
fournie). Ne serrez pas l’adaptateur outre mesure.
3. Branchez le câble de dérivation NMEA 2000 à l’antenne GPS 17x.
4. Placez l’antenne GPS 17x sur l’adaptateur de xation sur poteau
➊ et tournez-la dans le sens des
aiguilles d’une montre pour la bloquer ➋.
5. Fixez l’antenne à l’adaptateur à l’aide de la vis M3
fournie ➌.
6. (Facultatif) Une fois l’antenne GPS 17x installée sur le
poteau, comblez l’écart autour de la fente verticale du
câble à l’aide d’un mastic d’étanchéité.
7. Fixez le montage pour bateau au bateau, si ce n’est
déjà fait.
8. Eloignez le câble des sources d’interférences
électroniques et branchez-le à votre réseau
NMEA 2000.
Pour monter l’antenne GPS 17x en faisant passer
le câble dans le poteau :
1. Placez un montage pour bateau standard constitué
d’un poteau leté tubulaire d’une dimension extérieure
de 25 mm (14 letages par section de 25 mm - tige
non fournie) à l’emplacement désiré, puis marquez le
centre approximatif du poteau.
2. Percez un trou à l’aide d’un foret de 19 mm pour acheminer le câble.
3. Fixez le montage pour bateau au bateau.
4. Vissez l’adaptateur de xation sur poteau au poteau. Ne serrez pas l’adaptateur outre mesure.
5. Acheminez le câble de dérivation NMEA 2000 à l’intérieure du poteau et branchez-le à l’antenne
GPS 17x.
6. Placez l’antenne GPS 17x sur l’adaptateur de xation sur poteau
➊ et tournez-la dans le sens des
aiguilles d’une montre pour la bloquer ➋.
7. Fixez l’antenne à l’adaptateur à l’aide de la vis M3 fournie
➌.
8. (Facultatif) Une fois l’antenne GPS 17x installée sur le poteau, comblez la fente verticale du câble à
l’aide d’un mastic d’étanchéité.
9. Eloignez le câble des sources d’interférences électroniques et branchez-le à votre réseau NMEA 2000.
Fixation de l’antenne GPS 17x sous le pont
L’antenne GPS 17x peut être montée sous une surface en bre de verre au moyen des tampons adhésifs
fournis. L’antenne GPS 17x n’acquiert pas de signaux satellite à travers le métal ; vous ne pouvez utiliser
la xation sous le pont qu’à travers une surface en bre de verre.
1. Déterminez l’emplacement sur la
surface en bre de verre où vous
souhaitez monter le GPS 17x.
2. Placez les éléments adhésifs sur le
support de xation sous le pont.
3. Placez le GPS 17x dans le support
de xation sous le pont.
4. Faites adhérer le support de xation
sous le pont sur la surface de
montage.
Antenne
GPS 17x
Montage
sur poteau -
Adaptateur
Fente de câble
verticale
➊
➋
➌
Antenne
GPS 17x
Montage
sur poteau -
Adaptateur
Fente de câble
verticale
➊
➋
➌
Antenne
GPS 17x
Support de montage
sous le pont
Surface de
montage
Tampons adhésifs
Antenne
GPS 17x
Support de montage
sous le pont
Surface de
montage
Tampons adhésifs
FR
GPS 17x NMEA 2000 - Instructions d’installation
9
5. Vissez le support de xation sous le pont sur la surface de montage. Procédez avec précaution an
que les vis ne transpercent pas la surface supérieure du pont.
6. Connectez le câble d’alimentation/de données au GPS 17x.
7. Eloignez le câble des sources d’interférences électroniques et branchez-le à votre réseau NMEA 2000.
Etape 2 : connexion de l’antenne GPS 17x à votre réseau
NMEA 2000
L’antenne GPS 17x est fournie avec un connecteur en T NMEA 2000 et un câble de dérivation
NMEA 2000. Ces deux composants vous permettront de connecter l’antenne GPS 17x à votre réseau
NMEA 2000. Si vous n’avez pas de réseau NMEA 2000 sur votre bateau, vous devez en installer un.
Pour plus d’informations sur NMEA 2000, consultez le site www.garmin.com.
Connexion de l’antenne
GPS 17x à votre réseau
NMEA 2000 :
1. Déterminez l’emplacement
approprié pour connecter
l’antenne GPS 17x à votre
dorsale NMEA 2000.
2. Débranchez un côté du
connecteur en T NMEA 2000 de
la dorsale, le plus près possible
de l’emplacement auquel vous
souhaitez connecter l’antenne
GPS 17x.
Si vous devez étendre la
dorsale NMEA 2000, connectez
un câble d’extension de dorsale
NMEA 2000 approprié (non
inclus) sur le côté du connecteur
en T débranché.
6. Connectez un connecteur en T
à la dorsale NMEA 2000.
7. Acheminez un câble de
dérivation (inclus) de l’antenne
GPS 17x vers la partie
supérieure du connecteur en T
ajouté à votre réseau NMEA 2000.
Si le câble de dérivation inclus n’est pas assez long, vous pouvez ajouter une extension au câble de
dérivation de 4 m maximum. Si vous avez besoin de plus de câble, ajoutez une extension à votre
dorsale NMEA 2000, conformément aux instructions NMEA 2000.
Etape 3 : mise à niveau du traceur
Pour garantir sa compatibilité avec l’antenne GPS 17x, mettez à niveau votre traceur Garmin avec la
dernière version du logiciel. Pour en savoir plus, consultez le site http://www8.garmin.com/support
/download.jsp.
Connecteur en T
(inclus)
Câble de
dérivation
(inclus)
Réseau NMEA 2000
(non inclus)
Antenne
GPS 17x
Périphérique
NMEA 2000
(non inclus)
Périphérique
NMEA 2000
(non inclus)
Connecteur en T
(inclus)
Câble de
dérivation
(inclus)
Réseau NMEA 2000
(non inclus)
Antenne
GPS 17x
Périphérique
NMEA 2000
(non inclus)
Périphérique
NMEA 2000
(non inclus)
FR
10
GPS 17x NMEA 2000 - Instructions d’installation
Caractéristiques techniques
Caractéristiques physiques
Dimensions : 91,6 mm Diamètre × 49,5 mm
Hauteur
Poids : 201 g
Câble de dérivation NMEA 2000 : 6 m
Plage de températures : -30 °C à 80 °C
Boîtier : alliage plastique résistant aux
chocs hermétiquement fermé,
étanche conformément aux normes
CEI 529 IPX7
Alimentation
Alimentation en entrée : 8–33 V c.c. non régulé
Courant en entrée : 40 mA à 12 V c.c.
Numéro d’équivalence de charge NMEA 2000 :
1 (100 mA)
Précision
GPS : 10 m, 95 % standard
GPS différentiel : 3–5 m, 95 % standard
(Précision WAAS/EGNOS.)
Vélocité : 0,05 m/s à l’état stable
Données PGN NMEA 2000
Emettre Recevoir
059392
Reconnaissance ISO
059392
Reconnaissance ISO
060928
Réclamation d’adresse ISO
059904
Requête ISO
126208
NMEA - Fonction de groupe de commande/de
requête/d’acceptation
060928
Réclamation d’adresse ISO
126464
Fonction de groupe de liste PGN de transmis-
sion/d’émission
126208
NMEA - Fonction de groupe de com-
mande/de requête/d’acceptation
126992
Heure et date système
126996
Informations produit
129025
Position - Mise à jour rapide
129026
Itinéraire et vitesse sur le fond - Mise à jour
rapide
129029
Données de position GNSS L’antenne GPS 17x est certiée
NMEA 2000
129539
CAP GNSS
129540
Sats en vue GNSS
Déclaration de conformité
Par la présente, Garmin déclare que l’antenne GPS 17x est conforme aux principales
exigences et autres clauses pertinentes de la directive européenne 1999/5/EC.
Pour prendre connaissance de l’intégralité de la déclaration de conformité relative à
votre produit Garmin, visitez le site Web de Garmin à l’adresse suivante :
www.garmin
.com/products/gps17x/. Cliquez sur Manuals (Manuels), puis sélectionnez Declaration of Conformity
(Déclaration de conformité).
Contrat de licence du logiciel
EN UTILISANT L’ANTENNE GPS 17x, VOUS ACCEPTEZ D’ETRE LIE PAR LES TERMES ET LES
CONDITIONS DU CONTRAT DE LICENCE SUIVANT. LISEZ ATTENTIVEMENT CE CONTRAT
DE LICENCE.
Garmin concède une licence limitée pour l’utilisation du logiciel intégré à cet appareil (le « Logiciel »)
sous la forme d’un programme binaire exécutable dans le cadre du fonctionnement normal du produit.
Tout titre, droit de propriété ou droit de propriété intellectuelle dans et concernant le Logiciel est la
propriété de Garmin.
Vous reconnaissez que le Logiciel est la propriété de Garmin et est protégé par les lois en vigueur aux
Etats-Unis d’Amérique et les traités internationaux relatifs au copyright. Vous reconnaissez également
que la structure, l’organisation et le code du Logiciel constituent d’importants secrets de fabrication de
Garmin et que le code source du Logiciel demeure un important secret de fabrication de Garmin. Vous
acceptez de ne pas décompiler, désassembler, modier, assembler à rebours, effectuer l’ingénierie à
rebours ou transcrire en langage humain intelligible le Logiciel ou toute partie du Logiciel, ou créer toute
œuvre dérivée du Logiciel. Vous acceptez de ne pas exporter ni de réexporter le Logiciel vers un pays
contrevenant aux lois de contrôle à l’exportation des Etats-Unis d’Amérique.
IT
Istruzioni di installazione per l’antenna GPS 17x NMEA 2000
11
Istruzioni di installazione per GPS 17x NMEA 2000
®
L’antenna ad alta sensibilità Garmin GPS 17x NMEA 2000 fornisce informazioni sulla posizione alla rete
NMEA 2000 esistente. Se non si dispone di una rete NMEA 2000
®
esistente sull’imbarcazione,
sarà necessario installarne una. Per ulteriori informazioni su NMEA 2000, visitare il sito Web
www.garmin.com.
L’antenna GPS 17x deve essere installata correttamente, attenendosi alle istruzioni riportate di seguito.
Procurarsi gli elementi di ssaggio, gli strumenti e i supporti appropriati, indicati in ciascuna sezione.
Questi articoli sono generalmente disponibili presso i rivenditori di attrezzature per la navigazione.
Durante le operazioni di trapanatura, taglio o carteggiatura, indossare occhiali protettivi, una maschera
antipolvere e un’adeguata protezione per l’udito. Prima di effettuare operazioni di trapanatura o taglio,
vericare l’eventuale presenza di oggetti sul lato opposto della supercie da tagliare.
In caso di difcoltà durante l’installazione dell’unità, rivolgersi a un installatore professionista o
contattare l’assistenza per prodotti Garmin al numero 913/397.8200 o 800/800.1020. Per ulteriori
informazioni, visitare il sito Web www.garmin.com/support/. In Europa, contattare Garmin (Europa)
Ltd. chiamando il numero 44/0870.8501241.
AVVISo
: per avvisi sul prodotto e altre informazioni importanti, vedere la guida Informazioni
importanti sul prodotto e sulla sicurezza inclusa nella confezione.
Registrazione del prodotto
Compilando subito la registrazione in linea all’indirizzo www.garmin.com/registration/, è possibile
ottenere tutta l’assistenza necessaria.
Per riferimento futuro, scrivere il numero di serie dell’antenna GPS 17x nell’apposito spazio. Il numero è
riportato su un adesivo sul retro dell’unità.
Numero di serie
Elenco dei componenti e accessori
Prima di installare l’unità, vericare che nella confezione siano inclusi i componenti riportati di seguito.
In assenza di uno o più componenti, contattare immediatamente il proprio rivenditore Garmin.
Confezione standard
Antenna GPS 17x
Supporto per montaggio in piano
Supporto per montaggio su asta
Supporto per montaggio sotto un piano
Minuteria di montaggio (viti e adesivi)
Connettore a T NMEA 2000
Cavo di derivazione NMEA 2000 6,5 piedi (2 m)
Istruzioni di installazione
Accessori opzionali
Componenti opzionali della rete NMEA 2000
•
•
•
•
•
•
•
•
•
Strumenti necessari
Trapano
Punta da trapano - 1
1
/
8
poll. (3,2 mm)
Punta da trapano - 3/4 poll. (19 mm) per
montaggio su asta
Punta con fresa a tazza, 1 poll. (25 mm) - Foro
per il cavo per montaggio in piano
Cacciavite - Viti per il montaggio in piano
Punteruolo e martello
(per contrassegnare i fori pilota per il
montaggio in piano)
Punta svasata (per il montaggio su bra di vetro)
Sigillante marino (per alcune opzioni di
montaggio)
•
•
•
•
•
•
•
•
IT
12
Istruzioni di installazione per l’antenna GPS 17x NMEA 2000
Fase 1: montaggio dell’antenna GPS 17x
L’antenna GPS 17x può essere installata su in piano, su un supporto marittimo per asta lettata standard
da 1 poll. di dimensioni esterne (14 TPI, letti per pollice - Non inclusa) o sotto un piano in bra di vetro.
Selezionare una posizione appropriata per
l’antenna GPS 17x sull’imbarcazione. Per garantire
una ricezione ottimale, installare l’antenna
GPS 17x in una posizione priva di ostacoli in tutte
le direzioni.
Evitare di installare l’antenna GPS 17x
in posizioni in cui verrebbe coperta dalla
sovrastruttura dell’imbarcazione, dall’antenna
di un sistema per il rilevamento o dall’albero.
Sulle imbarcazioni a vela, non installare
l’antenna GPS 17x nella parte alta dell’albero
per impedire che la lettura della velocità risulti
imprecisa a causa dell’eccessiva inclinazione.
L’antenna GPS 17x fornisce letture più
stabili se posizionata in prossimità del livello
dell’acqua.
Installare l’antenna GPS 17x ad almeno 3 piedi (1 m) dal percorso di eventuali raggi radar o
antenne radio VHF (preferibilmente in posizione più elevata).
Fissare temporaneamente l’antenna nella posizione prescelta e vericarne il corretto funzionamento. Se
si vericano interferenze con altra strumentazione elettronica, scegliere una posizione diversa. Quando il
funzionamento appare corretto, ssare l’antenna in modo permanente.
Montaggio dell’antenna GPS 17x in piano
1. Utilizzare il supporto per montaggio in piano come modello per il montaggio.
Utilizzare un punteruolo per contrassegnare i tre punti per le viti sulla supercie.
Utilizzare una matita per contrassegnare il foro per il cavo al centro del supporto.
Non utilizzare il supporto per montaggio in piano mentre si praticano i fori con il trapano.
2. Praticare i tre fori guida da 3,2 mm (1/8 poll.).
NotA: se si sta installando l’antenna GPS 17x su bra di vetro, si consiglia di utilizzare una punta svasata
per praticare un foro svasato sullo strato superiore in gelcoat senza raggiungere gli strati inferiori. In questo
modo è possibile evitare le crepe prodotte dal serraggio delle viti nello strato in gelcoat.
3. Utilizzare una punta con fresa a tazza da 1 poll. (25 mm) per eseguire il taglio del foro per il cavo al
centro.
4. Posizionare l’imbottitura sigillante
sul lato inferiore del supporto per
montaggio in piano. Accertarsi che i fori
per viti siano allineati.
5. Utilizzare le viti M4 incluse per collegare
il supporto di montaggio in piano alla
supercie di installazione.
6. Instradare il cavo di NMEA 2000
attraverso il foro per cavo da 1 poll. e
collegarlo all’antenna GPS 17x.
7. Accertarsi che la guarnizione grande sia
in posizione sul lato inferiore dell’antenna
GPS 17x, posizionare l’antenna sul
supporto di montaggio in piano ➊, quindi
ruotarla in senso orario per bloccarla in
posizione ➋.
8. Fissare l’antenna al supporto di montaggio mediante la vite di bloccaggio M3 inclusa
➌.
9. Instradare il cavo di NMEA 2000 lontano da sorgenti di interferenza elettronica e collegarlo alla rete
NMEA 2000.
•
•
•
•
•
•
•
SS BARNETT
Radar
Antenna radio VHF
3 piedi
(1 m)
In alto - Posizione
ottimale
In basso - OK
EMI (Electromagnetic Interference)
causata dai componenti del motore
Ottimale
Migliore
Buona
EMI
Considerazioni sul posizionamento
dell’antenna GPS 17x
SS BARNETT
Radar
Antenna radio VHF
3 piedi
(1 m)
In alto - Posizione
ottimale
In basso - OK
EMI (Electromagnetic Interference)
causata dai componenti del motore
Ottimale
Migliore
Buona
EMI
Considerazioni sul posizionamento
dell’antenna GPS 17x
Antenna
GPS 17x
Supporto per
montaggio in piano
Imbottitura
sigillante
Supercie
di montaggio
➊
➋
➌
Guarnizione
in gomma
Antenna
GPS 17x
Supporto per
montaggio in piano
Imbottitura
sigillante
Supercie
di montaggio
➊
➋
➌
Guarnizione
in gomma
IT
Istruzioni di installazione per l’antenna GPS 17x NMEA 2000
13
Montaggio su asta dell’antenna GPS 17x
Dopo aver collegato l’adattatore per montaggio su asta all’antenna GPS 17x, è possibile installare
l’antenna su asta lettata standard da 1 poll. di dimensioni esterne (14 TPI - Non inclusa). Il cavo
NMEA 2000 può essere instradato all’interno o all’esterno dell’asta.
Per installare l’antenna GPS 17x con il cavo all’esterno dell’asta:
1. Instradare il cavo NMEA 2000 di derivazione attraverso l’adattatore per montaggio su asta, quindi
posizionare il cavo nella scanalatura verticale lungo la base dell’adattatore.
2. Inserire l’adattatore per montaggio su asta sull’asta lettata standard da 1 poll. di dimensioni esterne
(14 TPI - Non inclusa). Non serrare l’adattatore più del necessario.
3. Collegare il cavo di derivazione NMEA 2000 all’antenna GPS 17x.
4. Posizionare l’antenna GPS 17x sull’adattatore per
montaggio su asta ➊ e ruotarla in senso orario per
bloccarla in posizione ➋.
5. Fissare l’antenna all’adattatore mediante la vite di
bloccaggio M3 inclusa ➌.
6. (Opzionale) Dopo avere installato l’antenna
GPS 17x sul supporto per montaggio su asta,
adoperare un sigillante marino per riempire gli spazi
vuoti della scanalatura verticale per il cavo.
7. Fissare il supporto per navigazione all’imbarcazione.
8. Instradare il cavo lontano da sorgenti di interferenza
elettronica e collegarlo alla rete NMEA 2000.
Per installare l’antenna GPS 17x con il cavo
all’interno dell’asta:
1. Posizionare un supporto per sistemi di navigazione
standard sull’asta lettata standard da 1 poll. di
dimensioni esterne (14 TPI - Non inclusa) nel punto
desiderato, quindi contrassegnare approssimativamente il centro del supporto.
2. Praticare un foro con la punta da trapano da
3
/
4
poll. (19 mm) per il cavo.
3. Fissare il supporto per navigazione all’imbarcazione.
4. Inserire l’adattatore per montaggio su asta sull’asta. Non serrare l’adattatore più del necessario.
5. Instradare il cavo di derivazione NMEA 2000 attraverso l’asta e collegarlo all’antenna GPS 17x.
6. Posizionare l’antenna GPS 17x sull’adattatore per montaggio su asta
➊ e ruotarla in senso orario per
bloccarla in posizione ➋.
7. Fissare l’antenna all’adattatore mediante la vite di bloccaggio M3 inclusa
➌.
8. (Opzionale) Dopo avere installato l’antenna GPS 17x sul supporto per montaggio su asta, adoperare
un sigillante marino per riempire la scanalatura verticale per cavo.
9. Instradare il cavo lontano da sorgenti di interferenza elettronica e collegarlo alla rete NMEA 2000.
Montaggio sottoponte dell’antenna GPS 17x
L’antenna GPS 17x può essere installata sotto una supercie in bra di vetro mediante gli adesivi inclusi.
Poiché l’antenna GPS 17x non può acquisire il segnale satellitare attraverso il metallo, il supporto di
montaggio deve essere installato sotto un piano in bra di vetro.
1. Determinare la posizione sulla
supercie in bra di vetro in cui si
desidera montare l’antenna GPS
17x.
2. Posizionare le piastre adesive sulla
staffa di montaggio sottocoperta.
3. Posizionare l’antenna GPS 17x nella
staffa di montaggio sottocoperta.
4. Far aderire la staffa di montaggio
sottocoperta alla supercie di
montaggio.
Antenna
GPS 17x
Adattatore per
montaggio su asta
Scanalatura
verticale per cavo
➊
➋
➌
Antenna
GPS 17x
Adattatore per
montaggio su asta
Scanalatura
verticale per cavo
➊
➋
➌
Antenna
GPS 17x
Supporto per il
montaggio sotto un piano
Supercie
di montaggio
Adesivi
Antenna
GPS 17x
Supporto per il
montaggio sotto un piano
Supercie
di montaggio
Adesivi
IT
14
Istruzioni di installazione per l’antenna GPS 17x NMEA 2000
5. Fissare la staffa di montaggio sottocoperta con viti alla supercie di montaggio. Prestare particolare
attenzione a non penetrare la supercie del ponte.
6. Collegare il cavo dati/alimentazione all’unità GPS 17x.
7. Il cavo deve essere fatto passare lontano da sorgenti di interferenze elettroniche e collegato alla rete
NMEA 2000.
Fase 2: collegamento dell’antenna GPS 17x alla rete NMEA 2000
esistente
L’antenna GPS 17x viene fornita con un connettore a T NMEA 2000 e un cavo di derivazione
NMEA 2000. Questi due componenti saranno utilizzati per collegare il GPS 17x alla rete NMEA 2000
esistente. Se non si dispone di una rete NMEA 2000 esistente, sarà necessario installarne una. Per
ulteriori informazioni su NMEA 2000, visitare il sito Web www.garmin.com.
Per collegare l’antenna GPS
17x alla rete NMEA 2000
esistente:
1. Individuare la posizione
appropriata per collegare
l’antenna GPS 17x al backbone
NMEA 2000 esistente.
2. Scollegare l’estremità di un
connettore a T di NMEA 2000
dal backbone vicino alla
posizione in cui si desidera
collegare l’antenna GPS 17x.
Se è necessario estendere
il backbone NMEA 2000,
collegare un cavo di estensione
adeguato (non incluso)
all’estremità del connettore a T
scollegato.
3. Collegare uno dei connettori a
T inclusi nel backbone
NMEA 2000.
4. Instradare il cavo di derivazione
incluso con l’antenna GPS 17x
verso la parte superiore del
connettore a T aggiunto alla
rete NMEA 2000.
Se il cavo di derivazione incluso non è abbastanza lungo, è possibile aggiungere un’estensione lunga
no a 13 piedi (4 m). Se il cavo non è sufciente, aggiungere un’estensione al backbone, sulla base
delle linee guida NMEA 2000.
Fase 3: aggiornamento del chartplotter
Per garantire la compatibilità con l’antenna GPS 17x, si consiglia di aggiornare il chartplotter Garmin
con la versione software più recente. Per ulteriori informazioni, visitare http://www.garmin.com/support
/download.jsp.
Connettore a T
(in dotazione)
Cavo di
derivazione
(in dotazione)
Rete NMEA 2000 esistente
(non in dotazione)
Antenna GPS 17x
Dispositivo
NMEA 2000
(non in dotazione)
Dispositivo
NMEA 2000
(non in dotazione)
Connettore a T
(in dotazione)
Cavo di
derivazione
(in dotazione)
Rete NMEA 2000 esistente
(non in dotazione)
Antenna GPS 17x
Dispositivo
NMEA 2000
(non in dotazione)
Dispositivo
NMEA 2000
(non in dotazione)
IT
Istruzioni di installazione per l’antenna GPS 17x NMEA 2000
15
Speciche
Fisiche
Dimensioni: 3
19
/
32
poll. (91,6 mm) diametro ×
1
15
/
16
poll. (49,5 mm) altezza
Peso: 7,1 oncie (201 g)
Cavo di derivazione NMEA 2000: 19 piedi,
8 poll. (6 m)
Intervallo di temperatura: da -22°F (-30°C)
a176°F (80°C)
Materiale del rivestimento:
completamente stagno, lega plastica e
alluminio a elevata resistenza, impermeabile in
conformità agli standard IEC 529 IPX7
Alimentazione
Alimentazione in entrata:9–16 Vcc non regolata
Corrente in ingresso:40 mA a 12 Vcc
Numero LEN (Load Equivalency Number)
NMEA 2000: 1 (100mA)
Precisione
GPS: <33 piedi (10 m) 95% tipico
DGPS: 10–16 piedi (3–5 m) 95% tipico
(precisione WAAS/EGNOS)
Velocità: 0,05 metri/sec a velocità costante
Informazioni su PGN NMEA 2000
Trasmissione Ricezione
059392 Riconoscimento ISO 059392 Riconoscimento ISO
060928 Richiesta indirizzo ISO 059904 Richiesta ISO
126208 NMEA - Funzione di gruppo comando/
richiesta/riconoscimento
060928 Richiesta indirizzo ISO
126464 Funzione di gruppo di Elenco PGN in
trasmissione/ricezione
126208 NMEA - Funzione di gruppo co-
mando/richiesta/riconoscimento
126992 Data e ora del sistema
126996 Informazioni sul prodotto
129025 Posizione - Aggiornamento rapido
129026 COG & SOG - Aggiornamento rapido
129029 Dati posizione GNSS L’antenna GPS 17x è certicata
NMEA 2000
129539 DOP GNSS
129540 Satelliti GNSS in vista
Dichiarazione di conformità (DoC)
Con il presente documento, Garmin dichiara che GPS 17x è conforme ai requisiti
essenziali e alle altre disposizioni in materia previste dalla Direttiva 1999/5/CE.
Per visualizzare l’intero documento della Dichiarazione di conformità, visitare il sito
Web Garmin relativo al prodotto: www.garmin.com/products/gps17x/. Fare clic su
Manuals, quindi selezionare il collegamento Declaration of Conformity.
Contratto di licenza software
L’USO DEL GPS 17x IMPLICA L’ACCETTAZIONE DEI TERMINI E DELLE CONDIZIONI
SPECIFICATI NEL SEGUENTE CONTRATTO DI LICENZA SOFTWARE. LEGGERE
ATTENTAMENTE IL CONTRATTO RIPORTATO DI SEGUITO.
Garmin concede una licenza limitata per l’utilizzo del software integrato in questa periferica (il
“Software”) in forma binaria per il normale funzionamento del prodotto. Il titolo e i diritti di proprietà e
proprietà intellettuale relativi al Software sono esclusivi di Garmin.
L’utente prende atto che il Software è di proprietà di Garmin ed è protetto dalle leggi sul copyright in
vigore negli Stati Uniti d’America e dai trattati internazionali sul copyright. L’utente riconosce inoltre
che la struttura, l’organizzazione e il codice del Software sono considerati segreti commerciali di Garmin
e che il Software in formato sorgente resta un segreto commerciale di Garmin. L’utente accetta di non
decompilare, disassemblare, modicare, decodicare o convertire in formato leggibile il Software o parte
di esso né di creare altri prodotti basati sul Software. L’utente accetta di non esportare o riesportare il
Software in qualsiasi paese in violazione delle leggi sul controllo delle esportazioni in vigore negli Stati
Uniti.
DE
16
GPS 17x NMEA 2000 Installationsanweisungen
GPS 17x NMEA 2000
®
Installationsanweisungen
Die Garmin GPS 17x NMEA 2000 GPS-Antenne mit hoher Empndlichkeit bietet
Positionsinformationen zu Ihrem bestehenden NMEA 2000-Netzwerk. Wenn auf Ihrem Boot
kein NMEA 2000
®
-Netzwerk vorhanden ist, müssen Sie ein solches Netzwerk einrichten. Weitere
Informationen zu NMEA 2000 nden Sie auf www.garmin.com.
Die GPS 17x Antenne muss entsprechend den folgenden Anweisungen richtig montiert werden. Sie
benötigen die passenden Befestigungsmittel, Werkzeuge und Halterungen, die in jedem Abschnitt
aufgeführt werden. Diese sind bei den meisten Händlern für Marinebedarf erhältlich. Tragen Sie beim
Bohren, Schneiden und Sandstrahlen immer Schutzbrille, Gehörschutz und eine Staubmaske. Prüfen Sie
beim Bohren oder Schneiden immer, was sich auf der anderen Seite der Oberäche bendet.
Wenn Sie Schwierigkeiten bei der Montage des Geräts haben, wenden Sie sich an eine
entsprechende Montagerma oder telefonisch an den Garmin-Produktsupport unter +1-913-397-
8200 oder +1-800-800-1020. Weitere Informationen nden Sie unter www.garmin.com/support/. In
Europa können Sie sich telefonisch unter +44-0870-8501241 an Garmin (Europe) Ltd. wenden.
WARNuNG:
Beachten Sie die wichtigen Sicherheits- und Produktinformationen, welche dem Gerät
zusätzlich beiliegen.
Produktregistrierung
Helfen Sie uns, unseren Service weiter zu verbessern, und füllen Sie die Online-Registrierung unter
www.garmin.com/registration/ aus.
Tragen Sie die Seriennummer Ihrer GPS 17x zur späteren Verwendung in den dafür vorgesehenen
Bereich ein. Sie nden die Nummer auf einem Etikett an der Geräterückseite.
Seriennummer
Lieferumfang und Zubehör
Vergewissern Sie sich vor dem Einbau des Geräts, dass das Paket die unten aufgeführten Artikel enthält.
Nehmen Sie beim Fehlen von Teilen unverzüglich Kontakt mit Ihrem Garmin-Händler auf.
Standardpaket
GPS 17x Antenne
Halterung für aufgesetzte Montage
Halterung für Stangenmontage
Halterung für die Montage unter Deck
Montagesatz (Schrauben und Klebe-Pads)
NMEA 2000-T-Stück
NMEA 2000-Stichleitung 2 m (6,5 Fuß)
Installationsanweisungen
Optionales Zubehör
Zusätzliche NMEA 2000-
Netzwerkkomponenten
•
•
•
•
•
•
•
•
•
Erforderliche Werkzeuge
Bohrmaschine
Bohrer 3,2 mm (1
1
/
8
Zoll)
Bohrer, 19 mm (3/4 Zoll) - Kabelloch für
Stangenmontage
Lochsäge, 25 mm (1 Zoll) - Kabelloch für
aufgesetzte Montage
Schraubendreher - Schrauben für aufgesetzte
Montage
Körner und Hammer (zur Markierung der
Vorbohrung für aufgesetzte Montage)
Senkkopfbohrer (bei der Montage auf Glasfaser)
Seetaugliches Dichtungsmittel (für einige
Montagemöglichkeiten)
•
•
•
•
•
•
•
•
DE
GPS 17x NMEA 2000 Installationsanweisungen
17
Schritt 1: Montieren Sie die GPS 17x Antenne
Sie können die GPS 17x Antenne auf einer Oberäche montieren, sie an einer seetauglichen
Standardhalterung mit einem Außendurchmesser von einem Zoll und einer Steigung von 14 Gängen pro
Zoll (nicht enthalten) anbringen oder sie sogar unter Glasfasermaterial installieren.
Wählen Sie auf Ihrem Boot einen geeigneten Ort
für die GPS 17x Antenne aus. Bringen Sie die
Antenne so an, dass in alle Richtungen freie Sicht
zum Himmel besteht, um für einen bestmöglichen
Empfang zu sorgen.
Sie darf nicht von den Aufbauten des Schiffs,
einer anderen Antenne oder einem Mast
verdeckt werden.
Bringen Sie die Antenne GPS 17x auf einem
Segelboot nicht zu hoch am Mast an, um
die Geschwindigkeitsmesswerte nicht durch
übermäßiges Krängen zu verfälschen.
Näher an der Wasseroberäche liefert die
Antenne stabilere Werte.
Halten Sie beim Befestigen einen
Mindestabstand von 1 m (3 Fuß) zum Radarstrahl (möglichst oberhalb davon) oder zur uKW-
Funkantenne ein.
Positionieren Sie die Antenne vorläug an ihrem vorgesehenen Ort, und prüfen Sie sie zunächst auf
ihre Funktion. Wenn es zu Interferenzen mit anderen Geräten kommt, versuchen Sie es an einer anderen
Stelle. Sobald sie richtig funktioniert, bringen Sie die Antenne fest an.
Aufgesetzte Montage der GPS 17x Antenne
1 Verwenden Sie die Halterung für aufgesetzte Montage als Montageschablone.
Verwenden Sie einen Körner, um die drei Schraubenpositionen auf der Oberäche zu markieren.
Verwenden Sie einen Stift, um das Loch für das Kabel in der Mitte der Halterung vorzuzeichnen.
Legen Sie die Halterung für aufgesetzte Montage beiseite. Bohren Sie nicht durch die Halterung
für aufgesetzte Montage.
2. Bohren Sie drei 3,2-mm-Löcher (1/8 Zoll) vor.
HINWEIS: Wenn Sie die GPS 17x auf Glasfaser montieren, wird die Verwendung eines Senkkopfbohrers
empfohlen, um eine saubere Gegenbohrung durch die obere Gelcoat-Schicht (jedoch nicht tiefer)
vorzunehmen. Dadurch wird verhindert, dass die Gelcoat-Schicht beim Anziehen der Schrauben bricht.
3. Verwenden Sie eine Lochsäge (25 mm, 1 Zoll), um das Loch für das Kabel in die Mitte zu schneiden.
4. Setzen Sie die Dichtungsunterlage
auf die Unterseite der Halterung
für aufgesetzte Montage. Stellen
Sie sicher, dass die Bohrlöcher
ausgerichtet sind.
5. Verwenden Sie die mitgelieferten
M4-Schrauben, um die Halterung
für aufgesetzte Montage auf der
Montageäche zu befestigen.
6. Verlegen Sie das NMEA 2000-Kabel
durch das 25 mm (1 Zoll) große
Loch für das Kabel, und verbinden
Sie es mit der GPS 17x.
7. Stellen Sie sicher, dass die große
Dichtung unten an der GPS 17x
befestigt ist, setzen Sie die Antenne
auf die Halterung für aufgesetzte
Montage ➊, und drehen Sie sie im Uhrzeigersinn, bis sie sicher sitzt ➋.
8. Befestigen Sie die Antenne mithilfe der mitgelieferten M3-Feststellschraube
➌ an der Halterung.
9. Verlegen Sie das NMEA 2000-Kabel mit ausreichendem Abstand zu anderen elektronischen
Störquellen, und verbinden Sie es mit dem NMEA 2000-Netzwerk.
•
•
•
•
•
•
•
SS BARNETT
Radar
UKW-Funkantenne
1 m
(3 Fuß)
Darüber – optimal
Darunter – OK
EMI (electromagnetic interference,
elektromagnetische Störung) von
Motorkomponenten
Optimal
Besser
Gut
EMI
Aspekte zur Montage der GPS 17x
SS BARNETT
Radar
UKW-Funkantenne
1 m
(3 Fuß)
Darüber – optimal
Darunter – OK
EMI (electromagnetic interference,
elektromagnetische Störung) von
Motorkomponenten
Optimal
Besser
Gut
EMI
Aspekte zur Montage der GPS 17x
GPS 17x
Antenne
Halterung für aufgesetzte
Montage
Dichtungsunterlage
Montageäche
➊
➋
➌
Gummidichtung
GPS 17x
Antenne
Halterung für aufgesetzte
Montage
Dichtungsunterlage
Montageäche
➊
➋
➌
Gummidichtung
DE
18
GPS 17x NMEA 2000 Installationsanweisungen
Montieren der GPS 17x Antenne an einer Stange
Indem Sie den Stangenmontageadapter an der GPS 17x befestigen, können Sie die GPS 17x an
einer Standardhalterung mit einem Außendurchmesser von einem Zoll und einer Steigung von 14 Gängen
pro Zoll (nicht enthalten) anbringen. Sie können das NMEA 2000-Kabel innen oder außen führen.
So montieren Sie die GPS 17x mit außen geführtem Kabel:
1. Verlegen Sie die NMEA 2000-Stichleitung durch den Stangenmontageadapter, und legen Sie das
Kabel in die senkrechte Nut entlang des Stangenmontageadapters.
2. Drehen Sie den Stangenmontageadapter auf eine seetaugliche Standardhalterung mit einem
Außendurchmesser von einem Zoll und einer Steigung von 14 Gängen pro Zoll (nicht enthalten).
Ziehen Sie den Adapter nicht zu fest an.
3. Verbinden Sie die NMEA 2000-Stichleitung mit der GPS 17x.
4. Setzen Sie die GPS 17x auf den Stangenmontageadapter
➊, und drehen Sie sie im
Uhrzeigersinn, bis sie sicher sitzt ➋.
5. Befestigen Sie die Antenne mithilfe der
mitgelieferten
M3-Feststellschraube am Adapter ➌.
6. (Optional) Sobald die GPS 17x mit
der Stangenhalterung verbunden ist,
füllen Sie den Spalt in der senkrechten
Kabelnut mit einem seetauglichen
Dichtungsmittel auf.
7. Bringen Sie die Stangenhalterung am
Schiff an, wenn sie noch nicht befestigt
wurde.
8. Verlegen Sie das Kabel mit
ausreichendem Abstand zu anderen
elektronischen Störquellen, und
verbinden Sie es mit dem NMEA 2000-
Netzwerk.
So montieren Sie die GPS 17 mit innen geführtem Kabel:
1. Bringen Sie eine seetaugliche Standardhalterung mit einem Außendurchmesser von einem Zoll und
einer Steigung von 14 Gängen pro Zoll (nicht enthalten) an der gewünschten Stelle an, und markieren
Sie die ungefähre Mitte der Halterung.
2. Bringen Sie mit einem Bohrer (19 mm,
3
/
4
Zoll) eine Bohrung für das Kabel an.
3. Befestigen Sie die Bootshalterung am Schiff.
4. Drehen Sie den Stangenmontageadapter auf die Stange. Ziehen Sie den Adapter nicht zu fest an.
5. Verlegen Sie die NMEA 2000-Stichleitung durch die Stange, und schließen Sie sie an die GPS 17x an.
6. Setzen Sie die GPS 17x auf den Stangenmontageadapter
➊, und drehen Sie sie im Uhrzeigersinn, bis
sie sicher sitzt ➋.
7. Befestigen Sie die Antenne mithilfe der mitgelieferten M3-Feststellschraube am Adapter
➌.
8. (Optional) Sobald die GPS 17x mit der Stangenhalterung verbunden ist, füllen Sie die senkrechte
Kabelnut mit einem seetauglichen Dichtungsmittel auf.
9. Verlegen Sie das Kabel mit ausreichendem Abstand zu anderen elektronischen Störquellen, und
verbinden Sie es mit dem NMEA 2000-Netzwerk.
Montieren der GPS 17x
Antenne unter Deck
Die GPS 17x kann mit den
mitgelieferten Klebe-Pads unter
einer Glasfaseroberäche montiert
werden. Die GPS 17x empfängt unter
Metall keine Satellitensignale, d. h.
Sie können die Montage unter Deck
nur unter einer Glasfaseroberäche
vornehmen.
1. Bestimmen Sie, an welcher Stelle
die GPS 17x-Antenne auf der
Glasfaseroberäche montiert
werden soll.
2. Befestigen Sie die klebenden Unterlagen an der Halterung für die Montage unter Deck.
3. Setzen Sie die GPS 17x in die Halterung für die Montage unter Deck ein.
GPS 17x
Antenne
Stangenmontageadapter
Senkrechte Kabelnut
➊
➋
➌
GPS 17x
Antenne
Stangenmontageadapter
Senkrechte Kabelnut
➊
➋
➌
GPS 17x Antenne
Halterung für die
Montage unter Deck
Montageäche
Klebe-Pads
DE
GPS 17x NMEA 2000 Installationsanweisungen
19
4. Bringen Sie die Halterung an der Montageäche an.
5. Montieren Sie die Halterung für die Montage unter Deck mit Schrauben an der Montageäche. Achten
Sie besonders darauf, dass die Schrauben nicht die Oberäche des Decks durchstoßen.
6. Verbinden Sie die NMEA 2000-Stichleitung mit der GPS 17x.
7. Verlegen Sie das Kabel mit ausreichendem Abstand zu anderen elektronischen Störquellen, und
verbinden Sie es mit dem NMEA 2000-Netzwerk.
Schritt 2: Verbinden Sie die GPS 17x Antenne mit dem
NMEA 2000-Netzwerk
Im Lieferumfang ders GPS 17x sind ein NMEA 2000-T-Stück und eine NMEA 2000-Stichleitung
enthalten. Diese beiden Komponenten dienen zum Verbinden der GPS 17x mit dem vorhandenen
NMEA 2000-Netzwerk. Wenn auf Ihrem Boot kein NMEA 2000-Netzwerk vorhanden ist, müssen Sie ein
solches Netzwerk einrichten. Weitere Informationen zu NMEA 2000 nden Sie auf www.garmin.com.
So verbinden Sie die GPS 17x
mit einem vorhandenen
NMEA 2000-Netzwerk:
1. Ermitteln Sie eine geeignete
Stelle zum Anschließen der
GPS 17x an den Backbone
(Zentralleitung) des
vorhandenen NMEA 2000-
Netzwerks.
2. Trennen Sie in der Nähe der
Stelle, an der Sie die GPS 17x
anschließen möchten, eine
Seite eines NMEA 2000-T-
Stücks vom Backbone.
Wenn Sie den NMEA 2000-
Backbone erweitern müssen,
schließen Sie ein passendes
Verlän-gerungskabel (nicht im
Lieferumfang enthalten) für den
NMEA 2000-Backbone an die
Seite des T-Stücks an, an der
Sie die Verbindung getrennt
haben.
3. Schließen Sie ein mitgeliefertes
T-Stück an den NMEA 2000-
Backbone an.
4. Verlegen Sie die mitgelieferte
Stichleitung der GPS 17x Antenne zur Spitze des T-Stücks, das Sie an das NMEA 2000-Netzwerk
angeschlossen haben.
Wenn die mitgelieferte Stichleitung nicht lang genug ist, können Sie eine Verlängerung von maximal
4 m (13 Fuß) verwenden. Sollten Sie ein längeres Kabel benötigen, versehen Sie den NMEA 2000-
Backbone mit einer Erweiterung gemäß den NMEA 2000-Spezikationen.
Schritt 3: Aktualisieren Sie den Plotter (Firmwareupdate)
Aktualisieren Sie Ihren Garmin-Plotter mit der neuesten Software, damit Kompatibilität mit der GFS 17x
gewährleistet ist. Weitere Informationen nden Sie unter http://www8.garmin.com/support/download.jsp.
T-Stück
(enthalten)
Stichleitung
(enthalten)
Vorhandenes NMEA 2000-
Netzwerk (nicht enthalten)
GPS 17x
Antenne
NMEA 2000-
Gerät
(nicht enthalten)
NMEA 2000-
Gerät
(nicht enthalten)
T-Stück
(enthalten)
Stichleitung
(enthalten)
Vorhandenes NMEA 2000-
Netzwerk (nicht enthalten)
GPS 17x
Antenne
NMEA 2000-
Gerät
(nicht enthalten)
NMEA 2000-
Gerät
(nicht enthalten)
DE
20
GPS 17x NMEA 2000 Installationsanweisungen
Technische Daten
Physisch
Abmessungen: 91,6 mm (3 19/32 Zoll) Breite ×
49,5 mm (1 15/16 Zoll) Höhe
Gewicht: 201 g (7,1 oz.)
NMEA 2000-Stichleitung: 6 m (9 Fuß, 8 Zoll)
temperaturbereich: -30 °C (-22 °F) bis
80 °C (176 °F)
Gehäusematerial: Vollständig abgedichtet,
schlagfestes Kunststoff-
Verbundmaterial, wasserdicht
gemäß IEC 529 IPX7
Stromversorgung
Stromversorgungsquelle: 8–33 V
Gleichspannung,
ungeregelt
Eingangsstrom: 40 mA bei 12 V
Gleichspannung
NMEA 2000 Load Equivalency Number (LEN):
1 (100 mA)
Genauigkeit
GPS: <10 m (33 Fuß) 95 % (typisch)
DGPS: 3–5 m (10-16 Fuß) 95 %
typisch (WAAS/EGNOS-
Genauigkeit)
Geschwindigkeit: 0,05 m/s (im stabilen Zustand)
NMEA 2000-PGN-Informationen
Senden Empfangen
059392 ISO-Zulassung 059392 ISO-Zulassung
060928 ISO-Adressenanforderung 059904 ISO-Anforderung
126208 Gruppenfunktion NMEA - Befehl/Anforder-
ung/Bestätigung
060928 ISO-Adressenanforderung
126464 Gruppenfunktion PGN-Listen senden/emp-
fangen
126208 Gruppenfunktion NMEA - Befehl/
Anforderung/Bestätigung
126992 Systemzeit und -datum
126996 Produktinformation
129025 Position - schneller Update
129026 COG & SOG - schneller Update
129029 GNSS-Positionsdaten Die GPS 17x ist NMEA 2000-
zertiziert
129539 GNSS-DOPs
129540 GNSS-Satelliten in Reichweite
Konformitätserklärung
Garmin erklärt hiermit, dass diese GPS 17x den wesentlichen Anforderungen und
weiteren relevanten Vorschriften der Direktive 1999/5/EG entspricht.
Sie nden die vollständige Konformitätserklärung auf der Garmin-Website für Ihr
Garmin-Produkt: www.garmin.com/products/gps17x/. Klicken Sie auf Handbücher
und dann auf den Link Konformitätserklärung.
Software-Lizenzvereinbarung
DURCH DIE VERWENDUNG DER GFS 17x STIMMEN SIE ZU, AN DIE BEDINGUNGEN
DER FOLGENDEN LIZENZVEREINBARUNG GEBUNDEN ZU SEIN. LESEN SIE DIE
LIZENZVEREINBARUNG AUFMERKSAM DURCH.
Garmin gewährt Ihnen eine beschränkte Lizenz zur Verwendung der Software auf diesem Gerät (die
„Software“) im Binärformat im Rahmen des normalen Betriebs dieses Geräts. Verfügungsrechte,
Eigentumsrechte und geistige Eigentumsrechte an der Software verbleiben bei Garmin.
Sie erkennen an, dass die Software Eigentum von Garmin ist und durch die Urheberrechte der Vereinigten
Staaten von Amerika und internationale Abkommen zum Urheberrecht geschützt ist. Weiterhin erkennen
Sie an, dass Struktur, Organisation und Code der Software wertvolle Betriebsgeheimnisse von Garmin
sind und dass der Quellcode der Software ein wertvolles Betriebsgeheimnis von Garmin bleibt. Sie
erklären sich bereit, die Software oder Teile davon nicht zu dekompilieren, zu deassemblieren, zu
verändern, zurückzuassemblieren, mittels Reverse Engineering zu bearbeiten, in eine allgemein lesbare
Form umzuwandeln oder ein von der Software abgeleitetes Produkt zu erzeugen. Sie verpichten sich,
die Software nicht in ein Land zu exportieren oder zu re-exportieren, das nicht im Einklang mit den
Exportkontrollgesetzen der USA steht.
ES
Instrucciones de instalación de GPS 17x NMEA 2000
21
Instrucciones de instalación de GPS 17x NMEA 2000
®
La antena de alta sensibilidad GPS 17x NMEA 2000 de Garmin proporciona información sobre la
posición a su red NMEA 2000 existente. Si no cuenta ya con una red NMEA 2000
®
en su embarcación,
tendrá que instalar una. Para obtener más información sobre NMEA 2000, visite www.garmin.com.
La antena GPS 17x debe instalarse correctamente siguiendo las siguientes instrucciones. Necesita los
cierres, herramientas y soportes que se enumeran en cada sección. Estos elementos están disponibles
en la mayoría de distribuidores navales. Utilice siempre gafas de seguridad, un protector de oídos y
una máscara antipolvo cuando vaya a realizar oricios, cortes o lijados. Al realizar oricios o cortes,
compruebe siempre lo que hay al otro lado de la supercie.
Si tiene algún problema al instalar la unidad, solicite la ayuda de un instalador profesional o
póngase en contacto con el departamento de asistencia de Garmin por teléfono llamando al
913/397.8200 o al 800/800.1020. Visite www.garmin.com/support/ para obtener más información. En
Europa, comuníquese con Garmin (Europe) Ltd., llamando al (44)0870-850-12-41.
ADVERtENCIA
: consulte la guía Información importante sobre el producto y su seguridad que se
incluye en la caja del producto y en la que encontrará advertencias y otra información importante sobre
el producto.
Registro del producto
Complete hoy mismo el registro en línea en www.garmin.com/registration/ y ayúdenos a ofrecerle un
mejor servicio.
Para futuras consultas, anote el número de serie asignado a su antena GPS 17x en el espacio indicado.
Encontrará el número de serie en una etiqueta adhesiva en la parte posterior.
Número de serie
Contenido del paquete y accesorios
Antes de instalar la unidad, compruebe que el paquete contiene los elementos que se enumeran a
continuación. Si falta alguna pieza, póngase en contacto con el distribuidor de Garmin inmediatamente.
Paquete estándar
Antena GPS 17x
Soporte de montaje en supercie
Soporte de montaje en polo
Soporte de montaje bajo cubierta
Componentes de montaje (tornillos y
almohadillas adhesivas)
Conector en T NMEA 2000
Cable de caída de voltaje NMEA 2000 de 6,5
pies (2 m)
Instrucciones de instalación
Accesorios opcionales
Componentes de red NMEA 2000 adicionales
•
•
•
•
•
•
•
•
•
Herramientas necesarias
Taladro
Broca: 1
1
/
8
pulg. (3,2 mm)
Broca: 3/4 pulg. (19 mm): oricio del cable de
montaje en polo
Broca de paleta: 1 pulg. (25 mm), oricio del
cable de montaje en supercie
Destornillador: tornillos de montaje en supercie
Agujereador y martillo(para marcar los
oricios guía del montaje en supercie)
Broca avellanadora (para montar sobre bra de
vidrio)
Sellador marino (para algunas opciones de
montaje)
•
•
•
•
•
•
•
•
ES
22
Instrucciones de instalación de GPS 17x NMEA 2000
Paso 1: monte la antena GPS 17x
Puede montar la antena GPS 17x en una supercie, acoplándola a un soporte para navegación en polo
estándar con tubo roscado de diámetro exterior de 1 pulg. (14 roscas por pulgada, no incluido), o incluso
instalar la antena bajo bra de vidrio.
Escoja una ubicación apropiada en su embarcación
para la antena GPS 17x. Para garantizar la
mejor recepción, monte la antena GPS 17x en
una ubicación que permita una vista clara y sin
obstrucciones del cielo en todas las direcciones.
No monte la antena GPS 17x donde haya
sombras producidas por la superestructura de la
embarcación, una antena con cúpula de radar o
un mástil.
En un barco de vela, no monte la antena
GPS 17x en lo alto del mástil para evitar
lecturas de velocidad inapropiadas provocadas
por un exceso de escora.
La antena GPS 17x proporciona lecturas más
estables cuando se coloca más cerca del nivel
del agua.
Monte la antena GPS 17x como mínimo a 3 pies (1 m) y preferiblemente por encima del
recorrido de cualquier haz de radar o una antena de radio VHF.
Fije la antena temporalmente en la ubicación que desee y compruebe que funciona correctamente. Si se
produce alguna interferencia con otros componentes electrónicos, pruebe en una ubicación diferente.
Cuando compruebe que funciona correctamente, monte la antena de forma permanente.
Montaje en supercie de la antena GPS 17x
1 Utilice el soporte de montaje en supercie como plantilla de montaje.
Con un agujereador, marque la ubicación de los tres tornillos en la supercie.
Trace con un lápiz el oricio del cable en el centro del soporte.
Ponga el soporte de montaje en supercie a un lado. No realice la perforación a través del
soporte de montaje en supercie.
2. Perfora los tres oricios guía de 1/8 in (3,2 mm).
NotA: si monta la antena GPS 17x en bra de vidrio, es recomendable que utilice una broca avellanadora
para perforar un espacio de escariado a través de la parte superior (pero no más allá) de la capa de gelcoat. Así
evitará que se agriete la capa de gelcoat cuando se ajusten los tornillos.
3. Utilice una broca de paleta de 1 pulg. (25 mm) para realizar el oricio del cable en el centro.
4. Coloque la almohadilla de sellado
en el fondo del soporte de montaje
en supercie. Asegúrese de que los
oricios están alineados.
5. Utilice los tornillos M4 suministrados
para jar el soporte de montaje a la
supercie donde instalará la unidad.
6. Pase el cable NMEA 2000 a través
del oricio para el cable de 1 pulg.
(25 mm) y conéctelo a la antena
GPS 17x.
7. Compruebe que la junta grande está
colocada en el fondo de la antena
GPS 17x. Coloque la antena en el
soporte de montaje en supercie ➊ y
gírela en el sentido de las agujas del
reloj para ajustarla en su sitio ➋.
8. Asegure la antena al soporte de montaje con el juego de tornillos M3 suministrado
➌.
9. Dirija el cable NMEA 2000 lejos de fuentes de interferencia electrónica y conéctelo a su red
NMEA 2000.
•
•
•
•
•
•
•
SS BARNETT
Radar
Antena de radio VHF
3 pies
(1 m)
Encima: óptimo
Debajo: correcto
EMI (Interferencia electromagnética) de
componentes del motor
Óptimo
Mejor
Bueno
EMI
Consideraciones sobre la colocación
de la antena GPS 17x
SS BARNETT
Radar
Antena de radio VHF
3 pies
(1 m)
Encima: óptimo
Debajo: correcto
EMI (Interferencia electromagnética) de
componentes del motor
Óptimo
Mejor
Bueno
EMI
Consideraciones sobre la colocación
de la antena GPS 17x
Antena
GPS 17x
Soporte de montaje
en supercie
Almohadilla de
sellado
Supercie
de montaje
➊
➋
➌
Junta de
goma
Antena
GPS 17x
Soporte de montaje
en supercie
Almohadilla de
sellado
Supercie
de montaje
➊
➋
➌
Junta de
goma
ES
Instrucciones de instalación de GPS 17x NMEA 2000
23
Montaje en polo de la antena GPS 17x
Con el adaptador de montaje en polo acoplado a la antena GPS 17x, puede instalar la antena GPS 17x en
polo estándar con tubo roscado de diámetro exterior de 1 pulg. (14 roscas por pulgada, no incluido).
Puede pasar el cable NMEA 2000 a través del polo o por fuera del polo.
Para montar la antena GPS 17x con el cable fuera del polo:
1. Pase el cable de caída de voltaje NMEA 2000 a través del adaptador de montaje en polo y coloque el
cable en la ranura vertical a lo largo de la base del adaptador de montaje en polo.
2. Enrosque el adaptador de montaje en un soporte para navegación en polo estándar con tubo roscado
de diámetro exterior de 1 pulg. (14 roscas por pulgada, no incluido). No atornille el adaptador en
exceso.
3. Conecte el cable de caída NMEA 2000 a la antena GPS 17x.
4. Coloque la antena GPS 17x en el adaptador de
montaje en polo ➊ y gírela en el sentido de las
agujas del reloj para ajustarla en su sitio ➋.
5. Fije la antena al adaptador con el juego de
tornillos M3 suministrado ➌.
6. (Opcional) Con la antena GPS 17x instalada en
la base del polo, rellene el espacio sobrante en la
ranura del cable vertical con sellador marino.
7. Acople el soporte para navegación al casco si no
está ya acoplado.
8. Dirija el cable lejos de fuentes de interferencia
electrónica y conéctelo a su red NMEA 2000.
Para montar la antena GPS 17x con el cable a
través del polo:
1. Coloque un soporte para navegación en polo
estándar con tubo roscado de diámetro exterior
de 1 pulg. (14 roscas por pulgada, no incluido) en
la ubicación deseada y marque el centro aproximado del polo.
2. Perfore un oricio con una broca de
3
/
4
pulg. (19 mm) para que pase el cable.
3. Fije el soporte para navegación a la embarcación.
4. Enrosque el adaptador de montaje en polo en el polo. No atornille el adaptador en exceso.
5. Pase el cable de caída de voltaje NMEA 2000 a través del polo y conéctelo a la antena GPS 17x.
6. Coloque la antena GPS 17x en el adaptador de montaje en polo
➊ y gírela en el sentido de las agujas
del reloj para ajustarla en su sitio ➋.
7. Fije la antena al adaptador con el juego de tornillos M3 suministrado
➌.
8. (Opcional) Con la antena GPS 17x instalada en la base del polo, rellene la ranura del cable vertical
con sellador marino.
9. Dirija el cable lejos de fuentes de interferencia electrónica y conéctelo a su red NMEA 2000.
Montaje bajo cubierta de la antena GPS 17x
La antena GPS 17x puede montarse bajo una supercie de bra óptica con las almohadillas adhesivas
suministradas. La antena GPS 17x no capta señales de satélite a través del metal. Sólo puede usar el
montaje bajo cubierta debajo de una supercie de bra de vidrio.
1. Determina la ubicación de la
supercie de bra de vidrio donde
deseas montar la antena GPS 17x.
2. Coloca las almohadillas adhesivas en
el soporte de montaje bajo cubierta.
3. Coloca la antena GPS 17x en el
soporte de montaje bajo cubierta.
Antena
GPS 17x
Adaptador
de montaje
en polo
Ranura para
cable vertical
➊
➋
➌
Antena
GPS 17x
Adaptador
de montaje
en polo
Ranura para
cable vertical
➊
➋
➌
Antena
GPS 17x
Soporte de montaje
bajo cubierta
Supercie
de montaje
Almohadillas
adhesivas
Antena
GPS 17x
Soporte de montaje
bajo cubierta
Supercie
de montaje
Almohadillas
adhesivas
ES
24
Instrucciones de instalación de GPS 17x NMEA 2000
4. Adhiere el soporte de montaje bajo cubierta a la supercie de montaje.
5. Fija el soporte de montaje bajo cubierta con tornillos a la supercie de montaje. Asegúrate con
extrema precaución de que los tornillos no penetren en la parte superior de la supercie de la cubierta.
6. Conecta el cable de datos/alimentación al dispositivo GPS 17x.
7. Dirige el cable lejos de fuentes de interferencias electrónicas y conéctalo a la red NMEA 2000.
Paso 2: conecte la antena GPS 17x a su red NMEA 2000
La antena GPS 17x se suministra con un conector en T NMEA 2000 y un cable de caída de voltaje
NMEA 2000. Estos dos componentes le permitirán conectar la antena GPS 17x a su red NMEA 2000
actual. Si no cuenta ya con una red NMEA 2000 tendrá que instalar una en la embarcación. Para más
información sobre NMEA 2000,
visite www.garmin.com.
Para conectar la antena GPS
17x a su red NMEA 2000
existente:
1. Decida cuál es el lugar
adecuado para conectar la
antena GPS 17x a su cable
principal NMEA 2000 existente.
2. Desconecte un lado de un
conector en T NMEA 2000 del
cable principal más cercano
al lugar donde usted desee
conectar la antena GPS 17x.
Si necesita prolongar el
cable principal NMEA 2000,
conecte un cable de extensión
NMEA 2000 apropiado
(no suministrado) al lado
del conector en T que ha
desconectado.
3. Conecte el conector en T
suministrado al cable principal
NMEA 2000.
4. Pase el cable de caída de
voltaje de la antena GPS 17x a
la parte superior del conector en T que agregó a la red NMEA 2000.
Si el cable de caída de voltaje no es lo sucientemente largo, puede añadir una extensión de hasta
13 pies (4 m). Si necesita más cable, añada una extensión al cable principal NMEA 2000, siguiendo la
normativa NMEA 2000.
Paso 3: actualización del trazador de navegación
Para garantizar la compatibilidad con la antena GPS 17x, actualice su trazador de navegación Garmin con
la versión más reciente del software. Para obtener más información, visite http://www8.garmin
.com/support/download.jsp.
Conector en T
(suministrado)
Cable de caída
de voltaje
(suministrado)
Red NMEA 2000 existente
(no suministrado)
Antena
GPS 17x
Dispositivo
NMEA 2000
(no suministrado)
Dispositivo
NMEA 2000
(no suministrado)
Conector en T
(suministrado)
Cable de caída
de voltaje
(suministrado)
Red NMEA 2000 existente
(no suministrado)
Antena
GPS 17x
Dispositivo
NMEA 2000
(no suministrado)
Dispositivo
NMEA 2000
(no suministrado)
ES
Instrucciones de instalación de GPS 17x NMEA 2000
25
Especicaciones
Físicas
Dimensiones: 3
19
/
32
pulg. (91,6 mm) de diámetro ×
1
15
/
16
pulg. (49,5 mm) de alto
Peso: 7,1 oz. (201 g)
Cable de caída de voltaje NMEA 2000: 19 pies,
8 pulg. (6 m)
Rango de temperaturas: -22 °F (-30 °C) a
176 °F (80 °C)
Carcasa: aleación de plástico totalmente
sellada y de alta resistencia a
los impactos, resistente al agua
conforme a las normas IEC 529
IPX7
Encendido
Fuente de alimentación: 9–16 V CC irregular
toma de corriente: 40 mA a 12 V CC
Número de equivalencia de carga (LEN) NMEA 2000:
1 (100 mA)
Precisión
GPS: <33 pies (10 metros) 95% típica
DGPS: 10–16 pies (3–5 m) 95% típica
(precisión WAAS/EGNOS.)
Velocidad: 0,05 metros/seg en estado estable
Información PGN de NMEA 2000
Transmitir Recibir
059392 Conrmación de ISO 059392 Conrmación de ISO
060928 Solicitud de dirección de ISO 059904 Solicitud de ISO
126208 Grupo de funciones NMEA
Comando/Solicitar/Conrmar
060928 Solicitud de dirección de ISO
126464 Grupo de funciones Transmitir/
Recibir lista PGN
126208 Grupo de funciones NMEA
Comando/Solicitar/Conrmar
126992 Hora y fecha del sistema
126996 Información del producto
129025 Posición - Actualización rápida
129026 COG y SOG - Actualización rápida
129029 Datos de posición GNSS La antena GPS 17x cuenta
con la certicación NMEA
2000
129539 DOP de GNSS
129540 Satélites GNSS a la vista
Declaración de conformidad (DoC)
Por la presente, Garmin declara que esta antena GPS 17x cumple con los requisitos
esenciales y otras disposiciones relevantes de la Directiva 1999/5/CE.
Para ver la Declaración de conformidad completa, visite el sitio Web de Garmin
correspondiente al producto de Garmin especíco: www.garmin.com/products/gps17x/.
Haga clic en Manuals y, a continuación, seleccione el enlace Declaration of Conformity.
Acuerdo de licencia de software
AL UTILIZAR LA ANTENA GPS 17x, SE COMPROMETE A RESPETAR LAS CONDICIONES DEL
SIGUIENTE ACUERDO DE LICENCIA DE SOFTWARE. LEA ESTE ACUERDO ATENTAMENTE.
Garmin le concede una licencia limitada para utilizar el software incluido en este dispositivo (el
“Software”) en formato binario ejecutable durante el uso normal del producto. La titularidad, los
derechos de propiedad y los derechos de propiedad intelectual del Software seguirán perteneciendo a
Garmin.
Usted reconoce que el Software es propiedad de Garmin y que está protegido por las leyes de propiedad
intelectual de los Estados Unidos y tratados internacionales de copyright. También reconoce que la
estructura, la organización y el código del Software son secretos comerciales valiosos de Garmin y que
el Software en su formato de código fuente es un secreto comercial valioso de Garmin. Por la presente se
compromete a no descompilar, desmontar, modicar, invertir el montaje, utilizar técnicas de ingeniería
inversa o reducir a un formato legible para las personas el Software o cualquier parte de éste o
a crear cualquier producto derivado a partir del Software. Asimismo, se compromete a no exportar
ni reexportar el Software a ningún país que contravenga las leyes estadounidenses de control de las
exportaciones.
DA
26
GPS 17x NMEA 2000 Installationsvejledning
GPS 17x NMEA 2000
®
Installationsvejledning
Den højfølsomme GPS-antenne Garmin GPS 17x NMEA 2000 leverer oplysninger om position til dit
eksisterende NMEA 2000-netværk. Hvis du ikke har et eksisterende NMEA 2000
®
-netværk på båden,
skal du installere et. For yderligere oplysninger om NMEA 2000 henvises til www.garmin.com.
GPS 17x-antennen skal være installeret korrekt ifølge nedenstående vejledning. Du skal bruge
korrekte bolte, værktøj og monteringsudstyr. Dette er anført under hver sektion. Delene kan fås
hos de este forhandlere af maritimt udstyr. Bær beskyttelsesbriller, høreværn og støvmaske, når
du borer, skærer eller sliber. Når du borer eller skærer, skal du altid kontrollere, hvad der er på den
anden side af overaden.
Hvis du får problemer med at installere enheden, skal du kontakte en professionel installatør
eller Garmins produktsupport på tlf. (+1) 913 397 8200 eller (+1) 800 800 1020. Se www
.garmin.com/support/ for yderligere oplysninger. I Europa skal du kontakte Garmin (Europe)
Ltd. på tlf. nr. (+44) 0870 8501241.
ADVARSEL: Se guiden Vigtige oplysninger om sikkerhed og produkter i æsken med produktet
for at se produktadvarsler og andre vigtige oplysninger.
Produktregistrering
Hjælp os med at yde dig bedre support ved at udføre vores onlineregistrering på adressen
www.garmin.com/registration/.
Skriv serienummeret på din GPS 17x på linjen herunder, så du har det, hvis du får brug for det i
fremtiden. Nummeret står på et klistermærke på bagsiden af enheden.
Serienummer
Pakkeliste og tilbehør
Før du installerer din enhed, bør du kontrollere, at nedenstående dele er med i pakken. Hvis der
mangler noget, skal du straks kontakte din Garmin-forhandler.
Standardpakke
GPS 17x-antenne
Planmonteringsbeslag
Beslag til stagemontering
Beslag til skjult montering
Monteringsudstyr (skruer og selvklæbende
puder)
NMEA 2000 T-stik
NMEA 2000 dropkabel 6,5 ft. (2 m)
Installationsvejledning
Ekstraudstyr
Ekstra NMEA 2000-netværkskomponenter
•
•
•
•
•
•
•
•
•
Nødvendigt værktøj
Bor
Borehoved - 1
1
/
8
" (3,2 mm)
Borehoved - 3/4" (19 mm) kabelhul til
stagemontering
Hulsav, 1" (25 mm) - kabelhul til
planmontering
Skruetrækker - skruer til planmontering
Kørner og hammer(til markering af
forboringshuller ved planmontering)
Forsænkningshoved (ved montering på berglas)
Marineforsegler (til visse monteringsløsninger)
•
•
•
•
•
•
•
•
DA
GPS 17x NMEA 2000 Installationsvejledning
27
Trin 1: Monter GPS 17x-antennen
GPS 17x-antennen kan planmonteres ved at fastgøre den til en 1" OD-standardmarineholder med
gevindstage (14 gevind pr. tomme - medfølger ikke), eller du kan montere antennen under berglas.
Vælg en passende placering på din båd til GPS
17x-antennen. Du sikrer den bedste modtagelse
ved at montere GPS 17x-antennen et sted, hvor der
er klart og frit udsyn til himmelen i alle retninger.
Undgå at montere GPS 17x-antennen, hvor
der er skygge fra bådens overbygning, en
radarantenne eller en mast.
På sejlbåde bør du ikke montere antennen
højt oppe i masten. Dermed undgås fejlagtige
hastighedsaæsninger som følge af, at båden
krænger voldsomt.
Jo tættere på vandet GPS 17x-antennen er
placeret, jo bedre aæsninger vil den give.
Monter GPS 17x-antennen mindst 3 ft. (1 m) væk fra (helst over) radarstrålers og VHF-
radioantenners bane.
Fastgør antennen midlertidigt, der hvor du ønsker at montere den, og kontroller, om den fungerer
korrekt. Hvis du oplever interferens med andre elektriske apparater, skal du nde en ny placering.
Når antennen fungerer korrekt, skal du fastgøre den permanent.
Planmontering af GPS 17x-antennen
1 Brug planmonteringsbeslaget som monteringsskabelon.
Brug en kørner til at markere placeringen af de tre skruer på overaden.
Brug en blyant til at markere hullet til kablet midt i beslaget.
Læg planmonteringsbeslaget væk. Brug ikke planmonteringsbeslaget til at bore igennem.
2. Bor de tre 1/8” (3,2) forboringshuller.
BEMæRK: Hvis du monterer GPS 17x på berglas, anbefales det, at du bruger et forsænkningsbor til
at udbore en frigangsforsænkning i det øverste lag af gelcoat (men ikke dybere). Det vil medvirke til, at
gelcoatlaget ikke revner, når du strammer skruerne.
3. Brug en 1" (25 mm) hulsav til at save kabelhullet i midten.
4. Placer forseglingsskiven
i bunden af
planmonteringsbeslaget.
Sørg for, at skruehullerne er
ud for hinanden.
5. Brug de medfølgende
M4-skruer til at fastgøre
planmonteringsbeslaget til
monteringsaden.
6. Før NMEA 2000-kablet
gennem 1"- kabelhullet, og
slut det til GPS 17x.
7. Sørg for, at den store
pakning er på plads
nederst på GPS 17x-
antennen. Sæt antennen på
planmonteringsbeslaget ➊, og drej den med uret for at låse den på plads ➋.
8. Fastgør antennen til monteringsbeslaget med den medfølgende M3 sætskrue
➌.
9. Før NMEA 2000-kablet væk fra kilder med elektronisk interferens, og slut det til dit NMEA 2000-
netværk.
•
•
•
•
•
•
•
SS BARNETT
Radar
VHF-radioantenne
3 ft.
(1 m)
Over - bedst
Under - OK
EMI (elektromagnetisk interferens) fra
motorkomponenter
Bedst
Bedre
God
EMI
Hensyn ved placering af GPS 17x
SS BARNETT
Radar
VHF-radioantenne
3 ft.
(1 m)
Over - bedst
Under - OK
EMI (elektromagnetisk interferens) fra
motorkomponenter
Bedst
Bedre
God
EMI
Hensyn ved placering af GPS 17x
GPS 17x-
antenne
Planmonteringsbeslag
Forseglingspude
Monterings-
overade
➊
➋
➌
Gummipakning
GPS 17x-
antenne
Planmonteringsbeslag
Forseglingspude
Monterings-
overade
➊
➋
➌
Gummipakning
DA
28
GPS 17x NMEA 2000 Installationsvejledning
Stagemontering af GPS 17x-antennen
Når adapteren til stagemontering sidder på GPS 17x, kan du montere GPS 17x på en 1" OD-
standardmarineholder med gevindstage (14 gevind pr. tomme - medfølger ikke). NMEA 2000-kablet
kan føres igennem monteringen eller uden på monteringen.
Sådan monterer du GPS 17x med kabelføring uden på monteringen:
1. Før NMEA 2000-dropkablet gennem adapteren til stagemontering, og placer kablet i det lodrette
hul langs adapterens base.
2. Sæt adapteren til stagemontering på en 1" OD-standardmarineholder med gevindstage (14
gevind pr. tomme - medfølger ikke). Stram ikke adapteren for hårdt.
3. Tilslut NMEA 2000-dropkablet til GPS 17x-antennen.
4. Sæt GPS 17x-antennen på adapteren til stagemontering
➊, og drej den med uret for at låse den
på plads ➋.
5. Fastgør antennen til adapteren med den
medfølgende M3 sætskrue ➌.
6. (Valgfrit) Når GPS 17x er installeret på
stagemonteringen, skal du udfylde det
lodrette kabelhak med marineforsegler.
7. Fastgør marineholderen til båden, hvis den
ikke allerede er fastgjort.
8. Før kablet væk fra kilder til elektronisk
interferens, og slut det til dit NMEA 2000-
netværk.
Sådan monterer du GPS 17x med
kabelføring igennem stagen:
1. Placer en 1" OD-standardmarineholder
med gevindstage (14 gevind pr. tomme
- medfølger ikke) på den ønskede placering,
og aftegn den omtrentlige midte af stagen.
2. Bor et hul med et
3
/
4
" (19 mm) borehoved til at føre kablet igennem.
3. Fastgør marineholderen til båden.
4. Fastgør adapteren til stagemontering på stagen. Stram ikke adapteren for hårdt.
5. Før NMEA 2000-dropkablet gennem stagen, og slut det til GPS 17x-antennen.
6. Sæt GPS 17x-antennen på adapteren til stagemontering
➊, og drej det med uret, så det låser på
plads ➋.
7. Fastgør antennen på adapteren med den medfølgende M3-skrue
➌.
8. (Valgfrit) Når GPS 17x er installeret på stagemonteringen, skal du udfylde det lodrette kabelhak
med marineforsegler.
9. Før kablet væk fra kilder med elektronisk interferens, og slut det til dit NMEA 2000-netværk.
Skjult montering af GPS 17x-antenne
GPS 17x kan monteres under en berglasoverade ved hjælp af de medfølgende selvklæbende
puder. GPS 17x kan ikke modtage
satellitsignaler gennem metal - du kan
kun anvende skjult montering under et
berglasdække.
1. Bestem, hvor på berglasoveraden
GPS 17x skal monteres.
2. Placer de selvklæbende puder
på monteringsbeslaget til skjult
montering.
3. Placer GPS 17x i
monteringsbeslaget til skjult
montering.
GPS 17x-
antenne
Adapter til
stagemontering
Lodret kabelhak
➊
➋
➌
GPS 17x-
antenne
Adapter til
stagemontering
Lodret kabelhak
➊
➋
➌
GPS 17x-antenne
Monteringsbeslag til
skjult montering
Monterings-
overade
Selvklæbende puder
DA
GPS 17x NMEA 2000 Installationsvejledning
29
4. Fastklæb monteringsbeslaget til monteringsaden.
5. Fastgør monteringsbeslaget til skjult montering til monteringsaden ved hjælp af skruer. Vær
ekstremt forsigtig, så du sikrer, at skruerne ikke går igennem dækkets overade.
6. Tilslut strøm-/datakablet til GPS 17x-enheden.
7. Før kablet væk fra kilder til elektronisk interferens, og slut det til dit NMEA 2000-netværk.
Trin 2: Tilslut GPS 17x-antennen til dit NMEA 2000-netværk
Der følger et NMEA 2000 T-stik og et NMEA 2000-dropkabel med GPS 17x. Du skal bruge disse to
komponenter til at forbinde GPS 17x til dit eksisterende NMEA 2000-netværk. Hvis du ikke allerede
har et NMEA 2000-netværk, bliver du nødt til at installere et NMEA 2000-netværk på båden. For
yderligere oplysninger om NMEA 2000 henvises til www.garmin.com.
Sådan sluttes GPS 17x til dit
eksisterende NMEA 2000-
netværk:
1. Find det rigtige sted at tilslutte
GPS 17x til den eksisterende
NMEA 2000-samleskinne.
2. Tag den ene side af et
NMEA 2000- T-stik ud af
den samleskinne, der sidder
nærmest det sted, hvor du vil
tilslutte GPS 17x-antennen.
Hvis du får brug for at
forlænge NMEA 2000-
samleskinnen, skal du tilslutte
en passende forlængerledning
til NMEA 2000-samleskinnen
(medfølger ikke) på siden af
det T-stik, du har frakoblet.
3. Slut et medfølgende T-stik til
NMEA 2000-samleskinnen.
4. Før et medfølgende drop-
kabel fra GPS 17x-antennen
til toppen af T-stikket, der
blev tilføjet til NMEA 2000-
netværket.
Hvis det medfølgende dropkabel ikke er langt nok, kan du tilføje en dropkabelforlænger på op til
13 ft. (4 m). Hvis du har brug for mere kabel, kan du føje en forlængerledning til NMEA 2000-
samleskinnen ud fra retningslinjerne for NMEA 2000.
Trin 3: Opdater din plotter
For at sikre kompatibilitet med GPS 17x-enheden skal du opgradere din Garmin-plotter med den nyeste
software. For yderligere oplysninger henvises til http://www8.garmin.com/support/download.jsp.
T-stik
(medfølger)
Dropkabel
(medfølger)
Eksisterende NMEA 2000-
netværk (medfølger ikke)
GPS 17x-
antenne
NMEA 2000-
enhed
(medfølger ikke)
NMEA 2000-
enhed
(medfølger ikke)
T-stik
(medfølger)
Dropkabel
(medfølger)
Eksisterende NMEA 2000-
netværk (medfølger ikke)
GPS 17x-
antenne
NMEA 2000-
enhed
(medfølger ikke)
NMEA 2000-
enhed
(medfølger ikke)
DA
30
GPS 17x NMEA 2000 Installationsvejledning
Specikationer
Fysiske mål: 3
19
/
32
" (91,6 mm) diameter ×
1
15
/
16
" (49,5 mm) højde
Vægt: 7,1 oz. (201 g)
NMEA 2000-dropkabel: 19ft., 8" (6 m)
temperaturområde:
-22° F (-30° C) til
176° F (80° C)
Hus: Fuldt tætnet, robust
plastlegering,
vandtæt iht.
IEC 529 IPX7-
standarder
Strøm
Kilde til strømtilførsel: 9–16 V jævnstrøm
ikke justeret
Strømtilførsel: 40 mA ved 12 V
jævnstrøm
NMEA 2000 Load Equivalency Number (LEN):
1 (100 mA)
Nøjagtighed
GPS: <33 ft. (10 m) typisk 95%
DGPS: 10–16 ft. (3–5 m) 95% typisk
(WAAS/EGNOS nøjagtighed)
Hastighed: 0,05 m/sek. i stationær tilstand
NMEA 2000 PGN-oplysninger
Send Modtag
059392 ISO-bekræftelse 059392 ISO-bekræftelse
060928 ISO-adressekrav 059904 ISO-anmodning
126208 NMEA - Kommando/Anmodning/
Anerkendelse af gruppefunktion
060928 ISO-adressekrav
126464 Send/Modtag gruppefunktion for PGN-
oversigt
126208 NMEA - Kommando/
Anmodning/Anerkendelse
af gruppefunktion
126992 Systemets klokkeslæt og dato
126996 Produktoplysninger
129025 Position - Hurtig opdatering
129026 COG & SOG - Hurtig opdatering
129029 GNSS-positionsdata GPS 17x er NMEA 2000-
certiceret
129539 GNSS DOP’er
129540 GNSS-satellitter kan ses
Overensstemmelseserklæring
Garmin erklærer, at denne GPS 17x overholder de essentielle krav og andre
relevante dele af direktivet 1999/5/EC.
Her kan du se hele overensstemmelseserklæringen vedr. dit Garmin-produkt:
www.garmin.com/products/gps17x/. Klik på Manuals, og vælg derefter linket
Declaration of Conformity.
Softwarelicensaftale
VED AT BRUGE GPS 17x ACCEPTERER DU AT VÆRE BUNDET AF VILKÅRENE OG
BETINGELSERNE I DEN FØLGENDE SOFTWARELICENSAFTALE. LÆS DENNE AFTALE
GRUNDIGT.
Garmin giver dig en begrænset licens til at bruge softwaren i denne enhed (“Softwaren”)
i binær udførbar form ved normal brug af produktet. Titel, ejendomsret og intellektuelle
ejendomsrettigheder til softwaren forbliver hos Garmin.
Du bekræfter, at softwaren tilhører Garmin og er beskyttet ifølge amerikansk lov om ophavsret og
internationale aftaler om ophavsret. Endvidere bekræfter du, at softwarens struktur, organisering og
kode er værdifulde forretningshemmeligheder ejet af Garmin, og at softwaren i kildekodeform er
en værdifuld forretningshemmelighed, der forbliver Garmins ejendom. Du accepterer, at softwaren
eller nogen del af denne ikke må skilles ad, demonteres, modiceres, ommonteres, omstruktureres
eller reduceres til læsbar form, og at du ikke må skabe enheder, der er aedt af eller baseret på denne
software. Du accepterer, at du ikke må eksportere eller reeksportere softwaren til noget land i strid
med USA’s love om eksportregulering
NO
Installeringsinstruksjoner for GPS 17x NMEA 2000
31
Installeringsinstruksjoner for GPS 17x NMEA 2000
®
Garmins GPS 17x NMEA 2000 GPS-antenne med høy følsomhet gir posisjonsinformasjon til
NMEA 2000-nettverket ditt. Hvis du ikke har et NMEA 2000
®
-nettverk på båten, må du installere et.
Gå til www.garmin.com hvis du vil ha mer informasjon om NMEA 2000.
GPS 17x-antennen må være riktig installert i henhold til de følgende instruksjonene. Du trenger de
riktige festene, verktøyene og brakettene som oppgis i hver del. Disse varene er tilgjengelige hos de
este forhandlere av maritime produkter. Bruk alltid vernebriller, ørebeskyttelse og støvmaske når
du borer, skjærer eller sliper. Du må alltid sjekke hva som er på den motsatte siden av overaten før
du begynner å bore eller skjære.
Hvis du opplever problemer med å installere enheten, kan du be en profesjonell montør om
hjelp, eller du kan kontakte Garmins kundestøtte på telefon 913/397.8200 eller 800/800.1020.
Du nner mer informasjon på www.garmin.com/support/. I Europa kan du kontakte Garmin
(Europe) Ltd. på telefon 44/0870.8501241.
ADVARSEL: Se veiledningen Viktig sikkerhets- og produktinformasjon som lå i produktesken,
for å lese advarsler angående produktet og annen viktig informasjon.
Produktregistrering
Gjør det enklere for oss å hjelpe deg ved å fylle ut den elektroniske registreringen på www.garmin
.com/registration/.
Skriv inn GPS 17x-serienummeret i feltet som vises, for fremtidig bruk. Du nner nummeret på et
klistremerke på baksiden av enheten.
Serienummer
Pakkeliste og tilbehør
Før du installerer enheten, må du kontrollere at pakken inkluderer følgende deler. Hvis det mangler
deler, må du øyeblikkelig ta kontakt med Garmin-forhandleren.
Standardpakke
GPS 17x-antenne
Overatemonteringsbrakett
Brakett for montering på stang
Brakett for montering under dekk
Monteringssett (skruer og klebeputer)
NMEA 2000-T-kontakt
NMEA 2000-droppkabel 2 m
Installeringsinstruksjoner
Valgfritt tilbehør
Ekstra NMEA 2000-nettverkskomponenter
•
•
•
•
•
•
•
•
•
Nødvendig verktøy
Bor
Borbits – 3,2 mm
Borbits – 19 mm kabelhull for montering på
stang
Hullsag, 25 mm – kabelhull for overatemontering
Skrutrekker – skruer for overatemontering
Sentreringskjørner og hammer(for å merke
styrehull for overatemontering)
Forsenket bits (når du monterer på glassber)
Maritim forsegling (for noen
monteringsalternativer)
•
•
•
•
•
•
•
•
NO
32
Installeringsinstruksjoner for GPS 17x NMEA 2000
Trinn 1: Monter GPS 17x-antennen
Du kan montere GPS 17x-antennen på en overate, feste den til et standard maritimt
gjengestangsfeste med en ytre diameter på 1" (14 gjenger per tomme – følger ikke med) eller til og
med installere antennen under glassber.
Finn en passende plassering for GPS 17x-
antennen på båten. Monter GPS 17x-antennen på
et sted som har fri og uhindret sikt til himmelen i
alle retninger, for å sikre best mulig mottak.
Ikke monter GPS 17x-antennen på steder der
den overskygges av båtens overbygning, en
radomeantenne eller mast.
På en seilbåt må du unngå å montere
GPS 17x-antennen høyt på masten for å
unngå unøyaktige hastighetsavlesninger
forårsaket av overdreven krenging.
GPS 17x-antennen leverer mer stabile
avlesninger når den er plassert nærmere
havnivået.
Monter GPS 17x-antennen minst 1 m
unna (fortrinnsvis over) banen til en eventuell radarstråle eller en VHF-radioantenne.
Fest antennen midlertidig på det stedet du vil montere den, og test om den fungerer riktig. Hvis
antennen blir forstyrret av annen elektronikk, kan du prøve en annen plassering. Når du har bekreftet
at den fungerer riktig, kan du feste antennen permanent.
Overatemontering av GPS 17x-antennen
1 Bruk overatemonteringsbraketten som mal for monteringen.
Bruk en sentreringskjørner til å merke de tre skrueplasseringene på overaten.
Bruk en blyant til å tegne kabelhullet i midten på braketten.
Sett overatemonteringsbraketten til side. Ikke bor gjennom overatemonteringsbraketten.
2. Bor tre styrehull på 3,2 cm (1/8 tommer).
MERK: Hvis du monterer GPS 17x-antennen på glassber, anbefales det å bruke en forsenket bits til å
bore en klaringsforsenkning gjennom det øverste gelcoat-laget (men ikke dypere). Dette gjør det lettere
å unngå sprekker i gelcoat-laget når skruene strammes.
3. Bruk en hullsag på 25 mm til å
kutte kabelhullet i midten.
4. Plasser forseglingsputen nederst
på overatemonteringsbraketten.
Kontroller at skruehullene
passer.
5. Bruk M4-skruene som
følger med, til å feste
overatemonteringsbraketten til
monteringsoveraten.
6. Før NMEA 2000-kabelen
gjennom kabelhullet på 25 mm,
og koble den til GPS 17x-
antennen.
7. Påse at den store pakningen er
på plass nederst på GPS 17x-
antennen, plasser antennen på
overatemonteringsbraketten ➊ og vri den med klokken for å låse den på plass ➋.
8. Fest antennen til monteringsbraketten med M3-justeringsskruen
➌ som følger med.
9. Før NMEA 2000-kabelen bort fra kilder som kan føre til elektronisk interferens, og koble den til
NMEA 2000-nettverket.
•
•
•
•
•
•
•
SS BARNETT
radar
VHF-radioantenne
1 m
Over – best
Under – OK
EMI (Electromagnetic Interference)
fra motorkomponenter
Best
Bedre
Bra
EMI
Plasseringshensyn for GPS 17x-antennen
SS BARNETT
radar
VHF-radioantenne
1 m
Over – best
Under – OK
EMI (Electromagnetic Interference)
fra motorkomponenter
Best
Bedre
Bra
EMI
Plasseringshensyn for GPS 17x-antennen
GPS 17x-
antenne
Overatemonterings-
brakett
Forseglingspute
Monterings-
overate
➊
➋
➌
Gummipakning
GPS 17x-
antenne
Overatemonterings-
brakett
Forseglingspute
Monterings-
overate
➊
➋
➌
Gummipakning
NO
Installeringsinstruksjoner for GPS 17x NMEA 2000
33
Montere GPS 17x-antennen på stang
Når du fester adapteren for montering på stang til GPS 17x-antennen, kan du installere GPS 17x-
antennen på et standard maritimt gjengestangsfeste med en ytre diameter på 1" (14 gjenger per
tomme – følger ikke med). Du kan føre NMEA 2000-kabelen gjennom eller utenfor stangen.
Slik monterer du GPS 17x med kabelen utenfor stangen:
1. Før NMEA 2000-droppkabelen gjennom adapteren for montering på stang, og plasser kabelen i
den vertikale åpningen langs sokkelen på adapteren for montering på stang.
2. Tre adapteren for montering på stang på et standard maritimt gjengestangsfeste med en ytre
diameter på 1" (14 gjenger per tomme – følger ikke med). Ikke stram til adapteren for mye.
3. Koble NMEA 2000-droppkabelen til GPS 17x-antennen.
4. Plasser GPS 17x-antennen på adapteren for montering på stang
➊, og vri den med klokken for å
låse den på plass ➋.
5. Fest antennen til adapteren med M3-
justeringsskruen ➌ som følger med.
6. (Valgfritt) Når du har installert GPS 17x-
antennen på festet til stangen, fyller du
det gjenstående mellomrommet ved den
vertikale kabelåpningen med maritim
forsegling.
7. Fest det maritime festet til båten hvis det
ikke allerede er festet.
8. Før kabelen bort fra kilder som kan føre
til elektronisk interferens, og koble den til
NMEA 2000-nettverket.
Slik monterer du GPS 17x-antennen med
kabelen trukket gjennom stangen:
1. Plasser et standardisert maritimt
gjengestangsfeste med en ytre diameter på
1" (14 gjenger per tomme – følger ikke med) der du ønsker å feste det, og merk av midten på
stangen.
2. Bor et hull med en borbits på 19 mm slik at kabelen kan føres gjennom.
3. Fest det maritime festet til båten.
4. Tre adapteren for montering på stang på stangen. Ikke stram til adapteren for mye.
5. Før NMEA 2000-droppkabelen gjennom stangen, og koble den til GPS 17x-antennen.
6. Plasser GPS 17x-antennen på adapteren for montering på stang
➊, og vri den med klokken for å
låse den på plass ➋.
7. Fest antennen til adapteren med M3-justeringsskruen
➌ som følger med.
8. (Valgfritt) Når du har installert GPS 17x-antennen på festet til stangen, fyller du den vertikale
kabelåpningen med maritim forsegling.
9. Før kabelen bort fra kilder som kan føre til elektronisk interferens, og koble den til NMEA 2000-
nettverket.
Montere GPS 17x-antennen under dekk
GPS 17x-antennen kan monteres under en glassberoverate ved hjelp av klebeputene som følger
med. GPS 17x-antennen kan ikke innhente satellittsignaler gjennom metall – du kan kun montere
under dekk hvis overaten er av glassber.
1. Bestem plasseringen av
glassberoveraten der du vil montere
GPS 17x.
2. Plasser klebeputene på
monteringsbraketten til bruk under dekk.
3. Plasser GPS 17x i monteringsbraketten
til bruk under dekk.
4. Fest monteringsbraketten til bruk under
dekk til monteringsoveraten.
GPS 17x-
antenne
Adapter for
montering på
stang
Vertikal
kabelåpning
➊
➋
➌
GPS 17x-
antenne
Adapter for
montering på
stang
Vertikal
kabelåpning
➊
➋
➌
GPS 17x-antenne
Brakett for montering
under dekk
Monterings-
overate
Klebeputer
GPS 17x-antenne
Brakett for montering
under dekk
Monterings-
overate
Klebeputer
NO
34
Installeringsinstruksjoner for GPS 17x NMEA 2000
5. Bruk skruer for å feste monteringsbraketten til overaten. Vær svært forsiktig slik at skruene ikke
går gjennom den øverste overaten av dekket.
6. Koble strøm-/datakabelen til GPS 17x.
7. Før kabelen bort fra kilder som kan føre til elektronisk interferens, og koble den til NMEA 2000-
nettverket.
Trinn 2: Koble GPS 17x-antennen til NMEA 2000-nettverket
Det følger en NMEA 2000 T-kontakt og en NMEA 2000-droppkabel med GPS 17x-antennen. Du
bruker disse to komponentene til å koble GPS 17x-antennen til det eksisterende NMEA 2000-
nettverket. Hvis du ikke har et NMEA 2000-nettverk, må du installere et NMEA 2000-nettverk på
båten. Gå til www.garmin.com hvis du vil ha mer informasjon om NMEA 2000.
Slik kobler du GPS 17x-
antennen til det eksisterende
NMEA 2000-nettverket:
1. Finn ut hvor du vil koble
GPS 17x-antennen til det
eksisterende NMEA 2000-
basisnettverket.
2. Koble den ene enden av
NMEA 2000 T-kontakten
fra basisnettverket som er
nærmest det stedet du vil
koble til GPS 17x-antennen.
Hvis du må forlenge
NMEA 2000-basisnettverket,
kobler du en egnet
skjøteledning for NMEA 2000-
basisnettverket (følger ikke
med) til T-kontakten du koblet
fra.
3. Koble en innebygd T-kontakt til
NMEA 2000-basisnettverket.
4. Før en innebygd droppkabel
fra GPS 17x-antennen til
toppen på T-kontakten som du
la til i NMEA 2000-nettverket.
Hvis den innebygde droppkabelen ikke er lang nok, kan du forlenge droppkabelen med opptil
4 meter. Hvis du trenger lengre kabel, forlenger du NMEA 2000-basisnettverket i henhold til
retningslinjene for NMEA 2000.
Trinn 3: Oppdatere kartplotteren
Du er sikret kompatibilitet med GPS 17x-antennen hvis du oppgraderer Garmin-kartplotteren med
den nyeste programvaren. Gå inn på http://www8.garmin.com/support/download.jsp hvis du vil ha
mer informasjon.
T-kontakt
(inkludert)
Droppkabel
(inkludert)
Eksisterende NMEA 2000-
nettverk (ikke inkludert)
GPS 17x-
antenne
NMEA 2000-
enhet
(ikke inkludert)
NMEA 2000-
enhet
(ikke inkludert)
T-kontakt
(inkludert)
Droppkabel
(inkludert)
Eksisterende NMEA 2000-
nettverk (ikke inkludert)
GPS 17x-
antenne
NMEA 2000-
enhet
(ikke inkludert)
NMEA 2000-
enhet
(ikke inkludert)
NO
Installeringsinstruksjoner for GPS 17x NMEA 2000
35
Spesikasjoner
Fysiske
Dimensjoner: 91,6 mm diameter ×
49,5 mm høyde
Vekt: 201 g
NMEA 2000-droppkabel: 6 m
temperaturområde: -30 °C til 80 °C
Dekselmateriale: fullstendig
tett, støtsikker
plastlegering,
vanntett i henhold
til IEC 529 IPX7-
standarder
Strøm
Strøminntakskilde: 9–16 VDC uregulert
Inntaksspenning: 40 mA ved 12 VDC
LEN-nummer (Load Equivalency Number)
for NMEA 2000: 1 (100 mA)
Nøyaktighet
GPS: < 10 m, 95 % sannsynlighet
DGPS: 3–5 m, 95 % sannsynlighet
(WAAS-/EGNOS-nøyaktighet)
Hastighet: 0,05 meter/sek i stabil tilstand
NMEA 2000 PGN-informasjon
Send Motta
059392 ISO-bekreftelse 059392 ISO-bekreftelse
060928 ISO-adressekrav 059904 ISO-anmodning
126208 NMEA – kommander/forespør/bekreft
gruppefunksjon
060928 ISO-adressekrav
126464 Send/motta PGN-listegruppefunksjon 126208 NMEA – kommander/
forespør/bekreft
gruppefunksjon
126992 Systemklokkeslett og -dato
126996 Produktinformasjon
129025 Posisjon – rask oppdatering
129026 COG & SOG – rask oppdatering
129029 GNSS-posisjonsdata GPS 17x-antennen er
NMEA 2000-sertisert
129539 GNSS DOPer
129540 GNSS-sat. innen synsvidde
Samsvarserklæring
Garmin erklærer herved at denne GPS 17x-antennen samsvarer med hovedkravene
og andre relevante bestemmelser i direktivet 1999/5/EF.
Hvis du vil lese den fullstendige samsvarserklæringen, kan du gå til Garmins
webområde for ditt Garmin-produkt: www.garmin.com/products/gps17x/.
Klikk på Manuals (brukerveiledninger), og velg deretter Declaration of Conformity
(samsvarserklæring).
Lisensavtale for programvare
VED Å BRUKE GPS 17x GODTAR DU AT DU ER FORPLIKTET TIL FØLGENDE VILKÅR OG
BETINGELSER I LISENSAVTALEN FOR PROGRAMVAREN. LES DENNE AVTALEN NØYE.
Garmin gir deg en begrenset lisens til bruk av programvaren som følger med denne enheten
(“Programvaren”), i en binær kjørbar form ved normal bruk av produktet. Eiendomsrett og
immaterielle rettigheter i og til Programvaren forblir hos Garmin.
Du er innforstått med at Programvaren eies av Garmin og er beskyttet i henhold til USAs
opphavsrettslover og internasjonale avtaler om opphavsrett. Du er videre innforstått med at
strukturen, organiseringen og kodingen i Programvaren er verdifulle forretningshemmeligheter
tilhørende Garmin, og at Programvaren i kildekodeform forblir en verdifull forretningshemmelighet
som tilhører Garmin. Du samtykker i at du ikke skal dekompilere, demontere, endre, foreta en
omvendt utvikling av eller redusere Programvaren eller deler av den til lesbar form, eller lage
avledede produkter basert på Programvaren. Du samtykker i at du ikke skal eksportere eller
reeksportere Programvaren til et annet land i strid med USAs eksportlover.
SV
36
GPS 17x NMEA 2000 - Installationsinstruktioner
GPS 17x NMEA 2000
®
- Installationsinstruktioner
Den högkänsliga Garmin GPS 17x NMEA 2000 GPS-antennen tillhandahåller
positionsinformation till ditt bentliga NMEA 2000-nätverk. Om du inte har ett bentligt
NMEA 2000
®
-nätverk på båten måste du installera ett. Mer information om NMEA 2000 nns
på www.garmin.com.
GPS 17x-antennen måste installeras i enlighet med följande instruktioner. Du behöver de fästen
och verktyg som anges i varje avsnitt. De här delarna nns hos de esta återförsäljare av marina
produkter. Använd alltid skyddsglasögon, hörselskydd och andningsskydd när du borrar, skär
eller slipar. Kontrollera alltid vad som nns bakom ytan som du ska borra eller skära i.
om du upplever problem med att installera enheten kontaktar du en professionell
installatör och ber om hjälp eller (om du bor i uSA) kontaktar du Garmins
produktsupport på telefon 913/397.8200 eller 800/800.1020. Besök www.garmin.com
/support/ för mer information. Europa: Kontakta Garmin (Europe) Ltd. på +44 0870
850 12 41.
VARNING! Läs guiden Viktig säkerhets- och produktinformation som medföljer i
produktförpackningen för viktig information om produkten och säkerhet.
Produktregistrering
Hjälp oss att hjälpa dig på ett bättre sätt genom att fylla i vår online-registrering på www
.garmin.com/registration/.
Skriv in serienumret som står på din GPS 17x i det avsedda utrymmet, för framtida referens.
Det står på en etikett på enhetens baksida.
Serienummer
Packlista och tillbehör
Innan du installerar enheten ska du kontrollera att förpackningen innehåller följande delar.
Kontakta genast din Garmin-återförsäljare om det saknas delar.
Standardförpackning
GPS 17x-antenn
Ytmonteringsfäste
Mastmonteringsfäste
Fäste för montering under däck
Monteringsmaterial (skruvar och
självhäftande plattor)
NMEA 2000 T-anslutning
NMEA 2000-droppkabel - 6,5 fot (2 m)
Installationsinstruktioner
Tillbehör
Extra NMEA 2000-nätverkskomponenter
•
•
•
•
•
•
•
•
•
Verktyg som behövs
Borrmaskin
Borrspets 1
1
/
8
turn (3,2 mm)
Borrspets - 3/4 tum (19 mm) för kabelhål
på mastfäste
Hålsåg, 1 tum (25 mm) - för ytmontering
av kabelhål
Skruvmejsel för ytmontering av skruvar
Körnare och hammare(används för att
markera rikthål vid ytmontering)
Försänkare (vid montering på glasber)
Marint tätningsmedel (för vissa
monteringsalternativ)
•
•
•
•
•
•
•
•
SV
GPS 17x NMEA 2000 - Installationsinstruktioner
37
Steg 1: Montera GPS 17x-antennen
Ytmontera GPS 17x-antennen och koppla den till ett standardmarinfäste med en utvändig
diameter på en tum, (14 gängor per tum, ingår ej). Du kan även installera antennen under
glasber.
Välj ut en lämplig plats för GPS 17x-antennen
på båten. För bästa mottagning bör GPS 17x-
antennen monteras på en plats med obehindrad
sikt av himlen i alla riktningar.
Undvik att montera GPS 17x-antennen där
den skuggas av båtens yttre struktur, en
radome-antenn eller mast.
På segelbåtar undviker du att montera GPS
17x-antennen högt upp på en mast för att
undvika felaktiga hastighetsavläsningar
orsakade av kraftiga krängningar.
GPS 17x-antennen ger mest stabila
avläsningar när den sitter nära vattennivån.
Montera GPS 17x-antennen minst 3 fot
(1 m) bort från (helst över) radarstrålars väg eller en VHF-radioantenn.
Sätt fast antennen tillfälligt på önskad monteringsplats och testa att den fungerar som den ska.
Om du upplever störningar med annan elektronik kan du försöka med en annan plats. När du
har bekräftat att enheten fungerar som den ska monterar du antennen permanent.
Ytmontering av GPS 17x-antennen
1. Använd ytmonteringsfästet som monteringsmall.
Märk ut de tre skruvplatserna på ytan med hjälp av en körnare.
Leta upp kabelhålet i mitten av fästet med hjälp av en penna.
Ställ undan ytmonteringsfästet. Borra inte genom ytmonteringsfästet.
2. Borra de tre 3,2 mm (1/8 tum) rikthålen.
oBS! Om du monterar GPS 17x på glasber bör du använda en försänkare för att borra en
försänkning genom det övre gelcoat-lagret (men inte djupare). På så sätt undviker du sprickor i
gelcoat-lagret när skruvarna dras åt.
3. Använd en hålsåg på 1 tum
(25 mm) för att klippa kabelhålet i
mitten.
4. Placera tätningsplattan längst ned
på ytmonteringsfästet. Passa in
skruvhålen.
5. Med hjälp av de medföljande
M4-skruvarna ansluter
du ytmonteringsfästet på
monteringsytan.
6. Led NMEA 2000-kabeln genom
1-tumskabelhålet och anslut
den till GPS 17x.
7. Se till att den stora packningen är på
plats längst ned på GPS 17x-antennen. Placera antennen på ytmonteringsfästet
➊ och lås fast den genom att dra den medsols ➋.
8. Sätt fast antennen på monteringsfästet med den medföljande M3-inställda skruven ➌.
9. Led NMEA 2000-kabeln bort från källor till elektroniska störningar och anslut den till ditt
NMEA 2000-nätverk.
•
•
•
•
•
•
•
SS BARNETT
Radar
VHF-radioantenn
3 fot
(1 m)
Över bäst
Under – OK
EMI (Electromagnetic Interference)
från motorkomponenter
Bäst
Bättre
Bra
EMI
Placeringsavvägningar för GPS 17x
SS BARNETT
Radar
VHF-radioantenn
3 fot
(1 m)
Över bäst
Under – OK
EMI (Electromagnetic Interference)
från motorkomponenter
Bäst
Bättre
Bra
EMI
Placeringsavvägningar för GPS 17x
GPS 17x-
antenn
Ytmonteringsfäste
Tätningsplatta
Monteringsyta
➊
➋
➌
Gummipackning
GPS 17x-
antenn
Ytmonteringsfäste
Tätningsplatta
Monteringsyta
➊
➋
➌
Gummipackning
SV
38
GPS 17x NMEA 2000 - Installationsinstruktioner
Montera GPS 17x-antennen på en mast
När du har kopplat mastfästesadaptern till GPS 17x kan du installera GPS 17x med ett
standardmarinfäste med en utvändig diameter på en tum, (14 gängor per tum, ingår ej). Du kan
leda NMEA 2000-kabeln genom masten eller på utsidan av masten.
Så här monterar du GPS 17 med kabeln ledd på mastens utsida:
1. Led NMEA 2000-droppkabeln genom mastfästesadaptern och placera kabeln i det lodräta
spåret tillsammans med basen på mastfästesadaptern.
2. Trä mastfästesadaptern på ett standardmarinfäste med en utvändig diameter på en tum (14
gängor per tum, ingår ej). Dra inte åt adaptern för hårt.
3. Anslut NMEA 2000-droppkabeln till GPS 17x-antennen.
4. Placera GPS 17x-antennen på mastfästesadaptern ➊ och lås
fast den genom att vrida den medsols ➋.
5. Sätt fast antennen på adaptern med den
medföljande M3-inställda skruven ➌.
6. (Valfritt) När GPS 17 är monterad på
mastfästet fyller du kvarvarande utrymme
vid det lodräta kabelspåret med ett marint
tätningsmedel.
7. Fäst marinfästet på båten om det inte redan är
gjort.
8. Led kabeln bort från källor till elektroniska
störningar och anslut den till ditt NMEA 2000-
nätverk.
Så här monterar du GPS 17 med kabeln ledd
genom masten:
1. Placera ett standardmarinfäste med en
utvändig diameter på en tum (14 gängor per tum, ingår ej) på önskad plats och märk ut
mittpunkten för masten.
2. Borra ett hål med en borrspets på
3
/
4
tum (19 mm) så att kabeln kan passera igenom.
3. Sätt fast marinfästet på båten.
4. Trä mastfästesadaptern på masten. Dra inte åt adaptern för hårt.
5. Led NMEA 2000-droppkabeln genom masten och anslut den till GPS 17x-antennen.
6. Placera GPS 17x-antennen på mastfästesadaptern ➊ och lås fast den genom att vrida den
medsols ➋.
7. Sätt fast antennen på adaptern med den medföljande M3-inställda skruven ➌.
8. (Valfritt) När GPS 17 är monterad på mastfästet fyller du det lodräta kabelspåret med ett
marint tätningsmedel.
9. Led kabeln bort från källor till elektroniska störningar och anslut den till ditt NMEA 2000-
nätverk.
Montering av GPS 17x-antennen under däck
GPS 17x kan monteras under en glasberyta med de självhäftande plattor som ingår. GPS 17x
kan inte hämta satellitsignaler genom metall, därför kan du bara montera under däcket om ytan
består av glasber.
1. Välj den plats på
glasberytan där du vill
montera GPS 17x.
2. Placera de självhäftande
plattorna på
monteringsfästet under
däck.
3. Placera GPS 17x i
monteringsfästet under
däck.
GPS 17x-
antenn
Mastfästes-
adapter
Lodrät
kabelskåra
➊
➋
➌
GPS 17x-
antenn
Mastfästes-
adapter
Lodrät
kabelskåra
➊
➋
➌
GPS 17x-
antenn
Monteringsfäste
under däck
Monteringsyta
Självhäftande
plattor
GPS 17x-
antenn
Monteringsfäste
under däck
Monteringsyta
Självhäftande
plattor
SV
GPS 17x NMEA 2000 - Installationsinstruktioner
39
4. Fäst monteringsfästet under däck på monteringsytan.
5. Säkra monteringsfästet under däck på monteringsytan med skruvar. Var mycket försiktig så
att skruvarna inte går igenom däckets övre yta.
6. Anslut ström-/datakabeln till GPS 17x.
7. Led kabeln bort från källor till elektroniska störningar och anslut den till ditt NMEA 2000-
nätverk.
Steg 2: Anslut GPS 17x-antennen till ditt NMEA 2000-
nätverket
GPS 17x levereras med en NMEA 2000 T-anslutning och en NMEA 2000-droppkabel. Du
använder dessa två komponenter för att ansluta GPS 17x till ditt bentliga NMEA 2000-
nätverk. Om du inte har ett bentligt NMEA 2000-nätverk måste du installera ett i båten. Mer
information om NMEA 2000 nns på www.garmin.com.
Så här ansluter du GPS
17x till ditt bentliga NMEA
2000-nätverk:
1. Bestäm en lämplig plats
för att ansluta GPS 17x till
det bentliga NMEA 2000-
stamnätet.
2. Koppla bort ena sidan av
en NMEA 2000 T-anslutning
från stamnätet närmast den
plats där du vill ansluta GPS
17x-antennen.
Om du behöver förlänga
NMEA 2000-stamnätet
ansluter du en lämplig
förlängningskabel för NMEA
2000-stamnätet (medföljer
inte) till sidan av den T-
anslutning som du kopplade
bort.
6. Anslut en av de medföljande
T-anslutningarna i
NMEA 2000-stamnätet.
7. Led en av de medföljande droppkablarna från GPS 17x-antennen till ovansidan av den T-
anslutning du lade till i NMEA 2000-nätverket.
Om den inbyggda droppkabeln inte är tillräckligt lång kan du lägga till en
droppkabelförlängning på upp till 13 fot (4 m). Om du behöver mer kabel lägger du till en
förlängning till NMEA 2000-stamnätet, enligt anvisningarna för NMEA 2000.
Steg 3: Uppdatera plottern
Om du vill kontrollera kompatibiliteten med GPS 17x uppgraderar du Garmin-plottern med den
senaste programvaran. Mer information nns på http://www8.garmin.com/support/download.jsp.
T-anslutning
(medföljer)
Droppkabel
(medföljer)
Bentligt NMEA 2000-nätverk
(medföljer ej)
GPS 17x-
antenn
NMEA 2000-
enhet
(medföljer ej)
NMEA 2000-
enhet
(medföljer ej)
T-anslutning
(medföljer)
Droppkabel
(medföljer)
Bentligt NMEA 2000-nätverk
(medföljer ej)
GPS 17x-
antenn
NMEA 2000-
enhet
(medföljer ej)
NMEA 2000-
enhet
(medföljer ej)
SV
40
GPS 17x NMEA 2000 - Installationsinstruktioner
Specikationer
Fysiska
mått: 3
19
/
32
tum (91,6 mm) diameter ×
1
15
/
16
tum (49,5 mm) hög
Vikt: 7,1 oz. (201 g)
NMEA 2000-droppkabel: 19 fot, 8 tum (6 m)
temperaturintervall:
-22°F (-30°C) till
176°F (80°C)
Höljets material: Helt tätad, stöttålig
plastlegering,
vattentät enligt
IEC 529 IPX7-
normer
Ström
Strömförbrukning: 9–16 V likström oreglerat
Inström: 40 mA vid 12 V likström
NMEA 2000 LEN-nummer (Load
Equivalency Number): 1 (100 mA)
Noggrannhet
GPS: < 33 fot (10 m),
normalt 95%
DGPS: 10–16 fot (3–5 m),
normalt 95%
(WAAS/EGNOS-noggrannhet.)
Hastighet: 0,05 meter/sek i stadigt läge
PGN-information för NMEA 2000
Sända Ta emot
059392 ISO-erkännande 059392 ISO-erkännande
060928 ISO-adresskrav 059904 ISO-begäran
126208 NMEA - Kommando/begära/godkänna
gruppfunktion
060928 ISO-adresskrav
126464 Sända/ta emot PGN-lista med grup-
pfunktion
126208 NMEA - Kommando/
begära/godkänna grup-
pfunktion
126992 Systemtid och -datum
126996 Produktinformation
129025 Position - Snabb uppdatering
129026 COG & SOG - Snabb uppdatering
129029 GNSS-positionsdata GPS 17x är NMEA 2000-
certierad
129539 GNSS DOP:er
129540 GNSS Sats i vy
Överensstämmelseförklaring (DoC)
Härmed intygar Garmin att denna GPS 17x uppfyller de grundläggande kraven
och andra tillämpliga föreskrifter i direktiv 1999/5/EC.
Den fullständiga överensstämmelseförklaringen nns på Garmins webbplats för
din Garmin-produkt: www.garmin.com/products/gps17x/. Klicka på Manuals
(Handböcker) och sedan på Declaration of Conformity (Överensstämmelseförklaring).
Programlicensavtal
GENOM ATT ANVÄNDA GPS 17x ACCEPTERAR DU ATT FÖLJA VILLKOREN I
FÖLJANDE PROGRAMLICENSAVTAL. DU BÖR LÄSA IGENOM DET HÄR AVTALET
NOGGRANT.
Garmin ger dig en begränsad licens för användning av den programvara som är inbäddad i
enheten (”Programvaran”) i binär körbar form för normal drift av produkten. Äganderätten och
de intellektuella immateriella rättigheterna i och för Programvaran tillhör Garmin.
Du accepterar att Programvaran tillhör Garmin och är skyddad enligt de copyrightlagar som
gäller i USA samt enligt internationella copyrightöverenskommelser. Du bekräftar vidare att
strukturen på, organisationen av och koden för Programvaran är värdefulla företagshemligheter
som tillhör Garmin och att källkoden för Programvaran är en värdefull affärshemlighet
som tillhör Garmin. Du intygar att du inte kommer att dekompilera, demontera, ändra eller
bakåtkompilera Programvaran eller någon del av den på eller på något annat sätt göra om
Programvaran eller någon del av den till läsbar form eller skapa något arbete som bygger
på Programvaran. Du intygar också att du inte kommer att exportera eller återexportera
Programvaran till något land i strid med de exportkontrollagar som gäller i USA.
© 2009 Garmin Ltd. or its subsidiaries
Garmin International, Inc.
1200 East 151
st
Street, Olathe, Kansas 66062, USA
Garmin (Europe) Ltd.
Liberty House, Hounsdown Business Park, Southampton, Hampshire, SO40 9LR UK
Garmin Corporation
No. 68, Jangshu 2
nd
Road, Sijhih, Taipei County, Taiwan
www.garmin.com
Part Number 190-00886-10 Rev. B
EN NODA SVFR
IT
DE ES
