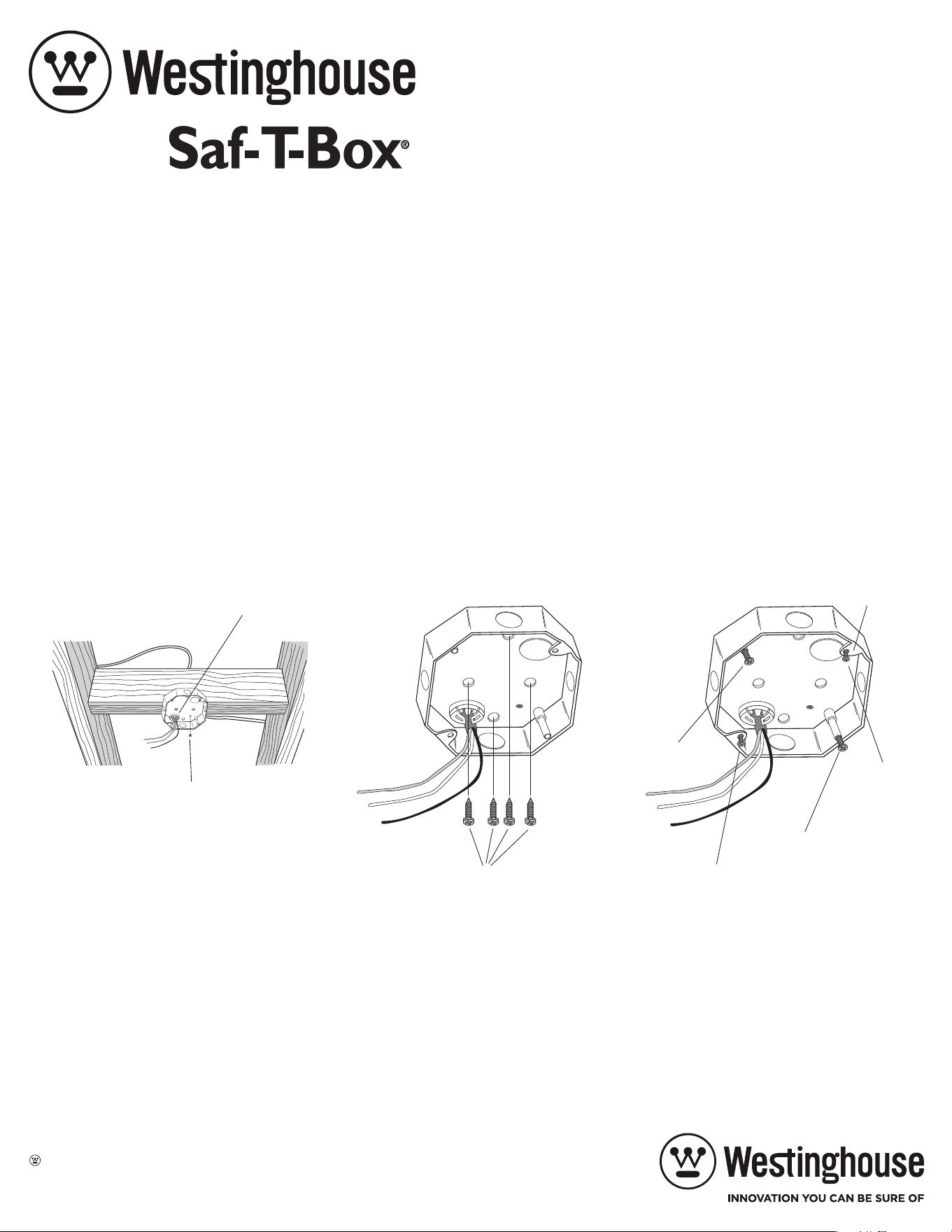

INSTALLATION INSTRUCTIONS
1. Pull wire into electrical box through one of the knockouts and secure using the non-metallic connector provided, or other
strain relief supplied by the installer. Install the green grounding screw (provided) (Figure 1).
2. Mount electrical box to joist using the 4 wood screws provided (Figure 2).
NOTE: If you are not installing the fan at this time, install mounting hardware (to prevent it from being misplaced), tuck wire
into box and replace Saf-T-Cap. Saf-T-Cap protects bolts and wiring during painting and sheet-rocking.
3. When you are ready to hang the fan or fixture, remove Saf-T-Cap. Mount fan bracket or fixture mounting bar (heavier fixtures
or chandeliers) to the threaded post using the #10-24 x ¾” bolts provided, or mount cover plates or lightweight fixtures to
the box ears using #8-32 screws (not provided) (Figure 3). Complete installation according to fan or fixture manufacturer’s
instructions.
Ceiling Fan and Fixture Support
MODELS 01052-11
The Saf-T-Box is UL listed for fan support and exceeds the requirements of the National Electric Code for fans
weighing up to 70 lbs. and lighting fixtures weighing up to 150 lbs. Non-metallic connector included, for use
with #14-2 through #12-3 AWG sheathed cable.
Figure 1 Figure 2 Figure 3
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A.
www.westinghouselighting.com
, WESTINGHOUSE, and INNOVATION YOU CAN BE SURE OF
are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting.
All rights reserved.
Made in China
4 Wood screws
Green
grounding screw
Non-metallic
connector
10-24 Bolt
10-24 Bolt
Box Ears
8-32 Screw
(not included)
8-32 Screw
(not included)
