Pole saw attachment EN

PRODUCT SAFETY

WARNING: Some dust created by power

sanding, sawing, grinding, drilling and

other construction activities contains

chemicals known to the State of California

to cause cancer, birth defects or other

reproductive harm. Some examples of these

chemicals are:

• Lead from lead-based paints;

• Crystalline silica from bricks and cement and

other masonry products;

• Arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies,

depending on how often you do this type

of work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such as

those dust masks that are specially designed to

ﬁlter out microscopic particles.

WARNING: This product can expose you

to chemicals including lead and Di(2-

ethylhexyl)phthalate (DEHP) which are

known to the State of California to cause cancer

and birth defects or other reproductive harm.

For more information go to www.P65Warnings.

ca.gov.

Important Safety Instructions

WARNING: Read all safety warnings

and instructions. Failure to follow the

warnings and instructions may result in

electric shock, ﬁre and/or serious injury.

FOR ALL APPLIANCES:

1) Avoid Dangerous Environment - Don't use

appliances in damp or wet locations.

2) Don't Use In Rain.

3) Keep Children Away - All visitors should be kept at

a distance from work area.

4) Dress Properly - Do not wear loose clothing or

jewelry. They can be caught in moving parts.

Use of rubber gloves and substantial footwear

is recommended when working outdoors. Wear

protective hair covering to contain long hair.

5) Use Safety Glasses - Always use face or dust mask

if operation is dusty.

6) Use Right Appliance - Do not use appliance for any

job except that for which it is intended.

7) Don't grasp the exposed cutting blades or cutting

edges when picking up or holding the appliance.

8) Don't Force Appliance - It will do the job better and

with less likelihood of a risk of injury at the rate for

which it was designed.

9) Don't Overreach - Keep proper footing and balance

at all times.

10) Stay Alert - Watch what you are doing. Use

common sense. Do not operate appliance when

you are tired.

11) Store Idle Appliances Indoors - When not in use,

appliances should be stored indoors in dry, and

high or locked-up place - out of reach of children.

12) Maintain Appliance With Care - Keep cutting

edge sharp and clean for best performance and

to reduce the risk of injury. Follow instructions

for lubricating and changing accessories. Keep

handles dry, clean, and free from oil and grease.

13) Check Damaged Parts - Before further use of the

appliance, a guard or other part that is damaged

should be carefully checked to determine that it will

operate properly and perform its intended function.

Check for alignment of moving parts, binding of

moving parts, breakage of parts, mounting, and

any other condition that may affect its operation.

A guard or other part that is damaged should be

properly repaired or replaced by an authorized

service center unless indicated elsewhere in this

manual.

FOR ALL BATTERY – OPERATED GARDENING

APPLIANCES:

1. Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to battery

pack, picking up or carrying the appliance. Carrying

the appliance with your ﬁnger on the switch or

energizing appliance that have the switch on invites

accidents.

2. Disconnect the battery pack from the appliance

before making any adjustments, changing

accessories, or storing appliance. Such preventive

safety measures reduce the risk of starting the

appliance accidentally.

3. Recharge only with the charger speciﬁed by the

manufacturer .A charger that is suitable for one

type of battery pack may create a risk of ﬁre when

used with another battery pack.

4. Use appliances only with speciﬁcally designated

battery packs. Use of any other battery packs may

create a risk of injury and ﬁre.

5. When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause

burns or a ﬁre.

6. Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, ﬂush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

or burns.

7. Do not use a battery pack or appliance that is

damaged or modiﬁed. Damaged or modiﬁed

batteries may exhibit unpredictable behavior

resulting in ﬁre, explosion or risk of injury.

8. Do not expose a battery pack or appliance to ﬁre

or excessive temperature. Exposure to ﬁre or

temperature above 130°C may cause explosion.

9. Follow all charging instructions and do not charge

the battery pack or appliance outside of the

temperature range speciﬁed in the instructions.

Charging improperly or at temperatures outside of

the speciﬁed range may damage the battery and

increase the risk of ﬁre.

10. Have servicing performed by a qualiﬁed repair

Pole saw attachment EN

person using only identical replacement parts.

This will ensure that the safety of the product is

maintained.

11. Do not modify or attempt to repair the appliance or

the battery pack (as applicable) except as indicated

in the instructions for use and care.

Pole saw safety warnings

WARNING – Do not operate near electrical

power lines. The unit has not been designed to

provide protection from electric shock in the

event of contact with overhead electric lines, Consult

local regulations for safe distances from overhead

electric power lines and ensure that the operating

position is safe and secure before operating the saw

chain pole pruner.

a) Keep all parts of the body away from the saw chain.

Make sure the switch is off when clearing jammed

material. Saw chain continues to move after the

switch is turned off. A moment of inattention while

operating the pole pruner may result in serious

personal injury.

b) Carry the pole pruner by the handle with the saw

chain stopped. When transporting or storing the

pole pruner, always ﬁt the saw chain device cover.

Proper handling of the pole pruner will reduce

possible personal injury from the saw chain.

c) Hold the pole pruner by insulated gripping surfaces

only, because the saw chain may contact hidden

wiring or its own cord. A saw chain contacting a

"live" wire may make exposed metal parts of the

pole pruner "live" and could give the operator an

electric shock.

d) Keep cable away from cutting area. During

operation the cable may be hidden in shrubs and

can be accidentally cut by the saw chain.

e) Do not use the pole pruner in bad weather

conditions, especially when there is a risk of

lightning. This decreases the risk of being struck by

lightning.

f) To reduce the risk of electrocution, never use near

any electrical power lines. Contact with or use near

power lines may cause serious injury or electric

shock resulting in death.

g) Always use two hands when operating the pole

pruner. Hold the pole pruner with both hands to

avoid loss of control.

h) Always use head protection when operating the

pole pruner overhead. Falling debris can result in

serious personal injury.

SAFETY WARNINGS FOR

BATTERY PACK

a) Do not dismantle, open or shred battery

pack.

b) Do not expose battery pack to heat or ﬁre.

Avoid storage in direct sunlight.

c) Do not short-circuit a battery pack. Do not

store battery packs haphazardly in a box or

drawer where they may short-circuit each

other or be short-circuited by other metal

objects. When battery pack is not in use, keep it

away from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminal to another. Shorting the battery terminals

together may cause burns or ﬁre.

d) Do not remove battery pack from its original

packaging until required for use.

e) Do not subject battery pack to mechanical

shock.

f) In the event of battery leaking, do not allow

the liquid to come in contact with the skin

or eyes. If contact has been made, wash the

affected area with copious amounts of water

and seek medical advice.

g) Observe the plus (+) and minus (–) marks on

the battery back and equipment and ensure

correct use.

h) Do not use any battery pack which is not

designed for use with the equipment.

i) Keep battery pack out of the reach of

children.

j) Seek medical advice immediately if a cell or

battery has been swallowed.

k) Always purchase the battery pack

recommended by the device manufacturer

for the equipment.

l) Keep battery pack clean and dry.

m) Wipe the battery pack terminals with a clean

dry cloth if they become dirty.

n) Battery pack needs to be charged before use.

Always use the correct charger and refer to

the manufacturer’s instructions or equipment

manual for proper charging instructions.

o) Do not leave battery pack on prolonged

charge when not in use.

p) After extended periods of storage, it may

be necessary to charge and discharge

the battery pack several times to obtain

maximum performance.

q) Battery pack gives its best performance

when it is operated at normal room

temperature (20 °C ± 5 °C).

r) When disposing of battery packs, keep

battery packs of different electrochemical

systems separate from each other.

s) Recharge only with the charger speciﬁed

by Worx. Do not use any charger other than

that speciﬁcally provided for use with the

equipment. A charger that is suitable for one type

of battery pack may create a risk of ﬁre when used

with another battery pack.

t) Retain the original product literature for

future reference.

u) Use only the battery pack in the application

for which it was intended.

v) Remove the battery pack from the equipment

when not in use.

w) Dispose of properly.

SAVE THESE INSTRUCTIONS

Pole saw attachment EN

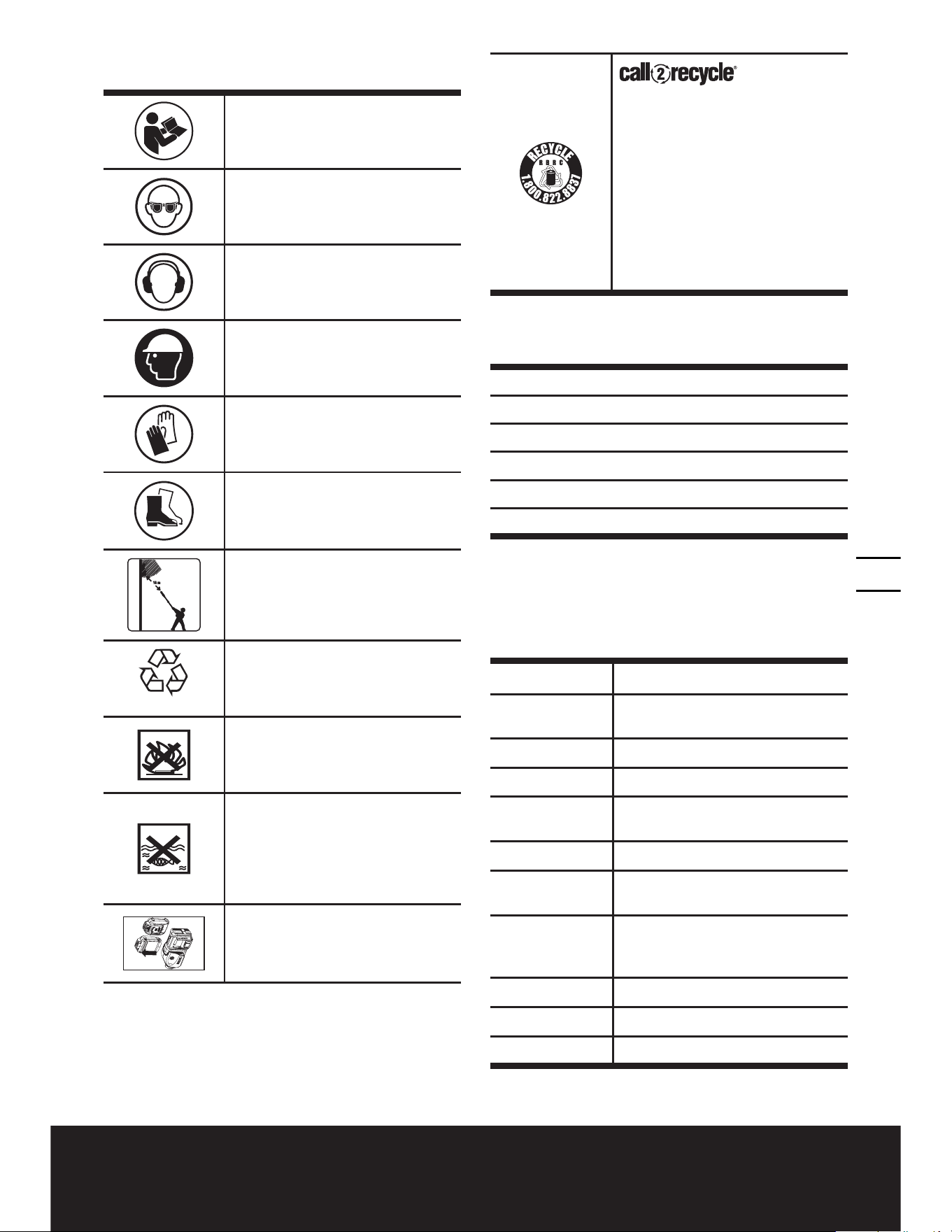

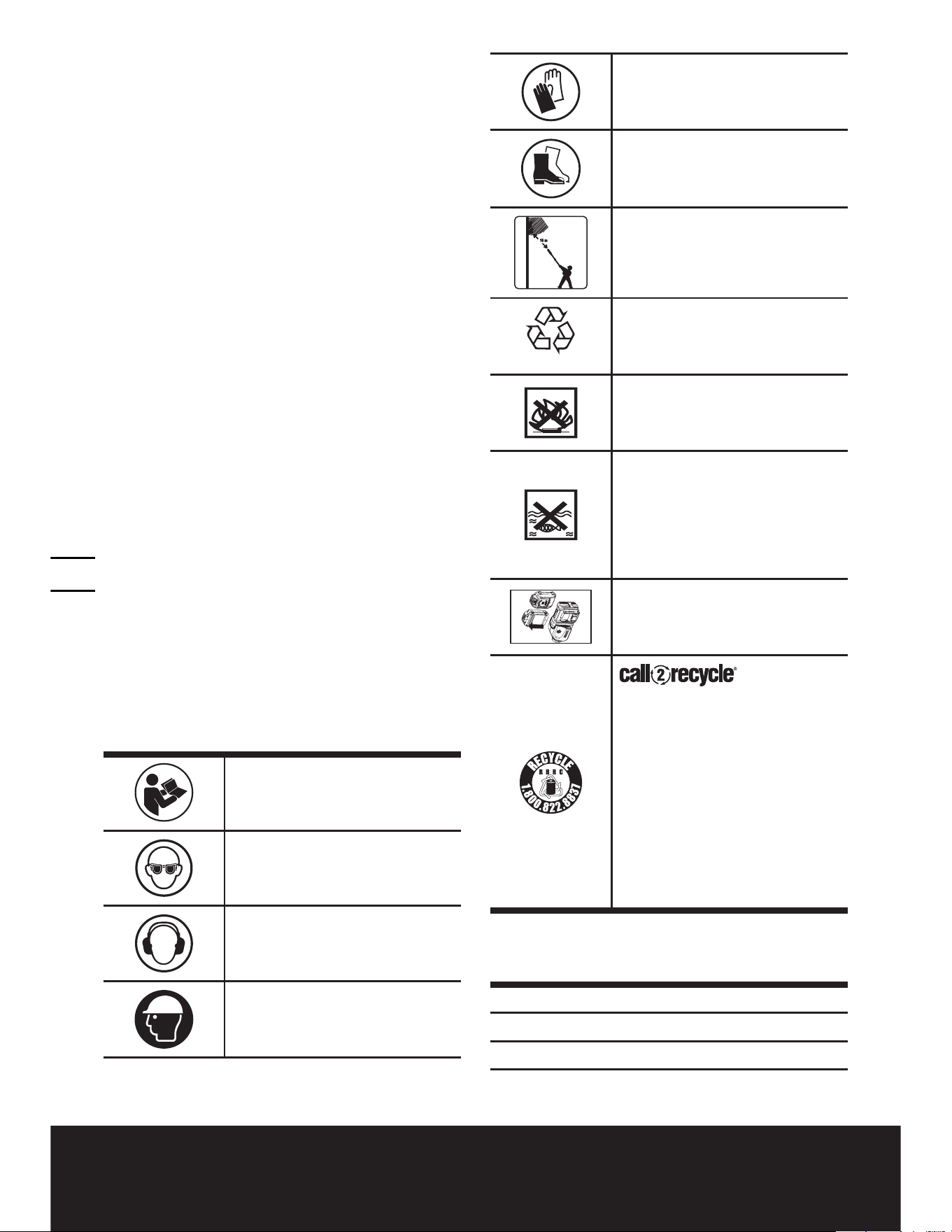

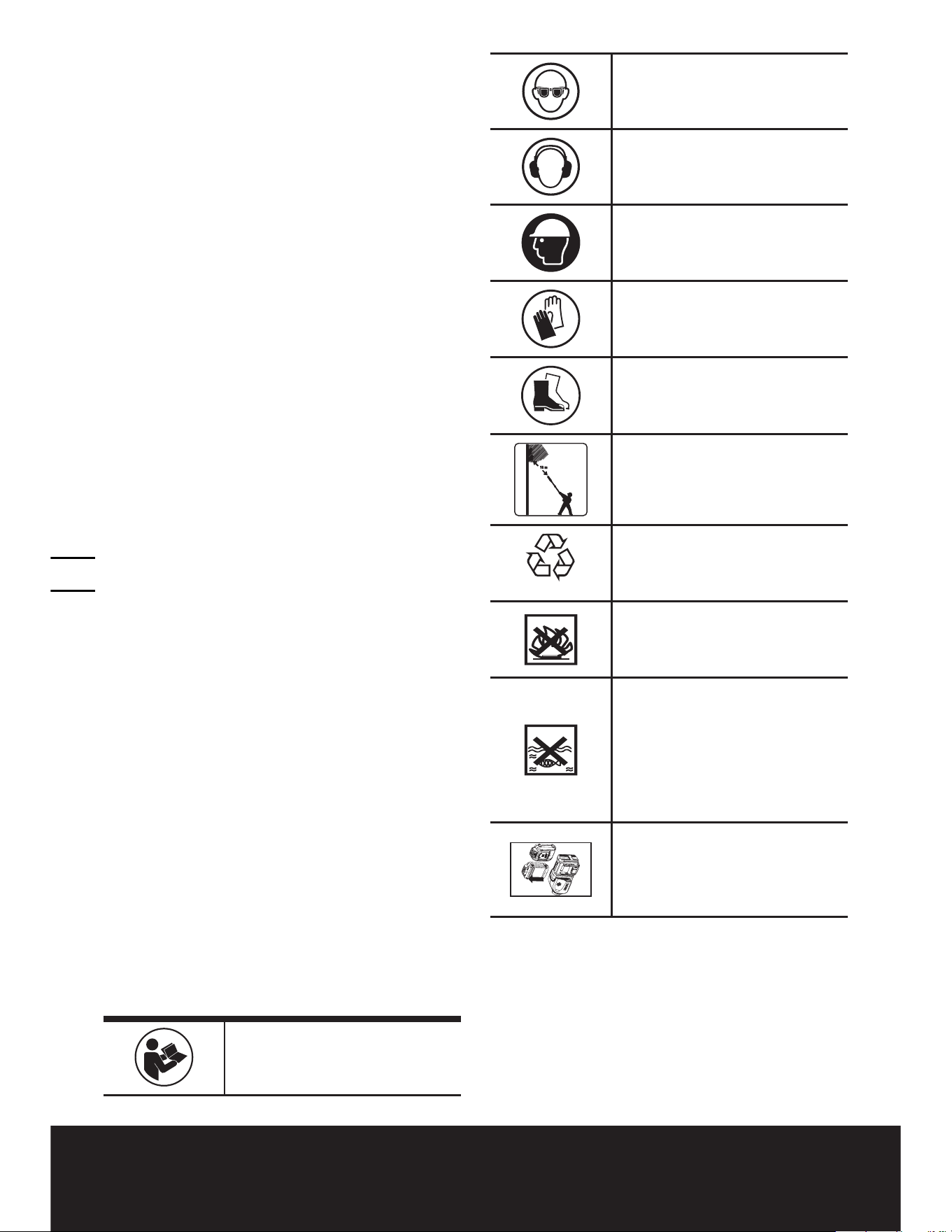

SYMBOLS

To reduce the risk of injury, user

must read instruction manual

Wear eye protection

Wear ear protection

Wear head protection

protective gloves

protective footwear

Warning of danger from

overhead electric-power lines

Li-I on

Li-Ion battery, battery must be

recycled

Do not burn

Batteries may enter water cycle

if disposed improperly, which

can be hazardous for ecosystem.

Do not dispose of waste

batteries as unsorted municipal

waste.

Remove battery from the

socket before carrying out

any adjustment, servicing or

maintenance.

POSITEC Inc. has established

a partnership with the RBRC

Corporation to recycle any

Positec batteries with the

RBRC-call2recycle seal. For

environmental protection,

please do not discard batteries

in the trash. After the batteries'

life cycle is ended, then please

call 1-800-822-8837 for a free

service that will properly

dispose of the battery.

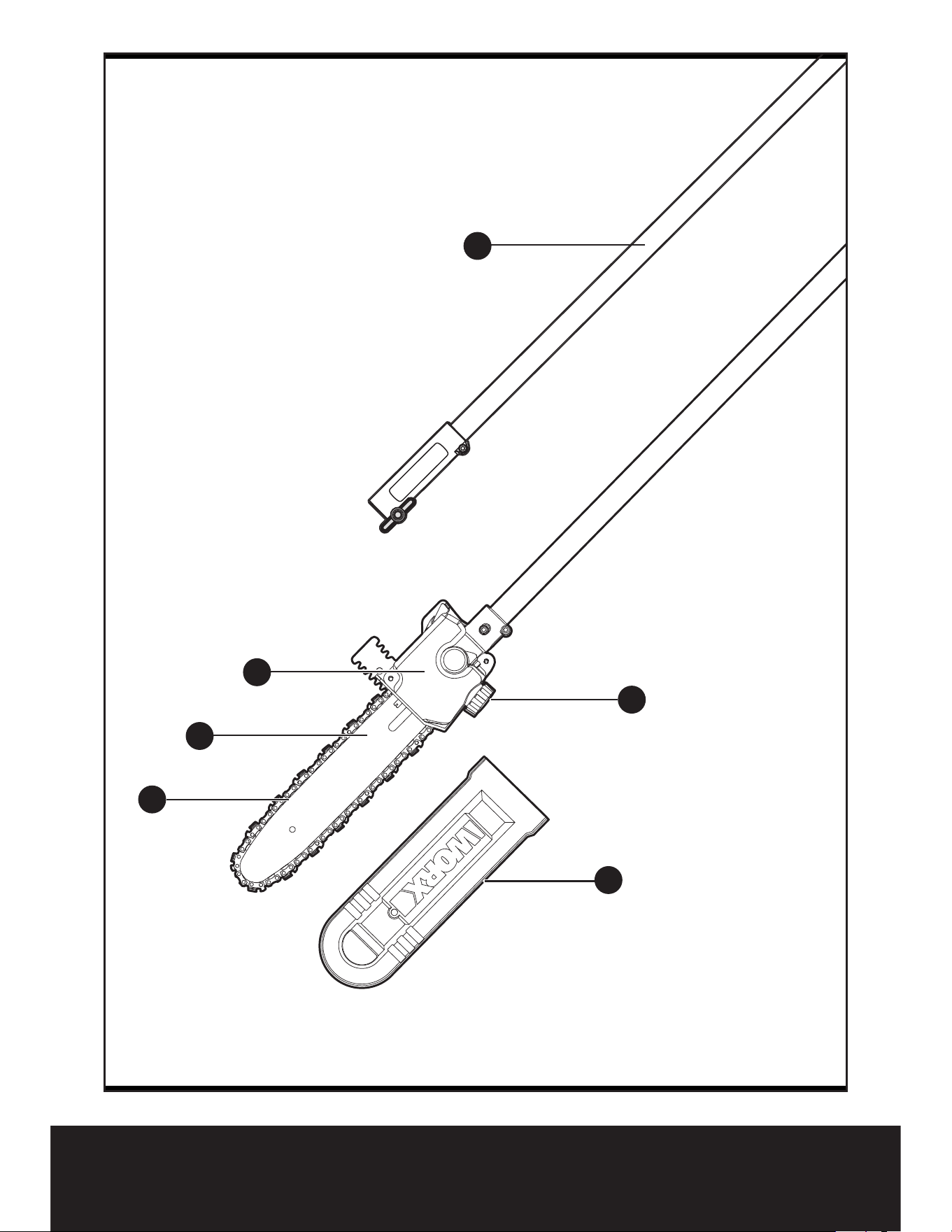

COMPONENT LIST

1. OIL FILLER CAP

2. OIL TANK

3. GUIDE BAR

4. CHAIN

5. BAR AND CHAIN SHEATH

6. EXTENSION POLE

Not all the accessories illustrated or

described are included in standard delivery.

TECHNICAL DATA

WA0222

Max. Cutting

height

12.5ft (3.8m)

Bar length 10''(25cm)

Chain speed 55.8 ft/s (17m/s)

Number of chain

drive links

Chain gauge 0.043” (1.1mm)

Adaptive Chain

type

ES: 3/8.043-40E/ QIRUI : A0(T)-

40E/ OREGON: 90PX040G

Adaptive Bar

type

ES: ES104SDEA041/ QIRUI

: PO10-43SR(T) / OREGON:

104MLEA041

Oil tank capacity 130ml

Chain pitch 3/8''(0.95cm)

Machine weight 4.06lbs (1.84kg)

Pole saw attachment EN

ACCESSORIES

WA0222

Hex key 1

Extension pole 1

Only use the appropriate accessories intended for this

tool. Accessory information can be found on the product

packaging, at a Worx dealer or on our website at www.

worx.com.

OPERATING INSTRUCTIONS

NOTE: Before using the tool, read the

instruction book carefully.

Intend Use

This attachment is intended for sawing of trees, tree

trunks, branches, limbs, etc. Cuts can be sawed with

or across the grain. This product is not suitable for

sawing mineral materials.

ASSEMBLY & OPERATION

Action Figure

ASSEMBLY

Connecting

Remove the existing attachment, and

connect the pole saw attachment. Slip

the attachment into the shaft of the

main unit and secure in place with the

locking knob.

Place the saw on a solid, level surface

before assembling. Before using,

make sure it is well connected

WARNING! Do not install the

battery pack before it has been

completely assembled.

Always use gloves when handling

the chain.

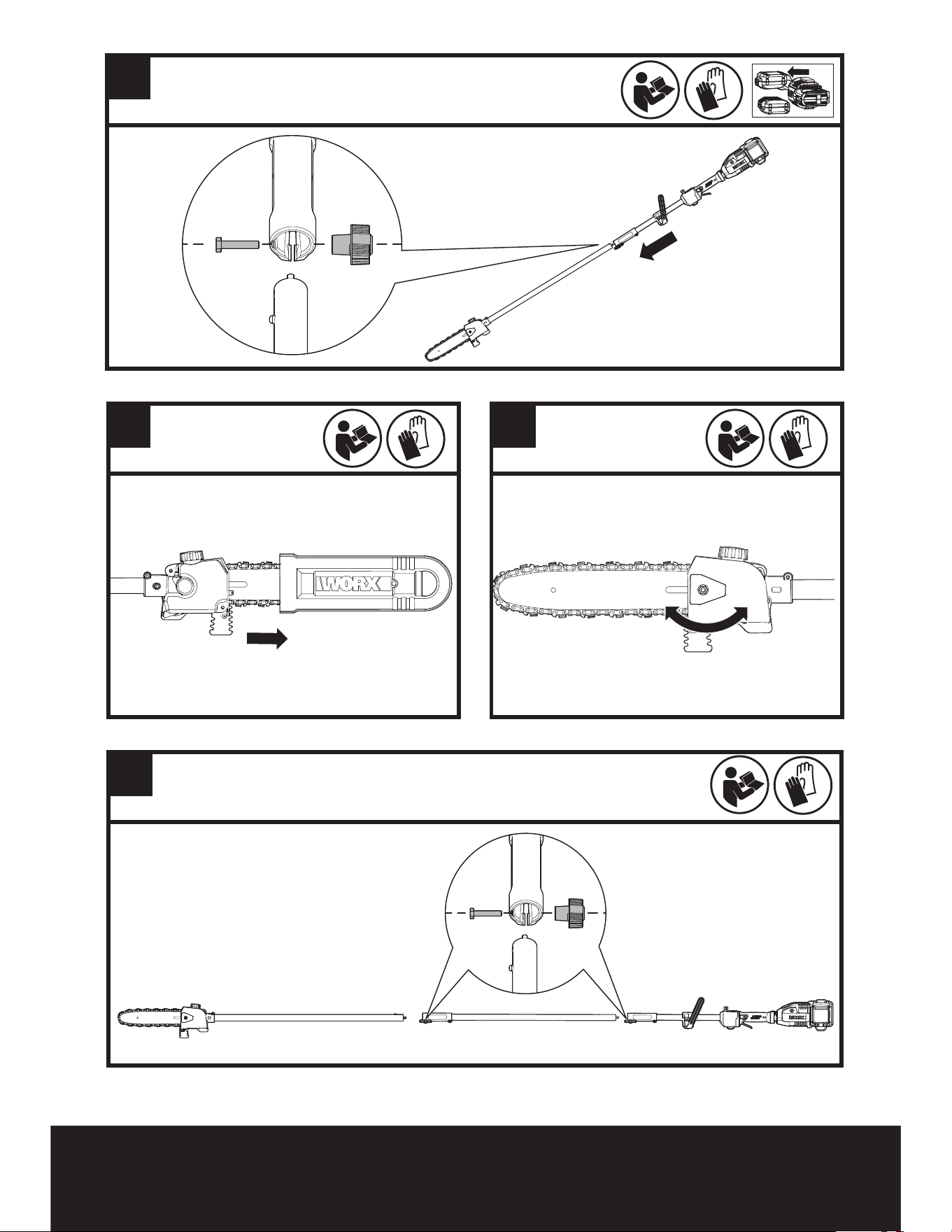

See Fig. A

Removing the bar and chain sheath. See Fig. B

TENSIONING CHAIN

Place the saw on any suitable

ﬂat surface. And turn the Chain

Tensioning Knob clockwise until it is

hand tight.

NOTE: The tension is automatically

increased while the Chain Tensioning

Knob is being turned in a clockwise

direction.

WARNING: The chain is not

yet tensioned. Tensioning the

chain applies as described under

“TENSIONING CHAIN”. The chain

now needs to be inspected to make

sure it is properly tensioned.

NOTE: New saw chains will stretch.

Check the chain tension frequently

when ﬁrst used and tighten when

the Chain becomes loose around the

Guide Bar.

WARNING

• Removing the battery pack

before adjusting saw chain

tension.

• Cutting edges on chain are

sharp. Use protective gloves

when handling chain.

• Maintain proper chain tension

always. A loose chain will

increase the risk of kickback.

A loose chain may jump out of

guide bar groove. This may injure

operator and damage chain. A

loose chain will cause chain, bar,

and sprocket to wear rapidly.

NOTE: The Chain is properly

tensioned when it can be lifted off

of the Guide Bar and the drivelink is

within the rail of the Guide Bar.

NOTE: The Chain will stretch while

cutting and lose proper tension. When

the chain becomes loose, completely

unscrew the Chain Tensioning Knob,

that is, to turn it in a counter-clockwise

direction. And retighten it again.

See Fig. C

Assembling the extension pole to

the machine

Connecting the extension pole to the

pole saw.

NOTE: Make sure the extension

pole is locked into position

securely before operation.

See Fig. D

Attaching the shoulder strap

Attach the shoulder strap to the

hook on the pole with the included

carabiner hook.

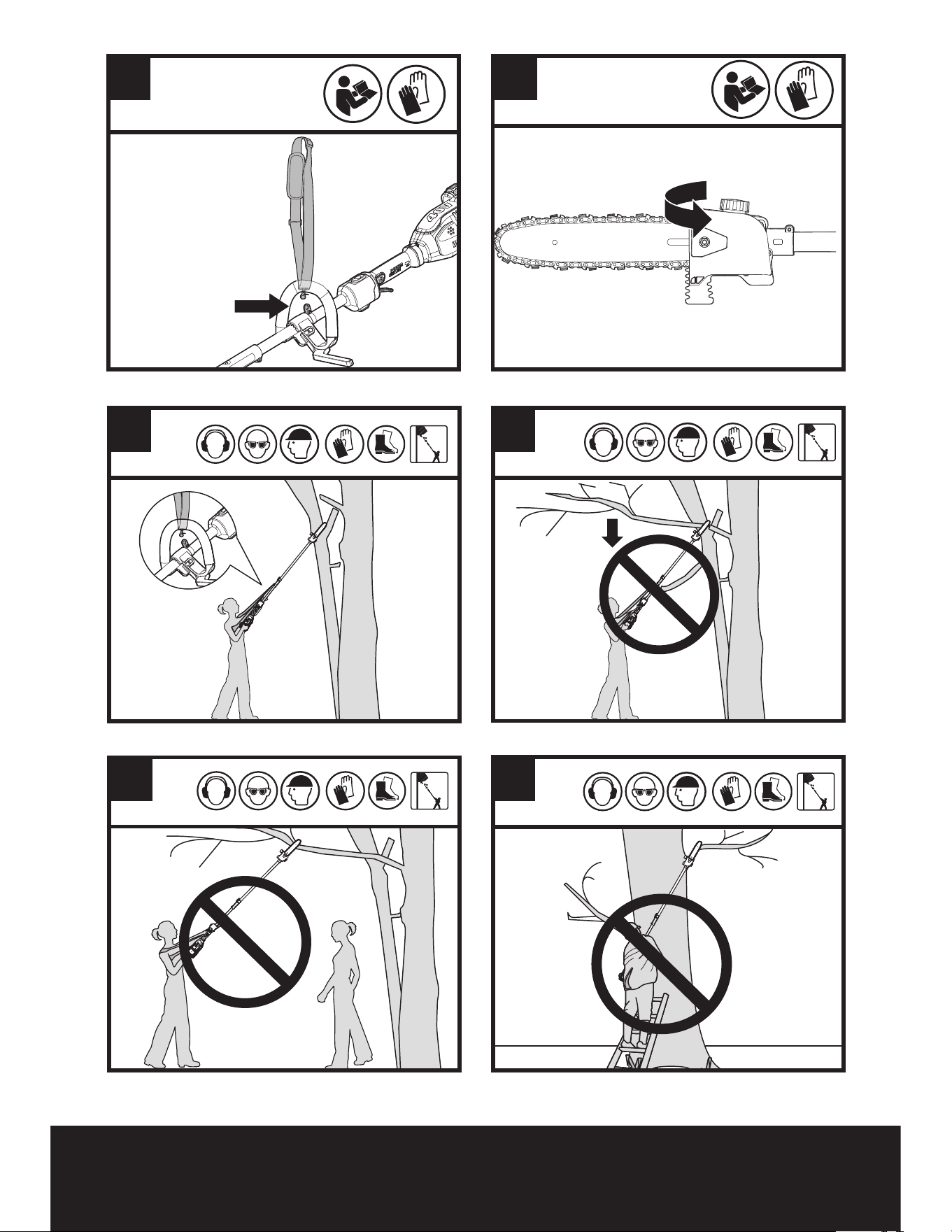

See Fig. E

Pole saw attachment EN

Filling the oil tank

WARNING: Removing the battery

pack before ﬁlling the oil tank.

1. Set the saw on any suitable surface

with Oil Filler Cap facing upward.

2. Clean area around the Oil Filler

Cap with cloth and unscrew the cap

by turning it counter clockwise.

3. Add bar and chain oil (not

included) until tank is full.

4. Avoid dirt or debris entering oil

tank, reﬁt Oil Filler Cap and tighten

by turning clockwise until hand tight.

Important: To allow venting of the

oil tank, small breather channels

are provided between the Oil Filler

Cap and the strainer, to prevent

leakage, and ensure machine is left

in a horizontal position (Oil Filler Cap

uppermost) when not in use.

It is important to use only the

recommended standard bar and

chain oil (Grade: ISO VG32) to avoid

damage to the pole saw. This can

be found at the location where you

purchased this saw or your local

hardware store. Never use recycled/

old oil. Use of non-approved oil will

void the warranty.

Do not swallow. If swallowed, call a

physician immediately. Keep out of

reach of children. Store away from

heat or open ﬂame.

See Fig. F

OPERATION

Cutting

See Fig. G

LUBRICATION

Important: The pole saw is not ﬁlled with oil. It is

essential to ﬁll with oil before use. Never operate the

pole saw without chain oil or at an empty oil tank

level, as this will result in extensive damage to the

product.

NOTE: Chain life and cutting capacity depend

on optimum lubrication. Therefore, the chain is

automatically oiled during operation.

CUTTING

Important: Check the oil tank is ﬁlled prior

to starting and regularly during operation.

Reﬁll oil when oil level is low. A full oil tank will

last approx. 35 minutes of cutting depending on

sawing intensity and stops.

Check recent replaced chain tension about

every 10 minutes during operation.

(1) Installing the battery pack into the machine.

(2) Make sure section of log to be cut is not laying

on the ground. This will keep the chain from

touching the ground as it cuts through the log.

Touching the ground while the Chain is moving

is dangerous and will dull the Chain.

(3) Use both hands to grip saw. Use a ﬁrm grip.

Thumbs and ﬁngers must wrap around saw

handles. (See Fig. G)

(4) Make sure your footing is ﬁrm. Keep feet-

shoulder width apart. Distribute your weight

evenly on both feet.

(5) When ready to make a cut, push the Lock-off

Button and Switch Trigger completely. This will

turn saw on. Releasing them will turn the saw

off. Make sure the saw is running at full speed

before starting a cut.

(6) When starting a cut, slowly place moving chain

against the wood. The wood should be as close

to the saw body as possible. Hold saw ﬁrmly

in place to avoid possible bouncing or skating

(sideways movement) of saw.

(7) Guide the saw using light pressure and do not

put excessive force on the saw, letting the saw

do its work. The motor will overload and can

burn out. It will do the job better and safer at the

rate for which it was intended.

(8) Remove the saw from a cut with the saw

running at full speed. Stop the saw by releasing

the lock-off button and switch trigger. Make sure

the chain has stopped before setting the saw

down.

(9) Keep practicing on scrap logs in a secure

working area until you are comfortable, using a

ﬂuid motion and a steady cutting rate.

Kickback Safety Devices on This Saw

This saw has a low-kickback chain and reduced

kickback Guide Bar. Both items reduce the chance of

kickback. However, kickback can still occur with this

saw.

The following steps will reduce the risk of kickback.

• Use both hands to grip saw while saw is running.

Use ﬁrm grip. Thumbs and ﬁngers must wrap

around saw handles.

• Keep all safety items in place on saw. Make sure

they work properly.

• Keep solid footing and balance at all times.

• Stand slightly to the left side of saw. This keeps

your body from being in direct line with chain.

• Do not let Guide Bar nose touch anything when

chain is moving.

• Never try cutting through two logs at same time.

Only cut one log at a time.

• Do not bury the Guide Bar nose or try plunge cut

(boring into wood using Guide Bar nose.

• Watch for shifting of wood or other forces that

may pinch chain.

• Use extreme caution when re-entering a previous

cut.

• Use only the low-kickback chain and Guide

Bar that were supplied with this pole saw or

recommended.

• Never use a dull or loose chain. Keep chain sharp

with proper tension.

Pole saw attachment EN

OPERATION FOR POLE SAW

Cutting with shoulder strap (See Fig. G)

The extension pole is supplied with a shoulder strap

that gives extra support when hoisting the pole saw

in the air. Hook the shoulder strap to the extension

pole and wrap around your shoulder. The shoulder

strap can also soften the impact if the pole saw is

dropped after the completion of a cut.

Cutting with extension pole

1. Install the battery pack into the machine.

2. Before cutting a high branch, consider all the

same points detailed in the previous section

“Trimming Branches” but pay particular attention

to the likely path of the falling branch.

WARNING: Do not stand directly below a

branch being cut. Keep bystanders far away. Do

not stand on a ladder or other type of unstable

support while using the tool. Do not use the tool

near cable, electrical power or telephone lines.

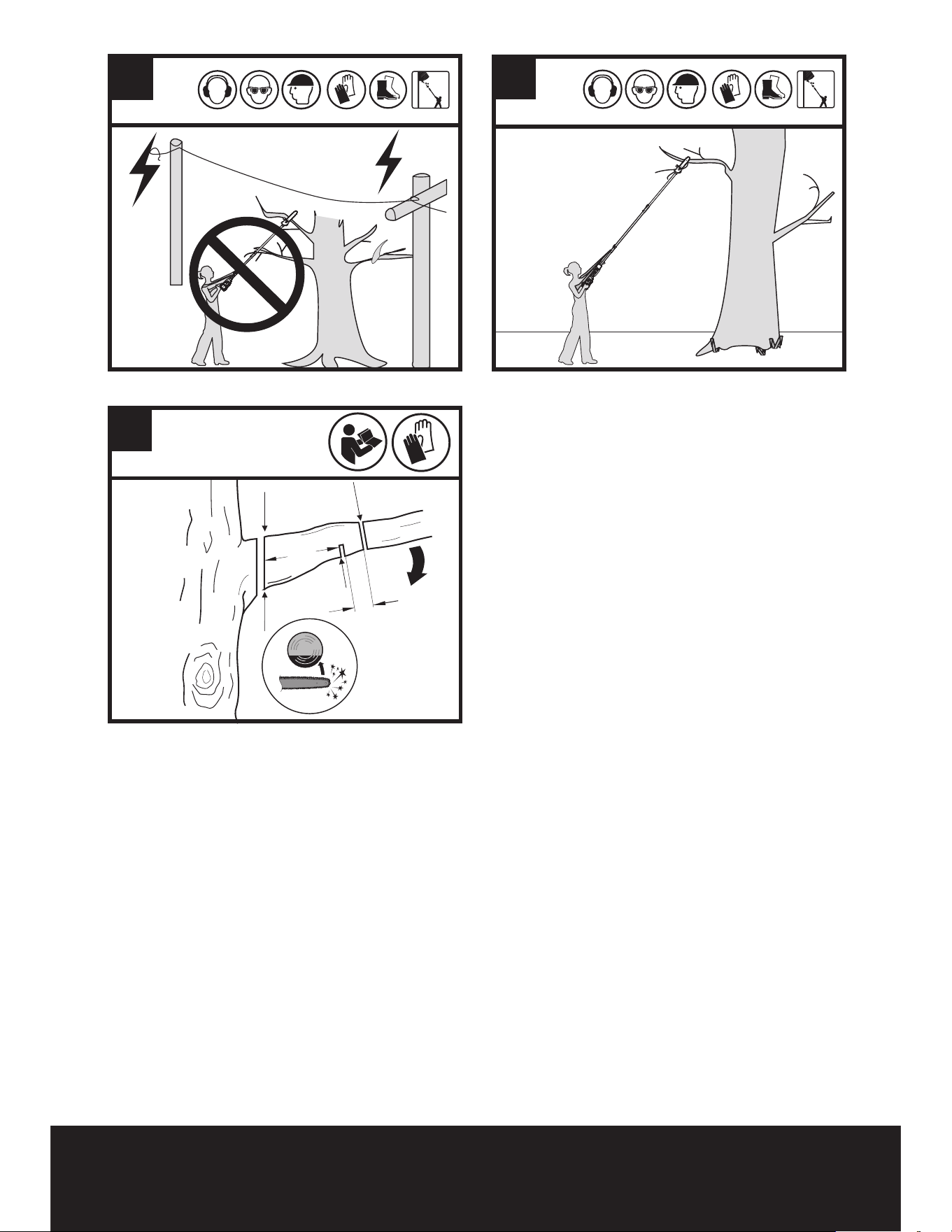

Keep 3m away from all power lines. (See Fig.

H1-H4)

3. Use both hands to grip Pole Saw. Use only

designated grip areas when operating Pole Saw

(See Fig. H5) Use ﬁrm grip. Thumbs and ﬁngers

must wrap around Pole Saw handle and pole.

4. Make sure your footing is ﬁrm. Keep feet apart.

Divide your weight evenly on both feet.

5. When ready to make a cut, fully press the Lock-off

Button and Switch Trigger. This will turn Pole Saw

on. Releasing them will turn Pole Saw off. Make

sure saw is running at full speed before starting a

cut.

6. When starting a cut, place moving chain

against wood. Hold Pole Saw ﬁrmly in place to

avoid possible bouncing or skating (sideways

movement) of saw.

7. Guide Pole Saw using light pressure. Do not force

Pole Saw. The motor will overload and can burn

out. It will do the job better and safer at the rate

for which it was intended.

8. Remove Pole Saw from a cut with saw running

at full speed. Stop Pole Saw by releasing trigger.

Make sure chain has stopped before setting Pole

Saw down.

TRIMMING A TREE (PRUNING)

WARNING: Avoid kickback. Kickback can

result in severe injury or death.

See Kickback, to avoid risk of kickback.

WARNING: Do not operate Pole Saw while

• in a tree

• on a ladder or any other unstable surface

• in any awkward position

You may lose control of Pole Saw causing

severe injury.

WARNING: Do not extend arms above

shoulders when using Pole Saw.

CAUTION: Seek professional help if facing

conditions beyond your ability.

Trimming a tree is the process of cutting limbs from a

living tree. Make sure your footing is ﬁrm. Keep feet

apart. Divide your weight evenly on both feet.

Follow directions below to trim a tree.

1. Make ﬁrst cut six inches from tree trunk on

underside of limb. Use top of guide bar to make

this cut. Cut 1/3 through diameter of limb (See

Fig. H6).

2. Move two to four inches farther out on limb. Make

second cut from above limb. Continue cut until

you cut limb off.

3. Make third cut as close to tree trunk as possible

on underside of limb stub. Use top of guide bar to

make this cut. Cut 1/3 through diameter of stub.

4. Make fourth cut directly above third cut. Cut down

to meet third cut. This will remove limb stub.

SAW MAINTENANCE

Follow maintenance instructions in this manual.

Proper cleaning of saw and chain and Guide Bar

maintenance can reduce chances of kickback. Inspect

and maintain saw after each use. This will increase

the service life of your saw.

NOTE: Even with proper sharpening, risk of kickback

can increase with each sharpening.

MAINTENANCE AND STORAGE OF POLE SAW

1. Remove the battery pack

• When not in use

• Before moving from one place to another

• Before servicing

• Before changing accessories or attachments, such

as saw chain and guard

2. Inspect pole saw before and after each use.

Check saw closely if guard or other part has been

damaged. Check for any damage that may affect

operator safety or operation of saw. Check for

alignment or binding of moving parts. Check for

broken or damaged parts. Do not use pole saw if

damage affects safety or operation. Have damage

repaired by authorized service center. To locate an

authorized service center, visit www.worx.com.

3. Maintain pole saw with care.

• Never expose saw to rain or direct moisture.

• Keep chain sharp, clean, and lubricated for better

and safer performance.

• Follow steps outlined in this manual to sharpen

chain.

• Keep handles dry, clean, and free of oil and

grease.

• Keep all screws and nuts tight.

4. When servicing, use only identical replacement

parts.

5. When not in use, always store pole saw

• in a high or locked place, out of children’s reach

• in a dry place

• with bar and chain sheath in place

Bar Maintenance

To maximize bar life, the following bar maintenance

is recommended.

The bar rails that carry the chain should be cleaned

before storing the tool or if the bar or chain appear

to be dirty.

Pole saw attachment EN

The rails should be cleaned every time the chain is removed.

TROUBLESHOOTING TABLE

The following table gives checks and actions that you can perform if your machine does not operate correctly.

If these do not identify/remedy the problem, contact your service agent.

WARNING: Switch off and remove the battery pack before investigating fault.

Symptom Possible Cause Remedy

Pole saw fails to

operate

Out of battery.

Fuse faulty.

Charge the battery pack.

Replace fuse.

Pole saw operates

intermittently

Over heating

Applying too much pressure while cutting.

Loose connection.

Internal wiring defective.

On/Off Trigger defective.

Place the machine in a cool, ventilated

place to cool it down

Applying relatively less pressure while

cutting

Contact service agent 1-866-354-Worx

(9679).

Dry chain

No oil in reservoir

Vent in oil ﬁller cap clogged

Oil passage clogged

Reﬁll oil

Clean cap

Clean oil passage outlet

Chain/chain bar over-

heats

No oil in reservoir

Vent in oil ﬁller cap clogged

Oil passage clogged

Chain is over tensioned

Dull chain

Reﬁll oil

Clean cap

Clean oil passage outlet

Adjust chain tension

Sharpen chain or replace

Pole saw rips,

vibrates, does not

saw properly

Chain tension too loose

Dull chain

Chain worn out

Chain teeth are facing in the wrong

direction

Adjust chain tension

Sharpen chain or replace

Replace chain

Reassemble with chain in correct

direction

FOR BATTERY TOOLS

The ambient temperature range for the use and storage of tool and battery is 0đ-45đ (32°F-113°F).

The recommended ambient temperature range for the charging system during charging is 0đ-40đ

(32°F-104°F).

Accessoire pour scie à perche F

SÉCURITÉ DU PRODUIT

AVERTISSEMENT! Certaines des

poussières produites en utilisant des

outils électriques sont considérées par

l’État de Californie comme susceptibles de

provoquer le cancer, des anomalies congénitales

et d’autres problèmes de reproduction. Voici

des exemples de ces produits chimiques:

• plomb issu de peinture à base de plomb;

• silice crystalline issue de briques et du ciment

et autres produits de maçonnerie;

• arsenic et chrome issus de bois traité

chimiquement.

Votre risque de ces expositions varie en

fonction de la fréquence à laquelle vous

effectuez ce travail. Pour réduire votre

exposition à ces produits chimiques : travaillez

dans une zone bien ventilée; portez un

équipement de sécurité approuvé, tel que des

masques antipoussières spécialement conçus

pour éliminer les particules microscopiques par

ﬁltrage.

AVERTISSEMENT : Ce dispositif peut

vous exposer aux produits chimiques

notamment le plomb et le di-phtalate

(de 2-éthylhexyle) (DEHP) qui sont reconnus

dans l'État de Californie comme causant des

cancers et des anomalies congénitales ou

d’autres anomalies de la reproduction. Pour

en savoir plus, veuillez consulter le site www.

P65Warnings.ca.gov.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT: Lisez et assimilez

toutes les instructions. Le non-respect

des instructions ci-après peut entraîner

un risque de choc électrique, d’incendie et/ou

de blessures graves.

POUR TOUS LES APPAREILS

1) Évitez les environnements dangereux. N’utilisez

pas les appareils dans des environnements très

humides ou mouillés.

2) N’utilisez pas sous la pluie.

3) Tenez les enfants éloignés. Tous les visiteurs

devraient se tenir éloignés de l’aire de travail.

4) Habillez-vous convenablement. Ne portez pas

des vêtements lâches ou des bijoux. Ils peuvent

se prendre dans les pièces en mouvement.

L’utilisation de gants de caoutchouc et chaussures

épaisses est recommandée lors de travaux

extérieurs. Portez une protection pour cheveux aﬁn

de contenir les cheveux longs.

5) Utilisez des lunettes de sécurité Toujours porter

un masque pour le visage ou pour la poussière si

l’opération est poussiéreuse.

6) Utilisez le bon appareil. N’utilisez pas l’appareil

pour tout autre travail que pour celui auquel il est

destiné.

7) Ne saisissez pas les lames ou les bords de coupe

exposés lorsque vous soulevez ou tenez l'appareil.

8) Ne forcez pas l’appareil. Il fera un meilleur travail

et sera moins dangereux en travaillant à la charge

pour laquelle il est conçu.

9) N’essayez pas d’utiliser l’appareil hors de votre

portée normale. Gardez votre équilibre et les pieds

bien ancrés au sol.

10) Restez alerte. Faites attention à ce que vous faites.

Utilisez votre bon sens. N’utilisez pas l’appareil

lorsque vous êtes fatigué.

11) Entreposez à l’intérieur les appareils qui ne sont

pas utilisés fréquemment. Lorsqu’inutilisés, les

appareils devraient êtres entreposés à l’intérieur

dans un endroit sec, élevé et gardé sous clef, hors

de la portée des enfants.

12) Entretenez les appareils avec soin. Gardez les

arêtes de coupe aiguisées et propres pour une

meilleure performance et risque réduit de blessure.

Suivez les instructions pour lubriﬁer et changer

les accessoires. Inspectez le cordon d’alimentation

électrique de l’appareil périodiquement, et si

endommagé, faites le réparer par un dépôt

de service autorisé. Inspectez les cordons

prolongateurs périodiquement et remplacez

si endommagés. Gardez les poignées sèches,

propres, et libres d’huile et de graisse.

13) Vériﬁer les pièces endommagées. Avant

d’employer l'appareil, une garde ou autre pièce

endommagée devrait être soigneusement

vériﬁée aﬁn de déterminer qu'elle fonctionnera

correctement et exécutera la fonction pour

laquelle elle a été conçue. Vériﬁer l’alignement

des parties mobiles, leur pincement, la brisure de

pièces, montage, et toute autre condition qui peut

affecter son opération. Une garde ou autre pièce

endommagée devrait être correctement réparée

ou remplacée par un centre de service autorisé à

moins d’avis contraire ailleurs dans ce manuel.

CONSIGNES DE SECURITE POUR TOUS LES

APPAREILS DE JARDINAGE FONCTIONNANT

AVEC UNE BATTERIE

1. Pour éviter le démarrage non intentionnel,

s’assurer que le bouton de démarrage est en

position d’arrêt avant de brancher l’appareil au

chargeur ou de le prendre ou de le transporter. Un

accident pourrait arriver si vous vous promenez

avec l’appareil avec le doigt sur l’interrupteur ou

sur le dispositif de charge dont l’interrupteur est en

position de charge.

2. Débranchez le bloc de batterie de l’appareil avant

de faire des réglages, de remplacer des accessoires

ou de ranger l’appareil. De telles mesures de

sécurité réduisent les risques de démarrer

l’appareil accidentellement.

3. Rechargez le bloc batterie uniquement avec le

chargeur spéciﬁé par Worx. Un chargeur adapté

à un type de batterie peut entraîner un risque

d'incendie lorsqu'il est utilisé avec une autre

batterie.

4. Utilisez les appareils uniquement avec les batteries

spéciﬁquement indiquées. L'utilisation de toute

autre batterie pourrait créer un risque de lésions et

d’incendie.

5. Lorsque la batterie n'est pas utilisée, tenez la à

Accessoire pour scie à perche F

l’écart d’autres objets métalliques, tels que les

trombones, les pièces de monnaie, les clefs, les

clous, les vis ou d'autres petits objets métalliques,

qui peuvent établir la connexion d'une borne à

l'autre. Court-circuiter les bornes de la batterie peut

provoquer des brûlures ou un incendie.

6. Dans des conditions d’utilisation abusive, du

liquide pourrait s’éjecter de la batterie; évitez tout

contact. Si vous entrez accidentellement en contact

avec le liquide, passez la partie du corps touchée

sous le robinet. Si vos yeux entrent en contact avec

le liquide, vous devez consulter immédiatement

un médecin. Le liquide expulsé de la batterie peut

causer des irritations ou des brûlures.

7. Ne pas utiliser une batterie ou un appareil

qui est endommagé ou modiﬁé. Les batteries

endommagées ou modiﬁées peuvent présenter

des comportements imprévisibles entraînant un

incendie, une explosion ou le risque de blessures.

8. Ne pas exposer une batterie ou un appareil au feu

ou à une température excessive. L’exposition au feu

ou à une température au-dessus de 130đ (265ē)

pourrait causer une explosion.

9. Respecter toutes les consignes de charge et ne pas

charger la batterie ou l'appareil en dehors de la

plage de température indiquée dans les consignes.

Mal charger ou à des températures en dehors de

la plage indiquée peut endommager la batterie et

accroître le risque d’incendie.

10. Faites faire le service par un technicien de

réparation compétent qui ne doit utiliser que des

pièces de rechange identiques. Ceci maintiendra la

sécurité du produit.

11. Ne pas modiﬁer ou essayer de réparer l'appareil ou

la batterie (selon le cas) sauf comme indiqué dans

les consignes d’utilisation et d’entretien.

Avertissement de sécurité concernant la perche

pour scie

AVERTISSEMENT - Ne pas utiliser à proximité

de lignes électriques. L'appareil n'a pas été

conçu pour fournir une protection contre les

chocs électriques en cas de contact avec des lignes

électriques aériennes. Veuillez consulter les règlements

locaux pour connaitre les distances de sécurité à

respecter par rapport aux lignes électriques aériennes

et veiller à ce que la position de fonctionnement

soit sûre et sécurisé avant d'utiliser la tronçonneuse

élagueuse.

a) Assurez-vous de maintenir toutes les parties du

corps loin de la chaîne de la scie. Veillez à ce que le

commutateur soit en position éteinte lorsque vous

enlevez des objets coincés. La chaîne de la scie

continue à se déplacer après avoir été mise hors

tension. Un simple moment d'inattention pendant

l'utilisation de la tronçonneuse élagueuse peut

entraîner des blessures graves.

b) Portez la tronçonneuse élagueuse par la poignée

avec la tronçonneuse arrêtée. Lors du transport ou

du stockage la tronçonneuse élagueuse, Assurez-

vous de toujours mettre le couvercle de la chaîne

de scie sur l'appareil. Une manipulation correcte de

la tronçonneuse élagueuse permettra de réduire les

risques de blessures.

c) Tenez la tronçonneuse élagueuse uniquement par

les surfaces isolées. La chaine de la tronçonneuse

élagueuse pourrait entrer en contact avec des ﬁls

cachés ou avec son propre cordon d'alimentation.

Une chaîne de scie en contact avec un ﬁl «

sous tension » peut engendrer que des parties

métalliques exposées de la tronçonneuse

élagueuse puissent elles aussi être « sous tension

», et de ce fait représenter un risque de choc

électrique.

d) Maintenez le câble d'alimentation loin de la zone de

coupe. En fonctionnement, le câble d'alimentation

peut être caché dans les arbustes; et pourrait être

accidentellement coupé par la tronçonneuse.

e) Veillez à ne pas utiliser la tronçonneuse élagueuse

dans de mauvaises conditions météorologiques,

surtout lorsqu'il il y a un risque de foudre. Cela

diminue le risque de pouvoir être frappé par la

foudre.

f) Pour réduire les risques d'électrocution, veillez à

ne jamais utiliser l'appareil à proximité de lignes

électriques. Le contact avec, ou l'utilisation près de

lignes électriques peut causer des blessures graves

ou des chocs électrique pouvant entraîner la mort.

g) Assurez-vous de toujours utiliser vos deux mains

pour tenir et utiliser la tronçonneuse élagueuse. Le

fait de tenir la tronçonneuse élagueuse avec vos

deux mains permet de prévenir une éventuelle

perte de contrôle.

h) Veillez à toujours utiliser un casque de protection

lorsque vous utilisez la tronçonneuse élagueuse

au dessus de votre de la tête. La chute des débris

pourrait entraîner des blessures graves.

CONSIGNES GÉNÉRALES DE

SÉCURITÉ CONCERNANT LA

BATTERIE

a) Ne pas démonter, ouvrir ou déchiqueter le

bloc batterie.

b) Ne pas exposer le bloc batterie à la chaleur

ou au feu. Evitez de ranger la batterie dans

un endroit exposé à la lumière directe du

soleil.

c) Ne pas court-circuiter une batterie. Ne

stockez pas les blocs batterie en vrac dans

une boîte ou un tiroir où ils peuvent se court-

circuiter ou être court-circuités par d'autres

objets métalliques. Lorsque le bloc batterie

n'est pas utilisé, conservez-le loin d'autres objets

métalliques, tels que des trombones, des pièces de

monnaie, des clés, des clous, des vis ou d'autres

objets métalliques de petite taille, qui pourraient

établir une connexion d'un terminal à l'autre. Le

fait de créer un court-circuit entre les bornes de la

batterie peut causer des brûlures ou des incendies.

d) Ne pas retirer la batterie de son emballage

d'origine avant utilisation dans l'appareil.

e) Ne pas soumettre la batterie à des chocs

mécaniques.

Accessoire pour scie à perche F

f) En cas de fuite de la batterie, ne pas laisser

le liquide entrer en contact avec la peau ou

les yeux. Si un contact a été effectué, laver

la zone touchée avec beaucoup d'eau et

consulter un médecin.

g) Respecter les marques plus (+) et moins (-)

sur le bloc batterie et sur l'appareil et veiller

à bien le positionner.

h) Ne pas utiliser de batterie qui n'a pas été

conçue pour être utilisée avec cet appareil.

i) Maintenez la batterie hors de portée des

enfants.

j) Consultez immédiatement un médecin si une

cellule ou une batterie a été avalée.

k) Achetez toujours une batterie recommandée

par le fabricant de l'appareil.

l) Conservez le bloc batterie propre et sec.

m) Essuyez les bornes de la batterie avec un

chiffon propre et sec si elles deviennent

sales.

n) La batterie doit être chargée avant son

utilisation. Utilisez toujours le chargeur

adapté et reportez-vous aux instructions

du fabricant ou au manuel de l'équipement

pour suivre les instructions concernant la

procédure de charge.

o) Ne laissez pas le bloc batterie en charge

prolongée lorsqu'il n'est pas utilisé.

p) Après de longues périodes de stockage,

il peut être nécessaire de charger et de

décharger la batterie plusieurs fois pour

obtenir des performances optimales.

q) La batterie offre de meilleures performances

lorsqu'elle est utilisée à température

ambiante normale (68 °F ± 9 °F).

r) Lors de l'élimination des batteries, conservez

les blocs batteries de différents systèmes

électrochimiques séparés les uns des autres.

s) Rechargez le bloc batterie uniquement avec

le chargeur spéciﬁé par Worx. N'utilisez pas

un chargeur autre que celui spéciﬁquement

conçu pour être utilisé avec l'équipement.

Un chargeur adapté à un type de batterie peut

entraîner un risque d'incendie lorsqu'il est utilisé

avec une autre batterie.

t) Conservez la documentation originale du

produit pour référence ultérieure.

u) Utilisez uniquement la batterie dans

l'application pour laquelle elle a été prévue.

v) Retirez la batterie de l'équipement lorsqu'il

n'est pas utilisé.

w) Éliminez la batterie de façon adéquate.

CONSERVEZ CES INSTRUCTIONS

SYMBOLES

Aﬁn de réduire les risques de

blessure, l’utilisateur doit lire ce

mode d’emploi

Portez un protecteur oculaire

Portez une protection auditive

Portez un casque de protection.

Portez des gants de protection.

Portez des chaussures de

sécurité.

Avertissement de danger

relatif aux lignes électriques

aériennes.

Li-I on

Batterie Li-Ion. Les batteries

doivent être recyclées en

collecte sélective.

Ne pas jeter au feu

Les batteries peuvent

s’introduire dans le cycle de

l'eau si elles sont éliminées

de manière inappropriée, ce

qui peut être dangereux pour

l'écosystème. Ne pas éliminer

les batteries usagées avec les

déchets municipaux non triés.

Retirez la prise de la prise

murale avant d’effectuer

n’importe quel travail de

réglage, de réparation ou

d’entretetien.

Accessoire pour scie à perche F

POSITEC Inc. a formé un

partenariat avec RBRC

Corporation pour le recyclage

des batteries Positec portant le

sceau RBRC-call2recycle. Pour la

protection de l’environnement,

veillez à ne pas jeter les batteries

aux poubelles. À la ﬁn du cycle

de vie de la batterie, appelez

1-800-822-8837 pour un service

gratuit qui mettra la batterie au

rebut selon les règles de l’art.

LISTE DES ÉLÉMENTS

1. BOUCHON D’HUILE

2. CONTENEUR DE CABURANT

3. GUIDECHAÎNE

4. CHAÎNE

5. GAINE DE LA BARRE ET DE LA

CHAÎNE

6. POTEAU D'EXTENSION

Tous les accessoires illustrés ou décrits ne

sont pas inclus dans une livraison standard.

DONNÉES TECHNIQUES

WA0222

Hauteur de

coupe maximale

3.8m (12.5ft)

Longueur du

guide

25cm (10'')

Vitesse de

chaîne

17m/s (55.8 ft/s)

Nombre de

maillons de

chaînes

Indicateur de

chaîne

1.1mm (0.043”)

Type de chaîne

adaptative

ES: 3/8.043-40E/ QIRUI : A0(T)-

40E/ OREGON: 90PX040G

Type de perche

adaptative

ES: ES104SDEA041/ QIRUI

: PO10-43SR(T) / OREGON:

104MLEA041

Capacité du

réservoir d’huile

130ml

Pas de chaîne 0.95cm (3/8'')

Poids de l’outil 1.84kg (4.06lbs)

ACCESSOIRES

WA0222

Clé hexagonale 1

Poteau d'extension 1

N’utilisez que les accessoires compatibles à cet outil. Les

informations des accessoires peuvent être trouvées sur

l’emballage du produit, chez un détaillant Worx ou sur notre

site Web www.worx.com.

INSTRUCTIONS

D’UTILISATION

REMARQUE: Avant d’utiliser cet outil,

assurez-vous de lire attentivement le manuel

d’utilisation.

Utilisation prévue

Cet accessoire est destiné au sciage d’arbres, de

troncs, de branches, etc. Les coupes peuvent être

sciées avec ou à travers le grain. Ce produit ne

convient pas au sciage de matières minérales.

ASSEMBLAGE &

FONCTIONNEMENT

ACTION SCHÉMA

ASSEMBLAGE

Connexion

Retirez l’accessoire existant et

connectez l’accessoire de scie à

perche. Glissez l’accessoire dans la

poignée de l'unité principale et ﬁxez-

le avec le collier de verrouillage.

Placez la scie sur une surface solide

de niveau avant l'assemblage. Avant

d'utiliser, assurez-vous qu'il est bien

connecté

AVERTISSEMENT! N'installez

pas la batterie avant qu'elle ne

soit complètement assemblée.

Porter des gants de protection

pour manipuler la chaîne.

Voir Fig.A

Accessoire pour scie à perche F

Retrait de la barre et de la gaine de

chaîne.

Voir Fig. B

TENSION DE LA CHAÎNE

1. Déposer la chaîne à plat.

2. Tournez le bouton de verrouillage/

poignée de tension de la chaîne dans

le sens des aiguilles d’une montre

avec cliquetis jusqu’à l’obtention de la

bonne tension de chaîne.

REMARQUE: Tournez le bouton

Tensionnement de la chaîne dans

le sens horaire et la tension de la

chaîne augmente automatiquement.

Le mécanisme à cliquet empêche la

tension de la chaîne de se desserrer.

MISE EN GARDE: La chaîne

n’est pas encore tensionnée.

Le tensionnement de la chaîne doit

être effectué tel qu'expliqué dans «

Tensionnement de la chaîne ». Il faut,

à ce point, vériﬁer que la chaîne est

bien tendue.

REMARQUE: Les nouvelles chaînes

ont tendance à s’étirer. Vériﬁ ez

fréquemment la tension de la chaîne

les premières fois que vous vous

en servirez; resserrez la chaîne

lorsqu’elle semble lâche au niveau du

guide-chaîne.

MISE EN GARDE :

• Retirez de la batterie avant

d'ajuster la tension de la chaîne

de la scie.

• Les tranchants de la chaîne

sont affûtés. Porter des gants

de protection pour manipuler

la chaîne. Toujours maintenir la

chaîne tendue correctement.

• Une chaîne détendue augmente

le risque de recul. De plus, elle

risque de sauter hors de la

rainure de la guidechaîne. Ceci

pourrait blesser l’utilisateur et

endommager la chaîne. En outre,

une chaîne détendue provoque

l’usure rapide de la chaîne, de la

guide-chaîne et du pignon.

REMARQUE: La chaîne est

correctement tendue lorsque celle-ci

peut être soulevée de la barre guide

et que le maillon-guide se trouve

dans le rail de la barre guide.

REMARQUE: la chaîne s’étire lorsque

vous la coupez et perd sa tension

adéquate.

Lorsque la chaîne se desserre,

dévissez complètement le bouton de

tension de la chaîne, c’est-à-dire pour

le tourner dans le sens contraire des

aiguilles d’une montre. Et resserrez-le

à nouveau.

Voir Fig. C

MONTAGE DE LA PERCHE DE

RALLONGE SUR LA MACHINE

Connexion du poteau d'extension à la

scie à poteau.

REMARQUE: Assurez-vous

que la perche de rallonge est

solidement bloquée en place

avant utilisation.

Voir Fig. D

Fixation de la bandoulière

Attachez la bandoulière au crochet du

poteau avec le crochet mousqueton

inclus.

Voir Fig. E

REMPLISSAGE DU RÉSERVOIR

D’HUILE

AVERTISSEMENT: Retirez la

batterie avant de remplir le réservoir

d'huile.

1. Mettez la tronçonneuse sur

n’importe quelle surface en prenant

soin de placer le bouchon de

remplissage d’huile vers le haut.

2. Nettoyez la zone se trouvant

autour du bouchon de remplissage

d’huile avec un linge et prenez soin

de dévisser le bouchon.

3. Ajoutez l’huile pour tronçonneuse

(non incluse) jusqu’à ce que le

réservoir soit plein.

4. Évitez que de la saleté ou des

débris ne s’inﬁltrent dans le réservoir

d'huile, remettez le bouchon de

remplissage d’huile et serrez.

AVERTISSEMENT: Aﬁn de

permettre au réservoir d’huile

de ventiler, de petits canaux de

reniﬂards sont insérés entre le

bouchon de remplissage d’huile et

la crépine. Aﬁn d’éviter les fuites,

assurez-vous que la machine est

en position horizontale (bouchon

de remplissage d’huile en dessous)

lorsque vous ne l’utilisez pas.

Il est important d'utiliser uniquement

la broche standard et l'huile à

chaîne recommandées (Norme : ISO

VG32) pour éviter d'endommager

la scie à chaîne. Vous trouverez ces

éléments au lieu d'achat de la scie

ou dans votre quincaillerie locale.

N’utilisez jamais d’huile recyclée/

vieille. L’utilisation d’une huile non

approuvée annule la garantie.

Ne pas avaler. En cas d'ingestion,

appelez immédiatement un médecin.

Tenir hors de portée des enfants.

Entreposer loin d'une source de

chaleur ou de ﬂammes nues.

Voir Fig. F

OPÉRATION

COUPE

Voir Fig. G

Accessoire pour scie à perche F

LUBRIFICATION

Avertissement ! la tronçonneuse ne vient pas

remplie d'huile. Vous devez absolument la remplir

d’huile avant de l’utiliser. Ne faites jamais fonctionner

la tronçonneuse sans huile à chaîne ou lorsque le

réservoir d’huile est vide, car cela pourrait causer de

graves dommages au produit.

REMARQUE: La durée de vie de la chaîne et

la capacité de coupe dépendent du graissage

optimal. Par conséquent, la chaîne est graissée

automatiquement pendant l’utilisation.

COUPE

AVERTISSEMENT! Le réservoir d’huile est-il

rempli? Vériﬁez l'indicateur de niveau d’huile

avant de démarrer et faites-le régulièrement pendant

la période d’utilisation. Remplissez l’huile lorsque le

niveau est bas. Un remplissage de réservoir d’huile

durera environ 35 minutes selon l’intensité du

sciage et la fréquence des arrêts.

Vériﬁez la tension de la nouvelle chaîne

remplacée environ toutes les dix minutes

pendant la période d’utilisation.

(1) Installation du bloc-piles.

(2) La section de bille à tronçonner ne doit pas

se trouver sur le sol. Ceci évite que la chaîne

ne touche le sol à la ﬁ n du tronçonnage.

Une chaîne en mouvement qui touche le sol

s’émousse.

(3) Se servir des deux mains pour tenir la

tronçonneuse.Use a ﬁrm grip. Thumbs and

ﬁngers must wrap around saw handles. (Voir Fig.

(4) Veiller à maintenir un bon équilibre. Garder les

pieds écartés. Répartir le poids également sur les

deux pieds.

(5) Lorsque vous êtes prêt à effectuer une coupe,

appuyez à fond sur le bouton de verrouillage

et le commutateur de déclenchement. Ceci met

la tronçonneuse en marche. Le relâchement

éteindra la scie. S’assurer que la chaîne tourne à

la vitesse maximum avant d’entamer l’entaille.

(6) Au moment d’entamer l’entaille, placer la chaîne

en mouvement contre le bois. Le bois doit se

situer le plus proche possible du corps de scie.

Tenir la tronçonneuse fermement en place pour

éviter qu’elle rebondisse ou dérape (movement

latéral).

(7) Dirigez la scie en utilisant une légère pression

et ne pas mettre de force excessive sur la scie,

laissez la scie en marche. Il fonctionnera de

façon plus efﬁ cace et plus sûre à la vitesse pour

laquelle il a été prévu.

(8) Retirer la tronçonneuse d'une coupe en gardant

la tronçonneuse à pleine vitesse. Arrêtez la

scie en relâchant le bouton de verrouillage et

le commutateur de déclenchement. S'assurer

que la chaîne est arrêtée avant de poser la

tronçonneuse.

(9) Continuez de pratiquer sur des billots qui ne

servent plus dans un environnement de travail

sécuritaire jusqu’à ce que vous soyez à l’aise

et que vous puissiez scier aisément, avec un

mouvement ﬂuide et un ﬂux de coupe constant.

Dispositifs de protection contre le recul sur

cette tronçonneuse

Cette tronçonneuse est munie d’une chaîne à faible

recul et d’une guide-chaîne à recul réduit. Ces deux

éléments réduisent le risque de recul. Cependant,

celui-ci peut encore se produire.

On peut prendre les mesures suivantes pour réduire

le risque de recul:

• Se servir des deux mains pour tenir la

tronçonneuse pendant son fonctionnement. Tenir

l’outil d’une poigne ferme. Les pouces et les

doigts doivent enveloper les poignées.

• Tous les dispositifs de sécurité doivent être

maintenus en place sur la tronçonneuse.

S’assurer qu’ils fonctionnent correctement.

• Garder en permanence un solide appui au sol et

un bon équilibre.

• Se tenir légèrement à gauche de l’outil. Le corps

n’est pas ainsi en prolongement direct de la

chaîne.

• Ne pas laisser le nez de la guide-chaîne

toucher quelque chose quand la chaîne est en

mouvement.

• Ne jamais essayer de couper deux billes en

même temps. En couper seulement une à la fois.

• Ne pas enfouir le nez de la guide-chaîne ni

essayer de couper en plongeant (faire un trou

dans le bois en enfonçant le nez de la guide-

chaîne).

• Surveiller le mouvement du bois ou les autres

forces qui pourraient pincer la chaîne.

• Faire très attention quand on repénètre dans une

entaille.

• Utiliser la chaîne à faible recul et la guidechaîne

fournies avec cette tronçonneuse.

• Ne jamais utiliser une chaîne émoussée ou

détendue. Maintenir la chaîne affûtée et tendue

correctement.

FONCTIONNEMENT DE LA SCIE À PERCHE

Coupe avec bandoulière(Voir Fig. G)

La rallonge est fournie avec une bandoulière qui offre

un soutien supplémentaire lors du levage de la scie

à perche en plein d’air. Accrochez la bandoulière au

poteau d'extension et enroulez-la autour de votre

épaule. La bandoulière peut également atténuer

l'impact si la scie à perche tombe après la ﬁn d'une

coupe.

Coupe avec la perche d’extension

1. Installation du bloc-piles.

2. Avant de couper une branche haute, tenez compte

de toutes les mises en garde énumérées à la

section précédente « Ébranchage », et soyez

particulièrement attentif au parcours de chute de

la branche.

AVERTISSEMENT: Ne restez pas

directement sous une branche que vous

coupez. Faites éloigner les curieux. N’utilisez pas

Accessoire pour scie à perche F

la scie grimpé sur une échelle ou un autre appui

instable. N’utilisez pas l’outil à proximité de

câbles électriques ou téléphoniques. Demeurez

à au moins 3 m de toute ligne électrique. (Voir

Fig. H1-H4)

3. Servez-vous de vos deux mains pour saisir la scie

à perche. Ne saisissez que les parties designees

pour la prise pour utiliser la scie à perche (voir ﬁg.

H5). Votre prise doit être ferme. Le pouce et les

doigts doivent être complètement refermés sur la

perche et la poignée.

4. Veiller à maintenir un bon équilibre. Garder les

pieds écartés. Répartir le poids également sur les

deux pieds.

5. Lorsque vous êtes prêt à effectuer une coupe,

appuyez à fond sur le bouton de verrouillage

et le commutateur de déclenchement. Ceci met

en marche la scie. Le relâchement éteindra la

scie. S’assurer que la chaîne tourne à la vitesse

maximum avant d’entamer l’entaille.

6. Au moment d’entamer l’entaille, placer la chaîne

en mouvement contre le bois. Tenez la scie à

perche fermement en place, aﬁn d’éviter les

rebonds et les effets de poussée latérale de la

scie.

7. Pour guider la scie à perche, n’exercez qu’une

légère pression. Ne la forcez pas. Le moteur serait

surchargé et pourrait griller. Il fonctionnera de

façon plus efﬁcace et plus sûre à la vitesse pour

laquelle il a été prévu.

8. Retirez la scie du trait de coupe à plein régime.

Arrêtez la scie à perche en relâchant la gâchette.

Assurez-vous que la chaîne a cessé de tourner

avant de poser la scie au sol.

TAILLE D’UN ARBRE (Élagage)

AVERTISSEMENT: Éviter la réaction de recul

qui peut provoquer des blessures graves ou

la mort. Voir Recul, pour éviter les risques de

recul.

AVERTISSEMENT : N’utilisez pas la scie à

perche pendant

• dans un arbre,

• sur une échelle ou toute autre surface

instable,

• dans une position instable.

Vous risquez de perdre le contrôle de la scie et

de causer des blessures graves.

AVERTISSEMENT: Ne portez pas les bras au-

dessus de la hauteur des épaules lorsque vous

utilisez la scie à perche.

AVERTISSEMENT: Si l’utilisateur estime

les conditions de travail au-delà de ses

capacités, il lui est conseillé de faire appel à un

professionnel.

La taille d’un arbre est la coupe des branches de

l’arbre sur pied. Veiller à maintenir un bon équilibre.

Garder les pieds écartés. Répartir le poids également

sur les deux pieds. Procéder de la façon suivante

pour la taille d’un arbre.

1. Faire la première entaille à 15 cm (6 po) du tronc,

sur le dessous de la branche. Utiliser le haut de la

guide-chaîne pour faire cette entaille. Couper sur

1/3 du diamètre de la branche. (Voir Fig. H6).

2. Avancer de 5 à 10 cm (2 à 4 po) plus loin sur la

branche. Faire la seconde entaille à partir du

dessus de la branche. Continuer jusqu’à ce que la

branche soit sectionnée.

3. Faire la 3ème entaille aussi près du tronc que

possible, sur le dessous du reste de la branche.

Utiliser le haut de la guide-chaîne pour faire cette

entaille. Couper sur 1/3 du diamètre du reste de la

branche.

4. Faire la 4ème entaille juste au-dessus de la 3ème.

Tailler pour rencontrer la 3ème entaille. Ceci

enlève le reste de la branche.

ENTRETIEN DE LA SCIE

Suivre les instructions d’entretien ﬁ gurant dans ce

manuel. Les risques de recul peuvent être réduits par

le nettoyage et l’entretien adéquats de l’outil, de la

chaîne, de la guide-chaîne. Après chaque utilisation,

inspecter la tronçonneuse et l’entretenir. Ceci

prolonge sa durée en service.

REMARQUE: Même si la chaîne est affûtée

correctement, le risque de recul peut augmenter à

chaque affûtage.

ENTRETIEN ET REMISAGE DE LA

TRONÇONNEUSE

1. Retrait du bloc-piles

• quand on n’utilise pas la tronçonneuse,

• avant de la déplacer d’un endroit à un autre,

• avant de procéder à son entretien,

• avant de changer des accessoires, tels

que la chaîne et l'écran de protection de la

tronçonneuse.

2. Inspecter la tronçonneuse avant et après

chaque utilisation. Bien contrôler l’outil si une

protection ou une pièce quelconque a été

endommagée. Bien vériﬁ er pour déceler tout

dégât pouvant affecter la sécurité de l’utilisateur

ou le fonctionnement de l’outil. Vériﬁ er que les

pièces mobiles sont bien alignées et ne sont

pas coincées. Vériﬁ er qu’il n’y a pas de pièces

cassées ou endommagées. Ne pas utiliser la

tronçonneuse si les dégâts affectent la sécurité ou

son fonctionnement. Faire remettre l’outil en état

par un réparateur agréé. Consulter www.worx.

com pour trouver un centre de service autorisé.

3. Se servir de l’outil avec précaution

• Ne jamais l’exposer à la pluie ou à l’humidité.

• Garder la chaîne affûtée, propre et lubriﬁ ée pour

améliorer le rendement et la sécurité.

• Suivre la procédure décrite dans ce manuel pour

l’affûtage de la chaîne.

• Garder les poignées sèches, propres et sans

traces d'huile ou de graisse.

• Garder vis et écrous bien serrés.

• Conservez la batterie loin de sources de chaleur,

d'huile et d'arêtes vives.

4. Pour la réparation, utiliser uniquement des pièces

de rechange identiques.

5. Lorsqu'on ne s'en sert pas, toujours ranger la

tronçonneuse

Accessoire pour scie à perche F

• dans un endroit en hauteur ou verrouillé, hors de la portée des enfants,

• dans un endroit sec,

• avec barre et gaine de chaîne en place

Entretien de la lame

Les entretiens suivants sont recommandés pour faire durer la lame le plus longtemps possible.

Il faut nettoyer la rainure de la lame qui guide la chaîne avant de ranger la scie où lorsque la chaîne semble

sale.

La rainure doit aussi être nettoyée que la chaîne est retirée.

TABLEAU DE DÉPANNAGE

Le tableau suivant vous propose des vériﬁcations et des mesures correctrices si votre outil ne fonctionne pas

correctement. Si le tableau d’identiﬁe pas ou ne permet pas de corriger le problème, contactez votre agent de

maintenance.

AVERTISSEMENT: Éteignez et retirez la batterie avant de chercher à résoudre la panne.

Symptôme Les causes possibles PROBLÈMES ET SOLUTIONS

La scie à chaîne

ne fonctionne pas

Batterie à plat.

Fusible défectueux.

Rechergez la batterie.

Remplacez le fusible.

La scie à chaîne

fonctionne

de manière

intermittente

Surchauffage

Appliquer une trop grande pression

pendant la coupe.

Connexion lâche

Câblage interne défectueux

Interrupteur On/Off défectueux

Placer la machine dans un lieu frais

pour la refroidir.

Appliquer une pression relativement

moindre pendant la coupe.

Contactez l’agent de maintenance1-

866-354-WORX (9679)

Chaîne sèche

Plus d’huile dans le réservoir

Aération du bouchon de

remplissage d’huile bouchée

Passage de l’huile bouché

Remplissez d’huile

Nettoyez le bouchon

Nettoyez le tuyau de passage de

l’huile.

La chaîne/le

guide-chaîne

surchauffe

Plus d’huile dans le réservoir

Aération du bouchon de

remplissage d’huile bouchée

Passage de l’huile bouché

La chaîne est trop tendue

Chaîne émoussée

Remplissez d’huile

Nettoyez le bouchon

Nettoyez le tuyau de passage de

l’huile

Ajustez la tension de la chaîne

Affutez la chaîne ou remplacez-la

La scie à chaîne

saute, vibre

et ne scie pas

correctement

Tension de la chaîne trop faible

Chaîne émoussée

Chaîne usée

Les dents de la chaîne sont

pointées dans le mauvais sens

Ajustez la tension de la chaîne

Affutez la chaîne ou remplacez-la

Remplacez la chaîne

Remontez la chaîne dans le bon

sens

POUR LES OUTILS DE LA BATTERIE

La plage de température ambiante pour l'utilisation et le stockage de l'outil et de la batterie est 0đ à 45đ

(32°F-113°F).

La plage de température ambiante recommandée pour le système de charge pendant la charge est de 0đ à

40đ (32°F-104°F).

Fijación de la sierra de pértiga ES

SEGURIDAD DEL PRODUCTO

ADVERTENCIA: Este producto podría

contener plomo, ftalato y otros químicos

identiﬁcados por el Estado de California

como causantes de cáncer, defectos congénitos

y otras lesiones reproductivas. Lave sus manos

después de cada uso.

• El plomo de las pinturas a base de plomo;

• La sílice cristalina de los ladrillos, del cemento

y de otros productos de albañilería;

• El arsénico y el cromo de la madera tratada

químicamente.

El riesgo que se corre a causa del contacto

con esos productos varía según la frecuencia

con que usted realice este tipo de trabajos.

Con el ﬁn de reducir su exposición a esas

substancias químicas: trabaje en un área

bien ventilada; utilice un equipo de seguridad

adecuado, tal como una máscara contra el polvo

especialmente diseñada para ﬁltrar partículas

microscópicas.

ADVERTENCIA: Este producto puede

exponerlo a sustancias químicas, como

plomo y di (2-etilhexilo) ftalato (DEHP),

que el estado de California reconoce como

causantes de cáncer y defectos de nacimiento

u otros daños reproductivos. Para más

información visite www.P65Warnings.ca.gov.

INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA: Lea y comprenda todas

las instrucciones. El no seguir todas

las instrucciones a continuación puede

ocasionar descargas eléctricas, incendios y/o

heridas graves.

PARA TODAS LAS HERRAMIENTAS:

1) Evite ambientes peligrosos. No utilice las

herramientas en lugares húmedos o mojados.

2) No trabaje bajo la lluvia.

3) Mantenga alejados a los niños. Todos los visitantes

deben mantenerse a distancia del área de trabajo.

4) Vístase apropiadamente. No use ropas sueltas o

alhajas, ya que pueden quedar atrapadas en las

piezas móviles. Cuando se trabaja al aire libre se

recomienda el uso de guantes de goma y calzado

resistente. Emplee protección adecuada para

contener el cabello largo.

5) Utilice gafas de seguridad. Emplee siempre

máscara para la cara o máscara anti-polvo en

operaciones donde se emite mucho polvo.

6) Utilice la herramienta correcta. Emplee la

herramienta únicamente para la ﬁnalidad para la

cual fue diseñada.

7) No sujete las cuchillas de corte expuestas ni los

ﬁlos de corte al recoger o sostener el aparato.

8) No fuerce la herramienta. Hará un trabajo mejor

y más seguro a la velocidad para la cual fue

diseñada.

9) No se extralimite. Manténgase ﬁrme y con buen

equilibrio en todo momento.

10) Permanezca alerta. Ponga siempre atención en lo

que está haciendo. Utilice el sentido común. No

opere la herramienta cuando esté cansado.

11) Guarde las herramientas que no usa en lugares

cerrados. Cuando no se encuentran en uso, las

herramientas deben guardarse en un lugar seco,

elevado o cerrado con llave, lejos del alcance de

los niños.

12) Mantenga la herramienta con cuidado. Conserve

los bordes cortantes limpios y bien aﬁlados, a

ﬁn de obtener el mejor rendimiento y reducir los

riegos de lesiones. Siga las instrucciones para la

lubricación y el cambio de accesorios. Examine

periódicamente el cable de la herramienta y si está

dañado hágalo reparar por un agente autorizado.

Examine periódicamente los prolongadores y

sustitúyalos si están dañados. Mantenga los

mangos secos, limpios y libres de aceite y grasa.

13) Veriﬁque las piezas dañadas. Las guardas

protectoras u otras partes dañadas deben

veriﬁcarse cuidadosamente antes de cualquier uso

futuro de la herramienta, a ﬁn de determinar si

funcionarán correctamente y realizarán la función

prevista. Compruebe que las piezas móviles se

encuentren alineadas y correctamente ajustadas,

que no haya rotura de piezas, de montaje o

cualquier otra condición que pueda afectar su

funcionamiento. Una guarda protectora u otra

pieza que se encuentre dañada debe ser reparada

o sustituida correctamente en un centro de servicio

autorizado, a menos que en este manual de

instrucciones se indique lo contrario.

ADVERTENCIAS DE SEGURIDAD PARA LAS

HERRAMIENTAS DE JARDINERÍA A BATERÍA:

1. Evite el encendido inadvertido. Asegúrese que el

interruptor esté en la posición de apagado antes

de conectar el paquete de batería, al levantar o

transportar el aparato. Transportar el aparato con

su dedo sobre el interruptor o energizar el aparato

que tenga el interruptor encendido provoca

accidentes.

2. Desconecte el paquete de batería del aparato antes

de realizar cualquier ajuste, cambiar los accesorios,

o guardar el aparato. Tales medidas preventivas de

seguridad reducen el riesgo de encender el aparato

por accidente.

3. Recargue únicamente con el cargador especiﬁcado

por Worx. Un cargador que es adecuado para un

tipo de paquete de batería puede crear un riesgo

de incendio cuando se usa con otro paquete de

batería.

4. Use los electrodomésticos sólo con paquetes de

baterías especíﬁcamente diseñados. El uso de

cualquier otro paquete de baterías puede crear un

riesgo de lesiones e incendios.

5. Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos, como

sujetadores de papel, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños, que

puedan establecer una conexión de una terminal

a otra. Poner en corto las terminales de la batería

puede causar quemaduras o un incendio.

6. Bajo condiciones de abuso, puede expulsarse

Fijación de la sierra de pértiga ES

líquido de la batería; evite el contacto. Si ocurre

contacto accidentalmente, lave con agua. Si el

líquido entra en contacto con los ojos, busque

ayuda médica adicional. El líquido expulsado de la

batería puede causar irritación o quemaduras.

7. No use un paquete de batería o aparato dañado o

modiﬁcado. Las baterías dañadas o modiﬁcadas

pueden presentar un comportamiento impredecible

que puede provocar un incendio, una explosión o

un riesgo de lesiones.

8. No exponga la batería o el artefacto al fuego ni a

temperaturas excesivas. La exposición al fuego o

la temperatura por encima de 130°C pueden causar

una explosión.

9. Siga todas las instrucciones de carga y no cargue

la batería o el dispositivo fuera del rango de

temperatura especiﬁcado en las instrucciones. La

carga incorrecta o a temperaturas fuera del rango

especiﬁcado puede dañar la batería y aumentar el

riesgo de incendio.

10. Pida que una persona de reparación caliﬁcada dé

servicio usando únicamente partes de reemplazo

idénticas. Esto garantizará que se mantenga la

seguridad del producto.

11. No modiﬁque ni intente reparar el aparato o el

paquete de baterías (conforme sea aplicable),

excepto como se indica en las instrucciones de uso

y cuidado.

Advertencias de seguridad de sierra de poste

ADVERTENCIA – No opere cerca de líneas

eléctricas. La unidad no ha sido diseñada

para proporcionar protección contra descarga

eléctrica en el caso de contacto con líneas eléctricas

elevadas, consulte las regulaciones locales respecto a

las distancias seguras desde líneas eléctricas elevadas

y asegúrese que la posición de operación sea segura

antes de operar la podadora de poste de cadena

eléctrica.

a) Mantenga todas las partes del cuerpo lejos de la

cadena de sierra. Asegúrese que el interruptor

esté apagado cuando retire material atorado. La

cadena de sierra continúa moviéndose después de

que se apaga el interruptor. Un momento de falta

de atención mientras opera la podadora de poste

puede resultar en lesiones personales serias.

b) Transporte la podadora de poste por la manija con

la cadena de sierra detenida. Cuando transporte o

almacene la podadora de poste, siempre coloque

la cubierta del dispositivo de cadena de sierra. El

manejo adecuado de la podadora de poste reducirá

las posibles lesiones personales a partir de la

cadena de sierra.

c) Sostenga la podadora de poste por las superﬁcies

de agarre aisladas únicamente, debido a que

la cadena de sierra puede hacer contacto con

cableado oculto o su propio cable. Una cadena

de sierra que haga contacto con un cable “vivo”

puede hacer que las partes de metal expuestas de

la podadora de poste se “energicen” y podría dar al

operador una descarga eléctrica.

d) Mantenga el cable alejado del área de corte.

Durante la operación, el cable puede quedar oculto

en los arbustos y la cadena de sierra lo puede

cortar accidentalmente.

e) No use la podadora de poste en condiciones de

mal clima, en especial cuando exista riesgo de

tormentas eléctricas. Esto disminuye el riesgo de

ser alcanzado por un rayo.

f) Para reducir el riesgo de electrocución, nunca use

cerca de ninguna línea eléctrica. El contacto con o

uso cerca de líneas eléctricas puede causar lesiones

serias o descarga eléctrica que resulte en la muerte.

g) Siempre use las dos manos cuando opere la

podadora de poste. Sostenga la podadora de poste

con ambas manos para evitar perder el control.

h) Siempre use protección para la cabeza cuando

opere la podadora de poste por encina de usted.

Los desechos que caigan pueden resultar en

lesiones personales serias.

ADVERTENCIAS DE

SEGURIDAD GENERAL PARA

EL PAQUETE DE BATERÍA

a) No desensamble, abra o triture el paquete de

batería.

b) No exponga el paquete de batería a calor o

fuego. Evite guardar a la luz directa del sol.

c) No ponga en corto circuito el paquete de

batería. No guarde el paquete de batería de

forma aleatoria en una caja o cajón donde

puedan ponerse en corto circuito entre sí o

ponerse en corto circuito por otros objetos

metálicos. Cuando el paquete de batería no

esté en uso, manténgalo alejado de otros objetos

metálicos, como sujetadores de papel, monedas,

llaves, clavos, tornillos u otros objetos metálicos

pequeños que puedan establecer una conexión

de una terminal a otra. El corto circuito de las

terminales de la batería puede causar quemaduras

o incendios.

d) No retire el paquete de la batería de su

empaque original hasta que se requiera para

el uso.

e) No someta el paquete de batería a impacto

mecánico.

f) En el caso de fuga de la batería, no permita

que el líquido entre en contacto con la

piel o los ojos. Si hay contacto, lave el

área afectada con bastante agua y busque

atención médica.

g) Observe las marcas positiva (+) y negativa (–)

en la parte posterior de la batería y el equipo

para asegurar su uso correcto.

h) No use ningún paquete de batería que no

esté diseñado para uso con el equipo.

i) Mantenga el paquete de batería fuera del

alcance de los niños.

j) Busque atención médica de inmediato si se

ingiere una celda o una batería.

k) Siempre adquiera el paquete de batería

recomendado por el fabricante del

dispositivo para el equipo.

Fijación de la sierra de pértiga ES

l) Mantenga el paquete de batería limpio y

seco.

m) Limpie las terminales del paquete de batería

con una tela seca limpia su se ensucian.

n) El paquete de batería se necesita cargar

antes del uso. Siempre use el cargador

correcto y consulte las instrucciones del

fabricante o el manual del equipo para saber

las instrucciones correctas de carga.

o) No deje el paquete de batería en carga

prolongada cuando no esté en uso.

p) Después de periodos prolongados de

almacenamiento, puede ser necesario cargar

y descargar el paquete de batería varias

veces para obtener el desempeño máximo.

q) El paquete de batería proporciona su mejor

desempeño cuando se opera en temperatura

ambiente normal (68°F ± 9°F).

r) Cuando deseche los paquetes de batería,

mantenga los paquetes de batería de

diferentes sistemas electromecánicos

separados entre sí.

s) Recargue únicamente con el cargador

especiﬁcado por Worx. No use cargadores

que no sean los especíﬁcamente

suministrados para uso con el equipo. Un

cargador que es adecuado para un tipo de paquete

de batería puede crear un riesgo de incendio

cuando se usa con otro paquete de batería.

t) Conserve la literatura el producto original

para referencia futura.

u) Sólo use el paquete de batería en la

aplicación para la que está diseñado.

v) Retire el paquete de batería del equipo

cuando no esté en uso.

w) Deséchelo adecuadamente.

CONSERVE ESTAS INSTRUCCIONES

SÍMBOLOS

Para reducir el riesgo de

lesiones, el usuario deberá leer

el manual de instrucciones

Use lentes de seguridad

Use protección auditiva

Use protección en la cabeza

Use siempre unos guantes de

protección.

Zapatos de seguridad

Advertencia de peligro por

líneas de alimentación eléctrica

elevadas

Li-I on

Batería de iones de litio.

Recolección por separado. La

batería deberá reciclarse.

No arrojar al fuego

Las baterías pueden entrar al

ciclo de agua si se desechan

incorrectamente, lo que puede

ser peligroso para el ecosistema.

No deseche las baterías de

desperdicio como desperdicio

municipal sin clasiﬁcar.

Extraiga el enchufe de la toma

eléctrica antes de llevar a cabo

cualquier reparación o ajuste.

POSITEC Inc. ha establecido

una asociación con la empresa

RBRC para el reciclaje de todas

las baterías Positec que posean

el sello RBRC-call2recycle. Para

contribuir con la protección del

medio ambiente, no deseche

las baterías como residuos

normales. Después de que haya

ﬁnalizado el ciclo de vida útil

de la batería, comuníquese al

1-800-822-8837 para acceder al

servicio gratuito.

LISTA DE PARTES

1. TAPA DEL TANQUE DE ACEITE

2. TANQUE DE ACEITE

3. BARRA DE GUÍA

Fijación de la sierra de pértiga ES

4. CADENA SERRADA

5. CUBIERTA DE BARRA Y CADENA

6. POSTE DE EXTENSIÓN

Tenga en cuenta que todos los accesorios

ilustrados o descritos se encuentran incluidos

en una entrega estándar.

DATOS TÉCNICOS

WA0222

Altura máxima

del corte

12.5ft (3.8m)

Longitud de la

barra

10''(25cm)

Velocidad de la

cadena

55.8 ft/s (17m/s)

Número de

eslabones

Calibre de la

cadena

0.043” (1.1mm)

Tipo cadena

adaptativa

ES: 3/8.043-40E/ QIRUI : A0(T)-

40E/ OREGON: 90PX040G

Tipo barra

adaptativa

ES: ES104SDEA041/ QIRUI

: PO10-43SR(T) / OREGON:

104MLEA041

Capacidad del

depósito de

aceite

130ml

Paso de la

cadena

3/8''(0.95cm)

Peso de la

máquina

4.06lbs (1.84kg)

ACCESORIOS

WA0222

Llave hexagonal 1

Poste de extensión 1

Sólo utilice los accesorios apropiados diseñados para

esta herramienta. Puede encontrar información sobre los

accesorios en el embalaje del producto, consultando a un

distribuidor de Worx o en nuestro sitio Web: www.worx.

com.

INSTRUCCIONES DE USO

NOTA: Antes de usar la herramienta, lea

atentamente el manual de instrucciones.

Uso pretendido

Este accesorio está destinado al serraje de árboles,

troncos, ramas, extremidades, etc. Los cortes

se pueden serrar con o a través del grano. Este

producto no es adecuado para aserrar materiales

minerales.

ENSAMBLE &

FUNCIONAMIENTO

ACCIÓN FIGURA

ENSAMBLE

Conectando

Retire el accesorio existente y

conéctelo a la sierra de pértiga.

Deslice el accesorio en el eje de la

unidad principal y asegúrelo en su

lugar con el collar de bloqueo.

Coloque la sierra sobre una superﬁcie

sólida y nivelada antes de ensamblar.

Antes de usar, asegúrese de que esté

bien conectado

¡Advertencia! No instale el

paquete de la batería antes que

se haya ensamblado por completo.

Al manipular la cadena, utilice

guantes de protección.

Consulte

las Figura.

Extracción de la barra y la vaina de la

cadena.

Consulte

las Figura.

Fijación de la sierra de pértiga ES

TENSIÓN DE LA CADENA

SERRADA

Estire la cadena sobre una superﬁcie

plana.

Gire la perilla de bloqueo / perilla de

tensión de la cadena hacia la derecha

progresivamente hasta alcanzar la

tensión correcta de la cadena.

NOTA: La tensión se incrementa

automáticamente mientras se gira

la Perilla de tensión de la cadena en

dirección de las manecillas del reloj.

El mecanismo de ajuste progresivo

evita que la tensión de la cadena

disminuya.

ADVERTENCIA! La cadena no

se encuentra tensada aún. El

proceso de tensado de la cadena

se describe en la sección “Tensar la

cadena”, Se deberá inspeccionar la

cadena para asegurarse de que esté

tensionada de forma correcta.

NOTA: Las nuevas cadenas de la

sierra se estirarán. Veriﬁque con

frecuencia la tensión de la cadena

cuando la use por primera vez y

ajústela cuando la cadena se aﬂoje

alrededor de la barra guía.

ADVERTENCIA

• Retire el paquete de batería

antes de ajustar la tensión de la

cadena de la sierra.

• Los bordes de corte de la

cadena son aﬁlados. Al manipular

la cadena, utilice guantes de

protección.

• Siempre mantenga la cadena

debidamente tensionada.

Si la cadena se encuentra

suelta, existe mayor riesgo de

contragolpes. Además, la cadena

suelta puede salir despedida

de la ranura de la barra de guía.

Esto puede lesionar al operario y

provocar daños en la cadena. Si

la cadena está suelta, la cadena,

la rueda dentada y la barra de

guía se desgastarán rápidamente.

NOTA: La Cadena está tensada

adecuadamente cuando se puede

levantar de la Barra Guía y el eslabón

de impulso está dentro del riel de la

Barra Guía.

NOTA: La Cadena se estirará

mientras corta y perderá la tensión

correcta.

Cuando la cadena se aﬂoje,

desenrosque completamente la

perilla tensora de la cadena, es decir,

para girarla en sentido contrario a las

agujas del reloj. Y vuelva a apretarlo.

Consulte

las Figura.

ENSAMBLE DE POSTE DE

EXTENSIÓN A LA MÁQUINA

Conexión del poste de extensión a la

sierra de pértiga.

NOTA: Asegúrese que el poste

de extension esté bloqueado en

posición ﬁrmemente antes de la

operación.

Consulte

las Figura.

Fijación de la correa del hombro

Fije la correa del hombro al gancho

en el poste con el gancho de

mosquetón incluido.

Consulte

las Figura.

RELLENO DE TANQUE DE ACEITE

ADVERTENCIA: Retire el paquete

de batería antes de llenar el tanque

de aceite.

1. Coloque la sierra eléctrica sobre

una superﬁcie adecuada, con el

tapón de llenado de aceite orientado

hacia arriba.

2. Limpie el área situada alrededor

del tapón de llenado de aceite con un

paño y desenrósquelo.

3. Agregue aceite (no incluido)

para sierras eléctricas hasta que el

depósito se encuentre lleno.

4. Evite que penetren suciedad o

residuos en el depósito. Vuelva a

colocar el tapón y apriételo.

¡ADVERTENCIA: Para fomentar la

ventilación del depósito de aceite,

existen pequeños canales aireación

entre el tapón de llenado de aceite

y el ﬁltro. A ﬁn de evitar posibles

fugas, asegúrese de que la máquina

se encuentra en posición horizontal

(con el tapón de llenado de aceite-

en la parte superior) mientras no se

encuentre en uso.

Es importante usar sólo la barra

estándar y el aceite de cadena

recomendados (Grado: ISO VG32)

para evitar daño a la sierra de

cadena. Esto se puede encontrar en

la ubicación en la que adquirió esta

sierra o en su tienda de hardware

local. No utilice aceite reciclado

/ antiguo. El uso de aceite no

homologado invalidará la garantía.

No lo ingiera. En caso de ingestión,

llame a un médico de inmediato.

Manténgase lejos del alcance de los

niños. Guarde lejos de calor o ﬂama

abierta.

Consulte

las Figura.

FUNCIONAMIENTO

Corte

Consulte

las Figura.

Fijación de la sierra de pértiga ES

LUBRICACIÓN

Importante: La sierra de cadena no está llena con

aceite. Es esencial llenar con aceite antes de usar.

Nunca opera la sierra de cadena sin aceite de cadena

o con un nivel de tanque de aceite vacío, ya que esto

resultará en daño extensor al producto.

NOTA: La vida de la cadena y la capacidad de corte

dependen de la lubricación óptima. Por lo tanto,

la cadena se aceita automáticamente durante la

operación.

CORTE

IMPORTANTE: -¿Está lleno el depósito de

aceite? Compruebe el indicador de nivel

de aceite antes de poner en marcha la sierra

eléctrica y regularmente durante su funcionamiento.

Vuelva a llenarlo de aceite si el nivel de aceite es

demasiado bajo. Un depósito de aceite lleno durará

aproximadamente 35 minutos, dependiendo de la

intensidad de serrado y las pausas realizadas.

Si la cadena es nueva, compruebe la tensión

cada 10 minutos aproximadamente durante

el uso.

(1) Instalar el paquete de batería.

(2) Cerciórese de que la porción del tronco que

desee cortar no yazca sobre el suelo. De este

modo, evitará que la cadena toque el suelo

al cortar a través de él. Si la cadena toca el

suelo mientras se encuentra en movimiento, se

desaﬁlará.

(3) Utilice ambas manos para sujetar la sierra.

ujétela con ﬁrmeza: los mangos de la sierra

deben quedar bien tomados por sus dedos.

(Consulte las Figura.G)

(4) Asegúrese de mantener una pisada ﬁrme.

Mantenga los pies separados y distribuya

su propio peso sobre ambos pies en forma

equilibrada.

(5) Cuando esté listo para hacer un corte,

presione el botón de bloqueo y el disparador

de conmutación completamente. la sierra

se encenderá. Liberarlos apagará la sierra.

Cerciórese de que la cadena está girando a su

máxima velocidad antes de comenzar a cortar.

(6) Al comenzar a cortar, coloque la cadena en

movimiento sobre la madera. La madera debe

estar lo más cerca al cuerpo de la sierra como

sea posible. Sujete la sierra ﬁrmemente en su

lugar para evitar que la sierra rebote hacia arriba

y hacia abajo o hacia los lados.

(7) Guie la sierra usando presión ligera y no ponga

fuerza excesiva sobre la sierra, dejando que

la sierra haga su trabajo. La sierra funcionará

de manera mejor y más segura si se la utiliza

según ha sido diseñada. No la someta a un

esfuerzo excesivo; de lo contrario, el motor se

sobrecargará y se quemará. La sierra funcionará

de manera mejor y más segura si se la utiliza

según ha sido diseñada.

(8) Retire la sierra del corte con la cadena girando a

la máxima velocidad. Detenga la sierra soltando

el botón de bloqueo y cambiando el gatillo.

Asegúrese de que la cadena haya dejado de

moverse antes de asentar la sierra.

(9) Continúe practicando sobre troncos de desecho

en un área de trabajo segura hasta que esté

cómodo, utilizando un movimiento ﬂuido y una

velocidad de corte uniforme.

Dispositivos de seguridad de esta sierra contra

contragolpes

Esta sierra tiene una cadena de bajo contragolpe

y una barra de guía de reducción de contragolpes.

Ambas características reducen las probabilidades

de contragolpe. Sin embargo, aún pueden ocurrir

contragolpes con esta sierra.

Las siguientes medidas reducen el riesgo de

contragolpe.

• Utilice ambas manos para sujetar la sierra

mientras se encuentre en funcionamiento.

Sujétela con ﬁrmeza: los mangos de la sierra

deben quedar bien tomados en sus dedos.

• Mantenga todos los dispositivos de seguridad de

la sierra en su lugar. Asegúrese de que funcionen

correctamente.

• Manténgase en posición ﬁrme y con buen

equilibrio en todo momento.

• Permanezca ligeramente a la izquierda de la

sierra. De esta manera, su cuerpo no estará

directamente alineado con la cadena.

• No permita que el extremo de la barra de guía

toque nada mientras la cadena se halle en

movimiento.

• Nunca intente cortar dos troncos de una sola vez.

Corte uno por vez.

• No hunda el extremo de la barra de guía ni

intente realizar cortes “de punta” (perforando la

madera utilizando el extremo de la barra de guía).

• Manténgase alerta a los cambios de posición de

la madera y a otras fuerzas que pueden provocar

presión sobre la cadena.

• Proceda con suma cautela al reingresar a un corte

realizado previamente.

• Utilice la cadena y la barra de guía de contragolpe

reducido suministrados con esta sierra.

• Nunca utilice cadenas romas (desgastadas) o

sueltas. Mantenga la cadena aﬁlada y tensada.

Operación de la sierra de poste

Cortando con la correa del hombro (Consulte

las Figura. G)

El poste de extensión se suministra con una correa

para el hombro que proporciona un apoyo adicional al

izar la sierra de poste en el aire. Enganche la correa del

hombro al poste de extensión y envuélvalo alrededor

de tu hombro. La correa del hombro también puede

suavizar el impacto si la sierra de poste se deja caer

después de la ﬁnalización de un corte.

Corte con la barra de extensión

1. Instalar el paquete de batería.

2. Antes de cortar una rama larga, considere todos

los puntos descritos en la sección previa “Recorte

de ramas”, pero preste especial atención a la

posible dirección de una rama que se cae.

Fijación de la sierra de pértiga ES

ADVERTENCIA: No se pare directamente

debajo de una rama que se está cortando.

Mantenga alejadas a las personas que están

mirando. No se pare en una escalera u otro tipo

de apoyo inestable al utilizar la herramienta. No

utilice la herramienta cerca de líneas de TV por

cable, energía eléctrica o telefonía. Manténgase

a 3 metros (10 pies) de todas las líneas de

alimentación. (Consulte las Figura H1-H4)

3. Use ambas manos para agarrar la Sierra de

Pértiga. Cuando opere la Sierra de Pértiga use

solamente las áreas de agarre designadas

(Consulte las Figura H5). Aplique un agarre ﬁrme.

Los pulgares y dedos deben envolverse alrededor

del mango de la sierra y de la pértiga.

4. Asegúrese de mantener una pisada ﬁrme.

Mantenga los pies separados y distribuya su propio

peso sobre ambos pies en forma equilibrada.

5. Cuando esté listo para hacer un corte, presione

completamente el botón de bloqueo y interruptor

del gatillo. Esto encenderá a la Sierra de Pértiga.

Soltándolos desactivará la sierra de pértiga.

Cerciórese de que la cadena está girando a su

maxima velocidad antes de comenzar a cortar.

6. Al comenzar a cortar, coloque la cadena

en movimiento sobre la madera. Sostenga

ﬁrmemente a la Sierra de Pértiga en el sitio para

evitar que rebote o patine la sierra (movimiento

hacia un lado).

7. Guíe la Sierra de Pértiga usando una presión

ligera. No presione mucho a la Sierra de Pértiga;

de lo contrario, el motor se sobrecargará y se

quemará. La sierra funcionará de manera mejor y

más segura si se la utiliza según ha sido diseñada.

8. Retire la Sierra de Pértiga de un corte cuando esta

esté funcionando a su plena velocidad. Detenga

la Sierra soltando el gatillo. Asegúrese que la

cadena se ha detenido antes de colocarla abajo.

PODA DE UN ÁRBOL

ADVERTENCIA: Evite los contragolpes. Éstos

pueden provocar lesiones graves y aun la

muerte. Para evitar el riesgo de contragolpes,

lea la sección Contragolpes.

ADVERTENCIA: No opere la Sierra de Pértiga

mientras esté

• arriba de un árbol;

• sobre una escalera o cualquier otra superﬁcie

inestable;

• en cualquier posición incómoda.

Usted puede perder el control de la Sierra de

Pértiga ocasionando una lesión grave.

ADVERTENCIA: No extienda los brazos por

encima de los hombres cuando use la Sierra de

Pértiga.

PRECAUCIÓN: Si las condiciones del trabajo

exceden sus capacidades, busque asistencia

profesional.

Podar un árbol es el proceso de cortar ramas de un

árbol con vida. Asegúrese de contar con una pisada

ﬁrme. Mantenga los pies separados y distribuya su

peso sobre ambos pies en forma equilibraa. Para

podar un árbol, siga estos pasos:

1. Haga el primer corte a quince centímetros del

tronco del árbol, del lado inferior de la rama.

Utilice el lado superior de la barra de guía para

realizar este corte. Atraviese la rama hasta llegar a

1/3 de su diámetro. (Consulte las Figura H6).

2. Desplácese entre cinco y diez centímetros hacia el

extremo de la rama. Haga el segundo corte desde

la parte superior de al misma. Atraviese la rama

completamente hasta cortarla.

3. Haga el tercer corte tan cerca del tronco como

sea posible, del lado inferior de la rama. Utilice

la parte superior de la barra de guía. Atraviese la

rama hasta alcanzar 1/3 de su diámetro.

4. Haga el cuarto corte directamente encima del

tercero. Corte hacia abajo hasta unirse al tercer

corte. De esta manera conseguirá retirar la base

de la rama.

MANTENIMIENTO DE LA SIERRA

Siga las instrucciones de mantenimiento de este

manual. La limpieza correcta de la sierra y el

mantenimiento adecuado de la cadena y la barra

de guía pueden reducir las probabilidades de

contragolpe. Después de cada uso, inspeccione

su sierra y realice las tareas de mantenimiento

necesarias. Esto prolongará la vida útil de la sierra.

NOTA: el riesgo de contragolpe puede incrementar cada

vez que se aﬁla la cadena, aun al aﬁlarla debidamente.

MANTENIMIENTO Y ALMACENAMIENTO DE SU

SIERRA ELÉCTRICA

1. Retirar el paquete de batería

• cuando no se encuentre en uso;

• antes de trasladarla de un lugar a otro;

• antes de realizar tareas de servicio en ella;

• antes de recambiar piezas o accesorios de la

misma, tales como la cadena serrada y el protector.

2. Inspeccione la cadena serrada antes y después

de cada uso. Inspeccione la sierra detenidamente

si se daña el protector u otra parte. Compruebe

que no presente daños que pueden afectar la

seguridad del operario o de la herramienta en

sí. Veriﬁque la alineación y la articulación de las

piezas móviles. Compruebe que no haya piezas

rotas o dañadas. No utilice la sierra si presenta

daños que afectan su funcionamiento o la

seguridad del operario. Haga reparar los daños en

un centro de servicios autorizado. Para encontrar

un centro de servicio técnico autorizado, visite

www.worx.com.

3. Dé mantenimiento a la sierra de cadena con cuidado.

• Nunca la exponga a la lluvia o humedad directa.

• Mantenga la cadena aﬁlada, limpia y lubricada

para mayor rendimiento y seguridad.

• Para aﬁlar la cadena, siga los pasos delineados en

este manual.

• Mantenga los mangos siempre secos, limpios y

sin aceite o grasa.

• Mantenga ajustadas todas las tuercas y tornillos.

• Mantenga el paquete de la batería alejado del

calor, aceite y bordes ﬁlosos.

4. El realizar tareas de servicio, utilice solo piezas de

Fijación de la sierra de pértiga ES

repuesto idénticas.

5. Cuando no utilice la sierra, guárdela

• en un sitio alto o bajo llave, fuera del alcance de los niños;

• en un lugar seco;

• con barra y vaina de cadena en su lugar

Mantenimiento de la barra

A ﬁn de maximizar la vida útil de la barra, se recomienda efectuar el siguiente mantenimiento de la barra.

Se deberán limpiar los rieles de la barra que transportan la cadena antes de almacenar la herramienta o si la

barra o cadena parecen estar sucias.

Se deberán limpiar los rieles cada vez que se extraiga la cadena.

TABLA DE RESOLUCIÓN DE PROBLEMAS

La siguiente tabla incluye comprobaciones y acciones que pueden realizarse si la máquina no funciona de

forma correcta. Si estas indicaciones no identiﬁcan/resuelven el problema, póngase en contacto con su agente

de servicio.

¡ADVERTENCIA! Apague y retire el paquete de batería antes de investigar la falla.

Síntoma Causa posible Solución

La sierra de

cadena no

funciona

Batería descargada.

Fusible defectuoso.

Cargue el paquete de batería.

Reemplace el fusible.

La sierra de

cadena funciona

de forma

intermitente

Sobrecalentamiento.

Se aplica demasiada presión mientras

corta.

Conexión ﬂoja

Cableado interno defectuoso

Interruptor de encendido/apagado

defectuoso

Coloque la máquina en un lugar

fresco y ventilado, para permitir que

se encfríe.

Aplique menos presión mientras

corta.

Póngase en contacto con un agente de

servicio 1-866-354-WORX (9679)

Cadena seca

Sin aceite en el depósito

Abertura en el tapón de aceite

atascada

Conducto de aceite atascado

Llene con aceite

Limpie el tapón

Limpie la salida del conducto de

aceite

Sobrecalentamiento

de la

cadena/barra de

la cadena

Sin aceite en el depósito

Abertura en el tapón de aceite

atascada

Conducto de aceite atascado

Exceso de tensión de la cadena

Cadena mellada

Llene con aceite

Limpie el tapón

Limpie la salida del conducto de aceite

Ajuste la tensión de la cadena

Aﬁle la cadena o reemplácela

La sierra de

cadena desgarra,

vibra o no corta

de forma correcta

Tensión de cadena demasiado ﬂoja

Cadena mellada

Cadena desgastada

Los dientes de la cadena se

encuentran en la dirección

incorrecta

Ajuste la tensión de la cadena

Aﬁle la cadena o reemplácela

Reemplace la cadena

Coloque la cadena en la dirección

correcta

PARA HERRAMIENTAS DE BATERÍA

El rango de temperatura ambiente para uso y almacenamiento de la herramienta y la batería es de

32°F-113°F (0đ-45đ).

El rango de temperatura ambiente recomendado para el sistema de carga durante la carga es de 32°F-104°F

(0đ-40đ).
