Worx WG77 56V 20" Cordless Lawn Mower User Manual

WG774

3 in 1 Cordless Lawn Mower

Tondeuse à gazon sans ﬁl 3 en 1

Cortacésped sin cables 3 en 1

P08

P19

P31

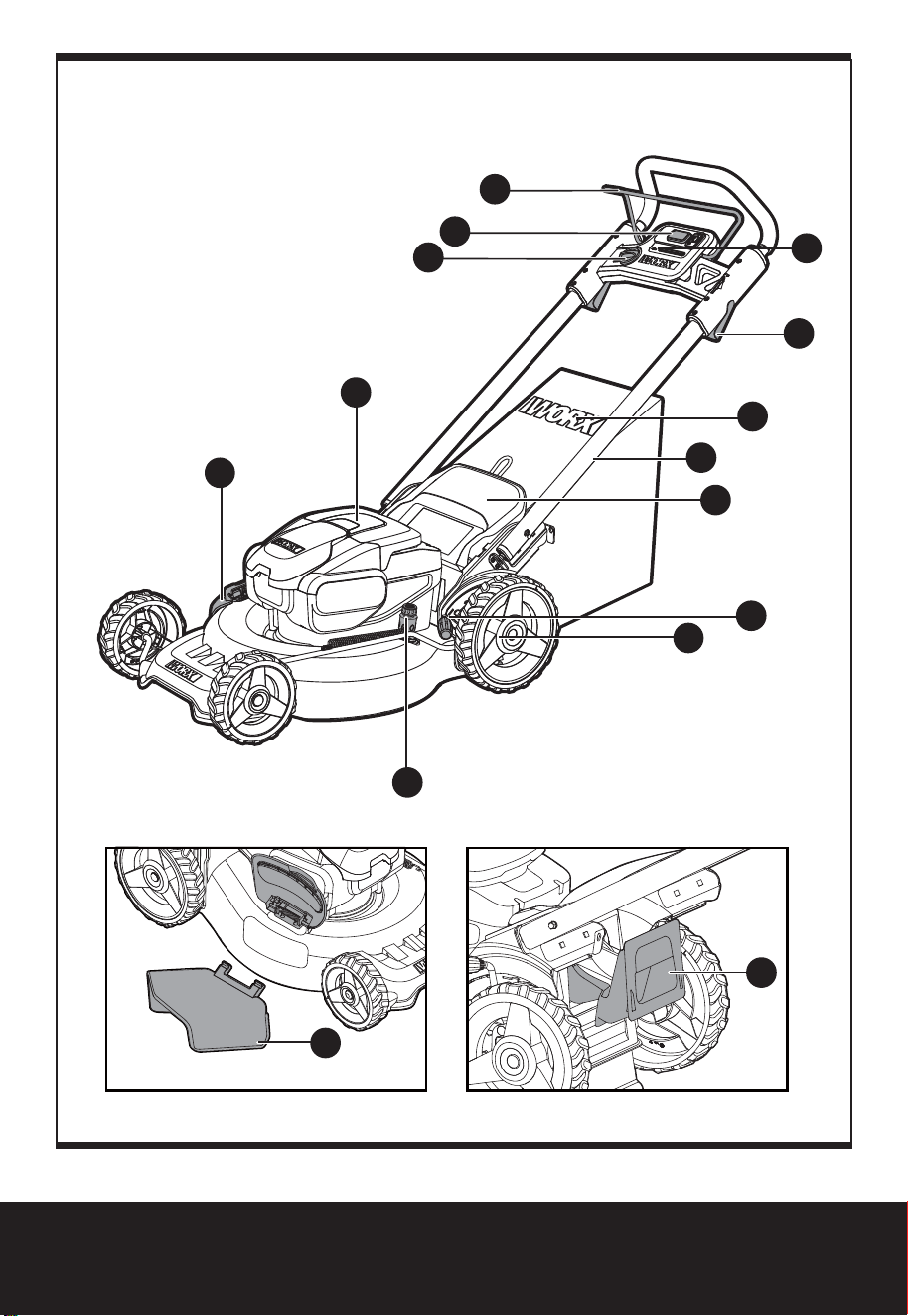

3 in 1 Cordless Lawn Mower EN

1. OPERATING BAIL

2. SAFETY KEY

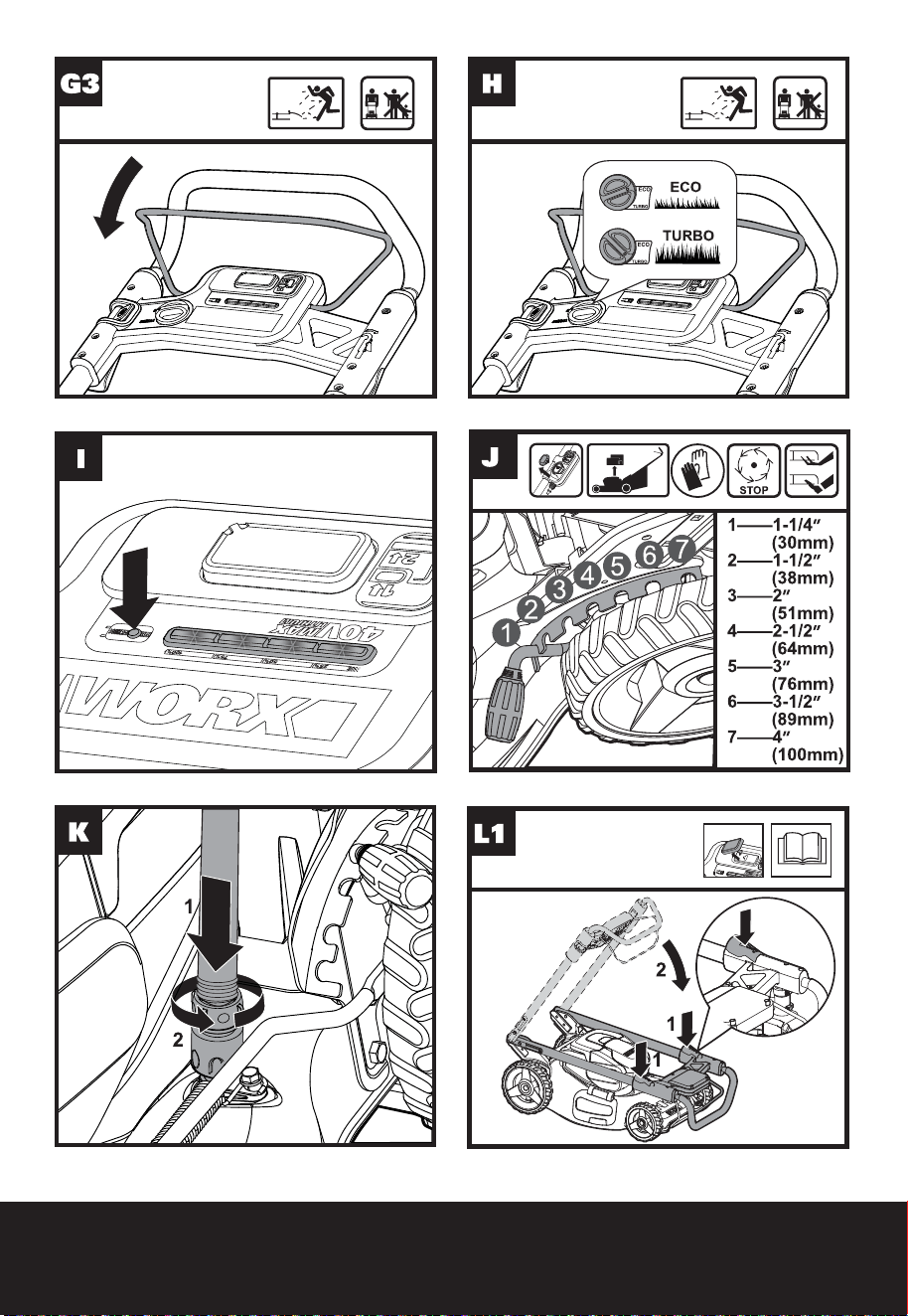

3 .WORK MODE DIAL

4. BATTERY HOUSING COVER

5. SIDE-DISCHARGE COVER

6. WASHOUT PORT

7. REAR WHEEL

8. CUTTING HEIGHT ADJUSTMENT LEVER OF REAR WHEEL

9. SAFETY FLAP

10. HANDLE BAR

11. GRASS COLLECTION BAG

12. HANDLE QUICK ADJUST LEVER

13. BATTERY PACK INDICATOR

14. SIDE-DISCHARGE DEFLECTOR

15. MULCHING INSERT

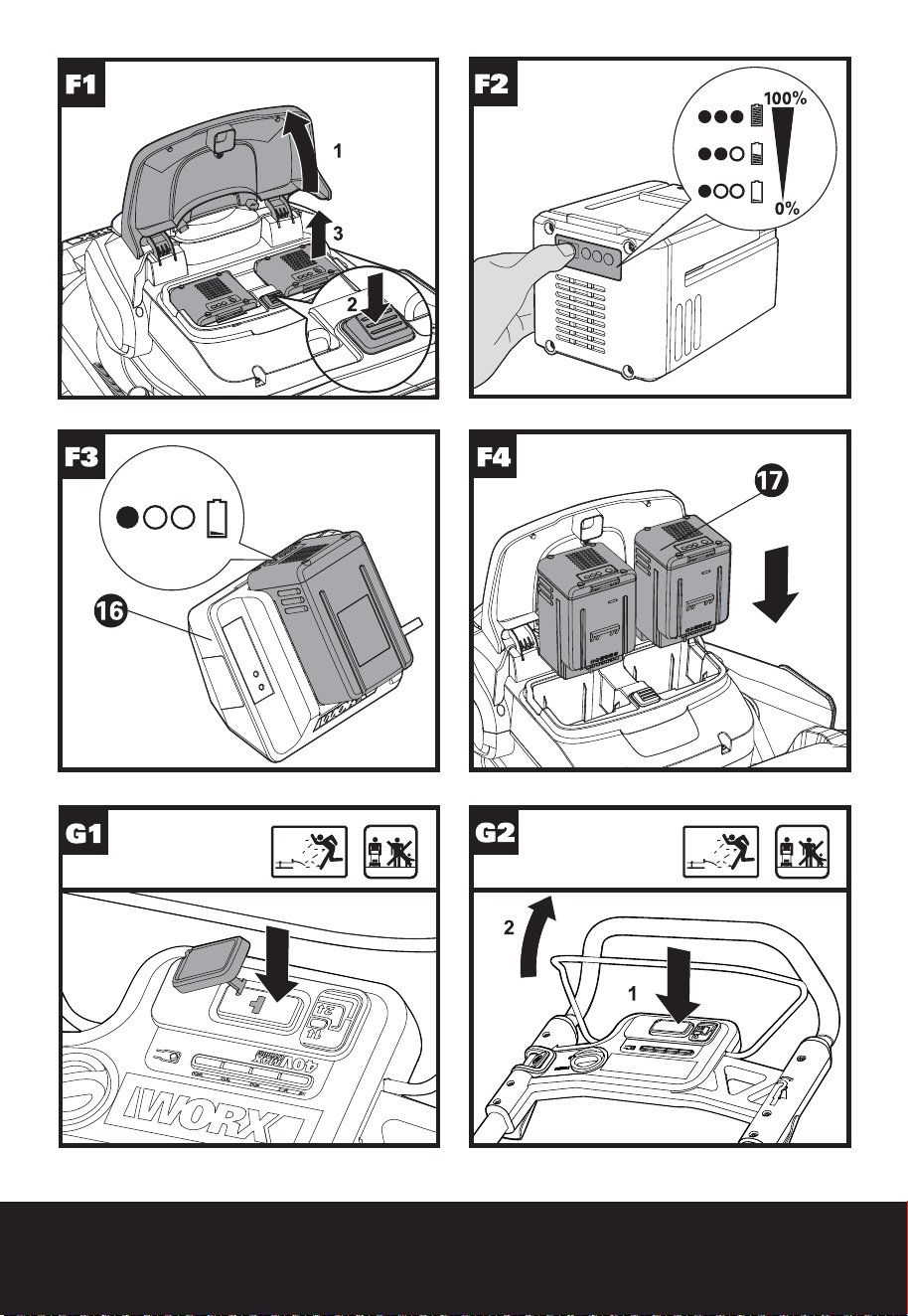

16. CHARGER (See F3)

17. BATTERY PACK (See F4)

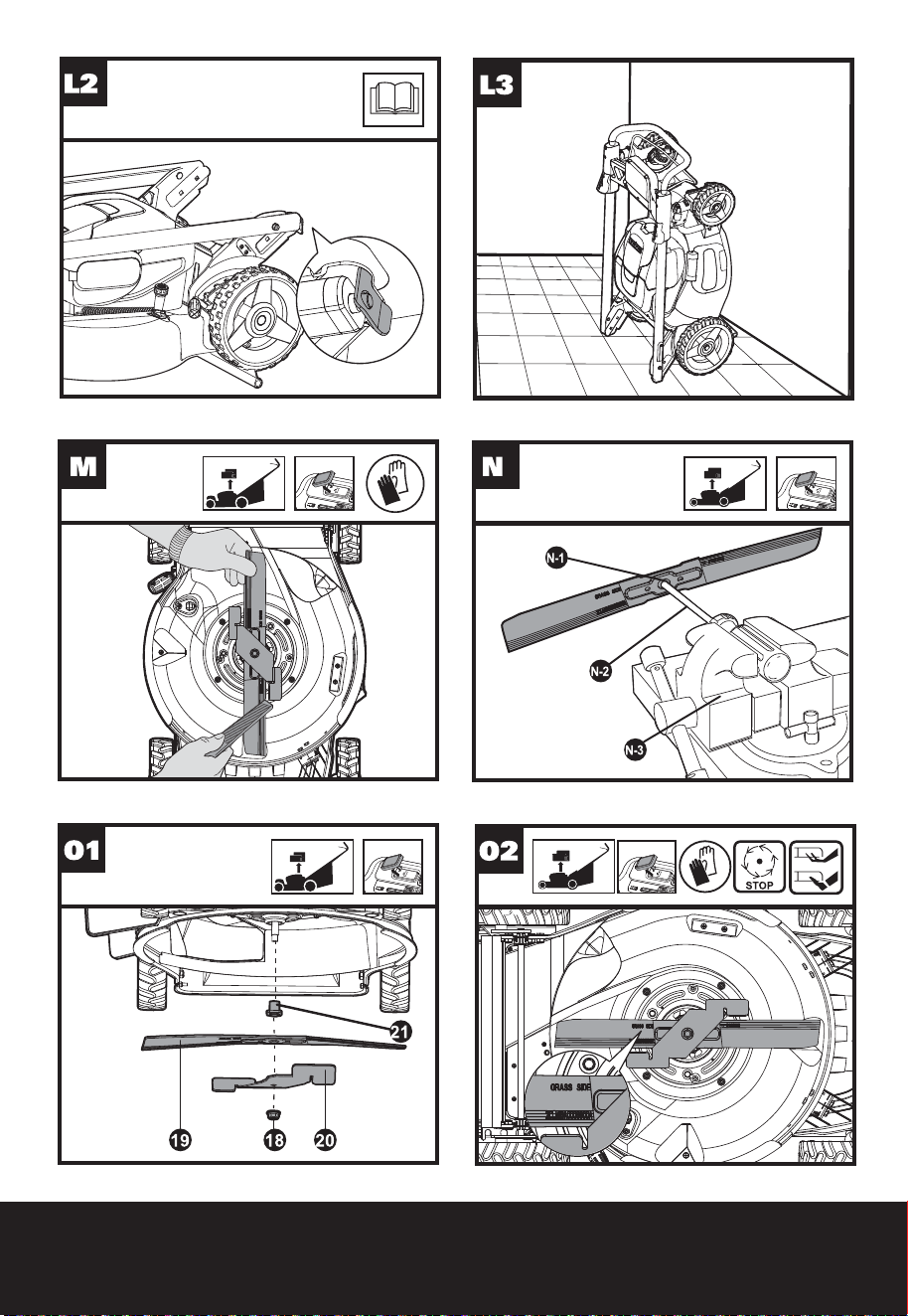

18. BLADE BOLT (See O1)

19. BLADE (See O1)

20. FAN (See O1)

21. SPACER (See O1)

Not all the accessories illustrated or described are included in standard delivery.

3 in 1 Cordless Lawn Mower EN

TECHNICAL DATA

Voltage: 56V Max*

Deck diameter: 20'' (51 cm)

Cutting diameter: 19" (48 cm)

Front wheel diameter: 7''(180 mm)

Rear wheel diameter: 10''(250 mm)

Cutting height: 1-1/4"~ 4 " (30 – 100 mm)

Cutting height positions 7

Grass collection capacity: 1.4bushels (50 L)

Battery type Lithium

Battery Model WA3555

Charging time 2hrs per battery

Charger Model WA3859

Charger rating:

Input: AC 120V~60Hz,105W

Output: 56 V

, 1.5 A

Machine Weight: 56.9 lbs(25.8kg)

*Voltage measured without workload. Initial battery voltage reaches maximum of 56 volts.

Nominal voltage is 50.4 volts.

ACCESSORIES

Battery Pack (WA3555)

Charger (WA3859) 1

Grass Collection Bag 1

Mulching insert 1

Side-discharge deﬂector

Only use the appropriate accessories intended for this tool. Accessory information can be found

on the product packaging, at a WORX dealer or on our website at www.worx.com.

3 in 1 Cordless Lawn Mower EN

SAFETY INSTRUCTIONS

WARNING: Some dust created by

power sanding, sawing, grinding,

drilling and other construction activities

contains chemicals known to the state of

California to cause cancer, birth defects

or other reproductive harm. Some

examples of these chemicals are:

• Lead from lead-based paints;

• Crystalline silica from bricks and

cement and other masonry products;

• Arsenic and chromium from

chemically-treated lumber.

Your risk from these exposures varies,

depending on how often you do this type

of work. To reduce your exposure to

these chemical: work in a well ventilated

area, and work with approved safety

equipment, such as those dust masks

that are specially designed to ﬁlter out

microscopic particles.

WARNING: This product may contain

lead, phthalate or other chemicals

known to the State of California to cause

cancer, birth defects and other reproductive

harm. Wash your hands after use.

WARNING: Battery posts, terminals

and related accessories contain lead

and lead compounds. Wash hands after

handling.

READ ALL INSTRUCTIONS

WARNING: When using electric lawn

mowers, basic safety precautions

should always be followed to reduce the risk

of ﬁre, electric shock, and personal injury,

including the following:

WARNING: Risk of injury could occur if

the lawn mower is operated without the

catcher assembly attached.

WARNING: The use of any other

accessory or attachment might increase

the risk of injury

CAUTION: For battery-operated lawn

mowers, use only identical replacement

batteries and specifying the battery type and

manufacturer.

FOR ALL LAWN MOWERS

1) Avoid dangerous environment - Don’t use

lawn mowers in damp or wet locations.

2) Don’t Use In Rain.

3) Keep children away - All visitors should

be kept a safe distance from work area.

4) Dress properly - Do not wear loose

clothing or jewelry. They can be caught in

moving parts. Use of rubber gloves and

footwear is recommended when working

outdoors.

5) Use safety glasses - Always use face or

dust mask if operation is dusty.

6) Use right appliance - Do not use lawn

mower for any job except that for which it

is intended.

7) Don’t Force Lawn Mower - It will do the

job better and safer at the rate for which it

was designed.

8) Don’t overreach - Keep proper footing and

balance at all times.

9) Stay alert - Watch what you are doing.

Use common sense. Do not operate lawn

mower when you are tired.

10) Store Idle Lawn Mower Indoors - When

not in use, lawn mower should be stored

in an indoor dry and locked-up place - out

of reach of children.

11) Maintain lawn mower with care - Keep

cutting edges sharp and clean for

best and safest performance. Follow

instructions for lubricating and changing

accessories. Keep handles dry, clean, and

free from oil and grease.

12) Keep guards in place and in working

order.

13) Keep blades sharp.

14) Keep hands and feet away from cutting

area.

15) Objects struck by the lawn mower blade

can cause severe injuries to persons. The

lawn mower should always be carefully

examined and cleared of all objects prior

to each mowing.

16) If lawn mower strikes a foreign object,

follow these steps:

i) Stop lawn mower. Release the switch.

ii) Remove battery pack.

iii) Inspect for damage.

iv) Repair any damage before restarting and

3 in 1 Cordless Lawn Mower EN

operating the lawn mower.

17) Use identical replacement blades only.

SUPPLEMENT SA-BATTERY-OPERATED

LAWN MOWERS

a) Do not charge lawn mower in rain, or in

wet locations.

b) Do not use battery-operated lawn mower

in rain.

c) Remove or disconnect battery before

servicing, cleaning, or removing material

from the lawn mower.

FOR ALL BATTERY-OPERATED

PRODUCTS EMPLOYING A DETACHABLE

OR SEPARABLE BATTERY

a) Use only the following type and size

battery:

b) Do not dispose of the battery in a ﬁre. The

cell may explode. Check with local codes

for possible special disposal instructions.

c) Do not open or mutilate the battery.

Released electrolyte is corrosive and may

cause damage to the eyes or skin. It may

be toxic if swallowed.

d) Exercise care in handling batteries

in order not to short the battery with

conducting materials such as rings,

bracelets, and keys. The battery or

conductor may overheat and cause burns.

FOR A BATTERY-OPERATED LAWN

MOWER EMPLOYING A VENTED WET

CELL BATTERY SUPPLY INTENDED TO BE

INITIALLY OR PERIODICALLY FILLED BY

THE USER:

CAUTION: The electrolyte is a dilute

sulfuric acid that is harmful to the skin

and eyes. It is electrically conductive and

corrosive. The following procedures should be

observed:

a) Wear full eye protection and protective

clothing.

b) If electrolyte contacts the skin, wash it off

immediately with water.

c) If electrolyte contacts the eyes, ﬂush

thoroughly and immediately with water.

Seek medical attention.

IMPORTANT

SAFE PRACTICES FOR WALK-BEHIND

MOWERS

I. GENERAL OPERATION

1. Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting.

2. Do not put hands or feet near or under

the machine. Keep clear of the discharge

opening at all times.

3. Only allow responsible adults, who are

familiar with the instructions, to operate

this machine.

4. Clear the area of objects such as rocks,

wire, toys, etc., which could be thrown by

the blade. Stay behind the handle when

the motor is running.

5. Be sure the area is clear of bystanders

before operating. Stop machine if anyone

enters the area.

6. Do not operate machine barefooted or

while wearing sandals. Always wear

substantial footwear.

7. Do not pull machine backward unless

absolutely necessary. Always look down

and behind before and while moving

backward.

8. Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may ricochet back toward the operator.

Stop the blade when crossing gravel

surfaces.

9. Do not operate machine without the

entire grass catcher, discharge guard, rear

guard, or other safety protective devices

in place and working.

10. Never leave a running machine

unattended.

11. Stop the motor and wait until the blade

comes to a complete stop before cleaning

the machine, removing grass catcher, or

unclogging the discharge guard.

12. Operate machine only in daylight or good

artiﬁcial light.

13. Do not operate machine while under the

inﬂuence of alcohol or drugs.

14. Never operate mower in wet grass.

Always be sure of your footing; walk;

never run.

3 in 1 Cordless Lawn Mower EN

15. Disengage the drive system, if so

equipped, before starting the motor.

16. If the machine should start to vibrate

abnormally, stop the motor and check

for the cause immediately. Vibration is

generally a warning of trouble.

17. Always wear eye protection when

operating machine.

18. See manufacturer’s instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

II. SLOPE OPERATION

Slopes are a major factor related to slip and

fall accidents, which can result in severe

injury. Operation on all slopes requires extra

caution. If you feel uneasy on a slope, do not

mow it.

1. Mow across the face of slopes; never

up and down. Exercise extreme caution

when changing direction on slopes.

2. Watch for holes, ruts, bumps, rocks, or

other hidden objects. Uneven terrain

could cause a slip and fall accident. Tall

grass can hide obstacles.

3. Do not mow on wet grass or excessively

steep slopes. Poor footing could cause a

slip and fall accident.

4. Do not mow near drop-offs, ditches,

or embankments. You could lose your

footing or balance.

III. CHILDREN

Tragic accidents can occur if the operator is

not alert to the presence of children. Children

are often attracted to the machine and the

mowing activity. Never assume that children

will remain where you last saw them.

1. Keep children out of the mowing

area and under the watchful care of a

responsible adult other than the operator.

2. Be alert and turn mower off if a child

enters the area.

3. Never allow children to operate the

machine.

4. Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may block your view of a child.

IV. SERVICE

GENERAL SERVICE

1. Keep all nuts and bolts tight to be

sure the equipment is in safe working

condition.

2. Never tamper with safety devices. Check

their proper operation regularly.

3. Keep machine free of grass, leaves, or

other debris build-up.

4. If you strike a foreign object, stop and

inspect the machine. Repair, if necessary,

before starting.

5. Never make any adjustments or repairs

with the motor running.

6. Always unplug electric mowers before

adjusting, cleaning, or repairing.

7. Check grass catcher components and the

discharge guard frequently and replace

with manufacturer’s recommended parts,

when necessary.

8. Mower blades are sharp. Wrap the blade

or wear gloves, and use extra caution

when servicing them.

9. Maintain or replace safety and instruction

labels, as necessary.

SAVE THESE INSTRUCTIONS

Safe operation practices for walk-behind

mowers

1. Safety Instructions

1.1 Training

a) Read the operating and service

instruction manual carefully. Be

thoroughly familiar with the controls and

the proper use of the equipment.

b) Never allow children to operate a power

mower.

c) Keep the area of operation clear of all

persons, particularly small children, and

pets.

d) Do not use a mower for any job except

that for which it is intended.

1.2 Preparation

a) Thoroughly inspect the area where the

equipment is to be used and remove all

stones, sticks, wires, bones, and other

foreign objects.

b) Do not operate the equipment when

barefoot or wearing sandals. Always wear

3 in 1 Cordless Lawn Mower EN

substantial footwear.

c) Disengage the self-propelled mechanism

or drive clutch on units so equipped

before starting the motor.

d) Never attempt to make a wheel height

adjustment while the motor is running.

e) Mow only in daylight or in good artiﬁcial

light.

f) Never operate the equipment on wet

grass. Always be sure of your footing.

Keep a ﬁrm hold on the handle and walk,

never run.

1.3 Operation

a) Do not put hands or feet near or under

rotating parts. Keep clear of the discharge

opening at all times.

b) Stop the blade(s) when crossing gravel

drives, walks, or roads.

c) After striking a foreign object, stop the

motor, unplug, thoroughly inspect the

mower for any damage, and repair the

damage before restarting and operating

the mower.

d) If the equipment should start to vibrate

abnormally, stop the motor and check

immediately for the cause. Vibration is

generally a warning of trouble.

e) Stop the motor and unplug whenever you

leave the equipment, before cleaning the

mower housing, and before making any

repairs or inspections.

f) Shut the motor off and wait until the

blade comes to a complete stop before

removing the grass catcher or before

unclogging the chute.

g) Mow across the face of slopes, never

up and down. Exercise extreme caution

when changing direction on slopes. Do

not mow excessively steep slopes.

h) Never operate the mower without proper

guards, plates, or other safety protective

devices in place.

i) Do not wash with a hose, avoid getting

water in motor and electrical connections.

1.4 Maintenance

a) Check the blade and the motor mounting

bolts at frequent intervals for proper

tightness.

b) Keep al nuts, bolts, and screws tight to

be sure the equipment is in safe working

condition.

c) Check bag frequently for deterioration

and wear, and replace worn bags. Check

that replacement bags comply with the

original manufacturer’s recommendations

or speciﬁcations.

d) Replace the blade if it is bent or cracked.

An unbalanced blade causes vibration

that could damage the motor drive unit or

cause personal injury.

e) Sharpen a dull blade equally at each end

to maintain the balance.

f) Clear the blade thoroughly and check its

balance by supporting it horizontally on a

thin nail through its centre hole. The mail

should also be in a horizontal position. If

either end of the blade rotates downward,

remove some metal from the heavy or

lower end until the blade is balanced. It is

balanced when neither end drops.

GENERAL SAFETY

WARNINGS FOR BATTERY

PACK

1) WARNING: Risk of ﬁre and

burns. Do not disassemble,

heat above 100°C (212°F), or

incinerate. Do not expose cells or

batteries to heat or ﬁre. Avoid

storage in direct sunlight.

2) Dispose of used battery promptly..

When disposing of secondary cells

or batteries, keep cells or batteries

of different electrochemical systems

separate from each other.

3) Keep battery out of reach of children

and in original package until ready to

use.

4) Never put batteries in mouth. If

swallowed, contact your physician or

local poison control center.

5) CAUTION: The battery used in

this device may present a risk

of ﬁre or chemical burn if mistreated.

Replace battery with WORX only. Use

of another battery may present a risk

3 in 1 Cordless Lawn Mower EN

of ﬁre or explosion.

6) Warning: Do not use a visibly

damaged battery pack or

appliance as applicable.

7) Warning: Do not modify or

attempt to repair the appliance

or the battery pack as applicable.

8) BATTERY MUST BE RECYCLED.

9) Do not short-circuit a cell or battery.

Do not store cells or batteries

haphazardly in a box or drawer

where they may short-circuit each

other or be short-circuited by

conductive materials.

10) Do not subject cells or batteries to

mechanical shock.

11) Keep cells and batteries clean

and dry. Wipe the cell or battery

terminals with a clean dry cloth if

they become dirty.

12) Do not maintain secondary cells and

batteries on charge when not in use.

13) Retain the original cell and battery

literature for future reference.

14) Do not use any charger other than

that speciﬁcally provided for use

with the equipment. Secondary

cells and batteries need to be

charged before use. Always use

the correct charger and refer to

the manufacturer’s instructions

or equipment manual for proper

charging instructions.

15) When possible, remove the battery

from the equipment when not in use.

16) Prevent unintentional starting.

Ensure the switch is in the off-

position before connecting to battery

pack, picking up or carrying the

appliance. Carrying the appliance

with your ﬁnger on the switch or

energizing appliance that have the

switch on invites accidents.

17) Disconnect the battery pack from

the appliance before making any

adjustments, changing accessories,

or storing appliance. Such preventive

safety measures reduce the risk of

starting the appliance accidentally.

18) Under abusive conditions, liquid

may be ejected from the battery;

avoid contact. If contact accidentally

occurs, ﬂush with water. If liquid

contacts eyes, additionally seek

medical help. Liquid ejected from the

battery may cause irritation or burns.

19) Have servicing performed by a

qualiﬁed repair person using only

identical replacement parts. This will

ensure that the safety of the product

is maintained.

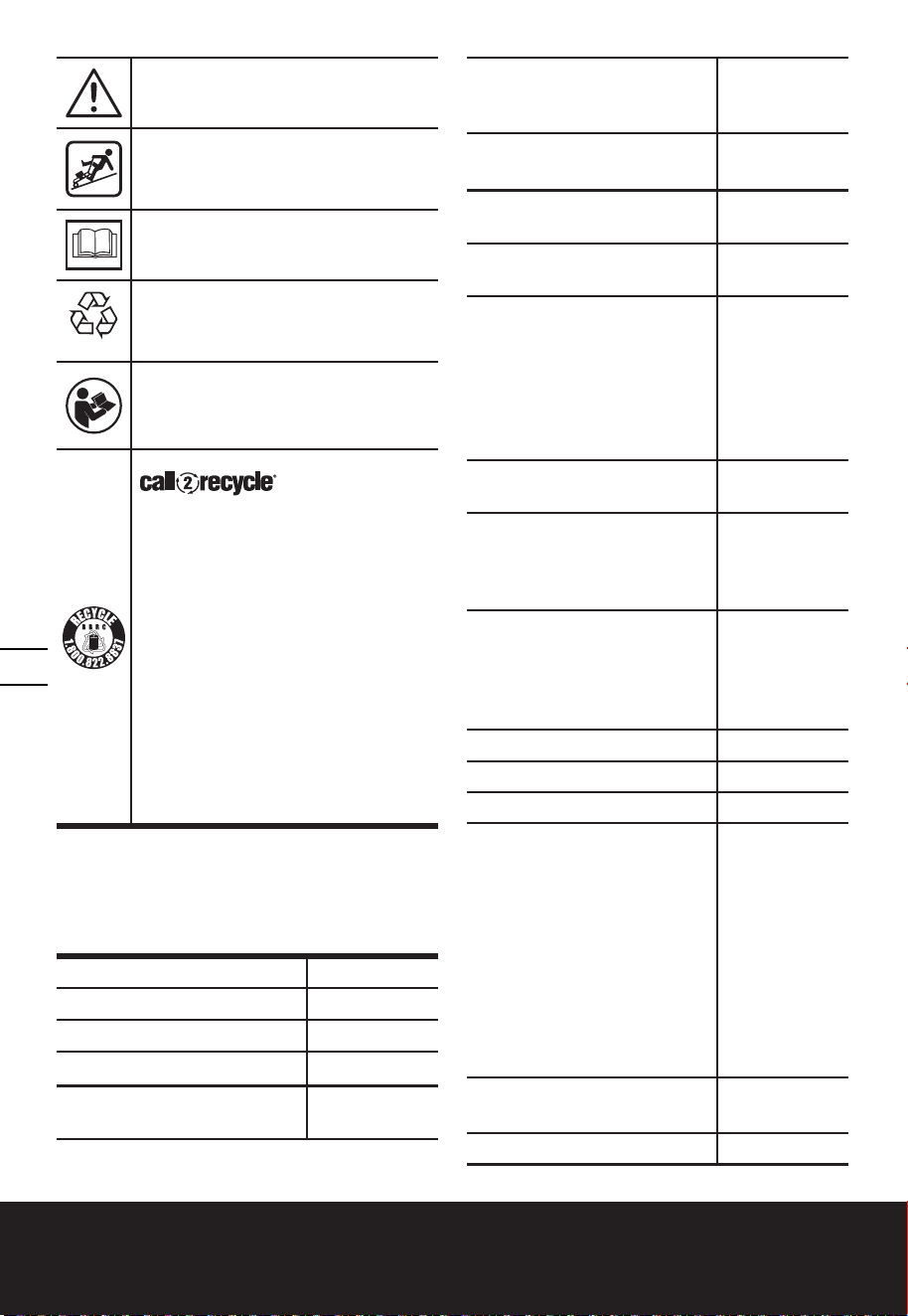

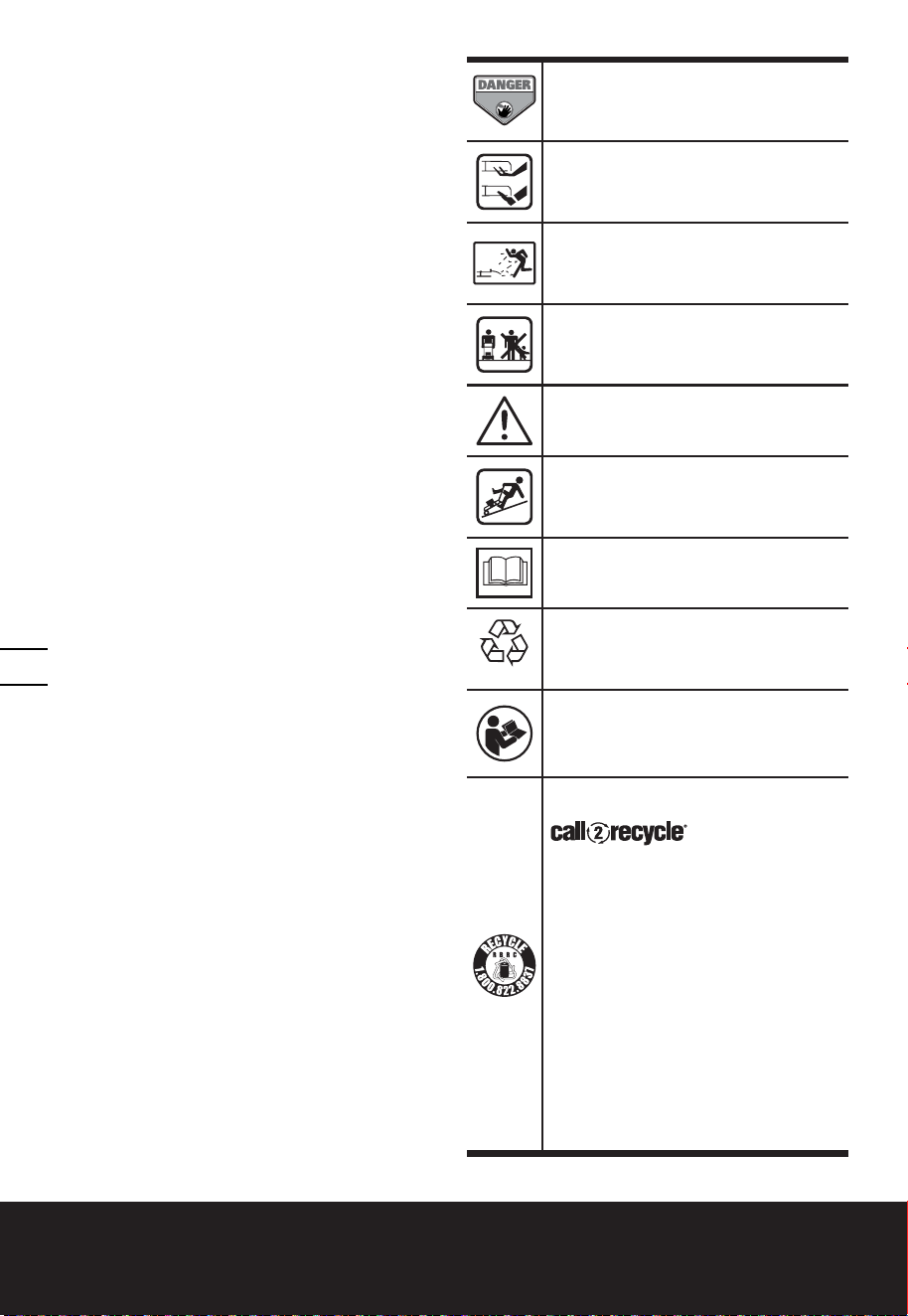

SYMBOLS

KEEP HANDS AND FEET

AWAY

GARDER MAINS ET PIEDS À DISTANCE

CPSC Danger label.

Severing of toes or ﬁngers-Rotary

mower blade.

Thrown objects from mower deck.

Keep bystanders/children away.

Safety alert.

Slip on slope.

Read the operator’s manual.

Li-Ion

Li-Ion battery, battery must be

recycled

To reduce the risk of injury, user

must read instruction manual

3 in 1 Cordless Lawn Mower EN

POSITEC Inc. has established

a partnership with the RBRC

Corporation to recycle any

Positec batteries with the

RBRC-call2recycle seal. For

environmental protection, please

do not discard batteries in the

trash. After the batteries’ life

cycle is ended, then please call

1-800-822-8837 for a free service

that will properly dispose of the

battery.

ASSEMBLY & OPERATION

Action Figure

ASSEMBLE

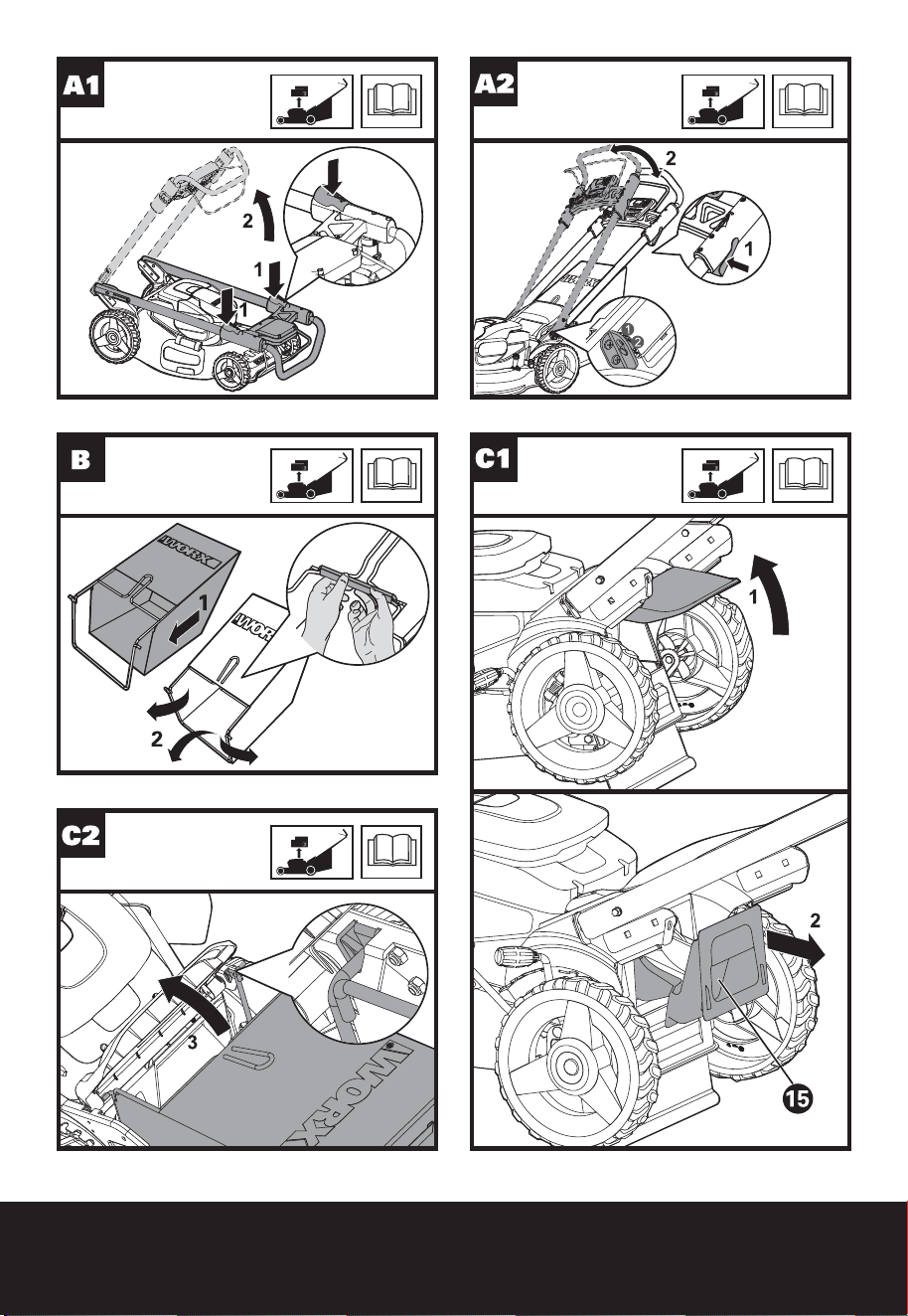

Assembling the handle bar See Fig. A1

Adjusting handle’s height See Fig. A2

Assembling the grass

collection bag

See Fig. B

Assembling the grass

collection bag to the lawn

mower

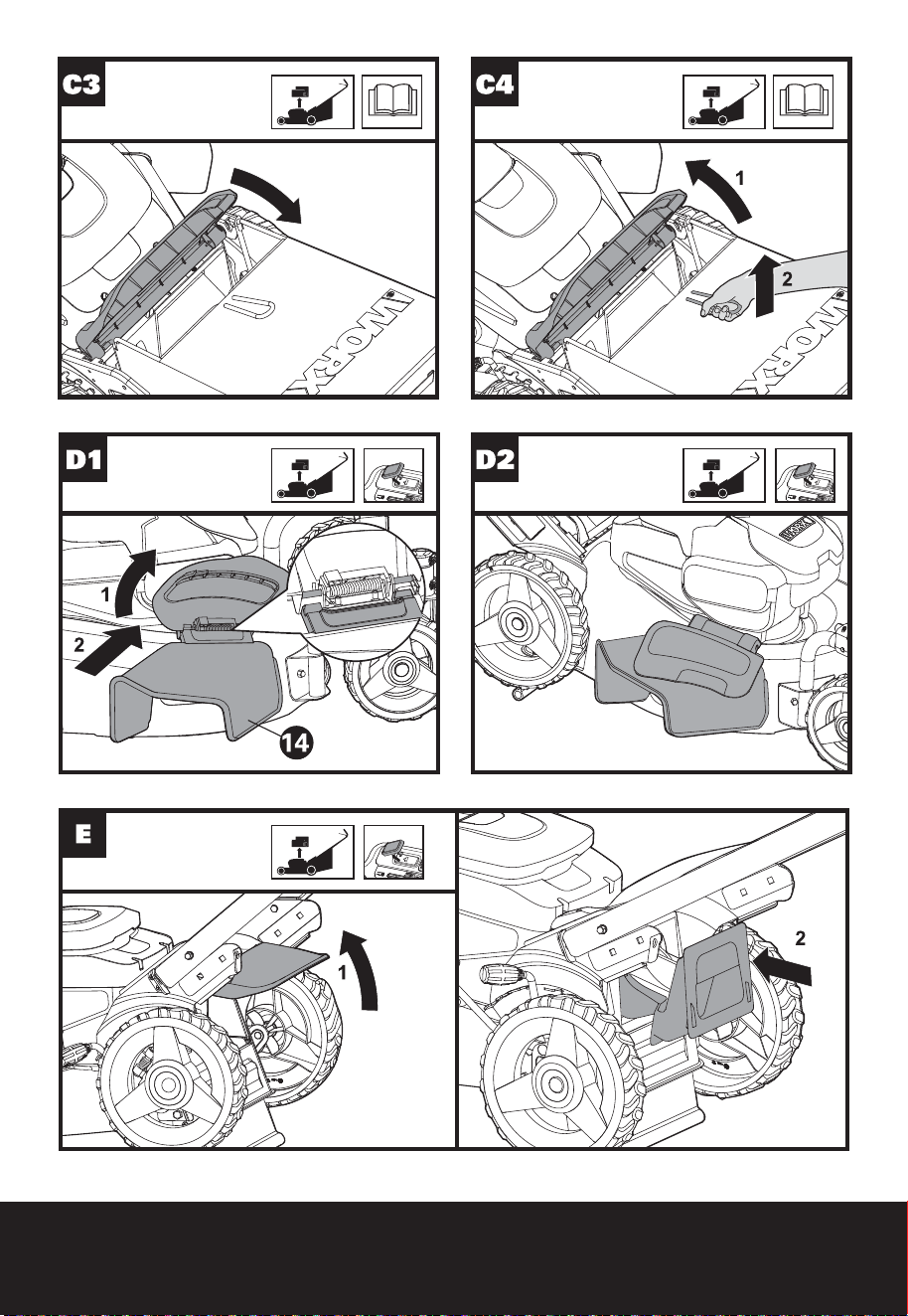

See Fig. C1,

C2, C3

Removing/Emptying the grass

collection bag

See Fig. C4

Installing side-discharge chute See Fig.D1, D2

Installing mulching plug See Fig. E

Removing the battery pack

Note: The Battery Pack is

shipped uncharged. The

Battery must be fully charged

before the ﬁrst mow.

See Fig. F1

Checking the battery charge

condition

See Fig. F2

Charging the battery pack

More details can be found in

WA3859’s manual

See Fig. F3

Fitting the battery pack

Note: The mower can be

used with one or two battery

pack(s).

See Fig. F4

OPERATION

Starting See Fig. G1, G2

Stopping See Fig. G3

Selecting the WORK MODE

DIAL

ECO MODE

Select ECO mode when

mowing in everyday

conditions when removing

approximately 1 inch of grass

at a time.

TURBO MODE

Set the dial to TURBO mode

when cutting dense or

overgrown grass.

See Fig. H

Battery Power indicator on

machine

See Fig. I

Adjusting The Cutting Height See Fig .J

Cleaning The Mower

WARNING: Plug the hose on

the Washout Port ﬁrst, then

start the mower. Then remove

the water hose and start the

mower for a few moments to

help dry the deck.

See Fig

Storage

See Fig. L1,

L2, L3

MULCHING MOWING TIPS

When using the mulching plug, your new

mower is designed to cut the grass clippings

into small pieces and distribute them back

into the lawn, using mulching ﬁns located

inside the mower deck.

Under normal conditions, the mulched grass

will biodegrade quickly to provide nutrients

to the lawn. Please review the following

recommendations for optimum mulching

performance.

3 in 1 Cordless Lawn Mower EN

1) Avoid mowing when the grass is wet

from rain or dew. Wet grass may form

clumps which interfere with the mulching

action and reduce runtime. The best time

to mow grass is in the late afternoon

when the grass is dry and the newly

cut area will not be exposed to direct

sunlight.

2) For best mulching performance, set the

cutting height to remove about one third

of the grass blade length, ideally no

more than 1.5” inches at one time. If the

lawn is overgrown, it may be necessary

to increase the cut height to reduce the

pushing effort and prevent overloading

the motor. For extremely heavy mulching,

it is advisable to ﬁrst cut at a high cut

height setting, and then re-cut to the ﬁnal

cut height. Otherwise, make narrower

cuts and mow slowly.

3) For best performance, keep the mower

housing free of built-up grass. From time

to time turn off mower and wait for the

blade to come to a complete stop. Then

unplug the Safety Key (2) and turn mower

on its side. Using an object such as a

stick, wipe out any accumulation of grass

in the blade area. Be careful of the sharp

edges of the blade. Clean often in wet,

new grass, and always after every use.

4) Certain types of grass or grass conditions

may require that an area be mulched a

second time to fully disperse the grass

throughout the lawn. If cutting a second

time, it is advisable to cut perpendicular

(across) the ﬁrst cut pattern. DO NOT

CHANGE CUT PATTERN IN ANY WAY

THAT WOULD CAUSE MOWING DOWN A

HILL.

5) Change your cutting pattern from week to

week. This will help prevent matting and

graining of the lawn.

MAINTENANCE

WARNING: Stop the mower and

remove the Safety Key before

removing the Grass Collection Bag.

NOTE: To ensure long and reliable service,

perform the following maintenance

procedures regularly. Check for obvious

defects such as a loose, dislodged or a

damaged blade, loose ﬁttings, and worn

or damaged components. Check that the

covers and guards are all undamaged and

are correctly attached to mower. Carry out

any necessary maintenance or repairs before

operating mower. If the mower should

happen to fail despite regular maintenance,

please call our customer helpline for advice

1-866-354-9679.

BLADE (19) SHARPENING

KEEP BLADE SHARP FOR BEST MOWER

PERFORMANCE. A DULL BLADE DOES NOT

CUT GRASS CLEANLY OR MULCH PROPERLY.

WEAR PROPER EYE PROTECTION WHILE

REMOVING, SHARPENING, AND INSTALLING

BLADE. ENSURE THAT SAFETY KEY IS

REMOVED.

Sharpening the blade twice during a mowing

season is usually sufﬁcient under normal

circumstances. Sand causes the blade to dull

quickly. If your lawn has sandy soil, more

frequent sharpening may be required.

REPLACE BENT OR DAMAGED BLADE

IMMEDIATELY.

WHEN SHARPENING THE BLADE: (See Fig. M)

1. Make sure blade remains balanced.

2. Sharpen blade at the original cutting angle.

3. Sharpen cutting edges on both ends of

blade to keep it balanced, removing equal

amounts of material from both ends.

Note:

1. Be sure the mower is turned off and

remove the key.

2. Place the mower in stand up storage

mode.

BLADE BALANCING (See Fig. N)

Check balance of blade by placing center

hole in blade N-1 over a nail or screwdriver

shank N-2, clamped horizontally in a vise N-3.

If either end of the blade rotates downward,

ﬁle that end. Blade is properly balanced when

neither end drops.

BLADE MAINTENANCE (See Fig. O1, O2)

Replace your metal Blade (19) after 50 hours

mowing or 2 years, which ever is the sooner-

3 in 1 Cordless Lawn Mower EN

regardless of condition.

Follow these procedures to remove and

replace the Blade. You will need garden

gloves (not provided) and a spanner wrench

(not provided) to remove the Blade. Hold

the Blade and unscrew the Blade Bolt (18)

counter-clockwise using a spanner wrench,

and then remove the Blade.

To re-assemble, position the Blade with the

cutting edges towards the ground. Then

securely tighten the Blade Bolt.

STORAGE: (See Fig. L1, L2,L3)

Stop the mower and always remove the

Safety Key. Clean the exterior of the machine

thoroughly using a soft brush and cloth. Do

not use water, solvents or polishes. Remove

all grass and debris, especially from the

ventilation slots.

Turn the machine on its side and clean the

blade area. If grass cuttings are compacted

in the blade area, remove with a wooden or

plastic implement.

Store the machine in a dry place. Do not place

other objects on top of the machine.

To aid storage, press the Handle quick adjust

lever (12), and rotate or fold the Handle Bar.

TROUBLE SHOOTING

Problème Solution

1. Mower doesn’t run

when switch lever is

activated.

A. Check to make sure safety key has been installed and is fully

seated and that button on switch housing is being completely

pushed.

B. Release switch lever to turn mower off. Remove safety key,

turn mower over and check that blade is free to turn. If not free,

return to an authorized servicer. Blade should turn freely.

C. Has battery been fully charged? Plug in charger and wait for

green light to come on.

2. Motor stops while

mowing.

A. Release Operating Bail to turn mower off. Remove safety key,

turn mower over and check that blade is free to turn. If not free,

return to an authorized servicer. Blade should turn freely.

B. Raise cutting height of wheels to highest position and start

mower.

C. Has battery been fully charged? Plug in charger and wait for

green light to come on.

D. Avoid overloading the mower. Slow down the cutting pace by

pushing mower slower or raise the cut height. Or both.

3. Mower runs but

cutting performance is

unsatisfactory, or does not

cut entire lawn.

A. Has battery been fully charged? Plug in charger and wait for

green light to come on.

B. Release Operating Bail to turn mower off. Remove safety key.

Turn mower over and check: Blade for sharpness - Keep blade

sharp. Deck and discharge chute for clogging.

C. Wheel height adjustment may be set too low for grass

condition. Raise cutting height.

4. Mower is too hard to

push.

A. Raise cutting height to reduce deck drag on grass. Check

each wheel for free rotation.

3 in 1 Cordless Lawn Mower EN

5. Mower is abnormally

noisy and vibrates.

A. Release Operating Bail to turn mower off. Remove safety

key. Turn mower on side and check blade to ensure it has not

been bent or damaged. If blade is damaged, replace with a

replacement blade. If the underside of the deck is damaged

return mower to an Authorized service center.

B. If there is no visible damage to the blade and the mower

still vibrates: Release Operating Bail to turn mower off, remove

safety key and remove blade. Rotate blade 180 degrees and

retighten. If mower still vibrates, return the mower to an

authorized service center.

6. Battery charger LED’s

not on.

A. Check plug connection.

B. Replace charger.

7. Battery charger LED

does not ﬂip to green.

A. Battery needs to be diagnosed. Take to authorized service

center.

8. Mower not picking up

clippings with the Grass

Collection Bag.

A. Remove mulch plate when bagging.

B. Chute clogged. Release switch lever to turn mower off.

Remove safety key. Clear chute of grass clippings.

C. Too much cut grass. Raise cutting height of wheels to shorten

length of the cut.

D. Bag full. Empty bag more often.

9. When mulching there

are clippings visible.

A. Too much cut grass. Raise cutting height of wheels to shorten

length of the cut. Do not cut off more than 1/3 of total length.

B. Check blade for sharpness. Always keep blade sharp.

10. Low or diminished run-

time after many uses

A. Return to Authorized Service location - may need new

battery.

Tondeuse à gazon sans fil 3 en 1 F

1. BAIL DE FONCTIONNEMENT

2. CLÉ DE SÉCURITÉ

3. MOLETTE DE SÉLECTION DU MODE DE FONCTIONNEMENT

4. COUVERCLE DU BOITIER DE BATTERIE

5. COUVERCLE D’ÉVACUTION LATÉRALE

6. RACCORD DE LAVAGE

7. ROUE ARRIÈRE

8. LEVIER D’AJUSTEMENT DE LA HAUTEUR DE COUPE

9. BAVETTE DE SÉCURITÉ

10. GUIDON

11. BAC DE RAMASSAGE D’HERBE

12. POIGNÉE DE DÉVERROUILLAGE DE LA MANIVELLE

13. INDICATEUR DE CHARGE DE LA BATTERIE

14. CHUTE D’ÉVACUATION LATÉRALE

15. DISPOSITIF DE PAILLAGE

16. CHARGEUR (Voir. F3)

17. BLOCS-PILES (Voir. F4)

18. BOULON DE LA LAME (Voir. O1)

19. LAME (Voir. O1)

20. VENTILATEUR (Voir. O1)

21. ENTRETOISE (Voir. O1)

Les accessoires illustrés ou décrits ne sont pas tous compris dans le cadre de la

livraison standard.

Tondeuse à gazon sans fil 3 en 1 F

DONNÉES TECHNIQUES

Puissance assignée: 56V Max*

Diamètre du châssis: 20 po (51 cm)

Diamètre de coupe: 19 po (48 cm)

Diamètre des roues avant: 7 po (180 mm)

Diamètre des roues arrière: 10 po (250 mm)

Hauteur de coupe: 1-1/4 po 4 po (30 – 100 mm)

Nombre de hauteurs de coupe 7

Capacité de cueillette de

gazon:

1.4bushels (50 L)

Type de batterie Lithium

Modèle de batterie WA3555

Temps de recharge normal 2 heures par batterie

Modèle de chargeur WA3859

Valeurs nominales du

chargeur:

entrée: AC 120V~60Hz,105W

sortie: 56 V

, 1.5 A

Poids de la machine: 56.9 lb (25.8kg)

* Tension mesurée hors fonctionnement. La tension initiale de la batterie atteint le maximum de

56 volts. La tension nominale est de 50.4 V.

ACCESSORIES

Blocs-piles (WA3555)

Chargeur (WA3859) 1

Grass Collection Bag 1

Dispositif de déchiquetage 1

Chute d’évacuation latérale

N’utilisez que les accessoires compatibles à cet outil. Les informations des accessoires peuvent

être trouvées sur l’emballage du produit, chez un détaillant WORX ou sur notre site Web www.

worx.com.

Tondeuse à gazon sans fil 3 en 1 F

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT: Certaines des

poussières produites en utilisant

des outils électriques sont considérées

par l’État de Californie comme

susceptibles de provoquer le cancer, des

anomalies congénitales et d’autres

problèmes de reproduction. Voici des

exemples de ces produits chimiques:

• plomb issu de peinture à base de

plomb

• silice crystalline issue de briques

et du ciment et autres produits de

maçonnerie

• arsenic et chrome issus de bois traité

chimiquement

Votre risque de ces expositions varie

en fonction de la fréquence à laquelle

vous effectuez ce travail. Pour réduire

votre exposition à ces produits

chimiques : travaillez dans une zone

bien ventilée; portez un équipement

de sécurité approuvé, tel que des

masques antipoussières spécialement

conçus pour éliminer les particules

microscopiques par ﬁltrage.

AVERTISSEMENT:Ce produit peut

contenir du plomb, des phtalates ou

d’autres agents chimiques connus dans l’État

de Californie pour causer le cancer, des

malformations congénitales et d’autres

problèmes lies à la reproduction. Lavez vos

mains après chaque utilisation.

AVERTISSEMENT! Les bornes, plots et

accessoires de connexion de la batterie

contiennent du plomb et des composés de

plomb.Se laver les mains après manipulation.

LISEZ ET LISEZ ET ASSIMILEZ TOUTES

LES INSTRUCTIONS

AVERTISSEMENT!Lors de l’utilisation

d’appareils électriques de jardinage, des

précautions de base doivent être observées

aﬁn de réduire les risques de feu, choc

électrique, et blessure grave, incluant ce qui

suit :

AVERTISSEMENT! L’emploi de la

tondeuse sans sac de ramassage peut

provoquer des risques de blessure.

AVERTISSEMENT!L’emploi de tout

autre accessoire ou dispositif est

susceptible d’augmenter les risques de

blessure

AVERTISSEMENT! Pour les tondeuses

à batterie, ne remplacez la batterie que

par un modèle de remplacement identique, du

même type WA3555 et du même fabricant;

installez également les accessoires fournis

pour retenir les rallonges électriques, le cas

échéant:

POUR TOUTES LES TONDEUSES À

GAZON

1) Évitez les environnements dangereux.-

N’utilisez pas les appareils dans des

endroits très humides ou mouillés.

2) N’utilisez pas sous la pluie.

3) Tenez les enfants éloignés.-Tous les

visiteurs devraient être tenus éloignés de

l’aire de travail.

4) Habillez-vous convenablement.-Ne portez

pas des vêtements lousses ou des bijoux.

Ils peuvent se prendre dans des pièces

en mouvement. L’utilisation de gants de

caoutchouc et chaussures épaisses est

recommandée lors de travaux extérieurs.

Portez une protection pour cheveux aﬁn

de contenir les cheveux longs.

5) Utilisez des lunettes de sécurité.-Toujours

porter un masque de visage ou de

poussière si l’opération est poussiéreuse.

6) Utilisez le bon appareil.-N’utilisez pas

l’appareil pour tout autre travail que pour

celui auquel il est destiné.

7) Ne forcez pas l’appareil-Il va faire un

meilleur travail et avec moins de risques

de blessure en travaillant au taux de

charge pour lequel il a été conçut.

8) N’essayez pas d’utiliser l’appareil hors

de votre portée normale.-Gardez votre

équilibre et les pieds bien ancrés en tout

temps.

9) Restez alerte.-Faites attention à ce que

vous faites. Utilisez le bon sens. N’utilisez

pas l’appareil lorsque vous êtes fatigué.

10) Entreposez à l’intérieur les appareils qui

ne sont pas utilisés.-Lorsqu’inutilisés,

les appareils devraient êtres entreposés

à l’intérieur dans un endroit sec, élevé

Tondeuse à gazon sans fil 3 en 1 F

et gardé sous clef, hors de la portée des

enfants.

11) Entretenez les appareils avec soins.-

Gardez les arêtes de coupe aiguisées et

propres pour une meilleure performance

et des risques réduits de blessure. Suivez

les instructions pour lubriﬁer et changer

les accessoires. Gardez les poignées

sèches, propres, et libres d’huile et

graisse.

12) Maintenez les gardes en place et en bon

ordre de fonctionnement.

13) Gardez les lames aiguisées.

14) Gardez les mains et les pieds hors de

l’aire de coupe.Les objets frappés par

la lame de la tondeuse à gazon peuvent

causer des blessures graves aux gens.

15) La pelouse devrait toujours être examinée

avec soin et débarrassée de tous objets

avant chaque tonte.

16) Si la tondeuse à gazon frappe un corps

étranger, suivez ces étapes :

i) Arrêtez la tondeuse à gazon. Relâchez le

commutateur.

ii) Retrait du bloc de batterie.

iii) Inspectez pour dommages possibles.

iv) Réparez tout dommage avant de

redémarrer et d’opérer la tondeuse à

gazon.

17) Utilisez seulement des lames identiques

de remplacement.

INSTRUCTIONS DE SÉCURITÉ POUR LES

TONDEUSES À BATTERIE

a) Ne rechargez pas la tondeuse sous la

pluie ou dans un endroit humide.

b) N’utilisez pas la tondeuse à batterie sous

la pluie.

C) Retirez ou débranchez la batterie

avant d’effectuer une opération de

maintenance, de nettoyage ou avant de

démonter la tondeuse.

POUR TOUS LES APPAREILS

FONCTIONNANT SUR BATTERIES,

EMPLOYEZ UNE BATTERIE AMOVIBLE

OU SÉPARABLE :

a) N’utilisez que ce type de batterie: WA3555

b) Ne jetez pas la batterie au feu. Les cellules

pourraient en effet exploser. Vériﬁez les

réglementations locales pour connaître

les instructions de recyclage.

c) Ne tentez pas de démonter ou de modiﬁer

la batterie. L’électrolyte qui se trouve

dans la batterie est corrosive et peut être

dangereuse pour la peau et pour les yeux.

Elle peut également être toxique si avalée.

d) Faites toujours très attention en

manipulant la batterie aﬁn de ne pas la

mettre en court-circuit avec des matériaux

conducteurs, comme une bague, un

bracelet, ou des clefs. La batterie et le

conducteur risqueraient de surchauffer et

de causer des brûlures.

POUR LES TONDEUSES À GAZON

ÉQUIPÉES D’UNE BATTERIE LIQUIDE

VENTILÉE CONÇUE POUR ÊTRE

REMPLIE AU DÉPART OU DE MANIÈRE

PÉRIODIQUE PAR L’UTILISATEUR :

ATTENTION: L’électrolyte est un acide

sulfurique dilué qui peut être dangereux

pour la peau et pour les yeux. C’est un

conducteur électrique et il est corrosif.

Observez les procédures de sécurité suivantes

a) Portez des lunettes et des vêtements de

protection.

b) Si l’électrolyte venait en contact avec la

peau, lavez immédiatement à l’eau claire.

c) Si l’électrolyte venait en contact avec

les yeux, rincez immédiatement et

abondamment à l’eau claire. Consultez un

médecin sans tarder.

IMPORTANT

INSTRUCTIONS DE SÉCURITÉ POUR LES

TONDEUSES POUSSÉES

I. FONCTIONNEMENT GÉNÉRAL

1. Lisez, comprenez et suivez toutes les

instructions concernant la machine et

contenues dans le(s) manuel(s) avant de

démarrer.

2. Ne placez pas les mains ou les pieds à

proximité de la machine ou en dessous.

Restez à distance de l’ouverture d’éjection

à tout instant.

3. N’autorisez que des adultes responsables

qui sont familiers avec les instructions à

opérer cette machine.

Tondeuse à gazon sans fil 3 en 1 F

4. Dégagez la zone d’objets comme des

pierres, des câbles ou des jouets, etc.…

, qui pourraient être propulsés par la

lame. Restez derrière la poignée quand le

moteur tourne.

5. Assurez-vous qu’il n’y a pas de

spectateurs dans la zone avant

l’opération. Arrêtez la machine si

quelqu’un pénètre dans la zone.

6. N’opérez pas la machine pieds nus ou si

vous portez des sandales. Portez toujours

des chaussures robustes.

7. Ne tirez pas la machine en arrière,

à moins que ce soit indispensable.

Regardez toujours vers le bas et en arrière

avant et pendant un déplacement en

arrière.

8. Ne dirigez jamais les matériaux éjectés

vers quelqu’un. Évitez d’éjecter des

matériaux contre un mur ou un obstacle.

Les matériaux peuvent ricocher sur

l’opérateur. Arrêtez la lame lorsque vous

traverser des surfaces de gravier.

9. N’opérez pas la machine sans le ramasse-

herbe, la chicane de décharge, la

protection arrière ou autres dispositifs de

protection de sécurité complets en place

et en fonctionnement.

10. Ne laissez jamais une machine

fonctionner sans surveillance.

11. Arrêtez le moteur et attendez que la lame

s’arrête totalement avant de nettoyez la

machine, de retirer le ramasse-herbe ou

de dégager la chicane de décharge.

12. Opérez la machine à la lumière du

jour ou sous un bon éclairage artiﬁciel

uniquement.

13. N’opérez pas la machine lorsque vous

êtes sous l’inﬂuence d’alcool ou de

médicaments.

14. N’opérez jamais la tondeuse dans de

l’herbe humide. Soyez toujours sûr(e) de

votre appui ; marchez, ne courez jamais.

15. Débrayez le système d’entraînement, s’il

y a, avant de démarrer le moteur.

16. Si la machine se met à vibrer de manière

anormale, arrêtez le moteur et vériﬁez

immédiatement la cause. Les vibrations

indiquent généralement un problème.

17. Portez toujours une protection pour les

yeux quand vous opérez la machine.

18. Consultez les instructions du fabricant

pour installer et opérer les accessoires

de manière appropriée. N’utilisez que les

accessoires approuvés par le fabricant.

II. FONCTIONNEMENT DANS UNE PENTE

Les pentes constituent un facteur majeur

d’accidents par glissage et par chute, ce qui

peut entraîner des blessures graves. Opérer

dans des pentes exige une prudence extrême.

Si vous ne vous sentez pas à l’aise dans une

pente, ne la tondez pas.

1. Tondez la surface des pentes

transversalement, jamais de haut en

bas ou vice-versa. Soyez extrêmement

vigilent(e) lorsque vous changez de sens

dans des pentes.

2. Faites attention aux trous, ornières,

bosses, pierres ou autres objets

dissimulés. Un terrain inégal peut

entraîner un accident par glissade et par

chute. L’herbe haute peut dissimuler des

obstacles.

3. Ne tondez pas de l’herbe humide ou dans

des pentes excessivement raides. De

mauvaises chaussures peuvent entraîner

un accident par glissade et par chute.

4. Ne tondez pas à proximité de fossés, de

rigoles ou de remblais. Vous pourriez

perdre appui ou perdre l’équilibre.

III. ENFANTS

Des accidents graves peuvent survenir si

l’opérateur n’est pas alerté de la présence

d’enfants. Les enfants sont souvent attirés

par la machine et par l’activité de tonte. Ne

supposez jamais que des enfants resteront au

dernier endroit où vous les avez vus.

1. Gardez les enfants à distance de la zone

de tonte et sous la surveillance d’un

adulte responsable autre que l’opérateur.

2. Soyez alerté(e) et éteignez la tondeuse si

un enfant pénètre dans la zone.

3. Ne laissez jamais les enfants opérer la

machine.

4. Soyez extrêmement prudent(e) lorsque

vous vous approchez de tournants sans

visibilité, d’arbustes, d’arbres ou autres

objets qui pourraient vous empêcher de

Tondeuse à gazon sans fil 3 en 1 F

voir la présence d’un enfant.

IV. ENTRETIEN

ENTRETIEN GÉNÉRAL

1. Gardez tous les écrous et les boulons

serrés pour être certain(e) que l’état de

marche de l’équipement est sécurisé.

2. N’altérez jamais des dispositifs de

sécurité. Vériﬁez régulièrement qu’ils

fonctionnent correctement.

3. Ne laissez pas d’herbe, de feuilles

ou autres débris s’accumuler dans la

machine.

4. Si vous heurtez un objet étranger,

arrêtez la machine et inspectez-la. Le cas

échéant, effectuez une réparation avant de

démarrer.

5. Ne procédez jamais à des réglages

ou des réparations avec le moteur en

fonctionnement.

6. Débranchez toujours les tondeuses

électriques avant d’effectuer un réglage,

un nettoyage ou une réparation.

7. Vériﬁez fréquemment les composants

du ramasse-herbe et la chicane de

décharge et remplacez-les avec des pièces

recommandées par le fabricant lorsque

c’est nécessaire.

8. Les lames de la tondeuse sont très

coupantes. Emballez-les ou portez des

gants et soyez extrêmement prudent(e)

lorsque vous effectuez une procédure

d’entretien sur les lames.

9. Maintenez ou remplacez les étiquettes de

sécurité et de consignes selon les besoins.

CONSERVEZ CES INSTRUCTIONS

Pratiques sécuritaires pour les tondeuses

poussées

1. CONSIGNES DE SÉCURITÉ

1.1 Entraînement

a) Lisez attentivement le manuel

d’instructions d’utilisation et d’entretien.

Familiarisez-vous avec les commandes et

l’utilisation adéquate de l’appareil.

b) Ne laissez jamais un enfant utiliser une

tondeuse à moteur.

c) Tenez toutes les personnes, en particuliers

les jeunes enfants, ainsi que les animaux,

à distance de votre lieu de travail.

d) N’utilisez une tondeuse que pour

l’utilisation pour laquelle elle a été

conçue.

1.2 Préparation

a) Inspectez attentivement la zone où vous

passerez la tondeuse, et retirez les pierres,

bâtons, câbles, os et autres objets.

b) N’employez jamais la tondeuse pieds nus

ou en ne portant que des sandales. Portez

toujours une paire de souliers qui vous

protègent sufﬁsamment.

c) Débrayez le système d’entraînement, s’il y

a, avant de démarrer le moteur.

d) Ne tentez jamais d’ajuster la hauteur des

roues alors que le moteur tourne.

e) Utilisez l’outil uniquement à la lumière

du jour ou sous un éclairage artiﬁciel

approprié.

f) N’opérez jamais la tondeuse dans de

l’herbe humide. Assurez-vous toujours de

vous tenir fermement sur vos pieds. Tenez

fermement la poignée, et marchez ; ne

courrez jamais.

1.3 OPÉRATION

a) Ne mettez pas les mains ou les pieds

près de ou sous les pièces rotatives de

l’appareil. Ne restez jamais à proximité de

la zone d’évacuation.

b) Arrêtez la/les lame(s) lorsque vous

traversez une allée, un chemin ou une

route pleine de gravier.

c) Après avoir heurté un objet, arrêtez

le moteur, débranchez la prise

électrique, inspectez soigneusement la

tondeuse et assurez-vous qu’elle n’est

pas endommagée, puis réparez les

dommages, le cas échéant, avant de

redémarrer et d’utiliser la tondeuse.

d) Si l’appareil commence à vibrer de façon

anormale, arrêtez le moteur et tentez

immédiatement d’en déceler la cause. Les

vibrations indiquent généralement qu’un

problème existe.

e) Arrêtez le moteur chaque fois que vous

quittez l’appareil, et également avant de

réparer ou d’inspecter l’appareil.

f) Arrêtez le moteur et attendez que la

lame s’arrête complètement avant de

retirer l’herbe coincée dans le sac de

ramassage ou avant de déboucher la

chute d’évacuation.

g) Tondez en traversant les pentes dans

le sens de la longueur, jamais de

haut en bas ou de bas en haut. Soyez

extrêmement prudent lorsque vous

changez de direction dans une pente. Ne

tondez pas sur des pentes trop abruptes.

h) N’utilisez jamais la tondeuse si celle-

Tondeuse à gazon sans fil 3 en 1 F

ci n’est pas équipée des dispositifs

de protection et des plaques

correspondantes.

i) Ne lavez pas l’appareil à l’aide d’un

tuyau ; évitez que l’eau ne pénètre dans

le moteur et au niveau des connexions

électriques.

1.4 ENTRETIEN

a) Vériﬁez de façon périodique que la lame

soit bien serrée.

b) Assurez-vous que tous les écrous,

boulons et vis sont bien serrés aﬁn que

l’appareil fonctionne en toute sécurité.

c) Vériﬁez régulièrement le sac de

ramassage de l’herbe et assurez-vous

qu’il n’est pas endommagé ou usé.

Remplacez-le le cas échéant. Vériﬁez que

le sac de remplacement est conforme aux

recommandations ou aux spéciﬁcations

du fabricant.

d) Remplacez la lame si elle est courbée

ou fendue. Une lame déséquilibrée fera

vibrer le système d’entraînement du

moteur ou pourra causer des blessures.

e) Aiguisez les lames émoussées de

manière égale à chaque extrémité pour en

préserver l’équilibre.

f) Nettoyez adéquatement la lame et vériﬁez

qu’elle est bien équilibrée en la posant

à l’horizontale sur un clou placé dans

son trou central. Le clou doit également

être placé à l’horizontale. Si l’une des

extrémités de la lame penche vers le

bas, meulez un peu de métal du côté qui

penche vers le bas, jusqu’à ce que la lame

soit bien équilibrée. La lame est équilibrée

lorsqu’aucune extrémité ne s’abaisse.

CONSIGNES GÉNÉRALES DE

SÉCURITÉ CONCERNANT LA

BATTERIE

1) AVERTISSEMENT: Risque

d’incendie et de brûlures. Ne

démontez pas, ne chauffez pas à une

température supérieure à 100°C

(212°F) et n’incinérez pas l’appareil.

N’exposez pas les piles cellulaires ou

la batterie à la chaleur ou au feu.

Evitez de ranger la batterie dans un

endroit exposé à la lumière directe

du soleil.

2) Jetez rapidement les piles usagées.

Lors de l’élimination des piles

cellulaires ou des batteries, gardez

les piles ou les batteries de types

électrochimiques différents séparés

les uns des autres.

3) Gardez les piles hors de portée

des enfants et dans leur emballage

d’origine jusqu’au moment de vous

en servir.

4) Ne mettez jamais les piles dans la

bouche. En cas d’ingestion, consultez

avec votre médecin ou un centre

antipoison.

5) ATTENTION: La batterie utilisée

dans cet appareil peut

présenter un risque d’incendie ou de

brûlure chimique si elle n’est pas

utilisée avec soin. Remplacez la

batterie usée uniquement avec une

batterie (WORX). L’utilisation de

toute autre batterie peut engendrer

un risque d’incendie ou d’explosion.

6) Warning: N’utilisez pas la

batterie ou l’appareil s’il est

visiblement endommagé.

7) Warning: Ne modiﬁez pas et

n’essayez pas de réparer

l’appareil ou la batterie vous-même.

8) LA BATTERIE DOIT ÊTRE RECYCLÉE;

9) Les bornes de contact d’une pile

cellulaire ou d’une batterie ne

doivent pas être mises en court-

circuit. Ne placez pas en vrac les

piles ou les batteries dans une

boîte ou un tiroir où leurs bornes

pourraient être mises en court-circuit

par un matériau conducteur.

10) N’exposez pas la pile cellulaire ou la

batterie à des chocs mécaniques.

11) Gardez les piles cellulaires et les

batteries propres et sèches. Essuyez

les bornes de la pile cellulaire ou de

la batterie avec un chiffon propre et

sec si elles sont sales.

12) Ne laissez pas la pile cellulaire ou

la batterie en charge lorsqu’elles ne

sont pas utilisées.

13) Conservez les instructions originales

accompagnant la pile cellulaire ou la

Tondeuse à gazon sans fil 3 en 1 F

batterie pour toute future référence.

14) N’utilisez pas un chargeur autre

que celui spéciﬁquement conçu

pour être utilisé avec l’équipement.

Accumulateurs besoin d’être

rechargée avant l’utilisation. Les

piles cellulaires et les batteries

doivent toujours être chargées

avant l’utilisation. Utilisez toujours

le chargeur adapté et reportez-vous

aux instructions du fabricant ou

au manuel de l’équipement pour

suivre les instructions concernant la

procédure de charge.

15) Si possible, enlevez la batterie de

l’équipement lorsqu’il n’est pas

utilisé.

16) Pour éviter le démarrage non

intentionnel, s’assurer que le bouton

de démarrage est en position d’arrêt

avant de brancher l’appareil au

chargeur ou de le prendre ou de le

transporter. Un accident pourrait

arriver si vous vous promenez

avec l’appareil avec le doigt sur

l’interrupteur ou sur le dispositif de

charge dont l’interrupteur est en

position de charge.

17) Débranchez le bloc de batterie de

l’appareil avant de faire des réglages,

de remplacer des accessoires ou de

ranger l’appareil. De telles mesures

de sécurité réduisent les risques de

démarrer l’appareil accidentellement.

18) Dans des conditions d’utilisation

abusive, du liquide pourrait s’éjecter

de la batterie; évitez tout contact.

Si vous entrez accidentellement

en contact avec le liquide, passez

la partie du corps touchée sous

le robinet. Si vos yeux entrent

en contact avec le liquide, vous

devez consulter immédiatement un

médecin. Le liquide expulsé de la

batterie peut causer des irritations

ou des brûlures.

19) Faites faire le service par un

technicien de réparation compétent

qui ne doit utiliser que des pièces

de rechange identiques. Ceci

maintiendra la sécurité du produit.

KEEP HANDS AND FEET

AWAY

GARDER MAINS ET PIEDS À DISTANCE

Étiquettes de danger CPSC

Sectionnement d’orteils ou de

doigts – lame de tondeuse en

rotation

Objets propulsés depuis la plate-

forme de la tondeuse

Tenez les enfants éloignés

Restez sur vos gardes.

Pente glissante.

Lisez le manuel

Li-Ion

batterie Li-Ion, les batteries

doivent être recyclées

Aﬁn de réduire les risques de

blessure, l’utilisateur doit lire ce

mode d’emploi.

POSITEC Inc. a formé un

partenariat avec RBRC

Corporation pour le recyclage

des batteries Positec portant le

sceau RBRC-call2recycle. Pour la

protection de l’environnement,

veillez à ne pas jeter les batteries

aux poubelles. À la ﬁn du cycle de

vie de la batterie, appelez 1.800-

822-8837 pour un service gratuit

qui mettra la batterie au rebut

selon les règles de l’art.

SYMBOLES

Tondeuse à gazon sans fil 3 en 1 F

ASSEMBLAGE &

FONCTIONNEMENT

Action Schéma

ASSEMBLAGE

Montage du guidon Voir. A1

Poignée d’ajustement de la

hauteur

Voir. A2

Montage du BAC DE

RAMASSAGE

Voir.B

Montage du bac de

ramassage sur la tondeuse à

gazon

Voir. C1, C2, C3

RETIRER/VIDER le bac de

ramassage

Voir.C4

Installation de la chute

d’évacuation latérale

Voir. D1, D2

Installation du dispositif de

paillage

Voir. E

retrait du bloc batterie

REMARQUE: La batterie est

livrée non chargée. Elle doit

être complètement chargée

avant la première tonte.

Voir.F1

Vériﬁcation de l’état de charge

de batterie

Voir. F2

Recharge de la batterie

Pour plus d’informations, se

référer au manuel WA3859.

Voir. F3

Disposition du bloc batterie

REMARQUE: La tondeuse

peut être utilisée avec un ou

deux blocs de batteries.

Voir.F4

FONCTIONNEMENT

Démarrage Voir.G1 G2

Arrêt Voir. G3

Sélection du MODE TRAVAIL

MODE ECO

Sélectionnez le mode ECO

pour couper environ 2,5 cm

d’herbe par tonte dans des

conditions ordinaires.

MODE TURBO

Réglez le commutateur en

mode TURBO pour couper de

l’herbe dense ou très haute.

Voir. H

Indicateur d’énergie de la

batterie sur la machine

Voir. I

Réglage de la hauteur de

coupe

Voir. J

Nettoyage de la tondeuse

AVERTISSEMENT: Branchez

d’abord le tuyau au raccord

de lavage, puis démarrez la

tondeuse. Ensuite, retirez

le tuyau d’eau et mettez la

tondeuse en marche pendant

quelques instants aﬁn de

sécher la plate-forme.

Voir. K

Entreposage

Voir. L1, L2, L3

CONSEILS RELATIFS À

LA DÉSINTÉGRATION DES

BRINS D’HERBE

Lors de l’utilisation de la prise de paillage , la

tondeuse coupe les brins d’herbe en petites

pièces et les distribue sur la pelouse. Dans

des conditions normales, Utilisation des

ailettes de paillage situées à l’intérieur du

boîtier de la tondeuse.

l’herbe déchiquetée se décompose

rapidement aﬁn de nourrir la pelouse.

Prière de relire les recommandations

suivantes aﬁn d’optimiser le rendement du

mode de déchiquetage.

1. Éviter de tondre l’herbe lorsqu’elle est

mouillée par la pluie ou la rosée. Les

brins d’herbe mouillés forment des

touffes difﬁciles à déchiqueter et leur

coupe réduit la durée de fonctionnement.

Le meilleur moment pour tondre l’herbe

consiste en la ﬁn de l’après-midi alors

que l’herbe est sèche et que la pelouse

Tondeuse à gazon sans fil 3 en 1 F

fraîchement tondue n’est pas exposée

aux rayons directs du soleil.

2. Aﬁn d’optimiser les résultats, régler la

hauteur de coupe de la tondeuse de sorte

que celle-ci ne coupe que le tiers de la

hauteur des brins d’herbe (idéalement,

pas plus de 1,5po(38mm) à la fois).

Lorsque l’herbe est haute, il peut être

nécessaire d’augmenter la hauteur de

coupe aﬁn de réduire les efforts et de

prévenir la surcharge du moteur. Lorsque

le déchiquetage est intense, il est

préférable de couper d’abord l’herbe à

une hauteur élevée, puis de repasser à la

hauteur voulue. Sinon, faire des coupes

étroites et lentes.

3. Aﬁn d’optimiser le rendement, nettoyer

toute accumulation d’herbe du tablier de

la tondeuse. De temps en temps, arrêter

la tondeuse et attendre l’immobilisation

complète de la lame. Puis retirer la clé

de sécurité et retourner la tondeuse

sur le côté. Utiliser un objet comme un

bâton pour enlever les accumulations de

brins d’herbe autour de la lame. Prendre

soin de ne pas se blesser sur les arêtes

tranchantes de la lame. La nettoyer

souvent lorsque l’herbe est mouillée au

printemps et toujours la nettoyer après

chaque utilisation.

4. Selon le type d’herbe et les conditions

prévalant, il peut être nécessaire de

passer la déchiqueteuse une deuxième

fois sur une surface aﬁn de désintégrer

complètement les brins d’herbe. Pour

la deuxième passe, tondre dans le sens

perpendiculaire à celui de la première

passe. NE PAS TONDRE DE FAÇON

PERPENDICULAIRE LORSQUE CELA

NÉCESSITE LA TONTE DE L’HERBE DE

HAUT EN BAS D’UNE PENTE.

5. Modiﬁer le plan de coupe d’une semaine

à l’autre. Cette mesure prévient la

formation d’une couche de brins d’herbe

sur la pelouse.

ENTRETIEN

ATTENTION : Arrêtez la tondeuse

et retirez la clef de sécurité avant

d’enlever le bac de ramassage de

l’herbe.

REMARQUE : Aﬁn d’assurer un

service à long terme et ﬁable, effectuez

régulièrement la procédure d’entretien

qui suit. Vériﬁez pour des défectuosités

évidentes telles qu’une lame lousse, délogée

ou endommagée, des pièces de ﬁxation

lousses, et des composantes usées ou

endommagées. Vériﬁez que les couvercles

et gardes sont tous sans dommages et

correctement attachés à la tondeuse.

Effectuez tout entretien ou réparation

nécessaire avant d’opérer la tondeuse. Si la

tondeuse en venait à défaillir en dépit d’un

entretien régulier, s’il vous plaît appelez

notre ligne d’aide pour des conseils, 1-866-

354-9679.

AFFÛTAGE DE LA LAME(19)

S’ASSURER QUE LA LAME EST TOUJOURS

AFFÛTÉE AFIN D’OPTIMISER LE RENDEMENT

DE LA TONDEUSE. UNE LAME ÉMOUSSÉE

NE COUPE PAS L’HERBE UNIFORMÉ MENT.

PORTER DES LUNETTES DE SÉCURITÉ

LORSQU’ON RETIRE, INSTALLE OU AFFÛTE

LA LAME. S’ASSURER DU RETRAIT DE LA

CLÉ DE SÉCURITÉ.

Dans la plupart des cas, il sufﬁt d’affûter la

lame deux fois pendant la saison de coupe.

Lorsque le sol est sablonneux, il est conseillé

de l’affûter plus souvent puisque le sable

émousse la lame.

REMPLACER IMMÉDIATEMENT UNE LAME

PLIÉE OU ENDOMMAGÉE.

AFFÛTAGE DE LA LAME(Voir M)

1. S’assurer que la lame est toujours

équilibrée.

2. Affûter dans l’angle original de coupe de la

lame.

3. Affûter les arêtes tranchantes des deux

extrémités de la lame en retirant une

quantité égale de matériau aux deux

extrémités.

Remarque:

1. Assurez-vous que la tondeuse est en

arrêt et retirer la clé de sûreté.

2. Placez la tondeuse en mode de stockage

horizontal.

Tondeuse à gazon sans fil 3 en 1 F

ÉQUILIBRAGE DE LA LAME (Voir N)

Vériﬁer l’équilibrage de la lame en

accrochant cette dernière par son trou

central (N -1) sur un clou ou un tournevis

(N -2) retenu horizontalement dans un étau

(N -3). Lorsqu’une extrémité de la lame

s’abaisse, meuler ou limer cette extrémité.

La lame est bien équilibrée lorsqu’aucun

bout ne s’abaisse.

MAINTENANCE DE LA LAME (Voir O1

O2)

Aiguisez la lame(19) après 50 heures

d’utilisation ou tous les 2 ans, selon le

premier des deux cas – et quelque soit l’état

de la lame.

Veuillez suivre ces procédures pour

démonter et remonter la lame. Portez des

gants de jardin (non fournis) et utilisez une

tricoise (non fournie) pour démonter la

lame. Tenez la lame et dévissez le boulon(18)

dans le sens inverse des aiguilles d’une

montre à l’aide d’une tricoise, puis retirez la

lame.

Pour remonter la lame, placez d’abord celle-

ci avec les côtés coupants tournés vers le

sol. Serrez complètement l’écrou de la lame.

ENTREPOSAGE (VOIR L1, L2,L3)

Arrêtez la tondeuse et retirez toujours la

clef de sécurité. Nettoyez complètement

l’extérieur de la machine en utilisant une

brosse douce et un linge. N’utilisez pas

d’eau, des solvants ou des polis. Enlevez

tout le gazon et les débris, spécialement des

fentes de ventilation.

Tournez la machine sur le côté et nettoyez

l’aire de la lame. Les coupures de gazon sont

compactées dans l’aire de la lame, enlevez-

les avec un bout de bois ou de plastic.

Entreposez la machine dans un endroit sec.

Ne placez pas d’autres objets sur la machine.

Pour faciliter l’entreposage, relâchez les

boutons de poignée (12), et faites tourner ou

plier la partie supérieure du guidon.

GUIDE DE DÉPANNAGE

problème solution

1. La tondeuse ne

fonctionne pas quand

l’anse est activée.

A. Vériﬁer que la clé de sûreté est correctement insérée et

enfoncée complètement et que le bouton sur le contact est bien

enfoncé.

B. Relacher l’anse pour éteindre la tondeuse. Retirer la clé de

sûreté, retourner la tondeuse et vériﬁer que la lame tourne

librement. En cas de blocage, retourner à un réparateur

autorisé. La lame devrait tourner librement.

C. Est-ce que la pile est à pleine charge? Brancher le chargeur et

attendre que le voyant vert s’illumine.

2. Le moteur s’arrête en

cours de coupe.

A. Relacher l’anse pour éteindre la tondeuse. Retirer la clé de

sûreté, retourner la tondeuse et vériﬁer que la lame tourne

librement. En cas de blocage, retourner à un réparateur autorisé.

La lame devrait tourner librement.

B. Relever la hauteur de coupe des roues à la position la plus

élevée et commencer la tonte.

C. Est-ce que la pile est à pleine charge? Brancher le chargeur et

attendre que le voyant vert s’illumine.

D. éviter de surcharger la tondeuse. Ralentir la tonte en poussant

moins vite la tondeuse, augmenter la hauteur de coupe ou les

deux.

Tondeuse à gazon sans fil 3 en 1 F

3. La tondeuse fonctionne,

mais le rendement est

insatisfaisant ou la

tondeuse ne coupe pas

toute la pelouse.

A. Est-ce que la pile est à pleine charge? Brancher le chargeur et

attendre que le voyant vert s’illumine.

B. Relacher l’anse pour éteindre la tondeuse. Retirer la clé de

sûreté et le bloc-piles. Retourner la tondeuse et vériﬁer : Le

tranchant de la lame. Maintenir la lame affûtée. La présence

éventuelle d’un bourrage de la goulotte de vidange ou du

chassis.

C. Le réglage de la hauteur des roues pourrait être trop bas

pour l’état de la pelouse. Augment er la hauteur de coupe.

4. Il est trop difﬁcile de

pousser la tondeuse.

A. Augmenter la hauteur de coupe pour réduire le frottement

du chassis sur l’herbe. Vériﬁer que chaque roue tourne

librement.

5. La tondeuse produit des

sons anormaux et vibre.

A. Relacher l’anse pour éteindre la tondeuse. Retirer la clé de

sûreté. Placer la tondeuse sur le côté et vériﬁer que la lame

n’est pas tordue ou endommagée.

Si la lame est endommagée, la remplacer avec une lame de

rechange. Si la face inférieure du chassis est endommagée,

conﬁer la réparation à un centre de réparations autorisé.

B. Si aucun dommage visible à la lame n’est déterminé et

que la tondeuse vibre toujours : relacher l’anse pour éteindre

la tondeuse, retirer la clé de sûreté et retirer la lame. Tourner

la lame sur 180 degrés et la resserrer. Si la tondeuse vibre

toujours, conﬁer la réparation à un centre de réparations

autorisé.

6. Le voyant du chargeur

de piles est éteint.

A. Vériﬁer le branchement de la ﬁche.

B. Remplacer le chargeur.

7. Le voyant du chargeur

de piles ne passe pas au

vert.

A. La pile doit être diagnostiquée. La faire vériﬁer dans un

centre de réparation autorisé.

8. La tondeuse ne ramasse

pas l’herbe coupée dans

le sac.

A. Retirer la plaque de déchiqueteuse lors de l’ensachage.

B. La goulotte est encrassée. Relacher l’anse pour éteindre la

tondeuse. Retirer la clé de sûreté. Vider la goulotte de l’herbe

coupée.

C. Trop d’herbe coupée. Relever la hauteur de coupe des roues

pour en couper moins.

D. Le sac est plein. Vider le sac plus souvent.

9. Au déchiquetage, l’herbe

coupée est visible.

A. Trop d’herbe coupée. Relever la hauteur de coupe des

roues pour en couper moins. Ne pas couper plus du tiers de la

longueur totale.

B. Vériﬁer le tranchant de la lame. Toujours maintenir la lame

affûtée.

10. Durée de

fonctionnement courte

ou réduite après de

nombreuses utilisations.

A. Retourner à un centre de réparation agréé; une batterie

neuve peut être requise.

Cortacésped sin cables 3 en 1 ES

1. ARCO DE OPERACIÓN

2. LLAVE DE SEGURIDAD

3. CARÁTULA DE MODO DE OPERACIÓN

4. CUBIERTA DE ALOJAMIENTO DE BATERÍA

5. CUBIERTA DE DESCARGA LATERAL

6. PUERTO DE LAVADO

7. RUEDA TRASERA

8. PALANCA DE AJUSTE DE ALTURA DE CORTE SENCILLA

9. TAPA DE SEGURIDAD

10. BARRA DE MANIJA

11. BOLSA PARA PASTO

12. PERILLA DE LIBERACIÓN DE MANIJA

13. INDICADOR DE ENERGÍA DE LA BATERÍA

14. ESCOTILLA DE DESCARGA LATERAL

15. INSERTO PARA MANTILLO

16. CARGADOR (Vea La Fig.F3)

17. BATERÍA (Vea La Fig. F4)

18. PERNO DE LA HOJA (Vea La Fig. O1)

19. HOJA (Vea La Fig. O1)

20. VENTILADOR (Vea La Fig. O1)

21. ESPACIADOR (Vea La Fig. O1)

No todos los accesorios ilustrados o descritos se incluyen junto con el producto

estándar.

Cortacésped sin cables 3 en 1 ES

DATOS TÉCNICOS

Potencia Nominal: 56V Max*

Diámetro de la plataforma: 20 pulg. (51 cm)

Diámetro de corte: 19 pulg. (48 cm)

Diámetro de la rueda

delantera:

7 pulg. (180 mm)

Diámetro de la rueda trasera: 10 pulg. (250 mm)

Altura de corte: 1-1/4 pulg. 4 pulg. (30 – 100 mm)

Posiciones de altura de corte 7

Capacidad de recolección de

pasto:

1.4 fanegas (50 L)

Tipo de batería Litio

Modelo de la batería WA3555

Tiempo Normal de Carga 2 horas por batería

Modelo del cargador WA3859

Clasiﬁcación de voltaje del

cargador:

Entrada:AC 120V~60Hz,105W

Salida: 56 V

, 1.5 A

Peso de la máquina: 56.9 libras (25.8kg)

* Voltaje medido sin carga de trabajo. El voltaje inicial de la batería alcanza un máximo de 56 V. El

voltaje nominal es 50.4 V.

ACCESORIOS

Baterías (WA3555)

Cargador (WA3859) 1

Bolsa para pasto 1

Inserto para Mantillo 1

Escotilla de descarga lateral

Sólo utilice los accesorios apropiados diseñados para esta herramienta. Puede encontrar

información sobre los accesorios en el embalaje del producto, consultando a un distribuidor de

WORX o en nuestro sitio Web: www.worx.com.

Cortacésped sin cables 3 en 1 ES

INSTRUCCIONES DE

SEGURIDAD

¡ADVERTENCIA!El polvo creado al

lijar, serruchar, pulir, taladrar o

realizar otras actividades de la

construcción, contiene substancias

químicas que se sabe producen cáncer,

defectos de nacimiento u otros daños al

sistema reproductor. Algunos ejemplos

de esos productos químicos son:

• El plomo de las pinturas a base de

plomo

• La sílice cristalina de los ladrillos,

del cemento y de otros productos de

albañilería

• l El arsénico y el cromo de la madera

tratada químicamente

El riesgo que se corre a causa del

contacto con esos productos varía según

la frecuencia con que usted realice este

tipo de trabajos. Con el ﬁn de reducir su

exposición a esas substancias químicas:

trabaje en un área bien ventilada; utilice

un equipo de seguridad adecuado, tal

como una máscara contra el polvo

especialmente diseñada para ﬁltrar

partículas microscópicas.

ADVERTENCIA: Este producto podría

contener plomo, ftalato y otros

químicos identiﬁcados por el Estado de

California como causantes de cáncer, defectos

congénitos y otras lesiones reproductivas.

Lávese las manos después de utilizar.

ADVERTENCIA:Los postes, terminales

y accesorios relacionados de la batería

contienen plomo y compuestos de

plomo. Lávese las manos después de

manipular.

LEA Y COMPRENDA TODAS LAS

INSTRUCCIONES.

¡ADVERTENCIA!Cuando se emplean

herramientas eléctricas para jardinería,

siempre deben seguirse ciertas pautas básicas

de seguridad a ﬁn de reducir el riesgo de

incendio, descarga eléctrica o lesión seria,

incluyendo las siguientes:

ADVERTENCIA:Podría producirse un

riesgo de lesión si la cortadora de

césped se utiliza sin la bolsa para pasto

instalada.

ADVERTENCIA!El uso de cualquier

dispositivo accesorio o anexo podría

elevar el riesgo de lesión.

PRECAUCIÓN:: En el caso de

cortadoras de césped que funcionen a

batería, utilice únicamente baterías de

repuesto idénticas que indiquen el tipo

WA3555.

PARA TODOS LOS CORTACÉSPEDES

1) Evite Ambientes Peligrosos-No use

artefactos en lugares húmedos o

mojados.

2) No lo use bajo la lluvia.

3) Manténgalo fuera del alcance de los

niños.-Todos los espectadores deben

permanecer alejados de la zona de

trabajo.

4) Use ropa adecuada-No use ropa suelta o

joyas. Pueden llegar a engancharse en las

partes móviles. Le recomendamos usar

guantes de goma y calzado resistente al

trabajar en el exterior.

5) Use Gafas Protectoras-Use siempre una

máscara para la cara o contra el polvo si

la operación produce polvo.

6) Use el Artefacto Adecuado-No use ningún

artefacto para un trabajo para el cual no

ha sido diseñado.

7) No Fuerce el Artefacto-Hará un mejor

trabajo y con menor posibilidad de

accidentes si la utiliza de la forma para la

que fue diseñada.

8) No se Extienda de Más-Mantenga una

buena postura y equilibro todo el tiempo.

9) Manténgase Alerta-Fíjese en lo que está

haciendo. Use el sentido común. No use

el artefacto cuando esté cansado.

10) Guarde los Artefactos que no Utilice en el

Interior-Cuando no los use, los artefactos

deben guardarse en el interior, en un

lugar seco y alto, o bajo llave – fuera del

alcance de los niños.

11) Mantenga los Artefactos con Cuidado-

Mantenga los bordes de corte aﬁlados y

limpios para obtener el mejor resultado y

reducir el riesgo de heridas. Mantenga las

manos secas, limpias y sin aceite o grasa.

12) Mantenga las cubiertas en su lugar y en

buen estado.

13) Mantenga las hojas aﬁladas.

14) Mantenga las manos y los pies lejos del

área de corte.

15) Los objetos despedidos por la hoja de la

podadora pueden causar heridas graves.

Siempre debe examinar cuidadosamente

el césped y remover todos los objetos

antes de podarlo.

16) Si la podadora de césped golpea con un

Cortacésped sin cables 3 en 1 ES

objeto extraño, siga los siguientes pasos:

i) Detenga la podadora. Suelte la barra de

encendido.

ii) Extracción de paquete de batería.

iii) Revísela por daños.

iv) Repare cualquier daño antes de volver a

encender la podadora.

17) Use las mismas hojas de reemplazo

únicamente.

INSTRUCCIONES DE SEGURIDAD PARA

CORTACÉSPEDES A BATERÍA

a) No cargue el cortacésped bajo la lluvia o

en lugares con mucha humedad.

b) No utilice un cortacésped a batería bajo la

lluvia.

c) Retire o desconecte la batería antes de

realizar operaciones de mantenimiento,

limpieza o extracción de algún material

del cortacésped.

PARA TODOS LOS PRODUCTOS A

BATERÍA QUE EMPLEEN UNA BATERÍA

EXTRAÍBLE O INDEPENDIENTE:

a) Utilice únicamente el siguiente tipo y

tamaño de batería: WA3555

b) No arroje la batería al fuego. Podría

explotar. Compruebe la legislación local

para más información acerca de las

instrucciones especiales destrucción.

c) No abra ni divida las baterías. El

electrolito liberado es corrosivo y podría

provocar daños en los ojos o la piel.

Podría ser tóxico si se ingiere.

d) Tenga cuidado al manipular las baterías

para no cortocircuitarlas con objetos

como anillos, pulseras o llaves. La batería

o el conductor podrían sobrecalentarse y

causar quemaduras.

IMPORTANTES

INSTRUCCIONES DE SEGURIDAD PARA

CORTACÉSPEDES DE USO DE PIE

I. FUNCIONAMIENTO GENERAL

1. Lea, comprenda, y siga todas las

instrucciones que aparecen en la

máquina y en el(los) manual(es) antes de

comenzar.

2. No coloque las manos o pies cerca o

debajo de la máquina. Mantenga libre

siempre el oriﬁcio de descarga.

3. Sólo pueden utilizar esta máquina

adultos responsables que conozcan las

instrucciones.

4. Limpie el área de objetos como rocas,

cables, juguetes, etc. que podrían ser

expulsados por la hoja. Manténgase

detrás del mango cuando esté

funcionando el motor.

5. Asegúrese de que no existan personas

alrededor del área del trabajo antes

de comenzar con el funcionamiento.

Detenga la máquina en caso de que

alguna persona ingrese en el área de

trabajo.

6. No utilice la máquina descalzo o con

sandalias. Utilice siempre un calzado

sólido.

7. No mueva la máquina hacia atrás a

menos que sea absolutamente necesario.

Mire siempre hacia abajo y atrás antes

y durante el movimiento de la máquina

hacia atrás.

8. Nunca apunte el material descargado

hacia alguna persona. Evite descargar el

material contra una pared u obstrucción.

El material puede rebotar hacia el

operador. Detenga la hoja cuando cruce

superﬁcies de gravilla.

9. No utilice la máquina sin que el receptor

de pasto, guarda de descarga, guarda

trasera u otros dispositivos de protección

de seguridad se encuentren colocados en

su lugar y funcionando.

10. Nunca deje el motor funcionando sin

supervisión.

11. Detenga el motor y espere a que la hoja

se detenga por completo antes de limpiar

la máquina, retirar el receptor de pasto o

eliminar las obstrucciones de la guarda

de descarga.

12. Utilice la máquina sólo con la luz del día o

con buena luz artiﬁcial.

13. No utilice la máquina bajo la inﬂuencia de

alcohol o drogas.

14. No utilice la cortadora de pasto sobre

pasto mojado. Mantenga siempre la

estabilidad. Camine y nunca corra.

15. Desconecte el sistema de manejo, si se

encuentra colocado, antes de arrancar el

motor.

16. Si la máquina comienza a vibrar de

manera anormal, detenga el motor

y veriﬁque la causa de inmediato.

Generalmente, la vibración es una

advertencia acerca de un problema.

17. Utilice siempre protección ocular durante

Cortacésped sin cables 3 en 1 ES

la utilización de la máquina.

18. Consulte las instrucciones del fabricante

para obtener información acerca del

funcionamiento correcto de la máquina

y de la instalación de los accesorios.

Sólo utilice accesorios aprobados por el

fabricante.

II. UTILIZACIÓN DE LA MÁQUINA EN

PENDIENTES

Las pendientes son un factor importante

relacionado con accidentes de resbalones y

caídas que pueden causar lesiones graves.

La utilización de la máquina en pendientes

requiere de precaución adicional. Si no se

siente seguro sobre una pendiente, no utilice

la máquina.

1. Corte el pasto a través del frente de las

pendientes y nunca hacia arriba o abajo.

Tenga extremo cuidado cuando cambie la

dirección sobre las pendientes.

2. Observe si existen oriﬁcios, surcos,

baches, rocas u otros objetos escondidos.

El terreno desparejo puede causar un

resbalón y caída. El pasto alto puede

ocultar obstáculos.

3. No utilice la cortadora de pasto sobre

pasto mojado o en pendientes con

demasiada inclinación. Una estabilidad

escasa puede causar un resbalón o caída.

4. No utilice la cortadora de pasto cerca

de bajadas, zanjas o malecones ya que

puede perder la estabilidad.

III. NIÑOS

Pueden ocurrir accidentes trágicos si el

operador no se encuentra alertado acerca

de la presencia de niños. Generalmente, los

niños se encuentran atraídos por la máquina

y la actividad de corte de pasto. Nunca

presuponga que los niños permanecerán en el

mismo lugar donde los vio por última vez.

1. Mantenga a los niños alejados del área

de corte de pasto y bajo el cuidado alerta

de un adulto responsable que no sea el

operador.

2. Esté alerta y apague la cortadora de pasto

si un niño ingresa en el área.

3. Nunca permita que los niños utilicen la

máquina.

4. Tenga sumo cuidado cuando se acerca

a esquinas ciegas, arbustos, árboles u

otros objetos que podrían no permitirle

visualizar a un niño.

IV. MANTENIMIENTO

MANTENIMIENTO GENERAL

1. Mantenga todas las tuercas y pernos

ajustados con el ﬁn de asegurarse de que

la máquina se encuentra en condiciones

de funcionamiento seguro.

2. Nunca altere los dispositivos de

seguridad. Veriﬁque su funcionamiento

correcto periódicamente.

3. Mantenga la máquina libre de pasto,

hojas u otra acumulación de restos.

4. Si golpea a un objeto extraño, detenga

el funcionamiento e inspeccione la

máquina. Si es necesario, realice la

reparación antes de comenzar a utilizar

nuevamente la máquina.

5. Nunca realice ajustes o reparaciones con

el motor funcionando.

6. Desconecte siempre las cortadores de

pasto eléctricas antes realizar el ajuste,

limpieza o reparación.

7. Revise periódicamente los componentes

del receptor de pasto y la guarda de

descarga. En caso de que sea necesario,

realice el reemplazo utilizando las partes

recomendadas por el fabricante.

8. Las hojas de la cortadora de pasto son

ﬁlosas. Envuelva la hoja o utilice guantes

y tenga sumo cuidado cuando realice el

mantenimiento de éstas.

9. En caso de que sea necesario, mantenga

o reemplace las etiquetas de seguridad e

instrucciones.

CONSERVE ESTAS INSTRUCCIONES

Prácticas de funcionamiento seguro para

la cortacésped para caminar desde atrás

1. INSTRUCCIONES DE SEGURIDAD

1.1 Capacitación

a) Lea detenidamente el manual

de instrucciones de operación

y mantenimiento. Familiarícese

correctamente con los controles y el uso

correcto de la herramienta.

b) Nunca permita que los niños utilicen una

cortacésped motorizada.

c) Mantenga el área de limpieza sin

personas, especialmente niños pequeños

y mascotas.

d) No utilice una cortacésped para ningún

trabajo para el que no ha sido diseñada.

1.2 Preparación

a) Inspeccione minuciosamente el área

donde se utilizará la herramienta y

extraiga todas las piedras, maderas,

cables, huesos y otros objetos extraños.

Cortacésped sin cables 3 en 1 ES

b) No utilice la herramienta con los pies

descalzos o en sandalias. Utilice siempre

calzado sólido.

c) Desconecte el sistema de manejo, si se

encuentra colocado, antes de arrancar el

motor.

d) Nunca intente realizar el ajuste de la

altura de una rueda con el motor en

funcionamiento.

e) Utilice la herramienta sólo a la luz del día

o con una luz artiﬁcial adecuada.

f) No utilice la cortadora de pasto sobre

pasto mojado.. Párese siempre de forma

correcta. Sujete ﬁrmemente el mango y

camine, nunca corra.

1.3 Operación

a) No coloque las manos ni los pies cerca o

debajo de las piezas giratorias.

b) Detenga la hoja(s) al cruzar por calles,

caminos o calzadas de gravilla.

c) Luego de golpear un objeto extraño,

detenga el motor, desenchufe

la herramienta, inspeccione

minuciosamente para comprobar si

existen daños y repare los daños antes de

volver a arrancar y utilizar la herramienta.

d) Si la herramienta comienza a vibrar

de forma anormal, detenga el motor

y veriﬁque de inmediato la causa.

Generalmente, la vibración es un síntoma

de problemas.

e) Detenga el motor cada vez que deje la

herramienta sin supervisión y antes de

efectuar una reparación o inspección.

f) Apague el motor y espere a que la hoja

se detenga por completo antes de extraer

el receptor de césped o antes de quitar la

obstrucción del tubo de descarga.

g) Corte el césped desde el frente de las

laderas, nunca de arriba o abajo. Tenga

sumo cuidado al cambiar la dirección en

las laderas. No corte el césped en laderas

excesivamente empinadas.

h) Nunca utilice la cortacésped sin las

guardas, placas u otros dispositivos

de protección de seguridad adecuados

colocados en su lugar.

i) No lave la herramienta con una

manguera. Evite que el agua ingrese en el

motor y en las conexiones eléctricas.

1.4 Mantenimiento

a) Compruebe la cuchilla a intervalos

regulares para veriﬁcar su correcta

tensión.

b) Mantenga todas las tuercas, pernos y

tornillos apretados a ﬁn de asegurarse de

que la herramienta esté en condiciones

seguras de funcionamiento.

c) Periódicamente, compruebe la bolsa

en búsqueda de deterioro y desgaste,

y reemplace las bolsas desgastadas.

Compruebe que las bolsas de reemplazo

cumplan con las recomendaciones o

especiﬁcaciones del fabricante original.

d) Sustituya la cuchilla si se encuentra

doblada o agrietada. Una cuchilla

desequilibrada provoca vibraciones que

podrían dañar el motor o derivar en

lesiones personales.

e) Aﬁle las cuchillas desaﬁladas

uniformemente por ambos extremos para

mantener su equilibrio.

f) Limpie minuciosamente la hoja y

compruebe su balance colocándola

horizontalmente sobre un clavo delgado

a través de su oriﬁcio central. El clavo

también deberá estar en posición

horizontal. Si alguno de los extremos de

la hoja gira hacia atrás, extraiga algo de

metal desde el extremo pesado o inferior

hasta que la hoja quede balanceada, que

ocurre cuando ninguno de los extremos

se cae.

ADVERTENCIAS DE

SEGURIDAD GENERAL PARA

EL PAQUETE DE BATERÍA

1) ADVERTENCIA:Riesgo de

incendio y quemaduras. No

desarmar, calentar por encima de los

100° C (212° F), ni incinerar. No

exponga las celdas o baterías al calor

o fuego. Evite guardar a la luz directa

del sol.

2) Deseche las baterías usadas de

inmediato. Cuando deseche las

celdas o baterías secundarias,

mantenga las celdas o baterías de

sistemas electroquímicos diferentes

separadas entre sí.

3) Mantenga las baterías fuera del

alcance de los niños y en el paquete

original hasta que estén listas para

usar.

4) Nunca se lleve las baterías a la

boca. Si se tragan, contacte a su

Cortacésped sin cables 3 en 1 ES

médico o al centro de control de

envenenamiento local.

5) PRECAUCIÓN: La batería usada

en este dispositivo puede

presentar riesgo de incendio o

quemadura química si se manipula en

forma incorrecta. Reemplace la

batería con (WORX) solamente. El

uso de otra batería puede presentar

riesgo de incendio o explosión

Advertencia: no use un paquete

de batería o dispositivo

visiblemente dañado según

corresponda.

7) Advertencia: no modiﬁque ni

intente reparar el dispositivo o

batería según corresponda.

8) LA BATERÍA DEBE RECICLARSE

9) Evite cortocircuitos de celda o

batería. No guarde las celdas o

baterías en forma peligrosa en

una caja o cajón donde puedan

hacer cortocircuito entre sí o con

materiales conductivos.

10) No someta las celdas o baterías a

descargas mecánicas.

11) Mantenga las celdas y baterías

limpias y secas. Limpie las

terminales de batería o celda con un

paño seco y limpio si se ensucian.

12) No mantenga en carga las celdas

y baterías secundarias cuando no

estén en uso.

13) Conserve la información de la batería

y celda originales para referencia

futura.

14) No use cargadores que no sean

los especíﬁcamente suministrados

para uso con el equipo. Las celdas

y baterías secundarias se deben

cargar antes del uso. Siempre use

el cargador correcto y consulte las

instrucciones del fabricante o el

manual del equipo para saber las

instrucciones correctas de carga.

15) Cuando sea posible quite la batería

del equipo cuando no esté en uso.

16) Evite un encendido no intencional.

Asegúrese de que el interruptor

se encuentre en la posición de

apagado antes de realizar la

conexión con la batería, recoger

o transportar la herramienta. El

transporte de la herramienta con el

dedo sobre el interruptor o con una

herramienta que está energizada y

posee el interruptor en la posición

de encendido puede provocar

accidentes.

17) Desconecte la batería de la

herramienta antes de realizar ajustes,

cambiar accesorios o almacenar

la herramienta. Dichas medidas de

seguridad preventivas reducen el

riesgo de encender la herramienta de

forma accidental.

18) En condiciones de uso abusivo, es

posible que se expulse líquido desde

la batería. Evite el contacto. Si ocurre

un contacto accidental, enjuague con

agua. Si el líquido entra en contacto

con los ojos, solicite asistencia

médica. El líquido expulsado desde

la batería podría causar irritación o

quemaduras.

19) Solicite el servicio técnico a una

persona de reparación caliﬁcada

solo utilizando piezas de reemplazo

idénticas. Esto garantizará que se

mantenga la seguridad del producto.

SÍMBOLOS

KEEP HANDS AND FEET

AWAY

GARDER MAINS ET PIEDS À DISTANCE

Etiqueta de peligro CPSC

Corte de dedos del pie o de la

mano – Hoja giratoria de la corta-

dora de pasto

Objetos expulsados desde la cubi-

erta de la cortadora de pasto

Mantenga alejados a los niños

Cortacésped sin cables 3 en 1 ES

Alerta de seguridad

Resbalón en pendiente

Lea el manual

Li-Ion

Batería de Ion de litio, la batería se

debe reciclar

Para reducir el riesgo de lesiones,

el usuario deberá leer el manual

de instrucciones

POSITEC Inc. ha establecido

una asociación con la empresa

RBRC para el reciclaje de todas

las baterías Positec que posean

el sello RBRC-call2recycle. Para

contribuir con la protección del

medio ambiente, no deseche las

baterías como residuos normales.

Después de que haya ﬁnalizado

el ciclo de vida útil de la batería,

comuníquese al 1.800-822-8837

para acceder al servicio gratuito

que realizará el desecho correcto

de la batería.

ENSAMBLE &

FUNCIONAMIENTO

Acción Figura

ENSAMBLE

Ensamble de barra de manija Vea la Fig. A1

Altura de manija de ajuste Vea la Fig. A2

Ensamble de bolsa de

recolección de pasto

Vea la Fig. B

Ensamble de bolsa de

recolección de pasto a la

podadora

Vea la Fig. C1,

C2, C3

Desinstalación/vaciado de

bolsa de recolección de pasto

Vea la Fig. C4

Instalación de escotilla de

descarga lateral

Vea la Fig. D1,

Instalación del inserto de

desbroce

Vea la Fig. E

Desinstalación de paquete de

batería

NOTA: El paquete de batería

se envía descargado. La

batería se debe cargar

completamente antes de

podar por primera vez.

Vea la Fig.F1

Revisar la condición de carga

de la batería

Vea la Fig. F2

CARGA DE LA BATERÍA

Se pueden encontrar más

detalles en el manual del

WA3859

Vea la Fig. F3

Colocación de paquete de

batería

NOTA: La podadora se puede

usar con uno o dos paquetes

de batería.

Vea la Fig.F4

OPERACIÓN

Encendido Vea la Fig.G1 G2

Apagado Vea la Fig. G3

Selección de CARÁTULA DE

MODO DE OPERACIÓN

MODO ECO

Seleccione el modo ECO

cuando pode en condiciones

cotidianas cuando retire

aproximadamente 1 pulgada

de césped a la vez.

MODO TURBO

Coloque el selector en el

modo TURBO al cortar césped

denso o sumamente crecido.

Vea la Fig. H

Indicador de energía de la

batería en la máquina

Vea la Fig. I

Ajuste de altura de corte Vea la Fig. J

Cortacésped sin cables 3 en 1 ES

Limpieza de podadora

ADVERTENCIA: Conecte

la manguera en el puerto

de lavado primero, después

arranque la podadora.

Después retire la manguera

de agua y arranque

la podadora por unos

momentos para ayudar a

secar la plataforma.

Vea la Fig. K

ALMACENAMIENTO

Vea la Fig. L1,

L2, L3

RECOMENDACIONES PARA

DESBROZAR

Al utilizar el accesorio de desmenuzado,

su nueva podadora está diseñada para

recortar los trozos de pasto en pequeñas

piezas y distribuirlas por todo el césped. Bajo

condiciones normales, el pasto recortado se

degradará rápidamente para proporcionarle

nutrientes a su césped. Para obtener el mejor

funcionamiento, utilizando las aletas de

desmenuzado ubicados dentro de la cubierta

de la cortacésped.

1. Evite podar el césped cuando esté

mojado debido a la lluvia o al rocío. El

pasto húmedo tiende a formar grupos

que interﬁeren con la acción de desbroce

y reducen el tiempo de operación. La

mejor hora para podar el césped es ya

avanzada la tarde, cuando el pasto esté

seco y el área recién cortada no quede

expuesta a la luz directa del sol.

2. Para obtener mejores resultados, ajuste

la altura de podado para que corte

solamente el tercio superior, idealmente

no más de 1,5po (38mm) de una pasada.

Si el césped está demasiado largo,

será necesario ajustar la podadora.

Puede ser necesario disminuir la altura

de corte para reducir el esfuerzo de

empuje y evitar sobrecargar el motor.

Para desbrozar áreas muy pesadas, es

recomendable hacer un primer corte a

una altura elevada, y después recortar a

la altura ﬁnal deseada. De otra manera,

haga cortes angostos y pode lentamente.

3. Para mejor rendimiento, conserve la

carcaza de la podadora libre de pasto

acumulado. De vez en cuando apague

la podadora y espere que el aspa se

detenga completamente. Quite la llave de

seguridad y gire la podadora de cabeza.

Usando un objeto como un palo, limpie

la acumulación de césped en el área

del aspa. Tenga cuidado con los bordes

ﬁlosos del aspa. Limpie a menudo en

césped húmedo y nuevo y siempre

después de cada uso.

4. Ciertos tipos de césped y las condiciones

del pasto pueden requerir que el área

se desbroce por segunda ocasión para

ocultar completamente los restos.

Cuando efectúe el segundo corte, pode

perpendicularmente al primer tramo. NO

PODE PERPENDICULARMENTE SI ESTO

LE OBLIGA A CAMINAR A TRAVES DE

UNA COLINA.

5. Cambie su patrón de corte cada semana.

Esto le ayudará a evitar maltratar su

césped.

MANTENIMIENTO

ADVERTENCIA: Detenga la

cortacésped y extraiga la llave de

seguridad antes de retirar la bolsa de

pasto.

NOTA: Para asegurar un servicio duradero y

conﬁable, realice el siguiente procedimiento

de mantenimiento periódicamente. Revísela

por defectos obvios como la hoja ﬂoja,

dislocada o dañada, tornillos ﬂojos, y

componentes gastados o dañados. Veriﬁque

que las cubiertas y protecciones no estén

dañadas y estén correctamente colocadas en

la podadora. Realice todo el mantenimiento

o reparaciones necesarias antes de usarla.

Si la podadora presenta una falla a pesar

del mantenimiento, llame a nuestra línea de

ayuda al cliente por asesoramiento, 1-866-

354-9679.

AFILADO DE LA CUCHILLA

CONSERVE AFILADA LA CUCHILLA PARA

OBTENER MEJOR RENDIMIENTO DE LA

PODADORA. UNA CUCHILLA DESAFILADA

Cortacésped sin cables 3 en 1 ES

NO CORTA EL CESPED UNIFORMEMENTE.

UTILICE PROTECCION PARA LOS OJOS

SIEMPRE QUE QUITE, AFILE O INSTALE LA

CUCHILLA. ASEGURESE DE HABER QUITADO

LA LLAVE DE SEGURIDAD.

En la mayoría de las zonas, la cuchilla debe

aﬁlarse dos veces durante la temporada de

podado. En zonas con suelos arenosos, se

puede requerir aﬁlado más frecuentemente,

ya que la arena acaba con el ﬁlo de la cuchilla

más rápidamente.

REEMPLACE UNA CUCHILLA DOBLADA O

DAÑADA INMEDIATAMENTE.

CUANDO AFILE LA CUCHILLA: (Vea la Fig. M)

1. Asegúrese que la cuchilla quede

balanceada.

2. Aﬁle la cuchilla en el ángulo de corte

original.

3. Aﬁle los bordes en ambos extremos de

la cuchilla, rebaje la misma cantidad de

material en ambos extremos.

NOTA:

1. Asegúrese que la podadora esté apagada

y retire la llave de seguridad

2. Coloque la podadora en el modo de

almacenamiento vertical.

BALANCEO DE LA CUCHILLA (Vea la

Fig.N)

Veriﬁque el balance de la cuchilla colocando

la perforación central N-1 sobre un clavo o

sobre el vástago de un destornillador N -2

sujetado en una prensa N -3. Si cualquiera

de los extremos gira hacia abajo, aﬁle

ese extremo. La cuchilla está balanceada

correctamente cuando ninguno de los

extremos cae.

MANTENIMIENTO DE LAS CUCHILLAS

(Vea la Fig.O1 O2)

Cambie la cuchilla metálica (19) después de

50 horas de corte o 2 años, lo que ocurra

antes, independientemente de la condición

de las mismas.

Siga el procedimiento siguiente para extraer

y reemplazar la cuchilla. Necesitará guantes

de jardín (no suministrados) y una llave

(no suministrada) para extraer la cuchilla.

Sostenga la cuchilla y desenrosque el perno

de la cuchilla hacia la izquierda utilizando

una llave, y luego extraiga la hoja.

Para volver a colocar la hoja, coloque la hoja

con los bordes de corte hacia el suelo Apriete

entonces ﬁrmemente la tuerca de la cuchilla.

ALMACENAMIENTO: (Ver L1, L2, L3)

Detenga el cortacésped y extraiga siempre la

llave de seguridad. Limpie bien el exterior de

la máquina con un cepillo blando y un trapo.

No use agua, solventes o pulidores. Quite

todo el pasto y desechos, especialmente de

las ranuras de ventilación.

Ponga la máquina de costado y limpie

el área de la hoja. Si hay cortes de pasto

compactados en la zona de la hoja, quítelos

con un trozo de madera o plástico.

Guarde la máquina en un lugar seco. No

coloque objetos encima de la máquina.

Para ayudar en el almacenamiento, presione

la palanca de ajuste rápido de la Manija (12), y

gire o pliegue la Barra de la Manija.

Cortacésped sin cables 3 en 1 ES

GUÍA DE SOLUCIÓN DE PROBLEMAS

Problema Solución

1. La podadora no

funciona al activar la

palanca de seguridad.

A. Veriﬁque para asegurarse de que la llave de seguridad ha sido

instalada y está completamente asentada, y que el botón del

alojamiento del interruptor esté completamente oprimido.

B. Suelte la palanca del interruptor para apagar la podadora. Retire

la llave de seguridad, voltee la podadora y veriﬁque que la hoja

pueda girar libremente. Si no está libre, devuelva la unidad a un

centro de mantenimiento autorizado. La hoja debe girar libremente.

C. ¿Se ha cargado la batería por completo? Enchufe el argador y

espere hasta que se encienda la luz verde.

2. El motor se

detiene mientras está

cortando el césped.

A. Suelte la palanca del interruptor para apagar la podadora.

Retire la llave de seguridad. Voltee la podadora y veriﬁque que la

hoja pueda girar libremente. Si no está libre, devuelva la unidad

a un centro de mantenimiento autorizado de. La hoja debe girar

libremente.

B. Eleve la altura de corte de las ruedas a la posición más alta y

encienda la podadora.

C. ¿Se ha cargado la batería por completo? Enchufe el argador y

espere hasta que se prenda la luz verde.

D. Evite sobrecargar la podadora. Reduzca el ritmo de corte

empujando la podadora con mayor lentitud o eleve la altura de

corte. También puede hacer ambas cosas.

3. La podadora

funciona, pero el

rendimiento de corte

no es satisfactorio o

no corta el césped en

su totalidad.

A. ¿Se ha cargado la batería por completo? Enchufe el cargador y

espere hasta que se prenda la luz verde.

B. Suelte la palanca del interruptor para apagar la podadora. Retire

la llave de seguridad. Voltee la podadora y veriﬁque que:

El ﬁlo de la hoja. Mantenga la hoja aﬁlada. No haya obstrucciones

en la plataforma o en el conducto de descarga

C. Es posible que el ajuste de altura de las ruedas se haya ﬁjado

demasiado bajo para el estado del césped. Eleve la altura de corte.

4. Cuesta mucho

empujar la podadora.

A. Eleve la altura de corte para reducir el rozamiento de la

plataforma contra el césped. Veriﬁque que cada rueda gire

libremente.

5. La podadora

produce vibraciones y

ruidos anormales.

A. Suelte la palanca del interruptor para apagar la podadora. Retire

la llave de seguridad. Voltee la podadora sobre el costado y veriﬁque

la hoja para asegurarse de que no esté doblada o dañada. Si la

hoja está dañada, reemplácela por una hoja de repuesto. Si la parte

inferior de la plataforma está dañada, envíe la podadora a un centro

de mantenimiento autorizado.

B. Si no hay daños visibles en la hoja y la podadora aún vibra:

Suelte la palanca del interruptor para apagar la unidad, retire la llave

de seguridad, y retire la hoja. Haga girar la hoja 180 grados y vuelva

a ajustarla. Si la podadora sigue vibrando, envíela a un centro de

mantenimiento autorizado.

6. El led del cargador

de la batería no se

enciende.

A. Veriﬁque la conexión del enchufe.

B. Reemplace el cargador.

7. El LED del cargador

de la batería no

cambia a verde.

A. Se debe someter la batería a diagnóstico. Llévela a un centro de

mantenimiento autorizado.

8. La podadora no

recoge los recortes de

césped con la bolsa.

A. Retire la placa desbrozadora al usar la bolsa recolectora.

B. El conducto está obstruido. Suelte la palanca del interruptor para

apagar la podadora. Retire la llave de seguridad. Elimine los recortes

de césped del conducto.

C. Demasiado césped cortado. Eleve la altura de corte de las ruedas

para acortar la longitud del corte.

D. La bolsa está llena. Vacíe la bolsa con mayor frecuencia.

9. Al realizar el

mantillo los recortes

quedan a la vista.

A. Demasiado césped cortado. Eleve la altura de corte de las ruedas

para acortar la longitud del corte. No corte más de 1/3 de la longitud

total.

B. Veriﬁque el ﬁlo de la hoja. Siempre mantenga la hoja aﬁlada.

10. El tiempo de

funcionamiento

será bajo o reducido

después de muchos

usos.

A. Devuelva la unidad a un centro de mantenimiento autorizado. Es

posible que necesite una batería nueva.

AR01273900

Worx WG77 56V 20" Cordless Lawn Mower

Product's Documents

User Manual

Specifications

Worx WG77 Questions and Answers
