IMPORTANT: IMPORTANT : IMPORTANTE:
Read Before Using Lire avant usage Leer antes de usar
Operating/Safety Instructions
Consignes de fonctionnement/sécurité
Instrucciones de funcionamiento y seguridad
For English Version Version française Versión en español
See page 5 Voir page 38 Ver la página 65
1-877-BOSCH99 (1-877-267-2499) www.boschtools.
com
Call Toll Free
for Consumer
Information &
Service Locations
Pour obtenir des informations
et les adresses de nos centres
de service après-vente,
appelez ce numéro gratuit
Llame gratis para
obtener información
para el consumidor y
ubicaciones de servicio
GRL800-20HV
GRL900-20HV
GRL1000-20HV
LR30
LR10
RC1
GRL800_900_1000 10-18.indd 1 10/4/18 7:07 AM

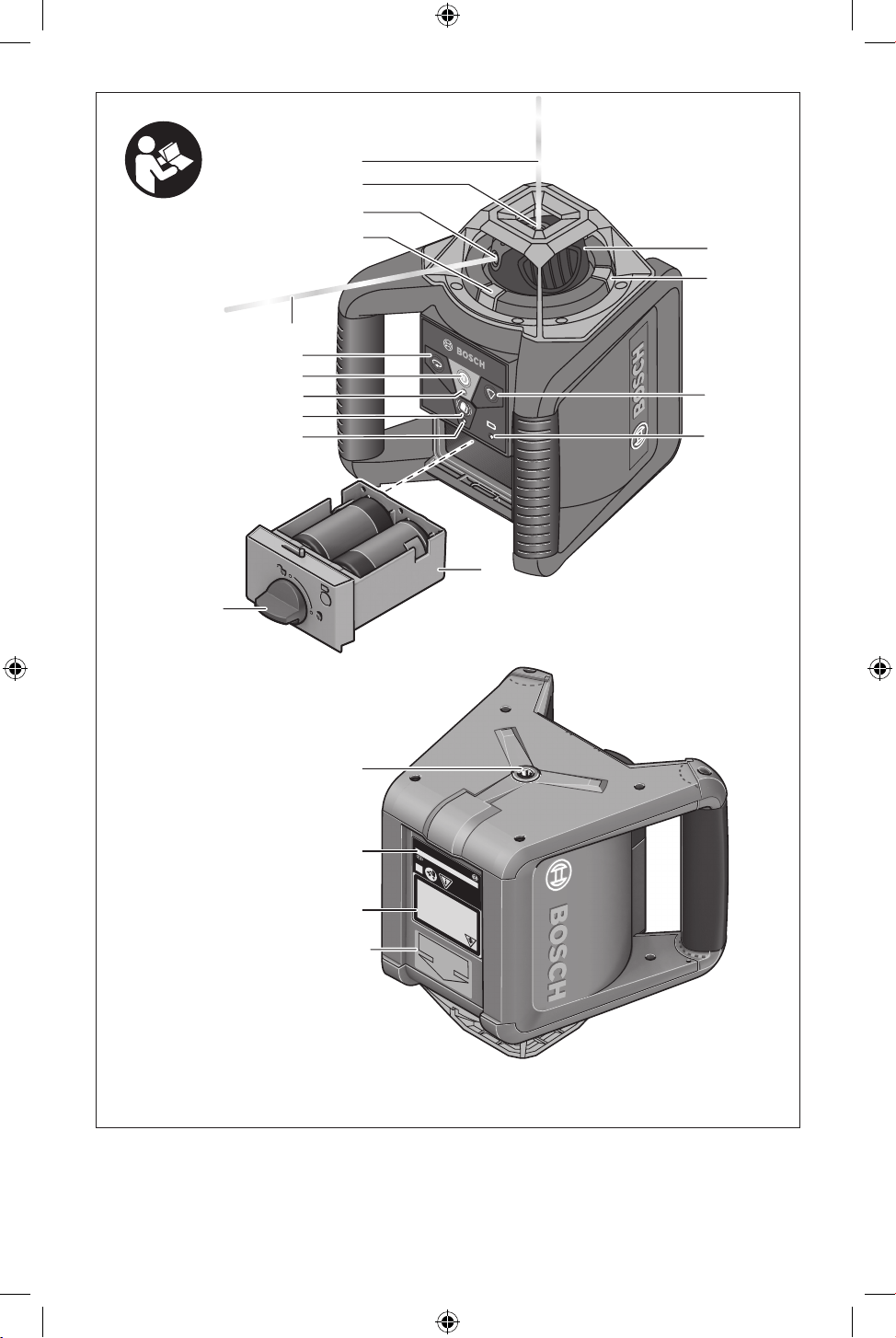

-2-
LASER
APERTURE
5
6
7
8
8
9
10
7
11
12
4
3
2
1
14
15
16
17
18
19*
*3R aperture warning applies only to GRL900-20HV and GRL1000-20HV
*L’avertissement relatif à l’ouverture 3R ne s’applique qu’aux modèles GRL900-20HV et GRL1000-20 HV
*La advertencia de apertura 3R se aplica sólo a los modelos GRL900-20HV y GRL1000-20HV
GRL
900-
20HV
3601
K61N10
2 x D 1.5V
Robert Bosch Tool Corp.,
Mount Prosp
ect, IL
Assemb
led in Ma
laysia
IEC 6082 5-1:
2014
<
5
m
W @ 63
5 nm
3R
Laser
radiati
on. Avoid
d
i
re
c
t ey
e
exposure. Clas
s 3R laser
pro
d
u
ct
. Complies
wi
th
21
CFR
1
040
.10 an
d 1040.11 exc
ept for
de
vi
ation
s
pursuant t
o
Lase
r notice 50, 6/
2
4/2007.
Ra
diació
n
láse
r. Evi
te
la
exposición
di
recta de los
o
jos. Producto
láse
r de
Cla
se
3R Cump
l
e
c
on
las n
or
m
as 21 CFR 1040.10 y
10
40.1
1
, e
xcepto por las
desvi
a
ciones conforme al a
viso pa
ra
láse
res
5
0 de
l 24
de
j
unio de 2007
R
ayonneme
nts las
e
r. Évi
ter toute exposi
tion di
recte d
es y
eux.
Pr
odui
t lase
r de Cl
a
sse 3R. Confor
me à 21 CFR 1040.10 et
10
40.1
1,
s
auf
pour
les écart
s
sui
v
ant
l
'a
vis lase
r 50, 24/6/2007.
GRL800_900_1000 10-18.indd 2 10/4/18 7:07 AM

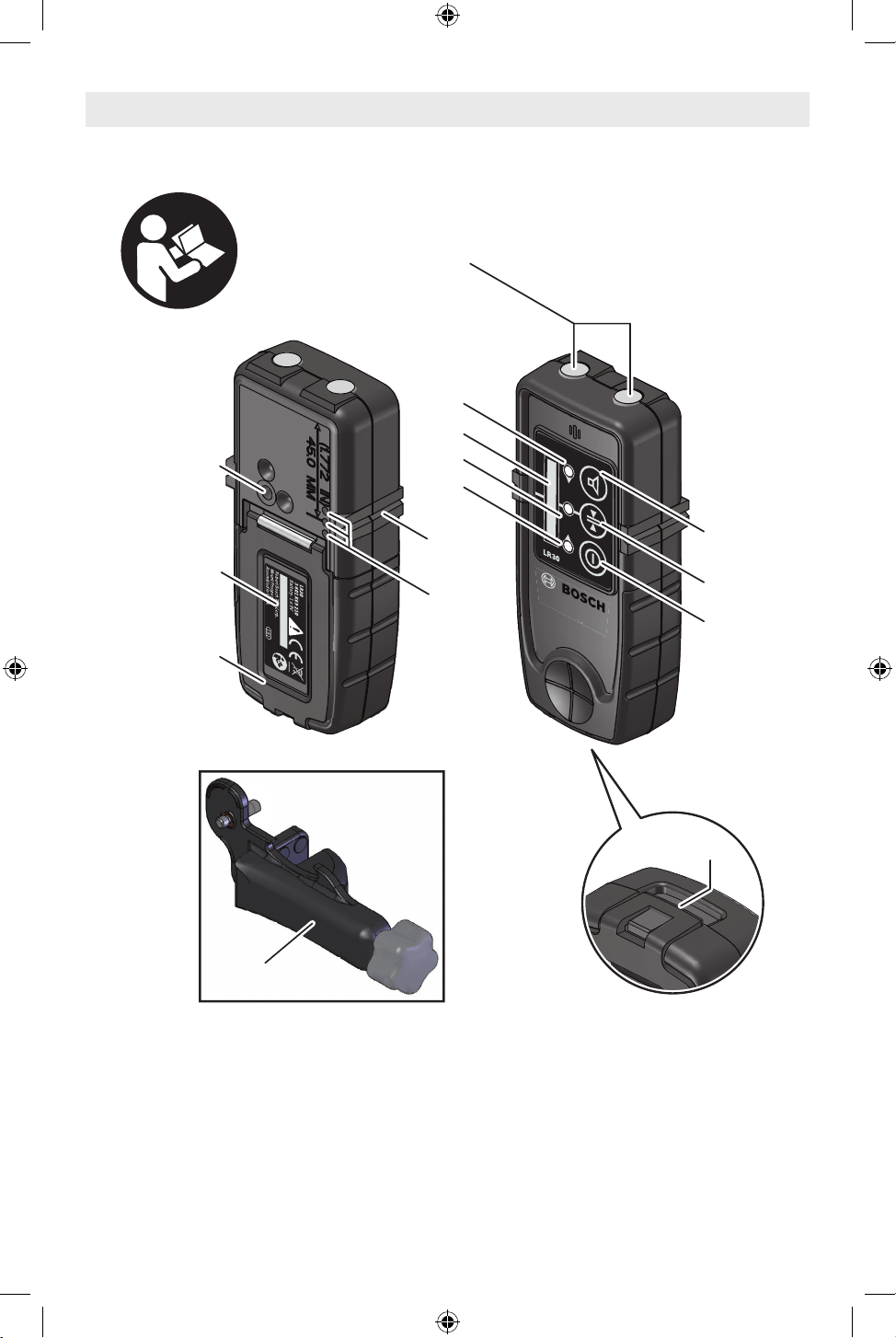

-3-
20
22
23*
* For GRL800-20HV refer to LR30 receiver and bracket.
* Pour les modèle GRL800-20HV référez-vous aux récepteurs et supports LR30.
* Para los modelo GRL800-20HV consulte el receptor y soporte LR30.
LR10
P
rof
essi
onal
21
GRL800_900_1000 10-18.indd 3 10/4/18 7:07 AM

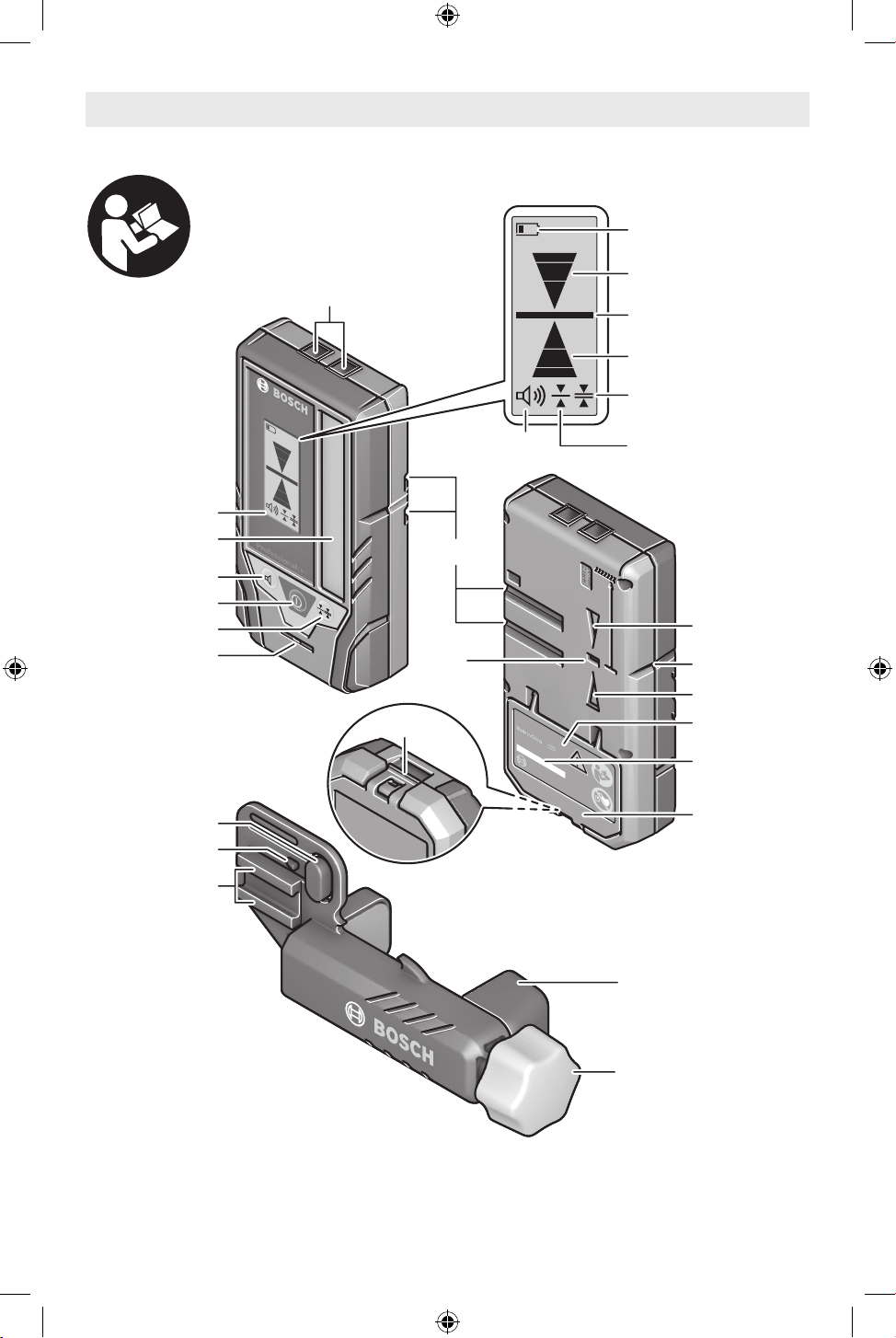

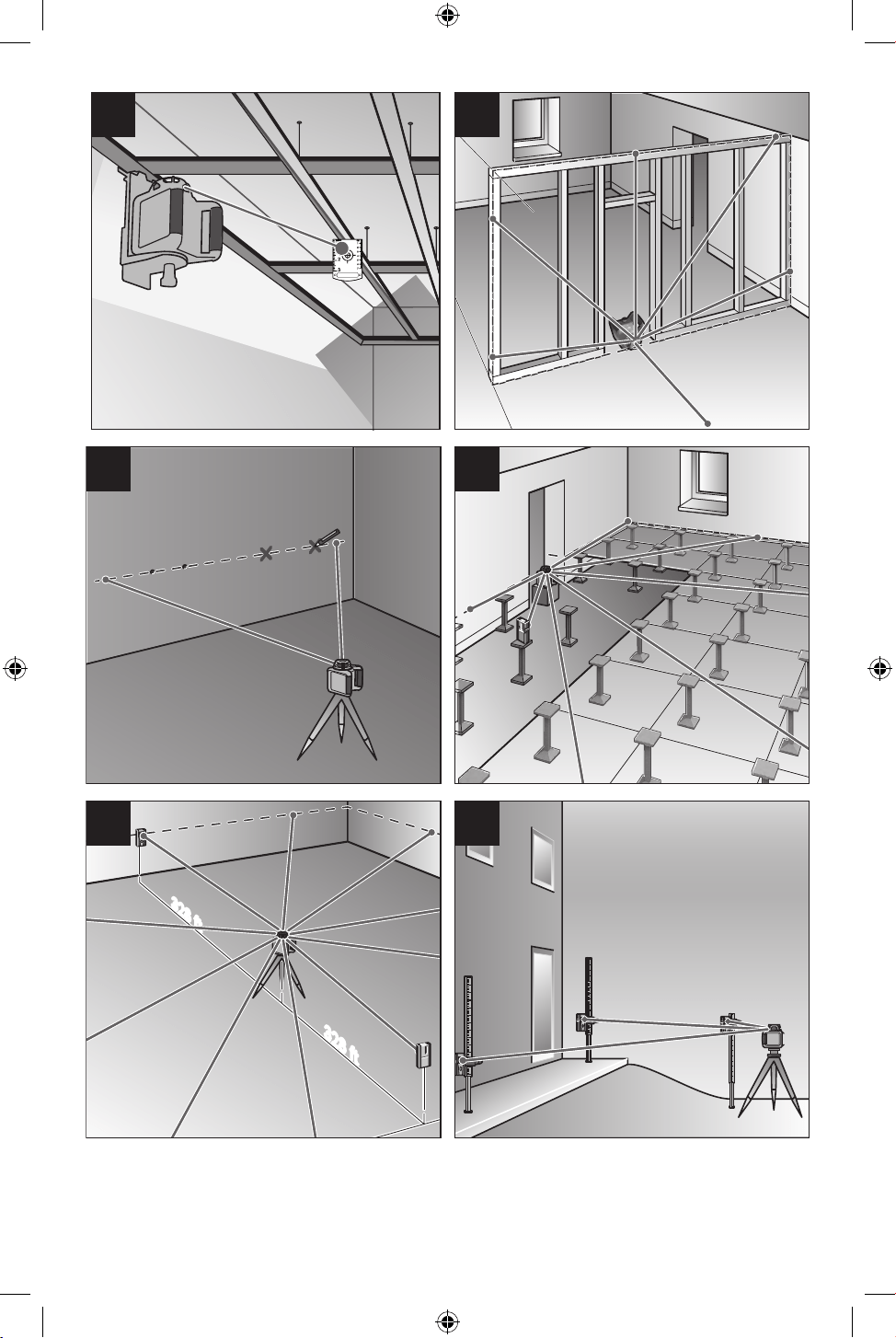

-4-
FE
DC
B
328 ft
328 ft
A
GRL800_900_1000 10-18.indd 4 10/4/18 7:07 AM

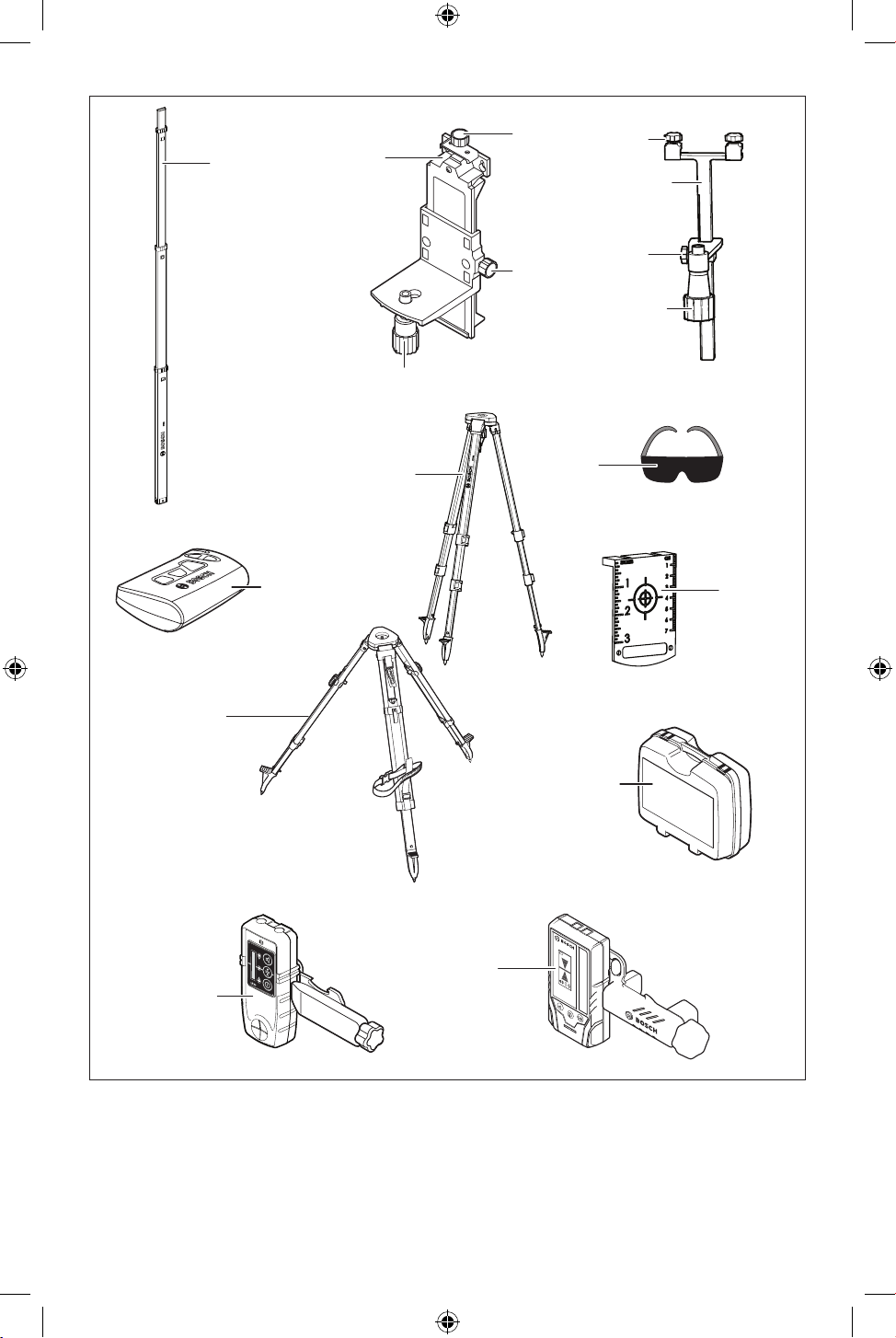

-5-
24
RC1
20
21
30
LR30
13
29
WM 24
25
28
26
27
WM4
25
27
26
28
21
BT 152
GR 8 C / GR 8
22
23
LR10
BT160
LR
10
Pro
f
essional
GRL800_900_1000 10-18.indd 5 10/4/18 7:07 AM
-6-

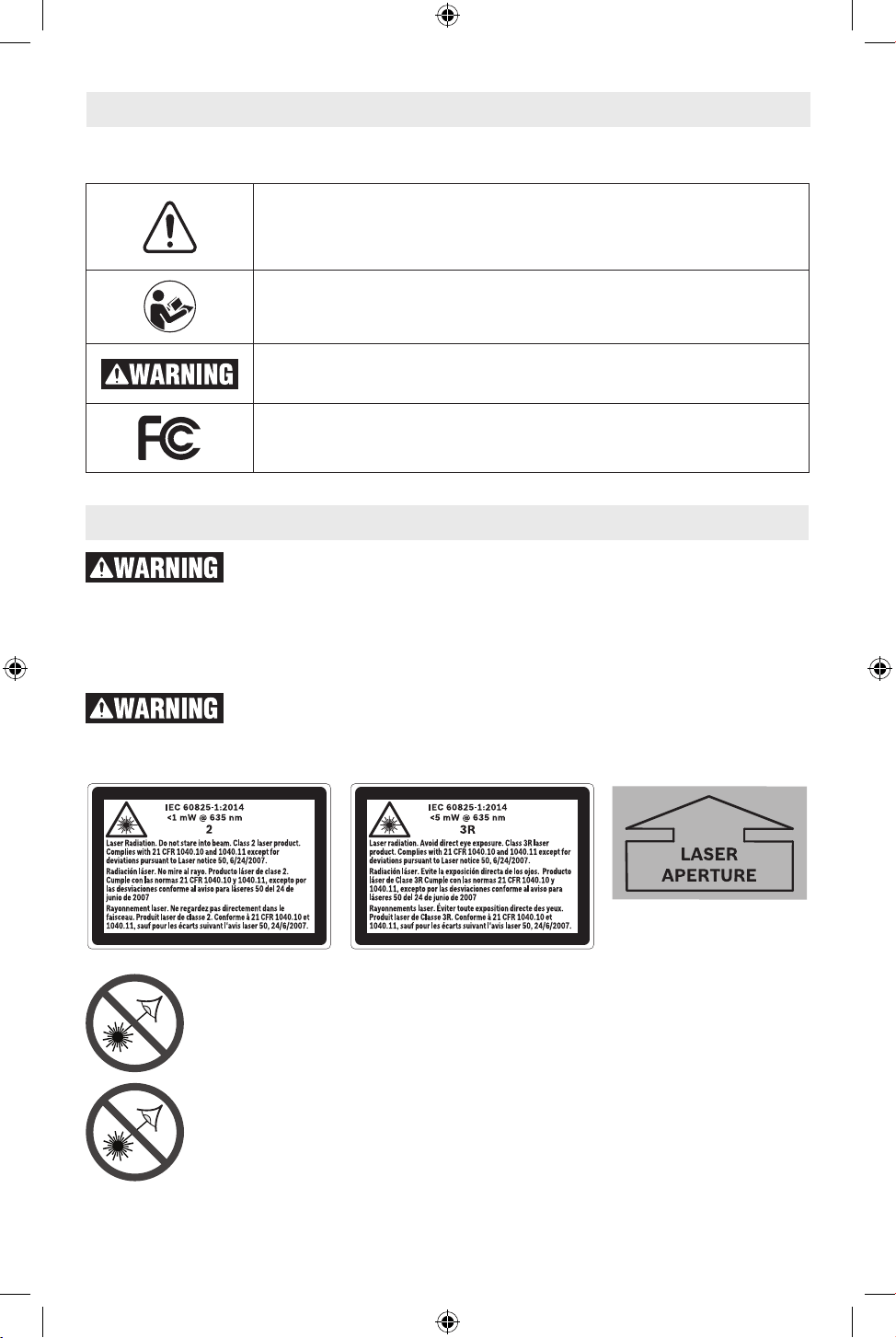

Safety Symbols
The definitions below describe the level of severity for each signal word. Please read the
manual and pay attention to these symbols.
This is the safety alert symbol. It is used to alert you to potential
personal injury hazards. Obey all safety messages that follow this
symbol to avoid possible injury or death.
Read manual symbol - Alerts user to read manual.
WARNING indicates a hazardous situation which, if not avoided,
could result in death or serious injury.
This symbol designates that this laser leveling tool complies with Part
15 of the FCC Rules.
Read all instructions. Failure to follow all instructions listed below may
result in hazardous radiation exposure, electric shock, fire and/or
serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE
The term “tool” in all of the warnings listed below refers to your mains-operated (corded) tool or
battery-operated (cordless) tool.

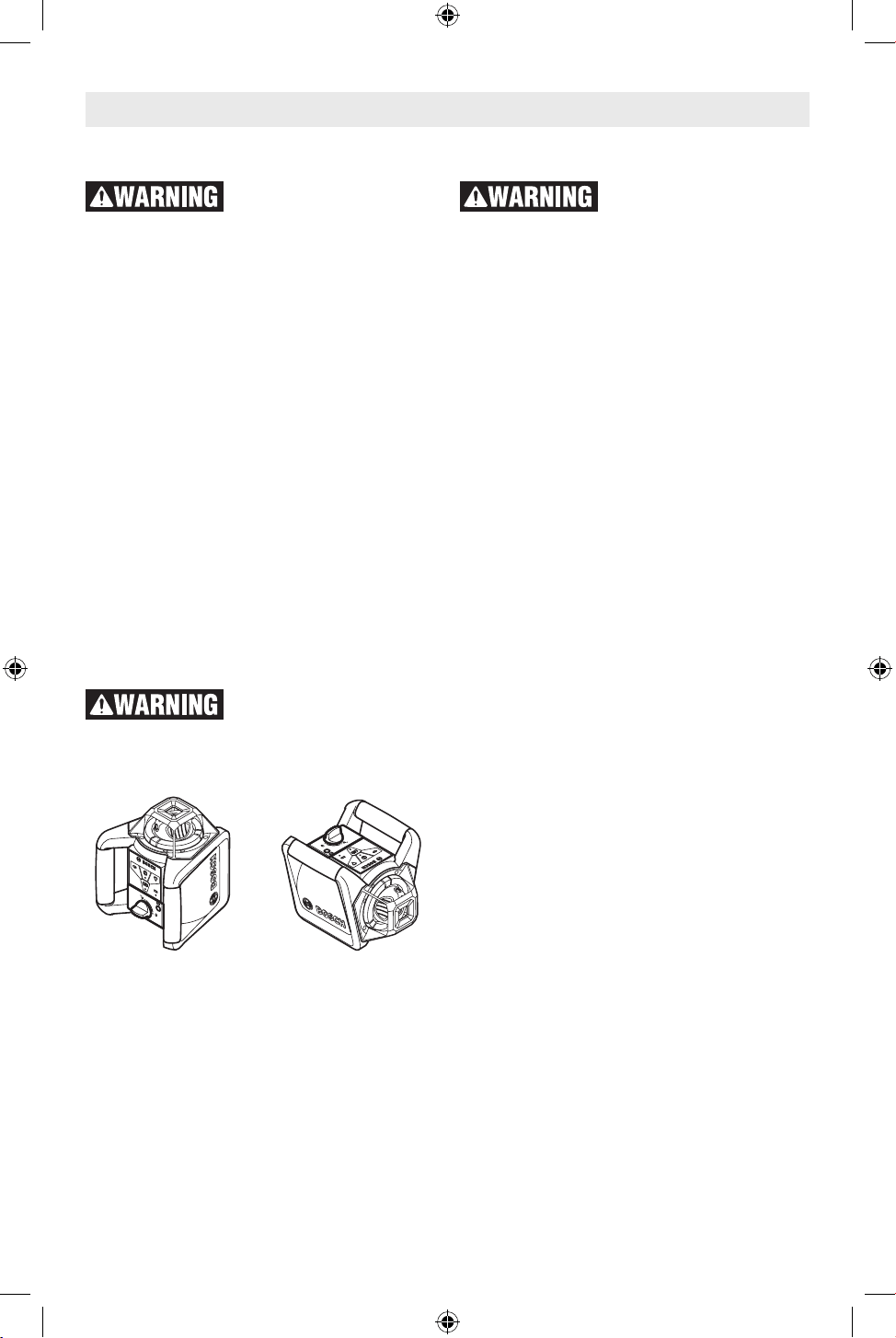

The following labels are on your laser tool for your convenience and
safety. They indicate where the laser light is emitted by the tool.
ALWAYS BE AWARE of their location when using the tool.
GRL800-20HV GRL900-20HV/GRL1000-20HV GRL900-20HV/GRL1000-20HV
Do not direct the laser beam at persons or animals and do not stare into
the laser beam yourself. This tool produces laser class 2 (GRL800-20HV) laser
radiation and complies with 21 CFR 1040.10 and 1040.11 except for deviations
pursuant to Laser Notice No. 50, dated June 24, 2007. This can lead to persons
being blinded.
Do not direct the laser beam at persons or animals and avoid direct eye
exposure. This tool produces laser class 3R laser radiation (GRL900-20HV/
GRL1000-20HV) and complies with 21 CFR 1040.10 and 1040.11 except for
deviations pursuant to Laser Notice No. 50, dated June 24, 2007. This can lead to
persons being blinded.
DO NOT remove or deface any warning or caution labels. Removing labels increases the
risk of exposure to laser radiation.
General Safety Rules
GRL800_900_1000 10-18.indd 6 10/4/18 7:07 AM
-7-
Use of controls or adjustments or
performance of procedures other than
those specified in this manual, may result
in hazardous radiation exposure.
ALWAYS make sure that any bystanders
in the vicinity of use are made aware of the
dangers of looking directly into the laser
tool.
DO NOT place the laser tool in a position
that may cause anyone to stare into the
laser beam intentionally or unintentionally.
Serious eye injury could result.
ALWAYS position the laser tool securely.
Damage to the laser tool and/or serious injury
to the user could result if the laser tool fails.
ALWAYS use only the accessories that are
recommended by the manufacturer of your
laser tool. Use of accessories that have been
designed for use with other laser tools could
result in serious injury.
DO NOT use this laser tool for any purpose
other than those outlined in this manual.
This could result in serious injury.
DO NOT leave the laser tool “ON”
unattended in any operating mode.
DO NOT disassemble the laser tool. There
are no user serviceable parts inside. Do not
modify the product in any way. Modifying
the laser tool may result in hazardous laser
radiation exposure.
DO NOT use the laser viewing glasses as
safety goggles. The laser viewing glasses
are used for improved visualization of the laser
beam, but they do not protect against laser
radiation.
DO NOT use the laser viewing glasses as
sun glasses or in traffic. The laser viewing
glasses do not afford complete UV protection
and reduce color perception.
DO NOT use any optical tools such as, but
not limited to, telescopes or transits to view
the laser beam. Serious eye injury could result.
DO NOT stare directly at the laser beam or
project the laser beam directly into the eyes
of others. Serious eye injury could result.
Work area safety
Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
DO NOT operate the laser tool around
children or allow children to operate the
laser tool. Serious eye injury could result.
DO NOT use laser tools, attachments and
accessories outdoors when lightning
conditions are present.
Do not operate the laser tool in explosive en-
vironments, such as in the presence of flam-
mable liquids, gases or dusts. Sparks can be
created in the laser tool which may ignite the
dust or fumes.
Electrical safety
Batteries can explode or
leak, cause injury or fire.
To reduce this risk, always follow all instructions
and warnings on the battery label and package.
DO NOT expose the laser tool and battery to
rain or wet conditions. Water entering laser
tool will increase the risk of fire and personal
injury.
DO NOT short any battery terminals.
DO NOT charge alkaline batteries.
DO NOT mix old and new alkaline batteries.
Replace all of them at the same time with new
batteries of the same brand and type.
DO NOT mix battery chemistries.
Dispose of or recycle batteries per local code.
DO NOT dispose of batteries in fire.
Keep batteries out of reach of children.
Remove batteries if the device will not be used
for several months.
Personal safety
If laser radiation strikes your eye, you must
deliberately close your eyes and immediate-
ly turn your head away from the beam.
Do not make any modifications to the laser
equipment.
Stay alert, watch what you are doing and
use common sense when operating a tool.
Do not use a tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating a tool may result in serious personal
injury or incorrect measurement results.
Use safety equipment. Always wear
eye protection. Safety equipment such as
dust mask, non-skid safety shoes, hard hat,
or hearing protection used for appropriate
conditions will reduce personal injuries.
Use caution when using laser tools in the
vicinity of electrical hazards.
GRL800_900_1000 10-18.indd 7 10/4/18 7:07 AM
-8-
Magnets
Keep the tool, wall mount (25),
laser receiver LR10, LR30 (23,
13), and laser target plate (29)
away from cardiac pacemakers.
The magnets of the tool and laser
target plate generate a field that can impair the
function of cardiac pacemakers.
Keep the tool, wall mount (25),
laser receiver LR10, LR30 (23, 13),
and laser target plate (29) away
from magnetic data medium and
magnetically-sensitive equipment. The
effect of the magnets of the tool and laser
target plate can lead to irreversible data
loss.
Use and care
Use the correct tool for your application.
The correct tool will do the job better
and safer.
Do not use the tool if the switch does not
turn it on and off. Any tool that cannot be
controlled with the switch is dangerous and
must be repaired.
Store idle tool out of the reach of children
and do not allow persons unfamiliar with
the tool or these instructions to operate
the tool. Tools are dangerous in the hands of
untrained users.
Maintain tools. Check for misalignment or
binding of moving parts, breakage of parts
and any other condition that may affect
the operation. If damaged, have the tool
repaired before use. Many accidents are
caused by poorly maintained tools.
Use the tool, accessories, etc., in
accordance with these instructions and in
the manner intended for the particular type
of tool, taking into account the working
conditions and the work to be performed.
Use of the tool for operations different from
those intended could result in a hazardous
situation.
Battery tool use and care
Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of
fire when used with another battery pack.
Use laser tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and fire.
When battery pack is not in use, keep it
away from other metal objects like paper
clips, coins, keys, nails, screws, or other
small metal objects that can make a
connection from one terminal to another.
Shorting the battery terminals together may
cause burns or fire.
Under abusive conditions, liquid may be
ejected from the battery; avoid contact.
If contact accidentally occurs, flush with
water. If liquid contacts eyes, additionally
seek medical help. Liquid ejected from the
battery may cause irritation or burns.
Do not use a battery pack or tool that is
damaged or modified. Damaged or modified
batteries may exhibit unpredictable behavior
resulting in fire, EXPLOSION or risk of injury.
Do not expose a battery pack or tool to fire
or excessive temperature. Exposure to fire or
temperature above 265 °F (130 °C) may cause
explosion.
Follow all charging instructions and
do not charge the battery pack or tool
outside the temperature range specified in
the instructions. Charging improperly or at
temperatures outside the specified range may
damage the BATTERY and increase the risk
of fire.
Service
Have your tool serviced by a qualified
repair person using only identical
replacement parts. This will ensure that the
safety of the tool is maintained.
Develop a periodic maintenance schedule
for tool. When cleaning a tool be careful
not to disassemble any portion of the tool
since internal wires may be misplaced or
pinched or may be improperly mounted.
Certain cleaning agents such as gasoline,
carbon tetrachloride, ammonia, etc., may
damage plastic parts.
SAVE THESE INSTRUCTIONS.
GRL800_900_1000 10-18.indd 8 10/4/18 7:07 AM
-9-
The manufacturer is not respon-
sible for radio interference caused
by unauthorized modifications to
this equipment. Such modifications could void
the user’s authority to operate the equipment.
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions:
1) This device may not cause harmful inter-
ference, and
2) This device must accept any interference
received, including interference that may
cause undesired operation.
NOTE! This equipment has been tested and
found to comply with the limits for a Class
B digital devices, pursuant to Part 15 of the
FCC rules. These limits are designed to pro-
vide reasonable protection against harmful
interference in a residential installation. This
equipment generates uses and can radiate
radio frequency energy and, if not installed
and used in accordance with the instructions,
may cause harmful interference to radio com-
munications. However, there is no guarantee
that interference will not occur in a particu-
lar installation. If this equipment does cause
harmful interference to radio or television re-
ception, which can be determined by turning
the equipment off and on, the user is encour-
aged to try to correct the interference by one
or more of the following measures:
• Reorientorrelocatethereceivingantenna.
• Increasetheseparationbetweentheequip-
ment and receiver.
• Connecttheequipmentintoanoutletona
circuit different from that to which the re-
ceiver is connected.
• Consultthedealeroranexperiencedradio/
TV technician for help.
“Exposure to Radio Frequency (RF) Signals:
The wireless device is a radio transmitter and
receiver. It is designed and manufactured not
to exceed the emission limit for exposure to
radio frequency (RF) energy set by the Minis-
try of Health (Canada), Safety Code 6. These
limits are part of comprehensive guidelines
and established permitted levels of RF energy
for the general population.
FCC Caution
This device complies with Industry Canada’s licence-exempt RSSs. Operation is subject to the
following two conditions:
(1) This device may not cause interference; and
(2) This device must accept any interference, including interference that may cause undesired
operation of the device.
Industry Canada (IC)
GRL800_900_1000 10-18.indd 9 10/4/18 7:07 AM
-10-

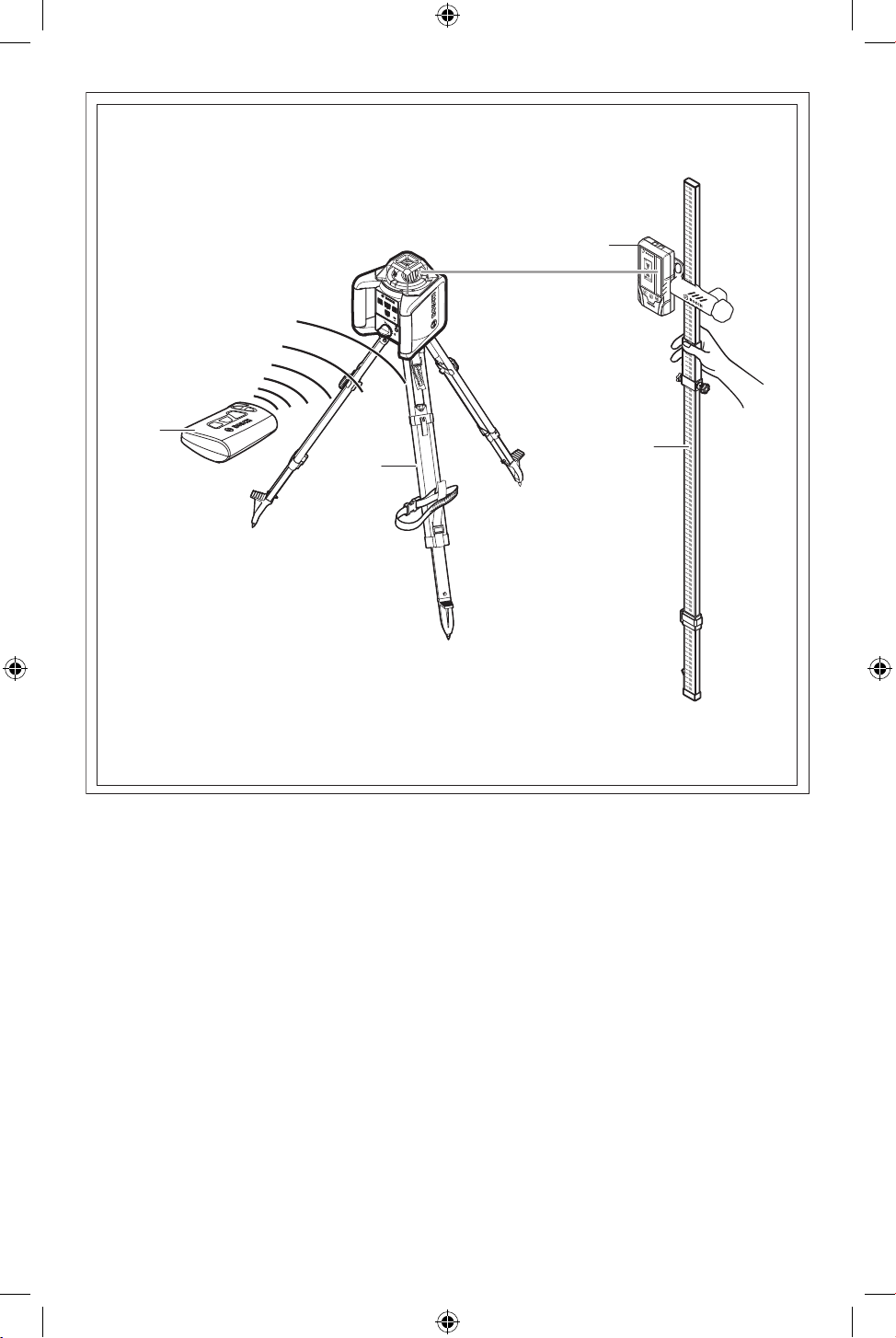

The numbering of the product features shown refers to the illustration of the laser tool on the graphic
pages 2, 3, and 5.
1 Shock-warning indicator
2 Shock-warning button
3 Automatic leveling indicator
4 On/Off button
5 Rotational speed selection
6 Variable laser beam
7 Reception lens for remote control
8 Exit opening for laser beam
9 Plumb beam
10 Rotation head
11 Line operation and length selection
12 Low Battery indicator
13 LR30 Laser Receiver*
14 Battery compartment
15 Battery compartment lock
16 5/8-11 tripod mount
17 Serial number
18 Laser warning label
19 Warning label, laser radiation
exit opening (GRL900-20HV,
GRL1000-20HV only)

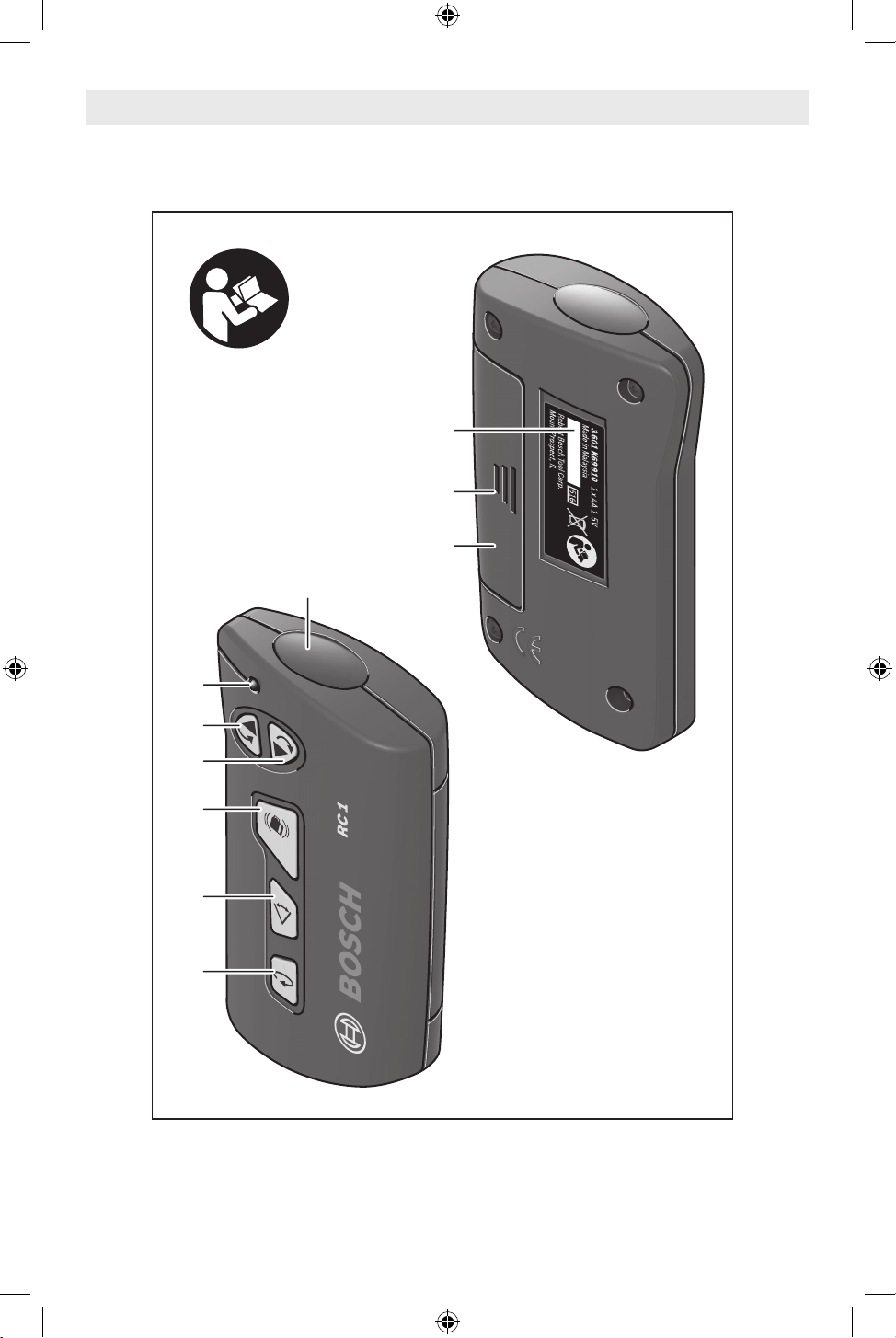

20 Remote control*
21 Tripod*
22 Leveling rod*

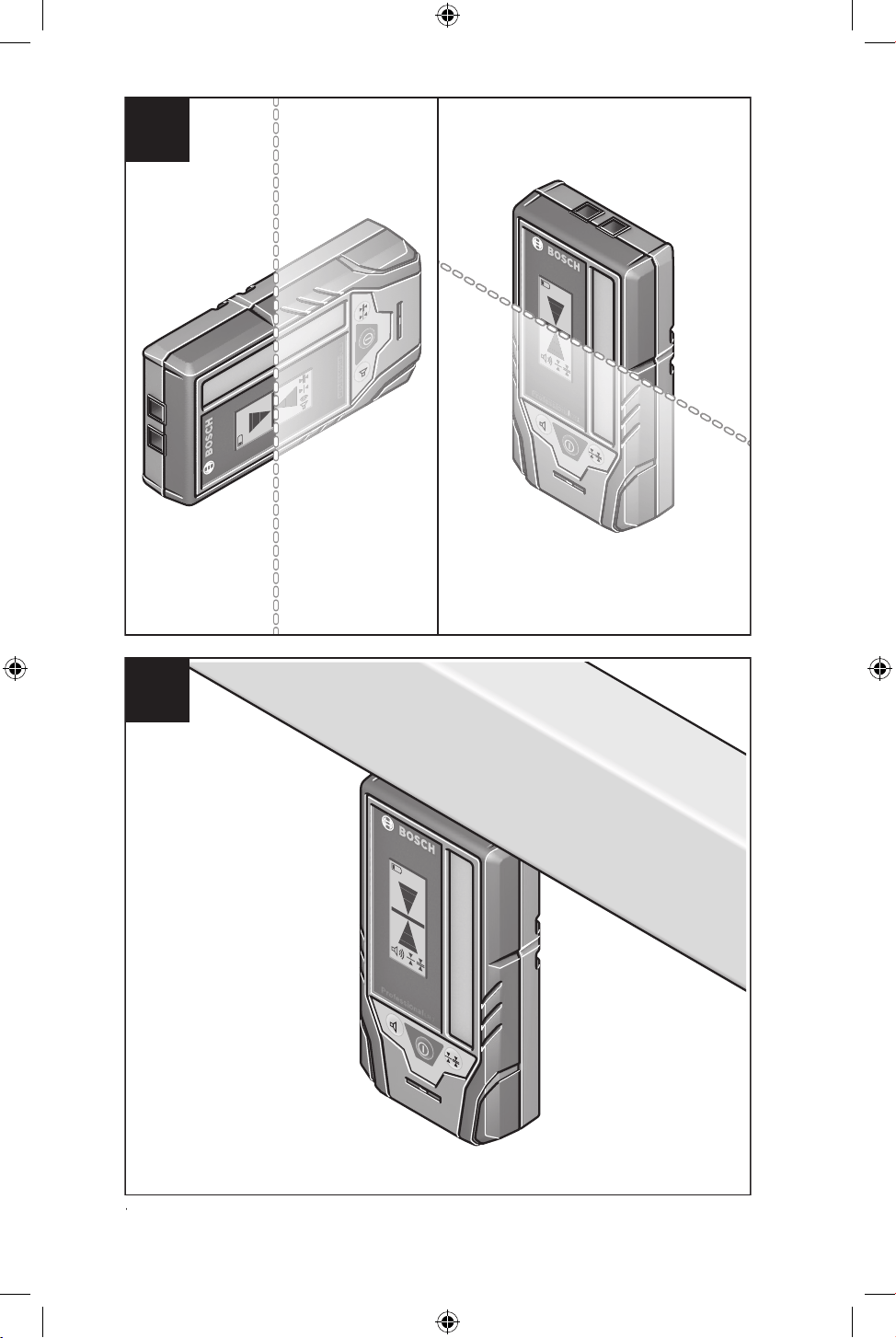

23 LR10 Laser receiver*
24 Laser viewing glasses*
25 Wall mount/alignment unit*
26 Wall mount fastening screw*
27 Wall mount locking screw*
28 5/8-11 instrument mount*
29 Ceiling measurement plate*
30 Case
*Illustrated accessory may be optional on some models and not included in standard package.
Features
GRL800_900_1000 10-18.indd 10 10/4/18 7:07 AM
-11-
Rotational Laser Level GRL800-20HV GRL900-20HV GRL1000-20HV
Working range (Diameter)
–without laser receiver
–with laser receiver
approx. 200 ft
(approx. 60 m)
approx. 800 ft
(approx. 240 m)
approx. 200 ft
(approx. 60 m)
approx. 1000 ft
(approx. 300 m)
approx. 200 ft
(approx. 60 m)
approx. 1000 ft
(approx. 300 m)
Leveling Accuracy
1) 2)
±3/16 in at 100 ft
(±4.5 mm at 30 m)
±1/8 in at 100 ft
(±3 mm at 30 m)
±1/8 in at 100 ft
(±3 mm at 30 m)
Self-leveling range (typical) ±8% (±5°) ±8% (±5°) ±8% (±5°)
Leveling duration (typical) 15s 15s 15s
Rotational speed 150/300/600min
-1
150/300/600min
-1
150/300/600min
-1
Scan angle for line operation 0º/10º/25º/50º 0º/10º/25º/50º 0º/10º/25º/50º
Operating temperature 14 °F ~122 °F
(–10 °C ~ +50 °C)
14 °F ~122 °F
(–10 °C ~ +50 °C)
14 °F ~122 °F
(–10 °C ~ +50 °C)
Storage temperature -4 °F ~ 158 °F
(–20 °C ~ +70 °C)
-4 °F ~ 158 °F
(–20 °C ~ +70 °C)
-4 °F ~ 158 °F
(–20 °C ~ +70 °C)
Relative air humidity, max. 90 % 90 % 90 %
Laser class 2 3R 3R
Laser type 635 nm, <1 mW 635 nm, <5 mW 635 nm, <5 mW
Laser beam Ø at the exit
opening, approx.
1)
.2 in (4 mm)
.2 in (4 mm)
.2 in (4 mm)
Tripod mount 5/8 in-11 5/8 in-11 5/8 in-11
Batteries (alkali-manganese) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20)
Operating life time, approx.
–Batteries (alkali-manganese)
1)
50 h
50 h
50 h
Weight 3.9 lb (1.76 kg) 3.9 lb (1.76 kg) 3.9 lb (1.76 kg)
Dimensions 7.5 x 7 x 6.7 in
(190 x 180 x 170 mm)
7.5 x 7 x 6.7 in
(190 x 180 x 170 mm)
7.5 x 7 x 6.7 in
(190 x 180 x 170 mm)
Degree of protection IP 54 (dust and splash
water protected)
IP 54 (dust and splash
water protected)
IP 54 (dust and splash
water protected)
1) at 68º F (20 ºC).
2) alongside the axes.
GRL800_900_1000 10-18.indd 11 10/4/18 7:07 AM
-12-
Preparation
Inserting/Replacing the Battery
ALWAYS turn off the
laser and the main
power switch before removing and
replacing batteries.
Alkaline batteries are recommended for
the tool.
Always replace all batteries at the same
time. Use only batteries from one brand
and with identical capacity.
Remove the batteries from the tool when
not using for extended periods. When
storing for extended periods, the batteries
can corrode and self-discharge.
When inserting, pay attention to the
correct polarity according to the
representation of the inside battery lid.
It is the user’s responsibility to
periodically check the accuracy of the
laser tool as work progresses. Always
check the accuracy of the laser tool after
it has been dropped or subject to extreme
temperatures and temperature variations.
To open the battery compartment 14, turn the
locking knob 15 to position and pull out the
battery compartment.
Always replace all batteries at the same time.
Only use batteries from one brand and with
identical capacity.
Shut the battery compartment 14 and turn
the locking knob 15 to the locked position.
In case the batteries have been inserted
incorrectly, the laser tool cannot be switched
on. Insert the batteries with correct polarity.
Remove the batteries from the tool when
not using it for extended periods. When
storing for extended periods, the batteries
can corrode and self-discharge.
Low Battery Indicator
When the charge-control indicator 12 flashes
red for the first time, the laser tool can still be
operated for approx. 2 h.
When the charge-control indicator 12
lights up red continuously, leveling is no
longer possible. The laser tool switches off
automatically after 1 minute.
Rotational Laser Level
The laser tool is intended for determining and
checking precise horizontal partitions, vertical
lines, building lines and plumb points.
The laser tool is suitable for indoor and
outdoor use.
Working safely with the
laser tool is possible
only when the operating and safety
information are read completely and the
instructions contained therein are strictly
followed. Never make warning labels on
the laser tool unrecognizable.
Use of controls or adjustments or
performance of procedures other than
those specified herein may result in
hazardous radiation exposure.
The use of optical instruments with this
product will increase risk of eye injury.
Have the laser tool repaired only through
qualified specialist using original spare
parts. This ensures that the safety of the laser
tool is maintained.
Do not allow children to use the laser
tool without supervision. They could
unintentionally blind other persons.
Do not use the laser viewing glasses as
safety goggles. The laser viewing glasses
are used for improved visualization of the
laser beam, but they do not protect against
laser radiation.
Do not use the laser viewing glasses as
sun glasses or in traffic. The laser viewing
glasses do not afford complete UV protection
and reduce color perception.
Intended Use
GRL800_900_1000 10-18.indd 12 10/4/18 7:07 AM
-13-
Initial Operation
Protect the laser tool
against moisture and
direct sun irradiation.
Do not subject the laser tool to extreme
temperatures or variations in temperature.
As an example, do not leave it in vehicles for
longer periods. In case of large variations in
temperature, allow the tool to adjust to the
ambient temperature before putting it into
operation. In case of extreme temperatures or
variations in temperature, the accuracy of the
tool can be impaired.
It is the user’s responsibility to periodically
check the accuracy of the laser tool
as work progresses. Always check the
accuracy of the laser tool after it has
been dropped or subject to extreme
temperatures and temperature variations.
Avoid heavy impact and prevent the laser
tool from falling. After heavy exterior impact
on the laser tool, an accuracy check should
always be carried out before continuing to

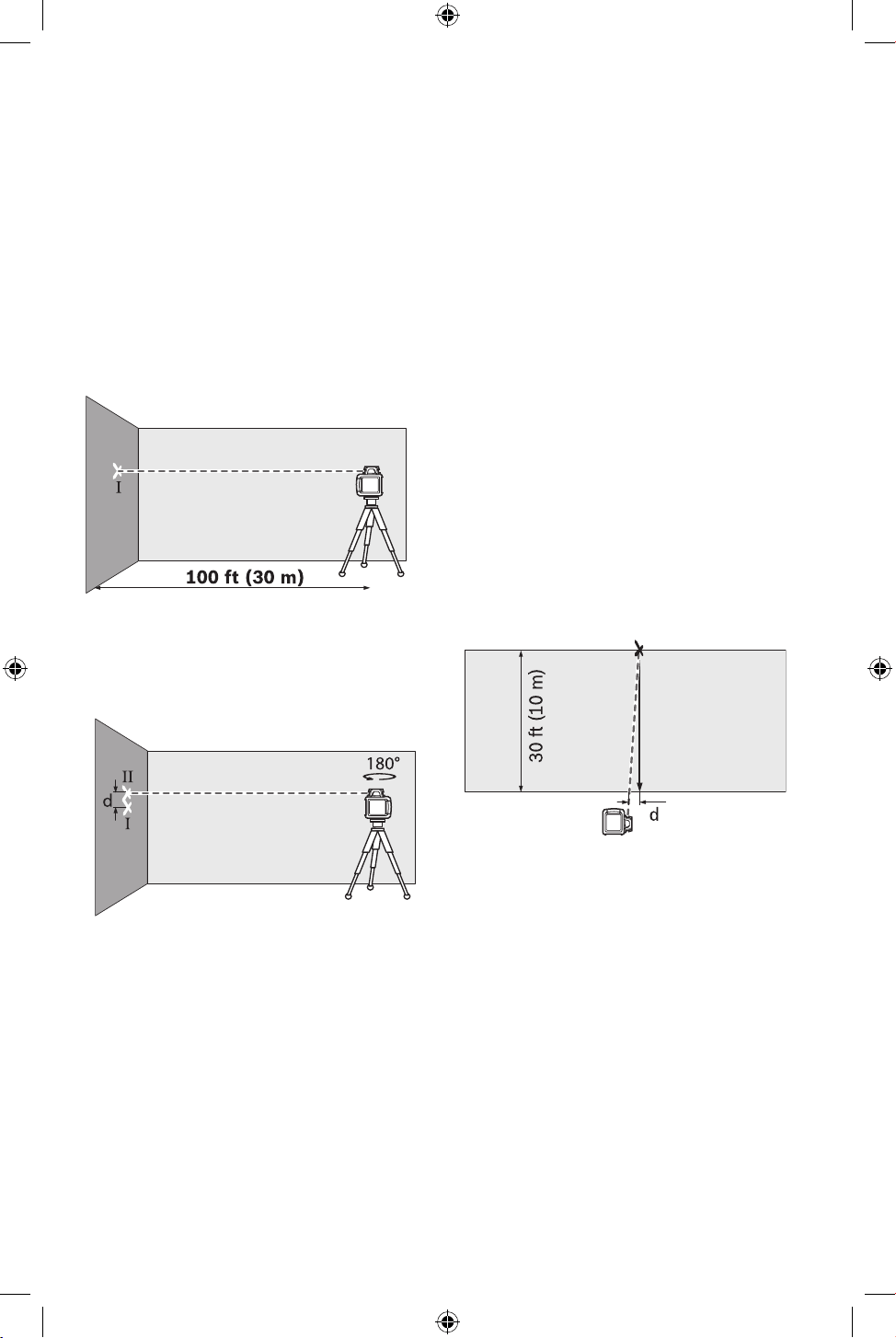

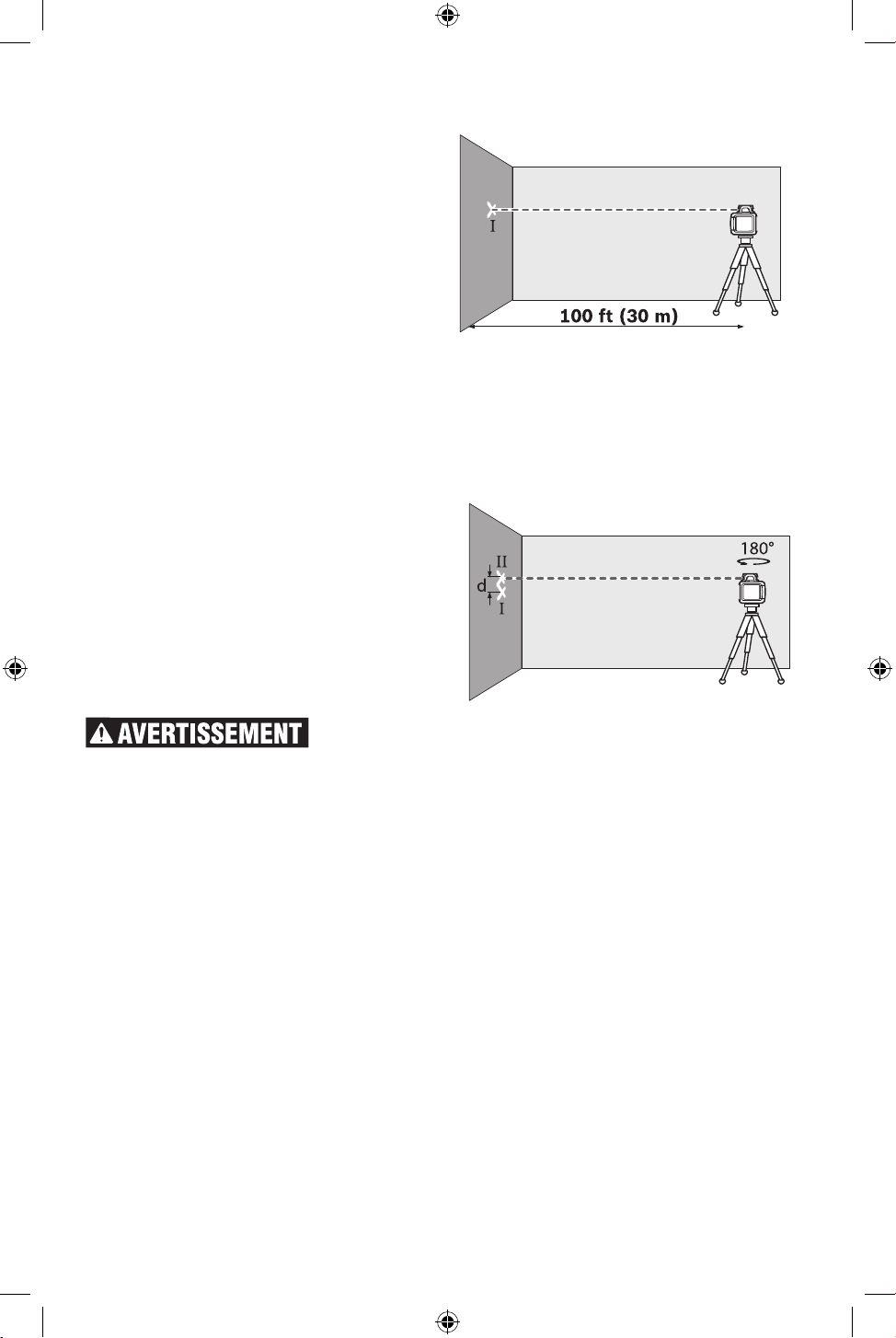

work (see “Leveling Accuracy”).
If cage breaks when
dropped, broken cage can
cause laceration hazard.
Setting Up the Laser Tool

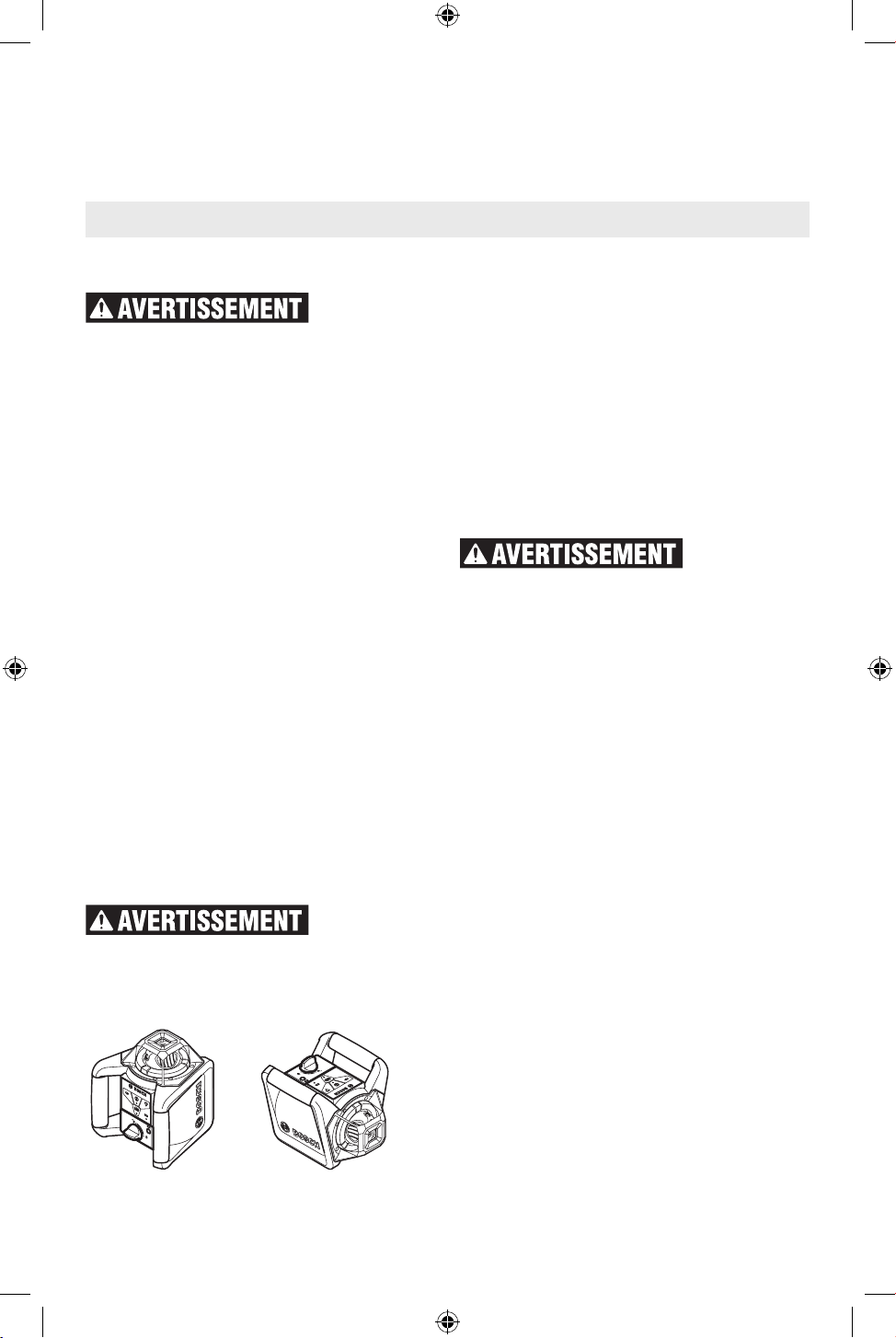

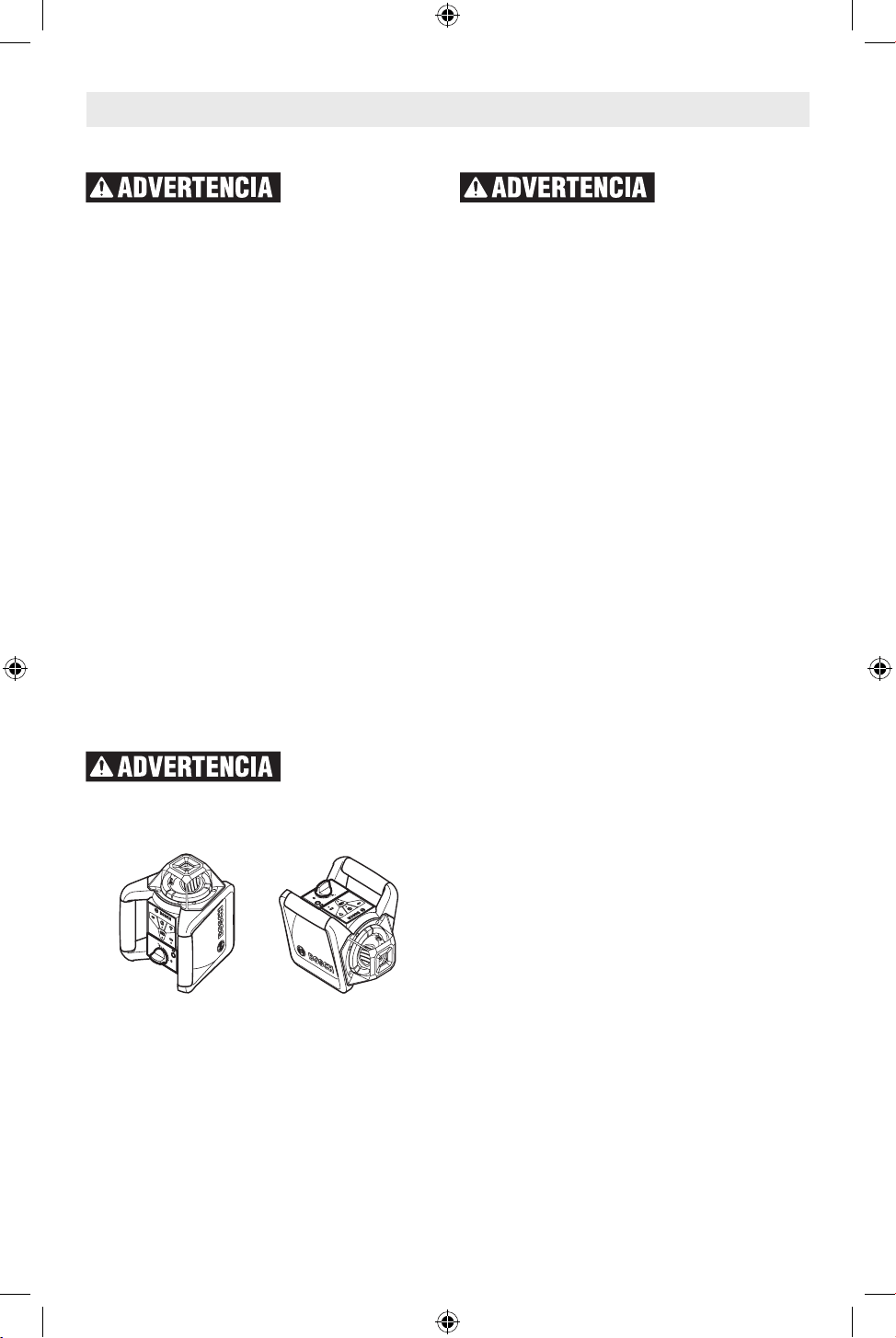

Horizontal Position Vertical Position
Set up the laser tool on a sturdy surface in the
horizontal or vertical position; mount it on a
tripod 21 or to the wall mount with alignment
unit 25.
Due to the high leveling accuracy, the laser
tool reacts sensitively to ground vibrations and
position changes. Therefore, pay attention
that the position of the laser tool is stable in
order to avoid operational interruptions due to
re-leveling.
Turning on the Laser Tool
DO NOT direct the laser
beam at persons or
animals and do not stare into the laser
beam yourself, not even from a large
distance.
Do not leave the switched on laser tool
unattended and switch the laser tool off
after use. Serious eye injury could result from
the laser beam.
Immediately after switching on, the laser tool
sends out the vertical plumb beam 9 and the
variable laser beam 6.
For switching on the laser tool, press the On/
Off button 4. The indicators 1, 3 and 12 light
up briefly. The laser tool immediately starts
the automatic leveling. During the leveling,
the leveling indicator 3 lights up green and the
laser flashes in point operation.
The laser tool is leveled in as soon as leveling
indicator 3 lights up green continuously and
the laser beam is steady. After the leveling is
completed, the laser tool automatically starts
in rotational operation.
With the operating mode buttons 5 and 11,
the operating modes can already be specified
during leveling in (see “Operating Modes,
page 14). In this case, the laser tool starts in
the set operating mode upon completion of
leveling in.
Turning off the Laser Tool
To switch off the laser tool, press the On/Off
button 4 again.
• Do notleave theswitched onlaser tool
unattended and switch the laser tool off
after use.
To save the batteries, the laser tool is
automatically switched off when not within the
self-leveling range for more than 2 h or when
the shock warning is actuated for more than
2 h (see “Automatic Leveling”). Reposition the
laser tool and switch it on again.
Working Advice
Always use the center of the laser point for
marking. The size of the laser point changes
with the distance.
Operation
GRL800_900_1000 10-18.indd 13 10/4/18 7:07 AM
-14-

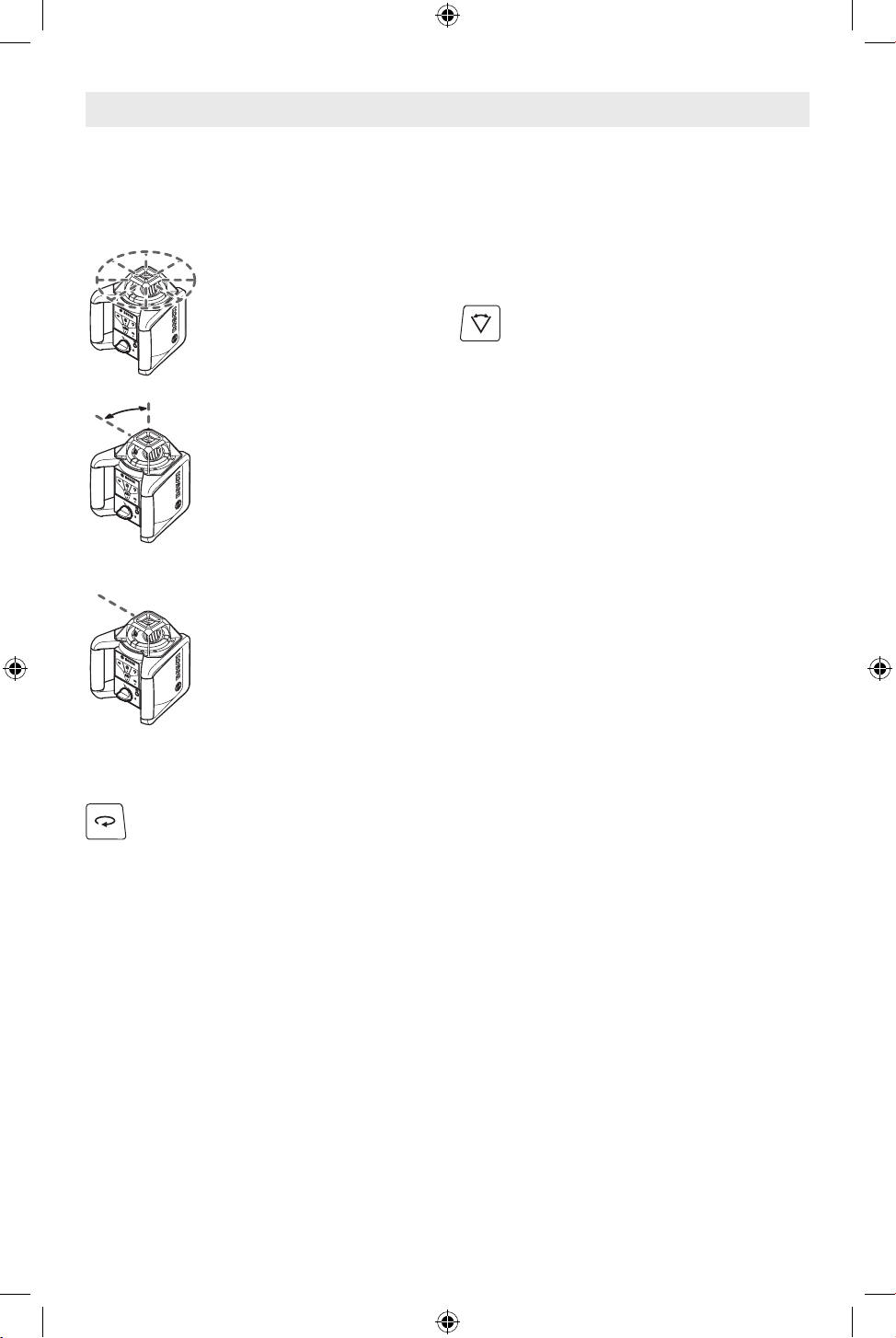

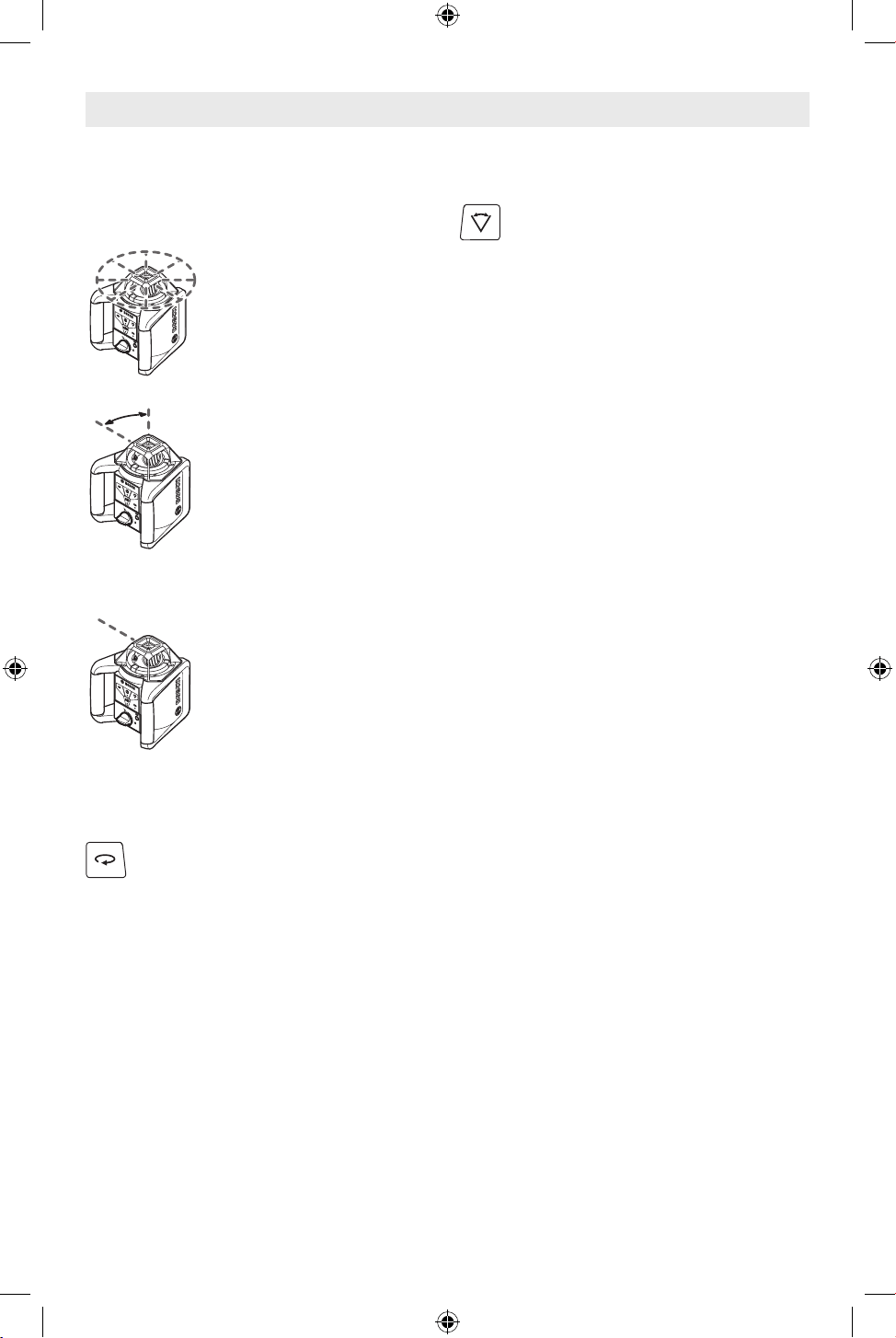

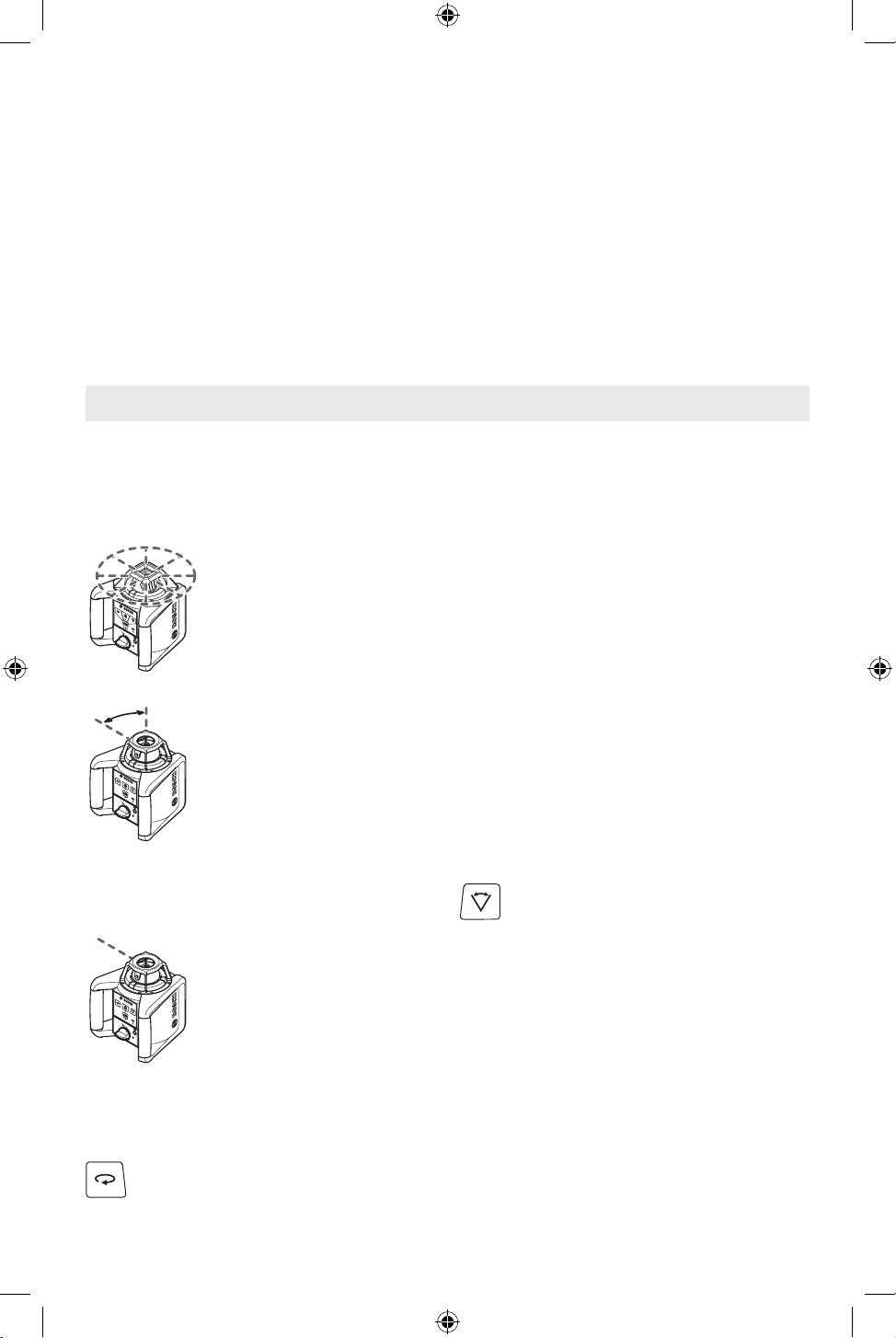

Overview
All three operating modes are possible
with the laser tool in horizontal and vertical
position.
Rotational Operation
Rotational operation is
especially recommended
when using the laser
receiver. You can select
between different rotational
speeds.
Line Operation
In this operation mode, the
variable laser beam moves
within a limited aperture
angle. This increases the
visibility of the laser beam
in comparison to rotational
operation. You can select between different
aperture angles.
Point Operation
This operation mode enables
the best visibility of the
variable laser beam. As an
example, it is used for easy
projecting of heights or
checking building lines.
Rotation Mode
(150/300/600 min -1)
Each time after switching on, the laser
tool is in rotational operation mode at
default rotational speed (300 min -1).
To switch from line operation to rotational
operation, press the rotational operation
button 5.
Rotational operation starts at default
rotational speed (300 min -1).
To change the rotational speed, press the
rotational operation button 5 again until the
requested speed is reached.
When working with the laser receiver, the
highest rotational speed should be set. When
working without laser receiver, reduce the
rotational speed for improved visibility of
the laser beam and use the laser viewing
glasses 24.
Line Operation, Point Operation
(10°/25°/50°, 0°)
To switch to line or point operation,
press the line operation button 11. The
laser tool switches to line operation with the
smallest aperture angle.
To change the aperture angle, press the line
operation button 11. The aperture angle is
increased in two steps; at the same time, the
rotational speed is increased with each step.
When pressing the line operation button 11
a third time, the laser tool switches to point
operation after brief post-pulsation. Pressing
button 11 again takes you back to line
operation with the smallest aperture angle.
Note: Due to inertia, it is possible for the
laser to slightly move beyond the end point of
the laser line.
To position the laser line or the laser point
within the rotational plane, manually turn the
rotation head 10 to the requested position or
use the remote control 20.

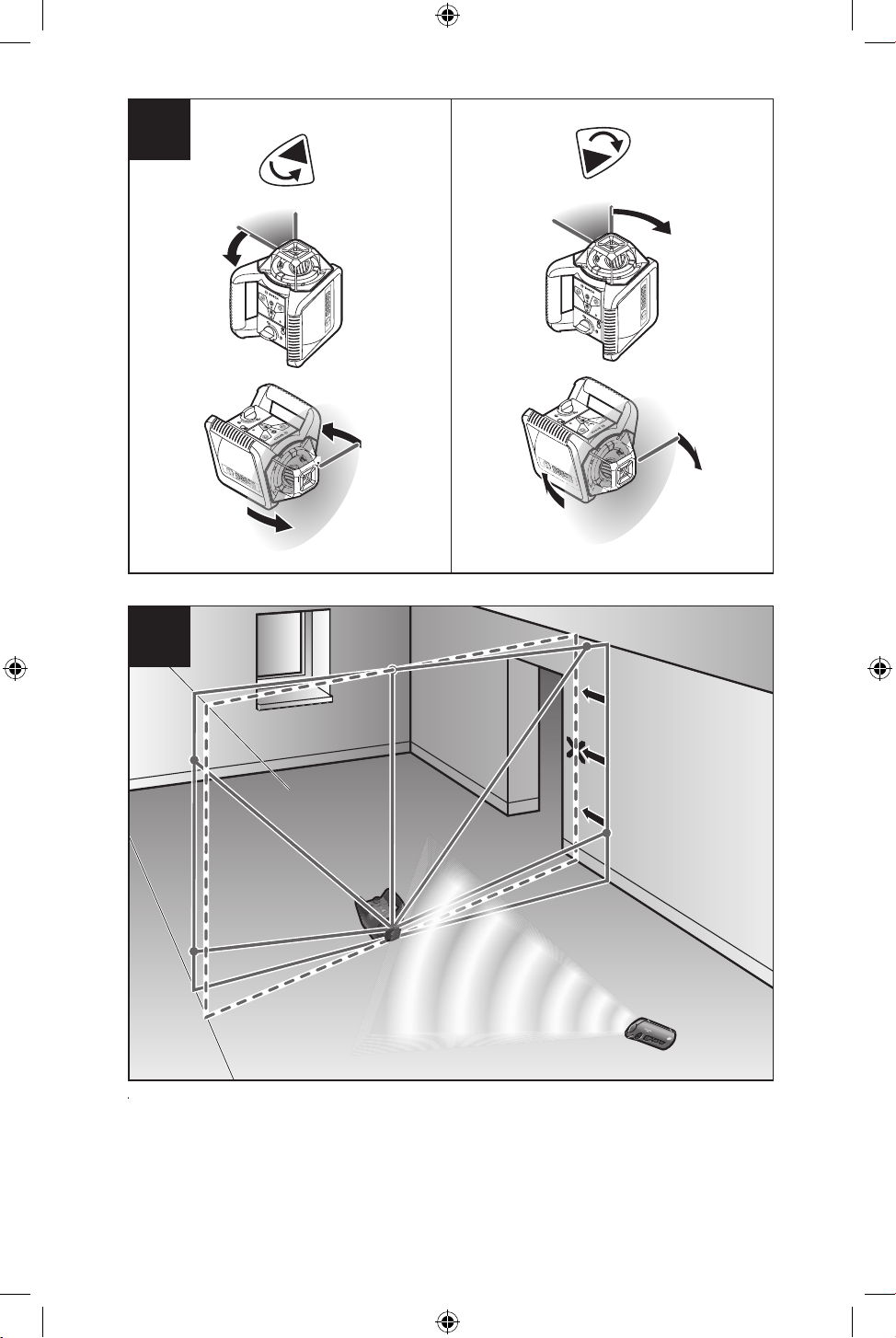

Turning the Rotational Plane
when in the Vertical Position
When the laser tool is in the vertical position,
it is possible to rotate the laser point, laser
line or rotational plane around the vertical
axis with help of the remote control 20. For
this, follow the operating instructions of the
remote control.
Operating Modes
GRL800_900_1000 10-18.indd 14 10/4/18 7:07 AM
-15-
Automatic leveling
Overview
After switching on, the laser tool automatically
detects the horizontal or vertical position.
To change between horizontal and vertical
position, switch the laser tool off, reposition it
and switch on again.
After switching on, the laser tool checks
the horizontal and vertical position and
automatically levels out any unevenness within
the self-leveling range of approx. 8% (5°).
When the laser tool is inclined by more than
8% after switching on or after a position
change, leveling in is no longer possible.
In this case, the rotor is stopped, the laser
flashes and leveling indicator 3 continuously
lights up red. Reposition the laser tool and
wait for it to re-level. Without repositioning,
the laser is automatically switched off after 2
minutes and the laser tool after 2 hours.
When the laser tool is leveled in, it
continuously checks the horizontal and
vertical position. Automatic re-leveling takes
place after position changes. To avoid faulty
measurements, the rotor stops during the
leveling process, the laser flashes and the
leveling indicator 3 flashes green.
Shock-warning Function
The laser tool has a shock-warning
function; after position changes or
shock to the laser tool, or in case of ground
vibrations, it keeps the laser tool from leveling
in at changed heights, and thus prevents
errors.
To switch on the shock-warning function,
press the shock-warning button 2. The shock-
warning indicator 1 continuously lights up
green, and the shock-warning function is
activated after 30 seconds.
When the leveling-accuracy range is
exceeded after a position change of the
laser tool or when heavy ground vibrations
are detected, the shock-warning function is
actuated: The rotation stops, the laser flashes,
the leveling indicator 3 goes out and the
shock-warning indicator 1 flashes red. The
current operating mode is stored.
After the shock-warning function is actuated,
press the shock-warning button 2. The shock-
warning function is restarted and the laser
tool starts leveling. As soon as the laser tool
is leveled in (leveling indicator 3 continuously
lights up green), it starts in the stored
operating mode. Now, check the position of
the laser beam with a reference point and
adjust it, if required.
If operation is not restarted by pressing
button 2 after the shock-warning function has
actuated, the laser is automatically switched
off after 2 minutes and the laser tool after 2
hours.
To switch off the shock-warning function,
press shock-warning button 2 once, or, when
the shock warning is actuated (shock-warning
indicator 1 flashing red) press it twice. When
the shock-warning function is shut off, the
shock warning indicator 1 goes out.
Accuracy Check
Influences on Accuracy
The ambient temperature has the greatest
influence. Especially temperature differences
occurring from the ground upward can divert
the laser beam.
In addition to external influences, device
specific influences (e.g. falls or heavy impacts)
can also lead to deviations. For this reason,
check the accuracy each time before beginning
work.
The deviations play a role in excess of approx.
65 ft (20 m) distance and can easily reach two
to four times the deviation at 330 ft (100 m).
Because the largest difference in temperature
layers is close to the ground, the laser tool
should always be mounted on a tripod when
operating at distances exceeding 65 ft (20 m). If
possible, also set up the laser tool in the center
of the work area.
If the laser tool exceeds the maximum deviation
in one of the four measuring procedures, have
it checked by a Bosch customer service center.
It is the user’s
responsibility to
periodically check the accuracy of the laser
tool as work progresses. Always check the
accuracy of the laser tool after it has been
dropped or subjected to extreme
temperatures and temperature variations.
Leveling Accuracy
GRL800_900_1000 10-18.indd 15 10/4/18 7:07 AM
-16-

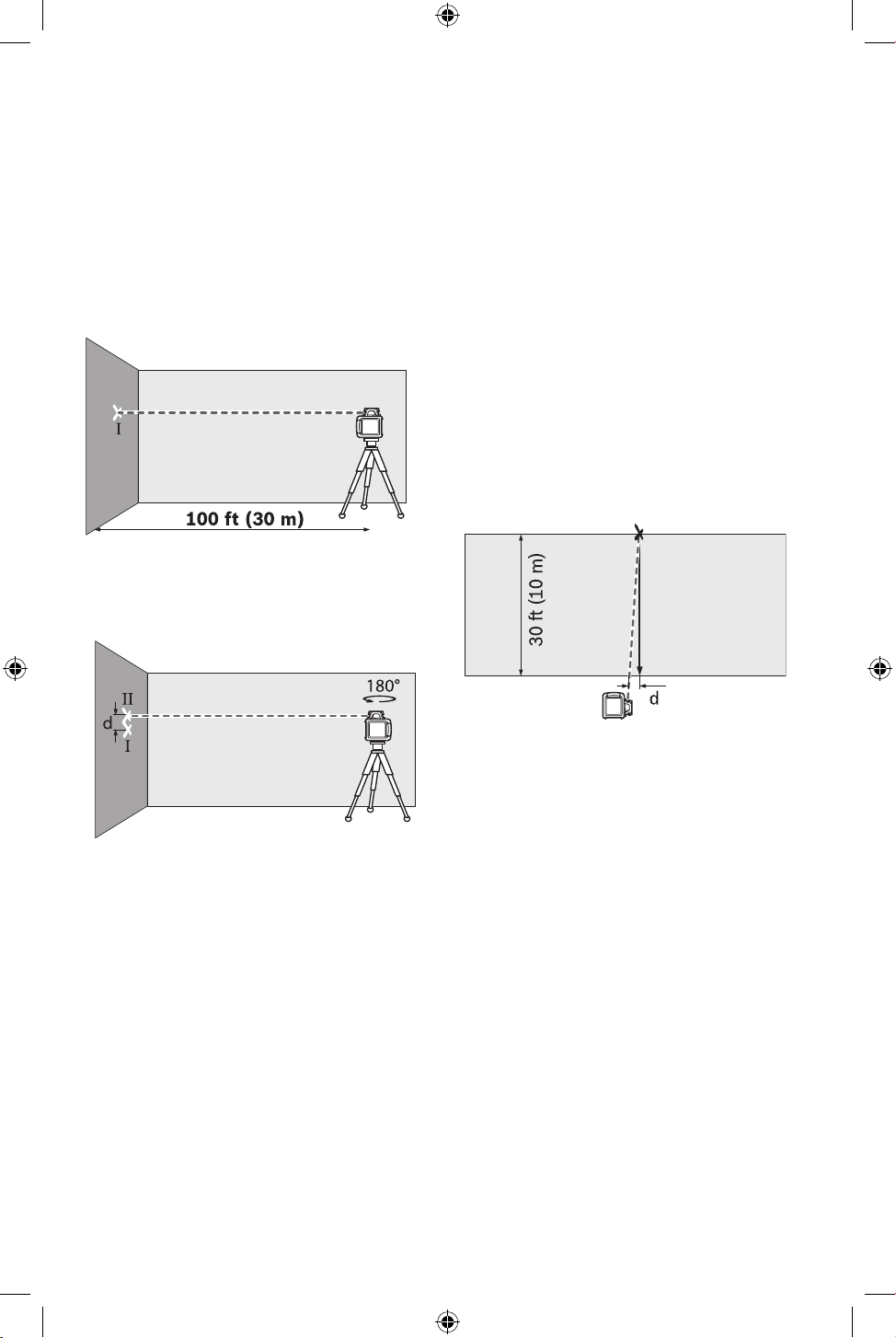

Checking the Leveling Accuracy in the
Horizontal Position
An unobstructed area of 100 ft (30 m) on a
firm surface in front of a wall is required for the
check. A complete accuracy check must be
carried out for the X- and Y-axis.
– Mount the laser tool in the horizontal position
onto a tripod or place it on a firm and level
surface at a distance of 100 ft (30 m) to the
wall. Switch the laser tool on.
– After the leveling, mark the center of the laser
beam on the wall (point I).
– Rotate the laser tool by 180°, allow it to level
in and mark the center point of the laser
beam on the wall (point II). Make sure that
point II is as vertical as possible above or
below point I.
– The difference d of both marked points
I and II on the wall results in the actual
height deviation of the laser tool for the
measured axis.
Repeat the procedure for the other axis. For
this, turn the laser tool by 90° before starting.
The maximum permitted deviation over the
recommended distance of 100 ft (30 m) is as
follows:
For GRL800-20HV:
100 ft x ±3/16 in = ±3/16 in
(30 m x ±0.15 mm = ±4.5 mm)
For GRL900-20HV and GRL1000-20HV:
100 ft x ±1/8 in = ±1/8 in
(30 m x ±0.10 mm = ±3.0 mm)
The difference d between points I and II
must therefore be maximum 3/8 in (9mm) for
GRL800-20HV and ¼ in (6 mm) for GRL900-
20HV and GRL1000-20HV in each of the two
accuracy check procedures.
Checking the Leveling Accuracy in the
Vertical Position
An unobstructed area of 30 ft (10 m) on a firm
surface in front of a wall is required for the
check. Fasten a plumb bob rope to the wall.
– Mount the laser tool in the vertical position
onto a tripod, or place it on a firm and level
surface. Switch the laser tool on and allow it
to level.
– Align the laser tool such that the laser
beam impinges centrally on the plumb bob
rope at the upper end. The difference d
between laser beam and plumb bob rope
at the bottom end of the rope results in the
deviation of the laser tool to the vertical line.
The maximum permitted deviation over a 30 ft
(10 m) distance is as follows:
For GRL800-20HV:
30 ft x ±3/16 in = ±1/16 in
(10 m x ±0.15 mm = ±1.5 mm)
For GRL900-20HV and GRL1000-20HV:
30 ft x ±1/8 in = ±3/64 in
(10 m x ±0.1 mm = ±1 mm)
The difference d must therefore be a maximum
of 1/16 in (1.5 mm) for GRL800-20HV and 3/64
in (1 mm) for GRL900-20HV and GRL1000-
20HV.
GRL800_900_1000 10-18.indd 16 10/4/18 7:07 AM
-17-
Indicating a Plumb Line/Vertical
Plane (see figure B)
To indicate a plumb line or a vertical plane,
set up the laser tool in the vertical position.
When the vertical plane is supposed to run
at a right angle to a reference line (e.g. a
wall), then align the plumb beam 9 with this
reference line.
The plumb line is indicated by the variable
laser beam 6.
Working without Laser Receiver
(see figure C)
Under favorable light conditions (dark
environment) and for short distances, it is
possible to work without the laser receiver.
For better visibility of the laser beam,
either select line operation, or select point
operation and manually (or by using the
remote control 20) rotate the rotation head
10 to the target location.
Working with the Laser Receiver
(see figure D)
Under unfavorable light conditions (bright
environment, direct sunlight) and for
larger distances, use the laser receiver
for improved finding of the laser beam.
When working with the laser receiver,
select rotational operation with the highest
rotational speed.
Operating Over Long Distances
(see figure E)
When operating over long distances, the
laser receiver must be used to find the laser
beam. In order to reduce interferences, the
laser tool should always be set up in the
center of the work area and on a tripod.
Working Outdoors (see figure F)
The laser receiver should always be used
when working outdoors.
When working on unstable ground, mount
the laser tool onto the tripod 21. Activate
the shock-warning function in order to avoid
errors in case of ground vibrations or shock
to the laser tool.
Applications
Laser beam
Rotation of
the laser*
green red green red
Switching on the laser tool
(1 s self-check)
Leveling in or re-leveling
Self-leveling range exceeded
Shock-warning function activated
Shock warning actuated
Battery voltage for ≤2 h operation
Battery empty
Laser tool leveled in/ready for
operation
*for line and rotational operation
2x/s
Flashing frequency (twice per second)
Continuous operation
Function stopped
2x/s
2x/s
2x/s
2x/s2x/s
2x/s
GRL800_900_1000 10-18.indd 17 10/4/18 7:07 AM
-18-
Use with Accessories
Laser Viewing Glasses
(Accessory)
DO NOT use the laser
viewing glasses as
safety goggles. The laser viewing glasses
are used for improved visualization of the
laser beam, but they do not protect against
laser radiation.
DO NOT use the laser viewing glasses as
sun glasses or in traffic. The laser viewing
glasses do not afford complete UV protection
and reduce color perception.
The laser viewing glasses filter out the
ambient light. This makes the red light of the
laser appear brighter for the eyes.
Working with the Laser Receiver
(Accessory)
Have your laser receiver
serviced by a qualified
repair person using only identical
replacement parts. This will ensure that the
safety of the laser receiver is maintained.
Read and strictly observe the safety
warnings in the operating instructions of
the laser receiver.
Under unfavorable light conditions (bright
environment, direct sunlight) and for larger
distances, use the laser receiver 23 and 13
for improved finding of the laser beam.
When working with the laser receiver,
select rotational operation with the highest
rotational speed.
Before working with the laser receiver, read
and observe the laser receiver operating
instructions.
Working with the Remote Control
(Accessory)
While pressing the operator buttons, the
laser tool can be brought out of alignment so
that the rotation is briefly stopped. This effect
is avoided when using the remote control 20.
Reception lenses 7 for the remote control
are located on three sides of the laser tool
(GRL800-20HV has a single reception lens
located on the front of the laser tool), among
other locations above the control panel on
the front side.
Working with the Tripod
(Accessory)
The laser tool is equipped with a 5/8” tripod
mount for horizontal operation on a tripod.
Place the laser tool via the tripod mount 16
onto the 5/8” male thread of the tripod and
screw the locking screw of the tripod tight.
On a tripod with a measuring scale on the
elevator column, the height difference can be
adjusted directly.
Working with Wall Mount/Alignment
Unit (Accessory) (see figure A)
You can also mount the laser tool to the wall
mount with alignment unit 25. For this, screw
the 5/8” screw 28 of the wall mount into the
tripod mount 16 of the laser tool.
Mounting to a wall: Mounting to a wall
is recommended, e.g., for work above the
elevation height of tripods or for work on
unstable surfaces and without tripod. For this,
fasten the wall mount 25, with the laser tool
mounted, as vertical as possible to a wall.
For mounting to the wall, you can either
fasten the wall mount 25 with fastening
screw 26 to a lath (width maximal 8 mm) or
hang it up with two hooks.
Mounting on a tripod: The wall mount 25
(WM4 only) can also be screwed onto a
tripod with the tripod mount on the back
side. This method of fastening is especially
recommended for work where the rotational
plane is to be aligned with a reference line.
With the alignment unit, the mounted laser
tool can be moved vertically (when mounted
to the wall) or horizontally (when mounted to
a tripod) within a range of approx. 6 in. For
this, loosen screw 27 on the alignment unit,
move the laser tool to the desired position,
and retighten screw 27 again.
GRL800_900_1000 10-18.indd 18 10/4/18 7:07 AM
-19-
Store and transport the
tool only in the supplied
protective case.
Check the tool each time before using.
Keep the tool clean and dry at all times to
ensure proper and safe operation.
Do not immerse the tool into water or other
fluids.
Wipe off debris using a moist and soft
cloth. Do not use any cleaning agents or
solvents.
Regularly clean the surfaces at the exit
opening of the laser.
In case of visible damage or loose
components in the interior of the tool, the
safe function is no longer ensured.
If the tool should fail despite the care
taken in manufacturing and testing
procedures, repair should be carried out
by an authorized after-sales service center
for Bosch power tools.
In all correspondence and spare parts
orders, please always include the 10-digit
article number given on the type plate of
the tool.
In case of repairs, send in the tool packed in
its protective case 30.
ENVIRONMENT PROTECTION
Recycle raw materials & batteries
instead of disposing of waste. The
unit, accessories, packaging &
used batteries should be sorted for
environmentally friendly recycling in accordance
with the latest regulations.
Maintenance and Service
Working with the Ceiling
Measurement Plate (see figure A)
As an example, the ceiling measurement
plate 29 can be used for easy height
adjustment of drop ceilings. Fasten the
ceiling measurement plate with the magnetic
holder, e.g., to a beam.
The reflecting half of the ceiling
measurement plate improves the visibility of
the laser beam in unfavorable conditions; the
laser beam can also be seen from the rear
side through the transparent half.
Working with the Measuring Rod
(Accessory) (see figure F)
Do not operate during
storms or near high
voltage. Risk of being struck by lightning or
electrocution.
Keep at a safe distance from electrical
installations. It is essential to work in
this environment, first contact the safety
authorities responsible for the electrical
installations and follow their instructions.
For checking irregularities or projecting
gradients, it is recommended to use the
measuring rod 22 together with the laser
receiver.
GRL800_900_1000 10-18.indd 19 10/4/18 7:07 AM
-20-
LR30
8a
9a
10a
15a
2a
1a
3a
6a
14a
11a
7a
5a
4a
13a
12a
GRL800_900_1000 10-18.indd 20 10/4/18 7:07 AM
-21-

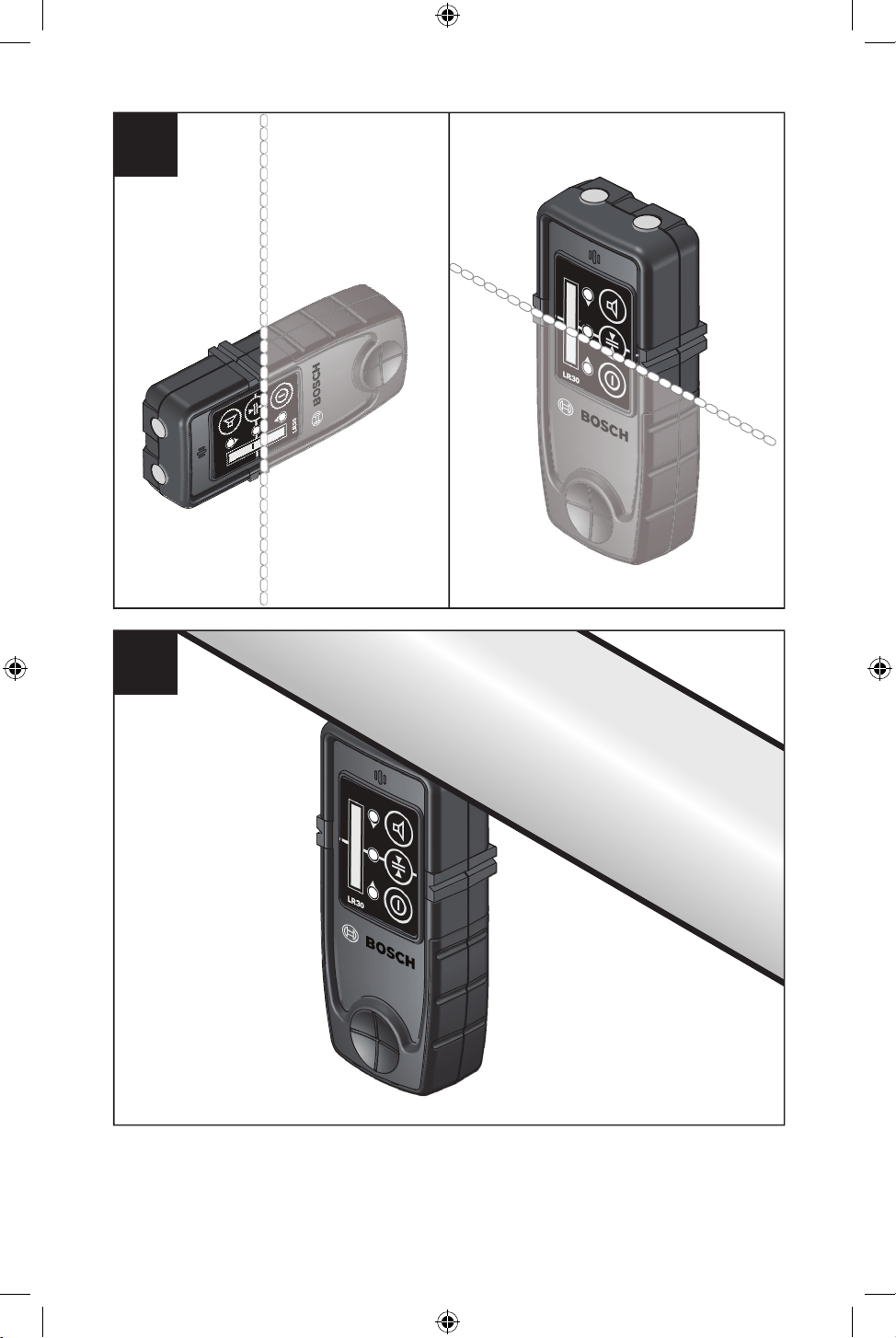

H
G
GRL800_900_1000 10-18.indd 21 10/4/18 7:07 AM
-22-
LR30 General Safety Rules
Read all
instructions.
Failure to follow all instructions
listed below may result in
hazardous radiation exposure, electric
shock, fire and/or serious injury.
Keep the laser receiver away
from cardiac pacemakers. The
magnet plate 5a generates a
field that can impair the
function of cardiac
pacemakers.
• Keep the laser receiver away
from magnetic data medium and
magneticallysensitive equipment. The
effectofthemagnetplate5acanleadto
irreversibledataloss.
• Havethe laser receiver repaired only
through qualified specialists using
original spare parts. This ensures
thatthe safety of the laser receiver is
maintained.
• Do not operate thelaser receiver in
explosiveenvironments,suchasinthe
presenceof flammable liquids, gases
ordusts. Sparks canbe created inthe
laserreceiverwhichmayignitethedust
orfumes.
• Read and strictlyobserve the safety
warningsin the operating instructions
oftherotationallaser.
Noise Information
The A-weighted sound pressure level of the
audio signal at one meter distance is 80
dB(A).
LR30 Intended Use
The laser receiver is intended for swift finding of rotating laser beams in the wavelength listed
in the “Technical Data”.
The laser receiver is suitable for indoor and outdoor use.
LR30 Preparation
Inserting/Replacing the Battery
Alkaline batteries are recommended for the
laser receiver.
Pull the latch 11a of battery lid outward and
open the battery lid 13a.
When inserting batteries, pay attention to the
correct polarity.
In the case of a dead battery, the laser re-
ceiver will beep and flash the LEDs then au-
tomatically shut down when battery has been
exhausted.
Remove the batteries
from the laser receiver
when not using it for extended periods.
When storing for extended periods, the bat-
teries can corrode and self-discharge.
GRL800_900_1000 10-18.indd 22 10/4/18 7:07 AM
-23-
LR30 Features
The numbering of the product features shown refers to the illustration of the laser receiver on the graphic page 20.
1a Button for selecting the accuracy
2a On/Off button
3a Audio signal button
4a Back LEDs
5a Magnetic mounts
6a Reception area for the laser beam
7a Center mark
8a Direction LED “move downward”
9a Center-indication LED
10a Direction LED “move upward”
11a Latch of battery lid
12a Serial number
13a Battery lid
14a Mounting hole for M6 thread
15a Mounting bracket
Laser Receiver LR30
Article number 3601K69211
Receivable wavelength 635-650 nm
Suitable for rotational laser level GRL800-20HV
Working range
1)
500 ft (150 m)
Receiving angle 45º
Receiving rotation speed 150,300,600 min
-1
Accuracy
2) 3) 4)
–Setting “fine”
–Setting “coarse”
±1/16 in (±1.5 mm)
±1/8 in (±3 mm)
Operating temperature 14 °F ~ 122 °F (–10 °C ~ +50 °C)
Storage temperature –4 °F ~ 158 °F (–20 °C ~ +70 °C)
Battery 1 x 9V 6LR61
Operating time, approx. 30h
Weight according to EPTA-Procedure 01:2014
.75 lb (0.34kg)
Dimensions 2.25” x 1” x 5” (57x29x131 mm)
1) The working range (radius) can be reduced due to unfavorable ambient conditions (e.g. direct sunlight).
2) Depends on clearance between laser receiver and rotational laser level.
3) Dependent on laser class and laser type of the rotational laser level.
4) The accuracy can be impacted by unfavorable environmental conditions (e.g. direct sun irradiation).
The laser receiver can be clearly identified with the serial number 12a on the type plate.
LR30 Technical Data
GRL800_900_1000 10-18.indd 23 10/4/18 7:07 AM
-24-
LR30 Operation
Initial Operation
• Protect the laser receiver against moisture.
• Do not subject the laser receiver to extreme
temperatures or variations in temperature.
As an example, do not leave it in vehicles for
longer periods. In case of large variations in
temperature, allow the laser receiver to adjust
to the ambient temperature before putting it
into operation. In case of extreme tempera-
tures or variations in temperature, the accu-
racy of the laser receiver can be impaired.
DO NOT stare directly at
the laser beam or project
the laser beam directly into the eyes of others.
Serious eye injury could result.
Setting Up the Laser Receiver
(see figure G)
Position the laser receiver at least 3ft (1m)
away from the laser tool. Switch on the laser
tool, and select horizontal or vertical opera-
tion.
Position the laser receiver in such a manner
that the laser beam can reach the reception
area 6a. Align the laser receiver in such a
manner that the laser beam runs horizontally
through the reception area (as shown in the
figure).
Switching On and Off
• A loud audio signal sounds when switch-
ing on the laser receiver. Therefore, keep the
laser receiver away from your ear or other
people when switching on. The loud audio
signal can cause hearing defects.
To switch the laser receiver on, press the On/
Off button 2a. All LEDs light up briefly and an
audio signal sounds.
To switch the laser receiver off, press the On/
Off button 2a again. Before switching off, all
LEDs briefly light up.
When no button is pressed on the laser re-
ceiver for approx. 6 minutes and when no la-
ser beam reaches the reception area 6a for
6 minutes, the laser receiver automatically
switches off in order to save the battery. The
switching off is indicated by brief lighting up
of all LEDs.
Selecting the Setting of the
Center Indicator
With button 1a, you can specify with which
accuracy the position of the laser beam is in-
dicated on the reception area:
– “Fine” adjustment
– “Coarse” adjustment
Whenever switching on the laser receiver the
accuracy level “Fine” is set.
Direction Indicators
The position of the laser beam on the recep-
tion area 6a is indicated:
– via the LEDs “move downward” 8a, “move
upward” 10a or the center-indication LED
9a, or corresponding LED 4a on the back
of the tool,
– optionally via the audio signal (see “Audio
Signal for Indication of the Laser Beam”).
Tool too low: When the laser beam runs
through the top half of the reception area 6a,
the corresponding direction LED 10a lights
up. When the audio signal is switched on, a
low frequency signal sounds. Move the tool
upward in the direction of the arrow.
Tool too high: When the laser beam runs
through the bottom half of the reception area
6a, the corresponding direction LED 8a lights
up. When the audio signal is switched on, a
high frequency signal sounds. Move the tool
downward in the direction of the arrow.
Tool in center position: When the laser beam
runs through the reception area 6a at the cen-
ter mark 7a, the corresponding center-indica-
tion LED 9a lights up. When the audio signal
is switched on, a continuous signal sounds.
Audio Signal for Indication
of the Laser Beam
The position of the laser beam on the recep-
tion area 6a can be indicated via an audio
signal.
After the laser receiver has been switched
on, the volume level can be switched off.
To switch off the audio signal, push the audio
signal button 3a.
GRL800_900_1000 10-18.indd 24 10/4/18 7:07 AM
-25-
Working Advice
Marking
When the laser beam runs through the cen-
ter of the reception area 6a, its height can be
marked at the center mark 7a right and left
on the tool.
When marking, make sure to align the tool for
each laser beam, both vertically and horizon-
tally. If this is not done, then the marks will be
offset from the laser beam.
Attaching with the Magnet
(see figure H)
When a mounting bracket is not required, the
tool can be attached to steel parts via the top
side using the magnet mounts 5a.
Keep the laser receiver clean at all times.
Do not immerse the laser receiver into
water or other fluids.
Wipe off debris using a moist and soft
cloth. Do not use any cleaning agents or
solvents.
If the laser receiver should fail despite the
care taken in manufacturing and testing
procedures, repair should be carried out by
an authorized after-sales service center for
Bosch power tools.
In all correspondence and spare parts
orders, please always include the 10-digit
article number given on the type plate of
the laser receiver.
ENVIRONMENT PROTECTION
Recycle raw materials & batteries
instead of disposing of waste.
The unit, accessories, packag-
ing & used batteries should
be sorted for environmentally
friendly recycling in accordance with the lat-
est regulations.
LR30 Maintenance and Service
GRL800_900_1000 10-18.indd 25 10/4/18 7:07 AM
-26-
LR 10
Professional
B
a
tt. 2x1,5V LR6
(AA)
Robert B
osch Tool Corp.
Mount Prospect, IL
1b
2b
3b
5b
6b
7b
16b
8b
9b
20b
19b
21b
4b
10b
11b
13b
14b
27b28b
26b
25b
24b
23b
22b
12b
15b
18b
17b
LR10 3601K69N10
LR10
GRL800_900_1000 10-18.indd 26 10/4/18 7:07 AM
-27-
LR 10
Professional
LR 7
Professional
LR 1
P
rof
essio
nal
LR7
Professional
LR10
Professio
nal
J
I
GRL800_900_1000 10-18.indd 27 10/4/18 7:07 AM
-28-
LR10 General Safety Rules
Read all
instructions.
Failure to follow all instructions
listed below may result in
hazardous radiation exposure, electric
shock, fire and/or serious injury.
Keep the laser receiver away
from cardiac pacemakers. The
magnet plate 7b generates a
field that can impair the
function of cardiac
pacemakers.
• Keep the laser receiver away
from magnetic data medium and
magneticallysensitive equipment. The
effectof the magnetplate 7b canlead
toirreversibledataloss.
• Havethe laser receiver repaired only
through qualified specialists using
original spare parts. This ensures
thatthe safety of the laser receiver is
maintained.
• Do not operate thelaser receiver in
explosiveenvironments,suchasinthe
presenceof flammable liquids, gases
ordusts. Sparks canbe created inthe
laser receiverwhichmayignitethedust
orfumes.
• Read and strictlyobserve the safety
warningsin the operating instructions
oftherotationallaser.
Noise Information
The A-weighted sound pressure level of the
audio signal at one meter distance is 80
dB(A).
Do not hold the tool close
to your ear.
LR10 Intended Use
The laser receiver is intended for swift finding of rotating laser beams in the wavelength listed
in the “Technical Data”.
The laser receiver is suitable for indoor and outdoor use.
LR10 Preparation
Inserting/Replacing the Battery
Alkaline batteries are recommended for the
laser receiver.
Pull the latch 16b of battery lid outward and
open the battery lid 15b.
When inserting batteries, pay attention to the
correct polarity according to the representa-
tion on the inside of the battery compart-
ment.
When the battery low indicator 22b appears
for the first time on the display 6b, the laser
receiver can still be operated for approx. 2 h.
Remove the batteries
from the laser receiver
when not using it for extended periods.
When storing for extended periods, the
batteries can corrode and self-discharge.
GRL800_900_1000 10-18.indd 28 10/4/18 7:07 AM
-29-
LR10 Features
The numbering of the product features shown refers to the illustration of the measuring tool on the graphic page 26.
1b Speaker
2b Button for selecting the accuracy
3b On/Off button
4b Audio signal button
5b Reception area for the laser beam
6b Display
7b Magnets
8b Guide groove for holder
9b Center-indication LED (rear)
10b Direction LED “move downward”
11b Center mark
12b Direction LED “move upward”
13b Type plate
14b Serial number
15b Battery lid
16b Latch of battery lid
17b Mounting bracket (1 608 M00 C1L)
18b Rotary knob of the mounting bracket
19b Guide rail
20b Holder latch
21b Push-button to release the lock
Display Elements
22b Battery low indicator
23b Direction indicator “move downward”
24b Centre indicator
25b Direction indicator “move upward”
26b Indicator for “Coarse” accuracy
27b Indicator for “Fine” accuracy
28b Audio signal indicator
Laser Receiver LR10
Article number 3601K69N10
Receivable wavelength 635-650 nm
Suitable for rotational laser level GRL 900-20HV, GRL1000-20HV
Working range
1)
500 ft (150 m)
Receiving angle 45º
Receiving rotation speed 150,300,600 min
-1
Accuracy
2) 3) 4)
–Setting “fine”
–Setting “coarse”
±1/32 in (±1 mm)
±1/8 in (±3 mm)
Operating temperature 14 °F ~ 122 °F (–10 °C ~ +50 °C)
Storage temperature –4 °F ~ 158 °F (–20 °C ~ +70 °C)
Battery 2 x 1.5V LR6 (AA)
Operating time, approx. 40h
5)
Weight according to EPTA-Procedure 01:2014
.33 lb (0.15kg)
Dimensions 2.9” x 1.1” x 5.4” (73x28x137 mm)
Degree of protection IP 54 (dust and splash water protected)
1) The working range (radius) can be reduced due to unfavorable ambient conditions (e.g. direct sunlight).
2) depends on clearance between laser receiver and rotational laser level
3) dependent on laser class and laser type of the rotational laser level
4) The accuracy can be impacted by unfavorable environmental conditions (e.g. direct sun irradiation).
5) With display illumination deactivated.
The laser receiver can be clearly identified with the serial number 14b on the type plate.
LR10 Technical Data
GRL800_900_1000 10-18.indd 29 10/4/18 7:07 AM
-30-
LR10 Operation
Initial Operation
• Protect the laser receiver against moisture
and direct sunlight.
• Do not subject the laser receiver to extreme
temperatures or variations in temperature.
As an example do not leave it in vehicles for
a long time. In case of large variations in tem-
perature, allow the laser receiver to adjust to
the ambient temperature before putting it into
operation. In case of extreme temperatures or
variations in temperature, the accuracy of the
laser receiver can be impaired.
Setting up the Laser receiver
(see figure I)
Position the laser receiver at least 20 inches
away from the rotational laser.
Position the laser receiver in such a manner
that the laser beam can reach the reception
area 5b. Align the laser receiver in such a man-
ner that the laser beam runs laterally through
the reception area (as shown on the figure).
Switching On and Off
• A loud audio signal sounds when switching
on the tool. Therefore, keep the tool away
from your ear or other people when switch-
ing on. The loud audio signal can cause hear-
ing defects.
To switch the laser receiver On, press the On/
Off button 3b. All display indicators as well as
all LEDs light up briefly and an audio signal
sounds.
Every time when the laser receiver is switched
on, both volume and accuracy settings are
stored from the last setting before the receiv-
er was switched off.
To switch the laser receiver Off, press the On/
Off button 3b again. All LEDs and all display
indicators light up briefly before the receiver
switches off, and an audio signal sounds.
If no buttons on the laser receiver are pressed
and no laser beam reaches the reception area
5b, for approx. 10 mins, the laser receiver
switches off automatically to save energy. The
switching off is indicated by all LEDs and all
display indicators lighting up briefly, and an
audio signal sounding.
Selecting the Accuracy setting
With button 2b, you can specify with which
accuracy the position of the laser beam is in-
dicated on the reception area:
– “Fine” adjustment (indication 27b on the
display),
– “Coarse” adjustment (indication 26b on
the display).
Every time when the laser receiver is
switched on, the accuracy setting is stored
from before the receiver was switched off.
Direction Indicators
The position of the laser beam on the recep-
tion area 5b is indicated:
– by the direction indicators “move down-
ward” 23b, “move upward” 25b or center
24b on the display 6b on the front of the
laser receiver,
– by the LEDs “move downward” 10b, “move
upward” 12b or center 9b on the back of
the laser receiver,
– optionally by the audio signal (see “Audio
Signal for Indication of the Laser Beam”)
Laser receiver too low: If the laser beam runs
through the upper half of the reception area
5b, the direction indicator 25b on the display
and the corresponding LED 12b light up. If the
audio signal is switched on, a signal sounds
at high frequency. Move the laser receiver up-
ward in the arrow direction.
Laser receiver too high: If the laser beam
runs through the lower half of the reception
area 5b, the direction indicator 23b on the
display and the corresponding LED 10b light
up. If the audio signal is switched on, a signal
sounds at low frequency. Move the laser re-
ceiver downward in the arrow direction.
Laser receiver in center position: When the
laser beam runs through the reception area
5b at the center mark 11b, the center indica-
tor 24b on the display and the corresponding
center-indicator LED 9b light up. When the au-
dio signal is switched on, a continuous signal
sounds.
GRL800_900_1000 10-18.indd 30 10/4/18 7:07 AM
-31-
Audio Signal for Indication
of the Laser Beam
The position of the laser beam on the recep-
tion area 5b can be indicated via an audio
signal.
The volume level can be increased or
switched off.
To change the volume level or switch the au-
dio signal off, push the acoustic signal but-
ton 4b until the desired volume level is in-
dicated on the display. At low volume level,
the audio signal indicator 28b appears on the
display with one bar; at high volume level,
the indicator appears with three bars. When
the audio signal is set to off, the indicator
goes out. Independent of the audio signal
setting, a short beep sounds at low volume
level each time a button is pressed on the
laser receiver.
Every time when the laser receiver is
switched on, the volume setting is stored
from before the receiver was switched off.
Backlight
The back light of the display is switched on
at full strength when the laser receiver is
switched on. If no laser beam is detected and
no buttons are pressed for 1 minute, the back
light switches off automatically.
The backlight also switches off automatically
if there is continuous laser detection and no
buttons are pressed for 2 minutes. The back
light can be switched off manually by pressing
the accuracy setting button 2b and the audio
signal button 4b simultaneously
Working Advice
Marking
When the laser beam runs through the cen-
ter of the reception area 5b, its height can be
marked at the center mark 11b right and left
of the laser receiver.
When marking, make sure to align the laser
receiver both vertically and horizontally. If this
is not done the laser marks will be offset from
the laser beam.
Attaching with the Magnet
(see figure J)
When a positive-lock attachment is not abso-
lutely required, the magnets 7b on top of the
laser receiver can be used to attach the re-
ceiver to steel parts.
Keep the laser receiver clean at all times.
Do not immerse the laser receiver into
water or other fluids.
Wipe off debris using a moist and soft
cloth. Do not use any cleaning agents or
solvents.
If the laser receiver should fail despite the
care taken in manufacturing and testing
procedures, repair should be carried out by
an authorized after-sales service center for
Bosch power tools.
In all correspondence and spare parts
orders, please always include the 10-digit
article number given on the type plate of
the tool.
ENVIRONMENT PROTECTION
Recycle raw materials & batteries
instead of disposing of waste.
The unit, accessories, packag-
ing & used batteries should
be sorted for environmentally
friendly recycling in accordance with the lat-
est regulations.
LR10 Maintenance and Service
GRL800_900_1000 10-18.indd 31 10/4/18 7:07 AM
-32-
RC1 Remote Control
9c
8c
10c
1c
2c
3c
4c
5c
6c
7c
(Optional accessory for the GRL800-20HV)
GRL800_900_1000 10-18.indd 32 10/4/18 7:07 AM
-33-
L
K
GRL800_900_1000 10-18.indd 33 10/4/18 7:07 AM
-34-
Read all instructions.
Failure to follow all
instructions listed below may result in
hazardous radiation exposure, electric
shock, fire and/or serious injury.
• Havethe remote control repaired only
through a qualified repair person and
only using identical replacement parts.
This will ensure that the functionality of
the remote control is maintained.
• Donot operate theremote control in
explosive atmospheres, such as in the
presence of flammable liquids, gases
or dusts. Sparks can be created in the
remote control which may ignite the dust
or fumes.
• Read and strictlyobserve the safety
warnings in the operating instructions
of the rotational laser.
RC1 General Safety Rules
RC1 Intended Use
The remote control is intended for controlling rotational laser levels in indoor and outdoor use.
RC1 Preparation
Inserting/Replacing the Battery
Using alkali-manganese batteries is recom-
mended for operation of the remote control.
To open the battery lid 8c, press the latch 9c
in the direction of the arrow and remove the
battery lid. Insert the battery provided.
When inserting, pay attention to the correct
polarity according to the representation on
the inside of the battery compartment.
Remove the battery
from the remote control
when not using it for longer periods.
When storing for longer periods, the battery
can corrode and self-discharge.
RC1 Technical Data
1) The working range can be decreased by unfavorable environmental conditions (e.g. direct sun
irradiation).
Please observe the article number on the type plate of your remote control.
The trade names of individual remote controls may vary.
For clear identification of your remote control, see the serial number 10c on the type plate.
Remote control RC1
Working range
1)
100 ft (30 m)
Operating temperature
14 °F ~ 122 °F (–10 °C ~ +50 °C)
Storage temperature
Battery
1x1.5VLR06 (AA)
Weight according to
EPTA-Procedure 01/2003
2.4 oz. (69 g)
–4 °F ~ 158 °F (–20 °C ~ +70 °C)
GRL800_900_1000 10-18.indd 34 10/4/18 7:07 AM
-35-
RC1 Features
RC1 Operation
RC1 Operating Modes
The numbering of the product features refers to the illustrations on the remote control graphics page 32.
1c Button for rotational operation and
selection of the rotation speed
2c Button for line operation and line length
selection
3c Shock-warning reset button
4c Button for “rotation in clockwise
direction”
5c Button for “rotation in
counterclockwise direction”
6c Operation indicator
7c Outlet opening for infra-red beam
8c Battery lid
9c Latch of battery lid
10c Serial number
Initial Operation
• Protect the remote control against
moisture and direct sunlight.
• Donot subjectthe remote controlto
extreme temperatures or variations
in temperature. As an example, do not
leave it in vehicles for longer periods. In
case of large variations in temperature,
allow the remote control to adjust to the
ambient temperature before putting it into
operation.
The remote control remains ready for
operation as long as a battery with sufficient
voltage is inserted.
Set up the laser tool in such a manner that
the signals of the remote control directly
reach one of the reception lenses on
the laser tool (for this, see the operating
instructions of the laser tool). When the
remote control cannot be pointed directly
against a reception lens, the working range is
reduced. By reflecting the signal (e.g. against
walls), the working range can be improved,
even for indirect signals.
After pressing a button on the remote
control, the illuminated operation indicator 6c
indicates that a signal was sent out.
Switching the laser tool on/off with the
remote control is not possible.
For detailed information of the laser tool
functions, see the operating instructions of
the laser tool.
Rotational Operation
(150/300/600 min-1)
The function of the button for rotational
operation 1c on the remote control is
identical with that on the laser tool.
Each time after switching on, the laser tool
is in rotational operation mode with average
rotational speed.
To switch from line operation to rotational
operation, press the rotational operation
button 1c. Rotational operation starts with
average rotational speed.
To change the rotational speed, press the
rotational operation button 1c again until the
requested speed is reached.
Line Operation, Point Operation
(10°/25°/50°, 0°)
The function of the button for line operation
2c on the remote control is identical with that
on the laser tool.
To switch to line or point operation, press
the line operation button 2c. The laser tool
switches to line operation with the smallest
aperture angle.
To change the aperture angle, press the line
operation button 2c. The aperture angle is
increased in two steps; at the same time, the
rotational speed is increased with each step.
When pressing the line operation button 2c
a third time, the laser tool switches to point
operation after brief post-pulsation. Pressing
button 2c again takes you back to line
operation with the smallest aperture angle.
GRL800_900_1000 10-18.indd 35 10/4/18 7:07 AM
-36-
Note: Due to inertia, it is possible for the
laser to slightly move beyond the end point of
the laser line.
Rotating the Laser Line/
Laser Dot or the Rotational
Plane (see figure K)
Rotating the laser line/laser dot or the
rotational plane is possible only with the
remote control.
When the laser tool is in the horizontal
position, the laser line (in line operation)
or the laser dot (in point operation) can be
positioned within the rotational plane of the
laser.
Press button 4c to rotate in clockwise
direction, and button 5c to rotate in counter-
clockwise direction. In rotational operation,
pressing the buttons has no effect.
When the rotational laser is in the vertical
position, it is possible to rotate the laser
point, laser line or rotational plane around the
vertical axis. Rotating is possible only within
the self-leveling range (5° toward the left or
right).
Press button 4c to rotate in clockwise
direction, and button 5c to rotate in counter-
clockwise direction.
Reset Shock-warning
Function
The laser level has a shock-warning function;
after position changes or shock to the laser
tool, or in case of ground vibrations, it keeps
the laser tool from leveling in at changed
heights, and thus prevents vertical errors.
Switching the shock-warning function on and
off is possible only on the laser tool. Once
the shock-warning function has actuated, is
can be restarted via the remote control.
After actuation of the shock-warning function,
the rotation of the laser is stopped, the laser
flashes, the leveling indicator goes out, and
the shock-warning indicator flashes red. The
current operating mode is stored.
After the shock-warning function has
actuated, press the shock warning reset
button 3c. The shock-warning function is
restarted and the rotational laser starts
leveling. As soon as the laser tool is levelled
in (the leveling indicator on the laser tool
continuously lights up green), it starts in
the stored operating mode. Now, check the
height of the laser beam with a reference
point and correct the height, if required.
RC1 Applications
Application Example
Turning the Rotational Plane when in the
Vertical Position (see figure L)
To align the vertical laser line or the rotational
plane against a reference point on a wall,
set up the laser tool in the vertical position,
and roughly align the laser line or the
rotational plane with the reference point. For
precise alignment with the reference point,
press button 4c (clockwise rotation) or 5c
(counterclockwise rotation).
RC1 Maintenance
Keep the remote control clean at all times.
Do not immerse the remote control into
water or other fluids.
Wipe off debris using a moist and soft
cloth. Do not use any cleaning agents or
solvents.
If the remote control should fail despite
the care taken in manufacture and
testing, repair should be carried out by
an authorized customer services agent
for Bosch power tools. Do not open the
remote control yourself.
In all correspondence and spare parts
orders, please always include the 10-digit
article number given on the type plate of
the remote control.
ENVIRONMENT PROTECTION
Recycle raw materials & batteries
instead of disposing of waste.
The unit, accessories, packaging
and used batteries should be
sorted for environmentally friendly recycling
in accordance with the latest regulations.
GRL800_900_1000 10-18.indd 36 10/4/18 7:07 AM
-37-
LIMITED WARRANTY OF BOSCH LASER AND
MEASURING TOOL PRODUCTS
Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all Bosch lasers and
measuring tools will be free from defects in material or workmanship for a period of one (1) year from date
of purchase. Bosch will extend warranty coverage to two (2) years when you register your product within
eight (8) weeks after date of purchase. Product registration card must be complete and mailed to Bosch
(postmarked within eight weeks after date of purchase), or you may register on-line at www.boschtools.
com/Service/ProductRegistration. If you choose not to register your product, a one (1) year limited
warranty will apply to your product.
30 Day Money Back Refund or Replacement -
If you are not completely satisfied with the performance of your laser and measuring tools, for any
reason, you can return it to your Bosch dealer within 30 days of the date of purchase for a full refund
or replacement. To obtain this 30-Day Refund or Replacement, your return must be accompanied by
the original receipt for purchase of the laser or optical instrument product. A maximum of 2 returns per
customer will be permitted.
SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to
the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement
of parts, without charge, which are defective in material or workmanship and which have not been
misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service Center.
To make a claim under this Limited Warranty, you must return the complete Bosch laser or measuring
tool, transportation prepaid, to any BOSCH Factory Service Center or Authorized Service Center. Please
include a dated proof of purchase with your tool. For locations of nearby service centers, please use our
on-line service locator or call 1-877-267-2499.
THIS WARRANTY PROGRAM DOES NOT APPLY TO TRIPODS AND RODS. Robert Bosch Tool
Corporation (“Seller”) warrants tripods and leveling rods for a period of one (1) year from date of
purchase.
THIS LIMITED WARRANTY DOES NOT APPLY TO OTHER ACCESSORY ITEMS AND RELATED
ITEMS. THESE ITEMS RECEIVE A 90 DAY LIMITED WARRANTY.
To make a claim under this Limited Warranty, you must return the complete product, transportation
prepaid. For details to make a claim under this Limited Warranty please visit www.boschtools.com or call
1-877-267-2499.
ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF
PURCHASE. SOME STATES IN THE U.S., AND SOME CANADIAN PROVINCES DO NOT ALLOW
LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY
NOT APPLY TO YOU.
IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES
(INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS) ARISING FROM THE SALE
OR USE OF THIS PRODUCT. SOME STATES IN THE U.S., AND SOME CANADIAN PROVINCES DO
NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES,
SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.
THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE
OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S., OR PROVINCE TO PROVINCE
IN CANADA AND FROM COUNTRY TO COUNTRY.
THIS LIMITED WARRANTY APPLIES ONLY TO PRODUCTS SOLD WITHIN THE UNITED STATES
OF AMERICA, CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY
COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR
IMPORTER.
GRL800_900_1000 10-18.indd 37 10/4/18 7:07 AM
-38-

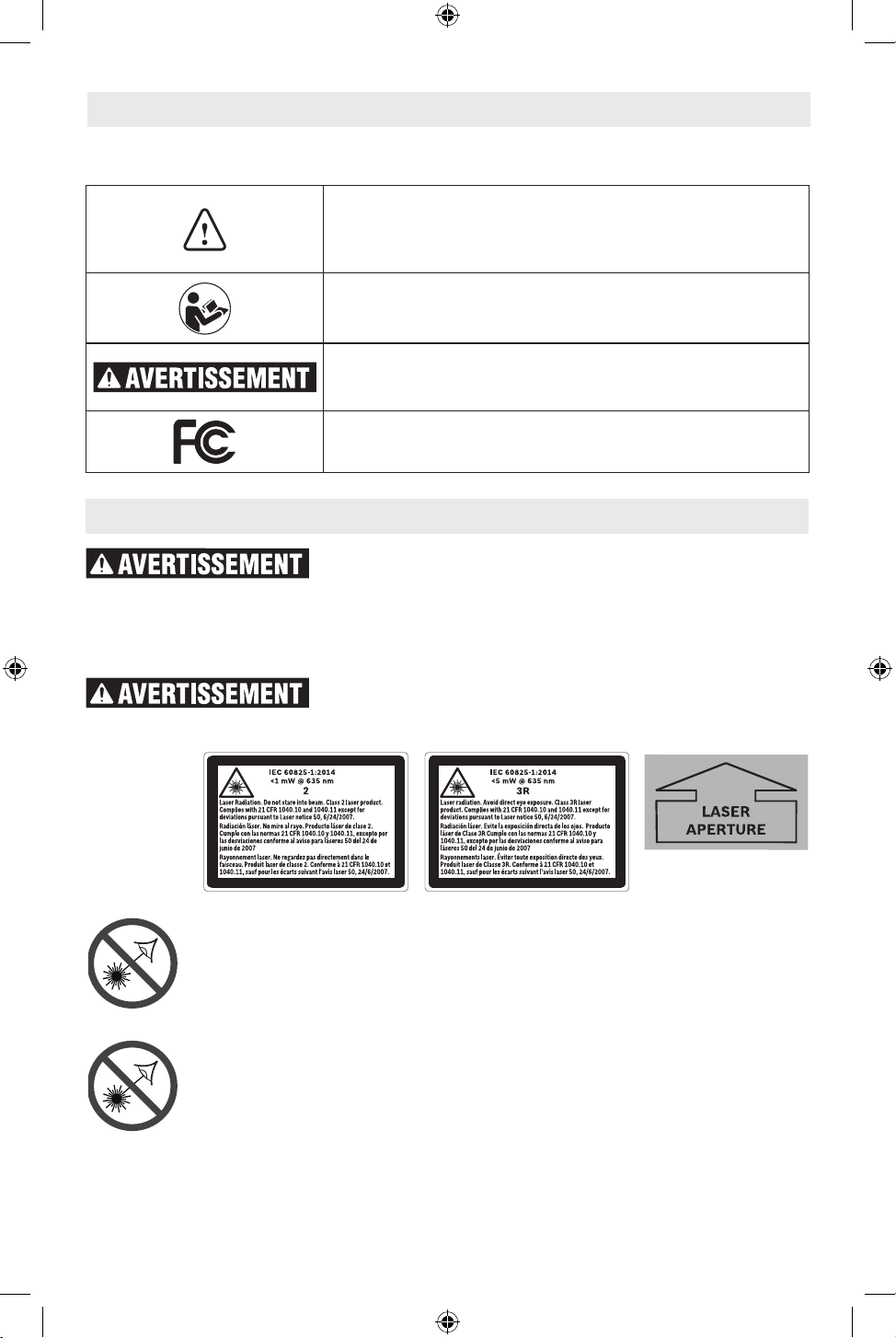

Lisez toutes les instructions. Le non-respect de toutes les
instructions figurant ci-dessous risquerait de causer une exposition
dangereuse aux rayonnements, un choc électrique, un incendie et/ou des blessures graves.
L’expression « instrument de topologies » dans tous les avertissements figurant plus bas fait référence à
votre instrument de mesure, de détection et de tracé de topologies branché sur le secteur (avec cordon)
ou à votre instrument de mesure, de détection et de tracé de topologies à piles (sans fil).
Les étiquettes suivantes sont apposées sur votre instrument laser
pour votre commodité et votre sécurité. Elles indiquent où la lumière
laser est émise par le instrument. IL FAUT TOUJOURS CONNAÎTRE sa position lors de l’utilisation du
instrument.
Ne dirigez pas le faisceau laser en direction de personnes ou d’animaux, et ne
regardez pas directement le faisceau laser vous-même. Cet instrument produit
des rayonnements laser de classe 2 (GRL800-20HV) et est conforme aux normes 21
CFR 1040.10 et 1040.11, à l’exception des déviations en vertu de l’Avis relatif au
laser N° 50 daté du 24 juin 2007. Ceci risquerait de causer l’aveuglement des
personnes affectées.
Ne dirigez pas le faisceau laser en direction de personnes ou d’animaux, et ne
regardez pas directement le faisceau laser vous-même. Cet instrument produit
des rayonnements laser de classe 3R (GRL900-20HV/GRL1000-20HV) et est
conforme aux normes 21 CFR 1040.10 et 1040.11, à l’exception des déviations en
vertu de l’Avis relatif au laser N° 50 daté du 24 juin 2007. Ceci risquerait de causer
l’aveuglement des personnes affectées.
NE RETIREZ PAS et n’effacez pas des étiquettes d’avertissement ou de mise en garde. Le retrait
de telles étiquettes augmente le risque d’exposition aux rayonnements laser. L’emploi de commandes
ou de réglages autres que ceux qui sont indiqués dans ce mode d’emploi risquerait de causer une
exposition dangereuse aux rayonnements.
Consignes générales de sécurité
C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous
avertir de l’existence possible d’un danger de lésion corporelle.
Obéissez à tous les messages relatifs à la sécurité qui suivent ce
symbole pour éviter tout risque de blessure ou même de mort.
Lire le symbole manuel - Alerte l’utilisateur pour lire le manuel.
AVERTISSEMENT indique une situation dangereuse qui, si elle
n’est pas évitée, pourrait causer la mort d’une personne ou
une blessure grave.
Ce symbole indique que cet outil de mise à niveau laser est conforme
à la partie 15 des règles de la FCC.
Symboles relatifs à la sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger.
Veuillez lire le mode d’emploi et lire la signification de ces symboles.
GRL800-20HV GRL900-20HV/GRL1000-20HV GRL900-20HV/GRL1000-20HV
GRL800_900_1000 10-18.indd 38 10/4/18 7:07 AM
-39-
ASSUREZ-VOUS TOUJOURS que les personnes
présentes aux environs de l’endroit où vous
employez cet instrument sont au courant des
dangers résultant de l’observation directe du
faisceau laser.
NE PLACEZ PAS l’instrument dans une
position telle que cela permettrait à quiconque
de regarder directement le faisceau laser
intentionnellement ou non. Ceci risquerait de
causer des blessures graves aux yeux.
POSITIONNEZ TOUJOURS l’instrument de
façon qu’il soit stable. La chute de l’instrument
risquerait d’endommager ce dernier et/ou de
causer des blessures graves à son utilisateur.
N’UTILISEZ TOUJOURS que les accessoires
qui sont recommandés par le fabricant de
votre instrument. L’emploi d’accessoires qui
ont été conçus pour emploi avec d’autres outils
risquerait de causer des blessures graves.
N’UTILISEZ PAS cet instrument dans un but
autre que ceux qui sont indiqués dans ce
mode d’emploi. Ceci risquerait de causer des
blessures graves.
NE LAISSEZ PAS l’instrument allumé («
ON ») sans surveillance dans un mode de
fonctionnement quelconque.
NE DÉMONTEZ PAS l’instrument. Il ne contient
aucune pièce pouvant être réparée par
l’utilisateur. Ne modifiez ce produit en aucune
façon. Toute modification de cet instrument
risquerait de causer une exposition dangereuse
aux rayonnements.
N’UTILISEZ PAS les verres de visionnement du
laser à la place de lunettes de protection. Les
verres de visionnement du laser sont utilisés pour
améliorer la visualisation du faisceau laser, mais
ils ne protègent pas contre les rayonnements
laser.
N’UTILISEZ PAS pas les verres de
visionnement du laser en guise de lunette de
soleil ou lorsque vous conduisez un véhicule.
Ces verres n’assurent pas une protection
complète contre les rayons UV et ils réduisent la
perception des couleurs.
N’UTILISEZ PAS d’instruments optiques tels,
que, entre autres, des télescopes ou des
lunettes d’astronome pour regarder le faisceau
laser. Ceci risquerait de causer des blessures
graves aux yeux.
NE FIXEZ PAS directement des yeux le
faisceau laser et ne projetez pas la faisceau
laser directement dans les yeux d’autres
personnes. Ceci risquerait de causer des
blessures graves aux yeux.
Sécurité sur le lieu de travail
Maintenez votre lieu de travail propre et bien
éclairé. Les lieux de travail encombrés ou sombres
invitent les accidents.
N’UTILISEZ PAS l’instrument laser à proximité
d’enfants, et ne laissez pas des enfants se
servir de l’instrument laser. Cela risquerait de
produire des blessures graves aux yeux.
N’utilisez PAS d’outils de mesure,
d’attachementsetd’accessoires à l’extérieur
lorsque des conditions de foudre sont
présentes.
Sécurité électrique
Les piles
risquent
d’exploser ou de fuir, et de causer des
blessures ou un incendie. Afin de réduire ce
risque, suivez toujours toutes les instructions et tous
les avertissements figurant sur l’étiquette des piles
et sur l’emballage.
DO NOT expose the laser tool and battery to
rain or wet conditions. Water entering laser
tool will increase the risk of fire and personal
injury.
NE COURT-CIRCUITEZ PAS de bornes des piles.
NE RECHARGEZ PAS des piles alcalines.
NE MÉLANGEZ PAS des piles neuves et des piles
usagées. Remplacez toutes les piles en même
temps par des piles neuves de la même marque et
du même type.
NE MÉLANGEZ PAS des piles ayant des
compositions chimiques différentes.
Jetez ou recyclez les piles conformément aux
règlements du code local.
NE JETEZ PAS des piles dans un feu.
Gardez les piles hors de la portée des enfants.
Retirez les piles si vous ne pensez pas utiliser cet
instrument pendant plusieurs mois.
Sécurité personnelle
Restez alerte, surveillez ce que vous źtes en
train de faire et faites preuve de bons sens
lorsque vous utilisez un quelconque outil.
N’utilisez pas un outil pendant que vous êtes
fatigué(e) ou sous l’influence de drogues, d’alcool
ou de médicaments. Un moment d’inattention
pendant que vous vous servez d’un outil risquerait
de causer de graves blessures personnelles ou de
produire des résultats de mesures imprécis.
Utilisez des équipements de sécurité. Portez
toujours une protection des yeux.
Des
GRL800_900_1000 10-18.indd 39 10/4/18 7:07 AM
-40-
équipements tels que des masques antipoussières,
des chaussures de sécurité antidérapantes, un
casque ou une protection des oreilles utilisés pour
les conditions appropriées réduiront les blessures
corporelles.
N’utilisez PAS d’outils optiques tels que, sans
toutefois s’y limiter, des télescopes ou des
transits pour observer le faisceau laser. Ceci
pourrait causer de graves blessures aux yeux.
Ne regardez PAS directement la source du
faisceau laser et ne projetez pas le faisceau
laser directement dans les yeux d’une autre
personne. Ceci pourrait causer de graves
blessures aux yeux.
Prenez des précautions lorsque vous utilisez
des instruments de mesure à proximité de
sources de dangers électriques.
Prévenez une mise en marche accidentelle.
Assurez-vous que l’interrupteur est dans la
position d’arrêt (OFF) avant d’insérer les piles.
L’activation accidentelle d’un outil laser ayant
l’interrupteur dans la position de marche invite
les accidents.
Aimants
Maintenez l’outil, le support mural
(25), le récepteur laser LR10, LR30
(23, 13) et la plaque de cible du
laser (29) éloignés des stimulateurs
cardiaques. Les aimants de l’appareil
de mesure et de la platine de mesure laser
génèrent un champ qui peut entraver le
fonctionnement des stimulateurs cardiaques.
Maintenez l’outil, le support mural (25), le
récepteur laser LR10, LR30 (23, 13) et la plaque
de cible du laser (29) éloignés des supports
de données magnétiques et des équipements
sensibles aux forces magnétiques. L’effet des
aimants de l’appareil de mesure et de la platine de
mesure laser peut entraîner des pertes de donnés
irréversibles.
Utilisation et entretien
Utilisez l’outil correct pour votre application.
L’instrument de mesure, de détection et de tracé
de topologies correct vous permettra de faire un
meilleur travail et avec plus de sécurité à la vitesse
pour laquelle il a été conçu.
N’utilisez pas cet instrument si l’interrupteur ne
s’allume pas ou ne s’éteint pas. Un instrument
qui ne peut pas être contrôlé par son interrupteur
est dangereux et doit être réparé.
Rangez l’instrument hors de la portée des
enfants lorsque vous ne vous en servez pas,
et ne laissez pas de personnes ne connaissant
pas bien cet instrument ou n’ayant pas lu ce
mode d’emploi mettre l’outil en marche. De tels
instruments pourraient être dangereux entre les
mains d’utilisateurs n’ayant pas reçu la formation
nécessaire à leur utilisation.
Entretenez vos instruments. Assurez-vous que
les pièces sont alignées correctement et que
les pièces mobiles ne se coincent pas, qu’il n’y
a pas de pièces brisées ou d’autres conditions
pouvant affecter le fonctionnement. Réparez
tout instrument endommagé avant de vous en
servir. De nombreux accidents par des instruments
de mesure, de détection et de tracé de topologies
mal entretenus.
Utilisez l’outil, les accessoires, etc.
conformément à ce mode d’emploi et de la
manière prévue pour le type particulier
d’instrument, en tenant compte des conditions
de travail à réaliser. L’emploi de cet instrument
pour des opérations différentes de celles qui sont
indiqués dans le mode d’emploi risquerait de
causer une situation dangereuse.
Service aprés-vente
Faites réparer votre instrument par un
réparateur agréé n’utilisant que des pièces de
rechange identiques. Ceci assurera le respect des
prescriptions de sécurité pour l’instrument.
Préparez un calendrier de maintenance
périodique pour l’instrument. Lorsque vous
nettoyez un instrument, faites attention de
ne pas démonter une partie quelconque de
l’instrument étant donné que des fils internes
risqueraient d’être déplacés ou pincés,
ou qu’ils pourraient être remontés de façon
incorrecte. Certains produits de nettoyage tels
que de l’essence, du tétrachlorure de carbone, de
l’ammoniac, etc. risqueraient d’endommager les
composants en plastique.
CONSERVEZ CES INSTRUCTIONS.
GRL800_900_1000 10-18.indd 40 10/4/18 7:07 AM
-41-
Mise en garde de la FCC :
Le fabricant n’est pas responsable
des perturbations radioélectriques
causées par des modifications non
autorisées de ce matériel. De telles modifica-
tions pourraient annuler le droit de l’utilisateur
de se servir de ce matériel.
Cet appareil est conforme à la Partie 15 des
Règles de la FCC. Son exploitation est sujette au
respect de deux conditions :
1) Cet appareil ne risque pas de causer des in-
terférences nuisibles ; et
2) Cet appareil doit accepter toutes les inter-
férences reçues, y compris les interférences
qui peuvent causer un fonctionnement indé-
sirable.
REMARQUE : ce matériel a été testé et il a été
démontré qu’il respecte les limites fixées pour
un appareil numérique de Classe B, conformé-
ment à la Partie 15 des Règles de la FCC. Ces
limites sont conçues de manière à assurer une
protection raisonnable contre les perturbations
nuisibles dans une installation résidentielle. Ce
matériel produit, utilise et peut rayonner de
l’énergie de fréquence radioélectrique et, s’il
n’est pas installé et utilisé conformément aux in-
structions, il risque de causer des perturbations
nuisibles aux communications radio. Cepen-
dant, il n’est pas possible de garantir qu’aucune
perturbation ne résultera d’une installation par-
ticulière. Si ce matériel cause des perturbations
radioélectriques nuisibles affectant la réception
de la radio ou de la télévision – ce qui peut être
déterminé en mettant ce matériel sous tension
et hors tension – l’utilisateur devrait essayer de
remédier à de telles perturbations en prenant
une ou plusieurs des mesures suivantes :
• Changer l’orientation de l’antenne de récep-
tion ou la placer à un autre endroit.
• Augmenter la distance entre le matériel et le
récepteur.
• Brancher le matériel dans une prise de courant
faisant partie d’un circuit différent de celui au-
quel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/
télévision expérimenté pour obtenir de l’aide.
« Exposition aux signaux de fréquences ra-
dioélectriques (RF) : « L’appareil sans fil est un
émetteur-récepteur radiophonique. Il est conçu
et fabriqué pour ne pas dépasser les limites
d’émission pour l’exposition aux fréquences ra-
dioélectriques (RF) déterminées par le Ministère
de la Santé canadien dans le Code de sécurité 6.
Ces limites entrent dans le cadre de directives
détaillées et établissent les niveaux d’énergie RF
autorisés pour la population générale.
Cette imprimante remplit les conditions
d’exemption de licence des charges sur les
normes radioélectriques (RSS/CNR) d’Industrie
Canada. Son fonctionnement est soumis aux
deux conditions suivantes :
1. Cet appareil ne doit pas causer d’interférences
; et
2. Cet appareil doit accepter toutes les
interférences, y compris celles qui sont
susceptibles d’entraîner un fonctionnement
indésirable de l’appareil.
Industrie Canada (IC)
GRL800_900_1000 10-18.indd 41 10/4/18 7:07 AM
-42-
La numérotation des éléments de l’appareil se réfère à la représentation du laser rotatif et du chargeur
sur les pages 2, 3, et 5.
1 Voyant d’alerte fonction anti-chocs
2 Touche d’alerte anti-chocs
3 Affichage nivellement automatique
4 Interrupteur Marche/Arrêt laser rotatif
5 Touche du mode rotation et du choix
de la vitesse de rotation
6 Faisceau laser en rotation
7 Cellule de réception pour télécommande
8 Orifice de sortie du faisceau laser
9 Faisceau d’aplomb
10 Tête de rotation
11 Touche du mode traçage de lignes et du
choix de la longueur de ligne
12 l’indicateur bas de pile
13 LR30 Récepteur laser*
14 Compartiment de la batterie
15 Verrou du compartiment à piles
16 Raccord de trépied 5/8-11
17 Numéro de série
18 Plaque d’avertissement du laser
19 Étiquette d’avertissement, rayonnement
laser ouverture de sortie (GRL900-20HV,
GRL1000-20HV seulement)
20 Télécommande*
21 Trépied*
22 Tige de mise à niveau*
23 LR10 Récepteur laser*
24 Lunettes de vision du faisceau laser*
25 Support mural / unité d’alignement*
26 Wall mount fastening screw*
27 Vis de fixation murale*
28 Support d’instrument 5/8-11*
29 Plaque de mesure de plafond*
30 Cas
*Les accessoires décrits ou montrés ne sont pas compris dans l’emballage standard.
Features
GRL800_900_1000 10-18.indd 42 10/4/18 7:07 AM
-43-
Données techniques
Rotational Laser Level GRL800-20HV GRL900-20HV GRL1000-20HV
Zone de travail (diamètre)
–sans récepteur
–avec récepteur
approx. 200 ft
(approx. 60 m)
approx. 800 ft
(approx. 240 m)
approx. 200 ft
(approx. 60 m)
approx. 1000 ft
(approx. 300 m)
approx. 200 ft
(approx. 60 m)
approx. 1000 ft
(approx. 300 m)
Précision de nivellement ±3/16 in à 100 ft
(±4.5 mm à 30 m)
±1/8 in à 100 ft
(±3 mm à 30 m)
±1/8 in à 100 ft
(±3 mm à 30 m)
Plage typique de nivellement
automatique (typique)
±8% (±5°) ±8% (±5°) ±8% (±5°)
Temps typique de nivellement
(typique)
15s 15s 15s
Vitesse de rotation 150/300/600min
-1
150/300/600min
-1
150/300/600min
-1
Angle de balayage pour le
fonctionnement avec des lignes 10º/25º/50º 10º/25º/50º 10º/25º/50º
Température de service 14 °F ~122 °F
(0...+50 °C)
14 °F ~122 °F
(0...+50 °C)
14 °F ~122 °F
(0...+50 °C)
Température de stockage -4 °F ~ 158 °F
(–20 °C ~ +70 °C)
-4 °F ~ 158 °F
(–20 °C ~ +70 °C)
-4 °F ~ 158 °F
(–20 °C ~ +70 °C)
Humidité relative de l’air max 90 % 90 % 90 %
Classe laser 2 3R 3R
Type de laser 635 nm, <1 mW 635 nm, <5 mW 635 nm, <5 mW
Ø du faisceau laser à l’ouverture
de sortie, approx.
1)
.2 in (4 mm)
.2 in (4 mm)
.2 in (4 mm)
Raccord de trépied 5/8 in-11 5/8 in-11 5/8 in-11
Piles (alcali-manganèse) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20) 2 x 1.5 VD (LR20)
Durée de vie en fonctionnement,
approx.
– Piles (alcali-manganèse)
1)
50 h
50 h
50 h
Poids suivant 3.9 lb (1.76 kg) 3.9 lb (1.76 kg) 3.9 lb (1.76 kg)
Dimensions 7.5 x 7 x 6.7 in
(190 x 180 x 170 mm)
7.5 x 7 x 6.7 in
(190 x 180 x 170 mm)
7.5 x 7 x 6.7 in
(190 x 180 x 170 mm)
Type de protection IP 54 (
étanche à
la poussière et aux
projections d’eau
)
IP 54 (
étanche à
la poussière et aux
projections d’eau
)
IP 54 (
étanche à
la poussière et aux
projections d’eau
)
1) à 68º F (20 ºC).
2) aux côtés des axies.
GRL800_900_1000 10-18.indd 43 10/4/18 7:07 AM
-44-
Préparation
Mise en place/changement
des piles
Éteignez
TOUJOURS le
laser et coupez l’alimentation électrique au
niveau de l’interrupteur principal avant de
retirer et de remplacer les piles.
Des piles alcalines sont recommandées
pour l’outil.
Remplacez toujours toutes les piles au
même moment. N’utilisez que des piles
de la même marque et ayant une capacité
identique.
Retirez les piles de l’outil lorsque vous ne
pensez pas l’utiliser pendant une période
prolongée. Si vous rangez l’outil pendant une
période prolongée avec les piles à l’intérieur,
celles-ci risquent de se corroder et de se
décharger.
Il incombe à l’utilisateur de vérifier
périodiquement l’exactitude de l’outil
de mesure pendant la réalisation d’une
tâche. Vérifiez toujours l’exactitude de
l’outil de mesure après une chute ou s’il a
été soumis à des températures extrêmes
ou à des variations importantes de la
température.
Pour ouvrir le compartiment à piles 14,
tournez le blocage 15 en position et retirez le
compartiment à piles.
Remplacez toujours toutes les piles en
même temps. N’utilisez que des piles de la
même marque avec la même capacité.
Fermez le compartiment à piles 14 et tournez
le blocage 15 en position .
Si des piles ont été insérées dans
le mauvais sens, l’appareil de mesure
fonctionnera pas. Respectez la polarité en
insérant les piles.
Sortez les piles de l’appareil de mesure
au cas où l’appareil ne serait pas utilisé
pendant une période prolongée. En cas
de stockage prolongé, les piles peuvent se
corroder et se décharger.
Niveau laser rotatif
L’appareil de mesure est conçu pour la
détermination et le contrôle de tracés et plans
parfaitement horizontaux, de lignes verticales,
d’alignements et de points d’aplomb.
L’appareil de mesure est approprié pour une
utilisation en intérieur et en extérieur.
Il n’est
possible de
travailler en toute sécurité avec le laser
rotatif qu’après avoir lu complètement les
informations relatives à l’utilisation et à la
sécurité et que si toutes les instructions
contenues aux présentes sont
rigoureusement respectées. Ne rendez
jamais illisibles les étiquettes
d’avertissement figurant sur le laser rotatif.
L’utilisation de commandes, la réalisation
de réglages ou l’exécution de procédures
autres que celles qui sont indiquées aux
présentes peut entraîner une exposition à
des rayonnements dangereux.
L’utilisation d’instruments optiques avec
ce produit augmentera les risques de
lésions oculaires.
Ne faites réparer le laser rotatif que par un
spécialiste qualifié utilisant des pièces de
rechange d’origine. Ceci assurera la sécurité
du laser rotatif à l’avenir.
Ne laissez pas des enfants utiliser le laser
rotatif sans supervision. Ils risqueraient
d’aveugler accidentellement d’autres
personnes.
N’utilisez pas les lunettes pour laser à la
place de lunettes de sécurité. Les lunettes
pour laser sont utilisées pour améliorer la
visualisation du faisceau laser, mais elles ne
protègent pas contre les rayonnements laser.
N’utilisez pas les lunettes pour laser
à la place de lunettes de soleil ou pour
conduire. Les lunettes pour laser ne
fournissent pas une protection complète
contre les rayons UV et réduisent la
perception des couleurs.
Emploi prévu
GRL800_900_1000 10-18.indd 44 10/4/18 7:07 AM
-45-
Voyant indiquant une décharge partielle des piles
Lorsque l’indicateur de contrôle de charge 12
clignote en rouge pour la première fois, l’outil
laser peut encore fonctionner pendant environ
2 heures.
Lorsque l’indicateur de contrôle de charge 12
s’allume en continu en rouge, le nivellement
n’est plus possible. L’outil laser s’éteint
automatiquement après 1 minute.
Mise en service
Protéger
l’outil laser
contre l’humidité, ne pas l’exposer aux
rayons directs du soleil.
Ne pas exposer l’outil laser ą des
températures extrźmes ou de forts
changements de température. Ne le laissez
pas traîner longtemps dans la voiture par
ex. En cas d’importants changements de
température, laissez l’appareil de mesure
prendre la température ambiante avant
de le mettre en service. Des températures
extrêmes ou de forts changement de
température peuvent entraver la précision de
l’appareil de mesure.
Il incombe à l’utilisateur de vérifier
périodiquement l’exactitude de l’outil laser
pendant la réalisation d’une tâche. Vérifiez
toujours l’exactitude de l’outil laser après
une chute ou s’il a été soumis à des
températures extrêmes ou à des variations
importantes de la température
Eviter les chocs ou les chutes de l’appareil
de mesure. Lorsque l’appareil de mesure a
été soumis à de fortes influences extérieures,
toujours effectuer un contrôle de précision
avant de continuer à travailler (voir « Précision
de nivellement »).
Si la cage se
casse en tom-
bant, la cage brisée peut causer un risque de
lacération.
Montage de l’outil laser
Horizontale Verticale
Positionnez l’outil laser sur un support stable
en position horizontale ou verticale, montezle
sur un trépied 21 ou sur le dispositif de
fixation murale 25 avec unité d’alignement.
Compte tenu de sa précision de nivellement,
l’outil laser réagit très sensiblement aux chocs
et aux changements de position. Veillez
pour cette raison à maintenir l’appareil de
mesure dans une position stable afin d’éviter
d’interrompre son fonctionnement après une
opération de renivellement.
Allumer l’outil laser
NE PAS
diriger le
faisceau laser vers des personnes ou des
animaux, et ne pas fixer le faisceau laser
des yeux, même pas depuis une grande
distance.
Ne laissez pas un outil laser allumé sans
surveillance, et éteignez l’outil laser après
avoir fini de l’utiliser. Le faisceau laser
risquerait de causer des blessures graves aux
yeux.
Immédiatement après la mise en marche,
l’outil laser envoie un faisceau d’aplomb
vertical 9 et un faisceau laser variable 6.
Pour mettre en marche l’outil laser,
appuyez sur l’interrupteur Marche/Arrêt
4. Les affichages 1, 3, et 12 s’allument
brièvement. L’appareil de mesure commence
immédiatement le nivellement automatique.
Pendant le processus de nivellement,
l’affichage de nivellement 3 clignote vert et le
laser clignote en mode marquage des points.
Le nivellement de l’outil laser est terminé
lorsque l’affichage de nivellement 3 reste
allumé vert en permanence et le laser
reste allumé en permanence. Une fois
le nivellement terminé, l’outil laser se met
automatiquement en mode rotation.
Les touches 5 et 11 permettent de
sélectionner le mode de fonctionnement
même durant le processus de nivellement
Consignes d’utilisation
GRL800_900_1000 10-18.indd 45 10/4/18 7:07 AM
-46-
(voir « Modes du laser rotatif », page 46).
Dans ce cas-là, une fois le processus de
nivellement terminé, l’outil laser se met dans
le mode sélectionné.
Désactiver l’outil laser
Pour arrêter l’outil laser, appuyez à nouveau
sur la touche Marche/Arrêt 4.
• Ne laissez pas sans surveillance
l’outil laser allumé et éteignez-le après
l’utilisation.
L’outil laser s’arrête automatiquement pour
ménager les piles, s’il se trouve en dehors de
la plage de nivellement automatique pendant
plus de 2 h ou lorsque l’avertissement de
choc à été déclenché pendant plus de 2 h
(voir « Nivellement automatique du laser
rotatif »). Positionnez l’outil laser à nouveau et
redémarrez-le.
Instructions d’utilisation
Pour marquer, n’utiliser toujours que le milieu
de la ligne laser. La largeur de la ligne laser
change avec la distance.
Vue d’ensemble
Les trois modes de fonctionnement sont
possibles en position horizontale ou verticale
de l’outil laser.
Mode rotation
Le mode rotation est surtout
recommandé lorsque
le récepteur est utilisé.
Vous pouvez choisir entre
différentes vitesses de
rotation.
Mode traçage de lignes
Dans ce mode de
fonctionnement, le faisceau
laser en rotation se déplace
dans un angle d’ouverture
limité. De ce fait, la visibilité
du faisceau laser s’en trouve
accrue par rapport au mode
rotation. Vous pouvez choisir entre différents
angles d’ouverture.
Mode marquage de points
C’est dans ce mode de
fonctionnement que l’on
atteint la meilleure visibilité du
faisceau laser en rotation. Ce
mode de fonctionnement est
utilisé par ex. pour le simple
report de hauteurs ou pour le
contrôle de tracés en hauteur parfaitement
horizontaux.
Mode rotation (150/300/600 tr/min)
Chaque fois après la mise en marche,
l’outil laser est en mode de
fonctionnement rotatif à la vitesse de rotation
par défaut (300 min -1).
Pour passer du mode traçage de lignes au
mode rotation, appuyez sur la touche du
mode rotation 5. Le mode rotation démarre à
la vitesse de rotation moyenne.
Le fonctionnement rotatif commence à la
vitesse de rotation par défaut (300 min -1).
Pour modifier la vitesse de rotation, appuyez
à nouveau sur la touche du mode rotation
5 jusqu’à ce que la vitesse souhaitée soit
atteinte.
Il est recommandé de choisir la vitesse de
rotation la plus élevée lorsque vous travaillez
avec le récepteur. Lors du travail sans
récepteur, réduisez la vitesse de rotation
pour une meilleure visibilité du faisceau laser
et utilisez les lunettes de vision de faisceau
laser 24.
Mode traçage de lignes, mode
marquage de points (10°/25°/50°, 0°)
Pour passer au mode traçage de
lignes ou au mode marquage de
points, appuyez sur la touche du mode
traçage de lignes 11. L’outil laser passe au
service de traçage de lignes avec le plus
petit angle d’ouverture.
Pour modifier l’angle d’ouverture, appuyez
sur la touche du service de traçage de lignes
11. L’angle d’ouverture est agrandi en deux
étapes et la vitesse de rotation augmente
avec chaque étape. Si l’on appuie sur la
touche du service traçage de lignes 11 une
troisième fois, l’outil laser passe en mode
marquage de points à la suite d’une brève
durée d’oscillation.
Modes de fonctionnement
GRL800_900_1000 10-18.indd 46 10/4/18 7:07 AM
-47-
Appuyer à nouveau sur la touche 11 remet
l’appareil en service de traçage de lignes
avec le plus petit angle d’ouverture.
Note: En raison de l’inertie, le laser peut
dépasser légèrement les points extrêmes de
la ligne laser.
Pour positionner la ligne laser ou le point
laser à l’intérieur du plan de rotation,
tournez la tête de rotation 10 manuellement
dans la position souhaitée ou utilisez la
télécommande 20.
Tourner le plan de rotation en
position verticale
Lorsque l’outil laser est en position verticale,
il est possible d’ajuster le point laser, la ligne
laser ou le plan de rotation autour du sens
vertical au moyen de la télécommande 20.
Respectez les instructions d’utilisation de la
télécommande.
Nivellement automatique
Aperçu
Après avoir été mis en marche, l’outil laser
détecte lui-même la position horizontale ou
verticale. Pour passer de la position horizontale
à la position verticale et inversement, éteignez
l’outil laser, repositionnez le et remettezle en
marche.
Après avoir été mis en fonctionnement, l’appareil
de mesure contrôle la position horizontale ou
verticale et compense automatiquement les
inégalités à l’intérieur de la plage de nivellement
automatique de 8 % env. (5°).
Au cas où l’outil laser serait incliné de plus de
8 % après avoir été mis en fonctionnement ou
après une modification de position, le nivellement
n’est plus possible. Dans ce cas, le rotor s’arrête,
le laser clignote et l’affichage de nivellement
reste allumé rouge en permanence. Positionnez
l’outil laser à nouveau et attendez le nivellement.
Sans nouveau positionnem-ent, le laser s’arrête
automatiquement au bout de 2 min, et l’outil laser
au bout de 2 h.
Lorsque l’outil laser est nivelé, il contrôle
constamment la position horizontale ou verticale.
Lorsque la position est modifiée, un nivellement
automatique est effectué. Le rotor s’arrête
afin d’éviter des mesures erronées durant le
processus de nivellement, le laser clignote et
l’affichage de nivellement 3 clignote vert.
Fonction d’avertissement de choc
L’outil laser dispose d’une fonction
d’alerte anti-chocs empêchant, en cas de
modifications de position ou de secousses de
l’appareil de mesure, ou en cas de vibrations, le
nivellement sur une hauteur modifiée, évitant
ainsi des erreurs de hauteur.
Pour l’avertissement de choc, appuyez sur la
touche avertissement de choc 2. L’avertissement
de choc reste 1 allumé vert en permanence,
et au bout de 30 s, l’avertissement de choc est
activé.
Si lors d’une modification de position de
l’appareil de mesure, la plage de précision
du nivellement est dépassée ou si une forte
secousse est détectée, l’avertissement de choc
est déclenché. La rotation s’arrête, le laser
clignote, l’affichage de nivellement 3 s’éteint et
l’affichage de l’avertissement 1 de choc clignote
rouge. Le mode de service actuel est mémorisé.
Appuyez sur la touche avertissement 2 de choc
quand l’avertissement de choc est déclenché. La
fonction d’avertissement de choc redémarre et
l’outil laser commence le nivellement. Dès que
l’outil laser est nivellé (l’affichage de nivellement
3 reste allumé vert en permanence), il démarre
dans le mode deservice mémorisé. À présent,
vérifiez la position du faisceau laser avec un
point de référence et ajustez-le si nécessaire.
Si, quand l’avertissement de choc est déclenché,
la fonction ne redémarre pas lorsque l’on
appuie sur la touche 2, le laser s’arrête
automatiquement au bout de 2 min, et l’outil laser
au bout de 2 h.
Pour la fonction avertissement de choc, appuyez
une fois sur la touche avertissement de choc 2,
ou bien deux fois, si l’avertissement de choc est
déclenché (affichage d’avertissement 1 de choc
clignote rouge). L’affichage d’avertissement de
choc s’éteint quand l’avertissement 1 de choc
est arrêté.
Précision de nivellement
GRL800_900_1000 10-18.indd 47 10/4/18 7:07 AM
-48-
Contrôle de la précision
Influences sur la précision
C’est la température ambiante qui exerce la
plus grande influence. Ce sont notamment les
différences de température entre le sol et la
hauteur de travail qui peuvent faire dévier le
faisceau laser.
Étant donné que les résultats de mesure peuvent
être altérés à la fois par des facteurs extérieurs
(températures extrêmes, fortes variations
de température, etc.) et par des facteurs
mécaniques (par ex. chutes ou chocs violents),
il est important de vérifier précision de l’appareil
avant chaque travail.
Ces déviations commencent à avoir de
l’importance à partir d’une distance de 65 pi (20
m) env. et, à une distance de 330 pi (100 m),
elles peuvent dépasser de deux à quatre fois la
déviation à 65 pi (20 m).
Puisque la stratification de la température est
à son maximum à proximité du sol, l’outil laser
devrait toujours être monté sur un trépied à partir
d’une distance à mesurer de 65 pi (20 m). En
plus, si possible, installez l’appareil de mesure
au centre de la zone de travail.
Si outil laser devait dépasser l’écart maximal
admissible lors d’une des mesures, faire
contrôler outil laser par un agent de service
après-vente agréé de Bosch.
Il est de la
responsabilité
de l’utilisateur de vérifier périodiquement la
précision de l’outil laser que le travail
progresse. Toujours vérifier la précision de
l’outil laser après qu’il soit tombé ou soumis
à des températures extrêmes et les variations
de température.
Contrôler la précision de la mise à niveau en
position horizonta
Pour ce contrôle, vous aurez besoin d’une
distance dégagée de 100 pi (30 m) sur un sol
stable devant un mur. Effectuez un processus de
mesure complet pour chacun des axes X et Y.
– Montez l’outil laser en position horizontale à
une distance de 100 pi (30 m) du mur sur un
trépied ou placez-le sur un sol stable et plan.
Mettez l’outil laser en service.
– Une fois le nivellement terminé, marquez le
milieu du point laser sur le mur (point I).
– Tournez l’outil laser de 180°, laissez-le se
niveler automatiquement et marquez le milieu
du faisceau laser sur le mur (point II). Veillez
à ce que le point II soit positionné de manière
aussi verticale que possible au-dessus ou
en-dessous du point I.
– L’écart d entre les deux points I et II marqués
sur le mur indique l’écart réel d’exactitude de
l’outil laser pour l’axe mesuré.
Répétez ce processus de mesure pour l’autre
axe. Pour ce faire, tournez l’appareil de mesure
avant le processus de mesure de 90°.
Pour une distance étalonnage de 100 pi (30 m),
líecart maximal admissible est de :
GRL800-20HV:
100 pi x ±3/16 po= ± 3/16 po
(30 m x ±0.15 mm = ± 4.5 mm).
GRL900-20HV et GRL1000-20HV:
100 pi x ±1/8 po= ± 1/8 po
(30 m x ±0.10 mm = ± 3.0 mm).
Pour GRL800-20HV l’écart d entre les points I
et II ne doit par conséquent pas être supérieur
à 3/8 po. (9mm) pour chacune des 2 mesures.
Pour GRL900-20HV et GRL1000-20HV l’écart
d entre les points I et II ne doit par conséquent
pas être supérieur à 1/4 po. (6mm) pour
chacune des 2 mesures.
GRL800_900_1000 10-18.indd 48 10/4/18 7:07 AM
-49-
Contrôler la précision de la mise
à niveau en position verticale
Pour ce contrôle, vous aurez besoin d’une
distance dégagée sur un sol stable devant un
mur d’une hauteur de 30 pi (10 m). Fixez un fil
d’aplomb sur le mur.
– Montez l’outil laser en position verticale sur
un trépied ou placez-le sur un sol stable et
plan. Mettez l’outil laser en marche et laissez-
le se niveler.
– Alignez l’outil laser de manière à ce que
le faisceau laser atteigne le centre de
l’extrémité supérieure du fil d’aplomb. La
différence d entre le faisceau laser et le fil
d’aplomb se trouvant sur l’extrémité inférieure
du fil indique l’écart de l’outil laser de la
verticale.
Pour une distance mesurée de 30 pi (10 m) de
haut, l’écart maximal admissible est de :
GRL800-20HV:
30 pi x ±3/16 po. = ±1/16 po.
(10m x ±0.15 mm/m= ±1.5 mm).
GRL900-20HV et GRL1000-20HV:
30 pi x ±1/8 po. = ±3/64 po.
(10m x ±0.1 mm/m= ±1 mm).
Pour GRL800-20HV l’écart d ne doit par
conséquent pas être supérieur à 1/16 po.
(1.5mm). Pour GRL900-20HV et GRL1000-
20HV l’écart d ne doit par conséquent pas être
supérieur à 3/64 po. (1mm).
Traçage des verticales/des plans
verticaux (voir figure B)
Pour tracer une verticale ou un plan
vertical, positionnez l’appareil de mesure
verticalement.
Si le plan vertical doit être perpendiculaire
par rapport à une ligne de référence (par
ex. mur), alignez le faisceau d’aplomb 9 sur
cette ligne de référence.
La verticale est indiquée par le faisceau laser
en rotation 6.
Travailler sans récepteur
(voir figure C)
Dans des conditions d’éclairage favorables
(environnement sombre) et sur des distances
courtes, il est possible de travailler sans
récepteur. Pour une meilleure visibilité du
faisceau laser, choisissez soit le mode
traçage de lignes soit le mode marquage
des points et tournez la tête de rotation
10 manuellement (ou en utilisant la
télécommande 20) vers le lieu cible.
Travailler avec récepteur
(voir figure D)
Dans des conditions d’éclairage défavorables
(environnement éclairé, soleil en direct)
et sur des grandes distances, utilisez le
récepteur afin de détecter plus facilement les
lignes laser. Pour travailler avec récepteur,
choisissez le mode rotation à la vitesse de
rotation la plus élevée.
Fonctionnement sur de longues
distances (voir figure E)
En cas d’utilisation sur de longues
distances, il est toujours nécessaire
d’utiliser le récepteur de faisceau laser pour
trouver le faisceau laser. Afin de réduire
des perturbations, il est recommandé de
positionner l’appareil de mesure toujours au
milieu d’un plan de travail et sur un trépied.
Travailler à l’extérieur
(voir figure F)
Il est recommandé de toujours utiliser le
récepteur à l’extérieur.
Pour les travaux sur un sol peu fiable,
montez l’appareil sur le trépied 21. Activez la
fonction d’avertissement en cas de choc afin
d’éviter les erreurs en cas de vibrations du
sol ou de choc affectant l’outil laser.
Applications
GRL800_900_1000 10-18.indd 49 10/4/18 7:07 AM
-50-
Faisceau laser
Rotation du laser*
vert rouge vert rouge
Mettre en fonctionnement l'outil laser
(test automatique pendant 1 sec)
Nivellement automatique ou
nivellement ultérieur
s/x2 2x/s
Outil laser nivelé/
prêt à fonctionner
Dépassement de la plage de
nivellement automatique
s/x2
Avertissement de choc activé
Avertissement de choc déclenché 2x/ 2
sx
/s
Tension de la pile pour un
fonctionnement de ≤2h
2x/s
Pile déchargée
* en mode traçage des lignes ou en mode rotation
2x/s Fréquence de clignotement (deux fois par seconde)
Service permanent
Fonction arrêtée
Utiliser avec la accessoires
Lunettes de vision du faisceau
laser (accessoire)
Ne pas utiliser
les lunettes de
vision du faisceau laser en tant que lunettes
de protection. Les lunettes de vision du
faisceau laser servent à mieux visualiser le
faisceau laser, elles ne protègent cependant
pas du rayonnement laser.
Ne pas utiliser les lunettes de vision du
faisceau laser en tant que lunettes de soleil
ou en circulation routière. Les lunettes de
vision du faisceau laser ne protègent pas
parfaitement contre les rayons ultra-violets et
réduisent la perception des couleurs.
Les lunettes de vision du faisceau laser filtrent la
lumière ambiante. L’oeil perçoit ainsi la lumière
rouge du laser comme étant plus claire.
Travailler avec récepteur
(accessoire)
Faites réparer
votre outil de
mesure par un réparateur qualifié n’utilisant
que des pièces de rechange identiques. Ceci
assurera la sécurité du laser rotatif à
l’avenir.
Lisez et observez strictement les
avertissements relatifs à la sécurité dans les
instructions d’utilisation du laser rotatif.
Dans des conditions d’éclairage défavorables
(environnement éclairé, soleil en direct) et sur
de grandes distances, utilisez le récepteur 23 et
13 afin de détecter plus facilement le faisceau
laser.
Pour travailler avec le récepteur, choisissez le
mode de rotation avec la vitesse de rotation la
plus élevée.
GRL800_900_1000 10-18.indd 50 10/4/18 7:07 AM
-51-
Pour travailler avec le récepteur, lisez et tenez
compte du mode d’emploi de ce dernier.
Travailler avec la télécommande
(accessoire)
Lorsqu’on appuie sur les touches de
commande, l’appareil de mesure peut être
dénivelé de sorte que la rotation s’arrête
pour une courte durée. Cet effet est évité par
l’utilisation de la télécommande 20.
Les lentilles de réception 7 de la télécommande
se trouvent sur les quatre côtés de l’appareil de
mesure (Le modèle GRL800-20HV a une lentille
de réception unique située sur le devant de
l’outil laser.), entre autres au dessus du tableau
de commande sur la face avant.
Travailler avec le trépied
(accessoire)
L’appareil de mesure dispose d’un support de
trépied 5/8” pour mode horizontal sur un trépied.
Placez l’appareil de mesure avec le raccord du
trépied 16 sur le filet 5/8” du trépied et serrez-le
au moyen de la vis de blocage du trépied.
Si le trépied dispose d’une graduation sur la
rallonge le décalage en hauteur peut être réglé
directement.
Travailler avec le dispositif
de fixation murale et unité
d’alignement (accessoire)
(voir figure A)
Il est également possible de monter l’appareil
de mesure sur le dispositif de fixation murale
avec l’unité d’alignement 25. Vissez à cet effet
la vis 5/8” 28 du dispositif de fixation murale
dans le raccord du trépied 16 se trouvant sur
l’appareil de mesure.
Montage sur un mur : Le montage sur un mur
est recommandé p.ex. pour les travaux à une
hauteur supérieure à la rallonge de trépieds
ou pour les travaux sur un sol instable et sans
trépied. Pour ce faire, fixez le dispositif de
fixation murale 25 avec l’appareil de mesure
monté aussi verticalement que possible sur un
mur.
Pour le montage mural, vous pouvez soit serrer
le dispositif de fixation murale 25 à l’aide de la
vis de fixation 26 sur une barre d’une largeur
de 8 mm max, soit l’accrocher à l’aide de deux
crochets.
Montage sur un trépied : Il est également
possible de visser le dispositif de fixation murale
25 (WM4 uniquement) avec le support de
trépied sur le dos sur un trépied.Cette fixation
est recommandée surtout pour des travaux pour
lesquels le plan de rotation doit être dirigé vers
une ligne de référence.
A l’aide de l’unité d’alignement, il est
possible de décaler l’appareil de mesure
verticalement (lors d’un montage sur un mur)
ou horizontalement (lors d’un montage sur un
trépied) dans une plage de 16 cm environ.
Desserrez à cet effet la vis 27 se trouvant
sur l’unité d’alignement, décalez l’appareil
de mesure pour le mettre dans la position
souhaitée et resserrez la vis 27.
Travailler avec la platine de mesure
de plafond (voir figure A)
Pour un alignement en hauteur 29 facile de
plafonds suspendus, il est possible d’utiliser la
platinede mesure de plafond. Fixez la platine
demesure de plafond au moyen de la fixation
magnétique par ex. sur un support.
La moitié réflectrice de la platine de mesure de
plafond améliore la visibilité du faisceau laser
dans des conditions défavorables, la moitié
transparente rend le faisceau laser visible
même du côté arrière.
Travailler avec la mire graduée
(accessoire) (voir figure F)
N’utilisez pas
cet instrument
de mesure pendant des orages ou à
proximité de fils électriques à haute
tension. Vous risqueriez d’être frappé(e) par
la foudre ou électrocuté(e).
Travaillez à une distance suffisamment
éloignée des installations électriques.
Quand il est essentiel de travailler dans
cet environnement, contactez d’abord
les autorités en charge de la sécurité qui
ont la responsabilité des installations
électriques et suivez leurs instructions.
Pour le contrôle de planéité ou le marquage des
inclinaisons, il est recommandé d’utiliser la mire
graduée 22 en combinaison avec le récepteur
de faisceau laser.
GRL800_900_1000 10-18.indd 51 10/4/18 7:07 AM
-52-
Ne transporter
et ranger
l’appareil de mesure que dans son étui de
protection fourni avec l’appareil.
Maintenir l’appareil de mesure propre.
Ne jamais plonger l’appareil de mesure dans
l’eau ou dans d’autres liquides.
Nettoyer l’appareil à l’aide d’un chiffon doux
et humide. Ne pas utiliser de détergents ou
de solvants.
Nettoyer régulièrement en particulier les
surfaces se trouvant près de l’ouverture
de sortie du laser en veillant à éliminer les
poussières.
Si, malgré tous les soins apportés à la
fabrication et au contrôle de l’appareil de
mesure, celui-ci devait avoir un défaut, la
réparation ne doit être confiée qu’à une station
de service après-vente agréée pour outillage
Bosch.
Pour toute demande de renseignement ou
commande de pièces de rechange, nous
préciser impérativement le numéro d’article
à dix chiffres de l’appareil de mesure indiqué
sur la plaque signalétique.
Au cas où l’appareil devrait être réparé, l’envoyer
dans son étui de protection 30.
PROTECTION DE L’ENVIRONNEMENT
Recyclez les matières premières
et les piles au lieu de les mettre au
rebut. L’instrument, ses accessoires,
son conditionnement et les piles
usées doivent être triés en vue d’un
recyclage écologique conforme aux lois les plus
récentes.
Maintenance et service
GRL800_900_1000 10-18.indd 52 10/4/18 7:07 AM
-53-
LR30 Consignes générales de sécurité
Lisez toutes les instructions.
Le non-respect de toutes les
instructions figurant ci-dessous risquerait
de causer une exposition dangereuse aux
rayonnements, un choc électrique, un
incendie et/ou des blessures graves.
Ne pas mettre l’appareil de
mesure dans la proximitéde
stimulateurs cardiaques. Les
disques magnétiques 5a
génèrent un champ qui peut
entraver le fonctionnement de
stimulateurs cardiaques.
• Éloignez le récepteur laser des
supports de données magnétiques
et des équipements sensibles aux
champs magnétiques. L’effet de la
plaquemagnétique 5a peut entraîner
unepertededonnéesirréversible.
• Faites réparer le récepteur laser
uniquement par des spécialistes
qualifiés utilisant des pièces de
rechanged’origine. Cela garantit que
la sécurité du récepteur laser est
maintenue.
• N’utilisezpas le récepteurlaser dans
des environnements explosifs, par
exempleen présence de liquides,de
gazou de poussières inflammables.
Des étincelles peuvent être créées
dans lerécepteurlaser,ce qui peut
enflammer la poussière ou les
émanations.
• Lisez et observez scrupuleusement
les consignes de sécurité du mode
d’emploidulaserrotatif.
Informations concernant les bruits
La mesure réelle (A) du niveau de pression
acoustique du signal sonore à un mètre de
distance est de 85 dB(A).
LR30 Emploi prévu
Le récepteur laser est destiné à la recherche rapide de faisceaux laser rotatifs dans la
longueur d’onde indiquée dans les « Données techniques ».
Le récepteur laser est approprié pour un emploi à l’intérieur aussi bien qu’à l’extérieur.
LR30 Préparation
Mise en place/changement
des piles
Pour le fonctionnement de l’appareil de
mesure, nous recommandons d’utiliser des
piles alcalines.
Tirez vers l’extérieur le blocage 11a du com-
partiment à piles et relevez le couvercle du
compartiment à piles 13a.
Faites attention à insérer les piles en re-
spectant la polarité.
En cas de batterie déchargée, le récepteur la-
ser émet un bip et fait clignoter les voyants
puis s’éteint automatiquement lorsque la bat-
terie est épuisée.
Sortir les piles
de l’appareil
de mesure au cas oĚ l’appareil ne serait pas
utilisé pour une période assez longue. En cas
de stockage long, les piles peuvent corroder
et se décharger.
GRL800_900_1000 10-18.indd 53 10/4/18 7:07 AM
-54-
LR30 Features
La numérotation des éléments de l’appareil se réfère à la représentation de l’appareil de mesure sur la page 20.
1a Touche réglage de la précision
2a Interrupteur Marche/Arrêt
3a Touche signal sonore
4a Voyant à DEL arrière
5a Plaque aimantée
6a Zone de réception pour faisceau laser
7a Repère central
8a DEL Affichage de direction
« Bouger vers le bas »
9a DEL Marquage central
10a DEL Affichage de direction
« Bouger vers le haut »
11a Blocage du couvercle du
compartiment à piles
12a Numéro de série
13a Couvercle du compartiment à piles
14a Logement de la fixation Taraudage M6
15a Support de montage
Laser Receiver LR30
N° d’article 3601K69211
Longueur d’onde recevable 635-650 nm
Convient au niveau laser rotatif GRL800-20HV
Zone de travail typique
1)
500 ft (150 m)
Angle de réception 45º
Réception de la vitesse de rotation 150,300,600 min
-1
Précision
2) 3) 4)
–Réglage « fin »
–Réglage « Moyenne »”
±1/16 in (±1.5 mm)
±1/8 in (±3 mm)
Température de service 14 °F ~ 122 °F (–10 °C ~ +50 °C)
Température de stockage –4 °F ~ 158 °F (–20 °C ~ +70 °C)
Piles 1 x 9V 6LR61
Durée de service env 30h
Poids
.75 lb (0.34kg)
Dimensions 2.25” x 1” x 5” (57x29x131 mm)
1) La plage de travail (rayon) peut être réduite en raison de conditions ambiantes défavorables (par ex. la lumière directe du soleil).
2) Dépend du jeu entre le récepteur laser et le niveau laser rotatif.
3) Dépend de la classe de laser et du type de laser du niveau laser rotatif.
4) La précision peut être affectée par des conditions environnementales défavorables (par exemple l’irradiation solaire directe).
Pour permettre une identification précise de votre appareil de mesure, le numéro de série 12a est marqué sur la plaque
signalétique.
LR30 Données techniques
GRL800_900_1000 10-18.indd 54 10/4/18 7:07 AM
-55-
LR30 Consignes d’utilisation
Mise en service
• Protéger récepteur laser contre la pluie!
• Ne pas exposer l’appareil de mesure ą des
températures extrźmes ou de forts change-
ments de température. Ne le laissez pas
traîner longtemps dans la voiture par ex. En
cas d’importants changements de tempéra-
ture, laissez l’appareil de mesure prendre la
température ambiante avant de le mettre en
service. Des températures extrêmes ou de
forts changement de température peuvent
entraver la précision de l’appareil de mesure.
NE PAS
regarder
directement le faisceau laser ou projeter le
faisceau laser directement dans les yeux
des autres. Une blessure grave aux yeux
pourrait en résulter.
Montage de l’appareil de mesure
(voir figure G)
Positionnez le récepteur laser à une distance
d’au moins un mètre de l’outil laser. Allumez
l’outil laser et sélectionnez un fonctionnement
horizontal ou vertical.
Placez l’appareil de mesure de manière à ce
que le faisceau laser puisse atteindre la zone
de réception 6a. Ajustez-le de façon à que le
faisceau laser traverse transversalement la
zone de réception (conformément à la figure).
Mise en Marche/Arrźt
• Lors de la mise en marche de récepteur la-
ser, un fort signal sonore se fait entendre.
Maintenir alors récepteur laser ą l’écart de
l’oreille ou d’autres personnes lors de la
mise en marche. Le bruit fort peut provoquer
des séquelles auditives.
Pour allumer le récepteur laser, appuyez sur
le bouton de marche-arrêt (On/Off) 2a. Toutes
les DEL s’allumeront brièvement et un signal
sonore retentira.
Pour éteindre le récepteur laser, appuyez à
nouveau sur le bouton de marche-arrêt (On/
Off) 2a. Avant qu’il ne s’éteigne, toutes les
DEL s’allumeront brièvement.
Lorsque vous n’appuyez sur aucun bouton du
récepteur laser pendant environ 6 minutes et
quand aucun faisceau laser n’atteint la zone
de réception 6a pendant 6 minutes, le ré-
cepteur laser s’éteint automatiquement pour
économiser la pile. Quand il s’éteint, toutes
les DEL s’allument brièvement.
Sélection du réglage de
l’affichage central
A l’aide de la touche 1a, vous pouvez déter-
miner la précision avec laquelle la position du
faisceau laser sera indiquée comme « centrale
» sur la zone de réception.
– Réglage « fin »
– Réglage « grossier »
Chaque fois que vous allumez le récepteur la-
ser, le niveau de précision est réglé sur « Fin ».
Affichages de direction
La position du faisceau laser dans la zone de
réception 6a est affichée :
– par les voyants à DEL « descente » 8a ou
« montée » 10a, ou par le voyant à DEL
d’indication de centrage 9a ou la DEL cor-
respondante 4a à l’arrière de l’outil.
– en option par le signal sonore (voir « Signal
sonore pour indiquer le faisceau laser ».
Outil trop bas : lorsque le faisceau laser tra-
verse la moitié supérieure de la zone de ré-
ception 6a, le voyant de direction à DEL 10a
correspondant s’allume. Lorsque le signal so-
nore est activé, un signal à battements lents
retentit. Déplacez l’outil vers le haut dans le
sens de l’axe central.
Outil trop haut : lorsque le faisceau laser tra-
verse la moitié inférieure de la zone de récep-
tion 6a, le voyant de direction à DEL 8a cor-
respondant s’allume. Lorsque le signal sonore
est activé, un signal à battements rapides re-
tentit. Déplacez l’outil vers le bas dans le sens
de l’axe central.
Outil en position centrale : lorsque le fais-
ceau laser traverse la zone de réception 6a
au niveau du repère central 7a, le voyant
d’indication de centrage à DEL 9a correspon-
dant s’allume. Lorsque le signal sonore est
activé, un signal continu retentit.
Signal sonore pour indiquer
le faisceau laser
La position du faisceau laser sur la zone de
réception 6a peut être indiquée par un signal
sonore.
Après la mise en marche de l’outil, il est pos-
sible de désactiver le signal sonore.
Pour éteindre le signal sonore, appuyez sur
le bouton de signal acoustique 3a.
GRL800_900_1000 10-18.indd 55 10/4/18 7:07 AM
-56-
Instructions d’utilisation
Marquage
Sur le marquage central 7a se trouvant à
gauche et à droite de l’appareil, vous pouvez
marquer la hauteur du faisceau laser, quand
il passe le centre de la zone de réception 6a.
Lors du marquage, veillez à ajuster l’appareil
de mesure verticalement(pour un faisceau la-
ser horizontal) ou bien horizontalement (pour
un faisceau laser vertical), sinon les marquag-
es sont déplacés par rapport au faisceau la-
ser.
Fixation par aimant
(voir figure H)
Si une fixation sûre n’est pas absolument
nécessaire, vous pouvez fixer l’appareil à
l’aide de la plaque aimantée 5a côté face à
des pièces métalliques.
Maintenir récepteur laser propre.
Ne jamais plonger récepteur laser dans l’eau
ou dans d’autres liquides.
Nettoyer l’appareil à l’aide d’un chiffon doux
et humide. Ne pas utiliser de détergents ou
de solvants.
Si, malgré tous les soins apportés à la fabri-
cation et au contrôle de récepteur laser, ce-
lui-ci devait avoir un défaut, la réparation ne
doit être confiée qu’à une station de service
après-vente agréée pour outillage Bosch.
Pour toute demande de renseignement ou
commande de pièces de rechange, nous pré-
ciser impérativement le numéro d’article à
dix chiffres de récepteur laser indiqué sur la
plaque signalétique.
PROTECTION DE L’ENVIRONNEMENT
Recyclez les matières premières
et les piles au lieu de les mettre
au rebut. L’instrument, ses acces-
soires, son conditionnement et
les piles usées doivent être triés
en vue d’un recyclage écologique conforme
aux lois les plus récentes.
LR30 Maintenance et service
GRL800_900_1000 10-18.indd 56 10/4/18 7:07 AM
-57-
LR10 Consignes générales de sécurité
Lisez toutes les instructions.
Le non-respect de toutes les
instructions figurant ci-dessous risquerait
de causer une exposition dangereuse aux
rayonnements, un choc électrique, un
incendie et/ou des blessures graves.
Ne pas mettre récepteur laser
dans la proximité de
stimulateurs cardiaques. Les
disques magnétiques 7b
génèrent un champ qui peut
entraver le fonctionnement de
stimulateurs cardiaques.
• Éloignez le récepteur laser des
supports de données magnétiques
et des équipements sensibles aux
champs magnétiques. L’effet de la
plaquemagnétique7b peut entraîner
unepertededonnéesirréversible.
• Faites réparer le récepteur laser
uniquement par des spécialistes
qualifiés utilisant des pièces de
rechanged’origine. Cela garantit que
la sécurité du récepteur laser est
maintenue.
• N’utilisezpas le récepteurlaser dans
des environnements explosifs, par
exempleen présence de liquides,de
gazou de poussières inflammables.
Des étincelles peuvent être créées
dans lerécepteurlaser,ce qui peut
enflammer la poussière ou les
émanations.
• Lisez et observez scrupuleusement
les consignes de sécurité du mode
d’emploidulaserrotatif.
Informations concernant les bruits
La mesure réelle (A) du niveau de pression
acoustique du signal sonore à un mètre de
distance est de 85 dB(A).
Ne tenez pas
l’outil près de
votre oreille.
LR10 Emploi prévu
Le récepteur laser est destiné à détecter rapidement les rayons laser rotatifs dans la longueur
d’onde indiquée dans les “Données techniques”.
Le récepteur laser est adapté à une utilisation intérieure et extérieure.
LR10 Préparation
Mise en place/changement
des piles
Pour le fonctionnement de récepteur laser,
nous recommandons d’utiliser des piles al-
calines.
Tirez vers l’extérieur le blocage 16b du com-
partiment à piles et relevez le couvercle du
compartiment à piles 15b.
Faites attention à insérer les piles en re-
spectant la polarité.
Si l’affichage des piles 22b apparaît pour la
première fois sur l’écran 6b, il est possible de
continuer à utiliser récepteur laser pendant
2 h environ.
Sortir les piles
de récepteur
laser au cas o l’appareil ne serait pas utilisé
pour une période assez longue. En cas de
stockage long, les piles peuvent corroder et
se décharger.
GRL800_900_1000 10-18.indd 57 10/4/18 7:07 AM
-58-
LR10 Features
La numérotation des éléments de l’appareil se réfère à la représentation de récepteur laser sur la page 26.
1b Haut-parleur
2b Bouton de réglage d’exactitude
3b Bouton de marche/arrêt
4b Bouton de signal audio
5b Zone de réception du faisceau laser
6b Écran d’affichage
7b Aimants
8b Rainure de guidage pour le support
9b DEL d’indication du point central (arrière)
10b DEL directionnelle pour
« mouvement vers le bas »
11b Marque centrale
12b DEL directionnelle pour
« mouvement vers le haut »
13b Plaque signalétique
14b Numéro de série
15b Couvercle du compartiment des piles
16b Verrou du couvercle du compartiment des piles
17b Support de montage (1 608 M00 C1L)
18b Bouton rotatif du support de montage
19b Rail de guidage
20b Verrou du support de montage
21b Bouton-poussoir pour ouvrir le verrou
Éléments de l’affichage
22b Voyant d’indication du niveau de charge des piles
23b Voyant directionnel pour « mouvement vers le bas »
24b Voyant d’indication du point central
25b Voyant directionnel pour « mouvement vers le haut »
26b Voyant pour degré « grossier » d’exactitude
27b Voyant pour degré « fin » d’exactitude
28b Voyant d’indication de signal audio
Numéro de modèle LR10
N° d’article 3601K69N10
Longueur d’onde recevable 635-650 nm
Convient au niveau laser rotatif GRL 900-20HV, GRL1000-20HV
Zone de travail typique
1)
500 ft (150 m)
Angle de réception 45º
Réception de la vitesse de rotation 150,300,600 min
-1
Précision
2) 3) 4)
–Réglage « fin »
–Réglage « Moyenne »
±1/32 in (±1 mm)
±1/8 in (±3 mm)
Température de service 14 °F ~ 122 °F (–10 °C ~ +50 °C)
Température de stockage –4 °F ~ 158 °F (–20 °C ~ +70 °C)
Piles 2 x 1.5V LR6 (AA)
Durée de service env 40h
5)
Poids
.33 lb (0.15kg)
Dimensions 2.9” x 1.1” x 5.4” (73x28x137 mm)
Degré de protection IP 54 (dust and splash water protected)
1) La plage de travail (rayon) peut être réduite en raison de conditions ambiantes défavorables (par ex. la lumière directe du soleil).
2) Dépend du jeu entre le récepteur laser et le niveau laser rotatif.
3) Dépend de la classe de laser et du type de laser du niveau laser rotatif.
4) La précision peut être affectée par des conditions environnementales défavorables (par exemple l’irradiation solaire directe).
5) Avec l’éclairage de l’affichage désactivé.
Pour permettre une identification précise de votre récepteur laser, le numéro de série 14b est marqué sur la plaque signalétique.
LR10 Données techniques
GRL800_900_1000 10-18.indd 58 10/4/18 7:07 AM
-59-
LR10 Fonctionnement
Fonctionnement initial
• Protégez récepteur laser contre l’humidité.
• Ne soumettez pas récepteur laser à des
températures extrêmes ou à des varia-
tions considérables de la température. Par
exemple, ne le laissez pas dans un véhicule
pendant une période prolongée. En cas de
variations importantes de la température, at-
tendez que l’outil s’ajuste à la température
ambiante avant de le remettre en service. En
cas de température extrême ou de variation
considérable de la température, l’exactitude
de l’outil peut être affectée.
Montage de l’outil (voir Figure I)
Positionnez récepteur laser à au moins 20 pi
(5 m) du laser rotatif.
Positionnez récepteur laser de telle manière
que le faisceau laser puisse atteindre la zone
de réception 5b. Alignez l’outil de façon à ce
que le faisceau laser circule horizontalement
à travers la zone de réception (comme cela
est illustré sur la figure).
Commutation marche/arrêt
• Un signal audio très fort retentit lorsque
vous mettez l’outil en marche. Par con-
séquent, tenez cet outil à distance de vos
oreilles ou des autres personnes présentes
lorsque vous le mettez en marche. Le signal
audio très fort pourrait causer une perte audi-
tive.
Pour activer récepteur laser, appuyez sur le
bouton de marche/arrêt 3b. Un signal audio
retentira et tous les DEL s’illumineront briève-
ment.
Chaque fois que le récepteur laser est allumé,
les réglages de volume et de précision sont
mémorisés à partir du dernier réglage avant
la mise hors service du récepteur.
Pour désactiver récepteur laser, appuyez à
nouveau sur le bouton de marche/arrêt 3b.
Tous les voyants de l’écran d’affichage ainsi
que toutes les DEL s’illumineront briève-
ment et un signal audio retentira avant que
récepteur laser ne soit désactivé.
Quand aucun bouton n’est enfoncé pendant
environ 10 minutes et quand aucun faisceau
laser n’atteint la zone de réception 5b pen-
dant 10 minutes, l’outil s’éteint automatique-
ment pour ne pas épuiser les piles. La mise
hors tension est indiquée par toutes les LED
et tous les indicateurs d’affichage s’allument
brièvement, et un signal audio retentit.
Sélection du réglage de l’indicateur
du point central
Le bouton 2b vous permet de spécifier le de-
gré de précision du positionnement du fais-
ceau laser sur la zone de réception :
– Réglage « fin » (indication 27b sur l’écran
d’affichage),
– Réglage « grossier » (indication 26b sur
l’écran d’affichage).
Chaque fois que le récepteur laser est allumé,
le réglage de précision est enregistré avant
que le récepteur ne soit éteint.
Voyants directionnels
La position du faisceau laser dans la zone de
réception 5b est indiquée :
– par les voyants directionnels « mouvement
vers le bas » 23b, « mouvement vers le haut
» 25b ou indication du point central 24b sur
l’écran d’affichage 6b à l’avant de l’outil de
mesure,
– par les DEL « mouvement vers le bas »
10b, « mouvement vers le haut » 12b ou
indication du point central c sur l’écran
d’affichage 9b à l’arrière de récepteur laser,
– facultativement par le signal audio (voir «
Signal audio » pour l’indication du faisceau
laser »).
Outil trop bas : Lorsque le faisceau laser est
projeté à travers la moitié supérieure de la
zone de réception 5b, le voyant d’indication
de direction 25b sur l’écran d‘affichage et
la DEL directionnelle correspondante 12b
s’illuminent. Lorsque le signal audio est ac-
tivé, un signal sonore à haute fréquence re-
tentit. Déplacez alors récepteur laser vers le
haut dans le sens de la flèche.
Outil trop haut : Lorsque le faisceau laser
est projeté à travers la moitié inférieure de la
zone de réception 5b, le voyant d’indication
de direction 23b sur l’écran d‘affichage et
la DEL directionnelle correspondante 10b
s’illuminent. Lorsque le signal audio est ac-
tivé, un signal sonore à basse fréquence re-
tentit. Déplacez alors récepteur laser vers le
bas dans le sens de la flèche.
Outil dans la position centrale : Lorsque le
faisceau laser est projeté à travers la zone de
réception 5b exactement sur la marque cen-
GRL800_900_1000 10-18.indd 59 10/4/18 7:07 AM
-60-
trale 11b, le voyant d’indication du point cen-
tral 24b sur l’écran et la DEL correspondante
d’indication du point central 9b s’illuminent.
Lorsque le signal audio est activé, un signal
sonore continu retentit.
Signal audio pour l’indication de
positionnement du faisceau laser
La position du faisceau laser dans la zone de
réception 5b peut être indiquée par un signal
audio.
Après l’activation de l’outil, le signal audio est
toujours réglé sur le niveau de volume sonore
intermédiaire.
Le niveau du volume sonore peut être aug-
menté ou le signal audio peut être désactivé.
Pour changer le niveau du volume sonore ou
pour désactiver le signal audio, appuyez sur
le bouton de signal audio 4b jusqu’à ce que
le niveau du volume sonore souhaité soit indi-
qué sur l’écran d’affichage. À un niveau de vol-
ume sonore bas, le voyant d’indication de sig-
nal audio 28b est affiché sur l’écran avec une
barre ; au niveau de volume sonore élevé, ce
voyant est affiché avec trois barres. Lorsque le
signal audio est désactivé, le voyant s’éteint.
Chaque fois que le récepteur laser est allumé,
le réglage de volume est mémorisé à partir du
dernier réglage avant la mise hors service du
récepteur.
Rétro-éclairage
L’intensité lumineuse du rétro-éclairage est la
plus forte au moment de l’activation. Si aucun
faisceau laser n’est détecté et si aucune tou-
che n’est enfoncée pendant 1 minute, le rétro-
éclairage s’éteint automatiquement.
Pour éteindre complètement le rétro-éclai-
rage, appuyez à la fois sur le bouton de signal
audio 4b et sur le bouton d’exactitude 2b, et
maintenez-les enfoncés pendant deux sec-
ondes.
Conseils pour le travail
Marquage
Lorsque le faisceau laser est projeté à trav-
ers le centre de la zone de réception 5b, sa
hauteur peut être marquée au niveau de la
marque centrale 11b à droite et à gauche de
récepteur laser.
Lors du marquage, alignez bien récepteur la-
ser pour chaque faisceau laser, à la fois ver-
ticalement et horizontalement. Si vous ne
l’alignez pas, les marques seront excentrées
par rapport au faisceau laser.
Fixation au moyen de l’aimant
(voir Figure J)
Quand une fixation par verrouillage positif
n’est pas absolument requise, vous pouvez
utiliser les aimants 7b du côté supérieur de
récepteur laser pour attacher l’outil sur des
éléments en acier.
Maintenir récepteur laser propre.
Ne jamais plonger récepteur laser dans l’eau
ou dans d’autres liquides.
Nettoyer l’appareil à l’aide d’un chiffon doux
et humide. Ne pas utiliser de détergents ou
de solvants.
Si, malgré tous les soins apportés à la fabri-
cation et au contrôle de récepteur laser, ce-
lui-ci devait avoir un défaut, la réparation ne
doit être confiée qu’à une station de service
après-vente agréée pour outillage Bosch.
Pour toute demande de renseignement ou
commande de pièces de rechange, nous pré-
ciser impérativement le numéro d’article à
dix chiffres de récepteur laser indiqué sur la
plaque signalétique.
PROTECTION DE L’ENVIRONNEMENT
Recyclez les matières premières
et les piles au lieu de les mettre
au rebut. L’instrument, ses acces-
soires, son conditionnement et
les piles usées doivent être triés
en vue d’un recyclage écologique conforme
aux lois les plus récentes.
LR10 Maintenance et service
GRL800_900_1000 10-18.indd 60 10/4/18 7:07 AM
-61-
Lisez toutes les
instructions. Le
non-respect de toutes les instructions figurant
ci-dessous risquerait de causer une exposition
dangereuse aux rayonnements, un choc électrique,
un incendie et/ou des blessures graves.
• Ne faire réparer la télécommande que par un
personnel qualifié et seulement avec des pièces
de rechange d’origine. Ceci permet d’assurer le
bon fonctionnement de la télécommande.
• Ne faites pas fonctionner la télécommande
en atmosphère explosive, par exemple
en présence de liquides inflammables, de
gaz ou de poussières. La télécommande peut
produire des étincelles qui peuvent enflammer les
poussières ou les vapeurs.
• Lireetrespecterstrictementlesinstructions
de sécurité se trouvant dans les instructions
d’utilisation du laser rotatif.
RC1 Consignes générales de sécurité
RC1 Emploi prévu
La télécommande est conçue pour contrôler des lasers rotatifs en intérieur et en extérieur.
RC1 Préparation
Mise en place/changement
de la pile
Pour le fonctionnement de la télécommande,
nous recommandons d’utiliser des piles alcalines
au manganèse.
Pour ouvrir le couvercle du compartiment à piles
8c, appuyez sur le blocage 9c dans le sens de la
flèche et enlevez le couvercle du compartiment à
piles.
Introduisez la pile fournie. Veillez à la bonne posi-
tion des pôles qui doit correspondre à la figure se
trouvant dans le compartiment à piles.
Sortez la pile
de la télécom-
mande au cas où elle ne serait pas utilisée
pour une période prolongée. En cas de stock-
age prolongé, la pile peut se corroder ou se
décharger.
RC1 Données techniques
1) La portée peut être réduite par des conditions défavorables (par ex. exposition directe au soleil).
Faire attention au numéro d’article se trouvant sur la plaque signalétique de la télécommande. Les
désignations commerciales des différentes télécommandes peuvent varier.
Pour permettre une identification précise de votre télécommande, le numéro de série 10c est marqué
sur la plaque signalétique.
Télécommande RC1
Portée
1)
30 m
Température de fonctionnement
–10°C~+50°C
Température de stockage
–20°C~ +70°C
Pile
1x1,5VLR06 (AA)
Poids suivant EPTA-Procedure 01/2003
69 g
GRL800_900_1000 10-18.indd 61 10/4/18 7:07 AM
-62-
RC1 Features
RC1 Consignes d’utilisation
RC1 Modes de fonctionnement
La numérotation des éléments de la télécommande se réfère à la représentation de la télécommande
sur la page 32.
1c Touche du mode rotation et du choix de la
vitesse de rotation
2c Touche du mode traçage de lignes et du
choix de la longueur de ligne
3c Touche reset avertissement de choc
4c Touche « Rotation en sens horaire »
5c Touche « Rotation en sens anti-horaire »
6c Voyant de fonctionnement
7c Orifice de sortie du faisceau infra-rouge
8c Couvercle du compartiment à piles
9c Dispositif de blocage du couvercle du
compartiment à piles
10c Numéro de série
Mise en service
• Protégezlatélécommandecontrel’humidité,ne
l’exposez pas aux rayons directs du soleil.
• N’exposez pas la télécommande à des
températures extrêmes ou de forts changements
de température. Ne la laissez pas trop longtemps
dans une voiture p.ex. Si elle est exposée à
d’importants changements de température, laissez-la
revenir à la température ambiante avant de la mettre
en service.
Tant que la pile insérée dispose de suffisamment de
tension, la télécommande est prête à fonctionner.
Placez le laser rotatif de façon à ce que les signaux
de la télécommande atteignent une des cellules de
réception sur le laser rotatif en direction de celui-ci
(voir les instructions d’utilisation du laser rotatif). Si la
télécommande ne peut pas être dirigée directement sur
une cellule de réception, la zone de travail s’en trouve
réduite. Il est possible d’améliorer la portée même pour
un signal indirect en réfléchissant le signal (p.ex. auprès
d’un mur).
Dès qu’une touche de la télécommande a été appuyée,
le voyant de fonctionnement 6c s’allume et indique ainsi
qu’un signal a été émis.
Il n’est pas possible de mettre en marche/arrêter le laser
rotatif au moyen de la télécommande.
Vous trouverez des informations détaillées concernant
les fonctions du laser rotatif dans les instructions
d’utilisation du laser rotatif.
Mode rotation
(150/300/600 tr/min)
La fonction de la touche du mode rotation 1c sur la
télécommande est identique avec celle du laser rotatif.
Le laser rotatif est toujours en mode rotation, à la vitesse
de rotation moyenne, quand il est mis en service.
Pour passer du mode traçage de lignes au mode rotation,
appuyez sur la touche du mode rotation 1c. Le mode
rotation démarre à la vitesse de rotation moyenne.
Pour modifier la vitesse de rotation, appuyez à nouveau
sur la touche du mode rotation 1c jusqu’à ce que la
vitesse souhaitée soit atteinte.
Mode traçage de lignes, mode marquage de
points (10°/25°/50°, 0°)
La fonction de la touche du mode traçage de lignes 2c
sur la télécommande est identique avec celle du laser
rotatif.
Pour passer au mode traçage de lignes ou au mode
marquage de points, appuyez sur la touche du mode
traçage de lignes 2c. Le laser rotatif passe au mode
traçage de lignes avec le plus petit angle d’ouverture.
Pour modifier l’angle d’ouverture, appuyez sur la touche
du mode traçage de lignes 2c. L’angle d’ouverture est
agrandi en deux étapes, en même temps la vitesse de
rotation est augmentée à chaque étape. Si l’on appuie
sur la touche du mode traçage de lignes 2c une troisième
fois, le laser rotatif passe en mode marquage de points
après une courte durée de postoscillation. Appuyer
à nouveau sur la touche 2c remet l’appareil en mode
traçage de lignes avec le plus petit angle d’ouverture.
GRL800_900_1000 10-18.indd 62 10/4/18 7:07 AM
-63-
Note: Due to inertia, it is possible for the laser to slightly
move beyond the end point of the laser line.
Rotation de la ligne laser/du point
laser ou du plan de rotation (voir
figure K)
Lorsque le laser rotatif est en position horizontale,
il est possible de positionner la ligne laser (en mode
traçage de lignes) ou le point laser (en mode marquage
de points) à l’intérieur du plan de rotation du laser. Une
rotation de 360° est possible.
Pour une rotation dans le sens horaire, appuyez sur la
touche 4c, pour une rotation dans le sens anti-horaire,
appuyez sur la touche 5c. En mode rotation, appuyer sur
les touches n’a aucun effet.
Lorsque le laser rotatif est en position verticale, il est
possible de tourner le point laser, la ligne laser ou le
plan de rotation autour de l’axe verticale. La rotation
n’est possible qu’à l’intérieur de la plage de nivellement
automatique (5° vers la gauche ou vers la droite).
Pour une rotation vers la droite, appuyez sur la touche
4c, pour une rotation vers la gauche, appuyez sur la
touche 5c.
Reset fonction d’avertissement
de choc
Le laser rotatif dispose d’une fonction d’avertissement
de choc empêchant, en cas de modifications de position
ou de secousses du laser rotatif, ou en cas de vibrations,
le nivellement sur une hauteur modifiée, évitant ainsi des
erreurs de hauteur.
La mise en marche ou l’arrêt de la fonction
d’avertissement de choc n’est possible que sur le laser
rotatif. Une fois que la fonction d’avertissement de choc
a été déclenchée, elle peut être redémarrée au moyen de
la télécommande.
Après le déclenchement de la fonction d’avertissement
de choc, la rotation du laser est arrêtée sur le laser
rotatif, le laser se met à clignoter, l’affichage de
nivellement s’éteint et l’affichage de l’avertissement
de chos clignote rouge. Le mode de service actuel est
mémorisé.
Appuyez sur la touche reset avertissement de choc
3c quand l’avertissement de choc est déclenché. La
fonction d’avertissement de choc est redémarrée et le
laser rotatif commence le nivellement. Dès que le laser
rotatif est nivelé (l’affichage de nivellement du laser
rotatif reste allumé vert en permanence), il démarre dans
le mode de service mémorisé. Vérifiez maintenant la
hauteur du faisceau laser à partir d’un point de référence
et, le cas échéant, corrigez la hauteur.
RC1 Applications
Exemple de travail
Tourner le plan de rotation en position verticale (voir
figure L)
Pour aligner la ligne laser verticale ou le plan de rotation
auprès d’un point de référence sur un mur, positionnez le
laser rotatif verticalement et alignez la
ligne laser ou le plan de rotation grossièrement vers le
point de référence. Pour un alignement précis sur le
point de référence, appuyez sur la touche 4c (rotation
vers la droite) ou 5c (rotation vers la gauche).
RC1 Maintenance et service
Maintenez la télécommande toujours propre.
N’immergez pas la télécommande dans l’eau ou
d’autres liquides.
Nettoyezl’appareilàl’aide d’un chiffon doux et
humide. N’utilisez pas de détergents ou de solvants.
Si,malgrétouslessoinsapportésàla fabricationet
au contrôle de la télécommande, celle-ci présentait
undéfaut,laréparationnedoitêtreconfiéequ’à
une station de Service Après-Vente agréée pour
outillage Bosch. Ne démontez pas la télécommande
vous-même.
Pourtoutedemandederenseignementoucommande
de pièces de rechange, nous préciser impérativement
lenumérod’articleàdixchiffresdelatélécommande
indiqué sur la plaque signalétique.
PROTECTIONDEL’ENVIRONNEMENT
Recyclez les matières premières et les
piles au lieu de les mettre au rebut.
L’instrument, ses accessoires, son
conditionnement et les piles usées
doivent être triés en vue d’un recyclage écologique
conforme aux lois les plus récentes.
GRL800_900_1000 10-18.indd 63 10/4/18 7:07 AM
-64-
Robert Bosch Tool Corporation (« Vendeur ») garantit, exclusivement à l’acheteur initial, que tous les outils laser et
de mesure de Bosch ne comporteront aucun défaut de matériau ou de fabrication pendant une période d’un (1) an à
compter de la date de l’achat. Bosch fournira une couverture de garantie portée à deux (2) ans si vous enregistrez votre
produit dans les huit (8) semaines suivant la date de l’achat. La carte d’enregistrement du produit doit être complète et
envoyée à Bosch (avec un cachet de la poste indiquant une date de moins de huit semaines après la date de l’achat), ou
vous pouvez vous inscrire en ligne à www.boschtools.com/Service/ProductRegistration. Si vous décidez de ne pas faire
enregistrer votre produit, une garantie limitée d’un (1) an s’appliquera à votre produit
Remboursement ou remplacement du produit jusqu’à 30 jours -
Si vous n’êtes pas complètement satisfait(e) par la performance de vos outils laser et de mesure pour quelque raison
que ce soit, vous pouvez les rapporter à votre détaillant Bosch dans les 30 jours suivant la date de l’achat pour obtenir
un remboursement intégral ou un remplacement. Pour obtenir ce remboursement du prix ou ce remplacement du produit
jusqu’à 30 jours après l’achat, votre retour doit être accompagné par l’original du reçu correspondant à l’achat du produit
laser ou de l’instrument optique. Un maximum de deux retours par client sera autorisé
LA SEULE OBLIGATION DU VENDEUR ET VOTRE SEUL REMÈDE en vertu de cette Garantie limitée et, dans
la mesure où la loi le permet, de toute autre garantie ou condition légalement implicite, seront la réparation ou le
remplacement à titre gratuit des pièces qui seront jugées défectueuses pour cause de vice de matériau ou de fabrication
et qui n’auront pas été utilisées de façon abusive, manipulées sans précautions ou réparées incorrectement par des
personnes autres que le Vendeur ou un Centre de service après-vente agréé. Pour vous prévaloir de la présente
Garantie limitée, vous devez retourner la totalité de l’outil laser ou de l’outil de mesure Bosch, en port payé, à un Centre
de service après-vente usine ou à un centre de service après-vente agréé de BOSCH. Veuillez inclure un justificatif
d’achat dûment daté avec votre outil. Pour trouver les adresses des centres de service après-vente, veuillez utiliser notre
guide en ligne service locator. ou téléphoner au 1-877-267-2499.
CE PROGRAMME DE GARANTIE NE S’APPLIQUE PAS AUX TRÉPIEDS OU AUX MIRES DE NIVELLEMENT.
Robert Bosch Tool Corporation (« Vendeur ») garantit les trépieds et les mires de nivellement pendant une période d’un
(1) an à compter de la date de l’achat.
CETTE GARANTIE LIMITÉE NE S’APPLIQUE PAS À D’AUTRES ACCESSOIRES ET ARTICLES
COMPLÉMENTAIRES. CES DERNIERS BÉNÉFICIENT D’UNE GARANTIE LIMITÉE DE 90 JOURS.
Pour vous prévaloir de la présente Garantie limitée, vous devez retournez la totalité du produit en port payé. Pour plus
de détails sur le recours à la présente Garantie limitée, veuillez visiter www.boschtools.com ou téléphoner au 1-877-267-
2499.
LA DURÉE DE TOUTE GARANTIE IMPLICITE SERA LIMITÉE À UN AN À COMPTER DE LA DATE DE L’ACHAT.
COMME CERTAINS ÉTATS AUX ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA NE PERMETTENT PAS
DE LIMITATIONS SUR LA DURÉE D’UNE GARANTIE IMPLICITE, LA LIMITATION CI-DESSUS NE S’APPLIQUE
PEUT-ÊTRE PAS À VOUS.
LE VENDEUR NE SERA EN AUCUN CAS RESPONSABLE POUR TOUS DOMMAGES INDIRECTS OU
SECONDAIRES (Y COMPRIS, MAIS SANS LIMITATION, LA RESPONSABILITÉ AU TITRE DE LA PERTE DE
BÉNÉFICES) RÉSULTANT DE LA VENTE OU DE L’EMPLOI DE CE PRODUIT. COMME CERTAINS ÉTATS AUX
ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION
DE LA RESPONSABILITÉ POUR DOMMAGES INDIRECTS OU SECONDAIRES, LA LIMITATION CI-DESSUS NE
S’APPLIQUE PEUT-ÊTRE PAS À VOUS.
CETTE GARANTIE LIMITÉE VOUS CONFÈRE DES GARANTIES JURIDIQUES PARTICULIÈRES, ET VOUS
POUVEZ AUSSI AVOIR D’AUTRES DROITS, QUI VARIENT D’UN ÉTAT À L’AUTRE AUX ÉTATS-UNIS, D’UNE
PROVINCE À L’AUTRE AU CANADA OU D’UN PAYS À L’AUTRE.
CETTE GARANTIE LIMITÉE NE S’APPLIQUE QU’AUX PRODUITS VENDUS AUX ÉTATS-UNIS D’AMÉRIQUE, AU
CANADA ET À PORTO RICO. CONTACTEZ VOTRE DISTRIBUTEUR OU IMPORTATEUR BOSCH POUR OBTENIR
DES INFORMATIONS SUR LA COUVERTURE DE LA GARANTIE DANS LES AUTRES PAYS.
GARANTIE LIMITÉE DES PRODUITS LASER ET AUTRES INSTRUMENTS
DE MESURE BOSCH
GRL800_900_1000 10-18.indd 64 10/4/18 7:07 AM
-65-
Lea todas las instrucciones. Si no se siguen todas las
instrucciones que aparecen a continuación, el resultado podría ser
exposición a radiación peligrosa, descargas eléctricas, incendio y/o lesiones graves. La
expresión “herramienta de medición, detección y disposición” en todas las advertencias que
aparecen a continuación se refiere a su herramienta de medición, detección y disposición
alimentada por la red eléctrica (alámbrica) o su herramienta de medición, detección y disposición
alimentada por baterías (inalámbrica).
Las siguientes etiquetas están colocadas en su herramienta láser para
brindarle conveniencia y seguridad. Indican el lugar donde la luz láser
es emitida por el nivel. CONOZCA SIEMPRE su ubicación cuando utilice el nivel.
GRL800-20HV GRL900-20HV/GRL1000-20HV GRL900-20HV/GRL1000-20HV
No dirija el rayo láser hacia personas o animales y no mire al rayo láser usted mismo.
Esta herramienta produce radiación láser de clase 2 (GRL800-20HV) y cumple con las
normas 21 CFR 1040.10 y 1040.11, excepto por las desviaciones conformes al Aviso
sobre láser No. 50, de fecha 24 de junio de 2007. Esto puede causar ceguera en las
personas.
No dirija el rayo láser hacia personas o animales y no mire al rayo láser usted mismo.
Esta herramienta produce radiación láser de clase 3R (GRL900-20HV/GRL1000-20HV)
y cumple con las normas 21 CFR 1040.10 y 1040.11, excepto por las desviaciones
conformes al Aviso sobre láser No. 50, de fecha 24 de junio de 2007. Esto puede causar
ceguera en las personas.
NO retire ni desfigure ninguna etiqueta de advertencia o de precaución. Si se retiran las etiquetas, se
aumenta el riesgo de exposición a radiación láser.
La utilización de controles o ajustes, o la realización de procedimientos que no sean los especificados
en este manual, puede causar exposición a radiación peligrosa.
Nomas generales de seguridad
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra
de señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos.
Éste es el símbolo de alerta de seguridad. Se utiliza
para alertarle a usted de posibles peligros de lesiones
corporales. Obedezca todos los mensajes de seguridad que
sigan a este símbolo para evitar posibles lesiones o muerte.
Leer símbolo manual: alerta al usuario para que lea el
manual.
ADVERTENCIA indica una situación peligrosa que, si no se
evita, podría causar la muerte o lesiones graves.
Este símbolo indica que esta herramienta de nivelación láser
cumple con la Parte 15 de las Reglas de la FCC.
GRL800_900_1000 10-18.indd 65 10/4/18 7:07 AM
-66-
Asegúrese SIEMPRE de que todas las personas
que se encuentren en la vecindad del lugar de
uso conozcan los peligros de mirar directamente
al láser.
NO coloque la herramienta en una posición que
pueda hacer que alguien mire al rayo láser de
manera intencional o accidental. El resultado
podría ser lesiones graves en los ojos.
Posicione SIEMPRE la herramienta de manera
segura. Si la herramienta falla, el resultado podría
ser daños a la misma y/o lesiones graves al
usuario.
Utilice SIEMPRE sólo los accesorios que
estén recomendados por el fabricante de su
herramienta. El uso de accesorios que hayan sido
diseñados para utilizarse con otras herramientas
podría causar lesiones graves.
NO utilice esta herramienta para propósitos que
no sean los indicados en este manual. Si lo hace,
el resultado podría ser lesiones graves.
NO deje la herramienta láser “ENCENDIDA”
desatendida en ningún modo de funcionamiento.
NO desarme la herramienta. En su interior no
hay piezas reparables ni reemplazables por el
usuario. No modifique el producto de ninguna
manera. Si se modifica la herramienta, el
resultado podría ser exposición a radiación láser
peligrosa.
NO utilice los anteojos de visión láser como
anteojos de seguridad. Los anteojos de visión
láser se utilizan para mejorar la visualización del
rayo láser, pero no protegen contra la radiación
láser.
NO utilice los anteojos de visión láser como lentes
de sol o en tráfico. Los anteojos de visión láser no
ofrecen protección completa contra los rayos UV
y reducen la percepción de los colores.
NO use herramientas ópticas, tales como, pero no
limitadas a, telescopios o telescopios meridianos,
para ver el rayo láser. El resultado podría ser
lesiones graves en los ojos.
NO mire directamente al rayo láser ni proyecte
el rayo láser directamente a los ojos de otras
personas. El resultado podría ser lesiones graves
en los ojos.
Seguridad en el área de trabajo
Mantenga el área de trabajo limpia y bien
iluminada. Las áreas desordenadas u oscuras
invitan a que se produzcan accidentes.
NO utilice la herramienta láser cerca de niños
ni deje que los niños utilicen la herramienta
láser. El resultado podría ser lesiones graves
en los ojos.
Seguridad eléctrica
Las baterías
pueden explotar o
tener fugas y causar lesiones o incendios. Para
reducir este riesgo, siga siempre todas las
instrucciones y advertencias que están en la
etiqueta y en el paquete de las baterías.
DO NOT expose the laser tool and battery to
rain or wet conditions. Water entering laser
tool will increase the risk of fire and personal
injury.
NO haga cortocircuito en los terminales de las
baterías.
NO cargue baterías alcalinas.
NO mezcle baterías viejas y nuevas. Reemplace
