GEBRAUCHSANLEITUNG
1 Sicherheit ................................................................. 2
2 Sachschäden vermeiden ........................................ 4
3 Umweltschutz und Sparen ..................................... 4
4 Betriebsarten ........................................................... 5
5 Kennenlernen .......................................................... 5
6 Zubehör .................................................................... 5
7 Grundlegende Bedienung ...................................... 5
8 Reinigen und Pflegen ............................................. 6
9 Störungen beheben ................................................ 7
10 Entsorgen .............................................................. 8
11 Kundendienst ........................................................ 8
12 Prüfhinweise ......................................................... 8
13 MONTAGEANLEITUNG ........................................ 9
13.4 Sichere Montage ................................................ 9
Sicherheit 1 Sicherheit
Beachten Sie die nachfolgenden Sicherheits-
hinweise.
1.1 Allgemeine Hinweise
¡ Lesen Sie diese Anleitung sorgfältig.
¡ Bewahren Sie die Anleitung sowie die Pro-
duktinformationen für einen späteren Ge-
brauch oder Nachbesitzer auf.
¡ Schließen Sie das Gerät bei einem Trans-
portschaden nicht an.
1.2 Bestimmungsgemäßer Gebrauch
Dieses Gerät ist nur für den Einbau bestimmt.
Spezielle Montageanleitung beachten.
Nur bei fachgerechtem Einbau entsprechend
der Montageanleitung ist die Sicherheit beim
Gebrauch gewährleistet. Der Installateur ist für
das einwandfreie Funktionieren am Aufstel-
lungsort verantwortlich.
Verwenden Sie das Gerät nur:
¡ um Kochdunst abzusaugen.
¡ im privaten Haushalt und in geschlossenen
Räumen des häuslichen Umfelds.
¡ bis zu einer Höhe von 2000m über dem
Meeresspiegel.
Verwenden Sie das Gerät nicht:
¡ mit einer externen Zeitschaltuhr.
1.3 Einschränkung des Nutzerkreises
Dieses Gerät kann von Kindern ab 8 Jahren
und darüber und von Personen mit reduzierten
physischen, sensorischen oder mentalen Fä-
higkeiten oder Mangel an Erfahrung und/oder
Wissen benutzt werden, wenn sie beaufsichtigt
oder bezüglich des sicheren Gebrauchs des
Geräts unterwiesen wurden und die daraus re-
sultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung dürfen nicht
durch Kinder durchgeführt werden, es sei
denn, sie sind 15 Jahre und älter und werden
beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der
Anschlussleitung fernhalten.
1.4 Sicherer Gebrauch
WARNUNG‒Brandgefahr!
Die Fettablagerungen in den Fettfiltern können
sich entzünden.
Gerät nie ohne Fettfilter betreiben.
Die Fettfilter regelmäßig reinigen.
Nie in der Nähe des Geräts mit offenen
Flammen arbeiten (z.B.flambieren).
Gerät nur dann in der Nähe einer Feuerstätte
für feste Brennstoffe (z.B.Holz oder Kohle)
installieren, wenn die Feuerstätte eine ge-
schlossene, nicht abnehmbare Abdeckung
hat. Es darf keinen Funkenflug geben.
Heißes Öl und Fett entzünden sich schnell.
Heißes Öl und Fett ständig beaufsichtigen.
Nie brennendes Öl oder Fett mit Wasser lö-
schen. Kochstelle ausschalten. Flammen
vorsichtig mit Deckel, Löschdecke oder Ähn-
lichem ersticken und abkühlen lassen.
Gaskochstellen ohne aufgesetztes Kochge-
schirr entwickeln im Betrieb große Hitze. Ein
darüber angebrachtes Lüftungsgerät kann be-
schädigt oder in Brand gesetzt werden.
Gaskochstellen nur mit aufgesetztem Koch-
geschirr betreiben.
2
Sicherheit de
Bei gleichzeitigem Betrieb mehrerer Gaskoch-
stellen entwickelt sich große Hitze. Ein darüber
angebrachtes Lüftungsgerät kann beschädigt
oder in Brand gesetzt werden.
Gaskochstellen nur mit aufgesetztem Koch-
geschirr betreiben.
Die höchste Lüfterstufe einstellen.
Zwei Gaskochstellen nie gleichzeitig mit
größter Flamme länger als 15 Minuten be-
treiben. Zwei Gaskochstellen entsprechen ei-
nem Großbrenner.
Nie Großbrenner mit mehr als 5kW mit
größter Flamme länger als 15Minuten be-
treiben, z.B.Wok.
Die Fettablagerungen in den Fettfiltern können
sich entzünden.
Die Fettfilter regelmäßig reinigen.
WARNUNG‒Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über
den Kopf ziehen oder sich darin einwickeln
und ersticken.
Verpackungsmaterial von Kindern fernhalten.
Kinder nicht mit Verpackungsmaterial spie-
len lassen.
Kinder können Kleinteile einatmen oder ver-
schlucken und dadurch ersticken.
Kleinteile von Kindern fernhalten.
Kinder nicht mit Kleinteilen spielen lassen.
WARNUNG‒Vergiftungsgefahr!
Zurückgesaugte Verbrennungsgase können zu
Vergiftungen führen. Raumluftabhängige Feu-
erstätten (z. B. gas-, öl-, holz- oder kohlebetrie-
bene Heizgeräte, Durchlauferhitzer, Warmwas-
serbereiter) beziehen Verbrennungsluft aus
dem Aufstellraum und führen die Abgase
durch eine Abgasanlage (z. B. Kamin) ins
Freie. In Verbindung mit einer eingeschalteten
Dunstabzugshaube wird der Küche und den
benachbarten Räumen Raumluft entzogen. Oh-
ne ausreichende Zuluft entsteht ein Unter-
druck. Giftige Gase aus dem Kamin oder Ab-
zugsschacht werden in die Wohnräume zu-
rückgesaugt.
Immer für ausreichend Zuluft sorgen, wenn
das Gerät im Abluftbetrieb gleichzeitig mit ei-
ner raumluftabhängigen Feuerstätte verwen-
det wird.
Ein gefahrloser Betrieb ist nur dann möglich,
wenn der Unterdruck im Aufstellraum der
Feuerstätte 4Pa(0,04mbar) nicht über-
schreitet. Dies kann erreicht werden, wenn
durch nicht verschließbare Öffnungen, z. B.
in Türen, Fenstern, in Verbindung mit einem
Zuluft- / Abluftmauerkasten oder durch ande-
re technische Maßnahmen, die zur Verbren-
nung benötigte Luft nachströmen kann. Ein
Zuluft-/Abluftmauerkasten allein stellt die Ein-
haltung des Grenzwerts nicht sicher.
Ziehen Sie in jedem Fall den Rat des zustän-
digen Schornsteinfegermeisters hinzu, der
den gesamten Lüftungsverbund des Hauses
beurteilen kann und Ihnen die passende
Maßnahme zur Belüftung vorschlägt.
Wird das Gerät ausschließlich im Umluftbe-
trieb eingesetzt, ist der Betrieb ohne Ein-
schränkung möglich.
Die Benutzung eines Gaskochgeräts führt zur
Bildung von Wärme, Feuchtigkeit und Verbren-
nungsprodukten im Aufstellungsraum.
Beim Betrieb eines Gaskochgeräts die Dun-
stabzugshaube einschalten.
WARNUNG‒Verbrennungsgefahr!
Die zugänglichen Teile werden im Betrieb heiß.
Nie die heißen Teile berühren.
Kinder fernhalten.
Das Gerät wird während des Betriebs heiß.
Vor der Reinigung Gerät abkühlen lassen.
WARNUNG‒Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharf-
kantig sein.
Geräteinnenraum vorsichtig reinigen.
Veränderungen am elektrischen oder mechani-
schen Aufbau sind gefährlich und können zu
Fehlfunktionen führen.
Keine Veränderungen am elektrischen oder
mechanischen Aufbau durchführen.
Filterabdeckung kann schwingen.
Die Filterabdeckung langsam öffnen.
Die Filterabdeckung nach dem Öffnen fest-
halten, bis sie nicht mehr nachschwingt.
Die Filterabdeckung langsam schließen.
Das Licht von LED-Leuchten ist sehr grell und
kann die Augen schädigen (Risikogruppe 1).
Nicht länger als 100Sekunden direkt in die
eingeschalteten LED-Leuchten schauen.
Unsachgemäße Reparaturen sind gefährlich.
Nur geschultes Fachpersonal darf Reparatu-
ren am Gerät durchführen.
3
de Sachschäden vermeiden
Wenn das Gerät defekt ist, den Kunden-
dienst rufen.
"Kundendienst", Seite8
WARNUNG‒Gefahr durch Magnetismus!
Das Gerät enthält Permanentmagnete. Diese
können elektronische Implantate, z.B. Herz-
schrittmacher oder Insulinpumpen beeinflus-
sen.
Personen mit elektronischen Implantaten
müssen 10cm Mindestabstand zum Gerät
einhalten.
WARNUNG‒Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Strom-
schlag verursachen.
Vor der Reinigung den Netzstecker ziehen
oder Sicherung im Sicherungskasten aus-
schalten.
Keinen Dampfreiniger oder Hochdruckreini-
ger verwenden, um das Gerät zu reinigen.
Eindringende Feuchtigkeit kann einen Strom-
schlag verursachen.
Keine nassen Schwammtücher verwenden.
WARNUNG‒Explosionsgefahr!
Stark ätz-alkalische oder stark säurehaltige
Reinigungsmittel in Verbindung mit Aluminium-
teilen im Spülraum des Geschirrspülers kön-
nen zu Explosionen führen.
Nie stark ätz-alkalische oder stark säurehalti-
ge Reinigungsmittel verwenden. Insbesonde-
re keine Reinigungsmittel aus dem Gewerbe-
bereich oder Industriebereich in Verbindung
mit Aluminiumteilen, wie z.B. Fettfilter von
Dunstabzugshauben, verwenden.
Sachschäden vermeiden2 Sachschäden vermeiden
ACHTUNG
Kondenswasser kann zu Korrosionsschäden führen.
Um Kondenswasserbildung zu vermeiden, das Gerät
beim Kochen einschalten.
Wenn Nässe in die Bedienelemente eindringt, können
Schäden entstehen.
Nie Bedienelemente mit einem nassen Tuch reinigen.
Falsche Reinigung beschädigt die Oberflächen.
Reinigungshinweise beachten.
Keine scharfen oder scheuernden Reinigungsmittel
verwenden.
Edelstahlflächen nur in Schliffrichtung reinigen.
Nie Bedienelemente mit Edelstahlreiniger reinigen.
Zurücklaufendes Kondenswasser kann das Gerät be-
schädigen.
Um Kondensat-Rücklauf zu vermeiden, das Abluftrohr
vom Gerät aus mit 1° Gefälle montieren.
Wenn Sie Designelemente falsch beanspruchen, können
diese abbrechen.
Nicht an Designelementen ziehen.
Keine Gegenstände auf Designelemente stellen oder
an diese hängen.
Oberflächenbeschädigung durch nicht abgezogene
Schutzfolie.
Die Schutzfolie vor dem ersten Gebrauch von allen
Geräteteilen entfernen.
Lackierte Oberflächen sind empfindlich.
Reinigungshinweise beachten.
"Gerät reinigen", Seite6
Lackierte Oberflächen vor Verkratzungen schützen.
Umweltschutz und Sparen3 Umweltschutz und Sparen
3.1 Verpackung entsorgen
Die Verpackungsmaterialien sind umweltverträglich und
wiederverwertbar.
Die einzelnen Bestandteile getrennt nach Sorten ent-
sorgen.
3.2 Energie sparen
Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät
weniger Strom.
Die Lüfterstufe an die Intensität der Kochdünste anpas-
sen.
Eine kleinere Lüfterstufe bedeutet einen geringeren
Energieverbrauch.
Die Intensivstufe nur bei Bedarf einsetzen.
Bei intensiven Kochdünsten frühzeitig eine höhere Lüf-
terstufe wählen.
Die Gerüche verteilen sich weniger im Raum.
Die Beleuchtung ausschalten, wenn sie nicht mehr be-
nötigt wird.
Wenn die Beleuchtung ausgeschaltet ist, verbraucht
sie keine Energie.
Die Filter in den angegebenen Abständen reinigen oder
wechseln.
Die Wirksamkeit der Filter bleibt erhalten.
Den Kochdeckel aufsetzen.
Die Kochdünste und das Kondensat verringern sich.
Die Zusatzfunktionen nur bei Bedarf nutzen.
Das Ausschalten von Zusatzfunktionen verringert den
Stromverbrauch.
4
Betriebsarten de
Betriebsarten4 Betriebsarten
Sie können Ihr Gerät im Abluftbetrieb oder im Umluftbe-
trieb verwenden.
4.1 Abluftbetrieb
Die angesaugte Luft wird durch die Fettfilter gereinigt
und durch ein Rohrsystem ins Freie geleitet.
Die Luft darf nicht in einen Kamin abgelei-
tet werden, der für Abgase von Geräten
verwendet wird, die Gas oder andere
Brennstoffe verbrennen (dies gilt nicht für
Umluftgeräte).
Soll die Abluft in einen Rauchkamin
oder Abgaskamin geführt werden, der
nicht in Betrieb ist, muss die Zustim-
mung des zuständigen Schornsteinfe-
germeisters eingeholt werden.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkas-
ten verwendet werden.
4.2 Umluftbetrieb
Die angesaugte Luft wird durch die Fettfilter und einen
Geruchsfilter gereinigt und wieder in den Raum zurück-
geführt.
Um die Gerüche im Umluftbetrieb zu bin-
den, müssen Sie einen Geruchsfilter ein-
bauen. Die verschiedenen Möglichkeiten
das Gerät im Umluftbetrieb zu betreiben,
entnehmen Sie unserem Katalog oder fra-
gen Sie Ihren Fachhändler. Das notwendi-
ge Zubehör erhalten Sie im Fachhandel,
beim Kundendienst oder im Online-Shop.
"Zubehör", Seite5
Kennenlernen5 Kennenlernen
5.1 Bedienelemente
Über das Bedienfeld stellen Sie alle Funktionen Ihres
Geräts ein und erhalten Informationen zum Betriebszu-
stand.
Lüfterstufe 1 einschalten
Gerät ausschalten
Lüfterstufe 2 einschalten
Lüfterstufe 3 einschalten
Intensivstufe einschalten
Beleuchtung einschalten
oder ausschalten.
Zubehör6 Zubehör
Zubehör können Sie beim Kundendienst, im Fachhandel
oder im Internet kaufen. Verwenden Sie nur Originalzu-
behör, da dieses genau auf Ihr Gerät abgestimmt ist.
Zubehör ist gerätespezifisch. Geben Sie beim Kauf im-
mer die genaue Bezeichnung (E-Nr.) Ihres Geräts an.
Seite8
Welches Zubehör für Ihr Gerät verfügbar ist, erfahren
Sie in unserem Katalog, im Online-Shop oder beim Kun-
dendienst.
www.bosch-home.com
Zubehör Bestellnummer
Standard Geruchsfilter DHZ5316
Standard Umluftset DHZ5605
Clean Air Plus Umluftset DWZ1IX1C6
Clean Air Plus Geruchsfil-
ter (Ersatz)
DWZ1IX1B6
Long Life Umluftset DWZ1IT1D1
Long Life Geruchsfilter (Er-
satz)
DWZ0IT0P0
Grundlegende Bedienung7 Grundlegende Bedienung
7.1 Gerät einschalten
drücken.
Das Gerät startet in Lüfterstufe1.
7.2 Lüfterstufe einstellen
, oder drücken.
5
de Reinigen und Pflegen
7.3 Gerät ausschalten
drücken.
Hinweis: Falls die Lüfterstufe 2 oder 3 eingeschaltet ist,
zweimal drücken.
7.4 Intensivstufe einschalten
Wenn sich besonders starker Geruch oder Dunst entwi-
ckelt, können Sie die Intensivstufe verwenden.
gedrückt halten.
Die LED blinkt rot.
Das Gerät schaltet nach ca. 6Minuten automatisch in
eine niedrigere Lüfterstufe.
Hinweis: Sie können die Intensivstufe direkt im Aus-Zu-
stand einschalten. Nach Ablauf der 6Minuten schaltet
sich das Gerät wieder aus.
7.5 Beleuchtung einschalten
Die Beleuchtung können Sie unabhängig von der Lüf-
tung einschalten und ausschalten.
drücken.
7.6 Beleuchtung ausschalten
drücken.
Reinigen und Pflegen8 Reinigen und Pflegen
Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und
pflegen Sie es sorgfältig.
8.1 Reinigungsmittel
Geeignete Reinigungsmittel erhalten Sie beim Kunden-
dienst oder im Online-Shop.
ACHTUNG
Ungeeignete Reinigungsmittel können die Oberflächen
des Geräts beschädigen.
Keine scharfen oder scheuernden Reinigungsmittel
verwenden.
Keine stark alkoholhaltigen Reinigungsmittel verwen-
den.
Keine harten Scheuerkissen oder Putzschwämme ver-
wenden.
Glasreiniger, Glasschaber oder Edelstahl-Pflegemittel
nur verwenden, wenn diese in der Reinigungsanlei-
tung zu dem entsprechenden Teil empfohlen werden.
Schwammtücher vor Gebrauch gründlich auswa-
schen.
8.2 Gerät reinigen
Reinigen Sie das Gerät wie vorgegeben, damit die un-
terschiedlichen Teile und Oberflächen nicht durch eine
falsche Reinigung oder ungeeignete Reinigungsmittel
beschädigt werden.
WARNUNG‒Explosionsgefahr!
Stark ätz-alkalische oder stark säurehaltige Reinigungs-
mittel in Verbindung mit Aluminiumteilen im Spülraum
des Geschirrspülers können zu Explosionen führen.
Nie stark ätz-alkalische oder stark säurehaltige Reini-
gungsmittel verwenden. Insbesondere keine Reini-
gungsmittel aus dem Gewerbebereich oder Industrie-
bereich in Verbindung mit Aluminiumteilen, wie z.B.
Fettfilter von Dunstabzugshauben, verwenden.
WARNUNG‒Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag ver-
ursachen.
Vor der Reinigung den Netzstecker ziehen oder Si-
cherung im Sicherungskasten ausschalten.
Keinen Dampfreiniger oder Hochdruckreiniger ver-
wenden, um das Gerät zu reinigen.
WARNUNG‒Verbrennungsgefahr!
Das Gerät wird während des Betriebs heiß.
Vor der Reinigung Gerät abkühlen lassen.
WARNUNG‒Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig sein.
Geräteinnenraum vorsichtig reinigen.
1.
Die Informationen zu den Reinigungsmitteln beachten.
2.
Je nach Oberfläche wie folgt reinigen:
Edelstahlflächen mit einem Schwammtuch und hei-
ßer Spüllauge in Schliffrichtung reinigen.
Lackierte Oberflächen mit einem Schwammtuch
und heißer Spüllauge reinigen.
Aluminium mit einem weichen Tuch und Glasreini-
ger reinigen.
Kunststoff mit einem weichen Tuch und Glasreini-
ger reinigen.
Glas mit einem weichen Tuch und Glasreiniger rei-
nigen.
3.
Mit einem weichen Tuch nachtrocknen.
4.
Bei Edelstahlflächen ein Edelstahl-Pflegemittel mit ei-
nem weichen Tuch hauchdünn auftragen.
Edelstahl-Pflegemittel erhalten Sie beim Kundendienst
oder im Online-Shop.
8.3 Bedienelemente reinigen
WARNUNG‒Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag ver-
ursachen.
Keine nassen Schwammtücher verwenden.
1.
Die Informationen zu den Reinigungsmitteln beachten.
2.
Mit einem feuchten Schwammtuch und heißer Spül-
lauge reinigen.
3.
Mit einem weichen Tuch nachtrocknen.
8.4 Fettfilter ausbauen
WARNUNG‒Verletzungsgefahr!
Filterabdeckung kann schwingen.
Die Filterabdeckung langsam öffnen.
Die Filterabdeckung nach dem Öffnen festhalten, bis
sie nicht mehr nachschwingt.
Die Filterabdeckung langsam schließen.
6
Störungen beheben de
1.
Die Filterabdeckung zum Öffnen nach unten klappen.
2.
ACHTUNG‒Herabfallende Fettfilter können das dar-
unterliegende Kochfeld beschädigen.
Mit einer Hand unter den Fettfilter fassen.
Die Verriegelungen an den Fettfiltern öffnen.
3.
Die Fettfilter aus den Halterungen nehmen.
Um heruntertropfendes Fett zu vermeiden, die Fettfil-
ter waagerecht halten.
8.5 Fettfilter von Hand reinigen
Die Fettfilter filtern das Fett aus dem Küchendunst. Re-
gelmäßig gereinigte Fettfilter gewährleisten einen hohen
Fettabscheidegrad. Wir empfehlen, die Fettfilter alle 2
Monate zu reinigen.
WARNUNG‒Brandgefahr!
Die Fettablagerungen in den Fettfiltern können sich ent-
zünden.
Die Fettfilter regelmäßig reinigen.
Voraussetzung: Die Fettfilter sind ausgebaut.
"Zubehör", Seite6
1.
Die Informationen zu den Reinigungsmitteln beachten.
2.
Die Fettfilter in heißer Spüllauge einweichen.
Bei hartnäckigem Schmutz einen Fettlöser verwen-
den. Fettlöser erhalten Sie beim Kundendienst oder
im Online-Shop.
3.
Die Fettfilter mit einer Bürste reinigen.
4.
Die Fettfilter gründlich ausspülen.
5.
Die Fettfilter abtropfen lassen.
8.6 Fettfilter im Geschirrspüler reinigen
Die Fettfilter filtern das Fett aus dem Küchendunst. Re-
gelmäßig gereinigte Fettfilter gewährleisten einen hohen
Fettabscheidegrad. Wir empfehlen, die Fettfilter alle 2
Monate zu reinigen.
WARNUNG‒Brandgefahr!
Die Fettablagerungen in den Fettfiltern können sich ent-
zünden.
Die Fettfilter regelmäßig reinigen.
ACHTUNG
Die Fettfilter können durch Einklemmen im Geschirrspü-
ler beschädigt werden.
Die Fettfilter nicht einklemmen.
Hinweis: Bei der Reinigung des Fettfilters im Geschirr-
spüler können leichte Verfärbungen auftreten. Die Ver-
färbungen haben keinen Einfluss auf die Funktion der
Fettfilter.
Voraussetzung: Die Fettfilter sind ausgebaut.
"Zubehör", Seite6
1.
Die Informationen zu den Reinigungsmitteln beachten.
2.
Die Fettfilter locker in den Geschirrspüler stellen.
Stark verschmutzte Fettfilter nicht mit Geschirr reini-
gen.
Bei hartnäckigem Schmutz einen Fettlöser verwen-
den. Fettlöser erhalten Sie beim Kundendienst oder
im Online-Shop.
3.
Den Geschirrspüler starten.
Bei der Temperatureinstellung maximal70°C wählen.
4.
Die Fettfilter abtropfen lassen.
8.7 Fettfilter einbauen
ACHTUNG
Herabfallende Fettfilter können das darunterliegende
Kochfeld beschädigen.
Mit einer Hand unter den Fettfilter fassen.
1.
Die Fettfilter einsetzen.
2.
Die Fettfilter nach oben klappen und die Verriegelun-
gen einrasten.
3.
Sicherstellen, dass die Verriegelungen einrasten.
4.
Die Filterabdeckung schließen.
Störungen beheben9 Störungen beheben
Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung,
bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.
WARNUNG‒Verletzungsgefahr!
Unsachgemäße Reparaturen sind gefährlich.
Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
Wenn das Gerät defekt ist, den Kundendienst rufen.
"Kundendienst", Seite8
7
de Entsorgen
9.1 Defekte LED-Leuchten wechseln
Defekte LED-Leuchten dürfen nur durch den Herstel-
ler, seinen Kundendienst oder einer konzessionierten
Fachkraft (Elektroinstallateur) gewechselt werden.
9.2 Funktionsstörungen
Störung Ursache und Störungsbehebung
Gerät funktioniert nicht. Netzstecker der Netzanschlussleitung ist nicht eingesteckt.
Schließen Sie das Gerät am Stromnetz an.
Sicherung im Sicherungskasten hat ausgelöst.
Prüfen Sie die Sicherung im Sicherungskasten.
Stromversorgung ist ausgefallen.
Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionie-
ren.
Die Beleuchtung funktioniert
nicht.
LED-Lampe ist defekt.
Rufen Sie den Kundendienst.
Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen Kundendienst
oder einer konzessionierten Fachkraft (Elektroinstallateur) gewechselt werden.
Entsorgen10 Entsorgen
10.1 Altgerät entsorgen
Durch umweltgerechte Entsorgung können wertvolle
Rohstoffe wiederverwendet werden.
Das Gerät umweltgerecht entsorgen.
Informationen über aktuelle Entsorgungswege erhal-
ten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde-
oder Stadtverwaltung.
Dieses Gerät ist entsprechend der euro-
päischen Richtlinie 2012/19/EU über
Elektro- und Elektronikaltgeräte (waste
electrical and electronic equipment –
WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine
EU-weit gültige Rücknahme und Verwer-
tung der Altgeräte vor.
Kundendienst11 Kundendienst
Funktionsrelevante Original-Ersatzteile gemäß der ent-
sprechenden Ökodesign-Verordnung erhalten Sie bei
unserem Kundendienst für die Dauer von mindestens
10 Jahren ab dem Inverkehrbringen Ihres Geräts inner-
halb des Europäischen Wirtschaftsraums.
Hinweis: Der Einsatz des Kundendiensts ist im Rahmen
der Herstellergarantiebedingungen kostenfrei.
Detaillierte Informationen über die Garantiedauer und
die Garantiebedingungen in Ihrem Land erhalten Sie
über den QR-Code auf dem beiliegenden Dokument zu
den Servicekontakten und Garantiebedingungen, bei un-
serem Kundendienst, Ihrem Händler oder auf unserer
Website.
Wenn Sie den Kundendienst kontaktieren, benötigen Sie
die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer
(FD) Ihres Geräts.
Die Kontaktdaten des Kundendiensts finden Sie über
den QR-Code auf dem beiliegenden Dokument zu den
Servicekontakten und Garantiebedingungen oder auf
unserer Website.
11.1 Erzeugnisnummer (E-Nr.) und
Fertigungsnummer (FD)
Die Erzeugnisnummer (E-Nr.) und die Fertigungsnum-
mer (FD) finden Sie auf dem Typenschild des Geräts.
Das Typenschild befindet sich je nach Modell:
im Innenraum des Geräts (dazu die Fettfilter ausbau-
en).
auf der Oberseite des Geräts.
Um Ihre Gerätedaten und die Kundendienst-Telefonnum-
mer schnell wiederzufinden, können Sie die Daten notie-
ren.
Prüfhinweise12 Prüfhinweise
Diese Hinweise wurden erstellt, um das Prüfen des Ge-
räts zu erleichtern.
Gemessen nach EN61591.
Das Gerät wird im Auslieferzustand betrieben.
Das Gerät wird bei einer Farbtemperatur von 4000k
(Schalterstellung ) gemessen.
Der Fettabscheidegrad wurde inklusive der abnehm-
baren Filterabdeckung ermittelt.
8
Montageanleitung de
Es ist darauf zu achten, dass die Filter sich während
der Messung (durch Änderungen der Gerätelage zur
Einbaulage) nicht verschieben.
Montageanleitung13 Montageanleitung
Beachten Sie diese Informationen bei der Montage des
Geräts.
13.1 Lieferumfang
Prüfen Sie nach dem Auspacken alle Teile auf Trans-
portschäden und die Vollständigkeit der Lieferung.

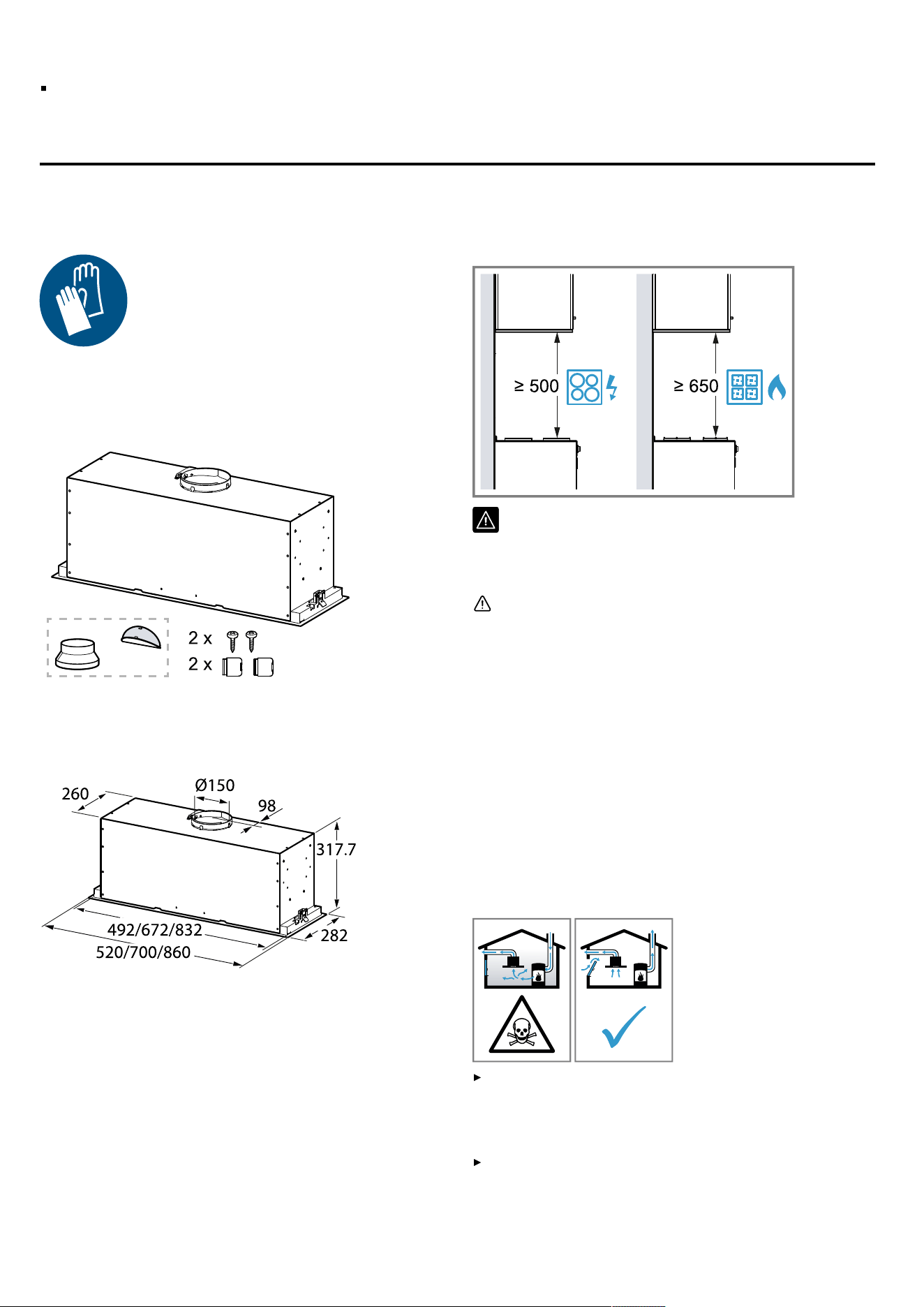

13.2 Gerätemaße
Hier finden Sie die Maße des Geräts.
13.3 Sicherheitsabstände
Beachten Sie die Sicherheitsabstände des Geräts.
13.4 Sichere Montage
Beachten Sie diese Sicherheitshinweise, wenn
Sie das Gerät montieren.
WARNUNG‒Vergiftungsgefahr!
Zurückgesaugte Verbrennungsgase können zu
Vergiftungen führen. Raumluftabhängige Feu-
erstätten (z. B. gas-, öl-, holz- oder kohlebetrie-
bene Heizgeräte, Durchlauferhitzer, Warmwas-
serbereiter) beziehen Verbrennungsluft aus
dem Aufstellraum und führen die Abgase
durch eine Abgasanlage (z. B. Kamin) ins
Freie. In Verbindung mit einer eingeschalteten
Dunstabzugshaube wird der Küche und den
benachbarten Räumen Raumluft entzogen. Oh-
ne ausreichende Zuluft entsteht ein Unter-
druck. Giftige Gase aus dem Kamin oder Ab-
zugsschacht werden in die Wohnräume zu-
rückgesaugt.
Immer für ausreichend Zuluft sorgen, wenn
das Gerät im Abluftbetrieb gleichzeitig mit ei-
ner raumluftabhängigen Feuerstätte verwen-
det wird.
Ein gefahrloser Betrieb ist nur dann möglich,
wenn der Unterdruck im Aufstellraum der
Feuerstätte 4Pa(0,04mbar) nicht über-
schreitet. Dies kann erreicht werden, wenn
9
de Montageanleitung
durch nicht verschließbare Öffnungen, z. B.
in Türen, Fenstern, in Verbindung mit einem
Zuluft- / Abluftmauerkasten oder durch ande-
re technische Maßnahmen, die zur Verbren-
nung benötigte Luft nachströmen kann. Ein
Zuluft-/Abluftmauerkasten allein stellt die Ein-
haltung des Grenzwerts nicht sicher.
Ziehen Sie in jedem Fall den Rat des zustän-
digen Schornsteinfegermeisters hinzu, der
den gesamten Lüftungsverbund des Hauses
beurteilen kann und Ihnen die passende
Maßnahme zur Belüftung vorschlägt.
Wird das Gerät ausschließlich im Umluftbe-
trieb eingesetzt, ist der Betrieb ohne Ein-
schränkung möglich.
Zurückgesaugte Verbrennungsgase können zu
Vergiftungen führen.
Wenn eine Dunstabzugshaube mit einer
raumluftabhängigen Feuerstätte installiert
wird, muss die Stromzuführung der Dunstab-
zugshaube mit einer geeigneten Sicherheits-
schaltung versehen werden.
Zurückgesaugte Verbrennungsgase können zu
Vergiftungen führen.
Die Abluft nicht in einen Rauchkamin oder
einen Abgaskamin abgeben, der in Betrieb
ist.
Die Abluft nicht in einen Schacht abgeben,
der zur Entlüftung von Aufstellungsräumen
von Feuerstätten dient.
Soll die Abluft in einen Rauchkamin oder Ab-
gaskamin geführt werden, der nicht in Be-
trieb ist, muss die Zustimmung des zuständi-
gen Schornsteinfegermeisters eingeholt wer-
den.
WARNUNG‒Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über
den Kopf ziehen oder sich darin einwickeln
und ersticken.
Verpackungsmaterial von Kindern fernhalten.
Kinder nicht mit Verpackungsmaterial spie-
len lassen.
WARNUNG‒Brandgefahr!
Die Fettablagerungen im Fettfilter können sich
entzünden.
In der Nähe des Gerätes nie mit offener
Flamme arbeiten (z.B. flambieren).
Gerät nur dann in der Nähe einer Feuerstätte
für feste Brennstoffe (z.B. Holz oder Kohle)
installieren, wenn eine geschlossene, nicht
abnehmbare Abdeckung vorhanden ist. Es
darf keinen Funkenflug geben.
Die vorgegebenen Sicherheitsabstände müs-
sen eingehalten werden, um einen Hitzestau
zu vermeiden.
Beachten Sie die Angaben zu Ihren Kochge-
räten. Falls die Installationsanweisungen der
Kochgeräte einen abweichenden Abstand
vorgeben, immer den größeren Abstand be-
rücksichtigen. Werden Gaskochstellen und
Elektrokochstellen zusammen betrieben, gilt
der größte angegebene Abstand.
WARNUNG‒Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharf-
kantig sein.
Schutzhandschuhe tragen.
Ist das Gerät nicht ordnungsgemäß befestigt,
kann es herabfallen.
Alle Befestigungselemente müssen fest und
sicher montiert werden.
Veränderungen am elektrischen oder mechani-
schen Aufbau sind gefährlich und können zu
Fehlfunktionen führen.
Keine Veränderungen am elektrischen oder
mechanischen Aufbau durchführen.
Filterabdeckung kann schwingen.
Die Filterabdeckung langsam öffnen.
Die Filterabdeckung nach dem Öffnen fest-
halten, bis sie nicht mehr nachschwingt.
Die Filterabdeckung langsam schließen.
WARNUNG‒Stromschlaggefahr!
Scharfkantige Bauteile innerhalb des Geräts
können das Anschlusskabel beschädigen.
Das Anschlusskabel nicht knicken oder ein-
klemmen.
Unsachgemäße Installationen sind gefährlich.
Das Gerät nur gemäß den Angaben auf dem
Typenschild anschließen und betreiben.
Das Gerät nur über eine vorschriftsmäßig in-
stallierte Steckdose mit Erdung an ein
Stromnetz mit Wechselstrom anschließen.
Das Schutzleitersystem der elektrischen
Hausinstallation muss vorschriftsmäßig in-
stalliert sein.
Nie das Gerät über eine externe Schaltvor-
richtung versorgen, z.B. Zeitschaltuhr oder
Fernsteuerung.
Wenn das Gerät eingebaut ist, muss der
Netzstecker der Netzanschlussleitung frei zu-
gänglich sein. Falls der freie Zugang nicht
möglich ist, muss in der festverlegten elektri-
schen Installation eine allpolige Trennvorrich-
tung nach den Bedingungen der Überspan-
nungskategorie III und nach den Errichtungs-
bestimmungen eingebaut werden.
10
Montageanleitung de
Beim Aufstellen des Geräts darauf achten,
dass die Netzanschlussleitung nicht einge-
klemmt oder beschädigt wird.
WARNUNG‒Gefahr durch Magnetismus!
Das Gerät enthält Permanentmagnete. Diese
können elektronische Implantate, z.B. Herz-
schrittmacher oder Insulinpumpen beeinflus-
sen.
Personen mit elektronischen Implantaten
müssen 10cm Mindestabstand zum Gerät
einhalten.
13.5 Allgemeine Hinweise
Beachten Sie diese allgemeinen Hinweise bei der Instal-
lation.
Für die Installation müssen die aktuell gültigen Bau-
vorschriften und die Vorschriften der örtlichen Strom-
und Gasversorger beachtet werden.
Bei der Ableitung von Abluft müssen die behördlichen
und gesetzlichen Vorschriften, wie z.B. die Landes-
bauverordnung, beachtet werden.
Um das Gerät im Servicefall ungehindert zu errei-
chen, einen leicht zugänglichen Montageort wählen.
Die Oberflächen des Geräts sind empfindlich. Bei der
Montage Beschädigungen vermeiden.
13.6 Hinweise zum elektrischen Anschluss
Um das Gerät sicher elektrisch anschließen zu können,
beachten Sie diese Hinweise.
WARNUNG‒Stromschlaggefahr!
Die Trennung des Geräts vom Stromnetz muss jederzeit
möglich sein. Das Gerät darf nur an eine vorschriftsmä-
ßig installierte Schutzkontakt-Steckdose angeschlossen
werden.
Der Netzstecker der Netzanschlussleitung muss nach
dem Einbau des Geräts frei zugänglich sein.
Ist dies nicht möglich, muss in der festverlegten elek-
trischen Installation eine allpolige Trennvorrichtung
nach den Bedingungen der Überspannungskategorie
III und nach den Errichtungsbestimmungen eingebaut
werden.
Nur eine Elektrofachkraft darf die festverlegte elektri-
sche Installation ausführen. Wir empfehlen einen Feh-
lerstromschutzschalter (FI-Schalter) im Stromkreis der
Geräteversorgung zu installieren.
Scharfkantige Bauteile innerhalb des Geräts können das
Anschlusskabel beschädigen.
Das Anschlusskabel nicht knicken oder einklemmen.
Die Anschlussdaten dem Typenschild entnehmen.
Seite8
Die Anschlussleitung ist ca.1,30m lang.
Dieses Gerät entspricht den EG-Funkentstörbestim-
mungen.
Das Gerät entspricht der Schutzklasse 1. Daher das
Gerät nur mit Schutzleiter-Anschluss verwenden.
Das Gerät während der Montage nicht an Strom an-
schließen.
Sicherstellen, dass der Berührungsschutz durch den
Einbau gewährleistet ist.
13.7 Hinweise zur Einbausituation
Dieses Gerät in einem Küchenschrank montieren.
Für die Montage zusätzlicher Sonderzubehörteile die
dort beiliegende Montageanleitung beachten.
Die Breite der Dunstabzugshaube muss mindestens
der Breite der Kochstelle entsprechen.
Um den Kochdunst optimal zu erfassen, das Gerät
mittig über dem Kochfeld montieren.
13.8 Hinweise zur Abluftleitung
Der Hersteller des Geräts übernimmt keine Gewährleis-
tung für Beanstandungen, die auf die Rohrstrecke zu-
rückzuführen sind.
Ein kurzes, geradliniges Abluftrohr mit einem mög-
lichst großen Rohrdurchmesser verwenden.
Lange, raue Abluftrohre, viele Rohrbögen oder kleine
Rohrdurchmesser verringern die Absaugleistung und
erhöhen das Lüftergeräusch.
Ein Abluftrohr aus nicht brennbarem Material verwen-
den.
Um Kondensat-Rücklauf zu vermeiden, das Abluftrohr
vom Gerät aus mit 1° Gefälle montieren.
Rundrohre
Rundrohre mit einem Innendurchmesser von 150mm
(empfohlen) oder mindestens 120mm verwenden.
Flachkanäle
Flachkanäle verwenden, deren Innenquerschnitt dem
Durchmesser der Rundrohre entspricht:
Durchmesser 150mm entspricht ca.177cm².
Durchmesser 120mm entspricht ca.113cm².
Bei abweichenden Rohrdurchmessern Dichtstreifen
einsetzen.
Keine Flachkanäle mit scharfen Umlenkungen ver-
wenden.
13.9 Hinweise zum Abluftbetrieb
Bei Abluftbetrieb sollte eine Rückstauklappe eingebaut
werden.
Hinweise
Wenn dem Gerät keine Rückstauklappe beilgelegt ist,
kann eine Rückstauklappe über den Fachhandel be-
zogen werden.
Wenn die Abluft durch die Außenwand geleitet wird,
sollte ein Teleskop-Mauerkasten verwendet werden.
13.10 Hinweise zum Umluftbetrieb
Das Gerät darf nur im fest installierten Zustand und mit
angeschlossener Verrohrung betrieben werden.

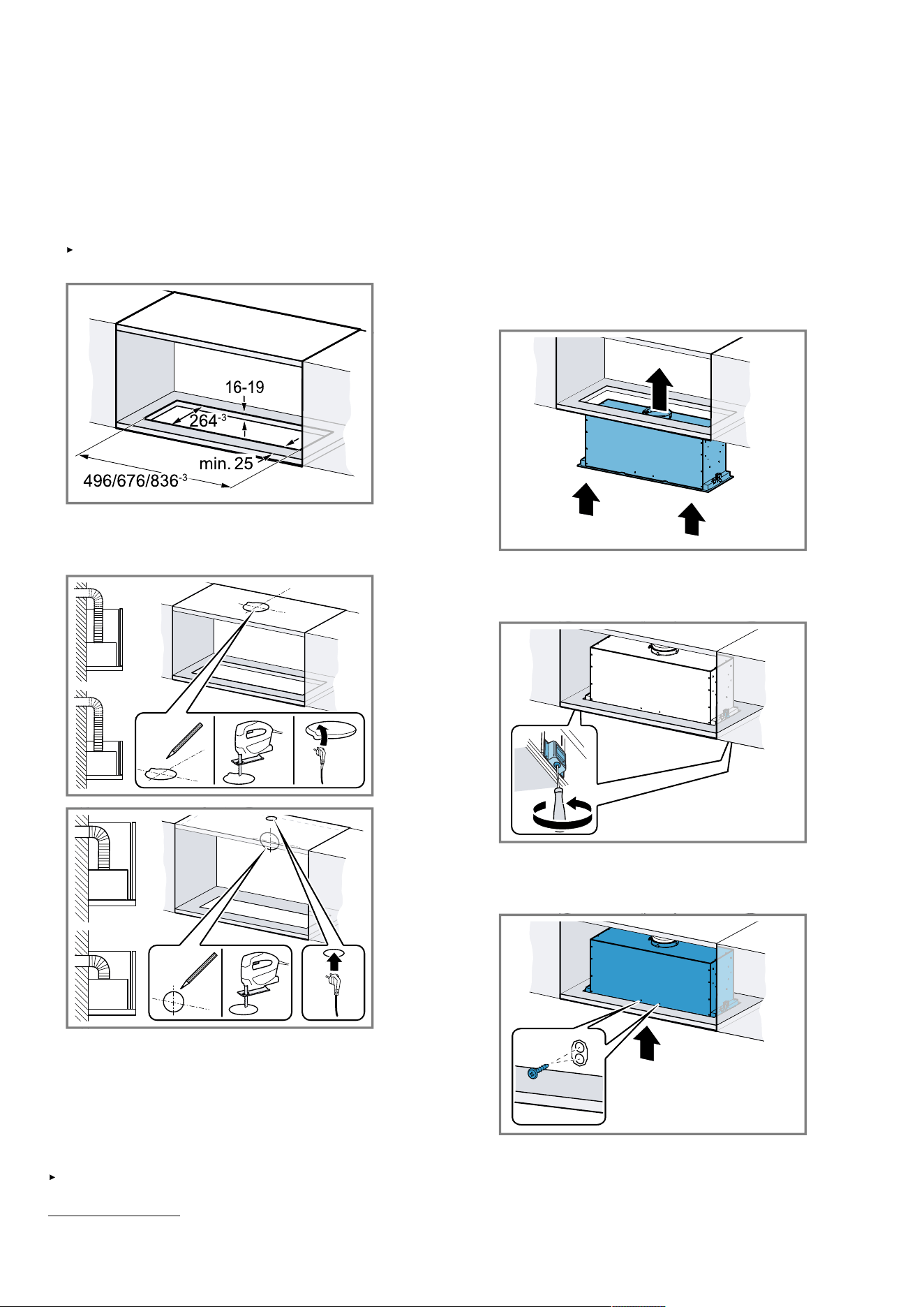

13.11 Montage
Möbel prüfen
1.
Das Einbaumöbel prüfen, ob es waagerecht und aus-
reichend tragfähig ist.
Das maximale Gewicht des Geräts beträgt 10kg.
Hinweis: Die Vorgaben der Möbelhersteller bezüglich
der Tragfähigkeit des Einbaumöbels beachten.
2.
Sicherstellen, dass das Einbaumöbel bis 90°C hitze-
beständig ist.
11
de Montageanleitung
3.
Sicherstellen, dass das Einbaumöbel auch nach den
Ausschnittarbeiten noch stabil ist.
4.
Die Einstellung der Türscharniere prüfen.
Je nach Bauart des Möbels sind diese nach der Mon-
tage nicht mehr erreichbar.
Möbel vorbereiten
Voraussetzung: Das Möbel eignet sich für den Einbau.
1.

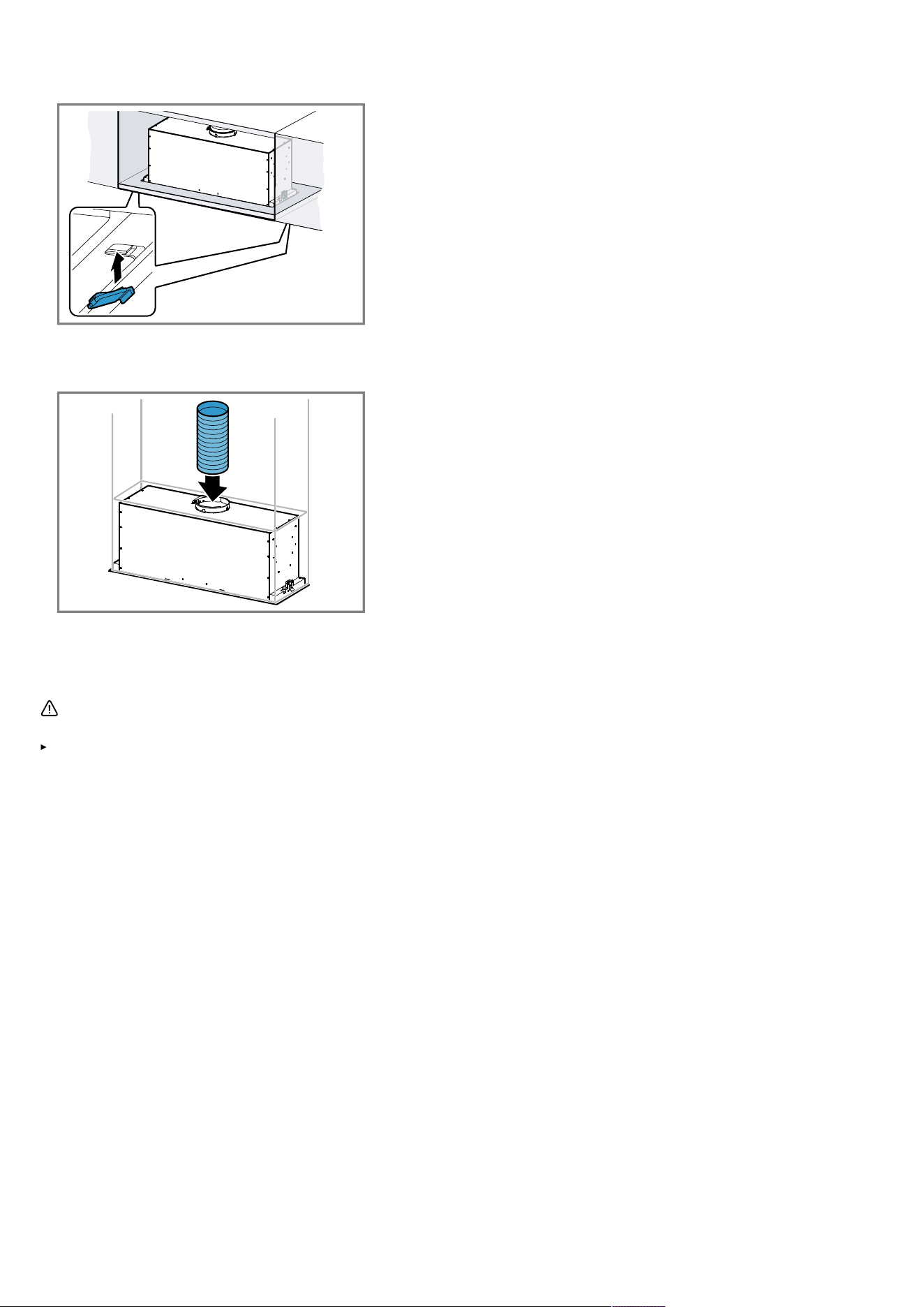

Den Ausschnitt für das Gerät herstellen.
Dabei sicherstellen, dass die zulässigen Maße ein-
gehalten werden.
2.
Den Ausschnitt für das Abluftrohr entweder oberhalb
des Einbaumöbels oder hinter dem Einbaumöbel
über dem Gerät herstellen.
Gerät auspacken
Packen Sie Ihr Gerät aus und prüfen Sie alle Teile auf
Transportschäden. Tragen Sie Schutzhandschuhe, wenn
Sie das Gerät auspacken.
ACHTUNG
Der Rahmen des Geräts ist kein Griffelement.
Das Gerät nicht am Rahmen anheben.
Gerät vorbereiten
1.
Bei Abluftbetrieb die Rückstauklappen am Luftauslass
montieren und einrasten.
1
2.
Die Schutzfolie vorsichtig von der Oberfläche abzie-
hen.
Gerät montieren
Hinweis: Es wird empfohlen, die Montage von zwei Per-
sonen durchführen zu lassen.
1.
Das Gerät zusammen mit dem Netzkabel von unten
in die Möbelöffnung einsetzen, bis die Aufhängungen
einrasten. Dabei Stöße und einseitigen Druck vermei-
den.
2.
Die beiden Fixierungsschrauben abwechselnd links
und rechts anziehen. Geeignetes Werkzeug verwen-
den, um die Oberfläche nicht zu beschädigen.
3.
Die vorderen beiden Schrauben so einschrauben und
die Bohrung so wählen, dass die Oberfläche des Ge-
räts bündig am Einbaumöbel anliegt.
1
Je nach Geräteausstattung
12
Montageanleitung de
4.
Die beiden Schraubenabdeckungen einsetzen.
Abluftverbindung herstellen
1.
Das Luftrohr am Luftstutzen befestigen.
2.
Die Verbindung zur Abluftöffnung herstellen.
3.
Die Verbindungsstellen abdichten.
Gerät demontieren
WARNUNG‒Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig sein.
Schutzhandschuhe tragen.
1.
Das Gerät vom Stromnetz trennen.
2.
Das Abluftrohr lösen.
3.

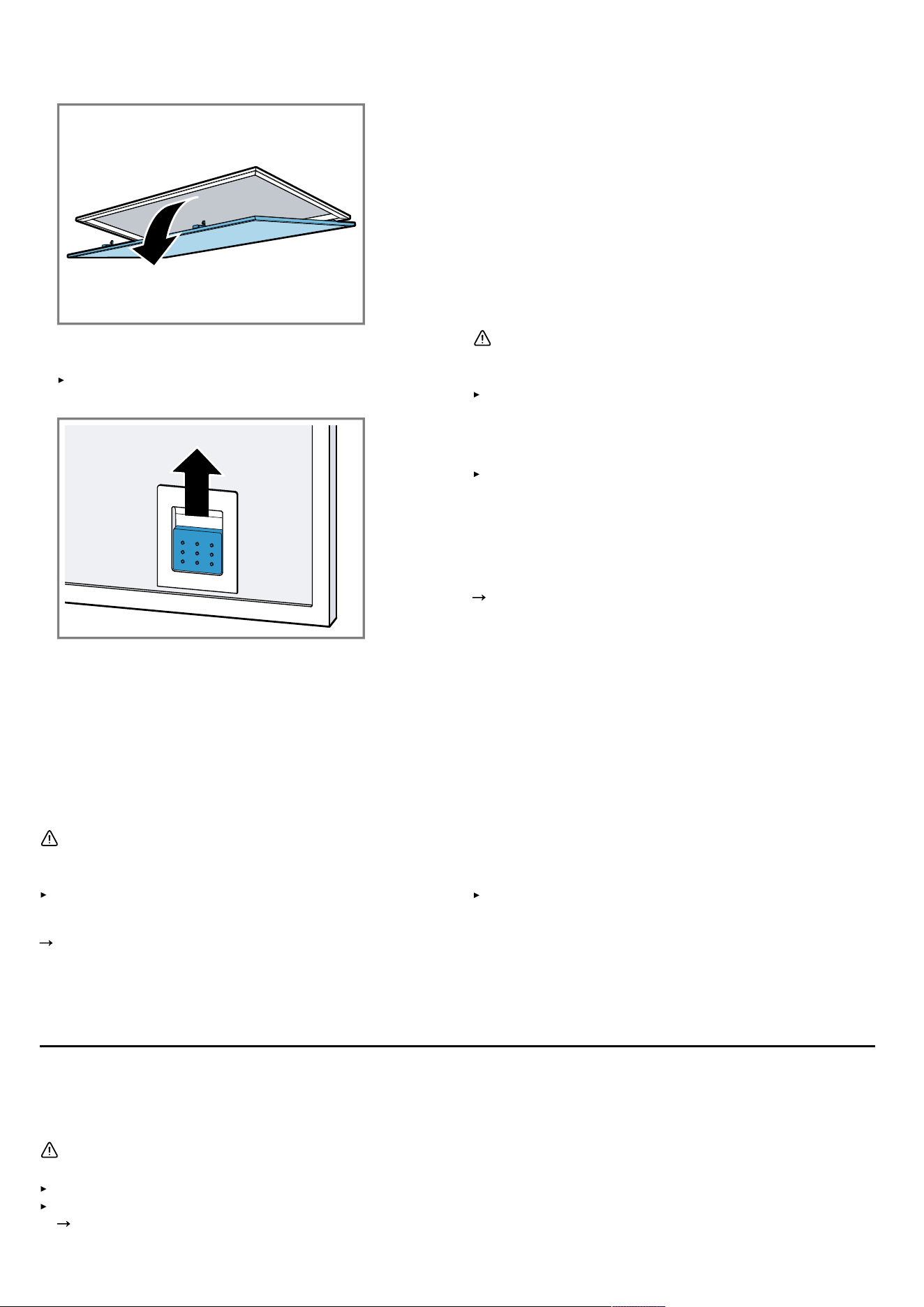

Die Filterabdeckung öffnen.
4.
Die Fettfilter entnehmen
Die Fettfilter nicht biegen, um Beschädigungen zu
vermeiden.
5.
Die vorderen beiden Schrauben lösen
6.
Die beiden Fixierungsschrauben der Aufhängungen
abwechselnd links und rechts lösen.
7.
Das Gerät langsam herunternehmen.
13
Thank you for buying a
Bosch Home Appliance!
Register your new device on MyBosch now and profit directly from:
• Expert tips & tricks for your appliance
• Warranty extension options
• Discounts for accessories & spare-parts
• Digital manual and all appliance data at hand
• Easy access to Bosch Home Appliances Service
Free and easy registration – also on mobile phones:
www.bosch-home.com/welcome
Looking for help?
You'll find it here.
Expert advice for your Bosch home appliances, help with problems
or a repair from Bosch experts.
Find out everything about the many ways Bosch can support you:
www.bosch-home.com/service
Contact data of all countries are listed in the attached service directory.
BSH Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München, GERMANY
www.bosch-home.com
A Bosch Company
*9001938168*
9001938168 (050312)
de
