AK23007
ATTACH YOUR RECEIPT HERE
Serial Number
Purchase Date
UTILITECH and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
1
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 866-994-4148, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could
also contact us at [email protected].
20 IN. OUTDOOR
PEDESTAL FAN
ITEM #0625627
#43115004
TABLE OF CONTENTS
Package contents...........................................................................................................................
Safety information...........................................................................................................................
Operating Instructions.....................................................................................................................
Troubleshooting...............................................................................................................................
2-Year limited warranty....................................................................................................................
Replacement parts list.....................................................................................................................
3

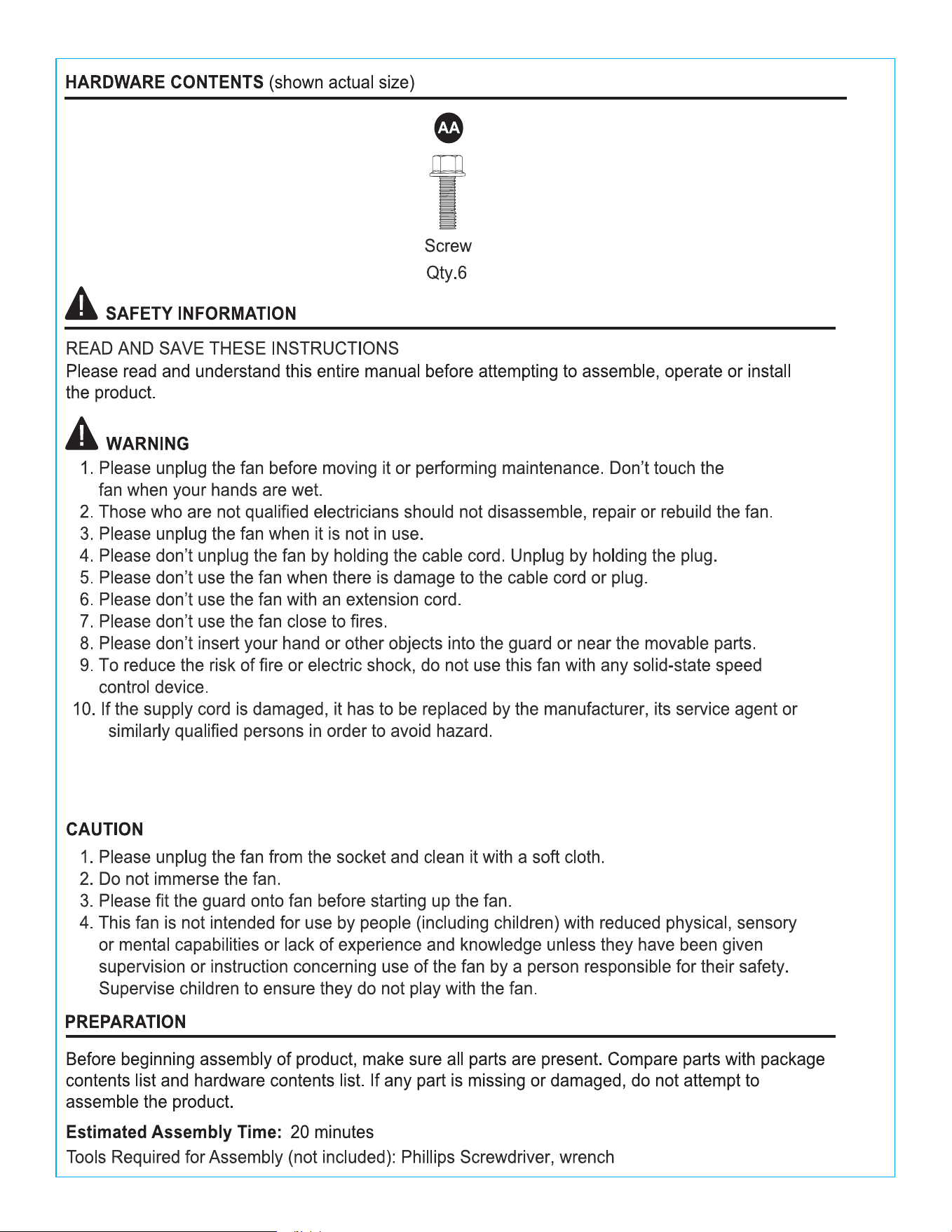

Hardware contents (shown actual size)..........................................................................................
4
4
Preparation.....................................................................................................................................
4
Assembly instructions.....................................................................................................................
5
6
Care and maintenance....................................................................................................................
6
6
7
7
2

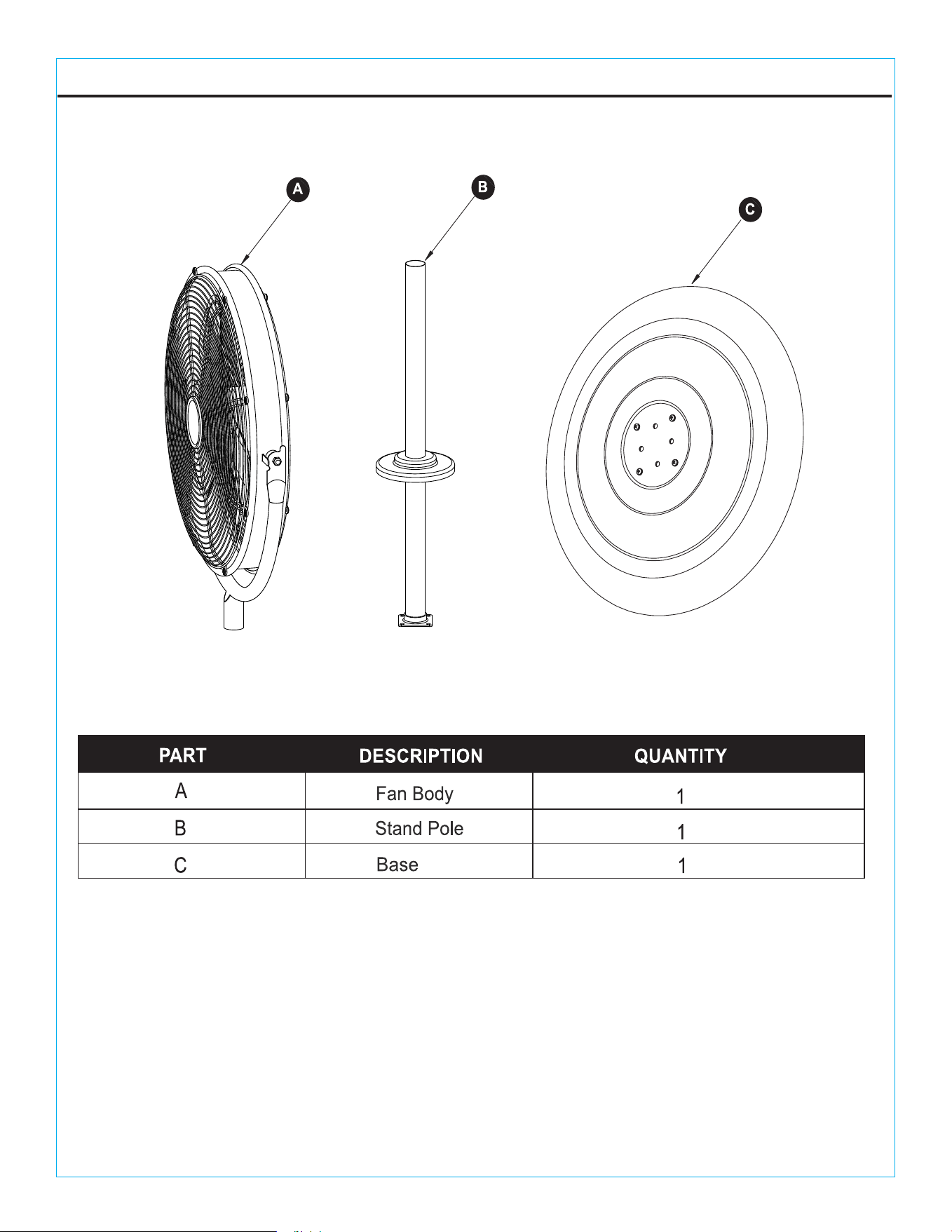

PACKAGE CONTENTS
3
4
11. To Reduce The Risk Of Fire, Electric Shock or Injury To Persons, Do Not Use Replacement
Parts That Have Not Been Recommended By The Manufacturer (e.g. Parts Made At Home
Using a 3D Printer).
5

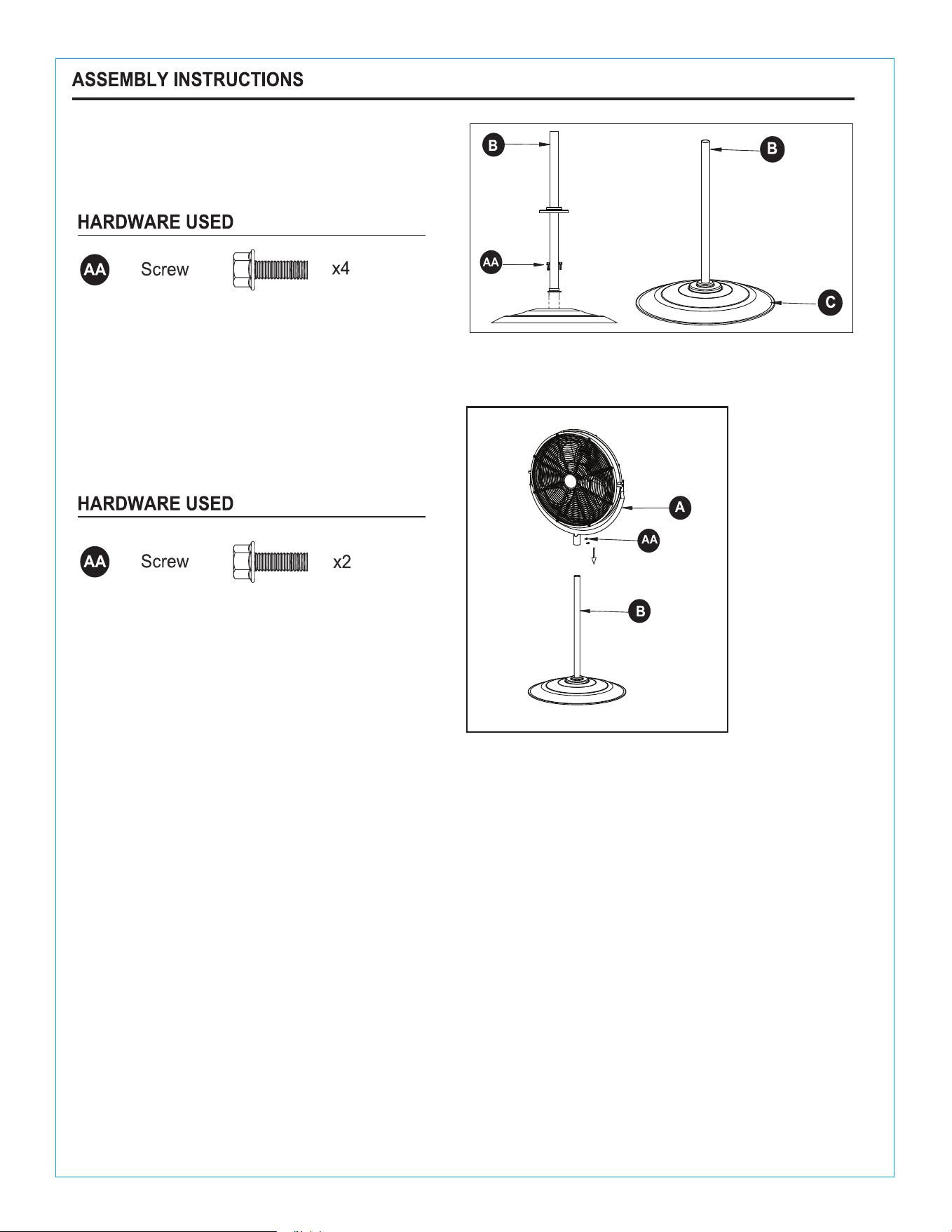

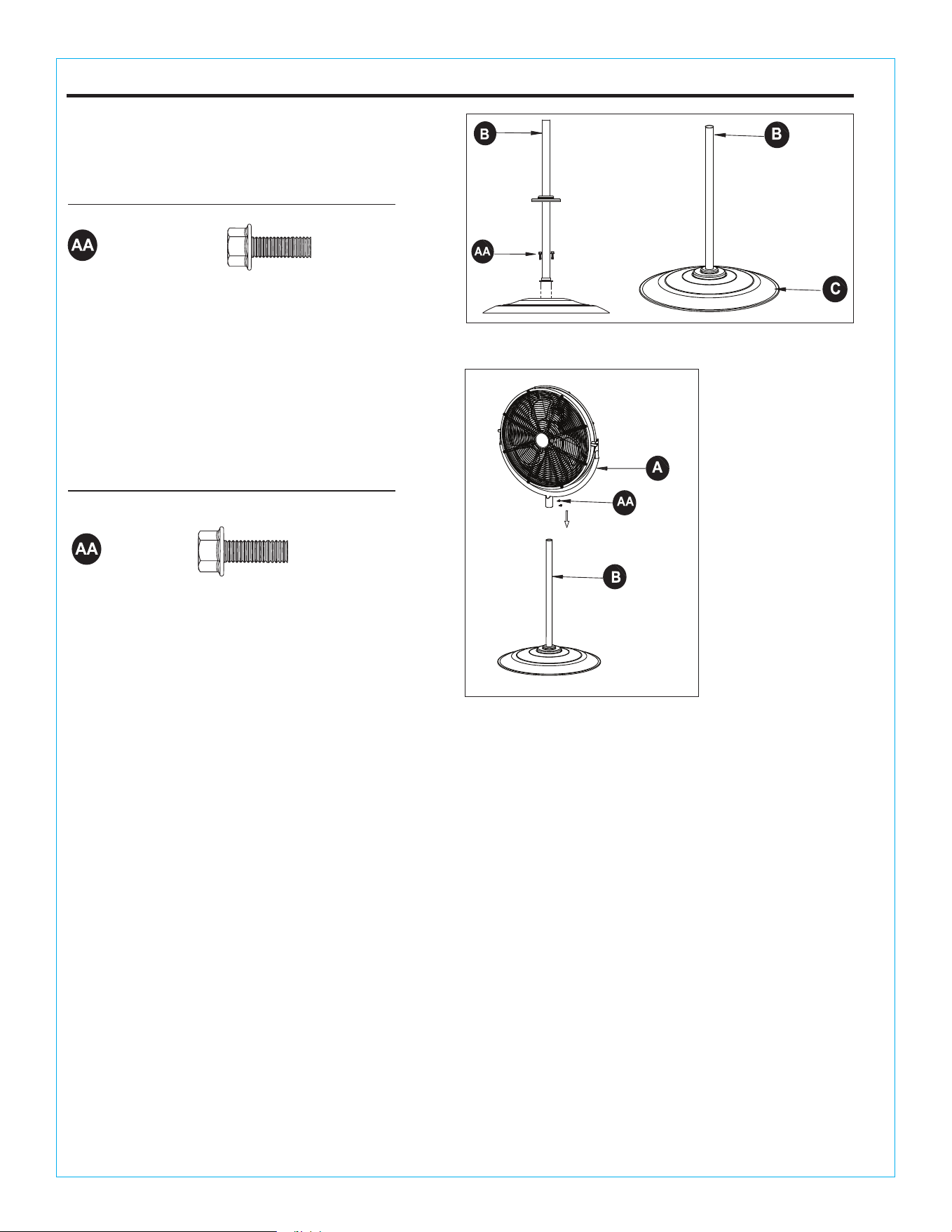

1. Insert 4 screws (AA) through the holes in
the stand pole (B), then attach the stand
pole to the base (C).
2. Insert the U-bracket on the fan body (A)
into the standing pole (B), then secure
with screws (AA)."
6
OFF
POSSIBLE CAUSEPROBLEM
CORRECTIVE ACTION
D
D
F
E
E
D
E
F
7
2-YEAR LIMITED WARRANTY
The manufacturer warrants this product to be free from manufacturing defects in the material and
workmanship under normal use for a period of two years after the date of purchase by the original
purchaser.This warranty does not cover transit damages. This warranty does not apply to damages
from accident, misuse, alteration of any kind to the fan or where the connected voltage is more than
above the nameplate voltage. This warranty does not apply to the finish on any portion of the product.
Servicing performed by unauthorized persons shall render the warranty invalid. The warranty is not
responsible for damages of any kind, including accident and consequential damages. Some states do
not allow the exclusion or limitation of the incidental or consequential damages, so the above exclusion
or limitation may not apply to you. This warranty gives you specific legal rights, and you may also have
other rights which vary from state to state.

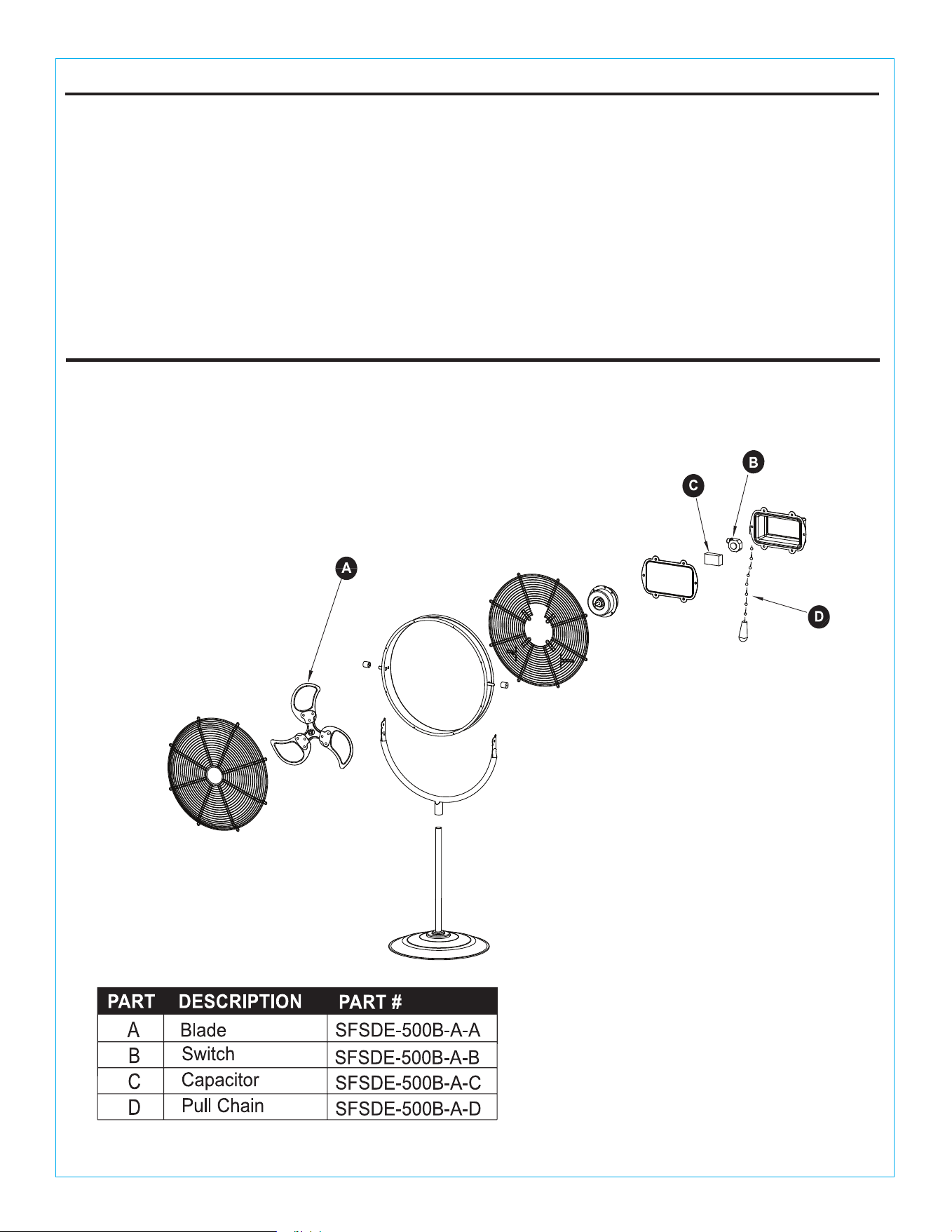

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 866-994-4148, 8 a.m. - 8 p.m., EST,
Monday - Sunday.
You could also contact us at [email protected].
Printed in China
Français p. XXFrançais p. 8
JOIGNEZ VOTRE REÇU ICI
Numéro de série
Date d’achat
Des questions, des problèmes, des pièces manquantes ? Avant de retourner chez
votre détaillant, appelez notre service client au 866-994-4148, de 8 h à 20 h, HNE, du
lundi au dimanche. Vous pouvez également nous contacter au [email protected].
UTILITECH et le logo sont des marques commerciales ou
des marques déposées de LF, LLC. Tous droits réservés.
8
VENTILATEUR SUR PIED
POUR L’EXTÉRIEUR DE 20
POUCES
ARTICLE #0625627
#43115004
MODÈLE #SFSDE-500B-A
TABLE DES MATIÈRES
Contenu de l'emballage...................................................................................................................
Matériel fourni (affiché en taille réelle).............................................................................................
Préparation......................................................................................................................................
Instructions d'utilisation ...................................................................................................................
Dépannage.......................................................................................................................................
Garantie limitée de 2 ans.................................................................................................................
Liste des pièces de rechange.....................................................................................................
.....
10
11
Informations de sécurité...................................................................................................................
11
11
Instructions d'assemblage...............................................................................................................
12
13
Soin et entretien ..............................................................................................................................
13
13
14
14
9

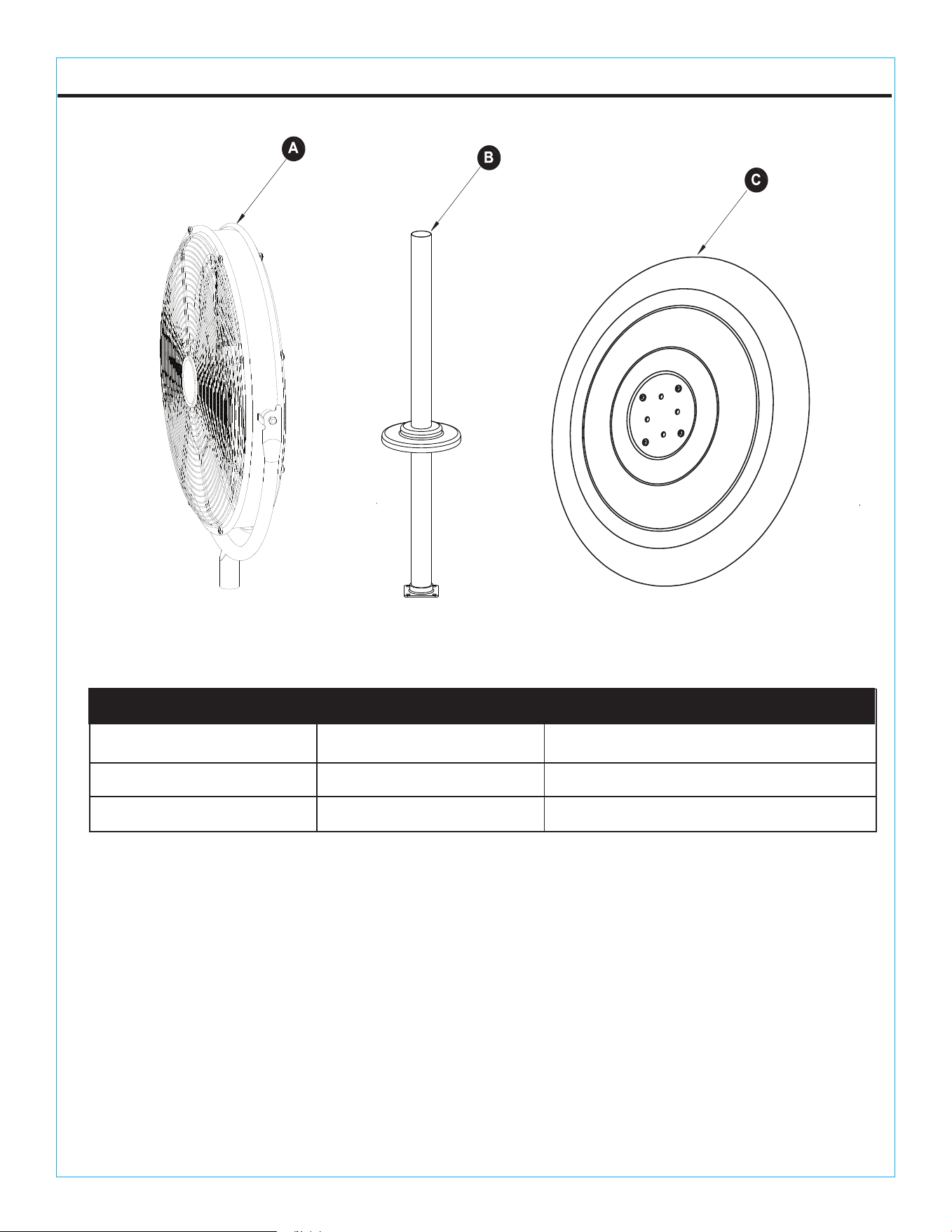

CONTENU DE L’EMBALLAGE
10
PIÈCE DESCRIPTION
DESCRIPTION
A
Corps du ventilateur 1
1
1
Poteau de support
Base
B
c
11
MATÉRIEL FOURNI (affiché en taille réelle)
INFORMATIONS DE SÉCURITÉ
AVERTISSEMENTS
MISES EN GARDE
PRÉPARATION
LISEZ ET CONSERVEZ CES INSTRUCTIONS
Veuillez lire et comprendre l'intégralité de ce manuel avant d'essayer d'assembler, d'utiliser ou
d'installer le produit.
1. Débranchez le ventilateur de la prise et nettoyez-le avec un chiffon doux.
2. Ne plongez pas le ventilateur dans l'eau.
3. Installez la grille sur le ventilateur avant de le mettre en marche.
4. Ce ventilateur n'est pas destiné à être utilisé par des personnes (y compris des enfants)
présentant des capacités physiques, sensorielles ou mentales réduites, voire même ayant un
manque d'expérience et de connaissances, à moins qu'ils n'aient reçu une supervision ou des
instructions sur l'utilisation du ventilateur par une personne responsable de leur sécurité.
Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec le ventilateur.
Avant de commencer l'assemblage du produit, assurez-vous que toutes les pièces sont présentes.
Comparez les pièces avec la liste du contenu de l’emballage et la liste du matériel fourni. Si une
pièce est manquante ou endommagée, n'essayez pas d'assembler le produit.
Temps d'assemblage estimé : 20 minutes
Outils requis pour l'assemblage (non inclus) : Tournevis cruciforme, clé
10. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de
service ou des personnes de qualification similaires pour éviter tout danger.
11. Pour réduire les risques d'incendie, d’électrocution ou de blessures, n'utilisez pas de pièces de
rechange qui n'ont pas été recommandées par le fabricant (par exemple, des pièces fabriquées
à domicile à l'aide d'une imprimante 3D).
1. Veuillez débrancher le ventilateur avant de le déplacer ou d'effectuer des opérations
d’entretien. Ne touchez pas le ventilateur avec des mains mouillées.
2. Les personnes non qualifiées en électricité ne doivent pas démonter, réparer ou remonter le
ventilateur.
3. Veuillez débrancher le ventilateur lorsqu'il n'est pas en cours d'utilisation.
4. Ne débranchez pas le ventilateur en tirant sur le cordon. Débranchez-le en saisissant la fiche.
5. N'utilisez pas le ventilateur en cas de dommages au cordon ou à la fiche.
6. N'utilisez pas de rallonge électrique avec le ventilateur.
7. N'utilisez pas le ventilateur à proximité de flammes.
8. N'insérez pas vos mains ni d'autres objets dans la grille ou les pièces mobiles.
9. Pour réduire les risques d'incendie ou d’électrocution, n'utilisez pas ce ventilateur avec un
dispositif de contrôle de vitesse à semi-conducteurs.
Vis
Qté.6
12
INSTRUCTIONS D'ASSEMBLAGE
MATÉRIEL FOURNI
MATÉRIEL FOURNI
1. Insérez 4 vis (AA) dans les trous du poteau
du support (B), puis fixez le poteau du
support à la base (C).
2. Insérez le support en U sur le corps du
ventilateur (A) dans le poteau debout (B),
puis fixez-le avec les vis (AA).
Vis
Vis
x2
x4
13

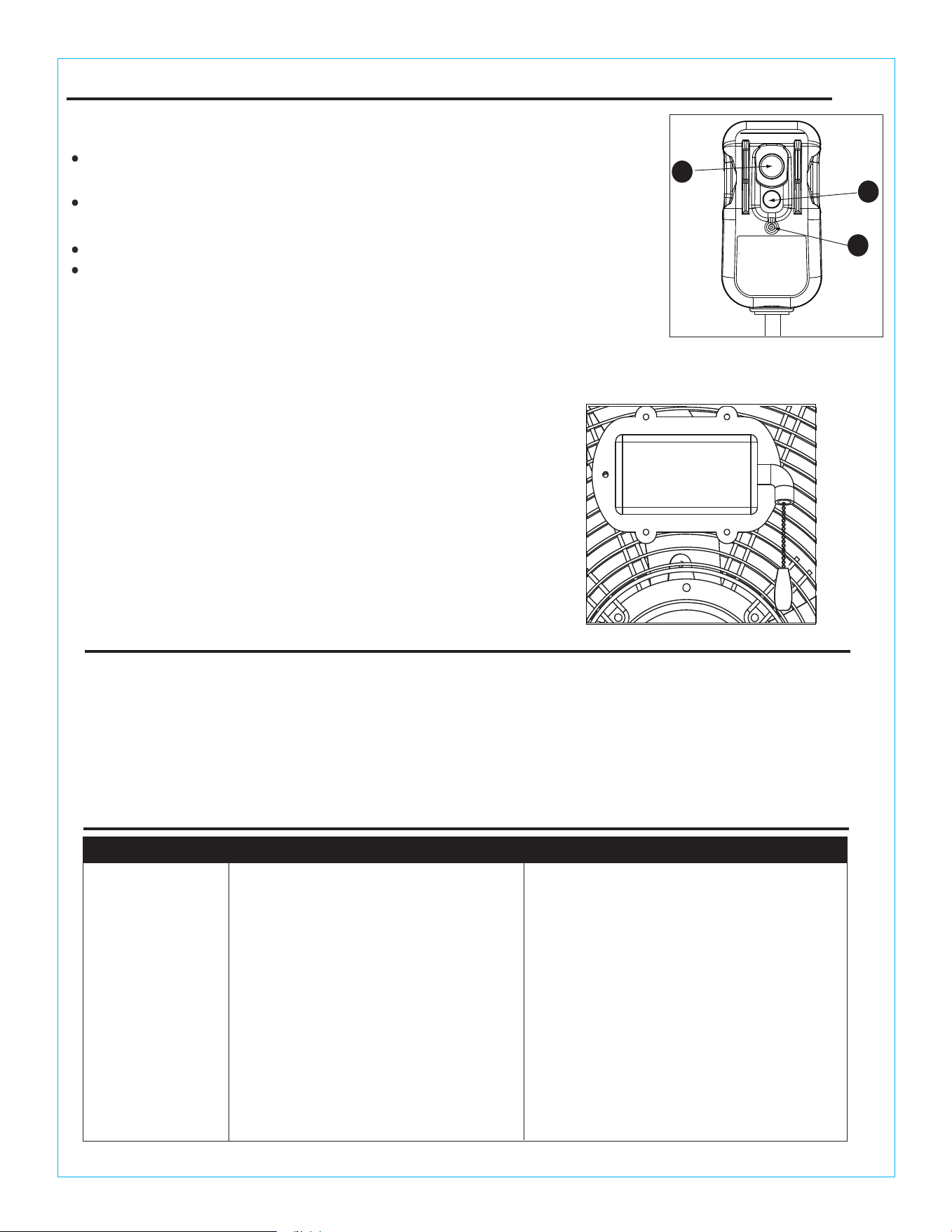

CAUSES POSSIBLES
PROBLÈMES
ACTIONS CORRECTIVES
INSTRUCTIONS D’UTILISATION
SOIN ET ENTRETIEN
DÉPANNAGE

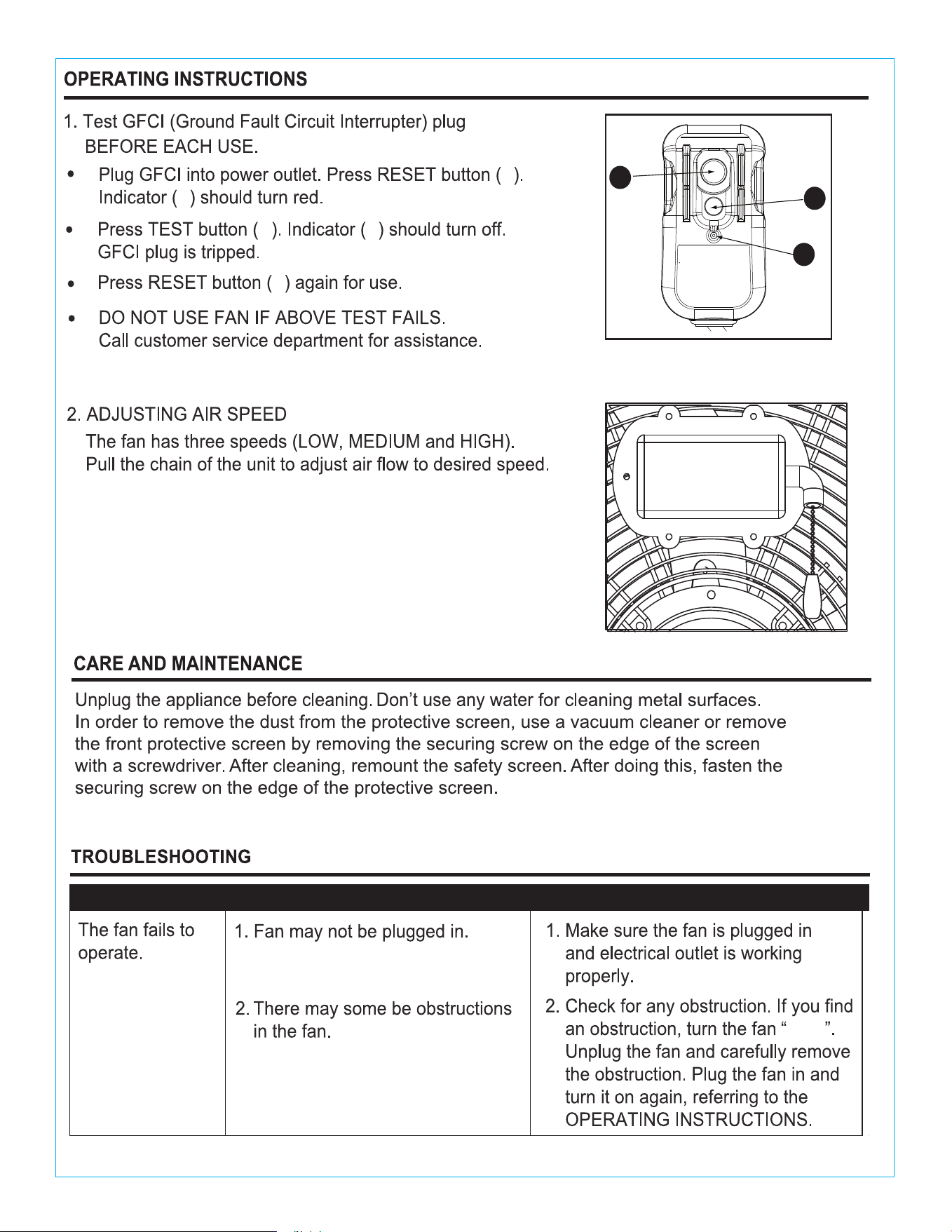

1. Testez la fiche GFCI (Disjoncteur de défaut à la terre) AVANT
CHAQUE UTILISATION.
Branchez le GFCI dans la prise de courant. Appuyez sur le bouton
RÉINITIALISER (D). L'indicateur (E) doit devenir rouge.
Appuyez sur le bouton TEST (F). L’indicateur (E) devrait s’éteindre.
La fiche GFCI est déclenchée.
Appuyez à nouveau sur le bouton RÉINITIALISER (D) pour l'utiliser.
N'UTILISEZ PAS LE VENTILATEUR SI LE TEST CI-DESSUS EST
UN ÉCHEC.
Appelez le service client pour obtenir de l’aide.
2. RÉGLAGE DE LA VITESSE DE L'AIR
Débranchez l'appareil avant de le nettoyer. N'utilisez pas d'eau pour nettoyer les surfaces
métalliques.
Pour éliminer la poussière de la grille de protection, utilisez un aspirateur ou retirez la grille de
protection avant en dévissant la vis de fixation sur le bord de la grille à l'aide d'un tournevis.
Après le nettoyage, remettez en place la grille de sécurité. Ensuite, fixez la vis de fixation sur le
bord de la grille de protection.
Le ventilateur a trois vitesses (FAIBLE, MOYENNE et
ÉLEVÉE).
Tirez sur la chaîne de l'appareil pour régler le débit d'air à la
vitesse souhaitée.
Le ventilateur
ne fonctionne
pas.
1. Le ventilateur n’est peut-être
pas branché.
2. Il peut y avoir des obstructions
dans le ventilateur.
1. Assurez-vous que le ventilateur est
branché et que la prise électrique
fonctionne correctement.
2. Vérifiez s'il y a des obstructions. Si
vous en trouvez, éteignez le
ventilateur (sur ArrÊt). Débranchez
le ventilateur et retirez
soigneusement l'obstruction.
Rebranchez le ventilateur et
allumez-le à nouveau, en suivant
les INSTRUCTIONS
D'UTILISATION.
D
F
E
14
GARANTIE LIMITÉE DE 2 ANS
Le fabricant garantit ce produit contre tout défaut de fabrication de matériaux et de fabrication dans des
conditions normales d'utilisation pendant une période de deux ans après la date d'achat par l'acheteur
d'origine. Cette garantie ne couvre pas les dommages dus au transport. Cette garantie ne s'applique pas
aux dommages résultant d'un accident, d'une mauvaise utilisation, d'une modification de quelque nature
que ce soit du ventilateur ou lorsque la tension connectée est supérieure à la tension indiquée sur la
plaque signalétique. Cette garantie ne s'applique pas à la finition d'aucune partie du produit.
L'entretien effectué par des personnes non autorisées annulera la garantie. La garantie n'est pas
responsable des dommages de toute nature, y compris les accidents et les dommages consécutifs.
Certains États n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou consécutifs, de
sorte que l'exclusion ou la limitation ci-dessus peut ne pas s'appliquer à vous. Cette garantie vous confère
des droits légaux spécifiques, et vous pouvez également bénéficier d'autres droits qui varient d'un État
à l'autre.

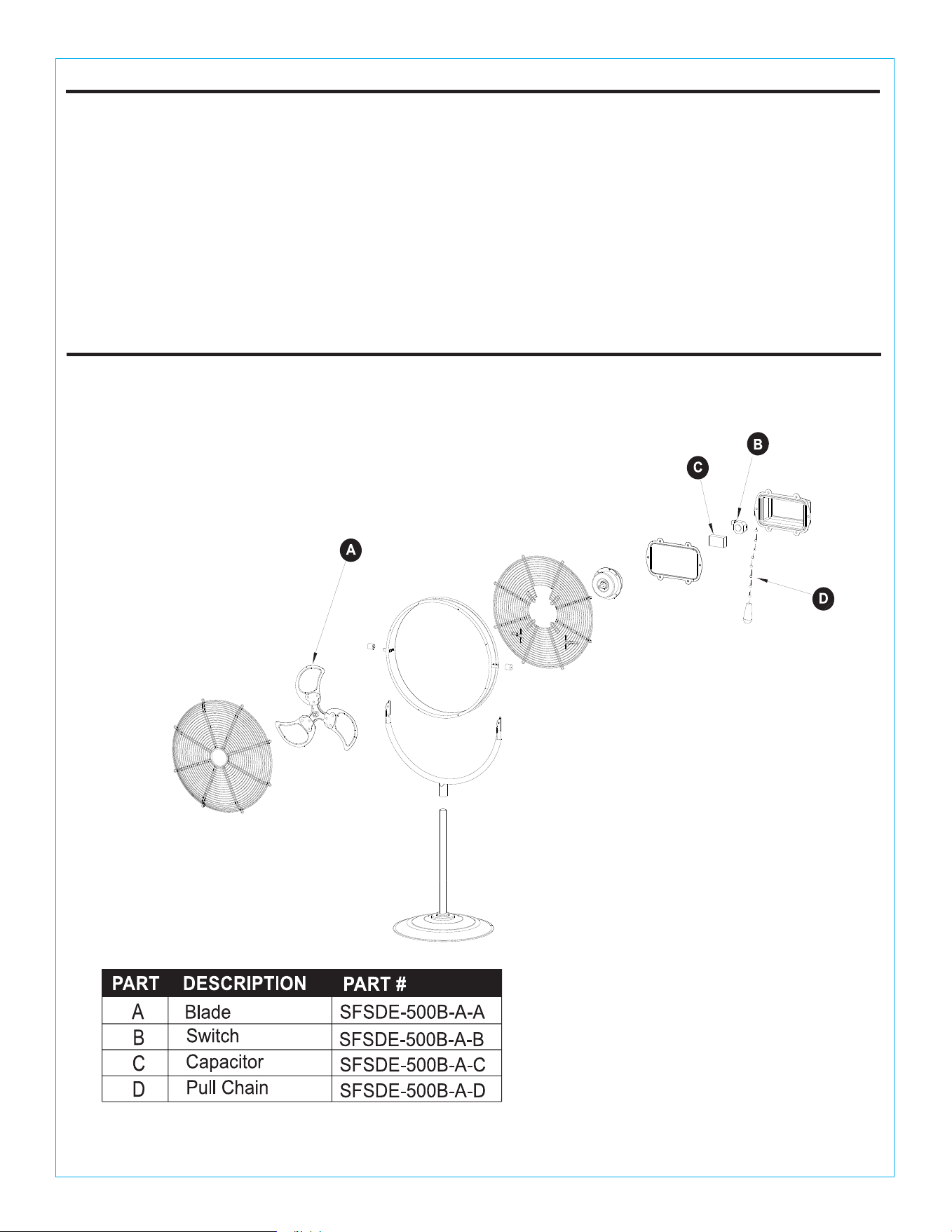

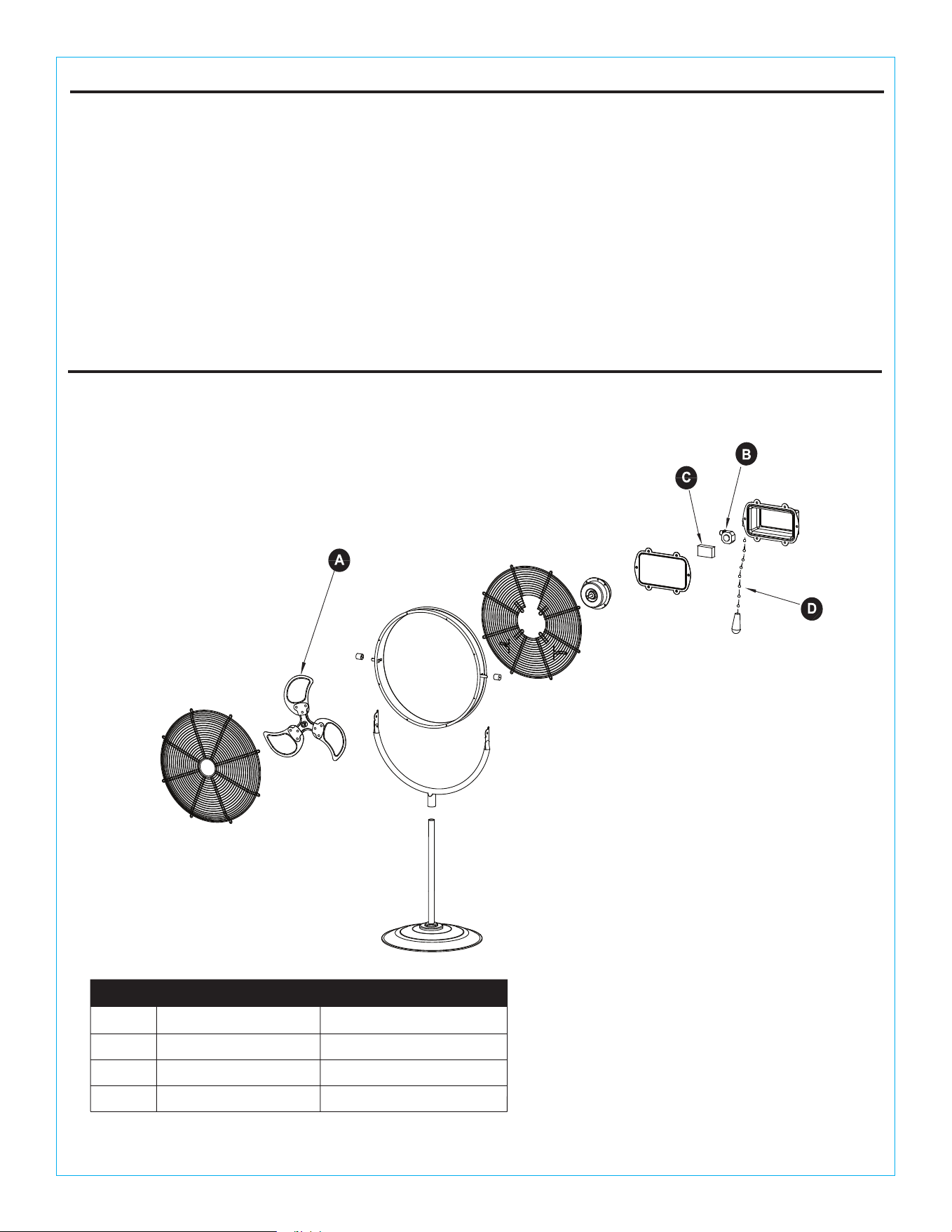

LISTE DES PIÈCES DE RECHANGE
Pour les pièces de rechange, contactez notre service client au 866-994-4148, de 8 h à 20 h, HNE, du
lundi au dimanche. Vous pouvez également nous contacter à l'adresse [email protected].
Imprimé en Chine
PIÈCE
A
Pale
SFSDE-500B-A-A
SFSDE-500B-A-B
SFSDE-500B-A-C
SFSDE-500B-A-D
Condensateur
Chaîne de traction
Bouton interrupteur
B
C
D
DESCRIPTION
NUMÉRO DE PIÈCE
Español p. XX
Español p. 15
ADJUNTE SU RECIBO AQUÍ
Número de serie
Fecha de compra
¿Preguntas, problemas o piezas faltantes? Antes de volver a la tienda, llame a
nuestro Departamento de Servicio al Cliente al 866-994-4148, de lunes a domingo
desde las 8 de la mañana a las 20 de tarde, hora estándar del este. También puede
ponerse en contacto con nosotros a través de [email protected].
UTILITECH y el diseño del logotipo son marcas
comerciales o marcas registradas de LF. LLC.
Todos los derechos reservados.
15
VENTILADOR DE PEDESTAL PARA
EXTERIORES DE 20 PULGADAS
ARTÍCULO #0625627
#43115004
MODELO # SFSDE-500B-A
ÍNDICE
Contenido del paquete.....................................................................................................................
Información de seguridad................................................................................................................
Instrucciones de ensamblaje...........................................................................................................
Cuidado y mantenimiento................................................................................................................
Solución de problemas....................................................................................................................
Garantía limitada de 2 años............................................................................................................
Lista de piezas de repuesto............................................................................................................
17
Herramientas (se muestran en tamaño real)...................................................................................
18
18
Preparación.....................................................................................................................................
18
19
Instrucciones de funcionamiento.....................................................................................................
20
20
20
21
21
16

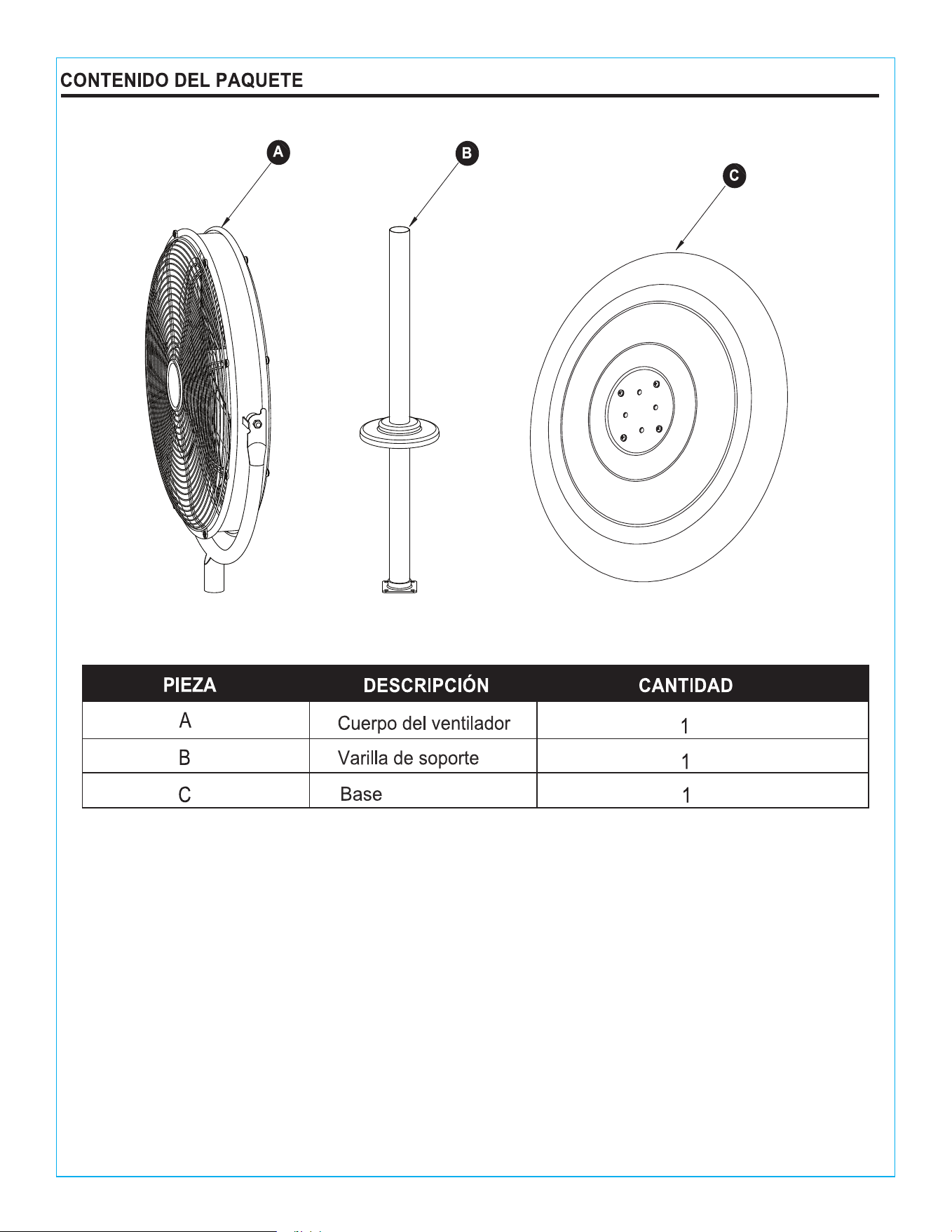

17
18

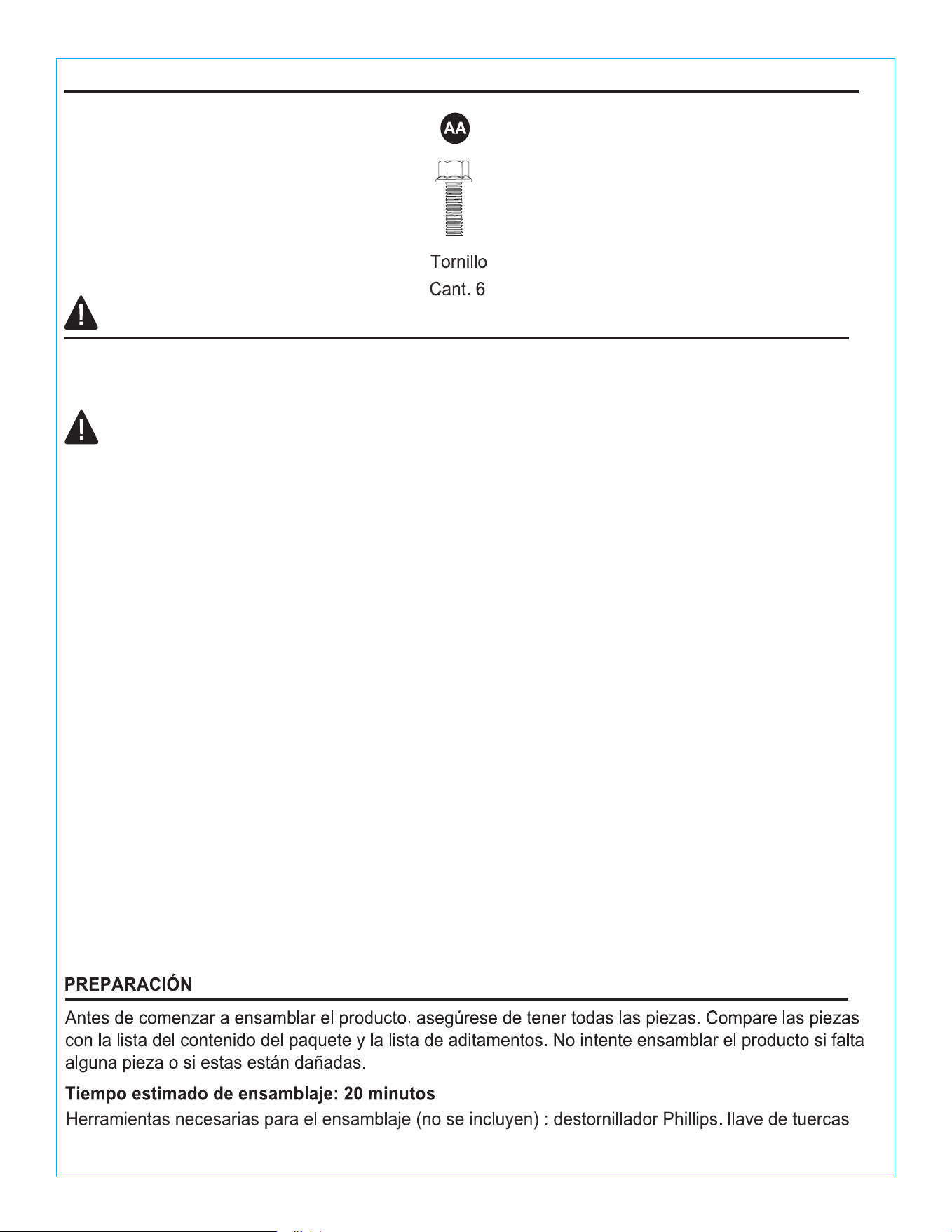

Herramientas (se muestran en tamaño real)
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
PRECAUCIÓN
LEA Y GUARDE ESTAS INSTRUCCIONES.
Lea y comprenda por completo este manual antes de intentar ensamblar, usar o instalar el
producto.
1. Desenchufe el ventilador del tomacorriente y límpielo con un paño suave.
2. No sumerja el ventilador.
3. Fije el protector al ventilador antes de encenderlo.
4. Las personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o
sin experiencia ni conocimientos no deben utilizar este ventilador, a menos que una persona
responsable de su seguridad les brinde supervisión o capacitación con respecto a su uso.
Supervise a los niños para asegurarse de que no jueguen con el ventilador.
10. Si el cable de alimentación está dañado, el fabricante, su empresa de servicio o una persona
de calificación similar deben reemplazarlo para evitar peligros.
11. Para reducir el riesgo de incendio, descargas eléctricas o lesiones a las personas, no utilice
piezas de repuesto que no hayan sido recomendadas por el fabricante (por ejemplo, piezas
fabricadas en casa con una impresora 3D de tapas pequeñas).
1. Desenchufe el ventilador antes de moverlo o realizarle mantenimiento. No toque el ventilador
con las manos húmedas.
2. Solo los electricistas calificados pueden desensamblar, reparar o reconstruir el ventilador.
3. Desenchufe el ventilador cuando no esté en uso.
4. No jale del cable para desenchufar el ventilador. Sujete el enchufe para desenchufarlo.
5. No utilice el ventilador si el cable o el enchufe presentan daños.
6. No utilice e| ventilador con una extensión eléctrica.
7. No utilice el ventilador cerca del fuego.
8. No introduzca la mano u otros objetos en el protector o las piezas móviles.
9. Para reducir el riesgo de incendios o descargas eléctricas, no use este ventilador con
dispositivos de control de velocidad de estado sólido.

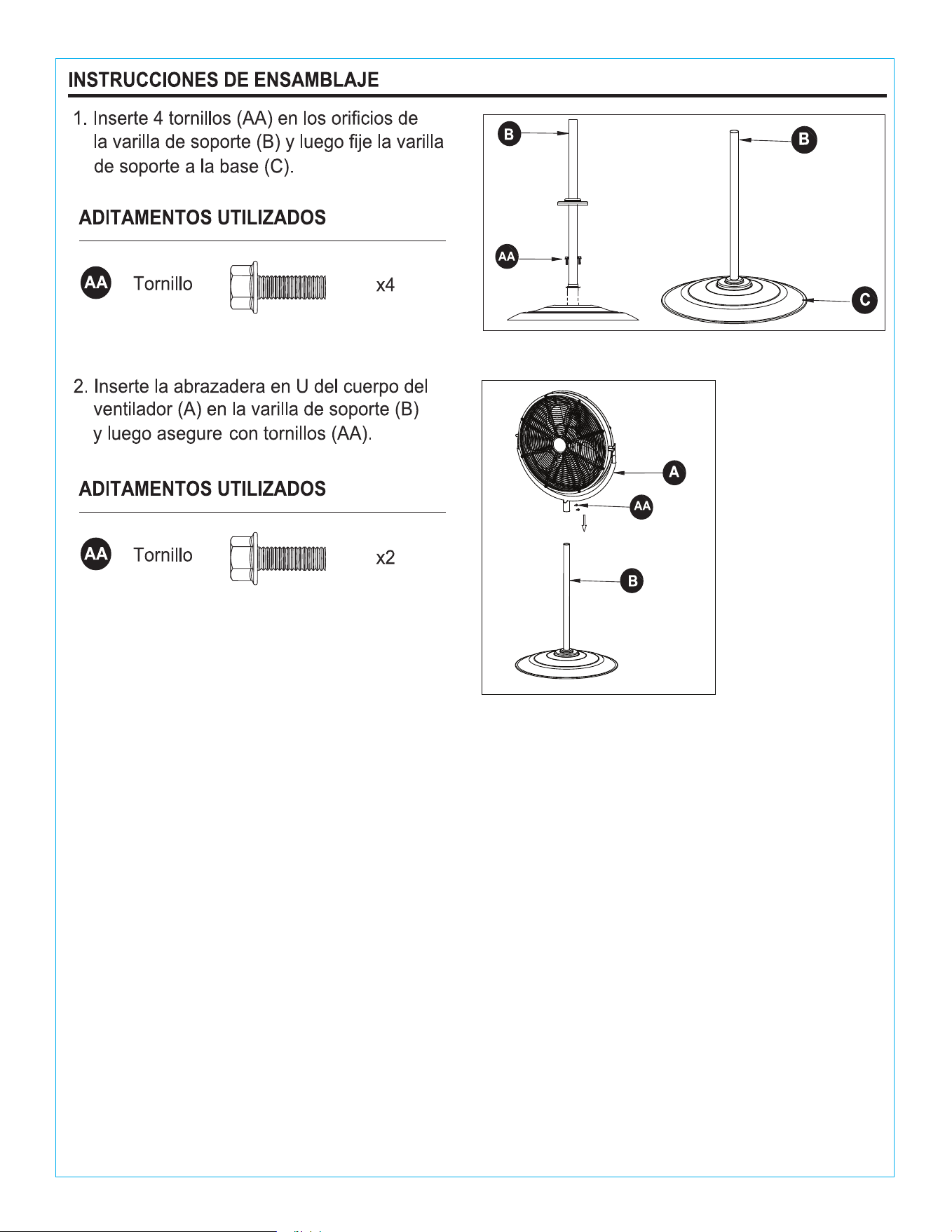

19
20

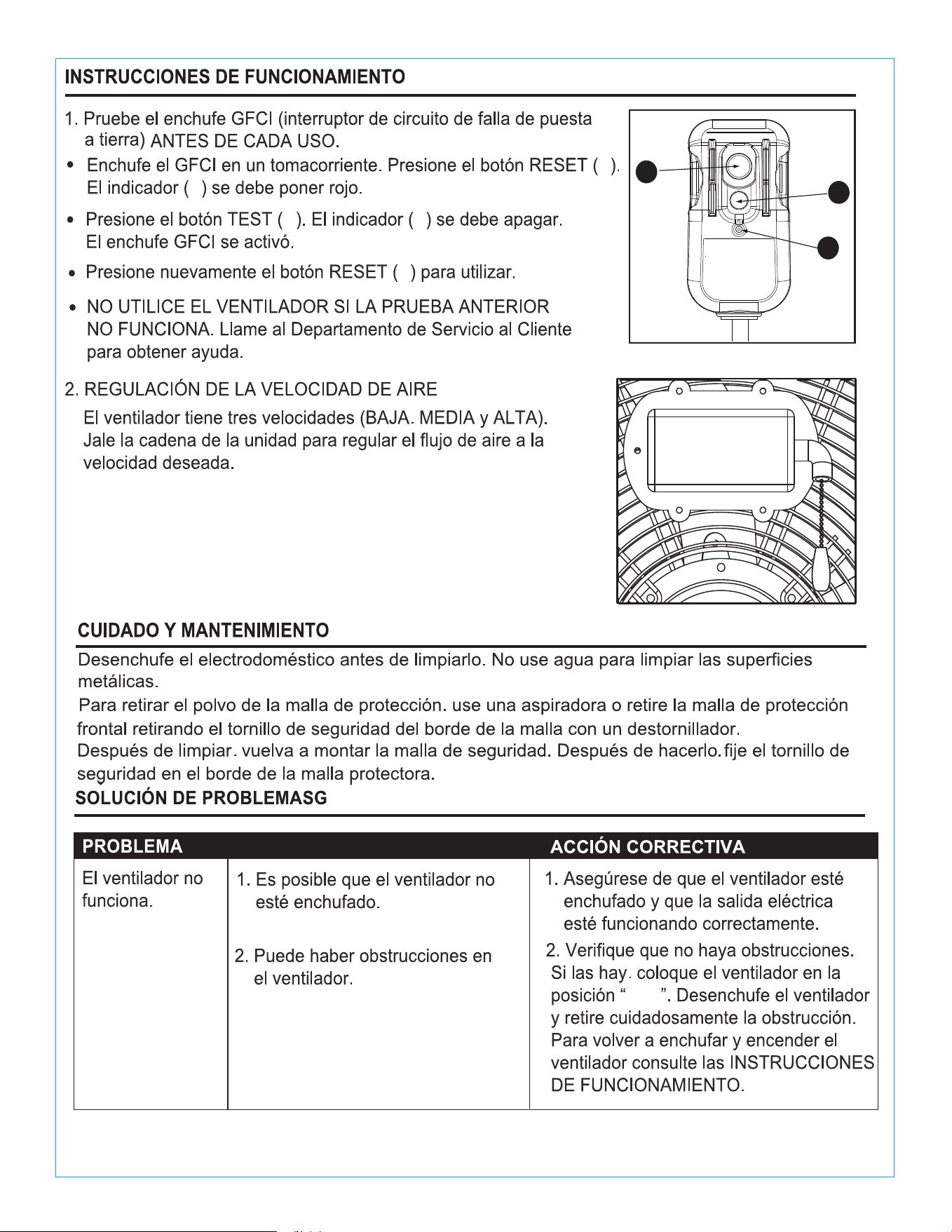

OFF
CAUSA POSIBLE
D
E
F
D
D
F
E
E
21
GARANTÍA LIMITADA DE 2 AÑOS
El fabricante garantiza que este producto no presentará defectos en el material ni en la mano de obra en
condiciones de uso normal durante un periodo de dos años después de la fecha de compra por el
comprador original. Esta garantía no cubre los daños durante el transporte. Esta garantía no se aplica a
los daños por accidentes, mal uso, alteración de cualquier tipo del ventilador, ni en el caso de que el
voltaje de conexión exceda el voltaje de la placa de datos. Esta garantía no se aplica al acabado de
ninguna parte del producto. El mantenimiento realizado por personas no autorizadas invalidará la
garantía. La garantía no incluye daños de ningún tipo, incluidos los daños accidentales o resultantes.
Algunos estados no permiten la exclusión o limitación de los daños accidentales o resultantes de
modo que es posible que las exclusiones o limitaciones anteriores no se apliquen en su caso. Esta
garantía le otorga derechos legales específicos, pero podría tener también otros derechos que varían
según el estado.
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 866-994-4148,
de lunes a domingo desde las 8 de la mañana a las 20 de tarde, hora estándar del este. También puede
ponerse en contacto con nosotros en [email protected].
Impreso en China
