Technical Support and E-Warranty Certificate
www.vevor.com/support
LOCKOUT TAGOUT KIT
USER MANUAL
MODEL: BD-X07-D41
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: BD-X07-D41
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
LOCKOUT TAGOUT KIT
- 2 -
SAFETY INSTRUCTIONS
WARNING:
Read this material before using this product. Failure to do so can
result in serious injury.
Assembly precautions
1. Assemble only according to these instructions. Improper assembly can
create hazards.
2. Wear safety goggles and duty work gloves during assembly.
3. Keep the assembly area clean and well-lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol,
drugs or medication.
6. The product capabilities apply to properly and completely assembled
products only.
7. Assemble on a flat, level, hard and smooth surface capable of safely
supporting the Lockout Tagout Kit.
8. For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap
and separate all parts in a clean work area.
Use precautions
1. DO NOT SIT OR STAND ON THIS ITEM.
2. This product is not a toy. Do not allow children to play with or near this
item.
3. Do not exceed capacities.
4. Use only on a flat, level, hard and smooth surface capable of safely
supporting a fully loaded Lockout Tagout Kit.
5. Use as intended only.
6. Inspect before every use; do not use if parts are loose or damaged.
SAVE THIS MANUAL
- 3 -
PRODUCT PARAMETER
PARTS LIST
Name
Code
qty
Lockout management station
X07
1
Safety padlock
G01（2keys per lock）
12
Lockout Tagout
P01
46
PA coated steel hasp
K01
2
K02
2
Miniature circuit breaker lockout
D03
2
Clamp-on breaker lockout
D11
2
D12
2
D13
2
Multi-function miniature breaker
lockout
D14
2
Model
BD-X07-D41
Number Of Sets
59
Product Size
500*420*225 mm
- 4 -
Medium circuit breaker lockout
D17
1
Small-scale circuit breaker lockout
D20
2
Electrical plug lockout
D43
1
Lockout bag
D71
1
Adjustable ball valve lockout
F01
1
Adjustable gate valve lockout
F11
2
Adjustable cable lockout
L11
1
Cable tie
/
46
- 5 -
INSTRUCTIONS

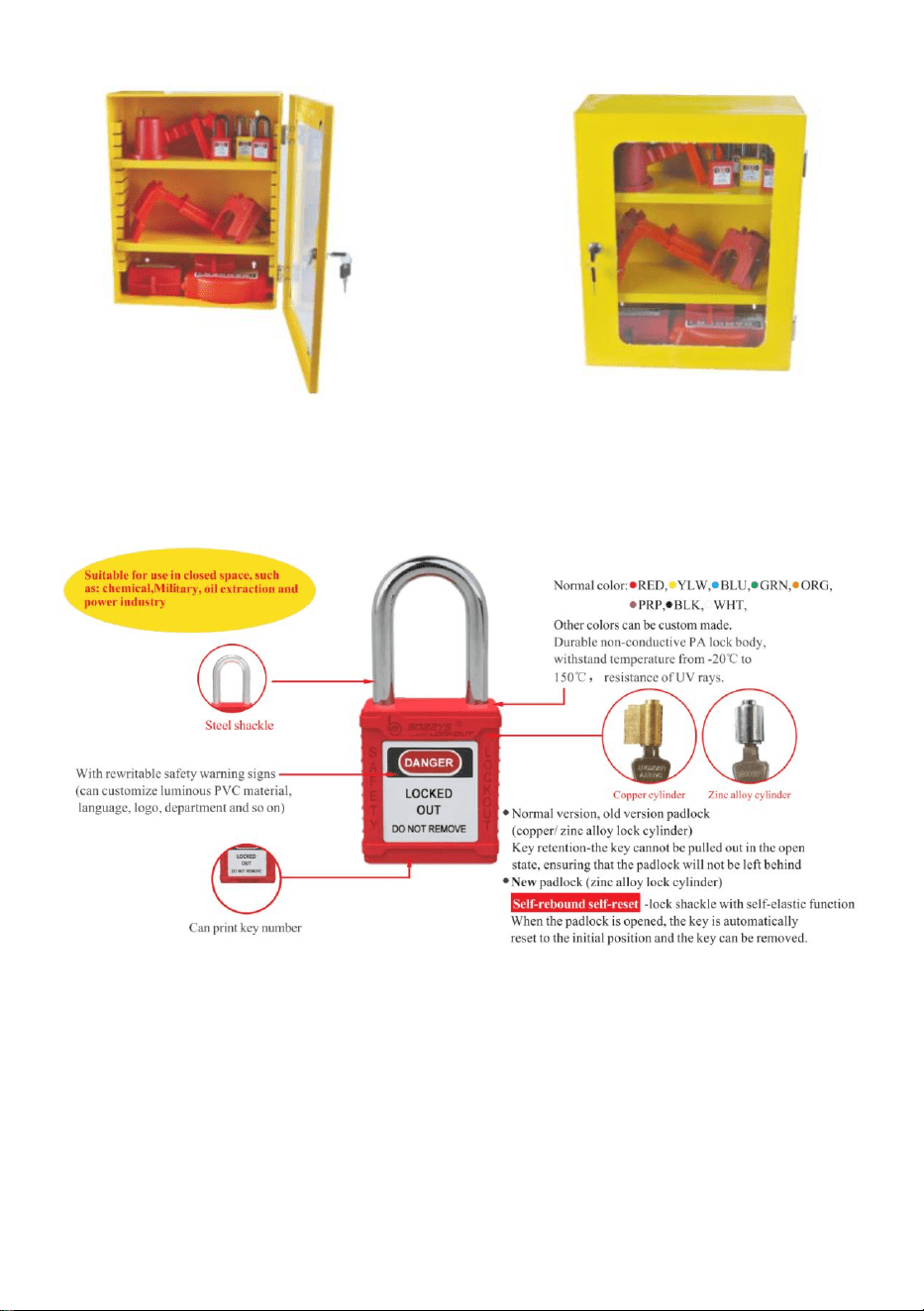

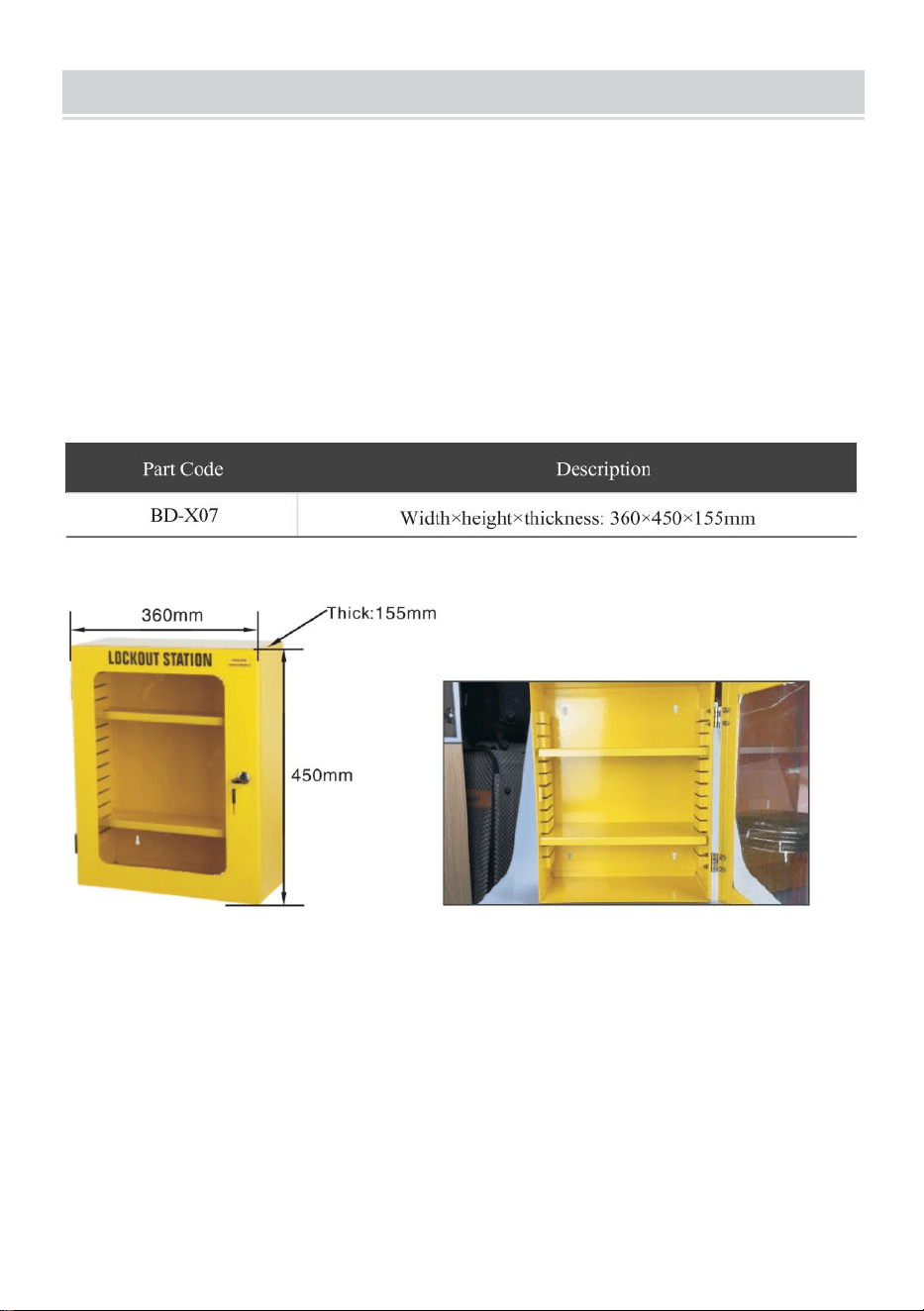

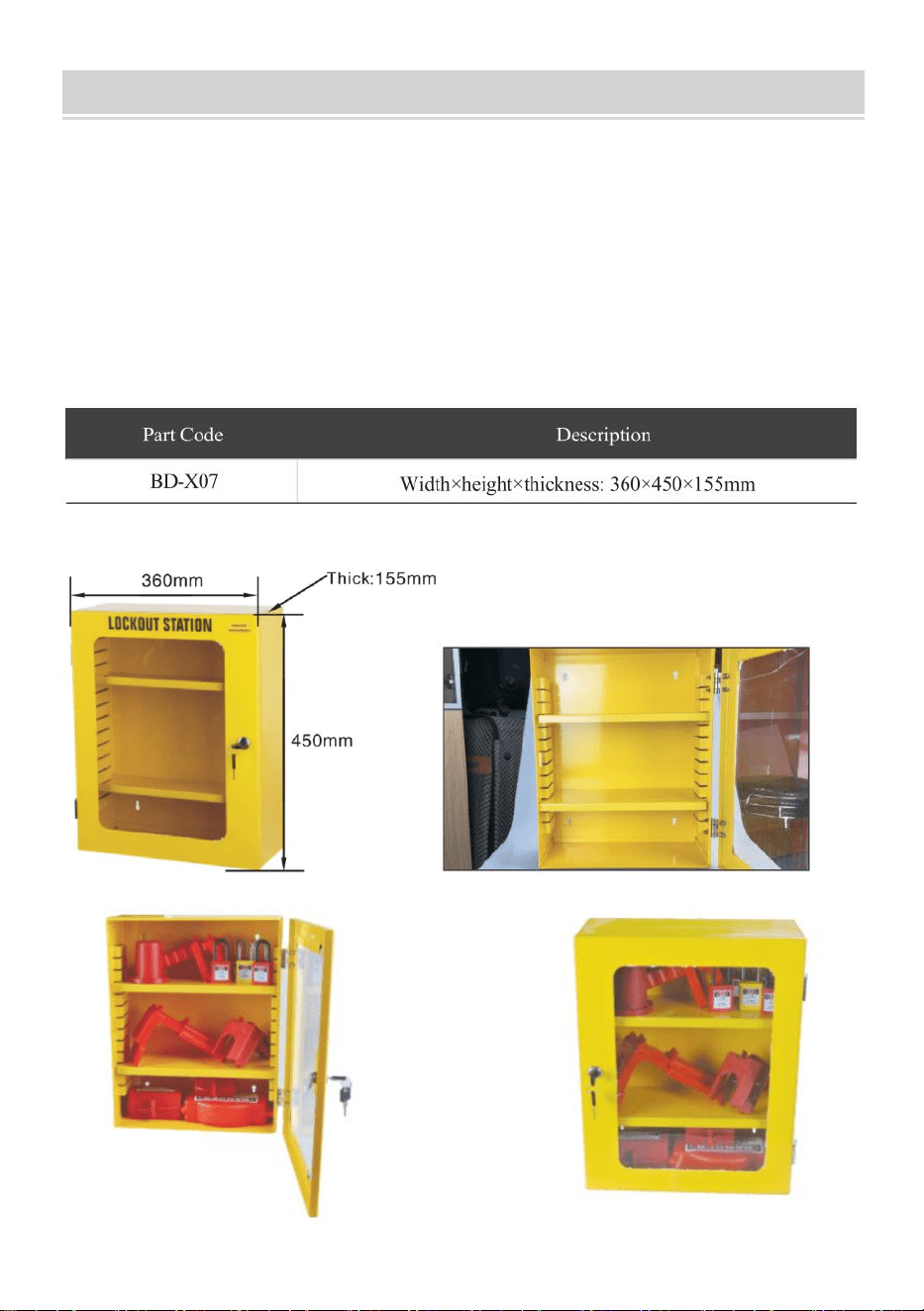

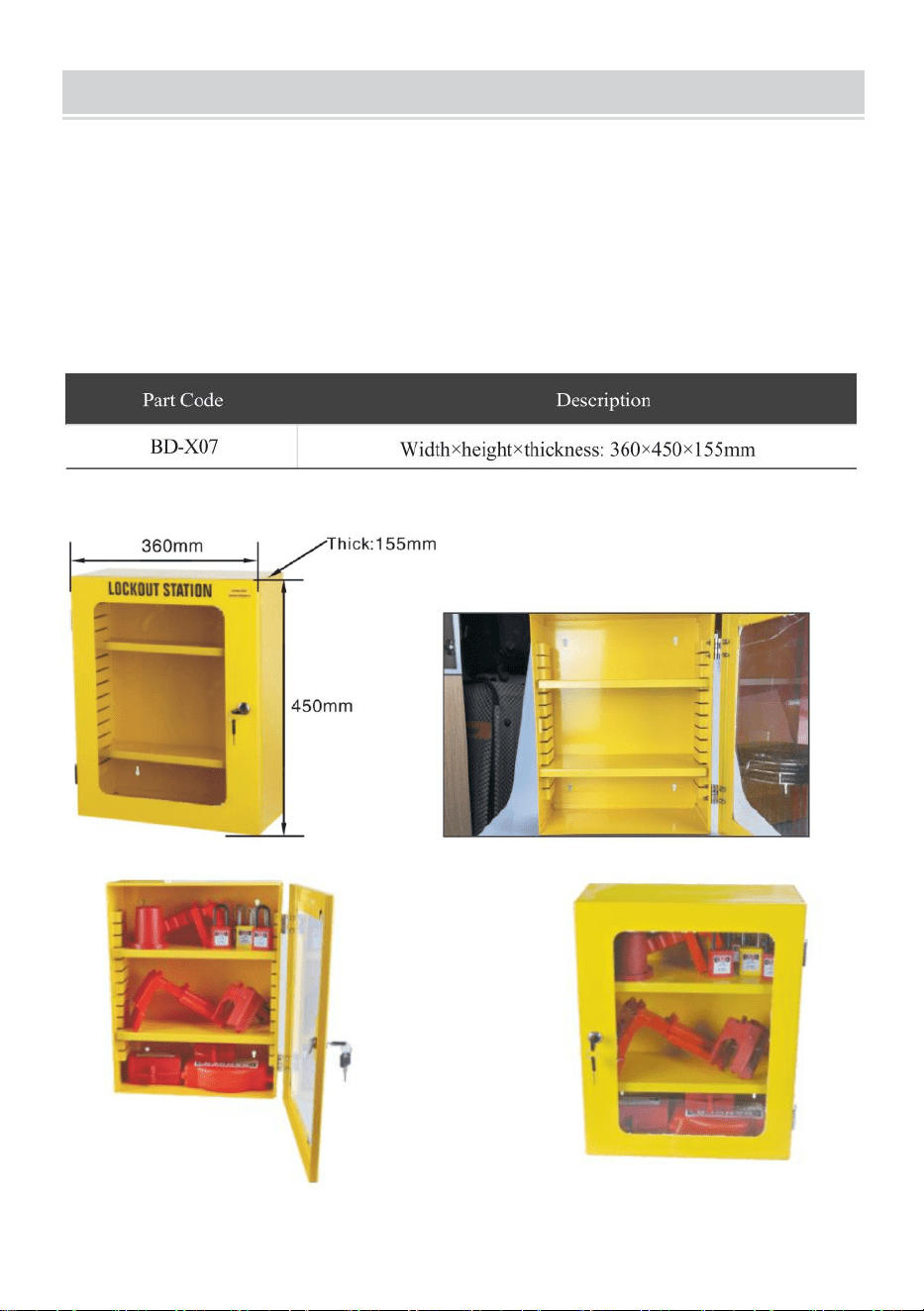

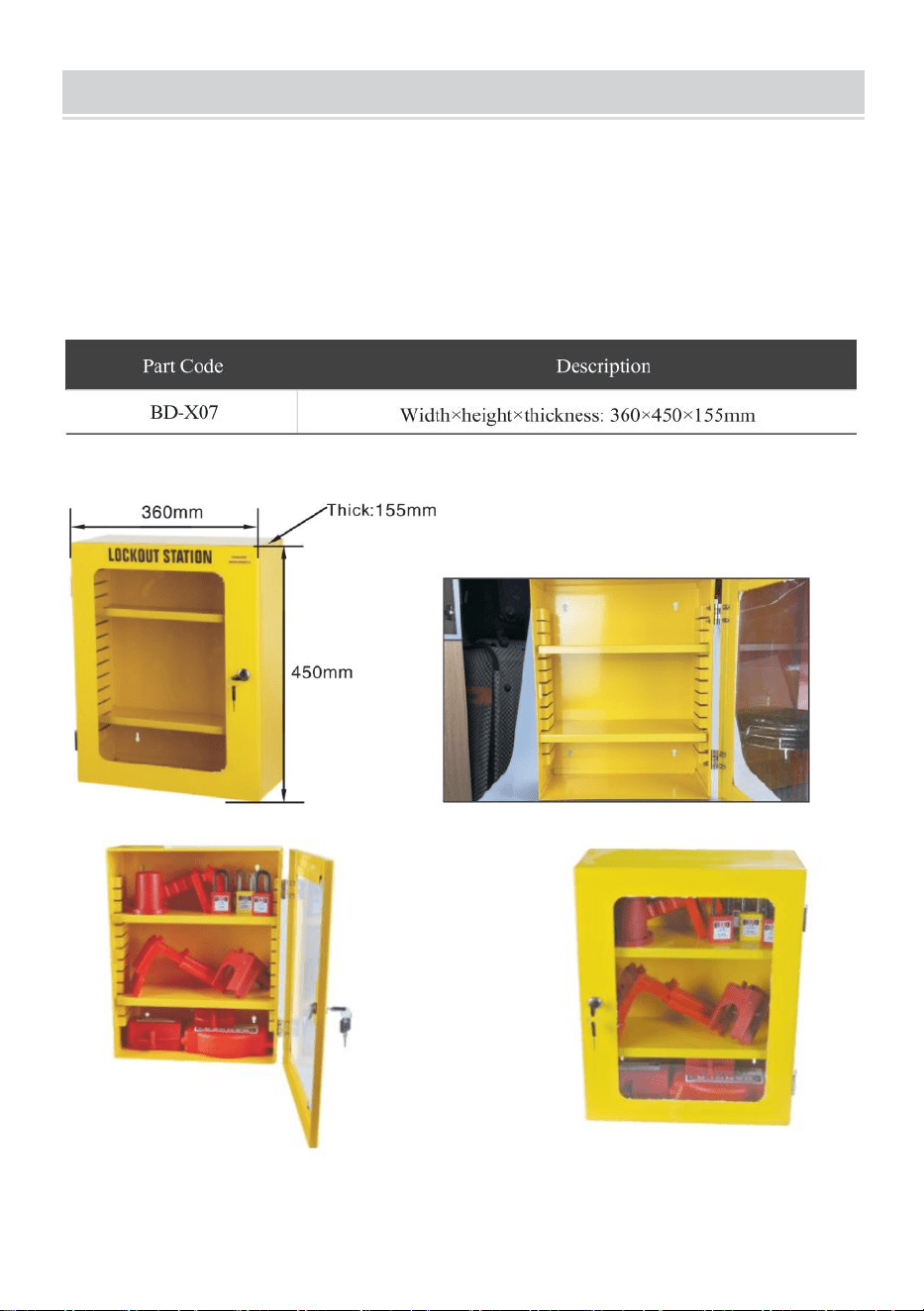

LOCKOUT MANAGEMENT STATION
a. Made from surface high temperature spraying plastic treatment steel
plate.
b. With two mobile division plates, can set the division space flexibly.
c. Fix it by screw.
d. Can be customized non-perspective panel.
- 6 -

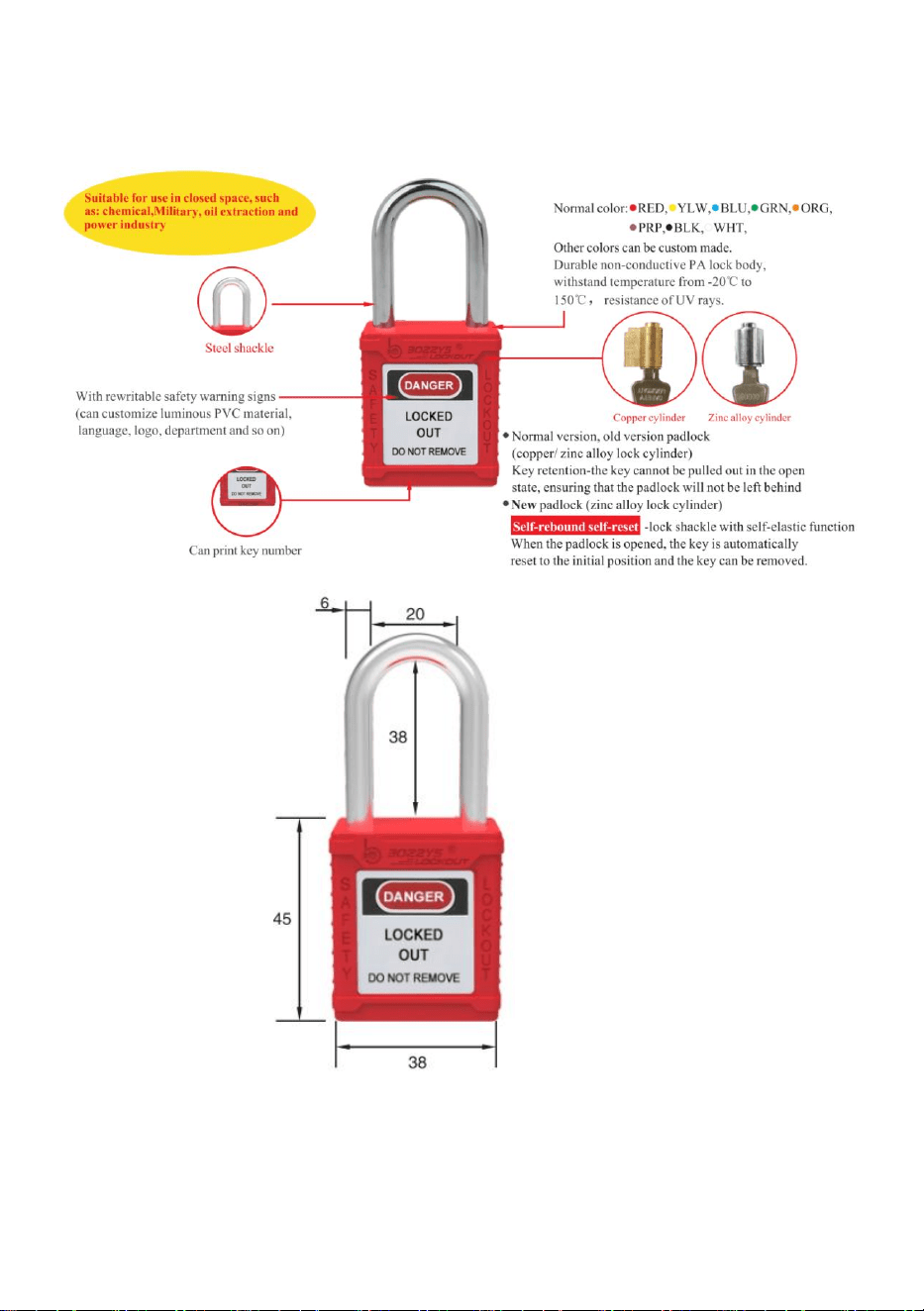

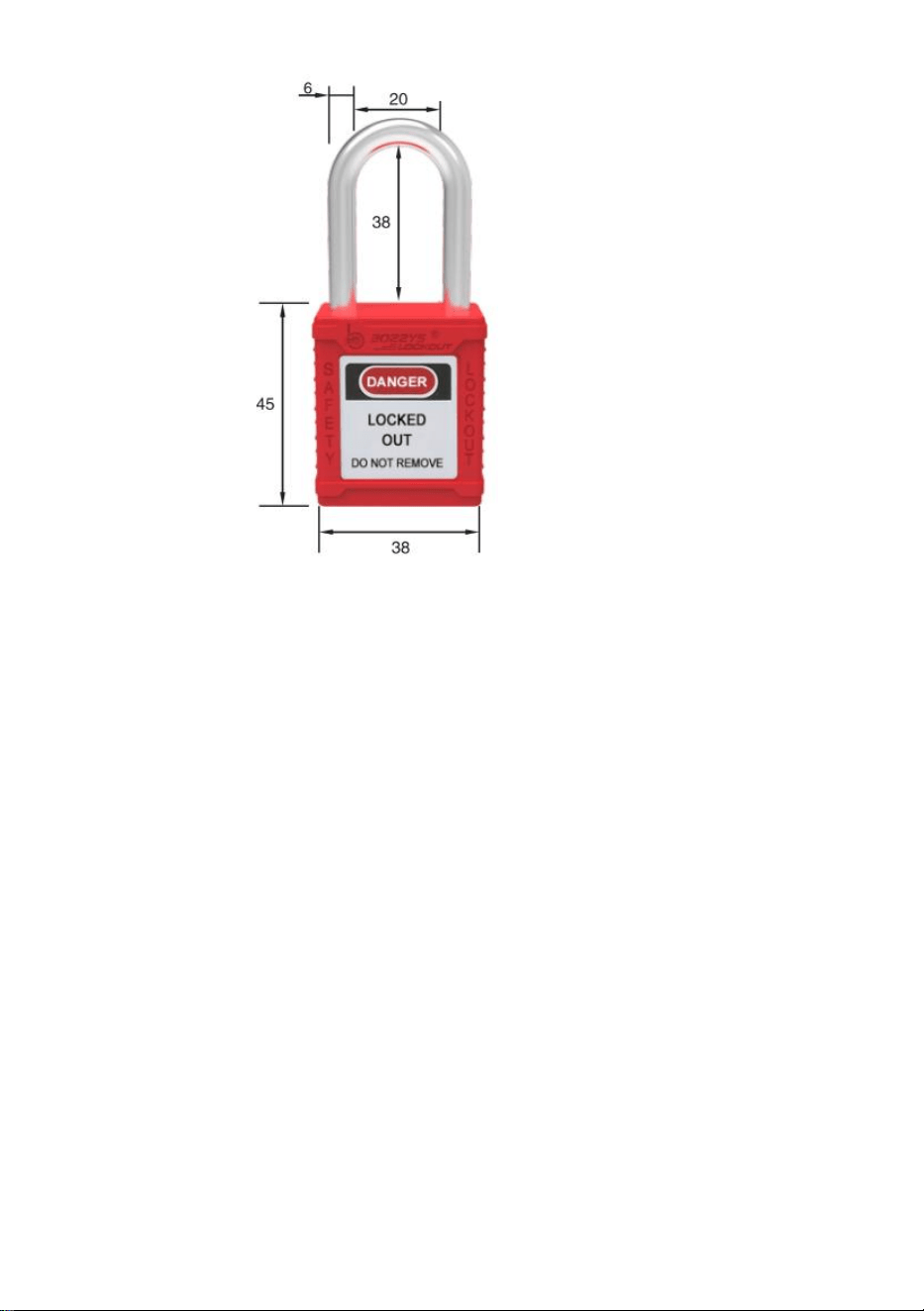

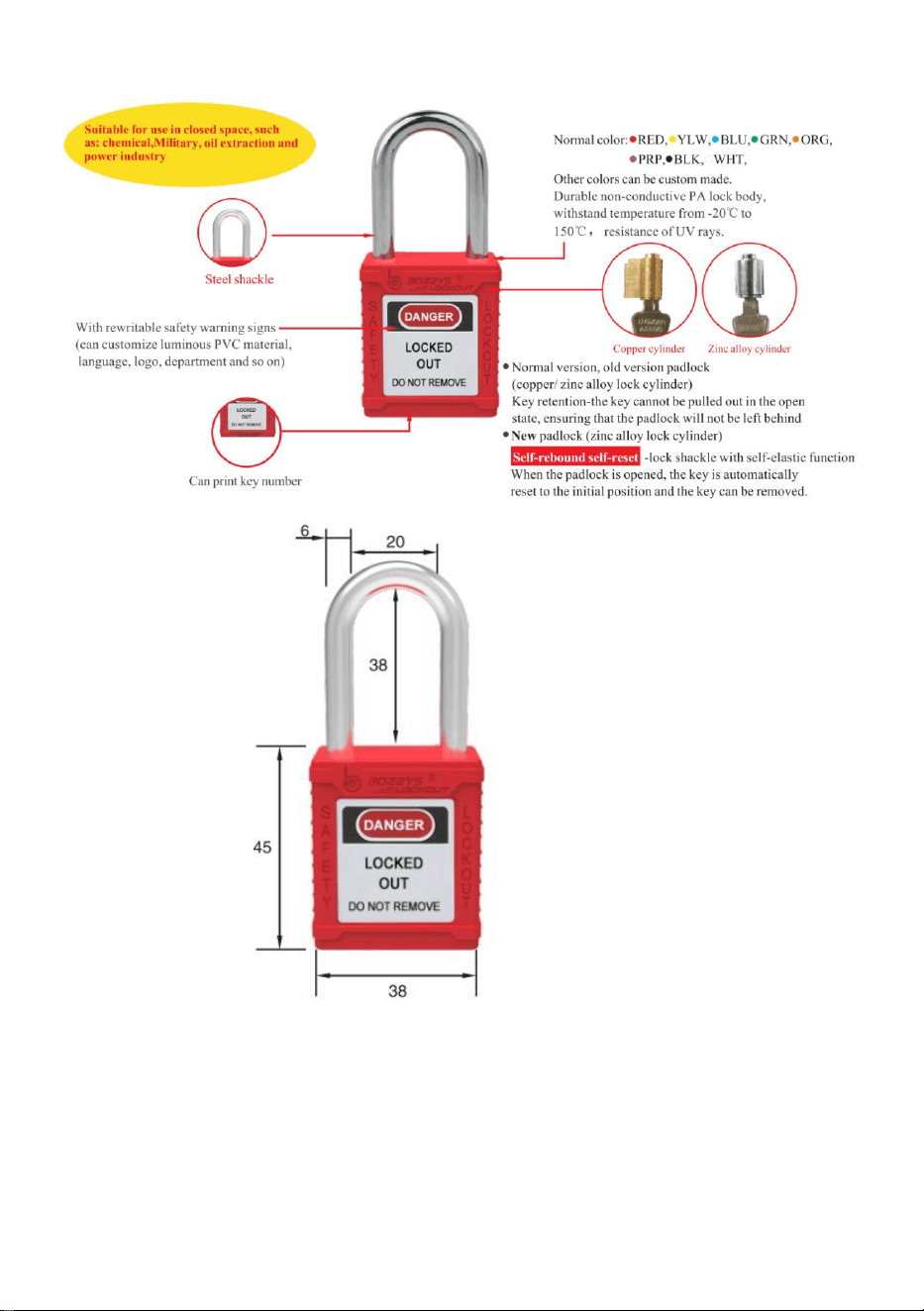

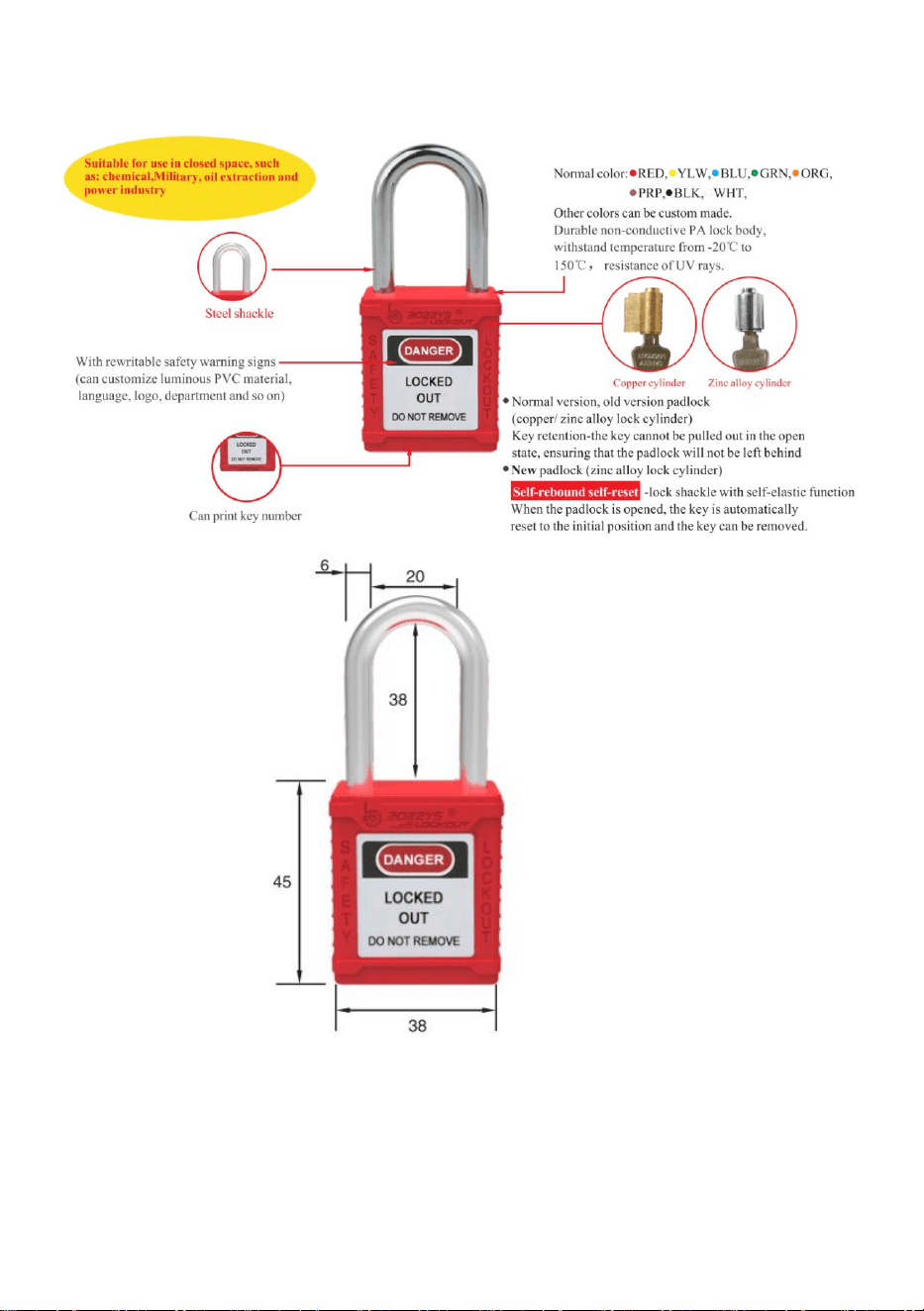

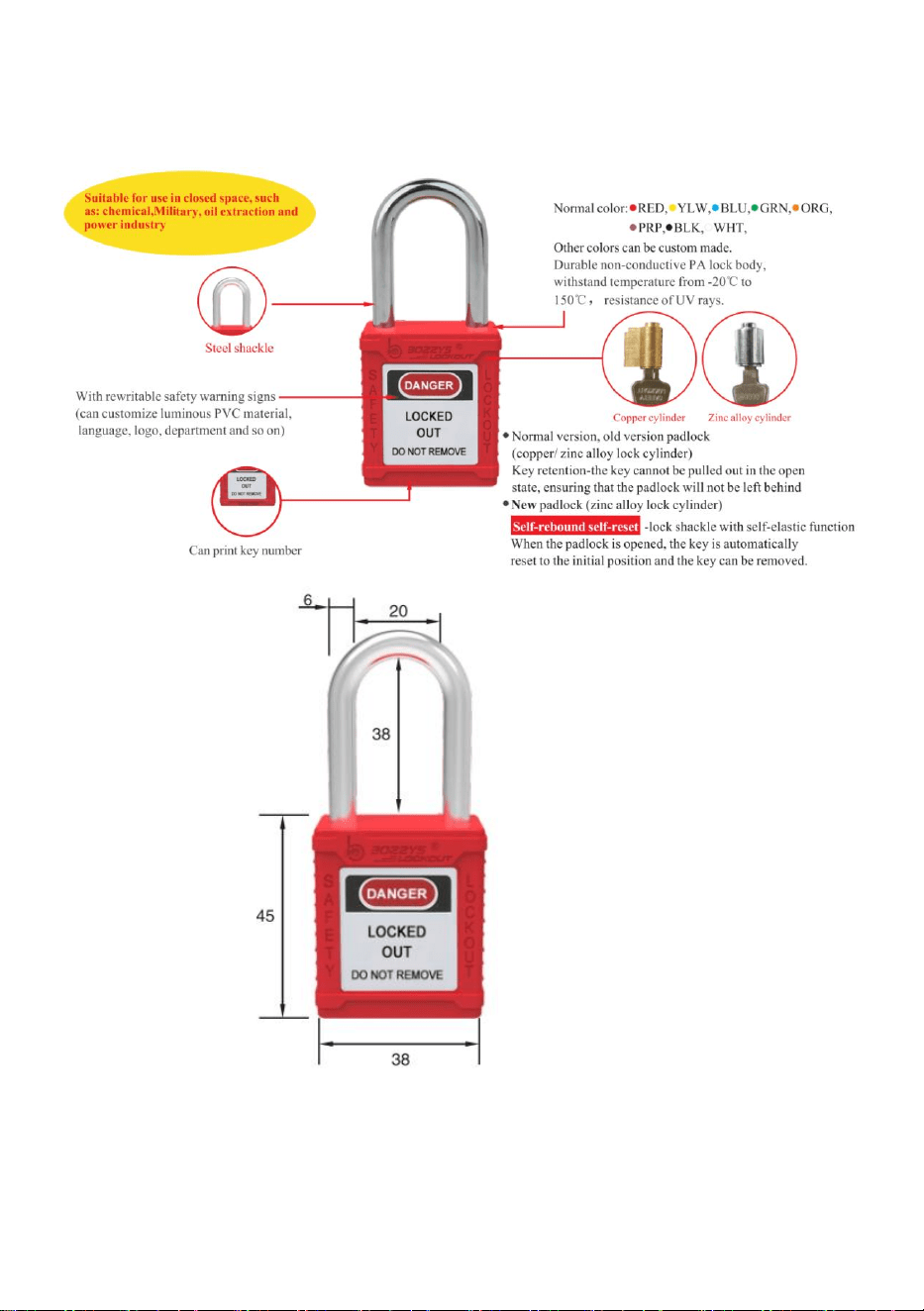

SAFETY PADLOCK
（Unit：mm）
BD-G01：red
- 7 -

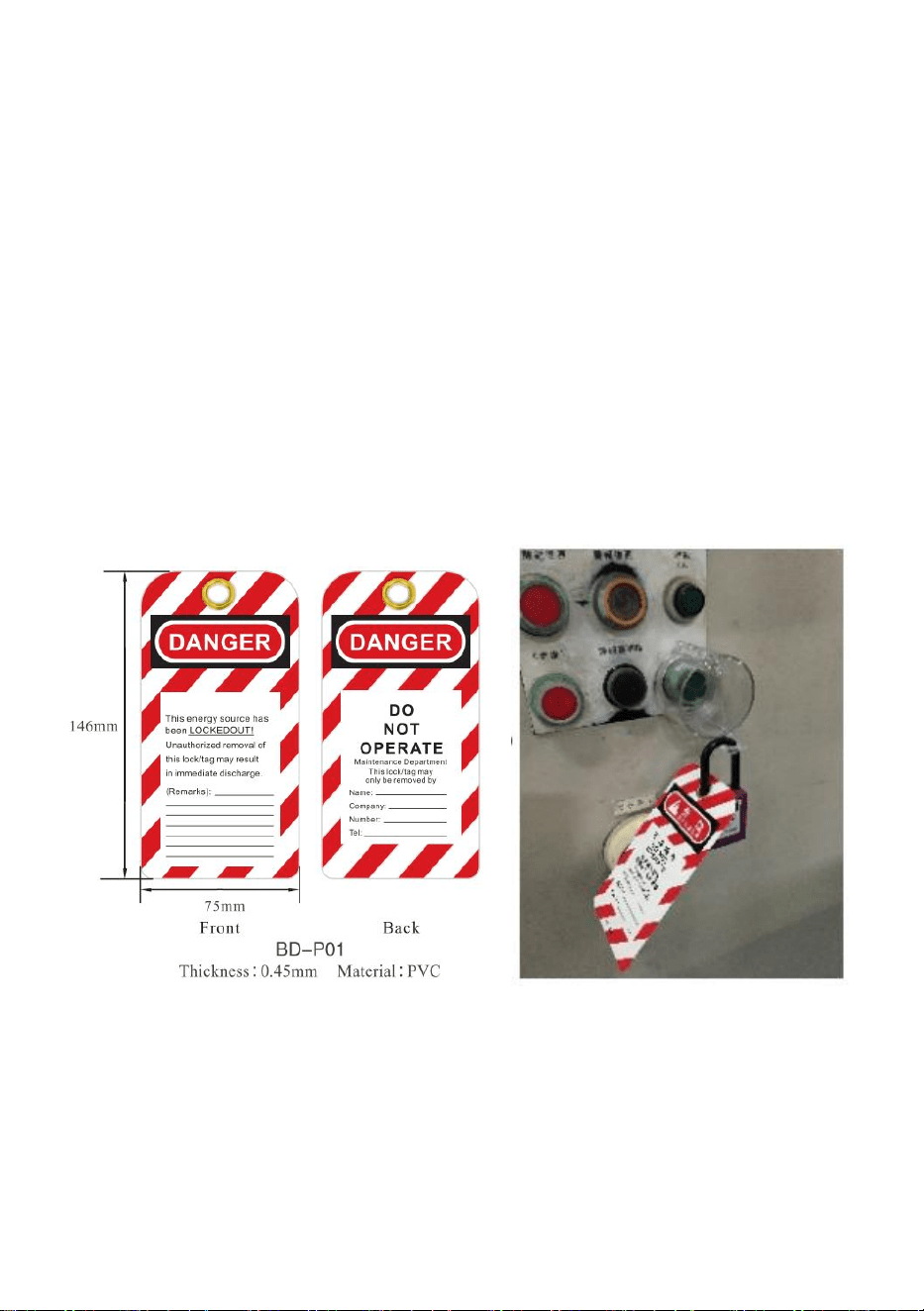

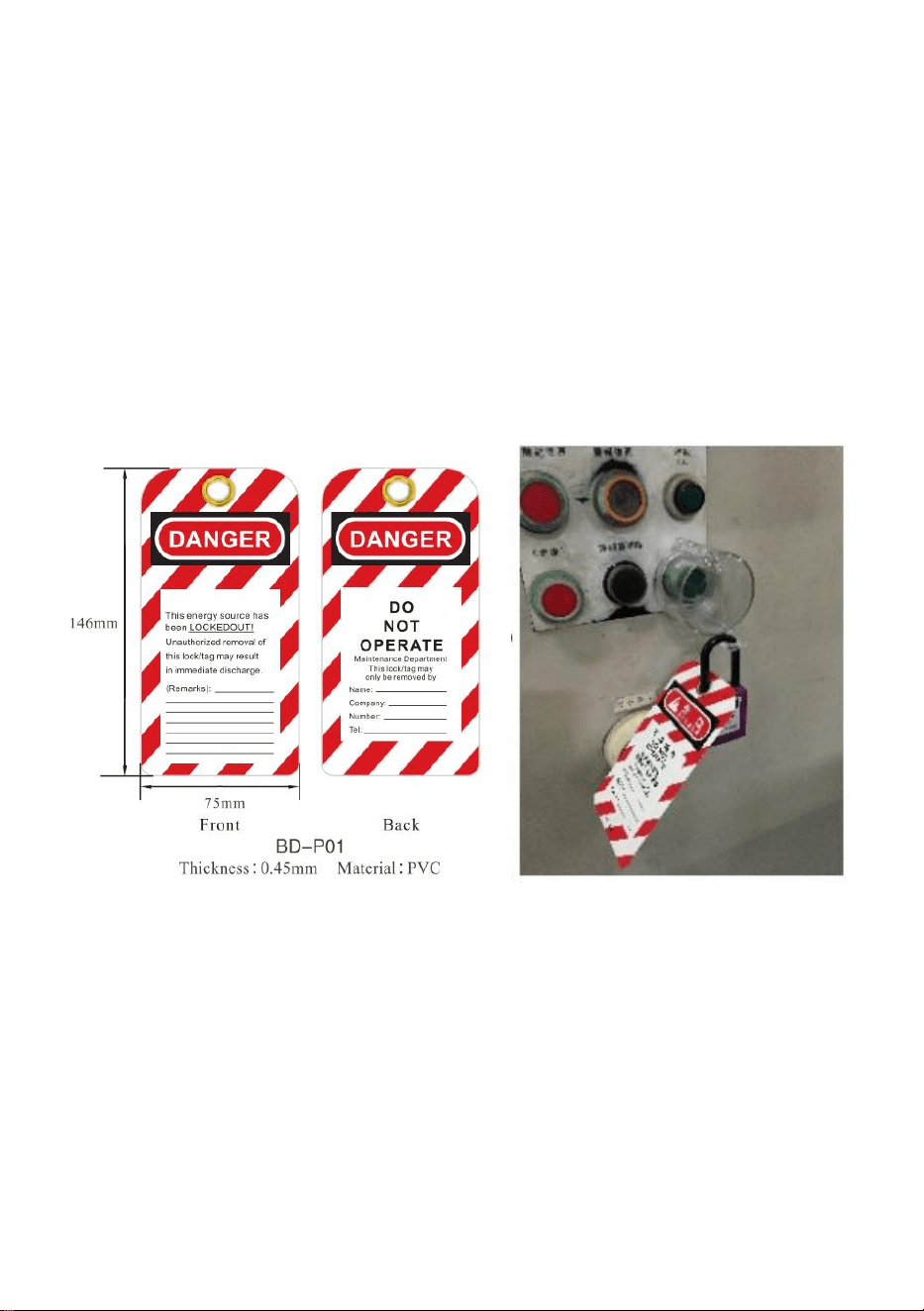

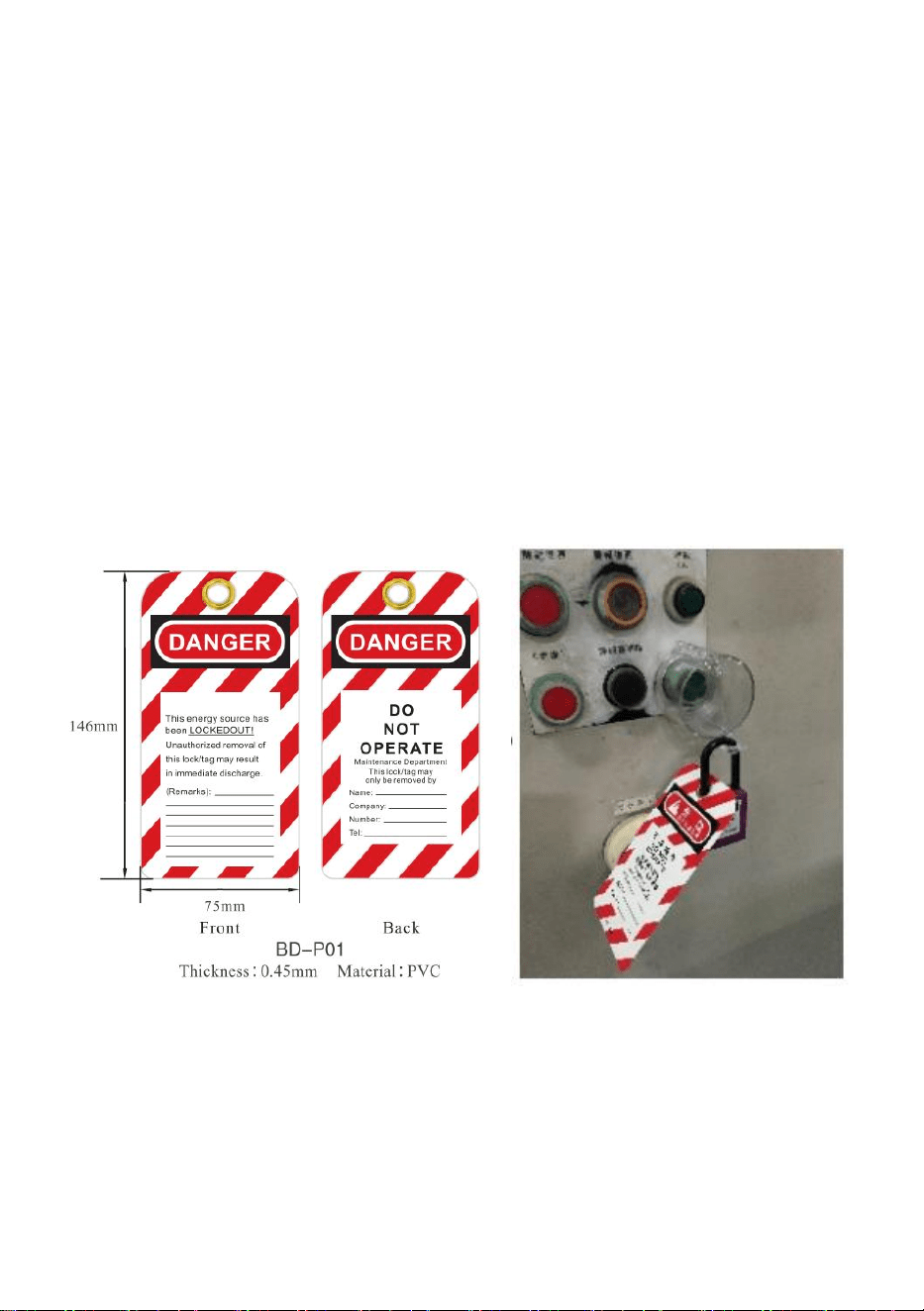

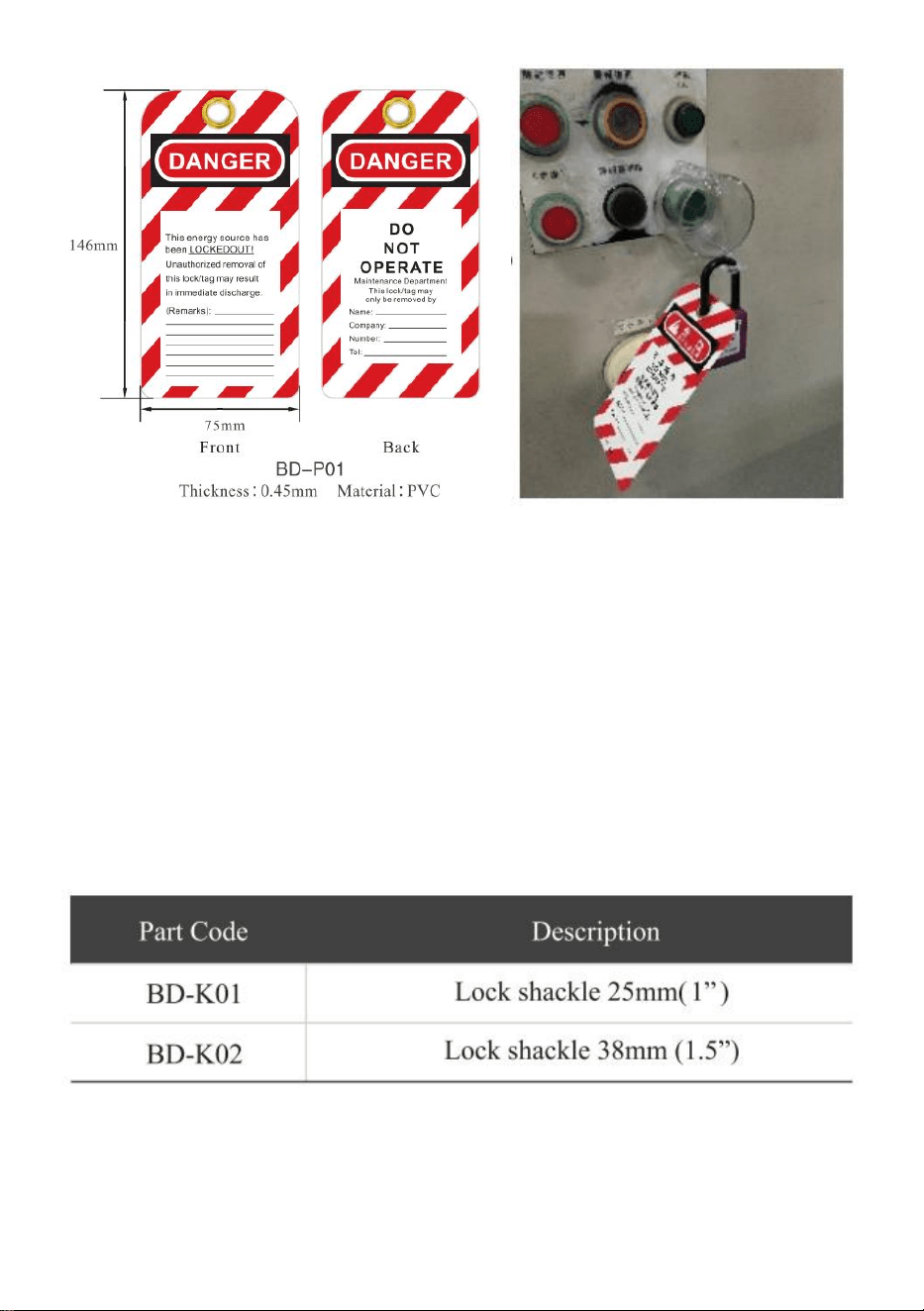

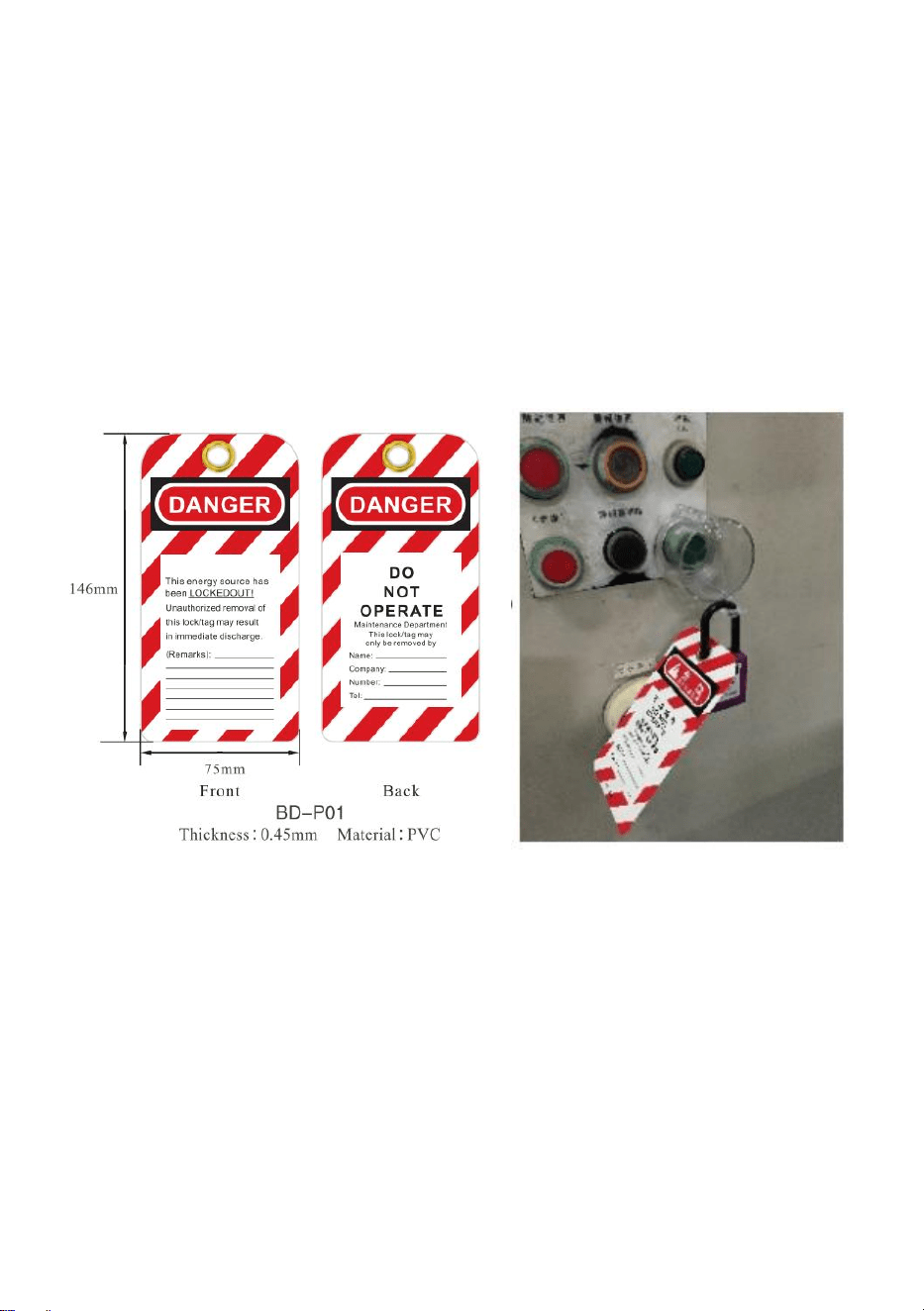

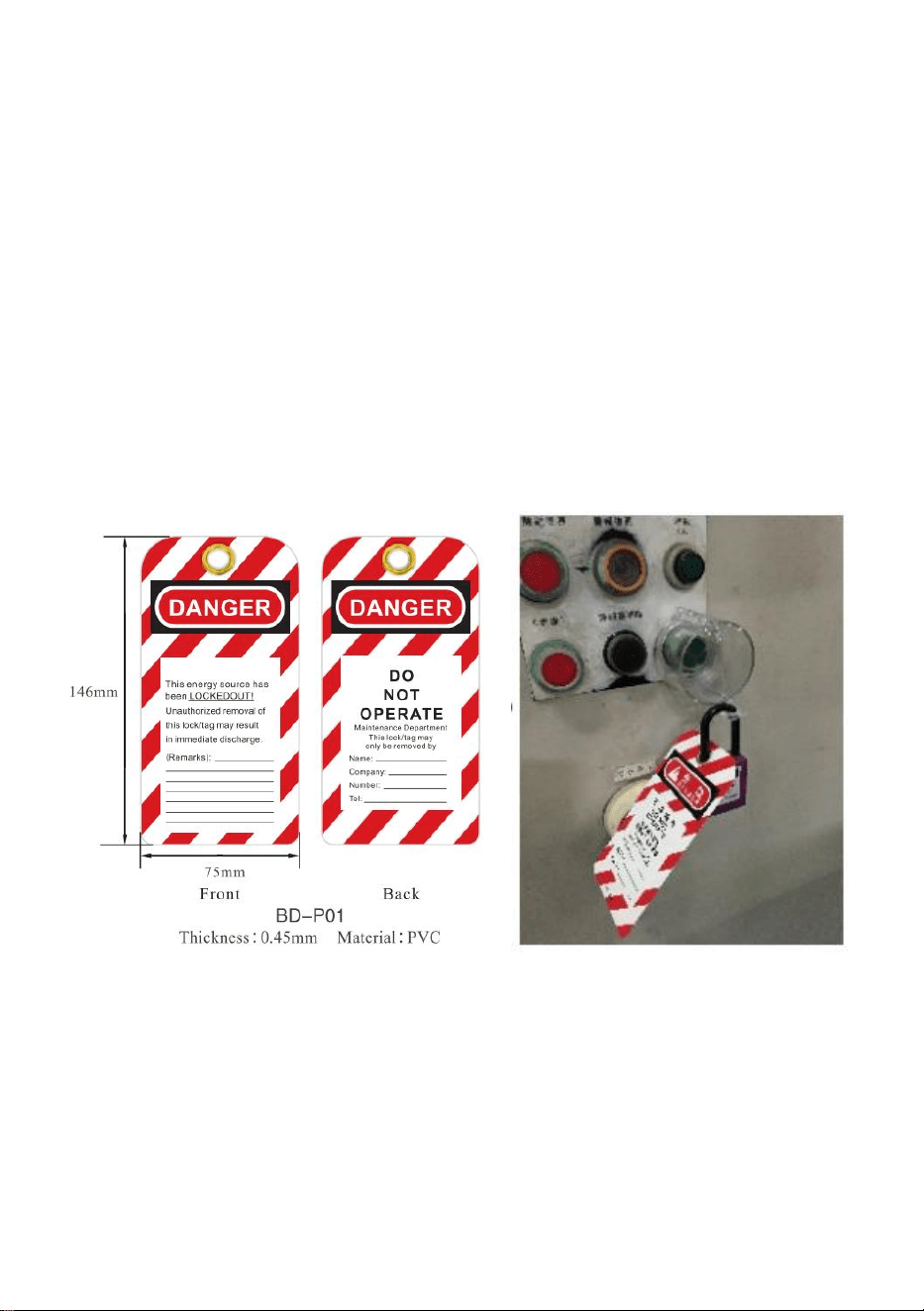

LOCKOUT TAGOUT
a. Lockout tagout can be used to make a holistic control of the equipment to
protect workers from accident and equipment from damage.
b. Use with padlock to remind that the device has been locked and can not be
operated. It can only be opened by the one who lock it. It enables people to know
who lock it and so that they know it is danger to operate the device.
c. On the tag, you can see"Danger/Do not operate/caution" etc security warning
language and also"Name/department/Date” etc blank for you to fill in.
d. Offer language customization.

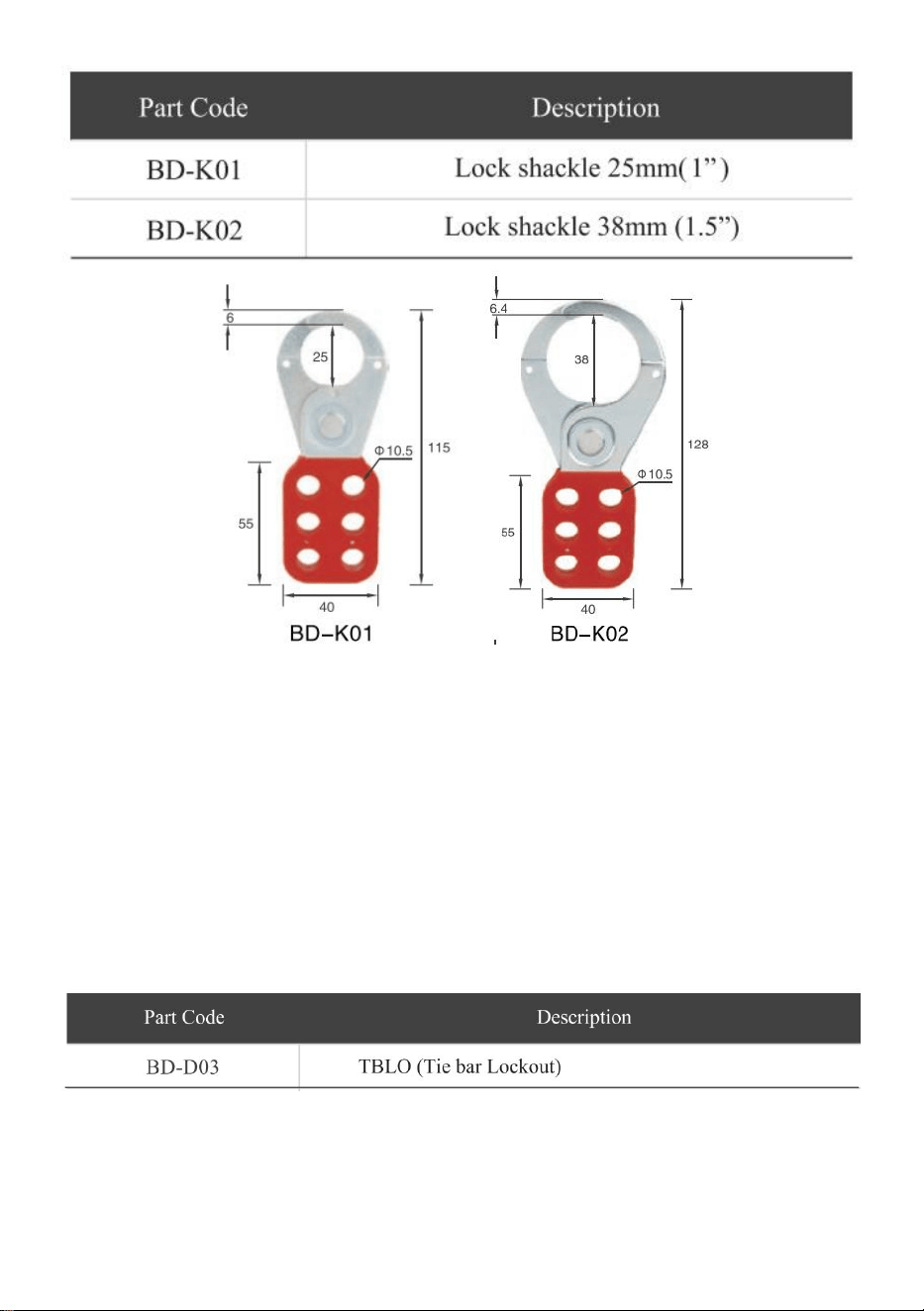

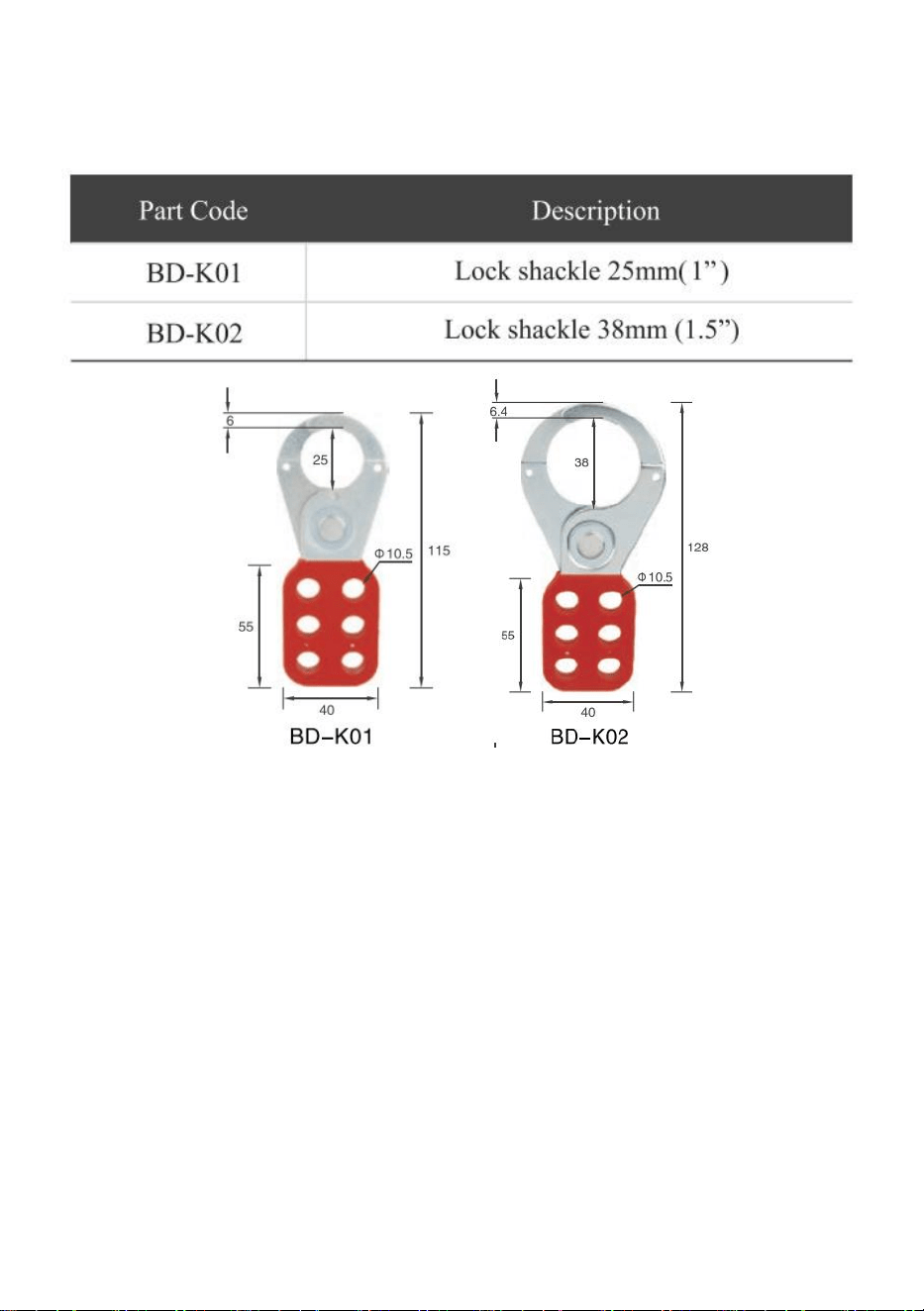

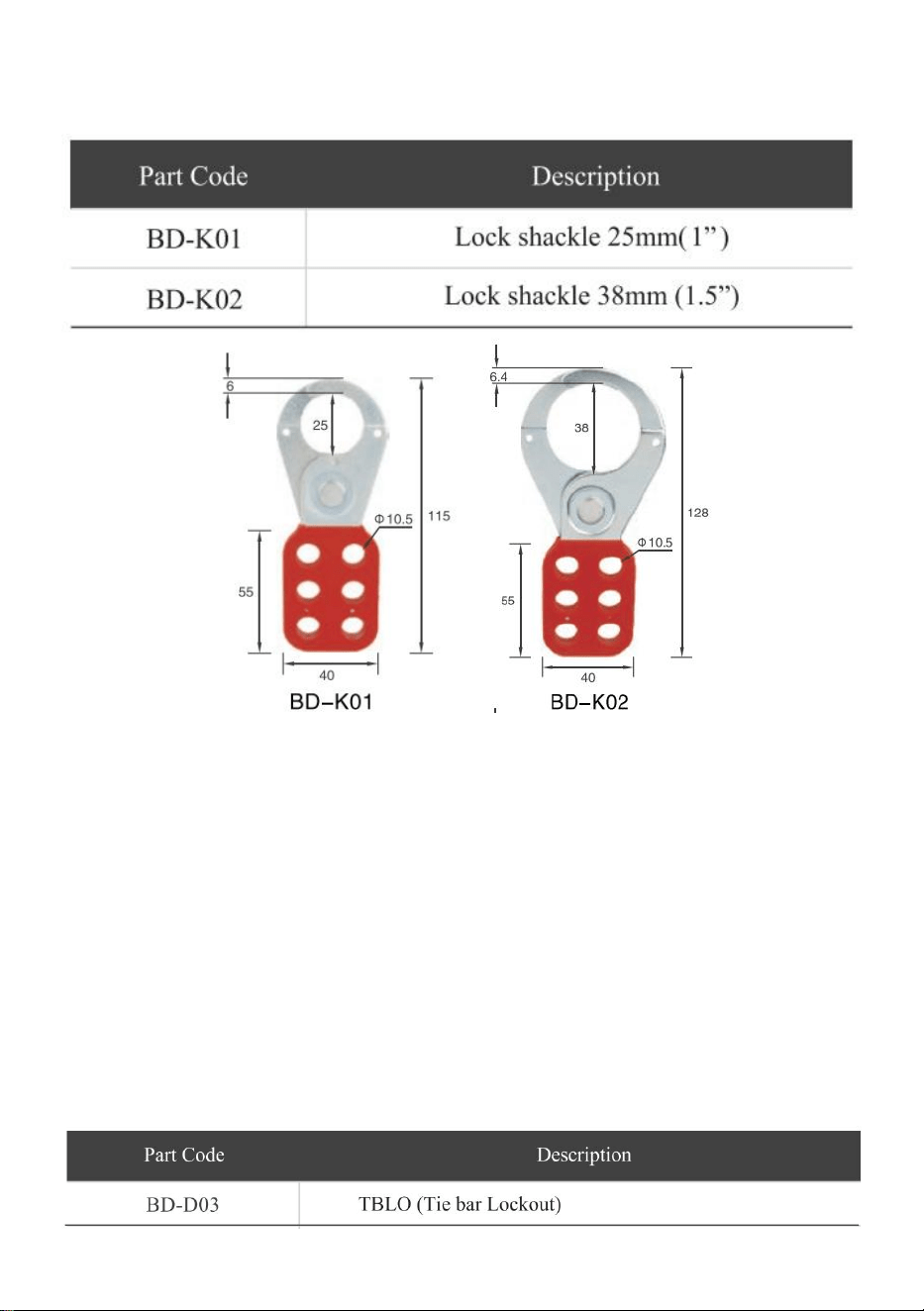

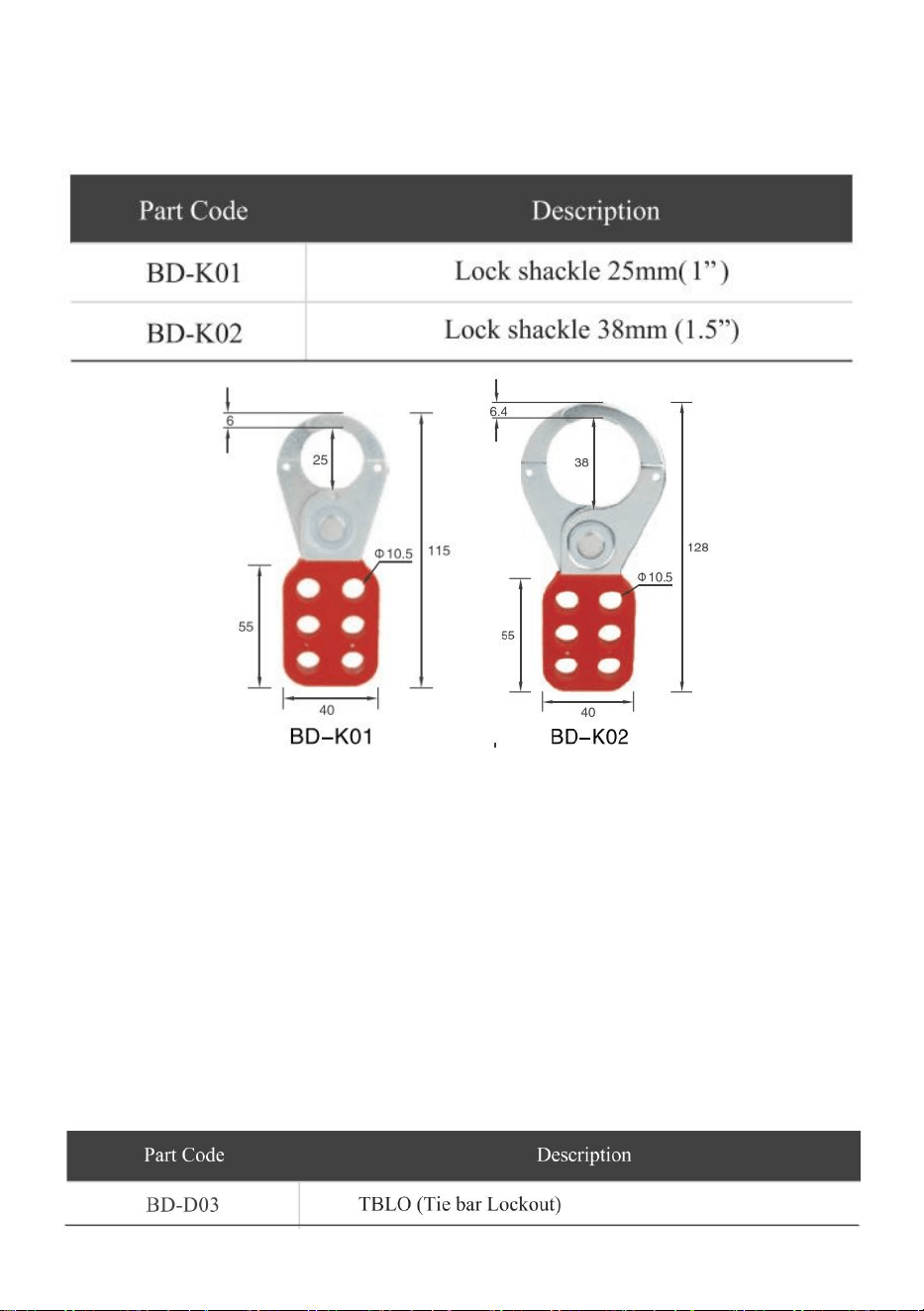

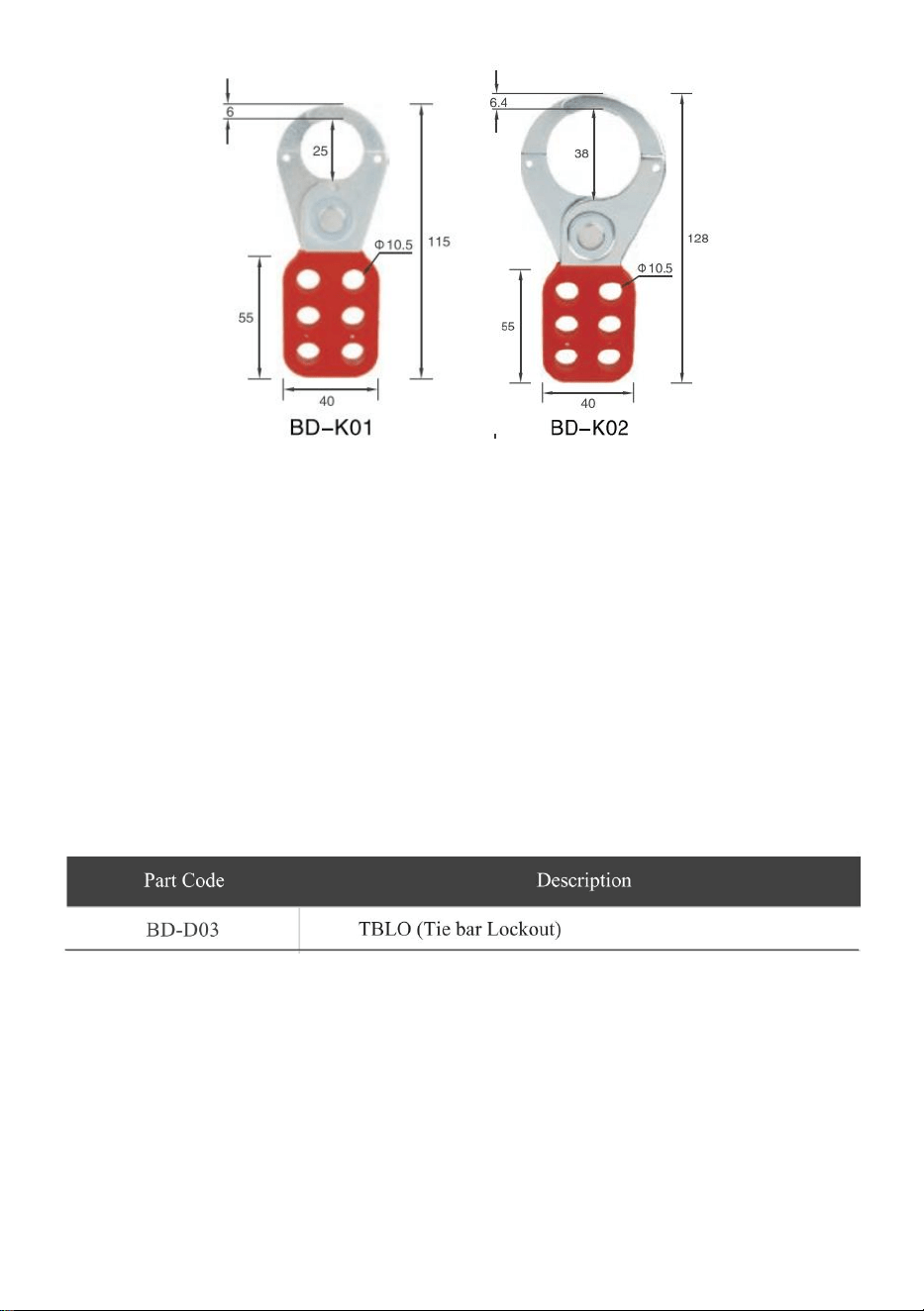

PA COATED STEEL HASP
a. Made from Engineering plastic nylon PA injection molding, galvanized
rustproof surface.
b, Lock hole diameter: 10.5mm(2/5").
c.Lock shackle diameter: 25mm(1")&38mm(1.5")
d. Such as custom made stainless steel material, the model behind plus
"S".
- 8 -

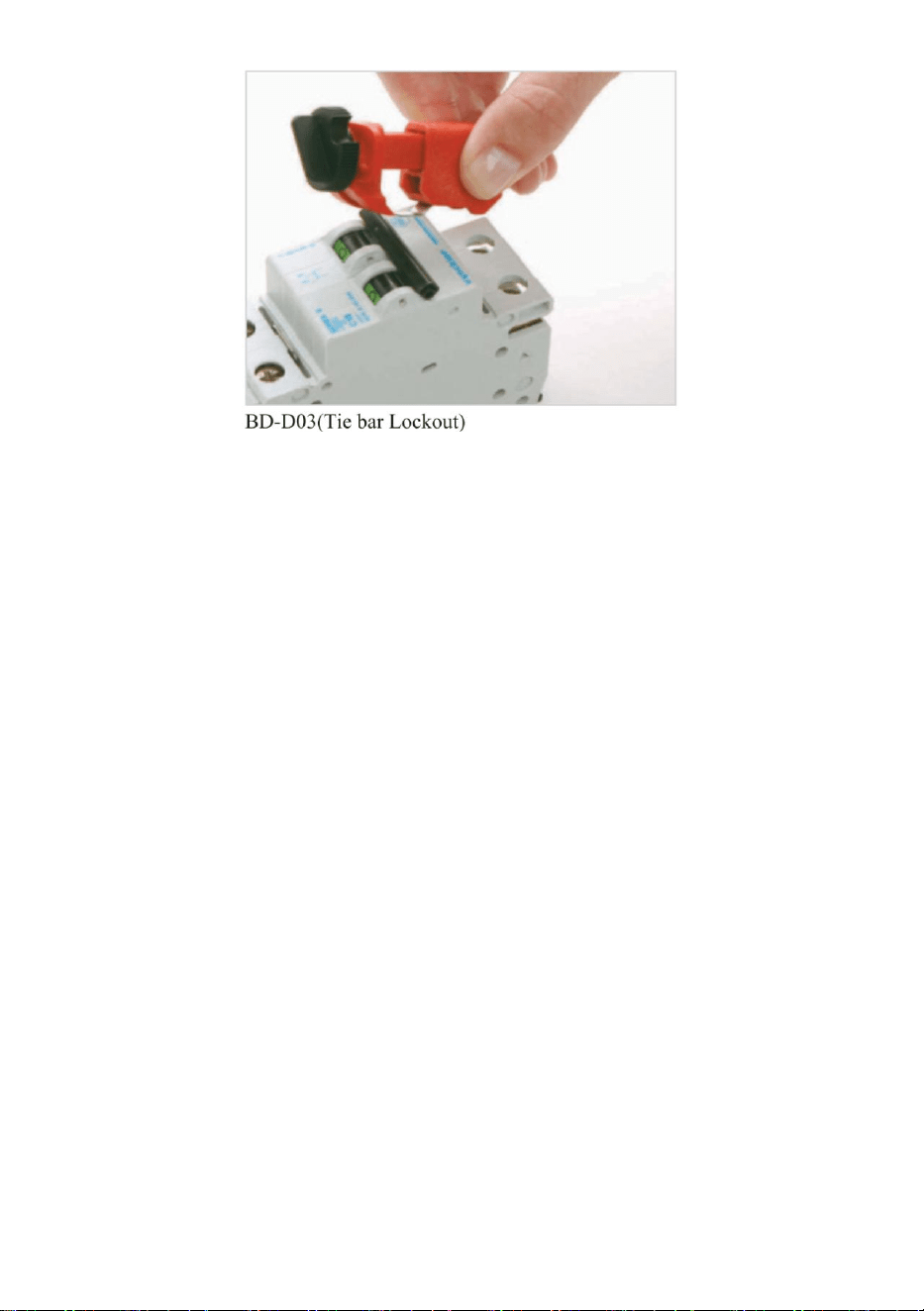

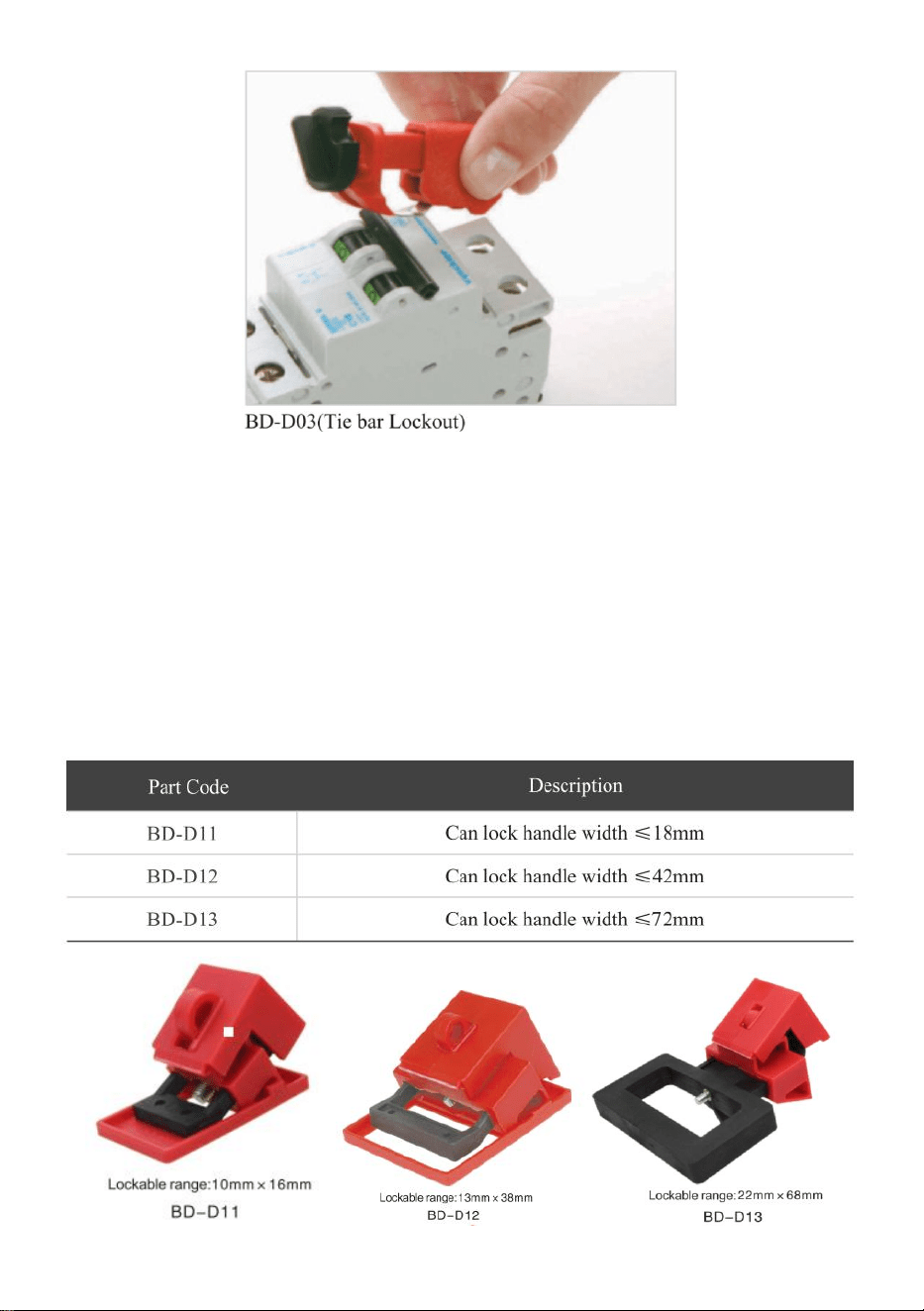

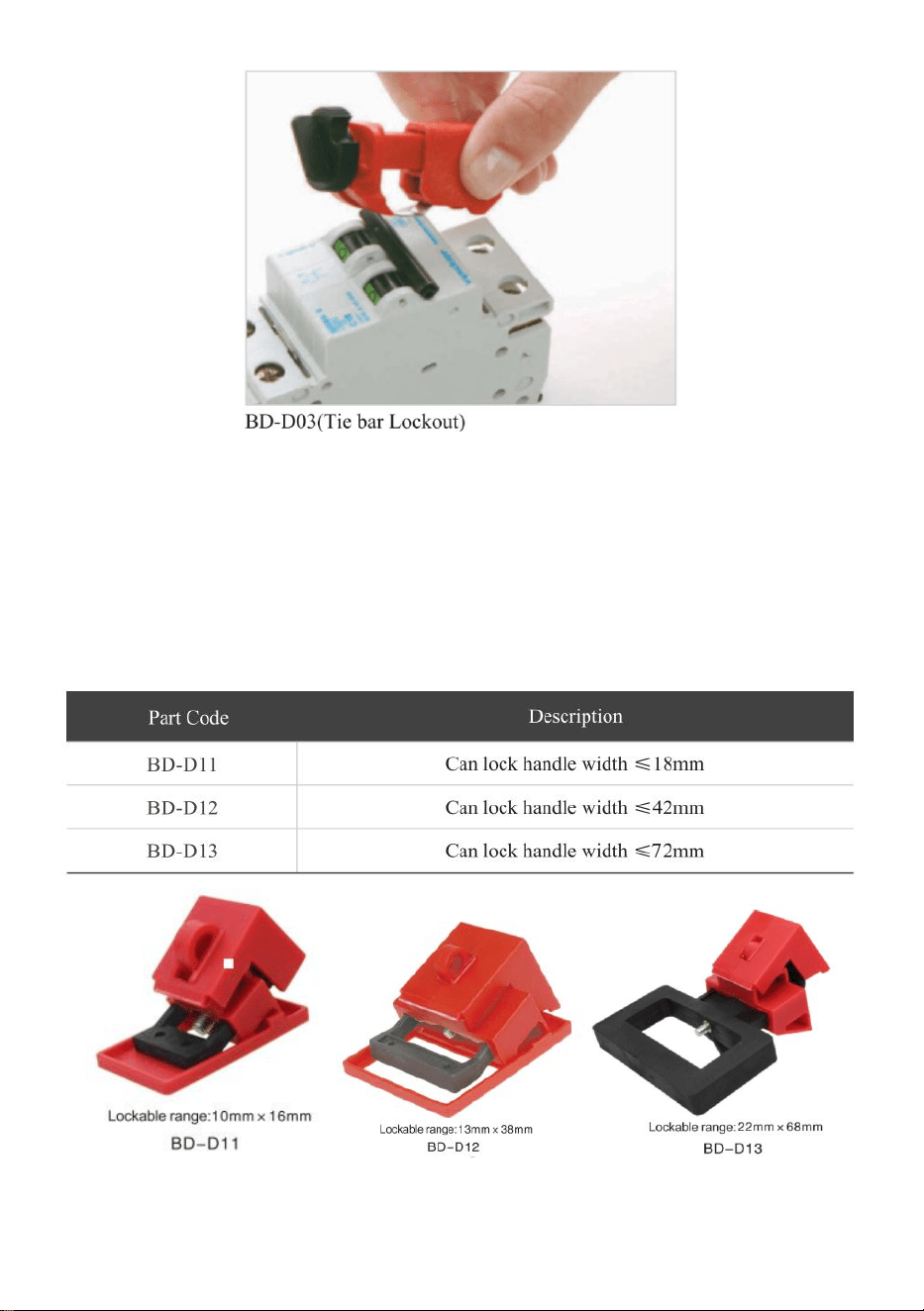

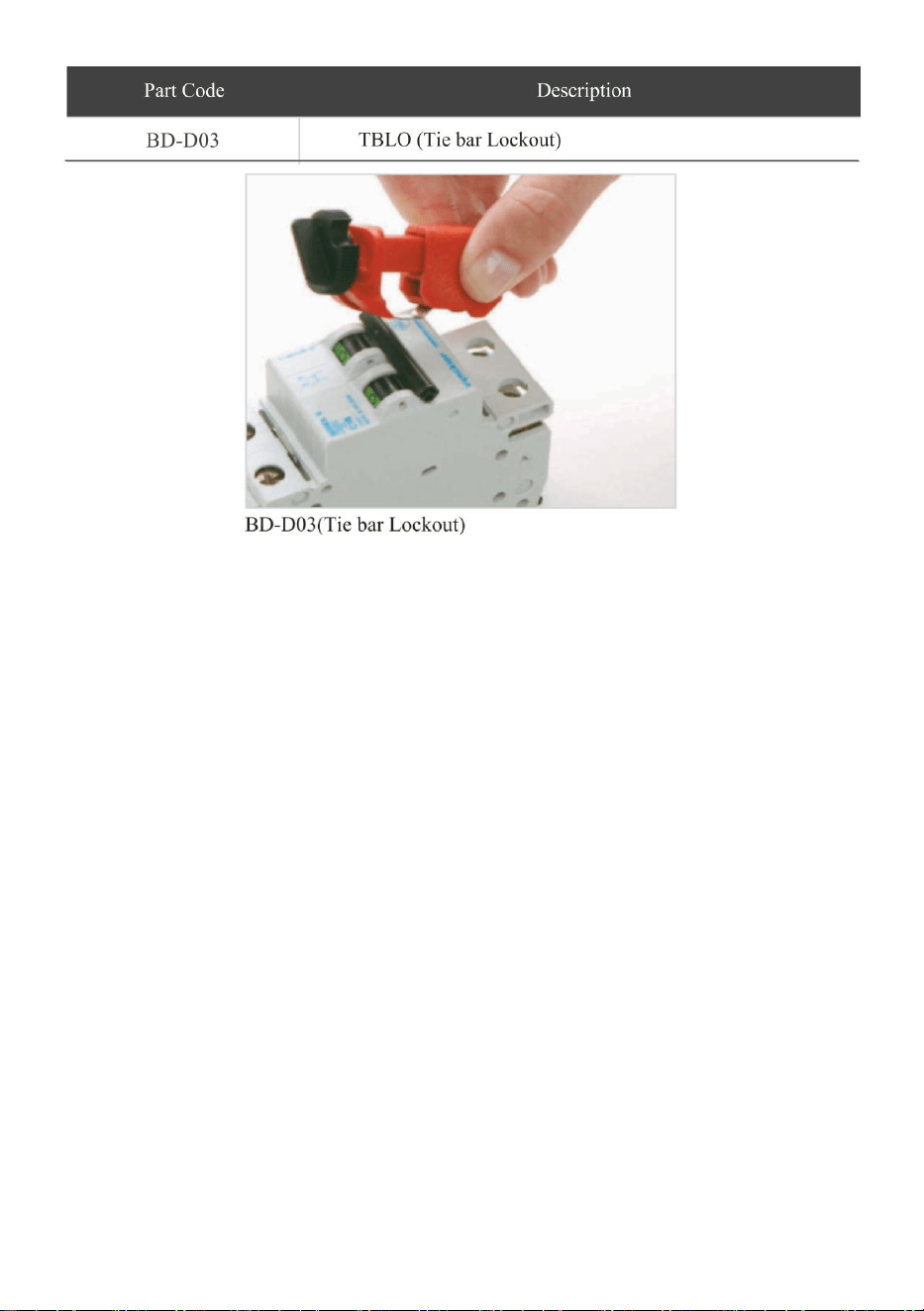

MINIATURE CIRCUIT BREAKER LOCKOUT
e. Made from engineering plastic strengthened nylon PA.
f. Fit most existing types of European and Asia Circuit Breaker.
g. Easily installed with the aid a push button or rotate roller.
h. Available for single and multi-pole circuit breaker
i. Recommended to use in combination with a padlock for added safety.
j. Can use padlocks with a shackle diameter up to 7mm.
- 9 -

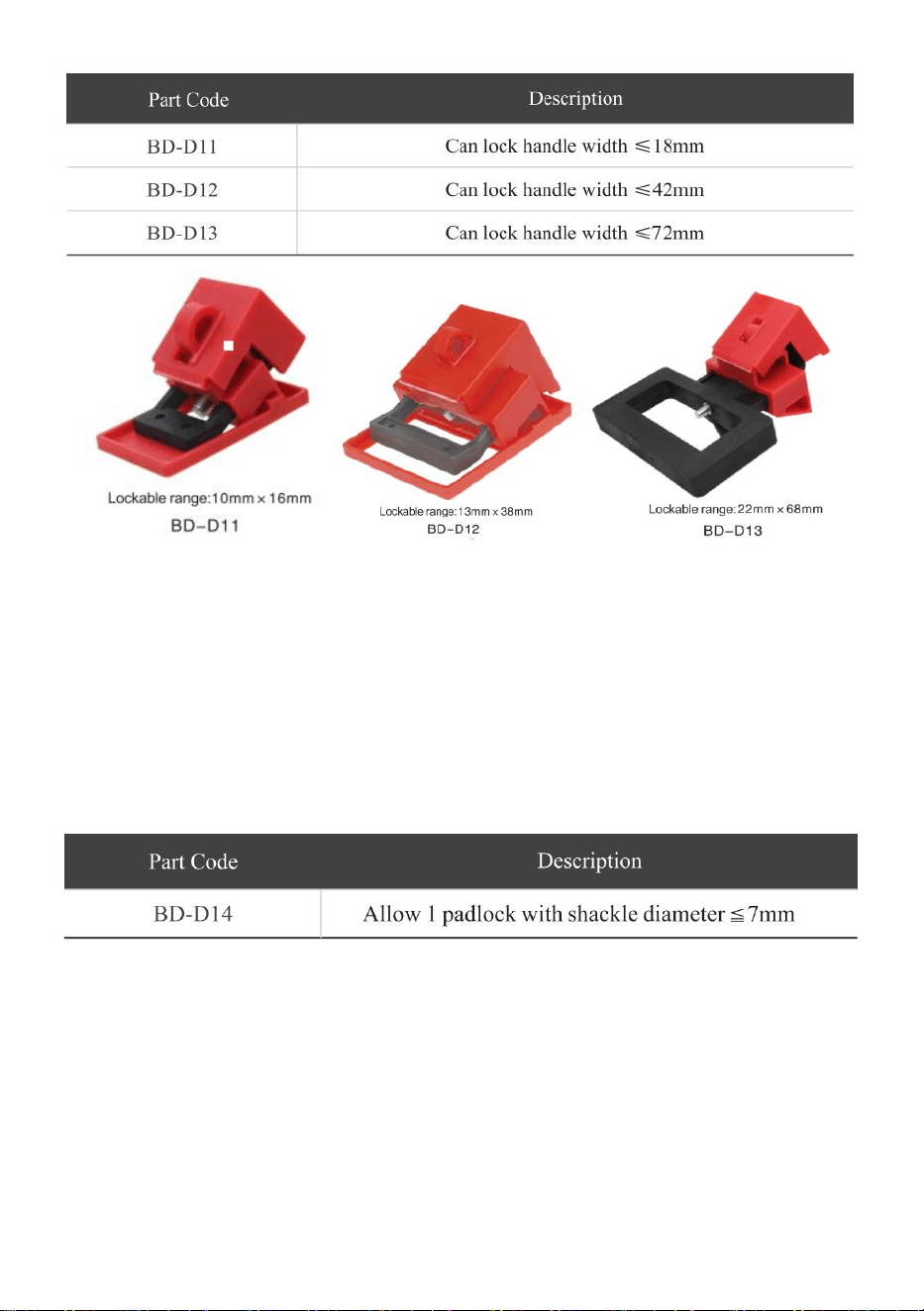

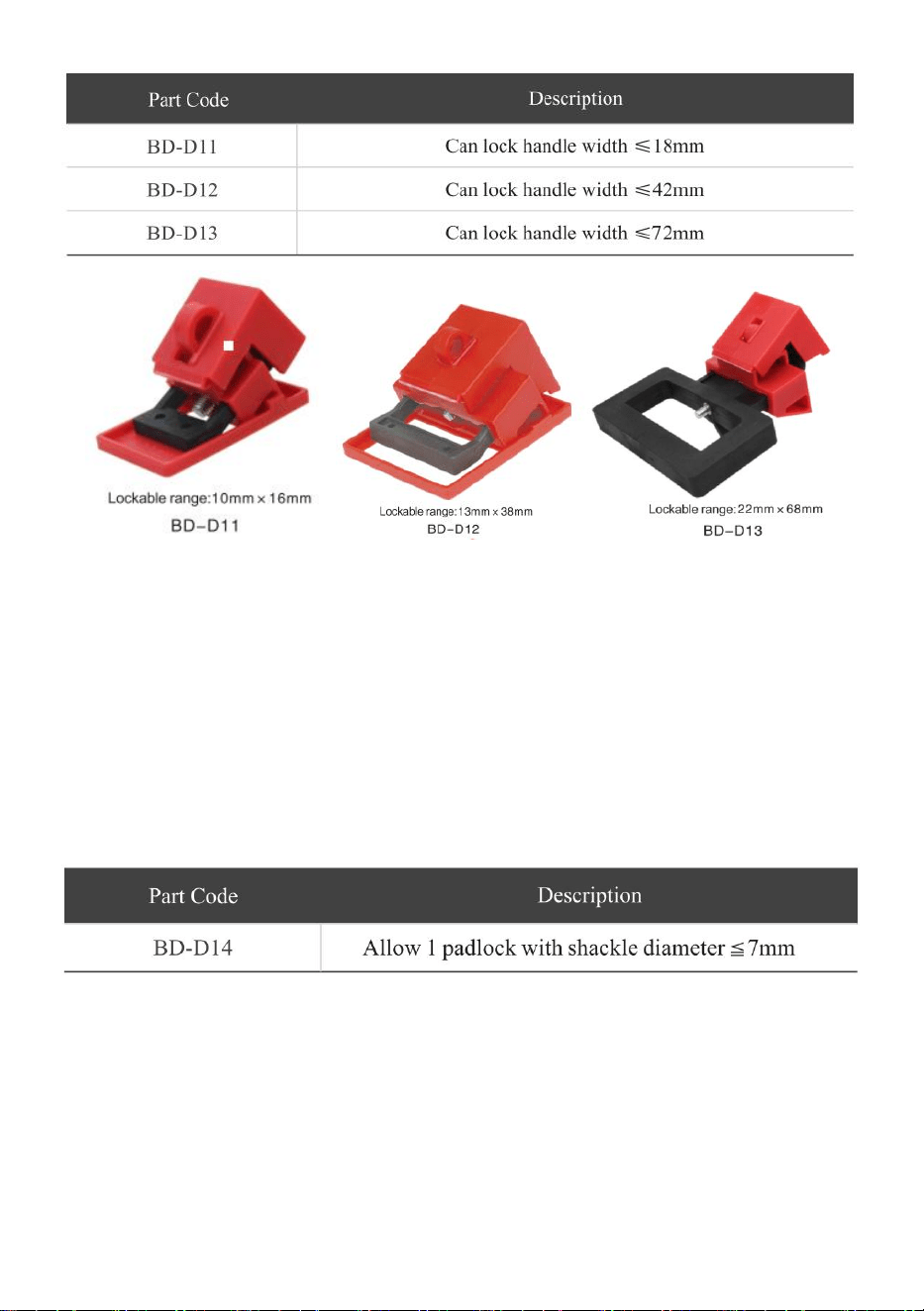

CLAMP-ON BREAKER LOCKOUT
a. Made from rugged polypropylene PP and impact modified PA.
b. Use thumbscrew to clamp lockout securely onto switch tongue, then pull cover
and lock in place to prevent clamp from being loosened.
c. New blade design provides tighter grip with less torque on thumb screw.
d. Detachable cleats expand the range of applicable breakers.
e. The lockouts can take padlocks with a shackle diameter up to 7mm.
- 10 -

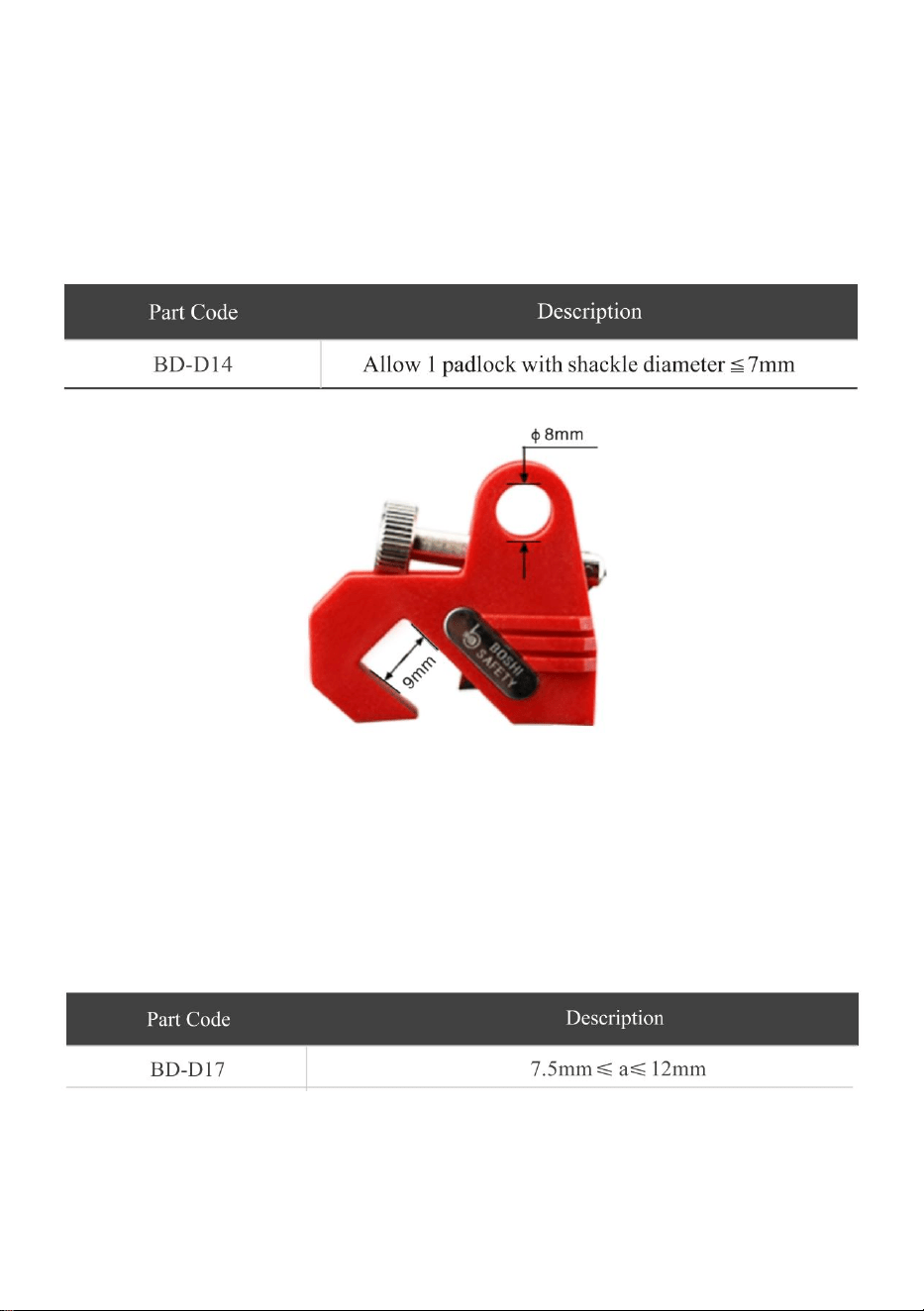

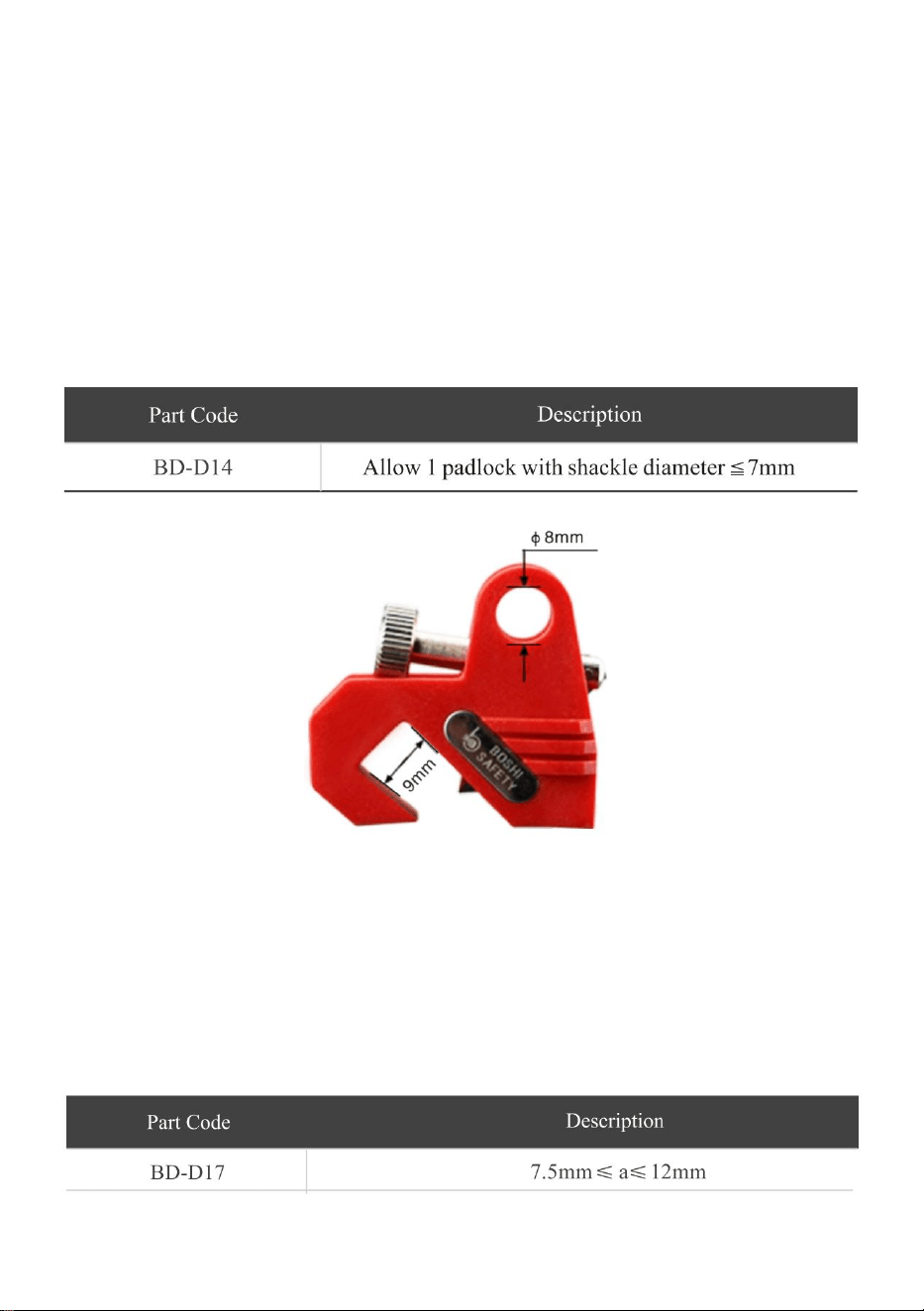

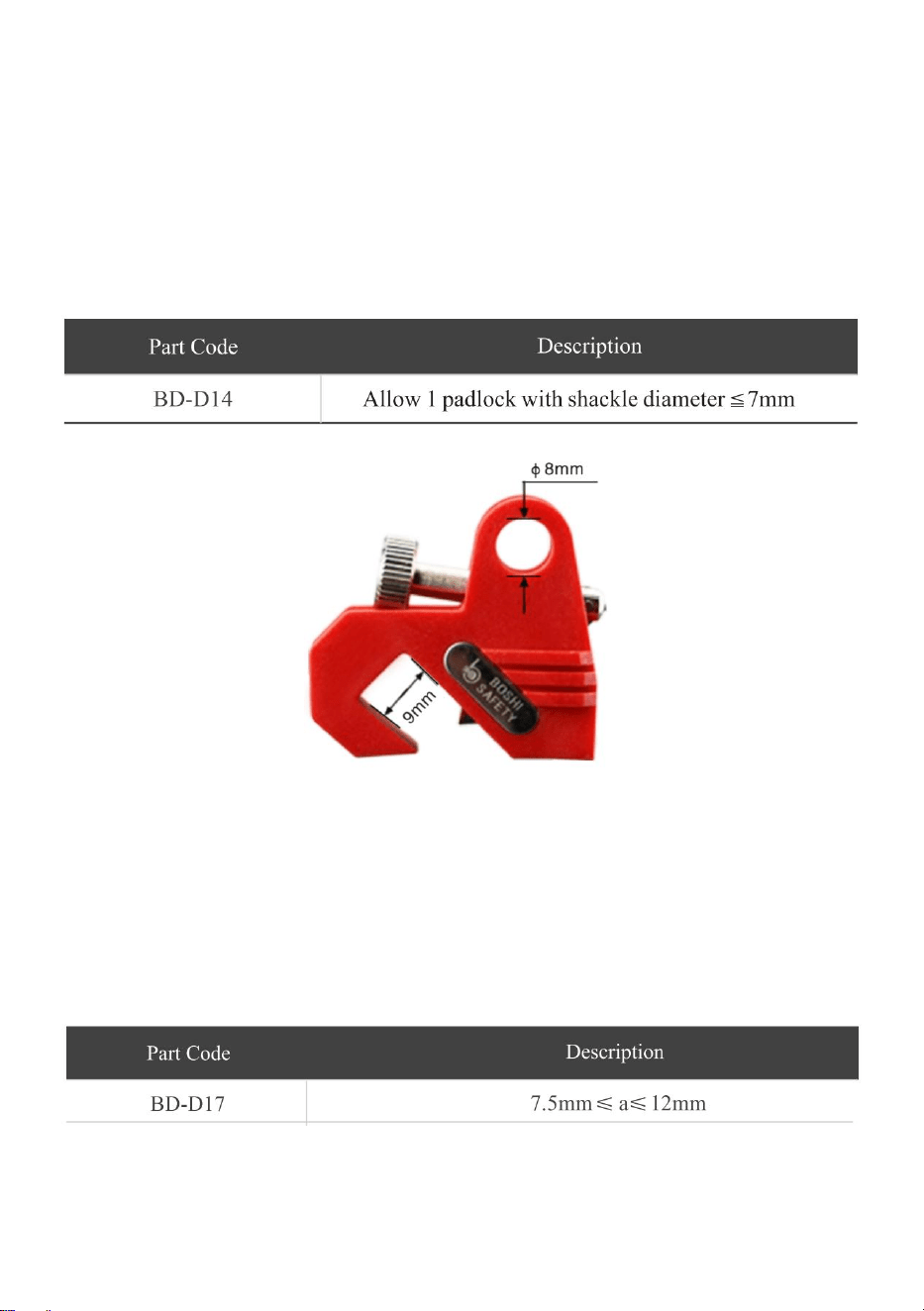

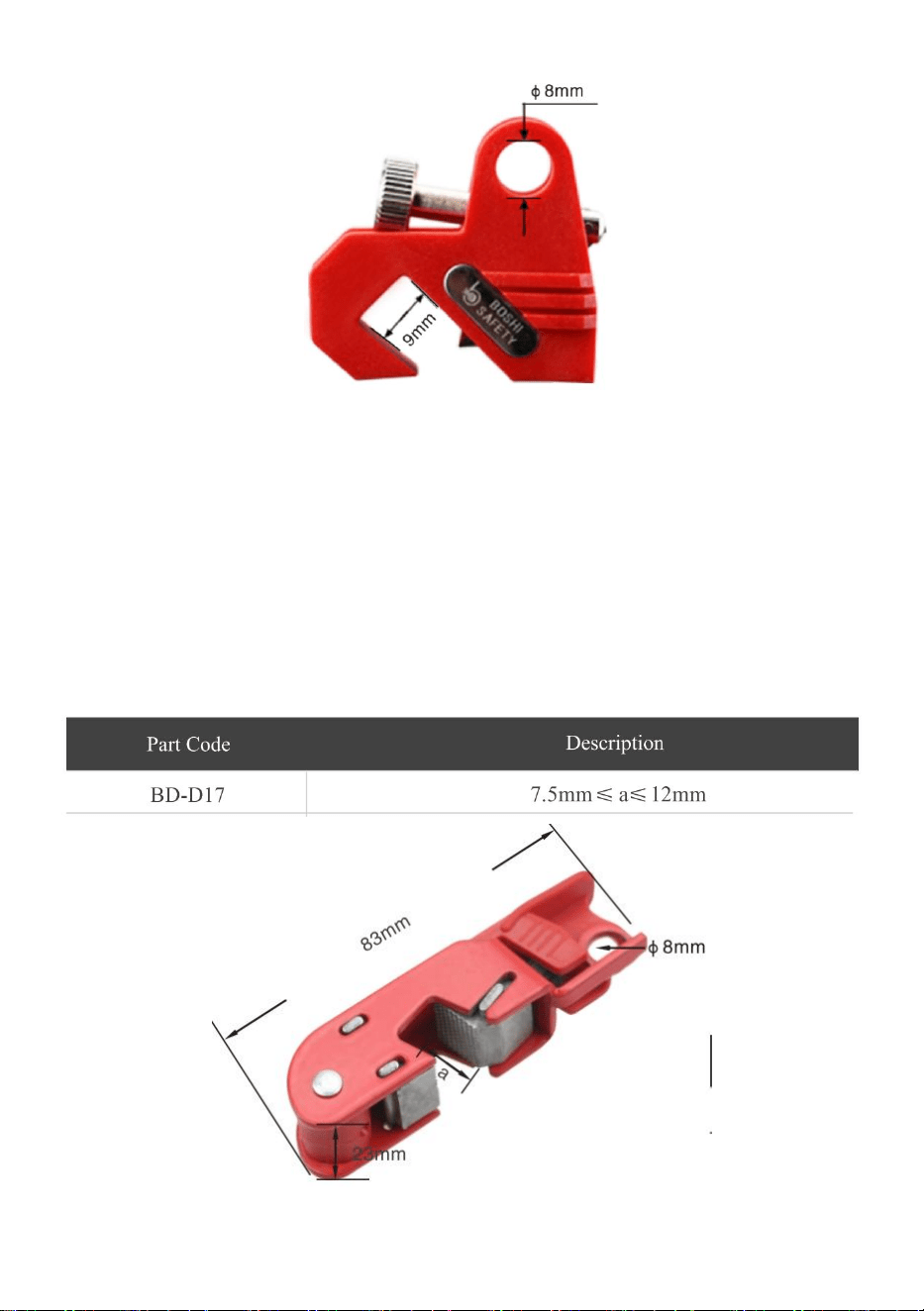

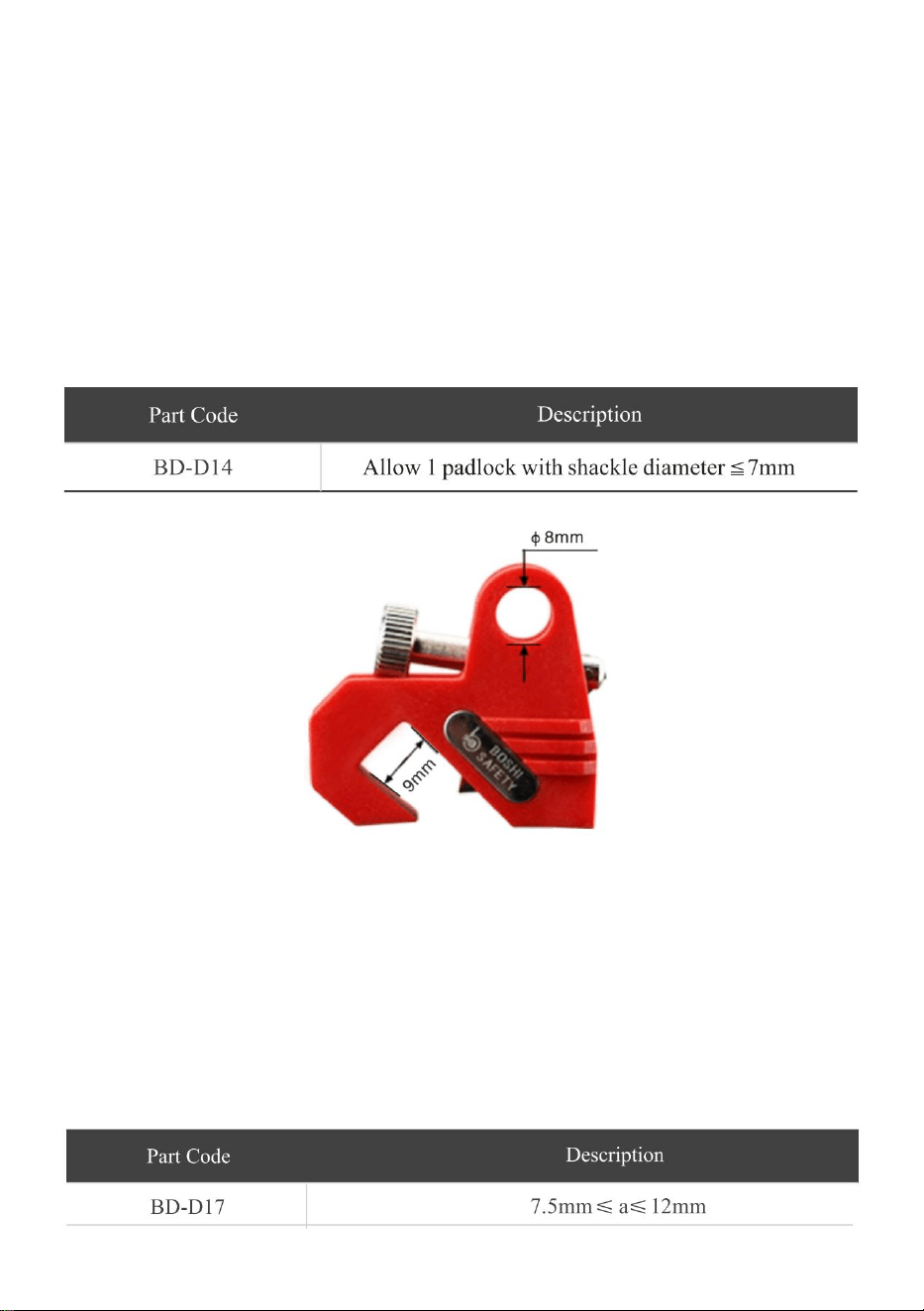

MULTI-FUNCTION MINIATURE BREAKER LOCKOUT
a. Made from engineering plastic strengthened nylon PA and chrome plated brass
screw.
b. With locking screws, can be locked without tools.
c. Widely used: applicable to all kinds of small and medium sized MCCB,and any
miniature circuit breaker.
d.Can be customized stainless steel brand.

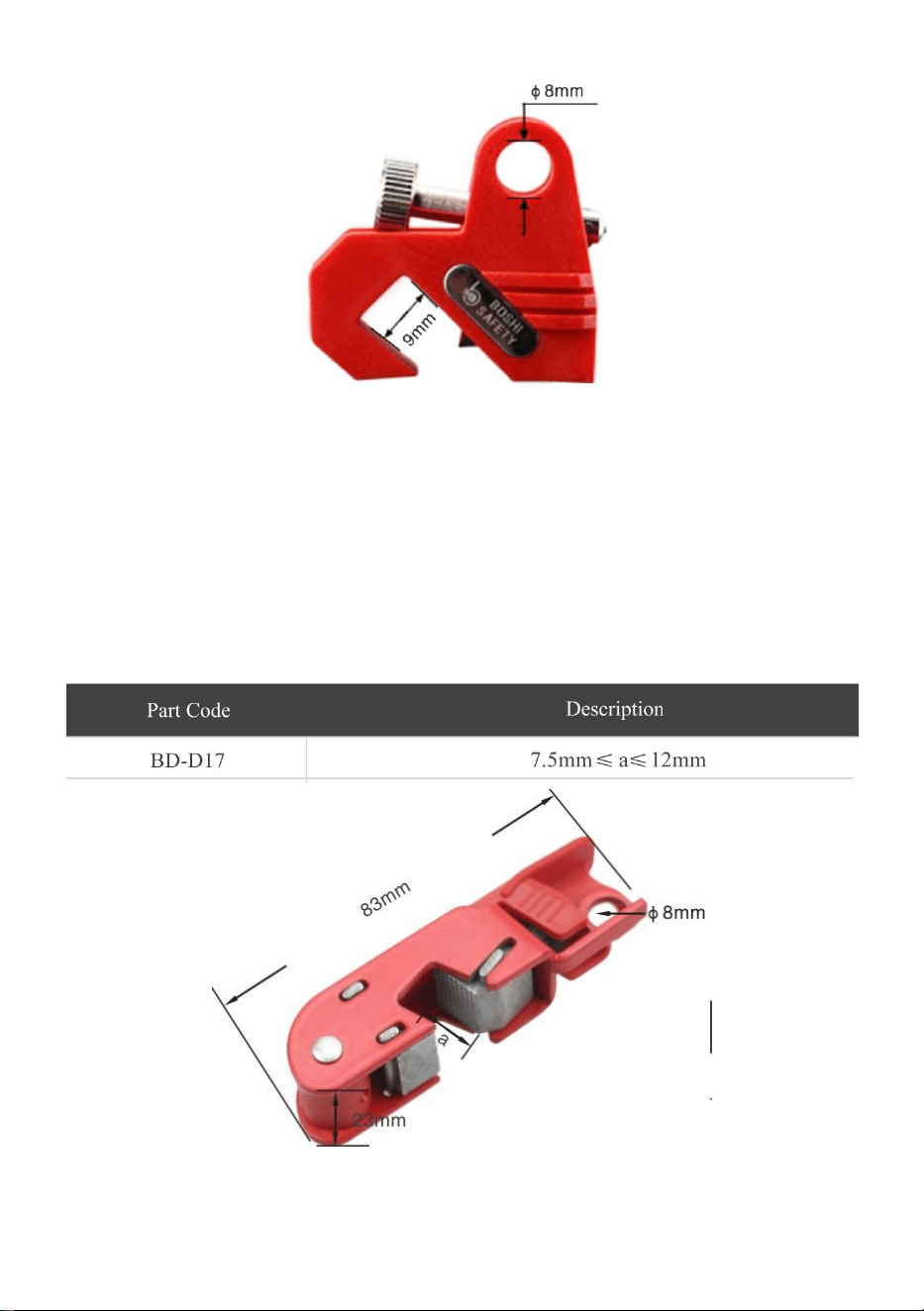

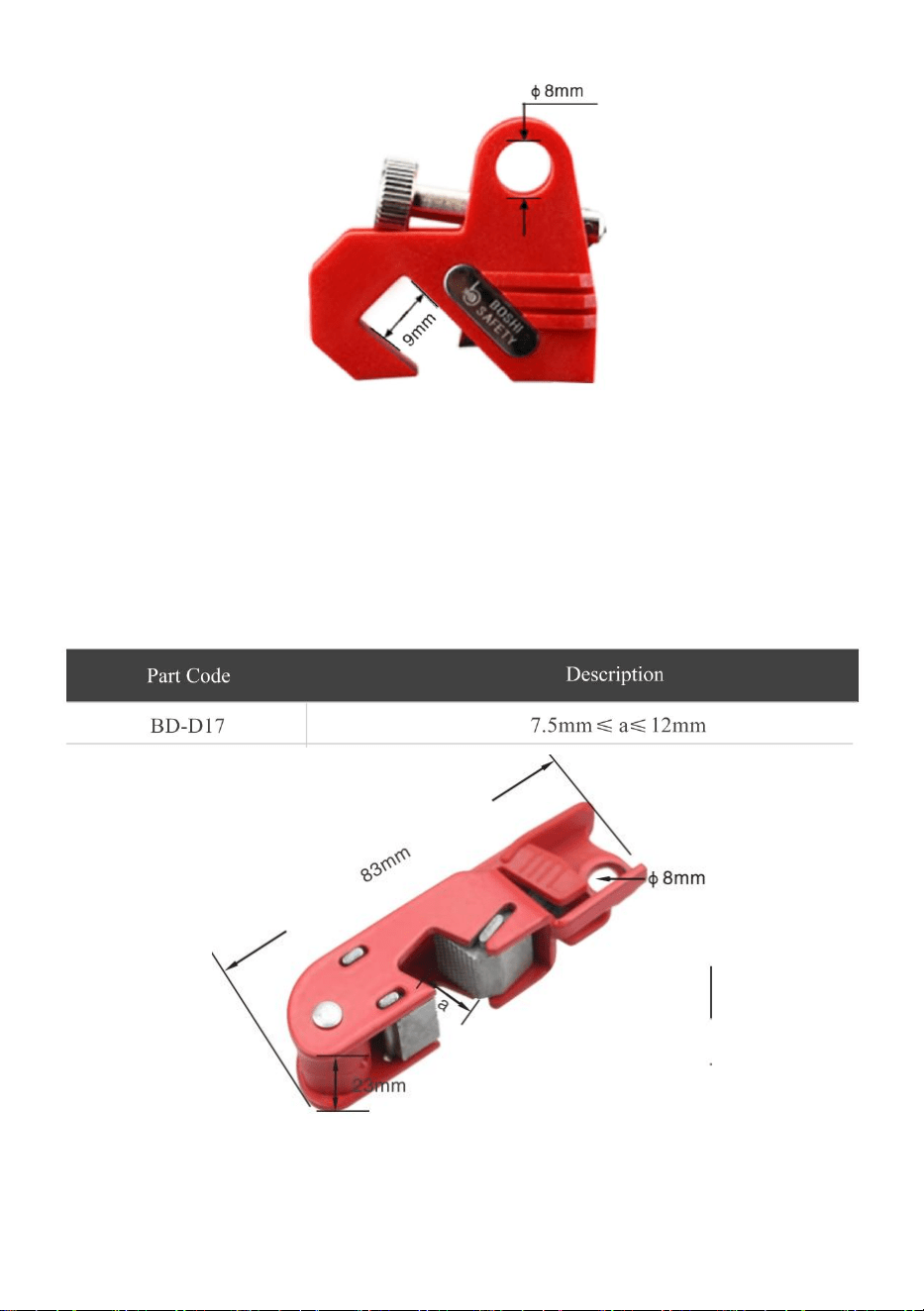

MEDIUM CIRCUIT BREAKER LOCKOUT
a. Made from Die-cast aluminum alloy & Nylon & ABS, The surface sprays metal.
b. With locking screws, can be locked without tools.
c. Widely used,
BD-D17,suitable for small and medium sized circuit breaker(handle<12mm）
- 11 -

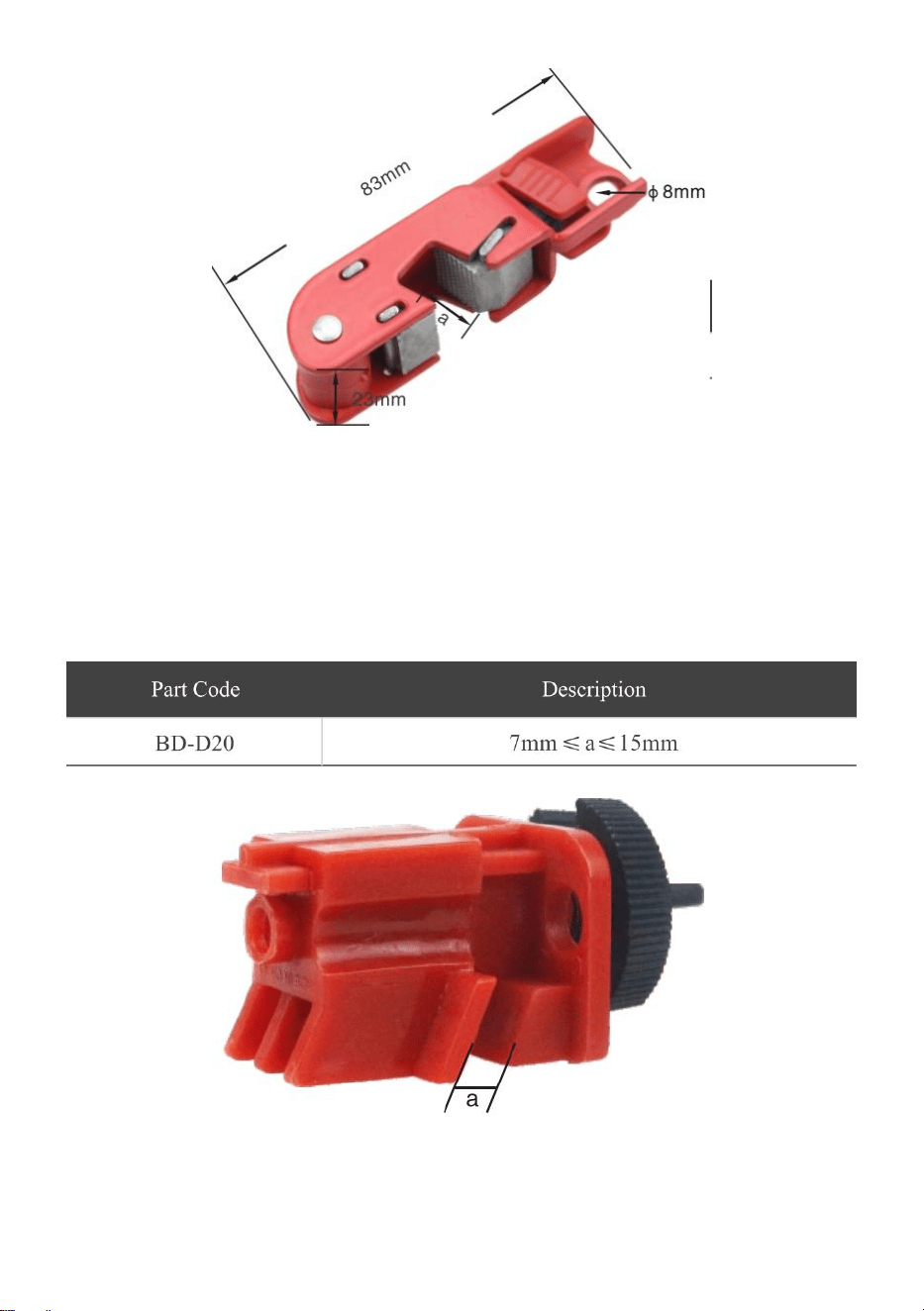

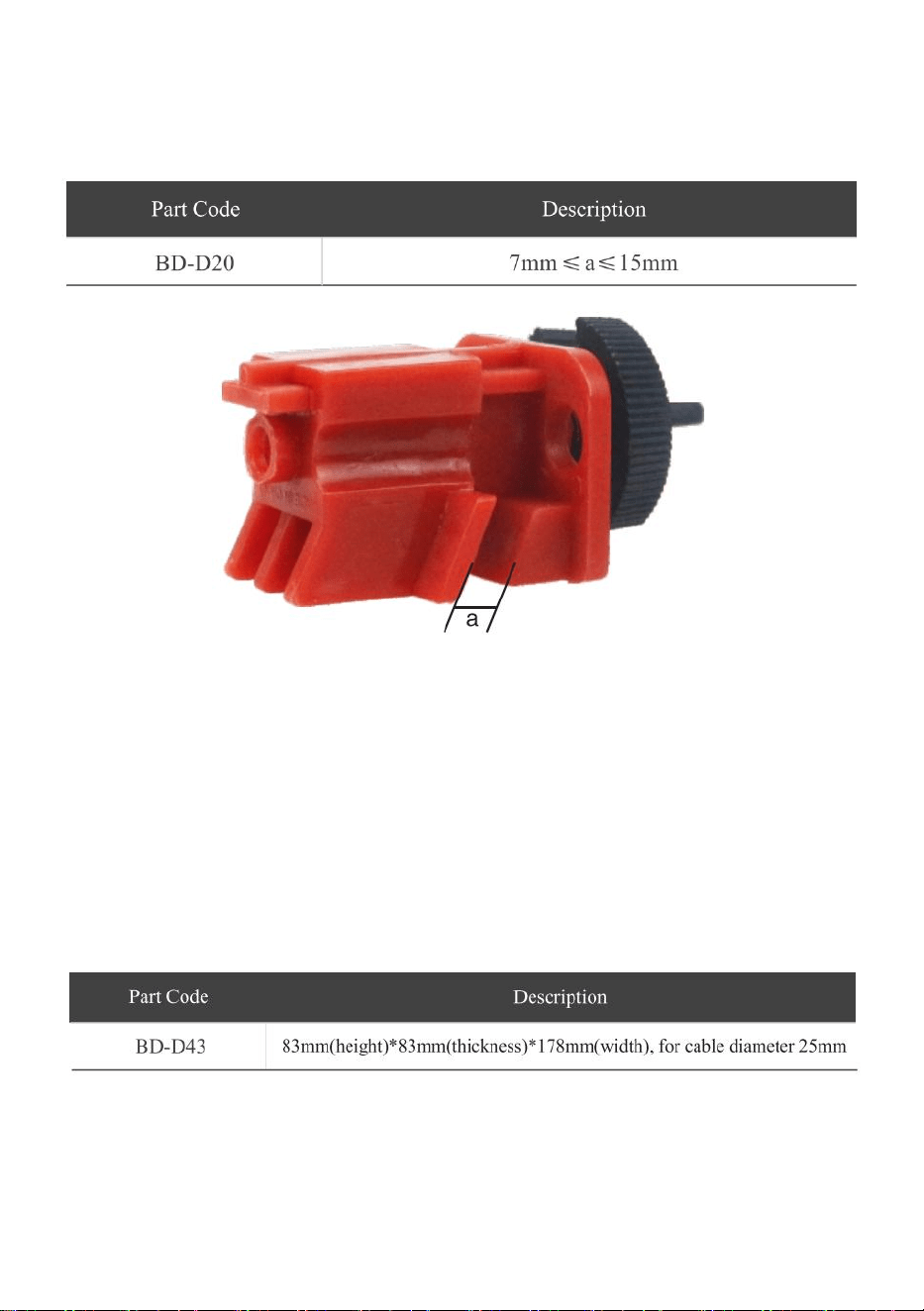

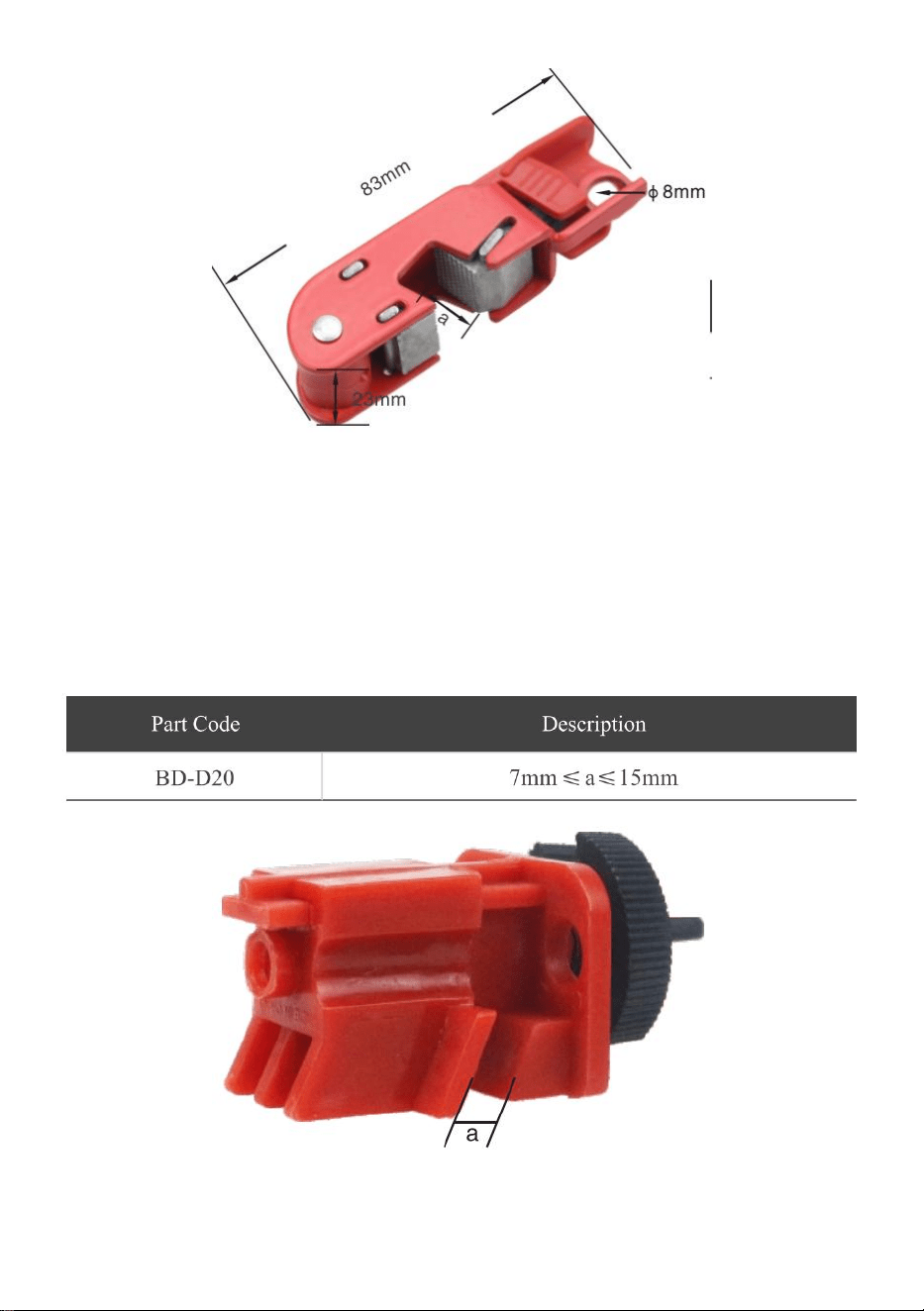

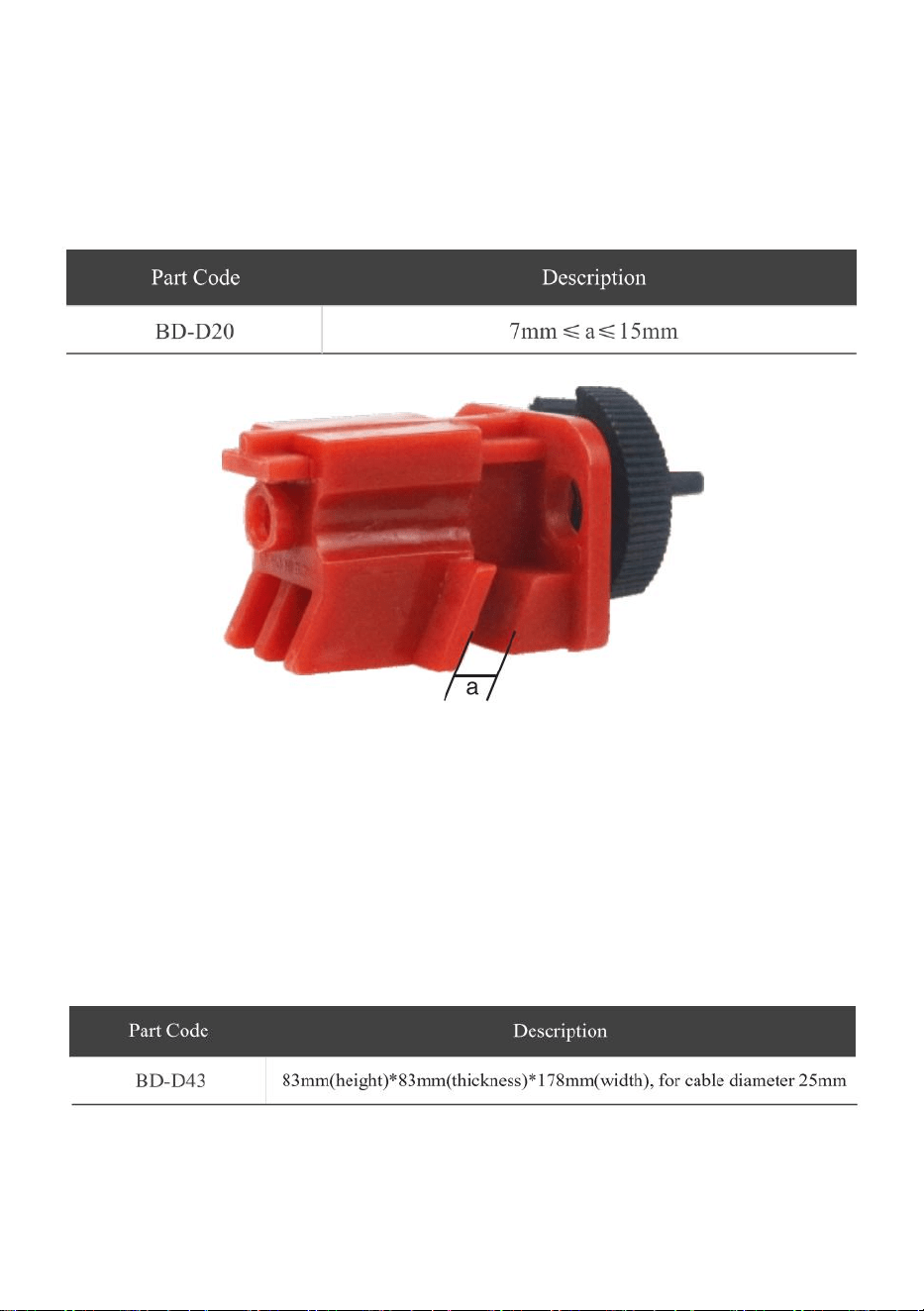

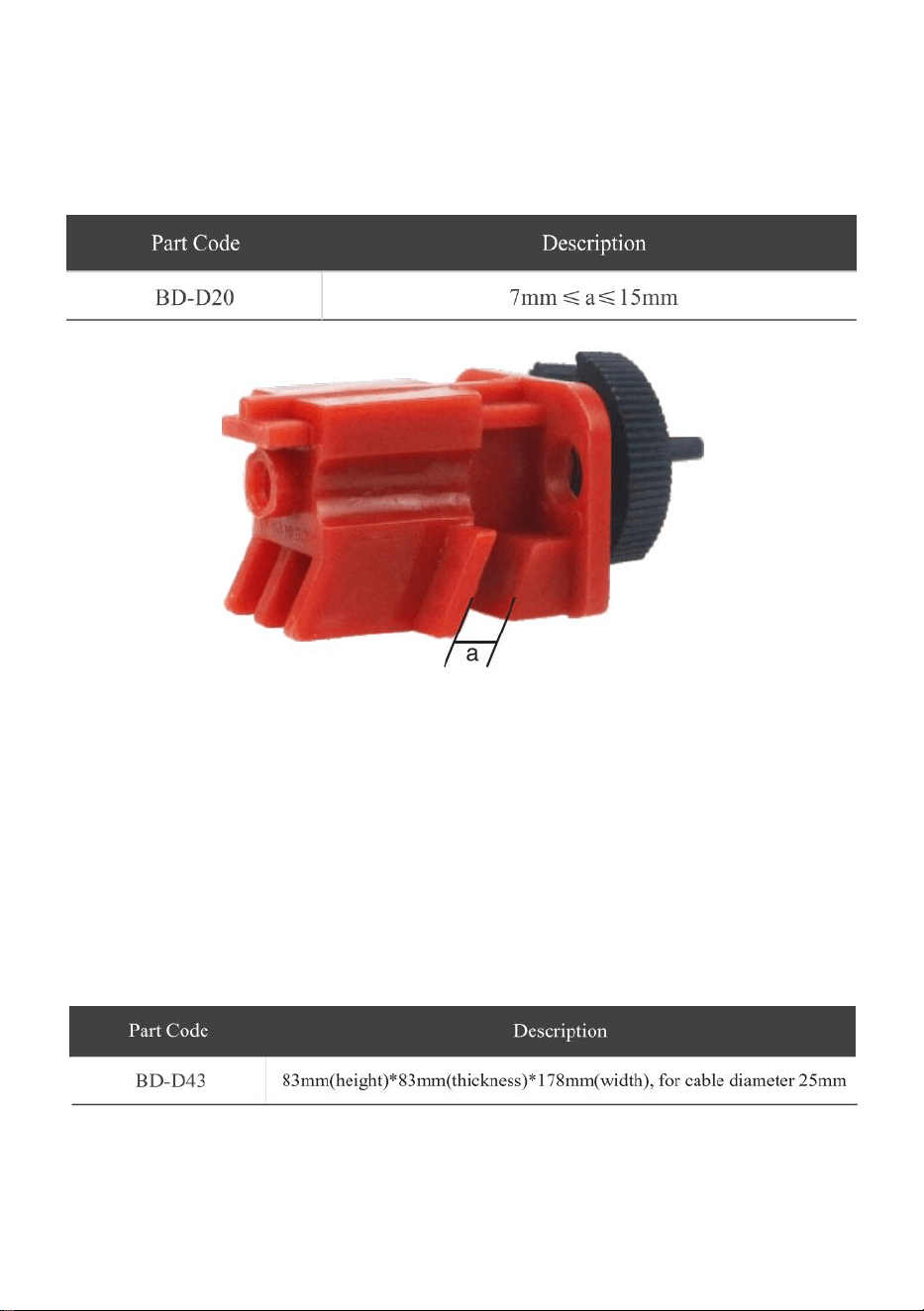

SMALL-SCALE CIRCUIT BREAKER LOCKOUT
a. Made from Nylon & ABS.
b. With locking screws, can be locked without tools.c.Widely used,suitable for
small size circuit breaker (handle<l5mm)
BD-D17
BD-D20
- 12 -

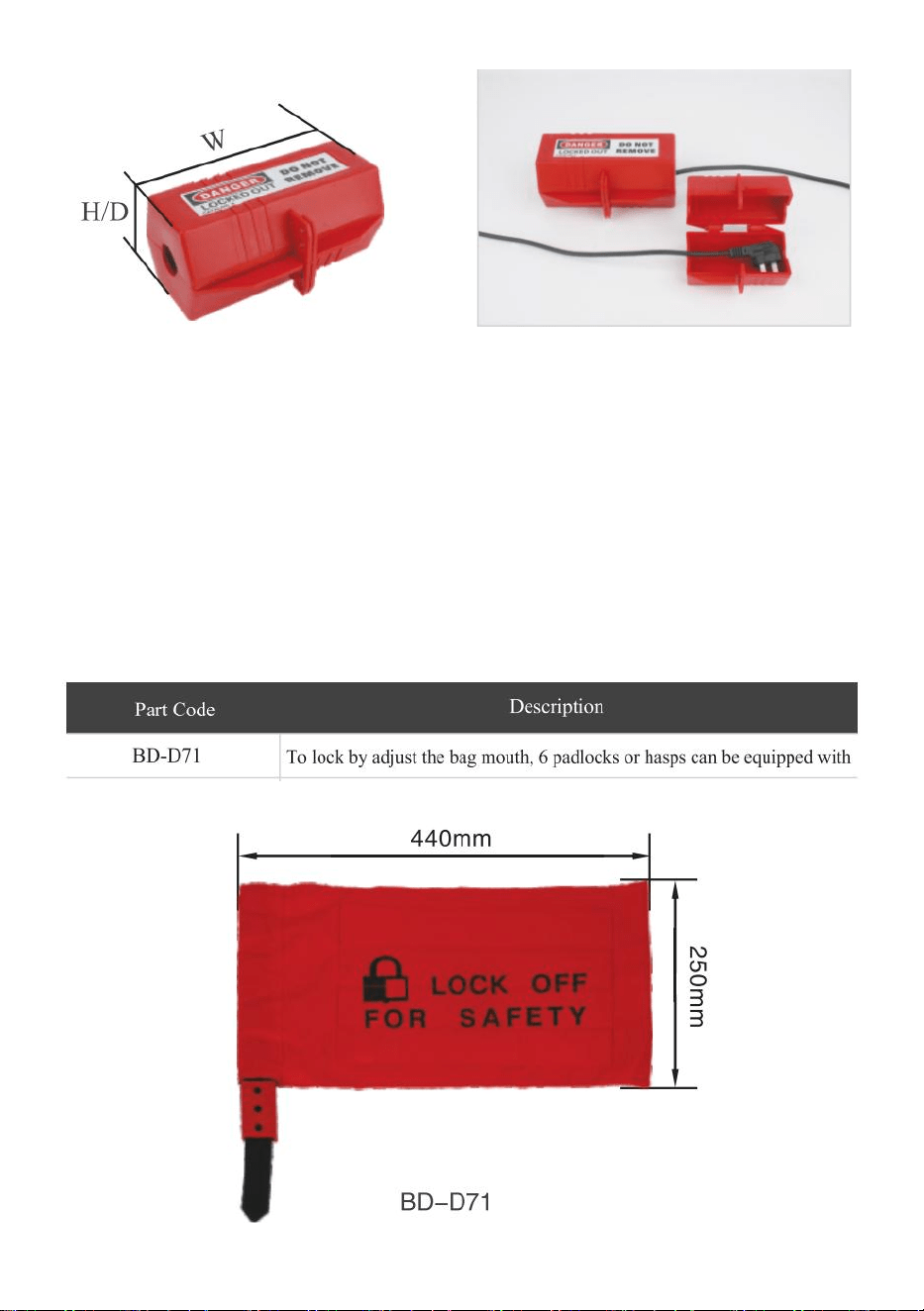

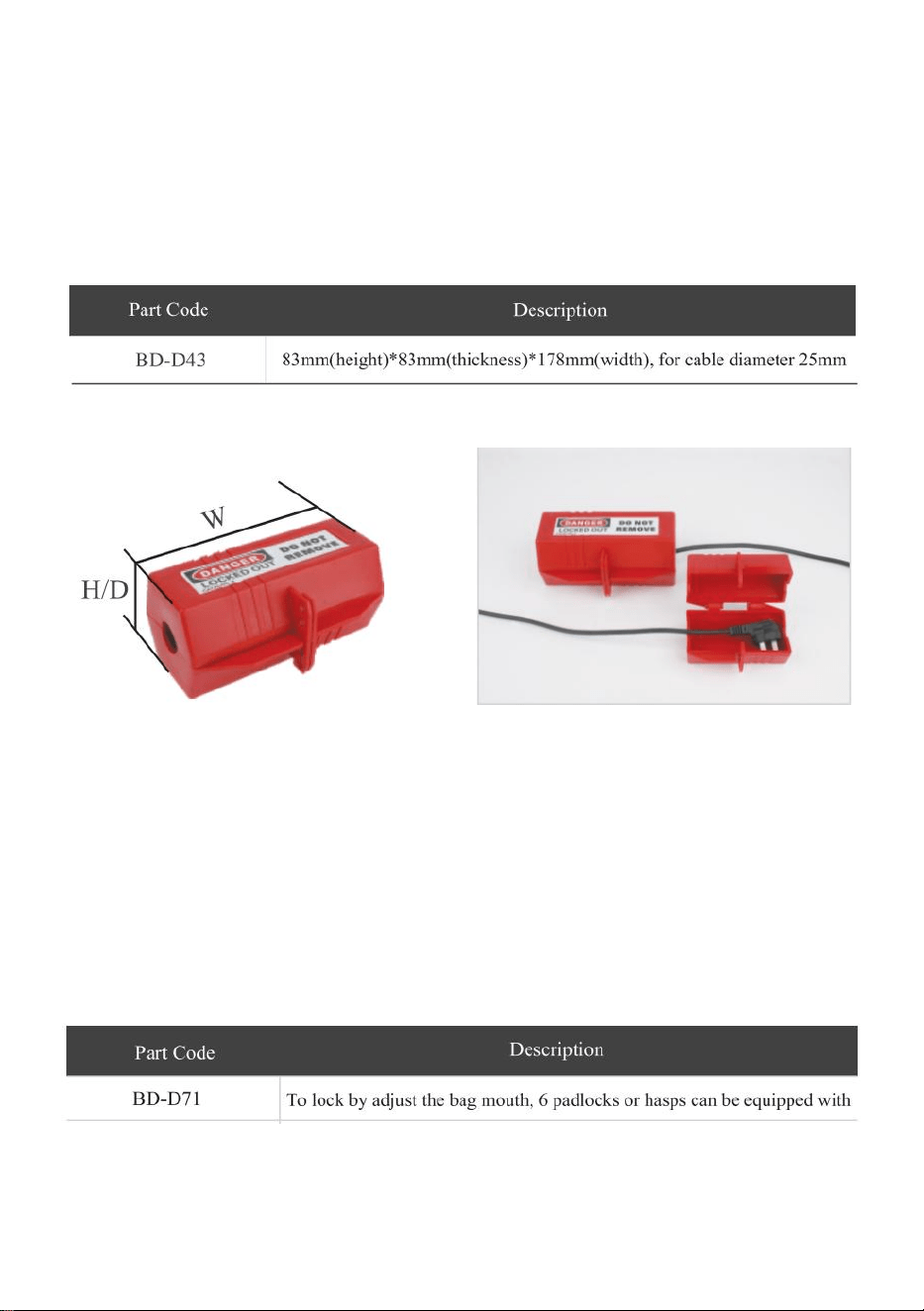

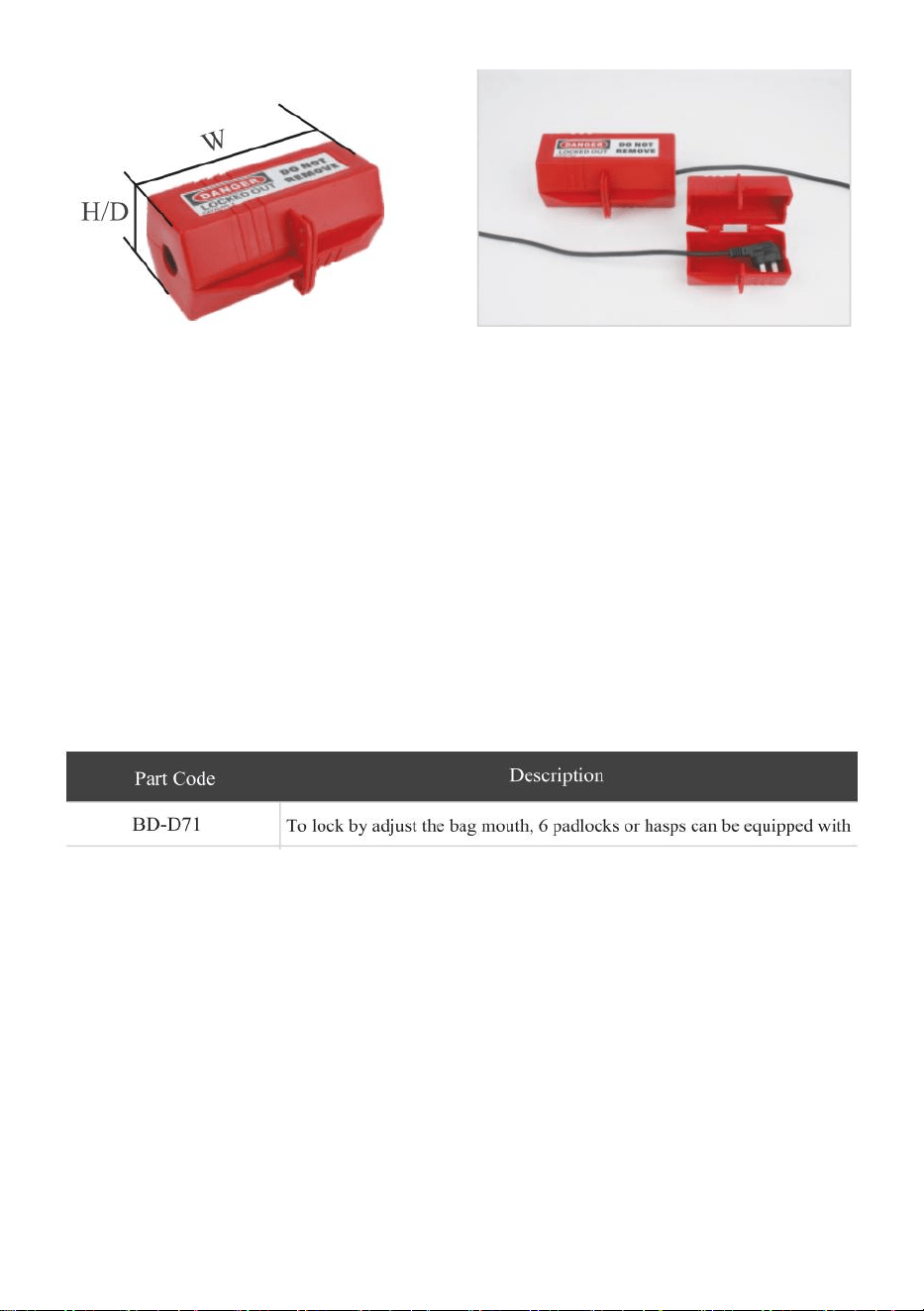

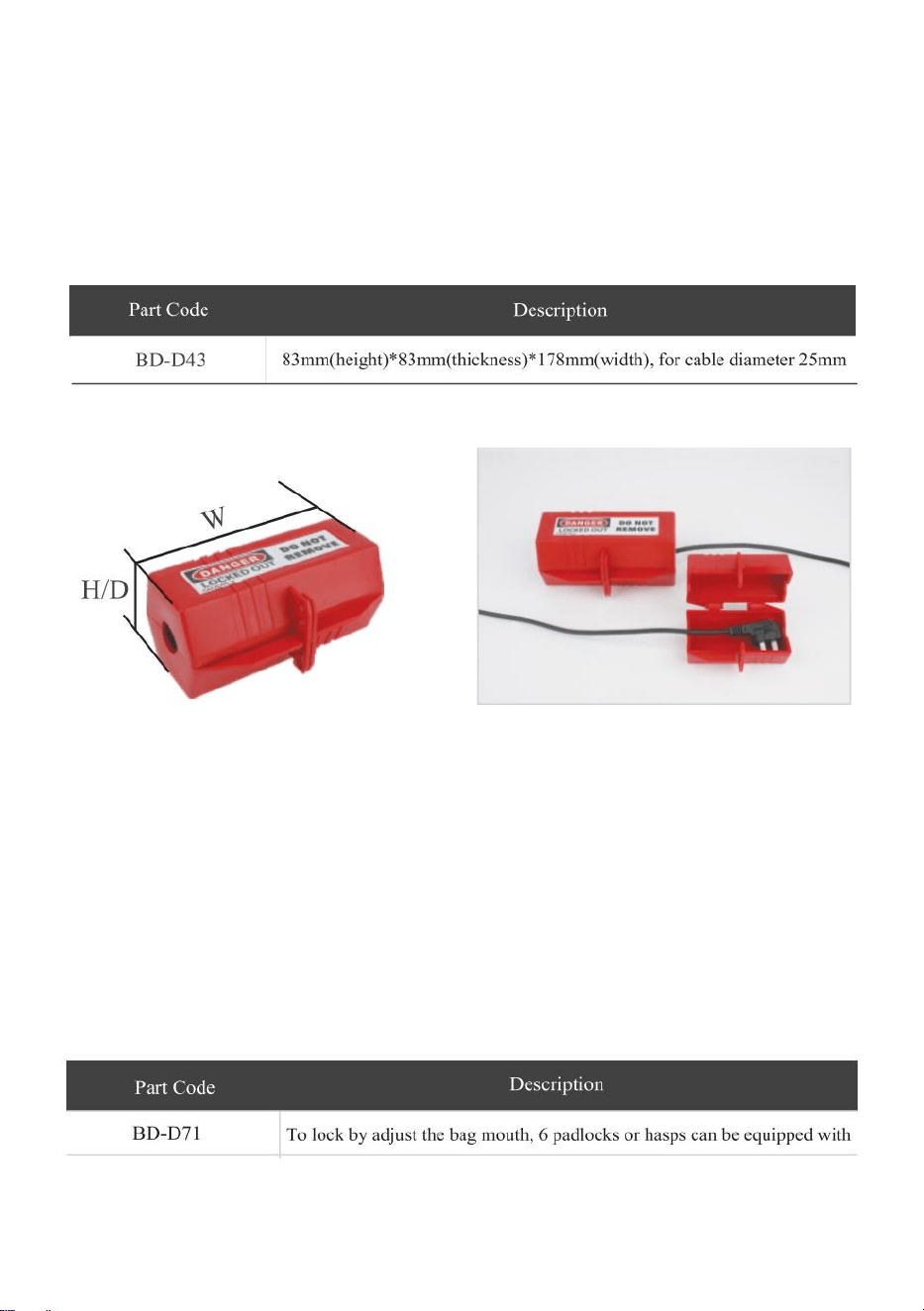

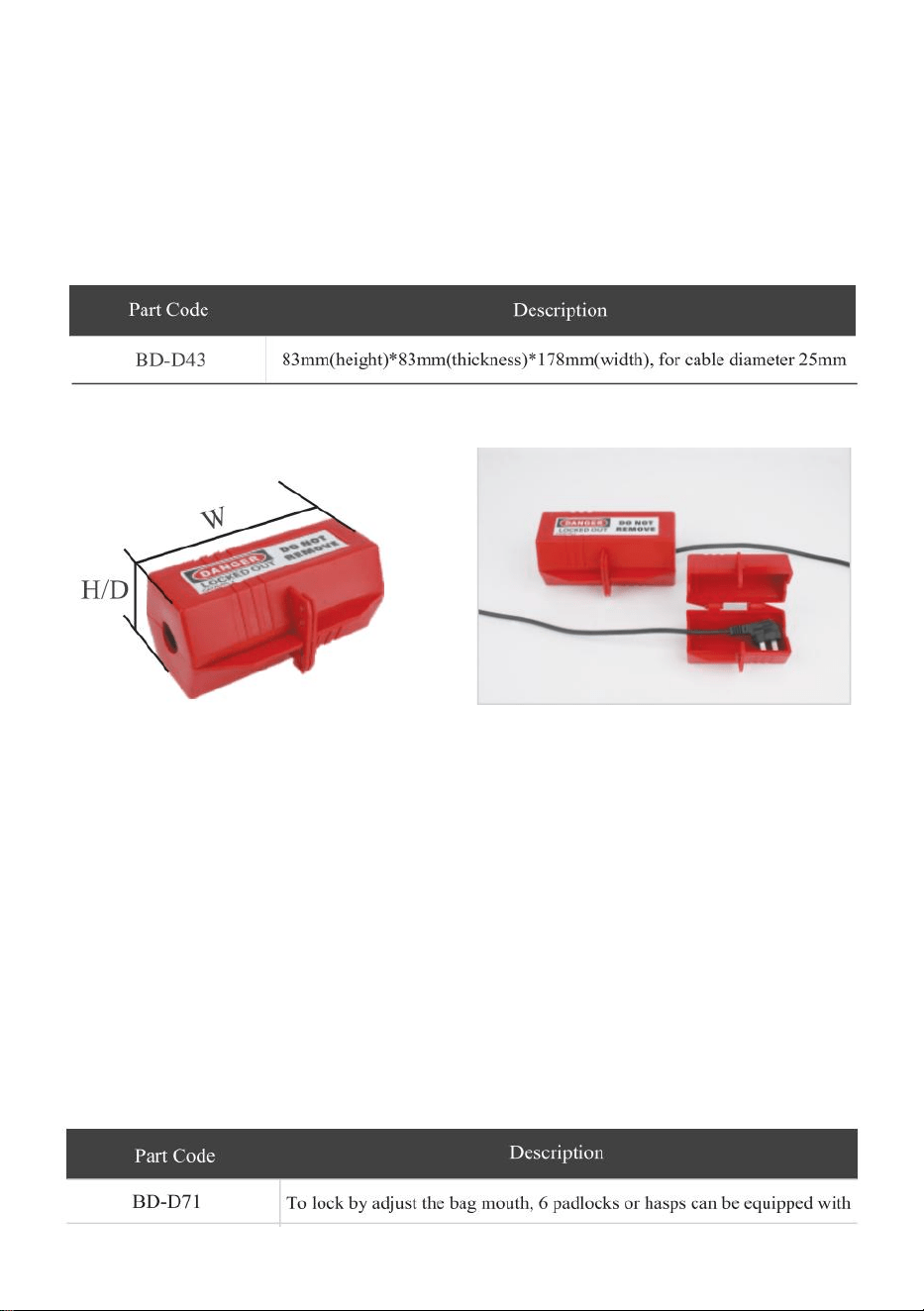

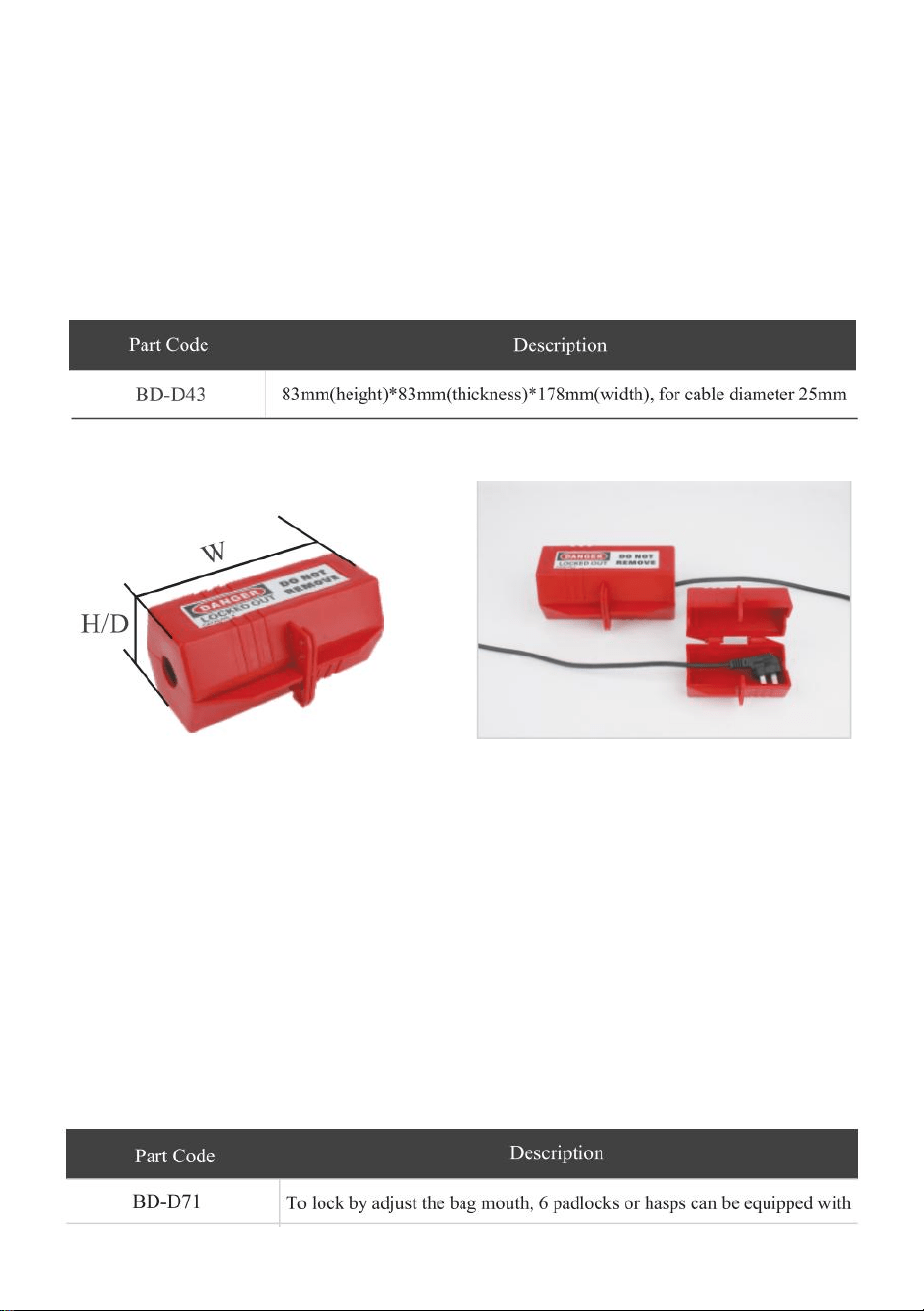

ELECTRICAL PLUG LOCKOUT
a. Made from rugged polypropylene.
b. Double open and hexagon lockout design, suitable for all kinds of industrial
plugs.
c. Accommodates 2 to 4 pieces padlocks with shackle diameter less than 7mm to
lock it at the same time.

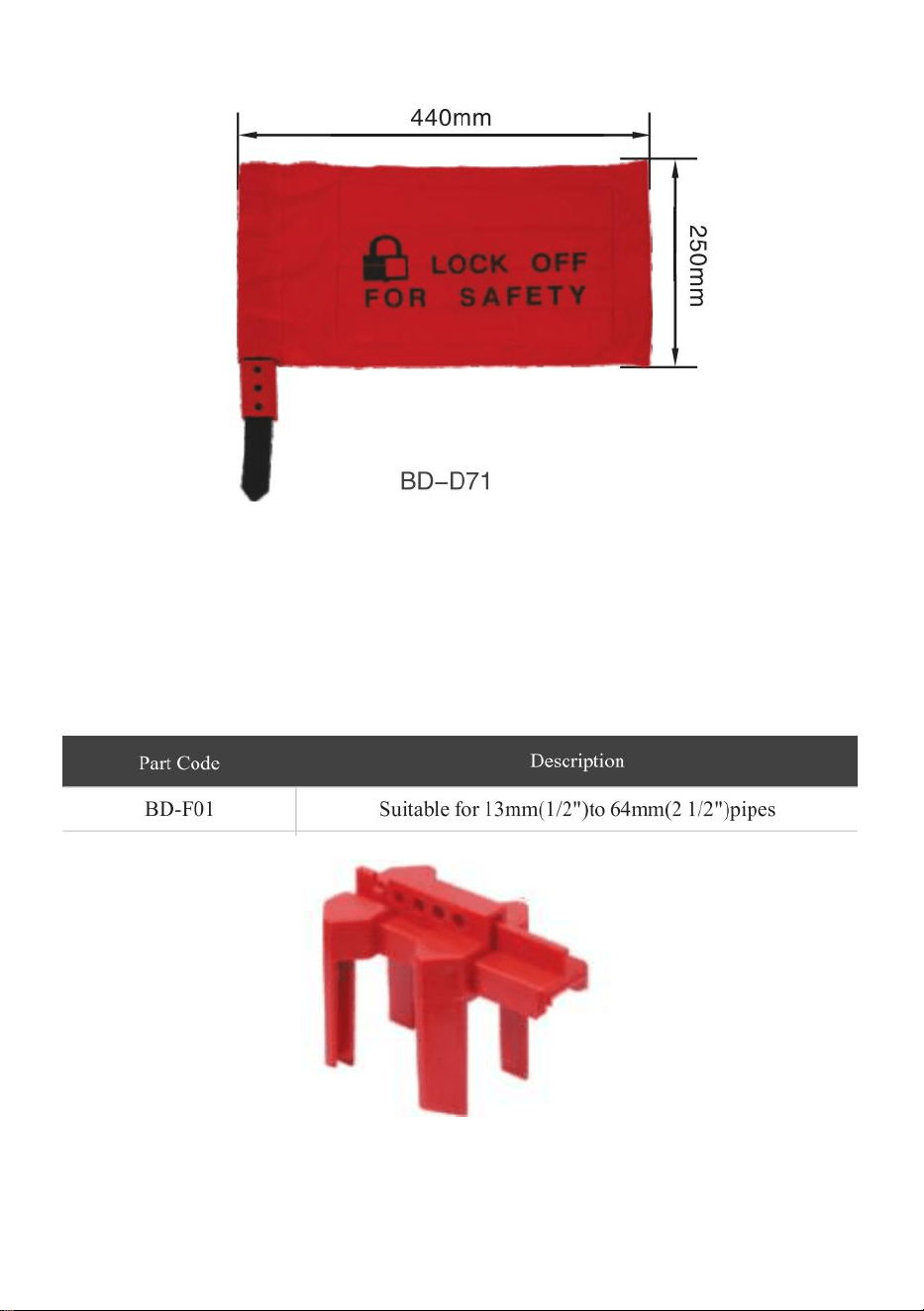

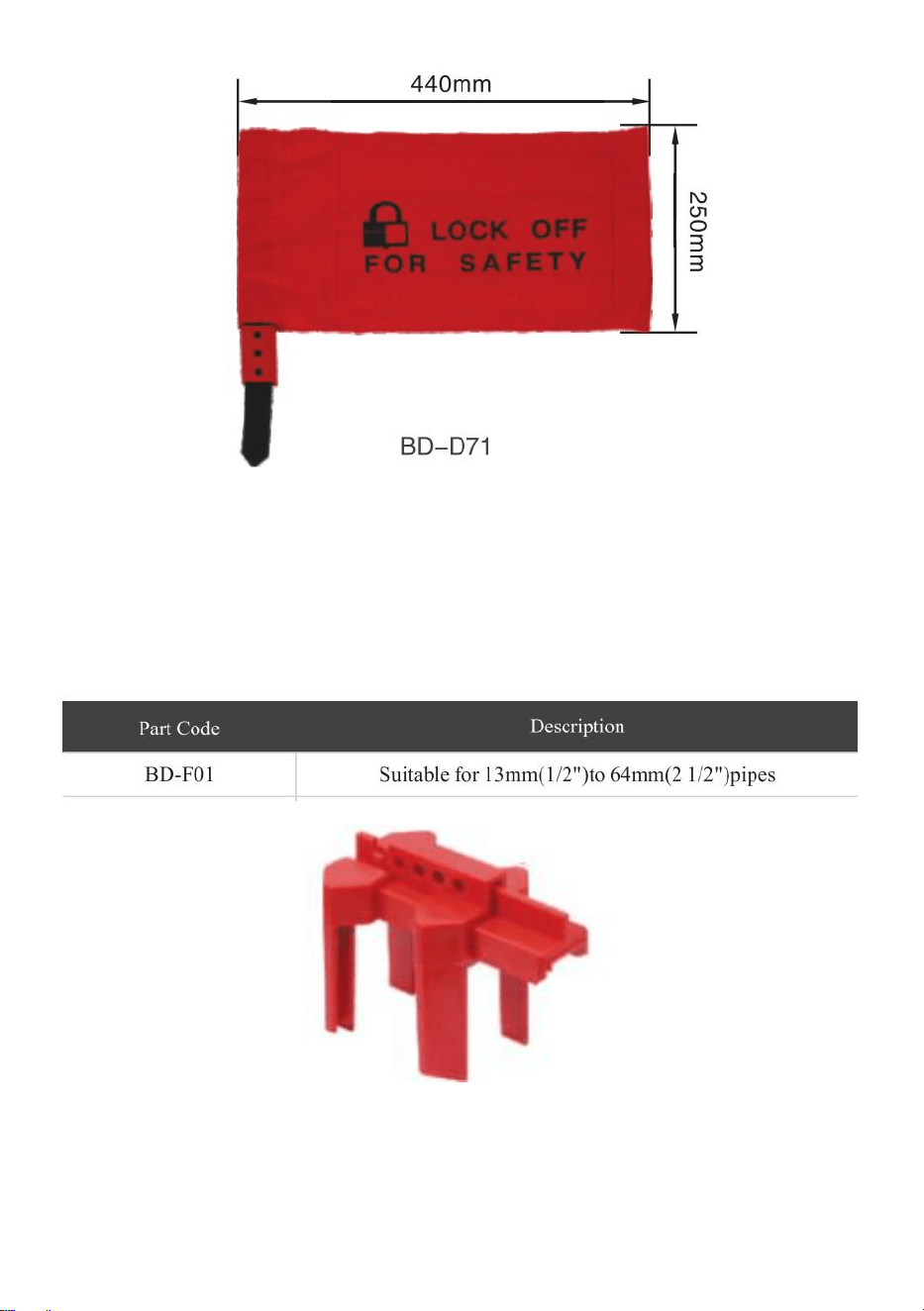

LOCKOUT BAG
Ideal device for locking out junction boxes and elevator controllers.
a. Made from wear resisting polyester cloth.
b. With PVC liner to prevent others to contact the button of the elevator
controller.
c. With enough space can lock many kinds of driving controller button, or all
kinds of special large size plug and accessories.
d. Warning labels available.
- 13 -

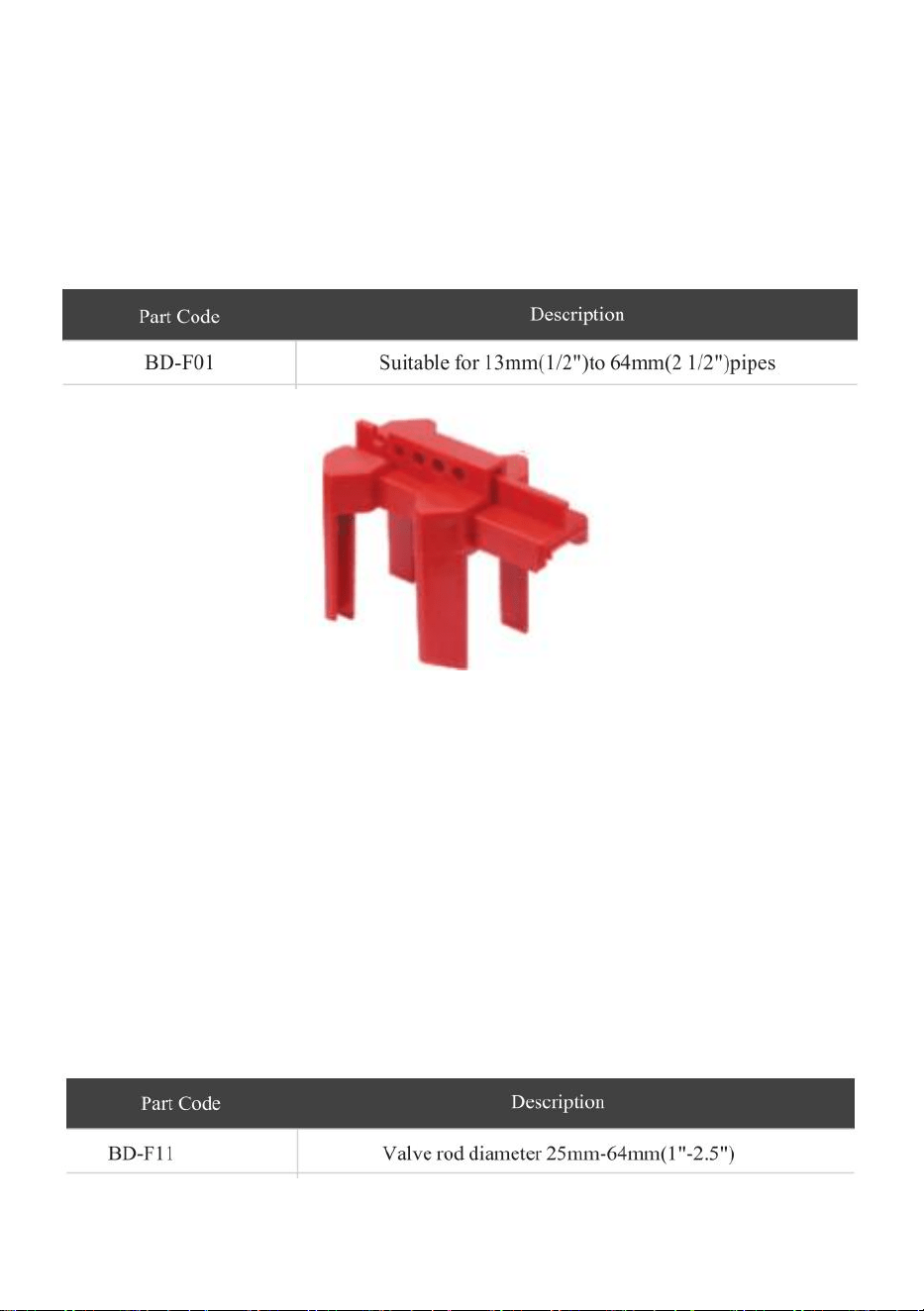

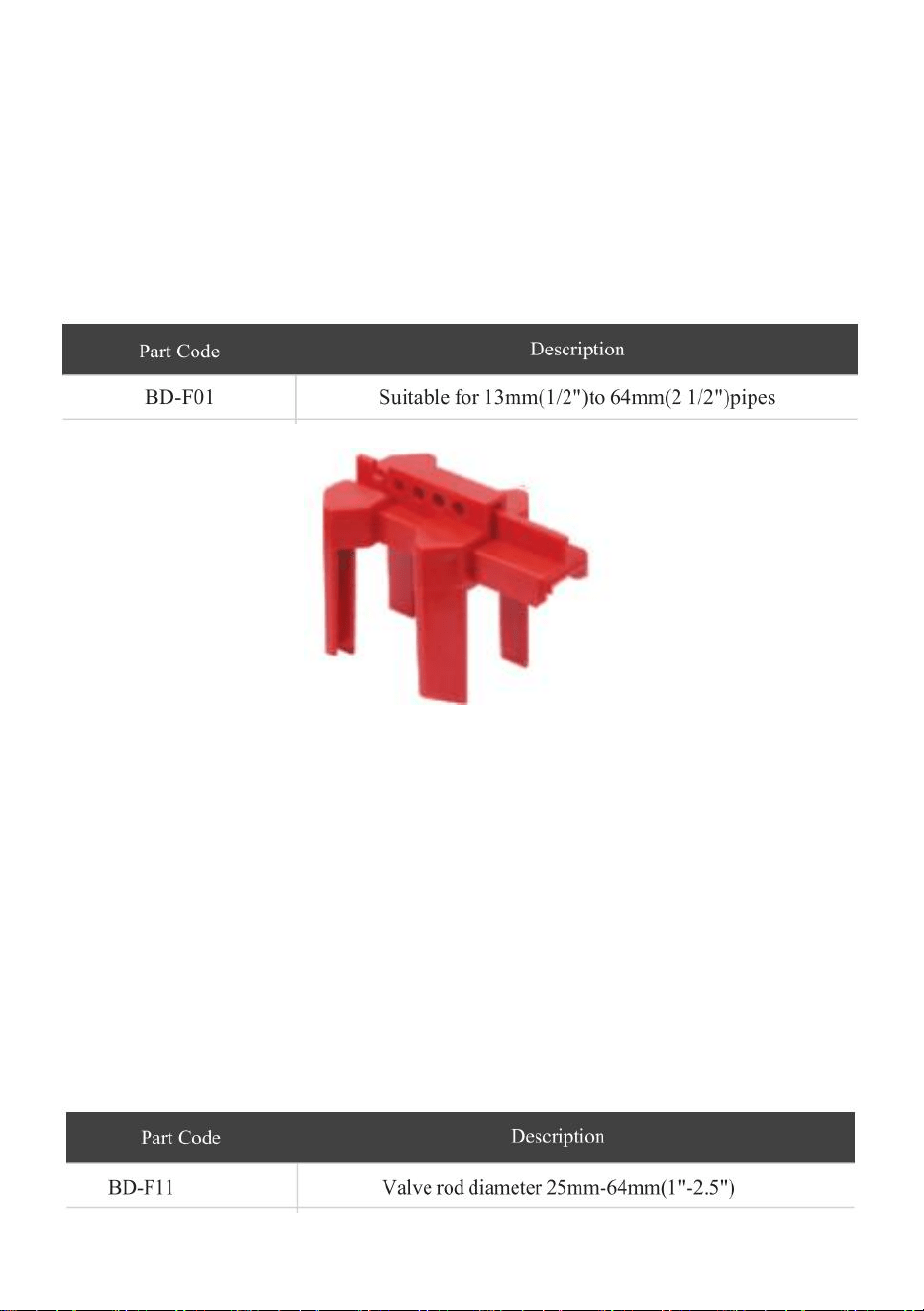

ADJUSTABLE BALLVALVE LOCKOUT
a. Made from polypropylene PP.
b. Applied Sizes:
BD-F01 locks out pipes from 13mm(1/2")to 64mm(2 1/2")in diameterb)
c. Padlock locked shackle max diameter:9mm
d. d.Color:red,other colors need to be customized.
- 14 -

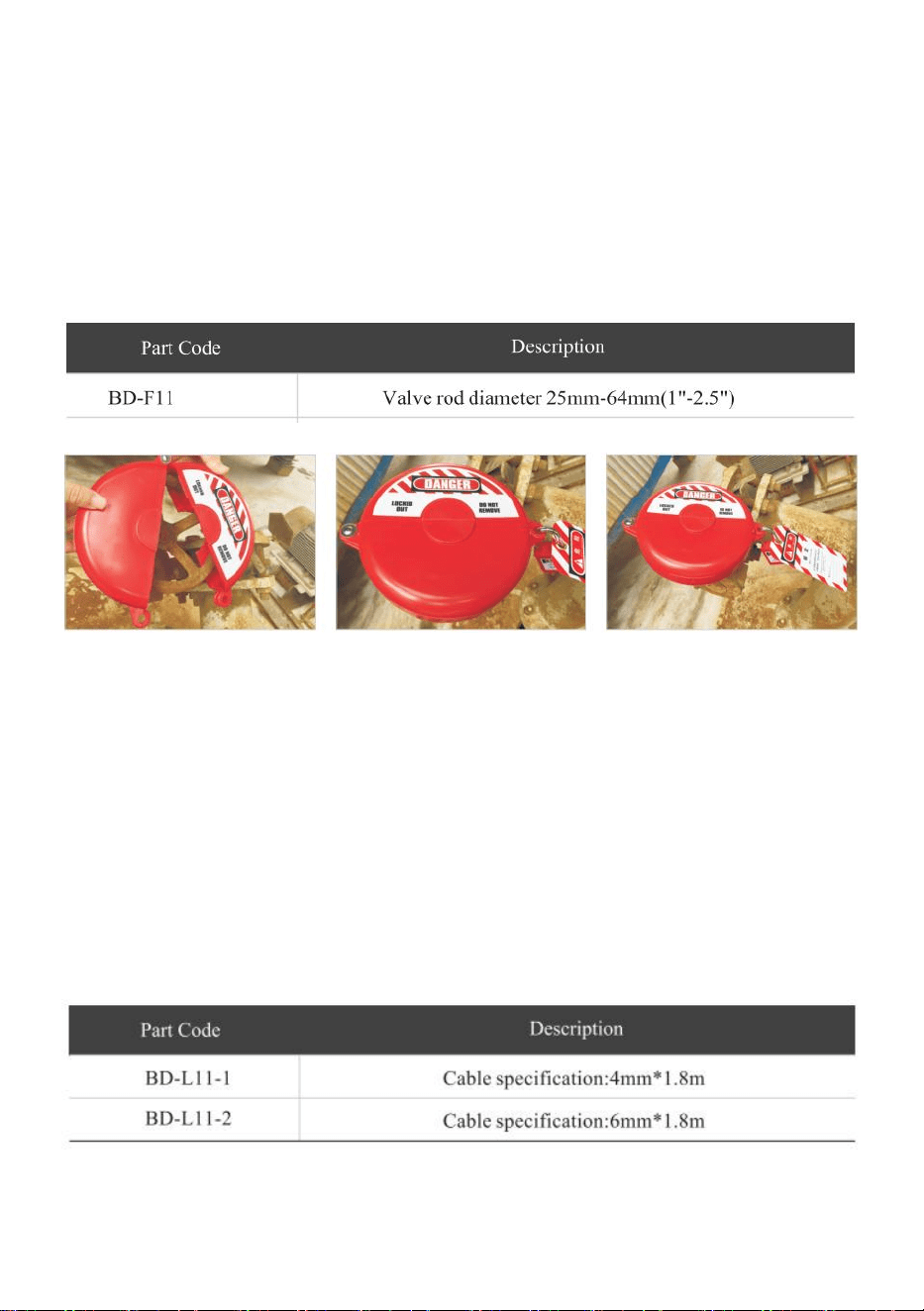

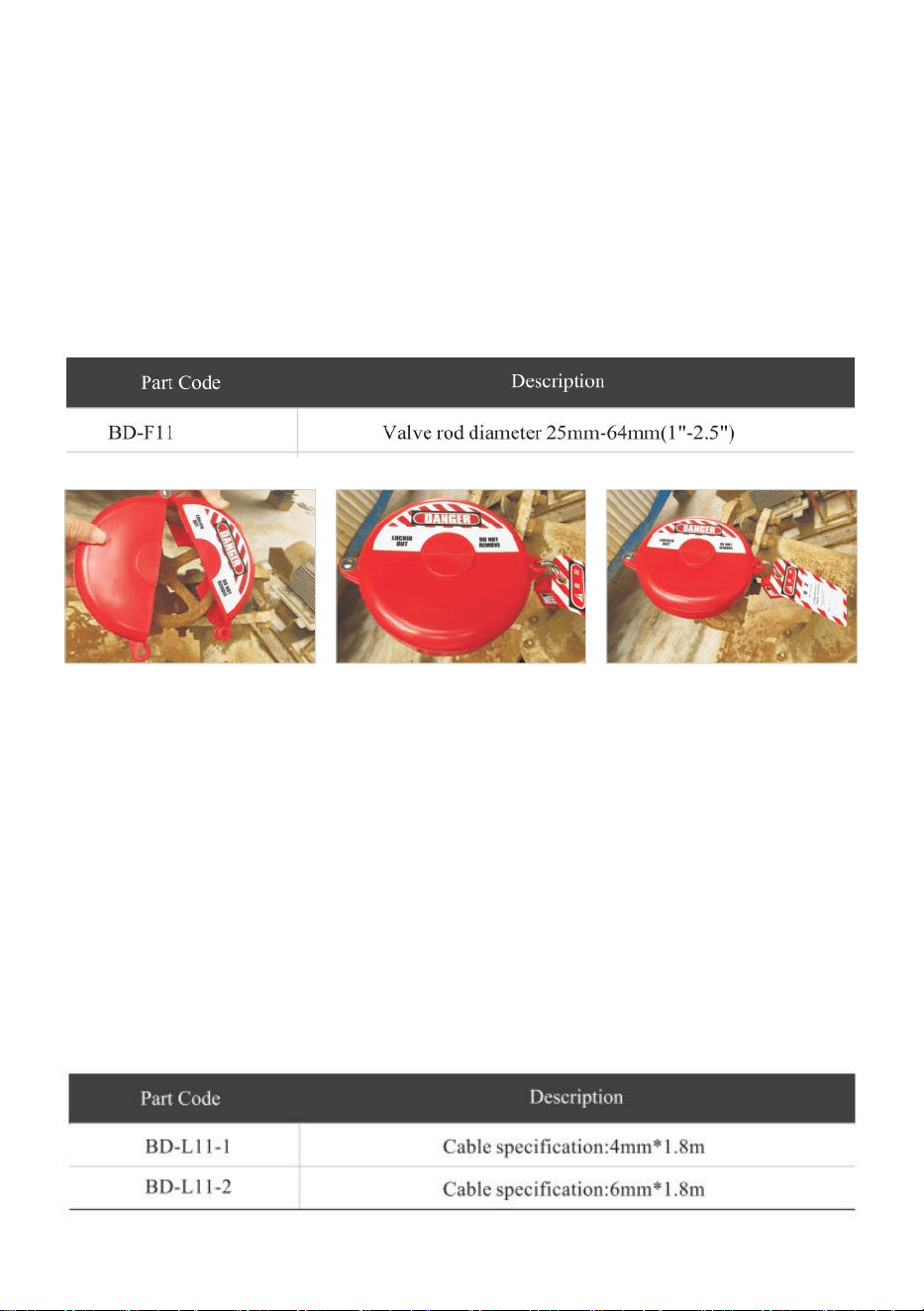

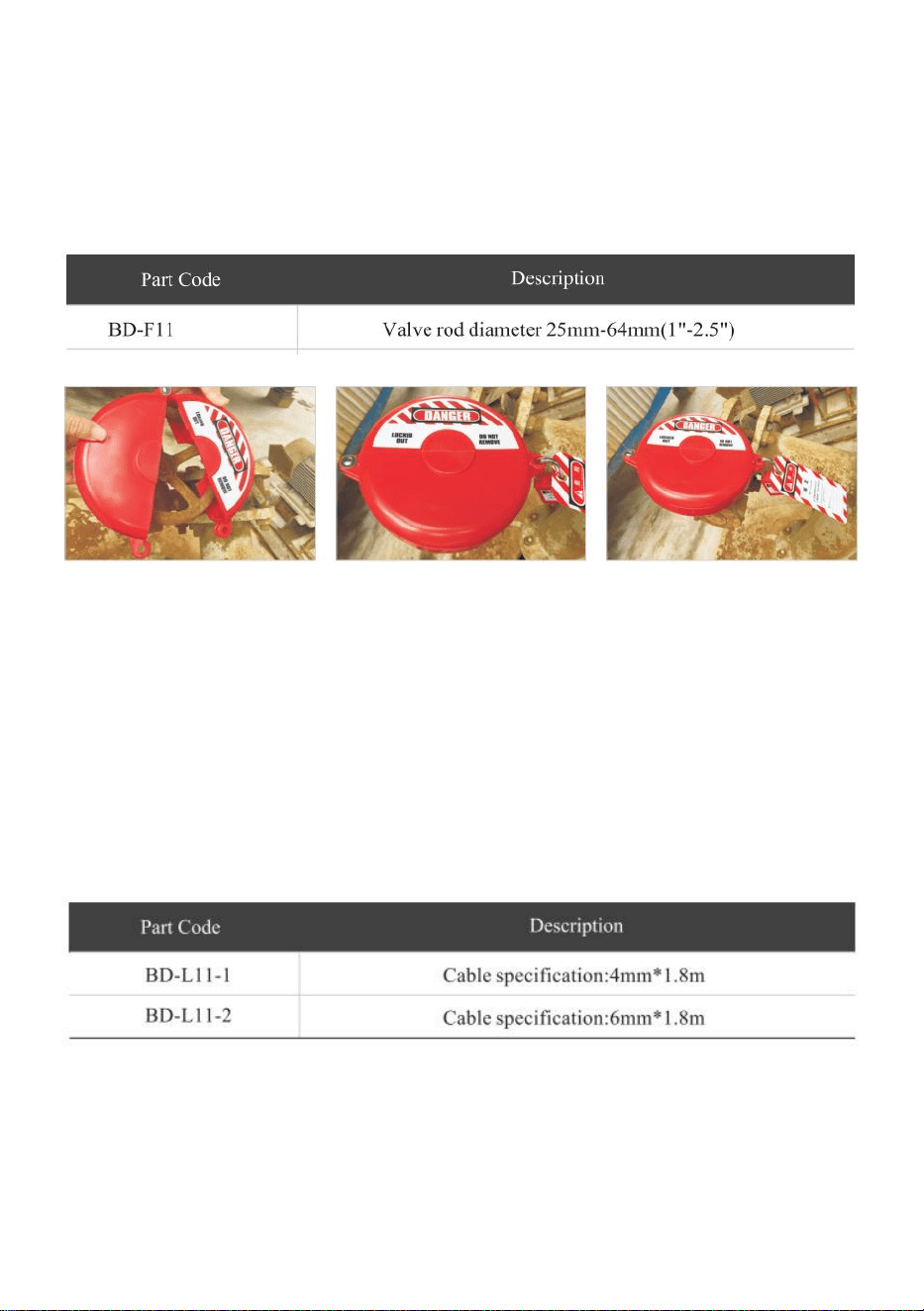

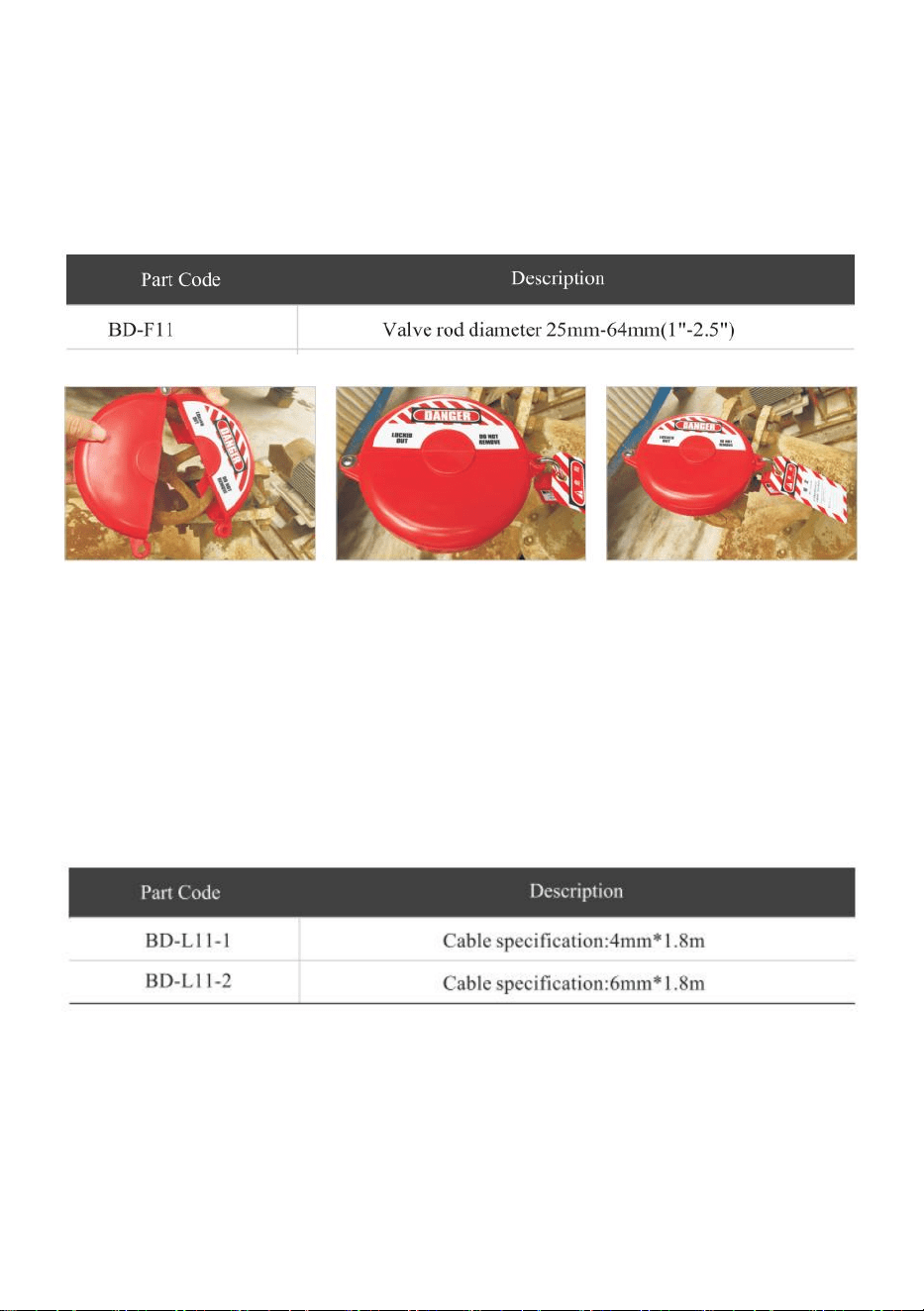

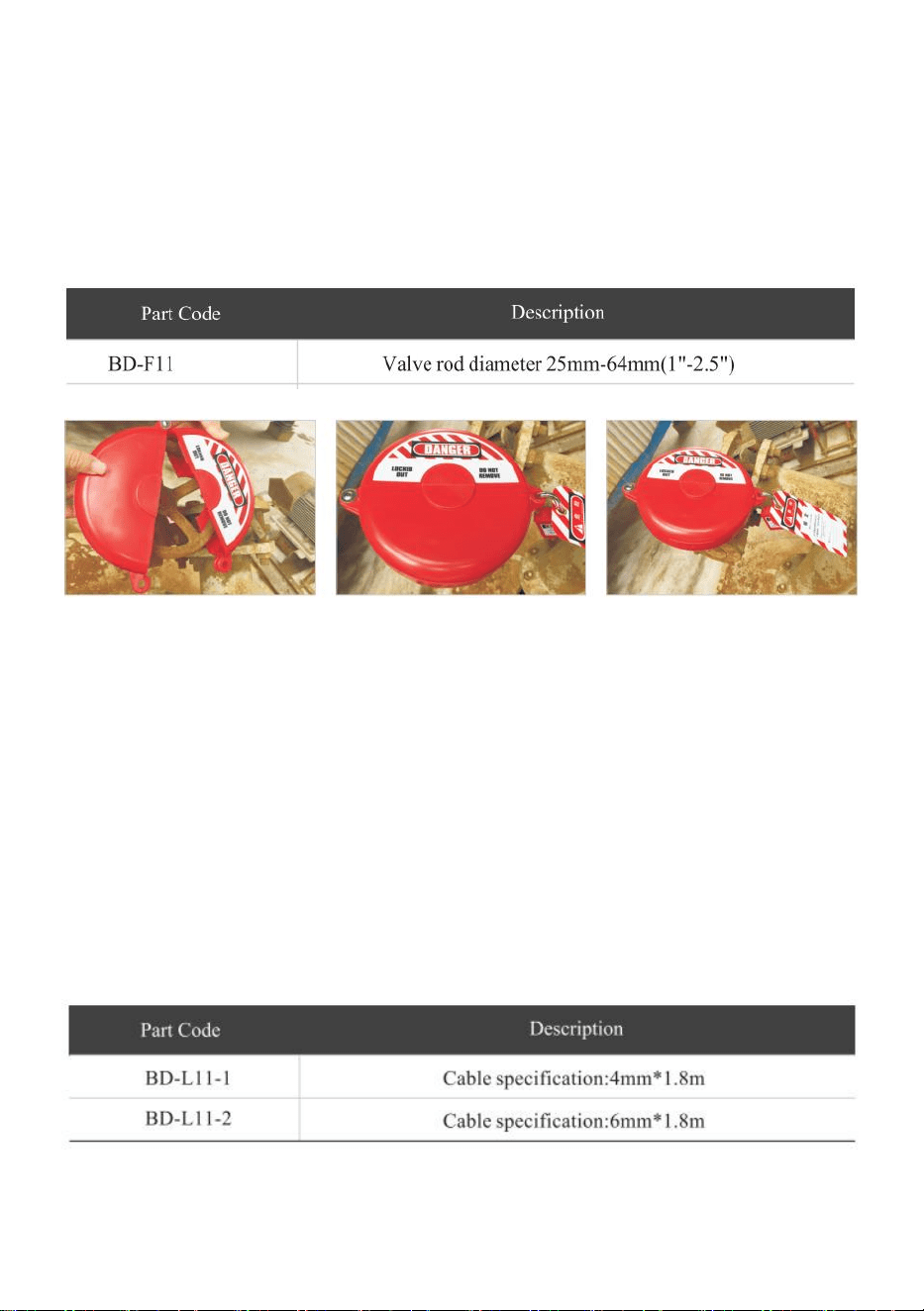

GATE VALVE LOCKOUT
a. Engineering plastic nylon ABS;
b. Lock the hand wheel diameter 25mm-640mm valve(As sheet description)
c. Locked by one padlock ,lock shackle diameter 7mm.
d. Color:F11:Red ,other colors need to be customized:Tagout is available.

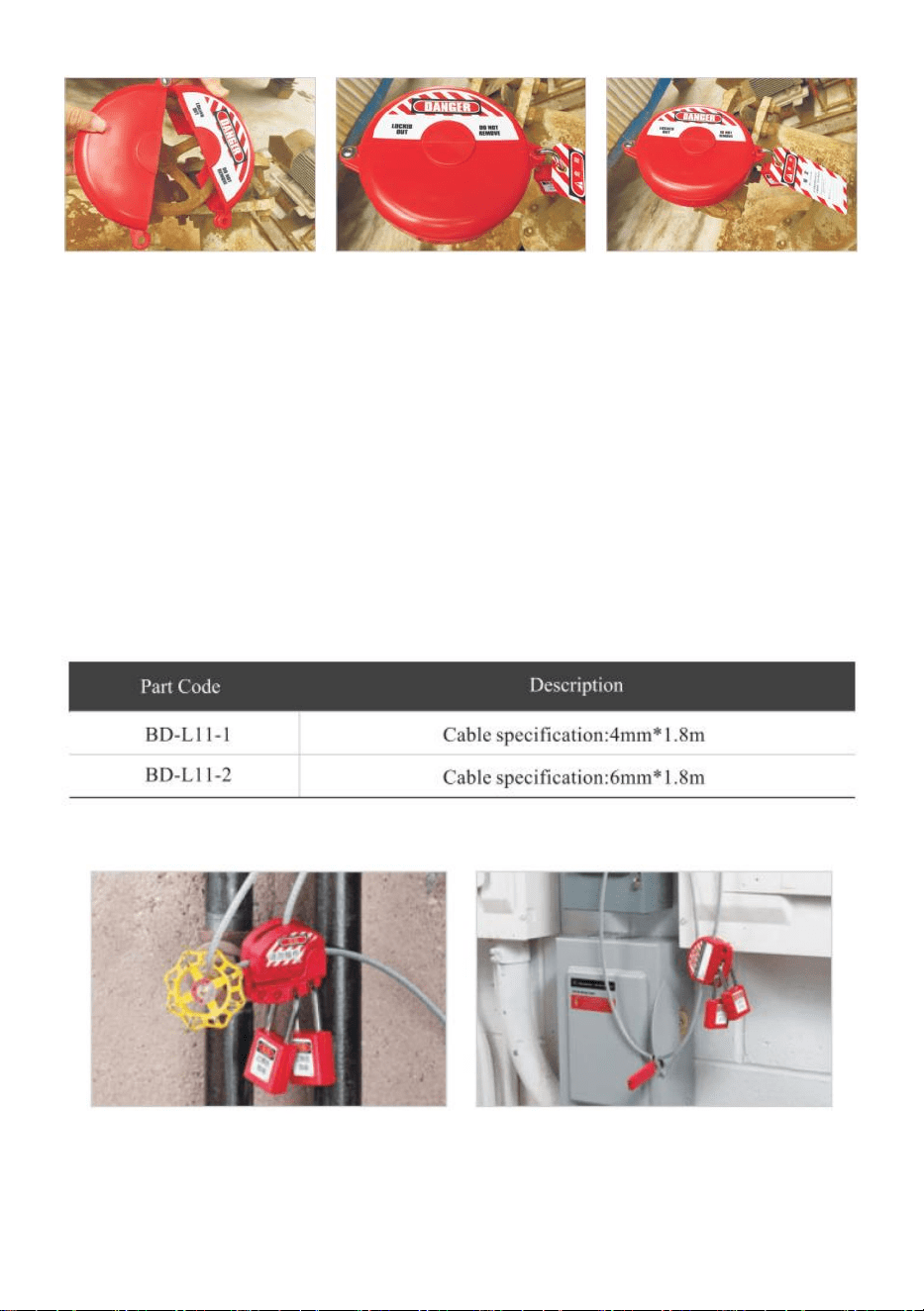

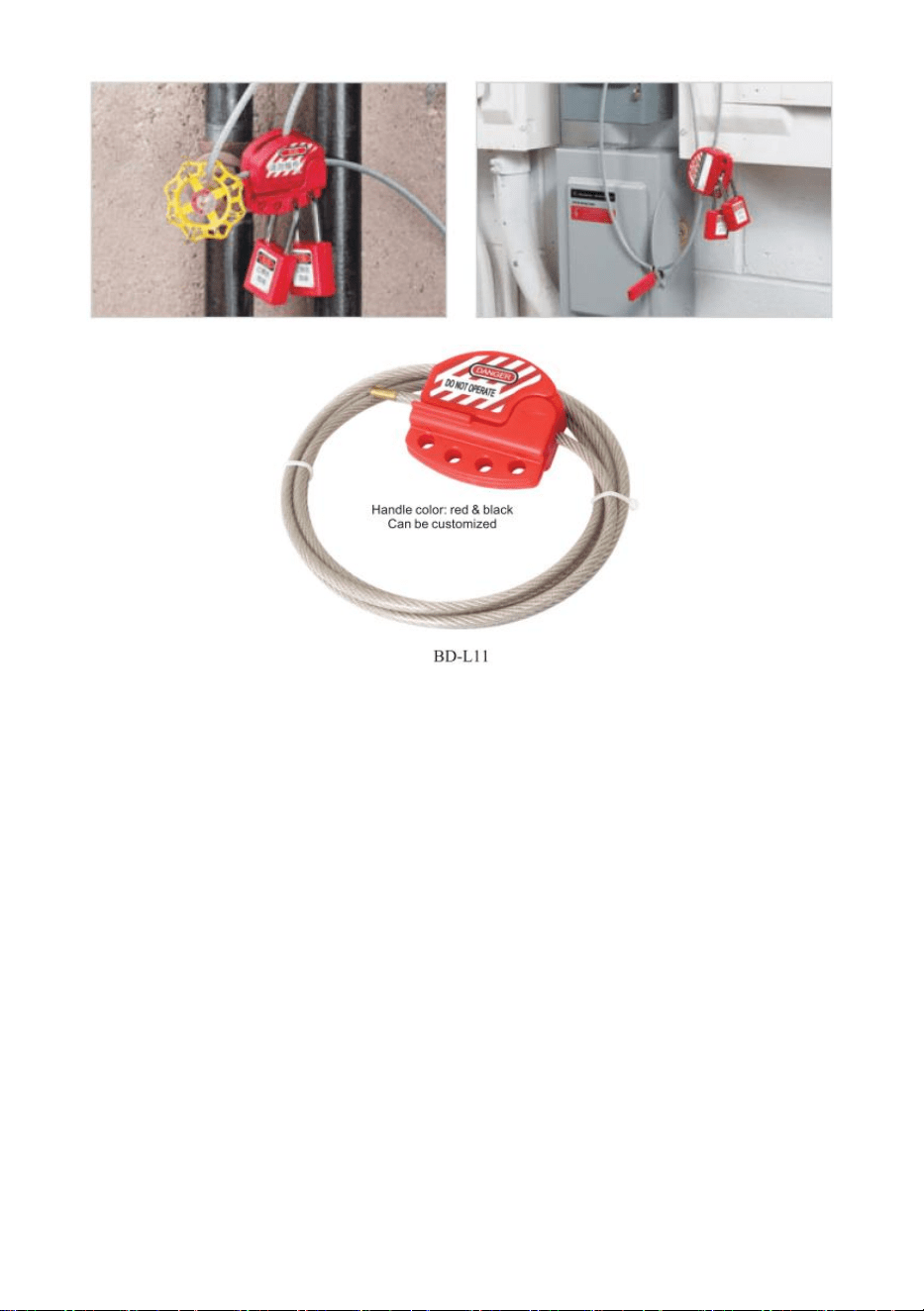

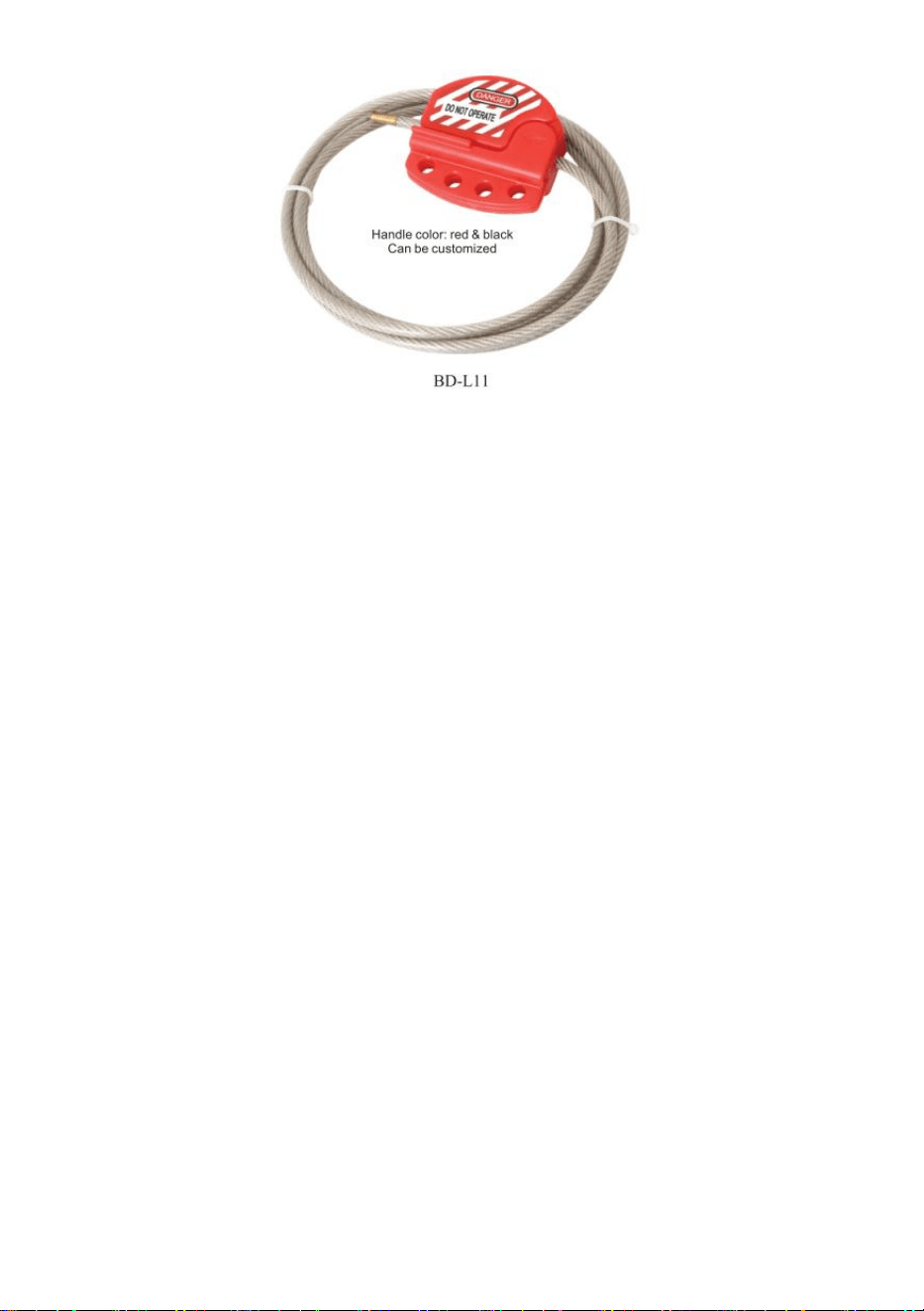

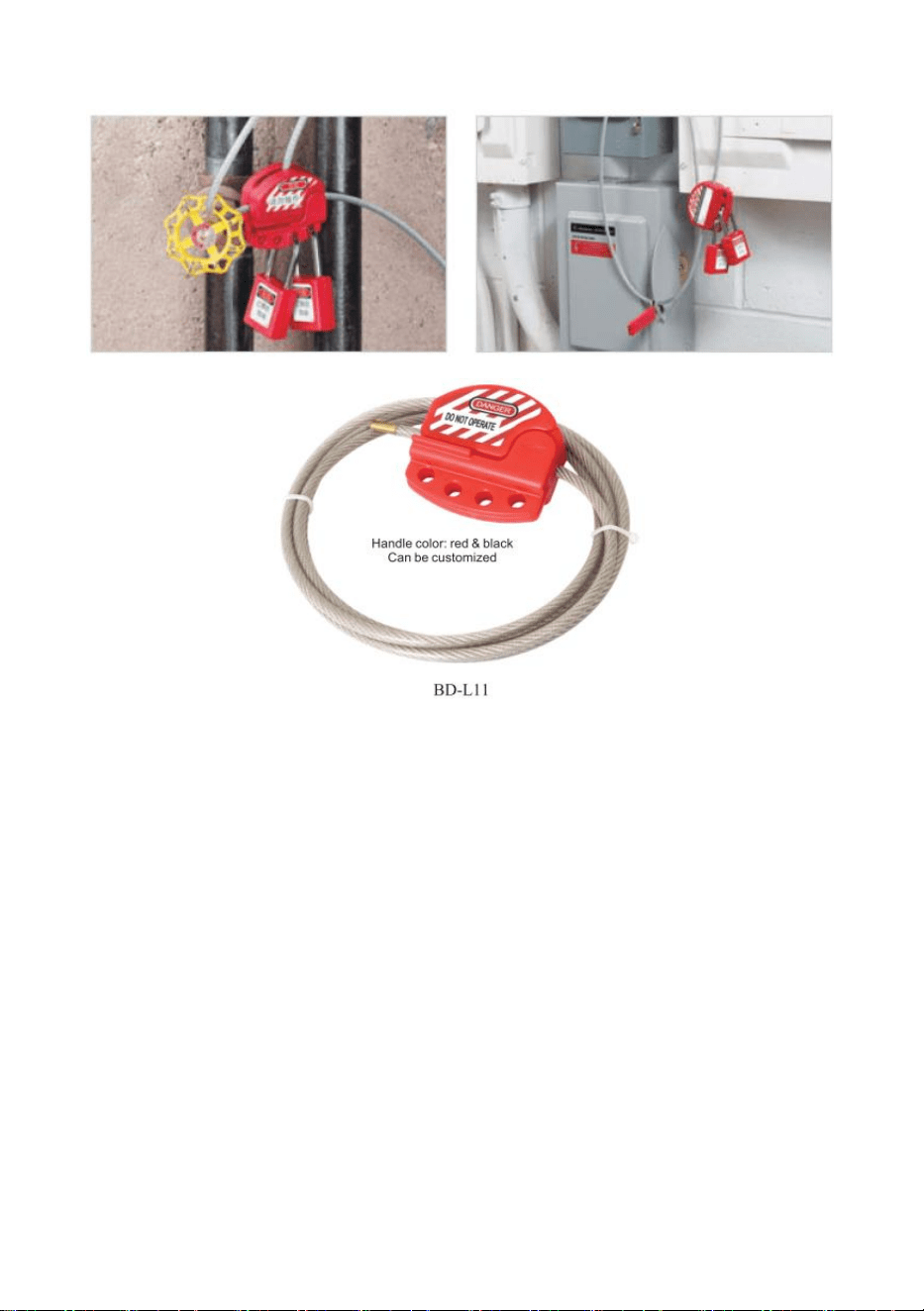

ADJUSTABLE CABLE LOCKOUT
e. Made from impact resistant engineering plastic PC, other colors can be
customized.
f. Used 1.8 meter cable,the outer layer of cable is made from anti-UV
PVC(diameter6mm),the cable can be customized with different length and colors.
g. Withstand extra temperatures of-46'℃ to 149'℃ .
h. Locked with 4 padlocks,lock shackle diameter is less than 7mm.
- 15 -
- 16 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd.
Suite 250,9166 Anaheim Place, Rancho Cucamonga, CA 91730
Made in China
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021,76351
Linkenheim-Hochstetten,Germany
euvertreter@gmail.com
+49 1727041930
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
pooledas12[email protected]
Tel: 01772418127
Techniczny Certyfikat wsparcia i e-gwarancji
www.vevor.com/support
ZESTAW DO BLOKOWANIA TAGÓW
INSTRUKCJA obsługi
MODEL: BD-X07-D41
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: BD-X07-D41
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
LOCKOUT TAGOUT KIT
- 2 -
SAFETY INSTRUCTIONS
OSTRZEŻENIE:
Przeczytaj ten materiał przed użyciem tego produktu.
Niezastosowanie się do tego może spowodować poważne obrażenia.
Środki ostrożności podczas montażu
1. Montaż wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż
może stworzyć zagrożenie.
2. Podczas montażu należy nosić okulary ochronne i rękawice robocze.
3. Utrzymuj miejsce zbiórki w czystości i dobrze oświetlone.
4. Podczas montażu trzymaj osoby postronne z dala od obszaru.
5. Nie należy montować, gdy jest się zmęczonym lub pod wpływem
alkoholu, narkotyków lub leków.
6. Możliwości produktu dotyczą wyłącznie produktów prawidłowo i
całkowicie zmontowanych.
7. Zmontuj na płaskiej, poziomej, twardej i gładkiej powierzchni, która
może bezpiecznie utrzymać zestaw Lockout Tagout .
8. Dodatkowe informacje dotyczące części wymienionych na kolejnych
stronach można znaleźć w schemacie montażu w niniejszej instrukcji.
Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.
Stosuj środki ostrożności
1. NIE SIEDŹ ANI NIE STAJ NA TYM PRZEDMIOCIE.
2. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym
przedmiotem lub w jego pobliżu.
3. Nie przekraczaj pojemności.
4. Używaj wyłącznie na płaskiej, równej, twardej i gładkiej powierzchni,
która może bezpiecznie utrzymać w pełni obciążony zestaw blokujący .
5. Używaj wyłącznie zgodnie z przeznaczeniem.
6. Sprawdź przed każdym użyciem; nie używać, jeśli części są luźne lub
uszkodzone.
ZACHOWAJ TĘ INSTRUKCJĘ
- 3 -
PRODUCT PARAMETER
PARTS LIST
Nazwa
Kod
ilo
ść
Stacja zarz
ą
dzania blokadami
X07
1
K
ł
ódka bezpieczeństwa
G01 (2 klucze na
zamek)
12
Blokada Tagout
P01
46
Zamkni
ę
cie ze stali powlekanej PA
K01
2
K02
2
Blokada wy
łą
cznika nadpr
ą
dowego
D03
2
Blokada wy
łą
cznika zaciskowego
D11
2
D12
2
D13
2
Model
BD-X07-D41
Liczba zestawów _ _ _
59
Rozmiar produktu _
500*420*225mm
- 4 -
Wielofunkcyjna blokada wy
łą
cznika
miniaturowego
D14
2
Blokada wyłącznika średniego
D17
1
Blokada wyłącznika
automatycznego na małą skalę
D20
2
Blokada wtyczki elektrycznej
D43
1
Torba na blokady
D71
1
Regulowana blokada zaworu
kulowego
F01
1
Regulowana blokada zaworu
zasuwowego
F11
2
Regulowana blokada linki
L11
1
Opaska kablowa
/
46
- 5 -
INSTRUCTIONS
STACJA ZARZĄDZANIA BLOKADAMI
A. Wykonane z blachy stalowej natryskiwanej w wysokiej temperaturze z
tworzywa sztucznego.
B. Dzięki dwóm ruchomym płytom działowym można elastycznie ustawić
przestrzeń podziału.
C. Napraw to za pomocą śruby.
D. Można dostosować panel bez perspektywy.
- 6 -
Kłódka bezpieczeństwa
- 7 -
( Jednostka: mm )
ZABLOKUJ TAGOUT
a. Oznaczenie blokady można wykorzystać do całościowej kontroli sprzętu w celu
ochrony pracowników przed wypadkami i sprzęt przed uszkodzeniami.
b. Używaj z kłódką, aby przypomnieć, że urządzenie zostało zablokowane i nie
można go obsługiwać. Tylko tak może być otwierane przez tego, który je zamyka.
Dzięki temu ludzie wiedzą, kto je zamyka, i wiedzą, że grozi im niebezpieczeństwo
obsługiwać urządzenie.
c. Na etykiecie możesz zobaczyć „Niebezpieczeństwo/Nie używać/Uwaga” itp., a
także „Nazwa / dział/Data” itp. puste do wypełnienia.
d. Oferuj dostosowanie języka.
BD-G01：red
- 8 -
KLAPKA STALOWA POWLEKANA PA
A. Wykonane z nylonu inżynieryjnego, formowanego wtryskowo z
tworzywa sztucznego PA, ocynkowane
powierzchnia odporna na rdzę.
b, średnica otworu zamka: 10,5 mm (2/5 cala ).
c. Średnica szekli zamka: 25 mm (1 " ) i 38 mm (1,5 " )
D. Takich jak wykonany na zamówienie materiał ze stali nierdzewnej,
model z tyłu plus „S”.
- 9 -
BLOKADA WYŁĄCZNIKA MINIATUROWEGO
e. Wykonane z nylonu PA wzmocnionego tworzywem konstrukcyjnym.
f. Pasuje do większości istniejących typów wyłączników automatycznych w
Europie i Azji.
g. Łatwa instalacja za pomocą przycisku lub obrotowej rolki.
h. Dostępne dla wyłączników jedno- i wielobiegunowych
i. Zalecane do stosowania w połączeniu z kłódką dla większego bezpieczeństwa.
j. Możliwość stosowania kłódek o średnicy pałąka do 7 mm.
- 10 -
BLOKADA WYŁĄCZNIKA ZACISKOWEGO
a. Wykonane z wytrzymałego polipropylenu PP i PA modyfikowanego udarowo .
b. Użyj śruby skrzydełkowej, aby bezpiecznie zacisnąć blokadę na języku
przełącznika, a następnie pociągnij pokrywę i zablokuj miejscu, aby zapobiec
poluzowaniu się zacisku.
C. Nowa konstrukcja ostrza zapewnia mocniejszy chwyt przy mniejszym momencie
obrotowym śruby skrzydełkowej.
D. Odpinane knagi poszerzają gamę stosowanych młotów.
mi. Do blokad można stosować kłódki o średnicy pałąka do 7mm.
- 11 -
WIELOFUNKCYJNA BLOKADA WYŁĄCZNIKA MINIATUROWEGO
a. Wykonane z nylonu PA wzmocnionego tworzywem konstrukcyjnym i
chromowaną mosiężną śrubę.
b. Ze śrubami blokującymi, można zablokować bez użycia narzędzi .
c. Szeroko stosowane: stosowane do wszystkich rodzajów małe i średnie MCCB
i dowolne miniaturowy wyłącznik automatyczny.
d. Można dostosować markę stali nierdzewnej .
BLOKADA WYŁĄCZNIKA ŚREDNIEGO
a. Wykonane z odlewanego ciśnieniowo stopu aluminium, nylonu i ABS,
powierzchnia natryskuje metal.
b. Ze śrubami blokującymi, można zablokować bez użycia narzędzi.
c. Popularne,
BD-D17, odpowiedni do małych i średnich wyłączników automatycznych (uchwyt
<12 mm)
- 12 -
BLOKADA WYŁĄCZNIKÓW MAŁYCH
a. Wykonane z nylonu i ABS.
b. Ze śrubami blokującymi, można zablokować bez użycia narzędzi.c.
Powszechnie stosowane, odpowiednie do wyłączników automatycznych o małych
rozmiarach (uchwyt <l5 mm)
BD-D17
BD-D20
- 13 -
BLOKADA WTYCZKI ELEKTRYCZNEJ
a. Wykonane z wytrzymałego polipropylenu.
b. Konstrukcja z podwójną otwartą i sześciokątną blokadą, odpowiednia do
wszystkich rodzajów wtyczek przemysłowych.
c. Mieści od 2 do 4 kłódek o średnicy pałąka mniejszej niż 7 mm, aby zablokować
ją w miejscu w tym samym czasie.
TORBA NA BLOKADY
Idealne urządzenie do blokowania skrzynek przyłączeniowych i sterowników wind.
a. Wykonane z odpornej na zużycie tkaniny poliestrowej.
b. Z wkładką z PCV, aby uniemożliwić innym kontakt z przyciskiem sterownika
windy.
c. Przy wystarczającej ilości miejsca można zablokować wiele rodzajów
przycisków kontrolera jazdy lub wszelkiego rodzaju specjalne wtyczka i akcesoria
o dużych rozmiarach.
d. Dostępne etykiety ostrzegawcze.
- 14 -
REGULOWANA BLOKADA ZAWORÓW KULOWYCH
a. Wykonane z polipropylenu PP.
b. Zastosowane rozmiary:
BD-F01 blokuje rury o średnicy od 13 mm (1/2") do 64 mm (2 1/2")b)
c. Szekla zamykana na kłódkę, maksymalna średnica: 9 mm
d. d.Kolor: czerwony, inne kolory należy dostosować.
- 15 -
BLOKADA ZAWORÓW
a. Tworzywo konstrukcyjne nylon ABS;
b. Zablokuj zawór o średnicy koła ręcznego 25 mm - 64 0 mm (jak w opisie
arkusza)
c. Zamykane na jedną kłódkę, średnica pałąka zamka 7mm.
d. Kolor: F11: Czerwony, inne kolory należy dostosować: Tagout jest dostępny .
REGULOWANA BLOKADA LINKI
e. Wykonane z odpornego na uderzenia plastikowego komputera PC, inne kolory
można dostosować.
f. Używany kabel o długości 1,8 metra, warstwa zewnętrzna kabel jest wykonany
z anty-UV P VC (średnica 6 mm), kabel można dostosować, wybierając inną
długość i kolory.
g. Wytrzymuje dodatkowe temperatury od -46'℃ do 149'℃.
h. Zamykane na 4 kłódki, średnica pałąka zamka jest mniejsza niż 7 mm.
- 16 -
- 17 -
Producent: Shanghaimuxinmuyeyouxiangongsi
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Szanghaj
Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Import do USA: Sanven Technology Ltd.
Apartament 250 , 9166 Anaheim Place, Rancho Cucamonga, Kalifornia
91730
Wyprodukowano w Chinach
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021,76351
Linkenheim-Hochstetten,Germany
euvertreter@gmail.com
+49 1727041930
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
pooledas12[email protected]
Tel: 01772418127
- 18 -
Technisch Support- und E-Garantiezertifikat
www.vevor.com/support
LOCKOUT-TAGOUT-KIT
Benutzerhandbuch _
MODELL: BD-X07-D41
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELL: BD-X07-D41
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
LOCKOUT TAGOUT KIT
- 2 -
SAFETY INSTRUCTIONS
WARNUNG:
Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden.
Andernfalls kann es zu schweren Verletzungen kommen.
Vorsichtsmaßnahmen bei der Montage
1. Montieren Sie es nur gemäß dieser Anleitung. Durch unsachgemäße
Montage können Gefahren entstehen.
2. Tragen Sie bei der Montage eine Schutzbrille und Arbeitshandschuhe.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie Unbeteiligte während der Montage vom Bereich fern.
5. Nicht aufbauen, wenn Sie müde sind oder unter dem Einfluss von
Alkohol, Drogen oder Medikamenten stehen.
6. Die Produkteigenschaften gelten nur für ordnungsgemäß und
vollständig montierte Produkte.
7. Lockout-Tagout-Kit sicher tragen kann .
8. Weitere Informationen zu den auf den folgenden Seiten aufgeführten
Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie alle
Teile aus und trennen Sie sie an einem sauberen Arbeitsplatz.
Treffen Sie Vorsichtsmaßnahmen
1. SITZEN ODER STEHEN SIE NICHT AUF DIESEM ARTIKEL.
2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit oder
in der Nähe dieses Artikels zu spielen.
3. Überschreiten Sie nicht die Kapazitäten.
4. Lockout-Tagout-Kit sicher tragen kann .
5. Nur bestimmungsgemäß verwenden.
6. Vor jedem Gebrauch prüfen; Nicht verwenden, wenn Teile lose oder
beschädigt sind.
Bewahren Sie dieses Handbuch auf
- 3 -
PRODUCT PARAMETER
PARTS LIST
Name
Code
Men
ge
Sperrverwaltungsstation
X07
1
Sicherheitsvorhängeschloss
G01 (2 Schlüssel pro
Schloss)
12
Lockout-Tagout
P01
46
Überfalle aus PA-beschichtetem
Stahl
K01
2
K02
2
Verriegelung des
Miniatur-Leistungsschalters
D03
2
Klemmbare
Leistungsschalterverriegelung
D11
2
D12
2
Modell
BD-X07-D41
Anzahl der Sätze _ _
59
Produktgröße _ _
500*420*225 mm
- 4 -
D13
2
Multifunktionale
Miniatur-Leistungsschalterverriegel
ung
D14
2
Mittlere Leistungsschaltersperre
D17
1
Kleine
Leistungsschalterverriegelung
D20
2
Elektrische Steckersperre
D43
1
Lockout-Tasche
D71
1
Einstellbare Kugelhahnsperre
F01
1
Einstellbare Sperre des
Absperrschiebers
F11
2
Einstellbare Kabelsperre
L11
1
Kabelbinder
/
46
- 5 -
INSTRUCTIONS
SPERRVERWALTUNGSSTATION
A. Hergestellt aus oberflächenbehandeltem Stahlblech mit
Hochtemperatur-Sprühkunststoff.
B. Mit zwei mobilen Unterteilungsplatten lässt sich der Unterteilungsraum
flexibel gestalten.
C. Befestigen Sie es mit einer Schraube.
D. Kann nicht perspektivisches Panel angepasst werden.
- 6 -
SICHERHEITS-VORHÄNGESCHLOSS
( Einheit: mm )
BD-G01：red
- 7 -
SPERR -TAGOUT
a. Lockout-Tagout kann für eine ganzheitliche Steuerung der Ausrüstung
eingesetzt werden, um Arbeiter vor Unfällen zu schützen und Ausrüstung vor
Beschädigungen.
b. Verwendung mit Vorhängeschloss, um daran zu erinnern, dass das Gerät
gesperrt wurde und nicht bedient werden kann. Es kann nur sein von demjenigen
geöffnet, der es verschließt. Es ermöglicht den Leuten zu wissen, wer es verriegelt
und dass sie wissen, dass es eine Gefahr für sie darstellt das Gerät bedienen.
c. Auf dem Etikett können Sie „Gefahr/Nicht bedienen/Vorsicht“ usw. als
Sicherheitswarntext und auch „Name / Abteilung/Datum“ usw. sehen, damit Sie es
ausfüllen können.
d. Bieten Sie Sprachanpassungen an.
PA-BESCHICHTETE STAHLHASP
A. Hergestellt aus technischem Kunststoff-Nylon-PA-Spritzguss, verzinkt
rostfreie Oberfläche.
b, Durchmesser des Schlosslochs: 10,5 mm (2/5 Zoll ).
c.Schlossbügeldurchmesser: 25 mm (1 Zoll ) und 38 mm (1,5 Zoll )
- 8 -
D. Wie zum Beispiel maßgeschneidertes Edelstahlmaterial, das Modell
dahinter plus „S“.
MINIATUR-LEISTUNGSSCHALTER-VERRIEGELUNG
e. Hergestellt aus technischem Kunststoff verstärktem Nylon PA.
f. Passend für die meisten vorhandenen Leistungsschaltertypen in Europa und
Asien.
g. Einfache Installation mit Hilfe eines Druckknopfes oder einer Drehrolle.
h. Verfügbar für ein- und mehrpolige Leistungsschalter
i. Für zusätzliche Sicherheit wird die Verwendung in Kombination mit einem
Vorhängeschloss empfohlen.
j. Kann Vorhängeschlösser mit einem Bügeldurchmesser von bis zu 7 mm
verwenden.
- 9 -
KLEMME SCHALTERVERRIEGELUNG
a. Hergestellt aus robustem Polypropylen PP und schlagzäh modifiziertem PA .
b. Befestigen Sie die Sperre mit der Rändelschraube sicher an der Schalterzunge,
ziehen Sie dann die Abdeckung ab und verriegeln Sie sie an einer Stelle, an der sich
die Klemme nicht lockern kann.
C. Neues Klingendesign sorgt für besseren Halt bei weniger Drehmoment an der
Rändelschraube.
D. Abnehmbare Stollen erweitern die Auswahl an einsetzbaren Hämmern.
e. Die Aussperrungen können Vorhängeschlösser mit einem Bügeldurchmesser von
bis zu 7 mm aufnehmen.
- 10 -
MULTIFUNKTIONS-MINIATUR-SCHALTERVERRIEGELUNG
a. Hergestellt aus technischem Kunststoff verstärktem Nylon PA und verchromter
Messingschraube.
b. Mit Feststellschrauben, ohne Werkzeug arretierbar .
c. Weit verbreitet: anwendbar auf alle Arten von kleine und mittlere MCCB und
alle Leitungsschutzschalter.
d.Kann individuell an die Marke Edelstahl angepasst werden .
- 11 -
MITTLERE LEISTUNGSSCHALTER-SPERRE
a. Hergestellt aus einer Aluminiumdruckgusslegierung, Nylon und ABS. Die
Oberfläche ist mit Metall besprüht.
b. Mit Feststellschrauben, ohne Werkzeug arretierbar.
c. Weit verbreitet,
BD-D17, geeignet für kleine und mittelgroße Leistungsschalter (Griff < 12 mm).
KLEINE LEISTUNGSSCHALTER-VERRIEGELUNG
BD-D17
- 12 -
a. Hergestellt aus Nylon und ABS.
b. Mit Feststellschrauben, kann ohne Werkzeug verriegelt werden. c. Weit
verbreitet, geeignet für kleine Leistungsschalter (Griff < l5 mm).
ELEKTRISCHE STECKERVERRIEGELUNG
a. Hergestellt aus robustem Polypropylen.
b. Doppelt offenes und sechseckiges Verriegelungsdesign, geeignet für alle Arten
von Industriesteckern.
c. Bietet Platz für 2 bis 4 Stück Vorhängeschlösser mit einem Bügeldurchmesser
von weniger als 7 mm, um es an der Tür zu verriegeln gleiche Zeit.
BD-D20
- 13 -
LOCKOUT-TASCHE
Ideales Gerät zum Absperren von Anschlusskästen und Aufzugssteuerungen.
a. Hergestellt aus verschleißfestem Polyestergewebe.
b. Mit PVC-Auskleidung, um zu verhindern, dass andere den Knopf der
Aufzugssteuerung berühren.
c. Mit genügend Platz können viele Arten von Fahrsteuerungstasten oder alle
Arten von Spezialtasten gesperrt werden großer Stecker und Zubehör.
d. Warnschilder vorhanden.
- 14 -
EINSTELLBARE KUGELVENTILVERRIEGELUNG
a. Hergestellt aus Polypropylen PP.
b. Angewandte Größen:
BD-F01 sperrt Rohre mit einem Durchmesser von 13 mm (1/2 Zoll) bis 64 mm (2
1/2 Zoll)b)
c. Maximaler Durchmesser des Bügels mit Vorhängeschloss: 9 mm
d. d.Farbe: rot, andere Farben müssen angepasst werden.
Absperrschieber
a. Technischer Kunststoff, Nylon, ABS;
b. Sperren Sie das Handrad mit einem Ventildurchmesser von 25 mm bis 64 0
mm (siehe Blattbeschreibung).
c. Verriegelt durch ein Vorhängeschloss, Schlossbügeldurchmesser 7 mm.
d. Farbe: F11: Rot, andere Farben müssen angepasst werden: Tagout ist
verfügbar .
- 15 -
EINSTELLBARE KABELVERRIEGELUNG
e. Hergestellt aus schlagfestem technischem Kunststoff PC, andere Farben
können individuell angepasst werden.
f. Verwendetes 1,8 Meter langes Kabel, die äußere Schicht von Das Kabel
besteht aus Anti-UV- P- VC (Durchmesser 6 mm) und kann in verschiedenen
Längen und Farben individuell angepasst werden.
g. Widersteht zusätzlichen Temperaturen von -46 °C bis 149 °C.
h. Verriegelt mit 4 Vorhängeschlössern, der Durchmesser des Schlossbügels
beträgt weniger als 7 mm.
- 16 -
- 17 -
Hersteller: Shanghaimuxinmuyeyouxiangongsi
Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd.
Suite 250 , 9166 Anaheim Place, Rancho Cucamonga, CA 91730
In China hergestellt
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021,76351
Linkenheim-Hochstetten,Germany
euvertreter@gmail.com
+49 1727041930
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
pooledas12[email protected]
Tel: 01772418127
Technique Assistance et certificat de garantie électronique
www.vevor.com/support
KIT DE VERROUILLAGE ET
D'ÉTIQUETAGE
de L'UTILISATEUR
MODÈLE: BD-X07-D41
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODÈLE: BD-X07-D41
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
LOCKOUT TAGOUT KIT
- 2 -
SAFETY INSTRUCTIONS
AVERTISSEMENT:
Lisez ce document avant d'utiliser ce produit. Ne pas le faire peut
entraîner des blessures graves.
Précautions de montage
1. Assemblez uniquement selon ces instructions. Un assemblage
incorrect peut créer des dangers.
2. Portez des lunettes de sécurité et des gants de travail pendant
l'assemblage.
3. Gardez la zone de rassemblement propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant l’assemblage.
5. Ne vous rassemblez pas lorsque vous êtes fatigué ou sous l’influence
de l’alcool, de drogues ou de médicaments.
6. Les capacités du produit s'appliquent uniquement aux produits
correctement et complètement assemblés.
7. Assemblez-le sur une surface plane, de niveau, dure et lisse, capable
de supporter en toute sécurité le kit de consignation et d'étiquetage .
8. Pour plus d'informations concernant les pièces répertoriées dans les
pages suivantes, veuillez vous référer au schéma d'assemblage de ce
manuel. Déballez et séparez toutes les pièces dans une zone de travail
propre.
Utiliser des précautions
1. NE PAS ÊTRE ASSIS OU DEBOUT SUR CET ARTICLE.
2. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec ou à
proximité de cet article.
3. Ne dépassez pas les capacités.
4. kit de verrouillage et d'étiquetage entièrement chargé .
5. Utiliser uniquement comme prévu.
- 3 -
6. Inspectez avant chaque utilisation ; ne pas utiliser si les pièces sont
desserrées ou endommagées.
CONSERVEZ CE MANUEL
PRODUCT PARAMETER
PARTS LIST
Nom
Code
quan
tité
Poste de gestion des consignations
X07
1
Cadenas de sécurité
G01 (2 clés par serrure)
12
Consignation de verrouillage
P01
46
Moraillon en acier revêtu de PA
K01
2
K02
2
Verrouillage de disjoncteur
miniature
J03
2
Modèle
BD-X07-D41
Nombre d' ensembles _ _
59
Taille du produit
500*420*225 millimètres
- 4 -
Verrouillage du disjoncteur à pince
J11
2
J12
2
J13
2
Verrouillage de disjoncteur
miniature multifonction
J14
2
Verrouillage du disjoncteur moyen
J17
1
Verrouillage de disjoncteur à petite
échelle
J20
2
Verrouillage de la prise électrique
D43
1
Sac de consignation
D71
1
Verrouillage du robinet à bille
réglable
F01
1
Verrouillage de vanne réglable
F11
2
Verrouillage de câble réglable
L11
1
Attache de câble
/
46
- 5 -
INSTRUCTIONS
STATION DE GESTION DU VERROUILLAGE
un. Fabriqué à partir de plaque d'acier de traitement plastique par
pulvérisation à haute température de surface.
b. Avec deux plaques de division mobiles, vous pouvez définir l'espace de
division de manière flexible.
c. Fixez-le par vis.
d. Peut être personnalisé avec un panneau sans perspective.
- 6 -
CADENAS DE SÉCURITÉ
（ Unité：mm ）
BD-G01：red
- 7 -
ÉTIQUETAGE DE VERROUILLAGE
a. Le verrouillage et l'étiquetage peuvent être utilisés pour effectuer un contrôle
holistique de l'équipement afin de protéger les travailleurs contre les accidents. et
l'équipement contre les dommages.
b. Utiliser avec un cadenas pour rappeler que l'appareil a été verrouillé et ne peut
pas être utilisé. Cela ne peut être que ouvert par celui qui le verrouille. Cela
permet aux gens de savoir qui le verrouille et de savoir qu'il y a un danger pour
faire fonctionner l'appareil.
c. Sur l'étiquette, vous pouvez voir « Danger/Ne pas utiliser/Attention », etc., un
langage d'avertissement de sécurité et également « Nom / département/Date »,
etc., vide à remplir.
d. Offrez une personnalisation de la langue.
Moraillon en acier enduit de PA
un. Fabriqué à partir de plastique d'ingénierie moulé par injection de nylon
PA, galvanisé
surface antirouille.
b, diamètre du trou de verrouillage: 10,5 mm (2/5 " ).
- 8 -
C. Diamètre de la manille de verrouillage : 25 mm (1 " ) et 38 mm (1,5 " )
d. Comme le matériau en acier inoxydable sur mesure, le modèle derrière
plus « S ».
VERROUILLAGE DE DISJONCTEUR MINIATURE
e. Fabriqué à partir de nylon PA renforcé de plastique technique.
f. Convient à la plupart des types existants de disjoncteurs européens et
asiatiques.
g. Facilement installé à l'aide d'un bouton poussoir ou d'un rouleau rotatif.
h. Disponible pour disjoncteur unipolaire et multipolaire
i. Il est recommandé de l'utiliser en combinaison avec un cadenas pour plus de
sécurité.
j. Peut utiliser des cadenas avec un diamètre d'anse allant jusqu'à 7 mm.
- 9 -
VERROUILLAGE DU DISJONCTEUR À PINCE
a. Fabriqué à partir de polypropylène PP robuste et de PA modifié aux chocs .
b. Utilisez la vis moletée pour serrer solidement le verrouillage sur la languette de
l'interrupteur, puis tirez le couvercle et verrouillez-le. endroit pour empêcher la pince
de se desserrer.
c. Le nouveau design de la lame offre une prise plus serrée avec moins de couple
sur la vis moletée.
d. Les taquets amovibles élargissent la gamme de disjoncteurs applicables.
e. Les consignations peuvent accepter des cadenas avec un diamètre d'anse allant
jusqu'à 7 mm.
- 10 -
VERROUILLAGE DE DISJONCTEUR MINIATURE MULTIFONCTION
a. Fabriqué à partir de nylon PA renforcé de plastique technique et vis en laiton
chromé.
b. Avec vis de verrouillage, peut être verrouillé sans outils .
c. Largement utilisé : applicable à toutes sortes de MCCB de petite et moyenne
taille, et tout disjoncteur miniature.
d.Peut être une marque d'acier inoxydable personnalisée .
- 11 -
VERROUILLAGE DU DISJONCTEUR MOYEN
a. Fabriqué en alliage d'aluminium moulé sous pression, nylon et ABS, la surface
pulvérise du métal.
b. Avec vis de verrouillage, peut être verrouillé sans outils.
c. Largement utilisé,
BD-D17, adapté aux disjoncteurs de petite et moyenne taille (poignée <12 mm)
VERROUILLAGE DE DISJONCTEUR À PETITE ÉCHELLE
BD-D17
- 12 -
a. Fabriqué en nylon et ABS.
b. Avec vis de verrouillage, peut être verrouillé sans outils.c. Largement utilisé,
adapté aux disjoncteurs de petite taille (poignée <l5 mm)
VERROUILLAGE DE PRISE ÉLECTRIQUE
a. Fabriqué à partir de polypropylène robuste.
b. Conception à double ouverture et verrouillage hexagonal, adaptée à tous les
types de fiches industrielles.
c. Peut accueillir 2 à 4 cadenas avec un diamètre d'anse inférieur à 7 mm pour le
verrouiller à la en même temps.
BD-D20
- 13 -
SAC DE VERROUILLAGE
Dispositif idéal pour verrouiller les boîtes de jonction et les contrôleurs
d'ascenseur.
a. Fabriqué à partir de tissu polyester résistant à l'usure.
b. Avec doublure en PVC pour empêcher les autres de toucher le bouton du
contrôleur d'ascenseur.
c. Avec suffisamment d'espace, vous pouvez verrouiller de nombreux types de
boutons de contrôleur de conduite, ou toutes sortes de boutons spéciaux. prise et
accessoires de grande taille.
d. Étiquettes d'avertissement disponibles.
- 14 -
VERROUILLAGE DE VANNE À BILLE RÉGLABLE
a. Fabriqué en polypropylène PP.
b. Tailles appliquées :
Le BD-F01 verrouille les tuyaux de 13 mm (1/2") à 64 mm (2 1/2") de diamètreb)
c. Diamètre maximum de l'anse verrouillée par cadenas : 9 mm
d. d. Couleur : rouge, d'autres couleurs doivent être personnalisées.
- 15 -
VERROUILLAGE DU VANNE-VANNE
a. Plastique d'ingénierie en nylon ABS ;
b. à 64 0 mm du volant (comme description sur la feuille)
c. Verrouillé par un cadenas, diamètre de l'anse de verrouillage 7 mm.
d. Couleur : F11 : rouge, d'autres couleurs doivent être personnalisées :
l'étiquetage est disponible .
VERROUILLAGE DE CÂBLE RÉGLABLE
e. Fabriqué à partir de plastique PC technique résistant aux chocs, d'autres
couleurs peuvent être personnalisées.
f. Câble utilisé de 1,8 mètres, la couche externe de Le câble est fabriqué à partir
de P VC anti-UV (diamètre 6 mm), le câble peut être personnalisé avec différentes
longueurs et couleurs.
g. Résiste à des températures supplémentaires de-46'℃ à 149'℃.
h. Verrouillé avec 4 cadenas, le diamètre de l'anse de verrouillage est inférieur à
7 mm.
- 16 -
- 17 -
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETASTWOOD
NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd.
Suite 250 , 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Fabriqué en Chine
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021,76351
Linkenheim-Hochstetten,Germany
euvertreter@gmail.com
+49 1727041930
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
pooledas12[email protected]
Tel: 01772418127
Technisch Ondersteuning en e-garantiecertificaat
www.vevor.com/support
LOCKOUT TAGOUT-SET
Handleiding _
MODEL: BD-X07-D41
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: BD-X07-D41
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
LOCKOUT TAGOUT KIT
- 2 -
SAFETY INSTRUCTIONS
WAARSCHUWING:
Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet,
kan dit leiden tot ernstig letsel.
Voorzorgsmaatregelen voor montage
1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan
gevaren veroorzaken.
2. Draag tijdens de montage een veiligheidsbril en werkhandschoenen.
3. Houd de verzamelplaats schoon en goed verlicht.
4. Houd omstanders tijdens de montage uit de buurt.
5. Niet monteren als u moe bent of onder invloed bent van alcohol, drugs
of medicijnen.
6. De productmogelijkheden zijn alleen van toepassing op correct en
volledig gemonteerde producten.
7. Lockout Tagout Kit veilig kan ondersteunen .
8. Voor aanvullende informatie over de onderdelen die op de volgende
pagina's worden vermeld, verwijzen wij u naar het montageschema van
deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op
een schone werkplek.
Gebruik voorzorgsmaatregelen
1. ZIT OF STA NIET OP DIT ITEM.
2. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van
dit artikel spelen.
3. Overschrijd de capaciteiten niet.
4. Lockout Tagout Kit veilig kan ondersteunen .
5. Alleen gebruiken zoals bedoeld.
6. Inspecteer vóór elk gebruik; niet gebruiken als onderdelen los of
beschadigd zijn.
BEWAAR DEZE HANDLEIDING
- 3 -
PRODUCT PARAMETER
PARTS LIST
Naam
Code
aant
al
Beheerstation voor vergrendeling
X07
1
Veiligheidshangslot
G01 (2 sleutels per slot)
12
Lockout Tagout
P01
46
PA-gecoate stalen beugel
K01
2
K02
2
Miniatuur vergrendeling voor
stroomonderbrekers
D03
2
Opklembare brekervergrendeling
D11
2
D12
2
D13
2
Model
BD-X07-D41
Aantal sets _ _ _
59
Product grootte _
500*420*225 mm
- 4 -
Multifunctionele
miniatuuronderbrekervergrendeling
D14
2
Vergrendeling voor middelgrote
stroomonderbrekers
D17
1
Kleinschalige vergrendeling van
stroomonderbrekers
D20
2
Vergrendeling voor elektrische
stekkers
D43
1
Vergrendelbare tas
D71
1
Verstelbare
kogelkraanvergrendeling
F01
1
Verstelbare
schuifafsluitervergrendeling
F11
2
Verstelbare kabelvergrendeling
L11
1
Kabelbinder
/
46
- 5 -
INSTRUCTIONS
LOCKOUT-BEHEERSTATION
A. Gemaakt van oppervlakte-hoge temperatuur spuiten met kunststof
behandelde stalen plaat.
B. Met twee verrijdbare verdeelplaten kan de verdeelruimte flexibel worden
ingesteld.
C. Bevestig het met een schroef.
D. Kan worden aangepast niet-perspectiefpaneel.
- 6 -
VEILIGHEIDSHANGSLOT
( Eenheid: mm )
BD-G01：red
- 7 -
VERGRENDELING TAGOUT
a. Lockout-tagout kan worden gebruikt voor een holistische controle van de
apparatuur om werknemers tegen ongevallen te beschermen en apparatuur tegen
schade.
b. Gebruik het met een hangslot om eraan te herinneren dat het apparaat is
vergrendeld en niet kan worden bediend. Dat kan alleen maar zo zijn geopend
door degene die het op slot doet. Hierdoor kunnen mensen weten wie de deur op
slot heeft gedaan en weten ze dat er gevaar voor bestaat het apparaat bedienen.
c. Op de tag ziet u de tekst 'Gevaar/Niet bedienen/let op' enz., de
beveiligingswaarschuwing en ook 'Naam / afdeling/Datum' enz. is leeg, zodat u dit
kunt invullen.
d. Bied taalaanpassing aan.
PA GECOAT STALEN HASP
A. Gemaakt van technisch kunststof nylon PA-spuitgieten, gegalvaniseerd
roestvrij oppervlak.
b, Diameter slotgat: 10,5 mm (2/5 " ).
c.Lock-beugeldiameter: 25 mm (1 " ) en 38 mm (1,5 " )
- 8 -
D. Zoals op maat gemaakt roestvrij staal materiaal, het model erachter
plus "S".
MINIATUURVERGRENDELING VOOR STROOMONDERBREKER
e. Gemaakt van technisch plastic versterkt nylon PA.
f. Geschikt voor de meeste bestaande typen Europese en Aziatische
stroomonderbrekers.
g. Eenvoudig te installeren met behulp van een drukknop of draairol.
h. Beschikbaar voor enkel- en meerpolige stroomonderbrekers
i. Aanbevolen om te gebruiken in combinatie met een hangslot voor extra
veiligheid.
j. Geschikt voor hangsloten met een beugeldiameter tot 7 mm.
- 9 -
KLEM-ON BREAKER LOCKOUT
a. Gemaakt van robuust polypropyleen PP en slagvast PA .
b. Gebruik de duimschroef om de vergrendeling stevig op de schakelaartong vast te
klemmen, trek vervolgens het deksel eruit en vergrendel het plaats om te voorkomen
dat de klem losraakt.
C. Nieuw bladontwerp zorgt voor een strakkere grip met minder koppel op de
duimschroef.
D. Afneembare schoenplaatjes breiden het bereik van toepasselijke
stroomonderbrekers uit.
e. De lockouts zijn geschikt voor hangsloten met een beugeldiameter tot 7 mm.
- 10 -
MULTIFUNCTIONELE MINIATUURBLOKKERINGSBLOKKERING
a. Gemaakt van technisch plastic versterkt nylon PA en verchroomde messing
schroef.
b. Met borgschroeven, zonder gereedschap afsluitbaar .
c. Op grote schaal gebruikt: toepasbaar op alle soorten kleine en middelgrote
MCCB, en alle miniatuur stroomonderbreker.
d.Kan een aangepast roestvrijstalen merk zijn .
- 11 -
MIDDELGROTE STROOMONDERBREKERBLOKKERING
a. Gemaakt van gegoten aluminiumlegering en nylon en ABS, het oppervlak spuit
metaal.
b. Met borgschroeven, zonder gereedschap afsluitbaar.
c. Op grote schaal gebruikt,
BD-D17, geschikt voor kleine en middelgrote stroomonderbrekers (handvat <12
mm)
BD-D17
- 12 -
KLEINSCHALIGE VERGRENDELING VOOR STROOMONDERBREKER
a. Gemaakt van nylon en ABS.
b. Met borgschroeven, kan zonder gereedschap worden vergrendeld. Op grote
schaal gebruikt, geschikt voor kleine stroomonderbrekers (handvat <l5 mm)
ELEKTRISCHE STEKKERVERGRENDELING
a. Gemaakt van robuust polypropyleen.
b. Dubbel open en zeshoekig vergrendelingsontwerp, geschikt voor alle soorten
industriële stekkers.
c. Geschikt voor 2 tot 4 stuks hangsloten met een beugeldiameter van minder dan
7 mm om deze aan de zijkant te vergrendelen dezelfde tijd.
BD-D20
- 13 -
VERGRENDELINGZAK
Ideaal apparaat voor het vergrendelen van aansluitdozen en liftcontrollers.
a. Gemaakt van slijtvast polyesterdoek.
b. Met PVC-voering om te voorkomen dat anderen contact maken met de knop
van de liftcontroller.
c. Met voldoende ruimte kunnen vele soorten rijcontrollerknoppen of allerlei
soorten speciale knoppen worden vergrendeld grote stekker en accessoires.
d. Waarschuwingslabels beschikbaar.
- 14 -
VERSTELBARE KOGELKLEPBLOKKERING
a. Gemaakt van polypropyleen PP.
b. Toegepaste maten:
BD-F01 vergrendelt buizen met een diameter van 13 mm (1/2") tot 64 mm (2
1/2") in diameterb)
c. Hangslot vergrendelde beugel, maximale diameter: 9 mm
d. d.Kleur: rood, andere kleuren moeten worden aangepast.
BLOKKERING VAN POORTKLEP
a. Engineering plastic nylon ABS;
b. Vergrendel de handwieldiameter 25 mm - 64,0 mm klep (als bladbeschrijving)
c. Vergrendeld met één hangslot, beugeldiameter 7 mm.
d. Kleur: F11: Rood, andere kleuren moeten worden aangepast: Tagout is
beschikbaar .
- 15 -
VERSTELBARE KABELBLOKKERING
e. Gemaakt van slagvast technisch plastic PC, andere kleuren kunnen worden
aangepast.
f. Gebruikte kabel van 1,8 meter, de buitenste laag van kabel is gemaakt van
anti-UV P VC (diameter 6 mm), de kabel kan worden aangepast met verschillende
lengtes en kleuren.
g. Bestand tegen extra temperaturen van -46℃ tot 149℃.
h. Vergrendeld met 4 hangsloten, de diameter van de slotbeugel is minder dan 7
mm.
- 16 -
- 17 -
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd.
Suite 250 , 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Gemaakt in China
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021,76351
Linkenheim-Hochstetten,Germany
euvertreter@gmail.com
+49 1727041930
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
pooledas12[email protected]
Tel: 01772418127
Teknisk Support och e-garanticertifikat
www.vevor.com/support
LOCKOUT TAGOUT KIT
Användarmanual _
MODELL: BD-X07-D41
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELL: BD-X07-D41
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
LOCKOUT TAGOUT KIT
- 2 -
SAFETY INSTRUCTIONS
VARNING:
Läs detta material innan du använder denna produkt. Underlåtenhet
att göra det kan resultera i allvarliga skador.
Försiktighetsåtgärder vid montering
1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa
faror.
2. Använd skyddsglasögon och arbetshandskar vid montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller
mediciner.
6. Produktegenskaperna gäller endast för korrekt och färdigmonterade
produkter.
7. Montera på en plan, jämn, hård och slät yta som säkert kan stödja
Lockout Tagout Kit .
8. För ytterligare information om delarna som listas på följande sidor, se
monteringsdiagrammet i denna manual. Packa upp och separera alla
delar på ett rent arbetsområde.
Använd försiktighetsåtgärder
1. SIT ELLER STÅ INTE PÅ DETTA FÖREMÅL.
2. Denna produkt är inte en leksak. Låt inte barn leka med eller nära detta
föremål.
3. Överskrid inte kapaciteten.
4. Använd endast på en plan, jämn, hård och slät yta som säkert kan bära
upp ett fullt laddat Lockout Tagout Kit .
5. Använd endast som avsett.
6. Inspektera före varje användning; Använd inte om delar är lösa eller
skadade.
SPARA DENNA MANUAL
- 3 -
PRODUCT PARAMETER
PARTS LIST
namn
Koda
antal
Lockouthanteringsstation
X07
1
Säkerhetshänglås
G01（2 nycklar per lås）
12
Lockout Tagout
P01
46
PA-belagd stålhasp
K01
2
K02
2
Dvärgbrytare låsning
D03
2
Klämbrytare låsning
D11
2
D12
2
D13
2
Multifunktionell miniatyrbrytarlås
D14
2
Modell
BD-X07-D41
Antal O f S ets
59
Produktstorlek _ _
500*420*225 mm
- 4 -
Medelstor brytare spärr
D17
1
Småskalig strömbrytarspärr
D20
2
Elektrisk kontaktlås
D43
1
Lockoutväska
D71
1
Justerbar kulventilspärr
F01
1
Justerbar spärrventil
F11
2
Justerbar kabelspärr
L11
1
Buntband
/
46
- 5 -
INSTRUCTIONS
LOCKOUT MANAGEMENT STATION
a. Tillverkad av högtemperatursprutande plastbehandlad stålplåt.
b. Med två mobila delningsplattor, kan ställa in delningsutrymmet flexibelt.
c. Fixa den med skruv.
d. Kan anpassas utan perspektiv panel.
SÄKERHETSHÄNGLÅS
- 6 -
（ Enhet：mm ）
L OCKOUT TAGOUT
BD-G01：red
- 7 -
a. Lockout-tagout kan användas för att göra en holistisk kontroll av utrustningen
för att skydda arbetare från olyckor och utrustning från skada.
b. Använd med hänglås för att påminna om att enheten är låst och inte kan
användas. Det kan det bara vara öppnas av den som låser den. Det gör det möjligt
för människor att veta vem som låser den och så att de vet att det är en fara
använda enheten.
c. På taggen kan du se "Fara/Använd inte/försiktighet" etc
säkerhetsvarningsspråk och även "Namn / avdelning/Datum" etc tomt för dig att
fylla i.
d. Erbjud språkanpassning.
PA BELAGD STÅL HASP
a. Tillverkad av Engineering plast nylon PA formsprutning, galvaniserad
rostsäker yta.
b, Låshålets diameter: 10,5 mm (2/5 tum ) .
c.Låsbygeldiameter: 25 mm (1 tum ) & 38 mm (1,5 tum )
d. Såsom specialtillverkat material i rostfritt stål, modellen bakom plus "S".
- 8 -
MINIATYRSKRETSBRYTARE LOCKOUT
e. Tillverkad av teknisk plastförstärkt nylon PA.
f. Passar de flesta befintliga typer av strömbrytare i Europa och Asien.
g. Installeras enkelt med hjälp av en tryckknapp eller roterande rulle.
h. Finns för en- och flerpolig brytare
i. Rekommenderas att använda i kombination med ett hänglås för ökad säkerhet.
j. Kan använda hänglås med en bygeldiameter upp till 7 mm.
- 9 -
CLAMP-ON BREAKER LOCKOUT
a. Tillverkad av robust polypropen PP och slagmodifierad PA .
b. Använd tumskruven för att klämma fast lockouten säkert på växlingstungan, dra
sedan i locket och lås in plats för att förhindra att klämman lossas.
c. Ny bladdesign ger stramare grepp med mindre vridmoment på tumskruven.
d. Löstagbara klossar utökar utbudet av tillämpliga brytare.
e. Lockouterna kan ta hänglås med en bygeldiameter på upp till 7 mm.
- 10 -
MULTIFUNKTIONER MINIATYR BREAKER LOCKOUT
a. Tillverkad av teknisk plastförstärkt nylon PA och förkromad mässingsskruv.
b. Med låsskruvar, kan låsas utan verktyg .
c. Mycket använd: tillämplig på alla typer av små och medelstora MCCB och alla
dvärgbrytare.
d.Kan anpassas av märket i rostfritt stål .
MEDELKRETSBRYTARE LOCKOUT
a. Tillverkad av pressgjuten aluminiumlegering & Nylon & ABS, ytan sprutar
metall.
b. Med låsskruvar, kan låsas utan verktyg.
c. Används i stor utsträckning,
BD-D17, lämplig för små och medelstora strömbrytare (handtag <12 mm)
- 11 -
SMÅSKALIG KRETSBRYTARE LOCKOUT
a. Tillverkad av nylon och ABS.
b. Med låsskruvar, kan låsas utan verktyg.c.Används i stor utsträckning, lämpar
sig för små strömbrytare (handtag <l5mm)
BD-D17
BD-D20
- 12 -
ELEKTRISKT STOPPLÅS
a. Tillverkad av robust polypropen.
b. Dubbel öppen och sexkantig lockout-design, lämplig för alla typer av
industriella pluggar.
c. Rymmer 2 till 4 hänglås med bygeldiameter mindre än 7 mm för att låsa den vid
samma tid.
LOCKOUT VÄSKA
Idealisk anordning för att låsa ut kopplingslådor och hisskontroller.
a. Tillverkad av slitstark polyesterduk.
b. Med PVC-foder för att förhindra att andra kontaktar knappen på hisskontrollern.
c. Med tillräckligt med utrymme kan låsa många typer av körkontrollknapp, eller
alla typer av speciella stor storlek plugg och tillbehör.
d. Varningsetiketter tillgängliga.
- 13 -
JUSTERBAR KULVENTILSLÅS
a. Tillverkad av polypropen PP.
b. Tillämpade storlekar:
BD-F01 låser ut rör från 13 mm (1/2") till 64 mm (2 1/2") i diameterb)
c. Hänglås låst bygel max diameter: 9mm
d. d. Färg: röd, andra färger måste anpassas.
- 14 -
LUCKVENTILSLÅS
a. Engineering plast nylon ABS;
b. Lås handhjulets diameter 25 mm- 64 0 mm ventil (Som beskrivning på bladet)
c. Låst med ett hänglås, låsbygel diameter 7 mm.
d. Färg: F11: Röd, andra färger måste anpassas: Tagout är tillgänglig .
JUSTERBAR KABELLOCKOUT
e. Tillverkad av slagtålig teknisk plast PC, andra färger kan anpassas.
f. Används 1,8 meter kabel, det yttre lagret av kabeln är gjord av anti-UV P VC
(diameter 6 mm), kabeln kan anpassas med olika längder och färger.
g. Tål extra temperaturer på -46'℃ till 149'℃.
h. Låst med 4 hänglås, låsbygelns diameter är mindre än 7 mm.
- 15 -
- 16 -
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australien
Importerad till USA: Sanven Technology Ltd.
Suite 250 , 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Tillverkad i Kina
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021,76351
Linkenheim-Hochstetten,Germany
euvertreter@gmail.com
+49 1727041930
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
pooledas12[email protected]
Tel: 01772418127
Técnico Certificado de soporte y garantía electrónica
www.vevor.com/support
KIT DE BLOQUEO Y ETIQUETADO
MANUAL DE usuario
MODELO: BD-X07-D41
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELO: BD-X07-D41
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
LOCKOUT TAGOUT KIT
- 2 -
SAFETY INSTRUCTIONS
ADVERTENCIA:
Lea este material antes de usar este producto. De lo contrario, se
pueden producir lesiones graves.
Precauciones de montaje
1. Ensamble únicamente de acuerdo con estas instrucciones. Un montaje
inadecuado puede crear peligros.
2. Utilice gafas de seguridad y guantes de trabajo durante el montaje.
3. Mantenga el área de reunión limpia y bien iluminada.
4. Mantenga a los transeúntes fuera del área durante el montaje.
5. No se reúna cuando esté cansado o bajo la influencia de alcohol,
drogas o medicamentos.
6. Las capacidades del producto se aplican únicamente a productos
ensamblados de manera adecuada y completa.
7. Ensamble sobre una superficie plana, nivelada, dura y lisa capaz de
soportar de manera segura el kit de bloqueo y etiquetado .
8. Para obtener información adicional sobre las piezas enumeradas en las
siguientes páginas, consulte el diagrama de montaje de este manual.
Desenvuelva y separe todas las piezas en un área de trabajo limpia.
Use precauciones
1. NO SE SIENTE NI SE PARE SOBRE ESTE ARTÍCULO.
2. Este producto no es un juguete. No permita que los niños jueguen con
este artículo o cerca de él.
3. No exceda las capacidades.
4. Úselo únicamente sobre una superficie plana, nivelada, dura y lisa
capaz de soportar de manera segura un kit de bloqueo y etiquetado
completamente cargado .
5. Úselo únicamente según lo previsto.
6. Inspeccionar antes de cada uso; no lo utilice si las piezas están sueltas
o dañadas.
- 3 -
GUARDE ESTE MANUAL
PRODUCT PARAMETER
PARTS LIST
Nombre
Código
canti
dad
Estación de gestión de bloqueo
X07
1
Candado de seguridad
G01 (2 llaves por
cerradura)
12
Bloqueo y etiquetado
P01
46
Cerrojo de acero recubierto de PA
K01
2
K02
2
Bloqueo de disyuntor en miniatura
D03
2
Bloqueo del disyuntor con
abrazadera
D11
2
D12
2
Modelo
BD-X07-D41
Número de conjuntos _ _
59
Tamaño del producto
500*420*225 milímetros
- 4 -
D13
2
Bloqueo de disyuntor en miniatura
multifunción
D14
2
Bloqueo de disyuntor medio
D17
1
Bloqueo de disyuntor a pequeña
escala
D20
2
Bloqueo de enchufe eléctrico
D43
1
Bolsa de bloqueo
D71
1
Bloqueo de válvula de bola
ajustable
F01
1
Bloqueo de válvula de compuerta
ajustable
F11
2
Bloqueo de cable ajustable
L11
1
Brida
/
46
- 5 -
INSTRUCTIONS
ESTACIÓN DE GESTIÓN DE BLOQUEO
a. Hecho de placa de acero con tratamiento plástico de pulverización
superficial a alta temperatura.
b. Con dos placas de división móviles, puede configurar el espacio de
división de manera flexible.
C. Fijarlo con tornillo.
d. Se puede personalizar el panel sin perspectiva.
- 6 -
CANDADO DE SEGURIDAD
( Unidad: mm )
BD-G01：red
- 7 -
Y ETIQUETADO
a. El bloqueo y etiquetado se puede utilizar para realizar un control integral del
equipo para proteger a los trabajadores contra accidentes. y equipos contra
daños.
b. Úselo con candado para recordar que el dispositivo ha sido bloqueado y no se
puede operar. Sólo puede ser abierto por quien lo cierra. Permite a las personas
saber quién lo bloquea y saber que es peligroso para operar el dispositivo.
c. En la etiqueta, puede ver el lenguaje de advertencia de seguridad "Peligro/No
operar/precaución", etc., y también "Nombre / Departamento/Fecha", etc. en
blanco para que lo complete.
d. Ofrecer personalización de idioma.
CERROJO DE ACERO RECUBIERTO DE PA
a. Hecho de plástico de ingeniería moldeado por inyección de nailon PA,
galvanizado
superficie inoxidable.
B, diámetro del orificio de bloqueo: 10,5mm(2/5 " ).
C. Diámetro del grillete de bloqueo: 25 mm (1 " ) y 38 mm (1,5 " )
- 8 -
d. Como el material de acero inoxidable hecho a medida, el modelo detrás
más "S".
BLOQUEO DEL DISYUNTOR MINIATURA
e. Hecho de nailon PA reforzado con plástico de ingeniería.
f. Se adapta a la mayoría de los tipos existentes de disyuntores europeos y
asiáticos.
g. Se instala fácilmente con la ayuda de un botón o un rodillo giratorio.
h. Disponible para disyuntor unipolar y multipolar
i. Recomendado para usar en combinación con un candado para mayor
seguridad.
j. Puede utilizar candados con un diámetro de arco de hasta 7 mm.
- 9 -
BLOQUEO DEL DISYUNTOR DE ABRAZADERA
a. Hecho de polipropileno resistente y PA modificada contra impactos .
b. Utilice el tornillo de mariposa para sujetar el bloqueo de forma segura a la
lengüeta del interruptor, luego tire de la cubierta y asegúrela. lugar para evitar que la
abrazadera se afloje.
C. El nuevo diseño de la hoja proporciona un agarre más firme con menos torsión en
el tornillo de mariposa.
d. Los tacos desmontables amplían la gama de interruptores aplicables.
mi. Los bloqueos pueden admitir candados con un diámetro de arco de hasta 7 mm.
- 10 -
BLOQUEO DE DISYUNTOR MINIATURA MULTIFUNCIÓN
a. Hecho de nailon PA reforzado con plástico de ingeniería. y tornillo de latón
cromado.
b. Con tornillos de bloqueo, se puede bloquear sin herramientas .
c. Ampliamente utilizado: aplicable a todo tipo de MCCB de tamaño pequeño y
mediano, y cualquier disyuntor en miniatura.
d.Se puede personalizar la marca de acero inoxidable .
BLOQUEO DEL DISYUNTOR MEDIO
a. Hecho de aleación de aluminio fundido a presión, nailon y ABS, la superficie
rocía metal.
b. Con tornillos de bloqueo, se puede bloquear sin herramientas.
c. Ampliamente utilizado,
BD-D17, adecuado para disyuntores pequeños y medianos (mango <12 mm)
- 11 -
BLOQUEO DE DISYUNTOR DE PEQUEÑA ESCALA
a. Hecho de nailon y ABS.
b. Con tornillos de bloqueo, se puede bloquear sin herramientas.c.Ampliamente
utilizado, adecuado para disyuntores de tamaño pequeño (mango <l5mm)
BD-D17
BD-D20
- 12 -
BLOQUEO DE ENCHUFE ELÉCTRICO
a. Fabricado en polipropileno resistente.
b. Diseño de bloqueo doble abierto y hexagonal, apto para todo tipo de enchufes
industriales.
c. Tiene capacidad para candados de 2 a 4 piezas con un diámetro de arco
inferior a 7 mm para bloquearlo en el Mismo tiempo.
BOLSA DE BLOQUEO
Dispositivo ideal para bloquear cajas de conexiones y controladores de
ascensores.
a. Fabricado con tela de poliéster resistente al desgaste.
b. Con revestimiento de PVC para evitar que otros entren en contacto con el
botón del controlador del ascensor.
c. Con suficiente espacio se pueden bloquear muchos tipos de botones del
controlador de conducción o todo tipo de especiales. Enchufe de gran tamaño y
accesorios.
d. Etiquetas de advertencia disponibles.
- 13 -
BLOQUEO DE VÁLVULA DE BOLA AJUSTABLE
a. Fabricado en polipropileno PP.
b. Tamaños aplicados:
BD-F01 bloquea tuberías de 13 mm (1/2") a 64 mm (2 1/2") de diámetrob)
c. Diámetro máximo del grillete cerrado con candado: 9 mm
d. d.Color: rojo, es necesario personalizar otros colores.
- 14 -
BLOQUEO DE VÁLVULA DE COMPUERTA
a. Plástico de ingeniería ABS de nailon;
b. Bloquee la válvula de diámetro del volante de 25 mm a 64 0 mm (como
descripción en la hoja)
c. Bloqueado por un candado, diámetro del grillete de bloqueo de 7 mm.
d. Color: F11: Rojo, es necesario personalizar otros colores: Etiquetado
disponible .
BLOQUEO DE CABLE AJUSTABLE
e. Fabricado con plástico PC de ingeniería resistente a impactos, se pueden
personalizar otros colores.
f. Cable usado de 1,8 metros, la capa exterior de El cable está hecho de VC P
anti-UV (diámetro de 6 mm), el cable se puede personalizar con diferentes
longitudes y colores.
g. Soporta temperaturas adicionales de -46'℃ a 149'℃.
h. Bloqueado con 4 candados, el diámetro del grillete de bloqueo es inferior a 7
mm.
- 15 -
- 16 -
Fabricante: Shanghaimuxinmuyeyouxiangongsi
Dirección: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET ASTWOOD
NSW 2122 Australia
Importado a EE. UU.: Sanven Technology Ltd.
Suite 250 , 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Hecho en china
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021,76351
Linkenheim-Hochstetten,Germany
euvertreter@gmail.com
+49 1727041930
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
pooledas12[email protected]
Tel: 01772418127
- 17 -
Tecnico Supporto e certificato di garanzia elettronica
www.vevor.com/support
KIT DI TAGOUT DI BLOCCO
MANUALE D' uso
MODELLO: BD-X07-D41
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELLO: BD-X07-D41
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
LOCKOUT TAGOUT KIT
- 2 -
SAFETY INSTRUCTIONS
AVVERTIMENTO:
Leggere questo materiale prima di utilizzare questo prodotto. In caso
contrario si potrebbero causare lesioni gravi.
Precauzioni per il montaggio
1. Assemblare solo secondo queste istruzioni. Un montaggio improprio
può creare pericoli.
2. Indossare occhiali di sicurezza e guanti da lavoro durante il montaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti lontani dall'area durante il montaggio.
5. Non montare in caso di stanchezza o sotto l'effetto di alcol, droghe o
farmaci.
6. Le funzionalità del prodotto si applicano solo ai prodotti correttamente e
completamente assemblati.
7. Montare su una superficie piana, livellata, dura e liscia in grado di
sostenere in modo sicuro il kit di lockout tagout .
8. Per ulteriori informazioni riguardanti le parti elencate nelle pagine
seguenti, fare riferimento allo Schema di Montaggio di questo manuale.
Scartare e separare tutte le parti in un'area di lavoro pulita.
Usare precauzioni
1. NON SEDERSI O STARE IN PIEDI SU QUESTO ARTICOLO.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di
giocare con o vicino a questo oggetto.
3. Non superare le capacità.
4. Utilizzare solo su una superficie piana, livellata, dura e liscia in grado di
supportare in sicurezza un kit di lockout tagout completamente caricato .
5. Utilizzare solo come previsto.
6. Ispezionare prima di ogni utilizzo; non utilizzare se le parti sono
allentate o danneggiate.
CONSERVA QUESTO MANUALE
- 3 -
PRODUCT PARAMETER
PARTS LIST
Nome
Codice
quan
tità
Stazione di gestione del blocco
X07
1
Lucchetto di sicurezza
G01（2chiavi per
serratura）
12
Tagout di blocco
P01
46
Chiusura in acciaio rivestito in PA
K01
2
K02
2
Blocco dell'interruttore
miniaturizzato
D03
2
Blocco dell'interruttore a pinza
D11
2
Modello
BD-X07-D41
Numero di set _ _
59
Taglia del prodotto
500*420*225 mm
- 4 -
D12
2
D13
2
Blocco interruttore miniaturizzato
multifunzione
D14
2
Blocco medio dell'interruttore
D17
1
Blocco dell'interruttore su piccola
scala
D20
2
Blocco della presa elettrica
D43
1
Borsa di blocco
D71
1
Blocco regolabile della valvola a
sfera
F01
1
Blocco regolabile della valvola a
saracinesca
F11
2
Blocco del cavo regolabile
L11
1
Fascetta
/
46
- 5 -
INSTRUCTIONS
STAZIONE DI GESTIONE DEL BLOCCO
UN. Realizzato in lamiera d'acciaio per trattamento plastico a spruzzo
superficiale ad alta temperatura.
B. Con due piastre divisorie mobili, è possibile impostare lo spazio di
divisione in modo flessibile.
C. Ripararlo con la vite.
D. Pannello non prospettico personalizzabile.
- 6 -
LUCCHETTO DI SICUREZZA
（ Unità: mm ）
BD-G01：red
- 7 -
BLOCCO TAGOUT
a. Il tagout di blocco può essere utilizzato per effettuare un controllo olistico
dell'attrezzatura per proteggere i lavoratori dagli incidenti e l'attrezzatura da
eventuali danni.
b. Utilizzare con lucchetto per ricordare che il dispositivo è stato bloccato e non
può essere utilizzato. Può solo essere aperto da chi lo chiude. Permette alle
persone di sapere chi lo blocca e di sapere che è pericoloso utilizzare il
dispositivo.
c. Sull'etichetta è possibile visualizzare la lingua degli avvisi di sicurezza
"Pericolo/Non utilizzare/Attenzione" ecc. e anche lo spazio vuoto "Nome /
reparto/data" ecc. da compilare.
d. Offri la personalizzazione della lingua.
HASP IN ACCIAIO RIVESTITO PA
UN. Realizzato in plastica tecnica nylon PA stampaggio ad iniezione,
zincato
superficie antiruggine.
b, diametro del foro di blocco: 10,5 mm (2/5 " ).
- 8 -
c. Diametro del grillo della serratura: 25 mm (1 " ) e 38 mm (1,5 " )
D. Come il materiale in acciaio inossidabile su misura, il modello dietro più
"S".
BLOCCO INTERRUTTORE MINIATURA
e. Realizzato in nylon PA rinforzato con plastica tecnica.
f. Adatto alla maggior parte dei tipi esistenti di interruttori automatici europei e
asiatici.
g. Facilmente installabile con l'aiuto di un pulsante o ruotando il rullo.
h. Disponibile per interruttore unipolare e multipolare
i. Consigliato l'uso in combinazione con un lucchetto per una maggiore sicurezza.
j. Può utilizzare lucchetti con diametro dell'arco fino a 7 mm.
- 9 -
BLOCCO DELL'INTERRUTTORE A MORSA
a. Realizzato in robusto polipropilene PP e PA modificato antiurto .
b. Utilizzare la vite a testa zigrinata per fissare saldamente il dispositivo di
bloccaggio sulla linguetta dell'interruttore, quindi tirare il coperchio e bloccarlo
posizione per evitare che il morsetto si allenti.
C. Il nuovo design della lama offre una presa più salda con una minore coppia sulla
vite ad alette.
D. Le tacchette rimovibili ampliano la gamma di demolitori applicabili.
e. I dispositivi di bloccaggio possono accogliere lucchetti con diametro dell'arco fino
a 7 mm.
- 10 -
BLOCCO INTERRUTTORE MINIATURE MULTIFUNZIONE
a. Realizzato in nylon PA rinforzato con plastica tecnica e vite in ottone cromato.
b. Con viti di bloccaggio, può essere bloccato senza attrezzi .
c. Ampiamente usato: applicabile a tutti i tipi di MCCB di piccole e medie
dimensioni e qualsiasi interruttore automatico.
d. Può essere personalizzato il marchio dell'acciaio inossidabile .
- 11 -
BLOCCO INTERRUTTORE MEDIO
a. Realizzato in lega di alluminio pressofuso, nylon e ABS, la superficie spruzza
metallo.
b. Con viti di bloccaggio, può essere bloccato senza attrezzi.
c. Ampiamente usato,
BD-D17, adatto per interruttori automatici di piccole e medie dimensioni (maniglia
<12 mm）
BD-D17
- 12 -
BLOCCO CON INTERRUTTORE DI PICCOLA SCALA
a. Realizzato in nylon e ABS.
b. Con viti di bloccaggio, può essere bloccato senza attrezzi.c. Ampiamente
usato, adatto per interruttori automatici di piccole dimensioni (maniglia <l5mm)
BLOCCO PRESA ELETTRICA
a. Realizzato in robusto polipropilene.
b. Design a doppia apertura ed esagonale, adatto a tutti i tipi di spine industriali.
c. Può ospitare lucchetti da 2 a 4 pezzi con diametro dell'arco inferiore a 7 mm per
bloccarlo a livello contemporaneamente.
BD-D20
- 13 -
BORSA DI BLOCCO
Dispositivo ideale per bloccare scatole di giunzione e controller di ascensori.
a. Realizzato in tessuto di poliestere resistente all'usura.
b. Con rivestimento in PVC per impedire ad altri di contattare il pulsante del
controller dell'ascensore.
c. Con spazio sufficiente è possibile bloccare molti tipi di pulsanti del controller di
guida o tutti i tipi di speciali spina e accessori di grandi dimensioni.
d. Etichette di avvertenza disponibili.
- 14 -
BLOCCO CON VALVOLA A SFERA REGOLABILE
a. Realizzato in polipropilene PP.
b. Dimensioni applicate:
BD-F01 blocca tubi da 13 mm (1/2") a 64 mm (2 1/2") di diametrob)
c. Diametro massimo dell'arco bloccato con lucchetto: 9 mm
d. d.Colore: rosso, altri colori devono essere personalizzati.
BLOCCO DELLA VALVOLA A SARACINESCA
a. Ingegneria plastica nylon ABS;
b. Bloccare la valvola del diametro del volantino da 25 mm a 64 mm (come
descrizione del foglio)
c. Bloccato da un lucchetto, diametro dell'anello di bloccaggio 7 mm.
d. Colore: F11: Rosso, altri colori devono essere personalizzati: Tagout è
disponibile .
- 15 -
BLOCCO DEL CAVO REGOLABILE
e. Realizzato in PC plastico tecnico resistente agli urti, è possibile personalizzare
altri colori.
f. Utilizzato cavo da 1,8 metri, lo strato esterno di il cavo è realizzato in P VC
anti-UV (diametro 6 mm), il cavo può essere personalizzato con lunghezze e colori
diversi.
g. Resiste a temperature extra comprese tra -46'℃ e 149'℃.
h. Bloccato con 4 lucchetti, il diametro dell'anello di bloccaggio è inferiore a 7
mm.
- 16 -
- 17 -
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Importato negli Stati Uniti: Sanven Technology Ltd.
Suite 250 , 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Made in China
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021,76351
Linkenheim-Hochstetten,Germany
euvertreter@gmail.com
+49 1727041930
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The
Pavilions Preston, United Kingdom
pooledas12[email protected]
Tel: 01772418127
