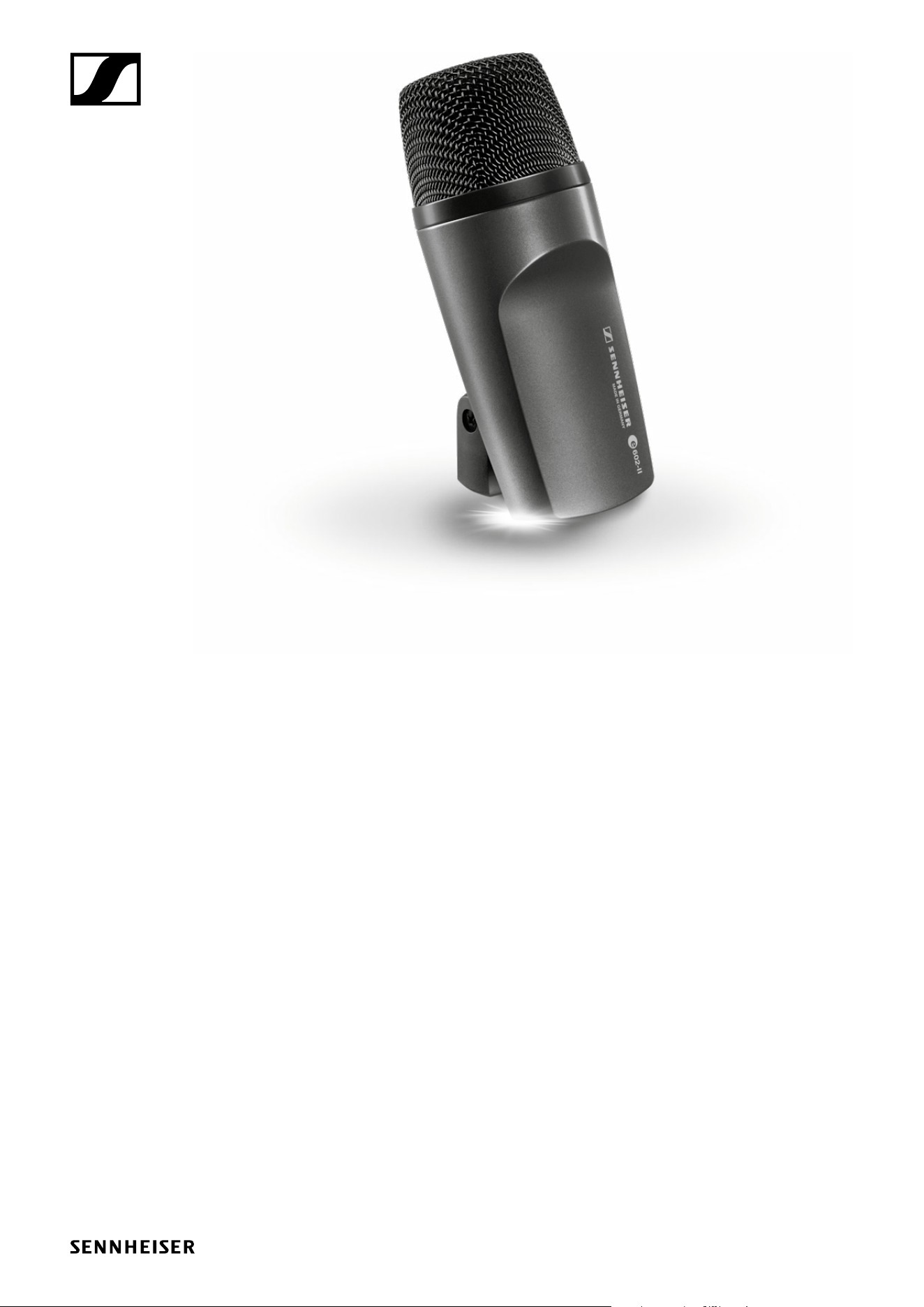

e 602-II
Notice d‘emploi
e 602-II | 2/7
Contenu
Contenu
• e 602-II
• étui
• guide de démarrage rapide
• consignes de sécurité

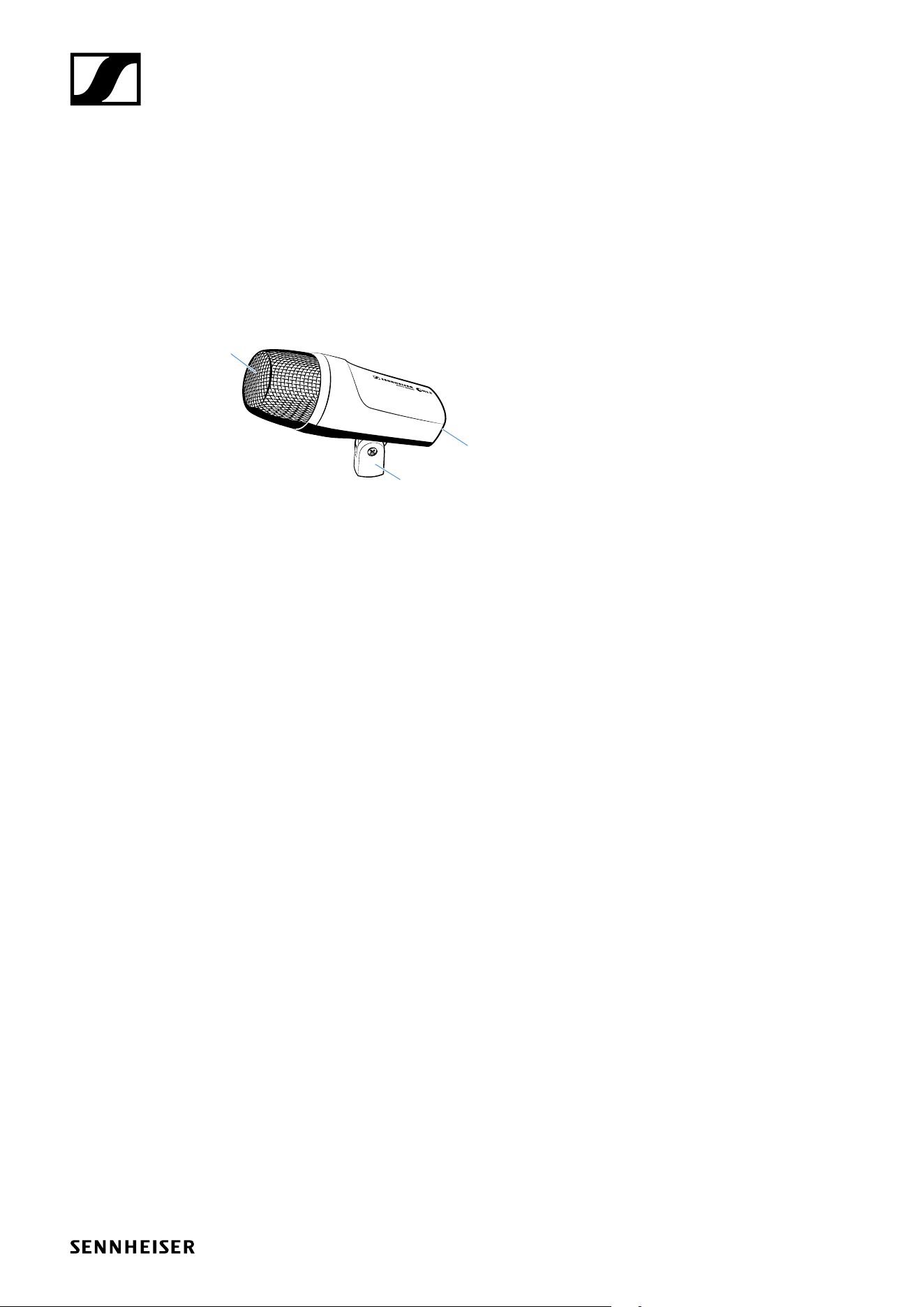

Vue d’ensemble du produit
2
3
1
1. Grille de protection
2. Connecteur XLR-3
3. Support pour pied intégré
e 602-II | 3/7

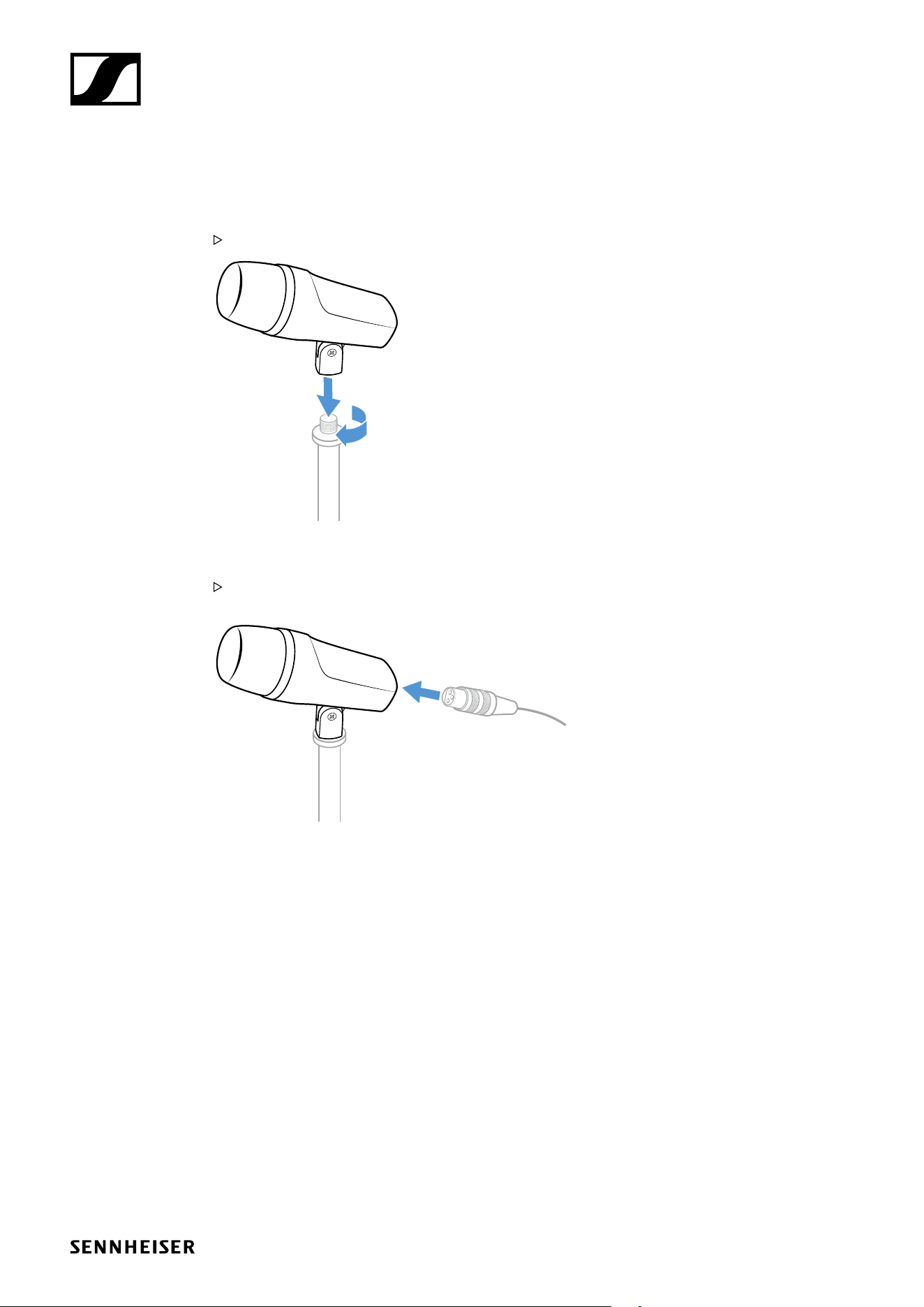

Installation
Installation
Fixer le microphone
Vissez le support trépied intégré du microphone à un trépied suffisamment stable et solide.
Raccorder le microphone
Raccordez la prise XLR-3 du câble de microphone (accessories optionnels) à la prise XLR-3 du
microphone.
e 602-II | 4/7
Utilisation
Utilisation

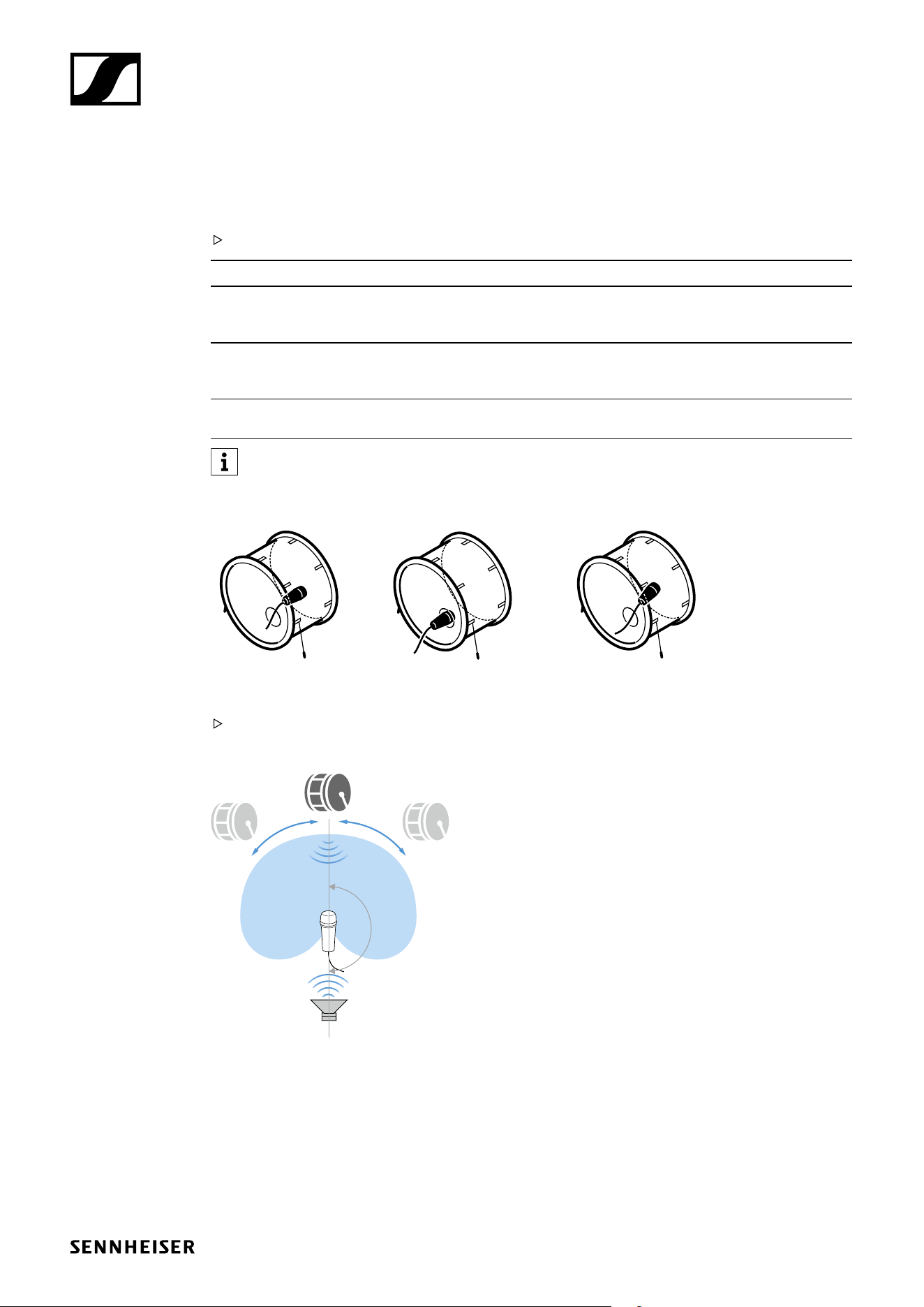

Placement du microphone pour capter une grosse caisse
Il est indispensable d’observer les indications suivantes :
Pos. Type de son obtenu Commentaire
A beaucoup d‘attaque
peu de résonance,
sec
Positionner le microphone à quelques centimètres de
la peau de frappe.
B peu d‘attaque
beaucoup de résonance
chaude et volumineuse
Positionner le microphone à hauteur de la peau de
résonance.
C peu d‘attaque Positionner le microphone au milieu, entre la peau de
frappe et la peau de résonance.
Ecarter le microphone du point d‘impact de la baguette pour capter moins d‘attaque dans
toutes les positions.
A B C
Placement des enceintes de retour
Pour éviter tout Larsen et une faible isolation par rapport aux autres sources sonores, placez les
enceintes de retour de façon à ce qu’elles se trouvent dans l’angle d’atténuation maximale du
microphone (env. 180°).
180°
e 602-II | 5/7
Nettoyage et entretien du e 602-II
Nettoyage et entretien du e 602-II
ATTENTION
LES LIQUIDES PEUVENT ENDOMMAGER LES COMPOSANTS ÉLECTRONIQUES DU PRODUIT!
Une infiltration de liquide dans le boîtier du produit peut causer des courts-circuits et endommager
les composants électroniques.
Éloignez tout type de liquide du produit
.
N’utilisez jamais de solvant ou de détergent
.
Débranchez les produits du secteur et enlevez les packs accus et packs piles avant le nettoyage.
Ne nettoyez les produits qu’avec un chiffon doux et sec.

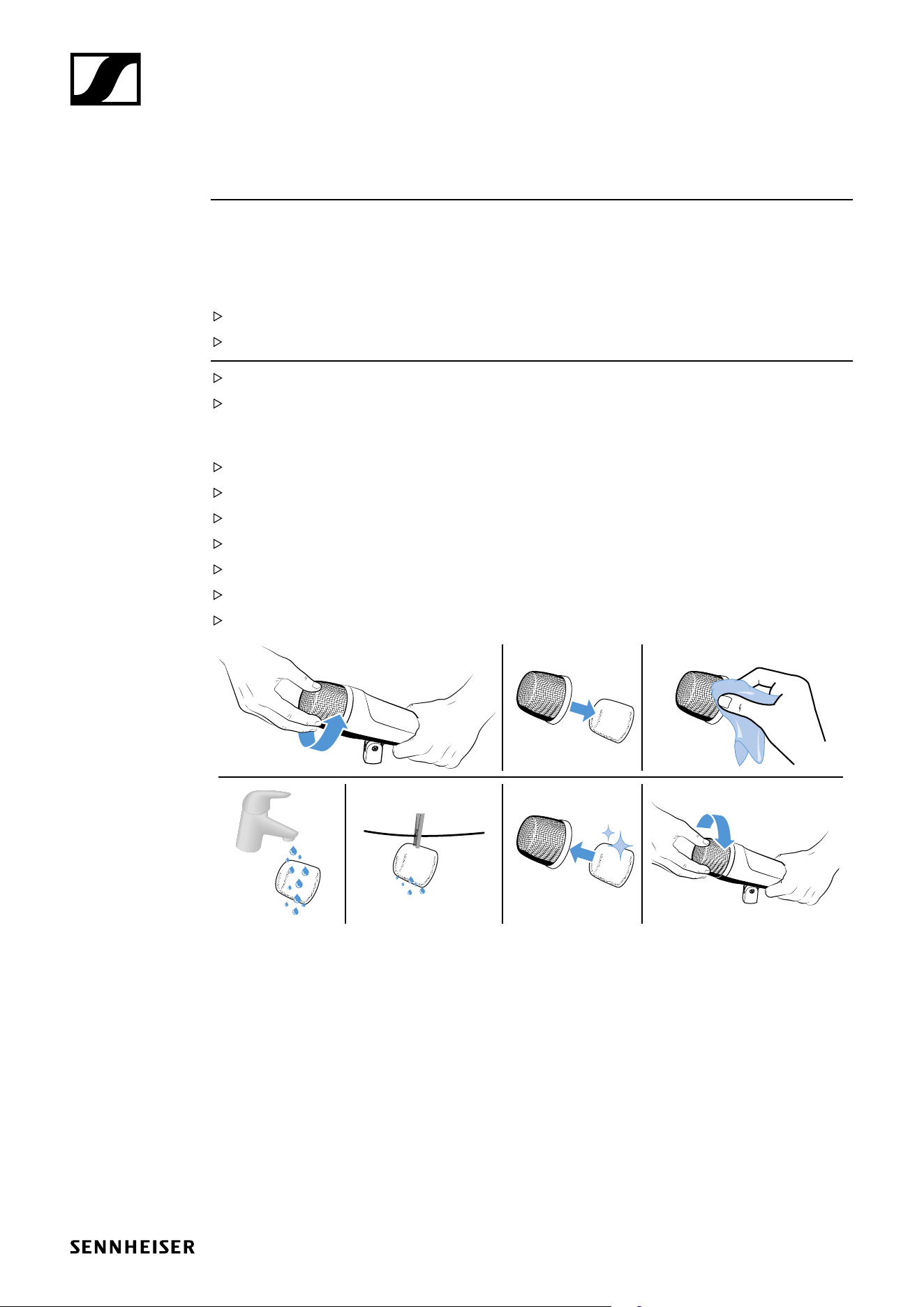

Nettoyer de la grille de la tête de micro
Dévissez la grille de protection.
Retirez la pièce en mousse de la grille de protection.
Nettoyez l’intérieur et l’extérieur de la grille de protection à l’aide d’un chiffon légèrement humide.
Si nécessaire, nettoyez la pièce en mousse avec un détergent doux ou remplacez-la.
Séchez la pièce en mousse.
Remettez en place la pièce en mousse.
Revissez la grille sur la tête de micro.
e 602-II | 6/7

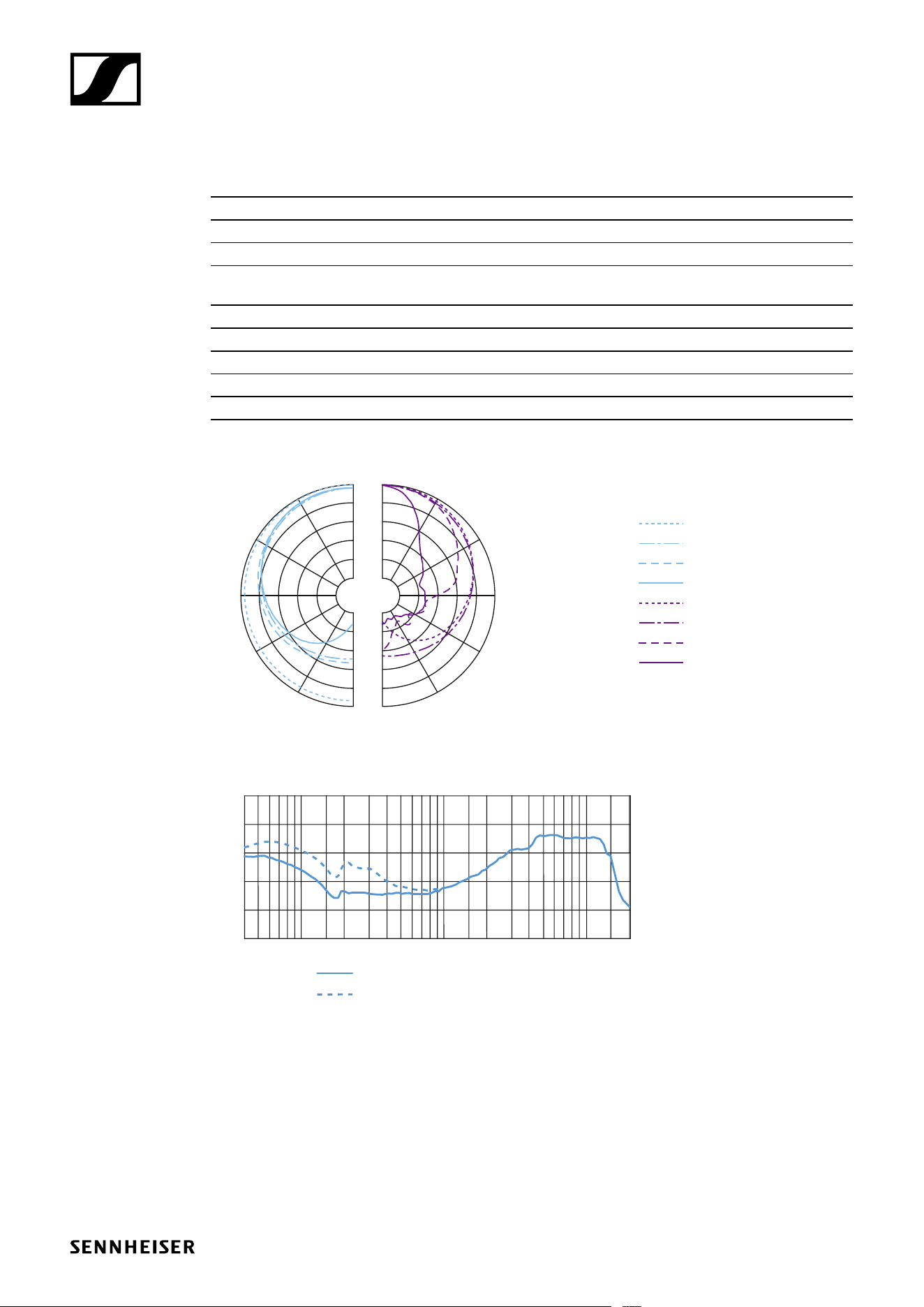

Caractéristiques techniques
Caractéristiques techniques
Transducteur dynamique
Réponse en fréquence 20 - 16 000 Hz
Directivité cardioïde
Sensibilité (champ libre, à vide) 0,9 mV/Pa (à 50 Hz)
0,25 mV/Pa (à 1 kHz)
Impédance nominale (à 1 kHz) 350 Ω
Impédance de charge mini. 1 kΩ
Connecteur XLR-3
Dimensions Ø 60 mm, longueur 153 mm
Poids 318 g
Diagramme polaire
125 Hz
250 Hz
500 Hz
1,000 Hz
2,000 Hz
4,000 Hz
8,000 Hz
16,000 Hz
30°
0°
180°
150°
120°
60°
90°
0
5
10
15
20
25
dB
30°
0°
180°
150°
120°
60°
90°
Réponse en fréquence
-40
-50
-60
-70
-80
-90
50
100
200
500
1,000
2,000
5,000
10,000
20,000
Hz
dBV
0°, 1 m
0°, 5 cm
e 602-II | 7/7

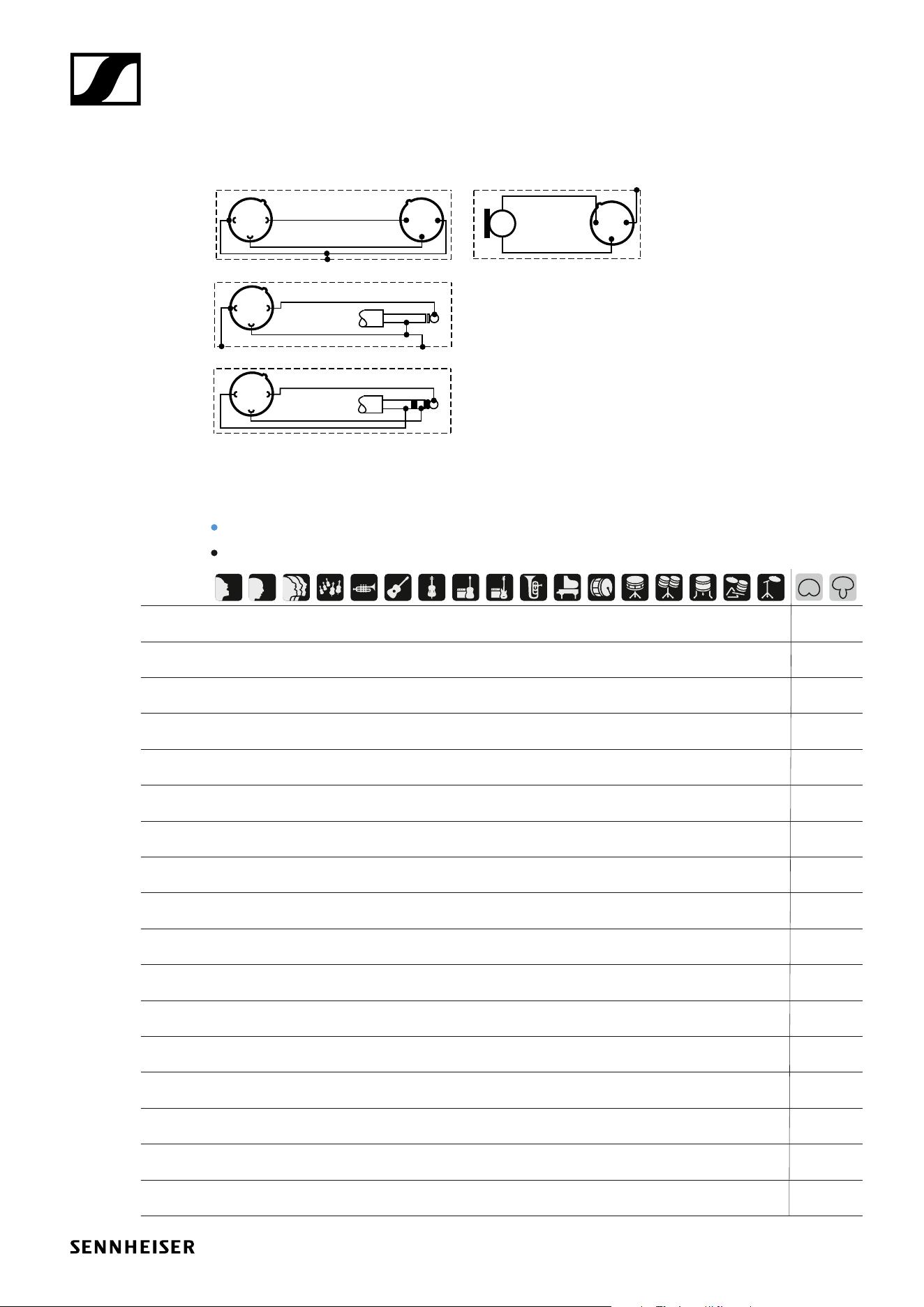

Vue d’ensemble des applications
Brochage du connecteur
12
3
+
+
12
3
1
2
3
+ +
1
2
3
+
+
1
2
3
+
+
XLR 6.3 mm
XLR
6.3 mm
XLR
XLR
XLR
UNBALANCED
BALANCED
Vue d’ensemble des applications
Application principale
Application annexex
•••• •
••
• •••
••
• ••
••
• • ••• •
•• • •• • • •
•• •
•• •
•• •
• • •
•• •
••
• •••
••
• • ••• •
••
••• •
• • • •• • • •
• •
• •
• •• ••
e 602 II
e 604
e 608
e 609
silver
e 614
e 835
e 845
e 865
e 901
e 902
e 904
e 906
e 908
e 914
e 935
e 945
e 965
