Bostitch BRN175A Roofing Nailer, Coil, 15-Degree User Manual

final page size: 8.5 x 5.5 in

BRN175A

Coil Roofing Nailer

Cloueuse de toiture à rouleau

Clavadora para techos con bobina

Instruction manual

Manuel d’instructions

Manual de’instrucciones

If you have any questions or comments, contact us.

Por tuote question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-556-6696

WWW.BOSTITCHTOOLS.CA

English

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 10

Español (traducido de las instrucciones originales) 20

English

English (original instructions)

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

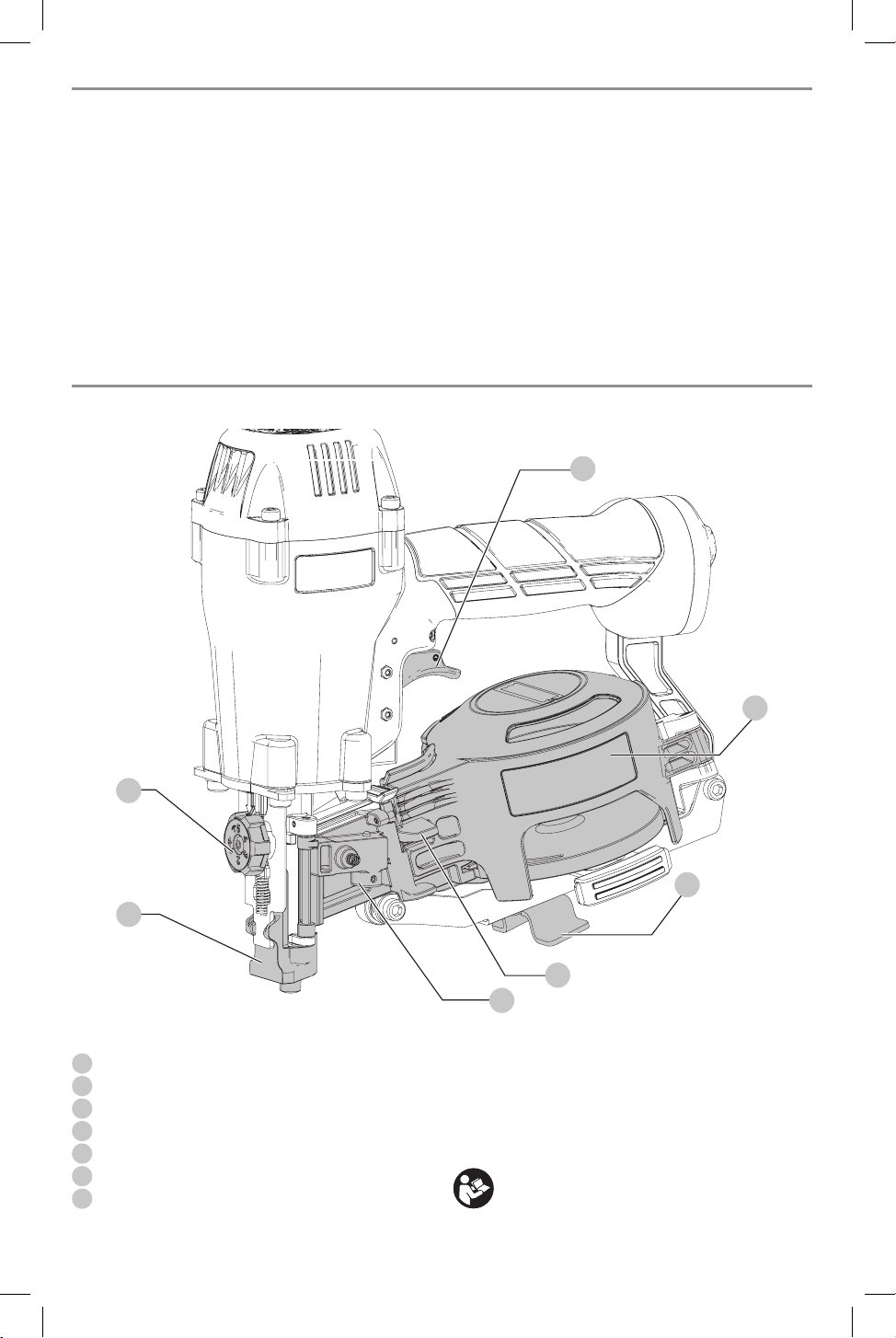

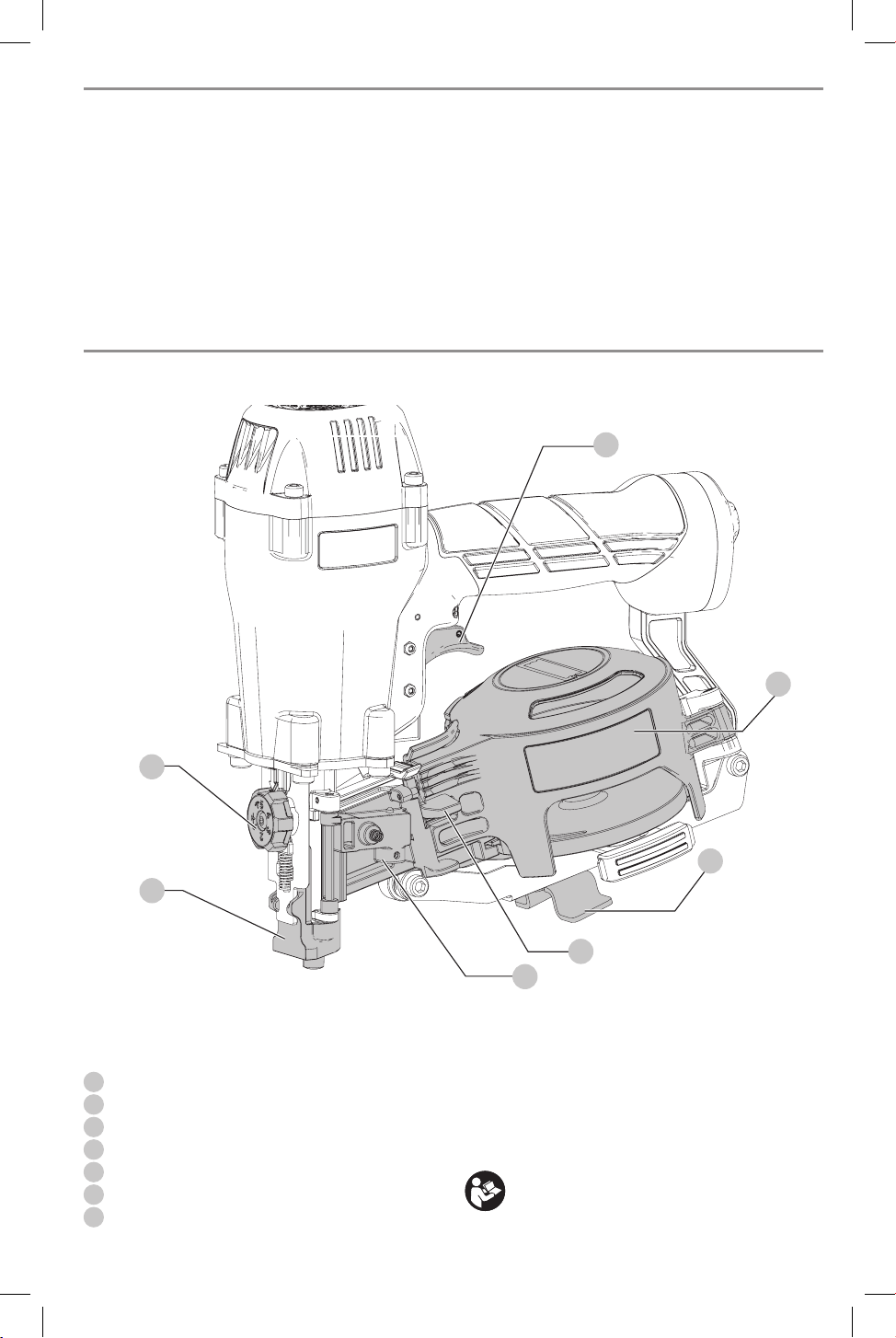

Trigger

Canister

Door latch

Contact trip

Depth adjustment wheel

Nail guide door

Shingle guide

Fig. A

English

BOSTITCH tools are precision-built tools, designed for

precise, high volume nailing. These tools will deliver

efficient, dependable service when used correctly and with

care. As with any fine power tool, for best performance the

manufacturer’s instructions must be followed. Please study

this manual before operating the tool and understand the

safety warnings and cautions. The instructions on

installation, operation and maintenance should be read

carefully, and the manual kept for reference.

nOTE: Additional safety measures may be required because

of your particular application of the tool. Contact your

BOSTITCH representative or distributor with any questions

concerning the tool and its use.

BOSTITCH, 701 E. Joppa Road, Towson, Maryland 21286, U.S.

& Canada Only.

BOSTITCH tools have been engineered

to provide excellent customer

satisfaction and are designed to

achieve maximum performance

when used with precision BOSTITCH

fasteners engineered to the same

exactingstandards.

BOsTiTCh cannot assume responsibility for product

performance if our tools are used with fasteners or

accessories not meeting the specific requirements

established for genuine BOsTiTCh nails, staples

andaccessories.

Limited Warranty

U.s. and Canada Only

BOSTITCH Fastening Systems “BOSTITCH” warrants to

the original retail purchaser that the product purchased

is free from defects in material and workmanship, and

Coil Roofing Nailer: BRN175A

Operating Pressure: 70-120 p.s.i.g (5 to 8.5 kg/cm²/4.8

to 8.3 bar). Select the operating pressure within this range

for best fastener performance. DONOT EXCEED THIS

RECOMMENDED OPERATINGPRESSURE.

Air Consumption: The BRN175A requires 4.13 cubic feet

per minute (100liters per minute) of free air to operate

at the rate of 100fasteners per minute, at 80 p.s.i. (5.6 kg/

). Take the actual rate at which the tool will be run

to determine the amount of air required. For instance, if

your fastener usage averages 50 fasteners per minute, you

need 50% of the tool’s c.f.m. of free air which is required to

operate the tool at 100 fasteners perminute.

Trigger: The BRN175A is equipped with a contact trigger.

Refer to the Actuating Tool section for more information.

Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.

agrees to repair or replace, at BOSTITCH’s option, any

defective BOSTITCH branded pneumatic stapler or nailer

for a period of seven (7) years from date of purchase (one

(1) year from the date of purchase for compressors and

tools used in production applications). Warranty is not

transferable. Proof of purchase date required. This warranty

covers only damage resulting from defects in material or

workmanship; it does not cover conditions or malfunctions

resulting from normal wear, neglect, abuse, accident or

repairs attempted or made by other than our national repair

center or authorized warranty service centers. Driver blades,

bumpers, o-rings, pistons and piston rings are considered

normally wearing parts. For optimal performance of your

BOSTITCH tool always use genuine BOSTITCH fasteners and

replacementparts.

THIS WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES,

EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED

TO THE IMPLIED WARRANTIES OF MERCHANTABILITY

OR FITNESS FOR A PARTICULAR PURPOSE. BOSTITCH

SHALL NOT BE LIABLE FOR ANY INCIDENTAL OR

CONSEQUENTIALDAMAGES.

Some states and countries do not allow limitations on how

long an implied warranty lasts, or the exclusion or limitation

of incidental or consequential damages, so the above

limitations or exclusions may not apply to you. This warranty

gives you specific legal rights, and you may also have other

rights which vary from state to state and country tocountry.

To obtain warranty service in the U.S. return the product,

together with proof of purchase, to the U.S. BOSTITCH

National or Regional Independent Authorized Warranty

Service Center. In the U.S. you may call us at

1-800-556-6696 or visit www.BOSTITCH.com for the location

most convenient for you. In Canada please call us at

1-800-567-7705 or visit www.BOSTITCH.com

Tool specifications

Model Length Height Width Weight

BRN175A 10.24"

(260 mm)

10.63"

(270 mm)

4.33"

(110 mm)

5.3 lbs

(2.4 kg)

All dimentions in inches unless otherwisespecified.

Fastener specifications

Model Fastener Diameter Fastener Range Loading

Capacity

BRN175A 15˚ coil

roofing nails

0.120"

(3 mm)

3/4"–1-3/4"

(19 mm–44.5 mm)

120 nails

Tool Air Fitting: This tool uses a 1/4” N.P.T. male plug.

The inside diameter should be .275” (7mm) or larger. The

fitting must be capable of discharging tool air pressure

when disconnected from the air supply. A 3/8" (9.5mm)

male quick connector coupling is available from BOSTITCH

and may be used when a 1/4" (6.4mm) supply line is

notavailable.

nOTE: A 3/8" (9.5mm) supply line (and fittings) are required

for maximum toolperformance.

English



WARNING: Eye protection must always be worn by

the operator and other people in the work area.



WARNING: An employer must ensure that proper eye

protection is available and used by anyone in the work

area and any persons operating this tool.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



WARNING: (Air and Supply)

• Do not use oxygen, combustible gases, or bottled

gases as a power source for this tool as tool may

explode, possibly causinginjury.

• Do not use supply sources which can potentially

exceed 200 P.S.I.G. (14kg/cm

) as tool may burst,

possibly causinginjury.

• The connector on the tool must not hold pressure

when air supply is disconnected. If a wrong fitting

is used, the tool can remain charged with air

after disconnecting and thus will be able to drive

a fastener even after the air line is disconnected

possibly causinginjury.

• Do not pull trigger or depress contact arm while

connected to the air supply as the tool may cycle,

possibly causinginjury.

• Always disconnect air supply: 1.) Before making

adjustments; 2.) When servicing the tool; 3.) When

clearing a jam; 4.) When tool is not in use; 5.) When

moving to a different work area, as accidental

actuation may occur, possibly causinginjury.



WARNING: When loading tool:

• Never place a hand or any part of body in fastener

discharge area of tool;

• Never point tool at anyone;

• Do not pull the trigger or depress the trip as

accidental actuation may occur, possibly

causinginjury.



WARNING: When operating the tool:

• Always handle the tool with care:

- Never engage in horseplay;

- Never pull the trigger unless nose is directed

toward the work;

- Keep others a safe distance from the tool while

tool is in operation as accidental actuation

may occur, possibly causinginjury.

- Assume that the tool always

containsfasteners.

- Respect the tool as a working implement.

- Stay alert, focus on your work and use

common sense when working with tools.

- Do not use tool while tired, after having

consumed drugs or alcohol, or while under

the influence of medication.

- Do not overreach. Keep proper footing and

balance at all times.

- Drive fasteners into proper work surface only.

• Keep fingers AWAY from the trigger when not

driving fasteners to avoid accidental actuation.

Never carry a tool with finger on the trigger.

The tool will drive a fastener if the contact

trip is bumped while the trigger isdepressed.

Serious injury could result if the trip accidentally

contacted someone or something, causing the

tool tocycle.

• Keep hands, face and body away from the

discharge area of the tool. A contact trip tool

may bounce from the recoil of driving a fastener

and an unwanted second fastener may be driven

possibly causinginjury.

• Always select an actuation system that is

appropriate to the the fastener application and

the training of the operator.

• Check operation of the contact arm mechanism

frequently. Do not use the tool if the arm is not

working correctly as accidental driving of a

fastener may result. Do not interfere with the

proper operation of the contact armmechanism.

• Do not use the tool if trigger, contact trip, housing

or any part of the tool is damaged.

• Do not drive fasteners on top of other fasteners

or with the tool at an overly steep angle as this

may cause deflection of fasteners which could

causeinjury.

• Do not drive fasteners close to the edge of the

work piece as the wood may split, allowing the

fastener to be deflected possibly causinginjury.

• This nailer produces SPARKS during operation. NEVER

use the nailer near flammable substances, gases or

vapors including lacquer, paint, benzine, thinner,

English

gasoline, adhesives, mastics, glues or any other

material that is—or the vapors, fumes or byproducts

of which are—flammable, combustible or explosive.

Using the nailer in any such environment could cause

an EXPLOSION resulting in personal injury or death to

user andbystanders.

• Use extra caution when driving fasteners into

existing walls or other blind areas to prevent contact

with hidden objects or person on other side (e.g.,

wires,pipes)



WARNING: When maintaining the tool:

• When working on air tools, note the warnings in

this manual and use extra care when evaluating

problemtools.

Additional Safety Warnings

• Use the BOSTITCH pneumatic tool only for the purpose for

which it wasdesigned.

• Never use this tool in a manner that could cause a fastener

to be directed toward the user or others in the workarea.

• Do not use the tool as ahammer.

• Always carry the tool by the handle. Never carry the tool

by the airhose.

• Do not alter or modify this tool from the original design or

function without approval fromBOSTITCH.

• Always be aware that misuse and improper handling of

this tool can cause injury to yourself andothers.

• Never leave a tool unattended with the air hoseattached.

• Do not operate this tool if it does not contain a legible

WARNINGLABEL.

• Do not continue to use a tool that leaks air or does

not function properly. Notify your nearest BOSTITCH

representative if your tool continues to experience

functionalproblems.

TO PREVENT ACCIDENTAL INJURIES:

• Never place a hand or any other part of the body in nail

discharge area of tool while the air supply isconnected.

• Never point the tool at anyoneelse.

• Never engage inhorseplay.

• Never actuate the tool unless nose is directed at thework.

• Always handle the tool withcare.

• Do not actuate the tool whileloading.

COMPONENTS (FIG. A)



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.

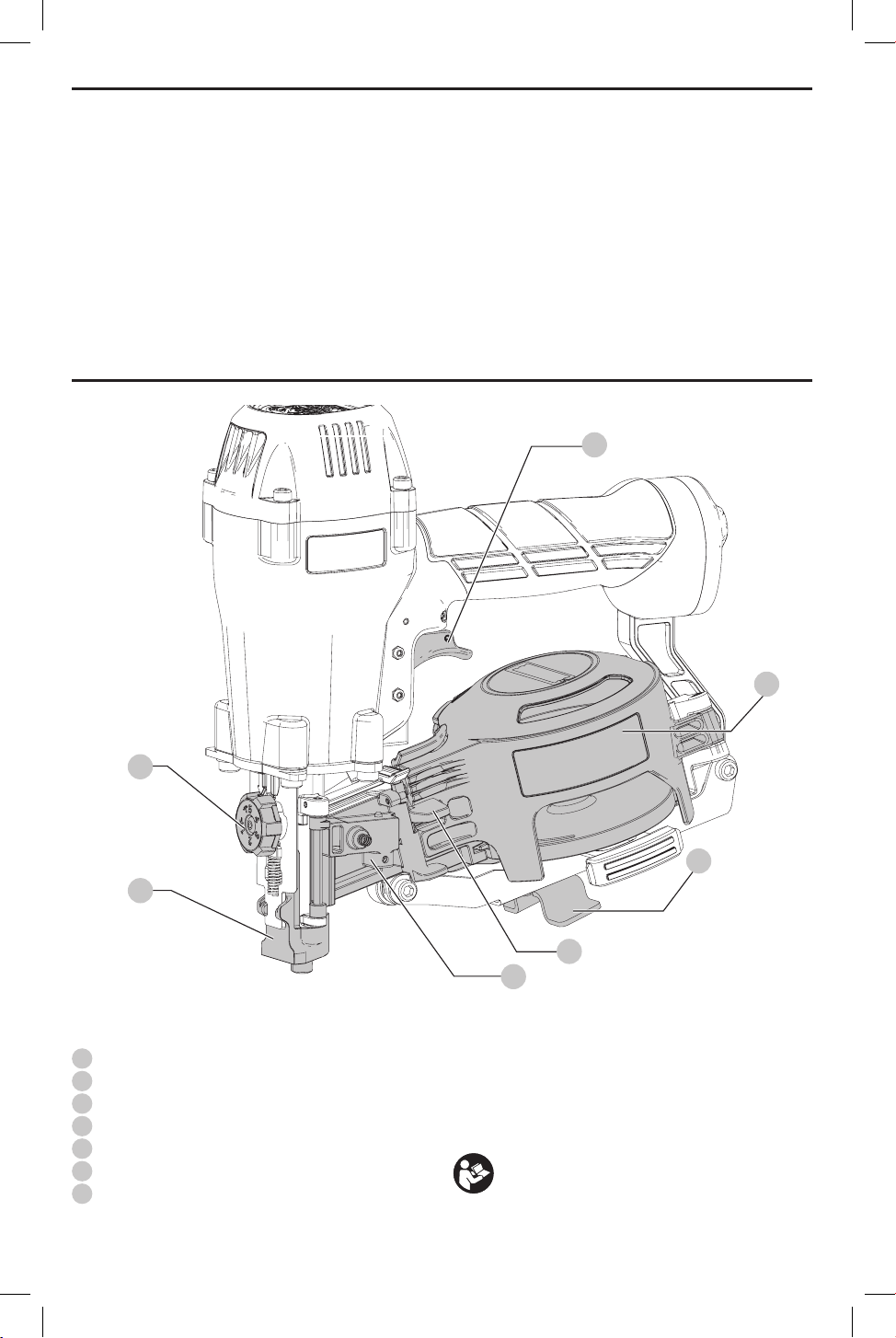

Refer to Figure A at the beginning of this manual for a

complete list ofcomponents.

Intended Use

Your roofing nailer has been designed for professional

roofingapplications.

Your nailer is a professional powertool.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

ASSEMBLY AND USAGE PREP

Air Supply and Connections



WARNING: Do not use oxygen, combustible

gases, or bottled gases as a power source for this

tool as tool may explode, possibly causinginjury.

Fittings

Install a male plug on the tool which is free flowing

and which will release air pressure from the tool when

disconnected from the supplysource.

hoses

Air hoses should have a minimum of 150 p.s.i. (10.6kg/cm

)

working pressure rating or 150 percent of the maximum

pressure that could be produced in the air system. The

supply hose should contain a fitting that will provide “quick

disconnecting” from the male plug on thetool.

supply source

Use only clean regulated compressed air as a power source

for this tool. NEVER USE OXYGEN, COMBUSTIBLE GASES, OR

BOTTLED GASES, AS A POWER SOURCE FOR THIS TOOL AS

TOOL MAYEXPLODE.

Regulator

A pressure regulator with an operating pressure of

0–125p.s.i. (0 - 8.79 kg/cm

) is required to control the

operat ing pressure for safe operation of this tool. Do not

connect this tool to air pressure which can potentially

exceed 200 p.s.i. (14 kg/cm

) as tool may fracture or burst,

possibly causinginjury.

Operating Pressure

Do not exceed recommended maximum operating pressure

as tool wear will be greatly increased. The air supply must

be capable of maintaining the operating pressure at the

tool. Pressure drops in the air supply can reduce the tool’s

driving power. Refer to Tool Specifications for setting the

correct operating pressure for thetool.

Filter

Dirt and water in the air supply are major causes of wear in

pneumatic tools. A filter will help get the best performance

and minimize wear of the tool. The filter must have

adequate flow capacity for the specific installation. The

filter has to be kept clean to be effective in providing clean

compressed air to the tool. Consult the manufacturer’s

instructions on proper maintenance of your filter. A dirty

and clogged filter will cause a pressure drop which will

reduce the tool’sperformance.

Lubrication

Frequent, but not excessive, lubrication is required for best

performance. Use Air Tool Lubricant, Mobil Velocite #10, or

equivalent. Do not use detergent oil or additives as these

lubricants will cause accelerated wear to the seals and

bumpers in the tool, resulting in poor tool performance and

frequent tool maintenance. Only a few drops of oil at a time

is necessary inserted into air fitting opening. Too much oil

will only collect inside the tool and will be noticeable in the

exhaustcycle.

English

OPERATION



WARNING: To reduce the risk of personal

injury, disconnect tool from air supply before

performing maintenance, when loading or

removing fasteners, clearing a jammed fastener,

leaving work area, moving tool to another

location or handing the tool to anotherperson.

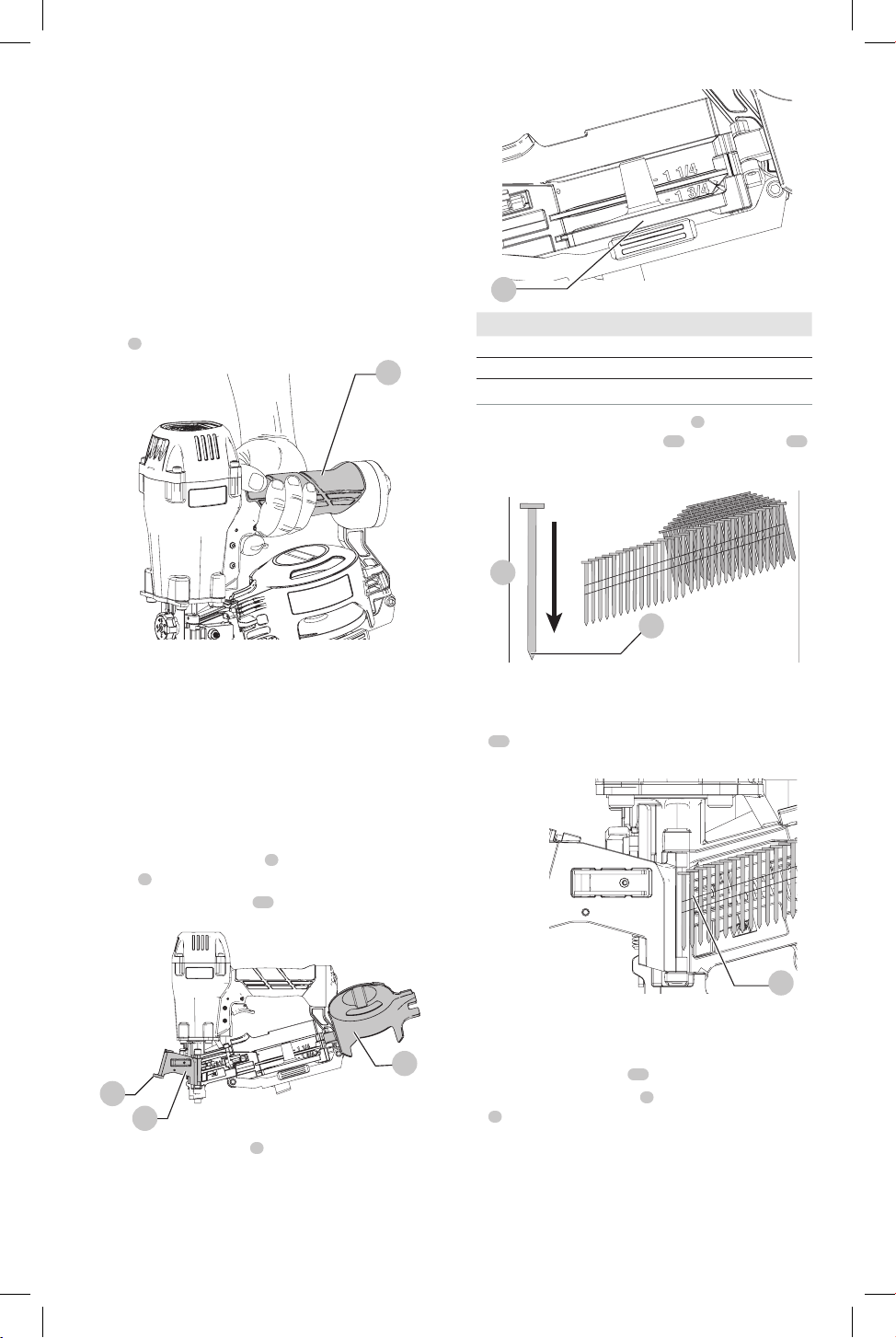

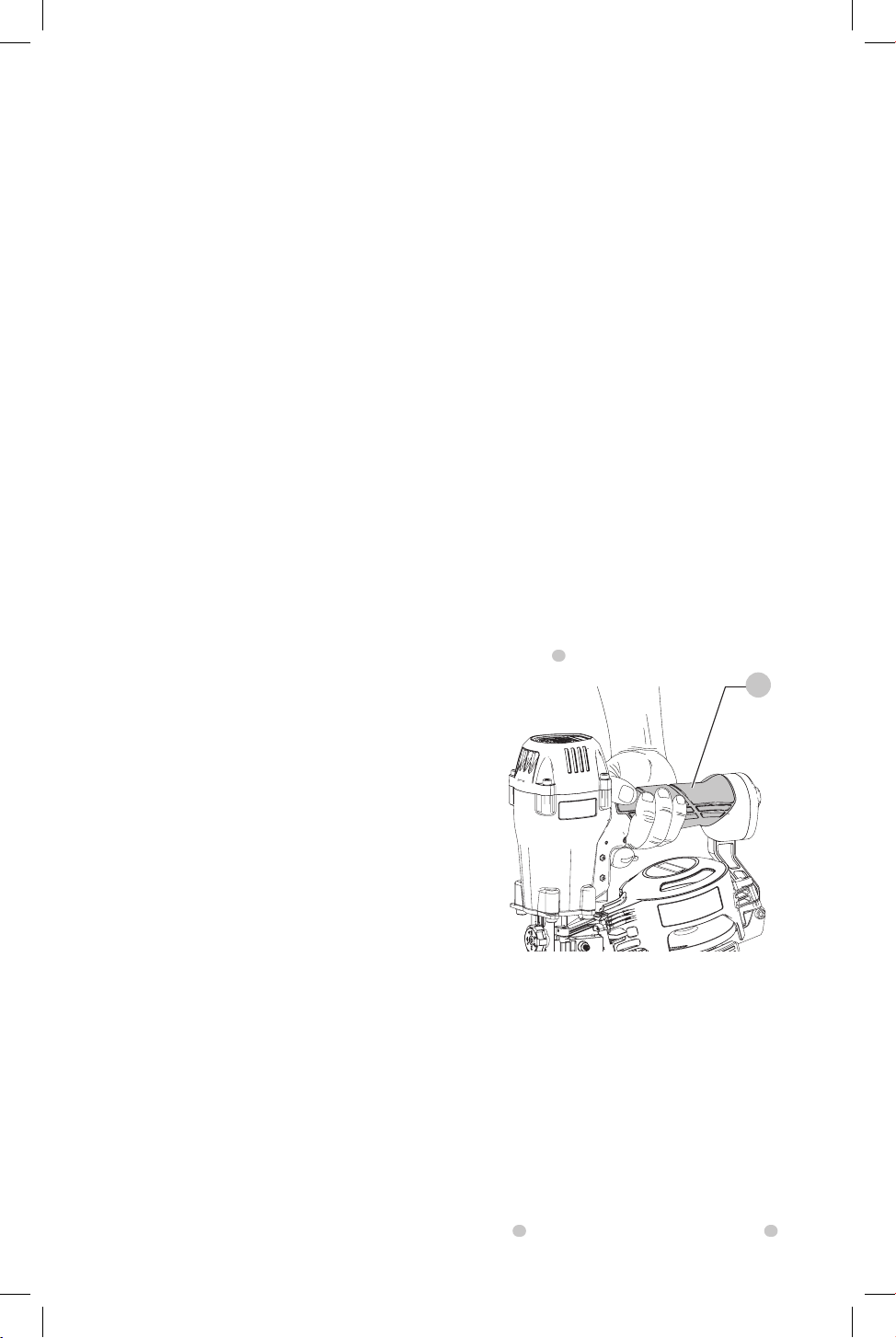

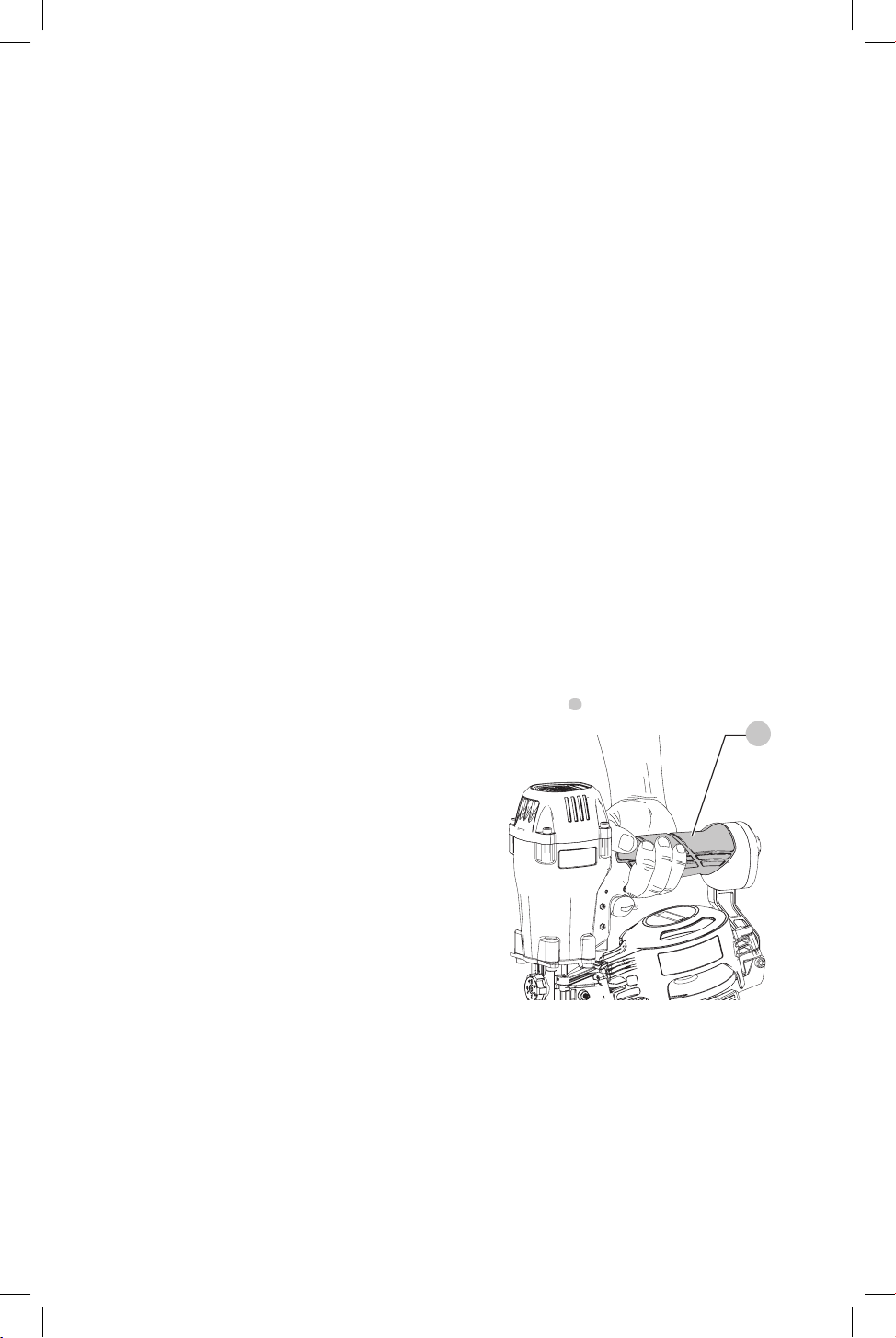

Proper Hand Position (Fig. B)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position asshown.

Proper hand position requires one hand on the main

handle

8

Fig. B

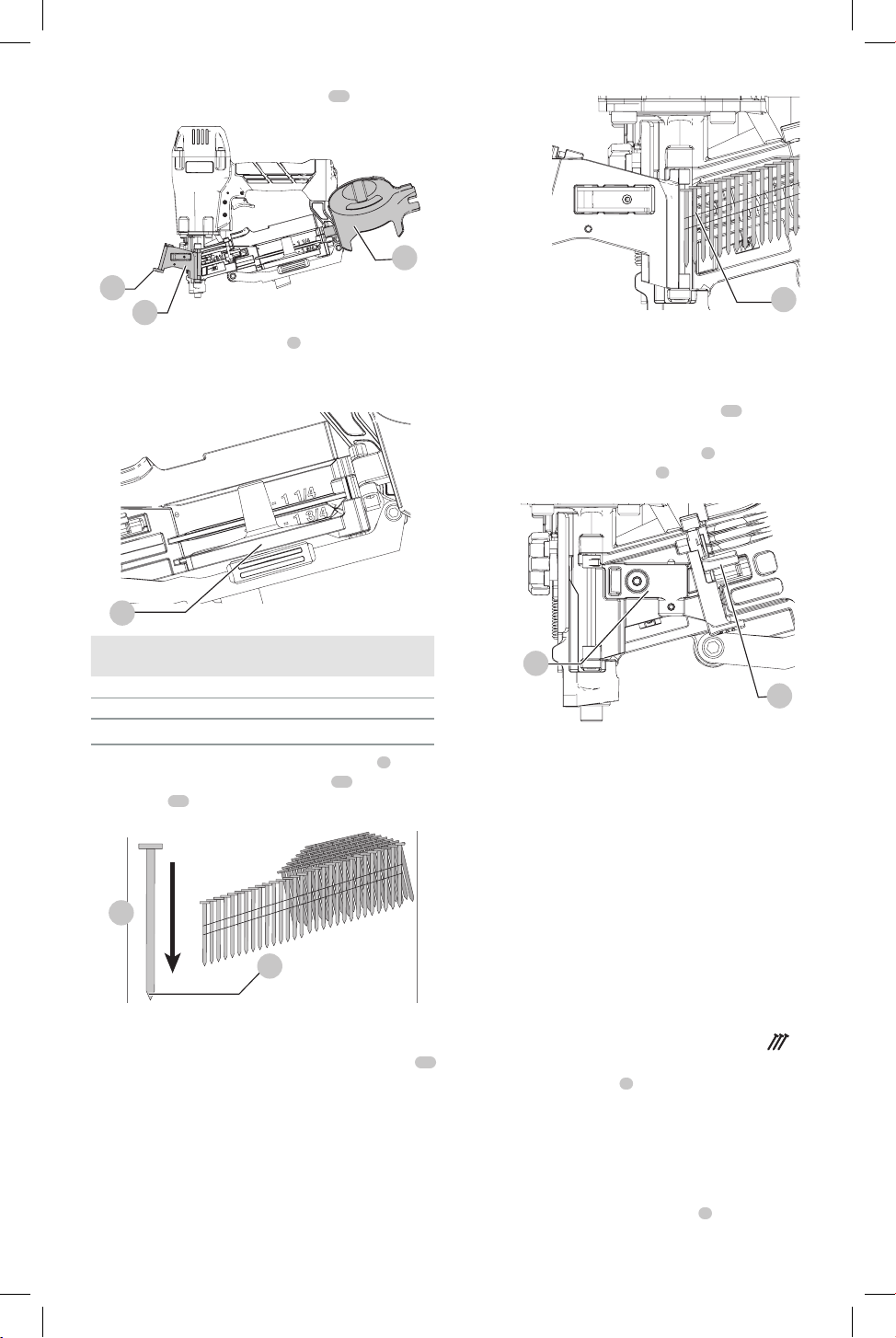

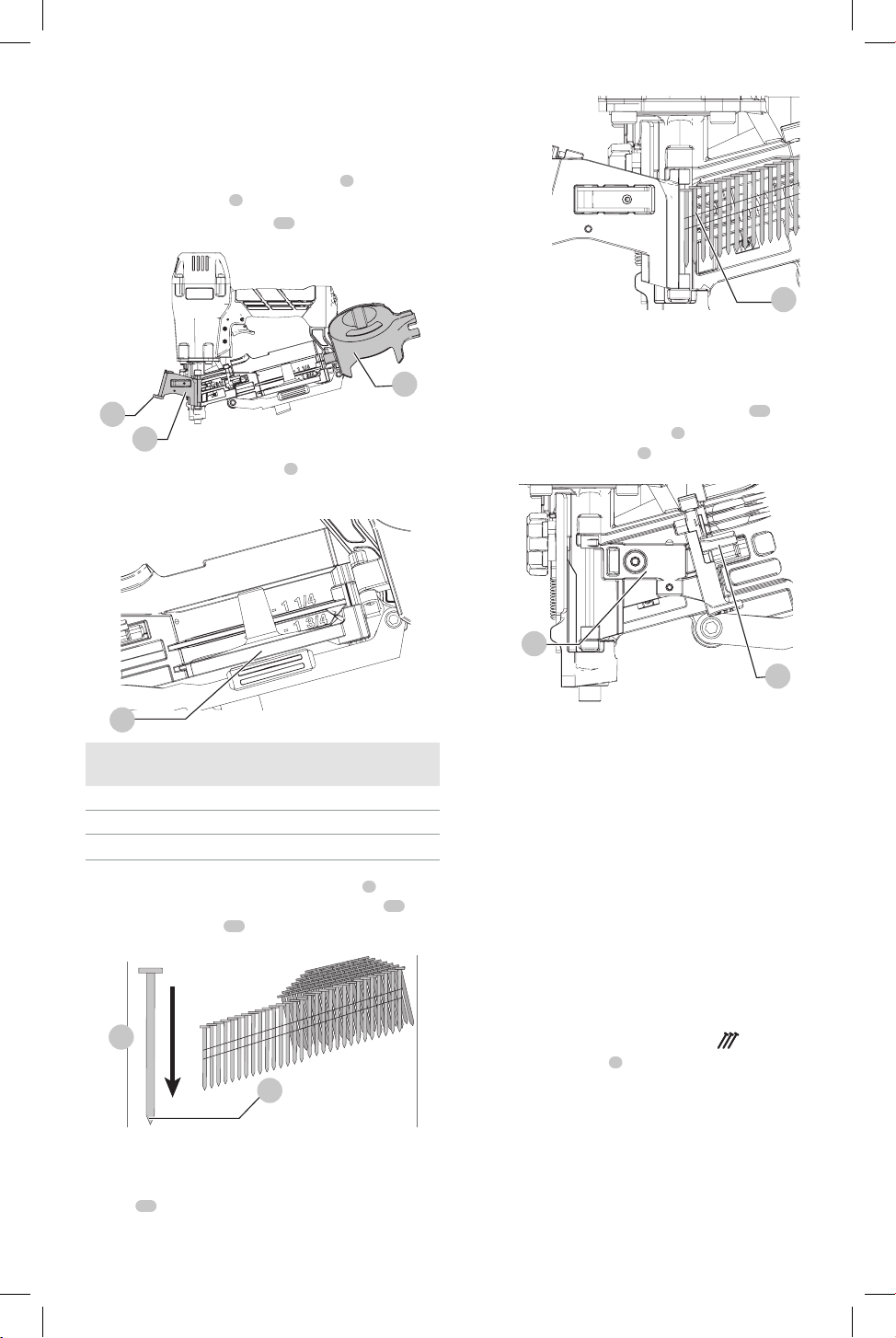

Loading the Tool (Fig. C–G)



WARNING: Keep the tool pointed away from yourself

and others. Serious personal injury mayresult.



WARNING: Never load nails with the contact trip or

trigger activated. Personal injury mayresult.

NOTICE: Use only BOSTITCH-, PORTER-CABLE-,

DeWALT

-approved fasteners. Refer to

Fastenerspecifications.

1. Disconnect the air supply to thetool.

2. Lift the canister door latch

3

to open the nail guide

door

6

3. Rotate the canister door

16

open.

Fig. C

4. Adjust the nail platform

9

(Fig. D) to properly

accommodate the nail length being used. Pull the nail

platform up or down for desirednail.

Fig. D

Platform Position nail length

lowest position 1–1/2" (38 mm) - 1-3/4" (44.5 mm)

center position 1–1/4" (32 mm)

upper position 3/4" (19 mm) - 1" (25 mm)

5. Place the coil on the nail platform

9

nOTE: Observe fastener icon

10

.. Insert fasteners

11

with pointsdown.

Fig. E

6. Uncoil enough nails [approximately 3" (76mm)] to

reach the nose of thetool.

7. Insert the first nail into the nose and the second nail

12

between the two rails of the feed pawl as shown in

FigureF.

Fig. F

nOTE: Be careful not to deform the coil of nails during the

loading process. Otherwise, the nail guide door will not

close and the nails might not feedconsistently.

8. Close the canister door

16

completely.

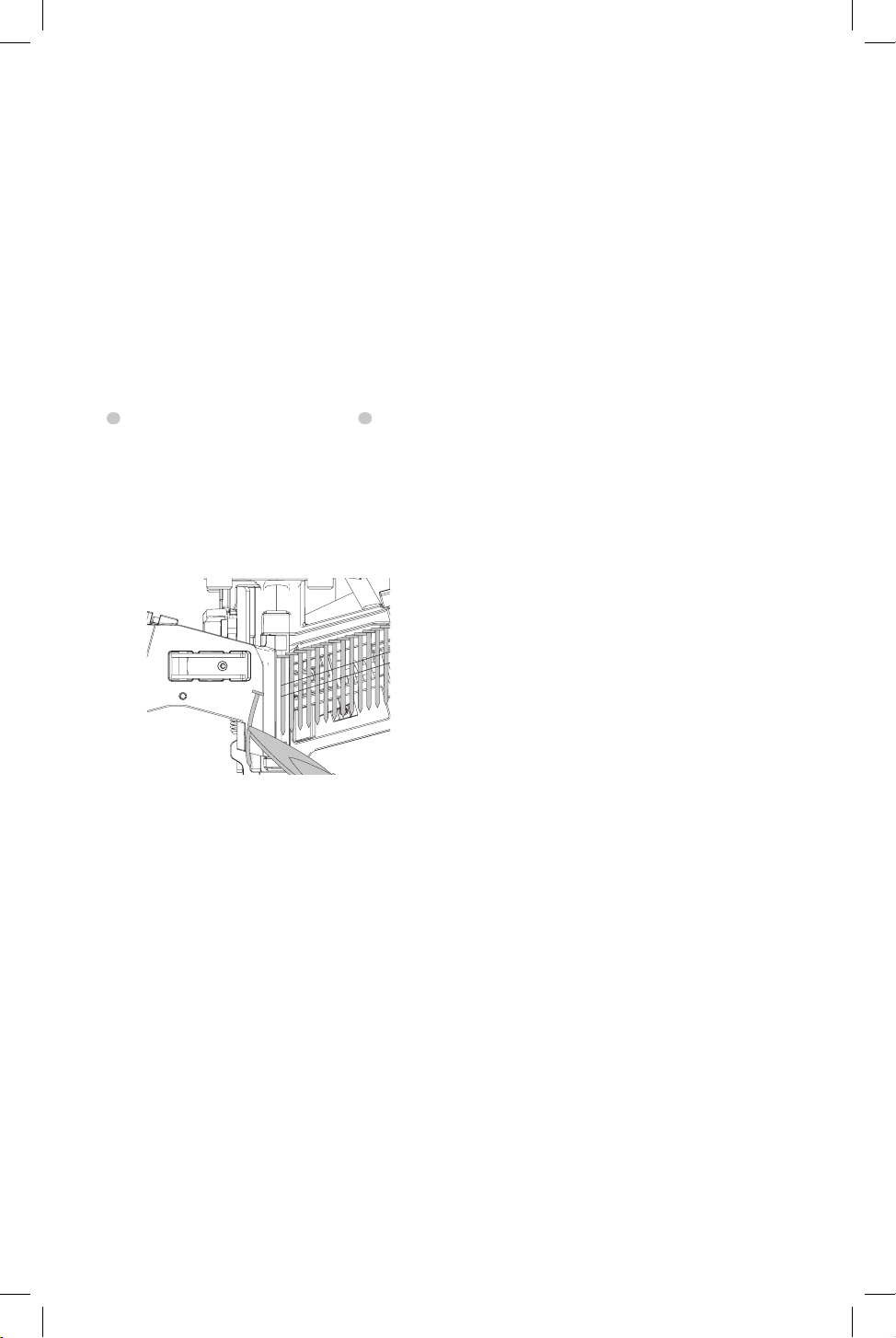

9. Close the nail guide door

6

making sure the door latch

3

is completely engaged as shown in FigureG.

English

Fig. G

Actuating Tool (Fig. A)



WARNING: To reduce the risk of injury, ALWAYS

wear proper eye ANSI Z87.1 (CAN/CSA Z94.3) and

hearing protection ANSI S12.6 (S3.19) when operating

thistool.



WARNING: Keep fingers AWAY from the trigger when

not driving fasteners to avoid accidental actuation.

Never carry a tool with finger on the trigger. The tool

will drive a fastener if the contact trip is bumped

while the trigger isdepressed. Serious injury could

result if the trip accidentally contacted someone or

something, causing the tool tocycle.

Contact Actuation Trigger - (Fig. A)

The contact trigger

1

is intended for rapid fastening on flat,

stationarysurfaces.

Using the contact trigger, two methods are available: place

actuation and contactactuation.

To Operate the Tool Using the PlACE ACTUATiOn

Method

1. Depress the contact trip

4

against the worksurface.

2. Pull the trigger to drive thefastener.

3. Allow the tool to recoil off the work surface

To Operate the Tool Using the COnTACT ACTUATiOn

Method

1. Pull thetrigger.

2. Depress the contact trip

4

against the work surface. As

long as the trigger is pulled, the tool will drive a fastener

every time the contact trip is depressed. This allows the

user to rapidly drive multiple fastener insequence.

single sequential Trigger -



WARNING: Allow the tool to recoil off the work

surface after actuation. If the contact trip remains

depressed, a nail will be driven each time the trigger is

released and pulled, which could result in accidental

actuation, possibly causinginjury.

The sequential actuation trigger’s intended use is for

intermittent fastening where accurate fastener placement

isdesired.

To operate the tool in single sequential

actuationmode

1. Depress the contact trip

4

firmly against the

worksurface.

2. Pull thetrigger.

3. Allow the tool to recoil from the worksurface.

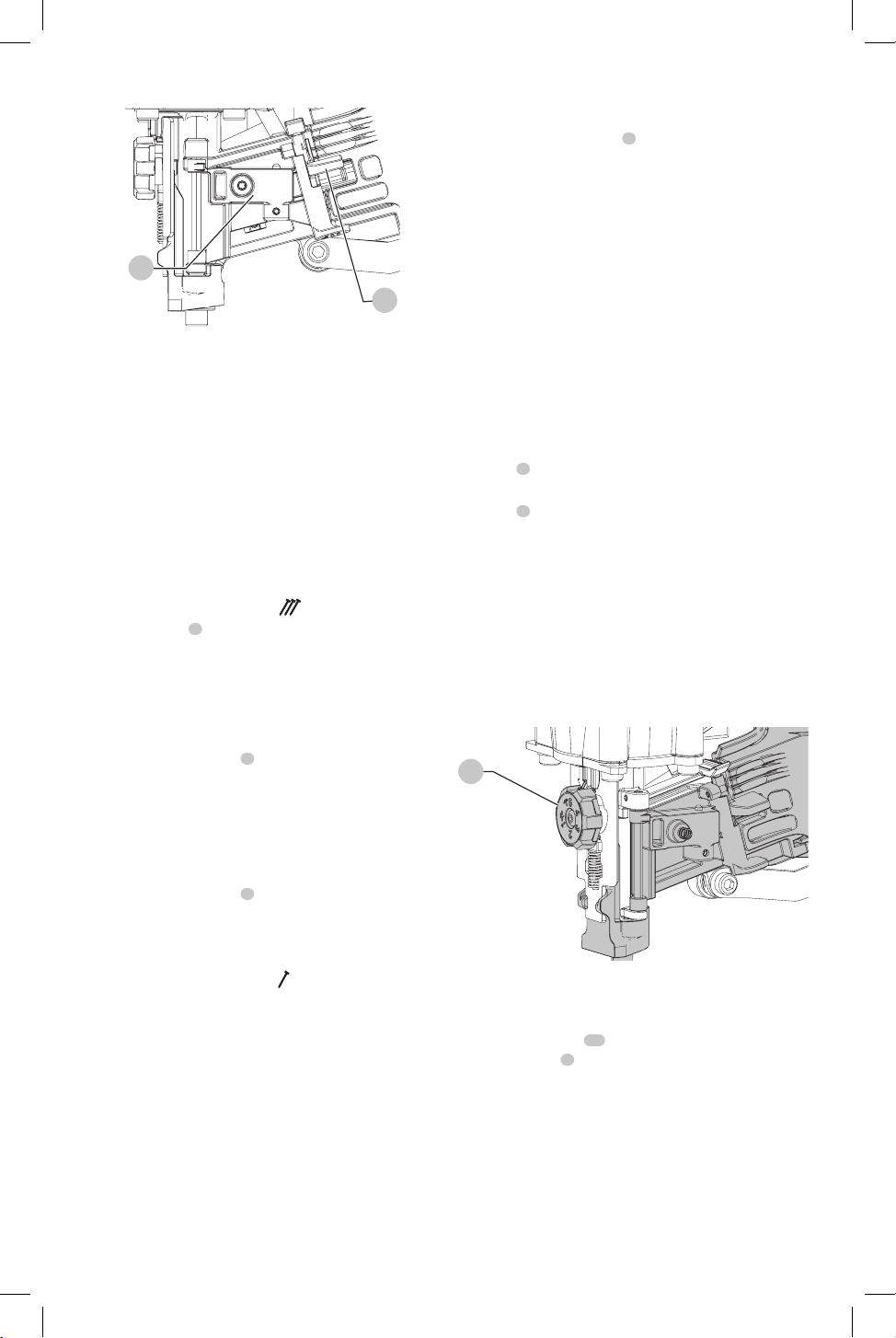

Adjusting Depth (Fig. H)



WARNING: To reduce risk of serious injury from

accidental actuation when attempting to adjust

depth, ALWAYS:

• Disconnect air supply.

• Avoid contact with trigger duringadjustments.

The depth that the fastener is driven can be adjusted using

the depth adjustment next to the trigger of the tool. The

depth of drive is factory adjusted to a nominal setting. Test

drive a fastener and check depth. If a change is desired:

1. To drive the nail shallower, rotate the depth adjustment

wheel

5

to theright.

2. To drive a nail deeper, rotate the depth adjustment

wheel

5

to theleft.

The adjustment wheel has detents every 1/4 turn. Test drive

another fastener and check depth. Repeat as necessary to

achieve desired results. The amount of air pressure

required will vary depending on the size of the fastener

and the material being fastened. Experiment with the air

pressure setting to determine the lowest setting that will

consistently perform the job at hand. Air pressure in excess

of that required can cause premature wear and/or damage

to thetool.

Fig. H

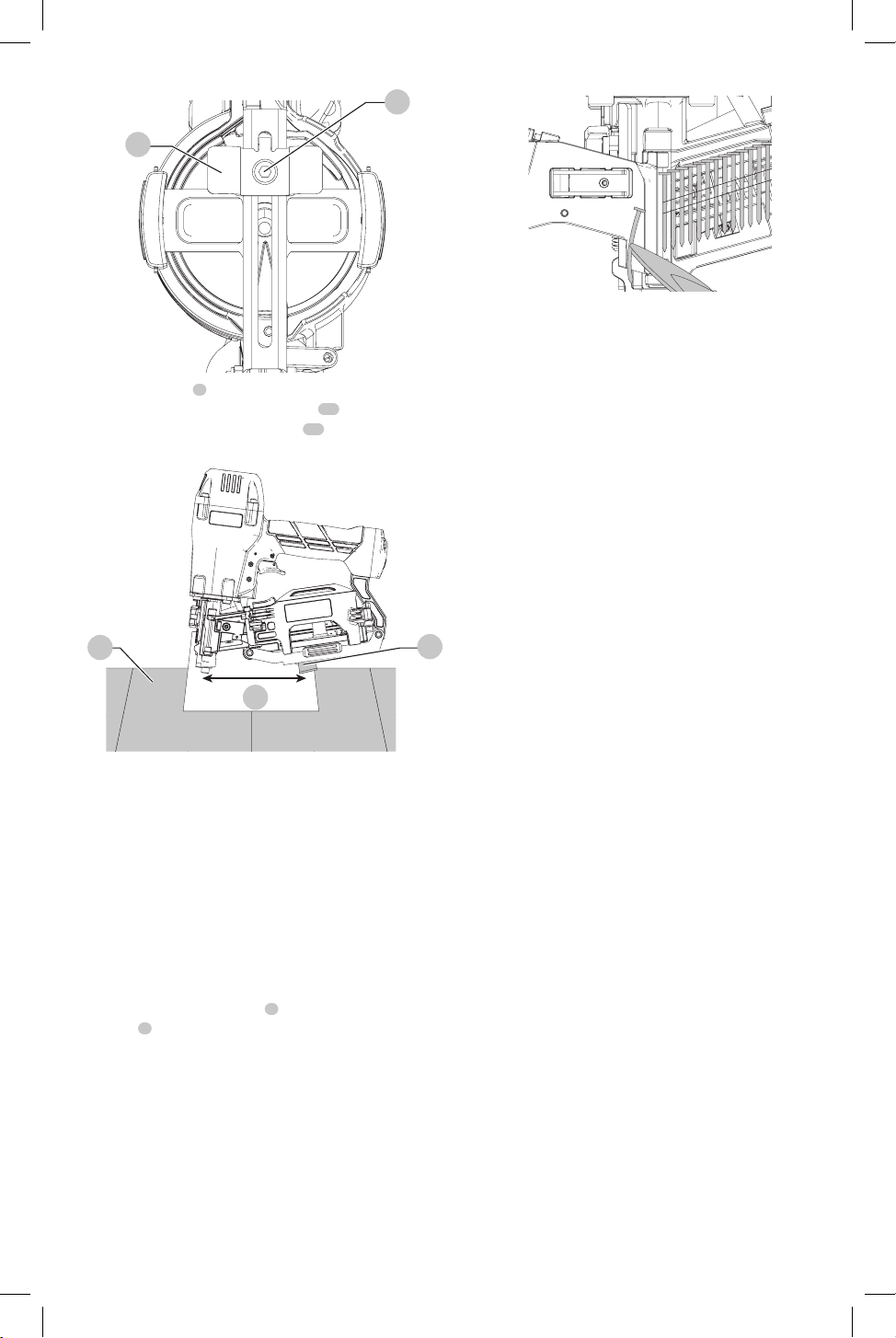

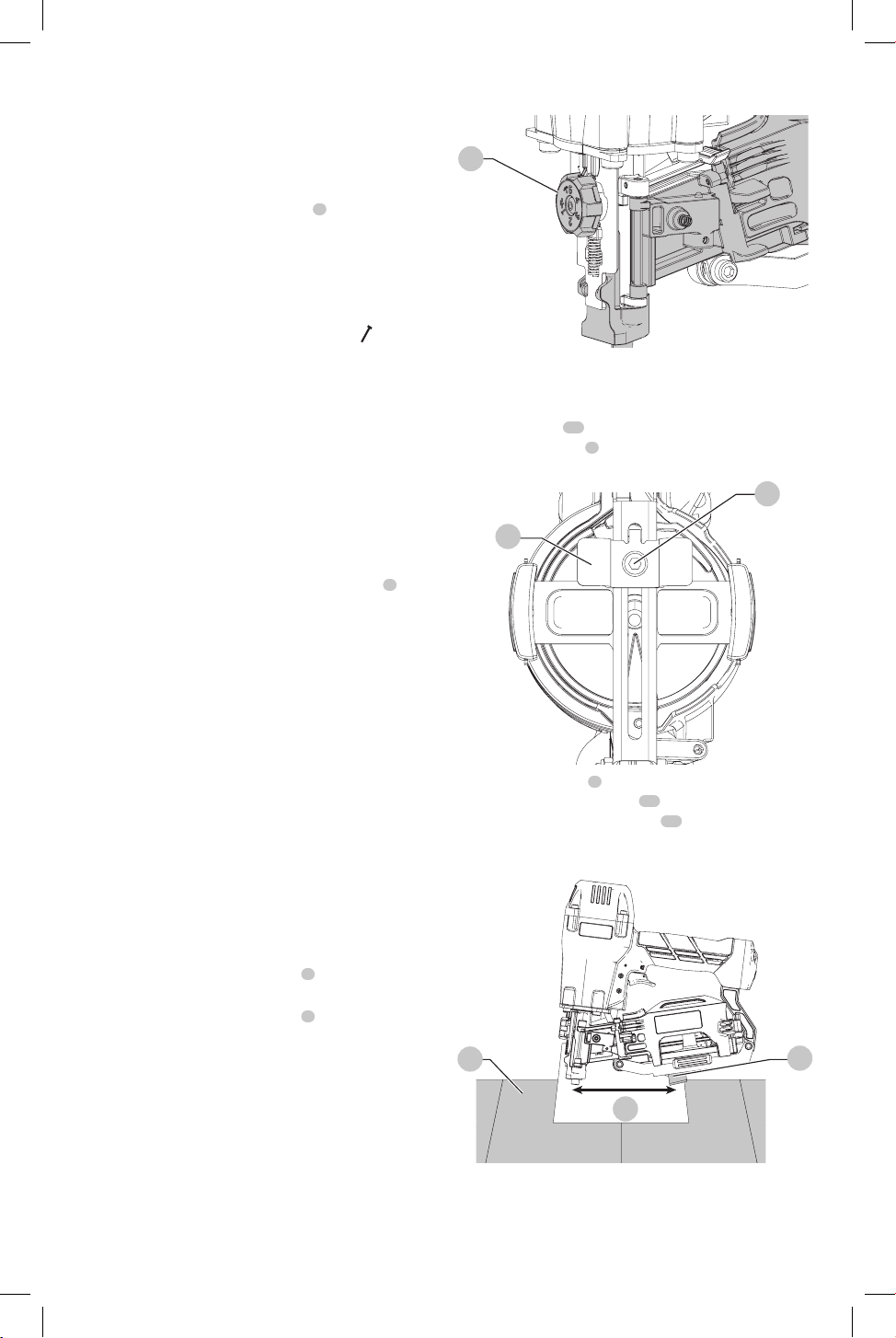

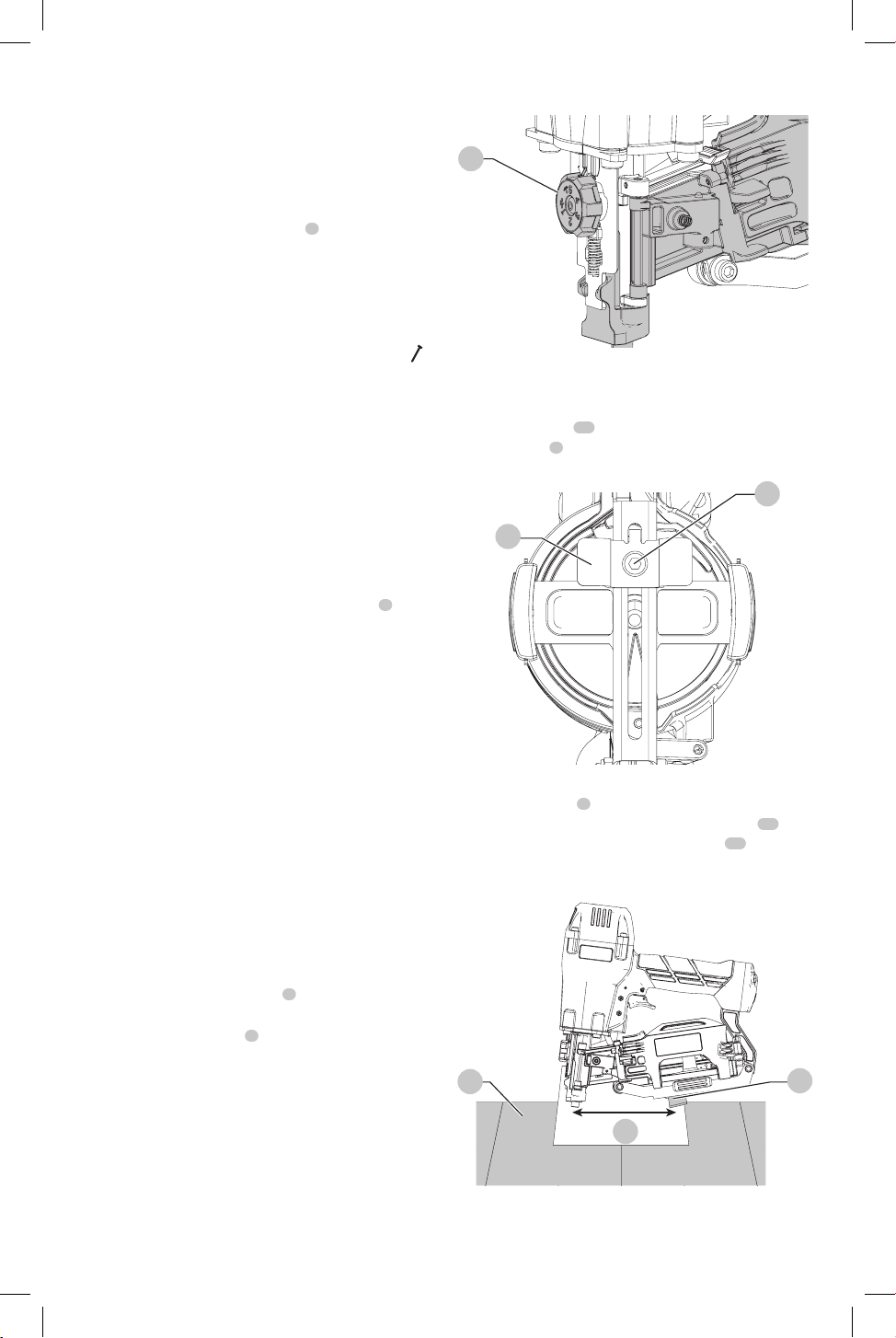

Shingle Guide (Fig. I, J)

Adjust shingle guide

1. Loosen the screw

13

with a hex wrench and slide the

shingle guide

7

to the desiredposition.

2. Retighten the screw with firmly.

English

Fig. I

The shingle guide

7

can be used as an aid to position the

shingle being nailed a specific distance

14

from the front

edge of the previous row of shingles

15

asshown.

Fig. J

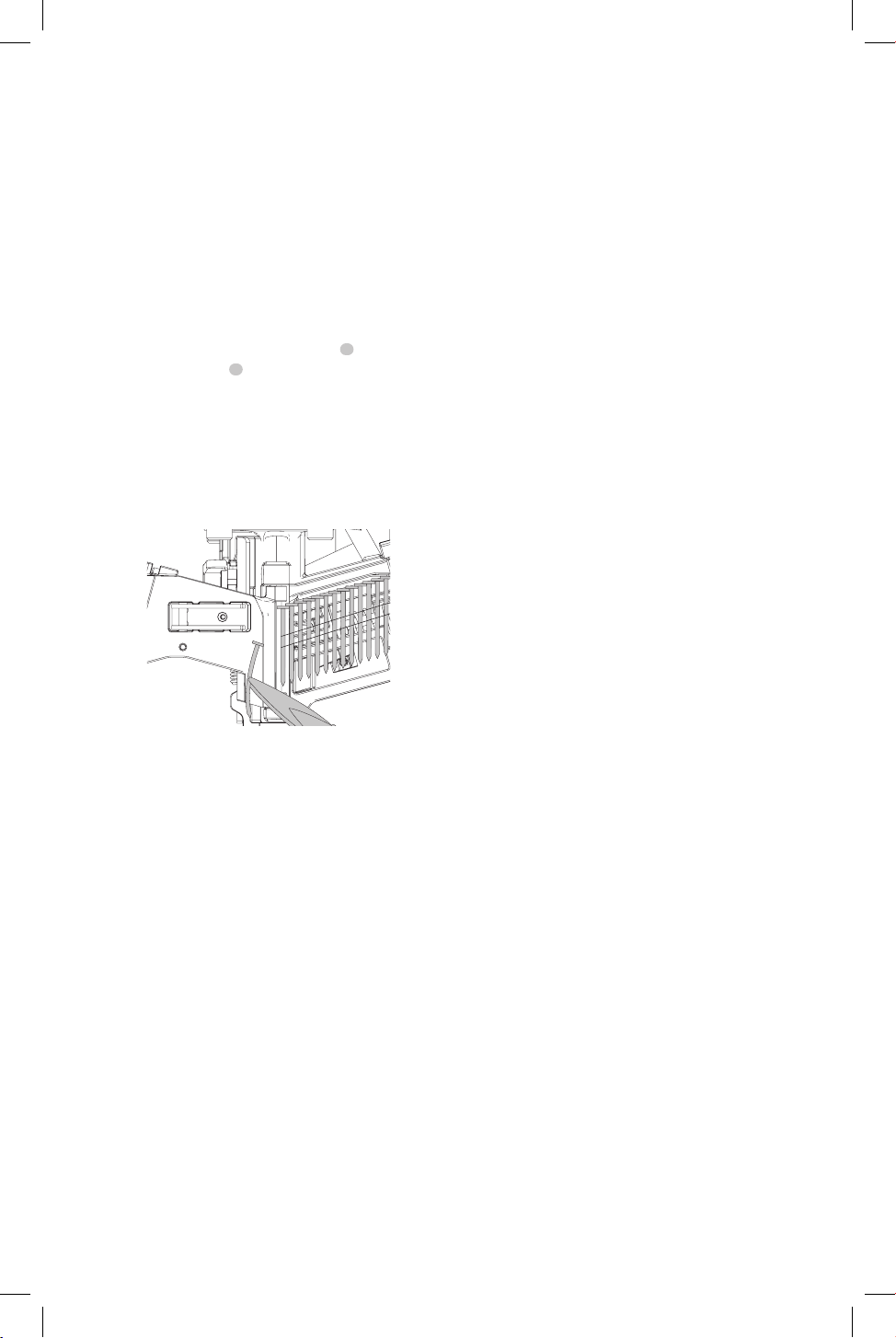

Clearing a Jammed Nail (Fig. A, K)



WARNING: To reduce the risk of personal

injury, disconnect tool from air supply before

performing maintenance, when loading or

removing fasteners, clearing a jammed fastener,

leaving work area, moving tool to another

location or handing the tool to anotherperson.

If a nail becomes jammed in the nosepiece, keep the tool

pointed away from you and follow these instructions

toclear:

1. Disconnect the air supply from thetool.

2. Lift the canister door latch

3

to open the nail guide

door

6

3. Open the canisterdoor.

4. Remove the jammednail.

5. Correct any deformation that may have occurred to the

nailcoil.

nOTE: Should nails continue to jam frequently in

nosepiece, have tool serviced by an authorized BOSTITCH

servicecenter.

Fig. K

Cold Weather Operation

For cold weather operation, near and below freezing,

the moisture in the air line may freeze and prevent tool

operation. We recommend the use of winter formula air tool

lubricant or permanent antifreeze (ethylene glycol) as a cold

weatherlubricant.



CAUTION: Do not store tools in a cold weather

environment to prevent frost or ice formation on the

tools operating valves and mechanisms that could

cause toolfailure.

nOTE: Some commercial air line drying liquids are harmful

to “O”-rings and seals—do not use these low temperature

air dryers without checkingcompatibility.

Hot Weather Operation

Tool should operate normally. However, keep tool out

of direct sunlight as excessive heat can deteriorate

bumpers, O-rings and other rubber parts resulting in

increasedmaintenance.

MAINTENANCE



WARNING: To reduce the risk of personal

injury, disconnect tool from air supply before

performing maintenance, when loading or

removing fasteners, clearing a jammed fastener,

leaving work area, moving tool to another

location or handing the tool to anotherperson.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Replacement Parts

BOSTITCH replacement parts are recommended. Do not

use modified parts or parts which will not give equivalent

performance to the originalequipment.

English

Air supply-Pressure and Volume

Air volume is as important as air pressure. The air volume

supplied to the tool may be inadequate because of

undersize fittings and hoses, or from the effects of dirt and

water in the system. Restricted air flow will prevent the tool

from receiving an adequate volume of air, even though the

pressure reading is high. The results will be slow operation,

misfeeds or reduced driving power. Before evaluating tool

problems for these symptoms, trace the air supply from the

tool to the supply source for restrictive connectors, swivel

fittings, low points containing water and anything else that

would prevent full volume flow of air to thetool.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

registration.

Accessories



WARNING: Since accessories, other than those

offered by BOSTITCH have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only BOSTITCH

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact BOSTITCH, call 1-800 262-2161.

English

TROUBLE SHOOTING

Problem Cause Correction

Trigger valve housing leaks air O-ring cut or cracked Replace O-ring

Trigger valve stem leaks air O-ring/seals cut or cracked Replace trigger valve assembly

Frame/nose leaks air Loose nose screws Tighten and recheck

O-ring or Gasket is cut or cracked Replace O-ring or gasket

Bumper cracked/worn Replace bumper

Frame/cap leaks air Damaged gasket or seal Replace gasket or seal

Cracked/worn head valve bumper Replace bumper

Loose cap screws Tighten and recheck

Failure to cycle Air supply restriction Check air supply equipment

Tool dry, lack of lubrication Use Air Tool Lubricant

Worn head valve O-rings Replace O-rings

Broken cylinder cap spring Replace cylinder cap spring

Head valve stuck in cap Disassemble/Check/Lubricate

Lack of power; slow to cycle Tool dry, lacks lubrication Use Air Tool Lubricant

Broken cylinder cap spring Replace cap spring

O-rings/seals cut or cracked Replace O-rings/seals

Exhaust blocked Check bumper, head valve spring, muffler

Trigger assembly worn/leaks Replace trigger assembly

Dirt/tar build up on driver Disassemble nose/driver to clean

Cylinder sleeve not seated correctlyon bottom bumper Disassemble to correct

Head valve dry Disassemble/lubricate

Air pressure too low Check air supply equipment

Skipping fasteners; intermittent

feed

Worn bumper Replace bumper

Tar/dirt in driver channel Disassemble and clean nose and driver

Air restriction/inadequate air flow through quick disconnect socket and plug Replace quick disconnect fittings

Worn piston O-ring Replace O-ring, check driver

Tool dry, lacks lubrication Use Air Tool Lubricant

Damaged pusher spring Replace spring

Low air pressure Check air supply system to tool

Loose magazine nose screws Tighten all screws

Fasteners too short for tool Use only recommended fasteners

Bent fasteners Discontinue using these fasteners

Wrong size fasteners Use only recommended fasteners

Leaking head cap gasket Tighten screws/replace gasket

Trigger valve O-ring cut/worn Replace O-ring

Broken/chipped driver Replace driver (check piston O-ring)

Dry/dirty magazine Clean/lubricate use Air Tool Lubricant

Worn magazine Replace magazine

Fasteners jam in tool Driver channel worn Replace nose/check door

Wrong size fasteners Use only recommended fasteners

Bent fasteners Discontinue using these fasteners

Loose magazine/nose screws Tighten all screws

Broken/chipped driver Replace driver

Skipping fasteners;

intermittent feed

Feed piston dry Use Air Tool Lubricant in hole in feed

piston cover

Feed piston O-rings cracked/worn Replace O-rings/check bumper and spring.

Lubricate

Check Pawl binding Inspect Pawl and spring on door. Must

work freely

Canister post not set correctly Set canister post for length of nails being

used

Broken weld wires in nail coil Remove coil of nails and use another coil

Fasteners jam in tool/canister Wrong size fasteners for tool Use only recommended fasteners/check

canister bottom adjustment

Broken welded wires in nail coil Remove coil of nails and use another coil

FRAnçAis

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Français (traduction de la notice d’instructions originale)

Gâchette avec mode de sélection

Réservoir

Loquet

Déclencheur par contact

Molette de réglage de profondeur

Porte du guide de clou

Guide de bardeau

Fig. A

FRAnçAis

Les outils BOSTITCH sont des outils de précision conçus

pour un clouage exact et à haut rendement. Ils offrent

un service efficace et fiable lorsque utilisés correctement

et avec soin. Comme pour tout outil sophistiqué, il est

nécessaire de suivre les instructions du fabricant pour

obtenir de meilleures performances. Veuillez étudier ce

manuel avant la mise en fonction de l’outil, et vous assurer

d’avoir compris les avertissements et consignes de sécurité

inclus. Lisez avec précaution les instructions d’installation,

de fonctionnement et de maintenance; conservez le manuel

pour référence ultérieure. REMARQUE : Des mesures

de sécurité supplémentaires peuvent être requises en

fonction de votre utilisation particulière de l’outil. Pour toute

question concernant l’outil et son utilisation, contactez votre

représentant ou distributeur BOSTITCH BOSTITCH, 701 E.

Joppa Road, Towson, Maryland 21286, U.S. & Canada Only,

É.-U. et Canada seulement

Les outils BOSTITCH ont été conçus et fabriqués pour offrir

une grande satisfaction de la clientèle

et pour atteindre un rendement

maximal, lorsqu’utilisé avec des

attaches de précision BOSTITCH

conçues et fabriquées pour répondre à

des normesidentiques.

BOsTiTCh ne garantit pas les

performances de vos outils s’ils sont utilisés avec des

pièces de fixation ou accessoires ne répondant pas aux

exigences strictes établies pour les clous, agrafes et

accessoires BOsTiTCh d’origine.

Garantie Limitée

É.-U. et Canada seulement

BOSTITCH Fastening Systems “BOSTITCH" garantit à

l’acheteur d’origine au détail que ce produit est exempt

de tout défaut de matériaux et de fabrication et accepte,

le cas échéant, de réparer ou de remplacer, à la discrétion

de BOSTITCH’s, toute agrafeuse ou cloueuse de marque

BOSTITCH défectueuse pour une période de sept (7) ans

Cloueuse de toiture à rouleau: BRN175A

doit être capable de libérer la pression pneumatique de

l’outil lorsqu’il est déconnecté de l’alimentation d’air.

Un accouplement rapide mâle de 9,5mm (3/8po) est

disponible chez BOSTITCH et peut servir en l'absence de

ligne d'alimentation de 6,4m (1/4po).

REMARQUE : Une ligne d'alimentation (et des raccords) de

9,5mm (3/8po) sont nécessaires pour des performances

maximales de l'outil.

Pression de service: 5 à 8,5kg/cm² (70 à 120 p.s.i.g.).

Choisissez la pression de service dans cet écart pour de

meilleures performances de fixation. NE DÉPASSEZ PAS

CETTE PRESSION DE SERVICERECOMMANDÉE.

Consommation D’air: Le BRN175A nécessite 100litres

par minute (4,13 pieds cube par minute) d’air libre pour

fonctionner au débit de 100 fixations par minutes, à

5,6kg/cm² (80 p.s.i.). Tenez compte de la vitesse réelle de

fonctionnement de l’outil pour déterminer la quantité d’air

nécessaire. Par exemple, si votre cloueuse utilise environ

50fixations à la minute, vous avez besoin de 50 % du débit

à partir de la date d’achat [un (1) an à partir de la date

d’achat pour les compresseurs et les outils utilisés dans

des applications de production. Cette garantie n’est pas

cessible. Une preuve de la date d’achat est requise. Cette

garantie couvre uniquement les dommages résultant de

défaut de matériaux et de fabrication, et ne couvre pas les

conditions ou défauts de fonctionnement résultant d’une

usure normale, d’une négligence, d’un usage abusif, d’un

accident, d’une réparation ou d’une tentative de réparation

par une entité autre que notre Centre de réparation national

ou l’un de nos Centres de service de garantie autorisé. Les

lames du mandrin, les amortisseurs, les joints toriques, les

pistons et les garnitures de piston sont considérés comme

des pièces normales d’usure. Pour une performance

optimale de votre outil BOSTITCH, utilisez toujours des

attaches et des pièces de rechange BOSTITCH d’origine.

CETTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE,

IMPLICITE OU EXPLICITE, COMPRENANT, MAIS

SANS S’Y LIMITER, LES GARANTIES IMPLICITES DE

COMMERCIALISATION OU D’ADAPTATION À UN USAGE

PARTICULIER. BOSTITCH NE SERA PAS TENUE RESPONSABLE

DES DOMMAGES INDIRECTS OUACCESSOIRES.

Les limitations imposées par la durée d’une garantie

implicite ou l’exclusion des dommages accessoires ou

indirects n’étant pas reconnues dans certains États et

pays, les limitations ou exclusions précitées peuvent ne

pas vous être adressées. Cette garantie vous confère des

droits juridiques spécifiques qui s’ajoutent aux autres droits

éventuels qui peuvent varier d’une province, d’un État ou

d’un pays à l’autre.

Pour obtenir aux États-Unis des services liés à la garantie,

retournez le produit à vos frais accompagné de la preuve

d’achat à votre Centre de service national américain ou à un

Centre de service régional indépendant de garantie autorisé.

Aux États-Unis, appelez-nous au1-800-556-6696 ou visitez

le www.BOSTITCH.com pour connaître l’emplacement du

Centre le plus près de chez vous. Au Canada, appelez-nous

au1-800-556-6696 ou visitez le www.BOSTITCH.com.

spécifications de l’outil

Modèle Longueur Hauteur Largeur Poids

BRN175A

260 mm

(10,24 po)

270 mm

(10,63 po)

110 mm

(4,33 po)

2,4 kg

(5,3 lbs)

Toutes les dimensions sont en pouces sauf

indicationcontraire.

spécifications des Fixations

Modèle Fixation Diamètre Fourchette Taille

Capacité du

chargeur

BRN175A Clous de

toiture de

bobine 15°

3 mm

0,120 po

19 mm–44,5 mm

(3/4 po–1-3/4 po)

120 clous

Raccord Pneumatique de l’outil: Cet outil utilise

une prise mâle de 6,35mm (1/4 po) N.P.T. Le diamètre

interne doit être de 5mm (0,200 po) ou plus. Le raccord

FRAnçAis

indiqué plus haut, nécessaire pour faire fonctionner l’outil à

100fixations parminute.

gâchette: La cloueuse BRN175A est munie d’une gâchette

par contact. Consultez la section Actionner l’outil pour de

plus amples renseignements.

Consignes de Sécurité



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/

MSHA.



AVERTISSEMENT : un protection des yeuxdoit

toujours être portée par l’utilisateur et les autres

personnes dans l’aire de travail.



AVERTISSEMENT : un employeur doit s’assurer

qu’une protection des yeux appropriée est disponible

et utilisée par toute personne dans l’aire de travail et

toute personne utilisant cet outil.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



AVERTISSEMENT: (Air et Approvisionnement)

• N’utilisez pas d’oxygène, de gaz combustibles, ou

de gaz en bouteille comme source d’alimentation

pour cet outil car l’outil risque d’exploser, pouvant

provoquer des blessurescorporelles.

• N’utilisez pas de sources d’alimentation

pouvant excéder 14kg/cm2 (200 P.S.I.G.) car

l’outil risque d’exploser, pouvant provoquer des

blessurescorporelles.

• Le raccord sur l’outil ne doit pas maintenir

de pression quand l’alimentation en air est

déconnectée. Si un mauvais raccord est utilisé,

l’outil risque de rester chargé en air après avoir

été déconnecté et sera donc capable d’enfoncer

une fixation même après que la conduite d’air

ait été débranchée, pouvant provoquer des

blessurescorporelles.

• N’appuyez pas sur la gâchette ni sur le bras de

contact lors du raccordement à l’alimentation

d’air car l’outil risque de se mettre en marche,

pouvant provoquer des blessurescorporelles.

• Déconnectez toujours l’alimentation d’air:

1.) Avant d’effectuer des réglages; 2.) Lors de

l’entretien de l’outil; 3.) Lorsque vous dégagez

un bourrage; 4.) Lorsque l’outil n’est pas

utilisé; 5.) Lorsque vous vous déplacez vers une

autre zone de travail, car un actionnement

accidentel peut survenir, pouvant provoquer des

blessurescorporelles.



AVERTISSEMENT: lors du chargement de l’outil:

• Ne mettez jamais une main ou toute autre partie

du corps dans la zone de sortie des fixations

del’outil;

• Ne pointez jamais l’outil en direction de quelqu’un;

• N’appuyez pas sur la gâchette ni sur le bras de

contact car l’outil risque de se mettre en marche

accidentellement, pouvant provoquer des

blessurescorporelles.



AVERTISSEMENT: Lorsque vous utilisez l'outil:

• Manipulez toujours l’outil avec précaution:

- Ne chahutez jamais avec l’outil;

- Ne pressez jamais la gâchette si le bec de

l’outil n’est pas dirigé vers l’ouvrage;

- Maintenez les autres à une distance

sécuritaire de l’outil pendant que l’outil est

en fonctionnement car l’outil risque de se

mettre en marche accidentellement, pouvant

provoquer des blessurescorporelles.

- Tenez pour acquis que l’outil contient toujours

des fixations.

- Respectez l’outil comme un instrument

detravail.

- Demeurez alerte, concentré sur votre travail

et faites preuve de bon sens lorsque vous

travaillez avec des outils.

FRAnçAis

- Ne pas utiliser l’outil lorsque vous êtes fatigué,

après avoir consommé des drogues ou de

l’alcool ou si vous prenez des médicaments.

- Ne pas trop s’étirer. Maintenez vos pieds bien

d’aplomb sur le sol et un bon équilibre en

touttemps.

- Enfoncez les fixations dans une surface de

travail appropriée seulement.

• Gardez vos doigts LOIN de la gâchette lorsque

vous n’enfoncez pas les fixations afin d’éviter une

activation accidentelle. Ne jamais transporter

un outil avec le doigt sur la gâchette. L’outil

enfoncera une fixation si le déclencheur par

contact est heurté pendant que vous appuyez

sur la gâchette. Un accident grave pourrait

se produire si quelqu’un ou quelque entre

accidentellement en contact avec le déclencheur,

causant l’enclenchement de l’outil.

• Gardez les mains, le visage et le corps à l’écart

de la zone de sortie de l’outil. Un outil ayant

un déclencheur par contact peut rebondir en

raison du recul de l’enfoncement de la fixation

et une deuxième fixation non désirée peut être

possiblement enfoncée causant une blessure.

• Sélectionnez toujours un système d’activation qui

est approprié pour l’application de la fixation et la

formation de l’utilisateur.

• Vérifiez fréquemment le fonctionnement du

mécanisme du bras de contact. N’utilisez pas

l’outil si le bras de fonctionne pas correctement

car l’enfoncement accidentel d’une fixation peut

survenir. N’interférez pas avec le fonctionnement

normal du mécanisme du bras decontact.

• Ne pas utiliser l’outil si la gâchette, le déclencheur

par contact, le boîtier ou toute partie de l’outil est

endommagée.

• N’enfoncez pas de fixations sur d’autres fixations

ou avec l’outil à un angle trop fort car cela

peut faire dévier les fixations et provoquer des

blessurescorporelles.

• N’enfoncez pas de fixations près du bord de

l’ouvrage car le bois peut se fendre, faisant

dévier la fixation et pouvant provoquer des

blessurescorporelles.

• Cette cloueuse produit des ÉTINCELLES pendant

son fonctionnement. N’utilisez JAMAIS la cloueuse

près de produits inflammables, de gaz ou de

vapeurs, y comprises vernis, peintures, le benzène,

le diluant, l’essence, les colles, les mastics, les glus

ou tout autre matériau -- y compris les vapeurs,

fumées ou sous-produits -- inflammables,

combustibles ou explosifs. L’utilisation de

la cloueuse dans un tel environnement

peut provoquer une EXPLOSION ayant pour

conséquence des blessures corporelles ou le

décès de l’utilisateur et des personnes se trouvant

àproximité.

• Soyez très prudent lorsque vous enfoncez les

fixations dans les murs existants ou d’autres zones

cachées afin de prévenir le contact avec les objets

cachés ou une personne de l’autre côté (par ex.,

fils, tuyaux)



AVERTISSEMENT: entretien de l’outil:

• Lorsque vous travaillez sur des outils

pneumatiques prenez notes des avertissements

contenus dans le présent manuel et évaluez les

problèmes des outils avec le plus grandsoin.

Autres avertissements de sécurité

• N’utilisez l’outil pneumatique BOSTITCH que dans le but

pour lequel il a étéconçu.

• N’utilisez jamais cet outil d’une manière qui pourrait

aboutir à ce qu’une fixation soit dirigée vers l’utilisateur ou

d’autres personnes dans la zone detravail.

• N’utilisez pas l’outil en tant quemarteau.

• Portez toujours l’outil par la poignée. Ne portez jamais

l’outil par le flexiblepneumatique.

• N’altérez pas et ne modifiez pas cet outil par rapport à

sa conception ou fonction originelle sans l’approbation

deBOSTITCH.

• Rappelez-vous qu’une mauvaise utilisation ou

manipulation de cet outil peut provoquer des blessures

pour vous-même et lesautres.

• Ne laissez jamais un outil seul avec le flexible

pneumatiqueraccordé.

• N’utilisez pas cet outil s’il ne contient pas une ÉTIQUETTE

D’AVERTISSEMENTlisible.

• Ne continuez pas à utiliser un outil qui fuit ou qui ne

fonctionne pas correctement. Avertissez votre représentant

BOSTITCH le plus proche si votre outil continue de

présenter des problèmes defonctionnement.

POUR EMPÊCHER LES BLESSURES ACCIDENTELLES:

• Ne mettez jamais une main ou toute autre partie du

corps dans la zone de sortie des fixations de l’outil quand

l’alimentation en air estconnectée.

• Ne pointez jamais l’outil en direction de quelqu’un.

• Ne chahutez jamais avec l’outil.

• N’actionnez jamais l’outil si le bec n’est pas dirigé vers

l’ouvrage.

• Manipulez toujours l’outil avecprécautions.

• N’actionnez pas l’outil pendant lechargement.

DESCRIPTION (Fig. A)



AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

Reportez-vous en FigureA au début de ce manuel pour

obtenir la liste complète descomposants.

Usage Prévu

Votre cloueuse pour toiture a été conçue à des

fins professionnelles pour des applications de

toitureprofessionnelles.

Votre cloueuse est un outil pneumatiqueprofessionnel.

FRAnçAis

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

RÉGLAGES PRÉALABLES À L’ASSEMBLAGE

ET À L’UTILISATION

Connexions et alimentation de l’air



AVERTISSEMENT: n’utilisez pas d’oxygène,

de gaz combustibles, ou de gaz en bouteille

comme source d’alimentation pour cet outil car

l’outil risque d’exploser, pouvant provoquer des

blessurescorporelles.

Raccords

Installez une prise mâle sur l’outil qui sera à débit libre et

qui libérera la pression pneumatique de l’outil lorsqu’elle est

déconnectée de la source d’alimentation.

Flexibles

Les flexibles pneumatiques doivent avoir une pression

de service nominale minimale de 10,6kg/cm² (150 p.s.i.)

ou 150 pour cent de la pression maximale pouvant être

produite par le système. Le tuyau d’alimentation doit

comporter un raccord qui offre une «déconnexion rapide»

du connecteur mâle sur l’outil.

source d’alimentation

N’utilisez que de l’air comprimé régulé propre comme

source d’alimentation pour cet outil. N’UTILISEZ JAMAIS

D’OXYGÈNE, DE GAZ COMBUSTIBLES, OU DE GAZ EN

BOUTEILLE COMME SOURCE D’ALIMENTATION POUR CET

OUTIL CAR IL RISQUE D’EXPLOSER.

Régulateur

Un régulateur de pression avec une pression de service de

0 - 8,79kg/cm

(0 - 125 p.s.i.) est requis pour contrôler la

pression de service pour une utilisation de l’outil en toute

sécurité. Ne connectez jamais cet outil à une pression

pneumatique pouvant dépasser 14kg/cm

(200 p.s.i.) car

l’outil peut se fracturer ou exploser, pouvant provoquer des

blessurescorporelles.

Pression de service

Ne dépassez pas la pression de service maximale

recommandée car cela augmentera considérablement

l’usure de l’outil. L’alimentation d’air doit être capable

de maintenir la pression de service vers l’outil. Des

chutes de pression dans l’alimentation d’air peuvent

réduire la puissance d’expulsion de l’outil. Consultez les

Spécifications de l’outil pour régler la bonne pression de

service pour l’outil.

Filtre

Les impuretés et l’eau présentes dans l’alimentation

d’air sont des causes majeures de l’usure des outils

pneumatiques. Un filtre aidera à obtenir une meilleure

performance et à réduire l’usure de l’outil. Le filtre doit

avoir une capacité de débit adéquate pour l’installation

spécifique. Le filtre doit être maintenu dans un bon état de

propreté pour fournir efficacement de l’air comprimé propre

à l’outil. Consultez les instructions du fabricant pour le bon

entretien de votre filtre. Un filtre sale et bouché provoque

une chute de pression qui aura pour effet de réduire les

performances de l’outil.

Lubrification

Une lubrification fréquente, mais pas excessive, est

nécessaire pour de meilleures performances. Utilisez un

lubrifiant pour outil pneumatique comme le Mobil Velocite

N° 10 ou équivalent. N’utilisez pas d’huile ou d’additifs

détergents car ces lubrifiants provoqueront une usure

accélérée des joints et des embouts de protection de l’outil,

provoquant de mauvaises performances et un entretien

fréquent. Seules quelques gouttes d’huile sont nécessaires

dans l’ouverture du raccord pneumatique. Un surplus

d’huile s’accumulera à l’intérieur de l’outil et sera remarqué

lors du cycle d’échappement.

FONCTIONNEMENT



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, déconnectez l’outil de

l’alimentation de l’air avant d’effectuer un

entretien, lorsque vous chargez ou retirez des

fixations, enlevez des fixations coincées, laissez

l’aire de travail, déplacez l’outil dans un autre

endroit ou donnez l’outil à une autre personne.

Position correcte des mains (Fig. B)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mainsillustrée.

La position appropriée des mains nécessite une main sur la

poignée principale

8

Fig. B

Chargement de l'outil (Fig. C–G)



AVERTISSEMENT: l'utilisateur ne doit pas pointer

l'outil dans sa direction ou celle d'autres personnes.

Autrement, il pourrait survenir un accident entraînant

des blessuresgraves.



AVERTISSEMENT: ne chargez jamais de clous

lorsque le déclencheur par contact ou la gâchette sont

activés. Autrement, il pourrait survenir un accident

entraînant desblessures.

FRAnçAis

AVIS : utilisez seulement des fixations approuvées

BOSTITCH, PORTER-CABLE ou

DeWALT

. Consultez

Caractéristiques des fixations.

1. Déconnectez l’alimentation de l’air de l’outil.

2. Levez le loquet de la porte du réservoir

3

pour ouvrir la

porte du guide-clou

6

3. Ouvrez la porte de réservoir

16

Fig. C

4. Réglez la plateforme de clous

9

(Fig. D) en fonction

de la longueur des clous utilisés. Tirez la plateforme de

clous vers le haut ou le bas pour accueillir le clouvoulu.

Fig. D

Position de la

plateforme

longueur du clou

position la plus basse 38 mm (1-1/2 po) - 44,5 mm (1 3/4 po)

position centrale 32 mm (1 1/4 po)

position la plus haute 19 mm (3/4 po) - 25 mm (1 po)

5. Placez la bobine sur la plateforme de clous

9

REMARQUE : Remarquez l'icône de la fixation

10

Insérez les fixations

11

avec les pointes vers lebas.

Fig. E

6. Déroulez assez de clous [environ 76mm (3po)] pour

atteindre le bec de l'outil.

7. Insérer le premier clou dans le bec et le deuxième

clou

12

entre les deux rails du cliquet d'alimentation,

comme l'illustre la FigureF.

Fig. F

REMARQUE : Faites attention à ne pas déformer la bobine

de clous pendant le processus de chargement. Sinon, la

porte du guide-clou ne fermera pas, et l'alimentation en

clous risque d'êtreirrégulière.

8. Fermez complètement la porte de réservoir

16

9. Fermez la porte du guide-clou

6

en vous assurant

que le loquet de la porte

3

est totalement enclenché,

comme indiqué à la FigureG.

Fig. G

Actionnement de l'outil (Fig. A)



AVERTISSEMENT: pour réduire le risque de blessure,

portez TOUJOURS des lunettes de protection ANSI

Z87.1 (CAN/CSA Z94.3) et des protections auditives

ANSI S12.6 (S3.19) lorsque vous utilisez cet outil.



AVERTISSEMENT : gardez vos doigts LOIN de la

gâchette lorsque vous n’enfoncez pas les fixations

afin d’éviter une activation accidentelle. Ne jamais

transporter un outil avec le doigt sur la gâchette.

L’outil enfoncera une fixation si le déclencheur par

contact est heurté pendant que vous appuyez sur

la gâchette. Un accident grave pourrait se produire

si quelqu’un ou quelque entre accidentellement en

contact avec le déclencheur, causant l’enclenchement

de l’outil.

Détente actionnée par contact - (Fig. A)

La gâchette par contact

1

est conçue pour une fixation

rapide sur des surfaces plates immobiles.

Pour l’utilisation de la gâchette par contact, deux méthodes

sont disponibles: l’activation par placement et

l’activation par contact.

Utilisation de l'outil en mode D'ACTiOnnEMEnT PAR

POsiTiOnnEMEnT

1. Appuyez le déclencheur par contact contre la surface

detravail.

FRAnçAis

2. Appuyez sur la gâchette pour enfoncer lafixation.

3. Laissez l'outil reculer de la surface detravail.

Utilisation de l'outil en mode D'ACTiOnnEMEnT PAR

COnTACT

1. Appuyez sur lagâchette.

2. Appuyez le déclencheur par contact

4

contre la surface

de travail. Tant que la gâchette reste enfoncée, l'outil

enfonce une fixation chaque fois que vous appuyez

le déclencheur par contact contre la surface. Cette

méthode permet à l'utilisateur d'enfoncer rapidement

plusieurs fixations enséquence.

gâchette à actionnement séquentiel -



AVERTISSEMENT: permet à l'outil de reculer

de la surface de travail après actionnement. Si le

déclencheur par contact reste enfoncé un clou sera

expulsé chaque fois que la gâchette est relâchée et

enfoncée, ce qui peut aboutir à un déclenchement

accidentel et à de possibles blessurescorporelles.

La gâchette à action séquentielle est conçue pour permettre

la fixation intermittente lorsqu'un positionnement très

soigneux et précis estsouhaité.

Fonctionnement de l'outil en mode d'actionnement

séquentiel

1. Appuyez fermement le déclencheur par contact

4

contre la surface detravail.

2. Appuyez sur lagâchette.

3. Laissez l'outil reculer de la surface detravail.

Ajustement de la profondeur (Fig. H)



AVERTISSEMENT: pour réduire les risques de

blessures graves par actionnement accidentel de l'outil

lorsqu'on tente de régler la profondeur, TOUJOURS:

• Déconnectez l’alimentation de l’air.

• éviter tout contact avec la détente lors

desréglages.

Régler la profondeur à laquelle s'enfonce une attache avec

le mécanisme de réglage de profondeur logé à côté de

la détente de l'outil. La profondeur de l'entraînement est

réglée en usine en fonction d'un réglage nominal. Faites un

essai de tir avec une fixation et vérifiez la profondeur. Si une

modification est désirée:

1. Pour enfoncer le clou moins profondément, tournez la

molette de réglage de profondeur

5

vers ladroite.

2. Pour enfoncer le clou plus profondément, tournez la

molette de réglage de profondeur

5

vers lagauche.

La molette de réglage est munie de crans d'arrêt tous

les quarts de tour. Faites un essai de tir de fixation et

vérifiez la profondeur. Répétez au besoin pour obtenir les

résultats désirés. La quantité de pression d'air varie selon

la dimension de l'attache et le matériau qui est attaché.

Faites des essais avec le réglage de la pression d'air afin de

déterminer le réglage le plus bas qui puisse faire le travail

nécessaire. La pression d'air en surplus de celle requise peut

causer une usure prématurée ou des dommages à l'outil.

Fig. H

Guide-bardeau (Fig. I, J)

Régler le guide-bardeau

1. Dévissez la vis

13

avec la clé hexagonale et glissez le

guide de bardeau

7

à la position désirée.

2. Revissez solidement la vis.

Fig. I

Le plateau de blocage

7

peut servir à placer le bardeau

à clouer à une distance précise

14

du bord avant de

la rangée précédente de bardeaux

15

, comme dans

l'illustration.

Fig. J

FRAnçAis

Dégagement d'un clou bloqué (Fig. A, K)



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, déconnectez l’outil de

l’alimentation de l’air avant d’effectuer un

entretien, lorsque vous chargez ou retirez des

fixations, enlevez des fixations coincées, laissez

l’aire de travail, déplacez l’outil dans un autre

endroit ou donnez l’outil à une autre personne.

Si un clou se coince dans le bec de l'outil, l'utilisateur doit

pointer l'outil dans la direction opposée à son corps et

procéder comme suit pour dégager le clou:

1. Débranchez la source d'alimentation d'air de l'outil.

2. Levez le loquet de la porte du réservoir

3

pour ouvrir la

porte du guide-clou

6

3. Ouvrez la porte duréservoir.

4. Enlevez le cloucoincé.

5. Corrigez toute déformation éventuelle de la bobine

declous.

REMARQUE : Dans le cas de coincement répétés des clous

dans le bec, confiez la réparation de l'outil à un centre de

réparations agrééBOSTITCH.

Fig. K

Fonctionnement par temps froid

Lors de l’utilisation l’outil par temps froid, proche et

en-dessous du gel, l’humidité dans les conduits d’air risque

de geler et d’empêcher le fonctionnement de l’outil. Nous

recommandons l’utilisation d’un lubrifiant pour outils

pneumatiques adapté à l’hiver ou d’un antigel permanent

(éthylène glycol) comme lubrifiant pour tempsfroid.



ATTENTION : N’entreposez pas les outils dans un

environnement froid pour empêcher le gel ou la

formation de glace sur les vannes de fonctionnement

et les mécanismes des outils qui pourraient entraîner

unepanne.

REMARQUE : Certains liquides de séchage pour conduits

d’air commerciaux peuvent endommager les joints toriques

et les joints - n’utilisez pas ces produits de séchage à air par

temps froid sans avoir vérifié leurcompatibilité.

Fonctionnement par temps chaud

L'outil devrait fonctionner normalement. Toutefois,

protégez-le de la lumière directe du soleil car la chaleur

excessive risque de détériorer les amortisseurs, les joints

toriques et les autres composants en caoutchouc et se

traduit par un accroissement de l'entretien.

ENTRETIEN



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, déconnectez l’outil de

l’alimentation de l’air avant d’effectuer un

entretien, lorsque vous chargez ou retirez des

fixations, enlevez des fixations coincées, laissez

l’aire de travail, déplacez l’outil dans un autre

endroit ou donnez l’outil à une autre personne.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Pièces de rechange

Nous recommandons des pièces de rechange BOSTITCH

N’utilisez pas de pièces modifiées ou de pièces ne

fournissant pas des performances équivalentes aux pièces

d’origine.

Pression et volume de l’alimentation d’air

Le volume d’air est aussi important que la pression

pneumatique. Le volume d’air fourni à l’outil peut être

inadéquat à cause de la taille insuffisante des raccords et

des flexibles, ou à cause de l’effet des impuretés et de l’eau

dans le système. Un débit d’air restreint empêche l’outil

de recevoir un volume d’air adéquat, même si la pression

affichée est élevée. Cela provoquera un fonctionnement

ralenti, des problèmes d’alimentation ou une puissance

d’expulsion réduite. Avant d’évaluer les problèmes de l’outil

pour ces symptômes, remontez l’alimentation d’air de l’outil

vers la source d’alimentation àla recherche de connecteurs

restreints, de raccords pivotants, de points bas contenant de

l’eau et detoute autre chose pouvant empêcher un débit

d’air à plein volume vers l’outil.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

FRAnçAis

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.bostitch.com/support/product-

registration.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par BOSTITCH n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires BOSTITCH recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec BOSTITCH; composer le 1-800 262-2161.

FRAnçAis

DÉPANNAGE

Problème Cause Correction

Fuite d’air dans le logement

de la vanne de gâchette

Joint torique coupé ou fendu Remplacez le joint torique

Fuite d’air dans la tige de la

vanne de gâchette

Joint torique/joints coupés ou fendus Remplacez la vanne de gâchette

Fuite d’air au châssis/bec Vis du bec desserrées Serrez et revérifiez

Joint torique ou d’étanchéité coupé ou fendu Remplacez le joint torique ou d’étanchéité

Butoir fendu ou usé Remplacez le butoir

Fuite d’air au châssis/tête Joint ou joint d’étanchéité endommagé Remplacez le joint ou joint d’étanchéité

Butoir de la soupape principale fendu ou usé Remplacez le butoir

Vis de la tête desserrées Serrez et revérifiez

Cycle non amorcé Alimentation d’air restreinte Vérifiez l’équipement de l’alimentation d’air

Outil sec, manque de lubrifiant Utilisez un lubrifiant pour outil pneumatique

Joints toriques de la soupape principale usés Remplacez les joints toriques

Ressort de la tête du cylindre cassé Remplacez le ressort de la tête du cylindre

Soupape principale coincée dans la tête Démonter, vérifier, lubrifier

Manque de puissance, l’outil

tourne au ralenti

Outil sec, manque de lubrifiant Utilisez un lubrifiant pour outil pneumatique.

Ressort de la tête du cylindre cassé Remplacez le ressort de la tête

Joints toriques/joints coupés ou fendus Remplacez les joints toriques/joints

Échappement bouché Vérifiez le butoir, le ressort de la soupape principale, le silencieux

Ensemble de gâchette usé/fuit Remplacez l’ensemble de gâchette

Crasse/goudron accumulée sur l’entraînement Démontez le bec/entraînement pour les nettoyer

Le manchon du cylindre n’est pas correctement

installé sur le butoir inférieur

Démontez et corrigez

Soupape principale sèche Démontez et lubrifiez

Pression d’air trop basse Vérifiez l’équipement de l’alimentation d’air

Fixations non utilisées;

alimentation intermittente

Butoir usé Remplacez le butoi

Goudron/crasse dans le canal d’entraînement Démontez et nettoyez le bec et l’entraînement

Air restreint/débit d’air inadéquat dans la douille et la

prise à déconnexion rapide

Remplacez les raccords à déconnexion rapide

Joint torique du piston usé Remplacez le joint torique, vérifiez l’entraînement

Outil sec, manque de lubrifiant Utilisez un lubrifiant pour outil pneumatique

Ressort du pousseur endommagé Remplacez le ressort

Pression d’air basse Vérifiez l’alimentation d’air vers l’outil

Vis du bec du chargeur desserrées Resserrez toutes les vis

Fixations trop courtes pour l’outil N’utilisez que les fixations recommandées

Fixations tordues Ne plus utiliser ces fixations

Fixations de dimension incorrecte N’utilisez que les fixations recommandées

Fuite au joint d’étanchéité de tête Serrez les vis; remplacez le joint d’étanchéité

Joint torique de la vanne de la gâchette coupé/usé Remplacez le joint torique

Entraînement cassé/abîmé Remplacez l’entraînement (vérifiez le joint torique du piston)

Chargeur sale ou sec Nettoyez/lubrifiez avec un lubrifiant pour outil pneumatique

Chargeur usé Remplacez le chargeur

Fixations coincées dans l’outil Canal d’entraînement usé Remplacez le bec/vérifiez la porte

Fixations de dimension incorrecte N’utilisez que les fixations recommandées

Fixations tordues Ne plus utiliser ces fixations

Vis du bec/chargeur desserrées Resserrez toutes les vis

Entraînement cassé/abîmé Remplacez l’entraînement

Saut d’attaches ;

alimentation intermittente

Piston d’alimentation sec Utiliser le lubrifiant pour outils pneumatiques dans le trou du couvercle

du piston d'alimentation

Joints toriques du piston d’alimentation fissurés/usés Remplacez les joints toriques/vérifiez l’amortisseur et le ressort.

Lubrifiez l’ensemble.

Vérifiez le cliquet Inspectez le cliquet et le ressort de la porte. Ils ne doivent pas frotter.

Montant de la boîte mal installé Réglez le montant de la boîte en fonction de la longueur des

clous utilisés.

Fils cassés dans la bande-cartouche de clous Retirez la bande-cartouche de clous et remplacez-la

Attaches coincées dans

l’outil/la boîte

Dimension des attaches inadaptée à l’outil N’utilisez que les attachesrecommandées/vérifiez le réglage de la base

de la boîte.

Fils cassés dans la cartouche de clous Retirez la bande-cartouche de clous et remplacez-la.

EsPAñOl

Español (traducido de las instrucciones originales)



¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.

Fig. A

Gâchette avec mode de sélection

Réservoir

Loquet

Tope de contacto

Molette de réglage de profondeur

Puerta de guía de clavo

Guía de teja

EsPAñOl

Las herramientas BOSTITCH son herramientas construidas a

precisión, diseñadas para clavar con exactitud un alto

volumen de clavos. Estas herramientas entregan un servicio

eficiente y fiable cuando se usan correctamente y con

cuidado. Al igual que con toda herramienta automática de

calidad, deben seguirse las instrucciones del fabricante para

obtener el óptimo rendimiento. Estudie este manual antes

de operar la herramienta y tome nota de las advertencias y

precauciones de seguridad. Deben leerse en detalle las

instrucciones sobre la instalación, operación y

mantenimiento, y debe conservarse el manual para

referencia. nOTA: Pueden necesitarse medidas adicionales

de seguridad según la aplicación particular de la

herramienta. Diríjase al representante o distribuidor de

BOSTITCH si tiene alguna pregunta referente a la

herramienta y su uso.BOSTITCH, 701 E. Joppa Road, Towson,

Maryland 21286, EE.UU.

Las herramientas BOSTITCH han

sido diseñadas para satisfacer

completamente al cliente y

lograr el máximo desempeño

cuando se utilizan con sujetadores

de precisión BOSTITCH,

construidos según los mismos

estándaresexigentes.

BOsTiTCh no puede asumir responsabilidad

alguna por el desempeño del producto si nuestras

herramientas se utilizan con sujetadores o accesorios

que no cumplan con los requisitos específicos

establecidos para los clavos, grapas y accesorios

originalesBOsTiTCh.

Garantía Limitada

sólo EE.UU. y Canadá

BOSTITCH Fastening Systems “BOSTITCH” garantiza al

comprador del comerciante original que el producto

comprado está exento de defectos en material y fabricación,

y se compromete a reparar o reemplazar, a opción de

Clavadora para techos con bobina: BRN175A

Especificaciones de la herramienta

Modelo Longitud Altura Ancho Peso

BRN175A 260 mm

10,24"

270 mm

(10,63" )

110 mm

(4.33")

2,4 kg

(5,3 lbs)

Todas las dimensiones se expresan en pulgadas, a menos

que se indique locontrario.

Especificaciones del Remache

Modelo Remache Diámetro

Rango del

Remache

Capacidad de

Carga

BRN175A 15˚ bobina

para clavos

techos

3 mm

(0,120")

19 mm–44,5 mm

(3/4"–1-3/4")

120 clavos

Accesorio neumático de la herramienta: Esta

herramienta usa un enchufe macho de 1/4" N.P.T. El

diámetro interno debe ser de 7mm(0,275") o más. El

accesorio debe poder descargar presión de aire de la

herramienta cuandose desconecta del suministro deaire.

Hay un acople de conector rápido macho de 9,5 mm (3/8")

disponible de BOSTITCH y puede usarse cuando no hay una

línea de suministro de 6,4 mm (1/4")disponible.

nOTA: Se requiere una línea de suministro (y accesorios)

de 9,5 mm (3/8") para un rendimiento máximo de

laherramienta.

Presión de Funcionamiento: 70–120 p.s.i.g (5–8,5kg/

cm²/. Seleccione la presión de funcionamiento

dentro de este rango para un mejor rendimiento

del remache. NO SUPERE ESTA PRESIÓN DE

FUNCIONAMIENTORECOMENDADA.

Consumo de Aire: El BRN175A requiere 4,13 pies

cúbicos por minuto (100 litros por minuto) de aire libre

para funcionar a una velocidad de 100 remaches por

minuto, a 80p.s.i. (5,6 kg/cm

). Tome la tasa real en que la

BOSTITCH, cualquier engrapadora o clavadora neumática

defectuosa de marca BOSTITCH's por un período de siete

(7) años desde la fecha de compra (un (1) año de la fecha

de compra en el caso de compresores y herramientas

utilizadas en aplicaciones de producción). La garantía

no es transferible. Se requiere presentar evidencia de la

fecha de compra. Esta garantía solamente cubre daños

resultantes de defectos en material o fabricación, y no cubre

condiciones o desperfectos resultantes del desgaste normal,

negligencia, abuso, accidente o reparaciones intentadas o

efectuadas por terceros ajenos a nuestro centro nacional de

reparaciones o a los centros de servicio bajo garantía. Las

aspas del impulsor, topes, juntas tóricas, pistones y aros de

pistones se consideran componentes de desgaste normal.

Para obtener el rendimiento óptimo de la herramienta

BOSTITCH siempre use fijaciones y piezas de repuesto

genuinas deBOSTITCH.

ESTA GARANTÍA SUSTITUYE TODA OTRA GARANTÍA,

EXPRESA O IMPLÍCITA, INCLUIDAS ENTRE OTRAS,

LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD

O IDONEIDAD PARA UN FIN PARTICULAR. BOSTITCH

NO SERÁ RESPONSABLE DE DA—OS FORTUITOS

OCONSECUENCIALES.

Algunos estados y países no permiten limitaciones a

la duración de una garantía implícita ni la exclusión o

limitación de daños fortuitos o consecuenciales, de modo

que las limitaciones o exclusiones anteriores pueden no

corresponder a su caso. Esta garantía le concede derechos

legales específicos, y usted puede tener también otros

derechos que varían de un estado a otro y de un país aotro.

Para obtener servicio bajo garantía en los EE.UU. devuelva

el producto, junto con el comprobante de compra, al

Centro de Servicio bajo Garantía Autorizado Independiente

Nacional o Regional de BOSTITCH en los EE.UU. Dentro

de los EE.UU. usted puede llamarnos al1-800-556-6696 or

visit www.BOSTITCH o visitar www.BOSTITCH.com para ver

la ubicación que más le convenga. En Canadá llámenos

al at1-800-556-6696 or visit www.BOSTITCH o visite

www.BOSTITCH.com.

EsPAñOl

herramienta funcionará para determinar la cantidad de aire

necesario. Por ejemplo, si su uso de remaches alcanza un

promedio de 50 remaches por minuto, necesita un 50 %

del volumen de aire libre de la herramienta requerido, para

funcionar a una tasa de 100 remaches porminuto.

gatillo: El BRN175A está equipado con un disparador de

contacto. Consulte la sección Herramienta de actuación

para másinformación.

Información de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: El operador y otras personas en el

área de trabajo siempre deben llevar protección para

losojos.



ADVERTENCIA: El empleador debe asegurarse que

cualquier persona en el área de trabajo y cualquier

persona que opere esta herramienta tenga disponible

y use la protección ocular adecuada.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ADVERTENCIA: Suministro y conexiones de aire

• No use oxígeno, gases combustibles o gases

embotellados como fuente de energía para

esta herramienta, ya que ella puede explotar y

posiblemente causarlesiones.

• No use fuentes de suministro que posiblemente

puedan superar los 200 PSIG (14 kg/cm2) ya que

la herramienta puede explotar, y posiblemente

causarlesiones.

• El conector de la herramienta no debe retener

presión cuando se desconecta el suministro

de gas. Si se usa un accesorio incorrecto, la

herramienta puede permanecer cargada con aire

después de la desconexión y así, podrá colocar un

remache incluso después de desconectar la línea

de aire, lo que producirá potencialeslesiones.

• No presione el gatillo ni el brazo de contacto

mientras está conectado al suministro de aire,

ya que la herramienta puede accionarse, y

posiblemente causarlesiones.

• Siempre desconecte el suministro de aire: 1.)

Antes de realizar ajustes. 2.) Al realizar tareas

de servicio en la herramienta. 3.) Al liberar una

obstrucción. 4.) Cuando la herramienta no está

en uso. 5.) Al pasar a un área de trabajo diferente,

puede producirse el accionamiento accidental, y

posiblemente causar unalesión.



ADVERTENCIA: Al cargar la herramienta:

• Nunca coloque la mano ni ninguna parte del

cuerpo en el área de descarga de remaches de

laherramienta.

• Nunca apunte la herramienta a ningunapersona.

• No presione el gatillo ni el interruptor ya que

puede producirse el accionamiento accidental, y

posiblemente causarlesiones.



ADVERTENCIA: Cuando se opera la herramienta:

• Siempre maneje la herramienta con cuidado:

- Nunca participe en juegos conella.

- Nunca presione el gatillo a menos que la nariz

apunte hacia eltrabajo.

- Mantenga a las demás personas a una

distancia segura de la herramienta mientras

está en funcionamiento, ya que puede

accionarse por accidente, y posiblemente

causarlesiones.

- Suponga que la herramienta siempre

contienesujetadores.

- Respete la herramienta como un implemento

detrabajo.

- Manténgase alerta, concéntrese en su trabajo

y use el sentido común cuando trabaje

conherramientas.

- No use la herramienta cuando esté

cansado, después de haber consumido

drogas o alcohol, o bajo la influencia

demedicamentos.

EsPAñOl

- No se estire. Mantenga una base de apoyo y

equilibrio adecuados en todomomento.

- Coloque los sujetadores en la superficie de

trabajo adecuadasolamente.

• Mantenga los dedos ALEJADOS del gatillo

cuando no maneje los sujetadores para evitar

un accionamiento accidental. Nunca cargue

una herramienta con el dedo en el gatillo. La

herramienta accionará un sujetador si se golpea

el disparo de contacto mientras se presiona el

gatillo. Se pueden producir lesiones graves si el

disparo se pone en contacto accidentalmente con

alguien o algo, lo que hace que la herramienta

haga unciclo.

• Mantenga las manos, la cara y el cuerpo alejados

del área de descarga de la herramienta. Una

herramienta de disparo por contacto puede

rebotar por el retroceso de la conducción de un

sujetador y un segundo sujetador no deseado se

puede impulsar, posiblemente causandodaños.

• Seleccione siempre un sistema de actuación que

sea apropiado para la aplicación del sujetador y

la capacitación deloperador.

• Compruebe el funcionamiento del mecanismo

del brazo de contacto con frecuencia. No

use la herramienta si el brazo no funciona

correctamente, ya que puede producirse la

colocación accidental de un remache. No

interfiera con el funcionamiento adecuado del

mecanismo del brazo decontacto.

• No use la herramienta si el gatillo, el disparo por

contacto, el alojamiento o cualquier parte de la

herramienta estándañados.

• No coloque remaches sobre otros remaches o con

la herramienta en un ángulo muy pronunciado,

ya que esto puede ocasionar la deflexión de los

remaches y causarlesiones.

• No coloque remaches cerca del borde de la pieza

de trabajo, ya que la madera puede separarse,

permitiendo que el remache sea desviado, y

causar una posiblelesión.

• Esta clavadora produce CHISPAS durante el uso.

NUNCA use la clavadora cerca de sustancias

inflamables, gases o vapores como laca, pintura,

bencina, diluyente, gasolina, adhesivos, masilla,

pegamentos o cualquier otro material que sea,

o que sus vapores, humos o productos derivados

sean, inflamables, combustibles o explosivos.

Usar la clavadora en tal ambiente podría causar

una EXPLOSIÓN que resulte en lesiones físicas o la

muerte del usuario y personascercanas.

• Tenga precaución al introducir sujetadores a

paredes existentes u otras áreas ciegas para evitar

el contacto con objetos ocultos o personas del

otro lado (por ejemplo, cables, tuberías)



ADVERTENCIA: Mantenimiento de

laherramienta:

• Al trabajar con herramientas neumáticas, tenga

en cuenta las advertencias en este manual y tenga

precaución adicional al evaluar herramientas

conproblemas.

Consigne de sécurité supplémentaire

• Use la herramienta neumática BOSTITCH solo para el

propósito que fuediseñada.

• Nunca use esta herramienta de forma tal que podría

apuntarse un remache al usuario o a otras personas en el

área detrabajo.

• No use la herramienta comomartillo.

• Siempre transporte la herramienta por la manija. Nunca

transporte la herramienta por la manguera deaire.

• No altere ni modifique la herramienta del diseño o función

originales sin la aprobación previa deBOSTITCH.

• Siempre recuerde que el uso o la manipulación incorrectos

de esta herramienta pueden causarle lesiones a usted y a

otraspersonas.

• Nunca deje la herramienta sin atención con la manguera

de aireconectada.

• No utilice esta herramienta si no contiene una ETIQUETA

DE ADVERTENCIAlegible.

• No continúe usando una herramienta con una fuga

de aire o que no funciona correctamente. Informe a su

representante de BOSTITCH más cercano si la herramienta

continúa experimentando problemasfuncionales.

PARA PREVENIR LESIONES ACCIDENTALES:

• Nunca coloque la mano ni otra parte del cuerpo en el área

de descarga de clavos de la herramienta mientras el aire

de suministro estáconectado.

• Nunca apunte la herramienta a otrapersona.

• Nunca participe en juegos conella.

• Nunca accione la herramienta a menos que la nariz esté

apuntando altrabajo.

• Siempre maneje la herramienta concuidado.

• No accione la herramienta mientras secarga.

COMPONENTES (FIG. A)



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para

obtener una lista completa de loscomponentes.

Uso Debido

Su pistola de clavos para techos fue diseñada para

aplicaciones de colocación de techoprofesionales.

Su pistola de clavos es una herramienta eléctricaprofesional.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

EsPAñOl

ENSAMBLE Y PREPARACIÓN DE USO

Suministro de aire y conexiones



ADVERTENCIA: No use oxígeno, gases

combustibles o gases embotellados como fuente

de energía para esta herramienta, ya que ella

puede explotar y posiblemente causarlesiones.

Accesorios

Instale un tapón macho en la herramienta que sea de

flujo libre y que libere presión de aire de la herramienta al

desconectarla de la fuente desuministro.

Mangueras

Las mangueras de aire deben tener un mínimo de 150 p.s.i.

(10,6 kg/cm

) de clasificación de presión de trabajo o 150

por ciento de la presión máxima que podría producirse en

el sistema neumático. La manguera de suministro debe

contener un accesorio que proporcionará una «desconexión

rápida» del enchufe macho de laherramienta.

Fuente de suministro

Use solo aire comprimido regulado limpio como fuente de

alimentación de esta herramienta. NUNCA USE OXÍGENO,

GASES COMBUSTIBLES O GAS EMBOTELLADO COMO

FUENTE DE ALIMENTACIÓN PARA ESTA HERRAMIENTA, YA

QUE PUEDEEXPLOTAR.

Regulador

Se requiere un regulador de presión con una presión de

funcionamiento de 0 - 125 p.s.i. (0 - 8,79 kg/cm

) para

controlar la presión de funcionamiento para la utilización

segura de esta herramienta. No conecte esta herramienta

a presión de aire que potencialmente podría exceder

los 200p.s.i. (14 kg/cm

), ya que la herramienta puede

fracturarse o explotar, y posiblemente causarlesiones.

Presión de funcionamiento

No exceda la presión máxima recomendada de

funcionamiento, ya que se aumentará significativamente el

desgaste de la herramienta. El suministro de aire debe poder

mantener la presión de funcionamiento en la herramienta.

Las caídas de presión en el suministro de aire pueden

reducir la potencia de accionamiento de la herramienta.

Consulte las Especificaciones de la herramienta para

ajustar la presión correcta de funcionamiento para

laherramienta.

Filtro

El polvo y el agua en el suministro de aire son causas

importantes de desgaste en las herramientas neumáticas.

Un filtro ayudará a obtener el mejor desempeño y

minimizar el desgaste de la herramienta. El filtro debe

tener una capacidad adecuada de flujo para la instalación

específica. El filtro debe mantenerse limpio para ser

efectivo al proporcionar aire comprimido limpio a la

herramienta. Consulte las instrucciones del fabricante sobre

el mantenimiento apropiado de su filtro. Un filtro sucio

y obstruido causará una caída de presión que reducirá el

rendimiento de laherramienta.

Lubricación

Se requiere lubricación frecuente pero no excesiva para

un mejor rendimiento. Use lubricante para herramientas

neumáticas Mobil Velocite N.° 10 o equivalente. No use

aceite con detergente o aditivos ya que estos lubricantes

causarán el desgaste acelerado de los sellos y protecciones

de la herramienta, que generará un rendimiento deficiente

de la herramienta y la necesidad de mantenerla con

frecuencia. Solo se necesitan unas pocas gotas de aceite

por vez para insertar en la abertura del accesorio de

aire. Demasiado aceite solo se acumulará dentro de la

herramienta y se observará en el ciclo deescape.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de

lesiones personales, desconecte la herramienta

del suministro de aire antes de realizar

mantenimiento, cuando cargue o retire

sujetadores, al retirar un sujetador atascado,

al salir del área de trabajo, transportar la

herramienta a otra ubicación o entregar la

herramienta a otrapersona.

Posición adecuada de las manos (Fig. B)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como semuestra.

La posición de manos correcta requiere una mano en la

manija principal

8

Fig. B

Carga de la herramienta

(Fig. C–G)



ADVERTENCIA: Mantenga la herramienta

apuntando alejada de usted y otras personas. Pueden

producirse lesiones físicasgraves.



ADVERTENCIA: Nunca cargue clavos con el

interruptor de contacto o el gatillo activados. Pueden

producirse lesionespersonales.

AVISO: Sólo use sujetadores aprobados por

BOSTITCH, PORTER-CABLE, o

DeWALT

. Consulte

Especificaciones desujetador.

1. Desconecte el suministro de aire a laherramienta.

2. Levante el bloqueo de la puerta del recipiente de

carga

3

para abrir la puerta de la guía de clavos

6

EsPAñOl

3. Gire la puerta del recipiente de carga

16

paraabrirla.

Fig. C

4. Ajuste la plataforma de clavos

9

(Fig. D) para ajustarse

correctamente a la longitud de clavos utilizados. Tire

de la plataforma de clavos hacia arriba o abajo para el

clavodeseado.

Fig. D

Posición de la

plataforma

longitud del clavo

posición inferior 38 mm (1-1/2") - 44,5 mm (1 3/4")

posición central 32 mm (1-1/4")

posición superior 19 mm (3/4") - 25 mm (1")

5. Coloque la bobina en la plataforma de clavos

9

nOTA:Observe el icono del remache

10

. Inserte los

remaches

11

con las puntas hacia abajo.

Fig. E

6. Libere suficientes clavos [aproximadamente 3" (76 mm)]

para llegar a la nariz de laherramienta.

7. Inserte el primer clavo en la nariz y el segundo clavo

12

entre los dos rieles de trinquete de alimentación como

se muestra en la FiguraF.

Fig. F

nOTA: Tenga cuidado de no deformar la bobina de clavos

durante el proceso de carga. De lo contrario, la puerta de la

guía de clavos no cerrará y los clavos no se alimentarán de

maneraconsistente.

8. Cierre la puerta del recipiente de carga

16

porcompleto.

9. Cierre la puerta de la guía de clavos

6

, asegurándose de

que el bloqueo de la puerta

3

quede completamente

acoplado como se muestra en la FiguraG.

Fig. G

Herramienta de accionamiento (Fig. A)



ADVERTENCIA: Para reducir el riesgo de lesiones,

SIEMPRE use protección ocular ANSI Z87.1 (CAN/

CSA Z94.3) y auditiva ANSI S12.6 (S3.19) al utilizar

estaherramienta.



ADVERTENCIA: Mantenga los dedos ALEJADOS del

gatillo cuando no maneje los sujetadores para evitar

un accionamiento accidental. Nunca cargue una

herramienta con el dedo en el gatillo. La herramienta

introducirá un sujetador si el tope de contacto se

golpea mientras el gatillo está presionado. Se pueden

producir lesiones graves si el disparo se pone en

contacto accidentalmente con alguien o algo, lo que

hace que la herramienta haga unciclo.

Gatillo de accionamiento de contacto-

(Fig. A)

El disparador de contacto

1

está diseñado para una

sujeción rápida sobre superficies planas yfijas.

Al usar el gatillo de contacto, hay dos métodos disponibles:

activación por colocación y activación porcontacto.

Para utilizar la herramienta usando el método de

ACCiOnAMiEnTO En El lUgAR

1. Presione el interruptor de contacto

4

contra la

superficie detrabajo.

EsPAñOl

2. Presione el gatillo para colocar elremache.

3. Permita que la herramienta se aleje de la superficie

detrabajo.

Para utilizar la herramienta usando el método de

ACCiOnAMiEnTO POR COnTACTO

1. Presione elgatillo.

2. Presione el interruptor de contacto

4

contra la

superficie de trabajo. Mientras el gatillo está presionado,

la herramienta colocará un remache cada vez que se

presiona el interruptor de contacto. De esta forma, el

usuario puede colocar rápidamente múltiples remaches

ensecuencia.

gatillo de accionamiento secuencial simple -



ADVERTENCIA: Permita que la herramienta se aleje

de la superficie de trabajo después del accionamiento.

Si el interruptor de contacto se mantiene presionado,

se colocará un clavo cada vez que se libera y presiona

el gatillo, lo que podría resultar en accionamiento

accidental, y causar una posiblelesión.

El uso indicado del gatillo de accionamiento secuencial es la

colocación intermitente de remaches cuando se desea una

colocación precisa de losremaches.

Para utilizar la herramienta en el modo de

accionamiento secuencial simple

1. Presione firmemente el interruptor de contacto

4

contra la superficie detrabajo.

2. Presione elgatillo.

3. Permita que la herramienta se aleje de la superficie

detrabajo.

Ajuste de la profundidad (Fig. H)



ADVERTENCIA: Para reducir el riesgo de lesiones

graves por el accionamiento accidental al intentar

ajustar la profundidad, SIEMPRE:

• Desconecte el suministro deaire.

• Evite el contacto con el gatillo durante losajustes.

La profundidad en que se coloca el remache puede

ajustarse por medio del ajuste de profundidad al lado del

gatillo de la herramienta. La profundidad de la transmisión

se ajusta en fábrica a la configuración nominal. Pruebe

colocar un remache y compruebe la profundidad. Si se

desea un cambio:

1. Para colocar un clavo a menor profundidad, gire la

rueda de ajuste de profundidad

5

a laderecha.

2. Para colocar un clavo a mayor profundidad, gire la rueda

de ajuste de profundidad

5

a laizquierda.

La perilla de ajuste posee topes cada 1/4 de giro. Pruebe

colocar otro remache y compruebe la profundidad.

Repita según sea necesario para alcanzar los resultados

deseados. La cantidad de presión de aire requerida variará

de acuerdo con el tamaño del remache y el material

sujetado. Experimente con el ajuste de la presión de aire

para determinar el menor ajuste que realizará el trabajo en

cuestión de forma consistente. La presión de aire en exceso

de la requerida puede causar desgaste prematuro y daño a

laherramienta.

Fig. H

Guía de la tablilla (Fig. I, J)

Ajuste la guía de la tablilla

1. Afloje el tornillo

13

con una llave hexagonal y deslice la

guía de teja

7

a la posicióndeseada.

2. Vuelva a apretar el tornillofirmemente.

Fig. I

La placa de bloqueo

7

puede usarse como ayuda para

colocar la tablilla clavada a una distancia específica

14

del borde frontal de la fila anterior de tablillas

15

como

semuestra.

Fig. J

EsPAñOl

Eliminación de un clavo atascado

(Fig. A, K)



ADVERTENCIA: Para reducir el riesgo de

lesiones personales, desconecte la herramienta

del suministro de aire antes de realizar

mantenimiento, cuando cargue o retire

sujetadores, al retirar un sujetador atascado,

al salir del área de trabajo, transportar la

herramienta a otra ubicación o entregar la

herramienta a otrapersona.

Si un clavo queda obstruido en la nariz, mantenga la

herramienta apuntando en dirección contraria a usted y siga

estas instrucciones para eliminar la obstrucción:

1. Desconecte el suministro de aire de laherramienta.

2. Levante el bloqueo de la puerta del recipiente de carga

3

para abrir la puerta de la guía de clavos

6

3. Abra la puerta del recipiente decarga.

4. Quite el clavoobstruido.

5. Corrija las deformaciones que puedan haber ocurrido en

la bobina declavos.

nOTA: Si los clavos quedan obstruidos con frecuencia en la

nariz, lleve la herramienta a reparar a un centro autorizado

de servicio deBOSTITCH.

Fig. K

Funcionamiento en clima frío

Para el funcionamiento en clima frío, cerca de cero

grados y bajo cero, la humedad en la línea de aire puede

congelarse e impedir el funcionamiento de la herramienta.

Recomendamos el uso de un lubricante para herramientas

neumáticas con fórmula de invierno o anticongelante

permanente (etileno glicol) como lubricante para el

climafrío.



ATENCIÓN: No almacene herramientas en un

ambiente de clima frío para prevenir el congelamiento

o la formación de hielo en las válvulas y mecanismos

de funcionamiento de la herramienta que podrían

causar la falla de laherramienta.

nOTA: Algunos líquidos comerciales para el secado de las

líneas neumáticas son perjudiciales para las juntas tóricas y

sellos; no use estos secadores para bajas temperaturas sin

comprobar lacompatibilidad.

Operación en clima cálido

La herramienta debería funcionar normalmente. Sin

embargo, mantenga la herramienta alejada de la luz

directa del sol, ya que el calor excesivo puede deteriorar

las protecciones, juntas tóricas y otras piezas de caucho,

resultando en un mayormantenimiento.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de

lesiones personales, desconecte la herramienta

del suministro de aire antes de realizar

mantenimiento, cuando cargue o retire

sujetadores, al retirar un sujetador atascado,

al salir del área de trabajo, transportar la

herramienta a otra ubicación o entregar la

herramienta a otrapersona.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada ANSI

Z87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Piezas de repuesto

Se recomienda usar piezas de repuesto de BOSTITCH. No

use piezas modificadas ni piezas que no proporcionen un

rendimiento equivalente al equipooriginal.

Presión y volumen del suministro de aire

El volumen de aire es tan importante como la presión de

aire. El volumen de aire provisto a la herramienta puede ser

inadecuado debido a los accesorios y mangueras de menor

tamaño, odebido a los efectos de la suciedad y el agua

en el sistema. Un flujo de aire restringido impedirá que la

herramienta reciba un volumen de aire adecuado, aunque

la lectura de presión sea alta. Los resultados serán un

funcionamiento lento, una mala alimentación o una menor

potencia de accionamiento. Antes de evaluar los problemas

de la herramienta para estos síntomas, siga el suministro

de aire desde la herramienta a la fuente de suministro para

ver restricciones en los conectores, accesorios oscilantes,

puntos bajos con contenido de agua y cualquier otra

cosa quepudiera evitar el volumen completo de aire a

laherramienta.

Registro en línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

EsPAñOl

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para el

Consumidor).

Registro en línea en www.bostitch.com/support/product-

registration.

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

que ofrece BOSTITCH., el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados porBOSTITCH.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún accesorio,

póngase en contacto con BOSTITCH, llame al

1-800 262-2161..

EsPAñOl

RESOLUCIÓN DE PROBLEMAS

Problema Causa Corrección

La carcasa de la válvula del

gatillo tiene una fuga de aire

Junta tórica cortada o rajada Reemplace la junta tórica

La varilla de la válvula del

gatillo tiene una fuga de aire

Junta tórica/sellos cortados o rajados Reemplace la unidad de la válvula del gatillo

El marco o la nariz tienen una

fuga de aire

Sello o burlete dañados Reemplace el sello o el burlete

La junta tórica o el burlete están cortados o rajados Reemplace la junta tórica o el burlete

Protección rajada/desgastada Reemplace el tope de protección

El marco/tapa tienen una

fuga de aire

Sello o burlete dañados Reemplace el sello o el burlete

Tope de protección de válvula del cabezal rajado/desgastado Reemplace el tope de protección

Tornillos flojos en la tapa Ajuste y vuelva a comprobar

No se acciona Restricción del suministro de aire Revise el equipo de suministro de aire

Herramienta seca, falta de lubricación Use lubricante para herramientas neumáticas

Juntas tóricas de la válvula del cabezal desgastadas Reemplace las juntas tóricas

Resorte de la tapa del cilindro roto Reemplace el resorte de la tapa del cilindro

Válvula del cabezal atascada en la tapa Desensamble/Revise/Lubrique

Falta de corriente;

accionamiento lento

Herramienta seca, falta de lubricación Use lubricante para herramientas neumáticas

Resorte de la tapa del cilindro roto Reemplace el resorte de la tapa

Escape bloqueado Compruebe la protección, el resorte de la válvula del cabezal,

el silenciador

Ensamblaje del gatillo desgastado/con fugas Reemplace el ensamblaje del gatillo

Acumulación de suciedad/alquitrán en la transmisión Desensamble la nariz/transmisión para limpiar

Manga del cilindro no asentada correctamente Desensamble para corregir en la protección inferior

Válvula del cabezal seca Desensamble/Lubrique

Presión de aire demasiado baja Revise el equipo de suministro de aire

Remaches faltantes;

alimentación intermitente

Tope desgastado Reemplace el tope de protección

Alquitrán/suciedad en el canal de transmisión Desensamble y limpie la nariz y el controlador

Restricción de aire/flujo de aire inadecuado. Llave y enchufe de

desconexión rápida

Reemplace los accesorios de desconexión rápida

Junta tórica del pistón desgastada Reemplace la junta tórica; revise la transmisión

Herramienta seca, falta de lubricación Use lubricante para herramientas neumáticas

Resorte del impulsor dañado Reemplace el resorte

Baja presión de aire Revise el sistema de suministro de aire de la herramienta

Tornillos flojos de la nariz del cargador Ajuste todos los tornillos

Remaches demasiado cortos para la herramienta Use solo remaches recomendados

Remaches doblados Deje de utilizar estos remaches

Junta de la tapa del cabezal con fugas Ajuste los tornillos/reemplace la junta

Junta tórica de la válvula del gatillo cortada/desgastada Reemplace la junta tórica

Transmisión rota/desgastada Reemplace la transmisión (revise la junta tórica del pistón)

Cargador seco/sucio Limpie/lubrique con lubricante para herramientas neumáticas

Cargador desgastado Reemplace el cargador

Los remaches se atascan en

la herramienta

Canal de la transmisión desgastado Reemplace la nariz/compruebe la puerta

Remaches de tamaño incorrecto Use solo remaches recomendados

Remaches doblados Deje de utilizar estos remaches

Tornillos flojos del cargador/de la nariz Ajuste todos los tornillos

Transmisión rota/desgastada Reemplace la transmisión

La alimentación es

interminente, se saltan clavos

El pistón de alimentación está seco Use lubricante para herramientas neumáticas en el orificio de

la cubierta del pistón de alimentación

Las juntas tóricas del pistón de alimentación están agrietadas

o desgastadas

Cambie las juntas tóricas o revise el tope y el resorte.

Lubrique el ensamblaje

Revise si se atasca el trinquete Inspeccione el trinquete y el resorte de la puerta. Debe

funcionar libremente

No está fijado correctamente el poste del receptáculo . Fije el poste del receptáculo según la longitud de los clavos

en uso

Hay alambres rotos de soldadura en el rollo de clavos Retire el rollo de clavos y use otro

Los clavos se atascan en la

herramienta o receptáculo

Los clavos son del tamaño incorrecto para la herramienta Use solamente los clavos recomendados/revise el ajuste

inferior del receptáculo

Hay alambres rotos soldados en el rollo de clavos Retire el rollo de clavos y use otro

Bostitch, 701 East Joppa Road, Towson, MD 21286

11/17 Part No. N543687

Bostitch BRN175A Roofing Nailer, Coil, 15-Degree

Product's Documents

User Manual

Specifications

Bostitch BRN175A Questions and Answers
