e 901
Bedienungsanleitung
e 901 | 2/7
Lieferumfang
Lieferumfang
• e 901
• Tasche
• Kurzanleitung
• Sicherheitshinweise

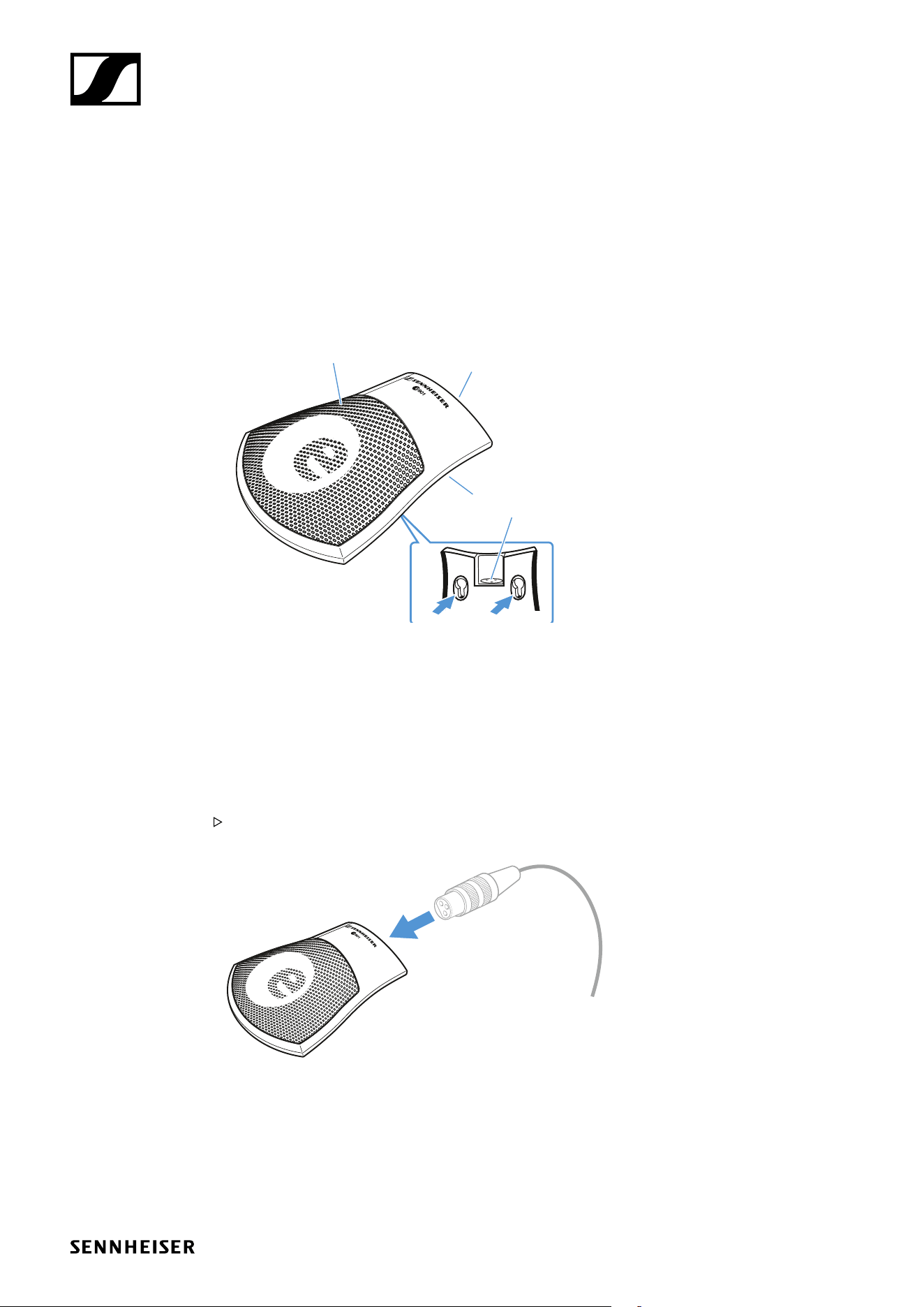

Produktübersicht
3
1
2
4
2
1. Einsprachekorb
2. XLR-3-Buchse
3. Gummiplatte
4. Montageschlitze
Installation
Mikrofon anschließen
Verbinden Sie die XLR-3-Buchse des Mikrofonkabels (optionales Zubehör) mit der XLR-3-Buchse
des Mikrofons.
e 901 | 3/7
Bedienung
Bedienung

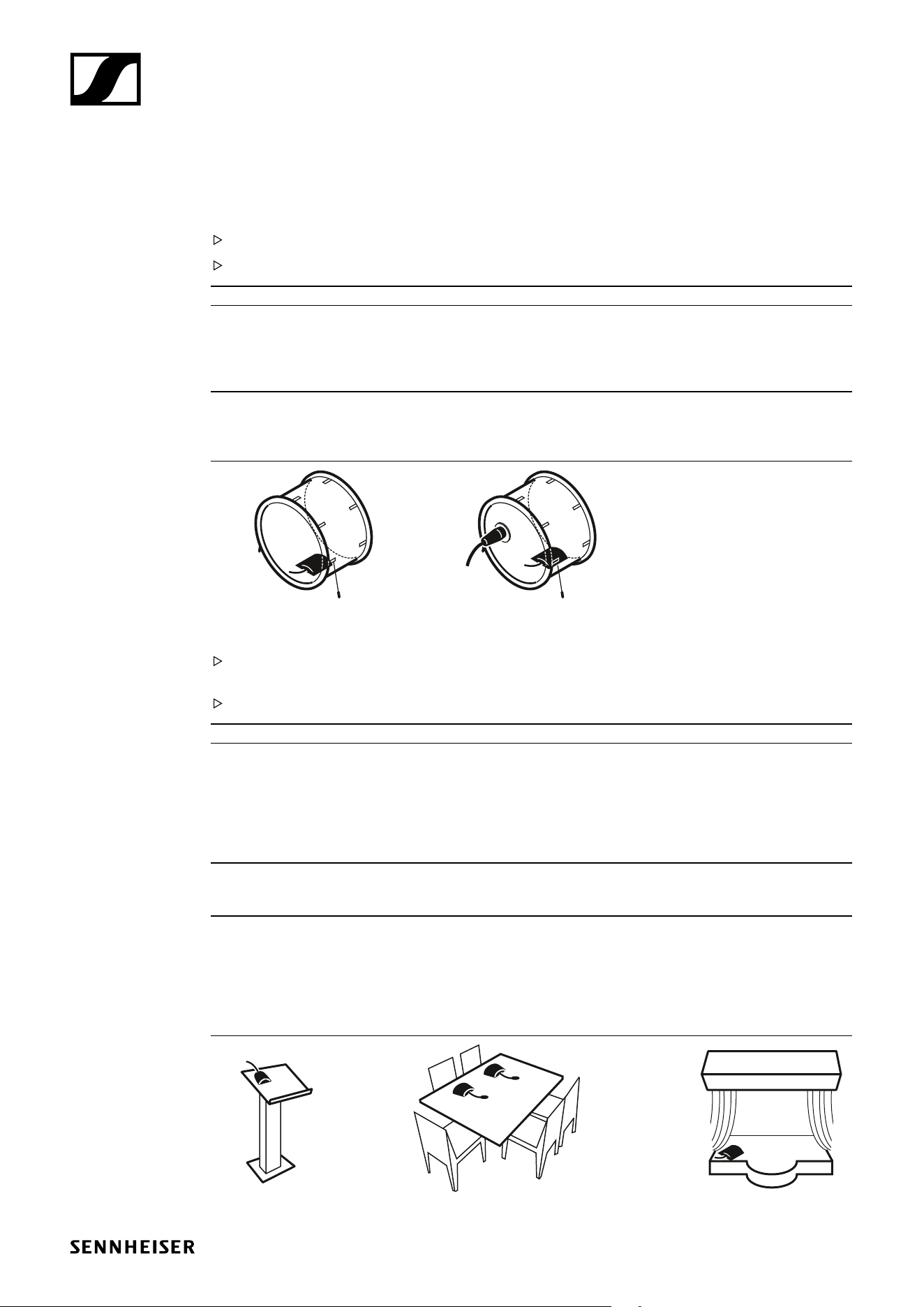

Mikrofon in einer Trommel platzieren
Legen Sie das e 901 mit dem Einsprachekorb nach oben in die Trommel.
Beachten Sie unbedingt folgende Hinweise:
Position Klangresultat Anmerkung
A viel Resonanz
viel Attack
weniger Attack: Mikrofon
von der Auftreffstelle des
Klöppels wegrichten.
Mikrofon auf dem Boden der Kick-Drum, ca. 10 -
20 cm vom Schlagfell entfernt positionieren.
B Das e 901 wird zur Wieder-
gabe des Attacks verwendet,
das e 902 zur Wiedergabe
des Grundtonbereichs
Kombination mit einem e 902 am Resonanzfell. Bei
einem Mikrofon evtl. am Mischpult Phasendrehung
aktivieren.
A B
Auf Schall reflektierenden Flächen platzieren
Legen Sie das e 901 mit dem Einsprachekorb auf die Schallquelle gerichtet auf die gewünsche
Fläche.
Beachten Sie unbedingt folgende Hinweise:
Position Klangresultat Anmerkung
C weniger Raumhallanteil oder
Kammfilterelemente
verbesserte Sprachverständ-
lichkeit
höhere Gain-Reserven
gegenüber frei im Raum
stehenden Mikrofonen
Mikrofon auf Altar oder Kanzel. Absolut unauffälliges
Erscheinungsbild aufgrund der flachen Bauform.
Keine störenden Mikrofone im Blickfeld.
D weniger Raumhall gegen-
über frei im Raum stehenden
Mikrofonen
Auf Konferenztisch liegend auf Teilnehmer ausge-
richtet. Mikrofon darf nicht verdeckt werden durch
Unterlagen, Ordner o.ä.
E weniger Raumhall gegen-
über frei im Raum stehenden
Mikrofonen
verbesserte Sprachverständ-
lichkeit
Am Theaterbühnenrand liegend auf Bühne gerichtet.
Als Stützmikrofon der Beschallungsanlage o. zum
Mithören in den Künstlergarderoben. Zur Unterdrü-
ckung von Trittschall Mikrofon ggf. auf weiche Unter-
lagen (z.B. Mouse-Pad) legen.
Ggf. mit Overheadmikrofonen kombinieren (z. B.
Sennheiser ME 36 mit MHZ 30B & MZC 30).
EDC
e 901 | 4/7
Bedienung

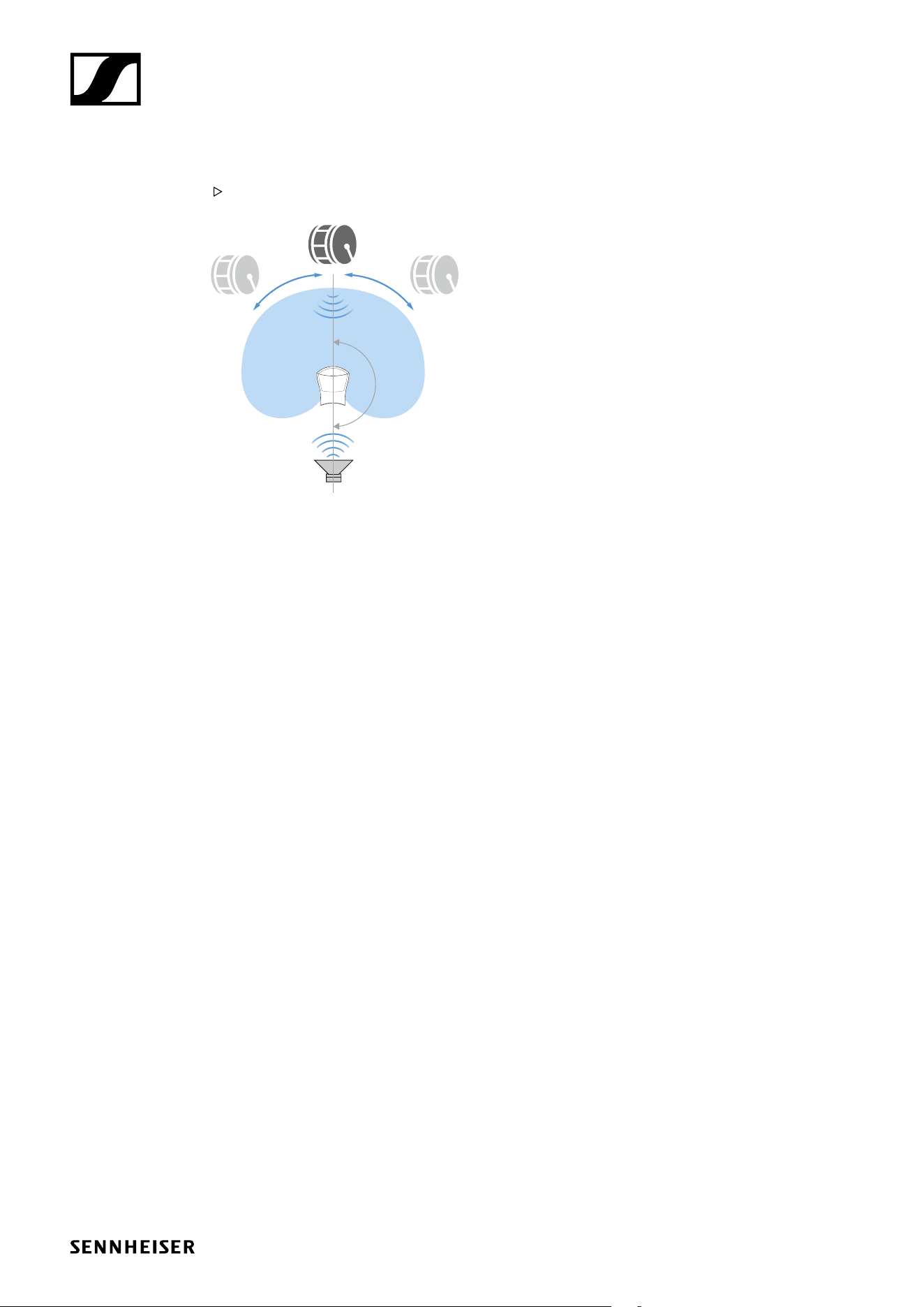

Monitorlautsprecher platzieren
Positionieren Sie Ihre Monitorlautsprecher im Winkelbereich der größten Auslöschung (180°), um
Rückkopplungen und Übersprechen zu vermeiden.
180°
e 901 | 5/7

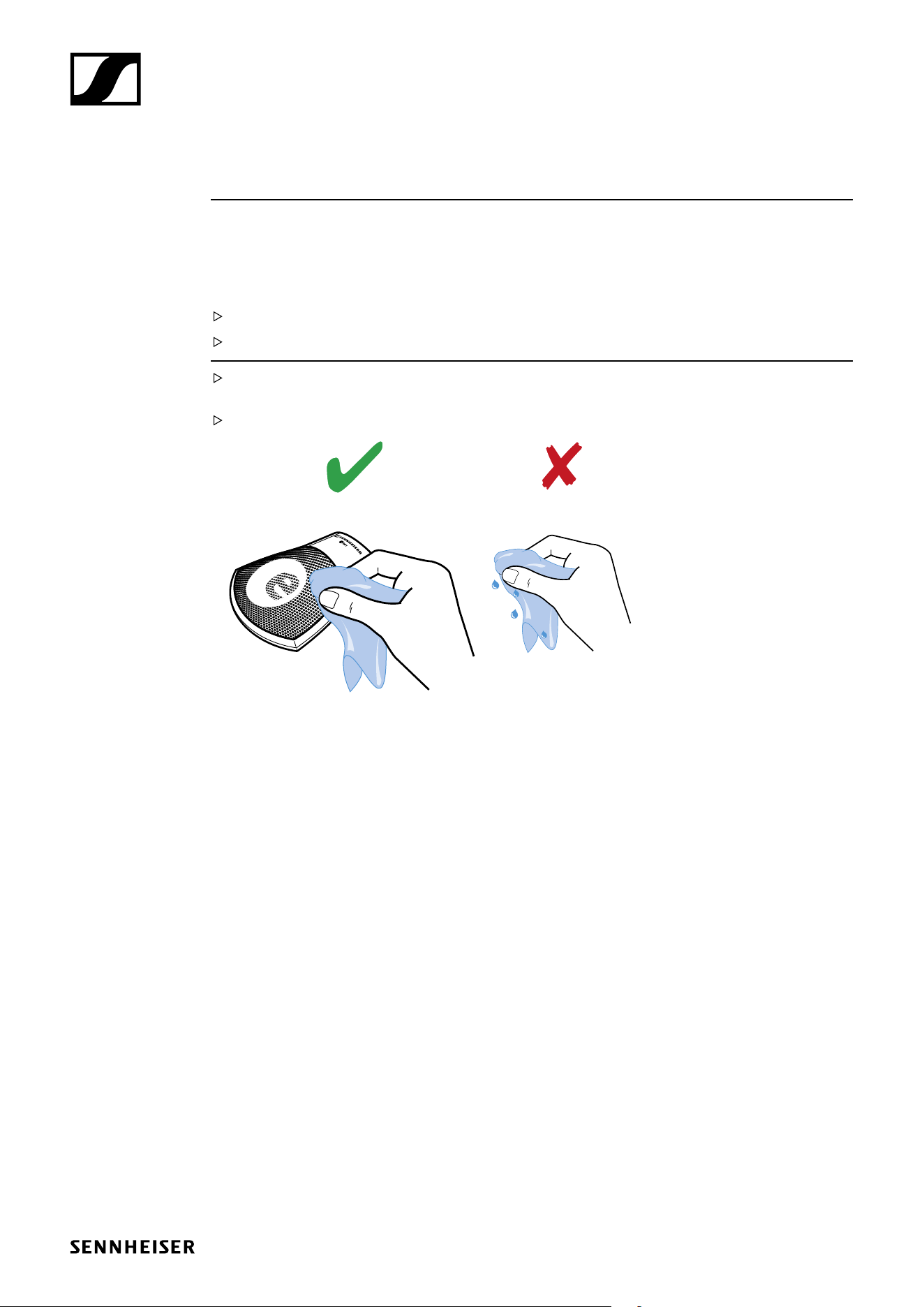

e 901 reinigen und pflegen
e 901 reinigen und pflegen
VORSICHT
FLÜSSIGKEIT KANN DIE ELEKTRONIK DER PRODUKTE ZERSTÖREN!
Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurzschluss in der Elektronik
verursachen.
Halten Sie Flüssigkeiten jeder Art von den Produkten fern.
Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.
Trennen Sie gegebenenfalls die Produkte vom Stromnetz und entnehmen Sie gegebenenfalls Ak-
kus und Batterien, bevor Sie mit der Reinigung beginnen.
Reinigen Sie alle Produkt ausschließlich mit einem weichen, trockenen/leicht feuchtem Tuch.
e 901 | 6/7

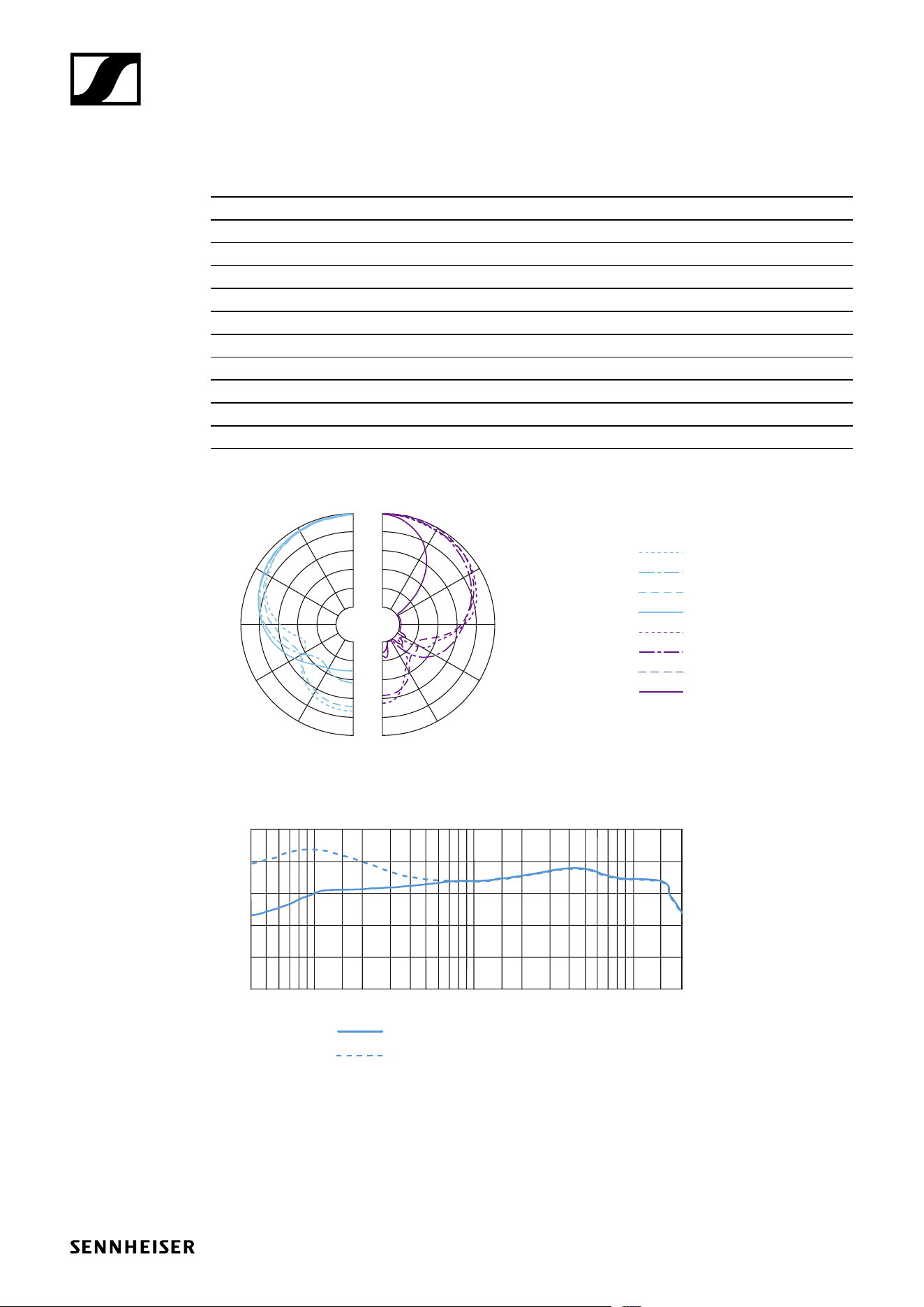

Technische Daten
Technische Daten
Wandlerprinzip dauerpolarisiertes Kondensatormikrofon
Übertragungsbereich 20 - 20.000 Hz
Richtcharakteristik Halbniere
Freifeld-Leerlauf-Übertragungsfaktor 0,5 mV/Pa
Nennimpedanz (bei 1 kHz) < 100 Ω
Min. Abschlussimpedanz 1 kΩ
Grenzschalldruckpegel bei 1 kHz 154 dB
Phantomspeisung 48 V
Stecker XLR-3
Abmessungen 126,5 x 105 x 26,5 mm
Gewicht 550 g
Polardiagramm
125 Hz
250 Hz
500 Hz
1,000 Hz
2,000 Hz
4,000 Hz
8,000 Hz
16,000 Hz
30°
0°
180°
150°
120°
60°
90°
0
5
10
15
20
25
dB
30°
0°
180°
150°
120°
60°
90°
Frequenzgang
-40
-50
-60
-70
-80
-90
50
100
200
500
1,000
2,000
5,000
10,000
20,000
Hz
dBV
0°, 1 m
0°, 5 cm
e 901 | 7/7
Übersicht der Anwendungen

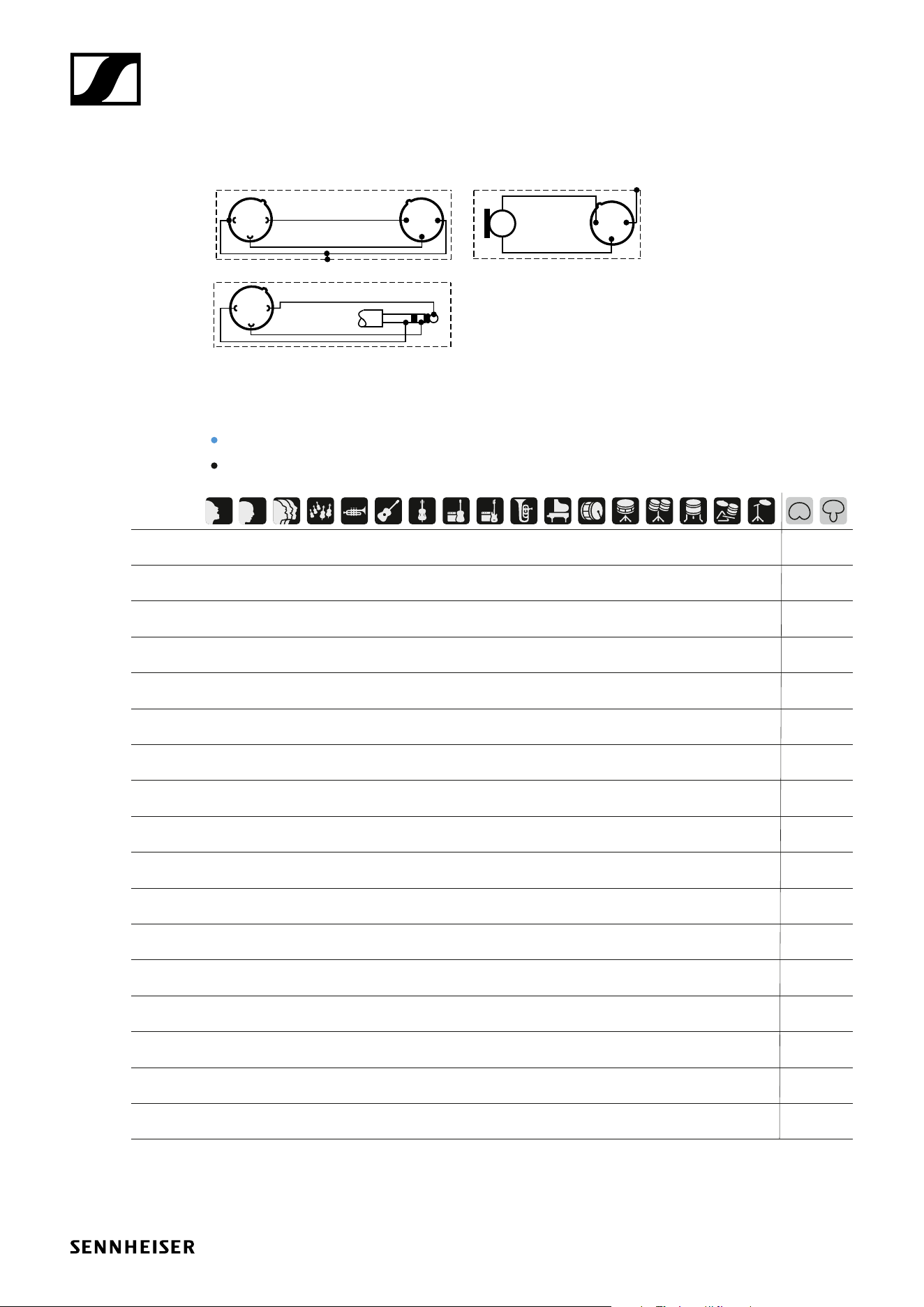

Anschlussbelegung
12
3
+
+
12
3
1
2
3
+ +
1
2
3
+
+
XLR 6.3 mm
XLRXLR
XLR
BALANCED
Übersicht der Anwendungen
Hauptanwendung
Nebenanwendung
•••• •
••
• •••
••
• ••
••
• • ••• •
•• • •• • • •
•• •
•• •
•• •
• • •
•• •
••
• •••
••
• • ••• •
••
••• •
• • • •• • • •
• •
• •
• •• ••
e 602 II
e 604
e 608
e 609
silver
e 614
e 835
e 845
e 865
e 901
e 902
e 904
e 906
e 908
e 914
e 935
e 945
e 965
