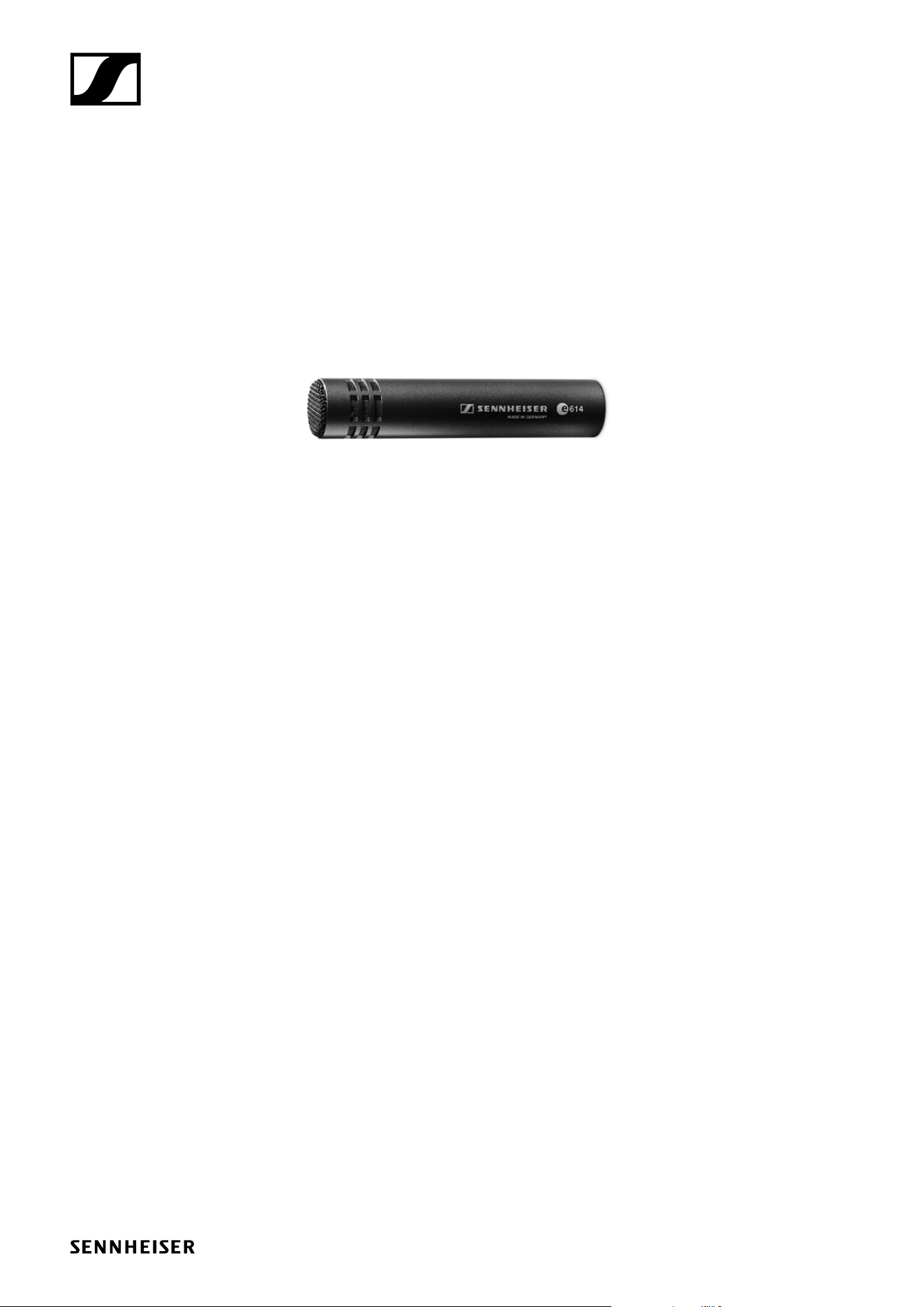

e 614
Bedienungsanleitung
e 614 | 2/7
Lieferumfang
Lieferumfang
• e 614
• Mikrofonklemme MZQ 100
• Tasche
• Kurzanleitung
• Sicherheitshinweise
Produktübersicht
2
1
1. Einsprachekorb
2. XLR-3-Buchse
e 614 | 3/7
Installation
Installation

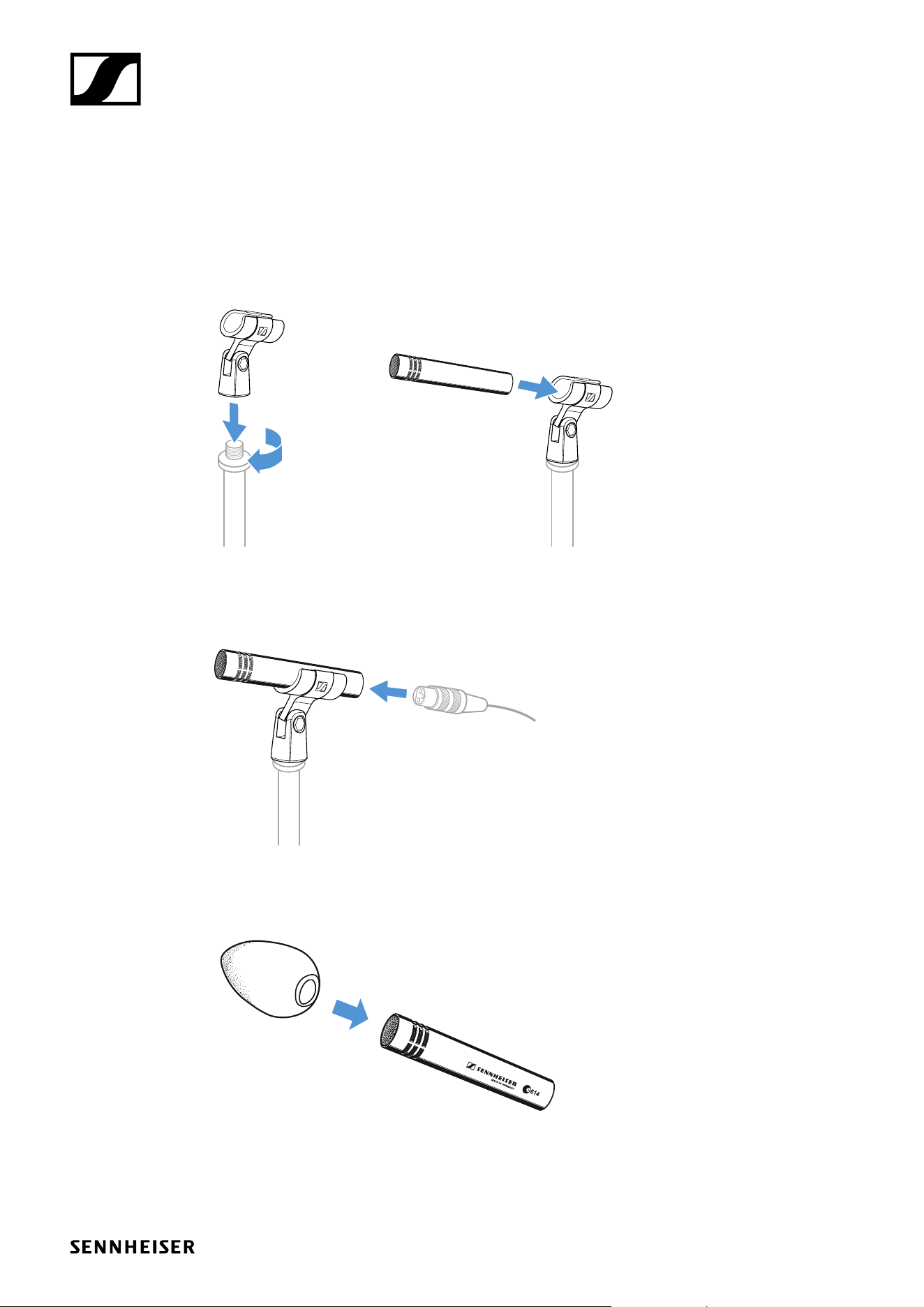

Mikrofon montieren
f Schrauben Sie die Mikrofonklammer auf ein Stativ.
f Stecken Sie das Mikrofon mit dem hinteren Ende auf die Mikrofonklammer.
f Richten Sie das Mikrofon mit der Mikrofonklammer aus.
Mikrofon anschließen
f Verbinden Sie die XLR-3-Buchse des Mikrofonkabels (optionales Zubehör) mit der XLR-3-Buchse
des Mikrofons.
Windschutz verwenden
f Setzen Sie den Windschutz MZW 64 (optionales Zubehör) auf.
e 614 | 4/7
Bedienung
Bedienung

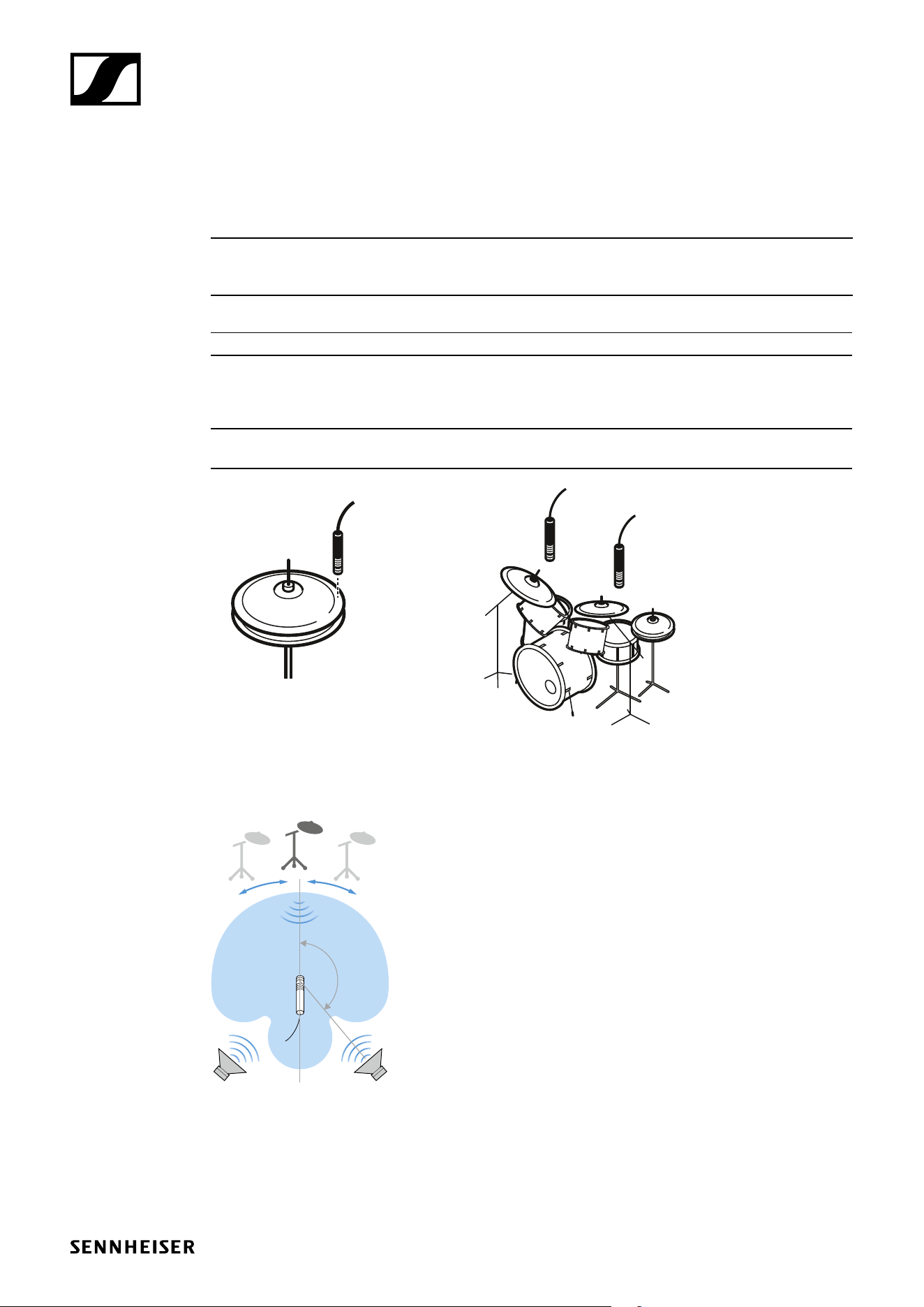

Mikrofon platzieren: Schlagzeug / Percussion
Hinweis: Beim Schließen der Hi-Hat entsteht ein starker Luftstrom! Wird das Mikrofon zu nah am
Rand platziert, können aufgrund des Luftstroms Störgeräusche entstehen.
f Beachten Sie unbedingt folgende Hinweise:
Position Klangresultat Anmerkung
A natürlicher, heller Klang Ausrichtung des Mikrofons nach unten auf die Hi-
Hat, einige Zentimeter vom Rand entfernt. Uner-
wünschte Schallanteile evtl. durch Hochpassfilterung
entfernen.
B viele Grundtöne, wenig
Obertöne
A B
Monitorlautsprecher platzieren
f Positionieren Sie Ihre Monitorlautsprecher im Winkelbereich der größten Auslöschung (135°, ver-
gleich „Polardiagramm“), um Rückkopplungen und Übersprechen zu vermeiden.
135°
e 614 | 5/7

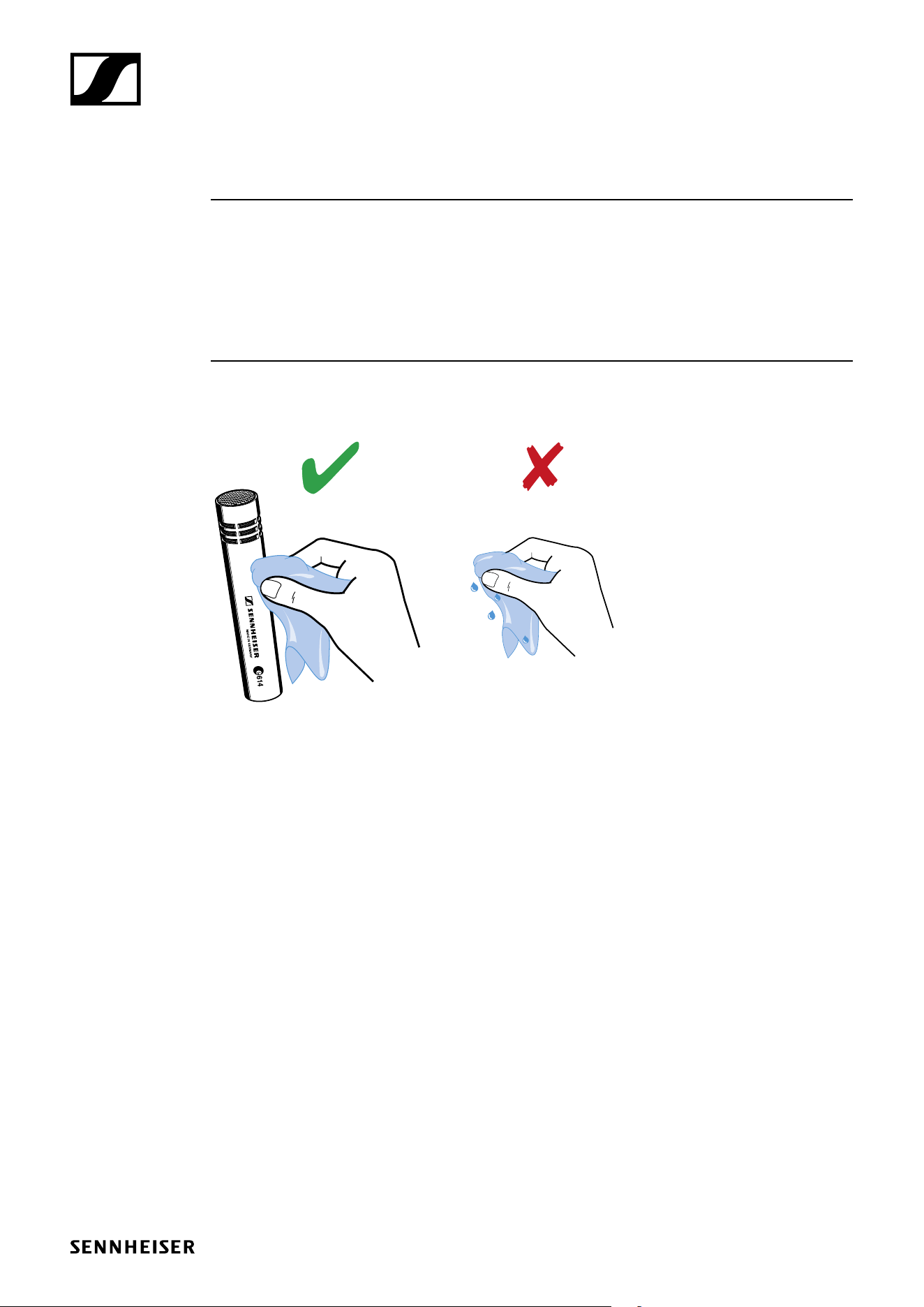

E 614 reinigen und pflegen
E 614 reinigen und pflegen
VORSICHT
FLÜSSIGKEIT KANN DIE ELEKTRONIK DER PRODUKTE ZERSTÖREN!
Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurzschluss in der Elektronik
verursachen.
f Halten Sie Flüssigkeiten jeder Art von den Produkten fern.
f Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.
f Trennen Sie gegebenenfalls die Produkte vom Stromnetz und entnehmen Sie gegebenenfalls Ak-
kus und Batterien, bevor Sie mit der Reinigung beginnen.
f Reinigen Sie alle Produkt ausschließlich mit einem weichen, trockenen/leicht feuchtem Tuch.
e 614 | 6/7

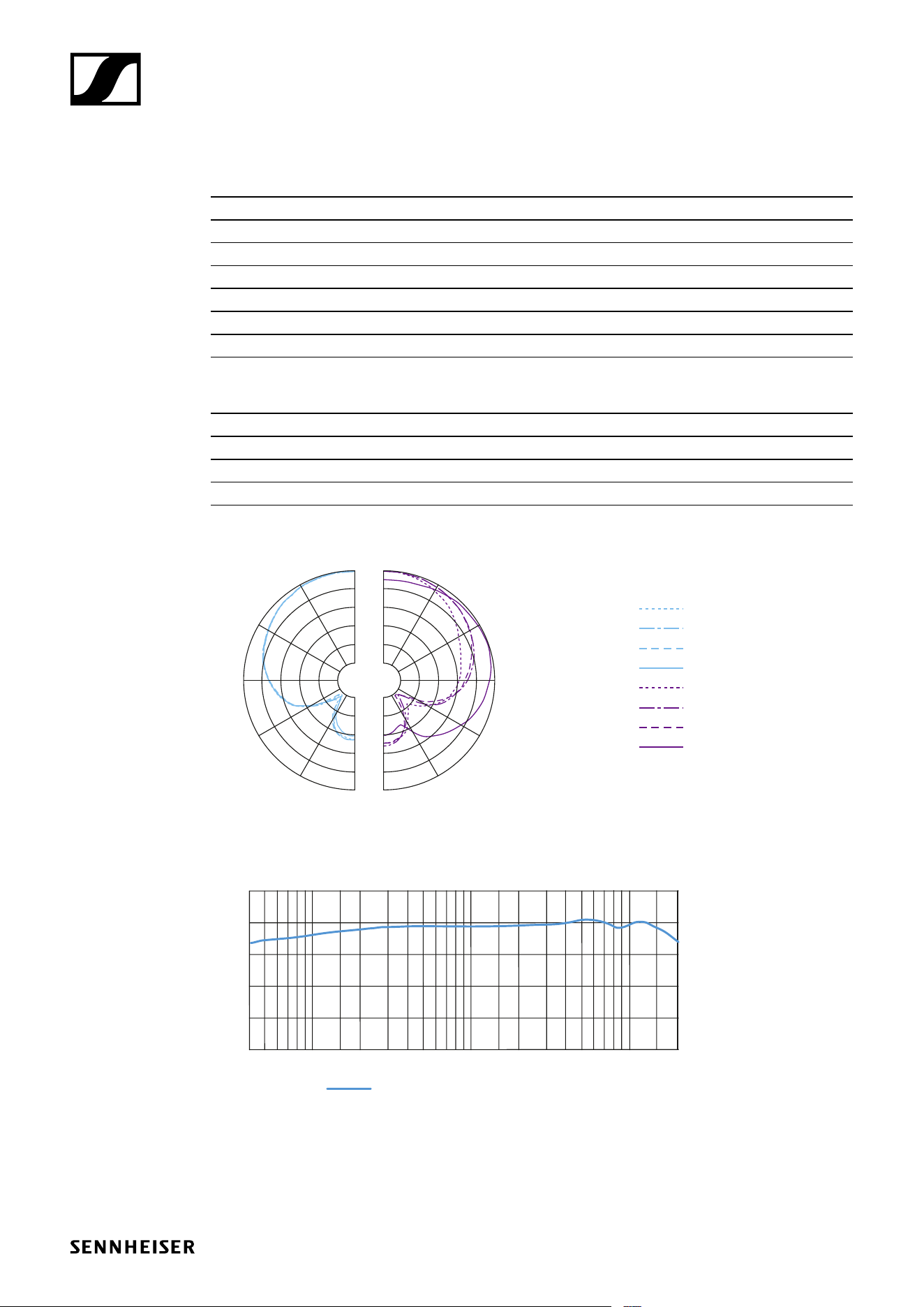

Technische Daten
Technische Daten
Wandlerprinzip dauerpolarisiertes Kondensatormikrofon
Übertragungsbereich 40 - 20.000 Hz
Richtcharakteristik Superniere
Freifeld-Leerlauf-Übertragungsfaktor 3 mV/Pa
Nennimpedanz (bei 1 kHz) 50 Ω
Min. Abschlussimpedanz 1 kΩ
Grenzschalldruckpegel bei 1 kHz 139 dB
Ersatzgeräuschpegel
A-bewertet
CCIR-bewertet
24 dB(A)
35 dB
Phantomspeisung 12 - 48 V
Stecker XLR-3
Abmessungen ⌀ 20 x 100 mm
Gewicht 73 g
Polardiagramm
30°
0°
180°
150°
120°
60°
90°
0
5
10
15
20
25
dB
30°
0°
180°
150°
120°
60°
90°
125 Hz
250 Hz
500 Hz
1,000 Hz
2,000 Hz
4,000 Hz
8,000 Hz
16,000 Hz
Frequenzgang
dBV
50
100
200
500
1,000
2,000
5,000
10,000
20,000
Hz
- 50
- 60
- 70
- 80
- 90
- 40
0°, 1 m
e 614 | 7/7

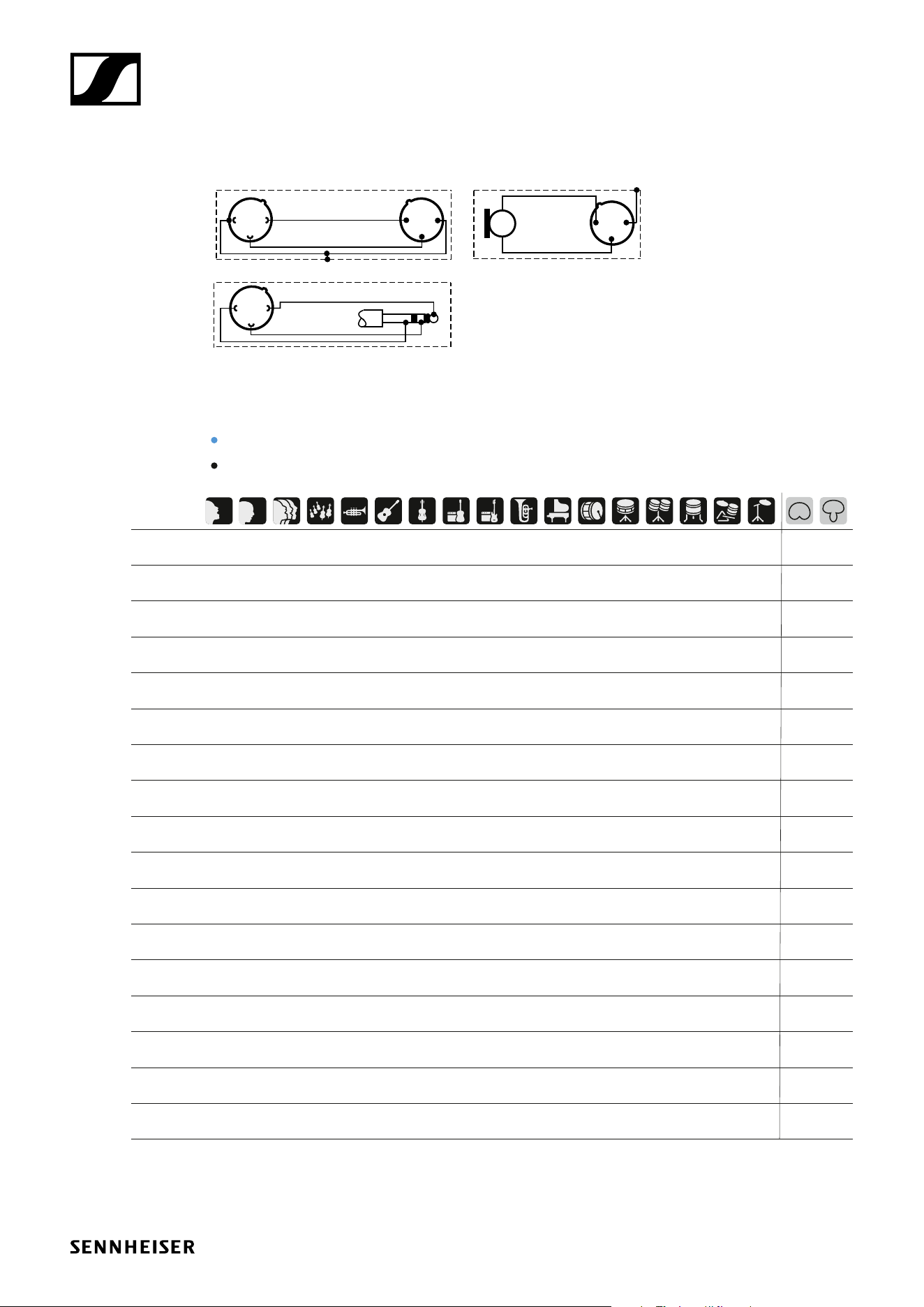

Übersicht der Anwendungen
Anschlussbelegung
12
3
+
+
12
3
1
2
3
+ +
1
2
3
+
+
XLR
6.3 mm
XLR
XLR
XLR
BALANCED
Übersicht der Anwendungen
Hauptanwendung
Nebenanwendung
•••• •
••
• •••
••
• ••
••
• • ••• •
•• • •• • • •
•• •
•• •
•• •
• • •
•• •
••
• •••
••
• • ••• •
••
••• •
• • • •• • • •
• •
• •
• •• ••
e 602 II
e 604
e 608
e 609
silver
e 614
e 835
e 845
e 865
e 901
e 902
e 904
e 906
e 908
e 914
e 935
e 945
e 965
