Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.

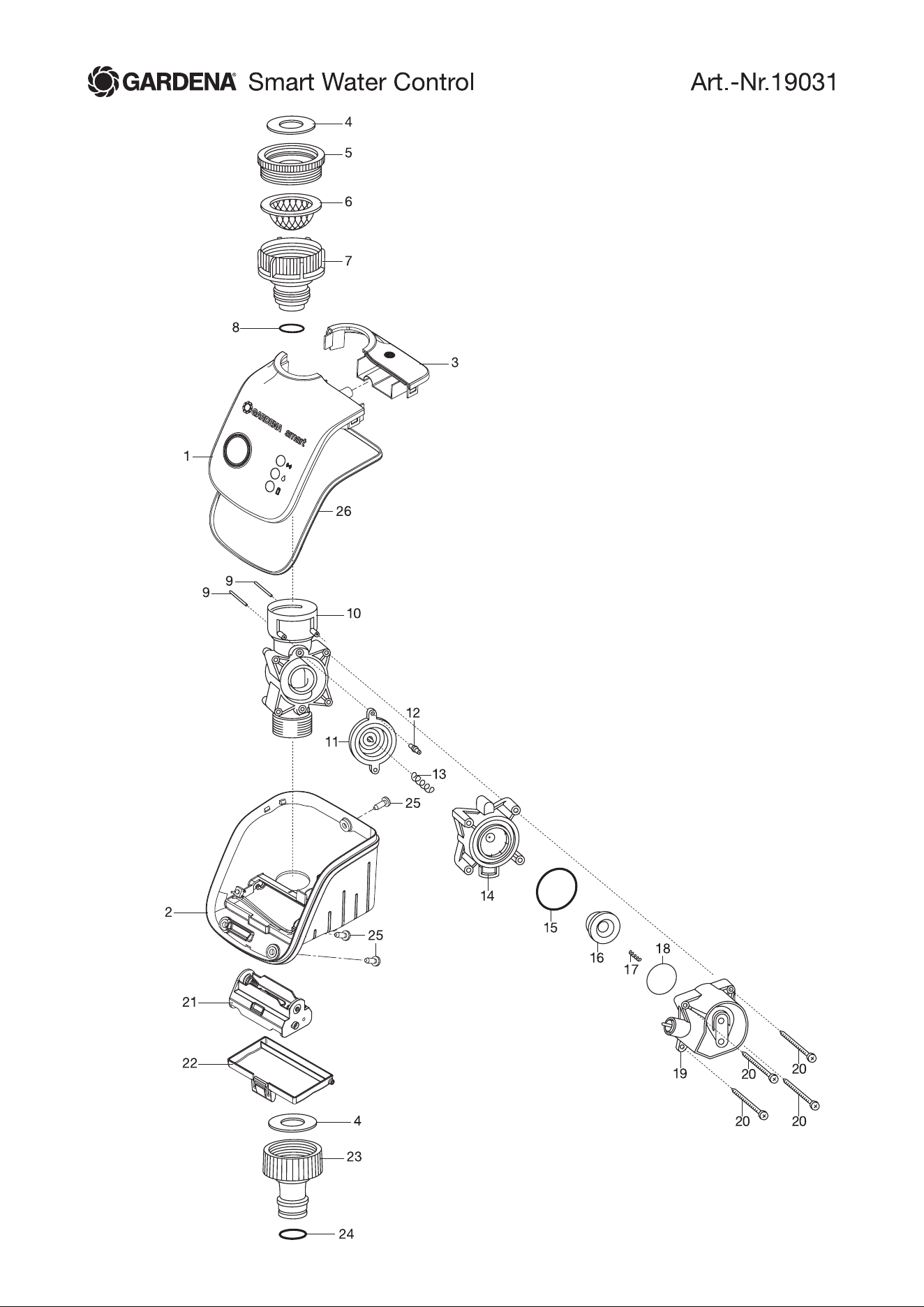

Art. 19031 smart Water Control smart Water Control smart Water Control
1,22 19031-00.701.00 Steuerteil, vollst. Control component, cpl. Boite de commande, cpl.
2 19031-00.600.01 Gehäuse Housing Carter
3 19031-00.600.11 Blende Screen Écran
4 1121-00.000.01 Flachdichtung 25,1/16x3 Washer 25,1/16x3 Joint plat 25,1/16x3
4,5 924-00.600.00 Adapter 1" - 3/4", kpl. Adapter 1" - 3/4", cpl. Adaptateur 1" - 3/4", cpl.
6 1815-00.614.00 Sieb, vollst. Filter, cpl. Filtre, cpl.
6-10 1815-00.706.00 Ventilkörper, vollst. Valve body, cpl. Corps de soupape, cpl.
6-20 1815-00.707.00 Hydraulikventil, vollst. Hydraulic valve, cpl. Soupape hydraulique, cpl.
7 1210-00.600.61 Anschlusshülse Conductor barrel Douille de raccord
8 964-00.505.04 O-Ring 18,4x2,7 O-ring 18,4x2,7 Joint torique 18,4x2,7
11 1815-00.617.00 Membrane, vollst. Diaphragm, cpl. Diaphragme, cpl.
12 1815-00.610.27 Steuerdüse rot Control nozzle rot Buse de commande rouge
12,14 1815-00.743.00 Ventildeckel, kpl. Valve cover, cpl. Couvercle de soupape, cpl.
13 1169-00.600.39 Druckfeder, groß Pressure spring, large Ressort de pression, grand
15 1672-00.600.11 O-Ring 24x2 O-ring 24x2 Joint torique 24x2
16 1174-00.618.00 Magnetplatte, vollst. Magnetic plate, cpl. Clapet magnétique, cpl.
17 1174-00.610.11 Druckfeder, klein Pressure spring, small Ressort de pression, petit
18 1815-00.610.38 Mylar-Folie rund, 4 Typ A, 50μm O-ring 10,5x2,7 Joint torique 10,5x2,7
21 19031-00.600.21 Batteriehalter Accu holder Support de pile
22 19031-00.600.16 Batteriedeckel Accu cover Couvercle de pile
23,24,4 18201-00.600.00 Hahnstück 3/4" Tap Connector 3/4" Nez de robinet 3/4"
24 900-00.101.06 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7
25 1188-00.500.19 STS-Schraube STS-Screw STS-Vis
26 19031-00.600.06 Rahmen Frame Cadran
Art. 19030 smart Sensor smart Sensor smart Sensor
1188-00.520.00 Spitze, kpl. Peak, cpl. Pointe, cpl.
19030-00.600.11 Batteriehalter Accu holder Support de pile
19030-00.600.16 Batteriedeckel Accu cover Couvercle de pile
Art. 19000-00.600.00 Gateway kpl. EU Gateway assy. EU Gateway cpl. EU
19000-00.600.00 Gateway kpl. EU Gateway assy. EU Gateway cpl. EU
19000-00.902.00 Außenantenne-Set (2 Stück) Exterior antenna kit (2pcs.) Antenne extérieur kit (2pcs.)
19000-00.600.36 Netzteil, universal Power unit, universal Transformateur, universel
19000-00.600.51 LAN Kabel LAN Cable LAN Cable
19000-00.901.00 Gateway ohne Zubehör Gateway without accessories Gateway sans accessoires
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
