User Manual

This is the main product document for model HXGATE-002.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
CHAIN LINK FENCE GATES
USER MANUAL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
1
MODEL:HXGATE-002 / HXGATE-003
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
CHAIN LINK FENCE GATES
background
2
SAFETY INSTRUCTIONS
WARNING:
Read this material before using this product. Failure to do so can
result in serious injury.
Assembly precautions
1. Assemble only according to these instructions. Improper assembly can
create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves
during assembly.
3. Keep the assembly area clean and well-lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble if tired or when under the influence of alcohol, drugs
or medication.
6. The product capabilities apply to properly and completely assembled
products only.
7. Assemble on a flat, level, hard and smooth surface capable of safely
supporting the Chain Link Fence Gates
8. For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap
and separate all parts in a clean work area.
Use precautions
1. DO NOT SIT OR STAND ON THIS ITEM.
2. This product is not a toy. Do not allow children to play with or near this
item.
3. Do not exceed specified weight capacities.
4. Use as intended only.
5. Inspect before every use; do not use if parts are loose or damaged.
SAVE THIS MANUAL
background
3
PARTS LIST
1
elbow pipe x2pcs
2
horizontal pipe x2pcs
3
tension rod x2pcs
4
wire mesh x1pcs
5
Fastener x8pcs
6
binding wire x1pcs
7
Hinge x2pcs
8
Lock x1pcs
9
self-tapping screw x4pcs
10
Hook x2pcs
11
oblique zipper ring x1pcs
background
4
ASSEMBLY STEP

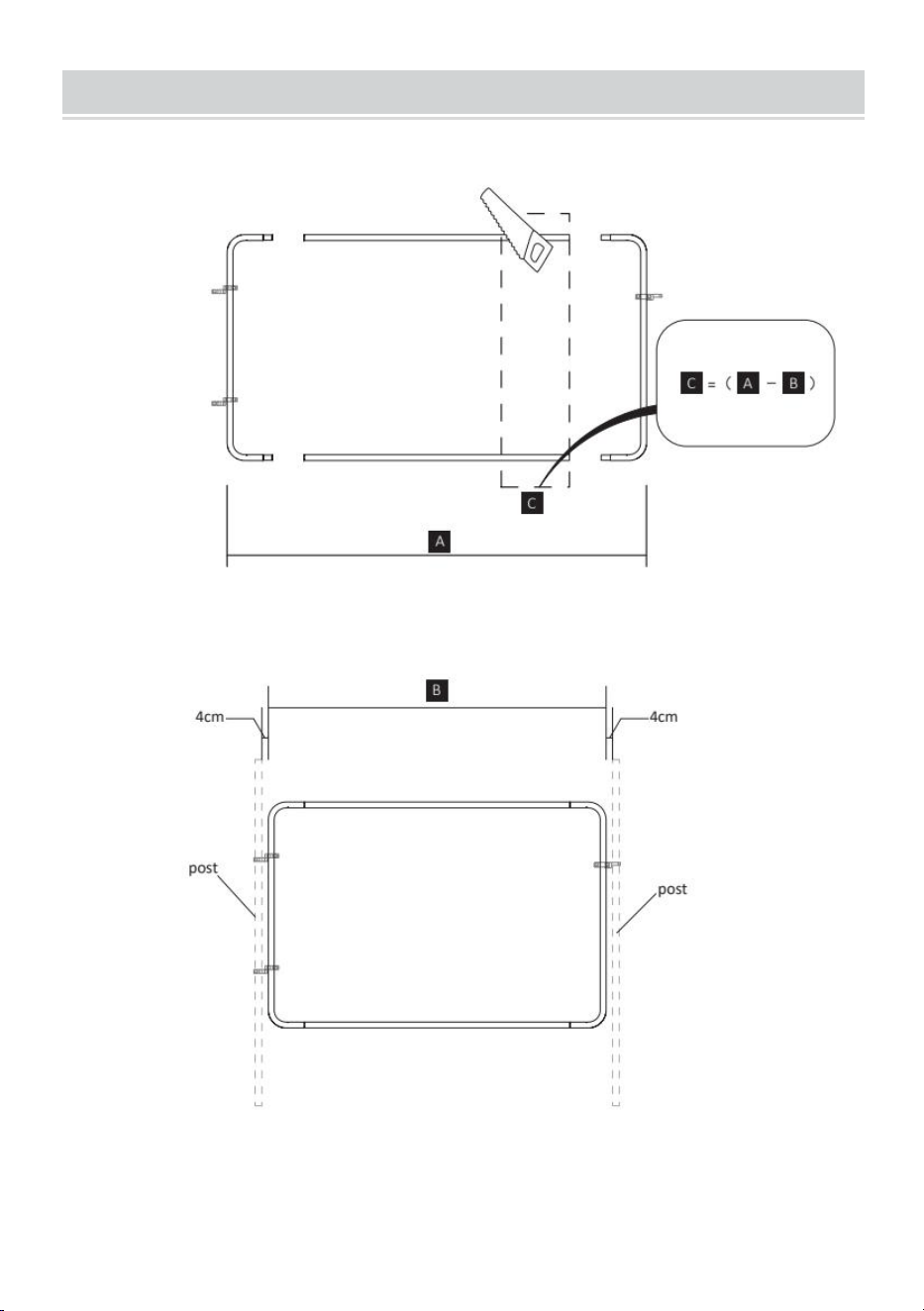

The length of the horizontal pipe (2) can be freely cut
and adjusted according to the width of the door to
adapt to the door.
Step-1
background
5

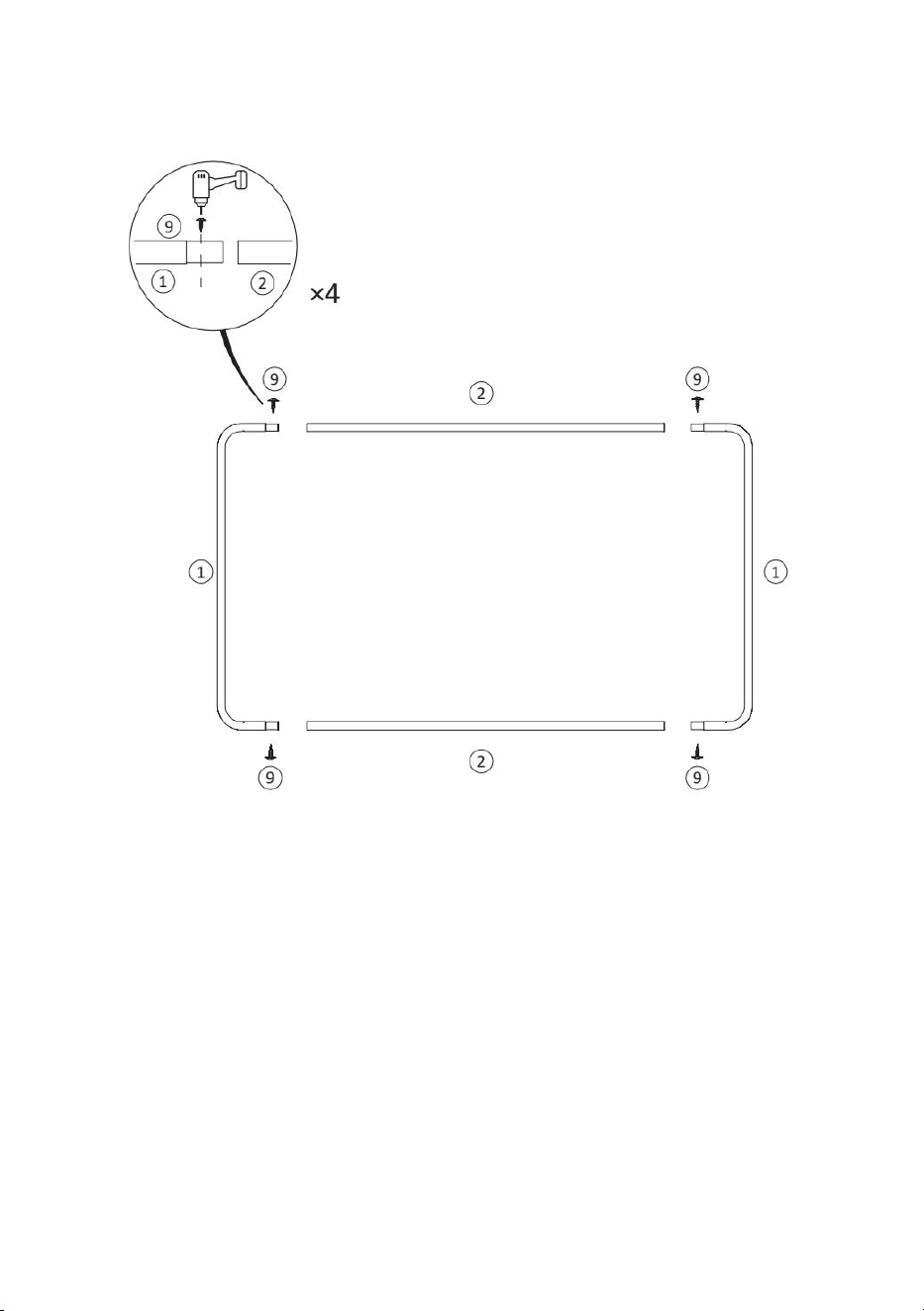

Assemble the elbow pipe / horizontal pipe as shown and fix
the self-tapping screws at the interface.
Step-2
background
6
Step-3
background
7

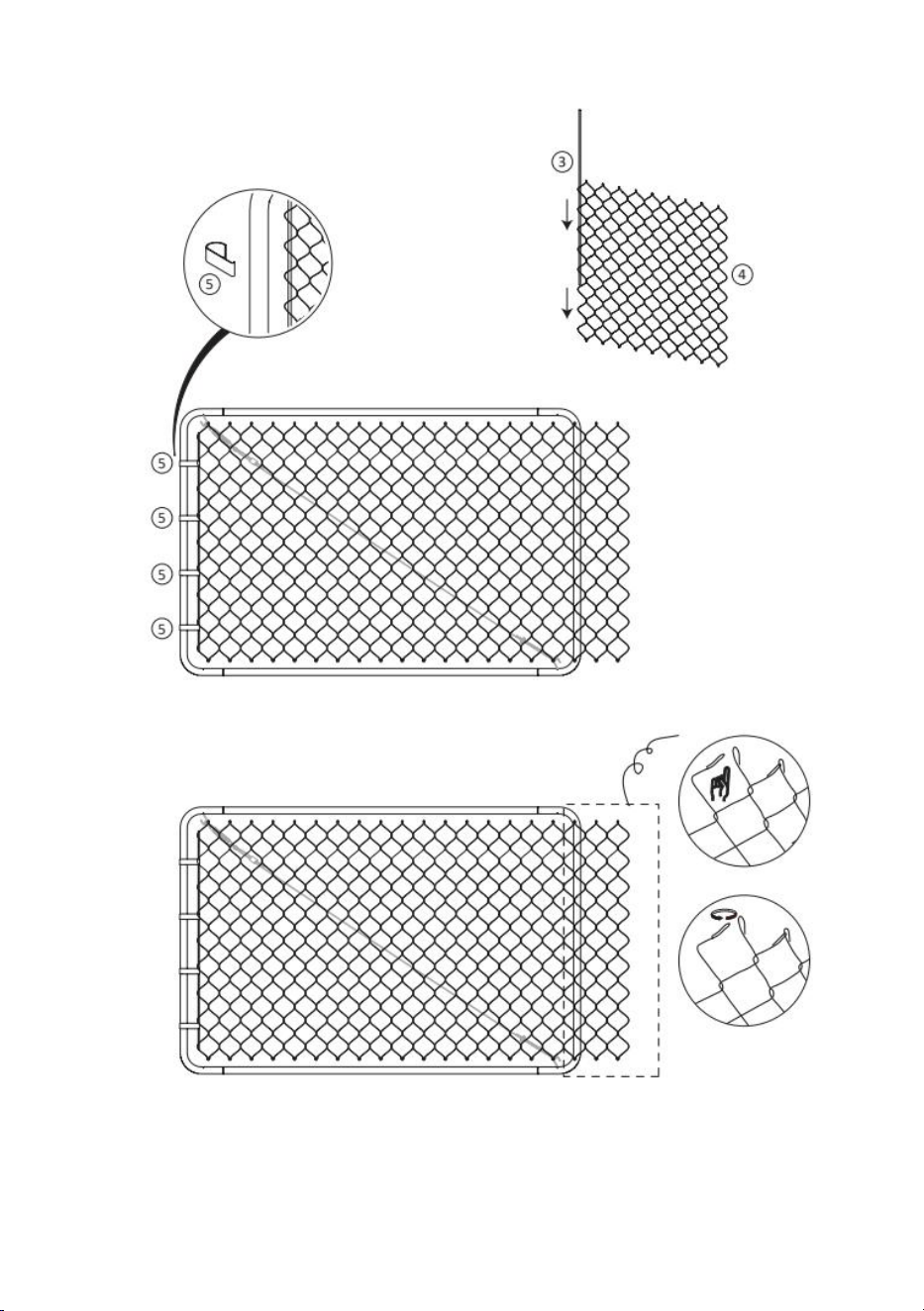

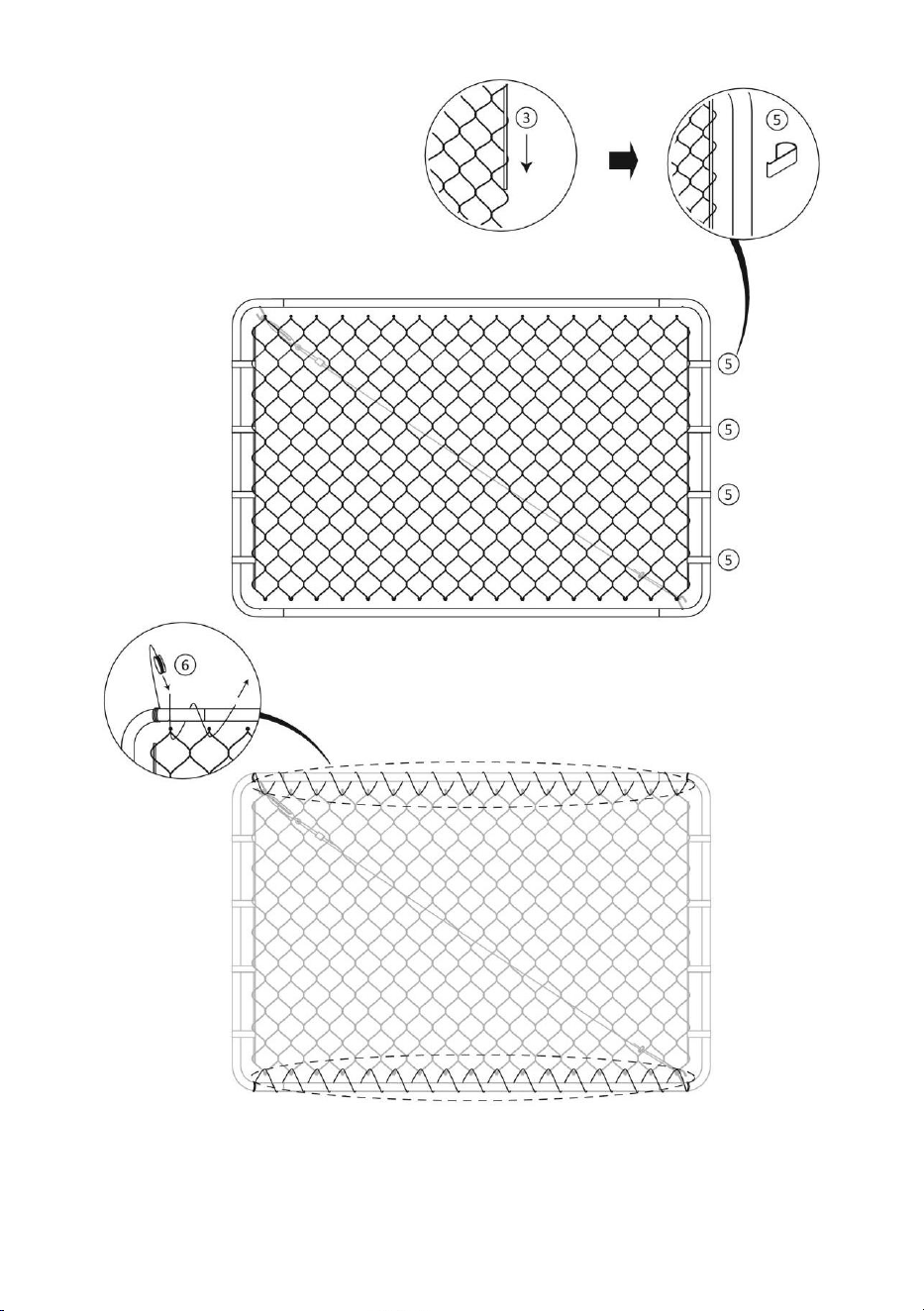

As shown in the figure, freely adjust the size of the wire
mesh according to the size of the frame, and rotate the
wire mesh to take it out.
Adjust the size of the wire mesh, install the tension
rod, and fasten the buckle on the tension rod and the
elbow pipe.
Step-4
background
8
Step-5
As shown in the figure, install the tension rod and the
buckle, and fix the wire mesh with the binding wire.
background
9
PRODUCT PARAMETER
Model
HXGATE-002
HXGATE-003
Colour
Black
galvanized color
Product Size
1835*1220mm
1830*1220mm
Step-6
Fix the hinge well and the door lock well. / Fix the
hinge and the door lock firmly.
background
10
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames, Surrey,
TW18 4AX
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi
utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando
determinati utensili con noi rispetto ai principali marchi principali e non significa
necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo
gentilmente di verificare attentamente quando effettui un ordine con noi
se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
CANCELLI A CATENA
MANUALE D'USO
Machine Translated by Google
background
Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:
MODELLO:HXGATE-002 / HXGATE-003
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del
manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale
utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di
perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul
nostro prodotto.
1
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
HAI BISOGNO DI AIUTO? CONTATTACI!
CANCELLI A CATENA
Machine Translated by Google
background
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti
sostenere i cancelli della recinzione a maglie di catena
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo
4. Utilizzare solo come previsto.
creare pericoli.
7. Montare su una superficie piana, livellata, dura e liscia in grado di sostenere in modo sicuro
3. Non superare le capacità di peso specificate.
pagine, fare riferimento allo schema di montaggio di questo manuale. Disimballare
SALVA QUESTO MANUALE
AVVERTIMENTO:
4. Tenere gli astanti fuori dall'area durante l'assemblea.
durante l'assemblaggio.
8. Per ulteriori informazioni sulle parti elencate di seguito
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
e separare tutte le parti in un'area di lavoro pulita.
5. Ispezionare prima di ogni utilizzo; non utilizzare se alcune parti sono allentate o danneggiate.
provocare lesioni gravi.
o farmaci.
1. NON SEDERSI O STARE IN PIEDI SU QUESTO OGGETTO.
Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa norma può
5. Non riunirsi se si è stanchi o sotto l'effetto di alcol, droghe
Usare precauzioni
1. Montare solo secondo queste istruzioni. Un montaggio improprio può
solo prodotti.
articolo.
Precauzioni di montaggio
6. Le capacità del prodotto si applicano a prodotti correttamente e completamente assemblati
ISTRUZIONI DI SICUREZZA
2
Machine Translated by Google
background
7
Lucchetto x1 pz.
6
Cerniera x2pz
Gancio x2pz
1
8
tubo orizzontale x2pz
vite autofilettante x4pz
tubo a gomito x2pz
anello cerniera obliquo x1pz
3
rete metallica x1pz
11
2
tirante x2pz
9 10
5
filo di legatura x1pz
4
Fissaggio x8pz
ELENCO DELLE PARTI
3
Machine Translated by Google
background

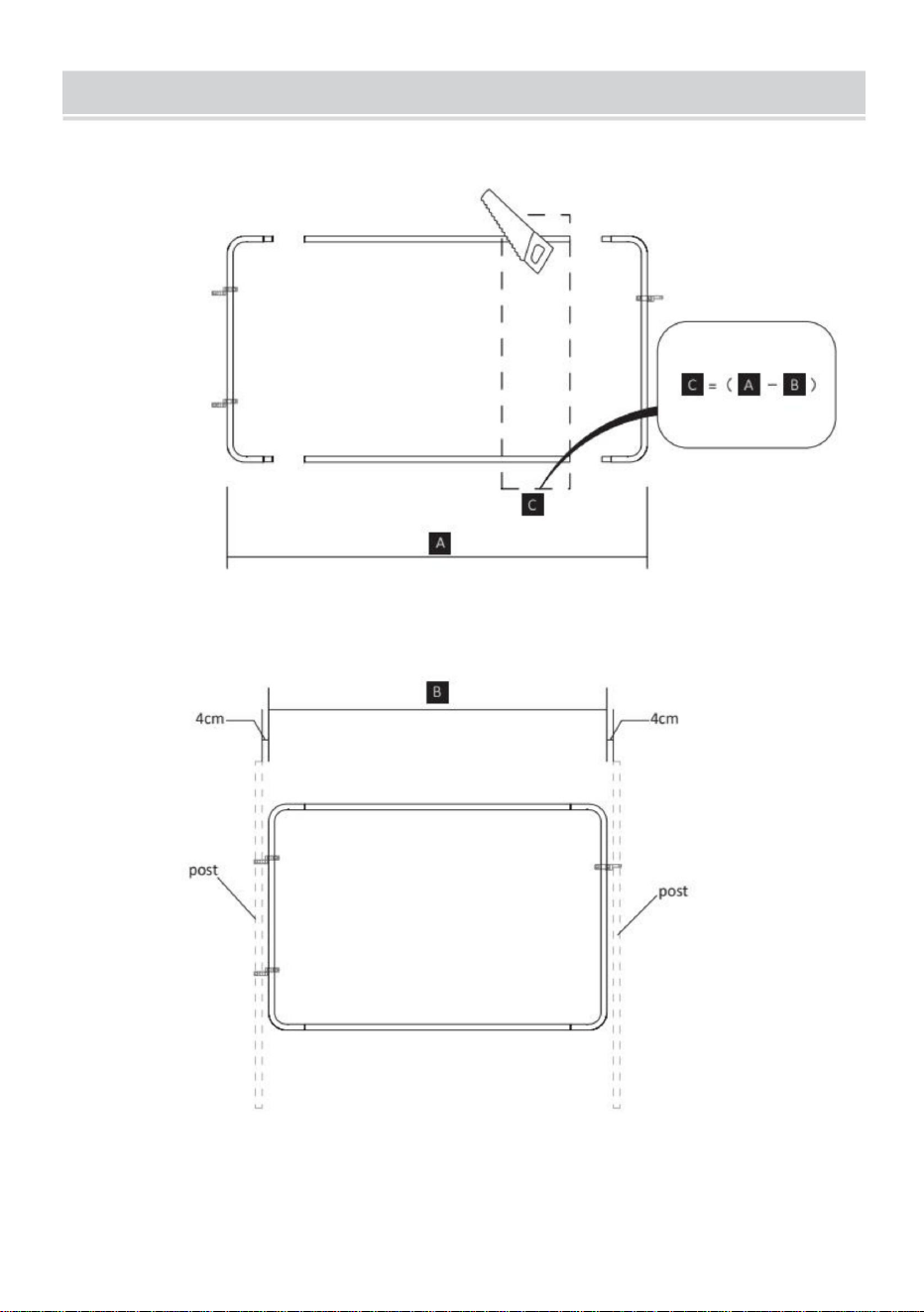

La lunghezza del tubo orizzontale (2) può essere tagliata
liberamente e regolata in base alla larghezza della porta
per adattarsi alla porta.
4
Passo 1
FASE DI MONTAGGIO
Machine Translated by Google
background
Assemblare il tubo a gomito/tubo orizzontale come mostrato
e fissare le viti autofilettanti all'interfaccia.
Passo 2
5
Machine Translated by Google
background

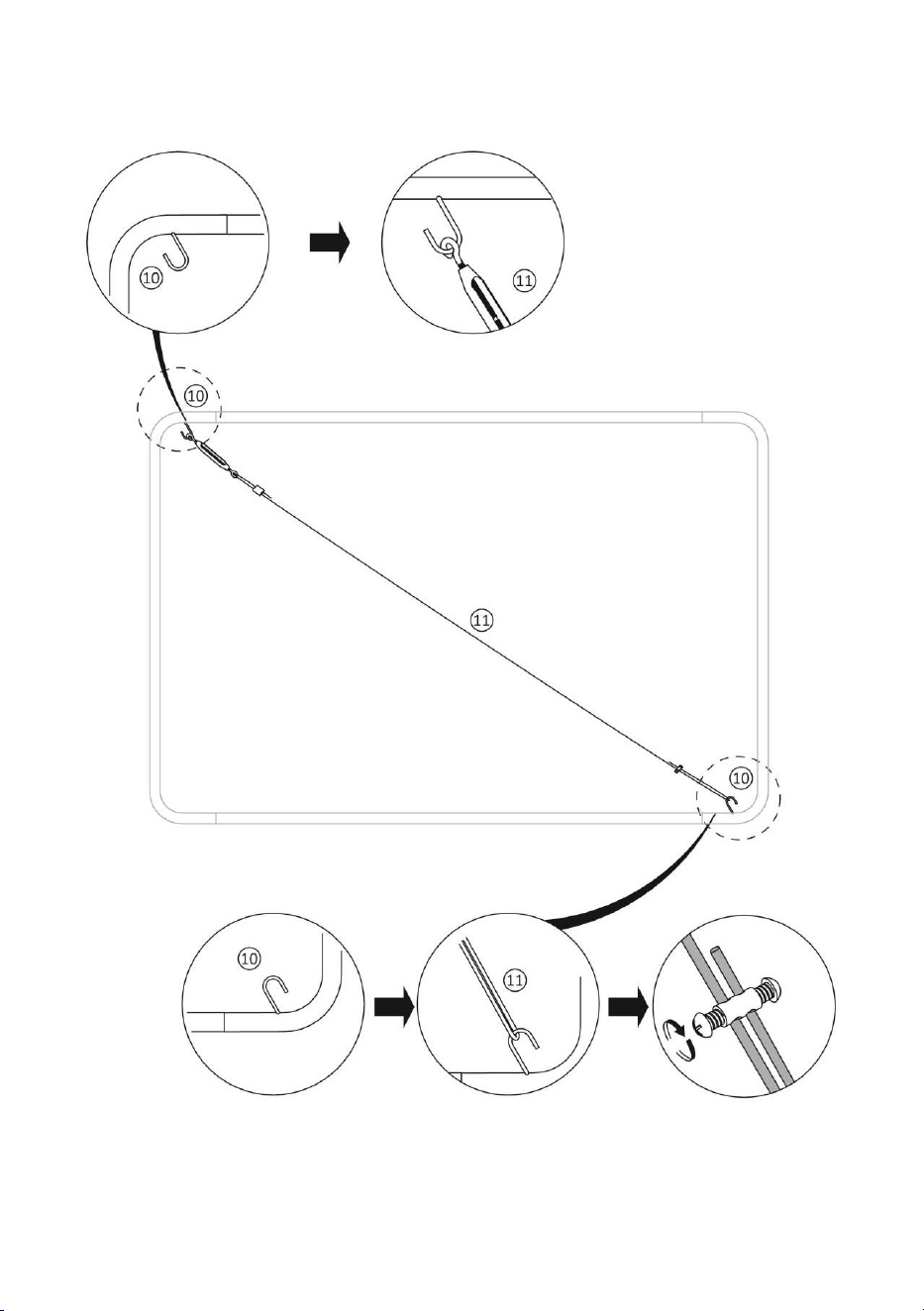

Come mostrato nella figura, installare il gancio in diagonale e installare
