Vevor TR183636A3GW4C Utility Cart Rolling Cart on Wheels User Manual

Grid Kitchen Cart

Model: TR183636A3GW4C

Technical Support and E-Warranty Certificate www.vevor.com/support

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

Grid Kitchen Cart

Have product questions? Need technical suppo? Please feel free to

Technical Suppo and E-Warranty Ceicate

www.vevor.com/suppo

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions carefully before

operating. VEVOR reserves a clear interpretation of our user manual. The

appearance of the product shall be subject to the product you received. Please

forgive us that we won't inform you again if there are any technology or software

updates on our product.

MODEL: TR183636A3GW4C

ASSEMBLY PRECAUTIONS

Thank you for using this product. In order to make sure that you can

operate the machine correctly, read this instruction carefully before

operation and keep it properly for future reference. Please read the

precautions and safety rules on this page to ensure your safe use. This

manual will outline safety warnings and precautions, operating, mainte-

nance and cleaning. The warnings and instructions reviewed in this

manual cannot cover all possible conditions and situations that may occur.

Caution and common sense are not built into this product, since we

believe that the uses will comply with these codes.

Attention:

1. The maximum load bearing capacity is obtained by placing the weights

equally on the top two wire shelves and the bottom wire basket !

2. Do not place all the weights on the same layer !

3. The placement time under the maximum load bearing capacity shall not

exceed 1 hour !

1. Please assemble the product in strict accordance with the

instructions. Incorrect assembly could be hazardous.

2. Please wear safety goggles and work gloves properly during

assembly.

3. Do not t to assemble the product when feeling tired or when

under the inuence of alcohol, drugs or medication.

4. Load bearing capacity and other product parameters are applied

to the properly and completely assembled product only.

USE PRECAUTIONS

1. This product is not a toy. Do not allow children to play with or get

access to this item.

2. Follow the intended uses only. Do not sit or stand on the cart.

3. Check carefully before each use. Do not use if parts get loosened or

damaged.

4. Use on flat, level, and hard surfaces only.

5. Do not exceed the listed load bearing capacity. Tighten all the knobs

securely before placing weights on. Be aware of the dynamic load bearing

capacity! Sudden load changes may temporarily cause excessive load,

resulting in product failure.

PRODUCT PARAMETERS

Model NO.

Static load

bearing

Dynamic load

bearing

PP Mat

TR183636A3GW4C

Max. 661.38 Pounds

(About 300 Kg)

Max. 352.74 Pounds

(About 160 Kg)

PP Mat for Wire Shelf * 2

PP Mat for Wire Basket * 1

ASSEMBLY INSTRUCTIONS

For additional information regarding the parts listed below, please refer to

the Assembly Diagram of this manual. Unwrap and separate all parts in a

clear work area.

NO. A B C D

Name

Pas

Quantity 2PCS 1PC 4PCS 1PC

Wire Shelf Wire Basket Pole Handle

NO. E F G H I

Name

Pas

Quantity 28PCS 4PCS 6PCS 2PCS 1PC

Plastic Clip Caster Hook

PP Mat for

Wire Shelf

PP Mat for

Wire

Basket

ASSEMBLY STEPS

STEP 1:

Screw the Casters (F) into the bottom of each Pole (C) by wrench. Then

snap a pair of Plastic Clips (E) on the same lower grooves of each pole.

Make sure the arrow of all plastic clips is pointed up, and the grooves of

the pole are covered by the convex line of the plastic clips.

STEP 2:

Please make sure that you have the Wire Basket (B) correct way up.

Keep collar gap of the basket downward. Then slide it from the top of

each pole down onto the plastic clips until there is snug fit.

Technical Support and E-Warranty Certificate

www.vevor.com/support

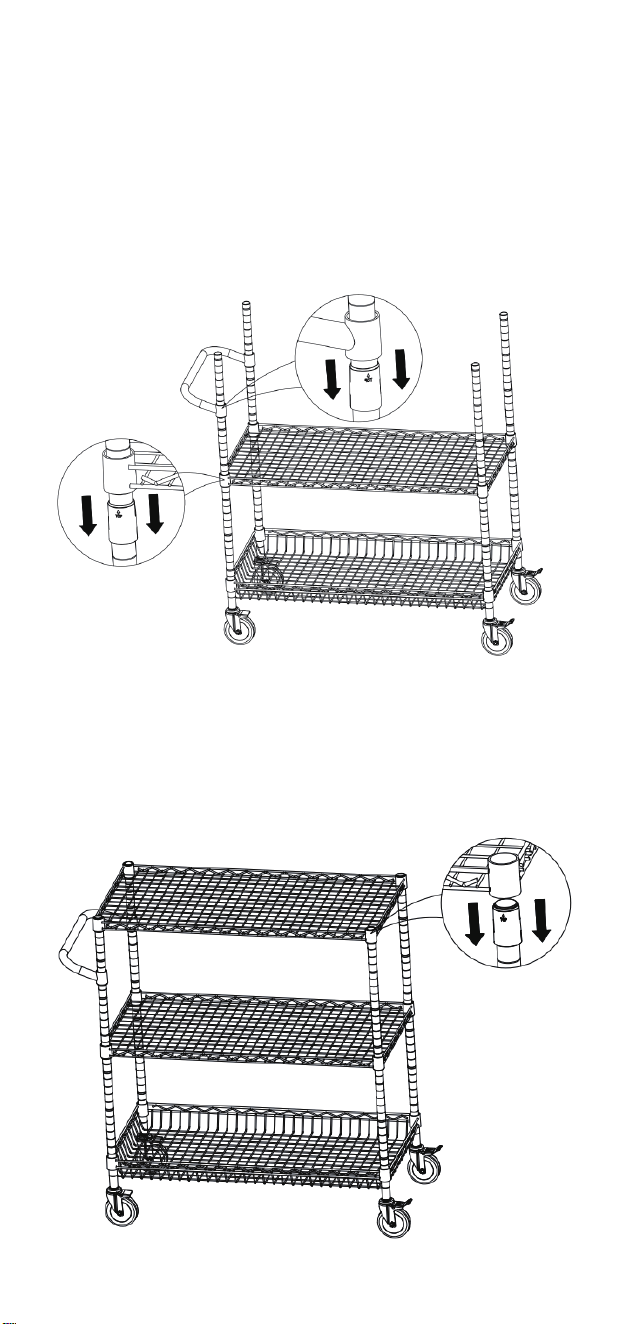

STEP 3:

Set the cart upright. Refer to Step 1 and 2 to snap plastic clips on the

same grooves of each pole at your desired position and assemble the first

Wire Shelf (A) first. And then snap plastic clips on the same grooves of

two poles and slide the Handle (D) down onto the plastic clips as shown in

the figure below.

STEP 4:

Refer to Step 3 to snap plastic clips on the top grooves of each pole and

assemble the remaining wire shelf.

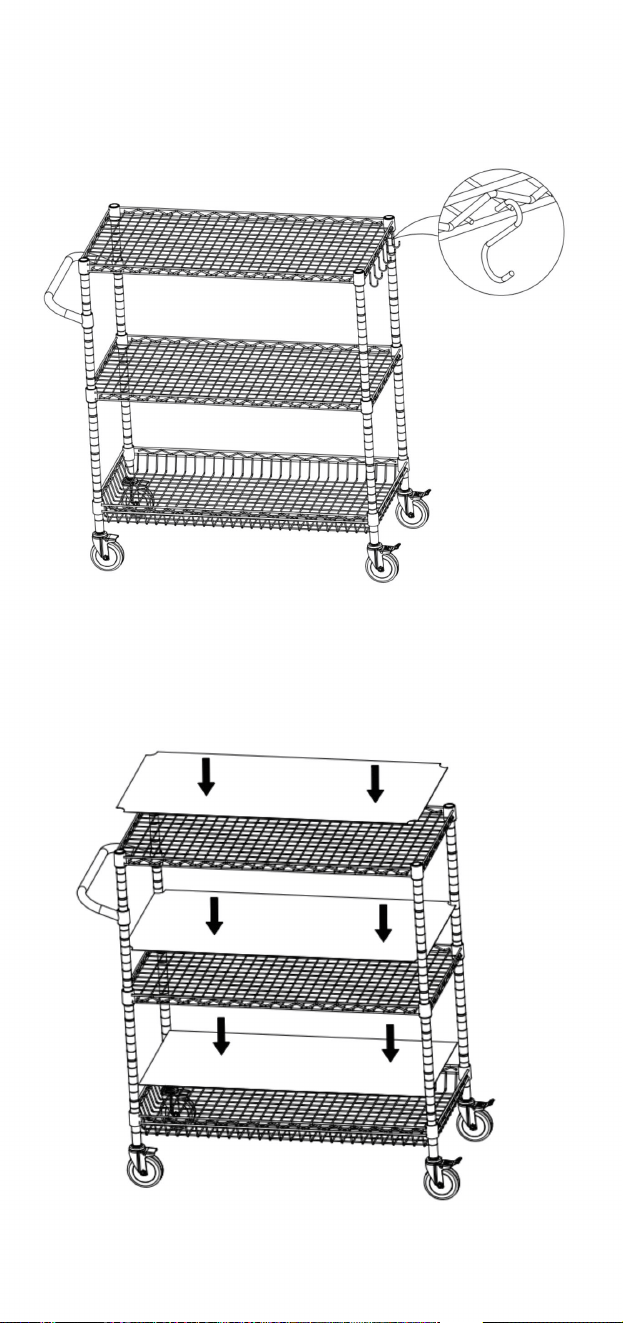

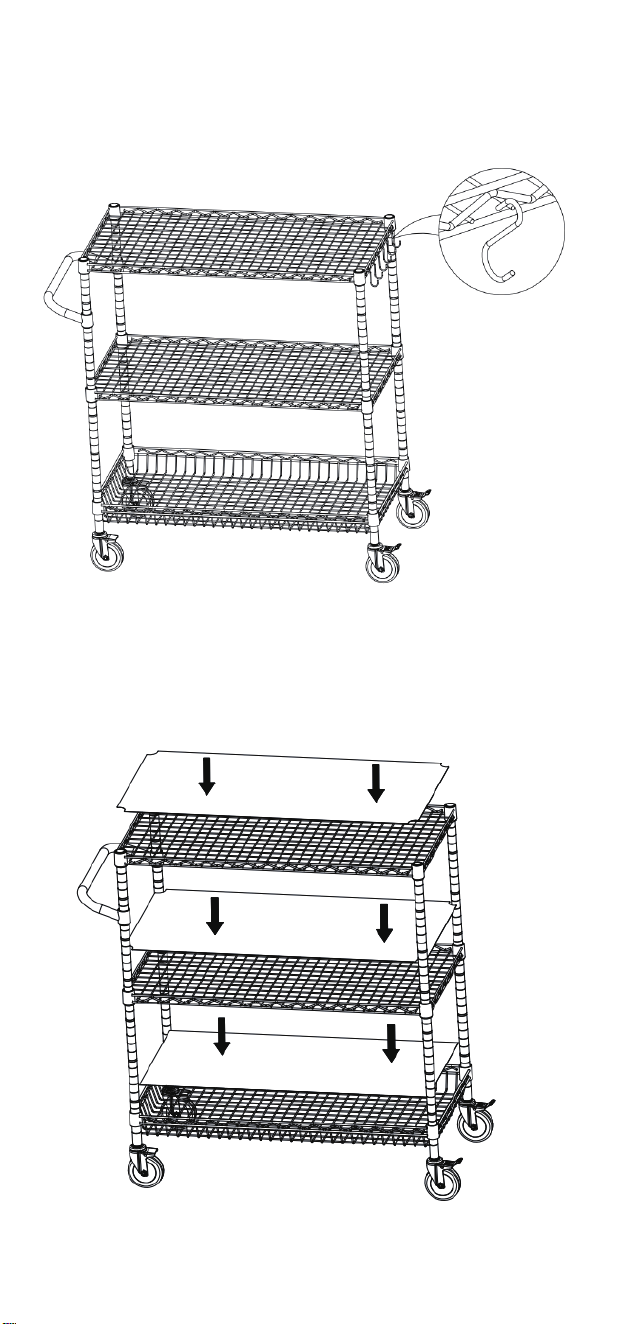

STEP 5:

Hang the 6 pieces Hooks (G) onto the side of the top wire shelf frame as

shown in the figure below.

STEP 6 :

Put the PP Mat (I) onto the wire basket as shown in the figure below.

Similarly, place two pieces of PP Mats (H) on two wire shelves respective-

ly.

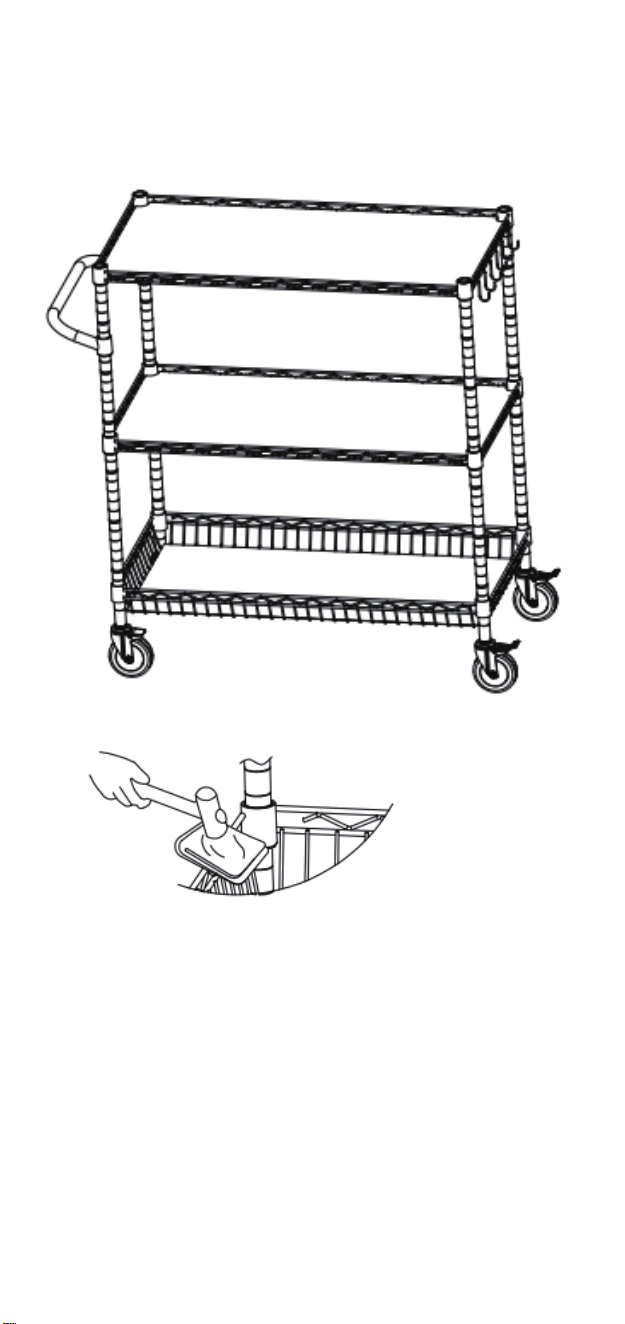

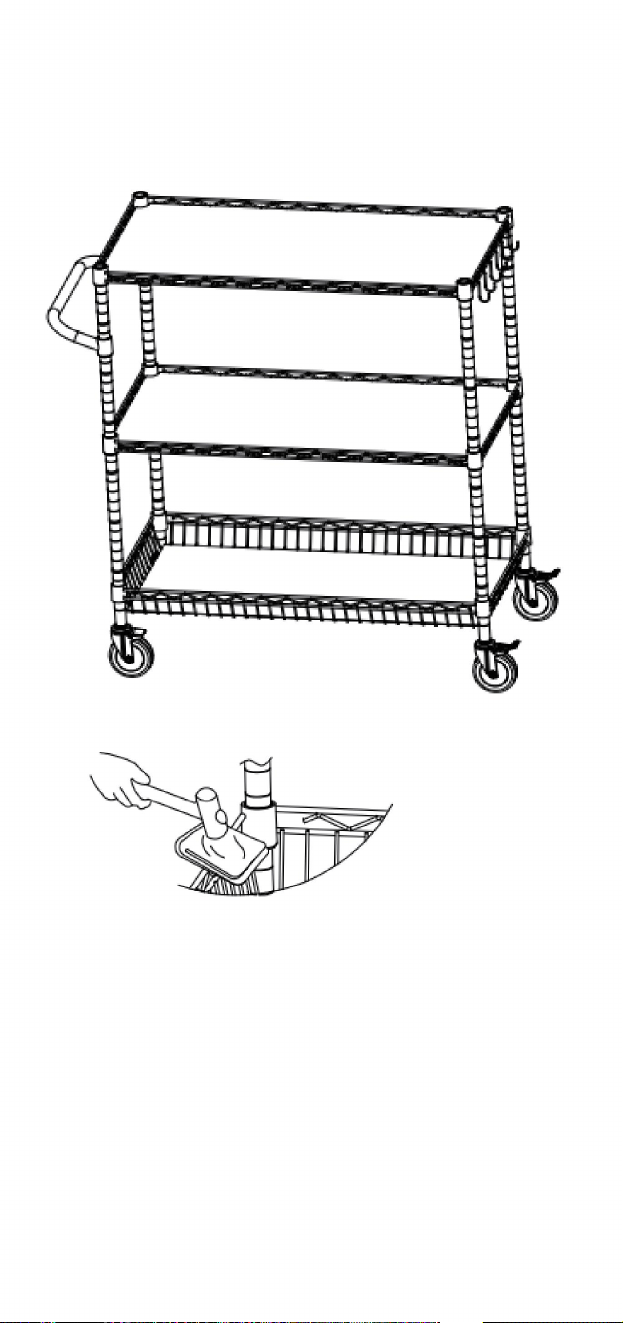

STEP 7

Firmly push down the corners of each shelf and basket by Rubber Mallet

to make all the shelves and basket secure onto the plastic clips. Now the

grid kitchen cart is completely assembled.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi,

baoshanqu, shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250,

9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH Mainzer Landstr.69,

60329 Frankfurt am Main.

YH CONSULTING LIMITED. C/O YH

Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Modele: TR183636A3GW4C

Wózek kuchenny Grid

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u

nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

Machine Translated by Google

MODEL: TR183636A3GW4C

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Wózek kuchenny Grid

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje.

VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu

będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy

Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne

lub oprogramowania.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj

się z nami:

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

Mata PP do koszyka drucianego

(Około 160 kg)

TR183636A3GW4C

Maks. 352,74 funtów

Mata PP do półki drucianej * 2

(Około 300 kg)

Maks. 661,38 funtów

2. Nie umieszczaj wszystkich ciężarków na tej samej warstwie!

3. Czas trwania montażu przy maksymalnym obciążeniu nie powinien

przekraczać 1 godziny!

1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem

ani mieć do niego dostępu.

2. Stosuj wyłącznie zgodnie z przeznaczeniem. Nie siadaj ani nie stawaj na wózku.

Nośność

statyczna

3. Przed każdym użyciem dokładnie sprawdź. Nie używaj, jeśli części się poluzują lub ulegną

uszkodzeniu.

1. Proszę złożyć produkt ściśle według instrukcji. Nieprawidłowy montaż może

być niebezpieczny.

4. Stosować wyłącznie na płaskich, równych i twardych powierzchniach.

Obciążenie dynamiczne

2. Podczas montażu należy prawidłowo nosić okulary ochronne i rękawice robocze.

5. Nie przekraczaj podanej nośności. Mocno dokręć wszystkie pokrętła przed

umieszczeniem ciężarków. Zwróć uwagę na dynamiczną nośność! Nagłe zmiany obciążenia

mogą tymczasowo spowodować nadmierne obciążenie, co może doprowadzić do awarii

produktu.

łożysko

Nr modelu

3. Nie próbuj składać produktu, gdy jesteś zmęczony lub

Mata PP

pod wpływem alkoholu, narkotyków lub leków.

Dziękujemy za korzystanie z tego produktu. Aby mieć pewność, że możesz prawidłowo

obsługiwać maszynę, przeczytaj uważnie tę instrukcję przed rozpoczęciem

użytkowania i zachowaj ją w odpowiednim stanie do wykorzystania w przyszłości.

Przeczytaj środki ostrożności i zasady bezpieczeństwa na tej stronie, aby zapewnić

bezpieczne użytkowanie. Niniejsza instrukcja zawiera ostrzeżenia i środki ostrożności

dotyczące bezpieczeństwa, obsługi, konserwacji i czyszczenia. Ostrzeżenia i instrukcje

omówione w niniejszej instrukcji nie mogą obejmować wszystkich możliwych warunków i sytuacji, które mogą wystąpić.

Uwaga:

4. Nośność i inne parametry produktu odnoszą się wyłącznie do produktu prawidłowo i

kompletnie zmontowanego.

Produkt ten nie jest produktem stworzonym z myślą o zachowaniu ostrożności i zdrowego

rozsądku, gdyż uważamy, że jego użytkownicy będą przestrzegać tych zasad.

1. Maksymalną nośność uzyskuje się poprzez równomierne rozmieszczenie ciężarów na

dwóch górnych półkach i dolnym koszu drucianym!

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU

PARAMETRY PRODUKTU

ŚRODKI OSTROŻNOŚCI

Machine Translated by Google

Strony

1 szt.

Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, zapoznaj się

ze schematem montażu w tym podręczniku. Rozpakuj i oddziel wszystkie części w czystym

miejscu roboczym.

Kosz druciany

Strony

1 szt.

6 SZT.

NIE.

Polak

Ilość

Nazwa

4 SZT.

Ilość 28szt 4szt

NIE.

2 SZT.

Półka druciana

Uchwyt

1 szt.

2 SZT.

INSTRUKCJA MONTAŻU

Półka druciana

Nazwa

Klips plastikowy

Odlewnik

Koszyk

Mata PP do

Drut

Mata PP do

Hak

Machine Translated by Google

Wkręć kółka (F) do dolnej części każdego słupka (C) za pomocą klucza. Następnie zatrzaśnij

parę plastikowych klipsów (E) na tych samych dolnych rowkach każdego słupka.

Upewnij się, że kosz druciany (B) jest umieszczony we właściwej pozycji.

Upewnij się, że strzałka na wszystkich plastikowych klipsach jest skierowana ku górze, a

rowki na słupku są pokryte wypukłą linią plastikowych klipsów.

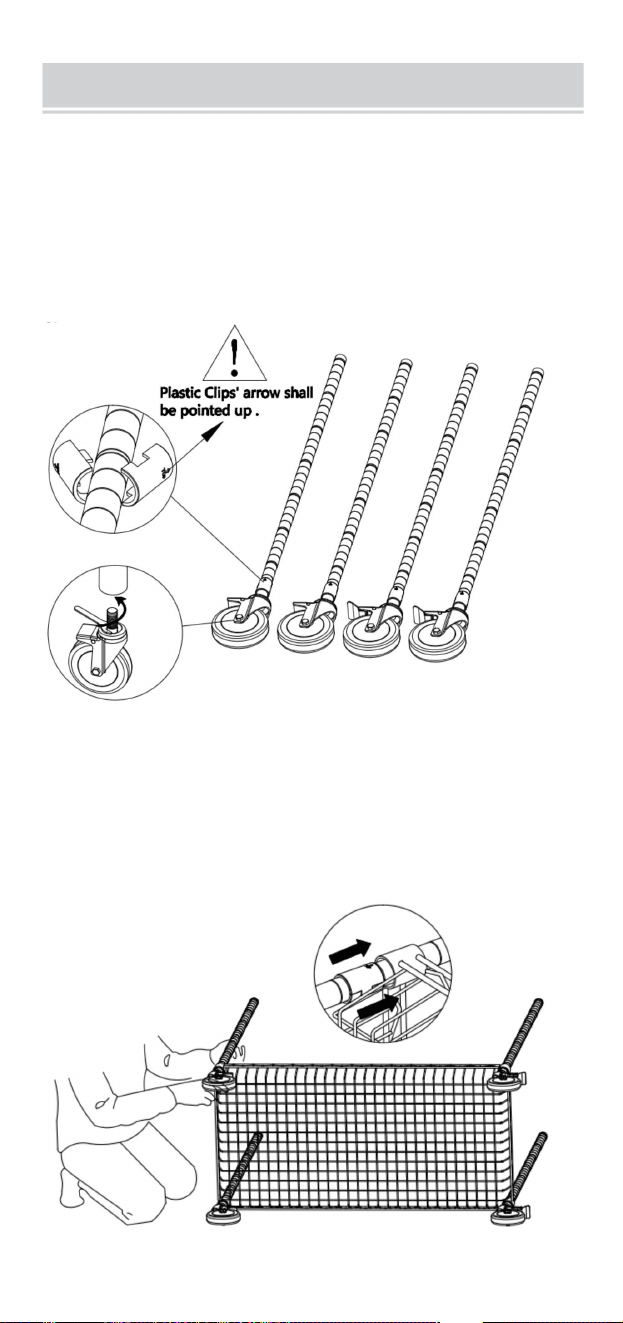

KROK 1:

KROK 2:

Trzymaj szczelinę kołnierza koszyka skierowaną w dół. Następnie przesuń go od góry

każdego słupka w dół na plastikowe klipsy, aż będzie ciasno dopasowany.

KROKI MONTAŻU

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

KROK 4:

Zapoznaj się z krokiem 3, aby zatrzasnąć plastikowe klipsy w górnych rowkach każdego

słupka i złożyć pozostałą półkę drucianą.

Ustaw wózek pionowo. Zapoznaj się z krokami 1 i 2, aby zatrzasnąć plastikowe

klipsy na tych samych rowkach każdego drążka w żądanej pozycji i najpierw zmontuj

pierwszą półkę drucianą (A). Następnie zatrzaśnij plastikowe klipsy na tych samych

rowkach dwóch drążków i przesuń uchwyt (D) w dół na plastikowe klipsy, jak pokazano

na poniższym rysunku.

KROK 3:

Machine Translated by Google

Zawieś 6 haczyków (G) z boku ramy górnej półki drucianej, jak pokazano na poniższym

rysunku.

Połóż matę PP (I) na drucianym koszyku, jak pokazano na poniższym rysunku.

KROK 6:

KROK 5:

Podobnie, umieść po dwa kawałki maty PP (H) odpowiednio na dwóch półkach

drucianych.

Machine Translated by Google

KROK 7

Mocno dociśnij rogi każdej półki i koszyka za pomocą Rubber Mallet, aby

wszystkie półki i koszyk były zamocowane na plastikowych klipsach. Teraz

kratka wózka kuchennego jest całkowicie zmontowana.

Machine Translated by Google

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite

250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Adres: Shuangchenglu 803nong11hao1602A-1609shi,

baoshanqu, szanghaj 200000 CN.

Producent: Shanghaimuxinmuyeyouxiangongsi

YH CONSULTING LIMITED. C/O YH

Consulting Limited Biuro 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH Mainzer Landstr.69,

60329 Frankfurt nad Menem.

Machine Translated by Google

Modell: TR183636A3GW4C

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Gitter-Küchenwagen

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

MODELL: TR183636A3GW4C

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in

Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das

Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen

Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser

Produkt gibt.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Gitter-Küchenwagen

Technischer Support und E-Garantie-

Zertifikat www.vevor.com/support

Machine Translated by Google

VORSICHTSMASSNAHMEN BEI DER MONTAGE

PRODUKTPARAMETER

VORSICHTSMASSNAHMEN BEIM GEBRAUCH

3. Vor jedem Gebrauch sorgfältig prüfen. Nicht verwenden, wenn Teile sich gelöst oder beschädigt

haben.

Statische

Tragfähigkeit

1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Produkt zu

spielen oder darauf zuzugreifen.

3. Die Einbauzeit unter maximaler Tragfähigkeit darf 1 Stunde nicht überschreiten!

2. Befolgen Sie nur die vorgesehenen Verwendungszwecke. Setzen oder stellen Sie sich nicht auf den Wagen.

Lager

2. Bitte tragen Sie während der Montage eine Schutzbrille und Arbeitshandschuhe.

Dynamische Belastung

5. Die angegebene Tragfähigkeit darf nicht überschritten werden. Ziehen Sie alle Knöpfe fest an,

bevor Sie Gewichte darauf legen. Beachten Sie die dynamische Tragfähigkeit! Plötzliche

Laständerungen können vorübergehend zu einer Überlastung führen und so zum Produktausfall

führen.

4. Nur auf flachen, ebenen und harten Oberflächen verwenden.

1. Bitte montieren Sie das Produkt streng nach der Anleitung. Eine falsche Montage

kann gefährlich sein.

unter dem Einfluss von Alkohol, Drogen oder Medikamenten.

PP-Matte

Modell Nr.

3. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie müde sind oder wenn

1. Die maximale Tragkraft wird durch gleichmäßige Verteilung der Gewichte auf die beiden oberen

Drahtregale und den unteren Drahtkorb erreicht!

Bei diesem Produkt sind weder Vorsicht noch gesunder Menschenverstand angebracht, da wir

davon ausgehen, dass die Verwendung diesen Vorschriften entspricht.

2. Platzieren Sie nicht alle Gewichte auf derselben Ebene!

4. Die Tragfähigkeit und andere Produktparameter gelten nur für das ordnungsgemäß und

vollständig montierte Produkt.

Aufmerksamkeit:

Vielen Dank, dass Sie dieses Produkt verwenden. Um sicherzustellen, dass Sie die Maschine

richtig bedienen können, lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch

und bewahren Sie sie für spätere Verwendung auf. Bitte lesen Sie die Vorsichtsmaßnahmen

und Sicherheitsregeln auf dieser Seite, um eine sichere Verwendung zu gewährleisten. In diesem

Handbuch werden Sicherheitswarnungen und Vorsichtsmaßnahmen sowie Bedienung, Wartung

und Reinigung beschrieben. Die in diesem Handbuch enthaltenen Warnungen und

Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können.

TR183636A3GW4C

PP-Matte für Drahtkorb

(Etwa 160 kg)

Max. 352,74 Pfund

PP-Matte für Drahtregal * 2

(Etwa 300 kg)

Max. 661,38 Pfund

Machine Translated by Google

Menge

4 STK

Name

Menge 28 STK 4 STK

2 STK

NEIN.

Drahtregal

Handhaben

1 Stück

2 STK

ICH

1 Stück

Ersatzteile

Weitere Informationen zu den unten aufgeführten Teilen finden Sie im

Montagediagramm dieses Handbuchs. Packen Sie alle Teile in einem freien

Arbeitsbereich aus und trennen Sie sie.

Drahtkorb

6 STK

1 Stück

Ersatzteile

Pole

NEIN.

MONTAGEANLEITUNG

Drahtregal

Name

Kunststoff-Clip

Korb

PP-Matte für

Draht

PP-Matte für

HakenWerfer

Machine Translated by Google

Schrauben Sie die Rollen (F) mit einem Schraubenschlüssel in die Unterseite jeder Stange (C). Befestigen

Sie dann ein Paar Kunststoffklammern (E) in den gleichen unteren Rillen jeder Stange.

SCHRITT 2:

Achten Sie darauf, dass der Pfeil aller Kunststoffklammern nach oben zeigt und die Rillen der Stange von

der konvexen Linie der Kunststoffklammern bedeckt sind.

SCHRITT 1:

Halten Sie den Kragenspalt des Korbes nach unten. Schieben Sie ihn dann von der Oberseite jeder

Stange nach unten auf die Kunststoffklammern, bis er fest sitzt.

Bitte achten Sie darauf, dass der Drahtkorb (B) richtig herum ausgerichtet ist.

MONTAGEANLEITUNG

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

SCHRITT 4:

Stellen Sie den Wagen aufrecht hin. Befolgen Sie die Schritte 1 und 2, um die Kunststoffklammern an

den gleichen Nuten jeder Stange an der gewünschten Stelle einzurasten und zuerst das erste Drahtregal (A)

zu montieren. Und dann rasten Sie die Kunststoffklammern an den gleichen Nuten von zwei Stangen ein

und schieben Sie den Griff (D) nach unten auf die Kunststoffklammern, wie in der Abbildung unten gezeigt.

SCHRITT 3:

Befolgen Sie Schritt 3, um Kunststoffklammern in die oberen Rillen jeder Stange einzurasten und das

verbleibende Drahtregal zusammenzusetzen.

Machine Translated by Google

SCHRITT 6:

Hängen Sie die 6 Haken (G) seitlich an den oberen Drahtregalrahmen, wie in der Abbildung unten

gezeigt.

SCHRITT 5:

Legen Sie in ähnlicher Weise zwei Stücke PP-Matten (H) jeweils auf zwei Drahtregale.

Legen Sie die PP-Matte (I) auf den Drahtkorb, wie in der Abbildung unten gezeigt.

Machine Translated by Google

SCHRITT 7

Drücken Sie die Ecken jedes Regals und Korbs mit einem Gummihammer fest nach

unten, damit alle Regale und Körbe sicher auf den Kunststoffklammern sitzen. Jetzt ist

der Gitter-Küchenwagen vollständig zusammengebaut.

Machine Translated by Google

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Adresse: Shuangchenglu 803nong11hao1602A-1609shi,

baoshanqu, Shanghai 200000 CN.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Importiert in die USA: Sanven Technology Ltd. Suite 250,

9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. C/O YH

Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH Mainzer Landstr.69,

60329 Frankfurt am Main.

Machine Translated by Google

Modèle:TR183636A3GW4C

Chariotdecuisineengrille

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.

Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Machine Translated by Google

BESOIND'AIDE?CONTACTEZNOUS!

MODÈLE:TR183636A3GW4C

Chariotdecuisineengrille

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructionsdumanuelavantde

l'utiliser.VEVORseréserveledroitd'interpréterclairementnotremanueld'utilisation.L'apparencedu

produitdépendduproduitquevousavezreçu.Veuilleznousexcuser,nousnevousinformeronsplusencasde

miseàjourtechnologiqueoulogicielledenotreproduit.

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?N'hésitezpas

ànouscontacter:

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

PRÉCAUTIONSD'ASSEMBLAGE

PARAMÈTRESDUPRODUIT

PRÉCAUTIONSD'EMPLOI

2.Neplacezpastouslespoidssurlamêmecouche!

3.Letempsdemiseenplacesouslacapacitédechargemaximalenedoitpas

dépasser1heure!

1.Ceproduitn'estpasunjouet.Nelaissezpaslesenfantsjoueravec

ouyaccéder.

2.Respecteruniquementlesusagesprévus.Nepass'asseoirnisetenirdeboutsurlechariot.

Chargestatique

3.Vérifiezsoigneusementavantchaqueutilisation.Nepasutilisersidespiècessontdesserréesou

endommagées.

1.Veuillezassemblerleproduitenrespectantscrupuleusementlesinstructions.Un

assemblageincorrectpeutêtredangereux.

4.Utiliseruniquementsurdessurfacesplanes,niveléesetdures.

Chargedynamique

2.Veuillezporterdeslunettesdesécuritéetdesgantsdetravailcorrectementpendant

l'assemblage.

5.Nedépassezpaslacapacitédechargeindiquée.Serrezfermementtouslesboutons

avantdeplacerlespoids.Tenezcomptedelacapacitédechargedynamique!Deschangements

dechargesoudainspeuventtemporairemententraînerunechargeexcessive,entraînant

unedéfaillanceduproduit.

palier

ModèleN°

3.N'essayezpasd'assemblerleproduitlorsquevousvoussentezfatiguéoulorsque

TapisenPP

sousl'influencedel'alcool,dedroguesoudemédicaments.

Mercid'avoirutiliséceproduit.Afindevousassurerquevouspouvezutiliser

correctementlamachine,lisezattentivementcesinstructionsavantdel'utiliseret

conservezlessoigneusementpourréférenceultérieure.Veuillezlirelesprécautionset

lesrèglesdesécuritésurcettepagepourgarantiruneutilisationentoutesécurité.Ce

manueldécritlesavertissementsetlesprécautionsdesécurité,lefonctionnement,

l'entretienetlenettoyage.Lesavertissementsetlesinstructionsexaminésdansce

manuelnepeuventpascouvrirtouteslesconditionsetsituationspossiblesquipeuventseproduire.

Attention:

4.Lacapacitédechargeetlesautresparamètresduproduits'appliquentuniquementau

produitcorrectementetcomplètementassemblé.

Laprudenceetlebonsensnesontpasdemisedansceproduit,carnouspensons

quelesutilisationsserontconformesàcescodes.

1.Lacapacitédechargemaximaleestobtenueenplaçantlespoidsdemanièreégalesurles

deuxétagèresmétalliquessupérieuresetsurlepaniermétalliqueinférieur!

TapisenPPpourpaniermétallique

(Environ160kg)

TR183636A3GW4C

Max.352,74livres

TapisPPpourétagèremétallique*2

(Environ300kg)

Max.661,38livres

Machine Translated by Google

Parties

1pièce

Pourplusd'informationssurlespiècesrépertoriéescidessous,reportezvousauschémad'assemblagedece

manuel.Déballezetsépareztouteslespiècesdansunezonedetravaildégagée.

Panierenfildefer

Parties

1pièce

6pièces

NON.

Pôle

Quantité

Nom

4pièces

Quantité28PCS4PCS

NON.

2pièces

Étagèreenfildefer

Poignée

1pièce

2pièces

INSTRUCTIONSDEMONTAGE

Étagèreenfildefer

Nom

Clipenplastique

Roulette

Panier

TapisPPpour

Fil

TapisPPpour

Crochet

Machine Translated by Google

Assurezvousquelaflèchedetouslesclipsenplastiqueestpointéeverslehautetquelesrainures

dupoteausontcouvertesparlaligneconvexedesclipsenplastique.

Assurezvousquelepaniermétallique(B)estcorrectementplacé.

Vissezlesroulettes(F)danslapartieinférieuredechaquepoteau(C)àl'aided'uneclé.Ensuite,

fixezunepairedeclipsenplastique(E)surlesmêmesrainuresinférieuresdechaquepoteau.

ÉTAPE1:

ÉTAPE2:

Maintenezl'espaceentrelescolliersdupanierverslebas.Faitesleensuiteglisserduhautde

chaquepoteauverslebassurlesclipsenplastiquejusqu'àcequ'ilsoitbienajusté.

ÉTAPESD'ASSEMBLAGE

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

ÉTAPE4:

Reportezvousàl’étape3pourenclencherlesclipsenplastiquesurlesrainuressupérieuresdechaque

poteauetassemblerl’étagèremétalliquerestante.

Placezlechariotàlaverticale.Reportezvousauxétapes1et2pourfixerlesclipsenplastiquesur

lesmêmesrainuresdechaquepoteauàlapositionsouhaitéeetassemblezd'abordlapremièreétagère

métallique(A).Ensuite,fixezlesclipsenplastiquesurlesmêmesrainuresdesdeuxpoteauxetfaites

glisserlapoignée(D)verslebassurlesclipsenplastiquecommeindiquésurlafigurecidessous.

ÉTAPE3:

Machine Translated by Google

ÉTAPE6:

PlacezletapisPP(I)surlepaniermétalliquecommeindiquésurlafigurecidessous.

Accrochezles6crochets(G)surlecôtéducadresupérieurdel'étagèremétalliquecomme

indiquésurlafigurecidessous.

ÉTAPE5:

Demême,placezdeuxmorceauxdetapisPP(H)surdeuxétagèresmétalliquesrespectivement.

Machine Translated by Google

Appuyezfermementsurlescoinsdechaqueétagèreetpanieràl'aided'unmailleten

caoutchoucpourfixertouteslesétagèresetlepaniersurlesclipsenplastique.Lechariot

decuisinegrillagéestmaintenantcomplètementassemblé.

ÉTAPE7

Machine Translated by Google

YHCONSULTINGLIMITED.C/OYH

ConsultingLimitedBureau147,

CenturionHouse,LondonRoad,

StainesuponThames,Surrey,TW184AX

ECrossStuGmbHMainzerLandstr.69,

60329FrancfortsurleMain.

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOOD

NSW2122Australie

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite

250,9166AnaheimPlace,RanchoCucamonga,CA91730

Adresse:Shuangchenglu803nong11hao1602A1609shi,

baoshanqu,Shanghai200000CN.

Fabricant:Shanghaimuxinmuyeyouxiangongsi

Machine Translated by Google

Model: TR183636A3GW4C

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken

en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij

herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

Grid Keukenwagen

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

HULP NODIG? NEEM CONTACT MET ONS OP!

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR

behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het

product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen

informeren als er technologie- of software-updates voor ons product zijn.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

MODEL: TR183636A3GW4C

Grid Keukenwagen

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MONTAGEVOORZORGSMAATREGELEN

PRODUCTPARAMETERS

GEBRUIK VOORZORGSMAATREGELEN

PP-mat

onder invloed van alcohol, drugs of medicijnen.

4. Alleen gebruiken op vlakke, vlakke en harde oppervlakken.

Modelnr.

3. Probeer het product niet te monteren als u zich moe voelt of als u

1. Het maximale draagvermogen wordt bereikt door de gewichten gelijkmatig te verdelen

over de bovenste twee draadplanken en de onderste draadmand!

Bij dit product zijn voorzichtigheid en gezond verstand niet ingebouwd, omdat wij

ervan overtuigd zijn dat de toepassingen aan deze codes voldoen.

Aandacht:

2. Plaats niet alle gewichten op dezelfde laag!

4. Het draagvermogen en andere productparameters worden uitsluitend toegepast op het

correct en volledig gemonteerde product.

Bedankt voor het gebruik van dit product. Om er zeker van te zijn dat u de machine

correct kunt bedienen, leest u deze instructie zorgvuldig door voordat u deze gebruikt

en bewaart u deze voor toekomstig gebruik. Lees de voorzorgsmaatregelen en

veiligheidsregels op deze pagina om uw veilige gebruik te garanderen. Deze handleiding

beschrijft veiligheidswaarschuwingen en voorzorgsmaatregelen, bediening, onderhoud

en reiniging. De waarschuwingen en instructies die in deze handleiding worden

besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen.

Statische

lastdrager

3. Controleer zorgvuldig voor elk gebruik. Niet gebruiken als onderdelen losraken of

beschadigd raken.

1. Dit product is geen speelgoed. Laat kinderen niet met dit item spelen of

toegang ertoe krijgen.

3. De plaatsingstijd onder het maximale draagvermogen mag niet meer dan 1

uur bedragen!

2. Volg alleen het beoogde gebruik. Ga niet op de kar zitten of staan.

handelswijze

2. Draag tijdens de montage een veiligheidsbril en werkhandschoenen.

5. Overschrijd de vermelde draagkracht niet. Draai alle knoppen stevig vast voordat u er

gewichten op plaatst. Wees u bewust van de dynamische draagkracht! Plotselinge

veranderingen in de belasting kunnen tijdelijk een te hoge belasting veroorzaken, wat kan

leiden tot productfalen.

Dynamische belasting

1. Monteer het product strikt volgens de instructies. Onjuiste montage kan

gevaarlijk zijn.

PP-mat voor draadmand

TR183636A3GW4C

(Ongeveer 160 kg)

Max. 352,74 pond

PP-mat voor draadplank * 2

(Ongeveer 300 kg)

Max. 661,38 pond

Machine Translated by Google

Draadplank

Kunststof clip

PP-mat voor

Gieter

Draad

Naam

Mand

PP-mat voor

Haak

MONTAGE-INSTRUCTIES

6 STUKS

Hendel

1 STUK

2 STUKS

Naam

4 STUKS

Hoeveelheid 28PCS 4PCS

NEE.

2 STUKS

Draadplank

NEE.

Pool

Hoeveelheid

1 STUK

Onderdelen

Voor aanvullende informatie over de hieronder vermelde onderdelen, raadpleegt u

het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze in

een open werkgebied.

Onderdelen

Draadmand

1 STUK

Machine Translated by Google

MONTAGESTAPPEN

Zorg ervoor dat de pijl van alle plastic clips naar boven wijst en dat de groeven van de

paal bedekt zijn door de bolle lijn van de plastic clips.

STAP 2:

Schroef de Casters (F) in de onderkant van elke paal (C) met een sleutel. Klik

vervolgens een paar Plastic Clips (E) op dezelfde onderste groeven van elke paal.

STAP 1:

Zorg ervoor dat de draadmand (B) met de juiste kant naar boven staat.

Houd de kraagopening van de mand naar beneden. Schuif hem dan van de

bovenkant van elke paal naar beneden op de plastic clips totdat hij goed past.

Machine Translated by Google

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Machine Translated by Google

STAP 4:

Zet de kar rechtop. Raadpleeg stap 1 en 2 om plastic clips op dezelfde groeven

van elke paal op de gewenste positie te klikken en monteer eerst de eerste draadplank

(A). Klik vervolgens plastic clips op dezelfde groeven van twee palen en schuif de

hendel (D) naar beneden op de plastic clips zoals weergegeven in de onderstaande

afbeelding.

STAP 3:

Zie stap 3 om de plastic clips op de bovenste groeven van elke paal te klikken en de

resterende draadplank in elkaar te zetten.

Machine Translated by Google

STAP 6:

Hang de 6 haken (G) aan de zijkant van het bovenste draadplankframe zoals weergegeven

in de onderstaande afbeelding.

STAP 5:

Leg de PP-mat (I) op de draadmand zoals weergegeven in de onderstaande afbeelding.

Plaats op dezelfde manier twee stukken PP-matten (H) op twee draadplanken.

Machine Translated by Google

STAP 7

Duw de hoeken van elke plank en mand stevig naar beneden met een

rubberen hamer om alle planken en manden vast te zetten op de plastic

clips. Nu is de grid keukenkar volledig gemonteerd.

Machine Translated by Google

E-CrossStu GmbH Mainzer Landstr.69,

60329 Frankfurt am Main.

YH CONSULTING LIMITED. C/O YH

Consulting Limited Kantoor 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australië

Adres: Shuangchenglu 803nong11hao1602A-1609shi,

baoshanqu, shanghai 200000 CN.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite

250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Machine Translated by Google

Modell: TR183636A3GW4C

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de

stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av

oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du

faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Galler köksvagn

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

BEHÖVER HJÄLP? KONTAKTA OSS!

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den.

VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på

produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera

dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

MODELL: TR183636A3GW4C

Galler köksvagn

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING

PRODUKTPARAMETRAR

ANVÄND FÖRSIKTIGHETSÅTGÄRDER

Tack för att du använder den här produkten. För att försäkra dig om att du kan

använda maskinen korrekt, läs denna instruktion noggrant före användning

och förvara den på rätt sätt för framtida referens. Vänligen läs

försiktighetsåtgärderna och säkerhetsreglerna på denna sida för att säkerställa din

säker användning. Denna handbok kommer att beskriva säkerhetsvarningar och

försiktighetsåtgärder, drift, underhåll och rengöring. Varningarna och

instruktionerna som granskas i denna handbok kan inte täcka alla möjliga tillstånd och situationer som kan uppstå.

Statisk

lastbärande

3. Kontrollera noga före varje användning. Använd inte om delar lossnar eller

skadas.

1. Denna produkt är inte en leksak. Tillåt inte barn att leka med eller få

tillgång till detta föremål.

3. Placeringstiden under den maximala bärförmågan får inte överstiga 1 timme !

2. Följ endast avsedd användning. Sitt eller stå inte på vagnen.

lager

2. Använd skyddsglasögon och arbetshandskar ordentligt under monteringen.

5. Överskrid inte den angivna bärförmågan. Dra åt alla knoppar ordentligt innan du

lägger vikter på. Var uppmärksam på den dynamiska bärförmågan! Plötsliga

belastningsändringar kan tillfälligt orsaka överbelastning, vilket resulterar i

produktfel.

Dynamisk belastning

1. Vänligen montera produkten i strikt enlighet med instruktionerna. Felaktig

montering kan vara farligt.

4. Använd endast på plana, jämna och hårda ytor.

PP Mat

påverkad av alkohol, droger eller mediciner.

Modell NR.

3. Försök inte att montera produkten när du känner dig trött eller när

1. Den maximala bärförmågan erhålls genom att placera vikterna lika på de två

översta trådhyllorna och den nedre trådkorgen!

Försiktighet och sunt förnuft är inte inbyggt i denna produkt, eftersom vi tror

att användningen kommer att följa dessa koder.

Uppmärksamhet:

2. Lägg inte alla vikter på samma lager!

4. Bärförmåga och andra produktparametrar tillämpas endast på den korrekt och

färdigmonterade produkten.

PP-matta för trådkorg

TR183636A3GW4C

(ca 160 kg)

Max. 352,74 pund

PP-matta för trådhylla * 2

(ca 300 kg)

Max. 661,38 pund

Machine Translated by Google

Namn

4 st

Antal 28st 4st

Trådhylla

INGA.

2 st 1 st

Hantera

2 st

jag

1 st

Delar

6 st

1 st

För ytterligare information om delarna som listas nedan, se monteringsdiagrammet

i denna manual. Packa upp och separera alla delar på ett tydligt arbetsområde.

Trådkorg

INGA.

Pole

Kvantitet

MONTERINGSINSTRUKTIONER

Trådhylla

Plastklämma

PP Matta för

Korg

Namn

Tråd

PP Matta för

Hjul Krok

Machine Translated by Google

Se till att pilen på alla plastklämmor pekar uppåt och att stolpens spår är

täckta av plastklämmornas konvexa linje.

STEG 2:

Skruva fast hjulen (F) i botten av varje stolpe (C) med en skiftnyckel.

Knäpp sedan ett par plastklämmor (E) på samma nedre spår på varje stolpe.

STEG 1:

Se till att du har trådkorgen (B) rätt uppåt.

Håll korgens kraggap nedåt. Skjut sedan den från toppen av varje

stolpe ner på plastklämmorna tills den sitter ordentligt.

MONTERINGSSEG

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

STEG 4:

Ställ vagnen upprätt. Se steg 1 och 2 för att fästa plastklämmor i samma

spår på varje stolpe i önskad position och montera den första trådhyllan (A)

först. Knäpp sedan plastklämmor på samma spår på två stolpar och skjut

ner handtaget (D) på plastklämmorna som visas i bilden nedan.

STEG 3:

Se steg 3 för att fästa plastklämmor på de övre spåren på varje stolpe och

montera den återstående trådhyllan.

Machine Translated by Google

STEG 6:

Häng de 6 delade krokarna (G) på sidan av den övre trådhyllan enligt

bilden nedan.

STEG 5:

Lägg PP-mattan (I) på trådkorgen enligt bilden nedan.

Placera på samma sätt två bitar PP-mattor (H) på två trådhyllor.

Machine Translated by Google

STEG 7

Tryck stadigt ner hörnen på varje hylla och korg från Rubber Mallet för att

få alla hyllor och korg att fästa på plastklämmorna. Nu är gallerköksvagnen

färdigmonterad.

Machine Translated by Google

YH CONSULTING LIMITED. C/O YH

Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH Mainzer Landstr.69,

60329 Frankfurt am Main.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Adress: Shuangchenglu 803nong11hao1602A-1609shi,

baoshanqu, shanghai 200000 CN.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Importerad till USA: Sanven Technology Ltd. Suite 250,

9166 Anaheim Place, Rancho Cucamonga, CA 91730

Machine Translated by Google

Modelo:TR183636A3GW4C

Carritodecocinaconrejilla

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Machine Translated by Google

¿NECESITAAYUDA?¡CONTÁCTENOS!

MODELO:TR183636A3GW4C

Carritodecocinaconrejilla

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanualantesdeutilizarel

producto.VEVORsereservaunainterpretaciónclaradenuestromanualdeusuario.Laapariencia

delproductoestarásujetaalproductoquerecibió.Perdónenospornoinformarlenuevamentesihay

actualizacionesdetecnologíaosoftwareennuestroproducto.

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen

contactoconnosotros:

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

EsteradePPparacestadealambre

(Alrededorde160Kg)

TR183636A3GW4C

Máximo352,74libras

Esterilladepolipropilenoparaestantedealambre*2

(Alrededorde300Kg)

Máximo661,38libras

2.¡Nocoloquestodoslospesosenlamismacapa!

3.¡Eltiempodecolocaciónpordebajodelacapacidadmáximadecarganodebe

excederde1hora!

1.Esteproductonoesunjuguete.Nopermitaquelosniñosjueguenconesteartículo

nilotenganasualcance.

2.Sigaúnicamentelosusosprevistos.Nosesienteniseparesobreelcarrito.

Soportede

cargaestática

3.Revisecuidadosamenteantesdecadauso.Noutiliceelproductosilaspiezasestán

sueltasodañadas.

1.Ensambleelproductosiguiendoestrictamentelasinstrucciones.Unensamblaje

incorrectopuederesultarpeligroso.

4.Úseloúnicamenteensuperficiesplanas,niveladasyduras.

Cargadinámica

2.Utilicegafasdeseguridadyguantesdetrabajoadecuadamenteduranteelmontaje.

5.Noexcedalacapacidaddecargaindicada.Aprietebientodaslasperillasantesdecolocar

pesas.¡Tengaencuentalacapacidaddecargadinámica!Loscambiosrepentinosdecarga

puedenprovocartemporalmenteunacargaexcesiva,loquepuedeprovocarunafalladel

producto.

cojinete

ModeloNO.

3.Nointenteensamblarelproductocuandosesientacansadoocuando

EsteradePP

bajolainfluenciadelalcohol,drogasomedicamentos.

Graciasporutilizaresteproducto.Paraasegurarsedequepuedeutilizarlamáquina

correctamente,leaatentamenteestasinstruccionesantesdeutilizarlayguárdelasen

unlugaradecuadoparafuturasconsultas.Lealasprecaucionesynormasdeseguridad

deestapáginaparagarantizarunusoseguro.Estemanualdescribelasadvertenciasy

precaucionesdeseguridad,elfuncionamiento,elmantenimientoylalimpieza.Las

advertenciaseinstruccionesqueseanalizanenestemanualnopuedencubrirtodaslas

posiblescondicionesysituacionesquepuedenproducirse.

Atención:

4.Lacapacidaddecargayotrosparámetrosdelproductoseaplicanúnicamentealproducto

ensambladodeformacorrectaycompleta.

Laprecauciónyelsentidocomúnnoestánincorporadosenesteproducto,yaque

creemosquelosusoscumpliránconestoscódigos.

1.Lacapacidadmáximadecargaseobtienecolocandolospesosdemanerauniformeenlos

dosestantesdealambresuperioresylacanastadealambreinferior.

PRECAUCIONESDEMONTAJE

PARÁMETROSDELPRODUCTO

PRECAUCIONESDEUSO

Machine Translated by Google

Estantedealambre

Nombre

Clipdeplástico

Castor

Cesta

EsteradePPpara

Cable

EsteradePPpara

Gancho

INSTRUCCIONESDEMONTAJE

2piezas

Regiones

1pieza

Regiones

1pieza

6piezas

Paraobtenerinformaciónadicionalsobrelaspiezasqueseenumeranacontinuación,consulteeldiagramade

ensamblajedeestemanual.Desenvuelvayseparetodaslaspiezasenunáreadetrabajodespejada.

Cestadealambre

NO.

Polo

Cantidad

Nombre

4piezas

Cantidad28piezas4piezas

Estantedealambre

NO.

2piezas 1pieza

Manejar

GRAMO

Machine Translated by Google

Asegúresedequelaflechadetodoslosclipsdeplásticoestéapuntandohaciaarribayquelas

ranurasdelposteesténcubiertasporlalíneaconvexadelosclipsdeplástico.

Asegúresedecolocarlacestadealambre(B)enlaposicióncorrecta.

Atornillelasruedas(F)enlaparteinferiordecadaposte(C)conunallave.Luego,coloqueun

pardeclipsdeplástico(E)enlasmismasranurasinferioresdecadaposte.

PASO1:

PASO2:

Mantengaelespacioentreelcollarylacanastahaciaabajo.Luego,deslíceladesdelapartesuperior

decadapostehaciaabajosobrelosclipsdeplásticohastaquequedebienajustada.

PASOSDEMONTAJE

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

PASO4:

ConsulteelPaso3paracolocarlosclipsdeplásticoenlasranurassuperioresdecadaposte

yensamblarelestantedealambrerestante.

Coloqueelcarritoenposiciónvertical.Consultelospasos1y2paracolocarlosclipsde

plásticoenlasmismasranurasdecadaposteenlaposicióndeseadayensambleprimeroel

primerestantedealambre(A).Luego,coloquelosclipsdeplásticoenlasmismasranuras

delosdospostesydesliceelmango(D)haciaabajosobrelosclipsdeplásticocomose

muestraenlasiguientefigura.

PASO3:

Machine Translated by Google

PASO6:

ColoquelaesteraPP(I)sobrelacestadealambrecomosemuestraenlasiguientefigura.

Cuelguelos6ganchos(G)enelcostadodelmarcodelestantedealambresuperiorcomose

muestraenlasiguientefigura.

PASO5:

Demanerasimilar,coloquedospiezasdetapetesPP(H)endosestantesdealambrerespectivamente.

Machine Translated by Google

PASO7

Presioneconfirmezalasesquinasdecadaestanteycanastaconunmazodegoma

paraasegurartodoslosestantesycanastasenlosclipsdeplástico.Ahoraelcarrito

decocinaconrejillaestácompletamenteensamblado.

Machine Translated by Google

YHCONSULTINGLIMITED.ALADIRECCIÓN

DEYHConsultingLimitedOficina

147,CenturionHouse,LondonRoad,

StainesuponThames,Surrey,TW184AX

ECrossStuGmbHMainzerLandstr.69,60329

FráncfortdelMeno.

ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETEASTWOOD

NSW2122Australia

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite

250,9166AnaheimPlace,RanchoCucamonga,CA91730

Dirección:Shuangchenglu803nong11hao1602A1609shi,

baoshanqu,shanghai200000CN.

Fabricante:Shanghaimuxinmuyeyouxiangongsi

Machine Translated by Google

Modello: TR183636A3GW4C

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Carrello da cucina a griglia

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

HAI BISOGNO DI AIUTO? CONTATTACI!

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale

prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci

se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro

prodotto.

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a

contattarci:

MODELLO: TR183636A3GW4C

Carrello da cucina a griglia

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

PRECAUZIONI DI MONTAGGIO

PARAMETRI DEL PRODOTTO

PRECAUZIONI D'USO

Tappetino PP

sotto l'effetto di alcol, droghe o farmaci.

4. Utilizzare solo su superfici piane, livellate e dure.

Modello N.

3. Non provare a montare il prodotto quando ci si sente stanchi o quando

1. La massima capacità di carico si ottiene posizionando i pesi in modo uniforme sui due

ripiani superiori e sul cestello inferiore!

La cautela e il buon senso non sono insiti in questo prodotto, poiché riteniamo che

gli utilizzi saranno conformi a tali codici.

Attenzione:

2. Non posizionare tutti i pesi sullo stesso strato!

4. La capacità di carico e gli altri parametri del prodotto si applicano solo al prodotto

correttamente e completamente assemblato.

Grazie per aver utilizzato questo prodotto. Per assicurarti di poter utilizzare

correttamente la macchina, leggi attentamente queste istruzioni prima dell'uso e

conservale correttamente per riferimento futuro. Leggi le precauzioni e le norme

di sicurezza in questa pagina per garantire un utilizzo sicuro. Questo manuale

descriverà le avvertenze e le precauzioni di sicurezza, il funzionamento, la

manutenzione e la pulizia. Le avvertenze e le istruzioni esaminate in questo

manuale non possono coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi.

Portante

statico

3. Controllare attentamente prima di ogni utilizzo. Non utilizzare se le parti si allentano o si

danneggiano.

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con

questo articolo o di accedervi.

3. Il tempo di posizionamento sotto la massima capacità di carico non deve

superare 1 ora!

2. Attenersi solo agli usi previsti. Non sedersi o stare in piedi sul carrello.

cuscinetto

2. Durante il montaggio, indossare occhiali protettivi e guanti da lavoro.

5. Non superare la capacità di carico indicata. Stringere saldamente tutte le manopole

prima di posizionare i pesi. Siate consapevoli della capacità di carico dinamica! Improvvisi

cambiamenti di carico possono causare temporaneamente un carico eccessivo, con

conseguente guasto del prodotto.

Carico dinamico

1. Si prega di assemblare il prodotto seguendo scrupolosamente le istruzioni.

Un assemblaggio non corretto potrebbe essere pericoloso.

Tappetino in PP per cestino in filo metallico

Codice articolo: TR183636A3GW4C

(Circa 160 Kg)

Massimo 352,74 libbre

Tappetino PP per ripiano metallico * 2

(Circa 300 Kg)

Massimo 661,38 libbre

Machine Translated by Google

Ripiano metallico

Fermaglio di plastica

Tappetino PP per

Cestino

Nome

Filo

Tappetino PP per

GancioLanciatore

ISTRUZIONI DI MONTAGGIO

6 PZ

Maniglia

1 pz.

2 PZ

Nome

4 PZ

Quantità 28 PZ 4 PZ

NO.

2 PZ

Ripiano metallico

NO.

Palo

Quantità

1 pz.

Parti

Per ulteriori informazioni sulle parti elencate di seguito, fare riferimento allo

schema di montaggio di questo manuale. Disimballare e separare tutte le parti in

un'area di lavoro libera.

Cestino di filo

Parti

1 pz.

Machine Translated by Google

Assicurarsi che la freccia di tutte le clip di plastica sia rivolta verso l'alto e che le

scanalature del palo siano coperte dalla linea convessa delle clip di plastica.

PASSO 2:

Avvitare le rotelle (F) nella parte inferiore di ogni palo (C) con una chiave. Quindi

agganciare un paio di clip di plastica (E) sulle stesse scanalature inferiori di ogni palo.

PASSO 1:

Assicuratevi di posizionare il cestello metallico (B) correttamente verso l'alto.

Mantenere la fessura del collare del cestello verso il basso. Quindi farlo scorrere dalla parte superiore di

ogni palo verso il basso sulle clip di plastica fino a quando non è perfettamente aderente.

FASI DI MONTAGGIO

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

PASSO 4:

Posizionare il carrello in posizione verticale. Fare riferimento ai passaggi 1 e 2 per agganciare le

clip di plastica sulle stesse scanalature di ciascun palo nella posizione desiderata e assemblare prima

il primo ripiano metallico (A). Quindi agganciare le clip di plastica sulle stesse scanalature di due

pali e far scorrere la maniglia (D) verso il basso sulle clip di plastica come mostrato nella figura

sottostante.

PASSO 3:

Fare riferimento al passaggio 3 per agganciare le clip di plastica alle scanalature superiori di ciascun

palo e assemblare il ripiano metallico rimanente.

Machine Translated by Google

PASSO 6 :

Appendere i 6 ganci (G) sul lato del telaio superiore del ripiano metallico come mostrato nella

figura sottostante.

PASSO 5:

Posizionare il tappetino in PP (I) sul cestello metallico come mostrato nella figura sottostante.

Allo stesso modo, posizionare due pezzi di tappetini in PP (H) rispettivamente su due ripiani metallici.

Machine Translated by Google

Spingere con fermezza verso il basso gli angoli di ogni ripiano e cestello con un martello

di gomma per fissare tutti i ripiani e il cestello alle clip di plastica. Ora il carrello da cucina

a griglia è completamente assemblato.

PASSO 7

Machine Translated by Google

YH CONSULTING LIMITED. C/O YH

Consulting Limited Ufficio 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH Mainzer Landstr.69,

60329 Francoforte sul Meno.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi,

baoshanqu, shanghai 200000 CN.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Importato negli USA: Sanven Technology Ltd. Suite

250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Machine Translated by Google

Vevor TR183636A3GW4C Utility Cart Rolling Cart on Wheels 3-Tier 661 LBS Capacity

Product's Documents

User Manual

Specifications

Vevor TR183636A3GW4C Questions and Answers
