WWW.ZEPHYRONLINE.COM
DEC23.0201
Presrv™ Full Size Panel Ready Coolers
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
PRB24F01BPG
PRW24F02CPG
PRW24F02CPG
(dual zone panel ready
wine cooler)
PRB24F01BPG
(single zone panel
ready beverage cooler)
(wine cooler only)
2
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
3
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Contents
Page
Safety Information ......................................................................................4-11
Types of Safety Warnings ............................................................................. 4
General Safety ............................................................................................5-7
Save These Instructions ................................................................................ 8
Disposal of Old Appliance............................................................................. 8
Before Using Your Appliance ......................................................................... 9
Installation of Your Appliance ..................................................................... 9-10
Attention .......................................................................................................10
Electrical Connection ................................................................................... 11
Introduction ................................................................................................. 12

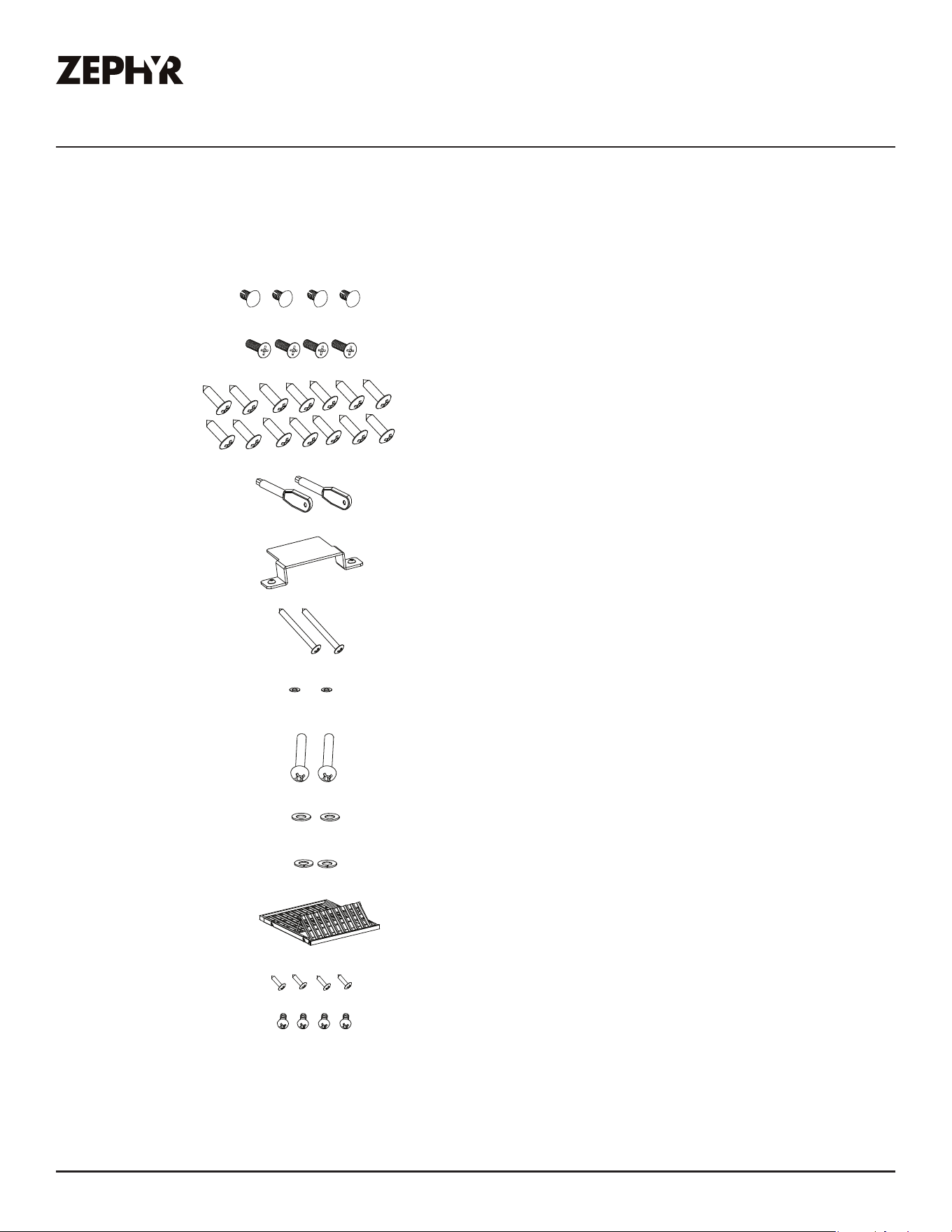

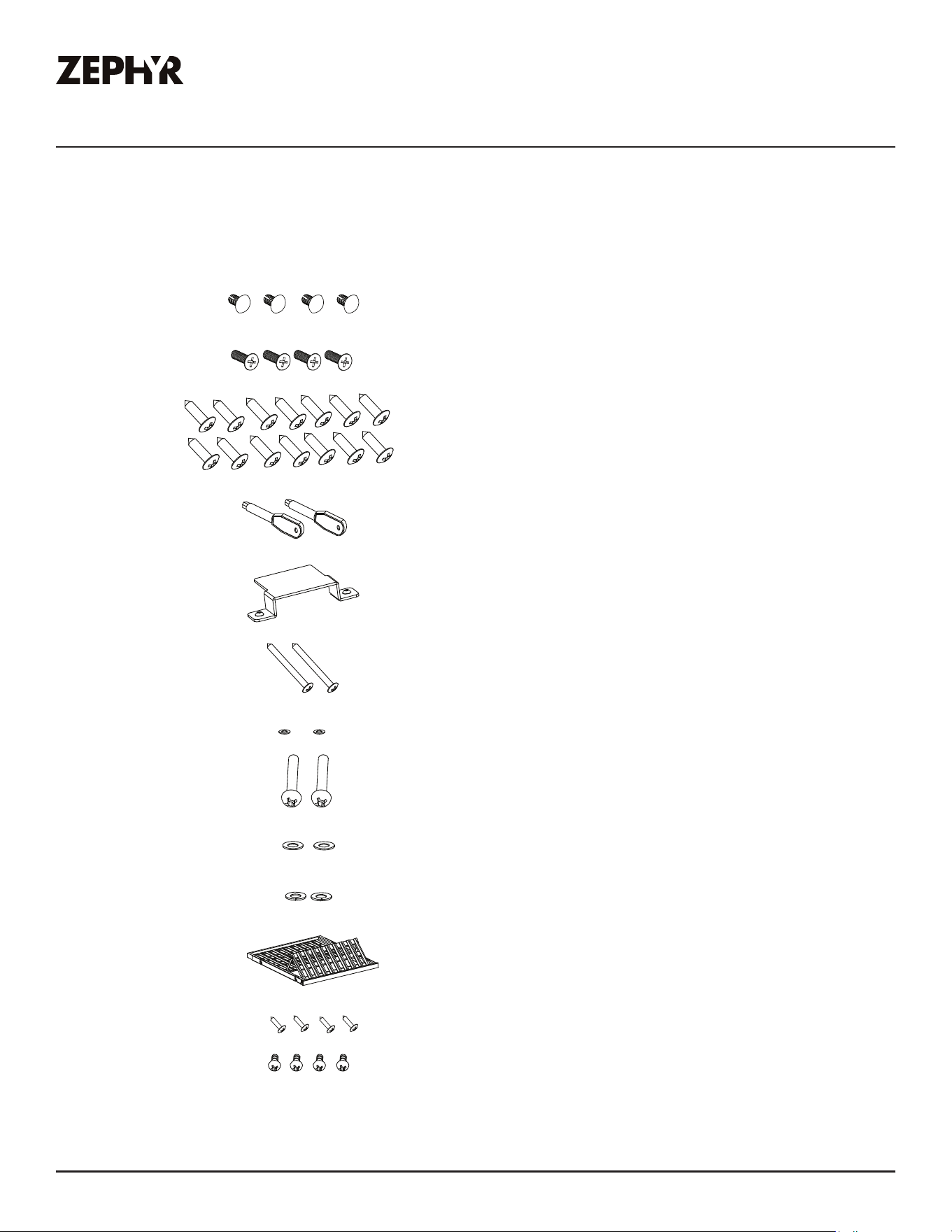

List of Materials ............................................................................................ 13
Ů ...............................................................................14-17
Product Summary ........................................................................................14

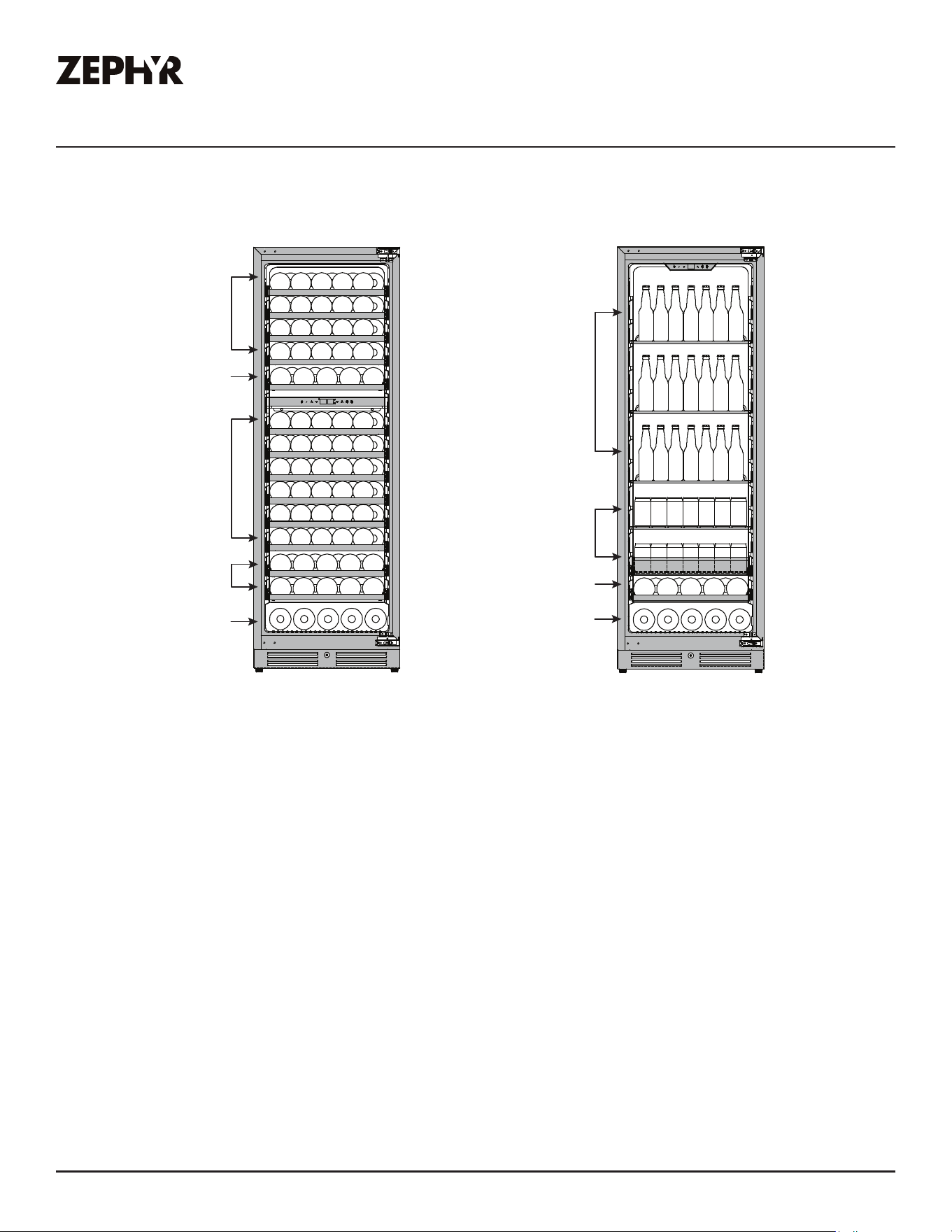

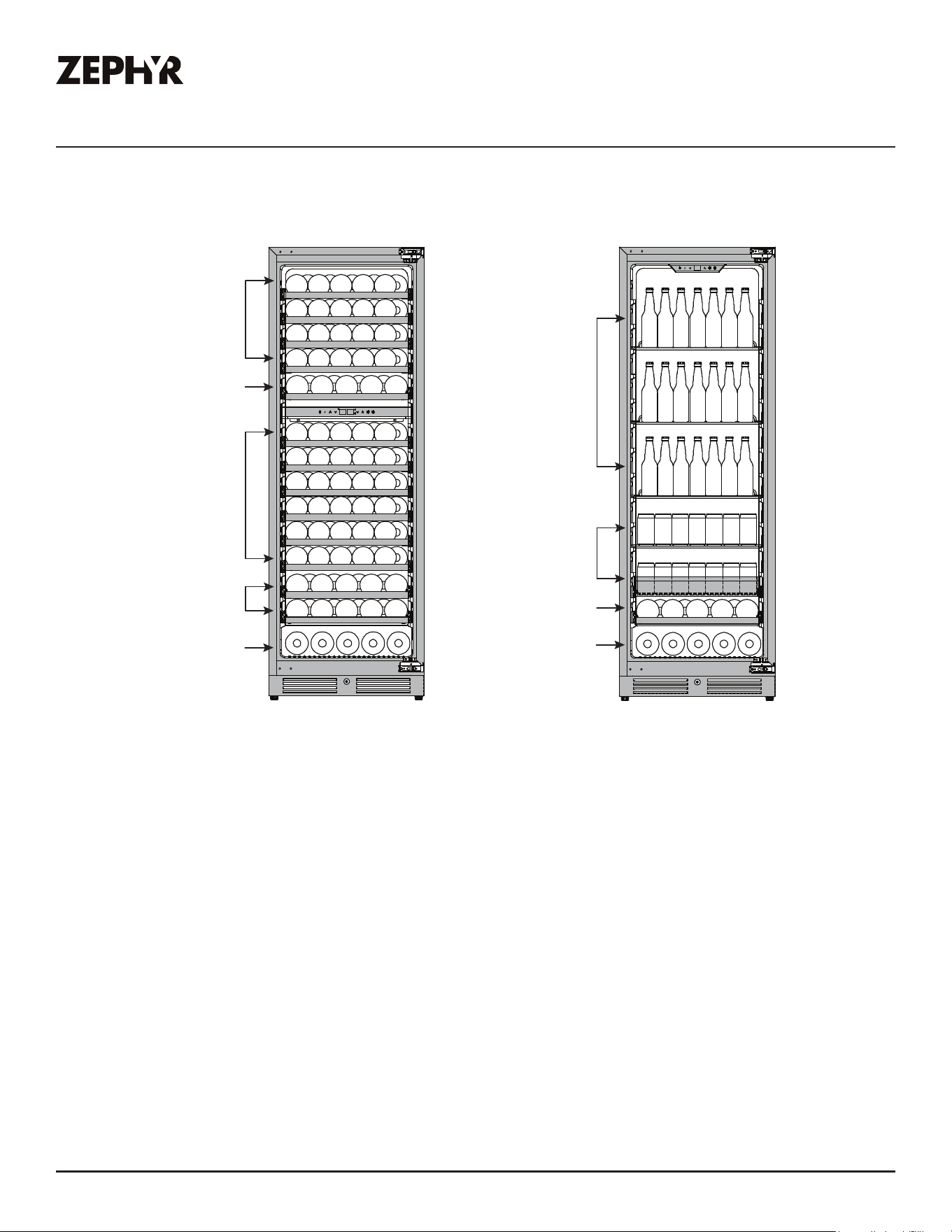

Internal Storage ............................................................................................15

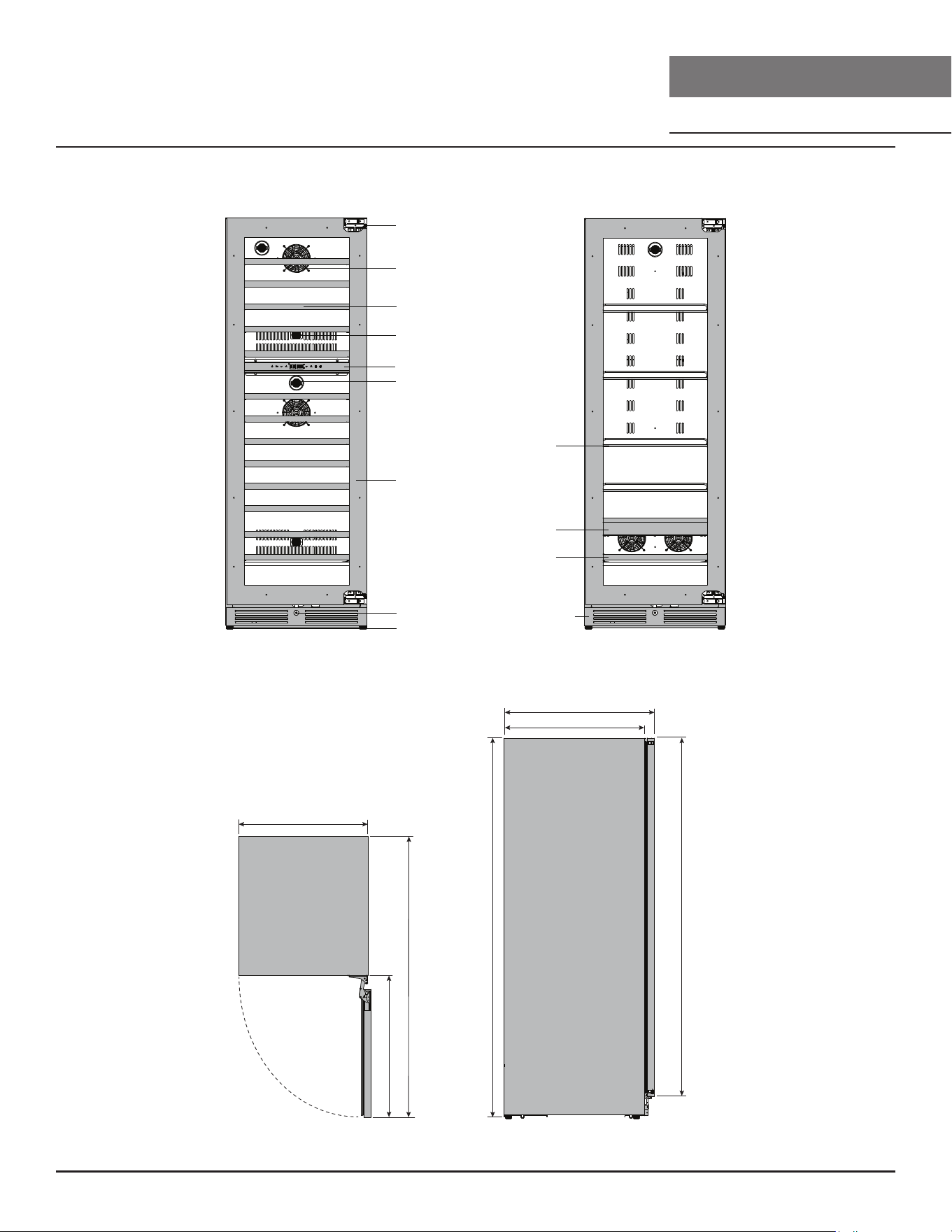

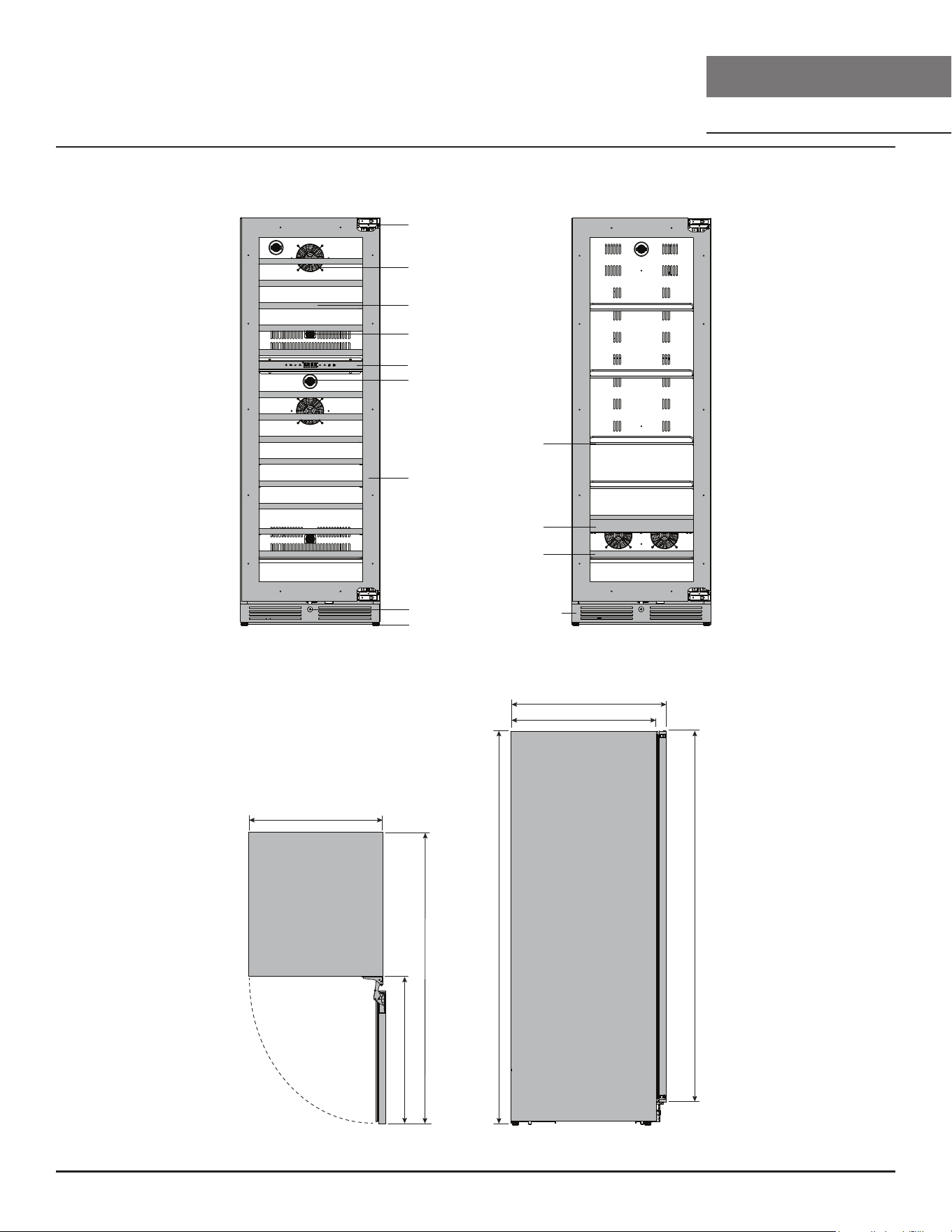

Parts Identification .......................................................................................16
Dimensions ...................................................................................................16

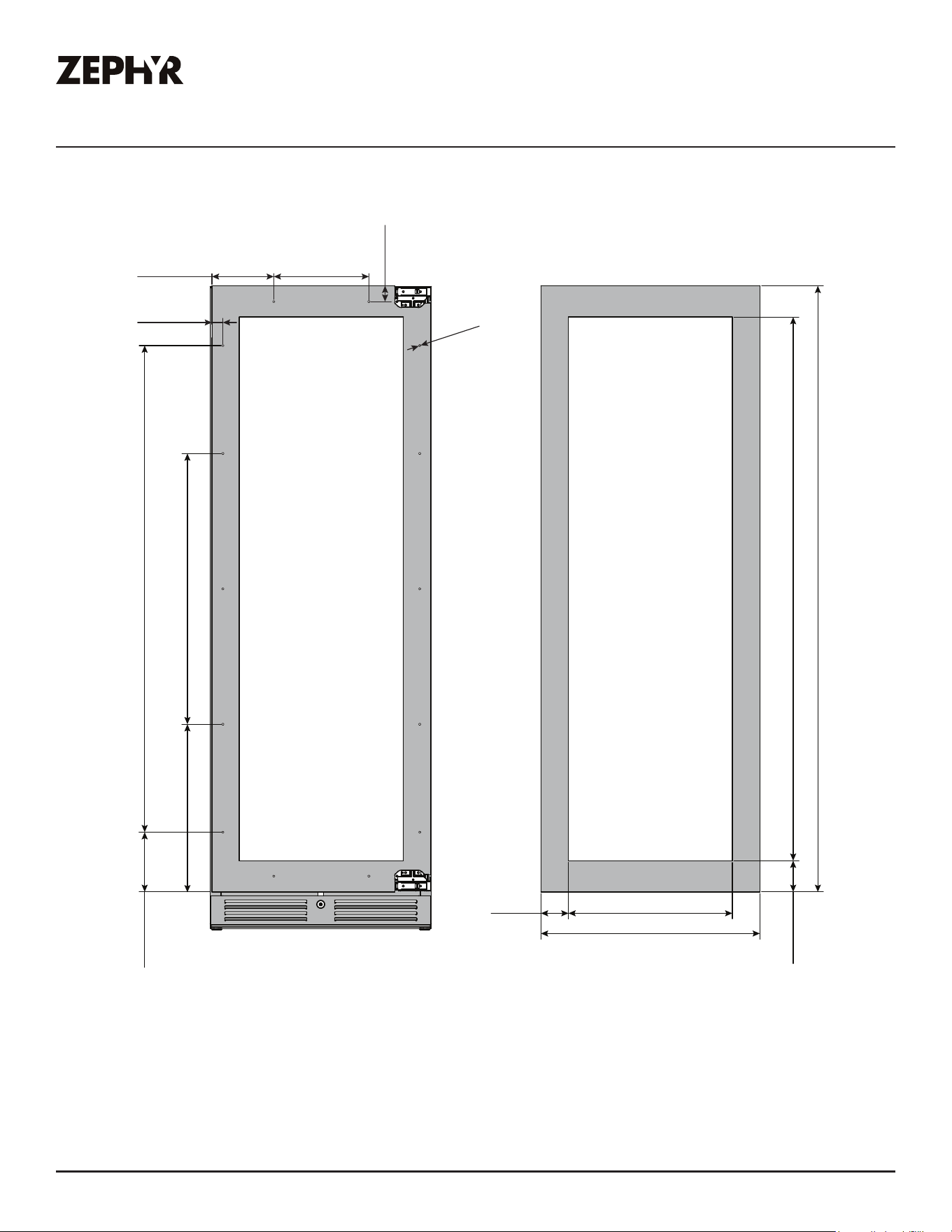

Overlay Panel Dimensions ............................................................................17
Installation Instructions ..............................................................................18-26

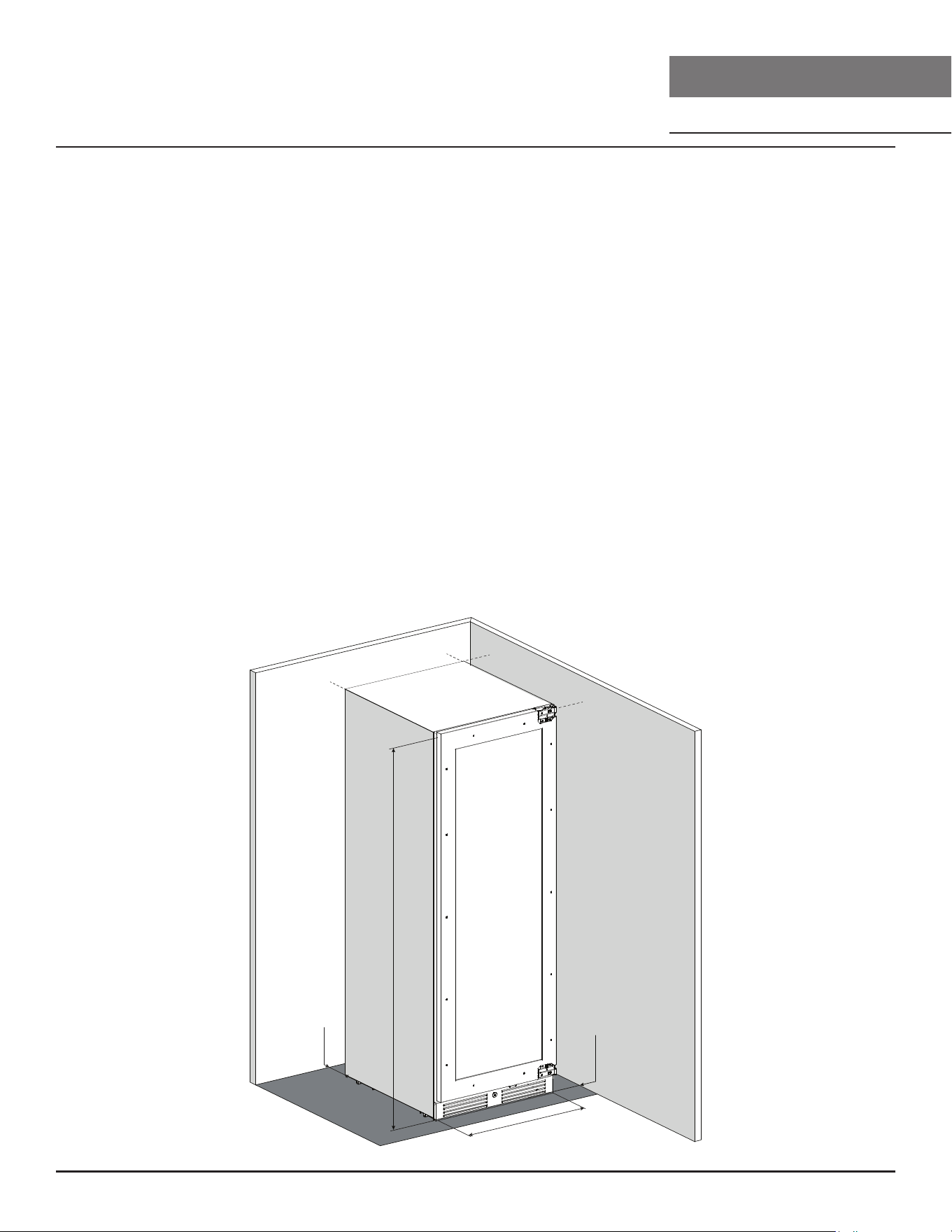

Installation Clearance Requirements ............................................................18

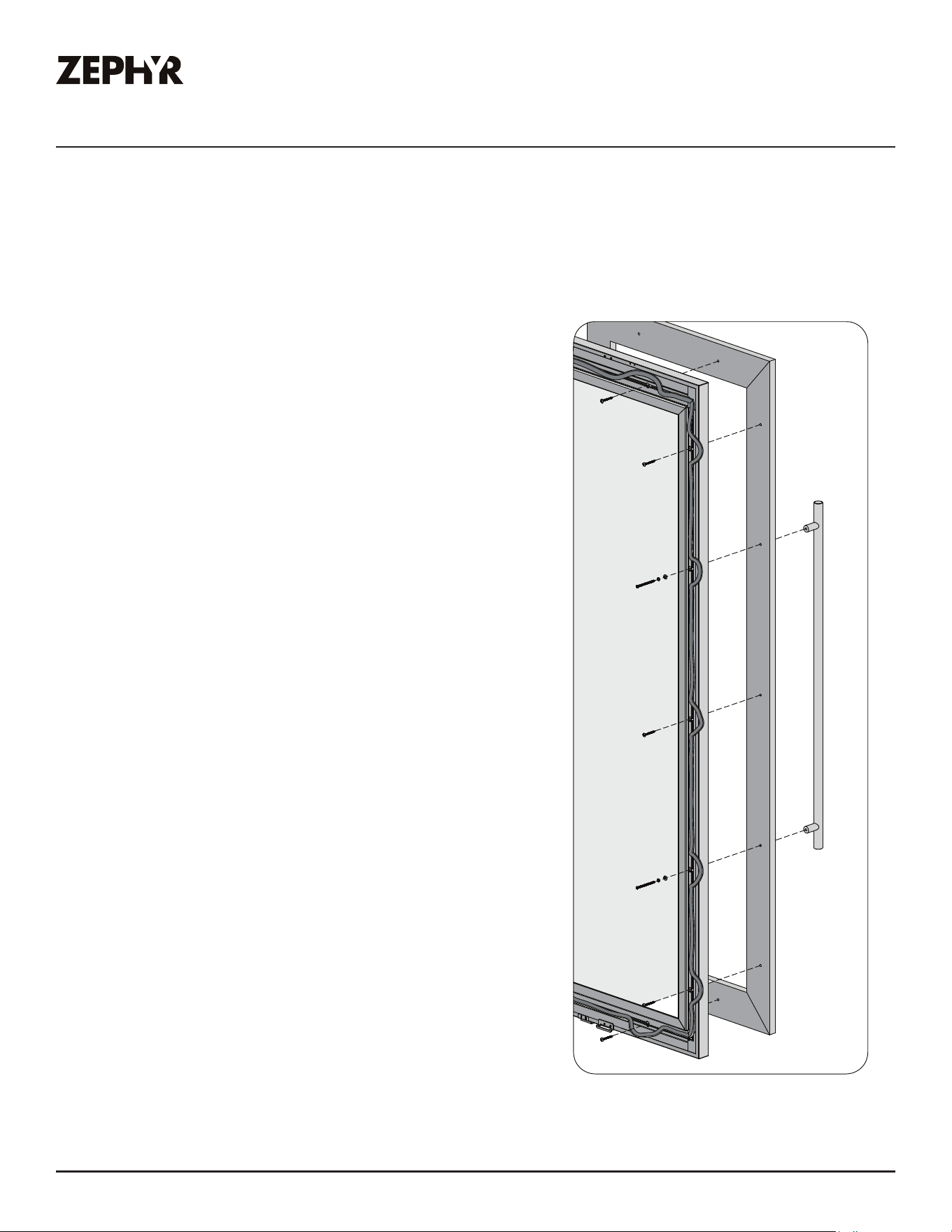

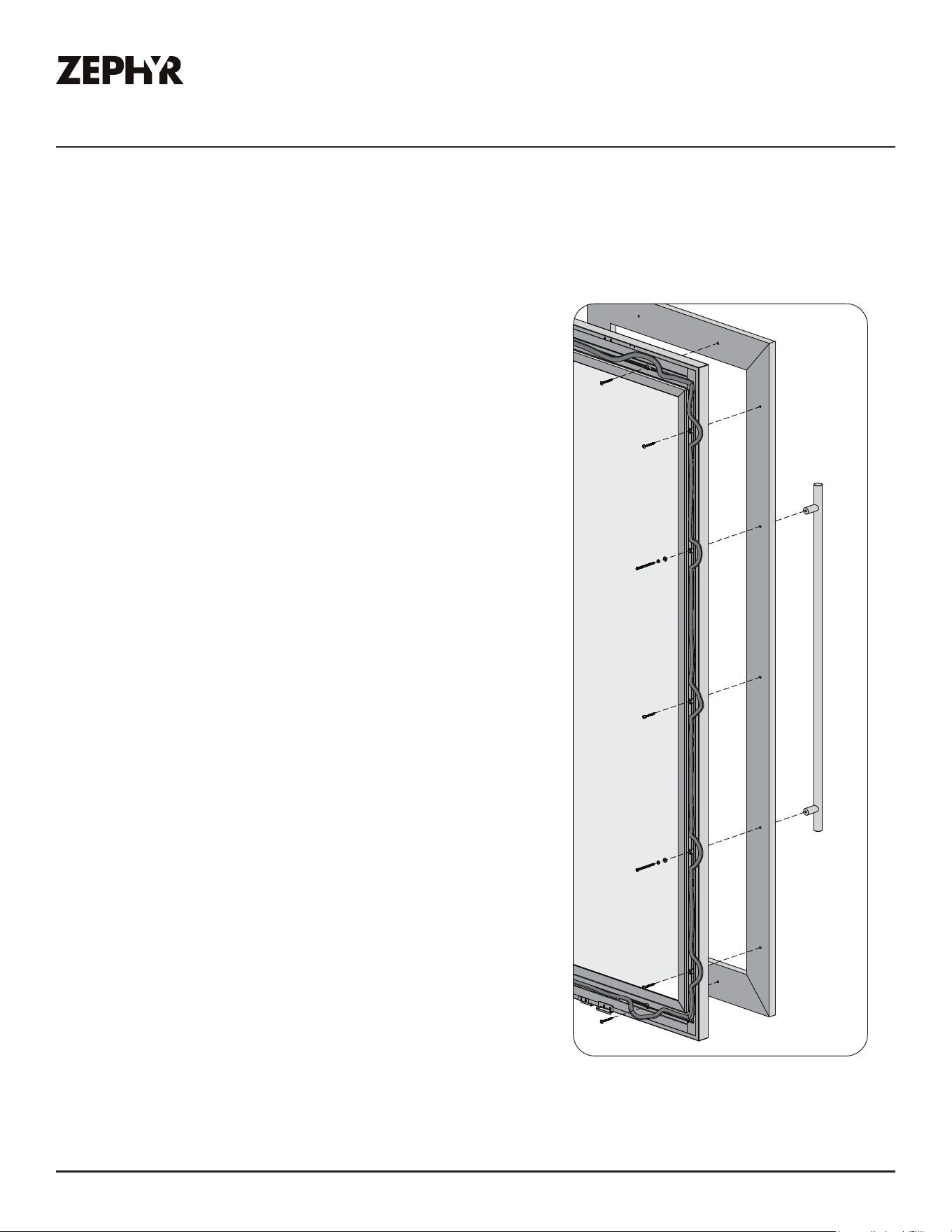

Installing the Overlay Panel ..........................................................................19

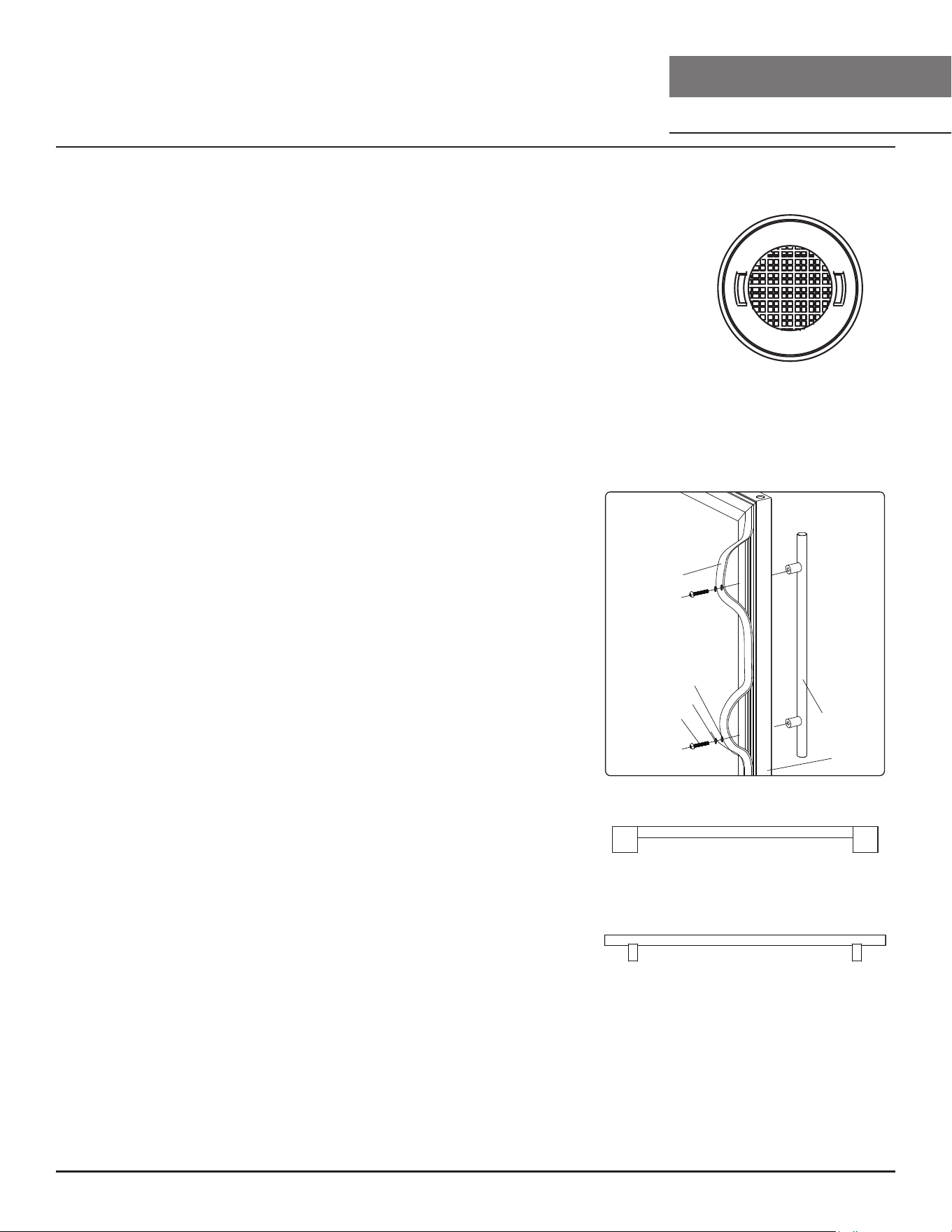

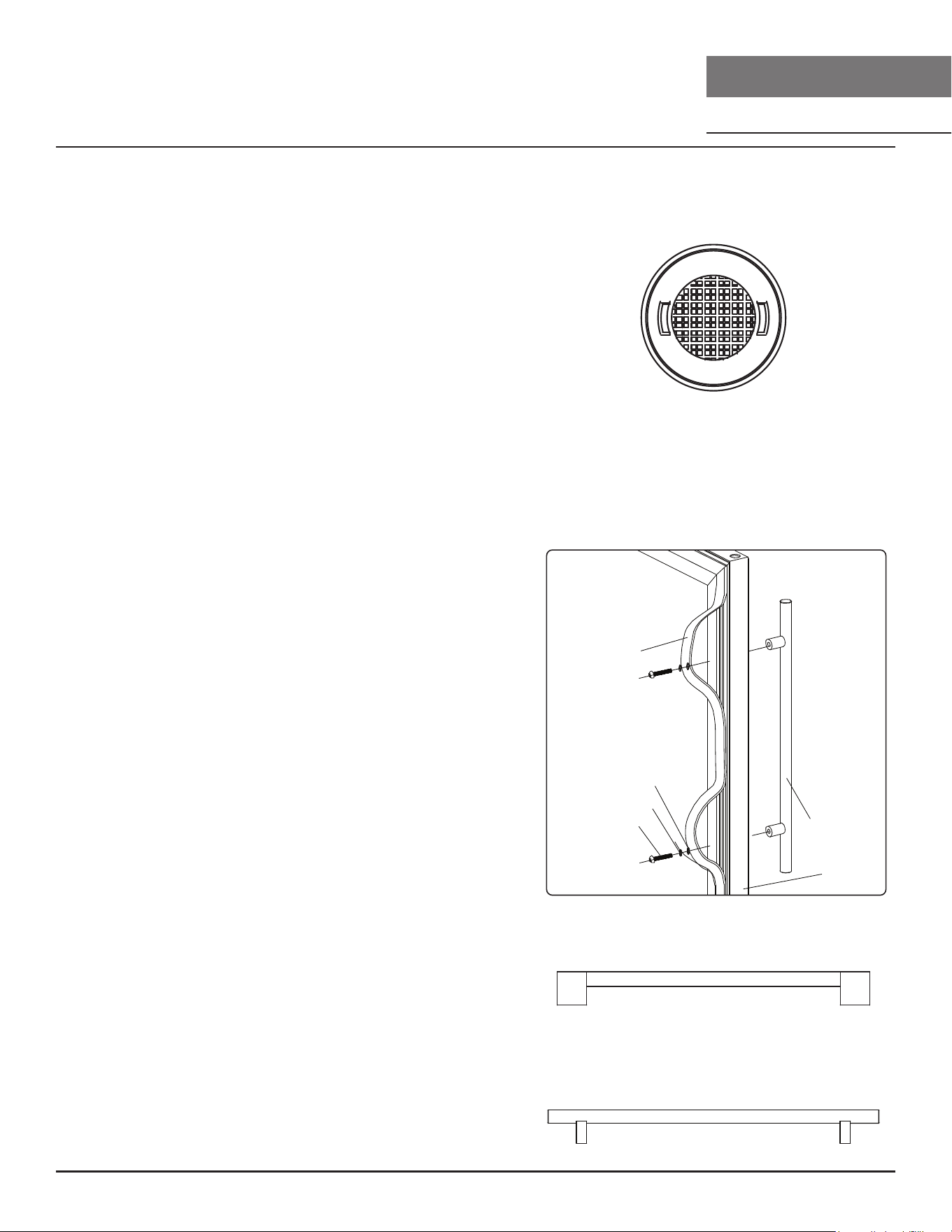

Carbon Filter ............................................................................................... 20
Installing the Door Handle ........................................................................... 20

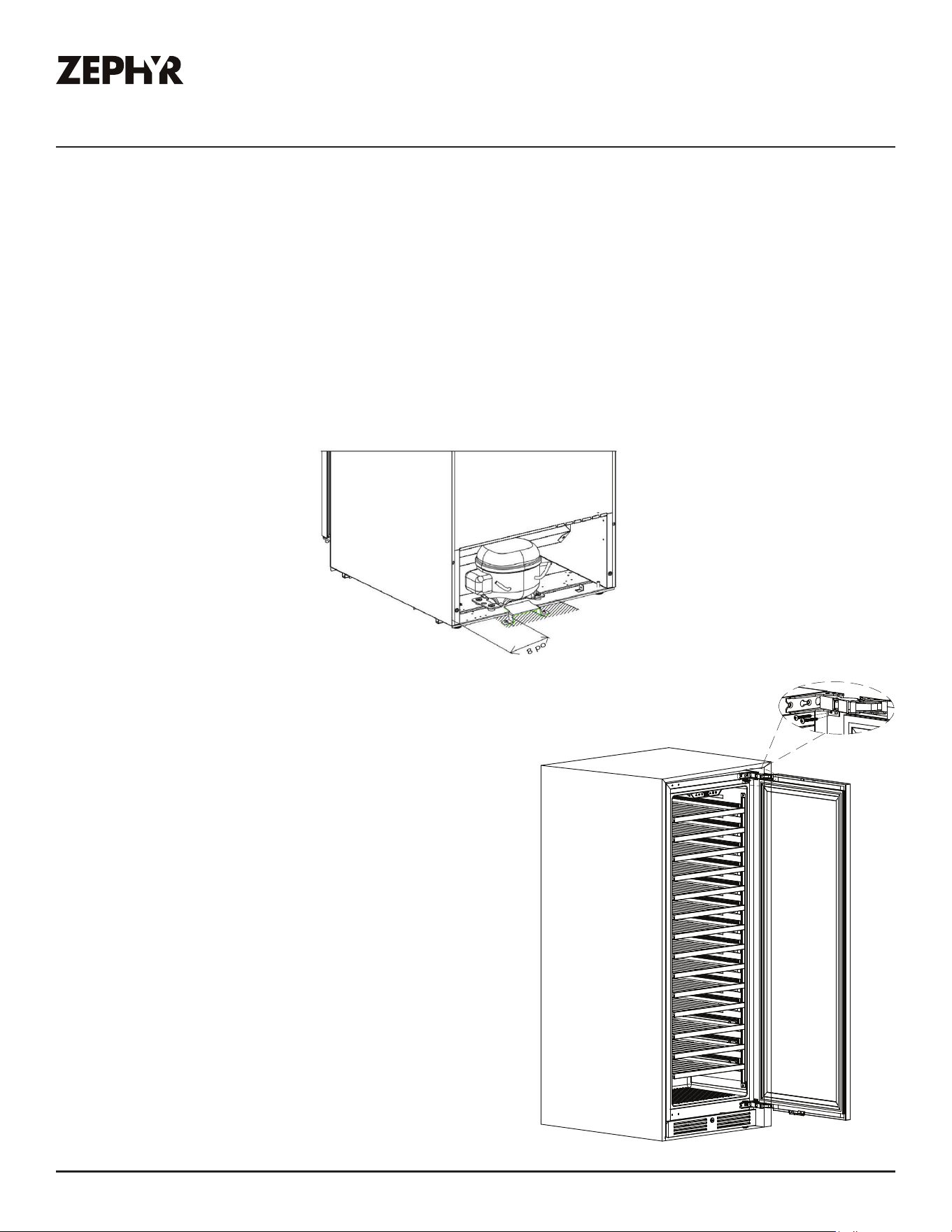

Installing the Floor Anti-tip Bracket ...............................................................21
Installing the Hettich Hinge ...........................................................................21

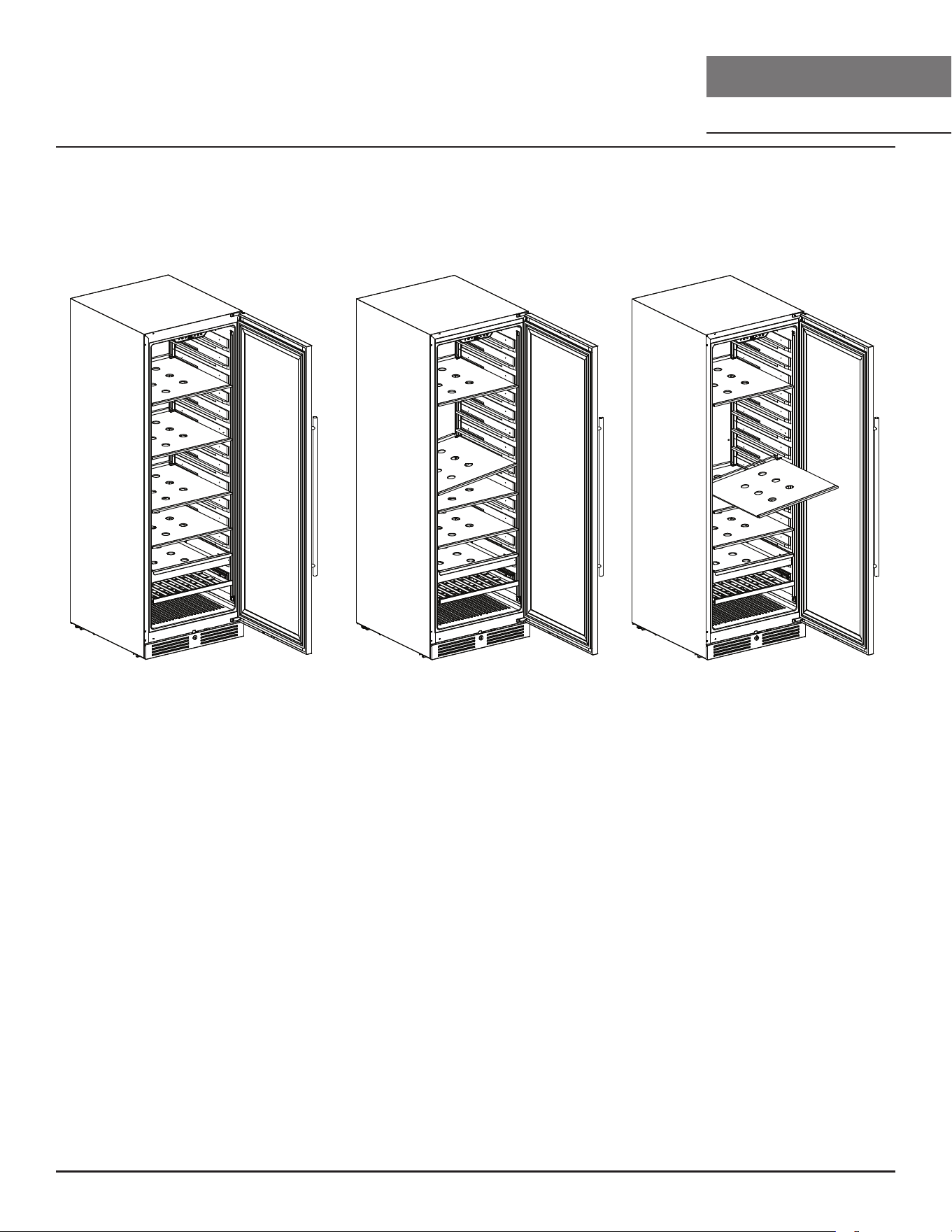

Setting Up the Display Rack for Your Wine Cooler ....................................... 22

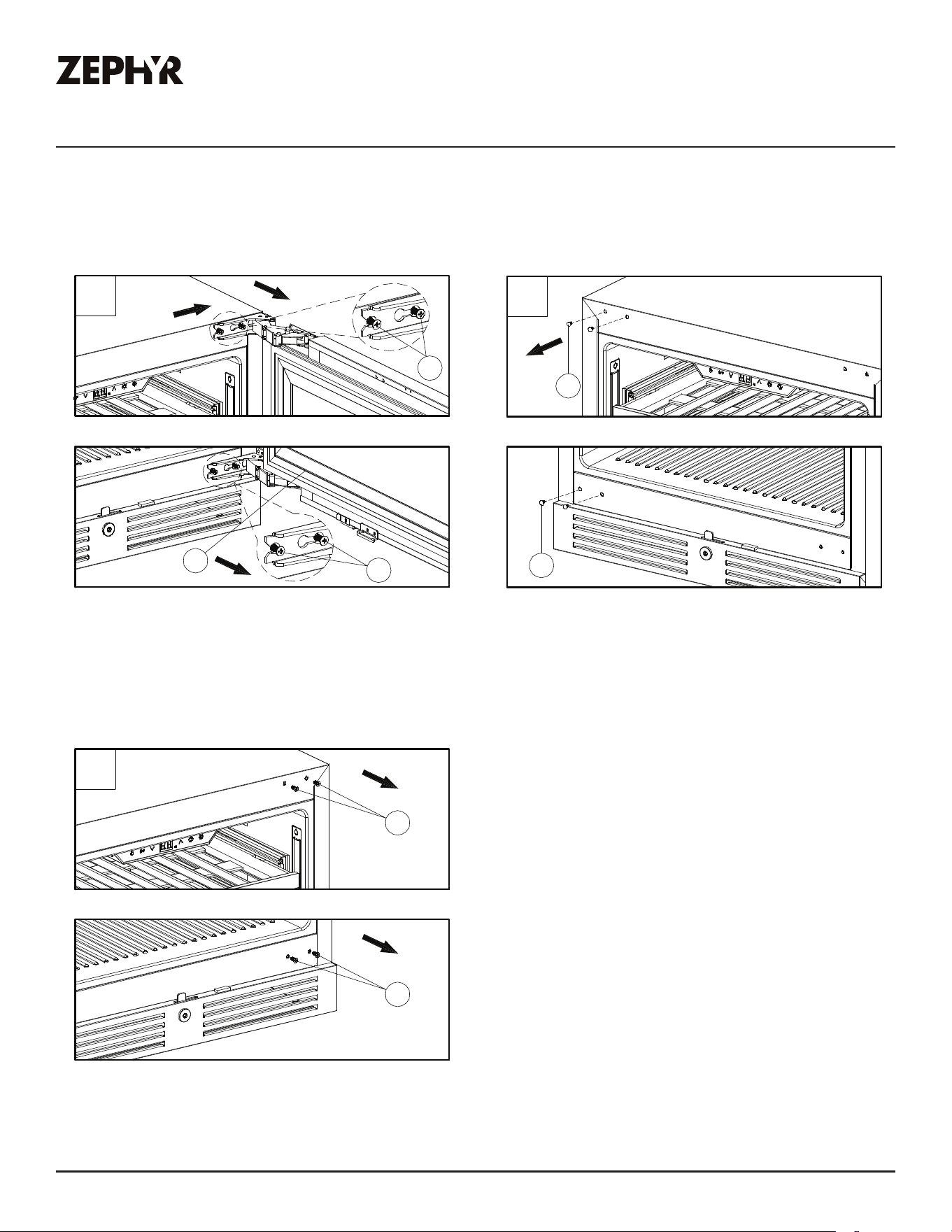

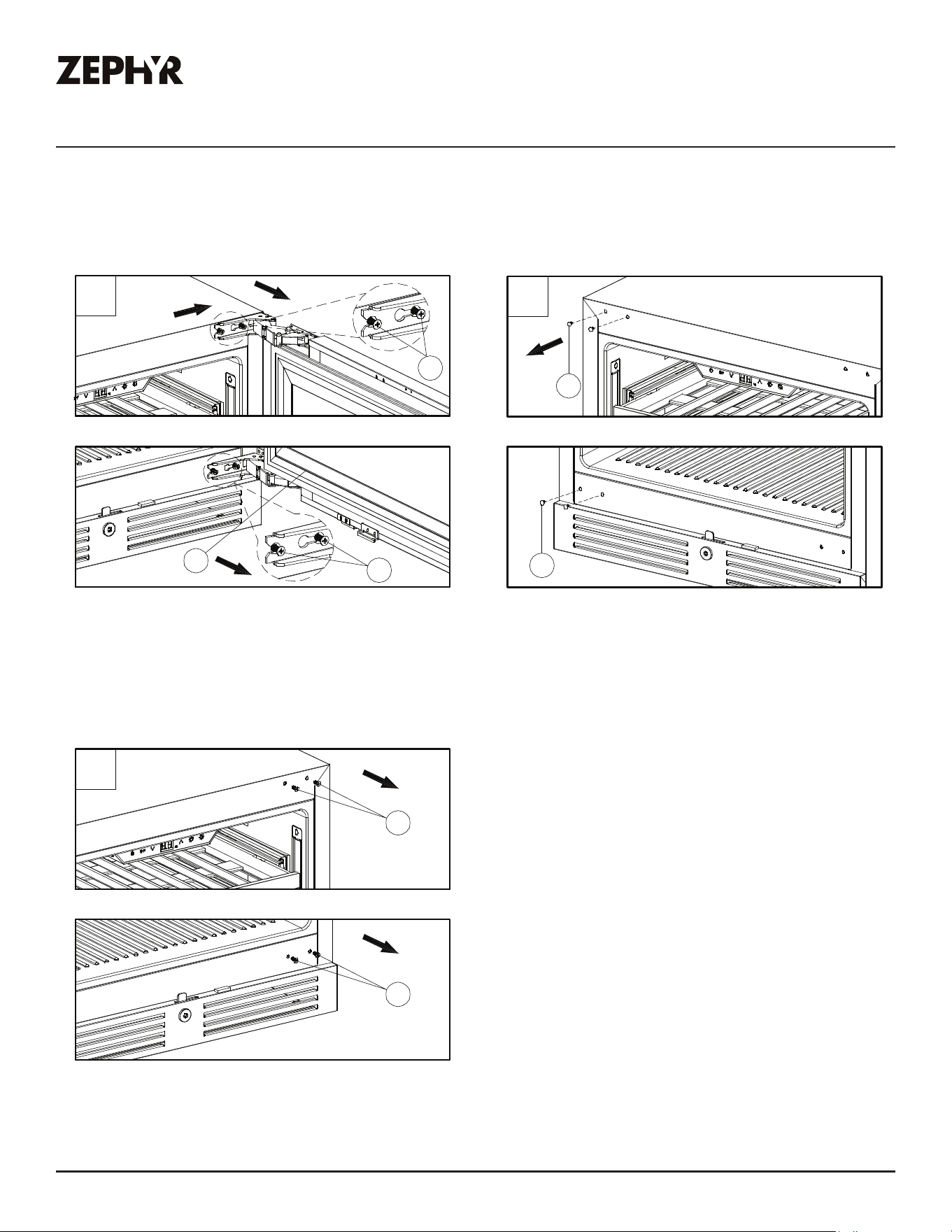

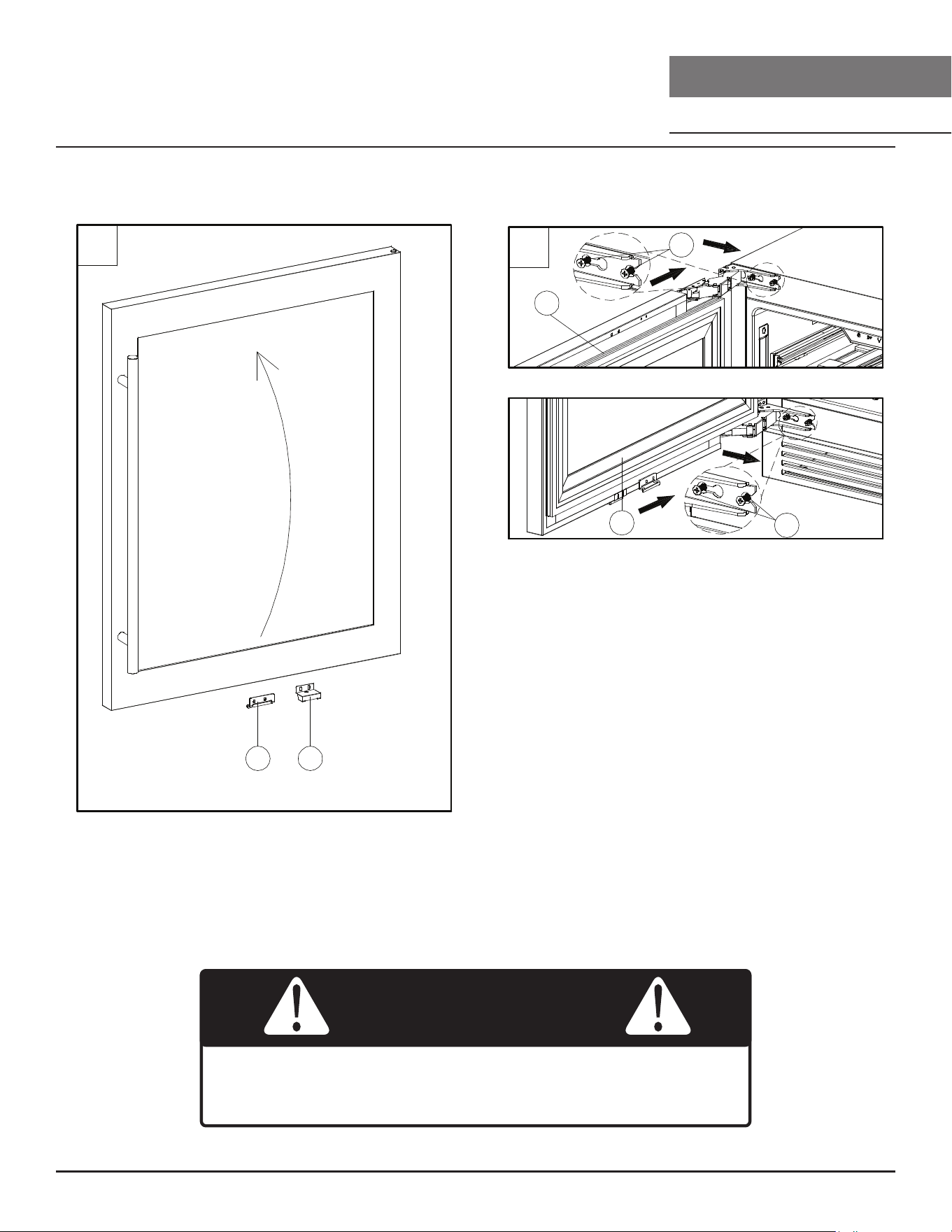

Reversing the Door Swing of Your Appliance ..............................................22-24

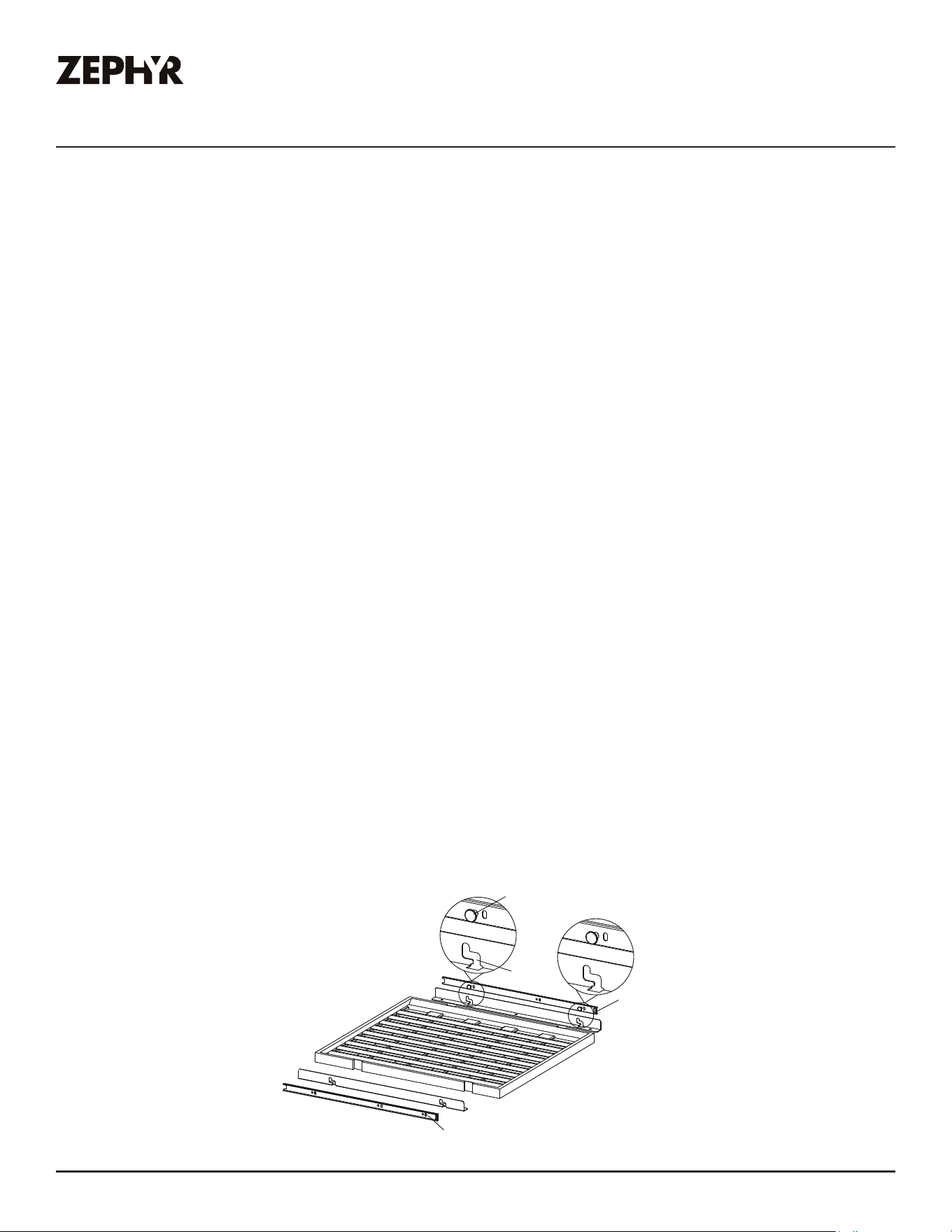

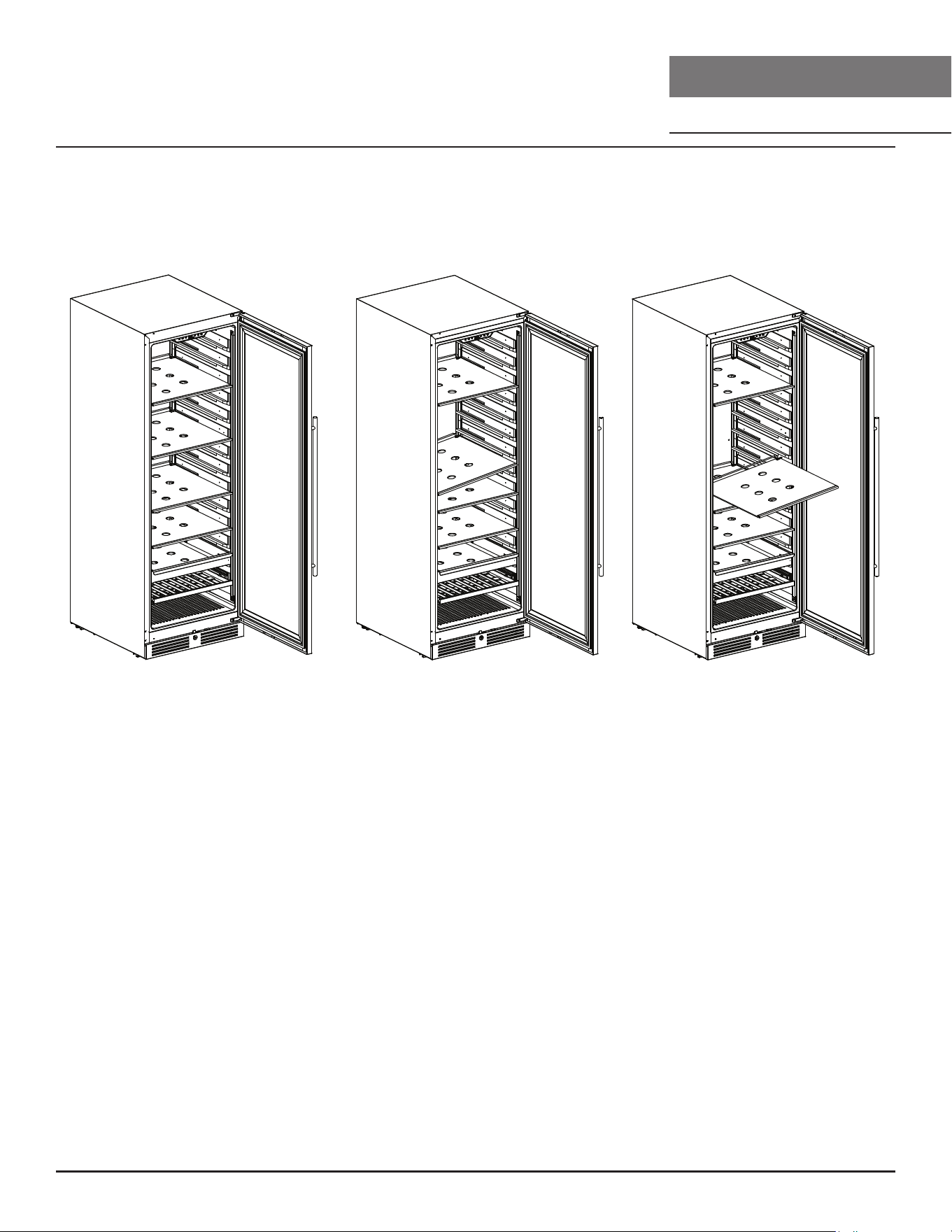

Installing the Wooden Roll-Out Shelves ....................................................... 25
Removing the Wooden Roll-Out Shelves ...................................................... 25
Removing the Sliding Glass Shelves ............................................................. 26
Operating Your Appliance ......................................................................... 27-30
Using the Control Panel ................................................................................27
Internal Light ............................................................................................... 28
Door Open Alarm ......................................................................................... 28
Sabbath Mode ............................................................................................. 28
Demonstration Mode ................................................................................... 29
Temperature Alarm ...................................................................................... 29
Defrosting .................................................................................................... 29
Child Safety Lock ........................................................................................ 30
Care and Maintenance ...............................................................................31-32
Normal Sounds .............................................................................................31
Cleaning the Unit .........................................................................................31
Power Failure ............................................................................................... 32
Moving Your Cooler ..................................................................................... 32
Energy Saving Tips ...................................................................................... 32
Troubleshooting......................................................................................... 33-34
Limited Warranty .........................................................................................35
Product Registration .....................................................................................36
4
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Safety Information
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual for your appliance. Always read
and obey all safety messages.
This is the Safety Alert Symbol. This symbol alerts you to potential hazards that can cause severe
bodily injury or death. All safety messages will follow the Safety Alert Symbol and either the words
“DANGER” “WARNING” or “CAUTION”
DANGER
WARNING
CAUTION
Danger means that failure to heed this safety
statement may result in severe injury or death.
Warning means that failure to heed this safety
statement may result in extensive product damage,
serious personal injury, or death.
Caution means that failure to heed this safety
statement may result in minor or moderate
personal injury, property or equipment damage.
5
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
When using an electrical appliance, basic precautions should
always be followed to reduce the risk of fire, electric shock, and
injury to persons.
DANGER
For your safety, read all instructions carefully before operating the appliance.
To reduce the risk of fire, electric shock or personal injury, unplug
or disconnect the appliance from the power supply before
servicing.
WARNING
Flammable refrigerant used! When handling, moving and use of
the refrigerator, make sure to avoid either damaging the
refrigerant tubing, or increasing the risk of a leak.
CAUTION
Ź Use this appliance only as described in this manual. Other uses not recommended may cause fire,
electric shock or personal injury.
Ź This appliance is not intended for use by young children or infirm persons unless they have been
adequately supervised by a responsible person to ensure that they can use the appliance safely.
Ź Young children should be supervised to ensure that they never play with the appliance.
Ź To protect against the risk of electric shock, NEVER IMMERSE the unit, cord, or plug in water or
spray any other liquid.
Ź Unplug the appliance from the plug socket when not in use, when moving from one location to
another and before cleaning.
General Safety
6
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Safety Information
For your safety, read all instructions carefully before operating the appliance.
Ź To disconnect the appliance, grip the plug and pull it from the wall outlet. Never pull by the cord.
Ź Never operate the appliance in the presence of explosive and/or flammable fumes.
Ź Never place the appliance or any of its parts near an open flame, cooking or other heating
appliance.
Ź Never operate the appliance with a damaged cord or plug, if the product malfunctions, or if it is
dropped or damaged in any manner.
Ź The use of attachments not recommended by the manufacturer may be hazardous.
Ź Never operate if the housing is removed or damaged.
Ź A loose fit between the AC outlet (receptacle) and plug may cause overheating and a distortion of
the plug. Contact a qualified electrician to replace loose or worn outlet.
Prop. 65 Warning for California Residents: This product may
contain chemicals known to the State of California to cause
cancer, birth defects, or other reproductive harm.
WARNING
Ź Locate the unit away from direct sunlight and sources of heat (stove, heater, radiator, etc.).
Ź This appliance is CFC and HFC free and contains small quantities of Isobutane (R600a), an
environmentally friendly coolant.
Ź You must ensure that the cooling circuit is undamaged when installing the appliance. However, if it
becomes damaged, avoid proximity to open fires and heat sources of all kinds. The room in which
the appliance is located should be ventilated properly and according to state and local codes.
Ź Never use an appliance with a damaged circuit.
Ź Ensure that the ventilation openings to and from a built-in appliance are never blocked or covered.
Ź No liability will be accepted for any damage caused by misuse of the appliance, or as a result of
repairs carried out by unqualified person. In this case neither the warranty nor any other liability
claims will apply.
7
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
For your safety, read all instructions carefully before operating the appliance.
Never operate any other electrical appliance inside this
appliance.
WARNING
Ź Never attempt to repair or replace any part of your appliance unless it is specifically
recommended in this manual. All other servicing should be referred to a qualified technician.
Ź Replace all access panels before operating.
Ź Use two or more people to move and install the appliance. Failure to do so can result in back or
other injury.
Ź Never clean appliance parts with flammable liquids. These fumes can create a fire hazard or
explosion. Never store or use gasoline or other flammable vapors and liquids in the vicinity of this
or any other appliance. The fumes can create a fire hazard or explosion.
Ź Never connect or disconnect the electric plug with wet hands.
Ź It is recommended that a separate circuit, serving only your appliance be provided. Use
receptacles that cannot be turned o by a switch or pull chain.
To reduce the risk of fire, electric shock or personal injury, unplug
or disconnect the appliance from the power supply before
servicing.
WARNING
8
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Safety Information
For your safety, read all instructions carefully before operating the appliance.
Save These Instructions
If you are experiencing problems, check the Troubleshooting Guide at the back of this manual. It lists
causes of minor operating problems that you can correct yourself.
Disposal of Old Appliance
Dispose of your appliance packaging properly. Refrigeration equipment must be properly disposed
of in a way which protects the environment. This applies to your old appliance and to your new unit
once it has reached the end of its service life.
Please ensure that old, worn appliances are rendered unusable
before disposal by removing the plug, cutting the power cable,
and removing or destroying any snap fastenings or bolts. You will
thus prevent children from locking themselves in the appliance
during play (risk of suocation) or endangering their lives in any
other way.
WARNING
Ź The appliance must not be disposed with normal household waste collection.
Ź The coolant circuit, particularly the heat exchange at the back/bottom of the unit, must not be
damaged.
Ź The symbol on the product or its packaging indicates that this product is not to be handled
as normal household waste but is to be taken to a recycling collection point for electrical and
electronic goods. By correctly disposing of this product you are contributing to the protection of
the environment. Improper disposal endangers health and the environment. Further information
about the recycling of the product may be obtained from your town hall or local waste collection
department.
9
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
For your safety, read all instructions carefully before operating the appliance.
Before Using Your Appliance
Ź Remove all exterior and interior packing.
Ź Before connecting the appliance to the power source, let it stand upright for approximately 2
hours. This will reduce the possibility of a malfunction in the cooling system caused by handling
during transportation.
Ź Clean the interior surface with warm water using a soft cloth.
Ź The door on this appliance can be opened from either the left or the right side. The unit is delivered
with the door opening on the left side. Should you wish to open the door from the right, follow the
instructions, “Reversing the Door Swing of your Appliance,” listed below.
Installation of Your Appliance
Do not store or install the appliance outdoors.
WARNING
Ź The appliances are designed for either built-in, or free-standing installation.
Ź Place your appliance on a floor that is strong enough to support it when it is fully loaded. To level
your appliance, adjust the 4 legs until level.
Ź Locate the appliance away from direct sunlight and sources of heat (stove, heater, radiator,
etc.). Direct sunlight may aect the acrylic coating and heat sources may increase electrical
consumption. Extreme cold ambient temperatures may also cause the unit not to perform
properly.
Ź Never place the unit in damp areas.
Ź Plug the appliance into an exclusive, easily accessible electrical socket.
Ź Any questions concerning power and/or electrical connection should be directed towards a
qualified electrician or an authorized products service center.
Ź The air vent at the front of the appliance must never be covered or blocked in any way.
10
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Safety Information
For your safety, read all instructions carefully before operating the appliance.
Ź The appliance must be installed to all electrical connections in accordance with state and local
codes.
Ź Have two or more people to move and install the cooler. Failure to do so can result in back or other
injury.
Ź The cooler may experience decreased cooling eciency if air flow is restricted due to a fully
loaded cabinet.
Ź Install the cooler in a well-ventilated area where the ambient temperature is above 50ºF and below
90ºF.
Attention
Ź Never overload the cabinet.
Ź Never open the door unless necessary.
Ź Never cover shelves with aluminum foil or any other shelf material which may prevent air
circulation.
Ź Should the appliance be left empty for long periods, it is suggested that the appliance be
unplugged, and, after careful cleaning, leave the door ajar to allow air to circulate inside the
cabinet in order to avoid possible condensation, mold or odors from forming.
11
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
For your safety, read all instructions carefully before operating the appliance.
Electrical Connection
Check that the voltage marked on the product corresponds with your supply voltage.
This appliance should be properly grounded for your safety. The power cord of this appliance is
equipped with a three-pin plug which mates with standard three-pin wall outlets to minimize the
possibility of electrical shock.
Never under any circumstances cut or remove the third ground prong from the power cord supplied.
For personal safety, this appliance must be properly grounded.
Have the wall outlet and circuit checked by a qualified electrician to make sure the outlet is properly
grounded. When a standard two-pin wall outlet is encountered, it is your responsibility and obligation
to have it replaced with a properly grounded three-pin wall outlet.
To prevent accidental injury, the cord should be secured behind the appliance and not left exposed or
dangling.
The appliance should always be plugged into its own individual electrical outlet which has a voltage
rating that matches the rating label on the appliance. This provides the best performance and also
prevent overloading wiring circuits that could cause a fire hazard from overheating. Never unplug
the appliance by pulling the power cord. Always grip the plug firmly and pull straight out from the
receptacle. Repair or replace immediately all power cords that have become frayed or otherwise
damaged. Never use a cord that shows cracks or abrasion damage along its length or at either end.
When moving the appliance, be careful not to damage the power cord.
Never use your appliance with an extension cord unless this cord has been checked and tested by a
qualified technician or service person. The extension cord must be a UL/CUL Listed, 3-wire grounding
extension cord that has a grounding plug and outlet and that the electrical rating of the cord is 115
volts and at least 10 amperes.
Improper use of the grounded plug can result in the risk of
electrical shock. If the power cord is damaged, have it replaced
by a qualified electrician or an authorized service center.
WARNING
12
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Introduction
Thank you for purchasing your Zephyr cooler. Zephyr is dedicated to developing products that will
enhance your lifestyle with superior quality and distinctive features. Please visit
www.zephyronline.com for more information on your product and other Zephyr products.
This manual contains important information regarding the proper installation, use, and maintenance
of your cooler. Following this manual will ensure that your product will work at its peak performance
and eciency.
For Your Records
Please write down the model number and serial number below for future reference. Both numbers are
located on the rating label on the back of your unit and are needed to obtain warranty service. You
may also want to staple your receipt to this manual as it is the proof of your purchase and may also
be needed for service under warranty.
Model Number:
Serial Number:
Date of Purchase:
To better serve you, please do the following before contacting customer service:
Ź If you received a damaged product, immediately contact the retailer or dealer that sold you the
product.
Ź Read and follow this instruction manual carefully to help you install, use and maintain your cooler.
Ź Read the troubleshooting section of this manual as it will help you diagnose and solve common
issues.
Ź Visit us on the web at http://www.zephyronline.com to download product guides, additional
troubleshooting resources and up-to-date information.
Ź If you need warranty service, our friendly customer service representatives are available on our
website at http://zephyronline.com/contact.
13
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
List of Materials
Quantity Part
Black decorative nails
Screws (M5*12)
Keys
Anti-tip bracket
Anti-tip bracket screws (ST5*50)
Flat washers (Φ6.5*Φ13*1)
Self-tapping screws (ST4*30)
Door handle screws (M4*55)
Flat washers (Φ4.3*Φ8*0.5, M4)
Spring washers (Φ4*1.1, M4)
Display rack (sold separately
for PRW24F02CPG)
Screws for Hettich hinge (ST4*16)
Spare screws for Hettich hinge (M5*14)
14
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Ů
Product Summary
This appliance requires a standard 115/120 Volt AC~60Hz electrical ground outlet.
DESCRIPTION OF PRODUCT Presrv™ Full Size Dual Zone Panel Ready Wine Cooler
Presrv™ Full Size Single Zone Panel Ready Beverage Cooler
MODEL & GROSS WEIGHT (lb) PRW24F02CPG: 304lb
PRB24F01BPG: 254lb
VOLTAGE/FREQUENCY AC 115/60Hz
AMPERAGE 2.5A
COLOR Black Cabinet with Stainless Steel Door
VOLUME PRW24F02CPG: 14.5 cu ft
PRB24F01BPG: 14.9 cu ft
REFRIGERANT R600a
TEMPERATURE RANGE PRW24F02CPG: 38°F - 65°F
PRB24F01BPG: 34°F - 50°F
DIMENSIONS (HxWxD) 69-1/4’’ X 23-7/8’’ X 27-3/8’’
OPTIONAL PRO HANDLE ACCESSORY PRHAN-F001
OPTIONAL CONTEMPORARY HANDLE
ACCESSORY
50280004
OPTIONAL DISPLAY RACK PRDISP-F001
REPLACEMENT CARBON FILTER Z0F-C004
NOTE: Internal storage is based on standard 12 oz. cans and 750 ml. Bordeaux-style wine bottles.
15
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
PRB24F01BPG
168 beer bottle + 14 wine bottle
+ 98 can capacity
56 bottles x 3
49 cans x 2
9 bottles
(max. Ø 3-3/8”)
5 bottles
(max. Ø 3-1/2”)
PRW24F02CPG
132 wine bottle capacity
10 bottles x 4
(max. Ø 3-3/8”)
9 bottles
(max. Ø 3-1/2”)
10 bottles x 6
(max. Ø 3-3/8”)
9 bottles x 2
(max. Ø 3-1/2”)
5 bottles
(max. Ø 3-1/2”)
F
C
o
o
R
F
C
F
C
Ů
Internal Storage
16
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Ů
Ů
Dimensions
Control Panel
Panel Ready
Door
Sensor
Internal Fan
Wooden Roll-Out Shelf
Carbon Filter
Child Safety Lock
Leveling Legs
Sliding Glass Shelf
Metal Roll-Out Drawer
Wooden Roll-Out Shelf
PRW24F02CPG
PRB24F01BPG
Front Vent
Articulating Hinge
Top View
23-7/8”
Side View
65-3/16”
25-5/8”
27-
3/8”*
Max 115°
69-1/4” - 70-3/4”
* Depth without 3/4” thick overlay panel
26-1/8”
51-3/4”
17
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Ů

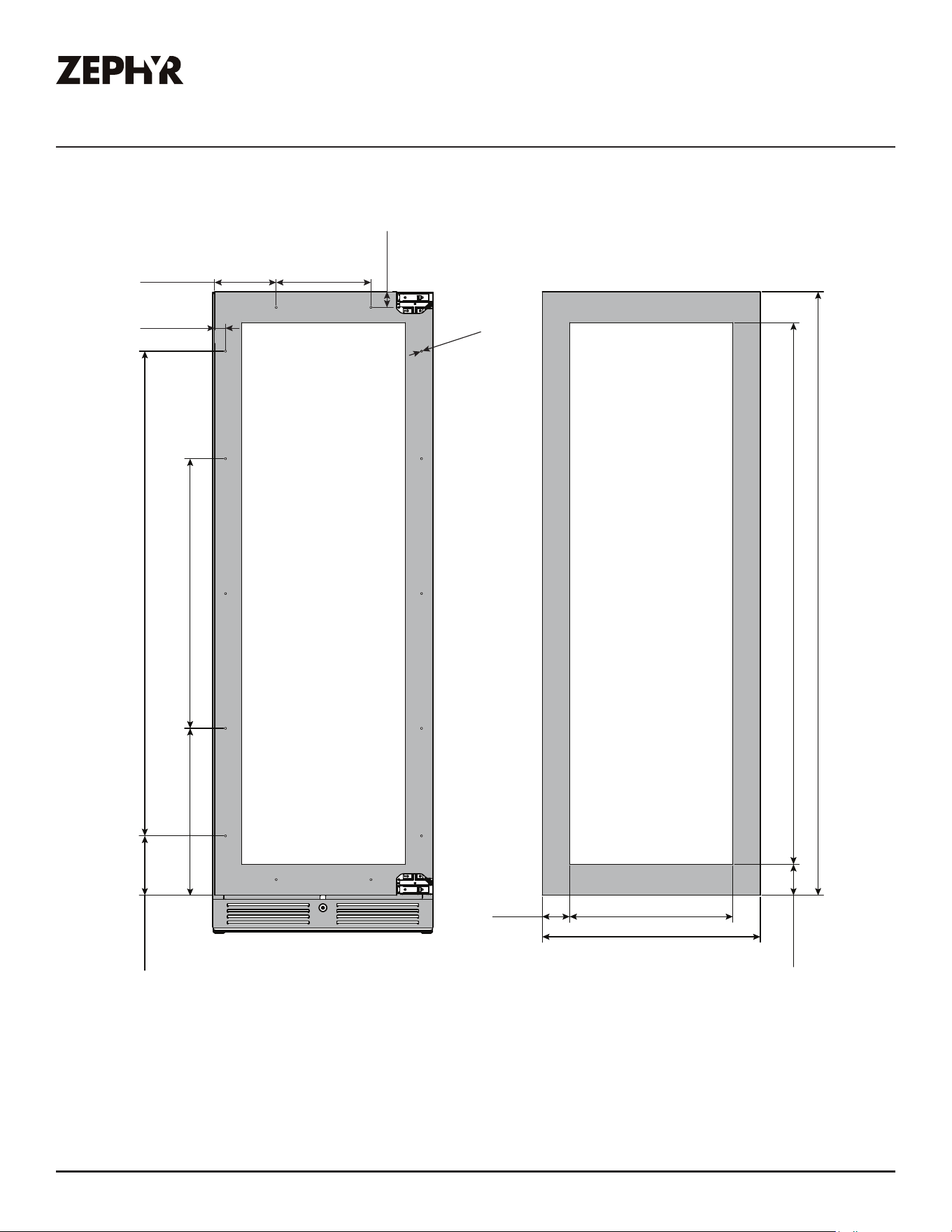

Overlay Panel Dimensions
1/4”
10-1/4”6-5/8”
1-3/4”
Panel Ready Door
Overlay Panel
Panel Thickness:
5/8” - 3/4”
1-1/8”
52-3/8”
29-
1/8”
(optional Zephyr handle screw holes*)
18”
6-
3/8”
17-5/8”
23-
1/2”
3”
3-3/8”
65-
1/4”
58-
1/2”
* Hole locations are compatible with Zephyr handle accessory models,
PRHAN-F001 (pro handle) and 50280004 (contemporary handle).
18
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Installation Instructions

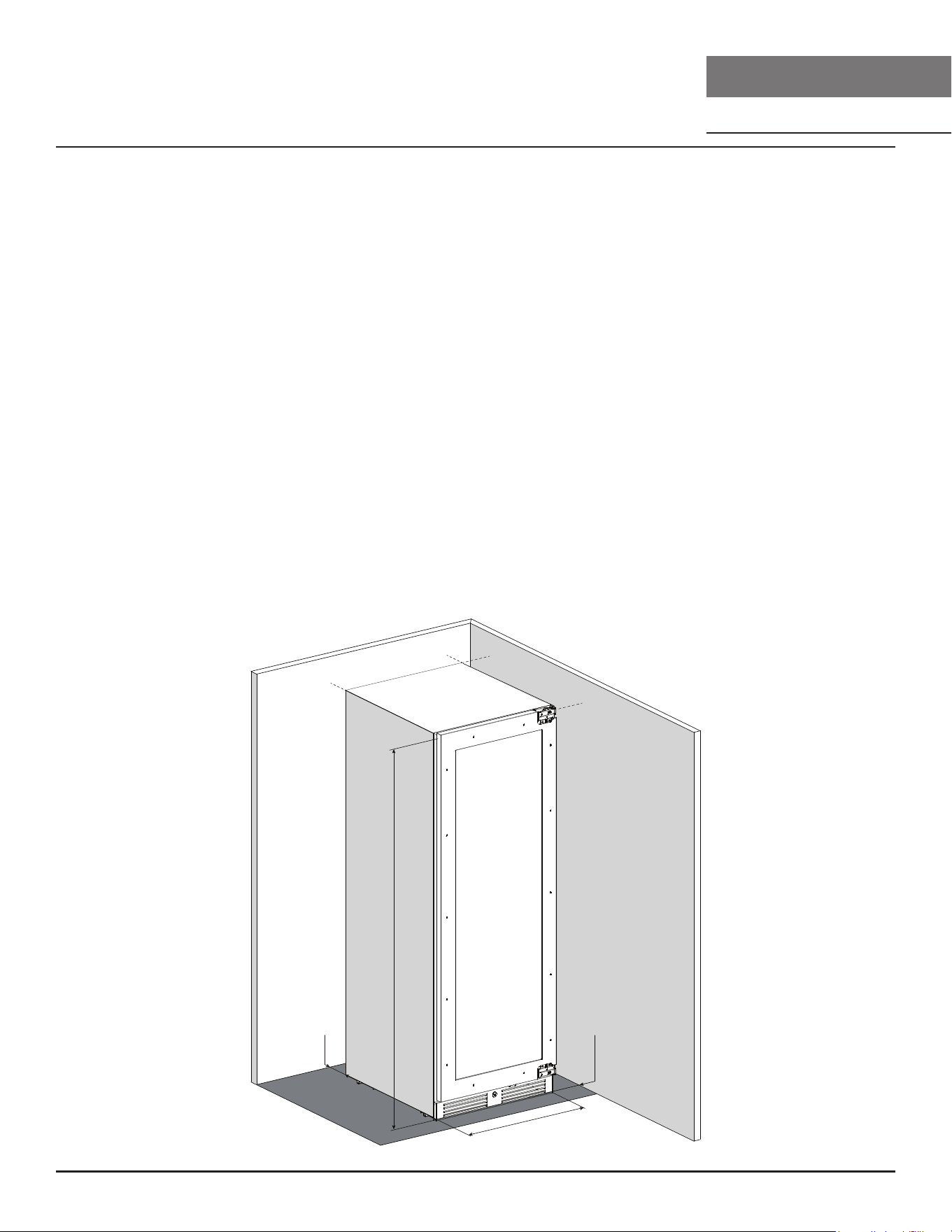

Installation Clearance Requirements
When installing the cooler, follow the recommended spacing dimensions shown.
Ź For proper clearance of the electrical plug, allow at least 1” of clearance at the back as shown in
the diagram.
Ź An installation next to a wall will require a minimum 7” door clearance to accommodate the
Zephyr handle and to prevent the shelf from rubbing against the gasket. If using a custom handle
that is shallower, the distance may be reduced.
Ź The cabinet should allow at least 24” for the width and 69-3/4” for the height to accommodate
the cooler.
Ź The power cable is located on the back right of the unit and has a length of 72” to accommodate
multiple outlet locations.
Ź Once you are ready to install the unit, you must adjust the feet to level the coolers. An improperly
leveled drawer may not close properly.
Ź The installation should allow the unit to be pulled forward for servicing, if necessary.
7
” Min.
1” Min.
24” Min.
69-
3/4” Min.
19
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Installing the Overlay Panel
To install the overlay panel onto the door, please follow the instructions below. Refer to the dimensions
section to ensure proper measurements prior to installation. If you plan to use a custom handle, install
the custom handle to the overlay panel before mounting the overlay panel onto the door.
1. Open the door.
2. Temporarily remove the door gasket to see the 14 holes
for the overlay panel. There are 2 holes on the top and
bottom sides of the door with 5 holes on the left and
right.
3. Open the hardware package containing 14 self-tapping
screws (ST4*30 size) for the overlay panel.
4. Clamp the overlay panel with the door firmly with bar
clamps and screw the self-tapping screws into the
overlay panel. Perform this step per screw until the
overlay panel is completely secured
NOTE: If using a Zephyr accessory handle, 2 of the 5
holes on either the left or right side will be used for
installing the door handle. Only 12 of the 14 self-
tapping screws will be used rather than all 14.
5. Reattach the door gasket and close the door.
20
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Installation Instructions
Carbon Filter
A built-in carbon filter protects your drinks by acting
as a natural barrier against harmful odors. The carbon
filter should be replaced every 3-6 months depending on
the unit’s exposure level to odor. If the unit is placed in a
kitchen, regular replacement every three months is ideal.

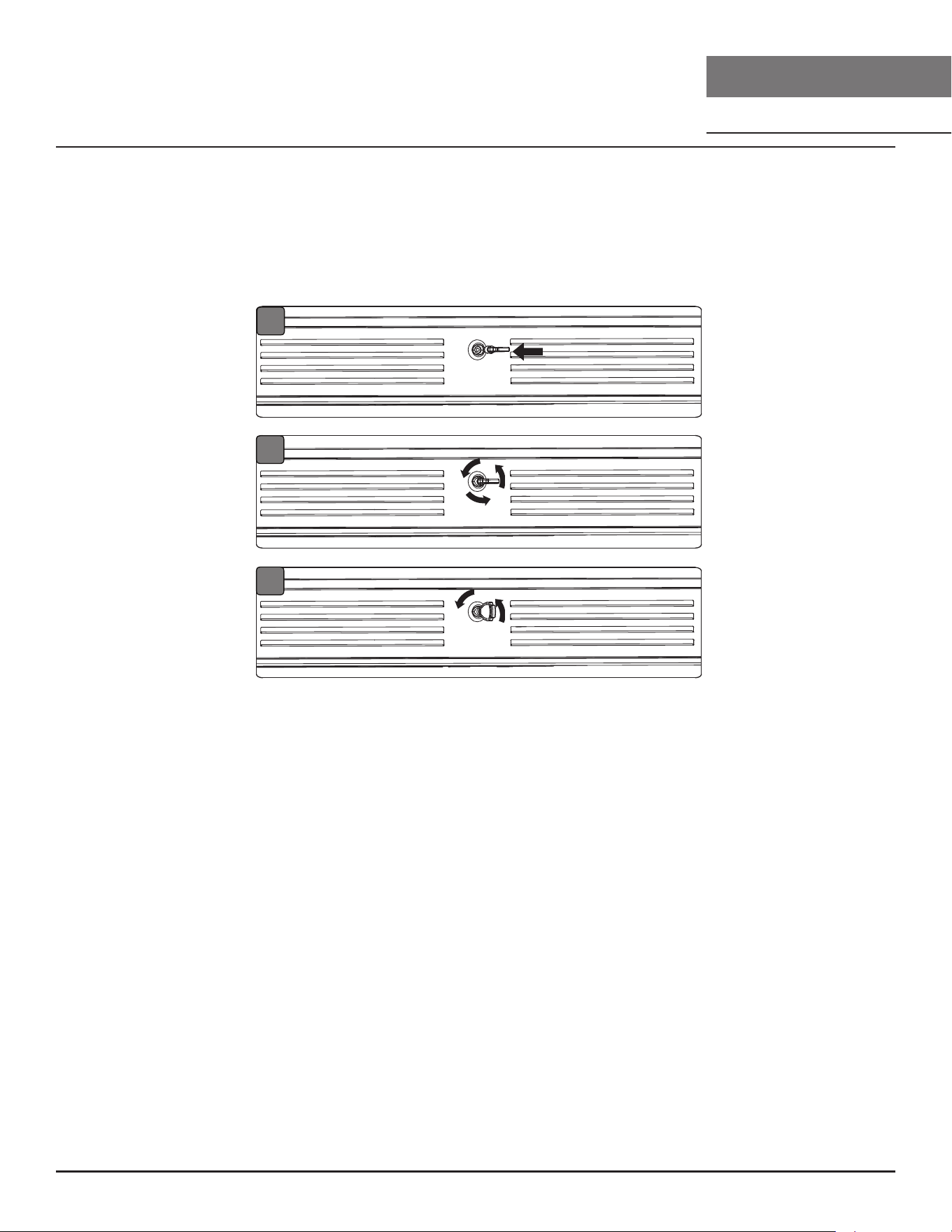

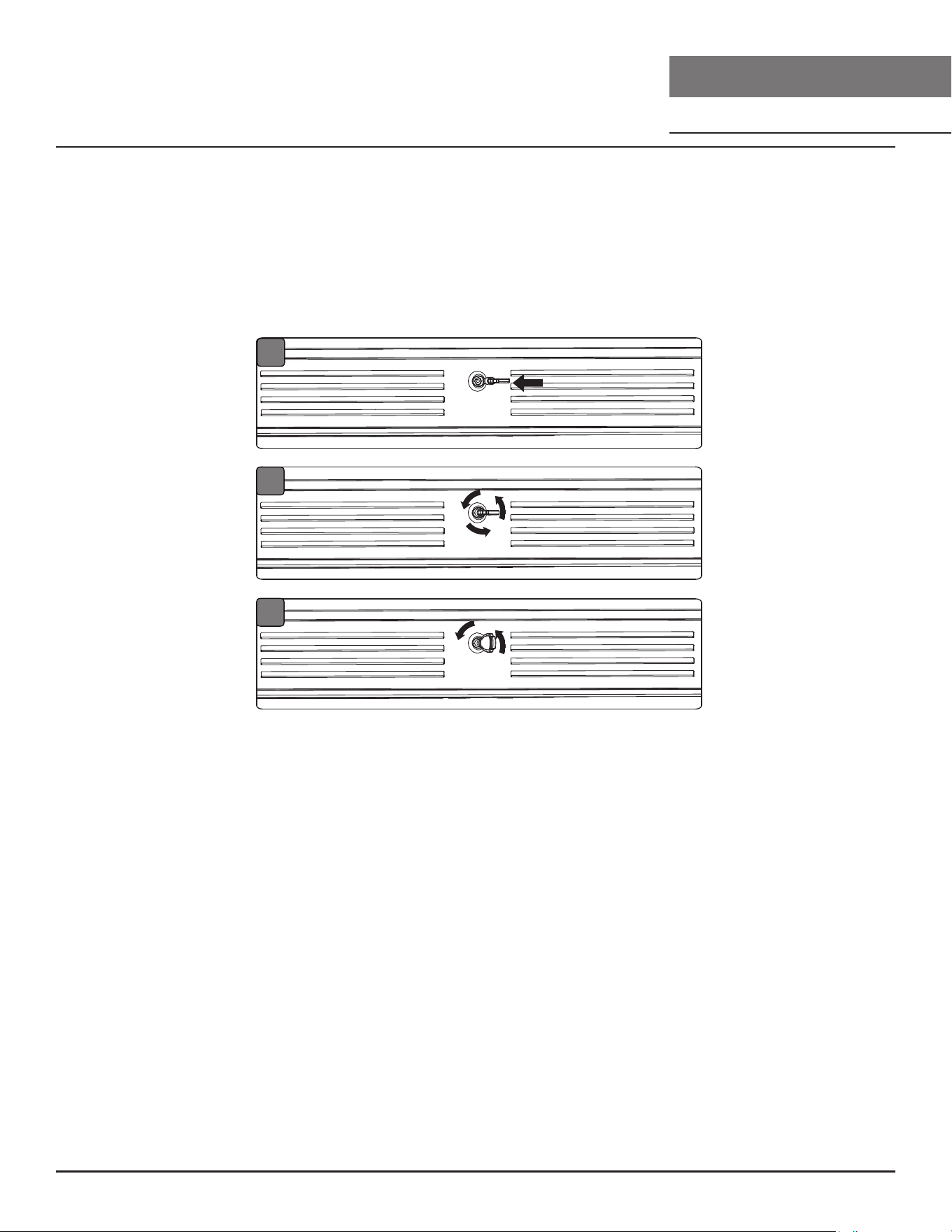

Remove the carbon filter by turning counterclockwise to
unlock from rear panel.
Carbon Filter Replacement Part #: Z0F-C004
Handle
Door Frame
Gasket
Flat Washer
Spring Washer
Screw
Installing a Zephyr Optional
Door Handle
Follow the instructions below to install a handle onto your
cooler. You may install your own handle onto the wood
overlay panel. Take care to measure and drill the handle
screw holes accurately and source the appropriate screws
(not included) unless using Zephyr accessory handles.
Refer to the images for Zephyr door handles.
1. Confirm if the overlay panel has already been installed
onto the unit. If not, refer to Installing the Overlay
Panel section to mount the overlay panel onto the unit.
2. Push aside the door gasket. Under the gasket you will
see two designated holes for handle installation. Mark
handle hole locations on the overlay panel.
3. Remove overlay panel from door. Using 3/16” drill bit,
create holes for handle screws.
4. Re-install overlay panel on the door.
5. Install the handle tightly as shown with (2) M4*55
screws, (2) M4 spring washers, and (2) M4 flat
washers.
NOTE: If using a custom handle, install the handle in the
position of your choosing with counter sunk screw
holes prior to installing the overlay panel to the
door.
Zephyr Presrv Pro Handle
Part #: PRHAN-F001 Color: Stainless Steel
Zephyr Presrv Contemporary Handle
Part #: 50280004 Color: Stainless Steel
21
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions

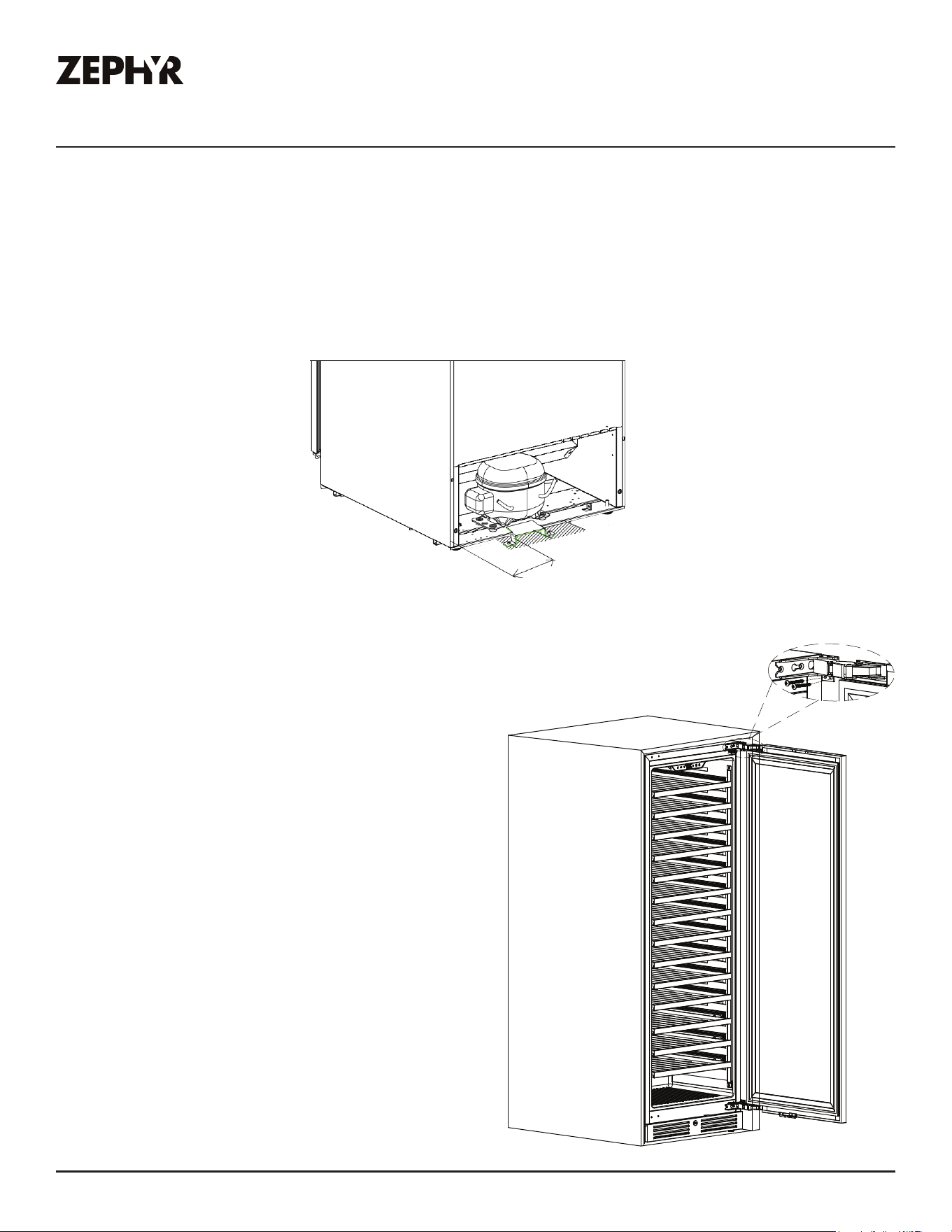

Installing the Floor Anti-tip Bracket
By installing the floor anti-tip bracket, the Hettich hinge installation will not be necessary.
1. Position anti-tip bracket at a minimum of 8” from the left or right of the side of the cooler.
2. Install anti-tip bracket to floor by using the supplied ST5*50 anti-tip bracket screws.
3. Push the cooler back into anti-tip bracket making sure the bracket overlaps the cooler bottom.
8”
Installing the Hettich Hinge
With the Hettich hinge installed, the floor anti-tip
bracket will not be necessary. Inserting screws
through the hinge into adjacent cabinets helps
prevent the cooler from moving and keeps it aligned
with the cabinetry.
NOTE: The Hettich hinge installation is only
applicable for built-in installation. For free-
standing installation, use the floor anti-tip
bracket.
1. Insert (2) ST4*16 screws into the holes of the
upper hinge and secure them into the cabinet.
2. Insert (2) ST4*16 screws into the holes of the
lower hinge and secure them into the cabinet.
22
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Installation Instructions
Setting Up the Display Rack for Your Wine Cooler
Should you desire to set up the display rack for your appliance, please follow the instructions below.
The display rack is only compatible with wine coolers, PRW24F02CPG.
1. To set up the display rack, two racks above the display rack need to be removed beforehand.
Follow the steps for removing the shelves on page 24.
2. Push underneath the display rack to lift out the front section of the rack.
3. Push and line up the legs on both the left and right side of the display rack.
4. Mount the legs of the display rack onto the split section of the back rack to lock it in place and
prevent the display rack from sliding back down.
5. Place back all the contents initially loaded on the shelf, if applicable.
2
3
4 5
23
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Reversing the Door Swing of Your Appliance
Should you desire to reverse the opening direction of the door, please follow the instructions below.
Safely reversing the door swing of your appliance should require at least two people.
1
1
1
2
1. Open the door and loosen two hinge screws
(1) from both the top and bottom articulating
hinges of the cabinet. With the screws
loosened, remove the door (2) by sliding and
pulling away.
2. Remove the two top and bottom articulating
hinge screws (1).
3. Remove two decorative nails (3) from both the
top and bottom left corners of the cabinet
and reinstall them to the right corners.
2
1
1
3
3
3
24
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™

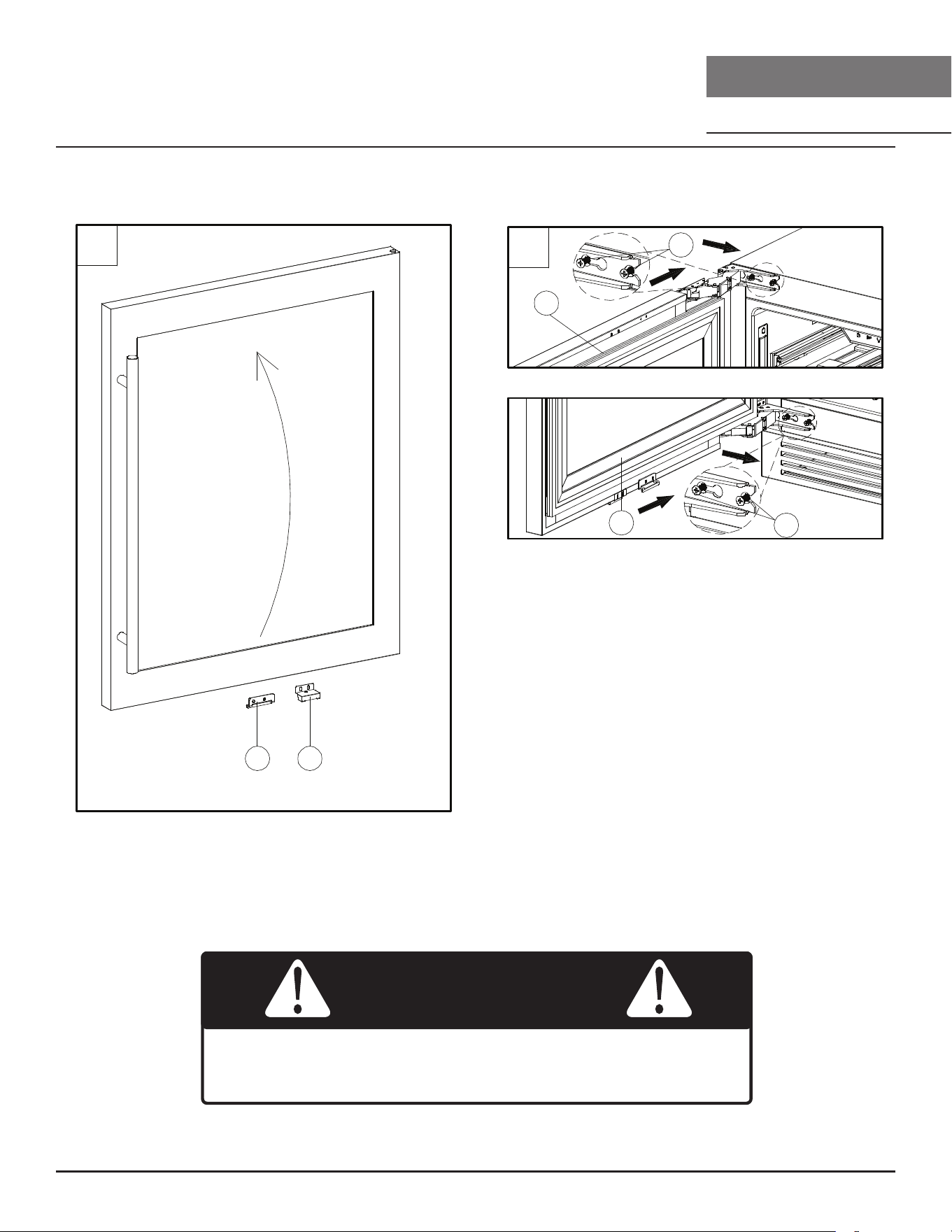

4. From the bottom of the door, remove the door
magnet (4) and child safety lock (5) by two
screws each. Rotate the door and install the
door magnet and child safety lock onto the
top of the door.
5. Install the two hinge screws (1) to both the
top and bottom left side of the cabinet but
do not fully tighten them. Mount the door (2)
by placing the articulating hinges against
the screws and sliding them away from the
screwheads. Tighten all the hinge screws.
Installation Instructions
Reversing the Door Swing of Your Appliance
4
5 4
2
5
1
1
2
Keep fingers away from the hinges as there may potentially be
a pinch hazard.
WARNING
25
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Ź To prevent damaging the door or door gasket, make sure the door is open at least 100-degrees
when pulling shelves out of the rail compartment.
Ź The door opens to a maximum of 115 degrees with a door stop on the bottom hinge preventing the
door from opening further.
Installing the Wooden Roll-Out Shelves
1. Open the door completely.
2. Line up the shelf notches with the rail posts on both the right and left sides.
3. Push the shelf down and then push it all the way inwards until the shelf fully rests inside of the unit
and you are able to close the door.
4. The shelf should glide smoothly back and forth. If it does not, you may need to remove it and start
over.
TIP: To prevent damaging the door gasket, make sure to open the door fully before pulling the shelves
out of their track.

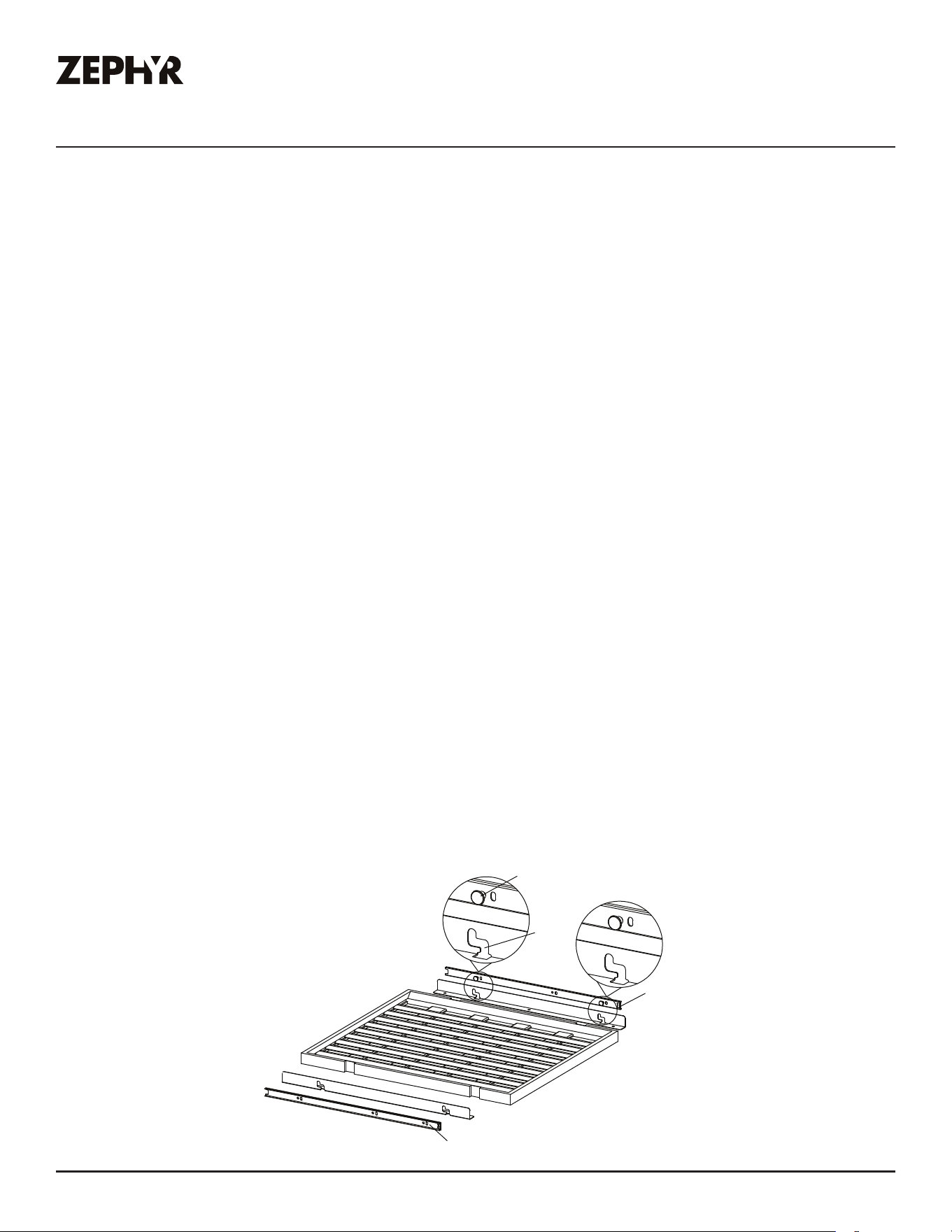

Removing the Wooden Roll-Out Shelves
1. Open the door completely.
2. Remove all of the contents loaded on the shelf, if applicable.
3. Line up the shelf notches with the rail posts as indicated below. This will require you to hold on to
both rails as you move the shelf to line up the posts with the notches on both sides of the shelf.
4. Evenly lift the shelf up and then pull the shelf out.
Rail Posts
Notch
Rail
Rail
26
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Installation Instructions
Removing the Sliding Glass Shelves
The following instructions for removing the sliding glass shelves is only applicable for beverage
coolers.
1. Open the door completely
and unload any contents
within the beverage cooler.
Make sure the shelf is fully
pushed back.
2. Lift the shelf at a 45 degree
angle from either the left or
right side from its original
position.
3. Pull the shelf outward until
it is removed from the inner
compartment. You may
encounter some resistance
from the shelf guard rail.
27
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Operating Your Appliance
If the unit is unplugged, power lost, or turned o, you must wait 3 to 5 minutes before restarting the
unit. If you attempt to restart before this time delay, the appliance may not start and will not keep the
last set temperature.
Using the Control Panel
F
C
R
F
C
R
F
C
F
C
upper zone lower zone
Power Button
Press and hold this button for three seconds to power your unit on or o. While the unit is on,
the R “Compressor Running” light may illuminate to indicate the internal compressor is active.
ºC/ºF Selector
Press this button to switch the display temperature between Fahrenheit and Celsius.
Decrease Temperature
Press this button to decrease the temperature by one (1) degree increments. 38ºF is the lowest
available temperature for wine coolers, and 34ºF is the lowest for beverage coolers.
Increase Temperature
Press this button to increase the temperature by one (1) degree increments. 65ºF is the highest
available temperature for wine coolers, and 50ºF is the highest for beverage coolers.
Light Brightness
Press this button to cycle through dierent internal light brightness. The brightness increases
from L0 to L1, L2, L3, and L4, and it will decrease from L4 to L0. When at L0, the lights will not
turn on whether the door is open or closed.
Interior Light
Press this button to cycle through the dierent internal light settings, including the display.
There are three light settings: Cloud White, Deep Blue and Amber.
NOTE: The cooler is equipped with a memory function. If power is suddenly lost, the previous settings
will be saved, and the cooler will return to this setting once power is restored.
The wine cooler has a temperature range from 38ºF-65ºF, and the beverage cooler has a
temperature range from 34ºF-50ºF.
Dual Zone Controls
Single Zone Controls
F
C
28
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Operating Your Appliance
Internal Light
This refrigerator is equipped with side internal lights that can be set to Cloud White, Deep Blue or
Amber. Because the unit comes with a glass door, the inside will be seen whether the door is open or
closed.
You can choose to display each color of light in two dierent modes: Display mode and Automatic
Mode.*
Display Mode
The internal lights will stay constantly illuminated whether the door is open or closed. When opening
the door, the light will be at 100% brightness but will revert back to the set brightness upon closing the
door. Display mode is a custom/user-defined function, not a regular day-to-day function.
Automatic Mode
The internal lights will illuminate each time the door is opened and fade o once the door is closed.
This feature is triggered by a sensor located on the front vent, this sensor allows the refrigerator to
recognize when the door is open or closed.
*The default mode is Automatic Mode. To change between modes, press and hold the Interior Lights button for 3 seconds.
Door Open Alarm
After 3 minutes of the door being open an alarm will sound and the display will flash with 00.
Sabbath Mode
Sabbath mode disables system responses to user-initiated activities and all external functions,
including lighting, display and audible alarms. The unit will still maintain internal temperatures and
set points.
To enable or disable Sabbath mode, press and hold the ºC/ºF selector button for five seconds. The
interior light and control display will go dark, excluding the ºC/ºF selector button until the user
disables Sabbath mode. The internal light setting will switch back to Automatic mode upon entering
and exiting Sabbath mode.
NOTE: Although the display will not be visible, the temperature settings will remain active and
preserve the internal temperature. Sabbath mode will remain active until it is disabled by the
user.
29
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Operating Your Appliance
Demonstration Mode
In this mode, the compressor and fans never turn on but all other functions remain enabled. When in
Demonstration Mode, the “R” indicator light will slowly blink indicating it is in Demonstration Mode.
To enable or disable Demonstration mode, hold Power Button and tap Decrease Temperature Button
twice.
Temperature Alarm
If the interior temperature is higher than 73ºF (23ºC), “HI” is shown on the temperature control panel
and the temperature alarm will sound continuously after one hour. This indicates that the inner
temperature is too high. If the inner temperature is lower than 28ºF (-2ºC) on the wine cooler, “LO” is
shown on the temperature display panel and the temperature alarm will sound continuously after 15
minutes. For beverage coolers, the alarm will trigger if the temperature is lower than 25ºF (-4ºC). If
one of these situations occur, please reference the troubleshooting section for support.
Defrosting
The cooler is designed with an automatic defrost system. However, on colder settings, some frost may
build up. Additionally, the more humid the ambient conditions, the more frost may build up. Keep the
door closed as much as possible and avoid opening the door unnecessarily to minimize frost build-up.
If frost is preventing the door from closing properly, you may need to power the unit o until the frost
melts (possibly up to 24 hours). Use a soft absorbent towel to dry the unit.
Never attempt to remove frost with a sharp object.
WARNING
30
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Operating Your Appliance
Child Safety Lock
The cooler has a child safety lock designed to keep content within the cooler out of reach for children.
Within the center of the front vent, a keyhole will be visible. To lock the cooler, insert the provided key
into the keyhole and turn the key counterclockwise. To unlock the cooler, turn the key clockwise.
90°
1
1
2
3
31
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Care and Maintenance
Normal Sounds
Your new cooler may make sounds that are not familiar to you. Most of the new sounds are normal.
Hard surfaces like the floor or walls can make the sounds seem louder than they actually are. The
following describes the kinds of sounds that might be new to you and what may be making them.
Ź Rattling noises may come from the flow of the refrigerant or the water line.
Ź Items stored on top of the cooler can also make noises.
Ź The inverter compressor will create a low humming sound.
Ź Water running from the evaporator to the water bin may make a splashing sound.
Ź As each cycle ends, you may hear a gurgling sound due to the refrigerant flowing in your cooler.
Ź You may hear air being forced over the condenser by the condenser fan.
Cleaning the Unit
Periodic cleaning and proper maintenance will ensure eciency, top performance, and long life.
Interior Cleaning
1. Disconnect power to the unit.
2. Open the door and remove the contents and shelves.
3. With a clean cloth, wipe down the interior of the unit.
4. Reinsert the shelves and content.
5. Reconnect power to the unit.
Exterior Cleaning
The door and cabinet may be cleaned with a mild detergent and lukewarm water solution such as
two (2) tablespoons of baking soda to one (1) quart of water. Do not use solvent based or abrasive
cleaners. Use a soft sponge and rinse with clean water. Wipe with a soft clean towel to prevent
water spotting. If the door panel is stainless steel, it can discolor when exposed to chlorine gas and
moisture. Clean stainless steel with a cloth dampened with a mild detergent and warm water solution.
Never use an abrasive or caustic cleaning agent.
32
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Care and Maintenance
Power Failure
Most power failures are corrected within a few hours and should not aect the temperature of your
appliance if you minimize the number of times the door is opened. If the power is going to be o for a
longer period of time, you need to take the proper steps to protect your contents.
Moving Your Cooler
Ź Remove all items.
Ź Securely tape down all loose items (shelves) inside your appliance.
Ź Turn the adjustable leg all the way up (clockwise) to the base to avoid damage.
Ź Tape the door shut.
Ź Be sure the appliance stays secure in the upright position during transportation. Also protect
outside of appliance with a blanket, or similar item.
Energy Saving Tips
Ź The appliance should be located in the coolest area of the room, away from heat producing
appliances, and out of the direct sunlight.
Ź Ensure that the unit is adequately ventilated. Never cover air vents.
Ź Only open the door for as long as necessary.
33
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Troubleshooting
Possible Problem Possible Cause Solutions
The appliance does not
operate.
Not plugged in.
Ensure the appliance is plugged in
and the power outlet has power.
The appliance is turned o. Turn on the appliance.
The circuit breaker tripped or has a
blown fuse.
Replace the broken fuse or reset
the breaker.
Sabbath mode may be enabled.
See the Operating Your Appliance
section and verify if Sabbath
mode is disabled.
The appliance is not
cold enough.
Temperature control setting is too
high.
Adjust the set temperature.
External environment may require a
higher setting.
Keep the appliance away from
sunshine or other heat sources.
The door is opened too frequently or
for long periods of time.
Close the door tightly and do not
open the door too frequently or
for a long period of time.
The door gasket is not sealed properly.
Ensure the door gasket is not
loose.
Demonstration mode may be enabled.
See the Operating Your
Appliance section and verify if
Demonstration mode is disabled.
The cooler does not have sucient
ventilation.
Read and follow the “Installation
Clearance Requirements” in the
Installation Instructions section.
The cooler has restricted air flow due
to too much storage.
Open space in the cabinet to
allow air flow.
The appliance turns on
and o frequently.
The room temperature is hotter than
normal.
Run the refrigerator at the
appropriate ambient temperature.
The door gasket is not sealed properly.
Ensure the door gasket is not
loose.
The door is opened too frequently or
for long periods of time.
Close the door tightly and do not
open the door too frequently or
for a long period of time.
The cooler does not have sucient
ventilation.
Read and follow the “Installation
Clearance Requirements” in the
Installation Instructions section.
The door is not closed completely
Make sure the door is completely
closed.
The body of the
appliance is electrified.
The unit is not properly grounded.
Contact your local electrician
to test your electrical grounding
system.
34
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Troubleshooting
Possible Problem Possible Cause Solutions
Frost is forming in the
appliance.
The environment is too humid.
The unit uses an ‘auto-defrost’
system, under certain conditions,
manual defrosting may be
required. If frost builds up, you
can try running the refrigerator
on a warmer temperature setting,
minimizing the number of times
you open the door or unplugging
the unit to allow the frost to melt.
The ambient temperature is too low.
The door is being opened too
frequently.
The appliance makes
too much noise.
The rattling noise may come from
the flow of the refrigerant, which is
normal. As each cycle ends, you may
hear gurgling sounds caused by the
flow of refrigerant in the appliance.
It is normal that as each cooling
cycle ends, you may hearing
ratting or gurgling sounds caused
by the flow of refrigerant in the
appliance.
Contraction and expansion of the
inside walls may cause popping and
cracking noises.
Some popping or cracking noises
are normal. They are caused by
expansion and contraction of the
inside walls due to temperature
changes.
The unit is not level or is touching
another appliance.
Check to make sure the cooler is
level and that it is non in contact
with another appliance or
furniture.
Inverter compressor is active and
running.
The low humming sound is normal
for inverter compressors.
The door will not close
properly.
The appliance is not level.
Make sure the appliance is on a
level surface.
The door gasket is not installed
correctly.
Make sure the door gasket is
properly installed.
The gasket is dirty. Clean the door gasket.
The shelves are out of position. Install the shelves correctly.
The articulating hinges are causing
the door to be out of position.
Push aside the door gasket on
both the upper and lower corners
of the hinges. Slightly loosen the
two mounting screws to push the
door left or right, adjusting the
height of the door.
35
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Limited Warranty
Five Year Limited Warranty for Compressor: For five
years from the date of your original purchase of the
Products, we will provide, free of charge, compressor
parts to replace those that failed due to manufactur-
ing defects subject to the exclusions and limitations
below. We may choose, in our sole discretion, to
repair or replace parts before we elect to replace the
Products.
Two Year Limited Warranty for Parts: For two years
from the date of your original purchase of the
Products, we will provide, free of charge, Products or
parts (including LED light bulbs, if applicable) to
replace those that failed due to manufacturing
defects subject to the exclusions and limitations
below. We may choose, in our sole discretion, to
repair or replace parts before we elect to replace
the Products.
Two Year Limited Warranty for Labor: )or two years from
the date of your original purchase of the Products, we
will provide, free of charge, the labor cost associated
with repairing the Products or parts to replace those
that failed due to manufacturing defects subject to the
exclusions and limitations below.
To Obtain Service Under Limited Warranty: To qualify for
warranty service, you must: (a) notify us at
www.zephyronline.com/contact within 60 days of
discovering the defect;(b)give the model number and
serial number; and (c)describe the nature of any
defect in the Product orpart. At the time of the request
for warranty service,you must present evidence of your
proof of purchaseand proof of the original purchase
date. If we deter-mine that the warranty exclusions
listed above applyorif you fail to provide the necessary
documentationtoobtain service, you will be
responsible for allshipping,travel, labor and other costs
related to theservices.Thiswarranty is not extended or
restarteduponwarrantyrepair or replacements.
Zephyr Ventilation, LLC (referred to herein as “we” or “us”) warrants to the original consumer purchaser
(referred to herein as “you” or “your”) of Zephyr products (the “Products”) that such Products will be free from
defects in materials or workmanship as follows:
Warranty Exclusions:
This warranty covers only repair or
replacement, at our option, of defective Products or parts and
does not cover any other costs related to the Products including
but not limited to: (a) normal maintenance and service required for
the Products and consumable parts such as filters, light bulbs, fuses;
(b) any Products or parts which have been subject to freight
damage, misuse, negligence, accident, faulty installation or
installation contrary to recommended installation instructions,
improper maintenance or repair (other than by us); (c) commercial
or government use of the Products or use otherwise inconsistent with
its intended purpose; (d) natural wear of the finish of the Products or
wear caused by improper maintenance, use of corrosive and
abrasive cleaning products, pads, and oven cleaner products; (e)
chips, dents or cracks caused by abuse or misuse of the Products;
(f) service trips to your home to teach you how to use the Products;
(g) damage to the Products caused by accident, fire, floods, acts
of God; or (h) Custom installations or alterations that impact
serviceability of the Products. (I) Damage to personal property or
food spoilage from use of this product. If you are outside our service
area, additional charges may apply for shipping costs for warranty
repair at our designated service locations and for the travel cost to
have a service technician come to your home to repair, remove or
reinstall the Products. After the first year from the date of your
original purchase, you are also responsible for all labor costs
associated with this warranty. All Products must be installed by a
qualified professional installer to be eligible for warranty repairs or
service.
Limitations of Warranty: OUR OBLIGATION TO REPAIR OR
REPLACE, AT OUR OPTION, SHALL BE YOUR SOLE AND EXCLUSIVE
REMEDY UNDER THIS WARRANTY. WE SHALL NOT BE LIABLE FOR
INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT
OF OR IN CONNECTION WITH THE USE OR PERFORMANCE OF THE
PRODUCTS. THE EXPRESS WARRANTIES IN THE PRECEDING SECTION
ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES. WE
HEREBY DISCLAIM AND EXCLUDE ALL OTHER EXPRESS WARRANTIES
FOR THE PRODUCTS, AND DISCLAIM AND EXCLUDE ALL WARRANTIES
IMPLIED BY LAW, INCLUDING THOSE OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. Some states or provinces do
not allow limitations on the duration of an implied warranty or the
exclusion or limitation of incidental or consequential damages, so
the above limitations or exclusions may not apply to you. To the
extent that applicable law prohibits the exclusion of implied
warranties, the duration of any applicable implied warranty is
limited to the same two-year and one-year periods described
above if permitted by applicable law. Any oral or written descrip-
tion of the Products is for the sole purpose of identifying the
Products and shall not be construed as an express warranty. Prior to
using, implementing or permitting use of the Products, you shall
determine the suitability of the Products for the intended use, and
you shall assume all risk and liability whatsoever in connection with
such determination. We reserve the right to use functionally
equivalent refurbished or reconditioned parts or Products as
warranty replacements or as part of warranty service. This warranty
is not transferable from the original purchaser and only applies to
the consumer residence where the Product was originally installed
located in the United States and Canada. This warranty is not
extended to resellers.
Please check our website for any additional product information, www.zephyronline.com
For warranty support, contact us at www.zephyronline.com/contact
$8*2.001
36
PRW24F02CPG, PRB24F01BPG Use, Care, and Installation Guide
FULL SIZE COOLER
SINGLE & DUAL ZONE
PRESRV™
Product Registration
zephyronline.com | 2277 Harbor Bay Pkwy. | Alameda, CA 94520
• Ensures warranty coverage should you need service
• Ownership verification for insurance purposes
• Notification of product changes or recalls
Don’t Forget to Register your
Zephyr Presrv™ Cooler
Congratulations on your Presrv purchase! Please take a
moment to register your new cooler.
Why is it important?
Prompt registration helps in more ways than one:
While you’re at it, leave a review to let us know how much
you love your cooler.
How about a review?
Register
Review
qrs.ly/c7ea9sj
Search your Presrv model number in
the top navigation bar
zephyronline.com/registration
WWW.ZEPHYRONLINE.COM
DEC23.0201
Refroidisseurs prêts à l’emploi pour panneaux
pleine grandeur Presrv™
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
PRB24F01BPG
PRW24F02CPG
PRW24F02CPG
(refroidisseur à vin prêt
pour panneau à deux
zones)
PRB24F01BPG
(refroidisseur de boissons
prêt pour un panneau à
zone unique)
(cave à vin
uniquement)
2
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
3
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Table des matières
Page
Consignes de sécurité ...................................................................................... 4-11
Types d’avertissements de sécurité ..................................................................... 4
Sécurité générale ............................................................................................. 5-7
Conservez les présentes instructions .................................................................. 8
Comment mettre votre vieil appareil au rebut .................................................... 8
Avant d’utiliser votre appareil ............................................................................. 9
Installation de votre appareil ........................................................................... 9-10
Attention ............................................................................................................ 10
Raccordement électrique.................................................................................... 11
Introduction ...................................................................................................... 12
Liste de matériel ................................................................................................ 13
¯Ů ................................................................................ 14-17
ɋɋɋInformations sur le produit ................................................................................. 14
Entreposage interne .......................................................................................... 15
Identification des pièces .................................................................................... 16
Dimensions ........................................................................................................ 16
Dimensions du panneau de superposition ......................................................... 17
Instructions d’installation ................................................................................ 18-26
ɋɋEspace libre requis pour l’installation................................................................. 18
Installation du panneau de superposition .......................................................... 19
Filtre à charbon ................................................................................................. 20
Installation de la poignée de porte .................................................................... 20
Installation du support anti-basculement au sol ................................................ 21
Installation de la charnière Hettich .................................................................... 21
Configuration du présentoir pour votre refroidisseur à vin ................................. 22
Inverser l’ouverture de la porte de votre appareil ............................................ 23-24
Installation des étagères coulissantes en bois .................................................... 25
Retrait des étagères coulissantes en bois .......................................................... 25
Retrait des étagères coulissantes en verre ......................................................... 26
Fonctionnement de votre appareil ................................................................... 27-30
Utilisation du tableau commande ................................................................... 27-28
Éclairage intérieur ............................................................................................. 28
Mode Shabbath ................................................................................................ 28
Alarme de porte ouverte .................................................................................... 29
Mode vitrine ...................................................................................................... 29
Alarme de température ...................................................................................... 29
Dégivrage .......................................................................................................... 29
Verrouillage de sécurité pour enfants ................................................................. 30
Entretien .......................................................................................................... 31-32
Bruits normaux .................................................................................................. 31
Nettoyage et entretien....................................................................................... 31
Panne d’électricité ............................................................................................. 32
Déplacez votre réfrigérateur .............................................................................. 32
Conseils d’économie d’énergie ........................................................................... 32
Dépannage .....................................................................................................33-35
Remarques ........................................................................................................ 36
Garantie limitée ................................................................................................ 37
Enregistrement du produit ................................................................................. 38
4
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Consignes de sécurité
Votre sécurité et celle des gens qui vous entourent sont très importantes.
Ce manuel contient de nombreux messages de sécurité relatifs à votre appareil. Lisez tous les
messages et conformez-vous-y en tout temps.
Voici le symbole d’alerte à la sécurité. Ce symbole vous informe de possibles dangers qui pourraient
entraîner de graves lésions corporelles ou la mort. Tous les messages de sécurité suivent le symbole
d’alerte à la sécurité et comportent les mots « DANGER », « AVERTISSEMENT » ou « ATTENTION ».
DANGER
AVERTISSEMENT
ATTENTION
Le mot « danger » signifie que le fait de ne pas tenir
compte de l’énoncé de sécurité peut entraîner une
blessure grave ou la mort.
Le mot « avertissement » signifie que le fait de
ne pas tenir compte de l’énoncé de sécurité peut
entraîner des dommages importants au produit,
une lésion corporelle grave ou la mort.
Le mot « attention » signifie que le fait de ne pas
tenir compte de l’énoncé de sécurité peut entraîner
une lésion corporelle mineure ou modérée, ou
encore des dommages au produit ou à la propriété.
5
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Consignes de sécurité
Lors de l’utilisation d’un électroménager électrique, vous
devriez toujours prendre des précautions de base pour réduire
les risques d’incendie, de décharge électrique et de lésion
corporelle.
DANGER
Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.
Pour réduire les risques d’incendie, de décharge électrique ou de
lésion corporelle, débranchez l’appareil ou coupez l’alimentation
électrique avant de procéder à son entretien.
AVERTISSEMENT
Cet appareil utilise un fluide réfrigérant inflammable! Pour
réduire les risques de fuite lors de sa manutention, de son
déplacement ou de son utilisation, assurez-vous d’éviter
d’endommager les tubes réfrigérants.
ATTENTION
Ź N’utilisez cet appareil que de la façon décrite dans le présent manuel. Toute autre utilisation non
recommandée peut causer un incendie, une décharge électrique ou une lésion corporelle.
Ź Cet appareil n’est pas conçu pour être utilisé par de jeunes enfants ou des personnes
handicapées, à moins qu’un adulte responsable les surveille de près pour veiller à ce qu’ils
l’utilisent en toute sécurité.
Ź Il est important que les jeunes enfants fassent l’objet d’une surveillance étroite pour veiller à ce
qu’ils ne jouent jamais avec l’appareil.
Ź Pour vous protéger contre les risques de décharge électrique, n’IMMERGEZ JAMAIS l’appareil, le
câble ou la prise électrique dans l’eau et ne les vaporisez pas avec des liquides.
Sécurité générale
6
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Consignes de sécurité
Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.
Ź Débranchez l’appareil de la prise de courant lorsque vous ne l’utilisez pas, lorsque vous le déplacez
et avant de le nettoyer.
Ź Pour débrancher l’appareil, serrez fermement la fiche et retirez-la de la prise murale. Ne
débranchez jamais l’appareil en tirant sur le câble.
Ź Ne faites jamais fonctionner l’appareil en présence de matières explosives ou d’émanations
inflammables.
Ź Ne placez jamais l’appareil ou l’une de ses pièces près d’une flamme nue ou d’un appareil de
cuisson ou de chauage.
Ź Ne faites jamais fonctionner l’appareil si le câble ou la fiche sont endommagés, si le produit est
défectueux, s’il est tombé sur le sol ou s’il est endommagé d’une quelconque manière.
Ź Il peut être dangereux d’utiliser des accessoires que le fabricant ne recommande pas.
Ź Ne faites jamais fonctionner l’appareil si son boîtier est enlevé ou endommagé.
Ź Toute fiche branchée dans une prise secteur (prise murale) instable peut présenter un risque de
surchaue et causer la déformation de la fiche. Communiquez avec un électricien qualifié pour
procéder au remplacement de toute prise instable ou endommagée.
Ź Placez l’appareil à un endroit où il est à l’abri de la lumière directe du soleil et de sources de
chaleur (cuisinière, chauerette, radiateur, etc.).
Avertissement Prop. 65 pour les résidents de la Californie: ce
produit peut contenir des produits chimiques reconnus par l’état
de la Californie comme pouvant causer le cancer, des anomalies
congénitales ou d’autres troubles de la reproduction.
AVERTISSEMENT
Ź Cet appareil est exempt de CFC et de HFC, et contient de faibles quantités d’isobutane (R600a),
un agent de refroidissement respectueux de l’environnement.
Ź Vous devez vous assurer que le circuit de réfrigération n’est pas endommagé lors de l’installation
de l’appareil. Toutefois, s’il est endommagé ultérieurement, évitez toute source de feu nu ou de
chaleur. La pièce dans laquelle se trouve l’appareil doit être adéquatement aérée, en conformité
avec les codes en vigueur de votre localité, province ou État.
Ź N’utilisez jamais un appareil dont le circuit est endommagé.
7
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Consignes de sécurité
Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.
N’utilisez jamais un électroménager électrique à l’intérieur de
l’appareil.
AVERTISSEMENT
Ź Ne tentez jamais de réparer ou de remplacer une pièce de l’appareil à moins qu’il soit
expressément recommandé de le faire dans le présent manuel. Tous les travaux d’entretien doivent
être eectués par un technicien qualifié.
Ź Remettez tous les panneaux d’accès en place avant de faire fonctionner l’appareil.
Ź Deux personnes ou plus sont requises pour déplacer et pour installer l’appareil. Le non-respect de
cette recommandation peut entraîner une blessure au dos ou d’autres lésions.
Ź Ne nettoyez jamais des pièces de l’appareil avec un liquide inflammable. Les vapeurs de ce type
de produit peuvent présenter un risque d’incendie ou d’explosion. N’utilisez et n’entreposez jamais
d’essence ou d’autres liquides ou vapeurs inflammables près de cet appareil ou de tout autre
appareil. Ces vapeurs peuvent présenter un risque d’incendie ou d’explosion.
Ź Ne branchez ou ne débranchez jamais la fiche électrique si vos mains sont mouillées.
Ź Il est recommandé d’utiliser un circuit dédié servant exclusivement à cet appareil. Utilisez des
prises qui ne peuvent pas être mises hors tension par un interrupteur à bascule ou à tirage.
Pour réduire les risques d’incendie, de décharge électrique ou de
lésion corporelle, débranchez l’appareil ou coupez l’alimentation
électrique avant de procéder à son entretien.
AVERTISSEMENT
Ź Assurez-vous que les orifices d’aération de l’appareil et les évents se trouvant à proximité de celui-
ci ne sont jamais couverts ou bloqués.
Ź Nous n’assumons aucune responsabilité pour tout dommage causé par une mauvaise utilisation
de l’appareil ou par des réparations eectuées par une personne non qualifiée. Si l’un ou
l’autre de ces cas se présente, la garantie ne s’appliquera pas et nous n’assumerons aucune
responsabilité.
8
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Consignes de sécurité
Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.
Conservez les présentes instructions
Si vous éprouvez des dicultés, consultez le guide de dépannage se trouvant à l’arrière du présent
manuel. Il dresse une liste de problèmes de fonctionnement mineurs auxquels vous pouvez remédier
vous-même.
Comment mettre votre vieil appareil au rebut
Mettez l’emballage de votre appareil au rebut de façon adéquate. Le matériel de réfrigération doit
être mis au rebut convenablement et d’une manière respectueuse de l’environnement. Cela s’applique
à vos vieux électroménagers et à votre nouvel appareil à la fin de sa vie utile.
Pour vous assurer de rendre inutilisables vos appareils vieux
et usés avant de les mettre au rebut, enlevez la fiche, coupez
le câble d’alimentation et retirez ou détruisez toute languette
à pression ou tout capuchon à enclenchement. Il sera ainsi
dicile que des enfants s’enferment dans l’appareil en jouant
(risque d’asphyxie) ou mettent leur vie en danger de toute autre
manière.
AVERTISSEMENT
Ź Cet appareil ne doit pas être mis au rebut avec les ordures ménagères normales.
Ź Le circuit de refroidissement, particulièrement l’échangeur thermique se trouvant à l’arrière et sous
l’appareil, ne doit pas être endommagé.
Ź Le symbole sur le produit ou sur son emballage indique que cet appareil ne doit pas être traité
comme une ordure ménagère normale, mais que vous devez l’apporter à un centre de recyclage
pour appareils électroniques et électriques. En mettant convenablement au rebut ce produit,
vous contribuez à la protection de l’environnement. La mise au rebut incorrecte de l’appareil met
en péril l’environnement et présente des risques sanitaires. De plus amples renseignements sur
le recyclage du produit sont disponibles à votre mairie locale ou au service de récupération de
déchets de votre région.
9
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Consignes de sécurité
Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.
Avant d’utiliser votre appareil
Ź Enlevez tout l’emballage intérieur et extérieur.
Ź Avant de brancher l’appareil à l’alimentation électrique, laissez-le en position verticale pendant
environ deux heures. Cela réduira la possibilité que le système de refroidissement fonctionne mal
en raison de sa manutention pendant le transport.
Ź Nettoyez la surface intérieure de l’appareil avec de l’eau chaude et un chion doux.
Ź La porte de l’appareil peut s’ouvrir du côté gauche ou droit. L’appareil est livré pour que la porte
s’ouvre du côté gauche. Si vous souhaitez que la porte s’ouvre du côté droit, suivez les instructions
« Inversion de l’ouverture de la porte de votre appareil » ci-dessous.
Installation de votre appareil
N’entreposez pas ou n’installez pas l’appareil à l’extérieur.
AVERTISSEMENT
Ź L’appareil est conçu pour être encastré ou autoportant.
Ź Installez votre appareil sur un plancher qui est assez solide pour supporter son poids lorsqu’il est
rempli au maximum de sa capacité. Mettez votre appareil de niveau en ajustant les quatre pattes.
Ź Placez l’appareil à un endroit où il est à l’abri de la lumière directe du soleil et de sources de
chaleur (cuisinière, chauerette, radiateur, etc.). La lumière directe du soleil peut altérer le
revêtement acrylique et les sources de chaleur peuvent augmenter la consommation d’électricité.
Les températures ambiantes extrêmement froides peuvent aussi nuire au bon fonctionnement de
l’appareil.
Ź N’installez jamais l’appareil dans un endroit humide.
Ź Branchez l’appareil dans une prise électrique dédiée et facile d’accès.
Ź Pour toute question concernant l’alimentation ou le raccordement électrique, adressez-vous à un
électricien qualifié ou à un centre de service autorisé.
10
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Consignes de sécurité
Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.
Ź L’évent se trouvant à l’avant de l’appareil ne doit jamais être couvert ou bloqué.
Ź Le raccordement électrique de l’appareil doit être fait en conformité avec les codes de l’électricité
de votre région ainsi que de votre état ou province.
Ź Demandez à deux personnes ou plus de déplacer et d’installer la glacière. Ne pas le faire peut
entraîner des blessures au dos ou autres.
Ź Le rendement du refroidisseur peut diminuer quelque peu si la circulation d’air est restreinte parce
que l’appareil est rempli au maximum de sa capacité.
Ź Installez le refroidisseur dans un endroit bien ventilé où la température ambiante est supérieure à
50 ºF (10 ºC) et inférieure à 90 ºF (32 ºC).
Attention
Ź Ne surchargez jamais votre appareil.
Ź N’ouvrez pas la porte à moins que cela soit nécessaire.
Ź Ne recouvrez jamais les étagères avec du papier d’aluminium ou tout autre matériel susceptible de
gêner la circulation de l’air.
Ź Si l’appareil est vide pendant une longue période, nous vous suggérons de le débrancher et, après
l’avoir bien nettoyé, de laisser la porte entrouverte pour permettre la libre circulation de l’air à
l’intérieur afin de prévenir la formation de condensation, de moisissure ou d’odeurs.
11
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Consignes de sécurité
Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.
Raccordement électrique
Assurez-vous que la tension indiquée sur le produit correspond à la tension d’alimentation.
Pour assurer votre sécurité, cet appareil doit être dûment mis à la terre. Pour minimiser les risques de
décharge électrique, le câble d’alimentation de cet appareil est muni d’une fiche à trois broches qui
s’adapte aux prises murales standards à trois bornes.
Ne coupez pas et n’enlevez pas la troisième broche (mise à la terre) du cordon d’alimentation fourni,
indépendamment des circonstances. Pour votre sécurité personnelle, cet appareil doit être dûment
mis à la terre.
Faites vérifier la prise murale et le circuit par un électricien qualifié pour vous assurer de la mise à
la terre adéquate de l’appareil. Lorsque la prise murale ne compte que deux bornes, il est de votre
responsabilité et de votre obligation de la faire remplacer par une prise murale à trois bornes dûment
mise à la terre.
Pour prévenir toute blessure accidentelle, le câble doit être fixé à l’arrière de l’appareil, ne pas être
exposé et ne pas pendre librement.
L’appareil doit toujours être branché dans une prise électrique individuelle et dédiée dont la tension
nominale correspond à la tension indiquée sur la plaque signalétique de l’appareil. Cela permet
d’obtenir un rendement optimal et prévient la surcharge des circuits de câblage, ce qui peut causer
un risque d’incendie en cas de surchaue. Ne débranchez jamais l’appareil en tirant sur le câble.
Saisissez toujours fermement la fiche et retirez-le de la prise. Réparez ou remplacez immédiatement
tout câble d’alimentation eloché ou endommagé. N’utilisez jamais un câble fissuré ou endommagé
par de l’abrasion. Lorsque vous déplacez l’appareil, prenez soin de ne pas endommager le câble
d’alimentation.
N’utilisez jamais votre appareil avec une rallonge électrique, à moins qu’elle ait été examinée et mise
à l’essai par un technicien qualifié ou par un agent de service. La rallonge électrique doit respecter
la norme UL/CUL, doit être munie de trois broches, dont une de mise à la terre, et doit avoir une
capacité nominale de 115 volts et d’au moins 10 ampères.
L’utilisation incorrecte de la prise de mise à la terre peut
entraîner des risques de décharge électrique. Si le câble
d’alimentation est endommagé, faites-le remplacer par un
électricien qualifié ou par un centre de service autorisé.
AVERTISSEMENT
12
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Introduction
Merci de vous être procuré un refroidisseur Zephyr.
Zephyr se spécialise dans l’élaboration de produits de qualité supérieure dotés de fonctionnalités
distinctives qui améliorent votre style de vie. Veuillez visiter le www.zephyronline.com pour obtenir de
plus amples renseignements sur votre appareil et sur d’autres produits Zephyr.
Ce manuel contient des informations importantes concernant l’installation, l’utilisation et l’entretien
appropriés de votre glacière. Le respect de ce manuel garantira que votre produit fonctionnera à ses
performances et à son ecacité maximales.
Pour vos dossiers
Veuillez prendre note du numéro de modèle et du numéro de référence de votre appareil et les inscrire
ci-dessous en vue de consultations ultérieures. Ces deux numéros, nécessaires pour obtenir les
services d’entretien et de réparation couverts par la garantie, se trouvent sur la plaque signalétique
située à l’arrière de l’appareil. Vous pouvez également agrafer votre reçu au manuel, puisqu’il s’agit de
la preuve d’achat dont vous pourriez aussi avoir besoin pour obtenir du service pendant la période de
garantie.
Numéro de modèle :
Numéro de série :
Date d’achat :
Pour que nous puissions vous orir un service optimal, veuillez suivre les instructions suivantes lorsque
vous communiquez avec le service à la clientèle de Zephyr :
Ź Si vous avez reçu un produit endommagé, communiquez immédiatement avec le marchand ou
détaillant qui vous a vendu le produit.
Ź Lisez et suivez attentivement ce manuel d’instructions pour vous aider à installer, utiliser et
entretenir votre glacière.
Ź Lisez la section sur le dépannage pour diagnostiquer et pour solutionner les problèmes les plus
fréquents.
Ź Visitez-nous en ligne à http://www.zephyronline.com pour télécharger des guides sur nos
produits, des ressources de dépannage supplémentaires et des informations actualisées.
Ź Si vous avez besoin d’un service de garantie, nos sympathiques représentants du service clientèle
sont disponibles sur notre site Web à l’adresse http://zephyronline.com/contact.
13
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Liste de matériel
Quantité Partie
Ongles décoratifs noirs
Vis (M5*12)
Clés
Support anti-basculement
Vis de support
anti-basculement (ST5*50)
Rondelles plates (Φ6,5*Φ13*1)
Vis autotaraudeuses (ST4*30)
Vis de poignée de porte (M4*55)
Rondelles plates (Φ4,3*Φ8*0,5, M4)
Rondelles élastiques (Φ4*1.1, M4)
Présentoir (vendu séparément
pour PRW24F02CPG)
Vis pour charnière Hettich (ST4*16)
Vis de rechange pour charnière
Hettich (M5*14)
14
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
¯Ů
Informations sur le produit
Cet appareil doit être branché à une prise électrique standard mise à la terre de 115/120 volts, c.a. de
~60 Hz.
DESCRIPTION DU PRODUIT Refroidisseur à vin à zone unique pleine grandeur Presrv™
Refroidisseur à vin double zone pleine grandeur Presrv™
Refroidisseur de boissons à zone unique pleine grandeur Presrv™
MODÈLE ET POIDS BRUT (lb) PRW24F02CPG: 304lb
PRB24F01BPG: 254lb
TENSION/FRÉQUENCE AC 115/60Hz
INTENSITÉ DE COURANT 2.5A
COULEUR Boîtier noir avec porte en acier inoxydable
VOLUME PRW24F02CPG: 14.5 cu ft
PRB24F01CPG: 14.9 cu ft
RÉFRIGÉRANT R600a
PLAGE DE TEMPÉRATURES PRW24F02CPG: 38°F - 65°F
PRB24F01BPG: 34°F - 50°F
DIMENSIONS (HxLxP) 69-1/4 po X 23-7/8 po X 27-3/8 po
POIGNÉE PRO OPTIONNELLE PRHAN-F001
ACCESSOIRE DE POIGNÉE
CONTEMPORAINE EN OPTION
50280004
BOUTEILLE AVEC PRESENTOIR
OPTIONNELLE
PRDISP-F001
FILTRE À CHARBON DE
REMPLACEMENT
Z0F-C004
REMARQUE: Le stockage interne est basé sur un stockage standard de 12oz. canettes et 750 ml. Bouteilles de vin de style
bordelais.
15
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
¯Ů
F
C
o
o
R
F
C
F
C
PRB24F01BPG
168 bouteilles de bière + 14 bouteilles de vin
+ capacité de 98 canettes
56 bouteilles x 3
49 canettes x 2
9 bouteilles
(max. Ø 3-3/8 po)
5 bouteilles
(max. Ø 3-1/2 po)
PRW24F02CPG
Capacité de 132 bouteilles de vin
10 bouteilles x 4
(max. Ø 3-3/8 po)
9 bouteilles
(max. Ø 3-1/2 po)
10 bouteilles x 6
(max. Ø 3-3/8 po)
9 bouteilles x 2
(max. Ø 3-1/2 po)
5 bouteilles
(max. Ø 3-1/2 po)
Entreposage interne
16
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
¯Ů
ٵ
Dimensions
Panneau de contrôle
Porte prête à panneaux
Capteur
Ventilateur interne
Tablette coulissante en bois
Filtre de carbone
Verrouillage de
sécurité pour enfants
Jambes de nivellement
Tablette coulissante en verre
Tiroir coulissant en métal
Tablette coulissante en bois
PRW24F02CPG
PRB24F01BPG
Évent avant
Charnière articulée
Vue de côté
65-3/16 po
25-5/8 po
27-
3/8 po*
69-1/4 po - 70-3/4 po
* Profondeur sans panneau de recouvrement de 3/4" d'épaisseur
Vue de dessus
23-7/8 po
Max 115°
26-1/8 po
51-3/4 po
17
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
¯Ů
Dimensions du panneau de superposition
1/4 po
10-1/4 po6-5/8 po
1-3/4 po
Porte prête à panneaux
Panneau de
superposition
Épaisseur du panneau :
5/8 po - 3/4 po
1-1/8 po
52-3/8 po
29-
1/8 po
(trous de vis de la poignée Zephyr en option*)
18 po
6-
3/8 po
17-5/8 po
23-
1/2 po
3 po
3-3/8 po
65-
1/4 po
58-
1/2 po
* Les emplacements des trous sont compatibles avec les modèles d'accessoires depoignée Zephyr,
PRHAN-F001 (poignée professionnelle) et 50280004 (poignée contemporaine).
18
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Instructions d’installation
Espace libre requis pour l’installation
Lors de l’installation du refroidisseur, suivez les dimensions d’espacement recommandées indiquées.
Ź Pour un bon dégagement de la prise électrique, laissez au moins 1 po de dégagement à l’arrière
comme indiqué sur le schéma.
Ź Une installation près d’un mur nécessitera un dégagement de porte minimum de 7 po pour
accueillir la poignée Zephyr et empêcher la tablette de frotter contre le joint. Si vous utilisez une
poignée personnalisée moins profonde, la distance peut être réduite.
Ź L’armoire doit prévoir au moins 24 po pour la largeur et 69-3/4 po pour la hauteur pour accueillir
la glacière.
Ź Le câble d’alimentation est situé à l’arrière à droite de l’unité et a une longueur de 72 po pour
s’adapter à plusieurs emplacements de prise.
Ź Une fois que vous êtes prêt à installer l’unité, vous devez ajuster les pieds pour mettre les
refroidisseurs à niveau. Un tiroir mal mis à niveau pourrait ne pas se fermer correctement.
Ź L’installation doit permettre de tirer l’unité vers l’avant pour l’entretien, si nécessaire.
7
po Min.
1 po Min.
24 po Min.
69-3/4 po Min.
19
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Installation du panneau de superposition
Pour installer le panneau superposé sur la porte, veuillez suivre les instructions ci-dessous. Reportez-
vous à la section Dimensions pour garantir des mesures appropriées avant l’installation. Si vous
prévoyez d’utiliser une poignée personnalisée, installez la poignée personnalisée sur le panneau
superposé avant de monter le panneau superposé sur la porte.
1. Ouvrez la porte.
2. Retirez temporairement le joint de porte pour voir les 14
trous pour le panneau de recouvrement. Il y a 2 trous
sur les côtés supérieur et inférieur de la porte avec 5
trous à gauche et à droite.
3. Ouvrez le paquet de matériel contenant 14 vis
autotaraudeuses (taille ST4 * 30) pour le panneau de
recouvrement.
4. Fixez fermement le panneau de revêtement avec
la porte à l’aide de serre-joints et vissez les vis
autotaraudeuses dans le panneau de revêtement.
Eectuez cette étape par vis jusqu’à ce que le panneau
de recouvrement soit complètement fixé.
REMARQUE: Si vous utilisez une poignée accessoire Zephyr,
2 des 5 trous sur le côté gauche ou droit
seront utilisés pour installer la poignée de
porte. Seules 12 des 14 vis autotaraudeuses
seront utilisées au lieu des 14.
5. Remettez en place le joint de porte et fermez la porte.
20
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Instructions d’installation
Filtre à charbon
Un filtre à charbon intégré protège vos boissons en agissant comme une
barrière naturelle contre les odeurs nocives. Vous devriez remplacer le
filtre à charbon tous les trois à six mois, selon le niveau d’exposition de
votre appareil aux mauvaises odeurs. Si vous installez l’appareil dans une
cuisine, il est idéal de remplacer le filtre tous les trois mois.
Pour retirer le filtre à charbon du panneau arrière, faites-le tourner dans le
sens antihoraire.
µŮ£ėZ0F-C004
Rondelle plate
Rondelle à ressort
Vis
Poignée
Cadre de porte
Joint
Poignée Zephyr Presrv Pro
Partie #: PRHAN-F001 Couleur: acier inoxydable
Poignée contemporaine Zephyr Presrv
Partie #: 50280004 Couleur: acier inoxydable
Installation d’une poignée de porte
Zephyr en option
Suivez les instructions ci-dessous pour installer une poignée sur
votre glacière. Vous pouvez installer votre propre poignée sur le
panneau de recouvrement en bois. Prenez soin de mesurer et de
percer les trous de vis de la poignée avec précision et de vous
procurer les vis appropriées (non incluses), sauf si vous utilisez
des poignées accessoires Zephyr. Reportez-vous aux images des
poignées de porte Zephyr.
1. Confirmez si le panneau de recouvrement a déjà été installé
sur l’unité. Sinon, reportez-vous à la section Installation
du panneau de recouvrement pour monter le panneau de
recouvrement sur l’unité.
2. Écartez le joint de porte. Sous le joint, vous verrez deux
trous désignés pour l’installation de la poignée. Marquez
les emplacements des trous de poignée sur le panneau de
recouvrement.
3. Retirez le panneau superposé de la porte. À l’aide d’un foret
de 3/16 po, créez des trous pour les vis de la poignée.
4. Réinstallez le panneau de recouvrement sur la porte.
5. Installez fermement la poignée comme indiqué avec (2) vis M4*55, (2) rondelles élastiques M4 et
(2) rondelles plates M4.
REMARQUES: Si vous utilisez une poignée personnalisée, installez la poignée dans la position de votre
choix avec des trous de vis fraisés avant d’installer le panneau de recouvrement sur la
porte.
21
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Installation du support anti-basculement au sol
En installant le support anti-basculement au sol, l’installation des charnières Hettich ne sera pas
nécessaire.
1. Positionnez le support antibasculement à au moins 8 po de gauche ou de droite du côté du
refroidisseur.
2. Installez le support anti-basculement au sol à l’aide des vis du support anti-basculement ST5*50
fournies.
3. Repoussez le refroidisseur dans le support antibasculement en veillant à ce que le support
chevauche le bas du refroidisseur.
Installation de la charnière Hettich
Une fois la charnière Hettich installée, le support anti-
basculement au sol n’est plus nécessaire. L’insertion de
vis à travers la charnière dans les armoires adjacentes
aide à empêcher le refroidisseur de bouger et à le
maintenir aligné avec les armoires.
REMARQUES: L’installation des charnières Hettich
est uniquement applicable pour
une installation encastrée. Pour une
installation autonome, utilisez le support
anti-basculement au sol.
1. Insérez (2) vis ST4*16 dans les trous de la charnière
supérieure et fixez-les dans l’armoire.
2. Insérez (2) vis ST4*16 dans les trous de la charnière
inférieure et fixez-les dans l’armoire.
22
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Instructions d’installation
Ů¯£
Si vous souhaitez configurer le présentoir pour votre appareil, veuillez suivre les instructions ci-
dessous. Le présentoir est uniquement compatible avec les caves à vin PRW24F02CPG.
1. Pour installer le support d’écran, vous devez au préalable retirer deux supports au-dessus de celui-
ci. Suivez les étapes pour retirer les étagères à la page 24.
2. Poussez sous le rack d’achage pour dégager la partie avant du rack.
3. Poussez et alignez les pieds des côtés gauche et droit du présentoir.
4. Montez les pieds du présentoir sur la section divisée de l’arrière pour le verrouiller en place et
empêcher le présentoir de glisser vers le bas.
5. Replacez tout le contenu initialement chargé sur l’étagère, le cas échéant.
2
3
4 5
23
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Inversion de l’ouverture de la porte de votre appareil
Si vous souhaitez inverser le sens d’ouverture de la porte, veuillez suivre les instructions ci-dessous.
Pour inverser la porte de votre application en toute sécurité, il faut au moins deux personnes.
1
1
1
2
1. Ouvrez la porte et desserrez les deux vis
de charnière (1) des charnières articulées
supérieure et inférieure de l’armoire. Une fois
les vis desserrées, retirez la porte (2) en la
faisant glisser et en la tirant.
2. Retirez les deux vis de charnière articulée
supérieure et inférieure (1).
3. Retirez deux clous décoratifs (3) des coins
supérieur et inférieur gauche du meuble et
réinstallez-les dans les coins droits.
2
1
1
3
3
3
24
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Instructions d’installation
Inversion de l’ouverture de la porte de votre appareil
4. Depuis le bas de la porte, retirez l’aimant de
porte (4) et la sécurité enfants (5) à l’aide
de deux vis chacun. Faites pivoter la porte
et installez l’aimant de porte et le verrou de
sécurité pour enfants sur le dessus de la
porte.
5. Installez les deux vis de charnière (1) sur
les côtés supérieur et inférieur gauche
de l’armoire, mais ne les serrez pas
complètement. Montez la porte (2) en plaçant
les charnières articulées contre les vis et en
les faisant glisser loin des têtes de vis. Serrez
toutes les vis de charnière.
4
5 4
2
5
1
1
2
Gardez les doigts éloignés des charnières car il pourrait y avoir
un risque de pincement.
AVERTISSEMENT
25
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Ź Pour éviter d’endommager la porte ou le joint de porte, assurez-vous que la porte est ouverte à au
moins 100 degrés lorsque vous retirez les étagères du compartiment de rail.
Ź La porte s’ouvre à un maximum de 115 degrés avec un arrêt de porte sur la charnière inférieure
empêchant la porte de s’ouvrir davantage.
Installation des étagères coulissantes en bois
1. Ouvrez complètement la porte.
2. Alignez les encoches de l’étagère avec les montants de rail à droite et à gauche.
3. Poussez l’étagère vers le bas, puis poussez-la à fond jusqu’à ce que l’étagère repose complètement
à l’intérieur de l’unité et que vous puissiez fermer la porte.
4. L’étagère doit glisser doucement d’avant en arrière. Si ce n’est pas le cas, vous devrez peut-être le
supprimer et recommencer.
CONSEIL: Pour éviter d’endommager le joint de porte, assurez-vous d’ouvrir complètement la porte
avant de retirer les étagères de leur rail.
Retrait des étagères coulissantes en bois
1. Ouvrez complètement la porte.
2. Retirez tout le contenu chargé sur l’étagère, le cas échéant.
3. Alignez les encoches de la tablette avec les montants du rail comme indiqué ci-dessous. Cela vous
obligera à vous accrocher aux deux rails lorsque vous déplacez l’étagère pour aligner les poteaux
avec les encoches des deux côtés de l’étagère.
4. Soulevez uniformément l’étagère, puis tirez-la vers l’extérieur.
Poteaux ferroviaires
Entailler
Rail
Rail
26
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Instructions d’installation
Retrait des étagères coulissantes en verre
Les instructions suivantes pour retirer les étagères coulissantes en verre s’appliquent uniquement aux
refroidisseurs de boissons.
1. Ouvrez complètement la
porte et videz tout contenu
dans le refroidisseur de
boissons. Assurez-vous que
l’étagère est complètement
repoussée.
2. Soulevez l’étagère à un angle
de 45 degrés depuis le côté
gauche ou droit par rapport
à sa position d’origine.
3. Tirez l’étagère vers l’extérieur
jusqu’à ce qu’elle soit retirée
du compartiment intérieur.
Vous pourriez rencontrer une
certaine résistance de la part
du garde-corps de l’étagère.
27
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Fonctionnement de votre appareil
Si l’unité est débranchée, coupée de courant ou éteinte, vous devez attendre 3 à 5 minutes avant de
redémarrer l’unité. Si vous essayez de redémarrer avant ce délai, l’appareil risque de ne pas démarrer
et de ne pas conserver la dernière température réglée.
Utilisation du tableau commande
Touche de mise en marche
Tenez cette touche enfoncée pendant trois secondes pour allumer et éteindre l’appareil.
Lorsque le compresseur de l’appareil est en marche, le témoin lumineux R peut s’allumer pour
indiquer que cette fonction est active.
Sélecteur ºC/ºF
Appuyez sur ce bouton pour basculer la température d’achage entre Fahrenheit et Celsius.
Réduction de la température
Appuyez sur ce bouton pour diminuer la température par incréments d’un (1) degré. 38 °F est la
température la plus basse disponible pour les refroidisseurs à vin et 34 °F est la température la
plus basse pour les refroidisseurs de boissons.
Augmentation de la température
Appuyez sur ce bouton pour augmenter la température par incréments d’un (1) degré. 65 °F est
la température disponible la plus élevée pour les refroidisseurs à vin et 50 °F est la température
la plus élevée pour les refroidisseurs de boissons.
Luminosité de la lumière
Appuyez sur ce bouton pour parcourir diérentes luminosités de lumière interne. La luminosité
augmente de L0 à L1, L2, L3 et L4, et diminue de L4 à L0. Lorsqu’elles sont à L0, les lumières ne
s’allumeront pas, que la porte soit ouverte ou fermée.
Éclairage intérieur
Appuyez sur cette touche pour parcourir les diérents réglages de l’éclairage intérieur. Trois
réglages d’éclairage sont disponibles : blanc nuage, bleu foncé et ambré.
F
C
R
F
C
R
F
C
F
C
upper zone lower zone
Le refroidisseur à vin a une plage de température de 38 °F à 65 °F et le refroidisseur à
boissons a une plage de température de 34 °F à 50 °F.
Commandes à deux zones
Contrôles à zone unique
F
C
28
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Fonctionnement de votre appareil
REMARQUE: Le réfrigérateur est équipé d’une fonction mémoire. En cas de coupure soudaine de
courant, les paramètres précédents seront enregistrés et le refroidisseur reviendra à ce
paramètre une fois le courant rétabli.
Éclairage intérieur
Le refroidisseur est équipé de lampes intérieures latérales à trois réglages de couleur : ambré, blanc
nuage ou bleu foncé. Puisque l’appareil est vendu avec une porte en verre, l’intérieur est visible, que la
porte soit ouverte ou fermée.
Vous pouvez choisir de régler l’éclairage dans deux modes : mode vitrine ou mode automatique.*
Mode vitrine
Les lumières internes resteront constamment allumées, que la porte soit ouverte ou fermée. Lors de
l’ouverture de la porte, la lumière sera à 100 % de luminosité mais reviendra à la luminosité réglée à la
fermeture de la porte. Le mode d’achage est une fonction personnalisée/définie par l’utilisateur, et
non une fonction quotidienne régulière.
Mode automatique
L’intérieur s’illumine chaque fois que la porte est ouverte et s’éteint en s’estompant lorsque la porte est
fermée. Cette option est activée par un capteur situé dans l’évent avant et permet au réfrigérateur de
savoir quand la porte est ouverte ou fermée.
*Le mode automatique est le mode par défaut. Pour passer d’un mode à un autre, tenez le bouton de l’éclairage intérieur
enfoncé pendant trois secondes.
Mode Shabbath
Le mode Shabbath désactive les fonctions programmées par l’utilisateur ainsi que toutes les fonctions
extérieures, y compris l’éclairage, l’achage et les alarmes sonores. L’appareil continue de maintenir
la température intérieure et les valeurs des réglages.
Pour activer ou désactiver le mode Shabbath, appuyez et maintenez enfoncé le bouton de sélection
ºC/ºF pendant cinq secondes. L’éclairage intérieur et l’achage de commande s’assombriront, à
l’exclusion du bouton de sélection ºC/ºF jusqu’à ce que l’utilisateur désactive le mode Shabbath. Le
réglage de l’éclairage interne reviendra au mode automatique lors de l’entrée et de la sortie du mode
Shabbath.
REMARQUE: Même si le tableau d’achage n’est pas visible, les réglages de température demeurent
actifs et la température intérieure est conservée. Le mode Shabbath demeure actif
jusqu’à sa désactivation.
29
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Fonctionnement de votre appareil
Alarme de porte ouverte
Si la porte reste ouverte pendant plus de trois minutes, une alarme sonne et le code 00 clignote à
l’écran d’achage.
Mode vitrine
Avec ce mode, le compresseur et les ventilateurs ne s’allument jamais, mais toutes les autres fonctions
demeurent actives.Lors de l’utilisation du mode vitrine, un témoin lumineux R clignote lentement sur
l’écran d’achage.
Pour activer ou désactiver le mode vitrine, appuyez sur le bouton d’alimentation en appuyant
simultanément deux fois sur le bouton de diminution de la température.
Alarme de température
Si la température intérieure est supérieure à 73 ºF (23 ºC), « HI » s’ache sur le panneau de
commande de température et l’alarme de température retentit en continu après une heure. Cela
indique que la température intérieure est trop élevée. Si la température intérieure est inférieure à 28
ºF (-2 ºC) sur le refroidisseur à vin, « LO » s’ache sur le panneau d’achage de la température et
l’alarme de température retentit en continu après 15 minutes. Pour les refroidisseurs de boissons,
l’alarme se déclenchera si la température est inférieure à 25 ºF (-4 ºC). Si l’une de ces situations se
produit, veuillez consulter la section de dépannage pour obtenir de l’aide.
Dégivrage
Le refroidisseur de boissons est conçu avec un système de dégivrage automatique. Toutefois, dans
des environnements plus froids, il est possible que du givre s’accumule. Aussi, plus les conditions
ambiantes sont humides, plus il est possible que du givre s’accumule. Dans la mesure du possible,
gardez la porte fermée et évitez de l’ouvrir inutilement pour minimiser l’accumulation de givre.
Si le givre empêche la porte de se refermer adéquatement, il est possible que vous ayez à éteindre
l’appareil jusqu’à la fonte totale du givre. Utilisez un chion absorbant pour sécher l’appareil.
N’essayez jamais d’éliminer le givre avec un objet pointu.
AVERTISSEMENT
30
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Fonctionnement de votre appareil
Verrou de sécurité pour enfants
La glacière est dotée d’un verrou de sécurité pour enfants conçu pour garder le contenu à l’intérieur
de la glacière hors de portée des enfants. Au centre de la bouche d’aération avant, un trou de serrure
sera visible. Pour verrouiller la glacière, insérez la clé fournie dans le trou de la serrure et tournez la clé
dans le sens inverse des aiguilles d’une montre. Pour déverrouiller la glacière, tournez la clé dans le
sens des aiguilles d’une montre.
90°
1
1
2
3
31
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Entretien
Bruits normaux
Votre nouveau réfrigérateur peut émettre des sons qui ne vous sont pas familiers. La plupart des
nouveaux sons sont normaux. Les surfaces dures comme le sol ou les murs peuvent rendre les sons
plus forts qu’ils ne le sont réellement. Ce qui suit décrit les types de sons qui pourraient être nouveaux
pour vous et ce qui peut les produire.
Ź La circulation de liquide réfrigérant ou d’eau peut produire des cliquetis.
Ź Les éléments entreposés sur le refroidisseur de boissons peuvent également faire du bruit.
Ź Le compresseur inverseur créera un faible bourdonnement.
Ź L’écoulement de l’eau entre l’évaporateur et le réservoir peut produire des bruits d’éclaboussure.
Ź À la fin de chaque cycle, vous pouvez entendre un gargouillis dû au réfrigérant circulant dans
votre glacière.
Ź Il est possible que vous entendiez le ventilateur pousser l’air dans le condensateur.
Nettoyage et entretien
Le nettoyage périodique et l’entretien adéquat de l’appareil assurent son ecacité, son rendement
optimal et sa longévité.
Nettoyage de l’intérieur
1. Débranchez l’appareil.
2. Ouvrez la porte et retirez le contenu et les étagères.
3. Avec un chion propre, essuyez l’intérieur de l’appareil.
4. Réinsérez les étagères et le contenu.
5. Rebranchez l’appareil.
Nettoyage extérieur
La porte et l’armoire peuvent être nettoyées avec un détergent doux et une solution d’eau tiède
comme deux (2) cuillères à soupe de bicarbonate de soude pour un (1) litre d’eau. N’utilisez pas
de nettoyants à base de solvants ou abrasifs. Utilisez une éponge douce et rincez à l’eau claire.
Essuyez avec une serviette propre et douce pour éviter les taches d’eau. Si le panneau de porte est
en acier inoxydable, il peut se décolorer lorsqu’il est exposé au chlore et à l’humidité. Nettoyez l’acier
inoxydable avec un chion imbibé d’un détergent doux et d’une solution d’eau tiède.
32
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Entretien
Panne d’électricité
La plupart des pannes d’électricité prennent fin au bout de quelques heures et ne devraient pas avoir
d’incidence sur la température intérieure de votre appareil si vous minimisez le nombre de fois où vous
ouvrez la porte. Si la panne dure plus de temps, vous devez prendre les mesures nécessaires pour
protéger le contenu de votre appareil.
Déplacer votre réfrigérateur
Ź Enlevez tous le contenu de l’appareil.
Ź Fixez tous les éléments libres (étagères) se trouvant à l’intérieur de l’appareil avec du ruban.
Ź Pour éviter tout dommage, repliez la patte ajustable vers le haut en la faisant tourner dans le sens
horaire.
Ź Tenez la porte fermée avec du ruban.
Ź Assurez-vous que l’appareil demeure en position verticale pendant le transport. Protégez
également l’extérieur de l’appareil avec une couverture ou une autre protection.
Conseils d’économie d’énergie
Ź Vous devriez installer l’appareil à l’endroit le plus frais de la pièce, loin d’appareils produisant de la
chaleur et à l’abri de la lumière directe du soleil.
Ź Assurez-vous que l’appareil est convenablement aéré. Ne couvrez jamais les évents.
Ź Ouvrez la porte le moins longtemps possible.
33
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Dépannage
Problème possible Cause possible Solutions
L'appareil ne
fonctionne pas.
Pas branché.
Assurez-vous que l'appareil est
branché et que la prise de courant
est sous tension.
L'appareil est éteint. Allumez l'appareil.
Le disjoncteur s'est déclenché ou a un
fusible grillé.
Remplacez le fusible cassé ou
réinitialisez le disjoncteur.
Le mode sabbat peut être activé.
Consultez la section
Fonctionnement de votre appareil
et vérifiez si le mode Sabbat est
désactivé.
L'appareil n'est pas
assez froid.
Le réglage du contrôle de la
température est trop élevé.
Réglez la température réglée.
L'environnement externe peut
nécessiter un paramètre plus élevé.
Gardez l'appareil à l'abri du soleil
ou d'autres sources de chaleur.
La porte est ouverte trop fréquemment
ou pendant de longues périodes.
Fermez bien la porte et n'ouvrez
pas la porte trop fréquemment ou
pendant une longue période.
Le joint de porte n'est pas scellé
correctement.
Assurez-vous que le joint de porte
n'est pas desserré.
Le mode démonstration peut être
activé.
Consultez la section
Fonctionnement de votre
appareil et vérifiez si le mode de
démonstration est désactivé.
Le refroidisseur n'a pas une ventilation
susante.
Lisez et suivez les «Exigences
de dégagement d'installation»
dans la section Instructions
d'installation.
Le refroidisseur a limité le débit
d'air en raison d'un stockage trop
important.
Espace ouvert dans l'armoire pour
permettre la circulation de l'air.
L’appareil s’allume et
s’éteint fréquemment.
La température ambiante est plus
chaude que la normale.
Faites fonctionner le réfrigérateur
à la température ambiante
appropriée.
Le joint de porte n'est pas scellé
correctement.
Assurez-vous que le joint de porte
n'est pas desserré.
La porte est ouverte trop fréquemment
ou pendant de longues périodes.
Fermez bien la porte et n'ouvrez
pas la porte trop fréquemment ou
pendant une longue période.
La porte n’est pas complètement
fermée
Assurez-vous que la porte est
complètement fermée.
34
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Dépannage
Problème possible Cause possible Solutions
L’appareil s’allume et
s’éteint fréquemment.
Le refroidisseur n'a pas une ventilation
susante.
Lisez et suivez les «Exigences
de dégagement d'installation»
dans la section Instructions
d'installation.
Le corps de l'appareil
est électrifié.
L'unité n'est pas correctement mise à
la terre.
Contactez votre électricien local
pour tester votre système de mise
à la terre électrique.
Du givre se forme dans
l’appareil.
L’environnement est humide.
Bien que l’appareil utilise
un système de dégivrage
automatique, il peut être
nécessaire de procéder au
dégivrage manuel dans
certaines conditions. Si le givre
s’accumule, vous pouvez essayer
de régler votre réfrigérateur à
une température plus chaude,
minimiser le nombre de fois
où vous ouvrez la porte, ou
débrancher l’appareil pour faire
fondre le givre.
La température ambiante est trop
basse.
La porte est ouverte trop souvent.
L’appareil fait trop de
bruit.
La circulation de liquide réfrigérant
peut produire des cliquetis, ce qui est
normal. À la fin de chaque cycle, le
mouvement du liquide réfrigérant dans
votre refroidisseur de boissons peut
émettre des gargouillis.
À la fin de chaque cycle, il est
normal que le mouvement du
liquide réfrigérant dans votre
refroidisseur de boissons produise
des gargouillis.
La contraction et l’expansion des
parois intérieures peuvent créer des
bruits de craquement et d’éclatement.
Certains de ces bruits sont
normaux. Ils sont causés par
l’expansion et la contraction des
parois intérieures en raison des
changements de température.
L’appareil n’est pas nivelé ou est en
contact avec un autre électroménager.
Assurez-vous que le refroidisseur
est de niveau et qu’il n’est
pas en contact avec un autre
électroménager ou avec un
meuble.
Le compresseur inverseur est actif et
en marche.
Le faible bourdonnement est
normal pour les compresseurs
inverseurs.
35
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Dépannage
Problème possible Cause possible Solutions
La porte ne se ferme
pas bien.
L’appareil n’est pas de niveau.
Assurez-vous que l’appareil se
trouve sur une surface nivelée.
Le joint d’étanchéité est sale.
Nettoyez le joint d’étanchéité de la
porte.
Le joint d’étanchéité de la porte n’est
pas bien installé.
Assurez-vous que le joint
d’étanchéité de la porte est bien
installé.
Les étagères ne sont pas à la bonne
position.
Installez les tablettes
adéquatement.
Les charnières articulées font que la
porte est déplacée.
Écartez le joint de porte sur les
coins supérieur et inférieur des
charnières. Desserrez légèrement
les deux vis de montage pour
pousser la porte vers la gauche ou
la droite, en ajustant la hauteur
de la porte.
36
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Remarques
37
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Garantie limitée
Garantie limitée de cinq ans sur le compresseur : Pour une
période de cinq ans à partir de la date d’achat originale
des produits, nous fournirons sans frais les pièces de
remplacement du compresseur qui ont cessé de fonction-
ner en raison d’un défaut de fabrication, sous réserve des
exclusions et limites énumérées ci-dessous. Nous pouvons
choisir, à notre discrétion exclusive, de réparer ou de
remplacer les pièces avant de décider de remplacer les
produits.
Garantie limitée de deux ans sur les pièces : Pour une
période de deux ans à partir de la date d’achat originale
des produits, nous fournirons sans frais les produits ou les
pièces de remplacement (hormis les ampoules DEL, s’il y a
lieu) qui ont cessé de fonctionner en raison d’un défaut de
fabrication, sous réserve des exclusions et limites
énumérées ci-dessous. Nous pouvons choisir, à notre
discrétion exclusive, de réparer ou de remplacer les
pièces avant de décider de remplacer les produits.
Garantie limitée dH GHX[ sur la main-d’œuvre : 3our une
période GHGHX[ DQVà partir de la date d’achat originale
des produits, nous fournirons sans frais la main-d’œuvre
requise pour procéder à la réparation des produits ou des
pièces qui ont cessé de fonctionner en raison d’un défaut
de fabrication, sous réserve des exclusions et limites
énumérées ci-dessous. Un an après la date d’achat original,
vous êtes responsable de tous les frais de
main-d’œuvre associés à la présente garantie.
Pour obtenir du service en vertu de la garantie limitée : Pour
être admissible au service de garantie, vous devez (a) nous
aviser à l’adresse ZZZ]HSK\URQOLQHFRPFRQWDFWdans les
soixante jours qui suivent la découvertedu défaut; (b) nous
fournir le numéro de modèle et lenuméro de série; (c)
décrire la nature de tout défaut duproduit ou de la pièce.
Au moment de présenter lademande de service de
garantie, vous devez fournir unepreuve d’achat ainsi
qu’une preuve de la date d’achatoriginale. Si nous
déterminons que l’une ou l’autre desexclusions de garantie
énumérées ci-dessus s’applique àvotre cas ou si vous ne
nous fournissez pas les documentsnécessaires pour obtenir
du service, vous serez responsablede tous les frais associés à
l’expédition, au déplacement età la main-d’œuvre, ainsi
que tous les autres frais liés auxservices obtenus. La présente
garantie ne se prolonge paset ne recommence pas lors
d’une réparation ou d’unremplacement couvert par la
garantie.
Zephyr Ventilation, LLC (appelé aux présentes « nous ») garantit au premier acheteur (appelé aux présentes «
vous ») des produits Zephyr (les « produits ») que ces produits sont exempts de défauts de matériau et de
fabrication, comme suit :
Exclusions de la garantie : Cette garantie ne couvre que la réparation ou
le remplacement, à notre discrétion, des pièces ou produits défectueux. Elle
ne couvre aucun autre coût lié aux produits, y compris, sans s’y limiter, ce qui
suit : (a) services d’entretien et de réparation normaux requis pour les produits
et les pièces non durables, comme des filtres, des ampoules et des fusibles;
(b) dommage à un produit ou à une pièce qui a été endommagé lors de
l’expédition ou en raison d’un mauvais usage, de négligence, d’un accident,
d’une installation fautive ou contraire aux instructions, de travaux d’entretien
inadéquats ou d’une réparation inadéquate (autre que par nous); (c)
utilisation commerciale ou gouvernementale des produits, utilisation allant à
l’encontre de l’usage prévu; (d) usure naturelle du fini ou usure causée par
un entretien inadéquat, utilisation de produits nettoyants abrasifs ou corrosifs,
de tampons nettoyeurs et de produits à nettoyer les fours; (e) éclats,
bosselures ou craquelures causés par une mauvaise utilisation des produits;
déplacements à votre domicile pour vous montrer comment utiliser les
produits; dommages aux produits causés par un accident, un incendie, une
inondation, une catastrophe naturelle; (h) installation personnalisée ou
modification ayant une incidence sur l’état de fonctionnement des produits;
(i) dommages à des biens personnels ou altération d’aliments en raison de
l’utilisation des produits. Si vous vous trouvez à l’extérieur de la région que
nous desservons, des coûts supplémentaires pourraient s’appliquer à
l’expédition de pièces pour une réparation sous garantie à l’un de nos points
de service désignés et au déplacement d’un technicien de service à votre
domicile pour réparer, désinstaller ou réinstaller les produits. Un an après la
date d’achat original, vous êtes également responsable de tous les frais de
main-d’œuvre associés à la présente garantie. Tous les produits doivent être
installés par un installateur professionnel qualifié pour pouvoir recevoir des
services d’entretien ou de réparation sous garantie.
Limites de la garantie : NOTRE OBLIGATION DE RÉPARER OU DE
REMPLACER LES PRODUITS, À NOTRE DISCRÉTION, CONSTITUE VOTRE
RECOURS UNIQUE ET EXCLUSIF EN VERTU DE LA PRÉSENTE GARANTIE.
NOUS NE POURRONS EN AUCUN CAS ÊTRE TENUS RESPONSABLES DE
TOUT DOMMAGE INDIRECT, CONSÉCUTIF OU PARTICULIER
ATTRIBUABLE OU LIÉ À L’UTILISATION OU AU RENDEMENT DES
PRODUITS. LES GARANTIES EXPRESSES DE LA SECTION ANTÉRIEURE
SONT EXCLUSIVES ET REMPLACENT TOUTES LES AUTRES GARANTIES
EXPRESSES. NOUS REJETONS ET EXCLUONS AUX PRÉSENTES TOUTES LES
AUTRES GARANTIES EXPRESSES COUVRANT LES PRODUITS AINSI
QUETOUTES LES GARANTIES IMPLICITES EN VERTU DE LA LOI, Y
COMPRIS CELLES RELATIVES À LA QUALITÉ MARCHANDE ET À
L’ADÉQUATION À UN USAGE PARTICULIER.
Dans les états ou provinces ne
permettant pas une limite de la durée d’une garantie implicite, ou une
exclusion ou limite des dommages indirects ou consécutifs, les limites et
exclusions mentionnées ci-dessus ne s’appliquent pas. Dans la mesure où les
lois en vigueur interdisent l’exclusion de garanties implicites, la durée de toute
garantie implicite pertinente se limite aux mêmes périodes d’un an et de
deux ans décrites ci-dessus, si les lois en vigueur le permettent. Toute
description orale ou écrite des produits ne sert qu’à identifier les produits et
ne peut être considérée comme une garantie expresse. Avant d’utiliser, de
mettre en marche ou de permettre l’utilisation des produits, vous devez
déterminer la pertinence des produits pour leur usage prévu, et vous devez
assumer tous les risques et toutes les responsabilités liés d’une manière ou
d’une autre à cette décision. Nous nous réservons le droit d’utiliser des pièces
ou produits réparés ou remis en état dont le fonctionnement est équivalent
aux pièces originales lorsque nous effectuons un remplacement ou une
réparation sous la garantie. Le premier acheteur ne peut transférer cette
garantie, qui n’est valide que dans le domicile du consommateur où le
produit a été installé à l’origine, aux États-Unis ou au Canada. Cette garantie
ne peut être transférée à un revendeur.
Veuillez consulter notre site Web pour obtenir de plus amples renseignements sur nos produits à www.zephyronline.com.
$8*2.001
38
PRW24F02CPG, PRB24F01BPG Guide d’utilisation, d’entretien et d’installation
RÉFRIGÉRATEURS PLEINE
GRANDEUR
ZONE UNIQUE ET DOUBLE
PRESRV™
Enregistrement du produit
zephyronline.com | 2277 Harbor Bay Pkwy. | Alameda, CA 94520
