ASSEMBLY MANUAL & PARTS LIST - MANUEL DE MONTAGE & LISTE DE PIECES - MANUAL DE ARMADO Y LISTA DE PARTES
RETAIN FOR FUTURE REFERENCE - VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE - CONSERVAR PARA FUTURAS CONSULTAS
11412316 REV.B 11/2020
495911
496911
X2
63599-73
49302-26
X12Y-12859S

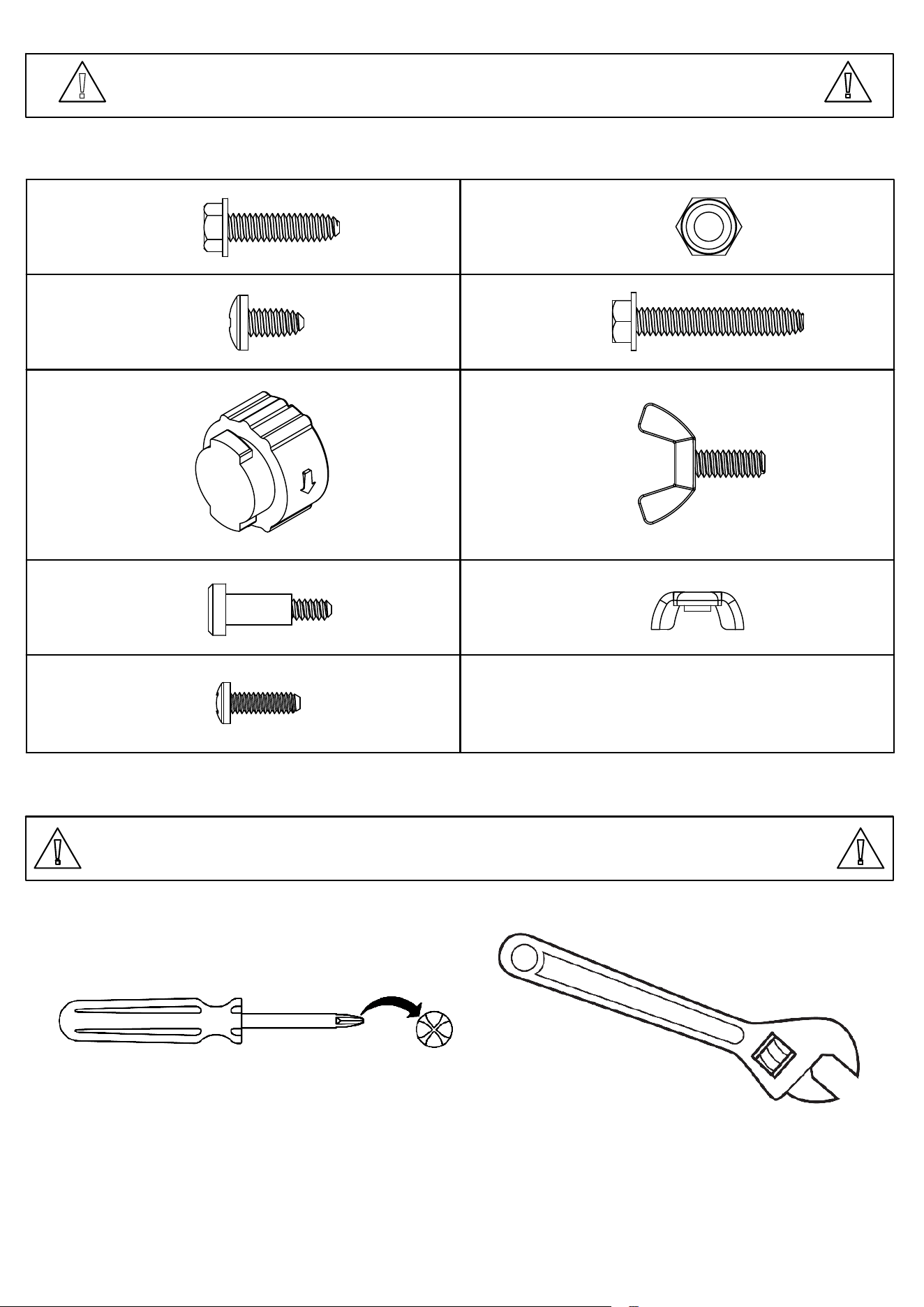

TOOLS REQUIRED / OUTILS NECESSAIRES / HERRAMIENTAS NECESARIAS
HARDWARE INCLUDED / MATERIAL INCLUS / EQUIPOS INCLUIDO
#3 PHILLIPS
Y-12865S X12
G01CH038
X2
S21061
Y-11560S
X6
Y-29304S
Y-11698S X2
X1
X6
X8

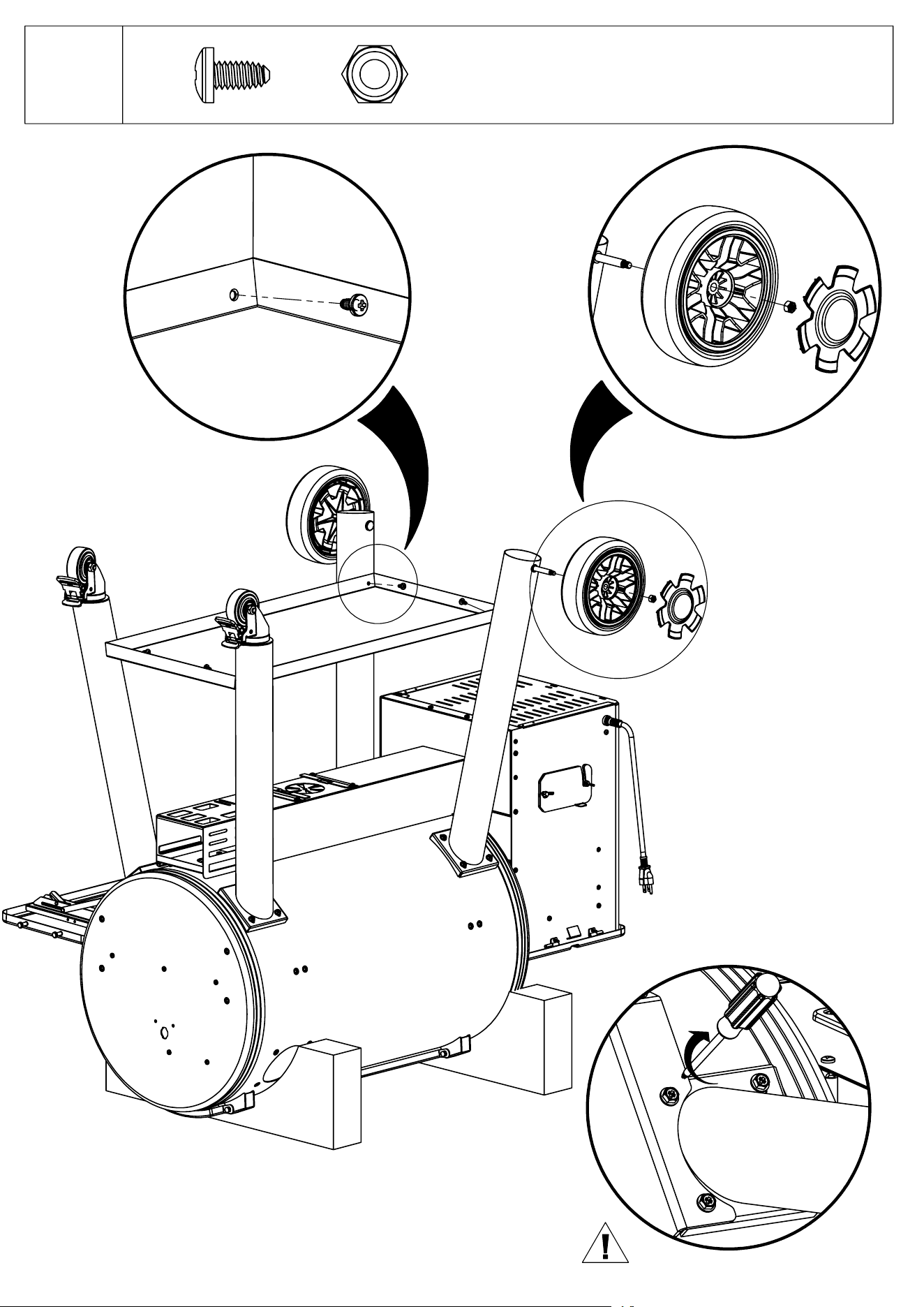

2
1
1
2
(4)

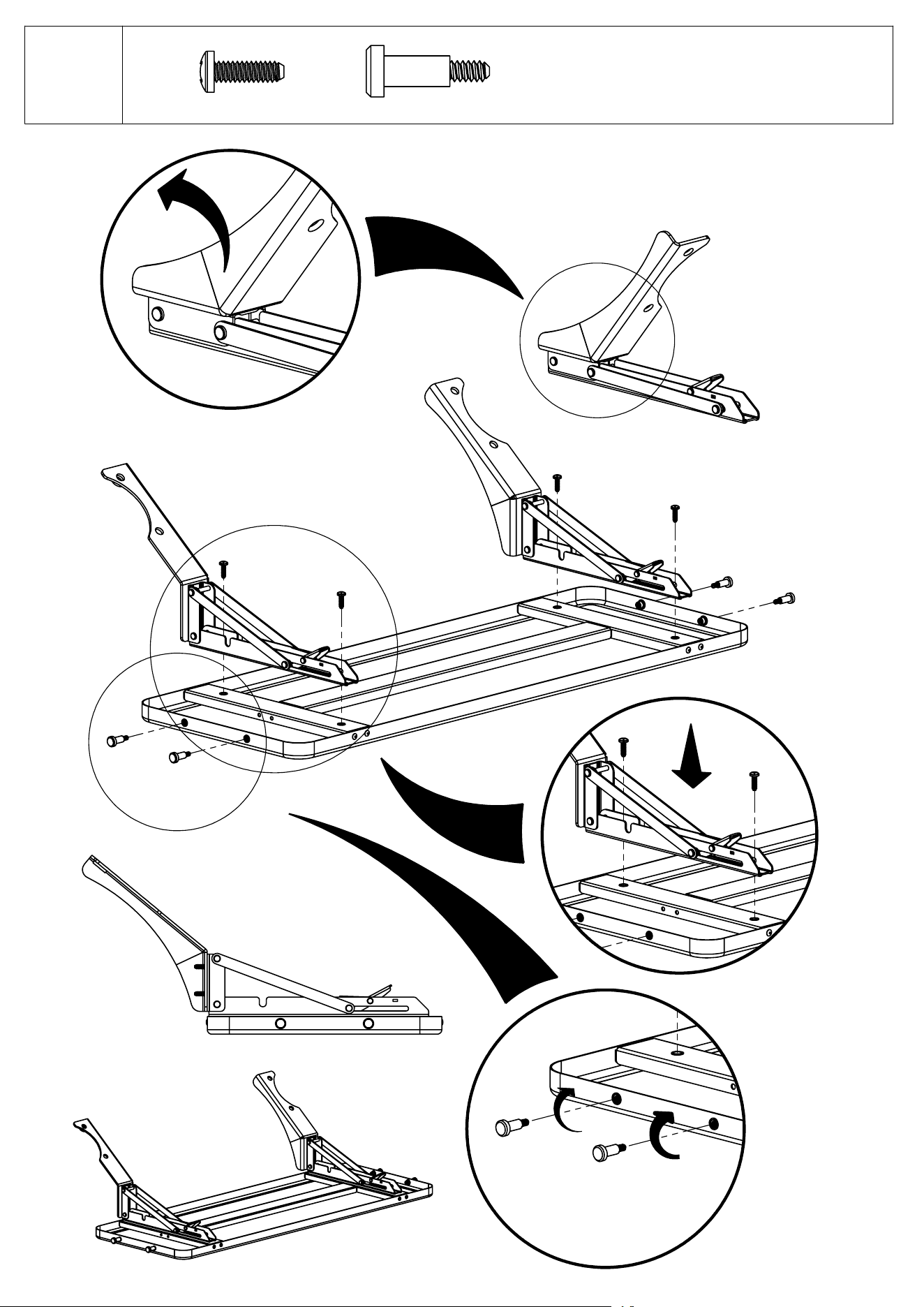

3
(4)
3
A
B
C
D
3mm
2
(8)
1
2
(4)

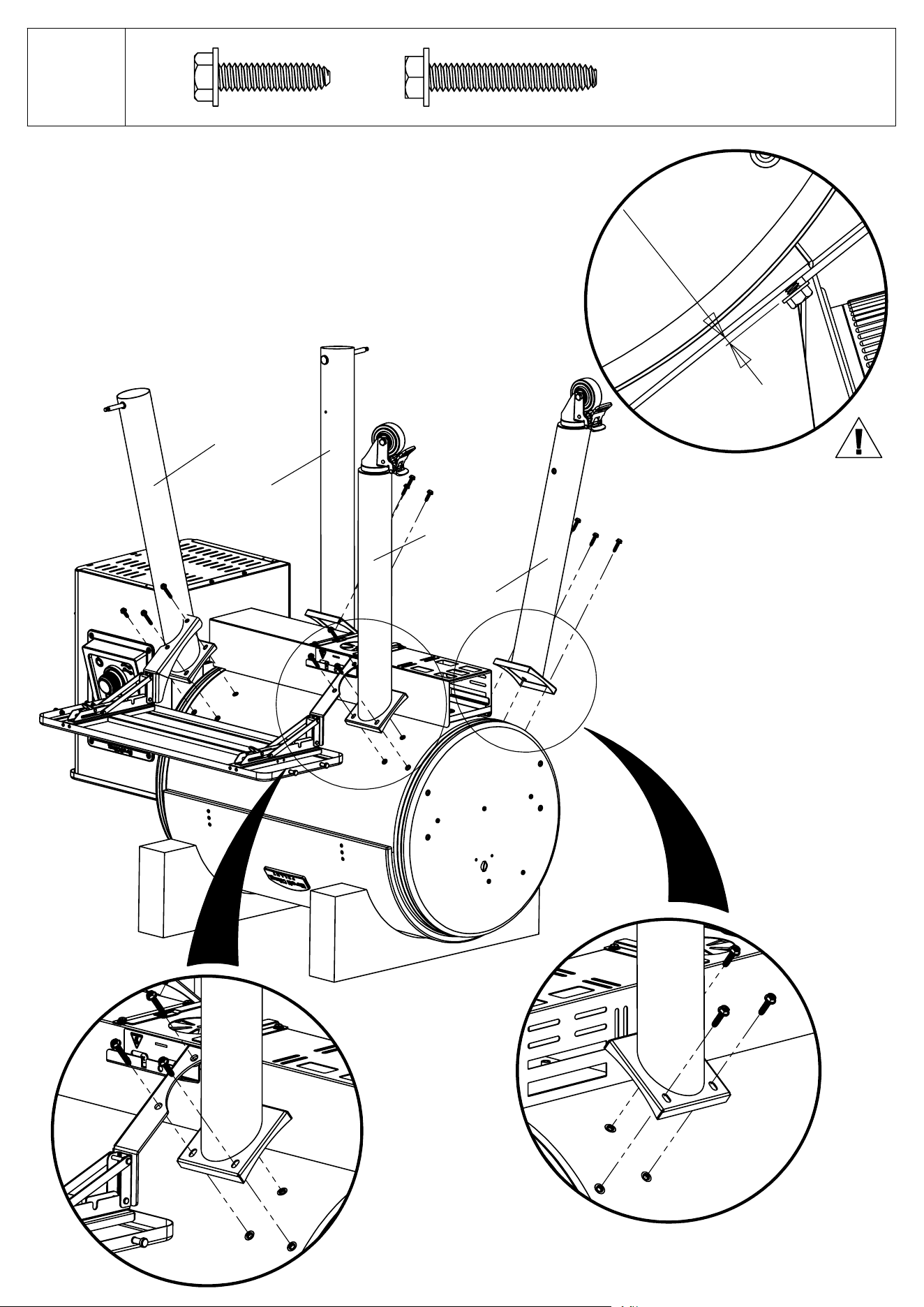

4
3
(4)
1
2
3
(2)
5
4

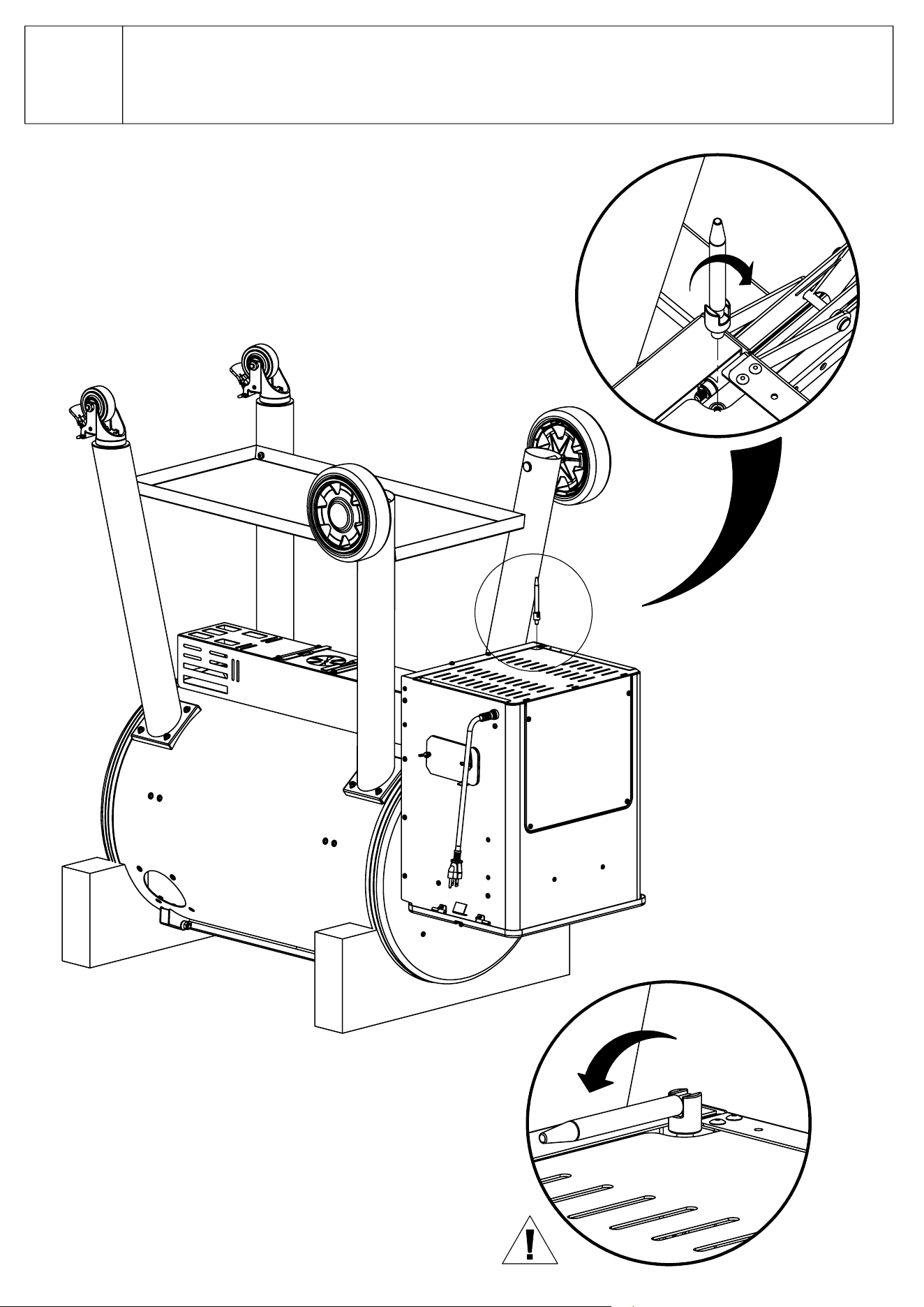

6
5

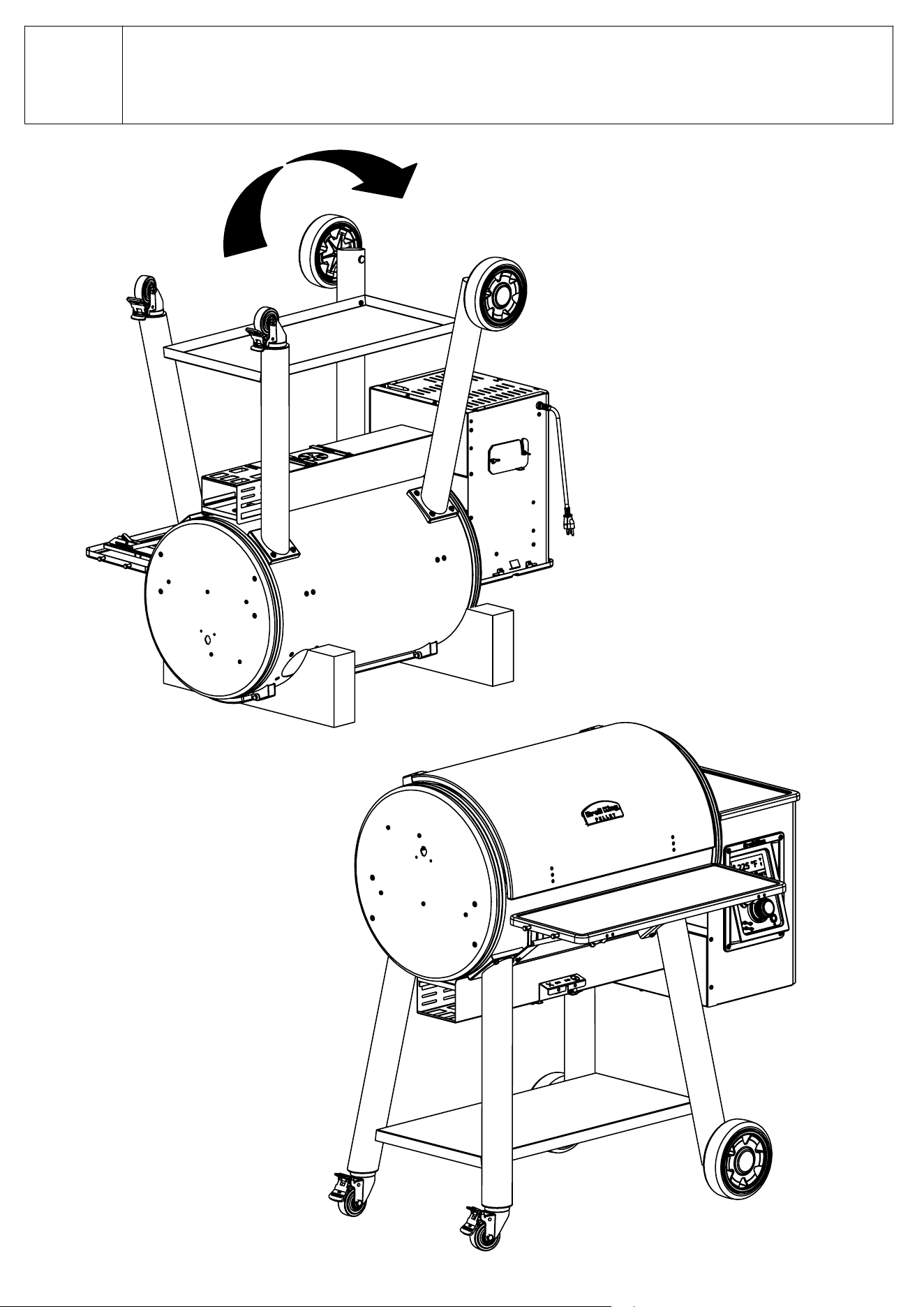

7
6
(2)

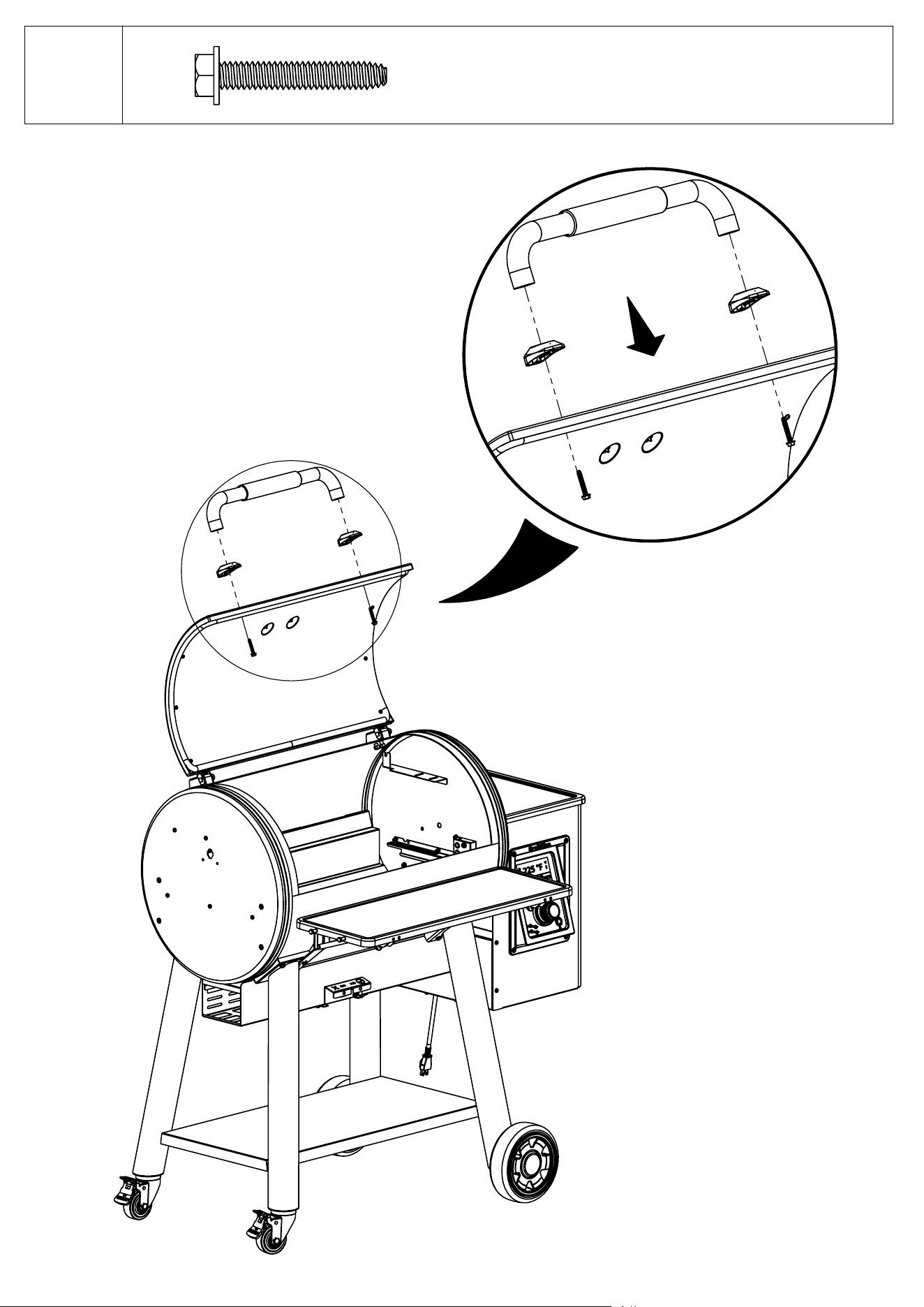

8
7
(4)

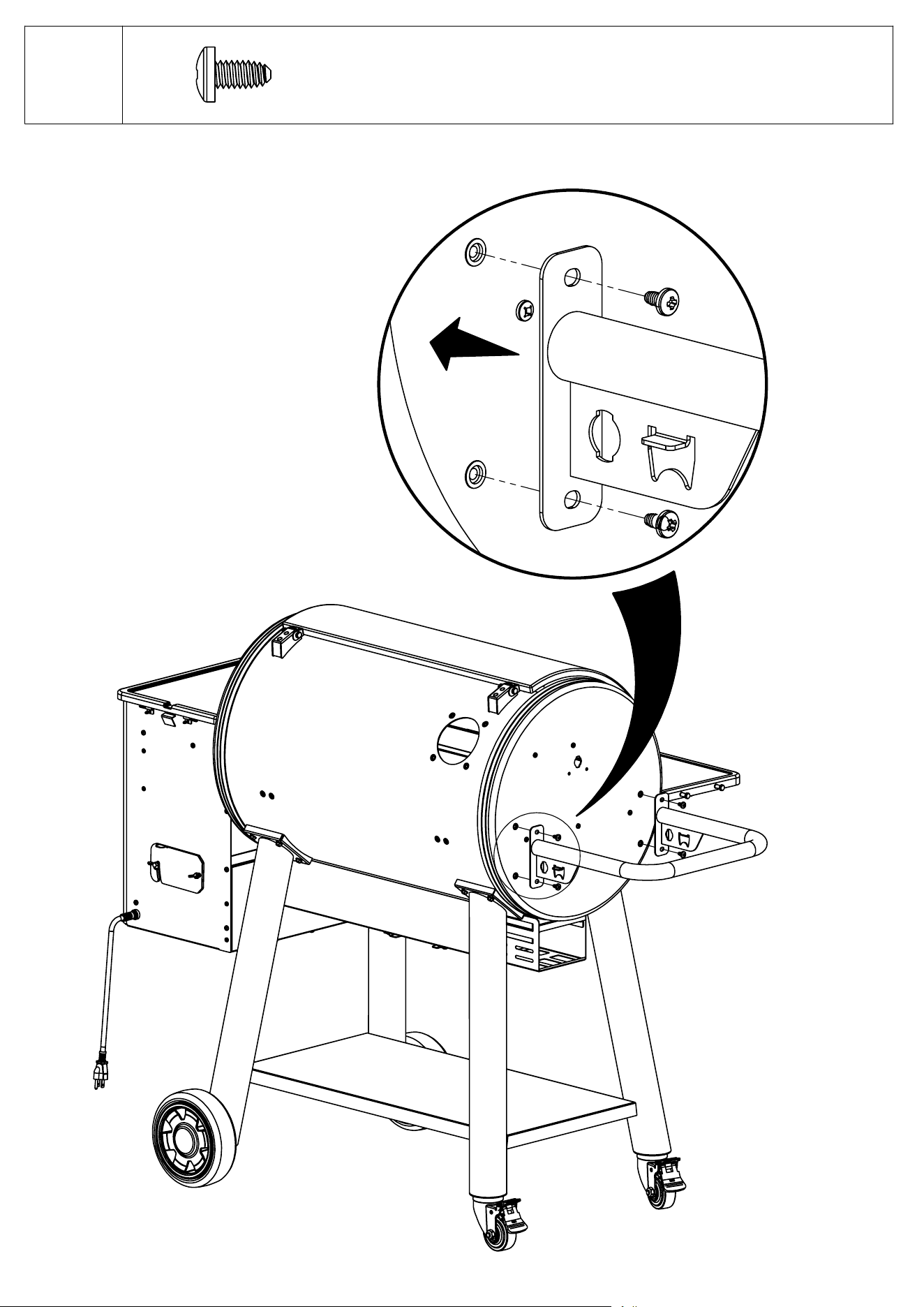

9
8
(2)

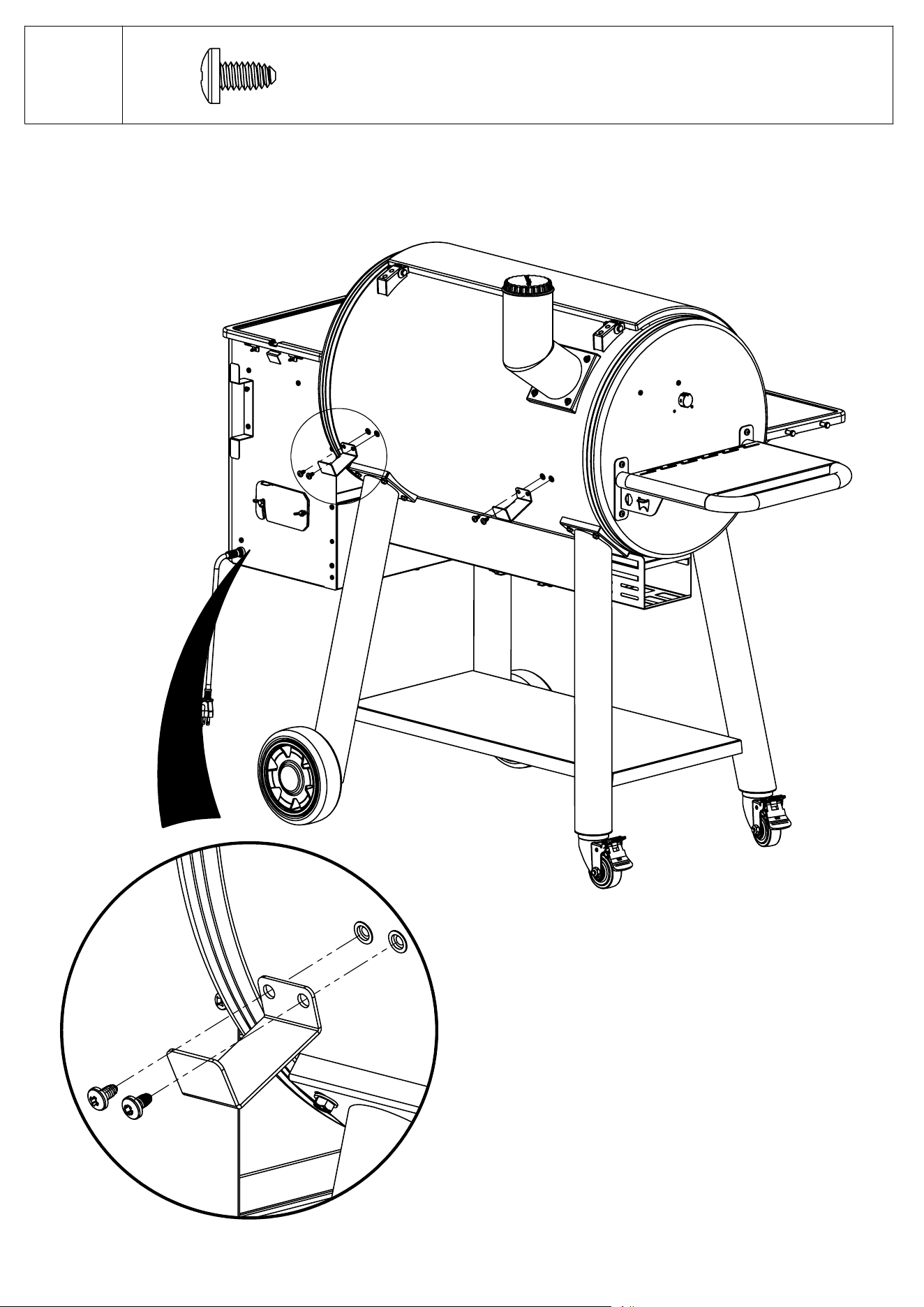

1
2
(1)

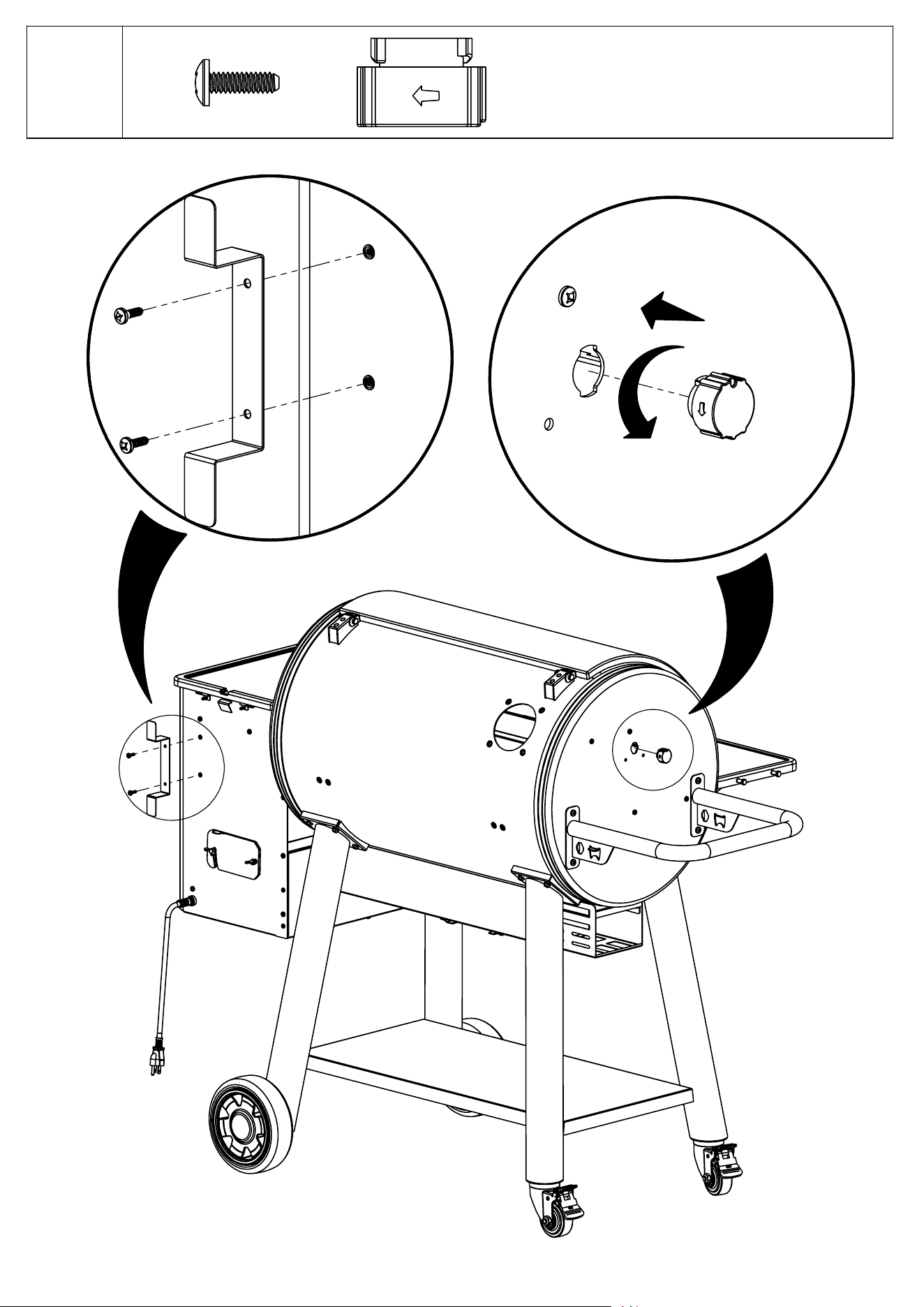

10
9

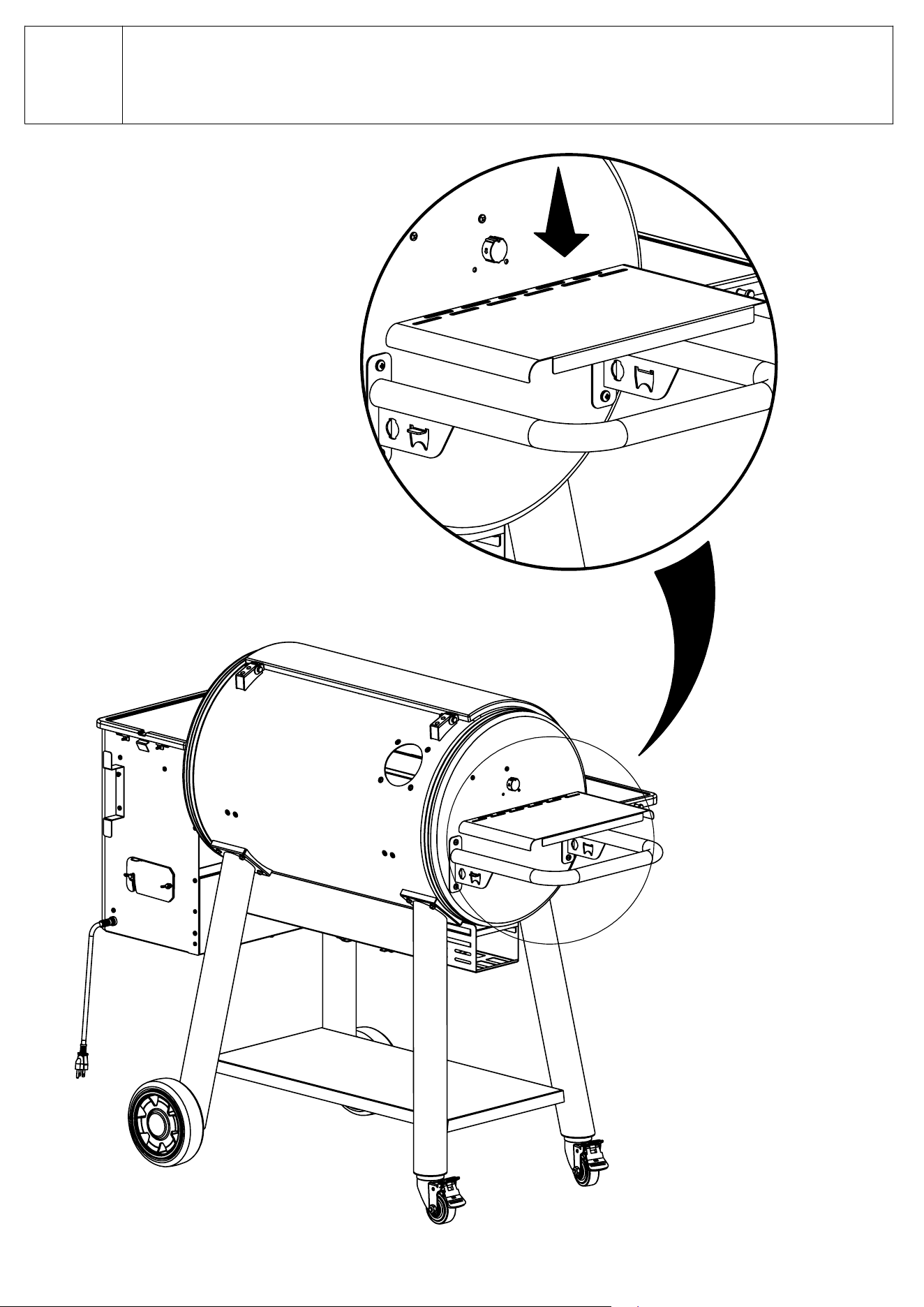

11
10
(4)

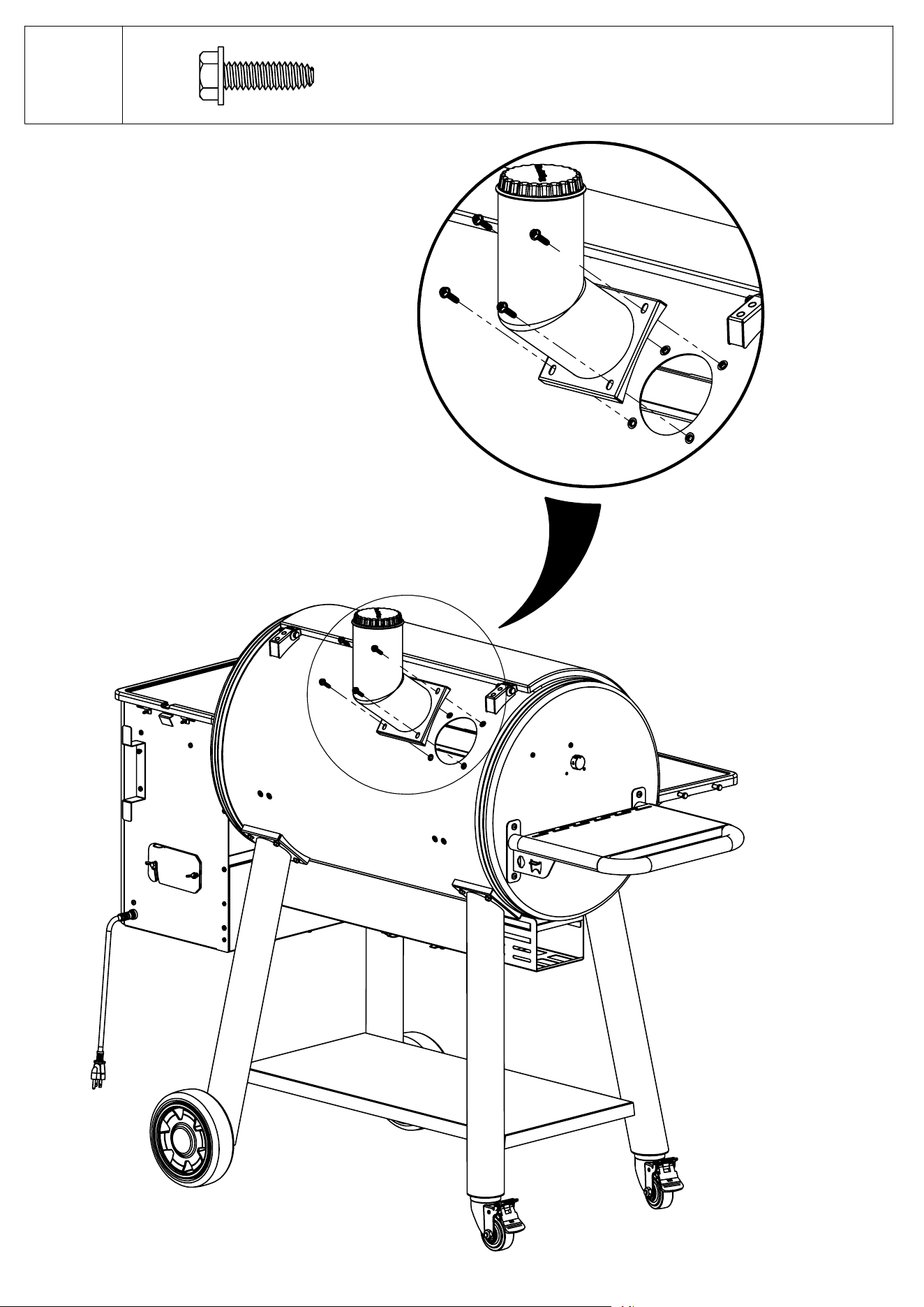

12
11
(4)
13
12
1
2
(2)

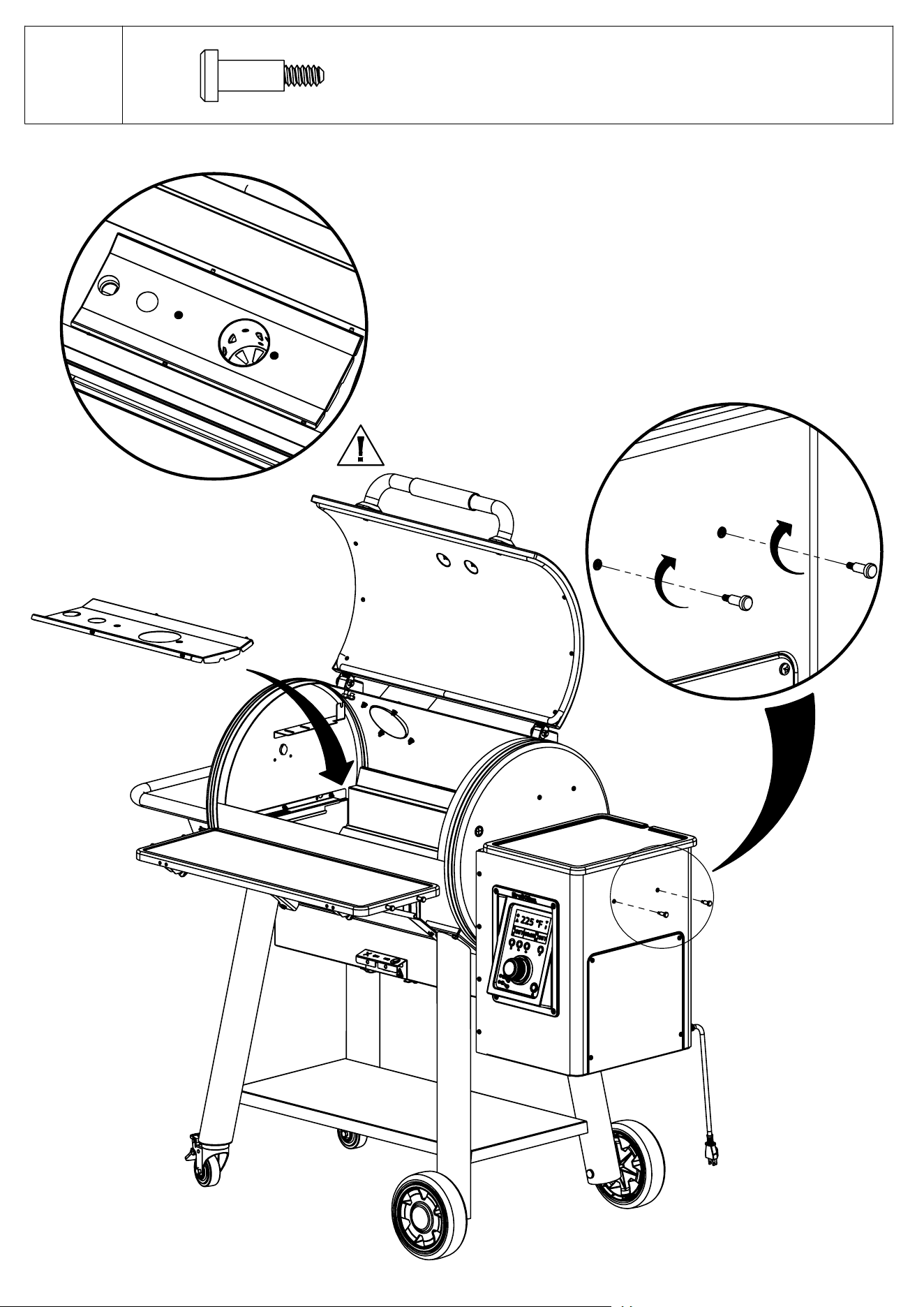

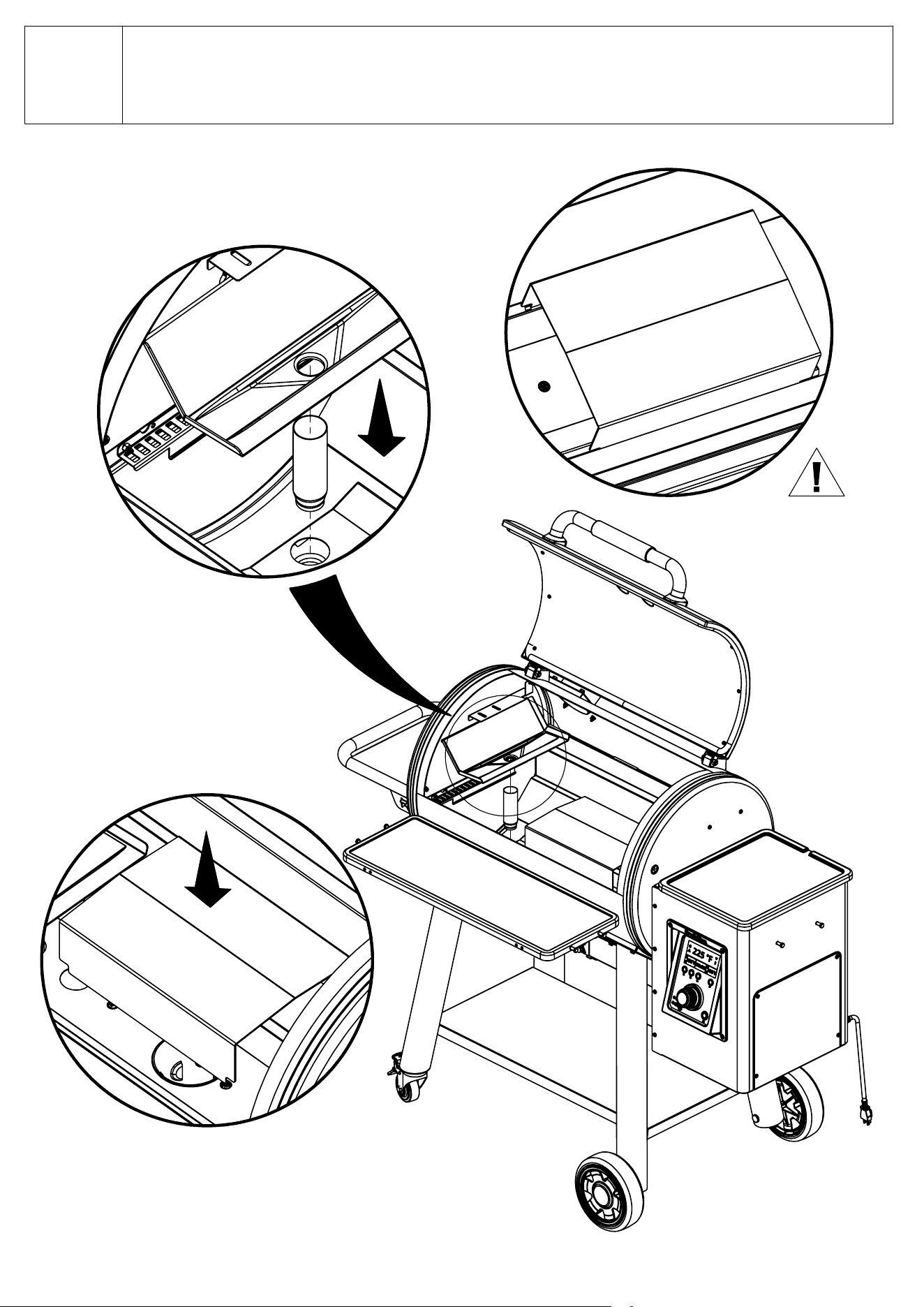

14
13
2
1
15
14
1
2

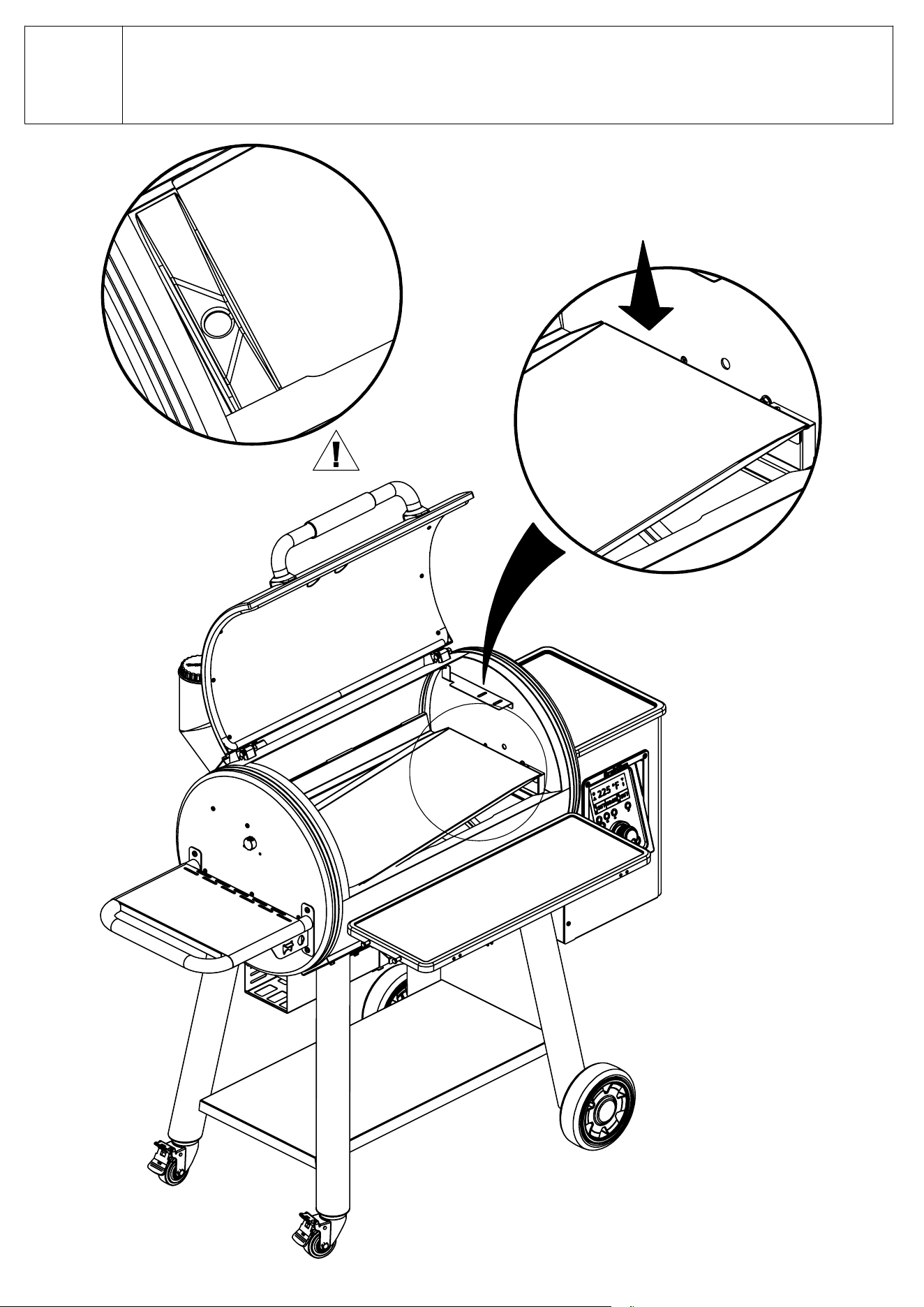

16
15

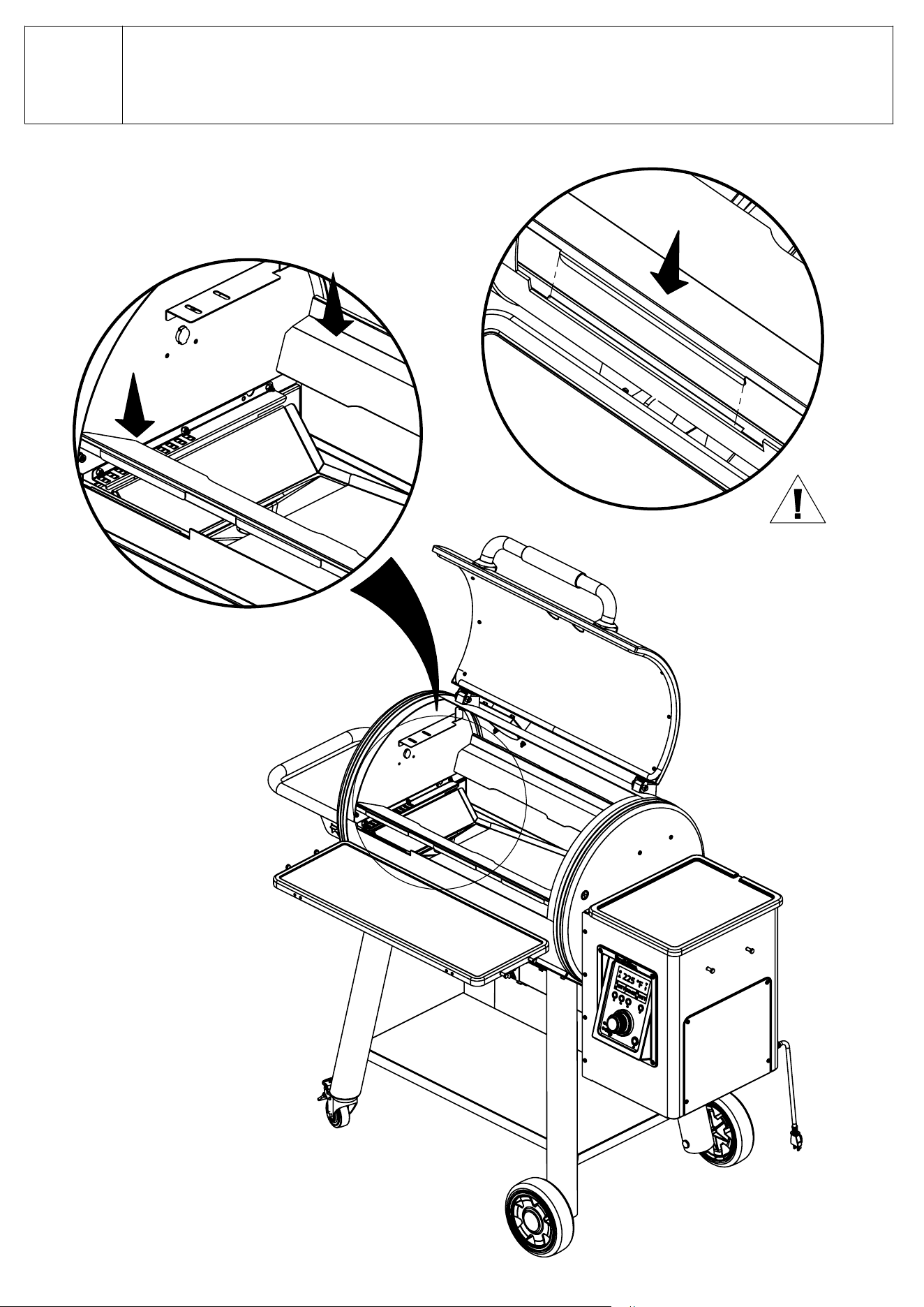

17
1
2
16

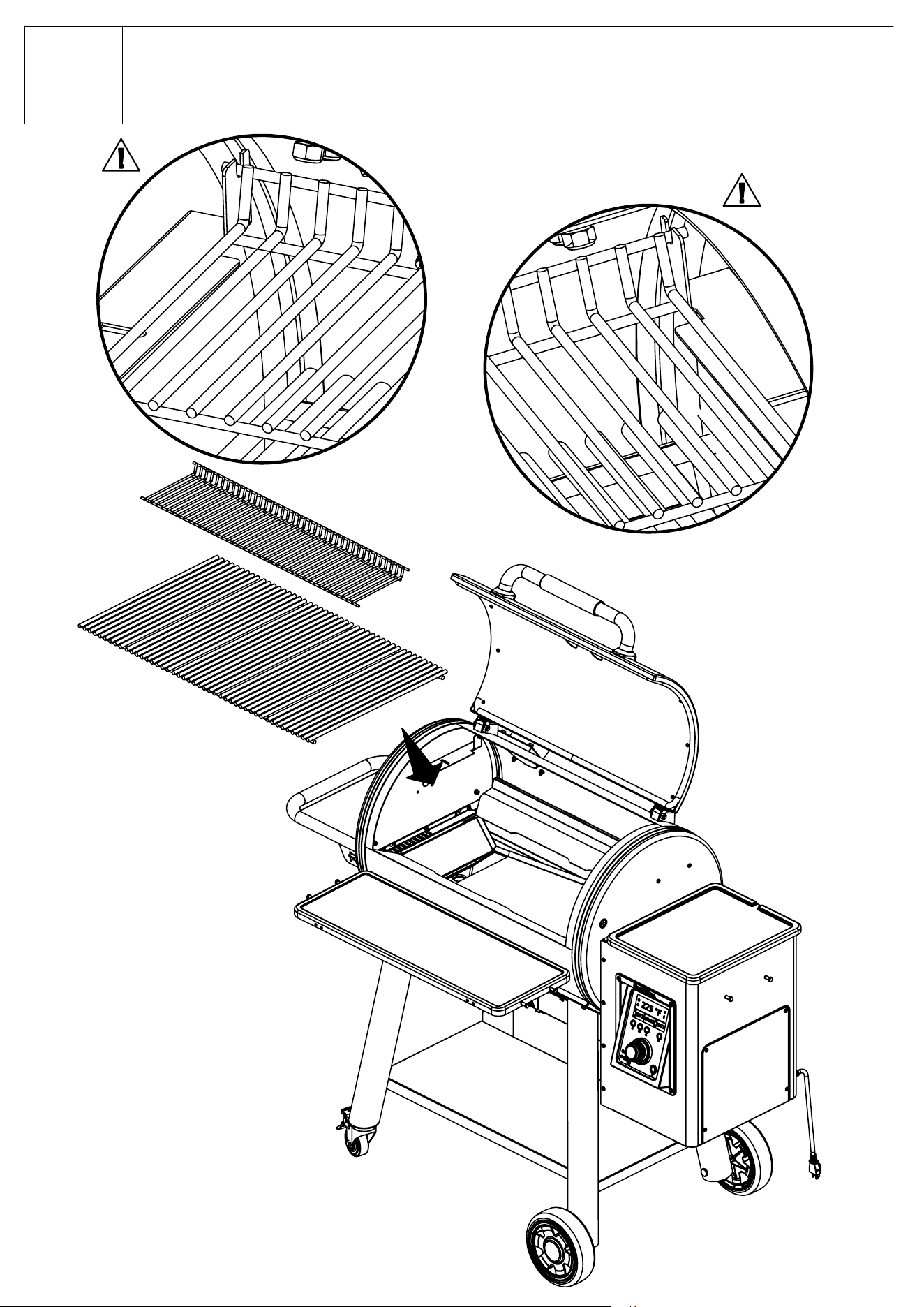

18
17
1
2
3

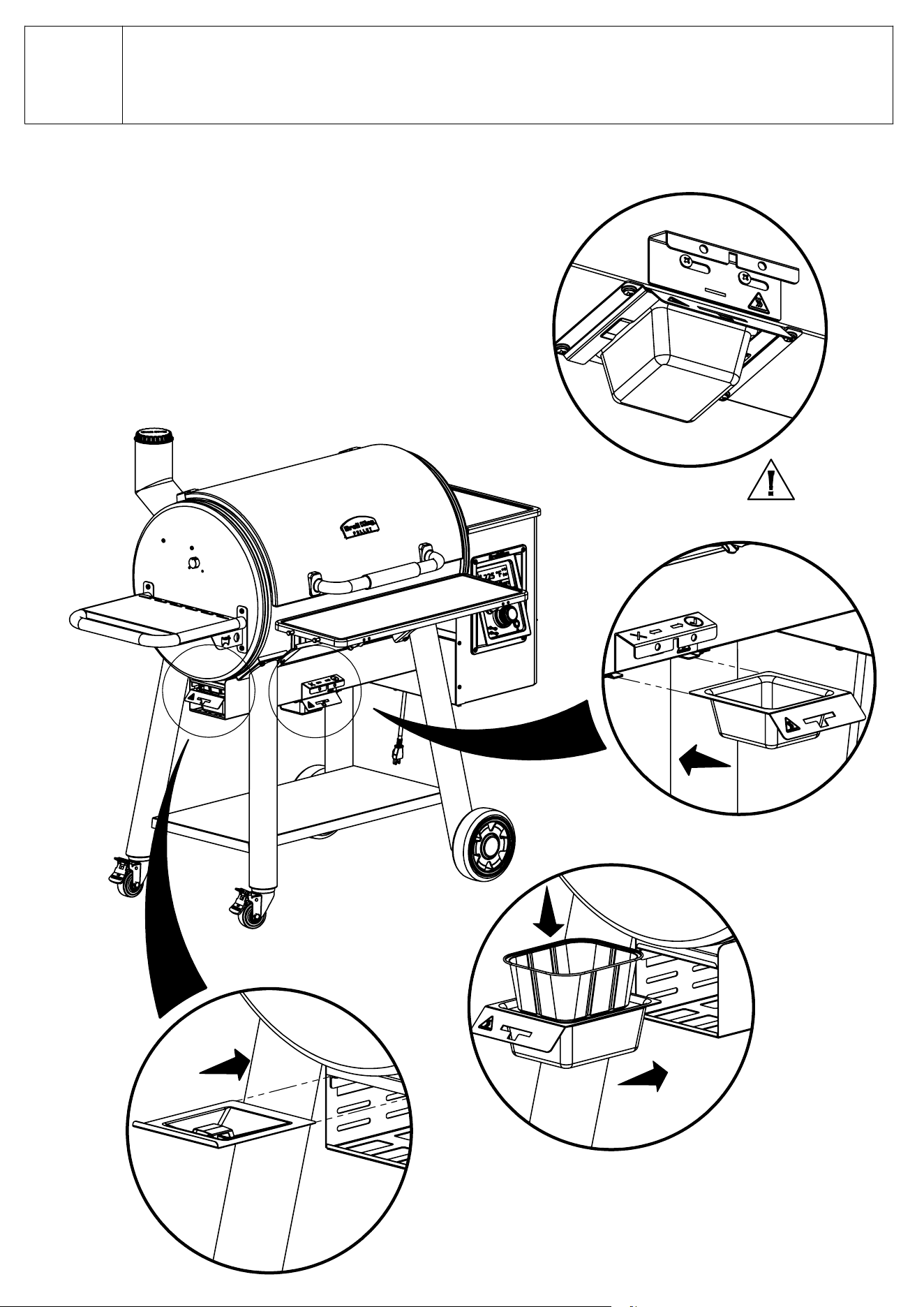

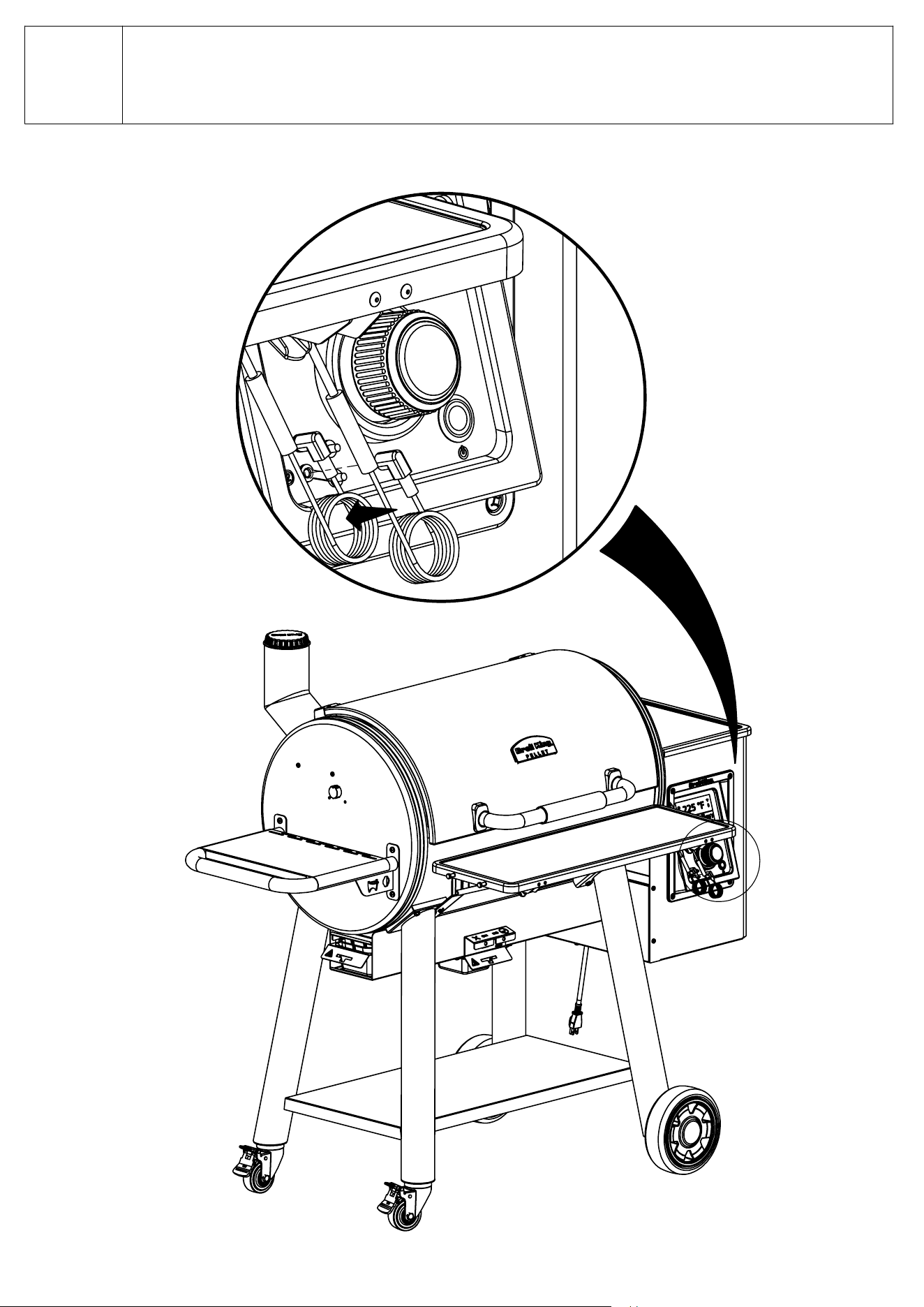

19
18
20
19
(2)
2
3
7
6
(2) (2)
4
1
5

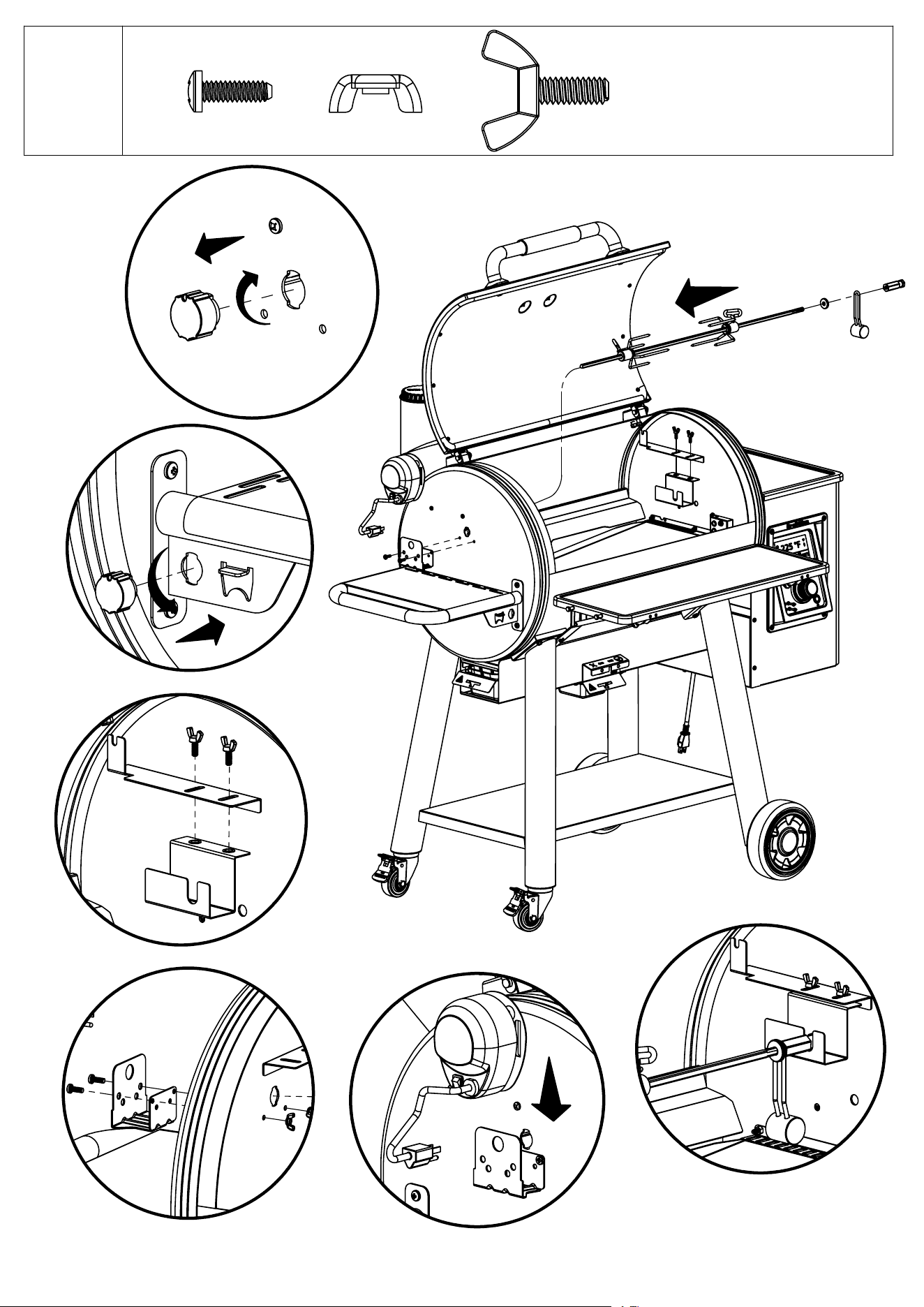

21

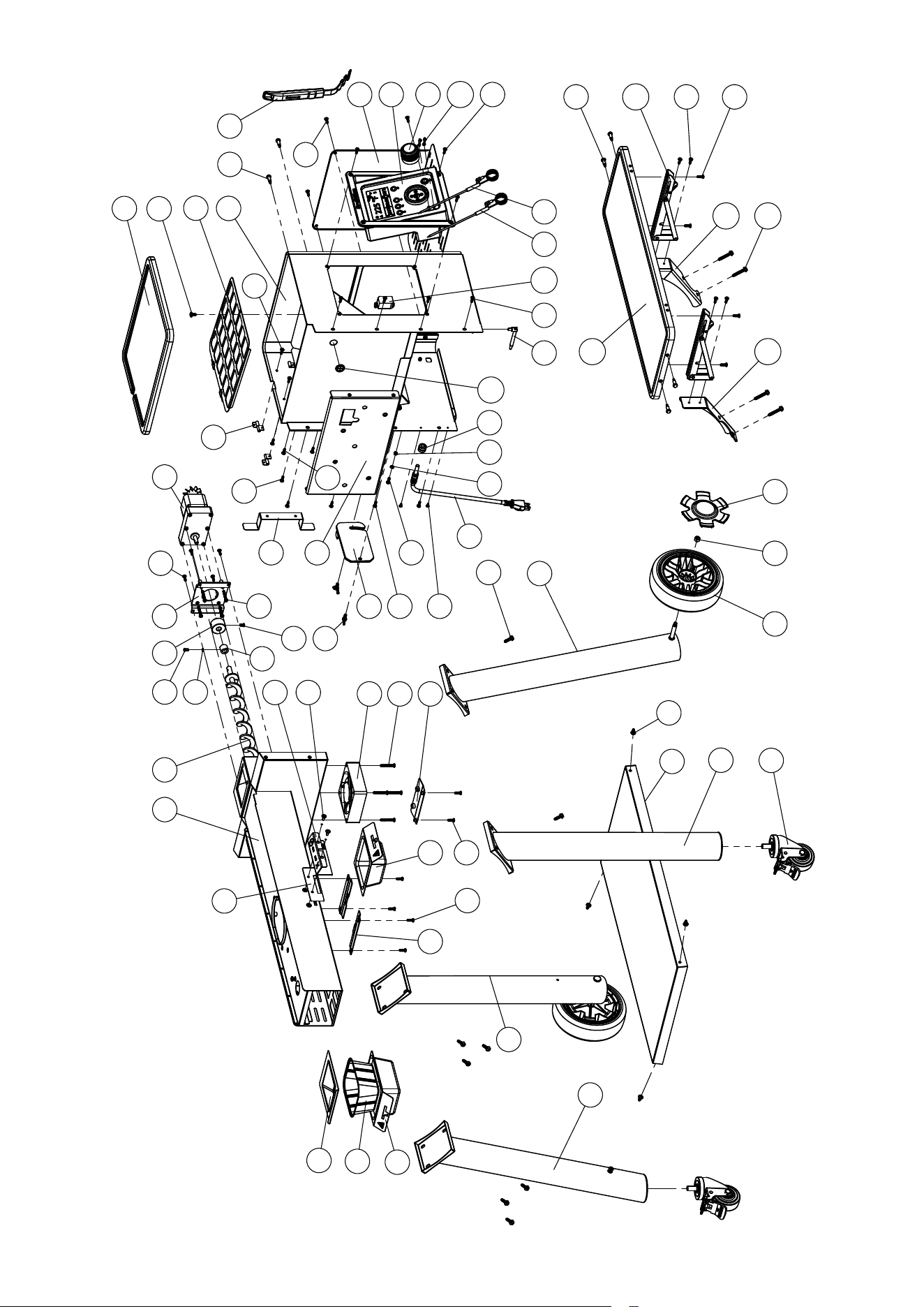

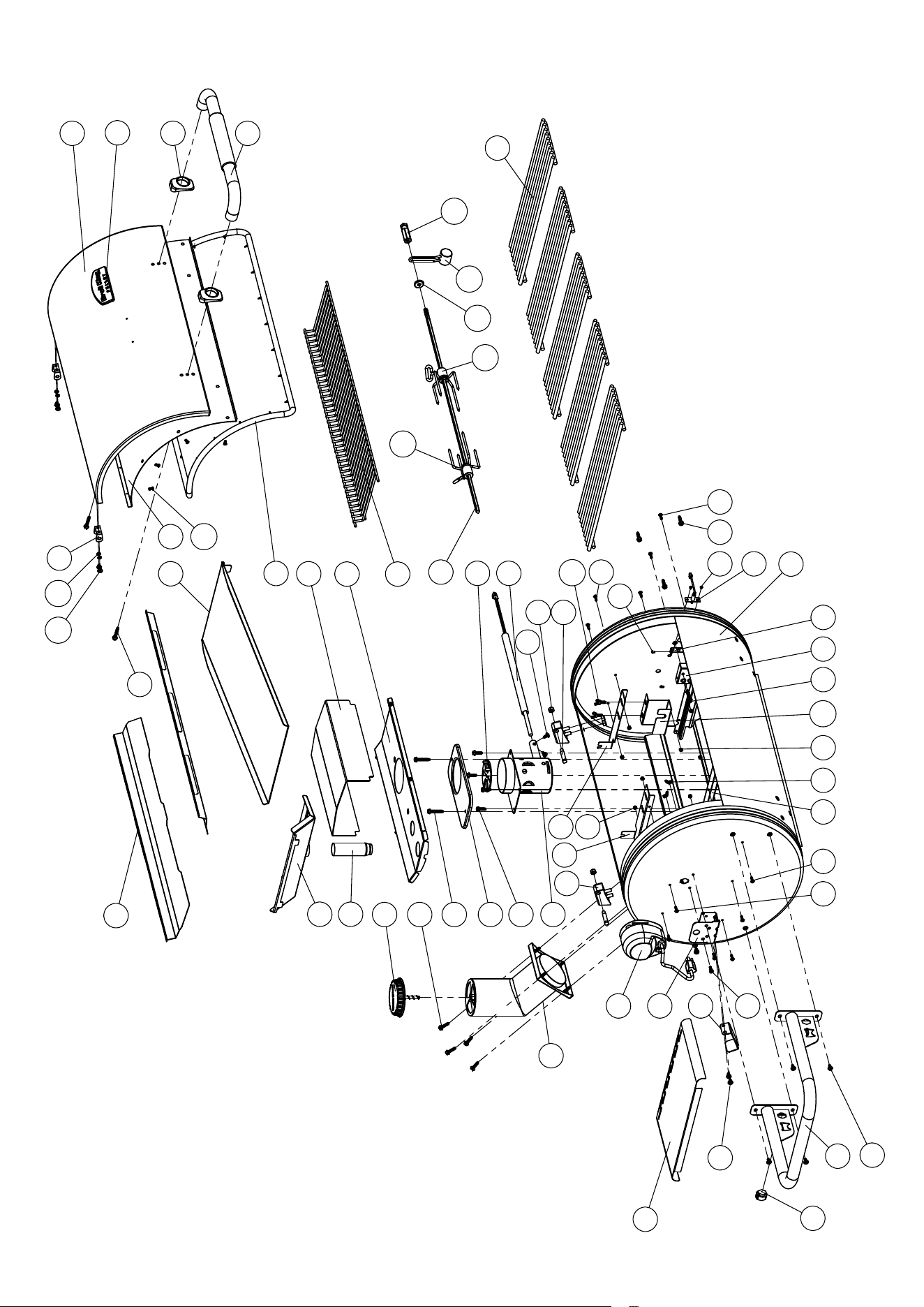

KEY# ITEM# DESCRIPTION (ENGLISH) DESCRIPTION(FRENCH) DESCRIPTION(SPANISH) 495911 496911
49302-13A LID-WELDED ASSEMBLY-PELLET 625 ASSEMBLAGE DE SOUDURE DU COUVERCLE PRINCIPAL - 625 MECANISMO DE LA TAPA PRINCIPAL - 625 - 1
49305-13A LID-WELDED ASSEMBLY-PELLET 500 ASSEMBLAGE DE SOUDURE DU COUVERCLE PRINCIPAL - 500 MECANISMO DE LA TAPA PRINCIPAL - 500 1-
2 44599-30BK NAMEPLATE - PELLET PLAQUE SIGNALÉTIQUE DU FUMOIR PLACA DE IDENTIFICACIÓN 1 1
3 54009-94 HANDLE SEAT SIÈGE DE LA POIGNÉE BASE DEL MANGO 2 2
4 24003-13A HANDLE-LID ASSEMBLY ASSEMBLAGE DE LA POIGNÉE DU COUVERCLE MANIJA DE LA TAPA 1 1
45304-90A GASKET-LID-PELLET 625 FIBRE DE VERRE - 625 FIBRA DE VIDRIO - 625 - 1
45306-90A GASKET-LID-PELLET 500 FIBRE DE VERRE - 500 FIBRA DE VIDRIO - 500 1 -
49005-994 GRID-WARMING RACK-PELLET 625 RACK DE CHAUFFAGE - 625 ESTANTE DE CALENTAMIENTO - 625 - 1
49004-994 GRID-WARMING RACK-PELLET 500 RACK DE CHAUFFAGE - 500 ESTANTE DE CALENTAMIENTO - 500 1 -
7 22005-284 CAST COOKING GRID GRILLE DE CUISSON EN FONTE REJILLA DE COCCIÓN DE HIERRO FUNDIDO 4 5
45305-25 GUIDE PLATE-PELLET 625 PLAQUE DE GRAISSAGE - 625 PLATO GUÍA-BANDEJA DE GRASA - 625 - 2
45304-25 GUIDE PLATE-PELLET 500 PLAQUE DE GRAISSAGE - 500 PLATO GUÍA-BANDEJA DE GRASA - 500 2 -
9 45305-85A HEAT SHIELD-PELLET 625 ENSEMBLE DÉFLECTEUR DE CHALEUR MONTAJE DEL DEFLECTOR DE CALOR 1 1
10 45305-78A GREASE TRAY-WELDED ASSEMBLY ENSEMBLE DE SOUDURE DE PLATEAU DE GRAISSE ENSAMBLE DE SOLDADURA DE BANDEJA DE GRASA 1 1
45305-77 GREASE TRAY-PELLET 625 PLATEAU À GRAISSE 625 BANDEJA DE GRASAS 625 - 1
45304-77 GREASE TRAY-PELLET 500 PLATEAU À GRAISSE 500 BANDEJA DE GRASAS 500 1 -
12 45304-23 SHIELD-RADIATION-PELLET PANNEAU RADIANT PANEL RADIANTE 1 1
13 49302-32A CHIMNEY-WELDED ASSEMBLY ASSEMBLAGE DE SOUDURE DE LA CHEMINÉE CHIMENEA 11
14 44599-40A DAMPER CAP ASSEMBLY BAS DU VOLET PARTE INFERIOR DE LA VENTILACIÓN 1 1
15 46303-67A DAMPER-BURNPOT ASSEMBLAGE D'AMORTISSEUR DE BRÛLEUR SS ASAMBLEA DEL AMORTIGUADOR DE LAS ESMERILADAS 1 1
16 45304-11 SUPPORT-BURNPOT COUVERCLE DE BRÛLEUR CUBIERTA DE QUEMADOR 1 1
17 45303-10A BURNPOT-WELDED ASSEMBLY ENSEMBLE DE SOUDURE DE POT D'INCENDIE ASAMBLEA DE SOLDADURA DE BOMBEROS 1 1
18 46440-99 HOT ROD-PELLET(120V) TIGE CHAUD HOT ROD 11
49302-00A FIREBOX-WELDED ASSEMBLY-PELLET 625 PELLET D'ASSEMBLAGE DE SOUDURE DE CORPS - 625 SOPORTE DE SOLDADURA DE CUERPO PELLET - 625 - 1
49305-00A FIREBOX-WELDED ASSEMBLY-PELLET 500 PELLET D'ASSEMBLAGE DE SOUDURE DE CORPS - 500 SOPORTE DE SOLDADURA DE CUERPO PELLET - 500 1 -
20 65303-12 PROBE-PELLET(PT1000) SONDE DE GRANULES SONDA PELLET 1 1
21 45303-34 BRACKET-PROBE INNER BRACKET-SONDE INNER SOPORTE-SONDA INTERIOR 1 1
22 49303-14 PROBE BOX SONDE BOX CAJA DE SONDA 1 1
23 45303-80 HANDLE-WELDED ASSEMBLY-PELLET ASSEMBLAGE DE SOUDURE DE LA POIGNÉE LATÉRALE MANGO LATERAL 1 1
24 45305-84 BRACKET-ROTISSERIE SOUTIEN DE ROTISSERIE SOPORTE DE ESTILO ROTISSERIE 2 2
25 45303-61 SHELF-SIDE-PELLET ÉTAGÈRE LATÉRALE ESTANTE LATERAL 1 1
26 49302-26 CAP-ROTISSERIE CAP-ROTISSERIE CAP-ROTISSERIE 1 1
27 49302-23A HINGE-ASSEMBLY Charnière MONTAJE DE BISAGRAS 2 2
28 49303-16 BRACKET-WARMING RACK LH SUPPORT CHAUFFANT BRACKET LH RACK DE CALENTAMIENTO DE SOPORTE LH 1 1
29 49303-17 BRACKET-WARMING RACK RH SUPPORT CHAUFFANT BRACKET RH RACK DE CALENTAMIENTO DE SOPORTE RH 1 1
30 45305-74 BRACKET-GREASE TRAY SUPPORT-GRAISSE PLATEAU BANDEJA DE GRASA DE SOPORTE 2 2
31 45305-79 GREASE TUBE TUBE DE GRAISSE TUBO DE GRASA 1 1
45303-04A AUGER ENCLOSURE-WELDED ASSEMBLY-PELLET 625 ENSEMBLE DE SOUDAGE DE PANNEAU DE RÉMUNÉRATION CONJUNTO DE SOLDADURA DEL PANEL DE PAGO - 1
45306-04A AUGER ENCLOSURE-WELDED ASSEMBLY-PELLET 500 ENSEMBLE DE SOUDAGE DE PANNEAU DE RÉMUNÉRATION CONJUNTO DE SOLDADURA DEL PANEL DE PAGO 1 -
33 45304-88 BASE-AGITATOR POTEAU INDICATEUR SEÑALIZAR 11
34 45303-51A AGITATOR-WELDED ASSEMBLY BASE D'AMORTISSEUR BASE DE AMORTIGUADOR 1 1
35 49440-96 FAN-DC(12V) FAN-DC (12V) FAN-DC (12V) 11
36 49303-81A SUPPOT-HOPPER-ASSEMBLY ASSEMBLAGE SUPPORT-TREMIE SOPORTE-TOLVA-ASAMBLEA 1 1
37 49304-61 ASH TRAY CENDRIER BANDEJA DE CENIZA 1 1
38 49303-53 BRACKET-ASH TRAY SUPPORT À CENDRES BANDEJA DE BASURA 2 2
39 45304-63A COVER-GREASE TRAY-PELLET COUVERCLE - PLATEAU À GRAISSE CUBIERTA - BANDEJA DE GRASA 1 1
40 50417 GREASE PAN-PELLET PLATEAU DE FEUILLE BANDEJA DE HOJA 3 3
41 49440-17 GREASE TRAY Bac à graisse BANDEJA DE GRASA 1 1
49304-51 AUGER-PELLET 625 PELLET AUGER - LONG PELLET AUGER - LARGO -1
49306-51 AUGER-PELLET 500 PELLET AUGER - COURT PELLET AUGER - SHORT1-
43 45306-53 COLLAR-AUGER MOTOR MOTEUR COLLAR-AUGER MOTOR COLLAR-AUGER 1 1
44 45304-90 COLLAR-AUGER-PELLET MANCHON AUGER MANGA AUGER 1 1
45 45303-76A BRACKET-MOTOR ENSEMBLE MOTEUR DE SUPPORT SOPORTE MOTOR DE SOPORTE 1 1
46 45304-91 AUGER MOTOR-PELLET(120V) AUGER MOTEUR MOTOR AUGER 1 1
47 45304-28 BRACKET-WIRE-PELLET SUPPORT DE FIL SOPORTE DE ALAMBRE 1 1
48 45306-02-2 HINGE-HOPPER Charnière BISAGRA 88
49 49304-56A FUEL DOOR-ASSEMBLY-PELLET PORTE DE CARBURANT PUERTA COMBUSTIBLE 1 1
50 46625-92A PANEL-HOPPER ASSEMBLAGE DU PANNEAU DE LA TREMIE - GAUCHE MONTAJE DEL PANEL DE LA TOLVA- IZQUIERDA 1 1
51 46440-97 WIRE-POWER CORD 120V CORDON D'ALIMENTATION - 120V CABLE DE ALIMENTACION - 120V 1 1
52 46440-98 BUSHING-POWER CORD CORDON DE PUISSANCE CABLE DE ALIMENTACIÓN
1
1
53 49302-01A LID-ASSEMBLY-HOPPER-PELLET ENSEMBLE COUVERCLE DE BOÎTE À PELLETS CONJUNTO DE LA TAPA DE LA CAJA DE PELLET 1 1
54 49303-26A HOPPER-MESH LID ASSEMBLY-PELLET ENSEMBLE MAILLE PELLET MONTAJE DE LA MALLA DE PELLET 1 1
55 49903-01A HOPPER-WELDED ASSEMBLY(PRO) ENSEMBLE BOITE A PELLETS ASAMBLEA DE LA CAJA DE PELLET 1 1
56 49303-86 SIDE DOOR-HOPPER 625 PORTE-TRÉMIE LATÉRALE 625 TOLVA DE PUERTA LATERAL 625 1 1
49903-89A PCB CONTROLLER ASSEMBLY-PELLET 625 CONTRÔLEUR À PELLETS ASSEMBLÉE - 625 CONTROLADOR DE PELLET MONTAJE - 625 - 1
49906-89A PCB CONTROLLER ASSEMBLY-PELLET 500 CONTRÔLEUR À PELLETS ASSEMBLÉE - 500 CONTROLADOR DE PELLET MONTAJE - 500 1 -
58 22001-668C CONTROL KNOB - SMALL BOUTON DE COMMANDE - PETIT PERILLA DE CONTROL - PEQUEÑO 1 1
59 49301-6B PROBE-TEMPERATURE B (PT1000) SONDE-TEMPERATURE B SONDA-TEMPERATURA B 1 1
60 45303-64 PROBE-TEMPERATURE (PT1000) SONDE-TEMPERATURE A SONDA-TEMPERATURA A 1 1
61 45303-45A SINGAL RECEIVER WIFI RECEVOIR GRAND ASSEMBLAGE WIFI RECIBE GRAN ASAMBLEA 1 1
62 42302-30 LEG/WHEEL-WELDED ASSEMBLY(RR) ASSEMBLAGE DE SOUDURE DU PIED ARRIÈRE - DROIT PATA POSTERIOR DERECHA 1 1
63 49301-40A LEG-WELDED ASSEMBLY(LR) ASSEMBLAGE DE SOUDURE DU PIED ARRIÈRE - GAUCHE PATA POSTERIOR IZQUIERDA 1 1
64 49301-20A LEG-WELDED ASSEMBLY(LF) ASSEMBLAGE DE SOUDURE DU PIED AVANT - GAUCHE PATA DELANTERA IZQUIERDA 1 1
65 42302-10 LEG/WHEEL-WELDED ASSEMBLY(RF) ASSEMBLAGE DE SOUDURE DU PIED AVANT - DROIT PATA DELANTERA DERECHA 1 1
61302-41 BASE-PELLET 625 BASE DU CHARIOT - 625 BASE DEL CARRITO - 625 - 1
61305-41 BASE-PELLET 500 BASE DU CHARIOT - 500 BASE DEL CARRITO - 500 1 -
67 49184-E541A CASTORS ROULETTES CASTORS 22
68 G01A0009 WHEEL ASSEMBLAGE DE ROUES MECANISMO DE LAS RUEDITAS 2 2
69 G01CP009 CAP-WHEEL CAPUCHON DU MOYEU DE ROULETTE TAPA DEL EJE DE LA RUEDA 2 2
70 60745 STEEL GRID LIFTER ASCENSEUR DE GRILLE ACIER ELEVADOR DE REJILLA DE ACERO 1 1
71 Y-12859S SCREW 1/4-20X1.0" VIS 1/4-20 X 1.5 TORNILLO 1/4-20X1.5 44
72 Y-12859S SCREW 1/4-20X1" VIS 1/4-20 X 1 TORNILLO 1/4-20X1 13 13
44304-72 PANEL-LID INNER 625 PANNEAU COUVERCLE INTERIEUR 625 TAPA DE PANEL INTERIOR 625 - 1
44306-72 PANEL-LID INNER 500 PANNEAU COUVERCLE INTERIEUR 500 TAPA DE PANEL INTERIOR 500 1 -
74 Y-12865S SCREW 1/4-20X0.5" BOULON 0,25-20 X 0,5 PERNO 0,25-20X0,51414
75 Y-29304S SCREW #10-24X0.625" VIS # 10-24X0.625 TORNILLO # 10-24X0.625 10 10
76 49302-24 HINGE-LID Charnière TAPA BISAGRA 2 2
77 C01014 SCREW M4X10 VIS M4X6 TORNILLO M4X6 3 3
78 Y-11805 NUT-HEX #10-24 NUT-HEX # 10-24 NUT-HEX # 10-24 10 10
79 60240-13 HINGE-LID Charnière TAPA BISAGRA 2 2
80 Y-15008S NUT-LOCKING M8x1.25 CONTRE-ÉCROU M8 TUERCA DE SEGURIDAD M8 6 6
81 63599-73C SCREW-SHOULDER #10-24 CROCHET OUTIL-BOULON DE TRANSPORT PERNO DE CABEZA DE HONGO - GANCHO PARA HERRAMIENTAS 6 6
82 C01015 SCREW-GROUND M5X16 VIS-MISE À LA TERRE M5X16 TORNILLO M5X16 1 1
83 G01CH038 NUT-LOCKING M8x1.25 CONTRE-ÉCROU M8 TUERCA DE SEGURIDAD M8 2 2
84 Y-29304S SCREW #10-24X0.625" VIS # 10-24X0.625 TORNILLO # 10-24X0.625 33 33
85 Y-29324 SCREW #10-24x1.5" VIS # 10-24x1.5 " TORNILLO # 10-24x1.5 " 4 4
86 63599-78 SCREW-SHOULDER #10-24 BOULON À PELLETS PERNO DE PELLETS 22
87 C05010 SCREW M5X10 VIS M5X10 TORNILLO M5X10 2 2
88 C01025 SCREW M5X35 VIS M5X35 TORNILLO M5X35 4 4
89 C11005 SPRING WASHER φ5 RONDELLE RONDELLE φ5 ARANDELA DE RESORTE φ5 1 1
90 Y-11698S SCREW-BUTTERFLY 1/4"-20X0.625" VIS-PAPILLON 1/4 "-20X0.625" SCREW-BUTTERFLY 1/4 "-20X0.625" 2 2
91 C01024 SCREW-TAPING ST4.2X9.5 VIS À VIS POUR ST4.2X9.5 TORNILLO ST4.2X9.5 2 2
92 C11050 THRUST WASHER φ5 RONDELLE DE POUSSEE φ5 ARANDELA DE EMPUJE φ5 1 1
93 C20005 NUT-HEX M5 NUT-HEX M5 NUT-HEX M5 11
94 Y-12859S SCREW 1/4-20X1" VIS 1/4-20 X 1 TORNILLO 1/4-20X1 8 8
95 S15236 ROTISSERIE MOTOR MOTEUR MOTOR 11
96 57039-901 ROTISSERIE BRACKET SUPPORT DE ROTISSERIE SOPORTE ROTISSERIE 1 1
97 S35095 ROTISSERIE SCREW #10-24X0.625 VIS DE RÔTISSERIE # 10-24X0.625 TORNILLO ROTISSERIE # 10-24X0.625 2 2
98 S21061 WING NUT #10-24 ECROU PAPILLON # 10-24 MARIPOSA NUT # 10-24 2 2
S15763 SPIT ROD (24.8") SPIT ROD (24.8") SPIT ROD (24.8") 1 -
S15256 SPIT ROD (31.0") SPIT ROD (31.0") SPIT ROD (31.0") - 1
100 S15287 ROTISSERIE MEAT FORKS FOURCHETTE A VIANDE DE ROTISSERIE ROTISSERIE MEAT FORKS 2 2
101 S15299 COUNTER WEIGHT WASHER RONDELLE DE POIDS ARANDELA DE PESO DE CONTADOR 1 1
102 S15270 ROTISSERIE COUNTER WEIGHT POIDS DU COMPTOIR DE ROTISSERIE PESO DEL CONTADOR ROTISSERIE 1 1
103 S15761 ROTISSERIE COLLAR-PELLET COLLIER DE ROTISSERIE COLLAR ROTISSERIE 1 1
104 45303-18A BRACKET-ROTISSERIE ASSEMBLY-PELLET SOUTIEN DE ROTISSERIE SOPORTE DE ESTILO ROTISSERIE 1 1
105 Y-11698S SCREW-BUTTERFLY 1/4"-20X0.625" VIS-PAPILLON 1/4 "-20X0.625" SCREW-BUTTERFLY 1/4 "-20X0.625" 2 2
106 Y-12885S SCREW 1/4-20x0.375" VIS 1 / 4-20x0.375 " TORNILLO 1 / 4-20x0.375 " 4 4
107 C11007 SPRING WASHER φ7 RONDELLE RONDELLE φ7 ARANDELA DE RESORTE φ7 4 4
108 C05010 SCREW M5X10 VIS M5X10 TORNILLO M5X10 8 8
109 46440-66 BUSING-PROBE BUSING-SONDE SONDA DE BUSING 2 2
110
66303-93
BLOCK-MEAT PROBE SONDE À BLOC DE VIANDE SONDA DE BLOQUEO DE CARNE 2 2
111 49302-67A FUEL SENSOR CAPTEUR SENSOR 11
49302-60A FRONT SHELF-ASSEMBLY 625 ASSEMBLAGE DE TABLETTE AVANT 625 CONJUNTO DE ESTANTE DELANTERO 625 - 1
49305-60A FRONT SHELF-ASSEMBLY 500 ASSEMBLAGE DE TABLETTE AVANT 500 CONJUNTO DE ESTANTE DELANTERO 500 1 -
113 49302-63A BRACKET-LEFT-WELDED ASSEMBLY ASSEMBLAGE SOUDÉ À GAUCHE SOPORTE SOPORTE IZQUIERDO 1 1
114 49302-64A BRACKET-RIGHT-WELDED ASSEMBLY ASSEMBLAGE BRACKET-DROITE-SOUDE SOPORTE SOPORTE DERECHO A LA SOLDADURA 1 1
115 49302-65A FOLDING HINGE-ASSEMBLY ASSEMBLAGE DE CHARNIERE PLIABLE SOPORTE DE BISAGRA PLEGABLE 2 2
116 Y-11560S SCREW 1/4-20X1.5" VIS 1/4-20 X 1.5 TORNILLO 1/4-20X1.5 44
496051-HP HARDWARE PACK ENSEMBLE DE LA QUINCAILLERIE ACCESORIOS DE EMBALAJE 1 1
112
