PLACA INDUCCIÓN FLEX ZONE
Manual de Instrucciones
Modelo: CCIM3000FZ
Instruction Manual
Model: CCIM3000FZ
Manual de instruções
Modelo: CCIM3000FZ
Índice
1. Introducción ................................................................................... 4
1.1 Advertencias de seguridad ........................................................... 4
1.2 Instalación ................................................................................. 4
1.2.1 Riesgo de descarga eléctrica ........................................... 4
1.2.2 Riesgo de cortes ........................................................... 4
1.2.3 Instrucciones relevantes en materia de seguridad .............. 4
1.3 Uso y mantenimiento .................................................................. 6
1.3.1 Riesgo de descarga eléctrica ........................................... 6
1.3.2 Riesgo para la salud ...................................................... 7
1.3.3 Riesgo por superficie caliente .......................................... 7
1.3.4 Riesgo de cortes ........................................................... 7
1.3.5 Instrucciones relevantes en materia de seguridad .............. 7
2. Inducción del producto .................................................................... 9

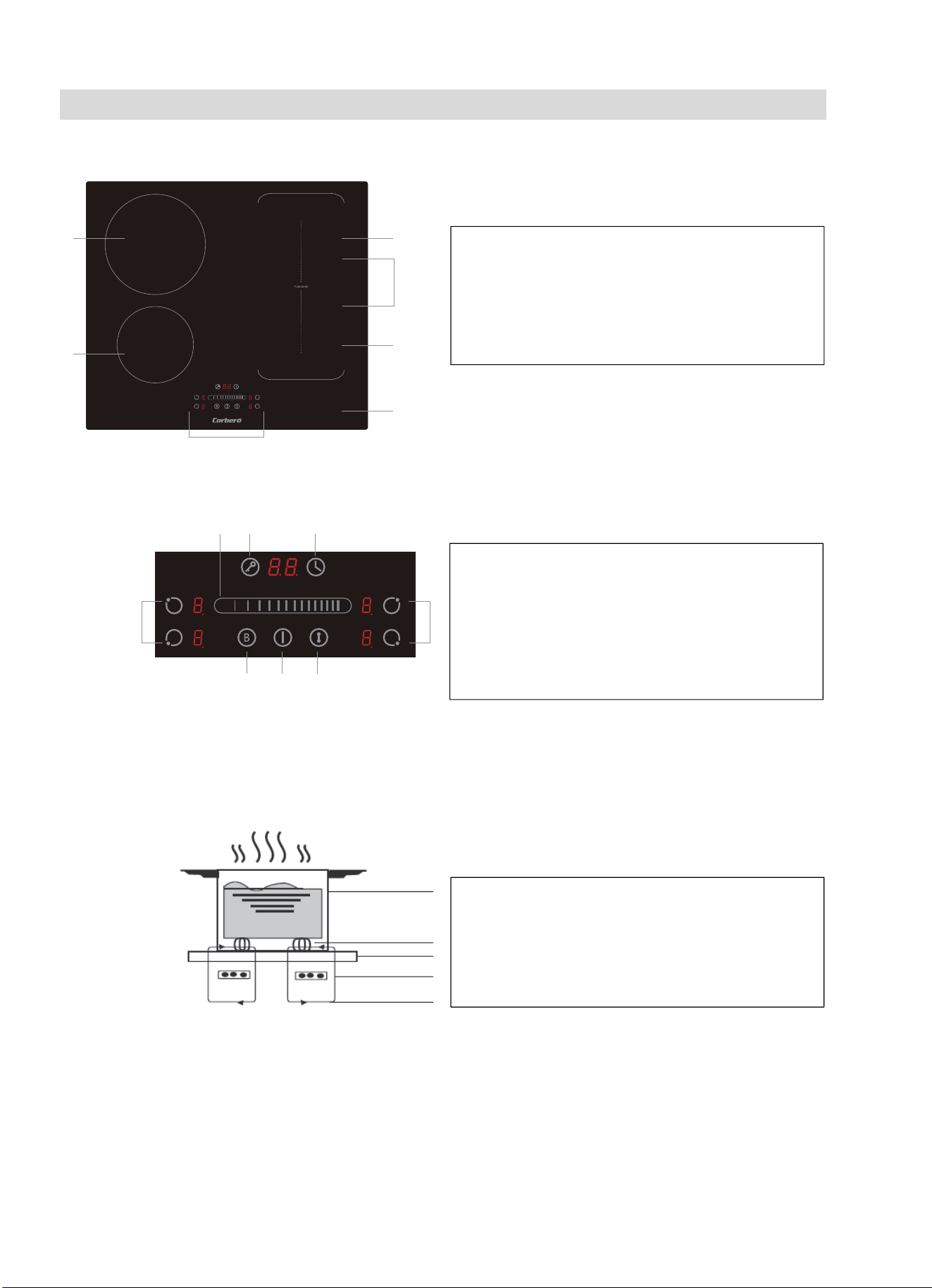

2.1 Vista superior ............................................................................. 9
2.2 Panel de control ......................................................................... 10
2.3 Teoría detrás del funcionamiento .................................................. 10
2.4 Antes de utilizar su nueva hornilla de inducción .............................. 10
2.5 Especificaciones técnicas............................................................. 10
3. Uso del producto ............................................................................. 11
3.1 Controles táctiles ....................................................................... 11

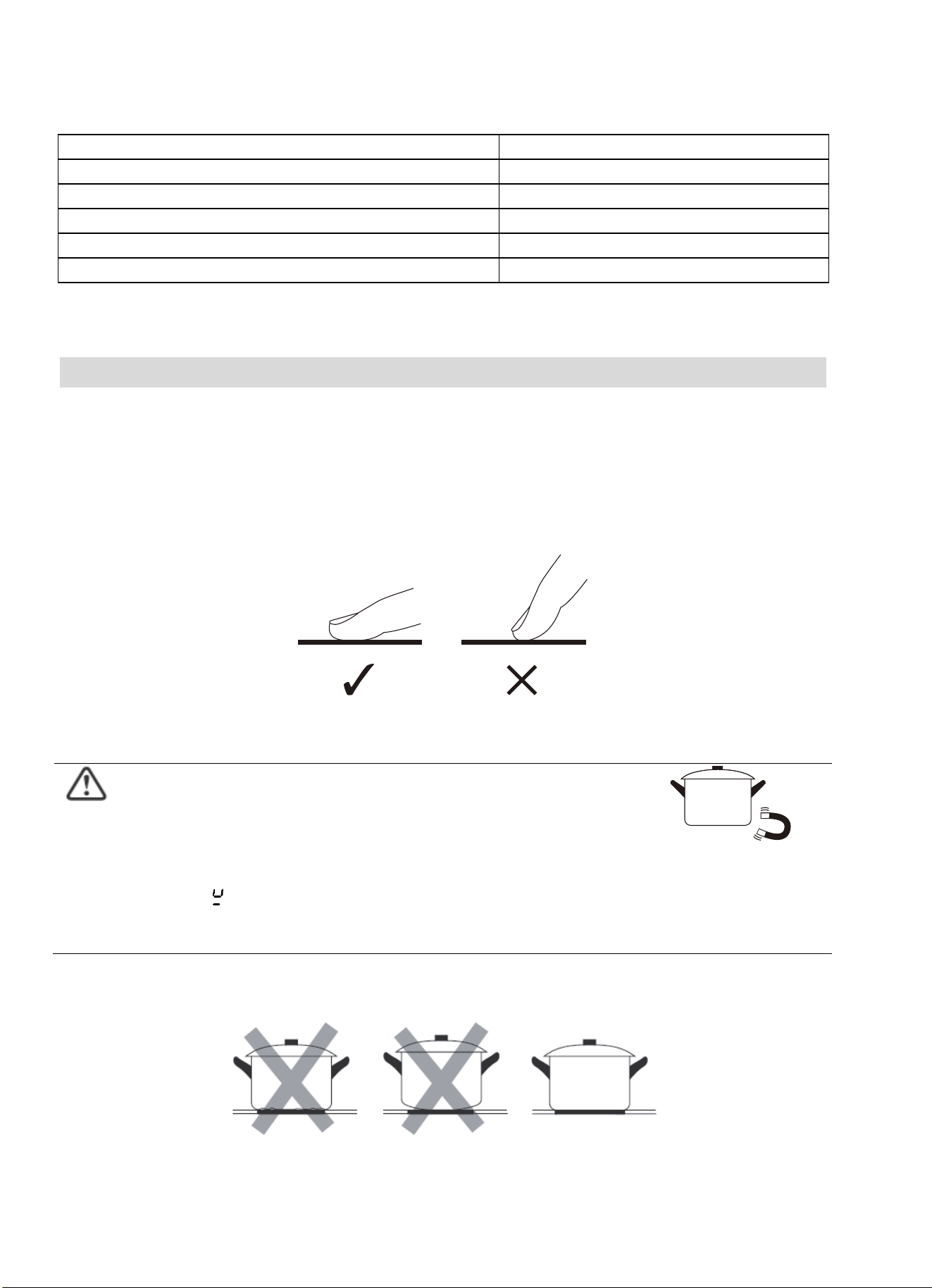

3.2 Elección de los utensilios correctos ............................................... 11
3.3 Cómo utilizar ............................................................................ 12

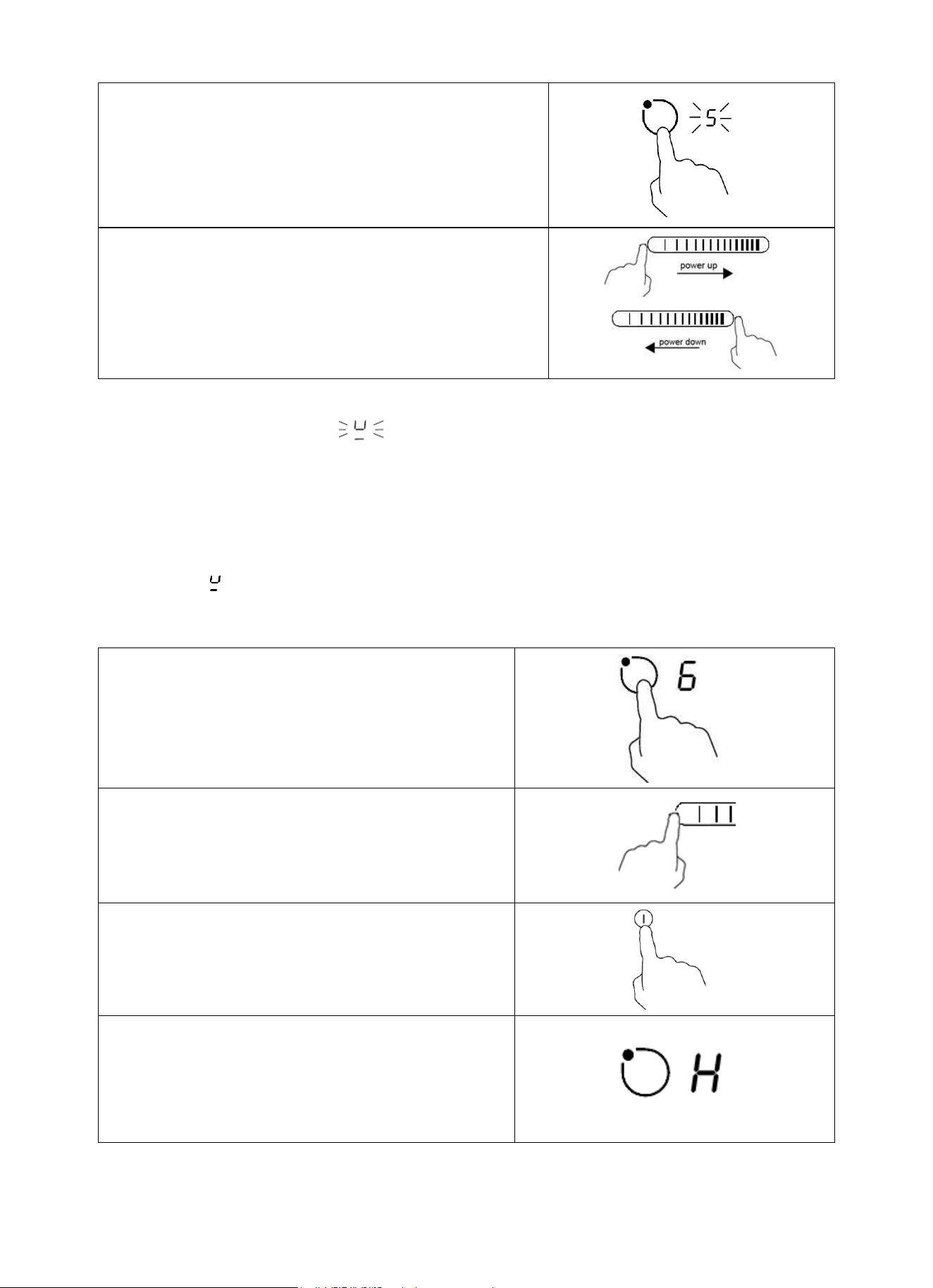

3.3.1 Comienzo de la cocción ................................................. 12
3.3.2 Finalización de la cocción .............................................. 13

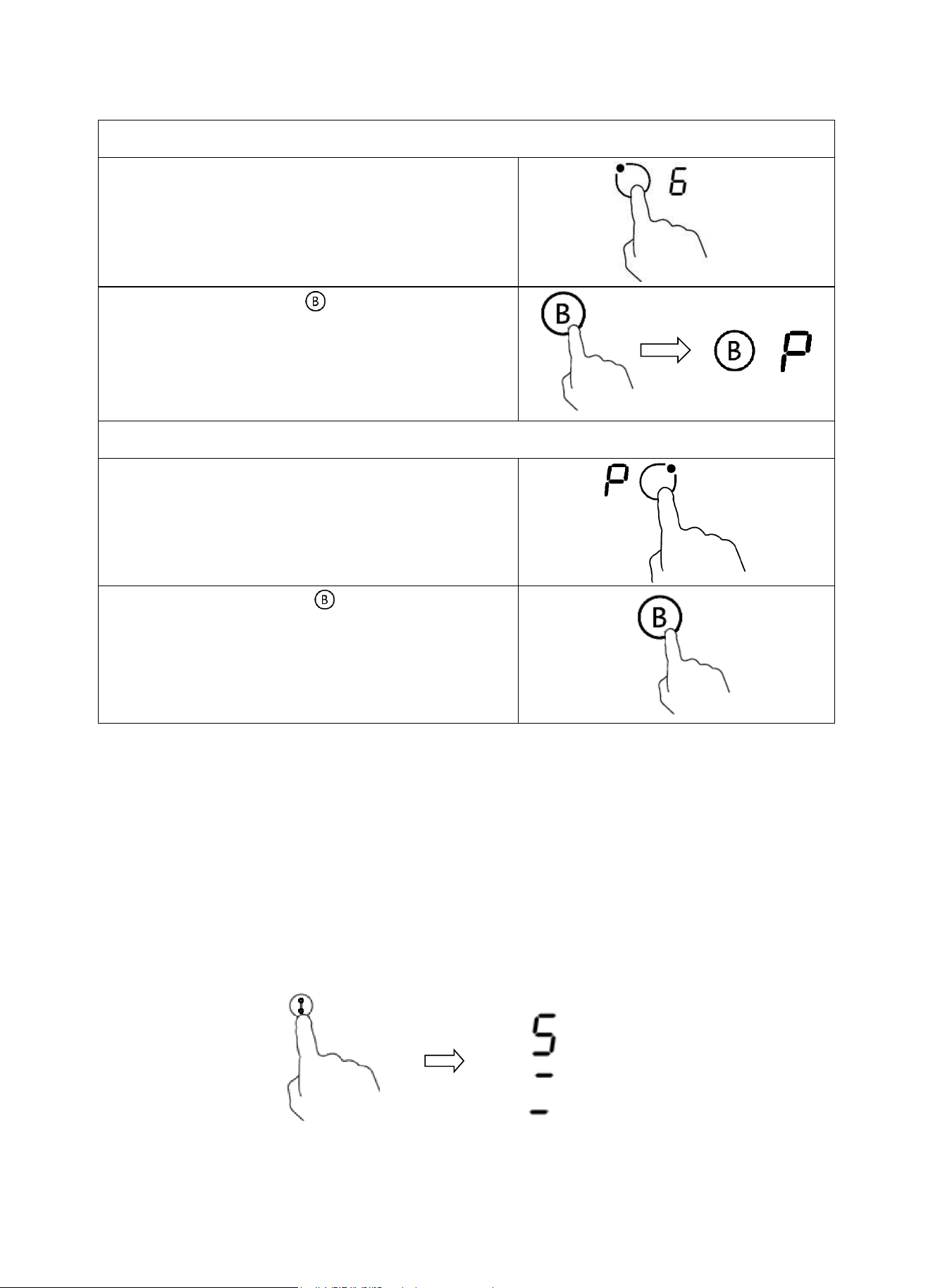

3.3.3 Uso de la función Boost ................................................. 13

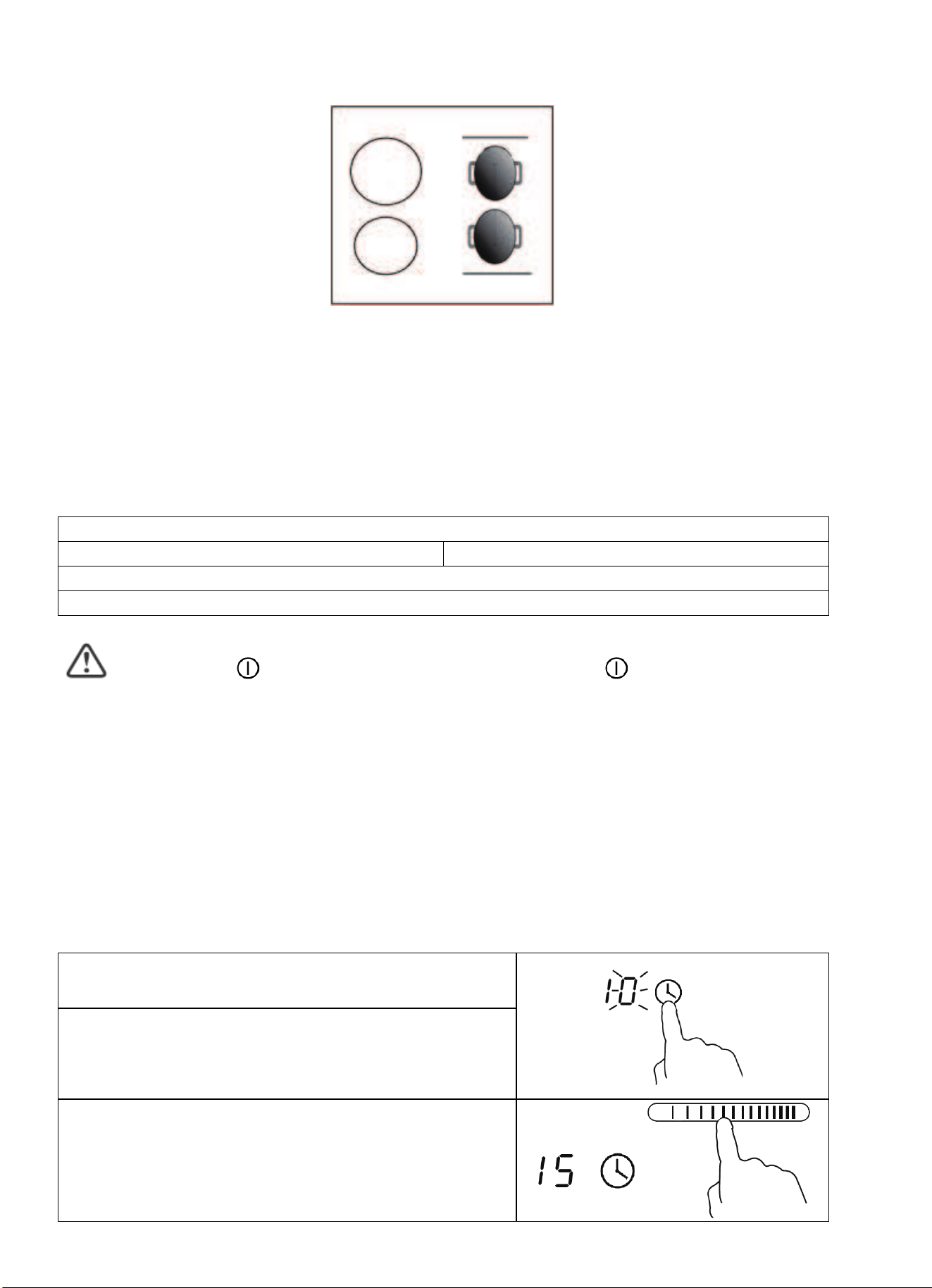

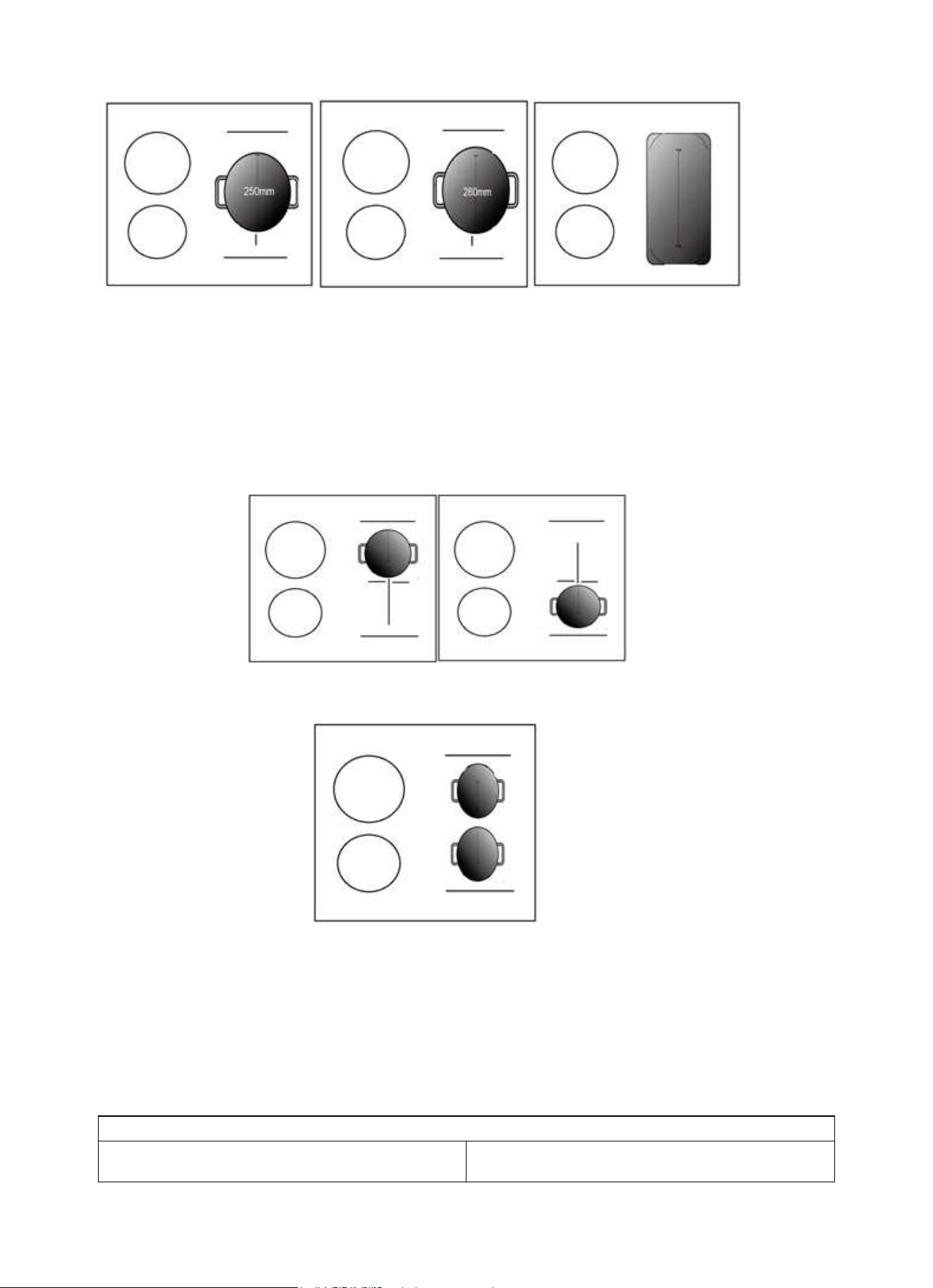

3.3.4 Zona flexible ............................................................... 14
3.3.5 Bloqueo de controles .................................................... 15

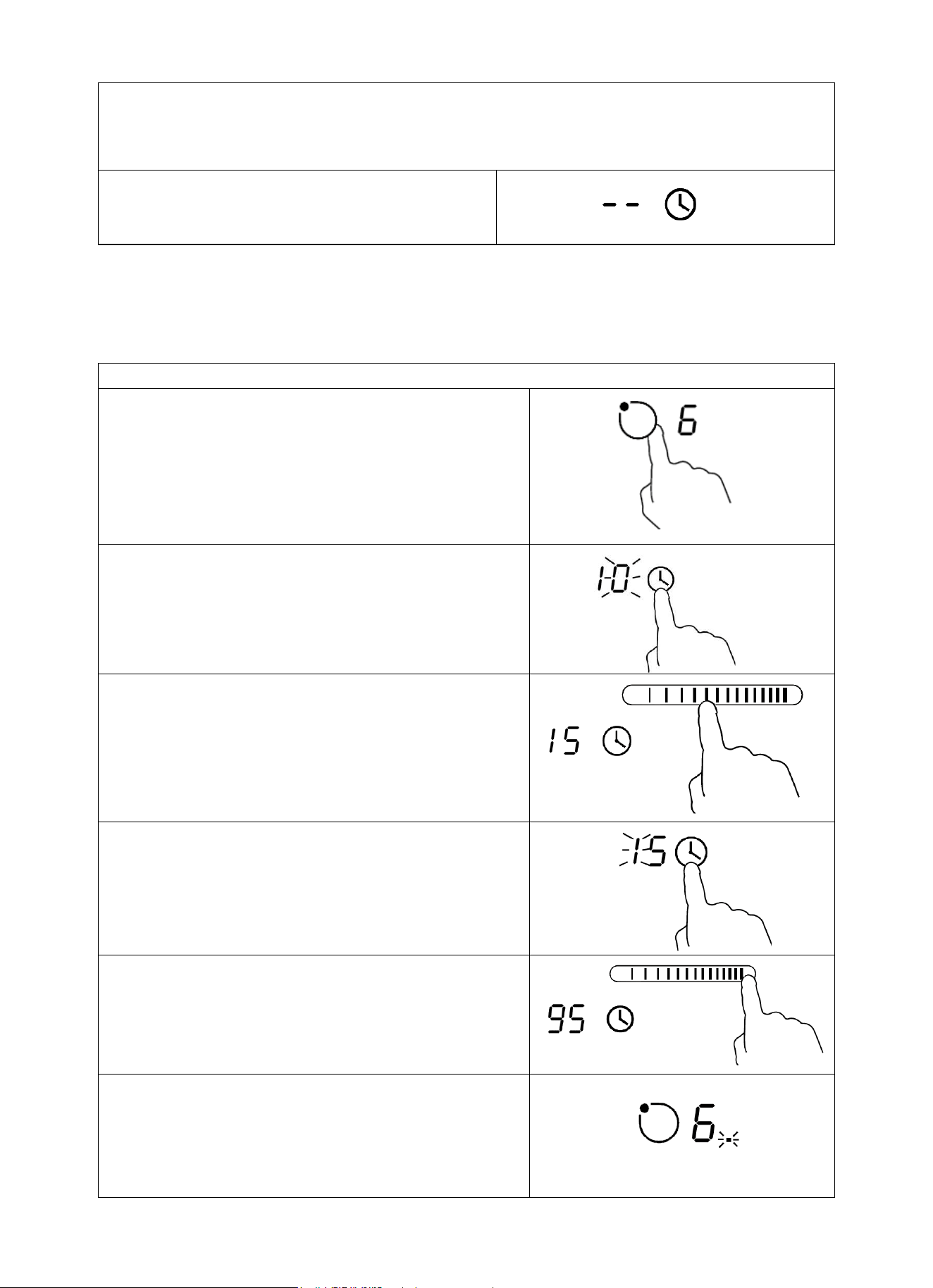

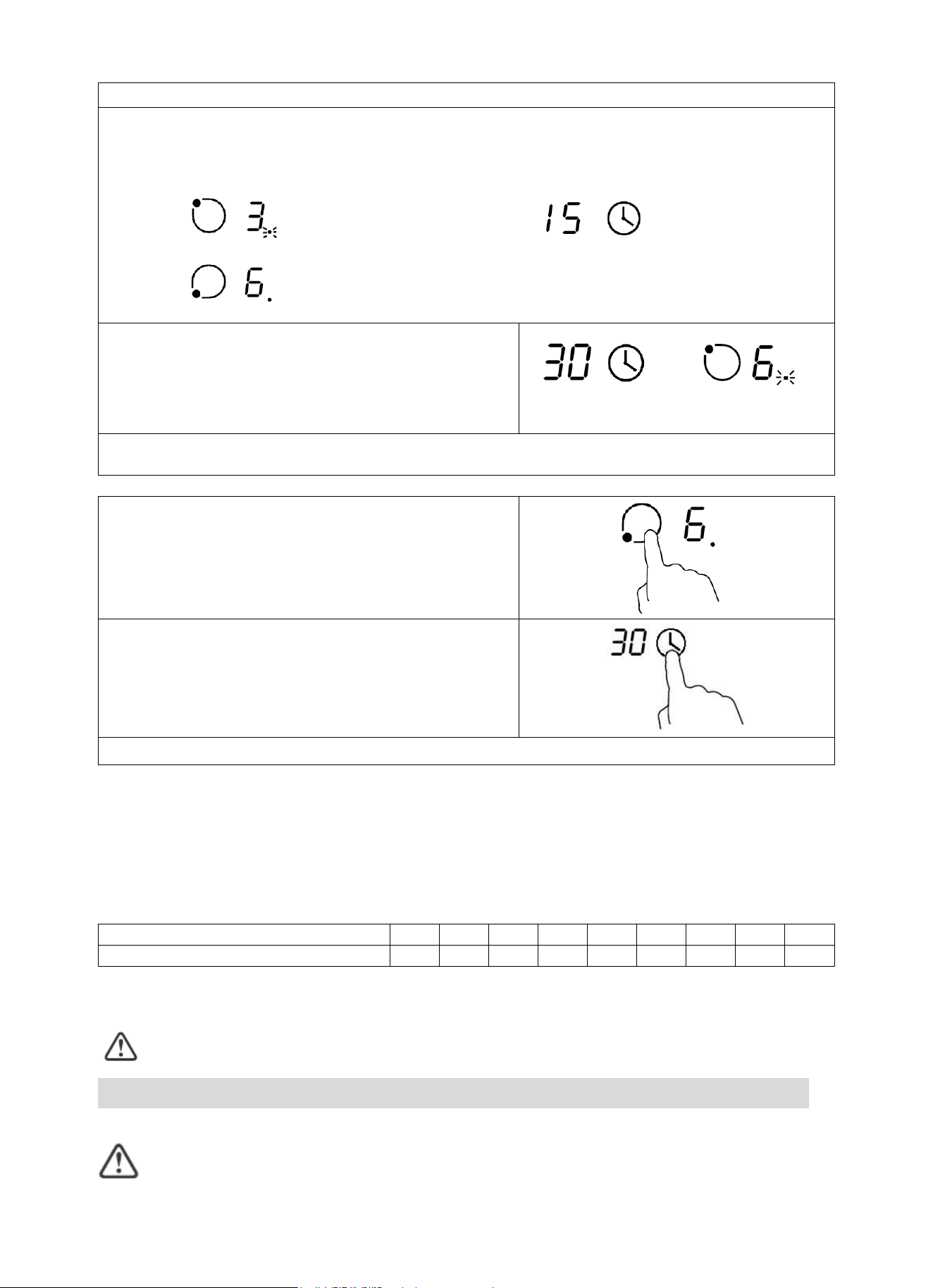

3.3.6 Control por temporizador .............................................. 16
3.3.7 Períodos predeterminados de operación ........................... 19
4. Lineamientos sobre la cocción ......................................................... 19
4.1 Consejos para la cocción ............................................................. 19
4.1.1 Cocción (a fuego lento) del arroz .................................... 19
4.1.2 Cocción rápida de bistec ................................................. 19
4.1.3 Salteado ..................................................................... 20
4.2 Detección de pequeños artículos .................................................. 20
5. Ajustes de temperatura ................................................................... 20
6. Cuidado y limpieza .......................................................................... 21
7. Trucos y consejos............................................................................ 22
8. Notificación e inspección de fallos ................................................... 23

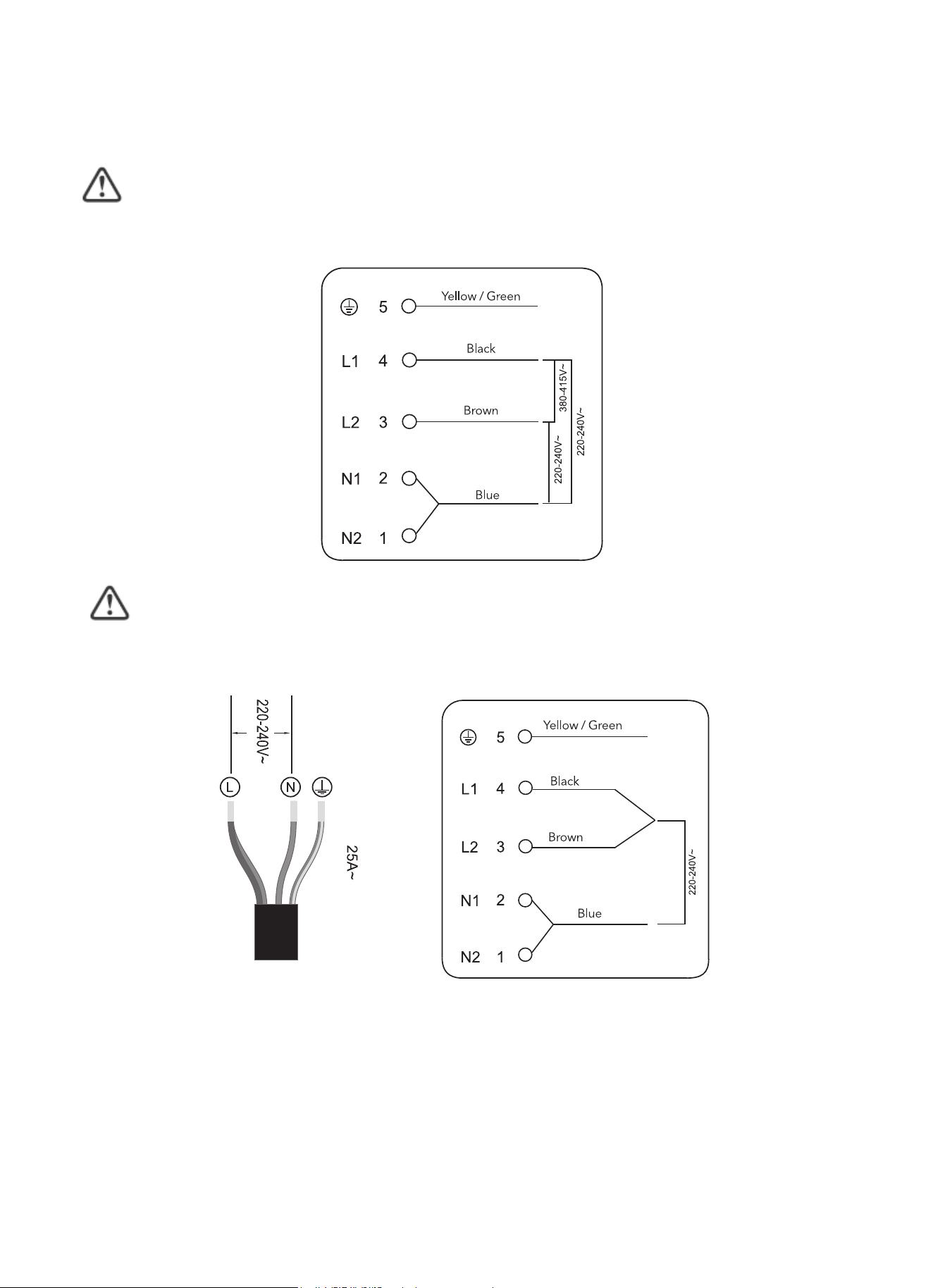

9. Instalación ...................................................................................... 25
9.1 Selección del equipamiento de instalación ..................................... 25
9.2 Antes de instalar la hornilla, asegúrese de que: ............................. 27
9.3 Tras instalar la hornilla, asegúrese de que: ...................................... 28
9.4 Antes de ubicar los soportes de sujeción ....................................... 28

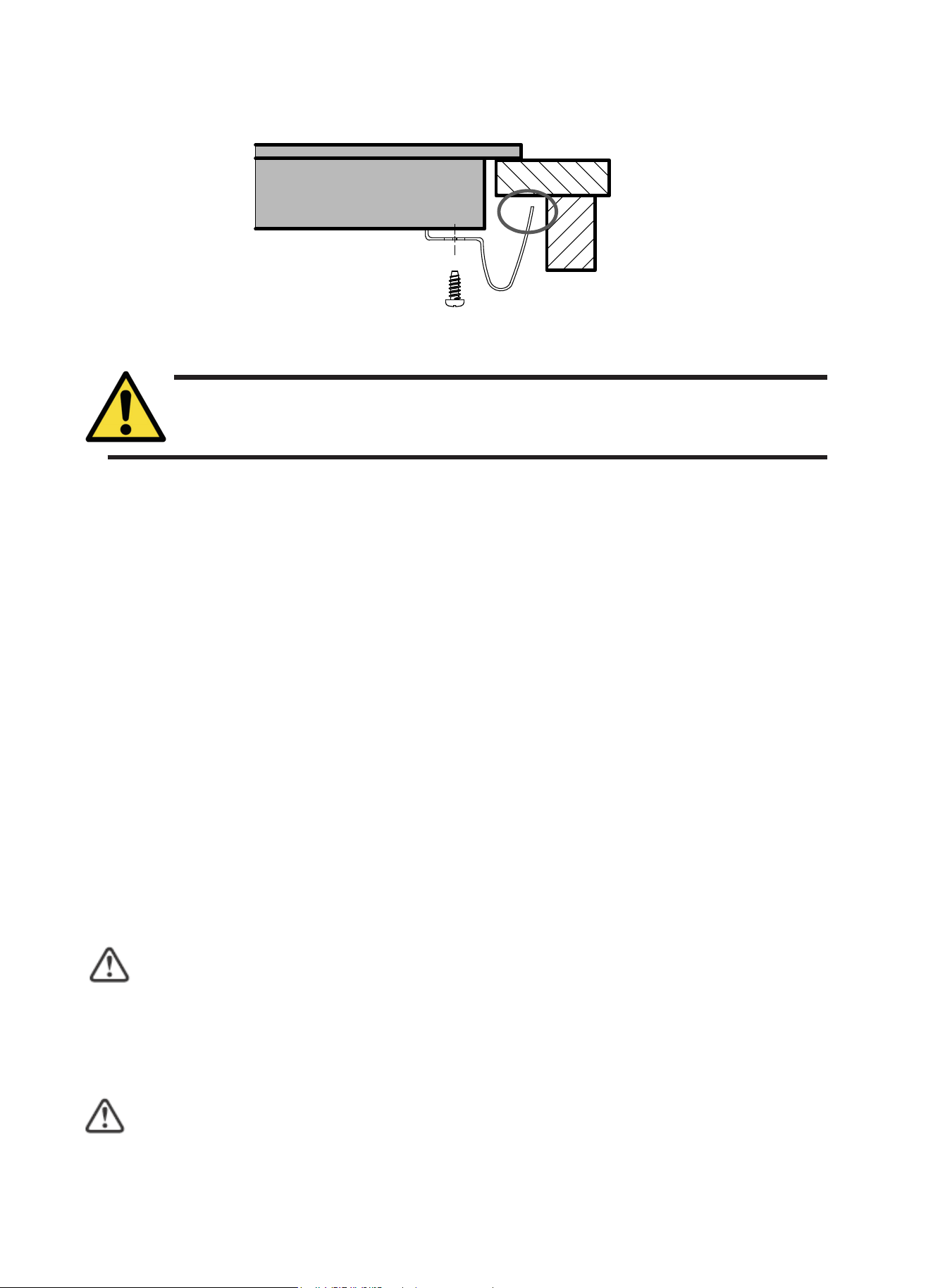

9.5 Ajuste de la posición del soporte .................................................. 28
9.6 Avisos ...................................................................................... 29

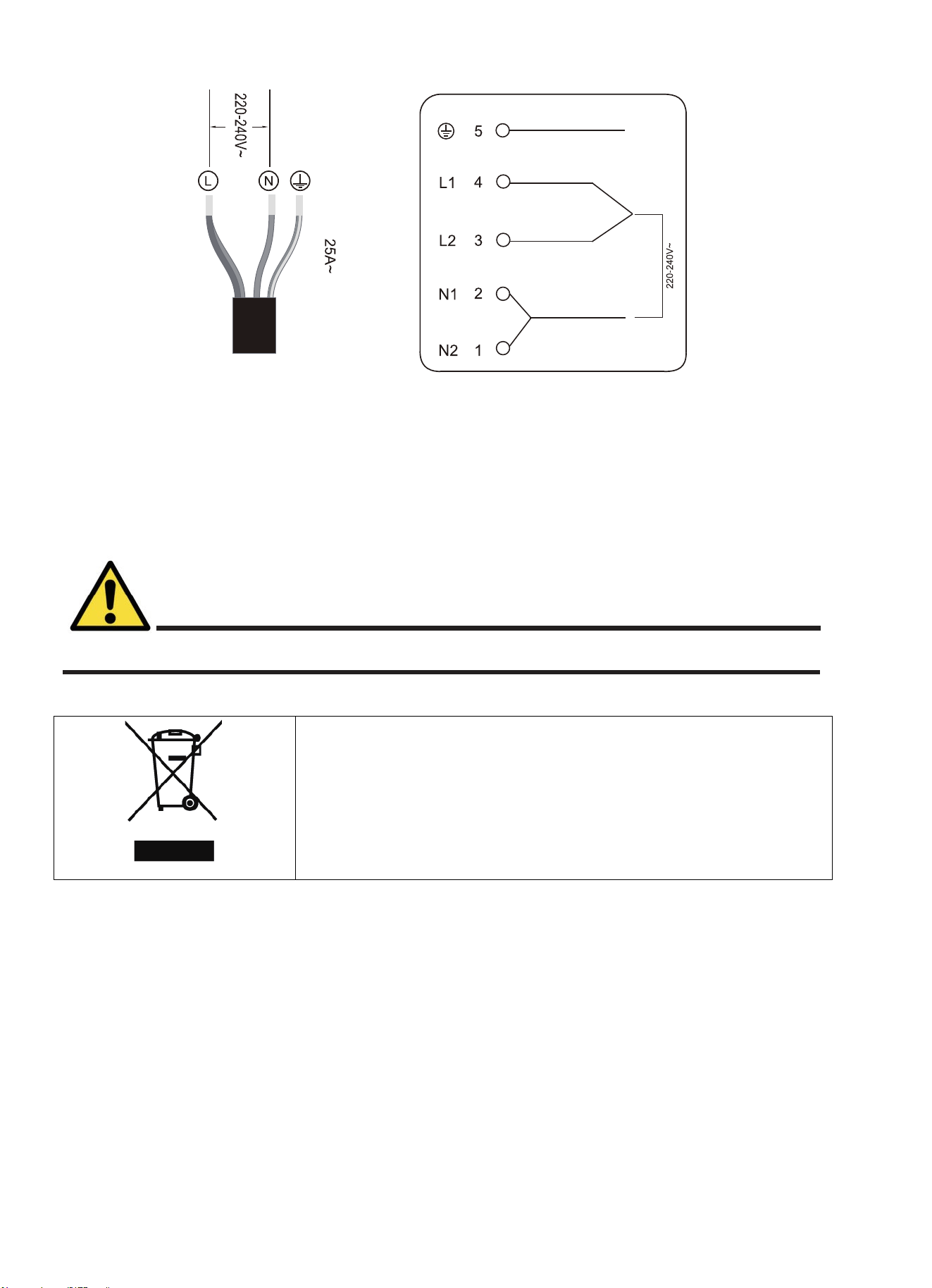

9.7 Conexión de la hornilla con la red de suministro eléctrico ................ 29
4
1. Introducción
1.1 Advertencias de seguridad
Nos preocupa su seguridad. Por tanto, le rogamos que lea
esta información antes de usar su hornilla.
1.2 Instalación
1.2.1 Riesgo de descarga eléctrica
Antes de realizar cualquier trabajo o mantenimiento,
desconecte el aparato de la red de suministro eléctrico.
Resulta esencial y obligatorio contar con una conexión a
tierra con un sistema de cableado en buen estado.
Toda alteración del cableado doméstico deberá ser
realizada exclusivamente por un electricista calificado.
El incumplimiento de la instrucció n puede provocar
descargas eléctricas o incluso la muerte.
1.2.2 Riesgo de cortes
¡Tenga cuidado! Los bordes del panel están afilados.
El no utilizar con precaución puede derivar en lesiones o
cortes.
1.2.3 Instrucciones relevantes en materia de seguridad
Lea atentamente estas instrucciones antes de instalar o
utilizar este equipo.
No coloque, en ningún momento, ningún material o
producto combustible sobre el equipo.
Ponga esta información a disposición a la persona
responsable de instalar el dispositivo. Ya que podría
reducir los costes de instalación.
A fin de evitar todo riesgo, la instalación del equipo debe
ser llevada a cabo según lo detallado en estas
instrucciones.
El equipo debe ser instalado y conectado a tierra de la
manera adecuada por una persona debidamente
cualificada.
5
El equipo debe ir conectado a un circuito con un
interruptor de aislamiento que ofrezca una desconexión
absoluta de la fuente de alimentación.
De no instalar el equipo de la manera adecuada, se podría
ver invalidado cualquier reclamo por garantía u
obligaciones.
Este electrodoméstico no está diseñado para que lo utilicen
personas (incluidos niños) con discapacidades físicas,
sensoriales o mentales, o con falta de experiencia y
conocimiento, a menos que hayan recibido supervisión o
instrucción sobre el uso del electrodoméstico por una
persona responsable de su seguridad.
Los niños deben ser supervisados para asegurarse de que
no jueguen con el aparato.
Si el cable de alimentación está dañado, debe ser
reemplazado por el fabricante, su agente de servicio o
personas cualificadas de manera similar para evitar un
peligro.
Este aparato puede ser utilizado por niños de 8 años en
adelante y personas con capacidades mentales, sensoriales
o físicas reducidas o con falta de experiencia y
conocimiento, siempre y cuando se les haya suministrado
supervisión e instrucción con respecto al uso seguro del
aparato y a los peligros envueltos.
No se debe permitir a ningún niño que juegue con el
aparato. Ningún niño deberá realizar limpieza o
mantenimiento del aparato sin la debida supervisión.
Advertencia: si nota quiebres en la superficie, apague el
equipo a fin de evitar posibles descargas eléctricas, en el
caso de superficies de vitrocerámica o materiales similares
que protejan las partes bajo tensión.
No se debe utilizar un limpiador a vapor.
No se debe colocar objetos metálicos, tales como cuchillos,
tenedores, cucharas o tapas, sobre la superficie de la
inducción, ya que pueden cobrar temperatura.
No emplee un limpiador a vapor para limpiar su inducción.
Este equipo no está pensado para ser operado por medio
de un temporizador externo o un sistema de control
remoto independiente.
6
Riesgo de incendio: no deje ningún objeto colocado sobre
las superficies de cocción.
ADVERTENCIA: El proceso de cocción debe ser
supervisado. Cualquier proceso de cocción que sea breve
deberá ser supervisado de forma continua.
ADVERTENCIA: el aparato y sus partes accesibles se
calientan durante el uso.
Tenga cuidado de no tocar los elementos calefactores.
Los niños menores de 8 años deben mantenerse alejados a
menos que estén supervisados continuamente.
ADVERTENCIA: cualquier cocción no supervisada realizada
en una inducción que implique el uso de grasa o aceite
puede resultar peligrosa y podría provocar un incendio.
NUNCA intente extinguir un incendio con agua; más bien,
apague el equipo y luego cubra las llamas, p. ej. con una
tapa o manta ignífuga.
PRECAUCIÓN: el proceso de cocción debe ser supervisado.
Un proceso de cocción corto debe supervisarse de forma
continua.
Peligro de incendio: no almacene artículos sobre las
superficies de cocción.
ADVERTENCIA: utilice únicamente protectores de encimera
diseñados por el fabricante del aparato de cocción,
indicados por el fabricante del aparato en las instrucciones
de uso como adecuados o protectores de encimera
incorporados en el aparato. El uso de protecciones
inapropiadas puede provocar accidentes.
1.3 Uso y mantenimiento
1.3.1 Riesgo de descarga eléctrica
No cocine sobre una inducción que se haya rota o
agrietada. Si la superficie de la inducción se rompe o tiene
agrieta, apague el equipo de inmediato desde la red de
suministro eléctrico (interruptor en la pared) y consulte
con un técnico cualificado.
Apague la inducción desde la pared antes de realizar
cualquier tarea de limpieza o mantenimiento.
El no seguir estas instrucciones puede derivar en una
7
descarga eléctrica o incluso la muerte.
1.3.2 Riesgo para la salud
Este equipo cumple con los estándares en materia de
seguridad electromagnética.
No obstante, aquellas personas con marcapasos u otros
implantes eléctricos (tales como las bombas de insulina)
deberán consultar con su médico o bien con el fabricante
de dicho implante antes de utilizar este equipo a fin de
asegurarse de que sus implantes no se vean afectados por
el campo electromagnético.
El no seguir este consejo puede derivar en la muerte.
1.3.3 Riesgo por superficie caliente
Durante el uso, las partes accesibles de este equipo cobran
suficiente temperatura como para causar quemaduras.
No permita que su cuerpo o ropa ni cualquier otro objeto
que no sea un utensilio de cocina adecuado entre en
contacto con el vidrio de inducción hasta tanto la superficie
no esté fría.
Mantenga fuera del alcance de los niños.
Puede que las asas de las cacerolas estén calientes al
tacto. Asegúrese de que las asas de las cacerolas no
queden sobre otras zonas de cocción que también estén
encendidas. Mantenga las asas fuera del alcance de los
niños.
El no seguir este consejo puede derivar en quemaduras y
escaldaduras.
1.3.4 Riesgo de cortes
La cuchilla afilada de un raspador de inducción queda
expuesta cuando se retira la cubierta de seguridad. Utilice
con la máxima precaución y almacene siempre de forma
segura, manteniendo fuera del alcance de los niños.
El no utilizar con precaución puede derivar en lesiones o
cortes.
1.3.5 Instrucciones relevantes en materia de seguridad
No deje nunca al equipo funcionando sin supervisión.
Cualquier derrame podría provocar humo y, si son
derrames de grasa, podrían provocar un incendio.
Nunca use el equipo como superficie de trabajo ni para
8
ningún fin de almacenamiento.
Nunca deje ningún objeto ni utensilio sobre el equipo.
No coloque ni deje ningún objeto magnetizable (por
ejemplo, tarjeta de crédito, tarjeta de memoria) ni
dispositivo electrónico (por ejemplo, computadora,
reproductor MP3) cerca del equipo, ya que aquellos
podrían verse afectados por el campo electromagnético del
mismo.
No utilice nunca su aparato para calentar la habitación.
Después de usar, apague siempre las zonas de cocción y la
hornilla tal como se describe en este manual (es decir,
valiéndose de los controles táctiles). No se confíe de que la
funcionalidad de detección de sartén apague las zonas de
cocción cuando usted retire cualquier sartén.
No permita a ningún niño que juegue con el equipo ni que
se siente, se pare o se suba sobre el mismo.
No guarde artículos de interés para niños en algún armario
colocado encima del equipo. Si algún niño se subiera a la
hornilla, podría resultar seriamente lesionado.
Mientras el equipo esté en uso, no deje que queden niños
solos o sin supervisión en sus alrededores.
Los niños o las personas con alguna discapacidad que
restrinja su capacidad para utilizar el equipo deberán
contar con una persona responsable y competente que les
instruya en su uso. Tal instructor debe quedar satisfecho
de que dicha persona pueda utilizar el equipo sin causar un
peligro para sí misma ni su entorno.
No repare ni reemplace ninguna parte del equipo a menos
que el manual recomiende específicamente hacerlo así.
Todos los demás servicios técnicos deberán ser realizados
por un técnico calificado.
No deposite ni deje caer ningún objeto pesado sobre su
placa de inducción.
No se pare sobre su hornilla.
No emplee sartenes con bordes dentados ni asimismo
arrastre una sartén sobre la superficie de vidrio de
inducción, dado que al hacerlo, puede que raye dicho
vidrio.
No emplee un estropajo ni ningún agente abrasivo de
9
limpieza a fin de limpiar su hornilla, puesto que ellos
pueden rayar el vidrio de inducción.
Este equipo está pensado para ser utilizado para fines
domésticos y otras aplicaciones similares tales como: -
áreas de cocina del personal en tiendas, oficinas y otros
ambientes de trabajo; -granjas-; -para los clientes en
hoteles, moteles y otros establecimientos de tipo
residencial; -establecimientos de tipo "bed and breakfast".
ADVERTENCIA: el equipo y sus piezas accesibles pueden
cobrar temperatura durante el uso.
Preste atención a fin de no tocar los elementos de cocción.
Los niños menores de 8 años deberán mantenerse alejados
a menos que sean supervisados de forma permanente.
Enhorabuena por la adquisición de su nueva placa de inducción.
Le recomendamos que dedique el tiempo necesario a leer el presente Manual de instrucciones /
instalación a fin de comprender a cabalidad cómo instalarlo y utilizarlo correctamente.
Para averiguar sobre la instalación, lea la sección de instalación.
Lea atentamente todas las instrucciones de seguridad antes de usar y conserve este Manual de
instrucciones / instalación para futuras consultas.

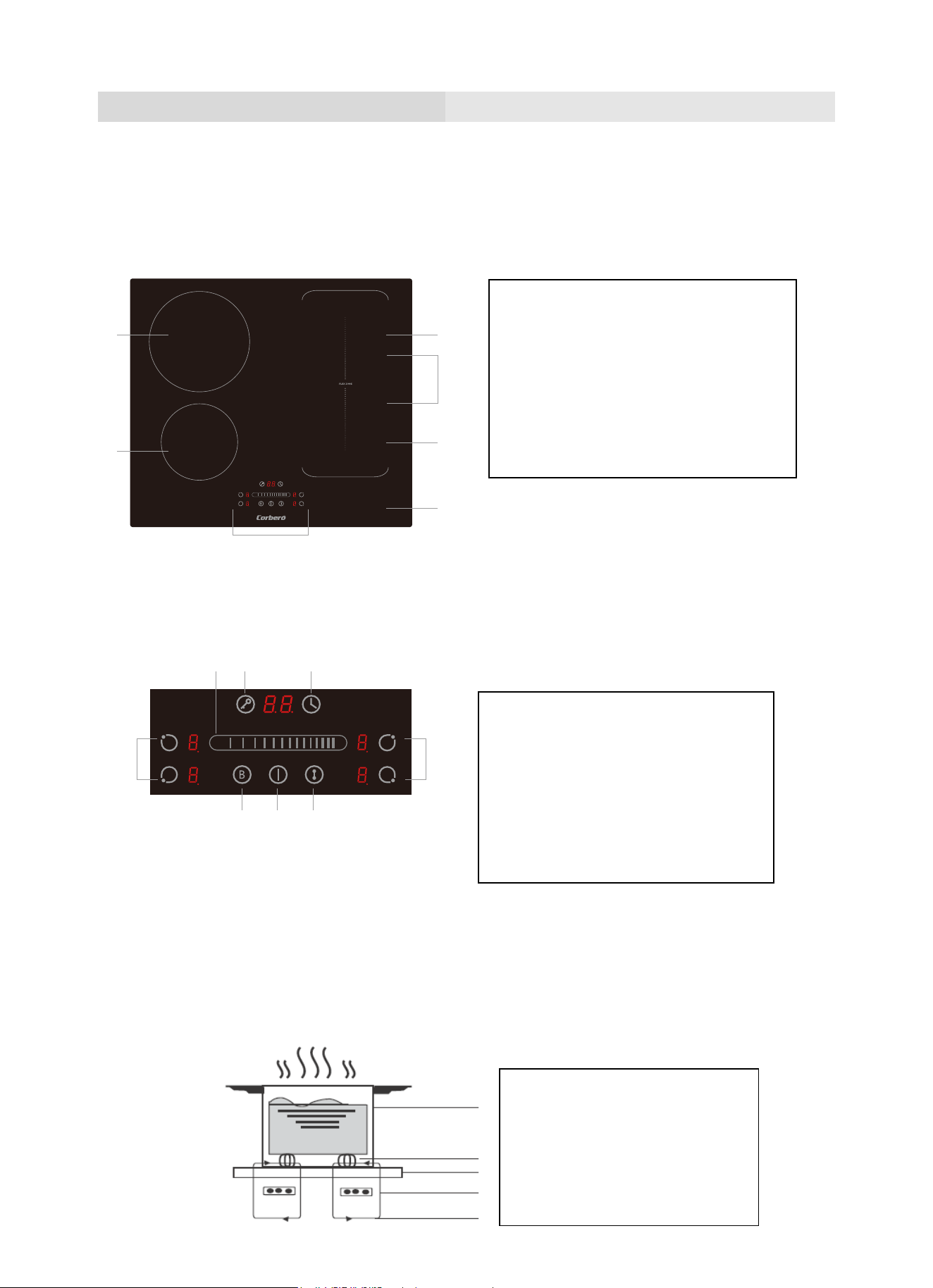

2. Inducción del producto
2.1 Vista superior
6. Placa de vidrio
7. Panel de control
2. Zona máx. 2400/2600 W 210mm
3. Zona máx. 1800/2000 W 180mm
1. Zona máx. 1400/1500 W 160mm
4. Zona máx. 1800/2000 W 180mm
5. Zona máx. 3000/3600 W 180x386mm
2 3
5
4
6
1
7
10

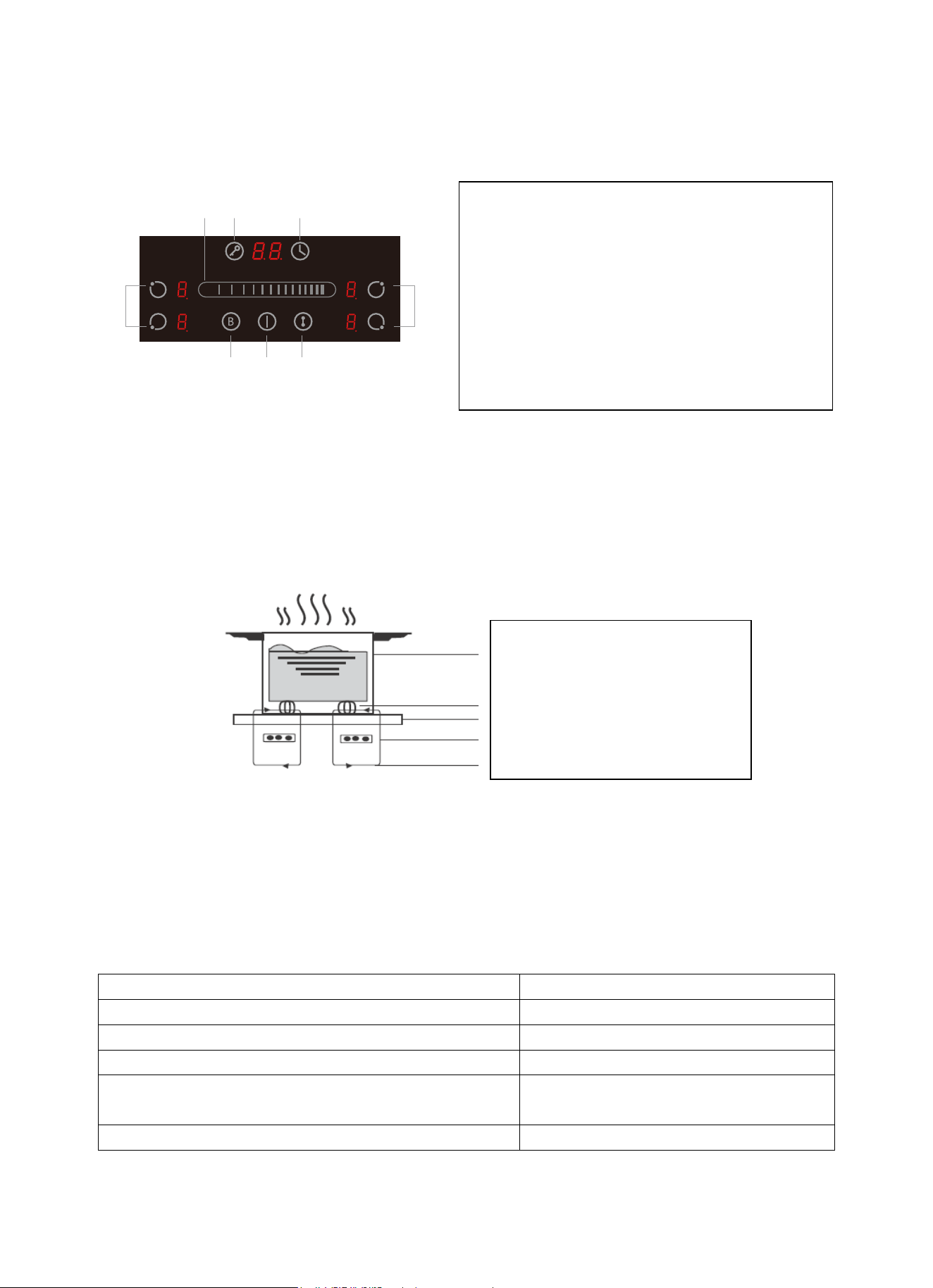

2.2 Panel de control
2.3 Teoría detrás del funcionamiento
La cocción por inducción es una tecnología de cocción segura, avanzada, eficiente y económica.
Funciona por medio de ciertas vibraciones electromagnéticas que generan calor directamente en la
sartén, en lugar de calentar indirectamente la superficie de vidrio. El vidrio cobra temperatura
simplemente por acción de la sartén que finalmente lo calienta.
2.4 Antes de utilizar su nueva hornilla de inducción
Lea esta guía y preste especial atención a la sección 'Advertencias de seguridad'.
Retire cualquier película protectora que haya podido quedar sobre su hornilla de inducción.
2.5 Especificaciones técnicas
Placa de inducción
CCIM3000FZ
Zonas de cocción
4 zonas
Tensión alimentación
220-240V~ 50Hz o 60Hz
Potencia eléctrica de instalación
7400W
Dimensiones del producto Lon x Anch x Alt
(mm)
590X520X62
Dimensiones del contenido A x B (mm)
560X490
El peso y las dimensiones detallados son aproximados. Dado que nos estamos esforzando de manera
continua por mejorar nuestros productos, puede que cambiemos especificaciones y diseños sin previo
Olla de hierro
Circuito magnético
Placa de vitrocerámica
Bobina de inducción
Corriente inducida
1. Control de encendido/apagado
2. Control de temporizador
3. Booster
4. Controles de selección de zona de calor
5. Control táctil deslizante de
encendido/temporizador
6. Control de bloqueo de teclas
7. Control de área flexible
265
3
4 4
1 7
11
aviso.
3. Uso del producto

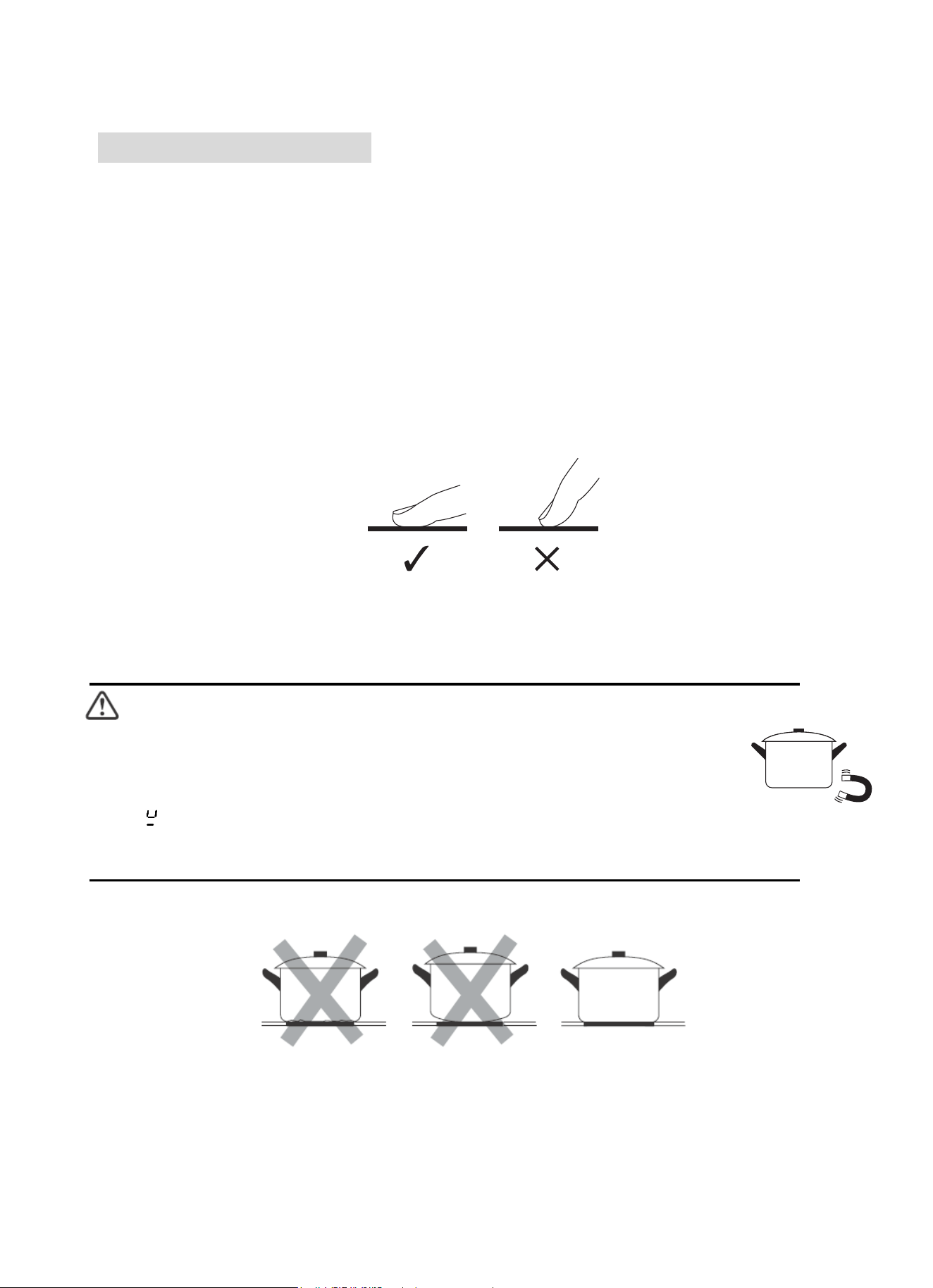

3.1 Controles táctiles
Los controles responden al tacto, por lo tanto no es necesario ejercer ninguna presión sobre ellos.
Utilice la yema y no la punta del dedo.
Cada vez que se registre un toque, usted oirá un pitido.
Asegúrese de que, en todo momento, los controles estén limpios, secos y de que asimismo nunca
haya ningún objeto (tal como un utensilio o un paño) sobre ellos. Incluso una película delgada de
agua podría dificultar el adecuado funcionamiento de los controles.
3.2 Elección de los utensilios correctos
• Utilice exclusivamente utensilios de cocina que cuenten con una base adecuada para la cocción por
inducción.
Busque el símbolo de la inducción en el empaque o en la base de la sartén.
• Puede comprobar si sus utensilios de cocina son los adecuados realizando una prueba con imanes.
Mueva un imán hacia la base de la sartén. Si lo atrae, significa que la sartén es apropiada para la
inducción.
• Si no tiene un imán:
1. Vierta algo de agua en la sartén que desea comprobar.
2. Si la pantalla no parpadea y el agua está calentando, significa que la sarté n es apropiada.
• Los utensilios de cocina hechos a partir de los siguientes materiales no son apropiados: acero
inoxidable puro, aluminio o cobre sin una base magnética, vidrio, madera, porcelana, cerámica y
loza.

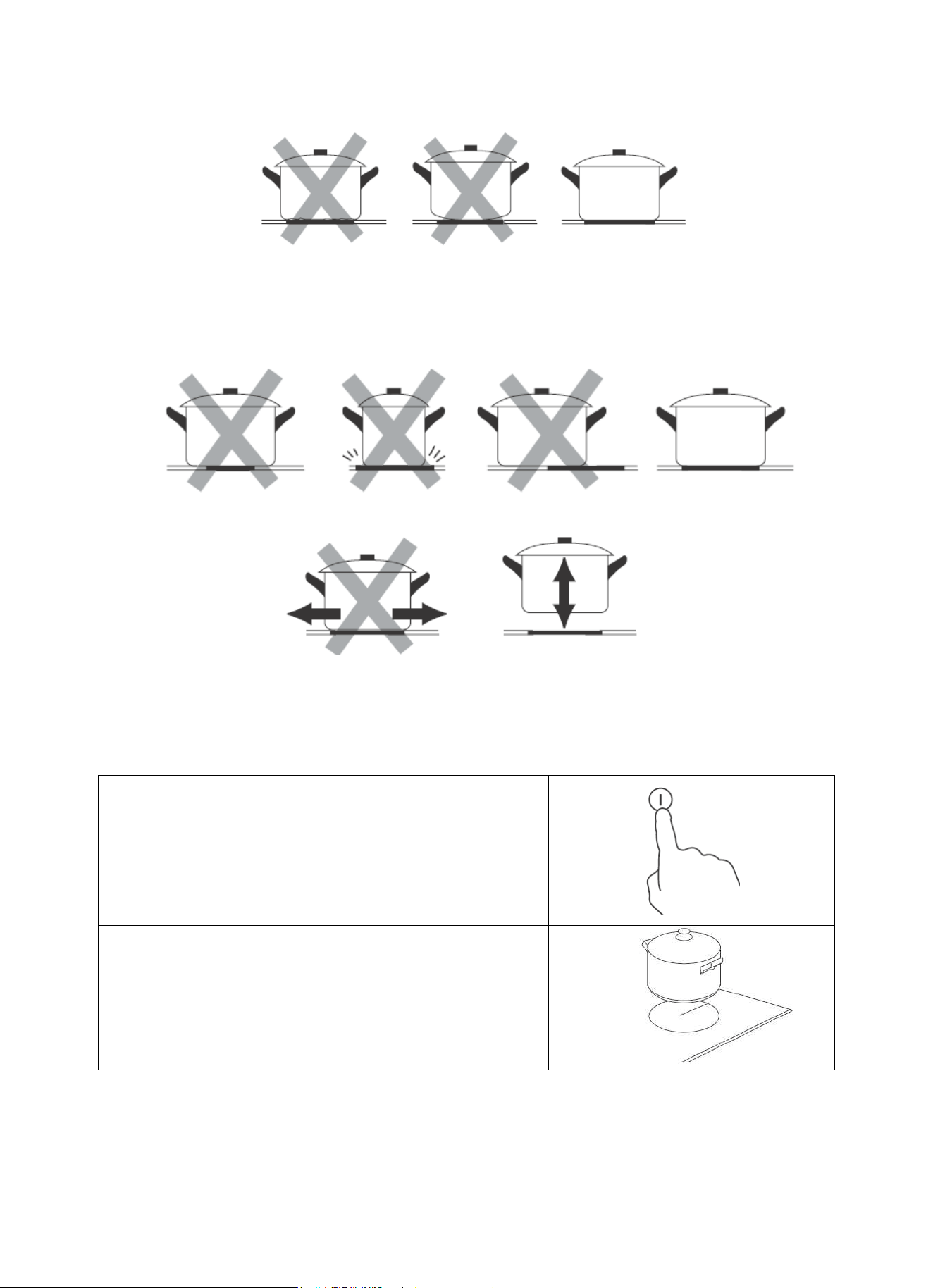

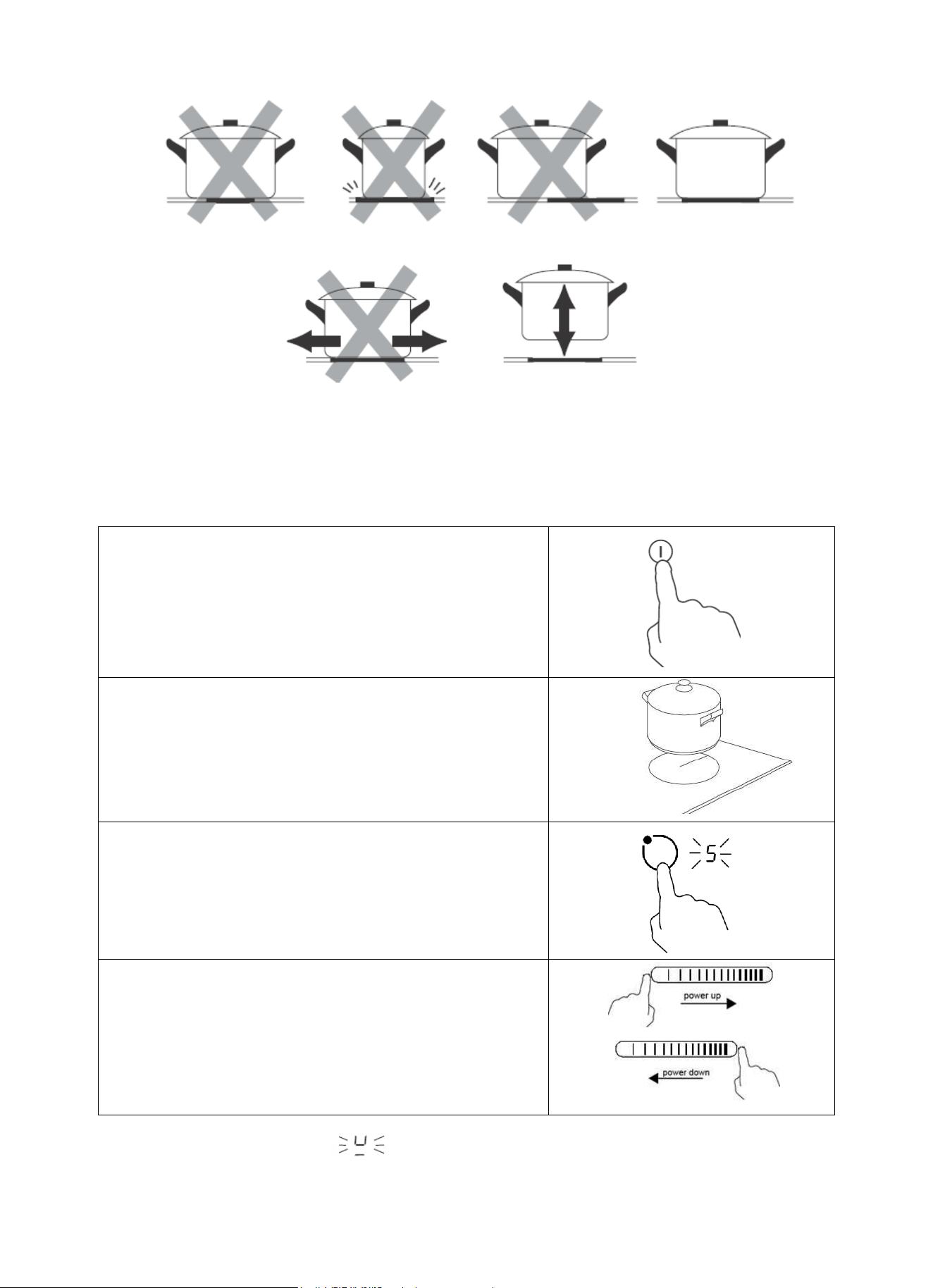

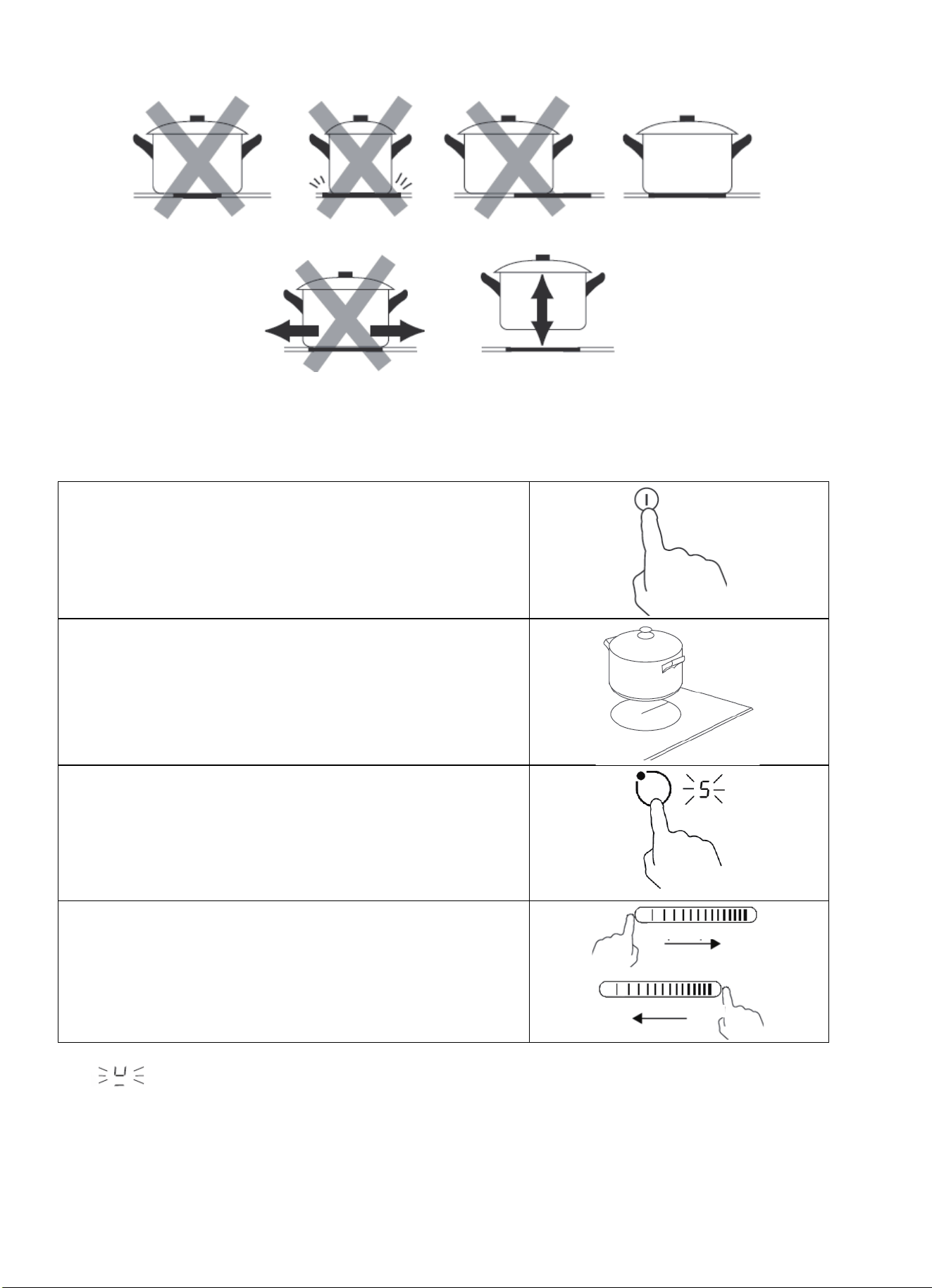

No utilice utensilios de cocina que presenten bordes dentados o base curvada.
Asegúrese de que la base de su sartén esté lisa, se apoye de forma plana contra el vidrio y sea del
mismo tamaño que la zona de cocción. Utilice sartenes cuyo diámetro sea del mismo tamaño que el
dibujo de la zona seleccionada. Si usa una olla más grande, en su máxima eficiencia, se utilizará una
energía algo más amplia. Si, en cambio, usa una más pequeña, puede que la eficiencia sea menor que
lo esperado. Puede que la hornilla no detecte ollas de menos de 140 mm. Recuerde centrar siempre su
sartén sobre la zona de cocción.
12
Levante siempre la sartén de la hornilla de inducción: no la arrastre pues podría rayar el vidrio.
3.3 C
ó
mo utilizar
3.3.1 Comienzo de la cocción
Toque el control ON/OFF durante tres segundos. Una vez
haya encendido, el equipo emite un pitido y todas las
pantallas muestran "-" o "- -", indicando así que la hornilla
de inducción ha entrado en el modo de espera.
Coloque una sartén apropiada sobre la zona de cocción que
desee utilizar.
• Asegúrese de que tanto la base de la sartén como la
superficie de la zona de cocción estén ambos limpios y
secos.
Cuando toque el control de selección de zona de cocción, el
indicador al costado de la tecla parpadeará.
Seleccione un ajuste de calor tocando el control deslizante
• Si no escoge un ajuste de cocción durante el primer
minuto, la hornilla de inducción automáticamente se
apagará. En tal caso, deberá comenzar nuevamente desde
el paso 1.
• Puede modificar los ajustes de cocción en cualquier
momento durante la cocción.
Si en la pantalla parpadea de manera alterna con los
ajustes de cocción
13
Ello significa que:
• usted no ha colocado una sartén en la zona correcta de cocción o,
• la sartén que usted emplea no es adecuada para la cocción por inducción o,
• la sartén es demasiado pequeña o no está centrada apropiadamente sobre la zona de cocción.
A menos que haya una sartén adecuada en la zona de cocción, no se realizará ninguna cocción.
La pantalla “ ” desaparecerá automáticamente después de 1 minuto si no se coloca una bandeja
adecuada sobre ella.

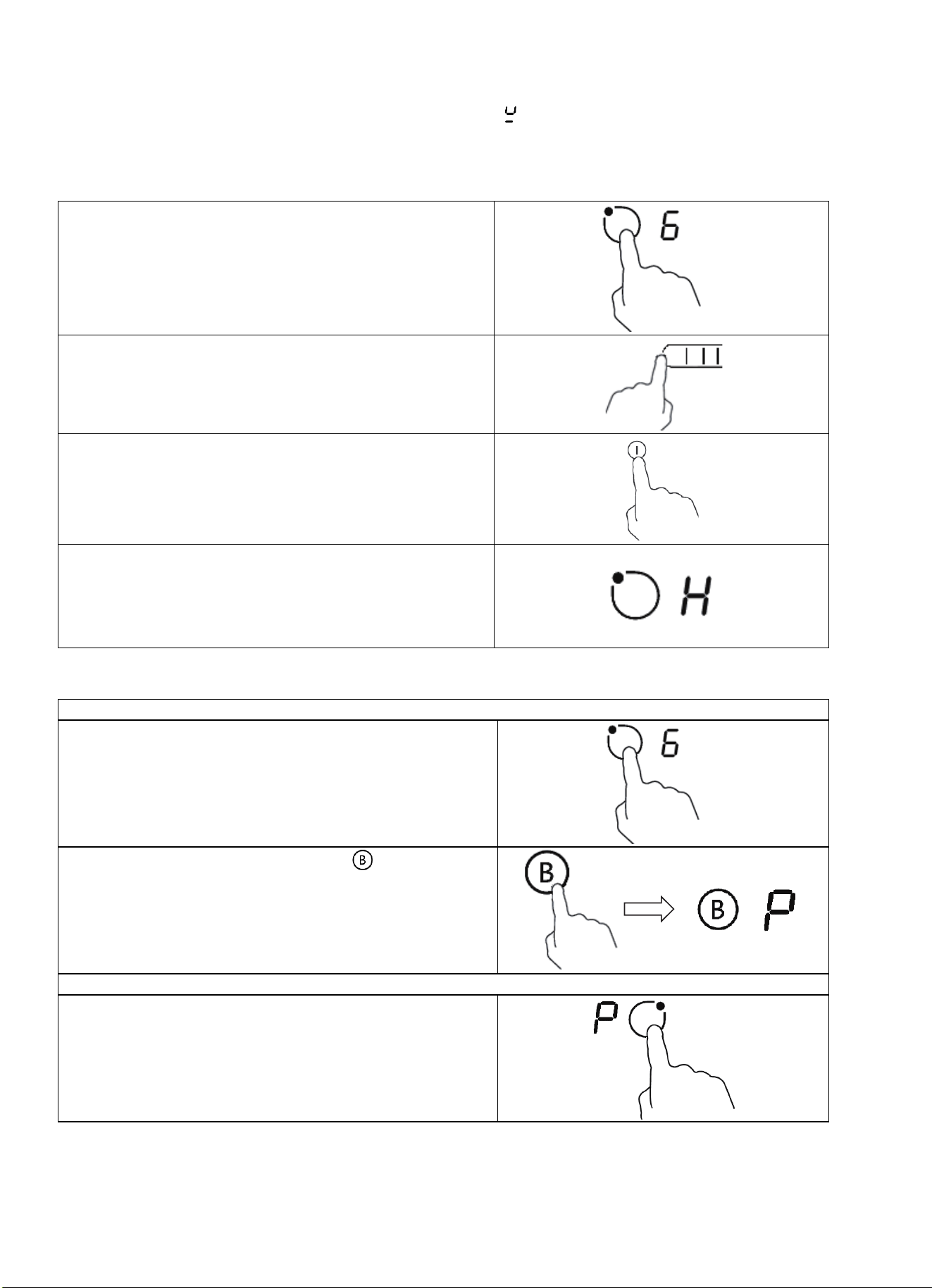

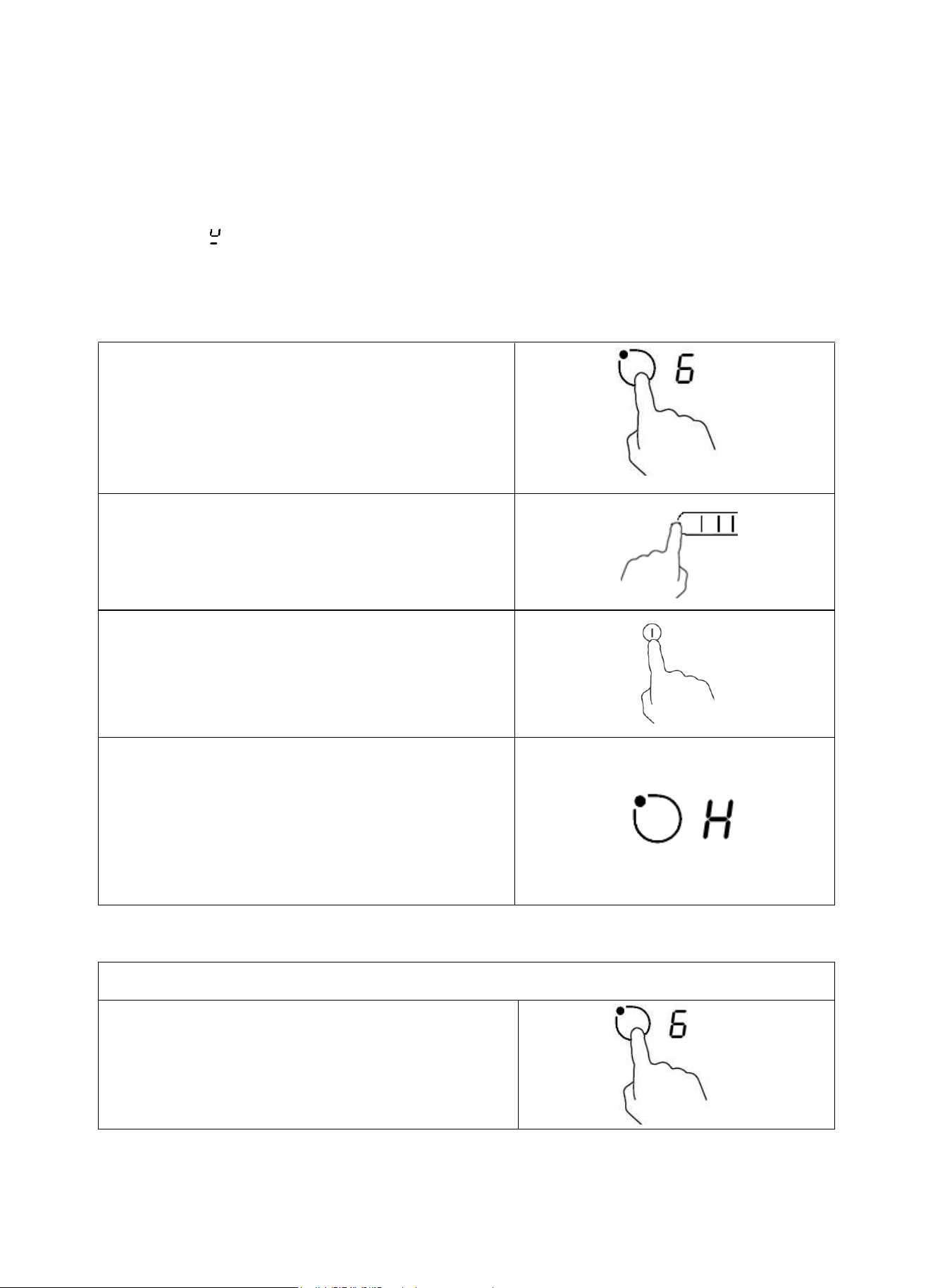

3.3.2 Finalización de la cocción
Toque el control de selección de la zona de cocción que
desee apagar.
Apague la zona de cocción tocando el control deslizante
hacia “|”. Asegúrese de que la pantalla muestre "0".
Apague completamente la hornilla tocando el control
ON/OFF.
Tenga cuidado con las superficies calientes
La H le mostrará cuáles zonas de cocción están
calientes al tacto. Una vez la superficie haya
enfriado hasta una temperatura segura al tacto,
desaparecerá. También se puede utilizar con el fin
de ahorro de energía: si desea cocinar en otras
sartenes, use la placa de cocción que aún esté
caliente.

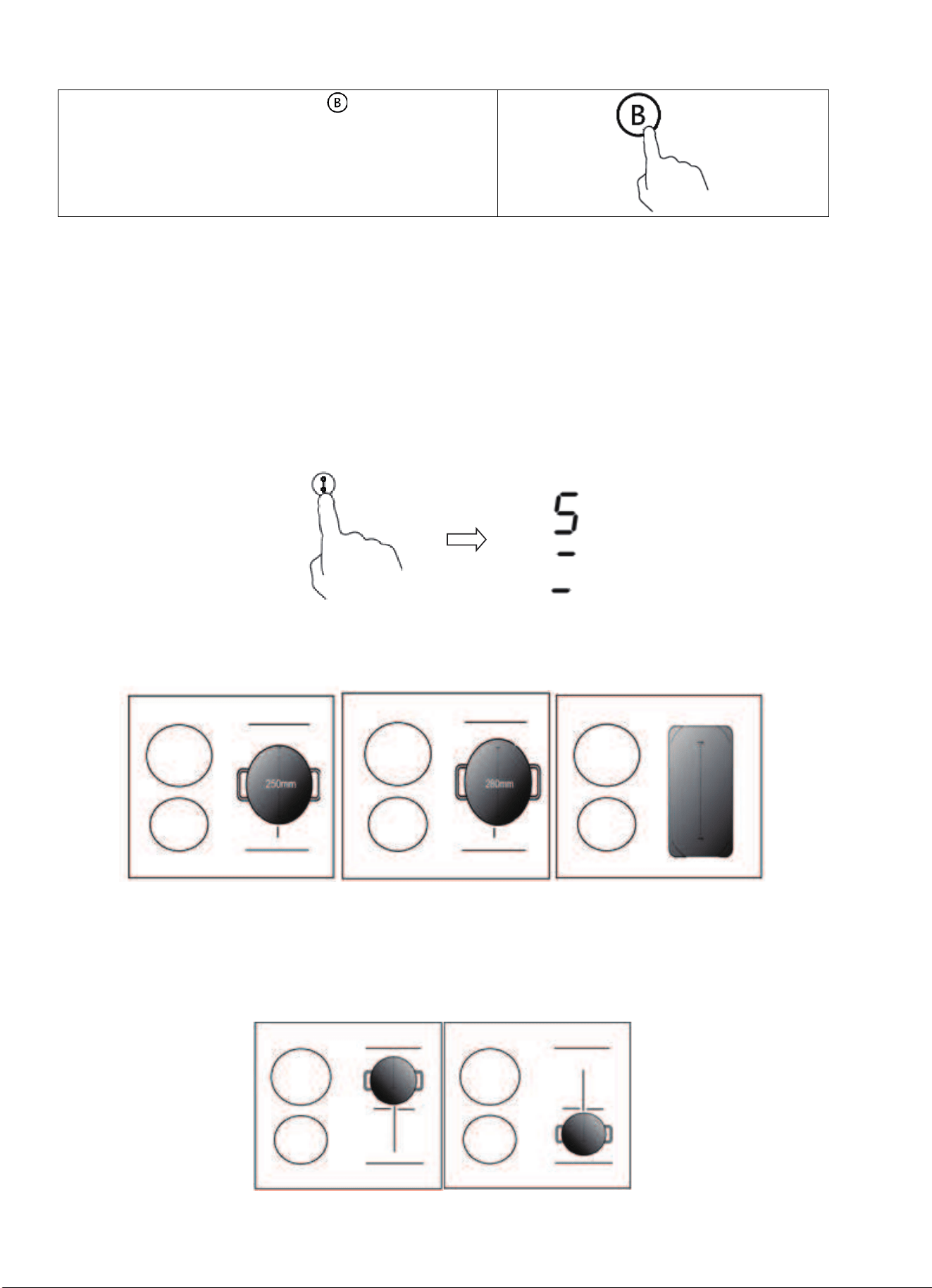

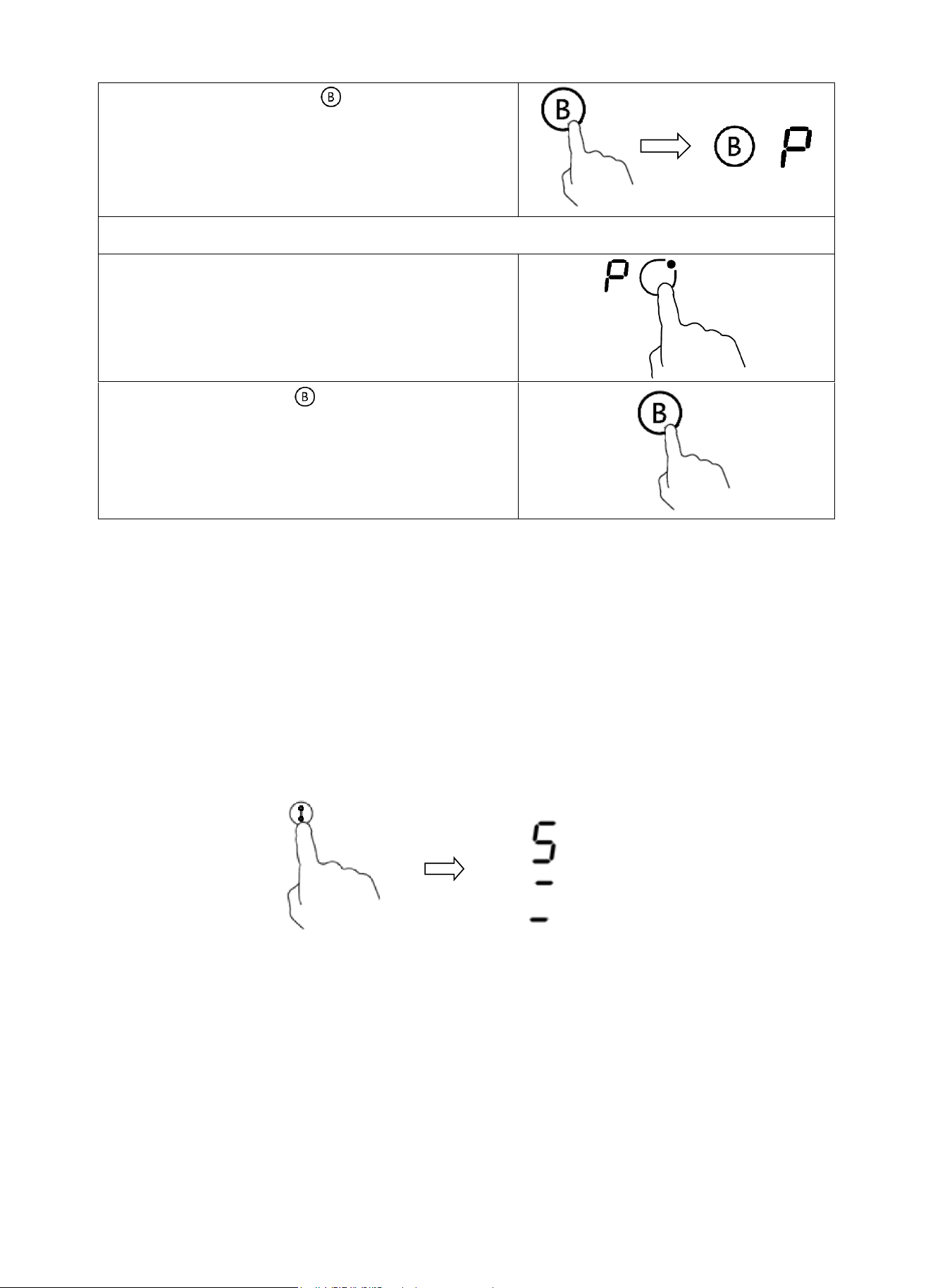

3.3.3 Uso de la función Boost
Activación de la función boost
Tocando el control de selección de la zona de
calefacción.
14
• La función puede funcionar en cualquier zona de cocción.
• La zona de cocción vuelve a su ajuste original después de 5 minutos.
• Si el ajuste de calor original es igual a 0, volverá a 9 después de 5 minutos.
3.3.4 ZONA FLEXIBLE
• Esta área se puede utilizar como una sola zona o como dos zonas diferentes, según las necesidades
de cocción en cada momento.
• El área libre está formada por dos inductores independientes que se pueden controlar por separado.

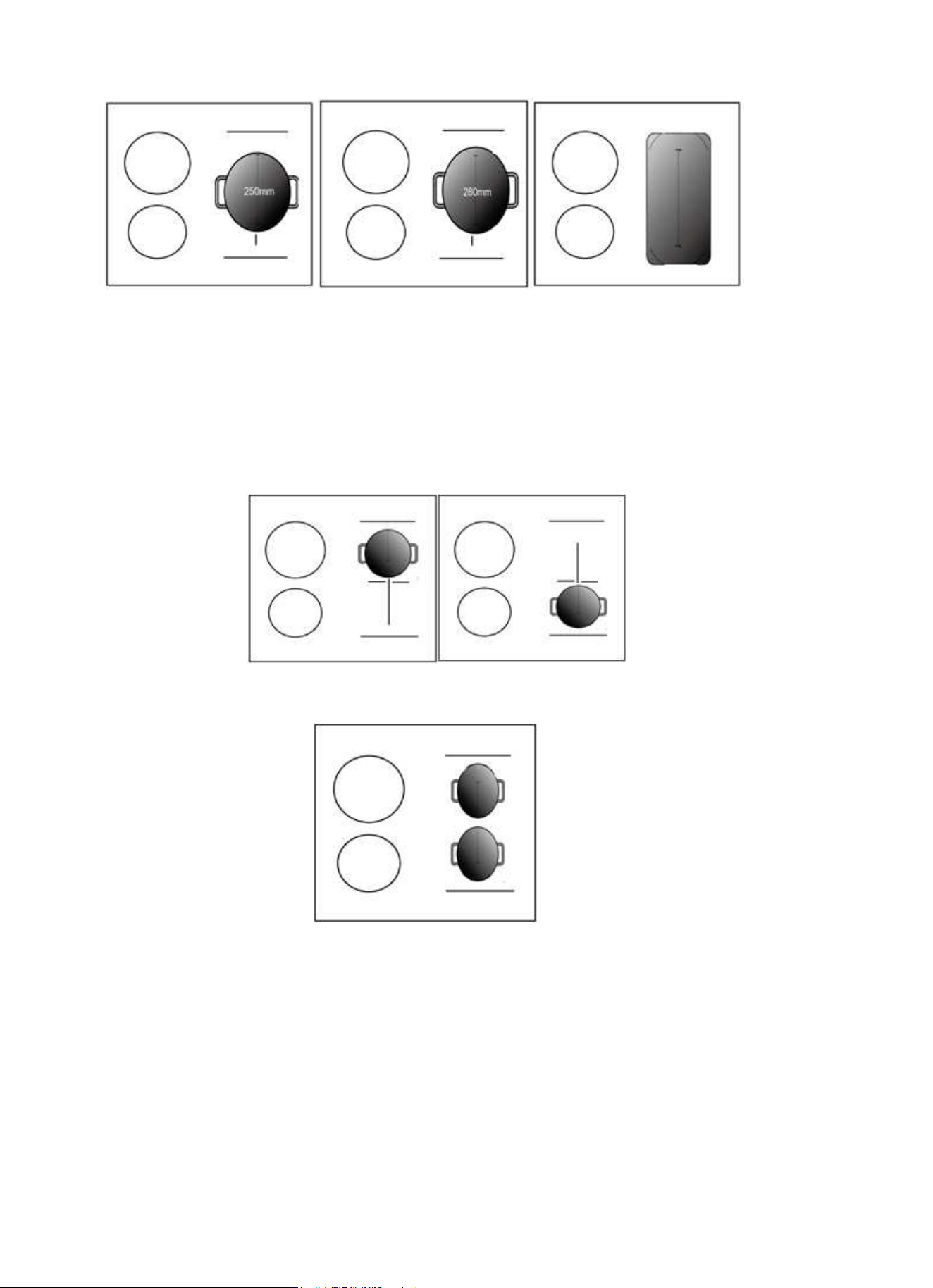

Como zona grande
1. Para activar el área libre como una única zona grande, toque el control Área flexible.
2. Como zona grande, sugerimos que se use de la siguiente manera:
Utensilios de cocina: utensilios de cocina de 250 mm o 280 mm de diámetro (se aceptan utensilios de
cocina cuadrados u ovalados)
Al tocar el control de Boost , el indicador de zona
muestra "P" y la potencia alcanza máxima
Cancelación de la función Boost
Al tocar el control de selección de la zona de
calentamiento, indica que desea cancelar la función de
refuerzo
Al tocar el control “Boost” para cancelar la función
Boost, la zona de cocción volverá a su configuración
original.
15
No recomendamos otras operaciones, excepto las tres operaciones mencionadas anteriormente, ya que
podría afectar el calentamiento del electrodoméstico
Como dos zonas independientes
Para utilizar el área flexible como dos zonas diferentes, puede tener dos opciones de calentamiento.
(a) Coloque un recipiente en el lado derecho hacia arriba o el lado derecho hacia abajo de la zona
flexible.
(b) Coloque dos cacerolas a ambos lados de la zona flexible.
Aviso: asegúrese de que la bandeja sea mayor de 120 mm.
3.3.5 Bloqueo de controles
Es posible bloquear los controles a fin de evitar cualquier uso involuntario (por ejemplo, por niños
que enciendan las zonas de cocción por accidente).
Cuando los controles estén bloqueados, todos los controles quedarán desactivados, excepto por el
control ON/OFF.
16
Toque el control de bloqueo El indicador del temporizador mostrará "Lo"
Para desbloquear los controles
Toque y mantenga pulsado el control de bloqueo.
Cuando la hornilla está en el modo de bloqueo, todos los controles son desactivados, excepto por el
ON/OFF , para que usted pueda apagar la hornilla de inducción en cualquier momento desde el control
ON/OFF ante cualquier eventual emergencia, aun cuando deberá desbloquear la hornilla para realizar
cualquier otra operación.
3.3.6 Control por temporizador
Puede utilizar el temporizador de dos formas distintas:
Puede emplearlo como un minutero. En tal caso, el temporizador no apagará ninguna zona de
cocción cuando finalice el período definido.
Puede configurarlo para que apague una o más zonas de cocción una vez finalice el tiempo
definido.
El período máximo configurable para el temporizador es de 99 min.

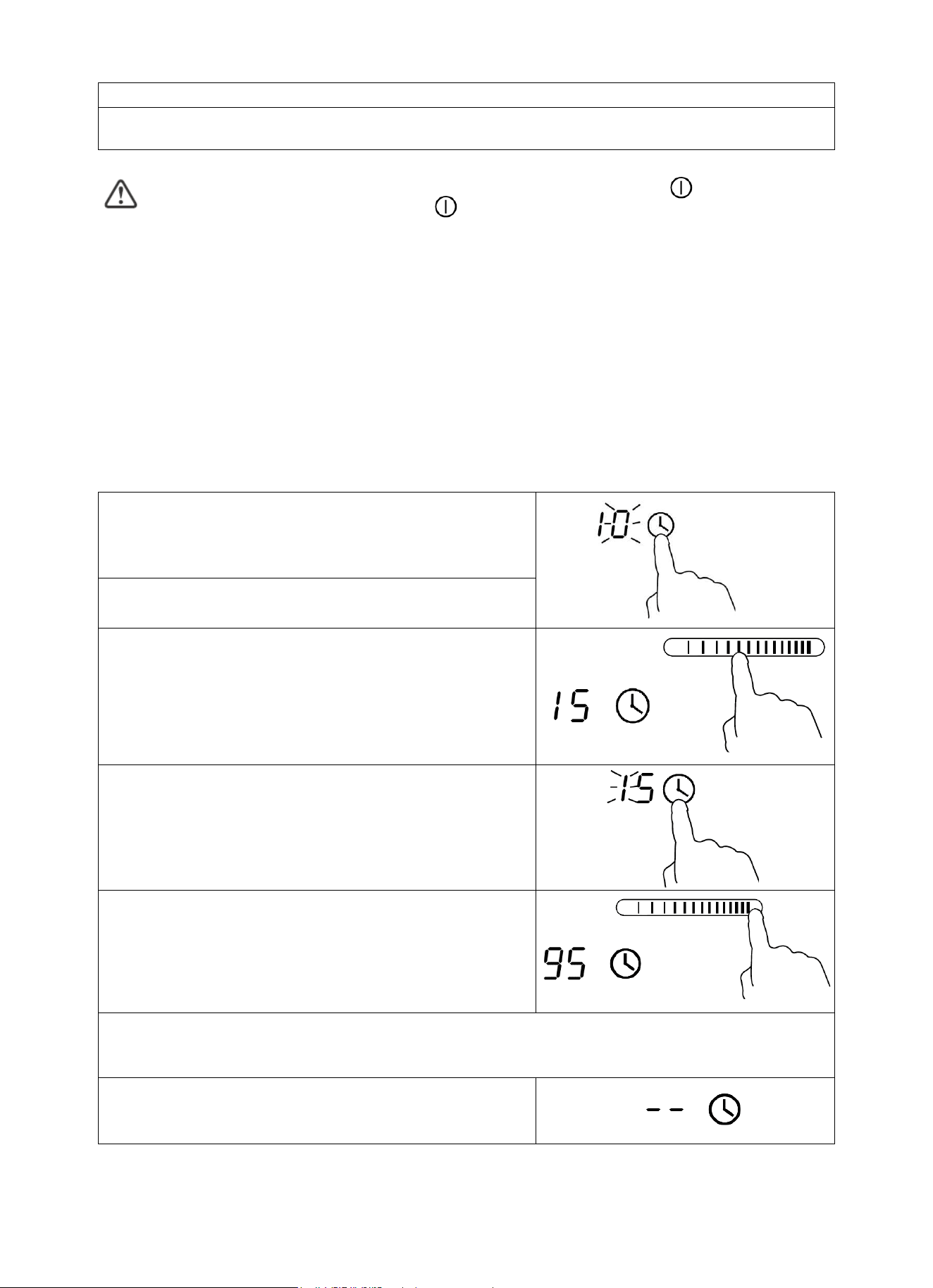

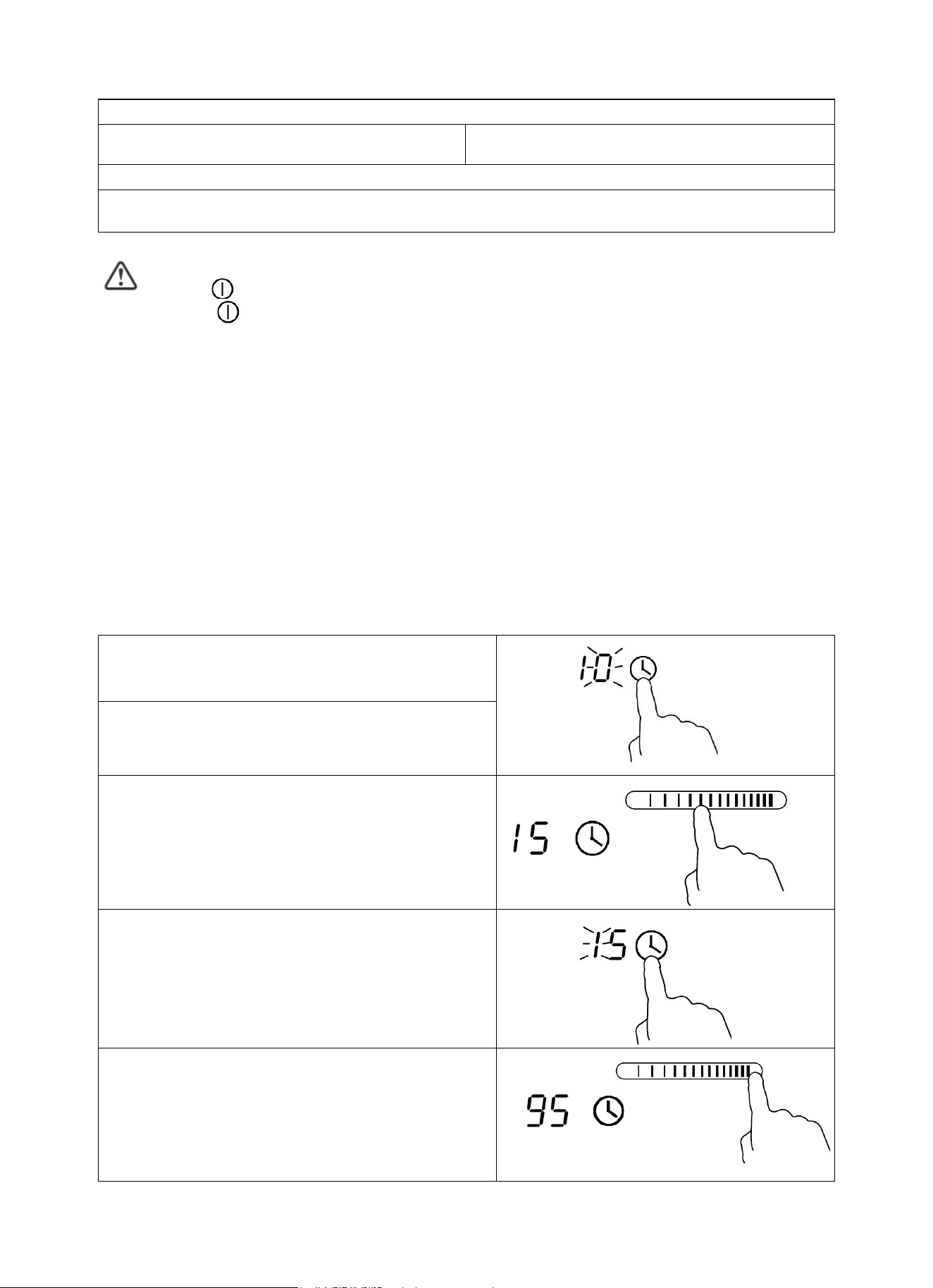

a) Uso del temporizador como un minutero
Sin seleccionar ninguna zona de cocción
Asegúrese de que la hornilla esté encendida.
Nota: puede utilizar el minutero, al menos una zona
debe estar activa.
Toque el control del temporizador, el "10" se
mostrará en la pantalla del temporizador y el "0"
parpadeará.
Configure el tiempo tocando el control deslizante
(por ejemplo, 5).
Toque el control del temporizador nuevamente, el
"1" parpadeará.
Configure el tiempo tocando el control deslizante
(por ejemplo, 9), ahora el temporizador que
configuró es de 95 minutos.
Para bloquear los controles
17
Cuando se establezca el tiempo, comenzará la cuenta regresiva inmediatamente. La pantalla
mostrará el tiempo restante.
El timbre sonará durante 30 segundos y el indicador
del temporizador mostrará "- -" cuando finalice el
tiempo de configuración.

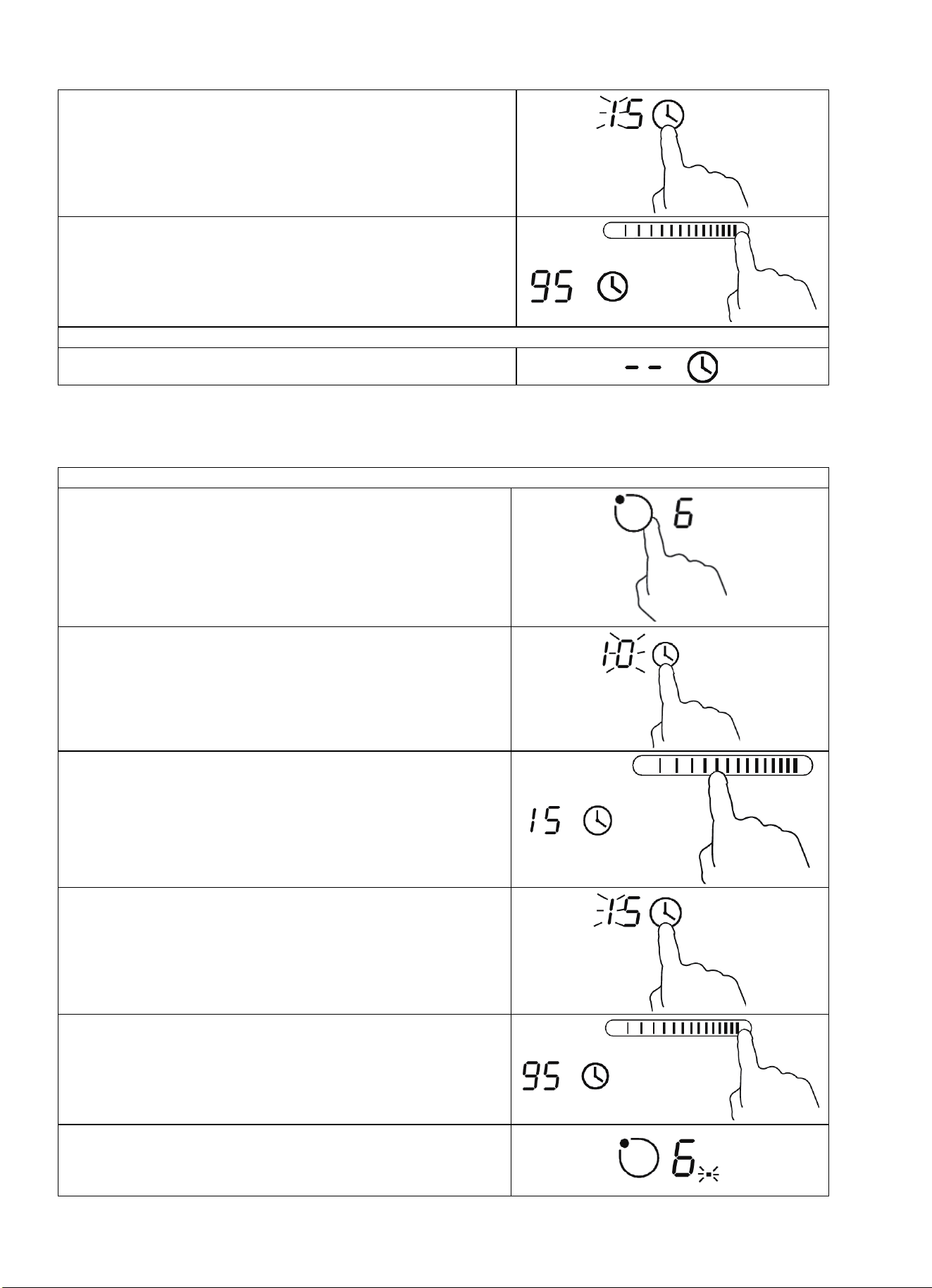

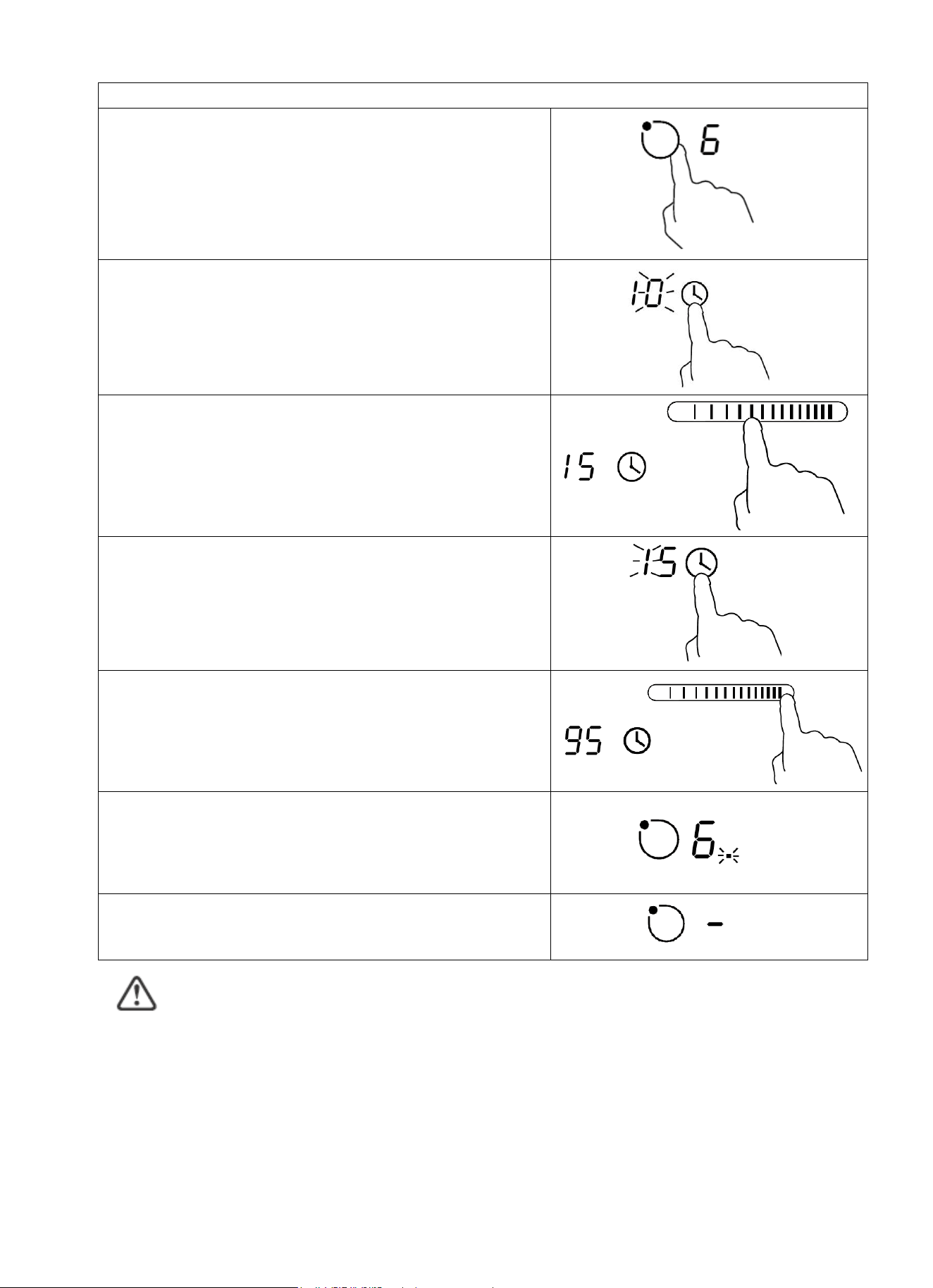

b) Configuración del temporizador para que apague una zona de
cocción
Configure una zona
Toque el control de selección de la zona de cocción para
la cual desee configurar el temporizador.
En poco tiempo, toque el control del temporizador, el
"10" se mostrará en la pantalla del temporizador y el "0"
parpadeará.
Configure el tiempo tocando el control deslizante (por
ejemplo, 5).
Toque el control del temporizador nuevamente, el “1”
parpadeará.
Configure el tiempo tocando el control deslizante (por
ejemplo, 9), ahora el temporizador que configuró es de
95 minutos.
Cuando se establezca el tiempo, comenzará la cuenta
regresiva inmediatamente. La pantalla mostrará el tiempo
restante.
NOTA: el punto rojo junto al indicador de nivel de
potencia se iluminará indicando que la zona está
seleccionada.
18
Cuando expira el temporizador de cocción, la zona de
cocción correspondiente se apagará automáticamente.
Toda otra zona de cocción seguirá funcionando normalmente, si se le hubiera encendido previamente.
Las imágenes que se muestran arriba son solo para referencia y prevalecerá el producto
final.

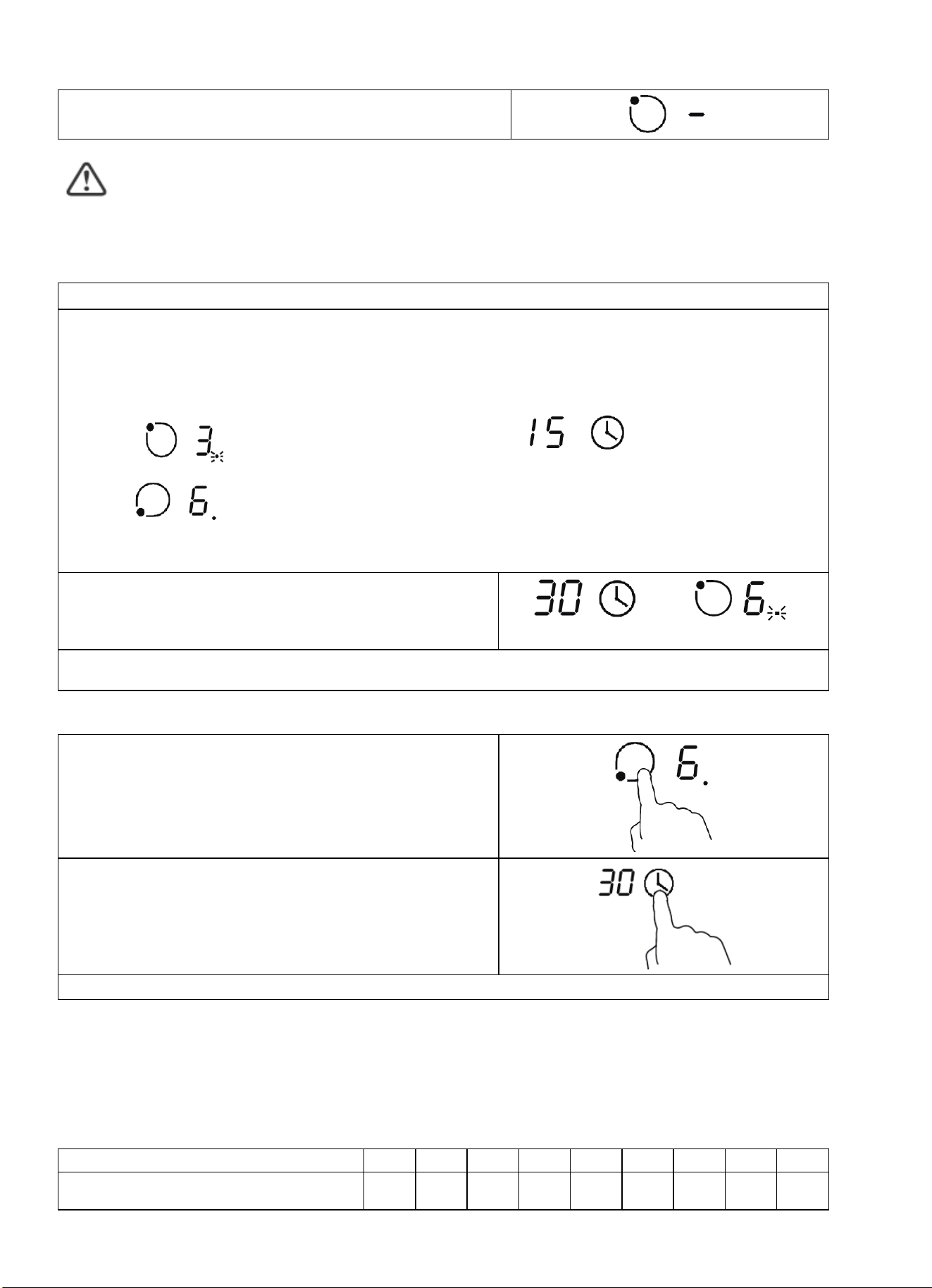

Configurar más zonas:
Los pasos para configurar más zonas son similares a los pasos para configurar una zona.
Cuando configura el tiempo para varias zonas de cocción simultáneamente, los puntos
decimales de las zonas de cocción correspondientes están encendidos. La pantalla de
minutos muestra el temporizador de minutos. El punto de la zona correspondiente
parpadea.
A continuación, se muestra:
(establecido en 15 minutos)
(establecido en 45 minutos)
Una vez que expire el temporizador de cuenta atrás, la
zona correspondiente se apagará. Luego mostrará el
nuevo temporizador de minutos y el punto de la zona
correspondiente parpadearán.
El mostrado a la derecha:
(establecido en 30 minutos)
Toque el control de selección de la zona de calefacción, el temporizador correspondiente se mostrará
en el indicador del temporizador.
C) Cancelación del temporizador
Toque el control de selección de la zona de calefacción
que desea cancelar el temporizador.
Toque el control del temporizador, el indicador parpadea.
Toque el control deslizante para configurar el temporizador en "00", el temporizador se cancela.
19
3.3.7 Períodos predeterminados de operación
El apagado automático es una funcionalidad que le brinda seguridad y protección a su hornilla de
inducción. Apaga el equipo de manera automática si usted alguna vez se olvida de apagarlo. Los
períodos predeterminados de operación para los varios niveles de potencia existentes se clasifican en
la siguiente tabla:
Nivel de potencia
1 2 3 4 5 6 7 8 9
Temporizador predeterminado para
operación (horas)
8 8 8 4 4 4 2 2 2
Una vez usted retire la olla, la hornilla de inducción interrumpirá la cocción de inmediato y se apagará
de manera automática tras 2 minutos.
Toda persona con marcapasos debe consultar con su médico antes de utilizar este equipo.
4. Lineamientos sobre la cocción
Tenga cuidado al freír dado que el aceite y la grasa cobran temperatura muy rápidamente,
especialmente emplea PowerBoost. A temperaturas extremadamente altas, el aceite y la grasa
pueden cobrar fuego de manera inesperada, lo cual representa un serio riesgo de incendio.
4.1 Consejos para la cocción
Cuando los alimentos hiervan, reduzca la temperatura desde los ajustes.
Si usa una tapa, reducirá el tiempo de cocción y ahorrará energía dado que esta retiene el calor.
A fin de reducir los tiempos de cocción, minimice la cantidad empleada del líquido o la grasa.
Comience a cocinar en una ajuste alto y, una vez los alimentos estén cocidos o calientes,
redúzcalo.
4.1.1 Cocción (a fuego lento) del arroz
La cocción a fuego lento se produce a una temperatura inferior al punto de ebullición, unos 85 °C,
cuando algunas burbujas suben ocasionalmente hasta la superficie del líquido empleado para la
cocción. Esa es la clave para lograr unas sopas deliciosas y unos guisos tiernos, dado que los
sabores se van desarrollando sin pasarse de cocción. Asimismo, también a las salsas espesas
hechas a base de huevo y harina se les debe cocinar por debajo del punto de ebullición.
Puede que algunas tareas, tales como la cocción del arroz por el método de absorción, requieran
de una ajuste superior que no sea el más bajo, a fin de asegurarse de que los alimentos se
cocinen hasta el punto adecuado en el tiempo recomendado.
4.1.2 Cocción rápida de bistec
A fin de cocinar un bistec lleno de sabor:
1. Deje reposar la carne a temperatura ambiente durante unos 20 minutos antes de cocinarla.
2. Caliente una sartén que tenga una base pesada.
3. Bañe en aceite ambos lados del bistec. Vierta un pequeño chorro de aceite en la sartén caliente y
luego deposite la carne sobre la misma.
4. Gire una sola vez el bistec durante la cocción. El tiempo exacto de cocción dependerá del grosor del
bistec y de cuán cocido se lo desee. Podrán variar entre unos 2 a 8 minutos de cada lado
20
aproximadamente. Presione el bistec a fin de averiguar qué tan cocido está; cuanto más firme se
sienta, más "cocido" está.
5. Deje reposar al bistec en un plato tibio durante unos pocos minutos a fin de que se vuelva más
tierno antes de servirlo.
4.1.3 Salteado
1. Escoja un wok con una base plana que sea compatible con el método de inducción o bien una sartén
amplia.
2. Tenga todo el equipamiento y los ingredientes listos. El salteado debería ser bastante rápido. Si
desea cocinar grandes cantidades, hágalo en varias tandas pequeñas.
3. Precaliente brevemente la sartén y añada dos cucharadas de aceite.
4. Cocine primero la carne, luego ponga a un lado y mantenga caliente.
5. Saltee las verduras. Una vez estén calientes, aunque aún crujientes, pase la zona de cocción a un
ajuste más bajo, retorne la carne a la sartén y añada su salsa.
6. Saltee levemente los ingredientes a fin de asegurarse de que queden bien cocidos.
7. Sirva de inmediato.
4.2 Detección de pequeños artículos
Si se dejara una bandeja no magnética (p. e.:, de aluminio) o de un tamaño inapropiado, o bien algún
otro objeto pequeño (p. e.: un cuchillo, tenedor o llave) sobre la hornilla, la misma automáticamente
se pasará al modo de espera tras 1 minuto. El ventilador seguirá funcionando bajo la hornilla de
inducción durante 1 minuto más.
5. Ajustes de temperatura
Los ajustes que aparecen a continuación son descritos exclusivamente a modo de lineamiento. El
ajuste exacto dependerá de varios factores, tales como sus utensilios de cocina y la cantidad de
comida que usted esté cocinando. Experimente con su hornilla de inducción hasta hallar los ajustes
que le resulten más útiles.
Ajuste de
temperatura
Aplicación
1 - 2
• calentamiento leve para pequeñas cantidades de comida
• derretido de chocolate, mantequilla y alimentos que se quemen con facilidad
• cocción leve a fuego lento
• calentado lento
3 - 4
• recalentado
• cocción rápida a fuego lento
• cocción de arroz
5 - 6
• tortitas
7 - 8
• salteado
• cocción de pasta
9
• salteado frito
• dorado o cocción rápida
• hervido de sopas
• hervido de agua
21
6. Cuidado y limpieza
¿Qué? ¿Cómo? ¡Importante!
Toda suciedad
depositada a
diario sobre el
vidrio (huellas
dactilares,
marcas, manchas
dejadas por los
alimentos o
derrames de
sustancias no
azucaradas sobre
el vidrio)
1. Apague y desconecte la hornilla
de la electricidad.
2. Aplique un limpiador de
vitrocerámica mientras el vidrio
aún esté tibio (¡pero no caliente!).
3. Enjuague y seque con un paño
limpio o papel absorbente.
4. Vuelva a conectar la hornilla a la
electricidad.
• Cuando se desconecte la hornilla de la
electricidad, no recibirá ninguna
indicación de "superficie caliente"
¡aun cuando la zona de cocción pueda
estarlo! Preste mucha atención.
• Los estropajos de trabajo pesado, así
como también algunos estropajos de
nylon y asimismo todos los agentes
de limpieza ásperos / abrasivos,
pueden rayar el vidrio. Lea siempre la
etiqueta a fin de comprobar que su
limpiador o estropajo sea apropiado.
• Nunca deje residuos de los productos
de limpieza en la hornilla: el vidrio
podría quedar manchado.
Derrame de
alguna sustancia
hervida o
derretida, así
como derrames
de sustancias
azucaradas
calientes sobre el
vidrio.
Retire de inmediato con algún tipo
de espátula plana que resulte
apropiado para hornillas de inducción
de vitrocerámica; aun así, ejerza
prudencia con las superficies de las
zonas de cocción que estén
calientes:
1. Apague y desconecte la hornilla
de la electricidad.
2. Sostenga el utensilio a un ángulo
de unos 30° y raspe la suciedad o
el derrame hacia un área de la
hornilla que aún esté fría.
3. Limpie la suciedad o el derrame
con un paño o un papel
absorbente.
4. Siga los pasos 2 a 4 para "Toda
suciedad depositada a diario sobre
el vidrio" tal como es descrita más
arriba.
• Elimine toda mancha dejada por las
sustancias derretidas, derramadas o
bien los alimentos azucarados lo antes
posible. Si la deja enfriar sobre el
vidrio, puede que se vuelva difícil de
quitar o incluso que dañe la superficie
del vidrio de manera permanente.
• Riesgo de cortes: cuando la cubierta
de seguridad está retirada, la cuchilla
del raspador tendrá el filo a la vista.
Utilice con la máxima precaución y
almacene siempre de forma segura,
manteniendo fuera del alcance de los
niños.
Derrames en los
controles táctiles
1. Apague y desconecte la hornilla
de la electricidad.
2. Absorba el derrame.
3. Limpie el área de los controles
táctiles con una esponja o paño
limpio húmedo.
4. Valiéndose de un papel
absorbente, seque completamente el
área.
5. Vuelva a conectar la hornilla a la
electricidad.
• Puede que la hornilla emita un pitido y
se apague, y que los controles táctiles
no funcionen mientras haya líquido
sobre ellos. Asegúrese de secar por
completo el área de los controles
táctiles antes de volver a encender la
hornilla.
22
7. Trucos y consejos
Problema Posibles motivos Qué hacer
La hornilla de inducción
no enciende.
No se recibe corriente.
Asegúrese de que la hornilla de
inducción esté conectada a la red
eléctrica y encendida.
Compruebe si no hay un corte
eléctrico en su hogar o en el área. Si
ha comprobado todo esto y el
problema persiste, llame a un técnico
calificado.
Los controles táctiles
no responden.
Los controles están bloqueados.
Desbloquee los controles. Para leer las
instrucciones, consulte la sección
sobre el "Uso de su hornilla de
inducción".
Resulta difícil operar
los controles táctiles.
Puede que haya una ligera capa
de agua sobre los controles o
bien que usted esté usando la
punta de su dedo, y no la yema,
para tocar los controles.
Asegúrese de que el área de los
controles táctiles esté seca y toque los
controles con la yema de su dedo.
El vidrio se raya.
Utensilios de cocina con bordes
dentados o ásperos.
Está utilizando productos de
limpieza o estropajos abrasivos e
inapropiados.
Emplee utensilios de cocina que
tengan su base plana y suave.
Consulte "Elección de los utensilios
correctos".
Consulte "Cuidado y limpieza".
Algunas sartenes
producen cierto crujido
o chasquido.
Esto puede ser producido por los
materiales de su utensilio de
cocina (capas de diferentes
metales con niveles distintos de
vibración).
Esto es algo normal en utensilios de
cocina, por lo que no es indicativo de
un fallo.
La hornilla de inducción
produce un leve
zumbido cuando se le
utiliza con un ajuste
alto de temperatura.
Esto es producido por la propia
tecnología de cocción por
inducción.
Esto es normal, siempre que el ruido
se calme o desaparezca por completo
cuando se reduzca el ajuste de
temperatura.
Se oye un ruido de
ventilador proveniente
de la hornilla de
inducción.
Su hornilla de inducción ha
encendido un ventilador de
refrigeración que trae
incorporado a fin de prevenir el
sobrecalentamiento de las piezas
electrónicas. Puede que este
continúe funcionando aún cuando
usted haya apagado la hornilla
de inducción.
Esto es normal y no requiere de
ninguna acción de su parte. No
desconecte la hornilla de inducción de
la electricidad mientras el ventilador
esté en funcionamiento.
23
Las sartenes no
calientan y no aparece
nada en la pantalla.
La hornilla de inducción no puede
detectar la sartén porque la
misma no es apropiada para la
cocción por inducción.
La hornilla de inducción no logra
detectar la sartén puesto que la
misma es demasiado pequeña
para la zona de cocción o bien no
está adecuadamente centrada
sobre ella.
Emplee utensilios de cocina
apropiados para la cocción por
inducción. Consulte la sección
"Elección de los utensilios correctos".
Centre la sartén y asegúrese de que la
base de la misma coincida con el
tamaño de la zona de cocción.
La hornilla de
inducción, o bien una
zona de cocción, se
apaga de forma
inesperada, se oye un
tono y se aprecia un
código de error
(generalmente
alternando entre uno y
dos dígitos en la
pantalla del
temporizador de
cocción).
Fallo técnico.
Anote las letras y los números del
código de error, apague la hornilla de
inducción y desconecte de la red
eléctrica, y póngase en contacto con
un técnico calificado.
8. Notificación e inspección de fallos
La hornilla de inducción viene equipada con una funcionalidad de autodiagnóstico. Gracias a esta prueba,
el técnico es capaz de comprobar el funcionamiento de varios componentes sin desarmar ni desmontar
la hornilla de la superficie de trabajo.
Resolución de problemas
1) Código de fallo ocurrido durante la utilización del usuario y solución;
Código de
fallo
Problema Solución
Sin recuperación automática
E1
Fallo del sensor de temperatura de la
placa de cerámica - circuito abierto.
Verifique la conexión o reemplace el
sensor de temperatura de la placa
cerámica.
E2
Fallo del sensor de temperatura de la
placa de cerámica - cortocircuito.
Eb
Fallo del sensor de temperatura de la
placa de cerámica
E3
Sensor de placa cerámica de alta
temperatura.
Espere a que la temperatura de la placa
de cerámica vuelva a la normalidad.
Toque el botón "ON/OFF" para reiniciar
la unidad.
E4 Sensor de temperatura del fallo del IGBT Reemplace la placa de potencia.
24
--circuito abierto
E5
Sensor de temperatura del fallo del IGBT
--cortocircuito
E6 Alta temperatura de IGBT.
Espere a que la temperatura del IGBT
vuelva a la normalidad.
Toque el botón "ON/OFF" para reiniciar
la unidad.
Compruebe si el ventilador funciona sin
problemas.
En caso contrario, reemplace el
ventilador.
Inspeccione si la fuente de alimentación
es normal.
Encienda después de que la fuente de
alimentación sea normal.
E7
La tensión de alimentación está por
debajo de la tensión nominal.
Vuelva a insertar la conexión entre la
placa de visualización y la placa de
alimentación.
Reemplace la placa de alimentación o la
placa de visualización.
E8
La tensión de alimentación está por
encima de la tensión nominal.
U1 Error de comunicación.
Vuelva a insertar la conexión entre la
placa de visualización y la placa de
alimentación.
Reemplace la placa de alimentación o la
placa de visualización.
2) Fallos específicos y sus soluciones
Fallo Problema Solución A Solución B
El LED no enciende
mientras que el equipo
está conectado a la red
eléctrica.
No se suministra
potencia.
Compruebe que el
enchufe esté conectado
firmemente en el
tomacorriente y que
dicho tomacorriente
funcione correctamente.
La conexión del tablero
eléctrico de los
accesorios y la placa
de la pantalla han
fallado.
Compruebe la conexión.
El tablero eléctrico de
los accesorios está
dañado.
Reemplace el tablero
eléctrico de los
accesorios.
La placa de la pantalla
está dañada.
Reemplace la placa de la
pantalla.
Algunos botones no
funcionan o bien la
La placa de la pantalla
está dañada.
Reemplace la placa de la
pantalla.
25
pantalla LED no funciona
normalmente.
El indicador del modo de
cocción se enciende, pero
no comienza la cocción.
Temperatura
demasiado alta de la
hornilla.
Puede que la
temperatura ambiente
sea demasiado alta.
Puede que la entrada de
aire o la ventilación
estén obstruidas.
Algo está mal en el
ventilador.
Compruebe que el
ventilador esté
funcionando sin
problemas;
de no ser así,
reemplácelo.
El tablero eléctrico está
dañado.
Reemplace el tablero
eléctrico.
La cocción se interrumpe
bruscamente durante la
operación y la pantalla
muestra "u".
La sartén es de un tipo
inapropiado.
Emplee una olla
apropiada (consulte el
manual de
instrucciones).
El circuito de
detección de ollas
está dañado:
reemplace el
tablero eléctrico.
La olla tiene un
diámetro demasiado
pequeño.
La hornilla ha
sobrecalentado;
El equipo ha
sobrecalentado. Espere
hasta que la
temperatura vuelva a la
normalidad.
Presione el botón
"ON/OFF" para volver a
encender el equipo.
Las zonas de cocción del
mismo lado (tales como la
primera y la segunda
zona) muestran "u" en
pantalla.
La conexión del tablero
eléctrico y la placa de
la pantalla han fallado.
Compruebe la conexión.
La placa de la pantalla
del sistema de
comunicación está
dañado.
Reemplace la placa de la
pantalla.
La placa principal está
dañada.
Reemplace el tablero
eléctrico.
El motor del ventilador
hace ruidos anormales.
El motor del ventilador
está dañado.
Reemplace el ventilador.
Lo anteriormente descrito consiste en el juicio y la inspección ante ciertos fallos comunes.
No desarme el equipo por sí mismo, pues de hacerlo puede generar ciertos riesgos y daños en la
hornilla de inducción.
9. Instalación
9.1 Selección del equipamiento de instalación

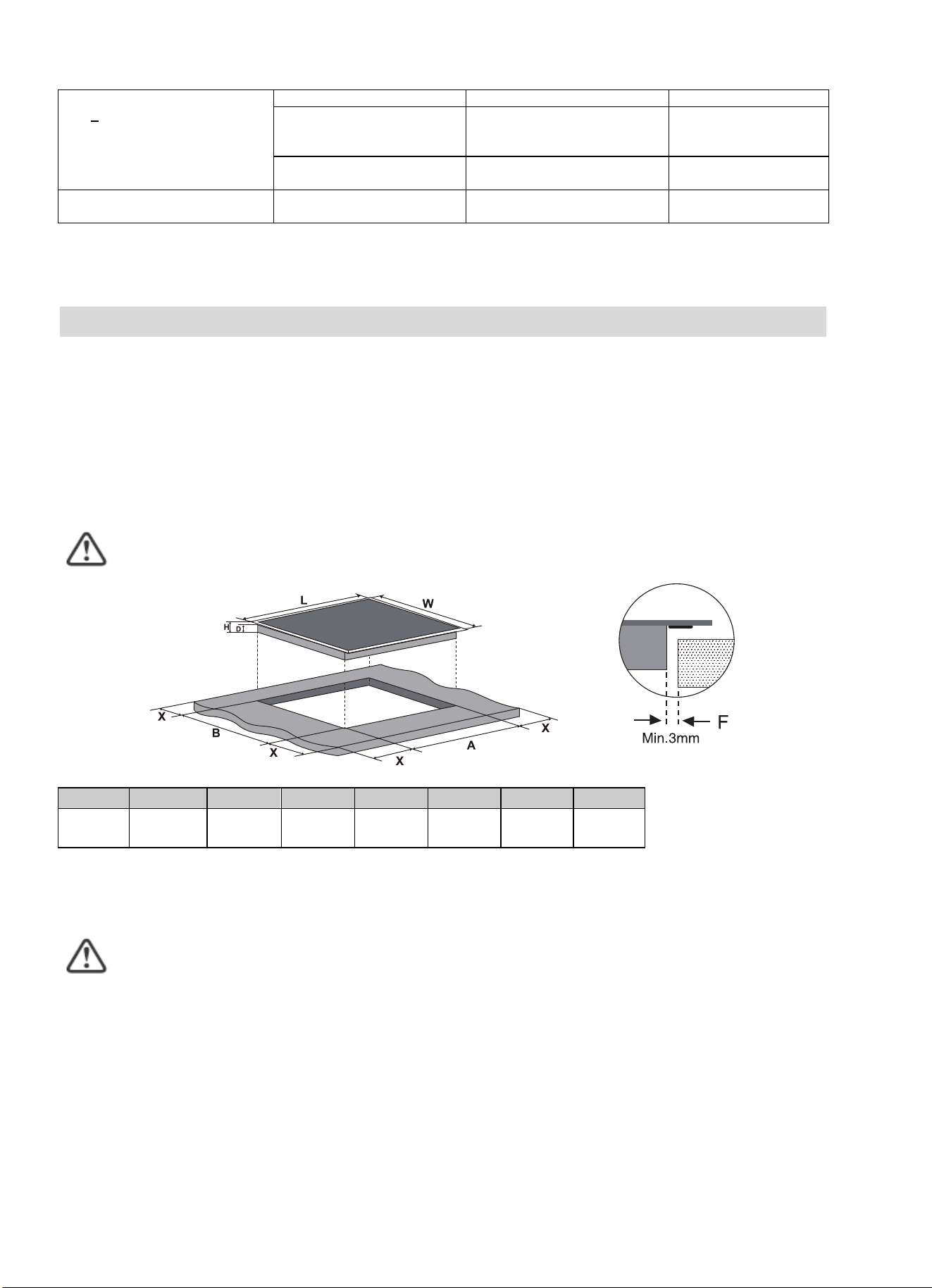

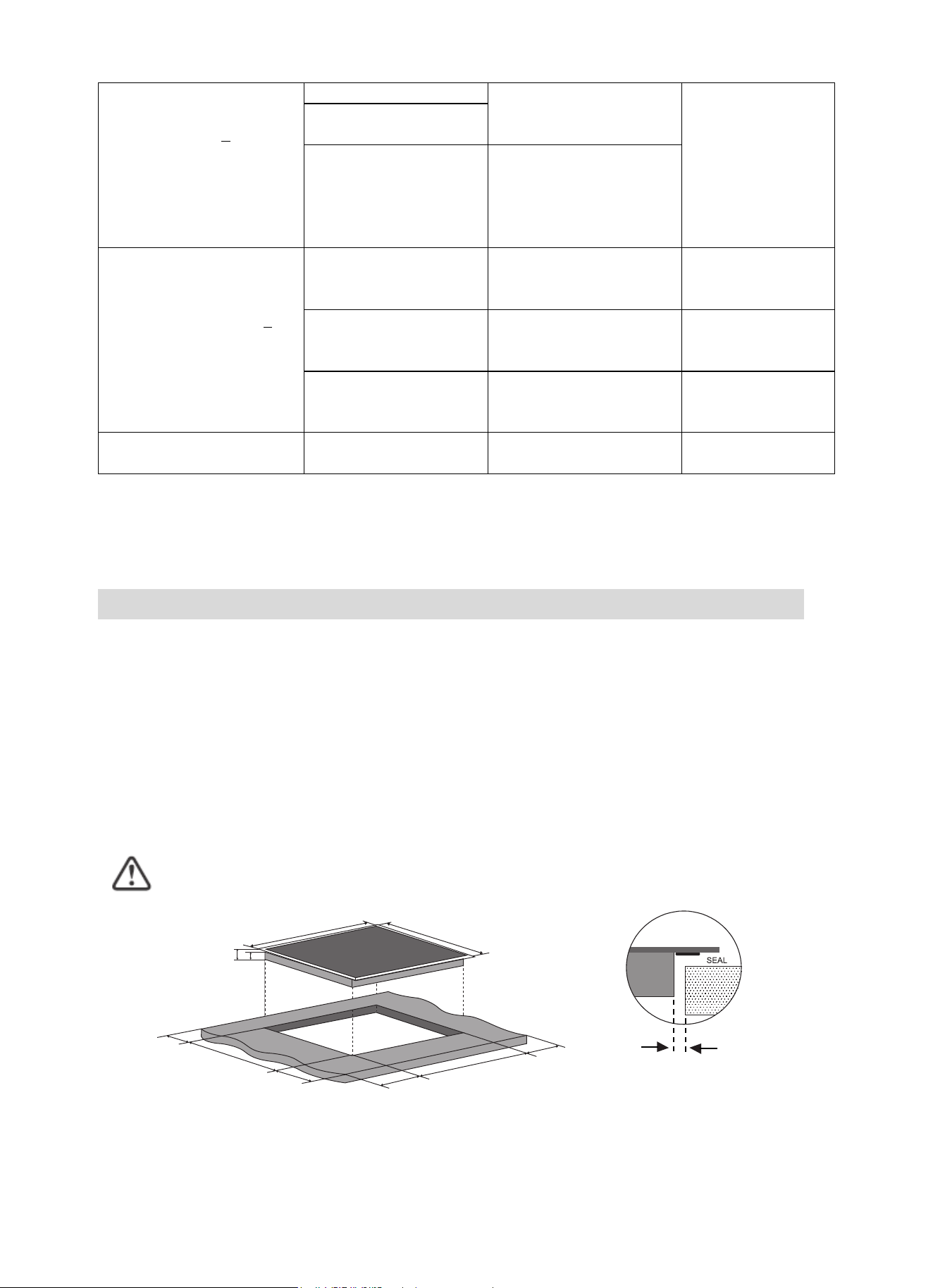

Recorte la superficie de trabajo según los tamaños que se muestran en el dibujo.
26
Para la instalación y el uso, se debe mantener un espacio mínimo de 5 cm alrededor del orificio.
Asegúrese de que el espesor de la superficie de trabajo sea de por lo menos 30 mm. Seleccione un
material para la superficie de trabajo que sea resistente al calor y que cuente con aislamiento (la
madera y otros materiales fibrosos o higroscópicos similares no deberán ser utilizados como
material de la superficie de trabajo a menos que estén impregnados) a fin de evitar cualquier
descarga eléctrica o deformación mayor causada por la radiación del calor de la hornilla. Tal como
se muestra a continuación:
Nota: la distancia de seguridad entre los lados de la placa y las superficies internas de la
misma debe ser de al menos 3 mm.
L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm) F(mm)
590 520 62 58 560+4
+1
490+4
+1
50 min. 3 min.

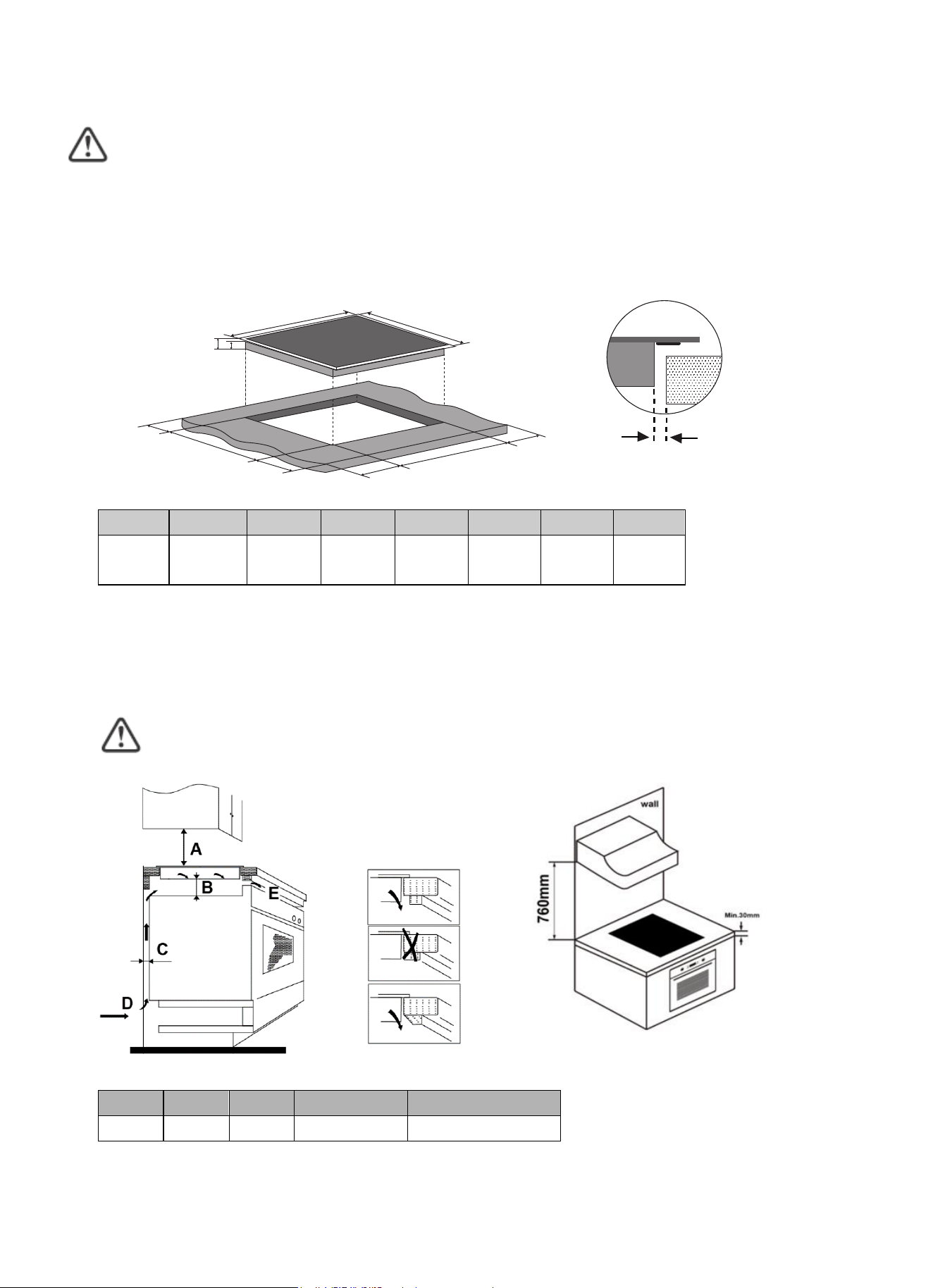

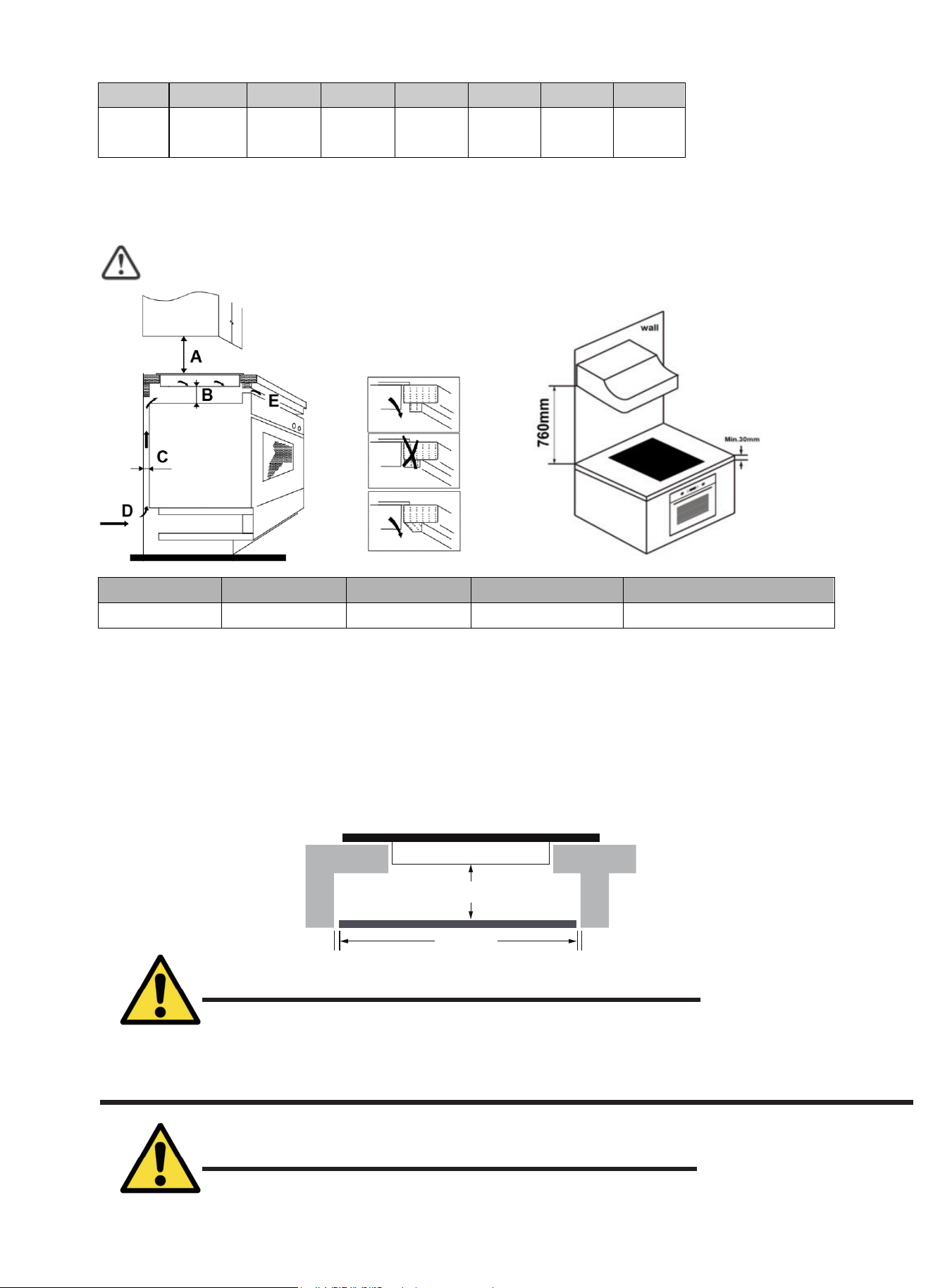

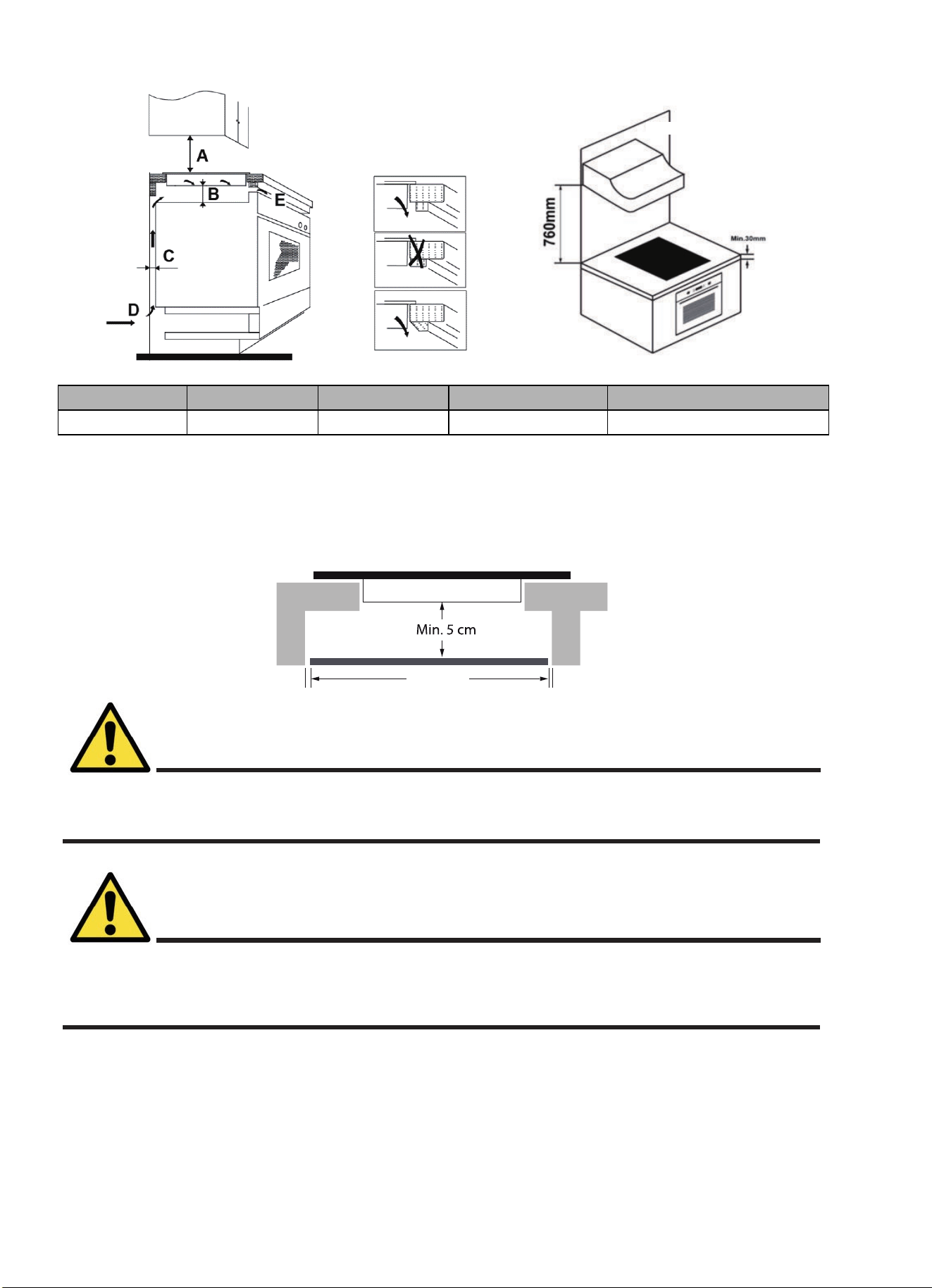

Bajo cualquier circunstancia, asegúrese siempre de que la hornilla de inducción cuenta con la
ventilación adecuada y de que tanto la entrada como la salida de aire nunca queden obstruidas.
Asegúrese de que la hornilla de inducción esté funcionando en buenas condiciones. Tal como se
muestra a continuación:
Nota: la distancia de seguridad entre la hornilla y cualquier alacena colocada sobre ella deberá
ser de al menos 760 mm.
A (mm) B (mm) C (mm) D E
760 50 min. 20 min. Entrada de aire
Salida de aire 50 min.
ADVERTENCIA: garantice la ventilación adecuada
Min.3mm
F
A
X
X
X
B
L
H
D
W
X
SELLO
(mm)
27

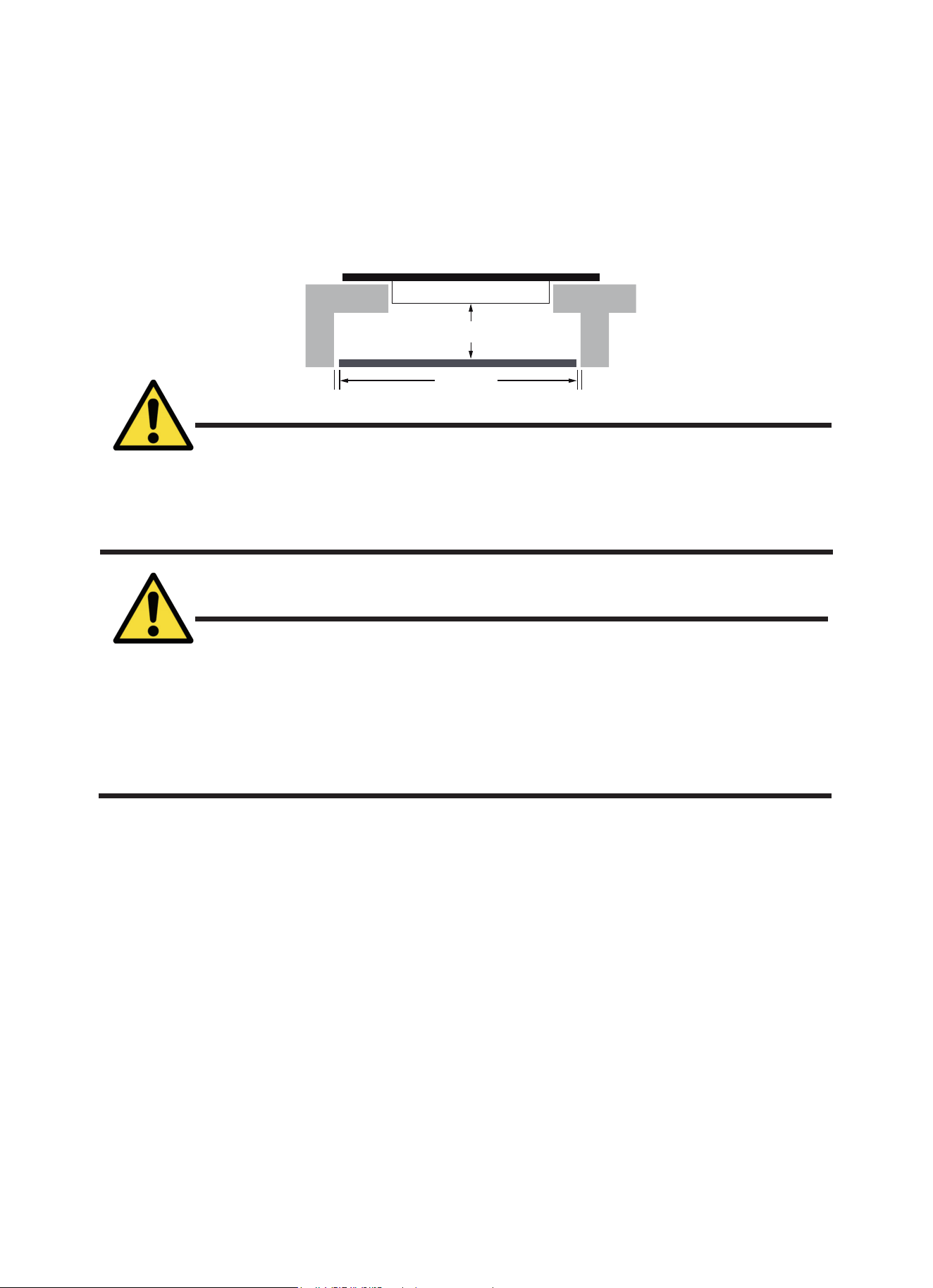

Asegúrese siempre de que la hornilla de inducción cuente con una buena ventilación y de que tanto
la entrada como la salida de aire nunca queden obstruidas. A fin de evitar cualquier contacto
accidental con el fondo de la hornilla cuando el mismo esté muy caliente, así como cualquier descarga
eléctrica inesperada durante su operación, es necesario colocar una base de madera, sujetada por
tornillos, a una distancia mínima de 50 mm desde la parte inferior de la hornilla. Cumpla con los
requisitos indicados a continuación.
Todo alrededor del exterior de la hornilla, hallará orificios para la ventilación. DEBE
asegurarse de que tales orificios nunca vayan a quedar obstruidos por la superficie
de trabajo una vez usted coloque la hornilla en su sitio.
Tenga en cuenta que el pegamento empleado para unir el material plástico o
de madera al mueble deberá resistir una temperatura no menor a los 150 °C,
a fin de que no se despeguen los paneles.
Por lo tanto, la pared posterior, las superficies adyacentes y las de alrededor
deben ser capaces de soportar una temperatura de 90 ° C .
9.2 Antes de instalar la hornilla, asegúrese de que:
• La superficie de trabajo esté encuadrada y nivelada, y de que asimismo ningún componente
estructural interfiera con los requisitos en materia de espacio.
• La superficie de trabajo esté hecha de un material aislante y resistente al calor.
• Si instala la hornilla sobre un horno, de que el horno tenga incorporado un ventilador de
refrigeración.
• La instalación cumpla con todos los requisitos en términos de espacio, así como con todos los
estándares y reglamentaciones vigentes.
• Se incorpore en el cableado permanente un interruptor adecuado de aislamiento que ofrezca una
desconexión absoluta de la red de suministro eléctrico, el cual deberá quedar montado y posicionado
de modo que cumpla con las normas y reglamentaciones locales en materia de cableado.
El interruptor de aislamiento sea de un tipo aprobado y ofrezca una separación entre contactos de
unos 3 mm en todos los polos (o en todos los conductores [de fase] activos, si las reglas locales en
materia de cableado permiten tal variación en los requisitos).
• El cliente pueda acceder con facilidad a dicho interruptor de aislamiento una vez la hornilla ya esté
Min. 5 cm
Min. 5 mm Min. 5 mm
28
instalada.
• Consultar con las autoridades -así como todos los estatutos- locales en materia de construcción en
caso de duda acerca de la instalación.
• Utilizar acabados resistentes al calor y fáciles de limpiar (tales como azulejos de cerámica) en la
superficie de las paredes de alrededor de la hornilla.
9.3 Tras instalar la hornilla, asegúrese de que:
• No se pueda acceder al cable de alimentación a través de puertas o cajones de la alacena.
• Corra un flujo adecuado de aire fresco desde el exterior del mueble hasta la base de la hornilla.
• Si la hornilla se instala sobre un cajón o mueble, de que se instale una barrera de protección térmica
por debajo de la base de la hornilla.
• El interruptor de aislamiento quede colocado de forma tal que resulte accesible para el cliente.
9.4 Antes de ubicar los soportes de sujeción
El equipo debe ser colocado sobre una superficie estable y suave (use el embalaje). No ejerza ninguna
fuerza sobre los controles que sobresalen de la hornilla.
9.5 Ajuste de la posición del soporte

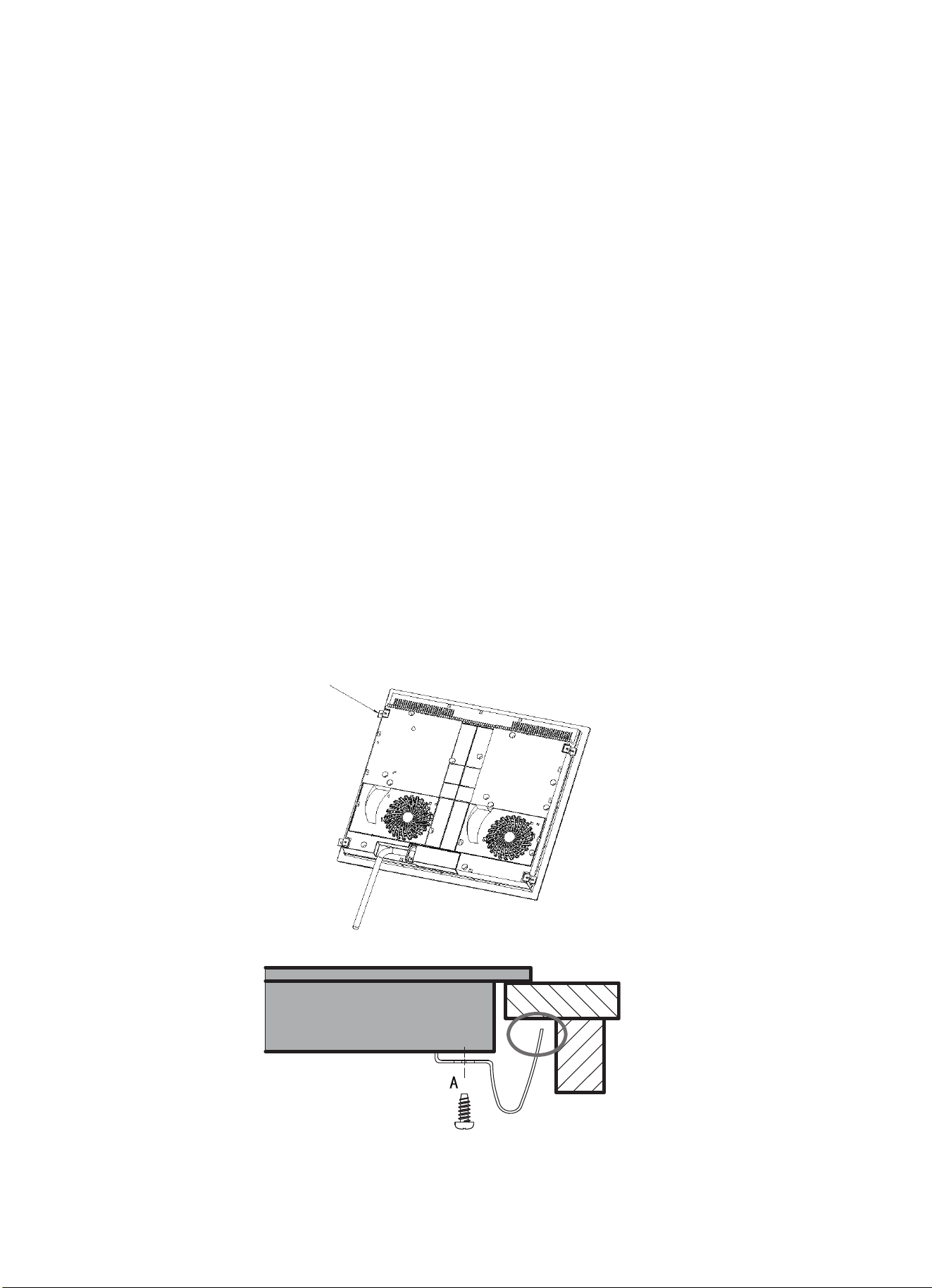

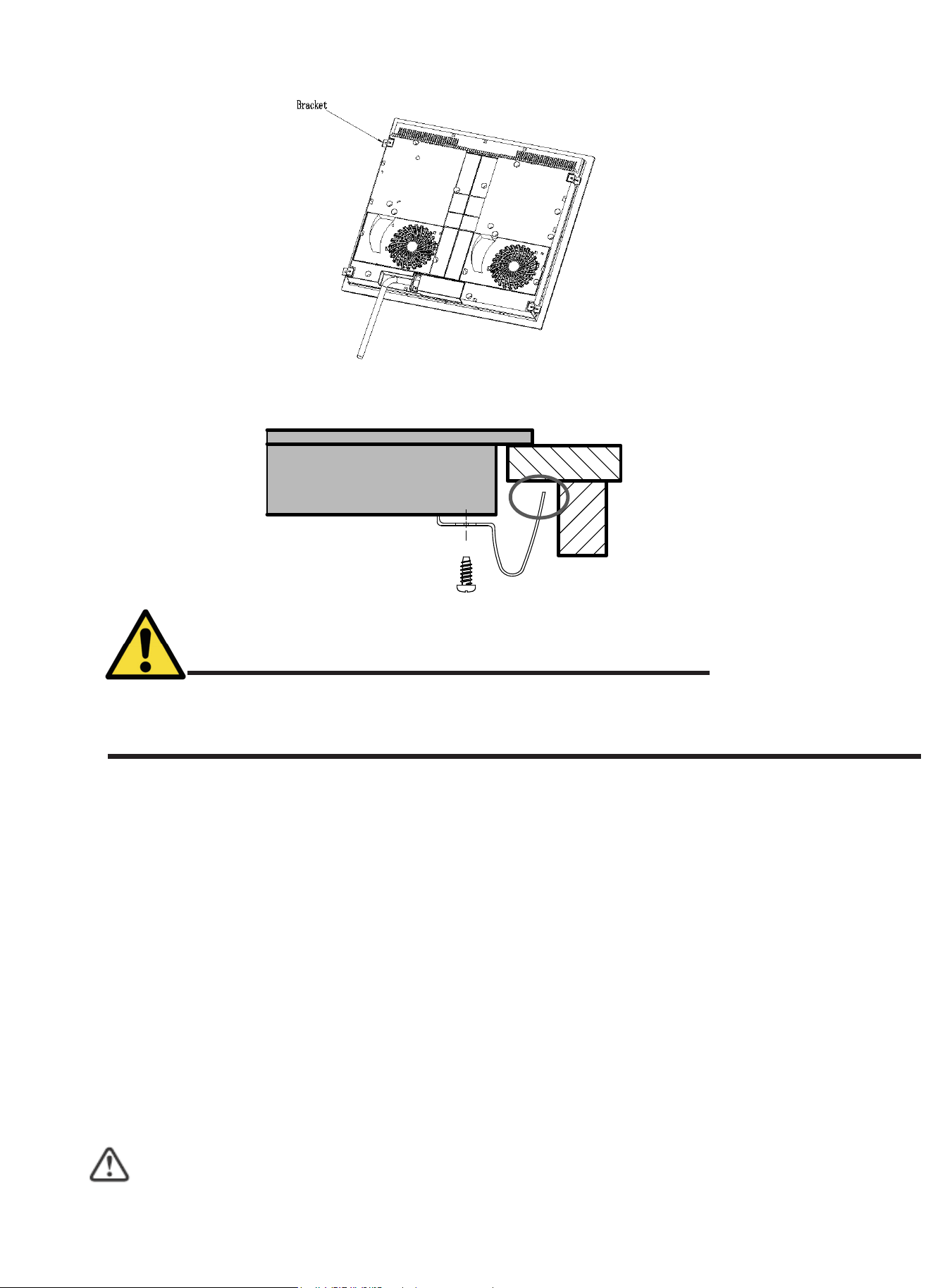

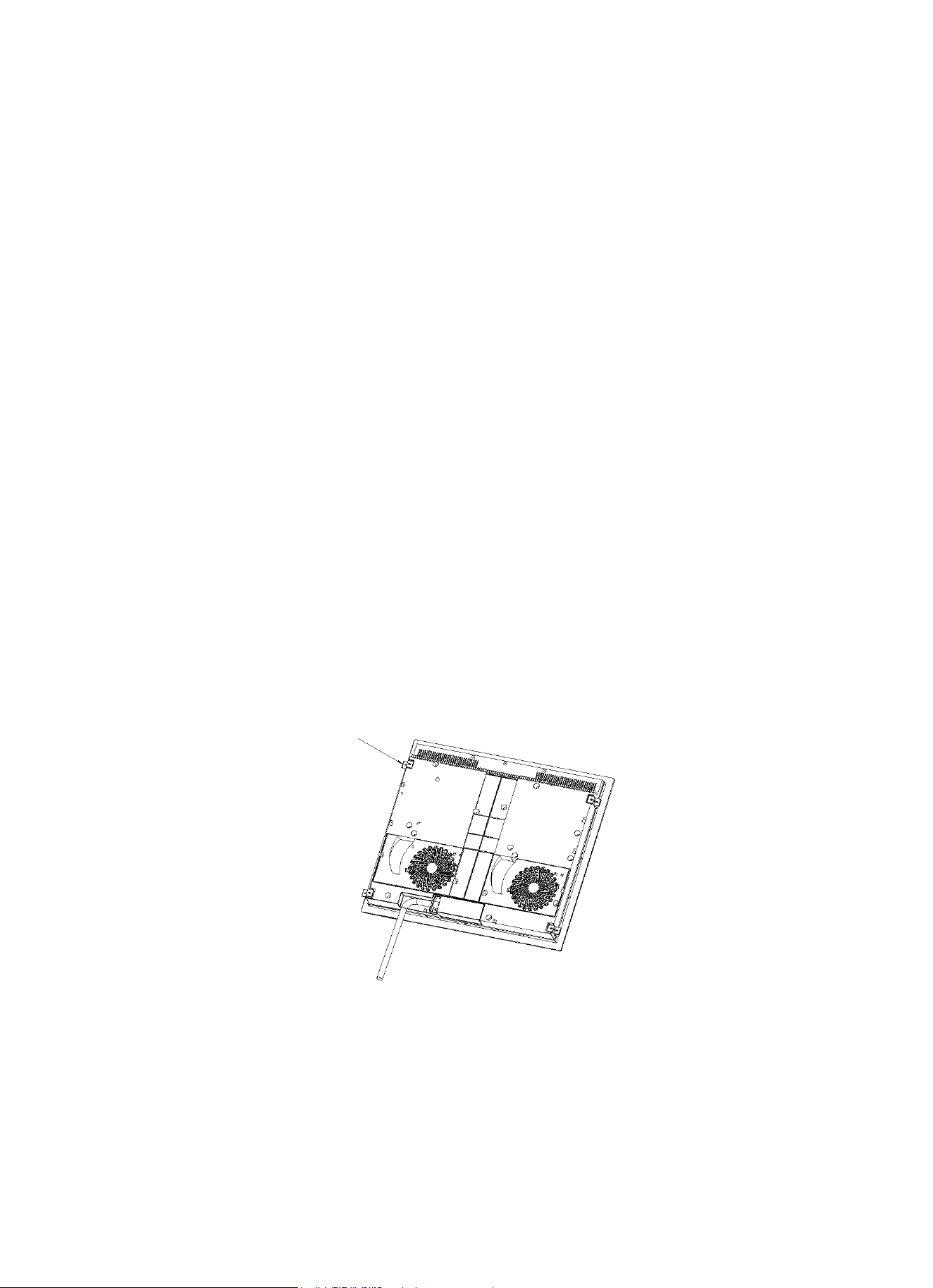

Sujete la hornilla sobre la superficie de trabajo valiéndose de 4 soportes en la parte inferior de la
hornilla (vea la ilustración) tras la instalación.
Ajuste la posición del soporte de modo tal que resulte útil para mesas de distinto espesor.
Soporte
29
Bajo ninguna circunstancia podrán los soportes entrar en contacto con las superficies
internas de la hornilla tras la instalación (vea la ilustración).
9.6 Avisos
1. La hornilla de inducción deberá ser instalada por un técnico o bien por personal calificado. Contamos
con profesionales a su servicio. No realice nunca dicha operación por sí mismo.
2. La hornilla no será instalada directamente encima de un lavavajillas, refrigerador, congelador,
lavadora o secadora de ropa, debido a que la humedad proveniente de ellos puede dañar los
componentes electrónicos de la hornilla.
3. La hornilla de inducción será instalada de manera tal que se pueda garantizar una mejor radiación
de calor a fin de contribuir a su fiabilidad.
4. La pared y la zona de cocción por inducción sobre la superficie de la mesa deberán resistir el calor.
5. A fin de evitar cualquier daño, la capa intermedia y el adhesivo deberán ser resistentes al calor.
6. No se debe utilizar un limpiador a vapor.

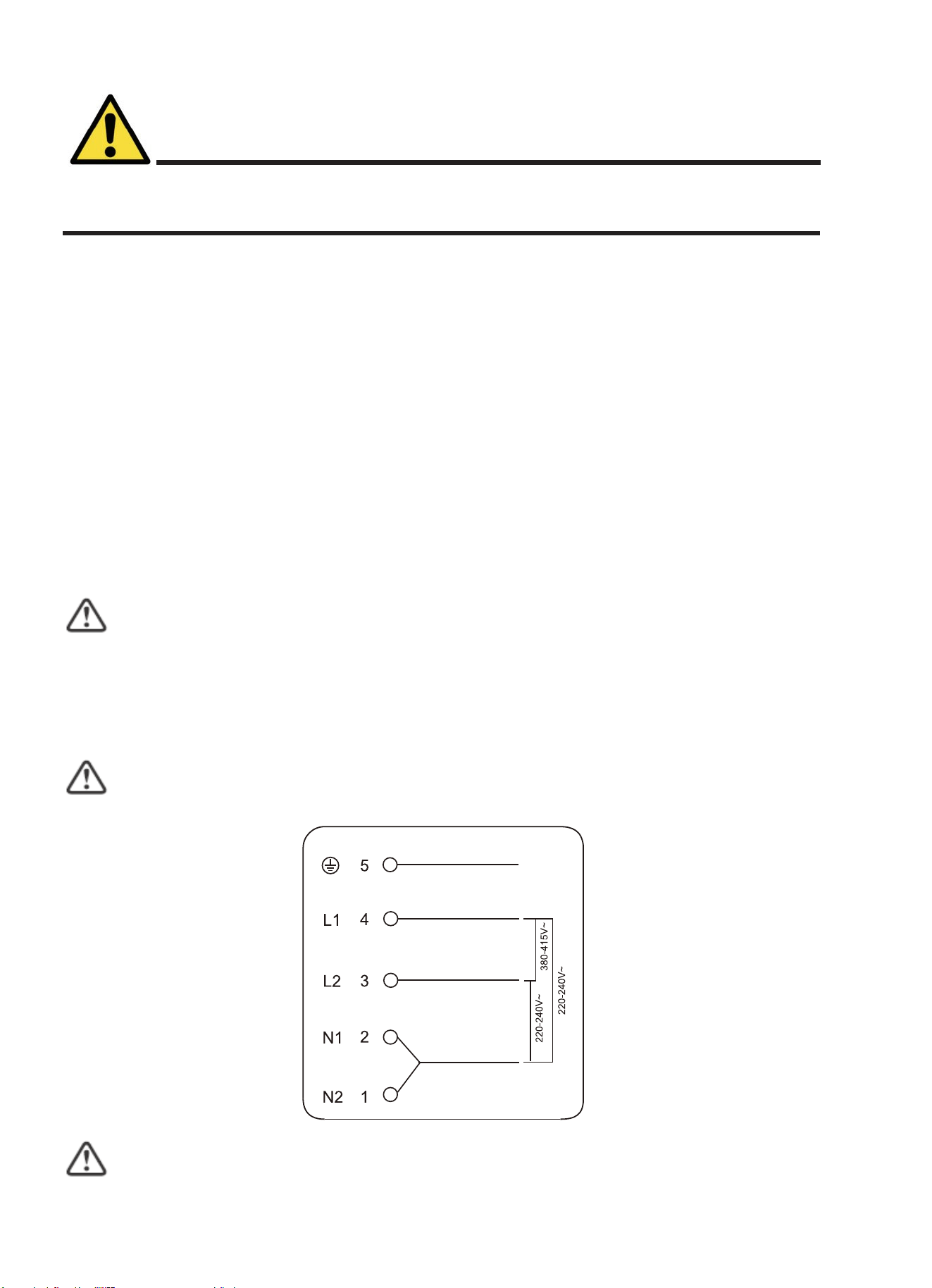

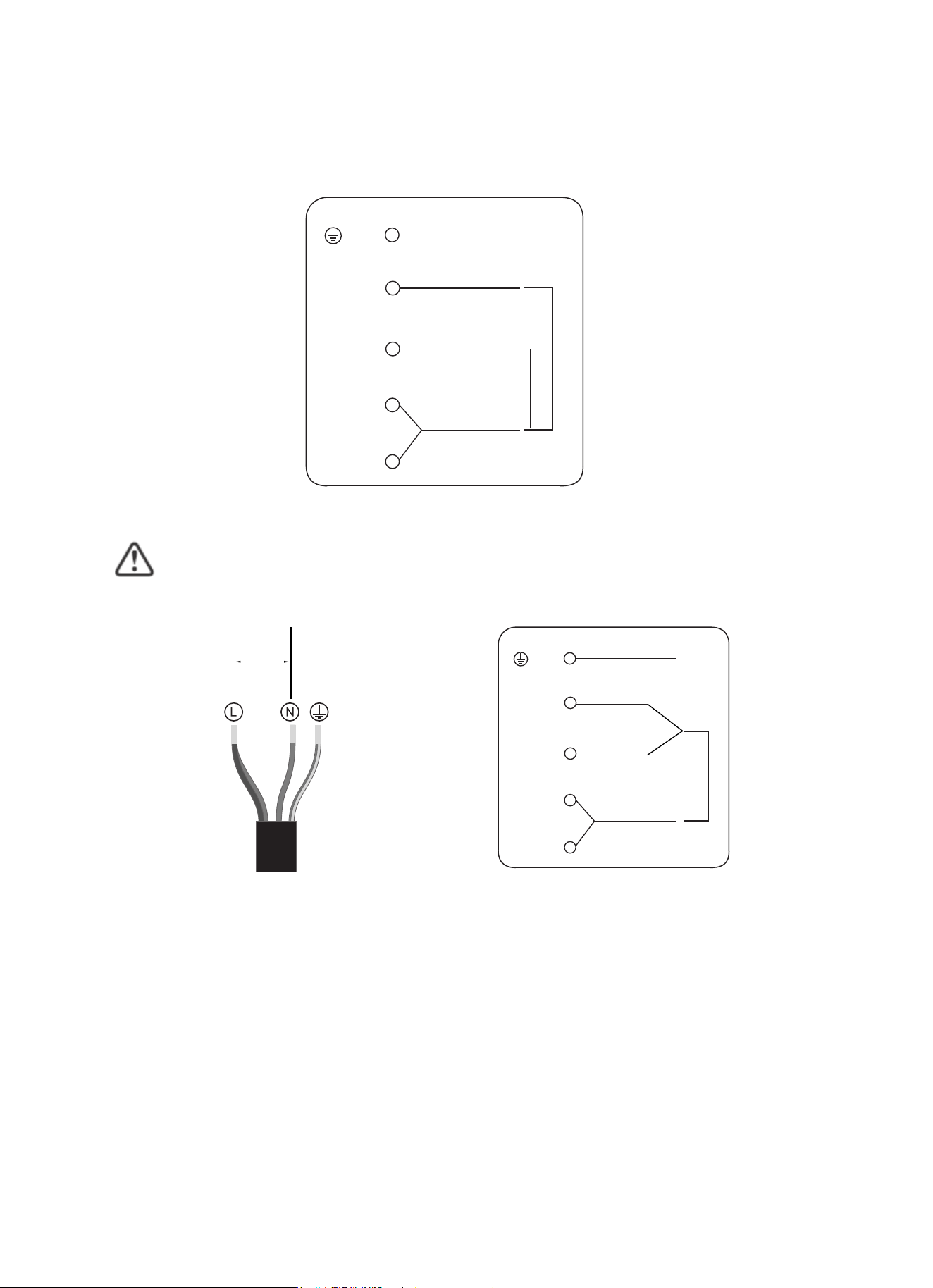

9.7 Conexión de la hornilla con la red de suministro
eléctrico
Esta hornilla deberá ser conectada a la red de suministro eléctrico únicamente por una persona debidamente
calificada.
Antes de conectar la hornilla a la red de suministro eléctrico, compruebe que:
1. El sistema doméstico de cableado sea apropiado para la potencia requerida por la hornilla.
2. La tensión corresponda al valor indicado en la placa de características.
3. La sección de cable de la fuente de alimentación pueda resistir la carga indicada en la placa de características.
A fin de conectar la hornilla a la red de suministro eléctrico, no utilice adaptadores, reductores ni dispositivos de
derivación, ya que estos pueden causar un sobrecalentamiento e incluso hasta un incendio.
El cable de alimentación no deberá tocar ninguna pieza caliente, y además debe ir colocado de tal modo que su
temperatura en ningún momento supere los 75 °C.
Consulte con un electricista para averiguar si su sistema doméstico de cableado resulta apropiado sin realizarle
ninguna alteración.
En todo caso, toda eventual alteración deberá ser realizada únicamente por un electricista calificado.
Hornilla
Soporte
Mesa
A
30
La fuente de alimentación debe ser conectada en cumplimiento del estándar pertinente, o bien con un
disyuntor unipolar. El método de conexión es según se ilustra a continuación.
Si la cantidad total de unidades de cocción del equipo que usted escoja no es inferior a 4,
entonces el equipo puede ir conectado directamente a la red de suministro eléctrico por
medio de una conexión eléctrica monofásica, tal como se muestra a continuación.
• Si el cable está dañado o requiere de su reemplazo, dicha operación deberá ser realizada por un
agente de posventa que cuente con herramientas dedicadas a fin de evitar posibles accidentes.
• Si el equipo se va a conectar directamente a la red eléctrica, se deberá instalar un disyuntor
omnipolar con una apertura mínima de 3 mm entre los contactos.
• El instalador deberá asegurarse de que se haya realizado la conexión eléctrica correcta y asimismo
de que esta cumpla con las reglamentaciones pertinentes en materia de seguridad.
• El cable no deberá quedar doblado ni apretado.
• Se deberá inspeccionar el cable de manera regular y se le deberá reemplazar únicamente por medio
de técnicos autorizados.
380-415V~
220-240V~
220-240V~
2
3
4
5
N1
L2
L1
N2 1
Amarillo/Verde
Negro
Azul
Marrón
220-240V~
2
3
4
5
N1
L2
L1
N2 1
220-240V~
25A~
Amarillo/Verde
Negro
Azul
Marrón
31
La parte inferior y el cable de alimentación de la hornilla no quedarán accesibles tras la
instalación.
Eliminación correcta de este
producto
Este símbolo en el producto, o en su empaque, indica que este
producto no puede ser tratado como desperdicio doméstico. En su
lugar, debe llevarse al punto de recogida de residuos apropiado para
el reciclaje de equipos eléctricos y electrónicos. Asegúrese de que este
producto se deseche correctamente y ayudará a prevenir posibles
consecuencias negativas para el medio ambiente y la salud humana,
que de otro modo podrían ser causadas por el manejo inadecuado de
los desechos de este producto. Para obtener información más
detallada sobre el reciclaje de este producto, comuníquese con su
ayuntamiento, el servicio de eliminación de desechos domésticos o la
tienda donde compró el producto.
Content
1. Foreword ........................................................................................ 4
1.1 Safety Warnings ......................................................................... 4
1.2 Installation ................................................................................ 4
1.2.1 Electrical Shock Hazard .................................................. 4
1.2.2 Cut Hazard ................................................................... 4
1.2.3 Important safety instructions .......................................... 4
1.3 Operation and maintenance .......................................................... 6
1.3.1 Electrical Shock Hazard .................................................. 6
1.3.2 Health Hazard .............................................................. 6
1.3.3 Hot Surface Hazard ....................................................... 7
1.3.4 Cut Hazard ................................................................... 7
1.3.5 Important safety instructions .......................................... 7
2. Product Introduction ....................................................................... 9
2.1 Top View ................................................................................... 9
2.2 Control Panel ............................................................................. 9
2.3 Working Theory .......................................................................... 9
2.4 Before using your New Induction Hob ........................................... 10
2.5 Technical Specification ................................................................ 10
3. Operation of Product ..................................................................... 10
3.1 Touch Controls .......................................................................... 10
3.2 Choosing the right Cookware ....................................................... 10
3.3 How to use ............................................................................... 11
3.3.1 Start cooking ............................................................... 11
3.3.2 Finish cooking.............................................................. 12
3.3.3 Using the Boost function ............................................... 13
3.3.4 FLEXIBLE AREA ............................................................ 13
3.3.5 Locking the Controls ..................................................... 14
3.3.6 Timer control ............................................................... 15
3.3.7 Default working times ................................................... 17
4. Cooking Guidelines ........................................................................ 17
4.1 Cooking Tips ............................................................................. 18
4.1.1 Simmering, cooking rice ................................................ 18
4.1.2 Searing steak .............................................................. 18
4.1.3 For stir-frying .............................................................. 18
4.2 Detection of Small Articles .......................................................... 18
5. Heat Settings ................................................................................ 19
6. Care and Cleaning ......................................................................... 19
7. Hints and Tips ............................................................................... 20
8. Failure Display and Inspection ...................................................... 21
9. Installation ................................................................................... 23
9.1 Selection of installation equipment ............................................... 23
9.2 Before installing the hob, make sure that ...................................... 25
9.3 After installing the hob, make sure that ........................................ 25
9.4 Before locating the fixing brackets ................................................ 25
9.5 Adjusting the bracket position ..................................................... 25
9.6 Cautions ................................................................................... 26
9.7 Connecting the hob to the mains power supply .............................. 26
4
1. Foreword
1.1 Safety Warnings
Your safety is important to us. Please read this information
before using your cooktop.
1.2 Installation
1.2.1 Electrical Shock Hazard
Disconnect the appliance from the mains electricity supply
before carrying out any work or maintenance on it.
Connection to a good earth wiring system is essential and
mandatory.
Alterations to the domestic wiring system must only be
made by a qualified electrician.
Failure to follow this advice may result in electrical shock
or death.
1.2.2 Cut Hazard
Take care - panel edges are sharp.
Failure to use caution could result in injury or cuts.
1.2.3 Important safety instructions
Read these instructions carefully before installing or using
this appliance.
No combustible material or products should be placed on
this appliance at any time.
Please make this information available to the person
responsible for installing the appliance as it could reduce
your installation costs.
In order to avoid a hazard, this appliance must be installed
according to these instructions for installation.
This appliance is to be properly installed and earthed only
by a suitably qualified person.
This appliance should be connected to a circuit which
incorporates an isolating switch providing full
disconnection from the power supply.
5
Failure to install the appliance correctly could invalidate
any warranty or liability claims.
This appliance is not intended for use by persons(including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their
safety.
Children should be supervised to ensure that they do not
play with the appliance.
If the supply cord is damaged, it must be replaced by the
manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.
This appliance can be used by children aged from 8 years
and above and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning
use of the appliance in a safe way and understand the
hazards involved.
Children shall not play with the appliance. Cleaning and
user maintenance shall not be made by children without
supervision.
Warning: If the surface is cracked, switch off the appliance
to avoid the possibility of electric shock, for hob surfaces
of glass-ceramic or similar material which protect live
parts.
A steam cleaner is not to be used.
Metallic objects such as knives, forks, spoons and lids
should not be placed on the hob surface since they can get
hot
Do not use a steam cleaner to clean your cooktop.
After use, switch off the hob element by its control and do
not rely on the pan detector.
The appliance is not intended to be operated by means of
an external timer or separate remote-control system.
Danger of fire: do not store items on the cooking surfaces.
CAUTION: The cooking process has to be supervised. A
short term cooking process has to be supervised
continuously.
6
WARNING: Unattended cooking on a hob with fat or oil can
be dangerous and may result in a fire.
WARNING: The appliance and its accessible parts become
hot during use.
Care should be taken to avoid touching heating elements.
Children less than 8 years of age shall be kept away unless
continuously supervised.
WARNING: Unattended cooking on a hob with fat or oil can
be dangerous and may result in fire.
NEVER try to extinguish a fire with water, but switch off
the appliance and then cover flame e.g. with a lid or a fire
blanket.
CAUTION: The cooking process has to be supervised. A
short term cooking process has to be supervised
continuously.
Danger of fire: do not store items on the cooking surfaces.
WARNING: Use only hob guards designed by the
manufacturer of the cooking appliance or indicated by the
manufacturer of the appliance in the instructions for use as
suitable or hob guards incorporated in the appliance. The
use of inappropriate guards can cause accidents.
1.3 Operation and maintenance
1.3.1 Electrical Shock Hazard
Do not cook on a broken or cracked cooktop. If the
cooktop surface should break or crack, switch the
appliance off immediately at the mains power supply (wall
switch) and contact a qualified technician.
Switch the cooktop off at the wall before cleaning or
maintenance.
Failure to follow this advice may result in electrical shock
or death.
1.3.2 Health Hazard
This appliance complies with electromagnetic safety
standards.
However, persons with cardiac pacemakers or other
electrical implants (such as insulin pumps) must consult
7
with their doctor or implant manufacturer before using this
appliance to make sure that their implants will not be
affected by the electromagnetic field.
Failure to follow this advice may result in death.
1.3.3 Hot Surface Hazard
During use, accessible parts of this appliance will become
hot enough to cause burns.
Do not let your body, clothing or any item other than
suitable cookware contact the Induction glass until the
surface is cool.
Keep children away.
Handles of saucepans may be hot to touch. Check
saucepan handles do not overhang other cooking zones
that are on. Keep handles out of reach of children.
Failure to follow this advice could result in burns and
scalds.
1.3.4 Cut Hazard
The razor-sharp blade of a cooktop scraper is exposed
when the safety cover is retracted. Use with extreme care
and always store safely and out of reach of children.
Failure to use caution could result in injury or cuts.
1.3.5 Important safety instructions
Never leave the appliance unattended when in use.
Boilover causes smoking and greasy spillovers that may
ignite.
Never use your appliance as a work or storage surface.
Never leave any objects or utensils on the appliance.
Do not place or leave any magnetisable objects (e.g. credit
cards, memory cards) or electronic devices (e.g.
computers, MP3 players) near the appliance, as they may
be affected by its electromagnetic field.
Never use your appliance for warming or heating the
room.
After use, always turn off the cooking zones and the
cooktop as described in this manual (i.e. by using the
touch controls). Do not rely on the pan detection feature to
turn off the cooking zones when you remove the pans.
Do not allow children to play with the appliance or sit,
8
stand, or climb on it.
Do not store items of interest to children in cabinets above
the appliance. Children climbing on the cooktop could be
seriously injured.
Do not leave children alone or unattended in the area
where the appliance is in use.
Children or persons with a disability which limits their
ability to use the appliance should have a responsible and
competent person to instruct them in its use. The
instructor should be satisfied that they can use the
appliance without danger to themselves or their
surroundings.
Do not repair or replace any part of the appliance unless
specifically recommended in the manual. All other
servicing should be done by a qualified technician.
Do not place or drop heavy objects on your cooktop.
Do not stand on your cooktop.
Do not use pans with jagged edges or drag pans across
the Induction glass surface as this can scratch the glass.
Do not use scourers or any other harsh abrasive cleaning
agents to clean your cooktop, as these can scratch the
Induction glass.
This appliance is intended to be used in household and
similar applications such as: -staff kitchen areas in shops,
offices and other working environments; -farm houses; -by
clients in hotels, motels and other residential type
environments; -bed and breakfast type environments.
WARNING: The appliance and its accessible parts become
hot during use.
Care should be taken to avoid touching heating elements.
Children less than 8 years of age shall be kept away unless
continuously supervised.
Congratulations
on the purchase of your new Induction Hob.
We recommend that you spend some time to read this Instruction / Installation Manual in order to fully
understand how to install correctly and operate it.
For installation, please read the installation section.
Read all the safety instructions carefully before use and keep this Instruction / Installation Manual for
future reference.
9
2. Product Introduction
2.1 Top View
2.2 Control Panel
2.3 Working Theory
Induction cooking is a safe, advanced, efficient, and economical cooking technology. It works by
electromagnetic vibrations generating heat directly in the pan, rather than indirectly through heating
the glass surface. The glass becomes hot only because the pan eventually warms it up.
iron pot
magnetic circuit
ceramic glass plate
induction coil
induced currents
6. Glass plate
1. On/Off control
2. Timer control
3. Boost
4. Heating zone selection controls
5. Power / Timer slider touch control
6. Keylock control
7. Flexible Area control
1. Max. 1400/1500W zone 160mm
2. Max. 2400/2600W zone 210mm
7. Control panel
4. Max. 1800/2000W zone 180mm
3. Max. 1800/2000W zone 180mm
5. Max. 3000/3600W zone 180x386mm
265
3
4 4
1 7
2 3
5
4
6
1
7
10
2.4 Before using your New Induction Hob
Read this guide, taking special note of the ‘Safety Warnings’ section.
Remove any protective film that may still be on your Induction hob.
2.5 Technical Specification
Cooking Hob CCIM3000FZ
Cooking Zones
4 Zones
Supply Voltage
220-240V~ 50Hz or 60Hz
Installed Electric Power
7400W
Product Size L×W×H(mm)
590X520X62
Building-in Dimensions A×B (mm)
560X490
Weight and Dimensions are approximate. Because we continually strive to improve our products we
may change specifications and designs without prior notice
3. Operation of Product
3.1 Touch Controls
The controls respond to touch, so you don’t need to apply any pressure.
Use the ball of your finger, not its tip.
You will hear a beep each time a touch is registered.
Make sure the controls are always clean, dry, and that there is no object (e.g. a utensil or a cloth)
covering them. Even a thin film of water may make the controls difficult to operate.
3.2 Choosing the right Cookware
• Only use cookware with a base suitable for induction cooking.
Look for the induction symbol on the packaging or on the bottom
of the pan.
• You can check whether your cookware is suitable by carrying out a magnet test.
Move a magnet towards the base of the pan. If it is attracted, the pan is suitable
for induction.
• If you do not have a magnet:
1. Put some water in the pan you want to check.
2. If does not flash in the display and the water is heating, the pan is suitable.
• Cookware made from the following materials is not suitable: pure stainless steel, aluminium or copper
without a magnetic base, glass, wood, porcelain, ceramic, and earthenware.
11
Do not use cookware with jagged edges or a curved base.
Make sure that the base of your pan is smooth, sits flat against the glass, and is the same size as the
cooking zone. Use pans whose diameter is as large as the graphic of the zone selected. Using a pot a
slightly wider energy will be used at its maximum efficiency. If you use smaller pot efficiency could be
less than expected. Pot less than 140 mm could be undetected by the hob. Always centre your pan on
the cooking zone.
Always lift pans off the Induction hob – do not slide, or they may scratch the glass.
3.3 How to use
3.3.1 Start cooking
Touch the ON/OFF control. After power on, the buzzer
beeps once, all displays show “–” or “– –”, indicating that
the induction hob has entered the state of standby mode.
Place a suitable pan on the cooking zone that you wish to
use.
• Make sure the bottom of the pan and the surface of the
cooking zone are clean and dry.
12
Touching the heating zone selection control, and an
indicator next to the key will flash
Select a heat setting by touching the slider control
• If you don’t choose a heat setting within 1 minute, the
Induction hob will automatically switch off. You will need to
start again at step 1.
• You can modify the heat setting at any time during
cooking.
If the display flashes alternately with the heat setting
This means that:
• you have not placed a pan on the correct cooking zone or,
• the pan you’re using is not suitable for induction cooking or,
• the pan is too small or not properly centered on the cooking zone.
No heating takes place unless there is a suitable pan on the cooking zone.
The display “ ”will automatically disappear after 1 minute if no suitable pan is placed on it.
3.3.2 Finish cooking
Touching the heating zone selection control that you
wish to switch off
Turn the cooking zone off by touching the slider to “|”.
Make sure the displayshows”0”
Turn the whole cooktop off by touching the ON/OFF
control.
Beware of hot surfaces
H will show which cooking zone is hot to touch. It
will disappear when the surface has cooled down to
a safe temperature. It can also be used as an energy
saving function if you want to heat further pans, use
the hotplate that is still hot.
13
3.3.3 Using the Boost function
The function can work in any cooking zone.
The cooking zone returns to its original setting after 5 minutes.
If the original heat setting equals 0, it will return to 9 after 5 minutes.
3.3.4 FLEXIBLE AREA
• This area can be used as a single zone or as two different zones, accordingly to the cooking needs
anytime.
• Free area is made of two independent inductors that can be controlled separately.
As big zone
1. To activate the free area as a single big zone, Touching the Flexible Area control .
2. As a big zone, we suggest the used as the follow:
Cookware: 250mm or 280mm diameter cookware (Square or Oval cookware are acceptable)
Activate the boost function
Touching the heating zone selection control.
Touching the boost control , the zone indicator show
“P” and the power reach Max.
Cancel the Boost function
Touching the heating zone selection control that you
wish to cancel the boost function
Touching the "Boost" control to cancel the Boost
function, then the cooking zone will revert to its original
setting.
14
We don’t recommend other operations except for above mentioned three
operations because it might effect the heating of appliance
As two independent zones
To use the flexible area as two different zones, you can have two choices of
heating.
(a) Put a pan on the right up side or the right down side of the flexible zone.
(b)Put two pans on both sides of the flexible zone.
Notice: Make sure the pan is bigger than 120mm.
3.3.5 Locking the Controls
You can lock the controls to prevent unintended use (for example children accidentally turning the
cooking zones on).
When the controls are locked, all the controls except the ON/OFF control are disabled.
To lock the controls
Touch the lock control The timer indicator will show “ Lo“
15
To unlock the controls
Touch and hold the lock control for a while.
When the hob is in the lock mode, all the controls are disable except the ON/OFF , you can always
turn the induction hob off with the ON/OFF control in an emergency, but you shall unlock the hob first
in the next operation.
3.3.6 Timer control
You can use the timer in two different ways:
a) You can use it as a minute minder. In this case, the timer will not turn any cooking zone off when
the set time is up.
b) You can set it to turn one or more cooking zones off after the set time is up.
The timer of maximum is 99 min.
a) Using the Timer as a Minute Minder
If you are not selecting any cooking zone
Make sure the cooktop is turned on.
Note: you can use the minute minder
at least one zone
shall be active.
Touch timer control, the “10” will show in the timer
display. and the “0” flashes.
Set the time by touching the slider control. (e.g. 5)
Touch timer control again, the “1” will flash
Set the time by touching the slider control (e.g.9), now
the timer you set is 95 minutes.
When the time is set, it will begin to count down immediately. The display will show the remaining
time
Buzzer will beep for 30 seconds and the timer
indicator shows “- -” when the setting time finished.
b) Setting the timer to turn one cooking zone off
16
Set one zone
Touching the heating zone selection control that you want to
set the timer for.
In short time, touch timer control, the “10” will show in the
timer display and the “0” flashes.
Set the time by touching the slider control. (e.g. 5)
Touch timer control again, the “1” will flash.
Set the time by touching the slider control (e.g.9), now the
timer you set is 95 minutes.
When the time is set, it will begin to count down
immediately. The display will show the remaining time .
NOTE: The red dot next to power level indicator will
illuminate indicating that zone is selected.
When cooking timer expires, the corresponding cooking zone
will be switched off automatically.
Other cooking zone will keep operating if they are turned on previously.
The pictures shown above are for reference only, and the final product shall prevail.
17
set more zones:
The steps for setting more zones are similar to the steps of setting one zone;
When you set the time for several cooking zones simultaneously, decimal dots of the relevant cooking
zones are on. The minute display shows the min. timer. The dot of the corresponding zone flashes.
The shown as below:
(set to 15 minutes)
(set to 45 minutes)
Once the countdown timer expires, the corresponding
zone will switch off. Then it will show the new min.
timer and the dot of corresponding zone will flash.
The shown as right:
(set to 30 minutes)
Touch the heating zone selection control, the corresponding timer will be shown in the timer
indicator.
C)Cancel the timer
Touching the heating zone selection control that you
want to cancel the timer
Touching the timer control, the indicator flash
Touch the slider control to set the timer to “00”, the timer is cancelled
3.3.7 Default working times
Auto shut down is a safety protection function for your induction hob. It shut down automatically if
ever you forget to turn off your cooking. The default working times for various power levels are shown
in the below table:
Power level 1 2 3 4 5 6 7 8 9
Default working timer (hour) 8 8 8 4 4 4 2 2 2
When the pot is removed, the induction hob can stop heating immediately and the hob automatically
switch off after 2 minutes.
People with a heart pace maker should consult with their doctor before using this unit.
4. Cooking Guidelines
Take care when frying as the oil and fat heat up very quickly, particularly if you’re using
PowerBoost. At extremely high temperatures oil and fat will ignite spontaneously and this
presents a serious fire risk.
18
4.1 Cooking Tips
When food comes to the boil, reduce the temperature setting.
Using a lid will reduce cooking times and save energy by retaining the heat.
Minimize the amount of liquid or fat to reduce cooking times.
Start cooking on a high setting and reduce the setting when the food has heated through.
4.1.1 Simmering, cooking rice
Simmering occurs below boiling point, at around 85˚C, when bubbles are just rising occasionally
to the surface of the cooking liquid. It is the key to delicious soups and tender stews because the
flavours develop without overcooking the food. You should also cook egg-based and flour
thickened sauces below boiling point.
Some tasks, including cooking rice by the absorption method, may require a setting higher than
the lowest setting to ensure the food is cooked properly in the time recommended.
4.1.2 Searing steak
To cook juicy flavorsome steaks:
1. Stand the meat at room temperature for about 20 minutes before cooking.
2. Heat up a heavy-based frying pan.
3. Brush both sides of the steak with oil. Drizzle a small amount of oil into the hot pan and then lower
the meat onto the hot pan.
4. Turn the steak only once during cooking. The exact cooking time will depend on the thickness of
the steak and how cooked you want it. Times may vary from about 2 – 8 minutes per side. Press
the steak to gauge how cooked it is – the firmer it feels the more ‘well done’ it will be.
5. Leave the steak to rest on a warm plate for a few minutes to allow it to relax and become tender
before serving.
4.1.3 For stir-frying
1. Choose an induction compatible flat-based wok or a large frying pan.
2. Have all the ingredients and equipment ready. Stir-frying should be quick. If cooking large
quantities, cook the food in several smaller batches.
3. Preheat the pan briefly and add two tablespoons of oil.
4. Cook any meat first, put it aside and keep warm.
5. Stir-fry the vegetables. When they are hot but still crisp, turn the cooking zone to a lower setting,
return the meat to the pan and add your sauce.
6. Stir the ingredients gently to make sure they are heated through.
7. Serve immediately.
4.2 Detection of Small Articles
When an unsuitable size or non-magnetic pan (e.g. aluminium), or some other small item (e.g. knife,
fork, key) has been left on the hob, the hob automatically go on to standby in 1 minute. The fan will
keep cooking down the induction hob for a further 1 minute.
19
5. Heat Settings
The settings below are guidelines only. The exact setting will depend on several factors, including your
cookware and the amount you are cooking. Experiment with the induction hob to find the settings that
best suit you.
Heat setting Suitability
1 - 2
• delicate warming for small amounts of food
• melting chocolate, butter, and foods that burn quickly
• gentle simmering
• slow warming
3 - 4
• reheating
• rapid simmering
• cooking rice
5 - 6
• pancakes
7 - 8
• sautéing
• cooking pasta
9
• stir-frying
• searing
• bringing soup to the boil
• boiling water
6. Care and Cleaning
What? How? Important!
Everyday soiling
on glass
(fingerprints,
marks, stains left
by food or non-
sugary spillovers
on the glass)
1. Switch the power to the cooktop
off.
2. Apply a cooktop cleaner while the
glass is still warm (but not hot!)
3. Rinse and wipe dry with a clean
cloth or paper towel.
4. Switch the power to the cooktop
back on.
• When the power to the cooktop is
switched off, there will be no ‘hot
surface’ indication but the cooking
zone may still be hot! Take extreme
care.
• Heavy-duty scourers, some nylon
scourers and harsh/abrasive cleaning
agents may scratch the glass. Always
read the label to check if your cleaner
or scourer is suitable.
• Never leave cleaning residue on the
cooktop: the glass may become
stained.
20
Boilovers, melts,
and
hot sugary spills
on
the glass
Remove these immediately with a
fish slice, palette knife or razor blade
scraper suitable for Induction glass
cooktops, but beware of hot cooking
zone surfaces:
1. Switch the power to the cooktop
off at the wall.
2. Hold the blade or utensil at a 30°
angle and scrape the soiling or
spill to a cool area of the cooktop.
3. Clean the soiling or spill up with a
dish cloth or paper towel.
4. Follow steps 2 to 4 for ‘Everyday
soiling on glass’ above.
• Remove stains left by melts and
sugary food or spillovers as soon
as possible. If left to cool on the
glass, they may be difficult to
remove or even permanently
damage the glass surface.
• Cut hazard: when the safety cover
is retracted, the blade in a scraper
is razor-sharp. Use with extreme
care and always store safely and
out of reach of children.
Spillovers on the
touch controls
1. Switch the power to the cooktop
off.
2. Soak up the spill
3. Wipe the touch control area with a
clean damp sponge or cloth.
4. Wipe the area completely dry
with a paper towel.
5. Switch the power to the cooktop
back on.
• The cooktop may beep and turn
itself off, and the touch controls
may not function while there is
liquid on them. Make sure you wipe
the touch control area dry before
turning the cooktop back on.
7. Hints and Tips
Problem Possible causes What to do
The induction hob
cannot be turned on.
No power.
Make sure the induction hob is
connected to the power supply
and that it is switched on.
Check whether there is a power
outage in your home or area. If
you’ve checked everything and the
problem persists, call a qualified
technician.
The touch controls are
unresponsive.
The controls are locked.
Unlock the controls. See section
‘Using your induction cooktop’ for
instructions.
The touch controls are
difficult to operate.
There may be a slight film of
water over the controls or you
may be using the tip of your
finger when touching the
controls.
Make sure the touch control area is
dry and use the ball of your finger
when touching the controls.
The glass is being
scratched.
Rough-edged cookware.
Unsuitable, abrasive scourer or
cleaning products being used.
Use cookware with flat and smooth
bases. See ‘Choosing the right
cookware’.
See ‘Care and cleaning’.
21
Some pans make
crackling or clicking
noises.
This may be caused by the
construction of your cookware
(layers of different metals
vibrating differently).
This is normal for cookware and
does not indicate a fault.
The induction hob
makes a low humming
noise when used on
a high heat setting.
This is caused by the technology
of induction cooking.
This is normal, but the noise should
quieten down or disappear completely
when you decrease the heat setting.
Fan noise coming from
the induction hob.
A cooling fan built into your
induction hob has come on to
prevent the electronics from
overheating. It may continue to
run even after you’ve turned the
induction hob off.
This is normal and needs no action. Do
not switch the power to the induction
hob off at the wall while the fan is
running.
Pans do not become
hot and appears in the
display.
The induction hob cannot
detect the pan because it is not
suitable for induction cooking.
The induction hob cannot detect
the pan because it is too small
for the cooking zone or not
properly centred on it.
Use cookware suitable for induction
cooking. See section ‘Choosing the
right cookware’.
Centre the pan and make sure that its
base matches the size of the cooking
zone.
The induction hob or a
cooking zone has
turned itself off
unexpectedly, a tone
sounds and an error
code is displayed
(typically alternating
with one or two digits
in the cooking timer
display).
Technical fault.
Please note down the error
letters and numbers, switch
the power to the induction hob
off at the wall, and contact a
qualified technician.
8. Failure Display and Inspection
The induction hob is equipped with a self diagnostic function. With this test the technician is able to
check the function of several components without disassembling or dismounting the hob from the
working surface.
Troubleshooting
1) Failure code occur during customer using & Solution;
Failure code Problem Solution
No Auto-Recovery
E1
Ceramic plate temperature sensor
failure--open circuit.
Check the connection or replace the
ceramic plate temperature sensor.
E2
Ceramic plate temperature sensor
failure- -short circuit.
Eb Ceramic plate temperature sensor failure
E3
High temperature of ceramic plate
sensor.
Wait for the temperature of ceramic
plate return to normal.
22
Touch “ON/OFF” button to restart unit.
E4
Temperature sensor of the IGBT failure
--open circuit.
Replace the power board.
E5
Temperature sensor of the IGBT failure
--short circuit
E6 High temperature of IGBT.
Wait for the temperature of IGBT return
to normal.
Touch “ON/OFF” button to restart unit.
Check whether the fan runs smoothly;
if not , replace the fan.
E7
Supply voltage is below the rated
voltage.
Please inspect whether power supply is
normal.
Power on after the power supply is
normal.
E8
Supply voltage is above the rated
voltage.
U1 Communication error.
Reinsert the connection between the
display board and the power board.
Replace the power board or the display
board.
2) Specific Failure & Solution
Failure Problem Solution A Solution B
The LED does not
come on when unit is
plugged in.
No power supplied. Check to see if plug is
secured tightly in outlet
and that outlet is
working.
The accessorial power
board and the display
board connected
failure.
Check the connection.
The accessorial power
board is damaged.
Replace the accessorial
power board.
The display board is
damaged.
Replace the display
board.
Some buttons can’t work,
or the LED display is not
normal.
The display board is
damaged.
Replace the display
board.
The Cooking Mode
Indicator comes on, but
heating does not start.
High temperature of
the hob.
Ambient temperature
may be too high. Air
Intake or Air Vent may
be blocked.
There is something
wrong with the fan.
Check whether the fan
runs
smoothly；
if not , replace the fan.
The power board is
damaged.
Replace the power
board.
23
Heating stops suddenly
during operation and the
display flashes “u”.
Pan Type is wrong. Use the proper pot
(refer to the instruction
manual.)
Pan detection
circuit is damaged,
replace the power
board.
Pot diameter is too
small.
Cooker has
overheated;
Unit is overheated. Wait
for temperature to
return to normal.
Push “ON/OFF” button
to restart unit.
Heating zones of the
same side ( Such as the
first and the second
zone ) would display “u” .
The power board and
the display board
connected failure;
Check the connection.
The display board of
communicate part is
damaged.
Replace the display
board.
The Main board is
damaged.
Replace the power
board.
Fan motor sounds
abnormal.
The fan motor is
damaged.
Replace the fan.
The above are the judgment and inspection of common failures.
Please do not disassemble the unit by yourself to avoid any dangers and damages to the induction
hob.
9. Installation
9.1 Selection of installation equipment
Cut out the work surface according to the sizes shown in the drawing.
For the purpose of installation and use, a minimum of 5 cm space shall be preserved around the hole.
Be sure the thickness of the work surface is at least 30mm. Please select heat-resistant and insulated
work surface material (Wood and similar fibrous or hygroscopic material shall not be used as work
surface material unless impregnated) to avoid the electrical shock and larger deformation caused by
the heat radiation from the hotplate. As shown below:
Note: The safety distance between the sides of the hob and the inner surfaces of the worktop
should be at least 3mm.
Min.3mm
F
A
X
X
X
B
L
H
D
W
X
24
L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm) F(mm)
590 520 62 58 560+4
+1
490+4
+1
50 min. 3 min.
Under any circumstances, make sure the Induction cooker hob is well ventilated and the air inlet and
outlet are not blocked. Ensure the induction cooker hob is in good work state. As shown below
Note: The safety distance between the hotplate and the cupboard above the hotplate should be
at least 760 mm.
WARNING: Ensuring
Adequate Ventilation
Make sure the induction cooker hob is well ventilated and that air inlet and outlet are not
blocked.
In order to avoid accidental touch with the overheating bottom of the hob, or getting unexpectable
electric shock during working, it is necessary to put a wooden insert, fixed by screws, at a minimum
distance of 50mm from the bottom of the hob. Follow the requirements below.
There are ventilation holes around outside of the hob. YOU MUST ensure these holes
are not blocked by the worktop when you put the hob into position.
A(mm) B(mm) C(mm) D E
760 50 min. 20 min. Air intake
Air exit 50 min.
Min. 5 cm
Min. 5 mm Min. 5 mm
(mm)
25
Be aware that the glue that join the plastic or wooden material to the furniture,
has to resist to temperature not below 150℃, to avoid the unstuck of the
paneling.
The rear wall, adjacent and surrounding surfaces must therefore be able to
withstand an temperature of 90℃.
9.2 Before installing the hob, make sure that
The work surface is square and level, and no structural members interfere with space
requirements.
The work surface is made of a heat-resistant and insulated material.
If the hob is installed above an oven, the oven has a built-in cooling fan.
The installation will comply with all clearance requirements and applicable standards and
regulations.
A suitable isolating switch providing full disconnection from the mains power supply is
incorporated in the permanent wiring, mounted and positioned to comply with the local wiring
rules and regulations.
The isolating switch must be of an approved type and provide a 3 mm air gap contact separation
in all poles (or in all active [phase] conductors if the local wiring rules allow for this variation of
the requirements).
The isolating switch will be easily accessible to the customer with the hob installed.
You consult local building authorities and by-laws if in doubt regarding installation.
You use heat-resistant and easy-to-clean finishes (such as ceramic tiles) for the wall surfaces
surrounding the hob.
9.3 After installing the hob, make sure that
The power supply cable is not accessible through cupboard doors or drawers.
There is adequate flow of fresh air from outside the cabinetry to the base of the hob.
If the hob is installed above a drawer or cupboard space, a thermal protection barrier is installed
below the base of the hob.
The isolating switch is easily accessible by the customer.
9.4 Before locating the fixing brackets
The unit should be placed on a stable, smooth surface (use the packaging). Do not apply force onto the
controls protruding from the hob.
9.5 Adjusting the bracket position
Fix the hob on the work surface by screw 2 brackets on the bottom of hob(see picture) after
installation.
Adjust the bracket position to suit for different table top thickness.
26
Under any circumstances, the brackets cannot touch with the inner surfaces of the worktop after
installation (see picture).
9.6 Cautions
1. The induction hotplate must be installed by qualified personnel or technicians. We have
professionals at your service. Please never conduct the operation by yourself.
2. The hob will not be installed directly above a dishwasher, fridge, freezer, washing machine or
clothes dryer, as the humidity may damage the hob electronics
3. The induction hotplate shall be installed such that better heat radiation can be ensured to enhance
its reliability.
4. The wall and induced heating zone above the table surface shall withstand heat.
5. To avoid any damage, the sandwich layer and adhesive must be resistant to heat.
6. A steam cleaner is not to be used.
9.7 Connecting the hob to the mains power supply
This hob must be connected to the mains power supply only by a suitably qualified persol
Before connecting the hob to the mains power supply, check that:
1. The domestic wiring system is suitable for the power drawn by the hob.
2. The voltage corresponds to the value given in the rating plate
HOB
TABLE
BRACKET
A
27
3. The power supply cable sections can withstand the load specified on the rating plate.
To connect the hob to the mains power supply, do not use adapters, reducers, or branching
devices, as they can cause overheating and fire.
The power supply cable must not touch any hot parts and must be positioned so that its
temperature will not exceed 75˚C at any point.
Check with an electrician whether the domestic wiring system is suitable without alterations.
Any alterations must only be made by a qualified electrician.
If the total number of heating unit of the appliance you choose is not less than 4, the appliance
can be connected directly to the mains by single-phase electric connection, as shown below.
If the cable is damaged or to be replaced, the operation must be carried out the by after-sale
agent with dedicated tools to avoid any accidents.
If the appliance is being connected directly to the mains an omnipolar circuit-breaker must be
installed with a minimum opening of 3mm between contacts.
The installer must ensure that the correct electrical connection has been made and that it is
compliant with safety regulations.
The cable must not be bent or compressed.
The cable must be checked regularly and replaced by authorised technicians only.
28
The bottom surface and the power cord of the hob are not accessible after installation.
Correct disposal of this
product
The symbol on the product, or in its packaging, indicates that this product may not
be treated as household wasted, Instead, it should be taken to the appropriate
waste collection point for the recycling of electrical and electronic equipment. By
ensuring this product is disposed of correctly, you will help prevent potential
negative consequences for the environment and human health, which could
otherwise be caused by the inappropriate waste handling of this product. For more
detailed information about the recycling of this product, please contact your local
council, your household waste disposal service, or the shop where you purchased
the product.
Conteúdo
1. Introdução ........................................................................................................ 4
1.1 Advertências de segurança ............................................................................ 4
1.2 Instalação ................................................................................................. 4
1.2.1 Perigo de choque elétrico ................................................................... 4
1.2.2 Perigo de corte ................................................................................ 4
1.2.3 Instruções importantes de segurança ..................................................... 4
1.3 Utilização e manutenção ............................................................................... 6
1.3.1 Perigo de choque elétrico ................................................................... 6
1.3.2 Perigo para a saúde .......................................................................... 6
1.3.3 Perigo de superfície quente ................................................................. 6
1.3.4 Perigo de corte ................................................................................ 7
1.3.5 Instruções importantes de segurança ..................................................... 7
2. Apresentação do produto ..................................................................................... 9
2.1 Vista superior ............................................................................................. 9
2.2 Painel de controlo ....................................................................................... 9
2.3 Teoria do funcionamento ...............................................................................
9
2.4 Antes de utilizar a sua nova placa de indução ...................................................... 9
2.5 Especificações técnicas .............................................................................. 10
3. Utilização do produto ........................................................................................ 10
3.1 Controlos táteis ........................................................................................ 10
3.2 Escolher os recipientes certos para cozinhar ...................................................... 10
3.3 Como utilizar ........................................................................................... 11
3.3.1 Começar a cozinhar ........................................................................ 11
3.3.2 Terminar de cozinhar ...................................................................... 12
3.3.3 Utilizar a função Aumento de potência .................................................. 12
3.3.4 ÁREA FLEXÍVEL ........................................................................... 13
3.3.5 Bloquear os controlos ...................................................................... 14
3.3.6 Controlo do temporizador ................................................................. 14
3.3.7 Horário de funcionamento predefinido .................................................. 16
4. Instruções de cozedura ..................................................................................... 17
4.1 Conselhos de cozedura ............................................................................... 17
4.1.1 Ferver, cozer arroz ......................................................................... 17
4.1.2 Selar carne .................................................................................. 17
4.1.3 Fritar .......................................................................................... 17
4.2
Deteção de artigos pequenos ........................................................................ 17
5. Definições de aquecimento ................................................................................ 18
6. Cuidados e limpeza .......................................................................................... 18
7. Dicas e sugestões ............................................................................................ 19
8. Visualização de erros e inspeção ......................................................................... 19
9. Instalação ....................................................................................................... 21
9.1 Seleção do equipamento de instalação ............................................................ 21
9.2 Antes de instalar a placa, confirme se: ............................................................. 22
9.3 Depois de instalar a placa, confirme se: ........................................................... 23
9.4 Antes de localizar os suportes de fixação .......................................................... 23
9.5 Ajustar a posição do suporte ......................................................................... 23
9.6 Precauções ............................................................................................. 24
9.7 Ligar a placa à corrente elétrica ..................................................................... 24
4
1. Introdução
1.1 Advertências de segurança
A sua segurança é importante para nós. Leia estas informações antes
de utilizar a sua placa de indução.
1.2 Instalação
1.2.1 Perigo de choque elétrico
● Desligue o aparelho da corrente antes de realizar qualquer reparação
ou manutenção no mesmo.
● É essencial e obrigatório ter uma boa ligação à terra.
● Qualquer alteração efetuada numa instalação elétrica doméstica só
deve ser realizada por um eletricista qualificado.
● Não seguir este conselho pode resultar em choque elétrico ou morte.
1.2.2 Perigo de corte
● Cuidado - as bordas do painel são afiadas.
● A falta de cuidado pode resultar em ferimentos ou cortes.
1.2.3 Instruções importantes de segurança
● Leia atentamente as instruções antes de instalar ou utilizar este
aparelho.
● Nunca deve colocar materiais ou produtos inflamáveis em cima deste
aparelho.
● Disponibilize estas informações à pessoa responsável pela instalação
do aparelho, uma vez que pode reduzir os custos de instalação.
● Para evitar perigos, este aparelho deve ser instalado de acordo com
as instruções de instalação.
● Este aparelho deve ser instalado corretamente e ligado à terra
apenas por uma pessoa devidamente qualificada.
● Este aparelho deve ser ligado a um circuito com um dispositivo de
isolamento que permita desligá-lo completamente da fonte de
alimentação.
● A instalação incorreta do aparelho pode invalidar o acionamento da
garantia ou qualquer reclamação de responsabilidade.
● Este aparelho não deve ser utilizado por pessoas (incluindo crianças)
com capacidades sensoriais físicas ou mentais reduzidas ou falta de
experiência e conhecimento que não tenham supervisão ou instrução
5
relativamente à utilização por parte de pessoa responsável pela
segurança delas.
As crianças devem ser vigiadas para garantir que não brincam com o
aparelho.
● Caso o cabo de alimentação esteja danificado, deve ser substituído
pelo fabricante, o agente de manutenção ou pessoal qualificado de
forma semelhante, para evitar riscos.
● Este aparelho pode ser utilizado por crianças com idade igual ou
superior a 8 anos e pessoas com capacidades físicas, sensoriais ou
mentais reduzidas ou falta de experiência e conhecimento se
receberem supervisão ou instruções relativas ao uso do aparelho de
forma segura e compreenderem os perigos envolvidos.
As crianças não deverão brincar com o aparelho. A limpeza e
manutenção não devem ser feitas por crianças a menos que sejam
supervisionadas.
● Aviso: no caso de superfícies de vitrocerâmica ou de materiais
semelhantes que protejam as partes sob tensão, se a superfície
estiver rachada, desligue o aparelho para evitar choques elétricos.
● Não deve utilizar um aparelho de limpeza a vapor.
● Objetos metálicos, tais como facas, garfos, colheres e tampas, não
devem ser colocados em cima da placa porque podem aquecer.
● Não utilize um aparelho de limpeza a vapor para limpar a sua placa.
● Após a utilização, desligue o elemento da placa no respetivo controlo
e não confie no detetor de panelas.
● O aparelho não se destina a ser utilizado com um temporizador
externo nem com um sistema de controlo remoto separado.
● Perigo de incêndio: não coloque artigos em cima das superfícies de
cozedura.
CUIDADO: o processo de cozedura deve ser supervisionado. Os
processos de cozedura de curta duração devem ser supervisionados
continuamente.
AVISO: cozinhar alimentos com gordura ou óleo numa placa sem
vigilância pode ser perigoso e resultar num incêndio.
● AVISO: O aparelho e as peças acessíveis aquecem durante a
utilização.
É necessário ter cuidado para evitar tocar nos elementos de
aquecimento. As crianças com menos de 8 anos de idade devem ser
mantidas à distância, exceto se supervisionadas continuamente por
um adulto.
● AVISO: Cozinhar alimentos com gordura ou óleo numa placa sem
vigilância pode ser perigoso e pode resultar em incêndio.
NUNCA tente extinguir um fogo com água; desligue sim o aparelho e
6
depois cubra as chamas com, p. ex., uma tampa ou um cobertor
antifogo.
CUIDADO: o processo de cozedura deve ser supervisionado. Os
processos de cozedura de curta duração devem ser supervisionados
continuamente.
Perigo de incêndio: não coloque artigos em cima das superfícies de
cozedura.
● AVISO: Utilize apenas as proteções da placa fabricadas pelo
fabricante da placa de indução ou as indicadas como adequadas pelo
mesmo nas instruções de utilização, ou as proteções incorporadas no
aparelho. A utilização de proteções desadequadas pode provocar
acidentes.
1.3 Utilização e manutenção
1.3.1 Perigo de choque elétrico
● Não cozinhe numa placa partida ou rachada. Se a superfície da placa
se partir ou rachar, desligue imediatamente o aparelho da corrente
(interruptor de parede) e entre em contacto com um técnico
qualificado.
● Desligue a placa da tomada antes de proceder à sua limpeza ou
manutenção.
● Não seguir este conselho pode resultar em choque elétrico ou morte.
1.3.2 Perigo para a saúde
● Este aparelho está em conformidade com as normas de segurança
eletromagnética.
● No entanto, as pessoas com pacemakers ou outros implantes
elétricos (como bombas de insulina) devem consultar o seu médico
ou o fabricante do implante antes de utilizar este aparelho para
confirmar se o seu implante não será afetado pelo campo
eletromagnético.
● Não seguir este conselho pode resultar em morte.
1.3.3 Perigo de superfície quente
● Durante a utilização, as partes acessíveis deste aparelho aquecem o
suficiente para provocar queimaduras.
● Não deixe que o seu corpo, roupa ou qualquer outro artigo, salvo
utensílios de cozinha adequados, entrem em contacto com o vidro da
