Operator’s

Manual

DSRM-2100

Grass Trimmer

This product contains chemicals known to the State of California

to cause cancer, birth defects, or other reproductive harm. Cancer

and Reproductive Harm www.P65Warnings.ca.gov

Read and understand all provided literature before use.

Failure to do so could result in serious injury.

Note: This product complies with CAN ICES-003(B) / NMB-003(B)

DSRM-2100

999222380082

Introduction............................................................................................................3

Servicing Information..........................................................................................................3

Parts / Serial Number.................................................................................................3

Service.......................................................................................................................4

ECHO Consumer Product Support............................................................................4

Product Registration..................................................................................................4

Additional Literature...................................................................................................4

Packing List...............................................................................................................4

Safety.................................................................................................................................5

Manual Safety Symbols and Important Information...................................................5

International Symbols.................................................................................................6

General Power Tool Safety Warnings........................................................................7

FCC Statement........................................................................................................13

Enviromentally Battery Disposal..............................................................................14

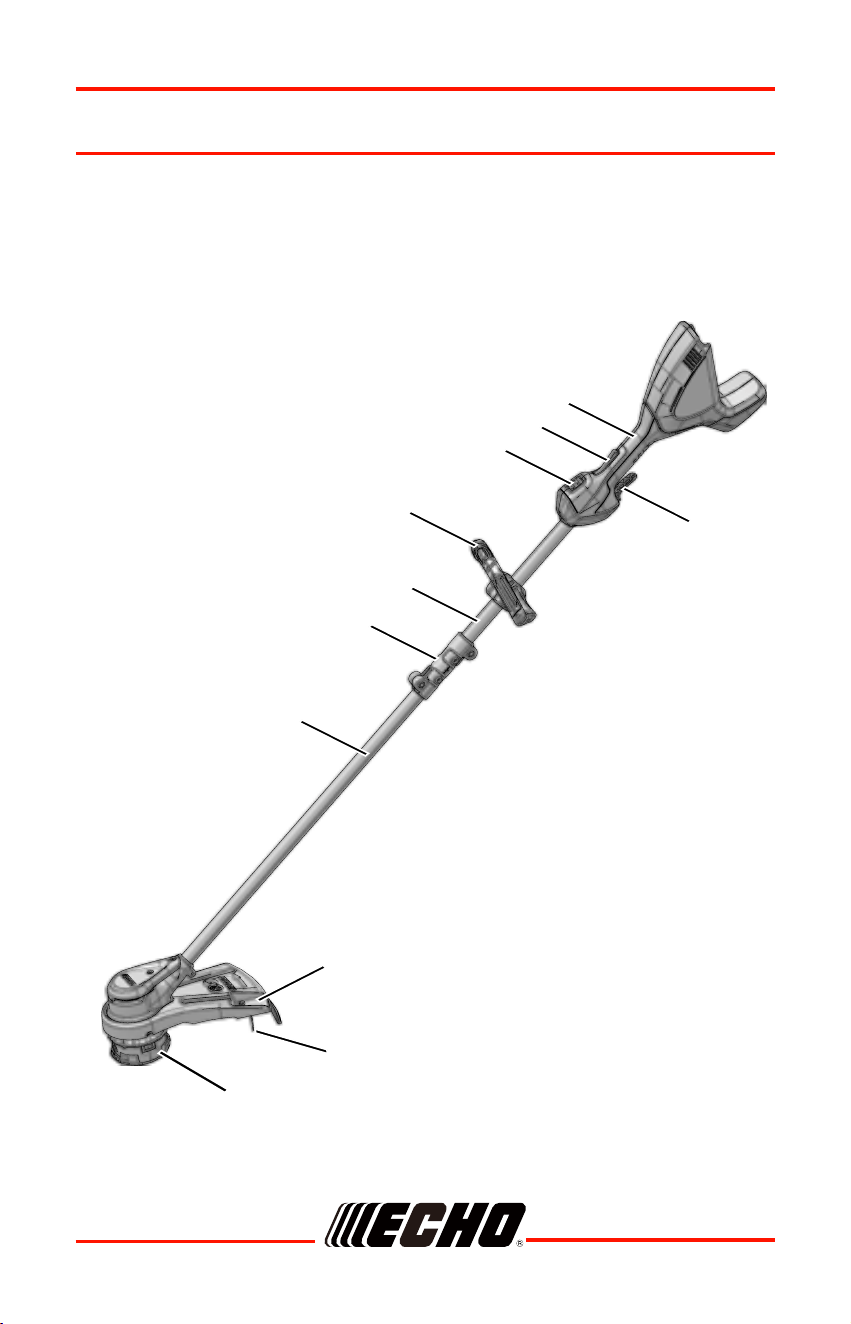

Description.......................................................................................................................15

Assembly..............................................................................................................17

Unpack The Machine...............................................................................................17

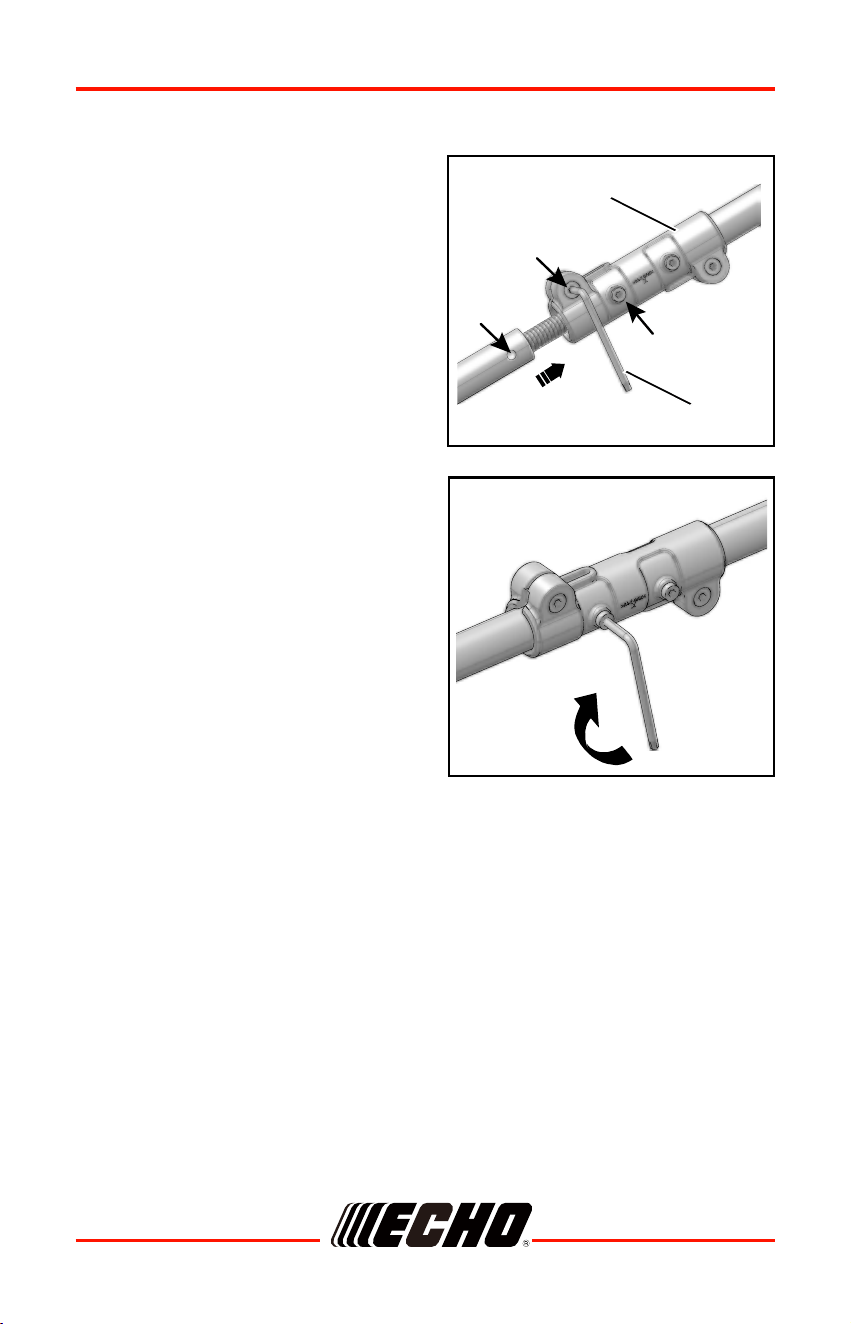

Assemble The Shaft.................................................................................................18

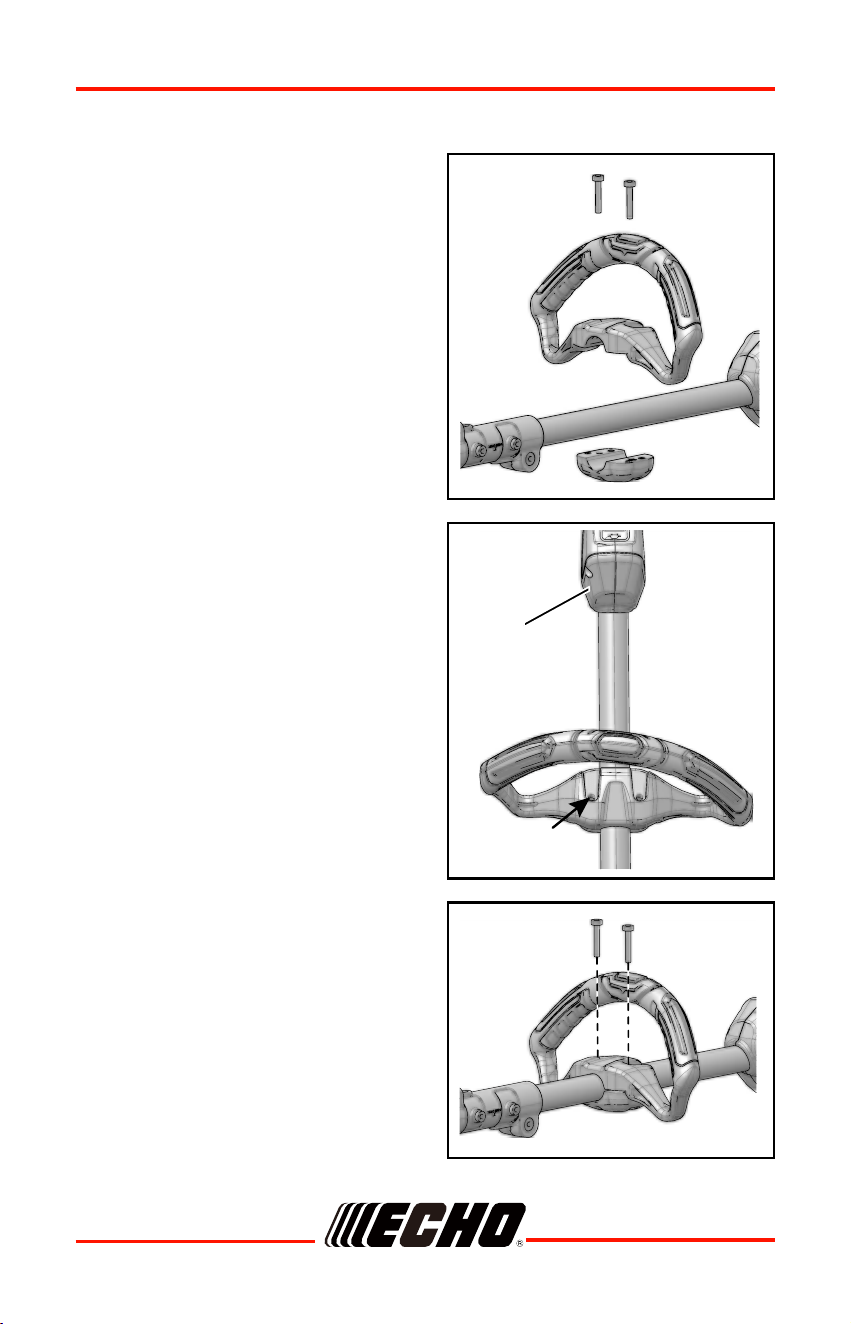

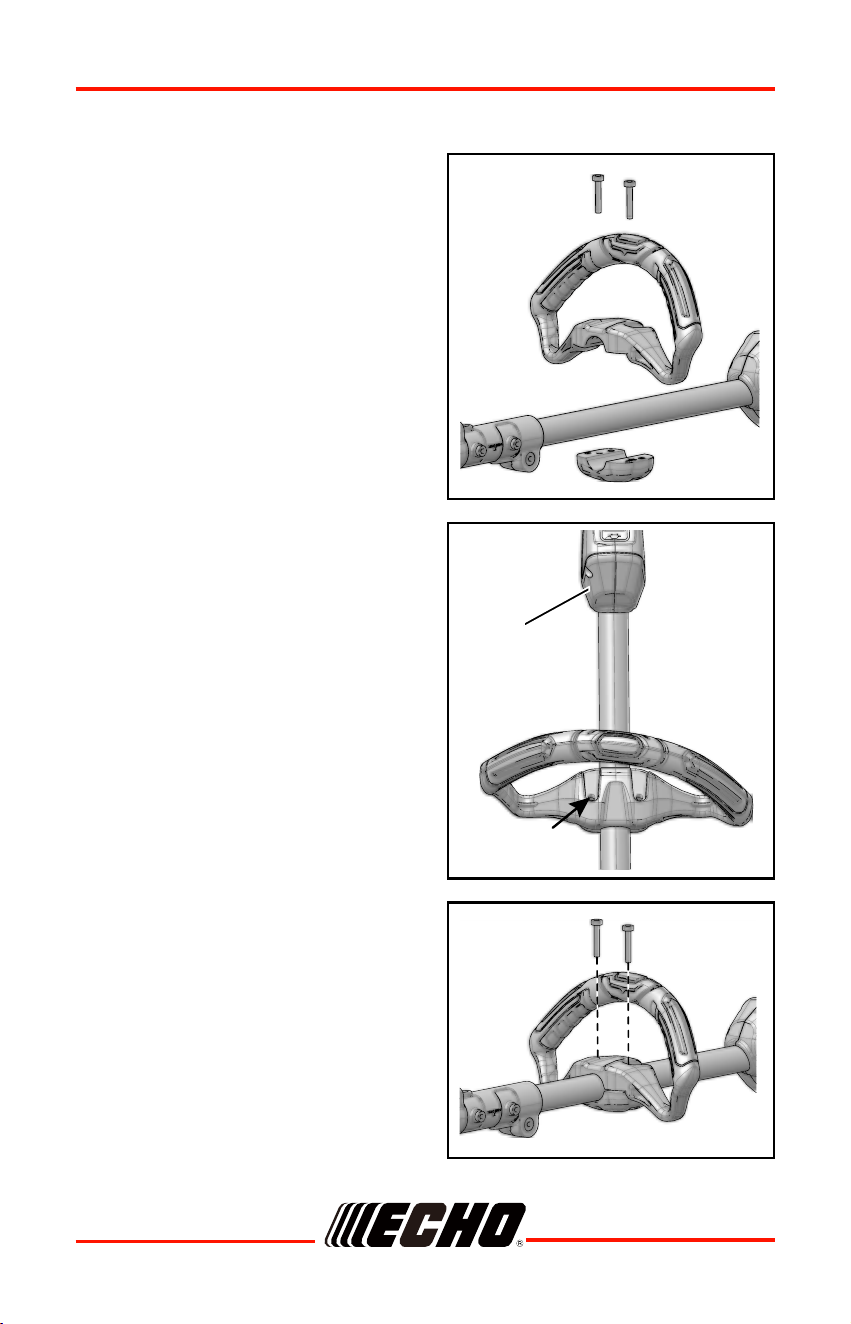

Attach The Support Handle......................................................................................19

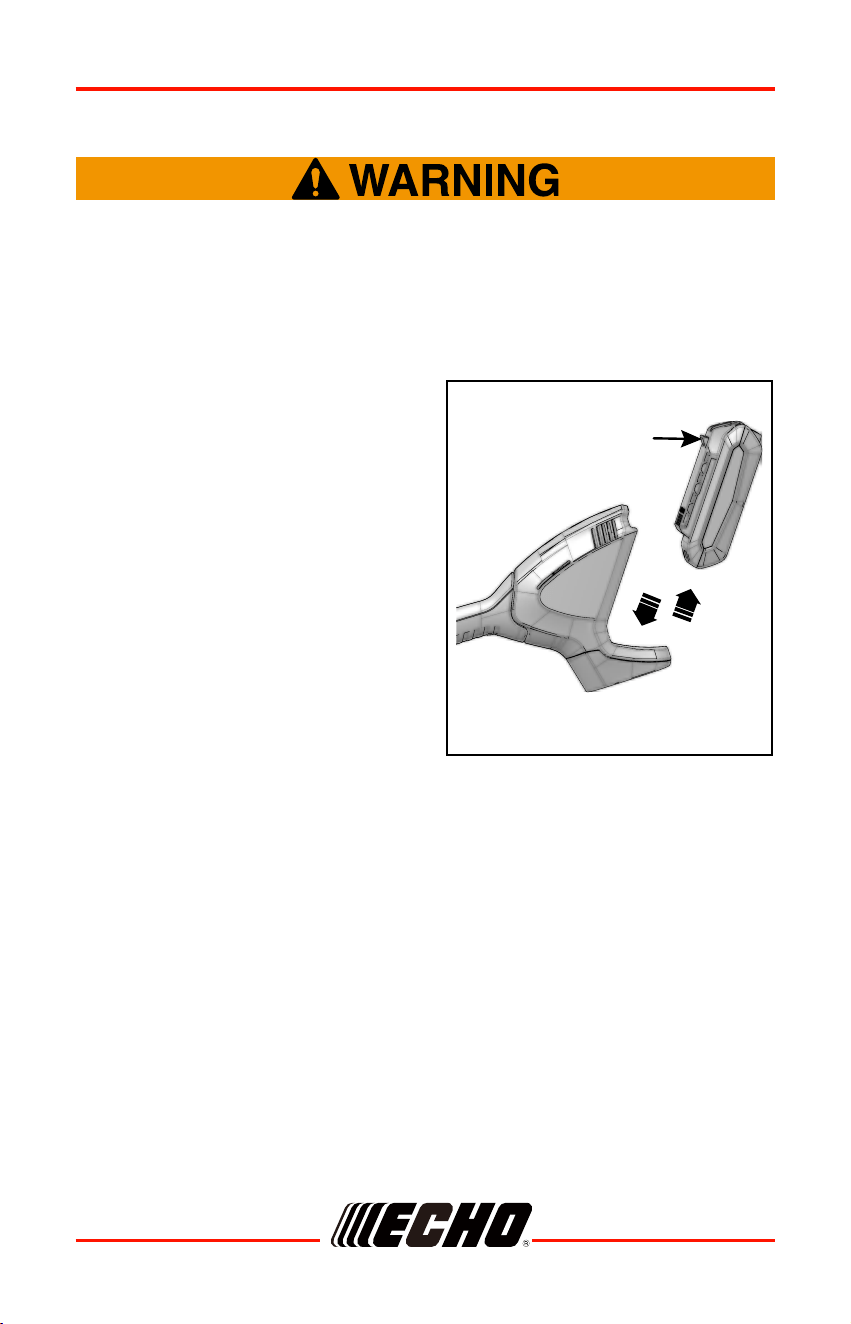

Install The Battery....................................................................................................20

Remove The Battery................................................................................................20

Operation............................................................................................................21

Start The Machine....................................................................................................21

Stop The Machine....................................................................................................21

Adjust The Length Of The Cutting Line...................................................................22

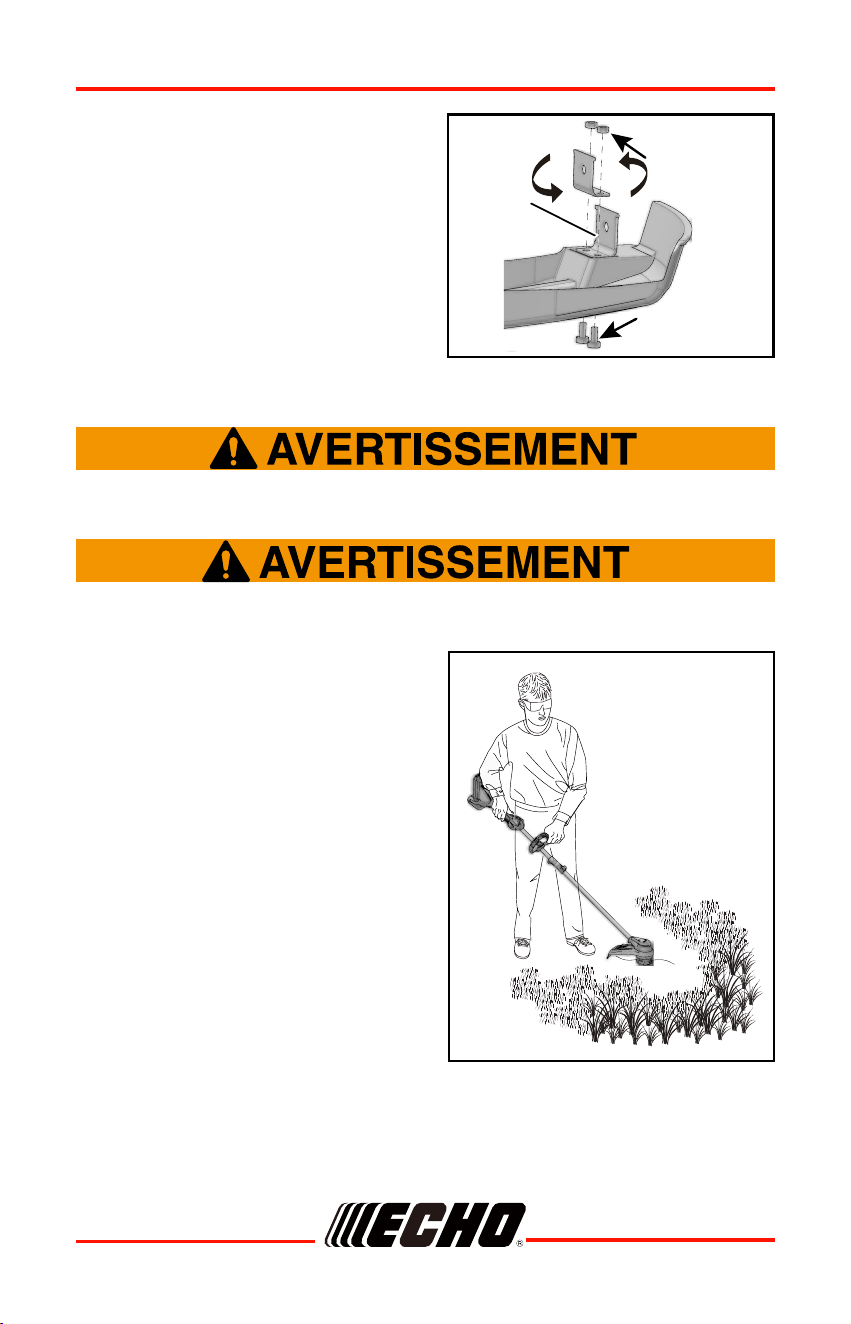

Line Cut-off Knife.....................................................................................................22

Adjust The Cutting Diameter....................................................................................22

Operation Tips.........................................................................................................23

Cutting Tips.............................................................................................................23

Maintenance..............................................................................................................24

General Information.................................................................................................24

Clean The Machine..................................................................................................24

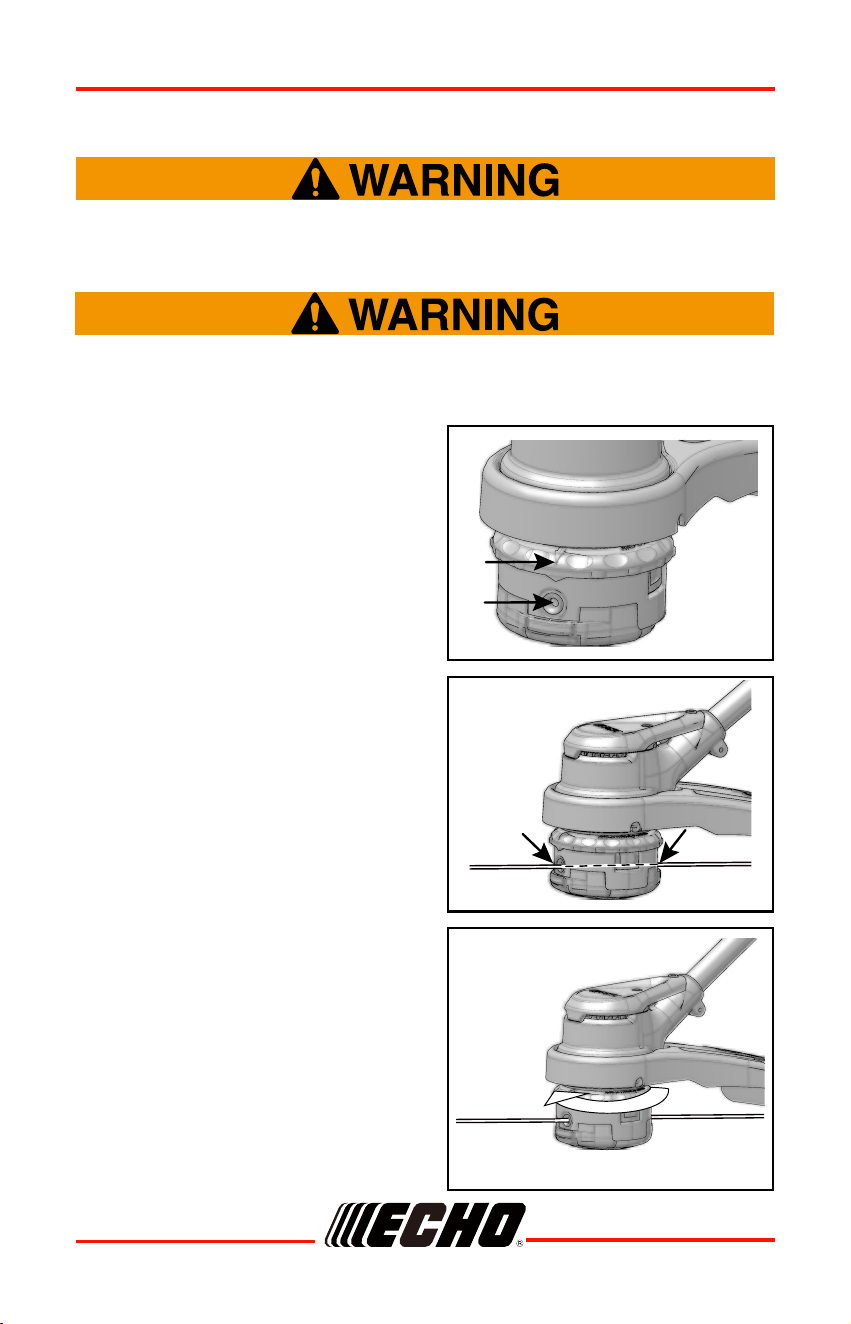

Nylon Line Replacement..........................................................................................25

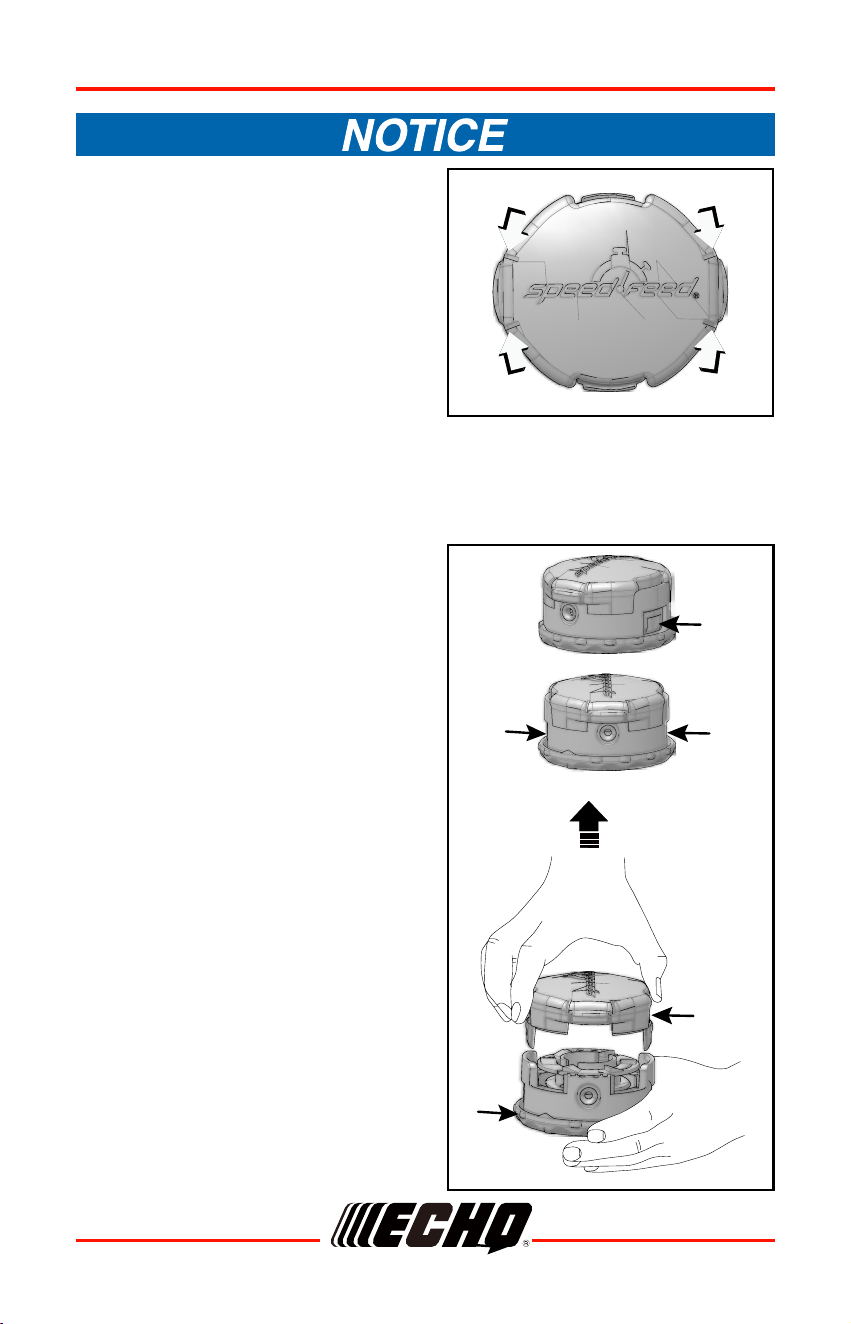

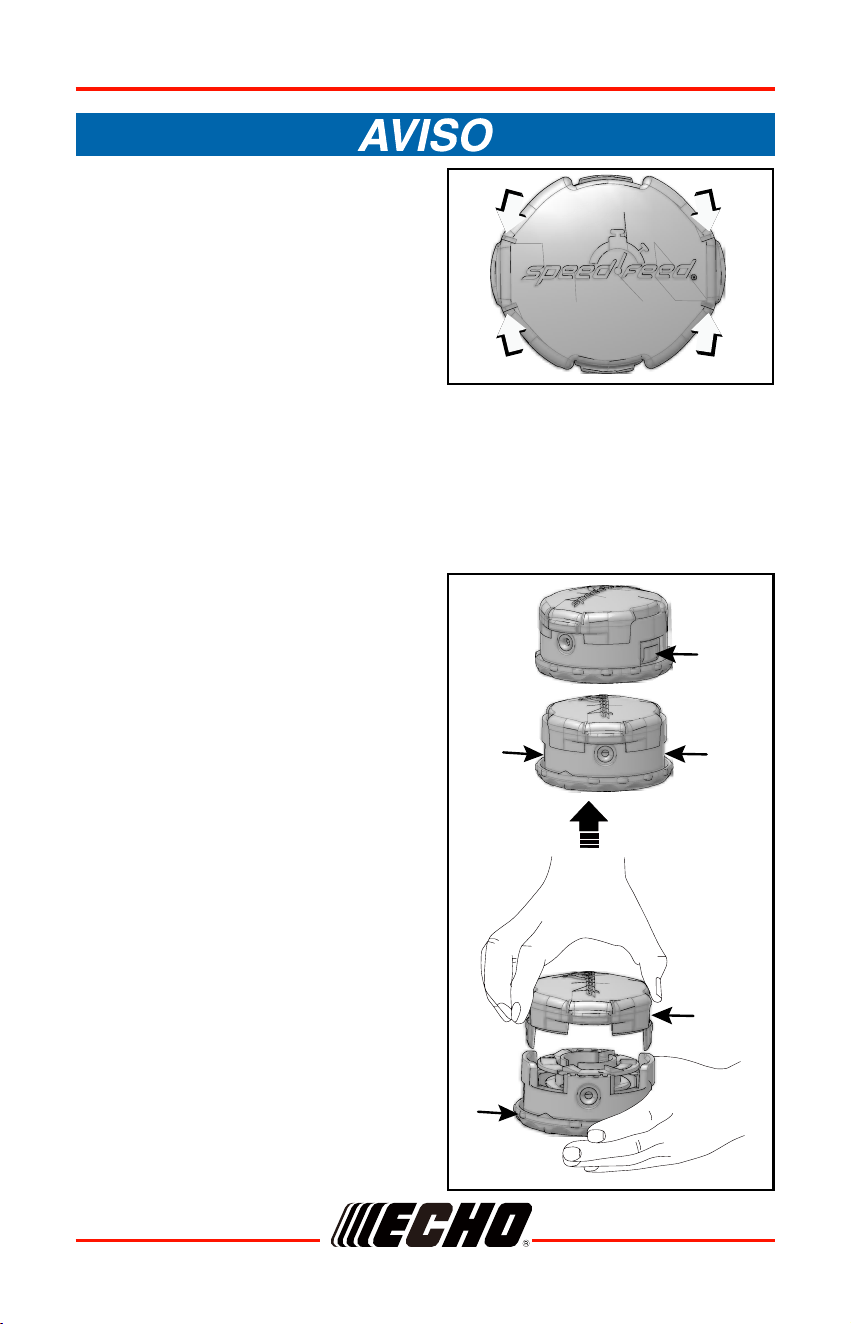

Nylon Line Head Disassembly Instructions.............................................................26

Troubleshooting...............................................................................................................27

Storage...............................................................................................................29

Storage After Use....................................................................................................29

Specications.............................................................................................................30

Product Registration.........................................................................................................31

Warranty.............................................................................................................33

TABLE OF CONTENTS

DSRM-2100

99922238008

INTRODUCTION

SERVICING INFORMATION

INTRODUCTION

Specications, descriptions and illustrative material in this literature are as

accurate as known at the time of publication, but are subject to change without

notice. Illustrations may include optional equipment and accessories, and may

not include all standard equipment.

For additional literature, including safety manuals where applicable, or

questions regarding terms used in this manual, visit:

https://www.echo-usa.com/manuals

Genuine ECHO Parts and Assemblies

for your ECHO products are available

only from an Authorized ECHO Dealer.

When you do need to buy parts always

have the Model Number and Serial

Number of the unit with you. For future

reference write them in the space

provided below.

Model No. _______________ Serial No. _______________

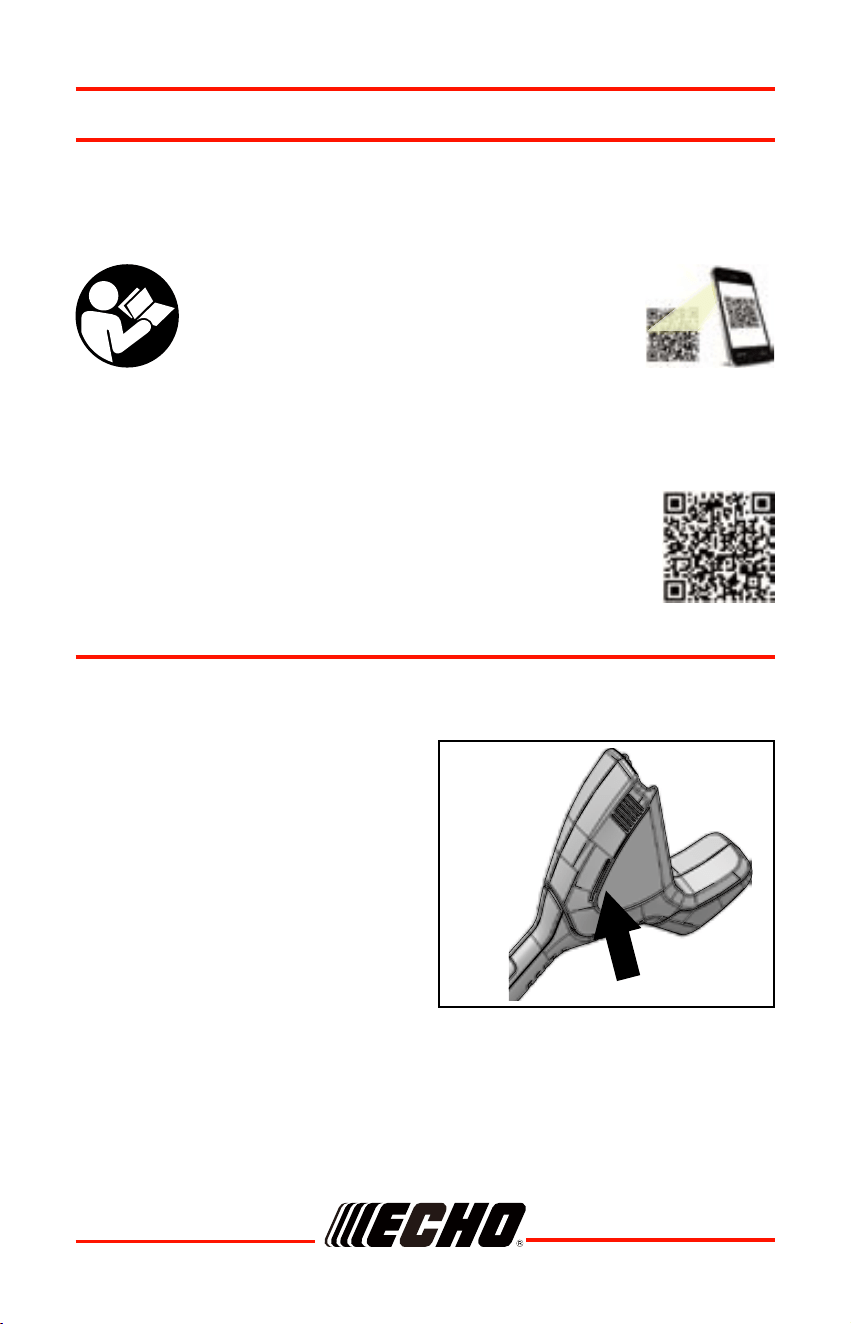

Parts / Serial Number

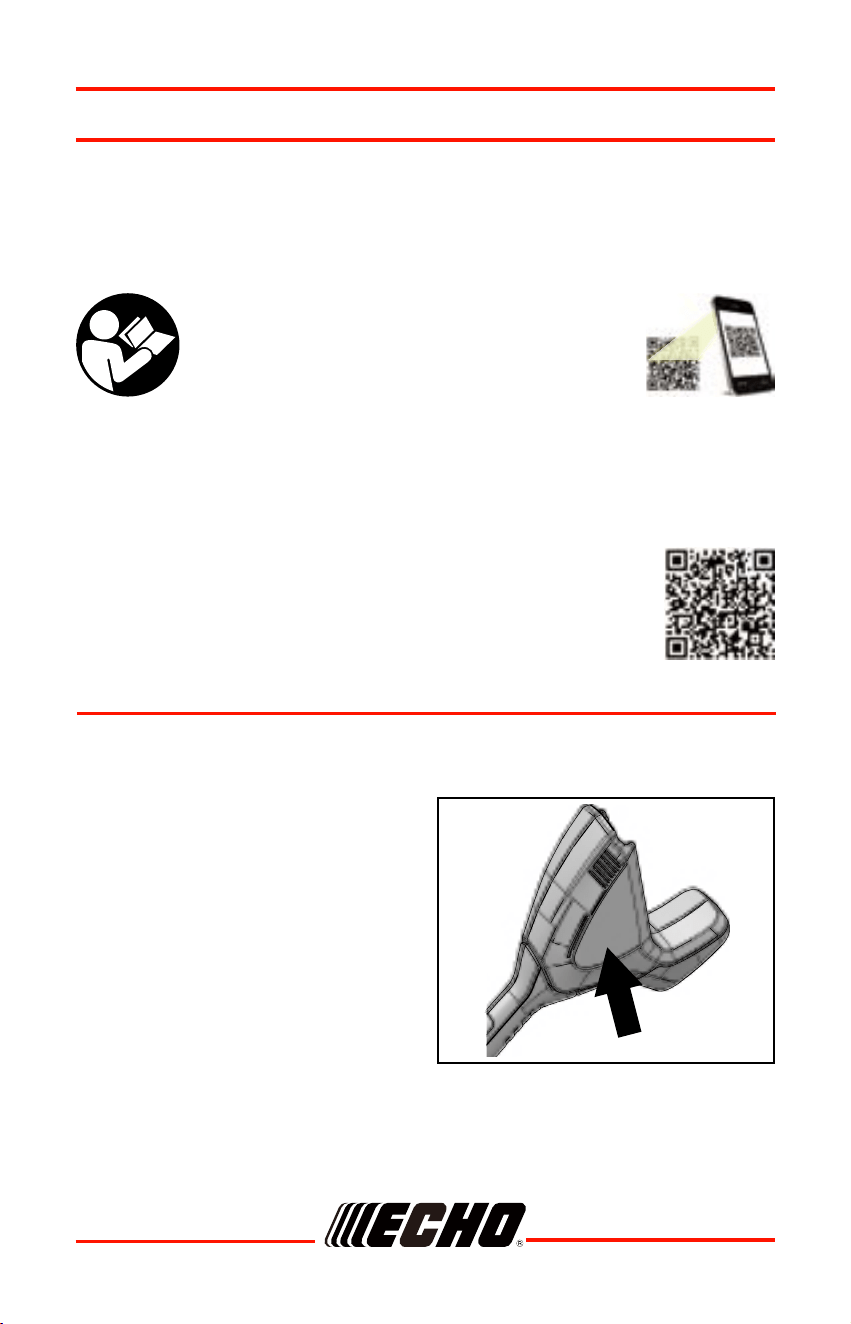

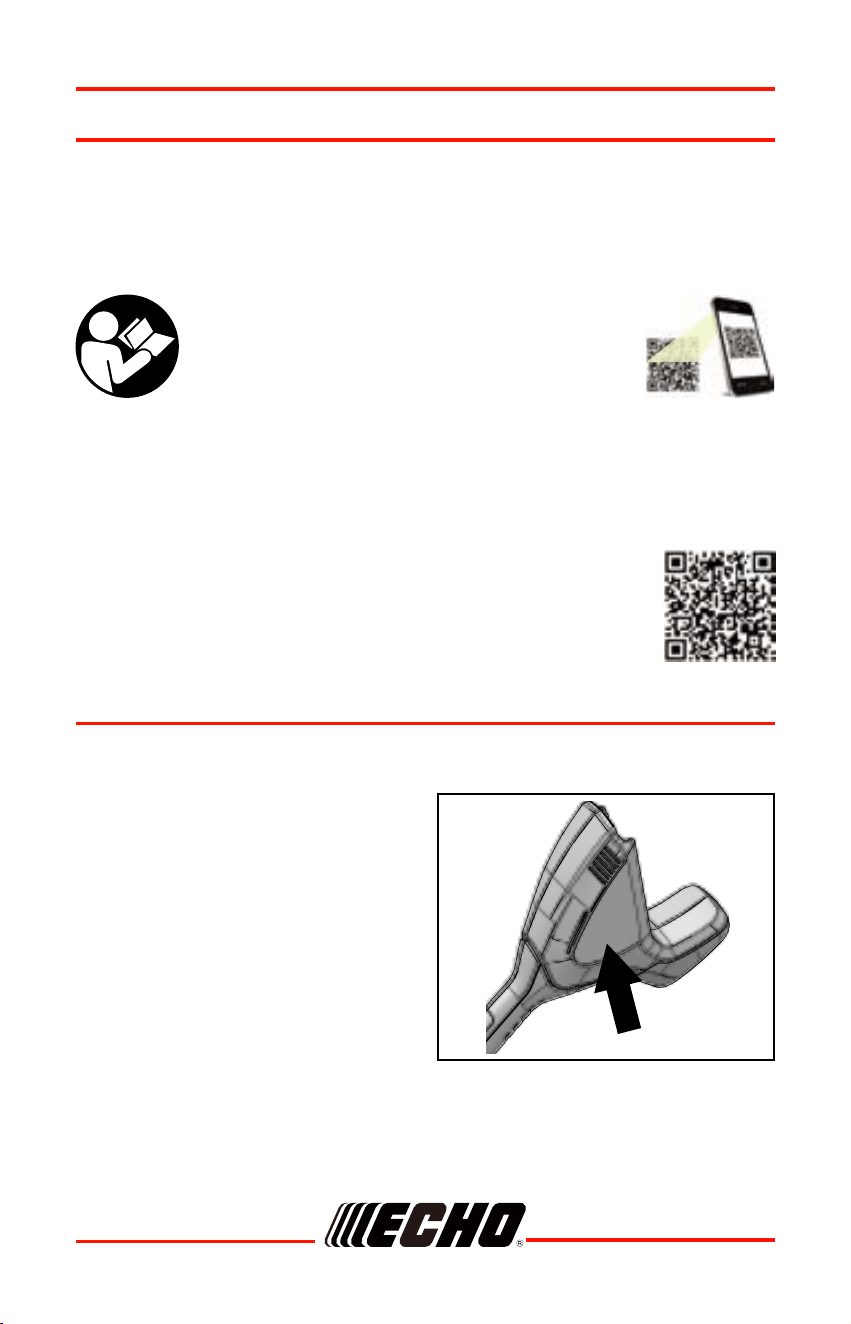

Read and understand all provided

literature. Literature contains specications

and information for safety, operation,

maintenance, storage, and assembly specic

to this product. Scan QR code for more

information.

DSRM-2100

999222380084

SERVICING INFORMATION

Service of this product during the warranty period must be performed by an

Authorized ECHO Service Dealer. For the name and address of the Authorized

ECHO Service Dealer nearest you, ask your retailer or call: 1-800-432-ECHO

(3246). Dealer information is also available on our Web Site www.echo-

usa.com. When presenting your unit for Warranty service/ repairs, proof of

purchase is required.

If you require assistance or have questions concerning the application,

operation, or maintenance of this product, call the ECHO Consumer Product

Support Department at 1-800-432-ECHO (3246) from 8:00 am to 5:00 pm

(Central Standard Time) Monday through Friday. Before calling, please know

the model and serial number of your unit.

the product registration sheet included in this manual. Registering your product

conrms warranty coverage and provides a direct link to ECHO if we nd it

necessary to contact you.

In addition to nding information online, information is available from your

Authorized ECHO Service Dealer, or by contacting ECHO Incorporated, 400

Oakwood Road, Lake Zurich, IL 60047, 1-800-432-ECHO (3246).

The ECHO product you purchased has been factory pre-assembled for

your convenience. Due to packaging restrictions, some assembly may be

necessary.

After opening the carton, check for damage. Immediately notify your retailer or

ECHO Dealer of damaged or missing parts. Use the contents list to check for

missing parts.

1 Grass Trimmer Bare Tool

1 Support Handle Assembly

1 Wrench

1 Operator's Manual

Service

ECHO Consumer Product Support

Product Registration

Additional Literature

PACKING LIST

DSRM-2100

99922238008

SAFETY

Manual Safety Symbols and Important Information

Throughout this manual and on the product itself, you will nd safety alerts

and helpful, informational messages preceded by symbols or key words. The

following is an explanation of those symbols and key words and what they

mean to you.

The safety alert symbol accompanied by the word “DANGER”

calls attention to an act or condition which WILL lead to serious

personal injury or death if not avoided.

The safety alert symbol accompanied by the word “WARNING”

calls attention to an act or condition which CAN lead to serious

personal injury or death if not avoided.

The safety alert symbol accompanied by the word “CAUTION”

calls attention to an act or condition which might lead to minor or

moderate personal injury if not avoided.

The enclosed message provides information necessary for the

protection of the unit.

Note: This enclosed message provides tips for use, care and

maintenance of the unit.

CIRCLE AND SLASH SYMBOL

This symbol means the specic action shown is prohibited.

Ignoring these prohibitions can result in serious or fatal injury.

DSRM-2100

999222380086

SAFETY

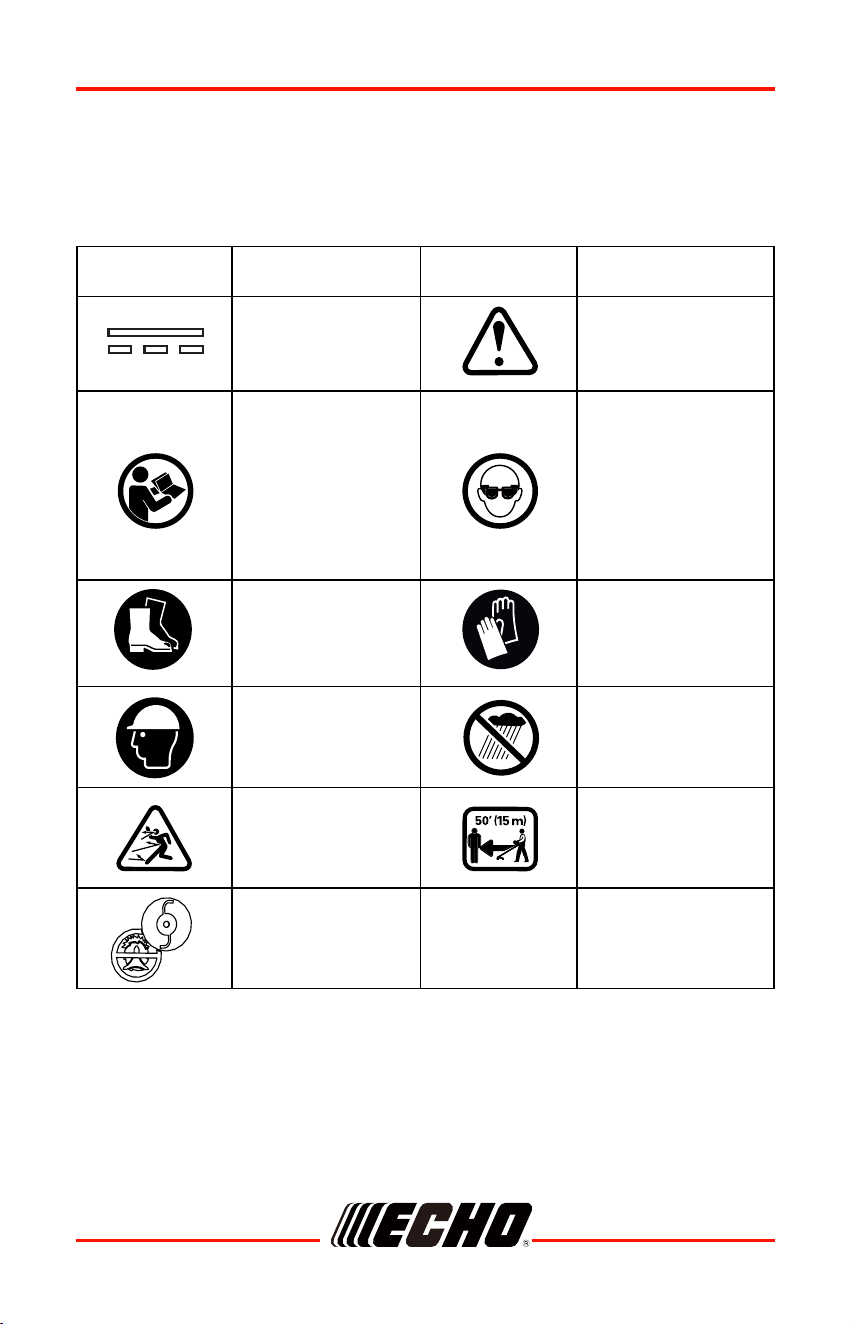

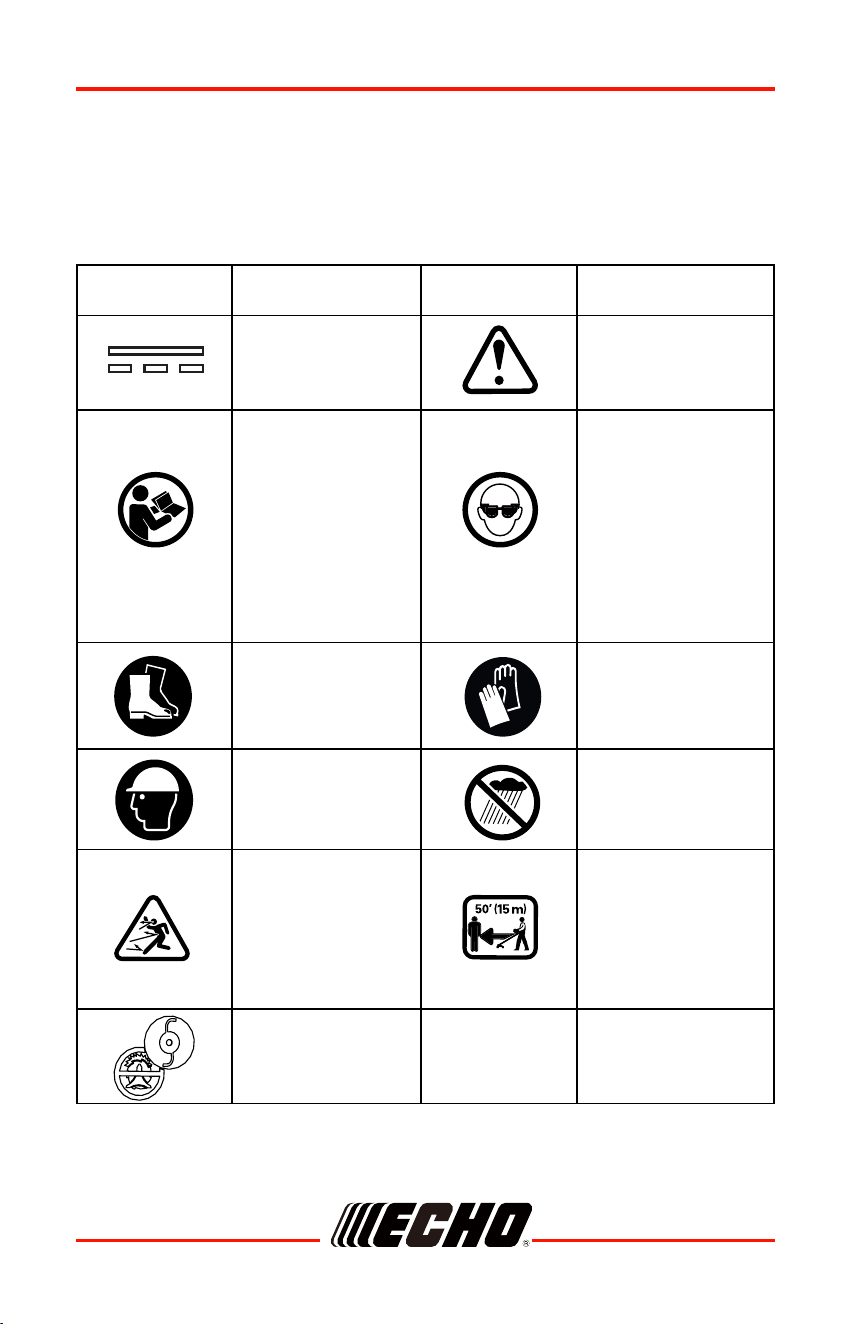

Symbol Description Symbol Description

Direct current Safety / Alert

Read and follow all

safety precautions

in the operator's

manual. Failure to

follow instructions

could result in

serious personal

injury.

Wear eye protection.

Wear safety

footwear.

Wear protective

gloves.

Wear head

protection.

Do not expose to rain

or in damp condition.

Thrown objects can

ricochet and result

in personal injury or

property damage.

Keep all bystanders

at least 50'/15m

away.

Do not use blades –

line heads only.

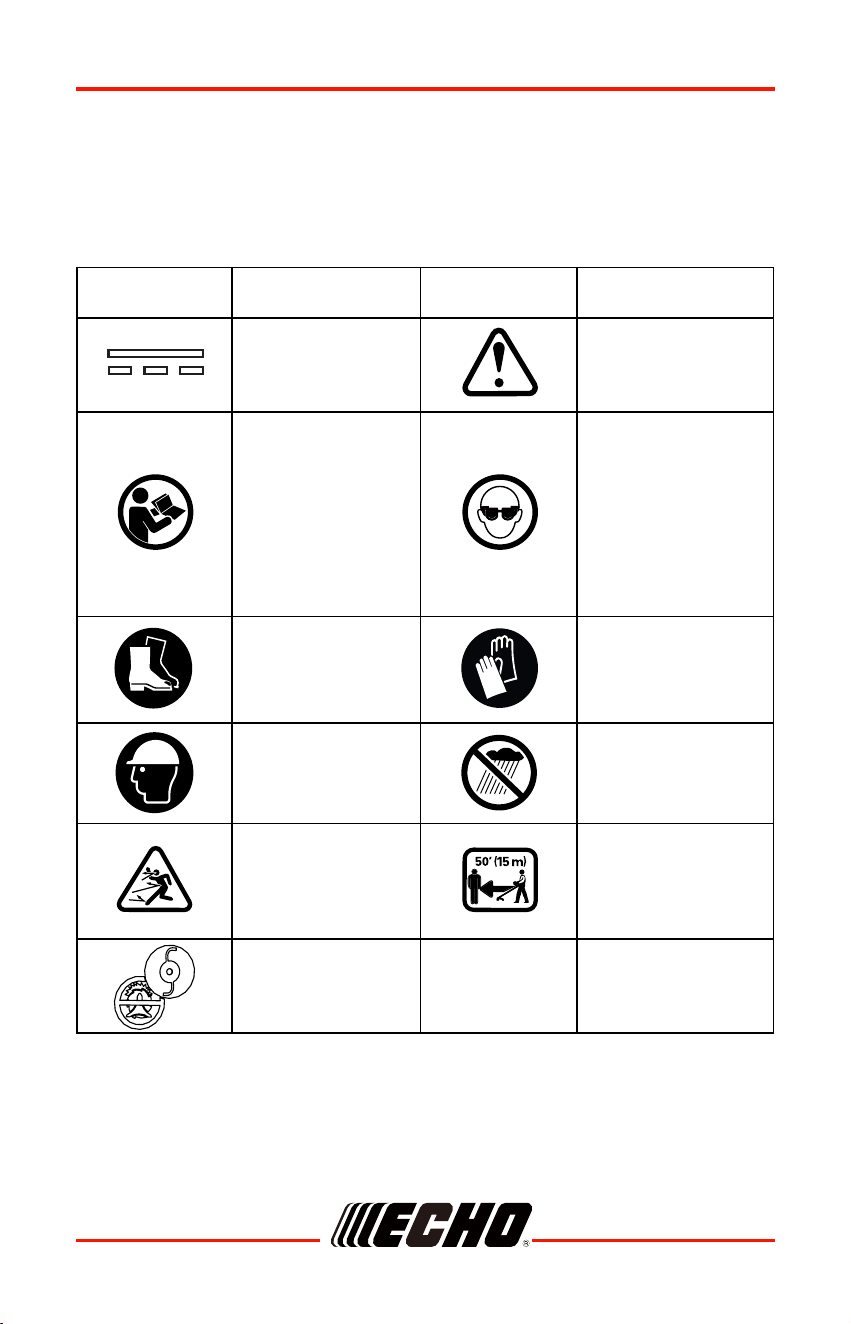

International Symbols

Some of the following symbols may be used on this product. Please study

them and learn their meaning. Proper interpretation of these symbols will allow

you to operate the product better and safer.

Note: Not all symbols will appear on your unit.

DSRM-2100

99922238008

SAFETY

General Power Tool Safety Warnings

Read all safety warnings, instructions, illustrations and

specications provided with this power tool. Failure to follow

the warnings and instructions may result in electric shock re and/or

serious injury.

Save all warnings and instructions for future reference.

The term ″power tool″ in the warnings refers to your BATTERY-operated

(cordless) power tool.

Work Area Safety

• Keep work area clean and well lit. Cluttered or dark areas invite

accidents.

• Do not operate power tools in explosive atmospheres, such as in

the presence of ammable liquids, gases or dust. Power tools create

sparks which may ignite the dust or fumes.

• Keep children and bystanders away while operating a power tool.

Distractions can cause you to lose control.

Electrical Safety

• Power tool plugs must match the outlet. Never modify the plug in any

way. Do not use any adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will reduce risk of electric

shock.

• Avoid body contact with earthed or grounded surfaces, such as

pipes, radiators, ranges and refrigerators. There is an increased risk of

electric shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a

power tool will increase the risk of electric shock.

• Do not abuse the cord. Never use the cord for carrying, pulling or

unplugging the power tool. Keep cord away from heat, oil, sharp

edges or moving parts. Damaged or entangled cords increase the risk of

electric shock.

• When operating a power tool outdoors, use an extension cord

suitable for outdoor use. Use of a cord suitable for outdoor use reduces

the risk of electric shock.

• If operating a power tool in a damp location is unavoidable, use a

RESIDUAL CURRENT DEVICE (RCD) protected supply. Use of an RCD

reduces the risk of electric shock.

READ ALL INSTRUCTIONS BEFORE USING (THIS POWER TOOL)

DSRM-2100

999222380088

SAFETY

Personal Safety

• Stay alert, watch what you are doing and use common sense when

operating a power tool. Do not use a power tool while you are tired

or under the inuence of drugs, alcohol or medication. A moment

of inattention while operating power tools may result in serious personal

injury.

• Use personal protective equipment. Always wear eye protection.

Protective equipment such as a dust mask, non-skid safety shoes, hard

hat or hearing protection used appropriately will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch is in the off position

before connecting to power source and/or battery and when picking

up or carrying the tool. Carrying power tools with your nger on the

switch or energizing power tools that have the switch on invites accidents.

• Remove any adjusting key or wrench before turning the power tool

on. A wrench or a key left attached to a rotating part of the power tool may

result in personal injury.

• Do not over-reach. Keep proper footing and balance at all times. This

enables better control of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jewelry. Keep your hair,

clothing and gloves away from moving parts. Loose clothes, jewelry or

long hair can be caught in moving parts.

• If devices are provided for the connection of dust extraction and

collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust related hazards.

• Do not let familiarity gained from frequent use of tools allow you

to become complacent and ignore tool safety principles. A careless

action can cause severe injury within a fraction of a second.

Power Tool Use and Care

• Do not force the power tool. Use the correct power tool for your

application. The correct power tool will do the job better and safer at the

rate for which it was designed.

• Do not use the power tool if the switch does not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and

must be repaired.

• Disconnect the plug from the power source and/or remove the

battery, from the power tool before making any adjustments,

changing accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power tool accidentally.

• Store idle power tools out of the reach of children and do not allow

persons unfamiliar with the power tool or these instructions to

operate the power tool. Power tools are dangerous in the hands of

untrained users.

• Maintain power tools and accessories. Check for misalignment or

DSRM-2100

99922238008

SAFETY

binding of moving parts, breakage of parts and any other condition

that may affect the power tool's operation. If damaged, have the

power tool repaired before use. Many accidents are caused by poorly

maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools

with sharp cutting edges are less likely to bind and are easier to control.

• Use the power tool and accessories in accordance with these

instructions, taking into account the working conditions and the

work to be performed. Use of the power tool for operations different from

those intended could result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean and free from oil and

grease. Slippery handles and grasping surfaces do not allow for safe

handling and control of the tool in unexpected situations.

Battery Tool Use and Care

• Recharge only with ECHO eFORCE™ 56V battery series chargers.

A charger that is suitable for one type of battery may create a risk of re

when used with another battery.

• Use only with ECHO eFORCE™ 56V battery series. Use of any other

batteries may create a risk of injury and re.

• When battery is not in use, keep it away from other metal objects like

paper clips, coins, keys, nails, screws, or other small metal objects

that can make a connection from one terminal to another. Shorting the

battery terminals together may cause burns or re.

• Do not open or destroy the battery. Electrolytes contained within the

battery are corrosive and may cause damage to eyes or skin if released. It

may be toxic if swallowed.

• Under abusive conditions, liquid may be ejected from the battery;

avoid contact. If contact accidentally occurs, ush with water. If

liquid contacts eyes, additionally seek medical help. Liquid ejected

from the battery may cause irritation or burns.

• Exercise care in handling batteries to avoid shorting the battery with

conducting materials such as rings, bracelets, keys, etc. The battery

or conductor may overheat and cause burns if contact with said materials

is made.

• Do not use a battery or tool that is damaged or modied. Damaged

or modied batteries may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery or tool to re or excessive temperature.

Exposure to re or temperature above 266 °F (130 °C) may cause

explosion.

• Follow all charging instructions and do not charge the battery or tool

outside the temperature range specied in the instructions.

Charging

improperly or at temperatures outside the specied range may damage

the battery and increase the risk of re.

DSRM-2100

9992223800810

SAFETY

Child Safety

Tragic accidents can occur if the operator is not aware of the presence of

children.

• Keep children out of the working area and under the watchful care of a

responsible adult.

• Do not allow children to operate this machine.

• Stay alert, and turn the machine off if a child or any other person enters

the working area.

• Use extreme care when approaching blind corners,doorways, shrubs,

trees, or other objects that may obscure your view of a child who may run

into the path of the machine.

Service

• Have your power tool serviced by an authorized ECHO dealer using

only identical replacement parts. This will ensure that the safety of the

power tool is maintained.

• Never service damaged batteries. Service of batteries should only be

performed by the manufacturer or authorized service providers.

Grass Trimmer Safety Warnings

• Use only identical manufacturer’s replacement parts and accessories. Use

of any other parts may create a hazard or cause product damage.

• Always wear safety glasses with side shields marked to comply with ANSI

Z87.1. Everyday glasses have only impact resistant lenses. They are NOT

safety glasses. Following this rule will reduce the risk of eye injury. Use

face mask if operating in dusty work spaces.

• Avoid dangerous environment – Don’t expose power tools to damp or wet

conditions. Water entering a power tool will increase the risk of electric

shock.

• Don’t use in rain.

• Keep all bystanders, children, and pets at least 50 ft./15 m. away.

• Dress properly – Do not wear loose clothing or jewelry. They can be

caught in moving parts. Use of rubber gloves and substantial footwear is

recommended when working outdoors. Wear protective hair covering to

contain long hair.

• Use the right machine. Do not use the machine for any job except that for

which it is intended.

• Avoid unintentional starting – Don’t carry the machine with nger on

switch. Be sure switch is off when battery is plugged in.

• Don’t force the machine – It will do the job better and with less likelihood

of a risk of injury at the rate for which it was designed.

• Don’t overreach – Keep proper footing and balance at all times.

DSRM-2100

99922238008

SAFETY

• Stay alert – Watch what you are doing. Use common sense. Do not

operate this unit when you are tired, ill or under the inuence of alcohol,

drugs or medication.

• Always store idle power tools indoors – When not in use, power tools

should be stored indoors in a dry and high or locked-up place, out of reach

of children.

• Maintain the machine with care – Replace string head if cracked,

chipped, or damaged in any way. Be sure the string head is properly

installed and securely fastened. Keep cutting edge sharp and clean for

best performance and to reduce the risk of injury. Follow instructions

for lubricating and changing accessories. Inspect cord periodically, and

if damaged, have it repaired by an authorized service facility. Inspect

extension cords periodically and replace if damaged. Keep handles dry,

clean, and free from oil and grease. Failure to do so can cause serious

injury.

• Check damaged parts before using the machine, a guard or other part that

is damaged should be carefully checked to determine that it will operate

properly and perform its intended function. Check for alignment of moving

parts, binding of moving parts, breakage of parts, damaged mountings,

and any other condition that may affect its operation. A guard or other part

that is damaged should be properly repaired or replaced by an authorized

service center unless indicated elsewhere in this manual.

• Remove or disconnect battery before servicing, cleaning or removing

material from the gardening machine.

• Do not modify or attempt to repair the machine or the battery (as

applicable) except as indicated in the instructions for use and care. Use

machines only with ECHO eFORCE™ 56V battery series. Use of any

other batteries may create a risk of injury and re.

• Recharge only with ECHO eFORCE™ 56V battery series chargers. A

charger that is suitable for one type of battery may create a risk of re

when used with another battery.

• When battery is not in use, keep it away from other metal objects, like

paper clips, coins, keys, nails, screws or other small metal objects, that

can make a connection from one terminal to another. Shorting the battery

terminals together may cause a re.

• Under abusive conditions, liquid may be ejected from the battery; avoid

contact. If contact accidentally occurs, ush with water. If liquid contacts

eyes, additionally seek medical help. Liquid ejected from the battery may

cause irritation or burns.

• Do not use a battery or machine that is damaged or modied. Damaged

or modied batteries may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery or machine to re or excessive temperature.

Exposure to re or temperature above 265 °F (130 °C) may cause an

explosion.

DSRM-2100

9992223800812

SAFETY

• Do not dispose of the batteries in a re. The cells may explode. Check with

local codes for possible special disposal instructions.

• Do not open or mutilate the batteries. Released electrolyte is corrosive

and may cause damage to the eyes or skin. It may be toxic if swallowed.

• Exercise care in handling batteries in order not to short the battery with

conducting materials such as rings, bracelets, and keys. The battery or

conductor may overheat and cause burns.

• Follow all charging instructions and do not charge the battery or machine

outside of the temperature range specied in the instructions. Charging

improperly or at temperatures outside of the specied range may damage

the battery and increase the risk of re.

• Have servicing performed by a qualied repair person using only identical

replacement parts. This will ensure that the safety of the product is

maintained.

• Keep guards in place and in working order.

• Keep hands and feet away from cutting area.

• Disconnect the battery from the machine before making any adjustments,

changing accessories, or storing machine. Such preventive safety

measures reduce the risk of starting the machine accidentally.

• Use only with the nylon cutting line of 0.095" (2.4 mm) diameter and

smaller. Do not use heavier lines than recommended by the manufacturer

and line materials of other types – for example, metal wire, rope, and the

like.

SAVE THESE INSTRUCTIONS

DSRM-2100

99922238008

SAFETY

This equipment has been tested and found to comply with the limits for

a Class B digital device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable protection against

harmful interference in a residential installation. This equipment

generates, uses and can radiate radio frequency energy, and if not

installed and used in accordance with the instructions, may cause

harmful interference to radio or television reception. The reception

can be determined by turning the equipment off and on. The user is

encouraged to try to correct the interference by one or more of the

following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and the receiver.

• Connect the equipment into an outlet on a circuit different from that

to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to

operate the equipment.

FCC Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions:

• This device may not cause harmful interference.

• This device must accept any interference received, including interference

that may cause undesired operation.

DSRM-2100

9992223800814

SAFETY

ITEM TEMPERATURE

Power tool storage temperature range 32°F (0°C) - 113°F (45°C)

Power tool operation temperature range 32°F (0°C) - 113°F (45°C)

Battery charging temperature range 39°F (4°C) - 104°F (40°C)

Charger operation temperature range 39°F (4°C) - 104°F (40°C)

Battery storage temperature range 32°F (0°C) - 113°F (45°C)

Battery discharging temperature range 32°F (0°C) - 113°F (45°C)

Enviromentally Safe Battery Disposal

The toxic and corrosive materials below are in the batteries used in this

machine: Lithium-Ion, a toxic material.

Discard all toxic materials in a specied manner to prevent

contamination of the environment. Before discarding damaged or worn

out Li-ion battery, contact your local waste disposal agency, or the

local Environmental Protection Agency for information and specic

instructions. Take the batteries to a local recycling and/or disposal

center, certied for lithium-ion disposal.

If the battery cracks or breaks, with or without leaks, do not recharge it

and do not use. Discard it and replace with a new battery. DO NOT TRY

TO REPAIR IT!

To prevent injury and risk of re, explosion, or electric shock, and to

avoid damage to the environment:

Cover the terminals of the battery with heavy-duty adhesive tape.

DO NOT try to remove or destroy any of the battery components.

DO NOT try to open the battery.

If a leak develops, the released electrolytes are corrosive and toxic. DO

NOT get the solution in the eyes or on skin, and do not swallow it.

DO NOT put these batteries in your regular household trash.

DO NOT incinerate.

DO NOT put them where they will become part of any waste landll or

municipal solid waste stream.

Take them to a certied recycling or disposal center.

The recommended ambient temperature range:

DSRM-2100

99922238008

DESCRIPTION

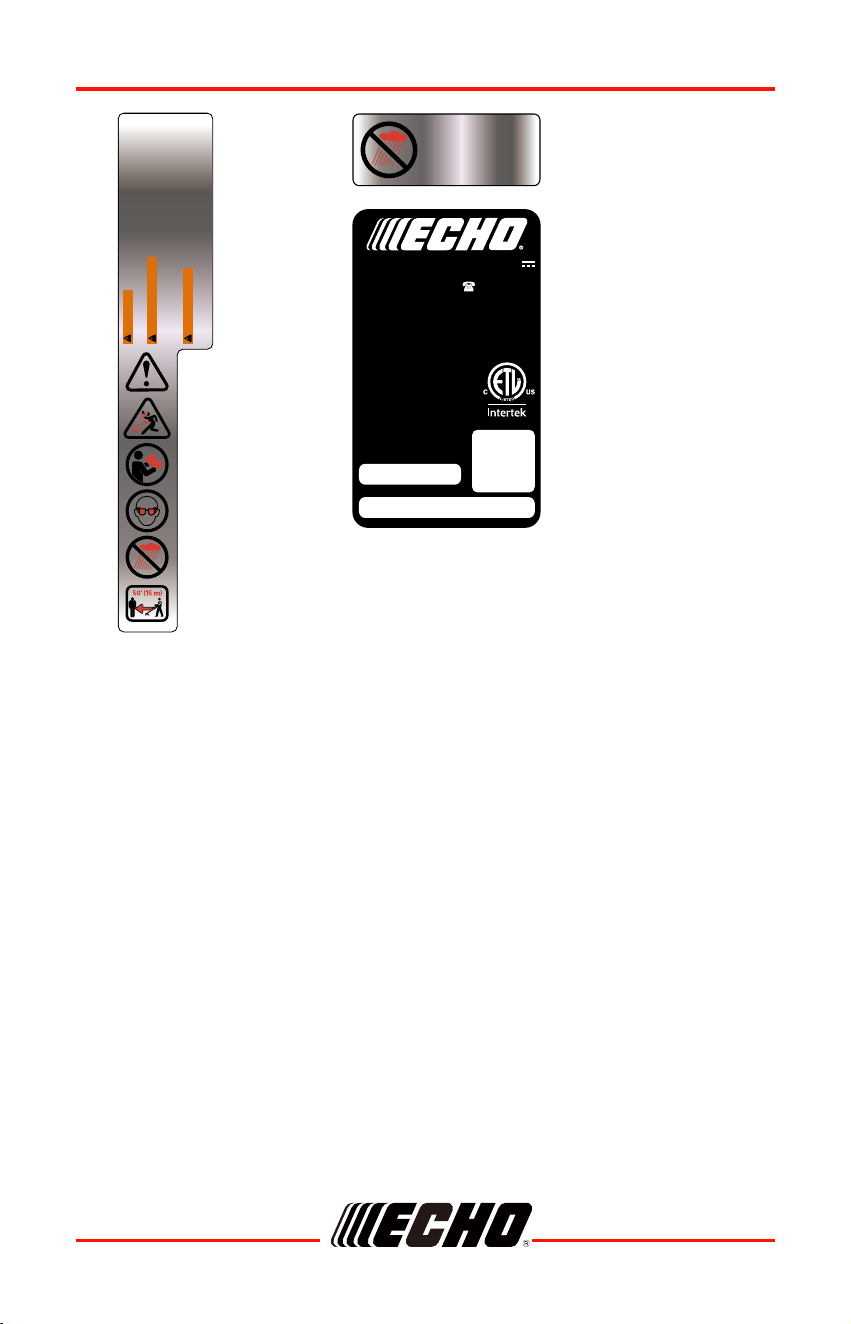

Locate the safety label(s) on your unit. Make sure the label(s) is legible and

that you understand and follow the instructions on it. If a label cannot be read,

a new one can be ordered from your ECHO dealer. Safety label is for example

only. Your label my appear slightly different.

DSRM-2100

9992223800816

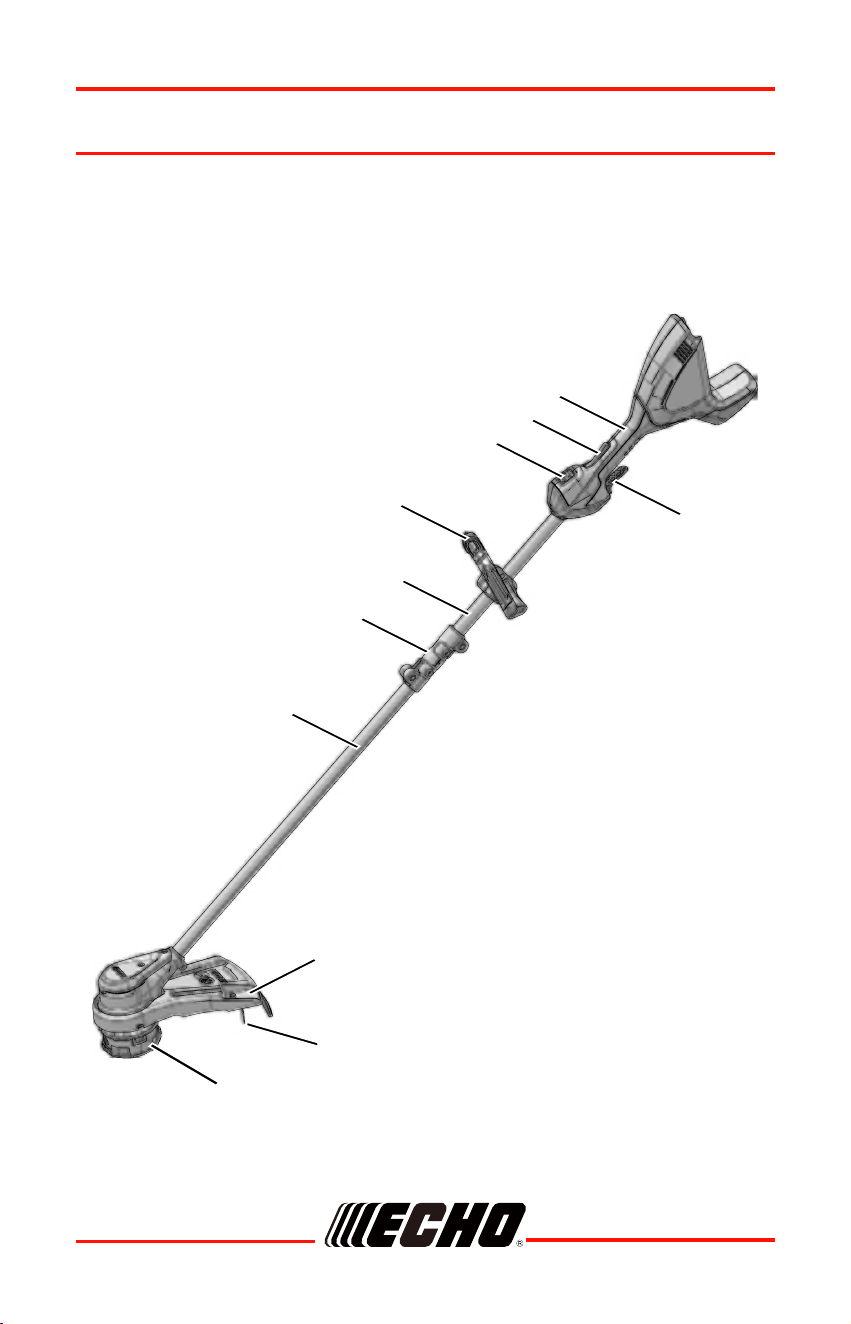

DESCRIPTION

1. Rear handle

2. Lock-out lever

3. Trigger switch

4. Speed switch

5. Support handle

6. Upper shaft

7. Coupler

8. Lower shaft

9. Trimmer head

10. Debris shield

11. Cut-off knife

CORDLESS STRING TRIMMER

COUPE-HERBE SANS FIL

PODADORA INALÁMBRICA

0.095 IN (2.4 MM) DIA. SILENTWIST LINE

0,095 IN (2,4 MM) DIA. FIL DE SILENTWIST

0.095 PULG. (2.4 MM) DIA. LÍNEA DE SILENTWIST

DSRM-2100

Made in China

Fabriqué en Chine

Hecho en China

Build date:

SN:

56V

800

432

3246

Certified to CSA std.C22.2 No.147

Conforms to UL Std. 82

Certifié selon la norme CSA C22.2 No.147

Conforme à UL Std. 82

Certificado a CSA STD C22.2 No.147

Cumple con UL Std. 82

QR:

5021527

ECHO Incorporated

400 Oakwood Road

Lake Zurich, IL 60047

For use only with ECHO eFORCE™ 56V battery series.

See operator's manual for list of compatible model

numbers.

À utiliser uniquement avec l a série d e batteries ECHO

eFORCE™ 56V. V oir le manuel de l 'opérateur pour la

liste des numéros de modèle compatibles.

Sólo para uso con la serie de baterías ECHO eFORCE™

56V. Consulte el manual del operador para ver la lista de

números de modelos compatibles.

WARNING:

AVERTISSEMENT:

ADVERTENCIA:

To reduce the risk of injury to persons, user must read instruction manual. Do not operate without guards in place.

Remove battery pack when not in use. Risk of eye injury. Use safety glasses or similar eye protection. To reduce

the risk of electric shock, do not expose to water, or operate unit on wet ground. For use only with ECHO eFORCE™ 56V battery series. See operator's

manual for list of compatible model numbers. Store indoors only, avoid moisture or water.

Pour réduire les r isques de blessures, l’utilisateur doit lire le manuel d’instruction. Ne pas

faire fonctionner sans que t ous les dispositifs de protection soient en place. Retirer l a

batterie lorsque l’outil n’est pas en usage. Risque de blessures aux yeux. Portez des lunettes de sécurité ou une protection similaire. Pour réduire le

risque de choc électrique, n’exposez pas cet appareil à l'eau, ou utiliser l’appareil sur un sol mouillé. À utiliser uniquement avec la série de batteries

ECHO eFORCE™ 56V. V oir le manuel de l'opérateur pour la liste des numéros de modèle compatibles.Entreposer à l’intérieur seulement, à l’abri de

l’humidité ou de l’eau.

Para reducir el riesgo de lesiones, el usuario debe leer y entender este manual de instrucciones. No

utilice el equipo sin los medios de protección instalados, retire la batería cuando el equipo no esté

en uso. R iesgo de lesiones oculares. Utilice gafas de seguridad u o tra protección ocular similar. Para reducir e l riesgo de d escargas eléctricas, no

exponga al agua o utilizar la unidad en suelo húmedo. Sólo para uso con la serie de baterías ECHO eFORCE™ 56V. Consulte el manual del operador

para ver la lista de números de modelos compatibles. Guarde solo en el interior, evite exponerlo a la humedad o al agua.

DSRM-2100

99922238008

ASSEMBLY

Unpack the Machine

Make sure that you correctly assemble the machine before use.

Remove the battery from the machine before installation.

Do not use accessories that are not recommended for this

machine.

• If the parts are damaged, do not use the machine.

• If you do not have all the parts, do not operate the machine.

• If the parts are damaged or missing, speak to the service center.

1. Open the package.

2. Read the documentation in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and package in compliance with local regulations.

DSRM-2100

9992223800818

Asemble the Shaft

ASSEMBLY

1. Loosen the screws (A,B) on the

coupler (7) with the wrench (12).

2. Align the positioning hole (C) on the

lower shaft with the screw (B) and

slide the two shafts together.

3. Turn the lower shaft until the screw

(B) locks into the positioning hole.

4. Tighten the screws (B,A).

DSRM-2100

99922238008

ASSEMBLY

Attach the Support Handle

1. Remove the screws from the

handle.

2. Attach the support handle and

lower clamp on the shaft.

3. Put screw holes (D) on the support

handle towards the rear handle (1).

4. Set the support handle in the most

comfortable in use position.

5. Tighten the screws.

DSRM-2100

9992223800820

• If the battery or charger is damaged, replace the battery or the

charger.

• Stop the machine and wait until the motor stops before you

install or remove the battery.

• Read and understand the instructions in the battery and charger

manual.

ASSEMBLY

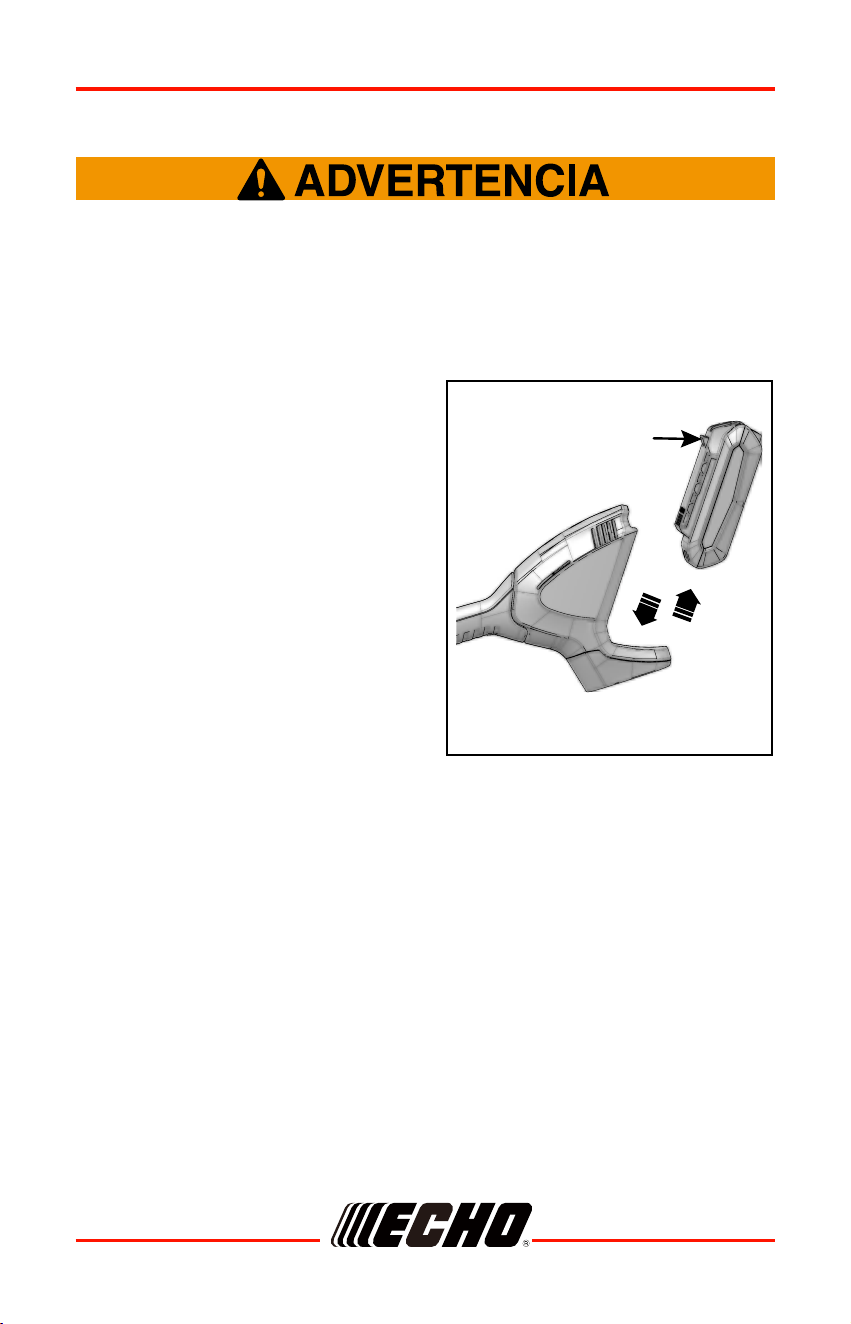

1. Align the lift ribs on the battery

with the grooves in the battery

compartment.

2. Push the battery into the battery

compartment until the battery locks

into place.

3. When you hear a click, the battery

is installed.

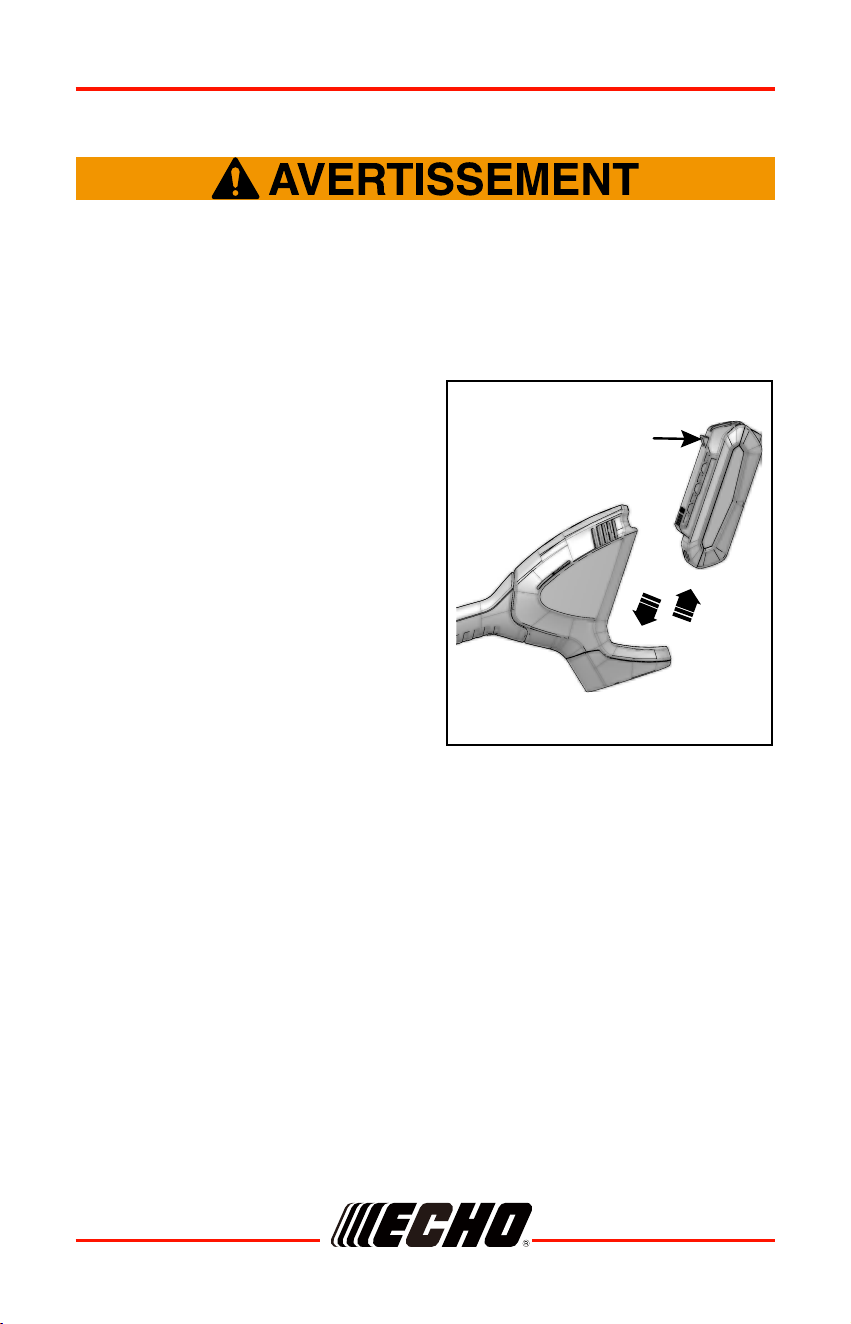

Install the Battery

Remove the Battery

1. Push and hold the battery release button (E).

2. Remove the battery from the machine.

DSRM-2100

99922238008

OPERATION

Before you operate the machine, read and understand the safety

regulations and the operation instructions.

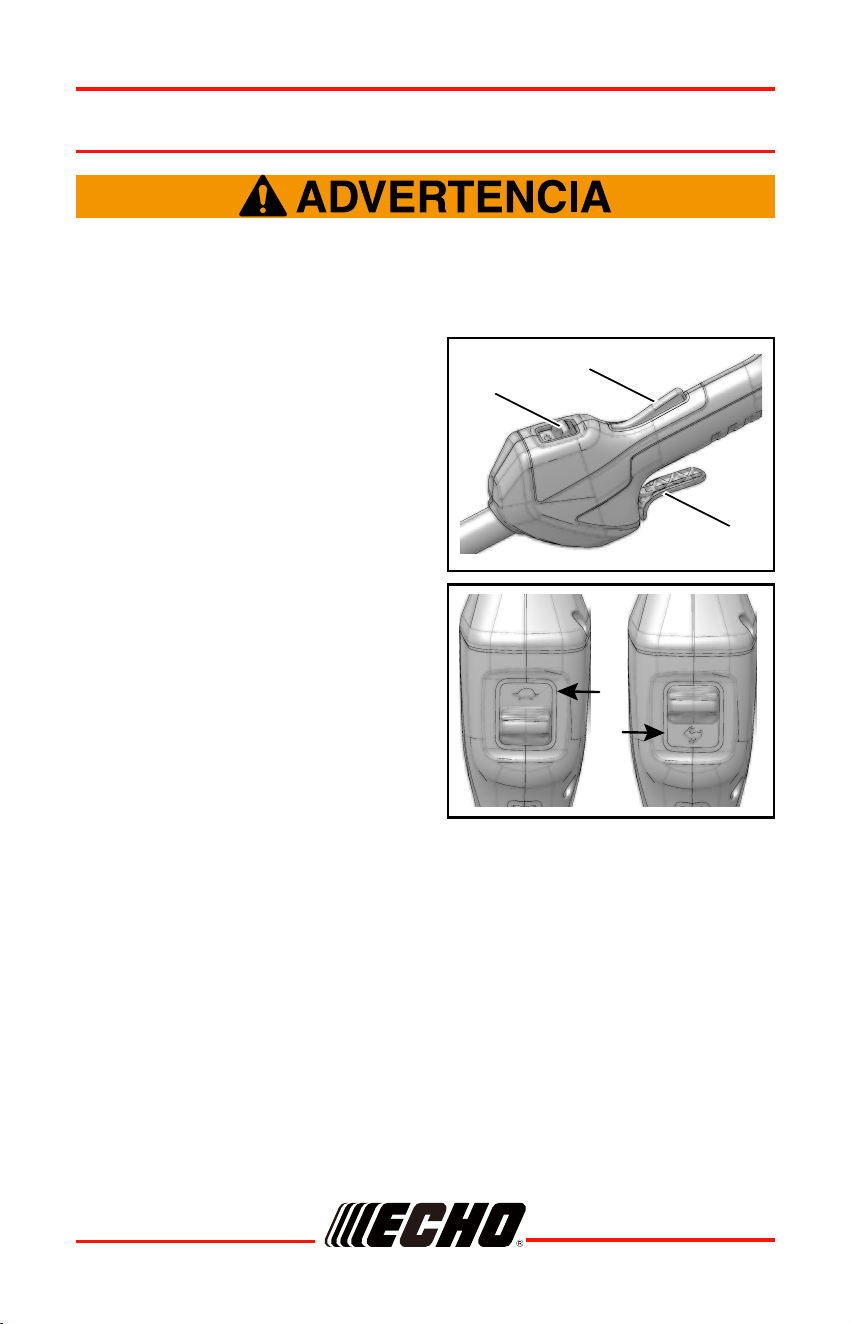

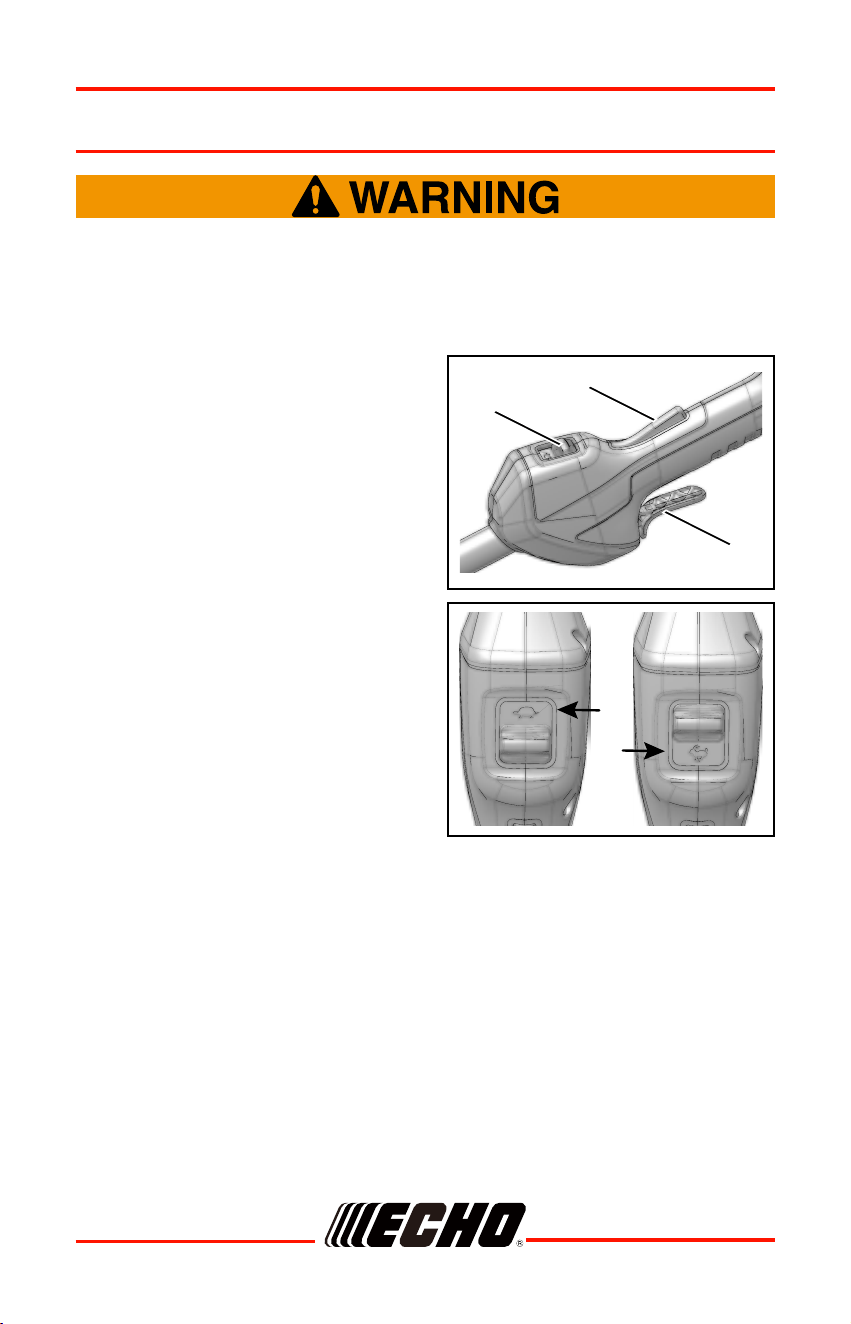

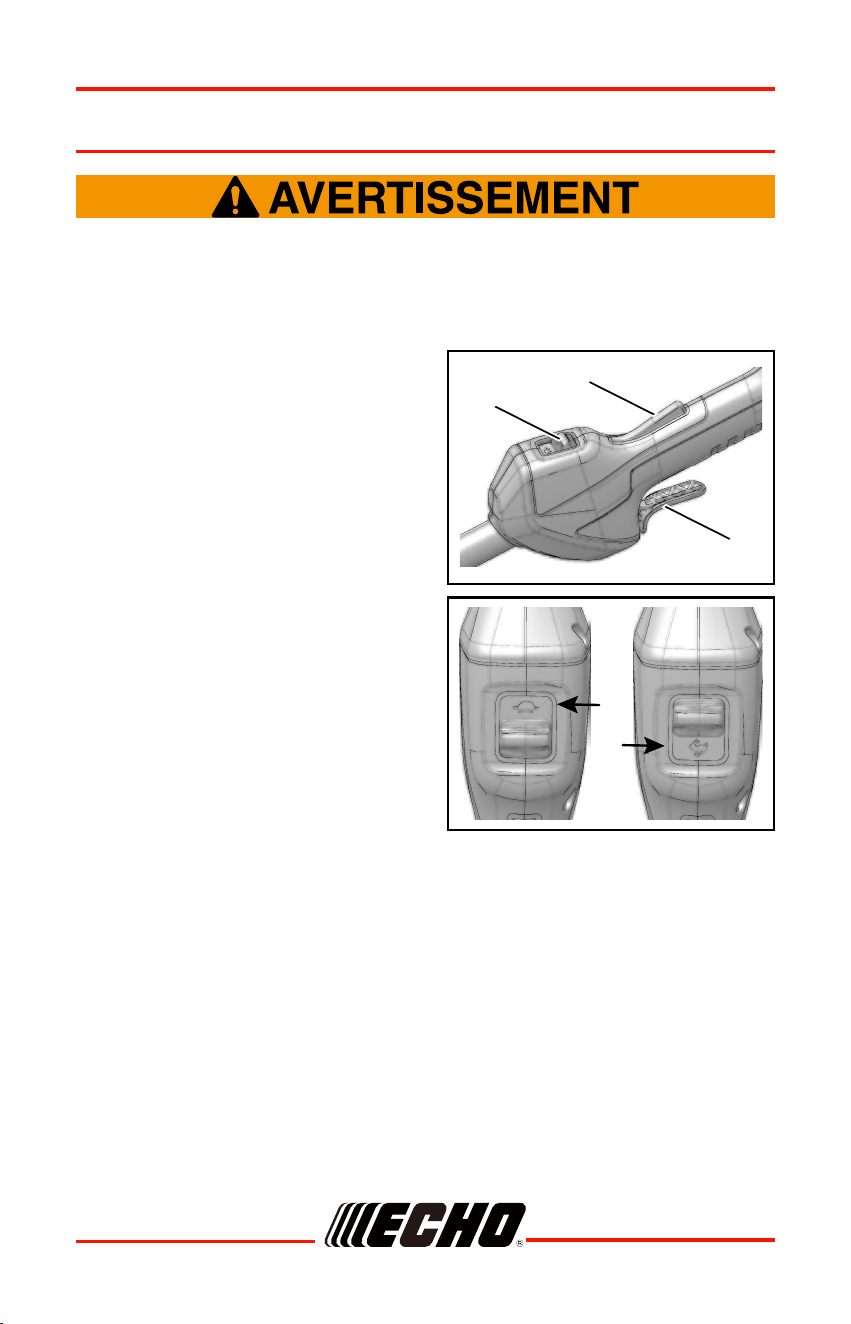

Start the Machine

1. Push the lock-out lever (2) and pull

the trigger switch(3).

2. Push the speed switch (4) to the

desired operating speed.

3. Push the speed switch to position

(F, tortoise) for low speed or

position (G, rabbit) for high speed.

Stop the Machine

1. Release the trigger switch to stop the machine.

OPERATION

DSRM-2100

9992223800822

OPERATION

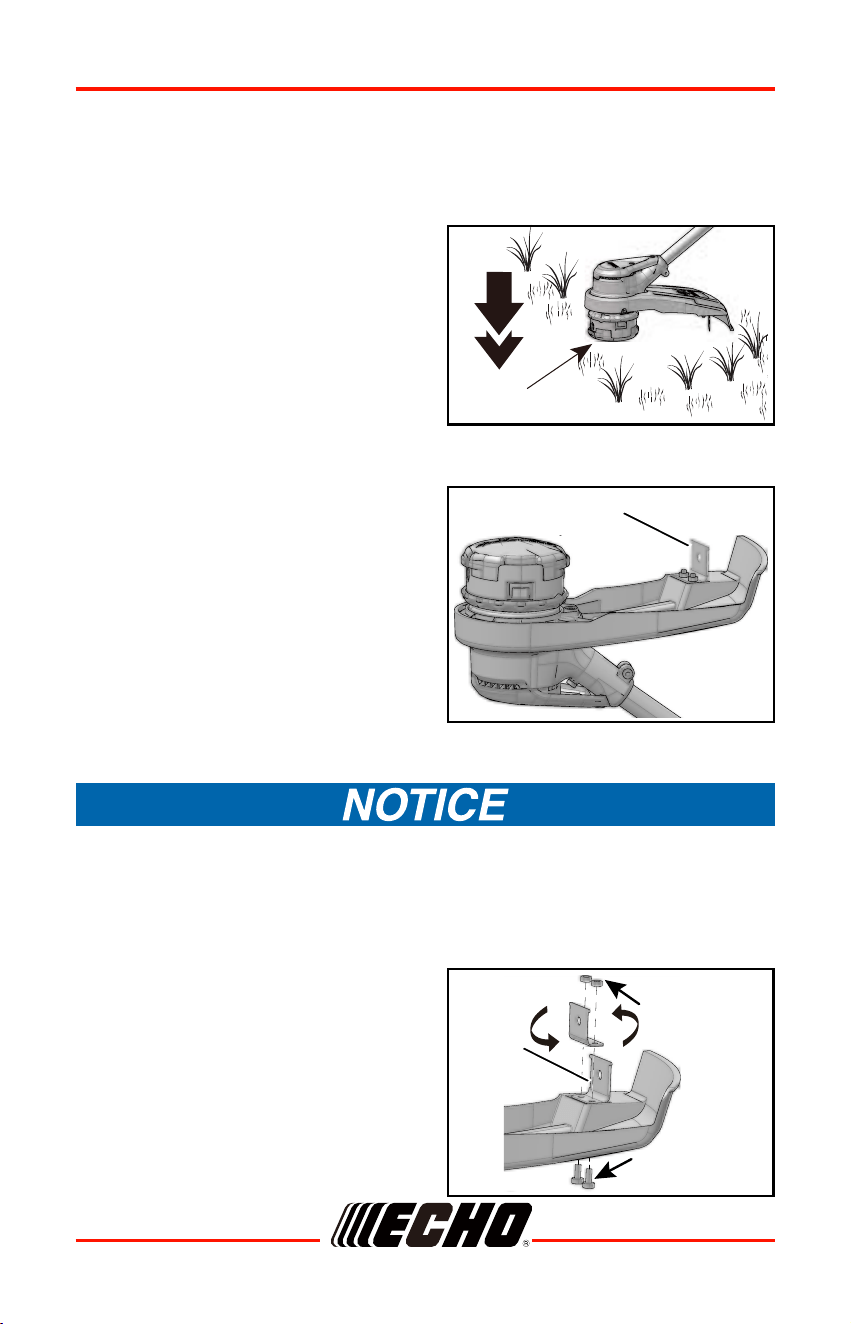

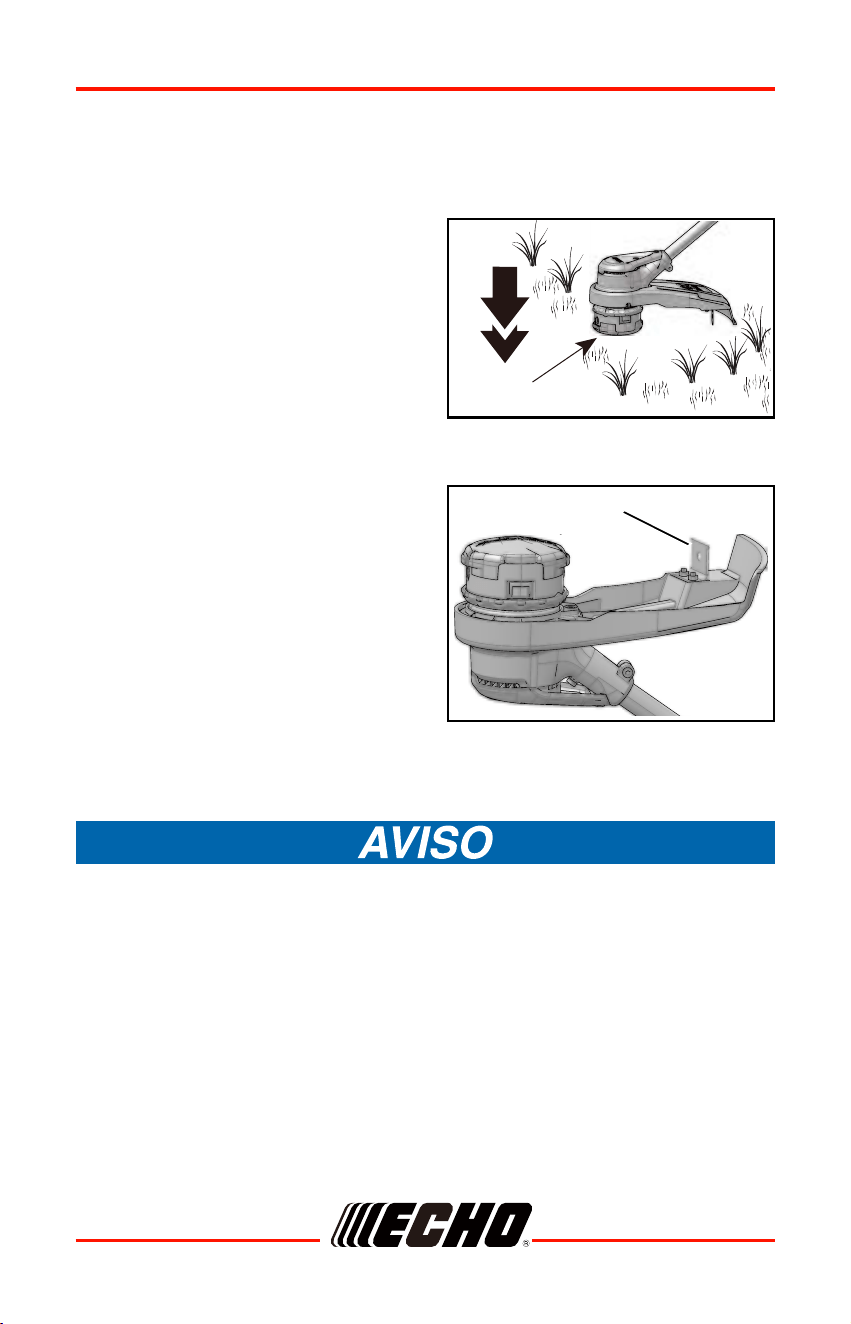

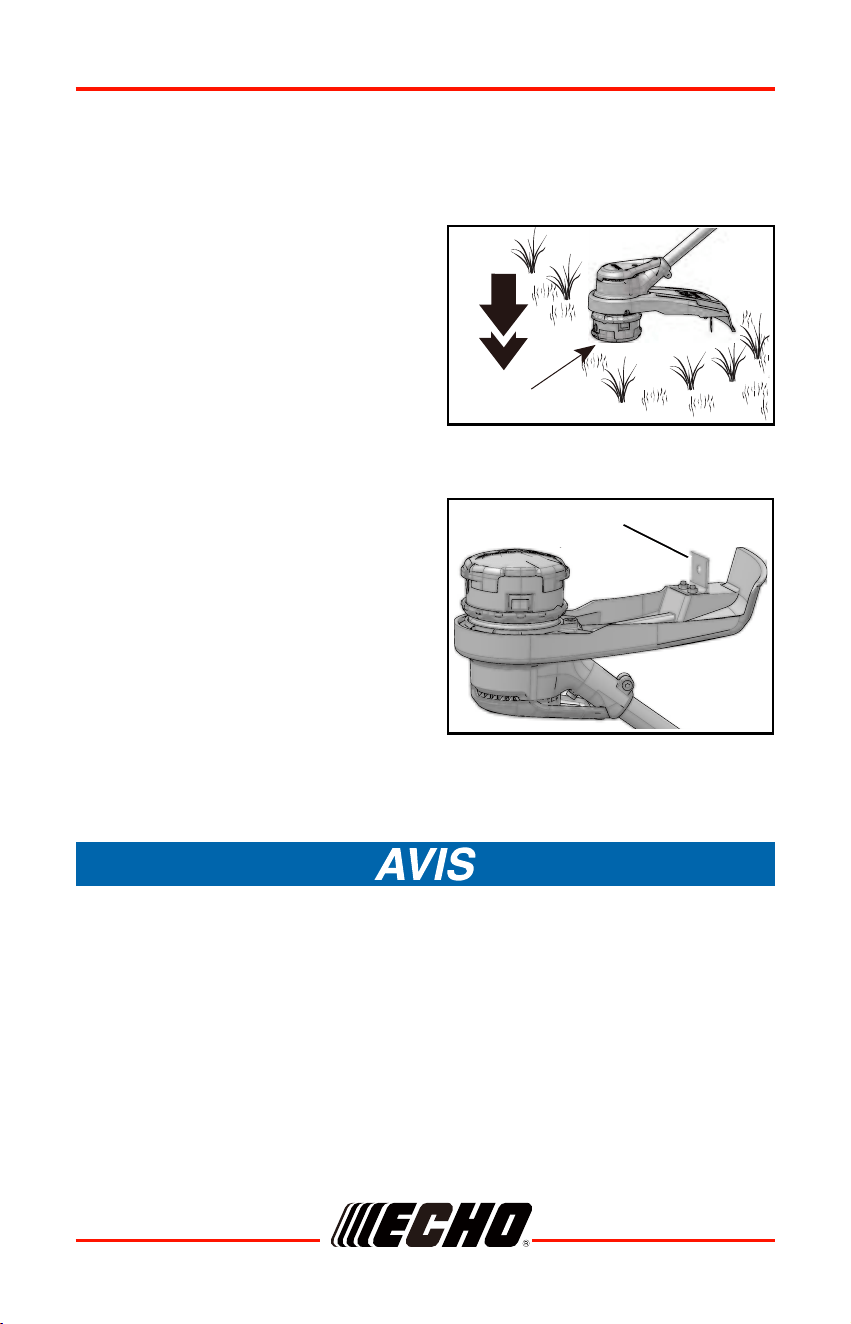

Adjust the Length Of the Cutting Line

While you operate the machine, the cutting line will wear and shorten. You can

adjust the length of the cutting line.

1. Hit the trimmer head against the

ground while you operate the

machine.

2. Line is automatically released and

the cut-off knife cuts the excess

length.

Line Cut-off Knife

This trimmer is equipped with a line cut-

off knife (11) on the debris shield. The

line cut-off knife continuously trims the

line to ensure a consistent and efcient

cut diameter. Advance line whenever

you hear the motor running faster than

normal, or when trimming efciency

diminishes. This will maintain best

performance and keep line long enough

to advance properly.

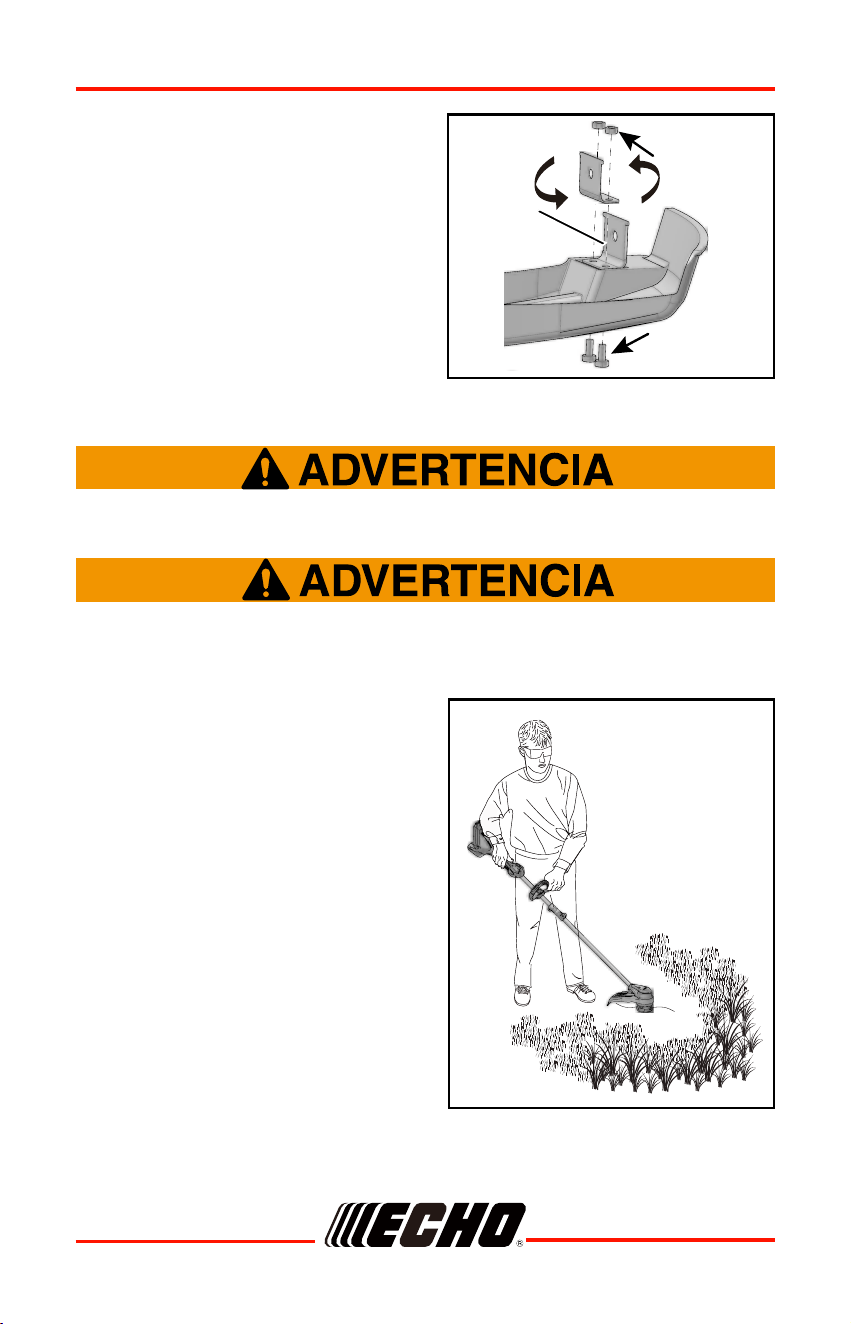

Adjust the Cutting Diameter

1. Remove the battery.

2. Remove the knife screws (H) and

nuts (I) from the cut-off knife (11).

3. Turn the cut-off knife180°.

4. Tighten the knife screws and nuts.

The machine is set at a 16 in. (40.6 cm) cutting diameter. You can

adjust to a 14 in. (35.6 cm) cutting diameter. Set the cutting diameter

to 14 in. (35.6 cm) for greater runtime and 16 in. (40.6 cm) for a larger

cutting area.

Bump Knob

DSRM-2100

99922238008

OPERATION

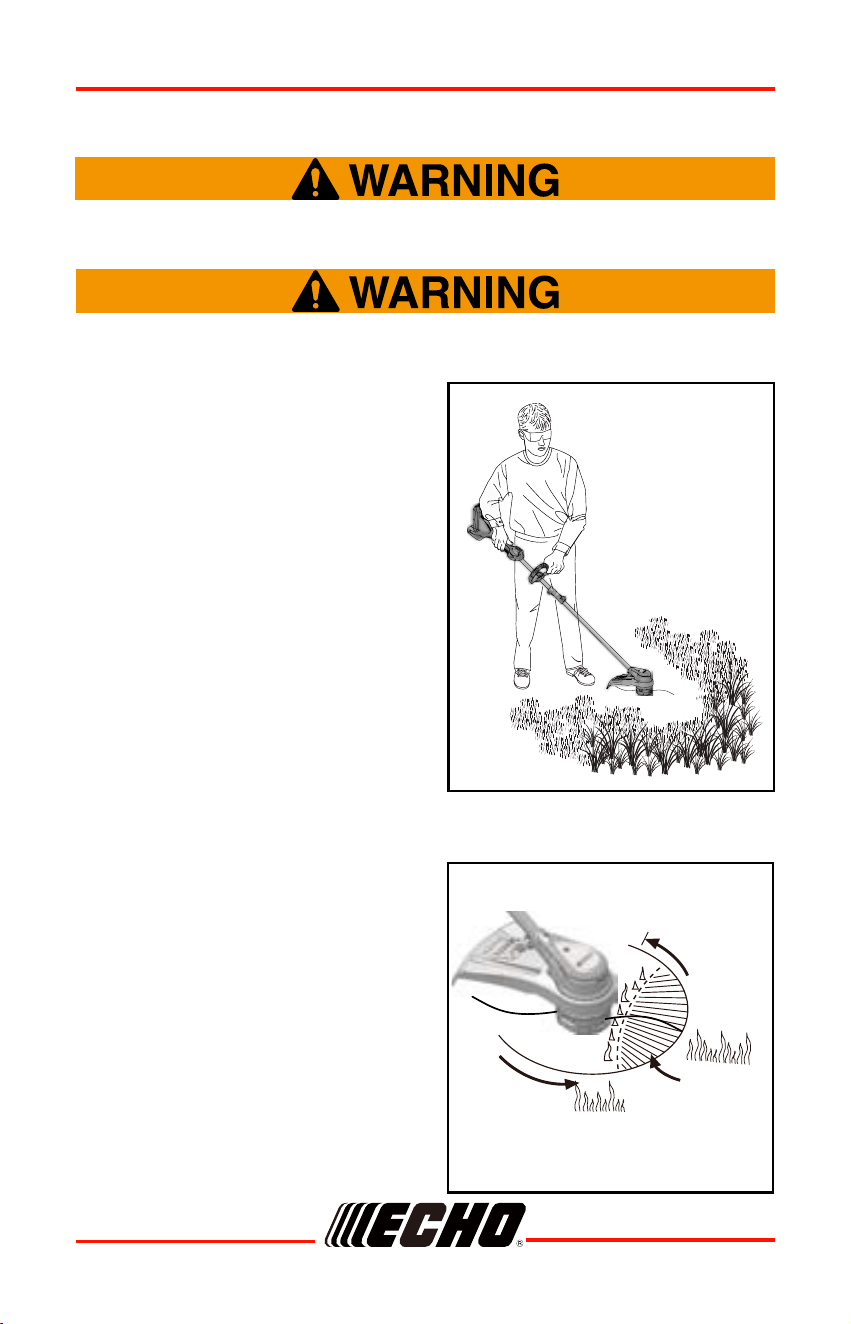

Operation Tips

Do these tips when you use the

machine:

• Keep a rm hold with the two hands

on the machine while you operate the

machine.

• Cut tall grass from the top down.

If grass winds around the trimmer

head:

• Remove the battery.

• Remove the grass.

Keep clearance between the body and the machine.

Do not operate the machine without debris shield in place.

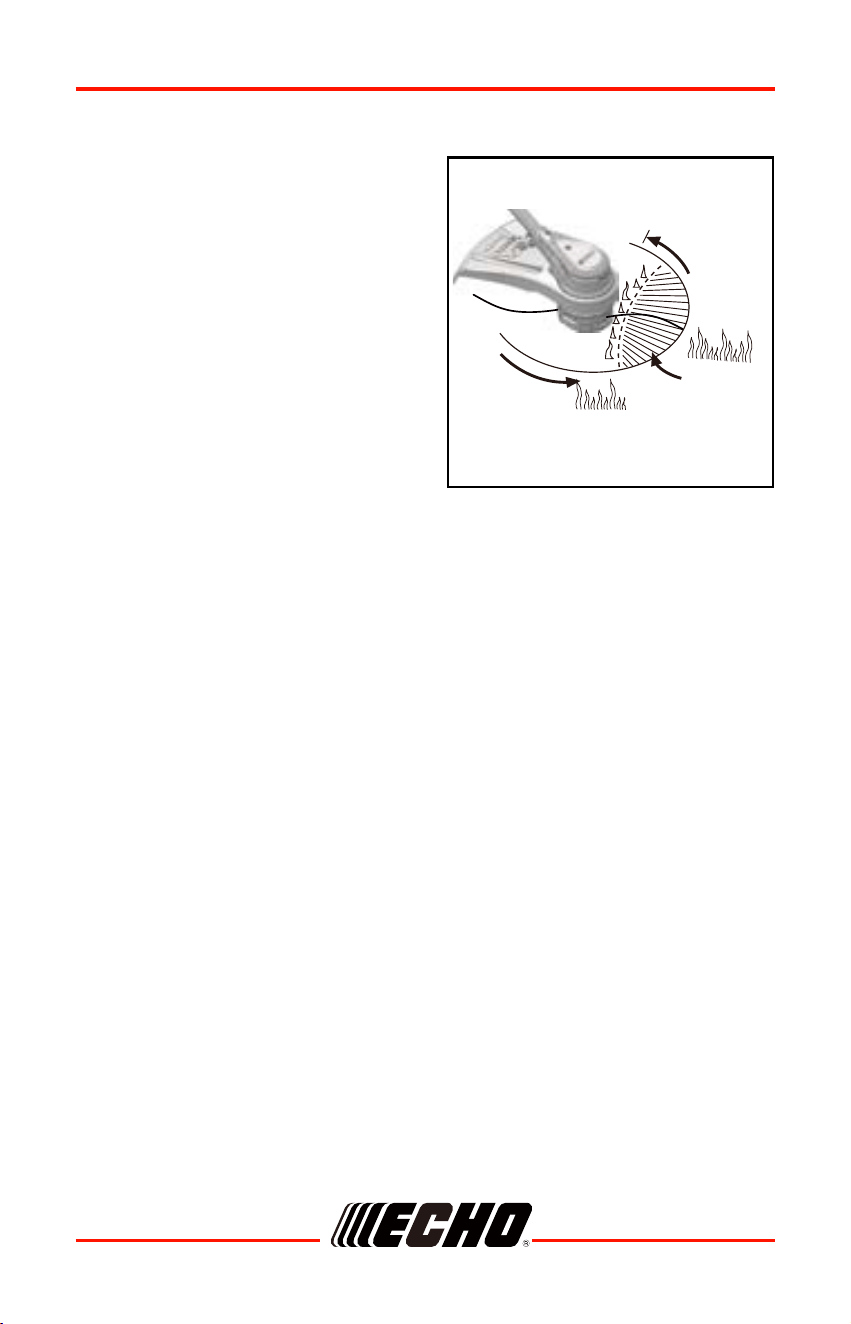

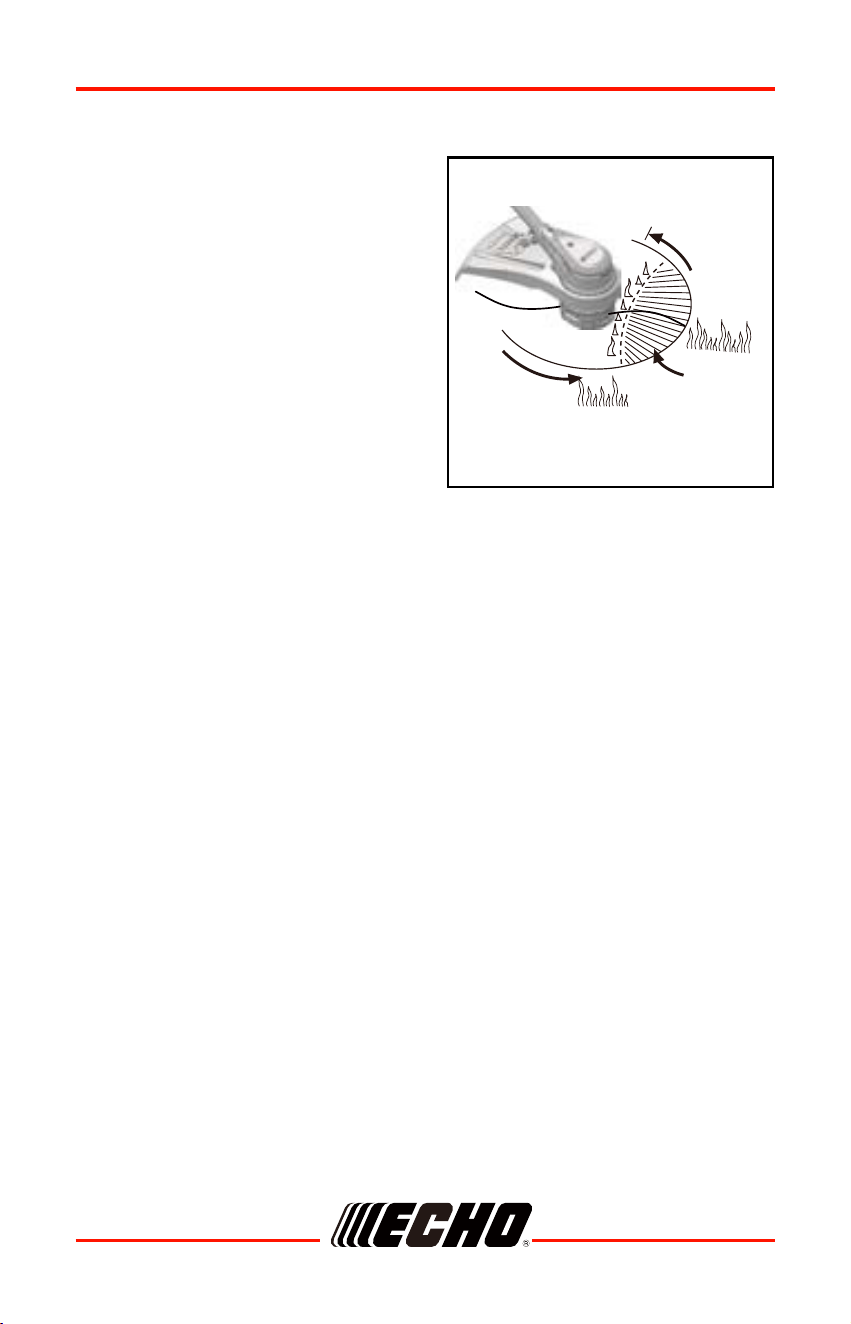

Cutting Tips

• Tilt the machine toward the area to be

cut. Use the tip of the cutting line to cut

grass.

• Move the machine from right to left to

prevent thrown debris from hitting the

operator.

• Do not cut in the danger area.

• Do not force the trimmer head into

uncut grass.

• Wire and picket fences cause cutting

line wear and breakage. Stone and

brick walls, curbs, and wood can wear

the cutting line quickly.

Dangerous

cutting area

Best cutting area

Direction of

rotation

DSRM-2100

9992223800824

MAINTENANCE

Read and understand the safety regulations and the maintenance

instructions before you clean, repair or do the maintenance work

on the machine.

Make sure that all nuts, bolts and screws are tight. Examine

regularly that you install the handles tightly.

Use only the replacement parts and accessories of the initial

manufacturer.

General Information

Only your dealer or approved service center can do the

maintenance that is not given in this manual.

Before the maintenance operations:

• Stop the machine.

• Remove the battery.

• Cool the motor.

• Store the machine in cool and dry place.

• Use correct clothing, protective gloves and safety glasses.

Clean the Machine

• Clean the machine after use with a moist cloth dipped in neutral detergent.

• Do not use aggressive detergents or solvents to clean the plastic parts or

handles.

• Keep the trimmer head free of grass, leaves, or excessive grease.

• Keep the air vents clean and free of debris to avoid overheating and damage

to the motor or the battery.

• Do not spray water onto the motor and electrical components.

DSRM-2100

99922238008

MAINTENANCE

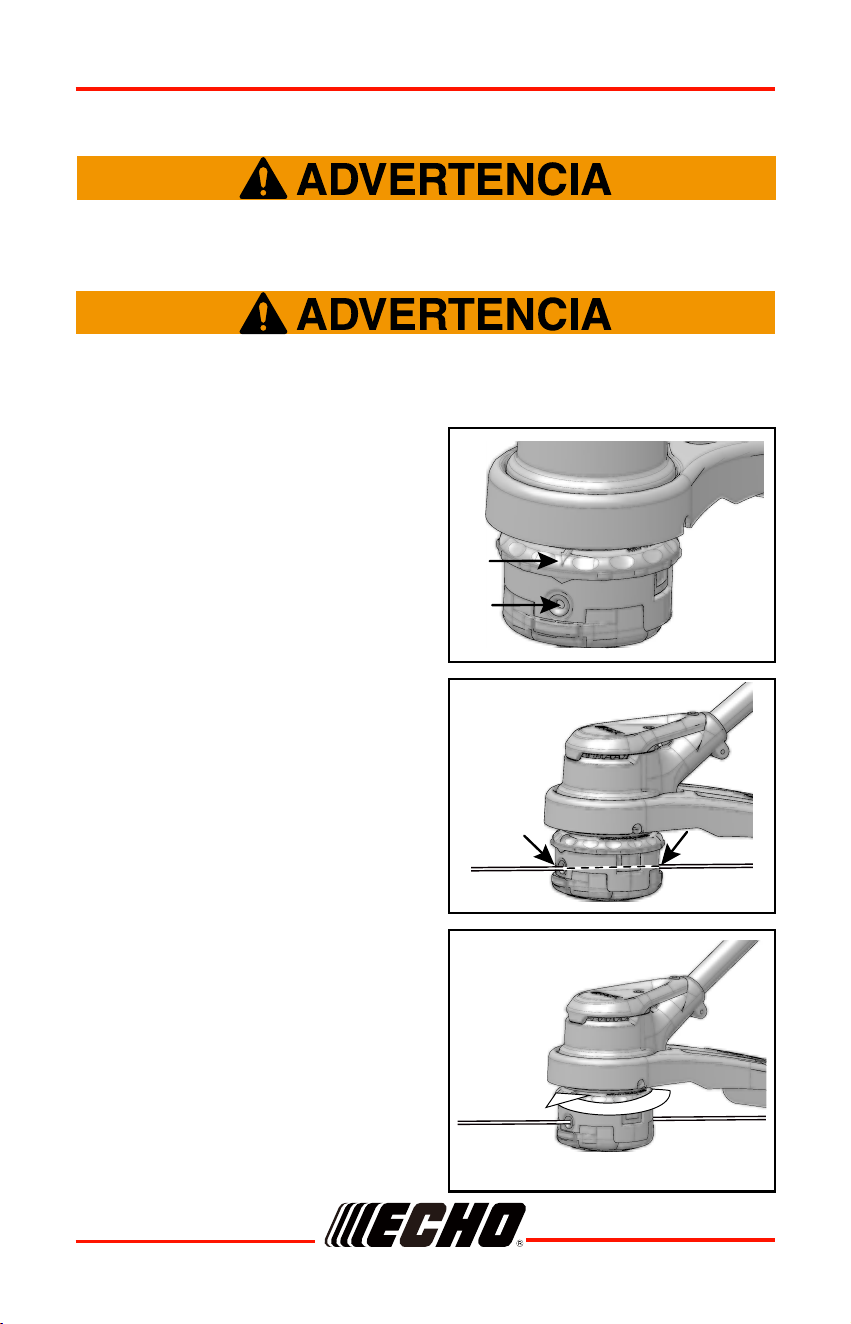

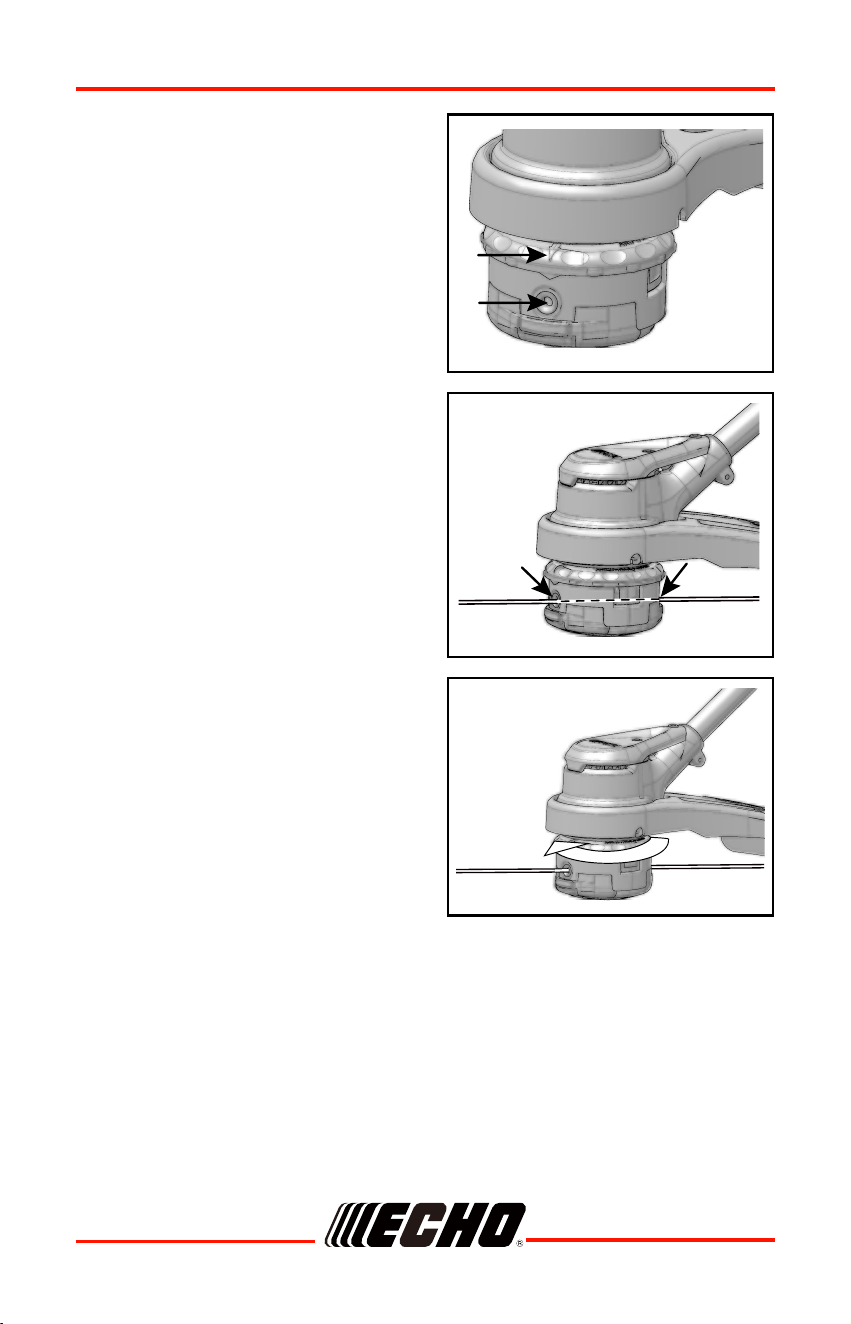

Nylon Line Replacement

Wear gloves or personal injury may result:

• Cut-off knife is sharp.

Never use wire or wire-rope that can break off and become a

dangerous “projectile”. Serious injury can occur.

1. Cut one piece of line to

recommended length.

2.0 mm (0.080 in.) diameter 6 m (20 ft.).

2.4 mm (0.095 in.) diameter 6 m (20 ft.).

2. Align arrows (J) on top of knob with

openings in eyelets (K).

3. Insert one end of trimmer line into

an eyelet (K), and push line equal

distance through trimmer head.

4. Hold trimmer head while turning

knob clockwise to wind line onto

spool until about 13 cm (5 in.) of

each line remains exposed.

Trimmer head is now fully loaded and

ready for operation.

DSRM-2100

9992223800826

MAINTENANCE

Nylon Line Head Disassembly Instructions

Note: For normal use, Speed-Feed® head disassembly is not necessary.

However, if circumstances require disassembly, follow these instructions.

1. Press top of locking tabs (L) on

both sides of Speed-Feed® head

to release cover (M) from eyelet

carrier (N).

2. Remove cover from eyelet carrier.

When the wear indicators located

at the bottom of the Speed-Feed®

head are worn smooth, or if holes

appear, replacement of the cover

or the entire Speed-Feed® head is

required.

DSRM-2100

99922238008

TROUBLE SHOOTING

Problem Possible Cause Solution

The machine

does not

start when

you push

the trigger

switch.

No electrical contact

between the machine

and the battery.

1. Remove battery.

2. Check contact and install the battery

again.

The battery is depleted. Charge the battery.

The lock-out lever and

trigger switch are not

pushed at the same

time.

1. Push the lock-out lever and hold it.

2. Pull the trigger switch to start the

machine.

The machine

stops when

you cut.

The debris shield is

not attached to the

machine.

Remove the battery and attach the

debris shield to the machine.

Heavy cutting line is

used.

Use only with the nylon cutting line of

0.095" diameter line or smaller.

The grass winds around

the motor shaft or the

trimmer head.

1. Stop the machine.

2. Remove the battery.

3. Remove the grass from the motor

shaft and trimmer head.

The motor is overload-

ed.

1. Remove the trimmer head from the

grass.

2. The motor will recover to work as

soon as the load is removed.

3. When you cut, move the trimmer

head in and out of the grass to be cut

and remove no more than 8" in pass.

The battery or machine

is too hot.

1. Cool the battery until its function

returns to normal.

2. Cool the machine for approximately

10 minutes.

The battery is

disconnected from the

tool.

Install the battery again.

The battery is depleted. Charge the battery.

DSRM-2100

9992223800828

Problem Possible Cause Solution

The line does

not advance.

Lines are welded to

themselves.

Lubricate with silicone spray.

Not enough line on

spool.

Install more line.

Lines are worn too

short.

Advance the cutting line.

Lines are tangled on

spool.

1. Remove the lines from the spool.

2. Wind the lines.

The line

keeps break-

ing.

The machine is used

incorrectly.

1. Cut with the tip of the line, avoid

stones, walls and other hard objects.

2. Advance the cutting line regularly to

keep full cutting width.

Grass winds

around the

trimmer head

and motor

housing.

Cut tall grass at ground

level.

1. Cut tall grass from the top down.

2. Remove no more than 8" in each

pass to prevent wrapping.

The line does

not cut well.

The cut-off knife

becomes dull.

Sharpen the cut-off knife with a le or

replace it.

Heavy

vibration.

The length of line on

one side is longer than

the other side.

Make sure that the line on both sides

is equal in length. Advance the line.

TROUBLESHOOTING

DSRM-2100

99922238008

STORAGE

When storing the product for long periods of time, ensure that the following

preparations for storage are carried out.

Grass Trimmer

Do not store your unit without performing protective storage maintenance

which includes the following:

• Turn power to unit off.

• Remove battery from grass trimmer.

• Remove accumulation of dirt and debris from exterior of unit.

• Tighten all screws and nuts.

• Cover battery compartment of grass trimmer.

• Store unit in a dry, dust-free place, out of the reach of children.

Battery

• Remove battery from grass trimmer.

• Store in a dry, dust-free place, out of the reach of children.

• Store in temperatures between 32 °F (0 °C) and 113 °F (45 °C).

• If battery is stored for longer than one year, charge it to 100% capacity.

Charger

• Remove battery from charger.

• Disconnect charger from power supply.

• Store in a dry, dust-free place, out of the reach of children.

STORAGE

Storage After Use

DSRM-2100

9992223800830

SPECIFICATIONS

MODEL DSRM-2100

Length 1700 mm (66.93 in.)

Width 295 mm (11.61 in.)

Height 230 mm (9.06 in.)

Weight (without battery) 3.4 kg (7.5 lbs.)

Weight (with battery) 4.42 kg (9.75 lbs.)

Operating Rod 25.0 mm aluminum Tube

Rotating Direction Counterclockwise; viewed from top

Cutter Head Speed-Feed® Nylon line head

Handle Front - loop, Rear handle

Type Cordless, battery powered

Motor 56V

No load speed 6000/5000 ±10% RPM

Cutting line diameter 2.4 mm (0.095 in.)

Cutting path diameter 406 mm (16 in.) / 356 mm (14 in.)

Feed Type Bump Feed

Battery model

Type

Voltage

Charger type

Charger input voltage

ECHO eFORCE™ 56V battery series batteries

Li-Ion

56 (rated 50.4)

CCCV

AC 120

Charger model ECHO eFORCE™ 56V battery series charger

Charger time See Battery Operator's Manual

SPECIFICATIONS

DSRM-2100

99922238008

PRODUCT REGISTRATION

Thank you for choosing ECHO Power Equipment

Please go to http://www.echo-usa.com/Warranty/Register-Your-ECHO to

will never be sold or misused by ECHO Incorporated.

Registering your purchase enables us to contact you in the unlikely event of

a service update or product recall, and veries your ownership for warranty

consideration.

If you do not have access to the Internet, you can complete the form below and

mail to:

ECHO Incorporated, Product Registration, PO Box 1139, Lake Zurich, IL

60047.

PRODUCT REGISTRATION

DSRM-2100

9992223800832

PRODUCT REGISTRATION

DSRM-2100

99922238008

WARRANTY

Limited Warranty Statement for ECHO 56 Volt Handheld Products

and Walk Behind Mowers sold in USA and Canada

ECHO Incorporated warrants to the original retail purchaser that this ECHO

brand 56 Volt outdoor product is free from defects in material and workmanship

and agrees to repair or replace, at ECHO Incorporated’s discretion, any

defective product free of charge within these time periods from the date of

purchase:

■ If the product is for homeowner use:

• Units and Bare Tool – 5 Years

• Battery or charger – 2 years

■ If the product is for commercial use:

• Units and Bare Tool – 2 Years

• Battery or charger – 2 years

■ If the product is for rental use: 90 days for all units, batteries, and chargers.

■ Cutting attachments such as, but not limited to, bars, chains, sprockets,

blades, tines, belts, PowerBroomTM and nylon trimmer heads for

homeowner or non-income producing use will be covered for failures due

to defects in material or workmanship for a period of 60 days from original

product purchase date and 30 days for commercial / rental use. Any misuse

from contact with concrete, rocks, or other structures is not covered by this

warranty.

This warranty extends to the original retail purchaser only and commences on

the date of the original retail purchase.

Any part of this product found in the reasonable judgment of ECHO

Incorporated, to be defective in material or workmanship will be repaired or

replaced without charge for parts and labor by an authorized ECHO dealer.

Units, repair parts and accessories replaced under this warranty are warranted

only for the balance of the original warranty period.

The product, including any defective part, must be returned to an authorized

ECHO dealer within the warranty period. The expense of delivering the product

to the service center for warranty work and the expense of returning it back

to the owner after repair or replacement will be paid by the owner. ECHO

Incorporated’s, responsibility in respect to claims is limited to making the

required repairs or replacements and no claim of breach of warranty shall be

cause for cancellation or rescission of the contract of sale of any ECHO brand

DSRM-2100

9992223800834

WARRANTY

56 Volt outdoor product. Proof of purchase will be required by the dealer to

substantiate any warranty claim. All warranty work must be performed by an

authorized ECHO dealer.

This warranty does not cover any units, battery or charger that has been

subject to misuse, neglect, negligence, or accident, or that has been operated

in any way contrary to the operating instructions as specied in the Operator’s

Manual. This warranty does not cover normal deterioration due to the use

or exposure, and any repairs made necessary by normal wear, improper

maintenance, improper lubrication, improper storage, dirt, abrasives, impact,

moisture, water, rain, snow, rust, corrosion, varnish, or other similar conditions.

This warranty does not cover damage to chargers or batteries by improper

charging voltage and batteries that have been exposed to temperatures

beyond those specied in the Operator’s Manual, batteries that have not been

properly charged or batteries that have reached their useful life.

This warranty does not apply to any damage to the product that is the result

of improper maintenance or to any product that has been altered or modied.

The warranty does not extend to repairs made necessary by normal wear or by

the use of parts or accessories which are either incompatible with the ECHO

brand 56 Volt outdoor product or adversely affect its operation, performance, or

durability. In addition, this warranty does not cover wear to normal items such

as, but not limited to:

Wear items – Bump Knobs, Outer Spools, Cutting Lines, Inner Reels, Felt

Washers, Hitch Pins, Mulching Blades, Blower Fans, Blower and Vacuum

Tubes, Vacuum Bag and Straps, Guide Bars, Saw Chains, Grass Catch Bag,

Hedge Trimmer Blades, and Wheels

ECHO Incorporated, reserves the right to change or improve the design of

this product without assuming any obligation to modify any product previously

manufactured.

All implied warranties are limited in duration to the stated warranty period.

Accordingly, any such implied warranties including merchantability, tness for

a particular purpose, or otherwise, are disclaimed in their entirety after the

expiration of the appropriate ve-year, two-year, one-year, 90-day, 60-day, or

30-day warranty period. ECHO Incorporated’s obligation under this warranty is

strictly and exclusively limited to the repair or replacement of defective parts.

ECHO Incorporated, does not assume or authorize anyone to assume for

them any other obligation. Some states do not allow limitations on how long

an implied warranty lasts, so the above limitation may not apply to you. ECHO

Incorporated, assumes no responsibility for incidental, consequential, or other

damages including, but not limited to, expense of returning the product to an

DSRM-2100

99922238008

WARRANTY

authorized dealer for ECHO brand 56 Volt outdoor products and expense of

delivering it back to the owner, mechanic’s travel time, telephone charges,

rental of a like product during the time warranty service is being performed,

travel, loss or damage to personal property, loss of revenue, loss of use of the

product, loss of time, or inconvenience. Some states do not allow the exclusion

or limitation of incidental or consequential damages, so the above limitation or

exclusion may not apply to you.

This warranty gives you specic legal rights, and you may also have other

rights which vary from state to state. This warranty applies to all ECHO brand

56 Volt outdoor products manufactured by or for ECHO Incorporated, and sold

in the United States and Canada.

To locate your nearest authorized ECHO dealer, visit www.ECHO-usa.com or

dial 1-800-432-ECHO (3246).

DSRM-2100

9992223800836

NOTES

DSRM-2100

99922238008

NOTES

400SRM100001 - 400SRM999999

418SRM100001 - 418SRM999999

ECHO INCORPORATED

400 Oakwood Road

Lake Zurich, IL 60047

www.echo-usa.com

99922238008

Manuel

D’utilisation

DSRM-2100

Débroussailleuse

Ce produit contient un produit chimique connu dans l'état de

Californie comme étant une cause de cancer, de malformations

congénitales ou d'autres problèmes de reproduction. Cancer et

troubles de reproduction www.P65Warnings.ca.gov

Lisez et comprenez toute la documentation fournie

avant utilisation.

Le non-respect de cette consigne peut entraîner des

blessures corporelles.

Remarque: Ce produit est conforme à CAN ICES-003(B) / NMB-003(B)

DSRM-2100

999222380082

Introduction..........................................................................................................................3

Renseignements sur l’entretien..........................................................................................3

Numéro de série / pièces...........................................................................................3

Service.......................................................................................................................4

Soutien aux produits de consommation ECHO.........................................................4

Enregistrement du produit..........................................................................................4

Documentation supplémentaire.................................................................................4

Liste du contenu d’emballage....................................................................................4

Sécurité...............................................................................................................................5

Symboles de sécurité du manuel et informations importantes..................................5

Symboles internationaux............................................................................................6

Avertissements de sécurité généraux concernant les outils électriques...................7

Déclaration de la FCC.............................................................................................14

Élimination de la batterie dans le respect de l'environnement................................15

Description........................................................................................................................17

Assembly...........................................................................................................................19

Déballer la machine.................................................................................................19

Assembler l'arbre...................................................................................................20

Attacher la poignée de support................................................................................21

Installer l'application.................................................................................................22

Retirer le chargeur...................................................................................................22

Operation..........................................................................................................................23

Démarrer la machine................................................................................................23

Arrêter la machine....................................................................................................23

Régler la longueur de la ligne de coupe..................................................................24

Lame de coupe de la ligne.......................................................................................24

Régler la profondeur de coupe................................................................................24

Conseils d’utilisation.................................................................................................25

Instructions de coupe..............................................................................................26

Maintenance.....................................................................................................................27

Renseignements généraux......................................................................................27

Nettoyage de la machine.........................................................................................28

Remplacement de la ligne en nylon.........................................................................28

Instructions de démontage de la tête de l en nylon...............................................30

Troubleshooting................................................................................................................31

Storage.............................................................................................................................33

Stockage après utilisation........................................................................................33

Specications....................................................................................................................34

Enregistrement du produit.................................................................................................35

Warranty............................................................................................................................37

TABLE DES MATIÈRES

DSRM-2100

99922238008

INTRODUCTION

RENSEIGNEMENTS SUR L’ENTRETIEN

INTRODUCTION

Les spécications, les descriptions et les illustrations de cette documentation

sont aussi précises que connues au moment de la publication, mais sont

susceptibles d'être modiées sans préavis. Les illustrations peuvent inclure

des équipements et des accessoires en option, et peuvent ne pas inclure tous

les équipements standard.

Pour obtenir de la documentation supplémentaire, y compris les manuels de

sécurité le cas échéant, ou des questions concernant les termes utilisés dans

ce manuel, visitez l’adresse :

https://www.echo-usa.com/manuals

Les pièces et les assemblages d'origine

ECHO pour vos produits ECHO sont

disponibles uniquement auprès d'un

revendeur ECHO agréé. Lorsque vous

avez besoin d'acheter des pièces,

ayez toujours le numéro de modèle

et le numéro de série de l'appareil

avec vous. À titre de référence future,

écrivez-les dans l'espace prévu ci-

dessous.

N° de modèle _______________ Numéro de série. _______________

Pièces / Numéro de série

Lisez et comprenez toute la documentation

fournie. La documentation contient des

spécications et des renseignements relatifs

à la sécurité, au fonctionnement, à l’entretien,

au stockage et à l'assemblage spéciques

à ce produit. Numérisez le code QR pour

obtenir plus de renseignements.

DSRM-2100

999222380084

RENSEIGNEMENTS SUR L’ENTRETIEN

L'entretien de ce produit pendant la période de garantie doit être effectué par

un revendeur agréé ECHO. Pour obtenir le nom et l'adresse du revendeur

agréé ECHO le plus proche de chez vous, demandez à votre revendeur ou

appelez : 1-800-432-ECHO (3246). Des renseignements sur les revendeurs

sont également disponibles sur notre site Web à l’adresse www.echo-usa.com.

Lorsque vous présentez votre appareil pour un entretien ou une réparation

sous garantie, une preuve d’achat est requise.

Si vous avez besoin d'aide ou des questions concernant l'application, le

fonctionnement ou l'entretien de ce produit, appelez le service de soutien des

produits aux consommateurs d'ECHO au 1-800-432-ECHO (3246), de 8 h 00 à

17h00 (norme centrale horaire), du lundi au vendredi. Avant d'appeler, veuillez

connaître le modèle et le numéro de série de votre appareil.

Enregistrez votre équipement ECHO en ligne à l’adresse www.echo-usa.com

ou en remplissant la che d'enregistrement du produit incluse dans ce manuel.

L'enregistrement de votre produit conrme la couverture de la garantie et

fournit un lien direct vers ECHO si nous jugeons nécessaire de vous contacter.

En plus de trouver des renseignements en ligne, des renseignements sont

disponibles auprès de votre revendeur agréé ECHO ou en communiquant avec

ECHO Incorporated, 400 Oakwood Road, Lake Zurich, IL 60047, 1-800-432-

ECHO (3246).

Le produit ECHO que vous avez acheté a été pré-assemblé en usine pour

votre commodité. En raison des restrictions d'emballage, certains assemblages

peuvent être nécessaires.

Après avoir ouvert le carton, vériez qu'il n'est pas endommagé. Informez

immédiatement votre revendeur ou revendeur ECHO des pièces

endommagées ou manquantes. Utilisez la liste de contenu pour vérier les

pièces manquantes.

1 Débroussailleuse

1 Ensemble de poignée de support

1 Clé

1 Manuel d'utilisation

Service

Soutien aux produits de consommation ECHO

Enregistrement du produit

Documentation supplémentaire

LISTE DU CONTENU DE L’EMBALLAGE

DSRM-2100

99922238008

SÉCURITÉ

Symboles de sécurité du manuel et renseignements

importants

Tout au long de ce manuel et sur le produit lui-même, vous trouverez des

alertes de sécurité et des messages d'information utiles précédés de symboles

ou de mots clés. Ce qui suit est une explication de ces symboles et mots clés

et de ce qu'ils signient pour vous.

Le symbole d'alerte de sécurité accompagné du mot « DANGER »

attire l'attention sur un acte ou une situation qui ENTRAÎNERA

des blessures graves ou la mort s'il n'est pas évité.

Le symbole d’alerte de sécurité accompagné du mot

« AVERTISSEMENT » attire l’attention sur un geste ou une

situation qui PEUT entraîner des blessures corporelles graves ou

la mort s’il n’est pas évité.

Le symbole d'alerte de sécurité accompagné du mot

« ATTENTION » attire l'attention sur un acte ou une situation qui

pourrait entraîner des blessures mineures ou modérées s'il n'est

pas évité.

Le message ci-joint fournit les renseignements nécessaires à la

protection de l'appareil.

Remarque : Ce message ci-joint fournit des conseils pour l'utilisation,

l'entretien et la maintenance de l'appareil.

SYMBOLE CERCLE ET BARRE

Ce symbole signie que l'action spécique indiquée est interdite.

Le non-respect de ces interdictions peut entraîner des blessures

graves ou mortelles.

DSRM-2100

999222380086

SÉCURITÉ

Symboles internationaux

Symbole Description Symbole Description

Courant direct Alerte de sécurité

Lisez et suivez

toutes les

précautions de

sécurité dans

le manuel de

l'opérateur. Le

non-respect des

instructions peut

entraîner des

blessures graves.

Portez des lunettes

de protection.

Portez des

chaussures de

sécurité.

Portez des gants de

protection.

Portez un casque

protecteur.

N’exposez pas à la

pluie ou à dans des

endroits humides.

Les objets

projetés peuvent

ricocher et causer

des blessures

corporelles ou

des dommages

matériels.

Tenez tous les

curieux à une

distance d'au moins

15 m (50 pi).

N’utilisez pas de

lames - uniquement

des têtes de ligne.

Certains des symboles suivants peuvent être utilisés sur ce produit. Veuillez

les étudier et apprendre leur signication. Une bonne interprétation de ces

symboles vous permettra de mieux utiliser le produit et de manière plus

sécuritaire.

Remarque : Tous les symboles n'apparaîtront pas sur votre appareil.

DSRM-2100

99922238008

SÉCURITÉ

Avertissements de sécurité généraux sur les outils

électriques

Lisez tous les avertissements de sécurité, toutes les instructions,

illustrations et toutes spécications fournis avec cet outil

électrique. Le non-respect de ces avertissements et de ces

instructions peut causer une décharge électrique, un incendie ou des

blessures graves.

Conservez tous les avertissements et instructions pour référence

ultérieure.

Le terme « outil électrique » dans les avertissements fait référence à votre outil

électrique fonctionnant sur batterie (sans l).

Sécurité de la zone de travail

• Gardez la zone de travail propre et bien éclairée. Les endroits

encombrés ou sombres favorisent les accidents.

• N'utilisez pas les outils électriques dans des environnements

explosifs, par exemple en présence de liquides, gaz ou poussières

inammables. La mise en marche des outils électriques crée des

étincelles qui peuvent enammer la poussière ou les vapeurs.

• Tenez les enfants et les curieux à l'écart lorsque vous utilisez un outil

électrique.

Les distractions peuvent vous faire perdre le contrôle.

Sécurité électrique

• Les prises de l'outil électrique doivent être compatibles avec la prise

de courant. Ne modiez jamais la prise d'aucune façon. N'utilisez pas

d'adaptateur de prise avec des outils à prise de terre. Des prises non

modiées et leurs prises de courant respectives réduisent les risques de

choc électrique.

• Évitez que le corps n'entre en contact avec des surfaces mises

à la terre comme les tuyaux, les radiateurs, les cuisinières et les

réfrigérateurs. Il y a un risque accru de choc électrique si votre corps est

en contact avec la terre.

• N'exposez pas les outils électriques à des conditions humides ou

mouillées. L'eau qui pénètre dans un outil électrique augmente le risque

de choc électrique.

LISEZ TOUTES LES INSTRUCTIONS AVANT L'UTILISATION (CET

OUTIL ÉLECTRIQUE)

DSRM-2100

999222380088

SÉCURITÉ

• N'abusez pas du cordon. N'utilisez jamais le câble pour porter, tirer

ou débrancher l'outil. Éloignez le cordon de la chaleur, de l’huile, des

bords tranchants ou des pièces mobiles. Les cordons endommagés

augmentent le risque d’un choc électrique.

• Lorsque vous utilisez un outil électrique en extérieur, utilisez une

rallonge de câble adaptée à l'usage en extérieur. Utiliser un câble

adapté à un usage en extérieur réduit le risque de choc électrique.

• Si vous ne pouvez éviter d'utiliser l'outil dans un environnement

humide, utilisez une alimentation protégée à courant différentiel. Le

respect de cette règle réduira le risque de chocs électriques.

Sécurité personnelle

• Restez vigilant, soyez attentif à ce que vous faites et faites preuve

de bon sens lorsque vous utilisez un outil électrique. N’utilisez pas

l’appareil lorsque vous êtes fatigué, sous l’emprise de l’alcool ou de

drogues ou après avoir pris des médicaments. Un moment d’inattention

lors de l’utilisation d’un outil électrique peut provoquer des blessures

corporelles graves.

• Utilisez de l’équipement de protection individuelle. Portez toujours

des lunettes de protection. L’utilisation d’équipement de protection

adapté aux conditions de travail (masque anti-poussières, chaussures de

sécurité antidérapantes, casque et protections auditives etc.) permet de

réduire les risques de blessures corporelles.

• Évitez tout démarrage accidentel. Assurez-vous que l'interrupteur est

en position d'arrêt avant de brancher la source d'alimentation et/ou

la batterie et lorsque vous ramassez ou transportez l'outil. Transporter

un outil électrique avec un doigt sur l’interrupteur ou le brancher sur une

alimentation électrique alors que son interrupteur est en position marche

favorise les accidents.

• Retirez les clefs de réglage et de serrage avant de mettre l’outil en

marche. Une clef de réglage ou de serrage restée sur une pièce en

rotation de l’outil électrique peut entraîner des blessures corporelles.

• Ne vous penchez pas trop en avant. Gardez un bon équilibre en tout

temps. Ceci permet un meilleur contrôle de l'outil électrique dans des

situations inattendues.

• Habillez-vous correctement. Ne portez pas de vêtements amples ou

de bijoux. Veillez à ne pas approcher vos cheveux, vos vêtements et

vos gants des pièces en mouvement. Les vêtements amples, les bijoux

et les cheveux longs peuvent se prendre dans les pièces en mouvement.

• Si un appareil est conçu pour être utilisé avec des dispositifs

d’extraction et de récupération des poussières, veillez à ce que ces

dispositifs soient bien raccordés et correctement utilisés. L’utilisation

de dispositifs de récupération des poussières permet de réduire les

risques liés aux poussières.

• Ne laissez pas l'habitude des fréquentes utilisations vous faire

DSRM-2100

99922238008

SÉCURITÉ

oublier et ignorer les principes de sécurité. Une action négligente peut

provoquer de graves blessures en une fraction de seconde.

Utilisation et entretien des outils électriques

• Ne forcez pas l’outil électrique. Utilisez l'outil l’électrique adapté à

votre application. L'outil électrique approprié fera mieux le travail et sera

plus sécuritaire au rythme pour lequel il a été conçu.

• N’utilisez pas l'outil électrique si l'interrupteur ne le met pas en

marche ou à l'arrêt. Tout outil électrique qui ne peut pas être contrôlé

avec l'interrupteur est dangereux et doit être réparé.

• Débranchez la che de la source d'alimentation et/ou retirez la

batterie de l'outil électrique avant d'effectuer des réglages, de

changer des accessoires ou de ranger des outils électriques. De

telles mesures de sécurité préventives réduisent le risque d'un démarrage

accidentel de l'outil électrique.

• Rangez les outils électriques inutilisés hors de portée des enfants et

ne laissez pas des personnes qui ne se sont pas familiarisées avec

l'outil électrique ou ces instructions l’utiliser. Les outils électriques

sont dangereux entre les mains des utilisateurs non formés.

• Entretenez les outils électriques et les accessoires. Vérier

qu’aucune pièce mobile n’est mal alignée, grippée ou brisée et soyez

attentif à toute autre condition qui pourrait affecter le fonctionnement

de l’outil électrique. S'il est endommagé, faites réparer l'outil

électrique avant de l'utiliser. De nombreux accidents sont causés par

des outils électriques mal entretenus.

• Garder les outils de coupe propres et tranchants. Les outils de coupe

bien entretenus avec des bords tranchants sont moins susceptibles de se

coincer et sont plus faciles à contrôler.

• Utilisez l'outil électrique et les accessoires conformément à ces

instructions, en tenant compte des conditions de travail et du travail

à effectuer. L'utilisation de l'outil motorisé pour des opérations différentes

de celles prévues pourrait entraîner une situation dangereuse.

• Veillez à ce que les poignées restent propres, sèches et exemptes

d’huile et de graisse. Les poignées et surfaces de prise glissantes ne

permettent pas de manipuler et de contrôler l'outil dans des situations

inattendues.

Utilisation et entretien des outils à batterie

• Rechargez uniquement avec les chargeurs de batterie ECHO

eFORCE™ 56V. Un chargeur adapté à un type de batterie peut créer un

risque d'incendie lorsqu'il est utilisé avec une autre batterie.

• Utiliser uniquement avec la série de batteries ECHO eFORCE™ 56V.

L’utilisation de toute autre batterie peut créer un risque de blessure et

d’incendie.

• Lorsque la batterie n'est pas utilisée, éloignez-la d'autres objets

DSRM-2100

9992223800810

SÉCURITÉ

métalliques comme des trombones, des pièces de monnaie, des clés,

des clous, des vis ou d'autres petits objets métalliques qui peuvent

établir une connexion d'un terminal à un autre. Le court-circuitage des

bornes de la batterie peut provoquer des brûlures ou un incendie.

• Ne tentez pas d'ouvrir ni de détruire la batterie. Les électrolytes

contenus dans la batterie sont corrosifs et peuvent causer des dommages

aux yeux ou à la peau s'ils sont rejetés. L'électrolyte peut être toxique

lorsqu'elle est avalée.

• Dans des conditions abusives, du liquide peut être éjecté de la

batterie; évitez tout contact. En cas de contact accidentel, rincez

avec de l’eau. En cas de contact avec les yeux, consultez également

un médecin. Le liquide s'échappant des batteries peut causer des

irritations ou des brûlures.

• Faites attention lorsque vous manipulez la batterie pour éviter

de la court-circuiter avec des matériaux conducteurs comme des

bagues, des bracelets, des clés, etc. La batterie ou le conducteur peut

surchauffer et provoquer des brûlures en cas de contact avec lesdits

matériaux.

• N'utilisez pas une batterie ou un outil endommagé ou modié.

Les batteries endommagées ou modiées peuvent présenter un

fonctionnement imprévisible et provoquer un incendie, une explosion ou

un risque de blessure.

• N'exposez pas une batterie ou un outil au feu ou à une température

excessive. L’exposition au feu ou à des températures supérieures à 130

°C (266 °F) peut provoquer une explosion.

• Suivez toutes les instructions de charge et ne chargez pas la batterie

ou l'outil en dehors de la plage de température spéciée dans les

instructions.

Un rechargement incorrect ou à des températures en dehors

de la plage spéciée peut endommager la batterie et augmenter le risque

d'incendie.

Sécurité des enfants

Des accidents tragiques peuvent se produire si l'opérateur n'est pas au courant

de la présence des enfants.

• Éloignez les enfants de la zone de travail et placez-les sous la surveillance

d'un adulte responsable.

• Ne laissez pas les enfants utiliser cette machine.

• Restez vigilant et éteignez la machine si un enfant ou une autre personne

entre dans la zone de travail.

• Soyez extrêmement prudent lorsque vous vous approchez d'angles morts,

de portes, d'arbustes, d'arbres ou d'autres objets qui peuvent obscurcir la

vue d'un enfant qui pourrait se heurter à la trajectoire de la machine.

Service

DSRM-2100

99922238008

SÉCURITÉ

• Faites entretenir votre outil électrique par un revendeur ECHO agréé

en utilisant uniquement des pièces de rechange identiques. Cela

garantira le maintien de la sécurité de l’outil électrique.

• Ne réparez jamais les batteries endommagées. L’entretien des batteries

ne doit être effectué que par le fabricant ou des prestataires de services

agréés.

Avertissements de sécurité concernant la débroussailleuse

• Utilisez uniquement des pièces de rechange et des accessoires identiques

du fabricant. L'utilisation d'autres pièces peut créer un danger ou

endommager le produit.

• Portez toujours des lunettes de sécurité dont les écrans latéraux sont

conformes à la norme ANSI Z87.1. Les lunettes ordinaires sont dotées de

verres résistants aux impacts seulement. Ce ne sont PAS des lunettes de

sécurité. Le respect de cette règle réduira le risque de blessures aux yeux.

Utilisez un masque facial si vous travaillez dans des endroits poussiéreux.

• Évitez les endroits dangereux — N'exposez pas les outils électriques à

des conditions humides ou mouillées. L'eau qui pénètre dans un outil

électrique augmente le risque de choc électrique.

• N'utilisez pas sous la pluie.

• Tenez tous les curieux, les enfants et les animaux domestiques à une

distance d'au moins 15 m./50 ft.

• Habillez-vous correctement – Ne portez pas de vêtements amples ou de

bijoux. Ils pourraient se coincer dans les pièces en mouvement. Le port de

gants en caoutchouc et de chaussures adaptées est recommandé pour

travailler à l'extérieur. Portez un couvre-chef protecteur pour contenir les

cheveux longs.

• Utilisez la bonne machine. N’utilisez cette machine que pour les travaux

auxquels elle est destinée.

• Évitez tout démarrage accidentel – Ne transportez pas l'appareil branché

avec un doigt sur l'interrupteur. Assurez-vous que l'interrupteur est éteint

lorsque vous branchez la batterie.

• Ne forcez pas la machine - Il fera mieux le travail et avec moins de risque

de blessure à la vitesse pour laquelle il a été conçu.

• Ne vous penchez pas trop - Gardez un bon équilibre en tout temps.

• Soyez vigilant et faites attention à ce que vous faites. Faites appel à votre

bon sens. N'utilisez pas cet appareil si vous êtes fatigué, malade ou sous

l'inuence de l'alcool, de drogues ou de médicaments.

• Rangez toujours les outils électriques inutilisés à l'intérieur - lorsqu'ils ne

sont pas utilisés, entreposez-les à l'intérieur dans un endroit sec, hors de

portée des enfants.

• Effectuez l’entretien de l’appareil avec précaution - Remplacez la tête de

coupe si elle est ssurée, ébréchée ou endommagée de quelque façon

que ce soit. Assurez-vous que la tête de coupe est correctement installée

DSRM-2100

9992223800812

SÉCURITÉ

et solidement xée. Gardez le bord des dents bien aiguisé et propre

pour une meilleure performance et pour réduire les risques de blessures.

Suivez les instructions pour lubrier et changer les accessoires. Inspectez

périodiquement le cordon. S'il est endommagé, faites-le réparer par un

réparateur agréé. Inspectez périodiquement les rallonges électriques et

remplacez-les si elles sont endommagées. Veillez à ce que les poignées

restent propres, sèches et exemptes d’huile et de graisse. Le non-respect

de cette consigne peut entraîner des blessures corporelles graves.

• Vérier les pièces endommagées avant d’utiliser la machine. Il convient

de vérier soigneusement la garde protectrice ou toute autre pièce

endommagée pour s'assurer qu'il fonctionnera correctement comme

prévu. Vériez l'alignement des pièces mobiles, la xation des pièces

mobiles, la cassure des pièces, les xations endommagées et toute autre

condition qui pourrait affecter leur fonctionnement. Une garde protectrice

ou toute autre pièce endommagée doit être correctement réparée ou

remplacée par un centre de service agréé, sauf en cas d'indication

contraire dans ce manuel.

• Retirez ou débranchez la batterie avant d'entretenir, de nettoyer ou

d'enlever des matériaux de la machine de jardinage.

• Ne modiez pas ou n’essayez pas de réparer la machine ou la batterie

(selon le cas) sauf en conformité avec les instructions d’utilisation et

d’entretien indiquées dans ce manuel. Utiliser les machines uniquement

avec la série de batteries ECHO eFORCE™ 56V. L’utilisation de toute

autre batterie peut créer un risque de blessure et d’incendie.

• Rechargez uniquement avec les chargeurs de batterie ECHO eFORCE™

56V. Un chargeur adapté à un type de batterie peut créer un risque

d'incendie lorsqu'il est utilisé avec une autre batterie.

• Lorsque la batterie n’est pas utilisée, éloignez-la d’autres objets

métalliques comme des trombones, des pièces de monnaie, des clés, des

clous, des vis ou d’autres petits objets métalliques qui peuvent établir une

connexion d’un terminal à un autre. Le court-circuitage des bornes de la

batterie peut provoquer un incendie.

• Dans des conditions abusives, du liquide peut être éjecté de la batterie;

évitez tout contact. En cas de contact accidentel, rincez avec de l’eau. En

cas de contact avec les yeux, consultez également un médecin. Le liquide

s'échappant des batteries peut causer des irritations ou des brûlures.

• N’utilisez pas une batterie, ou une machine endommagée ou modiée.

Les batteries endommagées ou modiées peuvent présenter un

fonctionnement imprévisible et provoquer un incendie, une explosion ou

un risque de blessure.

• N’exposez pas une batterie ou une machine au feu ou à une température

excessive. L'exposition au feu ou une température supérieure à 130 °C

(265 °F) peut provoquer une explosion.

• Ne jetez pas les batteries au feu. Les cellules peuvent exploser. Consultez

les règlements locaux pour connaître les instructions d'élimination

spéciales.

DSRM-2100

99922238008

CONSERVEZ CES INSTRUCTIONS

• Ne tentez pas d'ouvrir ni d'abîmer la batterie. Les électrolytes rejetés

sont corrosifs et peuvent causer des dommages aux yeux ou à la peau.

L'électrolyte peut être toxique lorsqu'elle est avalée.

• Manipulez les batteries avec précaution an de ne pas court-circuiter la

batterie avec des matériaux conducteurs tels que les bagues, les bracelets

et les clés. La batterie ou le conducteur peut surchauffer et provoquer des

brûlures.

• Suivez toutes les instructions de recharge, et ne rechargez pas la batterie

ou la machine en dehors de la plage de température spéciée dans ces

instructions. Un rechargement incorrect ou à des températures en dehors

de la plage spéciée peut endommager la batterie et augmenter le risque

d'incendie.

• Faites effectuer l'entretien par un réparateur qualié en n'utilisant que des

pièces de rechange identiques. Cela garantira le maintien de la sécurité

du produit.

• Gardez les gardes protectrices en place et en bon état de fonctionnement.

• Gardez les mains et les pieds éloignés de la zone de coupe.

• Retirez la batterie de l machine avant d'effectuer des réglages, de

changer des accessoires ou de la ranger. De telles mesures de sécurité

préventives réduisent le risque d'un démarrage accidentel de la machine.

• Utilisez uniquement avec la ligne de coupe en nylon de 2,4 mm (0,095 po)

de diamètre et plus petit. N'utilisez pas de lignes plus lourdes que celles

recommandées par le fabricant et d'autres types de lignes - par ex., du l

métallique, de la corde, etc.

SÉCURITÉ

DSRM-2100

9992223800814

SÉCURITÉ

Cet appareil a été testé et jugé conforme aux limites des appareils

digitaux de classe B, en vertu des normes de la Partie 15 du FCC.

Ces limites sont conçues pour apporter une protection contre les

brouillages préjudiciables dans un quartier résidentiel. Cet appareil

génère, utilise et peut émettre de l’énergie radioélectrique et, s’il n’est

pas installé et utilisé conformément aux instructions, il peut provoquer

des interférences nuisibles à la réception de la radio ou de la télévision.

La réception peut être déterminée en éteignant et en rallumant

l’appareil. Nous encourageons l’utilisateur à essayer de corriger

l’interférence en prenant une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.

• Augmentez la distance entre l'appareil et le récepteur.

• Branchez l'appareil dans une prise ou à un réseau différent de

celui où le récepteur est branché.

• Consultez le vendeur ou un expert en installation radio/TV pour

obtenir de l'aide.

Tout changement ou modification non expressément approuvé

par la partie responsable de la conformité pourrait annuler le droit

de l’utilisateur d’utiliser l’équipement.

Déclaration de la FCC

Cet appareil est conforme aux normes Partie 15 du FCC. Le fonctionnement

dépend des deux conditions suivantes :

• Cet appareil ne devrait pas causer d'interférence.

• Cet appareil doit accepter toute interférence reçue, y compris une

interférence pouvant provoquer une opération non souhaitée.

DSRM-2100

99922238008

SÉCURITÉ

Élimination de la batterie sans danger pour

l’environnement

Les matières toxiques et corrosives ci-dessous se trouvent dans les batteries

utilisées dans cette machine : Lithium-ion, une substance toxique.

Éliminez toutes les substances toxiques d'une manière spéciée an

de prévenir la contamination de l'environnement. Avant de jeter une

batterie au lithium-ion endommagée ou usée, contactez votre agence

locale d'élimination des déchets ou l'agence locale de protection de

l'environnement pour obtenir des informations et des instructions

spéciques. Apportez les batteries à un centre local de recyclage ou

d'élimination certié pour l'élimination de batteries au lithium-ion.

Si la batterie se ssure ou se casse, avec ou sans fuite, ne la rechargez

pas et ne l'utilisez pas. Jetez-la et remplacez-la par une nouvelle batterie.

N'ESSAYEZ PAS DE LA RÉPARER !

Pour prévenir les blessures et les risques d'incendie, d'explosion ou de

décharge électrique, et pour éviter tout dommage à l'environnement :

Couvrez les bornes de la batterie avec du ruban adhésif résistant.

N'essayez PAS de retirer ou de détruire l'un des composants de la

batterie.

N'essayez PAS d'ouvrir la batterie.

En cas de fuite, les électrolytes rejetés sont corrosifs et toxiques. NE

laissez PAS entrer la solution dans les yeux ou en contact avec la peau et

ne l’avalez pas.

NE PAS jeter vos batteries usagées dans votre poubelle à ordures

ménagères.

N’incinérez PAS les batteries.

NE LES Mettez PAS dans un endroit où ils feront partie d'un site

d'enfouissement de déchets ou d'un ux de déchets solides municipaux.

Emmenez-les dans un centre de recyclage ou d'élimination certié.

DSRM-2100

9992223800816

SÉCURITÉ

ARTICLE TEMPÉRATURE

Plage de température de stockage des outils

électriques

32°F (0°C) - 113°F (45°C)

Plage de température de fonctionnement de

l'outil électrique

32°F (0°C) - 113°F (45°C)

Plage de température de rechargement de la

batterie

39°F (4°C) - 104°F (40°C)

Plage de température de fonctionnement du

chargeur

39°F (4°C) - 104°F (40°C)

Plage de température d’entreposage de la

batterie

32°F (0°C) - 113°F (45°C)

Plage de température de déchargement de

la batterie

32°F (0°C) - 113°F (45°C)

La plage de température ambiante recommandée :

DSRM-2100

99922238008

DESCRIPTION

Repérez les étiquettes de sécurité sur votre appareil. Assurez-vous que

l'étiquette ou les étiquettes sont lisibles et que vous comprenez et suivez

les instructions qui s'y trouvent. Si une étiquette ne peut pas être lue, une

nouvelle peut être commandée auprès de votre revendeur ECHO. L'étiquette

de sécurité est à titre d'exemple seulement. Votre étiquette peut apparaître

légèrement différente.

DSRM-2100

9992223800818

DESCRIPTION

1. Poignée arrière

2. Levier de verrouillage

3. Interrupteur de déclenchement

4. Interrupteur de vitesse

5. Poignée de support

6. Arbre supérieur

7. Coupleur

8. Arbre inférieur

9. Tête de coupe

10. Bouclier de débris

11. Couteau à couper
