ECHO DPAS-2100SBBT EFORCE 56V Brushless Cordless Battery 16 User Manual

99922238047

Operator’s

Manual

DPAS-2100

Pro Attachment

Series™

Read and understand all provided literature before use. Failure

to do so could result in serious injury.

Cancer and Reproductive Harm

www.P65Warnings.ca.gov

Note: This product complies with CAN ICES-003(B) / NMB-003(B)

DPAS-2100

999222380472

TABLE OF CONTENTS

Introduction............................................................................................................4

Servicing Information..........................................................................................................4

Parts / Serial Number.................................................................................................4

Service.......................................................................................................................5

ECHO Consumer Product Support............................................................................5

Product Registration..................................................................................................5

Additional Literature...................................................................................................5

Safety.................................................................................................................................6

Manual Safety Symbols and Important Information...................................................6

International Symbols................................................................................................7

Handling the Product.................................................................................................9

Enviromentally Battery Disposal..............................................................................14

FCC Statement........................................................................................................15

Equipment................................................................................................................16

General Safety Warnings and Instructions for the following ECHO tools: Curved

Shaft Edger, Straight Shaft Edger, Tiller Cultivator, or Pole Pruner, or DPAS unit

congured as a Curved Shaft Edger, Straight Shaft Edger, Tiller Cultivator, or Pole

Pruner......................................................................................................................17

General Safety Warnings and Instructions for the following ECHO tool: Blower or

DPAS unit congured as a Blower...........................................................................19

General Safety Warnings and Instructions for the following ECHO tools: Hedge

Trimmer, Mid-Reach Hedge Trimmer, Shafted Hedge Trimmer, or Articulating

Hedge Trimmer, or DPAS unit congured as a Hedge Trimmer, Mid-Reach Hedge

Trimmer, Shafted Hedge Trimmer, or Articulating Hedge Trimmer..........................20

General Safety Warnings and Instructions for the following ECHO tools: All DSRM

and DGT models, and DPAS units congured as trimmers and brush cutters........21

Description.......................................................................................................................29

Contents.......................................................................................................................30

Assembly..............................................................................................................31

Unpack The Machine...............................................................................................31

Attach The Support Handle.....................................................................................32

Power Head Shaft to Lower Shaft Assembly...........................................................33

Battery Charging......................................................................................................34

Install The Battery....................................................................................................36

Remove The Battery................................................................................................36

Operation............................................................................................................37

Start The Machine...................................................................................................37

Stop The Machine....................................................................................................38

Applications..............................................................................................................38

Operating Techniques - Nylon Line Head...............................................................38

Operating Techniques - Metal or Plastic Blade........................................................39

Reaction Forces.......................................................................................................40

Blade Cutting Problems...........................................................................................41

Maintenance..............................................................................................................42

Skill Levels...............................................................................................................43

Maintenance Intervals..............................................................................................43

Maintenance and Care............................................................................................43

DPAS-2100

99922238047

TABLE OF CONTENTS

Nylon Line Replacement..........................................................................................44

Nylon Line Head Disassembly Instructions.............................................................46

Sharpening Metal Blades.........................................................................................46

Troubleshooting...............................................................................................................48

Storage...............................................................................................................49

Storage After Use....................................................................................................49

Disposal...................................................................................................................49

Specications.............................................................................................................51

ECHO Optional Attachments...................................................................................52

Product Registration.........................................................................................................54

Warranty.............................................................................................................56

DPAS-2100

999222380474

INTRODUCTION

SERVICING INFORMATION

INTRODUCTION

Specications, descriptions and illustrative material in this literature are as

accurate as known at the time of publication, but are subject to change without

notice. Illustrations may include optional equipment and accessories, and may

not include all standard equipment.

For additional literature, including safety manuals where applicable, or

questions regarding terms used in this manual, visit:

https://www.echo-usa.com/manuals

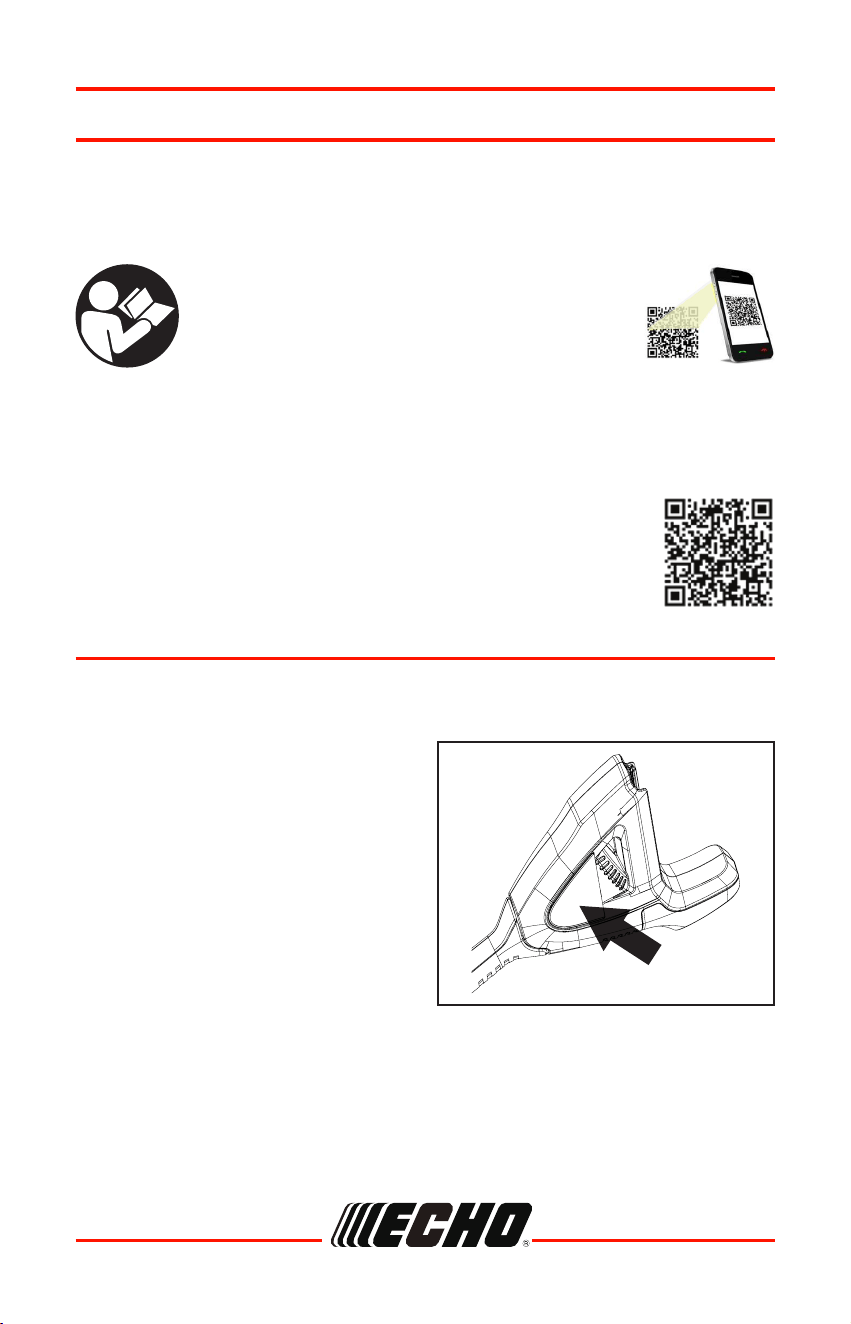

Genuine ECHO Parts and Assemblies

for your ECHO products are available

only from an Authorized ECHO Dealer.

When you do need to buy parts always

have the Model Number and Serial

Number of the unit with you. For future

reference write them in the space

provided below.

Model No. _______________ Serial No. _______________

Parts / Serial Number

Read and understand all provided

literature. Literature contains specications

and information for safety, operation,

maintenance, storage, and assembly specic

to this product. Scan QR code for more

information.

DPAS-2100

99922238047

SERVICING INFORMATION

Service of this product during the warranty period must be performed by an

Authorized ECHO Service Dealer. For the name and address of the Authorized

ECHO Service Dealer nearest you, ask your retailer or call: 1-800-432-ECHO

(3246). Dealer information is also available on our Web Site www.echo-usa.

com. When presenting your unit for Warranty service/repairs, proof of purchase

is required.

If you require assistance or have questions concerning the application,

operation, or maintenance of this product, call the ECHO Consumer Product

Support Department at 1-800-432-ECHO (3246) from 8:00 am to 5:00 pm

(Central Standard Time) Monday through Friday. Before calling, please know

the model and serial number of your unit.

the product registration sheet included in this manual. Registering your product

conrms warranty coverage and provides a direct link to ECHO if we nd it

necessary to contact you.

In addition to nding information online, information is available from your

Authorized ECHO Service Dealer, or by contacting ECHO Incorporated, 400

Oakwood Road, Lake Zurich, IL 60047, 1-800-432-ECHO (3246).

Service

ECHO Consumer Product Support

Product Registration

Additional Literature

DPAS-2100

999222380476

SAFETY

Manual Safety Symbols and Important Information

Throughout this manual and on the product itself, you will nd safety alerts

and helpful, informational messages preceded by symbols or key words. The

following is an explanation of those symbols and key words and what they

mean to you.

The safety alert symbol accompanied by the word “DANGER”

calls attention to an act or condition which WILL lead to serious

personal injury or death if not avoided.

The safety alert symbol accompanied by the word “WARNING”

calls attention to an act or condition which CAN lead to serious

personal injury or death if not avoided.

The safety alert symbol accompanied by the word “CAUTION”

calls attention to an act or condition which might lead to minor or

moderate personal injury if not avoided.

The enclosed message provides information necessary for the

protection of the unit.

Note: This enclosed message provides tips for use, care and

maintenance of the unit.

CIRCLE AND SLASH SYMBOL

This symbol means the specic action shown is prohibited.

Ignoring these prohibitions can result in serious or fatal injury.

DPAS-2100

99922238047

SAFETY

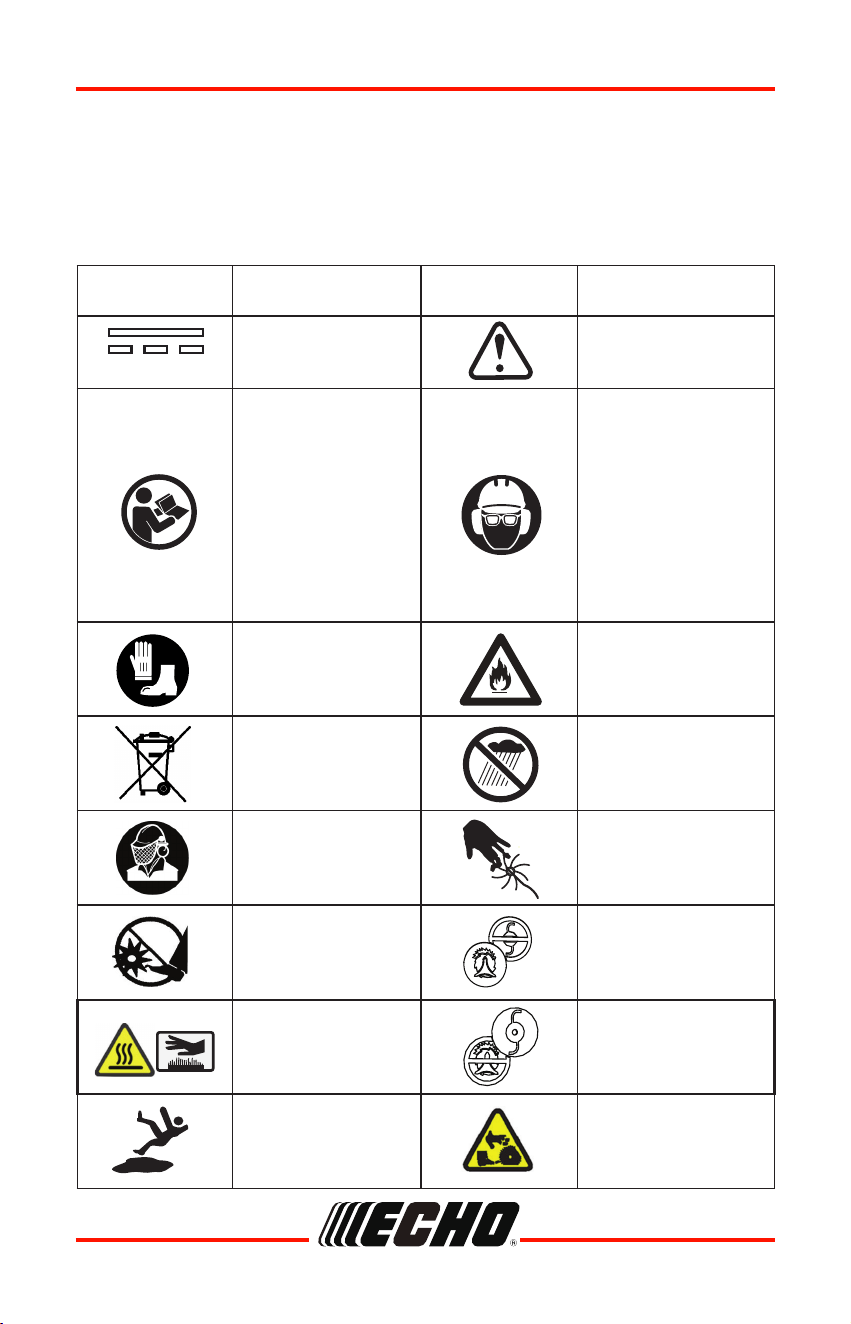

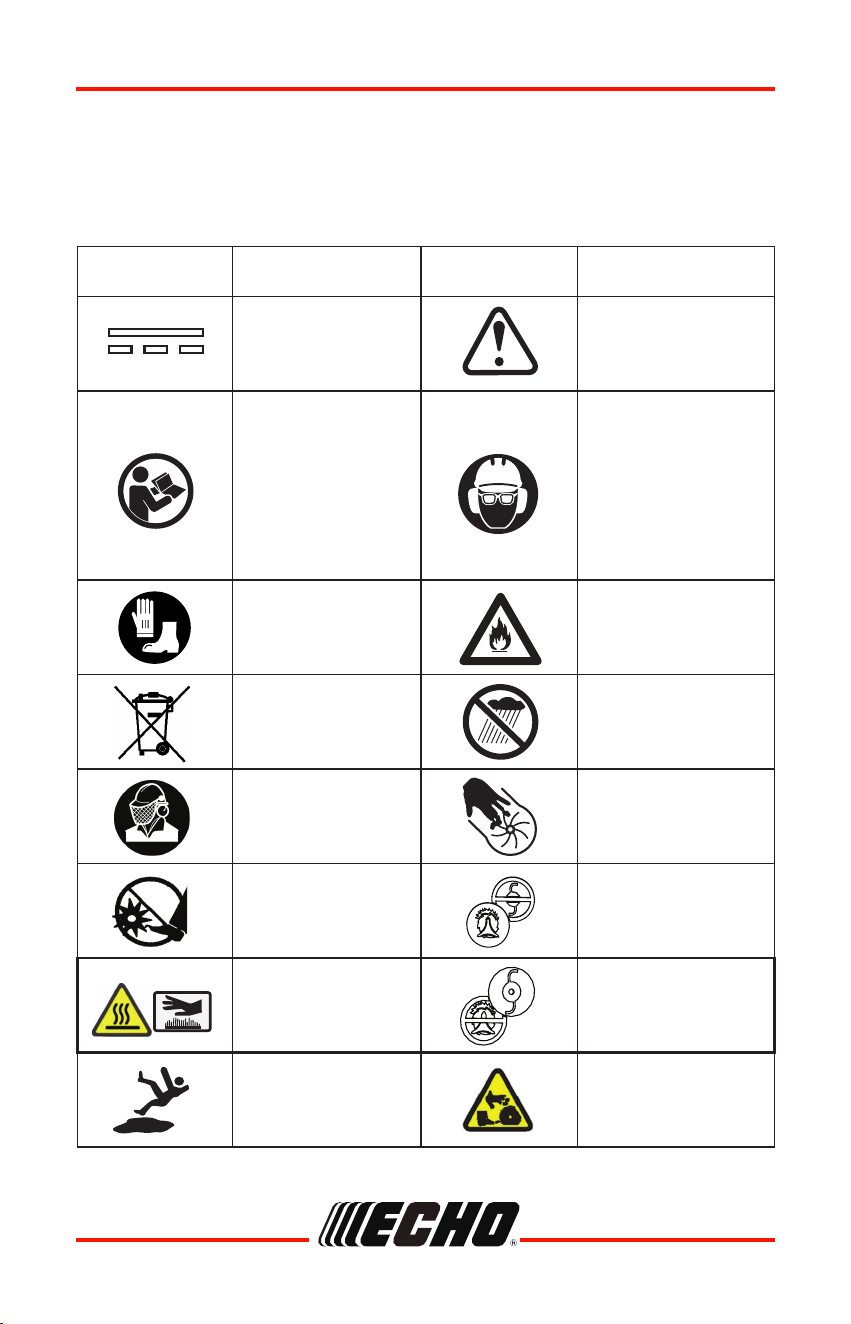

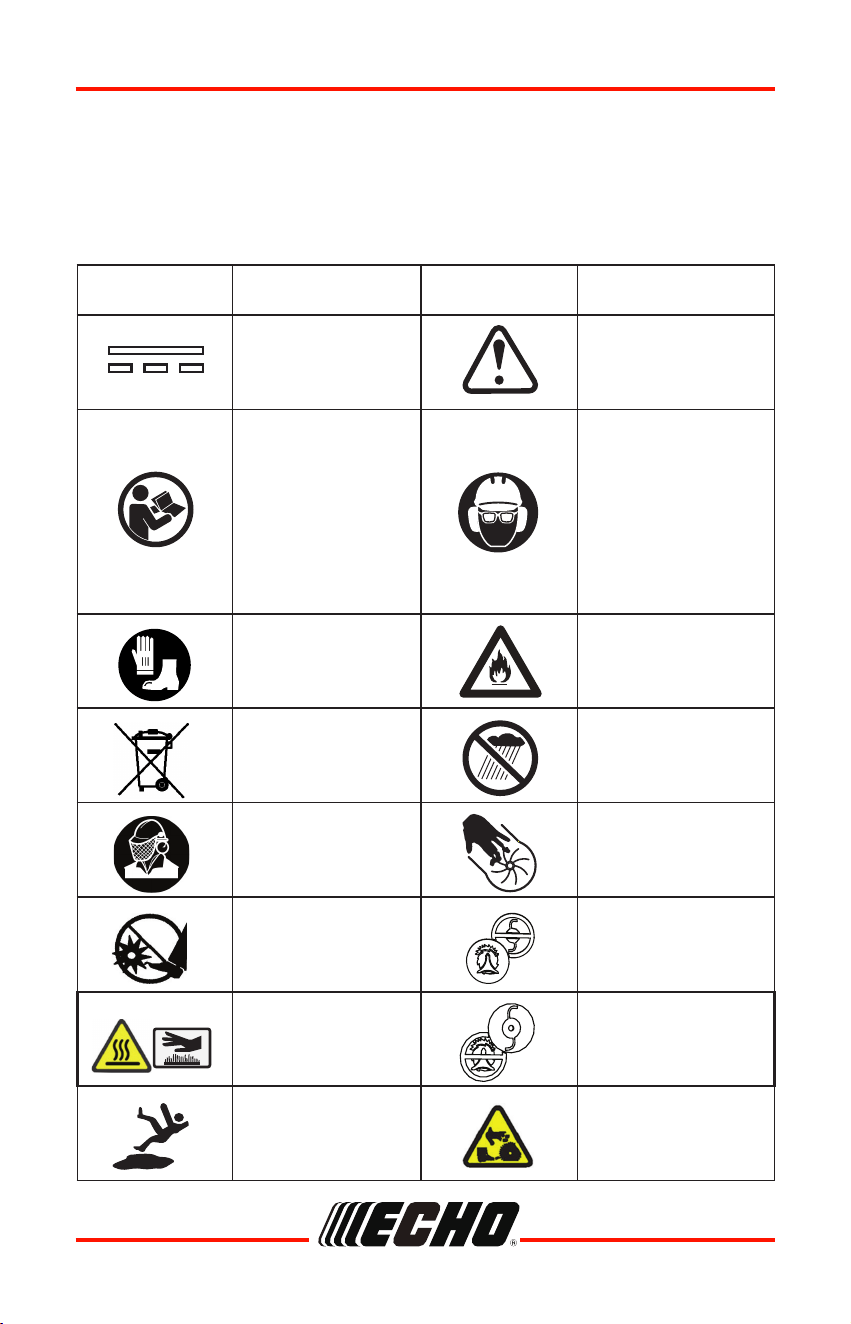

Symbol Description Symbol Description

Direct current Safety / Alert

Read and follow all

safety precautions

in the operator's

manual. Failure to

follow instructions

could result in

serious personal

injury.

Wear eye, ear and

head protection.

Wear hand and foot

protection.

Beware of re

Do not dispose in

household trash.

Do not expose to rain

or in damp condition.

Wear face shield. Finger severing

Keep feet away from

blade.

Do not use line head

- blades only.

Hot surface

Do not use blades -

line heads only.

Wear slip resistant

footwear.

Rotating cutting

attachment

International Symbols

Some of the following symbols may be used on this product. Please study

them and learn their meaning. Proper interpretation of these symbols will allow

you to operate the product better and safer.

DPAS-2100

999222380478

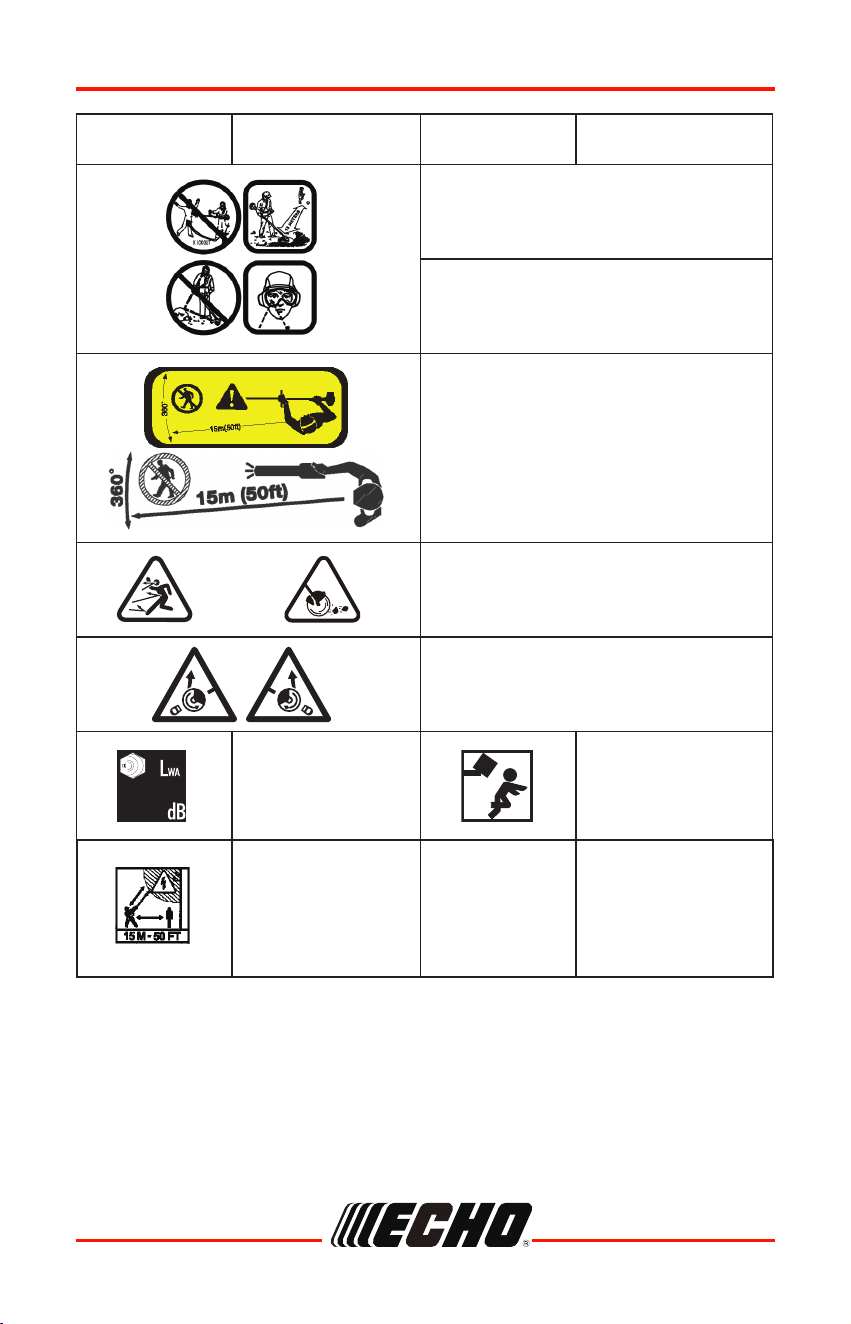

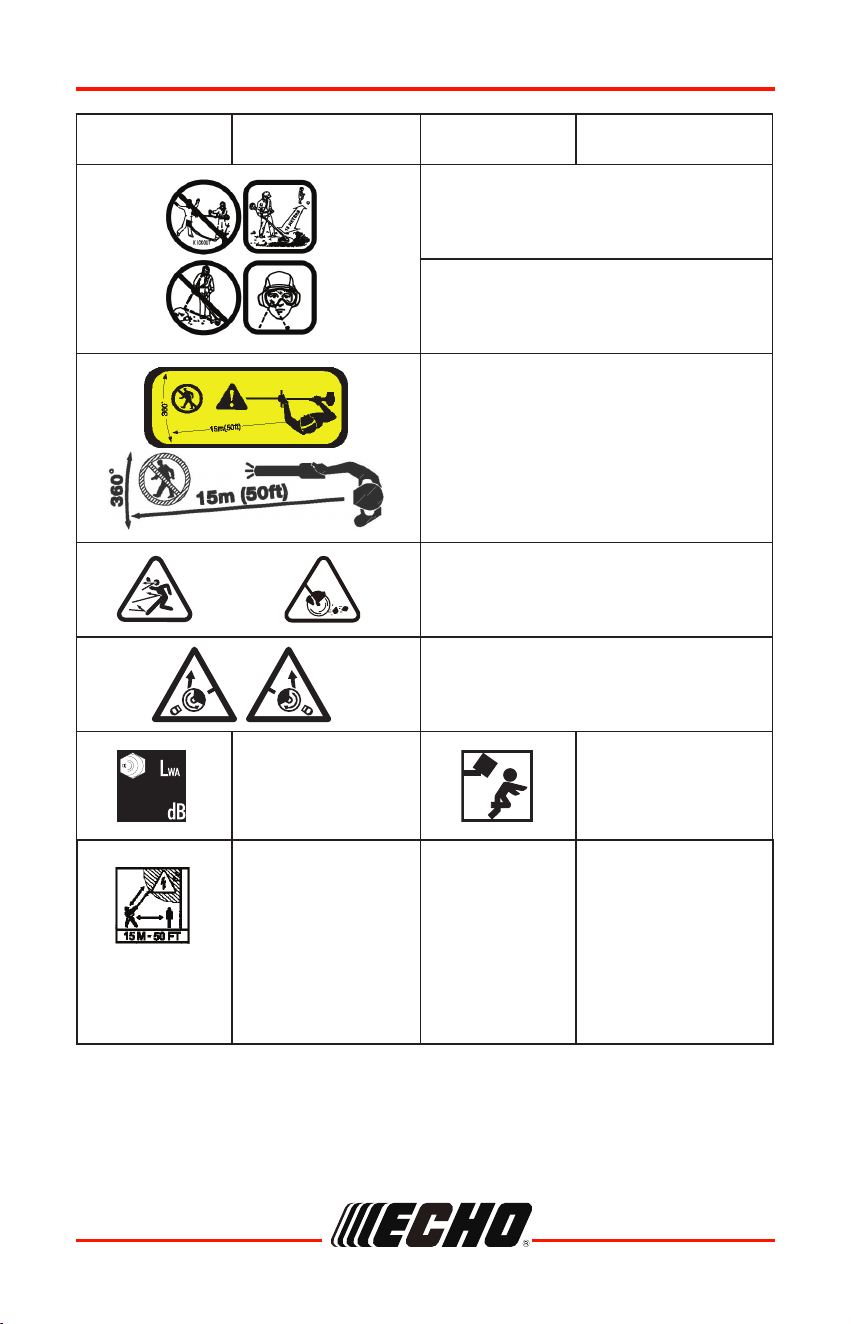

Symbol Description Symbol Description

Avoid kickout - keep bystanders at

least 15 m (50ft.) away.

Beware thrown objects

Wear eye protection

Keep bystanders and helpers away

15 m (50ft.)

Thrown objects can ricochet and result

in personal injury or property damage.

Avoid blade kickout

Guaranteed sound

power level

Plan a retreat path

from falling objects.

Do not operate

closer than 15 m

(50ft.) from electrical

hazards. Keep

bystanders at least

15 m (15ft.) away.

Note: Not all symbols will appear on your unit.

SAFETY

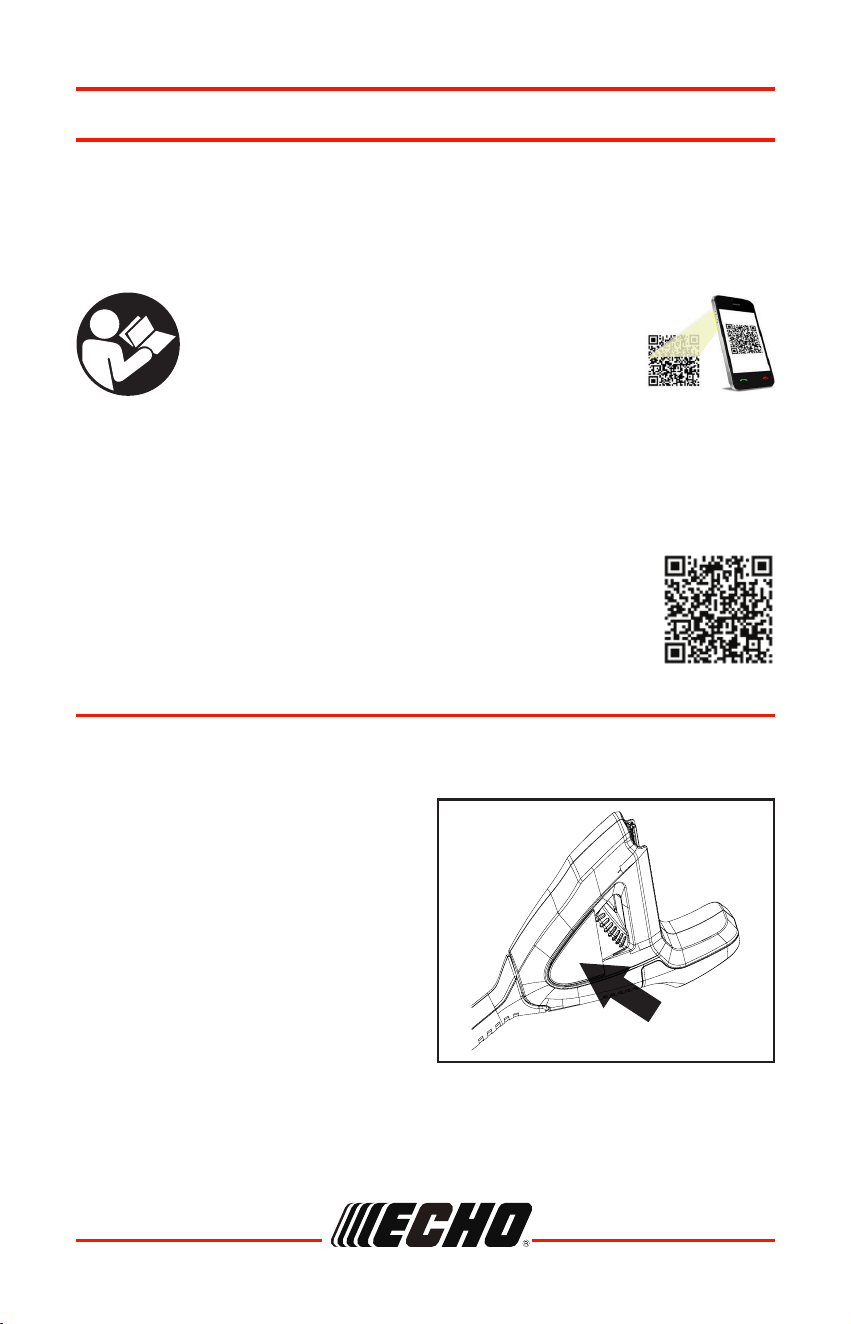

Read the Manuals

• Provide all users of this equipment with the operator’s manual for

instructions on safe operation.

DPAS-2100

99922238047

SAFETY

General Safety Warnings and Instructions

This section contains the prescribed general safety warnings and instructions

for battery-powered products contained in UL 2595 and for handheld tools,

transportable tools and lawn and garden machinery contained in UL 62841-

1. Additional important warnings and instructions are provided in subsequent

sections of this manual.

Important Safety Instructions

Handling the Product

Clear the Work Area

• Always clear the work area of foreign objects such as rocks, broken glass,

nails, wire, or string, which can be thrown or become entangled in the

cutting attachment, and check for any hidden hazards. Spectators and

fellow workers must be warned, and children and animals prevented from

coming nearer than 50 ft. (15 m) while the unit is in use.

• Outside the 50 ft. (15 m) zone, there is still a risk of injury from thrown

objects.

• Bystanders should be encouraged to wear eye protection.

• If you are approached, stop the unit and cutting attachment.

• When a bladed unit is used, there is the added risk of injury to bystanders

being struck with the moving blade in the event of a blade thrust or other

unexpected reaction of the blade.

Keep a Firm Grip

• Always hold throttle handle and support handle with thumbs and ngers

tightly encircling the handles.

Keep a Solid Stance

• Maintain footing and balance at all times. Do not stand on slippery, uneven

or unstable surfaces. Do not work in odd positions or on ladders. Do not

overreach.

Read all safety warnings, instructions, illustrations, and

specications provided with this power tool. Failure to follow all

instructions listed below may result in electric shock, re, serious

injury and/or property damage.

DPAS-2100

9992223804710

SAFETY

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded)

power tool or battery-operated (cordless) power tool.

Work Area Safety

• Keep work area clean and well lit. Cluttered or dark areas invite

accidents.

• Do not operate power tools in explosive atmospheres, such as in

the presence of ammable liquids, gases or dust.

Power tools create

sparks which may ignite the dust or fumes.

• Keep children and bystanders away while operating a power tool.

Distractions can cause you to lose control.

Electrical Safety

• Power tool plugs must match the outlet. Never modify the plug in

any way. Do not use any adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will reduce the risk of electric

shock.

• Avoid body contact with earthed or grounded surfaces, such as

pipes, radiators, ranges and refrigerators. There is an increased risk of

electric shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a

power tool will increase the risk of electric shock.

• Do not abuse the cord. Never use the cord for carrying, pulling or

unplugging the power tool. Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords increase the risk of electric

shock.

• When operating a power tool outdoors, use an extension cord

suitable for outdoor use. Use of a cord suitable for outdoor use reduces

the risk of electric shock.

• If operating a power tool in a damp location is unavoidable, use a

RESIDUAL CURRENT DEVICE (RCD) protected supply. Use of an RCD

reduces the risk of electric shock.

Personal Safety

• Stay alert, watch what you are doing and use common sense when

operating a power tool. Do not use a power tool while you are tired

or under the inuence of drugs, alcohol or medication. A moment

of inattention while operating power tools may result in serious personal

injury.

• Use personal protective equipment. Always wear eye protection.

Protective equipment such as a dust mask, non-skid safety shoes, hard

hat or hearing protection used for appropriate conditions will reduce

personal injuries.

DPAS-2100

99922238047

SAFETY

• Prevent unintentional starting. Ensure the switch is in the off position

before connecting to power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your nger on the switch or

energising power tools that have the switch on invites accidents.

• Disconnect the battery pack from the appliance before making any

adjustments, changing accessories, or storing appliance. Such

preventive safety measures reduce the risk of starting the appliance

accidentally.

• Remove any adjusting key or wrench before turning the power tool

on. A wrench or a key left attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and balance at all times. This

enables better control of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jewellery. Keep your

hair and clothing away from moving parts. Loose clothes, jewellery or

long hair can be caught in moving parts.

• If devices are provided for the connection of dust extraction and

collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use of tools allow you

to become complacent and ignore tool safety principles. A careless

action can cause severe injury within a fraction of a second.

Proper Clothing

Wear snug-tting, durable clothing:

• Pants should have long legs, shirts should have long sleeves.

• DO NOT WEAR SHORTS.

• DO NOT WEAR TIES, SCARVES, JEWELRY, or clothing with loose or

hanging items that could become entangled in moving parts or surrounding

growth.

• Keep clothing buttoned or zipped, and keep shirt tails tucked in.

• Wear sturdy work shoes with nonskid rubber soles.

• Wear sturdy, no-slip, rubber work gloves to improve your grip on the

handles. Gloves also provide protection against cuts and scratches, cold

environments, and reduce the transmission of machine vibration to your

hands.

• DO NOT WEAR OPEN TOED SHOES.

• DO NOT OPERATE UNIT WITH BARE FEET.

Power Tool Use and Care

• Do not force the power tool. Use the correct power tool for your

application. The correct power tool will do the job better and safer at the

rate for which it was designed.

DPAS-2100

9992223804712

SAFETY

• Do not use the power tool if the switch does not turn it on and off.

Any power tool that cannot be controlled with the switch is dangerous and

must be repaired.

• Disconnect the plug from the power source and/or remove the

battery pack, if detachable, from the power tool before making any

adjustments, changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting the power tool

accidentally.

• Store idle power tools out of the reach of children and do not allow

persons unfamiliar with the power tool or these instructions to

operate the power tool. Power tools are dangerous in the hands of

untrained users.

• Maintain power tools and accessories. Check for misalignment or

binding of moving parts, breakage of parts and any other condition

that may affect the power tool's operation. If damaged, have the

power tool repaired before use. Many accidents are caused by poorly

maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools

with sharp cutting edges are less likely to bind and are easier to control.

• Use the power tool , accessories and tool bits etc. in accordance with

these instructions, taking into account the working conditions and

the work to be performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean and free from oil and

grease. Slippery handles and grasping surfaces do not allow for safe

handling and control of the tool in unexpected situations.

Battery Tool Use and Care

• Recharge batteries only with ECHO eFORCE™ 56V battery series

chargers. A charger that is suitable for one type of battery may create a

risk of re when used with another battery.

• Use only with ECHO eFORCE™ 56V battery series. Use of any other

battery may create a risk of injury and re.

• When battery pack is not in use, keep it away from other metal

objects like paper clips, coins, keys, nails, screws, or other small

metal objects that can make a connection from one terminal to

another. Shorting the battery terminals together may cause burns or re.

• Do not open or destroy the battery. Electrolytes contained within the

battery are corrosive and may cause damage to eyes or skin if released. It

may be toxic if swallowed.

• Under abusive conditions, liquid may be ejected from the battery;

avoid contact. If contact accidentally occurs, ush with water. If

liquid contacts eyes, additionally seek medical help. Liquid ejected

from the battery may cause irritation or burns.

DPAS-2100

99922238047

SAFETY

• Exercise care in handling batteries to avoid shorting the battery with

conducting materials such as rings, bracelets, keys, etc. The battery

or conductor may overheat and cause burns if contact with said materials

is made.

• Do not use a battery pack or tool that is damaged or modied.

Damaged or modied batteries may exhibit unpredictable behavior

resulting in re, explosion or risk of injury.

• Do not expose a battery pack or tool to re or excessive temperature.

Exposure to re or temperature above 266 °F (130 °C) may cause

explosion.

• Follow all charging instructions and do not charge the battery pack

or tool outside the temperature range specied in the instructions.

Charging improperly or at temperatures outside the specied range may

damage the battery and increase the risk of re.

Service

• Do not modify or attempt to repair the appliance or the battery pack

(as applicable) except as indicated in the instructions for use and

care.

• Have your power tool serviced by a qualied repair person using

only identical replacement parts. This will ensure that the safety of the

power tool is maintained.

• Never service damaged battery packs.

Service of battery packs should

only be performed by the manufacturer or authorized service providers.

SAVE THESE INSTRUCTIONS

DPAS-2100

9992223804714

SAFETY

Enviromentally Safe Battery Disposal

Recycle your ECHO eFORCE™ 56V battery for free at Rechargeable Battery

Recycling Corporation (RBRC) recycling locations. Call 1-800-822-8837 or visit

https://www.call2recycle.org for details.

The toxic and corrosive materials below are in the batteries used in this

machine: Lithium-Ion, a toxic material.

Discard all toxic materials in a specied manner to prevent

contamination of the environment. Before discarding a damaged

or worn out Lithium-ion battery, contact your local waste

disposal agency, or the local Environmental Protection Agency

for information and specic instructions. Take the batteries to a

local recycling and/or disposal center, certied for Lithium-ion

disposal.

If the battery cracks or breaks, with or without leaks, do not recharge it

and do not use. Discard it and replace with a new battery. DO NOT TRY

TO REPAIR IT! To prevent injury and risk of re, explosion, or electric

shock, and to avoid damage to the environment:

• Cover the terminals of the battery with heavy-duty adhesive tape.

• DO NOT try to remove or destroy any of the battery components.

• DO NOT try to open the battery.

• If a leak develops, the released electrolytes are corrosive and toxic. DO

NOT get the solution in the eyes or on skin, and do not swallow it.

• DO NOT put these batteries in your regular household trash.

• DO NOT incinerate.

• DO NOT put them where they will become part of any waste landll or

municipal solid waste stream.

• Take them to a certied recycling or disposal center.

DPAS-2100

99922238047

SAFETY

The recommended ambient temperature range:

ITEM TEMPERATURE

Power tool storage temperature range 32°F (0°C) - 113°F (45°C)

Power tool operation temperature range 32°F (0°C) - 113°F (45°C)

Battery charging temperature range 39°F (4°C) - 104°F (40°C)

Charger operation temperature range 39°F (4°C) - 104°F (40°C)

Battery storage temperature range 32°F (0°C) - 113°F (45°C)

Battery discharging temperature range 32°F (0°C) - 113°F (45°C)

This equipment has been tested and found to comply with the limits for

a Class B digital device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable protection against

harmful interference in a residential installation. This equipment

generates, uses and can radiate radio frequency energy, and if not

installed and used in accordance with the instructions, may cause

harmful interference to radio or television reception. The reception

can be determined by turning the equipment off and on. The user is

encouraged to try to correct the interference by one or more of the

following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and the receiver.

• Connect the equipment into an outlet on a circuit different from that

to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to

operate the equipment.

FCC Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions:

• This device may not cause harmful interference.

• This device must accept any interference received, including interference

that may cause undesired operation.

DPAS-2100

9992223804716

Equipment

Use only ECHO attachments. Serious injury may result from the use of a non-

approved attachment combination. ECHO Incorporated will not be responsible

for the failure of cutting devices, attachments or accessories which have

not been tested and approved by ECHO. Read and comply with all safety

instructions.

• Do not attempt to modify this product. Serious injury can result from

the use of any modied product. DO NOT put them where they will

become part of any waste landll or municipal solid waste stream.

Take them to a certied recycling or disposal center.

• Check unit for loose or missing nuts, bolts, and screws. Tighten or

replace as needed.

• Inspect shield for damage and ensure that shield is properly

installed, and that the cutoff knife is securely in place. Replace if

either is damaged or missing.

• Check that the cutting attachment is rmly attached and in safe

operating condition.

• Manufacturer recommended exible non-metallic line is installed in

the trimmer head.

• Assure that power switch, lock-off lever switch, operator presence

switch, and enable button all work properly.

• Check that handle and harness (if included) are installed and

adjusted for safe, comfortable operation. See Assembly Section for

proper adjustment.

Moving parts can amputate ngers or cause severe injuries. Keep hands,

clothing and loose objects away from all openings.

• ALWAYS stop unit and make sure all moving parts have come to

a complete stop before assembling unit, removing obstructions,

clearing debris, or servicing unit.

• DO NOT start or operate unit unless all guards and protective covers

are properly assembled to unit.

• ALWAYS remove battery or unplug unit before adjusting guards or

handles.

• ALWAYS stop machine, remove battery and inspect if unit strikes a

hard object, or if excessive vibration is felt.

• NEVER reach into any opening while the unit is running. Moving

parts may not be visible through openings.

SAFETY

DPAS-2100

99922238047

• Position wiring safely to prevent snagging, separation of connectors,

or breakage during operation. Gather excess wire, and secure with

wiring clamp if provided on equipment.

• Check wiring and connectors for nicks, cuts, exposed wire, or

other damage, and repair or replace as needed. Exposed wire or

connectors can cause shocks, sparks, and risk of re or explosion,

resulting in serious injury.

• Check wire terminals for secure connections.

General Safety Warnings and Instructions for the

following ECHO tools: Curved Shaft Edger, Straight

Shaft Edger, Tiller Cultivator, or Pole Pruner, or DPAS

unit congured as a Curved Shaft Edger, Straight Shaft

Edger, Tiller Cultivator, or Pole Pruner.

This section contains the prescribed general safety warnings and instructions

for handheld, motor-operated electric trimmers, lawn edgers, cultivators,

brushcutters, and pole pruners contained in UL 82. Additional important

warnings and instructions are provided in subsequent sections of this manual.

IMPORTANT SAFETY INSTRUCTIONS

When using electric trimmers, lawn edgers, cultivators, and pole

pruners basic safety precautions should always be followed

to reduce the risk of re, electric shock, and personal injury,

including the following:

READ ALL INSTRUCTIONS.

1. Avoid Dangerous Environment - Don't use appliances in damp or wet

locations.

2. Don't Use in Rain.

3. Keep Children Away - All visitors should be kept at a distance from work

area.

4. Dress Properly - Do not wear loose clothing or jewelry. They can be

caught in moving parts. Use of rubber gloves and substantial footwear is

recommended when working outdoors. Wear protective hair covering to

contain long hair.

5. Use Safety Glasses - Always use face or dust mask if operation is dusty.

6. Use Right Tool - Do not use tool for any job except that for which it is

intended.

SAFETY

DPAS-2100

9992223804718

7. Avoid Unintentional Starting - Don't carry tool with nger on switch. Be

sure switch is off when plugging in.

8. Don't grasp exposed cutting blades or cutting edges when picking up or

holding the tool.

9. Don't Force Tool - It will do the job better and with less likelihood of a risk

of injury at the rate for which it was designed.

10. Don't Overreach - Keep proper footing and balance at all times.

11. Stay Alert - Watch what you are doing. Use common sense. Do not

operate appliance when you are tired.

12. Store Idle Tools Indoors - When not in use, trimmer, tools should be

stored indoors in dry, locked place out of reach of children with the battery

removed.

13. Maintain Tool with Care - Keep cutting edge sharp and clean for best

performance and to reduce the risk of injury. Follow instructions for

lubricating and changing accessories. Keep handles dry, clean, and free

from oil and grease.

14. Check Damaged Parts - Before further use of the appliance, a guard

or other part that is damaged should be carefully checked to determine

that it will operate properly and perform its intended function. Check for

alignment of moving parts, binding of moving parts, breakage of parts,

mounting, and any other condition that may affect its operation. A guard or

other part that is damaged should be properly repaired or replaced by an

authorized service center unless indicated elsewhere in this manual.

15. Edger

• Keep guards in place and in working order.

• Keep metal blades sharp.

• Keep hands and feet away from cutting area.

16. Cultivator

• Keep hands away from blades.

17. Pole Pruner

• Keep all parts of the body away from the saw chain. Do not remove cut

material or hold material to be cut when blades are moving. Make sure

the switch is off when clearing jammed material. Saw chain continues

to move after the switch is turned off. A moment of inattention while

operating the extended-reach pruner may result in serious personal

injury.

• Carry the extended-reach pruner by the handle with the saw chain

stopped. When transporting or storing the extended-reach pruner, always

t the saw chain device cover. Proper handling of the extendedreach

pruner will reduce possible personal injury from the saw chain.

• Hold the extended-reach pruner by insulated gripping surfaces only,

because the saw chain may contact hidden wiring. A saw chain

contacting a "live" wire may make exposed metal parts of the extended-

SAFETY

DPAS-2100

99922238047

SAFETY

reach pruner "live" and could give the operator an electric shock.

• Do not use the extended-reach pruner in bad weather conditions,

especially when there is a risk of lightning. This decreases the risk of

being struck by lightning.

• To reduce the risk of electrocution, never use near any electrical power

lines. Contact with or use near power lines may cause serious injury or

electric shock resulting in death.

• Always use two hands when operating the extended-reach pruner. Hold

the extended-reach pruner with both hands to avoid loss of control.

• Always use head protection when operating the extended-reach pruner

overhead. Falling debris can result in serious personal injury.

General Safety Warnings and Instructions for the

following ECHO tool: Blower or DPAS unit congured

as a Blower.

This section contains the prescribed general safety warnings and instructions

for handheld, motor-operated electric blowers contained in UL 1017. Additional

important warnings and instructions are provided in subsequent sections of this

manual.

IMPORTANT SAFETY INSTRUCTIONS

When using an electrical appliance, basic precautions should always be

followed, including the following:

READ ALL INSTRUCTIONS

To reduce the risk of re, electric shock, or injury:

1. Do not allow to be used as a toy. Close attention is necessary when used

by or near children.

2. Use only as described in this manual. Use only manufacturer's

recommended attachments.

3. Do not put any object into openings. Do not use with any opening blocked;

keep free of dust, lint, hair, and anything that may reduce air ow.

4. Keep hair, loose clothing, ngers, and all parts of body away from openings

and moving parts.

5. Turn off all controls before unplugging.

6. Use extra care when cleaning on stairs.

7. Do not use to pick up ammable or combustible liquids, such as gasoline,

or use in areas where they may be present.

DPAS-2100

9992223804720

General Safety Warnings and Instructions for the

following ECHO tools: Hedge Trimmer, Mid-Reach

Hedge Trimmer, Shafted Hedge Trimmer, or Articulating

Hedge Trimmer, or DPAS unit congured as a Hedge

Trimmer, Mid-Reach Hedge Trimmer, Shafted Hedge

Trimmer, or Articulating Hedge Trimmer.

This section contains the prescribed general safety warnings and instructions

for handheld, motor-operated electric hedge trimmers contained in UL 62841-

4-2. Additional important warnings and instructions are provided in subsequent

sections of this manual.

Read all safety warnings, instructions, illustrations, and

specications provided with this power tool. Failure to follow all

instructions listed below may result in electric shock, re and/

or serious injury.

Hedge Trimmer Safety Warnings:

1. Keep all parts of the body away from the blade. Do not remove cut

material or hold material to be cut when blades are moving.

Blades

continue to move after the switch is turned off. A moment of inattention

while operating the hedge trimmer may result in serious personal injury.

2. Carry the hedge trimmer by the handle with the blade stopped and

taking care not to operate any power switch.

Proper carrying of the

hedge trimmer will decrease the risk of inadvertent starting and resultant

personal injury from the blades.

3. When transporting or storing the hedge trimmer, always t the blade

cover.

Proper handling of the hedge trimmer will decrease the risk of

personal injury from the blades.

4. When clearing jammed material or servicing the unit, make sure

all power switches are off and the power cord is disconnected.

Unexpected actuation of the hedge trimmer while clearing jammed material

or servicing may result in serious personal injury.

5. Hold the hedge trimmer by insulated gripping surfaces only, because

the blade may contact hidden wiring or its own cord.

Blades contacting

a "live" wire may make exposed metal parts of the hedge trimmer "live"

and could give the operator an electric shock.

6. Keep all power cords and cables away from cutting area.

Power cords

or cables may be hidden in hedges or bushes and can be accidentally cut

by the blade.

7. Do not use the hedge trimmer in bad weather conditions, especially

SAFETY

DPAS-2100

99922238047

when there is a risk of lightning.

This decreases the risk of being struck

by lightning.

Extended-Reach Hedge Trimmer Safety Warnings:

1. To reduce the risk of electrocution, never use the extended-reach

hedge trimmer near any electrical power lines.

Contact with or use near

power lines may cause serious injury or electric shock resulting in death.

2. Always use two hands when operating the extended reach hedge

trimmer.

Hold the extended-reach hedge trimmer with both hands to avoid

loss of control.

3. Always use head protection when operating the extended-reach

hedge trimmer overhead.

Falling debris can result in serious personal

injury.

General Safety Warnings and Instructions for the

following ECHO tools: All DSRM and DGT models, and

DPAS units congured as trimmers and brush cutters.

This section contains the prescribed general safety warnings and instructions

for handheld, motor-operated electric lawn trimmers, lawn edge trimmers,

grass trimmers, brush cutters, and brush saws contained in UL 62841-4-4.

Additional important warnings and instructions are provided in subsequent

sections of this manual.

Read all safety warnings, instructions, illustrations, and

specications provided with this power tool. Failure to follow all

instructions listed below may result in electric shock, re and/

or serious injury.

Safety Warnings:

1. Do not use the machine in bad weather conditions, especially when

there is a risk of lightning.

This decreases the risk of being struck by

lightning.

2. Thoroughly inspect the area for wildlife where the machine is to be

used.

Wildlife may be injured by the machine during operation.

3. Thoroughly inspect the area where the machine is to be used and

remove all stones, sticks, wires, bones, and other foreign objects.

Thrown objects can cause personal injury.

4. Before using the machine, always visually inspect to see that the

cutter or blade and the cutter or blade assembly are not damaged.

Damaged parts increase the risk of injury.

SAFETY

DPAS-2100

9992223804722

SAFETY

5. Before use, check the supply cord and any extension cord for signs

of damage or aging.

Do not use the machine if the cord is damaged

or worn. If the cord is damaged or worn during use, switch off the

machine and do not touch the cord before disconnecting it from the

supply.

A damaged supply cord or extension cord may result in electric

shock, re and/or serious injury.

6. Follow instructions for changing accessories.

Improperly tightened

blade securing nuts or bolts may either damage the blade or result in it

becoming detached.

7. The rated rotational speed of the blade must be at least equal to the

maximum rotational speed marked on the machine.

Blades running

faster than their rated rotational speed can break and y apart.

8. Wear eye, ear, head, and hand protection.

Adequate protective

equipment will reduce personal injury by ying debris or accidental contact

with the cutting line or blade.

9. While operating the machine, always wear non-slip and protective

footwear. Do not operate the machine when barefoot or wearing open

sandals.

This reduces the chance of injury to the feet from contact with

the moving cutters or lines.

10. While operating the machine, always wear safety footwear. Do not

operate the machine when barefoot or wearing open sandals.

This

reduces the chance of injury to the feet from contact with a moving cutter,

line, or blade.

11. While operating the machine, always wear long trousers.

Exposed

skin increases the likelihood of injury from thrown objects.

12. Keep bystanders away while operating the machine.

Thrown debris

can result in serious personal injury.

13. Always use two hands when operating the machine.

Holding the

machine with both hands will avoid loss of control.

14. Hold the machine by insulated gripping surfaces only, because the

cutting line or blade may contact hidden wiring or its own cord.

Cutting line or blades contacting a "live" wire may make exposed metal

parts of the machine "live" and could give the operator an electric shock.

15. Always keep proper footing and operate the machine only when

standing on the ground.

Slippery or unstable surfaces may cause a loss

of balance or control of the machine.

16. Do not operate the machine on excessively steep slopes.

This reduces

the risk of loss of control, slipping and falling which may result in personal

injury.

17. When working on slopes, always be sure of your footing, always

work across the face of slopes, never up or down and exercise

extreme caution when changing direction.

This reduces the risk of loss

of control, slipping and falling which may result in personal injury.

18. Keep the supply cord away from the cutter, line or blade.

A damaged

DPAS-2100

99922238047

supply cord may result in electric shock, re and/or serious injury.

19. Keep all parts of the body away from the cutter, line or blade when

the machine is operating. Before you start the machine, make sure

the cutter, line or blade is not contacting anything.

A moment of

inattention while operating the machine may result in injury to yourself or

others.

20. Do not operate the machine above waist height.

This helps prevent

unintended cutter or blade contact and enables better control of the

machine in unexpected situations.

21. When cutting brush or saplings that are under tension, be alert for

spring back.

When the tension in the wood bers is released, the brush or

sapling may strike the operator and/or throw the machine out of control.

22. Use extreme caution when cutting brush and saplings.

The slender

material may catch the blade and be whipped toward you or pull you off

balance.

23. Maintain control of the machine and do not touch cutters, lines or

blades and other hazardous moving parts while they are still in

motion.

This reduces the risk of injury from moving parts.

24. When clearing jammed material or servicing the machine, make

sure all power switches are off and the power cord is disconnected.

Unexpected starting of the machine while clearing jammed material or

servicing may result in serious personal injury.

25. Carry the machine with the machine switched off and away from

your body.

Proper handling of the machine will reduce the likelihood of

accidental contact with a moving cutter, line, or blade.

26. When transporting or storing the machine, always t the cover on

metal blades.

Proper handling of the machine will reduce the likelihood of

accidental contact with the blade.

27. Only use replacement cutters, lines, cutting heads and blades

specied by the manufacturer.

Incorrect replacement parts may increase

the risk of breakage and injury.

Blade Thrust Safety Warnings:

1. Maintain a rm grip with both hands on the machine and position

your arms to resist blade thrust. Position your body to the left side

of the machine.

Blade thrust can increase the risk of injury due to the

machine moving unexpectedly. Blade thrust can be controlled by the

operator if proper precautions are taken.

2. If the blade binds, or when interrupting a cut for any reason, switch

the machine off and hold the machine motionless in the material until

the blade comes to a complete stop. While the blade is binding, never

attempt to remove the machine from the material or pull the machine

backward while the blade is in motion, otherwise blade thrust may

occur.

Investigate and take corrective actions to eliminate the cause of

SAFETY

DPAS-2100

9992223804724

blade binding.

3. Do not use blunt or damaged blades.

Blunt or damaged blades increase

the risk of jamming or catching on an object resulting in blade thrust.

4. Always maintain good visibility of the material being cut.

Blade thrust

is more likely to occur in areas where it is difcult to see the material being

cut.

5. If you are approached by another person while operating the

machine, switch the machine off.

There is an increased risk of injury

to other persons being struck by the moving blade in the event of blade

thrust.

This section contains additional warnings and instructions

contained in UL 62841-4-2 and 62841-4- 4.

For grass trimmers, brush cutters, and brush saws, according to

the type of supplied cutting accessory:

SAFETY

◆

ALWAYS remove battery or unplug unit before adjusting guards or

handles.

◆

ALWAYS stop machine, remove battery and inspect if unit strikes a

hard object, or if excessive vibration is felt.

◆

Cutoff knife is sharp. Wear gloves to protect hands.

◆

Always hold throttle handle with right hand and support handle with

left hand, placing unit on right side of body.

◆

Assure all ventilation openings are clear of debris.

Note: To advance trimmer line, tap trimmer head against the ground while the

head is turning at normal operating speed.

Operation With Blades:

Metal blades are very sharp and can cause severe injuries, even if

unit is off and blades are not moving. Avoid contact with blades.

Wear gloves to protect hands.

Blade use demands specic brushcutter conguration. Operation

without specied shield, barrier bar or U-handle, and harness can

result in serious personal injury. Follow installation instructions.

DPAS-2100

99922238047

Pro Maxi-Cut

Grass / Weed

Blade

Tri-Cut Grass /

Weed Blade

Metal Grass /

Weed Blade

Metal Brush /

Clearing Blades

Support Handle,

with or without

barrier bar

U-handle or support handle with

barrier bar

U-handle*

Shield with cut-off

knife

Shield without cut-off knife.

Harness Harness

Upper plate/at

washer

Upper / Lower blade plates

Hex nut Hex nut

New cotter pin New cotter pin

*ANSI and UL standards require brushcutters be equipped with a barrier bar or

restrictive harness. U-handle ensures a higher safety factor.

SAFETY

Do Not install blades on GT (Curved Shaft) model trimmers.

• Use only ECHO approved parts. Failure to use the correct parts

can cause the blade to y off. Serious injury to the operator and/or

bystanders can occur.

• Arbor diameter of upper blade plate must match arbor diameter of

blades.

• For barrier bar or U-handle, follow instructions supplied with either

blade conversion kit or U-handle kit, and verify blade is secured

properly.

• A new cotter pin is required each time a blade is installed.

• Shoulder harnesses may be used on all trimmers and brushcutters

to reduce operator fatigue. Brushcutters over 7.5 kg (16.5 lbs.) dry

weight (without fuel) and U-handle brushcutters require a double

shoulder harness.

Note: The barrier bar is used to restrict rearward movement of the unit.

The barrier bar is not a handle and should not be gripped when using

or carrying the unit.

Blade Selection:

Not all blades are compatible with all trimmers. Visit www.echousa. com or

www.shindaiwa-usa.com to nd compatible blades.

DPAS-2100

9992223804726

SAFETY

A trimmer/brushcutter with a metal blade can cause serious

injuries if handled improperly.

Always use extreme care when

carrying or handling the equipment to

avoid contact with the cutting edges

of the blade. Use the optional blade

cover when unit is not in use.

Keep blades in protective packaging

until ready to install. Store blades

safely after removal to prevent injury

from accidental contact.

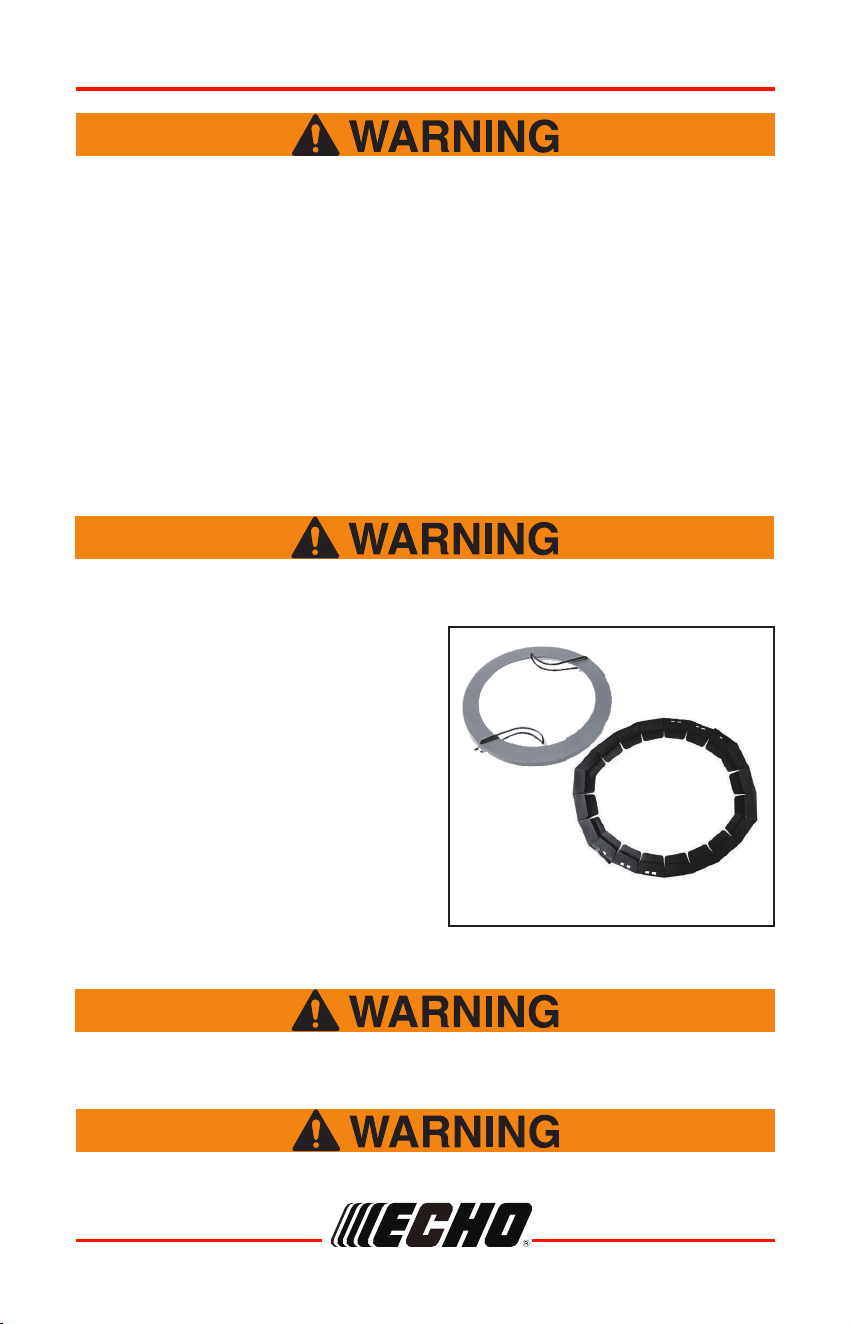

Use blade protectors to protect blade

teeth during unit transportation.

For hedge trimmers:

Always check hedges and bushes for foreign objects before trimming.

Articulating Hedge Trimmer Adjusting Cutting Angle:

Never adjust cutting assembly with battery installed.

The type of blade used MUST be matched to the type and size of material

cut. An improper or dull blade can cause serious personal injury. Blades

MUST be sharp. Dull blades increase the chance of kick-out and injury to

yourself and bystanders. Never use an edging blade, circular saw blade,

or any other type of unapproved blade.

3-Tooth Grass/Weed Blades

may be used wherever the nylon line head is

used. DO NOT use this blade for heavy weeds or brush.

8-Tooth Weed/Grass Blade

is designed for grass, garden debris and thick

weeds up to 19 mm (0.75 in.) diameter. DO NOT use this blade for brush or

heavy woody growth.

80-Tooth Brush Blade

is designed for cutting brush and woody growth up to

13 mm (0.5 in.) diameter.

22-Tooth Clearing Blade

is designed for dense thickets and saplings up to 64

mm (2.5 in.) diameter.

DPAS-2100

99922238047

Hedge Trimmer blades are sharp. Always wear gloves when adjusting

cutting assembly.

SAFETY

DO NOT stand hedge trimmer on end when adjusting cutting angle,

otherwise serious injury may result.

1. Place unit on a at surface with

blade guard (A) facing up. Assure

stop switch is in the “STOP”

position.

2. Grab blade adjustment handle (B)

and compress blade lock levers

to desired position. Release the

levers to lock the blade.

Gear case assembly becomes HOT during use. Always grip assembly

at blade-adjustment handle when making cutting angle adjustments,

otherwise serious injury may result.

Always install the blade cover for storage or transportation.

Rotate Cutter Assembly:

Always use the unit from the right-hand side of your body – NEVER from the

left side. Rotate cutter assembly 180° on drive shaft in order to avoid cutting

directly above your head.

DPAS-2100

9992223804728

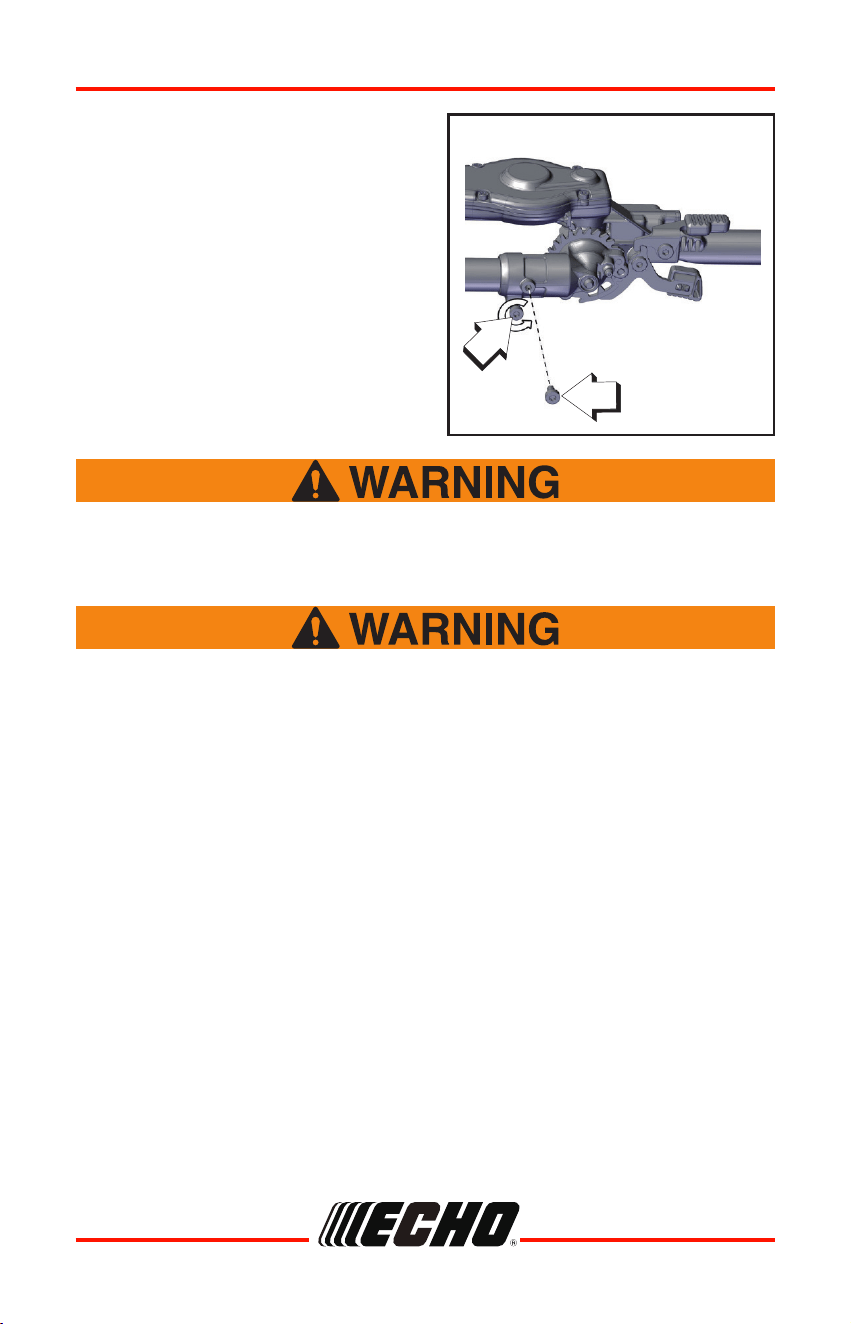

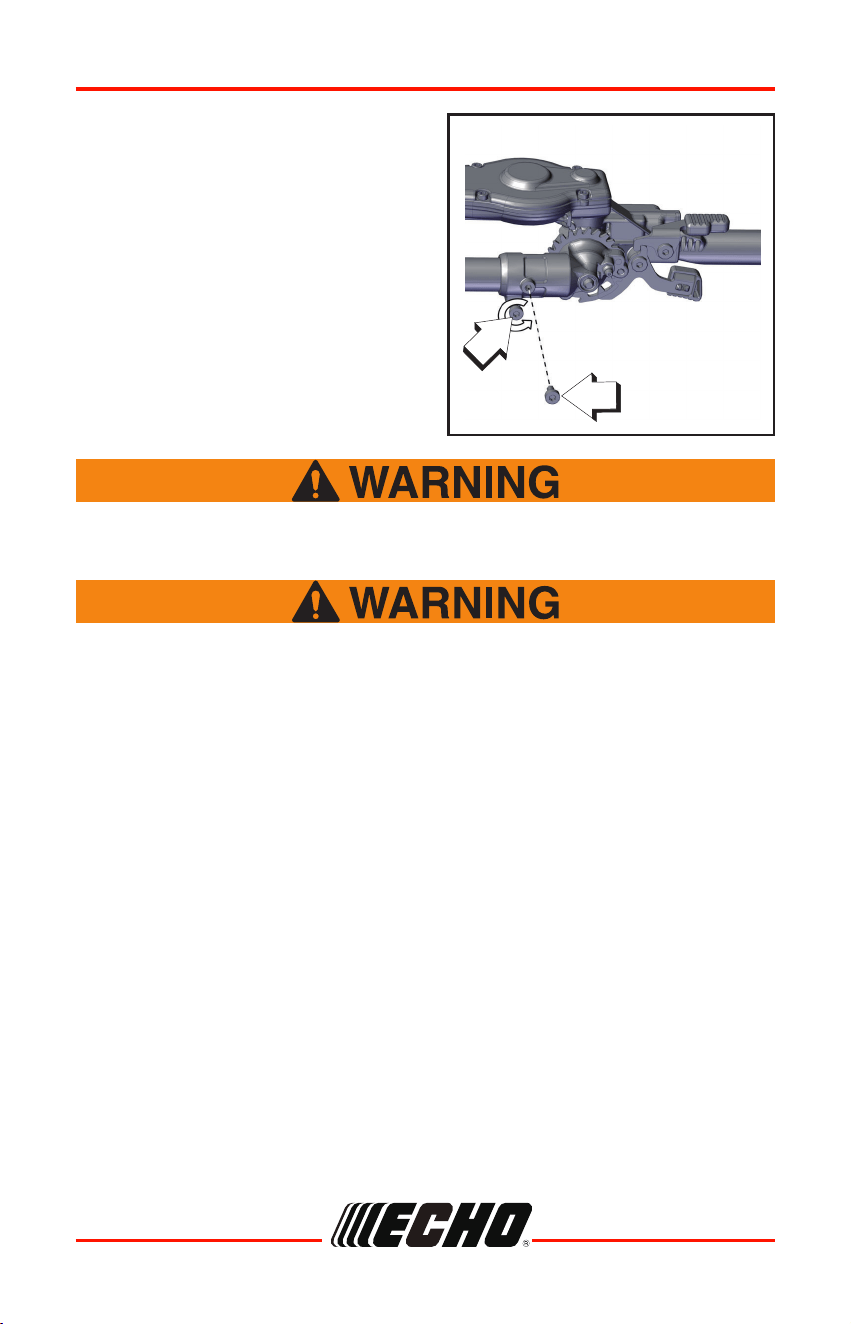

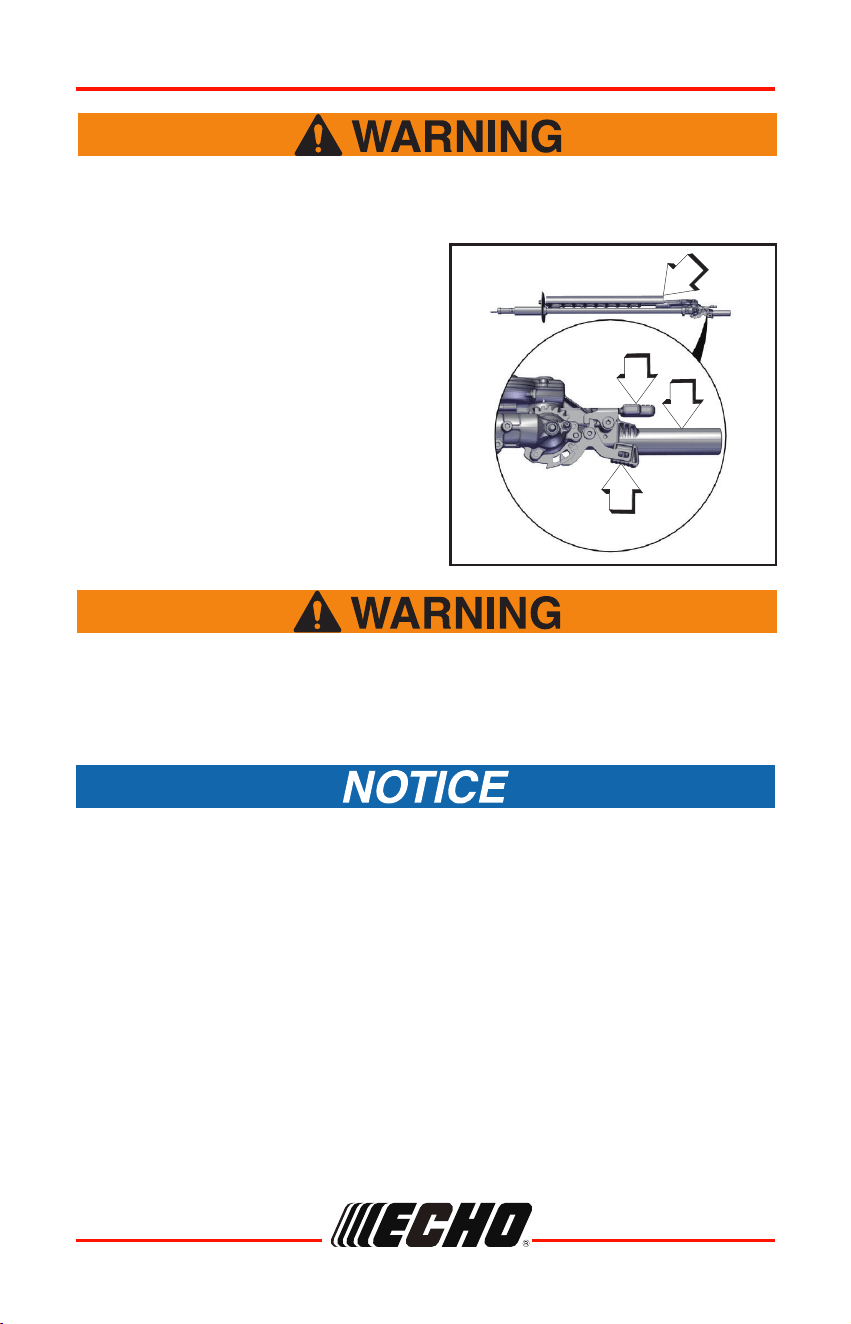

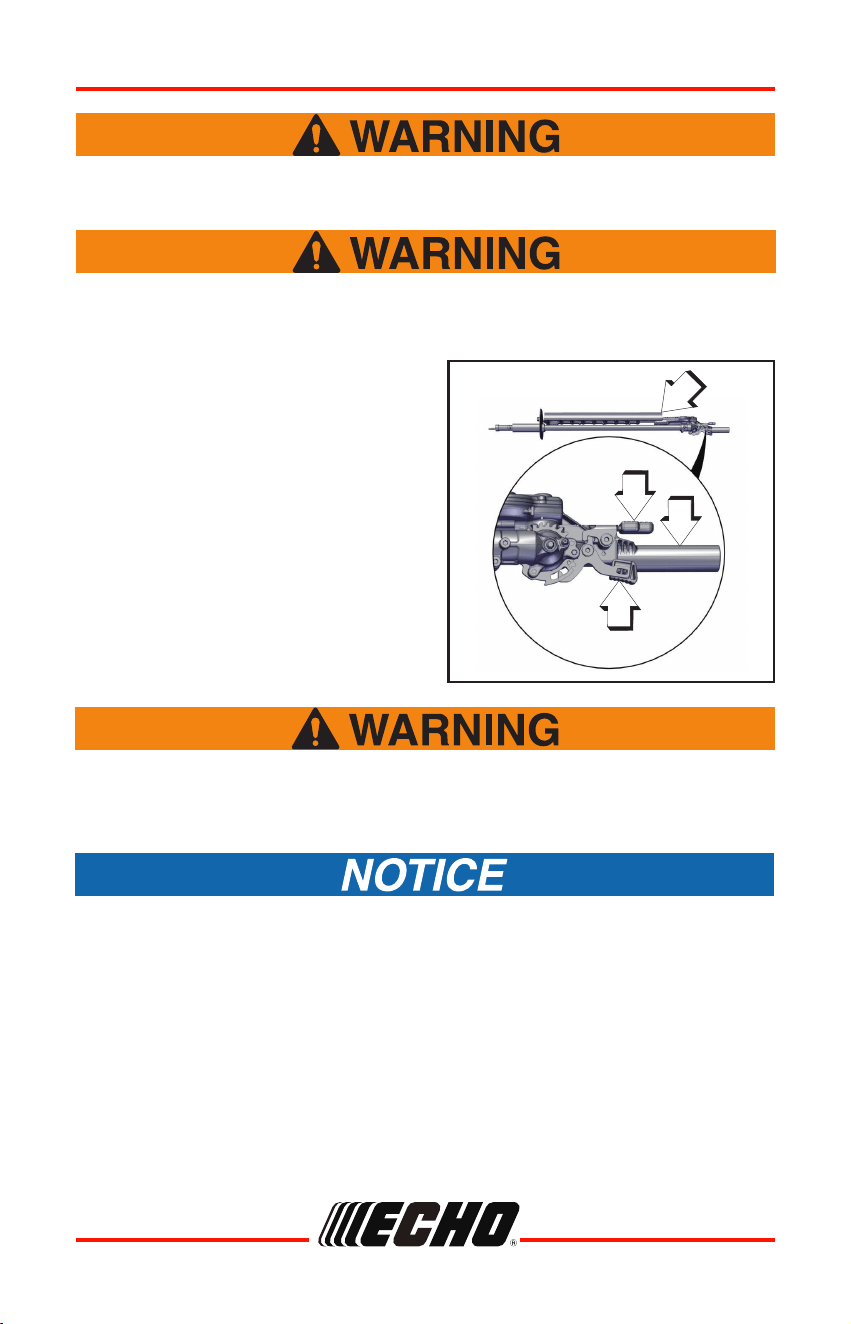

1. Loosen gear case clamping screw

(A) and remove gear case locating

screw (B).

2. Rotate cutter assembly 180° on

drive shaft until locating hole

in drive shaft is visible through

locating hole in gear case.

3. Install gear case locating screw

(B), and securely tighten all

hardware.

SAFETY

Hedge Trimmer blades are very sharp. Wear gloves to protect hands

when rotating cutter assembly or serious personal injury may result.

During operation, the complete unit, especially the drive shaft housing

and gear case may become too hot to touch. Avoid contact when rotating

cutter assembly.

DPAS-2100

99922238047

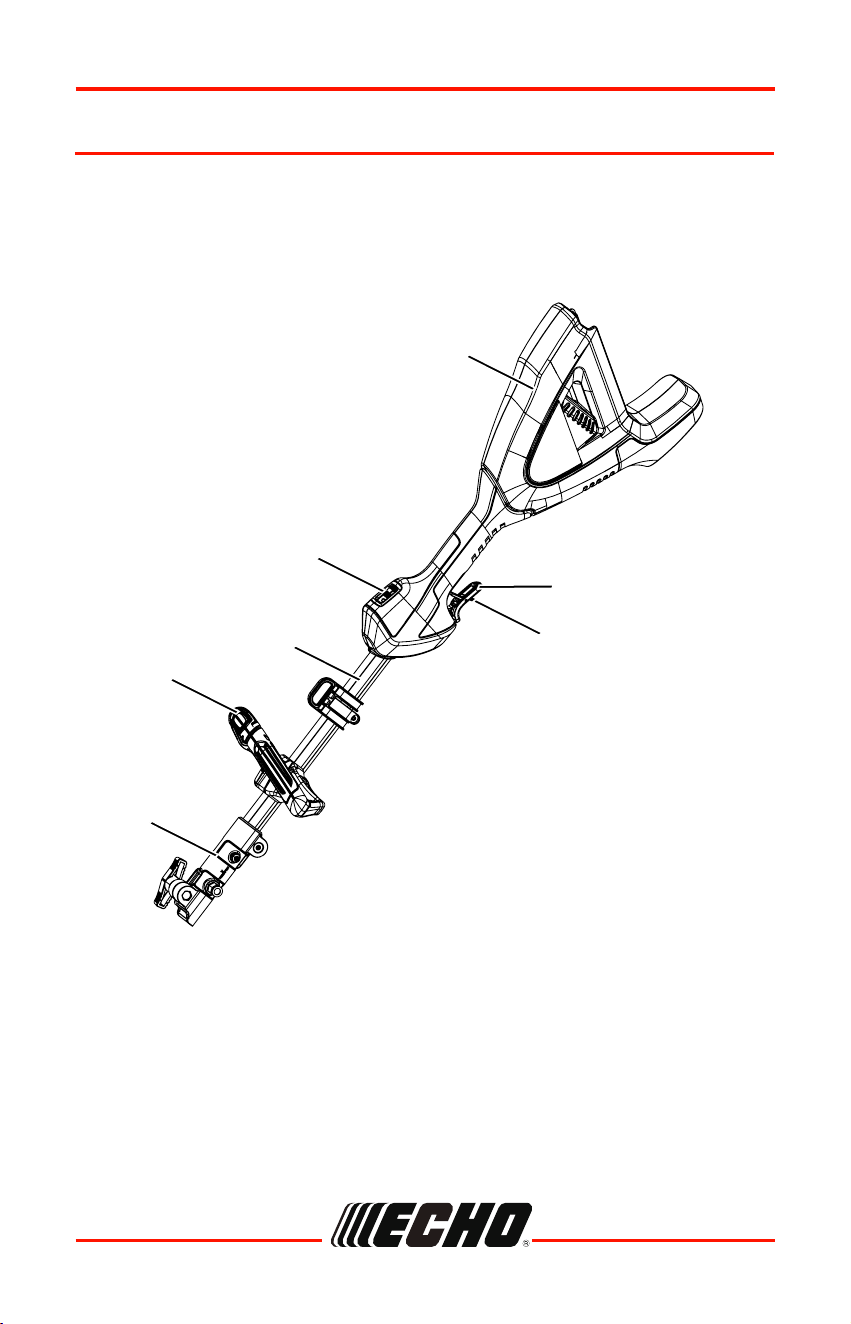

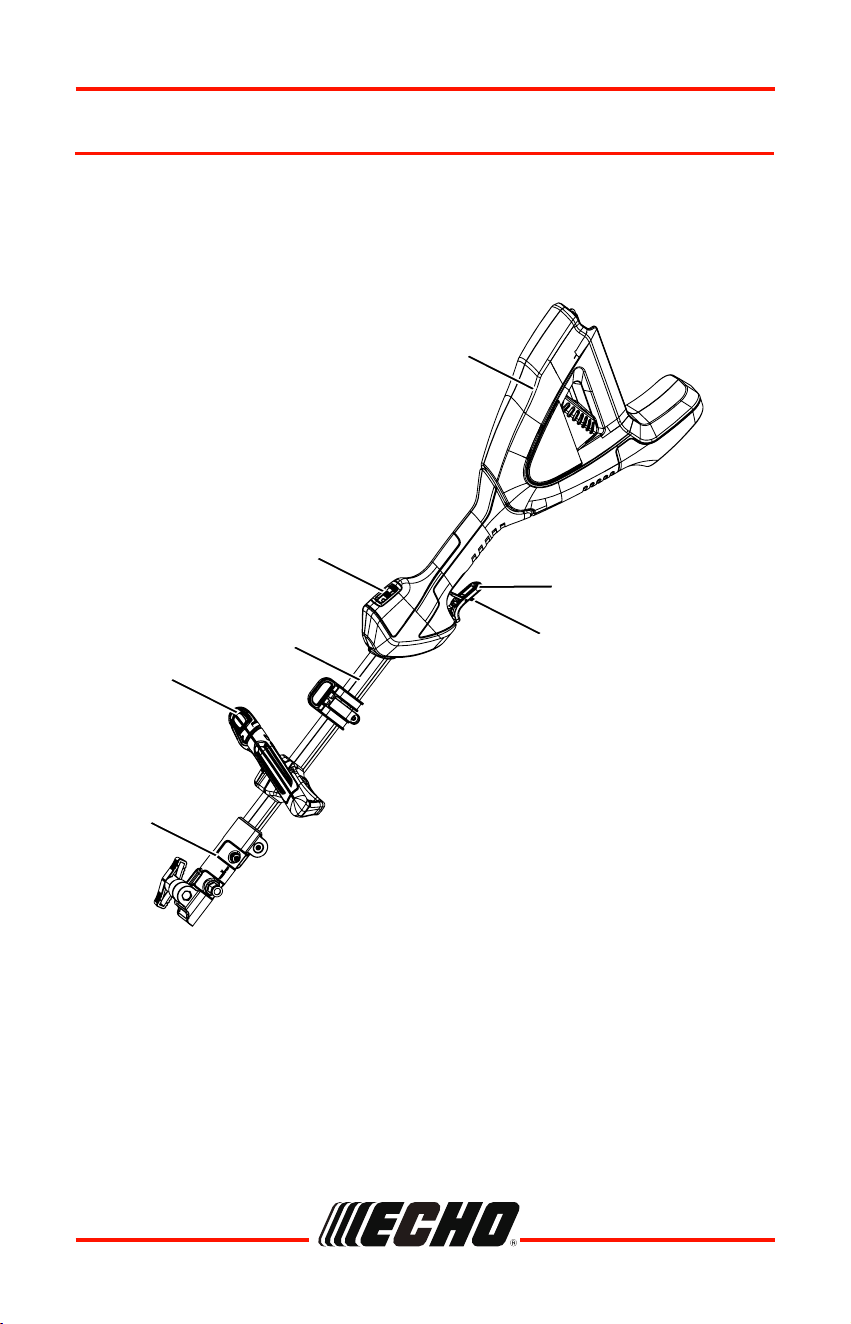

DESCRIPTION

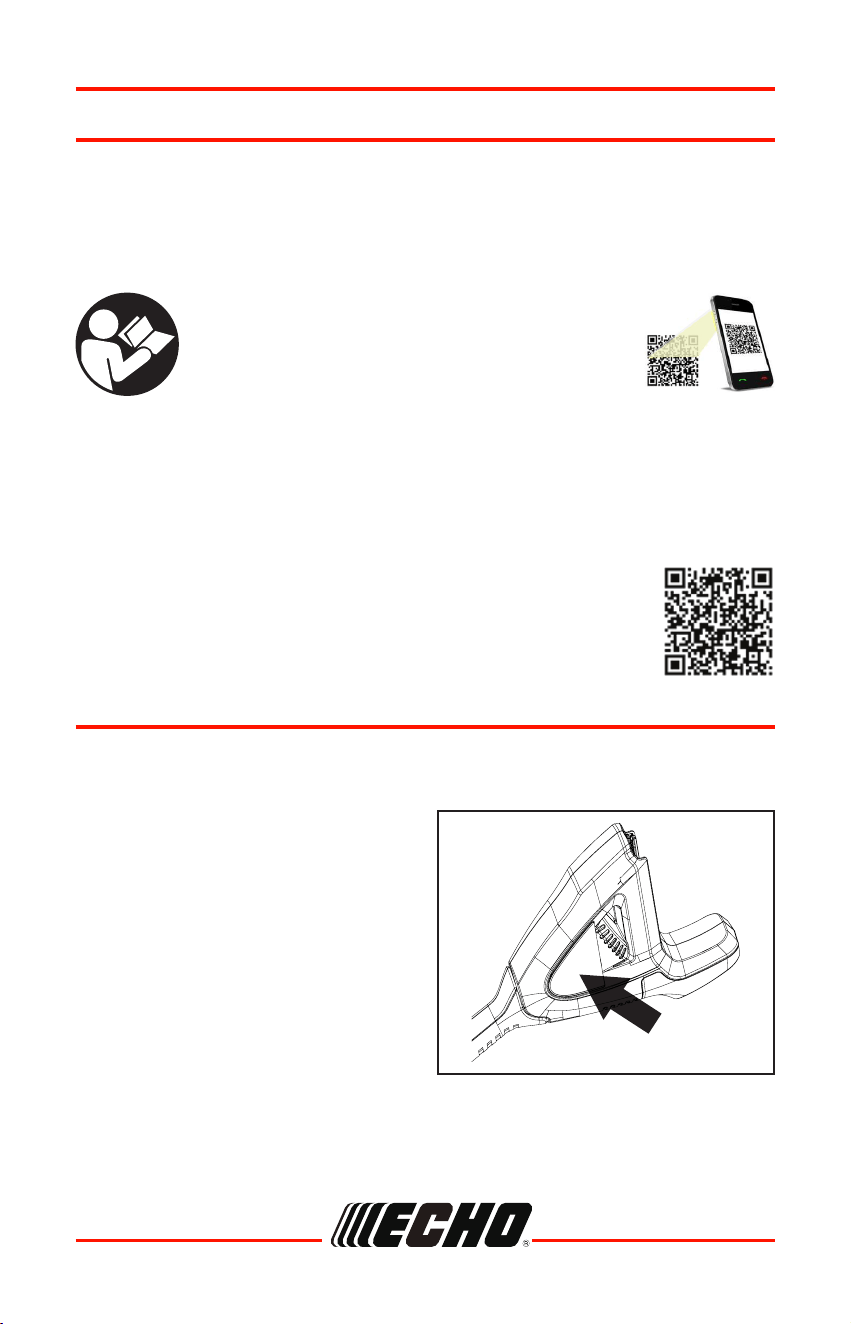

Locate the safety label(s) on your unit. Make sure the label(s) is legible and

that you understand and follow the instructions on it. If a label cannot be read,

a new one can be ordered from your ECHO dealer. Safety label is for example

only. Your label my appear slightly different.

1. Power Head

2. Power switch

3. Lock-off lever switch

4. Speed switch

5. Upper shaft

6. Support handle

7. Coupler

DPAS-2100

9992223804730

The ECHO product you purchased has been factory pre-assembled for

your convenience. Due to packaging restrictions, some assembly may be

necessary.

After opening the carton, check for damage. Immediately notify your retailer or

ECHO Dealer of damaged or missing parts. Use the contents list to check for

missing parts.

1 Power Head With Upper Drive Shaft Assembly

1 Lower Drive Shaft Trimmer Attachment*

1 Support Handle Assembly

1 Operator's Manual

1 Battery*

1 Charger*

*Not all units include battery, charger, or trimmer attachment.

CONTENTS

DPAS-2100

99922238047

ASSEMBLY

Unpack the Machine

Make sure that you correctly assemble the machine before use.

Remove the battery from the machine before installation.

Do not use accessories that are not recommended for this

machine.

• If the parts are damaged, do not use the machine.

• If you do not have all the parts, do not operate the machine.

• If the parts are damaged or missing, speak to the service

center.

1. Open the package.

2. Read the documentation in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and package in compliance with local regulations.

DPAS-2100

9992223804732

ASSEMBLY

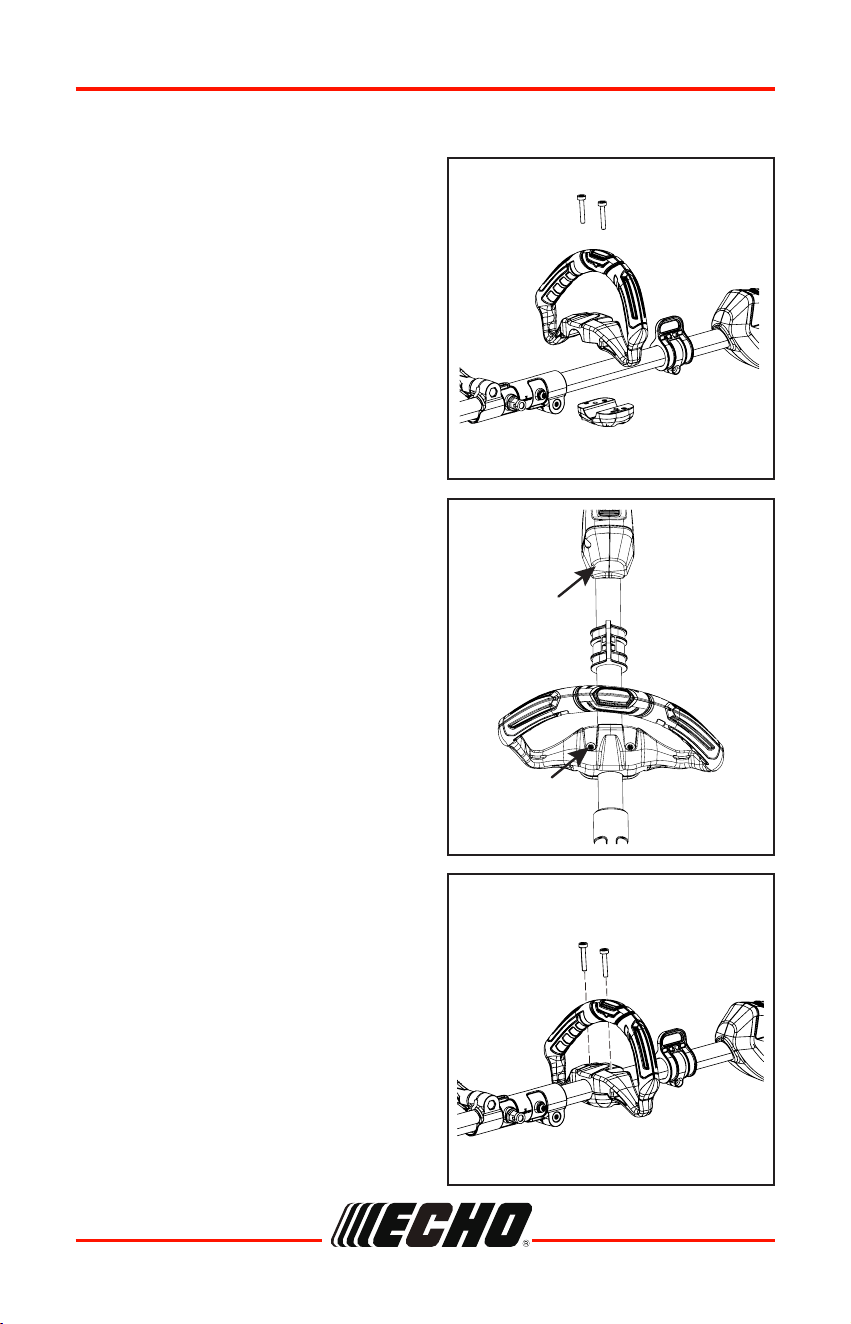

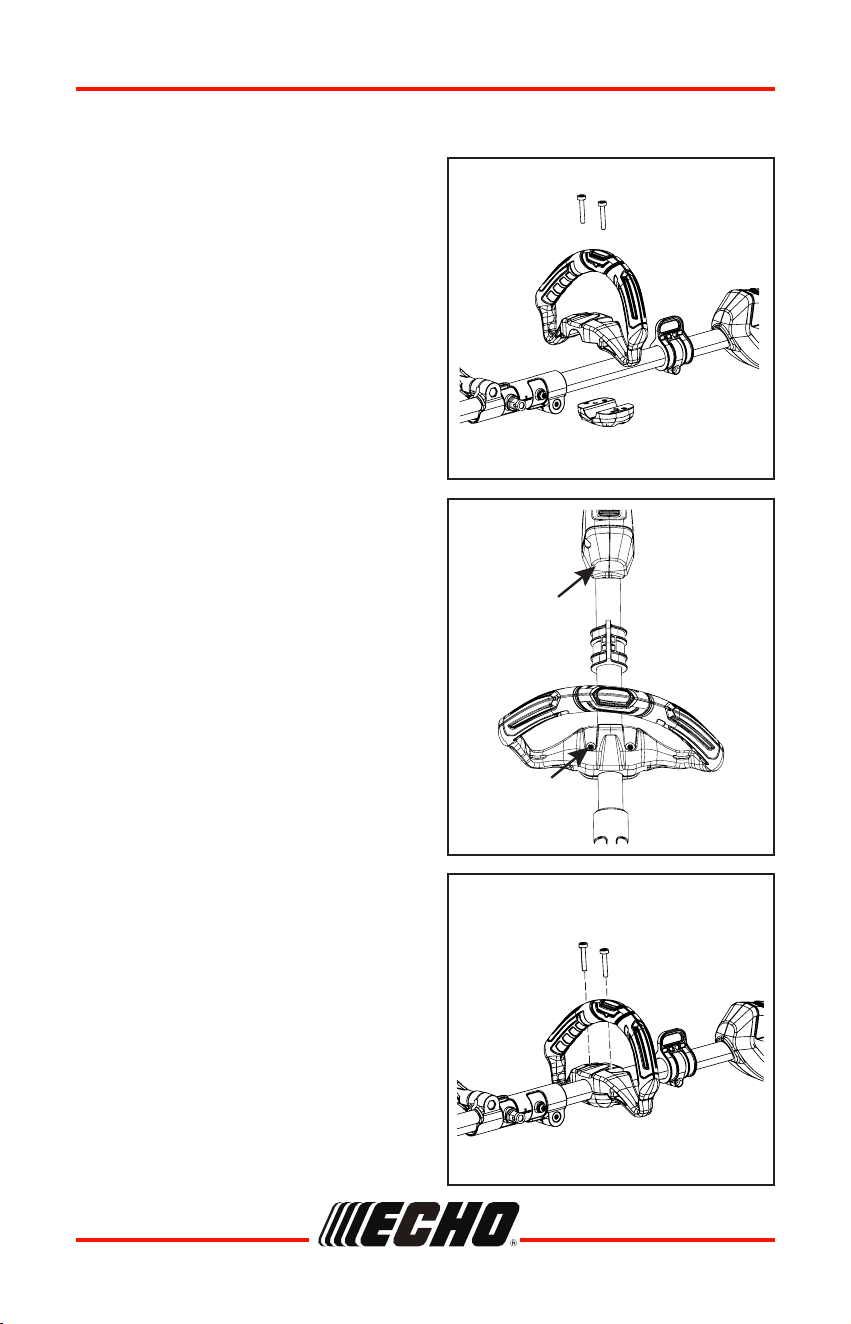

Attach the Support Handle

1. Remove the screws from the

handle.

2. Attach the support handle and

lower clamp on the shaft.

3. Put screw holes (A) on the support

handle towards the rear handle (B).

4. Set the support handle in the most

comfortable in use position.

5. Tighten the screws.

DPAS-2100

99922238047

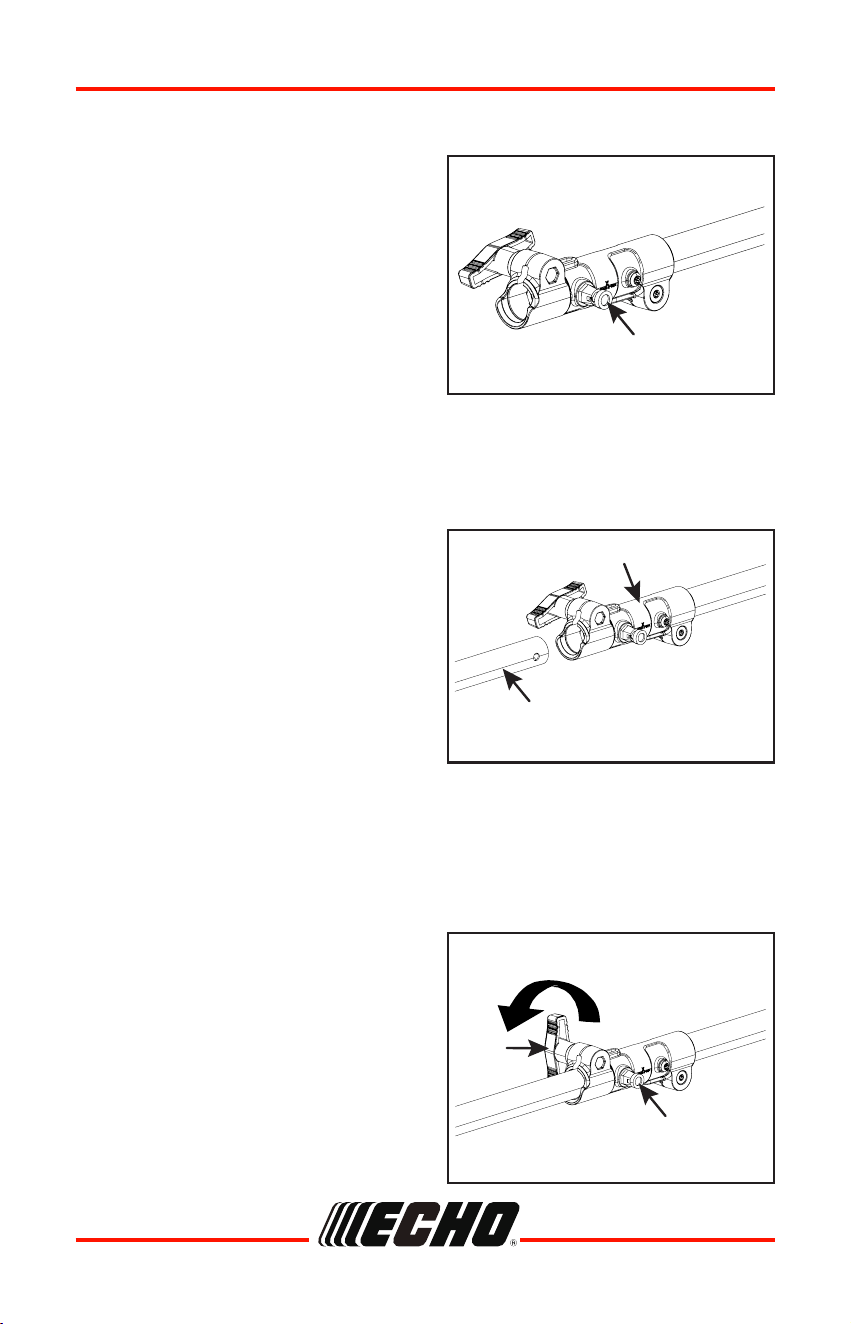

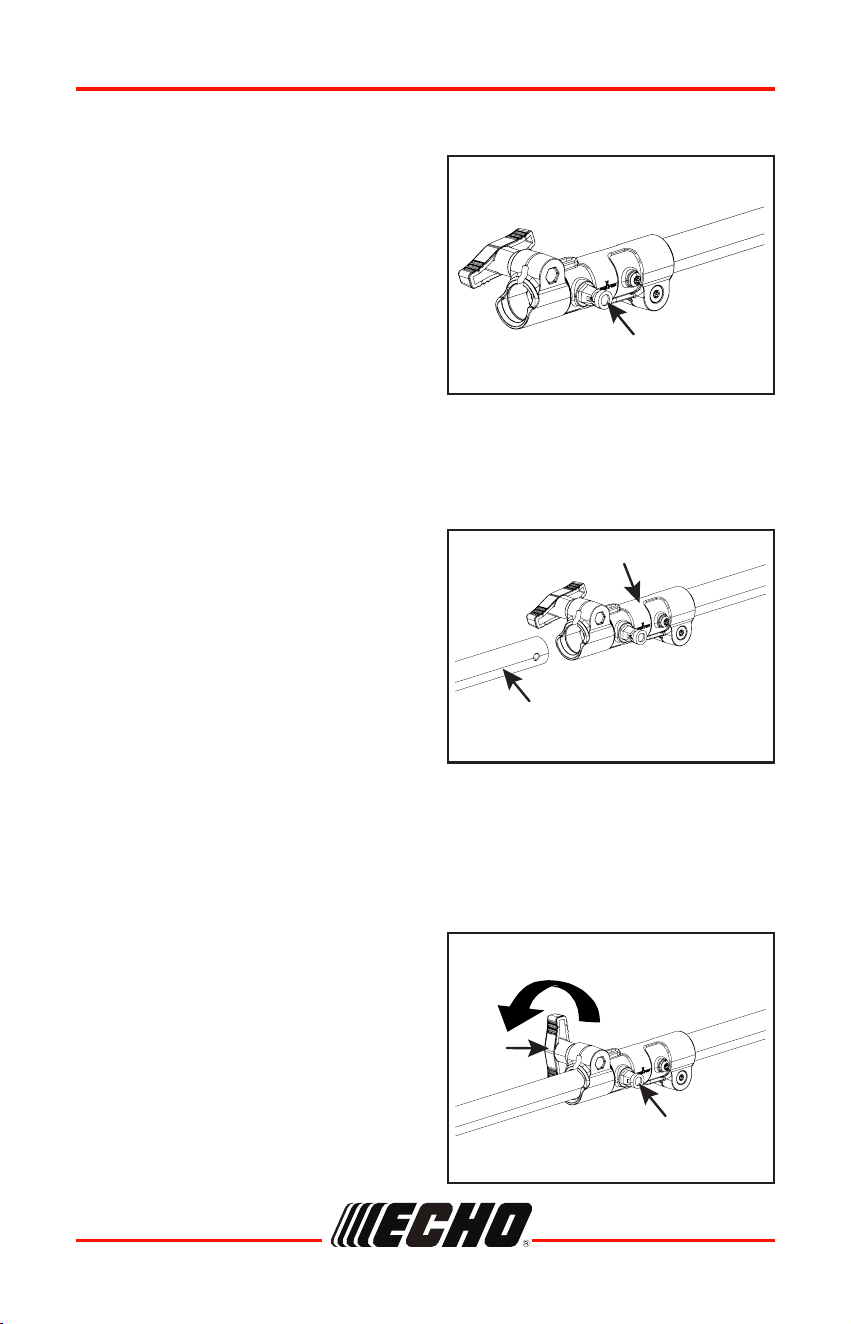

Power Head Shaft to Lower Shaft Assembly

ASSEMBLY

1. Set Power Head/Shaft Assembly on

a level surface.

2. Pull locater pin (A) out, and turn

counterclockwise one-quarter turn

to lock-out position.

3. Remove storage hook and cap from

attachment drive shaft.

Note: Your coupler may appear

different than coupler shown.

4. Carefully t attachment drive shaft

assembly into coupler (B). Rotate

shaft (C) to make sure inner lower

drive shaft engages square upper

drive shaft socket.

Note: Lower bearing housing and

head assembly must be in line

with power head.

Note: Some models have an

assembly line decal to assist in

assembly.

5. Rotate locater pin (A) onequarter

turn clockwise to engage lower

shaft hole. Make sure locater pin

is fully engaged by rotating lower

drive shaft. Locater pin should snap

ush in coupler. Full engagement

will prevent further shaft rotation.

6. Secure lower shaft assembly to

coupler by tightening clamping

knob (D).

DPAS-2100

9992223804734

ASSEMBLY

Battery Charging

Note: See separate operator’s manuals packaged with battery and charger.

• Use only with ECHO eFORCE™ 56V battery series batteries and

chargers.

• Keep charger and battery away from damp conditions and all liquids.

• Do not operate the charger on an easily combustible surface (e.g.

paper, textiles) or in an environment with a high risk of re.

• Do not cover the charger. Covering the charger will prevent it from

cooling.

• Do not operate the charger in explosive atmospheres, such as

in the presence of ammable liquids, gases or dust. Charger can

produce sparks which may ignite the dust or fumes - there is a risk of

explosion.

• Connect the charger only to the mains of voltage and frequency

specied on the rating plate.

• Connect the charger only to an easily accessible wall outlet.

• Never insert objects in the battery's or charger's cooling slots.

• Do not charge or use a defective, damaged or deformed battery and

charger.

• Do not open, damage or drop the battery or the charger.

• Fluid may leak from the battery if it is damaged or not used properly;

avoid contact with the skin. In the event of accidental contact, wash

the affected areas of the skin with plenty of water and soap. If uid

gets in the eyes, do not rub. Rinse the eyes with plenty of water for at

least 15 minutes. Also seek medical assistance.

• Never bridge (short circuit) the battery contacts or the charger's

terminals with metallic objects.

• Protect from direct sunlight, heat and open ames and never throw

battery into re; there is a risk of explosion.

• In the event of smoke or re in the charger, disconnect it from the

wall outlet immediately.

• If the connecting cord is damaged, immediately disconnect the plug

from the power supply to avoid the risk of electric shock.

• Do not expose battery to microwaves or high pressure.

• To reduce the risk of stumbling, position and mark the connecting

cord in such a way that it cannot be damaged or endanger others.

DPAS-2100

99922238047

ASSEMBLY

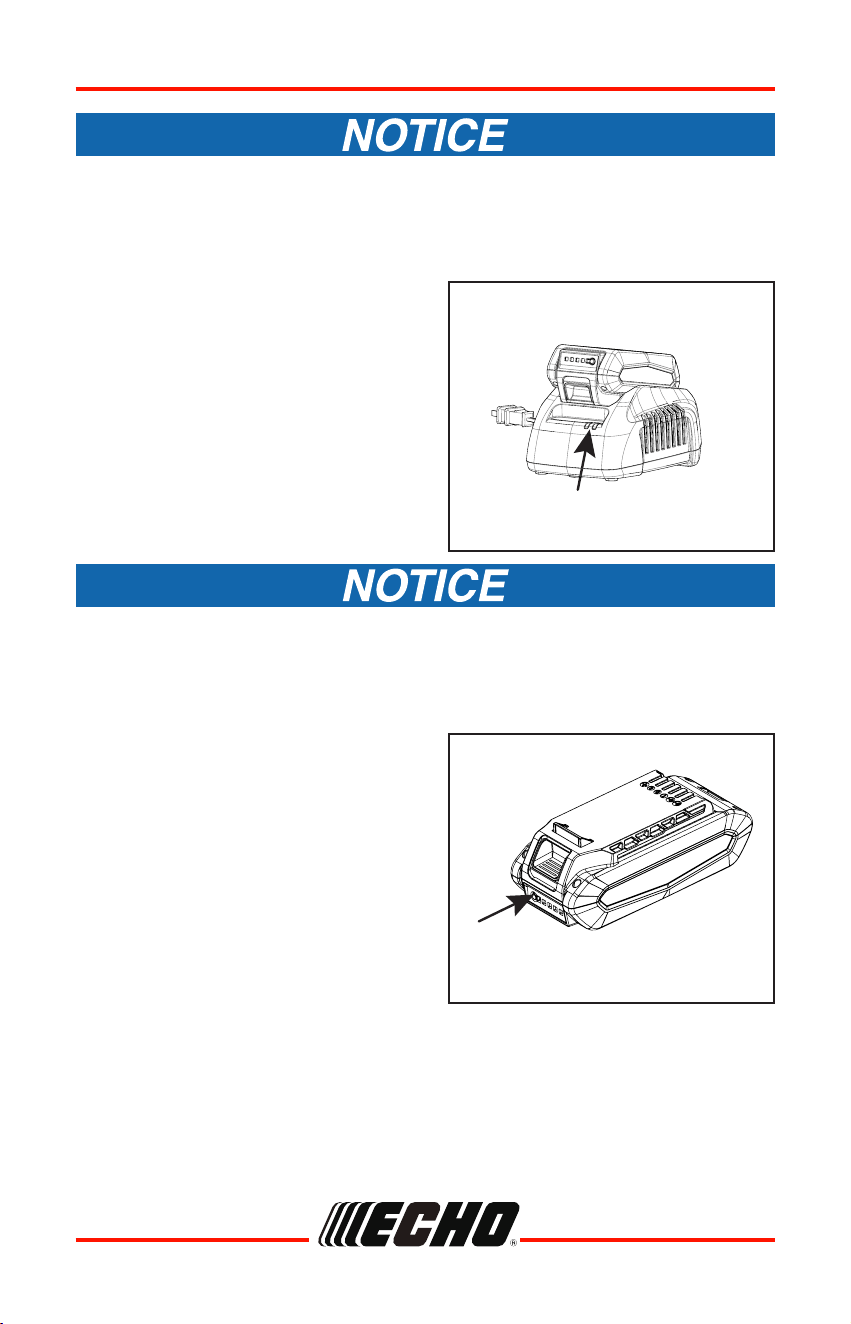

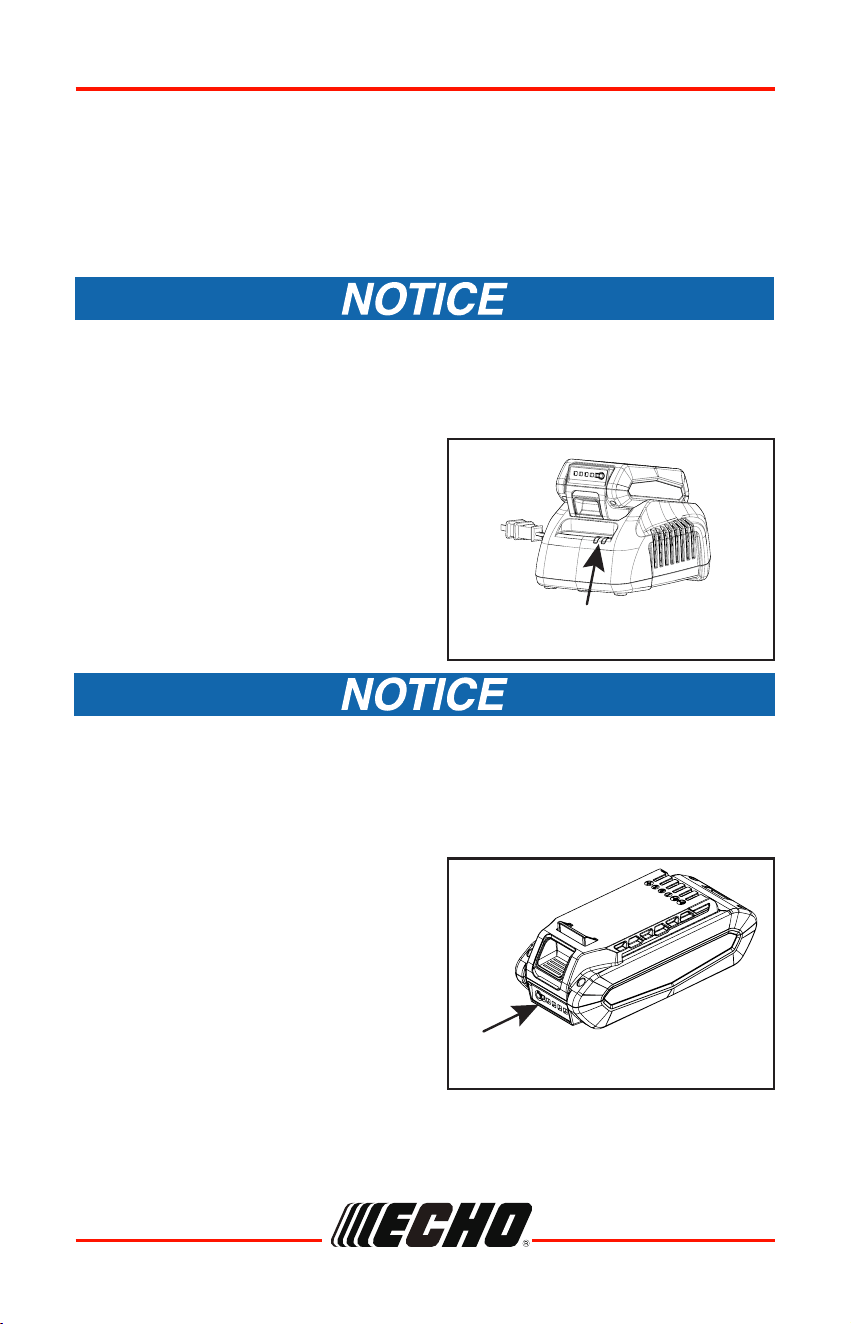

The battery comes partially charged from the factory and needs to be fully

charged before rst use. Charge the battery when it no longer produces

sufcient power to operate the unit or when battery lights indicate that the

battery is low.

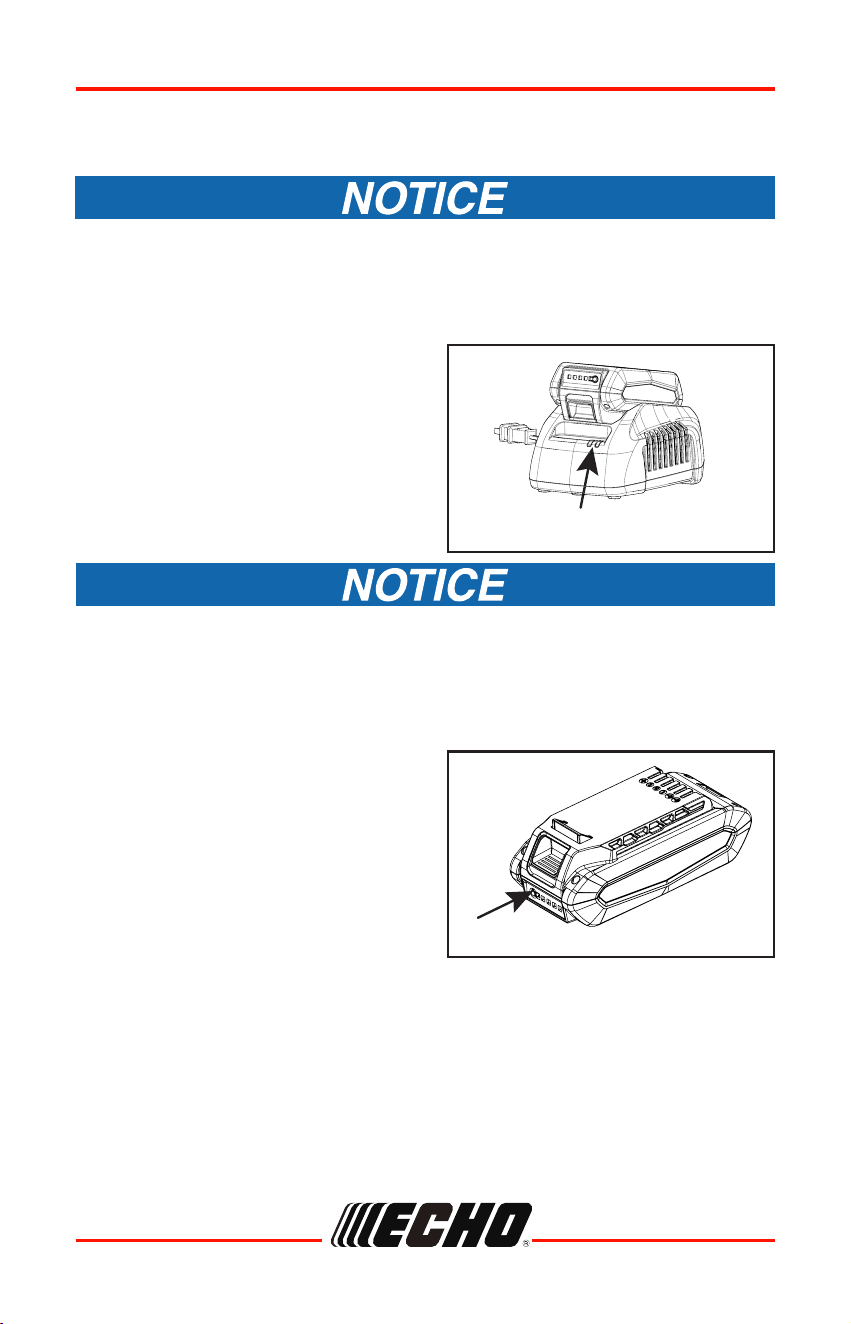

1. Plug charger AC cord in the wall

outlet.

2. Align ridges on battery with grooves

on charger, and slide battery into

charger.

3. During normal charging, the

charger LED (A) will blink GREEN.

If charger detects a problem, LED will blink RED. Remove battery from charger,

clear obstructions from contacts and reinstall battery into charger. If battery is

outside acceptable temperature range (0°C to 60°C, 32°F to 140°F) LED will

remain RED.

4. When charging is complete, LED

will remain GREEN. See battery

manual for charging time.

5. Verify battery is fully charged.

Remove battery from charger,

press battery charge status button

(B), and check LED display.

• One green light indicates that the

battery has 0-25% charge.

• Two green lights indicate that the

battery has 25-50% charge.

• Three green lights indicate that

the battery has 50-75% charge.

• Four green lights indicate that the

battery has 75-100% charge.

6. Unplug charger AC cord from the

wall outlet.

DPAS-2100

9992223804736

ASSEMBLY

The attachment will operate when the battery is installed, the

power indicator LED is lit, and the power switch and lock-off lever

switch are engaged. Make sure the unit is properly positioned to

preventloss of control and possible serious injury. Keep movable

parts of the attachment off the ground and away from objects that

could become entangled or thrown.

Note: The battery comes partially charged from the factory and needs to be

fully charged before rst use.

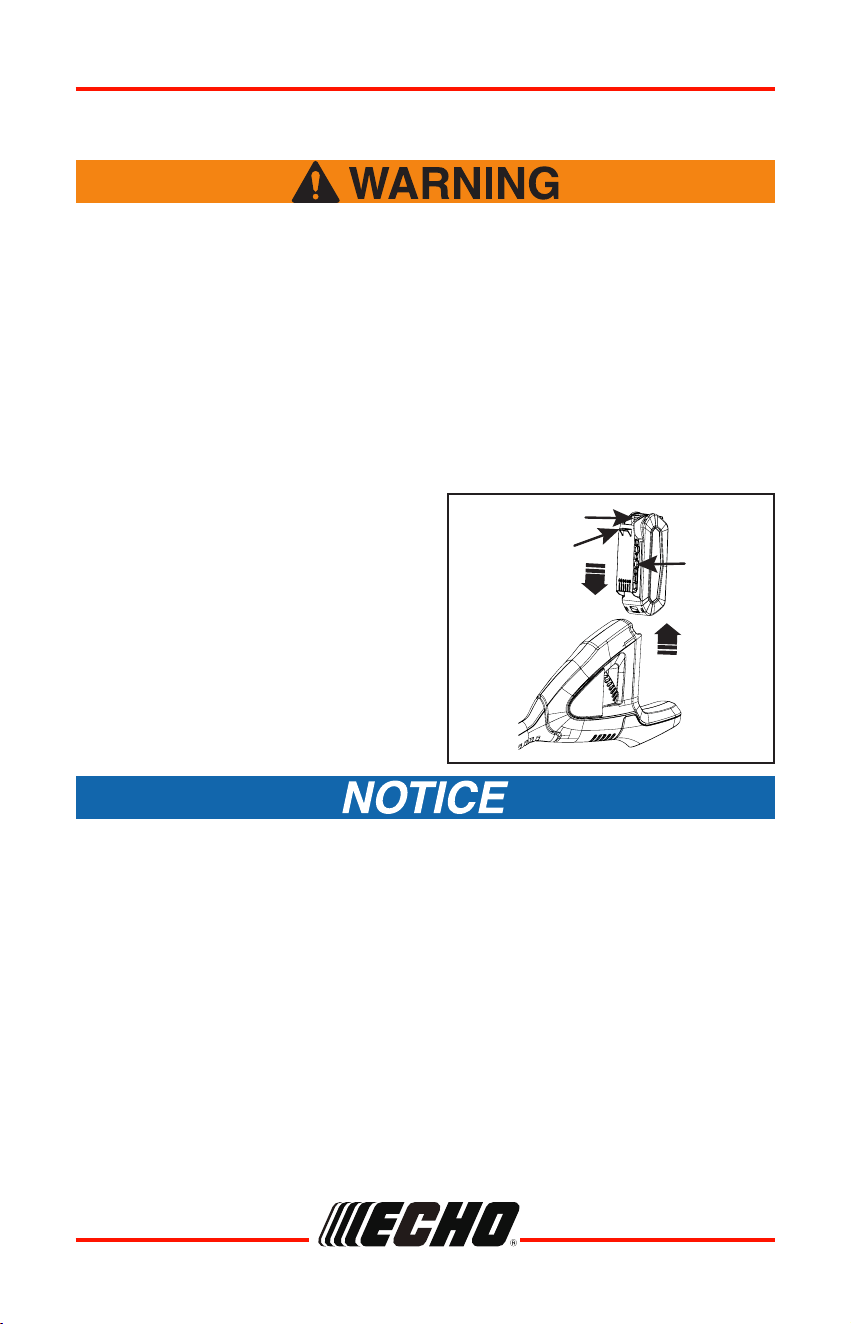

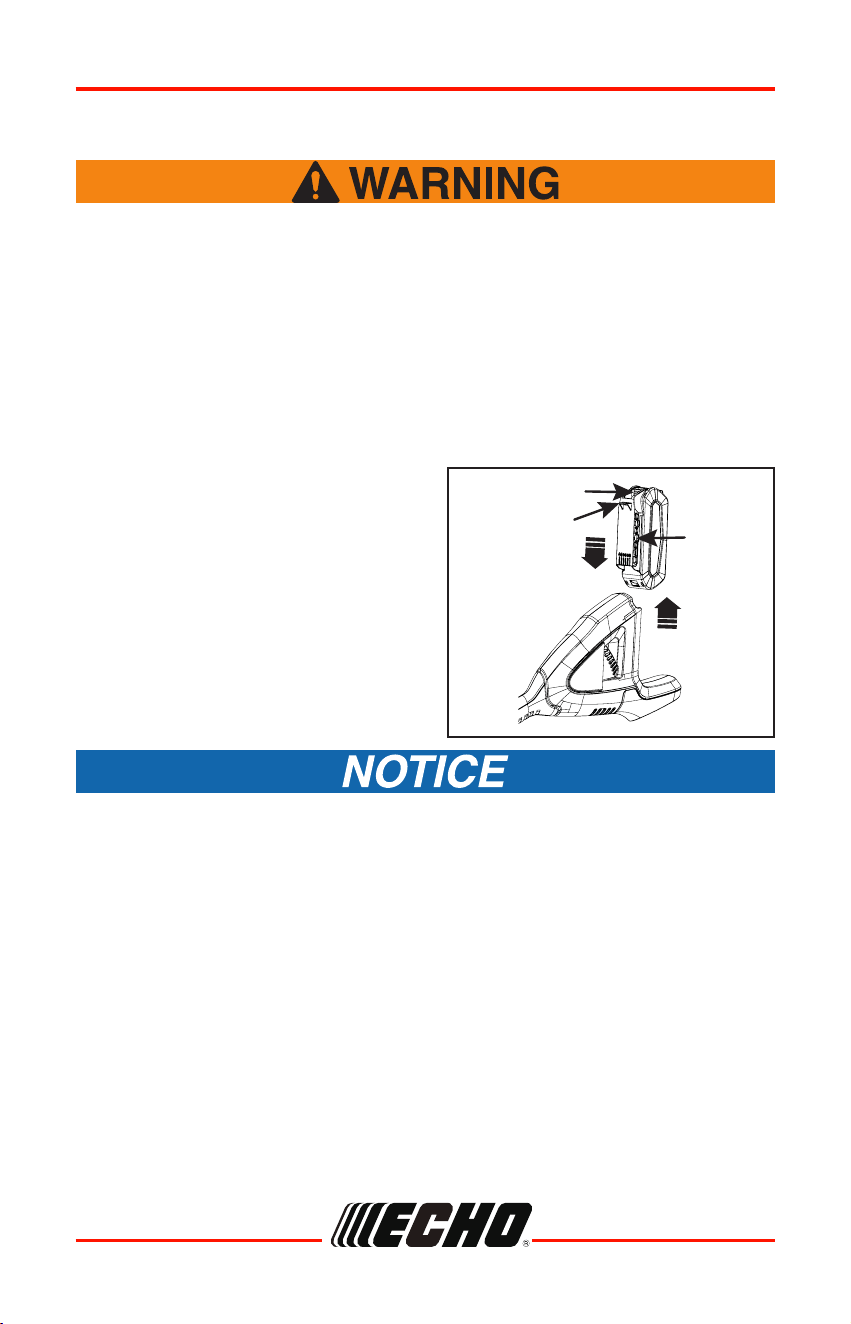

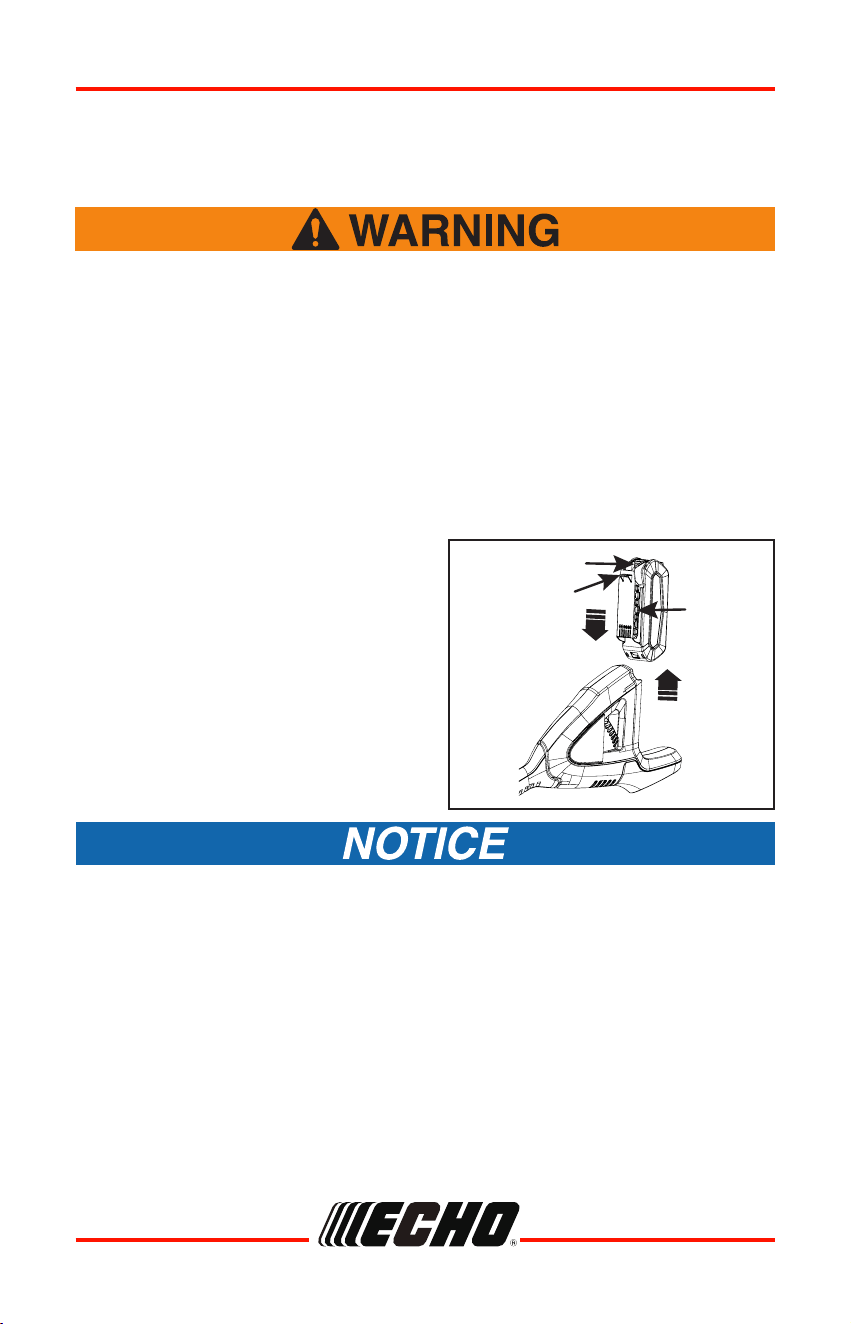

1. Make sure power to unit is turned

off.

2. Align ridges (A) on battery with

grooves in power head. Slide

battery into power head.

3. Assure the battery latch (B) snaps

into place and battery is secure

before beginning operation.

Install the Battery

Remove the Battery

1. To remove battery, depress battery latch release (C) slide battery out of

power head.

Assure battery latch is fully engaged before using unit.

DPAS-2100

99922238047

OPERATION

Before you operate the machine, read and understand the safety

regulations and the operation instructions.

The attachment will operate when the battery is installed, the

power indicator LED is lit, and the power switch and lock-off lever

switch are engaged. Make sure the product is properly positioned

to prevent loss of control and possible serious injury.

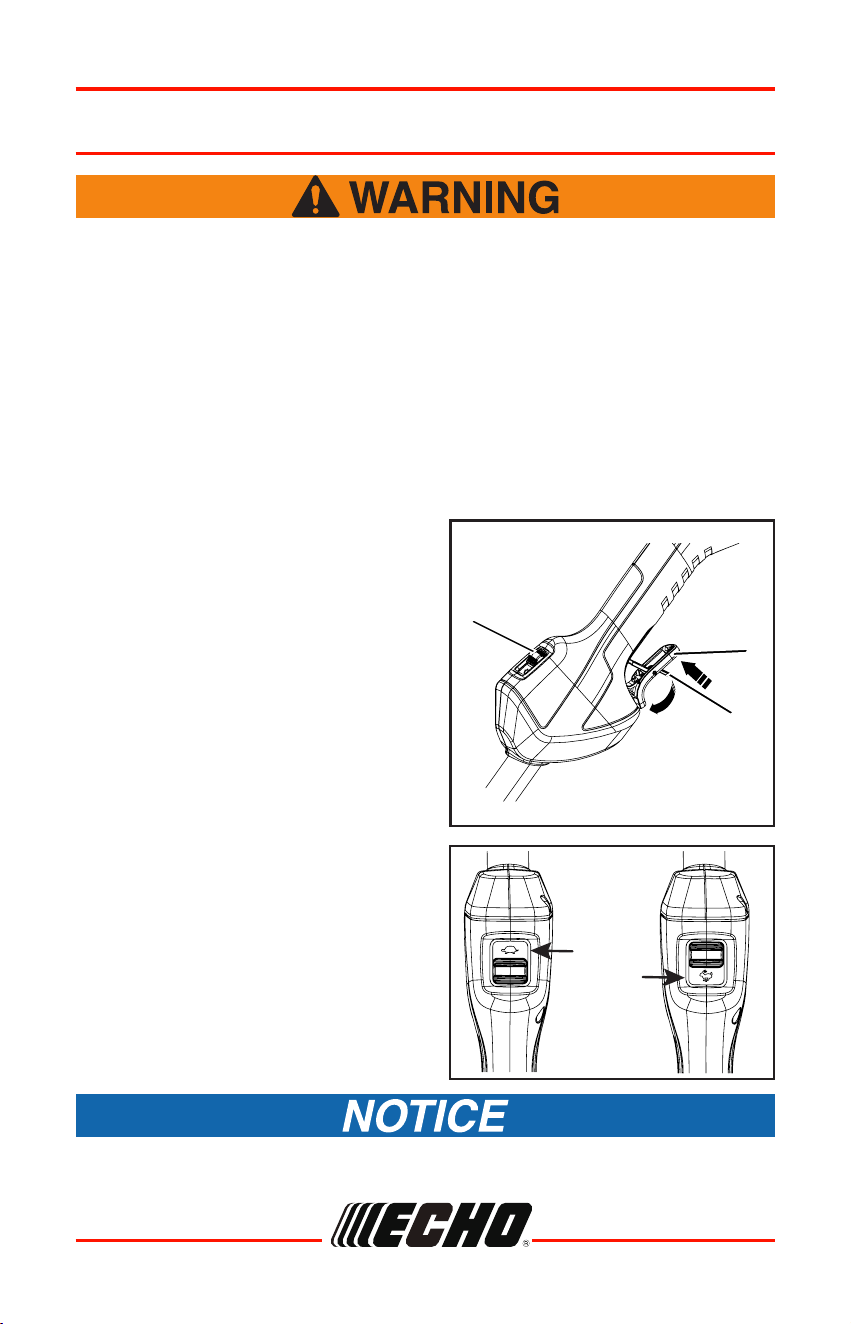

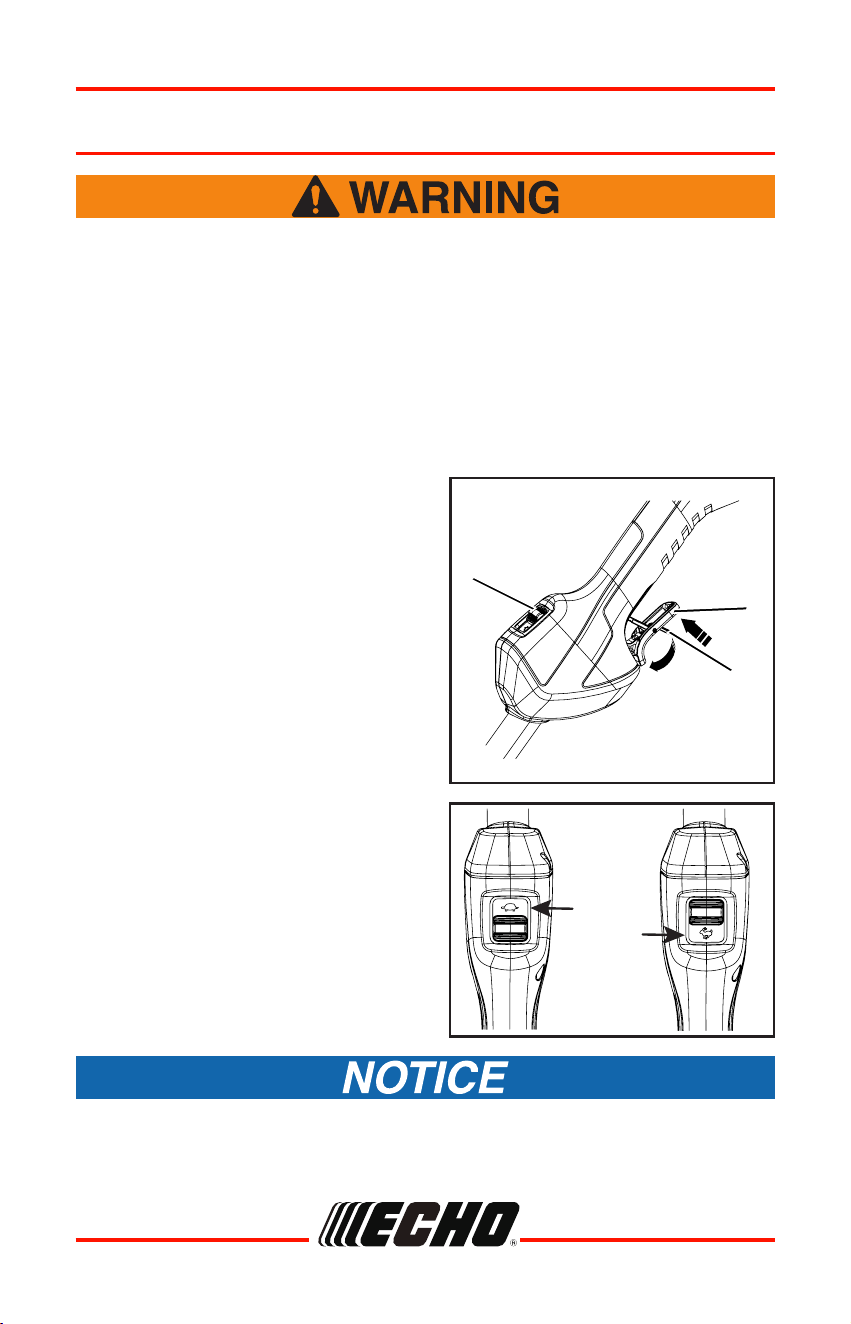

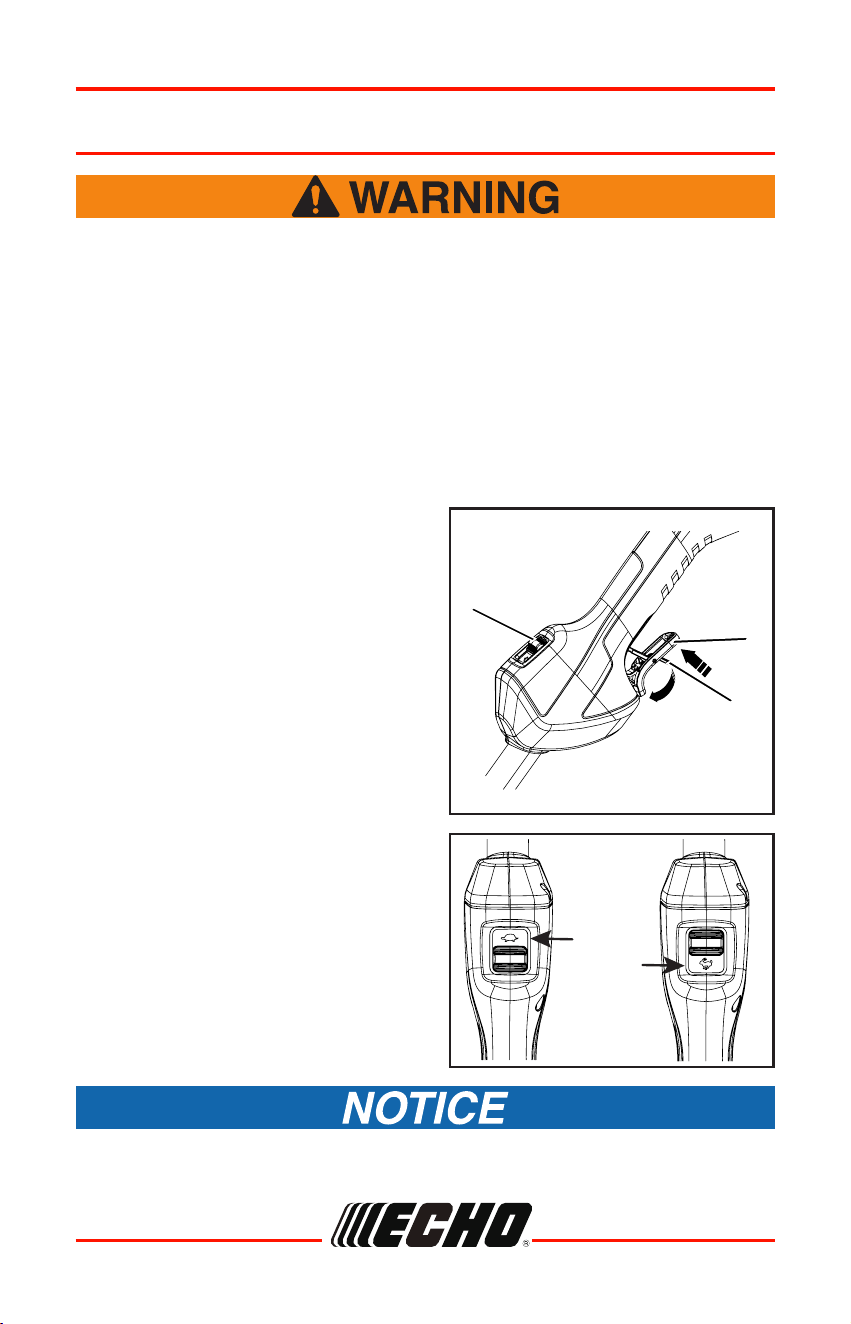

Start the Machine

1. Push the lock-off lever switch (3)

and pull the power switch (2).

2. Push the speed switch (4) to the

desired operating speed.

3. Push the speed switch to position

(A, tortoise) for low speed or

position (B, rabbit) for high speed.

OPERATION

When power to unit is turned on:

• After 90 seconds of inactivity, unit will power itself off.

DPAS-2100

9992223804738

OPERATION

Applications

Always hold throttle handle with right hand and support handle

with left hand, placing unit on right side of body.

Do not install blades on GT (Curved Shaft) trimmers.

Operating Techniques - Nylon Line Head

Nylon line heads may be used for trimming, scything, edging, and scalping of

grass and light weeds.

Trimming

Feed the spinning line into the material to be cut. Tilt the line head to one side

to direct cutting debris away from you:

• Model SRM/DSRM/PAS/DPAS/SB/TX/C/T (Straight shaft,

counterclockwise line head rotation) - Tilt the cutting head down on the

right side while cutting to direct cutting debris away from operator. Feed

the line gradually into the material you wish to cut, avoiding contact with

fences or other barriers.

• GT models: Tilt cutting head to the left while cutting to direct debris away

from the operator.

Scything

Scything - Swing the cutting head in a level arc, gradually feeding the line into

the material being cut. Move forward with each arc to cut a swath. Width of

cutting swath depends on arc. Use a larger arc for a wider swath, or a smaller

arc for a narrow swath. Keep line head tilted to direct cutting debris forward or

away from you.

Stop the Machine

1. Release the power switch to stop the machine.

• If the LED remains lit, operation is normal.

• If the LED ashes once per second, the battery needs to be charged.

• If the LED ashes four times per second, there is a fault within the product.

Turn power off to unit. Remove battery. Clear debris from around line

head. Install battery. Turn power on to unit. If ashing continues, have your

authorized servicing dealer repair the product.

DPAS-2100

99922238047

Edging and Scalping

Both of these are done with the nylon line cutting head tilted at a steep angle.

Scalping is removing top growth, leaving the earth bare. Edging is trimming

the grass back where it has spread over a pavement or driveway. During both

edging and scalping, hold the unit at a steep angle in a position where the

debris, and any dislodged dirt and stone, will not come back towards you even

if it ricochets off the hard surface.

General

• Debris ows in direction of line head rotation. Change line head position to

assure debris ow is directed away from operator.

• Keep cutting line away from wire fences to avoid entanglement.

• Operate trimmer only with cutting head below knee height.

Operating Techniques - Metal or Plastic Blade

Brushcutter blades may be used to cut and trim a wide variety of materials.

Refer to the blade selection section for determining the correct blade for the

application.

OPERATION

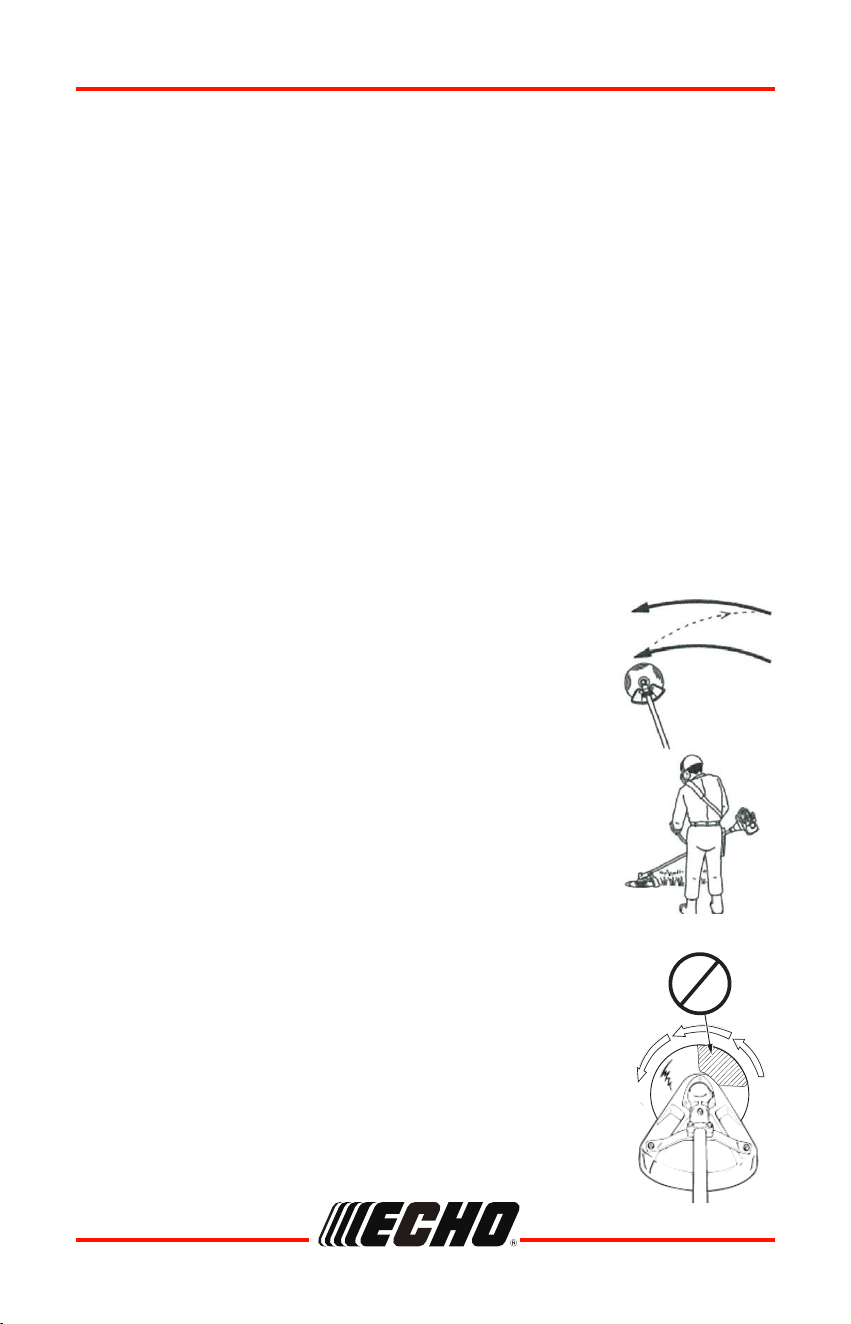

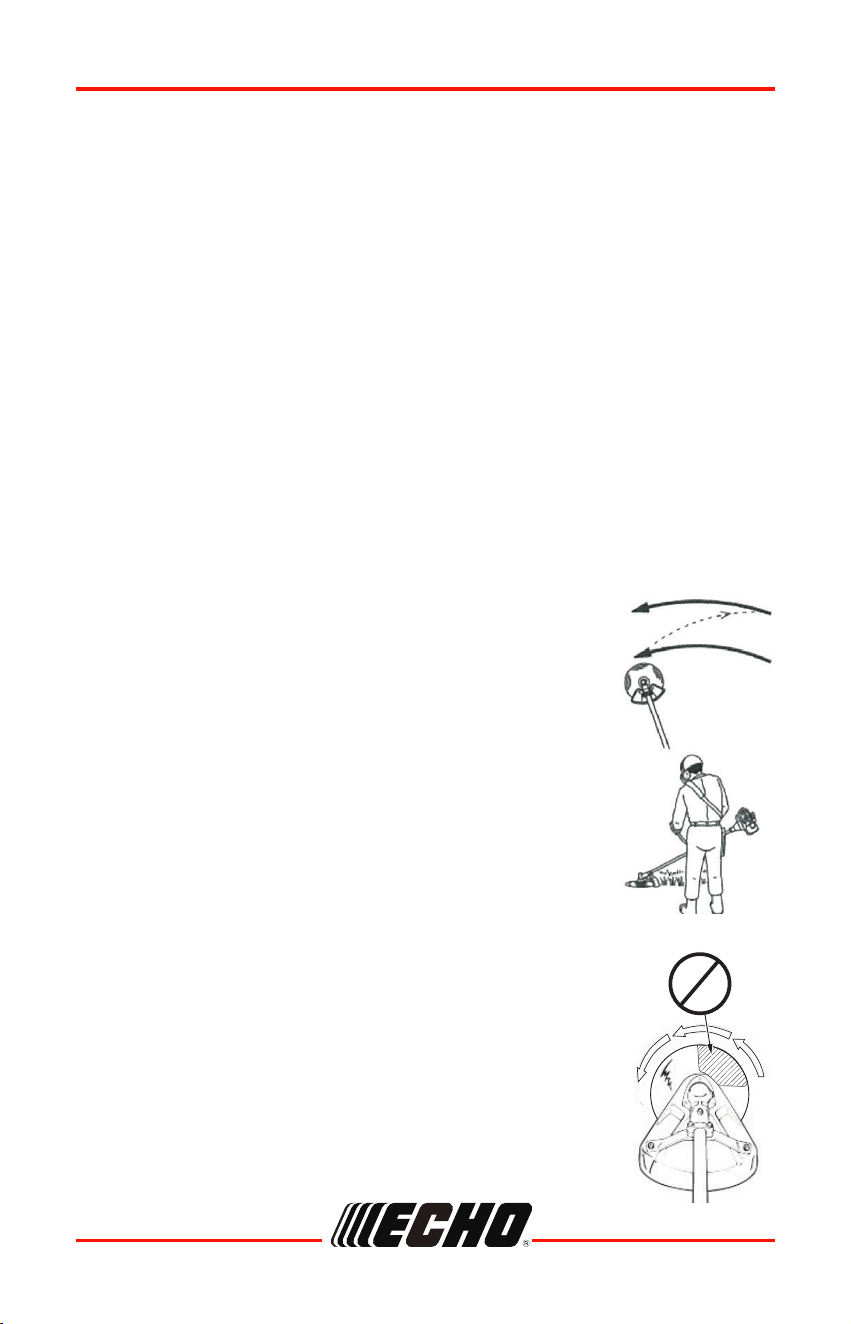

Scything (3, 8, and 80 tooth weed/grass, and brush

blades)

• To cut large sections of eld grass and weeds swing

the cutting head in a level arc, gradually feeding

the blade into the material being cut. Adjust throttle

speed according to your work.

• Do not swing the main pipe with arms. Turn hips to

swing the blade horizontally from right to left, and

cut weeds on the left side of the blade.

• Do not scythe back and forth as the grass may

scatter and kickback may occur easily.

• Tilt blade left by 5 to 10 degrees so that cut grasses

will push left, making progress easier.

• Move forward with each arc to cut a swath.

• Width of cutting swath depends on arc. Use a larger

arc for a wider swath, or a smaller arc for a narrow

swath. Suggested cutting width is about 1.5 m (4.9

ft).

• When scything large brush up to 12.7 mm (0.5

in.) diameter from right to left, avoid cutting with

highlighted section.

DPAS-2100

9992223804740

OPERATION

Reaction Forces

◆

The cutting attachment will continue to rotate even after the throttle is

released, maintain control of the unit until it has come to a complete

stop.

◆

Blade thrust may occur when the spinning blade contacts an object

that it does not immediately cut. Following proper cutting techniques

will prevent blade thrust.

◆

Blade thrust can be violent enough to cause the unit and/or operator

to be propelled in any direction, and possibly lose control of the unit.

◆

Blade thrust can occur without warning if the blade snags, stalls or

binds.

◆

Blade thrust is more likely to occur in areas where it is difcult to see

the material being cut.

Push or Pull - Kickout

During normal use, operating a brushcutter with a circular metal blade can

produce sudden strong reaction forces that are difcult to control. Strong

reaction forces can cause a loss of balance or loss of control of the equipment,

resulting in serious injury to operator and bystanders.

Understanding what causes these reactive forces may help you to avoid them,

and can help you to maintain control of the equipment if you experience a

sudden reaction during cutting. Reactive forces occur when the force being

applied by the cutting teeth of a blade meet resistance, and some of the cutting

force is directed back toward the equipment. The greater the cutting force or

the amount of resistance, the greater the reactive force.

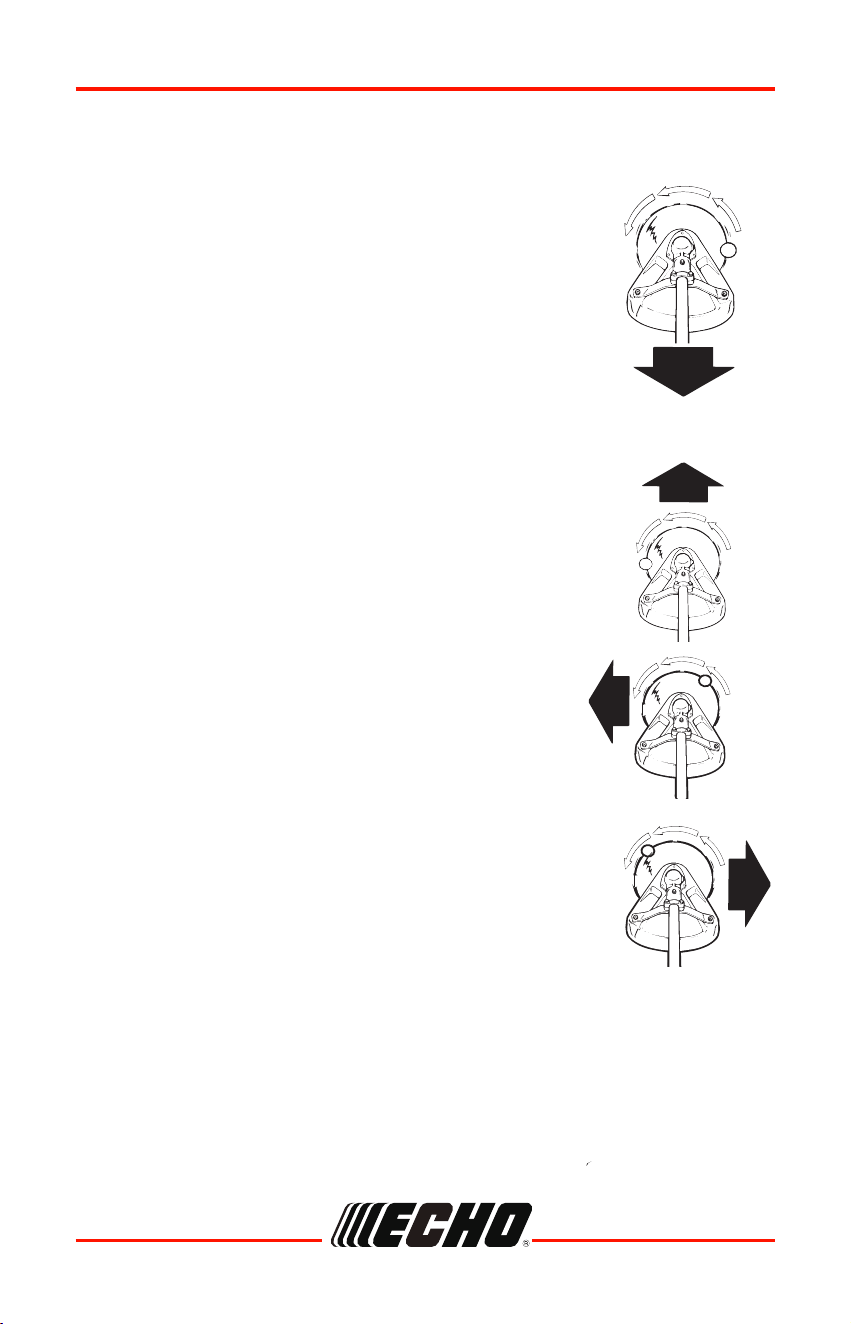

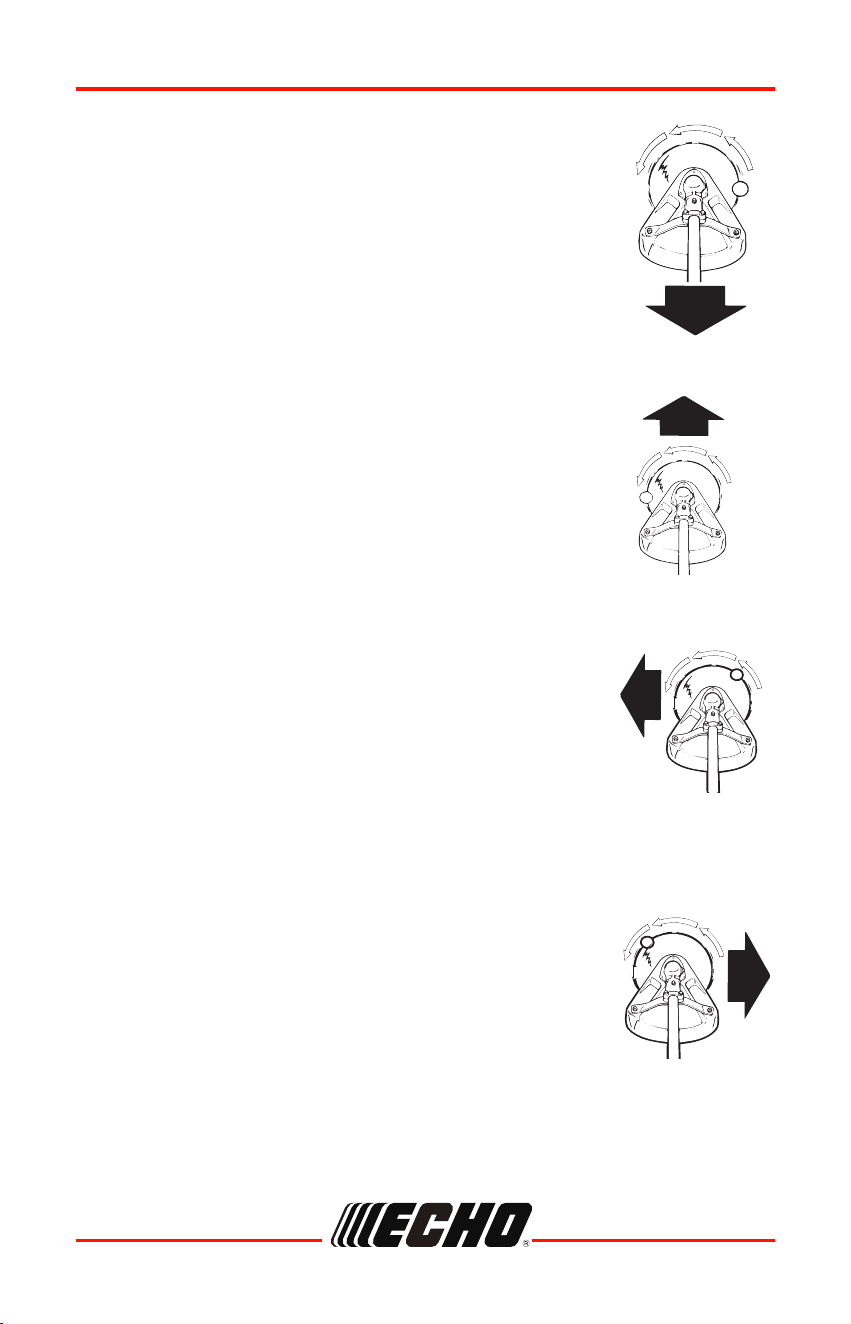

Push and Pull Forces

Push and pull forces are reactive forces that push the

equipment directly toward the operator, or that pull the

equipment directly away from the operator. These forces

are the result of cutting on the sides of the blade. The

direction of the force depends on the side of the blade

being used, and the direction of blade rotation at the

point of contact. The reactive force is in the opposite

direction of blade rotation at the contact point, regardless

of where the contact is being made. These types of

reactive forces are also called “Blade Thrust.”

As shown in the illustration, a blade turning

counterclockwise will cause the equipment to pull away

from the operator if the point of cutting resistance is on

DPAS-2100

99922238047

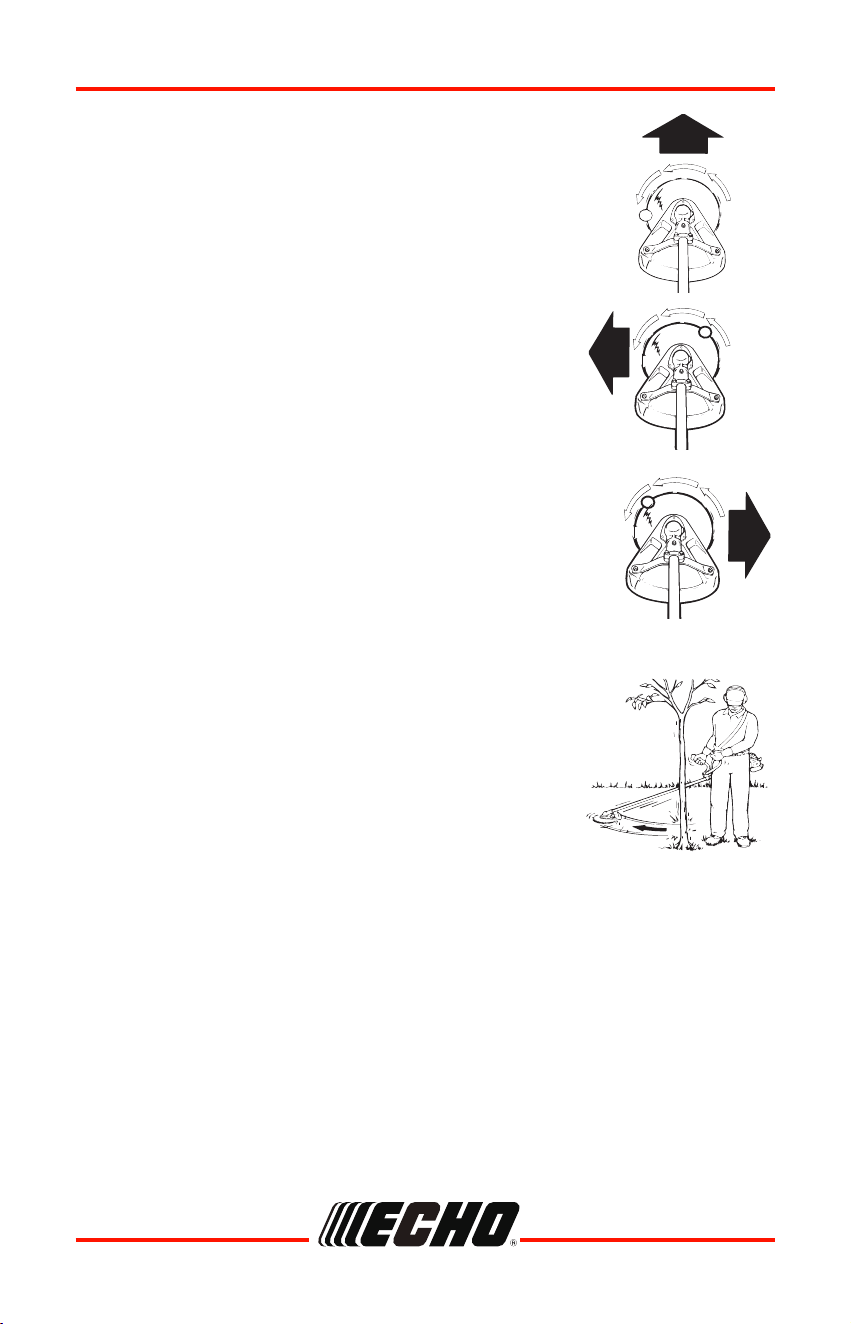

OPERATION

the left side of the blade. If the point of cutting resistance

is on the right side of the blade, the equipment will push

back toward the operator. In both examples, the reactive

force is in the opposite direction of blade rotation at the

contact point where resistance occurs.

Kickout

Kickout is also a reactive force caused by resistance

to cutting, but the direction of blade thrust is lateral (to

the left or right of the blade), instead of forward or back

toward the operator. In most cases, Push, Pull, and

Kickout can be reduced or eliminated by:

• Using the correct blade for the cutting job

• Using properly sharpened blades

• Applying consistent, even force to the blade during

the cut

• Avoiding obstacles and ground hazards

• Using extra care when cutting harder materials such

as extremely dry brush, saplings, and small trees

• Cutting from a stable, secure position

Blade Cutting Problems

Binding - Blades may bind in the cut if dull or forced.

Binding can damage blade, and result in blade breakage

or injury from fragments and flying debris. If a blade

binds in a cut, don’t try to get it out by applying “up and

down” force to pry the cut open. Applying prying force to

the blade can bend the blade, and result in blade failure

and injury.

To free a blade that is bound in the cut, stop the unit, and support the trimmer

or brushcutter to keep stress off the blade. Push the tree away from the entry

point of the cut to open the cut, and pull the blade directly away from the cut

in a straight-line motion. Use caution when releasing the tree to avoid being

struck by spring-back or falling.

Inspect the blade for damage before proceeding. Sharpen teeth if dull, or

replace blade if cracked, bent, missing teeth, or otherwise damaged.

To prevent binding:

• Keep blades sharp

• Avoid excessive pressure during cuts

• Don’t exceed cutting capacity of blade

• Don’t use blades with damaged or missing cutting teeth

• Don’t rock blades in cut

DPAS-2100

9992223804742

MAINTENANCE

Moving parts can amputate ngers or cause severe injuries.

Keep hands, clothing and loose objects away from all openings.

Always stop unit and make sure all moving parts have come to a

complete stop before removing obstructions, clearing debris, or

servicing unit. Allow unit to cool before performing service. Wear

gloves to protect hands from sharp edges and hot surfaces.

Operating a poorly maintained unit can result in serious injuries

to operator or bystanders. Always follow all maintenance

instructions as written, otherwise serious personal injury can

result.

Your unit is designed to provide many hours of trouble free service. Regular

scheduled maintenance will help your unit achieve that goal. If you are unsure

or are not equipped with the necessary tools, we recommend that you take

your unit to a Servicing Dealer for maintenance. To help you decide whether

you want to DO-IT-YOURSELF or have the Dealer do it, each maintenance

task has been graded. If the task is not listed, see your Dealer for repairs.

DPAS-2100

99922238047

Skill Levels

Level 1 = Easy to do. Common tools may be required.

Level 2 = Moderate difculty. Some specialized tools may be required.

Level 3 = See your dealer.

Click HERE or go to http://www.echo-usa.com/products/maintenance-kit

HERE https://www.shindaiwa-usa.com/you-can.aspx

Maintenance Intervals

COMPONENT OR SYSTEM

MAINTENANCE

PROCEDURE

Skill Level

Daily Or Before Use 1

Battery / Battery

Compartment

Inspect / Clean / Charge 1

Screws / Nuts / Bolts Inspect / Tighten / Replace 1

Drive Shaft Grease

MAINTENANCE PROCEDURE NOTES:

Apply lithium based grease every 25 hours of use.

If not maintained properly, the product may pose a serious risk to

physical health.

If not maintained properly, the product's performance may deteriorate. Time

intervals shown are maximum. Actual use and your experience will determine

the frequency of required maintenance. If you continuously use vegetable

based chain oil, inspect and do maintenance often. When you nd anything

wrong, ask your ECHO dealer for repair.

Maintenance and Care

Remove battery before performing maintenance procedures.

MAINTENANCE

DPAS-2100

9992223804744

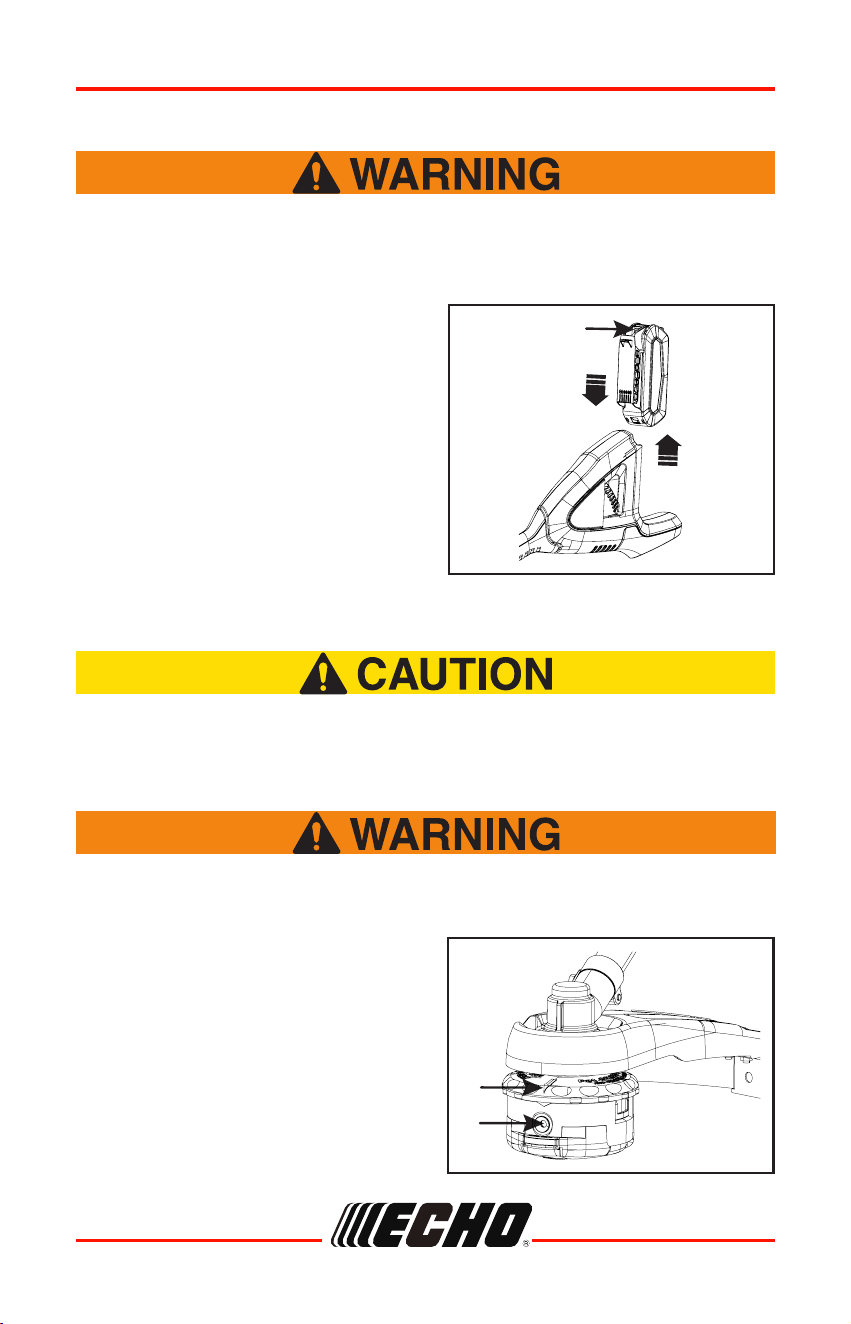

Cleaning battery and battery compartment

MAINTENANCE

Risk of electric shock or re. Do not use conducting materials to

clean battery or battery compartment. Otherwise serious personal

injury may result.

1. Cut one piece of line to

recommended length.

2.0 mm (0.080 in.) diameter 6 m (20 ft.).

2.4 mm (0.095 in.) diameter 6 m (20 ft.).

2. Align arrows (A) on top of knob with

openings in eyelets (B).

Nylon Line Replacement

Wear gloves or personal injury may result:

• Cut-off knife is sharp.

• Gearcase and surrounding area may be hot.

Never use wire or wire-rope that can break off and become a dangerous

“projectile”. Serious injury can occur.

1. Release power switch and allow

trimmer head to stop.

2. Depress battery latch release (A)

and slide battery out of power head.

3. Use compressed air or a soft bristle

brush to remove debris from battery

and battery compartment.

DPAS-2100

99922238047

MAINTENANCE

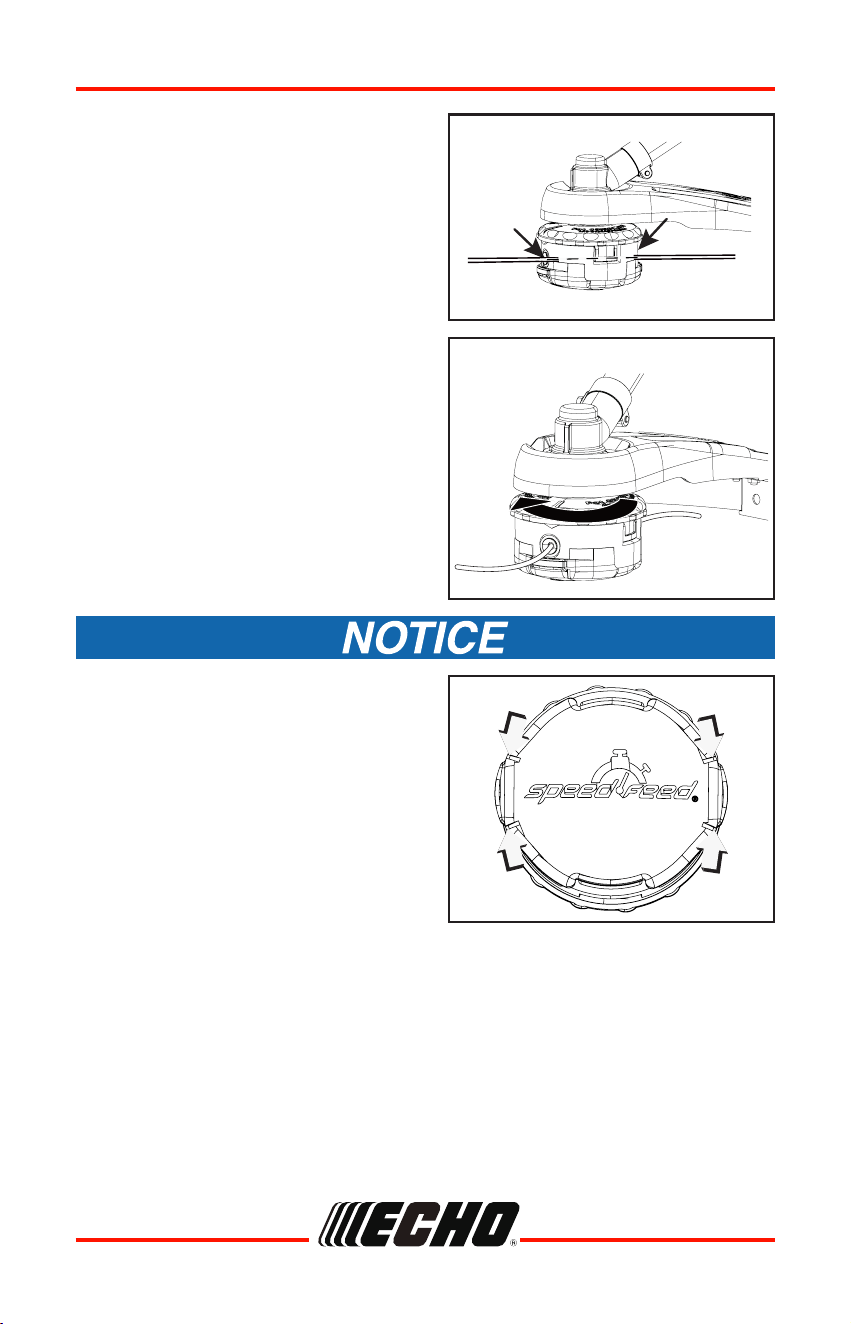

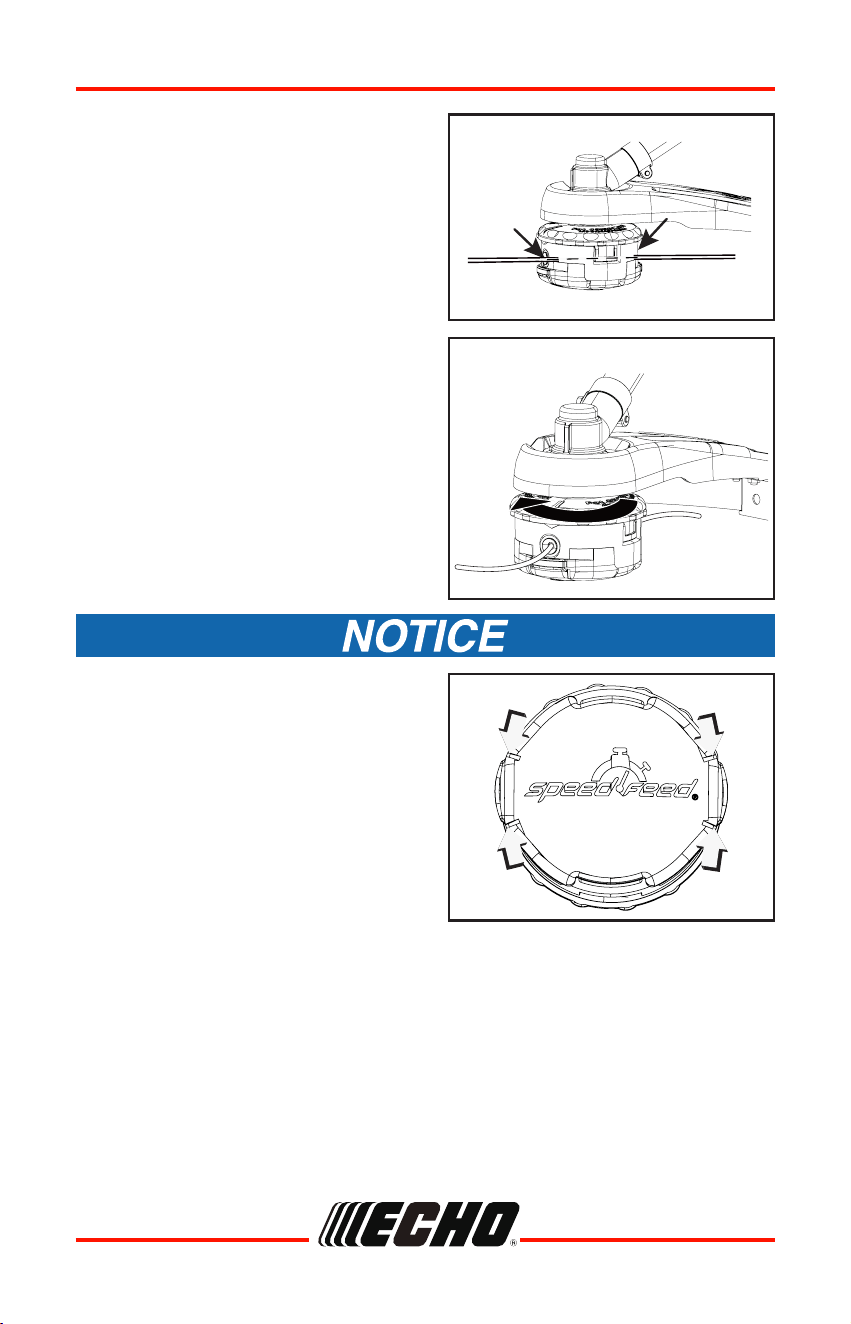

3. Insert one end of trimmer line into

an eyelet (B), and push line equal

distance through trimmer head.

4. Hold trimmer head while turning

knob clockwise to wind line onto

spool until about 13 cm (5 in.) of

each line remains exposed.

Trimmer head is now fully loaded and

ready for operation.

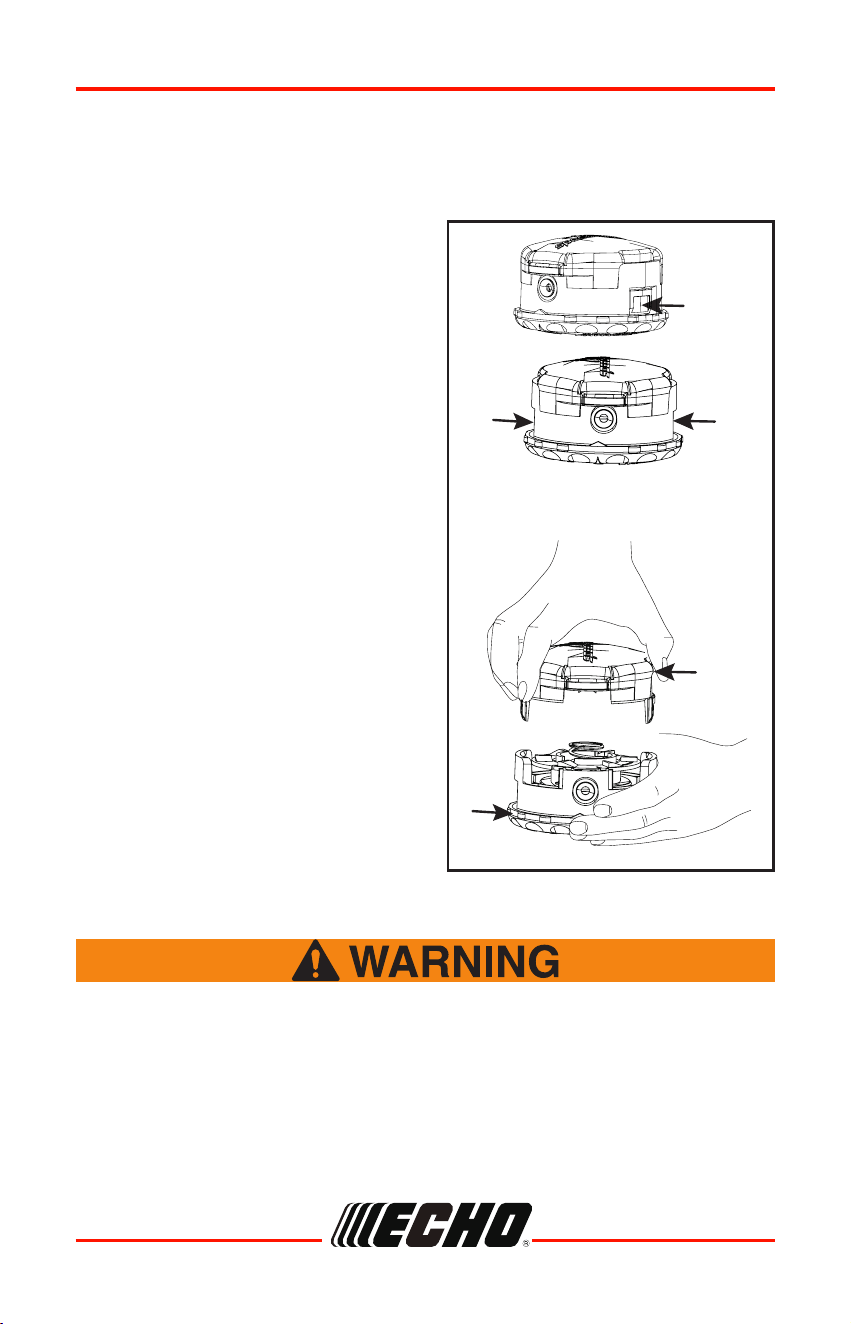

When the wear indicators located

at the bottom of the Speed-Feed®

head are worn smooth, or if holes

appear, replacement of the cover

or the entire Speed-Feed® head is

required.

DPAS-2100

9992223804746

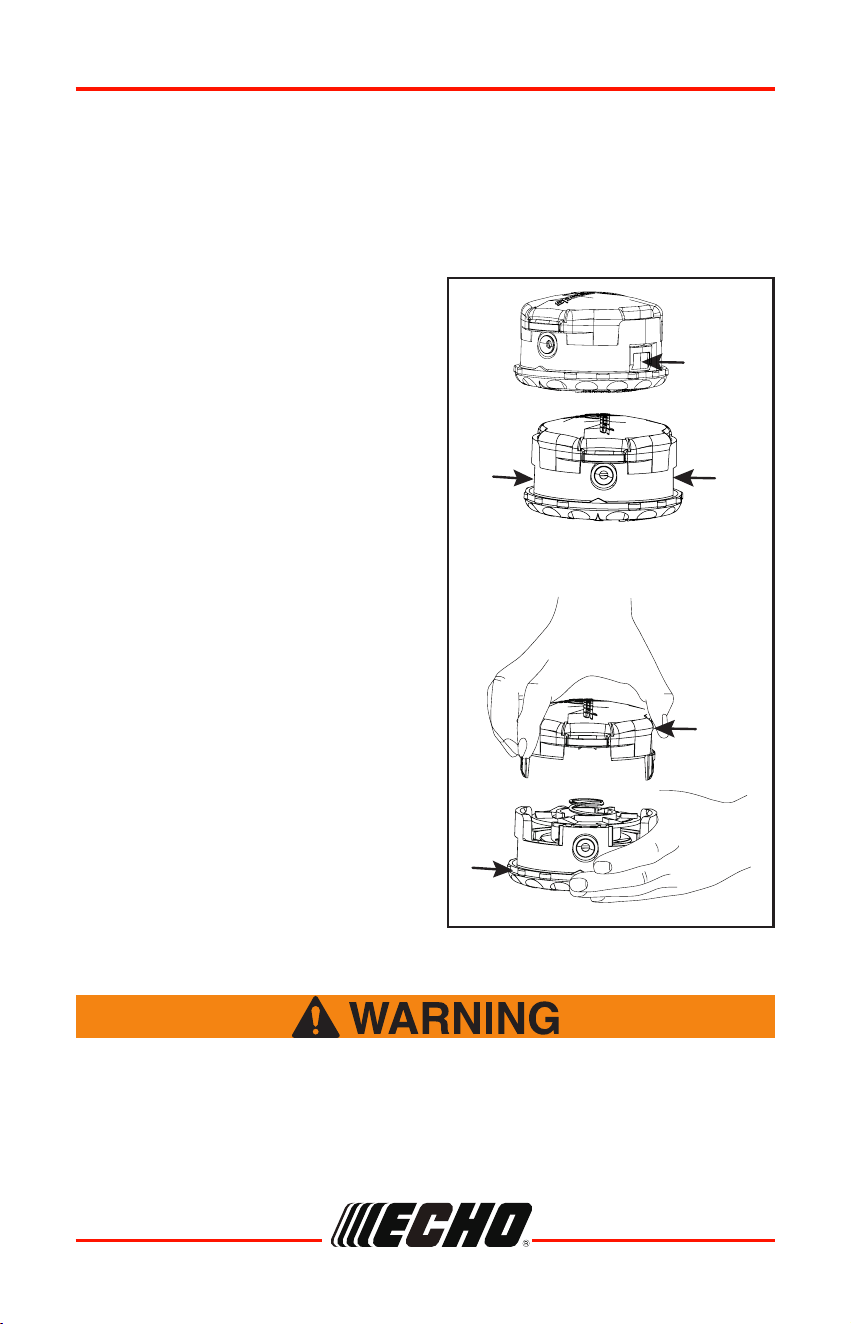

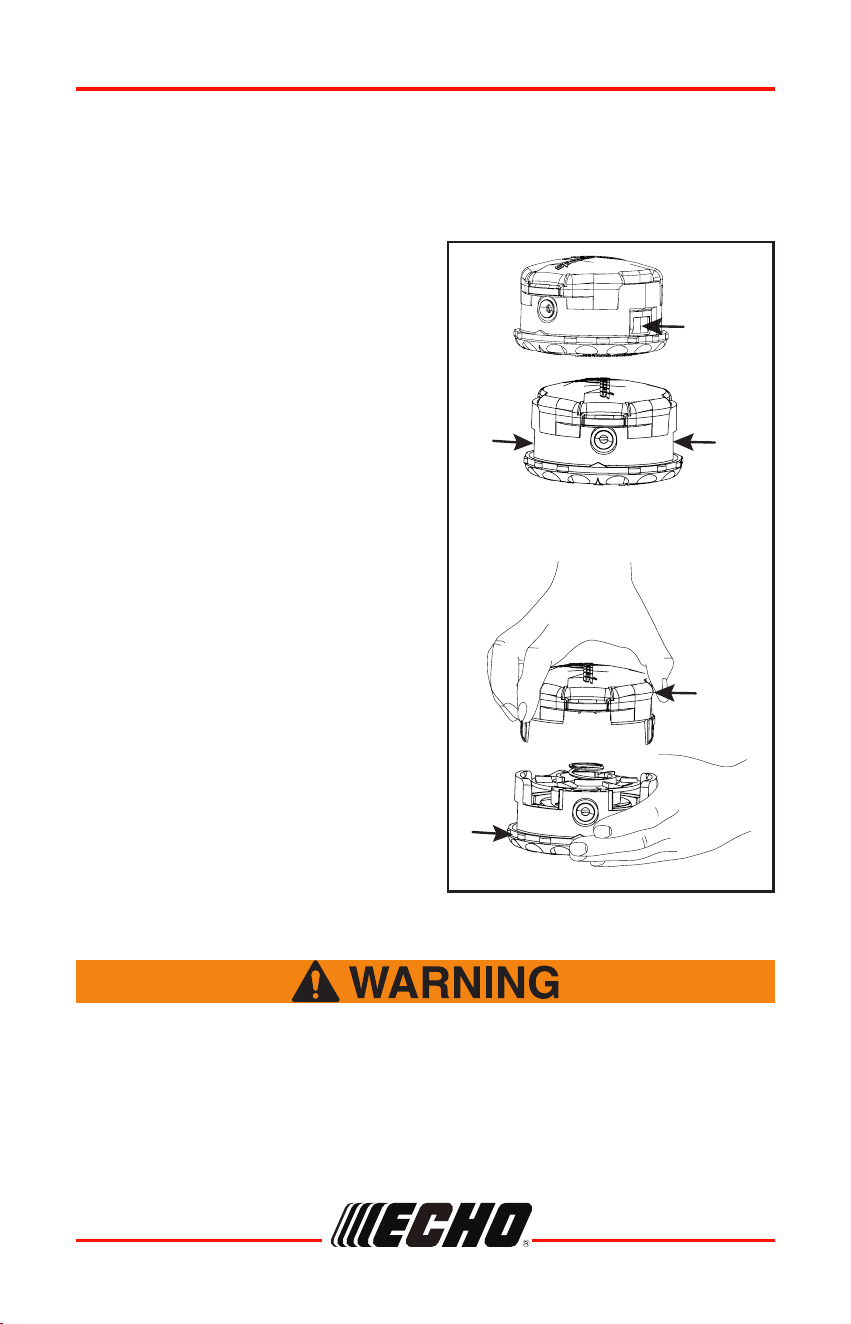

1. Press top of locking tabs (A) on

both sides of Speed-Feed® head

to release cover (B) from eyelet

carrier (C).

2. Remove cover from eyelet carrier.

MAINTENANCE

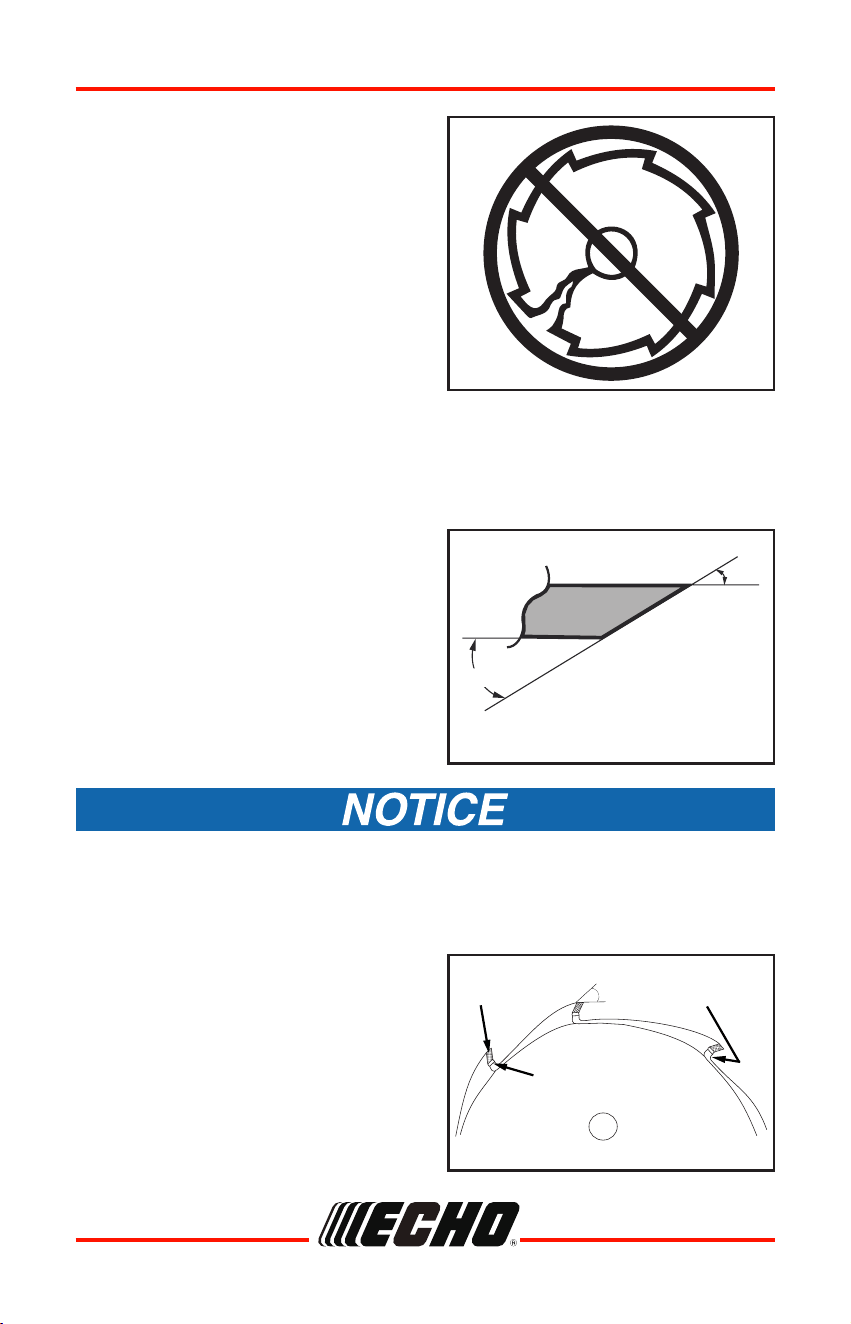

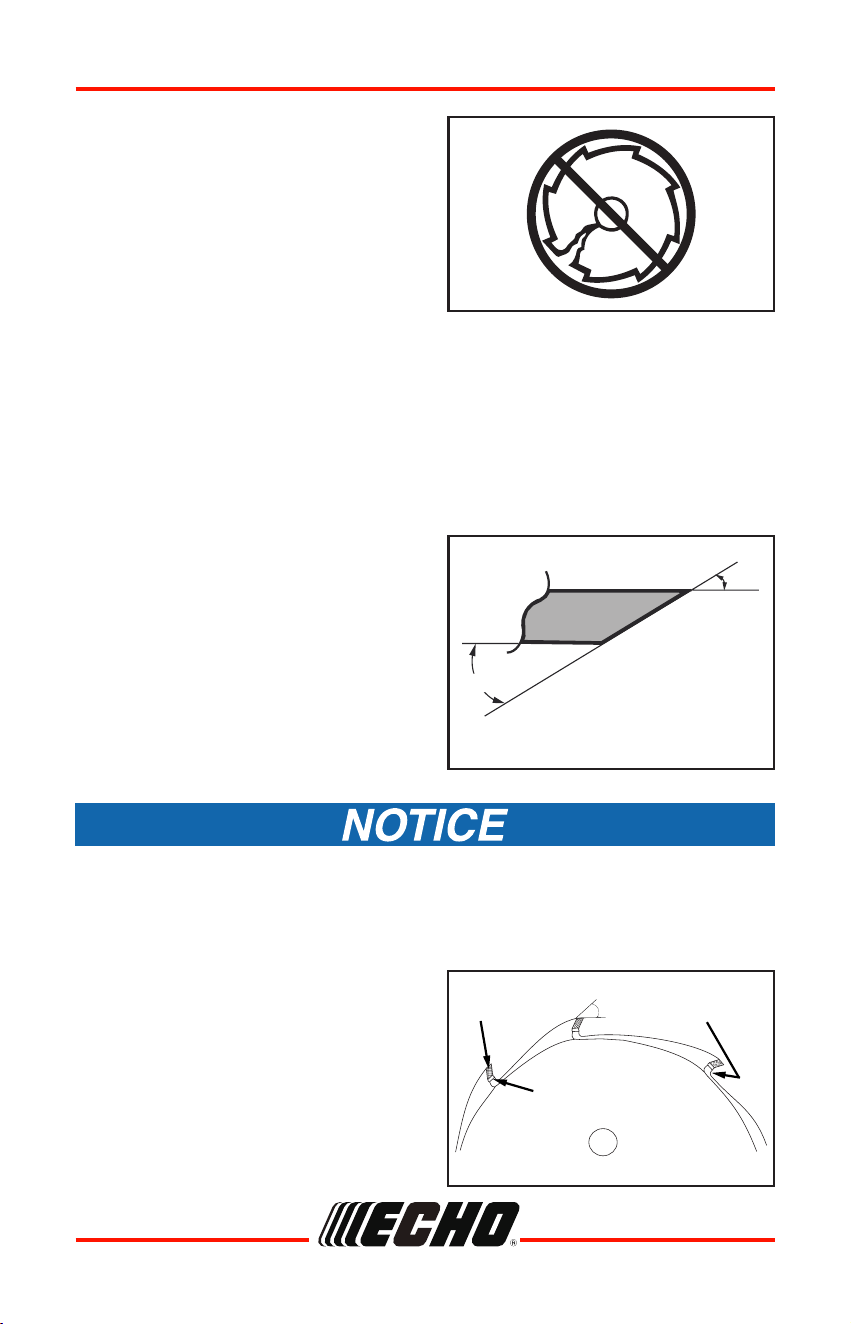

Sharpening Metal Blades

Metal blades are very sharp and can cause severe injuries, even if unit is

off and blades are not moving. Avoid contact with blades. Wear gloves to

protect hands.

Nylon Line Head Disassembly Instructions

Note: For normal use, Speed-Feed® head disassembly is not necessary.

However, if circumstances require disassembly, follow these instructions.

DPAS-2100

99922238047

MAINTENANCE

Several styles of metal blades are

approved for use on the Brushcutter.

The 8-tooth blade can be sharpened

during normal maintenance. The

clearing blade and 80-tooth blade

require professional service.

Before sharpening, CLOSELY inspect

blade for cracks (look at the bottom of

each tooth and the center mounting hole

closely), missing teeth and bending. If

ANY of these problems are discovered,

replace the blade.

When sharpening a blade, always remove the same amount of materials from

each tooth to maintain balance.

A blade that is not balanced will cause unsafe handling due to vibration and

can result in blade failure.

1. File each tooth at a 30° angle a

specic number of times, e.g., four

strokes per tooth. Work your way

around the blade until all teeth are

sharp.

2. DO NOT le the ‘gullet’ (radius)

of the tooth with the at le. The

radius must remain. A sharp corner

will lead to a crack and blade

failure.

If an electric grinder is used, use care not to overheat teeth, do not allow tips/

tooth to glow red or turn blue. DO NOT place blade in cooling water. This will

change the temper of the blade and could result in blade failure.

30º

3. File each tooth at a 30° angle a

specic number of times, e.g., four

strokes per tooth. Work your way

around the blade until all teeth are

sharp.

30º

Cutting tooth

area

Cutting tooth

radius

Gullet

(Radius)

DPAS-2100

9992223804748

TROUBLE SHOOTING

Problem Possible Cause Solution

The machine

does not

start when

you push

the power

switch.

No electrical contact

between the machine

and the battery.

1. Remove battery.

2. Check contact and install the battery

again.

The battery is depleted. Charge the battery.

The lock-off lever switch

and power switch are

not pushed at the same

time.

1. Push the lock-off lever switch and

hold it.

2. Pull the power switch to start the

machine.

The machine

stops when

you cut.

The battery or machine

is too hot.

1. Cool the battery until its func-tion

returns to normal.

2. Cool the machine for approximately

10 minutes.

The battery is

disconnected from the

tool.

Install the battery again.

The battery is depleted. Charge the battery.

Red Charger

light ashes

or does not

light up.

Plug not connected to

power outlet.

Plug in charger.

Battery pack not

installed properly.

Check the battery installation.

Obstructed connection. Reinstall battery after removing

obstructions.

Fault in the charger. Consult your dealer.

Fault in the battery

pack.

Consult your dealer.

Unit will not

turn on

Battery pack not

installed properly.

Check battery installation.

Unit does

not run when

turned on

Battery pack

discharged.

Charge battery.

Battery pack outside

acceptable temperature

range.

Remove the battery and allow to cool.

Running time

is too short.

Battery pack outside

acceptable temperature

range.

Remove battery and allow to cool.

Unit electronics too hot. Turn unit off and allow to cool.

Battery pack

discharged.

Charge the battery.

DPAS-2100

99922238047

STORAGE

When storing the product for long periods of time, ensure that the following

preparations for storage are carried out.

Powerhead

Do not store your unit without performing protective storage maintenance

which includes the following:

• Turn power to unit off.

• Remove battery.

• Remove accumulation of dirt and debris from exterior of unit.

• Tighten all screws and nuts.

• Cover battery compartment, battery and charger.

• Store unit in a dry, dust-free place, out of the reach of children.

Battery

• Remove battery.

• Store in a dry, dust-free place, out of the reach of children.

• Store in temperatures between 32°F (0°C) and 113°F (45°C).

• If battery is stored for longer than six months, charge it to 100% capacity.

Charger

• Remove battery from charger.

• Disconnect charger from power supply.

• Store in a dry, dust-free place, out of the reach of children.

Disposal

STORAGE

Storage After Use

Do not store in an enclosure where combustible fumes may accumulate.

Fire may result.

Major plastic parts making up the product have

codes showing their materials. The codes refer to

the following materials; dispose of those plastic parts

in accordance with local regulations.

DPAS-2100

9992223804750

STORAGE

Mark Material

>PA6-GF< Nylon 6 - Glass ber

>PP-GF< Polypropylene - Glass ber

>PE-HD< Polyethylene

>PP< Polypropylene

• Battery contains lithium. Dispose of only at a designated collection point.

• Lithium-ion batteries must be disposed of properly.

• Please contact your dealer in case you do not know how to dispose of or

recycle waste plastic parts.

Materials

DPAS-2100

99922238047

SPECIFICATIONS

MODEL DPAS-2100

Grass trimmer Power head only

Length 1573 mm ( 61.93 in.) 872 mm ( 34 in.)

Width 290 mm ( 11.42 in.) 229 mm ( 9 in.)

Height 178 mm ( 7.01 in.) 229 mm ( 9 in.)

Weight (without battery) 3.83 kg (8.45 lbs.) 2.55 kg (5.62lbs)

Weight (with battery) 4.85 kg (10.7 lbs.) 3.6kg (7.94)

Operating Rod 25.0 mm aluminum Tube

Rotating Direction Counterclockwise; viewed

from top

Cutter Head Speed-Feed® Nylon line

head

Handle Front - loop, Rear handle

Type Cordless, battery powered

Motor 56V

No load speed 6100/5900 ±10% RPM 11500 ±10% RPM

Cutting line diameter 2.4 mm (0.095 in.) /

Cutting path diameter 406 mm (16 in.) / 356 mm

(14 in.)

Feed Type Bump Feed /

Battery model

Type

Voltage

Charger type

Charger input voltage

ECHO eFORCE™ 56V battery series batteries

Li-Ion

56 (rated 50.4)

CCCV

AC 120

Charger model ECHO eFORCE™ 56V battery series charger

Charger time See Battery Operator's Manual

DPAS-2100

9992223804752

SPECIFICATIONS

Compatible Attachments

Description Model Number

DPAS-2100 Speed Feed® Trimmer 99944200502

Speed-Feed® Trimmer 99944200540

Rapid Loader™ Curved Shaft Trimmer 99944200615

Pro-Torque Trimmer 99944200545

Power Pruner™ 99944200532

Pro Paddle 99944200620

Pro Sweep 99944200553

Tiller/Cultivator 99944200513

3' Extension

99944200536

Power Blower 99944200490

Brush Cutter 99944200601

The following ECHO Pro Attachment Series attachments have been veried by

ECHO to be compatible for use with this powerhead. Seperately, the the listed

Compliant attachments have been veried by a NRTL (National Recognized

Test Lab) to comply with the applicable standards. The attachments listed that

are not compliant have still undergone signicant testing to ensure compatiblity

with this powerhead. Please be sure to read and understand all safety and

operation in this Operator's Manual for all attachments listed. Serious injury

may result from the use of non ECHO attachment combinations. Read and

comply with all safety instructions listed in this manual and attachment

manual. ECHO, INC. will not be responsible for the failure of cutting devices,

attachments or accessories which have not been tested and approved by

ECHO for use with these units.

ECHO Optional Attachments

Attachment No.

Typical speed of the

spindle (RPM)

Maximum speed of the

spindle (RPM)

99944200540 5800 ±10% 10000

99944200545 4800 ±10% 10000

99944200615 9000 ±10% 10000

99944200502 6200 ±10% 10000

DPAS-2100 spindle ratings:

DPAS-2100

99922238047

Other Pro Attachment Series attachments approved by ECHO for this

powerhead may become available after the publication of this operator's

manual. See www.echo-usa.com or call 1-800-432-ECHO for the current list of

approved attachments for this powerhead.

Compliant Attachments

Description Model Number Applicable Standard

DPAS-2100 Speed

Feed® Trimmer

99944200502 UL Std. 62841-4-4; CAN/CSA

Std. C22.2 No. 62841-4-4

Speed-Feed® Trimmer 99944200540 UL Std. 62841-4-4; CAN/CSA

Std. C22.2 No. 62841-4-4

Rapid Loader™ Curved

Shaft Trimmer

99944200615 UL Std. 62841-4-4; CAN/CSA

Std. C22.2 No. 62841-4-4

Pro-Torque Trimmer 99944200545 UL Std. 62841-4-4; CAN/CSA

Std. C22.2 No. 62841-4-4

Power Pruner™ 99944200532 UL Std. 82; CAN/CSA Std.

C22.2 No. 147-15

Pro Paddle 99944200620 UL Std. 82; CAN/CSA Std.

C22.2 No. 147-15

Pro Sweep 99944200553 UL Std. 82; CAN/CSA Std.

C22.2 No. 147-15

Tiller/Cultivator 99944200513 UL Std. 82; CAN/CSA Std.

C22.2 No. 147-15

3' Extension

99944200536 UL Std. 82; CAN/CSA Std.

C22.2 No. 147-15

Power Blower 99944200490 UL Std. 1017; CAN/CSA Std.

C22.2 No. 243-17

2. For use with: Power Pruner™ attachments only

SPECIFICATIONS

Curved Shaft Edger 99944200470

Straight Shaft Edger 99944200475

Hedge Trimmer 99944200486

Mid Reach Hedge Trimmer 99944200640

Articulating Hedge Trimmer 99944200596

1. For use with: Articulating Hedge Trimmer, Hedge Trimmer, Mid Reach

Hedge Trimmer and Power Pruner™ Attachments ONLY.

DPAS-2100

9992223804754

PRODUCT REGISTRATION

Thank you for choosing ECHO Power Equipment

Please go to http://www.echo-usa.com/Warranty/Register-Your-ECHO to

will never be sold or misused by ECHO, Incorporated.

Registering your purchase enables us to contact you in the unlikely event of

a service update or product recall, and veries your ownership for warranty

consideration.

If you do not have access to the Internet, you can complete the form below and

mail to:

ECHO Incorporated, Product Registration, PO Box 1139, Lake Zurich, IL

60047.

DPAS-2100

99922238047

PRODUCT REGISTRATION

DPAS-2100

9992223804756

WARRANTY

Limited Warranty Statement for ECHO 56 Volt Handheld Products

and Walk Behind Mowers sold in USA and Canada

ECHO Incorporated warrants to the original retail purchaser that this ECHO

brand 56 Volt outdoor product is free from defects in material and workmanship

and agrees to repair or replace, at ECHO Incorporated’s discretion, any

defective product free of charge within these time periods from the date of

purchase:

■ If the product is for homeowner use:

• Units and Bare Tool – 5 Years

• Battery or charger – 2 years

■ If the product is for commercial use:

• Units and Bare Tool – 2 Years

• Battery or charger – 2 years

■ If the product is for rental use: 90 days for all units, batteries, and chargers.

■ Cutting attachments such as, but not limited to, bars, chains, sprockets,

blades, tines, belts, PowerBroomTM and nylon trimmer heads for

homeowner or non-income producing use will be covered for failures due

to defects in material or workmanship for a period of 60 days from original

product purchase date and 30 days for commercial / rental use. Any misuse

from contact with concrete, rocks, or other structures is not covered by this

warranty.

This warranty extends to the original retail purchaser only and commences on

the date of the original retail purchase.

Any part of this product found in the reasonable judgment of ECHO

Incorporated, to be defective in material or workmanship will be repaired or

replaced without charge for parts and labor by an authorized ECHO dealer.

Units, repair parts and accessories replaced under this warranty are warranted

only for the balance of the original warranty period.

The product, including any defective part, must be returned to an authorized

ECHO dealer within the warranty period. The expense of delivering the product

to the service center for warranty work and the expense of returning it back

to the owner after repair or replacement will be paid by the owner. ECHO

Incorporated’s, responsibility in respect to claims is limited to making the

required repairs or replacements and no claim of breach of warranty shall be

cause for cancellation or rescission of the contract of sale of any ECHO brand

DPAS-2100

99922238047

WARRANTY

56 Volt outdoor product. Proof of purchase will be required by the dealer to

substantiate any warranty claim. All warranty work must be performed by an

authorized ECHO dealer.

This warranty does not cover any units, battery or charger that has been

subject to misuse, neglect, negligence, or accident, or that has been operated

in any way contrary to the operating instructions as specied in the Operator’s

Manual. This warranty does not cover normal deterioration due to the use

or exposure, and any repairs made necessary by normal wear, improper

maintenance, improper lubrication, improper storage, dirt, abrasives, impact,

moisture, water, rain, snow, rust, corrosion, varnish, or other similar conditions.

This warranty does not cover damage to chargers or batteries by improper

charging voltage and batteries that have been exposed to temperatures

beyond those specied in the Operator’s Manual, batteries that have not been

properly charged or batteries that have reached their useful life.

This warranty does not apply to any damage to the product that is the result

of improper maintenance or to any product that has been altered or modied.

The warranty does not extend to repairs made necessary by normal wear or by

the use of parts or accessories which are either incompatible with the ECHO

brand 56 Volt outdoor product or adversely affect its operation, performance, or

durability. In addition, this warranty does not cover wear to normal items such

as, but not limited to:

Wear items – Bump Knobs, Outer Spools, Cutting Lines, Inner Reels, Felt

Washers, Hitch Pins, Mulching Blades, Blower Fans, Blower and Vacuum

Tubes, Vacuum Bag and Straps, Guide Bars, Saw Chains, Grass Catch Bag,

Hedge Trimmer Blades, and Wheels

ECHO Incorporated, reserves the right to change or improve the design of

this product without assuming any obligation to modify any product previously

manufactured.

All implied warranties are limited in duration to the stated warranty period.

Accordingly, any such implied warranties including merchantability, tness for

a particular purpose, or otherwise, are disclaimed in their entirety after the

expiration of the appropriate ve-year, two-year, one-year, 90-day, 60-day, or

30-day warranty period. ECHO Incorporated’s obligation under this warranty is

strictly and exclusively limited to the repair or replacement of defective parts.

ECHO Incorporated, does not assume or authorize anyone to assume for

them any other obligation. Some states do not allow limitations on how long

an implied warranty lasts, so the above limitation may not apply to you. ECHO

Incorporated, assumes no responsibility for incidental, consequential, or other

damages including, but not limited to, expense of returning the product to an

DPAS-2100

9992223804758

WARRANTY

authorized dealer for ECHO brand 56 Volt outdoor products and expense of

delivering it back to the owner, mechanic’s travel time, telephone charges,

rental of a like product during the time warranty service is being performed,

travel, loss or damage to personal property, loss of revenue, loss of use of the

product, loss of time, or inconvenience. Some states do not allow the exclusion

or limitation of incidental or consequential damages, so the above limitation or

exclusion may not apply to you.

This warranty gives you specic legal rights, and you may also have other

rights which vary from state to state. This warranty applies to all ECHO brand

56 Volt outdoor products manufactured by or for ECHO Incorporated, and sold

in the United States and Canada.

To locate your nearest authorized ECHO dealer, visit www.ECHO-usa.com or

dial 1-800-432-ECHO (3246).

DPAS-2100

99922238047

NOTES

437PAS000001 - 437PAS999999

438PAS000001 - 438PAS999999

ECHO INCORPORATED

400 Oakwood Road

Lake Zurich, IL 60047

www.echo-usa.com

99922238047

Manual del

operario

DPAS-2100

Pro Attachment

Series™

Debe leer y entender toda la documentación que se facilita antes

del uso. De no hacerlo podrían producirse lesiones graves.

Cáncer y daños reproductivos

www.P65Warnings.ca.gov

Nota: Este producto cumple con la norma CAN ICES-003(B)/NMB-

003(B)

DPAS-2100

999222380472

ÍNDICE

Introducción........................................................................................................................4

Información sobre tareas de servicio..................................................................................4

Piezas/número de serie.............................................................................................4

Servicio......................................................................................................................5

Asistencia posventa al cliente de ECHO...................................................................5

Registro del producto.................................................................................................5

Documentación adicional...........................................................................................5

Seguridad...........................................................................................................................6

Símbolos de seguridad del manual e información importante..................................6

Símbolos internacionales..........................................................................................7

Manipulación del producto.........................................................................................9

Eliminación de la batería segura para el medioambiente........................................14

Declaración FCC.....................................................................................................16

Equipo......................................................................................................................17

Advertencias e instrucciones generales de seguridad para las siguientes herra-

mientas ECHO: Bordeadora de eje curvo, bordeadora de eje recto, cultivador de ti-

món o podadora telescópica, o unidad DPAS congurada como una bordeadora de

eje curvo, una bordeadora de eje recto, un cultivador de timón o una podadora te-

lescópica..................................................................................................................18

Advertencias e instrucciones generales de seguridad para la siguiente herramienta

ECHO: Soplador o unidad DPAS congurada como un soplador...........................20

Advertencias e instrucciones generales de seguridad para las siguientes herra-

mientas ECHO: Cortasetos, cortasetos de alcance medio, cortasetos con eje o cor-

tasetos articulado, o unidad DPAS congurada como un cortasetos, cortasetos de

alcance medio, cortasetos con eje o cortasetos articulado.....................................21

Advertencias e instrucciones generales de seguridad para las siguientes herra-

mientas ECHO: Todos los modelos DSRM y DGT, y unidades DPAS conguradas

como cortasetos y desbrozadoras...........................................................................23

Descripción.......................................................................................................................32

Contenido..........................................................................................................................33

Montaje.............................................................................................................................34

Desembalaje de la máquina....................................................................................34

Fijación del asa de soporte......................................................................................35

Conjunto del eje del cabezal de accionamiento al eje inferior.................................36

Carga de la batería..................................................................................................37

Instalación de la batería...........................................................................................39

Retirada de la batería...............................................................................................39

Funcionamiento.................................................................................................................40

Puesta en marcha de la máquina............................................................................40

Detención de la máquina.........................................................................................41

Aplicaciones.............................................................................................................41

Técnicas operativas – Cabezal de hilo de nailon....................................................41

Técnicas operativas – Cuchilla de metal o plástico.................................................42

Fuerzas de reacción................................................................................................43

Problemas de las cuchillas de corte........................................................................45

Mantenimiento..................................................................................................................46

Niveles de habilidad.................................................................................................46

DPAS-2100

99922238047

ÍNDICE

Intervalos de mantenimiento....................................................................................47

Mantenimiento y cuidado.........................................................................................47

Sustitución del hilo de nailon...................................................................................48

Instrucciones de desmontaje del cabezal de hilo de nailon....................................50

Alado de las cuchillas metálicas............................................................................50

Solución de problemas.....................................................................................................52

Almacenamiento...............................................................................................................54

Almacenamiento tras el uso....................................................................................54

Eliminación...............................................................................................................54

Especicaciones...............................................................................................................56

Accesorios opcionales de ECHO............................................................................57

Registro del producto........................................................................................................59

Garantía...........................................................................................................................61

DPAS-2100

999222380474

INTRODUCCIÓN

INFORMACIÓN SOBRE TAREAS DE SERVICIO

INTRODUCCIÓN

Las especicaciones, descripciones, así como el material ilustrativo de esta

documentación son tan precisos como se conocía en el momento de su

publicación, pero están sujetos a cambios sin previo aviso. Las ilustraciones

pueden incluir equipos y accesorios opcionales, asimismo, pueden no incluir

todos los equipos estándar.

Si desea obtener más información, incluidos los manuales de seguridad donde

corresponda, o si tiene preguntas sobre los términos empleados en este

manual, visite:

https://www.echo-usa.com/manuals

Las piezas y conjuntos originales de

ECHO para sus productos ECHO solo

se encuentran disponibles a través de

un distribuidor autorizado de ECHO.

Cuando necesite comprar piezas, tenga

siempre a mano el número de modelo

y el número de serie de la unidad. Para

futuras consultas, escríbalos en el

espacio que gura a continuación para

tal efecto.

Nº de modelo _______________ Nº de serie _______________

Piezas/número de serie

Debe leer y entender toda la documentación

que se facilita. La documentación

contiene especicaciones e información

sobre la seguridad, el funcionamiento,

el mantenimiento, el almacenamiento y

el montaje especícos de este producto.

Escanee el código QR para obtener más

información.

DPAS-2100

99922238047

INFORMACIÓN SOBRE TAREAS DE SERVICIO

El servicio de este producto durante el periodo de garantía debe ser realizado

por un distribuidor de servicio técnico autorizado de ECHO. Para conocer el

nombre y la dirección del distribuidor de servicio técnico autorizado de ECHO

más cercano, pregunte al vendedor o llame por teléfono al: 1-800-432-ECHO

(3246). También encontrará información sobre los distribuidores en nuestro

sitio web www.echo-usa.com. Cuando presente su unidad para el servicio/

reparaciones bajo garantía, es necesario presentar una prueba de compra.

Si necesita ayuda o tiene preguntas sobre la aplicación, el funcionamiento

o el mantenimiento de este producto, llame al departamento de asistencia

posventa al cliente de ECHO al 1-800-432-ECHO (3246) de 8:00 a.m. a 5:00

p.m. (zona horaria central estándar) de lunes a viernes. Antes de llamar, debe

conocer el modelo y el número de serie de su unidad.

Registre su equipo ECHO en línea en www.echo-usa.com o cumplimentando

la hoja de registro del producto incluida en este manual. El registro de su

producto conrma la cobertura de la garantía y proporciona un enlace directo

a ECHO si consideramos necesario ponernos en contacto con usted.

Además de encontrar información en línea, esta también se encuentra

disponible a través de un distribuidor de servicio técnico autorizado de ECHO,

o contactando directamente con ECHO Incorporated, 400 Oakwood Road,

Lake Zurich, IL 60047, 1-800-432-ECHO (3246).

Servicio

Asistencia posventa al cliente de ECHO

Registro del producto

Documentación adicional

DPAS-2100

999222380476

SEGURIDAD

Símbolos de seguridad del manual e información

importante

En este manual y en el propio producto, encontrará alertas de seguridad

y mensajes informativos útiles precedidos de símbolos o palabras clave. A

continuación, se explican dichos símbolos y palabras clave y lo que signican

para usted.

El símbolo de alerta de seguridad acompañado de la palabra

"PELIGRO" llama la atención sobre un acto o una condición que

PROVOCARÁ lesiones personales graves o la muerte si no se

evita.

El símbolo de alerta de seguridad acompañado de la palabra

"ADVERTENCIA " llama la atención sobre un acto o una condición

que PUEDE provocar lesiones personales graves o la muerte si

no se evita.

El símbolo de alerta de seguridad acompañado de la palabra

"PRECAUCIÓN" llama la atención sobre un acto o una condición

que podría provocar lesiones personales leves o moderadas si no

se evita.

El mensaje adjunto proporciona información necesaria para la

protección de la unidad.

Nota: este mensaje adjunto ofrece consejos para el uso, el cuidado y

el mantenimiento de la unidad.

CÍRCULO Y BARRA INCLINADA

Este símbolo significa que la acción específica que se muestra

está prohibida.

Ignorar estas prohibiciones puede provocar lesiones graves o

mortales.

DPAS-2100

99922238047

SEGURIDAD

Símbolo Descripción Símbolo Descripción

Corriente continua Seguridad/alerta

Lea y siga todas

las precauciones

de seguridad del

manual del operario.

El incumplimiento

de las instrucciones

puede provocar

lesiones personales

graves.

Lleve protección

ocular, auditiva y de

cabeza.

Utilice protección

para las manos y los

pies.

Tenga cuidado con el

fuego

No tirar a la basura

doméstica.

No exponga a la

lluvia ni a condiciones

de humedad.

Utilice protector

facial.

Riesgo de

amputación de dedos

Mantenga los pies

alejados de la

cuchilla.

No utilice cabezales

de hilo, solo

cuchillas.

Supercie caliente

No utilice cuchillas,

solo cabezales de

hilo.

Utilice calzado

antideslizante.

Accesorio de corte

giratorio

Símbolos internacionales

En el producto pueden utilizarse algunos de los siguientes símbolos. Le

rogamos que los estudie y aprenda su signicado. La interpretación correcta

de estos símbolos le permitirá manejar el producto mejor y de manera más

segura.

DPAS-2100

999222380478

Símbolo Descripción Símbolo Descripción

Evite golpear a cualquier persona;

mantenga a los transeúntes al menos

a 15 m (50 pies).

Cuidado con los objetos proyectados

Lleve protección ocular

Mantenga alejados a los transeúntes y

ayudantes al menos a 15 m (50 pies)

Los objetos proyectados pueden

rebotar y provocar lesiones personales

o daños materiales.

Evite que la cuchilla salga disparada

Nivel de potencia

acústica garantizada

Planique una vía

de retirada de los

objetos que puedan

caer.

Al utilizar la unidad,

mantenga una

distancia mínima

de 15 m (50 pies)

de cualquier riesgo

eléctrico. Mantenga

a los transeúntes

al menos a 15 m

(50 pies).

Nota: No todos los símbolos aparecerán en su unidad.

SEGURIDAD

Lea los manuales

• Proporcione a todos los usuarios de este equipo el manual del operario

para obtener instrucciones sobre el funcionamiento seguro.

DPAS-2100

99922238047

SEGURIDAD

Advertencias e instrucciones generales de seguridad

Esta sección contiene las advertencias e instrucciones generales de

seguridad recomendadas para los productos que funcionan con las baterías

que guran en UL 2595 y para las herramientas manuales, las herramientas

transportables y la maquinaria para césped y jardín que guran en UL 62841-

1. En las secciones posteriores de este manual, se proporcionan advertencias

e instrucciones importantes adicionales.

Instrucciones importantes de seguridad

Manipulación del producto

Despeje la zona de trabajo

• Despeje siempre la zona de trabajo de objetos extraños como piedras,

trozos de cristal, clavos, alambres o cuerdas que puedan salir despedidos

o enredarse en el accesorio de corte y compruebe si hay peligros ocultos.

Cuando la unidad está en uso, se debe advertir a los presentes y a los

compañeros de trabajo y se debe evitar que los niños y los animales se

acerquen a menos de 15 m (50 pies).

• Fuera de la zona de 15 m (50 pies), sigue existiendo el riesgo de lesiones

por objetos proyectados.

• Se recomienda encarecidamente que los transeúntes lleven protección

ocular.

• Si se le acerca alguien, detenga la unidad y el accesorio de corte.

• Cuando se utiliza una unidad con cuchilla, existe el riesgo añadido de

que los transeúntes sufran lesiones al ser golpeados por la cuchilla en

movimiento, en caso de empuje de esta u otra reacción inesperada de la

cuchilla.

Mantenga un agarre rme

• Sostenga siempre las asas del acelerador y de soporte con los pulgares y

los dedos rodeándolas rmemente.

Mantenga una postura estable

• Mantenga en todo momento una buena postura y el equilibrio. No se sitúe

sobre supercies resbaladizas, irregulares o inestables. No trabaje en

posiciones extrañas ni sobre escaleras. No se estire.

Lea todas las advertencias de seguridad, instrucciones,

ilustraciones y especicaciones que se proporcionan con esta

DPAS-2100

9992223804710

SEGURIDAD

herramienta eléctrica. El incumplimiento de las instrucciones

indicadas a continuación puede provocar descargas eléctricas,

incendios, lesiones graves o daños materiales.

Guarde todas las advertencias e instrucciones para su consulta

posterior.

El término "herramienta eléctrica" empleado en las advertencias se reere a

su herramienta eléctrica con funcionamiento de red (con cable) o herramienta

eléctrica con funcionamiento a batería (inalámbrica).

Seguridad de la zona de trabajo

• Mantenga limpia y bien iluminada la zona de trabajo. Las zonas

desordenadas u oscuras fomentan los accidentes.

• No utilice herramientas eléctricas en atmósferas explosivas, como en

la presencia de líquidos, gases o polvo que puedan inamarse.

Las

herramientas eléctricas generan chispas que pueden encender el polvo o

los gases.

• Mantenga alejados a los niños y a los transeúntes mientras utilice

una herramienta eléctrica.Las distracciones pueden hacer que pierda el

control.

Seguridad eléctrica

• Los enchufes de las herramientas eléctricas deben corresponder con

la toma de corriente. Nunca modique el enchufe en modo alguno.

No utilice enchufes adaptadores con herramientas eléctricas conectadas

a tierra. La utilización de enchufes no modicados y de tomas de corriente

adecuadas reducirá el riesgo de descarga eléctrica.

• Evite el contacto del cuerpo con supercies conectadas a tierra,

como tuberías, radiadores, estufas y refrigeradores. Existe un riesgo

aumentado de descarga eléctrica si su cuerpo está conectado a tierra.

• No exponga las herramientas eléctricas a la lluvia o a condiciones

de humedad. Si penetra agua en una herramienta eléctrica, aumentará el

riesgo de descarga eléctrica.

• No abuse del cable. Nunca utilice el cable para transportar, tirar o

desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor,

el aceite, los bordes alados o las piezas móviles. Los cables dañados o

enredados aumentan el riesgo de descarga eléctrica.

• Cuando utilice una herramienta eléctrica en exteriores, use un cable

alargador adecuado para uso en exterior. La utilización de un cable

adecuado para uso en exterior reduce el riesgo de descarga eléctrica.

• Si no es inevitable el uso de una herramienta eléctrica en un lugar

húmedo, utilice un suministro protegido por un DISPOSITIVO DE

CORRIENTE RESIDUAL (RCD). La utilización de un RCD reduce el

riesgo de descarga eléctrica.

DPAS-2100

99922238047

SEGURIDAD

Seguridad personal

• Manténgase alerta, observe lo que está haciendo y emplee el sentido

común cuando utilice una herramienta eléctrica. No utilice una

herramienta eléctrica mientras esté cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de inatención durante

el uso de herramientas eléctricas puede provocar lesiones personales

graves.

• Utilice equipos de protección personal. Lleve siempre protección

ocular. Si se utilizan equipos de protección como máscaras antipolvo,

zapatos de seguridad antideslizantes, cascos o protecciones auditivas en

las condiciones adecuadas, se reducirán las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el interruptor esté en

la posición de apagado antes de conectar a la fuente de alimentación

o a la batería, al coger o al transportar la herramienta. El transporte

de herramientas eléctricas con el dedo en el interruptor o la conexión

de herramientas eléctricas que tienen el interruptor activado fomenta los

accidentes.

• Desconecte la batería del aparato antes de realizar ajustes, cambiar

accesorios o almacenarlo. Estas medidas de seguridad preventivas

reducen el riesgo de que el aparato se ponga en marcha accidentalmente.

• Retire cualquier llave de ajuste antes de encender la herramienta

eléctrica. Una llave que se quede jada a una pieza giratoria de la

herramienta eléctrica puede provocar lesiones personales.

• No se estire. Mantenga en todo momento una postura adecuada y el

equilibrio. Esto permite un mejor control de la herramienta eléctrica en

situaciones inesperadas.

• Lleve indumentaria adecuada. No lleve ropa o joyas sueltas.

Mantenga el cabello y la ropa lejos de las piezas móviles. La ropa

suelta, las joyas o el cabello largo pueden quedar atrapados en las piezas

móviles.

• Si se utilizan dispositivos para la conexión de sistemas de extracción

y recogida de polvo, asegúrese de que estén conectados y se utilicen

correctamente. La utilización de sistemas de recogida de polvo puede

reducir los riesgos relacionados con el polvo.

• No permita que la familiaridad adquirida con el uso frecuente de

las herramientas le permita ser conado e ignorar los principios de

seguridad de las herramientas. Una acción descuidada puede provocar

lesiones graves en una fracción de segundo.

Ropa adecuada

Lleve ropa ajustada y duradera:

• Los pantalones deben ser largos y las camisas de manga larga.

• NO LLEVE PANTALONES CORTOS.

DPAS-2100

9992223804712

SEGURIDAD

• NO LLEVE CORBATA, BUFANDAS, JOYERÍA ni ropa con elementos

sueltos o colgantes que puedan enredarse en las piezas móviles o en la

vegetación circundante.

• Mantenga la ropa abotonada o cerrada con cremallera y la camisa metida

hacia adentro.

• Utilice calzado de trabajo resistente con suelas de goma antideslizantes.

• Utilice guantes de trabajo de goma resistentes y antideslizantes para

mejorar el agarre de las asas. Los guantes también proporcionan

protección contra cortes y rasguños, ambientes fríos y reducen la

transmisión de las vibraciones de la máquina a sus manos.

• NO UTILICE CALZADO ABIERTO.

• NO UTILICE LA UNIDAD CON LOS PIES DESCALZOS.

Utilización y cuidado de herramientas eléctricas

• No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica

correcta para su aplicación. La herramienta eléctrica correcta hará el

trabajo mejor y con mayor seguridad a la velocidad para la que se diseñó.

• No utilice la herramienta eléctrica si el interruptor no la enciende y la

apaga. Cualquier herramienta eléctrica que no pueda controlarse con el

interruptor es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de alimentación o retire la

batería, si es extraíble, de la herramienta eléctrica antes de realizar

ajustes, cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el riesgo de que la

herramienta eléctrica se arranque accidentalmente.

• Almacene las herramientas eléctricas inactivas fuera del alcance de

los niños y no permita que personas que no estén familiarizadas con

la herramienta eléctrica o estas instrucciones puedan utilizarla. Las

herramientas eléctricas son peligrosas en manos de usuarios inexpertos.

• Mantenga las herramientas eléctricas y los accesorios. Compruebe

si hay desalineación o unión de las piezas móviles, rotura de piezas

y cualquier otra condición que pueda afectar al funcionamiento

de la herramienta eléctrica. Si ha sufrido daños, lleve a reparar la

herramienta eléctrica antes del uso. Numerosos accidentes se deben a

herramientas eléctricas mal mantenidas.

• Mantenga limpias y aladas las herramientas de corte. Las

herramientas de corte mantenidas correctamente con los cortantes

tienen menos probabilidades de atascarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios, las brocas, etc., de

acuerdo con estas instrucciones, teniendo en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para

operaciones distintas de las previstas podría dar lugar a una situación

peligrosa.

• Mantenga las asas y las supercies de agarre secas, limpias y

DPAS-2100

99922238047

SEGURIDAD

sin restos de aceite y grasa. Las asas y las supercies de agarre

resbaladizas no permiten un manejo y control seguros de la herramienta

en situaciones inesperadas.

Utilización y cuidado de herramientas a batería

• Recargue las baterías únicamente con los cargadores para la serie

de baterías ECHO eFORCE™ 56V. Un cargador adecuado para un tipo

de batería puede dar lugar a un riesgo de incendio cuando se usa con

otra batería.

• Recargue únicamente la serie de baterías ECHO eFORCE™ 56V. El

uso de cualquier otra batería puede dar lugar a un riesgo de lesiones e

incendio.

• Cuando la batería no esté en uso, manténgala alejada de otros

objetos metálicos como clips, monedas, llaves, clavos, tornillos u

otros objetos metálicos pequeños que puedan hacer una conexión

entre los terminales. El cortocircuito de los terminales de la batería

puede provocar quemaduras o incendios.

• No abra ni destruya la batería. Los electrolitos contenidos dentro de la

batería son corrosivos y pueden producir daños en los ojos o la piel si se

liberan. Puede ser tóxico si se traga.

• Bajo condiciones abusivas, es posible que salga líquido de la

batería; evite el contacto. En caso de un contacto accidental, lavar

con abundante agua. Si el líquido entra en contacto con los ojos,

busque también atención médica. El líquido de la batería puede

provocar irritación o quemaduras.

• Tenga cuidado al manipular las baterías para evitar un cortocircuito

con materiales conductores, como anillos, pulseras, llaves, etc. La

batería o el conductor puede sobrecalentarse y producir quemaduras si se

hace contacto con dichos materiales.

• No utilice una batería o una herramienta que haya sufrido daños o

modicaciones. Las baterías dañadas o modicadas pueden exhibir

un comportamiento impredecible que puede causar un incendio, una

explosión o un riesgo de lesiones.

• No exponga una batería o una herramienta al fuego ni a temperatura

excesiva. La exposición al fuego o a una temperatura superior a 130 °C

(266 °F) puede provocar una explosión.

• Siga todas las instrucciones de carga y no cargue la batería o la

herramienta fuera del intervalo de temperatura especicado en las

instrucciones.

La carga incorrecta o a temperaturas fuera del intervalo

especicado puede dañar la batería y aumentar el riesgo de incendio.

Servicio

• No modique ni intente reparar el aparato o la batería (según

corresponda), excepto lo indicado en las instrucciones de uso y

DPAS-2100

9992223804714

Eliminación de la batería segura para el medio

ambiente

Recicle su batería ECHO eFORCE™ 56V de forma gratuita en los puntos de

reciclaje de la Corporación de Reciclaje de Baterías Recargables (RBRC, por

sus siglas en inglés). Para obtener más información, llame al 1-800-822-8837

o visite https://www.call2recycle.org.

Los materiales tóxicos y corrosivos que guran a continuación se encuentran

en las baterías utilizadas en esta máquina: Ion de litio, un material tóxico.

Deseche todos los materiales tóxicos de una manera especicada

para evitar la contaminación del medio ambiente. Antes de

desechar una batería de iones de litio dañada o agotada, contacte

con la agencia local de eliminación de residuos o con la agencia

de protección medioambiental local para obtener información

e instrucciones especícas. Lleve las baterías a un centro de

reciclaje o eliminación local certicado para la eliminación de los

iones de litio.

CONSERVE ESTAS INSTRUCCIONES

cuidado.

• Solicite a un técnico de reparación cualicado que realice las tareas

de servicio de su herramienta eléctrica utilizando únicamente piezas

de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad

de la herramienta eléctrica.

• Nunca repare las baterías dañadas.

La reparación de las baterías

únicamente debe ser realizada por el fabricante o los proveedores de

servicio técnico autorizados.

SEGURIDAD

DPAS-2100

99922238047

SEGURIDAD

Si la batería se agrieta o se rompe, con o sin fugas, no la recargue ni

la utilice. Deséchela y sustitúyala por una batería nueva. ¡NO INTENTE

REPARARLA! Para evitar lesiones y riesgos de incendio, explosión o

descarga eléctrica, y para evitar daños al medio ambiente:

• Cubra los terminales de la batería con cinta adhesiva resistente.

• NO intente retirar ni destruir ninguno de los componentes de la batería.

• NO intente abrir la batería.

• Si se produce una fuga, los electrolitos liberados son corrosivos y tóxicos.

NO deje que la solución entre en contacto con los ojos o la piel, y no la

ingiera.

• NO deseche estas baterías con la basura doméstica normal.

• NO incinere.

• NO lleve las baterías a lugares donde formarán parte de vertederos de

residuos o ujos de residuos sólidos urbanos.

• Llévelas a un centro de reciclaje o eliminación certicado.

El intervalo de temperatura ambiente recomendado:

ELEMENTO TEMPERATURA

Intervalo de temperatura de almacenamiento

para herramientas eléctricas

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura de funcionamiento

para herramientas eléctricas

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura de carga de la

batería

39°F (4°C) - 104°F (40°C)

Intervalo de temperatura de funcionamiento

del cargador

39°F (4°C) - 104°F (40°C)

Intervalo de temperatura de almacenamiento

de la batería

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura de descarga de la

batería

32°F (0°C) - 113°F (45°C)

DPAS-2100

9992223804716

SEGURIDAD

Este equipo ha sido probado y cumple con los límites para un

dispositivo digital de Clase B, de conformidad con la Parte 15 de las

Normas de la FCC.

Estos límites se han diseñado para proporcionar una protección

razonable contra interferencias perjudiciales en una instalación

residencial. Este equipo genera, utiliza y puede radiar energía

de radiofrecuencia y, si no se instala y utiliza de acuerdo con las

instrucciones, puede producir interferencias perjudiciales en la

recepción de radio o televisión. La recepción puede determinarse

encendiendo y apagando el equipo. Se recomienda al usuario que

intente corregir la interferencia mediante una o más de las siguientes

medidas:

• Reoriente o reubique la antena receptora.

• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo a una toma de corriente en un circuito diferente

al que está conectado el receptor.

• Consulte con el distribuidor o con un técnico de radio/TV

experimentado para obtener ayuda.

Los cambios o modificaciones no aprobados expresamente

por la parte responsable de la conformidad podrían invalidar la

autoridad del usuario para utilizar el equipo.

Declaración FCC

Este dispositivo cumple la Parte 15 de las Normas de la FCC. El

funcionamiento está sujeto a las siguientes dos condiciones:

• Este dispositivo no puede producir interferencias perjudiciales.

• Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las

interferencias que puedan producir un funcionamiento no deseado.

DPAS-2100

99922238047

Equipo

Utilice únicamente los accesorios ECHO. Se pueden producir lesiones

graves por el uso de una combinación de accesorios no aprobada. ECHO

Incorporated no será responsable por cualquier fallo de dispositivos de corte,

accesorios o complementos que no hayan sido probados y aprobados por

ECHO. Lea y siga todas las instrucciones de seguridad.

• No intente modicar este producto. Se pueden producir lesiones

graves por el uso de cualquier producto modicado. NO lleve las

baterías a lugares donde formarán parte de vertederos de residuos o

ujos de residuos sólidos urbanos. Llévelas a un centro de reciclaje

o eliminación certicado.

• Revise la unidad en busca de tuercas, pernos y tornillos sueltos o

ausentes. Apriete o sustituya según sea necesario.

• Inspeccione el protector en busca de daños y asegúrese de que esté

correctamente instalado y que la cuchilla de corte esté rmemente

en su posición. Si alguno está dañado o ausente, se deberá sustituir.

• Compruebe que el accesorio de corte esté rmemente sujeto y en

condiciones seguras de funcionamiento.

• En el cabezal de corte, está instalado el hilo exible no metálico

recomendado por el fabricante.

• Asegúrese de que el interruptor de encendido, el interruptor de la

palanca de desbloqueo, el interruptor de presencia del operario y el

botón de activación funcionen correctamente.

• Compruebe que el asa y el arnés (si se incluye) estén instalados y

ajustados para un funcionamiento seguro y cómodo. Consulte la

sección de Montaje para realizar un ajuste adecuado.

Las piezas móviles pueden amputar los dedos o provocar lesiones graves.

Mantenga las manos, la ropa y los objetos sueltos alejados de todas las

aberturas.

• Detenga SIEMPRE la unidad y asegúrese de que todas las piezas

móviles se hayan detenido por completo antes de montar la unidad,

retirar obstáculos, limpiar residuos o realizar tareas de servicio en la

unidad.

• NO encienda ni utilice la unidad a menos que todas las protecciones

y las cubiertas protectoras estén correctamente montadas en ella.

• Retire SIEMPRE la batería o desenchufe la unidad antes de ajustar

las protecciones o las asas.

SEGURIDAD

DPAS-2100

9992223804718

• Detenga SIEMPRE la máquina, retire la batería e inspeccione si la

unidad golpea un objeto duro o si se siente una vibración excesiva.

• No meta NUNCA la mano en ninguna abertura mientras la unidad

esté funcionando. Es posible que las piezas móviles no sean visibles

a través de las aberturas.

• Coloque el cableado de forma segura para evitar que se enganche,

se separe de los conectores o se rompa durante el funcionamiento.

Recoja el exceso de cable y asegúrelo con una abrazadera para

cables, si se incluye en el equipo.

• Revise el cableado y los conectores en busca de muescas, cortes,

cables expuestos u otros daños y repárelos o sustitúyalos según

sea necesario. Los cables o conectores expuestos pueden causar

descargas eléctricas, chispas y riesgo de incendio o explosión, lo

que puede provocar lesiones graves.

• Compruebe que los terminales de los cables estén conectados de

forma segura.

Advertencias e instrucciones generales de seguridad

para las siguientes herramientas ECHO: Bordeadora

de eje curvo, bordeadora de eje recto, cultivador

de timón o podadora telescópica, o unidad DPAS

congurada como una bordeadora de eje curvo, una

bordeadora de eje recto, un cultivador de timón o una

podadora telescópica.

Esta sección contiene las advertencias e instrucciones generales de seguridad

recomendadas para cortasetos, bordeadoras de césped, cultivadores,

desbrozadoras y podadoras telescópicas eléctricas portátiles accionadas por

motor que guran en UL 82. En las secciones posteriores de este manual, se

proporcionan advertencias e instrucciones importantes adicionales.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando utilice cortasetos, bordeadoras de césped, cultivadores

eléctricos y podadoras telescópicas, siempre deben seguirse

precauciones básicas de seguridad a n de reducir el riesgo de

incendios, descargas eléctricas y lesiones personales, entre las

que se incluyen:

SEGURIDAD

DPAS-2100

99922238047

LEA TODAS LAS INSTRUCCIONES.

1. Evite los entornos peligrosos – No utilice los aparatos en lugares húmedos

o mojados.

2. No utilice bajo la lluvia.

3. Mantenga alejados a los niños – Todos los visitantes deben mantenerse a

una distancia segura de la zona de trabajo.

4. Vestirse adecuadamente - No lleve ropa o joyas sueltas. Pueden resultar

atrapadas por las piezas en movimiento. Se recomienda el uso de guantes

de goma y calzado resistente cuando se trabaje en el exterior. Lleve una

protección capilar para sujetar el cabello largo.

5. Lleve gafas de seguridad – Utilice siempre una máscara facial o antipolvo

si se levanta polvo durante el funcionamiento.

6. Utilice la herramienta adecuada – No utilice la herramienta para trabajos

distintos del previsto.

7. Evite la puesta en marcha accidental – No transporte una herramienta

con el dedo sobre el interruptor. Asegúrese de que el interruptor esté

desactivado al enchufar.

8. No agarre las cuchillas de corte expuestas o los los de corte cuando

levante o sujete la herramienta.

9. No fuerce la herramienta – Hará el trabajo mejor y con menos

probabilidades de sufrir lesiones a la velocidad para la que se diseñó.

10. No se incline hacia delante – Mantenga en todo momento una postura

adecuada y el equilibrio.

11. Permanezca atento – Observe lo que está haciendo. Utilice el sentido

común. No utilice el aparato cuando esté cansado.

12. Almacene las herramientas inactivas en interior – Cuando no estén en

uso, el cortasetos y las herramientas deben almacenarse en interior con

la batería retirada, en un lugar seco y cerrado, fuera del alcance de los

niños.

13. Cuide el mantenimiento de la herramienta – Mantenga el lo alado y

limpio para mejorar el rendimiento y reducir el riesgo de lesiones. Siga las

instrucciones para la lubricación y el cambio de accesorios. Mantenga las

asas secas, limpias y sin restos de aceite y grasa.

14. Compruebe las piezas dañadas - Antes de seguir utilizando el aparato,

una protección u otra pieza dañada debe comprobarse detenidamente

para determinar si funcionará correctamente y cumplirá su función

prevista. Compruebe la alineación de las piezas móviles, la unión de las

piezas móviles, la rotura de piezas, el montaje y cualquier otra condición

que pueda afectar a su funcionamiento. Una protección u otra pieza que

esté dañada debe ser reparada o sustituida debidamente por un centro de

servicio autorizado, a menos que se indique lo contrario en este manual.

15. Bordeadora

• Mantenga las protecciones en su posición y en estado de

SEGURIDAD

DPAS-2100

9992223804720

SEGURIDAD

funcionamiento.

• Mantenga aladas las cuchillas metálicas.

• Mantenga las manos y los pies alejados de la zona de corte.

16. Cultivador

• Mantenga las manos alejadas de las cuchillas.

17. Podadora telescópica

• Mantenga todas las partes del cuerpo alejadas de la cadena de la

sierra. No retire el material cortado ni sujete el material a cortar cuando

las cuchillas se estén moviendo. Asegúrese de que el interruptor esté

desactivado al eliminar el material atascado. La cadena de la sierra

continúa moviéndose después de desactivar el interruptor. Un momento

de inatención durante el uso de la podadora telescópica puede provocar

lesiones personales graves.

• Lleve la podadora telescópica por el asa con la cadena de la sierra

detenida. Cuando transporte o almacene la podadora telescópica,

coloque siempre la cubierta del dispositivo de la cadena de la sierra.

El manejo adecuado de la podadora telescópica reducirá las posibles

lesiones personales producidas por la cadena de la sierra.

• Sujete la podadora telescópica solo por las supercies de agarre

aisladas, ya que la cadena de la sierra puede entrar en contacto con

cableado oculto. Si la cadena de la sierra entra en contacto con un cable

con corriente, esto puede hacer que las piezas metálicas expuestas de la

podadora telescópica tengan corriente y podrían producir una descarga

eléctrica al operario.

• Evite utilizar la podadora telescópica con mal tiempo, especialmente

cuando exista un riesgo de rayos. Esto disminuye el riesgo de ser

alcanzado por un rayo.

• Para reducir el riesgo de electrocución, no utilice cerca de líneas

eléctricas. El contacto con o el uso cerca de líneas eléctricas puede

producir lesiones graves o descargas eléctricas que pueden provocar la

muerte.

• Utilice siempre las dos manos al utilizar la podadora telescópica. Sujete

la podadora telescópica con ambas manos para evitar perder el control.

• Utilice siempre protección para la cabeza cuando maneje la podadora

telescópica en altura. La caída de objetos puede producir lesiones

personales graves.

Advertencias e instrucciones generales de seguridad

para la siguiente herramienta ECHO: Soplador o

unidad DPAS congurada como un soplador.

Esta sección contiene las advertencias e instrucciones generales de seguridad

recomendadas para los sopladores eléctricos portátiles accionados por motor

DPAS-2100

99922238047

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando utilice un aparato eléctrico, deben seguirse siempre precauciones

básicas, incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES

Para reducir el riesgo de incendio, descarga eléctrica, explosión o

lesiones:

1. No deje que se utilice como un juguete. Es necesario prestar mucha

atención cuando es utilizado por niños o cerca de estos.

2. Utilice únicamente como se describe en este manual. Utilice únicamente

los accesorios recomendados por el fabricante.

3. No introduzca ningún objeto por las aberturas. No lo utilice con una

abertura obstruida; manténgalo libre de polvo, pelusas, pelos y cualquier

cosa que pueda reducir el ujo de aire.

4. Mantenga el cabello, la ropa suelta, los dedos y todas las partes del

cuerpo lejos de las aberturas y de las piezas móviles.

5. Apague todos los controles antes de desenchufar.

6. Tenga especial cuidado al limpiar escaleras.

7. No utilice el aparato para recoger líquidos inamables o combustibles,

como gasolina, ni lo utilice en zonas donde estos líquidos puedan estar

presentes.

Advertencias e instrucciones generales de seguridad

para las siguientes herramientas ECHO: Cortasetos,

cortasetos de alcance medio, cortasetos con eje o

cortasetos articulado, o unidad DPAS congurada

como un cortasetos, cortasetos de alcance medio,

cortasetos con eje o cortasetos articulado.

Esta sección contiene las advertencias e instrucciones generales de seguridad

recomendadas para los cortasetos eléctricos portátiles accionados por motor

que guran en UL 62841-4-2. En las secciones posteriores de este manual, se

proporcionan advertencias e instrucciones importantes adicionales.

SEGURIDAD

que guran en UL 1017. En las secciones posteriores de este manual, se

proporcionan advertencias e instrucciones importantes adicionales.

DPAS-2100

9992223804722

SEGURIDAD

Lea todas las advertencias de seguridad, instrucciones,

ilustraciones y especicaciones que se proporcionan con esta

herramienta eléctrica. El incumplimiento de las instrucciones

indicadas a continuación puede provocar descargas eléctricas,

incendios o lesiones graves.

Advertencias de seguridad para cortasetos:

1. Mantenga todas las partes del cuerpo alejadas de la cuchilla. No

retire el material cortado ni sujete el material a cortar cuando las

cuchillas se estén moviendo.

Las cuchillas continúan moviéndose

después de desactivar el interruptor. Un momento de inatención durante el

uso del cortasetos puede provocar lesiones personales graves.

2. Transporte el cortasetos por el asa con la cuchilla parada y tenga

cuidado de no accionar ningún interruptor de encendido.

El transporte

adecuado del cortasetos reducirá el riesgo de que las cuchillas se pongan

en marcha de forma involuntaria y se produzcan lesiones personales.

3. Cuando transporte o almacene el cortasetos, coloque siempre la

cubierta de la cuchilla.

El manejo adecuado del cortasetos reducirá el

riesgo de lesiones personales debidas a las cuchillas.

4. Asegúrese de que todos los interruptores de alimentación estén

apagados y se haya desconectado el cable de alimentación antes de

quitar el material atascado o realizar reparaciones en la unidad.

puesta en marcha inesperada del cortasetos mientras se quita el material

atascado o se realizan reparaciones puede provocar lesiones personales

graves.

5. Sujete el cortasetos solo por las supercies de agarre aisladas, ya

que la cuchilla puede entrar en contacto con cableado oculto o con

su propio cable.

Si las cuchillas entran en contacto con un cable "con

corriente", esto puede hacer que las piezas metálicas expuestas del

cortasetos "tengan corriente" y podrían producir una descarga eléctrica al

operario.

6. Mantenga todos los cables de alimentación y de otro tipo alejados de

la zona de corte.

Los cordones o cables de alimentación pueden estar

ocultos entre los arbustos o setos y ser cortados accidentalmente por la

cuchilla.

7. Evite utilizar el cortasetos con mal tiempo, especialmente cuando

exista un riesgo de rayos.

Esto disminuye el riesgo de ser alcanzado por

un rayo.

Advertencias de seguridad para cortasetos telescópicos:

1. Para reducir el riesgo de electrocución, no utilice nunca el cortasetos

DPAS-2100

99922238047

telescópico cerca de líneas eléctricas.

El contacto con o el uso cerca

de líneas eléctricas puede producir lesiones graves o descargas eléctricas

que pueden provocar la muerte.

2. Utilice siempre las dos manos al utilizar el cortasetos telescópico.

Sujete el cortasetos telescópico con ambas manos para evitar perder el

control.

3. Utilice siempre protección para la cabeza cuando maneje el

cortasetos telescópico en altura.

La caída de objetos puede producir

lesiones personales graves.

Advertencias e instrucciones generales de seguridad

para las siguientes herramientas ECHO: Todos los

modelos DSRM y DGT, y unidades DPAS conguradas

como cortasetos y desbrozadoras.

Esta sección contiene las advertencias e instrucciones generales de seguridad

recomendadas para cortacéspedes, bordeadoras de césped, cortahierbas,

desbrozadoras y sierras de desbrozado portátiles, eléctricas accionadas por

motor, que guran en UL 62841-4-4. En las secciones posteriores de este

manual, se proporcionan advertencias e instrucciones importantes adicionales.

Lea todas las advertencias de seguridad, instrucciones,

ilustraciones y especicaciones que se proporcionan con esta

herramienta eléctrica. El incumplimiento de las instrucciones

indicadas a continuación puede provocar descargas eléctricas,

incendios o lesiones graves.

Advertencias de seguridad:

1. No utilice la máquina con mal tiempo, especialmente cuando exista

un riesgo de rayos.

Esto disminuye el riesgo de ser alcanzado por un

rayo.

2. Inspeccione detenidamente si hay animales salvajes en la zona

donde va a utilizarse la máquina.

Los animales pueden sufrir lesiones

debidas a la máquina durante el funcionamiento.

3. Inspeccione exhaustivamente la supercie donde va a utilizarse la

máquina y quite todas las piedras, ramas, cables, huesos y otros

objetos extraños.

Los objetos proyectados pueden producir lesiones

personales.

4. Antes del uso de la máquina, realice siempre una inspección visual

para comprobar que la cuchilla o la hoja de sierra y el conjunto de

SEGURIDAD

DPAS-2100

9992223804724

SEGURIDAD

la cuchilla o la hoja de sierra no estén dañados.

Las piezas dañadas

aumentan el riesgo de lesiones.

5. Antes del uso, compruebe si el cable de suministro y el alargador

presentan señales de daños o envejecimiento.

No utilice la máquina

si el cable ha sufrido daños o está desgastado. Si el cable está

dañado o desgastado por el uso, apague la máquina y no toque

el cable antes de desconectarlo de la alimentación.

Un cable de

suministro o un alargador dañados pueden provocar descargas eléctricas,

incendios o lesiones graves.

6. Siga las instrucciones para el cambio de accesorios.

Si las tuercas o

los pernos de jación de la hoja de sierra están mal apretados, pueden

provocar daños en esta o hacer que se desprenda.

7. La velocidad nominal rotativa de la hoja de sierra debe ser al menos

igual a la velocidad máxima rotativa marcada en la máquina.

Las

hojas de sierra que funcionan a una velocidad mayor que su velocidad

nominal pueden romperse y salir despedidas.

8. Lleve protección ocular, auditiva, de cabeza y de manos.

Un equipo

protector adecuado reducirá las lesiones personales debidas a residuos

que salen despedidos o al contacto accidental con el hilo o la hoja de

corte.

9. Durante el funcionamiento de la máquina, lleve siempre calzado

antideslizante y de protección. No utilice la máquina si está descalzo

o lleva sandalias abiertas.

Esto reduce la posibilidad de que se

produzcan lesiones en los pies por el contacto con las cuchillas o los hilos

en movimiento.

10. Durante el funcionamiento de la máquina, lleve siempre calzado de

seguridad. No utilice la máquina si está descalzo o lleva sandalias

abiertas.

Esto reduce la posibilidad de que se produzcan lesiones en

los pies por el contacto con una cortadora, un hilo o una cuchilla en

movimiento.

11. Durante el funcionamiento de la máquina, lleve siempre pantalón

largo.

La piel expuesta aumenta la probabilidad de lesiones por objetos

arrojados.

12. Mantenga alejados a los transeúntes mientras utilice la máquina.

Los

residuos proyectados pueden producir lesiones personales graves.

13. Utilice siempre ambas manos cuando maneje la máquina.

Sujete la

máquina con ambas manos para evitar perder el control.

14. Sujete la máquina solo por las supercies de agarre aisladas, ya que

el hilo o la cuchilla de corte pueden entrar en contacto con cableado

oculto o con su propio cable.

Si el hilo o las hojas de corte entran en

contacto con un cable "con corriente", esto puede hacer que las piezas

metálicas expuestas de la herramienta eléctrica "tengan corriente" y

podrían producir una descarga eléctrica al operario.

15. Mantenga siempre una postura adecuada y utilice la máquina solo

cuando se encuentre de pie sobre el suelo.

Las supercies resbaladizas

DPAS-2100

99922238047

o inestables pueden provocar la pérdida del equilibrio o el control de la

máquina.

16. No utilice la máquina en pendientes excesivamente pronunciadas.

Así se reduce el riesgo de pérdida de control, resbalones y caídas que

pueden provocar lesiones personales.

17. Cuando trabaje en pendientes, asegúrese siempre de tener una

posición estable, trabaje siempre en sentido transversal en las

pendientes, nunca hacia arriba o abajo y extreme las precauciones

al cambiar de dirección.

Así se reduce el riesgo de pérdida de control,

resbalones y caídas que pueden provocar lesiones personales.

18. Mantenga el cable de suministro alejado de la cortadora, el hilo o

la cuchilla.

Un cable de suministro dañado puede provocar descargas

eléctricas, incendios o lesiones graves.

19. Mantenga todas las partes del cuerpo alejadas de la cuchilla, el hilo

o la hoja de sierra cuando la máquina esté funcionando. Antes de

arrancar la máquina, asegúrese de que la cuchilla, el hilo o la hoja

de sierra no esté en contacto con nada.

Un momento de inatención

durante el uso de la máquina puede provocar lesiones personales graves

tanto a usted como a otras personas.

20. No utilice la máquina por encima de la altura de la cintura.

Esto ayuda

a evitar el contacto accidental con la cuchilla o la hoja de sierra y permite

un mejor control de la máquina en situaciones inesperadas.

21. Cuando corte maleza o árboles jóvenes que estén bajo tensión, esté

atento al rebote.

Cuando se libera la tensión en las bras de madera,

la maleza o el árbol bajo tensión pueden golpear al operario o hacer que

pierda el control de la máquina.

22. Tenga mucho cuidado al cortar maleza y árboles jóvenes.

El material

delgado puede quedar atrapado en la hoja de sierra y ser azotado hacia

usted o hacerle perder el equilibrio.

23. Mantenga el control de la máquina y no toque las cuchillas, los hilos,

las hojas de sierra ni otras piezas móviles peligrosas mientras aún

estén en movimiento.

Esto reduce el riesgo de lesiones por las piezas

móviles.

24. Asegúrese de que todos los interruptores de alimentación estén

apagados y se haya desconectado el cable de alimentación antes de

quitar el material atascado o realizar reparaciones en la máquina.

puesta en marcha inesperada de la máquina mientras se quita el material

atascado o se realizan reparaciones puede provocar lesiones personales

graves.

25. Transporte la máquina por el asa delantera con la máquina apagada

y alejada de su cuerpo.

El manejo adecuado de la máquina reducirá la

posibilidad de contacto accidental con la cortadora, el hilo o la cuchilla en

movimiento.

26. Cuando transporte o almacene la máquina, coloque siempre la

cubierta sobre las hojas de sierra metálicas.

El manejo adecuado de

SEGURIDAD

DPAS-2100

9992223804726

la máquina reducirá la posibilidad de contacto accidental con la hoja de

sierra.

27. Utilice únicamente las cuchillas, los hilos, los cabezales de corte y

las hojas de sierra de repuesto especicados por el fabricante.

Las

piezas de repuesto incorrectas pueden aumentar el riesgo de rotura y

lesiones.

Advertencias de seguridad sobre el empuje de la cuchilla:

1. Mantenga agarrada la máquina con rmeza y coloque los brazos

de forma que puedan resistir el empuje de la cuchilla. Coloque su

cuerpo en el lado izquierdo de la máquina.

El empuje de la cuchilla

puede aumentar el riesgo de lesiones debido a que la máquina se mueve

de forma inesperada. El empuje de la cuchilla puede ser controlado por el

operario, si se toman las precauciones adecuadas.

2. Si la cuchilla se atasca, o al interrumpir un corte por cualquier

motivo, apague la máquina y manténgala inmóvil en el material hasta

que la cuchilla se detenga por completo. Mientras la cuchilla esté

atascada, no intente retirar nunca la máquina del material ni tirar de

esta hacia atrás si la cuchilla está en movimiento, de lo contrario, se

podría producir un empuje de la cuchilla.

Investigue y tome medidas

correctivas para eliminar la causa del atasco de la cuchilla.

3. No utilice cuchillas desaladas o dañadas.

Las cuchillas desaladas

o dañadas aumentan el riesgo de atascarse o engancharse en un objeto

que provoque un empuje de la cuchilla.

4. Mantenga siempre una buena visibilidad del material que se está

cortando.

Es más probable que el retroceso de la cuchilla se produzca en

zonas donde es difícil ver el material que se está cortando.

5. Si se le acerca otra persona mientras utiliza la máquina, apáguela.

En caso de que se produzca un empuje de la cuchilla, existe un mayor

riesgo de lesiones a otras personas que sean golpeadas por la cuchilla en

movimiento.

Esta sección contiene advertencias e instrucciones adicionales

que guran en UL 62841-4-2 y 62841-4-4.

Para los cortahierbas, las desbrozadoras y las sierras de

desbrozado, según el tipo de accesorio de corte suministrado:

◆

Retire SIEMPRE la batería o desenchufe la unidad antes de ajustar

las protecciones o las asas.

◆

Detenga SIEMPRE la máquina, retire la batería e inspeccione si la

SEGURIDAD

DPAS-2100

99922238047

Las cuchillas metálicas están muy aladas y pueden causar

lesiones graves, incluso si la unidad está apagada y las cuchillas

no se mueven. Evite el contacto con las cuchillas. Lleve guantes

para protegerse las manos.

El uso de la cuchilla exige una conguración especíca de

desbrozadora. El funcionamiento sin el protector, la barra de

protección o el asa en U y el arnés especicados puede provocar

lesiones personales graves. Siga las instrucciones de instalación.

unidad golpea un objeto duro o si se siente una vibración excesiva.

◆

La cuchilla de corte está alada. Lleve guantes para protegerse las

manos.

◆

Sostenga siempre el asa del acelerador con la mano derecha y el asa

de soporte con la mano izquierda, colocando la unidad en el lado

derecho del cuerpo.

◆

Asegúrese de que todas las aberturas de ventilación estén libres de

residuos.

Nota: Para hacer avanzar el hilo de corte, golpee el cabezal de corte contra el

suelo mientras gira a la velocidad normal de funcionamiento.

Funcionamiento con cuchillas:

SEGURIDAD

Cuchilla de

hierba/maleza

Pro Maxi-Cut

Cuchilla de

hierba/maleza Tri-

Cut

Cuchilla metálica

para hierba/

maleza

Cuchillas

metálicas para

desbroce/

limpieza

Asa de soporte,

con o sin barra de

protección

Asa en U o asa de soporte con barra

de protección

Asa en U*

Protector con

cuchilla de corte

Protector sin cuchilla de corte

Arnés Arnés

Placa superior/

arandela plana

Placas de cuchilla superior/inferior

Tuerca hexagonal Tuerca hexagonal

Pasador de

chaveta nuevo

Pasador de chaveta nuevo

* Las normas ANSI y UL exigen que las desbrozadoras estén equipadas con

DPAS-2100

9992223804728

SEGURIDAD

NO instale cuchillas en los cortasetos modelo GT (eje curvo).

• Utilice únicamente piezas aprobadas por ECHO. Si no se utilizan

las piezas correctas, la cuchilla puede salir despedida. Se pueden

producir lesiones graves al operario o a los transeúntes.

• El diámetro del eje de la placa de la cuchilla superior debe coincidir

con el diámetro del eje de las cuchillas.

• Para la barra de protección o el asa en U, siga las instrucciones que

se proporcionan con el kit de conversión de la cuchilla o el kit de asa

en U y verique que la cuchilla esté bien asegurada.

• Se requiere un nuevo pasador de chaveta cada vez que se instala

una cuchilla.

• Se pueden utilizar arneses para los hombros en todos los cortasetos y

desbrozadoras para reducir la fatiga del operario. Las desbrozadoras

de más de 7,5 kg (16,5 lbs.) de peso en seco (sin combustible) y

las desbrozadoras con asa en U requieren un arnés doble para los

hombros.

Nota: La barra de protección se utiliza para restringir el movimiento

hacia atrás de la unidad. La barra de protección no es un asa y no

debe agarrarse cuando se utiliza o transporta la unidad.

Selección de cuchillas:

No todas las cuchillas son compatibles con todos los cortasetos. Visite www.

echousa.com o www.shindaiwa-usa.com para encontrar cuchillas compatibles.

El tipo de cuchilla utilizada DEBE coincidir con el tipo y el tamaño del

material cortado. Una cuchilla inadecuada o desalada puede causar

lesiones personales graves. Las cuchillas DEBEN estar aladas. Las

cuchillas desaladas aumentan la posibilidad de que usted y los

transeúntes puedan golpearse y lesionarse. No utilice nunca una cuchilla

para bordes, de sierra circular o cualquier otro tipo de cuchilla no

aprobada.

Las

cuchillas para hierba/maleza de 3 dientes

se pueden utilizar siempre

que se emplee el cabezal de hilo de nailon. NO utilice esta cuchilla para

malezas o arbustos pesados.

una barra de protección o un arnés restrictivo. El asa en U garantiza un mayor

factor de seguridad.

DPAS-2100

99922238047

SEGURIDAD

Un cortasetos/desbrozadora con cuchilla metálica puede causar

lesiones graves si no se maneja correctamente.

Tenga siempre mucho cuidado al

transportar o manipular el equipo

para evitar el contacto con los bordes

cortantes de la cuchilla. Utilice la

cubierta de cuchilla opcional cuando la

unidad no esté en uso.

Mantenga las cuchillas en un embalaje

protector hasta que esté vaya a

instalarlas. Guarde las cuchillas de

forma segura después de retirarlas

para evitar lesiones por contacto

accidental.

Utilice protectores de cuchillas para

proteger los dientes durante el

transporte de la unidad.

Para los cortasetos:

Compruebe siempre los setos y los arbustos en busca de objetos

extraños antes de recortarlos.

Ajuste del ángulo de corte del cortasetos articulado:

La cuchilla para hierba/maleza de 8 dientes

está diseñada para hierba,

residuos de jardín y maleza gruesa de hasta 19 mm (0,75 pulgadas) de

diámetro. NO utilice esta cuchilla para matorrales o vegetación leñosa densa.

La cuchilla para desbroce de 80 dientes

está diseñada para cortar maleza y

crecimiento leñoso de hasta 13 mm (0,5 pulgadas) de diámetro.

La cuchilla de limpieza de 22 dientes

está diseñada para matorrales densos

y árboles jóvenes de hasta 64 mm (2,5 pulgadas) de diámetro.

No ajuste nunca el conjunto de corte con la batería instalada.

Las cuchillas del cortasetos están aladas. Utilice siempre guantes

cuando ajuste el conjunto de corte.

DPAS-2100

9992223804730

SEGURIDAD

NO coloque el cortasetos sobre un extremo cuando ajuste el ángulo de

corte, de lo contrario podría sufrir lesiones graves.

1. Coloque la unidad sobre una

supercie plana con el protector

de la cuchilla (A) hacia arriba.

Asegúrese de que el interruptor

de parada esté en la posición

“STOP”.

2. Agarre el asa de ajuste de la

cuchilla (B) y comprima las

palancas de bloqueo de las

cuchillas (C) y (D) juntas. Gire

la cuchilla hasta la posición

deseada. Suelte las palancas para

bloquear la cuchilla.

El conjunto de la caja de engranajes se CALIENTA durante el uso. Sujete

siempre el conjunto por el asa de ajuste de la cuchilla cuando realice

ajustes en el ángulo de corte; de lo contrario, podría sufrir lesiones

graves.

Instale siempre la cubierta de la cuchilla para su almacenamiento o

transporte.

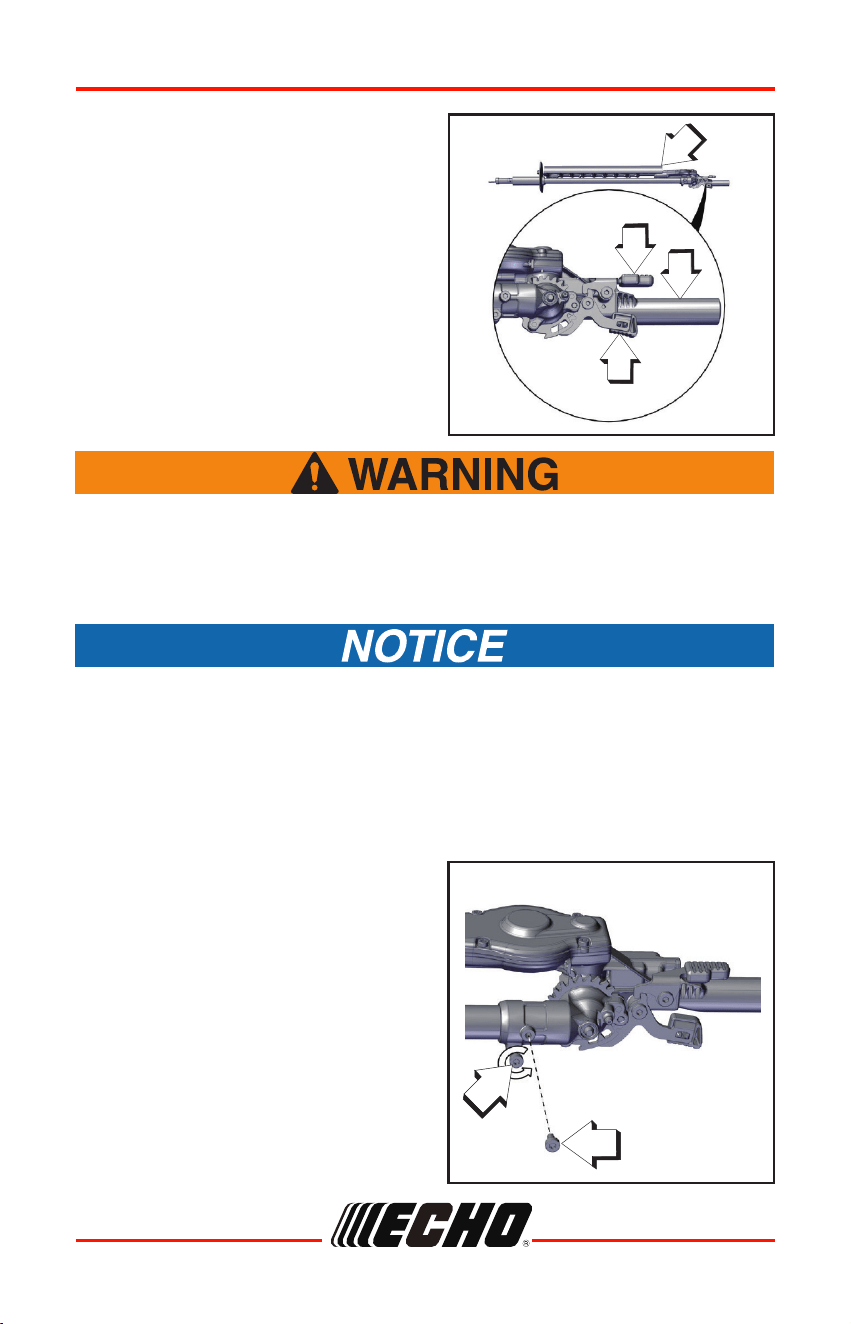

Conjunto de cuchilla giratoria:

Utilice siempre la unidad desde el lado derecho de su cuerpo, NUNCA

desde el lado izquierdo. Gire el conjunto de la cuchilla 180° sobre el eje de

accionamiento para evitar cortar directamente por encima de su cabeza.

DPAS-2100

99922238047

1. Aoje el tornillo de sujeción de la

caja de engranajes (A) y retire el

tornillo de jación de la caja de

engranajes (B).

2. Gire el conjunto de la cuchilla 180°

sobre el eje de accionamiento

hasta que el oricio de jación en

dicho eje sea visible a través del

oricio de jación situado en la

caja de engranajes.

3. Instale el tornillo de jación de la

caja de engranajes (B) y apriete

rmemente todos los accesorios.

SEGURIDAD

Las cuchillas del cortasetos están muy aladas. Lleve guantes para

protegerse las manos cuando gire el conjunto de la cuchilla o podría

sufrir lesiones personales graves.

Durante el funcionamiento, la unidad completa, especialmente la carcasa

del eje de transmisión y la caja de engranajes, pueden calentarse

demasiado al tacto. Evite el contacto cuando gire el conjunto de la

cuchilla.

DPAS-2100

9992223804732

DESCRIPCIÓN

Localice la etiqueta o las etiquetas de seguridad en su unidad. Asegúrese de

que las etiquetas sean legibles y de entender y seguir las instrucciones que

aparecen en ellas. Si una etiqueta no puede leerse, puede pedir una nueva

a un distribuidor ECHO. La etiqueta de seguridad es solo un ejemplo. Su

etiqueta puede tener un aspecto ligeramente diferente.

1. Cabezal de accionamiento

2. Interruptor de encendido

3. Interruptor de la palanca de desbloqueo

4. Interruptor de velocidad

5. Eje superior

6. Asa de soporte

7. Acoplamiento

DPAS-2100

99922238047

El producto ECHO que ha comprado se ha premontado en fábrica para su

comodidad. Debido a las restricciones de embalaje, puede que sea necesario

montar algún elemento.

Compruebe si hay daños tras abrir el cartón. Notique inmediatamente al

vendedor o al distribuidor de ECHO en caso de que haya piezas dañadas o

ausentes. Utilice el albarán para vericar si faltan piezas.

1 Cabezal con conjunto de eje de accionamiento superior

1 Accesorio recortador para el eje de accionamiento inferior*

1 Conjunto de asa de soporte

1 Manual del operario

1 Batería*

1 Cargador*

* No todas las unidades incluyen batería, cargador o accesorio recortador.

CONTENIDO

DPAS-2100

9992223804734

MONTAJE

Desembalaje de la máquina

Asegúrese de montar correctamente la máquina antes del uso.

Retire la batería de la máquina antes de la instalación.

No utilice accesorios que no estén recomendados para esta

máquina.

• Si las piezas presentan daños, no utilice la máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, hable con el centro de

servicio.

1. Abra el embalaje.

2. Lea la documentación que se encuentra en la caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el embalaje de conformidad con los reglamentos

locales.

DPAS-2100

99922238047

MONTAJE

Fijación del asa de soporte

1. Retire los tornillos del asa.

2. Fije el asa de soporte y la

abrazadera inferior en el eje.

3. Coloque los oricios de los tornillos

(A) en el asa de soporte hacia el

asa trasera (B).

4. Sitúe el asa de soporte en la

posición de uso más cómoda.

5. Apriete los tornillos.

DPAS-2100

9992223804736

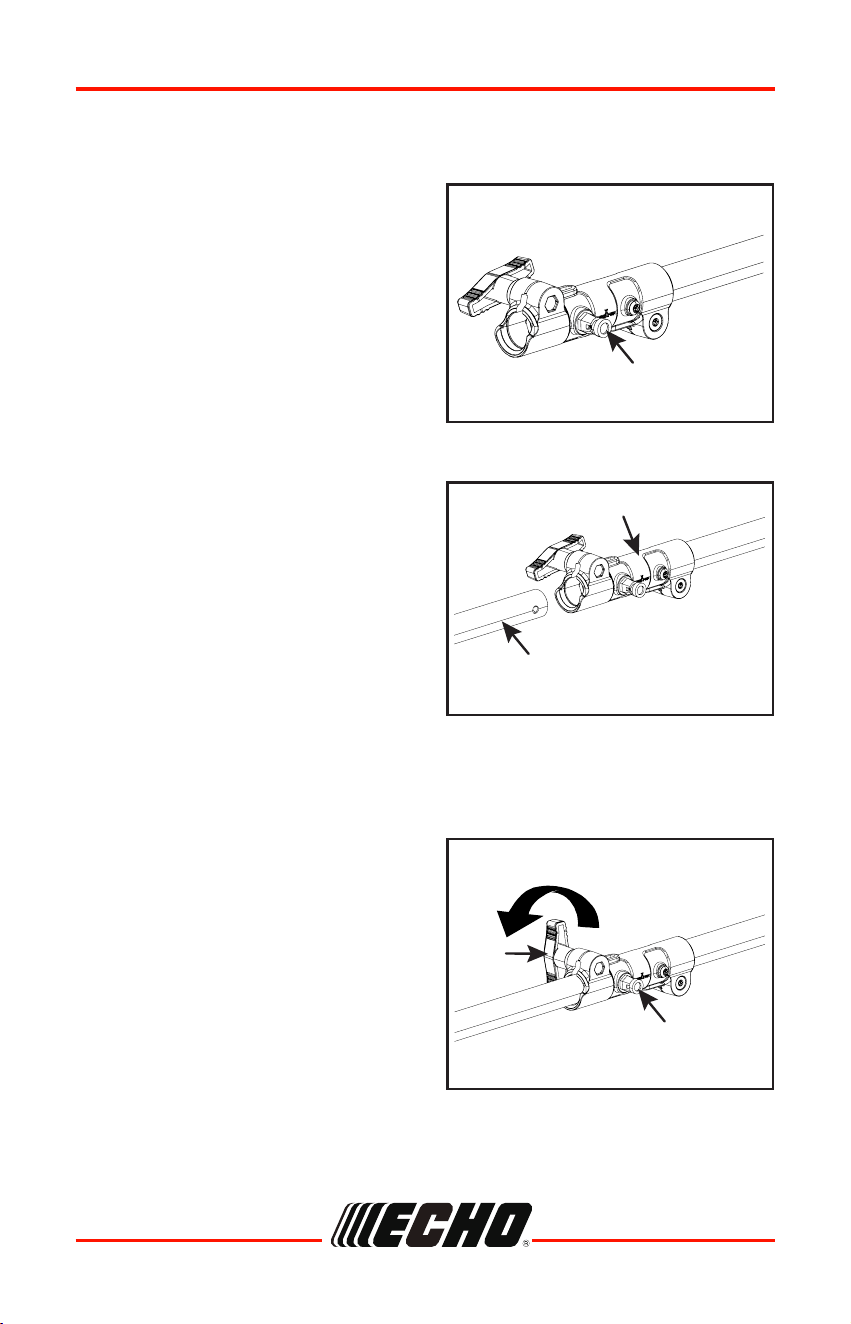

Conjunto del eje del cabezal de accionamiento al eje

inferior

MONTAJE

1. Coloque el conjunto del cabezal

de accionamiento/eje sobre una

supercie nivelada.

2. Tire del pasador de posicionamiento

(A) y gírelo un cuarto de vuelta

hacia la izquierda hasta la posición

de bloqueo.

3. Retire el gancho de

almacenamiento y la tapa del eje

de accionamiento del accesorio.

Nota: Su acoplamiento puede parecer

distinto al que se muestra.

4. Instale con cuidado el conjunto del

eje de accionamiento del accesorio

en el acoplamiento (B). Gire el eje

de accionamiento inferior interior

encaje en el casquillo cuadrado del

eje de accionamiento superior.

Nota: La carcasa del rodamiento

inferior y el conjunto del cabezal

deben estar alineados con el

cabezal de accionamiento.

Nota: Algunos modelos llevan

una etiqueta adhesiva con

instrucciones para ayudar con el

montaje.

5. Gire el pasador de posicionamiento

(A) un cuarto de vuelta hacia la

derecha para encajar en el oricio

del eje inferior. Asegúrese de que

el pasador de posicionamiento

esté completamente enganchado

girando el eje de accionamiento

inferior. El pasador de

posicionamiento debe encajar a

ras en el acoplamiento. El encaje

completo impedirá que el eje siga

girando.

6. Asegure el conjunto del eje inferior

al acoplamiento apretando el

mando de sujeción (D).

DPAS-2100

99922238047

MONTAJE

Carga de la batería

Nota: Consulte los manuales del operario independientes que se incluyen con

la batería y el cargador.

• Utilice únicamente con baterías y cargadores de 56 V de la serie de

baterías ECHO eFORCE™.

• Mantenga el cargador y la batería alejados de lugares húmedos y de

cualquier líquido.

• No utilice el cargador sobre una supercie fácilmente inamable (por

ejemplo, papel, textiles) o en un entorno con alto riesgo de incendio.

• No cubra el cargador. Si cubre el cargador, evitará que se enfríe.

• No utilice el cargador en atmósferas explosivas, como en la

presencia de líquidos, gases o polvo que puedan inamarse. El

cargador puede producir chispas que pueden encender el polvo o

los gases; existe riesgo de explosión.

• Conecte el cargador únicamente a la red eléctrica con la tensión y la

frecuencia especicadas en la placa de características.

• Conecte el cargador únicamente a una toma de pared de fácil acceso.

• No introduzca nunca objetos en las ranuras de refrigeración de la

batería o el cargador.

• No cargue ni utilice una batería y un cargador defectuosos, dañados

o deformados.

• No abra, dañe o deje caer la batería o el cargador.

• Puede haber fugas de líquido de la batería si se daña o no se utiliza

correctamente; evite el contacto con la piel. En caso de contacto

accidental, lavar con abundante agua y jabón las zonas afectadas

de la piel. Si le entra líquido en los ojos, no debe frotarse. Enjuague

los ojos con abundante agua durante al menos 15 minutos. Busque

también asistencia médica.

• No puentee nunca (cortocircuite) los contactos de la batería o los

terminales del cargador con objetos metálicos.

• Proteger de la luz solar directa, el calor y las llamas abiertas y no

arrojar nunca la batería al fuego; existe riesgo de explosión.

• En caso de humo o fuego en el cargador, desconéctelo

inmediatamente de la toma de pared.

• Si el cable de conexión está dañado, desconecte inmediatamente

el enchufe de la fuente de alimentación para evitar el riesgo de

descarga eléctrica.

• No exponga la batería a microondas o a una alta presión.

• Para reducir el riesgo de tropiezos, coloque y marque el cable de

DPAS-2100

9992223804738

MONTAJE

La batería viene parcialmente cargada de fábrica y es necesario cargarla

por completo antes de usarla por primera vez. Cargue la batería cuando ya

no produzca energía suciente para utilizar la unidad o cuando las luces

correspondientes indiquen que la batería está baja.

1. Enchufe el cable de CA en la toma

de pared.

2. Alinee los bordes de la batería con

las ranuras del cargador y deslice

la batería en el cargador.

3. Durante la carga normal, el LED

del cargador (A) parpadeará en

VERDE.

Si el cargador detecta un problema, el LED parpadeará en ROJO. Retire

la batería del cargador, quite las obstrucciones de los contactos y vuelva a

instalar la batería en el cargador. Si la batería se encuentra fuera del rango

de temperatura aceptable (de 0 °C a 60 °C, de 32 °F a 140 °F), el LED

permanecerá ROJO.

4. Cuando se complete la carga,

el LED permanecerá VERDE.

Consulte el manual de la batería

para obtener el tiempo de carga.

5. Compruebe que la batería esté

completamente cargada. Retire la

batería del cargador, pulse el botón

de estado de carga de la batería (B)

y compruebe la pantalla LED.

conexión de manera que no pueda dañarse ni poner en peligro a

otras personas.

• Una luz verde indica que la batería tiene una carga del 0 al 25 %.

• Dos luces verdes indican que la batería tiene una carga del 25 al 50 %.

• Tres luces verdes indican que la batería tiene una carga del 50 al 75 %.

• Cuatro luces verdes indican que la batería tiene una carga del 75 al

100 %.

6. Desenchufe el cable de CA de la toma de pared.

DPAS-2100

99922238047

MONTAJE

El accesorio funcionará cuando la batería esté instalada, el

indicador LED de alimentación esté encendido y el interruptor

de encendido y el interruptor de la palanca de desbloqueo estén

activados. Asegúrese de que la unidad esté bien colocada para

evitar la pérdida de control y posibles lesiones graves. Mantenga

las piezas móviles del accesorio alejadas del suelo y de objetos

que puedan enredarse o salir proyectados.

Nota: La batería viene parcialmente cargada de fábrica y es necesario cargarla

por completo antes de usarla por primera vez.

1. Asegúrese de que la unidad esté

apagada.

2. Alinee los bordes (A) de la batería

con las ranuras del cabezal de

accionamiento. Deslice la batería

en el cabezal de accionamiento.

3. Asegúrese de que el cierre de la

batería (B) encaje en su lugar y

que la batería esté segura antes de

comenzar su utilización.

Instalación de la batería

Retirada de la batería

1. Para retirar la batería, presione el cierre de liberación (C) y deslice la

batería fuera del cabezal de accionamiento.

Asegúrese de que el cierre de la batería esté completamente enganchado

antes de utilizar la unidad.

DPAS-2100

9992223804740

FUNCIONAMIENTO

Antes de utilizar la máquina, debe leer y entender las normas de

seguridad y las instrucciones de funcionamiento.

El accesorio funcionará cuando la batería esté instalada, el

indicador LED de alimentación esté encendido y el interruptor

de encendido y el interruptor de la palanca de desbloqueo estén

activados. Asegúrese de que el producto esté bien colocado para

evitar la pérdida de control y posibles lesiones graves.

Puesta en marcha de la máquina

1. Pulse el interruptor de la palanca

de desbloqueo (3) y apriete el

interruptor de encendido (2).

2. Empuje el interruptor de velocidad

(4) a la velocidad deseada de

funcionamiento.

3. Empuje el interruptor de velocidad

hacia la posición (A, tortuga) para

velocidad baja o hacia la posición

(B, conejo) para velocidad alta.

FUNCIONAMIENTO

Cuando se enciende la unidad:

• Después de 90 segundos de inactividad, la unidad se apagará

DPAS-2100

99922238047

FUNCIONAMIENTO

Aplicaciones

Sostenga siempre el asa del acelerador con la mano derecha y el

asa de soporte con la mano izquierda, colocando la unidad en el

lado derecho del cuerpo.

No instale cuchillas en los cortasetos GT (eje curvo).

Técnicas operativas – Cabezal de hilo de nailon

Los cabezales de hilo de nailon se pueden utilizar para recortar, segar, bordear

y escaricar la hierba y la maleza ligera.

Recortar

Introduzca el hilo giratorio en el material a cortar. Incline el cabezal de hilo

hacia un lado para alejar de usted los residuos de corte:

• Modelos SRM/DSRM/PAS/DPAS/SB/TX/C/T (eje recto, rotación del

cabezal de hilo hacia la izquierda): incline el cabezal de corte hacia

abajo en el lado derecho mientras realiza el corte para alejar de usted

los residuos de corte. Introduzca el hilo gradualmente en el material que

desea cortar, evitando el contacto con vallas u otras barreras.

• Modelos GT: Incline el cabezal de corte hacia la izquierda mientras corta

para alejar de usted los residuos.

Segar

Para segar, gire el cabezal de corte en un arco nivelado, introduciendo

gradualmente el hilo en el material que se está cortando. Avance con cada

Detención de la máquina

1. Suelte el interruptor de encendido para detener la máquina.

automáticamente.

• Si el LED permanece encendido, el funcionamiento es normal.

• Si el LED parpadea una vez por segundo, es necesario cargar la batería.

• Si el LED parpadea cuatro veces por segundo, existe un fallo en el

producto. Apague la unidad. Retire la batería. Limpie los residuos

alrededor del cabezal de hilo. Instale la batería. Encienda la unidad. Si

continúa parpadeando, solicite a su distribuidor de servicio autorizado la

reparación del producto.

DPAS-2100

9992223804742

arco para cortar una franja. El ancho de la franja de corte depende del arco.

Realice un arco más grande para obtener una franja más ancha o un arco más

pequeño para lograr una franja más estrecha. Mantenga inclinado el cabezal

de hilo para dirigir los residuos de corte hacia delante o lejos de usted.

Bordear y escaricar

Ambas acciones se realizan con el cabezal de corte de hilo de nailon inclinado

en un ángulo pronunciado. Escarificar es eliminar el crecimiento superior,

dejando la tierra al descubierto. Bordear es recortar el césped donde se haya

extendido sobre un pavimento o camino de entrada. A la hora de bordear y

escaricar, sostenga la unidad en un ángulo pronunciado, en una posición en

la que los residuos, la suciedad y las piedras que se hayan desprendido no

vuelvan hacia usted aunque reboten en una supercie dura.

Generalidades

• Los residuos uyen en la dirección de rotación del cabezal de hilo. Cambie

la posición del cabezal de hilo para asegurarse de que el ujo de residuos

se dirija lejos del operario.

• Mantenga la línea de corte alejada de las cercas de alambre para evitar

que se enrede.

FUNCIONAMIENTO

• Utilice el cortasetos únicamente con el cabezal de

corte por debajo de la altura de la rodilla.

Técnicas operativas – Cuchilla de metal

o plástico

Las cuchillas de las desbrozadoras se pueden utilizar

para cortar y recortar una amplia variedad de materiales.

Consulte la sección de selección de cuchillas para

determinar la cuchilla correcta para la aplicación.

Segar (cuchilla para hierba/maleza de 3, 8 y 80

dientes y cuchillas para desbroce)

• Para cortar grandes secciones de césped y maleza,

gire el cabezal de corte en un arco nivelado,

introduciendo gradualmente la cuchilla en el

material que se está cortando. Ajuste la velocidad

del acelerador según el tipo de trabajo.

• No mueva el tubo principal con los brazos. Gire las

caderas para mover la cuchilla horizontalmente de

derecha a izquierda y corte la maleza con el lado

izquierdo de la cuchilla.

• No siegue de un lado a otro, ya que la hierba se

puede dispersar y se puede producir un retroceso

con facilidad.

DPAS-2100

99922238047

FUNCIONAMIENTO

Fuerzas de reacción

◆

El accesorio de corte continuará girando incluso después de soltar

el acelerador; mantenga el control de la unidad hasta que se detenga

por completo.

◆

El retroceso de la cuchilla puede producirse cuando la

cuchilla giratoria entra en contacto con un objeto que no corta

inmediatamente. Seguir las técnicas de corte adecuadas evitará el

empuje de la cuchilla.

◆

El retroceso de la cuchilla puede ser lo sucientemente violento

como para hacer que la unidad o el operario sean propulsados en

cualquier dirección, y posiblemente se pierda el control de la unidad.

◆

El retroceso de la cuchilla puede producirse sin previo aviso si la

cuchilla se engancha, se atasca o se agarrota.

◆

Es más probable que el retroceso de la cuchilla se produzca en

zonas donde es difícil ver el material que se está cortando.

Empujar o tirar – Golpeo

Durante el uso normal, utilizar una desbrozadora con una cuchilla circular

metálica puede producir grandes fuerzas de reacción repentinas que son

difíciles de controlar. Estas fuerzas pueden causar la pérdida del equilibrio

o la pérdida de control del equipo, lo que puede provocar lesiones graves al

operario y a los transeúntes.

Comprender las causas de estas fuerzas de reacción puede ayudarle a

evitarlas y a mantener el control del equipo si experimenta una reacción

repentina durante el corte. Las fuerzas de reacción se producen cuando la

fuerza aplicada por los dientes de corte de una cuchilla encuentra resistencia

y parte de la fuerza de corte se dirige de vuelta hacia el equipo. Cuanto mayor

sea la fuerza de corte o la cantidad de resistencia, mayor será la fuerza de

reacción.

• Incline la cuchilla hacia la izquierda entre 5 y 10 grados para que la hierba

cortada empuje hacia la izquierda y facilite el avance.

• Avance con cada arco para cortar una franja.

• El ancho de la franja de corte depende del arco. Realice un arco más

grande para obtener una franja más ancha o un arco más pequeño

para lograr una franja más estrecha. El ancho de corte sugerido es de

aproximadamente 1,5 m (4,9 pies).

• Al segar arbustos grandes de hasta 12,7 mm (0,5 pulgadas) de diámetro

de derecha a izquierda, evite cortar con la sección resaltada.

DPAS-2100

9992223804744

FUNCIONAMIENTO

Fuerzas de empuje y tracción

Las fuerzas de empuje y tracción son fuerzas de

reacción que empujan el equipo directamente hacia el

operario o que lo alejan de este. Estas fuerzas son el

resultado de realizar el corte con los lados de la cuchilla.

La dirección de la fuerza depende del lado de la cuchilla

que se esté utilizando y de la dirección de rotación de

esta en el punto de contacto. La fuerza de reacción

se produce en la dirección opuesta a la rotación de la

cuchilla en el punto de contacto, independientemente de

dónde se realice el contacto. Estos tipos de fuerzas de

reacción también se denominan “empuje de la cuchilla”.

Como se muestra en la ilustración, una cuchilla que

gire hacia la izquierda hará que el equipo se aleje

del operario si el punto de resistencia de corte se

encuentra en el lado izquierdo de la cuchilla. Si el punto

de resistencia al corte está en el lado derecho de la

cuchilla, el equipo empujará hacia el operario. En ambos

ejemplos, la fuerza de reacción está en la dirección

opuesta a la rotación de la cuchilla en el punto de

contacto donde se produce la resistencia.

Golpeo

El golpeo también es una fuerza de reacción causada

por la resistencia al corte, pero la dirección de empuje

de la cuchilla es lateral (hacia la izquierda o la derecha

de la cuchilla), en lugar de hacia delante o hacia atrás,

hacia el operario. En la mayoría de los casos, las

acciones de empujar, tirar y golpear pueden reducirse o

eliminarse:

• Utilizando la cuchilla correcta para el trabajo de

corte

• Utilizando cuchillas aladas correctamente

• Aplicando una fuerza constante y uniforme a la

cuchilla durante el corte

• Evitando los obstáculos y peligros del terreno

• Teniendo especial cuidado al cortar materiales más

duros, como arbustos extremadamente secos y

árboles jóvenes o pequeños

• Cortando desde una posición estable y segura

DPAS-2100

99922238047

Problemas de las cuchillas de corte

Atasco: las cuchillas se pueden atascar al realizar el

corte si están desaladas o se fuerzan. Un atasco puede

dañar la cuchilla y provocar su rotura o lesiones por

fragmentos y residuos que salen despedidos. Si una

cuchilla se atasca al realizar un corte, no intente sacarla

aplicando fuerza “hacia arriba y hacia abajo” para hacer

palanca y abrir el corte. Aplicar fuerza de palanca a la

cuchilla puede doblarla y provocar que esta falle y se

produzcan lesiones.

Para liberar una cuchilla que se ha atascado al realizar el corte, detenga la

unidad y sujete el cortasetos o la desbrozadora para mantener la cuchilla sin

tensión. Empuje el árbol lejos del punto de entrada del corte para abrir el corte

y tire de la cuchilla directamente para sacarla del corte con un movimiento en

línea recta. Tenga cuidado al liberar el árbol para evitar ser golpeado por un

rebote o una caída.

Inspeccione la cuchilla en busca de daños antes de continuar trabajando.

Ale los dientes si están desalados o sustituya la cuchilla si está agrietada,

doblada, si faltan dientes o si está dañada.

Para evitar atascos:

• Mantenga las cuchillas aladas

• Evite ejercer una presión excesiva durante los cortes

• No exceda la capacidad de corte de la cuchilla

• No utilice cuchillas con dientes de corte dañados o ausentes

• No mueva las cuchillas al cortar

FUNCIONAMIENTO

DPAS-2100

9992223804746

MANTENIMIENTO

Las piezas móviles pueden amputar los dedos o provocar

lesiones graves. Mantenga las manos, la ropa y los objetos

sueltos alejados de todas las aberturas. Detenga siempre la

unidad y asegúrese de que todas las piezas móviles se hayan

detenido por completo antes de retirar obstáculos, limpiar

residuos o realizar tareas de servicio en la unidad. Deje que

la unidad se enfríe antes de realizar tareas de servicio. Lleve

guantes para proteger las manos de los bordes alados y las

supercies calientes.

El manejo de una unidad con un mantenimiento deciente puede

provocar lesiones graves al operario o a los transeúntes. Siga

siempre todas las instrucciones de mantenimiento tal y como

están escritas, de lo contrario pueden producirse lesiones

personales graves.

Su unidad se ha diseñado para proporcionar muchas horas de servicio sin

problemas. El mantenimiento periódico programado ayudará a su unidad a

lograr ese objetivo. Si no está seguro o no está equipado con las herramientas

necesarias, le recomendamos que lleve su unidad a un distribuidor de servicio

técnico para su mantenimiento. Para ayudarle a decidir si quiere hacerlo usted

mismo o dejar que lo haga el distribuidor, cada tarea de mantenimiento ha sido

clasicada. Si la tarea no aparece en la lista, acuda a un distribuidor para las

reparaciones.

Niveles de habilidad

Nivel 1 = Fácil de hacer. Pueden ser necesarias herramientas comunes.

Nivel 2 = Dicultad moderada. Pueden ser necesarias algunas herramientas

especializadas.

Nivel 3 = Consulte con el distribuidor.

Haga clic AQUÍ o vaya a http://www.echo-usa.com/products/maintenance-kit

AQUÍ https://www.shindaiwa-usa.com/you-can.aspx

DPAS-2100

99922238047

COMPONENTE O SISTEMA

PROCEDIMIENTO DE

MANTENIMIENTO

Nivel de

habilidad

Diariamente o antes del uso 1

Batería/Compartimento de la

batería

Inspeccionar/Limpiar/Cargar 1

Tornillos / Tuercas / Pernos Inspeccionar/Apretar/

Sustituir

Eje de accionamiento Engrasar

NOTAS SOBRE EL PROCEDIMIENTO DE MANTENIMIENTO:

Aplique grasa de litio cada 25 horas de uso.

Si no se mantiene adecuadamente, el producto puede presentar

un riesgo grave para la salud física.

Si no se realiza un mantenimiento adecuado, el rendimiento del producto

puede deteriorarse. Los intervalos de tiempo que se muestran son máximos.

El uso real y su experiencia determinarán la frecuencia del mantenimiento

necesario. Si utiliza continuamente aceite de cadena de origen vegetal,

inspeccione y realice el mantenimiento con frecuencia. Cuando encuentre algo

incorrecto, solicite la reparación a su distribuidor ECHO.

Mantenimiento y cuidado

Retire la batería antes de realizar los procedimientos de

mantenimiento.

MANTENIMIENTO

Intervalos de mantenimiento

DPAS-2100

9992223804748

Limpieza de la batería y el compartimento de la batería

MANTENIMIENTO

Riesgo de descarga eléctrica o incendio. No utilice materiales

conductores para limpiar la batería ni el compartimento de esta.

De lo contrario, se pueden producir lesiones personales graves.

1. Corte un trozo de hilo a la longitud

recomendada.

2,0 mm (0,080") diámetro 6 m (20 pies).

2,4 mm (0,095") diámetro 6 m (20 pies).

2. Alinee las echas (A) de la parte

superior del mando con las

aberturas (B).

Sustitución del hilo de nailon

Utilice guantes o podría sufrir lesiones personales:

• La cuchilla de corte está alada.

• La caja de engranajes y el área que la rodea pueden estar calientes.

Nunca utilice hilo o alambre que pueda romperse y convertirse en un

"proyectil" peligroso. Pueden producirse lesiones graves.

1. Suelte el interruptor de encendido

y deje que el cabezal de corte se

detenga.

2. Presione el cierre de la batería

(A) y sáquela del cabezal de

accionamiento.

3. Utilice aire comprimido o un cepillo

de cerdas suaves para eliminar

los residuos de la batería y del

compartimento de la batería.

DPAS-2100

99922238047

MANTENIMIENTO

3. Inserte un extremo del hilo de corte

en una abertura (B) e introduzca

hilo una distancia equivalente por

el cabezal de corte.

4. Sujete el cabezal de corte mientras

gira el mando en sentido horario

para enrollar el hilo en el carrete

hasta que queden expuestos unos

13 cm (5") de cada hilo.

El cabezal de corte está ahora

totalmente cargado y listo para

funcionar.

Cuando los indicadores de

desgaste situados en la parte

inferior del cabezal Speed-Feed®

están desgastados, o si aparecen

oricios, es necesario sustituir la

cubierta o todo el cabezal Speed-

Feed®.

DPAS-2100

9992223804750

1. Presione la parte superior de las

pestañas de bloqueo (A) a ambos

lados del cabezal Speed-Feed®

para liberar la cubierta (B) del

portador de la abertura (C).

2. Retire la cubierta del portador de la

abertura.

MANTENIMIENTO

Alado de las cuchillas metálicas

Las cuchillas metálicas están muy aladas y pueden causar lesiones

graves, incluso si la unidad está apagada y las cuchillas no se mueven.

Evite el contacto con las cuchillas. Lleve guantes para protegerse las

manos.

Instrucciones de desmontaje del cabezal del hilo de

corte

Nota: Para un uso normal, el desmontaje del cabezal Speed-Feed® no es

necesario. No obstante, si las circunstancias requieren el desmontaje, siga

estas instrucciones.

DPAS-2100

99922238047

MANTENIMIENTO

Hay aprobados varios estilos de

cuchillas metálicas para su uso con la

desbrozadora. La cuchilla de 8 dientes

puede alarse durante el mantenimiento

normal. La cuchilla de limpieza y la

cuchilla de 80 dientes requieren un

servicio profesional.

Antes de alar la cuchilla, inspecciónela DETENIDAMENTE para ver si

hay grietas (observe detenidamente la parte inferior de cada diente y el

oricio de montaje central), si faltan dientes y si está doblada. Si se detecta

CUALQUIERA de estos problemas, sustituya la cuchilla.

Al alar una cuchilla, retire siempre la misma cantidad de material de cada

diente para mantener el equilibrio.

Una cuchilla que no esté equilibrada provocará un manejo inseguro debido a

la vibración y puede provocar un fallo de la cuchilla.

1. Lime cada diente en un ángulo

de 30° un número especíco de

veces, por ejemplo, cuatro pasadas

por diente. Trabaje alrededor de la

cuchilla hasta que todos los dientes

estén alados.

2. NO lime la “garganta” (radio) del

diente con la lima plana. El radio

debe permanecer. Una esquina

alada provocará una grieta y el

fallo de la cuchilla.

Si se utiliza una amoladora eléctrica, tenga cuidado de no sobrecalentar los

dientes; no permita que las puntas o los dientes se pongan rojos o azules. NO

moje la cuchilla con agua fría. Esto cambiará el temple de la cuchilla y podría

provocar un fallo de esta.

30º

3. Lime cada diente en un ángulo

de 30° un número especíco de

veces, por ejemplo, cuatro pasadas

por diente. Trabaje alrededor de la

cuchilla hasta que todos los dientes

estén alados.

30º

Área del diente

de corte

Radio del diente

de corte

Garganta

(radio)

DPAS-2100

9992223804752

SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

La máquina

no se pone en

marcha cuando

aprieta el

interruptor de

encendido.

No hay contacto

eléctrico entre la

máquina y la batería.

1. Retire la batería.

2. Compruebe el contacto e instale

de nuevo la batería.

La batería se ha

agotado.

Cargue la batería.

El interruptor de la

palanca de desbloqueo

y el interruptor de

encendido no se han

pulsado al mismo

tiempo.

1. Pulse y mantenga pulsado

el interruptor de la palanca de

desbloqueo.

2. Apriete el interruptor de encendido

para arrancar la máquina.

La máquina se

detiene cuando

corta.

La batería o la máquina

está demasiado

caliente.

1. Deje enfriar la batería hasta

que el funcionamiento vuelva a la

normalidad.

2. Deje enfriar la máquina durante

aproximadamente 10 minutos.

La batería se ha

desconectado de la

herramienta.

Instale de nuevo la batería.

La batería se ha

agotado.

Cargue la batería.

La luz roja

del cargador

parpadea o no

se enciende.

Enchufe no conectado

a la toma de corriente.

Enchufe el cargador.

La batería no

se ha instalado

correctamente.

Compruebe la instalación de la

batería.

Conexión obstruida. Vuelva a instalar la batería después

de quitar las obstrucciones.

Fallo en el cargador. Consulte con un distribuidor.

Fallo de la batería. Consulte con un distribuidor.

La unidad no

se enciende

La batería no

se ha instalado

correctamente.

Compruebe la instalación de la

batería.

La unidad

no funciona

cuando se

enciende

Batería descargada. Cargue la batería.

Batería fuera del

rango de temperatura

aceptable.

Retire la batería y deje que se

enfríe.

DPAS-2100

99922238047

El tiempo de

funcionamiento

es demasiado

corto.

Batería fuera del

rango de temperatura

aceptable.

Retire la batería y deje que se

enfríe.

La electrónica de la

unidad está demasiado

caliente.

Apague la unidad y deje que se

enfríe.

Batería descargada. Cargue la batería.

SOLUCIÓN DE PROBLEMAS

DPAS-2100

9992223804754

ALMACENAMIENTO

Cuando almacene el producto durante largos periodos de tiempo, asegúrese

de realizar los siguientes preparativos para el almacenamiento.

Cabezal de accionamiento

No almacene su unidad sin realizar un mantenimiento de protección para el

almacenamiento que incluya lo siguiente:

• Apague la alimentación de la unidad.

• Retire la batería.

• Elimine la acumulación de suciedad y residuos del exterior de la unidad.

• Apriete todos los tornillos y tuercas.

• Cubra el compartimento de la batería, la batería y el cargador.

• Almacene la unidad en un lugar seco, sin polvo y lejos del alcance de los

niños.

Batería

• Retire la batería.

• Almacene en un lugar seco, sin polvo y lejos del alcance de los niños.

• Almacene a temperaturas entre 32°F (0°C) y 113°F (45°C).

• Si la batería se ha almacenado durante más de seis meses, cárguela al

100% de su capacidad.

Cargador

• Retire la batería del cargador.

• Desconecte el cargador del suministro eléctrico.

• Almacene en un lugar seco, sin polvo y lejos del alcance de los niños.

ALMACENAMIENTO

Almacenamiento tras el uso

No se debe almacenar en un recinto donde se puedan acumular vapores

combustibles. Puede producirse un incendio.

Eliminación

Las principales piezas de plástico que componen el

producto tienen códigos que indican sus materiales. Los

códigos se reeren a los siguientes materiales; deseche

esas piezas de plástico según las normas locales.

DPAS-2100

99922238047

ALMACENAMIENTO

Marca Material

>PA6-GF< Nailon 6 - Fibra de vidrio

>PP-GF< Polipropileno - Fibra de vidrio

>PE-HD< Polietileno

>PP< Polipropileno

• La batería contiene litio. Deséchela únicamente en un punto de recogida

designado.

• Las baterías de iones de litio deben desecharse correctamente.

• Póngase en contacto con su distribuidor en caso de que no sepa cómo

desechar o reciclar las piezas de plástico utilizadas.

Materiales

DPAS-2100

9992223804756

ESPECIFICACIONES

MODELO DPAS-2100

Cortahierba Solo el cabezal de

accionamiento

Longitud 1573 mm (61,93") 872 mm (34")

Anchura 290 mm (11,42") 229 mm (9")

Altura 178 mm (7,01") 229 mm (9")

Peso (sin batería) 3,83 kg (8,45 lbs.) 2,55 kg (5,62 lbs.)

Peso (con batería) 4,85 kg (10,7 lbs.) 3,6 kg (7,94)

Varilla de funcionamiento Tubo de aluminio de 25,0 mm

Dirección de rotación Sentido antihorario; visto

desde arriba

Cabezal de corte Cabezal de hilo de nailon

Speed-Feed®

Asa Delantera - bucle, Asa trasera

Tipo Inalámbrico, con funcionamiento a batería

Motor 56V

Velocidad sin carga 6100/5900 ±10% RPM 11500 ±10 % RPM

Diámetro de hilo de corte 2,4 mm (0,095") /

Diámetro de recorrido de

corte

406 mm (16") / 356 mm

(14")

Tipo de alimentación Avance por sacudida /

Modelo de batería

Tipo

Tensión

Tipo de cargador

Tensión de entrada del

cargador

Batería de la serie de baterías ECHO eFORCE™

56V

Li-ion

56 (nominal 50,4)

CCCV

AC 120

Modelo de cargador Cargador para serie de batería ECHO eFORCE™

56V

Tiempo de carga Consulte el manual del operario de la batería

DPAS-2100

99922238047

N.º de accesorio.

Velocidad típica del eje

(RPM)

Velocidad máxima del eje

(RPM)

99944200540 5800 ±10% 10000

99944200545 4800 ±10% 10000

99944200615 9000 ±10% 10000

99944200502 6200 ±10% 10000

ESPECIFICACIONES

Accesorios compatibles

Descripción Número de modelo

Cortasetos DPAS-2100 Speed Feed® 99944200502

Cortasetos Speed Feed® 99944200540

Cortasetos de eje curvo Rapid

Loader™

99944200615

Cortasetos Pro-Torque 99944200545

Power Pruner™ 99944200532

Pro Paddle 99944200620

Pro Sweep 99944200553

Timón/Cultivador 99944200513

Extensión 3'

99944200536

ECHO ha verificado que los siguientes accesorios de la serie ECHO Pro

Attachment Series son compatibles para su uso con este cabezal de

accionamiento. Por separado, los accesorios conformes enumerados han

sido verificados por un Laboratorio de pruebas reconocido a nivel nacional

(NRTL, por sus siglas en inglés) para cumplir con las normas vigentes. Aun

así, los accesorios enumerados que no son conformes se han sometido a

pruebas significativas para garantizar la compatibilidad con este cabezal

de accionamiento. Asegúrese de leer y comprender toda la información

de seguridad y funcionamiento de este Manual del operario para todos los

accesorios enumerados. Se pueden producir lesiones graves por el uso

de combinaciones de accesorios que no sean ECHO. Lea y siga todas las

instrucciones de seguridad que se enumeran en este manual y en el manual

del accesorio. ECHO, INC. no será responsable por cualquier fallo de

dispositivos de corte, accesorios o complementos que no hayan sido probados

y aprobados por ECHO para su uso con estas unidades.

Accesorios opcionales de ECHO

Características del eje DPAS-2100:

DPAS-2100

9992223804758

Es posible que estén disponibles otros accesorios de la serie Pro Attachment

Series aprobados por ECHO para este cabezal de accionamiento después de

la publicación de este manual del operario. Visite www.echo-usa.com o llame

al 1-800-432-ECHO para obtener la lista actual de accesorios aprobados para

este cabezal de accionamiento.

Accesorios compatibles

Descripción Número de

modelo

Norma aplicable

Cortasetos DPAS-2100

Speed Feed®

99944200502 Norma UL 62841-4-4; Norma

CAN/CSA C22.2 N.º 62841-4-4

Cortasetos Speed Feed® 99944200540 Norma UL 62841-4-4; Norma

CAN/CSA C22.2 N.º 62841-4-4

Cortasetos de eje curvo

Rapid Loader™

99944200615 Norma UL 62841-4-4; Norma

CAN/CSA C22.2 N.º 62841-4-4

Cortasetos Pro-Torque 99944200545 Norma UL 62841-4-4; Norma

CAN/CSA C22.2 N.º 62841-4-4

Power Pruner™ 99944200532 Norma UL 82; Norma CAN/

CSA C22.2 N.º 147-15

Pro Paddle 99944200620 Norma UL 82; Norma CAN/

CSA C22.2 N.º 147-15

Pro Sweep 99944200553 Norma UL 82; Norma CAN/

CSA C22.2 N.º 147-15

Timón/Cultivador 99944200513 Norma UL 82; Norma CAN/

CSA C22.2 N.º 147-15

Extensión 3'

99944200536 Norma UL 82; Norma CAN/

CSA C22.2 N.º 147-15

Soplador a batería 99944200490 Norma UL 1017; Norma CAN/

CSA C22.2 N.º 243-17

2. Para su uso con: Accesorios Power Pruner™ únicamente

ESPECIFICACIONES

Soplador a batería 99944200490

Desbrozadora 99944200601

Bordeadora de eje curvo 99944200470

Bordeadora de eje recto 99944200475

Cortasetos 99944200486

Cortasetos de alcance medio 99944200640

Cortasetos articulado 99944200596

1. Para su uso con: Accesorios para cortasetos articulado, cortasetos,

cortasetos de alcance medio y Power Pruner™ ÚNICAMENTE.

DPAS-2100

99922238047

REGISTRO DEL PRODUCTO

Gracias por elegir un equipo eléctrico de ECHO

Vaya a http://www.echo-usa.com/Warranty/Register-Your-ECHO para registrar

su nuevo producto en línea. ¡Es RÁPIDO y FÁCIL! NOTA: su información

nunca será vendida ni mal empleada por ECHO, Incorporated.

El registro de su compra nos permite ponernos en contacto con usted en el

improbable caso de que se produzca una actualización de servicio o una

retirada del producto, y verica su propiedad para la consideración de la

garantía.

Si no tiene acceso a Internet, puede rellenar el siguiente formulario y enviarlo

por correo a:

ECHO Incorporated, Product Registration, PO Box 1139, Lake Zurich, IL

60047.

DPAS-2100

9992223804760

REGISTRO DEL PRODUCTO

DPAS-2100

99922238047

GARANTÍA

Declaración de garantía limitada para ECHO de 56 voltios

Productos vendidos en EE.UU. y Canadá

ECHO Incorporated garantiza al comprador minorista original, que este

producto ECHO de 56 voltios diseñado para ambientes exteriores está libre

de defectos de material y manufactura, y acepta reparar o reemplazar a su

entera discreción cualquier producto defectuoso de forma gratuita, dentro de

los siguientes plazos a partir de la fecha de compra:

■ Si el producto es para uso doméstico:

• Unidades y herramienta sin accesorios – 5 años

• Batería o cargador – 2 años

■ Si el producto es para uso comercial:

• Unidades y herramienta sin accesorios – 2 años

• Batería o cargador – 2 años

■ Si el producto se destina para alquilar: 90 días para todas las unidades,

baterías y cargadores.

■ Los accesorios de corte, entre otros, barras, cadenas, engranajes, cuchillas,

unidades de los dentados, correas, PowerBroomTM y cabezales de nylon

para podadora, con nes de uso doméstico o no destinados a usufructo,

tendrán garantía por desperfectos debidos al material o la manufactura

durante un período de 60 días a partir de la fecha de compra del producto

original, y por 30 días si su uso es comercial o para alquilar. Cualquier uso

indebido relacionado con el contacto con concreto, rocas u otras estructuras,

no está cubierto por esta garantía.

Esta garantía se extiende solo al comprador minorista original y tiene validez a

partir de su fecha de compra.

Cualquier pieza de este producto que bajo criterio sensato por parte de

ECHO Incorporated, se considere defectuosa en su material de fabricación o

manufactura, será reparada o reemplazada sin cargo alguno por cuenta de

los repuestos y la mano de obra consecuente, por parte de un distribuidor

autorizado de ECHO. Las unidades, repuestos y accesorios reemplazados

bajo esta garantía, están cubiertos solo por el resto del período de garantía

original.

El producto, incluida cualquier pieza defectuosa, debe devolverse a un

Distribuidor ECHO dentro del período de garantía. El costo de entregar el

producto al centro de servicio para el trabajo de garantía, así como el que se

DPAS-2100

9992223804762

GARANTÍA

genere por su devolución al propietario después de su reparación o reemplazo,

será pagado por el propietario. La responsabilidad de ECHO Incorporated con

respecto a los reclamos se limita a realizar las reparaciones o reemplazos

necesarios, y ningún reclamo por incumplimiento de la garantía, será

motivo de cancelación o rescisión del contrato de venta que cubra cualquier

producto marca ECHO de 56 voltios, diseñado para ambientes exteriores. El

concesionario requerirá un comprobante de compra para justicar cualquier

reclamo de garantía. Todo trabajo de garantía debe ser realizado por un

distribuidor autorizado de ECHO.

Esta garantía no cubre ninguna unidad, batería o cargador que haya sido

objeto de mal uso, descuido, negligencia o accidente, o que haya sido

operado de cualquier manera contraria a las instrucciones de funcionamiento

especicadas en

Esta garantía no cubre daños a cargadores o baterías por tensión de carga

incorrecta y baterías que hayan estado expuestas a temperaturas superiores

a las especicadas en el Manual del Operador, baterías que no hayan sido

cargadas correctamente o baterías que hayan alcanzado su vida útil.

Esta garantía no cubre ningún daño al producto que sea el resultado de un

mantenimiento inadecuado, ni cualquier producto que haya sido alterado o

modicado. La garantía no cubre reparaciones necesarias debidas al desgaste

normal, o por el uso de repuestos o accesorios que sean inadecuados para el

producto de marca ECHO de 56 voltios, diseñado para ambientes exteriores,

o que afecten negativamente su funcionamiento, rendimiento o durabilidad.

Además, esta garantía no cubre el desgaste de piezas comunes, entre otras:

Piezas de desgaste: perillas cóncavas, carcasas de carretes, líneas de corte,

bobinas interiores, arandelas de eltro, pasadores de enganche, cuchillas para

triturado y distribución de poda, aspas de ventilador, tubería para ventilación y

aspiración, bolsa de aspiración y correas, barras guía, motosierras, Bolsa para

captura de césped, cuchillas para corta de setos y ruedas.

ECHO Incorporated, se reserva el derecho de cambiar o mejorar el diseño

de este producto sin asumir ninguna obligación de modicar ningún producto

previamente fabricado.

Todas las garantías implicadas están limitadas en tiempo, al período

de garantía establecido. En consecuencia, cualquiera de las garantías

involucradas de este tipo incluyendo la comerciabilidad y la idoneidad para

un propósito particular o de otro tipo, se desconoce en su totalidad después

del vencimiento del período de garantía correspondiente a 5, 2 y 1 año, o

de 90, 60 o 30 días. La responsabilidad de ECHO Incorporated en virtud de

esta garantía se limita estricta y exclusivamente, a la reparación o sustitución

DPAS-2100

99922238047

GARANTÍA

de piezas defectuosas. ECHO Incorporated, no asume ni autoriza a persona

alguna a asumir en su nombre, cualquier compromiso diferente. Algunos

estados no permiten restricciones en el tiempo de vigencia de una garantía

implicada, por lo que la condición anterior puede no ser pertinente en su

caso. ECHO Incorporated, no asume responsabilidad alguna por daños

circunstanciales, indirectos, o de otro tipo, incluyendo, entre otros, gastos

de devolución del producto a un distribuidor autorizado, relacionados con

productos marca ECHO de 56 voltios, diseñados para ambientes exteriores,

ni por gastos de devolución al propietario, tiempo de viaje del mecánico,

cargos telefónicos, alquiler de un producto similar durante el tiempo que se

realiza el servicio de garantía, viaje, pérdida o daño a propiedad personal,

perjuicio en los ingresos, detrimento en el uso del producto, pérdida de tiempo

o inconveniencia. Algunos estados no permiten la exclusión o limitación de

daños circunstanciales o indirectos, por lo que la limitación o exclusión anterior

puede no ser pertinente en su caso.

Esta garantía le otorga derechos legales especícos, y también puede tener

otros derechos que varían de un estado a otro.

DPAS-2100

9992223804764

NOTAS

DPAS-2100

99922238047

NOTAS

437PAS000001 - 437PAS999999

438PAS000001 - 438PAS999999

ECHO INCORPORATED

400 Oakwood Road

Lake Zurich, IL 60047

www.echo-usa.com

99922238047

Manuel d’utili-

sation

DPAS-2100

Série d’acces-

soires Pro™

Lisez et comprenez toute la documentation fournie avant

utilisation. Le non-respect de cette consigne peut entraîner des

blessures corporelles.

Cancer et troubles de reproduction

www.P65Warnings.ca.gov

Remarque : Ce produit est conforme à la norme CAN ICES-003(B)/

NMB-003(B)

DPAS-2100

999222380472

TABLE DES MATIÈRES

Introduction..........................................................................................................................4

Renseignements sur l’entretien..........................................................................................4

Numéro de série/pièces.............................................................................................4

Service.......................................................................................................................5

Soutien aux produits de consommation ECHO.........................................................5

Enregistrement du produit..........................................................................................5

Documentation supplémentaire.................................................................................5

Sécurité...............................................................................................................................6

Symboles de sécurité du manuel et informations importantes..................................6

Symboles internationaux............................................................................................7

Manipulation du produit..............................................................................................9

Élimination de la batterie dans le respect de l’environnement................................14

Déclaration de la FCC.............................................................................................16

Équipement..............................................................................................................17

Avertissements et instructions de sécurité générale pour les outils ECHO suivants :

Coupe-bordures à arbre courbe, coupe-bordures à arbre droit, motoculteur ou

élagueuse à perche, ou unité DPAS congurée comme coupe-bordures à arbre

courbe, coupe-bordures à arbre droit, motoculteur ou élagueuse à perche...........18

Avertissements et instructions de sécurité générale pour l’outil ECHO suivant :

Soufeur ou unité DPAS conguré comme un soufeur..........................................20

Avertissements et instructions de sécurité générale pour les outils ECHO suivants :

Taille-haie, taille-haie à mi-hauteur, taille-haie à arbre ou taille-haie articulé, ou uni-

té DPAS congurée comme taille-haie, taille-haie à mi-hauteur, taille-haie à arbre

ou taille-haie articulé................................................................................................21

Avertissements et instructions de sécurité générale pour les outils ECHO suivants :

Tous les modèles DSRM et DGT, ainsi que les unités DPAS congurées comme

coupe-bordures et débroussailleuses......................................................................23

Description........................................................................................................................32

Contenu.............................................................................................................................30

Assemblage.......................................................................................................................34

Déballer la machine.................................................................................................34

Attacher la poignée de support................................................................................35

Arbre du bloc moteur à l’ensemble de l’arbre inférieur............................................36

Recharge de la batterie............................................................................................34

Installer l’application.................................................................................................39

Retirer la batterie......................................................................................................39

Opération...........................................................................................................................40

Démarrer la machine................................................................................................40

Arrêter la machine....................................................................................................41

Applications..............................................................................................................41

Techniques opératoires - Tête de ligne en nylon.....................................................41

Techniques opératoires - Lame en métal ou en plastique.......................................42

Forces de réaction...................................................................................................43

Problèmes de coupe de la lame..............................................................................45

Entretien............................................................................................................................46

Niveaux de compétence..........................................................................................46

Intervalles d'entretien...............................................................................................47

DPAS-2100

99922238047

TABLE DES MATIÈRES

Maintenance et entretien.........................................................................................47

Remplacement de la ligne en nylon.........................................................................48

Instructions de démontage de la tête de l en nylon...............................................50

Affûtage des lames de métal...................................................................................50

Dépannage...............................................................................................................52

Stockage...........................................................................................................................54

Stockage après utilisation........................................................................................54

Élimination................................................................................................................55

Spécications....................................................................................................................56

Accessoires optionnels ECHO................................................................................57

Enregistrement du produit.................................................................................................59

Garantie.............................................................................................................................61

DPAS-2100

999222380474

INTRODUCTION

RENSEIGNEMENTS SUR L’ENTRETIEN

INTRODUCTION

Les spécications, les descriptions et les illustrations de cette documentation

sont aussi précises que connues au moment de la publication, mais sont

susceptibles d'être modiées sans préavis. Les illustrations peuvent inclure

des équipements et des accessoires en option, et peuvent ne pas inclure tous

les équipements standard.

Pour obtenir de la documentation supplémentaire, y compris les manuels de

sécurité le cas échéant, ou des questions concernant les termes utilisés dans

ce manuel, visitez l’adresse :

https://www.echo-usa.com/manuals

Les pièces et les assemblages d'origine

ECHO pour vos produits ECHO sont

disponibles uniquement auprès d'un

revendeur ECHO agréé. Lorsque vous

avez besoin d'acheter des pièces,

ayez toujours le numéro de modèle

et le numéro de série de l'appareil

avec vous. À titre de référence future,

écrivez-les dans l'espace prévu ci-

dessous.

N° de modèle _______________ Numéro de série. _______________

Pièces / Numéro de série

Lisez et comprenez toute la documentation

fournie. La documentation contient des

spécications et des renseignements relatifs

à la sécurité, au fonctionnement, à l’entretien,

au stockage et à l'assemblage spéciques

à ce produit. Numérisez le code QR pour

obtenir plus de renseignements.

DPAS-2100

99922238047

RENSEIGNEMENTS SUR L’ENTRETIEN

L'entretien de ce produit pendant la période de garantie doit être effectué par

un revendeur agréé ECHO. Pour obtenir le nom et l'adresse du revendeur

agréé ECHO le plus proche de chez vous, demandez à votre revendeur ou

appelez : 1-800-432-ECHO (3246). Des renseignements sur les revendeurs

sont également disponibles sur notre site Web à l’adresse www.echo-usa.com.

Lorsque vous présentez votre appareil pour un service/une réparation sous

garantie, une preuve d'achat est requise.

Si vous avez besoin d'aide ou des questions concernant l'application, le

fonctionnement ou l'entretien de ce produit, appelez le service de soutien des

produits aux consommateurs d'ECHO au 1-800-432-ECHO (3246), de 8 h 00 à

17h00 (norme centrale horaire), du lundi au vendredi. Avant d'appeler, veuillez

connaître le modèle et le numéro de série de votre appareil.

Enregistrez votre équipement ECHO en ligne à l’adresse www.echo-usa.com

ou en remplissant la che d'enregistrement du produit incluse dans ce manuel.

L'enregistrement de votre produit conrme la couverture de la garantie et

fournit un lien direct vers ECHO si nous jugeons nécessaire de vous contacter.

En plus de trouver des renseignements en ligne, des renseignements sont

disponibles auprès de votre revendeur agréé ECHO ou en communiquant avec

ECHO Incorporated, 400 Oakwood Road, Lake Zurich, IL 60047, 1-800-432-

ECHO (3246).

Service

Soutien aux produits de consommation ECHO

Enregistrement du produit

Documentation supplémentaire

DPAS-2100

999222380476

SÉCURITÉ

Symboles de sécurité du manuel et renseignements

importants

Tout au long de ce manuel et sur le produit lui-même, vous trouverez des

alertes de sécurité et des messages d'information utiles précédés de symboles

ou de mots clés. Ce qui suit est une explication de ces symboles et mots clés

et de ce qu'ils signient pour vous.

Le symbole d'alerte de sécurité accompagné du mot « DANGER »

attire l'attention sur un acte ou une situation qui ENTRAÎNERA

des blessures graves ou la mort s'il n'est pas évité.

Le symbole d’alerte de sécurité accompagné du mot

« AVERTISSEMENT » attire l’attention sur un geste ou une

situation qui PEUT entraîner des blessures corporelles graves ou

la mort s’il n’est pas évité.

Le symbole d'alerte de sécurité accompagné du mot

« ATTENTION » attire l'attention sur un acte ou une situation qui

pourrait entraîner des blessures mineures ou modérées s'il n'est

pas évité.

Le message ci-joint fournit les renseignements nécessaires à la

protection de l'appareil.

Remarque : Ce message ci-joint fournit des conseils pour l'utilisation,

l'entretien et la maintenance de l'appareil.

SYMBOLE CERCLE ET BARRE

Ce symbole signie que l'action spécique indiquée est interdite.

Le non-respect de ces interdictions peut entraîner des blessures

graves ou mortelles.

DPAS-2100

99922238047

SÉCURITÉ

Symbole Description Symbole Description

Courant direct Alerte de sécurité

Lisez et suivez

toutes les

précautions de

sécurité dans

le manuel de

l'opérateur. Le

non-respect des

instructions peut

entraîner des

blessures graves.

Portez une protection

des yeux, des oreilles

et de la tête.

Portez des

protections pour les

mains et les pieds.

Attention au feu

Ne pas jeter

avec les ordures

ménagères.

N’exposez pas à la

pluie ou à dans des

endroits humides.

Portez un masque

de protection.

Coupure d’un doigt

Éloignez vos pieds

de la lame.

N’utilisez pas de tête

de ligne - uniquement

des lames.

Surface chaude

N’utilisez pas de

lames - uniquement

des têtes de ligne.

Portez des

chaussures

antidérapantes.

Dispositif de coupe

rotatif

Symboles internationaux

Certains des symboles suivants peuvent être utilisés sur ce produit. Veuillez

les étudier et apprendre leur signification. Une bonne interprétation de ces

symboles vous permettra de mieux utiliser le produit et de manière plus

sécuritaire.

DPAS-2100

999222380478

Symbole Description Symbole Description

Évitez les coups de pied - gardez les

passants à au moins 15 m (50 pi).

Attention aux objets jetés

Portez des protections oculaires

Tenir les spectateurs et les aides à

l’écart 15 m (50 pi)

Les objets projetés peuvent ricocher

et causer des blessures corporelles ou

des dommages matériels.

Éviter le rebondissement de la lame

Niveau de puissance

acoustique garanti

Prévoyez un chemin

de retraite pour éviter

les chutes d’objets.

Ne pas utiliser

l’appareil à moins

de 15 m (50 pi) des

risques électriques.

Tenez les passants

à une distance d’au

moins 15 m (50 pi).

Remarque : Tous les symboles n'apparaîtront pas sur votre appareil.

SÉCURITÉ

Lire les manuels

• Fournir à tous les utilisateurs de cet équipement le manuel de l’opérateur

pour les instructions sur la sécurité d’utilisation.

DPAS-2100

99922238047

SÉCURITÉ

Avertissements et instructions de sécurité générale

Cette section contient les avertissements et les instructions de sécurité

générale prescrits pour les produits alimentés par batterie contenus dans

la norme UL 2595 et pour les outils portatifs, les outils transportables et

les machines pour pelouses et jardins contenus dans la norme UL 62841-

1. D’autres avertissements et instructions importants sont fournis dans les

sections suivantes de ce manuel.

Instructions importantes sur la sécurité

Manipulation du produit

Dégager la zone de travail

• Débarrassez toujours la zone de travail des objets étrangers tels que les

pierres, les débris de verre, les clous, les ls métalliques ou les celles,

qui peuvent être projetés ou s’emmêler dans l’accessoire de coupe, et

vériez l’absence de tout danger caché. Il faut avertir les spectateurs et les

collègues de travail, et empêcher les enfants et les animaux de s’approcher

à moins de 15 m (50 pi) lorsque l’appareil est en marche.

• En dehors de la zone de 15 m (50 pi), il existe toujours un risque de

blessure par des objets projetés.

• Il est recommandé que les personnes présentes portent des lunettes de

protection.

• Si quelqu’un s’approche de vous, éteignez l’unité et arrêtez l’accessoire

de coupe.

• Lorsqu’une unité à lame est utilisée, il existe un risque supplémentaire

de blessure pour les personnes présentes, qui pourraient être frappées

par la lame en mouvement en cas de ricochet ou de toute autre réaction

inattendue de la scie.

Gardez une prise ferme

• Tenez toujours la poignée de l’accélérateur et la poignée de support avec

les pouces et les doigts entourant fermement les poignées.

Gardez une position stable

• Gardez un bon équilibre en tout temps. Ne vous tenez pas sur des

surfaces glissantes, inégales ou instables. Ne travaillez pas dans des

positions anormales ou sur une échelle. Ne vous penchez pas trop en

avant.

DPAS-2100

9992223804710

SÉCURITÉ

Conservez tous les avertissements et instructions pour référence

ultérieure.

Le terme « outil électrique » dans les avertissements se réfère à votre outil

électrique alimenté (avec l) ou à votre outil électrique (sans l) fonctionnant

sur batterie.

Sécurité de la zone de travail

• Gardez la zone de travail propre et bien éclairée. Les endroits

encombrés ou sombres favorisent les accidents.

• N'utilisez pas les outils électriques dans des environnements

explosifs, par exemple en présence de liquides, gaz ou poussières

inammables.

La mise en marche des outils électriques crée des

étincelles qui peuvent enammer la poussière ou les vapeurs.

• Tenez les enfants et les curieux à l'écart lorsque vous utilisez un outil

électrique.Les distractions peuvent vous faire perdre le contrôle.

Sécurité électrique

• Les prises de l'outil électrique doivent être compatibles avec la prise

de courant. Ne modiez jamais la prise d'aucune façon. N'utilisez

pas d'adaptateur de prise avec des outils à prise de terre. Des prises non

modiées et leurs prises de courant respectives réduisent les risques de

choc électrique.

• Évitez que le corps n'entre en contact avec des surfaces mises

à la terre comme les tuyaux, les radiateurs, les cuisinières et les

réfrigérateurs. Il y a un risque accru de choc électrique si votre corps est

en contact avec la terre.

• N'exposez pas les outils électriques à des conditions humides ou

mouillées. L'eau qui pénètre dans un outil électrique augmente le risque

de choc électrique.

• N'abusez pas du cordon. N'utilisez jamais le câble pour porter, tirer ou

débrancher l'outil. Éloignez le cordon de la chaleur, de l’huile, des bords

tranchants ou des pièces mobiles. Les cordons endommagés augmentent

le risque d’un choc électrique.

• Lorsque vous utilisez un outil électrique en extérieur, utilisez une

Lisez tous les avertissements de sécurité, toutes les instructions,

illustrations et toutes spécications fournies avec cet outil

électrique. Le non-respect de toutes les instructions énumérées

ci-dessous peut entraîner un choc électrique, un incendie, des

blessures graves et/ou des dommages matériels.

DPAS-2100

99922238047

SÉCURITÉ

rallonge de câble adaptée à l'usage en extérieur. Utiliser un câble

adapté à un usage en extérieur réduit le risque de choc électrique.

• Si vous ne pouvez éviter d'utiliser l'outil dans un environnement

humide, utilisez un dispositif de courant résiduel (DCR). Le respect de

cette règle réduira le risque de chocs électriques.

Sécurité personnelle

• Restez vigilant, soyez attentif à ce que vous faites et faites preuve

de bon sens lorsque vous utilisez un outil électrique. N’utilisez pas

l’appareil lorsque vous êtes fatigué, sous l’emprise de l’alcool ou de

drogues ou après avoir pris des médicaments. Un moment d’inattention

lors de l’utilisation d’un outil électrique peut provoquer des blessures

corporelles graves.

• Utilisez de l’équipement de protection individuelle. Portez toujours

des lunettes de protection. L’utilisation d’équipement de protection

adapté aux conditions masque antipoussière, chaussures de sécurité

antidérapantes, casque et protections auditives, etc. permet de réduire les

risques de blessures corporelles.

• Évitez tout démarrage accidentel. Assurez-vous que l’interrupteur est

en position d’arrêt avant de brancher l’outil à la source d’alimentation

ou à la batterie et quand vous soulevez ou transportez l’outil.

Transporter un outil électrique avec un doigt sur l’interrupteur ou brancher

un outil dont l’interrupteur est en position de marche peut causer un

accident.

• Retirez la batterie de l'outil électrique avant d'effectuer des réglages,

de changer des accessoires ou de ranger la machine. De telles

mesures de sécurité préventives réduisent le risque d'un démarrage

accidentel de la machine.

• Retirez les clefs de réglage et de serrage avant de mettre l’outil en

marche. Une clef de réglage ou de serrage restée sur une pièce en

rotation de l’outil électrique peut entraîner des blessures corporelles.

• Ne vous penchez pas trop en avant. Gardez un bon équilibre en tout

temps. Ceci permet un meilleur contrôle de l'outil électrique dans des

situations inattendues.

• Habillez-vous correctement. Ne portez pas de vêtements amples ou

de bijoux. Veillez à ne pas approcher vos cheveux et vos vêtements

des pièces en mouvement. Les vêtements amples, les bijoux et les

cheveux longs peuvent se prendre dans les pièces en mouvement.

• Si un appareil est conçu pour être utilisé avec des dispositifs

d’extraction et de récupération des poussières, veillez à ce que ces

dispositifs soient bien raccordés et correctement utilisés. L’utilisation

de dispositifs de récupération des poussières permet de réduire les

risques liés aux poussières.

• Ne laissez pas l'habitude des fréquentes utilisations vous faire

oublier et ignorer les principes de sécurité. Une action négligente peut

DPAS-2100

9992223804712

SÉCURITÉ

provoquer de graves blessures en une fraction de seconde.

Des vêtements appropriés

Portez des vêtements bien ajustés et durables :

• Les pantalons doivent avoir de longues jambes, les chemises doivent

avoir des manches longues.

• NE PAS PORTER DE SHORTS.

• NE PORTEZ PAS de cravates, de colliers, de bijoux ou de vêtements

comportant des éléments libres ou suspendus qui pourraient s’emmêler

dans les pièces mobiles ou la végétation environnante.

• Gardez vos vêtements boutonnés ou zippés et rentrez la queue de votre

chemise.

• Portez des chaussures de travail robustes avec des semelles en

caoutchouc antidérapantes.

• Portez des gants de travail solides, antidérapants et en caoutchouc pour

améliorer votre prise sur les poignées. Les gants offrent également une

protection contre les coupures et les éraures, les environnements froids,

et réduisent la transmission des vibrations de la machine à vos mains.

• NE PORTEZ PAS DE CHAUSSURES OUVERTES.

• NE PAS FAIRE FONCTIONNER L’APPAREIL AVEC LES PIEDS NUS.

Utilisation et entretien des outils électriques

• Ne forcez pas l’outil électrique. Utilisez l'outil l’électrique adapté à

votre application. L'outil électrique approprié fera mieux le travail et sera

plus sécuritaire au rythme pour lequel il a été conçu.

• N’utilisez pas l'outil électrique si l'interrupteur ne le met pas en

marche ou à l'arrêt. Tout outil électrique qui ne peut pas être contrôlé

avec l'interrupteur est dangereux et doit être réparé.

• Débranchez la prise de la source d’alimentation et/ou retirez la

batterie de l’outil électrique, si amovible, avant d’effectuer des

réglages, de changer d’accessoire ou de ranger l’outil. De telles

mesures de sécurité préventives réduisent le risque d'un démarrage

accidentel de l'outil électrique.

• Rangez les outils électriques inutilisés hors de portée des enfants et

ne laissez pas des personnes qui ne se sont pas familiarisées avec

l'outil électrique ou ces instructions l’utiliser. Les outils électriques

sont dangereux entre les mains des utilisateurs non formés.

• Entretenez les outils électriques et les accessoires. Vérier

qu’aucune pièce mobile n’est mal alignée, grippée ou brisée et soyez

attentif à toute autre condition qui pourrait affecter le fonctionnement

de l’outil électrique. S'il est endommagé, faites réparer l'outil

électrique avant de l'utiliser. De nombreux accidents sont causés par

des outils électriques mal entretenus.

DPAS-2100

99922238047

SÉCURITÉ

• Garder les outils de coupe propres et tranchants. Les outils de coupe

bien entretenus avec des bords tranchants sont moins susceptibles de se

coincer et sont plus faciles à contrôler.

• Utilisez l’outil électrique, les accessoires, les mèches, etc.

conformément à ces instructions, en tenant compte des conditions

de travail et des travaux à effectuer. L'utilisation de l'outil motorisé

pour des opérations différentes de celles prévues pourrait entraîner une

situation dangereuse.

• Veillez à ce que les poignées restent propres, sèches et exemptes

d’huile et de graisse. Les poignées et surfaces de prise glissantes ne

permettent pas de manipuler et de contrôler l'outil dans des situations

inattendues.

Utilisation et entretien des outils à batterie

• Rechargez les batteries uniquement avec les chargeurs de batterie

ECHO eFORCE™ 56 V. Un chargeur adapté à un type de batterie peut

créer un risque d'incendie lorsqu'il est utilisé avec une autre batterie.

• Utiliser uniquement avec la série de batteries ECHO eFORCE™ 56V.

L’utilisation de toute autre batterie peut créer un risque de blessure et

d’incendie.

• Lorsque la batterie n'est pas utilisée, éloignez-la des autres objets

métalliques tels qu’attaches trombones, pièces de monnaie, clés,

clous, vis ou autres petits objets métalliques qui peuvent établir une

connexion d'une borne à une autre. Le court-circuitage des bornes de

la batterie peut provoquer des brûlures ou un incendie.

• Ne tentez pas d'ouvrir ni de détruire la batterie. Les électrolytes

contenus dans la batterie sont corrosifs et peuvent causer des dommages

aux yeux ou à la peau s'ils sont rejetés. L'électrolyte peut être toxique

lorsqu'elle est avalée.

• Dans des conditions abusives, du liquide peut être éjecté de la

batterie ; évitez tout contact. En cas de contact accidentel, rincez

avec de l’eau. En cas de contact avec les yeux, consultez également

un médecin. Le liquide s'échappant des batteries peut causer des

irritations ou des brûlures.

• Faites attention lorsque vous manipulez la batterie pour éviter

de la court-circuiter avec des matériaux conducteurs comme des

bagues, des bracelets, des clés, etc.

La batterie ou le conducteur peut

surchauffer et provoquer des brûlures en cas de contact avec lesdits

matériaux.

• N'utilisez pas une batterie endommagée ou modiée ou un outil

endommagé ou modié. Les batteries endommagées ou modiées

peuvent présenter un fonctionnement imprévisible et provoquer un

incendie, une explosion ou un risque de blessure.

• N'exposez pas une batterie ou un outil au feu ou à une température

DPAS-2100

9992223804714

Élimination de la batterie sans danger pour

l’environnement

Recyclez gratuitement votre batterie ECHO eFORCE™ 56V dans les centres

de recyclage de la Rechargeable Battery Recycling Corporation (RBRC).

Appelez au 1-800-822-8837 ou visitez https://www.call2recycle.org pour plus

de détails.

Les matières toxiques et corrosives ci-dessous se trouvent dans les batteries

utilisées dans cette machine : Lithium-ion, une substance toxique.

Éliminez toutes les substances toxiques d'une manière spéciée

an de prévenir la contamination de l'environnement. Avant de

jeter une batterie au Lithium-ion endommagée ou usée, contactez

votre agence locale d’élimination des déchets ou l’agence locale

SÉCURITÉ

CONSERVEZ CES INSTRUCTIONS

excessive. L'exposition au feu ou une température supérieure à 130°C

(266°F) peut provoquer une explosion.

• Suivez toutes les instructions de recharge et ne rechargez pas la

batterie ou l'outil en dehors de la plage de température spéciée

dans ces instructions.

Un rechargement incorrect ou à des températures

en dehors de la plage spéciée peut endommager la batterie et augmenter

le risque d’incendie.

Service

• Ne modiez pas ou n'essayez pas de réparer l'appareil ou la batterie

(selon le cas) sauf en conformité avec les instructions d'utilisation et

d'entretien indiquées dans ce manuel.

• Faites effectuer l'entretien de votre outil électrique par un réparateur

qualié en n'utilisant que des pièces de rechange identiques. Cela

garantira le maintien de la sécurité de l’outil électrique.

• Ne réparez jamais une batterie endommagée.

L'entretien d’une batterie

ne doit être effectué que par le fabricant ou des fournisseurs de service

agréés.

DPAS-2100

99922238047

SÉCURITÉ

Si la batterie se ssure ou se casse, avec ou sans fuite, ne la rechargez

pas et ne l'utilisez pas. Jetez-la et remplacez-la par une nouvelle batterie.

N'ESSAYEZ PAS DE LA RÉPARER ! Pour prévenir les blessures et les

risques d'incendie, d'explosion ou de décharge électrique, et pour éviter

tout dommage à l'environnement :

• Couvrez les bornes de la batterie avec du ruban adhésif résistant.

• N'essayez PAS de retirer ou de détruire l'un des composants de la

batterie.

• N'essayez PAS d'ouvrir la batterie.

• En cas de fuite, les électrolytes rejetés sont corrosifs et toxiques. NE PAS

laisser entrer la solution dans les yeux ou en contact avec la peau et ne

l’avalez pas.

• NE PAS jeter vos batteries usagées dans votre poubelle à ordures

ménagères.

• NE PAS incinérer les batteries.

• NE PAS les mettre dans un endroit où ils feront partie d'un site

d'enfouissement de déchets ou d'un ux de déchets solides municipaux.

• Emmenez-les dans un centre de recyclage ou d'élimination certié.

La plage de température ambiante recommandée :

ARTICLE TEMPÉRATURE

Plage de température de stockage des outils

électriques

32°F (0°C) - 113°F (45°C)

Plage de température de fonctionnement de

l'outil électrique

32°F (0°C) - 113°F (45°C)

Plage de température de rechargement de la

batterie

39°F (4°C) - 104°F (40°C)

Plage de température de fonctionnement du

chargeur

39°F (4°C) - 104°F (40°C)

Plage de température d’entreposage de la

batterie

32°F (0°C) - 113°F (45°C)

Plage de température de déchargement de

la batterie

32°F (0°C) - 113°F (45°C)

de protection de l’environnement pour obtenir des informations

et des instructions spéciques. Apportez les batteries à un centre

local de recyclage ou d’élimination certié pour l’élimination de

batteries au Lithium-ion.

DPAS-2100

9992223804716

SÉCURITÉ

Cet appareil a été testé et jugé conforme aux limites des appareils

digitaux de classe B, en vertu des normes de la Partie 15 du FCC.

Ces limites sont conçues pour apporter une protection contre les

brouillages préjudiciables dans un quartier résidentiel. Cet appareil

génère, utilise et peut émettre de l’énergie radioélectrique et, s’il n’est

pas installé et utilisé conformément aux instructions, il peut provoquer

des interférences nuisibles à la réception de la radio ou de la télévision.

La réception peut être déterminée en éteignant et en rallumant

l’appareil. Nous encourageons l’utilisateur à essayer de corriger

l’interférence en prenant une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.

• Augmentez la distance entre l'appareil et le récepteur.

• Branchez l'appareil dans une prise ou à un réseau différent de

celui où le récepteur est branché.

• Consultez le vendeur ou un expert en installation radio/TV pour

obtenir de l'aide.

Tout changement ou modification non expressément approuvé

par la partie responsable de la conformité pourrait annuler le droit

de l’utilisateur d’utiliser l’équipement.

Déclaration de la FCC

Cet appareil est conforme aux normes Partie 15 du FCC. Le fonctionnement

dépend des deux conditions suivantes :

• Cet appareil ne devrait pas causer d'interférence.

• Cet appareil doit accepter toute interférence reçue, y compris une

interférence pouvant provoquer une opération non souhaitée.

DPAS-2100

99922238047

Équipement

N’utilisez que des accessoires ECHO. L’utilisation d’une combinaison

d’accessoires non approuvée peut entraîner des blessures graves. ECHO

Incorporated ne sera pas responsable de la défaillance des dispositifs de

coupe, des pièces jointes ou des accessoires qui n’ont pas été testés et

approuvés par ECHO. Lisez et suivez toutes les consignes de sécurité.

• N’essayez pas de modier ce produit. L’utilisation d’un produit

modié peut entraîner des blessures graves. NE PAS les mettre dans

un endroit où ils feront partie d'un site d'enfouissement de déchets

ou d'un ux de déchets solides municipaux. Emmenez-les dans un

centre de recyclage ou d'élimination certié.

• Vériez que l’unité n’a pas d’écrous, de boulons ou de vis desserrés

ou manquants. Serrez ou remplacez selon les besoins.

• Vériez que le bouclier n’est pas endommagé, qu’il est correctement

installé et que la lame de coupe est bien en place. Remplacez-les si

l’un ou l’autre est endommagé ou manquant.

• Vériez que l’accessoire de coupe est bien xé et qu’il est en bon

état de marche.

• Une ligne exible non métallique recommandée par le fabricant est

installée dans la tête de coupe.

• Assurez-vous que l’interrupteur d’alimentation, l’interrupteur du

levier de verrouillage, l’interrupteur de présence de l’opérateur et le

bouton de validation fonctionnent correctement.

• Vériez que la poignée et le harnais (s’il est inclus) sont installés

et réglés pour une utilisation sûre et confortable. Voir la section

Assemblage pour un réglage correct.

Les pièces mobiles peuvent amputer les doigts ou causer des blessures

graves. Gardez les mains, les vêtements et les objets lâches à l'écart de toutes

les ouvertures.

• Arrêtez toujours l’unité et assurez-vous que toutes les pièces

mobiles sont complètement arrêtées avant l’assemblage de l’unité,

de retirer les obstructions, de nettoyer les débris ou d’entretenir

l’unité.

• NE PAS mettre en marche ou faire fonctionner l’appareil si tous les

dispositifs de protection et les couvercles de protection ne sont pas

correctement assemblés à l’appareil.

• Retirez TOUJOURS la batterie ou débranchez l’appareil avant de

régler les protections ou les poignées.

SÉCURITÉ

DPAS-2100

9992223804718

• Arrêtez TOUJOURS la machine, retirez la batterie et inspectez-

la si elle heurte un objet dur ou si vous ressentez des vibrations

excessives.

• NE JAMAIS passer la main dans une quelconque ouverture lorsque

l’appareil est en marche. Les pièces mobiles peuvent ne pas être

visibles à travers les ouvertures.

• Placez le câblage en toute sécurité pour éviter les accrochages, la

séparation des connecteurs ou la rupture pendant le fonctionnement.

Rassemblez l’excédent de l et xez-le à l’aide d’un collier de câblage

si l’équipement en est équipé.

• Vériez que le câblage et les connecteurs ne présentent pas

d’entailles, de coupures, de ls exposés ou d’autres dommages, et

réparez ou remplacez-les si nécessaire. Un l ou des connecteurs

exposés peuvent provoquer des chocs, des étincelles et un risque

d’incendie ou d’explosion, entraînant des blessures graves.

• Vériez que les bornes des ls sont bien connectées.

Avertissements et instructions de sécurité générale

pour les outils ECHO suivants : Coupe-bordures

à arbre courbe, coupe-bordures à arbre droit,

motoculteur ou élagueuse à perche, ou unité DPAS

congurée comme coupe-bordures à arbre courbe,

coupe-bordures à arbre droit, motoculteur ou

élagueuse à perche.

Cette section contient les avertissements et les instructions de sécurité

générale prescrits pour les taille-bordures, les coupe-bordures, les cultivateurs,

les débroussailleuses et les élagueuses à perche électriques portatifs et

motorisés, contenus dans la norme UL 82. D’autres avertissements et

instructions importants sont fournis dans les sections suivantes de ce manuel.

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

Lorsque vous utilisez des coupe-bordures, des coupe-bordures,

des cultivateurs et des élagueurs à perche électriques, vous

devez toujours prendre des précautions de base pour réduire les

risques d’incendie, d’électrocution et de blessures, notamment

les suivantes :

SÉCURITÉ

DPAS-2100

99922238047

LIRE TOUTES LES INSTRUCTIONS.

1. Évitez les environnements dangereux - N’utilisez pas les appareils dans

des endroits humides ou mouillés.

2. N’utilisez pas sous la pluie.

3. Gardez les enfants à l’écart - Tous les visiteurs doivent être tenus à bonne

distance de la zone de travail.

4. Habillez-vous correctement – Ne portez pas de vêtements amples ou de

bijoux. Ils pourraient se coincer dans les pièces en mouvement. Le port de

gants en caoutchouc et de chaussures adaptées est recommandé pour

travailler à l'extérieur. Portez un couvre-chef protecteur pour contenir les

cheveux longs.

5. Portez des lunettes de protection : utilisez toujours un masque facial ou un

masque anti-poussière si l’opération est poussiéreuse.

6. Utilisez le bon outil - N’utilisez pas l’outil pour d’autres tâches que celles

auxquelles elle est destinée.

7. Évitez tout démarrage accidentel- Ne transportez pas l’outil branché avec

un doigt sur l’interrupteur. Assurez-vous que l'interrupteur est éteint lorsque

vous branchez l’outil.

8. Ne saisissez pas les lames ou les arêtes de coupe exposées lorsque vous

soulevez ou tenez l’outil.

9. Ne forcez pas l’outil - Il fera mieux le travail et avec moins de risque de

blessure à la vitesse pour laquelle il a été conçu.

10. Ne vous penchez pas trop - Gardez un bon équilibre en tout temps.

11. Soyez vigilant et faites attention à ce que vous faites. Faites appel à votre

bon sens. N’utilisez pas la tondeuse lorsque vous êtes fatigué.

12. Rangez les outils inactifs à l’intérieur - Lorsqu’ils ne sont pas utilisés, les

taille-haies doivent être rangés à l’intérieur, dans un endroit sec, verrouillé

et hors de portée des enfants, et la batterie doit être retirée.

13. Entretenez l’outil avec soin- Gardez les bords tranchants et propres pour

une meilleure performance et pour réduire les risques de blessures. Suivez

les instructions pour lubrier et changer les accessoires. Veillez à ce que

les poignées restent propres, sèches et exemptes d’huile et de graisse.

14. Vériez les pièces endommagées – Avant de continuer à utiliser la

machine, il convient de vérier soigneusement une garde protectrice

ou toute autre pièce endommagée pour s'assurer qu'il fonctionnera

correctement comme prévu. Vériez l'alignement des pièces mobiles,

la xation des pièces mobiles, la cassure des pièces, les xations

endommagées et toute autre condition qui pourrait affecter leur

fonctionnement. Une garde protectrice ou toute autre pièce endommagée

doit être correctement réparée ou remplacée par un centre de service

agréé, sauf en cas d'indication contraire dans ce manuel.

15. Coupe-bordures

• Gardez les gardes protectrices en place et en bon état de

fonctionnement.

SÉCURITÉ

DPAS-2100

9992223804720

SÉCURITÉ

• Maintenez les lames de métal affûtées.

• Gardez les mains et les pieds éloignés de la zone de coupe.

16. Motobêche

• Éloignez vos mains des lames.

17. Sécateur à perche

• Veillez à ce qu’aucune partie du corps ne s’approche de la chaîne.

N'enlevez pas le matériau coupé et ne retenez pas le matériau à couper

lorsque les lames sont en mouvement. Assurez-vous que l'interrupteur

est éteint lorsque vous enlevez le matériel coincé. La chaîne continue de

bouger alors que l'interrupteur est éteint. Un simple moment d’inattention

lors de l’utilisation de l’élagueuse à portée étendue peut entraîner des

blessures graves.

• Portez l’élagueuse à portée étendue par la poignée avec la chaîne de

scie arrêtée. Lorsque vous transportez ou rangez le sécateur à portée

étendue, mettez toujours le couvercle du dispositif de la chaîne de scie.

Une manipulation correcte de l’élagueuse à portée étendue permet de

réduire les risques de blessure par la chaîne de la scie.

• Tenez le sécateur à portée étendue uniquement par les surfaces de

préhension isolées, car la chaîne de la scie peut entrer en contact avec

des câbles cachés. Si une chaîne de scie qui entre en contact avec un l

sous tension peut rendre les parties métalliques exposées de l’élagueuse

à portée étendue sous tension et donner à l’opérateur un choc électrique.

• N’utilisez pas le sécateur à portée étendue par mauvais temps,

notamment en cas de risque de foudre. Cela diminue le risque d'être

frappé par la foudre.

• Pour réduire le risque d'électrocution, ne jamais utiliser à proximité

d'une ligne électrique. Tout contact avec des lignes électriques ou toute

utilisation à proximité de celles-ci peut provoquer des blessures graves

ou un choc électrique pouvant entraîner la mort.

• Utilisez toujours les deux mains lorsque vous utilisez l’élagueuse à portée

étendue. Tenez l’élagueuse à portée étendue à deux mains pour éviter

toute perte de contrôle.

• Utilisez toujours une protection de la tête lorsque vous utilisez l’élagueuse

à portée étendue en hauteur. La chute de débris peut causer des

blessures graves.

Avertissements et instructions de sécurité générale

pour l’outil ECHO suivant : Soufeur ou unité DPAS

congurée comme un soufeur.

Cette section contient les avertissements et les instructions de sécurité

générale prescrits pour les soufeurs électriques portatifs à moteur, contenus

dans la norme UL 1017. D’autres avertissements et instructions importants

sont fournis dans les sections suivantes de ce manuel.

DPAS-2100

99922238047

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

Quand vous utilisez un appareil électrique, vous devez toujours prendre les

précautions de base suivantes :

LIRE TOUTES LES INSTRUCTIONS

Pour réduire le risque d’incendie, de décharge électrique, ou de

blessure :

1. N'utilisez jamais comme jouet. Une attention particulière est nécessaire

lorsque la machine est utilisée par des enfants ou à proximité de ces

derniers.

2. Utilisez uniquement comme de la façon décrite dans ce manuel. Utilisez

uniquement les accessoires recommandés par le fabricant.

3. N’introduisez aucun objet dans les ouvertures. Veillez à ce qu'aucun objet

ne se trouve dans l'orice lors de l'utilisation de l'appareil; maintenir l'orice

dégagé de toutes poussière, bre, cheveux, ou de tout ce qui pourrait

réduire la circulation de l'air.

4. Gardez les cheveux, les vêtements amples, les doigts et toutes les parties

du corps loin de l’ouverture et des pièces mobiles.

5. Désactivez toutes les commandes avant de débrancher l’outil.

6. Soyez particulièrement prudent lorsque vous nettoyez les escaliers.

7. N'utilisez pas cette machine pour ramasser des liquides inammables ou

combustibles, comme de l'essence, ni dans les endroits où ils peuvent être

présents.

Avertissements et instructions de sécurité générale

pour les outils ECHO suivants : Taille-haie, taille-haie à

mi-hauteur, taille-haie à arbre ou taille-haie articulé, ou

unité DPAS conguré comme taille-haie, taille-haie à

mi-hauteur, taille-haie à arbre ou taille-haie articulé

Cette section contient les avertissements et les instructions de sécurité

générale prescrits pour les taille-haies électriques portatifs à moteur, contenus

dans la norme UL 62841-4-2. D’autres avertissements et instructions

importants sont fournis dans les sections suivantes de ce manuel.

SÉCURITÉ

Lisez tous les avertissements de sécurité, toutes les instructions,

illustrations et toutes spécications fournies avec cet outil

DPAS-2100

9992223804722

SÉCURITÉ

électrique. Le non-respect de ces instructions peut entraîner un

choc électrique, un incendie et/ou des blessures graves.

Avertissements de sécurité concernant les taille-haies :

1. Veillez à ce qu’aucune partie du corps ne s’approche de la lame.

N'enlevez pas le matériau coupé et ne retenez pas le matériau à

couper lorsque les lames sont en mouvement.

Les lames continuent

de bouger après que l’interrupteur ait été éteint. Un simple moment

d’inattention lors de l’utilisation de la taille-haie peut provoquer des

blessures corporelles graves.

2. Transportez le taille-haie par la poignée, la lame arrêtée, en veillant

à ne pas actionner l’interrupteur.

Le fait de transporter correctement le

taille-haie réduit le risque de démarrage par inadvertance et de blessure

causée par les lames.

3. Quand vous transportez ou rangez le taille-haie, placez, toujours le

couvercle du dispositif de coupe.

Une manipulation correcte du taille-

haie réduira le risque de blessures corporelles causées par les lames.

4. Lorsque vous retirez les matériaux coincés ou procédez à l’entretien

de l’appareil, assurez-vous que tous les interrupteurs sont éteints

et que le cordon d’alimentation est débranché.

Une mise en marche

inattendue du taille-haie lors de l’élimination de blocages ou de l’entretien

peut entraîner des blessures graves.

5. Tenez toujours le taille-haie par ses poignées isolantes seulement,

car la chaîne peut entrer en contact avec un l électrique caché ou

son propre cordon.

Les lames en contact avec un câble sous tension

peuvent exposer des parties métalliques de l’outil et pourraient causer une

décharge électrique.

6. Maintenez tous les cordons et câbles électriques à l’écart de la zone

de coupe.

Des cordons ou câbles d’alimentation peuvent être cachés

dans les haies ou les buissons et peuvent être accidentellement coupés

par la lame.

7. N’utilisez pas le taille-haie par mauvais temps, surtout s’il y a un

risque de foudre.

Cela diminue le risque d'être frappé par la foudre.

Avertissements de sécurité concernant le taille-haie télescopique :

1. Pour réduire le risque d’électrocution, n’utilisez jamais le taille-haie

à portée étendue à proximité de lignes électriques.

Tout contact avec

des lignes électriques ou toute utilisation à proximité de celles-ci peut

provoquer des blessures graves ou un choc électrique pouvant entraîner

la mort.

2. Utilisez toujours les deux mains lorsque vous utilisez le taille-haie

télescopique.

Tenez le taille-haie télescopique avec les deux mains pour

éviter de perdre le contrôle.

3. Portez toujours un casque lorsque vous utilisez le taille-haie

DPAS-2100

99922238047

Lisez tous les avertissements de sécurité, toutes les instructions,

illustrations et toutes spécications fournies avec cet outil

électrique. Le non-respect de ces instructions peut entraîner un

choc électrique, un incendie et/ou des blessures graves.

Avertissements de sécurité :

1. N’utilisez pas la machine par mauvais temps, notamment en cas de

risque de foudre.

Cela diminue le risque d'être frappé par la foudre.

2. Inspectez minutieusement la zone où la machine doit être utilisée.

Les animaux sauvages peuvent être blessés par la machine pendant son

fonctionnement.

3. Inspectez soigneusement l’endroit où la machine doit être utilisée et

enlevez toutes les pierres, les bâtons, les ls, les os et autres objets

étrangers.

Les objets projetés peuvent causer des blessures corporelles.

4. Avant d’utiliser la machine, vériez toujours visuellement que la

lame ou l’ensemble de lames ne sont pas endommagés.

Les pièces

endommagées augmentent le risque de blessure.

5. Avant toute utilisation, vériez que le cordon d’alimentation et

toute rallonge ne présentent pas de signes d’endommagement

ou de vieillissement.

N’utilisez pas la machine si le cordon est

endommagé ou usé. Si le cordon est endommagé ou usé pendant

l’utilisation, éteignez la machine et ne touchez pas le cordon avant de

le débrancher.

Un cordon d’alimentation ou une rallonge endommagés

peuvent entraîner un choc électrique, un incendie et/ou des blessures

graves.

6. Suivez les instructions pour changer les accessoires.

Des écrous ou

SÉCURITÉ

télescopique au dessus de la tête.

La chute de débris peut causer des

blessures graves.

Avertissements et instructions de sécurité générale

pour les outils ECHO suivants : Tous les modèles

DSRM et DGT, ainsi que les unités DPAS congurées

comme coupe-bordures et débroussailleuse

Cette section contient les avertissements et les instructions de sécurité

générale prescrits pour les coupe-gazon électriques portatifs à moteur, les

coupe-bordures, les coupe-herbes, les débroussailleuses et les scies à

broussailles contenues dans la norme UL 62841-4-4. D’autres avertissements

et instructions importants sont fournis dans les sections suivantes de ce

manuel.

DPAS-2100

9992223804724

SÉCURITÉ

des boulons de xation de la lame mal serrés peuvent endommager la

lame ou la faire se détacher.

7. La vitesse de rotation nominale de la lame doit être au moins égale

à la vitesse de rotation maximale indiquée sur l’outil électrique.

Les

lames fonctionnant à une vitesse supérieure à leur vitesse de rotation

nominale peuvent se briser et s’envoler.

8. Portez des protections pour les yeux, les oreilles, la tête et les mains.

Des équipements de protection appropriés permettent de réduire les

blessures causées par la projection de débris ou le contact accidentel

avec la ligne de coupe ou la lame.

9. Lorsque vous utilisez la machine, portez toujours des chaussures

antidérapantes et protectrices. N’utilisez pas la machine si vous êtes

pieds nus ou avec des sandales ouvertes.

Cela réduit les risques de

blessures aux pieds en cas de contact avec les couteaux ou les lignes en

mouvement.

10. Lors de l’utilisation de la machine, portez toujours des chaussures

de sécurité. N’utilisez pas la machine si vous êtes pieds nus ou avec

des sandales ouvertes.

Cela réduit les risques de blessures aux pieds en

cas de contact avec un couteau, une ligne ou une lame en mouvement.

11. Lorsque vous utilisez la machine, portez toujours des pantalons

longs.

Une peau exposée augmente le risque de blessure par des objets

lancés.

12. Tenez les curieux à l’écart lorsque vous utilisez cette machine.

Les

débris projetés peuvent entraîner des blessures graves.

13. Utilisez toujours vos deux mains lorsque vous utilisez la machine.

Tenir la machine à deux mains permet d’éviter la perte de contrôle.

14. Tenez la machine uniquement par les surfaces de préhension isolées,

car la ligne de coupe ou la lame peut entrer en contact avec des ls

cachés ou son propre cordon.

La ligne de coupe ou lames en contact

avec un l sous tension peut exposer des parties métalliques de la

machine et pourrait causer une décharge électrique.

15. Gardez toujours un bon équilibre et n’utilisez la machine que si vous

êtes debout sur le sol.

Les surfaces glissantes ou instables peuvent

entraîner une perte d’équilibre ou de contrôle de la machine.

16. N’utilisez pas la machine sur des pentes excessivement raides.

Cela

réduit le risque de perte de contrôle, de glissement et de chute pouvant

entraîner des blessures corporelles.

17. Lorsque vous travaillez sur des pentes, soyez toujours sûr de votre

équilibre, travaillez toujours en travers de la pente, jamais en haut

ou en bas, et soyez extrêmement prudent lorsque vous changez de

direction.

Cela réduit le risque de perte de contrôle, de glissement et de

chute pouvant entraîner des blessures corporelles.

18. Maintenez le cordon d’alimentation à l’écart du couteau, de la ligne

ou de la lame.

Un cordon d’alimentation endommagé peut entraîner un

choc électrique, un incendie et/ou des blessures graves.

DPAS-2100

99922238047

19. Maintenez toutes les parties du corps à l’écart de l’outil de coupe,

de la ligne ou de la lame lorsque la machine fonctionne. Avant de

démarrer la machine, assurez-vous que le couteau, la ligne ou la lame

n’entre pas en contact avec quoi que ce soit.

Un moment d’inattention

lors de l’utilisation de la machine peut entraîner des blessures pour vous-

même ou pour d’autres personnes.

20. N’utilisez pas la machine au-dessus de la hauteur de la taille.

Cela

permet d’éviter tout contact involontaire avec le couteau ou la lame et de

mieux contrôler la machine dans des situations inattendues.

21. Lorsque vous coupez des broussailles ou de jeunes arbres qui sont

sous tension, faites attention au retour élastique.

Lorsque la tension

des bres du bois est relâchée, la brosse ou le jeune arbre peut heurter

l’opérateur et/ou rendre la machine incontrôlable.

22. Faites extrêmement attention quand vous coupez des broussailles ou

de jeunes arbres.

Le matériau n peut se prendre dans la lame, puis se

rabattre violemment dans votre direction ou vous faire perdre l’équilibre.

23. Gardez le contrôle de la machine et ne touchez pas les couteaux,

les lignes ou les lames et autres pièces mobiles dangereuses

lorsqu’elles sont en mouvement.

Cela permet de réduire le risque de

blessures dues aux pièces mobiles.

24. Lorsque vous retirez les matériaux coincés ou procédez à l’entretien

de la machine, assurez-vous que tous les interrupteurs sont éteints

et que le cordon d’alimentation est débranché.

Une mise en marche

inattendue de la machine lors de l’élimination de blocages ou de l’entretien

peut entraîner des blessures graves.

25. Transportez la machine en l’éteignant et en l’éloignant de votre corps.

Une manipulation correcte de la machine réduira la probabilité d’un contact

accidentel avec un couteau, une ligne ou une lame en mouvement.

26. Lorsque vous transportez ou rangez la machine, mettez toujours le

couvercle sur les lames métalliques.

Une manipulation correcte de la

machine réduira la probabilité d’un contact accidentel avec la lame.

27. N’utilisez que les coupeurs, lignes, têtes de coupe et lames de

rechange spéciés par le fabricant.

Des pièces de rechange incorrectes

peuvent augmenter le risque de casse et de blessure.

Avertissements de sécurité concernant la poussée de la lame :

1. Maintenez une prise ferme avec les deux mains sur la machine et

positionnez vos bras pour résister à la poussée de la lame. Placez

votre corps sur le côté gauche de la machine.

La poussée de la lame

peut augmenter le risque de blessure en raison du déplacement inattendu

de la machine. La poussée de la lame peut être contrôlée par l’opérateur

si des précautions appropriées sont prises.

2. Si la lame se coince, ou si vous interrompez une coupe pour une

raison quelconque, éteignez la machine et maintenez-la immobile

SÉCURITÉ

DPAS-2100

9992223804726

dans le matériau jusqu’à ce que la lame s’arrête complètement.

Lorsque la lame est en prise, n’essayez jamais de retirer la machine

du matériau ou de la tirer vers l’arrière pendant que la lame est

en mouvement, sous peine de provoquer une poussée de la lame.

Recherchez la cause du blocage de la lame et pratiquez des mesures

correctives.

3. N’utilisez pas de lames émoussées ou endommagées.

Les lames

émoussées ou endommagées augmentent le risque de se coincer ou de

s’accrocher à un objet, ce qui entraîne une poussée de la lame.

4. Maintenez toujours une bonne visibilité du matériau en cours de

coupe.

Un ricochet de lame est plus susceptible de se produire dans les

endroits où il est difcile de voir le matériau coupé.

5. Si une autre personne s’approche de vous pendant que vous utilisez

la machine, éteignez-la.

Il existe un risque accru de blessure pour les

autres personnes qui seraient frappées par la lame en mouvement en cas

de poussée de la lame.

Cette section contient des avertissements et des instructions

supplémentaires contenus dans les normes UL 62841-4-2 et

62841-4- 4.

Pour les débroussailleuses, les débroussailleuses et les scies à

broussailles, selon le type d’accessoire de coupe fourni :

SÉCURITÉ

◆

Retirez TOUJOURS la batterie ou débranchez l’appareil avant de

régler les protections ou les poignées.

◆

Arrêtez TOUJOURS la machine, retirez la batterie et inspectez-

la si elle heurte un objet dur ou si vous ressentez des vibrations

excessives.

◆

Le couteau est aiguisé. Portez des gants pour protéger vos mains.

◆

Tenez toujours la poignée de l’accélérateur avec la main droite et la

poignée de support avec la main gauche, en plaçant l’appareil sur le

côté droit du corps.

◆

Assurez-vous que toutes les ouvertures de ventilation sont exemptes

de débris.

Remarque : Pour faire avancer le l de coupe, tapez la tête de coupe contre le

sol pendant qu’elle tourne à sa vitesse normale de fonctionnement.

Opération avec des lames :

DPAS-2100

99922238047

Les lames métalliques sont très tranchantes et peuvent provoquer

des blessures graves, même si l’appareil est éteint et que les

lames ne sont pas en mouvement. Évitez tout contact avec les

lames. Portez des gants pour protéger vos mains.

L’utilisation des lames exige une conguration spécique de

la débroussailleuse. L’utilisation sans le bouclier, la barre de

protection ou la poignée en U et le harnais spéciés peut entraîner

des blessures graves. Suivez les instructions d’installation.

SÉCURITÉ

Lame Pro Maxi-

Cut pour l’herbe

et les mauvaises

herbes

Lame Tri-Cut

pour l’herbe et

les mauvaises

herbes

Lame métallique

pour l’herbe et

les mauvaises

herbes

Brosse

métallique/Lames

de déblayage

Poignée de

soutien, avec ou

sans barre de

sécurité

Poignée en U ou poignée de soutien

avec barre de sécurité

Poignée en forme

d’U*

Bouclier avec

couteau à

découper

Bouclier sans lame de coupe.

Harnais Harnais

Plaque supérieure/

rondelle plate

Plaques de lame supérieures/inférieures

Écrou hexagonal Écrou hexagonal

Nouvelle goupille

fendue

Nouvelle goupille fendue

*Les normes ANSI et UL exigent que les débroussailleuses soient équipées

d’une barre de protection ou d’un harnais restrictif. La poignée en U assure un

facteur de sécurité plus élevé.

N’installez pas de lames sur les coupe-bordures de modèle GT (arbre

courbe).

• N’utilisez que des pièces approuvées par ECHO. Si vous n’utilisez

pas les bonnes pièces, la lame risque de s’envoler. Des blessures

graves peuvent être inigées à l’opérateur et/ou aux personnes se

trouvant à proximité.

• Le diamètre de l’arbre de la plaque supérieure des lames doit

DPAS-2100

9992223804728

SÉCURITÉ

Toutes les lames ne sont pas compatibles avec tous les coupe-bordures.

Visitez www.echousa. com ou www.shindaiwa-usa.com pour trouver des lames

compatibles.

Le type de lame utilisé DOIT être adapté au type et à la taille du matériau à

couper. Une lame inadaptée ou émoussée peut provoquer des blessures

graves. Les lames DOIVENT être tranchantes. Les lames émoussées

augmentent le risque de coup de pied et de blessure pour vous-même et

les personnes présentes. N’utilisez jamais une lame de délignage, une

lame de scie circulaire ou tout autre type de lame non approuvée.

Lames à 3 dents pour l’herbe et les mauvaises herbes

peuvent être

utilisées partout où la tête de ligne en nylon est utilisée. N’utilisez PAS cette

lame pour les mauvaises herbes ou les broussailles épaisses.

Lame à 8 dents pour l’herbe et les mauvaises herbes

est conçue pour

l’herbe, les débris de jardin et les mauvaises herbes épaisses jusqu’à 19 mm

(0,75") de diamètre. N’utilisez PAS cette lame pour les broussailles ou les

végétaux ligneux lourds.

Lame de brosse à 80 dents

est conçue pour couper les broussailles et les

plantes ligneuses jusqu’à 13 mm (0,5") de diamètre.

Lame de débroussaillage à 22 dents

est conçue pour les fourrés denses et

les gaules jusqu’à de 64 mm (2,5") en diamètre.

correspondre au diamètre de l’arbre des lames.

• Pour la barre d’arrêt ou la poignée en U, suivez les instructions

fournies avec le kit de conversion de lame ou le kit de poignée en U,

et vériez que la lame est correctement xée.

• Une nouvelle goupille fendue est nécessaire chaque fois qu’une lame

est installée.

• Des harnais d’épaule peuvent être utilisés sur tous les coupe-

bordures et débroussailleuses pour réduire la fatigue de l’opérateur.

Les débroussailleuses de plus de 7,5 kg (16,5 lb) de poids sec (sans

carburant) et les débroussailleuses à manche en U nécessitent un

double harnais d’épaule.

Remarque : La barrière est utilisée pour limiter le mouvement vers

l’arrière de l’unité. La barre de protection n’est pas une poignée et ne

doit pas être saisie lors de l’utilisation ou du transport de l’appareil.

Sélection des lames :

DPAS-2100

99922238047

SÉCURITÉ

Un coupe-bordure/débroussailleuse doté d’une lame métallique

peut provoquer des blessures graves s’il est manipulé de manière

incorrecte.

Faites toujours preuve d’une extrême

prudence lorsque vous transportez ou

manipulez l’équipement an d’éviter

tout contact avec les bords tranchants

de la lame. Utilisez le couvercle de

lame en option lorsque l’appareil n’est

pas utilisé.

Conservez les lames dans leur

emballage de protection jusqu’à ce

que vous soyez prêt à les installer.

Rangez les lames en toute sécurité

après les avoir retirées an d’éviter

les blessures dues à un contact

accidentel.

Utilisez des protecteurs de lame pour

protéger les dents de la lame pendant

le transport de l’appareil.

Pour les tailleurs de haies :

Vériez toujours l’absence de corps étrangers dans les haies et les

buissons avant de les tailler.

Taille-haie articulé Angle de coupe réglable :

Ne réglez jamais l’ensemble de coupe lorsque la batterie est installée.

Les lames du taille-haie sont affûtées. Portez toujours des gants pour

régler l’ensemble de coupe.

NE PAS mettre le taille-haie en bout de course lors du réglage de l’angle

de coupe, sous peine de blessures graves.

DPAS-2100

9992223804730

SÉCURITÉ

1. Placez l’appareil sur une surface

plane avec le protège-lame (A)

vers le haut. Assurez-vous que

l’interrupteur d’arrêt est en position

« STOP ».

2. Saisissez la poignée de réglage

de la lame (B) et comprimez

ensemble les leviers de

verrouillage de la lame (C) et (D).

Faites tourner la lame jusqu’à la

position souhaitée. Relâchez les

leviers pour verrouiller la lame.

Le boîtier d’engrenages devient CHAUD pendant l’utilisation. Saisissez

toujours l’ensemble par la poignée de réglage de la lame lorsque vous

effectuez des réglages de l’angle de coupe, sinon vous risquez de vous

blesser gravement.

Toujours installer le couvercle de la lame pour le stockage ou le transport.

Faites tourner l’ensemble de coupe :

Utilisez toujours l’appareil du côté droit de votre corps - JAMAIS du côté

gauche. Faites pivoter le dispositif de coupe de 180° sur l’arbre d’entraînement

an d’éviter de couper directement au-dessus de votre tête.

1. Desserrer la vis de blocage du

carter d’engrenage (A) et retirer

la vis de positionnement du carter

d’engrenage (B).

2. Faites pivoter le dispositif

de coupe de 180° sur l’arbre

d’entraînement jusqu’à ce que le

trou de positionnement de l’arbre

d’entraînement soit visible à

travers le trou de positionnement

du boîtier d’engrenages.

3. Installez la vis de positionnement

du carter d’engrenage (B) et

serrez fermement toutes les

pièces.

DPAS-2100

99922238047

SÉCURITÉ

Les lames du taille-haie sont très affûtées. Portez des gants pour

protéger vos mains lors de la rotation de l’ensemble de coupe, au risque

de vous blesser gravement.

Pendant le fonctionnement, l’unité complète, en particulier le logement

de l’arbre d’entraînement et le boîtier d’engrenages, peut devenir trop

chaude pour être touchée. Évitez tout contact lorsque vous faites tourner

le dispositif de coupe.

DPAS-2100

9992223804732

DESCRIPTION

Repérez les étiquettes de sécurité sur votre appareil. Assurez-vous que

l'étiquette ou les étiquettes sont lisibles et que vous comprenez et suivez

les instructions qui s'y trouvent. Si une étiquette ne peut pas être lue, une

nouvelle peut être commandée auprès de votre revendeur ECHO. L'étiquette

de sécurité est à titre d'exemple seulement. Votre étiquette peut apparaître

légèrement différente.

1. Bloc moteur

2. Interrupteur d'alimentation

3. Interrupteur du levier de verrouillage

4. Interrupteur de vitesse

5. Arbre supérieur

6. Poignée de support

7. Coupleur

DPAS-2100

99922238047

Le produit ECHO que vous avez acheté a été pré-assemblé en usine pour

votre commodité. En raison des restrictions d'emballage, certains assemblages

peuvent être nécessaires.

Après avoir ouvert le carton, vériez qu'il n'est pas endommagé. Informez

immédiatement votre revendeur ou revendeur ECHO des pièces

endommagées ou manquantes. Utilisez la liste de contenu pour vérier les

pièces manquantes.

1 Bloc moteur avec arbre d’entraînement supérieur

1 Accessoire de débroussailleuse à arbre de transmission inférieur*

1 Ensemble de poignée de support

1 Manuel d'utilisation

1 Batterie*

1 Chargeur*

*Tous les appareils ne comprennent pas de batterie, de chargeur ou

d’accessoire de coupe.

CONTENU

DPAS-2100

9992223804734

ASSEMBLAGE

Déballer la machine

Assurez-vous d'assembler correctement la machine avant de

l'utiliser.

Retirez la batterie de la machine avant l’entretien.

N’utilisez pas d’accessoire non recommandé pour cette machine.

• Si les pièces sont endommagées, n'utilisez pas la machine.

• Si vous n'avez pas toutes les pièces, n'utilisez pas la machine.

• Si les pièces sont endommagées ou manquantes,

communiquez avec le centre de service.

1. Ouvrez l’emballage.

2. Lisez la documentation contenue dans la boîte.

3. Retirez toutes les pièces non assemblées de la boîte.

4. Retirez la machine de sa boîte.

5. Jetez la boîte et l'emballage en respectant les règlements locaux.

DPAS-2100

99922238047

ASSEMBLAGE

Attacher la poignée de support

1. Retirez les vis de la poignée.

2. Attachez la poignée de support et

abaissez la bride sur l'arbre.

3. Placez les trous de vis (A) sur la

poignée de support vers la poignée

arrière (B).

4. Placez la poignée de support dans

la position la plus confortable pour

l’utilisation.

5. Serrez les vis.

DPAS-2100

9992223804736

Arbre du bloc moteur à l’ensemble de l’arbre inférieur

ASSEMBLAGE

1. Placez l’ensemble de bloc moteur/

arbre sur une surface plane.

2. Tirez la goupille de verrouillage

(A) et tournez-la d’un quart de tour

dans le sens inverse des aiguilles

d’une montre pour la mettre en

position de verrouillage.

3. Retirez le crochet de stockage et le

capuchon de l’arbre d’entraînement

de l’accessoire.

Remarque : Votre coupleur peut

sembler différent du coupleur

illustré.

4. Monter avec précaution l’ensemble

de l’arbre d’entraînement de

l’accessoire dans le coupleur (B).

Faites tourner l’arbre (C) pour vous

assurer que l’arbre d’entraînement

inférieur interne s’engage dans

la douille carrée de l’arbre

d’entraînement supérieur.

Remarque : Le logement du

roulement inférieur et l’ensemble

de la tête doivent être alignés

avec le bloc moteur.

Remarque : Certains modèles

ont une décalcomanie de la

chaîne de montage pour aider à

l’assemblage.

5. Faites tourner la goupille de

positionnement (A) d’un quart de

tour dans le sens des aiguilles

d’une montre pour qu’elle s’engage

dans le trou de l’arbre inférieur.

Assurez-vous que la goupille de

verrouillage est complètement

engagée en faisant tourner l’arbre

d’entraînement inférieur. La goupille

de positionnement doit s’enclencher

dans le coupleur. Un engagement

complet empêchera une rotation

supplémentaire de l'arbre.

6. Fixez l’ensemble de l’arbre inférieur

au coupleur en serrant le bouton de

serrage (D).

DPAS-2100

99922238047

ASSEMBLAGE

Recharge de la batterie

Remarque : Voir les manuels d’utilisation séparés fournis avec la batterie et le

chargeur.

• Utilisez uniquement des batteries et des chargeurs ECHO eFORCE™

de 56 V.

• Conservez le chargeur et la batterie à l’abri de l’humidité et de tout

liquide.

• N’utilisez pas le chargeur sur une surface facilement combustible (par

exemple, papier, textiles) ou dans un environnement présentant un

risque élevé d’incendie.

• Ne pas couvrir le chargeur. Couvrir le chargeur l’empêchera de

refroidir.

• N’utilisez pas le chargeur dans des environnements explosifs, par

exemple en présence de liquides, gaz ou poussières inammables.

Le chargeur peut produire des étincelles qui peuvent enammer la

poussière ou les fumées - il y a un risque d’explosion.

• Ne branchez le chargeur qu’au secteur dont la tension et la fréquence

sont indiquées sur la plaque signalétique.

• Ne branchez le chargeur que sur une prise murale facilement

accessible.

• N’insérez jamais d’objets dans les fentes de refroidissement de la

batterie ou du chargeur.

• Ne pas charger ou utiliser une batterie et un chargeur défectueux,

endommagés ou déformés.

• Ne pas ouvrir, endommager ou laisser tomber la batterie ou le

chargeur.

• Un liquide peut s’échapper de la batterie si elle est endommagée

ou mal utilisée; évitez tout contact avec la peau. En cas de contact

accidentel, laver les parties de la peau concernées avec beaucoup

d’eau et de savon. Si du liquide entre en contact avec les yeux, ne les

frottez pas. Rincez les yeux avec beaucoup d’eau pendant au moins

15 minutes. Demandez également une assistance médicale.

• Ne jamais ponter (court-circuiter) les contacts de la batterie ou les

bornes du chargeur avec des objets métalliques.

• Protégez-la de la lumière directe du soleil, de la chaleur et des

ammes nues et ne la jetez jamais dans le feu; il y a un risque

d’explosion.

• En cas de fumée ou de feu dans le chargeur, débranchez-le

immédiatement de la prise murale.

• Si le cordon de raccordement est endommagé, débranchez

DPAS-2100

9992223804738

ASSEMBLAGE

La batterie est livrée partiellement chargée en usine et doit être complètement

chargée avant la première utilisation. Chargez la batterie lorsqu’elle ne produit

plus sufsamment d’énergie pour faire fonctionner l’appareil ou lorsque les

témoins lumineux indiquent que la batterie est faible.

1. Branchez le cordon d’alimentation

du chargeur dans la prise murale.

2. Alignez les nervures de la batterie

avec les rainures du chargeur, puis

faites glisser la batterie dans le

chargeur.

3. Pendant la charge normale, le

voyant du chargeur (A) clignote en

VERT.

Si le chargeur détecte un problème, la D.E.L. clignote en ROUGE. Retirez

la batterie du chargeur, éliminez les obstructions des contacts et réinstallez

la batterie dans le chargeur. Si la batterie est en dehors de la plage de

température acceptable (0 °C à 60 °C, 32 °F à 140 °F), le voyant reste

ROUGE.

4. Lorsque la charge est terminée, le

voyant reste VERT. Voir le manuel

de la batterie pour le temps de

charge.

5. Vériez que la batterie est

entièrement chargée. Retirez la

batterie du chargeur, appuyez sur

le bouton d’état de charge de la

batterie (B), et vériez l’afchage

D.E.L..

immédiatement la che de l’alimentation électrique pour éviter tout

risque d’électrocution.

• N’exposez pas la batterie aux micro-ondes ou à la haute pression.

• Pour réduire le risque de trébuchement, placez et marquez le

cordon de raccordement de manière à ce qu’il ne puisse pas être

endommagé ou mettre en danger les autres.

• Un voyant vert indique que la batterie est chargée de 0 à 25 %.

• Deux voyants verts indiquent que la batterie est chargée à 25-50 %.

• Trois voyants verts indiquent que la batterie est chargée à 50-75 %.

• Un voyant vert indique que la batterie est chargée de 75 à 100 %.

DPAS-2100

99922238047

ASSEMBLAGE

L’accessoire fonctionne lorsque la batterie est installée,

que le voyant d’alimentation est allumé et que l’interrupteur

d’alimentation et l’interrupteur du levier de verrouillage sont

enclenchés. Assurez-vous que l’appareil est correctement

positionné pour éviter toute perte de contrôle et toute blessure

grave. Gardez les parties mobiles de l’accessoire hors du sol et

loin des objets qui pourraient s’emmêler ou être projetés.

Remarque : La batterie est livrée partiellement chargée en usine et doit être

complètement chargée avant la première utilisation.

1. Assurez-vous que l’appareil est

hors tension.

2. Alignez les nervures (A) de la

batterie avec les rainures du bloc

moteur. Faites glisser la batterie

dans le bloc moteur.

3. Assurez-vous que le loquet de la

batterie (B) s’enclenche en place et

que la batterie est bien xée avant

de commencer à travailler.

Installer l'application

Retirer la batterie

1. Pour retirer la batterie, appuyez sur le dispositif de déverrouillage de la

batterie (C) et faites glisser la batterie hors du bloc moteur.

Assurez-vous que le verrou de la batterie est complètement engagé avant

d’utiliser l’appareil.

6. Débranchez le cordon d’alimentation du chargeur de la prise murale.

DPAS-2100

9992223804740

OPÉRATION

Avant d'utiliser la machine, lisez et comprenez les consignes de

sécurité et les instructions d'utilisation.

L’accessoire fonctionne lorsque la batterie est installée,

que le voyant d’alimentation est allumé et que l’interrupteur

d’alimentation et l’interrupteur du levier de verrouillage sont

enclenchés. Assurez-vous que le produit est correctement

positionné pour éviter une perte de contrôle et d’éventuelles

blessures graves.

Démarrer la machine

1. Poussez l’interrupteur à levier de

verrouillage (3) et tirez l’interrupteur

d’alimentation (2).

2. Poussez l’interrupteur de vitesse (4)

sur la vitesse de fonctionnement

désirée.

3. Poussez l’interrupteur à gâchette

de vitesse en position (A, tortue)

pour une vitesse faible ou en

position (B, lapin) pour une vitesse

élevée.

OPÉRATION

Lorsque l’appareil est mis sous tension :

DPAS-2100

99922238047

OPÉRATION

Applications

Tenez toujours la poignée de l’accélérateur avec la main droite et

la poignée de support avec la main gauche, en plaçant l’appareil

sur le côté droit du corps.

N’installez pas de lames sur les coupe-bordures de GT (arbre

courbe).

Techniques opératoires - Tête de ligne en nylon

Les têtes de ligne en nylon peuvent être utilisées pour tailler, faucher, couper

et scalper l’herbe et les mauvaises herbes légères.

Taille

Introduisez la ligne de lage dans le matériau à couper. Inclinez la tête de ligne

sur le côté pour diriger les débris de coupe loin de vous :

• Modèle SRM/DSRM/PAS/DPAS/SB/TX/C/T (Arbre droit, rotation de la tête

de coupe dans le sens inverse des aiguilles d’une montre) - Inclinez la tête

de coupe vers le bas sur le côté droit pendant la coupe pour éloigner les

débris de coupe de l’opérateur. Faites avancer la ligne progressivement

dans le matériau que vous souhaitez couper, en évitant tout contact avec

les clôtures ou autres barrières.

• Modèles GT : Inclinez la tête de coupe vers la gauche pendant la coupe

pour éloigner les débris de l’opérateur.

Arrêter la machine

1. Relâchez l’interrupteur d’alimentation pour arrêter la machine.

• Après 90 secondes d’inactivité, l’unité s’éteint d’elle-même.

• Si le voyant reste allumé, le fonctionnement est normal.

• Si le voyant clignote une fois par seconde, la batterie doit être chargée.

• Si le voyant clignote quatre fois par seconde, il y a un défaut dans le

produit. Mettez l’appareil hors tension. Retirez la batterie. Enlevez les

débris autour de la tête de ligne. Installez la batterie. Mettez l’unité sous

tension. Si le clignotement persiste, faites réparer le produit par votre

revendeur agréé.

DPAS-2100

9992223804742

Faucheuse

Faucheuse - Faites pivoter la tête de coupe en arc de cercle horizontale,

en introduisant progressivement le fil dans le matériau à couper. Avancez à

chaque arc pour couper une bande. La largeur de l’andain de coupe dépend

de l’arc. Utilisez un arc plus grand pour un andain plus large, ou un arc plus

petit pour un andain plus étroit. Maintenez la tête de ligne inclinée pour diriger

les débris de coupe vers l’avant ou loin de vous.

Bordure et découpage

Ces deux opérations sont effectuées avec la tête de coupe de la ligne en

nylon inclinée à un angle prononcé. Le découpage consiste à enlever la partie

supérieure de la végétation, laissant la terre à nu. Les bordures consistent

à couper l’herbe là où elle s’est répandue sur le trottoir ou l’allée. Pendant

le délignage et le scalpage, tenez l’appareil à un angle prononcé, dans une

position où les débris, ainsi que la terre et les pierres délogées, ne reviendront

pas vers vous, même s’ils ricochent sur la surface dure.

Généralités

• Les débris s’écoulent dans le sens de la rotation de la tête de ligne.

Changez la position de la tête de ligne pour assurer que le ux de débris

OPÉRATION

est dirigé loin de l’opérateur.

• Maintenez la ligne de coupe à l’écart des clôtures

en l de fer an d’éviter tout enchevêtrement.

• N’utilisez le taille-bordures que si la tête de coupe

se trouve en dessous de la hauteur des genoux.

Techniques opératoires - Lame en

métal ou en plastique

Les lames de débroussailleuses peuvent être utilisées

pour couper et tailler une grande variété de matériaux.

Reportez-vous à la section relative à la sélection des

lames pour déterminer la lame adaptée à l’application.

Faucheuse (lames de 3, 8 et 80 dents pour les

mauvaises herbes et les broussailles)

• Pour couper de grandes sections d’herbe et de

mauvaises herbes, faites pivoter la tête de coupe

en arc de cercle horizontale, en faisant pénétrer

progressivement la lame dans le matériau à couper.

Réglez la vitesse de l’accélérateur en fonction de

votre travail.

• Ne pas faire pivoter le tuyau principal avec les bras.

Tournez les hanches pour faire pivoter la lame

horizontalement de droite à gauche, et coupez les

DPAS-2100

99922238047

OPÉRATION

Forces de réaction

◆

L’accessoire de coupe continue à tourner même après le relâchement

de l’accélérateur, gardez le contrôle de l’appareil jusqu’à ce qu’il

s’arrête complètement.

◆

Un ricochet de lame peut se produire lorsque la lame en rotation

entre en contact avec un objet qu’elle ne coupe pas immédiatement.

Le respect des techniques de coupe appropriées permet d’éviter les

coups de lame.

◆

Le ricochet de la lame peut être sufsamment violent pour provoquer

la propulsion de l’appareil et/ou de l’opérateur dans n’importe quelle

direction, et éventuellement la perte de contrôle de l’appareil.

◆

Un ricochet de lame peut se produire sans avertissement si la lame

s’accroche, cale ou se bloque.

◆

Un ricochet de lame est plus susceptible de se produire dans les

endroits où il est difcile de voir le matériau coupé.

Pousser ou tirer - Coup de pied

Lors d’une utilisation normale, l’utilisation d’une débroussailleuse équipée d’une

lame métallique circulaire peut produire de fortes forces de réaction soudaines

et difciles à contrôler. De fortes forces de réaction peuvent provoquer une

perte d’équilibre ou une perte de contrôle de l’équipement, entraînant des

blessures graves pour l’opérateur et les personnes présentes.

Comprendre les causes de ces forces réactives peut vous aider à les éviter et

à garder le contrôle de l’équipement si vous subissez une réaction soudaine

pendant la coupe. Les forces réactives se produisent lorsque la force appliquée

par les dents coupantes d’une lame rencontre une résistance, et qu’une partie

mauvaises herbes du côté gauche de la lame.

• N’utilisez pas la faux d’avant en arrière, car l’herbe pourrait s’éparpiller et

un retour de bâton pourrait se produire facilement.

• Inclinez la lame vers la gauche de 5 à 10 degrés pour que les herbes

coupées soient poussées vers la gauche, ce qui facilite la progression.

• Avancez à chaque arc pour couper une bande.

• La largeur de l’andain de coupe dépend de l’arc. Utilisez un arc plus grand

pour un andain plus large, ou un arc plus petit pour un andain plus étroit.

La largeur de coupe suggérée est d’environ 1,5 m (4,9 pi).

• Lors du fauchage de grosses broussailles d’un diamètre maximal de

12,7 mm (0,5") de droite à gauche, évitez de couper avec la section en

surbrillance.

DPAS-2100

9992223804744

Forces de poussée et de traction

Les forces de poussée et de traction sont des forces

réactives qui poussent l’équipement directement vers

l’opérateur, ou qui tirent l’équipement directement à

l’opposé de l’opérateur. Ces forces sont le résultat de la

coupe sur les côtés de la lame. La direction de la force

dépend du côté de la lame utilisée et du sens de rotation

de la lame au point de contact. La force réactive est

dans le sens inverse de la rotation de la lame au point de

contact, quel que soit l’endroit où s’effectue le contact.

Ces types de forces réactives sont également appelés

« poussée de la lame »

Comme le montre l’illustration, une lame tournant dans

le sens inverse des aiguilles d’une montre fera que

l’équipement s’éloignera de l’opérateur si le point de

résistance à la coupe se trouve sur le côté gauche de la

lame. Si le point de résistance à la coupe se trouve sur

le côté droit de la lame, l’équipement repoussera vers

l’opérateur. Dans les deux exemples, la force réactive

est dans le sens inverse de la rotation de la lame au

point de contact où se produit la résistance.

Coup de pied

Le coup de pied est également une force réactive

causée par la résistance à la coupe, mais la direction de

la poussée de la lame est latérale (à gauche ou à droite

de la lame), au lieu d’être vers l’avant ou l’arrière, vers

l’opérateur. Dans la plupart des cas, le coup de pied,

la traction et le coup de pied peuvent être réduits ou

éliminés par :

• Utiliser la bonne lame pour le travail de coupe

• Utiliser des lames correctement aiguisées

• Appliquer une force constante et régulière sur la

lame pendant la coupe

• Éviter les obstacles et les dangers au sol

• Faire très attention en coupant des matériaux plus

durs comme des broussailles extrêmement sèches,

des jeunes arbres et des petits arbres

• Couper à partir d’une position stable et sûre

OPÉRATION

de la force de coupe est renvoyée vers l’équipement. Plus la force de coupe ou

la résistance est grande, plus la force réactive est grande.

DPAS-2100

99922238047

OPÉRATION

Problèmes de coupe de la lame

Blocage - Les lames peuvent se bloquer dans la coupe

si elles sont émoussées ou forcées. Le coincement peut

endommager la lame et entraîner sa rupture ou des

blessures dues aux fragments et aux débris volants. Si

une lame est coincée dans une coupe, n’essayez pas de

la retirer en faisant levier de haut en bas pour ouvrir la

coupe. Si vous faites levier sur la lame, vous risquez de

la plier, de la casser et de vous blesser.

Pour dégager une lame coincée dans la coupe, arrêtez l’appareil et soutenez le

coupe-bordures ou la débroussailleuse pour éviter toute contrainte sur la lame.

Poussez l’arbre à l’écart du point d’entrée de la coupe pour ouvrir la coupe, et

tirez la lame directement à l’écart de la coupe dans un mouvement rectiligne.

Soyez prudent lorsque vous relâchez l’arbre an d’éviter d’être frappé par le

retour du ressort ou de tomber.

Vériez que la lame n’est pas endommagée avant de poursuivre. Affûtez les

dents si elles sont émoussées ou remplacez la lame si elle est fendue, pliée,

sans dents ou autrement endommagée.

Pour éviter de se lier :

• Maintenez les lames tranchantes

• Évitez toute pression excessive pendant les coupes

• Ne pas dépasser la capacité de coupe de la lame

• N’utilisez pas de lames dont les dents de coupe sont endommagées ou

manquantes

• Ne pas faire basculer les lames dans la coupe

DPAS-2100

9992223804746

ENTRETIEN

Les pièces mobiles peuvent amputer les doigts ou causer des

blessures graves. Gardez les mains, les vêtements et les objets

lâches à l'écart de toutes les ouvertures. Arrêtez toujours l’unité

et assurez-vous que toutes les pièces mobiles sont complètement

arrêtées avant de retirer les obstructions, de nettoyer les débris

ou d’entretenir l’unité. Laissez l'unité refroidir avant d'effectuer

l'entretien. Portez des gants pour protéger les mains des arêtes

vives et des surfaces chaudes.

L'utilisation d'une unité mal entretenue peut entraîner des

blessures graves pour l'opérateur ou les personnes se trouvant

à proximité. Suivez toujours toutes les instructions d'entretien

telles qu'elles sont écrites, sinon des blessures graves peuvent

en résulter.

Votre appareil est conçu pour fournir de nombreuses heures de service sans

problème. Un entretien régulier et programmé aidera votre unité à atteindre cet

objectif. Si vous n'êtes pas sûr ou n'êtes pas équipé des outils nécessaires,

nous vous recommandons d'amener votre appareil chez un réparateur pour

l'entretien. Pour vous aider à décider si vous voulez le FAIRE VOUS-MÊME

ou laisser le concessionnaire le faire, chaque tâche d'entretien a été notée.

Si la tâche n'est pas répertoriée, consultez votre concessionnaire pour les

réparations.

Niveaux de compétence

Niveau 1 = Facile. Des outils communs peuvent être nécessaires.

Niveau 2 = Difficulté modérée. Certains outils spécialisés peuvent être

nécessaires.

Niveau 3 = Consultez votre détaillant.

Cliquez ICI ou allez sur http://www.echo-usa.com/products/maintenance-kit

ICI https://www.shindaiwa-usa.com/you-can.aspx

DPAS-2100

99922238047

COMPOSANT OU

SYSTÈME

PROCÉDURE

D'ENTRETIEN

Niveaux de

compétence

Quotidien ou avant utilisation 1

Batterie/compartiment à

batterie

Inspecter/Nettoyer/Charger 1

Vis / Écrous / Boulons Inspecter/Serrer/Remplacer 1

Arbre d’entraînement Graisser

REMARQUES SUR LA PROCÉDURE D'ENTRETIEN :

Appliquez une graisse à base de lithium toutes les 25 heures d’utilisation.

S’il n’est pas entretenu correctement, le produit peut présenter un

risque grave pour la santé physique.

S’il n’est pas entretenu correctement, les performances du produit peuvent

se détériorer. Les intervalles de temps afchés sont au maximum. L'utilisation

réelle et votre expérience détermineront la fréquence de l'entretien requis. Si

vous utilisez continuellement de l’huile de chaîne à base végétale, inspectez

et faites l’entretien souvent. Si vous trouvez une anomalie, demandez à votre

revendeur ECHO de la réparer.

Maintenance et entretien

Retirez la batterie avant d’effectuer les procédures d’entretien.

ENTRETIEN

Intervalles d'entretien

DPAS-2100

9992223804748

Nettoyage de la batterie et du compartiment de la batterie

ENTRETIEN

Risque de choc électrique ou d'incendie. N'utilisez pas

de matériaux conducteurs pour nettoyer la batterie ou le

compartiment de la batterie. Sinon, des blessures graves peuvent

1. Coupez un morceau de ligne à la

longueur recommandée.

2,0 mm (0,080") de diamètre 6 m (20

pi).

2,4 mm (0,095") de diamètre 6 m (20

pi).

2. Alignez les èches (A) sur le

dessus du bouton avec les

ouvertures des œillets (B).

Remplacement de la ligne en nylon

Porter des gants ou des blessures corporelles peuvent en résulter :

• La lame est tranchante.

• Le carter d’engrenage et la zone environnante peuvent être chauds.

N'utilisez jamais de l ou de câble métallique qui peut se briser et devenir

un « projectile » dangereux. Des blessures graves peuvent survenir.

en résulter.

1. Relâchez l’interrupteur

d’alimentation et laissez la tête de

coupe s’arrêter.

2. Appuyez sur le loquet de la batterie

(A) et faites glisser la batterie hors

du bloc moteur.

3. Utilisez de l’air comprimé ou une

brosse à poils doux pour enlever

les débris de la batterie et du

compartiment de la batterie.

DPAS-2100

99922238047

ENTRETIEN

3. Insérez une extrémité du l de

coupe dans un œillet (B) et

poussez le l à égale distance dans

la tête de coupe.

4. Tenez la tête de coupe tout en

tournant le bouton dans le sens

des aiguilles d'une montre pour

enrouler le l sur la bobine jusqu'à

ce qu'environ 13 cm (5") de chaque

l restent exposés.

La tête de coupe est maintenant

complètement chargée et prête à

fonctionner.

Lorsque les indicateurs d'usure

situés au bas de la tête Speed-

Feed® sont usés, ou si des trous

apparaissent, le remplacement du

couvercle ou de l'ensemble de la

tête Speed-Feed® est nécessaire.

DPAS-2100

9992223804750

1. Appuyez sur le haut des languettes

de verrouillage (A) des deux côtés

de la tête Speed-Feed® pour

libérer le couvercle (B) du support

d’œillet (C).

2. Retirez le couvercle du support

d'œillet.

ENTRETIEN

Affûtage des lames de métal

Les lames métalliques sont très tranchantes et peuvent provoquer des

blessures graves, même si l’appareil est éteint et que les lames ne sont

pas en mouvement. Évitez tout contact avec les lames. Portez des gants

pour protéger vos mains.

Instructions de démontage de la tête de l en nylon

Remarque : Pour une utilisation normale, le démontage de la tête Speed-

Feed® n'est pas nécessaire. Cependant, si les circonstances nécessitent un

démontage, suivez ces instructions.

DPAS-2100

99922238047

ENTRETIEN

Plusieurs styles de lames métalliques

sont approuvés pour être utilisés sur

la débroussailleuse. La lame à 8 dents

peut être affûtée lors d’un entretien

normal. La lame de déblayage et

la lame à 80 dents nécessitent un

entretien professionnel.

Avant d’affûter la lame, vériez de près qu’elle n’est pas fendue (regardez

attentivement le bas de chaque dent et le trou de montage central), qu’il ne

manque pas de dents et qu’elle n’est pas pliée. Si vous découvrez l’un de ces

problèmes, remplacez la lame.

Lorsque vous affûtez une lame, retirez toujours la même quantité de matériau

de chaque dent pour maintenir l’équilibre.

Une lame qui n’est pas équilibrée entraîne une manipulation dangereuse en

raison des vibrations et peut entraîner une défaillance de la lame.

1. Limez chaque dent à un angle

de 30°, un nombre spécique de

fois, par exemple, quatre coups

par dent. Faites le tour de la lame

jusqu’à ce que toutes les dents

soient aiguisées.

2. NE PAS limer le « gosier » (rayon)

de la dent avec la lime plate. Le

rayon doit rester. Un angle vif

entraînera une ssure et la rupture

de la lame.

Si vous utilisez une meuleuse électrique, veillez à ne pas surchauffer les dents

et à ne pas laisser les pointes ou les dents devenir rouges ou bleues. NE PAS

placer la lame dans l’eau de refroidissement. Cela modierait la trempe de la

lame et pourrait entraîner sa défaillance.

30º

3. Limez chaque dent à un angle

de 30°, un nombre spécique de

fois, par exemple, quatre coups

par dent. Faites le tour de la lame

jusqu’à ce que toutes les dents

soient aiguisées.

30º

Zone de la

dent de coupe

Rayon de la

dent de coupe

Gullet

(Rayon)

DPAS-2100

9992223804752

DÉPANNAGE

Problème Cause possible Solution

Le moteur ne

démarre pas

lorsque vous

appuyez sur

l’interrupteur

de puissance.

Pas de contact

électrique entre la

machine et la batterie.

1. Retirez la batterie.

2. Vériez le contact et réinstallez la

batterie.

La batterie est

déchargée.

Rechargez la batterie.

L’interrupteur du

levier de verrouillage

et l’interrupteur

d’alimentation ne sont

pas poussés en même

temps.

1. Poussez l’interrupteur du levier de

verrouillage et maintenez-le.

2. Tirez sur l’interrupteur de

puissance pour démarrer la machine.

La machine

s’arrête lorsque

vous couper

l’herbe.

La batterie ou la

machine est trop

chaude.

1. Laissez refroidir la batterie jusqu’à

ce que son fonctionnement revienne

à la normale.

2. Laissez refroidir la machine

pendant environ 10 minutes.

La batterie est

déconnectée de l'outil.

Réinstallez le la batterie.

La batterie est

déchargée.

Rechargez la batterie.

Le voyant

rouge du

chargeur

clignote ou ne

s’allume pas.

La che n’est pas

connectée à la prise de

courant.

Branchez le chargeur.

La batterie n’est pas

installée correctement.

Vériez l’installation de la batterie.

Connexion obstruée. Réinstallez la batterie après avoir

éliminé les obstructions.

Défaut dans le

chargeur.

Consultez votre revendeur.

Défaut dans la batterie. Consultez votre revendeur.

L’appareil ne

s’allume pas

La batterie n’est pas

installée correctement.

Vériez l’installation de la batterie.

L’appareil ne

fonctionne pas

lorsqu’il est

allumé

La batterie est

déchargée.

Chargez la batterie.

La batterie est en

dehors de la plage

de température

acceptable.

Retirez la batterie et laissez-la

refroidir.

DPAS-2100

99922238047

DÉPANNAGE

Le temps de

fonctionnement

est trop court.

La batterie est en

dehors de la plage

de température

acceptable.

Retirez la batterie et laissez-la

refroidir.

L’unité électronique est

trop chaude.

Éteignez l’appareil et laissez-le

refroidir.

La batterie est

déchargée.

Rechargez la batterie.

DPAS-2100

9992223804754

STOCKAGE

Lors du stockage du produit pendant de longues périodes, assurez-vous que

les préparatifs suivants pour le stockage sont effectués.

Tête de pompe

Ne stockez pas votre unité sans effectuer une maintenance de protection de

stockage qui comprend les éléments suivants :

• Mettez l’unité hors tension.

• Retirez la batterie.

• Enlevez l'accumulation de saleté et de débris de l'extérieur de l'unité.

• Serrez toutes les vis et tous les écrous.

• Couvrez le compartiment de la batterie, la batterie et le chargeur.

• Rangez l'appareil dans un endroit sec et sans poussière, hors de portée des

enfants.

Batterie

• Retirez la batterie.

• À conserver dans un endroit sec et sans poussière, hors de portée des

enfants.

• Conserver à des températures comprises entre 32 °F (0 °C) et 113 °F (45

°C).

Si la batterie est stockée pendant plus de six mois, chargez-la à 100 % de sa

capacité.

Chargeur

• Retirez la batterie du chargeur.

• Mettez l’appareil hors tension.

• À conserver dans un endroit sec et sans poussière, hors de portée des

enfants.

STOCKAGE

Stockage après utilisation

Ne pas stocker dans une enceinte où des fumées combustibles peuvent

s’accumuler. Un incendie peut se produire.

DPAS-2100

99922238047

Élimination

Les principales pièces en plastique qui composent le

produit ont des codes indiquant leurs matériaux. Les

codes se rapportent aux matériaux suivants; mettez

ces pièces en plastique au rebut conformément aux

réglementations locales.

STOCKAGE

Marque Matériau

>PA6-GF< Nylon 6 - Fibre de verre

>PP-GF< Polypropylène - Fibre de verre

>PE-HD< Polyéthylène

>PP< Polypropylène

• La batterie contient du lithium. Éliminez-les uniquement dans un point de

collecte désigné.

• Les batteries lithium-ion doivent être mises au rebut de manière appropriée.

• Veuillez contacter votre revendeur si vous ne savez pas comment éliminer ou

recycler les déchets de pièces en plastique.

Matériaux

DPAS-2100

9992223804756

SPÉCIFICATIONS

MODÈLE DPAS-2100

Débroussailleuse Bloc moteur uniquement

Longueur 1573 mm (61,93") 872 mm (34")

Largeur 290 mm (11,42") 229 mm (9")

Hauteur 178 mm (7,01") 229 mm (9")

Poids (sans batterie) 3,83 kg (8,45 lb) 2,55 kg (5,62 lb)

Poids (avec batterie) 4,85 kg (10,7 lb) 3,6 kg (7,94 lb)

Tige de commande Tube en aluminium de 25,0 mm

Sens de rotation Dans le sens inverse des

aiguilles d'une montre; vu

de dessus

Tête de coupe Tête de l en nylon

Speed-Feed®

Guidon Avant - boucle, poignée arrière

Type Sans l, à batterie

Moteur 56V

Vitesse à vide 6100/5900 ±10 % tr/min 11500±10 % tr/min

Diamètre de la ligne de

coupe

2,4 mm (0,095") /

Diamètre de coupe 406 mm (16") / 356 mm

(14")

Type d'avance du l Avance par coups /

Batterie modèle

Type

Voltage

Type de chargeur

Tension d'entrée du

chargeur

Batteries de série ECHO eFORCE™ 56V

Li-ion

56 (noté 50,4)

CCVC

AC 120

Chargeur modèle Chargeur de batterie de série ECHO eFORCE™

56V

Temps de charge Voir le manuel d'utilisation de la batterie

DPAS-2100

99922238047

SPÉCIFICATIONS

Pièces jointes compatibles

Description Numéro de modèle

Coupe-bordures DPAS-2100 Speed

Feed®

99944200502

Coupe-bordures Speed-Feed® 99944200540

Couteau à arbre courbe Rapid

Loader™

99944200615

Couteau Pro-Torque 99944200545

Power Pruner™ 99944200532

Pro Paddle 99944200620

Pro Sweep 99944200553

Motoculteur/Cultivateur 99944200513

Extension de 3 pieds

99944200536

Les accessoires suivants de la série ECHO Pro Attachment ont été vérifiés

par ECHO comme étant compatibles avec ce balai mécanique. Les pièces

jointes conformes énumérées ont été vérifiées séparément par un NRTL

(National Recognized Test Lab) pour être conformes aux normes applicables.

Les accessoires énumérés qui ne sont pas conformes ont tout de même

subi des tests importants pour assurer leur compatibilité avec ce balai

mécanique. Veillez à lire et à comprendre toutes les consignes de sécurité

et de fonctionnement figurant dans ce manuel de l’opérateur pour tous les

accessoires énumérés. L’utilisation de combinaisons d’accessoires non ECHO

peut entraîner des blessures graves. Lisez et respectez toutes les consignes

de sécurité énumérées dans ce manuel et dans le manuel des accessoires.

ECHO, INC. ne sera pas responsable de la défaillance des dispositifs de

coupe, des pièces jointes ou des accessoires qui n’ont pas été testés et

approuvés par ECHO à utiliser avec ces unités.

Accessoires optionnels ECHO

No. d’accessoire.

Vitesse typique de la

broche (tr/min)

Vitesse maximale de la

broche (tr/min)

99944200540 5800 ±10% 10000

99944200545 4800 ±10% 10000

99944200615 9000 ±10% 10000

99944200502 6200 ±10% 10000

Caractéristiques de la broche DPAS-2100:

DPAS-2100

9992223804758

D’autres accessoires de la série Pro Attachment approuvés par ECHO pour

ce groupe électrogène peuvent devenir disponibles après la publication de ce

manuel d’utilisation. Consultez www.echo-usa.com ou appelez le 1-800-432-

ECHO pour obtenir la liste actuelle des accessoires approuvés pour ce balai

mécanique.

Pièces jointes conformes

Description Numéro de

modèle

Norme applicable

Coupe-bordures DPAS-

2100 Speed Feed®

99944200502 UL Std. 62841-4-4; CAN/CSA

Std. C22.2 No. 62841-4-4

Coupe-bordures Speed-

Feed®

99944200540 UL Std. 62841-4-4; CAN/CSA

Std. C22.2 No. 62841-4-4

Couteau à arbre courbe

Rapid Loader™

99944200615 UL Std. 62841-4-4; CAN/CSA

Std. C22.2 No. 62841-4-4

Couteau Pro-Torque 99944200545 UL Std. 62841-4-4; CAN/CSA

Std. C22.2 No. 62841-4-4

Power Pruner™ 99944200532 UL Std. 82; CAN/CSA Std.

C22.2 No. 147-15

Pro Paddle 99944200620 UL Std. 82; CAN/CSA Std.

C22.2 No. 147-15

Pro Sweep 99944200553 UL Std. 82; CAN/CSA Std.

C22.2 No. 147-15

Motoculteur/Cultivateur 99944200513 UL Std. 82; CAN/CSA Std.

C22.2 No. 147-15

Extension de 3 pieds

99944200536 UL Std. 82; CAN/CSA Std.

C22.2 No. 147-15

Soufeur puissant 99944200490 UL Std. 1017; CAN/CSA Std.

C22.2 No. 243-17

2. À utiliser avec : Attachements Power Pruner™ uniquement

SPÉCIFICATIONS

Soufeur puissant 99944200490

Débroussailleuse 99944200601

Coupe-bordures à arbre courbe 99944200470

Coupe-bordures à arbre droit 99944200475

Taille-haie 99944200486

Taille-haie à portée moyenne 99944200640

Taille-haie articulé 99944200596

1. À utiliser avec : Accessoires de taille de haie articulée, de taille de haie, de

taille de haie à mi-portée et de Power Pruner™ UNIQUEMENT.

DPAS-2100

99922238047

ENREGISTREMENT DU PRODUIT

Merci d'avoir choisi ECHO Power Equipment

Veuillez vous rendre à l’adresse http://www.echo-usa.com/Warranty/Register-

Your-ECHO pour enregistrer votre nouveau produit en ligne. C'est RAPIDE

et FACILE! REMARQUE : vos renseignements ne seront jamais vendus ou

utilisés à mauvais escient par ECHO, Incorporated.

L'enregistrement de votre achat nous permet de communiquer avec vous dans

le cas improbable d'une mise à jour du service ou d'un rappel de produit, et

vérie votre propriété pour la prise en compte de la garantie.

Si vous n'avez pas accès à Internet, vous pouvez remplir le formulaire ci-

dessous et le poster à :

ECHO Incorporated, Product Registration, PO Box 1139, Lake Zurich, IL

60047.

DPAS-2100

9992223804760

ENREGISTREMENT DU PRODUIT

DPAS-2100

99922238047

GARANTIE

Relevé de garantie limitée pour les produits portables ECHO de 56

volts et les tondeuses Walk Behind vendus aux États-Unis et au

Canada

Mandats d’ECHO Incorporated à l’acheteur au détail d’origine que ce produit

d’extérieur de marque ECHO de 56 volts est exempt de défauts de matériaux

et de fabrication et accepte de réparer ou de remplacer, à la discrétion d’ECHO

Incorporated, tout produit défectueux gratuitement dans ces délais à compter

de la date d’achat:

■ Si le produit est destiné à l’usage du propriétaire :

• Unités et outil nu – 5 ans

• Batterie ou chargeur – 2 ans

■ Si le produit est destiné à un usage commercial :

• Unités et outil nu – 2 ans

• Batterie ou chargeur – 2 ans

■ Si le produit est destiné à la location : 90 jours pour toutes les unités,

batteries et chargeurs.

■ Accessoires de coupe tels que, y compris, barres, chaînes, pignons, lames,

dents, ceintures, PowerBroomTM et les têtes de tondeuse en nylon pour

l’utilisation par le propriétaire ou usage non producteur de revenus seront

couvertes pour les défaillances dues à des défauts de matériaux ou de

fabrication pendant une période de 60 jours à partir de la date d’achat du

produit d’origine et de 30 jours pour une utilisation commerciale / de location.

Toute mauvaise utilisation par contact avec du béton, des roches ou d’autres

structures n’est pas couverte par cette garantie.

Cette garantie s’étend uniquement à l’acheteur au détail d’origine et commence

à la date de l’achat au détail d’origine.

Toute partie de ce produit jugée raisonnablement par ECHO Incorporated,

défectueuse en matériaux ou en fabrication sera réparée ou remplacée sans

frais pour les pièces et la maind’oeuvre par un Concessionnaire ECHO.

Les unités, pièces de réparation et accessoires remplacés en vertu de cette

garantie ne sont garantis que pour le reste de la période de garantie d’origine.

Le produit, y compris toute pièce défectueuse, doit être retourné à un

Concessionnaire ECHO pendant la période de garantie. Les frais de livraison

du produit au centre de service pour les travaux de garantie et les frais de

retour au propriétaire après la réparation ou le remplacement seront payés par

DPAS-2100

9992223804762

GARANTIE

le propriétaire. La responsabilité d’ECHO Incorporated à l’égard des

réclamations se limite à effectuer les réparations ou les remplacements requis

et aucune réclamation de violation de garantie ne doit être un motif d’annulation

ou d’annulation du contrat de vente de tout produit d’extérieur de marque

ECHO de 56 volts. Une preuve d’achat sera exigée par le concessionnaire

pour justier toute réclamation de garantie. Tous les travaux sous garantie

doivent être effectués par un concessionnaire ECHO autorisé.

Cette garantie ne couvre pas les unités, les batteries ou les chargeurs qui

ont fait l’objet d’une mauvaise utilisation, d’une négligence, d’une négligence

ou d’un accident, ou qui ont été utilisés de quelque manière que ce soit

contrairement aux instructions d’utilisation spéciées dans le manuel de

l’opérateur. Cette garantie ne couvre pas la détérioration normale due à

l’utilisation ou à l’exposition, et toute réparation

Cette garantie ne couvre pas les dommages aux chargeurs ou aux batteries

par une tension de charge incorrecte et les batteries qui ont été exposées à

des températures supérieures à celles spéciées dans le manuel de l’opérateur,

aux batteries qui n’ont pas été correctement chargées ou aux batteries qui ont

atteint leur durée de vie utile.

Cette garantie ne s’applique à aucun dommages au produit qui résultent d’un

mauvais entretien ou à tout produit qui a été modié ou modié. La garantie ne

s’étend pas aux réparations rendues nécessaires par l’usure normale ou par

l’utilisation de pièces ou d’accessoires qui sont incompatibles avec le produit

d’extérieur 56 Volts de marque ECHO ou qui nuisent à son fonctionnement,

à ses performances ou à sa durabilité. De plus, cette garantie ne couvre pas

l’usure d’articles normaux tels que, mais sans s’y limiter :

Articles d’usure - Boutons de bosse, bobines extérieures, lignes de coupe,

bobines intérieures, rondelles en feutre, goupilles d’attelage, lames de paillage,

ventilateur à refoulement, tubes de soufage et de vide, sac et sangles à vide,

barres de guidage, chaînes de scie, sac de capture d’herbe, lames de taille-

haie et roues

ECHO Incorporated se réserve le droit de modier ou d’améliorer la conception

de ce produit sans assumer aucune obligation de modier tout produit

précédemment fabriqué.

Toutes les garanties implicites sont limitées dans la durée à la période de

garantie indiquée. En conséquence, de telles garanties implicites, y compris

la qualité marchande, l’adéquation à un usage particulier ou autre, sont

déclinées dans leur intégralité après l’expiration de la période de garantie de

cinq ans, deux ans, un an, 90 jours, 60 jours ou 30 jours. L'obligation d'ECHO

Incorporated en vertu de cette garantie est strictement et exclusivement

DPAS-2100

99922238047

GARANTIE

limitée à la réparation ou au remplacement de pièces défectueuses. ECHO

Incorporated, ne suppose pas ou n'autorise quiconque à assumer pour lui toute

autre obligation. Certains États n’autorisent pas les limitations sur la durée d’une

garantie implicite, de sorte que la limitation cidessus peut ne pas s’appliquer

à vous. ECHO Incorporated, n'assume aucune responsabilité pour les frais

accessoires, consécutifs, ou d’autres dommages, y compris les frais de retour

du produit à un concessionnaire pour les produits d’extérieur de marque ECHO

de 56 volts et les frais de livraison au propriétaire, le temps de déplacement du

mécanicien, les frais de téléphone, la location d’un produit similaire pendant

le temps que le service de garantie soit effectué, le voyage, la perte ou les

dommages de biens meubles, perte de revenus, perte d’utilisation du produit,

perte de temps ou inconvénient. Certains États n’autorisent pas l’exclusion

ou la limitation des dommages accessoires ou consécutifs, de sorte que la

limitation ou l’exclusion ci-dessus peut ne pas s’appliquer à vous.

Cette garantie vous donne des droits légaux spéciques, et vous pouvez

également avoir d’autres droits qui varient d’un État à l’autre.

DPAS-2100

9992223804764

REMARQUES

DPAS-2100

99922238047

REMARQUES

437PAS000001 - 437PAS999999

438PAS000001 - 438PAS999999

ÉCHO INCORPORÉ

400 Oakwood Road

Zurich Lake, IL 60047

ECHO DPAS-2100SBBT EFORCE 56V Brushless Cordless Battery 16 in. Attachment Capable String Trimmer

Product's Documents

Operator’s Manual

Specifications

ECHO DPAS-2100SBBT Questions and Answers
