[nl] Gebruiksaanwijzing en installatievoorschrift
Afzuigkap
Inhoudsopgave
[nl] Gebruiksaanwijzing en installatievoorschrift
8 Gebruik volgens de voorschriften 2
( Belangrijke veiligheidsvoorschriften 3
7 Milieubescherming 4
1 Apparaat bedienen 5
e Verbinding kookplaat 7
o Home Connect 8
2 Reinigen en onderhouden 10
3 Wat te doen bij storingen? 13
4 Servicedienst 13
( Belangrijke veiligheidsvoorschriften 15
K Algemene aanwijzingen 16
5 Installatie 16
Gebruiksaanwijzing
Meer informatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.bosch-home.com en in de online-shop: www.bosch-eshop.com
8 Gebruik volgens de voorschriften
Gebruik volgens de voorschriften
Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u uw apparaat goed en veilig bedienen. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geven aan een volgende eigenaar.
De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling.
Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is niet voor buitengebruik bestemd. Zorg ervoor dat het toestel altijd onder toezicht wordt gebruikt. De fabrikant is niet aansprakelijk voor schade als ...
Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau.
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, wanneer zij onder toezicht staan van een persoon die verantw...
Kinderen mogen niet met het apparaat spelen.Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen, tenzij ze 15 jaar of ouder zijn en onder toezicht staan.
Zorg ervoor dat kinderen die jonger zijn dan 8 jaar uit de buurt blijven van het apparaat of de aansluitkabel.
Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.
Dit apparaat is niet bestemd voor gebruik boven gastoestellen.
Dit apparaat is niet bestemd voor gebruik met een externe tijdschakelklok of een afstandbediening.
( Belangrijke veiligheidsvoorschriften
Belangrijke veiligheidsvoorschriften
: Waarschuwing
Verstikkingsgevaar!
: Waarschuwing
Risico van brand!
: Waarschuwing
Risico van verbranding!
: Waarschuwing
Risico van letsel!
: Waarschuwing
Gevaar voor letsel!
: Waarschuwing
Kans op een elektrische schok!
Oorzaken van schade
Attentie!
Defecte lampen altijd onmiddellijk vervangen, om overbelasting van de andere lampen te voorkomen.
Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doek.
Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal.
Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.
Gevaar van beschadiging door een verkeerde behandeling van designelementen. Niet aan designelementen trekken. Geen voorwerpen op designelementen plaatsen of hieraan ophangen.
7 Milieubescherming
Milieubescherming
Uw nieuwe apparaat is bijzonder energie-efficiënt. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer kunt besparen op energie en het apparaat op de juiste manier afvoert.
Energie besparen
Milieuvriendelijk afvoeren
Voer de verpakking op een milieuvriendelijke manier af.
1 Apparaat bedienen
Apparaat bedienen
Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
Aanwijzing:
Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weer uit. Zo wordt de keukendamp het effectiefst verwijderd.
Bedieningspaneel
Symbool
Toelichting
Indicatie
Toelichting
Ventilator instellen
Inschakelen
1. Tip op het symbool #.
2. Kies de ventilatiestand met de bedieningsring.
Aanwijzing:
Uitschakelen
Tip op het symbool #.
Intensief-stand
Bij sterke geur- en dampvorming kunt u de intensief- stand gebruiken.
Inschakelen
Draai aan de bedieningsring tot ˜‚ of ˜ƒ wordt weergegeven.
Aanwijzing:
Na ca. zes minuten schakelt de afzuigkap zelfstandig terug naar ventilatiestand 3.
Uitschakelen
Wilt u de intensiefstand voor afloop van de vooraf ingestelde tijd beëindigen, draai de bedieningsring dan tegen de wijzers van de klok in.
Automatische stand
Inschakelen
Tip op het symbool >.
De optimale ventilatiestand (‘‚‘†) wordt automatisch ingesteld via de PerfectAir sensor.
Uitschakelen
Tip op het symbool > om de automatische stand uit te schakelen.
Wanneer de PerfectAir sensor geen verandering van de luchtkwaliteit in de ruimte meer vaststelt, schakelt de ventilator automatisch uit.Het apparaat schakelt terug naar de eerder ingestelde ventilatiestand.
De looptijd in de automatische stand bedraagt maximaal 4 uur.
Sensorbesturing
In de automatische stand herkent de PerfectAir sensor in de afzuigkap de intensiteit van de kook- en bakluchtjes. Afhankelijk van de instelling van de PerfectAir sensor schakelt de ventilator automatisch in een andere stand.
Mogelijke instellingen van de sensor:
Standaard instelling van de gevoeligheid: ‡
Laagste instelling van de gevoeligheid: ‚
Hoogste instelling van de gevoeligheid: ‚‹
Als de sensorregeling te zwak of te sterk reageert, kunt u de instelling als volgt wijzigen:
1. Bij een uitgeschakelde ventilator het symbool > aantippen en ingedrukt houden.De instelling wordt weergegeven.
2. Kies de instelling met de bedieningsring.
3. Symbool > loslaten.
Naloop ventilator
Inschakelen
Tip op het symbool y.
De ventilator loopt in ventilatiestand 1.
Op het display worden de resterende minuten van de naventilatie weergegeven.
Na ca. 10 minuten gaat de ventilator automatisch uit.
Aanwijzing:
Met de bedieningsring kunt u de nalooptijd (‚ tot ŠŠ minuten) aanpassen.
Uitschakelen
Tip op het symbool y.
De naventilatie wordt direct beëindigd.Het apparaat schakelt terug naar de eerder ingestelde ventilatiestand.
Verlichting
U kunt de verlichting onafhankelijk van de ventilator in- en uitschakelen.
Tip op het symbool B.
Helderheid instellen
Houd het symbool B ingedrukt tot de gewenste helderheid verkregen is.
Verzadigingsindicatie
Als de metalen vetfilter of actieve koolfilter verzadigd is, knipperen na uitschakeling van het apparaat de betreffende symbolen:
Uiterlijk op dit moment dienen de metalen vetfilters schoongemaakt of het actief koolfilter vervangen te worden. ~ "Reinigen en onderhouden" op pagina 10
Wanneer de verzadigingsindicaties knipperen, kunnen ze worden gereset. Hiervoor het symbool # aantippen.
Display omschakelen voor luchtcirculatie
Voor luchtcirculatie moet de elektronische regeling worden omgeschakeld:
Geluidssignaal
Inschakelen
Bij een uitgeschakelde ventilator gelijktijdig de symbolen # en y aantippen en ca. drie seconden vasthouden. Ter bevestiging klinkt een signaal en op het display wordt ‚ weergegeven.
Uitschakelen
Bij een uitgeschakelde ventilator gelijktijdig de symbolen # en y aantippen en ca. drie seconden vasthouden. Ter bevestiging wordt ‹ weergegeven op het display.
e Verbinding kookplaat
Verbinding kookplaat
U kunt dit apparaat verbinden met een kookplaat die hiervoor compatibel moet zijn en zo de functies van de kap regelen via de kookplaat.
Er zijn verschillende mogelijkheden om de apparaten met elkaar te verbinden:
Home Connect
Wanneer beide apparaten geschikt zijn voor Home Connect, is het mogelijk ze te verbinden via de Home Connect app.
Zie hiervoor de meegeleverde documentatie van Home Connect.
Apparaten direct verbinden
Wordt het apparaat direct verbonden met een kookplaat, dan is verbinding met het thuisnetwerk niet meer mogelijk. Het apparaat functioneert als een afzuigkap zonder netwerkverbinding en kan nog steeds via het bedieningspaneel worden bediend.
Apparaten verbinden via het thuisnetwerk
Worden de apparaten via het thuisnetwerk met elkaar verbonden, dan kan zowel de op de kookplaat gebaseerde bediening van de kap als Home Connect voor het apparaat worden gebruikt.
Aanwijzingen
Instellen
Om de verbinding tussen kookplaat en afzuigkap te configureren, dient de kap uitgeschakeld te zijn.
Directe verbinding
Zorg ervoor dat de kookplaat ingeschakeld is en zich in de zoekmodus bevindt.
Houd u hierbij aan het hoofdstuk “Verbinding afzuigkap” in de gebruiksaanwijzing bij uw kookplaat.
Aanwijzingen
De symbolen : en > ingedrukt houden totdat de indicaties D en Ù beginnen te knipperen.
De afzuigkap is verbonden met de kookplaat wanneer het symbool D niet meer knippert en verlicht is.
Verbinding via het thuisnetwerk
Volg de aanwijzingen op in de paragraaf “Automatische aanmelding bij het thuisnetwerk” of “Handmatige aanmelding bij het thuisnetwerk” ~ "Home Connect" op pagina 8
Zodra de afzuigkap verbonden is met het thuisnetwerk, kunt u via de Home Connect app verbinding maken met de kookplaat. Volg hiertoe de aanwijzingen op het mobiele eindapparaat op.
o Home Connect
Home Connect
Dit apparaat is voorzien van WLAN en kan via een mobiel eindapparaat worden bediend.
Wordt het apparaat niet verbonden met het thuisnetwerk, dan functioneert het als een afzuigkap zonder netwerkaansluiting die nog steeds via het display kan worden bediend.
De beschikbaarheid van de functie Home Connect is afhankelijk van de beschikbaarheid van de Home Connect diensten in uw land. De Home Connect diensten zijn niet in elk land beschikbaar. Meer informatie hierover vindt u op www.home-connect.com.
Aanwijzingen
Instellen
Om instellingen via Home Connect te kunnen uitvoeren, moet de Home Connect app op uw mobiele eindapparaat geïnstalleerd en geconfigureerd zijn.
Zie hiervoor de meegeleverde documentatie van Home Connect.
Om de instellingen uit te voeren, volgt u de stappen die de app aangeeft.
Voor het configureren moet de app geopend zijn.
Aanwijzing:
Bij de functie Gereed voor bedrijf heeft uw apparaat binnen het netwerk max. 2 W nodig.
Handmatige aanmelding bij het thuisnetwerk
Aanwijzingen
1. De symbolen : en > ingedrukt houden totdat de indicaties D en Ù beginnen te knipperen.
2. Om de automatische aanmelding bij het thuisnetwerk te starten, de bedieningsring naar rechts draaien, tot D en ‚ knipperen.
3. Binnen 2 minuten de WPS toets van de router indrukken.
Aanwijzing:
4. De aanwijzingen op het mobiele eindapparaat voor de automatische netwerkaanmelding opvolgen.
Handmatige aanmelding bij het thuisnetwerk
Aanwijzingen
1. De symbolen : en > ingedrukt houden totdat de indicaties D en Ù beginnen te knipperen.
2. Om de automatische aanmelding bij het thuisnetwerk te starten de bedieningsring naar rechts draaien, tot D en ƒ knipperen.
3. Mobiel eindapparaat bij het netwerk van de afzuigkap met de SSID “HomeConnect” aanmelden m.b.v. de sleutel “HomeConnect”.
4. De aanwijzingen op het mobiele eindapparaat voor de handmatige netwerkaanmelding opvolgen.
Verbinden met app
Is de Home Connect app op uw mobiele eindapparaat geïnstalleerd, dan kunt u deze verbinden met de afzuigkap.
Aanwijzingen
1. De symbolen : en > ingedrukt houden totdat de indicaties D en „ beginnen te knipperen.
2. De aanwijzingen van de Home Connect app op het mobiele eindapparaat opvolgen.
Software-update
Met de functie Software-update wordt de software van uw afzuigkap geactualiseerd (bijvoorbeeld voor optimalisatie, verhelping van fouten of veiligheidsrelevante updates). Voorwaarde is dat u een geregistreerde Home Connect gebruiker bent, de app op u...
Zodra er een software-update beschikbaar is, wordt u hierover via de Home Connect app geïnformeerd en kunt u de software-update via de app starten.
Nadat het downloaden met succes is afgesloten kunt u, wanneer u zich in uw lokale netwerk bevindt, de installatie ook starten via Home Connect.
Nadat de installatie met succes is afgesloten wordt u via de Home Connect app geïnformeerd.
Aanwijzingen
Verbinding terugzetten
U kunt op elk moment de opgeslagen verbindingen met het thuisnetwerk en met Home Connect terugzetten.
Houd de symbolen # en > zolang ingedrukt tot het symbool D verdwijnt.Is het geluidssignaal ingeschakeld, dan hoort u dit.
Aanwijzing voor gegevensbeveiliging
Wanneer het apparaat voor de eerste keer wordt verbonden met een WLAN-netwerk dat op het internet is aangesloten, geeft het de volgende gegevenscategorieën door aan de Home Connect server (eerste registratie):
Bij de eerste registratie wordt het gebruik van de Home Connect functionaliteiten voorbereid. Deze registratie dient pas te worden uitgevoerd op het moment dat u voor het eerst van de Home Connect functionaliteiten gebruik wilt maken.
Aanwijzing:
Houd er rekening mee dat de Home Connect functionaliteiten alleen kunnen worden gebruikt in verbinding met de Home Connect app. Informatie over gegevensbeveiliging kan in de Home Connect app worden opgevraagd.
Conformiteitsverklaring
Hierbij verklaart Robert Bosch Hausgeräte GmbH dat het apparaat met Home Connect functionaliteit voldoet aan de fundamentele vereisten en de overige toepasselijke bepalingen van de richtlijn 2014/53/EU.
Een uitvoerige RED conformiteitsverklaring vindt u op het internet onder www.bosch-home.com op de productpagina van uw apparaat bij de aanvullende documenten.
2 Reinigen en onderhouden
Reinigen en onderhouden
: Waarschuwing
Gevaar voor letsel!
: Waarschuwing
Gevaar van een elektrische schok!
: Waarschuwing
Kans op een elektrische schok!
: Waarschuwing
Risico van letsel!
: Waarschuwing
Gevaar voor letsel!
Schoonmaakmiddelen
Houd u aan de opgaven in de tabel, om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen worden beschadigd. Gebruik
Aanwijzing:
Nieuwe vaatdoekjes voor gebruik grondig uitwassen.
Aanwijzing:
Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.
Gebied
Schoonmaakmiddelen
Metalen vetfilter demonteren
1. Vergrendeling openen en de metalen vetfilter omlaag klappen. Daarbij de metalen vetfilter met de andere hand ondersteunen.
2. Metalen vetfilter uit de houder nemen.
Aanwijzingen
3. Metalen vetfilter reinigen.
4. Draad van de apparaatophanging schoonmaken.
5. Toegankelijke behuizingsonderdelen schoonmaken. Apparaat van binnen reinigen.
: Waarschuwing
Risico van letsel!
Metalen vetfilter reinigen
Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
: Waarschuwing
Risico van brand!
Aanwijzingen
Met de hand:
Aanwijzing:
Bij hardnekkig vuil kunt u een speciaal vetoplosmiddel gebruiken. Dit kan worden besteld via de online-shop.
In de afwasmachine:
Aanwijzing:
Bij reiniging in de afwasmachine kunnen lichte verkleuringen optreden. Verkleuringen hebben geen invloed op de werking van de metalen vetfilters.
Metalen vetfilter monteren
: Waarschuwing
Risico van letsel!
Aanwijzingen
1. Metalen vetfilter aanbrengen. Daarbij dient u de metalen vetfilter met de andere hand te ondersteunen.
Aanwijzing:
2. Metalen vetfilter omhoog klappen en de vergrendeling laten vastklikken.
3. Als de metalen vetfilter niet correct is ingebracht, de vergrendeling openen en de metalen vetfilter correct inbrengen.
Actief koolfilter vervangen
Aanwijzing:
Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in de prospectus of kunt u navragen bij uw speciaalzaak. Het ...
1. Afdekking aan de bovenkant van het apparaat openen.
2. Oude actieve koolfilter verwijderen en nieuwe actieve koolfilter inbrengen.
3. Afdekking sluiten.
4. Verzadigingsindicatie terugzetten.~ "Verzadigingsindicatie" op pagina 6
3 Wat te doen bij storingen?
Wat te doen bij storingen?
Vaak kunt u storingen gemakkelijk zelf verhelpen. Let op de volgende aanwijzingen voordat u contact opneemt met de klantenservice.
: Waarschuwing
Kans op een elektrische schok!
Storingstabel
Storing
Mogelijke oorzaak
Oplossing
LED-lampen
Defecte LED-lampen mogen alleen worden vervangen door de fabrikant, zijn klantenservice of een erkend vakman (elektromonteur).
: Waarschuwing
Risico van letsel!
4 Servicedienst
Servicedienst
Geef wanneer u telefonisch contact met ons opneemt altijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) op, zodat wij u goed van dienst kunnen zijn. Het typeplaatje met de nummers vindt u aan de bovenkant van het apparaat (hiervoor de act...
Om niet te lang te hoeven zoeken wanneer u de klantenservice nodig heeft, kunt u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen.
E-nr.
FDnr.
Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt.
De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.
Verzoek om reparatie en advies bij storingen
Vertrouw op de competentie van de fabrikant. Dan bent u ervan verzekerd dat de reparatie wordt uitgevoerd door ervaren technici die gebruikmaken van de originele reserveonderdelen voor uw apparaat.
Toebehoren
(niet in de leveringsomvang inbegrepen)
Aanwijzing:
Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Er kunnen speciale toebehoren worden vermeld die niet van toepassing zijn voor uw apparaat.
Aanwijzing:
Neem het installatievoorschrift voor de toebehoren in acht.
Installatievoorschrift
Installatievoorschrift
( Belangrijke veiligheidsvoorschriften
Belangrijke veiligheidsvoorschriften
Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u uw apparaat goed en veilig bedienen. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geven aan een volgende eigenaar.
Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.
De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling.
Alleen een daartoe bevoegd vakman mag apparaten zonder stekker aansluiten. Bij schade door een verkeerde aansluiting maakt u geen aanspraak op garantie.
De oppervlakken van het apparaat zijn gevoelig. Voorkom beschadiging tijdens de installatie.
Bij de installatie moeten de actuele geldige bouwvoorschriften en de voorschriften van de plaatselijke stroom- en gasleverancier in acht worden genomen.
: Waarschuwing
Risico van brand!
: Waarschuwing
Risico van letsel!
: Waarschuwing
Gevaar van een elektrische schok!
: Waarschuwing
Risico van een elektrische schok!
: Waarschuwing
Kans op een elektrische schok!
: Waarschuwing
Verstikkingsgevaar!
K Algemene aanwijzingen
Algemene aanwijzingen
Plafond voorbereiden
Elektrische aansluiting
: Waarschuwing
Risico van een elektrische schok!
: Waarschuwing
Gevaar van een elektrische schok!
De benodigde aansluitgegevens staan op het typeplaatje in het apparaat; hiervoor het actieve koolfilter demonteren.
Lengte van de aansluitleiding: ca. 1,30 m
Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG.
Het apparaat dient bij alle montagewerkzaamheden spanningsloos te zijn.
De bescherming tegen aanraking dient door de inbouw te zijn gewaarborgd.
5 Installatie
Installatie
Installatie voorbereiden
Attentie!

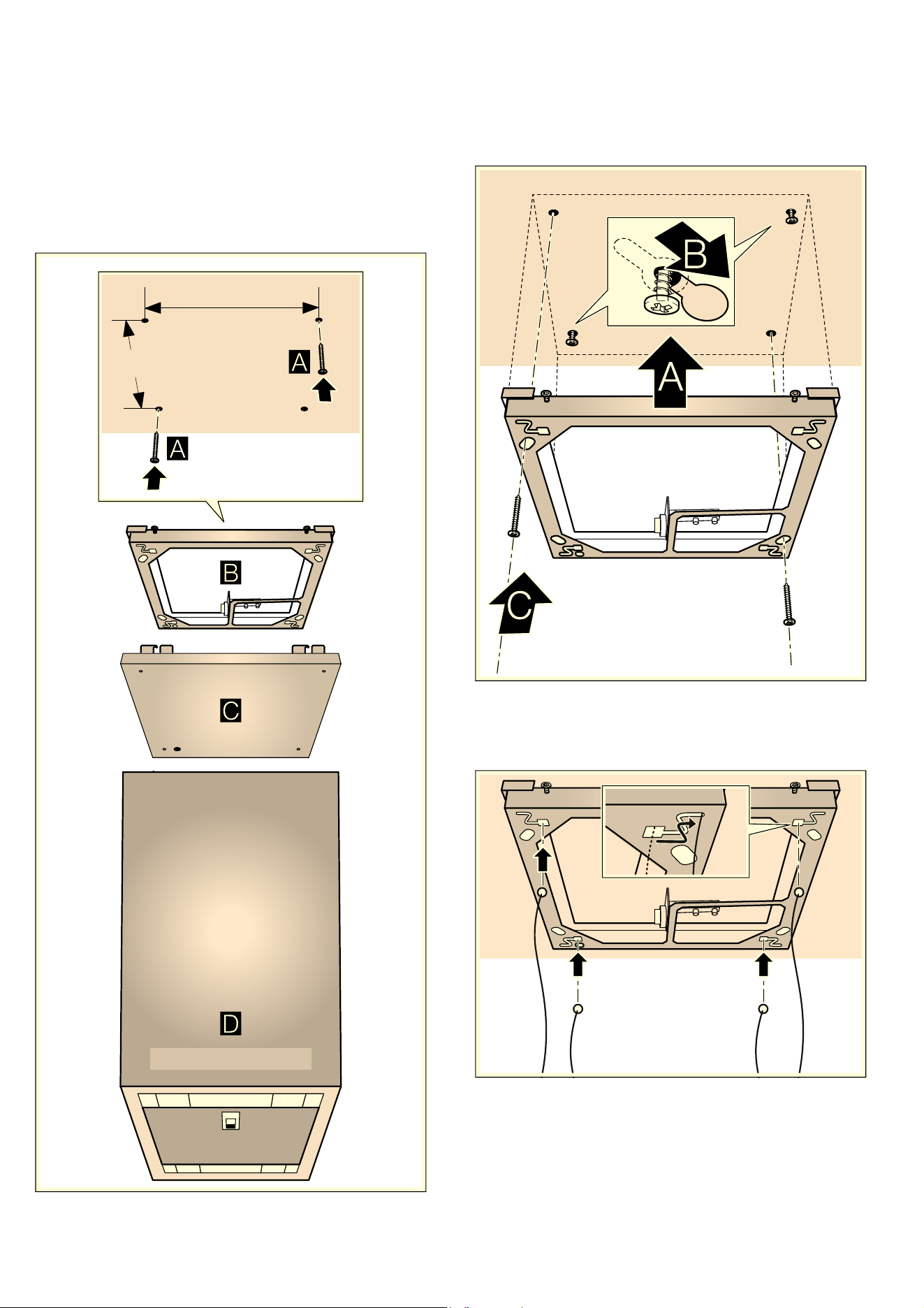

1. Kookplaat afdekken, ter voorkoming van beschadiging.
2. Op het plafond boven het middelpunt van de kookplaat het middelpunt van de afzuigkap aftekenen.
3. Met behulp van de bijgevoegde sjabloon de posities voor de schroeven aftekenen op het plafond.
4. Vier gaten met Ø 8 van 80 mm diep boren voor de bevestigingen en de pluggen er geheel indrukken.
Apparaat voorbereiden
1. De vier schroeven op de rand van het frame bij de gemarkeerde posities zo ver inschroeven dat ze nog ca. 5 mm uit het frame steken.
2. Folie van de frameafdekking verwijderen.
3. Actieve koolfilter uit de folie nemen.
4. Afdekking aan de bovenkant van het apparaat openen en afnemen ¨, actieve koolfilter inbrengen © en afdekking sluiten.
Frame monteren
1. Twee schroeven zo ver indraaien tot ze nog 5 - 9 mm uit het plafond steken ¨.
Aanwijzing:
2. De beide schroeven aan het plafond door de hiervoor bestemde openingen in het frame leiden ¨. Het frame zo verplaatsen dat de schroeven in de sleutelgatopeningen kunnen worden geschroefd ©.
3. Het frame met twee andere schroeven vastschroeven. ª Alle schroeven stevig aantrekken.
4. 4 draden in de hiervoor bestemde openingen in het frame leiden en door het labyrint rijgen.
Stroom aansluiten
: Waarschuwing
Risico van een elektrische schok!
Aanwijzing:
Zie voor de juiste beveiligingswaarde het aansluitingsvermogen (in watt) op het typeplaatje van het apparaat.
1. Het apparaat onder het frame positioneren.
2. Draad en netsnoer voorzichtig door de opening in de frameafdekking leiden. Frameafdekking op het apparaat leggen.
3. Apparaat ophangen en uitlijnen, zie het hoofdstuk “Apparaat ophangen en uitlijnen”.
4. Netsnoer door de opening in het frame en door de trekontlasting leiden.
Attentie!
5. Stroom aansluiten.
Attentie!
6. De trekontlasting met een steeksleutel (SW17) zover aantrekken dat het snoer niet meer verschoven kan worden.
Frameafdekking monteren
1. Frameafdekking naar boven schuiven.
Aanwijzing:
2. Frameafdekking aan de 4 schroeven op de rand van het frame bevestigen.
Aanwijzing:
3. Schroeven op de rand van het frame vastdraaien.
4. Afscherming aan de magneten bevestigen, om de schroeven aan de kant van het frame af te dekken.
Apparaat ophangen en uitlijnen
1. Draadspanner met de hand slechts zover openen dat het touw kan worden ingebracht.Geen gereedschap gebruiken.
Aanwijzing:
2. Met behulp van een tweede persoon het apparaat optillen en de draad in de draadspanner aan de bovenkant van het apparaat rijgen.
Aanwijzing:
3. Het apparaat met inachtneming van veilige afstanden naar boven schuiven en horizontaal uitlijnen.
4. Om het apparaat zo nodig meer naar beneden te positioneren, tilt u het op ¨. De draadspanner naar beneden drukken © en de draad weer uit de draadspanner trekken ª.
5. De draadspanner na het uitlijnen handvast aandraaien. Geen gereedschap gebruiken.
Page 1/20
Page 1
Page 2
Page 3
Page 4
Page 5
Page 6
Page 7
Page 8
Page 9
Page 10
Page 11
Page 12
Page 13
Page 14
Page 15
Page 16
Page 17
Page 18
Page 19
Page 20
Contents
Table of Contents
Search
Previous
Next
Bookmarks
[nl]
Gebruiksaanwi
jzing en
installatiev
oorschrift
Afzuigkap
Loading ...
Loading ...
Loading ...
File type: PDF
File name: 5475027_dii31rv60.pdf
File size: 2.18 MB
File Language: Dutch - Holland
Pages: 20
Author: Bosch
File created: 2017-11-08
Published: 2024-02-25
Updated: 2024-02-24
Download File
Other documents for Bosch DII31RV60
The following documents are available:
User Manual
Gebruiksaanwijzing - (Dutch - Holland)
Read Online
|
Download pdf
Other Documents
EU conformiteitsverklaring - (Dutch - Holland)
Download
Home Connect - (Dutch - Holland)
Download
Photos
Photos:
View Photos
Specifications
Brand:
Bosch
Model: DII31RV60
View in the file:
Full Specifications
See other models:
HEZ9YZ04UC
1899876
PXE875BB1E
1899850
1899881
Related Products
Bosch DII31RV60/02
Bosch DII31RV60/01
Bosch DII31JR60
Bosch DII31RU60/01
Bosch DID106T50
Bosch DIZ0JC5D0
Bosch DIZ0JC2D0
Bosch DID098R50
Bosch DID128R50
Bosch DID126G20
Bosch DIZ0JX0P0
Bosch DIV016G50
Bosch DIV016G10
Bosch DID106G20
Bosch DIB98JQ50
Table of Contents
×
[nl] Gebruiksaanwijzing en installatievoorschrift
1
Afzuigkap
1
Inhoudsopgave
2
[nl] Gebruiksaanwijzing en installatievoorschrift
2
8 Gebruik volgens de voorschriften 2
2
( Belangrijke veiligheidsvoorschriften 3
2
7 Milieubescherming 4
2
1 Apparaat bedienen 5
2
e Verbinding kookplaat 7
2
o Home Connect 8
2
2 Reinigen en onderhouden 10
2
3 Wat te doen bij storingen? 13
2
4 Servicedienst 13
2
( Belangrijke veiligheidsvoorschriften 15
2
K Algemene aanwijzingen 16
2
5 Installatie 16
2
Gebruiksaanwijzing
2
Meer informatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.bosch-home.com en in de online-shop: www.bosch-eshop.com
2
8 Gebruik volgens de voorschriften
2
Gebruik volgens de voorschriften
2
Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u uw apparaat goed en veilig bedienen. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geven aan een volgende eigenaar.
2
De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling.
2
Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is niet voor buitengebruik bestemd. Zorg ervoor dat het toestel altijd onder toezicht wordt gebruikt. De fabrikant is niet aansprakelijk voor schade als ...
2
Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau.
2
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, wanneer zij onder toezicht staan van een persoon die verantw...
2
Kinderen mogen niet met het apparaat spelen.Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen, tenzij ze 15 jaar of ouder zijn en onder toezicht staan.
2
Zorg ervoor dat kinderen die jonger zijn dan 8 jaar uit de buurt blijven van het apparaat of de aansluitkabel.
2
Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.
2
Dit apparaat is niet bestemd voor gebruik boven gastoestellen.
2
Dit apparaat is niet bestemd voor gebruik met een externe tijdschakelklok of een afstandbediening.
2
( Belangrijke veiligheidsvoorschriften
3
Belangrijke veiligheidsvoorschriften
3
: Waarschuwing
3
Verstikkingsgevaar!
3
: Waarschuwing
3
Risico van brand!
3
: Waarschuwing
3
Risico van verbranding!
3
: Waarschuwing
3
Risico van letsel!
3
: Waarschuwing
3
Gevaar voor letsel!
3
: Waarschuwing
3
Kans op een elektrische schok!
3
Oorzaken van schade
4
Attentie!
4
Defecte lampen altijd onmiddellijk vervangen, om overbelasting van de andere lampen te voorkomen.
4
Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doek.
4
Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal.
4
Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.
4
Gevaar van beschadiging door een verkeerde behandeling van designelementen. Niet aan designelementen trekken. Geen voorwerpen op designelementen plaatsen of hieraan ophangen.
4
7 Milieubescherming
4
Milieubescherming
4
Uw nieuwe apparaat is bijzonder energie-efficiënt. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer kunt besparen op energie en het apparaat op de juiste manier afvoert.
4
Energie besparen
4
Milieuvriendelijk afvoeren
4
Voer de verpakking op een milieuvriendelijke manier af.
4
1 Apparaat bedienen
5
Apparaat bedienen
5
Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
5
Aanwijzing:
5
Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weer uit. Zo wordt de keukendamp het effectiefst verwijderd.
5
Bedieningspaneel
5
Symbool
5
Toelichting
5
Indicatie
5
Toelichting
5
Ventilator instellen
5
Inschakelen
5
1. Tip op het symbool #.
5
2. Kies de ventilatiestand met de bedieningsring.
5
Aanwijzing:
5
Uitschakelen
5
Tip op het symbool #.
5
Intensief-stand
5
Bij sterke geur- en dampvorming kunt u de intensief- stand gebruiken.
5
Inschakelen
5
Draai aan de bedieningsring tot ˜‚ of ˜ƒ wordt weergegeven.
5
Aanwijzing:
5
Na ca. zes minuten schakelt de afzuigkap zelfstandig terug naar ventilatiestand 3.
5
Uitschakelen
5
Wilt u de intensiefstand voor afloop van de vooraf ingestelde tijd beëindigen, draai de bedieningsring dan tegen de wijzers van de klok in.
5
Automatische stand
5
Inschakelen
5
Tip op het symbool >.
5
De optimale ventilatiestand (‘‚‘†) wordt automatisch ingesteld via de PerfectAir sensor.
5
Uitschakelen
5
Tip op het symbool > om de automatische stand uit te schakelen.
5
Wanneer de PerfectAir sensor geen verandering van de luchtkwaliteit in de ruimte meer vaststelt, schakelt de ventilator automatisch uit.Het apparaat schakelt terug naar de eerder ingestelde ventilatiestand.
5
De looptijd in de automatische stand bedraagt maximaal 4 uur.
5
Sensorbesturing
6
In de automatische stand herkent de PerfectAir sensor in de afzuigkap de intensiteit van de kook- en bakluchtjes. Afhankelijk van de instelling van de PerfectAir sensor schakelt de ventilator automatisch in een andere stand.
6
Mogelijke instellingen van de sensor:
6
Standaard instelling van de gevoeligheid: ‡
6
Laagste instelling van de gevoeligheid: ‚
6
Hoogste instelling van de gevoeligheid: ‚‹
6
Als de sensorregeling te zwak of te sterk reageert, kunt u de instelling als volgt wijzigen:
6
1. Bij een uitgeschakelde ventilator het symbool > aantippen en ingedrukt houden.De instelling wordt weergegeven.
6
2. Kies de instelling met de bedieningsring.
6
3. Symbool > loslaten.
6
Naloop ventilator
6
Inschakelen
6
Tip op het symbool y.
6
De ventilator loopt in ventilatiestand 1.
6
Op het display worden de resterende minuten van de naventilatie weergegeven.
6
Na ca. 10 minuten gaat de ventilator automatisch uit.
6
Aanwijzing:
6
Met de bedieningsring kunt u de nalooptijd (‚ tot ŠŠ minuten) aanpassen.
6
Uitschakelen
6
Tip op het symbool y.
6
De naventilatie wordt direct beëindigd.Het apparaat schakelt terug naar de eerder ingestelde ventilatiestand.
6
Verlichting
6
U kunt de verlichting onafhankelijk van de ventilator in- en uitschakelen.
6
Tip op het symbool B.
6
Helderheid instellen
6
Houd het symbool B ingedrukt tot de gewenste helderheid verkregen is.
6
Verzadigingsindicatie
6
Als de metalen vetfilter of actieve koolfilter verzadigd is, knipperen na uitschakeling van het apparaat de betreffende symbolen:
6
Uiterlijk op dit moment dienen de metalen vetfilters schoongemaakt of het actief koolfilter vervangen te worden. ~ "Reinigen en onderhouden" op pagina 10
6
Wanneer de verzadigingsindicaties knipperen, kunnen ze worden gereset. Hiervoor het symbool # aantippen.
6
Display omschakelen voor luchtcirculatie
6
Voor luchtcirculatie moet de elektronische regeling worden omgeschakeld:
6
Geluidssignaal
6
Inschakelen
6
Bij een uitgeschakelde ventilator gelijktijdig de symbolen # en y aantippen en ca. drie seconden vasthouden. Ter bevestiging klinkt een signaal en op het display wordt ‚ weergegeven.
6
Uitschakelen
6
Bij een uitgeschakelde ventilator gelijktijdig de symbolen # en y aantippen en ca. drie seconden vasthouden. Ter bevestiging wordt ‹ weergegeven op het display.
6
e Verbinding kookplaat
7
Verbinding kookplaat
7
U kunt dit apparaat verbinden met een kookplaat die hiervoor compatibel moet zijn en zo de functies van de kap regelen via de kookplaat.
7
Er zijn verschillende mogelijkheden om de apparaten met elkaar te verbinden:
7
Home Connect
7
Wanneer beide apparaten geschikt zijn voor Home Connect, is het mogelijk ze te verbinden via de Home Connect app.
7
Zie hiervoor de meegeleverde documentatie van Home Connect.
7
Apparaten direct verbinden
7
Wordt het apparaat direct verbonden met een kookplaat, dan is verbinding met het thuisnetwerk niet meer mogelijk. Het apparaat functioneert als een afzuigkap zonder netwerkverbinding en kan nog steeds via het bedieningspaneel worden bediend.
7
Apparaten verbinden via het thuisnetwerk
7
Worden de apparaten via het thuisnetwerk met elkaar verbonden, dan kan zowel de op de kookplaat gebaseerde bediening van de kap als Home Connect voor het apparaat worden gebruikt.
7
Aanwijzingen
7
Instellen
7
Om de verbinding tussen kookplaat en afzuigkap te configureren, dient de kap uitgeschakeld te zijn.
7
Directe verbinding
7
Zorg ervoor dat de kookplaat ingeschakeld is en zich in de zoekmodus bevindt.
7
Houd u hierbij aan het hoofdstuk “Verbinding afzuigkap” in de gebruiksaanwijzing bij uw kookplaat.
7
Aanwijzingen
7
De symbolen : en > ingedrukt houden totdat de indicaties D en Ù beginnen te knipperen.
7
De afzuigkap is verbonden met de kookplaat wanneer het symbool D niet meer knippert en verlicht is.
7
Verbinding via het thuisnetwerk
7
Volg de aanwijzingen op in de paragraaf “Automatische aanmelding bij het thuisnetwerk” of “Handmatige aanmelding bij het thuisnetwerk” ~ "Home Connect" op pagina 8
7
Zodra de afzuigkap verbonden is met het thuisnetwerk, kunt u via de Home Connect app verbinding maken met de kookplaat. Volg hiertoe de aanwijzingen op het mobiele eindapparaat op.
7
o Home Connect
8
Home Connect
8
Dit apparaat is voorzien van WLAN en kan via een mobiel eindapparaat worden bediend.
8
Wordt het apparaat niet verbonden met het thuisnetwerk, dan functioneert het als een afzuigkap zonder netwerkaansluiting die nog steeds via het display kan worden bediend.
8
De beschikbaarheid van de functie Home Connect is afhankelijk van de beschikbaarheid van de Home Connect diensten in uw land. De Home Connect diensten zijn niet in elk land beschikbaar. Meer informatie hierover vindt u op www.home-connect.com.
8
Aanwijzingen
8
Instellen
8
Om instellingen via Home Connect te kunnen uitvoeren, moet de Home Connect app op uw mobiele eindapparaat geïnstalleerd en geconfigureerd zijn.
8
Zie hiervoor de meegeleverde documentatie van Home Connect.
8
Om de instellingen uit te voeren, volgt u de stappen die de app aangeeft.
8
Voor het configureren moet de app geopend zijn.
8
Aanwijzing:
8
Bij de functie Gereed voor bedrijf heeft uw apparaat binnen het netwerk max. 2 W nodig.
8
Handmatige aanmelding bij het thuisnetwerk
8
Aanwijzingen
8
1. De symbolen : en > ingedrukt houden totdat de indicaties D en Ù beginnen te knipperen.
8
2. Om de automatische aanmelding bij het thuisnetwerk te starten, de bedieningsring naar rechts draaien, tot D en ‚ knipperen.
8
3. Binnen 2 minuten de WPS toets van de router indrukken.
8
Aanwijzing:
8
4. De aanwijzingen op het mobiele eindapparaat voor de automatische netwerkaanmelding opvolgen.
8
Handmatige aanmelding bij het thuisnetwerk
8
Aanwijzingen
8
1. De symbolen : en > ingedrukt houden totdat de indicaties D en Ù beginnen te knipperen.
8
2. Om de automatische aanmelding bij het thuisnetwerk te starten de bedieningsring naar rechts draaien, tot D en ƒ knipperen.
8
3. Mobiel eindapparaat bij het netwerk van de afzuigkap met de SSID “HomeConnect” aanmelden m.b.v. de sleutel “HomeConnect”.
8
4. De aanwijzingen op het mobiele eindapparaat voor de handmatige netwerkaanmelding opvolgen.
8
Verbinden met app
9
Is de Home Connect app op uw mobiele eindapparaat geïnstalleerd, dan kunt u deze verbinden met de afzuigkap.
9
Aanwijzingen
9
1. De symbolen : en > ingedrukt houden totdat de indicaties D en „ beginnen te knipperen.
9
2. De aanwijzingen van de Home Connect app op het mobiele eindapparaat opvolgen.
9
Software-update
9
Met de functie Software-update wordt de software van uw afzuigkap geactualiseerd (bijvoorbeeld voor optimalisatie, verhelping van fouten of veiligheidsrelevante updates). Voorwaarde is dat u een geregistreerde Home Connect gebruiker bent, de app op u...
9
Zodra er een software-update beschikbaar is, wordt u hierover via de Home Connect app geïnformeerd en kunt u de software-update via de app starten.
9
Nadat het downloaden met succes is afgesloten kunt u, wanneer u zich in uw lokale netwerk bevindt, de installatie ook starten via Home Connect.
9
Nadat de installatie met succes is afgesloten wordt u via de Home Connect app geïnformeerd.
9
Aanwijzingen
9
Verbinding terugzetten
9
U kunt op elk moment de opgeslagen verbindingen met het thuisnetwerk en met Home Connect terugzetten.
9
Houd de symbolen # en > zolang ingedrukt tot het symbool D verdwijnt.Is het geluidssignaal ingeschakeld, dan hoort u dit.
9
Aanwijzing voor gegevensbeveiliging
9
Wanneer het apparaat voor de eerste keer wordt verbonden met een WLAN-netwerk dat op het internet is aangesloten, geeft het de volgende gegevenscategorieën door aan de Home Connect server (eerste registratie):
9
Bij de eerste registratie wordt het gebruik van de Home Connect functionaliteiten voorbereid. Deze registratie dient pas te worden uitgevoerd op het moment dat u voor het eerst van de Home Connect functionaliteiten gebruik wilt maken.
9
Aanwijzing:
9
Houd er rekening mee dat de Home Connect functionaliteiten alleen kunnen worden gebruikt in verbinding met de Home Connect app. Informatie over gegevensbeveiliging kan in de Home Connect app worden opgevraagd.
9
Conformiteitsverklaring
9
Hierbij verklaart Robert Bosch Hausgeräte GmbH dat het apparaat met Home Connect functionaliteit voldoet aan de fundamentele vereisten en de overige toepasselijke bepalingen van de richtlijn 2014/53/EU.
9
Een uitvoerige RED conformiteitsverklaring vindt u op het internet onder www.bosch-home.com op de productpagina van uw apparaat bij de aanvullende documenten.
9
2 Reinigen en onderhouden
10
Reinigen en onderhouden
10
: Waarschuwing
10
Gevaar voor letsel!
10
: Waarschuwing
10
Gevaar van een elektrische schok!
10
: Waarschuwing
10
Kans op een elektrische schok!
10
: Waarschuwing
10
Risico van letsel!
10
: Waarschuwing
10
Gevaar voor letsel!
10
Schoonmaakmiddelen
10
Houd u aan de opgaven in de tabel, om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen worden beschadigd. Gebruik
10
Aanwijzing:
10
Nieuwe vaatdoekjes voor gebruik grondig uitwassen.
10
Aanwijzing:
10
Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.
10
Gebied
10
Schoonmaakmiddelen
10
Metalen vetfilter demonteren
11
1. Vergrendeling openen en de metalen vetfilter omlaag klappen. Daarbij de metalen vetfilter met de andere hand ondersteunen.
11
2. Metalen vetfilter uit de houder nemen.
11
Aanwijzingen
11
3. Metalen vetfilter reinigen.
11
4. Draad van de apparaatophanging schoonmaken.
11
5. Toegankelijke behuizingsonderdelen schoonmaken. Apparaat van binnen reinigen.
11
: Waarschuwing
11
Risico van letsel!
11
Metalen vetfilter reinigen
11
Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
11
: Waarschuwing
11
Risico van brand!
11
Aanwijzingen
11
Met de hand:
11
Aanwijzing:
11
Bij hardnekkig vuil kunt u een speciaal vetoplosmiddel gebruiken. Dit kan worden besteld via de online-shop.
11
In de afwasmachine:
11
Aanwijzing:
11
Bij reiniging in de afwasmachine kunnen lichte verkleuringen optreden. Verkleuringen hebben geen invloed op de werking van de metalen vetfilters.
11
Metalen vetfilter monteren
12
: Waarschuwing
12
Risico van letsel!
12
Aanwijzingen
12
1. Metalen vetfilter aanbrengen. Daarbij dient u de metalen vetfilter met de andere hand te ondersteunen.
12
Aanwijzing:
12
2. Metalen vetfilter omhoog klappen en de vergrendeling laten vastklikken.
12
3. Als de metalen vetfilter niet correct is ingebracht, de vergrendeling openen en de metalen vetfilter correct inbrengen.
12
Actief koolfilter vervangen
12
Aanwijzing:
12
Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in de prospectus of kunt u navragen bij uw speciaalzaak. Het ...
12
1. Afdekking aan de bovenkant van het apparaat openen.
12
2. Oude actieve koolfilter verwijderen en nieuwe actieve koolfilter inbrengen.
12
3. Afdekking sluiten.
12
4. Verzadigingsindicatie terugzetten.~ "Verzadigingsindicatie" op pagina 6
12
3 Wat te doen bij storingen?
13
Wat te doen bij storingen?
13
Vaak kunt u storingen gemakkelijk zelf verhelpen. Let op de volgende aanwijzingen voordat u contact opneemt met de klantenservice.
13
: Waarschuwing
13
Kans op een elektrische schok!
13
Storingstabel
13
Storing
13
Mogelijke oorzaak
13
Oplossing
13
LED-lampen
13
Defecte LED-lampen mogen alleen worden vervangen door de fabrikant, zijn klantenservice of een erkend vakman (elektromonteur).
13
: Waarschuwing
13
Risico van letsel!
13
4 Servicedienst
13
Servicedienst
13
Geef wanneer u telefonisch contact met ons opneemt altijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) op, zodat wij u goed van dienst kunnen zijn. Het typeplaatje met de nummers vindt u aan de bovenkant van het apparaat (hiervoor de act...
13
Om niet te lang te hoeven zoeken wanneer u de klantenservice nodig heeft, kunt u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen.
13
E-nr.
13
FDnr.
13
Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt.
13
De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.
13
Verzoek om reparatie en advies bij storingen
13
Vertrouw op de competentie van de fabrikant. Dan bent u ervan verzekerd dat de reparatie wordt uitgevoerd door ervaren technici die gebruikmaken van de originele reserveonderdelen voor uw apparaat.
13
Toebehoren
13
(niet in de leveringsomvang inbegrepen)
13
Aanwijzing:
13
Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Er kunnen speciale toebehoren worden vermeld die niet van toepassing zijn voor uw apparaat.
13
Aanwijzing:
13
Neem het installatievoorschrift voor de toebehoren in acht.
13
Installatievoorschrift
14
Installatievoorschrift
14
( Belangrijke veiligheidsvoorschriften
15
Belangrijke veiligheidsvoorschriften
15
Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u uw apparaat goed en veilig bedienen. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geven aan een volgende eigenaar.
15
Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.
15
De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling.
15
Alleen een daartoe bevoegd vakman mag apparaten zonder stekker aansluiten. Bij schade door een verkeerde aansluiting maakt u geen aanspraak op garantie.
15
De oppervlakken van het apparaat zijn gevoelig. Voorkom beschadiging tijdens de installatie.
15
Bij de installatie moeten de actuele geldige bouwvoorschriften en de voorschriften van de plaatselijke stroom- en gasleverancier in acht worden genomen.
15
: Waarschuwing
15
Risico van brand!
15
: Waarschuwing
15
Risico van letsel!
15
: Waarschuwing
15
Gevaar van een elektrische schok!
15
: Waarschuwing
15
Risico van een elektrische schok!
15
: Waarschuwing
15
Kans op een elektrische schok!
15
: Waarschuwing
15
Verstikkingsgevaar!
15
K Algemene aanwijzingen
16
Algemene aanwijzingen
16
Plafond voorbereiden
16
Elektrische aansluiting
16
: Waarschuwing
16
Risico van een elektrische schok!
16
: Waarschuwing
16
Gevaar van een elektrische schok!
16
De benodigde aansluitgegevens staan op het typeplaatje in het apparaat; hiervoor het actieve koolfilter demonteren.
16
Lengte van de aansluitleiding: ca. 1,30 m
16
Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG.
16
Het apparaat dient bij alle montagewerkzaamheden spanningsloos te zijn.
16
De bescherming tegen aanraking dient door de inbouw te zijn gewaarborgd.
16
5 Installatie
16
Installatie
16
Installatie voorbereiden
16
Attentie!
16
1. Kookplaat afdekken, ter voorkoming van beschadiging.
16
2. Op het plafond boven het middelpunt van de kookplaat het middelpunt van de afzuigkap aftekenen.
16
3. Met behulp van de bijgevoegde sjabloon de posities voor de schroeven aftekenen op het plafond.
16
4. Vier gaten met Ø 8 van 80 mm diep boren voor de bevestigingen en de pluggen er geheel indrukken.
16
Apparaat voorbereiden
16
1. De vier schroeven op de rand van het frame bij de gemarkeerde posities zo ver inschroeven dat ze nog ca. 5 mm uit het frame steken.
16
2. Folie van de frameafdekking verwijderen.
16
3. Actieve koolfilter uit de folie nemen.
16
4. Afdekking aan de bovenkant van het apparaat openen en afnemen ¨, actieve koolfilter inbrengen © en afdekking sluiten.
16
Frame monteren
17
1. Twee schroeven zo ver indraaien tot ze nog 5 - 9 mm uit het plafond steken ¨.
17
Aanwijzing:
17
2. De beide schroeven aan het plafond door de hiervoor bestemde openingen in het frame leiden ¨. Het frame zo verplaatsen dat de schroeven in de sleutelgatopeningen kunnen worden geschroefd ©.
17
3. Het frame met twee andere schroeven vastschroeven. ª Alle schroeven stevig aantrekken.
17
4. 4 draden in de hiervoor bestemde openingen in het frame leiden en door het labyrint rijgen.
17
Stroom aansluiten
18
: Waarschuwing
18
Risico van een elektrische schok!
18
Aanwijzing:
18
Zie voor de juiste beveiligingswaarde het aansluitingsvermogen (in watt) op het typeplaatje van het apparaat.
18
1. Het apparaat onder het frame positioneren.
18
2. Draad en netsnoer voorzichtig door de opening in de frameafdekking leiden. Frameafdekking op het apparaat leggen.
18
3. Apparaat ophangen en uitlijnen, zie het hoofdstuk “Apparaat ophangen en uitlijnen”.
18
4. Netsnoer door de opening in het frame en door de trekontlasting leiden.
18
Attentie!
18
5. Stroom aansluiten.
18
Attentie!
18
6. De trekontlasting met een steeksleutel (SW17) zover aantrekken dat het snoer niet meer verschoven kan worden.
18
Frameafdekking monteren
18
1. Frameafdekking naar boven schuiven.
18
Aanwijzing:
18
2. Frameafdekking aan de 4 schroeven op de rand van het frame bevestigen.
18
Aanwijzing:
18
3. Schroeven op de rand van het frame vastdraaien.
18
4. Afscherming aan de magneten bevestigen, om de schroeven aan de kant van het frame af te dekken.
18
Apparaat ophangen en uitlijnen
19
1. Draadspanner met de hand slechts zover openen dat het touw kan worden ingebracht.Geen gereedschap gebruiken.
19
Aanwijzing:
19
2. Met behulp van een tweede persoon het apparaat optillen en de draad in de draadspanner aan de bovenkant van het apparaat rijgen.
19
Aanwijzing:
19
3. Het apparaat met inachtneming van veilige afstanden naar boven schuiven en horizontaal uitlijnen.
19
4. Om het apparaat zo nodig meer naar beneden te positioneren, tilt u het op ¨. De draadspanner naar beneden drukken © en de draad weer uit de draadspanner trekken ª.
19
5. De draadspanner na het uitlijnen handvast aandraaien. Geen gereedschap gebruiken.
19
Search:
×
Search
