Mitsubishi 1887876 30000 BTU Dual-Zone Mini Split System User Manual

SPLIT-SYSTEM HEAT PUMP

SLZ-KF09, KF12, KF15, KF18NA

English

OPERATION MANUAL

For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.

FOR USER

Español

MANUAL DE INSTRUCCIONES

Lea este manual de instrucciones hasta el nal antes de poner en marcha la unidad de aire acondicionado para

garantizar un uso seguro y correcto.

PARA EL USUARIO

Français

MANUEL D’UTILISATION

Pour une utilisation correcte sans risques, veuillez lire le manuel d’utilisation en entier avant de vous servir du

climatiseur.

POUR L’UTILISATEUR

BH79A345H01_cover.indd 1 2017/05/25 16:34:58

1. Safety Precautions .................................................................2

2. Parts Names ...........................................................................3

3. Operation ...............................................................................6

4. Timer.....................................................................................13

5. Care and Cleaning................................................................14

Contents

►Beforeinstallingtheunit,makesureyoureadallthe“Safety

Precautions”.

► The“SafetyPrecautions”provideveryimportantpointsregard-

ingsafety.Makesureyoufollowthem.

►Pleasereporttoortakeconsentbythesupplyauthoritybefore

connectiontothesystem.

1.SafetyPrecautions

6. Emergency Operation for Wireless Remote-controller .........15

7. Trouble Shooting ..................................................................15

8. Installation, relocation and inspection...................................16

9. Specications .......................................................................17

Symbolsusedinthetext

Warning:

Describesprecautionsthatshouldbeobservedtopreventdangerof

injuryordeathtotheuser.

Caution:

Describesprecautionsthatshouldbeobservedtopreventdamage

totheunit.

Symbolsusedintheillustrations

: Indicates a part which must be grounded.

Warning:

• Theseappliancesarenotaccessibletothegeneralpublic.

• Theunitmustnotbeinstalledbytheuser.Askthedealeroran

authorizedcompanytoinstalltheunit.Iftheunitisinstalledim-

properly,waterleakage,electricshockorremayresult.

• Donotstandon,orplaceanyitemsontheunit.

• Donotsplashwaterovertheunitanddonottouchtheunitwith

wethands.Anelectricshockmayresult.

• Donotspraycombustiblegasclosetotheunit.Firemayresult.

• Donotplaceagasheateroranyotheropen-ameappliancewhere

itwillbeexposedtotheairdischargedfromtheunit.Incomplete

combustionmayresult.

• Donotremovethefrontpanelorthefanguardfromtheoutdoor

unitwhenitisrunning.

• Whenyounoticeexceptionallyabnormalnoiseorvibration,stop

operation,turnoffthepowerswitch,andcontactyourdealer.

• Neverinsertngers,sticksetc.intotheintakesoroutlets.

• Ifyoudetectoddsmells,stopusingtheunit,turnoffthepower

switchandconsultyourdealer.Otherwise,abreakdown,electric

shockorremayresult.

• ThisairconditionerisNOTintendedforusebychildrenorinrm

personswithoutsupervision.

• Youngchildrenmustbesupervisedtoensurethattheydonotplay

withtheairconditioner.

• Iftherefrigerationgasblowsoutorleaks,stoptheoperationofthe

airconditioner,thoroughlyventilatetheroom,andcontactyour

dealer.

• Thisapplianceisintendedtobeusedbyexpertortrainedusersin

shops,inlightindustryandonfarms,orforcommercialusebylay

persons.

• Thisappliancecanbeusedbychildrenagedfrom8yearsandabove

andpersonswithreducedphysical,sensoryormentalcapabilities

orlackofexperienceandknowledgeiftheyhavebeengivensuper-

visionorinstructionconcerninguseoftheapplianceinasafeway

andunderstandthehazardsinvolved.Childrenshallnotplaywith

theappliance.Cleaningandusermaintenanceshallnotbemade

bychildrenwithoutsupervision.

• Thisapplianceisnotintendedforusebypersons(includingchil-

dren)withreduced physical, sensory or mental capabilities, or

lackofexperienceandknowledge,unlesstheyhavebeengiven

supervisionorinstructionconcerninguseoftheappliancebya

personresponsiblefortheirsafety.

• Wheninstallingorrelocating,orservicingtheairconditioner,use

onlythespecied refrigerant (R410A) to charge the refrigerant

lines.Donotmixitwithanyotherrefrigerantanddonotallowair

toremaininthelines.

 Ifairismixedwiththerefrigerant,thenitcanbethecauseofab-

normalhighpressureintherefrigerantline,andmayresultinan

explosionandotherhazards.

 Theuseofanyrefrigerantotherthanthatspeciedforthesystem

willcausemechanicalfailureorsystemmalfunctionorunitbreak-

down.Intheworstcase,thiscouldleadtoaseriousimpediment

tosecuringproductsafety.

Caution:

• Donotuseanysharpobjecttopushthebuttons,asthismaydam-

agetheremotecontroller.

• Neverblockorcovertheindoororoutdoorunit’sintakesorout-

lets.

Disposingoftheunit

When you need to dispose of the unit, consult your dealer.

Note:

Thephrase“Wiredremotecontroller”inthisoperationmanualrefersonlytothePAR-33MAA.Ifyouneedanyinformationfortheother

remotecontroller,pleaserefertotheinstructionbookincludedinthisbox.

BH79A345H01_en.indd 2 2018/05/25 14:59:35

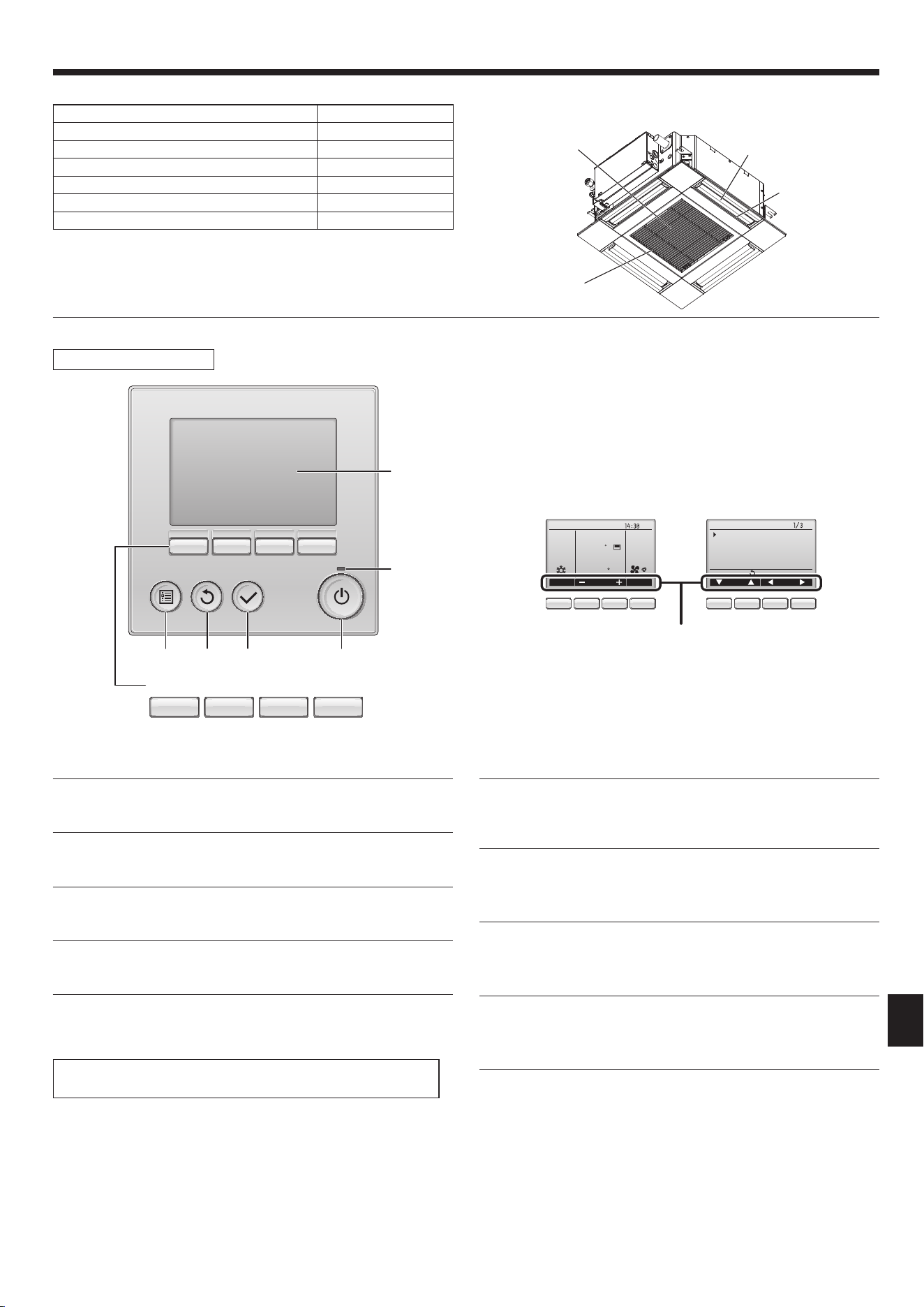

■IndoorUnit

SLZ-KF·NA

Fan steps 3 steps

Vane Auto with swing

Louver –

Filter Long-life

Filter cleaning indication 2,500 hr

Wireless remote controller model No. setting 002

■SLZ-KF·NA

4-way Ceiling Cassette

Filter

Air intake

Vane

Air outlet

2.PartsNames

■



WiredRemoteController

Function buttons

4 3 2 1

7 8 9

Thefunctionsofthefunctionbuttonschangedependingonthe

screen.

Refertothebuttonfunctionguidethatappearsatthebottomofthe

LCDforthefunctionstheyserveonagivenscreen.

Whenthesystemiscentrallycontrolled,thebuttonfunctionguide

thatcorrespondstothelockedbuttonwillnotappear.

Fri

Room

Set temp.

Mode Temp. Fan

Cool Auto

Fan

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

Maindisplay Mainmenu

Functionguide

▌1[ON/OFF]button

Press to turn ON/OFF the indoor unit.

▌2[SELECT]button

Press to save the setting.

▌3[RETURN]button

Press to return to the previous screen.

▌4[MENU]button

Press to bring up the Main menu.

▌5BacklitLCD

Operation settings will appear.

When the backlight is off, pressing any button turns the backlight on

and it will stay lit for a certain period of time depending on the screen.

When the backlight is off, pressing any button turns the backlight on

and does not perform its function. (except for the [ON/OFF] button)

▌6ON/OFFlamp

This lamp lights up in green while the unit is in operation. It blinks while

the remote controller is starting up or when there is an error.

▌7Functionbutton[F1]

Main display: Press to change the operation mode.

Main menu: Press to move the cursor down.

▌8Functionbutton[F2]

Main display: Press to decrease temperature.

Main menu: Press to move the cursor up.

▌9Functionbutton[F3]

Main display: Press to increase temperature.

Main menu: Press to go to the previous page.

▌0Functionbutton[F4]

Main display: Press to change the fan speed.

Main menu: Press to go to the next page.

Controllerinterface

7 8 9

BH79A345H01_en.indd 3 2018/05/25 14:59:36

The main display can be displayed in two different modes: “Full” and “Basic”. The factory setting is “Full”. To switch to the “Basic” mode, change the

setting on the Main display setting. (Refer to operation manual included with remote controller.)

▌1Operationmode

Indoor unit operation mode appears here.

▌2Presettemperature

Preset temperature appears here.

▌3Clock(SeetheInstallationManual.)

Current time appears here.

▌4Fanspeed

Fan speed setting appears here.

▌5Buttonfunctionguide

Functions of the corresponding buttons appear here.

▌6

Appears when the ON/OFF operation is centrally controlled.

▌7

Appears when the operation mode is centrally controlled.

▌8

Appears when the preset temperature is centrally controlled.

▌9

Appears when the lter reset function is centrally controlled.

▌0

Indicates when lter needs maintenance.

▌1Roomtemperature(SeetheInstallationManual.)

Current room temperature appears here.

▌2

Appears when the buttons are locked.

* All icons are displayed for explanation.

▌3

Appears when the On/Off timer, Night setback, or Auto-off timer func-

tion is enabled.



appears when the timer is disabled by the centralized control

system.

▌4

Appears when the Weekly timer is enabled.

▌5

Appears while the units are operated in the energy-save mode. (Will

not appear on some models of indoor units)

▌6

Appears while the outdoor units are operated in the silent mode.

▌7

Appears when the built-in thermistor on the remote controller is acti-

vated to monitor the room temperature (1).

appears when the thermistor on the indoor unit is activated to

monitor the room temperature.

▌8

Appears when the units are operated in the energy-save mode with 3D

i-see Sensor.

▌9

Indicates the vane setting.

▌)

Indicates the louver setting.

▌!

Indicates the ventilation setting.

▌@

Appears when the preset temperature range is restricted.

Most settings (except ON/OFF, mode, fan speed, temperature) can be made from the Menu screen.

(Refer to operation manual included with remote controller.)

Display

2.PartsNames

Fri

Mode Temp. Fan

Room

Cool

Set temp.

Fri

Cool

Mode Temp. Fan

Set temp.

)

2 3 4 5 6 8 9

BH79A345H01_en.indd 4 2018/05/25 14:59:37

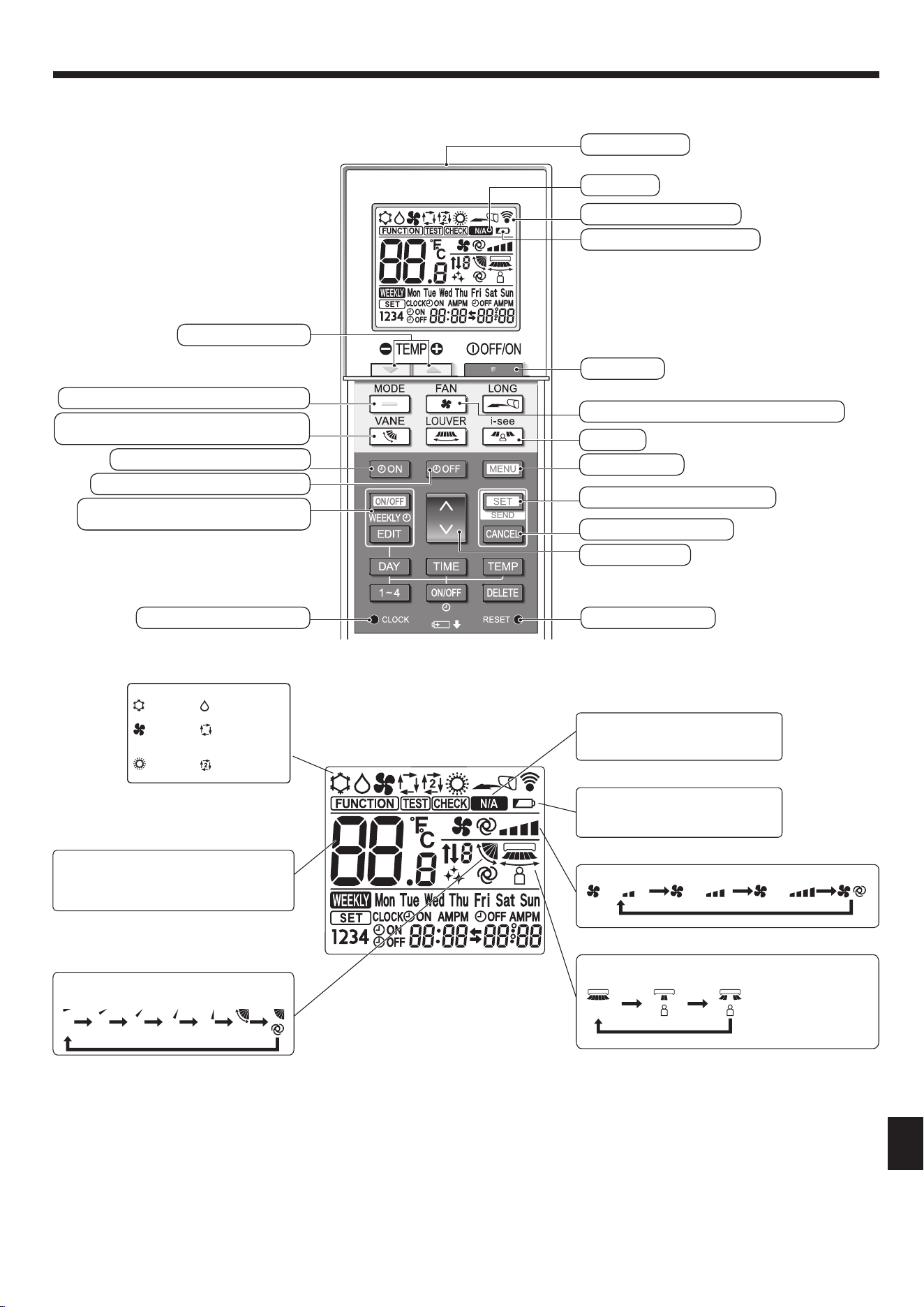

■WirelessRemote-Controller

2.PartsNames

Temperaturesetting

The units of temperature can be changed. For

details, refer to the Installation Manual.

Notavailable

Appears when a non-supported func-

tion is selected.

Batteryreplacementindicator

Appears when the remaining battery

power is low.

Vanesetting

Step 1 Step 2 Step 3 Step 4 Step 5 Swing Auto

Fanspeedsetting

3Di-seesensor(Airdistribution)

Default Direct Indirect

When Direct or Indirect

is selected, the vane

setting is set to “Auto”.

Set Temperature buttons

Weekly timer ON/OFF button

Set Time button (Sets the time)

Air ow button (Changes up/down air ow direction)

Mode button (Changes operation mode)

Timer ON button

Timer OFF button

OFF/ON button

Fan Speed button (Changes fan speed)

SET/SEND button

CANCEL button

Up/Down buttons

Menu button

i-see button

Reset button

Remote controller display

Battery replacement indicator

Transmission area

Not available

Operationmode

Cool Dry

Fan

Auto

(single set point)

Heat

Auto*

(dual set point)

* The initial setting is necessary.

Refer to Installation manual.

BH79A345H01_en.indd 5 2018/05/25 14:59:38

3.Operation

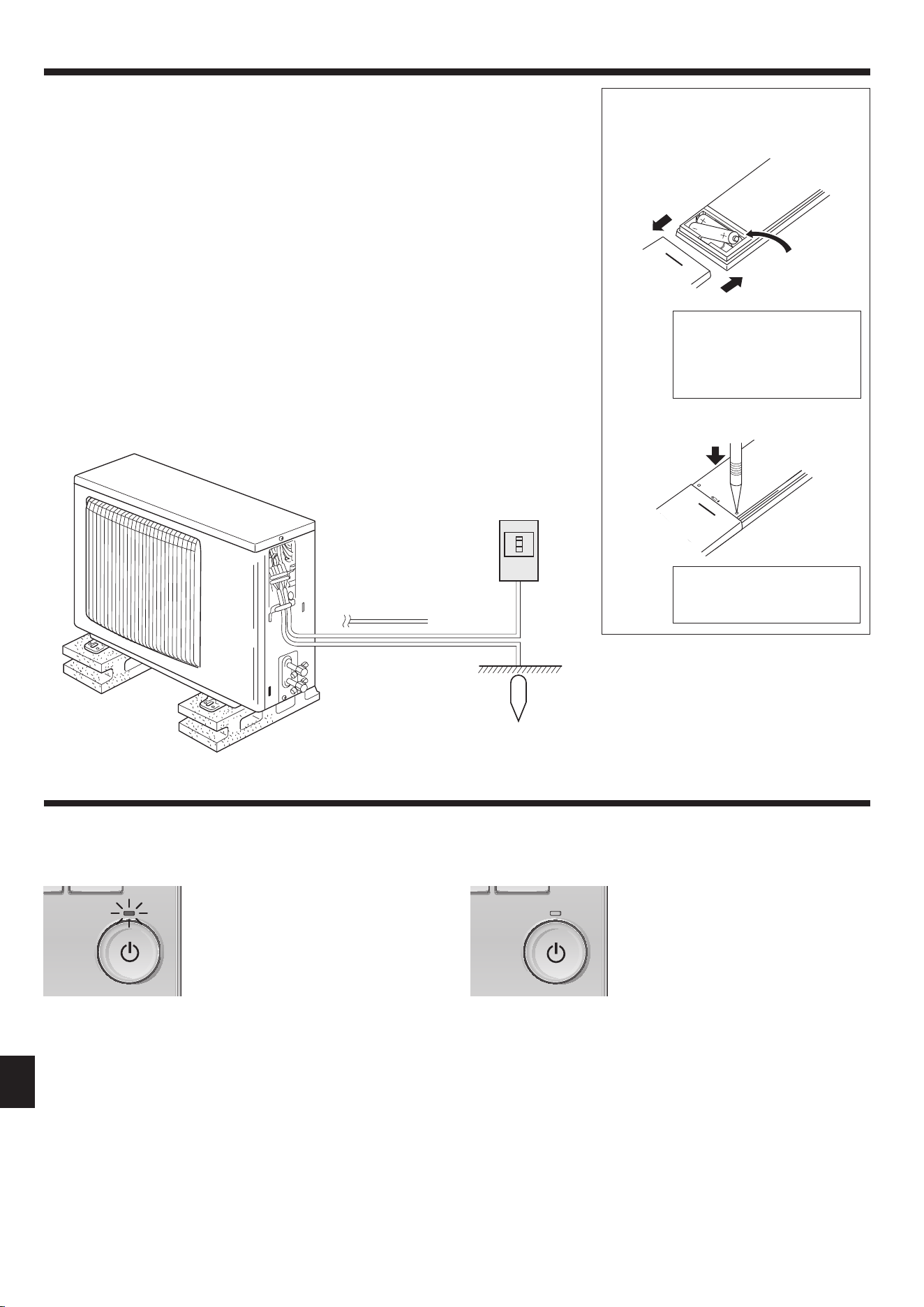

Batteryinstallation/replacement

1. Remove the top cover, insert two LR6 AA bat-

teries, and then install the top cover.

2. Press the Reset button.

■

Abouttheoperationmethod,refertotheoperationmanualthatcomeswitheachremotecontroller.

3.1.TurningON/OFF

[ON] [OFF]

Press the [ON/OFF] button.

The ON/OFF lamp will light up in

green, and the operation will start.

Press the [ON/OFF] button again.

The ON/OFF lamp will come off, and

the operation will stop.

Note:

EvenifyoupresstheON/OFFbuttonimmediatelyaftershuttingdowntheoperationisprogress,theairconditionerwillnotstartforabout3

minutes.

Thisistopreventtheinternalcomponentsfrombeingdamaged.

■Outdoorunit

Power

Earth

Indoor-Outdoor

Connection wire

Ref. Pipes

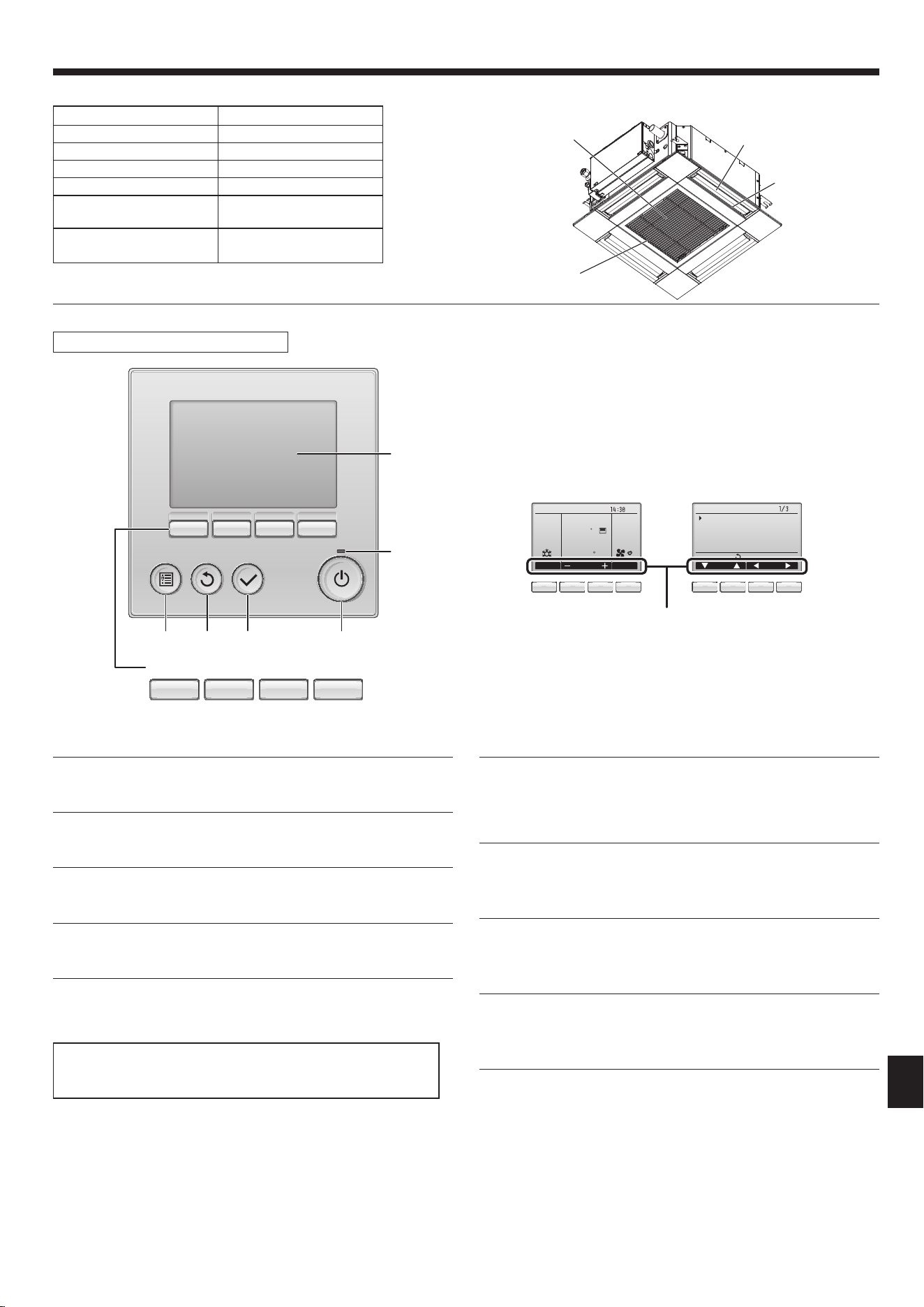

2.PartsNames

Press the Reset button with an

object that has a narrow end.

Top cover

Notes(Onlyforwirelessremotecontroller):

■ When using the wireless remote controller, point it towards the receiver on the indoor unit.

■ If the remote controller is operated within approximately 2 minutes after power is supplied to the

indoor unit, the indoor unit may beep twice as the unit is performing the initial automatic check.

■ The indoor unit beeps to conrm that the signal transmitted from the remote controller has been

received. Signals can be received up to approximately 7 meters (23 feet) in a direct line from the

indoor unit in an area 45° to the left and right of the unit. However, illumination such as uorescent

lights and strong light can affect the ability of the indoor unit to receive signals.

■ If the operation lamp near the receiver on the indoor unit is blinking, the unit needs to be inspected.

Consult your dealer for service.

■ Handle the remote controller carefully! Do not drop the remote controller or subject it to strong

shocks. In addition, do not get the remote controller wet or leave it in a location with high humidity.

■ To avoid misplacing the remote controller, install the holder included with the remote controller on

a wall and be sure to always place the remote controller in the holder after use.

■ If the indoor unit beeps 4 times when you are using the wireless remote controller, switch the auto

mode setting to the AUTO (single set point) mode or AUTO (dual set point) mode.

For details, refer to the included Notice (A5 sheet) or the Installation Manual.

Two LR6 AA batteries

Insert the negative (–) end of each

battery rst. Install the batteries in

the correct directions (+, –)!

BH79A345H01_en.indd 6 2018/05/25 14:59:38

3.Operation

■

Operationstatusmemory

Remote controller setting

Operation mode Operation mode before the power was turned off

Preset temperature Preset temperature before the power was turned off

Fan speed Fan speed before the power was turned off

■

Settablepresettemperaturerange

Operation mode Preset temperature range

Cool/Dry 19 – 30 °C, 67 – 87 °F

Heat 17 – 28 °C, 63 – 83 °F

Auto 19 – 28 °C, 67 – 83 °F

Fan/Ventilation Not settable

3.2.ModeSelection

Press the [F1] button to go through the

operation modes in the order of “Cool”,

“Dry”, “Fan”, “Auto”, and “Heat”. Select the

desired operation mode.

• Operation modes that are not available to

the connected indoor unit models will not

appear on the display.

Informationformultisystemairconditioner(Outdoor

unit:MXZseries)

►Multisystemairconditioner(Outdoorunit: MXZseries)can

connecttwoormoreindoorunitswithoneoutdoorunit.According

tothecapacity,2ormoreunitscanoperatesimultaneously.

• When you try to operate 2 or more indoor units with 1 outdoor unit

simultaneously, one for the cooling and the other for heating, the

operation mode of the indoor unit that operates earlier is selected.

The other indoor units that will start the operation later cannot operate,

indicating an operation state in blinking.

In this case, please set all the indoor units to the same operation

mode.

• There might be a case that the indoor unit, which is operating in “Auto”

mode. Cannot change over to the operating mode “Cool”/“Heat” and

becomes a state of standby.

• When indoor unit starts the operation while the defrosting of outdoor

unit is being done, it takes a few minutes (max. about 15 minutes) to

blow out the warm air.

• In the heating operation, though indoor unit that does not operate may

get warm or the sound of refrigerant owing may be heard, they are

not malfunction. The reason is that the refrigerant continuously ows

into it.

Automaticoperation

■

According to a set temperature, cooling operation starts if the room

temperature is too hot and heating operation starts if the room

temperature is too cold.

■

During automatic operation, if the room temperature changes and

remains 2 °C (4 °F) or more above the set temperature for 15 minutes,

the air conditioner switches to cooling mode. In the same way, if

the room temperature remains 2 °C (4 °F) or more below the set

temperature for 15 minutes, the air conditioner switches to heating

mode.

Cooling mode 15 minutes (switches from

heating to cooling)

Set temperature +2 °C (+4 °F)

Set temperature

15 minutes (switches

from cooling to heating)

Set temperature -2 °C (-4 °F)

Cool Dry Fan

Auto Heat

Whattheblinkingmodeiconmeans

The mode icon will blink when other indoor units in the same refriger-

ant system (connected to the same outdoor unit) are already operated

in a different mode. In this case, the rest of the unit in the same group

can only be operated in the same mode.

3.3.Temperaturesetting

<Cool,Dry,Heat,andAuto>

F1 F2 F3 F4

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

Example display

F1 F2 F3 F4

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

Press the [F2] button to decrease the preset temperature, and press the

[F3] button to increase.

• Refer to the table on page 7 for the settable temperature range for

different operation modes.

• Preset temperature range cannot be set for Fan/Ventilation operation.

• Preset temperature will be displayed either in Centigrade in 0.5- or

1-degree increments, or in Fahrenheit, depending on the indoor unit

model and the display mode setting on the remote controller.

BH79A345H01_en.indd 7 2018/05/25 14:59:38

3.Operation

3.4.Fanspeedsetting

F1 F2 F3 F4

Cool

Room

Set temp.

Mode Temp. Fan

Fri

Press the [F4] button to go through the fan speeds in the following order.

Auto

Notes:

●

Thenumberofavailablefanspeedsdependsonthetypeofunit

connected.

● Inthefollowingcases,theactualfanspeedgeneratedbytheunit

willdifferfromthespeedshowntheremotecontrollerdisplay.

 1.Whilethedisplayisin“STANDBY”or“DEFROST”states.

 2.Whenthetemperatureoftheheatexchangerislowintheheat-

ingmode.

(e.g.immediatelyafterheatingoperationstarts)

 3InHEATmode,whenroomtemperatureishigherthanthetem-

peraturesetting.

 4.WhentheunitisinDRYmode.

3.5.Airowdirectionsetting

3.5.1NavigatingthroughtheMainmenu

<AccessingtheMainmenu>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

<Itemselection>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

Cursor

<Navigatingthroughthepages>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

page

<Savingthesettings>

F1 F2 F3 F4

OU silent mode

Mon Tue Wed Thu Fri Sat Sun

Start Stop Silent

Setting display:

day

<ExitingtheMainmenuscreen>

F1 F2 F3 F4

Cool

Room

Set temp.

Mode Temp. Fan

Fri

If no buttons are touched for 10 minutes, the screen will automatically

return to the Main display. Any settings that have not been saved will

be lost.

<Displayofunsupportedfunctions>

F1 F2 F3 F4

Title

Not available

Unsupported function

Return:

Press the [MENU] button.

The Main menu will appear.

Press [F1] to move the cursor

down.

Press [F2] to move the cursor up.

Press [F3] to go to the previous page.

Press [F4] to go to the next page.

Select the desired item, and press

the [SELECT] button.

The screen to set the selected item

will appear.

Press the [RETURN] button to exit

the Main menu and return to the

Main display.

The message at left will appear

if the user selects a function not

supported by the corresponding

indoor unit model.

BH79A345H01_en.indd 8 2018/05/25 14:59:40

3.Operation

Reset 1

horizontal

2 3 4 5

Note:

TheoutletNo.isindicatedbythenumberofgroovesonbothendsof

eachairoutlet.Settheairdirectionwhilecheckingtheinformation

shownontheremotecontrollerdisplay.

Horizontal airow

Downward

Outlet No.4

Electric Component box

Outlet No.1

Air outlet identication marks

Outlet No.3 Outlet No.2

Remote controller setting

The airow direction of this outlet

is controlled by the airow direc-

tion setting of remote controller.

Fixed

The airow direction of this outlet is xed

in particular direction.

* When it is cold because of direct

airow, the airow direction can be

xed horizontally to avoid direct airow.

<Howtosetthexedup/downairdirection>

Notes:

● Thisfunctioncannotbesetdependingontheoutdoorunittobe

connected.



• For SLZ-KF

NA series, only the particular outlet can be xed to certain

direction with the procedures below. Once xed, only the set outlet is

xed every time air conditioner is turned on. (Other outlets follow UP/

DOWN air direction setting of remote controller.)

■

Explanationofword

• “Refrigerant address No.” and “Unit No.” are the numbers given to

each air conditioner.

• “Outlet No.” is the number given to each outlet of air conditioner.

(Refer to the illustration below.)

•“Up/Down air direction” is the direction (angle) to x.

3.5.2Vane

<Accessingthemenu>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

<Vanesetting>

F1 F2 F3 F4

Fri

Swing Off

LouverVent.Vane

<ReturningtotheMainmenu>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

Select "Vane·Louver·Vent.

(Lossnay)" from the Main menu

(refer to page 8), and press the

[SELECT] button.

Press the [F1] or [F2] button to go

through the vane setting options:

"Step 1", "Step 2", "Step 3", "Step

4", "Step 5", "Swing" and "Auto".

Select the desired setting.

Swing

Auto

Select "Swing" to move the vanes

up and down automatically.

When set to "Step 1" through "Step

5", the vane will be fixed at the

selected angle.

Press the [RETURN] button to go

back to the Main menu.

Step 1

Step 4

Auto

Step 2

Step 5

Notes:

●

Duringswingoperation,thedirectionalindicationonthescreen

doesnotchangeinsyncwiththedirectionalvanesontheunit.

● Availabledirectionsdependonthetypeofunitconnected.

●

 Inthefollowingcases,theactualairdirectionwilldifferfromthe

directionindicatedontheremotecontrollerdisplay.

 1.Whilethedisplayisin“STANDBY”or“DEFROST”states.

 2.Immediatelyafterstartingheatmode(whilethesystemiswait-

ingforthemodechangetotakeeffect).

 3.Inheatmode,whenroomtemperatureishigherthanthetem-

peraturesetting.

Step 3

Swing

BH79A345H01_en.indd 9 2018/05/25 14:59:41

3.Operation

■

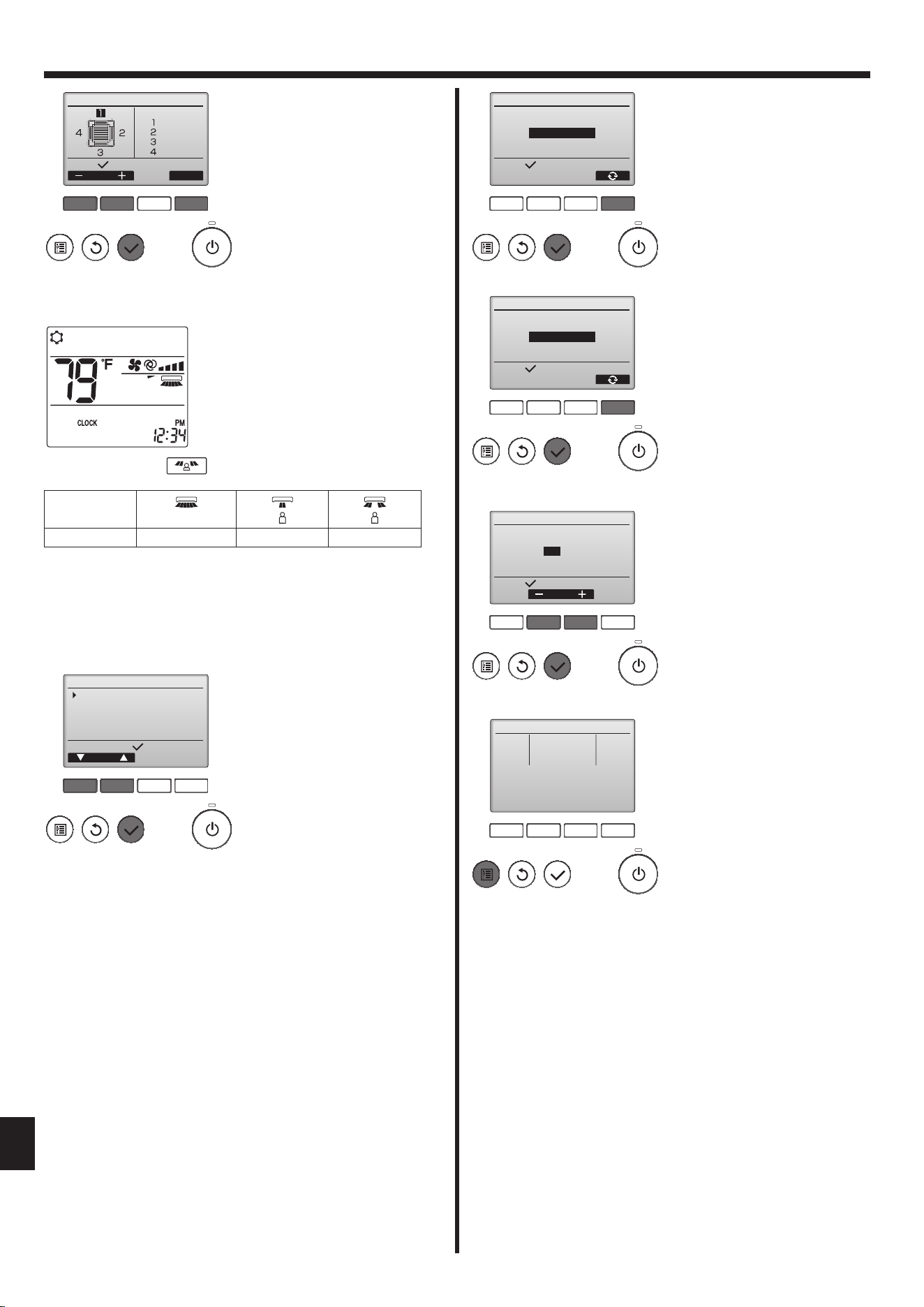

Manualvaneangle(Wiredremotecontroller)

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Maintenance

Initial setting

Service

F1 F2 F3 F4

Maintenance menu

Main menu:

Cursor

Auto descending panel

Manual vane angle

3D i-See sensor

F1 F2 F3 F4

Manual vane angle

Input display:

Cur. Address Check

Ref. address

Unit No.

Identify unit Check button

F1 F2 F3 F4

Manual vane angle

Select:

Setting

Outlet Angle

Note:

Donotsetthedraftreductioninanenvironmentwithhighhumidity.

Otherwise,condensationmayformanddrip.

1 Select “Maintenance” from the

Main menu (refer to page 8), and

press the [SELECT] button.

2 Select “Manual vane angle” with

the [F1] or [F2] button, and press

the [SELECT] button.

3 Move the cursor to “Ref. address”

or “Unit No.” with the [F1] button to

select.

Select the refrigerant address and

the unit number for the units to

whose vanes are to be  xed, with

the [F2] or [F3] button, and press

the [SELECT] button.

• Ref. address: Refrigerant address

• Unit No.: 1, 2, 3, 4

Press the [F4] button to con rm the

unit.

The vane of only the target indoor

unit is pointing downward.

4 The current vane setting will ap-

pear.

Select the desired outlets from 1

through 4 with the [F1] or [F2] but-

ton.

• Outlet: “1”, “2”, “3”, “4” and “1, 2, 3,

4, (all outlets)”

Press the [F3] or [F4] button to go

through the option in the order of

“No setting (reset)”, “Step 1”, “Step

2”, “Step 3”, “Step 4”, “Step 5” and

“Draft reduction*”.

Select the desired setting.

* Draft reduction

The air ow direction for this setting

is more horizontal than the air ow

direction for the “Step 1” setting in

order to reduce a drafty feeling.

The draft reduction can be set for

only 1 vane.

■

Vanesetting

Press the [SELECT] button to save the settings.

A screen will appear that indicates the setting information is being trans-

mitted.

The setting changes will be made to the selected outlet.

The screen will automatically return to the one shown above when the

transmission is completed.

Make the settings for other outlets, following the same procedures.

Ifalloutletsareselected,

willbedisplayedthenexttime

theunitgoesintooperation.

Navigating through the screens

• To go back to the Main menu ................ [MENU] button

• To return to the previous screen .......... [RETURN] button

■ Manualvaneangle(Wirelessremotecontroller)

Fig.1

Fig.2

Fig.3

Step 1 Step 2

Step 3

No setting

Draft

reduction*

All outlets

Step 5Step 4

1 Going to the Manual vane setting

mode

Press the

button.

(Start this operation from the status

of remote controller display turned

off.)

“FUNCTION” is lit and “1” blinks.

(Fig. 1)

Press the button to select “2”,

and then press the button.

2 Selecting the vane number (Fig. 2)

Press the buttons to select the

vane number A, and then press

the button.

3 Setting the vane angle (Fig. 3)

Press the buttons to select the

vane angle B.

Point the wireless remote controller

toward the receiver on the indoor

unit, and then press the

button.

Display

Setting Step 1 Step 2 Step 3 Step 4

Display

No display

Setting Step 5 No setting Draft reduction*

* The draft reduction can be set for only 1 vane.

The setting is enabled only for the last vane that was set.

BH79A345H01_en.indd 10 2018/05/25 14:59:42

3.Operation

Vane setting

Direct Indirect

Cooling horizontal → swing keep horizontal

Heating keep downward downward → horizontal

■ Conrmationprocedure

F1 F2 F3 F4

Manual vane angle

Input display:

Cur. Address Check

Ref. address

Unit No.

Identify unit Check button

F1 F2 F3 F4

Manual vane angle

Return:

Ref. address

Unit No.

Function setting for unit

with vane fully open.

F1 F2 F3 F4

Manual vane angle

Return:

No communication

Check Unit state.

3.6.3Di-Seesensorsetting

3.6.1 3Di-Seesensorsetting

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Maintenance

Initial setting

Service

F1 F2 F3 F4

Maintenance menu

Main menu:

Cursor

Auto descending panel

Manual vane angle

3D i-See sensor

1 First, confirm by setting “Ref.

address” to 0 and “Unit No.” to 1.

• Move the cursor to “Ref. address”

or “Unit No.” with the [F1] button to

select.

• Select the refrigerant address and

the unit number for the units to

whose vanes are to be xed, with

the [F2] or [F3] button, and press

the [SELECT] button.

• Ref. address: Refrigerant address

• Unit No.: 1, 2, 3, 4

Press the [F4] button to conrm the

unit.

2 Change the “Unit No.” in order and

check each unit.

• Press the [F1] button to select “Unit

No.”.

Press the [F2] or [F3] button to

change the “Unit No.” to the unit

that you want to check, and then

press the [F4] button.

• After pressing the [F4] button, wait

approximately 15 seconds, and

then check the current state of the

air conditioner.

→ The vane is pointing downward.

→ This air conditioner is displayed

on the remote controller.

→ All outlets are closed. → Press

the [RETURN] button and continue

the operation from the beginning.

→ The messages shown to the left

are displayed. → The target device

does not exist at this refrigerant

address.

• Press the [RETURN] button to

return to the initial screen.

3 Change the “Ref. address” to the

next number.

• Refer to step 1 to change the “Ref.

address” and continue with the

conrmation.

1 Select “Maintenance” from the

Main menu (refer to page 8), and

press the [SELECT] button.

2 Select “3D i-See sensor” with the

[F1] or [F2] button, and press the

[SELECT] button.

F1 F2 F3 F4

3D i-See sensor

Cursor

Setting display:

Air distribution

Energy saving option

Seasonal airflow

3.6.2 Airdistribution

F1 F2 F3 F4

Air distribution

Input display:

Cur. Address Check

Ref. address

Unit No.

Identify unit Check button

F1 F2 F3 F4

Air distribution

Select:

Cur.

Ref. address

Unit No.

Auto vane

Direct/Indirect setting

All

Direct/Indirect

3 Select the desired menu with the

[F1] or [F2] button, and press the

[SELECT] button.

• Air distribution

Select the airow direction control

method when the airow direction

is set to “Auto”.

• Energy saving option

Operates the energy-save mode

according to whether persons are

detected in the room by the 3D

i-See sensor.

• Seasonal airow

When the thermostat turns off, the

fan and the vanes operate accord-

ing to the control settings.

1 Move the cursor to “Ref. address”

or “Unit No.” with the [F1] button to

select.

Select the refrigerant address and

the unit number for the units to

whose vanes are to be xed, with

the [F2] or [F3] button, and press

the [SELECT] button.

• Ref. address: Refrigerant address

• Unit No.: 1, 2, 3, 4

Press the [F4] button to conrm the

unit.

The vane of only the target indoor

unit is pointing downward.

2 Select the menu with the [F4] but-

ton.

Default → Area → Direct/Indirect

→ Default…

Default: The vanes move the same

as during normal operation.

During cooling mode, all of the

vanes move to the horizontal air-

ow direction.

During heating mode, all of the

vanes move to the down airow

direction.

Area: The vanes move to the down

airow direction toward areas with

a high floor temperature during

cooling mode and toward areas

with a low oor temperature dur-

ing heating mode. Otherwise,

the vanes move to the horizontal

airow direction.

Direct/Indirect: The vanes auto-

matically move relative to the areas

where persons are detected.

The vanes operate as indicated in

the following table.

BH79A345H01_en.indd 11 2018/05/25 14:59:43

3.Operation

F1 F2 F3 F4

Direct/Indirect setting

: Direct

: Indirect

: Direct

Select:

Outlet

Angle

■i-Seebutton(Wirelessremotecontroller)

1 Each time is pressed during operation, the setting changes in

the following order: OFF → Direct → Indirect.

Display

Setting OFF Direct Indirect

When the setting is changed from OFF to Direct or Indirect, the vane setting

changes to "Auto". This setting is applied collectively to all of the vanes.

3 When Direct/Indirect is selected,

set each air outlet.

Select the air outlet with the [F1] or

[F2] button, and change the setting

with the [F4] button.

After changing the settings for all of

the air outlets, press the [SELECT]

button to save the settings.

* In order to enable this function,

the airow direction must be set

to “Auto”.

3.6.3 Energysavingoption

F1 F2 F3 F4

Energy saving option

Cursor

Setting display:

No occupancy energy save

Room occupancy energy save

No occupancy Auto-OFF

1 Select the desired menu with the

[F1] or [F2] button.

No occupancy energy save

If there are no persons in the room

for 60 minutes or more, energy-

saving operation equal to 2 °C

(4 °F) is performed.

Room occupancy energy save

If the occupancy rate decreases

to approximately 30% of the maxi-

mum occupancy rate, energy-

saving operation equal to 1 °C

(2 °F) is performed.

No occupancy Auto-OFF

If there are no persons in the

room for the set amount of time

(60–180 minutes), the operation

is automatically stopped.

2 When No occupancy energy save

or Room occupancy energy save

is selected

Select the setting with the [F4]

button.

OFF → Cooling only → Heating

only → Cooling/Heating → OFF…

After changing the setting, press

the [SELECT] button to save the

setting.

OFF: The function is disabled.

Cooling only: The function is ena-

bled only during cooling mode.

Heating only: The function is ena-

bled only during heating mode.

Cooling/Heating: The function is

enabled during both cooling mode

and heating mode.

3 When No occupancy Auto-OFF is

selected

Set the time with the [F3] or [F4]

button.

---: The setting is disabled (the op-

eration will not stop automatically).

60–180: The time can be set in

10-minute increments.

4 The message at left will appear

if the operation was stopped

automatically by the No occupancy

Auto-OFF setting.

F1 F2 F3 F4

Energy saving option

Select:

No occupancy energy save

Cooling/Heating

F1 F2 F3 F4

Energy saving option

Select:

Room occupancy energy save

Cooling/Heating

F1 F2 F3 F4

Energy saving option

Select:

Time

No occupancy Auto-OFF

120 min.

F1 F2 F3 F4

18:47 Thu

Shut down by

No Occupancy Auto-OFF

31/Dec AM12:59

BH79A345H01_en.indd 12 2018/05/25 14:59:43

4.Timer

■ Timer functions are different by each remote controller.

■ For details on how to operate the remote controller, refer to the appropriate operation manual included with each remote controller.

Notes:

Anypersonatthefollowingplacescannotbedetected.

● Alongthewallonwhichtheairconditionerisinstalled

● Directlyundertheairconditioner

● Whereanyobstacle,suchasfurniture,isbetweenthepersonand

theairconditioner

Apersonmaynotbedetectedinthefollowingsituations.

● Roomtemperatureishigh.

● Apersonwearsheavyclothesandhis/herskinisnotexposed.

● Aheatingelementofwhichtemperaturechangessignicantlyis

present.

● Someheatsources,suchasasmallchildorpet,maynotbesensed.

● Aheatsourcedoesnotmoveforalongtime.

The3Di-Seesensoroperatesonceapproximatelyevery3minutes

tomeasuretheoortemperatureanddetectpersonsintheroom.

● Theintermittentoperatingsoundisanormalsoundproducedwhen

the3Di-Seesensorismoving.

● WhenMARemoteControllerisusedtocontrolmultiplerefrigerant

systems,NooccupancyAuto-OFFcannotbeused.

3.Operation

1 Select the setting with the [F4]

button.

OFF → Cooling only → Heating

only → Cooling/Heating → OFF…

After changing the setting, press

the [SELECT] button to save the

setting.

OFF: The function is disabled.

Cooling only: When the thermostat

turns off during cooling mode, the

vanes move up and down.

Heating only: When the thermostat

turns off during heating mode,

the vanes move to the horizontal

air ow direction to circulate the air.

Cooling/Heating: The function is

enabled during both cooling mode

and heating mode.

* In order to enable this function,

the air ow direction must be set

to “Auto”.

3.6.4 Seasonalairowfunction

F1 F2 F3 F4

Seasonal airflow

Select:

Seasonal airflow

Cooling/Heating

Weeklyschedule(Wirelessremotecontroller)

■ The weekly schedule can be set to four operation patterns for each day of the week. The settings include the

on and off times and the set temperature.

<Editingmode>

1. Switching to the editing mode

1 Press the

button when the unit is operating or stopped.

blinks. (Fig. 1)

2. Selecting the setting pattern

1 Press the button to select the setting pattern number.

Each time the

button is pressed, the pattern number A changes in the following order: 1 → 2 → 3 → 4.

3. Selecting the day of the week

1 Press the

button to select the day of the week to set.

Each time the button is pressed, the day of the week B changes in the following order: Mon → Tue

→ Wed → Thu → Fri → Sat → Sun → All days.

4. Selecting the operation settings

1 Push the button to select the operation on or off setting. (Fig. 2)

( ) is lit.

Each time the button is pressed, the setting changes in the following order: → .

2 Press the button to select the operation time. (Fig. 3)

The operation time blinks.

Set the operation time using the buttons.

• The operation time can be set in 10-minute increments.

3 Push the button to select the set temperature. (Fig. 4)

The set temperature blinks.

Set the temperature using the buttons.

• When setting the off operation, the temperature cannot be set.

When the AUTO (dual set point) mode is enabled, press the button to switch between the upper limit

C and the lower limit D. (Fig. 5)

4 By pressing the button, the pattern number settings for the displayed day of the week are deleted.

5 Repeat steps 2–4 to select the settings for each day of the week.

<Transmittingthesettings>

Point the transmission area of the wireless remote controller towards the receiver on the indoor unit and operate

the controller. Con rm that the indoor unit beeps 7 times.

Press the button.

<Enablingtheweeklyschedule>

Press the button.

The weekly schedule operates when is on.

• The weekly schedule does not function when the On/Off timer is enabled.

The weekly schedule operates when all of the On/Off timer settings have been executed.

Note:

●

Whenusingtheweeklytimer,pleasesetthewirelessremotecontrollerinthesignalreceivableareaof

thereceiverontheindoorunit.

Fig.2

Fig.3

Fig.4

Fig.5

Fig.1

BH79A345H01_en.indd 13 2018/05/25 14:59:44

5.CareandCleaning

F1 F2 F3 F4

Filter information

Cancel

Reset filter sign?

Filter sign reset

Main menu:

Select "OK" with the [F4] button.

A conrmation screen will appear.

Navigating through the screens

• To go back to the Main menu

....................... [MENU] button

• To return to the previous screen

....................... [RETURN] button

When the is displayed on the

Main display in the Full mode, the

system is centrally controlled and

the lter sign cannot be reset.

If two or more indoor units are connected, lter cleaning timing for each

unit may be different, depending on the lter type.

The icon

will appear when the lter on the main unit is due for

cleaning.

When the lter sign is reset, the cumulative operation time of all units

will be reset.

The icon

is scheduled to appear after a certain duration of opera-

tion, based on the premise that the indoor units are installed in a space

with ordinary air quality. Depending on the air quality, the lter may

require more frequent cleaning.

The cumulative time at which filter needs cleaning depends on the

model.

• This indication is not available for wireless remote controller.

Caution:

• Askauthorizedpeopletocleanthelter.

►Cleaningthelters

• Clean the lters using a vacuum cleaner. If you do not have a vacuum

cleaner, tap the lters against a solid object to knock off dirt and dust.

• If the lters are especially dirty, wash them in lukewarm water. Take care

to rinse off any detergent thoroughly and allow the lters to dry completely

before putting them back into the unit.

Caution:

• Donotdrytheltersindirectsunlightorbyusingaheatsource,

suchasanelectricheater:thismaywarpthem.

• Donotwashtheltersinhotwater(above50°C,122°F),asthismay

warpthem.

• Makesurethattheairltersarealwaysinstalled.Operatingtheunit

withoutairlterscancausemalfunction.

Caution:

• Beforeyoustartcleaning,stopoperationandturnOFFthepower

supply.

• Indoorunitsareequippedwithlterstoremovethedustofsucked-

inair.Cleanthelters usingthemethodsshowninthefollowing

sketches.

►Filterremoval

Caution:

• Inremovingthelter,precautionsmustbetakentoprotectyour

eyesfromdust.Also,ifyouhavetoclimbuponastooltodothe

job,becarefulnottofall.

• Whenthelterisremoved,donottouchthemetallicpartsinside

theindoorunit,otherwiseinjurymayresult.

■ SLZ-KF·NA

1 Slide the levers on the intake grille in the direction indicated by the

arrow and it should open.

2 Open the intake grille.

3 Release the knob on the center edge of the intake grille and pull the

lter forward to remove the lter.

A Intake grille levers B Grille C Intake grille D Filter

■ Filterinformation

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Restriction

Energy saving

Night setback

Filter information

Error information

F1 F2 F3 F4

Main menu:

Filter information

Reset

Please clean the filter.

Press Reset button after

filter cleaning.

will appear on the Main display

in the Full mode when it is time to

clean the lters.

Wash,clean,orreplacethelters

whenthissignappears.

Select "Filter information" from the

Main menu (refer to page 8), and

press the [SELECT] button.

Press the [F4] button to reset lter

sign.

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

BH79A345H01_en.indd 14 2018/05/25 14:59:45

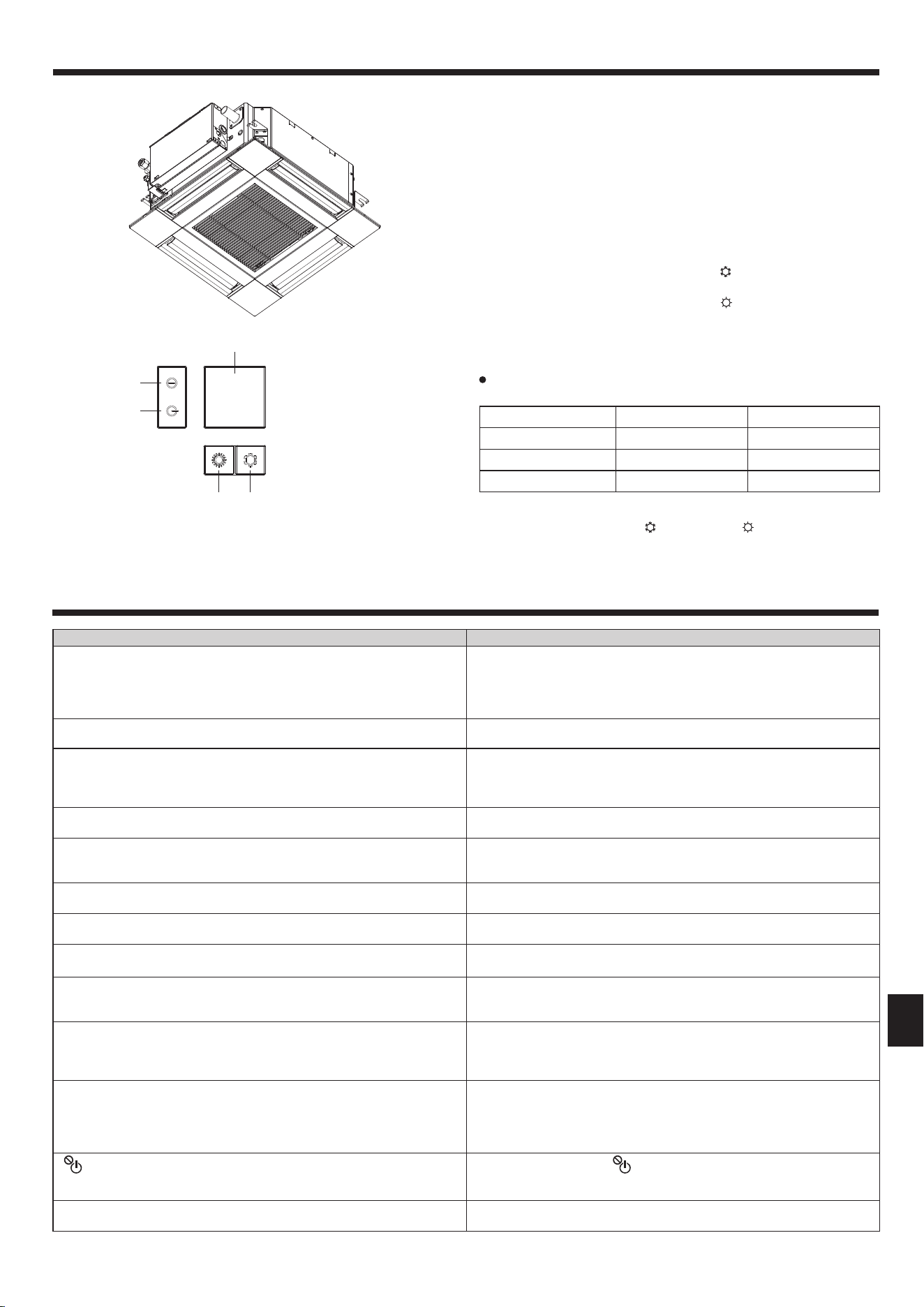

Whentheremotecontrollercannotbeused

When the batteries of the remote controller run out or the remote

controller malfunctions, the emergency operation can be done using the

emergency buttons on the grille.

DEFROST/STAND BY lamp

Operation lamp

Emergency operation cooling switch

Emergency operation heating switch

Receiver

Starting operation

• To operate the cooling mode, press the button

for more than 2

seconds.

• To operate the heating mode, press the button

for more than 2

seconds.

• Lighting of the Operation lamp

means the start of operation.

Notes:



Detailsofemergencymodeareasshownbelow.

Details of EMERGENCY MODE are as shown below.

Operation mode COOL HEAT

Set temperature 24°C, 75°F 24°C, 75°F

Fan speed High High

Airow direction Horizontal Downward 4 (5)

Stopping operation

• To stop operation, press the

button C or the button D for more than

2 seconds.

D C

6.EmergencyOperationforWirelessRemote-controller

Having trouble? Here is the solution. (Unit is operating normally.)

Air conditioner does not heat or cool well.

■ Clean the lter. (Airow is reduced when the lter is dirty or clogged.)

■ Check the temperature adjustment and adjust the set temperature.

■ Make sure that there is plenty of space around the outdoor unit. Is the

indoor unit air intake or outlet blocked?

■ Has a door or window been left open?

When heating operation starts, warm air does not blow from the indoor

unit soon.

■ Warm air does not blow until the indoor unit has sufciently warmed up.

During heating mode, the air conditioner stops before the set room tem-

perature is reached.

■ When the outdoor temperature is low and the humidity is high, frost

may form on the outdoor unit. If this occurs, the outdoor unit performs a

defrosting operation. Normal operation should begin after approximately

15 minutes.

During cooling mode, the air conditioner stops when the set room tem-

perature is reached.

■ For SLZ-KF·NA series, when the set room temperature is reached during

cooling mode, the fan operates at the lowest speed.

Airow direction changes during operation or airow direction cannot be set.

■ During heating mode, the vanes automatically move to the horizontal

airow direction when the airow temperature is low or during defrosting

mode.

When the airow direction is changed, the vanes always move up and down

past the set position before nally stopping at the position.

■ When the airow direction is changed, the vanes move to the set position

after detecting the base position.

A owing water sound or occasional hissing sound is heard.

■ These sounds can be heard when refrigerant is owing in the air condi-

tioner or when the refrigerant ow is changing.

A cracking or creaking sound is heard.

■ These sounds can be heard when parts rub against each due to expan-

sion and contraction from temperature changes.

The room has an unpleasant odor.

■ The indoor unit draws in air that contains gases produced from the walls,

carpeting, and furniture as well as odors trapped in clothing, and then

blows this air back into the room.

A white mist or vapor is emitted from the indoor unit.

■ If the indoor temperature and the humidity are high, this condition may

occur when operation starts.

■ During defrosting mode, cool airow may blow down and appear like a

mist.

Water or vapor is emitted from the outdoor unit.

■ During cooling mode, water may form and drip from the cool pipes and

joints.

■ During heating mode, water may form and drip from the heat exchanger.

■ During defrosting mode, water on the heat exchanger evaporates and

water vapor may be emitted.

“

” appears in the remote controller display.

■ During central control, “

” appears in the remote controller display and

air conditioner operation cannot be started or stopped using the remote

controller.

When restarting the air conditioner soon after stopping it, it does not oper-

ate even though the ON/OFF button is pressed.

■ Wait approximately three minutes.

(Operation has stopped to protect the air conditioner.)

7.TroubleShooting

BH79A345H01_en.indd 15 2018/05/25 14:59:46

7.TroubleShooting

Having trouble? Here is the solution. (Unit is operating normally.)

Air conditioner operates without the ON/OFF button being pressed.

■ Is the on timer set?

Press the ON/OFF button to stop operation.

■ Is the air conditioner connected to a central remote controller?

Consult the concerned people who control the air conditioner.

■ Does “

” appear in the remote controller display?

Consult the concerned people who control the air conditioner.

■ Has the auto recovery feature from power failures been set?

Press the ON/OFF button to stop operation.

Air conditioner stops without the ON/OFF button being pressed.

■ Is the off timer set?

Press the ON/OFF button to restart operation.

■ Is the air conditioner connected to a central remote controller?

Consult the concerned people who control the air conditioner.

■ Does “

” appear in the remote controller display?

Consult the concerned people who control the air conditioner.

Remote controller timer operation cannot be set.

■ Are timer settings invalid?

If the timer can be set,

or appears in the remote controller display.

“PLEASE WAIT” appears in the remote controller display.

■ The initial settings are being performed. Wait approximately 3 min-

utes.

An error code appears in the remote controller display.

■ The protection devices have operated to protect the air conditioner.

■ Do not attempt to repair this equipment by yourself.

Turn off the power switch immediately and consult your dealer. Be sure

to provide the dealer with the model name and information that appeared

in the remote controller display.

Draining water or motor rotation sound is heard.

■ When cooling operation stops, the drain pump operates and then stops.

Wait approximately 3 minutes.

The vanes do not move or the indoor unit does not respond to input from

the wireless remote controller.

■ The junction wire connectors of the vane motor and signal receiver may

not be connected correctly. Have an installer check the connections. (The

colors of the male and female sections of the junction wire connectors

must match.)

Noise is louder than specications.

■ The indoor operation sound level is affected by the acoustics of the

particular room as shown in the following table and will be higher than

the noise specication, which was measured in an echo-free room.

High sound-

absorbing

rooms

Normal rooms

Low sound-

absorbing

rooms

Location

examples

Broadcasting

studio, music

room, etc.

Reception

room, hotel

lobby, etc.

Ofce, hotel

room

Noise levels 3 to 7 dB 6 to 10 dB 9 to 13 dB

Nothing appears in the wireless remote controller display, the display

is faint, or signals are not received by the indoor unit unless the remote

controller is close.

■ The batteries are low.

Replace the batteries and press the Reset button.

■ If nothing appears even after the batteries are replaced, make sure that

the batteries are installed in the correct directions (+, –).

The operation lamp near the receiver for the wireless remote controller on

the indoor unit is ashing.

■ The self diagnosis function has operated to protect the air conditioner.

■ Do not attempt to repair this equipment by yourself.

Turn off the power switch immediately and consult your dealer. Be sure

to provide the dealer with the model name.

The wireless remote controller does not operate (the indoor unit beeps

4 times).

■ Switch the auto mode setting to the AUTO (single set point) mode or

AUTO (dual set point) mode. For details, refer to the included Notice

(A5 sheet) or the Installation Manual.

Installationplace

Avoid installing the air conditioner in the following places.

• Where ammable gas could leak.

• Where there is much machine oil.

• Salty place such as the seaside.

• Where sulde gas is generated such as a hot spring.

• Where there is oil splashing or much oily smoke.

Caution:

Donotinstalltheunitwhereammablegascouldleak.

Ifgasleaksandcollectsaroundtheunit,itmaycauseanexplosion.

8.Installation,relocationandinspection

Inverter type

uorescent lamp

To prevent the effect

of a uorescent lamp,

keep it away as far

apart as possible.

To prevent picture

distortion or noise,

keep 1 m (3 ft) or

more apart.

Radio

100 mm

(4 inch)

or more

400 mm

(16 inch)

or more

Well-

ventilated dry

place

Wall, etc.

BH79A345H01_en.indd 16 2018/05/25 14:59:47

8.Installation,relocationandinspection

Warning:

Iftheairconditioneroperatesbutdoesnotcoolorheat(dependingonmodel)theroom,consultyourdealersincetheremaybearefrigerant

leak.Besuretoasktheservicerepresentativewhetherthereisrefrigerantleakageornotwhenrepairsarecarriedout.

Therefrigerantchargedintheairconditionerissafe.Refrigerantnormallydoesnotleak,however,ifrefrigerantgasleaksindoors,andcomes

intocontactwiththereofafanheater,spaceheater,stove,etc.,harmfulsubstanceswillbegenerated.

Electricalwork

• Provide an exclusive circuit for power supply of the air conditioner.

• Be sure to observe the breaker capacity.

Warning:

• Thecustomershouldnotinstallthisunit.Iftheunitisinstalledincorrectly,re,electricshock,injuryduetoafallingunit,waterleakage,etc.

mayresult.

• Donotconnectusingbranchedoutletoranextensioncord,anddonotattachmanyloadstooneelectricoutlet.

Areorelectricshockmayresultfrompoorcontact,poorinsulation,exceedingthepermissiblecurrent,etc.

 Consultyourdealer.

Caution:

• Applygrounding

 Donotconnectagroundingwiretoagaspipe,waterpipe,lightningrodorgroundwireofatelephone.

 Ifagroundingisincorrect,itmaycauseanelectricshock.

• Installanearthleakagebreakerdependingontheplacewheretheairconditioneristobeinstalled(humidplace,etc.).

 Iftheearthleakagebreakerisnotinstalled,itmaycauseanelectricshock.

Inspectionandmaintenance

• When the air conditioner is used for several seasons, the capacity may be lowered due to dirt inside the unit.

• Depending upon the conditions of use, an odor may be generated or dirt, dust, etc. may prevent proper drainage.

• It is recommended to apply inspection and maintenance (charged) by a specialist in addition to normal maintenance. Consult your dealer.

Alsoconsideroperationsound

• Do not put an object around the air outlet of the outdoor unit. It may cause lowering of capacity or increase operating sound.

• If abnormal sound is heard during operation, consult your dealer.

Relocation

• When the air conditioner is to be removed or reinstalled because of rebuilding, moving, etc., special techniques and work are required.

Warning:

Repairorrelocationshouldnotbedonebythecustomer.

Ifthisisdoneincorrectly,itmaycauseare,electricshock,injurybydroppingoftheunit,waterleakage,etc.Consultyourdealer.

Disposal

• To dispose of this product, consult your dealer.

Ifyouhaveanyquestion,consultyourdealer.

Notes:1. Thisgure()indicatesGRILLE’s.

  2. Specicationssubjecttochangewithoutnotice.

Guaranteedoperatingrange

Indoor Outdoor *1

Cooling

Upper limit 35°C (95°F) D.B, 21.7°C (71°F) W.B 46°C (115°F) D.B

Lower limit 19.4°C (67°F) D.B, 13.9°C (57°F) W.B -10°C (14°F) D.B

Heating

Upper limit 26.7°C (80°F) D.B, 19.4°C (67°F) W.B 24°C (75°F) D.B, 18°C (65°F) W.B

Lower limit 21.1°C (70°F) D.B, 15.6°C (60°F) W.B -20°C (-4°F) D.B, -21°C (-5°F) W.B

*1 Depend on outdoor unit.

Units should be installed by licensed electric contractor accordingly to local code requirement.

9.Specications

Model SLZ-KF09NA SLZ-KF12NA SLZ-KF15NA SLZ-KF18NA

Power Supply (Voltage <V>, Frequency <Hz>) Single, 208/230, 60

Rated Input (Indoor only) <kW> 0.02 0.02 0.03 0.04

Rated Current (Indoor only) <A> 0.20 0.24 0.32 0.43

Dimension (Height) <inch> 9-21/32 (13/32)

Dimension (Width) <inch>

22-7/16 (24-19/32)

Dimension (Depth) <inch> 22-7/16 (24-19/32)

Fan airow rate (Low-Middle-High) <CFM> 230 - 265 - 300 230 - 280 - 335 245 - 315 - 405 300 - 420 - 475

Noise level (Low-Middle-High) <dB> 25 - 28 - 31 25 - 30 - 34 27 - 34 - 39 32 - 40 - 43

Net weight <lbs>

30.6 (5.3)

BH79A345H01_en.indd 17 2018/05/25 14:59:47

Index

1. Consignes de sécurité

►

Avant d’installer le climatiseur, lire attentivement toutes les

“Consignes de sécurité”.

►

Les “Consignes de sécurité” reprennent des points très impor-

tants concernant la sécurité. Veillez bien à les suivre.

►

Veuillez consulter ou obtenir la permission votre compagnie

d’électricité avant de connecter votre système.

Symboles utilisés dans le texte

Avertissement :

Précautions à suivre pour éviter tout danger de blessure ou de dé-

cès de l’utilisateur.

Précaution :

Décrit les précautions qui doivent être prises pour éviter d’endom-

mager l’appareil.

Symboles utilisés dans les illustrations

: Indique un élément qui doit être mis à la terre.

Avertissement :

• Cesappareilsnesontpasaccessiblesaupublic.

• Cetappareilnedoitpasêtreinstalléparl’utilisateur.Demanderau

revendeur ou à une société agréée de l’installer. Si l’appareil n’est

pas correctement installé il peut y avoir un risque de fuite d’eau,

d’électrocution ou d’incendie.

• Nepasmarchersurl’appareilniydéposerdesobjets.

• Nejamaiséclabousserl’appareilniletoucheravecdesmainshu-

mides. Il pourrait en résulter un risque d’électrocution.

• Ne pas vaporiser de gaz inammable à proximité de l’appareil

sous risque d’incendie.

• 

Nepasplacerdechauffageaugazoutoutautreappareilfonctionnant

avecuneammevivelàoùilseraitexposéàl’échappementd’airdu

climatiseur. Cela risquerait de provoquer une mauvaise combustion.

• Ne pas retirer la face avant ou la protection du ventilateur de

l’appareil extérieur pendant son fonctionnement.

• Sivousremarquezdesvibrationsoudesbruitsparticulièrement

anormaux, arrêter l’appareil, éteindre l’interrupteur et prendre

contact avec le revendeur.

• Nejamaismettredesdoigts,desbâtons,etc.danslesentréeset

sorties d’air.

• 

Sivoussentezdesodeursétranges,arrêterl’appareil,lemettrehors

tension et contacter le revendeur. Si vous ne procédez pas de cette fa-

çon, il pourrait y avoir risque de panne, d’électrocution ou d’incendie.

• NeJAMAISlaisserdesenfantsoudespersonneshandicapées

utiliser le climatiseur sans surveillance.

• 

Toujourssurveillerquelesjeunesenfantsnejouentpasavecleclimatiseur.

• 

Si le gaz de réfrigérant fuit, arrêter le fonctionnement du climatiseur,

aérer convenablement la pièce et prendre contact avec le reven-

deur.

• Cetappareilestconçupourêtreutilisépardesutilisateursexperts

ou spécialement formés dans des ateliers, dans l’industrie légère

ou des exploitations agricoles, ou pour une utilisation commer-

ciale par des non-spécialistes.

• Cet appareil peut être utilisé par des enfants de 8 ans et plus et

despersonnesdontlescapacitésmentales,sensoriellesouphy-

siques sont réduites, ou manquant d’expérience et de connais-

sances, dès lors qu’elles sont supervisées ou ont reçu une for-

mation relative à l’utilisation de l’appareil et comprennent les

dangersassociésàcelui-ci.Lesenfantsnedoiventpasjoueravec

l’appareil. Le nettoyage et l’entretien ne peuvent pas être effectués

par un enfant sans surveillance.

• Cet

appareiln’estpasconçupourêtreutilisépardespersonnes

(ycomprisdesenfants)présentantdescapacitésphysiques,sen-

sorielles ou mentales réduites, ou manquant d’expérience et de

connaissances, à moins qu’elles ne soient supervisées ou aient

reçu des instructions relatives à l’utilisation de l’appareil par une

personne responsable de leur sécurité.

• Lorsdel’installation,dudéplacementoudel’entretienduclimati-

seur,n’utilisezqueleréfrigérantspécié(R410A)pourremplirles

tuyauxderéfrigérant.Nepaslemélangeravecunautreréfrigérant

et faire le vide d’air dans les tuyaux.

Si du réfrigérant est mélangé avec de l’air, cela peut provoquer

des pointes de pression dans les tuyaux de réfrigérant et entraîner

une explosion et d’autres risques.

 L’utilisationd’unréfrigérantdifférentdeceluispéciépourleclimati-

seur peut entraîner des défaillances mécaniques, des dysfonctionne-

ments du système ou une panne de l’appareil. Dans le pire des cas,

cela peut entraîner un obstacle à la mise en sécurité du produit.

Précaution :

• Nepasutiliserd’objetpointupourenfoncerlestouchescarcela

risquerait d’endommager la commande à distance.

• Nejamaisobstruerlesentréesetsortiesdesappareilsextérieurs

et intérieurs.

Rangementdel’appareil

Lorsque vous devez ranger l’appareil, veuillez consulter votre revendeur.

Remarque:

Dansleprésentmanueld’utilisation,l’expression“Télécommandelaire”faitréférenceaumodèlePAR-33MAA.

Pour toute information

relative à un autre modèle de télécommande, reportez-vous au livret d’instructions fourni dans la boîte de cette dernière.

1. Consignes de sécurité ..........................................................18

2. Nomenclature .......................................................................19

3. Fonctionnement ....................................................................22

4. Minuterie ...............................................................................29

5. Entretien et nettoyage ..........................................................30

6. Fonctionnement d’urgence de la télécommande sans l .....31

7. Guide de dépannage ............................................................31

8. Installation, deplacement et inspection.................................32

9. Spécications techniques .....................................................33

BH79A345H01_FR.indd 18 2018/5/25 15:05:53

2.Nomenclature

■

Unité interne

SLZ-KF·NA

Modes du ventilateur 3 modes

Ailette Auto avec variation

Louvre –

Filtre Longue durée

Témoin de nettoyage du

ltre

2.500 heures

Réglage du nº de modèle

de télécommande sans ﬁl

002

■

Télécommandelaire

Touches fonctions

Les fonctions réalisées par les touches varient en fonction de

l’écran.

Consultezleguidedestouchesenbasdel’écranLCDpourvoirles

fonctions correspondant à un écran donné.

Lorsque le système est piloté à distance, le guide de fonction des

touchesn’apparaîtpaspourlestouchesverrouillées.

Ecran principal Menugénéral

Guide des fonctions

▌1Touche[MARChe/ARRêT]

Pressez pour allumer ou éteindre l’appareil intérieur.

▌2Touche[ChoIx]

Pressez pour enregistrer les paramètres.

▌3Touche[ReTouR]

Pressez pour revenir à l’écran précédent.

▌4Touche[MeNu]

Pressez pour ouvrir le Menu général.

▌5 Écran LCD rétroéclairé

Les paramètres de fonctionnement s’afchent.

Lorsque le rétroéclairage est éteint, appuyer sur une touche l’allume, et

il reste allumé pendant un certain temps en fonction de l’afchage.

Lorsque le rétroéclairage est éteint, appuyer sur une touche ne fait

que l’allumer, sans exécuter la fonction. (à l’exception de la touche

[MArChE / ArrêT])

▌6VoyantMarche/Arrêt

Cette lampe s’allume en vert lorsque le système est en fonctionne-

ment. Elle clignote lorsque la télécommande est en cours de démar-

rage ou en cas d’erreur.

▌7Touchefonction[F1]

Ecran principal : Pressez pour régler le mode de fonctionnement.

Menu général : Pressez pour faire descendre le curseur.

▌8Touchefonction[F2]

Ecran principal : Pressez pour diminuer la température.

Menu général : Pressez pour faire monter le curseur.

▌9Touchefonction[F3]

Ecran principal : Pressez pour augmenter la température.

Menu général : Pressez pour revenir à l’écran précédent.

▌0Touchefonction[F4]

Ecran principal : Pressez pour changer la vitesse du ventilateur.

Menu général : Pressez pour aller à la page suivante.

Interface de la télécommande

■

SLZ-KF·NA

Plafonnier à Cassette 4 volets

Filtre

Admission d’air

Ailette

Grille de refou-

lement d’air

4 3 2 1

7 8 9 0

7 8 9 0 7 8 9 0

Fri

Room

Set temp.

Mode Temp. Fan

Cool Auto

Fan

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

BH79A345H01_FR.indd 19 2018/5/25 15:05:54

2.Nomenclature

L’écran principal peut être afché dans deux modes différents : “complet” et “basic”. Le réglage usine est “complet”. Pour passer au mode “basic”,

changez-le dans l’écran principal. (Reportez-vous au manuel d’utilisation inclus avec la télécommande.)

▌1 Modedefonctionnement

Le mode de fonctionnement de l’appareil intérieur s’afche ici.

▌2 Température programmée

La température programmée s’afche ici.

▌3horloge(Voirlemanueld’installation.)

L’heure actuelle s’afche ici.

▌4 Vitesse du ventilateur

Le réglage de la vitesse de ventilation apparaît ici.

▌5Guidedesfonctionsdestouches

Les fonctions correspondant aux touches s’afchent ici.

▌6

S’afche lorsque la marche et l’arrêt sont pilotés de façon centralisée.

▌7

S’afche lorsque le mode de fonctionnement est piloté de façon cen-

tralisée.

▌8

S’afche lorsque la température sélectionnée est pilotée de façon

centralisée.

▌9

S’afche si la remise à zéro du ltre est pilotée de façon centralisée.

▌0

Indique si le ltre a besoin d’entretien.

▌1 Température de la pièce (Voir le manuel d’installation.)

La température actuelle de la pièce s’afche ici.

▌2

S’afche lorsque les touches sont verrouillées.

* Toutes les icônes sont afchées pour la compréhension.

▌3

Apparaît lorsque la fonction « ON/OFF timer », « Réduit de nuit » ou

« Arrêt Auto » timer est activée.

apparaît lorsque le timer est désactivé par le système de contrôle

centralisé.

▌4

S’afche si le programmateur hebdomadaire est activé.

▌5

S’afche lorsque le système est en mode économie d’énergie. (Ceci

n’apparaîtra pas sur certains modèles d’unités intérieures)

▌6

S’afche lorsque les appareils extérieurs sont en mode silencieux.

▌7

S’afche lorsque la thermistance intégrée à la télécommande est utili-

sée pour mesurer la température de la pièce (1).

s’afche lorsque la thermistance de l’appareil intérieur est utilisée

pour mesurer la température de la pièce.

▌8

S’afche quand les unités fonctionnent en mode d’économie d’énergie

avec le capteur 3D i-See.

▌9

Indique le réglage du déecteur.

▌)

Indique le réglage des ailettes.

▌!

Indique les réglages de la ventilation.

▌@

S’afche lorsque la plage de température de réglage est réduite.

La plupart des paramètres (à l’exception de la Marche / Arrêt, du mode, de la vitesse du ventilateur, de la température)

peuvent être réglés à partir de l’écran du menu. (Reportez-vous au manuel d’utilisation inclus avec la télécommande.)

Afcheur

)

2 3 4 5 6 8 9

Fri

Mode Temp. Fan

Room

Cool

Set temp.

Fri

Cool

Mode Temp. Fan

Set temp.

BH79A345H01_FR.indd 20 2018/5/25 15:05:54

2.Nomenclature

Touche de vitesse du ventilateur

(Modi e la vitesse du ventilateur)

■

Pourlatélécommandesansl

Réglagedelatempérature

Les unités de température peuvent être

changées. Pour plus de détails, voir le manuel

d’installation.

Nondisponible

S’af che lorsqu’une fonction non prise

en charge est sélectionnée.

Témoin de remplacement de la pile

S’af che lorsque la capacité résiduelle

de la batterie est faible.

Réglagedudéecteur

Étape 1 Étape 2 Étape 3 Étape 4 Étape 5

Balayage

Auto

Réglagedelavitesseduventilateur

Capteur3Di-see(distributiond’air)

Par défaut Direct Indirect

Quand Direct ou Indi-

rect est sélectionné, le

réglage des ailettes est

réglé sur “Auto”.

Touche de réglage horaire

(Permet de régler l’heure)

Touche “Air ow” (Débit d’air) (Modi e

la direction haute/basse du débit d’air)

Touche “Timer On” (Marche de la minuterie)

Touche MARCHE/ARRÊT de

la minuterie hebdomadaire

Touches de réglage de température

Touche de mode (Modi e le

mode de fonctionnement)

Touche “Timer Off” (Arrêt de la minuterie)

Écran d’af chage de la télécommande

Témoin de remplacement de la pile

Zone de transmission

Non disponible

Touche OFF/ON

Touche Menu

Touche i-see

Touche SET/SEND (Régler/Envoyer)

Touche CANCEL (Annuler)

Touches Haut/Bas

Touche “Reset” (Réinitialiser)

Modedefonctionnement

Froid Déshu.

Ventil.

Auto

(point de réglage unique)

Chaud

Auto*

(point de réglage double)

Le réglage initial est nécessaire.

Voir le manuel d’installation.

BH79A345H01_FR.indd 21 2018/5/25 15:05:55

Insertion/remplacementdelapile

1. retirez le couvercle supérieur, insérez deux

piles Lr6 AA, puis reposez le couvercle.

Appuyez sur la touche “Reset” (Réinitialiser).

Remarques(Pourtélécommandesansluniquement):

■

Pour utiliser la télécommande sans l, pointez-la vers le récepteur de l’appareil intérieur.

■

Si la télécommande est utilisée dans les deux minutes qui suivent l’alimentation de l’appareil

intérieur, l’appareil peut émettre deux bips successifs indiquant que le contrôle automatique

initial est en cours.

■

L’appareil intérieur émet des bips pour conrmer que le signal transmis par la télécommande a été

reçu. Les signaux peuvent être reçus jusqu’à 7 mètres (23 pieds) environ en ligne droite à partir de

l’appareil intérieur et dans une zone de 45° vers la gauche ou la droite de l’appareil. Cependant,

une lumière vive ou uorescente peut gêner la réception de signaux de l’appareil intérieur.

■

L’appareil doit être contrôlé si le voyant d’opération près du récepteur de l’unité intérieure cli-

gnote. Consultez votre revendeur pour le service.

■

Manipulez la télécommande avec précaution ! Ne la faites pas tomber et ne lui inigez pas de

chocs violents. De plus, évitez de mouiller la télécommande et ne la laissez pas dans un endroit

humide.

■

Pour éviter de chercher la télécommande, placez le support fourni avec la télécommande sur un

mur et veillez à replacer la télécommande dans le support après chaque utilisation.

■

Si l’appareil intérieur émet 4 bips lorsque vous utilisez la télécommande sans l, changez le

réglage de mode automatique en mode AUTO (point de réglage unique) ou AUTO (point de

réglage double).

Pour plus d’informations, reportez-vous à la notice jointe (feuille A5) ou au manuel d’installation.

Deux piles Lr6 AA

Insérez d’abord le pôle (–) néga-

tif de chaque pile. Insérez les

piles en respectant la polarité

indiquée (+, –)!

Appuyez sur la touche “Reset”

(Réinitialiser) avec un objet dont

l’extrémité est étroite.

Couvercle

supérieur

2.Nomenclature

■

Unité externe

Alimentation

Masse

Tuyaux de réf.

Intérieur-Extérieur

Câble de

raccordement

3.Fonctionnement

■

Concernantlemodedefonctionnement,reportez-vousaumanueld’utilisationfourniavecchaquetélécommande.

3.1.Marche/arrêt

[MARChe] [ARRêT]

Pressez la touche [MArChE / ArrêT].

La lampe Marche / Arrêt s’allume en

vert, et l’appareil démarre.

Pressez à nouveau la touche [MArChE /

ArrêT].

La lampe Marche / Arrêt s’éteint, et l’appa-

reil s’arrête.

Remarque:

MêmesivousappuyezsurlatoucheMarche/Arrêtimmédiatementaprèsledébutdelaprocédured’arrêt,leclimatiseurneredémarrerapas

avant3minutesenviron.

Ceci a pour but d’éviter le risque d’endommagement des composants internes.

BH79A345H01_FR.indd 22 2018/5/25 15:05:55

■

Mémoiredel’étatdefonctionnement

réglage de la télécommande

Mode de fonctionnement Mode de fonctionnement avant la mise hors tension

Température programmée Température programmée avant la mise hors tension

Vitesse du ventilateur Vitesse du ventilateur avant la mise hors tension

■

Plage de réglage de la température

Mode de fonctionnement Plage de réglage de la température

Froid / Déshu. 19 – 30 ºC, 67 – 87 °F

Chaud 17 – 28 ºC, 63 – 83 °F

Auto 19 – 28 ºC, 67 – 83 °F

Ventil. Non réglable

3.2.Sélectiondumode

Appuyez sur la touche [F1] pour balayer les

modes de fonctionnement parmi : “Cool”

(Froid), “Dry” (Déshu.), “Fan” (Ventil.),

“Auto”, et “Heat” (Chaud). Sélectionnez le

mode de fonctionnement désiré.

• Les modes de fonctionnement qui ne sont

pas disponibles pour les modèles d’appa-

reils intérieurs connectés n’apparaîtront

pas sur l’écran.

Informations concernant les climatiseurs multisyste-

mes(AppareilexterieurdelaserieMxZ)

►Les climatiseurs multi-systèmes (avec un appareil extérieur de la

sérieMxZ)permettentderaccorderdeuxoudavantaged’appa-

reils intérieurs à un appareil extérieur. En fonction de la capacité,

plusieurs appareils intérieurs peuvent ainsi fonctionner simulta-

nément.

•

Lorsque vous essayez de faire fonctionner simultanément deux ou

davantage d’appareils intérieurs reliés à un seul appareil extérieur, un

pour le refroidissement et l’autre pour le chauffage, le mode de fonc-

tionnement sélectionné sera celui de l’appareil intérieur qui a été mis

en fonctionnement en premier. Les autres unités intérieures ne peuvent

pas démarrer. Un voyant clignotant indique l’état de fonctionnement.

Dans ce cas, régler tous les appareils intérieurs sur le même mode de

fonctionnement.

• Il se peut que l’unité intérieure, qui fonctionne en mode “Auto”, ne

puisse passer en mode “Cool” (Froid)/“Heat” (Chaud) et se mette en

veille.

• Lorsque l’appareil intérieur se met en fonctionnement alors que le

dégivrage de l’appareil extérieur est en cours, il faut laisser passer

quelques minutes (max. environ 15 minutes) avant que l’appareil ne

soufe de l’air chaud.

•

Lorsque l’appareil fonctionne en mode chauffage, si le dessus de l’ap-

pareil chauffe ou que vous entendez le ux de gaz à l’intérieur, cette si-

tuation n’a rien d’anormal. Le gaz réfrigérant circule en effet de manière

continue dans l’appareil intérieur même si celui-ci ne fonctionne pas.

Fonctionnementautomatique

■

En fonction de la température dénie préalablement, l’opération de

refroidissement débutera si la température de la pièce est trop élevée;

à l’inverse, l’opération de chauffage débutera si la température de la

pièce est trop basse.

■

En mode de fonctionnement automatique, le climatiseur passera en

mode de refroidissement si la température de la pièce varie et afche

2 °C (4 °F) ou plus au-dessus de la température dénie pendant

15 minutes. De la même façon, le climatiseur passera en mode de

chauffage si la température de la pièce afche 2 °C (4 °F) ou plus au-

dessous de la température dénie pendant 15 minutes.

Mode de refroidissement 15 minutes (passage du mode de chauf-

fage au mode de refroidissement)

Température dénie +2 °C (+4 °F)

Température dénie

15 minutes (passage du mode de refroi-

dissement au mode de chauffage)

Température dénie -2 °C (-4 °F)

3.3.Réglagedelatempérature

<Cool(Froid),Dry(Déshu.),heat(Chaud),etAuto>

Appuyez sur la touche [F2] pour diminuer la température programmée, et

la touche [F3] pour l’augmenter.

• Consultez le tableau de la page 23 pour la plage de température ré-

glable en fonction du mode de fonctionnement.

• La plage de température ne peut pas être programmée en mode venti-

lation.

•

Les températures programmées sont afchées soit en Centigrade avec in-

créments de 0,5- ou 1-degrés, soit en Fahrenheit, selon le modèle d’unité

intérieure et le réglage du mode d’afchage sur la télécommande.

Cool Dry Fan

Auto Heat

Quesignielefaitquel’icônedumodeclignote

L’icône de mode clignote lorsque d’autres appareils intérieurs du

même système réfrigérant (connectés au même appareil extérieur)

sont déjà dans un mode différent. Dans ce cas, les autres appareils du

même groupe ne peuvent fonctionner que dans le même mode.

3.Fonctionnement

F1 F2 F3 F4

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

F1 F2 F3 F4

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

Exemple d’afchage

BH79A345H01_FR.indd 23 2018/5/25 15:05:56

3.Fonctionnement

3.4.Réglagedelavitesseduventilateur

F1 F2 F3 F4

Cool

Room

Set temp.

Mode Temp. Fan

Fri

Pressez [F4] pour changer la vitesse du ventilateur, dans l’ordre suivant.

Auto

Remarques:

● Le nombre de ventilateurs disponible dépend du type d’unité

connectée.

● Dans les cas suivants, la vitesse de ventilation actuelle générée

par l’unité différera de la vitesse indiquée au niveau de la com-

mande à distance.

 1.Lorsquel’écranafche“STANDBY”(ATTeNTe)ou“DeFRoST”

(DeGIVRe).

 2.Lorsquelatempératuredel’échangeurthermiqueestbasseen

modedechauffage.

(par ex. immédiatement après le lancement de l’opération de

chauffage)

 3.e nmodeChAuFFAGe,quandlatempératureambiantedansla

pièce est supérieure à la température réglée.

 4.Quandl’unitéestenmodeSeC.

3.5.Réglagedeladirectiondudébitd’air

3.5.1NaviguerdansleMenugénéral

<Menugénéral>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

<Choixdelafonction>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

Curseur

<Naviguerdanslespagesdumenu>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

Page

<enregistrerlesparamètres>

F1 F2 F3 F4

OU silent mode

Mon Tue Wed Thu Fri Sat Sun

Start Stop Silent

Setting display:

day

<FermerleMenugénéral>

F1 F2 F3 F4

Cool

Room

Set temp.

Mode Temp. Fan

Fri

Si aucune touche n’est appuyée pendant 10 minutes, l’afchage

revient automatiquement à l’écran principal. Tous les paramètres qui

n’ont pas été sauvegardés seront perdus.

<Afchagedesfonctionsnonprisesencharge>

F1 F2 F3 F4

Title

Not available

Unsupported function

Return:

Pressez la touche [MENu].

Le Menu général apparaît.

Pressez [F1] pour faire descendre le

curseur.

Pressez [F2] pour faire monter le

curseur.

Pressez [F3] pour revenir à l’écran

précédent.

Pressez [F4] pour aller à la page sui-

vante.

Sélectionnez l’élément désiré, et ap-

puyez sur la touche [CHOIx].

L’écran correspondant s’afche.

Pressez la touche [RETOUR] pour

sortir du Menu général, et retourner

sur l’écran principal.

Le message à gauche s’afche si

l’utilisateur sélectionne une fonction

non prise en charge par le modèle

d’appareil intérieur considéré.

BH79A345H01_FR.indd 24 2018/5/25 15:05:56

3.5.2Vane

<Accéderaumenu>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

<Réglagedudéecteur>

F1 F2 F3 F4

Fri

Swing Off

LouverVent.Vane

<RetourauMenugénéral>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

Remarques:

● Pendant l’oscillation, l’indication directionnelle à l’écran ne

changepasensynchronisationaveclesailettesdel’unité.

● Les directions disponibles dépendent du type d’unités connec-

tées.

● Dans les cas suivants, la direction actuelle de l’air différera de la

direction indiquée au niveau de la commande à distance.

1.Lorsquel’écranafche“STANDBY”(ATTeNTe)ou“DeFRoST”

(DeGIVRe).

2.Immédiatement après le démarrage du mode ChAuFFAGe

(alors que le système attend que le changement de mode se

fasse).

3.e n mode chauffage, quand la température ambiante dans la

pièce est supérieure à la température réglée.

Sélectionnez “Vane·Louver·Vent.

(Lossnay)” (Vane·Volet·Vent (Los-

snay)) dans le Menu général (voir

page 24), et appuyez sur la touche

[CHOIx].

Pressez sur la touche [F1] ou [F2] pour

choisir le réglage du déecteur : “Step

1” (Étape 1), “Step 2” (Étape 2), “Step

3” (Étape 3), “Step 4” (Étape 4), “Step

5” (Étape 5), “Swing” (Balayage), et

“Auto”. Choisissez le réglage désiré.

Swing

Auto

Choisissez “Swing” (Balayage) que

le déecteur bouge de haut en bas

automatiquement.

Lorsqu’il est réglé sur “Step 1” (Éta-

pe 1) à “Step 5” (Étape 5), le déec-

teur se positionne à l’angle choisi.

Appuyez sur la touche [RETOUR]

pour revenir au Menu général.

Reset 1

horizontal

2 3 4 5

<Commentréglerladirectionhaute/basseducourant

d’air>

Remarques:

●

Cette fonction ne peut pas être réglée selon les différentes unités

extérieures à connecter.

•

Pour les séries SLZ-KF·NA, seule la sortie particulière peut être xée dans

une certaine direction via les procédures détaillées ci-après. Seule la sortie

réglée est xée chaque fois que le climatiseur est allumé. (Les autres sor-

ties suivent la direction haute/basse du courant d’air de la télécommande.)

■

Explication des termes

• “Refrigerant address No.” (No. d’adresse du réfrigérant) et “Unit No.”

(No. d’unité) sont les numéros assignés à chaque climatiseur.

• “No. de sortie” est le numéro assigné à chaque sortie du climatiseur.

(Reportez-vous à l’illustration ci-dessous.)

• “Direction haute/basse du courant d’air” est la direction (l’angle) à xer.

3.Fonctionnement

réinitialiser

Vers le bas

Courant d’air horizontal

Fixation

La direction du courant d’air de cette sortie

est xée dans une direction particulière.

* La direction de la sortie peut être xée

horizontalement pour éviter un courant

d’air direct.

réglage de la télécommande

La direction du courant d’air de cette

sortie est contrôlée par le réglage

de direction du courant d’air de la

télécommande.

horizontal

Sortie 4

Boîtier des composants électriques

Sortie 1

Sortie 3

Sortie 2

Remarque:

LeNo.desortieestindiquéparlenombrederainuresauxdeux

extrémitésdechaquesortied’air.Réglezladirectiondel’airtouten

vériantlesinformationsindiquéessurl’afchagedelatélécom-

mande.

Marques d’identication de la sortie d’air

Step 1 Step 2 Step 3

Step 4 Step 5 Swing

Auto

BH79A345H01_FR.indd 25 2018/5/25 15:05:57

■ Réglagedudéecteur

Step 1 Step 2

Step 3

No setting

Draft

reduction*

All outlets

Step 5Step 4

Pressez la touche [CHOIx] pour enregistrer les paramètres.

Un écran s’af che pour vous informer que les réglages sont en cours

d’envoi.

Les changements seront effectués sur la sortie sélectionnée.

L’écran revient automatiquement à celui indiqué ci-dessus à la  n de la

transmission.

Effectuez les réglages pour les autres sorties, selon la même procédure.

Si toutes les sorties sont sélectionnées,

seraafchéàla

prochainemiseenroutedel’appareil.

Naviguer dans les écrans

• Pour revenir au Menu général .............. Touche [MENU]

• Pour revenir à l’écran précédent .......... Touche [RETOUR]

■ Angledesailettesmanuel(télécommandesansl)

Fig.1

Fig.2

Fig.3

3.Fonctionnement

■ Anglederotationdesvolets(Télécommandelaire)

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Maintenance

Initial setting

Service

F1 F2 F3 F4

Maintenance menu

Main menu:

Cursor

Auto descending panel

Manual vane angle

3D i-See sensor

F1 F2 F3 F4

Manual vane angle

Input display:

Cur. Address Check

Ref. address

Unit No.

Identify unit Check button

1 Sélectionnez “Maintenance” dans

le Menu général (voir page 24), et

appuyez sur la touche [CHOIx].

2 Sélectionnez “Manual vane angle”

(Angle de volet manuel) avec les

touches [F1] ou [F2], et appuyez

sur la touche [CHOIx].

3 Déplacez le curseur sur “Ref.

address” (Adresse réf.) ou sur “Unit

No.” (No.Unité) avec la touche [F1].

Sélectionnez l’adresse du réfrigé-

rant et le numéro d’unité avec la

touche [F2] ou [F3] pour les uni-

tés dont les ailettes doivent être

installées, puis appuyez sur la

touche [CHOIx].

• Ref. address (Adresse réf.) :

Adresse du réfrigérant

• Unit No. (No.Unité) : 1, 2, 3, 4

Appuyez sur la touche [F4] pour

con rmer le numéro.

L’ailette de l’appareil intérieur cible

seulement est orientée vers le bas.

4 Le réglage actuel du dé ecteur

s’af che.

Sélectionnez la sortie d’air désirée,

de 1 à 4, à l’aide de [F1] et [F2].

• Sortie : “1”, “2”, “3”, “4” et “1, 2, 3,

4 (Tous les sorties)”

Appuyez sur la touche [F3] ou

[F4] pour faire dé ler les options

dans l’ordre suivant : “No setting

(reset)” (Pas de réglage (réinitiali-

sation)), “Step 1” (Étape 1), “Step

2” (Étape 2), “Step 3” (Étape 3),

“Step 4” (Étape 4), “Step 5” (Étape

5) et “Draft reduction” (Réduction

des courants d’air)*.

Choisissez le réglage désiré.

* Draft reduction (Réduction des

courants d’air)

Le sens du  ux d’air pour ce

réglage est plus horizontal que

le sens du  ux d’air de “Step

1” (Étape 1) a n de réduire la

sensation de courant d’air. La

réduction de courant d’air ne peut

être réglée que pour 1 ailette.

F1 F2 F3 F4

Manual vane angle

Select:

Setting

Outlet Angle

Remarque:

N’utilisezpasleréglageRéductiondescourantsd’airdansunenvi-

ronnementtrès humide. De la condensation pourraitse former et

s’égoutter.

Af chage

réglage Étape 1 Étape 2 Étape 3 Étape 4

Af chage

Pas d’af chage

réglage Étape 5

Aucun

réglage

réduction des courants

d’air

La réduction des courants d'air ne peut être réglée que pour 1 ailette.

Le réglage n'est activé que pour la dernière ailette qui a été réglée.

1 Accès au mode de réglage des

ailettes manuel

Appuyez sur la touche

(Commencez cette opération

lorsque l'af chage de la télécom-

mande est éteint.)

“FUNCTION” s'allume et “1”

clignote. (Fig. 1)

Appuyez sur la touche pour

sélectionner “2” puis appuyez sur

la touche .

2 Sélection du numéro d'ailette

(Fig. 2)

Appuyez sur les touches

pour

sélectionner le numéro d'ailette

A, puis appuyez sur la touche

Réglage de l'angle d'ailette (Fig. 3)

Appuyez sur les touches pour

sélectionner l'angle d'ailette B.

Pointez la télécommande sans

 l vers le récepteur de l’appareil

intérieur, puis appuyez sur la

touche .

BH79A345H01_FR.indd 26 2018/5/25 15:05:58

■ Procéduredevérication

F1 F2 F3 F4

Manual vane angle

Input display:

Cur. Address Check

Ref. address

Unit No.

Identify unit Check button

F1 F2 F3 F4

Manual vane angle

Return:

Ref. address

Unit No.

Function setting for unit

with vane fully open.

F1 F2 F3 F4

Manual vane angle

Return:

No communication

Check Unit state.

3.6.Réglageducapteur3Di-See

3.6.1 Réglageducapteur3Di-See

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Maintenance

Initial setting

Service

F1 F2 F3 F4

Maintenance menu

Main menu:

Cursor

Auto descending panel

Manual vane angle

3D i-See sensor

3.Fonctionnement

1 Réglez d’abord “Ref. address”

(Adresse réf.) sur 0 et “Unit No.”

(No.Unité) sur 1.

•

Déplacez le curseur sur “Ref.

address” (Adresse réf.) ou sur “Unit

No.” (No.Unité) avec la touche [F1].

• Sélectionnez l’adresse du réfrigé-

rant et le numéro d’unité avec la

touche [F2] ou [F3] pour les unités

dont les ailettes doivent être instal-

lées, puis appuyez sur la touche

[CHOIx].

• Ref. address (Adresse réf.) :

Adresse du réfrigérant

• Unit No. (No.Unité) : 1, 2, 3, 4

Appuyez sur la touche [F4] pour

conrmer le numéro.

2 Changez le “Unit No.” (No.Unité)

dans l’ordre et vériez chaque

unité.

• Appuyez sur la touche [F1] pour

sélectionner le “Unit No.” (No.

unité).

Appuyez sur la touche [F2] ou

[F3] pour sélectionner le “Nº unité”

correspondant à l’unité à contrôler

puis appuyez sur la touche [F4].

• Après avoir appuyé sur la touche

[F4], attendez plus ou moins 15

secondes puis vériez l’état actuel

du climatiseur.

→ Le volet est orienté vers le bas.

→ Ce climatiseur est afché sur la

télécommande.

→ Toutes les sorties sont fermées.

→ Appuyez sur la touche [rE-

TOUR] et poursuivez l’opération

depuis le début.

→ Les messages indiqués à

gauche sont afchés. → L’appa-

reil cible n’existe pas à cette

adresse du réfrigérant.

• Appuyez sur la touche [RETOUR]

pour revenir à l’écran initial.

3 Sélectionnez le numéro suivant de

l’“Ref. address” (Adresse réf.).

• Reportez-vous à l’étape 1 pour

changer l’“Ref. address” (Adresse

réf.) et poursuivez la vérication.

1 Sélectionnez “Maintenance” dans

le menu général (reportez-vous

à la page 24), et appuyez sur la

touche [CHOIx].

2 Sélectionnez “3D i-See sensor”

(Capteur 3D i-See) à l'aide de la

touche [F1] ou [F2], puis appuyez

sur la touche [CHOIx].

F1 F2 F3 F4

3D i-See sensor

Cursor

Setting display:

Air distribution

Energy saving option

Seasonal airflow

3.6.2 Distributiondel’air

F1 F2 F3 F4

Air distribution

Input display:

Cur. Address Check

Ref. address

Unit No.

Identify unit Check button

F1 F2 F3 F4

Air distribution

Select:

Cur.

Ref. address

Unit No.

Auto vane

Direct/Indirect setting

All

Direct/Indirect

3 Sélectionnez le menu souhaité à

l'aide de la touche [F1] ou [F2], puis

appuyez sur la touche [CHOIx].

• Air distribution (Distribution de l'air)

Sélectionnez la méthode de

contrôle du sens du ux d'air

quand le sens du ux d'air est

réglé sur “Auto”.

• Energy saving option (Option

d'économie d'énergie)

Fait fonctionner le mode d'écono-

mie d'énergie en fonction du taux

d'occupation de la pièce détecté

par le capteur 3D i-See.

• Seasonal airow (Flux d'air saison-

nier)

Quand le thermostat s'éteint,

le ventilateur et les ailettes

fonctionnent conformément aux

réglages de commande.

1 Déplacez le curseur sur “Ref.

address” (Adresse réf.) ou sur “Unit

No.” (No. Unité) avec la touche [F1]

pour sélectionner.

Sélectionnez l'adresse du réfri-

gérant et le numéro d'unité avec

la touche [F2] ou [F3] pour les

unités dont les ailettes doivent

être réglées, puis appuyez sur la

touche [CHOIx].

• Ref. address (Adresse réf.) :

Adresse du réfrigérant

• Unit No. (No. Unité) : 1, 2, 3, 4

Appuyez sur la touche [F4] pour

conrmer l'unité.

Seule l'ailette de l'appareil intérieur

cible est orientée vers le bas.

2 Sélectionnez le menu à l’aide de

la touche [F4].

Default (Par défaut) → Area (Zone)

→ Direct/Indirect → Default… (Par

défaut)

Default (Par défaut) : Les ailettes

se déplacent de la même façon

que pendant le fonctionnement

normal.

En mode de refroidissement,

toutes les ailettes se déplacent

dans le sens d’un ux d’air hori-

zontal.

En mode de chauffage, toutes les

ailettes se déplacent dans le sens

d’un ux d’air vers le bas.

Area (Zone) : Les ailettes se

déplacent dans le sens d’un ux

d’air vers le bas vers les zones

où la température du sol est éle-

vée en mode de refroidissement,

et vers les zones où la tempéra-

ture du sol est basse en mode de

chauffage. Sinon, les ailettes se

déplacent dans le sens d’un ux

d’air horizontal.

Direct/Indirect : Les ailettes se

déplacent automatiquement en

fonction des zones où la pré-

sence de personnes est détectée.

Les ailettes fonctionnent comme

indiqué dans le tableau suivant.

réglage de l'ailette

Direct Indirect

Refroidissement

horizontal → balayage reste horizontal

Chauffage

reste vers le bas vers le bas → horizontal

BH79A345H01_FR.indd 27 2018/5/25 15:05:58

3.Fonctionnement

F1 F2 F3 F4

Direct/Indirect setting

: Direct

: Indirect

: Direct

Select:

Outlet

Angle

■Touchei-See(télécommandesansl)

1 À chaque fois que vous appuyez sur , le réglage change dans

l’ordre suivant : ARRÊT → Direct → Indirect.

Afchage

réglage ArrêT Direct Indirect

Lorsque le réglage est modié de ARRÊT à Direct ou Indirect, le réglage

de l'ailette change en "Auto". Ce réglage est appliqué globalement à

toutes les ailettes.

3.6.3 optiond’économied’énergie

F1 F2 F3 F4

Energy saving option

Cursor

Setting display:

No occupancy energy save

Room occupancy energy save

No occupancy Auto-OFF

3 Quand Direct/Indirect est sélec-

tionné, réglez chaque sortie d'air.

Sélectionnez la sortie d'air à l'aide

de la touche [F1] ou [F2], et chan-

gez le réglage à l'aide de la touche

[F4].

Après avoir modié les réglages

pour toutes les sorties d'air, ap-

puyez sur la touche [CHOIx] pour

enregistrer les réglages.

* Pour pouvoir activer cette fonction,

le sens du ux d'air doit être réglé

sur “Auto”.

1 Sélectionnez le menu voulu à l'aide

de la touche [F1] ou [F2].

No occupancy energy save (Éco-

nomie d'énergie si la pièce n'est

pas occupée)

Si personne ne se trouve dans la

pièce pendant 60 minutes ou plus,

une opération d'économie d'éner-

gie égale à 2 °C (4 °F) s'effectue.

room occupancy energy save

(Économie d'énergie si la pièce

est occupée)

Si le taux d'occupation diminue

jusqu'à atteindre environ 30 % du

taux d'occupation maximum, une

opération d'économie d'énergie

égale à 1 °C (2 °F) s'effectue.

No occupancy Auto-OFF (Arrêt

automatique si la pièce n'est pas

occupée)

Si personne ne se trouve dans la

pièces pendant la durée prédénie

(60–180 minutes), le fonctionne-

ment s'arrête automatiquement.

F1 F2 F3 F4

Energy saving option

Select:

No occupancy energy save

Cooling/Heating

F1 F2 F3 F4

Energy saving option

Select:

Room occupancy energy save

Cooling/Heating

F1 F2 F3 F4

Energy saving option

Select:

Time

No occupancy Auto-OFF

120 min.

F1 F2 F3 F4

18:47 Thu

Shut down by

No Occupancy Auto-OFF

31/Dec AM12:59

2 Quand No occupancy energy save

(Économie d'énergie si la pièce

n'est pas occupée) ou room occu-

pancy energy save (Économie

d'énergie si la pièce est occupée)

est sélectionné

Sélectionnez le réglage à l'aide de

la touche [F4].

OFF (Arrêt) → Cooling only (Re-

froidissement uniquement) → hea-

ting only (Chauffage uniquement)

→ Cooling/Heating (Refroidisse-

ment/chauffage) → OFF (Arrêt)…

Une fois le réglage modié, ap-

puyez sur la touche [CHOIx] pour

enregistrer le réglage.

OFF (Arrêt) : La fonction est désac-

tivée.

Cooling only (Refroidissement uni-

quement) : La fonction est activée

uniquement pendant le mode de

refroidissement.

Heating only (Chauffage unique-

ment) : La fonction est activée

uniquement pendant le mode de

chauffage.

Cooling/Heating (Refroidissement/

chauffage) : La fonction est activée

pendant les deux modes de refroi-

dissement et de chauffage.

3 Quand No occupancy Auto-OFF

(Arrêt automatique si la pièce n'est

pas occupée) est sélectionné

réglez la durée à l'aide de la

touche [F3] ou [F4].

--- : Le réglage est désactivé (le

fonctionnement ne s'arrêtera pas

automatiquement).

60–180 : La durée peut être réglée

par paliers de 10 minutes.

4 Le message à gauche s'afche

si le fonctionnement a été arrêté

automatiquement par le réglage

No occupancy Auto-OFF (Arrêt

automatique si la pièce n'est pas

occupée).

BH79A345H01_FR.indd 28 2018/5/25 15:05:59

3.Fonctionnement

4.Minuterie

■ Les fonctions de minuterie sont différentes pour chaque télécommande.

■ Pour plus de détails sur le mode de fonctionnement de la télécommande, reportez-vous au manuel d’utilisation approprié fourni avec chaque télé-

commande.

Remarques:

Les personnes qui se trouvent aux endroits suivants ne peuvent pas

être détectées.

● Lelongdumursurlequelleclimatiseurestinstallé

● Justesousleclimatiseur

● Lorsquelapersonneestséparéeduclimatiseurparunobstacle

quelconque, un meuble par exemple

Il est possible qu'une personne ne soit pas détectée dans les cas

suivants.

● Latempératureambianteestélevée.

● Lapersonneportedesvêtementsépaisetsapeaun'estpasexpo-

sée.

● unélémentchauffantdontunchangementdetempératureimportant

est présent.

● Certainessourcesdechaleur,tellesqu'unpetitenfantouunanimal

domestique, peuvent ne pas être détectées.

● unesourcedechaleurrestelongtempsimmobile.

Lecapteur3Di-Seefonctionneunefoistoutesles3minutesenvi-

ron pour mesurer la température du sol et détecter les personnes

présentes dans la pièce.

● Lebruitdefonctionnementintermittentestunsonnormalproduit

parledéplacementducapteur3Di-See.

● La fonction Arrêtautomatiquepourpièceinoccupéen’estpas

disponiblelorsqu’uneTélécommandeMAestutiliséepour

commander plusieurs systèmes de réfrigérant.

1 Sélectionnez le réglage à l'aide de

la touche [F4].

OFF (Arrêt) → Cooling only (Re-

froidissement uniquement) → hea-

ting only (Chauffage uniquement)

→ Cooling/Heating (Refroidisse-

ment/chauffage) → OFF (Arrêt)…

Une fois le réglage modi é, ap-

puyez sur la touche [CHOIx] pour

enregistrer le réglage.

OFF (Arrêt) : La fonction est désactivée

Cooling only (Refroidissement

uniquement) : Quand le thermostat

s'éteint pendant le mode de refroi-

dissement, les ailettes se déplacent

vers le haut et vers le bas.

Heating only (Chauffage unique-

ment) : Quand le thermostat s'éteint

pendant le mode de chauffage, les

ailettes se placent dans le sens de  ux

d'air horizontal pour faire circuler l'air

Cooling/Heating (Refroidissement/

chauffage) : La fonction est activée

pendant les deux modes de refroi-

dissement et de chauffage.

Pour pouvoir activer cette fonction, le sens

du  ux d'air doit être réglé sur “Auto”

3.6.4 FonctionFluxd'airsaisonnier

F1 F2 F3 F4

Seasonal airflow

Select:

Seasonal airflow

Cooling/Heating

Fig.2

Fig.3

Fig.4

Fig.5

Fig.1

Programmehebdomadaire(télécommandesansl)

■ Le programme hebdomadaire peut être dé ni pour quatre modèles de fonctionnement pour chaque jour de la

semaine. Les réglages incluent les heures de mise en marche et d'arrêt et la température de consigne.

<Moded'édition>

1. Passage en mode d'édition

1 Appuyez sur la touche

1. Passage en mode d'édition

lorsque l'appareil fonctionne ou est à l'arrêt.

clignote. (Fig. 1)

2. Sélection du modèle de réglage

1 Appuyez sur la touche pour sélectionner le numéro du modèle de réglage.

À chaque fois que vous appuyez sur la touche , le numéro de modèle A change dans l'ordre suivant

: 1 → 2 → 3 → 4.

3. Sélection du jour de la semaine

1 Appuyez sur la touche

3. Sélection du jour de la semaine

pour sélectionner le jour de la semaine à régler.

À chaque fois que vous appuyez sur la touche , le jour de la semaine B change dans l'ordre suivant : Mon (lundi) →

Tue (mardi) → Wed (mercredi) → Thu (jeudi)→ Fri (vendredi) → Sat (samedi) → Sun (dimanche) → All days (Tous les jours)

4. Sélection des paramètres de fonctionnement

1 Appuyez sur la touche pour sélectionner le réglage marche ou arrêt. (Fig. 2)

( ) s'allume.

À chaque fois que vous appuyez sur la touche , le réglage change dans l'ordre suivant : → .

2 Appuyez sur la touche pour sélectionner l'heure de fonctionnement. (Fig. 3)

L'heure de fonctionnement clignote.

Réglez l'heure de fonctionnement à l'aide des touches

• L'heure de fonctionnement peut être réglée par paliers de 10 minutes.

3 Appuyez sur la touche pour sélectionner la température de consigne. (Fig. 4)

La température de consigne clignote.

Réglez la température à l'aide des touches .

• Lors du réglage de la mise hors service, il n'est pas possible de régler la température.

Lorsque le mode AUTO (point de réglage double) est activé, appuyez sur la touche

• Lors du réglage de la mise hors service, il n'est pas possible de régler la température.

pour basculer

entre la limite supérieure C et la limite inférieure D. (Fig. 5)

Une pression sur la touche supprime les réglages du numéro de modèle pour le jour de la semaine af ché.

5 Répétez les étapes 2–4 pour sélectionner les réglages pour chaque jour de la semaine.

<Transmissiondesréglages>

Orientez la zone de transmission de la télécommande sans  l vers le récepteur de l’appareil intérieur et actionnez la télécommande.

Assurez-vous que l’appareil intérieur émet 7 bips.

Appuyez sur la touche .

<Activationduprogrammehebdomadaire>

Appuyez sur la touche .

Le programme hebdomadaire est actif lorsque est allumé.

• Le programme hebdomadaire ne fonctionne pas lorsque la minuterie Marche/Arrêt est activée.

Le programme hebdomadaire fonctionne lorsque tous les réglages de la minuterie Marche/Arrêt ont été exécutés.

Remarque:

● Lorsquelaminuteriehebdomadaireestutilisée,placezlatélécommandesansldanslazonede

réception du signal du récepteur de l’appareil intérieur.

BH79A345H01_FR.indd 29 2018/5/25 15:05:59

5.entretienetnettoyage

■ Informationltre

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

apparaît sur l’écran principal

dans en mode complet quand les

ltres doivent être nettoyés.

Lavez, nettoyez ou remplacez les

ltreslorsquecetteicôneapparaît.

Appuyez sur la touche [F4] pour réi-

nitialiser le témoin d’état du ltre.

Choisissez “OK” avec la touche [F4].

Un écran de conrmation s’afche.

Naviguer dans les écrans

• Pour revenir au Menu général

....................... Touche [MENU]

• Pour revenir à l’écran précédent

....................... Touche [RETOUR]

Lorsque le est afché sur

l’écran principal en mode complet,

le système est piloté de façon cen-

tralisée et le témoin d’état du ltre

ne peut pas être remis à zéro.

Si deux ou plusieurs appareils intérieurs sont connectés, la fréquence

de nettoyage du ltre de chaque appareil peut être différent, en fonc-

tion du le type de ltre.

L’icône

s’afche lorsque le ltre de l’appareil principale doit être

nettoyé.

Lorsque le témoin d’état du ltre est remis à zéro, le temps de fonc-

tionnement cumulé de tous les appareils est réinitialisé.

L’icône

doit apparaître après une certaine durée de fonctionne-

ment, en fonction de l’hypothèse que les appareils intérieurs sont ins-

tallées dans un espace avec une qualité d’air ordinaire. En fonction de

la qualité de l’air, le ltre peut nécessiter un nettoyage plus fréquent.

Le temps cumulé au bout duquel le ltre doit être nettoyé dépend du

modèle.

• Cette indication n’est pas disponible pour la télécommande sans l.

Précaution :

• Demanderàunepersonneautoriséedenettoyerleltre.

►Nettoyagedesltres

• Nettoyer les ltres avec un aspirateur. Si vous ne possédez pas d’aspira-

teur, battre les ltres contre un objet dur an de les secouer et de retirer

toutes les saletés et la poussière.

• Si les ltres sont particulièrement sales, les laver à l’eau tiède. Veiller

à rincer soigneusement toute trace de détergent et laisser sécher les

ltres complètement avant de les remonter dans le climatiseur.

Précaution :

• Nejamaislaissersécherlesltresausoleilnilessécherenutili-

santunesourcedechaleurcommeunchauffageélectrique:vous

risqueriez de les déformer.

• Nejamaislaverlesltresàl’eauchaude(au-dessusde50°C,122°F)

car vous ris-queriez de les faire gondoler.

• Veilleràcequelesltresàairsoienttoujoursenplace.Lamiseen

marchedel’appareilalorsquelesltressontretiréspourraiten

effet être à l’origine d’un mauvais fonctionnement.

Précaution :

• Avant de commencer le nettoyage,arrêter l’appareil et couper

l’alimenta-tion.

• Lesappareilsintérieurssontéquipésdeltresservantàextraireles

pous-sièresdel’airaspiré.Nettoyerlesltresselonlesméthodes

illustrées ci-après.

►Retraitdultre

Précaution :

• Lorsduretraitdultre,seprotégerlesyeuxdelapoussière.Sivous

devez monter sur le rebord d’une fenêtre pour effectuer l’opération,

attention de ne pas tomber.

• une fois le ltre retiré, ne pas toucher les pièces métalliques

internes de l’appareil intérieur sous peine de blessure.

■ SLZ-KF·NA

1 Faites glisser les leviers de la grille d’admission dans le sens indiqué

par la èche et elle devrait s’ouvrir.

2 Ouvrir la grille d’aspiration.

3 Dégager le bouton situé au centre du bord de la grille d’aspiration et

tirer le ltre vers l’avant pour l’extraire.

A Leviers de la grille d’admission B Grille C Grille d’aspiration

D Filtre

Sélectionnez “Filter information”

(Information ltre) dans le Menu

général (voir page 24), et appuyez

sur la touche

[CHOIx].

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Restriction

Energy saving

Night setback

Filter information

Error information

F1 F2 F3 F4

Main menu:

Filter information

Reset

Please clean the filter.

Press Reset button after

filter cleaning.

F1 F2 F3 F4

Filter information

Cancel

Reset filter sign?

Filter sign reset

Main menu:

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

BH79A345H01_FR.indd 30 2018/5/25 15:06:00

7. Guide de dépannage

En cas de problème : Voici la solution. (L’appareil fonctionne normalement.)

Le climatiseur ne chauffe ni ne refroidit correctement.

■

Nettoyez le ltre. (Le débit d’air est réduit lorsque le ltre est sale ou

colmaté.)

■

Contrôlez la température et ajustez la température dénie en conséquence.

■

Assurez-vous qu’il y a sufsamment d’espace autour de l’appareil extérieur.

L’admission ou la sortie d’air de l’appareil intérieur est-elle bloquée ?

■

Une porte ou une fenêtre a-t-elle été laissée ouverte ?

Lorsque l’opération de chauffage débute, de l’air chaud n’est pas expulsé

immédiatement de l’appareil intérieur.

■

De l’air chaud est expulsé uniquement lorsque l’appareil intérieur est

sufsamment chaud.

En mode de chauffage, le climatiseur s’arrête avant que la température

dénie pour la pièce soit atteinte.

■

Lorsque la température extérieure est basse et l’humidité de l’air impor-

tante, du givre peut se former sur l’appareil extérieur. Dans ce cas, l’appa-

reil extérieur procède à une opération de dégivrage. Un fonctionnement

normal de l’appareil devrait débuter au bout de 15 minutes environ.

Pendant le mode de refroidissement, le climatiseur s’arrête dès que la

température ambiante est atteinte.

■

Pour la série SLZ-KF·NA, dès que la température ambiante est atteinte en

mode de refroidissement, le ventilateur fonctionne à la vitesse la plus basse.

La direction du débit d’air varie pendant l’opération ou la direction ne peut

être dénie.

■

En mode de chauffage, les ailettes se placent automatiquement en posi-

tion horizontale lorsque la température du débit d’air est basse ou pen-

dant le mode de dégivrage.

Lorsque la direction du débit d’air est modiée, les ailettes se déplacent

toujours vers le haut et vers le bas au-delà de la position déterminée avant

de s’arrêter sur la position souhaitée.

■

Lorsque la direction du débit d’air est modiée, les ailettes se placent

sur la position déterminée après être passées par la position de base.

Un bruit d’eau qui ruisselle ou plus rarement un soufe peut être perçu.

■

Ces bruits peuvent être perçus lorsque le réfrigérant circule dans le

climatiseur ou lorsque le ux du réfrigérant a été modié.

Un craquement ou un grincement peut être perçu.

■

Ces bruits peuvent être perçus lorsque les pièces du climatiseur frottent

les unes contre les autres en raison de l’expansion et de la contraction

qui résultent des variations de température.

La pièce a une odeur désagréable.

■

L’appareil intérieur aspire de l’air qui contient des gaz produits par les

murs, les moquettes et les meubles ainsi que des odeurs véhiculées par

les vêtements, puis il les expulse à nouveau dans la pièce.

Une buée ou vapeur blanche sort de l’appareil intérieur.

■

Si la température intérieure et l’humidité de l’air sont élevées, cette si-

tuation peut se produire en début d’opération.

■

En mode de dégivrage, de l’air froid peut être expulsé et avoir l’appa-

rence de la buée.

De l’eau ou de la vapeur sort de l’appareil extérieur.

■

En mode de refroidissement, de l’eau peut se former et suinter des

tuyaux et des raccords froids.

■

En mode de chauffage, de l’eau peut se former et suinter de l’échangeur

thermique.

■

En mode de dégivrage, l’eau présent sur l’échangeur thermique

s’évapore provoquant ainsi une émission de vapeur d’eau.

Le signe “

” apparaît sur l’écran de la télécommande.

■

Lors du contrôle centralisé, le signe “ ” apparaît sur l’écran de la télé-

commande et le fonctionnement du climatiseur ne peut être lancé ou

arrêté à l’aide de la télécommande.

Lorsque le climatiseur est redémarré immédiatement après avoir été

éteint, son fonctionnement est bloqué même si la touche “ON/OFF”

(Marche/Arrêt) est sollicitée.

■

Patientez trois minutes environ. (Le fonctionnement s’est arrêté pour

protéger le climatiseur.)

6.Fonctionnementd’urgencedelatélécommandesansl

Lorsqu’il n’est pas possible d’utiliser la télécommande

Lorsque les piles de la télécommande sont usées ou lorsque la

télécommande ne fonctionne pas correctement, vous pouvez activer

le mode de fonctionnement d’urgence à l’aide des touches d’urgence

situées sur la grille.

A Témoin DEFROST/STAND BY (dégivrage/veilleuse)

B Témoin de fonctionnement

C Interrupteur de fonctionnement de refroidissement d’urgence

D Interrupteur de fonctionnement de chauffage d’urgence

E Capteur

Opération de mise en marche

• Pour exécuter le mode de refroidissement, appuyez sur le bouton

pendant plus de 2 secondes.

• Pour exécuter le mode de chauffage, appuyez sur le bouton

pendant plus de 2 secondes.

• L’allumage du témoin de fonctionnement

signie que le fonctionne-

ment a commencé.

Remarques:

Les détails concernant le mode d’urgence sont tels qu’indiqués

ci-dessous.

Les détails concernant le mode d’urgence sont tels qu’indiqués

ci-dessous.

Mode de fonctionnement FROID ChAuD

Température dénie 24°C, 75°F 24°C, 75°F

Vitesse de ventilateur Élevé Élevé

Direction du ux d’air horizontal Vers le bas 4 (5)

Pour arrêter le fonctionnement

• Pour arrêter l’appareil, appuyez sur la touche

ou sur la touche

pendant plus de 2 secondes.

D C

BH79A345H01_FR.indd 31 2018/5/25 15:06:01

En cas de problème : Voici la solution. (L’appareil fonctionne normalement.)

Le climatiseur fonctionne sans que la touche “ON/OFF” (Marche/Arrêt)

soit sollicitée.

■

La fonction de marche de la minuterie a-t-elle été réglée ?

Appuyez sur la touche “ON/OFF” (Marche/Arrêt) pour l’arrêter.

■

Le climatiseur est-il relié à une télécommande centralisée ?

Veuillez consulter les personnes responsables du contrôle du climatiseur.

■

Le signe “ ” apparaît-il sur l’écran de la télécommande ?

Veuillez consulter les personnes responsables du contrôle du climatiseur.

■

La fonction de recouvrement auto en cas de coupure d’électricité a-t-elle

été réglée ?

Appuyez sur la touche “ON/OFF” (Marche/Arrêt) pour l’arrêter.

Le climatiseur s’arrête sans que la touche “ON/OFF” (Marche/Arrêt) soit

sollicitée.

■

La fonction d’arrêt de la minuterie a-t-elle été réglée ?

Appuyez sur la touche “ON/OFF” (Marche/Arrêt) pour relancer l’opération.

■

Le climatiseur est-il relié à une télécommande centralisée ?

Veuillez consulter les personnes responsables du contrôle du climatiseur.

■

Le signe “ ” apparaît-il sur l’écran de la télécommande ?

Veuillez consulter les personnes responsables du contrôle du climatiseur.

Le fonctionnement de la minuterie de la télécommande ne peut pas être

réglé.

■

Les paramétrages de la minuterie sont-ils invalides ?

Si la minuterie peut être réglée, les signes

ou doivent apparaître

sur l’écran de la télécommande.

Le message “PLEASE WAIT” (VEUILLEZ PATIENTER) apparaît sur

l’écran de la télécommande.

■

Les paramétrages initiaux sont en cours d’exécution. Patientez trois

minutes environ.

un code d’erreur apparaît sur l’écran de la télécommande.

■

Les dispositifs de protection ont fonctionné pour protéger le climatiseur.

■

N’essayez pas de réparer cet appareil vous-même.

Mettez l’appareil hors tension immédiatement et consultez votre reven-

deur. Vous devrez fournir au revendeur le nom du modèle et les infor-

mations qui apparaissent sur l’écran de la télécommande.

Un bruit de goutte à goutte ou de moteur qui tourne peut être perçu.

■

A l’arrêt de l’opération de refroidissement, la pompe de vidange se met

en marche puis s’arrête. Patientez 3 minutes environ.

Les ailettes ne bougent pas ou l’unité intérieure ne répond pas aux com-

mandes de la télécommande sans l.

■

Les connecteurs des câbles de jonction du moteur du volet et du récep-

teur de signaux ne sont peut-être pas raccordés correctement. Faites

vérier les connexions par un installateur. (Les couleurs des sections

mâle et femelle des connecteurs des câbles de jonction doivent cor-

respondre.)

Le bruit perçu est supérieur aux caractéristiques sonores.

■

Le niveau sonore du fonctionnement intérieur dépend de l’acoustique

de la pièce dans laquelle l’appareil est installé (voir tableau suivant), et

sera supérieur aux caractéristiques sonores (mesurées dans une pièce

sans écho).

Pièces présentant

une absorption

phonique élevée

Pièces présentant

une absorption

phonique normale

Pièces présentant

une absorption

phonique faible

Exemples de

pièce

Studio de radio-

diffusion, salle

de musique, etc.

Salle de ré-

ception, entrée

d’hôtel, etc.

Bureau, cham-

bre d’hôtel

Niveaux sonores

3 à 7 dB 6 à 10 dB 9 à 13 dB

Rien n’apparaît sur l’écran de la télécommande sans l, l’écran est ou,

ou l’appareil intérieur ne reçoit aucun signal sauf si la télécommande est

éteinte.

■

Les piles sont faibles.

Remplacez les piles et appuyez sur la touche “Reset” (Réinitialiser).

■

Si rien n’apparaît suite au remplacement des piles, assurez-vous que

les piles sont insérées conformément à la polarité indiquée (+, –).

Le témoin de fonctionnement situé près du récepteur de la télécommande

sans l sur l’appareil intérieur clignote.

■

La fonction d’auto-diagnostic a fonctionné pour protéger le climatiseur.

■

N’essayez pas de réparer cet appareil vous-même.

Mettez l’appareil hors tension immédiatement et consultez votre reven-

deur. Veuillez fournir au revendeur le nom du modèle.

La télécommande sans l ne fonctionne pas (l’appareil intérieur émet 4

bips).

■

Changez le réglage de mode automatique en mode AUTO (point de réglage

unique) ou AUTO (point de réglage double). Pour plus d’informations, re-

portez-vous à la notice jointe (feuille A5) ou au manuel d’installation.

7. Guide de dépannage

Conseils concernant l’emplacement

Evitez d’installer le climatiseur dans les endroits suivants.

• Où il y a risque de fuite de gaz inammable.

• Où il y a grande quantité d’huile pour machines.

• Dans un endroit à haute teneur en sel, par exemple au bord de la mer.

• Près d’une source chaude émanant du soufre.

• Où il pourrait y avoir des éclaboussements d’huile ou de la fumée de

graisse.

Précaution :

N’installezpasl’appareildansunendroitoùilpourraityavoirunefuite

de gaz combustible.

Si le gaz fuit et s’accumule autour de l’appareil, il y aura un risque

d’explosion.

8. Installation, deplacement et inspection

Lampe á

modèle de tube

uorescent onduleur

Pour éviter les effets dûs

à une lampe uorescente,

le mettre dans un endroit

le plus éloigné possible.

Pour éviter la distor-

sion de l’image ou

les parasites, placez

à 1 m (3 pieds) de

distance ou plus.

radio

100 mm

(4 pouces)

ou plus

400 mm

(16 pouces)

ou plus

Endroit sec et

bien ventilé

mur, etc.

BH79A345H01_FR.indd 32 2018/5/25 15:06:02

Avertissement :

Sileclimatiseurfonctionnesansrefroidirousanschaufferlapièce(enfonctiondumodèle),contacterlerevendeurcarilpourraitalorsyavoirune

fuitedegazréfrigérant.Toujoursdemanderaureprésentantduservicetechniques’iln’yapasdefuitederéfrigérantaprèsuneinterventiontechnique

Leréfrigérantprésentdansleclimatiseurestsûretnormalementilnedoitpasyavoirdefuite.Néanmoins,encasdefuiteàl’intérieur,silegazréfrigérant

entreencontactaveclapartiechauffanted’unchauffageàventilation,d’unchauffaged’appoint,d’unpoêle,etc.,ildégageradessubstancestoxiques

Installation électrique

• Installez un circuit électrique réservé exclusivement au climatiseur.

• Respectez la capacité du disjoncteur.

Avertissement :

• Leclientnedoitpasinstallerl’appareil.Sil’installationn’estpaseffectuéecorrectement,ilyaurarisqued’incendie,dechocélectrique,de

blessure (si l’appareil tombe), de fuite d’eau, etc.

• N’utilisezpasdedérivationouderallongepourleconnecter,etnebranchezpasplusieursappareilsàlamêmeprise.

 unincendieouunchocélectriquepourraitêtrelerésultatd’unmauvaiscontact,unemauvaisisolation,tropdecourant,etc.

Veuillez consulter votre concessionnaire.

Précaution :

• Mettezàlaterre.

 Neconnectezpasunldemiseàlaterreàuntuyaudegaz,untuyaud’eau,unparatonnerreouauldemiseàlaterred’untéléphone.

 unemauvaisemiseàlaterrepourraitêtrelacaused’unchocélectrique.

• Installezundisjoncteurdifférentielselonl’endroitoùleclimatiseurserainstallé(endroithumide,etc.)

 Siledisjoncteurdifférentieln’estpasinstallé,ilyaurarisquedechocélectrique.

Inspection et entretien

• Quand le climatiseur est utilisé pendant plusieurs saisons, sa performance peut être amoindrie du fait de saletés se trouvant à l’intérieur de l’appareil.

• Suivant les conditions d’utilisation, il se peut qu’il y ait une odeur ou que l’eau accumulée durant l’assèchement ne s’évacue pas correctement à cause

de la saleté, la poussière, etc.

•

Il est recommandé de faire inspecter et réviser l’appareil (à vos frais) par un spécialiste en plus de l’entretien normal. Veuillez consulter votre concessionnaire

Bruitdel’appareil

• Ne placez pas d’objet près de la sortie d’air de l’appareil extérieur. Cela pourrait en amoindrir la performance ou augmenter le bruit durant le fonc-

tionnement.

• Si un bruit anormal est entendu pendant la marche, veuillez consulter votre concessionnaire.

Entsorgung

• Quand le climatiseur doit être enlevé ou réinstallé à cause de travaux, d’un déménagement, etc., cela doit être fait par un technicien qualié.

Avertissement :

Le client ne doit pas réparer ou déplacer l’appareil lui-même.

Sicelaestfaitincorrectement,ilyaurarisqued’incendie,dechocélectrique,deblessure(sil’appareiltombe),defuited’eau,etc.Veuillez

consulter votre concessionnaire.

Pour s’en débarrasser

• Pour jeter ce produit, veuillez consulter votre concessionnaire.

Si vous avez d’autres questions, veuillez consulter votre concessionnaire.

9.Spécicationstechniques

Remarques: 1.Cechiffre()indiquelesgrilles.

 2.Spécicationssujettesàmodicationssansavispréalable.

Fourchettedefonctionnementgarantie

A l’intérieur A l’extérieur *1

Refroidisse-

ment

Maximum

35°C (95°F) DB, 21,7°C (71°F) WB 46°C (115°F) DB

Minimum

19,4°C (67°F) DB, 13,9°C (57°F) WB -10°C (14°F) DB

Chauffage

Maximum

26,7°C (80°F) DB, 19,4°C (67°F) WB 24°C (75°F) DB, 18°C (65°F) WB

Minimum

21,1°C (70°F) DB, 15,6°C (60°F) WB -20°C (-4°F) DB, -21°C (-5°F) WB

*1 Selon l’unité extérieure.

Les appareils doivent être installés par un électricien professionnel agréé en fonction des normes locales.

Modèle SLZ-KF09NA SLZ-KF12NA SLZ-KF15NA SLZ-KF18NA

Alimentation principale (Tension <V>, Fréquence<Hz>)

unique, 208/230, 60

Puissance Absorbée Normale (Intérieur uniquement)

<kW> 0,02 0,02 0,03 0,04

Courant Assigné (Intérieur uniquement) <A> 0,20 0,24 0,32 0,43

Dimensions (Hauteur) <pouces> 9-21/32 (13/32)

Dimensions (Largeur) <pouces>

22-7/16 (24-19/32)

Dimensions (Profondeur) <pouces> 22-7/16 (24-19/32)

Débit de la souferie (Faible-Moyenne-Elevé) <CFM>

230 - 265 - 300 230 - 280 - 335 245 - 315 - 405 300 - 420 - 475

Niveau de bruit (Faible-Moyenne-Elevé) <dB>

25 - 28 - 31 25 - 30 - 34 27 - 34 - 39 32 - 40 - 43

Poids net <lb>

30,6 (5,3)

8. Installation, deplacement et inspection

BH79A345H01_FR.indd 33 2018/5/25 15:06:02

Contenido

1. Medidas de Seguridad

►Antesdeinstalarlaunidad,asegúresedehaberleídoelcapí-

tulode“Medidasdeseguridad”.

►Las“Medidasdeseguridad”señalanaspectosmuyimportan-

tessobreseguridad.Esimportantequesecumplantodos.

►Antesdeconectarelsistema,informealserviciodesuminis-

troopídalepermisoparaefectuarlaconexión.

Símbolosutilizadoseneltexto

Atención:

Describeprecaucionesquedebentenerseencuentaparaevitarel

riesgodelesionesomuertedelusuario.

Cuidado:

Describelasprecaucionesquesedebentenerparaevitardañosen

launidad.

Símbolosutilizadosenlasilustraciones

: Indica una pieza que debe estar conectada a tierra.

Cuidado:

• Noutiliceobjetospuntiagudosparaapretarlosbotonesyaque

podríadañarseelcontroladorremoto.

• Nobloqueenicubranuncalastomasysalidasdelasunidades

interioryexterior.

Eliminacióndelaunidad

Cuando deba eliminar la unidad, consulte con su distribuidor.

Atención:

• Elconsumidormedionopuedeaccederaestosaparatoseléctri-

cos.

• Launidadnodebeserinstaladaporelusuario.Pidaasudis-

tribuidoroaunaempresadebidamenteautorizadaqueselo

instale.Laincorrectainstalacióndelaunidadpuededarlugara

goteodeagua,descargaeléctricaofuego.

• Nosesubaencimanicoloqueobjetossobrelaunidad.

• Noviertaaguasobrelaunidadnilatoqueconlasmanoshúme-

das.Puedeproducirseunadescargaeléctrica.

• Norocíegasescombustiblesenlasproximidadesdelaunidad.

Puedehaberriesgodeincendio.

• Nocoloquecalentadoresdegasocualquierotroaparatode

llamaabiertaexpuestosalacorrientedeairedescargadaporla

unidad.Puededarlugaraunacombustiónincompleta.

• Noextraigaelpanelfrontaldelventiladordelaunidadexterior

mientrasestéenfuncionamiento.

• Cuandonoteruidosovibracionesquenoseannormales,pare

launidad,desconectelafuentedealimentaciónypóngaseen

contactoconsuproveedor.

• 

Noinsertenuncadedos,palos,etc.enlastomasosalidasdeaire.

• Sidetectaoloresrarosparelaunidad,desconecteelinterrup-

torderedyconsulteconsudistribuidor.Delocontrariopuede

haberunarotura,unadescargaeléctricaofuego.

• 

EsteaparatodeaireacondicionadoNOdebeserutilizadoporni-

ñosniporpersonasinválidassinelcontroldeunapersonaadulta.

• Losniñospequeñosdebenestarvigiladosporpersonasadultas

paraimpedirquejueguenconelequipodeaireacondicionado.

• Siseproducenfugasdegasrefrigerante,parelaunidad,ventile

bienlahabitaciónyaviseasuproveedor.

• Esteequiposehadiseñadoparaserutilizadoporusuariosex-

pertosocualicadosencomercios,industriasligerasygranjas,

oparasuusocomercialporpersonasnoexpertas.

• Esteaparatopuedeserutilizadoporniñosdeapartirde8años

deedadyporpersonasconcapacidadesfísicas,sensoriales

omentalesreducidas,oquecarezcandeexperienciayco-

nocimientos,siempreycuandohayanrecibidosupervisióno

instruccionesrelativasalusodelaparatodemodoseguroycom-

prendanlosriesgosexistentes.Losniñosnodebenjugarconel

aparato.Lalimpiezayelmantenimientoporpartedelusuariono

debenrealizarlosniñossinladebidasupervisión.

• Esteaparatonodebeserutilizadoporpersonas(incluidosniños)

quepresentenunadiscapacidadfísica,sensorialomental,y

tampocoporaquellosquenodispongandelaexperienciaoel

conocimientonecesario,amenosquelohaganbajolasupervi-

sióndeunapersonaresponsabledelaseguridadoquehayan

recibidoinstruccionesporpartedeestasobreusodelaparato.

• Cuandoinstale,muevaoreviseelequipodeaireacondicionado,

utilicesoloelrefrigeranteindicado(R410A)paracargarlostubos

delrefrigerante.Nolomezcleconotrotipoderefrigerantey

vacíecompletamentedeairelostubos.

 Sielairesemezclaconelrefrigerante,podríaproduciruna

tensiónanormalmentealtaeneltubodelrefrigeranteyocasionar

unaexplosiónuotrospeligros.

 Usarunrefrigerantedistintoalindicadoparaelsistemaprovoca-

ráunfallomecánico,unfuncionamientodefectuosodelsistema

olaaveríadelaunidad.Enelpeordeloscasos,podríasuponer

ungraveimpedimentoparagarantizarlaseguridaddelproducto.

Nota:

Enestemanualdeinstrucciones,lafrase“Controladorremotocableado”sereeresoloaPAR-33MAA.Sinecesitamásinformaciónso-

breelotrocontroladorremoto,consulteellibrodeinstruccionesqueseincluyeenestacaja.

1. Medidas de Seguridad..........................................................34

2. Nombres de las piezas .........................................................35

3. Manejo ..................................................................................38

4. Temporizador ........................................................................45

5. Mantenimiento y limpieza .....................................................46

6. Funcionamiento de emergencia del controlador remoto

inalámbrico ...........................................................................47

7. Localización de fallos ...........................................................47

8. Instalación, reubicación e inspección ...................................48

9. Especicaciones ...................................................................49

BH79A345H01_ES.indd 34 2018/5/25 14:39:51

2.Nombresdelaspiezas

■

Unidad interior

SLZ-KF·NA

Pasos del ventilador 3 pasos

Deector Automático oscilante

Rejilla –

Filtro Larga duración

Indicación de limpieza de ltro 2.500 horas

Ajuste del n.º de modelo del

controlador remoto inalámbrico

002

■

SLZ-KF·NA

Modelo empotrado en techo de 4 direcciones

■

Controladorremotocableado

Lasfuncionesdelosbotonesdefuncióncambiandependiendode

lapantalla.

Consultelaguíadefuncionesdelosbotonesqueapareceenlapar-

teinferiordelLCDparaverlasfuncionesquetienenencadaunade

laspantallas.

Cuandoelsistemasecontrolaanivelcentral,laguíadefuncióndel

botónquecorrespondealbotónbloqueadonoaparecerá.

▌1Botón[ENCENDIDO/APAGADO]

Presione para ENCENDER/APAGAR la unidad interior.

▌2Botón[ACEPTAR]

Presione para guardar la conguración.

▌3Botón[VOLVER]

Pulse para volver a la pantalla anterior.

▌4Botón[MENÚ]

Presione para ir al Menú principal.

▌5LCDconiluminacióndefondo

Aparecerá la conguración de operaciones.

Cuando la luz de fondo esté apagada, al presionar cualquier botón se

ilumina la luz de fondo y permanece encendida durante un periodo de

tiempo determinado dependiendo de la pantalla.

Cuando la luz de fondo está apagada, la luz se enciende al pre-

sionar cualquier botón, que no realizará su función. (salvo el botón

[ENCENDIDO/APAGADO] )

▌6LámparadeENCENDIDO/APAGADO

Esta lámpara se ilumina en verde mientras la unidad esté en funcio-

namiento. Parpadea cuando se está iniciando el controlador remoto o

cuando hay un error.

▌7Botóndefunción[F1]

Pantalla principal: Presione para cambiar el modo de operación.

Menú principal: Presione para mover el cursor hacia abajo.

▌8Botóndefunción[F2]

Pantalla principal: Presione para disminuir la temperatura.

Menú principal: Presione para mover el cursor hacia arriba.

▌9Botóndefunción[F3]

Pantalla principal: Presione para aumentar la temperatura.

Menú principal: Presione para ir a la página anterior.

▌0Botóndefunción[F4]

Pantalla principal: Presione para cambiar la velocidad del ventilador.

Menú principal: Presione para ir a la página anterior.

Interfazdelcontrolador

Filtro

Entrada de aire

Deector

Salida de aire

Botones de función

4 3 2 1

7 8 9 0

Pantallaprincipal Menúprincipal

Guíadefunciones

7 8 9 0 7 8 9 0

Fri

Room

Set temp.

Mode Temp. Fan

Cool Auto

Fan

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

BH79A345H01_ES.indd 35 2018/5/25 14:39:53

2.Nombresdelaspiezas

La pantalla principal se puede visualizar en dos modos diferentes: “Completo” y “Básico”. Por defecto, viene congurada a “Completo”. Para cambiar al

modo “Básico”, cambie la conguración en la conguración de la pantalla principal. (Consulte el manual de instrucciones incluido con el controlador remoto.)

▌1 Mododeoperación

Aquí aparece el modo de funcionamiento de la unidad interior.

▌2Temperaturapredeterminada

Aquí aparece la conguración predeterminada de temperatura.

▌3Hora(ConsultarelManualdeinstalación)

Aquí aparece la hora actual.

▌4Velocidaddelventilador

La conguración de la velocidad del ventilador aparece aquí.

▌5Guíadefuncionesdelbotón

Aquí aparecen las funciones de los botones correspondientes.

▌6

Aparece cuando el ENCENDIDO/APAGAO se controla a nivel central.

▌7

Aparece cuando el modo de funcionamiento se opera a nivel central.

▌8

Aparece cuando la temperatura predeterminada se controla a nivel

central.

▌9

Aparece cuando la función de restauración del ltro se controla a nivel

central.

▌0

Indica cuando necesita mantenimiento el ltro.

▌1

Temperaturadelahabitación(ConsultarelManualdeinstalación)

Aquí aparece la temperatura actual de la habitación.

▌2

Aparece cuando los botones están bloqueados.

* Todos los iconos se muestran para explicar su signicado.

▌3

Aparece cuando está habilitada la función “Program. On/Off”, “Modo

noche” o programador “Auto-Off”.

aparece al deshabilitar el programador mediante el sistema de

control centralizado.

▌4

Aparece cuando se activa el programador semanal.

▌5

Aparece mientras la unidad está funcionando en modo ahorro de ener-

gía. (No aparecerá en algunos modelos de unidades interiores)

▌6

Aparece mientras las unidades exteriores están funcionando en modo

silencioso.

▌7

Aparece cuando el termistor incorporado en el controlador remoto está

activado para controlar la temperatura de la habitación (1).

aparece cuando el termistor de la unidad interior está activado

para controlar la temperatura de la habitación.

▌8

Aparece al utilizar las unidades en el modo de ahorro de energía con

el sensor 3D i-See.

▌9

Indica la conguración del álabe.

▌)

Indica la conguración de la tablilla.

▌!

Indica la conguración de la ventilación.

▌@

Aparece cuando se restringe el rango de temperatura predeterminada.

La mayoría de las conguraciones (excepto ENCENDER/APAGAR, modo, velocidad del ventilador, temperatura)

pueden realizarse desde la pantalla Menú. (Consulte el manual de instrucciones incluido con el controlador remoto.)

Pantalla

)

2 3 4 5 6 8 9

Fri

Mode Temp. Fan

Room

Cool

Set temp.

Fri

Cool

Mode Temp. Fan

Set temp.

BH79A345H01_ES.indd 36 2018/5/25 14:39:53

2.Nombresdelaspiezas

■

Paracontroladorremotoinalámbrico

Pantalla del controlador remoto

Indicador de sustitución de las pilas

Botón OFF/ON

Botones Set Temperature

Botón Air ow (Flujo de aire, cambia hacia arriba o

abajo la dirección del  ujo)

Botón Mode (cambia el modo de funcionamiento)

Botón Timer Off (Desactivar temporizador)

Botón Timer On (Activar temporizador)

Botón Set Time (ajusta la hora)

Botón Reset (Restablecer)

Área de transmisión

No disponible

Botón ON/OFF (ACTIVAR/DESACTIVAR) del

temporizador semanal

Botón i-see

Botón Menu (Menú)

Botón SET/SEND (AJUSTAR/ENVIAR)

Botón CANCEL (CANCELAR)

Botones Arriba/Abajo

Botón Fan Speed (cambia la velocidad del ventilador)

Ajustedelatemperatura

Pueden cambiarse las unidades de temperatu-

. Para más detalles, consulte el Manual de

instalación.

Nodisponible

Aparece cuando se selecciona una

función no compatible.

Indicadordesustitucióndelaspilas

Aparece cuando el nivel de la batería

es bajo.

Ajustedelavelocidaddelventilador

Sensor3Di-See(distribucióndelaire)

Por defecto Directo Indirecto

Cuando se selecciona

Directo o Indirecto, el

ajuste del de ector se

establece en “Auto”.

Conguracióndelálabe

Posición 1 Posición 2 Posición 3 Posición 4 Posición 5 Oscilación

Auto

Mododefuncionamiento

Frío Secar

Ventilador

Auto

(punto de ajuste

individual)

Calor

Auto*

(punto de ajuste

doble)

* Debe realizarse el ajuste inicial.

Consulte el Manual de instalación.

BH79A345H01_ES.indd 37 2018/5/25 14:39:54

Instalación/sustitucióndepilas

Retire la cubierta superior, inserte dos pilas

LR6 AA y vuelva a colocar la cubierta superior.

2. Pulse el botón Reset (Restablecer).

Notas(soloparaelcontroladorremotoinalámbrico):

■

Cuando utilice el controlador remoto inalámbrico, apunte hacia el receptor de la unidad interior.

■

Si el controlador remoto se utiliza unos dos minutos después de encender la unidad interior,

esta puede pitar dos veces, ya que estará realizando la comprobación automática inicial.

■

La unidad interior pitará para conrmar que ha recibido la señal transmitida desde el contro-

lador remoto. La unidad interior puede recibir señales emitidas a un máximo de 7 metros (23

pies) en línea recta en un rango de 45° a derecha e izquierda de la unidad. Sin embargo, cier-

tos sistemas de iluminación, con uorescentes o luces fuertes, pueden afectar a la capacidad

de recepción de señal de la unidad interior.

■

Si la luz de funcionamiento situada cerca del receptor de la unidad interior parpadea, será

necesario inspeccionar la unidad. Para el servicio técnico, consulte a su distribuidor.

■

Trate el controlador remoto con cuidado. Procure que no se le caiga ni sufra golpes. Además,

no lo moje ni lo deje en un lugar con un alto grado de humedad.

■

Para impedir que el controlador remoto se pierda, instale el soporte incluido con el controlador

remoto en una pared y asegúrese de colocar el mando en su soporte tras su uso.

■ Si la unidad interior emite 4 pitidos cuando se utiliza el mando a distancia inalámbrico, cambie

el ajuste del modo automático al modo AUTO (punto de ajuste individual) o al modo AUTO

(punto de ajuste doble).

Para más detalles, consulte el Aviso incluido (hoja A5) o el Manual de instalación.

■

Unidadexterior

Dos pilas LR6 AA

Inserte las pilas comenzando por

el polo negativo (–). Al insertar las

pilas, respete la polaridad (+, –).

Pulse el botón Reset (Restablecer)

con un objeto terminado en punta.

Cubierta

superior

Alimentación

Tierra

Ref. tuberías

Cable de conexión

unidad interior/exterior

2.Nombresdelaspiezas

3.Manejo

■

Paraobtenerinformaciónsobreelmétododefuncionamiento,consulteelmanualdeinstruccionessuministradoconcadacontroladorremoto.

3.1.Encendido/Apagadodelsistema

[ENCENDER] [APAGAR]

Presione el botón [ENCENDIDO/APA-

GADO].

La lámpara de ENCENDIDO/APAGA-

DO se iluminará en verde y comenza-

rá a funcionar la unidad.

Presione de nuevo el botón de [EN-

CENDIDO/APAGADO].

La lámpara de ENCENDIDO/

APAGADO se apagará y la unidad

dejará de funcionar.

Nota:

AunquepulseelbotónENCENDIDO/APAGADOinmediatamentedespuésdeterminarlaoperaciónencurso,elaireacondicionadonoseini-

ciaráduranteunos3minutos.

Ellosirveparaevitardañosenloscomponentesinternos.

BH79A345H01_ES.indd 38 2018/5/25 14:39:54

3.Manejo

■

Memoriadelestadodefuncionamiento

Conguración del controlador remoto

Modo de funcionamiento Modo de funcionamiento antes de apagar la unidad

Temperatura predeterminada Temperatura predeterminada antes de apagar la unidad

Velocidad del ventilador Velocidad del ventilador antes de apagar la unidad

■

Rangodetemperaturapredeterminadacongurable

Modo de funcionamiento Rango de temperatura predeterminada

Frío/Secar 19 – 30 ºC, 67 – 87 °F

Calor 17 – 28 ºC, 63 – 83 °F

Auto 19 – 28 ºC, 67 – 83 °F

Ventilador/Ventilación No se puede congurar

3.2.SelecciónModo

Presione el botón [F1] para ver los modos

de operación en el orden de: “Cool” (Frío),

“Dry” (Secar), “Fan” (Vent.), “Auto” y “Heat”

(Calor). Seleccione el modo de funciona-

miento deseado.

•

Los modos de funcionamiento que no estén

disponibles para el modelo de unidad interior

conectado no aparecerán en la pantalla.

Informaciónsobrelosequiposdeaireacondicionado

multisistema(Unidadexterior:serieMXZ)

► Losequiposdeaireacondicionadomultisistema(unidadexterior

delaserieMXZ)permitenconectardosomásunidadesinterio-

resaunasolaunidadexterior.Estasunidadesinteriores(dos

omás)podránfuncionarsimultáneamente,dependiendodela

capacidaddelequipo.

• Si intenta poner en funcionamiento de manera simultánea dos o más

unidades interiores conectadas a una sola unidad exterior, una para la

refrigeración y otra para la calefacción, el equipo selecciona el modo

de funcionamiento de la unidad interior que ha de funcionar en primer

término. El resto de unidades interiores que tengan que ponerse en

funcionamiento posteriormente no pueden activarse y mostrarán un

estado de funcionamiento que parpadeará.

En este caso, seleccione el mismo modo de funcionamiento en todas

las unidades interiores.

• Puede darse el caso de que la unidad interior, que esté funcio-

nando en modo “Auto”, no pueda cambiar entre los modos “Cool”

(Frío)/“Heat” (Calor) y quede en estado de espera.

• Si la unidad interior empieza a funcionar al mismo tiempo que la uni-

dad exterior está eliminando la escarcha, tardará unos minutos (Máx.

15 minutos aproximadamente) en generar aire caliente.

• En el modo de calefacción, aunque la unidad interior no esté en

funcionamiento, es posible que dicha unidad se caliente o se oiga

el ruido del refrigerante, pero esto no supone ninguna anomalía. Lo

que sucede es que el refrigerante circula continuamente dentro de la

unidad interior.

Funcionamientoautomático

■

De acuerdo con la temperatura ajustada, el funcionamiento de refri-

geración comenzará si la temperatura de la sala es demasiado alta.

El modo de calefacción comenzará si la temperatura de la sala es

demasiado baja.

■

Durante el funcionamiento automático, si la temperatura de la sala

cambia y permanece 2 °C (4 °F) o más por encima de la temperatura

ajustada durante 15 minutos, el acondicionador de aire cambiará a

modo de refrigeración. Asimismo, si la temperatura permanece 2 °C

(4 °F) o más por debajo de la temperatura ajustada durante 15 minu-

tos, el acondicionador de aire cambiará a modo de calefacción.

Modo de enfriamiento 15 minutos (cambio de

calefacción a refrigeración)

Temperatura ajustada +2 °C (+4 °F)

Temperatura ajustada

15 minutos (cambio de refri-

geración a calefacción)

Temperatura ajustada -2 °C (-4 °F)

3.3.Ajustedelatemperatura

<Cool(Frío),Dry(Secar),Heat(Calor),yAuto>

Pulse el botón [F2] para disminuir la temperatura preestablecida y pulse

el botón [F3] para aumentarla.

• Consulte la tabla en la página 39 para ver el rango de temperatura

seleccionable para los diferentes modos de funcionamiento.

• El rango de temperatura predeterminada no se puede congurar para

el funcionamiento del Ventilador/Ventilación.

•

La temperatura preestablecida será visualizada en Centígrados en in-

crementos de 0,5 o 1 grado, o en Fahrenheit, dependiendo del modelo

de unidad interior y del ajuste del modo de pantalla del control remoto.

Cool Dry Fan

Auto Heat

Quésignicaqueparpadeeeliconodemodo

El icono de modo parpadeará cuando las otras unidades en el mismo

sistema de refrigeración (conectado a la misma unidad exterior) están

funcionando ya en un modo diferente. En este caso, el resto de la uni-

dad en el mismo grupo podrá funcionar solamente en el mismo modo.

Ejemplo de visualización

F1 F2 F3 F4

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

F1 F2 F3 F4

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

BH79A345H01_ES.indd 39 2018/5/25 14:39:55

3.Manejo

3.4.Ajustedelavelocidaddelventilador

F1 F2 F3 F4

Cool

Room

Set temp.

Mode Temp. Fan

Fri

Presione el botón [F4] para ver las velocidades del ventilador en el si-

guiente orden.

Auto

Notas:

●Elnúmerodevelocidadesdelventiladordisponiblesdependedel

tipodeunidadconectada.

●

Enlossiguientescasos,lavelocidadrealdelventiladorgeneradaporlauni-

daddiferirádelavelocidadmostradaenlapantalladelmandoadistancia.

 1.Cuandolapantallaestáenlosestados“STANDBY”(RESERVA)

o“DEFROST”(DESCONGELACIÓN).

 2.Cuandolatemperaturadelintercambiadordecaloresbajaen

mododecalefacción(porejemplo,inmediatamentedespuésde

queseactiveelmododecalefacción).

 3.EnmodoHEAT,cuandolatemperaturaambientedelahabita-

ciónessuperioralvalordeconguracióndelatemperatura.

 4.CuandolaunidadestéenmodoDRY.

3.5.Ajustedeladireccióndelujodeaire

3.5.1NavegaciónporelMenúprincipal

<AccederalMenúprincipal>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

<Seleccióndelelemento>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

Cursor

<Navegaciónporlaspáginas>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

Página

<Guardarlaconguración>

F1 F2 F3 F4

OU silent mode

Mon Tue Wed Thu Fri Sat Sun

Start Stop Silent

Setting display:

day

<SalirdelapantalladelMenúprincipal>

<Visualizacióndelasfuncionesnoadmitidas>

F1 F2 F3 F4

Title

Not available

Unsupported function

Return:

Presione el botón [MENÚ].

Aparecerá el Menú principal.

Presione [F1] para mover el cursor

hacia abajo.

Presione [F2] para mover el cursor

hacia arriba.

Presione [F3] para ir a la página an-

terior.

Presione [F4] para ir a la siguiente

página.

Seleccione el elementos deseado y

presione el botón [ACEPTAR].

Aparecerá la pantalla para congu-

rar el elemento seleccionado.

Presione el botón [VOLVER] para

salir del Menú principal y volver a la

pantalla principal.

Si no se toca ningún botón durante 10 minutos, la pantalla volverá

automáticamente a la Pantalla principal. No se guardará ninguno de

los cambios realizados que no se hayan guardado.

Aparecerá un mensaje a la izquier-

da si el usuario selecciona una fun-

ción no admitida por el modelo de

unidad interior correspondiente.

F1 F2 F3 F4

Cool

Room

Set temp.

Mode Temp. Fan

Fri

BH79A345H01_ES.indd 40 2018/5/25 14:39:55

3.Manejo

3.5.2Lama

<Accederalmenú>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

<Conguracióndelálabe>

<VolveralMenúprincipal>

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Vane·Louver·Vent. (Lossnay)

High power

Timer

Weekly timer

OU silent mode

Notas:

●Durantelaoperacióndeoscilación,laindicacióndedirecciónen

lapantallanocambiaalmismotiempoquelosdeectoresdirec-

cionalesdelaunidad.

●Lasdireccionesdisponiblesdependendeltipodeunidadconec-

tada.

●Enlossiguientescasos,ladirecciónrealdelairediferirádeladi-

recciónindicadaenlapantalladelmandoadistancia.

 1.Cuandolapantallaestáenlosestados“STANDBY”(RESERVA)

o“DEFROST”(DESCONGELACIÓN).

 2.Inmediatamentedespuésdeiniciarelmodocalentador(durante

laesperaparalarealizacióndelcambio).

 3.Enmodocalentador,cuandolatemperaturaambientedelasala

seasuperioralaconguracióndelatemperatura.

Seleccione “Vane·Louver·Vent.

(Lossnay)” (Lama·Deflector·Vent.

(Lossnay)) en el Menú principal

(consultar la página 40), y presione

el botón [ACEPTAR].

Presione los botones [F1] o [F2] para

ver las diferentes opciones de confi-

guración del álabe: “Step 1” (Posición

1), “Step 2” (Posición 2), “Step 3” (Po-

sición 3), “Step 4” (Posición 4), “Step

5” (Posición 5), “Swing” (Oscilación) y

“Auto”.

Seleccione la conguración deseada.

Swing

Auto

Step 1

Step 4

Auto

Step 2

Step 5

Step 3

Swing

Seleccione “Swing” (Oscilación) para

que los álabes se muevan hacia arri-

ba y hacia abajo automáticamente.

Cuando configure de “Step 1” (Posi-

ción 1) a “Step 5” (Posición 5), el álabe

estará jo en el ángulo seleccionado.

Presione el botón [VOLVER] para

volver al Menú principal.

<ParaajustarelaireendirecciónArriba/Abajode

formaja>

Notas:

●Segúnlaunidadexteriorquesevayaaconectar,estafunciónno

puedeajustarse.

•

Para las series SLZ-KF·NA, la salida de aire correspondiente solo

puede jarse en una determinada dirección mediante los siguientes

procedimientos. Una vez jada la salida, solo ésta se ja cada vez que

se encienda el acondicionador de aire (el resto de salidas siguen la

dirección de aire ARRIBA/ABAJO ajustada en el controlador remoto).

■ Denicióndetérminos

• “Refrigerant address No.” (Nº dirección refrigerante) y “Unit No.”

(unidad nº) son los números asignados al acondicionador de aire.

• “Salida nº” es el número asignado a cada salida del acondicionador

de aire. (Consulte la siguiente ilustración.)

• “Dirección del aire Arriba/Abajo” es la dirección (ángulo) que se ha

de jar.

Reset 1

horizontal

2 3 4 5

Circulación de aire

horizontal

Hacia abajo

Ajuste del controlador

remoto

En esta salida, la dirección de cir-

culación del aire está controlada

por el ajuste del controlador

remoto.

Fijación

En esta salida, la circulación del aire está

jada en una dirección concreta.

* Si tiene frío debido a que el aire le da

directamente, la circulación de éste

puede jarse en posición horizontal

para que no ocurra esto.

Reposición

Horizontal

Nota:

Elnºdesalidaseindicasegúnelnúmeroderanurasenambos

extremosdecadasalidadeaire.Ajusteladireccióndelaireconsul-

tandolainformaciónquesemuestraenlapantalladelcontrolador

remoto.

Salida nº 4

Caja de los componentes eléctricos

Salida nº 1

Marcas de identicación de la salida de aire

Salida nº 3 Salida nº 2

F1 F2 F3 F4

Fri

Swing Off

LouverVent.Vane

BH79A345H01_ES.indd 41 2018/5/25 14:39:56

3.Manejo

■ Ángulolamamanual(Controladorremotocableado)

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Maintenance

Initial setting

Service

F1 F2 F3 F4

Maintenance menu

Main menu:

Cursor

Auto descending panel

Manual vane angle

3D i-See sensor

F1 F2 F3 F4

Manual vane angle

Input display:

Cur. Address Check

Ref. address

Unit No.

Identify unit Check button

F1 F2 F3 F4

Manual vane angle

Select:

Setting

Outlet Angle

Seleccione “Maintenance” (Man-

tenimiento) en el Menú principal

(consulte la página 40) y presio-

ne el botón [ACEPTAR].

Seleccione “Manual vane angle”

(Ángulo lama manual) con los

botones [F1] o [F2], y presione el

botón [ACEPTAR].

Mueva el cursor a “Ref. address”

(Codificación) o “Unit No.” (Nº

Unid.) con el botón [F1] para se-

leccionar.

Seleccione la dirección del refrige-

rante y el número de unidad para

las unidades cuyos álabes haya

que  jar, con el botón [F2] o [F3],

y presione el botón [ACEPTAR].

•

Ref. address (Codificación): Di-

rección refrigerante

• Unit No. (Nº Unid.): 1, 2, 3, 4

Presione el botón [F4] para con-

 rmar la unidad.

Solo el de ector de la unidad in-

terior apunta hacia abajo.

Aparecerán los ajustes actuales.

Seleccione las salidas deseadas

de 1 a 4 con los botones [F1] o [F2].

• Salida: “1”, “2”, “3”, “4” y “1, 2, 3,

4, (todas las salidas)”.

Pulse el botón [F3] o [F4] para

desplazarse por las opciones en

este orden: “No setting (reset)”

(Sin con gurar (Borrar)), “Step 1”

(Posición 1), “Step 2” (Posición

2), “Step 3” (Posición 3), “Step 4”

(Posición 4), “Step 5” (Posición 5)

y “Draft reduction” (Reducción de

corrientes)*.

Seleccione la configuración de-

seada.

* Reducción de corrientes

La dirección del  ujo de aire para

este ajuste es más horizontal que

la dirección del  ujo de aire para

el ajuste “Step 1” (Posición 1)

para reducir la sensación de co-

rrientes de aire. La reducción de

corrientes solo puede ajustarse

para 1 de ector.

■ Conguracióndelálabe

Step 1 Step 2

Step 3

No setting

Draft

reduction*

All outlets

Step 5Step 4

Presione el botón [ACEPTAR] para guardar los ajustes.

Aparecerá una pantalla indicando que se está transmitiendo la informa-

ción de con guración.

Los cambios de con guración se realizarán en la salida seleccionada.

La pantalla volverá automáticamente a la mostrada arriba una vez se

haya completado la transmisión.

Realice las con guraciones para las otras salidas, siguiendo los mismos

procedimientos.

Siseseleccionantodaslassalidas,

semostrarálasi-

guientevezquelaunidadentreenfuncionamiento.

Navegación por las pantallas

• Para volver al Menú principal ............... Botón [MENÚ]

• Para volver a la pantalla anterior .......... Botón [VOLVER]

■ Ángulomanualdeldeector(mandoadistanciainalámbrico)

Vaya al modo de ajuste manual del

de ector

Pulse el botón

(Inicie esta operación con la pantalla

de estado del mando a distancia

apagada).

"FUNCTION" (FUNCIÓN) se ilumina

y "1" parpadea. (Fig. 1)

Pulse el botón para seleccionar

"2" y, a continuación, pulse el botón

Seleccione el número de deflector

(Fig. 2)

Pulse los botones para

seleccionar el número de de ector

A y, a continuación, pulse el botón

Ajuste el ángulo del de ector (Fig. 3)

Pulse los botones para

seleccionar el ángulo del de ector B.

Apunte el mando a distancia

inalámbrico hacia el receptor de la

unidad interior, y luego pulse el botón

Pantalla

Con guración

Posición 1 Posición 2 Posición 3 Posición 4

Pantalla

Ninguna visualización

Con guración

Posición 5

Sin con gurar

Reducción de corrientes

* La reducción de corrientes sólo puede ajustarse para 1 de ector.

El ajuste sólo se activa para el último de ector que se con guró.

Fig.1

Fig.2

Fig.3

Nota:

Noestablezcalareduccióndecorrientesenunentornoconuna

humedadalta.Encasocontrario,podríaformarsecondensacióny

causargoteo.

BH79A345H01_ES.indd 42 2018/5/25 14:39:57

En primer lugar, conrme ajustan-

do “Ref. address” (Codicación) a

0 y “Unit No.” (Nº Unid.) a 1.

• Mueva el cursor a “Ref. address”

(Codificación) o “Unit No.” (Nº

Unid.) con el botón [F1] para se-

leccionar.

• Seleccione la dirección del refrige-

rante y el número de unidad para

las unidades cuyos álabes haya

que jar, con el botón [F2] o [F3],

y presione el botón [ACEPTAR].

•

Ref. address (Codicación): Direc-

ción refrigerante

• Unit No. (Nº Unid.): 1, 2, 3, 4

Presione el botón [F4] para conr-

mar la unidad.

Cambie el “Unit No.” (Nº Unid.)

en orden y compruebe todas las

unidades.

• Pulse el botón [F1] para seleccio-

nar “Unit No.” (Nº Unid.).

Pulse el botón [F2] o [F3] para

cambiar el “Nº Unid.” a la unidad

que desea comprobar, y luego

pulse el botón [F4].

• Después de pulsar el botón [F4],

espere unos 15 segundos y com-

pruebe el estado actual del acon-

dicionador de aire.

→ La lama está orientada hacia

abajo. → Este acondicionador de

aire se visualiza en el controlador

remoto.

→ Todas las salidas están cerra-

das. → Pulse el botón [VOLVER]

y continúe la operación desde el

principio.

→ Se visualizan los mensajes

mostrados a la izquierda. → El

dispositivo de destino no existe en

esta codicación de refrigerante.

• Pulse el botón [VOLVER] para

volver a la pantalla inicial.

Cambie la “Ref. address” (Codi-

cación) al siguiente número.

• Consulte el paso

para cambiar

la “Ref. address” (Codicación) y

continúe con la conrmación.

F1 F2 F3 F4

3D i-See sensor

Cursor

Setting display:

Air distribution

Energy saving option

Seasonal airflow

3.6.2 Distribucióndelaire

F1 F2 F3 F4

Air distribution

Input display:

Cur. Address Check

Ref. address

Unit No.

Identify unit Check button

F1 F2 F3 F4

Air distribution

Select:

Cur.

Ref. address

Unit No.

Auto vane

Direct/Indirect setting

All

Direct/Indirect

3.6.

Ajustedelsensor3Di-See

3.6.1

Ajustedelsensor3Di-See

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Maintenance

Initial setting

Service

F1 F2 F3 F4

Maintenance menu

Main menu:

Cursor

Auto descending panel

Manual vane angle

3D i-See sensor

1 Seleccione “Maintenance” (Man-

tenimiento) desde el menú Prin-

cipal (consulte la página 40),

y pulse el botón [ACEPTAR].

2 Seleccione “3D i-See sensor”

(Sensor 3D i-See) con el botón

[F1] o [F2], y pulse el botón [ACEP-

TAR].

3 Seleccione el menú deseado con

el botón [F1] o [F2], y pulse el

botón [ACEPTAR].

• Distribución del aire

Seleccione el método de control de

la dirección del ujo de aire cuando

ésta se ajusta a “Auto”.

• Opción de ahorro de energía

Activa el modo de ahorro de

energía en función de si el sen-

sor 3D i-See detecta personas

en la habitación.

• Flujo de aire estacional

Cuando el termostato se apaga, el

ventilador y los deectores funcio-

nan según los ajustes de control.

1 Mueva el cursor hacia “Ref. ad-

dress” (Codicación) o “Unit No.”

(Nº Unid.) con el botón [F1] para

seleccionar una opción.

Seleccione la dirección del refrige-

rante y el número de unidad para

las unidades cuyos deflectores

deba jar, con el botón [F2] o [F3],

y pulse el botón [ACEPTAR].

• Codicación: dirección del refrige-

rante

• Nº Unid.: 1, 2, 3, 4

Pulse el botón [F4] para conrmar

la unidad.

Solo el deector de la unidad inte-

rior de destino apunta hacia abajo.

Seleccione el menú con el botón [F4].

Por defecto → Zona → Directo/

Indirecto → Por defecto...

Por defecto: el movimiento de

los deectores es el mismo que

durante el funcionamiento normal.

Durante el modo de refrigeración,

todos los deectores se mueven en

la dirección del ujo de aire horizontal.

Durante el modo de calefacción, todos

los deectores se mueven en la direc-

ción del ujo de aire hacia abajo.

Zona: los deectores se mueven en

la dirección del ujo de aire hacia

abajo, hacia las zonas con una tem-

peratura del suelo elevada durante

el modo de refrigeración y hacia las

zonas con una temperatura del suelo

baja durante el modo de calefacción.

En caso contrario, los deectores se

mueven en la dirección del ujo de

aire horizontal.

Directo/Indirecto: los deectores

se mueven automáticamente en

función de las zonas donde se

detectan personas.

Los deectores funcionan como se

indica en la tabla siguiente.

Ajuste de los deectores

Directo Indirecto

Refrigeración

horizontal → oscilación mantener horizontal

Calefacción

mantener hacia abajo hacia abajo → horizontal

3.Manejo

■ Procedimientodeconrmación

F1 F2 F3 F4

Manual vane angle

Input display:

Cur. Address Check

Ref. address

Unit No.

Identify unit Check button

F1 F2 F3 F4

Manual vane angle

Return:

Ref. address

Unit No.

Function setting for unit

with vane fully open.

F1 F2 F3 F4

Manual vane angle

Return:

No communication

Check Unit state.

BH79A345H01_ES.indd 43 2018/5/25 14:39:57

3.Manejo

2 Si se ha seleccionado Ahorro de

energía cuando no hay nadie en la

sala o Ahorro de energía cuando

hay personas en la sala

Seleccione el ajuste con el botón

[F4].

DESACTIVADO → Solo refri-

geración → Solo calefacción

→ Refrigeración/Calefacción →

DESACTIVADO...

Después de cambiar la congura-

ción, pulse el botón [ACEPTAR]

para guardarla.

DESACTIVAR: la función está

desactivada.

Solo refrigeración: la función solo

se activa durante el modo de re-

frigeración.

Solo calefacción: la función solo se

activa durante el modo de calefac-

ción.

Refrigeración/Calefacción: la

función se activa tanto durante

el modo de refrigeración como

durante el modo de calefacción.

3 Si se ha seleccionado Desactiva-

ción automática cuando no hay

nadie en la sala

Ajuste la duración con el botón [F3]

o [F4].

---: el ajuste está desactivado (la

operación no se detendrá automá-

ticamente).

60–180: la duración puede ajustar-

se en incrementos de 10 minutos.

4 El mensaje de la izquierda apa-

recerá si la operación se detuvo

automáticamente con el ajuste

Desactivación automática cuando

no hay nadie en la sala.

F1 F2 F3 F4

Energy saving option

Select:

No occupancy energy save

Cooling/Heating

F1 F2 F3 F4

Energy saving option

Select:

Room occupancy energy save

Cooling/Heating

F1 F2 F3 F4

Energy saving option

Select:

Time

No occupancy Auto-OFF

120 min.

F1 F2 F3 F4

18:47 Thu

Shut down by

No Occupancy Auto-OFF

31/Dec AM12:59

F1 F2 F3 F4

Direct/Indirect setting

: Direct

: Indirect

: Direct

Select:

Outlet

Angle

■Botóni-See(mandoadistanciainalámbrico)

1 Cada vez que pulsa durante el funcionamiento, el ajuste cambia

en este orden: DESACTIVADO → Directo → Indirecto.

Pantalla

Conguración DESACTIVADO Directo Indirecto

Cuando el ajuste cambia de DESACTIVADO a Directo o Indirecto, el

ajuste del deector cambia a “Auto”. Este ajuste se aplica conjuntamente

a todos los deectores.

3.6.3 Opcióndeahorrodeenergía

F1 F2 F3 F4

Energy saving option

Cursor

Setting display:

No occupancy energy save

Room occupancy energy save

No occupancy Auto-OFF

3 Si selecciona Directo/Indirecto,

congure cada salida de aire.

Seleccione la salida de aire con

el botón [F1] o [F2], y cambie el

ajuste con el botón [F4].

Después de cambiar la congura-

ción de todas las salidas de aire,

pulse el botón [ACEPTAR] para

guardar la conguración.

* Para activar esta función, la direc-

ción del ujo de aire debe ajustarse

a “Auto”.

1 Seleccione el menú deseado con

el botón [F1] o [F2].

Ahorro de energía cuando no hay

nadie en la sala

Si no hay nadie en la habitación

durante 60 minutos o más, se rea-

liza el funcionamiento de ahorro de

energía equivalente a 2 °C (4 °F).

Ahorro de energía cuando hay

personas en la sala

Si el número de personas en la

habitación se reduce a aproxima-

damente el 30% de la capacidad

máxima, se realiza el funcio-

namiento de ahorro de energía

equivalente a 1 °C (2 °F).

Desactivación automática cuando

no hay nadie en la sala

Si no hay nadie en la habitación

durante el período de tiempo de-

nido (60–180 minutos), la opera-

ción se detiene automáticamente.

BH79A345H01_ES.indd 44 2018/5/25 14:39:58

Notas:

Nosedetectaránpersonasenlossiguienteslugares.

● Alolargodelaparedenlaqueestáinstaladoelacondicionador

de aire

● Directamentedebajodelacondicionadordeaire

● Dondehayaunobstáculo,porejemplomuebles,entrelapersona

yelacondicionadordeaire

Esposiblequenosedetectenpersonasenlassiguientessituaciones.

● Latemperaturadelasalaeselevada.

● Lapersonallevaropamuygruesaysupielnoestáexpuesta.

● Haypresenteuncalefactorcuyatemperaturacambiasignicativa-

mente.

● Esposiblequenosedetectenciertasfuentesdecalor,comoniños

pequeñosomascotas.

● Lafuentedecalorpermanecesinmoversemuchotiempo.

Elsensor3Di-Seeseactivaaproximadamenteunavezcada3minutos

paramedirlatemperaturaambienteydetectarpersonasenlasala.

● Elsonidodefuncionamientointermitenteesunsonidonormalque

seemitealmoverseelsensor3Di-See.

●SiseutilizaelControlador Remoto MA para controlarvarios

sistemasderefrigeración,no puede utilizarseladesactivación

automáticacuandonohaynadieenlasala.

1 Seleccione la con guración con el

botón [F4].

DESACTIVADO → Solo refrigeración

→ Solo calefacción → Refrigeración/

Calefacción → DESACTIVADO

...

Después de cambiar la con guración,

pulse el botón [ACEPTAR] para guardarla

DESACTIVAR: la función está

desactivada.

Solo refrigeración: cuando el ter-

mostato se apaga durante el modo

de refrigeración, los de ectores se

mueven hacia arriba y hacia abajo.

Solo calefacción: cuando el termosta-

to se apaga durante el modo de cale-

facción, los de ectores se mueven en

la dirección del  ujo de aire horizontal

para hacer circular el aire

Refrigeración/Calefacción: la

función se activa tanto durante

el modo de refrigeración como

durante el modo de calefacción.

Para activar esta función, la dirección

del  ujo de aire debe ajustarse a “Auto”

3.6.4 FunciónFlujodeaireestacional

F1 F2 F3 F4

Seasonal airflow

Select:

Seasonal airflow

Cooling/Heating

4.Temporizador

■ Las funciones del temporizador son distintas en cada controlador remoto.

■ Para obtener información sobre el manejo del controlador remoto, consulte el manual de instrucciones correspondiente incluido con cada controla-

dor remoto.

3.Manejo

Programaciónsemanal(mandoadistanciainalámbrico)

■ La programación semanal puede ajustarse a cuatro patrones de funcionamiento para cada día de la sema-

na. Los ajustes incluyen las horas de activación y desactivación, así como la temperatura establecida.

<Mododeedición>

1. Cambie al modo de edición

1 Pulse el botón con la unidad en funcionamiento o detenida.

parpadea. (Fig. 1)

2. Seleccione el patrón de ajustes

1 Pulse el botón para seleccionar el número del patrón de ajustes.

Cada vez que pulse el botón , el número del patrón A cambia en este orden: 1 → 2 → 3 → 4.

3. Seleccione el día de la semana

1 Pulse el botón para seleccionar el día de la semana que desee ajustar.

Cada vez que pulse el botón , el día de la semana B cambia en este orden: Mon (lunes) → Tue (martes) →

Wed (miércoles) → Thu (jueves) → Fri (viernes) → Sat (sábado) → Sun (domingo) → All days (todos los días).

4. Seleccione los ajustes de funcionamiento

Pulse el botón para seleccionar el ajuste de activación o desactivación del funcionamiento. (Fig. 2)

( ) se ilumina.

Cada vez que se pulsa el botón , el ajuste cambia en este orden: → .

2 Pulse el botón para seleccionar el tiempo de funcionamiento. (Fig. 3)

El tiempo de funcionamiento parpadea.

Ajuste el tiempo de funcionamiento utilizando los botones .

• El tiempo de funcionamiento puede ajustarse en incrementos de 10 minutos.

3 Pulse el botón para seleccionar la temperatura ajustada. (Fig. 4)

La temperatura ajustada parpadea.

Ajuste la temperatura utilizando los botones .

• Cuando ajuste la desactivación del funcionamiento, no podrá ajustar la temperatura.

Cuando el modo AUTO (punto de ajuste doble) está activado, pulse el botón para cambiar entre

el límite superior C y el límite inferior D. (Fig. 5)

Pulsando el botón , se borran los ajustes del número de patrón para el día de la semana mostrado.

5 Repita los pasos 2–4 para seleccionar los ajustes para cada día de la semana.

<Transmitirlosajustes>

Apunte el área de transmisión del mando a distancia inalámbrico hacia el receptor de la unidad interior y utilice el mando.

Compruebe que la unidad interior emite 7 pitidos.

Pulse el botón .

<Activarlaprogramaciónsemanal>

Pulse el botón

La programación semanal está operativa cuando está iluminado.

•

La programación semanal no funciona cuando el temporizador de Activación/Desactivación está activado.

La programación semanal está operativa cuando se han ejecutado todos los ajustes del temporizador de

Activación/Desactivación.

Nota:

● Cuandoutiliceeltemporizadorsemanal,coloqueelcontroladorremotoinalámbricoenlazonade

recepcióndeseñaldelreceptorenlaunidadinterior.

Fig.2

Fig.3

Fig.4

Fig.5

Fig.1

BH79A345H01_ES.indd 45 2018/5/25 14:39:58

5.Mantenimientoylimpieza

■ InformaciónFiltros

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

aparecerá en la pantalla princi-

pal en modo Completo cuando lle-

gue el momento de limpiar los ltros.

Limpie,laveocambielosfiltros

cuandoaparezcaestaseñal.

F1 F2 F3 F4

Main

Main display:

Cursor Page

Main menu

Restriction

Energy saving

Night setback

Filter information

Error information

Seleccione “Filter information”

(Información Filtros) en el Menú

principal (consulte la página 40) y

presione el botón [ACEPTAR].

Presione el botón [F4] para restau-

rar la señal de ltro.

F1 F2 F3 F4

Filter information

Cancel

Reset filter sign?

Filter sign reset

Main menu:

Seleccione “OK” con el botón [F4].

Aparecerá una ventana de confir-

mación.

Navegación por las pantallas

• Para volver al Menú principal

....................... Botón [MENÚ]

• Para volver a la pantalla anterior

....................... Botón [VOLVER]

Cuando se muestra en la pan-

talla principal en el modo Completa,

el sistema está controlado a nivel

central y no se puede restaurar la

señal.

Si hay dos o más unidades interiores conectadas, el momento de

cambiar el ltro para cada unidad puede ser diferente, dependiendo

del tipo de ltro.

Aparecerá el icono

cuando haya que limpiar el ltro en la unidad

principal.

Cuando se restaura la señal del ltro, se restaurará el tiempo de fun-

cionamiento acumulativo de todas las unidades.

El icono

está programado para aparecer tras un determinado

periodo de funcionamiento, partiendo de la base que las unidades

interiores están ubicadas en un espacio con calidad de aire normal.

Dependiendo de la calidad del aire, puede que haya que cambiar el

ltro con más frecuencia.

El tiempo acumulativo en el cual hay que cambiar el ltro depende del

modelo.

• Esta indicación no está disponible para el controlador remoto ina-

lámbrico.

Cuidado:

• Encarguelalimpiezadelltroapersonalautorizado.

►Limpiezadelosltros

• Limpie los ltros con ayuda de una aspiradora. Si no tiene aspiradora,

golpee suavemente los ltros contra un objeto sólido para desprender

el polvo y la suciedad.

• Si los ltros están especialmente sucios, lávelos con agua tibia. Tenga

cuidado de aclarar bien cualquier resto de detergente y deje que los ltros

se sequen completamente antes de volver a ponerlos en la unidad.

Cuidado:

• Nosequelosltroscolocándolosalsoloconunafuentedecalor

comoeldeunaestufaeléctrica;podríandeformarse.

• Nolavelosltrosenaguacaliente(másde50°C,122°F)yaquese

deformarían.

• Cercióresedequelosltrosestánsiempreinstalados.Elfuncio-

namientodelaunidadsinltrospuedeprovocarunmalfunciona-

miento.

Cuidado:

• Antesdeempezarlalimpieza,apaguelafuentedealimentación.

• Lasunidadesinterioresestánequipadasconunltroqueelimina

elpolvodelaireaspirado. Limpie el ltro usando los métodos

indicadosenlasilustracionessiguientes.

►Retiradadelltro

Cuidado:

• Alretirarelltro,tengacuidadodeprotegerselosojosdelpolvo.

Asimismo,siparahacerlotienequesubirseauntaburete,tenga

cuidadodenocaerse.

• Unavezretiradoelltro,notoquelaspartesmetálicasquehayen

launidadinterior,yaquepuedecausarleheridas.

■ SLZ-KF·NA

1 Deslice las palancas de la rejilla de entrada en la dirección indicada

por la echa y deberá abrirse.

2 Abra la rejilla de admisión.

3 Suelte la perilla del borde central de la rejilla de admisión y tire del

ltro hacia delante para extraerlo.

Palancas de la rejilla de entrada

Rejilla

Rejilla de admisión

Filtro

F1 F2 F3 F4

Main menu:

Filter information

Reset

Please clean the filter.

Press Reset button after

filter cleaning.

Cool

Room

AutoSet temp.

Mode Temp. Fan

Fri

BH79A345H01_ES.indd 46 2018/5/25 14:39:59

7.Localizacióndefallos

¿Problemas? Aquí tiene la solución. (La unidad funciona normalmente).

El acondicionador de aire no calienta o refrigera bien.

■

Limpie el ltro (el ujo de aire se reduce cuando el ltro está sucio o atascado).

■

Compruebe el ajuste de temperatura y modique la temperatura ajustada.

■

Asegúrese de que hay espacio suciente alrededor de la unidad exte-

rior. ¿Está bloqueada la entrada o la salida de aire de la unidad interior?

■

¿Ha dejado abierta una puerta o ventana?

Cuando comienza el modo de calefacción, al principio no sale aire calien-

te de la unidad interior.

■

El aire caliente no empieza a salir hasta que la unidad interior se ha

calentado lo suciente.

Durante el modo de calefacción, el acondicionador de aire se detiene an-

tes de alcanzar la temperatura ajustada para la habitación.

■

Cuando la temperatura exterior es baja y la humedad es alta, puede

formarse escarcha en la unidad exterior. Si esto sucede, la unidad

exterior iniciará la operación de descongelación. Una vez transcurridos

unos 15 minutos, se reanudará el funcionamiento normal.

Durante el modo de refrigeración, el acondicionador de aire se detiene

cuando se alcanza la temperatura ambiente denida.

■

Para la serie SLZ-KF·NA, cuando se alcanza la temperatura ambiente denida

en el modo de refrigeración, el ventilador funciona a la velocidad más baja.

La dirección del aire cambia durante el funcionamiento o no es posible

cambiar la dirección del ujo de aire.

■

Durante el modo de calefacción, los deectores se mueven automáti-

camente a la posición de ujo de aire horizontal si la temperatura del

ujo de aire es baja o durante el modo de descongelación.

Cuando cambia la dirección del ujo de aire, los deectores siempre se

mueven arriba y abajo antes de detenerse en la posición ajustada.

■

Cuando cambia la dirección del ujo de aire, los deectores se mue-

ven a la posición ajustada tras haber detectado la posición base.

Se oye un sonido de agua uyendo o, en ocasiones, una especie de sil-

bido.

■

Estos sonidos se pueden oír cuando el refrigerante uye por el acondi-

cionador de aire o cuando cambia el ujo del refrigerante.

Se oye un traqueteo o un chirrido.

■

Estos ruidos se oyen cuando las piezas rozan entre sí debido a la ex-

pansión y contracción provocadas por los cambios de temperatura.

Hay un olor desagradable en la sala.

■

La unidad interior recoge aire que contiene gases producidos por las

paredes, moquetas y muebles, así como olores atrapados en las ropas

y después lo devuelve a la sala.

La unidad interior expulsa un vaho o humo blanco.

■

Si la temperatura y la humedad de la unidad interior son altas, esto pue-

de suceder inmediatamente tras encender el acondicionador de aire.

■

Durante el modo de descongelación, el aire frío puede salir hacia aba-

jo con la apariencia de vaho.

La unidad exterior expulsa agua o vapor.

■

Durante el modo de refrigeración, puede acumularse agua y gotear de

las tuberías y juntas de refrigeración.

■

Durante el modo de calefacción, puede acumularse agua y gotear del

intercambiador de calor.

■

Durante el modo de descongelación, el agua del intercambiador de

calor se evapora, por lo que se emite vapor de agua.

En la pantalla del controlador remoto aparece “

” .

■

Durante el control central, “ ” aparece en la pantalla del controlador

remoto. El funcionamiento del acondicionador de aire no se puede ini-

ciar ni detener con el controlador remoto.

Al reiniciar el acondicionador de aire poco después de apagarlo, no fun-

ciona al pulsar el botón ON/OFF (ENCENDIDO/APAGADO).

■

Espere unos tres minutos. (El funcionamiento se ha detenido para pro-

teger el acondicionador de aire).

6.Funcionamientodeemergenciadelcontroladorremotoinalámbrico

Cuandonopuedeutilizarelcontroladorremoto

Cuando se agoten las pilas del controlador remoto o éste tenga algún

fallo, puede llevar a cabo el funcionamiento de emergencia mediante los

botones de emergencia que se encuentran en la rejilla del controlador.

A Luz DEFROST/STAND BY (DESCONGELACIÓN/RESERVA)

B Luz de funcionamiento

C Interruptor de refrigeración de funcionamiento de emergencia

D Interruptor de calefacción de funcionamiento de emergencia

E Receptor

Inicio del funcionamiento

• Para accionar el modo de enfriamiento, pulse el botón

durante

más de 2 segundos.

• Para accionar el modo de calefacción, pulse el botón

durante

más de 2 segundos.

• El encendido de la luz de funcionamiento

marca el inicio del

funcionamiento.

Notas:

Losdetallescorrespondientesalmododeemergenciaaparecenacontinu-

ación.

Los detalles correspondientes al MODO DE EMERGENCIA aparecen a

continuación.

Modo de funcionamiento COOL HEAT

Temperatura ajustada 24°C, 75°F 24°C, 75°F

Velocidad del ventilador Alta Alta

Dirección del ujo de aire Horizontal Hacia abajo 4 (5)

Parada del funcionamiento

• Para detener el funcionamiento, pulse el botón

o el botón

durante más de 2 segundos.

D C

BH79A345H01_ES.indd 47 2018/5/25 14:40:01

¿Problemas? Aquí tiene la solución. (La unidad funciona normalmente).

El acondicionador de aire funciona sin haber pulsado el botón ON/OFF

(ENCENDIDO/APAGADO).

■

¿Está ajustado el temporizador de encendido?

Pulse el botón ON/OFF (ENCENDIDO/APAGADO) para detener el funcionamiento.

■

¿El acondicionador de aire está conectado a un controlador remoto central?

Consulte a la persona encargada de controlar el acondicionador de aire.

■

¿Aparece “ ” en la pantalla del controlador remoto?

Consulte a la persona encargada de controlar el acondicionador de aire.

■

¿Se ha ajustado la función de auto-recuperación para caídas de tensión?

Pulse el botón ON/OFF (ENCENDIDO/APAGADO) para detener el funcionamiento.

El acondicionador de aire se detiene sin haber pulsado el botón ON/OFF

(ENCENDIDO/APAGADO).

■

¿Está ajustado el temporizador de apagado?

Pulse el botón ON/OFF (ENCENDIDO/APAGADO) para reiniciar el funcionamiento.

■

¿El acondicionador de aire está conectado a un controlador remoto central?

Consulte a la persona encargada de controlar el acondicionador de aire.

■

¿Aparece “ ” en la pantalla del controlador remoto?

Consulte a la persona encargada de controlar el acondicionador de aire.

No es posible ajustar el funcionamiento del temporizador del controlador

remoto.

■

¿Los ajustes del temporizador no son válidos?

Si el temporizador se puede ajustar,

o aparecerán en la panta-

lla del controlador remoto.

En la pantalla del controlador remoto aparece “PLEASE WAIT” (POR FA-

VOR, ESPERE).

■

Se han realizado los ajustes iniciales. Espere unos 3 minutos.

En la pantalla del controlador remoto aparece un código de error.

■

Los dispositivos de protección se han activado para proteger el acondicionador de aire.

■

No intente reparar el equipo usted mismo.

Apague inmediatamente el acondicionador de aire y póngase en contacto

con su distribuidor. Asegúrese de indicar al distribuidor el nombre del mo-

delo y la información que aparecía en la pantalla del controlador remoto.

Se oye un ruido de drenaje de agua o rotación de motor.

■

Cuando se detiene el funcionamiento de refrigeración, la bomba de

drenaje se activa y luego se detiene. Espere unos 3 minutos.

Los deectores no se mueven o la unidad interior no responde al mando

a distancia inalámbrico.

■

Puede que los conectores del cable de enlace del motor de los deecto-

res y del receptor de señales no estén conectados correctamente. Haga

revisar las conexiones por un instalador. (Los colores de las secciones

macho y hembra de los conectores del cable de enlace deben coincidir).

El ruido es mayor de lo indicado en las especicaciones.

■

El nivel de ruido del funcionamiento interior depende de la acústica

de la sala en cuestión tal y como se indica en la siguiente tabla, por lo

que puede ser superior a los valores de las especicaciones, que se

midieron en salas sin eco.

Salas de alta

absorbencia del

sonido

Salas normales

Salas de baja

absorbencia del

sonido

Ejemplos de

lugares

Estudio de radio-

transmisión, salas

de mezclas, etc.

Sala de recep-

ción, hall de un

hotel, etc.

Ocina, habita-

ción de hotel

Niveles de ruido 3 a 7 dB 6 a 10 dB 9 a 13 dB

No aparece nada en la pantalla del controlador remoto inalámbrico, las

indicaciones apenas se ven o la unidad interior no recibe las señales a

menos que el controlador remoto esté muy cerca.

■

Las pilas apenas tienen carga.

Sustitúyalas y pulse el botón Reset (Restablecimiento).

■

Si la situación no cambia al sustituir las pilas, asegúrese de que están

colocadas con la polaridad correcta (+, –).

La luz de funcionamiento situada junto al receptor del controlador remoto

inalámbrico de la unidad interior parpadea.

■

La función de autodiagnóstico se ha activado para proteger el acondicionador de aire.

■

No intente reparar el equipo usted mismo.

Apague inmediatamente el acondicionador de aire y póngase en contacto con

su distribuidor. Asegúrese de indicar al distribuidor el nombre del modelo.

El mando a distancia inalámbrico no funciona (la unidad interior emite 4

pitidos).

■

Cambie el ajuste del modo automático al modo AUTO (punto de ajuste

individual) o al modo AUTO (punto de ajuste doble). Para más detalles,

consulte el Aviso incluido (hoja A5) o el Manual de instalación.

7.Localizacióndefallos

8.Instalación,reubicacióneinspección

Lugarparalainstalación

Evite instalar el acondicionador de aire en los siguientes lugares:

• Donde pudiera gotear gas inamable.

• Donde haya mucho aceite de máquinas.

• Lugar de mucha sal como en la costa.

• Donde se genere gas sulfúrico, tal como aguas termales.

• Donde se salpique aceite o haya mucho humo graso.

Cuidado:

Noinstalelaunidadenlugaresenlosquepuedahaberfugasdegas

inamable.

Siseproducenfugasdegasyésteseacumulasepodríaproduciruna

explosión.

Lámpara

uorescente

tipo inversor

Para evitar el efecto

de la lámpara uores-

cente, manténgalo lo

más alejado posible.

Para evitar distorsión

de las imágenes o

ruidos, manténgalo

como mínimo a 1 m

(3 pies).

Televisor

Radio

100 mm (4 pulg.)

o más

400 mm (16

pulg.) o más

Lugar seco

bien ventilado

Pared, etc.

BH79A345H01_ES.indd 48 2018/5/25 14:40:01

Atención:

Sielacondicionadordeairefuncionaperonogenerafresconicalefacciónenlahabitación(dependiendodelmodelo),consulteconsudistribuidoryaquepuede

tratarsedeunafugaderefrigerante.Debepreguntaralresponsabledelmantenimientosiexisteonounafugaderefrigerantecuandoselleveacabolareparación

Elrefrigerantecargadoenelacondicionadordeaireesseguroynormalmentenotienefugas.Noobstante,siexistepérdidadegasrefrigeranteen

elinterioryentraencontactoconlasllamasdelcalentadordeunventilador,calentador,hornooaparatosimilar,segeneraránsustanciasnocivas.

Parteseléctricas

• Facilite un circuito exclusivo para el suministro de corriente del condicionador de aire.

• Asegúrese de observar la potencia del interruptor.

Atención:

• Noinstalelaunidadporsucuenta.Silainstalaciónesincorrectapodríanproducirseincendios,descargaseléctricas,fugasdeagua,podría

resultarheridodecaerseelacondicionadordeaire,etc.

• Nohagalaconexiónmedianteunconectormúltipleounalargoynoacopledemasiadoscablesdealimentaciónaunmismoenchufe,ya

quepodríanproducirsedescargaseléctricaspormalaconexión,malaislamiento,excesodecorriente,etc.

 Póngaseencontactoconsuproveedor.

Cuidado:

• Conexióndelatomadetierra:

 Noconecteelcabledetierraaunatuberíadegasodeagua,aunpararrayosoalatomadetierradeunteléfono.Silaconexiónatierrano

seefectúacorrectamentepodríanproducirsedescargaseléctricas.

• Instaleelinterruptorcontratierrassegúnellugarenelquevaainstalarlaunidaddeaireacondicionado(enunlugarhúmedo,etc...).Sino

seinstalaelinterruptorcontratierrassepodríanproducirdescargaseléctricas.

Inspecciónymantenimiento

• Si usa el acondicionador durante varias temporadas, es posible que su potencia se reduzca por acumulación de suciedad dentro de la unidad.

• Según las condiciones de uso, es posible que se produzcan algunos olores o que el agua de la deshumidicación no se desagüe correctamente debido

a la suciedad, el polvo, etc.

• Además del mantenimiento habitual se recomienda que solicite a un especialista la inspección y el mantenimiento (a su cargo) del acondicionador de

aire. Póngase en contacto con su proveedor.

Observetambiénelsonidodelfuncionamiento

• No coloque nada sobre la salida de aire de la unidad exterior, ya que podría reducirse la potencia o aumentar el sonido producido por el funcionamiento.

• Si oye un ruido anormal mientras funciona, consulte a su proveedor.

Reubicación

•

Cuando se ha de extraer o reinstalar el condicionador de aire debido a nueva construcción, cambio de casa, etc. se requieren técnicas y trabajos especiales

Atención:

Noreparenicambiedelugarelacondicionadordeaireporsucuenta.

Sinosehacecorrectamentepodríanproducirseincendios,descargaseléctricas,fugasdeagua,podríaresultarheridodecaerseelacondi-

cionadordeaire,etc.Póngaseencontactoconsuproveedor.

Cuandoquieradeshacersedelaunidad

• Antes de tirar este artículo, consulte a su proveedor.

8.Instalación,reubicacióneinspección

9.Especicaciones

Notas: 1. Estacifra()indicaparrillas.

  2. Especicacionessujetasacambiossinprevioaviso.

Gamadefuncionamientogarantizado

Interior Fuera *1

Frío

Máximo 35°C (95°F) TS, 21,7°C (71°F) TH 46°C (115°F) TS

Mínimo 19,4°C (67°F) TS, 13,9°C (57°F) TH -10°C (14°F) TS

Calor

Máximo 26,7°C (80°F) TS, 19,4°C (67°F) TH 24°C (75°F) TS, 18°C (65°F) TH

Mínimo 21,1°C (70°F) TS, 15,6°C (60°F) TH -20°C (-4°F) TS, -21°C (-5°F) TH

*1 En función de la unidad exterior.

La instalación de las unidades la realizará un técnico electricista autorizado según la normativa local.

Modelo SLZ-KF09NA SLZ-KF12NA SLZ-KF15NA SLZ-KF18NA

Tensión (Voltaje <V>, Frecuencia <Hz>) Única, 208/230, 60

Entrada nominal (sólo en la unidad interior) <kW> 0,02 0,02 0,03 0,04

Corriente nominal

(sólo en la unidad interior)

<A> 0,20 0,24 0,32 0,43

Dimensión (altura) <pulg.> 9-21/32 (13/32)

Dimensión (ancho) <pulg.> 22-7/16 (24-19/32)

Dimensión (profundidad) <pulg.> 22-7/16 (24-19/32)

Régimen de ujo de aire del ventilador

(Bajo-Media-Alto)

<CFM> 230 - 265 - 300 230 - 280 - 335 245 - 315 - 405 300 - 420 - 475

Nivel de ruido (Bajo-Media-Alto) <dB> 25 - 28 - 31 25 - 30 - 34 27 - 34 - 39 32 - 40 - 43

Peso neto <libras> 30,6 (5,3)

Antecualquierduda,consulteasuproveedor

BH79A345H01_ES.indd 49 2018/5/25 14:40:01

A4_white_tombo.indd 1 2016/04/25 10:16:47

Printed in Thailand

HEAD OFFICE: TOKYO BUILDING, 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN

BH79A345H01

This product is designed and intended for use in the residential,

commercial and light-industrial environment.

Please be sure to put the contact address/telephone number on

this manual before handing it to the customer.

BH79A345H01_cover.indd 2 2017/05/25 16:34:58

Mitsubishi 1887876 30000 BTU Dual-Zone Mini Split System 15+15

Product's Documents

User Manual

Specifications

Mitsubishi 1887876 Questions and Answers
